Bedienungsanleitung

Operating instructions

Instructions d’emploi

Instrucciones de servicio

Manual de instruções

Istruzioni d’uso

Gebruiksaanwijzing

Betjeningsvejledning

Bruksanvisning

Brukerveiledningen

Käyttöohje

Οδηγία χειρισµού

Kullanım kılavuzu

Instrukcja obsługi

Návod k obsluze

Návod na používanie

Használati utasítás

Руководство по

эксплуатации

Інструкція з

експлуатації

Instrucţiuni de folosire

Ръководство за

експлоатация

Uputstvo za opsluživanje

Navodilo za uporabo

Upute za uporabu

Kasutusjuhend

Lietošanas pamācība

Naudojimo instrukcija

GWS 1000

GWS 1400

PROFESSIONAL

OBJ_BUCH-310-001.book Page 1 Wednesday, December 20, 2006 9:31 AM

21 609 929 K94 • 20.12.06

Deutsch . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 6

English . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 17

Français . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 27

Español . . . . . . . . . . . . . . . . . . . . . . . . . . . Página 38

Português . . . . . . . . . . . . . . . . . . . . . . . . . Página 49

Italiano . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 60

Nederlands . . . . . . . . . . . . . . . . . . . . . . . . Pagina 72

Dansk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side 83

Svenska . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sida 93

Norsk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side 102

Suomi. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sivu 111

Ελληνικά. . . . . . . . . . . . . . . . . . . . . . . Σελίδα 121

Türkçe . . . . . . . . . . . . . . . . . . . . . . . . . . Sayfa 134

Polski. . . . . . . . . . . . . . . . . . . . . . . . . . Strona 144

Česky. . . . . . . . . . . . . . . . . . . . . . . . . . Strana 156

Slovensky . . . . . . . . . . . . . . . . . . . . . . Strana 166

Magyar . . . . . . . . . . . . . . . . . . . . . . . . . Oldal 177

Русский. . . . . . . . . . . . . . . . . . . . . Страница 189

Українська . . . . . . . . . . . . . . . . . . . Сторінка 202

Română. . . . . . . . . . . . . . . . . . . . . . . . Pagina 214

Български. . . . . . . . . . . . . . . . . . . Страница 225

Srpski . . . . . . . . . . . . . . . . . . . . . . . . . Strana 237

Slovensko . . . . . . . . . . . . . . . . . . . . . . . Stran 247

Hrvatski . . . . . . . . . . . . . . . . . . . . . . . Stranica 257

Eesti . . . . . . . . . . . . . . . . . . . . . . . . . Lehekülg 267

Latviešu . . . . . . . . . . . . . . . . . . . . . . Lappuse 277

Lietuviškai . . . . . . . . . . . . . . . . . . . . . Puslapis 289

OBJ_BUCH-310-001.book Page 2 Wednesday, December 20, 2006 9:31 AM

1 609 929 K94 • 20.12.063

OBJ_BUCH-310-001.book Page 3 Wednesday, December 20, 2006 9:31 AM

1 609 929 K94 • 18.12.0641 609 929 K94 • 18.12.065

GWS 1000

GWS 1400

PROFESSIONAL

OBJ_DOKU-5047-001.fm Page 1 Monday, December 18, 2006 11:49 AM

6 | Deutsch 1 609 929 K94 • 20.12.06

Allgemeine Sicherheitshin-

weise für Elektrowerkzeuge

Lesen Sie alle Sicherheitshin-

weise und Anweisungen. Ver-

säumnisse bei der Einhaltung der

Sicherheitshinweise und Anweisungen können elek-

trischen Schlag, Brand und/oder schwere Verletzun-

gen verursachen.

Bewahren Sie alle Sicherheitshinweise und

Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff

„Elektrowerkzeug“ bezieht sich auf netzbetriebene

Elektrowerkzeuge (mit Netzkabel) und auf akkubetrie-

bene Elektrowerkzeuge (ohne Netzkabel).

1) Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber

und gut beleuchtet. Unordnung oder unbe-

leuchtete Arbeitsbereiche können zu Unfällen

führen.

b) Arbeiten Sie mit dem Elektrowerkzeug

nicht in explosionsgefährdeter Umge-

bung, in der sich brennbare Flüssigkei-

ten, Gase oder Stäube befinden.

Elektrowerkzeuge erzeugen Funken, die den

Staub oder die Dämpfe entzünden können.

c) Halten Sie Kinder und andere Personen

während der Benutzung des Elektrowerk-

zeugs fern. Bei Ablenkung können Sie die

Kontrolle über das Gerät verlieren.

2) Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerk-

zeuges muss in die Steckdose passen.

Der Stecker darf in keiner Weise verän-

dert werden. Verwenden Sie keine Adap-

terstecker gemeinsam mit

schutzgeerdeten Elektrowerkzeugen.

Unveränderte Stecker und passende Steckdo-

sen verringern das Risiko eines elektrischen

Schlages.

b) Vermeiden Sie Körperkontakt mit geer-

deten Oberflächen wie Rohren, Heizun-

gen, Herden und Kühlschränken. Es

besteht ein erhöhtes Risiko durch elektrischen

Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie das Gerät von Regen oder

Nässe fern. Das Eindringen von Wasser in ein

Elektrowerkzeug erhöht das Risiko eines elek-

trischen Schlages.

d) Zweckentfremden Sie das Kabel nicht,

um das Elektrowerkzeug zu tragen, auf-

zuhängen oder um den Stecker aus der

Steckdose zu ziehen. Halten Sie das

Kabel fern von Hitze, Öl, scharfen Kanten

oder sich bewegenden Geräteteilen.

Beschädigte oder verwickelte Kabel erhöhen

das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im

Freien arbeiten, verwenden Sie nur Ver-

längerungskabel, die auch für den Außen-

bereich geeignet sind. Die Anwendung

eines für den Außenbereich geeigneten Verlän-

gerungskabels verringert das Risiko eines elek-

trischen Schlages.

f) Wenn der Betrieb des Elektrowerkzeuges

in feuchter Umgebung nicht vermeidbar

ist, verwenden Sie einen Fehlerstrom-

schutzschalter. Der Einsatz eines Fehler-

stromschutzschalters vermindert das Risiko

eines elektrischen Schlages.

3) Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie dar-

auf, was Sie tun und gehen Sie mit Ver-

nunft an die Arbeit mit einem

Elektrowerkzeug. Benutzen Sie kein

Elektrowerkzeug, wenn Sie müde sind

oder unter dem Einfluss von Drogen,

Alkohol oder Medikamenten stehen. Ein

Moment der Unachtsamkeit beim Gebrauch

des Elektrowerkzeuges kann zu ernsthaften

Verletzungen führen.

b) Tragen Sie persönliche Schutzausrüs-

tung und immer eine Schutzbrille. Das Tra-

gen persönlicher Schutzausrüstung, wie

Staubmaske, rutschfeste Sicherheitsschuhe,

Schutzhelm oder Gehörschutz, je nach Art und

Einsatz des Elektrowerkzeuges, verringert das

Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte

Inbetriebnahme. Vergewissern Sie sich,

dass das Elektrowerkzeug ausgeschaltet

ist, bevor Sie es an die Stromversorgung

und/oder den Akku anschließen, es auf-

nehmen oder tragen. Wenn Sie beim Tragen

des Elektrowerkzeuges den Finger am Schalter

haben oder das Gerät eingeschaltet an die

Stromversorgung anschließen, kann dies zu

Unfällen führen.

d) Entfernen Sie Einstellwerkzeuge oder

Schraubenschlüssel, bevor Sie das Elek-

trowerkzeug einschalten. Ein Werkzeug

oder Schlüssel, der sich in einem drehenden

Geräteteil befindet, kann zu Verletzungen füh-

ren.

WARNUNG

OBJ_BUCH-310-001.book Page 6 Wednesday, December 20, 2006 9:31 AM

Deutsch | 71 609 929 K94 • 20.12.06

e) Vermeiden Sie eine abnormale Körper-

haltung. Sorgen Sie für einen sicheren

Stand und halten Sie jederzeit das

Gleichgewicht. Dadurch können Sie das

Elektrowerkzeug in unerwarteten Situationen

besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen

Sie keine weite Kleidung oder Schmuck.

Halten Sie Haare, Kleidung und Hand-

schuhe fern von sich bewegenden Teilen.

Lockere Kleidung, Schmuck oder lange Haare

können von sich bewegenden Teilen erfasst

werden.

g) Wenn Staubabsaug- und -auffangein-

richtungen montiert werden können,

vergewissern Sie sich, dass diese ange-

schlossen sind und richtig verwendet

werden. Verwendung einer Staubabsaugung

kann Gefährdungen durch Staub verringern.

4) Sorgfältiger Umgang mit und Gebrauch von

Elektrowerkzeugen

a) Überlasten Sie das Gerät nicht. Verwen-

den Sie für Ihre Arbeit das dafür

bestimmte Elektrowerkzeug. Mit dem pas-

senden Elektrowerkzeug arbeiten Sie besser

und sicherer im angegebenen Leistungsbe-

reich.

b) Benutzen Sie kein Elektrowerkzeug, des-

sen Schalter defekt ist. Ein Elektrowerk-

zeug, das sich nicht mehr ein- oder ausschalten

lässt, ist gefährlich und muss repariert werden.

c) Ziehen Sie den Stecker aus der Steckdose

und/oder entfernen Sie den Akku, bevor

Sie Geräteeinstellungen vornehmen,

Zubehörteile wechseln oder das Gerät

weglegen. Diese Vorsichtsmaßnahme verhin-

dert den unbeabsichtigten Start des Elektro-

werkzeuges.

d) Bewahren Sie unbenutzte Elektrowerk-

zeuge außerhalb der Reichweite von Kin-

dern auf. Lassen Sie Personen das Gerät

nicht benutzen, die mit diesem nicht ver-

traut sind oder diese Anweisungen nicht

gelesen haben. Elektrowerkzeuge sind

gefährlich, wenn sie von unerfahrenen Perso-

nen benutzt werden.

e) Pflegen Sie das Elektrowerkzeug mit

Sorgfalt. Kontrollieren Sie, ob bewegli-

che Geräteteile einwandfrei funktionie-

ren und nicht klemmen, ob Teile

gebrochen oder so beschädigt sind, dass

die Funktion des Elektrowerkzeuges

beeinträchtigt ist. Lassen Sie beschä-

digte Teile vor dem Einsatz des Gerätes

reparieren. Viele Unfälle haben ihre Ursache

in schlecht gewarteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und

sauber. Sorgfältig gepflegte Schneidwerk-

zeuge mit scharfen Schneidkanten verklemmen

sich weniger und sind leichter zu führen.

g) Verwenden Sie Elektrowerkzeug, Zube-

hör, Einsatzwerkzeuge usw. entspre-

chend diesen Anweisungen.

Berücksichtigen Sie dabei die Arbeitsbe-

dingungen und die auszuführende Tätig-

keit. Der Gebrauch von Elektrowerkzeugen für

andere als die vorgesehenen Anwendungen

kann zu gefährlichen Situationen führen.

5) Service

a) Lassen Sie Ihr Elektrowerkzeug nur von

qualifiziertem Fachpersonal und nur mit

Original-Ersatzteilen reparieren. Damit

wird sichergestellt, dass die Sicherheit des

Gerätes erhalten bleibt.

Gerätespezifische

Sicherheitshinweise

Gemeinsame Warnhinweise zum

Schleifen, Sandpapierschleifen, Arbei-

ten mit Drahtbürsten und Trennschlei-

fen

fDieses Elektrowerkzeug ist zu verwenden

als Schleifer, Sandpapierschleifer, Draht-

bürste und Trennschleifmaschine. Beachten

Sie alle Warnhinweise, Anweisungen, Dar-

stellungen und Daten, die Sie mit dem Elek-

trowerkzeug erhalten. Wenn Sie die folgenden

Anweisungen nicht beachten, kann es zu elektri-

schem Schlag, Feuer und/oder schweren Verlet-

zungen kommen.

fDieses Elektrowerkzeug ist nicht geeignet

zum Polieren. Verwendungen, für die das Elek-

trowerkzeug nicht vorgesehen ist, können Gefähr-

dungen und Verletzungen verursachen.

fVerwenden Sie kein Zubehör, das vom Her-

steller nicht speziell für dieses Elektrowerk-

zeug vorgesehen und empfohlen wurde. Nur

weil Sie das Zubehör an Ihrem Elektrowerkzeug

befestigen können, garantiert das keine sichere

Verwendung.

fDie zulässige Drehzahl des Einsatzwerk-

zeugs muss mindestens so hoch sein wie die

auf dem Elektrowerkzeug angegebene

Höchstdrehzahl. Zubehör, das sich schneller als

zulässig dreht, kann zerbrechen und umherfliegen.

fAußendurchmesser und Dicke des Einsatz-

werkzeugs müssen den Maßangaben Ihres

Elektrowerkzeugs entsprechen. Falsch

bemessene Einsatzwerkzeuge können nicht aus-

reichend abgeschirmt oder kontrolliert werden.

OBJ_BUCH-310-001.book Page 7 Wednesday, December 20, 2006 9:31 AM

8 | Deutsch 1 609 929 K94 • 20.12.06

fSchleifscheiben, Flansche, Schleifteller oder

anderes Zubehör müssen genau auf die

Schleifspindel Ihres Elektrowerkzeugs pas-

sen. Einsatzwerkzeuge, die nicht genau auf die

Schleifspindel des Elektrowerkzeugs passen, dre-

hen sich ungleichmäßig, vibrieren sehr stark und

können zum Verlust der Kontrolle führen.

fVerwenden Sie keine beschädigten Einsatz-

werkzeuge. Kontrollieren Sie vor jeder Ver-

wendung Einsatzwerkzeuge wie

Schleifscheiben auf Absplitterungen und

Risse, Schleifteller auf Risse, Verschleiß

oder starke Abnutzung, Drahtbürsten auf

lose oder gebrochene Drähte. Wenn das

Elektrowerkzeug oder das Einsatzwerkzeug

herunterfällt, überprüfen Sie, ob es beschä-

digt ist, oder verwenden Sie ein unbeschä-

digtes Einsatzwerkzeug. Wenn Sie das

Einsatzwerkzeug kontrolliert und eingesetzt

haben, halten Sie und in der Nähe befindli-

che Personen sich außerhalb der Ebene des

rotierenden Einsatzwerkzeugs auf und las-

sen Sie das Elektrowerkzeug eine Minute

lang mit Höchstdrehzahl laufen. Beschädigte

Einsatzwerkzeuge brechen meist in dieser Test-

zeit.

fTragen Sie persönliche Schutzausrüstung.

Verwenden Sie je nach Anwendung Vollge-

sichtsschutz, Augenschutz oder Schutz-

brille. Soweit angemessen, tragen Sie

Staubmaske, Gehörschutz, Schutzhand-

schuhe oder Spezialschürze, die kleine

Schleif- und Materialpartikel von Ihnen fern-

hält. Die Augen sollen vor herumfliegenden

Fremdkörpern geschützt werden, die bei verschie-

denen Anwendungen entstehen. Staub- oder

Atemschutzmaske müssen den bei der Anwen-

dung entstehenden Staub filtern. Wenn Sie lange

lautem Lärm ausgesetzt sind, können Sie einen

Hörverlust erleiden.

fAchten Sie bei anderen Personen auf siche-

ren Abstand zu Ihrem Arbeitsbereich. Jeder,

der den Arbeitsbereich betritt, muss persön-

liche Schutzausrüstung tragen. Bruchstücke

des Werkstücks oder gebrochener Einsatzwerk-

zeuge können wegfliegen und Verletzungen auch

außerhalb des direkten Arbeitsbereichs verursa-

chen.

fFassen Sie das Elektrowerkzeug nur an den

isolierten Griffflächen an, wenn Sie Arbeiten

ausführen, bei denen das Einsatzwerkzeug

verborgene Stromleitungen oder das eigene

Netzkabel treffen kann. Kontakt mit einer span-

nungsführenden Leitung setzt auch Metallteile des

Elektrowerkzeuges unter Spannung und führt zu

einem elektrischen Schlag.

fHalten Sie das Netzkabel von sich drehen-

den Einsatzwerkzeugen fern. Wenn Sie die

Kontrolle über das Elektrowerkzeug verlieren, kann

das Netzkabel durchtrennt oder erfasst werden

und Ihre Hand oder Ihr Arm in das sich drehende

Einsatzwerkzeug geraten.

fLegen Sie das Elektrowerkzeug niemals ab,

bevor das Einsatzwerkzeug völlig zum Still-

stand gekommen ist. Das sich drehende Ein-

satzwerkzeug kann in Kontakt mit der

Ablagefläche geraten, wodurch Sie die Kontrolle

über das Elektrowerkzeug verlieren können.

fLassen Sie das Elektrowerkzeug nicht lau-

fen, während Sie es tragen. Ihre Kleidung kann

durch zufälligen Kontakt mit dem sich drehenden

Einsatzwerkzeug erfasst werden, und das Einsatz-

werkzeug sich in Ihren Körper bohren.

fReinigen Sie regelmäßig die Lüftungs-

schlitze Ihres Elektrowerkzeugs. Das Motor-

gebläse zieht Staub in das Gehäuse, und eine

starke Ansammlung von Metallstaub kann elektri-

sche Gefahren verursachen.

fVerwenden Sie das Elektrowerkzeug nicht in

der Nähe brennbarer Materialien. Funken kön-

nen diese Materialien entzünden.

fVerwenden Sie keine Einsatzwerkzeuge, die

flüssige Kühlmittel erfordern. Die Verwen-

dung von Wasser oder anderen flüssigen Kühlmit-

teln kann zu einem elektrischen Schlag führen.

Rückschlag und entsprechende Warn-

hinweise

fRückschlag ist die plötzliche Reaktion infolge

eines hakenden oder blockierten drehenden Ein-

satzwerkzeugs, wie Schleifscheibe, Schleifteller,

Drahtbürste usw. Verhaken oder Blockieren führt

zu einem abrupten Stopp des rotierenden Einsatz-

werkzeugs. Dadurch wird ein unkontrolliertes Elek-

trowerkzeug gegen die Drehrichtung des

Einsatzwerkzeugs an der Blockierstelle beschleu-

nigt.

Wenn z. B. eine Schleifscheibe im Werkstück hakt

oder blockiert, kann sich die Kante der Schleif-

scheibe, die in das Werkstück eintaucht, verfan-

gen und dadurch die Schleifscheibe ausbrechen

oder einen Rückschlag verursachen. Die Schleif-

scheibe bewegt sich dann auf die Bedienperson

zu oder von ihr weg, je nach Drehrichtung der

Scheibe an der Blockierstelle. Hierbei können

Schleifscheiben auch brechen.

Ein Rückschlag ist die Folge eines falschen oder

fehlerhaften Gebrauchs des Elektrowerkzeugs. Er

kann durch geeignete Vorsichtsmaßnahmen, wie

nachfolgend beschrieben, verhindert werden.

fHalten Sie das Elektrowerkzeug gut fest und

bringen Sie Ihren Körper und Ihre Arme in

eine Position, in der Sie die Rückschlag-

kräfte abfangen können. Verwenden Sie

immer den Zusatzgriff, falls vorhanden, um

OBJ_BUCH-310-001.book Page 8 Wednesday, December 20, 2006 9:31 AM

Deutsch | 91 609 929 K94 • 20.12.06

die größtmögliche Kontrolle über Rück-

schlagkräfte oder Reaktionsmomente beim

Hochlauf zu haben. Die Bedienperson kann

durch geeignete Vorsichtsmaßnahmen die Rück-

schlag- und Reaktionskräfte beherrschen.

fBringen Sie Ihre Hand nie in die Nähe sich

drehender Einsatzwerkzeuge. Das Einsatz-

werkzeug kann sich beim Rückschlag über Ihre

Hand bewegen.

fMeiden Sie mit Ihrem Körper den Bereich, in

den das Elektrowerkzeug bei einem Rück-

schlag bewegt wird. Der Rückschlag treibt das

Elektrowerkzeug in die Richtung entgegengesetzt

zur Bewegung der Schleifscheibe an der Blockier-

stelle.

fArbeiten Sie besonders vorsichtig im

Bereich von Ecken, scharfen Kanten usw.

Verhindern Sie, dass Einsatzwerkzeuge vom

Werkstück zurückprallen und verklemmen.

Das rotierende Einsatzwerkzeug neigt bei Ecken,

scharfen Kanten oder wenn es abprallt, dazu, sich

zu verklemmen. Dies verursacht einen Kontrollver-

lust oder Rückschlag.

fVerwenden Sie kein Ketten- oder gezähntes

Sägeblatt. Solche Einsatzwerkzeuge verursa-

chen häufig einen Rückschlag oder den Verlust

der Kontrolle über das Elektrowerkzeug.

Besondere Warnhinweise zum Schlei-

fen und Trennschleifen

fVerwenden Sie immer die Schutzhaube, die

für die verwendete Art von Schleifkörper vor-

gesehen ist. Die Schutzhaube muss sicher

am Elektrowerkzeug angebracht und so ein-

gestellt sein, dass ein Höchstmaß an Sicher-

heit erreicht wird, d. h. der kleinstmögliche

Teil des Schleifkörpers zeigt offen zur Bedi-

enperson. Die Schutzhaube soll die Bedienper-

son vor Bruchstücken und zufälligem Kontakt mit

dem Schleifkörper schützen.

fVerwenden Sie ausschließlich die für Ihr

Elektrowerkzeug zugelassenen Schleifkör-

per und die für diese Schleifkörper vorgese-

hene Schutzhaube. Schleifkörper, die nicht für

das Elektrowerkzeug vorgesehen sind, können

nicht ausreichend abgeschirmt werden und sind

unsicher.

fSchleifkörper dürfen nur für die empfohle-

nen Einsatzmöglichkeiten verwendet wer-

den. Z. B.: Schleifen Sie nie mit der Seitenfläche

einer Trennscheibe. Trennscheiben sind zum

Materialabtrag mit der Kante der Scheibe

bestimmt. Seitliche Krafteinwirkung auf diese

Schleifkörper kann sie zerbrechen.

fVerwenden Sie immer unbeschädigte

Spannflansche in der richtigen Größe und

Form für die von Ihnen gewählte Schleif-

scheibe. Geeignete Flansche stützen die Schleif-

scheibe und verringern so die Gefahr eines

Schleifscheibenbruchs. Flansche für Trennschei-

ben können sich von den Flanschen für andere

Schleifscheiben unterscheiden.

fVerwenden Sie keine abgenutzten Schleif-

scheiben von größeren Elektrowerkzeugen.

Schleifscheiben für größere Elektrowerkzeuge

sind nicht für die höheren Drehzahlen von kleine-

ren Elektrowerkzeugen ausgelegt und können bre-

chen.

Weitere besondere Warnhinweise

zum Trennschleifen

fVermeiden Sie ein Blockieren der Trenn-

scheibe oder zu hohen Anpressdruck. Füh-

ren Sie keine übermäßig tiefen Schnitte aus.

Eine Überlastung der Trennscheibe erhöht deren

Beanspruchung und die Anfälligkeit zum Verkan-

ten oder Blockieren und damit die Möglichkeit

eines Rückschlags oder Schleifkörperbruchs.

fMeiden Sie den Bereich vor und hinter der

rotierenden Trennscheibe. Wenn Sie die

Trennscheibe im Werkstück von sich wegbewe-

gen, kann im Falle eines Rückschlags das Elektro-

werkzeug mit der sich drehenden Scheibe direkt

auf Sie zugeschleudert werden.

fFalls die Trennscheibe verklemmt oder Sie

die Arbeit unterbrechen, schalten Sie das

Elektrowerkzeug aus und halten Sie es

ruhig, bis die Scheibe zum Stillstand gekom-

men ist. Versuchen Sie nie, die noch lau-

fende Trennscheibe aus dem Schnitt zu

ziehen, sonst kann ein Rückschlag erfolgen.

Ermitteln und beheben Sie die Ursache für das

Verklemmen.

fSchalten Sie das Elektrowerkzeug nicht wie-

der ein, solange es sich im Werkstück befin-

det. Lassen Sie die Trennscheibe erst ihre

volle Drehzahl erreichen, bevor Sie den

Schnitt vorsichtig fortsetzen. Anderenfalls

kann die Scheibe verhaken, aus dem Werkstück

springen oder einen Rückschlag verursachen.

fStützen Sie Platten oder große Werkstücke

ab, um das Risiko eines Rückschlags durch

eine eingeklemmte Trennscheibe zu vermin-

dern. Große Werkstücke können sich unter ihrem

eigenen Gewicht durchbiegen. Das Werkstück

muss auf beiden Seiten abgestützt werden, und

zwar sowohl in der Nähe des Trennschnitts als

auch an der Kante.

OBJ_BUCH-310-001.book Page 9 Wednesday, December 20, 2006 9:31 AM

10 | Deutsch 1 609 929 K94 • 20.12.06

fSeien Sie besonders vorsichtig bei

„Taschenschnitten“ in bestehende Wände

oder andere nicht einsehbare Bereiche. Die

eintauchende Trennscheibe kann beim Schneiden

in Gas- oder Wasserleitungen, elektrische Leitun-

gen oder andere Objekte einen Rückschlag verur-

sachen.

Besondere Warnhinweise zum Sand-

papierschleifen

fBenutzen Sie keine überdimensionierten

Schleifblätter, sondern befolgen Sie die Her-

stellerangaben zur Schleifblattgröße. Schleif-

blätter, die über den Schleifteller hinausragen,

können Verletzungen verursachen sowie zum Blo-

ckieren, Zerreißen der Schleifblätter oder zum

Rückschlag führen.

Besondere Warnhinweise zum Arbei-

ten mit Drahtbürsten

fBeachten Sie, dass die Drahtbürste auch

während des üblichen Gebrauchs Drahtstü-

cke verliert. Überlasten Sie die Drähte nicht

durch zu hohen Anpressdruck. Wegfliegende

Drahtstücke können sehr leicht durch dünne Klei-

dung und/oder die Haut dringen.

fWird eine Schutzhaube empfohlen, verhin-

dern Sie, dass sich Schutzhaube und Draht-

bürste berühren können. Teller- und

Topfbürsten können durch Anpressdruck und

Zentrifugalkräfte ihren Durchmesser vergrößern.

Zusätzliche Warnhinweise

Tragen Sie eine Schutzbrille.

fVerwenden Sie geeignete Suchgeräte, um

verborgene Versorgungsleitungen aufzu-

spüren, oder ziehen Sie die örtliche Versor-

gungsgesellschaft hinzu. Kontakt mit

Elektroleitungen kann zu Feuer und elektrischem

Schlag führen. Beschädigung einer Gasleitung

kann zur Explosion führen. Eindringen in eine Was-

serleitung verursacht Sachbeschädigung oder

kann einen elektrischen Schlag verursachen.

fVerwenden Sie stets die Schutzvorrichtun-

gen, die für den jeweiligen Anwendungsfall

vorgeschrieben sind. Schutzvorrichtungen, die

nicht für den Anwendungsfall geeignet sind, kön-

nen den Schleifkörper nicht ausreichend abschir-

men.

fVerwenden Sie zum Bearbeiten von Stein

eine Staubabsaugung. Der Staubsauger

muss zum Absaugen von Steinstaub zuge-

lassen sein. Das Verwenden dieser Einrichtun-

gen verringert Gefährdungen durch Staub.

fVerwenden Sie zum Trennen von Stein einen

Führungsschlitten. Ohne seitliche Führung kann

sich die Trennscheibe verhaken und einen Rück-

schlag verursachen.

fHalten Sie das Elektrowerkzeug beim Arbei-

ten fest mit beiden Händen und sorgen Sie

für einen sicheren Stand. Das Elektrowerkzeug

wird mit zwei Händen sicherer geführt.

fSichern Sie das Werkstück. Ein mit Spannvor-

richtungen oder Schraubstock festgehaltenes

Werkstück ist sicherer gehalten als mit Ihrer Hand.

fBearbeiten Sie kein asbesthaltiges Material.

Asbest gilt als krebserregend.

fTreffen Sie Schutzmaßnahmen, wenn beim

Arbeiten gesundheitsschädliche, brennbare

oder explosive Stäube entstehen können.

Zum Beispiel: Manche Stäube gelten als krebser-

regend. Tragen Sie eine Staubschutzmaske und

verwenden Sie, wenn anschließbar, eine Staub-/

Späneabsaugung.

fHalten Sie Ihren Arbeitsplatz sauber. Materi-

almischungen sind besonders gefährlich. Leicht-

metallstaub kann brennen oder explodieren.

fBenutzen Sie das Elektrowerkzeug nicht mit

beschädigtem Kabel. Berühren Sie das

beschädigte Kabel nicht und ziehen Sie den

Netzstecker, wenn das Kabel während des

Arbeitens beschädigt wird. Beschädigte Kabel

erhöhen das Risiko eines elektrischen Schlages.

Funktionsbeschreibung

Lesen Sie alle Sicherheitshinweise

und Anweisungen. Versäumnisse bei

der Einhaltung der Sicherheitshinweise

und Anweisungen können elektrischen

Schlag, Brand und/oder schwere Verlet-

zungen verursachen.

Bitte klappen Sie die Aufklappseite mit der Darstel-

lung des Gerätes auf, und lassen Sie diese Seite auf-

geklappt, während Sie die Bedienungsanleitung

lesen.

Bestimmungsgemäßer Gebrauch

Das Elektrowerkzeug ist bestimmt zum Trennen,

Schruppen und Bürsten von Metall- und Steinwerk-

stoffen ohne Verwendung von Wasser.

Zum Trennen von Metall muss eine spezielle Schutz-

haube zum Trennen (Zubehör) verwendet werden.

Zum Trennen von Stein muss eine spezielle Absaug-

haube zum Trennen mit Führungsschlitten (Zubehör)

verwendet werden.

Mit zulässigen Schleifwerkzeugen kann das Elektro-

werkzeug zum Sandpapierschleifen verwendet wer-

den.

OBJ_BUCH-310-001.book Page 10 Wednesday, December 20, 2006 9:31 AM

Deutsch | 111 609 929 K94 • 20.12.06

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten

bezieht sich auf die Darstellung des Elektrowerkzeu-

ges auf der Grafikseite.

1Entriegelungshebel für Schutzhaube

2Spindel-Arretiertaste

3Ein-/Ausschalter

4Zusatzgriff

5Schleifspindel

6Absaughaube zum Schleifen*

7Aufnahmeflansch mit O-Ring

8Hartmetall-Topfscheibe*

9Spannmutter

10 Schnellspannmutter *

11 Schutzhaube zum Schleifen

12 Schutzhaube zum Trennen*

13 Schleif-/Trennscheibe*

14 Handschutz*

15 Gummischleifteller*

16 Schleifblatt*

17 Rundmutter*

18 Topfbürste*

19 Absaughaube zum Trennen mit

Führungsschlitten *

20 Diamant-Trennscheibe*

*Abgebildetes oder beschriebenes Zubehör gehört

nicht zum Standard-Lieferumfang.

Technische Daten

Konformitätserklärung

Wir erklären in alleiniger Verantwortung, dass dieses

Produkt mit den folgenden Normen oder normativen

Dokumenten übereinstimmt: EN 60745 gemäß den

Bestimmungen der Richtlinien 89/336/EWG,

98/37/EG.

04.12.2006, Robert Bosch GmbH, Power Tools Division

D-70145 Leinfelden-Echterdingen

Geräusch-/Vibrationsinformation

Messwerte ermittelt entsprechend EN 60745.

Der A-bewertete Geräuschpegel des Gerätes beträgt

typischerweise: Schalldruckpegel 91 dB(A); Schall-

leistungspegel 102 dB(A). Unsicherheit K=3 dB.

Gehörschutz tragen!

Schwingungsgesamtwerte (Vektorsumme dreier Rich-

tungen) ermittelt entsprechend EN 60745:

Oberflächenschleifen (Schruppen): Schwingungs-

emissionswert ah=8,5 m/s2, Unsicherheit K=2,0 m/s2.

Schleifen mit Schleifblatt: Schwingungsemissionswert

ah=3,4 m/s2, Unsicherheit K=2,0 m/s2.

Der in diesen Anweisungen ange-

gebene Schwingungspegel ist ent-

sprechend einem in EN 60745 genormten

Messverfahren gemessen worden und kann für den

Gerätevergleich verwendet werden.

Der Schwingungspegel wird sich entsprechend dem

Einsatz des Elektrowerkzeuges verändern und kann in

Winkelschleifer GWS 1000

PROFESSIONAL

GWS 1000

PROFESSIONAL

GWS 1400

PROFESSIONAL

Sachnummer 3 601 H21 0.. 3 601 H21 0.. 3 601 H24 0..

Nennaufnahmeleistung W100010001400

Abgabeleistung W630 630 820

Leerlaufdrehzahl min-1 11000 11000 11000

max. Schleifscheibendurchmesser mm 115 125 125

Schleifspindelgewinde M 14 M 14 M 14

Anlaufstrombegrenzung – – z

Konstantelektronik – – z

Gewicht entsprechend EPTA-Proce-

dure 01/2003 kg 2,1 2,1 2,2

Schutzklasse /II /II /II

Angaben gelten für Nennspannungen [U] 230/240 V. Bei niedrigeren Spannungen und in länderspezifischen Ausführungen

können diese Angaben variieren.

Bitte beachten Sie die Sachnummer auf dem Typenschild Ihres Elektrowerkzeugs. Die Handelsbezeichnungen einzelner Elek-

trowerkzeuge können variieren.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

WARNUNG

OBJ_BUCH-310-001.book Page 11 Wednesday, December 20, 2006 9:31 AM

12 | Deutsch 1 609 929 K94 • 20.12.06

manchen Fällen über dem in diesen Anweisungen

angegebenen Wert liegen. Die Schwingungsbelas-

tung könnte unterschätzt werden, wenn das Elektro-

werkzeug regelmäßig in solcher Weise verwendet

wird.

Hinweis: Für eine genaue Abschätzung der Schwin-

gungsbelastung während eines bestimmten Arbeits-

zeitraumes sollten auch die Zeiten berücksichtigt

werden, in denen das Gerät abgeschaltet ist oder

zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies

kann die Schwingungsbelastung über den gesamten

Arbeitszeitraum deutlich reduzieren.

Montage

Schutzvorrichtungen montieren

fZiehen Sie vor allen Arbeiten am Elektro-

werkzeug den Netzstecker aus der Steck-

dose.

Schutzhaube zum Schleifen

Setzen Sie die Schutzhaube

11 der Abbildung entspre-

chend auf den Spindelhals.

Die Dreiecksmarkierungen der

Schutzhaube müssen mit den

entsprechenden Markierun-

gen am Getriebekopf überein-

stimmen.

Drücken Sie die Schutzhaube

11 auf den Spindelhals bis der

Bund der Schutzhaube am

Flansch des Elektrowerkzeu-

ges aufsitzt und drehen Sie

die Schutzhaube, bis sie deut-

lich hörbar einrastet.

Passen Sie die Position der Schutzhaube 11 den

Erfordernissen des Arbeitsganges an. Drücken Sie

dazu den Entriegelungshebel 1 nach oben und dre-

hen Sie die Schutzhaube 11 in die gewünschte Posi-

tion.

fStellen Sie die Schutzhaube 11 so ein, dass

ein Funkenflug in Richtung des Bedieners

verhindert wird.

fDie Schutzhaube 11 darf sich nur unter Betä-

tigung des Entriegelungshebels 1 verdrehen

lassen! Andernfalls darf das Elektrowerk-

zeug keinesfalls weiter benutzt werden und

muss dem Kundendienst übergeben werden.

Hinweis: Die Codiernocken an der Schutzhaube 11

stellen sicher, dass nur eine zum Elektrowerkzeug

passende Schutzhaube montiert werden kann.

Schutzhaube zum Trennen

fVerwenden Sie zum Trennen von Metall

immer die Schutzhaube zum Trennen 12.

fVerwenden Sie zum Trennen von Stein

immer die Absaughaube zum Trennen mit

Führungsschlitten 19.

Die Schutzhaube zum Trennen 12 wird wie die

Schutzhaube zum Schleifen 11 montiert.

Absaughaube zum Schleifen

Zum staubarmen Schleifen von Farben, Lacken und

Kunststoffen in Verbindung mit Hartmetall-Topfschei-

ben 8 oder dem Gummischleifteller 15 mit Schleifblatt

16 können Sie die Absaughaube 6 verwenden. Die

Absaughaube 6 ist nicht für die Bearbeitung von

Metall geeignet.

An die Absaughaube 6 kann ein geeigneter Bosch-

Staubsauger angeschlossen werden.

Die Absaughaube 6 wird wie die Schutzhaube 11

montiert. Der Bürstenkranz ist auswechselbar.

Zusatzgriff

fVerwenden Sie Ihr Elektrowerkzeug nur mit

dem Zusatzgriff 4.

Schrauben Sie den Zusatzgriff 4 abhängig von der

Arbeitsweise rechts oder links am Getriebekopf ein.

Handschutz

fMontieren Sie für Arbeiten mit dem Gummi-

schleifteller 15 oder mit der Topfbürste/

Scheibenbürste/Fächerschleifscheibe

immer den Handschutz 14.

Befestigen Sie den Handschutz 14 mit dem Zusatz-

griff 4.

Schleifwerkzeuge montieren

fZiehen Sie vor allen Arbeiten am Elektro-

werkzeug den Netzstecker aus der Steck-

dose.

fSchleif- und Trennscheiben werden beim

Arbeiten sehr heiß, fassen Sie diese nicht an,

bevor sie abgekühlt sind.

Reinigen Sie die Schleifspindel 5 und alle zu montie-

renden Teile.

Drücken Sie zum Festspannen und Lösen der Schleif-

werkzeuge die Spindel-Arretiertaste 2 um die Schleif-

spindel festzustellen.

fBetätigen Sie die Spindel-Arretiertaste nur

bei stillstehender Schleifspindel. Das Elektro-

werkzeug kann sonst beschädigt werden.

OBJ_BUCH-310-001.book Page 12 Wednesday, December 20, 2006 9:31 AM

Deutsch | 131 609 929 K94 • 20.12.06

Schleif-/Trennscheibe

Beachten Sie die Abmessungen der Schleifwerk-

zeuge. Der Lochdurchmesser muss zum Aufnahme-

flansch passen. Verwenden Sie keine Adapter oder

Reduzierstücke.

Achten Sie bei der Verwendung von Diamant-Trenn-

scheiben darauf, dass der Drehrichtungspfeil auf der

Diamant-Trennscheibe und die Drehrichtung des

Elektrowerkzeuges (siehe Drehrichtungspfeil auf dem

Getriebekopf) übereinstimmen.

Die Reihenfolge der Montage ist auf der Grafikseite

ersichtlich.

Zum Befestigen der Schleif-/Trennscheibe schrauben

Sie die Spannmutter 9 auf und spannen diese mit dem

Zweilochschlüssel, siehe Abschnitt

„Schnellspannmutter “.

fÜberprüfen Sie nach der Montage des

Schleifwerkzeuges vor dem Einschalten, ob

das Schleifwerkzeug korrekt montiert ist

und sich frei drehen kann. Stellen Sie sicher,

dass das Schleifwerkzeug nicht an der

Schutzhaube oder anderen Teilen streift.

Im Aufnahmeflansch 7 ist um den

Zentrierbund ein Kunststoffteil (O-

Ring) eingesetzt. Fehlt der O-

Ring oder ist er beschädigt,

muss er unbedingt ersetzt werden

(Sachnummer 1 600 210 039),

bevor der Aufnahmeflansch 7 mon-

tiert wird.

Fächerschleifscheibe

fMontieren Sie für Arbeiten mit dem Gummi-

schleifteller 15 oder mit der Topfbürste/

Scheibenbürste/ Fächerschleifscheibe

immer den Handschutz 14.

Setzen Sie den speziellen Aufnahmeflansch (Sach-

nummer 2 605 703 028) und die Fächerschleif-

scheibe auf die Schleifspindel 5. Schrauben Sie die

Spannmutter 9 auf und spannen Sie diese mit dem

Zweilochschlüssel.

Gummi-Schleifteller

fMontieren Sie für Arbeiten mit dem Gummi-

schleifteller 15 oder mit der Topfbürste/

Scheibenbürste/Fächerschleifscheibe

immer den Handschutz 14.

Die Reihenfolge der Montage ist auf der Grafikseite

ersichtlich.

Schrauben Sie die Rundmutter 17 auf und spannen

Sie diese mit dem Zweilochschlüssel.

Topfbürste/Scheibenbürste

fMontieren Sie für Arbeiten mit dem Gummi-

schleifteller 15 oder mit der Topfbürste/

Scheibenbürste/Fächerschleifscheibe

immer den Handschutz 14.

Die Reihenfolge der Montage ist auf der Grafikseite

ersichtlich.

Die Topfbürste/Scheibenbürste muss sich so weit auf

die Schleifspindel schrauben lassen, dass sie am

Schleifspindelflansch am Ende des Schleifspindelge-

windes fest anliegt. Spannen Sie die Topf-

bürste/Scheibenbürste mit einem Gabelschlüssel

fest.

Schnellspannmutter

Zum einfachen Schleifwerkzeugwechsel ohne die

Verwendung weiterer Werkzeuge können Sie anstatt

der Spannmutter 9 die Schnellspannmutter 10 ver-

wenden.

fDie Schnellspannmutter 10 darf nur für

Schleif- oder Trennscheiben verwendet wer-

den.

Verwenden Sie nur eine einwandfreie, unbe-

schädigte Schnellspannmutter 10.

Achten Sie beim Aufschrauben darauf, dass die

beschriftete Seite der Schnellspannmutter 10

nicht zur Schleifscheibe zeigt; der Pfeil muss

auf die Indexmarke 21 zeigen.

Drücken Sie die Spindel-

Arretiertaste 2 um die

Schleifspindel festzustel-

len. Um die Schnellspann-

mutter festzuziehen,

drehen Sie die Schleif-

scheibe kräftig im Uhrzei-

gersinn.

Eine ordnungsgemäß

befestigte, unbeschä-

digte Schnellspannmutter

können Sie durch Drehen

des Rändelringes entge-

gen dem Uhrzeigersinn

von Hand lösen.

Lösen Sie eine festsit-

zende Schnellspann-

mutter nie mit einer

Zange, sondern ver-

wenden Sie den Zweilochschlüssel. Setzen Sie

den Zweilochschlüssel wie im Bild gezeigt an.

OBJ_BUCH-310-001.book Page 13 Wednesday, December 20, 2006 9:31 AM

14 | Deutsch 1 609 929 K94 • 20.12.06

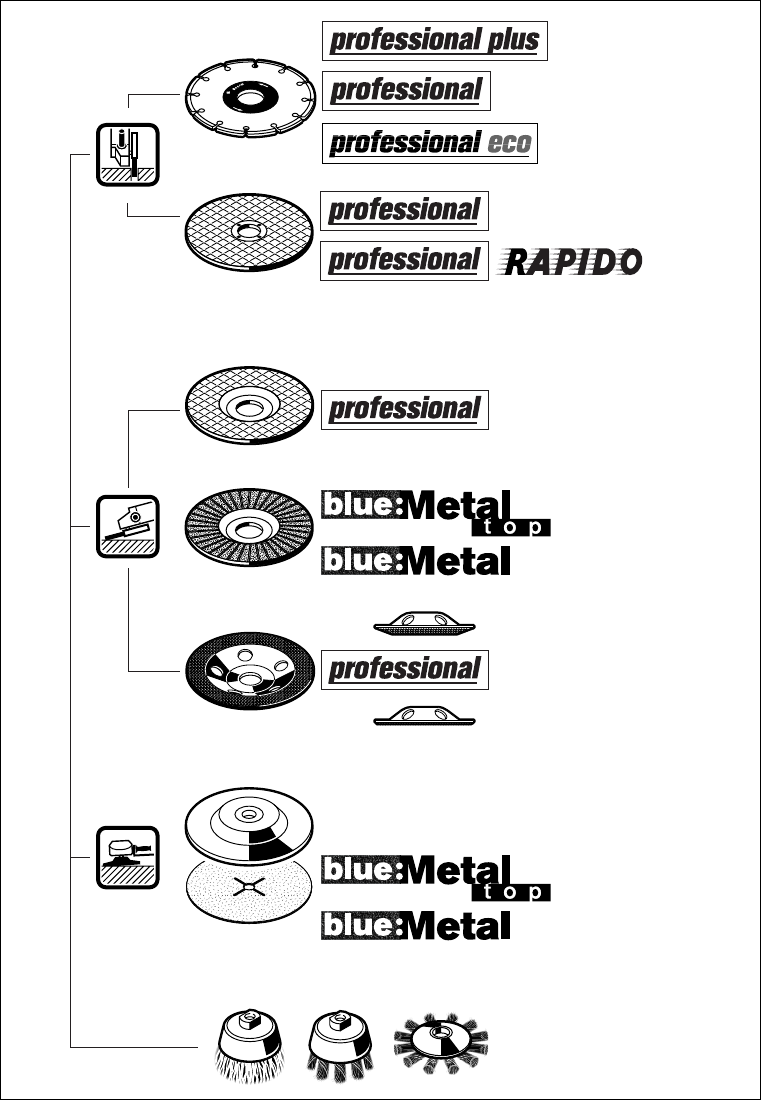

Zulässige Schleifwerkzeuge

Sie können alle in dieser Bedienungsanleitung

genannten Schleifwerkzeuge verwenden.

Die zulässige Drehzahl [min-1] bzw. Umfangsge-

schwindigkeit [m/s] der verwendeten Schleifwerk-

zeuge muss den Angaben in der nachfolgenden

Tabelle mindestens entsprechen.

Beachten Sie deshalb die zulässige Drehzahl bzw.

Umfangsgeschwindigkeit auf der Etikett des

Schleifwerkzeuges.

Getriebekopf drehen

fZiehen Sie vor allen Arbeiten am Elektro-

werkzeug den Netzstecker aus der Steck-

dose.

Sie können den

Getriebekopf in 90°-

Schritten drehen.

Dadurch kann der

Ein-/Ausschalter für

besondere Arbeitsfälle

in eine günstigere

Handhabungsposi-

tion gebracht werden,

z. B. für Trennarbeiten

mit der Absaughaube

mit Führungsschlitten

19/Trennschleifstän-

der oder für Linkshän-

der.

Drehen Sie die 4 Schrauben ganz heraus. Schwenken

Sie den Getriebekopf vorsichtig und ohne vom

Gehäuse abzunehmen in die neue Position. Ziehen

Sie die 4 Schrauben wieder fest.

Betrieb

Inbetriebnahme

fBeachten Sie die Netzspannung! Die Span-

nung der Stromquelle muss mit den Anga-

ben auf dem Typenschild des

Elektrowerkzeuges übereinstimmen. Mit

230 V gekennzeichnete Elektrowerkzeuge

können auch an 220 V betrieben werden.

Beim Betrieb des Elektrowerkzeuges an mobilen

Stromerzeugern (Generatoren), die nicht über ausrei-

chende Leistungsreserven bzw. über keine geeignete

Spannungsregelung mit Anlaufstromverstärkung ver-

fügen, kann es zu Leistungseinbußen oder untypi-

schem Verhalten beim Einschalten kommen.

Bitte beachten Sie die Eignung des von Ihnen einge-

setzten Stromerzeugers.

Ein-/Ausschalten

Schieben Sie zur Inbetriebnahme des Elektrowerk-

zeuges den Ein-/Ausschalter 3 nach vorn.

Zum Feststellen des Ein-/Ausschalters 3 drücken

Sie den Ein-/Ausschalter 3 vorn herunter, bis er ein-

rastet.

Um das Elektrowerkzeug auszuschalten lassen Sie

den Ein-/Ausschalter 3 los bzw. wenn arretiert ist, drü-

cken Sie den Ein-/Ausschalter 3 kurz hinten herunter

und lassen ihn dann los.

fÜberprüfen Sie die Schleifwerkzeuge vor

dem Gebrauch. Das Schleifwerkzeug muss

einwandfrei montiert sein und sich frei dre-

hen können. Führen Sie einen Probelauf von

mindestens 1 Minute ohne Belastung durch.

Verwenden Sie keine beschädigten, unrun-

den oder vibrierenden Schleifwerkzeuge.

Beschädigte Schleifwerkzeuge können zerbersten

und Verletzungen verursachen.

Anlaufstrombegrenzung (GWS 1400)

Die elektronische Anlaufstrombegrenzung begrenzt

die Leistung beim Einschalten des Elektrowerkzeuges

und ermöglicht den Betrieb an einer 16 A-Sicherung.

Konstantelektronik (GWS 1400)

Die Konstantelektronik hält die Drehzahl bei Leerlauf

und Last nahezu konstant und gewährleistet eine

gleichmäßige Arbeitsleistung.

max

[mm] [mm]

Dbd[min

-1][m/s]

115

125 6

622,2

22,2 11000

11000 80

115

125 ––

11000

11000 80

75 30 M 14 11000 45

OBJ_BUCH-310-001.book Page 14 Wednesday, December 20, 2006 9:31 AM

Deutsch | 151 609 929 K94 • 20.12.06

Arbeitshinweise

fVorsicht beim Schlitzen in tragende Wände,

siehe Abschnitt „

Hinweise zur Statik

“.

fSpannen Sie das Werkstück ein, sofern es

nicht durch sein Eigengewicht sicher liegt.

fBelasten Sie das Elektrowerkzeug nicht so

stark, dass es zum Stillstand kommt.

fSchleif- und Trennscheiben werden beim

Arbeiten sehr heiß, fassen Sie diese nicht an,

bevor sie abgekühlt sind.

Hinweis: Ziehen Sie bei Nichtgebrauch den Netzste-

cker aus der Steckdose. Das Elektrowerkzeug hat bei

eingestecktem Netzstecker und vorhandener Netz-

spannung auch ausgeschaltet einen geringen Strom-

verbrauch.

Schruppschleifen

fVerwenden Sie niemals Trennscheiben zum

Schruppschleifen.

Mit einem Anstellwinkel von 30° bis 40° erhalten Sie

beim Schruppschleifen das beste Arbeitsergebnis.

Bewegen Sie das Elektrowerkzeug mit mäßigem

Druck hin und her. Dadurch wird das Werkstück nicht

zu heiß, verfärbt sich nicht und es gibt keine Rillen.

Fächerschleifscheibe

Mit der Fächerschleifscheibe (Zubehör) können Sie

auch gewölbte Oberflächen und Profile bearbeiten.

Fächerschleifscheiben haben eine wesentlich längere

Lebensdauer, geringere Geräuschpegel und niedri-

gere Schleiftemperaturen als herkömmliche Schleif-

scheiben.

Trennen von Metall

fVerwenden Sie zum Trennen von Metall

immer die Schutzhaube zum Trennen 12.

Arbeiten Sie beim Trennschleifen mit mäßigem, dem

zu bearbeitenden Material angepassten Vorschub.

Üben Sie keinen Druck auf die Trennscheibe aus, ver-

kanten oder oszillieren Sie nicht.

Bremsen Sie auslaufende Trennscheiben nicht durch

seitliches Gegendrücken ab.

Das Elektrowerkzeug

muss stets im Gegen-

lauf geführt werden.

Es besteht sonst die

Gefahr, dass es

unkontrolliert aus

dem Schnitt gedrückt

wird.

Beim Trennen von

Profilen und Vierkant-

rohren setzen Sie am

besten am kleinsten

Querschnitt an.

Trennen von Stein

fVerwenden Sie zum Trennen von Stein

immer die Absaughaube zum Trennen mit

Führungsschlitten 19.

fDas Elektrowerkzeug darf nur für Trocken-

schnitt/Trockenschliff verwendet werden.

Verwenden Sie zum Trennen von Stein am besten

eine Diamant-Trennscheibe. Zur Sicherheit gegen

Verkanten muss die Absaughaube zum Trennen mit

Führungsschlitten 19 benutzt werden.

Betreiben Sie das Elektrowerkzeug nur mit Staubab-

saugung und tragen Sie zusätzlich eine Staubschutz-

maske.

Der Staubsauger muss zum Absaugen von Stein-

staub zugelassen sein. Bosch bietet geeignete Staub-

sauger an.

Schalten Sie das

Elektrowerkzeug ein

und setzen Sie es mit

dem vorderen Teil des

Führungsschlittens

auf das Werkstück.

Schieben Sie das

Elektrowerkzeug mit

mäßigem, dem zu

bearbeitenden Mate-

rial angepassten Vor-

schub.

Beim Trennen besonders harter Werkstoffe, z. B.

Beton mit hohem Kieselgehalt, kann die Diamant-

Trennscheibe überhitzen und dadurch beschädigt

werden. Ein mit der Diamant-Trennscheibe umlaufen-

der Funkenkranz weist deutlich darauf hin.

Unterbrechen Sie in diesem Fall den Trennvorgang

und lassen Sie die Diamant-Trennscheibe im Leerlauf

bei höchster Drehzahl kurze Zeit laufen, um sie abzu-

kühlen.

Merklich nachlassender Arbeitsfortschritt und ein

umlaufender Funkenkranz sind Anzeichen für eine

stumpf gewordene Diamant-Trennscheibe. Sie kön-

nen diese durch kurze Schnitte in abrasivem Material,

z. B. Kalksandstein, wieder schärfen.

Hinweise zur Statik

Schlitze in tragenden Wänden unterliegen der Norm

DIN 1053 Teil 1 oder länderspezifischen Festlegun-

gen.

Diese Vorschriften sind unbedingt einzuhalten. Ziehen

Sie vor Arbeitsbeginn den verantwortlichen Statiker,

Architekten oder die zuständige Bauleitung zu Rate.

OBJ_BUCH-310-001.book Page 15 Wednesday, December 20, 2006 9:31 AM

16 | Deutsch 1 609 929 K94 • 20.12.06

Wartung und Service

Wartung und Reinigung

fZiehen Sie vor allen Arbeiten am Elektro-

werkzeug den Netzstecker aus der Steck-

dose.

fHalten Sie das Elektrowerkzeug und die Lüf-

tungsschlitze sauber, um gut und sicher zu

arbeiten.

fBei extremen Einsatzbedingungen kann sich

bei der Bearbeitung von Metallen leitfähiger

Staub im Innern des Elektrowerkzeugs

absetzen. Die Schutzisolierung des Elektro-

werkzeugs kann beeinträchtigt werden. Es

empfiehlt sich in solchen Fällen die Verwen-

dung einer stationären Absauganlage, häufi-

ges Ausblasen der Lüftungsschlitze und das

Vorschalten eines Fehlerstrom-(FI-) Schutz-

schalters.

Sollte das Elektrowerkzeug trotz sorgfältiger Herstel-

lungs- und Prüfverfahren einmal ausfallen, ist die

Reparatur von einer autorisierten Kundendienststelle

für Bosch-Elektrowerkzeuge ausführen zu lassen.

Geben Sie bei allen Rückfragen und Ersatzteilbestel-

lungen bitte unbedingt die 10-stellige Sachnummer

laut Typenschild des Elektrowerkzeuges an.

Service und Kundenberater

Explosionszeichnungen und Informationen zu Ersatz-

teilen finden Sie unter:

www.bosch-pt.com

www.powertool-portal.de, das Internetportal für

Handwerker und Heimwerker.

www.ewbc.de, der Informations-Pool für Handwerk

und Ausbildung.

Deutschland

Robert Bosch GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589 Kalefeld

✆ . . . . . . . . . . . . . . . . . . . . . . . . . . 0 18 05/70 74 10

Fax . . . . . . . . . . . . . . . . . . . . . . . . . . 0 18 05/70 74 11

Österreich

ABE Service GmbH

Jochen-Rindt-Straße 1

1232 Wien

✆ Service . . . . . . . . . . . . . . . . . . . +43 (0)1/61 03 80

Fax . . . . . . . . . . . . . . . . . . . . . . +43 (0)1/61 03 84 91

✆ Kundenberater . . . . . . . . +43 (0)1/7 97 22 30 66

E-Mail: abe@abe-service.co.at

Schweiz

✆ . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 44/8 47 15 11

Fax . . . . . . . . . . . . . . . . . . . . . . . . . . 0 44/8 47 15 51

Luxemburg

✆ . . . . . . . . . . . . . . . . . . . . . . . . +32 (0)70/22 55 65

Fax . . . . . . . . . . . . . . . . . . . . . . . . +32 (0)70/22 55 75

E-Mail: outillage.gereedschap@be.bosch.com

Entsorgung

Elektrowerkzeuge, Zubehör und Verpackungen sollen

einer umweltgerechten Wiederverwertung zugeführt

werden.

Nur für EU-Länder:

Werfen Sie Elektrowerkzeuge nicht in

den Hausmüll!

Gemäß der Europäischen Richtlinie

2002/96/EG über Elektro- und Elek-

tronik-Altgeräte und ihrer Umsetzung

in nationales Recht müssen nicht mehr

gebrauchsfähige Elektrowerkzeuge getrennt gesam-

melt und einer umweltgerechten Wiederverwertung

zugeführt werden.

Änderungen vorbehalten.

OBJ_BUCH-310-001.book Page 16 Wednesday, December 20, 2006 9:31 AM

English | 171 609 929 K94 • 20.12.06

General Power Tool Safety

Warnings

Read all safety warnings and all

instructions. Failure to follow the

warnings and instructions may result in electric shock,

fire and/or serious injury.

Save all warnings and instructions for future

reference.

The term “power tool” in the warnings refers to your

mains-operated (corded) power tool or battery-oper-

ated (cordless) power tool.

1) Work area safety

a) Keep work area clean and well lit. Clut-

tered or dark areas invite accidents.

b) Do not operate power tools in explosive

atmospheres, such as in the presence of

flammable liquids, gases or dust. Power

tools create sparks which may ignite the dust

or fumes.

c) Keep children and bystanders away while

operating a power tool. Distractions can

cause you to lose control.

2) Electrical safety

a) Power tool plugs must match the outlet.

Never modify the plug in any way. Do not

use any adapter plugs with earthed

(grounded) power tools. Unmodified plugs

and matching outlets will reduce risk of electric

shock.

b) Avoid body contact with earthed or

grounded surfaces, such as pipes, radia-

tors, ranges and refrigerators. There is an

increased risk of electric shock if your body is

earthed or grounded.

c) Do not expose power tools to rain or wet

conditions. Water entering a power tool will

increase the risk of electric shock.

d) Do not abuse the cord. Never use the cord

for carrying, pulling or unplugging the

power tool. Keep cord away from heat, oil,

sharp edges and moving parts. Damaged

or entangled cords increase the risk of electric

shock.

e) When operating a power tool outdoors,

use an extension cord suitable for out-

door use. Use of a cord suitable for outdoor

use reduces the risk of electric shock.

f) If operating a power tool in a damp loca-

tion is unavoidable, use a residual current

device (RCD) protected supply. Use of an

RCD reduces the risk of electric shock.

3) Personal safety

a) Stay alert, watch what you are doing and

use common sense when operating a

power tool. Do not use a power tool while

you are tired or under the influence of

drugs, alcohol or medication. A moment of

inattention while operating power tools may

result in serious personal injury.

b) Use personal protective equipment.

Always wear eye protection. Protective

equipment such as dust mask, non-skid safety

shoes, hard hat, or hearing protection used for

appropriate conditions will reduce personal

injuries.

c) Prevent unintentional starting. Ensure

the switch is in the off-position before

connecting to power source and/or bat-

tery pack, picking up or carrying the tool.

Carrying power tools with your finger on the

switch or energising power tools that have the

switch on invites accidents.

d) Remove any adjusting key or wrench

before turning the power tool on. A wrench

or a key left attached to a rotating part of the

power tool may result in personal injury.

e) Do not overreach. Keep proper footing

and balance at all times. This enables better

control of the power tool in unexpected situa-

tions.

f) Dress properly. Do not wear loose cloth-

ing or jewellery. Keep your hair, clothing

and gloves away from moving parts. Loose

clothes, jewellery or long hair can be caught in

moving parts.

g) If devices are provided for the connection

of dust extraction and collection facilities,

ensure these are connected and properly

used. Use of dust collection can reduce dust-

related hazards.

4) Power tool use and care

a) Do not force the power tool. Use the cor-

rect power tool for your application. The

correct power tool will do the job better and

safer at the rate for which it was designed.

b) Do not use the power tool if the switch

does not turn it on and off. Any power tool

that cannot be controlled with the switch is

dangerous and must be repaired.

c) Disconnect the plug from the power

source and/or the battery pack from the

power tool before making any adjust-

ments, changing accessories, or storing

power tools. Such preventive safety meas-

ures reduce the risk of starting the power tool

accidentally.

WARNING

OBJ_BUCH-310-001.book Page 17 Wednesday, December 20, 2006 9:31 AM

18 | English 1 609 929 K94 • 20.12.06

d) Store idle power tools out of the reach of

children and do not allow persons unfa-

miliar with the power tool or these

instructions to operate the power tool.

Power tools are dangerous in the hands of

untrained users.

e) Maintain power tools. Check for misalign-

ment or binding of moving parts, break-

age of parts and any other condition that

may affect the power tool’s operation. If

damaged, have the power tool repaired

before use. Many accidents are caused by

poorly maintained power tools.

f) Keep cutting tools sharp and clean. Prop-

erly maintained cutting tools with sharp cutting

edges are less likely to bind and are easier to

control.

g) Use the power tool, accessories and tool

bits etc. in accordance with these instruc-

tions, taking into account the working

conditions and the work to be performed.

Use of the power tool for operations different

from those intended could result in a hazardous

situation.

5) Service

a) Have your power tool serviced by a quali-

fied repair person using only identical

replacement parts. This will ensure that the

safety of the power tool is maintained.

Machine-specific

Safety Warnings

Safety warnings that are common for

grinding, sanding, wire brushing or

abrasive cutting off operations

fThis power tool is intended to function as a

grinder, sander, wire brush or cut-off tool.

Read all safety warnings, instructions, illus-

trations and specifications provided with

this power tool. Failure to follow all instructions

listed below may result in electric shock, fire

and/or serious injury.

fThis power tool is not recommended for

poslishing. Operations for which the power tool

was not designed may create a hazard and cause

personal injury.

fDo not use accessories which are not specif-

ically designed and recommended by the

tool manufacturer. Just because the accessory

can be attached to your power tool, it does not

assure safe operation.

fThe rated speed of the accessory must be at

least equal to the maximum speed marked

on the power tool. Accessories running faster

than their rated speed can fly apart.

fThe outside diameter and the thickness of

your accessory must be within the capacity

rating of your power tool. Incorrectly sized

accessories cannot be adequately guarded or

controlled.

fThe arbor size of wheels, flanges, backing

pads or any other accessory must properly fit

the spindle of the power tool. Accessories with

arbor holes that do not match the mounting hard-

ware of the power tool will run out of balance,

vibrate excessively and may cause loss of control.

fDo not use a damaged accessory. Before

each use, inspect the accessory such as

abrasive wheels for chips and cracks, back-

ing pads for cracks, tears or excess wear,

wire brushes for loose or cracked wires. If

power tool or accessory is dropped, inspect

for damage or install an undamaged acces-

sory. After inspecting and installing an

accessory, position yourself and bystanders

away from the plane of the rotating acces-

sory and run the power tool at maximum

no-load speed for one minute. Damaged

accessories will normally break apart during this

test time.

fWear personal protective equipment.

Depending on application, use face shield,

safety goggles or safety glasses. As appro-

priate, wear dust mask, hearing protectors,

gloves and shop apron capable of stopping

small abrasive or workpiece fragments. The

eye protection must be capable of stopping flying

debris generated by various operations. The dust

mask or respirator must be capable of filtrating

particles generated by your operation. Prolonged

exposure to high intensity noise may cause hearing

loss.

fKeep bystanders a safe distance away from

the work area. Anyone entering the work

area must wear personal protective equip-

ment. Fragments of workpiece or of a broken

accessory may fly away and cause injury beyond

immediate area of operation.

fHold the power tool only by the insulated

gripping surfaces when performing an oper-

ation where the cutting tool may contact hid-

den wiring or its own power cord. Contact with

a “live” wire will also make exposed metal parts of

the power tool “live” and shock the operator.

fPosition the cord clear of the spinning acces-

sory. If you lose control of the power tool, the cord

may be cut or snagged and your hand or arm may

be pulled into the spinning accessory.

OBJ_BUCH-310-001.book Page 18 Wednesday, December 20, 2006 9:31 AM

English | 191 609 929 K94 • 20.12.06

fNever lay the power tool down until the

accessory has come to a complete stop. The

spinning accessory may grab the surface and pull

the power tool out of your control.

fDo not run the power tool while carrying it at

your side. Accidental contact with the spinning

accessory could snag your clothing, pulling the

accessory into your body.

fRegularly clean the power tool’s air vents.

The motor’s fan will draw the dust inside the hous-

ing and excessive accumulation of powdered

metal may cause electrical hazards.

fDo not operate the power tool near flamma-

ble materials. Sparks could ignite these materi-

als.

fDo not use accessories that require liquid

coolants. Using water or other liquid coolants

may result in electrocution or shock.

Kickback and related warnings

fKickback is a sudden reaction to a pinched or

snagged rotating wheel, backing pad, brush or any

other accessory. Pinching or snagging causes

rapid stalling of the rotating accessory which in

turn causes the uncontrolled power tool to be

forced in the direction opposite of the accessory’s

rotation at the point of the binding.

For example, if an abrasive wheel is snagged or

pinched by the workpiece, the edge of the wheel

that is entering into the pinch point can dig into the

surface of the material causing the wheel to climb

out or kick out. The wheel may either jump toward

or away from the operator, depending on direction

of the wheel’s movement at the point of pinching.

Abrasive wheels may also break under these con-

ditions.

Kickback is the result of power tool misuse and/or

incorrect operating procedures or conditions and

can be avoided by taking proper precautions as

given below.

fMaintain a firm grip on the power tool and

position your body and arm to allow you to

resist kickback forces. Always use auxiliary

handle, if provided, for maximum control

over kickback or torque reaction during

start-up. The operator can control torque reac-

tions or kickback forces, if proper precautions are

taken.

fNever place your hand near the rotating

accessory. The accessory may kickback over

your hand.

fDo not position your body in the area where

the power tool will move if kickback occurs.

Kickback will propel the tool in the direction oppo-

site to the wheel’s movement at the point of snag-

ging.

fUse special care when working corners,

sharp edges, etc. Avoid bouncing and snag-

ging the accessory. Corners, sharp edges or

bouncing have a tendency to snag the rotating

accessory and cause loss of control or kickback.

fDo not attach a saw chain woodcarving

blade or toothed saw blade. Such blades cre-

ate frequent kickback and loss of control over the

power tool.

Additional safety instructions for

grinding and cutting off operations

fAlways use guard designed for the type of

wheel you are using. The guard must be

securely attached to the power tool and

positioned for maximum safety, so the least

amount of wheel is exposed towards the

operator. The guard helps to protect operator

from broken wheel fragments and accidental con-

tact with wheel.

fUse only wheel types that are recommended

for your power tool and the specific guard

designed for the selected wheel. Wheels for

which the power tool was not designed cannot be

adequately guarded and are unsafe.

fWheels must be used only for recommended

applications. For example: do not grind with the

side of the cut-off wheel. Abrasive cut-off wheels

are intended for peripheral grinding; side forces

applied to these wheels may cause them to shat-

ter.

fAlways use undamaged wheel flanges that

are of correct size and shape for your

selected wheel. Proper wheel flanges support

the wheel thus reducing the possibility of wheel

breakage. Flanges for cut-off wheels may be differ-

ent from grinding wheel flanges.

fDo not use worn down wheels from larger

power tools. Wheels intended for larger power

tools are not suitable for the higher speed of a

smaller tool and may burst.

Additional safety warnings specific

for abrasive cutting off operations

fDo not “jam” the cut-off wheel or apply

excessive pressure. Do not attempt to make

an excessive depth of cut. Overstressing the

wheel increases the loading and susceptibility to

twisting or binding of the wheel in the cut and the

possibility of kickback or wheel breakage.

fDo not position your body in line with and

behind the rotating wheel. When the wheel, at

the point of operation, is moving away from your

body, the possible kickback may propel the spin-

ning wheel and the power tool directly at you.

OBJ_BUCH-310-001.book Page 19 Wednesday, December 20, 2006 9:31 AM

20 | English 1 609 929 K94 • 20.12.06

fWhen wheel is binding or when interrupting

a cut for any reason, switch off the power

tool and hold the power tool motionless

until the wheel comes to a complete stop.

Never attempt to remove the cut-off wheel

from the cut while the wheel is in motion,

otherwise kickback may occur. Investigate and

take corrective action to eliminate the cause of

wheel binding.

fDo not restart the cutting operation in the

workpiece. Let the wheel reach full speed

and carefully reenter the cut. The wheel may

bind, walk up or kickback if the power tool is

restarted in the workpiece.

fSupport panels or any oversized workpiece

to minimize the risk of wheel pinching and

kickback. Large workpieces tend to sag under

their own weight. Supports must be placed under

the workpiece near the line of cut and near the

edge of the workpiece on both sides of the wheel.

fUse extra caution when making a “pocket

cut” into existing walls or other blind areas.

The protruding wheel may cut gas or water pipes,

electrical wiring or objects that can cause kick-

back.

Safety warnings specific for sanding

operations

fWhen sanding, do not use excessively over-

sized sanding disc paper. Follow manufac-

turers recommendations, when selecting

sanding paper. Larger sanding paper extending

beyond the sanding pad presents a laceration haz-

ard and may cause snagging, tearing of the disc,

or kickback.

Safety warnings specific for wire

brushing operations

fBe aware that wire bristles are thrown by the

brush even during ordinary operation. Do not

overstress the wires by applying excessive

load to the brush. The wire bristles can easily

penetrate light clothing and/or skin.

fIf the use of a guard is recommended for

wire brushing, do not allow any interference

of the wire wheel or brush with the guard.

Wire wheel or brush may expand in diameter due

to work load and centrifugal forces.

Additional safety warnings

Wear safety goggles.

fUse suitable detectors to determine if utility

lines are hidden in the work area or call the

local utility company for assistance. Contact

with electric lines can lead to fire and electric

shock. Damaging a gas line can lead to explosion.

Penetrating a water line causes property damage

or may cause an electric shock.

fAlways use the protective devices specified

for the respective applicational case. Protec-

tive devices not suitable for the applicational case

cannot cover off the grinding tool sufficiently.

fWhen working stone, use dust extraction.

The vacuum cleaner must be approved for

the extraction of stone dust. Using this equip-

ment reduces dust-related hazards.

fUse a cutting guide when cutting stone. With-

out sideward guidance, the cutting disc can jam

and cause kickback.

fWhen working with the machine, always

hold it firmly with both hands and provide for

a secure stance. The power tool is guided more

secure with both hands.

fSecure the workpiece. A workpiece clamped

with clamping devices or in a vice is held more

secure than by hand.

fDo not work materials containing asbestos.

Asbestos is considered carcinogenic.

fTake protective measures when dust can

develop during working that is harmful to

one’s health, combustible or explosive.

Example: Some dusts are regarded as carcino-

genic. Wear a dust mask and work with dust/chip

extraction when connectable.

fKeep your workplace clean. Blends of materi-

als are particularly dangerous. Dust from light

alloys can burn or explode.

fNever use the machine with a damaged

cable. Do not touch the damaged cable and

pull the mains plug when the cable is dam-

aged while working. Damaged cables increase

the risk of an electric shock.

Functional Description

Read all safety warnings and all

instructions. Failure to follow the

warnings and instructions may result in

electric shock, fire and/or serious injury.

While reading the operating instructions, unfold the

graphics page for the machine and leave it open.

OBJ_BUCH-310-001.book Page 20 Wednesday, December 20, 2006 9:31 AM

English | 211 609 929 K94 • 20.12.06

Intended Use

The machine is intended for cutting, roughing, and

brushing metal and stone materials without using

water.

For cutting metal, a special protection guard for cut-

ting (accessory) must be used.

For cutting stone, a special extraction hood for cutting

with cutting guide (accessory) must be used.

With approved sanding tools, the machine can be

used for sanding with sanding discs.

Product Features

The numbering of the product features refers to the

illustration of the machine on the graphics page.

1Release lever for protection guard

2Spindle lock button

3On/Off switch

4Auxiliary handle

5Grinder spindle

6Extraction hood for sanding*

7Mounting flange with O-ring

8Carbide grinding head*

9Clamping nut

10 Quick-clamping nut *

11 Protection guard for sanding

12 Protection guard for cutting*

13 Grinding/cutting disc*

14 Hand guard*

15 Rubber sanding plate*

16 Sanding sheet*

17 Round nut*

18 Cup brush*

19 Cutting guide with dust extraction protection

guard *

20 Diamond cutting disc*

*The accessories illustrated or described are not

included as standard delivery.

Technical Data

Declaration of Conformity

We declare under our sole responsibility that this

product is in conformity with the following standards

or standardization documents: EN 60745 according

to the provisions of the directives 89/336/EEC,

98/37/EC.

04.12.2006, Robert Bosch GmbH, Power Tools Division

D-70145 Leinfelden-Echterdingen

Noise/Vibration Information

Measured values determined according to

EN 60745.

Typically the A-weighted noise level of the machine is:

sound pressure level 91 dB(A); sound power level

102 dB(A). Uncertainty K=3 dB.

Wear hearing protection!

Overall vibrational value (vector sum of three direc-

tions) determined according to EN 60745:

Grinding surfaces (roughing): Vibrational emission

value ah=8.5 m/s2, uncertainty K=2.0 m/s2.

Sanding with sanding discs: Vibrational emission

value ah=3.4 m/s2, uncertainty K=2.0 m/s2.

Angle Grinder GWS 1000

PROFESSIONAL

GWS 1000

PROFESSIONAL

GWS 1400

PROFESSIONAL

Article number 3 601 H21 0.. 3 601 H21 0.. 3 601 H24 0..

Rated power input W 1000 1000 1400

Output power W630 630 820

No-load speed rpm 11000 11000 11000

Grinding disc diameter, max. mm 115 125 125

Thread of grinder spindle M 14 M 14 M 14

Reduced starting current – – z

Constant electronic control – – z

Weight according to

EPTA-Procedure 01/2003 kg 2.1 2.1 2.2

Protection class /II /II /II

The values given are valid for nominal voltages [U] of 230/240 V. For lower voltage and models for specific countries, these

values can vary.

Please observe the article number on the type plate of your machine. The trade names of the individual machines may vary.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_BUCH-310-001.book Page 21 Wednesday, December 20, 2006 9:31 AM

22 | English 1 609 929 K94 • 20.12.06

The vibration emission level given in

this information sheet has been meas-

ured in accordance with a standard-

ised test given in EN 60745 and may be used to

compare one tool with another.

The vibration emission level will vary because of the ways

in which a power tool can be used and may increase

above the level given in this information sheet. This could

lead to a significant underestimate of exposure when the

tool is used regularly in such a way.

Note: To be accurate, an estimation of the level of expo-

sure to vibration experienced during a given period of

work should also take into account the times when the

tool is switched off and when it is running but not actually

doing the job. This may significantly reduce the exposure

level over the total working period.

Assembly

Mounting the Protective Devices

fBefore any work on the machine itself, pull

the mains plug.

Protection Guard for Sanding

Place the protection guard 11

onto the spindle collar as

shown in the illustration. The

triangle marks on the protec-

tion guard must correspond

with the respective marks on

the gear case.

Press the protection guard 11

onto the spindle collar until the

shoulder of the protection

guard is seated against the

flange of the machine, and

turn the protection guard until

it can clearly be heard to

engage.

Adjust the position of the protection guard 11 to the

requirements of the work process. For this, press the

release lever 1 upward and turn the protection guard

11 to the required position.

fAdjust the protection guard 11 in such a

manner that sparking is prevented in the

direction of the operator.

fThe protection guard 11 may be turned only

upon actuation of the release lever 1! Other-

wise the power tool may not continue to be

used under any circumstances and must be

taken to an after-sales service agent.

Note: The encoding keys on the protection guard 11

ensure that only a protection guard that fits the

machine type can be mounted.

Protection Guard for Cutting

fFor cutting metal, always work with the pro-

tection guard for cutting 12.

fFor cutting stone, always work with the cut-

ting guide with dust extraction protection

guard 19.

The protection guard for cutting 12 is mounted in the

same manner as the protection guard for sanding 11.

Extraction Hood for Sanding

The extraction hood 6 can be used for low-dust sand-

ing of paint, varnish and plastics in conjunction with

the carbide grinding head 8 or the rubber sanding

plate 15 with a sanding sheet 16. The extraction hood

6 is not suitable for working metals.

A suitable Bosch vacuum cleaner can be connected

to the extraction hood 6.

The extraction hood 6 is mounted in the same manner

as the protection guard 11. The brush collar is

exchangeable.

Auxiliary Handle

fOperate your machine only with the auxiliary

handle 4.

Screw the auxiliary handle 4 on the right or left of the

machine head depending on the working method.

Hand Guard

fFor operations with the rubber sanding plate

15 or with the cup brush/wheel brush/flap

disc, always mount the hand guard 14.

The hand guard 14 is fastened with the auxiliary han-

dle 4.

Mounting the Grinding Tools

fBefore any work on the machine itself, pull

the mains plug.

fGrinding and cutting discs become very hot

while working; do not touch until they have

cooled.

Clean the grinder spindle 5 and all parts to be

mounted.

For clamping and loosening the grinding tools, lock

the grinder spindle with the spindle lock button 2.

fActuate the spindle lock button only when

the grinder spindle is at a standstill. Other-

wise, the machine may become damaged.

WARNING

OBJ_BUCH-310-001.book Page 22 Wednesday, December 20, 2006 9:31 AM

English | 231 609 929 K94 • 20.12.06

Grinding/Cutting Disc

Pay attention to the dimensions of the grinding tools.

The mounting hole diameter must fit the mounting

flange without play. Do not use reducers or adapters.

When using diamond cutting discs, pay attention that

the direction-of-rotation arrow on the diamond cutting

disc and the direction of rotation of the machine (see

direction-of-rotation arrow on the machine head)

agree.

See graphics page for the mounting sequence.

To fasten the grinding/cutting disc, screw on the

clamping nut 9 and tighten with the two-pin spanner;

see Section “Quick-clamping Nut ”.

fAfter mounting the grinding tool and before

switching on, check that the grinding tool is

correctly mounted and that it can turn freely.

Make sure that the grinding tool does not

graze against the protection guard or other

parts.

An O-ring (plastic part) is inserted

in the mounting flange 7 around the

centring collar. If the O-ring is

missing or is damaged, it must

in all cases be replaced (article

number 1 600 210 039) before

the mounting flange 7 is mounted.

Flap Disc

fFor operations with the rubber sanding plate

15 or with the cup brush/wheel brush/flap

disc, always mount the hand guard 14.

Place the special mounting flange (article number

2 605 703 028) and the flap disc on the grinder spin-

dle 5. Screw on the clamping nut 9 and tighten with

the two-pin spanner.

Rubber Sanding Plate

fFor operations with the rubber sanding plate

15 or with the cup brush/wheel brush/flap

disc, always mount the hand guard 14.

See graphics page for the mounting sequence.

Screw on the round nut 17 and tighten with the two-

pin spanner.

Cup Brush/Disc Brush

fFor operations with the rubber sanding plate

15 or with the cup brush/wheel brush/flap

disc, always mount the hand guard 14.

See graphics page for the mounting sequence.

The cup brush/disc brush must be able to be screwed

onto the grinder spindle until it rests firmly against the

grinder spindle flange at the end of the grinder spindle

threads. Tighten the cup brush/disc brush with an

open-end spanner.

Quick-clamping Nut

For convenient changing of grinding tools without the

use of additional tools, you can use the quick-clamp-

ing nut 10 instead of the clamping nut 9.

fThe quick-clamping nut 10 may be used only

for grinding or cutting discs.

Use only a flawless, undamaged quick-clamp-

ing nut 10.

When screwing on, pay attention that the side

of the quick-clamping nut 10 with printing does

not face the grinding disc; the arrow must point

to the index mark 21.

Lock the grinder spindle

with the spindle lock but-

ton 2. To tighten the quick-

clamping nut, firmly turn

the grinding disc in clock-

wise direction.

A properly attached,

undamaged quick-clamp-

ing nut can be loosened

by hand when turning the

knurled ring in anticlock-

wise direction.

Never loosen a tight

quick-clamping nut

with pliers. Always use

the two-pin spanner.

Insert the two-pin spanner

as shown in the illustra-

tion.

OBJ_BUCH-310-001.book Page 23 Wednesday, December 20, 2006 9:31 AM

24 | English 1 609 929 K94 • 20.12.06

Approved Grinding Tools

All grinding tools mentioned in these operating

instructions can be used.

The permissible speed [rpm] or the circumferential

speed [m/s] of the grinding tools used must at least

match the values given in the table.

Therefore, observe the permissible rotational/cir-

cumferential speed on the label of the grinding tool.

Rotating the Machine Head

fBefore any work on the machine itself, pull

the mains plug.

The machine head can

be rotated with

respect to the

machine housing in

90° steps. In this man-

ner, the On/Off switch

can be brought into a

more convenient posi-

tion for special work-

ing situations, e.g., for

cutting operations

using the cutting guide

with dust extraction

protection guard

19/cut off stand or for

left-handed persons.

Completely unscrew the four screws. Rotate the

machine head carefully, without removing it from

the housing, to the new position. Screw in and

tighten the four screws again.

Operation

Starting Operation

fObserve correct mains voltage! The voltage

of the power source must agree with the

voltage specified on the nameplate of the

machine. Power tools marked with 230 V can

also be operated with 220 V.

When operating the machine with power from mobile

generators that do not have sufficient reserve capacity

or are not equipped with suitable voltage control with

starting current amplification, loss of performance or

untypical behavior can occur upon switching on.

Please observe the suitability of the power generator

being used.

Switching On and Off

To start the power tool, push the On/Off switch 3 for-

wards.

To lock the On/Off switch 3, press the On/Off switch

3 down at the front until it latches.

To switch off the power tool, release the On/Off

switch 3 or, if it is locked, briefly push down the back

of the On/Off switch 3 and then release it.

fCheck grinding tools before using. The

grinding tool must be mounted properly and

be able to move freely. Carry out a test run

for at least one minute with no load. Do not

use damaged, out-of-centre or vibrating

grinding tools. Damaged grinding tools can

burst and cause injuries.

Reduced starting current (GWS 1400)

The electronic reduced starting current limits the

power consumption when switching the tool on and

enables operation from a 13 ampere fuse.

Constant Electronic Control (GWS 1400)

Constant electronic control holds the speed constant

at no-load and under load, and ensures uniform work-

ing performance.

Operating Instructions

fExercise caution when cutting slots in struc-

tural walls; see Section “

Information on

Structures

”.

fClamp the workpiece if it does not remain

stationary due to its own weight.

fDo not strain the machine so heavily that it

comes to a standstill.

fGrinding and cutting discs become very hot

while working; do not touch until they have

cooled.

max.

[mm] [mm]

D b d [rpm] [m/s]

115

125 6

622.2

22.2 11000

11000 80

115

125 ––

11000

11000 80

75 30 M 14 11000 45

OBJ_BUCH-310-001.book Page 24 Wednesday, December 20, 2006 9:31 AM

English | 251 609 929 K94 • 20.12.06

Note: When not using for extended periods, pull the

mains plug out of the socket outlet. When the mains

plug is inserted and mains voltage is given, the power

tool, even when switched off, still consumes a low

amount of current.

Rough Grinding

fNever use a cutting disc for roughing.

The best roughing results are achieved when setting

the machine at an angle of 30° to 40°. Move the

machine back and forth with moderate pressure. In

this manner, the workpiece will not become too hot,

does not discolour and no grooves are formed.

Flap Disc

With the flap disc (accessory), curved surfaces and

profiles can be worked.

Flap discs have a considerably higher service life,

lower noise levels and lower sanding temperatures

than conventional sanding sheets.

Cutting Metal

fFor cutting metal, always work with the pro-

tection guard for cutting 12.

When cutting, work with moderate feed, adapted to

the material being cut. Do not exert pressure onto the

cutting disc, tilt or oscillate the machine.

Do not reduce the speed of running down cutting

discs by applying sideward pressure.

The machine must

always work in an up-

grinding motion. Oth-

erwise, the danger

exists of it being

pushed uncon-

trolled out of the cut.

When cutting profiles

and square bar, it is

best to start at the

smallest cross sec-

tion.

Cutting Stone

fFor cutting stone, always work with the cut-

ting guide with dust extraction protection

guard 19.

fThe machine may be used only for dry cut-

ting/grinding.

For cutting stone, it is best to use a diamond cutting

disc. As a safety measure against jamming, the cutting

guide with dust extraction protection guard 19 must

be used.

Operate the machine only with dust extraction and

additionally wear a dust protection mask.

The vacuum cleaner must be approved for the extrac-

tion of masonry dust. Bosch provides suitable vacuum

cleaners.

Switch on the

machine and place

the front part of the

cutting guide on the

workpiece. Slide the

machine with moder-

ate feed, adapted to

the material to be

worked.

For cutting expecially hard material, e. g., concrete

with high pebble content, the diamond cutting disc

can overheat and become damaged as a result. This

is clearly indicated by circular sparking, rotating with

the diamond cutting disc.

In this case, interrupt the cutting process and allow

the diamond cutting disc to cool by running the

machine for a short time at maximum speed with no

load.

Noticeable decreasing work progress and circular

sparking are indications of a diamond cutting disc that

has become dull. Briefly cutting into abrasive material

(e. g. lime-sand brick) can resharpen the disc again.

Information on Structures

Slots in structural walls are subject to the Standard

DIN 1053 Part 1, or country-specific regulations.

These regulations are to be observed under all cir-

cumstances. Before beginning work, consult the

responsible structural engineer, architect or the con-

struction supervisor.

Maintenance and Service

Maintenance and Cleaning

fBefore any work on the machine itself, pull

the mains plug.

fFor safe and proper working, always keep

the machine and ventilation slots clean.

fIn extreme working conditions, conductive

dust can accumulate in the interior of the

machine when working with metal. The pro-

tective insulation of the machine can be

degraded. The use of a stationary extraction

system is recommended in such cases as

well as frequently blowing out the ventila-

tion slots and installing a residual current

device (RCD).

OBJ_BUCH-310-001.book Page 25 Wednesday, December 20, 2006 9:31 AM

26 | English 1 609 929 K94 • 20.12.06

If the machine should fail despite the care taken in

manufacturing and testing procedures, repair should

be carried out by an after-sales service centre for

Bosch power tools.

In all correspondence and spare parts order, please

always include the 10-digit article number given on

the type plate of the machine.

WARNING! Important instructions for connect-

ing a new 3-pin plug to the 2-wire cable.

The wires in the cable are coloured according to the

following code:

Do not connect the blue or brown wire to the earth

terminal of the plug.

Important: If for any reason the moulded plug is

removed from the cable of this power tool, it must be

disposed of safely.

Service and Customer Assistance

Exploded views and information on spare parts can be

found under:

www.bosch-pt.com

Great Britain

Robert Bosch Ltd. (B.S.C.)

P.O. Box 98

Broadwater Park

North Orbital Road

Denham-Uxbridge

Middlesex UB 9 5HJ

✆ Service: . . . . . . . . . . . . . +44 (0) 18 95 / 83 87 82

✆ Advice line:. . . . . . . . . . . +44 (0) 18 95 / 83 87 91

Fax: . . . . . . . . . . . . . . . . . . . +44 (0) 18 95 / 83 87 89

Ireland

Origo Ltd.

Unit 23 Magna Drive

Magna Business Park

City West

Dublin 24

✆ Service: . . . . . . . . . . . . . . .+353 (0)1 / 4 66 67 00

Fax: . . . . . . . . . . . . . . . . . . . . .+353 (0)1 / 4 66 68 88

Australia and New Zealand

Robert Bosch Australia Pty. Ltd.

RBAU/SPT

1555 Centre Road

P.O. Box 66

3168 Clayton/Victoria

✆ . . . . . . . . . . . . . . . . . . . . +61 (0)1 / 3 00 30 70 44

Fax: . . . . . . . . . . . . . . . . . . . +61 (0)1 / 3 00 30 70 45

www.bosch.com.au

Disposal

The machine, accessories and packaging should be

sorted for environmental-friendly recycling.

Only for EC countries:

Do not dispose of power tools into

household waste!

According the European Guideline

2002/96/EC for Waste Electrical and

Electronic Equipment and its imple-

mentation into national right, power

tools that are no longer usable must be collected sep-

arately and disposed of in an environmentally correct

manner.

Subject to change without notice.

OBJ_BUCH-310-001.book Page 26 Wednesday, December 20, 2006 9:31 AM

Français | 271 609 929 K94 • 20.12.06

Indications générales

de sécurité pour outils élec-

troportatifs

Lire tous les avertisse-

ments et indications. Le

non-respect des avertissements et instructions indi-

qués ci-après peut entraîner un choc électrique, un

incendie et/ou de graves blessures sur les personnes.

Bien garder tous les avertissements et instruc-

tions.

La notion d’« outil électroportatif » mentionnée dans

les avertissements se rapporte à des outils électri-

ques raccordés au secteur (avec câble de raccorde-

ment) et à des outils électriques à accu (sans câble de

raccordement).

1) Sécurité à l’endroit de travail

a) Maintenez l’endroit de travail propre et

bien éclairé. Un lieu de travail en désordre ou

mal éclairé augmente le risque d’accidents.

b) N’utilisez pas l’outil électroportatif dans

un environnement présentant des risques

d’explosion et où se trouvent des liqui-

des, des gaz ou poussières inflammables.

Les outils électroportatifs génèrent des étincel-

les risquant d’enflammer les poussières ou les

vapeurs.

c) Tenez les enfants et autres personnes

éloignés durant l’utilisation de l’outil

électroportatif. En cas d’inattention vous ris-

quez de perdre le contrôle sur l’appareil.

2) Sécurité relative au système électrique

a) La fiche de secteur de l’outil électroporta-

tif doit être appropriée à la prise de cou-

rant. Ne pas modifier en aucun cas la

fiche. Ne pas utiliser de fiches d’adapta-

teur avec des outils électroportatifs avec

mise à la terre. Les fiches non modifiées et

les prises de courant appropriées réduisent le

risque de choc électrique.

b) Eviter le contact physique avec des surfa-

ces mises à la terre tels que tuyaux, radia-

teurs, fours et réfrigérateurs. Il y a un risque

élevé de choc électrique au cas où votre corps

serait relié à la terre.

c) Ne pas exposer l’outil électroportatif à la

pluie ou à l’humidité. La pénétration d’eau

dans un outil électroportatif augmente le risque

d’un choc électrique.

d) Ne pas utiliser le câble à d’autres fins que

celles prévues, ne pas utiliser le câble

pour porter l’outil électroportatif ou pour

l’accrocher ou encore pour le débrancher

de la prise de courant. Maintenir le câble

éloigné des sources de chaleur, des par-

ties grasses, des bords tranchants ou des

parties de l’appareil en rotation. Un câble

endommagé ou torsadé augmente le risque

d’un choc électrique.

e) Au cas où l’outil électroportatif serait uti-

lisé à l’extérieur, utiliser une rallonge

appropriée pour les applications exté-

rieures. L’utilisation d’une rallonge électrique

appropriée pour les applications extérieures

réduit le risque d’un choc électrique.

f) Si une utilisation de l’outil électroportatif

dans un environnement humide ne peut

pas être évitée, utiliser un disjoncteur dif-

férentiel. Un disjoncteur différentiel réduit le

risque d’un choque électrique.

3) Sécurité des personnes

a) Rester vigilant, surveiller ce que vous fai-

tes. Faire preuve de bon sens en utilisant

l’outil électroportatif. Ne pas utiliser un

outil électroportatif lorsqu’on est fatigué

ou après avoir consommé de l’alcool, des

drogues ou avoir pris des médicaments.

Un moment d’inattention lors de l’utilisation de

l’outil électroportatif peut entraîner de graves

blessures sur les personnes.

b) Porter des équipements de protection.

Porter toujours des lunettes de protec-

tion. Le fait de porter des équipements de pro-

tection personnels tels que masque anti-

poussière, chaussures de sécurité antidéra-

pantes, casque de protection ou protection

acoustique suivant le travail à effectuer avec

l’outil électroportatif, réduit le risque de blessu-

res.

c) Eviter toute mise en service accidentelle.

S’assurer que l’outil électroportatif est

effectivement éteint avant de le raccorder

à l’alimentation en courant ou avant de

raccorder l’accu, de soulever ou de porter

l’outil électroportatif. Le fait de porter l’outil

électroportatif avec le doigt sur l’interrupteur

ou de le brancher sur la source de courant lors-

que l’outil électroportatif est en fonctionne-

ment, peut entraîner des accidents.

d) Enlever tout outil de réglage ou toute clé

avant de mettre l’outil électroportatif en

fonctionnement. Une clé ou un outil se trou-

vant sur une partie en rotation peut causer des

blessures.

e) Eviter une position anormale du corps.

Veiller à garder toujours une position sta-

ble et équilibrée. Ceci vous permet de mieux

contrôler l’outil électroportatif dans des situa-

tions inattendues.

AVERTISSEMENT

OBJ_BUCH-310-001.book Page 27 Wednesday, December 20, 2006 9:31 AM

28 | Français 1 609 929 K94 • 20.12.06

f) Porter des vêtements appropriés. Ne pas

porter de vêtements amples ni de bijoux.

Maintenir cheveux, vêtements et gants

éloignés des parties de l’appareil en rota-

tion. Des vêtements amples, des bijoux ou des

cheveux longs peuvent être happés par des

pièces en mouvement.

g) Si des dispositifs servant à aspirer ou à

recueillir les poussières doivent être utili-

sés, vérifier que ceux-ci soient effective-

ment raccordés et qu’ils sont

correctement utilisés. L’utilisation d’un dis-

positif d’aspiration des poussières peut réduire

les dangers dus aux poussières.

4) Utilisation et emploi soigneux d’outils élec-

troportatifs

a) Ne pas surcharger l’appareil. Utiliser

l’outil électroportatif approprié au travail

à effectuer. Avec l’outil électroportatif appro-

prié, vous travaillerez mieux et avec plus de

sécurité à la vitesse pour laquelle il est prévu.

b) Ne pas utiliser un outil électroportatif

dont l’interrupteur est défectueux. Un outil

électroportatif qui ne peut plus être mis en ou

hors fonctionnement est dangereux et doit être

réparé.

c) Retirer la fiche de la prise de courant

et/ou enlever l’accu avant d’effectuer des

réglages sur l’appareil, de changer les

accessoires, ou de ranger l’appareil. Cette

mesure de précaution empêche une mise en

fonctionnement de l’outil électroportatif par

mégarde.

d) Garder les outils électroportatifs non uti-

lisés hors de la portée des enfants. Ne

pas permettre l’utilisation de l’appareil à

des personnes qui ne se sont pas familia-

risées avec celui-ci ou qui n’ont pas lu ces

instructions. Les outils électroportatifs sont

dangereux lorsqu’ils sont utilisés par des per-

sonnes non initiées.

e) Prendre soin de l’outil électroportatif.

Vérifier que les parties en mouvement

fonctionnent correctement et qu’elles ne

soient pas coincées, et contrôler si des

parties sont cassées ou endommagées

de telle sorte que le bon fonctionnement

de l’outil électroportatif s’en trouve

entravé. Faire réparer ces parties endom-

magées avant d’utiliser l’appareil. De nom-

breux accidents sont dus à des outils

électroportatifs mal entretenus.

f) Maintenir les outils de coupe aiguisés et

propres. Des outils soigneusement entretenus

avec des bords tranchants bien aiguisés se

coincent moins souvent et peuvent être guidés

plus facilement.

g) Utiliser les outils électroportatifs, les

accessoires, les outils à monter etc. con-

formément à ces instructions. Tenir

compte également des conditions de tra-

vail et du travail à effectuer. L’utilisation des

outils électroportatifs à d’autres fins que celles

prévues peut entraîner des situations dange-

reuses.

5) Travaux d’entretien

a) Ne faire réparer l’outil électroportatif que

par un personnel qualifié et seulement

avec des pièces de rechange d’origine.

Ceci permet d’assurer la sécurité de l’appareil.

Instructions de sécurité

spécifiques à l’appareil

Avertissements communs pour le

meulage, le ponçage au papier de

verre, les travaux avec brosses métal-

liques et le tronçonnage

fCet outil électroportatif s’utilise en tant que

meuleuse, meuleuse au papier de verre,

brosse métallique et en tant qu’appareil de

tronçonnage. Respecter tous les avertisse-

ments, instructions, représentations et don-

nées qui sont fournis avec l’outil

électroportatif. Un non-respect des instructions

suivantes peut entraîner un choc électrique, un

incendie et/ou de graves blessures.

fCet outil électroportatif n’est pas conçu pour

les travaux de polissage. Toute utilisation de

cet outil électroportatif autre que celles prévues

peut avoir de graves blessures ou autre dangers

pour conséquence.

fNe pas utiliser des accessoires qui ne sont

pas spécialement prévus et recommandés

par le fabricant pour cet outil électroportatif.

Le fait de pouvoir monter les accessoires sur votre

outil électroportatif ne garantit pas une utilisation

en toute sécurité.

fLa vitesse de rotation admissible de l’outil

de travail doit être au moins égale à la

vitesse de rotation maximale de l’outil élec-

troportatif. Les accessoires qui tournent à une

vitesse de rotation supérieure à celle qui est

admise risquent d’être cassés et projetés.

fLe diamètre extérieur et la largeur de l’outil

de travail doivent correspondre aux cotes de

votre outil électroportatif. Les outils de travail

de mauvaises dimensions ne peuvent pas être pro-

tégés ni contrôlés de façon suffisante.

OBJ_BUCH-310-001.book Page 28 Wednesday, December 20, 2006 9:31 AM

Français | 291 609 929 K94 • 20.12.06

fLes meules, les brides, les plateaux de pon-

çage ou les autres accessoires doivent cor-

respondre exactement à la broche de votre

outil électroportatif. Les outils de travail qui ne

correspondent pas exactement à la broche de

l’outil électroportatif tournent de façon irrégulière,

ont de fortes vibrations et peuvent entraîner une

perte de contrôle.

fNe pas utiliser des outils de travail endomma-

gés. Avant chaque utilisation, contrôler les

outils de travail tels que meules pour détecter

des éclats et des fissures, les plateaux de pon-

çage pour détecter des fissures, une certaine

usure ou des signes de forte usure, les brosses

métalliques pour détecter des fils détachés ou

cassés. Au cas où l’outil électroportatif ou

l’outil de travail tomberait, contrôler s’il est

endommagé ou utiliser un outil intact. Après

avoir contrôlé et monté l’outil de travail, se

tenir à distance du niveau de l’outil en rotation

ainsi que les personnes se trouvant à proxi-

mité et laisser tourner l’outil électroportatif à

la vitesse maximale pendant une minute. Dans

la plupart des cas, les outils de travail endommagés

cassent pendant ce temps d’essai.

fPorter des équipements de protection person-

nels. Selon l’utilisation, porter une protection

complète pour le visage, une protection ocu-

laire ou des lunettes de protection. Si néces-

saire, porter un masque anti-poussière, une

protection acoustique, des gants de protection

ou un tablier spécial qui vous protège de peti-

tes particules de matériau causées par le meu-

lage. Protéger vos yeux de corps étrangers projetés

dans l’air lors des différentes utilisations. Les mas-

ques anti-poussière ou les masques respiratoires

doivent filtrer la poussière générée lors de l’utilisation.

Une exposition trop longue au bruit fort peut entraîner

une perte d’audition.

fGarder une distance de sécurité suffisante

entre votre zone de travail et les personnes

se trouvant à proximité. Toute personne

entrant dans la zone de travail doit porter un

équipement de protection individuel. Des

fragments de pièces ou d’outils de travail cassés

peuvent être projetés et causer des blessures

même en dehors de la zone directe de travail.

fNe tenir l’outil électroportatif qu’aux poi-

gnées isolées, si, pendant les travaux, l’outil

de travail risque de toucher des câbles élec-

triques cachés ou son propre câble d’alimen-

tation. Le contact avec des conduites sous

tension entraîne une mise sous tension des parties

métalliques de l’appareil, provoquant ainsi une

décharge électrique.

fGarder le câble de secteur à distance des

outils de travail en rotation. Si vous perdez le

contrôle de l’appareil, le câble de secteur peut être

sectionné ou happé et votre main ou votre bras ris-

quent d’être happés par l’outil de travail en rotation.

fDéposer l’outil électroportatif seulement

après l’arrêt total de l’outil de travail. L’outil

de travail en rotation peut toucher la surface sur

laquelle l’appareil est posé, ce qui risque de vous

faire perdre le contrôle de l’outil électroportatif.

fNe pas laisser tourner l’outil électroportatif

pendant que vous le portez. Suite à un contact

involontaire, vos vêtements peuvent être happés

par l’outil de travail en rotation, et l’outil peut ren-

trer dans votre corps.

fNettoyer régulièrement les ouïes de ventila-

tion de votre outil électroportatif. La ventila-

tion du moteur aspire de la poussière dans le

carter, et de la poussière de métal en trop grande

quantité peut causer des dangers électriques.

fNe pas utiliser l’outil électroportatif lorsqu’il

y a des matériaux inflammables à proximité.

Les étincelles risquent d’enflammer ces matériaux.

fNe pas utiliser des outils de travail qui

nécessitent des liquides de refroidissement.

L’utilisation d’eau ou d’autres liquides de refroidis-

sement peut entraîner un choc électrique.

Contrecoup et avertissements corres-

pondants

fUn contrecoup est une réaction soudaine causée

par un outil de travail en rotation qui s’accroche ou

qui se bloque, tels que meule, plateau de ponçage,

brosse métallique, etc. Un coinçage ou un blocage

entraîne un arrêt soudain de l’outil de travail en rota-

tion. Il en résulte que l’outil électroportatif incontrôlé

est accéléré à l’endroit du blocage dans le sens

inverse de l’outil de travail.

P. ex., si une meule s’accroche ou si elle se bloque

dans la pièce, le bord de la meule qui entre dans la

pièce peut se coincer et faire que la meule se

déplace ou causer un contrecoup. En fonction du

sens de rotation de la meule à l’endroit de blocage,

la meule s’approche ou s’éloigne alors de l’utilisa-

teur. Les meules peuvent également casser.

Un contrecoup est la suite d’une mauvaise utilisa-

tion ou d’une utilisation incorrecte de l’outil électro-

portatif. Il peut être évité en prenant des mesures de

précaution comme celles décrites ci-dessous.

fBien tenir l’outil électroportatif et se mettre

dans une position permettant de faire face à

des forces de contrecoup. Utiliser toujours la

poignée supplémentaire, s’il y en a une, pour

contrôler au maximum les forces de contre-

coup ou les couples de réaction lors de

l’accélération à pleine vitesse. Par des mesu-

res de précaution appropriées, la personne tra-

vaillant avec l’appareil peut contrôler le

contrecoup et les forces du contrecoup.

fNe pas mettre votre main à proximité des

outils de travail en rotation. Lors d’un contre-

coup, l’outil de travail risque de passer sur votre main.

OBJ_BUCH-310-001.book Page 29 Wednesday, December 20, 2006 9:31 AM

30 | Français 1 609 929 K94 • 20.12.06

fEviter de vous placer dans la zone dans

laquelle l’outil électroportatif ira lors d’un

contrecoup. Le contrecoup entraîne l’outil élec-

troportatif dans le sens opposé au mouvement de

la meule à l’endroit de blocage.

fEtre extrêmement vigilant lors du travail de

coins, d’arêtes coupantes etc. Eviter que les

outils ne rebondissent contre la pièce à tra-

vailler et ne se coincent. L’outil de travail en

rotation a tendance à se coincer aux coins, arêtes

coupantes ou quand il rebondit. Ceci cause une

perte de contrôle ou un contrecoup.

fNe pas utiliser de lames de scie à chaînes ou

dentées. De tels outils de travail risquent de pro-

duire un contrecoup ou une perte de contrôle de

l’outil électroportatif.

Avertissements particuliers pour le

ponçage et le tronçonnage

fToujours utiliser le capot de protection prévu

pour le type de meule utilisé. Le capot de

protection doit être bien monté sur l’outil

électroportatif et être réglé de façon à obte-

nir une sécurité maximale, c-à-d. que la

meule ne doit pas être dirigée sans protec-

tion vers la personne travaillant avec l’appa-

reil. Le capot de protection doit protéger la

personne travaillant avec l’appareil de fragments

de pièces et d’un contact involontaire avec la

meule.

fPour votre outil électroportatif, n’utiliser que

des meules autorisées et le capot de protec-

tion conçu pour cette meule. Les meules qui

n’ont pas été conçues pour cet outil électroporta-

tif, ne peuvent pas être suffisamment protégées et

présentent alors un danger.

fLes meules ne doivent être utilisées que

pour les applications recommandées. P. ex. :

Ne jamais poncer avec la surface latérale d’un dis-

que à tronçonner. Les disques à tronçonner sont

faits pour enlever de la matière avec le bord du dis-

que. Les forces latérales agissant sur de telles

meules peuvent en provoquer la destruction.

fUtiliser toujours des brides de serrage en

parfait état qui ont la bonne taille et la forme

appropriée à la meule choisie. Les brides

appropriées soutiennent la meule et réduisent

alors le danger de voir la meule se casser. Les bri-

des pour les disques à tronçonner peuvent différer

de celles pour les autres disques à meuler.

fNe pas utiliser les meules usées d’outils élec-

troportatifs plus grands. Les meules pour les

outils électroportatifs plus grands ne sont pas con-

çues pour les vitesses de rotation élevées des outils

électroportatifs plus petits et risquent de casser.

Autres avertissements particuliers

pour le tronçonnage

fEviter de coincer le disque à tronçonner ou

d’appliquer une pression trop élevée. Ne pas

réaliser des coupes trop profondes. Une sur-

charge du disque à tronçonner en augmente la sol-

licitation, donc le risque de se coincer ou de se

bloquer, ce qui entraînerait un contrecoup ou la

destruction de la meule.

fEviter la zone se trouvant devant et derrière

le disque à tronçonner en rotation. Si vous

éloignez de vous le disque à tronçonner qui se

trouve dans la pièce à travailler, l’outil électroporta-

tif peut être projeté directement vers vous dans le

cas d’un contrecoup.

fSi le disque à tronçonner se coince ou lors

d’une interruption de travail, mettre l’outil

électroportatif hors fonctionnement et le

tenir tranquillement jusqu’à l’arrêt total de la

meule. Ne jamais essayer de sortir du tracé

le disque à tronçonner encore en rotation,

sinon il y a un risque de contrecoup. Détermi-

ner la cause du blocage et l’éliminer.

fNe pas remettre l’outil électroportatif en

marche tant qu’il se trouve dans la pièce à

travailler. Attendre que le disque à tronçon-

ner ait atteint sa vitesse de rotation maxi-

male avant de continuer prudemment la

coupe. Sinon, le disque risque de se coincer, sau-

ter de la pièce ou causer un contrecoup.

fSoutenir des grands panneaux ou de gran-

des pièces à travailler afin de réduire le ris-

que d’un contrecoup causé par un disque à

tronçonner coincé. Les grandes pièces risquent

de s’arquer sous leur propre poids. La pièce doit

être soutenue des deux côtés par des supports,

près du tracé ainsi qu’aux bords de la pièce.

fFaire preuve d’une prudence particulière

lorsqu’une « coupe en plongée » est effectuée

dans des murs ou dans d’autres endroits dif-

ficiles à reconnaître. Le disque à tronçonner qui

pénètre dans le mur peut heurter des conduites de

gaz ou d’eau, des conduites électriques ou des

objets pouvant causer un contrecoup.

Avertissements particuliers pour le

ponçage au papier de verre

fNe pas utiliser des feuilles abrasives de

dimensions trop grandes, mais respectez les

indications du fabricant concernant la taille

de la feuille abrasive. Les feuilles abrasives qui

dépassent le plateau de ponçage peuvent entraî-

ner des blessures et causer le blocage ou la déchi-

rure des feuilles abrasives ou un contrecoup.

OBJ_BUCH-310-001.book Page 30 Wednesday, December 20, 2006 9:31 AM

Français | 311 609 929 K94 • 20.12.06

Avertissements particuliers pour les

travaux avec brosses métalliques

fTenez compte du fait que la brosse métalli-

que perd des fils métalliques même pendant

le travail normal. Ne pas trop solliciter les fils

métalliques par une pression trop élevée. Les

fils métalliques qui sont éjectés peuvent facilement

pénétrer dans des vêtements fins et/ou la peau.

fSi un capot de protection est recommandé,

éviter que le capot de protection et la brosse

métallique ne puissent se toucher. Les bros-

ses plateaux et les brosses boisseaux peuvent

augmenter de diamètre en raison de la pression et

des forces centrifuges.

Avertissements supplémentaires

Porter des lunettes de protection.

fUtiliser des détecteurs appropriés afin de

déceler des conduites cachées ou consulter

les entreprises d’approvisionnement loca-

les. Un contact avec des lignes électriques peut

provoquer un incendie ou un choc électrique. Un

endommagement d’une conduite de gaz peut pro-

voquer une explosion. La perforation d’une con-

duite d’eau provoque des dégâts matériels et peut

provoquer un choc électrique.

fToujours utiliser les dispositifs de protection

prescrits pour l’utilisation correspondante. Les

dispositifs de protection non conçus pour l’utilisation

ne peuvent pas protéger suffisamment les meules.

fPour travailler des pierres, utiliser une aspi-

ration de poussières. L’aspirateur doit être

agréé pour l’aspiration de poussières de

pierre. L’utilisation de tels dispositifs réduit les

dangers venant des poussières.

fPour les travaux de tronçonnage de la pierre,

utiliser un chariot de guidage. Sans guidage

latéral, le disque à tronçonner peut s’accrocher et

causer un contrecoup.

fToujours bien tenir l’outil électroportatif des

deux mains et veiller à toujours garder une

position de travail stable. Avec les deux mains,

l’outil électroportatif est guidé de manière plus sûre.

fBloquer la pièce à travailler. Une pièce à tra-

vailler serrée par des dispositifs de serrage ou

dans un étau est fixée de manière plus sûre que

tenue dans les mains.

fNe pas travailler de matériaux contenant de

l’amiante. L’amiante est considérée comme étant

cancérigène.

fPrendre des mesures de sécurité, lorsque

des poussières nuisibles à la santé, inflam-

mables ou explosives peuvent être générées

lors du travail. Par exemple : Certaines poussiè-

res sont considérées comme étant cancérigènes.

Porter un masque anti-poussières et utiliser un dis-

positif d’aspiration de poussières/de copeaux s’il

est possible de raccorder un tel dispositif.

fTenir propre la place de travail. Les mélanges

de matériaux sont particulièrement dangereux. Les

poussières de métaux légers peuvent être explosi-

ves ou inflammables.

fNe jamais utiliser un outil électroportatif

dont le câble est endommagé. Ne pas tou-

cher à un câble endommagé et retirer la

fiche du câble d’alimentation de la prise du

courant, au cas où le câble serait endom-

magé lors du travail. Un câble endommagé aug-

mente le risque d’un choc électrique.

Description du

fonctionnement

Lire tous les avertissements et indi-

cations. Le non-respect des avertisse-

ments et instructions indiqués ci-après

peut entraîner un choc électrique, un

incendie et/ou de graves blessures sur

les personnes.

Déplier le volet sur lequel l’appareil est représenté de

manière graphique. Laisser le volet déplié pendant la

lecture de la présente notice d’utilisation.

Utilisation conforme

L’outil électroportatif est conçu pour le tronçonnage,

le meulage et le brossage des matériaux en métal et

en pierre sans utilisation d’eau.

Pour le tronçonnage de métal, utiliser un carter de

protection spécialement pour le tronçonnage (acces-

soire).

Pour le tronçonnage de pierre, utiliser un carter

d’aspiration avec chariot de guidage spécialement

pour le tronçonnage (accessoire).

Muni d’outils de ponçage autorisés, l’outil électropor-

tatif peut être utilisé pour les travaux de ponçage au

papier de verre.

OBJ_BUCH-310-001.book Page 31 Wednesday, December 20, 2006 9:31 AM

32 | Français 1 609 929 K94 • 20.12.06

Eléments de l’appareil

La numérotation des éléments de l’appareil se réfère

à la représentation de l’outil électroportatif sur la page

graphique.

1Touche de déverrouillage pour le capot de

protection

2Touche de blocage de la broche

3Interrupteur Marche/Arrêt

4Poignée supplémentaire

5Broche de ponçage

6Carter d’aspiration pour le ponçage*

7Bride de fixation avec rondelle élastique

8Meule assiette en carbure*

9Ecrou de serrage

10 Ecrou de serrage rapide *

11 Carter de protection pour le ponçage

12 Carter de protection pour le tronçonnage*

13 Disque de meulage/à tronçonner*

14 Protège-mains*

15 Plateau de ponçage en caoutchouc*

16 Feuille abrasive*

17 Ecrou cylindrique*

18 Brosse boisseau*

19 Carter d’aspiration pour le tronçonnage avec cha-

riot de guidage *

20 Disque à tronçonner diamanté*

*Les accessoires décrits ou montrés ne sont pas com-

pris dans l’emballage standard.

Caractéristiques techniques

Déclaration de conformité

Nous déclarons sous notre propre responsabilité que

ce produit est en conformité avec les normes ou

documents normatifs suivants : EN 60745 conformé-

ment aux règlements des directives 89/336/CEE,

98/37/CE.

04.12.2006, Robert Bosch GmbH, Power Tools Division

D-70145 Leinfelden-Echterdingen

Bruits et vibrations

Valeurs de mesure déterminées conformément à

EN 60745.

Les mesures réelles (A) des niveaux sonores de

l’appareil sont : Niveau de pression acoustique

91 dB(A) ; niveau d’intensité acoustique 102 dB(A).

Incertitude K=3 dB.

Porte une protection acoustique !

Valeurs totales des vibrations (somme de vecteurs de

trois sens) relevées conformément à EN 60745 :

Ponçage de surfaces (dégrossissage) :

Valeur d’émission vibratoire ah=8,5 m/s2, incertitude

K=2,0 m/s2,

Ponçage avec feuille abrasive : Valeur d’émission

vibratoire ah=3,4 m/s2, incertitude K=2,0 m/s2.

Meuleuse angulaire GWS 1000

PROFESSIONAL

GWS 1000

PROFESSIONAL

GWS 1400

PROFESSIONAL

N° d’article 3 601 H21 0.. 3 601 H21 0.. 3 601 H24 0..

Puissance absorbée nominale W 1000 1000 1400

Puissance utile W630 630 820

Vitesse de rotation en marche à vide tr/min 11000 11000 11000

Diamètre max. de la meule mm 115 125 125

Filet de la broche M 14 M 14 M 14

Limitation du courant de démarrage – – z

Constant-Electronic – – z

Poids suivant EPTA-Procédure

01/2003 kg 2,1 2,1 2,2

Classe de protection /II /II /II

Ces indications sont valables pour des tensions nominales de [U] 230/240 V. Ces indications peuvent varier pour des ten-

sions plus basses ainsi que pour des versions spécifiques à certains pays.

Respectez impérativement le numéro d’article se trouvant sur la plaque signalétique de l’outil électroportatif. Les désignations

commerciales des différents outils électroportatifs peuvent varier.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_BUCH-310-001.book Page 32 Wednesday, December 20, 2006 9:31 AM

Français | 331 609 929 K94 • 20.12.06

L’amplitude d’oscillation

indiquée dans ces instruc-

tions d’utilisation a été mesurée suivant les méthodes

de mesurage normées dans EN 60745 et peut être

utilisée pour une comparaison d’appareils.

L’amplitude d’oscillation change en fonction de l’utili-

sation de l’appareil électroportatif et peut, dans cer-

tains cas, être supérieure à la valeur indiquée dans

ces instructions d’utilisation. La sollicitation vibratoire

pourrait être sous-estimée si l’appareil électroportatif

est régulièrement utilisé d’une telle manière.

Remarque : Pour une estimation précise de la sollici-

tation vibratoire pendant un certain temps d’utilisation,

il est recommandé de prendre aussi en considération

les espaces de temps pendant lesquels l’appareil est

éteint ou en fonctionnement, mais pas vraiment utilisé.

Ceci peut réduire considérablement la sollicitation

vibratoire pendant toute la durée du travail.

Montage

Montage des dispositifs de protection

fAvant d’effectuer des travaux sur l’outil élec-

troportatif, retirer la fiche de la prise de cou-

rant.

Carter de protection pour le ponçage

Monter le capot de protection

11 sur le col de la broche con-

formément à la figure. Les

marques triangulaires se trou-

vant sur le capot de protection

doivent coïncider avec les

marquages correspondants

de la tête d’engrenage.

Monter le capot de protection

11 sur le col de la broche en

exerçant une pression jusqu’à

ce que l’épaulement du capot

de protection repose sur le

flasque de l’outil électroporta-

tif et tourner le capot de pro-

tection jusqu’à ce qu’il s’encliquette de façon

perceptible.

Adapter la position du capot de protection 11 aux exi-

gences des travaux à effectuer. Pour ce faire, pousser

le levier de déverrouillage 1 vers le haut et tourner le

capot de protection 11 dans la position souhaitée.

fRégler le capot de protection 11 de sorte à

empêcher une projection d’étincelles en

direction de l’utilisateur.

fLe capot de protection 11 ne doit pas pouvoir

tourner sans que l’on appuie sur le levier de

déverrouillage 1 ! Si tel n’est pas le cas, ne

continuer en aucun cas à utiliser l’outil élec-

troportatif, mais le remettre au service

après-vente.

Note : Les nez de codage se trouvant sur le capot de

protection 11 assurent que seul le capot de protec-

tion approprié à l’appareil puisse être monté.

Carter de protection pour le tronçonnage

fPour le tronçonnage de métal, toujours utili-

ser le carter de protection pour le tronçon-

nage 12.

fPour le tronçonnage de pierre, toujours utili-

ser le carter d’aspiration pour le tronçon-

nage avec chariot de guidage 19.

Le carter de protection pour le tronçonnage 12 est

monté comme le carter de protection pour le ponçage

11.

Carter d’aspiration pour le ponçage

Il est possible d’utiliser le carter d’aspiration 6 pour

réduire au minimum la génération de poussière pen-

dant le ponçage de peintures, de vernis et de matières

synthétiques en combinaison avec des meules assiet-

tes en carbure 8 ou des plateaux de ponçage en

caoutchouc 15 avec feuille abrasive 16. Le carter

d’aspiration 6 n’est pas approprié pour travailler des

métaux.

Un aspirateur Bosch approprié peut être connecté au

carter d’aspiration 6.

Le carter d’aspiration 6 est monté de la même manière

que le capot de protection 11. La couronne à brosses

peut être remplacée.

Poignée supplémentaire

fN’utiliser l’appareil électroportatif qu’avec la

poignée supplémentaire 4.

En fonction du mode de travail, serrer la poignée sup-

plémentaire 4 du côté droit ou gauche de la tête

d’engrenage.

Protège-main

fLors de travaux avec le plateau de ponçage

en caoutchouc 15 ou la brosse boisseau/la

brosse circulaire/le plateau à lamelles, tou-

jours monter le protège-main 14.

Monter le protège-main 14 avec la poignée supplé-

mentaire 4.

AVERTISSEMENT

OBJ_BUCH-310-001.book Page 33 Wednesday, December 20, 2006 9:31 AM

34 | Français 1 609 929 K94 • 20.12.06

Montage des outils de ponçage

fAvant d’effectuer des travaux sur l’outil élec-

troportatif, retirer la fiche de la prise de cou-

rant.

fLes disques de meulage et de dégrossissage

chauffent énormément durant le travail ; ne

pas les toucher avant qu’ils ne soient com-

plètement refroidis.

Nettoyer la broche 5 ainsi que toutes les pièces à

monter.

Afin de serrer et de desserrer les outils de ponçage,

appuyer sur la touche de blocage de la broche 2 afin

de bloquer la broche.

fN’actionner la touche de blocage de la bro-

che que lorsque la broche est à l’arrêt. Sinon,

l’outil électroportatif pourrait être endommagé.

Disque de meulage/à tronçonner

Faire attention aux dimensions des outils de ponçage.

L’alésage du disque doit correspondre à la bride de

fixation. Ne pas utiliser d’adaptateur ni de raccord de

réduction.

Lors de l’utilisation de disques à tronçonner diaman-

tés, veiller à ce que la flèche indiquant le sens de rota-

tion et qui se trouve sur le disque de tronçonnage

diamanté coïncide avec le sens de rotation de l’outil

électroportatif (voir la flèche indiquant le sens de rota-

tion et qui se trouve sur la tête d’engrenage).

L’ordre du montage est indiqué sur la page des gra-

phiques.

Pour fixer le disque de meulage/à tronçonner, desser-

rer l’écrou de serrage 9 et le serrer à l’aide de la clé à

ergots, voir chapitre « Ecrou de serrage rapide ».

fAprès avoir monté l’outil de ponçage et

avant de mettre l’appareil en fonctionne-

ment, contrôler si l’outil est correctement

monté et s’il peut tourner librement. S’assu-

rer que l’outil de ponçage ne frôle pas le car-

ter de protection ni d’autres éléments.

Dans la bride de fixation 7, il y a une

pièce en matière plastique (ron-

delle élastique) se trouvant autour

de l’ergot de centrage. Au cas où

cette rondelle élastique ferait

défaut ou qu’elle serait

endommagée, il faut absolument

la remplacer (Référence

1 600 210 039) avant de monter

la bride de fixation 7.

Plateau à lamelles

fLors de travaux avec le plateau de ponçage

en caoutchouc 15 ou la brosse boisseau/la

brosse circulaire/le plateau à lamelles, tou-

jours monter le protège-main 14.

Monter la bride de fixation spéciale (n° de référence

2 605 703 028) et le plateau à lamelles sur la broche

5. Monter l’écrou de serrage 9 et le serrer à l’aide de

la clé à ergots.

Plateau de ponçage en caoutchouc

fLors de travaux avec le plateau de ponçage

en caoutchouc 15 ou la brosse boisseau/la

brosse circulaire/le plateau à lamelles, tou-

jours monter le protège-main 14.

L’ordre du montage est indiqué sur la page des gra-

phiques.

Monter l’écrou cylindrique 17 et le serrer à l’aide de la

clé à ergots.

Brosse boisseau/brosse circulaire

fLors de travaux avec le plateau de ponçage

en caoutchouc 15 ou la brosse boisseau/la

brosse circulaire/le plateau à lamelles, tou-

jours monter le protège-main 14.

L’ordre du montage est indiqué sur la page des gra-

phiques.

Visser la brosse boisseau/la brosse circulaire sur la

broche de ponçage de façon à ce qu’elle repose fer-

mement sur la bride se trouvant au bout du filet de la

broche. Serrer la brosse boisseau/la brosse circulaire

à l’aide d’une clé à fourche.

Ecrou de serrage rapide

Pour permettre un remplacement facile de l’outil de

ponçage sans utilisation d’autres outils, il est possible

d’utiliser l’écrou de serrage rapide 10 au lieu de

l’écrou de serrage 9.

fL’écrou de serrage rapide 10 ne doit être uti-

lisé qu’avec les disques de meulage et de

dégrossissage.

N’utiliser qu’un écrou de serrage rapide 10 en

parfait état.

Lors du vissage veiller à ce que la face imprimée

de l’écrou de serrage rapide 10 ne soit pas diri-

gée vers la meule; la flèche doit être dirigée

vers la marque 21.

OBJ_BUCH-310-001.book Page 34 Wednesday, December 20, 2006 9:31 AM

Français | 351 609 929 K94 • 20.12.06

Afin de bloquer la broche

de ponçage, appuyer sur

la touche de blocage de la

broche 2. Afin de serrer

l’écrou de serrage rapide,

tourner fortement la meule

dans le sens des aiguilles

d’une montre.

Un écrou de serrage

rapide non endommagé

qui a été correctement fixé

peut être desserrée à la

main en tournant l’anneau

moleté dans le sens

inverse des aiguilles d’une

montre.

Ne jamais desserrer un

écrou de serrage

rapide bloqué au

moyen d’une pince mais utiliser une clé à

ergots. Positionner la clé à ergots conformément à la

figure.

Outils de ponçage autorisés

Tous les outils de ponçage figurant dans ces instruc-

tions d’utilisation peuvent être utilisés.

La vitesse de rotation admissible [min-1] ou la vitesse

circonférentielle [m/s] des outils de ponçage utilisés

doit correspondre au moins aux indications figurant

sur le tableau ci-dessous.

En conséquence, respecter la vitesse de rotation

ou la vitesse circonférentielle admissible figurant

sur l’étiquette de l’outil de ponçage.

Tourner la tête d’engrenage

fAvant d’effectuer des travaux sur l’outil élec-

troportatif, retirer la fiche de la prise de cou-

rant.

Il est possible de tour-

ner la tête d’engre-

nage par étapes de

90°. Ceci permet de

mettre l’interrupteur

Marche/Arrêt dans

une position de manie-

ment favorable à des

utilisations spécifi-

ques, p. ex. pour des

travaux de tronçon-

nage effectués au

moyen du carter

d’aspiration avec cha-

riot de guidage

19/support de tronçonnage ou pour les gauchers.

Desserrer les 4 vis complètement. Tourner la tête

d’engrenage avec précaution et sans la détacher

du carter pour la mettre dans sa nouvelle position.

Resserrer les 4 vis.

Mise en marche

Mise en service

fTenir compte de la tension du réseau ! La

tension de la source de courant doit coïnci-

der avec les indications se trouvant sur la

plaque signalétique de l’outil électroportatif.

Les outils électroportatifs marqués 230 V

peuvent également être mis en service sous

220 V.

Lorsque l’outil électroportatif est utilisé avec des

générateurs de courant mobiles qui ne disposent pas

de réserves de puissance suffisantes ou d’un réglage

de tension approprié avec amplification du courant de

démarrage, des pertes de puissance ou un comporte-

ment non typique lors de la mise en fonction peuvent

en être la conséquence.

Vérifier si le générateur utilisé est approprié.

Mise en Marche/Arrêt

Pour la mise en service de l’appareil électroportatif,

pousser l’interrupteur Marche/Arrêt 3 vers l’avant.

Pour bloquer l’interrupteur Marche/Arrêt 3, appuyer

sur l’interrupteur Marche/Arrêt 3 jusqu’à ce qu’il

s’encliquette.

max

[mm] [mm]

Dbd[min

-1][m/s]

115

125 6

622,2

22,2 11000

11000 80

115

125 ––

11000

11000 80

75 30 M 14 11000 45

OBJ_BUCH-310-001.book Page 35 Wednesday, December 20, 2006 9:31 AM

36 | Français 1 609 929 K94 • 20.12.06

Afin d’arrêter l’outil électroportatif, relâcher l’interrup-

teur Marche/Arrêt 3 ou, s’il est bloqué, appuyer briè-

vement sur la partie arrière de l’interrupteur

Marche/Arrêt 3, puis le relâcher.

fContrôler les outils de ponçage avant de les

utiliser. L’outil de ponçage doit être correcte-

ment monté et doit pouvoir tourner libre-

ment. Effectuer un essai de marche en

laissant tourner sans sollicitation l’outil pen-

dant au moins 1 minute. Ne pas utiliser des

outils de ponçage endommagés, déséquili-

brés ou générant des vibrations. Les outils de

ponçage endommagés peuvent fendre lors du tra-

vail et avoir de graves blessures pour consé-

quence.

Limitation du courant de démarrage

(GWS 1400)

La limitation électronique du courant de démarrage

limite la puissance lors de la mise en marche de l’outil

électroportatif et permet un fonctionnement sur un

fusible 16 A.

Constant-Electronic (GWS 1400)

Le constant-électronic permet de maintenir presque

constante la vitesse de rotation en marche à vide et en

charge, et assure ainsi une performance régulière.

Instructions d’utilisation

fAttention lors de la réalisation de fentes

dans les murs porteurs, voir chapitre

Indications concernant les normes de

construction

».

fBien serrer la pièce à travailler lorsque

celle-ci ne repose pas de manière sûre mal-

gré son propre poids.

fNe pas solliciter l’outil électroportatif au

point qu’il s’arrête.

fLes disques de meulage et de dégrossissage

chauffent énormément durant le travail ; ne

pas les toucher avant qu’ils ne soient com-

plètement refroidis.

Note : Lorsque l’appareil n’est pas utilisé, retirer la

fiche de la prise de courant. L’appareil électroportatif,

même s’il est éteint, continue à faiblement consommer

du courant tant que la fiche est branchée à une prise

de courant.

Travaux de dégrossissage

fNe jamais utiliser de disques à tronçonner

pour les travaux de dégrossissage !

Avec un angle d’inclinaison de 30° à 40°, on obtient

les meilleurs résultats lors des travaux de dégrossis-

sage. Guider l’outil électroportatif de façon régulière

en exerçant une pression modérée. Ceci évite un

réchauffement excessif de la pièce à travailler, elle ne

change pas de couleur et il n’y a pas de stries.

Plateau à lamelles

Le plateau à lamelles (accessoire) permet également

de travailler des surfaces convexes et des profils.

Les plateaux à lamelles ont une durée de vie nette-

ment plus élevée, des niveaux de bruit plus faibles

ainsi que des températures de travail plus basses que

les meules conventionnelles.

Tronçonnage de métal

fPour le tronçonnage de métal, toujours utili-

ser le carter de protection pour le tronçon-

nage 12.

Lors des travaux de tronçonnage, travailler en appli-

quant une vitesse d’avance modérée adaptée au

matériau. Ne pas exercer de pression sur le disque à

tronçonner, ne pas incliner ni osciller.

Ne pas freiner les disques à tronçonner qui ralentis-

sent en exerçant une pression latérale.

L’outil électroportatif

doit toujours travailler

en sens opposé.

Sinon, il risque de sor-

tir de la ligne de

coupe de façon

incontrôlée.

Lors du tronçonnage

de profils et de tuyaux

carrés, il convient de

positionner l’appareil

sur la plus petite sec-

tion.

Tronçonnage de pierres

fPour le tronçonnage de pierre, toujours utili-

ser le carter d’aspiration pour le tronçon-

nage avec chariot de guidage 19.

fN’utiliser l’outil électroportatif que pour des

travaux de découpage/de ponçage à sec.

Le mieux est d’utiliser un disque à tronçonner dia-

manté pour le tronçonnage de pierres. Pour empê-

cher les inclinaisons, le carter d’aspiration pour le

tronçonnage avec le chariot de guidage 19 doit être

utilisé.

N’utiliser l’outil électroportatif qu’avec aspiration de

poussières et porter en plus toujours un masque anti-

poussières.

L’aspirateur doit être agréé pour l’aspiration de pous-

sières de pierre. La société Bosch vous offre des aspi-

rateurs appropriés.

OBJ_BUCH-310-001.book Page 36 Wednesday, December 20, 2006 9:31 AM

Français | 371 609 929 K94 • 20.12.06

Mettre l’outil électro-

portatif en marche et

le positionner avec la

partie avant du chariot

de guidage sur la

pièce à travailler. Tra-

vailler en appliquant

une vitesse d’avance

modérée adaptée au

matériau.

Lors du tronçonnage de matériaux particulièrement

durs, p. ex. le béton avec une teneur élevée en

cailloux, le disque à tronçonner diamanté risque d’être

surchauffé et subir ainsi des dommages. Une cou-

ronne d’étincelles autour du disque à tronçonner dia-

manté en est le signe.

Dans un tel cas, interrompre le processus de tronçon-

nage et laisser tourner pendant quelque temps le dis-

que à tronçonner diamanté à pleine vitesse en marche

à vide pour le laisser refroidir.

Un ralentissement perceptible du rythme de travail et

une couronne d’étincelles circonférentielle consti-

tuent des indices d’émoussage du disque à tronçon-

ner diamanté. Vous pouvez l’aiguiser en coupant dans

un matériau abrasif (p. ex. brique de sable calcaire).

Indications concernant les normes de construc-

tion

Les fentes dans les murs portants sont soumises à la

norme DIN 1053 Partie 1 ou aux directives spécifi-

ques à un pays.

Impérativement respecter ces directives. Avant de

commencer le travail, consulter l’ingénieur responsa-

ble de la statique, l’architecte compétent ou la direc-

tion responsable des travaux.

Entretien et service

après-vente

Nettoyage et entretien

fAvant d’effectuer des travaux sur l’outil élec-

troportatif, retirer la fiche de la prise de cou-

rant.

fToujours tenir propres l’outil électroportatif

ainsi que les ouïes de ventilation afin d’obte-

nir un travail impeccable et sûr.

fEn cas de conditions d’utilisation extrêmes,

il est possible, lorsqu’on travaille des

métaux, que des poussières conductrices se

déposent à l’intérieur de l’outil électroporta-

tif. La double isolation de l’outil électropor-

tatif peut ainsi être endommagée. Dans ces

cas-là, il est recommandé d’utiliser un dispo-

sitif d’aspiration stationnaire, de souffler

souvent dans les ouïes de ventilation et de

monter un disjoncteur différentiel (FI).

Si, malgré tous les soins apportés à la fabrication et

au contrôle de l’appareil, celui-ci devait avoir un

défaut, la réparation ne doit être confiée qu’à une sta-

tion de service après-vente agréée pour outillage

Bosch.

Pour toute demande de renseignement ou commande

de pièces de rechange, nous préciser impérativement

le numéro d’article à dix chiffres de l’outil électropor-

tatif indiqué sur la plaque signalétique.

Service après-vente

Vous trouverez des vues éclatées ainsi que des infor-

mations concernant les pièces de rechange sous :

www.bosch-pt.com

France

Robert Bosch France S.A.S.

Service Après-vente/Outillage

126, rue de Stalingrad

93700 Drancy

✆ Centre d’appels SAV : . . . . . . . . . 01 43 11 90 06

✆ N° vert Conseiller Bosch : . . . . . . 0 800 05 50 51

Belgique, Luxembourg

✆ . . . . . . . . . . . . . . . . . . . . . . . . +32 (0)70/22 55 65

Fax. . . . . . . . . . . . . . . . . . . . . . . . +32 (0)70/22 55 75

E-Mail : Outillage.Gereedschap@be.bosch.com

Suisse

✆ . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 44/8 47 15 12

Fax. . . . . . . . . . . . . . . . . . . . . . . . . . . 0 44/8 47 15 52

Elimination des déchets

Les outils électroportatifs, ainsi que leurs accessoires

et emballages, doivent pouvoir suivre chacun une voie

de recyclage appropriée.

Seulement pour les pays de l’Union

Européenne :

Ne pas jeter votre appareil électropor-

tatif avec les ordures ménagères !

Conformément à la directive euro-

péenne 2002/96/CE relative aux

déchets d’équipements électriques et

électroniques et sa réalisation dans les

lois nationales, les outils électroportatifs dont on ne

peut plus se servir doivent être séparés et suivre une

voie de recyclage appropriée.

Sous réserve de modifications.

OBJ_BUCH-310-001.book Page 37 Wednesday, December 20, 2006 9:31 AM

38 | Español 1 609 929 K94 • 20.12.06

Advertencias de peligro

generales para herramien-

tas eléctricas

Lea íntegramente estas

advertencias de peligro e

instrucciones. En caso de no atenerse a las adver-

tencias de peligro e instrucciones siguientes, ello

puede ocasionar una descarga eléctrica, un incendio

y/o lesión grave.

Guardar todas las advertencias de peligro e ins-

trucciones para futuras consultas.

El término herramienta eléctrica empleado en las

siguientes advertencias de peligro se refiere a herra-

mientas eléctricas de conexión a la red (con cable de

red) y a herramientas eléctricas accionadas por acu-

mulador (o sea, sin cable de red).

1) Seguridad del puesto de trabajo

a) Mantenga limpio y bien iluminado su

puesto de trabajo. El desorden o una ilumi-

nación deficiente en las áreas de trabajo pue-

den provocar accidentes.

b) No utilice la herramienta eléctrica en un

entorno con peligro de explosión, en el

que se encuentren combustibles líquidos,

gases o material en polvo. Las herramientas

eléctricas producen chispas que pueden llegar

a inflamar los materiales en polvo o vapores.

c) Mantenga alejados a los niños y otras

personas de su puesto de trabajo al

emplear la herramienta eléctrica. Una dis-

tracción le puede hacer perder el control sobre

la herramienta eléctrica.

2) Seguridad eléctrica

a) El enchufe de la herramienta eléctrica

debe corresponder a la toma de corriente

utilizada. No es admisible modificar el

enchufe en forma alguna. No emplear

adaptadores en herramientas eléctricas

dotadas con una toma de tierra. Los

enchufes sin modificar adecuados a las res-

pectivas tomas de corriente reducen el riesgo

de una descarga eléctrica.

b) Evite que su cuerpo toque partes conec-

tadas a tierra como tuberías, radiadores,

cocinas y refrigeradores. El riesgo a quedar

expuesto a una sacudida eléctrica es mayor si

su cuerpo tiene contacto con tierra.

c) No exponga la herramienta eléctrica a la

lluvia y evite que penetren líquidos en su

interior. Existe el peligro de recibir una des-

carga eléctrica si penetran ciertos líquidos en

la herramienta eléctrica.

d) No utilice el cable de red para transportar

o colgar la herramienta eléctrica, ni tire

de él para sacar el enchufe de la toma de

corriente. Mantenga el cable de red ale-

jado del calor, aceite, esquinas cortantes

o piezas móviles. Los cables de red dañados

o enredados pueden provocar una descarga

eléctrica.

e) Al trabajar con la herramienta eléctrica a

la intemperie utilice solamente cables de

prolongación apropiados para su uso en

exteriores. La utilización de un cable de pro-

longación adecuado para su uso en exteriores

reduce el riesgo de una descarga eléctrica.

f) Si fuese imprescindible utilizar la herra-

mienta eléctrica en un entorno húmedo,

es necesario conectarla a través de un

fusible diferencial. La aplicación de un fusi-

ble diferencial reduce el riesgo a exponerse a

una descarga eléctrica.

3) Seguridad de personas

a) Esté atento a lo que hace y emplee la

herramienta eléctrica con prudencia. No

utilice la herramienta eléctrica si estu-

viese cansado, ni tampoco después de

haber consumido alcohol, drogas o medi-

camentos. El no estar atento durante el uso

de la herramienta eléctrica puede provocarle

serias lesiones.

b) Utilice un equipo de protección personal

y en todo caso unas gafas de protección.

El riesgo a lesionarse se reduce considerable-

mente si, dependiendo del tipo y la aplicación

de la herramienta eléctrica empleada, se utiliza

un equipo de protección adecuado como una

mascarilla antipolvo, zapatos de seguridad con

suela antideslizante, casco, o protectores audi-

tivos.

c) Evite una puesta en marcha fortuita. Ase-

gurarse de que la herramienta eléctrica

esté desconectada antes de conectarla a

la toma de corriente y/o al montar el acu-

mulador, al recogerla, y al transportarla.

Si transporta la herramienta eléctrica sujetán-

dola por el interruptor de conexión/desco-

nexión, o si introduce el enchufe en la toma de

corriente con la herramienta eléctrica conec-

tada, ello puede dar lugar a un accidente.

d) Retire las herramientas de ajuste o llaves

fijas antes de conectar la herramienta

eléctrica. Una herramienta de ajuste o llave fija

colocada en una pieza rotante puede producir

lesiones al poner a funcionar la herramienta

eléctrica.

ADVERTENCIA

OBJ_BUCH-310-001.book Page 38 Wednesday, December 20, 2006 9:31 AM

Español | 391 609 929 K94 • 20.12.06

e) Evite posturas arriesgadas. Trabaje sobre

una base firme y mantenga el equilibrio

en todo momento. Ello le permitirá controlar

mejor la herramienta eléctrica en caso de pre-

sentarse una situación inesperada.

f) Lleve puesta una vestimenta de trabajo

adecuada. No utilice vestimenta amplia ni

joyas. Mantenga su pelo, vestimenta y

guantes alejados de las piezas móviles.

La vestimenta suelta, el pelo largo y las joyas se

pueden enganchar con las piezas en movi-

miento.

g) Siempre que sea posible utilizar unos

equipos de aspiración o captación de

polvo, asegúrese que éstos estén monta-

dos y que sean utilizados correctamente.

El empleo de estos equipos reduce los riesgos

derivados del polvo.

4) Uso y trato cuidadoso de herramientas eléc-

tricas

a) No sobrecargue la herramienta eléctrica.

Use la herramienta eléctrica prevista para

el trabajo a realizar. Con la herramienta ade-

cuada podrá trabajar mejor y más seguro den-

tro del margen de potencia indicado.

b) No utilice herramientas eléctricas con un

interruptor defectuoso. Las herramientas

eléctricas que no se puedan conectar o desco-

nectar son peligrosas y deben hacerse reparar.

c) Saque el enchufe de la red y/o desmonte

el acumulador antes de realizar un ajuste

en la herramienta eléctrica, cambiar de

accesorio o al guardar la herramienta

eléctrica. Esta medida preventiva reduce el

riesgo a conectar accidentalmente la herra-

mienta eléctrica.

d) Guarde las herramientas eléctricas fuera

del alcance de los niños. No permita la

utilización de la herramienta eléctrica a

aquellas personas que no estén familiari-

zadas con su uso o que no hayan leído

estas instrucciones. Las herramientas eléc-

tricas utilizadas por personas inexpertas son

peligrosas.

e) Cuide la herramienta eléctrica con

esmero. Controle si funcionan correcta-

mente, sin atascarse, las partes móviles

de la herramienta eléctrica, y si existen

partes rotas o deterioradas que pudieran

afectar al funcionamiento de la herra-

mienta eléctrica. Haga reparar estas pie-

zas defectuosas antes de volver a utilizar

la herramienta eléctrica. Muchos de los

accidentes se deben a herramientas eléctricas

con un mantenimiento deficiente.

f) Mantenga los útiles limpios y afilados.

Los útiles mantenidos correctamente se dejan

guiar y controlar mejor.

g) Utilice la herramienta eléctrica, acceso-

rios, útiles, etc. de acuerdo a estas ins-

trucciones, considerando en ello las

condiciones de trabajo y la tarea a reali-

zar. El uso de herramientas eléctricas para tra-

bajos diferentes de aquellos para los que han

sido concebidas puede resultar peligroso.

5) Servicio

a) Únicamente haga reparar su herramienta

eléctrica por un profesional, empleando

exclusivamente piezas de repuesto origi-

nales. Solamente así se mantiene la seguridad

de la herramienta eléctrica.

Instrucciones de seguridad

específicas del aparato

Advertencias de peligro generales al

realizar trabajos de amolado, lijado,

con cepillos de alambre y tronzado

fEsta herramienta eléctrica ha sido conce-

bida para amolar, lijar, trabajar con cepillos

de alambre, y tronzar. Observe todas las

advertencias de peligro, instrucciones, ilus-

traciones y especificaciones técnicas que se

suministran con la herramienta eléctrica. En

caso de no atenerse a las instrucciones siguien-

tes, ello puede provocar una electrocución, incen-

dio y/o lesiones serias.

fEsta herramienta eléctrica no es apropiada

para pulir. La utilización de la herramienta eléc-

trica en trabajos para los que no ha sido prevista

puede provocar un accidente.

fNo emplee accesorios diferentes de aque-

llos que el fabricante haya previsto o reco-

mendado especialmente para esta

herramienta eléctrica. El mero hecho de que

sea acoplable un accesorio a su herramienta eléc-

trica no implica que su utilización resulte segura.

fLas revoluciones admisibles del útil deberán

ser como mínimo iguales a las revoluciones

máximas indicadas en la herramienta eléc-

trica. Aquellos accesorios que giren a unas revo-

luciones mayores a las admisibles pueden llegar a

romperse y salir despedidos.

fEl diámetro exterior y el grosor del útil debe-

rán corresponder con las medidas indicadas

para su herramienta eléctrica. Los útiles de

dimensiones incorrectas no pueden protegerse ni

controlarse con suficiente seguridad.

OBJ_BUCH-310-001.book Page 39 Wednesday, December 20, 2006 9:31 AM

40 | Español 1 609 929 K94 • 20.12.06

fLos orificios de los discos amoladores, bri-

das, platos lijadores u otros útiles deberán

alojar exactamente sobre el husillo de su

herramienta eléctrica. Los útiles que no ajusten

correctamente sobre el husillo de la herramienta

eléctrica, al girar descentrados, generan unas

vibraciones excesivas y pueden hacerle perder el

control sobre el aparato.

fNo use útiles dañados. Antes de cada uso

inspeccione el estado de los útiles con el fin

de detectar, p. ej., si están desportillados o

fisurados los útiles de amolar, si está agrie-

tado o muy desgastado el plato lijador, o si

las púas de los cepillos de alambre están flo-

jas o rotas. Si se le cae la herramienta eléc-

trica o el útil, inspeccione si han sufrido

algún daño o monte otro útil en correctas

condiciones. Una vez controlado y montado

el útil sitúese Vd. y las personas circundan-

tes fuera del plano de rotación del útil y deje

funcionar la herramienta eléctrica en vacío, a

las revoluciones máximas, durante un

minuto. Por lo regular, aquellos útiles que estén

dañados suelen romperse al realizar esta compro-

bación.

fUtilice un equipo de protección personal.

Dependiendo del trabajo a realizar use una

careta, una protección para los ojos, o unas

gafas de protección. Si procede, emplee una

mascarilla antipolvo, protectores auditivos,

guantes de protección o un mandil especial

adecuado para protegerle de los pequeños

fragmentos que pudieran salir proyectados

al desprenderse del útil o pieza. Las gafas de

protección deberán ser indicadas para protegerle

de los fragmentos que pudieran salir despedidos

al trabajar. La mascarilla antipolvo o respiratoria

deberá ser apta para filtrar las partículas produci-

das al trabajar. La exposición prolongada al ruido

puede provocar sordera.

fCuide que las personas en las inmediacio-

nes se mantengan a suficiente distancia de

la zona de trabajo. Toda persona que acceda

a la zona de trabajo deberá utilizar un

equipo de protección personal. Podrían ser

lesionadas, incluso fuera del área de trabajo inme-

diato, al salir proyectados fragmentos de la pieza

de trabajo o del útil.

fÚnicamente sujete el aparato por las empu-

ñaduras aisladas al realizar trabajos en los

que el útil pueda tocar conductores eléctri-

cos ocultos o el propio cable del aparato. El

contacto con conductores portadores de tensión

puede hacer que las partes metálicas del aparato

le provoquen una descarga eléctrica.

fMantenga el cable de red alejado del útil en

funcionamiento. En caso de que Vd. pierda el

control sobre la herramienta eléctrica puede llegar

a cortarse o enredarse el cable de red con el útil y

lesionarle su mano o brazo.

fJamás deposite la herramienta eléctrica

antes de que el útil se haya detenido por

completo. El útil en funcionamiento puede llegar

a tocar la base de apoyo y hacerle perder el con-

trol sobre la herramienta eléctrica.

fNo deje funcionar la herramienta eléctrica

mientras la transporta. El útil en funcionamiento

podría lesionarle al engancharse accidentalmente

con su vestimenta.

fLimpie periódicamente las rejillas de refrige-

ración de su herramienta eléctrica. El ventila-

dor del motor aspira polvo hacia el interior de la

carcasa, por lo que, en caso de una acumulación

fuerte de polvo metálico, ello puede provocarle

una descarga eléctrica.

fNo utilice la herramienta eléctrica cerca de

materiales combustibles. Las chispas produci-

das al trabajar pueden llegar a incendiar estos

materiales.

fNo emplee útiles que requieran ser refrige-

rados con líquidos. La aplicación de agua u

otros refrigerantes líquidos puede comportar una

descarga eléctrica.

Causas del rechazo y advertencias al

respecto

fEl rechazo es un reacción brusca que se produce

al atascarse o engancharse el útil, como un disco

de amolar, plato lijador, cepillo, etc. Al atascarse o

engancharse el útil en funcionamiento, éste es fre-

nado bruscamente. Ello puede hacerle perder el

control sobre la herramienta eléctrica y hacer que

ésta salga impulsada en dirección opuesta al sen-

tido de giro que tenía el útil.

En el caso, p. ej., de que un disco amolador se

atasque o bloquee en la pieza de trabajo, puede

suceder que el canto del útil que penetra en el

material se enganche, provocando la rotura del útil

o el rechazo del aparato. Según el sentido de giro

y la posición del útil en el momento de bloquearse

puede que éste resulte despedido hacia, o en sen-

tido opuesto al usuario. En estos casos puede

suceder que el útil incluso llegue a romperse.

El rechazo es ocasionado por la aplicación o

manejo incorrecto de la herramienta eléctrica. Es

posible evitarlo ateniéndose a las medidas preven-

tivas que a continuación se detallan.

fSujete con firmeza la herramienta eléctrica y

mantenga su cuerpo y brazos en una posi-

ción propicia para resistir las fuerzas de

reacción. Si forma parte del aparato, utilice

siempre la empuñadura adicional para

poder soportar mejor las fuerzas del

OBJ_BUCH-310-001.book Page 40 Wednesday, December 20, 2006 9:31 AM

Español | 411 609 929 K94 • 20.12.06

rechazo, además de los pares de reacción

que se presentan en la puesta en marcha. El

usuario puede controlar las fuerzas del rechazo y

de reacción si toma unas medidas preventivas

oportunas.

fJamás aproxime su mano al útil en funciona-

miento. En caso de un rechazo, el útil podría

lesionarle la mano.

fNo se sitúe dentro del área hacia el que se

movería la herramienta eléctrica al ser recha-

zada. Al resultar rechazada, la herramienta eléc-

trica saldrá despedida desde el punto de bloqueo

en dirección opuesta al sentido de giro del útil.

fTenga especial precaución al trabajar esqui-

nas, cantos afilados, etc. Evite que el útil de

amolar rebote contra la pieza de trabajo o

que se atasque. En las esquinas, cantos afilados,

o al rebotar, el útil en funcionamiento tiende a atas-

carse. Ello puede hacerle perder el control o cau-

sar un rechazo del útil.

fNo utilice hojas de sierra para madera ni

otros útiles dentados. Estos útiles son propen-

sos al rechazo y pueden hacerle perder el control

sobre la herramienta eléctrica.

Instrucciones de seguridad específi-

cas para operaciones de amolado y

tronzado

fSiempre emplee la caperuza protectora pre-

vista para el útil que va a usar. La caperuza

protectora deberá montarse firmemente en la

herramienta eléctrica cuidando que quede

orientada de manera que ofrezca una seguri-

dad máxima, o sea, cubriendo al máximo la

parte del útil a la que queda expuesta el usua-

rio. La misión de la caperuza protectora es proteger

al usuario de los fragmentos que puedan despren-

derse del útil y del contacto accidental con éste.

fUse exclusivamente útiles homologados

para su herramienta eléctrica, en combina-

ción con la caperuza protectora prevista

para estos útiles. Los útiles que no fueron dise-

ñados para su uso en esta herramienta eléctrica

pueden quedar insuficientemente protegidos y

suponen un riesgo.

fSolamente emplee el útil para aquellos tra-

bajos para los que fue concebido. Por ejem-

plo, no emplee las caras de los discos tronzadores

para amolar. En los útiles de tronzar, el arranque

de material se lleva a cabo con los bordes del

disco. Si estos útiles son sometidos a un esfuerzo

lateral, ello puede provocar su rotura.

fSiempre use para el útil seleccionado una brida

en perfecto estado con las dimensiones y

forma correctas. Una brida adecuada soporta con-

venientemente el útil reduciendo así el peligro de

rotura. Las bridas para discos tronzadores pueden ser

diferentes de aquellas para otros discos de amolar.

fNo intente aprovechar los discos amolado-

res de otras herramientas eléctricas más

grandes, aunque su diámetro exterior se

haya reducido suficientemente por el des-

gaste. Los discos amoladores destinados para

herramientas eléctricas grandes no son aptos para

soportar las velocidades periféricas más altas a las

que trabajan las herramientas eléctricas más

pequeñas, y pueden llegar a romperse.

Instrucciones de seguridad adiciona-

les específicas para el tronzado

fEvite que se bloquee el disco tronzador y

una presión de aplicación excesiva. No

intente realizar cortes demasiado profun-

dos. Al solicitar en exceso el disco tronzador éste

es más propenso a ladearse, bloquearse, a ser

rechazado, o a romperse.

fNo se coloque delante o detrás del disco

tronzador en funcionamiento, alineado con

la trayectoria del corte. Mientras que al cortar,

el disco tronzador es guiado en sentido opuesto a

su cuerpo, en caso de un rechazo el disco tronza-

dor y la herramienta eléctrica son impulsados

directamente contra Vd.

fSi el disco tronzador se bloquea, o si tuviese

que interrumpir su trabajo, desconecte la

herramienta eléctrica y manténgala en esa

posición, sin moverla, hasta que el disco

tronzador se haya detenido por completo.

Jamás intente sacar el disco tronzador en

marcha de la ranura de corte, ya que ello

podría provocar un rechazo. Investigue y sub-

sane la causa del bloqueo.

fNo intente proseguir el corte, estando inser-

tado el disco tronzador en la ranura de corte.

Una vez fuera de la ranura de corte, espere a

que el disco tronzador haya alcanzado las

revoluciones máximas, y prosiga entonces el

corte con cautela. En caso contrario el disco

tronzador podría bloquearse, salirse de la ranura

de corte, o resultar rechazado.

fSoporte las planchas u otras piezas de tra-

bajo grandes para reducir el riesgo de blo-

queo o rechazo del disco tronzador. Las

piezas de trabajo grandes tienden a curvarse por

su propio peso. La pieza de trabajo deberá apo-

yarse desde abajo a ambos lados tanto cerca de

la línea de corte como en los bordes.

fProceda con especial cautela al realizar

recortes “por inmersión” en paredes o

superficies similares. El disco tronzador puede

ser rechazado al tocar tuberías de gas o agua,

conductores eléctricos, u otros objetos.

OBJ_BUCH-310-001.book Page 41 Wednesday, December 20, 2006 9:31 AM

42 | Español 1 609 929 K94 • 20.12.06

Instrucciones de seguridad específi-

cas para trabajos con hojas lijadoras

fNo use hojas lijadoras más grandes que el

soporte, ateniéndose para ello a las dimen-

siones que el fabricante recomienda. Las

hojas lijadoras de un diámetro mayor que el plato

lijador pueden provocar un accidente, fisurarse, o

provocar un rechazo.

Instrucciones de seguridad específi-

cas para el trabajo con cepillos de

alambre

fConsidere que las púas de los cepillos de

alambre pueden desprenderse también

durante un uso normal. No fuerce las púas

ejerciendo una fuerza de aplicación exce-

siva. Las púas desprendidas pueden traspasar

muy fácilmente tela delgada y/o la piel.

fEn caso de recomendarse el uso de una

caperuza protectora, evite que el cepillo de

alambre alcance a rozar contra la caperuza

protectora. Los cepillos de plato y de vaso pue-

den aumentar su diámetro por efecto de la presión

de aplicación y de la fuerza centrífuga.

Instrucciones de seguridad adicionales

Colóquese unas gafas de protec-

ción.

fUtilice unos aparatos de exploración ade-

cuados para detectar posibles tuberías de

agua y gas o cables eléctricos ocultos, o con-

sulte a la compañía local que le abastece

con energía. El contacto con cables eléctricos

puede electrocutarle o causar un incendio. Al

dañar las tuberías de gas, ello puede dar lugar a

una explosión. La perforación de una tubería de

agua puede redundar en daños materiales o pro-

vocar una electrocución.

fSiempre utilice los dispositivos protectores

prescritos para la respectiva aplicación.

Aquellos dispositivos protectores inadecuados

para una aplicación específica, no alcanzan a

cubrir suficientemente el útil de amolar.

fAl trabajar piedra utilice un equipo para

aspiración de polvo. El aspirador empleado

deberá ser adecuado para aspirar polvo de

piedra. La utilización de estos equipos reduce los

riesgos derivados del polvo.

fUtilice un soporte guía para tronzar piedra.

Un disco tronzador que no va guiado lateralmente

puede atascarse y provocar un rechazo.

fTrabajar sobre una base firme sujetando la

herramienta eléctrica con ambas manos. La

herramienta eléctrica es guiada de forma más

segura con ambas manos.

fAsegure la pieza de trabajo. Una pieza de tra-

bajo fijada con unos dispositivos de sujeción, o en

un tornillo de banco, se mantiene sujeta de forma

mucho más segura que con la mano.

fNo trabaje materiales que contengan

amianto. El amianto es cancerígeno.

fTome unas medidas de protección adecua-

das si al trabajar pudiera generarse polvo

combustible, explosivo, o nocivo para la

salud. Por ejemplo: ciertos tipos de polvo son

cancerígenos. Colóquese una mascarilla antipolvo

y, si su aparato viene equipado con la conexión

correspondiente, utilice además un equipo de

aspiración adecuado.

fMantenga limpio su puesto de trabajo. La

mezcla de diversos materiales es especialmente

peligrosa. Las aleaciones ligeras en polvo pueden

arder o explotar.

fNo utilice la herramienta eléctrica si el cable

está dañado. No toque un cable dañado, y

desconecte el enchufe de la red, si el cable

se daña durante el trabajo. Un cable dañado

comporta un mayor riesgo de electrocución.

Descripción del

funcionamiento

Lea íntegramente estas adverten-

cias de peligro e instrucciones. En

caso de no atenerse a las advertencias

de peligro e instrucciones siguientes,

ello puede ocasionar una descarga

eléctrica, un incendio y/o lesión grave.

Despliegue y mantenga abierta la solapa con la ima-

gen del aparato mientras lee las instrucciones de

manejo.

Utilización reglamentaria

El aparato ha sido diseñado para tronzar, desbastar y

cepillar metal y piedra, sin la aportación de agua.

Para tronzar metal es necesario emplear una caperuza

protectora especial para tronzar (accesorio especial).

Para tronzar piedra es necesario emplear una cape-

ruza de aspiración especial dotada con un soporte

guía (accesorio especial).

En combinación con los útiles de lijar autorizados, es

posible emplear también la herramienta eléctrica para

lijar.

OBJ_BUCH-310-001.book Page 42 Wednesday, December 20, 2006 9:31 AM

Español | 431 609 929 K94 • 20.12.06

Componentes principales

La numeración de los componentes está referida a la

imagen de la herramienta eléctrica en la página ilus-

trada.

1Palanca de desenclavamiento de caperuza

protectora

2Botón de bloqueo del husillo

3Interruptor de conexión/desconexión

4Empuñadura adicional

5Husillo

6Caperuza de aspiración para amolar*

7Brida de apoyo con junta tórica

8Vaso de amolar de metal duro*

9Tuerca de fijación

10 Tuerca de fijación rápida *

11 Caperuza protectora para amolar

12 Caperuza protectora para tronzar*

13 Disco de amolar/tronzar*

14 Protección para las manos*

15 Plato lijador de goma*

16 Hoja lijadora*

17 Tuerca tensora*

18 Cepillo de vaso*

19 Caperuza de aspiración para tronzar con soporte

guía*

20 Disco de tronzar diamantado*

*Los accesorios descritos e ilustrados no correspon-

den al material que se adjunta de serie.

Datos técnicos

Declaración de conformidad

Declaramos bajo nuestra responsabilidad que este

producto está en conformidad con las normas o docu-

mentos normalizados siguientes: EN 60745 de

acuerdo con las regulaciones 89/336/CEE,

98/37/CE.

04.12.2006, Robert Bosch GmbH, Power Tools Division

D-70145 Leinfelden-Echterdingen

Información sobre ruidos y vibracio-

nes

Determinación de los valores de medición según

EN 60745.

El nivel de presión sonora típico del aparato, determi-

nado con un filtro A, asciende a: Nivel de presión

sonora 91 dB(A); nivel de potencia acústica

102 dB(A). Tolerancia K=3 dB.

¡Colocarse un protector de oídos!

Nivel total de vibraciones (suma vectorial de tres

direcciones) determinado según EN 60745:

Amolado superficial (desbastado): Valor de vibracio-

nes generadas ah=8,5 m/s2, tolerancia K=2,0 m/s2.

Lijado con hojas lijadoras: Valor de vibraciones gene-

radas ah=3,4 m/s2, tolerancia K=2,0 m/s2.

Amoladora angular GWS 1000

PROFESSIONAL

GWS 1000

PROFESSIONAL

GWS 1400

PROFESSIONAL

Nº de artículo 3 601 H21 0.. 3 601 H21 0.. 3 601 H24 0..

Potencia absorbida nominal W 1000 1000 1400

Potencia útil W630 630 820

Revoluciones en vacío min-1 11000 11000 11000

Diámetro de disco de amolar, máx. mm 115 125 125

Rosca del husillo M 14 M 14 M 14

Limitación de la corriente de arranque – – z

Electrónica Constante – – z

Peso según EPTA-Procedure

01/2003 kg 2,1 2,1 2,2

Clase de protección /II /II /II

Estos datos son válidos para tensiones nominales de [U] 230/240 V. Los valores pueden variar si la tensión fuese inferior, y

en las ejecuciones específicas para ciertos países.

Preste atención al nº de artículo en la placa de características de su aparato, ya que las denominaciones comerciales de algu-

nos aparatos pueden variar.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_BUCH-310-001.book Page 43 Wednesday, December 20, 2006 9:31 AM

44 | Español 1 609 929 K94 • 20.12.06

El nivel de vibraciones indicado

en estas instrucciones ha sido

determinado según el procedimiento de medición

fijado en la norma EN 60745 y puede servir como

base de comparación con otros aparatos.

El nivel de vibraciones puede variar de acuerdo a la

aplicación respectiva de la herramienta eléctrica,

pudiendo quedar en ciertos casos por encima del

valor indicado en estas instrucciones. La solicitación

experimentada por las vibraciones pudiera ser mayor

de lo que se supone, si la herramienta eléctrica es uti-

lizada con regularidad de esta manera.

Observación: Para determinar con exactitud la soli-

citación experimentada por las vibraciones durante un

tiempo de trabajo determinado, es necesario conside-

rar también aquellos tiempos en los que el aparato

esté desconectado, o bien, esté en funcionamiento,

pero sin ser utilizado. Ello puede suponer una dismi-

nución drástica de la solicitación por vibraciones

durante el tiempo total de trabajo.

Montaje

Montaje de los dispositivos de

protección

fAntes de cualquier manipulación en la herra-

mienta eléctrica, sacar el enchufe de red de

la toma de corriente.

Caperuza protectora para amolar

Insertar la caperuza protec-

tora 11 en el cuello del husillo

según figura. Las marcas

triangulares de la caperuza

protectora deberán coincidir

con aquellas del cabezal del

husillo.

Insertar la caperuza protectora

11 sobre el cuello del husillo de

manera que el collar asiente

contra la brida de la herramienta

eléctrica, y gire la caperuza pro-

tectora hasta enclavarla de

forma perceptible.

Adapte la posición de la caperuza protectora 11 a los

requerimientos del trabajo. Para ello, presione la palanca

de desenclavamiento 1 hacia arriba, y gire entonces la

caperuza protectora 11 a la posición deseada.

fAjuste la caperuza protectora 11 de manera

que las chispas producidas no sean proyec-

tadas contra Vd.

f¡La caperuza protectora 11 solamente

deberá poder girarse una vez aflojada la

palanca de desenclavamiento 1! Si no fuera

este el caso no deberá seguirse utilizando la

herramienta eléctrica bajo ninguna circuns-

tancia y deberá hacerse reparar en un servi-

cio técnico.

Observación: Los resaltes de la caperuza protectora

11 aseguran que solamente pueda montarse una

caperuza protectora adecuada a la herramienta eléc-

trica.

Caperuza protectora para tronzar

fPara tronzar metal, utilice siempre la cape-

ruza protectora para tronzar 12.

fPara tronzar piedra, utilice siempre la cape-

ruza de aspiración para tronzar con soporte

guía 19.

La caperuza protectora para tronzar 12 se monta igual

que la caperuza protectora para amolar 11.

Caperuza de aspiración para amolar

Para reducir la formación de polvo al tratar pinturas,

lacas y plásticos en combinación con vasos de amolar

de metal duro 8, o al emplear un plato lijador de goma

15 con hojas lijadoras 16 puede utilizar Ud. la cape-

ruza de aspiración 6. La caperuza de aspiración 6 no

deberá utilizarse al trabajar metales.

A la caperuza de aspiración 6 puede conectarse un

aspirador Bosch adecuado para el trabajo a realizar.

La caperuza de aspiración 6 se monta igual que la

caperuza protectora 11. El cepillo de corona es susti-

tuible.

Empuñadura adicional

fSolamente utilice la herramienta eléctrica

con la empuñadura adicional 4 montada.

Dependiendo del trabajo a realizar, enrosque la empu-

ñadura adicional 4 a la derecha o izquierda del cabe-

zal del aparato.

Protección para las manos

fSiempre monte la protección para las manos

14 al trabajar con el plato lijador de goma 15,

el cepillo de vaso, el cepillo de disco, o el

plato pulidor de fibra.

Sujete la protección para las manos 14 con la empu-

ñadura adicional 4.

Montaje de los útiles de amolar

fAntes de cualquier manipulación en la herra-

mienta eléctrica, sacar el enchufe de red de

la toma de corriente.

fLos discos de amolar y de tronzar pueden

ponerse muy calientes al trabajar; esperar a

que se enfríen antes de tocarlos.

ADVERTENCIA

OBJ_BUCH-310-001.book Page 44 Wednesday, December 20, 2006 9:31 AM

Español | 451 609 929 K94 • 20.12.06

Limpie el husillo 5 y todas las demás piezas a montar.

Al sujetar y aflojar los útiles de amolar, retenga el husi-

llo accionando para ello el botón de bloqueo del husi-

llo 2.

fSolamente accione el botón de bloqueo del

husillo estando detenido el husillo. En caso

contrario podría dañarse la herramienta eléctrica.

Disco de amolar/tronzar

Tenga en cuenta las dimensiones de los útiles de

amolar. El diámetro del orificio debe ajustar correcta-

mente en la brida de apoyo. No emplee adaptadores

ni piezas de reducción.

Al montar discos tronzadores diamantados, observar

que la flecha de dirección de éste coincida con el sen-

tido de giro de la herramienta eléctrica (ver flecha

marcada en el cabezal del aparato).

El orden de montaje puede observarse en la página

ilustrada.

Para sujetar el disco de amolar/tronzar, enroscar la

tuerca de fijación 9 y apretarla a continuación con la

llave de dos pivotes, ver apartado “Tuerca de fijación

rápida”.

fUna vez montado el útil de amolar, antes de

ponerlo a funcionar, verificar si éste está

correctamente montado, y si no roza en nin-

gún lado. Asegúrese de que el útil no roza

contra la caperuza protectora, ni otras piezas.

En el área de cuello de centrado de

la brida de apoyo 7 va montada un

pieza de plástico (anillo tórico). Si

este anillo tórico faltase o

estuviese deteriorado, es

imprescindible montar uno nuevo

(nº de artículo 1 600 210 039),

antes de montar la brida de apoyo

Plato pulidor de fibra

fSiempre monte la protección para las manos

14 al trabajar con el plato lijador de goma 15,

el cepillo de vaso, el cepillo de disco, o el

plato pulidor de fibra.

Montar la brida de apoyo especial (nº de artículo

2 605 703 028) y el plato pulidor de fibra en el husillo

5. Enrosque la tuerca de fijación 9 en el husillo y aprié-

tela con la llave de dos pivotes.

Plato lijador de goma

fSiempre monte la protección para las manos

14 al trabajar con el plato lijador de goma 15,

el cepillo de vaso, el cepillo de disco, o el

plato pulidor de fibra.

El orden de montaje puede observarse en la página

ilustrada.

Enrosque la tuerca tensora 17 en el husillo y apriétela

con la llave de dos pivotes.

Cepillo de vaso y de disco

fSiempre monte la protección para las manos

14 al trabajar con el plato lijador de goma 15,

el cepillo de vaso, el cepillo de disco, o el

plato pulidor de fibra.

El orden de montaje puede observarse en la página

ilustrada.

El cepillo de vaso o de disco deberá dejar enroscarse

lo suficiente en el husillo, de manera que éste asiente

firmemente contra la cara de apoyo del husillo. Apre-

tar firmemente el cepillo de vaso o de disco con una

llave fija.

Tuerca de fijación rápida

Para cambiar de forma sencilla el útil de amolar, sin

necesidad de aplicar herramientas auxiliares, puede

Vd. emplear a tuerca de fijación rápida 10 en lugar de

la tuerca de fijación 9.

fLa tuerca de fijación rápida 10 solamente

deberá utilizarse para sujetar discos de

amolar o tronzar.

Solamente utilice tuercas de fijación rápida 10

sin dañar y en perfecto estado.

Al enroscarla, prestar atención a que la cara

grabada de la tuerca de fijación rápida 10 no

quede orientada hacia el disco de amolar; la fle-

cha deberá coincidir además con la marca

índice 21.

Accione el botón de blo-

queo del husillo 2 para

retener el husillo. Para

apretar la tuerca de fija-

ción, girar fuertemente el

disco de amolar en el sen-

tido de las agujas del reloj.

Una tuerca de fijación

rápida, correctamente

montada, puede aflojarse

a mano girando el anillo

moleteado en sentido con-

trario a las agujas del reloj.

Jamás intente aflojar

una tuerca de fijación

rápida agarrotada con

unas tenazas; utilice

para ello la llave de dos

pivotes. Aplique la llave de dos pivotes según se

muestra en la figura.

OBJ_BUCH-310-001.book Page 45 Wednesday, December 20, 2006 9:31 AM

46 | Español 1 609 929 K94 • 20.12.06

Útiles de amolar admisibles

Puede utilizar todos los útiles de amolar mencionados

en estas instrucciones de manejo.

Las revoluciones [min-1] o velocidad periférica [m/s]

admisibles de los útiles de amolar empleados, debe-

rán cumplir como mínimo las indicaciones detalladas

en la tabla siguiente.

Por ello, es imprescindible tener en cuenta las revo-

luciones o velocidad periférica admisibles que

figuran en la etiqueta del útil de amolar.

Giro del cabezal del aparato

fAntes de cualquier manipulación en la herra-

mienta eléctrica, sacar el enchufe de red de

la toma de corriente.

Es posible girar el

cabezal del engranaje

en pasos de 90°. Ello

le permite colocar el

interruptor de

conexión/desco-

nexión en una posición

de operación más

cómoda si es Ud.

zurdo, o al realizar cier-

tos trabajos especia-

les como, p. ej., al

tronzar con la cape-

ruza de aspiración con

el soporte guía 19/

mesa de tronzar.

Desenrosque completamente los cuatro tornillos.

Gire cuidadosamente el cabezal del aparato sin

separarlo de la carcasa a la nueva posición. Apriete

los cuatro tornillos.

Operación

Puesta en marcha

f¡Observe la tensión de red! La tensión de la

fuente de energía deberá coincidir con las

indicaciones en la placa de características

de la herramienta eléctrica. Las herramien-

tas eléctricas marcadas con 230 V pueden

funcionar también a 220 V.

En caso de alimentar la herramienta eléctrica a través

de un grupo electrógeno (generador) que no dis-

ponga de reservas de potencia suficientes, o que no

incorpore un regulador de tensión adecuado (con

refuerzo de la corriente de arranque), ello puede pro-

vocar una merma de la potencia o conducir a un com-

portamiento desacostumbrado en la conexión.

Compruebe si su grupo electrógeno es adecuado.

Conexión/desconexión

Para la puesta en marcha de la herramienta eléc-

trica empuje hacia delante el interruptor de

conexión/desconexión 3.

Para enclavar el interruptor de conexión/desco-

nexión 3 presione delante, hacia abajo, el interruptor

de conexión/desconexión 3 hasta enclavarlo.

Para desconectar la herramienta eléctrica suelte el

interruptor de conexión/desconexión 3, o en caso de

estar enclavado, presiónelo brevemente atrás, y

suelte a continuación el interruptor de conexión/des-

conexión 3.

fVerifique los útiles de amolar antes de su

uso. Los útiles de amolar deberán estar

correctamente montados, sin rozar en nin-

gún lado. Deje funcionar el útil en vacío, al

menos un minuto. No emplee útiles de amo-

lar dañados, de giro excéntrico, o que vibren.

Los útiles de amolar dañados pueden romperse y

causar accidentes.

Limitación de la corriente de arranque

(GWS 1400)

La limitación de la corriente de arranque reduce la

potencia absorbida al conectar la herramienta eléc-

trica para poder trabajar con un fusible de 16 A.

Electrónica Constante (GWS 1400)

La electrónica Constante mantiene prácticamente

constantes las revoluciones, independientemente de

la carga, y asegura un rendimiento de trabajo uni-

forme.

máx

[mm] [mm]

Dbd[min

-1][m/s]

115

125 6

622,2

22,2 11000

11000 80

115

125 ––

11000

11000 80

75 30 M 14 11000 45

OBJ_BUCH-310-001.book Page 46 Wednesday, December 20, 2006 9:31 AM

Español | 471 609 929 K94 • 20.12.06

Instrucciones para la operación

fTenga precaución al ranurar en muros de

carga, ver apartado “

Indicaciones referentes

a la estática

”.

fFijar la pieza de trabajo, a no ser que se

mantenga en una posición firme por su pro-

pio peso.

fNo sobrecargue la herramienta eléctrica de

tal manera que llegue a detenerse.

fLos discos de amolar y de tronzar pueden

ponerse muy calientes al trabajar; esperar a

que se enfríen antes de tocarlos.

Observación: En caso de no utilizar el aparato,

saque el enchufe de la toma de corriente. La herra-

mienta eléctrica enchufada, aún sin ser accionada,

tiene un reducido consumo de corriente en reposo.

Desbastado

fJamás utilice discos tronzadores para des-

bastar.

Con un ángulo de ataque entre 30° y 40° obtiene los

mejores resultados al desbastar. Guíe la herramienta

eléctrica con movimiento de vaivén ejerciendo una

presión moderada. De esta manera se evita que la

pieza se sobrecaliente, que cambie de color y que se

formen estrías.

Plato pulidor de fibra

El plato pulidor de fibra (accesorio especial) le per-

mite trabajar también superficies convexas y perfiles.

Los platos pulidores de fibra disponen de una vida útil

mucho más alta, generan menos ruido, y se calientan

menos que los discos lijadores convencionales.

Tronzado de metal

fPara tronzar metal, utilice siempre la cape-

ruza protectora para tronzar 12.

Al tronzar trabaje con un avance moderado adecuado

al tipo de material a trabajar. No presione el disco de

tronzar, no lo ladee, ni ejerza un movimiento oscilante.

Después de desconectar el aparato no trate de frenar

el disco de tronzar presionándolo lateralmente.

La herramienta eléc-

trica deberá guiarse

siempre a contramar-

cha. En caso contra-

rio, puede ocurrir que

ésta sea impulsada de

manera incontro-

lada fuera de la

ranura de corte.

Al tronzar perfiles, o

tubos de sección rec-

tangular cortar por el

lado más pequeño.

Tronzado de piedra

fPara tronzar piedra, utilice siempre la cape-

ruza de aspiración para tronzar con soporte

guía 19.

fLa herramienta eléctrica solamente deberá

utilizarse para amolar o tronzar sin la apor-

tación de agua.

Para tronzar piedra se recomienda emplear un disco

tronzador diamantado. Para evitar que el disco pueda

ladearse, deberá emplearse la caperuza de aspiración

para tronzar con soporte guía 19.

Solamente utilice la herramienta eléctrica con un

equipo de aspiración, empleando además una masca-

rilla antipolvo.

El aspirador empleado deberá ser adecuado para

aspirar polvo de piedra. Bosch le ofrece unos aspira-

dores adecuados.

Conecte la herra-

mienta eléctrica y

asiente la parte ante-

rior del soporte guía

sobre la pieza. Des-

place la herramienta

eléctrica con un

avance moderado

adecuado al tipo de

material a trabajar.

Al tronzar materiales

especialmente duros

como, p. ej. hormigón con un alto contenido de áridos,

es posible que se dañe el disco tronzador diamantado

debido a un sobrecalentamiento. Señal clara de ello

es la formación de una corona de chispas en la peri-

feria del disco.

En este caso, interrumpa el proceso de tronzado y

deje funcionar brevemente el disco en vacío, a revolu-

ciones máximas, para permitir que se enfríe.

La reducción notable del rendimiento de trabajo y la

formación de una corona de chispas, son indicios cla-

ros de que se ha reducido el filo del disco tronzador

diamantado. Éste puede reafilarse realizando unos

breves cortes en un material abrasivo, p. ej., en are-

nisca calcárea.

Indicaciones referentes a la estática

Al practicar ranuras en muros de carga, deberán

tenerse en cuenta la normativa que pudiera existir al

respecto en el respectivo país.

Es imprescindible atenerse a estas prescripciones.

Por ello, antes de realizar los trabajos consulte a un

aparejador, arquitecto o al responsable de la obra.

OBJ_BUCH-310-001.book Page 47 Wednesday, December 20, 2006 9:31 AM

48 | Español 1 609 929 K94 • 20.12.06

Mantenimiento y servicio

Mantenimiento y limpieza

fAntes de cualquier manipulación en la herra-

mienta eléctrica, sacar el enchufe de red de

la toma de corriente.

fMantenga limpia la herramienta eléctrica y

las rejillas de refrigeración para trabajar con

eficacia y seguridad.

fEn ciertas aplicaciones extremas, al trabajar

metales, puede llegar a acumularse en el

interior de la herramienta eléctrica polvo

susceptible de conducir corriente. Ello

puede mermar la eficacia del aislamiento de

la herramienta eléctrica. En estos casos se

recomienda aplicar un equipo de aspiración

estacionario, soplar frecuentemente las reji-

llas de refrigeración, e intercalar un fusible

diferencial (FI).

Si a pesar de los esmerados procesos de fabricación

y control, la herramienta eléctrica llegase a averiarse,

la reparación deberá encargarse a un servicio técnico

autorizado para herramientas eléctricas Bosch.

Para cualquier consulta o pedido de piezas de

repuesto es imprescindible indicar el nº de artículo de

10 dígitos que figura en la placa de características de

la herramienta eléctrica.

Servicio técnico y asistencia al cliente

Los dibujos de despiece e informaciones sobre las

piezas de repuesto las encontrará en internet bajo:

www.bosch-pt.com

España

Robert Bosch España, S.A.

Departamento de ventas

Herramientas Eléctricas

C/Hermanos García Noblejas, 19

28037 Madrid

✆ Asesoramiento al cliente . . . . +34 9 01 11 66 97

Fax . . . . . . . . . . . . . . . . . . . . . . . . +34 9 13 27 98 63

Venezuela

Robert Bosch S.A.

Final Calle Vargas. Edf. Centro Berimer P.B.

Boleita Norte

Caracas 107

✆ . . . . . . . . . . . . . . . . . . . . . . .+58 (0)2 / 2 07 45 11

México

Robert Bosch S.A. de C.V.

✆ Interior: . . . . . . . . . . . . .+52 (0)1 / 80 06 27 12 86

✆ D.F.: . . . . . . . . . . . . . . . . . .+52 (0)1 / 52 84 30 62

E-Mail: arturo.fernandez@mx.bosch.com

Argentina

Robert Bosch Argentina S.A.

Córdoba 5160

1414 Buenos Aires (Capital Federal)

Atención al Cliente

✆ . . . . . . . . . . . . . . . . . . . .+54 (0)8 10 / 5 55 20 20

E-Mail: herramientas.bosch@ar.bosch.com

Perú

Autorex Peruana S.A.

República de Panamá 4045,

Lima 34

✆ . . . . . . . . . . . . . . . . . . . . . +51 (0)1 / 4 75 – 54 53

E-Mail: vhe@autorex.com.pe

Chile

EMASA S.A.

Irarrázaval 259 – Ñuñoa

Santiago

✆ . . . . . . . . . . . . . . . . . . . . . . .+56 (0)2 / 5 20 31 00

E-Mail: emasa@emasa.cl

Eliminación

Recomendamos que las herramientas eléctricas,

accesorios y embalajes sean sometidos a un proceso

de recuperación que respete el medio ambiente.

Sólo para los países de la UE:

¡No arroje las herramientas eléctricas

a la basura!

Conforme a la Directriz Europea

2002/96/CE sobre aparatos eléctri-

cos y electrónicos inservibles, tras su

transposición en ley nacional, deberán

acumularse por separado las herramientas eléctricas

para ser sometidas a un reciclaje ecológico.

Reservado el derecho de modificación.

OBJ_BUCH-310-001.book Page 48 Wednesday, December 20, 2006 9:31 AM

Português | 491 609 929 K94 • 20.12.06

Indicações gerais de

advertência para ferramen-

tas eléctricas

Devem ser lidas todas as indica-

ções de advertência e todas as

instruções. O desrespeito das advertências e instru-

ções apresentadas abaixo pode causar choque eléc-

trico, incêndio e/ou graves lesões.

Guarde bem todas as advertências e instruções

para futura referência.

O termo “Ferramenta eléctrica” utilizado a seguir nas

indicações de advertência, refere-se a ferramentas

eléctricas operadas com corrente de rede (com cabo

de rede) e a ferramentas eléctricas operadas com

acumulador (sem cabo de rede).

1) Segurança da área de trabalho

a) Mantenha a sua área de trabalho sempre

limpa e bem iluminada. Desordem ou áreas

de trabalho insuficientemente iluminadas

podem levar a acidentes.

b) Não trabalhar com a ferramenta eléctrica

em áreas com risco de explosão, nas quais

se encontrem líquidos, gases ou pós infla-

máveis. Ferramentas eléctricas produzem faís-

cas, que podem inflamar pós ou vapores.

c) Manter crianças e outras pessoas afasta-

das da ferramenta eléctrica durante a uti-

lização. No caso de distracção é possível que

perca o contrôlo sobre o aparelho.

2) Segurança eléctrica

a) A ficha de conexão da ferramenta eléc-

trica deve caber na tomada. A ficha não

deve ser modificada de maneira alguma.

Não utilizar uma ficha de adaptação junto

com ferramentas eléctricas protegidas

por ligação à terra. Fichas não modificadas e

tomadas apropriadas reduzem o risco de um

choque eléctrico.

b) Evitar que o corpo possa entrar em con-

tacto com superfícies ligadas à terra,

como tubos, aquecimentos, fogões e fri-

goríficos. Há um risco elevado devido a cho-

que eléctrico, se o corpo estiver ligado à terra.

c) Manter o aparelho afastado de chuva ou

humidade. A infiltração de água numa ferramenta

eléctrica aumenta o risco de choque eléctrico.

d) Não deverá utilizar o cabo para outras

finalidades. Jamais utilizar o cabo para

transportar a ferramenta eléctrica, para

pendurá-la, nem para puxar a ficha da

tomada. Manter o cabo afastado de calor,

óleo, cantos afiados ou partes do apare-

lho em movimento. Cabos danificados ou

emaranharados aumentam o risco de um cho-

que eléctrico.

e) Se trabalhar com uma ferramenta eléc-

trica ao ar livre, só deverá utilizar cabos

de extensão apropriados para áreas exte-

riores. A utilização de um cabo de extensão

apropriado para áreas exteriores reduz o risco

de um choque eléctrico.

f) Se não for possível evitar o funciona-

mento da ferramenta eléctrica em áreas

húmidas, deverá ser utilizado uma disjun-

tor de corrente de avaria. A utilização de um

disjuntor de corrente de avaria reduz o risco de

um choque eléctrico.

3) Segurança de pessoas

a) Esteja atento, observe o que está a fazer

e tenha prudência ao trabalhar com a fer-

ramenta eléctrica. Não utilizar uma ferra-

menta eléctrica quando estiver fatigado

ou sob a influência de drogas, álcool ou

medicamentos. Um momento de descuido

ao utilizar a ferramenta eléctrica, pode levar a

lesões graves.

b) Utilizar equipamento de protecção pes-

soal e sempre óculos de protecção. A utili-

zação de equipamento de protecção pessoal,

como máscara de protecção contra pó, sapa-

tos de segurança antiderrapantes, capacete

de segurança ou protecção auricular, de

acordo com o tipo e aplicação da ferramenta

eléctrica, reduz o risco de lesões.

c) Evitar uma colocação em funcionamento

involuntária. Assegure-se de que a ferra-

menta eléctrica esteja desligada, antes

de conectá-la à alimentação de rede e/ou

ao acumulador, antes de levantá-la ou de

transportá-la. Se tiver o dedo no interruptor

ao transportar a ferramenta eléctrica ou se o

aparelho for conectado à alimentação de rede

enquanto estiver ligado, poderão ocorrer aci-

dentes.

d) Remover ferramentas de ajuste ou cha-

ves de boca antes de ligar a ferramenta

eléctrica. Uma ferramenta ou chave que se

encontre numa parte do aparelho em movi-

mento pode levar a lesões.

e) Evite uma posição anormal. Mantenha

uma posição firme e mantenha sempre o

equilíbrio. Desta forma é mais fácil controlar

a ferramenta eléctrica em situações inespera-

das.

f) Usar roupa apropriada. Não usar roupa

larga nem jóias. Mantenha os cabelos,

roupas e luvas afastadas de partes em

movimento. Roupas frouxas, cabelos longos

ou jóias podem ser agarrados por peças em

movimento.

ATENÇÃO

OBJ_BUCH-310-001.book Page 49 Wednesday, December 20, 2006 9:31 AM

50 | Português 1 609 929 K94 • 20.12.06

g) Se for possível montar dispositivos de

aspiração ou de recolha, assegure-se de

que estejam conectados e utilizados cor-

rectamente. A utilização de uma aspiração de

pó pode reduzir o perigo devido ao pó.

4) Utilização e manuseio cuidadoso de ferra-

mentas eléctricas

a) Não sobrecarregue o aparelho. Utilize a

ferramenta eléctrica apropriada para o

seu trabalho. É melhor e mais seguro traba-

lho com a ferramenta eléctrica apropriada na

área de potência indicada.

b) Não utilizar uma ferramenta eléctrica

com um interruptor defeituoso. Uma ferra-

menta eléctrica que não pode mais ser ligada

nem desligada, é perigosa e deve ser reparada.

c) Puxar a ficha da tomada e/ou remover o

acumulador antes de executar ajustes no

aparelho, de substituir acessórios ou de

guardar o aparelho. Esta medida de segu-

rança evita o arranque involuntário da ferra-

menta eléctrica.

d) Guardar ferramentas eléctricas não utili-

zadas fora do alcance de crianças. Não

permita que pessoas que não estejam

familiarizadas com o aparelho ou que

não tenham lido estas instruções, utili-

zem o aparelho. Ferramentas eléctricas são

perigosas se forem utilizadas por pessoas

inesperientes.

e) Tratar a ferramenta eléctrica com cui-

dado. Controlar se as partes móveis do

aparelho funcionam perfeitamente e não

emperram, e se há peças quebradas ou

danificadas que possam prejudicar o fun-

cionamento da ferramenta eléctrica. Per-

mitir que peças danificadas sejam

reparadas antes da utilização. Muitos aci-

dentes têm como causa, a manutenção insufi-

ciente de ferramentas eléctricas.

f) Manter as ferramentas de corte afiadas e

limpas. Ferramentas de corte cuidadosa-

mente tratadas e com cantos de corte afiados

emperram com menos frequência e podem ser

conduzidas com maior facilidade.

g) Utilizar a ferramenta eléctrica, acessórios,

ferramentas de aplicação, etc. conforme

estas instruções. Considerar as condições

de trabalho e a tarefa a ser executada. A uti-

lização de ferramentas eléctricas para outras

tarefas a não ser as aplicações previstas, pode

levar a situações perigosas.

5) Serviço

a) Só permita que o seu aparelho seja repa-

rado por pessoal especializado e qualifi-

cado e só com peças de reposição

originais. Desta forma é assegurado o funcio-

namento seguro do aparelho.

Instruções de serviço

específicas do aparelho

Advertências gerais de segurança

para lixar, lixar com lixa de papel, tra-

balhar com escovas de arame e sepa-

rar por rectificação

fEsta ferramenta eléctrica deve ser utilizada

como lixadeira, como lixadeira com lixa de

papel, escova de arame e para separar por

rectificação. Observar todas as indicações

de aviso, instruções, apresentações e dados

fornecidos com a ferramenta eléctrica. O

desrespeito das seguintes instruções pode levar a

um choque eléctrico, incêndio e/ou graves lesões.

fEsta ferramenta eléctrica não é apropriada

para polir. Aplicações, para as quais a ferramenta

eléctrica não é prevista, podem causar riscos e

lesões.

fNão utilizar acessórios, que não foram espe-

cialmente previstos e recomendados pelo

fabricante para serem utilizados com esta

ferramenta eléctrica. O facto de poder fixar o

acessório a esta ferramenta eléctrica, não garante

uma aplicação segura.

fO número de rotação admissível da ferra-

menta de trabalho deve ser no mínimo tão

alto quanto o máximo número de rotação

indicado na ferramenta eléctrica. Acessórios

que girem mais rápido do que permitido, podem

quebrar e serem atirados para longe.

fO diâmetro exterior e a espessura da ferra-

menta de trabalho devem corresponder às

indicações de medida da sua ferramenta

eléctrica. Ferramentas de trabalho incorrecta-

mente medidas podem não ser suficientemente

blindadas nem controladas.

fDiscos abrasivos, flanges, pratos abrasivos

ou outros acessórios devem caber exacta-

mente no veio de rectificação da sua ferra-

menta eléctrica. Ferramentas de trabalho, que

não cabem exactamente no veio de rectificação da

ferramenta eléctrica, giram irregularmente, vibram

fortemente e podem levar à perda de controlo.

fNão utilizar ferramentas de trabalho danifi-

cadas. Antes de cada utilização deverá con-

trolar as ferramentas de trabalho, e verificar

se por exemplo os discos abrasivos apresen-

tam fissuras e estilhaços, se pratos abrasi-

vos apresentam fissuras, se há desgaste ou

forte atrição, se as escovas de arame apre-

sentam arames soltos ou quebrados. Se a

ferramenta eléctrica ou a ferramenta de tra-

balho caírem, deverá verificar se sofreram

danos, ou trocar por uma ferramenta de tra-

balho intacta. Após ter controlado e introdu-

zido a ferramenta de trabalho, deverá

OBJ_BUCH-310-001.book Page 50 Wednesday, December 20, 2006 9:31 AM

Português | 511 609 929 K94 • 20.12.06

manter-se, e as pessoas que se encontrem

nas proximidades, fora do nível de rotação

da ferramenta de trabalho e permitir que a

ferramenta eléctrica funcione durante um

minuto com o máximo número de rotação. A

maioria das ferramentas de trabalho danificadas

quebram durante este período de teste.

fUtilizar um equipamento de protecção pes-

soal. De acordo com a aplicação, deverá uti-

lizar uma protecção para todo o rosto,

protecção para os olhos ou um óculos pro-

tector. Se for necessário, deverá utilizar uma

máscara contra pó, protecção auricular,

luvas de protecção ou um avental especial,

para proteger-se de pequenas partículas de

amoladura e de material. Os olhos devem ser

protegidos contra partículas a voar, produzidas

durante as diversas aplicações. A máscara contra

pó ou a máscara de respiração deve ser capaz de

filtrar o pó produzido durante a respectiva aplica-

ção. Se for sujeito durante longo tempo a fortes

ruídos, poderá sofrer a perda da capacidade audi-

tiva.

fObserve que as outras pessoas mantenham

uma distância segura em relação ao seu

local de trabalho. Cada pessoa que entrar na

área de trabalho, deverá usar um equipa-

mento de protecção pessoal. Estilhaços da

peça a ser trabalhada ou ferramentas de trabalho

quebradas podem voar e causar lesões fora da

área imediata de trabalho.

fAo executar trabalhos durante os quais pos-

sam ser atingidos cabos eléctricos ou o pró-

prio cabo de rede, deverá sempre segurar a

ferramenta eléctrica pelas superfícies isola-

das do punho. O contacto com um cabo sob ten-

são pode colocar peças de metal da ferramenta

eléctrica sob tensão e levar a um choque eléctrico.

fManter o cabo de rede afastado de ferra-

mentas de trabalho em rotação. Se perder o

controlo sobre a ferramenta eléctrica, é possível

que o cabo de rede seja cortado ou enganchado

e a sua mão ou braço sejam puxados contra a fer-

ramenta de trabalho em rotação.

fJamais depositar a ferramenta eléctrica,

antes que a ferramenta de trabalho esteja

completamente parada. A ferramenta de traba-

lho em rotação pode entrar em contacto com a

superfície de apoio, provocando uma perda de

controlo da ferramenta eléctrica.

fNão permitir que a ferramenta eléctrica fun-

cione enquanto estiver a transportá-la. A sua

roupa pode ser agarrada devido a um contacto

acidental com a ferramenta de trabalho em rota-

ção, de modo que a ferramenta de trabalho possa

ferir o seu corpo.

fLimpar regularmente as aberturas de venti-

lação da sua ferramenta eléctrica. A ventoinha

do motor puxa pó para dentro da carcaça, e uma

grande quantidade de pó de metal pode causar

perigos eléctricos.

fNão utilizar a ferramenta eléctrica perto de

materiais inflamáveis. Faíscas podem incen-

diar estes materiais.

fNão utilizar ferramentas de trabalho que

necessitem agentes de refrigeração líqui-

dos. A utilização de água ou de outros agentes de

refrigeração líquidos pode provocar um choque

eléctrico.

Contra-golpe e respectivas advertên-

cias

fContra-golpe é uma repentina reacção devido a

uma ferramenta de trabalho travada ou bloqueada,

como por exemplo um disco abrasivo, um prato

abrasivo, uma escova de arame etc. Um trava-

mento ou um bloqueio levam a uma parada

abrupta da ferramenta de trabalho em rotação.

Desta maneira, uma ferramenta eléctrica descon-

trolada pode ser acelerada no local de bloqueio,

sendo forçada no sentido contrário da rotação da

ferramenta de trabalho.

Se por exemplo um disco abrasivo travar ou blo-

quear numa peça a ser trabalhada, o canto do

disco abrasivo pode mergulhar na peça a ser tra-

balhada e encravar-se, quebrando o disco abra-

sivo ou causando um contra-golpe. O disco

abrasivo se movimenta então no sentido do opera-

dor ou para longe deste, dependendo do sentido

de rotação do disco no local do bloqueio. Sob

estas condições os discos abrasivos também

podem partir-se.

Um contra-golpe é a consequência de uma utiliza-

ção incorrecta ou indevida da ferramenta eléctrica.

Ele pode ser evitado por apropriadas medidas de

precaução como descrito a seguir.

fSegurar firmemente a ferramenta eléctrica e

posicionar o seu corpo e os braços de modo

que possa resistir às forças de um contra-

golpe. Sempre utilizar o punho adicional, se

existente, para assegurar o máximo controlo

possível sobre as forças de um contra-golpe

ou sobre momentos de reacção durante o

arranque. O operador pode controlar as forças

de contra-golpe e as forças de reacção através de

medidas de precaução apropriadas.

fJamais permita que as suas mãos se encon-

trem perto de ferramentas de trabalho em

rotação. No caso de um contra-golpe a ferra-

menta de trabalho poderá passar pela sua mão.

OBJ_BUCH-310-001.book Page 51 Wednesday, December 20, 2006 9:31 AM

52 | Português 1 609 929 K94 • 20.12.06

fEvite que o seu corpo se encontre na área,

na qual a ferramenta eléctrica possa ser

movimentada no caso de um contra-golpe. O

contra-golpe força a ferramenta eléctrica no sen-

tido contrário ao movimento do disco abrasivo no

local do bloqueio.

fTrabalhar com especial cuidado na área ao

redor de esquinas, cantos afiados etc. Evite

que ferramentas de trabalho sejam ricoche-

teadas e travadas pela peça a ser traba-

lhada. A ferramenta de trabalho em rotação tende

a travar em esquinas, em cantos afiados ou se for

ricocheteada. Isto causa uma perda de controlo

ou um contra-golpe.

fNão utilizar lâminas de serra de correias

nem dentadas. Estas ferramentas de trabalho

causam frequentemente um contra-golpe ou a

perda de controlo sobre a ferramenta eléctrica.

Instruções especiais de segurança

específicas para lixar e separar por

rectificação

fSempre utilizar a capa de protecção, pre-

vista para o tipo de corpo abrasivo utilizado.

A capa de protecção deve ser firmemente

aplicada na ferramenta eléctrica e fixa, de

modo que seja alcançado um máximo de

segurança, ou seja, que apenas uma mínima

parte do corpo abrasivo aponte abertamente

na direcção do operador. A capa de protecção

deve proteger o operador contra estilhaços e con-

tra um contacto acidental com o corpo abrasivo.

fUtilizar exclusivamente os corpos abrasivos

homologados para a sua ferramenta eléc-

trica e a capa de protecção prevista para

estes corpos abrasivos. Corpos abrasivos não

previstos para a ferramenta eléctrica, não podem

ser suficientemente protegidos e portanto não são

seguros.

fOs corpos abrasivos só devem ser utilizados

para as aplicações recomendadas. P. ex.:

Jamais lixar com a superfície lateral de um disco de

corte. Disco de corte são destinados para o des-

baste de material com o canto do disco. Uma força

lateral sobre estes corpos abrasivos pode que-

brá-los.

fSempre utilizar flanges de aperto intactos

de tamanho e forma correctos para o disco

abrasivo seleccionado. Flanges apropriados

apoiam o disco abrasivo e reduzem assim o perigo

de uma ruptura do disco abrasivo. Flanges para

discos de corte podem diferenciar-se de flanges

para outros discos abrasivos.

fNão utilizar discos abrasivos gastos de

outras ferramentas eléctricas maiores. Dis-

cos abrasivos para ferramentas eléctricas maiores

não são apropriados para os números de rotação

mais altos de ferramentas eléctricas menores e

podem quebrar.

Outras advertências especiais de

segurança para separar por rectifica-

ção

fEvitar um bloqueio do disco de corte ou uma

força de pressão demasiado alta. Não efec-

tuar cortes extremamente profundos. Uma

sobrecarga do disco de corte aumenta o desgaste

e a predisposição para emperrar e bloquear e por-

tanto a possibilidade de um contra-golpe ou uma

ruptura do corpo abrasivo.

fEvitar a área que se encontra na frente ou

atrás do disco de corte em rotação. Se o disco

de corte for conduzido na peça a ser trabalhada,

para frente, afastando-se do corpo, é possível que

no caso de um contra-golpe a ferramenta eléc-

trica, junto com o disco em rotação, seja atirada

directamente na direcção da pessoa a operar o

aparelho.

fSe o disco de corte emperrar ou se o traba-

lho for interrompido, deverá desligar a ferra-

menta eléctrica e mantê-la parada, até o

disco parar completamente. Jamais tentar

puxar o disco de corte para fora do corte

enquanto ainda estiver em rotação, caso

contrário poderá ser provocado um contra-

golpe. Verificar e eliminar a causa do emperra-

mento.

fNão ligar novamente a ferramenta eléctrica,

enquanto ainda estiver na peça a ser traba-

lhada. Permita que o disco de corte alcance

o seu completo número de rotação, antes de

continuar cuidadosamente a cortar. Caso

contrário é possível que o disco emperre, pule

para fora da peça a ser trabalhada ou cause um

contra-golpe.

fApoiar placas ou peças grandes, para redu-

zir um risco de contra-golpe devido a um

disco de corte emperrado. Peças grandes

podem curvar-se devido ao próprio peso. A peça

a ser trabalhada deve ser apoiada de ambos os

lados, tanto nas proximidades do corte como tam-

bém nos cantos.

fTenha o cuidado ao efectuar “Cortes de

bolso” em paredes existentes ou em outras

superfícies, onde não é possível reconhecer

o que há por detrás. O disco de corte pode cau-

sar um contra-golpe se cortar acidentalmente

tubulações de gás ou de água, cabos eléctricos

ou outros objectos.

OBJ_BUCH-310-001.book Page 52 Wednesday, December 20, 2006 9:31 AM

Português | 531 609 929 K94 • 20.12.06

Advertências especiais de segurança

específicas para lixar com lixa de

papel

fNão utilizar lixas de papel demasiado gran-

des, mas sempre seguir as indicações do

fabricante sobre o tamanho correcto das

lixas de papel. Lixas de papel, que sobressaem

dos cantos do prato abrasivo, podem causar

lesões, assim como bloquear e rasgar as lixas de

papel ou levar a um contra-golpe.

Advertências especiais de segurança

específicas para trabalhar com esco-

vas de arame

fEsteja ciente de que a escova de arame tam-

bém perde pedaços de arame durante a uti-

lização normal. Não sobrecarregue os

arames exercendo uma força de pressão

demasiada. Pedaços de arame a voar, podem

penetrar facilmente em roupas finas e/ou na pele.

fSe for recomendável uma capa de protec-

ção, deverá evitar que a escova de arame

entre em contacto com a capa de protecção.

O diâmetro das escovas em forma de prato ou de

tacho pode aumentar devido à força de pressão e

às forças centrífugas.

Advertências de segurança adicionais

Usar óculos de protecção.

fUtilizar detectores apropriados, para encon-

trar cabos escondidos, ou consultar a com-

panhia eléctrica local. O contacto com cabos

eléctricos pode provocar fogo e choques eléctri-

cos. Danos em tubos de gás podem levar à explo-

são. A penetração num cano de água causa danos

materiais ou pode provocar um choque eléctrico.

fSempre utilizar dispositivos de protecção

previstos para o respectivo tipo de aplica-

ção. Dispositivos de protecção não apropriados

para o tipo de aplicação não podem proteger sufi-

cientemente contra o rebolo.

fPara o trabalho em pedras deverá utilizar

uma aspiração de pó. O aspirador de pó deve

ser homologado para a aspiração de pó de

pedras. A utilização destes dispositivos reduz o

perigo devido ao pó.

fPara o corte de pedras deverá utilizar um

carril de guia. Sem guias laterais, é possível que

o disco de corte emperre e cause um contra-

golpe.

fSegurar a ferramenta eléctrica firmemente

com ambas as mãos durante o trabalho e

manter uma posição firme. A ferramenta eléc-

trica é conduzida com segurança com ambas as

mãos.

fFixar a peça a ser trabalhada. Uma peça a ser

trabalhada fixa com dispositivos de aperto ou com

torno de bancada está mais firme do que segurada

com a mão.

fNão processar material que contenha

asbesto. Asbesto é considerado como sendo

cancerígeno.

fTomar medidas de protecção, se durante o

trabalho houver a possibilidade de serem

produzidos pós nocivos à saúde, inflamáveis

ou explosivos. Por exemplo: Alguns pós são

considerados como sendo cancerígenos. Usar

uma máscara de protecção contra o pó e, se for

possível, utilizar uma aspiração de pó/aparas.

fManter o seu local de trabalho limpo. Mistu-

ras de material são especialmente perigosas. Pó

de metal leve pode queimar ou explodir.

fNão utilizar a ferramenta eléctrica com um

cabo danificado. Não tocar no cabo danifi-

cado e puxar a ficha da tomada, se o cabo for

danificado durante o trabalho. Cabos danifi-

cados aumentam o risco de um choque eléctrico.

Descrição de funções

Devem ser lidas todas as indica-

ções de advertência e todas as ins-

truções. O desrespeito das

advertências e instruções apresentadas

abaixo pode causar choque eléctrico,

incêndio e/ou graves lesões.

Abrir a página basculante contendo a apresentação

do aparelho, e deixar esta página aberta enquanto

estiver lendo a instrução de serviço.

Utilização conforme as disposições

A ferramenta eléctrica é destinada para cortar, des-

bastar e para escovar substâncias metálicas e de

pedra, sem utilizar água.

Para cortar metais é necessário utilizar uma capa de

protecção especial para cortes (acessório).

Para cortar pedras deve ser utilizada uma cobertura

de aspiração especial para cortar com carril de guia

(acessório).

A ferramenta eléctrica pode ser utilizada para lixar

com lixas de papel se for operada com ferramentas

abrasivas homologadas.

OBJ_BUCH-310-001.book Page 53 Wednesday, December 20, 2006 9:31 AM

54 | Português 1 609 929 K94 • 20.12.06

Componentes ilustrados

A numeração dos componentes ilustrados refere-se à

apresentação da ferramenta eléctrica na página de

esquemas.

1Alavanca para desbloquear a capa de protecção

2Tecla de bloqueio do veio

3Interruptor de ligar-desligar

4Punho adicional

5Veio de rectificação

6Capa de aspiração para lixar*

7Flange de admissão com o-ring

8Disco de metal duro em forma de tacho*

9Porca de aperto

10 Porca de aperto rápido *

11 Capa de protecção para lixar

12 Capa de protecção para cortar*

13 Disco abrasivo/de corte*

14 Protecção para as mãos*

15 Prato abrasivo de borracha*

16 Folha de lixar*

17 Porca redonda*

18 Escova tipo tacho*

19 Capa de aspiração para cortar com carril de guia

20 Disco de corte diamantado*

*Acessórios apresentados ou descritos não perten-

cem ao volume de fornecimento.

Dados técnicos

Declaração de conformidade

Declaramos sob nossa exclusiva responsabilidade,

que este produto cumpre as seguintes normas ou

documentos normativos: EN 60745 conforme as dis-

posições das directivas 89/336/CEE, 98/37/CE.

04.12.2006, Robert Bosch GmbH, Power Tools Division

D-70145 Leinfelden-Echterdingen

Informação sobre ruídos/vibrações

Valores de medição averiguados conforme

EN 60745.

O nível de ruído avaliado como A do aparelho é tipica-

mente: Nível de pressão acústica 91 dB(A); Nível de

potência acústica 102 dB(A). Incerteza K=3 dB.

Usar protecção auricular!

Valores totais de vibração (soma dos vectores das

três direcções) determinadas conforme EN 60745:

Lixamento de superfícies (Desbastar): Valor de emis-

são de vibrações ah=8,5 m/s2, incerteza K=2,0 m/s2.

Lixar com folha de lixa: Valor de emissão de vibrações

ah=3,4 m/s2, incerteza K=2,0 m/s2.

O nível de vibrações indicado nestas

instruções foi medido conforme um

processo de medição normalizado na norma

EN 60745 e pode ser utilizado para a comparação de

aparelhos.

Rebarbadora GWS 1000

PROFESSIONAL

GWS 1000

PROFESSIONAL

GWS 1400

PROFESSIONAL

N° do produto 3 601 H21 0.. 3 601 H21 0.. 3 601 H24 0..

Potência nominal consumida W 1000 1000 1400

Potência útil W630 630 820

N° de rotação em ponto morto min-1 11000 11000 11000

máx. diâmetro do disco abrasivo mm 115 125 125

Rosca do veio de rectificação M 14 M 14 M 14

Limitação de corrente de arranque – – z

Constant-electronic – – z

Peso conforme EPTA-Procedure

01/2003 kg 2,1 2,1 2,2

Classe de protecção /II /II /II

As indicações só valem para tensões nominais [U] 230/240 V. Estas indicações podem variar no caso de tensões inferiores

e em modelos específicos dos países.

Observar o número de produto na placa de características da sua ferramenta eléctrica. A designação comercial das ferramen-

tas eléctricas individuais pode variar.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

ATENÇÃO

OBJ_BUCH-310-001.book Page 54 Wednesday, December 20, 2006 9:31 AM

Português | 551 609 929 K94 • 20.12.06

O nível de vibrações variará de acordo com a aplica-

ção da ferramenta eléctrica. Em alguns casos o nível

de vibrações pode ser superior ao indicado nestas

instruções. É possível que o impacto de vibrações

seja subestimado se a ferramenta eléctrica for regu-

larmente utilizada de maneira semelhante.

Nota: Para uma avaliação exacta do impacto de vibra-

ções durante um certo período de trabalho, também

deveriam ser considerados os períodos nos quais o

aparelho está desligado ou funciona sem estar real-

mente a ser empregado. Isto pode reduzir nitidamente

o impacto de vibrações durante o completo período

de trabalho.

Montagem

Montar os dispositivos de protecção

fAntes de todos trabalhos na ferramenta

eléctrica deverá puxar a ficha de rede da

tomada.

Capa de protecção para lixar

Colocar a capa de protecção

11 sobre a gola do veio, como

indicado na figura. As marcas

triangulares na tampa de pro-

tecção devem coincidir com

as respectivas marcas da

cabeça da engrenagem.

Premir a capa de protecção

11 sobre a gola do veio, até o

colar da capa de protecção

estar assentado no flange da

ferramenta eléctrica e girar a

capa de protecção até que

engate perceptivelmente.

Adaptar a posição da capa de protecção 11 às exi-

gências do processo de trabalho. Para tal, deverá pre-

mir a alavanca de destravamento 1 para cima e girar a

capa de protecção 11 para a posição desejada.

fAjustar a capa de protecção 11 de modo a

evitar que voem faúlhas na direcção do ope-

rador.

fSó deverá ser possível girar a capa de pro-

tecção 11, accionando também a alavanca

de destravamento 1! Caso contrário, não

deverá de modo algum continuar a utilizar a

ferramenta eléctrica, mas enviá-la ao serviço

pós-venda.

Nota: Os ressaltos de codificação na capa de pro-

tecção 11 garantem que só possa ser montada uma

capa de protecção apropriada para a ferramenta eléc-

trica.

Capa de protecção para cortar

fSempre utilizar uma capa de protecção de

corte para cortar metais 12.

fSempre utilizar uma capa de aspiração de

corte para cortar pedras com um carril de

guia 19.

A capa de protecção para cortar 12 é montada como

a capa de protecção para lixar 11.

Capa de aspiração para lixar

Para lixar tintas, vernizes e plásticos com discos de

metal duro em forma de tacho 8 ou com pratos abra-

sivos de borracha 15 e com lixa 16, de modo a produ-

zir pouco pó, poderá utilizar a capa de aspiração 6. A

capa de aspiração 6 não é apropriada para o trabalho

em metais.

Na capa de aspiração 6 pode ser conectado um aspi-

rador de pó Bosch apropriado.

A capa de aspiração 6 é montada como a capa de

protecção 11. A coroa de escovas é comutável.

Punho adicional

fSó utilizar a sua ferramenta eléctrica com o

punho adicional 4.

Atarraxar o punho adicional 4 de acordo com o tipo de

trabalho, do lado direito ou do lado esquerdo do

cabeçote de engrenagens.

Protecção para as mãos

fAo trabalhar com o prato abrasivo de borra-

cha 15 ou com a escova tipo tacho/escova

plana/disco abrasivo em forma de leque

deverá sempre montar a protecção para as

mãos 14.

Fixar a protecção para as mãos 14 com o punho adi-

cional 4.

Montar ferramentas abrasivas

fAntes de todos trabalhos na ferramenta

eléctrica deverá puxar a ficha de rede da

tomada.

fOs discos abrasivos e os discos de corte tor-

nam-se extremamente quentes durante o

trabalho; não toque neles antes que arrefe-

çam.

Limpar o veio de rectificação 5 e todas as peças a

serem montadas.

Premir a tecla de bloqueio do veio 2 para prender e

soltar as ferramentas abrasivas e para imobilizar o veio

de rectificação.

fSó accionar a tecla de bloqueio do veio com

o veio de rectificação parado. Caso contrário é

possível que a ferramenta eléctrica seja danifi-

cada.

OBJ_BUCH-310-001.book Page 55 Wednesday, December 20, 2006 9:31 AM

56 | Português 1 609 929 K94 • 20.12.06

Disco abrasivo/de corte

Observe as dimensões das ferramentas abrasivas. O

diâmetro do furo deve ser do tamanho certo para o

flange de admissão. Não utilizar adaptadores nem

redutores.

Ao utilizar discos de corte diamantados deverá asse-

gurar-se de que a seta do sentido de rotação sobre o

disco de corte diamantado coincida com o sentido de

rotação da ferramenta eléctrica (veja seta do sentido

de rotação sobre o cabeçote de engrenagens).

A sequência de montagem está apresentada na

página de esquemas.

Para fixar o disco abrasivo/disco de corte deverá atar-

raxar a porca de aperto 9 e apertá-la com a chave de

dois furos, veja secção “Porca de aperto rápido”.

fApós montar a ferramenta abrasiva deverá

controlar, antes de ligar a ferramenta eléc-

trica, se a ferramenta abrasiva está montada

correctamente e se pode ser movimentada

livremente. Assegure-se de que a ferra-

menta abrasiva não entre em contacto com

outras peças.

No flange de admissão 7 encon-

tra-se uma peça de plástico

(o-ring) em volta do colar de cen-

tragem. Se o o-ring estiver fal-

tando ou estiver danificado,

será imprescindível substituí-lo

(número de produto

1 600 210 039), antes de montar

o flange de admissão 7.

Disco abrasivo em forma de leque

fAo trabalhar com o prato abrasivo de borra-

cha 15 ou com a escova tipo tacho/escova

plana/disco abrasivo em forma de leque

deverá sempre montar a protecção para as

mãos 14.

Colocar o flange de admissão especial (número de

produto 2 605 703 028) e o disco abrasivo em forma

de leque sobre o veio de rectificação 5. Atarraxar a

porca de aperto 9 e apertá-la com a chave de dois

furos.

Prato abrasivo de borracha

fAo trabalhar com o prato abrasivo de borra-

cha 15 ou com a escova tipo tacho/escova

plana/disco abrasivo em forma de leque

deverá sempre montar a protecção para as

mãos 14.

A sequência de montagem está apresentada na

página de esquemas.

Atarraxar a porca redonda 17 e apertá-la com a chave

de dois furos.

Escova tipo tacho/escova plana

fAo trabalhar com o prato abrasivo de borra-

cha 15 ou com a escova tipo tacho/escova

plana/disco abrasivo em forma de leque

deverá sempre montar a protecção para as

mãos 14.

A sequência de montagem está apresentada na

página de esquemas.

Deverá ser possível atarraxar a escova tipo

tacho/escova plana no veio de rectificação, até que

fiquem firmemente encostadas no flange do veio de

rectificação no fim da rosca do veio de rectificação.

Apertar a escova tipo tacho/escova plana com a

chave de forqueta.

Porca de aperto rápido

Para substituir facilmente as ferramentas abrasivas

sem ter que utilizar outras ferramentas, poderá utilizar,

em vez da porca de aperto 9, a porca de aperto rápido

10.

fA porca de aperto rápido 10 só deve ser uti-

lizada para discos abrasivos ou para discos

de corte.

Só utilizar uma porca de aperto 10 que esteja

em perfeito estado e sem danos.

Ao atarraxar, observe que o lado da porca de

aperto rápido com a legenda 10 não mostre

para o disco abrasivo; a seta deve mostrar para

a marca de índice 21.

Premir a tecla de bloqueio

do veio 2 para imobilizar o

veio de rectificação. Girar

o disco abrasivo forte-

mente no sentido dos

ponteiros do relógio para

apertar a porca de aperto

rápido.

Uma porca de aperto

rápido atarraxada de

forma correcta pode ser

solta com a mão; basta

girar o anel serrilhado no

sentido contrário dos pon-

teiros do relógio.

Jamais soltar uma

porca de aperto rápido

com um alicate, mesmo

se estiver presa, mas

utilizar a chave de dois furos. Aplicar a chave de

dois furos como indicado na figura.

OBJ_BUCH-310-001.book Page 56 Wednesday, December 20, 2006 9:31 AM

Português | 571 609 929 K94 • 20.12.06

Ferramentas abrasivas admissíveis

Podem ser utilizadas todas as ferramentas abrasivas

mencionadas nesta instrução de serviço.

O número de rotação admissível [min-1] ou a veloci-

dade circunferencial [m/s] das ferramentas abrasivas

utilizadas deve corresponder às indicações contidas

na tabela abaixo.

Observe portanto o número de rotação ou a velo-

cidade circunferencial admissível como indicado

na etiqueta da ferramenta abrasiva.

Girar o cabeçote de engrenagens

fAntes de todos trabalhos na ferramenta

eléctrica deverá puxar a ficha de rede da

tomada.

O cabeçote de engre-

nagens pode ser

girado em passos de

90°. Desta forma é

possível colocar o

interruptor de ligar-

desligar numa posição

mais propícia para cer-

tos trabalhos especi-

ais, p. ex. para

trabalhos de corte

com a capa de aspira-

ção com carril de guia

19/coluna para corte

ou para esquerdinos.

Desatarraxar completamente os 4 parafusos. Deslo-

car o cabeçote de engrenagens cuidadosamente, e

sem retirar da carcaça, para a nova posição. Rea-

pertar os 4 parafusos.

Funcionamento

Colocação em funcionamento

fObservar a tensão de rede! A tensão da

fonte de corrente deve coincidir com a indi-

cada na chapa de identificação da ferra-

menta eléctrica. Ferramentas eléctricas

marcadas para 230 V também podem ser

operadas com 220 V.

Se a ferramenta eléctrica for alimentada através de

geradores de corrente móveis (geradores), que não

possuam suficientes reservas de potência nem uma

apropriada regulação de tensão (com reforço de cor-

rente de arranque), poderão ocorrer reduções de

potência ou comportamentos anormais ao ligar o apa-

relho.

Observe a adequação do gerador de corrente apli-

cado.

Ligar e desligar

Para a Colocação em funcionamento da ferra-

menta eléctrica, empurrar o interruptor de ligar-desli-

gar 3 para frente.

Para fixar o interruptor de ligar-desligar 3 deverá pre-

mir o lado da frente do interruptor de ligar-desligar 3,

até este engatar.

Para desligar a ferramenta eléctrica, deverá soltar o

interruptor de ligar-desligar 3, ou se estiver travado,

premir por instantes o interruptor de ligar-desligar 3

no lado de trás e soltá-lo novamente.

fControlar a ferramenta abrasiva antes de

utilizá-la. A ferramenta abrasiva deve estar

montada de forma correcta e deve movimen-

tar-se livremente. Executar um funciona-

mento de teste, sem carga, de no mínimo

1 minuto. Não utilizar ferramentas abrasivas

danificadas, descentrados ou a vibrar. Ferra-

mentas abrasivas danificadas podem estoirar e

causar lesões.

Limitação de corrente de arranque (GWS 1400)

A limitação electrónica de corrente de arranque limita

a potência ao ligar a ferramenta eléctrica e possibilita

o funcionamento com um fusível de 16 A.

Constant-electronic (GWS 1400)

A Constant-Electronic mantém o número de rotações

durante a marcha em vazio e sob carga quase que

constante e assegura um desempenho de trabalho

uniforme.

máx

[mm] [mm]

Dbd[min

-1][m/s]

115

125 6

622,2

22,2 11000

11000 80

115

125 ––

11000

11000 80

75 30 M 14 11000 45

OBJ_BUCH-310-001.book Page 57 Wednesday, December 20, 2006 9:31 AM

58 | Português 1 609 929 K94 • 20.12.06

Indicações de trabalho

fCuidado ao cortar em paredes portantes,

veja a secção “

Notas sobre a estática

”.

fFixar a peça a ser trabalhada se esta não

estiver firmemente apoiada devido ao seu

próprio peso.

fNão carregue demasiadamente a ferra-

menta eléctrica, de modo que chegue a

parar.

fOs discos abrasivos e os discos de corte tor-

nam-se extremamente quentes durante o

trabalho; não toque neles antes que arrefe-

çam.

Nota: Puxar a ficha de rede da tomada quando o apa-

relho não for utilizado. Se a ficha de rede estiver intro-

duzida na tomada e se houver tensão de rede, a

ferramenta eléctrica continuará a consumir uma redu-

zida quantidade de corrente, apesar de estar desli-

gada.

Desbastar

fJamais utilizar os discos de corte para des-

bastar.

Com um ângulo de 30° a 40° poderá obter os melho-

res resultados de trabalho ao desbastar. Movimentar

a ferramenta eléctrica com pressão uniforme, para lá

e para cá. Desta forma a peça a ser trabalhada não se

torna demasiadamente quente, não muda de cor e

não há sulcos.

Disco abrasivo em forma de leque

Com o disco abrasivo em forma de leque (acessório)

também é possível processar superfícies e perfís

abaulados.

Discos abrasivos em forma de leque tem uma vida útil

bem mais longa, produzem um reduzido nível de ruído

e temperaturas ao lixar mais baixas do que discos

abrasivos tradicionais.

Cortar metal

fSempre utilizar uma capa de protecção de

corte para cortar metais 12.

Trabalhar com os discos abrasivos com avanço

moderado, adequado para material a ser trabalho.

Não exercer pressão sobre o disco de corte, nem

emperre ou oscile.

Não travar discos de corte, que estejam a girar por

inércia, exercendo pressão lateral.

A ferramenta eléctrica

deve sempre ser con-

duzida no sentido

contrário da rotação.

Caso contrário há

perigo de que seja

premida descontro-

ladamente do corte.

Para o cortar perfis e

tubos quadrados

deverá começar pela

menor secção trans-

versal.

Cortar pedras

fSempre utilizar uma capa de aspiração de

corte para cortar pedras com um carril de

guia 19.

fA ferramenta eléctrica só deve ser utilizada

para cortar a seco/lixar a seco.

Para cortar pedras deverá utilizar de preferência um

disco abrasivo diamantado. Como protecção contra

emperramento deverá utilizar a capa de aspiração

com carril de guia 19.

Só operar a ferramenta eléctrica com uma aspiração

de pó e use adicionalmente uma máscara de protec-

ção contra pó.

O aspirador de pó deve ser homologado para a aspi-

ração de pó de pedras. A Bosch oferece aspiradores

apropriados.

Ligar a ferramenta

eléctrica e colocá-la

com a parte dianteira

do carril de guia sobre

a peça a ser traba-

lhada. Empurrar a fer-

ramenta eléctrica com

avanço moderado,

adequado ao material

a ser trabalho.

Para cortar materiais especialmente duros, como p.

ex. betão com alto teor de sílex, é possível que o disco

de corte diamantado seja sobreaquecido e danifi-

cado. Uma coroa de faúlhas em volta do disco de

corte diamantado é um indício nítido.

Neste caso deverá interromper o processo de corte e

deixar o disco de corte diamantado girar em vazio,

com máximo número de rotações, durante alguns ins-

tantes, para se arrefecer.

Um avanço de trabalho nitidamente reduzido e uma

coroa de faúlhas em volta do disco são indícios níti-

dos de um disco de corte diamantado embotado.

Estes podem ser reafiados através de curtos cortes

em material abrasivo, p. ex. arenito calcário.

OBJ_BUCH-310-001.book Page 58 Wednesday, December 20, 2006 9:31 AM

Português | 591 609 929 K94 • 20.12.06

Notas sobre a estática

Cortes em paredes portantes obedecem à norma

DIN 1053 parte 1 ou disposições específicas dos

países.

É imprescindível respeitar estes regulamentos. Antes

de iniciar o trabalho deverá consultar o técnico de

estabilidade, o arquitecto ou o supervisor da obra res-

ponsáveis.

Manutenção e serviço

Manutenção e limpeza

fAntes de todos trabalhos na ferramenta

eléctrica deverá puxar a ficha de rede da

tomada.

fManter a ferramenta eléctrica e as aberturas

de ventilação sempre limpas, para trabalhar

bem e de forma segura.

fNo caso de extremas aplicações, é possível

que durante o processamento de metais se

deposite pó condutivo no interior da ferra-

menta eléctrica. O isolamento de protecção

da ferramenta eléctrica pode ser prejudi-

cada. Nestes casos recomendamos a utiliza-

ção de um equipamento de aspiração

estacionário, soprar frequentemente as

aberturas de ventilação e intercalar um

disjuntor de corrente de avaria.

Se a ferramenta eléctrica falhar apesar de cuidadosos

processos de fabricação e de teste, a reparação

deverá ser executada por uma oficina de serviço auto-

rizada para ferramentas eléctricas Bosch.

Para todas as questões e encomendas de peças

sobressalentas é imprescindível indicar o número de

produto de 10 dígitos como consta no logotipo da

ferramenta eléctrica.

Serviço e consulta ao cliente

Desenhos explodidos e informações sobre peças

sobressalentes encontram-se em:

www.bosch-pt.com

Portugal

Robert Bosch LDA

Avenida Infante D. Henrique

Lotes 2E – 3E

1800 Lisboa

✆ . . . . . . . . . . . . . . . . . . . . . . .+351 21 / 8 50 00 00

Fax . . . . . . . . . . . . . . . . . . . . . .+351 21 / 8 51 10 96

Brasil

Robert Bosch Ltda.

Caixa postal 1195

13065-900 Campinas

✆ . . . . . . . . . . . . . . . . . . . . . . . . . 08 00 / 7 04 54 46

E-Mail: sac@bosch-sac.com.br

Eliminação

Ferramentas eléctricas, acessórios e embalagens

devem ser enviados a uma reciclagem ecológica de

matérias primas.

Apenas países da União Européia:

Não deitar ferramentas eléctricas no

lixo doméstico!

De acordo com a directiva européia

2002/96/CE para aparelhos eléctri-

cos e electrónicos velhos, e com as

respectivas realizações nas leis nacio-

nais, as ferramentas eléctricas que não servem mais

para a utilização, devem ser enviadas separadamente

a uma reciclagem ecológica.

Sob reserva de alterações.

OBJ_BUCH-310-001.book Page 59 Wednesday, December 20, 2006 9:31 AM

60 | Italiano 1 609 929 K94 • 20.12.06

Avvertenze generali di peri-

colo per elettroutensili

Leggere tutte le avvertenze

di pericolo e le istruzioni

operative. In caso di mancato rispetto delle avver-

tenze di pericolo e delle istruzioni operative si potrà

creare il pericolo di scosse elettriche, incendi e/o inci-

denti gravi.

Conservare tutte le avvertenze di pericolo e le

istruzioni operative per ogni esigenza futura.

Il termine «elettroutensile» utilizzato nelle avvertenze di

pericolo si riferisce ad utensili elettrici alimentati dalla

rete (con linea di allacciamento) ed ad utensili elettrici

alimentati a batteria (senza linea di allacciamento).

1) Sicurezza della postazione di lavoro

a) Tenere la postazione di lavoro sempre

pulita e ben illuminata. Il disordine oppure

zone della postazione di lavoro non illuminate

possono essere causa di incidenti.

b) Evitare d’impiegare l’elettroutensile in

ambienti soggetti al rischio di esplosioni

nei quali si abbia presenza di liquidi, gas

o polveri infiammabili. Gli elettroutensili

producono scintille che possono far infiam-

mare la polvere o i gas.

c) Tenere lontani i bambini ed altre persone

durante l’impiego dell’elettroutensile.

Eventuali distrazioni potranno comportare la

perdita del controllo sull’elettroutensile.

2) Sicurezza elettrica

a) La spina di allacciamento alla rete

dell’elettroutensile deve essere adatta

alla presa. Evitare assolutamente di

apportare modifiche alla spina. Non

impiegare spine adattatrici assieme ad

elettroutensili dotati di collegamento a

terra. Le spine non modificate e le prese

adatte allo scopo riducono il rischio di scosse

elettriche.

b) Evitare il contatto fisico con superfici col-

legate a terra, come tubi, riscaldamenti,

cucine elettriche e frigoriferi. Sussiste un

maggior rischio di scosse elettriche nel

momento in cui il corpo è messo a massa.

c) Custodire l’elettroutensile al riparo dalla

pioggia o dall’umidità. La penetrazione

dell’acqua in un elettroutensile aumenta il

rischio di una scossa elettrica.

d) Non usare il cavo per scopi diversi da

quelli previsti ed, in particolare, non

usarlo per trasportare o per appendere

l’elettroutensile oppure per estrarre la

spina dalla presa di corrente. Non avvici-

nare il cavo a fonti di calore, olio, spigoli

taglienti e neppure a parti della macchina

che siano in movimento. I cavi danneggiati

o aggrovigliati aumentano il rischio d’insor-

genza di scosse elettriche.

e) Qualora si voglia usare l’elettroutensile

all’aperto, impiegare solo ed esclusiva-

mente cavi di prolunga che siano adatti

per l’impiego all’esterno. L’uso di un cavo di

prolunga omologato per l’impiego all’esterno

riduce il rischio d’insorgenza di scosse elettri-

che.

f) Qualora non fosse possibile evitare di uti-

lizzare l’elettroutensile in ambiente

umido, utilizzare un interruttore di sicu-

rezza. L’uso di un interruttore di sicurezza

riduce il rischio di una scossa elettrica.

3) Sicurezza delle persone

a) È importante concentrarsi su ciò che si

sta facendo e maneggiare con giudizio

l’elettroutensile durante le operazioni di

lavoro. Non utilizzare mai l’elettrouten-

sile in caso di stanchezza oppure quando

ci si trovi sotto l’effetto di droghe,

bevande alcoliche e medicinali. Un attimo

di distrazione durante l’uso dell’elettroutensile

può essere causa di gravi incidenti.

b) Indossare sempre equipaggiamento pro-

tettivo individuale, nonché guanti protet-

tivi. Indossando abbigliamento di protezione

personale come la maschera per polveri,

scarpe di sicurezza che non scivolino, elmetto

di protezione oppure protezione acustica a

seconda del tipo e dell’applicazione dell’elet-

troutensile, si riduce il rischio di incidenti.

c) Evitare l’accensione involontaria

dell’elettroutensile. Prima di collegarlo

alla rete di alimentazione elettrica e/o

alla batteria ricaricabile, prima di pren-

derlo oppure prima di iniziare a traspor-

tarlo, assicurarsi che l’elettroutensile sia

spento. Tenendo il dito sopra l’interruttore

mentre si trasporta l’elettroutensile oppure col-

legandolo all’alimentazione di corrente con

l’interruttore inserito, si vengono a creare situa-

zioni pericolose in cui possono verificarsi seri

incidenti.

d) Prima di accendere l’elettroutensile

togliere gli attrezzi di regolazione o la

chiave inglese. Un accessorio oppure una

chiave che si trovi in una parte rotante della

macchina può provocare seri incidenti.

e) Evitare una posizione anomala del corpo.

Avere cura di mettersi in posizione sicura

e di mantenere l’equilibrio in ogni situa-

zione. In questo modo è possibile controllare

meglio l’elettroutensile in caso di situazioni ina-

spettate.

AVVERTENZA

OBJ_BUCH-310-001.book Page 60 Wednesday, December 20, 2006 9:31 AM

Italiano | 611 609 929 K94 • 20.12.06

f) Indossare vestiti adeguati. Non indossare

vestiti larghi, né portare bracciali e cate-

nine. Tenere i capelli, i vestiti ed i guanti

lontani da pezzi in movimento. Vestiti lenti,

gioielli o capelli lunghi potranno impigliarsi in

pezzi in movimento.

g) In caso fosse previsto il montaggio di

dispositivi di aspirazione della polvere e

di raccolta, assicurarsi che gli stessi siano

collegati e che vengano utilizzati corret-

tamente. L’utilizzo di un’aspirazione polvere

può ridurre lo svilupparsi di situazioni perico-

lose dovute alla polvere.

4) Trattamento accurato ed uso corretto degli

elettroutensili

a) Non sottoporre la macchina a sovracca-

rico. Per il proprio lavoro, utilizzare esclu-

sivamente l’elettroutensile

esplicitamente previsto per il caso. Con un

elettroutensile adatto si lavora in modo migliore

e più sicuro nell’ambito della sua potenza di

prestazione.

b) Non utilizzare mai elettroutensili con

interruttori difettosi. Un elettroutensile con

l’interruttore rotto è pericoloso e deve essere

aggiustato.

c) Prima di procedere ad operazioni di rego-

lazione sulla macchina, prima di sostitu-

ire parti accessorie oppure prima di

posare la macchina al termine di un

lavoro, estrarre sempre la spina dalla

presa della corrente e/o estrarre la batte-

ria ricaricabile. Tale precauzione eviterà che

l’elettroutensile possa essere messo in fun-

zione involontariamente.

d) Quando gli elettroutensili non vengono

utilizzati, conservarli al di fuori del raggio

di accesso di bambini. Non fare usare

l’elettroutensile a persone che non siano

abituate ad usarlo o che non abbiano

letto le presenti istruzioni. Gli elettroutensili

sono macchine pericolose quando vengono

utilizzati da persone non dotate di sufficiente

esperienza.

e) Eseguire la manutenzione dell’elettrou-

tensile operando con la dovuta diligenza.

Accertarsi che le parti mobili della mac-

china funzionino perfettamente, che non

s’inceppino e che non ci siano pezzi rotti

o danneggiati al punto da limitare la fun-

zione dell’elettroutensile stesso. Prima di

iniziare l’impiego, far riparare le parti

danneggiate. Numerosi incidenti vengono

causati da elettroutensili la cui manutenzione è

stata effettuata poco accuratamente.

f) Mantenere gli utensili da taglio sempre

affilati e puliti. Gli utensili da taglio curati con

particolare attenzione e con taglienti affilati

s’inceppano meno frequentemente e sono più

facili da condurre.

g) Utilizzare l’elettroutensile, gli accessori

opzionali, gli utensili per applicazioni

specifiche ecc., sempre attenendosi alle

presenti istruzioni. Così facendo, tenere

sempre presente le condizioni di lavoro e

le operazioni da eseguire. L’impiego di elet-

troutensili per usi diversi da quelli consentiti

potrà dar luogo a situazioni di pericolo.

5) Assistenza

a) Fare riparare l’elettroutensile solo ed

esclusivamente da personale specializ-

zato e solo impiegando pezzi di ricambio

originali. In tale maniera potrà essere salva-

guardata la sicurezza dell’elettroutensile.

Istruzioni di sicurezza

specifiche per la macchina

Istruzioni di sicurezza generali per

lavori di levigatura, levigatura con

carta vetrata, lavori con spazzole

metalliche e troncatura

fQuesto elettroutensile è previsto per essere

utilizzato come levigatrice, levigatrice per

carta a vetro, spazzola metallica e tronca-

trice. Attenersi a tutte le avvertenze di peri-

colo, istruzioni, rappresentazioni e dati che

si ricevono con l’elettroutensile. In caso di

mancata osservanza delle seguenti istruzioni vi è il

pericolo di provocare una scossa elettrica, di svi-

luppare incendi e/o di provocare seri incidenti.

fQuesto elettroutensile non è adatto per ope-

razioni di lucidatura. Utilizzando l’elettroutensile

per applicazioni non esplicitamente previste per lo

stesso, si vengono a sviluppare situazioni perico-

lose e si provocano incidenti.

fNon utilizzare nessun accessorio che la casa

costruttrice non abbia esplicitamente previ-

sto e raccomandato per questo elettrouten-

sile. Il semplice fatto che un accessorio possa

essere fissato al Vostro elettroutensile non è una

garanzia per un impiego sicuro.

fIl numero di giri ammesso dell’accessorio

impiegato deve essere almeno tanto alto

quanto il numero massimo di giri riportato

sull’elettroutensile. Un accessorio che gira più

rapidamente di quanto consentito può rompersi in

vari pezzi e venir lanciato intorno.

OBJ_BUCH-310-001.book Page 61 Wednesday, December 20, 2006 9:31 AM

62 | Italiano 1 609 929 K94 • 20.12.06

fIl diametro esterno e lo spessore dell’acces-

sorio montato devono corrispondere ai dati

delle dimensioni dell’elettroutensile in dota-

zione. In caso di utilizzo di portautensili e di

accessori di dimensioni sbagliate non sarà possi-

bile schermarli oppure controllarli a sufficienza.

fDischi abrasivi, flange, platorelli oppure altri

portautensili ed accessori devono adattarsi

perfettamente al mandrino portamola

dell’elettroutensile in dotazione. Portautensili

ed accessori che non si adattino perfettamente al

mandrino portamola dell’elettroutensile non ruo-

tano in modo uniforme, vibrano molto forte e pos-

sono provocare la perdita del controllo.

fNon utilizzare mai portautensili od accessori

danneggiati. Prima di ogni utilizzo control-

lare i portautensili e gli accessori ed accer-

tarsi che sui dischi abrasivi non vi siano

scheggiature o crepature, che il platorello

non sia soggetto ad incrinature, crepature o

forte usura e che le spazzole metalliche non

abbiano fili metallici allentati oppure rotti.

Se l’elettroutensile oppure l’accessorio

impiegato dovesse sfuggire dalla mano e

cadere, accertarsi che questo non abbia

subito nessun danno oppure utilizzare un

accessorio intatto. Una volta controllato e

montato il portautensili o accessorio, far

funzionare l’elettroutensile per la durata di

un minuto con il numero massimo di giri

avendo cura di tenersi lontani e di impedire

anche ad altre persone presenti di avvici-

narsi al portautensili o accessorio in rota-

zione. Nella maggior parte dei casi i portautensili

o accessori danneggiati si rompono nel corso di

questo periodo di prova.

fIndossare abbigliamento di protezione. A

seconda dell’applicazione in corso utilizzare

una visiera completa, maschera di prote-

zione per gli occhi oppure occhiali di sicu-

rezza. Per quanto necessario, portare

maschere per polveri, protezione acustica,

guanti di protezione oppure un grembiule

speciale in grado di proteggervi da piccole

particelle di levigatura o di materiale. Gli

occhi dovrebbero essere protetti da corpi estranei

espulsi in aria nel corso di diverse applicazioni. La

maschera antipolvere e la maschera respiratoria

devono essere in grado di filtrare la polvere provo-

cata durante l’applicazione. Esponendosi per

lungo tempo ad un rumore troppo forte vi è il peri-

colo di perdere l’udito.

fAvere cura di evitare che altre persone pos-

sano avvicinarsi alla zona in cui si sta lavo-

rando. Ogni persona che entra nella zona di

operazione deve indossare un abbiglia-

mento protettivo personale. Frammenti del

pezzo in lavorazione oppure utensili rotti possono

volar via oppure provocare incidenti anche al di

fuori della zona diretta di lavoro.

fQuando si eseguono lavori in cui vi è peri-

colo che l’accessorio impiegato possa arri-

vare a toccare cavi elettrici nascosti oppure

anche il cavo elettrico della macchina stessa,

tenere l’elettroutensile afferrandolo sempre

alle superfici di impugnatura isolate. Un con-

tatto con un cavo elettrico mette sotto tensione

anche le parti in metallo dell’elettroutensile e pro-

voca quindi una scossa elettrica.

fTenere il cavo di collegamento elettrico sem-

pre lontano da portautensili o accessori in

rotazione. Se si perde il controllo sull’elettrouten-

sile vi è il pericolo di troncare o di colpire il cavo di

collegamento elettrico e la Vostra mano o braccio

può arrivare a toccare il portautensili o accessorio

in rotazione.

fMai poggiare l’elettroutensile prima che il

portautensili o l’accessorio impiegato non si

sia fermato completamente. L’utensile in rota-

zione può entrare in contatto con la superficie di

appoggio facendoVi perdere il controllo sulla mac-

china pneumatica.

fMai trasportare l’elettroutensile mentre que-

sto dovesse essere ancora in funzione. Attra-

verso un contatto casuale l’utensile in rotazione

potrebbe fare presa sugli indumenti oppure sui

capelli dell’operatore e potrebbe arrivare a ferire

seriamente il corpo dell’operatore.

fPulire regolarmente le feritoie di ventila-

zione dell’elettroutensile in dotazione. Il ven-

tilatore del motore attira polvere nella carcassa ed

una forte raccolta di polvere di metallo può provo-

care pericoli di origine elettrica.

fNon utilizzare mai l’elettroutensile nelle vici-

nanze di materiali infiammabili. Le scintille

possono far prendere fuoco questi materiali.

fNon utilizzare mai accessori che richiedano

refrigeranti liquidi. L’utilizzo di acqua o di altri

liquidi refrigeranti può provocare una scossa di

corrente elettrica.

OBJ_BUCH-310-001.book Page 62 Wednesday, December 20, 2006 9:31 AM

Italiano | 631 609 929 K94 • 20.12.06

Contraccolpo e relative avvertenze di

pericolo

fUn contraccolpo è l’improvvisa reazione in seguito

ad agganciamento oppure blocco di accessorio in

rotazione come può essere un disco abrasivo, pla-

torello, spazzola metallica ecc.. Agganciandosi

oppure bloccandosi il portautensili o accessorio

provoca un arresto improvviso della rotazione dello

stesso. In questo caso l’operatore non è più in

grado di controllare l’elettroutensile ed al punto di

blocco si provoca un rimbalzo dello stesso che

avviene nella direzione opposta a quella della rota-

zione del portautensili o dell’accessorio.

Se p. es. un disco abrasivo resta agganciato o

bloccato nel pezzo in lavorazione, il bordo del

disco abrasivo che si abbassa nel pezzo in lavora-

zione può rimanere impigliato provocando in que-

sto modo una rottura oppure un contraccolpo del

disco abrasivo. Il disco abrasivo si avvicina o si

allontana dall’operatore a seconda della direzione

di rotazione che ha nel momento in cui si blocca.

In tali situazioni è possibile che le mole abrasive

possano anche rompersi.

Un contraccolpo è la conseguenza di un utilizzo

non appropriato oppure non corretto dell’elettrou-

tensile. Esso può essere evitato soltanto pren-

dendo misure adatte di sicurezza come dalla

descrizione che segue.

fTenere sempre ben saldo l’elettroutensile e

portare il proprio corpo e le proprie braccia

in una posizione che Vi permetta di compen-

sare le forze di contraccolpo. Se disponibile,

utilizzare sempre l’impugnatura supplemen-

tare in modo da poter avere sempre il mag-

gior controllo possibile su forze di

contraccolpi oppure momenti di reazione

che si sviluppano durante la fase in cui la

macchina raggiunge il regime di pieno

carico. Prendendo appropriate misure di precau-

zione l’operatore può essere in grado di tenere

sotto controllo le forze di contraccolpo e quelle di

reazione a scatti.

fMai avvicinare la propria mano alla zona

degli utensili in rotazione. Nel corso

dell’azione di contraccolpo il portautensili o acces-

sorio potrebbe passare sulla Vostra mano.

fEvitare di avvicinarsi con il proprio corpo alla

zona in cui l’elettroutensile viene mosso in

caso di un contraccolpo. Un contraccolpo pro-

voca uno spostamento improvviso dell’elettrouten-

sile che si sviluppa nella direzione opposta a quella

della rotazione della mola abrasiva al punto di

blocco.

fOperare con particolare attenzione in pros-

simità di spigoli, spigoli taglienti ecc.. Avere

cura di impedire che portautensili o acces-

sori possano rimbalzare dal pezzo in lavora-

zione oppure possano rimanervi bloccati.

L’utensile in rotazione ha la tendenza a rimanere

bloccato in angoli, spigoli taglienti oppure in caso

di rimbalzo. Ciò provoca una perdita del controllo

oppure un contraccolpo.

fNon utilizzare seghe a catena e neppure

lame dentellate. Questo tipo di accessori provo-

cano spesso un contraccolpo oppure la perdita

del controllo sull’elettroutensile.

Particolari avvertenze di pericolo per

operazioni di levigatura e di tronca-

tura

fUtilizzare sempre la cuffia di protezione pre-

vista per il tipo di utensile abrasivo utiliz-

zato. La cuffia di protezione deve essere

applicata con sicurezza all’elettroutensile e

regolata in modo tale da poter garantire il

massimo possibile di sicurezza, cioè, che la

parte dell’utensile abrasivo che senza prote-

zione indica verso l’operatore deve essere

ridotta al minimo possibile. La cuffia di prote-

zione ha il compito di proteggere l’operatore da

frammenti e da contatti accidentali con l’utensile

abrasivo.

fUtilizzare esclusivamente utensili abrasivi

che siano esplicitamente ammessi per l’elet-

troutensile in dotazione e sempre in combi-

nazione con la cuffia di protezione prevista

per ogni utensile abrasivo. Utensili abrasivi che

non sono previsti per l’elettroutensile non possono

essere sufficientemente schermati e sono insicuri.

fUtensili abrasivi possono essere utilizzati

esclusivamente per le possibilità applicative

esplicitamente raccomandate. P. es.: Mai ese-

guire lavori di levigatura con la superficie laterale di

un disco abrasivo da taglio diritto. Mole abrasive

da taglio diritto sono previste per l’asportazione di

materiale con il bordo del disco. Esercitando dei

carichi laterali su questi utensili abrasivi vi è il peri-

colo di romperli.

fPer la mola abrasiva selezionata, utilizzare

sempre flange di serraggio che siano in per-

fetto stato e che siano della corretta dimen-

sione e forma. Flange adatte hanno una funzione

di corretto supporto della mola abrasiva riducendo

il più possibile il pericolo di una rottura della mola

abrasiva. È possibile che vi sia una differenza tra

flange per mole abrasive da taglio diritto e flange

per mole abrasive di altro tipo.

OBJ_BUCH-310-001.book Page 63 Wednesday, December 20, 2006 9:31 AM

64 | Italiano 1 609 929 K94 • 20.12.06

fNon utilizzare mai mole abrasive usurate

previste per elettroutensili più grandi. Mole

abrasive previste per elettroutensili più grandi non

sono concepite per le maggiori velocità di elettrou-

tensili più piccoli e possono rompersi.

Ulteriori avvertenze di pericolo speci-

fiche per lavori di troncatura

fEvitare di far bloccare il disco abrasivo da

taglio diritto oppure di esercitare una pres-

sione troppo alta. Non eseguire tagli ecces-

sivamente profondi. Sottoponendo la mola da

taglio diritto a carico eccessivo se ne aumenta la

sollecitazione e la si rende maggiormente sog-

getta ad angolature improprie o a blocchi venendo

così a creare il pericolo di contraccolpo oppure di

rottura dell’utensile abrasivo.

fEvitare di avvicinarsi alla zona anteriore o

posteriore al disco abrasivo da taglio in rota-

zione. Quando l’operatore manovra la mola da

taglio diritto nel pezzo in lavorazione in direzione

opposta a quella della propria persona, può capi-

tare che in caso di un contraccolpo il disco in rota-

zione faccia rimbalzare con violenza

l’elettroutensile verso l’operatore.

fQualora il disco abrasivo da taglio diritto

dovesse incepparsi oppure si dovesse inter-

rompere il lavoro, spegnere l’elettroutensile

e tenerlo fermo fino a quando il disco si sarà

fermato completamente. Non tentare mai di

estrarre il disco abrasivo dal taglio in esecu-

zione perché si potrebbe provocare un con-

traccolpo. Rilevare ed eliminare la causa per il

blocco.

fMai rimettere l’elettroutensile in funzione

fintanto che esso si trovi ancora nel pezzo in

lavorazione. Prima di continuare ad eseguire

il taglio procedendo con la dovuta atten-

zione, attendere che il disco abrasivo da

taglio diritto abbia raggiunto la massima

velocità. In caso contrario è possibile che il disco

resti agganciato, sbalzi dal pezzo in lavorazione

oppure provochi un contraccolpo.

fDotare di un supporto adatto pannelli

oppure pezzi in lavorazione di dimensioni

maggiori in modo da ridurre il rischio di un

contraccolpo dovuto ad un disco abrasivo da

taglio diritto che rimane bloccato. Pezzi in

lavorazione di dimensioni maggiori possono pie-

garsi sotto l’effetto del proprio peso. Provvedere a

munire il pezzo in lavorazione di supporti adatti al

caso specifico sia nelle vicinanze del taglio di tron-

catura che in quelle del bordo.

fOperare con particolare attenzione in caso

di «tagli dal centro» da eseguire in pareti già

esistenti oppure in altre parti non visibili. Il

disco abrasivo da taglio diritto che inizia il taglio sul

materiale può provocare un contraccolpo se

dovesse arrivare a troncare condutture del gas o

dell’acqua, linee elettriche oppure oggetti di altro

tipo.

Avvertenze di pericolo specifiche per

lavori di levigatura con carta vetro

fNon utilizzare mai fogli abrasivi troppo

grandi ma attenersi alle indicazioni del

rispettivo produttore relative alle dimensioni

dei fogli abrasivi. Fogli abrasivi che dovessero

sporgere oltre il platorello possono provocare inci-

denti oppure blocchi, strappi dei fogli abrasivi

oppure contraccolpi.

Avvertenze di pericolo specifiche per

lavori con spazzole metalliche

fTenere presente che la spazzola metallica

perde pezzi di fil di ferro anche durante il

comune impiego. Non sottoporre i fili metal-

lici a carico troppo elevato esercitando una

pressione troppo alta. Pezzi di fil di ferro espulsi

in aria possono penetrare molto facilmente attra-

verso indumenti sottili e/o la pelle.

fImpiegando una cuffia di protezione si impe-

disce che la cuffia di protezione e la spaz-

zola metallica possano toccarsi. I diametri

delle spazzole a disco e delle spazzola a tazza pos-

sono essere aumentati attraverso forze di pres-

sione e tramite l’azione di forze centrifugali.

Ulteriori avvertenze di pericolo

Indossare degli occhiali di prote-

zione.

fAl fine di rilevare linee di alimentazione

nascoste, utilizzare adatte apparecchiature

di ricerca oppure rivolgersi alla locale

società erogatrice. Un contatto con linee elettri-

che può provocare lo sviluppo di incendi e di

scosse elettriche. Danneggiando linee del gas si

può creare il pericolo di esplosioni. Penetrando

una tubazione dell’acqua si provocano seri danni

materiali oppure vi è il pericolo di provocare una

scossa elettrica.

fUtilizzare sempre i dispositivi di protezione

che sono prescritti per il rispettivo caso di

impiego. Dispositivi di protezione che non sono

adatti per il caso di impiego, non possono proteg-

gere sufficientemente l’utensile abrasivo.

OBJ_BUCH-310-001.book Page 64 Wednesday, December 20, 2006 9:31 AM

Italiano | 651 609 929 K94 • 20.12.06

fPer lavorare la pietra utilizzare un’aspira-

zione polvere. L’aspirapolvere deve essere

adatto all’aspirazione di polvere minerale e

disporre di rispettiva omologazione. L’utilizzo

di tali dispositivi contribuisce a ridurre lo svilup-

parsi di situazioni pericolose provocate dalla pre-

senza di polvere.

fPer tagliare materiale pietroso utilizzare

una slitta di guida. In caso di mancanza di una

slitta laterale vi è il pericolo che la mola da taglio

resti agganciata provocando un contraccolpo.

fDurante le operazioni di lavoro è necessario

tenere l’elettroutensile sempre con entrambe

le mani ed adottare una posizione di lavoro

sicura. Utilizzare con sicurezza l’elettroutensile

tenendolo sempre con entrambe le mani.

fAssicurare il pezzo in lavorazione. Un pezzo

in lavorazione può essere bloccato con sicurezza

in posizione solo utilizzando un apposito disposi-

tivo di serraggio oppure una morsa a vite e non

tenendolo con la semplice mano.

fNon lavorare mai materiali contenenti amianto.

L’amianto è ritenuto materiale cancerogeno.

fPrendere dei provvedimenti appropriati in

caso che durante il lavoro dovessero svilup-

parsi polveri dannose per la salute, infiam-

mabili oppure esplosive. Ad esempio: Alcune

polveri sono considerate cancerogene. Portare

una maschera di protezione contro la polvere ed

utilizzare, se collegabile, un sistema di aspirazione

polvere/aspirazione trucioli.

fMantenere pulita la propria zona di lavoro.

Miscele di materiali di diverso tipo possono risul-

tare particolarmente pericolose. La polvere di

metalli leggeri può essere infiammabile ed esplo-

siva.

fMai utilizzare l’elettroutensile con un cavo

danneggiato. Non toccare il cavo danneg-

giato ed estrarre la spina di rete in caso che

si dovesse danneggiare il cavo mentre si

lavora. Cavi danneggiati aumentano il rischio di

una scossa di corrente elettrica.

Descrizione del

funzionamento

Leggere tutte le avvertenze di peri-

colo e le istruzioni operative. In caso

di mancato rispetto delle avvertenze di

pericolo e delle istruzioni operative si

potrà creare il pericolo di scosse elettri-

che, incendi e/o incidenti gravi.

Si prega di aprire la pagina ribaltabile su cui si trova raf-

figurata schematicamente la macchina e lasciarla aperta

mentre si legge il manuale delle Istruzioni per l’uso.

Uso conforme alle norme

L’elettroutensile è ideale per la troncatura, la sgrossa-

tura e la spazzolatura di materiali metallici e materiali

pietrosi senza l’impiego di acqua.

Per la troncatura di metallo deve essere impiegata una

cuffia di protezione speciale per la troncatura (acces-

sorio).

Per la troncatura di pietre deve essere utilizzata una

cuffia di aspirazione speciale per la troncatura con

slitta di guida (accessorio).

Con utensili abbrasivi ammessi l’elettroutensile può

essere utilizzato per la levigatura con carta vetrata.

Componenti illustrati

La numerazione dei componenti illustrati si riferisce

all’illustrazione dell’elettroutensile che si trova sulla

pagina con la rappresentazione grafica.

1Levetta di sblocco per cuffia di protezione

2Tasto di bloccaggio dell’alberino

3Interruttore di avvio/arresto

4Impugnatura supplementare

5Filettatura alberino

6Cuffia di aspirazione per la levigatura*

7Flangia con anello O

8Mola a tazza in metallo duro*

9Dado di serraggio

10 Dado di serraggio rapido *

11 Cuffia di protezione per la levigatura

12 Cuffia di protezione per la troncatura*

13 Mola abrasiva da sgrosso e taglio*

14 Protezione mano*

15 Platorello in gomma*

16 Foglio abrasivo*

17 Dado cilindrico*

18 Spazzola a tazza*

19 Cuffia di aspirazione per la troncatura con slitta di

guida*

20 Mola da taglio diamantata*

*L’accessorio illustrato o descritto nelle istruzioni per

l’uso non è compreso nella fornitura standard.

OBJ_BUCH-310-001.book Page 65 Wednesday, December 20, 2006 9:31 AM

66 | Italiano 1 609 929 K94 • 20.12.06

Dati tecnici

Dichiarazione di conformità

Assumendone la piena responsabilità, dichiariamo

che questo prodotto è conforme alle seguenti norma-

tive oppure documenti normativi: EN 60745 in base

alle direttive delle prescrizioni CEE 89/336,

CE 98/37.

04.12.2006, Robert Bosch GmbH, Power Tools Division

D-70145 Leinfelden-Echterdingen

Informazioni sulla rumorosità e sulla

vibrazione

Valori misurati conformemente alla norma EN 60745.

Il livello di pressione acustica stimato A della mac-

china ammonta a dB(A): livello di rumorosità

91 dB(A); livello di potenza acustica 102 dB(A).

Incertezza della misura K=3 dB.

Usare la protezione acustica!

Valori complessivi di oscillazioni (somma vettoriale in

tre direzioni) misurati conformemente alla norma

EN 60745:

Levigatura della superficie (sgrossatura): Valore di

emissione oscillazioni ah=8,5 m/s2 incertezza della

misura K=2,0 m/s2.

Levigatura con foglio abrasivo: Valore di emissione

oscillazioni ah=3,4 m/s2 incertezza della misura

K=2,0 m/s2.

Il livello di oscillazione indicato

nelle presenti istruzioni è stato

rilevato seguendo una procedura di misurazione con-

forme alla norma EN 60745 e può essere dunque uti-

lizzato per il confronto fra macchine.

Il livello di oscillazione è soggetto a cambiamenti a

seconda di come si usa l’elettroutensile e può in

alcuni casi arrivare a livelli che vanno oltre quello ripor-

tato nelle presenti istruzioni. Il carico dell’oscillazione

potrebbe essere sottovalutato se l’elettroutensile

dovesse essere utilizzato regolarmente in questo

modo.

Nota bene: Per una valutazione precisa del carico

dell’oscillazione nel corso di un determinato periodo

di tempo operativo bisognerebbe considerare anche i

tempi in cui la macchina è spenta oppure è accesa ma

non viene utilizzata effettivamente. Ciò può ridurre

chiaramente il carico dell’oscillazione in relazione al

completo periodo operativo.

Levigatrice angolare GWS 1000

PROFESSIONAL

GWS 1000

PROFESSIONAL

GWS 1400

PROFESSIONAL

Codice prodotto 3 601 H21 0.. 3 601 H21 0.. 3 601 H24 0..

Potenza nominale assorbita W 1000 1000 1400

Potenza resa W630 630 820

Numero di giri a vuoto min-1 11000 11000 11000

max. diametro della mola abrasiva mm 115 125 125

Filettatura dell’alberino portamola M 14 M 14 M 14

Limitatore di spunto alla partenza – – z

Constant Electronic – – z

Peso in funzione della

EPTA-Procedure 01/2003 kg 2,1 2,1 2,2

Classe di sicurezza /II /II /II

Le caratteristiche si riferiscono a tensioni nominali [U] 230/240 V. In caso di tensioni minori ed in caso di modelli speciali a

seconda dei Paesi, le caratteristiche riportate possono essere divergenti.

Si prega di tenere presente il codice prodotto applicato sulla targhetta di costruzione del Vostro elettroutensile. Le descrizioni

commerciali di singoli elettroutensili possono variare.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

AVVERTENZA

OBJ_BUCH-310-001.book Page 66 Wednesday, December 20, 2006 9:31 AM

Italiano | 671 609 929 K94 • 20.12.06

Montaggio

Montaggio del dispositivo di

protezione

fPrima di qualunque intervento sull’elettrou-

tensile estrarre la spina di rete dalla presa.

Cuffia di protezione per la levigatura

Applicare la cuffia di prote-

zione 11 sul collare alberino

come da figura. Le marcature

triangolari della cuffia di prote-

zione devono corrispondere

con le rispettive marcature alla

testa ingranaggi.

Premere la cuffia di protezione

11 sul collare alberino fino a

quando il collare della cuffia di

protezione arriva a poggiare

alla flangia dell’elettroutensile

e ruotare la cuffia di prote-

zione fino a farla innestare per-

cettibilmente in posizione.

Adattare la posizione della cuffia di protezione 11 alle

esigenze dell’operazione in corso. Spingere a tal fine

la levetta di sblocco 1 verso l’alto e ruotare la cuffia di

protezione 11 sulla posizione richiesta.

fRegolare la cuffia di protezione 11 in modo

tale da impedire che si abbia una scia di

scintille in direzione dell’operatore.

fLa cuffia di protezione 11 deve poter essere

girata soltanto attivando la levetta di

sblocco 1! In caso contrario evitare assoluta-

mente di continuare ad utilizzare l’elettrou-

tensile e consegnarlo al Centro di

Assistenza Clienti.

Nota bene: Le camme codificatrici applicate alla cuf-

fia di protezione 11 assicurano che all’elettroutensile

possa essere montata soltanto una cuffia di prote-

zione adatta.

Cuffia di protezione per la troncatura

fPer la troncatura di metallo utilizzare sem-

pre la cuffia di protezione per la troncatura

12.

fPer la troncatura di pietre utilizzare sempre

la cuffia di aspirazione per la troncatura con

slitta di guida 19.

La cuffia di protezione per la troncatura 12 viene mon-

tata come la cuffia di protezione per la levigatura 11.

Cuffia di aspirazione per la levigatura

Per ridurre la presenza della polvere in caso di lavori

di levigatura di vernici, lacche e materiali sintetici in

combinazione con mola a tazza in metallo duro 8

oppure platorello in gomma 15 con foglio abrasivo 16

è possibile utilizzare la cuffia di aspirazione 6. La cuffia

di aspirazione 6 non è adatta per la lavorazione di

materiali metallici.

Alla cuffia di aspirazione 6 può essere collegato un

aspirapolvere Bosch adatto.

Il montaggio della cuffia di aspirazione 6 viene ese-

guito come quello della cuffia di protezione 11. La

corona della spazzola è intercambiabile.

Impugnatura supplementare

fUtilizzare il Vostro elettroutensile soltanto

con l’impugnatura supplementare 4.

A seconda della posizione di lavoro che si preferisce,

avvitare l’impugnatura supplementare 4 a destra

oppure a sinistra della testata ingranaggi.

Protezione mano

fIn caso di lavori con il platorello in gomma

15 oppure con la spazzola a tazza/spazzola

piatta (a fili intrecciati)/disco lamellare,

montare sempre la protezione per le mani

14.

Fissare la protezione per le mani 14 servendosi

dell’impugnatura supplementare 4.

Montaggio degli utensili abrasivi

fPrima di qualunque intervento sull’elettrou-

tensile estrarre la spina di rete dalla presa.

fI dischi abrasivi e quelli da taglio tendono a

scaldarsi molto durante la lavorazione. Non

afferrarli mai con le mani fintanto che non si

siano raffreddati completamente.

Pulire la filettatura alberino 5 e tutti i componenti da

montare.

Per bloccare in posizione e sbloccare gli utensili abra-

sivi, premere il tasto di bloccaggio dell’alberino 2 per

bloccare l’alberino.

fAzionare il tasto di bloccaggio dell’alberino

solo ed esclusivamente quando l’alberino è

fermo. In caso contrario l’elettroutensile potrebbe

subire dei danni.

Mola abrasiva da sgrosso e taglio

Tenere sempre in considerazione le dimensioni degli

utensili abrasivi. Il diametro del foro deve corrispon-

dere perfettamente e senza gioco alla flangia. Non uti-

lizzare mai né riduzioni né adattatori.

OBJ_BUCH-310-001.book Page 67 Wednesday, December 20, 2006 9:31 AM

68 | Italiano 1 609 929 K94 • 20.12.06

Utilizzando mole da taglio diamantate, accertarsi che

la freccia indicante il senso di rotazione applicata sulla

mola da taglio diamantata corrisponda al senso di

rotazione dell’elettroutensile (vedere freccia indicante

il senso di rotazione applicata sulla testata ingra-

naggi).

La sequenza del montaggio è riportata sulla pagina

con la rappresentazione grafica.

Per il fissaggio della mola abrasiva da sgrosso e taglio

avvitare il dado di serraggio 9 e stringerlo con la

chiave a forcella, vedere paragrafo «Dado di serraggio

rapido».

fDopo il montaggio dell’utensile abrasivo

verificare prima dell’accessione, se l’utensile

abrasivo è montato in modo corretto e può

essere girato senza impedimenti. Assicu-

rarsi che l’utensile abrasivo non venga a

contatto con la cuffia di protezione o altre

parti.

Nella flangia 7 intorno al collare di

centraggio si trova applicato un

componente in plastica (anello O).

In caso dovesse mancare

l’anello O, oppure dovesse

essere difettoso, è assolutamente

necessario sostituirlo (codice pro-

dotto 1 600 210 039) prima che vi

venga montata la flangia 7.

Disco lamellare

fIn caso di lavori con il platorello in gomma

15 oppure con la spazzola a tazza/spazzola

piatta (a fili intrecciati)/disco lamellare,

montare sempre la protezione per le mani

14.

Applicare la flangia speciale (codice prodotto

2 605 703 028) ed il disco lamellare sull’alberino 5.

Avvitare il dado di serraggio 9 e stringerlo utilizzando

la chiave a forcella.

Platorello in gomma

fIn caso di lavori con il platorello in gomma

15 oppure con la spazzola a tazza/spazzola

piatta (a fili intrecciati)/disco lamellare,

montare sempre la protezione per le mani

14.

La sequenza del montaggio è riportata sulla pagina

con la rappresentazione grafica.

Avvitare il dado cilindrico 17 e stringerlo utilizzando la

chiave a forcella.

Spazzola a tazza/spazzola piatta

(a fili intrecciati)

fIn caso di lavori con il platorello in gomma 15

oppure con la spazzola a tazza/spazzola

piatta (a fili intrecciati)/disco lamellare, mon-

tare sempre la protezione per le mani 14.

La sequenza del montaggio è riportata sulla pagina

con la rappresentazione grafica.

La spazzola a tazza/spazzola piatta deve poter essere

avvitata sulla filettatura alberino in modo da aderire

perfettamente alla flangia del mandrino portamola alla

fine dell’attacco alberino filettato. Stringere bene la

spazzola a tazza/spazzola piatta (a fili intrecciati) utiliz-

zando una chiave fissa.

Dado a serraggio rapido

Per una sostituzione veloce dell’utensile abrasivo

senza l’impiego di ulteriori attrezzi, al posto del dado

di serraggio 9 è possibile utilizzare il dado di serraggio

rapido 10.

fIl dado di serraggio rapido 10 può essere uti-

lizzato soltanto per mole abrasive da

sgrosso e taglio.

Utilizzare esclusivamente dadi di serraggio

rapido 10 intatti ed in perfetto stato.

Avvitandolo, accertarsi che la parte su cui si tro-

vano le scritte del dado di serraggio rapido 10

non indichi verso il disco abrasivo; la freccia

deve indicare verso la marcatura di posiziona-

mento 21.

Premere il tasto di arresto

alberino 2 in modo da

bloccare l’alberino. Per

stringere forte il dado di

serraggio rapido, ruotare

la mola abrasiva con forza

in senso orario.

Un dado di serraggio

rapido intatto ed avvitato a

regola d’arte può essere

sbloccato manualmente

girando in senso antiorario

l’anello zigrinato.

Non cercare mai di

sbloccare un dado di

serraggio rapido con

una tenaglia ma utiliz-

zare una chiave a for-

cella. Applicare la chiave a forcella come indicato

nell’illustrazione.

OBJ_BUCH-310-001.book Page 68 Wednesday, December 20, 2006 9:31 AM

Italiano | 691 609 929 K94 • 20.12.06

Utensili abrasivi ammessi

Possono essere utilizzati tutti gli utensili abrasivi ripor-

tati nelle presenti Istruzioni per l’uso.

La velocità ammessa [min-1] oppure la velocità peri-

metrale [m/s] degli utensili abrasivi utilizzati devono

corrispondere al minimo ai valori riportati nella tabella

che segue.

Per questo motivo, tenere in considerazione il numero

di giri consentito oppure la velocità periferica

riportata sull’etichetta dell’utensile abrasivo.

Rotazione della testata ingranaggi

fPrima di qualunque intervento sull’elettrou-

tensile estrarre la spina di rete dalla presa.

É possibile ruotare la

testata ingranaggi in

segmenti di 90°. In que-

sto modo l’interruttore

di avvio/arresto può

essere posizionato, per

casi operativi partico-

lari, in una posizione di

maneggio più favore-

vole, p. es. per lavori di

troncatura con la cuffia

di aspirazione con la

slitta di guida 19/sup-

porto per la troncatura

oppure per mancini.

Estrarre completamente le 4 viti. Operando con atten-

zione e senza toglierla dalla cassa ruotare la

testata ingranaggi sulla nuova posizione. Stringere di

nuovo bene le 4 viti.

Uso

Messa in funzione

fOsservare la tensione di rete! La tensione

della rete deve corrispondere a quella indi-

cata sulla targhetta dell’elettroutensile. Gli

elettroutensili con l’indicazione di 230 V

possono essere collegati anche alla rete di

220 V.

Utilizzando l’elettroutensile con generatori mobili di

corrente che non dispongono di sufficienti riserve di

potenza o che non hanno un’adatta regolazione di ten-

sione con amplificazione della corrente di avviamento,

è possibile che durante la fase della messa in eserci-

zio si abbia un calo di rendimento oppure un compor-

tamento atipico.

Si prega di accertarsi che il generatore di corrente uti-

lizzato risponda ai requisiti richiesti.

Accendere/spegnere

Per accendere l’elettroutensile, spingere l’interrut-

tore avvio/arresto 3 in avanti.

Per bloccare l’interruttore avvio/arresto 3 premere

l’interruttore avvio/arresto 3 verso il basso nella parte

anteriore, fino allo scatto in posizione.

Per spegnere l’elettroutensile rilasciare l’interruttore

avvio/arresto 3 oppure, quando è bloccato, premere

l’interruttore avvio/arresto 3 nella parte posteriore bre-

vemente verso il basso e rilasciarlo.

fPrima di utilizzarli, controllare lo stato degli

utensili abrasivi. L’utensile abrasivo deve

essere montato perfettamente e deve poter

ruotare liberamente. Eseguire una prova di

funzionamento per almeno 1 minuto e senza

sottoporre a carico. Non utilizzare mai uten-

sili abrasivi difettosi, ovalizzati oppure che

vibrano. Utensili abrasivi difettosi possono

andare in pezzi e creare il pericolo di incidenti.

Limitatore di spunto alla partenza (GWS 1400)

Il limitatore elettronico di spunto alla partenza ha la

funzione di limitare la potenza durante la fase della

messa in esercizio dell’elettroutensile e permette l’uti-

lizzo di un fusibile da 16 A.

Constant Electronic (GWS 1400)

La Constant-Electronic mantiene la velocità di rota-

zione pressoché costante con corsa a vuoto e carico

garantendo un’uniforme prestazione di lavoro.

max

[mm] [mm]

Dbd[min

-1][m/s]

115

125 6

622,2

22,2 11000

11000 80

115

125 ––

11000

11000 80

75 30 M 14 11000 45

OBJ_BUCH-310-001.book Page 69 Wednesday, December 20, 2006 9:31 AM

70 | Italiano 1 609 929 K94 • 20.12.06

Indicazioni operative

fAttenzione quando si eseguono intagli in

pareti portanti, cfr. paragrafo «

Indicazioni

relative alla statica

».

fBloccare il pezzo in lavorazione in modo

adatto a meno che esso non abbia di per sé

una stabilità sicura dovuta al proprio peso.

fNon sottoporre l’elettroutensile a carico

tanto elevato da farlo fermare.

fI dischi abrasivi e quelli da taglio tendono a

scaldarsi molto durante la lavorazione. Non

afferrarli mai con le mani fintanto che non si

siano raffreddati completamente.

Nota bene: In caso di non impiego dell’elettrouten-

sile staccare la spina di rete della presa. Con spina di

rete inserita e tensione di rete presente, l’elettrouten-

sile ha un minimo consumo di corrente anche se

spento.

Lavori di sgrossatura

fMai utilizzare mole abrasive da taglio diritto

per lavori di sgrossatura!

Con un’angolatura di regolazione da 30° fino a 40° si

raggiungono i migliori risultati in caso di lavori di

sgrossatura. Esercitando una pressione moderata,

spostare l’elettroutensile da una parte all’altra. Questa

procedura consente di evitare che il pezzo in lavora-

zione si scaldi troppo, cambi di colore e che si formino

scanalature.

Disco lamellare

Tramite il disco lamellare (accessorio opzionale) è

possibile lavorare anche superfici convesse e profilati.

I dischi lamellari hanno una durata considerevolmente

più lunga, un livello minore di rumorosità e tempera-

ture di levigatura più basse di quelle di mole abrasive

tradizionali.

Troncatura di metallo

fPer la troncatura di metallo utilizzare sem-

pre la cuffia di protezione per la troncatura

12.

Eseguendo lavori di troncatura, avanzare moderata-

mente ed adattando il movimento al materiale in ela-

borazione. Non esercitare nessuna pressione sulla

mola da taglio, evitare angolature improprie e non

oscillare.

Non cercare mai di frenare sottoponendo a pressione

laterale mole abrasive da taglio che continuano a

girare per inerzia.

Con l’elettroutensile si

deve sempre operare

con fresatura bidire-

zionale. In caso con-

trario vi è il pericolo

che la macchina

possa essere spinta in

modo non control-

lato fuori della linea di

taglio.

In caso di troncatura

di profili e tubi a

sezione quadra, si

consiglia di accostare l’utensile alla sezione più pic-

cola.

Troncatura di materiale minerale

fPer la troncatura di pietre utilizzare sempre

la cuffia di aspirazione per la troncatura con

slitta di guida 19.

fL’elettroutensile può essere utilizzato esclu-

sivamente per il taglio a secco/levigatura a

secco.

Per la troncatura di pietre utilizzare preferibilmente

una mola da taglio diamantata. Per la sicurezza contro

angolature improprie deve essere utilizzata la cuffia di

aspirazione per la troncatura con slitta di guida 19.

Utilizzate l’elettroutensile solo con l’aspirazione pol-

vere ed indossare ulteriormente una maschera di pro-

tezione contro la polvere.

L’aspirapolvere deve essere adatto all’aspirazione di

polvere minerale e disporre di rispettiva omologa-

zione. Il programma Bosch comprende aspirapolvere

adatti.

Avviare l’elettrouten-

sile ed applicarlo con

la parte anteriore della

slitta di guida sul

pezzo in lavorazione.

Spingere l’elettrouten-

sile avanzando mode-

ratamente ed

adattando il movi-

mento al materiale in

elaborazione.

Troncando materiali particolarmente duri, p. es. calce-

struzzo ad alto contenuto di ciottoli, la mola da taglio

diamantata può surriscaldarsi e subire danni. Un evi-

dente indizio per una tale situazione è quando una

mola abrasiva da taglio diritto di diamante produce

una corona di scintille.

In questo caso, interrompere l’operazione di taglio e

far girare brevemente la mola da taglio diamantata in

funzionamento a vuoto ed al massimo della velocità in

modo che possa raffreddarsi.

OBJ_BUCH-310-001.book Page 70 Wednesday, December 20, 2006 9:31 AM

Italiano | 711 609 929 K94 • 20.12.06

Una sensibile diminuzione dell’avanzamento di lavoro

e la formazione di corona di scintille sono un chiaro

indizio per una mola da taglio diamantata non più suf-

ficientemente affilata. Essa può essere riaffilata ese-

guendo dei brevi tagli su materiale abrasivo come

p. es. su arenaria calcare.

Indicazioni relative alla statica

Fessure in pareti portanti sono soggette alla norma

DIN 1053 parte 1 oppure alle specifiche norme

vigenti nel rispettivo Paese.

È obbligatorio attenersi a tali leggi e normative. Prima

di iniziare a lavorare, consultare l’ingegnere calcola-

tore responsabile, l’architetto oppure la direzione

responsabile dei lavori.

Manutenzione ed assi-

stenza

Manutenzione e pulizia

fPrima di qualunque intervento sull’elettrou-

tensile estrarre la spina di rete dalla presa.

fPer poter garantire buone e sicure opera-

zioni di lavoro, tenere sempre puliti l’elet-

troutensile e le prese di ventilazione.

fIn caso di estreme condizioni d’uso è possi-

bile che lavorando metalli si depositi polvere

conduttrice all’interno dell’elettroutensile.

Lo stato dell’isolamento di sicurezza

dell’elettroutensile ne può risultare compro-

messo. In questi casi si consiglia di utilizzare

un impianto di aspirazione stazionario, di

soffiare spesso sulle feritoie di ventilazione

e di preinstallare un interruttore di sicurezza

per correnti di guasto (FI).

Se nonostante gli accurati procedimenti di produ-

zione e di controllo l’elettroutensile dovesse guastarsi,

la riparazione va fatta effettuare da un punto di assi-

stenza autorizzato per gli elettroutensili Bosch.

In caso di richieste o di ordinazione di pezzi di ricam-

bio, comunicare sempre il codice prodotto a 10 cifre

riportato sulla targhetta di fabbricazione dell’elettrou-

tensile!

Servizio post-vendita

Per prendere visione dei disegni in vista esplosa e

delle informazioni relative ai pezzi di ricambio consul-

tare il sito:

www.bosch-pt.com

Italia

Robert Bosch S.p.A.

Via Giovanni da Udine 15

20156 Milano

✆ . . . . . . . . . . . . . . . . . . . . . . .+39 02 / 36 96 26 63

Fax. . . . . . . . . . . . . . . . . . . . . . +39 02 / 36 96 26 62

✆ Filo diretto con Bosch: . . . . +39 02 / 36 96 23 14

www.Bosch.it

Svizzera

✆ . . . . . . . . . . . . . . . . . . . . . . . . . . 0 44 / 8 47 15 13

Fax. . . . . . . . . . . . . . . . . . . . . . . . . . 0 44 / 8 47 15 53

Smaltimento

Avviare ad un riciclaggio rispettoso dell’ambiente gli

imballaggi, gli elettroutensili e gli accessori dismessi.

Solo per i Paesi della CE:

Non gettare elettroutensili dismessi tra

i rifiuti domestici!

Conformemente alla norma della diret-

tiva CE 2002/96 sui rifiuti di apparec-

chiature elettriche ed elettroniche

(RAEE) ed all’attuazione del recepi-

mento nel diritto nazionale, gli elettroutensili diventati

inservibili devono essere raccolti separatamente ed

essere inviati ad una riutilizzazione ecologica.

Con ogni riserva di modifiche tecniche.

OBJ_BUCH-310-001.book Page 71 Wednesday, December 20, 2006 9:31 AM

72 | Nederlands 1 609 929 K94 • 20.12.06

Algemene veiligheidswaar-

schuwingen voor elektri-

sche gereedschappen

Lees alle veiligheids-

waarschuwingen en alle

voorschriften. Als de waarschuwingen en voor-

schriften niet worden opgevolgd, kan dit een elektri-

sche schok, brand of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en voorschriften

voor toekomstig gebruik.

Het in de waarschuwingen gebruikte begrip „elek-

trisch gereedschap” heeft betrekking op elektrische

gereedschappen voor gebruik op het stroomnet (met

netsnoer) en op elektrische gereedschappen voor

gebruik met een accu (zonder netsnoer).

1) Veiligheid van de werkomgeving

a) Houd uw werkomgeving schoon en goed

verlicht. Een rommelige of onverlichte wer-

komgeving kan tot ongevallen leiden.

b) Werk met het elektrische gereedschap

niet in een omgeving met explosiegevaar

waarin zich brandbare vloeistoffen,

brandbare gassen of brandbaar stof

bevinden. Elektrische gereedschappen ver-

oorzaken vonken die het stof of de dampen tot

ontsteking kunnen brengen.

c) Houd kinderen en andere personen tij-

dens het gebruik van het elektrische

gereedschap uit de buurt. Wanneer u wordt

afgeleid, kunt u de controle over het gereed-

schap verliezen.

2) Elektrische veiligheid

a) De aansluitstekker van het elektrische

gereedschap moet in het stopcontact

passen. De stekker mag in geen geval

worden veranderd. Gebruik geen adap-

terstekkers in combinatie met geaarde

elektrische gereedschappen. Onveran-

derde stekkers en passende stopcontacten

beperken het risico van een elektrische schok.

b) Voorkom aanraking van het lichaam met

geaarde oppervlakken, bijvoorbeeld van

buizen, verwarmingen, fornuizen en koel-

kasten. Er bestaat een verhoogd risico door

een elektrische schok wanneer uw lichaam

geaard is.

c) Houd het gereedschap uit de buurt van

regen en vocht. Het binnendringen van water

in het elektrische gereedschap vergroot het

risico van een elektrische schok.

d) Gebruik de kabel niet voor een verkeerd

doel, om het elektrische gereedschap te

dragen of op te hangen of om de stekker

uit het stopcontact te trekken. Houd de

kabel uit de buurt van hitte, olie, scherpe

randen en bewegende gereedschapde-

len. Beschadigde of in de war geraakte kabels

vergroten het risico van een elektrische schok.

e) Wanneer u buitenshuis met elektrisch

gereedschap werkt, dient u alleen ver-

lengkabels te gebruiken die voor gebruik

buitenshuis zijn goedgekeurd. Het gebruik

van een voor gebruik buitenshuis geschikte

verlengkabel beperkt het risico van een elektri-

sche schok.

f) Als het gebruik van het elektrische

gereedschap in een vochtige omgeving

onvermijdelijk is, dient u een aardlek-

schakelaar te gebruiken. Het gebruik van

een aardlekschakelaar vermindert het risico

van een elektrische schok.

3) Veiligheid van personen

a) Wees alert, let goed op wat u doet en ga

met verstand te werk bij het gebruik van

het elektrische gereedschap. Gebruik

geen elektrisch gereedschap wanneer u

moe bent of onder invloed staat van

drugs, alcohol of medicijnen. Een moment

van onoplettendheid bij het gebruik van het

elektrische gereedschap kan tot ernstige ver-

wondingen leiden.

b) Draag persoonlijke beschermende uitrus-

ting. Draag altijd een veiligheidsbril. Het

dragen van persoonlijke beschermende uitrus-

ting zoals een stofmasker, slipvaste werk-

schoenen, een veiligheidshelm of

gehoorbescherming, afhankelijk van de aard en

het gebruik van het elektrische gereedschap,

vermindert het risico van verwondingen.

c) Voorkom per ongeluk inschakelen. Con-

troleer dat het elektrische gereedschap

uitgeschakeld is voordat u de stekker in

het stopcontact steekt of de accu aansluit

en voordat u het gereedschap oppakt of

draagt. Wanneer u bij het dragen van het elek-

trische gereedschap uw vinger aan de schake-

laar hebt of wanneer u het gereedschap

ingeschakeld op de stroomvoorziening aan-

sluit, kan dit tot ongevallen leiden.

d) Verwijder instelgereedschappen of

schroefsleutels voordat u het elektrische

gereedschap inschakelt. Een instelgereed-

schap of sleutel in een draaiend deel van het

gereedschap kan tot verwondingen leiden.

WAARSCHUWING

OBJ_BUCH-310-001.book Page 72 Wednesday, December 20, 2006 9:31 AM

Nederlands | 731 609 929 K94 • 20.12.06

e) Voorkom een onevenwichtige lichaams-

houding. Zorg ervoor dat u stevig staat en

steeds in evenwicht blijft. Daardoor kunt u

het elektrische gereedschap in onverwachte

situaties beter onder controle houden.

f) Draag geschikte kleding. Draag geen los-

hangende kleding of sieraden. Houd

haren, kleding en handschoenen uit de

buurt van bewegende delen. Loshangende

kleding, lange haren en sieraden kunnen door

bewegende delen worden meegenomen.

g) Wanneer stofafzuigings- of stofopvang-

voorzieningen kunnen worden gemon-

teerd, dient u zich ervan te verzekeren dat

deze zijn aangesloten en juist worden

gebruikt. Het gebruik van een stofafzuiging

beperkt het gevaar door stof.

4) Zorgvuldige omgang met en zorgvuldig

gebruik van elektrische gereedschappen

a) Overbelast het gereedschap niet. Gebruik

voor uw werkzaamheden het daarvoor

bestemde elektrische gereedschap. Met

het passende elektrische gereedschap werkt u

beter en veiliger binnen het aangegeven capa-

citeitsbereik.

b) Gebruik geen elektrisch gereedschap

waarvan de schakelaar defect is. Elektrisch

gereedschap dat niet meer kan worden in- of

uitgeschakeld, is gevaarlijk en moet worden

gerepareerd.

c) Trek de stekker uit het stopcontact of

neem de accu uit het elektrische gereed-

schap voordat u het gereedschap instelt,

toebehoren wisselt of het gereedschap

weglegt. Deze voorzorgsmaatregel voorkomt

onbedoeld starten van het elektrische gereed-

schap.

d) Bewaar niet-gebruikte elektrische

gereedschappen buiten bereik van kinde-

ren. Laat het gereedschap niet gebruiken

door personen die er niet mee vertrouwd

zijn en deze aanwijzingen niet hebben

gelezen. Elektrische gereedschappen zijn

gevaarlijk wanneer deze door onervaren perso-

nen worden gebruikt.

e) Verzorg het elektrische gereedschap

zorgvuldig. Controleer of bewegende

delen van het gereedschap correct func-

tioneren en niet vastklemmen en of

onderdelen zodanig gebroken of bescha-

digd zijn dat de werking van het elektri-

sche gereedschap nadelig wordt

beïnvloed. Laat deze beschadigde onder-

delen voor het gebruik repareren. Veel

ongevallen hebben hun oorzaak in slecht

onderhouden elektrische gereedschappen.

f) Houd snijdende inzetgereedschappen

scherp en schoon. Zorgvuldig onderhouden

snijdende inzetgereedschappen met scherpe

snijkanten klemmen minder snel vast en zijn

gemakkelijker te geleiden.

g) Gebruik elektrisch gereedschap, toebe-

horen, inzetgereedschappen en derge-

lijke volgens deze aanwijzingen. Let

daarbij op de arbeidsomstandigheden en

de uit te voeren werkzaamheden. Het

gebruik van elektrische gereedschappen voor

andere dan de voorziene toepassingen kan tot

gevaarlijke situaties leiden.

5) Service

a) Laat het elektrische gereedschap alleen

repareren door gekwalificeerd en vak-

kundig personeel en alleen met originele

vervangingsonderdelen. Daarmee wordt

gewaarborgd dat de veiligheid van het gereed-

schap in stand blijft.

Gereedschapspecifieke

veiligheidsvoorschriften

Algemene waarschuwingen voor slij-

pen, schuren, borstelen en doorslij-

pen

fDit elektrische gereedschap is bestemd voor

gebruik als slijpmachine, schuurmachine,

borstelmachine en doorslijpmachine. Neem

alle waarschuwingen, aanwijzingen, afbeel-

dingen en gegevens die u bij het elektrische

gereedschap ontvangt in acht. Als u de vol-

gende aanwijzingen niet in acht neemt, kunnen

een elektrische schok, brand en/of ernstig letsel

het gevolg zijn.

fDit elektrische gereedschap is niet geschikt

voor polijstwerkzaamheden. Toepassingen

waarvoor het elektrische gereedschap niet is voor-

zien, kunnen gevaren en verwondingen veroorza-

ken.

fGebruik uitsluitend toebehoren dat door de

fabrikant speciaal voor dit elektrische

gereedschap is voorzien en geadviseerd. Het

feit dat u het toebehoren aan het elektrische

gereedschap kunt bevestigen, waarborgt nog

geen veilig gebruik.

fHet toegestane toerental van het inzetge-

reedschap moet minstens even hoog zijn als

het maximale toerental dat op het elektri-

sche gereedschap vermeld staat. Toebehoren

dat sneller draait dan toegestaan, kan breken en

wegvliegen.

OBJ_BUCH-310-001.book Page 73 Wednesday, December 20, 2006 9:31 AM

74 | Nederlands 1 609 929 K94 • 20.12.06

fDe buitendiameter en de dikte van het inzet-

gereedschap moeten overeenkomen met de

maatgegevens van het elektrische gereed-

schap. Inzetgereedschappen met onjuiste afme-

tingen kunnen niet voldoende afgeschermd of

gecontroleerd worden.

fSlijpschijven, flenzen, steunschijven en ander

toebehoren moeten nauwkeurig op de uit-

gaande as van het elektrische gereedschap

passen. Inzetgereedschappen die niet nauwkeurig

op de uitgaande as van het elektrische gereedschap

passen, draaien ongelijkmatig, trillen sterk en kunnen

tot het verlies van de controle leiden.

fGebruik geen beschadigde inzetgereed-

schappen. Controleer voor het gebruik altijd

inzetgereedschappen zoals slijpschijven op

afsplinteringen en scheuren, steunschijven

op scheuren of sterke slijtage en draadbor-

stels op losse of gebroken draden. Als het

elektrische gereedschap of het inzetgereed-

schap valt, dient u te controleren of het

beschadigd is, of gebruik een onbeschadigd

inzetgereedschap. Als u het inzetgereed-

schap hebt gecontroleerd en ingezet, laat u

het elektrische gereedschap een minuut lang

met het maximale toerental lopen. Daarbij

dient u en dienen andere personen uit de

buurt van het ronddraaiende inzetgereed-

schap te blijven. Beschadigde inzetgereedschap-

pen breken meestal gedurende deze testtijd.

fDraag persoonlijke beschermende uitrusting.

Gebruik afhankelijk van de toepassing een vol-

ledige gezichtsbescherming, oogbescherming

of veiligheidsbril. Draag voor zover van toepas-

sing een stofmasker, een gehoorbescherming,

werkhandschoenen of een speciaal schort dat

kleine slijp- en materiaaldeeltjes tegenhoudt.

Uw ogen moeten worden beschermd tegen wegvlie-

gende deeltjes die bij verschillende toepassingen ont-

staan. Een stof- of adembeschermingsmasker moet

het bij de toepassing ontstaande stof filteren. Als u

lang wordt blootgesteld aan luid lawaai, kan uw

gehoor worden beschadigd.

fLet erop dat andere personen zich op een

veilige afstand bevinden van de plaats waar

u werkt. Iedereen die de werkomgeving

betreedt, moet persoonlijke beschermende

uitrusting dragen. Brokstukken van het werkstuk

of gebroken inzetgereedschappen kunnen weg-

vliegen en verwondingen veroorzaken, ook buiten

de directe werkomgeving.

fHoud het elektrische gereedschap alleen

vast aan de geïsoleerde greepvlakken als u

werkzaamheden uitvoert waarbij het inzet-

gereedschap verborgen stroomleidingen of

de eigen netkabel kan raken. Contact met een

onder spanning staande leiding zet ook de meta-

len delen van het elektrische gereedschap onder

spanning en leidt tot een elektrische schok.

fHoud de stroomkabel uit de buurt van

draaiende inzetgereedschappen. Als u de

controle over het elektrische gereedschap verliest,

kan de stroomkabel worden doorgesneden of

meegenomen en uw hand of arm kan in het rond-

draaiende inzetgereedschap terechtkomen.

fLeg het elektrische gereedschap nooit neer

voordat het inzetgereedschap volledig tot

stilstand is gekomen. Het draaiende inzetge-

reedschap kan in contact komen met het opper-

vlak, waardoor u de controle over het elektrische

gereedschap kunt verliezen.

fLaat het elektrische gereedschap niet lopen

terwijl u het draagt. Uw kleding kan door toeval-

lig contact met het draaiende inzetgereedschap

worden meegenomen en het inzetgereedschap

kan zich in uw lichaam boren.

fReinig regelmatig de ventilatieopeningen

van het elektrische gereedschap. De motor-

ventilator trekt stof in het huis en een sterke

ophoping van metaalstof kan elektrische gevaren

veroorzaken.

fGebruik het elektrische gereedschap niet in

de buurt van brandbare materialen. Vonken

kunnen deze materialen ontsteken.

fGebruik geen inzetgereedschappen waar-

voor vloeibare koelmiddelen vereist zijn. Het

gebruik van water of andere vloeibare koelmidde-

len kan tot een elektrische schok leiden.

Terugslag en bijbehorende waarschu-

wingen

fTerugslag is de plotselinge reactie als gevolg van

een vasthakend of geblokkeerd draaiend inzetge-

reedschap, zoals een slijpschijf, steunschijf, draad-

borstel, enz. Vasthaken of blokkeren leidt tot

abrupte stilstand van het ronddraaiende inzetge-

reedschap. Daardoor wordt een ongecontroleerd

elektrisch gereedschap tegen de draairichting van

het inzetgereedschap versneld op de plaats van

de blokkering.

Als bijvoorbeeld een slijpschijf in het werkstuk

vasthaakt of blokkeert, kan de rand van de slijp-

schijf die in het werkstuk invalt, zich vastgrijpen.

Daardoor kan de slijpschijf uitbreken of een terug-

slag veroorzaken. De slijpschijf beweegt zich ver-

volgens naar de bediener toe of van de bediener

weg, afhankelijk van de draairichting van de schijf

op de plaats van de blokkering. Hierbij kunnen

slijpschijven ook breken.

Een terugslag is het gevolg van het verkeerd

gebruik of onjuiste gebruiksomstandigheden van

het elektrische gereedschap. Terugslag kan wor-

den voorkomen door geschikte voorzorgsmaatre-

gelen, zoals hieronder beschreven.

OBJ_BUCH-310-001.book Page 74 Wednesday, December 20, 2006 9:31 AM

Nederlands | 751 609 929 K94 • 20.12.06

fHoud het elektrische gereedschap goed vast

en breng uw lichaam en uw armen in een

positie waarin u de terugslagkrachten kunt

opvangen. Gebruik altijd de extra hand-

greep, indien aanwezig, om de grootst

mogelijke controle te hebben over terug-

slagkrachten of reactiemomenten bij het op

toeren komen. De bediener kan door geschikte

voorzorgsmaatregelen de terugslag- en reactie-

krachten beheersen.

fBreng uw hand nooit in de buurt van draaiende

inzetgereedschappen. Het inzetgereedschap kan

bij de terugslag over uw hand bewegen.

fMijd met uw lichaam het gebied waarheen

het elektrische gereedschap bij een terug-

slag wordt bewogen. De terugslag drijft het

elektrische gereedschap in de richting die tegen-

gesteld is aan de beweging van de slijpschijf op de

plaats van de blokkering.

fWerk bijzonder voorzichtig in de buurt van

hoeken, scherpe randen, enz. Voorkom dat

inzetgereedschappen van het werkstuk

terugspringen en vastklemmen. Het rond-

draaiende inzetgereedschap neigt er bij hoeken,

scherpe randen of wanneer het terugspringt toe

om zich vast te klemmen. Dit veroorzaakt een con-

troleverlies of terugslag.

fGebruik geen kettingblad of getand zaag-

blad. Zulke inzetgereedschappen veroorzaken

vaak een terugslag of het verlies van de controle

over het elektrische gereedschap.

Bijzondere waarschuwingen voor

slijp- en doorslijpwerkzaamheden

fGebruik altijd de beschermkap die voor het

gebruikte soort slijpgereedschap is voor-

zien. De beschermkap moet stevig op het

elektrische gereedschap zijn aangebracht

en zodanig zijn ingesteld dat een maximum

aan veiligheid wordt bereikt. Dat wil zeggen

dat het kleinst mogelijke deel van het slijp-

gereedschap open naar de bediener wijst. De

beschermkap moet de bediener beschermen

tegen brokstukken en toevallig contact met het

slijpgereedschap.

fGebruik uitsluitend het voor het elektrische

gereedschap toegestane slijptoebehoren en

de voor dit slijptoebehoren voorziene

beschermkap. Slijptoebehoren dat niet voor het

elektrische gereedschap is voorzien, kan niet vol-

doende worden afgeschermd en is niet veilig.

fSlijptoebehoren mag alleen worden

gebruikt voor de geadviseerde toepassings-

mogelijkheden. Bijvoorbeeld: slijp nooit met het

zijvlak van een doorslijpschijf. Doorslijpschijven zijn

bestemd voor materiaalafname met de rand van de

schijf. Een zijwaartse krachtinwerking op dit slijp-

toebehoren kan het toebehoren breken.

fGebruik altijd onbeschadigde spanflenzen

in de juiste maat en vorm voor de door u

gekozen slijpschijf. Geschikte flenzen steunen

de slijpschijf en verminderen zo het gevaar van een

slijpschijfbreuk. Flenzen voor doorslijpschijven

kunnen verschillen van de flenzen voor andere

slijpschijven.

fGebruik geen versleten slijpschijven van

grotere elektrische gereedschappen. Slijp-

schijven voor grotere elektrische gereedschappen

zijn niet geconstrueerd voor de hogere toerental-

len van kleinere elektrische gereedschappen en

kunnen breken.

Overige bijzondere waarschuwingen

voor doorslijpwerkzaamheden

fVoorkom blokkeren van de doorslijpschijf

en te hoge aandrukkracht. Slijp niet overma-

tig diep. Een overbelasting van de doorslijpschijf

vergroot de slijtage en de gevoeligheid voor kante-

len of blokkeren en daardoor de mogelijkheid van

een terugslag of breuk van het slijptoebehoren.

fMijd de omgeving voor en achter de rond-

draaiende doorslijpschijf. Als u de doorslijp-

schijf in het werkstuk van u weg beweegt, kan in

het geval van een terugslag het elektrische

gereedschap met de draaiende schijf rechtstreeks

naar u toe worden geslingerd.

fAls de doorslijpschijf vastklemt of als u de

werkzaamheden onderbreekt, schakelt u het

elektrische gereedschap uit en houdt u het

rustig tot de schijf tot stilstand is gekomen.

Probeer nooit om de nog draaiende door-

slijpschijf uit de groef te trekken. Anders kan

een terugslag het gevolg zijn. Stel de oorzaak

van het vastklemmen vast en maak deze onge-

daan.

fSchakel het elektrische gereedschap niet

opnieuw in zolang het zich in het werkstuk

bevindt. Laat de doorslijpschijf eerst het vol-

ledige toerental bereiken voordat u het

doorslijpen voorzichtig voortzet. Anders kan

de schijf vasthaken, uit het werkstuk springen of

een terugslag veroorzaken.

fOndersteun platen of grote werkstukken om

het risico van een terugslag door een inge-

klemde doorslijpschijf te verminderen. Grote

werkstukken kunnen onder hun eigen gewicht

doorbuigen. Het werkstuk moet aan beide zijden

worden ondersteund, vlakbij de slijpgroef en aan

de rand.

fWees bijzonder voorzichtig bij invallend fre-

zen in bestaande muren of andere plaatsen

zonder voldoende zicht. De invallende door-

slijpschijf kan bij het doorslijpen van gas- of water-

leidingen, elektrische leidingen of andere objecten

een terugslag veroorzaken.

OBJ_BUCH-310-001.book Page 75 Wednesday, December 20, 2006 9:31 AM

76 | Nederlands 1 609 929 K94 • 20.12.06

Bijzondere waarschuwingen voor

schuurwerkzaamheden

fGebruik geen schuurbladen met te grote

afmetingen, maar houd u aan de voorschrif-

ten van de fabrikant voor de maten van

schuurbladen. Schuurbladen die over de rand

van de steunschijf uitsteken, kunnen verwondin-

gen veroorzaken en kunnen tot blokkeren, scheu-

ren van de schuurbladen of terugslag leiden.

Bijzondere waarschuwingen voor

werkzaamheden met draadborstels

fHoud er rekening mee dat de draadborstel

ook tijdens het normale gebruik draadstuk-

ken verliest. Overbelast de draden niet door

een te hoge aandrukkracht. Wegvliegende

draadstukken kunnen gemakkelijk door dunne kle-

ding en/of de huid dringen.

fAls het gebruik van een beschermkap wordt

geadviseerd, dient u te voorkomen dat

beschermkap en draadborstel elkaar kun-

nen raken. Vlakstaal- en komstaalborstels kunnen

door aandrukkracht en centrifugaalkrachten hun

diameter vergroten.

Extra waarschuwingen

Draag een veiligheidsbril.

fGebruik een geschikt detectieapparaat om

verborgen stroom-, gas- of waterleidingen

op te sporen of raadpleeg het plaatselijke

energie- of waterleidingbedrijf. Contact met

elektrische leidingen kan tot brand of een elektri-

sche schok leiden. Beschadiging van een gaslei-

ding kan tot een explosie leiden. Breuk van een

waterleiding veroorzaakt materiële schade en kan

een elektrische schok veroorzaken.

fGebruik altijd de beschermingsvoorzienin-

gen die voor de desbetreffende toepassing

voorgeschreven zijn. Beschermingsvoorzienin-

gen die niet voor de toepassing geschikt zijn, kun-

nen het slijptoebehoren onvoldoende afschermen.

fGebruik voor het bewerken van steen een

stofafzuiging. De stofzuiger moet zijn goed-

gekeurd voor het zuigen van steenstof. Het

gebruik van deze voorzieningen beperkt het gevaar

door stof.

fGebruik voor het doorslijpen van steen een

geleidingsslede. Zonder zijwaartse geleiding

kan de doorslijpschijf vasthaken en een terugslag

veroorzaken.

fHoud het elektrische gereedschap tijdens de

werkzaamheden stevig met beide handen

vast en zorg ervoor dat u stevig staat. Het

elektrische gereedschap wordt met twee handen

veiliger geleid.

fZet het werkstuk vast. Een met spanvoorzieningen

of een bankschroef vastgehouden werkstuk wordt

beter vastgehouden dan u met uw hand kunt doen.

fBewerk geen asbesthoudend materiaal.

Asbest geldt als kankerverwekkend.

fTref veiligheidsmaatregelen wanneer er bij

werkzaamheden stoffen kunnen ontstaan

die schadelijk voor de gezondheid, brand-

baar of explosief zijn. Bijvoorbeeld: sommige

soorten stof gelden als kankerverwekkend. Draag

een stofmasker en gebruik een afzuiging voor stof

en spanen, als deze kan worden aangesloten.

fHoud uw werkplek schoon. Materiaalmengsels

zijn bijzonder gevaarlijk. Stof van lichte metalen kan

ontvlammen of exploderen.

fGebruik het elektrische gereedschap niet

met een beschadigde kabel. Raak de

beschadigde kabel niet aan en trek de stek-

ker uit het stopcontact als de kabel tijdens

de werkzaamheden wordt beschadigd.

Beschadigde kabels vergroten het risico van een

elektrische schok.

Functiebeschrijving

Lees alle veiligheidswaarschuwin-

gen en alle voorschriften. Als de

waarschuwingen en voorschriften niet

worden opgevolgd, kan dit een elektri-

sche schok, brand of ernstig letsel tot

gevolg hebben.

Vouw de uitvouwbare pagina met de afbeelding van

het gereedschap open en laat deze pagina openge-

vouwen terwijl u de gebruiksaanwijzing leest.

Gebruik volgens bestemming

Het elektrische gereedschap is bestemd voor het

doorslijpen, afbramen en borstelen van metaal en

steen zonder gebruik van water.

Voor het doorslijpen van metaal moet een speciale

beschermkap voor doorslijpen (toebehoren) worden

gebruikt.

Voor het doorslijpen van steen moet een speciale

afzuigkap voor doorslijpen met geleidingsslede (toe-

behoren) worden gebruikt.

Met toegestaan schuurtoebehoren kan het elektrische

gereedschap worden gebruikt voor het schuren met

schuurpapier.

OBJ_BUCH-310-001.book Page 76 Wednesday, December 20, 2006 9:31 AM

Nederlands | 771 609 929 K94 • 20.12.06

Afgebeelde componenten

De componenten zijn genummerd zoals op de afbeel-

ding van het elektrische gereedschap op de pagina

met afbeeldingen.

1Ontgrendelingshendel voor beschermkap

2Blokkeerknop uitgaande as

3Aan/uit-schakelaar

4Extra handgreep

5Uitgaande as

6Afzuigkap voor schuren*

7Opnameflens met O-ring

8Hardmetalen komschijf*

9Spanmoer

10 Snelspanmoer *

11 Beschermkap voor schuren

12 Beschermkap voor doorslijpen*

13 Slijp-/doorslijpschijf*

14 Handbescherming*

15 Rubber steunschijf*

16 Schuurblad*

17 Ronde moer*

18 Komstaalborstel*

19 Afzuigkap voor doorslijpen met geleidingsslede *

20 Diamantdoorslijpschijf*

* Niet elk afgebeeld en beschreven toebehoren wordt

standaard meegeleverd.

Technische gegevens

Conformiteitsverklaring

Wij verklaren als alleen verantwoordelijke dat dit pro-

duct voldoet aan de volgende normen en normatieve

documenten: EN 60745 volgens de bepalingen van

de richtlijnen 89/336/EEG, 98/37/EG.

04.12.2006, Robert Bosch GmbH, Power Tools Division

D-70145 Leinfelden-Echterdingen

Informatie over geluid en trillingen

Meetwaarden bepaald volgens EN 60745.

Het A-gewogen geluidsniveau van het gereedschap

bedraagt kenmerkend: geluidsdrukniveau 91 dB(A);

geluidsvermogenniveau 102 dB(A). Onzekerheid

K=3 dB.

Draag een gehoorbescherming.

Totale trillingswaarden (vectorsom van drie richtin-

gen) bepaald volgens EN 60745:

Slijpen aan de oppervlakte (afbramen): trillingsemis-

siewaarde ah=8,5 m/s2, onzekerheid K=2,0 m/s2.

Schuren met schuurblad: trillingsemissiewaarde

ah=3,4 m/s2, onzekerheid K=2,0 m/s2.

Het in deze gebruiksaanwij-

zing vermelde trillingsni-

veau is gemeten met een volgens EN 60745

genormeerde meetmethode en kan worden gebruikt

voor het vergelijken van gereedschappen.

Haakse slijpmachines GWS 1000

PROFESSIONAL

GWS 1000

PROFESSIONAL

GWS 1400

PROFESSIONAL

Zaaknummer 3 601 H21 0.. 3 601 H21 0.. 3 601 H24 0..

Opgenomen vermogen W 1000 1000 1400

Afgegeven vermogen W630 630 820

Onbelast toerental min-1 11000 11000 11000

Max. slijpschijfdiameter mm 115 125 125

Schroefdraad uitgaande as M 14 M 14 M 14

Aanloopstroombegrenzing – – z

Constant-electronic – – z

Gewicht volgens EPTA-Procedure

01/2003 kg 2,1 2,1 2,2

Isolatieklasse /II /II /II

Gegevens gelden voor nominale spanningen [U] 230/240 V. Bij lagere spanningen en bij per land verschillende uitvoeringen

kunnen deze gegevens afwijken.

Let op het zaaknummer op het typeplaatje van het elektrische gereedschap. De handelsbenamingen van sommige elektrische

gereedschappen kunnen afwijken.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

WAARSCHUWING

OBJ_BUCH-310-001.book Page 77 Wednesday, December 20, 2006 9:31 AM

78 | Nederlands 1 609 929 K94 • 20.12.06

Het trillingsniveau verandert afhankelijk van het

gebruik van het elektrische gereedschap en kan in

sommige gevallen boven de in deze gebruiksaanwij-

zing aangegeven waarde liggen. De trillingsbelasting

kan onderschat worden als het elektrische gereed-

schap regelmatig op dergelijke wijze wordt gebruikt.

Opmerking: Voor een nauwkeurige schatting van de

trillingsbelasting tijdens een bepaalde arbeidsperiode

moet ook rekening worden gehouden met de tijd

waarin het gereedschap uitgeschakeld is, of waarin

het gereedschap wel loopt, maar niet werkelijk wordt

gebruikt. Dit kan de trillingsbelasting gedurende de

gehele arbeidsperiode duidelijk verminderen.

Montage

Beschermingsvoorzieningen

monteren

fTrek altijd voor werkzaamheden aan het

elektrische gereedschap de stekker uit het

stopcontact.

Beschermkap voor schuren

Plaats de beschermkap 11

overeenkomstig de afbeelding

op de ashals. De driehoeks-

markeringen van de

beschermkap moeten over-

eenkomen met de bijbeho-

rende markeringen op de

machinekop.

Druk de beschermkap 11 op

de ashals tot de kraag van de

beschermkap op de flens van

het elektrische gereedschap

zit en draai de beschermkap

tot deze duidelijk hoorbaar

vastklikt.

Pas de positie van de beschermkap 11 aan de eisen

van de bewerking aan. Druk daarvoor de ontgrende-

lingshendel 1 omhoog en draai de beschermkap 11 in

de gewenste stand.

fStel de beschermkap 11 zo in dat er geen

vonken in de richting van de bediener vlie-

gen.

fDe beschermkap 11 mag alleen kunnen wor-

den verdraaid terwijl de ontgrendelingshen-

del 1 wordt bediend. Anders mag u het

elektrische gereedschap in geen geval ver-

der gebruiken, maar moet u het aan de de

klantenservice versturen.

Opmerking: De codeernokken op de beschermkap

11 zorgen ervoor dat er alleen een bij het elektrische

gereedschap passende beschermkap gemonteerd

kan worden.

Beschermkap voor doorslijpen

fGebruik voor het doorslijpen van metaal

altijd de beschermkap voor doorslijpen 12.

fGebruik voor het doorslijpen van steen altijd

de afzuigkap voor doorslijpen met gelei-

dingsslede 19.

De afzuigkap voor doorslijpen 12 wordt net als de

beschermkap voor schuren 11 gemonteerd.

Afzuigkap voor schuren

Voor het stofarm schuren van verf, lak en kunststoffen

in combinatie met hardmetalen komschijven 8 of de

rubber steunschijf 15 met schuurblad 16 kunt u de

afzuigkap 6 gebruiken. De afzuigkap 6 is niet geschikt

voor het bewerken van metaal.

Op de afzuigkap 6 kunt u een geschikte Bosch-stof-

zuiger aansluiten.

De afzuigkap 6 wordt net als de beschermkap 11

gemonteerd. De borstelkrans kan worden vervangen.

Extra handgreep

fGebruik het elektrische gereedschap alleen

met de extra handgreep 4.

Schroef de extra handgreep 4 afhankelijk van de werk-

wijze rechts of links op het voorste deel van de

machine vast.

Handbescherming

fMonteer voor werkzaamheden met de rub-

ber steunschijf 15, komstaalborstel, vlaks-

taalborstel of lamellenschijf altijd de

handbescherming 14.

Bevestig de handbescherming 14 met de extra hand-

greep 4.

Slijpgereedschappen monteren

fTrek altijd voor werkzaamheden aan het

elektrische gereedschap de stekker uit het

stopcontact.

fSlijp- en doorslijpschijven worden tijdens de

werkzaamheden zeer heet. Raak deze niet

aan voordat ze zijn afgekoeld.

Reinig de uitgaande as 5 en alle te monteren delen.

Druk voor het vastspannen en losdraaien van de slijp-

gereedschappen op de blokkeerknop 2 om de uit-

gaande as vast te zetten.

fBedien de blokkeerknop alleen als de uit-

gaande as stilstaat. Anders kan het elektrische

gereedschap beschadigd raken.

OBJ_BUCH-310-001.book Page 78 Wednesday, December 20, 2006 9:31 AM

Nederlands | 791 609 929 K94 • 20.12.06

Slijp- of doorslijpschijf

Let op de afmetingen van de slijpgereedschappen. De

gatdiameter moet bij de opnameflens passen.

Gebruik geen adapters of reduceerstukken.

Let er bij het gebruik van diamantdoorslijpschijven op

dat de draairichtingpijl op de diamantdoorslijpschijf en

de draairichting van het elektrische gereedschap (zie

draairichtingpijl op de voorzijde van de machine) over-

eenkomen.

De volgorde van de montage kunt u op de pagina met

afbeeldingen zien.

Voor het bevestigen van de slijp- of doorslijpschijf

schroeft u de spanmoer 9 op de as en spant u de

spanmoer met de pensleutel, zie het gedeelte

„Snelspanmoer”.

fControleer na de montage van het slijpge-

reedschap en vóór het inschakelen of het

slijpgereedschap correct is gemonteerd en

vrij kan draaien. Controleer dat het schuur-

gereedschap de beschermkap of andere

delen niet raakt.

In de opnameflens 7 is rondom de

centreerkraag een kunststof onder-

deel (O-ring) ingezet. Als de

O-ring ontbreekt of bescha-

digd is, moet deze beslist worden

vervangen (zaaknummer

1 600 210 039), voordat de opna-

meflens 7 gemonteerd wordt.

Lamellenschijf

fMonteer voor werkzaamheden met de rub-

ber steunschijf 15, komstaalborstel, vlaks-

taalborstel of lamellenschijf altijd de

handbescherming 14.

Plaats de speciale opnameflens (zaaknummer

2 605 703 028) en de lamellenschijf op de uitgaande

as 5. Schroef de spanmoer 9 op de as en span deze

met de pensleutel.

Rubber steunschijf

fMonteer voor werkzaamheden met de rub-

ber steunschijf 15, komstaalborstel, vlaks-

taalborstel of lamellenschijf altijd de

handbescherming 14.

De volgorde van de montage kunt u op de pagina met

afbeeldingen zien.

Schroef de ronde moer 17 op de as en span deze met

de pensleutel.

Komstaalborstel of vlakstaalborstel

fMonteer voor werkzaamheden met de rub-

ber steunschijf 15, komstaalborstel, vlaks-

taalborstel of lamellenschijf altijd de

handbescherming 14.

De volgorde van de montage kunt u op de pagina met

afbeeldingen zien.

De komstaalborstel of vlakstaalborstel moet zo ver op

de uitgaande as kunnen worden geschroefd, dat deze

nauw aansluit op de flens aan het einde van de

schroefdraad van de uitgaande as. Span de komstaal-

borstel of vlakstaalborstel met een steeksleutel vast.

Snelspanmoer

Voor het eenvoudig wisselen van slijpgereedschap-

pen zonder hulpgereedschap kunt u in plaats van de

spanmoer 9 de snelspanmoer 10 gebruiken.

fDe snelspanmoer 10 mag alleen worden

gebruikt voor slijp- of doorslijpschijven.

Gebruik alleen een onbeschadigde snelspan-

moer 10 die helemaal in orde is.

Let er bij het vastschroeven op dat de zijde met

het opschrift van de snelspanmoer 10 niet naar

de slijpschijf wijst. De pijl moet naar de index-

markering 21 wijzen.

Druk op de asblokkeer-

knop 2 om de uitgaande

as vast te zetten. Om de

snelspanmoer vast te

draaien, draait u de slijp-

schijf krachtig met de wij-

zers van de klok mee.

Een op de juiste manier

bevestigde en onbescha-

digde snelspanmoer kunt

u losdraaien door de kar-

telring tegen de wijzers

van de klok in met de hand

los te draaien.

Draai een vastzittende

snelspanmoer nooit

met een tang los, maar

gebruik de pensleutel.

Plaats de pensleutel zoals op de afbeelding getoond.

OBJ_BUCH-310-001.book Page 79 Wednesday, December 20, 2006 9:31 AM

80 | Nederlands 1 609 929 K94 • 20.12.06

Toegestane slijpgereedschappen

U kunt alle schuurgereedschappen gebruiken die in

deze gebruiksaanwijzing worden genoemd.

Het toegestane toerental [min-1] en de omtreksnel-

heid [m/s] van de gebruikte slijpgereedschappen

moeten minstens even hoog zijn als de in de volgende

tabel aangegeven waarden.

Let daarom op het toegestane toerental resp. de

toegestane omtreksnelheid op het etiket van het

slijpgereedschap.

Machinekop draaien

fTrek altijd voor werkzaamheden aan het

elektrische gereedschap de stekker uit het

stopcontact.

U kunt de machinekop

in stappen van 90°

draaien. Daardoor

kunt u de aan/uit-scha-

kelaar voor bijzondere

werkzaamheden in

een gunstige bedie-

ningspositie brengen,

bijvoorbeeld voor

doorslijpwerkzaamhe-

den met de afzuigkap

met geleidingsslede

19 of doorslijpstan-

daard of voor werk-

zaamheden met de

linkerhand.

Draai de vier schroeven helemaal naar buiten. Draai

de machinekop voorzichtig en zonder deze van het

machinehuis te nemen in de nieuwe stand. Draai

de vier schroeven weer vast.

Gebruik

Ingebruikneming

fLet op de netspanning! De spanning van de

stroombron moet overeenkomen met de

gegevens op het typeplaatje van het elektri-

sche gereedschap. Met 230 V aangeduide

elektrische gereedschappen kunnen ook

met 220 V worden gebruikt.

Bij gebruik van het elektrische gereedschap met

mobiele stroomaggregaten (generatoren) die niet

over voldoende vermogensreserves of niet over een

geschikte spanningsregeling (met aanloopstroomver-

sterking) beschikken, kan vermogensverlies of aty-

pisch gedrag bij het inschakelen optreden.

Let erop dat het door u gebruikte stroomaggregaat

geschikt is.

In- en uitschakelen

Als u het elektrische gereedschap wilt inschakelen,

duwt u de aan/uit-schakelaar 3 naar voren.

Als u de ingedrukte aan/uit-schakelaar 3 wilt vastzet-

ten, drukt u de aan/uit-schakelaar 3 vooraan omlaag

tot deze vastklikt.

Als u het elektrische gereedschap wilt uitschakelen,

laat u de aan/uit-schakelaar 3 los. Als deze vergren-

deld is, drukt u de aan/uit-schakelaar 3 kort achteraan

omlaag en laat u deze vervolgens los.

fControleer de slijpgereedschappen voor het

gebruik. Het slijpgereedschap moet op de

juiste wijze zijn gemonteerd en vrij kunnen

draaien. Laat het slijpgereedschap minstens

1 minuut onbelast proefdraaien. Gebruik

geen beschadigde, niet-ronde of trillende

slijpgereedschappen. Beschadigde slijpge-

reedschappen kunnen barsten of verwondingen

veroorzaken.

Aanloopstroombegrenzing (GWS 1400)

De elektronische aanloopstroombegrenzing begrenst

het vermogen bij het inschakelen van het elektrische

gereedschap en maakt het gebruik met een zekering

van 16 A mogelijk.

Contant-electronic (GWS 1400)

De constant-electronic houdt het toerental bij onbe-

last en belast lopen vrijwel constant en waarborgt een

gelijkmatige arbeidscapaciteit.

max

[mm] [mm]

Dbd[min

-1][m/s]

115

125 6

622,2

22,2 11000

11000 80

115

125 ––

11000

11000 80

75 30 M 14 11000 45

OBJ_BUCH-310-001.book Page 80 Wednesday, December 20, 2006 9:31 AM

Nederlands | 811 609 929 K94 • 20.12.06

Tips voor de werkzaamheden

fVoorzichtig bij het frezen van sleuven in dra-

gende wanden. Zie het gedeelte „

Bouwkun-

dige aspecten

”.

fSpan het werkstuk in als het niet door het

eigen gewicht stabiel ligt.

fBelast het elektrische gereedschap niet zo

sterk dat het tot stilstand komt.

fSlijp- en doorslijpschijven worden tijdens de

werkzaamheden zeer heet. Raak deze niet

aan voordat ze zijn afgekoeld.

Opmerking: Trek de stekker uit het stopcontact als u

het gereedschap niet gebruikt. Het elektrische

gereedschap heeft een gering stroomverbruik als de

stekker in het stopcontact gestoken is en er netspan-

ning aanwezig is, ook als het gereedschap uitgescha-

keld is.

Afbramen

fGebruik nooit doorslijpschijven voor

afbraamwerkzaamheden.

Met een werkhoek van 30° tot 40° krijgt u bij het

afbramen het beste werkresultaat. Beweeg het elektri-

sche gereedschap met matige druk heen en weer.

Het werkstuk wordt dan niet te heet, verkleurt niet en

krijgt geen groeven.

Lamellenschijf

Met de lamellenschijf (toebehoren) kunt u ook gebo-

gen oppervlakken en profielen bewerken.

Lamellenschijven hebben een aanzienlijk langere

levensduur, een lager geluidsniveau en lagere slijp-

temperaturen dan traditionele slijpschijven.

Metaal doorslijpen

fGebruik voor het doorslijpen van metaal

altijd de beschermkap voor doorslijpen 12.

Werk bij het doorslijpen met een matige voorwaartse

beweging, aangepast aan het te bewerken materiaal.

Oefen geen druk op de doorslijpschijf uit, houdt deze

niet schuin en laat de schijf niet oscilleren.

Rem uitlopende doorslijpschijven niet af door er aan

de zijkant tegen te drukken.

Met het elektrische

gereedschap moet

altijd tegenlopend

worden geslepen.

Anders bestaat het

gevaar dat de

machine ongecon-

troleerd uit de zaag-

lijn wordt geduwd.

Profielen en vierkant-

buizen kunt u het best

bij de kleinste diame-

ter doorslijpen.

Steen doorslijpen

fGebruik voor het doorslijpen van steen altijd

de afzuigkap voor doorslijpen met gelei-

dingsslede 19.

fHet elektrische gereedschap mag alleen

worden gebruik voor droog doorslijpen en

droog schuren.

Gebruik voor het doorslijpen van steen bij voorkeur

een diamantdoorslijpschijf. Als beveiliging tegen

schuin wegdraaien moet de afzuigkap voor doorslij-

pen met geleidingsslede 19 worden gebruikt.

Gebruik het elektrische gereedschap alleen met sto-

fafzuiging en draag bovendien een stofmasker.

De stofzuiger moet zijn goedgekeurd voor het zuigen

van steenstof. Bosch levert geschikte stofzuigers.

Schakel het elektri-

sche gereedschap in

en plaats het met het

voorste deel van de

geleideslede op het

werkstuk. Duw het

elektrische gereed-

schap verder met een

matige voorwaartse

beweging, aangepast

aan het te bewerken

materiaal.

Bij het doorslijpen van bijzonder harde materialen, bij-

voorbeeld beton met veel kiezel, kan de diamantdoor-

slijpschijf oververhit raken en daardoor beschadigd

worden. Een krans van vonken rond de diamantdoor-

slijpschijf geeft dit duidelijk aan.

Onderbreek in dit geval het doorslijpen en laat de dia-

mantdoorslijpschijf bij maximaal toerental korte tijd

onbelast lopen om deze te laten afkoelen.

Een duidelijk verminderde werksnelheid en een krans

van vonken rond de slijpschijf duiden op een stomp

geworden diamantdoorslijpschijf. U kunt deze weer

scherp maken door kort te slijpen in abrasief materi-

aal, bijvoorbeeld kalkzandsteen.

Bouwkundige aspecten

Voor sleuven in dragende muren geldt norm

DIN 1053 deel 1 of gelden landspecifieke bepalin-

gen.

Deze voorschriften moeten beslist in acht worden

genomen. Raadpleeg voor het begin van de werk-

zaamheden de verantwoordelijke bouwkundige, archi-

tect of met de leiding belaste bouwopzichter.

OBJ_BUCH-310-001.book Page 81 Wednesday, December 20, 2006 9:31 AM

82 | Nederlands 1 609 929 K94 • 20.12.06

Onderhoud en service

Onderhoud en reiniging

fTrek altijd voor werkzaamheden aan het

elektrische gereedschap de stekker uit het

stopcontact.

fHoud het elektrische gereedschap en de

ventilatieopeningen altijd schoon om goed

en veilig te werken.

fBij extreme gebruiksomstandigheden kan

bij het bewerken van metalen geleidend stof

in het elektrische gereedschap terechtko-

men. Daardoor kan de veiligheidsisolatie

van het elektrische gereedschap worden

geschaad. Het is in dergelijke gevallen raad-

zaam een stationaire afzuiginstallatie te

gebruiken, de ventilatieopeningen vaak uit

te blazen en een aardlekschakelaar (FI) in de

elektrische verbinding op te nemen.

Mocht het elektrische gereedschap ondanks zorgvul-

dige fabricage- en testmethoden toch defect raken,

dient de reparatie te worden uitgevoerd door een

erkende klantenservice voor Bosch elektrische

gereedschappen.

Vermeld bij vragen en bestellingen van vervangings-

onderdelen altijd het uit tien cijfers bestaande zaak-

nummer volgens het typeplaatje van het elektrische

gereedschap.

Technische dienst en klantenservice

Explosietekeningen en informatie over vervangingson-

derdelen vindt u op:

www.bosch-pt.com

Nederland

✆ . . . . . . . . . . . . . . . . . . . . . . . +31 (0)76/579 54 54

Fax . . . . . . . . . . . . . . . . . . . . . .+31 (0)76/579 54 94

E-mail: Gereedschappen@nl.bosch.com

België en Luxemburg

✆ . . . . . . . . . . . . . . . . . . . . . . . . +32 (0)70/22 55 65

Fax . . . . . . . . . . . . . . . . . . . . . . . +32 (0)70/22 55 75

E-mail: Outillage.Gereedschap@be.bosch.com

Afvalverwijdering

Elektrische gereedschappen, toebehoren en verpak-

kingen moeten op een voor het milieu verantwoorde

wijze worden hergebruikt.

Alleen voor landen van de EU:

Gooi elektrische gereedschappen niet

bij het huisvuil.

Volgens de Europese richtlijn

2002/96/EG over elektrische en elek-

tronische oude apparaten en de

omzetting van de richtlijn in nationaal

recht moeten niet meer bruikbare elektrische gereed-

schappen apart worden ingezameld en op een voor

het milieu verantwoorde wijze worden hergebruikt.

Wijzigingen voorbehouden.

OBJ_BUCH-310-001.book Page 82 Wednesday, December 20, 2006 9:31 AM

Dansk | 831 609 929 K94 • 20.12.06

Generelle advarselshenvis-

ninger for el-værktøj

Læs alle advarselshenvisninger

og instrukser. I tilfælde af mang-

lende overholdelse af advarselshenvisningerne og

instrukserne er der risiko for elektrisk stød, brand

og/eller alvorlige kvæstelser.

Opbevar alle advarselshenvisninger og instruk-

ser til senere brug.

Det i advarselshenvisningerne benyttede begreb

„el-værktøj“ refererer til netdrevet el-værktøj (med net-

kabel) og akkudrevet el-værktøj (uden netkabel).

1) Sikkerhed på arbejdspladsen

a) Sørg for, at arbejdsområdet er rent og rig-

tigt belyst. Uorden eller uoplyste arbejdsom-

råder øger faren for uheld.

b) Brug ikke el-værktøjet i eksplosionsfar-

lige omgivelser, hvor der findes brænd-

bare væsker, gasser eller støv. El-værktøj

kan slå gnister, der kan antænde støv eller

dampe.

c) Sørg for, at andre personer og ikke

mindst børn holdes væk fra arbejdsområ-

det, når maskinen er i brug. Hvis man

distraheres, kan man miste kontrollen over

maskinen.

2) Elektrisk sikkerhed

a) El-værktøjets stik skal passe til kontak-

ten. Stikket må under ingen omstændig-

heder ændres. Brug ikke adapterstik

sammen med jordforbundet el-værktøj.

Uændrede stik, der passer til kontakterne, ned-

sætter risikoen for elektrisk stød.

b) Undgå kropskontakt med jordforbundne

overflader som f.eks. rør, radiatorer, kom-

furer og køleskabe. Hvis din krop er jordfor-

bundet, øges risikoen for elektrisk stød.

c) Maskinen må ikke udsættes for regn eller

fugt. Indtrængning af vand i et el-værktøj øger

risikoen for elektrisk stød.

d) Brug ikke ledningen til formål, den ikke er

beregnet til (f.eks. må man aldrig bære

el-værktøjet i ledningen, hænge el-værk-

tøjet op i ledningen eller rykke i lednin-

gen for at trække stikket ud af

kontakten). Beskyt ledningen mod varme,

olie, skarpe kanter eller maskindele, der

er i bevægelse. Beskadigede eller indviklede

ledninger øger risikoen for elektrisk stød.

e) Hvis el-værktøjet benyttes i det fri, må der

kun benyttes en forlængerledning, der er

egnet til udendørs brug. Brug af forlænger-

ledning til udendørs brug nedsætter risikoen

for elektrisk stød.

f) Hvis det ikke kan undgås at bruge

el-værktøjet i fugtige omgivelser, skal der

bruges et HFI-relæ. Brug af et HFI-relæ redu-

cerer risikoen for at få elektrisk stød.

3) Personlig sikkerhed

a) Det er vigtigt at være opmærksom, se,

hvad man laver, og bruge el-værktøjet for-

nuftigt. Brug ikke noget el-værktøj, hvis

du er træt, har nydt alkohol eller er påvir-

ket af medikamenter eller euforiserende

stoffer. Få sekunders uopmærksomhed ved

brug af el-værktøjet kan føre til alvorlige person-

skader.

b) Brug beskyttelsesudstyr og hav altid

beskyttelsesbriller på. Brug af sikkerheds-

udstyr som f.eks. støvmaske, skridsikkert fod-

tøj, beskyttelseshjelm eller høreværn afhængig

af maskintype og anvendelse nedsætter risi-

koen for personskader.

c) Undgå utilsigtet igangsætning. Kontrollér,

at el-værktøjet er slukket, før du tilslutter

det til strømtilførslen og/eller akkuen, løf-

ter eller bærer det. Undgå at bære el-værktøjet

med fingeren på afbryderen og sørg for, at

el-værktøjet ikke er tændt, når det sluttes til nettet,

da dette øger risikoen for personskader.

d) Gør det til en vane altid at fjerne indstil-

lingsværktøj eller skruenøgle, før

el-værktøjet tændes. Hvis et stykke værktøj

eller en nøgle sidder i en roterende maskindel,

er der risiko for personskader.

e) Undgå en anormal legemsposition. Sørg

for at stå sikkert, mens der arbejdes, og

kom ikke ud af balance. Dermed har du

bedre muligheder for at kontrollere el-værktø-

jet, hvis der skulle opstå uventede situationer.

f) Brug egnet arbejdstøj. Undgå løse beklæd-

ningsgenstande eller smykker. Hold hår, tøj

og handsker væk fra dele, der bevæger sig.

Dele, der er i bevægelse, kan gribe fat i løstsid-

dende tøj, smykker eller langt hår.

g) Hvis støvudsugnings- og opsamlingsud-

styr kan monteres, er det vigtigt, at dette

tilsluttes og benyttes korrekt. Brug af en

støvopsugning kan reducere støvmængden og

dermed den fare, der er forbundet støv.

4) Omhyggelig omgang med og brug af

el-værktøj

a) Undgå overbelastning af maskinen. Brug

altid et el-værktøj, der er beregnet til det

stykke arbejde, der skal udføres. Med det

passende el-værktøj arbejder man bedst og

mest sikkert inden for det angivne effektområde.

b) Brug ikke et el-værktøj, hvis afbryder er

defekt. Et el-værktøj, der ikke kan startes og

stoppes, er farlig og skal repareres.

ADVARSEL

OBJ_BUCH-310-001.book Page 83 Wednesday, December 20, 2006 9:31 AM

84 | Dansk 1 609 929 K94 • 20.12.06

c) Træk stikket ud af stikkontakten og/eller

fjern akkuen, inden maskinen indstilles,

der skiftes tilbehørsdele, eller maskinen

lægges fra. Disse sikkerhedsforanstaltninger

forhindrer utilsigtet start af el-værktøjet.

d) Opbevar ubenyttet el-værktøj uden for

børns rækkevidde. Lad aldrig personer,

der ikke er fortrolige med maskinen eller

ikke har gennemlæst disse instrukser,

benytte maskinen. El-værktøj er farligt, hvis

det benyttes af ukyndige personer.

e) El-værktøjet bør vedligeholdes omhygge-

ligt. Kontroller, om bevægelige maskin-

dele fungerer korrekt og ikke sidder fast,

og om delene er brækket eller beskadi-

get, således at el-værktøjets funktion

påvirkes. Få beskadigede dele repareret,

inden maskinen tages i brug. Mange uheld

skyldes dårligt vedligeholdte el-værktøjer.

f) Sørg for, at skæreværktøjer er skarpe og

rene. Omhyggeligt vedligeholdte skæreværk-

tøjer med skarpe skærekanter sætter sig ikke

så hurtigt fast og er nemmere at føre.

g) Brug el-værktøj, tilbehør, indsatsværktøj

osv. iht. disse instrukser. Tag hensyn til

arbejdsforholdene og det arbejde, der

skal udføres. Anvendelse af el-værktøjet til

formål, som ligger uden for det fastsatte anven-

delsesområde, kan føre til farlige situationer.

5) Service

a) Sørg for, at el-værktøj kun repareres af

kvalificerede fagfolk og at der kun benyt-

tes originale reservedele. Dermed sikres

størst mulig maskinsikkerhed.

Værktøjsspecifikke

sikkerhedsinstrukser

Fælles advarselshenvisninger til slib-

ning, sandpapirslibning, arbejde med

trådbørster og skærearbejde

fDette el-værktøj kan anvendes som sliber,

sandpapirsliber, trådbørste og skærema-

skine. Læs og overhold alle advarsler,

instrukser, illustrationer og data, som du

modtager i forbindelse med el-værktøjet.

Overholder du ikke følgende instrukser, kan du få

elektrisk stød, der kan opstå brand og/eller du kan

blive kvæstet alvorligt.

fDette el-værktøj er ikke egnet til polering.

Anvendelse af el-værktøjet til formål, det ikke er

beregnet til, er forbundet med farer og kvæstelser.

fAnvend kun tilbehør, hvis det er beregnet til

dette el-værktøj og anbefalet af fabrikanten.

En mulig fastgørelse af tilbehøret til el-værktøjet

sikrer ikke en sikker anvendelse.

fDen tilladte hastighed for indsatsværktøjet

skal mindst være så høj som den max.

hastighed, der er angivet på el-værktøjet. Til-

behør, der drejer hurtigere end tilladt, kan blive

ødelagt eller flyve omkring.

fIndsatsværktøjets udvendige diameter og

tykkelse skal svare til målene på dit el-værk-

tøj. Forkert målt indsatsværktøj kan ikke afskær-

mes eller kontrolleres tilstrækkeligt.

fSlibeskiver, flanger, slibebagskiver eller

andet tilbehør skal passe nøjagtigt til slibe-

spindlen på dit el-værktøj. Indsatsværktøj, der

ikke passer nøjagtigt på el-værktøjets slibespindel,

drejer ujævnt, vibrerer meget stærkt og kan med-

føre, at man taber kontrollen.

fBrug ikke el-værktøjet, hvis det er beskadi-

get. Kontrollér altid før brug indsatsværktøj

som f.eks. slibeskiver for afsplintninger og

revner, slibebagskiver for revner, slid eller

stærkt slid, trådbørster for løse eller bræk-

kede tråde. Tabes el-værktøjet eller indsats-

værktøjet på jorden, skal du kontrollere, om

det er beskadiget; anvend evt. et ubeskadi-

get indsatsværktøj. Når indsatsværktøjet er

kontrolleret og indsat, skal du holde dig selv

og personer, der befinder sig i nærheden,

uden for det niveau, hvor indsastværktøjet

roterer, og lad el-værktøjet køre i et minut

ved højeste hastighed. Beskadiget indsats-

værktøj brækker for det meste i denne testtid.

fBrug personligt beskyttelsesudstyr. Brug

helmaske til ansigtet, øjenværn eller beskyt-

telsesbriller, afhængigt af det udførte

arbejde. Brug afhængigt af arbejdets art

støvmaske, høreværn, beskyttelseshandsker

eller specialforklæde, der beskytter dig mod

små slibe- og materialepartikler. Øjenene skal

beskyttes mod fremmede genstande, der flyver

rundt i luften og som opstår i forbindelse med for-

skelligt arbejde. Støv- eller åndedrætsmaske skal

filtrere det støv, der opstår under arbejdet. Udsæt-

tes du for høj støj i længere tid, kan du lide høretab.

fSørg for tilstrækkelig afstand til andre per-

soner under arbejdet. Enhver, der betræder

arbejdsområdet, skal bruge personligt

beskyttelsesudstyr. Brudstykker fra emnet eller

brækket indsatsværktøj kan flyve væk og føre til

kvæstelser også uden for det direkte arbejdsom-

råde.

fHold altid kun el-værktøjet i de isolerede gri-

beflader, når du udfører arbejde, hvor ind-

satsværktøjet kan ramme bøjede

strømledninger eller værktøjets eget kabel.

Kontakt med en spændingsførende ledning sætter

også metaldele under spænding, hvilket fører til

elektrisk stød.

OBJ_BUCH-310-001.book Page 84 Wednesday, December 20, 2006 9:31 AM

Dansk | 851 609 929 K94 • 20.12.06

fHold netkablet væk fra roterende indsats-

værktøj. Taber du kontrollen over el-værktøjet,

kan netkablet skæres over eller rammes, og din

hånd eller din arm kan trækkes ind i det roterende

indsatsværktøj.

fLæg aldrig el-værktøjet til side, før indsats-

værktøjet står helt stille. Det roterende indsats-

værktøj kan komme i kontakt med

fralægningsfladen, hvorved du kan tabe kontrollen

over el-værktøjet.

fLad ikke el-værktøjet køre, mens det bæres.

Dit tøj kan blive fanget ved en tilfældig kontakt med

det roterende indsatsværktøj, hvorved indsats-

værktøjet kan bore sig ind i din krop.

fRengør ventilationsåbningerne på dit

el-værktøj med regelmæssige mellemrum.

Motorhuset trækker støv ind i huset, og store

mængder metalstøv kan være farligt rent elektrisk.

fBrug ikke el-værktøjet i nærheden af brænd-

bare materialer. Gnister kan sætte ild i materia-

ler.

fBrug ikke indsatsværktøj, der transporterer

flydende kølemiddel. Brug af vand eller andre

flydende kølemidler kan føre til elektrisk stød.

Tilbageslag og tilsvarende advarsler

fTilbageslag er en pludselig reaktion, som skyldes,

at et roterende indsatsværktøj (slibemaskine, slibe-

bagskive, trådbørste osv.) har sat sig fast eller blo-

kerer. Fastsættelse eller blokering fører til et

pludseligt stop af det roterende indsatsværktøj.

Derved accelereres et ukontrolleret el-værktøj mod

indsatsværktøjets omningsretning på blokerings-

stedet.

Sidder f.eks. en slibeskive fast eller blokerer i et

emne, kan kanten på slibeskiven, der dykker ned i

emnet, blive siddende, hvorved slibeskiven bræk-

ker af eller fører til et tilbageslag. Slibeskiven

bevæger sig så hen imod eller væk fra betjenings-

personen, afhængigt af skivens drejeretning på

blokeringsstedet. Derved kan slibeskiver også

brække.

Et tilbageslag skyldes forkert eller fejlbehæftet

brug af el-værktøjet. Det kan forhindres ved at

træffe egnede forsigtighedsforanstaltninger, der

beskrives i det følgende.

fHold godt fast i el-værktøjet og sørg for at

både krop og arme befinder sig i en position,

der kan klare tilbageslagskræfterne. Anvend

altid ekstrahåndtaget, hvis et sådant findes,

for at have så meget kontrol som muligt over

tilbageslagskræfterne eller reaktionsmo-

menterne, når maskinen kører op i hastig-

hed. Betjeningspersonen kan beherske

tilbageslags- og reaktionskræfterne med egnede

forsigtighedsforanstaltninger.

fSørg for at din hånd aldrig kommer i nærhe-

den af det roterende indsatsværktøj. Indsats-

værktøjet kan bevæge sig hen over din hånd i

forbindelse med et tilbageslag.

fUndgå at din krop befinder sig i det område,

hvor el-værktøjet bevæger sig i forbindelse

med et tilbageslag. Tilbageslaget driver el-værk-

tøjet i modsat retning af slibeskivens bevægelse

på blokeringsstedet.

fArbejd særlig forsigtig i områder som f.eks.

hjørner, skarpe kanter osv. Forhindre at ind-

satsværktøjet slår tilbage fra emnet og sæt-

ter sig fast. Det roterende indsatsværktøj har

tendens til at sætte sig fast, når det anvendes i

hjørner, skarpe kanter eller hvis det springer til-

bage. Dette medfører, at man taber kontrollen eller

tilbageslag.

fBrug ikke kædesavklinger eller tandede sav-

klinger. Sådant indsatsværktøj fører hyppigt til til-

bageslag eller at man taber kontrollen over

el-værktøjet.

Særlige advarselshenvisninger til

slibning og skærearbejde

fAnvend altid beskyttelseskappen, der er

beregnet til den anvendte type slibeski-

ver/slibestifter. Beskyttelseskappen skal

være anbragt sikkert på el-værktøjet og være

indstillet på en sådan måde, at der nås max.

sikkerhed, dvs. at den mindst mulige del af

slibeskiven skal pege hen imod betjenings-

personen. Beskyttelseskappen skal beskytte

betjeningspersonen mod brudstykker og tilfældig

kontakt med slibeskiven/slibestiften.

fBrug udelukkende slibeskiver/slibestifter,

der er godkendt til dit el-værktøj, og den

beskyttelseskappe, der er beregnet til disse

slibeskiver/slibestifter. Slibeskiver/slibestifter,

der ikke er beregnet til el-værktøjet, kan ikke

beskyttes tilstrækkeligt og er usikre.

fSlibeskiver/slibestifter må kun anvendes til

de anbefalede formål. F.eks.: Slib aldrig med

sidefladen på en skæreskive. Skæreskiver er

bestemt til materialeafslibning med kanten på ski-

ven. Udsættes disse slibeskiver/slibestifter for

sidevendt kraftpåvirkning, kan de ødelægges.

fAnvend altid ubeskadigede spændeflanger i

den rigtige størrelse og form, der passer til

den valgte slibeskive. Egnede flanger støtter sli-

beskiven og forringer således faren for brud på sli-

beskiven. Flanger til skæreskiver kan være

forskellige fra flanger for andre slibeskiver.

fBrug ikke slidte slibeskiver, der passer til

større el-værktøj. Slibeskiver til større el-værktøj

kan brække, da de ikke er egnet til de højere

omdrejningstal, som småt el-værktøj arbejder med.

OBJ_BUCH-310-001.book Page 85 Wednesday, December 20, 2006 9:31 AM

86 | Dansk 1 609 929 K94 • 20.12.06

Yderligere særlige advarselshenvis-

ninger til skærearbejde

fUndgå at skæreskiven blokerer eller får for

højt modtryk. Foretag ikke meget dybe snit.

Overbelastes skæreskiven, øges skivens belast-

ning og der er større tendens til, at skiven kan

sætte sig i klemme eller blokere, hvilket igen kan

føre til tilbageslag eller brud på slibeskiven/slibe-

stiften.

fUndgå området for og bag ved den rote-

rende skæreskive. Bevæger du skæreskiven i

emnet væk fra dig selv, kan el-værktøjets roterende

skive slynges direkte ind mod dig i tilfælde af et til-

bageslag.

fSidder skæreskiven i klemme eller afbryder

du arbejdet, slukkes el-værktøjet og maski-

nen holdes roligt, til skiven er stoppet. For-

søg aldrig at trække skæreskiven ud af

snittet, mens den roterer, da dette kan føre

til et tilbageslag. Lokalisér og afhjælp fejlen.

fTænd ikke for el-værktøjet, så længe det

befinder sig i emnet. Sørg for at skæreskiven

når op på sit fulde omdrejningstal, før du for-

sigtigt fortsætter snittet. Ellers kan skiven

sætte sig i klemme, springe ud af emnet eller forår-

sage et tilbageslag.

fUnderstøt plader eller store emner for at

reducere risikoen for et tilbageslag som

følge af en fastklemt skæreskive. Store plader

kan bøje sig under deres egen vægt. Emnet skal

støttes på begge sider, både i nærheden af skære-

snittet og ved kanten.

fVær særlig forsigtig ved „lommesnit“ i

bestående vægge eller andre områder, hvor

man ikke har direkte indblik. Den neddyk-

kende skæreskive kan forårsage et tilbageslag, når

der skæres i gas- eller vandledninger, elektriske

ledninger eller andre genstande.

Særlige advarselshenvisninger til

sandpapirslibning

fAnvend ikke overdimensioneret slibepapir,

men læs og overhold fabrikantens forskrifter

mht. slibepapirets størrelse. Slibepapirer, der

rager ud over slibebagskiven, kan føre til kvæstel-

ser eller blokering eller iturivning af slibepapirerne

eller til tilbageslag.

Særlige advarselshenvisninger i for-

bindelse med arbejde med trådbør-

ster

fVær opmærksom på, at trådbørsten også

taber trådstykker under almindelig brug.

Overbelast ikke trådene med et for stort tryk.

Vækflyvende trådstykker kan meget hurtigt trænge

ind under tyndt tøj og/eller huden.

fAnbefales det at bruge en beskyttelses-

kappe, skal du forhindre, at beskyttelses-

kappe og trådbørste kan berøre hinanden.

Tallerken- og kopbørster kan øge deres diameter

med tryk og centrifugalkraft.

Ekstra advarselshenvisinnger

Brug sikkerhedsbriller.

fAnvend egnede søgeinstrumenter til at finde

frem til skjulte forsyningsledninger eller

kontakt det lokale forsyningsselskab. Kon-

takt med elektriske ledninger kan føre til brand og

elektrisk stød. Beskadigelse af en gasledning kan

føre til eksplosion. Brud på et vandrør kan føre til

materiel skade eller elektrisk stød.

fAnvend altid beskyttelsesudstyr, der er fore-

skrevet til det pågældende arbejde. Beskyt-

telsesudstyr, der ikke er egnet til det enkelte

arbejde, kan ikke afskærme slibebladet tilstrække-

ligt.

fBrug en støvopsugning til bearbejdning af

sten. Støvsugeren skal være godkendt til

opsugning af stenstøv. Brug af dette udstyr

nedsætter risikoen for personskader som følge af

støv.

fBrug en føringsslæde til skæring i sten. Uden

sideskinne kan skæreskiven komme til at sidde i

klemme og forårsage et tilbageslag.

fHold altid maskinen fast med begge hænder

og sørg for at stå sikkert under arbejdet.

El-værktøjet føres sikkert med to hænder.

fSikre emnet. Et emne holdes bedre fast med

spændeanordninger eller skruestik end med hån-

den.

fBearbejd ikke asbestholdigt materiale.

Asbest er kræftfremkaldende.

fTræf de nødvendige foranstaltninger, hvis

sundhedsskadeligt, brændbart eller eksplo-

sivt støv kan opstå under arbejdet. F.eks.:

Noget støv kan være kræftfremkaldende. Brug en

støvbeskyttelsesmaske samt en støv-/spåneop-

sugning, hvis en sådan kan tilsluttes.

fRenhold arbejdspladsen. Blandede materialer

er særlig farlige. Letmetalstøv kan brænde eller

eksplodere.

fEl-værktøjet må ikke benyttes, hvis lednin-

gen er beskadiget. Berør ikke den beskadi-

gede ledning og træk netstikket ud, hvis

ledningen beskadiges under arbejdet. Beska-

digede ledninger øger risikoen for elektrisk stød.

OBJ_BUCH-310-001.book Page 86 Wednesday, December 20, 2006 9:31 AM

Dansk | 871 609 929 K94 • 20.12.06

Funktionsbeskrivelse

Læs alle advarselshenvisninger og

instrukser. I tilfælde af manglende

overholdelse af advarselshenvisnin-

gerne og instrukserne er der risiko for

elektrisk stød, brand og/eller alvorlige

kvæstelser.

Klap venligst foldesiden med illustration af produktet

ud og lad denne side være foldet ud, mens du læser

betjeningsvejledningen.

Beregnet anvendelse

El-værktøjet er beregnet til at skære, skruppe og bør-

ste metal- og stenmaterialer uden brug af vand.

Til skæring af metal er der brug for en speciel beskyt-

telseskappe (tilbehør).

Til skæring af sten er der brug for en speciel opsug-

ningskappe med føringsslæder (tilbehør).

Med tilladt slibeværktøj kan el-værktøjet anvendes til

sandpapirslibning.

Illustrerede komponenter

Nummereringen af de illustrerede komponenter refe-

rerer til illustrationen af el-værktøjet på illustrationssi-

den.

1Sikkerhedsarm til beskyttelseskappe

2Spindel-låsetaste

3Start-stop-kontakt

4Ekstrahåndtag

5Slibespindel

6Opsugningskappe til slibning*

7Holdeflange med O-ring

8Hårdmetal-kopskive*

9Spændemøtrik

10 Lynspændemøtrik *

11 Beskyttelseskappe til slibning

12 Beskyttelseskappe til skæring*

13 Slibe-/skæreskive*

14 Håndbeskyttelse*

15 Gummibagskive*

16 Slibeblad*

17 Rundmøtrik*

18 Kopbørste*

19 Opsugningskappe til skæring med føringsslæder*

20 Diamant-skæreskive*

*Tilbehør, som er illustreret eller beskrevet i betje-

ningsvejledningen, hører ikke til standard-leveringen.

Tekniske data

Vinkelsliber GWS 1000

PROFESSIONAL

GWS 1000

PROFESSIONAL

GWS 1400

PROFESSIONAL

Typenummer 3 601 H21 0.. 3 601 H21 0.. 3 601 H24 0..

Nominel optagen effekt W 1000 1000 1400

Afgiven effekt W630 630 820

Omdrejningstal, ubelastet min-1 11000 11000 11000

max. slibeskivediameter mm 115 125 125

Slibespindelgevind M 14 M 14 M 14

Startstømsbegrænsning – – z

Konstantelektronik – – z

Vægt svarer til EPTA-Procedure

01/2003 kg 2,1 2,1 2,2

Beskyttelsesklasse /II /II /II

Angivelserne gælder for nominelle spændinger [U] 230/240 V. Disse angivelser kan variere ved lavere spændinger og i lan-

despecifikke udførelser.

Se typenummer på el-værktøjets typeskilt. Handelsbetegnelserne for de enkelte el-værktøjer kan variere.

OBJ_BUCH-310-001.book Page 87 Wednesday, December 20, 2006 9:31 AM

88 | Dansk 1 609 929 K94 • 20.12.06

Overensstemmelseserklæring

Vi erklærer under almindeligt ansvar, at dette produkt

er i overensstemmelse med følgende standarder eller

normative dokumenter: EN 60745 iht. bestemmel-

serne i direktiverne 89/336/EØF, 98/37/EF.

04.12.2006, Robert Bosch GmbH, Power Tools Division

D-70145 Leinfelden-Echterdingen

Støj-/vibrationsinformation

Måleværdier er beregnet iht. EN 60745.

Værktøjets A-vægtede støjniveau er typisk: Lydtryksni-

veau 91 dB(A); lydeffektniveau 102 dB(A). Usikker-

hed K=3 dB.

Brug høreværn!

Samlede vibrationsværdier (vektorsum for tre retnin-

ger) beregnet iht. EN 60745:

Overfladeslibning (skrubning): Vibrationseksponering

ah=8,5 m/s2, usikkerhed K=2,0 m/s2.

Slibning med slibeblad: Vibrationseksponering

ah=3,4 m/s2, usikkerhed K=2,0 m/s2.

Det svingningsniveau, der angives i

disse instrukser, er blevet målt iht.

en måleproces, der er standardiseret i EN 60745, og

kan bruges til en sammenligning af maskinene.

Svingningsniveauet ændrer sig iht. el-værktøjets brug

og kan i nogle tilfælde ligge over den værdi, der er

angivet i disse instrukser. Svingningsbelastningen kan

evt. undervurderes, hvis el-værktøjet bruges på en

sådan måde med regelmæssige mellemrum.

Bemærk: For nøjagtigt at kunne vurdere svingnings-

belastningen i et bestemt arbejdstidsrum bør man

også tage højde for de tider, hvor maskinen er slukket

eller kører, men ikke bruges. Dette kan reducere

svingningsbelastningen betydeligt i hele arbejdstids-

rummet.

Montering

Montering af beskyttelsesanordninger

fTræk stikket ud af stikkontakten, før der

udføres arbejde på el-værktøjet.

Beskyttelseskappe til slibning

Sæt beskyttelseskappen 11

på spidelhalsen som vist på

billedet. Trekantmarkeringerne

på beskyttelseskappen skal

være i overensstemmelse med

de tilsvarende markeringer på

gearholdet.

Tryk beskyttelseskappen 11

på spindelhalsen, til kanten på

beskyttelseskappen sidder på

el-værktøjets flange, og drej

beskyttelseskappen, til den

går hørbart i indgreb.

Tilpas beskytteleskappens position 11 i forhold til

arbejdets krav. Tryk sikkerhedsarmen 1 opad og drej

beskyttelseskappen 11 i den ønskede position.

fIndstil beskyttelseskappen 11 på en sådan

måde, at brugeren ikke udsættes for gnist-

regn.

fBeskyttelseskappen 11 må kun drejes i for-

bindelse med en aktivering af sikkerhedsar-

men 1! Ellers skal el-værktøjet tages ud af

brug og sendes til et autoriseret service-

værksted.

Bemærk: Kodelåsene på beskyttelseskappen 11 sik-

rer, at el-værktøjet kun kan forsynes med en beskyttel-

seskappe, som passer til el-værktøjet.

Beskyttelseskappe til skæring

fAnvend til skæring af metal altid beskyttel-

seskappen til skæring 12.

fAnvend til skæring i sten altid opsugnings-

kappen til skæring med føringsslæder 19.

Beskyttelseskappen til skæring 12 monteres lige som

beskyttelseskappen til slibning 11.

Opsugningskappe til slibning

Til støvfattig slibning af farver, lakker og plast i forbin-

delse med hårdmetal-kopskive 8 eller gummibagski-

ven 15 med slibeblad 16 kan du bruge

opsugningskappen 6. Opsugningskappen 6 er ikke

beregnet til bearbejdning af metal.

Opsugningskappen 6 kan forbindes med en egnet

Bosch-støvsuger.

Opsugningskappen 6 monteres lige som beskyttel-

seskappen 11. Børstekransen kan udskiftes.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

ADVARSEL

OBJ_BUCH-310-001.book Page 88 Wednesday, December 20, 2006 9:31 AM

Dansk | 891 609 929 K94 • 20.12.06

Ekstrahåndtag

fBrug altid el-værktøjet med ekstrahåndtaget

Skru ekstrahåndtaget 4 ind i gearhovedet på højre

eller venstre side afhængigt af, hvilket arbejde skal

udføres.

Håndbeskyttelse

fMontér til arbejde med gummibagskiven 15

eller kopbørsten/skivebørsten/lamelslibe-

skiven altid håndbeskyttelsen 14.

Fastgør håndbeskyttelsen 14 med ekstrahåndtaget 4.

Montering af slibeværktøj

fTræk stikket ud af stikkontakten, før der

udføres arbejde på el-værktøjet.

fSlibe- og skæreskiver bliver meget varme,

når de er i brug; de må først berøres, når de

er kølet helt af.

Rengør slibespindlen 5 og alle dele, der skal monte-

res.

Tryk til fastspænding og løsning af slibeværktøjet på

spindel-låsetasten 2 for at justere slibespindlen.

fAktivér kun spindellåsetasten, når slibe-

spindlen står stille. Ellers kan el-værktøjet blive

beskadiget.

Slibe-/skæreskive

Overhold målene på slibeværktøjet. Huldiameteren

skal passe til holdeflangen. Brug hverken adaptere

eller reduktionsstykker.

Bruges diamant-skæreskiver, skal man være opmærk-

som på, at drejeretningspilen på diamant-skæreskiven

og el-værktøjets drejeretning stemmer overens (se

drejeretningspil på gearhoved).

Monteringens rækkefølge ses på den grafiske side.

Slibe-/skæreskiven fastgøres ved at åbne spændemø-

trikken 9 og spænde den igen med tapnøglen, se

afsnit „Lynspændemøtrik“.

fNår slibeværktøjet er monteret, kontrolleres

det for korrekt montering og at det kan

bevæges frit, før el-værktøjet tændes. Sørg

for, at slibeværktøjet ikke rager imod

beskyttelseskappen eller andre dele.

Holdeflangen 7 er forsynet med en

kunststofdel (O-ring) i midterkan-

ten. Mangler O-ringen eller er

den beskadiget, skal den ubetin-

get erstattes (best.nr.

1 600 210 039), før holdeflangen

7 monteres.

Lamelslibeskive

fMontér til arbejde med gummibagskiven 15

eller kopbørsten/skivebørsten/lamelslibe-

skiven altid håndbeskyttelsen 14.

Anbring den specielle holdeflange (best.nr.

2 605 703 028) og lamelslibeskiven på slibespindlen

5. Skru spændemøtrikken 9 på og spænd den med

tapnøglen.

Gummi-slibeskive

fMontér til arbejde med gummibagskiven 15

eller kopbørsten/skivebørsten/lamelslibe-

skiven altid håndbeskyttelsen 14.

Monteringens rækkefølge ses på den grafiske side.

Skru den runde møtrik 17 på og spænd den med tap-

nøglen.

Kopbørste/skivebørste

fMontér til arbejde med gummibagskiven 15

eller kopbørsten/skivebørsten/lamelslibe-

skiven altid håndbeskyttelsen 14.

Monteringens rækkefølge ses på den grafiske side.

Kopbørsten/skivebørsten skal kunne skrues så meget

på slibespindlen, at den ligger fast på slibespindelflan-

gen for enden af slibespindelgevindet. Spænd kop-

børsten/skivebørsten fast med en gaffelnøgle.

Lynspændemøtrik

Til nemt slibeværktøjsskift uden brug af yderligere

værktøj kan du bruge lynspændemøtrikken 10 i stedet

for spændemøtrikken 9.

fLynspændemøtrikken 10 må kun bruges til

slibe- eller skæreskiver.

Brug kun en korrekt, ubeskadiget lynspænde-

møtrik 10.

Sørg under påskruningen for, at tekstsiden på

lynspændemøtrikken 10 ikke peger hen imod

slibeskiven; pilen skal pege hen på indeksmær-

ket 21.

Tryk på spindel-låsetasten

2 for at justere slibespind-

len. Lynspændemøtrikken

spændes ved at dreje sli-

beskiven kraftigt mod

højre.

OBJ_BUCH-310-001.book Page 89 Wednesday, December 20, 2006 9:31 AM

90 | Dansk 1 609 929 K94 • 20.12.06

En korrekt fastgjort, ube-

skadiget lynspændemøtrik

løsnes ved at dreje finger-

ringen mod venstre.

Løsne aldrig en fastsid-

dende lynspændemø-

trik med en tang, men

derimod med tapnøg-

len. Anbring tapnøglen

som vist på billedet.

Tilladt slibeværktøj

Det er muligt at benytte alt det slibeværktøj, der er

nævnt i denne betjeningsvejledning.

Det tilladte omdrejningstal [min-1] eller omfangsha-

stigheden [m/s] for det benyttede slibeværktøj skal

mindst svare til angivelserne i tabellen.

Læs og overhold derfor det tilladte omdrejningstal

eller omfangshastigheden på slibeværktøjets etiket.

Drejning af gearhoved

fTræk stikket ud af stikkontakten, før der

udføres arbejde på el-værktøjet.

Du kan dreje gearho-

vedet i skridt på 90°.

Dette gør det muligt at

stille start-stop-kontak-

ten i en særlig praktisk

position, når særligt

arbejde skal udføres;

f.eks. til skæring med

opsugningskappen

med føringsslæde

19/skærestander eller

til venstrehåndede.

Drej de 4 skruer helt

ud. Sving gearhovedet

forsigtigt i den nye position og uden at huset tages

af. Drei igen de 4 skruer fast.

Brug

Ibrugtagning

fKontrollér netspændingen! Strømkildens

spænding skal stemme overens med angi-

velserne på el-værktøjets typeskilt. El-værk-

tøj til 230 V kan også tilsluttes 220 V.

Bruges el-værktøjet på mobile generatorer, der ikke

råder over tilstrækkelige ydelsesreserver eller egnet

spændingsregulering med startstrømforstærkning,

kan ydelsen reduceres eller atypiske forhold kan opstå

ved start.

Kontrollér venligst, at den anvendte generator også

egner sig til det, den skal anvendes til.

Tænd/sluk

Skub til ibrugtagning af el-værktøjet start-stop-kon-

takten 3 frem.

Til fastholdelse af start-stop-kontakten 3 trykkes

start-stop-kontakten 3 ned foran, til den falder i hak.

El-værktøjet slukkes ved at slippe start-stop-kontak-

ten 3 eller hvis den er fastlåst, trykkes start-stop-kon-

takten 3 kort bagpå, før den slippes.

fKontrollér slibeværktøjet, før det tages i

brug. Slibeværktøjet skal være korrekt mon-

teret og skal kunne rotere frit. Gennemfør en

prøvekørsel i mindst 1 minut uden belast-

ning. Brug ikke beskadiget, ikke rundt eller

vibrerende slibeværktøj. Beskadiget slibeværk-

tøj kan revne og føre til kvæstelser.

Startstømsbegrænsning (GWS 1400)

Den elektroniske startstrømsbegrænsning begrænser

ydelsen, når el-værktøjet tændes, og muliggør driften

til en 16 A-sikring.

Konstantelektronik (GWS 1400)

Konstantelektronik holder det indstillede omdrejnings-

tal mellem ubelastet og belastet tilstand næsten kon-

stant.

Arbejdsvejledning

fVær forsigtig, når der skal slidses i bærende

vægge, se afsnit „

Statiske forskrifter

“.

fSpænd emnet, hvis det ikke ligger sikkert

vha. sin egenvægt.

fBelast ikke el-værktøjet så meget, at det

standser.

fSlibe- og skæreskiver bliver meget varme,

når de er i brug; de må først berøres, når de

er kølet helt af.

max

[mm] [mm]

Dbd[min

-1][m/s]

115

125 6

622,2

22,2 11000

11000 80

115

125 ––

11000

11000 80

75 30 M 14 11000 45

OBJ_BUCH-310-001.book Page 90 Wednesday, December 20, 2006 9:31 AM

Dansk | 911 609 929 K94 • 20.12.06

Bemærk: Stikket skal altid tages ud af stikkontakten,

når maskinen ikke er i brug. El-værktøjet har et lille

strømforbrug, når stikket er sat i og der er spænding

på, også når det er slukket.

Skrubslibning

fAnvend aldrig skæreskiver til skrubslibning.

Med en arbejdsvinkel på 30° til 40° fås det bedste

arbejdsresultat i forbindelse med skrubslibning.

Bevæg el-værktøjet frem og tilbage med jævnt tryk.

Derved bliver emnet ikke for varmt, misfarvning und-

gås og el-værktøjet efterlader ingen riller på emnet.

Lamelslibeskive

Lamelslibeskiven (tilbehør) kan også benyttes til at

bearbejde bølgede overflader og profiler.

Lamelslibeskiver har en væsentlig længere levetid,

lavere støjniveau og lavere slibetemperaturer end

almindelige slibeskiver.

Skæring i metal

fAnvend til skæring af metal altid beskyttel-

seskappen til skæring 12.

Gennemskæring skal gennemføres med jævn fremfø-

ring, der passer til det materiale, der skal bearbejdes.

Udsæt ikke skæreskiven for tryk, sørg for, at den hver-

ken kommer i klemme eller oscillerer.

Forsøg ikke at bremse udløbende skæreskiver ved at

trykke mod dem i siden.

El-værktøjet skal altid

føres i modløbet.

Ellers er der fare for, at

det trykkes ukontrol-

leret ud af snittet.

Profiler og firkantede

rør skal helst skæres

over på det sted, hvor

tværsnittet er mindst.

Skæring i sten

fAnvend til skæring i sten altid opsugnings-

kappen til skæring med føringsslæder 19.

fEl-værktøjet må kun benyttes til tørskæ-

ring/tørslibning.

Sten skal helst skæres igennem med en en diamant-

skæreskive. Opsugningskappen til skæring skal

anvendes med føringsslæde 19, så skiven ikke kan

beskadiges.

Brug altid el-værktøjet med støvopsugning og brug

desuden en støvbeskyttelsesmaske.

Støvsugeren skal være godkendt til opsugning af

stenstøv. Bosch tilbyder egnede støvsugere.

Tænd for el-værktøjet

og anbring den forre-

ste del af føringsslæ-

den på emnet. Skub

el-værktøjet frem med

jævn fremføring, der

passer til det materi-

ale, der skal bearbej-

des.

Når der skæres i meget hårde materialer som f.eks.

beton med et stort kieseindhold, kan diamantskære-

skiven blive for varm og derved beskadiges. En gnist-

krans, der løber med diamantskæreskiven, er et

tydeligt tegn herpå.

Afbryd i dette tilfælde skærearbejdet og lad diamant-

skæreskiven afkøle i tomgang ved max. omdrejningstal

i kort tid, så den kan afkøle.

Et mærkbart langsommere arbejdsskridt og en gnist-

krans er tegn på, at diamant-skæreskiven er uskarp.

Denne slibes igen ved at køre den i porøst materiale

(f.eks. kalksten) i korte bevægelser.

Statiske forskrifter

Slidser i bærende vægge skal overholde bestemmel-

serne i standarden DIN 1053 del 1 eller specielle

krav, som gælder i det enkelte land.

Disse forskrifter skal ubetinget overholdes. Spørg den

ansvarlige statiker, arkitekt eller byggeledelse til råds,

før arbejdet påbegyndes.

Vedligeholdelse og service

Vedligeholdelse og rengøring

fTræk stikket ud af stikkontakten, før der

udføres arbejde på el-værktøjet.

fEl-værktøj og el-værktøjets ventilationsåb-

ninger skal altid holdes rene for at sikre et

godt og sikkert arbejde.

fVed ekstreme brugsbetingelser kan ledende

støv aflejre sig inde i el-værktøjet i forbin-

delse med bearbejdning af metaller.

El-værktøjets beskyttelsesisolering kan for-

ringes. I sådanne tilfælde anbefales det et

bruge et stationært udsugningsanlæg,

udblæse ventilationsåbningerne med regel-

mæssige mellemrum og tilkoble en fejl-

strømbeskyttelseskontakt (FI-kontakt).

OBJ_BUCH-310-001.book Page 91 Wednesday, December 20, 2006 9:31 AM

92 | Dansk 1 609 929 K94 • 20.12.06

Skulle el-værktøjet trods omhyggelig fabrikation og

kontrol holde op med at fungere, skal reparationen

udføres af et autoriseret serviceværksted for Bosch-

elektroværktøj.

El-værktøjets 10-cifrede typenummer (se typeskilt)

skal altid angives ved forespørgsler og bestilling af

reservedele.

Service og kunderådgivning

Reservedelstegninger og informationer om reserve-

dele findes under:

www.bosch-pt.com

Bosch Service Center for el-værktøj

Telegrafvej 3

2750 Ballerup

✆ Service: . . . . . . . . . . . . . . . . . . . . +45 44 89 88 55

Fax: . . . . . . . . . . . . . . . . . . . . . . . . . . +45 44 89 87 55

✆ Teknisk vejledning: . . . . . . . . . . . +45 44 89 88 56

✆ Den direkte linje: . . . . . . . . . . . . . +45 44 68 35 60

Bortskaffelse

El-værktøj, tilbehør og emballage skal genbruges på

en miljøvenlig måde.

Gælder kun i EU-lande:

Smid ikke el-værktøj ud sammen med

det almindelige husholdningsaffald!

Iht. det europæiske direktiv

2002/96/EF om affald af elektrisk og

elektronisk udstyr skal kasseret elek-

trisk udstyr indsamles separat og gen-

bruges iht. gældende miljøforskrifter.

Ret til ændringer forbeholdes.

OBJ_BUCH-310-001.book Page 92 Wednesday, December 20, 2006 9:31 AM

Svenska | 931 609 929 K94 • 20.12.06

Allmänna säkerhetsanvis-

ningar för elverktyg

Läs noga igenom alla anvis-

ningar. Fel som uppstår till följd av

att anvisningarna nedan inte följts kan orsaka elstöt,

brand och/eller allvarliga kroppsskador.

Förvara alla varningar och anvisningar för fram-

tida bruk.

Nedan använt begrepp ”Elverktyg” hänför sig till nät-

drivna elverktyg (med nätsladd) och till batteridrivna

elverktyg (sladdlösa).

1) Arbetsplatssäkerhet

a) Håll arbetsplatsen ren och välbelyst.

Oordning på arbetsplatsen och dåligt belyst

arbetsområde kan leda till olyckor.

b) Använd inte elverktyget i explosionsfarlig

omgivning med brännbara vätskor, gaser

eller damm. Elverktygen alstrar gnistor som

kan antända dammet eller gaserna.

c) Håll under arbetet med elverktyget barn

och obehöriga personer på betryggande

avstånd. Om du störs av obehöriga personer

kan du förlora kontrollen över elverktyget.

2) Elektrisk säkerhet

a) Elverktygets stickpropp måste passa till

vägguttaget. Stickproppen får absolut

inte förändras. Använd inte adapterkon-

takter tillsammans med skyddsjordade

elverktyg. Oförändrade stickproppar och pas-

sande vägguttag reducerar risken för elstöt.

b) Undvik kroppskontakt med jordade ytor

som t. ex. rör, värmeelement, spisar och

kylskåp. Det finns en större risk för elstöt om

din kropp är jordad.

c) Skydda elverktyget mot regn och väta.

Tränger vatten in i ett elverktyg ökar risken för

elstöt.

d) Missbruka inte nätsladden och använd

den inte för att bära eller hänga upp

elverktyget och inte heller för att dra

stickproppen ur vägguttaget. Håll näts-

ladden på avstånd från värme, olja,

skarpa kanter och rörliga maskindelar.

Skadade eller tilltrasslade ledningar ökar risken

för elstöt.

e) När du arbetar med ett elverktyg utomhus

använd endast förlängningssladdar som

är avsedda för utomhusbruk. Om en lämp-

lig förlängningssladd för utomhusbruk används

minskar risken för elstöt.

f) Använd ett felströmsskydd om det inte är

möjligt att undvika elverktygets använd-

ning i fuktig miljö. Felströmsskyddet minskar

risken för elstöt.

3) Personsäkerhet

a) Var uppmärksam, kontrollera vad du gör

och använd elverktyget med förnuft.

Använd inte elverktyg när du är trött eller

om du är påverkad av droger, alkohol

eller mediciner. Under användning av elverk-

tyg kan även en kort ouppmärksamhet leda till

allvarliga kroppsskador.

b) Bär alltid personlig skyddsutrustning och

skyddsglasögon. Användning av personlig

skyddsutrustning som t. ex. dammfiltermask,

halkfria säkerhetsskor, skyddshjälm och hörsel-

skydd reducerar alltefter elverktygets typ och

användning risken för kroppsskada.

c) Undvik oavsiktlig igångsättning. Kontrol-

lera att elverktyget är frånkopplat innan

du ansluter stickproppen till vägguttaget

och/eller ansluter/tar bort batteriet, tar

upp eller bär elverktyget. Om du bär elverk-

tyget med fingret på strömställaren eller anslu-

ter påkopplat elverktyg till nätströmmen kan

olycka uppstå.

d) Ta bort alla inställningsverktyg och skruv-

nycklar innan du kopplar på elverktyget.

Ett verktyg eller en nyckel i en roterande kom-

ponent kan medföra kroppsskada.

e) Undvik onormala kroppsställningar. Se

till att du står stadigt och håller balansen.

I detta fall kan du lättare kontrollera elverktyget

i oväntade situationer.

f) Bär lämpliga arbetskläder. Bär inte löst

hängande kläder eller smycken. Håll

håret, kläderna och handskarna på

avstånd från rörliga delar. Löst hängande

kläder, långt hår och smycken kan dras in av

roterande delar.

g) Vid elverktyg med dammutsugnings- och

-uppsamlingsutrustning, se till att denna

är rätt monterade och används på korrekt

sätt. Användning av dammutsugning minskar

de risker damm orsakar.

4) Korrekt användning och hantering av elverk-

tyg

a) Överbelasta inte elverktyget. Använd för

aktuellt arbete avsett elverktyg. Med ett

lämpligt elverktyg kan du arbeta bättre och säk-

rare inom angivet effektområde.

b) Ett elverktyg med defekt strömställare får

inte längre användas. Ett elverktyg som inte

kan kopplas in eller ur är farligt och måste repa-

reras.

c) Dra stickproppen ur vägguttaget

och/eller ta bort batteriet innan inställ-

ningar utförs, tillbehörsdelar byts ut eller

elverktyget lagras. Denna skyddsåtgärd för-

hindrar oavsiktlig inkoppling av elverktyget.

VARNING

OBJ_BUCH-310-001.book Page 93 Wednesday, December 20, 2006 9:31 AM

94 | Svenska 1 609 929 K94 • 20.12.06

d) Förvara elverktygen oåtkomliga för barn.

Låt elverktyget inte användas av personer

som inte är förtrogna med dess använd-

ning eller inte läst denna anvisning.

Elverktygen är farliga om de används av oer-

farna personer.

e) Sköt elverktyget omsorgsfullt. Kontrol-

lera att rörliga komponenter fungerar fel-

fritt och inte kärvar, att komponenter inte

brustit eller skadats; orsaker som kan

leda till att elverktygets funktioner påver-

kas menligt. Låt skadade delar repareras

innan elverktyget tas i bruk. Många olyckor

orsakas av dåligt skötta elverktyg.

f) Håll skärverktygen skarpa och rena.

Omsorgsfullt skötta skärverktyg med skarpa

eggar kommer inte så lätt i kläm och går lättare

att styra.

g) Använd elverktyget, tillbehör, insatsverk-

tyg osv. enligt dessa anvisningar. Ta

hänsyn till arbetsvillkoren och arbetsmo-

menten. Om elverktyget används på ett sätt

som det inte är avsett för kan farliga situationer

uppstå.

5) Service

a) Låt endast kvalificerad fackpersonal

reparera elverktyget och endast med ori-

ginalreservdelar. Detta garanterar att elverk-

tygets säkerhet upprätthålls.

Verktygsspecifika

säkerhetsanvisningar

Gemensamma säkerhetsanvisningar

för slipning, sandpappersslipning,

arbeten med stålborste, polering och

kapslipning.

fDetta elverktyg kan användas som slipma-

skin med slipskiva, slippapper, stålborste

och kapslipskiva. Beakta alla säkerhetsan-

visningar, instruktioner, illustrationer och

data som följer med elverktyget. Om nedan-

stående anvisningar ignoreras finns risk för elstöt,

brand och/eller allvarliga personskador.

fDetta elverktyg är inte lämpligt för polering.

Om elverktyget används för arbeten det inte är

avsett för, kan farliga situationer och kroppsskador

uppstå.

fAnvänd inte tillbehör som tillverkaren inte

uttryckligen godkänt och rekommenderat

för detta elverktyg. Även om tillbehör kan fästas

på elverktyget finns det ingen garanti för en säker

användning.

fInsatsverktygets tillåtna varvtal måste

åtminstone motsvara det på elverktyget

angivna högsta varvtalet. Tillbehör med en

högre rotationshastighet kan brista och slungas ut.

fInsatsverktygets yttre diameter och tjocklek

måste motsvara elverktygets dimensioner.

Feldimensionerade insatsverktyg kan inte på

betryggande sätt avskärmas och kontrolleras.

fSlipskivor, flänsar, sliprondeller och annat

tillbehör måste passa exakt på elverktygets

slipspindel. Insatsverktyg som inte exakt passar

till elverktygets slipspindel roterar ojämnt, vibrerar

kraftigt och kan leda till att du förlorar kontrollen

över verktyget.

fAnvänd aldrig skadade insatsverktyg. Kon-

trollera före varje användning insatsverkty-

gen som t. ex. slipskivor avseende

splitterskador och sprickor, sliprondeller

avseende sprickor repor eller kraftig nedslit-

ning, stålborstar avseende lösa eller brustna

trådar. Om elverktyget eller insatsverktyget

skulle falla ned kontrollera om skada upp-

stått eller montera ett oskadat insatsverk-

tyg. Du och andra personer i närheten ska

efter kontroll och montering av insatsverk-

tyg ställa er utanför insatsverktygets rota-

tionsradie och sedan låta elverktyget rotera

en minut med högsta varvtal. Skadade insats-

verktyg går i de flesta fall sönder vid denna prov-

körning.

fAnvänd personlig skyddsutrustning. Använd

alltefter avsett arbete ansiktsskärm, ögon-

skydd eller skyddsglasögon. Om så behövs,

använd dammfiltermask, hörselskydd,

skyddshandskar eller skyddsförkläde som

skyddar mot små utslungade slip- och mate-

rialpartiklar. Ögonen ska skyddas mot utslung-

ade främmande partiklar som kan uppstå under

arbetet. Damm- och andningsskydd måste kunna

filtrera bort det damm som eventuellt uppstår

under arbetet. Risk finns för hörselskada under en

längre tids kraftigt buller.

fSe till att obehöriga personer hålls på

betryggande avstånd från arbetsområdet.

Alla som rör sign inom arbetsområdet måste

använda personlig skyddsutrustning. Brott-

stycken från arbetsstycket eller insatsverktygen

kan slungas ut och orsaka personskada även utan-

för arbetsområdet.

fHåll fast elverktyget endast vid de isolerade

handtagen när arbeten utförs på ställen där

insatsverktyget kan skada dolda elledningar

eller egen nätsladd. Om elverktyget kommer i

kontakt med en spänningsförande ledning sätts

elverktygets metalldelar under spänning som

sedan leder till elstöt.

OBJ_BUCH-310-001.book Page 94 Wednesday, December 20, 2006 9:31 AM

Svenska | 951 609 929 K94 • 20.12.06

fHåll nätsladden på avstånd från roterande

insatsverktyg. Om du förlorar kontrollen över

elverktyget kan nätsladden kapas eller dras in var-

vid risk finns för att din hand eller arm dras mot det

roterande insatsverktyget.

fLägg aldrig bort elverktyget innan insats-

verktyget stannat fullständigt. Det roterande

insatsverktyget kan komma i beröring med under-

laget varvid risk finns för att du förlorar kontrollen

över verktyget.

fElverktyget får inte rotera när det bärs. Kläder

kan vid tillfällig kontakt med det roterande insats-

verktyget dras in varvid insatsverktyget dras mot

din kropp.

fRengör regelbundet elverktygets ventila-

tionsöppningar. Motorfläkten drar in damm i

huset och en kraftig anhopning av metalldamm kan

orsaka farliga elströmmar.

fAnvänd inte elverktyget i närheten av bränn-

bara material. Risk finns för att gnistor antänder

materialet.

fAnvänd inte insatsverktyg som kräver fly-

tande kylmedel. Vatten eller andra kylvätskor kan

medföra elstöt.

Varning för bakslag

fEtt bakslag är en plötslig reaktion hos insatsverkty-

get när t. ex. slipskivan, sliprondellen, stålborsten

hakar upp sig eller blockerar. Detta leder till abrupt

uppbromsning av det roterande insatsverktyget.

Härvid accelererar ett okontrollerat elverktyg mot

insatsverktygets rotationsriktning vid inklämnings-

stället.

Om t. ex. en slipskiva hakar upp sig eller blockerar

i arbetsstycket kan slipskivans kant i arbetsstycket

klämmas fast varvid slipskivan bryts sönder eller

orsakar bakslag. Slipskivan rör sig nu mot eller bort

från användaren beroende på skivans rotationsrikt-

ning vid inklämningsstället. Härvid kan slivskivor

även brista.

Bakslag uppstår till följd av missbruk eller felaktig

hantering av elverktyget. Detta kan undvikas

genom skyddsåtgärder som beskrivs nedan.

fHåll stadigt i elverktyget samt kroppen och

armarna i ett läge som är lämpligt för att

motstå bakslagskrafter. Använd alltid stöd-

handtaget för bästa möjliga kontroll av bak-

slagskrafter och reaktionsmoment vid start.

Användaren kan genom lämpliga försiktighetsåt-

gärder bättre behärska bakslags- och reaktions-

krafterna.

fHåll alltid handen på betryggande avstånd

från det roterande insatsverktyget. Insatsverk-

tyget kan vid ett bakslag gå mot din hand.

fUndvik att hålla kroppen inom det område

elverktyget vid ett bakslag rör sig. Bakslaget

kommer att driva elverktyget i motsatt riktning till

slipskivans rörelse vid inklämningsstället.

fVar särskilt försiktig vid bearbetning av

hörn, skarpa kanter osv. Håll emot så att

insatsverktyget inte studsar ut från arbets-

stycket eller kommer i kläm. På hörn, skarpa

kanter eller vid studsning tenderar det roterande

insatsverktyget att komma i kläm. Detta kan leda till

att kontrollen förloras eller att bakslag uppstår.

fAnvänd aldrig kedje- eller tandade såg-

klingor. Dessa insatsverktyg orsakar ofta ett bak-

slag eller förlust av kontrollen över elverktyget.

Speciella varningar för slipning och

kapslipning

fAnvänd alltid det sprängskydd som är avsett

för aktuell slipkropp. Sprängskyddet måste

monteras ordentligt på tryckluftverktyget

och vara infäst så att högsta möjliga säker-

het uppnås, dvs den del av slipkroppen som

är vänd mot användaren måste vara skyd-

dad. Sprängskyddet ska skydda användaren mot

brottstycken från eller tillfällig kontakt med slip-

kroppen.

fAnvänd endast slipkroppar som godkänts

för aktuellt elverktyg och de sprängskydd

som är avsedda för dessa slipkroppar. Slip-

kroppar som inte är avsedda för aktuellt tryckluft-

verktyg kan inte på betryggande sätt skyddas och

är därför farliga.

fSlipkroppar får användas endast för rekom-

menderade arbeten. T. ex.: Slipa aldrig med

kapskivans sidoyta. Kapskivor är avsedda för mate-

rialavverkning med skivans kant. Om tryck från

sidan utövas mot slipkroppen kan den spricka.

fFör vald slipskiva ska alltid oskadade spänn-

flänsar i korrekt storlek och form användas.

Lämpliga flänsar stöder slipskivan och reducerar

sålunda risken för slipskivbrott. Flänsar för kapski-

vor och andra slipskivor kan ha olika utseende och

form.

fAnvänd inte nedslitna slipskivor från större

elverktyg. Slipskivor för större elverktyg är inte

konstruerade för de mindre elverktygens högre

varvtal och kan därför spricka.

Andra speciella säkerhetsanvisningar

för kapslipning

fSe till att kapskivan inte kommer i kläm och

att den inte utsätts för högt mottryck. Försök

inte skära för djupt. Om kapskivan överbelastas

ökar dess påfrestning och risk finns för att den

snedvrids eller blockerar som sedan kan resultera

i bakslag eller slipkroppsbrott.

fUndvik området framför och bakom den

roterande kapskivan. Om du för kapskivan i

arbetsstycket bort från kroppen kan i händelse av

ett bakslag elverktyget med roterande skiva

slungas mot din kropp.

OBJ_BUCH-310-001.book Page 95 Wednesday, December 20, 2006 9:31 AM

96 | Svenska 1 609 929 K94 • 20.12.06

fOm kapskivan kommer i kläm eller arbetet

avbryts, koppla från elverktyget och håll det

lugnt tills skivan stannat fullständigt. Försök

aldrig dra ut en roterande kapskiva ur skär-

spåret då detta kan leda till bakslag. Lokali-

sera och åtgärda orsaken för inklämning.

fKoppla inte åter på elverktyget om det sitter

i arbetsstycket. Låt kapskivan uppnå fullt

varvtal innan den försiktigt förs in i skärspå-

ret för fortsatt kapning. I annat fall kan skivan

haka upp sig, hoppa ur arbetsstycket eller orsaka

bakslag.

fFör att reducera risken för ett bakslag till

följd av inklämd kapskiva ska skivor och

andra stora arbetsstycken stödas. Stora

arbetsstycken kan böjas ut till följd av hög egen-

vikt. Arbetsstycket måste därför stödas på båda

sidorna både i närheten av skärspåret och vid kan-

ten.

fVar speciellt försiktig vid ”fickkapning” i

dolda områden som t. ex. i en färdig vägg.

Där risk finns att kapskivan kommer i kontakt med

gas- eller vattenledningar, elledningar eller andra

föremål som kan orsaka bakslag.

Speciella säkerhetsanvisningar för

sandpappersslipning

fAnvänd inte för stora slippapper, se tillverka-

rens uppgifter om slippapperets storlek. Slip-

papper som står ut över sliprondellen kan leda till

personskada, blockera, rivas sönder eller också

orsaka bakslag.

Speciella säkerhetsanvisningar för

arbeten med trådborstar

fObservera att trådborstar även under normal

användning förlorar trådbitar. Överbelasta

inte stålborsten med för högt anliggnings-

tryck. Utslungade trådbitar kan lätt tränga in

genom kläder och/eller i huden.

fNär sprängskydd används bör man se till att

sprängskyddet och trådborsten inte berör

varandra. Tallriks- och koppborstarnas diameter

kan till följd av anliggningstryck och centrifugalkraf-

ter öka.

Extra säkerhetsanvisningar

Bär skyddsglasögon.

fAnvänd lämpliga detektorer för att lokali-

sera dolda försörjningsledningar eller kon-

sultera det lokala eldistributionsbolaget.

Kontakt med elledningar kan orsaka brand och

elstöt. En skadad gasledning kan leda till explo-

sion. Inträngning i en vattenledning kan orsaka ska-

dor på föremål eller elstöt.

fAnvänd alltid den skyddsutrustning som

föreskrivs för aktuellt arbete. Skyddsanord-

ningar som inte är lämpliga för aktuell användning

kan inte skärma slipkroppen till den grad det

behövs.

fAnvänd dammutsugning vid bearbetning av

sten. Dammsugaren måste vara godkänd för

utsugning av stendamm. Dessa anordningar

reducerar riskerna i samband med damm.

fAnvänd en styrsläde vid kapning av sten.

Utan sidstyrning kan kapskivan haka fast och

orsaka bakslag.

fHåll i elverktyget med båda händerna under

arbetet och se till att du står stadigt. Elverkty-

get kan styras säkrare med två händer.

fSäkra arbetsstycket. Ett arbetsstycke som är

fastspänt i en uppspänningsanordning eller ett

skruvstycke hålls säkrare än med handen.

fAsbesthaltigt material får inte bearbetas.

Asbest anses vara cancerframkallande.

fVidta skyddsåtgärder om risk finns för att

hälsovådligt, brännbart eller explosivt damm

uppstår under arbetet. Till exempel: Vissa

damm klassificeras som cancerframkallande

ämnen. Använd en dammfiltermask och om möjligt

damm-/ spånutsugning.

fHåll arbetsplatsen ren. Materialblandningar är

särskilt farliga. Lättmetalldamm kan brinna och

explodera.

fElverktyget får inte användas med defekt

sladd. Berör inte skadad nätsladd, dra slad-

den ur vägguttaget om den skadats under

arbetet. Skadade nätsladdar ökar risken för

elstöt.

Funktionsbeskrivning

Läs noga igenom alla anvisningar.

Fel som uppstår till följd av att anvisning-

arna nedan inte följts kan orsaka elstöt,

brand och/eller allvarliga kroppsskador.

Fäll upp sidan med illustration av elverktyget och håll

sidan uppfälld när du läser bruksanvisningen.

OBJ_BUCH-310-001.book Page 96 Wednesday, December 20, 2006 9:31 AM

Svenska | 971 609 929 K94 • 20.12.06

Ändamålsenlig användning

Elverktyget är avsett för kapning, grovslipning och

borstning av material i metall och sten utan använd-

ning av vatten.

För kapning av metall ska ett speciellt sprängskydd

(tillbehör) användas.

För kapning av sten måste en speciell sugkåpa med

styrslid (tillbehör) användas.

Med godkända slipverktyg kan elverktyget användas

för slipning med sandpapper.

Illustrerade komponenter

Numreringen av komponenterna hänvisar till illustra-

tion av elverktyget på grafiksida.

1Upplåsningsspak för sprängskydd

2Spindellåsknapp

3Strömställare Till/Från

4Stödhandtag

5Slipspindel

6Sugkåpa för slipning*

7Stödfläns med O-ring

8Hårdmetallkoppskiva*

9Spännmutter

10 Snabbspännmutter *

11 Sprängskydd för slipning

12 Sprängskydd för kapning*

13 Slip-/kapskiva*

14 Handskydd*

15 Gummisliprondell*

16 Slippapper*

17 Rundmutter*

18 Koppborste*

19 Sugkåpa för kapning med styrslid*

20 Diamantkapskiva*

*I bruksanvisningen avbildat och beskrivet tillbehör

ingår inte standardleveransen.

Tekniska data

Försäkran om

överensstämmelse

Vi försäkrar härmed under exklusivt ansvar att denna

produkt överensstämmer med följande normer och

harmoniserade standarder: EN 60745 enligt bestäm-

melserna i direktiven 89/336/EEG, 98/37/EG.

04.12.2006, Robert Bosch GmbH, Power Tools Division

D-70145 Leinfelden-Echterdingen

Buller-/vibrationsdata

Mätvärdena har bestämts baserande på EN 60745.

Maskinens A-vägda ljudnivå uppnår i typiska fall: Ljud-

trycksnivå 91 dB(A); ljudeffektnivå 102 dB(A). Onog-

grannhet K=3 dB.

Använd hörselskydd!

Totala vibrationsvärden (vektorsumma ur tre

riktningar) framtaget enligt EN 60745:

Ytslipning (skrubbning): Vibrationsemissionsvärde

ah=8,5 m/s2, onoggrannhet K=2,0 m/s2,

Slipning med slipblad: Vibrationsemissionsvärde

ah=3,4 m/s2, onoggrannhet K=2,0 m/s2.

Vinkelslip GWS 1000

PROFESSIONAL

GWS 1000

PROFESSIONAL

GWS 1400

PROFESSIONAL

Produktnummer 3 601 H21 0.. 3 601 H21 0.. 3 601 H24 0..

Upptagen märkeffekt W 1000 1000 1400

Avgiven effekt W630 630 820

Tomgångsvarvtal min-1 11000 11000 11000

max. slipskivsdiameter mm 115 125 125

Slipspindelgänga M 14 M 14 M 14

Startströmsbegränsning – – z

Konstantelektronik – – z

Vikt enligt EPTA-Procedure 01/2003 kg 2,1 2,1 2,2

Skyddsklass /II /II /II

Uppgifterna gäller för märkspänningar [U] 230/240 V. Vid låg spänning och utföranden i vissa länder kan uppgifterna variera.

Beakta produktnumret på elverktygets typskylt. Handelsbeteckningarna för enskilda elverktyg kan variera.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_BUCH-310-001.book Page 97 Wednesday, December 20, 2006 9:31 AM

98 | Svenska 1 609 929 K94 • 20.12.06

Den vibrationsnivå som anges i

dessa anvisningar har uppmätts

enligt en i EN 60745 standardiserad mätmetod och

kan användas för verktygsjämförelse.

Vibrationsnivån förändras alltefter elverktygets

användning och kan i många fall överskrida de värden

som anges i dessa anvisningar. Den belastning som

vibrationerna orsakar kan underskattas om elverktyget

regelbundet används på sådant sätt.

Anvisning: Ta även hänsyn till den tid elverktyget har

varit avstängt eller gått utan att vara i verkligt ingrepp

när en exakt värdering av vibrationsbelastningen

utförs under en bestämd tidsperiod. Detta kan minska

vibrationsbelastningen väsentligt under den totala

tidsperioden.

Montage

Montering av skyddsutrustning

fDra stickproppen ur nätuttaget innan arbe-

ten utförs på elverktyget.

Sprängskydd för slipning

Sätt upp sprängskyddet 11 på

spindelhalsen som figuren

visar. Sprängskyddets triang-

elnockar måste ligga mot res-

pektive markeringar på

växelhuvudet.

Tryck fast sprängskyddet 11

på spindelhalsen tills spräng-

skyddets fläns ligger an mot

elverktygets fläns och vrid

sedan sprängskyddet tills det

hörbart snäpper fast.

Anpassa sprängskyddet 11 till den ställning arbetet

kräver. Tryck upplåsningsspaken 1 uppåt och vrid

sprängskyddet 11 till önskat läge.

fStäll in sprängskyddet 11 så att gnistor inte

sprutas mot användaren.

fAtt vrida sprängskyddet 11 får endast vara

möjligt när upplåsningsspaken 1 påverkats!

I annat fall får elverktyget absolut inte längre

användas och måste lämnas in till kundser-

vicen för kontroll.

Anvisning: Kodnockarna på sprängskyddet 11

garanterar att endast det sprängskydd kan monteras

som passar till elverktyget.

Sprängskydd för kapning

fFör kapning av metall använd alltid spräng-

skyddet för kapning 12.

fFör kapning av sten använd alltid sugkåpan

för kapning med styrslid 19.

Sprängskyddet för kapning 12 monteras på samma

sätt som sprängskyddet för slipning 11.

Sugkåpa för slipning

För uppsamling av dammet vid slipning av färg, lack

och plast med hårdmetallkoppskivor 8 eller gummis-

liprondeller 15 med slippapper 16 kan utsugningshu-

ven 6 användas. Utsugningshuven 6 får inte användas

vid bearbetning av metall.

Till utsugningshuven 6 kan en lämplig Bosch damm-

sugare anslutas.

Utsugningshuven 6 är monterad som sprängskyddet

11. Borstkransen kan bytas ut.

Stödhandtag

fAnvänd alltid elverktyget med stödhandtag

Skruva fast stödhandtaget 4 i relation till arbetssätt till

höger eller vänster om växelhuset.

Handskydd

fFör arbeten med gummisliprondellen 15

eller med koppborste/skivborste/lamellslip-

skiva skall alltid handskyddet 14 monteras.

Fäst handskyddet 14 med stödhandtaget 4.

Montering av slipverktyg

fDra stickproppen ur nätuttaget innan arbe-

ten utförs på elverktyget.

fSlip- och kapskivorna blir under arbetet

mycket heta; berör inte dessa innan de sval-

nat.

Rengör slipspindeln 5 och alla delar som skall monte-

ras.

Tryck för fastspänning och lossning av slipverktyg

spindellåsknappen 2 för blockering av slipspindeln.

fTryck ned spindellåsknappen endast när

slipspindeln står stilla. I annat fall kan elverkty-

get skadas.

Slip-/kapskiva

Beakta slipverktygens dimensioner. Centrumhålet

måste passa till stödflänsen. Använd inte reducer-

stycken eller adapter.

Kontrollera vid användning av diamantkapskivor att

rotationspilen på diamantkapskivan och elverktygets

rotation överensstämmer (se rotationspil på växelhu-

set).

Ordningsföljden vid montering visas på grafiksidan.

VARNING

OBJ_BUCH-310-001.book Page 98 Wednesday, December 20, 2006 9:31 AM

Svenska | 991 609 929 K94 • 20.12.06

För infästning av slip-/kapskivan skruva upp spänn-

muttern 9 och dra sedan fast den med tvåstiftsnyck-

eln, se avsnittet ”Snabbspännmutter”.

fKontrollera efter montering och före start av

slipverktyget att det monterats på rätt sätt

och kan rotera fritt. Kontrollera att slipverk-

tyget inte berör sprängskyddet eller andra

delar.

I stödflänsen 7 finns kring centre-

ransatsen en plastdel (O-ring)

insatt. Om O-ringen saknas

eller är skadad måste måste den

ovillkorligen ersättas (objektnum-

mer 1 600 210 039) innan stöd-

flänsen 7 monteras.

Lamellslipskiva

fFör arbeten med gummisliprondellen 15

eller med koppborste/skivborste/lamellslip-

skiva skall alltid handskyddet 14 monteras.

Lägg upp specialstödflänsen (objektnummer

2 605 703 028) och lamellslipskivan på slipspindeln

5. Skruva på spännmuttern 9 och dra fast med två-

stiftsnyckeln.

Gummisliprondell

fFör arbeten med gummisliprondellen 15

eller med koppborste/skivborste/lamellslip-

skiva skall alltid handskyddet 14 monteras.

Ordningsföljden vid montering visas på grafiksidan.

Skruva på rundmuttern 17 och dra fast med tvåstifts-

nyckeln.

Koppborste/skivborste

fFör arbeten med gummisliprondellen 15

eller med koppborste/skivborste/lamellslip-

skiva skall alltid handskyddet 14 monteras.

Ordningsföljden vid montering visas på grafiksidan.

Koppborsten/skivborsten måste kunna skruvas upp

på slipspindeln så långt att den ligger stadigt an mot

slipspindelflänsen vid ändan på slipspindelgängan.

Spänn fast koppborsten/skivborsten med fast skruv-

nyckel.

Snabbspännmutter

För snabbt och enkelt byte av slipverktyg utan hjälp av

verktyg kan i stället för spännmuttern 9 snabbspänn-

muttern 10 användas.

fSnabbspännmuttern 10 får endast användas

för slip- och kapskivor.

Använd endast felfri, oskadad snabbspännmut-

ter 10.

Se vid påskruvning till att texten på snabb-

spännmuttern 10 inte ligger mot slipskivan;

pilen måste vara riktad mot indexmärket 21.

Tryck på spindelns lås-

knapp 2 för låsning av slip-

spindeln. För åtdragning

av snabbspännmuttern

vrid slipskivan kraftigt

medurs.

En ordentligt fastspänd

och oskadad snabbspänn-

mutter kan för hand s när

den räfflade ringen vrids

moturs.

Lossa aldrig en hårtsit-

tande snabbspännmut-

ter med tång utan

använd tvåstiftsnyck-

eln. Lägg an tvåstiftsnyck-

eln som bilden visar.

Tillåtna slipverktyg

Alla de slipverktyg som anges i denna bruksanvisning

kan användas.

Det tillåtna varvtalet [min-1] resp. periferihastigheten

[m/s] hos använt slipverktyg måste minst motsvara

uppgifterna i tabellen nedan.

Beakta därför tillåtna varvtal resp. periferihastig-

heter på slipverktygets etikett.

max

[mm] [mm]

Dbd[min

-1][m/s]

115

125 6

622,2

22,2 11000

11000 80

115

125 ––

11000

11000 80

75 30 M 14 11000 45

OBJ_BUCH-310-001.book Page 99 Wednesday, December 20, 2006 9:31 AM

100 | Svenska 1 609 929 K94 • 20.12.06

Svängning av växelhuvudet

fDra stickproppen ur nätuttaget innan arbe-

ten utförs på elverktyget.

Du kan vrida växelhu-

vudet i steg om 90°.

Detta medger att

strömställaren kan

ställas i ett för hante-

ringen gynnsamt läge,

t. ex. för kapning med

sugkåpa och styrslid

19/kapslipbord eller

för vänsterhänta.

Skruva helt bort de

4 skruvarna. Sväng

växelhuvudet försiktigt

utan att ta bort det

från huset till önskat läge. Dra åter fast de

4 skruvarna.

Drift

Driftstart

fBeakta nätspänningen! Kontrollera att

strömkällans spänning överensstämmer

med uppgifterna på elverktygets typskylt.

Elverktyg märkta med 230 V kan även anslu-

tas till 220 V.

När elverktyget används på mobila generatorer som

inte förfogar över tillräckliga effektreserver eller som

saknar lämplig spänningsreglering med startströms-

förstärkning kan effektförlust eller otypiskt beteende

uppstå vid inkoppling.

Kontrollera att generatorn är lämplig för aktuell

användning.

In- och urkoppling

Skjut för inkoppling av elverktyget strömställaren

Till/Från 3 framåt.

För att spärra strömställare Till/Från 3 tryck ned

strömställaren Till/Från 3 framtill tills den snäpper fast.

För elverktygets frånkoppling släpp strömställaren

Till/Från 3 eller om den är låst tryck helt kort baktill på

strömställaren Till/Från 3 och släpp den igen.

fKontrollera slipverktygen innan de tas i bruk.

Slipverktyget måste vara felfritt monterat

och kunna rotera fritt. Provkör minst under

1 minut utan belastning. Använd inte ska-

dade, orunda eller vibrerande slipverktyg.

Skadade slipverktyg kan spricka och orsaka per-

sonskada.

Startströmsbegränsning (GWS 1400)

Den elektroniska startströmsbegränsaren begränsar

effekten vid inkoppling av elverktyget och därför kan

en 16 A säkring användas.

Konstantelektronik (GWS 1400)

Den inbyggda elektroniken håller maskinens varvtal i

det närmaste konstant även på tomgång och under

belastning och garanterar en jämn arbetseffekt.

Arbetsanvisningar

fVar försiktig vid spårning i bärande väggar,

se stycket ”

Statiska anvisningar

”.

fSpänn fast arbetsstycket om det inte ligger

stadigt på grund av egen vikt.

fBelasta inte elverktyget till den grad att det

stannar.

fSlip- och kapskivorna blir under arbetet

mycket heta; berör inte dessa innan de sval-

nat.

Anvisning: Dra stickproppen ur vägguttaget när sli-

pen inte används. Även ett frånkopplat elverktyg har

en viss strömförbrukning om stickproppen är ansluten

till nätspänning.

Skruppning

fAnvänd aldrig kapskivor för skrubbning.

Vid skrubbning kan bästa arbetsresultat uppnås vid en

inställningsvinkel på 30° till 40°. Förflytta elverktyget

med måttligt tryck fram och tillbaka. Härvid blir arbets-

stycket inte för hett, missfärgas inte och det bildas inte

heller spår.

Lamellslipskiva

Med lamellslipskiva (tillbehör) kan även kupiga ytor

och profiler bearbetas.

Lamellslipskivorna har en betydligt längre livslängd,

lägre ljudnivå och lägre sliptemperaturer än vanliga

slipskivor.

Kapning av metall

fFör kapning av metall använd alltid spräng-

skyddet för kapning 12.

Vid kapslipning mata fram elverktyget med måttlig och

en till materialet anpassad hastighet. Tryck inte mot

kapskivan, den får inte heller snedställas eller oscille-

ras.

Bromsa inte upp kapskivor med tryck från sidan.

OBJ_BUCH-310-001.book Page 100 Wednesday, December 20, 2006 9:31 AM

Svenska | 1011 609 929 K94 • 20.12.06

Elverktyget ska alltid

föras i matningsrikt-

ningen. I annat fall

finns risk för att det

okontrollerat trycks

ur skärspåret.

Vid kapning av profiler

och fyrkantsrör lägg

an kapskiven vid det

minsta tvärsnittet.

Kapning av sten

fFör kapning av sten använd alltid sugkåpan

för kapning med styrslid 19.

fElverktyget får användas endast för torrskär-

ning/torrslipning.

Använd för kapning av stenmaterial lämpligast en dia-

mantkapskiva. Som säkerhet mot snedställning måste

sugkåpan för kapning med styrslid 19 användas.

Använd elverktyget endast med dammutsugning och

bär dessutom en dammfiltermask.

Dammsugaren måste vara godkänd för utsugning av

stendamm. Bosch erbjuder lämpliga stendammsu-

gare.

Koppla på elverktyget

och lägg an det med

styrslädens främre del

mot arbetsstycket.

Mata fram elverktyget

med måttlig och en till

materialet anpassad

hastighet.

När mycket hårda material bearbetas som t. ex.

betong med hög kiselhalt kan diamantkapskivan över-

hettas och skadas. En gnistkrans som roterar kring

diamantkapskivan är ett tydligt tecken på överhett-

ning.

Avbryt i detta fall kapningen och låt diamantkapskivan

för avkylning en kort stund gå på tomgång med högsta

varvtal.

Tydligt reducerad slipeffekt och en gnistbildning

runtom skivan är tecken på att diamantkapskivan för-

lorat skärpan. Genom korta skär i nötande material,

t. ex. kalksandsten, kan diamantkapskivan åter skär-

pas.

Statiska anvisningar

Spår i bärande väggar bör utföras enligt standard

DIN 1053 del 1 eller landsspecifika bestämmelser.

Dessa föreskrifter ska följas. Planera kapsnitten i sam-

råd med ansvarig fackman för statik, arkitekt eller

entreprenör innan arbetet påbörjas.

Underhåll och service

Underhåll och rengöring

fDra stickproppen ur nätuttaget innan arbe-

ten utförs på elverktyget.

fHåll elverktyget och dess ventilationsöpp-

ningar rena för bra och säkert arbete.

fUnder extrema förhållanden kan vid arbete i

metall strömledande damm samlas i elverk-

tygets inre. Elverktygets skyddsisolering kan

försämras. Rekommendationen för sådana

fall är att använda en stationär utsugnings-

anläggning, ofta blåsa rent ventilationsöpp-

ningarna och koppla in en

läckströmsskyddsbrytare (FI).

Om i elverktyget trots exakt tillverkning och sträng

kontroll störning skulle uppstå, bör reparation utföras

av auktoriserad serviceverkstad för Bosch elverktyg.

Ange alltid vid förfrågningar och reservdelsbeställ-

ningar det 10-siffriga produktnumret som finns på

elverktygets typskylt.

Service och kundrådgivare

Sprängskissar och information om reservdelar lämnas

under:

www.bosch-pt.com

✆ . . . . . . . . . . . . . . . . . . . . . . . . +46 (0)20 41 44 55

Fax. . . . . . . . . . . . . . . . . . . . . . . . +46 (0)11 18 76 91

Avfallshantering

Elverktyg, tillbehör och förpackning ska omhändertas

på miljövänligt sätt för återvinning.

Endast för EU-länder:

Släng inte elverktyg i hushållsavfall!

Enligt europeiska direktivet

2002/96/EG för kasserade elektriska

och elektroniska apparater och dess

modifiering till nationell rätt måste

obrukbara elverktyg omhändertas

separat och på miljövänligt sätt lämnas in för återvin-

ning.

Ändringar förbehålles.

OBJ_BUCH-310-001.book Page 101 Wednesday, December 20, 2006 9:31 AM

102 | Norsk 1 609 929 K94 • 20.12.06

Generelle advarsler for

elektroverktøy

Les gjennom alle advarslene og

anvisningene. Feil ved overholdel-

sen av advarslene og nedenstående anvisninger kan

medføre elektriske støt, brann og/eller alvorlige skader.

Ta godt vare på alle advarslene og informasjo-

nene.

Det nedenstående anvendte uttrykket «elektroverktøy»

gjelder for strømdrevne elektroverktøy (med ledning)

og batteridrevne elektroverktøy (uten ledning).

1) Sikkerhet på arbeidsplassen

a) Hold arbeidsområdet rent og ryddig og

sørg for bra belysning. Rotete arbeidsområder

eller arbeidsområder uten lys kan føre til ulykker.

b) Ikke arbeid med elektroverktøyet i

eksplosjonsutsatte omgivelser – der det

befinner seg brennbare væsker, gass

eller støv. Elektroverktøy lager gnister som

kan antenne støv eller damper.

c) Hold barn og andre personer unna når

elektroverktøyet brukes. Hvis du blir forstyr-

ret under arbeidet, kan du miste kontrollen over

elektroverktøyet.

2) Elektrisk sikkerhet

a) Støpselet til elektroverktøyet må passe

inn i stikkontakten. Støpselet må ikke

forandres på noen som helst måte. Ikke

bruk adapterstøpsler sammen med jor-

dede elektroverktøy. Bruk av støpsler som

ikke er forandret på og passende stikkontakter

reduserer risikoen for elektriske støt.

b) Unngå kroppskontakt med jordede over-

flater slik som rør, ovner, komfyrer og kjø-

leskap. Det er større fare ved elektriske støt

hvis kroppen din er jordet.

c) Hold elektroverktøyet unna regn eller

fuktighet. Dersom det kommer vann i et elek-

troverktøy, øker risikoen for elektriske støt.

d) Ikke bruk ledningen til andre formål,

f. eks. til å bære elektroverktøyet, henge

det opp eller trekke det ut av stikkontak-

ten. Hold ledningen unna varme, olje,

skarpe kanter eller verktøydeler som

beveger seg. Med skadede eller opphopede

ledninger øker risikoen for elektriske støt.

e) Når du arbeider utendørs med et elektro-

verktøy, må du kun bruke en skjøteledning

som er egnet til utendørs bruk. Når du bru-

ker en skjøteledning som er egnet for utendørs

bruk, reduseres risikoen for elektriske støt.

f) Hvis det ikke kan unngås å bruke elektro-

verktøyet i fuktige omgivelser, må du

bruke en jordfeilbryter. Bruk av en jordfeil-

bryter reduserer risikoen for elektriske støt.

3) Personsikkerhet

a) Vær oppmerksom, pass på hva du gjør, gå

fornuftig frem når du arbeider med et

elektroverktøy. Ikke bruk elektroverktøy

når du er trett eller er påvirket av narko-

tika, alkohol eller medikamenter. Et øye-

blikks uoppmerksomhet ved bruk av

elektroverktøyet kan føre til alvorlige skader.

b) Bruk personlig verneutstyr og husk alltid

å bruke vernebriller. Bruk av personlig sik-

kerhetsutstyr som støvmaske, sklifaste arbeids-

sko, hjelm eller hørselvern – avhengig av type

og bruk av elektroverktøyet – reduserer risi-

koen for skader.

c) Unngå å starte verktøyet ved en feilta-

gelse. Forviss deg om at elektroverktøyet

er slått av før du kobler det til strømmen

og/eller batteriet, løfter det opp eller

bærer det. Hvis du holder fingeren på bryteren

når du bærer elektroverktøyet eller kobler elek-

troverktøyet til strømmen i innkoblet tilstand,

kan dette føre til uhell.

d) Fjern innstillingsverktøy eller skrunøkler

før du slår på elektroverktøyet. Et verktøy

eller en nøkkel som befinner seg i en roterende

verktøydel, kan føre til skader.

e) Unngå en unormal kroppsholdning. Sørg

for å stå stødig og i balanse. Dermed kan

du kontrollere elektroverktøyet bedre i uven-

tede situasjoner.

f) Bruk alltid egnede klær. Ikke bruk vide

klær eller smykker. Hold hår, tøy og han-

sker unna deler som beveger seg. Løstsit-

tende tøy, smykker eller langt hår kan komme

inn i deler som beveger seg.

g) Hvis det kan monteres støvavsug- og

oppsamlingsinnretninger, må du forvisse

deg om at disse er tilkoblet og brukes på

korrekt måte. Bruk av et støvavsug reduserer

farer på grunn av støv.

4) Omhyggelig bruk og håndtering av elektro-

verktøy

a) Ikke overbelast verktøyet. Bruk et elek-

troverktøy som er beregnet til den type

arbeid du vil utføre. Med et passende elek-

troverktøy arbeider du bedre og sikrere i det

angitte effektområdet.

b) Ikke bruk elektroverktøy med defekt

på-/av-bryter. Et elektroverktøy som ikke len-

ger kan slås av eller på, er farlig og må repareres.

c) Trekk støpselet ut av stikkontakten

og/eller fjern batteriet før du utfører inn-

stillinger på elektroverktøyet, skifter til-

behørsdeler eller legger maskinen bort.

Disse tiltakene forhindrer en utilsiktet starting

av elektroverktøyet.

ADVARSEL

OBJ_BUCH-310-001.book Page 102 Wednesday, December 20, 2006 9:31 AM

Norsk | 1031 609 929 K94 • 20.12.06

d) Elektroverktøy som ikke er i bruk må opp-

bevares utilgjengelig for barn. Ikke la

maskinen brukes av personer som ikke er

fortrolig med dette eller ikke har lest

disse anvisningene. Elektroverktøy er farlige

når de brukes av uerfarne personer.

e) Vær nøye med vedlikeholdet av elektro-

verktøyet. Kontroller om bevegelige verk-

tøydeler fungerer feilfritt og ikke

klemmes fast, og om deler er brukket

eller skadet, slik at dette innvirker på

elektroverktøyets funksjon. La disse ska-

dede delene repareres før elektroverk-

tøyet brukes. Dårlig vedlikeholdte

elektroverktøy er årsaken til mange uhell.

f) Hold skjæreverktøyene skarpe og rene.

Godt stelte skjæreverktøy med skarpe skjær

setter seg ikke så ofte fast og er lettere å føre.

g) Bruk elektroverktøy, tilbehør, verktøy osv.

i henhold til disse anvisningene. Ta hen-

syn til arbeidsforholdene og arbeidet

som skal utføres. Bruk av elektroverktøy til

andre formål enn det som er angitt kan føre til

farlige situasjoner.

5) Service

a) Elektroverktøyet ditt skal alltid kun repa-

reres av kvalifisert fagpersonale og kun

med originale reservedeler. Slik oppretthol-

des verktøyets sikkerhet.

Maskinavhengig

sikkerhetsinformasjon

Felles advarsler om sliping, sandpa-

pirsliping, arbeid med stålbørster og

kapping

fDette elektroverktøyet skal brukes som sli-

per, sandpapirsliper, stålbørste og kuttesli-

per. Følg alle advarsler, anvisninger, bilder

og data som du får levert sammen med elek-

troverktøyet. Hvis du ikke følger følgende anvis-

ninger, kan det oppstå elektriske støt, ild og/eller

store skader.

fDette elektroverktøyet er ikke egnet til pole-

ring. Hvis elektroverktøyet brukes til formål det

ikke er beregnet til, kan dette forårsake farer og

skader.

fIkke bruk tilbehør som ikke er spesielt

beregnet og anbefalt av produsenten for

dette elektroverktøyet. Selv om du kan feste til-

behøret på elektroverktøyet ditt, garanterer dette

ingen sikker bruk.

fDet godkjente turtallet til innsatsverktøyet

må være minst like høyt som det maksimale

turtallet som er angitt på elektroverktøyet.

Tilbehør som dreies hurtigere enn godkjent, kan

brekke og slynges rundt.

fUtvendig diameter og tykkelse på innsats-

verktøyet må tilsvare målene for elektro-

verktøyet. Gale innsatsverktøy kan ikke sikres

eller kontrolleres tilstrekkelig.

fSlipeskiver, flenser, slipetallerkener eller

annet tilbehør må passe nøyaktig på slipe-

spindelen til elektroverktøyet. Innsatsverktøy

som ikke passer nøyaktig på slipespindelen til elek-

troverktøyet, roterer uregelmessig, vibrerer svært

sterkt og kan føre til at du mister kontrollen.

fIkke bruk skadede innsatsverktøy. Sjekk før

hver bruk om innsatsverktøy slik som slipe-

skiver er splintret eller revnet, om slipetaller-

kener er revnet eller svært slitt, om

stålbørster har løse eller har brukkede trå-

der. Hvis elektroverktøyet eller innsatsverk-

tøyet faller ned, må du kontrollere om det er

skadet eller bruk et ikke skadet innsatsverk-

tøy. Når du har kontrollert og satt inn inn-

satsverktøyet, må du holde personer som

oppholder seg i nærheten unna det rote-

rende innsatsverktøyet og la elektroverk-

tøyet gå i ett minutt med maksimalt turtall.

Som regel brekker skadede innsatsverktøy i løpet

av denne testtiden.

fBruk personlig beskyttelsesutstyr. Avhengig

av typen bruk må du bruke visir, øyebeskyt-

telse eller vernebriller. Om nødvendig må du

bruke støvmaske, hørselvern, vernehansker

eller spesialforkle som holder små slipe- og

materialpartikler unna kroppen din. Øynene

bør beskyttes mot fremmedlegemer som kan fly

rundt ved visse typer bruk. Støv- eller pustevern-

masker må filtere den typen støv som oppstår ved

denne bruken. Hvis du er utsatt for sterk støy over

lengre tid, kan du miste hørselen.

fPass på at andre personer holder tilstrekke-

lig avstand til arbeidsområdet ditt. Alle som

går inn i arbeidsområdet må bruke personlig

verneutstyr. Brukne deler til verktøyet eller

brukne innsatsverktøy kan slynges ut og derfor

også forårsake skader utenfor det direkte arbeids-

området.

fTa kun tak i elektroverktøyet på de isolerte

gripeflatene, hvis du utfører arbeid der inn-

satsverktøyet kan treffe på skjulte strømled-

ninger eller den egne strømledningen.

Kontakt med en spenningsførende ledning setter

også elektroverktøyets metalldeler under spenning

og fører til elektriske støt.

OBJ_BUCH-310-001.book Page 103 Wednesday, December 20, 2006 9:31 AM

104 | Norsk 1 609 929 K94 • 20.12.06

fHold strømledningen unna roterende inn-

satsverktøy. Hvis du mister kontrollen over elek-

troverktøyet kan strømledningen kappes eller

komme inn i verktøyet, og hånden eller armen din

kan komme inn i det roterende innsatsverktøyet.

fLegg aldri elektroverktøyet ned før innsats-

verktøyet er stanset helt. Det roterende inn-

satsverktøyet kan komme i kontakt med overflaten

der maskinen legges ned, slik at du kan miste kon-

trollen over elektroverktøyet.

fLa aldri elektroverktøyet være innkoblet

mens du bærer det. Tøyet ditt kan komme inn i

det roterende innsatsverktøyet hvis det tilfeldigvis

kommer i kontakt med verktøyet og innsatsverk-

tøyet kan da bore seg inn i kroppen din.

fRengjør ventilasjonsåpningene til elektro-

verktøyet med jevne mellomrom. Motorviften

trekker støv inn i huset, og en stor oppsamling av

metallstøv kan medføre elektrisk fare.

fIkke bruk elektroverktøyet i nærheten av

brennbare materialer. Gnister kan antenne

disse materialene.

fBruk ikke innsatsverktøy som krever fly-

tende kjølemidler. Bruk av vann eller andre fly-

tende kjølemidler kan føre til elektriske støt.

Tilbakeslag og tilsvarende advarsler

fTilbakeslag er innsatsverktøyets plutselige reak-

sjon etter at det har hengt seg opp eller blokkerer.

Dette kan gjelde slipeskiven, slipetallerkenen, stål-

børsten osv.. Opphenging eller blokkering fører til

at det roterende innsatsverktøyet stanser helt plut-

selig. Slik akselereres et ukontrollert elektroverktøy

mot innsatsverktøyets dreieretning på blokkering-

stedet.

Hvis f. eks. en slipeskive henger seg opp eller blok-

kerer i arbeidsstykket, kan kanten på slipeskiven

som dykker inn i arbeidsstykket, henge seg opp og

slik brekker slipeskiven eller forårsaker et tilbake-

slag. Slipeskiven beveger seg da mot eller bort fra

brukeren, avhengig av skivens dreieretning på

blokkeringsstedet. Slik kan slipeskiver også

brekke.

Et tilbakeslag er resultat av en gal eller feilaktig

bruk av elektroverktøyet. Det kan unngås ved å

følge egnede sikkerhetstiltak som beskrevet ned-

enstående.

fHold elektroverktøyet godt fast og plasser

kroppen og armene dine i en stilling som kan

ta imot tilbakeslagskrefter. Bruk alltid

ekstrahåndtaket – hvis dette finnes – for å ha

størst mulig kontroll over tilbakeslagskref-

ter eller reaksjonsmomenter ved oppkjøring.

Brukeren kan beherske tilbakeslags- og reaksjons-

momenter med egnede tiltak.

fHold aldri hånden i nærheten av det rote-

rende innsatsverktøyet. Innsatsverktøyet kan

bevege seg over hånden din ved tilbakeslag.

fUnngå at kroppen din befinner seg i området

der elektroverktøyet vil bevege seg ved et til-

bakeslag. Tilbakeslaget driver elektroverktøyet i

motsatt retning av slipeskivens dreieretning på

blokkeringsstedet.

fVær spesielt forsiktig i hjørner, på skarpe

kanter osv. Du må forhindre at innsatsverk-

tøy avprelles fra arbeidsstykket eller klem-

mes fast. Det roterende innsatsverktøyet har en

tendens til å klemmes fast i hjørner, på skarpe kan-

ter eller hvis det avprelles. Dette forårsaker kon-

trolltap eller tilbakeslag.

fBruk ikke kjedesagblad eller tannet sagblad.

Slike innsatsverktøy fører ofte til tilbakeslag eller til

at man mister kontrollen over elektroverktøyet.

Spesielle advarsler om sliping og kap-

ping

fBruk alltid vernedekselet som ble konstruert

for den slipeskivetypen du bruker. Verne-

dekselet må monteres sikkert på elektro-

verktøyet og innstilles slik at det oppnås så

stor sikkerhet som mulig, dvs. den minste

delen på slipeskiven skal peke åpent mot

brukeren. Vernedekselet skal beskytte brukeren

mot avbrukne deler og tilfeldig kontakt med slipe-

skiven.

fBruk kun slipeskiver som er godkjent for

dette elektroverktøyet og et vernedeksel

som er konstruert for denne typen slipe-

skive. Slipeskiver som ikke ble konstruert for dette

elektroverktøyet, kan ikke beskyttes tilsvarende og

er ikke sikre.

fSlipeskiver må kun brukes til anbefalt type

bruk. F. eks.: Ikke slip med sideflaten til en kappe-

skive. Kappeskiver er beregnet til materialfjerning

med kanten på skiven. Innvirkning av krefter fra

siden kan føre til at slipeskivene brekker.

fBruk alltid uskadede spennflenser i riktig

størrelse og form for den slipeskiven du har

valgt. Egnede flenser støtter slipeskiven og redu-

serer slik faren for at slipeskiven brekker. Flenser

for kappeskiver kan være annerledes enn flenser

for andre slipeskiver.

fIkke bruk slitte slipeskiver fra større elektro-

verktøy. Slipeskiver for større elektroverktøy er

ikke beregnet til de høyere turtall på mindre elek-

troverktøy og kan brekke.

Ytterligere spesielle advarsler for

kappesliping

fUnngå blokkering av kappeskiven eller for

sterkt presstrykk. Ikke utfør for dype snitt. En

overbelastning av kappeskiven øker slitasjen og

tendensen til fastkiling eller blokkering og dermed

også muligheten til tilbakeslag eller brudd på slipe-

skiven.

OBJ_BUCH-310-001.book Page 104 Wednesday, December 20, 2006 9:31 AM

Norsk | 1051 609 929 K94 • 20.12.06

fUnngå området foran og bak den roterende

kappeskiven. Hvis kappeskiven beveger seg

bort fra deg i arbeidsstykket, kan elektroverktøyet

med den roterende skiven ved tilbakeslag slynges

direkte mot kroppen din.

fHvis kappeskiven blokkerer eller du avbryter

arbeidet, slår du av elektroverktøyet og hol-

der det rolig til skiven er stanset helt. Forsøk

aldri å trekke den roterende kappeskiven ut

av snittet, ellers kan det oppstå et tilbake-

slag. Finn og fjern årsaken til blokkeringen.

fIkke start elektroverktøyet igjen så lenge det

befinner seg i arbeidsstykket. La kappeski-

ven oppnå det maksimale turtallet før du

fortsetter forsiktig med snittet. Ellers kan ski-

ven henge seg opp, springe ut av arbeidsstykket

eller forårsake tilbakeslag.

fStøtt plater eller store arbeidsstykker for å

redusere risikoen for tilbakeslag fra en fast-

klemt kappeskive. Store arbeidsstykker kan

bøyes av sin egen vekt. Arbeidsstykket må støttes

på begge sider, både nær kappesnittet og på kan-

ten.

fVær spesielt forsiktig ved «inndykkingssnitt»

i vegger eller andre uoversiktelige områder.

Den inntrengende kappeskiven kan treffe på gass-

eller vannledninger, elektriske ledninger eller gjen-

stander som kan forårsake tilbakeslag.

Spesielle advarsler om sandpapirsli-

ping

fIkke bruk overdimensjonerte slipeskiver,

følg produsentens informasjoner om slipe-

papirstørrelsen. Slipeskiver som peker ut over

slipetallerkenen kan forårsake skader og føre til at

slipeskivene blokkerer eller revner eller til at det

oppstår tilbakeslag.

Spesielle advarsler for arbeid med

stålbørster

fHusk på at stålbørsten mister stålbiter i

løpet av vanlig bruk. Ikke overbelast stålde-

lene med for sterkt presstrykk. Ståldeler som

slynges bort kan lett trenge inn gjennom tynt tøy

og/eller hud.

fHvis det anbefales å bruke et vernedeksel,

må du forhindre at vernedekselet og stålbør-

sten kan berøre hverandre. Tallerken- og kopp-

børster kan få større diameter med presstrykk og

sentrifugalkrefter.

Ekstra advarsler

Bruk vernebriller.

fBruk egnede detektorer til å finne skjulte

strøm-/gass-/vannledninger, eller spør hos

det lokale el-/gass-/vannverket. Kontakt med

elektriske ledninger kan medføre brann og elek-

trisk støt. Skader på en gassledning kan føre til

eksplosjon. Inntrenging i en vannledning forårsaker

materielle skader og kan medføre elektriske støt.

fBruk alltid beskyttelsesinnretninger som er

foreskrevet for denne typen bruk. Beskyttel-

sesinnretninger som ikke er egnet for denne typen

bruk, kan ikke skjerme slipeskiven tilstrekkelig.

fBruk støvavsug til bearbeidelse av stein.

Støvsugeren må være godkjent til oppsu-

ging av steinstøv. Bruk av disse innretningene

reduserer farer på grunn av støv.

fBruk føringssleide til kapping av stein. Uten

føring på siden kan kappeskiven henge seg opp og

forårsake et tilbakeslag.

fHold elektroverktøyet fast med begge hen-

der under arbeidet og sørg for å stå stødig.

Elektroverktøyet føres sikrere med to hender.

fSikre arbeidsstykket. Et arbeidsstykke som hol-

des fast med spenninnretninger eller en skrustikke,

holdes sikrere enn med hånden.

fIkke bearbeid asbestholdig material. Asbest

kan fremkalle kreft.

fUtfør beskyttelsestiltak hvis det kan oppstå

helsefarlig, brennbart eller eksplosivt støv

under arbeidet. For eksempel: Enkelte støvtyper

kan være kreftfremkallende. Bruk en støvmaske og

bruk et støv-/sponavsug – hvis dette kan koples til.

fHold arbeidsplassen ren. Materialblandinger er

spesielt farlige. Lettmetallstøv kan brenne eller

eksplodere.

fBruk aldri elektroverktøyet med skadet led-

ning. Ikke berør den skadede ledningen og

trekk støpselet ut hvis ledningen skades i

løpet av arbeidet. Med skadet ledning øker risi-

koen for elektriske støt.

Funksjonsbeskrivelse

Les gjennom alle advarslene og

anvisningene. Feil ved overholdelsen

av advarslene og nedenstående anvis-

ninger kan medføre elektriske støt,

brann og/eller alvorlige skader.

Brett ut utbrettssiden med bildet av maskinen, og la

denne siden være utbrettet mens du leser bruksanvis-

ningen.

OBJ_BUCH-310-001.book Page 105 Wednesday, December 20, 2006 9:31 AM

106 | Norsk 1 609 929 K94 • 20.12.06

Formålsmessig bruk

Elektroverktøyet er beregnet til kapping, grovsliping

og børsting av metall- og steinmaterialer uten bruk av

vann.

Til kapping av metall må det brukes et spesielt verne-

deksel til kapping (tilbehør).

Til kapping av stein må det brukes et spesielt avsug-

deksel til kapping med føringssleide (tilbehør).

Med godkjente slipeverktøy kan elektroverktøyet bru-

kes til sandpapirsliping.

Illustrerte komponenter

Nummereringen av de illustrerte komponentene gjel-

der for bildet av elektroverktøyet på illustrasjonssiden.

1Låsespak for vernedeksel

2Spindel-låsetast

3På-/av-bryter

4Ekstrahåndtak

5Slipespindel

6Avsugdeksel til sliping*

7Festeflens med O-ring

8Hardmetall-koppskive*

9Spennmutter

10 Selvspennende mutter *

11 Vernedeksel til sliping

12 Vernedeksel til kapping*

13 Slipe-/kappeskive*

14 Håndbeskyttelse*

15 Gummislipetallerken*

16 Slipeskive*

17 Rundmutter*

18 Koppbørste*

19 Avsugdeksel til kapping med føringssleide *

20 Diamant-kappeskive*

*Illustrert eller beskrevet tilbehør inngår ikke i stan-

dard-leveransen.

Tekniske data

Samsvarserklæring

Vi erklærer som eneansvarlig at dette produktet stem-

mer overens med følgende normer eller normative

dokumenter: EN 60745 jf. bestemmelsene i direkti-

vene 89/336/EØF, 98/37/EF.

04.12.2006, Robert Bosch GmbH, Power Tools Division

D-70145 Leinfelden-Echterdingen

Støy-/vibrasjonsinformasjon

Måleverdier funnet i henhold til EN 60745.

Maskinens typiske A-bedømte støynivå er: Lydtrykk-

nivå 91 dB(A); lydeffektnivå 102 dB(A). Usikkerhet

K=3 dB.

Bruk hørselvern!

Totale svingningsverdier (vektorsum fra tre retninger)

beregnet jf. EN 60745:

Overflatesliping (grovsliping): Svingningsemisjons-

verdi ah=8,5 m/s2, usikkerhet K=2,0 m/s2.

Sliping med slipeskive: Svingningsemisjonsverdi

ah=3,4 m/s2, usikkerhet K=2,0 m/s2.

Vinkelsliper GWS 1000

PROFESSIONAL

GWS 1000

PROFESSIONAL

GWS 1400

PROFESSIONAL

Produktnummer 3 601 H21 0.. 3 601 H21 0.. 3 601 H24 0..

Opptatt effekt W 1000 1000 1400

Avgitt effekt W630 630 820

Tomgangsturtall min-1 11000 11000 11000

Max. slipeskivediameter mm 115 125 125

Slipespindelgjenger M 14 M 14 M 14

Startstrømbegrensing – – z

Konstantelektronikk – – z

Vekt tilsvarende EPTA-Procedure

01/2003 kg 2,1 2,1 2,2

Beskyttelsesklasse /II /II /II

Informasjonene gjelder for nominell spenning [U] 230/240 V. Ved lavere spenning og på visse nasjonale modeller kan disse

informasjonene variere noe.

Legg merke til produktnummeret på typeskiltet til elektroverktøyet ditt. Handelsbetegnelsene for de enkelte elektroverktøyene

kan variere.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_BUCH-310-001.book Page 106 Wednesday, December 20, 2006 9:31 AM

Norsk | 1071 609 929 K94 • 20.12.06

Vibrasjonssnivået som er angitt i

disse instruksene er målt jf. en stan-

dardisert målemetode i EN 60745 og kan brukes til

sammenligning av maskiner.

Vibrasjonsnivået endres i henhold til bruken av elek-

troverktøyet og kan i noen tilfeller ligge over verdien

som er angitt i disse instruksene. Vibrasjonsbelastnin-

gen kan undervurderes hvis elektroverktøyet brukes

regelmessig på en slik måte.

Merk: Til en nøyaktig vurdering av vibrasjonsbelast-

ningen i løpet av en spesiell arbeidsperiode bør det

også tas hensyn til tidene når maskinen var utkoblet

eller går, men ikke virkelig brukes. Dette kan redusere

vibrasjonsbelastningen tydelig for hele arbeidstiden.

Montering

Montering av beskyttelsesinnretnin-

ger

fFør alle arbeider på elektroverktøyet utføres

må støpselet trekkes ut av stikkontakten.

Vernedeksel til sliping

Sett vernedekselet 11 på spin-

delhalsen som vist på bildet.

Trekantmarkeringene på ver-

nedekselet må stemme over-

ens med de tilsvarende

markeringene på girhodet.

Trykk vernedekselet 11 inn på

spindelhalsen til kanten på

vernedekselet ligger mot flen-

sen til elektroverktøyet og drei

vernedekselet til det hørbart

går i lås.

Tilpass vernedekselets 11 stilling til arbeidssituasjons

krav. Trykk da låsespaken 1 oppover og drei vernedek-

selet 11 til ønsket posisjon.

fInnstill vernedekselet 11 slik at gnistene

ikke fyker mot brukeren.

fVernedekselet 11 må kun kunne dreies når

låsespaken 1 trykkes! Ellers må elektroverk-

tøyet ikke brukes videre og må leveres inn til

kundeservice.

Merk: Kodeknastene på vernedekslet 11 sørger for at

det kun kan monteres et passende vernedeksel på

elektroverktøyet.

Vernedeksel til kapping

fTil kapping av metall må du alltid bruke ver-

nedekselet for kapping 12.

fTil kapping av stein må du alltid bruke

avsugdekselet til kapping med føringssleide

19.

Vernedekselet til kapping 12 monteres på samme

måte som vernedekselet til sliping 11.

Avsugdeksel til sliping

Til støvredusert sliping av maling, lakk og kunststoff i

kombinasjon med hardmetall-koppskiver 8 eller gum-

mislipetallerkenen 15 med slipeskiven 16 kan du

bruke avsugdekselet 6. Avsugdekselet 6 er ikke

beregnet til bearbeidelse av metall.

På avsugdekselet 6 kan det kobles til en egnet Bosch-

støvsuger.

Avsugdekselet 6 monteres på samme måte som ver-

nedekselet 11. Børsteringen kan skiftes ut.

Ekstrahåndtak

fBruk elektroverktøyet kun med ekstrahånd-

taket 4.

Skru ekstrahåndtaket 4 inn på høyre eller venstre side

av girhodet avhengig av typen bruk.

Håndbeskyttelse

fTil arbeid med gummislipetallerkenen 15

eller koppbørsten/skivebørsten/lamellski-

ven må du alltid montere håndbeskyttelsen

14.

Fest håndbeskyttelsen 14 med ekstrahåndtaket 4.

Montering av slipeverktøy

fFør alle arbeider på elektroverktøyet utføres

må støpselet trekkes ut av stikkontakten.

fSlipe- og kappeskiver blir svært varme under

arbeidet; ikke ta i dem før de er avkjølt.

Rengjør slipespindelen 5 og alle delene som skal

monteres.

Til festing og løsning av slipeverktøy må spindellåse-

tasten 2 låses rundt slipespindelen.

fTrykk på spindellåsetasten kun når slipe-

spindelen står stille. Elektroverktøyet kan ellers

ta skade.

Slipe-/kappeskive

Ta hensyn til slipeverktøyenes dimensjoner. Hullets

diameter må passe til festeflensen. Ikke bruk adaptere

eller reduksjonsstykker.

Ved bruk av diamant-kappeskiver må du passe på at

dreieretningspilen på diamant-kappeskiven og elek-

troverktøyets dreieretning (se dreieretningspilen på

girhodet) stemmer overens.

ADVARSEL

OBJ_BUCH-310-001.book Page 107 Wednesday, December 20, 2006 9:31 AM

108 | Norsk 1 609 929 K94 • 20.12.06

Rekkefølgen til monteringen er angitt på bildesiden.

Til festing av slipe-/kappeskiven skrur du på spenn-

mutteren 9 og spenner denne med hakenøkkelen, se

avsnitt «Hurtiglås».

fEtter montering av slipeverktøyet og før inn-

koblingen må du sjekke om slipeverktøyet er

korrekt montert og kan dreies fritt. Pass på

at slipeverktøyet ikke kommer borti verne-

dekselet eller andre deler.

I tangen 7 er det satt inn en kunst-

stoffdel (O-ring) rundt sentrerings-

kanten. Hvis denne O-ringen

mangler eller er skadet, må den

absolutt skiftes ut (produktnummer

1 600 210 039) før tangen 7 mon-

teres.

Lamellslipeskive

fTil arbeid med gummislipetallerkenen 15

eller koppbørsten/skivebørsten/lamellski-

ven må du alltid montere håndbeskyttelsen

14.

Sett den spesielle tangen (produktnummer

2 605 703 028) og lamellslipeskiven på slipespinde-

len 5. Skru spennmutteren 9 på og spenn denne med

hakenøkkelen.

Gummi-slipetallerken

fTil arbeid med gummislipetallerkenen 15

eller koppbørsten/skivebørsten/lamellski-

ven må du alltid montere håndbeskyttelsen

14.

Rekkefølgen til monteringen er angitt på bildesiden.

Skru rundmutteren 17 på og spenn denne med hake-

nøkkelen.

Koppbørste/skivebørste

fTil arbeid med gummislipetallerkenen 15

eller koppbørsten/skivebørsten/lamellski-

ven må du alltid montere håndbeskyttelsen

14.

Rekkefølgen til monteringen er angitt på bildesiden.

Koppbørsten/skivebørsten må kunne skrus så langt

inn på slipespindelen at slipespindelflensen ligger

godt mot enden på slipespindelgjengen. Spenn kopp-

børsten/skivebørsten fast med en fastnøkkel.

Hurtiglås

Til et enkelt slipeverktøyskifte uten bruk av ytterligere

verktøy kan du istedet for spennmutteren 9 også

bruke hurtiglåsen 10.

fHurtiglåsen 10 må kun brukes til slipe- eller

kappeskiver.

Bruk kun en feilfri, uskadet hurtiglås 10.

Ved påskruing må du passe på at skriftsiden til

hurtiglåsen 10 ikke peker mot slipeskiven; pilen

må peke mot indeksmerket 21.

Trykk spindel-låsetasten 2

for å låse slipespindelen.

Til fasttrekking av hurtiglå-

sen, dreier du slipeskiven

kraftig i urviserretning.

En feilfritt festet, uskadet

hurtiglås kan løsnes ved å

dreie den riflede ringen

manuelt mot urviserne.

Du må aldri løsne en

fastsittende hurtiglås

med en tange, men

bruk en hakenøkkel.

Sett hakenøkkelen på som

vist på bildet.

Godkjente slipeverktøy

Det kan brukes alle slipeverktøy som er angitt i denne

bruksanvisningen.

Det godkjente turtallet [min-1] hhv. periferihastigheten

[m/s] til anvendt slipeverktøy må minst tilsvare infor-

masjonene i nedenstående tabell.

Ta derfor hensyn til godkjent turtall hhv. perife-

rihastighet på etiketten til slipeverktøyet.

max

[mm] [mm]

Dbd[min

-1][m/s]

115

125 6

622,2

22,2 11000

11000 80

115

125 ––

11000

11000 80

75 30 M 14 11000 45

OBJ_BUCH-310-001.book Page 108 Wednesday, December 20, 2006 9:31 AM

Norsk | 1091 609 929 K94 • 20.12.06

Inndreining av girhodet

fFør alle arbeider på elektroverktøyet utføres

må støpselet trekkes ut av stikkontakten.

Du kan dreie girhodet i

90°-skritt. Slik kan

på-/av-bryteren settes

i en bedre håndte-

ringsposisjon for spe-

sielle

arbeidssituasjoner,

f. eks. for kapping med

avsugdekselet med

føringssleiden 19/kap-

pestativet eller for ven-

strehendte.

Skru de 4 skruene helt

ut. Sving girhodet for-

siktig og uten å ta det av fra huset inn i en ny posi-

sjon. Trekk de 4 skruene fast igjen.

Bruk

Igangsetting

fTa hensyn til strømspenningen! Spenningen

til strømkilden må stemme overens med

angivelsene på elektroverktøyets typeskilt.

Elektroverktøy som er merket med 230 V kan

også brukes med 220 V.

Ved bruk av elektroverktøyet på mobile strømgenera-

torer, som ikke har tilstrekkelige effektreserver hhv.

egnet spenningsregulering (med startstrømforsterk-

ning), kan det oppstå effekttap eller utypiske reaksjo-

ner ved innkobling.

Sjekk om strømgeneratoren er egnet.

Inn-/utkobling

Til igangsetting av elektroverktøyet må du skyve på-/

av-bryteren 3 fremover.

Til låsing av på-/av-bryteren 3 skyver du på-/av-bry-

teren 3 ned foran til den går i lås.

Til utkobling av elektroverktøyet slipper du på-/av-

bryteren 3 hhv. – hvis den er låst – trykker du på-/av-

bryteren 3 ett øyeblikk og slipper den deretter.

fKontroller slipeverktøyene før bruk. Slipe-

verktøyet må være feilfritt montert og kunne

dreie seg fritt. Utfør en prøvekjøring på minst

1 minutt uten belastning. Ikke bruk skadede,

urunde eller vibrerende slipeverktøy. Ska-

dede slipeverktøy kan brekke og forårsake skader.

Startstrømbegrensing (GWS 1400)

Den elektroniske startstrømbegrensningen begrenser

effekten ved innkobling av elektroverktøyet og mulig-

gjør drift med en 16 A-sikring.

Konstantelektronikk (GWS 1400)

Konstantelektronikken holder turtallet nesten konstant

i tomgang og ved belastning; dette sikrer en jevn

arbeidseffekt.

Arbeidshenvisninger

fVær forsiktig når du lager slisser i bærende

vegger, se avsnittet «

Informasjoner om

statikk

».

fSpenn verktøyet inn, hvis det ikke ligger

godt fast med sin egen vekt.

fIkke belast elektroverktøyer så sterkt at det

stanser.

fSlipe- og kappeskiver blir svært varme under

arbeidet; ikke ta i dem før de er avkjølt.

Merk: Trekk støpselet ut av stikkontakten når maski-

nen ikke er i bruk. Elektroverktøyet forbruker litt strøm

selv om det er slått av, men støpselet er satt i og det

finnes strømspenning.

Grovsliping

fBruk aldri kappeskiver til grovsliping.

Med en vinkel på 30° til 40° oppnår du det beste

arbeidsresultatet ved grovsliping. Beveg elektroverk-

tøyet frem og tilbake med middels trykk. Slik blir ikke

arbeidsstykket for varmt, misfarges ikke og det opp-

står ikke riller.

Lamellslipeskive

Med lamellskiven (tilbehør) kan du også bearbeide

buede overflater og profiler.

Lamellslipeskiver har en vesentlig lengre levetid,

lavere støynivå og lavere slipetemperaturer enn van-

lige slipeskiver.

Kapping av metall

fTil kapping av metall må du alltid bruke ver-

nedekselet for kapping 12.

Ved kapping må du skyve fremover med middels sterk

kraft som er tilpasset materialet som skal bearbeides.

Du må ikke utøve trykk på kappeskiven, kile den fast

eller oscillere.

Ikke brems utløpende kappeskiver med trykk mot

siden.

OBJ_BUCH-310-001.book Page 109 Wednesday, December 20, 2006 9:31 AM

110 | Norsk 1 609 929 K94 • 20.12.06

Elektroverktøyet må

alltid føres med mot-

gående bevegelser.

Det er ellers fare for at

den trykkes ukon-

trollert ut av snittet.

Ved kapping av profi-

ler og firkantrør bør du

starte på det minste

tverrsnittet.

Kapping av stein

fTil kapping av stein må du alltid bruke

avsugdekselet til kapping med føringssleide

19.

fElektroverktøyet må kun brukes til tørrskjæ-

ring/tørrsliping.

Bruk helst en diamant. kappeskive til kapping av stein.

For å unngå fastkiling må du bruke avsugdekselet til

kapping med føringssleiden 19.

Bruk elektroverktøyet kun med støvavsug og bruk

dessuten en støvmaske.

Støvsugeren må være godkjent til oppsuging av stein-

støv. Bosch har egnede støvsugere.

Slå på elektroverk-

tøyet og sett det med

fremre del av førings-

sleiden på arbeids-

stykket. Skyv

elektroverktøyet frem-

over med middels

sterk kraft som er til-

passet materialet som

skal bearbeides.

Hvis du kapper spesielt harde materialer, f. eks.

betong med høyt kiselinnhold, kan diamant-kappeski-

ven blir for varm og slik ta skade. En gnistkrans rundt

diamant-kappeskiven er et tydelig tegn på dette.

Avbryt da kappingen og la diamant-kappeskiven gå ett

øyeblikk med høyeste turtall i tomgang for å avkjøles.

Tydelig redusert arbeidsfremskritt og gnistkrans rundt

er tegn på at diamant-kappeskiven er blitt butt. Du kan

slipe denne med korte snitt i abrasivt materiale (f. eks.

kalksandstein).

Informasjoner om statikk

Slisser i hovedvegger må tilsvare standard DIN 1053

del 1 eller nasjonale bestemmelser.

Disse forskriftene skal absolutt overholdes. Ta derfor

kontakt med ansvarlig statiker, arkitekt eller byggele-

delse.

Service og vedlikehold

Vedlikehold og rengjøring

fFør alle arbeider på elektroverktøyet utføres

må støpselet trekkes ut av stikkontakten.

fHold elektroverktøyet og ventilasjonsspal-

tene alltid rene, for å kunne arbeide bra og

sikkert.

fVed ekstreme bruksvilkår kan det ved bear-

beidelse av metall sette seg lededyktig støv

inne i elektroverktøyet. Beskyttelsesisola-

sjonen til elektroverktøyet kan innskrenkes.

Det anbefales i slike tilfeller å bruke et sta-

sjonært avsugingsanlegg, ofte å blåse gjen-

nom ventilasjonsspaltene og bruke en

jordfeilbryter.

Hvis elektroverktøyet til tross for omhyggelige produk-

sjons- og kontrollmetoder en gang skulle svikte, må

reparasjonen utføres av et autorisert serviceverksted

for Bosch-elektroverktøy.

Ved alle forespørsler og reservedelsbestillinger må du

oppgi det 10-sifrede produktnummeret som er angitt

på elektroverktøyets typeskilt.

Service og kunderådgiver

Eksplosjonstegninger og informasjoner om reserve-

deler finner du under:

www.bosch-pt.com

Robert Bosch A/S

Trollaasveien 8

Postboks 10

1414 Trollaasen

✆ Kundekonsulent: . . . . . . . . . . . . .+47 66 81 70 00

Fax: . . . . . . . . . . . . . . . . . . . . . . . . . .+47 66 81 70 97

Deponering

Elektroverktøy, tilbehør og emballasje må leveres inn

til miljøvennlig gjenvinning.

Kun for EU-land:

Ikke kast elektroverktøy i vanlig søppel!

Jf. det europeiske direktivet

2002/96/EF vedr. gamle elektriske og

elektroniske-apparater og tilpassingen

til nasjonale lover må gammelt elektro-

verktøy som ikke lenger kan brukes

samles inn og leveres inn til en miljøvennlig resirkule-

ring.

Rett til endringer forbeholdes.

OBJ_BUCH-310-001.book Page 110 Wednesday, December 20, 2006 9:31 AM

Suomi | 1111 609 929 K94 • 20.12.06

Sähkötyökalujen yleiset tur-

vallisuusohjeet

Lue kaikki turvallisuus- ja muut

ohjeet. Turvallisuusohjeiden nou-

dattamisen laiminlyönti saattaa johtaa sähköiskuun,

tulipaloon ja/tai vakavaan loukkaantumiseen.

Säilytä kaikki turvallisuus- ja muut ohjeet tule-

vaisuutta varten.

Turvallisuusohjeissa käytetty käsite ”sähkötyökalu”

käsittää verkkokäyttöisiä sähkötyökaluja (verkkojoh-

dolla) ja akkukäyttöisiä sähkötyökaluja (ilman verkko-

johtoa).

1) Työpaikan turvallisuus

a) Pidä työskentelyalue puhtaana ja hyvin

valaistuna. Työpaikan epäjärjestys tai valaise-

mattomat työalueet voivat johtaa tapaturmiin.

b) Älä työskentele sähkötyökalulla räjäh-

dysalttiissa ympäristössä, jossa on pala-

vaa nestettä, kaasua tai pölyä.

Sähkötyökalu muodostaa kipinöitä, jotka saat-

tavat sytyttää pölyn tai höyryt.

c) Pidä lapset ja sivulliset loitolla sähkötyö-

kalua käyttäessäsi. Voit menettää laitteesi

hallinnan, huomiosi suuntautuessa muualle.

2) Sähköturvallisuus

a) Sähkötyökalun pistotulpan tulee sopia

pistorasiaan. Pistotulppaa ei saa muuttaa

millään tavalla. Älä käytä mitään pistora-

sia-adaptereita maadoitettujen sähkö-

työkalujen kanssa. Alkuperäisessä

kunnossa olevat pistotulpat ja sopivat pistora-

siat vähentävät sähköiskun vaaraa.

b) Vältä koskettamasta maadoitettuja pin-

toja, kuten putkia, pattereita, liesiä tai

jääkaappeja. Sähköiskun vaara kasvaa, jos

kehosi on maadoitettu.

c) Älä aseta sähkötyökalua alttiiksi sateelle

tai kosteudelle. Veden tunkeutuminen sähkö-

työkalun sisään kasvattaa sähköiskun riskiä.

d) Älä käytä verkkojohtoa väärin. Älä käytä

sitä sähkötyökalun kantamiseen, ripusta-

miseen tai pistotulpan irrottamiseen pisto-

rasiasta vetämällä. Pidä johto loitolla

kuumuudesta, öljystä, terävistä reunoista

ja liikkuvista osista. Vahingoittuneet tai sot-

keutuneet johdot kasvattavat sähköiskun vaaraa.

e) Käyttäessäsi sähkötyökalua ulkona,

käytä ainoastaan ulkokäyttöön soveltu-

vaa jatkojohtoa. Ulkokäyttöön soveltuvan jat-

kojohdon käyttö pienentää sähköiskun vaaraa.

f) Jos sähkötyökalun käyttö kosteassa ympä-

ristössä ei ole vältettävissä, tulee käyttää

vikavirtasuojakytkintä. Vikavirtasuojakytki-

men käyttö vähentää sähköiskun vaaraa.

3) Henkilöturvallisuus

a) Ole valpas, kiinnitä huomiota työskente-

lyysi ja noudata tervettä järkeä sähkötyö-

kalua käyttäessäsi. Älä käytä mitään

sähkötyökalua, jos olet väsynyt tai huu-

meiden, alkoholin tahi lääkkeiden vaiku-

tuksen alaisena. Hetken tarkkaamattomuus

sähkötyökalua käytettäessä, saattaa johtaa

vakavaan loukkaantumiseen.

b) Käytä suojavarusteita. Käytä aina suoja-

laseja. Henkilökohtaisen suojavarustuksen

käyttö, kuten pölynaamarin, luistamattomien

turvakenkien, suojakypärän tai kuulonsuojai-

mien, riippuen sähkötyökalun lajista ja käyttöta-

vasta, vähentää loukaantumisriskiä.

c) Vältä tahatonta käynnistämistä. Var-

mista, että sähkötyökalu on poiskytket-

tynä, ennen kuin liität sen sähköverkkoon

ja/tai liität akun, otat sen käteen tai kan-

nat sitä. Jos kannat sähkötyökalua sormi käyn-

nistyskytkimellä tai kytket sähkötyökalun

pistotulpan pistorasiaan, käynnistyskytkimen

ollessa käyntiasennossa, altistat itsesi onnetto-

muuksille.

d) Poista kaikki säätötyökalut ja ruuvitaltat,

ennen kuin käynnistät sähkötyökalun.

Työkalu tai avain, joka sijaitsee laitteen pyöri-

vässä osassa, saattaa johtaa loukkaantumi-

seen.

e) Vältä epänormaalia kehon asentoa. Huo-

lehdi aina tukevasta seisoma-asennosta

ja tasapainosta. Täten voit paremmin hallita

sähkötyökalua odottamattomissa tilanteissa.

f) Käytä tarkoitukseen soveltuvia vaatteita.

Älä käytä löysiä työvaatteita tai koruja.

Pidä hiukset, vaatteet ja käsineet loitolla

liikkuvista osista. Väljät vaatteet, korut ja pit-

kät hiukset voivat takertua liikkuviin osiin.

g) Jos pölynimu- ja keräilylaitteita voidaan

asentaa, tulee sinun tarkistaa, että ne on

liitetty ja että ne käytetään oikealla

tavalla. Pölynimulaitteiston käyttö vähentää

pölyn aiheuttamia vaaroja.

4) Sähkötyökalujen huolellinen käyttö ja käsit-

tely

a) Älä ylikuormita laitetta. Käytä kyseiseen

työhön tarkoitettua sähkötyökalua. Sopi-

vaa sähkötyökalua käyttäen työskentelet

paremmin ja varmemmin tehoalueella, jolle säh-

kötyökalu on tarkoitettu.

b) Älä käytä sähkötyökalua, jota ei voida

käynnistää ja pysäyttää käynnistyskytki-

mestä. Sähkötyökalu, jota ei enää voida käyn-

nistää ja pysäyttää käynnistyskytkimellä, on

vaarallinen ja se täytyy korjata.

VAROITUS

OBJ_BUCH-310-001.book Page 111 Wednesday, December 20, 2006 9:31 AM

112 | Suomi 1 609 929 K94 • 20.12.06

c) Irrota pistotulppa pistorasiasta, ennen

kuin suoritat säätöjä, vaihdat tarvikkeita

tai siirrät sähkötyökalun varastoitavaksi.

Nämä turvatoimenpiteet estävät sähkötyökalun

tahattoman käynnistyksen.

d) Säilytä sähkötyökalut poissa lasten ulot-

tuvilta, kun niitä ei käytetä. Älä anna sel-

laisten henkilöiden käyttää

sähkötyökalua, jotka eivät tunne sitä tai

jotka eivät ole lukeneet tätä käyttöoh-

jetta. Sähkötyökalut ovat vaarallisia, jos niitä

käyttävät kokemattomat henkilöt.

e) Hoida sähkötyökalusi huolella. Tarkista,

että liikkuvat osat toimivat moitteetto-

masti, eivätkä ole puristuksessa sekä,

että siinä ei ole murtuneita tai vahingoit-

tuneita osia, jotka saattaisivat vaikuttaa

haitallisesti sähkötyökalun toimintaan.

Anna korjata nämä vioittuneet osat

ennen käyttöä. Monen tapaturman syyt löyty-

vät huonosti huolletuista laitteista.

f) Pidä leikkausterät terävinä ja puhtaina.

Huolellisesti hoidetut leikkaustyökalut, joiden

leikkausreunat ovat teräviä, eivät tartu helposti

kiinni ja niitä on helpompi hallita.

g) Käytä sähkötyökaluja, tarvikkeita, vaihto-

työkaluja jne. näiden ohjeiden mukai-

sesti. Ota tällöin huomioon työolosuhteet

ja suoritettava toimenpide. Sähkötyökalun

käyttö muuhun kuin sille määrättyyn käyttöön,

saattaa johtaa vaarallisiin tilanteisiin.

5) Huolto

a) Anna ainoastaan koulutettujen ammatti-

henkilöiden korjata sähkötyökalusi ja

hyväksy korjauksiin vain alkuperäisiä

varaosia. Täten varmistat, että sähkötyökalu

säilyy turvallisena.

Laitekohtaiset turvallisuus-

ohjeet

Yhteiset varo-ohjeet hiomista, hiek-

kapaperihiomista, työskentelyä teräs-

harjan kanssa ja katkaisuhiontaa

varten

fTätä sähkötyökalua tulee käyttää hiomako-

neena, hiekkapaperihiomakoneena, teräs-

harjana ja katkaisuhiomakoneena. Ota

huomioon kaikki varo-ohjeet, ohjeet, piirus-

tukset ja tiedot, joita saat sähkötyökalun

kanssa. Ellet noudata seuraavia ohjeita, saattaa

se johtaa sähköiskuun, tulipaloon ja/tai vaikeisiin

loukkaantumisiin.

fTämä sähkötyökalu ei sovellu kiillotukseen.

Käyttö, johon paineilmatyökalu ei ole tarkoitettu,

saattaa aiheuttaa vaaratilanteita ja loukkaantu-

mista.

fÄlä käytä mitään lisälaitteita, joita ei valmis-

taja ole tarkoittanut tai suositellut nimen-

omaan tälle sähkötyökalulle. Vain se, että

pystyt kiinnittämään laitetta sähkötyökaluusi ei

takaa sen turvallista käyttöä.

fVaihtotyökalun sallitun kierrosluvun tulee

olla vähintään yhtä suuri, kuin sähkötyöka-

lussa mainittu suurin kierrosluku. Lisätarvike,

joka pyörii sallittua suuremmalla nopeudella, saat-

taa murtua ja sinkoutua ympäristöön.

fVaihtotyökalun ulkohalkaisijan ja paksuu-

den tulee vastata sähkötyökalun mittatie-

toja. Väärin mitoitettuja vaihtotyökaluja ei voida

suojata tai hallita riittävästi.

fHiomalaikkojen, laippojen, hiomalautasten

ja muitten tarvikkeiden tulee sopia tarkasti

sähkötyökalusi hiomakaraan. Vaihtotyökalut,

jotka eivät sovi tarkkaan sähkötyökalun hiomaka-

raan pyörivät epätasaisesti, tärisevät voimakkaasti

ja saattavat johtaa työkalun hallinnan menettämi-

seen.

fÄlä käytä vaurioituneita vaihtotyökaluja.

Tarkista ennen jokaista käyttöä, ettei vaihto-

työkalussa, kuten hiomalaikoissa ole pirs-

toutumia tai halkemia, hiomalautasessa

halkeamia tai voimakasta kulumista, teräs-

harjassa irtonaisia tai katkenneita lankoja.

Jos sähkötyökalu tai vaihtotyökalu putoaa,

tulee tarkistaa, että se on kunnossa tai sit-

ten käyttää ehjää vaihtotyökalua. Kun olet

tarkistanut ja asentanut vaihtotyökalun,

pidä itsesi ja lähistöllä olevat henkilöt loi-

tolla pyörivän vaihtotyökalun tasosta ja

anna sähkötyökalun käydä minuutti täydellä

kierrosluvulla. Vaurioituneet vaihtotyökalut

menevät yleensä rikki tässä ajassa.

fKäytä henkilökohtaisia suojavarusteita.

Käytä käytöstä riippuen kokokasvonaa-

miota, silmäsuojusta tai suojalaseja. Jos

mahdollista, käytä pölynaamaria, kuulon-

suojainta, suojakäsineitä tai erikoissuoja-

vaatetta, joka suojaa sinut pieniltä hioma- ja

materiaalihiukkasilta. Silmät tulee suojata len-

televiltä vierailta esineiltä, jotka saattavat syntyä eri-

laisessa käytössä. Pöly- tai

hengityssuojanaamareiden täytyy suodattaa pois

työstössä syntyvä pöly. Jos olet pitkään alttiina voi-

makkaalle melulle, saattaa se vaikuttaa heikentä-

västi kuuloon.

OBJ_BUCH-310-001.book Page 112 Wednesday, December 20, 2006 9:31 AM

Suomi | 1131 609 929 K94 • 20.12.06

fVarmista, että muut henkilöt pysyvät turvalli-

sella etäisyydellä työalueeltasi. Jokaisella,

joka tulee työalueelle, tulee olla henkilökoh-

taiset suojavarusteet. Työkappaleen tai murtu-

neen vaihtotyökalun osia saattavat sinkoutua

kauemmas ja vahingoittaa ihmisiä myös varsinai-

sen työalueen ulkopuolella.

fTartu sähkötyökaluun ainoastaan eriste-

tyistä pinnoista, tehdessäsi työtä, jossa

saattaisit osua piilossa olevaan sähköjoh-

toon tai sahan omaan sähköjohtoon. Koske-

tus jännitteiseen johtoon saattaa myös

sähkötyökalun metalliosat jännitteisiksi ja johtaa

sähköiskuun.

fPidä verkkojohto poissa pyörivistä vaihto-

työkaluista. Jos menetät sähkötyökalun hallinnan,

saattaa verkkojohto tulla katkaistuksi tai tarttua

kiinni ja vetää kätesi tai käsivartesi kiinni pyörivään

vaihtotyökaluun.

fÄlä aseta sähkötyökalua pois, ennen kuin

vaihtotyökalu on pysähtynyt kokonaan. Pyö-

rivä vaihtotyökalu saattaa koskettaa lepopintaa ja

voit menettää sähkötyökalusi hallinnan.

fÄlä koskaan pidä sähkötyökalua käynnissä

sitä kantaessasi. Vaatteesi voi hetkellisen koske-

tuksen seurauksena tarttua kiinni pyörivään vaihto-

työkaluun, joka saattaa porautua kehoosi.

fPuhdista sähkötyökalusi tuuletusaukot

säännöllisesti. Moottorin tuuletin imee pölyä

työkalun koteloon, ja voimakas metallipölyn kasau-

tuma voi synnyttää sähköisiä vaaratilanteita.

fÄlä käytä sähkötyökalua palavien aineiden

lähellä. Kipinät voivat sytyttää näitä aineita.

fÄlä käytä vaihtotyökaluja, jotka tarvitsevat

nestemäistä jäähdytysainetta. Veden tai mui-

den nestemäisten jäähdytysaineiden käyttö saat-

taa johtaa sähköiskuun.

Takaisku ja vastaavat varo-ohjeet

fTakaisku on äkillinen reaktio, joka syntyy pyörivän

vaihtotyökalun, kuten hiomalaikan, hiomalautasen

tai teräsharjan tarttuessa kiinni tai jäädessä puris-

tukseen. Tarttuminen tai puristukseen joutuminen

johtaa pyörivän vaihtotyökalun äkilliseen pysähdyk-

seen. Tällöin hallitsematon sähkötyökalu sinkoutuu

tarttumakohdasta vaihtotyökalun kiertosuunnasta

vastakkaiseen suuntaan.

Jos esim. hiomalaikka tarttuu tai joutuu puristuk-

seen työkappaleeseen, saattaa hiomalaikan reuna,

joka on uponnut työkappaleeseen, juuttua kiinni

aiheuttaen hiomalaikan ponnahduksen ulos työ-

kappaleesta tai aiheuttaa takaiskun. Hiomalaikka

liikkuu silloin käyttävää henkilöä vasten tai poispäin

hänestä, riippuen laikan kiertosuunnasta tarttuma-

kohdassa. Tällöin hiomalaikka voi myös murtua.

Takaisku johtuu sähkötyökalun väärinkäytöstä tai

käytöstä väärään tarkoitukseen. Se voidaan estää

sopivin varotoimin, joita selostetaan seuraavassa.

fPitele sähkötyökalua tukevasti ja saata

kehosi ja käsivartesi asentoon, jossa pystyt

vastaamaan takaiskuvoimiin. Käytä aina

lisäkahvaa, jos sinulla on sellainen, jotta

pystyisit parhaalla mahdollisella tavalla hal-

litsemaan takaiskuvoimia tai vastamoment-

teja työkalun ryntökäynnissä. Käyttävä henkilö

pystyy hallitsemaan takaisku ja vastamomenttivoi-

mat noudattamalla sopivia suojatoimenpiteitä.

fÄlä koskaan tuo kättäsi lähelle pyörivää

vaihtotyökalua. Vaihtotyökalu saattaa takaiskun

sattuessa liikkua kätesi yli.

fVältä pitämästä kehoasi alueella, johon säh-

kötyökalu liikkuu takaiskun sattuessa.

Takaisku pakottaa sähkötyökalun vastakkaiseen

suuntaan hiomalaikan liikkeeseen nähden tarttu-

miskohdassa.

fTyöskentele erityisen varovasti kulmien,

terävien reunojen jne. alueella, estä vaihto-

työkalua ponnahtamasta takaisin työkappa-

leesta ja juuttumasta kiinni. Pyörivällä

vaihtotyökalulla on taipumus juuttua kiinni kul-

missa, terävissä reunoissa tai saadessaan kimmok-

keen. Tämä johtaa hallinnan pettämiseen tai

takaiskuun.

fÄlä käytä ketjuteriä tai hammastettuja sahan-

teriä. Tällaiset vaihtotyökalut aiheuttavat usein

takaiskun tai sähkötyökalun hallinnan menettämisen.

Erityiset varo-ohjeet hiontaan ja kat-

kaisuhiontaan

fKäytä aina suojusta, joka on tarkoitettu käy-

tettävälle hiomatyökalulle. Suojuksen täytyy

olla tukevasti kiinni sähkötyökalussa ja niin

asennettu, että suurin mahdollinen turvalli-

suus saavutetaan. Hiomatyökalun tulee siis

olla mahdollisimman vähän avoin käyttäjää

kohti. Suojuksen tulee suojata käyttävää henkilöä

murtokappaleilta ja tahattomalta hiomatyökalun

koskettamiselta.

fKäytä yksinomaan sähkötyökalullesi sallit-

tuja hiomatyökaluja ja näitä hiomatyökaluja

varten tarkoitettuja suojuksia. Hiomatyökaluja,

jotka eivät ole tarkoitettuja sähkötyökalun kanssa

käytettäviksi ei voida suojata riittävästi ja ne ovat

turvattomia.

fHiomatyökaluja saa käyttää ainoastaan sii-

hen käyttöön mihin niitä suositellaan. Esim.:

Älä koskaan hio hiomalaikan sivupintaa käyttäen.

Hiomalaikat on tarkoitettu hiontaan laikan ulkoke-

hällä. Sivuttain kohdistuva voima saattaa murtaa

hiomalaikan.

fKäytä aina virheetöntä, oikean kokoista ja

muotoista kiinnityslaippaa valitsemallesi

hiomalaikalle. Sopivat laipat tukevat hiomalaik-

kaa ja vähentävät näin hiomalaikan murtumisriskiä.

Katkaisulaikkojen laipat saattavat poiketa muitten

hiomalaikkojen laipoista.

OBJ_BUCH-310-001.book Page 113 Wednesday, December 20, 2006 9:31 AM

114 | Suomi 1 609 929 K94 • 20.12.06

fÄlä käytä isompiin sähkötyökaluihin kuulu-

neita kuluneita hiomalaikkoja. Suurempien

sähkötyökalujen hiomalaikat eivät sovellu pienem-

pien sähkötyökalujen suuremmille kierrosluvuille, ja

ne voivat murtua.

Muita katkaisuhiontaan liittyviä eri-

tyisvaro-ohjeita

fVältä katkaisulaikan juuttumista kiinni ja

liian suurta syöttöpainetta. Älä tee liian syviä

leikkauksia. Katkaisulaikan ylikuormitus kasvat-

taa sen rasitusta ja sen alttiutta kallistua tai juuttua

kiinni ja siten takaiskun ja laikan murtumisen mah-

dollisuutta.

fVältä aluetta pyörivän katkaisulaikan

edessä ja takana. Jos katkaisulaikka liikkuu työ-

kappaleessa sinusta poispäin, saattaa sähkötyö-

kalu takaiskun sattuessa singota suoraan sinua

kohti pyörivällä laikalla.

fJos katkaisulaikka joutuu puristukseen tai

keskeytät työn, tulee sinun pysäyttää sähkö-

työkalu ja pitää se rauhallisesti paikoillaan,

kunnes laikka on pysähtynyt. Älä koskaan

koeta poistaa vielä pyörivää katkaisulaikkaa

leikkauksesta, se saattaa aiheuttaa takaiskun.

Määrittele ja poista puristukseen joutumisen syy.

fÄlä käynnistä sähkötyökalua uudelleen, jos

laikka on kiinni työkappaleessa. Anna kat-

kaisulaikan ensin saavuttaa täysi kierroslu-

kunsa, ennen kuin varovasta jatkat

leikkausta. Muussa tapauksessa saattaa laikka

tarttua kiinni, ponnahtaa ulos työkappaleesta tai

aiheuttaa takaiskun.

fTue litteät tai isot työkappaleet, katkaisulai-

kan puristuksen aiheuttaman takaiskuvaa-

ran minimoimiseksi. Suuret työkappaleet voivat

taipua oman painonsa takia. Työkappaletta tulee

tukea molemmilta puolilta, sekä katkaisuleikkauk-

sen vierestä, että reunoista.

fOle erityisen varovainen upotusleikkauk-

sissa seiniin tai muihin alueisiin, joiden

taustaa tai rakennetta et pysty näkemään.

Uppoava katkaisulaikka saattaa aiheuttaa takais-

kun osuessaan kaasu- tai vesiputkiin, sähköjohtoi-

hin tai muihin kohteisiin.

Erityiset varo-ohjeet hiekkapaperihi-

ontaan

fÄlä käytä ylisuuria hiomapyöröjä, vaan nou-

data valmistajan ohjeita hiomapyöröjen

koosta. Hiomapyöröt jotka ulottuvat hiomalauta-

sen ulkopuolelle, saattavat aiheuttaa loukkaantu-

mista tai johtaa kiinnijuuttumiseen, hiomapyörön

repeytymiseen tai takaiskuun.

Erityiset varo-ohjeet työskentelyyn

teräsharjan kanssa

fOta huomioon, että teräsharjasta irtoaa lan-

koja myös normaalikäytössä. Älä ylikuor-

mita lankoja käyttämällä liian suurta

painetta työkappaletta vasten. Irti sinkoutuvat

langan kappaleet voivat helposti tunkeutua ohuen

vaatteen tai ihon läpi.

fJos suojusta suositellaan, tulee sinun var-

mistaa, ettei suojus ja teräsharja voi kosket-

taa toisiaan. Lautas- ja kuppiharjojen halkaisijat

voivat laajeta puristuspaineen ja keskipakovoiman

johdosta.

Lisävaro-ohjeita

Käytä suojalaseja.

fKäytä sopivia etsintälaitteita piilossa ole-

vien syöttöjohtojen paikallistamiseksi, tai

käänny paikallisen jakeluyhtiön puoleen.

Kosketus sähköjohtoon saattaa johtaa tulipaloon ja

sähköiskuun. Kaasuputken vahingoittaminen saat-

taa johtaa räjähdykseen. Vesijohtoon tunkeutumi-

nen aiheuttaa aineellista vahinkoa tai saattaa

johtaa sähköiskuun.

fKäytä aina suojalaitteita, joita on määrätty

kullekin käyttötapaukselle. Suojalaitteet, jotka

eivät sovellu käyttötapaukseen, eivät pysty peittä-

mään hiomalaikkaa riittävästi.

fKäytä pölynimua, kun työstät kiviainesta.

Pölynimurin tulee olla sallittu kivipölyn imu-

rointiin. Näiden laitteiden käyttö vähentää pölyn

aiheuttamia vaaroja.

fKäytä ohjainkelkkaa, kun leikkaat kiviai-

nesta. Katkaisulaikka saattaa juuttua kiinni ja aihe-

uttaa takaiskun, ellet käytä sivuttaista ohjainta.

fPidä työn aikana sähkötyökalua kaksin

käsin ja ota tukeva seisoma-asento. Sähkö-

työkalua pystyy ohjaamaan varmemmin kahdella

kädellä.

fVarmista työkappale. Kiinnityslaitteilla tai ruuvi-

penkissä kiinnitetty työkappale pysyy tukevammin

paikoillaan, kuin kädessä pidettynä.

fÄlä koskaan työstä asbestipitoista ainetta.

Asbestia pidetään karsinogeenisena.

fNoudata suojatoimenpiteitä, jos työssä

saattaa syntyä terveydelle vaarallista, pala-

vaa tai räjähdysaltista pölyä. Esimerkiksi:

Monia pölyjä pidetään karsinogeenisina. Käytä

pölynsuojanaamaria ja pölyn-/lastunimua, jos se on

liitettävissä.

OBJ_BUCH-310-001.book Page 114 Wednesday, December 20, 2006 9:31 AM

Suomi | 1151 609 929 K94 • 20.12.06

fPidä työpaikka puhtaana. Materiaalien sekoi-

tukset ovat erityisen vaarallisia. Kevytmetallipöly

saattaa syttyä palamaan tai räjähtää.

fÄlä koskaan käytä sähkötyökalua, jonka

verkkojohto on viallinen. Älä kosketa vauri-

oitunutta johtoa ja irrota pistotulppa pisto-

rasiasta, jos johto vaurioituu työn aikana.

Vahingoittunut johto kasvattaa sähköiskun vaaraa.

Toimintaselostus

Lue kaikki turvallisuus- ja muut

ohjeet. Turvallisuusohjeiden noudatta-

misen laiminlyönti saattaa johtaa sähkö-

iskuun, tulipaloon ja/tai vakavaan

loukkaantumiseen.

Käännä auki taittosivu, jossa on laitteen kuva ja pidä se

uloskäännettynä lukiessasi käyttöohjetta.

Määräyksenmukainen käyttö

Laite on tarkoitettu metallin ja kiviainesten katkaisuun,

karhentamiseen ja harjaamiseen ilman veden käyttöä.

Metallin katkaisuun on käytettävä erikoista katkaisuun

tarkoitettua laikkasuojusta (lisätarvike).

Kiven leikkaukseen on käytettävä erikoista ohjauskel-

kalla (lisätarvike) leikkaukseen tarkoitettua imuhuppua.

Sallituilla hiomatyökaluilla sähkötyökalua voidaan käyt-

tää myös hiekkapaperihiontaan.

Kuvassa olevat osat

Kuvassa olevien osien numerointi viittaa grafiikkasi-

vussa olevaan sähkötyökalun kuvaan.

1Laikkasuojuksen lukitusvipu

2Karan lukituspainike

3Käynnistyskytkin

4Lisäkahva

5Hiomakara

6Imuhuppu hiontaa varten*

7O-renkaalla varustettu kiinnityslaippa

8Kovametallikuppilaikka*

9Kiinnitysmutteri

10 Pikakiinnitysmutteri *

11 Laikkasuojus hiontaa varten

12 Laikkasuojus katkaisua varten*

13 Hioma-/katkaisulaikka*

14 Käsisuojus*

15 Kuminen hiomalautanen*

16 Hiomapaperi *

17 Rengasmutteri*

18 Kuppiharja*

19 Imuhuppu leikkaukseen ohjauskelkan kanssa *

20 Timanttikatkaisulaikka*

*Kuvassa tai selostuksessa esiintyvä lisätarvike ei

kuulu vakiotoimitukseen.

Tekniset tiedot

Kulmahiomakone GWS 1000

PROFESSIONAL

GWS 1000

PROFESSIONAL

GWS 1400

PROFESSIONAL

Tuotenumero 3 601 H21 0.. 3 601 H21 0.. 3 601 H24 0..

Ottoteho W 1000 1000 1400

Antoteho W630 630 820

Tyhjäkäyntikierrosluku min-1 11000 11000 11000

Hiomalaikan maks. halkaisija mm 115 125 125

Hiontakaran kierre M 14 M 14 M 14

Käynnistysvirran rajoitin – – z

Vakioelektroniikka – – z

Paino vastaa EPTA-Procedure

01/2003 kg 2,1 2,1 2,2

Suojausluokka /II /II /II

Tiedot koskevat 230/240 V nimellisjännitettä [U]. Alhaisemmalla jännitteellä ja maakohtaisissa malleissa nämä tiedot voivat

vaihdella.

Ota huomioon sähkötyökalusi mallikilvessä oleva tuotenumero. Yksittäisten koneiden kauppanimitys saattaa vaihdella.

OBJ_BUCH-310-001.book Page 115 Wednesday, December 20, 2006 9:31 AM

116 | Suomi 1 609 929 K94 • 20.12.06

Standardinmukaisuusvakuutus

Vakuutamme yksin vastaavamme siitä, että tämä tuote

vastaa seuraavia standardeja tai standardoituja asia-

kirjoja: EN 60745 direktiivien 89/336/ETY, 98/37/EY

määräysten mukaan.

04.12.2006, Robert Bosch GmbH, Power Tools Division

D-70145 Leinfelden-Echterdingen

Melu-/tärinätiedot

Mittausarvot määritetty EN 60745 mukaan.

Laitteen tyypillinen A-painotettu äänen painetaso on:

Äänen painetaso 91 dB(A); äänen tehotaso

102 dB(A). Epävarmuus K=3 dB.

Käytä kuulonsuojaimia!

Värähtelyn yhteisarvot (kolmen suunnan vektori-

summa) mitattuna EN 60745 mukaan:

Pintahionta (rouhennus): Värähtelyemissioarvo

ah=8,5m/s

2, epävarmuus K = 2,0 m/s2,

Hionta hiomapyörön kanssa: Värähtelyemissioarvo

ah=3,4m/s

2, epävarmuus K = 2,0 m/s2.

Näissä ohjeissa ilmoitettu värähtely-

taso on mitattu EN 60745 standar-

doitulla mittausmenetelmällä ja sitä voidaan käyttää

laitevertailussa.

Värähtelytaso muuttuu riippuen laitteen käytöstä ja se

saattaa monesti ylittää tässä ohjeessa mainittua arvoa.

Värähtelyrasitusta saatetaan aliarvioida, jos sähkötyö-

kalua säännöllisesti käytetään tällä tavalla.

Huomio: Värähtelyrasituksen tarkkaa arviointia varten

määrätyn työaikajakson aikana tulisi ottaa huomioon

myös se aika, jolloin laite on sammutettuna tai käy,

mutta sitä ei tosiasiassa käytetä. Tämä saattaa selvästi

pienentää koko työaikajakson värähtelyrasitusta.

Asennus

Suojalaitteiden asennus

fIrrota pistotulppa pistorasiasta ennen kaik-

kia sähkötyökaluun kohdistuvia töitä.

Laikkasuojus hiontaa varten

Aseta laikkasuojus 11 karan

kaulaan kuvan osoittamalla

tavalla. Laikkasuojuksen kol-

miomerkkien tulee täsmätä

vaihdepäässä olevien vastaa-

vien merkkien kanssa.

Paina laikkasuojus 11 karan

kaulaan niin, että suojuksen

olake tukee sähkötyökalun

laippaan ja kierrä suojusta

kunnes se lukkiutuu paikoil-

leen kuuluvasti.

Sovita suojuksen 11 asento työtehtävän vaatimusten

mukaan. Paina lukitusvipua 1 ylöspäin ja kierrä laikka-

suojus 11 haluttuun asentoon.

fSäädä laikkasuojusta 11 niin, että kipinä-

suihku käyttäjän suuntaan estyy.

fLaikkasuojus 11 saa kiertyä vain lukitusvi-

pua 1 painettaessa! Muussa tapauksessa ei

sähkötyökalua missään tapauksessa käyt-

tää, vaan se tulee toimittaa asiakaspalve-

luun.

Huomio: Laikkasuojuksen 11 koodinokat varmistavat,

että vain sähkötyökaluun sopivaa laikkasuojusta voi-

daan asentaa.

Laikkasuojus katkaisua varten

fKäytä aina metallin katkaisussa katkaisuun

tarkoitettua laikkasuojusta 12.

fKäytä aina kiven leikkauksessa katkaisuun

ohjauskelkalla tarkoitettua imuhuppua 19.

Katkaisuun tarkoitettua laikkasuojusta 12 asennetaan

samalla tavalla kuin hiomiseen tarkoitettu laikkasuojus

11.

Imuhuppu hiontaa varten

Vähän pölyävään maalien, lakkojen ja muovien hion-

taan kovametallikuppiharjojen 8 tai kumisen hiomalau-

tasen 15 ja hiomapyörön 16 kanssa voidaan käyttää

imuhuppua 6. Imuhuppua 6 ei sovi käyttää metallin

työstössä.

Imuhuppuun 6 voidaan liittää sopiva Bosch-pölyn-

imuri.

Imuhuppu 6 asennetaan laikkasuojuksen 11 tavoin.

Harjareunus voidaan vaihtaa.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

VAROITUS

OBJ_BUCH-310-001.book Page 116 Wednesday, December 20, 2006 9:31 AM

Suomi | 1171 609 929 K94 • 20.12.06

Lisäkahva

fKäytä supistushylsyä vain lisäkahvan 4

kanssa.

Kierrä lisäkahva 4 vaihdepäähän oikealle tai vasem-

malle riippuen työtavasta.

Käsisuojus

fAsenna aina käsisuojus 14, kun työskentelet

kumisen hiomalautasen 15 tai kuppihar-

jan/laikkaharjan/tasoliuskalaikan kanssa.

Kiinnitä käsisuojus 14 lisäkahvan 4 avulla.

Hiomatyökalun asennus

fIrrota pistotulppa pistorasiasta ennen kaik-

kia sähkötyökaluun kohdistuvia töitä.

fHioma- ja katkaisulaikat kuumenevat

kovasti työn aikana; älä kosketa niitä, ennen

kuin ne ovat jäähtyneet.

Puhdista hiomakara 5 ja kaikki asennettavat osat.

Paina karan lukituspainiketta 2 karan lukitsemiseksi

hiomatyökaluja kiinnitettäessä ja irrotettaessa.

fKäytä karan lukitusta vain katkaisulaikan

ollessa pysähdyksissä. Muussa tapauksessa

sähkötyökalu saattaa vaurioitua.

Hioma-/katkaisulaikka

Ota huomioon hiomatyökalun mitat. Reiän halkaisijan

tulee sopia kiinnityslaippaan. Älä käytä vähennyskap-

paleita tai adaptereita.

Kiinnitä timanttikatkaisulaikkoja käyttäessäsi huomiota

siihen, että timanttikatkaisulaikassa oleva kiertosuun-

taa osoittava nuoli ja sähkötyökalun kiertosuunta

(katso vaihdepäässä oleva kiertosuuntaa osoittava

nuoli) täsmäävät keskenään.

Asennuksen järjestys näkyy grafiikkasivussa.

Kiinnitä hioma-/katkaisulaikka kiertämällä kiinnitysmut-

teri 9 paikoilleen ja kiristämällä se kaksireikäavaimella,

katso kappaletta ”Pikakiinnitysmutteri ”.

fTarkista hiomatyökalun asennuksen jäl-

keen, ennen käynnistystä, että hiomatyökalu

on oikein asennettu ja pystyy pyörimään

vapaasti. Varmista, että hiomatyökalu ei osu

laikkasuojukseen tai muihin osiin.

Kiinnityslaipassa 7, keskitysolak-

keen ympärillä on muoviosa (O-ren-

gas). Jos tämä O-rengas

puuttuu tai on vaurioitunut,

tulee se ehdottomasti vaihtaa, (tuo-

tenumero 1 600 210 039) ennen

kiinnityslaipan 7 asennusta.

Tasoliuskalaikka

fAsenna aina käsisuojus 14, kun työskentelet

kumisen hiomalautasen 15 tai kuppihar-

jan/laikkaharjan/tasoliuskalaikan kanssa.

Aseta erityinen kiinnityslaippa (tuotenumero

2 605 703 028) ja tasoliuskalaikka hiomakaraan 5.

Kierrä kiinnitysmutteri 9 paikoilleen ja kiristä se kaksi-

reikäavaimella.

Kuminen hiomalautanen

fAsenna aina käsisuojus 14, kun työskentelet

kumisen hiomalautasen 15 tai kuppihar-

jan/laikkaharjan/tasoliuskalaikan kanssa.

Asennuksen järjestys näkyy grafiikkasivussa.

Kierrä rengasmutteri 17 paikoilleen ja kiristä se kaksi-

reikäavaimella.

Kuppiharja/laikkaharja

fAsenna aina käsisuojus 14, kun työskentelet

kumisen hiomalautasen 15 tai kuppihar-

jan/laikkaharjan/tasoliuskalaikan kanssa.

Asennuksen järjestys näkyy grafiikkasivussa.

Kuppiharja/laikkaharja tulee pystyä kiertämään niin pit-

källe hiomakaraan, että ne tukevat hiomakaran laip-

paan hiomakaran kierteen lopussa. Kiristä

kuppiharja/laikkaharja kiintoavaimella.

Pikakiinnitysmutteri

Helpon työkalukiinnityksen aikaansaamiseksi ilman

työkaluja, voit kiinnitysmutterin 9 sijasta käyttää pika-

kiinnitysmutteria 10.

fPikakiinnitysmutteria 10 saa käyttää vain

hioma- ja katkaisulaikkojen kanssa.

Käytä yksinomaan virheetöntä, moitteetto-

massa kunnossa olevaa pikakiinnitysmutteria

10.

Tarkista mutteria kiinnittäessäsi, että pikakiin-

nitysmutterin 10 sivu, jossa on tekstiä ei osoita

hiomalaikkaa; nuolen tulee osoittaa indeksi-

merkkiä 21.

Käytä karan lukituspaini-

ketta 2 hiomakaran lukitse-

miseen. Kierrä

hiomalaikkaa voimak-

kaasti myötäpäivään, pika-

kiinnitysmutterin

kiristämiseksi.

OBJ_BUCH-310-001.book Page 117 Wednesday, December 20, 2006 9:31 AM

118 | Suomi 1 609 929 K94 • 20.12.06

Oikein kiinnitetyn, vaurioi-

tumattoman pikakiinnitys-

mutterin voit irrottaa

sormivoimin kiertämällä

uurrettua rengasta vasta-

päivään.

Älä koskaan irrota kiin-

nijuuttunutta pikakiin-

nitysmutte ria pihdeillä,

vaan käytä kaksireikä-

avainta. Aseta kaksireikäavain mutteriin kuvan osoit-

tamalla tavalla.

Sallitut hiomatyökalut

Kaikkia tässä käyttöohjeessa mainittuja hiomatyöka-

luja voidaan käyttää.

Käytetyn hiomatyökalun kierrosluvun [min-1] ja kehäno-

peuden [m/s] tulee vähintään noudattaa seuraavan

taulukon arvoja.

Tarkista sen tähden hiomatyökalun etiketissä oleva

sallittu kierrosluku tai kehänopeus.

Vaihdepään kierto

fIrrota pistotulppa pistorasiasta ennen kaik-

kia sähkötyökaluun kohdistuvia töitä.

Voit kääntää vaihde-

päätä 90°-portaissa.

Täten voidaan käynnis-

tyskytkin kääntää

parempaan käyttö-

asentoon eri työtapa-

ukseissa, esim.

katkaisutyössä imuhu-

pulla varustettua ohja-

uskelkkaa 19/katkaisu-

hiontatelinettä käyt-

täen tai vasenkätisille.

Kierrä 4 ruuvia kokonaan ulos. Käännä vaihdepää

varovasti ja kotelosta irrottamatta uuteen asen-

toon. Kiristä 4 ruuvia uudelleen.

Käyttö

Käyttöönotto

fOta huomioon verkkojännite! Virtalähteen

jännitteen tulee vastata laitteen tyyppikil-

vessä olevia tietoja. 230 V merkittyjä laitteita

voidaan käyttää myös 220 V verkoissa.

Jos sähkötyökalua käytetään siirrettävien sähkövoima-

laitteiden (generaattoreiden) kanssa, joissa ei ole riit-

täviä tehovaroja tai joissa ei ole sopivaa

käynnistysvirran vahvistuksella varustettua jännitesää-

töä, saattaa sähkötyökalun käynnistys johtaa tehonme-

netyksiin tai epänormaaliin toimintaan.

Varmista käyttämäsi sähkövoimalaitteen sopivuus.

Käynnistys ja pysäytys

Työnnä sähkötyökalun käyttöä varten käynnistyskyt-

kin 3 eteenpäin.

Lukitse käynnistyskytkin 3 painamalla käynnistyskyt-

kintä 3 edessä alaspäin lukkiutumiseen asti.

Sammuta sähkötyökalu päästämällä käynnistyskytkin

3 vapaaksi tai, jos se on lukittuna painat lyhyesti käyn-

nistyskytkimen 3 takaosaa ja päästat sen sitten

vapaaksi.

fTarkista hiomatyökalut ennen käyttöä. Hio-

matyökalun tulee olla moitteettomasti asen-

nettu ja sen täytyy pystyä pyörimään

vapaasti. Suorita vähintään 1 minuutin koe-

käyttö ilman kuormaa. Älä käytä vaurioitu-

neita, epämuotoisia tai täriseviä

hiomatyökaluja. Vaurioituneet hiomatyökalut

voivat mennä palasiksi ja aiheuttaa loukkaantumi-

sia.

Käynnistysvirran rajoitin (GWS 1400)

Elektroninen käynnistysvirran rajoitin rajoittaa tehon-

tarpeen sähkötyökalua käynnistettäessä, ja tekee käy-

tön mahdolliseksi 16 A-sulakkeella.

Vakioelektroniikka (GWS 1400)

Vakioelektroniikka pitää kierrosluvun kuormittamatto-

mana ja kuormitettuna lähes vakiona, mikä takaa tasai-

sen työn edistymisen.

maks.

[mm] [mm]

Dbd[min

-1][m/s]

115

125 6

622,2

22,2 11000

11000 80

115

125 ––

11000

11000 80

75 30 M 14 11000 45

OBJ_BUCH-310-001.book Page 118 Wednesday, December 20, 2006 9:31 AM

Suomi | 1191 609 929 K94 • 20.12.06

Työskentelyohjeita

fOle varovainen, kun teet leikkauksia kantaviin

seiniin, katso kappale ”

Statiikkaohjeita

”.

fKiinnitä työkappale, ellei se oman painonsa

ansiosta pysy paikoillaan.

fÄlä kuormita konetta niin kovaa, että se

pysähtyy.

fHioma- ja katkaisulaikat kuumenevat

kovasti työn aikana; älä kosketa niitä, ennen

kuin ne ovat jäähtyneet.

Huomio: Irrota pistotulppa pistorasiasta, kun konetta

ei käytetä. Sähkötyökalu kuluttaa hieman sähköä myös

poiskytkettynä, kun verkkopistoke on liitettynä ja ver-

kossa on jännitettä.

Rouhintahionta

fÄlä koskaan käytä katkaisulaikkaa rouhinta-

hiontaan.

30° — 40° päästökulmalla saat parhaan tuloksen rou-

hintahionnassa. Liikuta sähkötyökalua edestakaisin

kohtuullisella paineella. Tällöin ei työkappale kuu-

mennu liikaa, ei värjäänny eikä siihen muodostu uria.

Tasoliuskalaikka

Tasoliuskalaikalla (lisätarvike) voit työstää myös kupe-

ria pintoja ja profiileja.

Tasoliuskalaikat kestävät huomattavasti pidempään,

ovat hiljaisempia ja toimivat pienemmällä pintalämpöti-

lalla, kuin perinteiset hiomalaikat.

Metallin katkaisu

fKäytä aina metallin katkaisussa katkaisuun

tarkoitettua laikkasuojusta 12.

Työskentele katkaisuhiontalaikoilla käyttäen kohtuul-

lista, työstettävään materiaaliin soveltuvaa syöttöno-

peutta. Älä paina katkaisulaikkaa, älä kallista äläkä

heiluta sitä.

Älä jarruta hidastavia katkaisulaikkoja painamalla niitä

sivuttain.

Sähkötyökalua tulee

aina kuljettaa vasta-

pyörimissuuntaan.

Muussa tapauksessa

on olemassa vaara,

että työkalu

hallitsemattomasti

ponnahtaa leikkauk-

sesta.

Profiileja ja neliöputkia

katkaistaessa kannat-

taa aloittaa pienim-

mästä halkaisijasta.

Kiven leikkaus

fKäytä aina kiven leikkauksessa katkaisuun

ohjauskelkalla tarkoitettua imuhuppua 19.

fSähkötyökalua saa käyttää vain kuivaleikka-

ukseen/kuivahiontaan.

Kiven leikkaukseen kannattaa käyttää timantti-katkai-

sulaikkaa. Kallistumisen estämiseksi tulee käyttää

ohjainkelkalla varustettua imuhuppua 19.

Käytä sähkötyökalua vain liitetyllä pölynimulla ja käytä

lisäksi pölynsuojanaamaria.

Pölynimurin tulee olla sallittu kivipölyn imurointiin.

Bosch-ohjelmassa on sopivia pölynimureita.

Käynnistä sähkötyö-

kalu ja aseta se ohjain-

kelkan etuosa edellä

työkappaletta vasten.

Työnnä sähkötyökalua

käyttäen kohtuullista,

työstettävään materi-

aaliin soveltuvaa syöt-

tönopeutta.

Leikattaessa erityisen kovia materiaaleja, esim. beto-

nia, jonka piipitoisuus on suuri, saattaa timanttikatkai-

sulaikka ylikuumentua ja siten vaurioitua.

Timanttikatkaisulaikkaa ympäröivä kipinäkehä viittaa

selvästi tähän.

Keskeytä tässä tapauksessa leikkaus ja anna timantti-

katkaisulaikan käydä hetken kuormittamattomana

maksiminopeudella, jotta se jäähtyy.

Huomattavasti hidastuva työstö ja laikkaa kiertävä kipi-

näkehä ovat tylsyneen timanttikatkaisulaikan tunnus-

merkkejä. Laikka voidaan teroittaa uudelleen

leikkaamalla lyhyesti hiovaan aineeseen (esim. hiekka-

kiveen).

Statiikkaohjeita

Kantavaan seinään tehtäviä leikkauksia koskevat stan-

dardi DIN 1053 osa 1 tai maakohtaiset määräykset.

Näitä määräyksiä on ehdottomasti noudatettava. Kysy

tämän takia neuvoa vastuulliselta staatikolta, arkkiteh-

diltä tai asianomaiselta rakennusjohdolta.

OBJ_BUCH-310-001.book Page 119 Wednesday, December 20, 2006 9:31 AM

120 | Suomi 1 609 929 K94 • 20.12.06

Hoito ja huolto

Huolto ja puhdistus

fIrrota pistotulppa pistorasiasta ennen kaik-

kia sähkötyökaluun kohdistuvia töitä.

fPidä aina sähkötyökalua ja sähkötyökalun

tuuletusaukkoja puhtaana, jotta voit työs-

kennellä hyvin ja turvallisesti.

fÄärimmäisissä käyttöolosuhteissa saattaa

metallia työstettäessä kerääntyä johtavaa

pölyä koneen sisälle. Sähkötyökalun suoja-

eristys saattaa vahingoittua. Tässä tapauk-

sessa on suositeltavaa käyttää kiinteää

imulaitetta, usein puhaltaa tuuletusaukot

puhtaiksi ja kytkeä vikavirtasuojakytkintä

(FI) sähkötyökalun liitäntään.

Jos sähkötyökalussa, huolellisesta valmistuksesta ja

koestusmenettelystä huolimatta esiintyy vikaa, tulee

korjaus antaa Bosch sopimushuollon tehtäväksi.

Ilmoita kaikissa kyselyissä ja varaosatilauksissa

10-numeroinen tuotenumero, joka löytyy laitteen malli-

kilvestä.

Huolto ja asiakasneuvonta

Räjähdyspiirustuksia ja tietoja varaosista löydät osoit-

teesta:

www.bosch-pt.com

Bosch-keskushuolto

Pakkalantie 21A

01510 Vantaa

✆ . . . . . . . . . . . . . . . . . . . . . .+358 (0)9 / 43 59 – 91

Faksi:. . . . . . . . . . . . . . . . . . . .+358 (0)9 / 8 70 23 18

Hävitys

Sähkötyökalu, lisätarvikkeet ja pakkaukset tulee toimit-

taa ympäristöystävälliseen uusiokäyttöön.

Vain EU-maita varten:

Älä heitä sähkötyökaluja talousjättei-

siin!

Eurooppalaisen vanhoja sähkö- ja

elektroniikkalaitteita koskevan direktii-

vin 2002/96/EY ja sen kansallisten

lakien muunnosten mukaan, tulee käyt-

tökelvottomat sähkötyökalut kerätä erikseen ja toimit-

taa ympäristöystävälliseen uusiokäyttöön.

Oikeus teknisiin muutoksiin pidätetään.

OBJ_BUCH-310-001.book Page 120 Wednesday, December 20, 2006 9:31 AM

Eλληνικά | 1211 609 929 K94 • 20.12.06

Γενικές προειδοποιητικές

υποδείξεις για ηλεκτρικά

εργαλεία

∆ιαβάστε λες τις προ-

ειδοποιητικές υποδείξεις.

Αµέλειεσ κατά την τήρηση των προειδο-

ποιητικών υποδείξεων µπορεί να προκαλέσουν

ηλεκτροπληξία, κίνδυνο πυρκαγιάσ ή/και

σοβαρούσ τραυµατισµούσ.

Φυλάξτε λες τις προειδοποιητικές υποδείξεις

και οδηγίες για κάθε µελλοντική χρήση.

Ο ορισµσ «Ηλεκτρικ εργαλείο» που χρησιµο-

ποιείται στισ προειδοποιητικέσ υποδείξεισ ανα-

φέρεται σε ηλεκτρικά εργαλεία που τροφοδο-

τούνται απ το ηλεκτρικ δίκτυο (µε ηλεκτρικ

καλώδιο) καθώσ και σε ηλεκτρικά εργαλεία που

τροφοδοτούνται απ µπαταρία (χωρίσ

ηλεκτρικ καλώδιο).

1) Ασφάλεια στο χώρο εργασίας

a) ∆ιατηρείτε τον τοµέα που εργάζεσθε

καθαρ και καλά φωτισµένο. Αταξία ή µη

φωτισµένεσ περιοχέσ εργασίασ µπορεί

να οδηγήσουν σε ατυχήµατα.

b) Μην εργάζεσθε µε το ηλεκτρικ εργαλείο

σε περιβάλλον που υπάρχει κίνδυνος

έκρηξης, στο οποίο υπάρχουν εύφλεκτα

υγρά, αέρια ή σκνες. Τα ηλεκτρικά

εργαλεία δηµιουργούν σπινθηρισµ ο

οποίοσ µπορεί να αναφλέξει τη σκνη ή

τισ αναθυµιάσεισ.

c) &ταν χρησιµοποιείτε το ηλεκτρικ εργα-

λείο κρατάτε µακριά απ’ αυτ τα παιδιά κι

άλλα τυχν παρευρισκµενα άτοµα. Σε

περίπτωση απσπασησ τησ προσοχήσ σασ

µπορεί να χάσετε τον έλεγχο του

µηχανήµατοσ.

2) Ηλεκτρική ασφάλεια

a) Το φις του ηλεκτρικού εργαλείου πρέπει

να ταιριάζει στην πρίζα. ∆εν επιτρέπεται

µε κανέναν τρπο η µετατροπή του φις.

Μη χρησιµοποιείτε προσαρµοστικά φις

σε συνδυασµ µε γειωµένα ηλεκτρικά

εργαλεία. Μη µεταποιηµένα φισ και

κατάλληλεσ πρίζεσ µειώνουν τον κίνδυνο

ηλεκτροπληξίασ.

b) Αποφεύγετε την επαφή του σώµατς σας

µε γειωµένες επιφάνειες πως σωλήνες,

θερµαντικά σώµατα (καλοριφέρ),

κουζίνες ή ψυγεία. ταν το σώµα σασ

είναι γειωµένο αυξάνεται ο κίνδυνοσ

ηλεκτροπληξίασ.

c) Μην εκθέτετε τα µηχανήµατα στη βροχή

ή την υγρασία. Η διείσδυση νερού σ’ ένα

ηλεκτρικ εργαλείο αυξάνει τον κίνδυνο

ηλεκτροπληξίασ.

d) Μη χρησιµοποιείτε το ηλεκτρικ καλώδιο

για να µεταφέρετε ή να αναρτήσετε το

ηλεκτρικ εργαλείο, ή για να βγάλετε το

φις απ την πρίζα. Κρατάτε το ηλεκτρικ

καλώδιο µακριά απ υπερβολικές

θερµοκρασίες, κοφτερές ακµές και/ή απ

κινητά εξαρτήµατα. Τυχν χαλασµένα ή

περιπλεγµένα ηλεκτρικά καλώδια

αυξάνουν τον κίνδυνο ηλεκτροπληξίασ.

e) &ταν εργάζεσθε µ’ ένα ηλεκτρικ

εργαλείο στο ύπαιθρο χρησιµοποιείτε

καλώδια επιµήκυνσης (µπαλαντέζες) που

είναι κατάλληλα και για χρήση στο

ύπαιθρο. Η χρήση καλωδίων επιµήκυνσησ

κατάλληλων για υπαίθριουσ χώρουσ

ελαττώνει τον κίνδυνο ηλεκτροπληξίασ.

f) &ταν η χρήση του ηλεκτρικού εργαλείου

σε υγρ περιβάλλον είναι αναπφευκτη,

ττε χρησιµοποιήστε έναν

προστατευτικ διακπτη διαρροής

(διακπτη FI). Η χρήση ενσ

προστατευτικού διακπτη διαρροήσ

ελαττώνει τον κίνδυνο ηλεκτροπληξίασ.

3) Ασφάλεια προσώπων

a) Να είστε πάντοτε προσεκτικς/προσεκ-

τική, να δίνετε προσοχή στην εργασία

που κάνετε και να χειρίζεστε το

µηχάνηµα µε περίσκεψη. Μη

χρησιµοποιήσετε ένα ηλεκτρικ

εργαλείο ταν είστε κουρασ-

µένος/κουρασµένη ή ταν βρίσκεστε υπ

την επιρροή ναρκωτικών, οινοπνεύµατος

ή φαρµάκων. Μια στιγµιαία απροσεξία

κατά το χειρισµ του ηλεκτρικού

εργαλείου µπορεί να οδηγήσει σε

σοβαρούσ τραυµατισµούσ.

b) Φοράτε έναν κατάλληλο για σας

προστατευτικ εξοπλισµ και πάντοτε

προστατευτικά γυαλιά. ταν φοράτε

έναν κατάλληλο προστατευτικ

εξοπλισµ πωσ µάσκα προστασίασ απ

σκνη, αντιολισθητικά υποδήµατα

ασφαλείασ, προστατευτικ κράνοσ ή

ωτασπίδεσ, ανάλογα µε εκάστοτε

εργαλείο και τη χρήση του, ελαττώνεται

ο κίνδυνοσ τραυµατισµών.

c) Αποφεύγετε την αθέλητη εκκίνηση.

Βεβαιωθείτε τι το ηλεκτρικ εργαλείο

έχει αποζευχτεί πριν το συνδέσετε µε το

ηλεκτρικ δίκτυο ή/και µε την µπαταρία

καθώς και πριν το παραλάβετε ή το

µεταφέρετε. ταν µεταφέρετε το

OBJ_BUCH-310-001.book Page 121 Wednesday, December 20, 2006 9:31 AM

122 | Eλληνικά 1 609 929 K94 • 20.12.06

ηλεκτρικ εργαλείο έχοντασ το δάχτυλ

σασ στο διακπτη ή ταν συνδέσετε το

µηχάνηµα µε την πηγή ρεύµατοσ ταν

αυτ είναι ακµη συζευγµένο, ττε

δηµιουργείται κίνδυνοσ τραυµατισµών.

d) Αφαιρείτε απ τα ηλεκτρικά εργαλεία

τυχν συναρµολογηµένα εργαλεία

ρύθµισης ή κλειδιά πριν θέσετε το ηλεκ-

τρικ εργαλείο σε λειτουργία. Ένα εργα-

λείο ή κλειδί συναρµολογηµένο σ’ ένα

περιστρεφµενο τµήµα ενσ µηχανήµα-

τοσ µπορεί να οδηγήσει σε τραυµατισ-

µούσ.

e) Μην υπερεκτιµάτε τον εαυτ σας. Φρον-

τίζετε για την ασφαλή στάση του

σώµατς σας και διατηρείτε πάντοτε την

ισορροπία σας. Έτσι µπορείτε να

ελέγξετε καλύτερα το µηχάνηµα σε

περιπτώσεισ απροσδκητων

περιστάσεων.

f) Φοράτε κατάλληλα ενδύµατα. Μη φοράτε

φαρδιά ρούχα ή κοσµήµατα. Κρατάτε τα

µαλλιά σας, τα ρούχα σας και τα γάντια

σας µακριά απ κινούµενα εξαρτήµατα.

Χαλαρή ενδυµασία, κοσµήµατα ή µακριά

µαλλιά µπορεί να εµπλακούν στα

κινούµενα εξαρτήµατα.

g) &ταν υπάρχει η δυναττητα συναρµο-

λγησης διατάξεων αναρρφησης ή

συλλογής σκνης, βεβαιωθείτε τι αυτές

είναι συνδεµένες µε το µηχάνηµα καθώς

και τι χρησιµοποιούνται σωστά. Η χρήση

µιασ αναρρφησησ σκνησ µπορεί να

ελαττώσει τον κίνδυνο που προκαλείται

απ τη σκνη.

4) Επιµελής χειρισµς και χρήση ηλεκτρικών

εργαλείων

a) Μην υπερφορτώνετε το µηχάνηµα.

Χρησιµοποιείτε για την εκάστοτε

εργασία το ηλεκτρικ εργαλείο που

προορίζεται γι’ αυτήν. Με το κατάλληλο

ηλεκτρικ εργαλείο εργάζεστε καλύτερα

και ασφαλέστερα στην αναφερµενη

περιοχή ισχύοσ.

b) Μη χρησιµοποιήστε ποτέ ένα µηχάνηµα

που έχει χαλασµένο διακπτη. Ένα ηλεκ-

τρικ εργαλείο που δεν µπορείτε πλέον

να το θέσετε σε λειτουργία και/ή εκτσ

λειτουργίασ είναι επικίνδυνο και πρέπει

να επισκευαστεί.

c) Βγάζετε το φις απ την πρίζα και/ή

αφαιρέστε την µπαταρία πριν διεξάγετε

στο µηχάνηµα µια οποιαδήποτε εργασία

ρύθµισης, πριν αλλάξετε ένα εξάρτηµα ή

ταν πρκειται να διαφυλάξετε/να

αποθηκεύσετε το µηχάνηµα. Αυτά τα

προληπτικά µέτρα ασφαλείασ µειώνουν

τον κίνδυνο απ τυχν αθέλητη εκκίνηση

του ηλεκτρικού εργαλείου.

d) ∆ιαφυλάξετε τα ηλεκτρικά εργαλεία που

δε χρησιµοποιείτε µακριά απ παιδιά.

Μην επιτρέψετε τη χρήση του

µηχανήµατος σε άτοµα που δεν είναι

εξοικειωµένα µ’ αυτ ή δεν έχουν

διαβάσει τις παρούσες οδηγίες. Τα

ηλεκτρικά εργαλεία είναι επικίνδυνα

ταν χρησιµοποιούνται απ άπειρα

πρσωπα.

e) Να περιποιείστε προσεκτικά το

ηλεκτρικ εργαλείο. Ελέγχετε, αν τα

κινούµενα εξαρτήµατα λειτουργούν

άψογα, χωρίς να µπλοκάρουν, ή µήπως

έχουν σπάσει ή φθαρεί τυχν

εξαρτήµατα τα οποία επηρεάζουν τον

τρπο λειτουργίας του ηλεκτρικού

εργαλείου. ∆ώστε αυτά τα χαλασµένα

εξαρτήµατα για επισκευή πριν τα

ξαναχρησιµοποιήσετε. Η κακή

συντήρηση των ηλεκτρικών εργαλείων

αποτελεί αιτία πολλών ατυχηµάτων.

f) ∆ιατηρείτε τα εργαλεία κοπής κοφτερά

και καθαρά. Προσεκτικά συντηρηµένα

κοπτικά εργαλεία σφηνώνουν δυσκο-

λτερα και οδηγούνται ευκολτερα.

g) Χρησιµοποιείτε ηλεκτρικά εργαλεία,

εξαρτήµατα, παρελκµενα εργαλεία κτλ.

σύµφωνα µε τις παρούσες οδηγίες. Λαµ-

βάνετε επίσης υπψη σας τις εκάστοτε

συνθήκες και την υπ εκτέλεση εργασία.

Η χρησιµοποίηση των ηλεκτρικών εργα-

λείων για εργασίεσ που δεν

προβλέπονται γι’ αυτά µπορεί να

δηµιουργήσει επικίνδυνεσ καταστάσεισ.

5) Service

a) ∆ώστε το ηλεκτρικ σας εργαλείο σας για

επισκευή απ άριστα εκπαιδευµένο

προσωπικ και µε γνήσια ανταλλακτικά.

Έτσι εξασφαλίζετε τη διατήρηση τησ

ασφάλειασ του µηχανήµατοσ.

OBJ_BUCH-310-001.book Page 122 Wednesday, December 20, 2006 9:31 AM

Eλληνικά | 1231 609 929 K94 • 20.12.06

Ειδικές ως προς το

µηχάνηµα υποδείξεις

ασφαλείας

Κοινές προειδοποιητικές αποδείξεις,

για λείανση και λείανση µε

σµυριδχαρτο, για εργασίες µε

συρµατβουρτσες και για εργασίες

κοπής

fΑυτ το λειαντικ εργαλείο πρέπει να

χρησιµοποιείται σαν λειαντήρας και

λειαντήρας µε σµυριδχαρτο, για εργασίες

µε συρµατβουρτσα, για στίλβωση καθώς

και σαν µηχάνηµα κοπής. Να λαµβάνετε

πάντοτε υπψη σας λες τις

προειδοποιητικές υποδείξεις, τις οδηγίες,

καθώς και τις απεικονίσεις και τα στοιχεία

που σας παραδίνονται µαζί µε το ηλεκτρικ

εργαλείο. Η µη τήρηση των οδηγιών που

ακολουθούν µπορεί να οδηγήσει σε

ηλεκτροπληξία, φωτιά και/ή σε σοβαρούσ

τραυµατισµούσ.

fΑυτ το ηλεκτρικ εργαλείο δεν είναι

κατάλληλο για στίλβωση. Η χρήση του

ηλεκτρικού εργαλείου σε εργασίεσ για τισ

οποίεσ αυτ δεν προβλέπεται, µπορεί να

δηµιουργήσει κινδύνουσ και να προκαλέσει

τραυµατισµούσ.

fΜη χρησιµοποιήσετε ποτέ εξαρτήµατα που

δεν προβλέπονται και δεν προτάθηκαν απ

τον κατασκευαστή ειδικά γι’ αυτ το

ηλεκτρικ εργαλείο. Μνο η διαπίστωση τι

µπορείτε να στερεώσετε ένα εξάρτηµα στο

ηλεκτρικ εργαλείο σασ δεν εγγυάται την

ασφαλή χρήση του.

fΟ µέγιστος επιτρεπτς αριθµς στροφών

του εργαλείου που χρησιµοποιείτε πρέπει

να είναι τουλάχιστον τσο υψηλς σο ο

µέγιστος αριθµς στροφών που αναφέρεται

επάνω στο ηλεκτρικ εργαλείο. Εξαρτήµατα

που περιστρέφονται µε ταχύτητα

µεγαλύτερη απ την επιτρεπτή µπορεί να

καταστραφούν.

fΗ εξωτερική διάµετρος και το πάχος του

εργαλείου που χρησιµοποιείτε πρέπει να

ανταποκρίνονται πλήρως στις αντίστοιχες

διαστάσεις του ηλεκτρικού εργαλείου σας.

Εργαλεία µε εσφαλµένεσ διαστάσεισ δεν

µπορούν να καλυφθούν ή να ελεγχθούν

ασφαλώσ.

fΟι δίσκοι κοπής, οι φλάντζες, οι δίσκοι

λείανσης ή άλλα εξαρτήµατα πρέπει να

ταιριάζουν ακριβώς επάνω στον άξονα του

ηλεκτρικού εργαλείου σας. Εργαλεία που

δεν ταιριάζουν ακριβώσ επάνω στον άξονα

περιστρέφονται ανοµοιµορφα,

τραντάζονται πολύ ισχυρά και µπορεί να

οδηγήσουν σε απώλεια του ελέγχου του

ηλεκτρικού εργαλείου.

fΜη χρησιµοποιείτε χαλασµένα εργαλεία. Να

ελέγχετε πάντοτε τα εργαλεία που

πρκειται να χρησιµοποιήσετε, π. χ. τους

δίσκους κοπής για σπασίµατα και ρωγµές,

του δίσκους λείανσης για ρωγµές, φθορές ή

ξεφτίσµατα και τις συρµατβουρτσες για

χαλαρά ή σπασµένα σύρµατα. Σε περίπτωση

που το ηλεκτρικ εργαλείο ή κάποιο

χρησιµοποιήσιµο εργαλείο πέσει κάτω, ττε

ελέγξτε το εργαλείο µήπως έχει υποστεί

κάποια βλάβη ή χρησιµοποιήστε ένα άλλο,

άψογο εργαλείο. Μετά τον έλεγχο και την

τοποθέτηση του εργαλείου που πρκειται

να χρησιµοποιήσετε πρέπει να

αποµακρύνετε τυχν παρευρισκµενα

πρσωπα απ το επίπεδο περιστροφής του

εργαλείου, κι ακολούθως ν’ αφήσετε το

ηλεκτρικ εργαλείο να εργαστεί ένα λεπτ

υπ το µέγιστο αριθµ στροφών χωρίς

φορτίο. Τυχν χαλασµένα εργαλεία σπάνε

ωσ επί το πλείστον κατά τη διάρκεια αυτού

του χρνου δοκιµήσ.

fΝα φοράτε πάντοτε τη δική σας, ατοµική

προστατευτική ενδυµασία. Να

χρησιµοποιείτε επίσης, ανάλογα µε την

εκάστοτε εργασία που εκτελείτε,

προστατευτικές µάσκες, προστατευτικές

διατάξεις µατιών ή προστατευτικά γυαλιά.

Αν χρειαστεί, φορέστε και µάσκα

προστασίας απ σκνη, ωτασπίδες

προστατευτικά γάντια ή µια ειδική

προστατευτική ποδιά, που θα σας

προστατεύει απ τυχν εκσφενδονιζµενα

λειαντικά σωµατίδια ή θραύσµατα υλικού.

Τα µάτια πρέπει να προστατεύονται απ

τυχν αιωρούµενα σωµατίδια που µπορεί

δηµιουργηθούν κατά την εκτέλεση των

διάφορων εργασιών. Οι αναπνευστικέσ και

οι προστατευτικέσ µάσκεσ πρέπει να

φιλτράρουν τον αέρα και να συγκρατούν τη

σκνη που δηµιουργείται κατά την εργασία.

Σε περίπτωση που εκτεθείτε για πολύ χρνο

σε ισχυρ θρυβο µπορεί να απωλέσετε την

ακοή σασ.

fΦροντίζετε, τυχν παρευρισκµενα άτοµα

να βρίσκονται πάντοτε σε ασφαλή απσταση

απ τον τοµέα που εργάζεσθε. Κάθε άτοµα

που µπαίνει στον τοµέα που εργάζεσθε

πρέπει να φορά προστατευτική ενδυµασία.

OBJ_BUCH-310-001.book Page 123 Wednesday, December 20, 2006 9:31 AM

124 | Eλληνικά 1 609 929 K94 • 20.12.06

Θραύσµατα του υπ κατεργασία τεµαχίου ή

σπασµένων εργαλείων µπορεί να

εκσφενδονιστούν και να προκαλέσουν

τραυµατισµούσ ακµη κι εκτσ του άµεσου

τοµέα εργασίασ.

fΝα πιάνετε το ηλεκτρικ εργαλείο µνο απ

τις προβλεπµενες γι’ αυτ το σκοπ

µονωµένες επιφάνειές του, ταν εκτελείτε

εργασίες στις οποίες υπάρχει κίνδυνος το

εργαλείο που χρησιµοποιείτε να συναντήσει

ηλεκτροφρους αγωγούς ή το δικ του

ηλεκτρικ καλώδιο. Η επαφή µ’ ένα

ηλεκτροφρο αγωγ θέτει τα µεταλλικά

τµήµατα του ηλεκτρικού εργαλείου επίσησ

υπ τάση και οδηγεί έτσι σε ηλεκτροπληξία.

fΝα κρατάτε και να οδηγείτε το ηλεκτρικ

καλώδιο σε ασφαλή απσταση απ τα

περιστρεφµενα εργαλεία. Σε περίπτωση

που χάσετε τον έλεγχο του ηλεκτρικού

εργαλείου το ηλεκτρικ καλώδιο µπορεί να

κοπεί ή να περιπλεχτεί και το χέρι σασ ή το

µπράτσο σασ να τραβηχτεί επάνω στο

περιστρεφµενο εργαλείο.

fΜην αποθέσετε ποτέ το ηλεκτρικ εργαλείο

πριν το τοποθετηµένο εργαλείο πάψει

εντελώς να κινείται. Το περιστρεφµενο

εργαλείο µπορεί να έρθει σε επαφή µε την

επιφάνεια στην οποία ακουµπήσατε το

ηλεκτρικ εργαλείο κι έτσι να χάσετε τον

έλεγχ του.

fΜην αφήσετε ο ηλεκτρικ εργαλείο να

εργάζεται ταν το µεταφέρετε. Τα ρούχα

σασ µπορεί να τυλιχτούν τυχαίωσ στο

περιστρεφµενο εργαλείο κι αυτ να

τρυπήσει το σώµα σασ.

fΝα καθαρίζετε τακτικά τις σχισµές αερισµού

του ηλεκτρικού εργαλείου σας. Η πτερωτή

του κινητήρα τραβάει σκνη µέσα στο

περίβληµα και η συσσώρευση µεταλλικήσ

σκνησ µπορεί να δηµιουργήσει

ηλεκτρικούσ κινδύνουσ.

fΜη χρησιµοποιείτε το ηλεκτρικ εργαλείο

κοντά σε εύφλεκτα υλικά. Ο σπινθηρισµσ

µπορεί να τα αναφλέξει.

fΜη χρησιµοποιείτε εργαλεία που απαιτούν

ψύξη µε ψυκτικά υγρά. Η χρήση νερού ή

άλλων ψυκτικών υγρών µπορεί να οδηγήσει

σε ηλεκτροπληξία.

Κλτσηµα και σχετικές

προειδοποιητικές υποδείξεις

fΤο κλτσηµα είναι µια απροσδκητη

αντίδραση ταν το περιστρεφµενο

εργαλείο, π. χ. ο δίσκοσ κοπήσ, ο δίσκοσ

λείανσησ, η συρµατβουρτσα κτλ.,

προσκρούσει κάπου (σκοντάψει) ή

µπλοκάρει. Το σφήνωµα ή το µπλοκάρισµα

οδηγεί στην απτοµη διακοπή τησ

περιστροφήσ του εργαλείου. Έτσι, ένα

τυχν µη υπ έλεγχο ευρισκµενο

ηλεκτρικ εργαλείο αντιδρά στο σηµείο

µπλοκαρίσµατοσ/πρσκρουσησ µε

σφοδρτητα και περιστρέφεται µε συνεχώσ

αυξανµενη ταχύτητα µε αντίθετη απ

εκείνη του εργαλείου.

ταν π. χ. ένασ δίσκοσ κοπήσ σφηνώσει ή

µπλοκάρει µέσα στο υπ κατεργασία υλικ,

ττε η ακµή του δίσκου που βυθίζεται µέσα

στο υλικ µπορεί να στρεβλώσει και

ακολούθωσ  δίσκοσ κοπήσ να πεταχτεί µε

ορµή και ανεξέλεγκτα απ το υλικ ή να

προκαλέσει κλτσηµα. ταν συµβεί αυτ ο

δίσκοσ κοπήσ κινείται µε κατεύθυνση προσ

το χειριστή/τη χειρίστρια ή και αντίθετα,

ανάλογα µε τη φορά περιστροφήσ στο

σηµείο µπλοκαρίσµατοσ. Σε τέτοιεσ

περιπτώσεισ δεν αποκλείεται ακµη και το

σπάσιµο των δίσκων κοπήσ.

Το κλτσηµα είναι το αποτέλεσµα ενσ

εσφαλµένου ή ελλιπή χειρισµού του

ηλεκτρικού εργαλείου και µπορεί να

αποφευχθεί µε λήψη κατάλληλων

προληπτικών µέτρων, σαν αυτά που

περιγράφονται παρακάτω.

fΝα κρατάτε το ηλεκτρικ εργαλείο πάντοτε

καλά και να παίρνετε µε το σώµα σας µνο

θέσεις, στις οποίες θα µπορέσετε να

αντιµετωπίσετε επιτυχώς ένα ενδεχµενο

κλτσηµα. Να χρησιµοποιείτε πάντοτε την

πρσθετη λαβή, αν αυτή φυσικά υπάρχει, για

να εξασφαλίσετε έτσι το µέγιστο δυνατ

έλεγχο του ηλεκτρικού εργαλείου σε

περίπτωση εµφάνισης ανάστροφων και

αντίρροπων δυνάµεων (π. χ. κλτησµα) κατά

την εκκίνηση. Ο χειριστήσ/η χειρίστρια

µπορεί να αντιµετωπίσει µε επιτυχία τα

κλοτσήµατα και τισ ανάστροφεσ ροπέσ.

fΜη βάζετε ποτέ τα χέρια σας κοντά στα

περιστρεφµενα εργαλεία. Σε περίπτωση

κλοτσήµατοσ το εργαλείο µπορεί να

περάσει πάνω απ το χέρι σασ.

fΜην παίρνετε µε το σώµα σας θέσεις προς

τις οποίες θα κινηθεί το ηλεκτρικ εργαλείο

σε περίπτωση κλοτσήµατος. Κατά το

κλτσηµα το ηλεκτρικ εργαλείο κινείται

ανεξέλεγκτα µε κατεύθυνση αντίθετη προσ

τη φορά περιστροφήσ του δίσκου λείανσησ

στο σηµείο µπλοκαρίσµατοσ.

fΝα εργάζεσθε µε ιδιαίτερη προσοχή σε

γωνίες, κοφτερές ακµές κτλ. Φροντίζετε, το

λειαντικ εργαλείο να µην ανατιναχτεί έξω

απ το υπ κατεργασία υλικ και να µη

σφηνώσει σ’ αυτ. Το περιστρεφµενο

λειαντικ εργαλείο σφηνώνει εύκολα κατά

την εργασία σε γωνίεσ και σε κοφτερέσ

ακµέσ ή ταν εκτινάζεται. Αυτ προκαλεί

κλτσηµα ή απώλεια του ελέγχου.

OBJ_BUCH-310-001.book Page 124 Wednesday, December 20, 2006 9:31 AM

Eλληνικά | 1251 609 929 K94 • 20.12.06

fΜη χρησιµοποιείτε τσαπραζωµένες ή

οδοντωτές πριονλαµες. Τα εργαλεία αυτά

προκαλούν συχνά κλτσηµα ή οδηγούν σε

απώλεια του ελέγχου του ηλεκτρικού

εργαλείου.

Ιδιαίτερες προειδοποιητικές

υποδείξεις για λείανση και κοπή

fΝα χρησιµοποιείτε πάντοτε τον

προφυλακτήρα που προβλέπεται για τον

τύπο του εκάστοτε λειαντικού σώµατος. Ο

προφυλακτήρας πρέπει να είναι ασφαλώς

στερεωµένος στο ηλεκτρικ εργαλείο και να

είναι ρυθµισµένος κατά τέτοιο τρπο, ώστε

έτσι να επιτυγχάνεται η µέγιστη δυνατή

ασφάλεια, δηλαδή το τµήµα του λειαντικού

εργαλείου που δείχνει προς το χειριστή/τη

χειρίστρια να είναι σο το δυνατ πιο µικρ.

Ο προφυλακτήρασ προστατεύει το

χειριστή/τη χειρίστρια απ τυχν

θραύσµατα και αθέλητη επαφή µε το

λειαντικ σώµα.

fΝα χρησιµοποιείτε αποκλειστικά λειαντικά

σώµατα που είναι κατάλληλα για το

ηλεκτρικ εργαλείο σας και µνο

προφυλακτήρες που προβλέπονται γι’ αυτά

τα λειαντικά σώµατα. Λειαντικά σώµατα που

δεν προβλέπονται για το ηλεκτρικ

εργαλείο δεν µπορούν να καλυφτούν

επαρκώσ και γι’ αυτ είναι ανασφαλή.

fΤα λειαντικά σώµατα πρέπει να

χρησιµοποιούνται µνο για τις εργασίες που

αυτά προβλέπονται. Π. χ.: Μην λειαίνετε

ποτέ µε την πλευρική επιφάνεια ενσ δίσκου

κοπήσ. Οι δίσκοι κοπήσ προορίζονται για

αφαίρεση υλικού µνο µε την ακµή τουσ.

Αυτά τα λειαντικά σώµατα µπορεί να

σπάσουν ταν υποστούν πίεση απ τα

πλάγια.

fΝα χρησιµοποιείτε πάντοτε άψογες

φλάντζες σύσφιξης µε το σωστ µέγεθος και

τη σωστή µορφή, ανάλογα µε το δίσκο

λείανσης που επιλέξατε. Οι κατάλληλεσ

φλάντζεσ στηρίζουν το δίσκο λείανσησ και

µειώνουν έτσι τον κίνδυνο του σπασίµατσ

των. Οι φλάντζεσ για δίσκουσ κοπήσ µπορεί

να διαφέρουν απ τισ φλάντζεσ για άλλουσ

δίσκουσ λείανσησ.

fΝα µη χρησιµοποιείτε µεταχειρισµένους

δίσκους λείανσης απ µεγαλύτερα

ηλεκτρικά εργαλεία. ∆ίσκοι λείανσησ για

µεγαλύτερα λειαντικά εργαλεία δεν είναι

κατάλληλοι για τουσ υψηλτερουσ αριθµούσ

στροφών των µικρτερων ηλεκτρικών

εργαλείων και γι’ αυτ µπορεί να σπάσουν.

Συµπληρωµατικές προειδοποιητικές

υποδείξεις για δίσκους κοπής

fΝα αποφεύγετε το µπλοκάρισµα των δίσκων

κοπής και/ή την άσκηση πολύ υψηλής

πίεσης. Να µη διεξάγετε τοµές υπερβολικού

βάθους. Η υπερβολική επιβάρυνση του

δίσκου κοπήσ αυξάνει τη µηχανική

παραµρφωσή του και τον κίνδυνο

στρέβλωσησ κι έτσι και τισ πιθαντητεσ

κλοτσήµατοσ ή σπασίµατοσ του λειαντικού

σώµατοσ.

fΝα αποφεύγετε την περιοχή µπροστά και

πίσω απ τον περιστρεφµενο δίσκο κοπής.

ταν σπρώχνετε το δίσκο κοπήσ µέσα στο

υπ κατεργασία τεµάχιο ττε, σε περίπτωση

κλοτσήµατοσ, το ηλεκτρικ εργαλείο µε τον

περιστρεφµενο δίσκο µπορεί να

εκσφενδονιστεί κατευθείαν επάνω σασ.

f&ταν ο δίσκος κοπής µπλοκάρει ή ταν

διακπτετε την εργασία σας πρέπει να

θέτετε το ηλεκτρικ εργαλείο εκτς

λειτουργίας και ακολούθως να το κρατάτε

ήρεµα µέχρι ο δίσκος κοπής να σταµατήσει

εντελώς να κινείται. Μην προσπαθήσετε

ποτέ να βγάλετε το δίσκο κοπής απ το

υλικ ταν αυτς κινείται ακµη,

διαφορετικά υπάρχει κίνδυνος

κλοτσήµατος. Εξακριβώστε κι

εξουδετερώστε την αιτία του

µπλοκαρίσµατοσ.

fΜη θέσετε το ηλεκτρικ εργαλείο πάλι σε

λειτουργία σο ο δίσκος κοπής βρίσκεται

ακµη µέσα στο υπ κατεργασία τεµάχιο.

Αφήστε το δίσκο κοπής να αποκτήσει το

µέγιστο αριθµ στροφών πριν συνεχίσετε

προσεκτικά την κοπή. ∆ιαφορετικά ο δίσκοσ

µπορεί να σφηνώσει, να πεταχτεί µε ορµή

έξω απ το υπ κατεργασία υλικ ή να

προκαλέσει κλτσηµα.

fΠλάκες, ή άλλα µεγάλα υπ κατεργασία

τεµάχια, πρέπει να υποστηρίζονται για να

ελαττωθεί ο κίνδυνος κλοτσήµατος απ

έναν τυχν µπλοκαρισµένο δίσκο κοπής.

Μεγάλα υπ κατεργασία τεµάχια µπορεί να

λυγίσουν κάτω απ το ίδιο τουσ το βάροσ. Το

υπ κατεργασία τεµάχιο πρέπει να

υποστηριχτεί και στισ δυο πλευρέσ του, και

κοντά στην τοµή κοπήσ και στην ακµή του.

fΝα είστε ιδιαίτερα προσεκτικοί/προσεκτικές

ταν διεξάγετε «κοπές βυθίσµατος» σε

τοίχους ή άλλους µη εποπτεύσιµους τοµείς.

Ο βυθιζµενοσ δίσκοσ κοπήσ µπορεί να

κψει σωλήνεσ φωταερίου (γκαζιού) ή

νερού, ηλεκτρικέσ γραµµέσ ή αντικείµενα

που µπορεί να προκαλέσουν κλτσηµα.

OBJ_BUCH-310-001.book Page 125 Wednesday, December 20, 2006 9:31 AM

126 | Eλληνικά 1 609 929 K94 • 20.12.06

Ιδιαίτερες προειδοποιητικές

υποδείξεις για εργασίες λείανσης µε

σµυριδχαρτο

fΜη χρησιµοποιείτε υπερµεγέθη

σµυριδφυλλα αλλά τηρείτε τις συστάσεις

του κατασκευαστή για το µέγεθος των

σµυριδφυλλων. Σµυριδφυλλα που

προεξέχουν απ το δίσκο λείανσησ µπορεί

να προκαλέσουν τραυµατισµούσ, να

οδηγήσουν σε µπλοκάρισµα, να σχιστούν ή

να προκαλέσουν κλτσηµα.

Ιδιαίτερες προειδοποιητικές

υποδείξεις για εργασίες µε

συρµατβουρτσες

fΝα λαµβάνετε πάντοτε υπψη σας τι οι

συρµατβουρτσες χάνουν σύρµατα κατά τη

διάρκεια της κανονικής τους χρήσης. Να

µην ασκείτε υπερβολική πίεση για να µην

επιβαρύνονται υπερβολικά τα σύρµατα.

Τυχν εκσφενδονιζµενα τεµάχια

συρµάτων µπορεί να διατρυπήσουν χι µνο

λεπτά ρούχα αλλά και/ή το δέρµα σασ.

f&ταν προτείνεται η χρήση προφυλακτήρα

πρέπει να φροντίσετε, τα σύρµατα της

βούρτσας να µην εγγίζουν τον

προφυλακτήρα. Η διάµετροσ των

δισκοειδών και των ποτηροειδών βουρτσών

µπορεί να µεγαλώσει εξαιτίασ τησ

ασκούµενησ πίεσησ και τησ ανάπτυξησ

κεντρφυγων δυνάµεων.

Συµπληρωµατικές προειδοποιητικές

υποδείξεις

Φοράτε προστατευτικά γυαλιά.

fΧρησιµοποιείτε κατάλληλες ανιχνευτικές

συσκευές για να εντοπίσετε τυχν µη

ορατές τροφοδοτικές γραµµές ή να

συµβουλεύεστε την τοπική εταιρία παροχής

ενέργειας. Η επαφή µε ηλεκτρικέσ γραµµέσ

µπορεί να οδηγήσει σε πυρκαγιά και

ηλεκτροπληξία. Η πρκληση ζηµιάσ σ’ έναν

αγωγ φωταερίου (γκαζιού) µπορεί να

οδηγήσει σε έκρηξη. Το τρύπηµα ενσ

σωλήνα νερού προκαλεί ζηµιά σε πράγµατα

ή/και µπορεί να οδηγήσει σε ηλεκτροπληξία.

fΝα χρησιµοποιείτε πάντοτε τις

προστατευτικές διατάξεις που

προβλέπονται για την εκάστοτε εργασία που

εκτελείτε. Προστατευτικέσ διατάξεισ που

δεν είναι κατάλληλεσ για µια συγκεκριµένη

χρήση δεν µπορούν να θωρακίσουν το

λειαντικ σώµα επαρκώσ.

fΝα χρησιµοποιείτε αναρρφηση σκνης ταν

κατεργάζεστε ορυκτά υλικά. Ο

απορροφητήρας σκνης πρέπει να είναι

κατάλληλος για αναρρφηση σκνης απ

πετρώµατα. Η χρήση τέτοιων διατάξεων

ελαττώνει τον κίνδυνο που προκαλεί η σκνη.

fΓια την κοπή πετρωµάτων πρέπει να

χρησιµοποιείτε έναν συρµενο οδηγ. Χωρίσ

πλάγια οδήγηση ο δίσκοσ κοπήσ µπορεί να

σφηνώσει και να προκαλέσει κλτσηµα.

f&ταν εργάζεσθε κρατάτε το ηλεκτρικ

εργαλείο καλά και µε τα δυο σας χέρια και

φροντίζετε για την ασφαλή θέση του

σώµατς σας. Το ηλεκτρικ εργαλείο

οδηγείται ασφαλέστερα ταν το κρατάτε και

µε τα δυο σασ χέρια.

fΑσφαλίζετε το υπ κατεργασία τεµάχιο. Ένα

υπ κατεργασία τεµάχιο συγκρατείται

ασφαλέστερα µε µια διάταξη σύσφιγξησ ή µε

µια µέγγενη παρά µε το χέρι σασ.

fΜην κατεργάζεστε υλικά που περιέχουν

αµίαντο. Το αµίαντο θεωρείται σαν καρκινο-

γνο υλικ.

fΝα λαµβάνετε προστατευτικά µέτρα ταν

κατά την εργασία σας υπάρχει η περίπτωση

να δηµιουργηθεί ανθυγιεινή, εύφλεκτη ή

εκρηκτική σκνη. Για παράδειγµα: Μερικά

είδη σκνησ θεωρούνται καρκινογνα. Να

φοράτε µάσκα προστασίασ σκνησ και να

χρησιµοποιείτε αναρρφηση σκνησ/-

ροκανιδιών/γρεζιών.

f∆ιατηρείτε πάντα καθαρ το χώρο που

εργάζεσθε. Μίγµατα απ διάφορα υλικά είναι

ιδιαιτέρωσ επικίνδυνα. Σκνη απ ελαφρά

µέταλλα µπορεί να αναφλεχθεί ή να εκραγεί.

fΜη χρησιµοποιήσετε το ηλεκτρικ εργαλείο

ταν το ηλεκτρικ καλώδι του είναι χαλασ-

µένο. Μην αγγίξετε το χαλασµένο καλώδιο

και βγάλτε το φις απ την πρίζα ταν το

καλώδιο υποστεί βλάβη/χαλάσει κατά τη

διάρκεια της εργασίας σας. Τυχν

χαλασµένα καλώδια αυξάνουν τον κίνδυνο

ηλεκτροπληξίασ.

Περιγραφή λειτουργίας

∆ιαβάστε λες τις

προειδοποιητικές υποδείξεις.

Αµέλειεσ κατά την τήρηση των

προειδοποιητικών υποδείξεων

µπορεί να προκαλέσουν

ηλεκτροπληξία, κίνδυνο πυρκαγιάσ

ή/και σοβαρούσ τραυµατισµούσ.

Παρακαλούµε ανοίξτε τη διπλωµένη σελίδα µε

την απεικνιση τησ συσκευήσ κι αφήστε την

ανοιχτή σο θα διαβάζετε τισ οδηγίεσ χειρισµού.

OBJ_BUCH-310-001.book Page 126 Wednesday, December 20, 2006 9:31 AM

Eλληνικά | 1271 609 929 K94 • 20.12.06

Χρήση σύµφωνα µε τον προορισµ

Το ηλεκτρικ εργαλείο προβλέπεται για την

κοπή, ξεχνδρισµα και βούρτσισµα µετάλλων

και πετρωµάτων χωρίσ τη χρήση νερού.

Για την κοπή µετάλλων πρέπει να

χρησιµοποιήσετε ένα ειδικ προφυλακτήρα

κοπήσ (ειδικ εξάρτηµα).

Για την κοπή πετρωµάτων πρέπει να

χρησιµοποιήσετε ένα ειδικ κάλυµµα

αναρρφησησ µε συρµενο οδηγ (ειδικ

εξάρτηµα).

Με τα κατάλληλα εγκριµένα λειαντικά εργαλεία

το ηλεκτρικ εργαλείο µπορεί να

χρησιµοποιηθεί και σαν λειαντήρασ µε

σµυριδχαρτο.

Απεικονιζµενα στοιχεία

Η απαρίθµηση των απεικονιζµενων στοιχείων

αναφέρεται στην απεικνιση του ηλεκτρικού

εργαλείου στη σελίδα γραφικών.

1Πλήκτρο αποµανδάλωσησ για τον

προφυλακτήρα

2Πλήκτρο µανδάλωσησ άξονα

3∆ιακπτησ ON/OFF

4Πρσθετη λαβή

5Άξονασ

6Κάλυµµα αναρρφησησ για λείανση*

7Φλάντζα υποδοχήσ µε δακτύλιο O

8Ποτηροειδήσ δίσκοσ απ σκληροµέταλλο*

9Παξιµάδι σύσφιξησ

10 Παξιµάδι ταχυσύσφιξησ *

11 Προφυλακτήρασ για λείανση

12 Προφυλακτήρασ για κοπή*

13 ∆ίσκοσ λείανσησ/κοπήσ*

14 Προφυλακτήρασ χεριού*

15 Ελαστικσ δίσκοσ λείανσησ*

16 Φύλλο λείανσησ*

17 Στρογγυλ παξιµάδι*

18 Ποτηροειδήσ βούρτσα*

19 Κάλυµµα αναρρφησησ για κοπή µε

συρµενο οδηγ *

20 ∆ιαµαντδισκοσ κοπήσ*

*Εξαρτήµατα που απεικονίζονται ή περιγράφονται δεν

περιέχονται στη στάνταρ συσκευασία.

Τεχνικά χαρακτηριστικά

Γωνιακς λειαντήρας GWS 1000

PROFESSIONAL

GWS 1000

PROFESSIONAL

GWS 1400

PROFESSIONAL

Αριθµσ ευρετηρίου 3 601 H21 0.. 3 601 H21 0.. 3 601 H24 0..

Ονοµαστική ισχύσ W 1000 1000 1400

Αποδιδµενη ισχύσ W630 630 820

Αριθµσ στροφών χωρίσ φορτίο min-1 11000 11000 11000

έγιστη διάµετροσ δίσκου

λείανσησ mm 115 125 125

Σπείρωµα άξονα M 14 M 14 M 14

Περιορισµσ ρεύµατοσ

εκκίνησησ – – z

Ηλεκτρονική σταθεροποίηση ––z

Βάροσ σύµφωνα µε

EPTA-Procedure 01/2003 kg 2,1 2,1 2,2

Κατηγορία µνωσησ /II /II /II

Τα στοιχεία ισχύουν για ονοµαστικέσ τάσεισ [U] 230/240 V. Υπ χαµηλτερεσ τάσεισ και σε εκδσεισ ειδικέσ για

τισ διάφορεσ χώρεσ τα στοιχεία αυτ µπορεί να διαφέρουν.

Παρακαλούµε να προσέξετε τον αριθµ ευρετηρίου στην πινακίδα κατασκευαστή του ηλεκτρικού εργαλείου

σασ. Οι εµπορικοί χαρακτηρισµοί ορισµένων ηλεκτρικών εργαλείων µπορεί να διαφέρουν.

OBJ_BUCH-310-001.book Page 127 Wednesday, December 20, 2006 9:31 AM

128 | Eλληνικά 1 609 929 K94 • 20.12.06

∆ήλωση συµβαττητας

∆ηλώνουµε υπευθύνωσ τι αυτ το προϊν εκ-

πληρώνει τουσ εξήσ κανονισµούσ ή κατασκευα-

στικέσ συστάσεισ: EN 60745 Σύµφωνα µε τισ

διατάξεισ των Οδηγιών 89/336/ΕΟΚ, 98/37/ΕΚ.

04.12.2006, Robert Bosch GmbH, Power Tools Division

D-70145 Leinfelden-Echterdingen

Πληροφορίες για θρυβο και

δονήσεις

Οι τιµέσ µέτρησησ εξακριβώθηκαν σύµφωνα µε

την προδιαγραφή EN 60745.

Η σύµφωνα µε την καµπύλη A εκτιµηθείσα

χαρακτηριστική στάθµη ακουστικήσ πίεσησ του

µηχανήµατοσ ανέρχεται σε 91 dB(A). Στάθµη

ακουστικήσ ισχύοσ 102 dB(A). Ανασφάλεια

µέτρησησ K=3 dB.

Φοράτε ωτασπίδες!

Οι ολικέσ τιµέσ κραδασµών (άθροισµα

ανυσµάτων τριών διευθύνσεων)

εξακριβώθηκαν σύµφωνα µε το πρτυπο

EN 60745:

Λείανση επιφανειών (ξεχνδρισµα): Τιµή

εκποµπήσ κραδασµών ah=8,5 m/s2, ανασφάλεια

K=2,0 m/s2.

Λείανση µε σµυριδχαρτο: Τιµή εκποµπήσ

κραδασµών ah=3,4 m/s2, ανασφάλεια

K=2,0 m/s2.

Η στάθµη κραδασµών που

αναφέρεται σ’ αυτέσ τισ

οδηγίεσ έχει µετρηθεί σύµφωνα µε µια διαδικα-

σία µέτρησησ τυποποιηµένη στο πλαίσιο του

προτύπου EN 60745 και µπορεί να χρησιµο-

ποιηθεί στη σύγκριση των διάφορων

µηχανηµάτων.

Η στάθµη κραδασµών θα µεταβάλλεται

ανάλογα µε την εκάστοτε χρήση του

ηλεκτρικού εργαλείου και µπορεί σε µερικέσ

περιπτώσεισ να υπερβεί την τιµή που

αναγράφεται σ’ αυτέσ τισ οδηγίεσ. Η

επιβάρυνση απ τουσ κραδασµούσ µπορεί να

υποτιµηθεί, σε περίπτωση που το ηλεκτρικ

εργαλείο χρησιµοποιείται τακτικά κατ’ αυτν

τον τρπο.

Υπδειξη: Για την ακριβή εκτίµηση τησ επι-

βάρυνσησ απ τουσ κραδασµούσ, κατά τη

διάρκεια ενσ ορισµένου χρονικού

διαστήµατοσ εργασίασ, θα πρέπει να ληφθούν

επίσησ υπψη και οι χρνοι κατά τη διάρκεια

των οποίων το µηχάνηµα βρίσκεται εκτσ

λειτουργίασ ή λειτουργεί, χωρίσ µωσ στην

πραγµατικτητα να χρησιµοποιείται. Αυτ

µπορεί να µειώσει σηµαντικά την επιβάρυνση

απ τουσ κραδασµούσ κατά τη διάρκεια

ολκληρου του χρονικού διαστήµατοσ.

Συναρµολγηση

Συναρµολγηση των προστατευτικών

διατάξεων

fΒγάζετε το φις απ την πρίζα πριν απ

οποιαδήποτε εργασία στο ηλεκτρικ

εργαλείο.

Προφυλακτήρας για λείανση

Τοποθετήστε τον

προφυλακτήρα 11 στο

λαιµ του άξονα πωσ

φαίνεται στην εικνα. Τα

τριγωνικά σηµάδια του

προφυλακτήρα πρέπει να

ταιριάζουν µε τα

αντίστοιχα σηµάδια στην

κεφαλή του συµπλέκτη.

Πατήστε τον

προφυλακτήρα 11 επάνω

στο λαιµ του άξονα µέχρι

να καθίσει επάνω στο

περιλαίµιο του

προφυλακτήρα στη

φλάντζα και γυρίστε τον µέχρι ν’ ακούσετε τι

µανδάλωσε.

Προσαρµστε τη θέση του προφυλακτήρα 11

στισ απαιτήσεισ τησ υπ εκτέλεση εργασίασ. Γι’

αυτ πατήστε το µοχλ αποµανδάλωσησ 1 προσ

τα επάνω και γυρίστε τον προφυλακτήρα 11

στη θέση που επιθυµείτε.

fΡυθµίστε τον προφυλακτήρα 11 κατά τέτοιο

τρπο, ώστε να καλύπτει το σπινθηρισµ

που κατευθύνεται προς το χειριστή.

fΟ προφυλακτήρας 11 πρέπει να µπορεί να

γυριστεί µνο µετά απ πάτηµα του µοχλού

αποµανδάλωσης 1! ∆ιαφορετικά το

ηλεκτρικ εργαλείο δεν επιτρέπεται να

χρησιµοποιηθεί πλέον και πρέπει να

αποσταλεί/να προσκοµιστεί στο Service.

Υπδειξη: Τα έκκεντρα κωδικοποίησησ στον

προφυλακτήρα 11 επιτρέπουν τη

συναρµολγηση στο ηλεκτρικ εργαλείο µνο

προφυλακτήρων που ταιριάζουν σ’ αυτ.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_BUCH-310-001.book Page 128 Wednesday, December 20, 2006 9:31 AM

Eλληνικά | 1291 609 929 K94 • 20.12.06

Προφυλακτήρας για κοπή

fΓια την κοπή µετάλλων να χρησιµοποιείτε

πάντοτε τον προφυλακτήρα για κοπή 12.

fΓια την κοπή πετρωµάτων να χρησιµοποιείτε

πάντοτε το κάλυµµα αναρρφησης µε

συρµενο οδηγ 19.

Ο προφυλακτήρασ για κοπή 12

συναρµολογείται πωσ ο προφυλακτήρασ για

λείανση 11.

Κάλυµµα αναρρφησης για λείανση

ταν κατά λείανση παράγεται µνο ελάχιστη

σκνη, π. χ. ταν λειαίνετε βερνίκια, χρώµατα

και πλαστικά υλικά σε συνδυασµ µε

ποτηροειδείσ δίσκουσ απ σκληροµέταλλο 8 ή

µε ελαστικούσ δίσκουσ λείανσησ 15 µε

σµυριδφυλλο 16, µπορείτε να

χρησιµοποιήσετε το κάλυµµα αναρρφησησ 6.

Το κάλυµµα αναρρφησησ 6 δεν είναι

κατάλληλο για την κατεργασία µετάλλων.

Στο κάλυµµα αναρρφησησ 6 µπορεί να

συνδεθεί ένασ κατάλληλοσ απορροφητήρασ

σκνησ τησ Bosch.

Το κάλυµµα αναρρφησησ 6 συναρµολογείται

πωσ ο προφυλακτήρασ 11. Το βούρτσινο

στεφάνι µπορεί να αντικατασταθεί.

Πρσθετη λαβή

fΧρησιµοποιείτε το ηλεκτρικ εργαλείο

πάντοτε µε συναρµολογηµένη την

πρσθετη λαβή 4.

Συναρµολογήστε την πρσθετη λαβή 4,

ανάλογα µε τον εκάστοτε τρπο εργασίασ, στη

δεξιά ή την αριστερή πλευρά τησ κεφαλήσ του

συµπλέκτη.

Προφυλακτήρας χεριού

fΓια λες τις εργασίες µε τον ελαστικ δίσκο

λείανσης 15 ή µε την ποτηροειδή

βούρτσα/τη δισκοειδή βούρτσα/το

ριπιδοειδή δίσκο λείανσης πρέπει να

χρησιµοποιείτε πάντοτε τον προφυλακτήρα

χεριού 14.

Συναρµολογήστε τον προφυλακτήρα χεριού 14

µε την πρσθετη λαβή 4.

Συναρµολγηση των λειαντικών

εργαλείων

fΒγάζετε το φις απ την πρίζα πριν απ

οποιαδήποτε εργασία στο ηλεκτρικ

εργαλείο.

fΟι δίσκοι λείανσης και κοπής θερµαίνονται

υπερβολικά κατά την εργασία, γι’ αυτ µην

τις εγγίζετε πριν κρυώσουν.

Να καθαρίζετε τον άξονα 5 και λα τα υπ

συναρµολγηση εξαρτήµατα.

Για τη σύσφιξη και το λύσιµο των λειαντικών

εργαλείων πατήστε το πλήκτρο µανδάλωσησ

άξονα 2 για να ακινητοποιήσετε τον άξονα.

fΝα πατάτε το πλήκτρο ακινητοποίησης

άξονα µνο ταν ο άξονας είναι ακίνητος.

∆ιαφορετικά µπορεί να υποστεί ζηµιά το

ηλεκτρικ εργαλείο.

∆ίσκος λείανσης και κοπής

Να λαµβάνετε υπψη σασ τισ διαστάσεισ των

λειαντικών εργαλείων. Η διάµετροσ τησ τρύπασ

πρέπει να ταιριάζει στη φλάντζα σύσφιξησ. Μη

χρησιµοποιήσετε προσαρµοστικά ή µειωτήρεσ.

ταν χρησιµοποιείτε διαµαντδισκουσ κοπήσ

πρέπει να φροντίζετε, το βέλοσ ένδειξησ τησ

φοράσ περιστροφήσ επάνω στο διαµαντδισκο

κοπήσ να ταιριάζει µε τη φορά περιστροφήσ

του ηλεκτρικού εργαλείου (βλέπε το βέλοσ

ένδειξησ τησ φοράσ περιστροφήσ επάνω στην

κεφαλή του συµπλέκτη).

Η σειρά τησ συναρµολγησησ φαίνεται στη

σελίδα γραφικών.

Για να στερεώσετε το δίσκο λείανσησ και κοπήσ

βιδώστε πρώτα το παξιµάδι σύσφιξησ 9 και

σφίξτε το µε το γαντζκλειδο, βλέπε κεφάλαιο

«Παξιµάδι ταχυσύσφιξης».

fΜετά τη συναρµολγηση του λειαντικού

εργαλείου και πριν να θέσετε το ηλεκτρικ

εργαλείο σε λειτουργία να βεβαιώνεστε τι

το λειαντικ εργαλείο είναι

συναρµολογηµένο σωστά και µπορεί να

περιστρέφεται ελεύθερα. Να βεβαιώνεστε

επίσης τι το λειαντικ εργαλείο δεν αγγίζει

τον προφυλακτήρα ή άλλα εξαρτήµατα.

Στη φλάντζα υποδοχήσ 7, στο

περιλαίµιο κεντραρίσµατοσ,

είναι περασµένο ένα πλαστικ

εξάρτηµα (δακτύλιοσ O). Σε

περίπτωση που ο δακτύλιος O

λείπει, ή αν είναι χαλασµένος,

πρέπει οπωσδήποτε να

αλλαχτεί (αριθ. ευρετηρίου

1 600 210 039), πριν

συναρµολογηθεί η φλάντζα υποδοχήσ 7.

Ριπιδοειδής δίσκος λείανσης

fΓια λες τις εργασίες µε τον ελαστικ δίσκο

λείανσης 15 ή µε την ποτηροειδή

βούρτσα/τη δισκοειδή βούρτσα/το

ριπιδοειδή δίσκο λείανσης πρέπει να

χρησιµοποιείτε πάντοτε τον προφυλακτήρα

χεριού 14.

Τοποθετήστε την ειδική φλάντζα υποδοχήσ

(αριθ. ευρετηρίου 2 605 703 028) και το

ριπιδοειδή δίσκο λείανσησ επάνω στον άξονα 5.

Βιδώστε το παξιµάδι σύσφιξησ 9 και σφίξτε το

µε το γαντζκλειδο.

OBJ_BUCH-310-001.book Page 129 Wednesday, December 20, 2006 9:31 AM

130 | Eλληνικά 1 609 929 K94 • 20.12.06

Ελαστικς δίσκος λείανσης

fΓια λες τις εργασίες µε τον ελαστικ δίσκο

λείανσης 15 ή µε την ποτηροειδή βούρτσα/

τη δισκοειδή βούρτσα/το ριπιδοειδή δίσκο

λείανσης πρέπει να χρησιµοποιείτε πάντοτε

τον προφυλακτήρα χεριού 14.

Η σειρά τησ συναρµολγησησ φαίνεται στη

σελίδα γραφικών.

Βιδώστε το στρογγυλ παξιµάδι 17 και σφίξτε

το µε το γαντζκλειδο.

Ποτηροειδής βούρτσα/∆ισκοειδής βούρτσα

fΓια λες τις εργασίες µε τον ελαστικ δίσκο

λείανσης 15 ή µε την ποτηροειδή

βούρτσα/τη δισκοειδή βούρτσα/το

ριπιδοειδή δίσκο λείανσης πρέπει να

χρησιµοποιείτε πάντοτε τον προφυλακτήρα

χεριού 14.

Η σειρά τησ συναρµολγησησ φαίνεται στη

σελίδα γραφικών.

Η ποτηροειδήσ βούρτσα/Η δισκοειδήσ βούρτσα

πρέπει να βιδωθεί τσο βαθειά επάνω στον

άξονα, ώστε να ακουµπάει επάνω στη φλάντζα

του άξονα, στο τέρµα του σπειρώµατοσ του

άξονα. Σφίξτε καλά την ποτηροειδή

βούρτσα/τη δισκοειδή βούρτσα µ’ ένα

γερµανικ κλειδί.

Παξιµάδι ταχυσύσφιξης

Για την απλή και άνετη αντικατάσταση του

λειαντικού εργαλείου, χωρίσ τη βοήθεια άλλων

εργαλείων, µπορείτε, αντί του παξιµαδιού

σύσφιξησ 9, να χρησιµοποιήσετε το παξιµάδι

ταχυσύσφιξησ 10.

fΤο παξιµάδι ταχυσύσφιξης 10 επιτρέπεται

να χρησιµοποιηθεί µνο για λειαντικούς

δίσκους ή για δίσκους κοπής.

Να χρησιµοποιείτε πάντοτε άψογα και σώα

παξιµάδια ταχυσύσφιξης 10.

Κατά το βίδωµα να προσέχετε, η πλευρά του

παξιµαδιού ταχυσύσφιξης 10 µε την επιγραφή

να µη δείχνει προς το λειαντικ δίσκο. Το βέλος

πρέπει να δείχνει επάνω στον ενδείκτη 21.

Πατήστε το πλήκτρο

µανδάλωσησ άξονα 2

για να ακινητοποιήσετε

τον άξονα. Γυρίστε το

λειαντικ δίσκο µε το

χέρι δυνατά µε

ωρολογιακή φορά για

να σφίξετε το παξιµάδι

ταχυσύσφιξησ.

Ένα κανονικά

σφιγµένο, ανέπαφο (µη

χαλασµένο) παξιµάδι

ταχυσύσφιξησ λύνεται

γυρίζοντασ τον

αυλακωτ δακτύλιο µε

το χέρι µε φορά

αντίθετη τησ

ωρολογιακήσ.

Σε περίπτωση που το

παξιµάδι ταχυσύσφιξης

σφηνώσει, µην το λύσετε ποτέ µε πένσα ή

τανάλια αλλά χρησιµοποιήστε γι’ αυτ το

γαντζκλειδο. Τοποθετήστε το γαντζκλειδο

πωσ φαίνεται στην εικνα.

Κατάλληλα λειαντικά εργαλεία

Μπορείτε να χρησιµοποιήσετε λα τα λειαντικά

εργαλεία που αναφέρονται σ’ αυτέσ τισ οδηγίεσ

χειρισµού.

Ο επιτρεπτσ αριθµσ στροφών [min-1] ή,

ανάλογα, η περιφερειακή ταχύτητα [m/s] των

υπ χρήση λειαντικών εργαλείων πρέπει να

ανταποκρίνεται τουλάχιστον στα στοιχεία του

πίνακα που ακολουθεί.

Γι’ αυτ πρέπει να προσέχετε τον αριθµ

στροφών ή την περιφερειακή ταχύτητα στην

πινακίδα του λειαντικού εργαλείου.

µέγ.

[mm] [mm]

Dbd[min

-1][m/s]

115

125

22,2

11000

115

125 ––

11000

75 30 M 14 11000 45

OBJ_BUCH-310-001.book Page 130 Wednesday, December 20, 2006 9:31 AM

Eλληνικά | 1311 609 929 K94 • 20.12.06

Περιστροφή της κεφαλής συµπλέκτη

fΒγάζετε το φις απ την πρίζα πριν απ

οποιαδήποτε εργασία στο ηλεκτρικ

εργαλείο.

Μπορείτε να

γυρίσετε την

κεφαλή συµπλέκτη

βαθµηδν ανά 90°.

Έτσι µπορείτε, σε

περιπτώσεισ

διεξαγωγήσ ειδικών

εργασιών, π. χ. σε

εργασίεσ κοπήσ µε

το κάλυµµα

αναρρφησησ µε

συρµενο οδηγ

19/για εργασίεσ µε

τη βάση κοπήσ ή για

αριστερχειρεσ, να

θέσετε το διακπτη ON/OFF σε µια ανάλογα

ευνοϊκτερη θέση.

Ξεβιδώστε τελείωσ τισ 4 βίδεσ. Γυρίστε την

κεφαλή συµπλέκτη προσεκτικά και χωρίς να

την αφαιρέσετε απ το περίβληµα στη νέα

θέση. Σφίξτε πάλι καλά τισ 4 βίδεσ.

Λειτουργία

Εκκίνηση

f∆ώστε προσοχή στην τάση δικτύου! Η τάση

της ηλεκτρικής πηγής πρέπει να ταυτίζεται

µε την τάση που είναι αναγραµµένη στην

πινακίδα κατασκευαστή του ηλεκτρικού

εργαλείου. Ηλεκτρικά εργαλεία µε

χαρακτηριστική τάση 230 V λειτουργούν και

µε τάση 220 V.

ταν χρησιµοποιείτε το ηλεκτρικ εργαλείο σε

συνδυασµ µε κινητέσ ηλεκτρικέσ πηγέσ

(γεννήτριεσ) που δεν διαθέτουν επαρκή

εφεδρική ισχύ ή/και κατάλληλη ρύθµιση τάσησ

µε ενίσχυση του ρεύµατοσ εκκίνησησ, ττε

κατά την εκκίνηση µπορεί να εµφανιστούν

πτώσεισ ισχύοσ ή άλλεσ, µη τυπικέσ

λειτουργίεσ.

Παρακαλούµε να ελέγχετε την καταλληλτητα

τησ γεννήτριασ που χρησιµοποιείτε.

Θέση σε λειτουργία κι εκτς λειτουργίας

Για να θέσετε σε λειτουργία το ηλεκτρικ

εργαλείο ωθήστε το διακπτη ON/OFF 3 προσ

τα εµπρσ.

Για να µανδαλώσετε το διακπτη ON/OFF 3

πατήστε το διακπτη ON/OFF 3 µπροστά, µέχρι

να µανδαλώσει.

Για να θέσετε εκτς λειτουργίας το ηλεκτρικ

εργαλείο αφήστε το διακπτη ON/OFF 3

ελεύθερο ή, ταν είναι µανδαλωµένοσ,

πατήστε για λίγο το διακπτη ON/OFF 3 στο

πίσω µέροσ και ακολούθωσ αφήστε τον

ελεύθερο.

fΝα ελέγχετε τα λειαντικά εργαλεία πριν τα

χρησιµοποιήσετε. Το λειαντικ εργαλείο

πρέπει να είναι άψογα συναρµολογηµένο

και να µπορεί να κινείται ελεύθερα. Αφήστε

το να εργαστεί δοκιµαστικά χωρίς φορτίο

τουλάχιστον για 1 λεπτ. Μη χρησιµοποιείτε

χαλασµένα, µη στρογγυλά ή κραδαζµενα

λειαντικά εργαλεία. Χαλασµένα λειαντικά

εργαλεία µπορεί να σπάσουν και να

προκαλέσουν τραυµατισµούσ.

Περιορισµς ρεύµατος εκκίνησης (GWS 1400)

Ο ηλεκτρονικσ περιορισµσ του ρεύµατοσ

εκκίνησησ περιορίζει την κατανάλωση του

ηλεκτρικού εργαλείου κατά την εκκίνηση και

επιτρέπει έτσι τη σύνδεσή του σε µια ασφάλεια

16 A.

Ηλεκτρονική σταθεροποίηση (GWS 1400)

Η ηλεκτρονική σταθεροποίηση διατηρεί τον

αριθµ στροφών σχεδν σταθερ και χωρίσ και

µε φορτίο και εξασφαλίζει την οµοιµορφη

απδοση εργασίασ.

Υποδείξεις εργασίας

fΠροσοχή ταν διεξάγετε σχισµές σε

φέροντες τοίχους, βλέπε κεφάλαιο

«Υποδείξεις για τη στατική».

fΝα σφίγγετε το υπ κατεργασία τεµάχιο

ταν δε σταθεροποιείται ασφαλώς απ το

ίδιο του το βάρος.

fΜην επιβαρύνετε το ηλεκτρικ εργαλείο

τσο πολύ ώστε να σταµατήσει να κινείται.

fΟι δίσκοι λείανσης και κοπής θερµαίνονται

υπερβολικά κατά την εργασία, γι’ αυτ µην

τις εγγίζετε πριν κρυώσουν.

Υπδειξη: ταν δεν χρησιµοποιείτε το

ηλεκτρικ εργαλείο να βγάζετε το φισ απ την

πρίζα. Το ηλεκτρικ εργαλείο καταναλώνει µια

µικρή ποστητα ενέργειασ ταν υπάρχει τάση

δικτύου και το φισ είναι τοποθετηµένο στην

πρίζα.

OBJ_BUCH-310-001.book Page 131 Wednesday, December 20, 2006 9:31 AM

132 | Eλληνικά 1 609 929 K94 • 20.12.06

Ξεχνδρισµα

fΜη χρησιµοποιήσετε ποτέ δίσκους κοπής

για ξεχνδρισµα.

Με γωνία προσβολήσ 30° έωσ 40° επιτυγχάνετε

κατά το ξεχνδρισµα άριστα αποτελέσµατα.

Κινείτε το ηλεκτρικ εργαλείο «απ δω κι απ

κει» ασκώντασ µέτρια πίεση. Έτσι το υπ

κατεργασία τεµάχιο δε θερµαίνεται

υπερβολικά, δεν αλλάζει χρώµα και δε

δηµιουργούνται αυλακώσεισ.

Ριπιδοειδής δίσκος λείανσης

Με το ριπιδοειδή δίσκο λείανσησ (ειδικ

εξάρτηµα) µπορείτε να κατεργαστείτε

καµπύλεσ επιφάνειεσ και διατοµέσ.

Οι δισκοειδείσ δίσκοι λείανσησ έχουν µια

σηµαντικά µεγαλύτερη διάρκεια ζωήσ,

χαµηλτερη στάθµη θορύβου και χαµηλτερεσ

θερµοκρασίεσ λείανσησ απ τουσ συµβατικούσ

δίσκουσ λείανσησ.

Κοπή µετάλλων

fΓια την κοπή µετάλλων να χρησιµοποιείτε

πάντοτε τον προφυλακτήρα για κοπή 12.

ταν εργάζεσθε µε τουσ δίσκουσ κοπήσ να

ασκείτε µέτρια προώθηση, προσαρµοσµένη

στο εκάστοτε υπ κατεργασία υλικ. Να µην

πιέζετε το δίσκο κοπήσ, να µην λοξεύετε και να

µην ταλαντεύεστε.

Μην πιέζετε τουσ δίσκουσ κοπήσ απ τα πλάγια

για να τουσ σταµατήσετε γρηγορτερα.

Το ηλεκτρικ

εργαλείο πρέπει να

οδηγείται µε φορά

αντίθετη τησ

φοράσ

περιστροφήσ του

δίσκου.

∆ιαφορετικά

υπάρχει κίνδυνοσ

να πιεστεί

ανεξέλεγκτα έξω

απ την τοµή.

ταν κβετε

διατοµέσ (προφίλ) και τετραγωνικούσ σωλήνεσ

να αρχίζετε την κοπή στη µικρτερη διατοµή.

Κοπή πετρωµάτων

fΓια την κοπή πετρωµάτων να χρησιµοποιείτε

πάντοτε το κάλυµµα αναρρφησης µε

συρµενο οδηγ 19.

fΤο ηλεκτρικ εργαλείο επιτρέπεται να

χρησιµοποιείται µνο για ξηρή λείανση/ξηρή

κοπή.

Για την κοπή πετρωµάτων σασ συµβουλεύουµε

να χρησιµοποιείτε διαµαντδισκουσ κοπήσ. Για

να αποφύγετε το στρέβλωµά τουσ πρέπει να

χρησιµοποιείτε το συρµενο οδηγ µε το

ειδικ κάλυµµα για αναρρφηση 19.

ταν εργάζεσθε µε το ηλεκτρικ εργαλείο να

έχετε πάντοτε συναρµολογηµένη την

αναρρφηση σκνησ και να φοράτε επίσησ και

µάσκα προστασίασ απ σκνη.

Ο απορροφητήρασ σκνησ πρέπει να είναι

κατάλληλοσ για την αναρρφηση σκνησ

πετρωµάτων. Η Bosch προσφέρει κατάλληλουσ

απορροφητήρεσ σκνησ.

Θέστε το

ηλεκτρικ

εργαλείο σε

λειτουργία και

ακουµπήστε το µε

το µπροστιν

µέροσ του

συρµενου οδηγού

επάνω στο υπ

κατεργασία

τεµάχιο. Ωθείστε

το ηλεκτρικ

εργαλείο µε µέτρια προώθηση,

προσαρµοσµένη στο υπ κατεργασία υλικ.

ταν κβετε πολύ σκληρά υλικά, π. χ. µπετν

που περιέχει πολύ χαλίκι, µπορεί να

υπερθερµανθεί και να υποστεί ζηµιά ο

διαµαντδισκοσ κοπήσ. Ένασ στέφανοσ

σπινθηρισµού που συµπεριστρέφεται µαζί µε

το διαµαντδισκο κοπήσ αποτελεί εµφανή

απδειξη γι’ αυτ.

Σε µια τέτοια περίπτωση διακψτε την κοπή κι

αφήστε το διαµαντδισκο κοπήσ να

περιστραφεί για λίγο χρνο χωρίσ φορτίο για να

κρυώσει.

Μια σηµαντικά µειωµένη προδοσ εργασίασ και

ένασ συµπεριστρεφµενοσ στέφανοσ

σπινθηρισµού αποτελούν ενδείξεισ για την

άµβλυνση του διαµαντδισκου κοπήσ.

Μπορείτε να τον τροχίσετε πάλι διεξάγοντασ

σύντοµεσ κοπέσ σε αποξετικά υλικά, π. χ. σε

ασβεστλιθο.

Υποδείξεις για τη στατική

Οι σχισµέσ σε φέροντεσ τοίχουσ υπκεινται

στο πρτυπο DIN 1053 Μέροσ 1 ή στουσ

αντίστοιχουσ κανονισµούσ τησ εκάστοτε

χώρασ.

Οι διατάξεισ αυτέσ πρέπει να τηρούνται

οπωσδήποτε. Πριν αρχίσετε την εργασία σασ να

συµβουλεύεστε τον υπεύθυνο για τη στατική

µηχανικ, τον αρχιτέκτονα ή το διευθυντή του

έργου.

OBJ_BUCH-310-001.book Page 132 Wednesday, December 20, 2006 9:31 AM

Eλληνικά | 1331 609 929 K94 • 20.12.06

Συντήρηση και Service

Συντήρηση και καθαρισµς

fΒγάζετε το φις απ την πρίζα πριν απ

οποιαδήποτε εργασία στο ηλεκτρικ

εργαλείο.

f∆ιατηρείτε το ηλεκτρικ εργαλείο και τις

σχισµές αερισµού καθαρές για να µπορείτε

να εργάζεσθε καλά και ασφαλώς.

fΚατά την κατεργασία µετάλλων υπ ισχυρά

δυσµενείς συνθήκες εργασίας µπορεί στο

εσωτερικ του ηλεκτρικού εργαλείου να

κατακαθίσει αγώγιµη σκνη. Η προστατευ-

τική µνωση του ηλεκτρικού εργαλείου

µπορεί να επηρεαστεί αρνητικά. Γι’ αυτ σας

συµβουλεύουµε, σε τέτοιες περιπτώσεις να

χρησιµοποιείτε µια µνιµη διάταξη αναρρ-

φησης σκνης, να καθαρίζετε µε

πεπιεσµένο αέρα τις σχισµές αερισµού του

ηλεκτρικού εργαλείου καθώς και τη

σύνδεση εν σειρά ενς προστατευτικού

διακπτη διαρροής (FI).

Αν παρ’ λεσ τισ επιµεληµένεσ µεθδουσ κατα-

σκευήσ κι ελέγχου το ηλεκτρικ εργαλείο στα-

µατήσει κάποτε να λειτουργεί, ττε η επισκευή

του πρέπει να ανατεθεί σ’ ένα

εξουσιοδοτηµένο συνεργείο για ηλεκτρικά

εργαλεία τησ Bosch.

ταν ζητάτε διασαφητικέσ πληροφορίεσ

καθώσ και ταν παραγγέλνετε ανταλλακτικά

πρέπει να αναφέρετε οπωσδήποτε το 10ψήφιο

αριθµ ευρετηρίου που αναγράφεται στην

πινακίδα κατασκευαστή.

Service και Σύµβουλος πελατών

Λεπτοµερή σχέδια και πληροφορίεσ για ανταλ-

λακτικά θα βρείτε στη ηλεκτρονική διεύθυνση:

www.bosch-pt.com

Robert Bosch A.E.

Kηφισσού 162

12131 Περιστέρι-Aθήvα

✆ . . . . . . . . . . . . . . +30 21 05 70 12 00 KENTPO

✆ . . . . . . . . . . .+30 21 05 77 00 81 – 83 KENTPO

Fax: . . . . . . . . . . . . . . . . . . . . +30 21 05 70 12 63

Fax: . . . . . . . . . . . . . . . . . . . . +30 21 05 77 00 80

www.bosch.gr

ABZ Service A.E.

✆ . . . . . . . . . +30 2 10 57 01 375 – 378 SERVICE

Fax: . . . . . . . . . . . . . . . . . . . . +30 21 05 77 36 07

Απσυρση

Τα ηλεκτρικά εργαλεία, τα εξαρτήµατα και οι

συσκευασίεσ πρέπει να ανακυκλώνονται µε

τρπο φιλικ προσ το περιβάλλον.

Μνο για χώρες της ΕΕ:

Μην ρίχνετε τα ηλεκτρικά

εργαλεία στα απορρίµµατα του

σπιτιού σασ!

Σύµφωνα µε την Κοινοτική

Οδηγία 2002/96/EΚ σχετικά µε τισ

παλαιέσ ηλεκτρικέσ και

ηλεκτρονικέσ συσκευέσ και τη µεταφορά τησ

οδηγίασ αυτήσ σε εθνικ δίκαιο δεν είναι πλέον

υποχρεωτικ τα άχρηστα ηλεκτρικά εργαλεία

να συλλέγονται ξεχωριστά για να

ανακυκλωθούν µε τρπο φιλικ προσ το

περιβάλλον.

Τηρούµε το δικαίωµα αλλαγών.

OBJ_BUCH-310-001.book Page 133 Wednesday, December 20, 2006 9:31 AM

134 | Türkçe 1 609 929 K94 • 20.12.06

Elektrikli El Aletleri İçin

Genel Uyarı Talimatı

Bütün uyarıları ve talimat hükümle-

rini okuyun. Açıklanan uyarılara ve

talimat hükümlerine uyulmadığı takdirde elektrik

çarpmalarına, yangınlara ve/veya ağır

yaralanmalara neden olunabilir.

Bütün uyarıları ve talimat hükümleini ileride kul-

lanmak üzere saklayın.

Uyarı ve talimat hükümlerinde kullanılan “Elektrikli

El Aleti” kavramı, akım şebekesine bağlı (şebeke

bağlantı kablosu ile) aletlerle akü ile çalışan aletleri

(akım şebekesine bağlantısı olmayan aletler) kap-

samaktadır.

1) Çalışma yeri güvenliği

a) Çalıştığınız yeri temiz tutun ve iyi aydın-

latın. Çalıştığınız yer düzensiz ise ve iyi

aydınlatılmamışsa kazalar ortaya çıkabilir.

b) Yakınında patlayıcı maddeler, yanıcı sıvı,

gaz veya tozların bulunduğu yerlerde

elektrikli el aleti ile çalışmayın. Elektrikli el

aletleri, toz veya buharların tutuşmasına

neden olabilecek kıvılcımlar çıkarırlar.

c) Elektrikli el aleti ile çalışırken çocukları ve

başkalarını uzakta tutun. Dikkatiniz dağıla-

cak olursa aletin kontrolünü

kaybedebilirsiniz.

2) Elektrik Güvenliği

a) Elektrikli el aletinin bağlantı fişi prize uy-

malıdır. Fişi hiçbir zaman değiştirmeyin.

Koruyucu topraklanmış elektrikli el

aletleri ile birlikte adaptör fiş kullanmayın.

Değiştirilmemiş fiş ve uygun priz elektrik

çarpma tehlikesini azaltır.

b) Borular, kalorifer petekleri, ısıtıcılar ve

buzdolapları gibi topraklanmış yüzeylerle

bedensel temasa gelmekten kaçının. Be-

deniniz topraklandığı anda büyük bir elektrik

çarpma tehlikesi ortaya çıkar.

c) Aleti yağmur altında veya nemli yerlerde

bırakmayın. Suyun elektrikli el aleti içine

sızması elektrik çarpma tehlikesini yükseltir.

d) Elektrikli el aletini kablosundan tutarak ta-

şımayın, kabloyu kullanarak asmayın

veya kablodan çekerek fişi çıkarmayın.

Kabloyu ısıdan, yağdan, keskin kenarlı

cisimlerden veya aletin hareketli

parçalarından uzak tutun. Hasarlı veya

dolaşmış kablo elektrik çarpma tehlikesini

yükseltir.

e) Bir elektrikli el aleti ile açık havada çalışır-

ken, mutlaka açık havada kullanılmaya

uygun uzatma kablosu kullanın. Açık ha-

vada kullanılmaya uygun uzatma kablosunun

kullanılması elektrik çarpma tehlikesini

azaltır.

f) Elektrikli el aletinin nemli ortamlarda ça-

lıştırılması şartsa, mutlaka arıza akımı ko-

ruma şalteri kullanın. Arıza akımı koruma

şalterinin kullanımı elektrik çarpma

tehlikesini azaltır.

3) Kişilerin Güvenliği

a) Dikkatli olun, ne yaptığınıza dikkat edin,

elektrikli el aleti ile işinizi makul bir tempo

ve yöntemle yürütün. Yorgunsanız, aldı-

ğınız hapların, ilaçların veya alkolün etki-

sinde iseniz elektrikli el aleti kullanmayın.

Aleti kullanırken bir anki dikkatsizlik önemli

yaralanmalara neden olabilir.

b) Daima kişisel koruyucu donanım ve bir

koruyucu gözlük kullanın. Elektrikli el ale-

tinin türü ve kullanımına uygun olarak; toz

maskesi, kaymayan iş ayakkabıları,

koruyucu kask veya koruyucu kulaklık gibi

koruyucu donanım kullanımı yaralanma

tehlikesini azalttır.

c) Aleti yanlışlıkla çalıştırmaktan kaçının.

Akım ikmal şebekesine ve/veya aküye

bağlamadan, elinize alıp taşımadan önce

elektrikli el aletinin kapalı durumda oldu-

ğundan emin olun. Elektrikli el aletini

parmağınız şalter üzerinde dururken

taşırsanız ve alet açıkken fişi prize

sokarsanız kazalara neden olabilirsiniz.

d) Elektrikli el aletini çalıştırmadan önce

ayar aletlerini veya anahtarları aletten

çıkarın. Aletin dönen parçaları içinde

bulunabilecek bir yardımcı alet

yaralanmalara neden olabilir.

e) Çalışırken bedeniniz anormal durumda ol-

masın. Çalışırken duruşunuz güvenli

olsun ve dengenizi her zaman sağlayın.

Bu sayede aleti beklenmedik durumlarda

daha iyi kontrol edebilirsiniz.

f) Uygun iş elbiseleri giyin. Geniş giysiler

giymeyin ve takı takmayın. Saçlarınızı,

giysileriniz ve eldivenlerinizi aletin

hareketli parçalarından uzak tutun. Bol

giysiler, uzun saçlar veya takılar aletin

hareketli parçaları tarafından tutulabilir.

g) Toz emme donanımı veya toz tutma terti-

batı kullanırken, bunların bağlı

olduğundan ve doğru kullanıldığından

emin olun. Toz emme donanımının

kullanımı tozdan kaynalanabilecek tehlikeleri

azaltır.

UYARI

OBJ_BUCH-310-001.book Page 134 Wednesday, December 20, 2006 9:31 AM

Türkçe | 1351 609 929 K94 • 20.12.06

4) Elektrikli el aletlerinin özenle kullanımı ve

bakımı

a) Aleti aşırı ölçede zorlamayın. Yaptığınız

işe uygun elektrikli el aletleri kullanın.

Uygun performanslı elektrikli el aleti ile,

belirlenen çalışma alanında daha iyi ve

güvenli çalışırsınız.

b) Şalteri bozuk olan elektrikli el aletini kul-

lanmayın. Açılıp kapanamayan bir elektrikli

el aleti tehlikelidir ve onarılmalıdır.

c) Alette bir ayarlama işlemine başlamadan

ve/veya aküyü çıkarmadan önce,

herhangi bir aksesuarı değiştirirken veya

aleti elinizden bırakırken fişi prizden

çekin. Bu önlem, elektrikli el aletinin

yanlışlıkla çalışmasını önler.

d) Kullanım dışı duran elektrikli el aletlerini

çocukların ulaşamayacağı bir yerde sak-

layın. Aleti kullanmayı bilmeyen veya bu

kullanım kılavuzunu okumayan kişilerin

aletle çalışmasına izin vermeyin.

Deneyimsiz kişiler tarafından kullanıldığında

elektrikli el aletleri tehlikelidir.

e) Elektrikli el aletinizin bakımını özenle

yapın. Elektrikli el aletinizin kusursuz ola-

rak işlev görmesini engelleyebilecek bir

durumun olup olmadığını, hareketli parça-

ların kusursuz olarak işlev görüp görme-

diklerini ve sıkışıp sıkışmadıklarını,

parçaların hasarlı olup olmadığını kontrol

edin. Aleti kullanmaya başlamadan önce

hasarlı parçaları onartın. Birçok iş kazası

elektrikli el aletlerinin kötü bakımından

kaynaklanır.

f) Kesici uçları daima keskin ve temiz tutun.

Özenle bakımı yapılmış keskin kenarlı

kesme uçlarının malzeme içinde sıkışma

tehlikesi daha azdır ve daha rahat kullanım

olanağı sağlarlar.

g) Elektrikli el aletini, aksesuarı, uçları ve

benzerlerini, bu özel tip alet için

öngörülen talimata göre kullanın. Bu

sırada çalışma koşullarını ve yaptığınız işi

dikkate alın. Elektrikli el aletlerinin kendileri

için kullanılan alanın dışında kullanılması

tehlikeli durumlara neden olabilir.

5) Servis

a) Elektrikli el aletinizi sadece yetkili perso-

nele ve orijinal yedek parça kullanma ko-

şulu ile onartın. Bu sayede aletin güvenliğini

sürekli hale getirirsiniz.

Alete özgü güvenlik talimatı

Taşlama, zımparalama, zımpara kağıdı

ile zımparalama, tel fırça ile çalışma ve

kesici taşlama için uyarılar

fBu elektrikli el aleti taşlama makinesi,

zımpara makinesi, tel fırça ve kesici taşlama

olarak kullanılmak üzere geliştirilmiştir.

Elekrikli el aleti ekinde bulunan bütün

uyarılara, talimat hükümlerine, şekillere ve

verilere uyun. Aşağıdaki talimat hükümlerine

uymadığınız takdirde elektrik çarpması, yangın

ve/veya ağır yaralanma tehlikesi ortaya çıkabilir.

fBu elektrikli el aleti polisaj yapmaya uygun

değildir. Bu alet için öngörülmeyen uygulamalar

tehlikeli durumların ve yaralanmaların ortaya

çıkmasına neden olabilir.

fÜretici tarafından özel olarak bu alet

öngörülmeyen ve tavsiye edilmeyen

aksesuar kullanmayın. Bir aksesuarı elektrikli

el aletinize takabiliyor olmanız güvenli kullanımı

garanti etmez.

fKullanılan ucun müsaade edilen devir sayısı

en azından elektrikli el aletinin tip etiketinde

belirtilen devir sayısı kadar olmalıdır.

Müsaade edilenden hızlı dönen aksesuar

kırılabilir ve etrafa yayılabilir.

fKullanılan ucun dış çapı ve kalınlığı elektrikli

el aletinizin ölçülerine uymalıdır. Ölçüsü

uygun olmayan uçlar yeteri derecede

kapatılamaz veya kontrol edilemez.

fTaşlama diskleri, flanşlar, zımpara tablaları

veya diğer aksesuar elektrikli el aletinizin

taşlama miline tam olarak uymalıdır. Elektrikli

el aletinizin taşlama miline tam olarak uymayan

uçlar düzensiz döner, aşırı titreşim yapar ve

aletin kontrolünün kaybedilmesine neden

olabilir.

fHasarlı uçları kullanmayın. Her kullanımdan

önce taşlama disklerinde çatlak ve çizik olup

olmadığını, zımpara tablalarında çizik ve

aşınma olup olmadığını, tel fırçalarda

gevşeme veya kırık teller olup olmadığını

kontrol edin. Elektrikli el aleti veya uç yere

düşecek olursa hasar görüp görmediklerini

kontrol edin, gerekiyorsa hasar görmemiş

başka bir uç kullanın. Kullanacağınız ucu

kontrol edip taktıktan sonra ucun dönme

alanı yakınında bulunan kişileri uzaklaştırın

ve elektrikli el aletini bir dakika en yüksek

devir sayısında çalıştırın. Hasarlı uçlar çoğu

zaman bu test süresinde kırılır.

fKişisel koruyucu donanım kullanın.

Yaptığınız işe göre tam yüz siperliği, göz

koruma donanımı veya koruyucu gözlük

kullanın. Eğer uygunsa küçük taşlama ve

malzeme parçacıklarına karşı koruma

OBJ_BUCH-310-001.book Page 135 Wednesday, December 20, 2006 9:31 AM

136 | Türkçe 1 609 929 K94 • 20.12.06

sağlayan toz maskesi, koruyucu kulaklık,

koruyucu iş eldivenleri veya özel iş önlüğü

kullanın. Gözler çeşitli uygulamalarda etrafa

savrulan parçacıklardan korunmalıdır. Toz veya

soluma maskesi çalışma sırasında ortaya çıkan

tozları filtre eder. Uzun süre yüksek gürültü

altında çalışırsanız işitme kaybına

uğrayabilirsiniz.

fBaşkalarının çalıştığınız yerden güvenli

uzaklıkta olmasına dikkat edin. Çalışma

alanınıza girmek zorunda olan herkes

koruyucu donanım kullanmalıdır. İş

parçasının veya ucun kırılması sonucu ortaya

çıkan parçacıklar etrafa savrularak çalışma

alanınızın dışındaki kişileri de yaralayabilir.

fÇalışırken alet ucunun görünmeyen elektrik

akımı ileten kablolara veya aletin kendi

şebeke kablosuna temas etme olasılığı varsa

elektrikli el aletini sadece izolasyonlu

tutamağından tutun. Elektrik gerilimi ileten

kablolarla temasa gelinince elektrikli el aletinin

metal parçaları da elektrik gerilimine maruz kalır

ve elektrik çarpmasına neden olunur.

fŞebeke bağlantı kablosunu dönen uçlardan

uzak tutun. Elektrikli el aletinin kontrolünü

kaybederseniz, şebeke bağlantı kablosu

ayrılabilir veya uç tarafından tutulabilir ve el veya

kollarınız dönmekte olan uca temas edebilir.

fUç tam olarak durmadan elektrikli el aletini

elinizden bırakmayın. Dönmekte olan uç aleti

bırakacağız yüzeye temas edebilir ve elektrikli el

aletinin kontrolünü kaybedebilirsiniz.

fElektrikli el aletini çalışır durumda taşımayın.

Giysileriniz rastlantı sonucu dönmekte olan uç

tarafından tutulabilir ve uç bedeninize temas

edebilir.

fElektrikli el aletinizin havalandırma

deliklerini düzenli olarak temizleyin. Motor

fanı tozu gövdeye çeker ve metal tozunun aşırı

birikimi elektrik çarpma tehlikesini ortaya çıkarır.

fElektrikli el aletini yanıcı malzemenin

yakınında kullanmayın. Kıvılcımlar bu

malzemeyi tutuşturabilir.

fSıvı soğutucu madde gerektiren uçları

kullanmayın. Suyun veya diğer sıvı soğutucu

maddenin kullanımı elektrik çarpmasına neden

olabilir.

Geri tepme ve buna ait uyarılar

fGeri tepme, dönmekte olan taşlama diski,

zımpara tablası, tel fırça ve benzeri uçların

takılması veya bloke olması sonucu ortaya çıkan

ani tepkidir. Takılma ve blokaj dönmekte olan

ucun ani olarak durmasına neden olur. Bu gibi

durumlarda elektrikli el aleti blokaj yerinden

ucun dönme yönünün tersine doğru savrulur.

Öerneğin bir taşlama diski iş parçası içinde

takılır veya bloke olursa, taşlama diskinin içine

giren kenarı tutulur ve disk kırılır veya geri tepme

kuvvetinin ortaya çıkmasına neden olur. Bu

durumda taşlama diski blokaj yerinden, diskin

dönme yönüne bağlı olarak kullanıcıya doğru

veya kullanıcının tersine hareket eder. Bu gibi

durumlarda taşlama disklerinin kırılma olasılığı

da vardır.

Geri tepme kuvveti elektrikli el aletinin yanlış

veya hatalı kullanımı sonucu ortaya çıkar. Geri

tepme kuvvetleri aşağıda açıklanan koruyucu

önlemlerle önlenebilir.

fElektrikli el aletini sıkıca tutun ve bedeniniz

ile ellerinizi geri tepme kuvvetlerini rahatça

karşılayabilecek duruma getirin. Alet

hızlanırken ortaya çıkabilecek geri tepme

kuvvetlerini veya reaksiyon momentlerini

optimal ölçüde karşılayabilmek için eğer

varsa her zaman ek tutamağı kullanın.

Kullanıcı uygun önlemler alarak geri tepme ve

reaksiyon kuvvetlerine hakim olabilir.

fElinizi hiçbir zaman dönen ucun yakınına

getirmeyin. Uç geri tepme sırasında elinize

doğru hareket edebilir.

fBedeninizi geri tepme sırasında elektrikli el

aletinin hareket edebileceği alandan uzak

tutun. Geri tepme kuvveti elektrikli el aletini

blokaj yerinden taşlama diskinin dönme

yönünün tersine doğru iter.

fÖzellikle köşeleri, keskin kenarları ve

benzerlerini işlerken dikkatli olun. Ucun iş

parçasından dışarı çıkmasını ve takılıp

sıkışmasını önleyin. Dönmekte olan uç

köşelerde, keskin kenarlarda çalışırken

sıkışmaya eğilimlidir. Bu ise kontrol kaybına

veya geri tepmeye neden olur.

fZincir veya dişli testere bıçağı kullanmayın.

Bu gibi uçlar sık sık geri tepme kuvvetine veya

elektrikli el aletinin kontrolünün kaybedilmesine

neden olur.

Taşlama ve kesici taşlama için özel

uyarılar

fDaima taşlama ucuunun türüne uygun

koruyucu kapak kullanın. Koruyucu kapak

elektrikli el aletine güvenli biçimde takılmış

olmalı ve en yüksek güvenliği sağlayacak

biçimde ayarlanmış olmalıdır. Taşlama

ucunun mümkün olan en küçük kısmı açıkta

kalmalı ve kullanıcıyı göstermelidir. Koruyucu

kapağın işlevi kullanıcıyı kırılan parçacıklardan

ve taşlama ucu ile tesadüfi temestan korumaktır.

fSadece elektrikli el aletiniz için müsaade

edilen taşlama uçlarını ve bu uçlar için

öngörülen koruyucu kapağı kullanın. Bu

elektrikli el aleti için öngörülmeyen taşlama

uçları yeterli ölçüde kapatılmazlar ve güvenli

değildirler.

OBJ_BUCH-310-001.book Page 136 Wednesday, December 20, 2006 9:31 AM

Türkçe | 1371 609 929 K94 • 20.12.06

fTaşlama uçları sadece tavsiye edilen

uygulamalarda kullanılabilir. Örneğin: Bir

kesme diskinin kenarı ile hiçbir zaman taşlama

yapmayın. Kesici taşlama diskleri uçları ile

malzeme kazıma için geliştirilmiştir. Bu uçlara

yandan baskı uygulandığında kırılabilirler.

fSeçtiğiniz taşlama diski için daima hasar

görmemiş doğru büyüklük ve biçimde germe

flanşı kullanın. Uygun flanşlar taşlama

disklerini destekler ve kırılma tehlikesini önlerler.

Kesici taşlama diskleri için öngörülen flanşlar

diğer uçlara ait flanşlardan farklı olabilir.

fBüyük elektrikli el aletlerini ait yıpranmış

taşlama disklerini kullanmayın. Büyük

elektrikli el aletlerinde kullanılan taşlama diskleri

yüksek devirli küçük el aletlerinde kullanılmaya

elverişli değildirler ve kırılabilirler.

Kesici taşlama için diğer özel uyarılar

fKesici taşlama diskinin bloke olmamasını

sağlayın veya bu diske yüksek bastırma

kuvveti uygulamayın. Aşırı derinlikte kesme

yapmayın. Kesici taşlama ucuna aşırı yüklenme

açılandırma yapılmasına veya blokaja neden

olabilir ve bunun sonunda da geri tepme kuvveti

oluşabilir veya taşlama ucu kırılabilir.

fDönmekte olan kesici taşlama diskinin ön ve

arka alanına yaklaşmayın. Kesici taşlama

diskini iş parçasından dışarı çıkarırsanız bir geri

tepme kuvveti oluştuğunda dönen disk size

doğru savrulabilir.

fKesici taşlama diski sıkışacak olursa veya

siz işe ara verirseniz elektrikli el aletini

kapatın ve disk tam olarak duruncaya kadar

aleti sakin biçimde tutun. Dönmekte olan

kesici taşlama diskini hiçbir zaman kesme

yerinden çıkarmayı denemeyin, aksi takdirde

geri tepme kuvveti oluşabilir. Sıkışmanın

nedenini tespit edin ve giderin.

fElektrikli el aleti iş parçası içinde bulunduğu

sürece onu tekrar çalıştırmayın. Kesme işine

dikkatli biçimde devam etmeden önce kesme

diskinin en yüksek devire ulaşmasını

bekleyin. Aksi takdirde disk takılabilir, iş

parçasından çıkabilir veya bir geri tepme kuvveti

oluşabilir.

fKesici taşlama diskinin sıkışması sonucu

oluşabilicek geri tepme kuvvetlerini önlemek

için büyük levha veya iş parçalarını

destekleyin. Büyük iş parçaları kendi ağırlıkları

ile bükülebilir. Büyük iş parçaları iki yandan

desteklenmelidir, hem kesme hattının

yakınından hem de kenardan.

fDuvarlar veya diğer görülmeyen alanların

olduğu yerlerde özellikle “cep kesmelerinde”

dikkatli olun. Malzeme içine dalan kesici

taşlama diskleri kesme işlemi sırasında gaz

veya su borularına, elektrik kablolarına veya

diğer nesnelere rastlayarak geri tepme kuvveti

oluşturabilirler.

Zımpara kağıtları ile çalışmaya ait özel

uyarılar

fBoyutları yüksek zımpara kağıtlarını

kullanmayın, zımpara kağıtları için üreticinin

verilerine uyun. Zımpara tablasından dışarı

çıkıntı yapan zımpara kağıtları yaralanmalara

neden olabilirler, blokaja neden olabilirler,

yırtılabilirler veya geri tepme kuvvetlerinin

oluşmasına neden olabilirler.

Tel fırça ile çalışmaya ait özel uyarılar

fTel fırçanın normal kullanım koşullarında da

tellerini kaybettiğini dikkate alın. Fazla

bastırma kuvveti uygulayarak telleri

zorlamayın. Kopan ve fırlayan tel parçaları

rahatlıkla giysi veya derinizden içeri girebilir.

fKoruyucu kapak kullanırken koruyucu

kapakla tel fırçanın birbirine temas etmesini

önleyin. Tabla veya çanak biçimli fırçalar

bastırma ve merkezkaç kuvvetleri nedeniyle

çaplarını büyütebilir.

Ek uyarılar

Koruyucu gözlük kullanın.

fGörünmeyen ikmal hatlarını tespit etmek

üzere uygun tarama cihazları kullanın veya

mahalli ikmal şirketlerinden yardım alın.

Elektrik kablolarıyla temas yanıklara ve elektrik

çarpmasına neden olabilir. Bir gaz borusuna

hasar vermek patlamalar ortaya çıkarabilir. Bir

su borusuna girmek maddi hasara veya elektrik

çarpmasına neden olabilir.

fHer zaman çalışma durumunuz için

öngörülen koruyucu donanım kullanın.

Çalışma durumunuz için uygun olmayan

koruyucu donanımlar taşlama/zımparalama

ucunu yeteri ölçüde kapatamazlar.

fTaşları işlerken toz emme tertibatı kullanın.

Kullandığınız elektrikli süpürge toz tozunun

emilmesine müsaadeli olmalıdır. Bu

donanımların kullanılması toz

kaynaklanabilecek tehlikeleri azaltır.

OBJ_BUCH-310-001.book Page 137 Wednesday, December 20, 2006 9:31 AM

138 | Türkçe 1 609 929 K94 • 20.12.06

fTaşları keserken kılavuz kızak kullanın. Yan

taraftan yönlendirme olmazsa kesme diski

takılabilir ve geri tepme kuvvetinin oluşmasına

neden olabilir.

fÇalışırken elektrikli el aletini iki elinizle sıkıca

tutun ve duruş pozisyonunuzun güvenli

olmasına dikkat edin. Elektrikli el aleti iki elle

daha güvenli kullanılır.

fİş parçasını emniyete alın. Bir germe tertibatı

veya mengene ile sabitlenen iş parçası elle tut-

maya oranla daha güvenli tutulur.

fBu aletle asbest içeren malzemeleri

işlemeyin. Asbest kanserojen madde kabul

edilir.

fÇalışma sırasında sağlığa zararlı, yanıcı veya

patlayıcı tozların çıkma olasılığı varsa gerekli

koruyucu önlemleri alın. Örneğin: Bazı tozlar

kanserojen sayılır. Koruyucu toz maskesi takın

ve eğer aletinize takılabiliyorsa bir toz/talaş

emme tertibatı bağlayın.

fÇalışma yerinizi daima temiz tutun. Malzeme

karışımları özellikle tehlikelidir. Hafif metal

tozları yanabilir veya patlayabilir.

fElektrikli el aletinizi hasarlı kablo ile kullan-

mayın. Çalışma sırasında kablo hasar

görecek olursa, dokunmayın ve kabloyu

hemen prizden çekin. Hasarlı koblolar elektrik

çarpma tehlikesini artırır.

Fonksiyon tanımı

Bütün uyarıları ve talimat

hükümlerini okuyun. Açıklanan

uyarılara ve talimat hükümlerine

uyulmadığı takdirde elektrik

çarpmalarına, yangınlara ve/veya ağır

yaralanmalara neden olunabilir.

Lütfen aletin resminin göründüğü sayfayı açın ve bu

kullanım kılavuzunu okuduğunuz sürece bu sayfayı

açık tutun.

Usulüne uygun kullanım

Bu elektrikli el aleti; su kullanılmadan metal ve taş

malzemede kesme, kazıma ve fırçalama işleri için

geliştirilmiştir.

Metaller kesilirken özel bir koruyucu kapak

(aksesuar) kullanılmalıdır.

Taş malzeme kesilirken kılavuz kızakla birlikte özel

bir koruyucu kapak (aksesuar) kullanılmalıdır.

Müsaade edilen uçlarla bu elektrikli el aleti zımpara

kağıtları ile zımpara yapmaya da uygundur.

Şekli gösterilen elemanlar

Şekli gösterilen elemanların numaraları grafik

sayfasındaki elektrikli el aleti resmindeki

numaralarla aynıdır.

1Koruyucu kapak boşa alma kolu

2Mil kilitleme düğmesi

3Açma/kapama şalteri

4Ek tutamak

5Taşlama mili

6Taşlama için emici kapak*

7Segmanlı bağlama flanşı

8Sert metal çanak disk*

9Germe somunu

10 Hızlı germe somunu *

11 Taşlama için koruyucu kapak

12 Kesme için koruyucu kapak*

13 Taşlama ve kesme diski*

14 El koruma parçası*

15 Lastik zımpara tablası*

16 Zımpara kağıdı*

17 Yuvarlak başlı somun*

18 Çanak fırça*

19 Kılavuz kızakla kesme için emici kapak *

20 Elmas kesme diski*

*Şekli gösterilen veya tanımlanan aksesuar standart

teslimat kapsamında değildir.

OBJ_BUCH-310-001.book Page 138 Wednesday, December 20, 2006 9:31 AM

Türkçe | 1391 609 929 K94 • 20.12.06

Teknik veriler

Uygunluk beyanı

Tek sorumlu olarak bu ürünün 89/336/AET,

98/37/AT hükümleri uyarınca EN 60745’e

uygunluğunu beyan ederiz.

04.12.2006, Robert Bosch GmbH, Power Tools Division

D-70145 Leinfelden-Echterdingen

Gürültü/Titreşim bilgisi

Ölçüm değerleri EN 60745’e göre tespit edilmiştir.

Aletin A olarak değerlendirilen gürültü seviyesi tipik

olarak şöyledir: Ses basıncı seviyesi 91 dB(A); gürültü

emisyonu seviyesi 102 dB(A). Tolerans K=3 dB.

Koruyucu kulaklık kullanın!

Toplam titreşim değeri (üç yönün vektör toplamı)

EN 60745’e göre tespit edilmiştir:

Üst yüzeye taşlama (kazıma): Titreşim emisyon

değeri ah=8,5 m/s2, tolerans K=2,0 m/s2.

Zımpara kağıdı ile zımparalama: Titreşim emisyon

değeri ah=3,4 m/s2, tolerans K=2,0 m/s2.

Bu talimatta belirtilen titreşim seviyesi

EN 60745’teki normlara uygun bir

ölçme yöntemi ile ölçülmüştür ve aletlerin

karşılaştırılmasında kullanılabilir.

Titreşim seviyesi elektrikli el aletinin kullanım

koşullarına göre değişebilir ve bazı durumlarda bu

talimatta belirtilen değerlerin üzerine çıkabilir.

Eelektrikli el aleti düzenli olarak bu gibi durumlarda

kullanıldığı takdirde titreşimin kullanıcıya bindirdiği

yük gözden kaçabalir.

Açıklama: Belirli bir çalışma süresi içinde titreşimin

kullanıcıya bindirdiği yükün tam olarak tahmin

edilebilmesi için, aletin kapalı olup olmadığı veya

çalışmasına rağmen kullanılmadığı süreler de

dikkate alınmalıdır. Kullanılmadığı zamanlar alet

kapatıldığı takdirde bütün çalışma süresi içinde

titreşimin kullanıcıya bindirdiği yük önemli ölçüde

azaltılabilir.

Montaj

Koruyucu donanımların takılması

fElektrikli el aletinin kendinde bir çalışma

yapmadan önce her defasında fişi prizden

çekin.

Taşlama için koruyucu kapak

Koruyucu kapağı 11 şekle

uygun olarak mil boynuna

takın. Koruyucu kapaktaki

üçgen işaretler şanzıman

başındaki işaretlere

uymalıdır.

Koruyucu kapağı 11 bund

elektrikli el aleti flanşına

oturacak biçimde bastırın ve

duyulur biçimde kavrama

yapıncaya kadar çevirin.

Koruyucu kapağın 11

pozisyonunu yaptığınız işin

gereklerine uyarlayın. Bunu

yapmak için boşa alma

kolunu 1 yukarı bastırın ve koruyucu kapağı 11

istediğiniz pozisyona getirin.

Taşlama makinesi GWS 1000

PROFESSIONAL

GWS 1000

PROFESSIONAL

GWS 1400

PROFESSIONAL

Ürün kodu 3 601 H21 0.. 3 601 H21 0.. 3 601 H24 0..

Giriş gücü W 1000 1000 1400

Çıkış gücü W630 630 820

Boştaki devir sayısıdev/dak 11000 11000 11000

Maks. taşlama diski çapımm 115 125 125

Taşlama mili dişi M 14 M 14 M 14

Yol alma (start) akımı sınırlaması– – z

Sabit elektronik sistemi ––z

Ağırlığı EPTA-Procedure

01/2003’e göre kg 2,1 2,1 2,2

Koruma sınıfı/II /II /II

Veriler [U] 230/240 V’luk anma gerilimleri için geçerlidir. Daha düşük gerilimlerde ve ülkelere özgü tiplerde bu veriler

değişebilir.

Lütfen elektrikli el aletinizin tip etiketi üzerindeki ürün koduna dikkat edin. Tek tek aletlerin ticari kodları değişik olabilir.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

UYARI

OBJ_BUCH-310-001.book Page 139 Wednesday, December 20, 2006 9:31 AM

140 | Türkçe 1 609 929 K94 • 20.12.06

fKoruyucu kapağı 11 öyle ayarlayın ki,

kullanıcıya doğru kıvılcım gelmesin.

fKoruyucu kapak 11 sadece boşa alma koluna

1 basıldığında dönebilmelidir! Aksi takdirde

elektrikli el aleti kullanılmamalıdır ve müşteri

servisine başvurulmalıdır.

Açıklama: Koruyucu kapaktaki 11 kod tırnakları

sadece elektrikli el aletine uygun bir koruyucu

kapağın takılabilmesini güvence altına alır.

Kesme için koruyucu kapak

fMetalleri keserken daima koruyucu kapak 12

kullanın.

fKılavuz kızakla taş malzemeyi keserken

daima emici kapak 19 kullanın.

Kesme için koruyucu kapak 12 taşla için kullanılan

koruyucu kapağın 11 üzerine monte edilir.

Taşlama için emici kapak

Sert metal çanak disklerle 8 veya lastik zımpara

tablası 15 ve zımpara kağıdı 16 ile boyaların,

lakların ve plastiklerin az toz çıkararak işlenmesi

için emici kapağı 6 kullanabilirsiniz. Emici kapak 6

metallerin işlenmesine uygun değildir.

Emici kapağa 6 uygun bir Bosch Elektrikli süpürge

bağlanabilir.

Emici kapak 6 koruyucu kapak 11 gibi takılır. Tel

tarak değiştirilebilir.

Ek tutamak

fElektrikli el aletinizi her zaman ek tutamakla

4 kullanın.

Ek tutamağı 4 yaptığınız işe göre şanzıman başının

sağına veya soluna vidalayın.

El koruma parçası

fLastik zımpara tablası 15 veya çanak

fırça/disk fırça/yelpaze taşlayıcı ile çalışmak

için daima el koruma parçasını 14 takın.

El koruma parçasını 14 ek tutamakla 4 tespit edin.

Taşlama uçlarının takılması

fElektrikli el aletinin kendinde bir çalışma

yapmadan önce her defasında fişi prizden

çekin.

fTaşlama ve kesme diskleri çalışma sırasında

çok ısınır, bu nedenle bunları soğumadan

tutmayın.

Taşlama milini 5 ve takılacak bütün parçaları

temizleyin.

Taşlama uçlarını gevşetmek ve sıkmak için mil

kilitleme düğmesine 2 basarak mili sabitleyin.

fMil kilitleme düğmesini sadece taşlama mili

dururken kullanın. Aksi takdirde elektrikli el

aleti hasar görebilir.

Taşlama ve kesme diskleri

Taşlama uçlarının ölçülerine dikkat edin. Delik çapı

bağlama flanşına uymalıdır. Adaptör veya

redüksiyon parçası kullanmayın.

Elmas kesme diskleri kullanırken disk üzerindeki

dönme yönü oku ile elektrikli el aletinin dönme

yönünün (şanzıman başındaki dönme yönü okuna

bakınız) birbirine uymalıdır.

Montaj işleminin sırası grafik sayfasında

gösterilmektedir.

Taşlama ve kesme disklerini tespit etmek üzere

germe somununu 9 vidalayın ve iki pimli anahtarla

sıkın “Hızlı germe somunu” bölümüne bakınız.

fUcu takıp alet çalıştırmadan önce, ucun

kusursuz biçimde takılıp takılmadığını ve

serbest olarak dönüp dönmediğini kontrol

edin. Ucun koruyucu kapağa veya diğer

parçalara temas etmediğinden emin olun.

Bağlama flanşına 7 merkezleme

bundu için bir plastik parça

yerleştirilmiştir. Segman yoksa

veya hasarlı ise bağlama flanşı

7 (ürün kodu 1 600 210 039),

takılmadan önce mutlaka

değiştirilmelidir.

Yelpaze taşlama ucu

fLastik zımpara tablası 15 veya çanak

fırça/disk fırça/yelpaze taşlayıcı ile çalışmak

için daima el koruma parçasını 14 takın.

Özel bağlama flanşını (ürün kodu 2 605 703 028)

ve yelpaze taşlayıcıyı taşlama miline 5 yeleştirin.

Germe somununu 9 vidalayın ve iki pimli anahtarla

sıkın.

Lastik zımpara tablası

fLastik zımpara tablası 15 veya çanak

fırça/disk fırça/yelpaze taşlayıcı ile çalışmak

için daima el koruma parçasını 14 takın.

Montaj işleminin sırası grafik sayfasında

gösterilmektedir.

Yuvarlak başlı somunu 17 vidalayın ve iki pimli

anahtarla sıkın.

Çanak fırça/disk fırça

fLastik zımpara tablası 15 veya çanak

fırça/disk fırça/yelpaze taşlayıcı ile çalışmak

için daima el koruma parçasını 14 takın.

Montaj işleminin sırası grafik sayfasında

gösterilmektedir.

Çanak fırça/disk fırça taşlama miline öyle

vidalanabilmelidir ki, taşlama mili dişinin sonundaki

mil flanşına sıkıca oturmalıdır. Çanak fırçayı/disk

fırçayı bir çatal anahtarla sıkın.

OBJ_BUCH-310-001.book Page 140 Wednesday, December 20, 2006 9:31 AM

Türkçe | 1411 609 929 K94 • 20.12.06

Hızlı germe somunu

Yardımcı anahtar kullanmadan basit biçimde

taşlama ucu değiştirmek için germe somunu 9

yerine hızlı germe somunu SDS-clic 10

kullanabilirsiniz.

fHızlı germe somunu 10 sadece taşlama ve

kesme diskleri için kullanılabilir.

Sadece kusursuz, hasar görmemiş hızlı germe

somunu 10 kullanın.

Vidalarken hızlı germe somununun 10 yazılı

tarafının taşlama diskini göstermemesine dikkat

edin; ok endeks işaretini 21 göstermelidir.

Mili sabitlemek için mil

kilitleme düğmesine 2

basın. Hızlı germe

somununu sıkmak için

taşlama diskini saat

hareket yönünde

kuvvetlice çevirin.

Usulüne uygun olarak

tespit edilmiş, hasarsız

bir hızlı germe somununu

tırtıllı halkayı saat

hareket yönünün tersine

çevirmek suretiyle

gevşetebilirsiniz.

Sıkışmış hızlı germe

somununu hiçbir

zaman pense ile

gevşetmeyin, bunun

için iki pimli anahtar kullanın. İki pimli anahtarı

şekilde gösterildiği gibi yerleştirin.

Müsaade edilen taşlama uçları

Bu kullanım kılavuzunda anılan bütün taşlama

uçlarını kullanabilirsiniz.

Kullanılan taşlama uçlarının müsaade edilen devir

sayıları [dev/dak] veya çevre hızları [m/sn]

aşağıdaki tabloda görülen verilere uymalıdır.

Bu nedenle taşlama ucu etiketinde belirtilen

müsaade edilen devir sayısına veya çevre hızına

dikkat edin.

Şanzıman başının çevrilmesi

fElektrikli el aletinin kendinde bir çalışma

yapmadan önce her defasında fişi prizden

çekin.

Şanzıman başını 90°

derecelik kademeler

halinde

çevirebilirsiniz. Bu

sayede

açma/kapama şalteri

özel çalışma

durumlarında uygun

bir konuma

getirilebilir, örneğin

kılavuz kızak ve emici

kapakla 19 kesme

yaparken veya aleti

sol elinizle

kullanırken.

4 vidayı tam olarak çıkarın. Şanzıman başını

gövdeden almadan yeni konuma dikkatli biçimde

hareket ettirin. 4 vidayı tekrar sıkın.

maks

[mm] [mm]

Dbd

[dev/da

[m/sn

]

115

125

22,2

11000

115

125 ––

11000

75 30 M 14 11000 45

OBJ_BUCH-310-001.book Page 141 Wednesday, December 20, 2006 9:31 AM

142 | Türkçe 1 609 929 K94 • 20.12.06

İşletim

Çalıştırma

fŞebeke gerilimine dikkat edin! Akım

kaynağının gerilimi elektrikli el aletinin tip

etiketi üzerindeki verilere uygun olmalıdır.

230 V ile işaretlenmiş elektrikli el aletleri

220 V ile de çalıştırılabilir.

Elektrikli el aleti, yeterli güç rezervine veya yol alma

akımı güçlendiricili ve uygun gerilim regülatörlü

olmayan taşınabilir akım üreteçleri (jeneratörler) ile

çalıştırılırken performans düşmeleri veya tipik

olmayan start karakteristikleri görülebilir.

Lütfen kullandığınız jeneratörün uygunluğuna

dikkat edin.

Açma/kapama

Elektrikli el aletini işletime almak için

açma/kapama şalterini 3 öne itin.

Açma/kapama şalterini 3 sabitlemek için şalteri 3

kilitleme yapıncaya kadar aşağı bastırın.

Elektrikli el aletini kapatmak için açma/kapama

şalterini 3 bırakın veya kilitli durumda ise

açma/kapama şalterini 3 kısaca arkaya itin ve

bırakın.

fHer kullanımdan önce taşlama uçlarını

kontrol edin. Taşlama ucu kusursuz biçimde

takılmış olmalı ve serbetçe dönebilmelidir.

Alete yük bindirmeden en azından

1 dakikalık bir deneme çalıştırması yapın.

Hasar görmüş, yuvarlaklığını kaybetmiş veya

titreşim yapan taşlama uçlarını kullanmayın.

Hasarlı taşlama uçları kırılabilir ve

yaralanmalara neden olabilirler.

Yol alma (start) akımı sınırlaması (GWS 1400)

Elektronik yol alma akımı sınırlandırması start

anında elektrikli el aletinin performansını

sınırlandırır ve 16 A’lik sigorta ile çalışma olanağı

sağlar.

Sabit elektronik sistemi (GWS 1400)

Sabit elektronik sistemi devir sayısını boşta ve

yükte sabit tutar ve düzenli bir çalışmaya olanak

sağlar.

Çalışırken dikkat edilecek hususlar

fTaşıyıcı duvarlarda kesme yaparken dikkatli

olun, “Statike ilişkin açıklamalar” bölümüne

bakın.

fKendi ağırlığı ile güvenli olarak durmayan iş

parçalarını uygun bir tertibatla sıkın.

fElektrikli el aletini duracak ölçüde

zorlamayın.

fTaşlama ve kesme diskleri çalışma sırasında

çok ısınır, bu nedenle bunları soğumadan

tutmayın.

Açıklama: Alet kullanım dışında iken şebeke fişini

prizden çekin. Şebeke fişi takılı iken ve şebekede

akım varken elektrikli el aleti kapalı durumda olsa

bile düşük bir akım tüketir.

Kazıyıcı taşlama

fKesme disklerini hiçbir zaman kazıyıcı

taşlama için kullanmayın.

30° – 40° çalışma açısı ile kazıyıcı taşlamada en iyi

sonucu alırsınız. Elektrikli el aletini makul bir

bastırma kuvveti ile ileri geri hareket ettirin. Bu

sayede iş parçası çok fazla ısınmaz, rengini

değiştirmez ve üzerinden çizikler oluşmaz.

Yelpaze taşlama ucu

Yelpaze taşlama ucu (aksesuar) ile iç/dış bükey

yüzeyleri ve profilleri de işleyebilirsiniz.

Yelpaze taşlama uçları geleneksel taşlama

disklerine oranla daha uzun kullanım ömrüne

sahiptirler, çalışırken daha az gürültü çıkarırlar ve

daha az ısınmaya neden olurlar.

Metallerin kesilmesi

fMetalleri keserken daima koruyucu kapak 12

kullanın.

Kesici taşlama yaparken makul ve işlenen

malzemeye uygun bir bastırma kuvveti ve tempo ile

çalışın. Kesici taşlama ucu üstüne aşırı baskı

uygulamayın, ucu açılandırmayın ve titreştirmeyin.

Serbest dönüşteki kesici diskleri yandan bastırarak

frenlemeyin.

Elektrikli el aleti

daima dönme

yönünün tersine

yönlendirilmelidir.

Aksi takdirde alet

kontroldan ve

kesme hattından

çıkabilir.

Profil ve dörtköşe

boruları keserken

önceden küçük bir

kesit oluşturmanızda

yarar vardır.

Taşların kesilmesi

fKılavuz kızakla taş malzemeyi keserken

daima emici kapak 19 kullanın.

fBu elektrikli el aleti sadece kuru kesme ve

kuru taşlama işlerinde kullanılabilir.

Taş malzemeyi keserken elmas keske diski

kullanmanızı tavsiye ederiz. Köşelendirme yapmayı

önlemek için kılavuz kızakla birlikte kullanımı

öngörülen emici kapağı 19 kullanın.

OBJ_BUCH-310-001.book Page 142 Wednesday, December 20, 2006 9:31 AM

Türkçe | 1431 609 929 K94 • 20.12.06

Aleti sadece toz emme donanımı ile birlikte kullanın

ve buna ek olarak bir toz maskesi takın.

Kullanacağınız elektrik süpürgesi taş tozunun

emilmesine müsaadeli olmalıdır. Bosch bu işlere

uygun elektrik süpürgesi sunar.

Elekrikli el aletini

çalıştırın ve kılavuz

kızağın ön kısmını iş

parçası üzerine

yerleştirin. Elektrikli

el aletini makul ve

işlenen malzemeye

uygun bir bastırma

kuvveti ile hareket

ettirin.

Özellikle sert malzemeler, örneğin çakıl içeriği

yüksek beton kesilirken elmas kesme diski aşırı

ölçüde ısınabilir ve hasar görebilir. Elmas kesme

diski ile birlikte hareket eden kıvılcım demeti bunu

belirgin ölçüde gösterir.

Bu gibi durumlarda çalışmaya ara verin ve elektrikli

el aletini kısa bir süre en yüksek devirde ve boşta

çalıştırarak diski soğutun.

İş temposu belirgin ölçüde düşerse ve disk

çevresinde bir kıvılcım demeti oluşursa elmas

kesme diski körelmiş demektir. Körelmiş diski

aşındırıcı bir malzeme içinde, örneğin kireçli kum

taşında kısa süre çalıştırarak bileyebilirsiniz.

Statiğe ilişkin açıklamalar

Taşıyıcı duvarlarda yapılacak kesme işleri

DIN 1053 Kısım 1 hükümlerine veya ülkelerdeki

yönetmeliklere bağlıdır.

Bu yönetmelik hükümlerine mutlaka uyulmalıdır.

Çalışmaya başlamadan önce smorumlu bir

statikerden, mimardan veya yetkili yapı merciinden

yardım alın.

Bakım ve servis

Bakım ve temizlik

fElektrikli el aletinin kendinde bir çalışma

yapmadan önce her defasında fişi prizden

çekin.

fİyi ve güvenli çalışabilmek için elektrikli el

aletini ve havalandırma deliklerini daima

temiz tutun.

fNormal olmayan koşullarda metaller

işlenirken aletin içinde iletken toz birikebilir.

Bundan aletin koruyucu izolasyonu etkilenir

ve kısıtlanır. Bu gibi durumlarda sabit bir toz

emme tertibatının kullanılması,

havalandırma aralıklarının sık sık basınçlı

hava ile temizlenmesi ve devreye bir hatalı

akım koruma şalterinin (FI) bağlanması

tavsiye edilir.

Dikkatli biçimde yürütülen üretim ve test

yöntemlerine rağmen elektrikli el aleti arıza

yapacak olursa, onarım Bosch elektrikli aletleri için

yetkili bir serviste yapılmalıdır.

Bütün başvuru ve yedek parça siparişlerinizde

mutlaka aletinizin tip etiketindeki 10 haneli ürün

kodunu belirtiniz.

Servis ve müşteri danışmanı

Dağınık görünüş şekillerini ve yedek parçalara ait

bilgileri şu adreste bulabilirsiniz:

www.bosch-pt.com

Bosch San. ve Tic. A.S.

Ahi Evran Cad. No:1 Kat:22

Polaris Plaza

80670 Maslak/Istanbul

Müşteri Danışmanı: . . . . .+90 (0)2 12 / 3 35 06 66

Müşteri Servis Hattı: . . . . .+90 (0)2 12 / 3 35 07 52

Tasfiye

Elektrikli el aleti, aksesuar ve ambalaj malzemesi

çevre dostu bir yöntemle tasfiye edilmek üzere

tekrar kazanım merkezine gönderilmelidir.

Sadece AB üyesi ülkeler için:

Elektrikli el aletini evsel çöplerin içine

atmayın!

Elektrikli el aletleri ve eski elektronik

aletlere ilişkin 2002/96/AT sayılı

Avrupa Birliği yönetmeliği ve

bunların tek tek ülkelerin hukuklarına

uyarlanması uyarınca, kullanım ömrünü

tamamlamış elektrikli el aletleri ayrı ayrı toplanmak

ve çevre dostu bir yöntemle tasfiye edilmek üzere

yeniden kazanım merkezlerine gönderilmek

zorundadır.

Değişiklik haklarımız saklıdır.

OBJ_BUCH-310-001.book Page 143 Wednesday, December 20, 2006 9:31 AM

144 | Polski 1 609 929 K94 • 20.12.06

Ogólne przepisy bezpie-

czeństwa dla

elektronarzędzi

Należy przeczytać

wszystkie wskazówki i

przepisy. Błędy w przestrzeganiu poniższych

wskazówek mogą spowodować porażenie

prądem, pożar i/lub ciężkie obrażenia ciała.

Należy starannie przechowywać wszystkie

przepisy i wskazówki bezpieczeństwa dla

dalszego zastosowania.

Użyte w poniższym tekście pojęcie „elektronarzę-

dzie“ odnosi się do elektronarzędzi zasilanych

energią elektryczną z sieci (z przewodem

zasilającym) i do elektronarzędzi zasilanych aku-

mulatorami (bez przewodu zasilającego).

1) Bezpieczeństwo miejsca pracy

a) Stanowisko pracy należy utrzymywać

w czystości i dobrze oświetlone. Niepo-

rządek w miejscu pracy lub nieoświetlona

przestrzeń robocza mogą być przyczyną

wypadków.

b) Nie należy pracować tym elektronarzę-

dziem w otoczeniu zagrożonym wybu-

chem, w którym znajdują się np. łatwo-

palne ciecze, gazy lub pyły. Podczas pracy

elektronarzędziem wytwarzają się iskry,

które mogą spowodować zapłon.

c) Podczas użytkowania urządzenia zwrócić

uwagę na to, aby dzieci i inne osoby

postronne znajdowały się w bezpiecznej

odległości. Odwrócenie uwagi może

spowodować utratę kontroli nad

narzędziem.

2) Bezpieczeństwo elektryczne

a) Wtyczka elektronarzędzia musi pasować

do gniazda. Nie wolno zmieniać wtyczki

w jakikolwiek sposób. Nie wolno używać

wtyków adapterowych w przypadku

elektronarzędzi z uziemieniem

ochronnym. Niezmienione wtyczki i

pasujące gniazda zmniejszają ryzyko

porażenia prądem.

b) Należy unikać kontaktu z uziemionymi

powierzchniami jak rury, grzejniki, piece i

lodówki. Ryzyko porażenia prądem jest

większe, gdy ciało użytkownika jest uziemio-

ne.

c) Urządzenie należy zabezpieczyć przed

deszczem i wilgocią. Przedostanie się

wody do elektronarzędzia podwyższa ryzyko

porażenia prądem.

d) Nigdy nie należy używać przewodu do

innych czynności. Nigdy nie należy nosić

elektronarzędzia, trzymając je za

przewód, ani używać przewodu do

zawieszenia urządzenia; nie wolno też

wyciągać wtyczki z gniazdka pociągając

za przewód. Przewód należy chronić

przed wysokimi temperaturami, należy go

trzymać z dala od oleju, ostrych krawędzi

lub ruchomych części urządzenia.

Uszkodzone lub splątane przewody

zwiększają ryzyko porażenia prądem.

e) W przypadku pracy elektronarzędziem

pod gołym niebem, należy używać

przewodu przedłużającego,

dostosowanego również do zastosowań

zewnętrznych. Użycie właściwego

przedłużacza (dostosowanego do pracy na

zewnątrz) zmniejsza ryzyko porażenia

prądem.

f) Jeżeli nie da się uniknąć zastosowania

elektronarzędzia w wilgotnym otoczeniu,

należy użyć wyłącznika ochronnego

różnicowo-prądowego. Zastosowanie

wyłącznika ochronnego różnicowo-prądo-

wego zmniejsza ryzyko porażenia prądem.

3) Bezpieczeństwo osób

a) Podczas pracy z elektronarzędziem

należy zachować ostrożność, każdą

czynność wykonywać uważnie i z

rozwagą. Nie należy używać

elektronarzędzia, gdy jest się zmęczonym

lub będąc pod wpływem narkotyków,

alkoholu lub lekarstw. Moment nieuwagi

przy użyciu elektronarzędzia może stać się

przyczyną poważnych urazów ciała.

b) Należy nosić osobiste wyposażenie

ochronne i zawsze okulary ochronne. No-

szenie osobistego wyposażenia ochronnego

– maski przeciwpyłowej, obuwia z pode-

szwami przeciwpoślizgowymi, kasku

ochronnego lub środków ochrony słuchu (w

zależności od rodzaju i zastosowania

elektronarzędzia) – zmniejsza ryzyko

obrażeń ciała.

c) Należy unikać niezamierzonego urucho-

mienia narzędzia. Przed włożeniem

wtyczki do gniazdka i/lub podłączeniem

do akumulatora, a także przed

podniesieniem lub przeniesieniem

elektronarzędzia, należy upewnić się, że

elektronarzędzie jest wyłączone.

Trzymanie palca na wyłączniku podczas

przenoszenia elektronarzędzia lub

podłączenie do prądu włączonego

narzędzia, może stać się przyczyną

wypadków.

OBJ_BUCH-310-001.book Page 144 Wednesday, December 20, 2006 9:31 AM

Polski | 1451 609 929 K94 • 20.12.06

d) Przed włączeniem elektronarzędzia,

należy usunąć narzędzia nastawcze lub

klucze. Narzędzie lub klucz, znajdujący się

w ruchomych częściach urządzenia mogą

doprowadzić do obrażeń ciała.

e) Należy unikać nienaturalnych pozycji przy

pracy. Należy dbać o stabilną pozycję

przy pracy i zachowanie równowagi. W

ten sposób możliwa będzie lepsza kontrola

elektronarzędzia w nieprzewidzianych

sytuacjach.

f) Należy nosić odpowiednie ubranie. Nie

należy nosić luźnego ubrania ani biżuterii.

Włosy, ubranie i rękawice należy trzymać

z daleka od ruchomych części. Luźne

ubranie, biżuteria lub długie włosy mogą

zostać wciągnięte przez ruchome części.

g) Jeżeli istnieje możliwość zamontowania

urządzeń odsysających i wychwytujących

pył, należy upewnić się, że są one

podłączone i będą prawidłowo użyte.

Użycie urządzenia odsysającego pył może

zmniejszyć zagrożenie pyłami.

4) Prawidłowa obsługa i eksploatacja

elektronarzędzi

a) Nie należy przeciążać urządzenia. Do

pracy używać należy elektronarzędzia,

które są do tego przewidziane.

Odpowiednio dobranym elektronarzędziem

pracuje się w danym zakresie wydajności

lepiej i bezpieczniej.

b) Nie należy używać elektronarzędzia,

którego włącznik/wyłącznik jest uszko-

dzony. Elektronarzędzie, którego nie można

włączyć lub wyłączyć jest niebezpieczne

i musi zostać naprawione.

c) Przed regulacją urządzenia, wymianą

osprzętu lub po zaprzestaniu pracy na-

rzędziem, należy wyciągnąć wtyczkę z

gniazda i/lub usunąć akumulator. Ten

środek ostrożności zapobiega

niezamierzonemu włączeniu się

elektronarzędzia.

d) Nieużywane elektronarzędzia należy

przechowywać w miejscu niedostępnym

dla dzieci. Nie należy udostępniać narzę-

dzia osobom, które go nie znają lub nie

przeczytały niniejszych przepisów.

Używane przez niedoświadczone osoby

elektronarzędzia są niebezpieczne.

e) Konieczna jest należyta konserwacja

elektronarzędzia. Należy kontrolować,

czy ruchome części urządzenia działają

bez zarzutu i nie są zablokowane, czy

części nie są pęknięte lub uszkodzone w

taki sposób, który miałby wpływ na

prawidłowe działanie elektronarzędzia.

Uszkodzone części należy przed użyciem

urządzenia oddać do naprawy. Wiele

wypadków spowodowanych jest przez

niewłaściwą konserwację elektronarzędzi.

f) Należy stale dbać o ostrość i czystość

narzędzi tnących. O wiele rzadziej

dochodzi do zakleszczenia się narzędzia

tnącego, jeżeli jest ono starannie utrzymane.

Zadbane narzędzia łatwiej się też prowadzi.

g) Elektronarzędzia, osprzęt, narzędzia

pomocnicze itd. należy używać zgodnie

z niniejszymi zaleceniami. Uwzględnić

należy przy tym warunki i rodzaj wykony-

wanej pracy. Niezgodne z przeznaczeniem

użycie elektronarzędzia może doprowadzić

do niebezpiecznych sytuacji.

5) Serwis

a) Naprawę elektronarzędzia należy zlecić

jedynie wykwalifikowanemu fachowcowi

i przy użyciu oryginalnych części zamien-

nych. To gwarantuje, że bezpieczeństwo

urządzenia zostanie zachowane.

Szczególne przepisy bez-

pieczeństwa dla urządzenia

Wskazówki bezpieczeństwa

dotyczące szlifowania, szlifowania

papierem ściernym, pracy z użyciem

szczotek drucianych i przecinania

ściernicą

fNiniejsze elektronarzędzie może być

stosowane jako szlifierka zwykła, szlifierka

do szlifowania papierem ściernym, do

szlifowania szczotkami drucianymi i jako

urządzenie do przecinania ściernicowego.

Należy stosować się do wszystkich

wskazówek bezpieczeństwa, instrukcji,

opisów i danych, dostarczonych wraz z

elektronarzędziem. Niestosowanie się do

poniższych zaleceń może stwarzać

niebezpieczeństwo porażenia prądem, pożaru

i/lub ciężkich obrażeń ciała.

fNiniejsze elektronarzędzie nie może być

wykorzystywane do polerowania.

Zastosowanie elektronarzędzia do innej, niż

przewidziana czynności roboczej, może stać się

przyczyną zagrożeń i obrażeń.

OBJ_BUCH-310-001.book Page 145 Wednesday, December 20, 2006 9:31 AM

146 | Polski 1 609 929 K94 • 20.12.06

fNie należy używać osprzętu, który nie jest

przewidziany i polecany przez producenta

specjalnie do tego urządzenia. Fakt, że

osprzęt daje się zamontować do

elektronarzędzia, nie jest gwarantem

bezpiecznego użycia.

fDopuszczalna prędkość obrotowa

stosowanego narzędzia roboczego nie może

być mniejsza niż podana na elektronarzędziu

maksymalna prędkość obrotowa. Narzędzie

robocze, obracające się z szybszą niż

dopuszczalna prędkością, może się złamać, a

jego części odprysnąć.

fŚrednica zewnętrzna i grubość narzędzia

roboczego muszą odpowiadać wymiarom

elektronarzędzia. Narzędzia robocze o

niewłaściwych wymiarach nie mogą być

wystarczająco osłonięte lub kontrolowane.

fŚciernice, podkładki, kołnierze, talerze

szlifierskie oraz inny osprzęt muszą

dokładnie pasować do wrzeciona ściernicy

elektronarzędzia. Narzędzia robocze, które nie

pasują dokładnie do wrzeciona ściernicy ele-

ktronarzędzia, obracają się nierównomiernie,

bardzo mocno wibrują i mogą spowodować

utratę kontroli nad elektronarzędziem.

fW żadnym wypadku nie należy używać

uszkodzonych narzędzi roboczych. Przed

każdym użyciem należy skontrolować

oprzyrządowanie, np. ściernice pod kątem

odprysków i pęknięć, talerze szlifierskie pod

kątem pęknięć, starcia lub silnego zużycia,

szczotki druciane pod kątem luźnych lub

złamanych drutów. W razie upadku

elektronarzędzia lub narzędzia roboczego,

należy sprawdzić, czy nie uległo ono

uszkodzeniu, lub użyć innego,

nieuszkodzonego narzędzia. Jeśli narzędzie

zostało sprawdzone i umocowane,

elektronarzędzie należy włączyć na minutę

na najwyższe obroty, zwracając przy tym

uwagę, by osoba obsługująca i osoby

postronne znajdujące się w pobliżu, znalazły

się poza strefą obracającego się narzędzia.

Uszkodzone narzędzia łamią się najczęściej w

tym czasie próbnym.

fNależy nosić osobiste wyposażenie

ochronne. W zależności od rodzaju pracy,

należy nosić maskę ochronną pokrywającą

całą twarz, ochronę oczu lub okulary

ochronne. W razie potrzeby należy użyć

maski przeciwpyłowej, ochrony słuchu,

rękawic ochronnych lub specjalnego

fartucha, chroniącego przed małymi

cząstkami ścieranego i obrabianego

materiału. Należy chronić oczy przed

unoszącymi się w powietrzu ciałami obcymi,

powstałymi w czasie pracy. Maska

przeciwpyłowa i ochronna dróg oddechowych

muszą filtrować powstający podczas pracy pył.

Oddziaływanie hałasu przez dłuższy okres

czasu, możne doprowadzić do utraty słuchu.

fNależy uważać, by osoby postronne

znajdowały się w bezpiecznej odległości od

strefy zasięgu elektronarzędzia. Każdy, kto

znajduje się w pobliżu pracującego

elektronarzędzia, musi używać osobistego

wyposażenia ochronnego. Odłamki

obrabianego przedmiotu lub pęknięte narzędzia

robocze mogą odpryskiwać i spowodować

obrażenia również poza bezpośrednią strefą

zasięgu.

fPodczas prac, przy których elektronarzędzie

mogłoby natrafić na ukryte przewody

elektryczne lub na własny przewód, należy je

trzymać tylko za izolowaną rękojeść. Pod

wpływem kontaktu z przewodami będącymi

pod napięciem, wszystkie części metalowe

elektronarzędzia znajdą się również pod

napięciem i mogą spowodować porażenie

prądem osoby obsługującej.

fPrzewód sieciowy należy trzymać z dala od

obracających się narzędzi roboczych. W

przypadku utraty kontroli nad narzędziem,

przewód sieciowy może zostać przecięty lub

wciągnięty, a dłoń lub cała ręka mogą dostać

się w obracające się narzędzie robocze.

fNigdy nie wolno odkładać elektronarzędzia

przed całkowitym zatrzymaniem się narzę-

dzia roboczego. Obracające się narzędzie

może wejść w kontakt z powierzchnią, na którą

jest odłożone, przez co można stracić kontrolę

nad elektronarzędziem.

fNie wolno przenosić elektronarzędzia,

znajdującego się w ruchu. Przypadkowy

kontakt ubrania z obracającym się narzędziem

roboczym może spowodować jego wciągnięcie

i wwiercenie się narzędzia roboczego w ciało

osoby obsługującej.

fNależy regularnie czyścić szczeliny

wentylacyjne elektronarzędzia. Dmuchawa

silnika wciąga kurz do obudowy, a duże

nagromadzenie pyłu metalowego może

spowodować zagrożenie elektryczne.

fNie należy używać elektronarzędzia w

pobliżu materiałów łatwopalnych. Iskry mogą

spowodować ich zapłon.

fNie należy używać narzędzi, które wymagają

płynnych środków chłodzących. Użycie wody

lub innych płynnych środków chłodzących

może doprowadzić do porażenia prądem.

OBJ_BUCH-310-001.book Page 146 Wednesday, December 20, 2006 9:31 AM

Polski | 1471 609 929 K94 • 20.12.06

Odrzut i odpowiednie wskazówki

bezpieczeństwa

fOdrzut jest nagłą reakcją elektronarzędzia na

zablokowanie lub zawadzanie obracającego się

narzędzia, takiego jak ściernica, talerz

szlifierski, szczotka druciana itd. Zaczepienie

się lub zablokowanie prowadzi do nagłego

zatrzymania się obracającego się narzędzia

roboczego. Niekontrolowane elektronarzędzie

zostanie przez to szarpnięte w kierunku

przeciwnym do kierunku obrotu narzędzia

roboczego.

Gdy, np. ściernica zatnie się lub zakleszczy w

obrabianym przedmiocie, zanurzona w

materiale krawędź ściernicy, może się

zablokować i spowodować jej wypadnięcie lub

odrzut. Ruch ściernicy (w kierunku osoby

obsługującej lub od niej) uzależniony jest wtedy

od kierunku ruchu ściernicy w miejscu

zablokowania. Oprócz tego ściernice mogą się

również złamać.

Odrzut jest następstwem niewłaściwego lub

błędnego użycia elektronarzędzia. Można go

uniknąć przez zachowanie opisanych poniżej

odpowiednich środków ostrożności.

fElektronarzędzie należy mocno trzymać, a

ciało i ręce ustawić w pozycji, umożliwiającej

złagodzenie odrzutu. Jeżeli w skład

wyposażenia standardowego wchodzi uchwyt

dodatkowy, należy go zawsze używać, żeby

mieć jak największą kontrolę nad siłami

odrzutu lub momentem odwodzącym podczas

rozruchu. Osoba obsługująca urządzenie może

opanować szarpnięcia i zjawisko odrzutu poprzez

zachowanie odpowiednich środków ostrożności.

fNie należy nigdy trzymać rąk w pobliżu

obracających się narzędzi roboczych.

Narzędzie robocze może wskutek odrzutu

zranić rękę.

fNależy trzymać się z dala od strefy zasięgu,

w której poruszy się elektronarzędzie

podczas odrzutu. Na skutek odrzutu,

elektronarzędzie przemieszcza się w kierunku

przeciwnym do ruchu ściernicy w miejscu

zablokowania.

fSzczególnie ostrożnie należy obrabiać

narożniki, ostre krawędzie itd. Należy

zapobiegać temu, by narzędzia robocze

zostały odbite lub by się one zablokowały.

Obracające się narzędzie robocze jest bardziej

podatne na zakleszczenie przy obróbce kątów,

ostrych krawędzi lub gdy zostanie odbite. Może

to stać się przyczyną utraty kontroli lub odrzutu.

fNie należy używać brzeszczotów do drewna

lub zębatych. Narzędzia robocze tego typu

często powodują odrzut lub utratę kontroli nad

elektronarzędziem.

Szczególne wskazówki

bezpieczeństwa dla szlifowania i

przecinania ściernicą

fNależy zawsze używać osłony, która jest

przeznaczona dla używanego rodzaju

ściernic. Osłona musi być dobrze

przymocowana do elektronarzędzia, a jej

ustawienie musi gwarantować jak

największy stopień bezpieczeństwa.

Oznacza to, że zwrócona do osoby

obsługującej część ściernicy ma być w jak

największym stopniu osłonięta. Osłona ma

ochraniać osobę obsługującą przed odłamkami

i przypadkowym kontaktem ze ściernicą.

fNależy używać wyłącznie ściernicy

przeznaczonej dla danego elektronarzędzia i

osłony przeznaczonej dla danej ściernicy.

Ściernice nie będące oprzyrządowaniem

danego elektronarzędzia nie mogą być

wystarczająco osłonięte i nie są wystarczająco

bezpieczne.

fŚciernic można używać tylko do prac dla

nich przewidzianych. Nie należy np. nigdy

szlifować boczną powierzchnią ściernicy

tarczowej do cięcia. Tarczowe ściernice tnące

przeznaczone są do usuwania materiału

krawędzią tarczy. Wpływ sił bocznych na te

ściernice może je złamać.

fDo wybranej ściernicy należy używać

zawsze nieuszkodzonych kołnierzy

mocujących o prawidłowej wielkości i

kształcie. Odpowiednie kołnierze podpierają

ściernicę i zmniejszają tym samym

niebezpieczeństwo jej złamania się. Kołnierze

do ściernic tnących mogą różnić się od

kołnierzy przeznaczonych do innych ściernic.

fNie należy używać zużytych ściernic z

większych elektronarzędzi. Ściernice do

większych elektronarzędzi nie są

zaprojektowane dla wyższej liczby obrotów,

która jest charakterystyką mniejszych

elektronarzędzi i mogą się dlatego złamać.

Dodatkowe szczególne wskazówki

bezpieczeństwa dla przecinania

ściernicą

fNależy unikać zablokowania się tarczy

tnącej lub za dużego nacisku. Nie należy

przeprowadzać nadmiernie głębokich cięć.

Przeciążenie tarczy tnącej podwyższa jej

obciążenie i jej skłonność do zakleszczenia się

lub zablokowania i tym samym możliwość

odrzutu lub złamania się tarczy.

OBJ_BUCH-310-001.book Page 147 Wednesday, December 20, 2006 9:31 AM

148 | Polski 1 609 929 K94 • 20.12.06

fNależy unikać obszaru przed i za obracającą

się tarczą tnącą. Przesuwanie tarczy tnącej w

obrabianym przedmiocie w kierunku od siebie,

może spowodować, iż w razie odrzutu,

elektronarzędzie odskoczy wraz z obracającą

się tarczą bezpośrednio w kierunku

użytkownika.

fW przypadku zakleszczenia się tarczy tnącej

lub przerwy w pracy, elektronarzędzie należy

wyłączyć i odczekać, aż tarcza całkowicie

się zatrzyma. Nigdy nie należy próbować

wyciągać poruszającej się jeszcze tarczy z

miejsca cięcia, gdyż może to wywołać

odrzut. Należy wykryć i usunąć przyczynę

zakleszczenia się.

fNie włączać ponownie elektronarzędzia,

dopóki znajduje się ono w materiale. Przed

kontynuacją cięcia, tarcza tnąca powinna

osiągnąć swoją pełną prędkość obrotową. W

przeciwnym wypadku ściernica może się

zaczepić, wyskoczyć z przedmiotu

obrabianego lub spowodować odrzut.

fPłyty lub duże przedmioty należy przed

obróbką podeprzeć, aby zmniejszyć ryzyko

odrzutu, spowodowanego przez zakleszczo-

ną tarczę. Duże przedmioty mogą się ugiąć

pod ciężarem własnym. Obrabiany przedmiot

należy podeprzeć z obydwu stron, zarówno w

pobliżu linii cięcia jak i przy krawędzi.

fZachować szczególną ostrożność przy

wycinaniu otworów w ścianach lub

operowaniu w innych niewidocznych

obszarach. Wgłębiająca się w materiał tarcza

tnąca może spowodować odrzut narzędzia po

natrafieniu na przewody gazowe,

wodociągowe, przewody elektryczne lub inne

przedmioty.

Szczególne wskazówki

bezpieczeństwa dla szlifowania

papierem ściernym

fNie należy stosować zbyt wielkich arkuszy

papieru ściernego. Przy wyborze wielkości

papieru ściernego, należy kierować się

zaleceniami producenta. Wystający poza

płytę szlifierską papier ścierny może

spowodować obrażenia, a także doprowadzić

do zablokowania lub rozdarcia papieru lub do

odrzutu.

Szczególne wskazówki

bezpieczeństwa dla pracy z użyciem

szczotek drucianych

fNależy wziąć pod uwagę, że nawet przy

normalnym użytkowaniu dochodzi do utraty

kawałeczków druta przez szczotkę. Nie

należy przeciążać drutów przez zbyt silny

nacisk. Unoszące się w powietrzu kawałki

drutów mogą z łatwością przebić się przez

cienkie ubranie i/lub skórę.

fJeżeli zalecane jest użycie osłony, należy

zapobiec kontaktowi szczotki z osłoną.

Średnica szczotek do talerzy i garnków może

się zwiększyć przez siłę nacisku i siły

odśrodkowe.

Dodatkowe wskazówki

bezpieczeństwa

Należy stosować okulary ochronne.

fNależy używać odpowiednich przyrządów

poszukiwawczych w celu lokalizacji

ukrytych przewodów zasilających lub

poprosić o pomoc zakłady miejskie. Kontakt

z przewodami znajdującymi się pod napięciem

może doprowadzić do powstania pożaru lub

porażenia elektrycznego. Uszkodzenie

przewodu gazowego może doprowadzić do

wybuchu. Wniknięcie do przewodu

wodociągowego powoduje szkody rzeczowe

lub może spowodować porażenie elektryczne.

fNależy zawsze stosować elementy

zabezpieczające, odpowiednie dla danego

rodzaju zastosowania elektronarzędzia.

Elementy zabezpieczające, które nie zostały

przewidziane dla danego rodzaju zastosowania

nie osłaniają ściernicy w wystarczający sposób.

fPrzy obróbce kamienia należy zastosować

odsysanie pyłu. Odkurzacz musi być

dostosowany do odsysania pyłu

kamiennego. Użycie tych urządzeń zmniejsza

zagrożenie pyłem.

fDo cięcia kamienia należy użyć prowadnicy

saneczkowej. Bez prowadnicy bocznej tarcza

tnąca może się zakleszczyć i spowodować

odrzut.

fElektronarzędzie należy trzymać podczas

pracy mocno w obydwu rękach i zapewnić

bezpieczną pozycję pracy. Elektronarzędzie

prowadzone jest bezpieczniej w obydwu

rękach.

OBJ_BUCH-310-001.book Page 148 Wednesday, December 20, 2006 9:31 AM

Polski | 1491 609 929 K94 • 20.12.06

fNależy zabezpieczyć obrabiany przedmiot.

Zamocowanie obrabianego przedmiotu

w urządzeniu mocującym lub imadle jest

bezpieczniejsze niż trzymanie go w ręku.

fNie należy obrabiać materiału zawierającego

azbest. Azbest jest rakotwórczy.

fJeżeli podczas pracy elektronarzędzia

powstają szkodliwe dla zdrowia, łatwopalne

lub wybuchowe pyły, należy zastosować

odpowiednie środki ochronne. Na przykład

niektóre pyły są rakotwórcze. Zaleca się

używanie maski przeciwpyłowej, a po

zakończeniu pracy odsysanie pyłu i wiórów.

fMiejsce pracy należy utrzymywać w czysto-

ści. Mieszanki materiałów są szczególnie

niebezpieczne. Pył z metalu lekkiego może się

zapalić lub wybuchnąć.

fNie wolno używać elektronarzędzia z uszko-

dzonym przewodem. Nie należy dotykać

uszkodzonego przewodu; w przypadku

uszkodzenia przewodu podczas pracy,

należy wyciągnąć wtyczkę z gniazda.

Uszkodzone przewody podwyższają ryzyko

porażenia prądem.

Opis funkcjonowania

Należy przeczytać wszystkie wska-

zówki i przepisy. Błędy w przestrze-

ganiu poniższych wskazówek mogą

spowodować porażenie prądem,

pożar i/lub ciężkie obrażenia ciała.

Należy otworzyć rozkładaną stronę z rysunkiem

urządzenia i pozostawić ją rozłożoną podczas czy-

tania instrukcji obsługi.

Użytkowanie zgodne z

przeznaczeniem

Elektronarzędzie przewidziane jest do cięcia,

ścierania i obrabiania za pomocą szczotek

materiałów metalowych i kamiennych bez użycia

wody.

Do cięcia metalu należy użyć specjalnej pokrywy

ochronnej (pokrywa ochronna do cięcia – do

nabycia jako wyposażenie dodatkowe).

Do cięcia kamienia należy użyć specjalnej pokrywy

odsysającej z prowadnicą saneczkową (pokrywa

odsysająca do cięcia – do nabycia jako

wyposażenie dodatkowe).

Przy zastosowaniu przewidzianych do tego celu

narzędzi szlifierskich, elektronarzędzie można użyć

do szlifowania papierem ściernym.

Przedstawione graficznie

komponenty

Numeracja przedstawionych graficznie komponen-

tów odnosi się do schematu elektronarzędzia na

stronach graficznych.

1Dźwignia zwalniająca blokadę osłony

2Przycisk blokady wrzeciona

3Włącznik/wyłącznik

4Uchwyt dodatkowy

5Wrzeciono szlifierki

6Pokrywa odsysająca do szlifowania*

7Kołnierz wrzeciona z uszczelką

8Tarcza garnkowa z nasypem z węglika

spiekanego*

9Nakrętka mocująca

10 Szybkozaciskowa śruba mocująca *

11 Pokrywa ochronna do szlifowania

12 Pokrywa ochronna do cięcia*

13 Tarcza szlifierska/tarcza tnąca*

14 Osłona ręki*

15 Gumowa tarcza szlifierska*

16 Papier ścierny*

17 Nakrętka tarczy gumowej (okrągła)*

18 Szczotka garnkowa*

19 Pokrywa odsysająca do cięcia, z prowadnicą

saneczkową *

20 Diamentowa tarcza tnąca*

*Przedstawiony na rysunkach lub opisany osprzęt nie

wchodzi w skład wyposażenia standardowego.

OBJ_BUCH-310-001.book Page 149 Wednesday, December 20, 2006 9:31 AM

150 | Polski 1 609 929 K94 • 20.12.06

Dane techniczne

Deklaracja zgodności

Oświadczamy niniejszym z pełną odpowiedzial-

nością, że produkt ten zgodny jest z następującymi

normami lub dokumentami normatywnymi:

EN 60745 zgodnie z postanowieniami wytycznych

89/336/EWG, 98/37/EG.

04.12.2006, Robert Bosch GmbH, Power Tools Division

D-70145 Leinfelden-Echterdingen

Informacja na temat hałasu i wibracji

Wartości pomiarowe wyznaczone zgodnie

z EN 60745.

Określony wg skali A poziom hałasu emitowanego

przez urządzenie wynosi standardowo: poziom

ciśnienia akustycznego 91 dB(A); poziom mocy

akustycznej 102 dB(A). Niepewność pomiaru

K=3 dB.

Stosować środki ochrony słuchu!

Wartości łączne drgań (suma wektorowa z trzech

kierunków) określone zgodnie z normą EN 60745:

Szlifowanie powierzchniowe (ścieranie): Wartość

emisji drgań ah=8,5m/s

2, Błąd pomiaru

K=2,0 m/s2.

Szlifowanie papierem ściernym: Wartość emisji

drgań ah=3,4 m/s2, Błąd pomiaru K=2,0 m/s2.

Podany w niniejszej instrukcji

poziom drgań pomierzony

został zgodnie z określoną przez normę EN 60745

procedurą pomiarową i może zostać użyty do

porównywania urządzeń.

Poziom drgań będzie się zmieniać w zależności od

rodzaju zastosowania elektronarzędzia i w niektó-

rych wypadkach może przekraczać wartości

podane w niniejszych wskazówkach. Łączna

ekspozycja na drgania będąca wynikiem częstego

korzystania z narzędzia w ten sposób, może być

większa niż wartości podane w niniejszej instrukcji.

Wskazówka: Aby dokładnie ocenić ekspozycję na

drgania podczas określonego wymiaru czasu

pracy, trzeba wziąć pod uwagę także okresy, gdy

urządzenie jest wyłączone, lub gdy jest wprawdzie

włączone, ale nie używane do pracy. W ten sposób

łączna (obliczana na pełny wymiar czasu pracy)

ekspozycja na drgania może okazać się znacznie

niższa niż w przypadku ciągłego użytkowania

urządzenia.

Szlifierka kątowa GWS 1000

PROFESSIONAL GWS 1000

PROFESSIONAL GWS 1400

PROFESSIONAL

Numer katalogowy 3 601 H21 0.. 3 601 H21 0.. 3 601 H24 0..

Znamionowa moc pobierania W 1000 1000 1400

Moc wyjściowa W630 630 820

Prędkość obrotowa bez obciążenia min-1 11000 11000 11000

maks. średnica tarczy szlifierskiej mm 115 125 125

Gwint wrzeciona M 14 M 14 M 14

Ogranicznik prądu rozruchowego – – z

Elektronika „Constant“ ––z

Ciężar odpowiednio do

EPTA-Procedure 01/2003 kg 2,1 2,1 2,2

Klasa ochrony /II /II /II

Dane ważne są dla napięcia znamionowego [U] 230/240 V. Przy niższych napięciach i przy wykonaniach szczególnych

dla różnych krajów dane mogą się różnić.

Należy zwracać uwagę na numer katalogowy nabytego elektronarzędzia na tabliczce znamionowej. Nazwy handlowe

mogą się różnić.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_BUCH-310-001.book Page 150 Wednesday, December 20, 2006 9:31 AM

Polski | 1511 609 929 K94 • 20.12.06

Montaż

Montaż urządzeń zabezpieczających

fPrzed wszystkimi pracami przy elektro-

narzędziu należy wyciągnąć wtyczkę z gnia-

zda.

Pokrywa ochronna (osłona) do szlifowania

Nałożyć osłonę 11 na

wrzeciono w sposób

ukazany na rysunku. Pozycja

znaczników trójkątnych na

osłonie musi być zgodna z

pozycją znaczników na

głowicy.

Docisnąć osłonę 11 na

wrzecionie tak, by kołnierz

osłony nasunął się na

kołnierz elektronarzędzia i

przekręcić osłonę aż do

słyszalnego zaskoczenia

zapadki.

Pozycja osłony 11 powinna być dopasowana do

rodzaju obróbki. Po przesunięciu dźwigni 1 do

góry, można przekręcić osłonę 11, ustawiając ją w

pożądanej pozycji.

fOsłonę 11 należy ustawić w taki sposób, aby

zapewnić osobie obsługującej ochronę

przed padającymi iskrami.

fOsłona 11 powinna dawać się obrócić tylko

po odblokowaniu dźwigni 1! Jeżeli osłona

porusza się przy zablokowanej dźwigni, nie

wolno w żadnym wypadku używać

elektronarzędzia – należy je oddać do

naprawy w punkcie serwisowym.

Wskazówka: Występy (zęby) ustalające,

znajdujące się na osłonie 11 uniemożliwiają

zamontowanie osłony, która nie pasuje do danego

elektronarzędzia.

Pokrywa ochronna (osłona) do cięcia

fDo cięcia metalu należy zawsze stosować

pokrywę ochronną 12.

fDo cięcia kamienia należy zawsze stosować

pokrywę odsysającą z prowadnicą

saneczkową 19.

Pokrywę ochronną do cięcia 12 montuje się w taki

sam sposób, jak pokrywę ochronną do szlifowania

11.

Pokrywa odsysająca do szlifowania

Do bezpyłowego szlifowania farb, lakierów i

tworzyw sztucznych, przy użyciu tarczy garnkowej

pokrytej węglikami spiekanymi 8 lub gumowego

talerza szlifierskiego 15 z papierem ściernym, 16

można zastosować pokrywę ssącą 6. Pokrywa

ssąca 6 nie nadaje się do obróbki metalu.

Do pokrywy ssącej 6 można podłączyć odpowiedni

odkurzacz firmy Bosch.

Montaż pokrywy ssącej 6 odbywa się tak samo jak

montaż osłony tarczy 11. Wieniec szczotkowy jest

wymienny.

Uchwyt dodatkowy

fUrządzenie należy używać jedynie z uchwy-

tem dodatkowym 4.

Uchwyt dodatkowy 4 należy zamocować – w

zależności od rodzaju pracy – po prawej lub lewej

stronie głowicy elektronarzędzia.

Osłona ręki

fPrzed rozpoczęciem obróbki gumową tarczą

szlifierską 15 lub szczotką garnkową/

szczotką tarczową/ściernicą wachlarzową,

należy zawsze zamontować osłonę ręki 14.

Osłonę ręki 14 mocuje się za pomocą uchwytu

dodatkowego 4.

Montaż narzędzi szlifierskich

fPrzed wszystkimi pracami przy elektro-

narzędziu należy wyciągnąć wtyczkę z gnia-

zda.

fTarcze szlifierskie i tnące ulegają podczas

pracy silnemu nagrzaniu. Przed ich

dotknięciem należy odczekać, aż się

ochłodzą.

Wrzeciono szlifierki 5 i wszystkie części, które mają

zostać zamontowane, należy oczyścić.

Do mocowania i do zwalniania narzędzi

szlifierskich używa się przycisku blokady 2,

unieruchomiającego wrzeciono szlifierki.

fPrzycisk blokady można uruchamiać jedynie

wtedy, gdy wrzeciono szlifierki jest

całkowicie nieruchome. W przeciwnym

wypadku może dojść do uszkodzenia

elektronarzędzia.

Tarcza szlifierska/tarcza tnąca

Należy wziąć pod uwagę wymiary narzędzi

szlifierskich. Średnica otworu narzędzia musi

pasować do kołnierza mocującego. Nie należy

stosować żadnych adapterów, złączek ani zwężek.

OBJ_BUCH-310-001.book Page 151 Wednesday, December 20, 2006 9:31 AM

152 | Polski 1 609 929 K94 • 20.12.06

Używając diamentowych tarcz tnących, należy

zwrócić uwagę, by strzałka wskazująca kierunek,

umieszczona na tarczy odpowiadała kierunkowi

obrotów elektronarzędzia (por. strzałkę

wskazującą kierunek obrotu, umieszczoną na

głowicy elektronarzędzia).

Kolejność montażu ukazana jest na stronach

graficznych.

Aby zamontować tarczę szlifierską lub tnącą, należy

odkręcić nakrętkę mocującą 9, a następnie

zamocować ją za pomocą klucza dwutrzpieniowego,

zob. rozdział „Nakrętka szybkomocująca“.

fPo zamontowaniu narzędzia szlifierskiego, a

przed uruchomieniem szlifierki należy

sprawdzić, czy narzędzie szlifierskie jest

właściwie zamocowane i czy może się

swobodnie obracać. Upewnić się, czy

narzędzie szlifierskie nie zahacza o pokrywę

ochronną lub o inny element elektronarzędzia.

W kołnierzu oporowym 7

znajduje się plastikowa

uszczelka (o-ring). Jeżeli

uszczelka ta nie znajduje się

na swoim miejscu, lub jest

uszkodzona, należy ją

koniecznie – jeszcze przed

montażem kołnierza 7–

wymienić lub wstawić nową

(nr kat. 1 600 210 039).

Ściernica wachlarzowa

fPrzed rozpoczęciem obróbki gumową tarczą

szlifierską 15 lub szczotką garnkową/

szczotką tarczową/ściernicą wachlarzową,

należy zawsze zamontować osłonę ręki 14.

Nasadzić specjalny kołnierz mocujący (nr kat.

2 605 703 028) i ściernicę wachlarzową na

wrzeciono szlifierki 5. Nasadzić nakrętkę mocującą

9 i dokręcić ją kluczem dwutrzpieniowym.

Tarcza gumowa

fPrzed rozpoczęciem obróbki gumową tarczą

szlifierską 15 lub szczotką garnkową/

szczotką tarczową/ściernicą wachlarzową,

należy zawsze zamontować osłonę ręki 14.

Kolejność montażu ukazana jest na stronach

graficznych.

Nałożyć nakrętkę okrągłą 17 i dokręcić ją kluczem

dwutrzpieniowym.

Szczotka garnkowa/Szczotka tarczowa

fPrzed rozpoczęciem obróbki gumową tarczą

szlifierską 15 lub szczotką garnkową/

szczotką tarczową/ściernicą wachlarzową,

należy zawsze zamontować osłonę ręki 14.

Kolejność montażu ukazana jest na stronach

graficznych.

Szczotkę garnkową/szczotkę tarczową należy

nasunąć na wrzeciono szlifierki tak głęboko, by

ściśle przylegała do kołnierza znajdującego się na

końcu wrzeciona. Szczotkę garnkową/tarczową

należy dokręcić kluczem widełkowym.

Nakrętka szybkomocująca

Aby uprościć montaż narzędzi szlifierskich i

wyelimnować stosowanie dodatkowych narzędzi

(kluczy), można zamiast zwykłej nakrętki mocującej

9 zastosować nakrętkę szybkomocującą 10.

fNakrętkę szybkomocującą 10 wolno

stosować tylko do mocowania tarcz

szlifierskich i tnących.

Stosowana nakrętka szybkomocująca 10 musi

być w nienagannym stanie technicznym.

W czasie montażu należy zwrócić uwagę, by ta

strona nakrętki szybkomocującej 10, na której

znajduje się napis nie była skierowana w stronę

tarczy szlifierskiej; strzałka musi pokrywać się

ze wskaźnikiem 21.

Ustalić położenie

wrzeciona za pomocą

przycisku blokady 2.

Nakrętkę

szybkomocującą

dociągnąć, mocno

przekręcając tarczę

szlifierską w kierunku

zgodnym z ruchem

wskazówek zegara.

Prawidłowo

zamocowana,

nieuszkodzona nakrętka

mocująca pozwala się

łatwo poluzować ręką,

poprzez obracanie

pierścieniem

radełkowym w kierunku

przeciwnym do ruchu

wskazówek zegara.

Mocno dokręconej

nakrętki nie zwalniać nigdy za pomocą

szczypiec lub kombinerek. Stosować wyłącznie

klucz dwutrzpieniowy. Klucz nasadzać, jak

pokazano na rysunku.

Wymagania dotyczące narzędzi

szlifierskich

Stosować można wszystkie narzędzia robocze,

które zostały wymienione w niniejszej instrukcji

obsługi.

OBJ_BUCH-310-001.book Page 152 Wednesday, December 20, 2006 9:31 AM

Polski | 1531 609 929 K94 • 20.12.06

Dopuszczalna prędkość obrotowa [min-1] wzgl.

obwodowa [m/s] używanych narzędzi roboczych

musi co najmniej odpowiadać wartościom

podanym w poniższej tabeli.

Należy dlatego zwrócić uwagę na dopuszczalną

prędkość obrotową wzgl. obwodową, podaną

na etykiecie narzędzia szlifierskiego.

Przestawianie głowicy przekładniowej

fPrzed wszystkimi pracami przy elektro-

narzędziu należy wyciągnąć wtyczkę z gnia-

zda.

Głowica przekładni

obracana jest w

czterech skokach (co

90°). Pozwala to na

ustawienie

włącznika/wyłącznik

a w wygodniejszej

pozycji roboczej w

przypadku

specyficznych

zastosowań, np.

podczas cięcia przy

użyciu pokrywy

odsysającej z

prowadnicą

saneczkową 19/stolika tnącego, a także dla osób

leworęcznych.

Wykręcić i wyjąć wszystkie 4 śruby. Ostrożnie

ustawić głowicę w wybranej pozycji, nie

wyciągając jej przy tym z obudowy. Dokręcić

ponownie wszystkie 4 śruby.

Praca

Uruchomienie

fNależy zwrócić uwagę na napięcie sieci!

Napięcie źródła prądu musi zgadzać się z

danymi na tabliczce znamionowej elektrona-

rzędzia. Elektronarzędzia przeznaczone do

pracy pod napięciem 230 V można

przyłączać również do sieci 220 V.

W przypadku eksploatacji elektronarzędzia za

pomocą przenośnych generatorów

prądotwórczych, nie dysponujących

wystarczającymi rezerwami mocy, względnie

właściwą regulacją napięcia ze zwiększeniem

prądu rozruchowego, może dojść do zmniejszenia

wydajności obróbki lub do nietypowych zachowań

przy włączaniu.

Proszę zwrócić uwagę na przydatność

zastosowanego generatora prądotwórczego.

Włączanie/wyłączanie

Aby włączyć elektronarzędzie, należy przesunąć

włącznik/wyłącznik 3 do przodu.

W celu unieruchomienia włącznika/wyłącznika 3,

należy wcisnąć jego włącznika/wyłącznika 3

przednią część, aż do zaskoczenia zapadki.

Aby wyłączyć elektronarzędzie, należy zwolnić

włącznik/wyłącznik 3, lub – jeżeli

włącznik/wyłącznik 3 jest zablokowany – nacisnąć

go krótko z tyłu, a następnie zwolnić.

fNarzędzia szlifierskie należy skontrolować

przed użyciem. Narzędzie szlifierskie musi

być prawidłowo zamontowane i musi się

swobodnie obracać. W ramach testu

uruchomić elektronarzędzie bez obciążenia

na co najmniej jedną minutę. Nie stosować

uszkodzonych lub wibrujących narzędzi

szlifierskich. Narzędzia szlifierskie muszą

mieć okrągły kształt. Uszkodzone narzędzia

szlifierskie mogą pęknąć i spowodować

obrażenia.

Ogranicznik prądu rozruchowego (GWS 1400)

Elektroniczny ogranicznik prądu rozruchowego

ogranicza wielkość prądy podczas włączania

elektronarzędzia i umożliwia eksploatację z

bezpiecznikiem 16 A.

System „Constant Electronik“ (GWS 1400)

System Constant Electronic utrzymuje stałą

prędkość frezowania niezależnie od obciążenia i

gwarantuje utrzymującą się na tym samym

poziomie wydajność roboczą.

maks.

[mm] [mm]

Dbd[min

-1][m/s]

115

125 6

622,2

22,2 11000

11000 80

115

125 ––

11000

11000 80

75 30 M 14 11000 45

OBJ_BUCH-310-001.book Page 153 Wednesday, December 20, 2006 9:31 AM

154 | Polski 1 609 929 K94 • 20.12.06

Wskazówki dotyczące pracy

fZachować ostrożność przy wykonywaniu

szczelin w ścianach nośnych, zob. akapit

„Wskazówki dotyczące statyki “.

fJeżeli ciężar własny przedmiotu

obrabianego nie gwarantuje stabilnej

pozycji, należy go zamocować.

fUnikać sytuacji, w których elektronarzędzie

mogłoby zostać – przez zbyt silne jego

obciążenie elektronarzędzia –

automatycznie wyłączone.

fTarcze szlifierskie i tnące ulegają podczas

pracy silnemu nagrzaniu. Przed ich

dotknięciem należy odczekać, aż się

ochłodzą.

Wskazówka: Nieużywane elektronarzędzie należy

odłączyć od prądu, wyjmując wtyczkę z gniazda.

Nawet wyłączone elektronarzędzie wykazuje

niewielkie zużycie prądu, jeżeli wtyczka tkwi w

gnieździe sieciowym.

Szlifowanie zgrubne

fW żadnym wypadku nie wolno używać tarcz

tnących do szlifowania zgrubnego.

Najlepsze efekty przy szlifowaniu zgrubnym osiąga

się prowadząc tarczę ścierną pod kątem 30° do

40° w stosunku do obrabianej powierzchni.

Elektronarzędzie należy prowadzić z lekkim

dociskiem. Dzięki temu materiał obrabiany nie

rozgrzeje się za bardzo i nie dojdzie do powstania

w nim rowków.

Ściernica wachlarzowa

Za pomocą ściernicy wachlarzowej (osprzęt)

możliwa jest obróbka powierzchni łukowych i

profili.

W porównaniu do ściernic tradycyjnych, ściernice

wachlarzowe charakteryzują się wielokrotnie

dłuższą żywotnością, wyraźnie zmniejszonym po-

ziomem szumów i niższymi temperaturami

szlifowania.

Cięcie metalu

fDo cięcia metalu należy zawsze stosować

pokrywę ochronną 12.

Podczas przecinania należy zwrócić uwagę na

równomierny posuw, dopasowany do właściwości

obrabianego materiału. Nie należy wywierać

nacisku na tarczę tnącą, przechylać

elektronarzędzia ani wykonywać nim ruchów

oscylacyjnych.

Nie wolno wyhamowywać biegu tarczy poprzez

boczny nacisk.

Elektronarzędzie

należy zawsze

prowadzić

przeciwbieżnie do

kierunku obrotów

tarczy. W

przeciwnym

wypadku istnieje

ryzyko, że wyskoczy

ono z nacięcia w

sposób

niekontrolowany.

W przypadku cięcia

profili i rur czworokątnych, zaleca się zacząć pracę

od najmniejszego przekroju.

Cięcie kamienia

fDo cięcia kamienia należy zawsze stosować

pokrywę odsysającą z prowadnicą

saneczkową 19.

fElektronarzędzie przeznaczone jest

wyłącznie do cięcia i szlifowania na sucho.

Do cięcia kamienia najwłaściwsze są są tarcze

diamentowe. Aby zapobiec przechyleniu

elektronarzędzia należy zastosować pokrywę

odsysającą do cięcia z prowadnicą saneczkową

19.

Elektronarzędzie może być stosowane tylko z

systemem odsysania pyłów. Oprócz tego należy

stosować maskę przeciwpyłową.

Odkurzacz musi być dostosowany do odsysania

pyłu kamiennego. Firma Bosch oferuje

odpowiednie do tego rodzaju zastosowań

odkurzacze.

Włączyć

elektronarzędzie i

przyłożyć przednią

część prowadnicy

do ciętego elementu.

Pracować z

równomiernym,

optymalnie

dopasowanym do

danego typu

materiału posuwem.

Przy cięciu szczególnie twardych materiałów, np.

betonu z dużą zawartością krzemu, może dojść do

przegrzania, a tym samym uszkodzenia tarczy

diamentowej. Snop iskier otaczający diamentową

tarczę jest objawem przegrzania.

Należy wtedy natychmiast przerwać cięcie i

ochłodzić tarczę, włączając elektronarzędzie z

najwyższą prędkością obrotową, bez obciążenia.

OBJ_BUCH-310-001.book Page 154 Wednesday, December 20, 2006 9:31 AM

Polski | 1551 609 929 K94 • 20.12.06

Wyraźnie zmniejszająca się wydajność i wieniec

iskier na tarczy, to oznaki stępienia diamentowej

tarczy tnącej. Można ją naostrzyć, dokonując

krótkich cięć w materiale ścieralnym (np.

piaskowcu).

Wskazówki dotyczące statyki

Wykonywanie szczelin w ścianach nośnych

podlega normie DIN 1053, cz. 1 lub ustaleniom

specyficznym dla danego kraju.

Przepisy te muszą być koniecznie przestrzegane.

Przed rozpoczęciem prac należy skonsultować się

z odpowiedzialnym za budynek statykiem,

architektem lub kierownictwem budowy.

Konserwacja i serwis

Konserwacja i czyszczenie

fPrzed wszystkimi pracami przy elektro-

narzędziu należy wyciągnąć wtyczkę z gnia-

zda.

fAby zapewnić bezpieczną i wydajną pracę,

elektronarzędzie i szczeliny wentylacyjne

należy utrzymywać w czystości.

fW ekstremalnych warunkach pracy, w

środku narzędzia osadzić może się przy

obrabianiu metali przewodzący pył. Izolacja

ochronna elektronarzędzia może zostać

uszkodzona. W takich przypadkach zaleca

się użycie stacjonarnego urządzenia

odsysającego, częste wydmuchiwanie

szczelin wentylacyjnych i podłączenie przez

wyłącznik ochronny (FI).

Jeśli urządzenie, mimo dokładnej i wszechstronnej

kontroli produkcyjnej ulegnie kiedykolwiek awarii,

naprawę powinien przeprowadzić autoryzowany

serwis elektronarzędzi firmy Bosch.

Przy wszystkich zgłoszeniach oraz zamówieniach

części zamiennych konieczne jest podanie

10-cyfrowego numeru katalogowego elektronarzę-

dzia zgodnie z danymi na tabliczce znamionowej.

Serwis i porady dla klientów

Rysunki w rozłożeniu na części i informacje

dotyczące części zamiennych znajdziecie Państwo

pod adresem:

www.bosch-pt.com

Serwis Elektronarzędzi Bosch

Ul. Szyszkowa 35/37

02-285 Warszawa

✆ . . . . . . . . . . . . . . . . . . . . .+48 (0)22 / 715 44-56

✆ . . . . . . . . . . . . . . . . . . . . .+48 (0)22 / 715 44-60

Fax . . . . . . . . . . . . . . . . . . . .+48 (0)22 / 715 44-41

E-Mail: BSC@pl.bosch.com

Usuwanie odpadów

Elektronarzędzia, osprzęt i opakowanie należy

poddać utylizacji zgodnie z obowiązującymi zasa-

dami ochrony środowiska.

Tylko dla państw należących do UE:

Nie należy wyrzucać elektronarzędzi

do odpadów domowych!

Zgodnie z europejską wytyczną

2002/96/EG o starych, zużytych

narzędziach elektrycznych i elektro-

nicznych i jej stosowania w prawie

krajowym, wyeliminowane, niezdatne do użycia

elektronarzędzia należy zbierać osobno i doprowa-

dzić do ponownego użytkowania zgodnego z zasa-

dami ochrony środowiska.

Zastrzega się prawo dokonywania zmian.

OBJ_BUCH-310-001.book Page 155 Wednesday, December 20, 2006 9:31 AM

156 | Česky 1 609 929 K94 • 20.12.06

Všeobecná varovná

upozornění pro

elektronářadí

Čtěte všechna varovná

upozornění a pokyny. Zanedbání

při dodržování varovných upozornění a pokynů

mohou mít za následek úder elektrickým proudem,

požár a/nebo těžká poranění.

Všechna varovná upozornění a pokyny do

budoucna uschovejte.

Ve varovných upozorněních použitý pojem

„elektronářadí“ se vztahuje na elektronářadí

provozované na el. síti (se síovým kabelem) a na

elektronářadí provozované na akumulátoru

(bez síového kabelu).

1) Bezpečnost pracovního místa

a) Udržujte Vaše pracovní místo čisté a

dobře osvětlené. Nepořádek nebo

neosvětlené pracovní oblasti mohou vést k

úrazům.

b) S elektronářadím nepracujte v prostředí

ohroženém explozí, kde se nacházejí

hořlavé kapaliny, plyny nebo prach.

Elektronářadí vytváří jiskry, které mohou

prach nebo páry zapálit.

c) Děti a jiné osoby udržujte při použití

elektronářadí daleko od Vašeho

pracovního místa. Při rozptýlení můžete

ztratit kontrolu nad strojem.

2) Elektrická bezpečnost

a) Připojovací zástrčka elektronářadí musí

lícovat se zásuvkou. Zástrčka nesmí být

žádným způsobem upravena. Společně s

elektronářadím s ochranným uzemněním

nepoužívejte žádné adaptérové zástrčky.

Neupravené zástrčky a vhodné zásuvky

snižují riziko úderu elektrickým proudem.

b) Zabraňte kontaktu těla s uzemněnými

povrchy, jako např. potrubí, topení,

sporáky a chladničky. Je-li Vaše tělo

uzemněno, existuje zvýšené riziko úderu

elektrickým proudem.

c) Chraňte stroj před deštěm a vlhkem.

Vniknutí vody do elektronářadí zvyšuje

nebezpečí úderu elektrickým proudem.

d) Dbejte na účel kabelu, nepoužívejte jej k

nošení či zavěšení elektronářadí nebo k

vytažení zástrčky ze zásuvky. Udržujte

kabel daleko od tepla, oleje, ostrých hran

nebo pohyblivých dílů stroje. Poškozené

nebo spletené kabely zvyšují riziko úderu

elektrickým proudem.

e) Pokud pracujete s elektronářadím venku,

použijte pouze takové prodlužovací

kabely, které jsou způsobilé i pro

venkovní použití. Použití prodlužovacího

kabelu, jež je vhodný pro použití venku,

snižuje riziko úderu elektrickým proudem.

f) Pokud se nelze vyhnout provozu

elektronářadí ve vlhkém prostředí,

použijte proudový chránič. Nasazení

proudového chrániče snižuje riziko úderu

elektrickým proudem.

3) Bezpečnost osob

a) Bute pozorní, dávejte pozor na to, co

děláte a přistupujte k práci s

elektronářadím rozumně. Nepoužívejte

žádné elektronářadí pokud jste unaveni

nebo pod vlivem drog, alkoholu nebo

léků. Moment nepozornosti při použití

elektronářadí může vést k vážným po-

raněním.

b) Noste osobní ochranné pomůcky a vždy

ochranné brýle. Nošení osobních

ochranných pomůcek jako maska proti

prachu, bezpečnostní obuv s protiskluzovou

podrážkou, ochranná přilba nebo sluchátka,

podle druhu nasazení elektronářadí, snižují

riziko poranění.

c) Zabraňte neúmyslnému uvedení do

provozu. Přesvědčte se, že je

elektronářadí vypnuté dříve než jej

uchopíte, ponesete či připojíte na zdroj

proudu a/nebo akumulátor. Máte-li při

nošení elektronářadí prst na spínači nebo

pokud stroj připojíte ke zdroji proudu

zapnutý, pak to může vést k úrazům.

d) Než elektronářadí zapnete, odstraňte

seřizovací nástroje nebo šroubováky.

Nástroj nebo klíč, který se nachází v

otáčivém dílu stroje, může vést k poranění.

e) Vyvarujte se abnormálního držení těla.

Zajistěte si bezpečný postoj a udržujte

vždy rovnováhu. Tím můžete elektronářadí

v neočekávaných situacích lépe kontrolovat.

f) Noste vhodný oděv. Nenoste žádný volný

oděv nebo šperky. Vlasy, oděv a rukavice

udržujte daleko od pohybujících se dílů.

Volný oděv, šperky nebo dlouhé vlasy

mohou být zachyceny pohybujícími se díly.

g) Lze-li namontovat odsávací či zachycující

přípravky, přesvědčte se, že jsou

připojeny a správně použity. Použití

odsávání prachu může snížit ohrožení

prachem.

VAROVÁNÍ

OBJ_BUCH-310-001.book Page 156 Wednesday, December 20, 2006 9:31 AM

Česky | 1571 609 929 K94 • 20.12.06

4) Svědomité zacházení a používání

elektronářadí

a) Stroj nepřetěžujte. Pro svou práci

použijte k tomu určené elektronářadí. S

vhodným elektronářadím budete pracovat v

udané oblasti výkonu lépe a bezpečněji.

b) Nepoužívejte žádné elektronářadí, jehož

spínač je vadný. Elektronářadí, které nelze

zapnout či vypnout je nebezpečné a musí se

opravit.

c) Než provedete seřízení stroje, výměnu

dílů příslušenství nebo stroj odložíte,

vytáhněte zástrčku ze zásuvky a/nebo

odstraňte akumulátor. Toto preventivní

opatření zabrání neúmyslnému zapnutí

elektronářadí.

d) Uchovávejte nepoužívané elektronářadí

mimo dosah dětí. Nenechte stroj používat

osobám, které se strojem nejsou

seznámeny nebo nečetly tyto pokyny.

Elektronářadí je nebezpečné, je-li používáno

nezkušenými osobami.

e) Pečujte o elektronářadí svědomitě.

Zkontrolujte, zda pohyblivé díly stroje

bezvadně fungují a nevzpřičují se, zda díly

nejsou zlomené nebo poškozené tak, že

je omezena funkce elektronářadí.

Poškozené díly nechte před nasazením

stroje opravit. Mnoho úrazů má příčinu ve

špatně udržovaném elektronářadí.

f) Řezné nástroje udržujte ostré a čisté.

Pečlivě ošetřované řezné nástroje s ostrými

řeznými hranami se méně vzpřičují a dají se

lehčeji vést.

g) Používejte elektronářadí, příslušenství,

nasazovací nástroje apod. podle těchto

pokynů. Respektujte přitom pracovní

podmínky a prováděnou činnost. Použití

elektronářadí pro jiné než určující použití

může vést k nebezpečným situacím.

5) Servis

a) Nechte Vaše elektronářadí opravit pouze

kvalifikovaným odborným personálem a

pouze s originálními náhradními díly. Tím

bude zajištěno, že bezpečnost stroje

zůstane zachována.

Podle typu stroje specifiko-

vané bezpečnostní pokyny

Společná varovná upozornění k

broušení, smirkování, k pracem s

drátěnými kartáči a dělení

fToto elektronářadí se používá jako bruska,

bruska brusným papírem a dělící bruska.

Dbejte všech varovných upozornění, pokynů,

znázornění a informací, jež obdržíte s

elektronářadím. Pokud nebudete dbát těchto

pokynů, pak může dojít k úderu elektrickým

proudem, požáru a/nebo těžkým poraněním.

fToto elektronářadí není vhodné k leštění.

Použití, pro něž není elektronářadí určeno,

mohou způsobit ohrožení a zranění.

fNepoužívejte žádné příslušenství, které není

výrobcem speciálně pro toto elektronářadí

určeno a doporučeno. Pouze to, že můžete

příslušenství na Vaše elektronářadí upevnit,

nezaručuje bezpečné použití.

fDovolený počet otáček nasazovacího

nástroje musí být minimálně tak vysoký, jako

na elektronářadí uvedený nejvyšší počet

otáček. Příslušenství, jež se otáčí rychleji než je

dovoleno, se může rozlomit a rozletět.

fVnější rozměr a tlouška nasazovacího

nástroje musí odpovídat rozměrovým

údajům Vašeho elektronářadí. Špatně

dimenzované nasazovací nástroje nemohou být

dostatečně stíněny nebo kontrolovány.

fBrusné kotouče, příruby, brusné talíře nebo

jiné příslušenství musí přesně lícovat na

brusné vřeteno Vašeho elektronářadí.

Nasazovací nástroje, které přesně nelícují na

brusné vřeteno elektronářadí, se nerovnoměrně

točí, velmi silně vibrují a mohou vést ke ztrátě

kontroly.

fNepoužívejte žádné poškozené nasazovací

nástroje. Zkontrolujte před každým použitím

nasazovací nástroje jako brusné kotouče na

odštěpky a trhliny, brusné talíře na trhliny,

otěr nebo silné opotřebení, drátěné kartáče

na uvolněné nebo zlomené dráty. Spadne-li

elektronářadí nebo nasazovací nástroj z

výšky, zkontrolujte zda není poškozený nebo

použijte nepoškozený nasazovací nástroj.

Pokud jste nasazovací nástroj zkontrolovali

a nasadili, držte se Vy a v blízkosti

nacházející se osoby mimo rovinu rotujícího

nasazovacího nástroje a nechte stroj běžet

jednu minutu s nejvyššími otáčkami.

Poškozené nasazovací nástroje většinou v této

době testování prasknou.

OBJ_BUCH-310-001.book Page 157 Wednesday, December 20, 2006 9:31 AM

158 | Česky 1 609 929 K94 • 20.12.06

fNoste osobní ochranné vybavení. Podle

aplikace použijte ochranu celého obličeje,

ochranu očí nebo ochranné brýle. Taktéž

adekvátně noste ochrannou masku proti

prachu, ochranu sluchu, ochranné rukavice

nebo speciální zástěru, jež Vás ochrání před

malými částicemi brusiva a materiálu. Oči

mají být chráněny před odletujícími cizími

tělísky, jež vznikají při různých aplikacích.

Protiprachová maska či respirátor musejí při

používání vznikající prach odfiltrovat. Pokud jste

dlouho vystaveni silnému hluku, můžete utrpět

ztrátu sluchu.

fDbejte u ostatních osob na bezpečnou

vzdálenost k Vaší pracovní oblasti. Každý,

kdo vstoupí do této pracovní oblasti, musí

nosit osobní ochranné vybavení. Úlomky

obrobku nebo ulomených nasazovacích

nástrojů mohou odlétnout a způsobit poranění i

mimo přímou pracovní oblast.

fPokud provádíte práce, při kterých může

nasazovací nástroj zasáhnout skrytá

elektrická vedení nebo vlastní síový kabel,

pak uchopte elektronářadí pouze na

izolovaných plochách držadla. Kontakt s

vedením pod napětím přivádí napětí i na kovové

díly elektronářadí a vede k úderu elektrickým

proudem.

fDržte síový kabel daleko od otáčejících se

nasazovacích nástrojů. Když ztratíte kontrolu

nad strojem, může být přerušen nebo zachycen

síový kabel a Vaše ruka nebo paže se může

dostat do otáčejícího se nasazovacího nástroje.

fNikdy neodkládejte elektronářadí dříve, než

se nasazovací nástroj dostal zcela do stavu

klidu. Otáčející se nasazovací nástroj se může

dostat do kontaktu s odkládací plochou, čímž

můžete ztratit kontrolu nad elektronářadím.

fNenechte elektronářadí běžet po dobu, co jej

nesete. Váš oděv může být náhodným

kontaktem s otáčejícím se nasazovacím

nástrojem zachycen a nasazovací nástroj se

může zavrtat do Vašeho těla.

fČistěte pravidelně větrací otvory Vašeho

elektronářadí. Ventilátor motoru vtahuje do

tělesa prach a silné nahromadění kovového

prachu může způsobit elektrická rizika.

fNepoužívejte elektronářadí v blízkosti

hořlavých materiálů. Jiskry mohou tyto

materiály zapálit.

fNepoužívejte žádné nasazovací nástroje,

které vyžadují kapalné chladící prostředky.

Použití vody nebo jiných kapalných chladících

prostředků může vést k úderu elektrickým

proudem.

Zpětný ráz a odpovídající varovná

upozornění

fZpětný ráz je náhlá reakce v důsledku

zaseknutého nebo zablokovaného otáčejícího

se nasazovacího nástroje, jako je brusný

kotouč, brusný talíř, drátěný kartáč atd.

Zaseknutí nebo zablokování vede k náhlému

zastavení rotujícího nasazovacího nástroje. Tím

nekontrolované elektronářadí akceleruje v místě

zablokování proti směru otáčení nasazovacího

nástroje.

Pokud se např. zpříčí nebo zablokuje brusný

kotouč v obrobku, může se hrana brusného

kotouče, která se zanořuje do obrobku,

zakousnout a tím brusný kotouč vylomit nebo

způsobit zpětný ráz. Brusný kotouč se potom

pohybuje k nebo od obsluhující osoby, podle

směru otáčení kotouče na místě zablokování.

Při tom mohou brusné kotouče i prasknout.

Zpětný ráz je důsledek nesprávného nebo

chybného použití elektronářadí. Lze mu zabránit

vhodnými preventivními opatřeními, jak je

následně popsáno.

fDržte elektronářadí dobře pevně a uvete

Vaše tělo a paže do polohy, ve které můžete

zachytit síly zpětného rázu. Je-li k dispozici,

používejte vždy přídavnou rukoje, abyste

měli co největší možnou kontrolu nad silami

zpětného rázu nebo reakčních momentů při

rozběhu. Obsluhující osoba může vhodnými

preventivními opatřeními zvládnout síly

zpětného rázu a reakčního momentu.

fNikdy nedávejte Vaši ruku do blízkosti

otáčejících se nasazovacích nástrojů.

Nasazovací nástroj se při zpětném rázu může

pohybovat přes Vaši ruku.

fVyhýbejte se Vaším tělem oblasti, kam se

bude elektronářadí při zpětném rázu

pohybovat. Zpětný ráz vhání elektronářadí v

místě zablokování do opačného směru k

pohybu brusného kotouče.

fZvláš opatrně pracujte v místech rohů,

ostrých hran apod. Zabraňte, aby se

nasazovací nástroj odrazil od obrobku a

vzpříčil. Rotující nasazovací nástroj je u rohů,

ostrých hran a pokud se odrazí náchylný na

vzpříčení se. Toto způsobí ztrátu kontroly nebo

zpětný ráz.

fNepoužívejte žádný článkový nebo ozubený

pilový kotouč. Takovéto nasazovací nástroje

způsobují často zpětný ráz nebo ztrátu kontroly

nad elektronářadím.

OBJ_BUCH-310-001.book Page 158 Wednesday, December 20, 2006 9:31 AM

Česky | 1591 609 929 K94 • 20.12.06

Zvláštní varovná upozornění k

broušení a dělení

fPoužívejte vždy ten ochranný kryt, jež je

určen pro použitý druh brusného tělesa.

Ochranný kryt musí být bezpečně na

elektronářadí namontován a nastaven tak,

aby bylo dosaženo maximální míry

bezpečnosti, tzn. nejmenší možný díl

brusného tělesa ukazuje nekrytý k

obsluhující osobě. Ochranný kryt má

obsluhující osobu chránit před úlomky a

případným kontaktem s brusným tělesem.

fPoužívejte výhradně pro Vaše elektronářadí

schválená brusná tělesa a pro tato brusná

tělesa určený ochranný kryt. Brusná tělesa,

která nejsou určena pro toto elektronářadí,

nemohou být dostatečně stíněna a jsou

nespolehlivá.

fBrusná tělesa smějí být použita pouze pro

doporučené možnosti nasazení. Např.: nikdy

nebruste boční plochou dělícího kotouče. Dělící

kotouče jsou určeny k úběru materiálu hranou

kotouče. Boční působení síly na tato brusná

tělesa je může rozlámat.

fPoužívejte vždy nepoškozené upínací

příruby ve správné velikosti a tvaru pro Vámi

zvolený brusný kotouč. Vhodné příruby

podpírají brusný kotouč a zmírňují tak

nebezpečí prasknutí brusného kotouče. Příruby

pro dělící kotouče se mohou odlišovat od přírub

pro jiné brusné kotouče.

fNepoužívejte žádné opotřebované brusné

kotouče od většího elektronářadí. Brusné

kotouče pro větší elektronářadí nejsou

dimenzovány pro vyšší otáčky menších

elektronářadí a mohou prasknout.

Další zvláštní varovná upozornění k

dělení

fZabraňte zablokování dělícího kotouče nebo

příliš vysokému přítlaku. Neprovádějte

žádné nadměrně hluboké řezy. Přetížení

dělícího kotouče zvyšuje jeho namáhání a

náchylnost ke vzpříčení nebo zablokování a tím

možnost zpětného rázu nebo prasknutí

brusného tělesa.

fVyhýbejte se oblasti před a za rotujícím

dělícím kotoučem. Pokud pohybujete dělícím

kotoučem v obrobku pryč od sebe, může být v

případě zpětného rázu elektronářadí s

otáčejícím se kotoučem vymrštěno přímo na

Vás.

fJestliže dělící kotouč uvízne nebo práci

přerušíte, elektronářadí vypněte a vydržte v

klidu než se kotouč zastaví. Nikdy se

nepokoušejte ještě běžící dělící kotouč

vytáhnout z řezu, jinak může následovat

zpětný ráz. Zjistěte a odstraňte příčinu uvíznutí.

fElektronářadí opět nezapínejte, dokud se

nachází v obrobku. Nechte dělící kotouč

nejprve dosáhnout svých plných otáček, než

budete v řezu opatrně pokračovat. Jinak se

může kotouč zaseknout, vyskočit z obrobku

nebo způsobit zpětný ráz.

fDesky nebo velké obrobky podepřete, aby se

zabránilo riziku zpětného rázu od sevřeného

dělícího kotouče. Velké obrobky se mohou

pod svou vlastní hmotností prohnout. Obrobek

musí být podepřen na obou stranách a to jak v

blízkosti dělícího řezu tak i na okraji.

fBute obzvláš opatrní u „kapsovitých řezů“

do stávajících stěn nebo jiných míst, kam

není vidět. Zanořující se dělící kotouč může při

zaříznutí do plynových, vodovodních či

elektrických vedení nebo jiných objektů

způsobit zpětný ráz.

Zvláštní varovná upozornění ke

smirkování

fNepoužívejte žádné předimenzované brusné

listy, ale dodržujte údaje výrobce k velikosti

brusných listů. Brusné listy, které vyčnívají

přes brusný talíř, mohou způsobit poranění a též

vést k zablokování, roztržení brusných listů

nebo ke zpětnému rázu.

Zvláštní varovná upozornění k práci s

drátěnými kartáči

fDbejte na to, že drátěný kartáč i během

běžného používání ztrácí kousky drátu.

Nepřetěžujte dráty příliš vysokým přítlakem.

Odlétající kousky drátu mohou velmi lehce

proniknout skrz tenký oděv a/nebo pokožku.

fJe-li doporučen ochranný kryt, zabraňte, aby

se ochranný kryt a drátěný kartáč mohly

dotýkat. Talířové a hrncové kartáče mohou díky

přítlaku a odstředivým silám zvětšit svůj průměr.

Doplňková varovná upozornění

Noste ochranné brýle.

fPoužijte vhodné detekční přístroje na

vyhledání skrytých rozvodných vedení nebo

kontaktujte místní dodavatelskou

společnost. Kontakt s elektrickým vedením

může vést k požáru a úderu elektrickým

proudem. Poškození vedení plynu může vést k

výbuchu. Proniknutí do vodovodního potrubí

způsobí věcné škody nebo může způsobit úder

elektrickým proudem.

OBJ_BUCH-310-001.book Page 159 Wednesday, December 20, 2006 9:31 AM

160 | Česky 1 609 929 K94 • 20.12.06

fNeustále používejte ochranné přípravky, jež

jsou předepsané pro daný případ použití.

Ochranné přípravky, které nejsou pro daný

případ použití vhodné, nemohou brusné těleso

dostatečně zastínit.

fPři opracování kamene používejte odsávání

prachu. Vysavač musí být schválen pro

odsávání kamenného prachu. Použití tohoto

zařízení snižuje ohrožení prachem.

fPři dělení kamene používejte vodící saně.

Bez bočního vedení se může dělící kotouč

vzpříčit a způsobit zpětný ráz.

fElektronářadí držte při práci pevně oběma

rukama a zajistěte si bezpečný postoj.

Oběma rukama je elektronářadí vedeno

bezpečněji.

fZajistěte obrobek. Obrobek pevně uchycený

upínacím přípravkem nebo svěrákem je držen

bezpečněji než Vaší rukou.

fNeopracovávajte žádný materiál obsahující

azbest. Azbest je karcinogenní.

fUčiňte ochranná opatření, pokud při práci

může vzniknout zdraví škodlivý, hořlavý

nebo výbušný prach. Například: některý prach

je karcinogenní. Noste ochrannou masku proti

prachu a použijte, lze-li jej připojit, odsávání

prachu či třísek.

fUdržujte své pracovní místo čisté. Směsi

materiálů jsou obzvláš škodlivé. Prach lehkých

kovů může hořet nebo explodovat.

fNepoužívejte elektronářadí s poškozeným

kabelem. Pokud se kabel během práce

poškodí, pak se jej nedotýkejte a vytáhněte

síovou zástrčku. Poškozené kabely zvyšují

riziko elektrického úderu.

Funkční popis

Čtěte všechna varovná upozornění

a pokyny. Zanedbání při dodržování

varovných upozornění a pokynů

mohou mít za následek úraz

elektrickým proudem, požár a/nebo

těžká poranění.

Vyklopte prosím odklápěcí stranu se zobrazením

stroje a nechte tuto stranu během čtení návodu k

obsluze otevřenou.

Určující použití

Elektronářadí je určeno k dělení, hrubování a

kartáčování kovových a kamenných materiálů bez

použití vody.

K dělení kovu se musí použít speciální ochranný

kryt pro dělení (příslušenství).

K dělení kamene se musí použít speciální odsávací

kryt pro dělení s vodícími saněmi (příslušenství).

S dovolenými brusnými nástroji lze elektronářadí

používat k broušení s brusným papírem.

Zobrazené komponenty

Číslování zobrazených komponent se vztahuje na

zobrazení elektronářadí na grafické straně.

1Odjišovací páčka ochranného krytu

2Aretační tlačítko vřetene

3Spínač

4Přídavná rukoje

5Brusné vřeteno

6Odsávací kryt pro broušení*

7Upínací příruba s o-kroužkem

8Hrncový kotouč z tvrdokovu*

9Upínací matice

10 Rychloupínací matice *

11 Ochranný kryt pro broušení

12 Ochranný kryt pro dělení*

13 Brusný/dělící kotouč*

14 Ochrana ruky*

15 Pryžový brusný talíř*

16 Brusný list*

17 Kruhová matice*

18 Hrncový kartáč*

19 Odsávací kryt pro dělení s vodícími saněmi *

20 Diamantový dělící kotouč*

*Zobrazené nebo popsané příslušenství nepatří do

standardní dodávky.

OBJ_BUCH-310-001.book Page 160 Wednesday, December 20, 2006 9:31 AM

Česky | 1611 609 929 K94 • 20.12.06

Technická data

Prohlášení o shodě

Prohlašujeme v plné naší zodpovědnosti, že tento

výrobek je v souladu s následujícími normami nebo

normativními dokumenty: EN 60745 podle

ustanovení směrnic 89/336/EHS, 98/37/ES.

04.12.2006, Robert Bosch GmbH, Power Tools Division

D-70145 Leinfelden-Echterdingen

Informace o hluku a vibracích

Měřené hodnoty byly zjištěny podle EN 60745.

Hodnocená hladina hluku stroje A činí typicky:

hladina akustického tlaku 91 dB(A); hladina

akustického výkonu 102 dB(A). Nepřesnost

K=3 dB.

Noste chrániče sluchu!

Celkové hodnoty vibrací (vektorový součet tří os)

zjištěny podle EN 60745:

Broušení povrchu (hrubování): hodnota emise

vibrací ah=8,5 m/s2, nepřesnost K=2,0 m/s2.

Broušení s brusným listem: hodnota emise vibrací

ah=3,4 m/s2, nepřesnost K=2,0 m/s2.

V těchto pokynech uvedená

úroveň vibrací byla změřena podle

měřících metod normovaných v EN 60745 a může

být použita pro porovnání strojů.

Úroveň vibrací se podle nasazení elektronářadí

mění a může v některých případech ležet nad

hodnotou uvedenou v těchto pokynech. Pokud je

elektronářadí takovým způsobem pravidelně

používáno, zatížení vibracemi by se mohlo

podcenit.

Upozornění: Pro přesný odhad zatížení vibracemi

během určitého pracovního období by měly být

zohledněny i doby, v nichž je stroj vypnutý nebo

sice běží, ale fakticky není nasazen. To může

zatíženi vibracemi po celou pracovní dobu zřetelně

zredukovat.

Montáž

Montáž ochranných přípravků

fPřed každou prací na elektronářadí

vytáhněte zástrčku ze zásuvky.

Ochranný kryt pro broušení

Ochranný kryt 11 umístěte

podle vyobrazení na krk

vřetene. Trojúhelníkové

značky na ochranném krytu

musí souhlasit s příslušnými

značkami na hlavě

převodovky.

Zatlačte ochranný kryt 11 na

krku vřetene až nákružek

ochranného krytu dosedne

na přírubu elektronářadí a

ochranný kryt otočte až

zřetelně slyšitelně zaskočí.

Úhlová bruska GWS 1000

PROFESSIONAL GWS 1000

PROFESSIONAL GWS 1400

PROFESSIONAL

Objednací číslo 3 601 H21 0.. 3 601 H21 0.. 3 601 H24 0..

Jmenovitý příkon W 1000 1000 1400

Výstupní výkon W630 630 820

Otáčky naprázdno min-1 11000 11000 11000

Max. průměr brusného kotouče mm 115 125 125

Závit brusného vřetene M 14 M 14 M 14

Omezení rozběhového proudu – – z

Konstantní elektronika ––z

Hmotnost podle EPTA-Procedure

01/2003 kg 2,1 2,1 2,2

Třída ochrany /II /II /II

Údaje platí pro jmenovité napětí [U] 230/240 V. Při nižších napětích a provedení specifických pro jednotlivé země se tyto

údaje mohou lišit.

Dbejte prosím objednacího čísla na typovém štítku Vašeho elektronářadí. Obchodní označení jednotlivých elektronářadí

se mohou měnit.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

VAROVÁNÍ

OBJ_BUCH-310-001.book Page 161 Wednesday, December 20, 2006 9:31 AM

162 | Česky 1 609 929 K94 • 20.12.06

Polohu ochranného krytu 11 přizpůsobte potřebám

pracovního procesu. K tomu stlačte odjišovací

páčku 1 nahoru a ochranný kryt 11 otočte do

požadované polohy.

fOchranný kryt 11 nastavte tak, aby se

zamezilo odletu jisker ve směru obsluhy.

fOchranný kryt 11 se smí nechat přetočit jen

za ovládání odjišovací páčky 1! V opačném

případě nesmí být elektronářadí žádným

způsobem dále používáno a musí být

předáno do zákaznického servisu.

Upozornění: kódovací výstupky na ochranném

krytu 11 zajišují, aby bylo možno namontovat jen k

elektronářadí lícující ochranné kryty.

Ochranný kryt pro dělení

fPro dělení kovu používejte vždy ochranný

kryt pro dělení 12.

fPro dělení kamene používejte vždy odsávací

kryt pro dělení s vodícími saněmi 19.

Ochranný kryt pro dělení 12 se namontuje jako

ochranný kryt pro broušení 11.

Odsávací kryt pro broušení

Pro nízkoprašné broušení barev, laků a umělých

hmot ve spojení s tvrdokovovými hrncovými

kotouči 8 nebo pryžovým brusným talířem 15 s

brusným listem 16 můžete použít odsávací kryt 6.

Odsávací kryt 6 není vhodný pro opracování kovů.

Na odsávací kryt 6 lze připojit vhodný vysavač Bosch.

Odsávací kryt 6 se namontuje jako ochranný kryt

11. Kartáčový věnec je vyměnitelný.

Přídavná rukoje

fPoužívejte Vaše elektronářadí pouze s

přídavnou rukojetí 4.

Přídavnou rukoje 4 našroubujte podle způsobu

práce vpravo nebo vlevo na hlavu převodovky.

Ochrana ruky

fPro práce s pryžovým brusným talířem 15

nebo s hrncovým kartáčem/kotoučovým

kartáčem/lamelovým brusným kotoučem

vždy namontujte ochranu ruky 14.

Ochranu ruky 14 upevněte pomocí přídavné

rukojeti 4.

Montáž brusných nástrojů

fPřed každou prací na elektronářadí

vytáhněte zástrčku ze zásuvky.

fBrusné a dělící kotouče jsou při práci velmi

horké, nedotýkejte se jich dříve, než

zchladnou.

Očistěte brusné vřeteno 5 a všechny montované

díly.

Pro upnutí a uvolnění brusných nástrojů stlačte

aretační tlačítko vřetene 2, aby se brusné vřeteno

zaaretovalo.

fAretační tlačítko vřetene ovládejte jen za

stavu klidu brusného vřetene. Jinak se může

elektronářadí poškodit.

Brusný/dělící kotouč

Dbejte rozměrů brusných nástrojů. Průměr otvoru

musí lícovat s upínací přírubou. Nepoužívejte

žádné adaptéry nebo redukce.

Při používání diamantových dělících kotoučů

dbejte na to, aby šipka směru otáčení na

diamantovém dělícím kotouči a směr otáčení

elektronářadí (viz šipka směru otáčení na hlavě

převodovky) souhlasily.

Pořadí montáže je patrné na straně grafiky.

K upevnění brusného/dělícího kotouče našroubujte

upínací matici 9 a upněte ji pomocí klíče se dvěma

čepy, viz odstavec „Rychloupínací matice“.

fPo montáži brusného nástroje před zapnutí

zkontrolujte, zda je brusný nástroj správně

namontován a může se volně otáčet.

Zajistěte, aby se brusný nástroj nedotýkal

ochranného krytu nebo dalších dílů.

V upínací přírubě 7 je okolo

středícího osazení nasazen díl z

umělé hmoty (o-kroužek). Pokud

o-kroužek chybí nebo je

poškozen, musí být nezbytně

nahrazen (obj. číslo

1 600 210 039) dříve, než se

namontuje upínací příruba 7.

Lamelový brusný kotouč

fPro práce s pryžovým brusným talířem 15

nebo s hrncovým kartáčem/kotoučovým

kartáčem/lamelovým brusným kotoučem

vždy namontujte ochranu ruky 14.

Nasate speciální upínací přírubu (obj. číslo

2 605 703 028) a lamelový brusný kotouč na

brusné vřeteno 5. Našroubujte upínací matici 9 a

utáhněte ji klíčem se dvěma čepy.

Pryžový brusný talíř

fPro práce s pryžovým brusným talířem 15

nebo s hrncovým kartáčem/kotoučovým

kartáčem/lamelovým brusným kotoučem

vždy namontujte ochranu ruky 14.

Pořadí montáže je patrné na straně grafiky.

Našroubujte kruhovou matici 17 a utáhněte ji

klíčem se dvěma čepy.

OBJ_BUCH-310-001.book Page 162 Wednesday, December 20, 2006 9:31 AM

Česky | 1631 609 929 K94 • 20.12.06

Hrncový kartáč/kotoučový kartáč

fPro práce s pryžovým brusným talířem 15

nebo s hrncovým kartáčem/kotoučovým

kartáčem/lamelovým brusným kotoučem

vždy namontujte ochranu ruky 14.

Pořadí montáže je patrné na straně grafiky.

Hrncový kartáč/kotoučový kartáč se musí nechat

našroubovat tak daleko na brusné vřeteno, aby

pevně přiléhal na přírubě brusného vřetene na

konec závitu. Hrncový kartáč/kotoučový kartáč

pevně utáhněte stranovým klíčem.

Rychloupínací matice

K snadné výměně brusných nástrojů bez použití

dalších nástrojů můžete místo upínací matice 9

použít rychloupínací matici 10.

fRychloupínací matice 10 smí být použita jen

pro brusné nebo dělící kotouče.

Použijte pouze bezvadnou, nepoškozenou

rychloupínací matici 10.

Při našroubování dbejte na to, aby popsaná

strana rychloupínací matice 10 neukazovala k

brusnému kotouči; šipka musí ukazovat na

indexovou značku 21.

Stlačte aretační tlačítko

vřetene 2, aby se brusné

vřeteno zajistilo. Pro

pevné utažení

rychloupínací matice

otočte brusný kotouč

silou ve směru

hodinových ručiček.

Řádně upevněnou,

nepoškozenou

rychloupínací matici

můžete uvolnit rukou

otáčením rýhovaného

kroužku proti směru

hodinových ručiček.

Pevně usazenou

rychloupínací matici

nikdy neuvolňujte

pomocí kleští, nýbrž

použijte klíč se dvěma čepy. Klíč se dvěma čepy

nasate jak je zobrazeno na obrázku.

Dovolené brusné nástroje

Můžete používat všechny v tomto návodu k

obsluze uvedené brusné nástroje.

Dovolený počet otáček [min-1] resp. obvodová

rychlost [m/s] použitých brusných nástrojů musí

minimálně odpovídat údajům v následující tabulce.

Dbejte proto dovoleného počtu otáček resp.

obvodové rychlosti na etiketě brusného nástroje.

Otočení hlavy převodovky

fPřed každou prací na elektronářadí

vytáhněte zástrčku ze zásuvky.

Hlavu převodovky

můžete otočit v

krocích po 90°. Tím

lze uvést spínač pro

zvláštní případy

práce do výhodnější

manipulační polohy,

např. pro dělící práce

s odsávacím krytem

s dělícími saněmi

19/s dělícím stolem

brusky nebo pro

leváky.

Zcela vyšroubujte 4 šrouby. Hlavu převodovky

opatrně a bez odejmutí od tělesa natočte do nové

polohy. 4 šrouby opět pevně utáhněte.

max.

[mm] [mm]

Dbd[min

-1][m/s]

115

125 6

622,2

22,2 11000

11000 80

115

125 ––

11000

11000 80

75 30 M 14 11000 45

OBJ_BUCH-310-001.book Page 163 Wednesday, December 20, 2006 9:31 AM

164 | Česky 1 609 929 K94 • 20.12.06

Provoz

Uvedení do provozu

fDbejte síového napětí! Napětí zdroje proudu

musí souhlasit s údaji na typovém štítku

elektronářadí. Elektronářadí označené 230 V

smí být provozováno i na 220 V.

Při provozu elektronářadí na mobilních zdrojích

proudu (generátorech), jež nedisponují

dostatečnou rezervou výkonu ev. vhodnou regulací

napětí se zesílením rozběhového proudu, může

docházet ke ztrátám výkonu nebo netypickému

chování při zapnutí.

Dbejte prosím na vhodnost Vámi nasazeného

generátoru proudu.

Zapnutí – vypnutí

Pro uvedení do provozu posuňte spínač 3 vpřed.

Pro aretaci spínače 3 stlačte spínač 3 vpředu dolů

až zapadne.

Pro vypnutí elektronářadí spínač 3 uvolněte popř.

pokud je zaaretován, stlačte spínač 3 krátce vzadu

dolů pak jej uvolněte.

fPřed používáním brusné nástroje

zkontrolujte. Brusný nástroj musí být

bezvadně namontován a též se může volně

otáčet. Provete zkušební běh minimálně

1 minutu bez zatížení. Nepoužívejte žádné

poškozené, nekruhové nebo vibrující brusné

nástroje. Poškozené brusné nástroje mohou

puknout a způsobit zranění.

Omezení rozběhového proudu (GWS 1400)

Omezení rozběhového proudu omezuje výkon při

zapnutí elektronářadí a umožňuje provoz na

pojistkách 16 A.

Konstantní elektronika (GWS 1400)

Konstantní elektronika udržuje počet otáček při

běhu naprázdno a při zatížení téměř konstantní a

zaručuje rovnoměrný pracovní výkon.

Pracovní pokyny

fPozor u zářezů do nosných stěn, viz

odstavec „Upozornění ke statice“.

fObrobek upněte, jestliže bezpečně neleží

vlastní vahou.

fNezatěžujte elektronářadí natolik silně, aby

se dostal do stavu klidu.

fBrusné a dělící kotouče jsou při práci velmi

horké, nedotýkejte se jich dříve, než

zchladnou.

Upozornění: Při nepoužívání vytáhněte síovou

zástrčku ze zásuvky. I vypnuté elektronářadí má při

zasunuté síové zástrčce a existujícím napětí

nepatrnou spotřebu proudu.

Hrubování

fNikdy nepoužívejte dělící kotouče k

hrubování.

S úhlem nastavení od 30° do 40° získáte při

hrubování nejlepší pracovní výsledek. Pohybujte

elektronářadím s mírným tlakem sem a tam. Tím

nebude obrobek příliš horký, nezbarví se a nebude

mít žádné rýhy.

Lamelový brusný kotouč

S lamelovými brusnými kotouči (příslušenství)

můžete opracovávat i klenuté povrchy a profily.

Lamelové brusné kotouče mají podstatně delší

životnost, menší hladinu hluku a nižší teplotu při

broušení než tradiční brusné kotouče.

Dělení kovu

fPro dělení kovu používejte vždy ochranný

kryt pro dělení 12.

Při dělení pracujte s mírným posuvem

přizpůsobeným opracovávanému materiálu. Na

dělící kotouč nepůsobte žádným tlakem, nehraňte

nebo neoscilujte.

Dobíhající dělící kotouč nebrzděte bočním

protitlakem.

Elektronářadí musí

být neustále vedeno

nesousledně. Jinak

existuje nebezpečí,

že bude

nekontrolovaně

vytlačeno z řezu.

Při dělení profilů a

čtyřhranných trubek

nejlépe zahájíte na

nejmenším průřezu.

Dělení kamene

fPro dělení kamene používejte vždy odsávací

kryt pro dělení s vodícími saněmi 19.

fElektronářadí se smí použít jen pro

řezání/broušení za sucha.

Pro dělení kamene nejlépe použijte diamantový

dělící kotouč. Pro bezpečnost proti zpříčení se

musí použít odsávací kryt pro dělení s vodícími

saněmi 19.

Elektronářadí provozujte pouze s odsáváním prachu

a navíc noste ochrannou masku proti prachu.

Vysavač musí být schválený pro odsávání

kamenného prachu. Firma Bosch nabízí vhodné

vysavače.

OBJ_BUCH-310-001.book Page 164 Wednesday, December 20, 2006 9:31 AM

Česky | 1651 609 929 K94 • 20.12.06

Elektronářadí

zapněte a posate

jej předním dílem

vodících saní na

obrobek.

Elektronářadí

posouvejte s

mírným,

opracovávanému

materiálu

přizpůsobeným

posuvem.

Při dělení obzvláš tvrdých materiálů, např. betonu

s vysokým obsahem křemene, se může

diamantový dělící kotouč přehřát a tím poškodit. S

diamantovým kotoučem obíhající věnec jisker na to

zřetelně poukazuje.

V tom případě přerušte proces dělení a nechte

běžet diamantový dělící kotouč naprázdno s

nejvyššími otáčkami, aby se ochladil.

Znatelně se zhoršující pokrok práce a obíhající

věnec jisker jsou známky pro tupý diamantový

dělící kotouč. Můžete jej znovu naostřit krátkými

zářezy do abrazívního materiálu, např.

vápencového pískovce.

Upozornění ke statice

Zářezy v nosných stěnách podléhají normě

DIN 1053 díl 1 nebo národním ustanovením.

Tyto předpisy bezpodmínečně dodržte. Před

započetím práce si přizvěte na radu zodpovědného

statika, architekta nebo příslušné vedení stavby.

Údržba a servis

Údržba a čištění

fPřed každou prací na elektronářadí

vytáhněte zástrčku ze zásuvky.

fUdržujte elektronářadí a větrací otvory čisté,

abyste pracovali dobře a bezpečně.

fPři extrémních podmínkách nasazení se může

při opracování kovů uvnitř elektronářadí

usazovat vodivý prach. Ochranná izolace elek-

tronářadí může být omezena. V takových

případech se doporučuje použití stacionárního

odsávacího zařízení, časté vyfukování větra-

cích otvorů a předřazení proudového

chrániče (FI).

Pokud dojde přes i pečlivou výrobu a náročné

kontroly k poruše stroje, svěřte provedení opravy

autorizovanému servisnímu středisku pro

elektronářadí firmy Bosch.

Při všech dotazech a objednávkách náhradních

dílů nezbytně prosím uvádějte 10-místné objednací

číslo podle typového štítku elektronářadí.

Servis a poradenství pro zákazníky

Technické výkresy a informace k náhradním dílům

naleznete na:

www.bosch-pt.com

Robert Bosch odbytová spol. s r.o.

142 01 Praha 4 – Krč

Pod višňovkou 19

✆ . . . . . . . . . . . . . . . . . . . . +420 261 300 565 – 6

Fax . . . . . . . . . . . . . . . . . . . . . . +420 244 401 170

Zpracování odpadů

Elektronářadí, příslušenství a obaly by měly být

dodány k opětovnému zhodnocení

nepoškozujícímu životní prostředí.

Pouze pro země EU:

Nevyhazujte elektronářadí do

domovního odpadu!

Podle evropské směrnice

2002/96/ES o starých elektrických a

elektronických zařízeních a jejím

prosazení v národních zákonech

musí být neupotřebitelné elektronářadí rozebrané

shromážděno a dodáno k opětovnému zhodnocení

nepoškozujícímu životní prostředí.

Změny vyhrazeny.

OBJ_BUCH-310-001.book Page 165 Wednesday, December 20, 2006 9:31 AM

166 | Slovensky 1 609 929 K94 • 20.12.06

Všeobecné výstražné

upozornenia a

bezpečnostné pokyny

Prečítajte si všetky Výstražné

upozornenia a bezpečnostné

pokyny. Zanedbanie dodržiavania Výstražných

upozornení a pokynov uvedených v nasledujúcom

texte môže ma za následok zásah elektrickým

prúdom, spôsobi požiar a/alebo ažké poranenie.

Tieto Výstražné upozornenia a bezpečnostné

pokyny starostlivo uschovajte na budúce

použitie.

Pojem „ručné elektrické náradie“ používaný v

nasledujúcom texte sa vzahuje na ručné elektrické

náradie napájané zo siete (s prívodnou šnúrou) a

na ručné elektrické náradie napájané

akumulátorovou batériou (bez prívodnej šnúry).

1) Bezpečnos na pracovisku

a) Pracovisko vždy udržiavajte čisté a dobre

osvetlené. Neporiadok a neosvetlené

priestory pracoviska môžu ma za následok

pracovné úrazy.

b) Týmto náradím nepracujte v prostredí

ohrozenom výbuchom, v ktorom sa

nachádzajú horavé kvapaliny, plyny

alebo horavý prach. Ručné elektrické

náradie vytvára iskry, ktoré by mohli prach

alebo pary zapáli.

c) Nedovote deom a iným nepovolaným

osobám, aby sa počas používania

ručného elektrického náradia zdržiavali v

blízkosti pracoviska. Pri odpútaní

pozornosti zo strany inej osoby môžete

strati kontrolu nad náradím.

2) Elektrická bezpečnos

a) Zástrčka prívodnej šnúry ručného

elektrického náradia musí pasova do

použitej zásuvky. Zástrčku v žiadnom

prípade nijako nemeňte. S uzemneným

elektrickým náradím nepoužívajte ani

žiadne zástrčkové adaptéry. Nezmenené

zástrčky a vhodné zásuvky znižujú riziko

zásahu elektrickým prúdom.

b) Vyhýbajte sa telesnému kontaktu s

uzemnenými povrchovými plochami, ako

sú napr. rúry, vykurovacie telesá, sporáky

a chladničky. Keby by bolo Vaše telo

uzemnené, hrozí zvýšené riziko zásahu

elektrickým prúdom.

c) Chráňte elektrické náradie pred účinkami

daža a vlhkosti. Vniknutie vody do

ručného elektrického náradia zvyšuje riziko

zásahu elektrickým prúdom.

d) Nepoužívajte prívodnú šnúru mimo

určený účel na nosenie ručného

elektrického náradia, ani na jeho

zavesenie a zástrčku nevyberajte zo

zásuvky ahaním za prívodnú šnúru.

Zabezpečte, aby sa sieová šnúra

nedostala do blízkosti horúceho telesa,

ani do kontaktu s olejom, s ostrými

hranami alebo pohybujúcimi sa

súčiastkami ručného elektrického

náradia. Poškodené alebo zauzlené

prívodné šnúry zvyšujú riziko zásahu

elektrickým prúdom.

e) Ke pracujete s ručným elektrickým

náradím vonku, používajte len také

predlžovacie káble, ktoré sú schválené aj

na používanie vo vonkajších priestoroch.

Použitie predlžovacieho kábla, ktorý je

vhodný na používanie vo vonkajšom

prostredí, znižuje riziko zásahu elektrickým

prúdom.

f) Ak sa nedá vyhnú použitiu ručného

elektrického náradia vo vlhkom prostredí,

použite ochranný spínač pri poruchových

prúdoch. Použitie ochranného spínača pri

poruchových prúdoch znižuje riziko zásahu

elektrickým prúdom.

3) Bezpečnos osôb

a) Bute ostražitý, sústrete sa na to, čo

robíte a k práci s ručným elektrickým

náradím pristupujte s rozumom. Nepra-

cujte s ručným elektrickým náradím nikdy

vtedy, ke ste unavený, alebo ke ste

pod vplyvom drog, alkoholu alebo liekov.

Malý okamih nepozornosti môže ma pri

používaní náradia za následok vážne

poranenia.

b) Noste osobné ochranné pomôcky a

používajte vždy ochranné okuliare.

Nosenie osobných ochranných pomôcok,

ako je ochranná dýchacia maska,

bezpečnostná pracovná obuv. ochranná

prilba alebo chrániče sluchu, poda druhu

ručného elektrického náradia a spôsobu

jeho použitia znižujú riziko poranenia.

c) Vyhýbajte sa neúmyselnému uvedeniu

ručného elektrického náradia do činnosti.

Pred zasunutím zástrčky do zásuvky

a/alebo pred pripojením akumulátora,

pred chytením alebo prenášaním ručného

elektrického náradia sa vždy presvedčte

sa, či je ručné elektrické náradie vypnuté.

Ak budete ma pri prenášaní ručného

elektrického náradia prst na vypínači, alebo

ak ručné elektrické náradie pripojíte na

elektrickú sie zapnuté, môže to ma za

následok nehodu.

POZOR

OBJ_BUCH-310-001.book Page 166 Wednesday, December 20, 2006 9:31 AM

Slovensky | 1671 609 929 K94 • 20.12.06

d) Skôr ako náradie zapnete, odstráňte z

neho nastavovacie náradie alebo kúče

na skrutky. Nastavovací nástroj alebo kúč,

ktorý sa nachádza v rotujúcej časti ručného

elektrického náradia, môže spôsobi vážne

poranenia osôb.

e) Vyhýbajte sa abnormálnym polohám tela.

Zapezpečte si pevný postoj, a

neprestajne udržiavajte rovnováhu. Takto

budete môc ručné elektrické náradie v

neočakávaných situáciách lepšie

kontrolova.

f) Pri práci noste vhodný pracovný odev.

Nenoste široké odevy a nemajte na sebe

šperky. Vyvarujte sa toho, aby so Vaše

vlasy, odev a rukavice dostali do blízkosti

rotujúcich súčiastok náradia. Voný odev,

dlhé vlasy alebo šperky môžu by zachytené

rotujúcimi časami ručného elektrického

náradia.

g) Ak sa dá na ručné elektrické náradie

namontova odsávacie zariadenie a zaria-

denie na zachytávanie prachu,

presvedčte sa, či sú dobre pripojené a

správne používané. Používanie

odsávacieho zariadenia a zariadenia na

zachytávanie prachu znižuje riziko ohrozenia

zdravia prachom.

4) Starostlivé používanie ručného elektrického

náradia a manipulácia s ním

a) Ručné elektrické náradie nikdy

nepreažujte. Používajte také elektrické

náradie, ktoré je určené pre daný druh

práce. Pomocou vhodného ručného

elektrického náradia budete pracova lepšie

a bezpečnejšie v uvedenom rozsahu výkonu

náradia.

b) Nepoužívajte nikdy také ručné elektrické

náradie, ktoré má pokazený vypínač.

Náradie, ktoré sa už nedá zapnú alebo

vypnú, je nebezpečné a treba ho zveri do

opravy odborníkovi.

c) Skôr ako začnete náradie nastavova

alebo prestavova, vymieňa

príslušenstvo alebo skôr, ako odložíte

náradie, vždy vytiahnite zástrčku sieovej

šnúry zo zásuvky. Toto preventívne

opatrenie zabraňuje neúmyselnému

spusteniu ručného elektrického náradia.

d) Nepoužívané ručné elektrické náradie

uschovávajte tak, aby bolo mimo dosahu

detí. Nedovote používa pneumatické

náradie osobám, ktoré s ním nie sú

dôverne oboznámené, alebo ktoré si

neprečítali tieto Pokyny. Ručné elektrické

náradie je nebezpečné vtedy, ke ho

používajú neskúsené osoby.

e) Ručné elektrické náradie starostlivo

ošetrujte. Kontrolujte, či pohyblivé

súčiastky bezchybne fungujú alebo či

neblokujú, či nie sú zlomené alebo

poškodené niektoré súčiastky, ktoré by

mohli negatívne ovplyvňova správne

fungovanie ručného elektrického náradia.

Pred použitím náradia dajte poškodené

súčiastky vymeni. Vea nehôd bolo

spôsobených nedostatočnou údržbou

elektrického náradia.

f) Rezné nástroje udržiavajte ostré a čisté.

Starostlivo ošetrované rezné nástroje s

ostrými reznými hranami majú menšiu

tendenciu k zablokovaniu a ahšie sa dajú

vies.

g) Používajte ručné elektrické náradie,

príslušenstvo, nastavovacie nástroje a

pod. poda týchto výstražných

upozornení a bezpečnostných pokynov.

Pri práci zohadnite konkrétne pracovné

podmienky a činnos, ktorú budete

vykonáva. Používanie ručného

elektrického náradia na iný účel ako na

predpísané použitie môže vies k

nebezpečným situáciám.

5) Servisné práce

a) Ručné elektrické náradie dávajte opra-

vova len kvalifikovanému personálu,

ktorý používa originálne náhradné

súčiastky. Tým sa zabezpečí, že

bezpečnos náradia zostane zachovaná.

Bezpečnostné pokyny

špecifické pre dané náradie

Spoločné bezpečnostné pokyny pre

brúsenie, brúsenie brúsnym

papierom, pre prácu s drôtenou kefou,

leštenie a rezanie

fToto ručné elektrické náradie sa používa ako

brúska, ako brúska na brúsenie skleným

papierom, drôtenou kefou a tiež ako náradie

na rezanie. Rešpektujte všetky výstražné

upozornenia, pokyny, obrázky a údaje, ktoré

ste dostali s týmto ručným elektrickým

náradím. Ak by ste nedodržali nasledujúce

pokyny, mohlo by to ma za následok zásah

elektrickým prúdom, vznik požiaru a/alebo

vážne poranenie.

OBJ_BUCH-310-001.book Page 167 Wednesday, December 20, 2006 9:31 AM

168 | Slovensky 1 609 929 K94 • 20.12.06

fToto ručné elektrické náradie nie je vhodné

na leštenie. Tie spôsoby použitia, pre ktoré

nebolo toto ručné elektrické náradie určené,

môžu znamena ohrozenie zdravia a zapríčini

poranenia.

fNepoužívajte žiadne také príslušenstvo,

ktoré nebolo výrobcom určené a

odporúčané špeciálne pre toto ručné

elektrické náradie. Okolnos, že príslušenstvo

sa dá na ručné elektrické náradie upevni, ešte

neznamená, že to zaručuje jeho bezpečné

používanie.

fPrípustný počet obrátok pracovného

nástroja musí by minimálne taký vysoký ako

maximálny počet obrátok uvedený na

ručnom elektrickom náradí. Príslušenstvo,

ktoré sa otáča rýchlejšie, ako je prípustné, by sa

mohlo rozláma a rozletie po celom priestore

pracoviska.

fVonkajší priemer a hrúbka pracovného

nástroja musia zodpoveda rozmerovým

údajom uvedeným na ručnom elektrickom

náradí. Nesprávne dimenzované pracovné

nástroje nemôžu by dostatočne odclonené a

kontrolované.

fBrúsne kotúče, príruby, brúsne taniere alebo

iné príslušenstvo musia presne pasova na

brúsne vreteno Vášho ručného elektrického

náradia. Pracovné nástroje, ktoré presne

nepasujú na brúsne vreteno ručného

elektrického náradia, sa otáčajú nerovnomerne

a intenzívne vibrujú, čo môže ma za následok

stratu kontroly nad náradím.

fNepoužívajte žiadne poškodené pracovné

nástroje. Pred každým použitím tohto

ručného elektrického náradia skontrolujte, či

nie sú pracovné nástroje, ako napr. brúsne

kotúče, vyštrbené alebo vylomené, či nemajú

brúsne taniere vylomené miesta, trhliny

alebo miesta intenzívneho opotrebovania, či

nie sú na drôtených kefách uvonené alebo

polámané drôty. Ke ručné elektrické

náradie alebo pracovný nástroj spadli na

zem, prekontrolujte, či nie sú poškodené,

alebo použite nepoškodený pracovný

nástroj. Ke ste prekontrolovali a upli

pracovný nástroj, zabezpečte, aby ste neboli

v rovine rotujúceho nástroja, a aby sa tam

ani nenachádzali žiadne iné osoby, ktoré sú

v blízkosti Vášho pracoviska, a nechajte

ručné elektrické náradie beža jednu minútu

na maximálne obrátky. Poškodené pracovné

nástroje sa obyčajne počas tejto doby

testovania zlomia.

fPoužívajte osobné ochranné prostriedky.

Poda druhu použitia náradia používajte

ochranný štít na celú tvár, štít na oči alebo

ochranné okuliare. Pokia je to primerané,

používajte ochrannú dýchaciu masku,

chrániče sluchu, pracovné rukavice alebo

špeciálnu zásteru, ktorá Vás uchráni pred

odletujúcimi drobnými čiastočkami brusiva a

obrábaného materiálu. Predovšetkým oči

treba chráni pred odletujúcimi cudzími

telieskami, ktoré vznikajú pri rôznom spôsobe

používania náradia. Ochrana proti prachu alebo

ochranná dýchacia maska musia predovšetkým

odfiltrova konkrétny druh prachu, ktorý vzniká

pri danom druhu použitia náradia. Ke je človek

dlhšiu dobu vystavený hlasnému hluku, môže

utrpie stratu sluchu.

fZabezpečte, aby sa iné osoby nachádzali v

bezpečnej vzdialenosti od Vášho pracoviska.

Každá osoba, ktorá vstúpi do pracovného

dosahu náradia, musí by vybavená

osobnými ochrannými pomôckami. Úlomky

obrobku alebo zlomený pracovný nástroj môžu

odletie a spôsobi poranenie osôb aj mimo

priameho pracoviska.

fElektrické náradie držte za izolované plochy

rukovätí pri vykonávaní takej práce, pri

ktorej by mohol rezací nástroj natrafi na

skryté elektrické vedenia alebo zasiahnu

vlastnú prívodnú šnúru náradia. Kontakt s

vedením, ktoré je pod napätím, spôsobí, že aj

kovové súčiastky náradia sa dostanú pod

napätie, čo má za následok zásah obsluhujúcej

osoby elektrickým prúdom.

fZabezpečte, aby sa prívodná šnúra

nenachádzala v blízkosti rotujúcich

pracovných nástrojov náradia. Ak stratíte

kontrolu nad ručným elektrickým náradím,

môže sa preruši alebo zachyti prívodná šnúra

a Vaša ruka a Vaše predlaktie sa môžu dosta

do rotujúceho pracovného nástroja.

fNikdy neodkladajte ručné elektrické náradie

skôr, ako sa pracovný nástroj úplne zastaví.

Rotujúci pracovný nástroj sa môže dosta do

kontaktu s odkladacou plochou, následkom

čoho by ste mohli strati kontrolu nad ručným

elektrickým náradím.

fNikdy nemajte ručné elektrické náradie

zapnuté vtedy, ke ho prenášate na iné

miesto. Náhodným kontaktom Vašich vlasov

alebo Vášho oblečenia s rotujúcim pracovným

nástrojom by sa Vám pracovný nástroj mohol

zavŕta do tela.

fPravidelne čistite vetracie otvory svojho

ručného elektrického náradia. Ventilátor

motora vahuje do telesa náradia prach a veké

nahromadenie kovového prachu by mohlo

spôsobi vznik nebezpečného zásahu

elektrickým prúdom.

fNepoužívajte toto ručné elektrické náradie v

blízkosti horavých materiálov. Odletujúce

iskry by mohli tieto materiály zapáli.

OBJ_BUCH-310-001.book Page 168 Wednesday, December 20, 2006 9:31 AM

Slovensky | 1691 609 929 K94 • 20.12.06

fNepoužívajte žiadne také pracovné nástroje,

ktoré potrebujú chladenie kvapalinou.

Používanie vody alebo iných tekutých

chladiacich prostriedkov môže ma za následok

zásah elektrickým prúdom.

Spätný ráz a príslušné výstražné

upozornenia

fSpätný ráz je náhlou reakciou náradia na

vzpriečený, zaseknutý alebo blokujúci pracovný

nástroj, napríklad brúsny kotúč, brúsny tanier,

drôtená kefa a pod. Zaseknutie alebo

zablokovanie vedie k náhlemu zastaveniu

rotujúceho pracovného nástroja. Takýmto

spôsobom sa nekontrolované ručné elektrické

náradie rozkrúti na zablokovanom mieste proti

smeru otáčania pracovného nástroja.

Ke sa napríklad brúsny kotúč vzprieči alebo

zablokuje v obrobku, môže sa hrana brúsneho

kotúča, ktorá je zapichnutá do obrobku,

zachyti v materiáli a tým sa vylomi z brúsneho

taniera, alebo spôsobi spätný ráz náradia.

Brúsny kotúč sa potom pohybuje smerom k

osobe alebo smerom preč od nej poda toho,

aký bol smer otáčania kotúča na mieste

zablokovania. Brúsne kotúče sa môžu v

takomto prípade aj rozlomi.

Spätný ráz je následkom nesprávneho a

chybného používania ručného elektrického

náradia. Vhodnými preventívnymi opatreniami,

ktoré popisujeme v nasledujúcom texte, mu

možno zabráni.

fRučné elektrické náradie vždy držte pevne a

svoje telo a ruky udržiavajte vždy v takej

polohe, aby ste vydržali prípadný spätný ráz

náradia. Pri každej práci používajte prídavnú

rukovä, ak ju máte k dispozícii, aby ste mali

čo najväčšiu kontrolu nad silami spätného

rázu a reakčnými momentmi pri rozbehu

náradia. Pomocou vhodných opatrení môže

obsluhujúca osoba sily spätného rázu a sily

reakčných momentov zvládnu.

fNikdy nedávajte ruku do blízkosti rotujúceho

pracovného nástroja. Pri spätnom ráze by

Vám mohol pracovný nástroj zasiahnu ruku.

fNemajte telo v priestore, do ktorého by sa

mohlo ručné elektrické náradie v prípade

spätného rázu vymršti. Spätný ráz vymrští

ručné elektrické náradie proti smeru pohybu

brúsneho kotúča na mieste blokovania.

fMimoriadne opatrne pracujte v oblasti

rohov, ostrých hrán a pod. Zabráňte tomu,

aby obrobok vymrštil pracovný nástroj proti

Vám, alebo aby sa v ňom pracovný nástroj

zablokoval. Rotujúci pracovný nástroj má sklon

zablokova sa v rohoch, na ostrých hranách

alebo vtedy, ke je vyhodený. To spôsobí stratu

kontroly nad náradím alebo jeho spätný ráz.

fNepoužívajte žiadny reazový ani iný

ozubený pílový list. Takéto pracovné nástroje

často spôsobujú spätný ráz alebo stratu

kontroly nad ručným elektrickým náradím.

Osobitné bezpečnostné predpisy pre

brúsenie a rezanie

fPoužívajte vždy ochranný kryt, ktorý je

určený pre používaný druh brúsneho telesa.

Ochranný kryt musí by upevnený priamo na

ručnom elektrickom náradí a musí by

nastavený tak, aby sa dosiahla maximálna

miera bezpečnosti, t. j. brúsne teleso nesmie

by otvorené proti obsluhujúcej osobe.

Ochranný kryt musí chráni obsluhujúcu osobu

pred úlomkami brúsneho telesa a obrobku a

pred náhodným kontaktom s brúsnym telesom.

fPoužívajte výlučne brúsne telesá schválené

pre Vaše ručné elektrické náradie a

ochranný kryt určený pre konkrétne zvolené

brúsne teleso. Brúsne telesá, ktoré neboli

schválené pre dané ručné elektrické náradie,

nemôžu by dostatočne odclonené a nie sú

bezpečné.

fBrúsne telesá sa smú používa len pre

príslušnú odporúčanú oblas používania.

Napr.: Nikdy nesmiete brúsi bočnou plochou

rezacieho kotúča. Rezacie kotúče sú určené na

uberanie materiálu hranou kotúča. Pôsobenie

bočnej sily na tento kotúč môže spôsobi jeho

zlomenie.

fVždy používajte pre vybraný typ brúsneho

kotúča nepoškodenú upínaciu prírubu

správneho rozmeru a tvaru. Vhodná príruba

podopiera brúsny kotúč a znižuje

nebezpečenstvo zlomenia brúsneho kotúča.

Príruby pre rezacie kotúče sa môžu odlišova od

prírub pre ostatné brúsne kotúče.

fNepoužívajte žiadne opotrebované brúsne

kotúče z väčšieho ručného elektrického

náradia. Brúsne kotúče pre väčšie ručné

elektrické náradie nie sú dimenzované pre

vyššie obrátky menších ručných elektrických

náradí a môžu sa rozlomi.

Ďalšie osobitné výstražné

upozornenia k rezacím kotúčom

fVyhýbajte sa zablokovaniu rezacieho kotúča

alebo použitiu príliš vekého prítlaku.

Nevykonávajte žiadne nadmierne hlboké

rezy. Preaženie rezacieho kotúča zvyšuje jeho

namáhanie a náchylnos na vzpriečenie alebo

zablokovanie a tým zvyšuje aj možnos vzniku

spätného rázu alebo zlomenia rezacieho

kotúča.

OBJ_BUCH-310-001.book Page 169 Wednesday, December 20, 2006 9:31 AM

170 | Slovensky 1 609 929 K94 • 20.12.06

fVyhýbajte sa priestoru pred rotujúcim

rezacím kotúčom a za ním. Ke pohybujte

rezacím kotúčom v obrobku smerom od seba, v

prípade spätného rázu môže by ručné

elektrické náradie vymrštené rotujúcim

kotúčom priamo na Vás.

fAk sa rezací kotúč zablokuje, alebo ak

prerušíte prácu, ručné elektrické náradie

vypnite a pokojne ho držte dovtedy, kým sa

rezací kotúč úplne zastaví. Nepokúšajte sa

vybera rezací kotúč z rezu vtedy, ke ešte

beží, pretože by to mohlo ma za následok

vyvolanie spätného rázu. Zistite príčinu

zablokovania rezacieho kotúča a odstráňte ju.

fNikdy nezapínajte znova ručné elektrické

náradie dovtedy, kým sa rezací kotúč

nachádza v obrobku. Skôr ako budete

opatrne pokračova v reze, počkajte, kým

dosiahne rezací kotúč maximálny počet

obrátok. V opačnom prípade sa môže rezací

kotúč zaseknú, vyskoči z obrobku alebo

vyvola spätný ráz.

fVeké platne alebo vekorozmerné obrobky pri

rezaní podoprite, aby ste znížili riziko spätného

rázu zablokovaním rezacieho kotúča. Veké

obrobky sa môžu prehnú následkom vlastnej

hmotnosti. Obrobok treba podoprie na oboch

stranách, a to aj v blízkosti rezu aj na hrane.

fMimoriadne opatrný bute pri rezaní výrezov

do neznámych stien alebo do iných

neprehadných miest. Zapichovaný rezací

kotúč môže pri zarezaní do plynového alebo

vodovodného potrubia, do elektrického vedenia

alebo iných objektov spôsobi spätný ráz.

Osobitné bezpečnostné pokyny pre

brúsenie brúsnym papierom

fNepoužívajte žiadne nadrozmerné brúsne listy,

ale dodržiavajte údaje výrobcu o rozmeroch

brúsnych listov. Brúsne listy, ktoré presahujú okraj

brúsneho taniera, môžu spôsobi poranenie a vies

k zablokovaniu, alebo k roztrhnutiu brúsnych listov

alebo k spätnému rázu.

Osobitné bezpečnostné pokyny pre

prácu s drôtenými kefami

fVšímajte si, či z drôtenej kefy nevypadávajú

počas obvyklého používania kúsky drôtu.

Drôtenú kefu preto nepreažujte privekým

prítlakom. Odlietavajúce kúsky drôtu môžu

ahko preniknú tenkým odevom a/alebo

vniknú do kože.

fAk sa odporúča používanie ochranného

krytu, zabráňte tomu, aby sa ochranný kryt a

drôtená kefa mohli dotýka. Tanierové a

miskovité drôtené kefy môžu následkom

pritláčania a odstredivých síl zväčši svoj

priemer.

Ďalšie výstražné upozornenia

Používajte ochranné okuliare.

fPoužívajte vhodné prístroje na vyhadávanie

skrytých elektrickým vedení a potrubí, aby

ste ich nenavŕtali, alebo sa obráte na

miestne energetické podniky. Kontakt s

elektrickým vodičom pod napätím môže

spôsobi požiar alebo ma za následok zásah

elektrickým prúdom. Poškodenie plynového

potrubia môže ma za následok explóziu.

Preniknutie do vodovodného potrubia spôsobí

vecné škody alebo môže ma za následok

zásah elektrickým prúdom.

fPoužívajte vždy ochranné zariadenia –

ochranné prvky, ktoré sú predpísané pre

daný prípad používania. Tie ochranné

zariadenia, ktoré nie sú vhodné pre konkrétny

prípad používania, nemôžu brúsne teleso

dostatočne spoahlivo odcloni.

fPri obrábaní kameňa požívajte vhodné

odsávacie zariadenie. Používaný vysávač

musí by schválený na odsávanie

kamenného prachu. Používanie týchto

zariadení znižuje ohrozenie zdravia prachom.

fPri rezaní kameňa požívajte vodiace sane.

Bez použitia bočného vedenia sa môže rezací

kotúč vzprieči a spôsobi spätný ráz.

fPri práci držte ručné elektrické náradie

pevne oboma rukami a zabezpečte si

stabilný postoj. Pomocou dvoch rúk sa ručné

elektrické náradie ovláda bezpečnejšie.

fZabezpečte obrobok. Obrobok upnutý

pomocou upínacieho zariadenia alebo zveráka

je bezpečnejší ako obrobok pridržiavaný rukou.

fNeobrábajte materiál, ktorý obsahuje

azbest. Azbest sa považuje za rakovinotvorný

materiál.

fAk by pri práci mohol vznika zdraviu

škodlivý, horavý alebo výbušný prach,

vykonajte potrebné ochranné opatrenia.

Napríklad: Niektoré druhy prachu sa považujú

za rakovinotvorné. Noste ochrannú dýchaciu

masku a v prípade možnosti pripojenia

používajte aj zariadenie na odsávanie prachu a

triesok.

fUdržiavajte svoje pracovisko v čistote.

Mimoriadne nebezpečné sú zmesi rôznych

materiálov. Prach z ahkých kovov sa môže

ahko zapáli alebo explodova.

OBJ_BUCH-310-001.book Page 170 Wednesday, December 20, 2006 9:31 AM

Slovensky | 1711 609 929 K94 • 20.12.06

fNepoužívajte ručné elektrické náradie, ktoré

má poškodenú prívodnú šnúru. Nedotýkajte

sa poškodenej prívodnej šnúry a v prípade,

že sa kábel počas práce s náradím poškodí,

ihne vytiahnite zástrčku zo zásuvky.

Poškodené prívodné šnúry zvyšujú riziko

zásahu elektrickým prúdom.

Popis fungovania

Prečítajte si všetky Výstražné upo-

zornenia a bezpečnostné pokyny.

Zanedbanie dodržiavania Výstražných

upozornení a pokynov uvedených v na-

sledujúcom texte môže ma za násle-

dok zásah elektrickým prúdom, spô-

sobi požiar a/alebo ažké poranenie.

Vyklopte si láskavo vyklápaciu stranu s obrázkami

produktu a nechajte si ju vyklopenú po celý čas,

ke čítate tento Návod na používanie.

Používanie poda určenia

Toto ručné elektrické náradie je určené na rezanie,

na hrubovanie (obrusovanie) a na brúsenie kefou

kovových a kamenných materiálov bez použitia

vody.

Na rezanie kovu treba používa špeciálny ochranný

kryt na rezanie (príslušenstvo). Na rezanie kameňa

treba používa špeciálny odsávací kryt na rezanie s

vodiacimi saňami (príslušenstvo).

Na rezanie kameňa treba používa špeciálny

odsávací kryt na rezanie s vodiacimi saňami

(príslušenstvo).

Pomocou vhodných brúsnych nástrojov sa toto

ručné elektrické náradie môže používa aj na

brúsenie pomocou brúsneho papiera.

Vyobrazené komponenty

Číslovanie jednotlivých komponentov sa vzahuje

na vyobrazenie elektrického náradia na grafickej

strane tohto Návodu na používanie.

1Uvoňovacia páka pre ochranný kryt

2Aretačné tlačidlo vretena

3Vypínač

4Prídavná rukovä

5Brúsne vreteno

6Odsávací kryt na brúsenie*

7Upínacia príruba s podložkou

8Miskovitý kotúč zo spekaného karbidu*

9Upínacia matica

10 Rýchloupínacia matica *

11 Ochranný kryt na brúsenie

12 Odsávací kryt na rezanie*

13 Brúsny/rezací kotúč*

14 Chránič prstov*

15 Gumený brúsny tanier*

16 Brúsny list*

17 Okrúhla matica*

18 Miskovitá kefa*

19 Odsávací kryt na rezanie s vodiacimi saňami*

20 Diamantový rezací kotúč*

*Zobrazené alebo popísané príslušenstvo nepatrí do

základnej výbavy produktu.

Technické údaje

Uhlová brúska GWS 1000

PROFESSIONAL GWS 1000

PROFESSIONAL GWS 1400

PROFESSIONAL

Vecné číslo 3 601 H21 0.. 3 601 H21 0.. 3 601 H24 0..

Menovitý príkon W 1000 1000 1400

Výkon W630 630 820

Počet vonobežných obrátok min-1 11000 11000 11000

max. priemer brúsneho kotúča mm 115 125 125

Závit brúsneho vretena M 14 M 14 M 14

Obmedzenie rozbehového prúdu – – z

Konštantná elektronika ––z

Hmotnos poda EPTA-Procedure

01/2003 kg 2,1 2,1 2,2

Trieda ochrany /II /II /II

Údaje platia pre menovité napätie [U] 230/240 V. V prípade nižšieho napätia a pri vyhotoveniach špecifických pre

niektorú krajinu sa môžu tieto údaje odlišova.

Všimnite si láskavo vecné číslo na typovom štítku svojho ručného elektrického náradia. Obchodné názvy jednotlivých

produktov sa môžu odlišova.

OBJ_BUCH-310-001.book Page 171 Wednesday, December 20, 2006 9:31 AM

172 | Slovensky 1 609 929 K94 • 20.12.06

Vyhlásenie o konformite

Na vlastnú zodpovednos vyhlasujeme, že tento

výrobok je v zhode s nasledujúcimi normami alebo

normatívnymi dokumentami: EN 60745 poda

ustanovení smerníc 89/336/EWG a 98/37/EG.

04.12.2006, Robert Bosch GmbH, Power Tools Division

D-70145 Leinfelden-Echterdingen

Informácia o hlučnosti/vibráciách

Namerané hodnoty zisované na základe normy

EN 60745.

Hodnotená hodnota hladiny hluku A tohto náradia

je typicky: Akustický tlak 91 dB(A); Hodnota

hladiny akustického tlaku 102 dB(A). Nepresnos

merania K=3 dB.

Používajte chrániče sluchu!

Celkové hodnoty vibrácií (súčet vektorov troch

smerov) zisované poda normy EN 60745:

Obrusovanie povrchovej plochy (hrubovanie):

Hodnota emisie vibrácií ah=8,5 m/s2, Nepresnos

merania K=2,0 m/s2.

Brúsenie brúsnym listom: Hodnota emisie vibrácií

ah=3,4 m/s2, Nepresnos merania K= 2,0 m/s2.

Úroveň kmitov uvedená v týchto

pokynoch bola nameraná poda

postupu uvedeného v norme EN 60745 a možno ju

používa na porovnávanie rôznych náradí.

Úroveň kmitov sa bude meni poda spôsobu

použitia ručného elektrického náradia a v

niektorých prípadoch môže by vyššia ako hodnota

uvádzaná v týchto pokynoch. Zaaženie vibráciami

by mohlo by podceňované v tom prípade, ke sa

ručné elektrické náradie používa takýmto

spôsobom pravidelne.

Upozornenie: Na presný odhad zaaženia

vibráciami počas určitého časového úseku práce s

náradím treba zohadni doby, počas ktorých je

ručné elektrické náradie vypnuté alebo doby, ke

síce beží, ale v skutočnosti sa nepoužíva. To môže

výrazne redukova zaaženie vibráciami počas

celej pracovnej doby.

Montáž

Montáž ochranných prvkov

fPred každou prácou na ručnom elektrickom

náradí vytiahnite zástrčku náradia zo

zásuvky.

Ochranný kryt na brúsenie

Nasate ochranný kryt 11

poda obrázka na kŕčok

vretena. Trojuholníkové

značky na ochrannom kryte

sa musia zhodova s

príslušnými značkami na

prevodovej hlave.

Zatlačte ochranný kryt 11 na

kŕčok vretena, až bude pás

ochranného krytu sedie na

prírube ručného elektrického

náradia a otočte ochranný

kryt tak, aby počutene

zaskočil.

Polohu ochranného krytu 11 prispôsobte

požiadavkám konkrétnej pracovnej úlohy. Na tento

účel stlačte uvoňovaciu páku 1 smerom hore a

ochranný kryt 11 pootočte do požadovanej polohy.

fOchranný kryt 11 nastavte tak, aby

zabraňoval odletovanie iskier smerom k

obsluhujúcej osobe.

fOchranný kryt 11 sa smie da otáča len pri

súčasnom stlačení uvoňovacej páčky 1! V

opačnom prípade sa ručné elektrické

náradie nesmie v žiadnom prípade používa

a musí sa odovzda na opravu do servisnej

opravovne.

Upozornenie: Kódovacie výstupky na ochrannom

kryte 11 zabezpečujú, že sa dá na ručné elektrické

náradie namontova iba taký ochranný kryt, ktorý je

preň vhodný.

Ochranný kryt na rezanie

fNa rezanie kovu používajte vždy ochranný

kryt na rezanie 12.

fNa rezanie kameňa používajte vždy

ochranný kryt na rezanie s vodiacimi saňami

19.

Ochranný kryt na rezanie 12 sa montuje rovnakým

spôsobom ako ochranný kryt na brúsenie 11.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

POZOR

OBJ_BUCH-310-001.book Page 172 Wednesday, December 20, 2006 9:31 AM

Slovensky | 1731 609 929 K94 • 20.12.06

Odsávací kryt na brúsenie

Na dosiahnutie minimálnej prašnosti pri brúsení

farieb, lakov a plastov v spojení s miskovitými

brúsnymi kotúčmi zo spekaného karbidu 8 alebo

pomocou gumených brúsnych tanierov 15 s

brúsnym listom 16 môžete použi odsávací kryt 6.

Tento odsávací kryt 6 nie je vhodný na obrábanie

kovov.

Na odsávací kryt 6 sa dá pripoji niektorý vhodný

vysávač Bosch.

Odsávací kryt 6 sa montuje rovnakým spôsobom

ako ochranný kryt 11. Veniec tesniacich kefiek je

vymieňatený.

Prídavná rukovä

fPoužívajte ručné elektrické náradie iba s

prídavnou rukoväou 4.

Namontujte prídavnú rukovä 4 naskrutkovaním

poda spôsobu práce bu na pravú stranu alebo na

avú stranu hlavy ručného náradia.

Chránič prstov

fPri práci s gumeným brúsnym tanierom 15

alebo s miskovitou kefou/kotúčovou kefou/

vejárovitým brúsnym kotúčom odporúčame

vždy namontova chránič prstov 14.

Chránič prstov 14 upevnite pomocou prídavnej

rukoväte 4.

Montáž brúsnych nástrojov

fPred každou prácou na ručnom elektrickom

náradí vytiahnite zástrčku náradia zo

zásuvky.

fPri práci sa môžu brúsne a rezacie kotúče

vemi rozpáli, nedotýkajte sa ich preto skôr,

kým vychladnú.

Vyčistite brúsne vreteno 5 a všetky súčiastky, ktoré

budete montova.

Ke upínate alebo uvoňujete brúsne nástroje,

stlačte aretačného tlačidla vretena 2, aby ste

brúsne vreteno zaaretovali.

fTlačidlo aretácie vretena stláčajte len vtedy,

ke sa brúsne vreteno nepohybuje. Inak by

sa mohlo ručné elektrické náradie poškodi.

Brúsny/rezací kotúč

Dodržiavajte rozmery brúsnych nástrojov. Priemer

otvoru na kotúči musí by vhodný pre danú

upínaciu prírubu. Nepoužívajte žiadne adaptéry ani

redukcie.

Pri používaní diamantových rezacích kotúčov

dávajte pozor na to, aby sa šípka smeru otáčania

na diamantovom kotúči zhodovala so šípkou

smeru otáčania ručného elektrického náradia (pozri

šípku smeru otáčania na prevodovej hlave).

Postup montáže vidno na grafickej strane tohto

Návodu na používanie.

Na upevnenie brúsneho/rezacieho kotúča

naskrutkujte upínaciu maticu 9 a dotiahnite ju

kolíkovým kúčom, pozri odsek „Rýchloupínacia

matica“.

fPo ukončení montáže brúsneho nástroja

pred zapnutím ručného elektrického náradia

ešte skontrolujte, či je brúsny nástroj

správne namontovaný a či sa dá rukou vone

otáča. Postarajte sa o to, aby sa brúsny

nástroj nedotýkal ochranného krytu ani

iných súčiastok náradia.

V upínacej prírube 7 je okolo

centrovacieho nástavca založený

element z plastu (okrúhla

podložka). Ak táto podložka

chýba, alebo ak je poškodená,

treba ju bezpodmienečne

vymeni za novú (vecné číslo

1 600 210 039) ešte predtým,

ako namontujete upínaciu

prírubu s podložkou 7.

Vejárovitý brúsny kotúč

fPri práci s gumeným brúsnym tanierom 15

alebo s miskovitou kefou/kotúčovou kefou/

vejárovitým brúsnym kotúčom odporúčame

vždy namontova chránič prstov 14.

Na brúsne vreteno nasate špeciálnu upínaciu

prírubu (vecné číslo 2 605 703 028) a vejárovitý

brúsny kotúč 5. Naskrutkujte upínaciu maticu 9 a

potom ju dotiahnite pomocou kolíkového kúča.

Gumený brúsny tanier

fPri práci s gumeným brúsnym tanierom 15

alebo s miskovitou kefou/kotúčovou kefou/

vejárovitým brúsnym kotúčom odporúčame

vždy namontova chránič prstov 14.

Postup montáže vidno na grafickej strane tohto

Návodu na používanie.

Naskrutkujte okrúhlu upínaciu maticu 17 a potom

ju dotiahnite pomocou kolíkového kúča.

Miskovitá kefa/kotúčová kefa

fPri práci s gumeným brúsnym tanierom 15

alebo s miskovitou kefou/kotúčovou kefou/

vejárovitým brúsnym kotúčom odporúčame

vždy namontova chránič prstov 14.

Postup montáže vidno na grafickej strane tohto

Návodu na používanie.

Miskovitá kefa/kotúčová kefa sa musí da

naskrutkova na brúsne vreteno tak aleko, aby na

prírubu brúsneho vretena pevne dosadala na konci

závitu brúsneho vretena. Utiahnite miskovitú

kefu/kotúčovú kefu pomocou vidlicového kúča.

OBJ_BUCH-310-001.book Page 173 Wednesday, December 20, 2006 9:31 AM

174 | Slovensky 1 609 929 K94 • 20.12.06

Rýchloupínacia matica

Na jednoduchú výmenu brúsneho nástroja bez

použitia alšieho náradia môžete namiesto

upínacej matice 9 použi rýchloupínaciu maticu 10.

fRýchloupínacia matica 10 sa smie používa

len pre brúsne a rezacie kotúče.

Používajte len bezchybnú a nepoškodenú

rýchloupínaciu maticu 10.

Pri naskrutkovaní dávajte pozor na to, aby

strana s textom rýchloupínacej matice 10

nebola obrátená k brúsnemu kotúču; šípka

musí smerova k indexovej značke 21.

Stlačte aretačné tlačidlo

vretena 2, ak chcete

aretova brúsne vreteno.

Na utiahnutie

rýchloupínacej matice

otočte energicky brúsny

kotúč v smere pohybu

hodinových ručičiek.

Správne upevnená a

nepoškodená

rýchloupínacia matica sa

dá uvoni rukou

otočením ryhovaného

prstenca proti smeru

pohybu hodinových

ručičiek.

Zablokovanú

rýchloupínaciu maticu

nikdy neuvoňujte

kliešami, vždy použite na tento účel kolíkový

kúč. Kolíkový kúč nasate poda obrázka.

Prípustné brúsne nástroje

Môžete používa všetky brúsne nástroje, ktoré sú

uvedené v tomto Návode na používanie.

Prípustný počet obrátok [min-1] resp. prípustná

obvodová rýchlos [m/s] použitých brúsnych

nástrojov musí zodpoveda minimálne údajom v

nasledujúcej tabuke.

Všimnite si preto prípustný počet obrátok resp.

prípustnú obvodovú rýchlos na etikete brúsneho

nástroja.

Otočenie prevodovej hlavy

fPred každou prácou na ručnom elektrickom

náradí vytiahnite zástrčku náradia zo

zásuvky.

Prevodovú hlavu

môžete otáča po

krokoch v hodnote

90° stupňov.

Takýmto spôsobom

si môžete v

špeciálnych

prípadoch nastavi

vypínač do

výhodnejšej polohy,

napríklad pri rezaní s

odsávacím krytom

pomocou vodiacich

saní 19, pomocou

rezacieho a brúsneho

stojanu, alebo ak ste

avákom.

Celkom vyskrutkujte 4 skrutky. Prevodovú hlavu

opatrne nakloňte bez toho, aby ste ju

demontovali z telesa náradia do novej polohy.

4 skrutky opä utiahnite.

max.

[mm] [mm]

Dbd[min

-1][m/s]

115

125 6

622,2

22,2 11000

11000 80

115

125 ––

11000

11000 80

75 30 M 14 11000 45

OBJ_BUCH-310-001.book Page 174 Wednesday, December 20, 2006 9:31 AM

Slovensky | 1751 609 929 K94 • 20.12.06

Prevádzka

Uvedenie do prevádzky

fVšimnite si napätie siete! Napätie zdroja

prúdu musí ma hodnotu zhodnú s údajmi na

typovom štítku ručného elektrického

náradia. Výrobky označené pre napätie 230 V

sa smú používa aj s napätím 220 V.

Pri používaní ručného elektrického náradia

pomocou mobilných zdrojov elektrického prúdu

(generátorov), ktoré nedisponujú dostatočnými

výkonovými rezervami, resp. nemajú vhodnú

reguláciu napätia so zosilnením rozbehového

prúdu, môže dôjs pri zapnutí k poklesu výkonu

alebo k netypickému správaniu.

Dajte láskavo pozor na to, aby bol mobilný zdroj

elektrického prúdu, ktorý idete použi, pre dané

náradie vhodný.

Zapínanie/vypínanie

Posuňte na zapnutie ručného elektrického náradia

vypínač 3 smerom dopredu.

Na zaaretovanie vypínača 3 zatlačte vypínač 3

vpredu dole, až zaskočí.

Ak chcete ručné elektrické náradie vypnú,

uvonite vypínač 3 resp. v takom prípade, ke je

zaaretovaný, nakrátko vypínač 3 stlačte vzadu dole

a potom ho uvonite.

fPred použitím brúsne nástroje vždy

skontrolujte. Brúsny nástroj musí by

bezchybne namontovaný a musí sa da

vone otáča. Vykonajte s nástrojom

skúšobný chod bez zaaženia v trvaní

minimálne 1 minúty. Nepoužívajte žiadne

brúsne nástroje, ktorú sú poškodené,

neokrúhle alebo vibrujúce. Poškodené brúsne

nástroje sa môžu pri práci sa môžu roztrhnú a

môžu spôsobi poranenie.

Obmedzenie rozbehového prúdu (GWS 1400)

Elektronické obmedzenie rozbehového prúdu

obmedzuje výkon pri zapnutí ručného elektrického

náradia a umožňuje jeho prevádzku v prúdovom

obvode chránenom poistkou s hodnotou 16 A.

Konštantná elektronika (GWS 1400)

Konštantná elektronika udržiava počet obrátok pri

vonobehu a pri zaažení na približne rovnakej

úrovni, a tým zabezpečuje rovnomerný pracovný

výkon náradia.

Pokyny na používanie

fBute opatrný pri rezaní drážok do nosných

stien, pozri odsek „Pokyny k stavebnej

statike“.

fObrobok upnite v takom prípade, ke nie je

zabezpečený vlastnou hmotnosou.

fNezaažujte ručné elektrické náradie do

takej miery, aby sa zastavovalo.

fPri práci sa môžu brúsne a rezacie kotúče

vemi rozpáli, nedotýkajte sa ich preto skôr,

kým vychladnú.

Upozornenie: Ak náradie nepoužívate, vytiahnite

zástrčku zo zásuvky. Ke je ručné elektrické

náradie pripojené zástrčkou na zdroj elektrického

prúdu, odoberá trochu prúdu aj vtedy, ke je

vypnuté.

Hrubovanie

fNikdy nepoužívajte na hrubovacie brúsenie

rezacie kotúče.

Pomocou pracovného uhla 30° až 40° dosiahnete

pri hrubovacom brúsení najlepšie výsledky.

Pohybujte ručným elektrickým náradím miernym

tlakom sem a tam. Takýmto spôsobom sa obrobok

nebude príliš rozpaova, nezafarbí sa a nevzniknú

na ňom ryhy.

Vejárovitý brúsny kotúč

Pomocou vejárovitého brúsneho kotúča

(príslušenstvo) môžete obrusova zaoblené plochy

a profily (kontúrové brúsenie).

Vejárovité brúsne kotúče majú podstatne dlhšiu

životnos, vytvárajú nižšiu hladinu hluku a nižšie

brúsne teploty ako bežné brúsne kotúče.

Rezanie kovu

fNa rezanie kovu používajte vždy ochranný

kryt na rezanie 12.

Pri rezaní pracujte s miernym posuvom, ktorý

zodpovedá obrábanému materiálu. Nevyvíjajte na

rezací kotúč tlak, nezahraňujte ho ani ho

nenechávajte oscilova.

Nebrzdite dobiehajúce rezacie kotúče prítlakom na

ich bočnú stenu.

S týmto ručným

elektrickým náradím

treba vždy pracova

proti smeru otáčania

kotúča. Inak hrozí

nebezpečenstvo, že

sa stane

nekontrolovaným a

vyskočí z rezu.

Pri rezaní profilov a

štvorhranných rúr je

najlepšie začína na

najmenšom priereze.

OBJ_BUCH-310-001.book Page 175 Wednesday, December 20, 2006 9:31 AM

176 | Slovensky 1 609 929 K94 • 20.12.06

Rezanie kameňa

fNa rezanie kameňa používajte vždy

ochranný kryt na rezanie s vodiacimi saňami

19.

fToto ručné elektrické náradie sa smie

používa len na rezanie nasucho/brúsenie

nasucho.

Na rezanie kameňa odporúčame používa

diamantový rezací kotúč. Na zabezpečenie proti

zahraneniu treba používa odsávací kryt s

vodiacimi saňami 19.

Používajte ručné elektrické náradie len s

odsávaním prachu a okrem toho majte nasadenú aj

ochrannú dýchaciu masku.

Používaný vysávač musí by schválený na

odsávanie kamenného prachu. Vhodné vysávače

ponúka firma Bosch.

Zapnite ručné

elektrické náradie a

priložte ho prednou

časou vodiacich

saní na obrobok.

Miernym posuvom,

ktorý zodpovedá

obrábanému

materiálu, prisúvajte

náradie k obrobku.

Ak budete reza mimoriadne tvrdý materiál,

napríklad betón s vekým obsahom štrku, môže sa

diamantový rezací kotúč prehria, a následkom

toho poškodi. Jednoznačným príznakom toho je

veniec iskier, ktorý sa tvorí okolo bežiaceho

diamantového rezacieho kotúča.

V takomto prípade prerušte rezanie a nechajte

diamantový rezací kotúč beža na krátku dobu na

vonobeh s maximálnymi obrátkami, aby

vychladol.

Viditené spomaovanie postupu práce a

obiehajúci veniec iskier sú signálom otupenia

diamantového rezacieho kotúča. Diamantový

kotúč však môžete znova naostri, a to krátkym

rezom do abrazívneho materiálu, napríklad do

pieskovca.

Pokyny k stavebnej statike

Robenie drážok do nosných stien podlieha norme

DIN 1053 čas 1 alebo miestnym špecifickým

zákonným ustanoveniam.

Tieto predpisy bezpodmienečne dodržiavajte. Pred

začiatkom práce sa porate so zodpovedným

statikom, architektom alebo s kompetentným

pracovníkom vedenia stavby.

Údržba a servis

Údržba a čistenie

fPred každou prácou na ručnom elektrickom

náradí vytiahnite zástrčku náradia zo zásuvky.

fRučné elektrické náradie a jeho vetracie

štrbiny udržiavajte vždy v čistote, aby ste

mohli pracova kvalitne a bezpečne.

fPri extrémnych prevádzkových

podmienkach (napríklad pri obrábaní kovov)

sa môže vnútri náradia vo zvýšenej miere

usádza jemný dobre vodivý prach. To môže

poškodi ochrannú izoláciu náradia. V

takýchto prípadoch odporúčame používanie

stacionárneho odsávacieho zariadenia,

častejšie vyfukovanie vetracích štrbín a

predradenie ochranného spínača pri

poruchových prúdoch (FI).

Ak by prístroj napriek starostlivej výrobe a kontrole

predsa len prestal niekedy fungova, treba da

opravu vykona autorizovanej servisnej opravovni

elektrického náradia Bosch.

Pri všetkých dopytoch a objednávkach náhradných

súčiastok uvádzajte bezpodmienečne 10-miestne

vecné číslo uvedené na typovom štítku výrobku.

Servis a poradenská služba

zákazníkom

Rozložené obrázky a informácie k náhradným

súčiastkam nájdete na web-stránke:

www.bosch-pt.com

BSC SLOVAKIA

Elektrické ručné náradie

Hlavná 5

038 52 Sučany

✆ . . . . . . . . . . . . . . . . . . . +421 (0)43 / 4 29 33 24

Fax . . . . . . . . . . . . . . . . . . +421 (0)43 / 4 29 33 25

E-Mail: bsc@bosch-servis.sk

Likvidácia

Ručné elektrické náradie, príslušenstvo a obal

treba da na recykláciu šetriacu životné prostredie.

Len pre krajiny EÚ:

Neodhadzujte ručné elektrické

náradie do komunálneho odpadu!

Poda Európskej smernice

2002/96/EG o starých elektrických a

elektronických výrobkoch a poda jej

aplikácií v národnom práve sa musia

už nepoužitené elektrické produkty zbiera

separovane a da na recykláciu zodpovedajúcu

ochrane životného prostredia.

Zmeny vyhradené.

OBJ_BUCH-310-001.book Page 176 Wednesday, December 20, 2006 9:31 AM

Magyar | 1771 609 929 K94 • 20.12.06

Általános biztonsági

előírások az elektromos

kéziszerszámokhoz

Olvassa el az összes

biztonsági figyelmez-

tetést és előírást. A következőkben leírt előírások

betartásának elmulasztása áramütésekhez, tűzhöz

és/vagy súlyos testi sérülésekhez vezethet.

Kérjük a későbbi használatra gondosan őrizze

meg ezeket az előírásokat.

Az alább alkalmazott „elektromos kéziszerszám”

fogalom a hálózati elektromos kéziszerszámokat

(hálózati csatlakozó kábellel) és az akkumulátoros

elektromos kéziszerszámokat (hálózati csatlakozó

kábel nélkül) foglalja magában.

1) Munkahelyi biztonság

a) Tartsa tisztán és jól megvilágított állapot-

ban a munkahelyét. A rendetlenség és a

megvilágítatlan munkaterület balesetekhez

vezethet.

b) Ne dolgozzon a berendezéssel olyan

robbanásveszélyes környezetben, ahol

éghető folyadékok, gázok vagy porok

vannak. Az elektromos kéziszerszámok

szikrákat keltenek, amelyek a port vagy a

gőzöket meggyújthatják.

c) Tartsa távol a gyerekeket és az idegen

személyeket a munkahelytől, ha az elekt-

romos kéziszerszámot használja.

Ha elvonják a figyelmét, elvesztheti az

uralmát a berendezés felett.

2) Elektromos biztonsági előírások

a) A készülék csatlakozó dugójának bele

kell illeszkednie a dugaszolóaljzatba. A

csatlakozó dugót semmilyen módon sem

szabad megváltoztatni. Védőföldeléssel

ellátott készülékekkel kapcsolatban ne

használjon csatlakozó adaptert.

A változtatás nélküli csatlakozó dugók és a

megfelelő dugaszoló aljzatok csökkentik az

áramütés kockázatát.

b) Kerülje el a földelt felületek, mint például

csövek, fűtőtestek, kályhák és hűtőgépek

megérintését. Az áramütési veszély

megnövekszik, ha a teste le van földelve.

c) Tartsa távol az elektromos

kéziszerszámot az esőtől vagy

nedvességtől. Ha víz hatol be egy

elektromos kéziszerszámba, ez megnöveli

az áramütés veszélyét.

d) Ne használja a kábelt a rendeltetésétől

eltérő célokra, vagyis a szerszámot soha

ne hordozza vagy akassza fel a kábelnél

fogva, és sohase húzza ki a hálózati

csatlakozó dugót a kábelnél fogva. Tartsa

távol a kábelt hőforrásoktól, olajtól, éles

élektől és sarkaktól és mozgó gépalkatré-

szektől. Egy megrongálódott vagy csomók-

kal teli kábel megnöveli az áramütés

veszélyét.

e) Ha egy elektromos kéziszerszámmal a

szabad ég alatt dolgozik, csak szabadban

való használatra engedélyezett hosszab-

bítót használjon. A szabadban való hasz-

nálatra engedélyezett hosszabbító

használata csökkenti az áramütés veszélyét.

f) Ha nem lehet elkerülni az elektromos

kéziszerszám nedves környezetben való

használatát, alkalmazzon egy hibaáram-

védőkapcsolót. Egy hibaáram-

védőkapcsoló alkalmazása csökkenti az

áramütés kockázatát.

3) Személyi biztonság

a) Munka közben mindig figyeljen, ügyeljen

arra, amit csinál és meggondoltan dol-

gozzon az elektromos kéziszerszámmal.

Ha fáradt, ha kábítószerek vagy alkohol

hatása alatt áll, vagy orvosságokat vett

be, ne használja a berendezést. Egy

pillanatnyi figyelmetlenség a szerszám

használata közben komoly sérülésekhez

vezethet.

b) Viseljen személyi védőfelszerelést és

mindig viseljen védőszemüveget.

A személyi védőfelszerelések, mint porvédő

álarc, csúszásbiztos védőcipő, védősapka

és fülvédő használata az elektromos

kéziszerszám használata jellegének

megfelelően csökkenti a személyes

sérülések kockázatát.

c) Kerülje el a készülék akaratlan üzembe

helyezését. Győződjön meg arról, hogy az

elektromos kéziszerszám ki van kapcsol-

va, mielőtt bedugná a csatlakozó dugót a

dugaszolóaljzatba, csatlakoztatná az ak-

kumulátor-csomagot, és mielőtt felvenné

és vinni kezdené az elektromos kéziszer-

számot. Ha az elektromos kéziszerszám

felemelése közben az ujját a kapcsolón

tartja, vagy ha a készüléket bekapcsolt

állapotban csatlakoztatja az áramforráshoz,

ez balesetekhez vezethet.

d) Az elektromos kéziszerszám bekap-

csolása előtt okvetlenül távolítsa el

a beállítószerszámokat vagy csavarkul-

csokat. Az elektromos kéziszerszám forgó

részeiben felejtett beállítószerszám vagy

csavarkulcs sérüléseket okozhat.

FIGYELMEZTETÉS

OBJ_BUCH-310-001.book Page 177 Wednesday, December 20, 2006 9:31 AM

178 | Magyar 1 609 929 K94 • 20.12.06

e) Ne becsülje túl önmagát. Kerülje el a

normálistól eltérő testtartást, ügyeljen

arra, hogy mindig biztosan álljon és az

egyensúlyát megtartsa. Így az elektromos

kéziszerszám felett váratlan helyzetekben is

jobban tud uralkodni.

f) Viseljen megfelelő ruhát. Ne viseljen bő

ruhát vagy ékszereket. Tartsa távol a

haját, a ruháját és a kesztyűjét a mozgó

részektől. A bő ruhát, az ékszereket és a

hosszú hajat a mozgó alkatrészek magukkal

ránthatják.

g) Ha az elektromos kéziszerszámra fel

lehet szerelni a por elszívásához és

összegyűjtéséhez szükséges

berendezéseket, ellenőrizze, hogy azok

megfelelő módon hozzá vannak

kapcsolva a készülékhez és rendel-

tetésüknek megfelelően működnek. A

porgyűjtő berendezések használata csök-

kenti a munka során keletkező por veszélyes

hatását.

4) Az elektromos kéziszerszámok gondos

kezelése és használata

a) Ne terhelje túl a berendezést. A munká-

jához csak az arra szolgáló elektromos

kéziszerszámot használja. Egy alkalmas

elektromos kéziszerszámmal a megadott

teljesítménytartományon belül jobban és

biztonságosabban lehet dolgozni.

b) Ne használjon olyan elektromos kéziszer-

számot, amelynek a kapcsolója elromlott.

Egy olyan elektromos kéziszerszám, amelyet

nem lehet sem be-, sem kikapcsolni, veszé-

lyes és meg kell javíttatni.

c) Húzza ki a csatlakozó dugót a dugaszoló-

aljzatból és/vagy az akkumulátor-csoma-

got az elektromos kéziszerszámból, mi-

előtt az elektromos kéziszerszámon beál-

lítási munkákat végez, tartozékokat

cserél vagy a szerszámot tárolásra

elteszi. Ez az elővigyázatossági intézkedés

meggátolja a szerszám akaratlan üzembe

helyezését.

d) A használaton kívüli elektromos kéziszer-

számokat olyan helyen tárolja, ahol azok-

hoz gyerekek nem férhetnek hozzá. Ne

hagyja, hogy olyan személyek használják

az elektromos kéziszerszámot, akik nem

ismerik a szerszámot, vagy nem olvasták

el ezt az útmutatót. Az elektromos kéziszer-

számok veszélyesek, ha azokat gyakorlatlan

személyek használják.

e) A készüléket gondosan ápolja.

Ellenőrizze, hogy a mozgó alkatrészek

kifogástalanul működnek-e, nincsenek-e

beszorulva, és nincsenek-e eltörve vagy

megrongálódva olyan alkatrészek,

amelyek hatással lehetnek az elektromos

kéziszerszám működésére. A berendezés

megrongálódott részeit a készülék

használata előtt javíttassa meg. Sok olyan

baleset történik, amelyet az elektromos

kéziszerszám nem kielégítő karbantartására

lehet visszavezetni.

f) Tartsa tisztán és éles állapotban a

vágószerszámokat. Az éles vágóélekkel

rendelkező és gondosan ápolt vágószer-

számok ritkábban ékelődnek be és azokat

könnyebben lehet vezetni és irányítani.

g) Az elektromos kéziszerszámokat,

tartozékokat, betétszerszámokat stb.

csak ezen előírásoknak és az adott

készüléktípusra vonatkozó kezelési

utasításoknak megfelelően használja.

Vegye figyelembe a munkafeltételeket és

a kivitelezendő munka sajátosságait. Az

elektromos kéziszerszám eredeti

rendeltetésétől eltérő célokra való

alkalmazása veszélyes helyzetekhez

vezethet.

5) Szerviz-ellenőrzés

a) Az elektromos kéziszerszámot csak

szakképzett személyzet csak eredeti

pótalkatrészek felhasználásával

javíthatja. Ez biztosítja, hogy az elektromos

kéziszerszám biztonságos szerszám

maradjon.

A berendezéssel

kapcsolatos biztonsági

előírások

Közös figyelmeztető tájékoztató a

csiszoláshoz, csiszolópapírral és

drútkefével végzett munkákhoz és

daraboláshoz

fEzt az elektromos kéziszerszámot

csiszológépként, csiszolópapíros

csiszológépként, drótkefével felszerelve és

daraboló csiszológépként lehet használni.

Ügyeljen minden figyelmeztető jelzésre,

előírásra, ábrára és adatra, amelyet az

elektromos kéziszerszámmal együtt

megkapott. Ha nem tartja be a következő

előírásokat, akkor ez áramütéshez, tűzhöz

és/vagy súlyos személyi sérülésekhez vezethet.

fEz az elektromos szerszám nem alkalmas

polírozásra. Az elektromos kéziszerszám

számára elő nem irányzott használat

veszélyeztetésekhez és személyi sérülésekhez

vezethet.

OBJ_BUCH-310-001.book Page 178 Wednesday, December 20, 2006 9:31 AM

Magyar | 1791 609 929 K94 • 20.12.06

fNe használjon olyan tartozékokat, amelyeket

a gyártó ehhez az elektromos

kéziszerszámhoz nem irányzott elő és nem

javasolt. Az a tény, hogy a tartozékot rögzíteni

tudja az elektromos kéziszerszámra, nem

garantálja annak biztonságos alkalmazását.

fA betétszerszám megengedett

fordulatszámának legalább akkorának kell

lennie, mint az elektromos kéziszerszámon

megadott legnagyobb fordulatszám. A

megengedettnél gyorsabban forgó tartozékok

széttörhetnek és kirepülhetnek.

fA betétszerszám külső átmérőjének és

vastagságának meg kell felelnie az Ön

elektromos kéziszerszámán megadott

méreteknek. A hibásan méretezett

betétszerszámokat nem lehet megfelelően

eltakarni, vagy irányítani.

fA csiszolókorongoknak, karimáknak,

csiszoló tányéroknak vagy más

tartozékoknak pontosan rá kell illeszkedniük

az Ön elektromos kéziszerszámának a

csiszolótengelyére. Az olyan

betétszerszámok, amelyek nem illenek

pontosan az elektromos kéziszerszám

csiszolótengelyéhez, egyenletlenül forognak,

erősen berezegnek és a készülék feletti uralom

megszűnéséhez vezethetnek.

fNe használjon megrongálódott

betétszerszámokat. Vizsgálja meg minden

egyes használat előtt a betétszerszámokat:

ellenőrizze, nem pattogzott-e le és nem

repedt-e meg a csiszolókorong, nincs-e

eltörve, megrepedve, vagy nagy mértékben

elhasználódva a csiszoló tányér,

nincsenek-e a drótkefében kilazult, vagy

eltörött drótok. Ha az elektromos

kéziszerszám vagy a betétszerszám leesik,

vizsgálja felül, nem rongálódott-e meg, vagy

használjon egy hibátlan betétszerszámot.

Miután ellenőrizte, majd behelyezte a

készülékbe a betétszerszámot, tartózkodjon

Ön sajátmaga és minden más a közelben

található személy is a forgó betétszerszám

síkján kívül és járassa egy percig az

elektromos kéziszerszámot a legnagyobb

fordulatszámmal. A megrongálódott

betétszerszámok ezalatt a próbaidő alatt

általában már széttörnek.

fViseljen személyi védőfelszerelést.

Használjon az alkalmazásnak megfelelő

teljes védőálarcot, szemvédőt vagy

védőszemüveget. Amennyiben célszerű,

viseljen porvédő álarcot, zajtompító

fülvédőt, védő kesztyűt vagy különleges

kötényt, amely távol tartja a

csiszolószerszám- és anyagrészecskéket.

Mindenképpen védje meg a szemét a kirepülő

idegen anyagoktól, amelyek a különböző

alkalmazások során keletkeznek. A por- vagy

védőálarcnak meg kell szűrnie a használat

során keletkező port. Ha hosszú ideig ki van

téve az erős zaj hatásának, elvesztheti a

hallását.

fÜgyeljen arra, hogy a többi személy

biztonságos távolságban maradjon az Ön

munkaterületétől. Minden olyan személynek,

aki belép a munkaterületre, személyi

védőfelszerelést kell viselnie. A munkadarab

letört részei vagy a széttört betétszerszámok

kirepülhetnek és a közvetlen munkaterületen

kívül és személyi sérülést okozhatnak.

fAz elektromos kéziszerszámot csak a

szigetelt fogantyúfelületeknél fogva tartsa,

ha olyan munkát végez, amelynek során a

betétszerszám feszültség alatt álló, kívülről

nem látható vezetékekhez, vagy a készülék

saját hálózati csatlakozó kábeljéhez érhet.

Ha a berendezés egy feszültség alatt álló

vezetékhez ér, az elektromos kéziszerszám

fémrészei szintén feszültség alá kerülnek és

áramütéshez vezetnek.

fTartsa távol a hálózati csatlakozó kábelt a

forgó betétszerszámoktól. Ha elveszíti az

uralmát az elektromos kéziszerszám felett, az

átvághatja, vagy bekaphatja a hálózati

csatlakozó kábelt és az Ön keze vagy karja is a

forgó betétszerszámhoz érhet.

fSohase tegye le az elektromos

kéziszerszámot, mielőtt a betétszerszám

teljesen leállna. A forgásban lévő

betétszerszám megérintheti a támasztó

felületet, és Ön ennek következtében könnyen

elvesztheti az uralmát az elektromos

kéziszerszám felett.

fNe járassa az elektromos kéziszerszámot,

miközben azt a kezében tartja. A forgó

betétszerszám egy véletlen érintkezés során

bekaphatja a ruháját és a betétszerszám

belefúródhat a testébe.

fTisztítsa meg rendszeresen az elektromos

kéziszerszáma szellőzőnyílásait. A motor

ventillátora beszívja a port a házba, és nagyobb

mennyiségű fémpor felhalmozódása

elektromos veszélyekhez vezethet.

fNe használja az elektromos kéziszerszámot

éghető anyagok közelében. A szikrák ezeket

az anyagokat meggyújthatják.

fNe használjon olyan betétszerszámokat,

amelyek alkalmazásához folyékony

hűtőanyagra van szükség. Víz és egyéb

folyékony hűtőanyagok alkalmazása

áramütéshez vezethet.

OBJ_BUCH-310-001.book Page 179 Wednesday, December 20, 2006 9:31 AM

180 | Magyar 1 609 929 K94 • 20.12.06

Visszarúgás és megfelelő

figyelmeztető tájékoztatók

fA visszarúgás a beékelődő vagy leblokkoló

forgó betétszerszám, például csiszolókorong,

csiszoló tányér, drótkefe stb. hirtelen reakciója.

A beékelődés vagy leblokkolás a forgó

betétszerszám hirtelen leállásához vezet. Ez az

irányítatlan elektromos kéziszerszámot a

betétszerszámnak a leblokkolási ponton

fennálló forgási irányával szembeni irányban

felgyorsítja.

Ha például egy csiszolókorong beékelődik,

vagy leblokkol a megmunkálásra kerülő

munkadarabban, a csiszolókorongnak a

munkadarabba bemerülő éle leáll és így a

csiszolókorong kiugorhat vagy egy visszarúgást

okozhat. A csiszolókorong ekkor a korongnak a

leblokkolási pontban fennálló forgásirányától

függően a kezelő személy felé, vagy attól

távolodva mozog. A csiszolókorongok ilyenkor

el is törhetnek.

Egy visszarúgás az elektromos kéziszerszám

hibás vagy helytelen használatának

következménye. Ezt az alábbiakban leírásra

kerülő megfelelő óvatossági intézkedésekkel

meg lehet gátolni.

fTartsa szorosan fogva az elektromos

kéziszerszámot, és hozza a testét és a

karjait olyan helyzetbe, amelyben fel tudja

venni a visszaütő erőket. Használja mindig a

pótfogantyút, amennyiben létezik, hogy a

lehető legjobban tudjon uralkodni a

visszarugási erők, illetve felfutáskor a

reakciós nyomaték felett. A kezelő személy

megfelelő óvatossági intézkedésekkel uralkodni

tud a visszarúgási és reakcióerők felett.

fSohase vigye a kezét a forgó betétszerszám

közelébe. A betétszerszám egy visszarúgás

esetén a kezéhez érhet.

fKerülje el a testével azt a tartományt, ahová

egy visszarugás az elektromos

kéziszerszámot mozgatja. A visszarúgás az

elektromos kéziszerszámot a

csiszolókorongnak a leblokkolási pontban

fennálló forgásirányával ellentétes irányba

hajtja.

fA sarkok és élek közelében különösen

óvatosan dolgozzon, akadályozza meg, hogy

a betétszerszám lepattanjon a

munkadarabról, vagy beékelődjön a

munkadarabba. A forgó betétszerszám a

sarkoknál, éleknél és lepattanás esetén

könnyen beékelődik. Ez a készülék feletti

uralom elvesztéséhez, vagy egy visszarúgáshoz

vezet.

fNe használjon fafűrészlapot, vagy fogazott

fűrészlapot. Az ilyen betétszerszámok gyakran

visszarugáshoz vezetnek, vagy a kezelő

elvesztheti az uralmát az elektromos

kéziszerszám felett.

Külön figyelmeztetések és tájékoztató

a csiszoláshoz és daraboláshoz

fMindig csak azt a védőbúrát használja,

amely az Ön által beszerelt csiszolótesthez

van előirányozva. A védőbúrát

biztonságosan kell felszerelni az elektromos

kéziszerszámra és úgy kell beállítani, hogy

az a lehető legnagyobb biztonságot nyújtsa,

vagyis a csiszolótestnek csak a lehető

legkisebb része mutasson a kezelő felé. A

védőbúrának meg kell óvnia a kezelőt a letörött,

kirepülő daraboktól és a csiszolótest véletlen

megérintésétől.

fKizárólag az Ön elektromos

kéziszerszámához engedélyezett

csiszolótesteket és az ezen

csiszolótestekhez előirányzott védőbúrákat

használja. A nem az elektromos

kéziszerszámhoz szolgáló csiszolótesteket nem

lehet kielégító módon letakarni és ezért ezek

nem biztonságosak.

fA csiszolótesteket csak az azok számára

javasolt célokra szabad használni. Például:

Sohase csiszoljon egy hasítókorong oldalsó

felületével. A hasítókorongok arra vannak

méretezve, hogy az anyagot a korong élével

munkálják le. Az ilyen csiszolótestekre ható

oldalirányú erő a csiszolótest töréséhez

vezethet.

fHasználjon mindig hibátlan, az Ön által

választott csiszolókorongnak megfelelő

méretű és alakú befogókarimát. A megfelelő

karimák megtámasztják a csiszolókorongot és

így csökkentik a csiszolókorong eltörésének

veszélyét. A hasítókorongokhoz szolgáló

karimák különbözhetnek a csiszolókorongok

számára szolgáló karimáktól.

fNe használjon nagyobb elektromos

kéziszerszámokhoz szolgáló elhasználódott

csiszolótesteket. A nagyobb elektromos

kéziszerszámokhoz szolgáló csiszolókorongok

nincsenek a kisebb elektromos kéziszerszámok

magasabb fordulatszámára méretezve és

széttörhetnek.

OBJ_BUCH-310-001.book Page 180 Wednesday, December 20, 2006 9:31 AM

Magyar | 1811 609 929 K94 • 20.12.06

További különleges figyelmeztető

tájékoztató a daraboláshoz

fKerülje el a hasítókorong leblokkolását, és

ne gyakoroljon túl erős nyomást a

készülékre. Ne végezzen túl mély vágást. A

túlterhelés megnöveli a csiszolótest

igénybevételét és beékelődési vagy leblokkolási

hajlamát és visszarugáshoz vagy a csiszolótest

töréséhez vezethet.

fKerülje el a forgó hasítókorong előtti és

mögötti tartományt. Ha a hasítókorongot a

munkadarabban magától eltávolodva mozgatja,

akkor az elektromos kéziszerszám a forgó

koronggal visszarúgás esetén közvetlenül Ön

felé pattan.

fHa a hasítókorong beékelődik, vagy ha Ön

megszakítja a munkát, kapcsolja ki az

elektromos kéziszerszámot és tartsa azt

nyugodtan, amíg a korong teljesen leáll.

Sohase próbálja meg kihúzni a még forgó

hasítókorongot a vágásból, mert ez

visszarugáshoz vezethet. Határozza meg és

hárítsa el a beékelődés okát.

fAddig ne kapcsolja ismét be az elektromos

kéziszerszámot, amíg az még benne van a

munkadarabban. Várja meg, amíg a

hasítókorong eléri a teljes fordulatszámát,

mielőtt óvatosan folytatná a vágást. A korong

ellenkező esetben beékelődhet, kiugorhat a

munkadarabból, vagy visszarúgáshoz vezethet.

fTámassza fel a lemezeket vagy nagyobb

munkadarabokat, hogy csökkentse egy

beékelődő hasítókorong következtében

fellépő visszarúgás kockázatát. A nagyobb

munkadarabok saját súlyuk alatt

meghajolhatnak. A munkadarabot mindkét

oldalán, és mind a vágási vonal közelében,

mind a szélénél alá kell támasztani.

fHa egy meglévő falban, vagy más be nem

látható területen hoz létre „táska alakú

beszúrást”, járjon el különös óvatossággal.

Az anyagba behatoló hasítókorong gáz- vagy

vízvezetékbe, elektromos vezetékekbe vagy

más tárgyakba ütközhet, amelyek visszarúgást

okozhatnak.

Külön figyelmeztetések és tájékoztató

a csiszolópapír alkalmazásával

történő csiszoláshoz

fNe használjon túl nagy csiszolólapokat,

hanem kizárólag a gyártó által előírt méretet.

A csiszoló tányéron túl kilógó csiszolólapok

személyi sérülést okozhatnak, valamint a

csiszolólapok leblokkolásához,

széttépődéséhez, vagy visszarúgáshoz

vezethetnek.

Külön figyelmeztetések és tájékoztató

a drótkefével végzett munkákhoz

fVegye tekintetbe, hogy a drótkeféből a

normális használat közben is kirepülnek

egyes drótdarabok. Ne terhelje túl a

berendezésre gyakorolt túl nagy nyomással

a drótokat. A kirepülő drótdarabok igen

könnyen áthatolhatnak a vékonyabb

ruhadarabokon vagy az emberi bőrön.

fHa egy védőbúrát célszerű alkalmazni,

akadályozza meg, hogy a védőbúra és a

drótkefe megérintse egymást. A tányér- és

csészealakú kefék átmérője a berendezésre

gyakorolt nyomás és a centrifugális erők

hatására megnövekedhet.

Kiegészítő figyelmeztetések és

tájékoztató

Viseljen védőszemüveget.

fA rejtett vezetékek felkutatásához

használjon alkalmas fémkereső készüléket,

vagy kérje ki a helyi energiaellátó vállalatot

tanácsát. Ha egy elektromos vezetékeket a

berendezéssel megérint, ez tűzhöz és

áramütéshez vezethet. Egy gázvezeték

megrongálása robbanást eredményezhet. Ha

egy vízvezetéket szakít meg, anyagi károk

keletkeznek, vagy villamos áramütést kaphat.

fHasználja mindig azokat a

védőberendezéseket, amelyek az adott

alkalmazáshoz elő vannak írva. Azok a

védőberendezések, amelyek nem használhatók

az adott alkalmazási esethez, nem takarják le

elegendő mértékben a csiszolótestet.

fKövek megmunkálása esetén mindig

használjon porelszívást. Olyan porszívót kell

használni, amely kőpor elszívására

engedélyezve van. Ezen berendezések

használata csökkenti a munka során keletkező

por veszélyes hatását.

fKövek darabolása esetén mindig használjon

vezetőszánt. A hasítókorong oldalsó

megvezetés nélkül beékelődhet és visszarúgást

okozhat.

fA munka során mindig mindkét kezével

tartsa az elektromos kéziszerszámot és

gondoskodjon arról, hogy szilárd, biztos

alapon álljon. Az elektromos kéziszerszámot

két kézzel biztosabban lehet vezetni.

OBJ_BUCH-310-001.book Page 181 Wednesday, December 20, 2006 9:31 AM

182 | Magyar 1 609 929 K94 • 20.12.06

fA megmunkálásra kerülő munkadarabot

megfelelően rögzítse. Egy befogó szerkezettel

vagy satuval rögzített munkadarab

biztonságosabban van rögzítve, mintha csak a

kezével tartaná.

fNe munkáljon meg a berendezéssel

azbesztet tartalmazó anyagokat. Az

azbesztnek rákkeltő hatása van.

fHozza meg a szükséges

védőintézkedéseket, ha a munkák során

egészségkárosító hatású, éghető vagy

robbanékony porok keletkezhetnek. Példa:

Egyes porfajták rákkeltő hatásúak. Viseljen

porvédő álarcot és használjon, ha hozzá lehet

csatlakoztatni a berendezéshez, egy por-

/forgácselszívó berendezést.

fTartsa tisztán a munkahelyét. Az anyag-

keverékek különösen veszélyesek. A könnyű

fémek pora éghető és robbanásveszélyes.

fSohase használja az elektromos kéziszer-

számot, ha a kábel megrongálódott. Ha a

hálózati csatlakozó kábel a munka során

megsérül, ne érintse meg a kábelt, hanem

azonnal húzza ki a csatlakozó dugót a duga-

szoló aljzatból. Egy megrongálódott kábel

megnöveli az áramütés veszélyét.

A működés leírása

Olvassa el az összes biztonsági

figyelmeztetést és előírást.

A következőkben leírt előírások

betartásának elmulasztása

áramütésekhez, tűzhöz és/vagy

súlyos testi sérülésekhez vezethet.

Kérjük hajtsa ki a kihajtható ábrás oldalt, és hagyja

így kihajtva, miközben ezt a kezelési útmutatót

olvassa.

Rendeltetésszerű használat

Ez az elektromos kéziszerszám fém- és kőanyagok

víz alkalmazása nélkül való darabolására, nagyoló

csiszolására és kefélésére szolgál.

Fémek darabolásához egy a darabolásra szolgáló

speciális védőbúrát (külön tartozék) kell használni.

Kövek darabolásához egy speciális, vezetőszánnal

felszerelt elszívó búrát (külön tartozék) kell

használni.

Az engedélyezett csiszolószerszámok alkalmazása

esetén az elektromos kéziszerszámot

csiszolópapíros csiszolásra is lehet használni.

Az ábrázolásra kerülő komponensek

A készülék ábrázolásra kerülő komponenseinek

sorszámozása az elektromos kéziszerszámnak az

ábra-oldalon található képére vonatkozik.

1Védőburkolat reteszelés feloldó kar

2Orsó-reteszelőgomb

3Be-/kikapcsoló

4Pótfogantyú

5Csiszolóorsó

6Elszívó búra csiszoláshoz*

7Befogókarima O-gyűrűvel

8Keményfém-edénytárcsa*

9Rögzítőanya

10 Gyorsbefogó anya *

11 Védőbúra csiszoláshoz

12 Védőbúra daraboláshoz*

13 Csiszoló-/hasítókorong*

14 Kézvédő*

15 Gumi csiszolótányér*

16 Csiszolólap*

17 Kerek anya*

18 Edénykefe*

19 Elszívó búra daraboláshoz, vezetőszánnal*

20 Gyémántbetétes hasítókorong*

*A képeken látható vagy a szövegben leírt tartozékok

részben nem tartoznak a standard szállítmányhoz.

OBJ_BUCH-310-001.book Page 182 Wednesday, December 20, 2006 9:31 AM

Magyar | 1831 609 929 K94 • 20.12.06

Műszaki adatok

Megfelelőségi nyilatkozat

Egyedüli felelőséggel kijelentjük, hogy ez a termék

megfelel a következő szabványoknak, illetve irány-

adó dokumentumoknak: EN 60745 a 89/336/EGK,

98/37/EK irányelveknek megfelelően.

04.12.2006, Robert Bosch GmbH, Power Tools Division

D-70145 Leinfelden-Echterdingen

Zaj és vibráció értékek

A mérési eredmények az EN 60745 szabványnak

megfelelően kerültek meghatározásra.

A készülék A-értékelésű zajszintjének tipikus

értékei: hangnyomásszint 91 dB(A);

hangteljesítményszint 102 dB(A). Szórás K=3 dB.

Viseljen fülvédőt!

A rezgési összérték (a három irányban mért rezgés

vektorösszege) az EN 60745 szabványnak

megfelelően került kiértékelésre:

Felületi csiszolás (nagyolás): Rezgéskibocsátási

érték, ah=8,5 m/s2, szórás, K=2,0 m/s2.

Csiszolólappal végzett csiszolás:

Rezgéskibocsátási érték, ah=3,4 m/s2, szórás,

K=2,0 m/s2.

Az ezen előírásokban

megadott rezgésszint az

EN 60745 szabványban rögzített mérési

módszerrel került meghatározásra és a készülékek

összehasonlítására ez az érték felhasználható.

A rezgésszint az elektromos kéziszerszám

alkalmazási esetétől függően változik és egyes

esetekben meghaladhatja az ezen előírásokban

megadott értéket. A rezgési terhelést, ha az

elektromos kéziszerszámot rendszeresen ilyen

módon használják, alá lehet becsülni.

Megjegyzés: A rezgési terhelésnek egy

meghatározott munkaidőn belüli pontos

megbecsüléséhez figyelembe kell venni azokat az

időszakokat is, amikor a berendezés kikapcsolt

állapotban van, vagy amikor be van ugyan

kapcsolva, de nem kerül ténylegesen használatra.

Ez az egész munkaidőre vonatkozó rezgési

terhelést lényeges mértékben csökkentheti.

Sarokcsiszoló GWS 1000

PROFESSIONAL GWS 1000

PROFESSIONAL GWS 1400

PROFESSIONAL

Cikkszám 3 601 H21 0.. 3 601 H21 0.. 3 601 H24 0..

Névleges felvett teljesítmény W 1000 1000 1400

Leadott teljesítmény W630 630 820

Üresjárati fordulatszám perc-1 11000 11000 11000

max. csiszolókorong átmérő mm 115 125 125

Csiszolóorsó menete M 14 M 14 M 14

Indítási áram korlátozás – – z

Konstantelektronika ––z

Súly az „EPTA-Procedure 01/2003”

(2003/01 EPTA-eljárás) szerint kg 2,1 2,1 2,2

Érintésvédelmi osztály /II /II /II

Az adatok [U] = 230/240 V névleges feszültségre vonatkoznak. Alacsonyabb feszültségek esetén és az egyes országok

számára készült különleges kivitelekben ezek az adatok változhatnak.

Kérjük vegye figyelembe az elektromos kéziszerszáma típustábláján található cikkszámot. Egyes elektromos

kéziszerszámoknak több különböző kereskedelmi megnevezése is lehet.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

FIGYELMEZTETÉS

OBJ_BUCH-310-001.book Page 183 Wednesday, December 20, 2006 9:31 AM

184 | Magyar 1 609 929 K94 • 20.12.06

Összeszerelés

A védőberendezések felszerelése

fAz elektromos kéziszerszámon végzendő

bármely munka megkezdése előtt húzza ki a

csatlakozó dugót a dugaszoló aljzatból.

Védőbúra csiszoláshoz

Helyezze fel a 11 védőbúrát

az ábrán látható módon az

orsónyakra. A

védőburkolaton található

háromszögletű jelzéseknek

egybe kell esniük a

hajtóműfejen található

megfelelő jelölésekkel.

Nyomja rá a 11 védőbúrát az

orsónyakra, amíg a

védőbúra pereme fel nem

fekszik az elektromos

kéziszerszám karimájára,

majd fordítsa el a védőbúrát,

amíg az jól hallhatóan be

nem ugrik a helyére.

A 11 védőbura helyzetét a munka adottságainak

megfelelően kell megválasztani. Nyomja el ehhez

felfelé a 1 reteszelés feloldó kart és fordítsa el a 11

védőburát a kívánt helyzetbe.

fÁllítsa úgy be a 11 védőbúrát, hogy a kezelő

irányába ne repülhessen ki szikra.

fA 11 védőburának csak az 1 reteszelés

feloldó kar működtetése esetén szabad

forognia! Ellenkező esetben az elektromos

kéziszerszámot semmi esetre sem szabad

tovább használni, hanem a vevőszolgálatnál

le kell adni.

Tájékoztató: A 11 védőbúrán található kódoló

bütykök gondoskodnak arról, hogy az elektromos

kéziszerszámra csak arra illő védőbúrát lehessen

felszerelni.

Védőbúra daraboláshoz

fFémek darabolásához mindig használja a

darabolásra szolgáló 12 védőbúrát.

fKövek darabolásához mindig használja a

vezetőszánnal felszerelt speciális 19 elszívó

búrát.

A darabolásra szolgáló 12 védőbúrát a

csiszoláshra szolgáló 11 védőbúrához hasonlóan

kell felszerelni.

Elszívó búra csiszoláshoz

Festékeknek, lakkoknak és műanyagoknak a 8

csészealakú keményfém csiszolótárcsával, a 15

gumitányérral a 16 csiszolópapírral együtt történő,

kevés port okozó lecsiszolásához használja a 6

elszívóburát. A 6 elszívóbura fémek

megmunkálására nem alkalmas.

A 6 elszívóburához egy megfelelő Bosch-porszívót

lehet csatlakoztatni.

A 6 elszívóburát a 11 védőburához hasonlóan kell

felszerelni. A kefés koszorú kicserélhető.

Pótfogantyú

fAz elektromos kéziszerszámot csak az arra

felszerelt 4 pótfogantyúval együtt szabad

használni.

Csavarja be a 4 pótfogantyút a munkának

megfelelő helyzetben a hajtómű jobb vagy bal

oldalába.

Kézvédő

fA 15 gumi csiszolótányérral vagy a

csészelakú kefével/kefés tárcsával/

legyezőlapos tárcsával végzett munkákhoz

mindig fel kell szerelni a 14 kézvédőt.

Rögzítse a 14 kézvédőt a 4 pótfogantyúval.

A csiszolószerszámok felszerelése

fAz elektromos kéziszerszámon végzendő

bármely munka megkezdése előtt húzza ki a

csatlakozó dugót a dugaszoló aljzatból.

fA csiszoló- és darabolókorongok a munka

során igen erősen felforrósodhatnak; ne

érjen a korongohz, amíg az le nem hűlt.

Tisztítsa meg az 5 csiszolóorsót és valamennyi

felszerelésre kerülő alkatrészt.

A csiszolószerszámok rögzítéséhez és

kilazításához nyomja meg a 2

tengelyrögzítőgombot, hogy ezzel reteszelje a

csiszolótengelyt.

fA tengelyrögzítőgombot csak teljesen

nyugalmi állapotban lévő csiszolótengely

esetén szabad megnyomni! Ellenkező

esetben az elektromos kéziszerszám

megrongálódhat.

Csiszoló-/darabolótárcsa

Ügyeljen a csiszolószerszámok méretére. A lyuk

átmérőjének meg kell felelnie a szorítókarima

méreteinek. Redukáló idomot, vagy adaptert nem

szabad használni.

OBJ_BUCH-310-001.book Page 184 Wednesday, December 20, 2006 9:31 AM

Magyar | 1851 609 929 K94 • 20.12.06

A gyémántbetétes darabolótárcsák

alkalmazásakor ügyeljen arra, hogy a forgásirányt

jelző nyíl a gyémántbetétes darabolótárcsán

megegyezzen az elektromos kéziszerszám

forgásirányával (lásd a forgásirányt jelző nyilat a

hajtóműfejen).

A szerelési sorrend az ábrákat tartalmazó oldalon

látható.

A csiszoló/daraboló tárcsa rögzítéséhez csavarja

fel, majd a körmöskulccsal húzza meg szorosra a 9

befogó anyát, lásd az „Gyorsbefogó anya” c.

szakaszt.

fA csiszolószerszámok felszerelése után a

készülék bekapcsolása előtt győződjön meg

arról, hogy a csiszolószerszám helyesen van

felszerelve és szabadon forog.

Gondoskodjon arról, hogy a

csiszolószerszám ne érjen hozzá a

védőbúrához vagy más alkatrészekhez.

A 7 szorítókarimába a központozó

perem körül egy műanyag

alkatrész (O-gyűrű) található. Ha

ez az O-gyűrű hiányzik, vagy

megrongálódott, akkor azt

okvetlenül ki kell cserélni

(megrendelési száma:

1 600 210 039), mielőtt felszerelné

a 7 szorítókarimát.

Legyezőlapos tárcsa

fA 15 gumi csiszolótányérral vagy a

csészelakú kefével/kefés tárcsával/

legyezőlapos tárcsával végzett munkákhoz

mindig fel kell szerelni a 14 kézvédőt.

Tegye fel a speciális szorítókarimát (megrendelési

száma: 2 605 703 028) és a legyezőlapos tárcsát

az 5 csiszolótengelyre. Csavarozza fel a helyére és

a kétkörmös kulccsal feszesen húzza meg a 9

rögzítőanyát.

Gumi csiszolótányér

fA 15 gumi csiszolótányérral vagy a

csészelakú kefével/kefés tárcsával/

legyezőlapos tárcsával végzett munkákhoz

mindig fel kell szerelni a 14 kézvédőt.

A szerelési sorrend az ábrákat tartalmazó oldalon

látható.

Csavarozza fel a helyére és a kétkörmös kulccsal

feszesen húzza meg a 17 hengeres anyát.

Csészealakú kefe/kefés tárcsa

fA 15 gumi csiszolótányérral vagy a

csészelakú kefével/kefés tárcsával/

legyezőlapos tárcsával végzett munkákhoz

mindig fel kell szerelni a 14 kézvédőt.

A szerelési sorrend az ábrákat tartalmazó oldalon

látható.

A csészealakú kefét/kefés tárcsát annyira fel kell

tudni csavarozni a csiszolótengelyre, hogy az

szorosan felfeküdjön a csiszolótengely menetének

végénél a csiszolótengely karimájára. Húzza meg

szorosra egy villáskulccsal a csészealakú

kefét/kefés tárcsát.

Gyorsbefogó anya

A csiszoló szerszámok gyors cseréjéhez további

szerszámok alkalmazása nélkül a 9 befogó anya

helyett a 10 gyorsbefogó anyát is lehet használni.

fA 10 gyorsbefogó anyát csak nagyoló és

hasítókorongokhoz szabad használni.

Csak hibátlan, kifogástalan 10 gyorsbefogó

anyát használjon.

A felcsavaráskor ügyeljen arra, hogy a 10

gyorsbefogóanyának a felirattal ellátott oldala

ne a csiszolótárcsa felé mutasson; a nyílnak a

21 indexjelre kell mutatnia.

A csiszolótengely

rögzítéséhez nyomja

meg a 2

tengelyrögzítőgombot. A

gyorsbefogó anya

megszorításához

forgassa el a

csiszolótárcsát

erőteljesen az óramutató

járásával megegyező

irányban.

Egy előírásszerűen

rögzített hibátlan

gyorsbefogó anyát a

recézett gyűrűnek az

óramutató járásával

ellentétes irányba való

elforgatásával kézzel ki

lehet lazítani.

Ha egy

gyorsbefogóanya

beékelődött, és nem

lehet kicsavarni, erre a célra sohase használjon

fogót, hanem csak kizárólag körmöskulcsot. A

körmöskulcsot az ábrán látható módon kell

használni.

OBJ_BUCH-310-001.book Page 185 Wednesday, December 20, 2006 9:31 AM

186 | Magyar 1 609 929 K94 • 20.12.06

Megengedett csiszolószerszámok

A készüléken az ezen Kezelési Utasításban

megadott valamennyi csiszolószerszám

alkalmazható.

Az alkalmazásra kerülő csiszolószerszámok

megengedett fordulatszámának [perc-1], illetve

megengedett kerületi sebességének [m/s]

legalábbis el kell érnie az alábbi táblázatban

megadott értékeket.

Ezért ügyeljen a csiszolószerszám címkéjén

megadott megengedett fordulatszámra, illetve

kerületi sebességre.

A hajtóműfej elfordítása

fAz elektromos kéziszerszámon végzendő

bármely munka megkezdése előtt húzza ki a

csatlakozó dugót a dugaszoló aljzatból.

A hajtóműfejet 90°-

os lépésekben el

lehet fordítani. Így a

be-/kikapcsolót

különleges

esetekben, például a

19 vezetőszánnal/

daraboló állvánnyal

és az elszívó búrával

végzett munkákhoz,

vagy balkezes

kezelők számára

kényelmesebben

elérhető helyzetbe

lehet forgatni.

Csavarja ki teljesen a 4 csavart. Óvatosan forgassa

el a hajtóműfejet az új helyzetbe, anélkül, hogy

eközben levenné a házról. Húzza meg ismét

szorosra a 4 csavart.

Üzemeltetés

Üzembe helyezés

fÜgyeljen a helyes hálózati feszültségre! Az

áramforrás feszültségének meg kell

egyeznie az elektromos kéziszerszám

típustábláján található adatokkal. A 230 V-os

berendezéseket 220 V hálózati feszültségről

is szabad üzemeltetni.

Ha az elektromos kéziszerszámot mobilis

áramfejlesztőről (generátor) üzemeltetik, amely

nem rendelkezik elegendő teljesítménytartalékkal,

illetve amely nincs felszerelve megfelelő

feszültségszabályozóval (magasabb indítási

árammal), akkor teljesítménycsökkenés vagy a

tipikustól eltérő indítási viselkedés léphet fel.

Ügyeljen arra, hogy a használatra kerülő

áramfejlesztő megfeleljen a követelményeknek.

Be- és kikapcsolás

Az elektromos kéziszerszám üzembe

helyezéséhez tolja el előre a 3 be-/kikapcsolót.

A 3 be-/kikapcsoló reteszeléséhez nyomja le elől

a 3 be-/kikapcsolót, amíg az be nem pattan a

reteszelési helyzetbe.

Az elektromos kéziszerszám kikapcsolásához

engedje el a 3 be-/kikapcsolót, illetve, ha az

reteszelve van, nyomja be rövid időre hátul a 3

be-/kikapcsolót, majd engedje el azt.

fMinden használat előtt ellenőrizze a

csiszolószerszámokat. Győződjön meg

arról, hogy a csiszolószerszám helyesen van

felszerelve és szabadon forog. Hajtson végre

egy legalább 1 perces, terhelésmentes

próbafutást. Megrongálódott, nem kerek,

vagy erősen berezgő csiszolószerszámokkal

nem szabad dolgozni. A megrongálódott

csiszolószerszámok széttörhetnek és személyi

sérüléseket okozhatnak.

Indítási áram korlátozás (GWS 1400)

Az elektronikus felfutási árambehatárolás az

elektromos kéziszerszám bekapcsolási

teljesítményét korlátozza és így lehetővé teszi

annak egy 16 Amperes biztosítékról való

üzemeltetését.

Konstantelektronika (GWS 1400)

A konstantelektronika az előre kiválasztott

fordulatszámot az üresjárattól a teljes terhelésig

gyakorlatilag állandó szinten tartja és egyenletes

munkateljesítményt biztosít.

max.

[mm] [mm]

Dbd[perc

-1][m/s]

115

125 6

622,2

22,2 11000

11000 80

115

125 ––

11000

11000 80

75 30 M 14 11000 45

OBJ_BUCH-310-001.book Page 186 Wednesday, December 20, 2006 9:31 AM

Magyar | 1871 609 929 K94 • 20.12.06

Munkavégzési tanácsok

fHa tartófalakba vág réseket, óvatosan járjon

el, lásd a „Tájékoztató a statikáról ” c.

szakaszt.

fFogja be a munkadarabot, ha azt a saját

súlya nem megbízhatóan rögzíti.

fSohase vesse alá az elektromos

kéziszerszámot akkora terhelésnek, hogy az

ettől leálljon.

fA csiszoló- és darabolókorongok a munka

során igen erősen felforrósodhatnak; ne

érjen a korongohz, amíg az le nem hűlt.

Megjegyzés: Ha nem haszhnálja a berendezést,

húzza ki a hálózati csatlakozó dugót a

dugaszolóaljzatból. Az elektromos

kéziszerszámnak a csatlakozóaljzatba bedugott

hálózat csatlakozó dugó mellett kikapcsolt

állapotban is van egy kis mértékű

áramfogyasztása.

Nagyoló csiszolás

fHasználjon Sie sohase hasítókorongokat

nagyoló csiszoláshoz.

A nagyolási szög 30° és legfeljebb 40° között a

nagyolásnál a legjobb eredményekhez vezet. Az

elektromos kéziszerszámot mérsékelt nyomással

előre és hátra mozhgassa. Így a munkadarab nem

forrósodik fel, nem színeződik el és nem jelennek

meg rajta karcolások.

Legyezőlapos tárcsa

A legyezőlapos tárcsával (tartozék) görbe

felületeket és profilokat is meg lehet munkálni.

A legyezőlapos tárcsák élettartama lényegesen

hosszabb, zajszintjük és csiszolási hőmérsékletük

lényegesen alacsonyabb, mint a szokásos

csiszolókorongoké.

Fémek darabolása

fFémek darabolásához mindig használja a

darabolásra szolgáló 12 védőbúrát.

A darabolásnál a készüléket a megmunkálásra

kerülő anyagnak megfelelő mérsékelt előtolással

mozgassa előre. Ne gyakoroljon nyomást a

hasítókorongra, ne ékelje be és ne rezgesse be a

korongot.

A kifutó hasítókorongot nem szabad oldalirányú

nyomással lefékezni.

Az elektromos

kéziszerszámot

mindig a forgással

ellenkező irányba

kell vezetni.

Ellenkező esetben a

készülék

irányíthatatlanul

kiugorhat a

vágásból.

A profilok és

négyszögletes

csövek

darabolásánál a legcélszerűbb a legkisebb

keresztmetszetnél kezdeni a munkát.

Terméskő darabolása

fKövek darabolásához mindig használja a

vezetőszánnal felszerelt speciális 19 elszívó

búrát.

fAz elektromos kéziszerszámot csak száraz

vágással, illetve csiszolással való

megmunkálására szabad használni.

A terméskövek darabolásához legcélszerűbb egy

gyémántbetétes darabolótárcsát használni. A

beékelődés megelőzésére a darabolásra szolgáló

19 védőbúrával felszerelt vezetőszánt kell

használni.

Az elektromos kéziszerszámot csak porelszívással

üzemeltesse és viseljen kiegészítőleg egy porvédő

álarcot.

Olyan porszívót kell használni, amely kőpor

elszívására engedélyezve van. Bosch erre alkalmas

porszívókat tud ajánlani.

Kapcsolja be az

elektromos

kéziszerszámot és

helyezze fel a

vezetőszán első

részével a

megmunkálásra

kerülő

munkadarabra. Az

elektromos

kéziszerszámot a

megmunkálásra

kerülő anyagnak megfelelő mérsékelt előtolással

mozgassa előre.

Különösen kemény anyagok, például magas

kavicstartalmú beton darabolásakor a

gyémántbetétes darabolótárcsa túlhevülhet és

megrongálódhat. A gyémántbetétes

darabolótárcsával együtt körbefutó szikrakoszorú

túlhevülésre utal.

OBJ_BUCH-310-001.book Page 187 Wednesday, December 20, 2006 9:31 AM

188 | Magyar 1 609 929 K94 • 20.12.06

Ebben az esetben szakítsa félbe a darabolási

folyamatot és járassa a gyémántbetétes

darabolótárcsát rövid ideig alapjáratban a

legmagasabb fordulatszámon, hogy az

lehűlhessen.

Ha a munkateljesítmény észrevehetően csökken és

a tárcsát szikrakoszorú veszi körül, akkor ez arra

utal, hogy a gyémántbetétes darabolótárcsa

eltompult. A gyémántbetétes darabolótárcsát egy

abrazív hatású anyagban (például mészhomokkő)

végzett rövid vágásokkal ismét ki lehet élesíteni.

Tájékoztató a statikáról

A tartó falakban vágható rések a DIN 1053 német

szabvány 1. részében vagy az adott országban

érvényes hasonló szabványokban vannak rögzítve.

Ezeket az előírásokat okvetlenül be kell tartani. A

munka megkezdése előtt kérje ki a felelős statikus,

építész vagy az illetékes építésvezetőség

véleményét.

Karbantartás és szerviz

Karbantartás és tisztítás

fAz elektromos kéziszerszámon végzendő

bármely munka megkezdése előtt húzza ki a

csatlakozó dugót a dugaszoló aljzatból.

fTartsa mindig tisztán az elektromos

kéziszerszámot és annak szellőzőnyílásait,

hogy jól és biztonságosan dolgozhasson.

fKülönösen hátrányos körülmények

fennállása esetén fémek megmunkálásakor

az elektromos kéziszerszám belsejébe

elektromosan vezetőképes por rakódhat le.

Ez hátrányos hatással lehet az elektromos

kéziszerszám védőszigetelésére. Ilyenkor

célszerű stacioner elszívó berendezést

használni, a szellőzőnyílásokat gyakran

kifújni és a berendezést egy hibaáram-

védőkapcsoló (FI) közbeiktatásával

kapcsolni a hálózatra.

Ha az elektromos kéziszerszám a gondos gyártási

és ellenőrzési eljárás ellenére egyszer mégis

meghibásodna, akkor a javítással csak Bosch

elektromos kéziszerszám-műhely ügyfélszolgálatát

szabad megbízni.

Ha kérdései vannak, vagy pótalkatrészeket akar

megrendelni, okvetlenül adja meg az elektromos

kéziszerszám típustábláján található 10-jegyű

cikkszámot.

Szerviz- és Vevőszolgálat

A tartalékalkatrészekkel kapcsolatos robbantott

ábrák és egyéb információ a következő címen

található:

www.bosch-pt.com

Robert Bosch Kft

1103 Budapest

Gyömröi út. 120

✆ . . . . . . . . . . . . . . . . . . . . . +36 (0)1 / 4 31 38 35

Fax . . . . . . . . . . . . . . . . . . . . +36 (0)1 / 4 31 38 88

Eltávolítás

Az elektromos kéziszerszámokat, a tartozékokat és

a csomagolást a környezetvédelmi

szempontoknak megfelelően kell

újrafelhasználásra előkészíteni.

Csak az EU-tagországok számára:

Ne dobja ki az elektromos kéziszer-

számokat a háztartási szemétbe!

A használt villamos és elektronikus

berendezésekre vonatkozó

2002/96/EK sz. Európai Irányelvnek

és ennek a megfelelő országok jog-

harmonizációjának megfelelően a már használ-

hatatlan elektromos kéziszerszámokat külön össze

kell gyűjteni és a környezetvédelmi szempontból

megfelelő újra felhasználásra le kell adni.

A változtatások joga fenntartva.

OBJ_BUCH-310-001.book Page 188 Wednesday, December 20, 2006 9:31 AM

Русский | 1891 609 929 K94 • 20.12.06

Общие указания по

технике безопасности для

электроинструментов

Прочтите все указа-

ния и инструкции по

технике безопасности. Упущения,

допущенные при соблюдении указаний и

инструкций по технике безопасности, могут

сталь причиной электрического поражения,

пожара и тяжелых травм.

Сохраняйте эти инструкции и указания для

будущего использования.

Использованное в настоящих инструкциях и

указаниях понятие «электроинструмент»

распространяется на электроинструмент с

питанием от сети (с кабелем питания от

электросети) и на аккумуляторный

электроинструмент (без кабеля питания от

электросети).

1) Безопасность рабочего места

а) Содержите рабочее место в чистоте и

хорошо освещенным. Беспорядок или

неосвещенные участки рабочего места

могут привести к несчастным случаям.

б) Не работайте с этим электроинстру-

ментом во взрывоопасном помещении,

в котором находятся горючие

жидкости, воспламеняющиеся газы

или пыль. Электроинструменты искрят,

что может привести к воспламенению

пыли или паров.

в) Во время работы с электроинструмен-

том не допускайте близко к Вашему

рабочему месту детей и посторонних

лиц. При отвлечении Вы можете

потерять контроля над

электроинструментом.

2) Электробезопасность

а) Штепсельная вилка электроинстру-

мента должна подходить к

штепсельной розетке. Никоим образом

не изменяйте штепсельную вилку. Не

применяйте переходных штекеров для

электроинструментов с защитным

заземлением. Неизмененные

штепсельные вилки и подходящие

штепсельные розетки снижают риск

поражения электротоком.

б) Предотвращайте телесный контакт с

заземленными поверхностями, как то,

с трубами, элементами отопления,

кухонными плитами и

холодильниками. При заземлении

Вашего тела повышается риск

поражения электротоком.

в) Защищайте электроинструмент от

дождя и сырости. Проникновение воды

в электроинструмент повышает риск

поражения электротоком.

г) Не допускается использовать

электрокабель не по назначению,

например, для транспортировки или

подвески электроинструмента, или

для отключения вилки от

штепсельной розетки. Защищайте

кабель от воздействия высоких

температур, масла, острых кромок или

подвижных частей элек-

троинструмента. Поврежденный или

схлестнутый кабель повышает риск

поражения электротоком.

д) При работе с электроинструментом

под открытым небом применяйте

кабели-удлинители, которые

пригодны также и для работы под

открытым небом. Применение

пригодного для работы под открытым

небом кабеля-удлинителя снижает риск

поражения электротоком.

е) Если невозможно избежать примене-

ния электроинструмента в сыром

помещении, то устанавливайте

выключатель защиты от токов

повреждения. Применение

выключателя защиты от токов повреж-

дения снижает риск электрического

поражения.

3) Безопасность людей

а) Будьте внимательными, следите за

тем, что Вы делаете и продуманно

начинайте работу с

электроинструментом. Не пользуйтесь

электроинструментом в усталом

состоянии или, если Вы находитесь

под влиянием наркотиков, спиртных

напитков или лекарств. Один момент

невнимательности при работе с электро-

инструментом может привести к

серьезным травмам.

б) Применяйте средства

индивидуальный защиты и всегда

защитные очки. Использование средств

индивидуальной защиты, как то,

защитной маски, обуви на нескользящей

подошве, защитного шлема или средств

защиты органов слуха в зависимости от

вида работы электроинструмента

снижает риск получения травм.

в) Предотвращайте непреднамеренное

включение электроинструмента.

Перед подключением

электроинструмента к

электропитанию и/или к аккумулятору

OBJ_BUCH-310-001.book Page 189 Wednesday, December 20, 2006 9:31 AM

190 | Русский 1 609 929 K94 • 20.12.06

убедитесь в выключенном состоянии

электроинструмента. Если Вы при тран-

спортировке электроинструмента дер-

жите палец на выключателе или вклю-

ченный электроинструмент подключаете

к сети питания, то это может привести к

несчастному случаю.

г) Убирайте установочный инструмент

или гаечные ключи до включения

электроинструмента. Инструмент или

ключ, находящийся во вращающейся

части электроинструмента, может

привести к травмам.

д) Не принимайте неестественное поло-

жение корпуса тела. Всегда занимайте

устойчивое положение и держите

всегда равновесие. Благодаря этому Вы

можете лучше контролировать электро-

инструмент в неожиданных ситуациях.

е) Носите подходящую рабочую одежду.

Не носите широкую одежду и укра-

шения. Держите волосы, одежду и

рукавицы вдали от движущихся

частей. Широкая одежда, украшения

или длинные волосы могут быть затянуты

вращающимися частями.

ж)При наличии возможности установки

пылеотсасывающих и пылесборных

устройств проверяйте их присоеди-

нение и правильное использование.

Применение пылеотсоса может снизить

опасности, создаваемые пылью.

4) Бережное и правильное обращение и

использование электроинструментов

а) Не перегружайте электроинструмент.

Используйте для Вашей работы пред-

назначенный для этого электро-

инструмент. С подходящим электро-

инструментом Вы работаете лучше и

надежнее в указанном диапазоне

мощности.

б) Не работайте с электроинструментом с

неисправным выключателем. Электро-

инструмент, который не поддается

включению или выключению, опасен и

должен быть отремонтирован.

в) До начала наладки электроинстру-

мента, замены принадлежностей или

прекращения работы отключайте

штепсельную вилку от розетки сети

и/или выньте аккумулятор. Эта мера

предосторожности предотвращает

непреднамеренное включение электро-

инструмента.

г) Храните неиспользуемые электро-

инструменты недоступно для детей.

Не разрешайте пользоваться электро-

инструментом лицам, которые

незнакомы с ним или не читали

настоящих инструкций.

Электроинструменты опасны в руках

неопытных лиц.

д) Тщательно ухаживайте за электроин-

струментом. Проверяйте безупречную

функцию и ход движущихся частей

электроинструмента, отсутствие поло-

мок или повреждений, отрицательно

влияющих на функцию электро-

инструмента. Поврежденные части

должны быть отремонтированы до

использования электроинструмента.

Плохое обслуживание

электроинструментов является причиной

большого числа несчастных случаев.

е) Держите режущий инструмент в зато-

ченном и чистом состоянии. Заботливо

ухоженные режущие инструменты с

острыми режущими кромками реже

заклиниваются и их легче вести.

ж)Применяйте электроинструмент, при-

надлежности, рабочие инструменты и

т.п. в соответствии с настоящими

инструкциями. Учитывайте при этом

рабочие условия и выполняемую

работу. Использование электроинстру-

ментов для непредусмотренных работ

может привести к опасным ситуациям.

5) Сервис

а) Ремонт Вашего электроинструмента

поручайте только квалифициро-

ванному персоналу и только с при-

менением оригинальных запасных

частей. Этим обеспечивается

сохранность безопасности

электроинструмента.

OBJ_BUCH-310-001.book Page 190 Wednesday, December 20, 2006 9:31 AM

Русский | 1911 609 929 K94 • 20.12.06

Специфичные для

электроинструмента

указания по безопасности

Общие предупреждающие

указания по шлифованию,

шлифованию наждачной бумагой,

для работ с проволочными

щетками и отрезными

шлифовальными кругами

fНастоящий электроинструмент

предназначен для применения в качестве

машины для шлифования абразивными

кругами, наждачной бумагой, для работ с

проволочной щеткой и в качестве

отрезной шлифовальной машины.

Учитывайте все предупреждающие

указания, инструкции, иллюстрации и

данные, которые Вы получите с

электроинструментом. Несоблюдение

нижеследующих указаний может привести к

поражению электротоком, пожару и/или

тяжелым травмам.

fНастоящий электроинструмент не

пригоден для полирования. Выполнение

работ, для которых настоящий

электроинструмент не предусмотрен, может

стать причиной опасностей и травм.

fНе применяйте принадлежности,

которые не предусмотрены

изготовителем специально для

настоящего электроинструмента и не

рекомендуются им. Только возможность

крепления принадлежностей в Вашем

электроинструменте не гарантирует еще его

надежного применения.

fДопустимое число оборотов рабочего

инструмента должно быть не менее

указанного на электроинструменте

максимального числа оборотов.

Оснастка, вращающаяся с большей, чем

допустимо скоростью, может разорваться и

разлететься в пространстве.

fНаружный диаметр и толщина рабочего

инструмента должны соответствовать

размерам Вашего электроинструмента.

Неправильно соразмеренные рабочие

инструменты не могут быть в достаточной

степени защищены или контролироваться.

fШлифовальные круги, фланцы,

шлифовальные тарелки или другие

принадлежности должны точно сидеть

на шпинделе Вашего

электроинструмента. Рабочие

инструменты, неточно сидящие на шпинделе

электроинструмента, вращаются с биением,

сильно вибрируют и могут привести к потере

контроля.

fНе применяйте поврежденные рабочие

инструменты. Проверяйте каждый раз

перед использованием рабочие

инструменты, как то, шлифовальные

круги на сколы и трещины,

шлифовальные тарелки на трещины,

риски или сильный износ, проволочные

щетки на незакрепленные или

поломанные проволоки. После падения

электроинструмента или рабочего

инструмента проверяйте последний на

повреждения и при надобности

установите неповрежденный рабочей

инструмент. После закрепления рабочего

инструмента займите сами и все

находящиеся вблизи лица положение за

пределами плоскости вращения рабочего

инструмента и включите

электроинструмент на одну минуту на

максимальное число оборотов.

Поврежденные рабочие инструменты

разрываются, в большинстве случаев, за это

время контроля.

fПрименяйте средства индивидуальной

защиты. В зависимости от выполняемой

работы применяйте защитный щиток для

лица, защитное средство для глаз или

защитные очки. Насколько уместно,

применяйте противопылевой

респиратор, средства защиты органов

слуха, защитные перчатки или

специальный фартук, которые защищают

Вас от абразивных частиц и частиц

материала. Глаза должны быть защищены

от летающих в воздухе посторонних тел,

которые возникают при выполнении

различных работ. Противопылевой

респиратор или защитная маска органов

дыхания должны задерживать

возникающую при работе пыль.

Продолжительное воздействие сильного

шума может привести к потере слуха.

fСледите за тем, чтобы все лица

находились на безопасном расстоянии к

Вашему рабочему участку. Каждое лицо в

пределах рабочего участка должно иметь

средства индивидуальной защиты.

Осколки детали или разорванных рабочих

инструментов могут отлететь в сторону и

стать причиной травм также и за пределами

непосредственного рабочего участка.

OBJ_BUCH-310-001.book Page 191 Wednesday, December 20, 2006 9:31 AM

192 | Русский 1 609 929 K94 • 20.12.06

fДержите электроинструмент только за

изолированные поверхности рукояток,

если Вы выполняете работы, при

которых рабочий инструмент может

попасть на скрытую электропроводку

или на собственный шнур подключения

питания. Контакт с токоведущим проводом

ставит под напряжение также

металлические части электроинструмента и

ведет к поражению электрическим током.

fДержите шнур подключения питания в

стороне от вращающегося рабочего

инструмента. Если Вы потеряете контроль

над инструментом, то шнур подключения

питания может быть перерезан или

захвачен вращающейся частью и Ваша

кисть или рука может попасть под

вращающийся рабочий инструмент.

fНикогда не выпускайте

электроинструмент из рук, пока рабочий

инструмент полностью не остановится.

Вращающийся рабочий инструмент может

зацепиться за опорную поверхность и в

результате Вы можете потерять контроль

над электроинструментом.

fВыключайте электроинструмент при

транспортировании. Ваша одежда может

быть случайно захвачена вращающимся

рабочим инструментом и последний может

нанести Вам травму.

fРегулярно очищайте вентиляционные

прорези Вашего электроинструмента.

Вентилятор двигателя затягивает пыль в

корпус и большое скопление металлической

пыли может привести к электрической

опасности.

fНе пользуйтесь электроинструментом

вблизи горючих материалов. Искры могут

воспламенить эти материалы.

fНе применяйте рабочие инструменты,

требующие применение охлаждающих

жидкостей. Применение воды или других

охлаждающих жидкостей может привести к

поражению электротоком.

Обратный удар и соответствующие

предупреждающие указания

fОбратный удар это внезапная реакция в

результате заедания или блокирования

вращающегося рабочего инструмента, как

то, шлифовального круга, шлифовальной

тарелки, проволочной щетки и т. д.,

ведущая к резкому останову вращающегося

рабочего инструмента. При этом

неконтролируемый электроинструмент

ускоряется на месте блокировки против

направления вращения рабочего

инструмента.

Если шлифовальный круг заедает или

блокирует в заготовке, то погруженная в

заготовку кромка шлифовального круга

может быть зажата и в результате привести

к выскакиванию круга из заготовки или к

обратному удару. При этом шлифовальный

круг движется на оператора или от него, в

зависимости от направления вращения

круга на месте блокирования. При этом

шлифовальный круг может поломаться.

Обратный удар является следствием

неправильного использования

электроинструмента или ошибки оператора.

Он может быть предотвращен описанными

ниже мерами предосторожности.

fКрепко держите электроинструмент и

займите Вашим телом и руками

положение, в котором Вы можете

противодействовать обратным силам.

При наличии, всегда применяйте

дополнительную рукоятку, чтобы как

можно лучше противодействовать

обратным силам или реакционным

моментам при наборе оборотов. Оператор

может подходящими мерами

предосторожности противодействовать

силам обратного удара и реакционным

силам.

fВаша рука никогда не должна быть

вблизи вращающегося рабочего

инструмента. При обратном ударе рабочий

инструмент может пойти по Вашей руке.

fДержитесь в стороне от участка, в

котором при обратном ударе будет

двигаться электроинструмент. Обратный

удар ведет электроинструмент в

противоположном направлении к движению

шлифовального круга в месте

блокирования.

fОсобенно осторожно работайте на углах,

острых кромках и т. д. Предотвращайте

отскок рабочего инструмента от

заготовки и его заклинивание.

Вращающийся рабочий инструмент склонен

на углах, острых кромках и при отскоке к

заклиниванию. Это вызывает потерю

контроля или обратный удар.

fНе применяйте пильные цепи или

пильные полотна. Такие рабочие

инструменты часто становятся причиной

обратного удара или потери контроля над

электроинструментом.

OBJ_BUCH-310-001.book Page 192 Wednesday, December 20, 2006 9:31 AM

Русский | 1931 609 929 K94 • 20.12.06

Специальные предупреждающие

указания по шлифованию и

отрезанию

fВсегда применяйте защитный кожух,

предусмотренный для применяемого

вида абразивного инструмента.

Защитный кожух должен быть надежно

закреплен на электроинструменте и

настроен так, чтобы достигалась

наибольшая степень безопасности, т. е. в

сторону оператора должна быть открыта

как можно меньшая часть абразивного

инструмента. Защитный кожух должен

защищать оператора от осколков и

случайного контакта с абразивным

инструментом.

fПрименяйте допущенные исключительно

для Вашего электроинструмента

абразивные инструменты и

предусмотренные для них защитные

кожухи. Абразивные инструменты, не

предусмотренные для этого

электроинструмента, не могут быть

достаточно экранированы и не безопасны.

fАбразивные инструменты допускается

применять только для рекомендуемых

работ. Например: Никогда не шлифуйте

боковой поверхностью отрезного круга.

Отрезные круги предназначены для съема

материала кромкой. Боковые силы на этот

абразивный инструмент могут сломать его.

fВсегда применяйте неповрежденные

фланцевые гайки с правильными

размерами и формой для выбранного

Вами шлифовального круга. Правильные

фланцы являются опорой для

шлифовального круга и уменьшают

опасность его поломки. Фланцы для

отрезных кругов могут отличаться от

фланцев для шлифовальных кругов.

fНе применяйте изношенные

шлифовальные круги больших

электроинструментов. Шлифовальные

круги для больших электроинструментов

изготовлены не для высоких скоростей

вращения маленьких электроинструментов

и их может разорвать.

Дополнительные специальные

предупреждающие указания

отрезания шлифованием

fПредотвращайте блокирование

отрезного круга и завышенное усилие

прижатия. Не выполняйте слишком

глубоких резов. Перегрузка отрезного

круга повышает его нагрузку и склонность к

перекашиванию или блокированию и этим

возможность обратного удара или поломки

абразивного инструмента.

fБудьте осторожны перед и за

вращающимся отрезным кругом. Если Вы

ведете отрезной круг в заготовке от себя, то

в случае обратного удара

электроинструмент может с вращающимся

кругом отскочить прямо на Вас.

fПри заклинивании отрезного круга и при

перерыве в работе выключайте

электроинструмент и держите его

спокойно, неподвижно до остановки

круга. Никогда не пытайтесь вынуть еще

вращающийся отрезной круг из реза, так

как это может привести к обратному

удару. Установите и устраните причину

заклинивания.

fНе включайте повторно

электроинструмент пока абразивный

инструмент находится в заготовке. Дайте

отрезному кругу развить полное число

оборотов, перед тем как Вы осторожно

продолжите резание. В противном случае

круг может заесть, он может выскочить из

детали и привести к обратному удару.

fПлиты или большие заготовки должны

надежно лежать на опоре, чтобы снизить

опасность обратного удара при

заклинивания отрезного круга. Большие

заготовки могут прогибаться под

собственным весом. Заготовка должна

лежать на опорах с обеих сторон, как вблизи

реза, так и по краям.

fБудьте особенно осторожны при

выполнении резов с «погружением» в

стены или на других не просматриваемых

участках. Погружающийся отрезной круг

может при резании газопровода или

водопровода, электрических проводов или

других объектов привести к обратному

удару.

OBJ_BUCH-310-001.book Page 193 Wednesday, December 20, 2006 9:31 AM

194 | Русский 1 609 929 K94 • 20.12.06

Специальные предупреждающие

указания для шлифования

наждачной бумагой

fНе применяйте шлифовальные листы с

завышенными размерами, а следуйте

данным изготовителя по размерам

шлифовальных листов. Шлифовальные

листы, выступающие за край шлифовальной

тарелки, могут стать причиной травм и

блокирования, рваться или привести к

обратному удару.

Особые предупреждающие

указания для работ с

проволочными щетками

fУчитывайте, что проволочные щетки

теряют проволоки также и при

нормальной работе. Не перегружайте

проволоки чрезмерным усилием

прижатия. Отлетающие куски проволоки

могут легко проникнуть через тонкую одежу

и/или кожу.

fЕсли для работы рекомендуется

использовать защитный кожух, то

исключайте соприкосновение

проволочной щетки с кожухом.

Тарельчатые и чашечные щетки могут

увеличивать свой диаметр под действием

усилия прижатия и центрифугальных сил.

Дополнительные

предупреждающие указания

Применяйте защитный очки.

fПрименяйте соответствующие

металлоискатели для нахождения

скрытых систем снабжения или

обращайтесь за справкой в местное

предприятие коммунального снабжения.

Контакт с электропроводкой может

привести к пожару и поражению элек-

тротоком. Повреждение газопровода может

привести к взрыву. Повреждение водопро-

вода ведет к нанесению материального

ущерба или может вызвать поражение

электротоком.

fВсегда применяйте защитные устройства,

предусмотренные для соответствующей

работы. Защитные устройства, не

предусмотренные для соответствующей

работы, не закрывают шлифовальный

инструмент в полной мере.

fДля обработки камня применяйте отсос

пыли. Пылесос должен иметь допуск на

отсасывания каменной пыли.

Использование этих устройств снижает

опасность от воздействия пыли.

fДля отрезания камня применяйте

направляющие салазки. Без боковой

направляющей отрезной круг может

заклинить и вызвать обратный удар.

fПри работе электроинструмент всегда

надежно держать обеими руками, заняв

предварительно устойчивое положение.

Двумя руками Вы работаете более надежно

с электроинструментом.

fКрепление заготовки. Заготовка,

установленная в зажимное приспособление

или в тиски, удерживается более надежно,

чем в Вашей руке.

fНе обрабатывайте материалы с

содержанием асбеста. Асбест считается

канцерогеном.

fПримите меры защиты, если во время

работы возможно возникновение

вредной для здоровья, горючей или

взрывоопасной пыли. Например:

Некоторые виды пыли считаются

канцерогенными. Пользуйтесь

противопылевым респиратором и приме-

няйте отсос пыли/опилок при наличии

возможности присоединения.

fДержите Ваше рабочее место в чистоте.

Смеси материалов особенно опасны. Пыль

легкого металла может воспламениться или

взорваться.

fНе работайте с электроинструментом с

поврежденным шнуром питания. Не

касайтесь поврежденного шнура,

отсоедините вилку от штепсельной

розетки, если шнур был поврежден во

время работы. Поврежденный кабель

повышает риск поражения электротоком.

Описание функции

Прочтите все указания и инструк-

ции по технике безопасности.

Упущения, допущенные при

соблюдении указаний и инструкций

по технике безопасности, могут

стать причиной электрического

поражения, пожара и тяжелых

травм.

Пожалуйста, откройте раскладную страницу с

иллюстрациями электроинструмента и

оставляйте ее открытой пока Вы изучаете

руководство по эксплуатации.

OBJ_BUCH-310-001.book Page 194 Wednesday, December 20, 2006 9:31 AM

Русский | 1951 609 929 K94 • 20.12.06

Применение по назначению

Настоящий электроинструмент предназначен

для отрезных и обдирочных работ, для

крацевания металлических и каменных

материалов без применения воды.

Для отрезных работ по металлу должен быть

применен специальный защитный кожух для

отрезания (принадлежность).

Для отрезных работ по камню должен быть

применен специальный защитный кожух с

направляющими салазками (принадлежности).

С допущенными шлифовальными

инструментами электроинструмент может быть

использован для шлифования с наждачной

бумагой.

Изображенные составные части

Нумерация составных частей выполнена по

изображению на странице с иллюстрациями.

1Рычаг открытия защитного кожуха

2Кнопка блокировки шпинделя

3Выключатель

4Дополнительная рукоятка

5Шпиндель

6Вытяжной колпак*

7Посадочный фланец с круглым кольцом

8Твердосплавный чашечный шлифовальный

круг*

9Гайка крепления

10 Быстрозажимная гайка *

11 Защитный кожух для шлифования

12 Защитный кожух для отрезания*

13 Шлифовальный круг/Отрезной круг*

14 Защитный щиток для руки*

15 Резиновая шлифовальная тарелка*

16 Шлифовальный лист*

17 Круглая гайка*

18 Чашечная щетка*

19 Защитный кожух для отрезания с

направляющими салазками *

20 Алмазный отрезной круг*

*Изображенные или описанные принадлежности

не входят в стандартный комплект поставки.

Технические данные

Угловая шлифовальная

машина

GWS 1000

PROFESSIONAL

GWS 1000

PROFESSIONAL

GWS 1400

PROFESSIONAL

Предметный № 3 601 H21 0.. 3 601 H21 0.. 3 601 H24 0..

Потребляемая мощность,

номинальная Вт 1000 1000 1400

Отдаваемая мощность Вт 630 630 820

Число оборотов холостого хода мин-1 11000 11000 11000

Диаметр шлифовального круга,

макс. мм 115 125 125

Резьба шлифовального

шпинделя M 14 M 14 M 14

Ограничение тока запуска – – z

Электронная система

стабилизации скорости

вращения ––z

Вес согласно EPTA-Procedure

01/2003 кг 2,1 2,1 2,2

Степень защиты от

электрического поражения /II /II /II

Данные действительны для номинальных напряжений 230/240 В. Для более низких напряжений и специальных

видов исполнения для отдельных стран эти данные могут изменяться.

Пожалуйста, учитывайте предметный номер на типовой табличке Вашего электроинструмента. Торговые

обозначения отдельных электроинструментов могут изменяться.

OBJ_BUCH-310-001.book Page 195 Wednesday, December 20, 2006 9:31 AM

196 | Русский 1 609 929 K94 • 20.12.06

Заявление о соответствии

С полной ответственностью мы заявляем, что

настоящее изделие соответствует нижесле-

дующим стандартам или нормативным доку-

ментам: ЕН 60745 согласно положениям

Директив 89/336/ЕЭС, 98/37/ЕС.

04.12.2006, Robert Bosch GmbH, Power Tools Division

D-70145 Leinfelden-Echterdingen

Данные по шуму и вибрации

Измерения выполнены согласно стандарту

ЕН 60745.

А-взвешенный уровень шума инструмента

составляет, типично: уровень звукового

давления 91 дБ(А); уровень звуковой мощности

102 дБ(А). Недостоверность K=3 дБ.

Применяйте средства защиты органов

слуха!

Общие значения вибрации (векторная сумма

трех направлений), определенные согласно

ЕH 60745:

Шлифование поверхности (обдирочное):

Значение эмиссии колебания ah=8,5 м/с2,

недостоверность K=2,0 м/с2.

Шлифование наждачной бумагой: Значение

эмиссии колебания ah=3,4м/с

недостоверность K=2,0 м/с2.

Приведенный в

настоящих

инструкциях уровень вибрации замерен в

соответствии с нормированным в стандарте

ЕН 60745 методом измерения и может быть

использован для сравнения инструментов.

Уровень вибрации может измениться в соот-

ветствии с эксплуатацией электроинструмента

и в некоторых случаях превысить указанное в

настоящих инструкциях значение. Нагрузка от

вибрации может быть недооценена, если элек-

троинструмент будет регулярно применяться

таким образом.

Указание: Для точной оценки нагрузки от

вибрации, в течение определенного рабочего

времени, следует также учитывать и время,

когда инструмент выключен или включен, но

действительно не выполняет работы. Это

может значительно снизить нагрузку от

вибрации в течение общего рабочего времени.

Сборка

Установка защитных устройств

fДо начала работ по обслуживанию и

настройке электроинструмента

отсоединяйте вилку шнура сети от

штепсельной розетки.

Защитный кожух для шлифования

Насадите защитный кожух

11 на шейку шпинделя

согласно рисунку.

Треугольные метки

защитного кожуха должны

совпадать с

соответствующими

метками на головке

редуктора.

Напрессуйте защитный

кожух 11 на шейку

шпинделя до упора

буртика защитного кожуха

во фланец

электроинструмент и

поверните его до слышимого фиксирования.

Установите защитный кожух 11 в соответствии

с требованиями рабочего процесса. Для этого

нажмите на рычаг открытия 1 наверх и

поверните защитный кожух 11 в желаемое

положение.

fУстановите защитный кожух 11 так,

чтобы исключался выброс искр в

направление оператора.

fЗащитный кожух 11 должен поддаваться

повороту только после задействования

рычага открытия 1! В противном случая

электроинструмент нельзя больше

использовать и он должен быть передан

сервисной службе.

Указание: Кулачки кодирования 11

гарантируют установку только подходящего к

электроинструменту защитного кожуха.

Защитный кожух для отрезания

fВсегда для отрезных работ по металлу

применяйте защитный кожух для

отрезания 12.

fВсегда для отрезных работ по камню

применяйте защитный кожух для

отрезания с направляющими салазками

19.

Защитный кожух для отрезания 12

монтируется также как и защитный кожух для

шлифования 11.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_BUCH-310-001.book Page 196 Wednesday, December 20, 2006 9:31 AM

Русский | 1971 609 929 K94 • 20.12.06

Вытяжной колпак для шлифования

Для шлифования без пыли слоев краски, лаков

и пластмасс с помощью твердосплавного

чашечного шлифовального круга 8 или с

резиновой шлифовальной тарелкой 15 со

шлифовальным листом 16 Вы можете

использовать отсасывающий колпак 6.

Отсасывающий колпак 6 не пригоден при

обработке металла.

К отсасывающему колпаку 6 можно

присоединить подходящий пылесос фирмы

Bosch.

Отсасывающий колпак 6 устанавливается как

и защитный кожух 11. Венец щеток может быть

заменен.

Дополнительная рукоятка

fПрименяйте Ваш электроинструмент

только с дополнительной рукояткой 4.

Привинтите дополнительную рукоятку 4 справа

или слева от редукторной головки в

зависимости от способа работы.

Защитный щиток руки

fДля работ с резиновой шлифовальной

тарелкой 15 или с чашечной и дисковой

щеткой, или с лепестковым

шлифовальным кругом устанавливайте

защитный щиток для руки 14.

Закрепляйте защитный щиток 14

дополнительной рукояткой 4.

Установка шлифовальных

инструментов

fДо начала работ по обслуживанию и

настройке электроинструмента

отсоединяйте вилку шнура сети от

штепсельной розетки.

fПри работе шлифовальные и отрезные

круги сильно нагреваются, не

прикасайтесь к ним пока они не остынут.

Очищайте шлифовальный шпиндель 5 и все

монтируемые части.

Перед зажатием и отвинчивание

шлифовального инструмента задействуйте

кнопку блокировки шпинделя 2 для его

фиксирования.

fНажимайте на кнопку блокировки

шпинделя только при остановленном

шпинделе! В противном случае

электроинструмент может быть поврежден.

Шлифовальный круг/oтрезной круг

Учитывайте размеры шлифовальных

инструментов. Диаметр посадочного отверстия

должен соответствовать посадочному фланцу.

Не применяйте переходников или адаптеров.

При применении алмазных отрезных кругов

следите за тем, чтобы стрелка направления

вращения на алмазном отрезном круге

соответствовала направлению вращения

электроинструмента (см. стрелку на

редукторной головке).

Последовательность монтаже показана на

странице иллюстраций.

Для крепления шлифовального/отрезного

круга навинтите зажимную гайку 9 и затяните

ее ключом для круглых гаек с 2-мя торцовыми

отверстиями, см. раздел «Быстрозажимная

гайка».

fПосле монтажа шлифовального

инструмента проверьте перед

включением правильность монтажа и

свободное вращение инструмента.

Проверьте свободное вращение

шлифовального инструмента без

шлифования за защитный кожух или

другие части.

В посадочный фланец 7

вставлена вокруг буртика

центрирования пластмассовая

деталь (круглое кольцо). Если

кольцо отсутствует или

повреждено, то его следует

обязательно установить или

заменить (предметный №

1 600 210 039) перед

монтажом посадочного

фланца 7.

Лепестковый шлифовальный круг

fДля работ с резиновой шлифовальной

тарелкой 15 или с чашечной и дисковой

щеткой, или с лепестковым

шлифовальным кругом устанавливайте

защитный щиток для руки 14.

Насадите специальный посадочный фланец

(предметный № 2 605 703 028) и лепестковый

шлифовальный круг на шпиндель 5. Навинтите

зажимную гайку 9 и затяните ее ключом для

круглых гаек с 2-мя торцовыми отверстиями.

Резиновая шлифовальная тарелка

fДля работ с резиновой шлифовальной

тарелкой 15 или с чашечной и дисковой

щеткой, или с лепестковым

шлифовальным кругом устанавливайте

защитный щиток для руки 14.

Последовательность монтаже показана на

странице иллюстраций.

OBJ_BUCH-310-001.book Page 197 Wednesday, December 20, 2006 9:31 AM

198 | Русский 1 609 929 K94 • 20.12.06

Навинтите круглую гайку 17 и затяните ее

ключом для круглых гаек с 2-мя торцовыми

отверстиями.

Чашечная щетка/дисковая щетка

fДля работ с резиновой шлифовальной

тарелкой 15 или с чашечной и дисковой

щеткой, или с лепестковым

шлифовальным кругом устанавливайте

защитный щиток для руки 14.

Последовательность монтаже показана на

странице иллюстраций.

Чашечная/дисковая щетка должна

навинчиваться на шпиндель так, чтобы фланец

шпинделя плотно прилегал в конце резьбы

шпинделя. Крепко затяните

чашечную/дисковую щетку вилкообразным

ключом.

Быстрозажимная гайка

Для простой смены шлифовального

инструмента без применения инструментов Вы

можете использовать вместо зажимной гайки 9

быстрозажимную гайку 10.

fБыстрозажимную гайку 10 разрешается

использовать только для шлифовальных

и отрезных кругов.

П рименяйте только безупречную, не

имеющую повреждений быстрозажимную

гайку 10.

П ри навинчивании следите за тем, чтобы

сторона гайки с надписью 10 не была

обращена к шлифовальному кругу; стрелка

должна показывать на индексную метку 21.

Для фиксирования

шлифовального

шпинделя нажмите

кнопку блокировки 2.

Для затягивания

быстрозажимной гайки

поверните

шлифовальный круг с

усилием по часовой

стрелке.

Правильно

закрепленную, не

имеющую

повреждений

быстрозажимную гайку

Вы можете отвернуть,

вращая рукой кольцо с

накаткой против

часовой стрелки.

Никогда не отворачивайте прочно сидящую

быстрозажимную гайку клешами, а

пользуйтесь ключом для гаек с двумя

торцовыми отверстиями. Накладывайте

ключ для гаек с двумя торцовыми отверстиями

согласно рисунку.

Допускаемый к применению

шлифовальный инструмент

Вы можете применять все названные в этом

руководстве шлифовальные инструменты.

Допустимое число оборотов [мин-1] или

окружная скорость [м/с] применяемых

шлифовальных инструментов должна, по

крайней мере, быть не менее приведеннoй в

следующей таблице.

Учитывайте поэтому допустимое число

оборотов или допустимую окружную

скорость на наклейке шлифовального

инструмента.

макс.

[мм] [мм]

Dbd[мин

-1][м/с]

115

125

22,2

11000

115

125 ––

11000

75 30 M 14 11000 45

OBJ_BUCH-310-001.book Page 198 Wednesday, December 20, 2006 9:31 AM

Русский | 1991 609 929 K94 • 20.12.06

Поворот редукторной головки

fДо начала работ по обслуживанию и

настройке электроинструмента

отсоединяйте вилку шнура сети от

штепсельной розетки.

Редукторная

головка может быть

повернута

ступенями по 90°.

Таким образом

выключатель может

быть установлен в

удобное для работы

положение,

например, для

отрезных работ с

вытяжным колпаком

и направляющими

салазками 19/

отрезным столом

или для левши.

Полностью выверните 4 винта. Осторожно

поверните редукторную головку без отрыва от

корпуса в новое положение. Крепко затяните

4винта.

Работа с инструментом

Включение электроинструмента

fУчитывайте напряжение сети!

Напряжение источника тока должно

соответствовать данным на типовой

табличке электроинструмента.

Электроинструменты на 230 В могут

работать также и при напряжении в 220 В.

При питании электроинструмента от

передвижных электрогенераторов, которые не

обладают достаточным запасом мощности или

не оснащены соответствующим регулятором

напряжения с усилением пускового тока, при

включении возможно падение мощности или

необычное поведение машины.

Пожалуйста учитывайте пригодность

используемого Вами генератора.

Включение/выключение

Для включения электроинструмента

передвиньте выключатель 3 вперед.

Для фиксирования включенного выключателя

3 нажмите на него 3 спереди до фиксирования.

Для выключения электроинструмента

отпустите выключатель 3 или, если он

зафиксирован, нажмите коротко на

выключатель 3 и отпустите его.

fПроверяйте шлифовальный инструмент

перед применением. Шлифовальный

инструмент должен быть безупречно

установлен и свободно вращаться.

Выполните пробное включение в течение

не менее 1 минуты без нагрузки. Не

применяйте поврежденные

шлифовальные инструменты или с такие

отклонением от круглости и

вибрирующие инструменты.

Поврежденные шлифовальные

инструменты могут разорваться и нанести

травмы.

Ограничение тока запуска (GWS 1400)

Электронная система ограничения пускового

тока ограничивает мощность при включении

электроинструмента и дает возможность

работы от розетки на 16 А.

Электронная система стабилизации

скорости вращения (GWS 1400)

Электронная система стабилизации

выдерживает число оборотов на холостом ходу

и под нагрузкой почти постоянным и

обеспечивает равномерную

производительность.

Указания по применению

fОсторожно при выполнении шлицев в

капитальных стенах, см. раздел

«Указания по статике».

fЗакрепляйте заготовку, если ее

собственный вес не обеспечивает

надежное положение.

fНе нагружайте электроинструмент до его

остановки.

fПри работе шлифовальные и отрезные

круги сильно нагреваются, не

прикасайтесь к ним пока они не остынут.

Указание: Отключайте вилку сети от

штепсельной розетки, если Вы не пользуйтесь

машиной. При включенной вилке сети и

наличии напряжения электроинструмент

расходует малое количество энергии также и в

выключенном состоянии.

OBJ_BUCH-310-001.book Page 199 Wednesday, December 20, 2006 9:31 AM

200 | Русский 1 609 929 K94 • 20.12.06

Обдирочное шлифование

fНикогда не применяйте отрезные круги

для обдирки!

С углом круга в 30° до 40° к заготовке Вы

получите наилучшие рабочие результаты при

обдирочном шлифовании. Передвигайте

электроинструмент с умеренным прижатием

туда и обратно. При этом заготовка сильно не

нагревается, не изменяет своей окраски и не

остаются канавки.

Лепестковый шлифовальный круг

Лепестковым шлифовальным кругом

(принадлежности) можно также обрабатывать

выпуклые поверхности и профили

(шлифование контуров).

Лепестковые шлифовальные круги обладают

значительно большим сроком службы, создают

меньший уровень шума и меньшие температуры

шлифования, чем обычные шлифовальные

круги.

Отрезание металлических частей

fВсегда для отрезных работ по металлу

применяйте защитный кожух для

отрезания 12.

При отрезании шлифовальным кругом

работайте с умеренной, соответствующей

обрабатываемому материалу, подачей. Не

оказывайте давление на отрезной круг, не

перекашивайте и не качайте его.

Не затормаживайте отрезной круг на выбеге

боковым давлением.

Всегда ведите

электроинструмент

против

направления

вращения. В

противном случае

возникает

опасность

неконтролируе-

мого выхода из

прорези.

При резке

профилей или

четырехгранных труб начинайте рез на

наименьшем поперечном сечении.

Резание камня

fВсегда для отрезных работ по камню

применяйте защитный кожух для

отрезания с направляющими салазками

19.

fДанный электроинструмент разрешается

применять только для сухого резания и

сухого шлифования.

Для резания камня лучше всего применять

алмазный отрезной круг. Для защиты от

перекашивания следует использовать

вытяжной колпак для отрезных работ с

направляющими салазками 19.

Работайте только с пылеотсосом и

дополнительно используйте противопылевой

респиратор.

Пылесос должен иметь допуск на отсасывание

каменной пыли. Фирма Bosch предлагает

соответствующие пылесосы.

Включите

электроинструмент

и установите его

передней частью

направляющих

салазок на деталь.

Перемещайте

электроинструмент

с умеренной,

соответствующей

обрабатываемому

материалу подачей.

При обработке особо твердых материалов,

например, бетона с высоким содержанием

гравия, алмазный отрезной круг может

перегреться и быть поврежден. Вращающийся

с алмазным отрезным кругом сноп искр

однозначно указывает на это.

В таком случае прервите процесс и дайте

алмазному отрезному кругу остыть на холостом

ходу при максимальном скорости в течение

короткого времени.

Значительное снижение производительности и

вращающийся сноп искр говорят о том, что

алмазный отрезной круг притупился. Алмазный

отрезной круг Вы можете заточить короткими

резами в абразивном материале (например, в

силикатном кирпиче).

Указания по статике

На шлицы в капитальных стенах

распространяется норма DIN 1053 часть 1 или

специфичные для соответствующей страны

предписания.

Эти предписания надлежит обязательно

выполнять. До начала работы

проконсультируйте ответственного

специалиста по статике, архитектора или

ответственное руководство строительством.

OBJ_BUCH-310-001.book Page 200 Wednesday, December 20, 2006 9:31 AM

Русский | 2011 609 929 K94 • 20.12.06

Техобслуживание и

сервис

Техобслуживание и очистка

fДо начала работ по обслуживанию и

настройке электроинструмента

отсоединяйте вилку шнура сети от

штепсельной розетки.

fДля обеспечения качественной и

безопасной работы следует постоянно

содержать электроинструмент и

вентиляционные прорези в чистоте.

fПри чрезвычайных эксплуатационных

условиях при обработке металлов

внутри электроинструмента возможно

осаждение электропроводящей пыли.

Это может сильно повлиять на защитную

изоляцию электроинструмента. В таких

случаях рекомендуется использовать

стационарную отсасывающую установку,

часто продувать вентиляционные шлицы

и включить перед электроинструментом

автомат защиты от токов повреждения.

Если электроинструмент, несмотря на тщатель-

ные методы изготовления и испытания, выйдет

из строя, то ремонт следует производить

силами авторизованной сервисной мастерской

для электроинструментов фирмы Бош.

Пожалуйста, во всех запросах и заказах на зап-

части обязательно указывайте 10-разрядный

предметный номер по типовой табличке

электроинструмента.

Сервис и консультационные услуги

Монтажные чертежи и информации по

запасным частям Вы найдете в Интернете на

странице:

www.bosch-pt.com

Pоссия

OOO «Роберт Бош»

129515, Москва, ул. Aкадемика Kоролева, 13

✆ . . . . . . . . . . . . . . . . . . . . +7 (0)495 / 9 35 88 06

✆ . . . . . . . . . . . . . . . . . . . . +7 (0)495 / 9 37 53 64

Факс . . . . . . . . . . . . . . . . . . +7 (0)495 / 9 35 88 07

OOO «Роберт Бош»

198188, Санкт-Петербург, ул. Зайцева, 41

✆ . . . . . . . . . . . . . . . . . . . .+7 (0)8 12 / 7 84 13 07

Факс . . . . . . . . . . . . . . . . . .+7 (0)8 12 / 7 84 13 61

OOO «Роберт Бош»

630032, Новосибирск, Горский микрорайон, 53,

✆ . . . . . . . . . . . . . . . . . . . . +7 (0)38 33 / 59 94 40

Факс . . . . . . . . . . . . . . . . . . +7 (0)38 33 / 59 94 65

OOO «Роберт Бош»

620017, Екатеринбург, ул.Фронтовых бригад,

14,

✆ . . . . . . . . . . . . . . . . . . . .+7 (0)3 43 / 3 65 86 74

Факс . . . . . . . . . . . . . . . . . .+7 (0)3 43 / 3 78 79 28

Aдреса региональных гарантийных сервисных

центров указаны в гарантийной карте,

выдаваемой при покупке инструмента в

магазине.

Беларусь

АСЦ УП-18

220064 Mинск, ул. Курчатова, 7

✆ . . . . . . . . . . . . . . . . . . . +375 (0)17 / 2 10 29 70

Факс . . . . . . . . . . . . . . . . . +375 (0)17 / 2 07 04 00

Утилизация

Отслужившие свой срок электроинструменты,

принадлежности и упаковки следует сдавать

на экологически чистую рециркуляцию

отходов.

Только для стран-членов ЕС:

Не выбрасывайте электроинстру-

менты в коммунальный мусор!

Согласно Европейской Директиве

2002/96/EС о старых электричес-

ких и электронных инструментах

и приборах, а также о

претворении этой директивы в национальное

право, отслужившие свой срок

электроинструменты должны отдельно

собираться и сдаваться на экологически

чистую утилизацию.

Оставляем за собой право на изменения.

OBJ_BUCH-310-001.book Page 201 Wednesday, December 20, 2006 9:31 AM

202 | Українська 1 609 929 K94 • 20.12.06

Загальні попередження

для електроприладів

Прочитайте всі по-

передження і вказівки.

Недодержання попереджень і вказівок може

призводити до удару електричним струмом,

пожежі та/або серйозних травм.

Добре зберігайте на майбутнє ці

попередження і вказівки.

Під поняттям «електроприлад» в цих поперед-

женнях мається на увазі електроприлад, що

працює від мережі (з електрокабелем) або від

акумуляторної батареї (без електрокабелю).

1) Безпека на робочому місці

а) Тримайте своє робоче місце в чистоті і

забезепчте добре освітлення робочого

місця. Безлад або погане освітлення на

робочому місці можуть призводити до

нещасних випадків.

б) Не працюйте з електроприладом у

середовищі, де існує небезпека вибуху

внаслідок присутності горючих рідин,

газів або пилу. Електроприлади можуть

породжувати іскри, від яких може

займатися пил або пари.

в) Під час працювання з

електроприладом не підпускайте до

робочого місця дітей та інших людей.

Ви можете втратити контроль над

приладом, якщо Ваша увага буде

відвернута.

2) Електрична безпека

а) Штепсель електроприладу повинен

пасувати до розетки. Не дозволяється

що-небудь міняти в штепселі. Для

роботи з електроприладами, що мають

захисне заземлення, не

використовуйте адаптери.

Використання оригінального штепселя та

належної розетки зменшує ризик удару

електричним струмом.

б) Уникайте контакту частей тіла із

заземленими поверхнями, як напр.,

трубами, батареями опалення,

плитами та холодильниками. Коли

Ваше тіло заземлене, існує збільшена

небезпека удару електричним струмом.

в) Захищайте прилад від дощу і вологи.

Попадання води в електроприлад

збільшує ризик удару електричним

струмом.

г) Не використовуйте кабель для перене-

сення електроприладу, підвішування

або витягування штепселя з розетки.

Захищайте кабель від жари, олії,

гострих країв та деталей приладу, що

рухаються. Пошкоджений або

закручений кабель збільшує ризик удару

електричним струмом.

д) Для зовнішніх робіт обов’язково вико-

ристовуйте лише такий подовжувач,

що придатний для зовнішніх робіт.

Використання подовжувача, що

розрахований на зовнішні роботи,

зменшує ризик удару електричним

струмом.

е) Якщо не можна запобігти

використанню електроприладу у

вологому середовищі, використовуйте

захисний автомат (FI-). Використання

захисного автомата (FI-) зменшує ризик

удару електричним струмом.

3) Безпека людей

а) Будьте уважними, слідкуйте за тим, що

Ви робите, та розсудливо поводьтеся

під час роботи з електроприладом. Не

користуйтеся електроприладом, якщо

Ви стомлені або знаходитеся під дією

наркотиків, спиртних напоїв або лік.

Мить неуважності при користуванні

електроприладом може призводити до

серйозних травм.

б) Вдягайте особисте захисне споряд-

ження та обов’язково вдягайте захисні

окуляри. Вдягання особистого захисного

спорядження, як напр., – в залежності від

виду робіт – захисної маски, спецвзуття,

що не ковзається, каски та навушників,

зменшує ризик травм.

в) Уникайте ненавмисного вмикання.

Перш ніж вмикати електроприлад в

електромережу або встромляти аку-

муляторну батарею, брати його в руки

або переносити, впевніться в тому, що

електроприлад вимкнутий. Тримання

пальця на вимикачі під час перенесення

електроприладу або встромляння в

розетку увімкнутого приладу може

призводити до травм.

г) Перед тим, як вмикати електроприлад,

приберіть налагоджувальні інстру-

менти та гайковий ключ. Знаходження

налагоджувального інструмента або

ключа в деталі, що обертається, може

призводити до травм.

OBJ_BUCH-310-001.book Page 202 Wednesday, December 20, 2006 9:31 AM

Українська | 2031 609 929 K94 • 20.12.06

д) Уникайте неприродного положення

тіла. Зберігайте стійке положення та

завжди зберігайте рівновагу. Це дозво-

лить Вам краще зберігати контроль над

електроприладом у несподіваних

ситуаціях.

е) Вдягайте придатний одяг. Не вдягайте

просторий одяг та прикраси. Не під-

ставляйте волосся, одяг та рукавиці

до деталей приладу, що рухаються.

Просторий одяг, довге волосся та

прикраси можуть попадати в деталі, що

рухаються.

ж)Якщо існує можливість монтувати

пиловідсмоктувальні або

пилоуловлювальні пристрої,

переконайтеся, щоб вони були добре

під’єднані та правильно використо-

вувалися. Використання пиловідсмок-

тувального пристрою може зменшити

небезпеки, зумовлені пилом.

4) Правильне поводження та користування

електроприладами

а) Не перевантажуйте прилад.

Використовуйте такий прилад, що

спеціально призначений для

відповідної роботи. З придатним

приладом Ви з меншим ризиком

отримаєте кращі результати роботи,

якщо будете працювати в зазначеному

діапазоні потужності.

б) Не користуйтеся електроприладом з

пошкодженим вимикачем. Електро-

прилад, який не можна увімкнути або

вимкнути, є небезпечним і його треба

відремонтувати.

в) Перед тим, як регулювати що-небудь

на приладі, міняти приладдя або

ховати прилад, витягніть штепсель із

розетки та/або витягніть акумуляторну

батарею. Ці попереджувальні заходи з

техніки безпеки зменшують ризик

ненавмисного запуску приладу.

г) Ховайте електроприлади, якими Ви

саме не користуєтесь, від дітей. Не

дозволяйте користуватися електро-

приводом особам, що не знайомі з його

роботою або не читали ці вказівки. У

разі застосування недосвідченими

особами прилади несуть в собі небезпеку.

д) Старанно доглядайте за електро-

приладом. Перевіряйте, щоб рухомі

деталі приладу бездоганно працювали

та не заїдали, не були поламаними або

настільки пошкодженими, щоб це

могло вплинути на функціонування

електроприладу. Пошкоджені деталі

треба відремонтувати, перш ніж ними

можна знову користуватися. Велика

кількість нещасних випадків

спричиняється поганим доглядом за

електроприладами.

е) Тримайте різальні інструменти

нагостреними та в чистоті. Старанно

доглянуті різальні інструменти з гострим

різальним краєм менше застряють та їх

легше вести.

ж)Використовуйте електроприлад, при-

ладдя до нього, робочі інструменти т. і.

відповідно до цих вказівок. Беріть до

уваги при цьому умови роботи та

специфіку виконуваної роботи. Вико-

ристання електроприладів для робіт, для

яких вони не передбачені, може призво-

дити до небезпечних ситуацій.

5) Сервіс

а) Віддавайте свій прилад на ремонт

лише кваліфікованим фахівцям та

лише з використанням оригінальних

запчастин. Це забезпечить безпечність

приладу на довгий час.

Специфічні для приладу

вказівки з техніки безпеки

Спільні попередження при

шліфуванні, шліфуванні наждаком,

роботах з дротяними щітками та

відрізанні

fЦей електроприлад може

використовуватися в якості

шліфмашини, шліфмашини з наждачною

шкуркою, дротяної щітки і абразивно-

відрізного верстата. Зважайте на всі

попередження, вказівки, зображення

приладу і його технічні дані, що Ви

отримали разом з електроприладом.

Недодержання нижчеподаних вказівок

може призводити до удару електричним

струмом, пожежі і/або важких тілесних

ушкоджень.

fЦей електроприлад не призначений для

полірування. Використання

електроприладу з метою, для якої він не

передбачений, може створювати

небезпечну ситуацію і призводити до

тілесних ушкоджень.

OBJ_BUCH-310-001.book Page 203 Wednesday, December 20, 2006 9:31 AM

204 | Українська 1 609 929 K94 • 20.12.06

fВикористовуйте лише приладдя, що

передбачене і рекомендоване

виготовлювачем спеціально для цього

електроприладу. Сама лише можливість

закріплення приладдя на Вашому

електроприладі не гарантує його безпечне

використання.

fДопустима кількість обертів робочого

інструмента повинна як мінімум

відповідати максимальній кількості

обертів, що зазначена на електроприладі.

Приладдя, що обертається швидше

дозволеного, може зламатися і розлетітися.

fЗовнішній діаметр і товщина робочого

інструмента повинна відповідати

параметрам Вашого електроприладу. При

неправильних розмірах робочого

інструмента існує небезпека того, що

робочий інструмент буде недостатньо

прикриватися та Ви можете втратити

контроль над ним.

fШліфувальні круги, фланці, тарілчасті

шліфувальні круги та інше приладдя

повинне точно пасувати до

шліфувального шпинделя Вашого

електроінструменту. Робочий інструмент,

що не точно пасує до шліфувального

шпинделя, обертається нерівномірно,

сильно вібрує і може призводити до втрати

контролю над ним.

fНе використовуйте пошкоджений

робочий інструмент. Перед кожним

використанням перевіряйте робочі

інструменти, зокрема, шліфувальні круги

на відламки та тріщини, тарілчасті

шліфувальні круги на тріщини, знос або

сильне притуплення, дротяні щітки на

розхитані або зламані дроти. Якщо

електроприлад або робочий інструмент

впав, перевірте, чи не пошкодився він,

або використовуйте непошкоджений

робочий інструмент. Після перевірки і

монтажу робочого інструмента Ви самі і

інші особи, що знаходяться поблизу,

повинні стати так, щоб не знаходитися в

площині робочого інструмента, що

обертається, після чого увімкніть

електроприлад на одну хвилину на

максимальну кількість обертів.

Пошкоджені робочі інструменти більшістю

ламаються під час такої перевірки.

fВдягайте особисте захисне спорядження.

В залежності від виду робіт

використовуйте захисну маску, захист

для очей або захисні окуляри. За

необхідністю вдягайте респіратор,

навушники, захисні рукавиці або

спеціальний фартух, щоб захистити себе

від невеличких частинок, що

утворюються під час шліфування, та

частинок матеріалу. Очі повинні бути

захищені від відлетілих чужорідних тіл, що

утворюються при різних видах робіт.

Респіратор або маска повинні

відфільтровувати пил, що утворюється під

час роботи. При тривалій роботі при гучному

шумі можна втратити слух.

fСлідкуйте за тим, щоб інші особи

дотримувалися безпечної відстані від

Вашої робочої зони. Кожен, хто заходить

у робочу зону, повинен мати особисте

захисне спорядження. Уламки

оброблюваного матеріалу або зламаних

робочих інструментів можуть відлітати та

спричиняти тілесні ушкодженні навіть за

межами безпосередньої робочої зони.

fПри роботах, коли робочий інструмент

може зачепити заховану

електропроводку або власний шнур

живлення, тримайте електроприлад за

ізольовані рукоятки. Зачеплення

електропроводки заряджує металеві

частини електроприладу і призводить до

удару електричним струмом.

fТримайте шнур живлення на відстані від

робочого інструмента, що обертається.

При втраті контролю над приладом може

перерізатися або захопитися шнур живлення

та Ваша рука може потрапити під робочий

інструмент, що обертається.

fПерш, ніж покласти електроприлад,

зачекайте, поки робочий інструмент

повністю не зупиниться. Робочий

інструмент, що ще обертається, може

торкнутися поверхні, на яку Ви його

кладете, через що Ви можете втратити

контроль над електроприладом.

fНе залишайте електроприлад увімкненим

під час перенесення. Ваш одяг може

випадково потрапити в робочий інструмент,

що обертається, та робочий інструмент може

пробуравити Вас.

fРегулярно прочищайте вентиляційні

щілини Вашого електроприладу.

Вентилятор електромотора затягує пил у

корпус, сильне накопичення металевого

пилу може призвести до електричної

небезпеки.

fНе користуйтеся електроприладом

поблизу від горючих матеріалів. Такі

матеріали можуть займатися від іскор.

fНе використовуйте робочі інструменти,

що потребують охолоджувальної рідини.

Використання води або іншої

охолоджувальної рідини може призвести до

удару електричним струмом.

OBJ_BUCH-310-001.book Page 204 Wednesday, December 20, 2006 9:31 AM

Українська | 2051 609 929 K94 • 20.12.06

Сіпання та відповідні

попередження

fСіпання – це несподівана реакція приладу

на зачеплення або застрявання робочого

інструмента, що обертається, наприклад,

шліфувального круга, тарілчастого

шліфувального круга, дротяної щітки тощо. В

результаті електроінструмент починає

неконтрольовано рухатися з прискоренням

проти напрямку обертання робочого

інструмента в місці застрявання.

Якщо, напр., шліфувальний круг застряє або

зачіплюється в оброблюваному матеріалі,

край шліфувального круга, що саме упірнув в

матеріал, може блокуватися, призводячи до

відскакування або сіпання шліфувального

круга. В результаті шліфувальний круг

починає рухатися в напрямку особи, що

обслуговує прилад, або у протилежному

напрямку, в залежності від напрямку

обертання круга в місці застрявання. При

цьому шліфувальний круг може

переламатися.

Сіпання – це результат неправильної

експлуатації або помилок при роботі з

електроприладом. Йому можна запобігти за

допомогою належних запобіжних заходів,

що описані нижче.

fМіцно тримайте електроприлад, тримайте

своє тіло та руки у положенні, в якому Ви

зможете протистояти сіпанню. Завжди

використовуйте додаткову рукоятку (за її

наявності), щоб бути в стані найкращим

чином справитися з сіпанням і

реактивними моментами при високій

частоті обертання робочого інструмента.

З сіпанням та реактивними моментами

можна справитися за умови придатних

запобіжних заходів.

fНіколи не тримайте руку поблизу від

робочого інструмента, що обертається.

При сіпанні робочий інструмент може

відскочити Вам на руку.

fУникайте своїм корпусом місць, куди в

разі сіпання може відскочити

електроприлад. При сіпанні електроприлад

відскакує в напрямку, протилежному руху

шліфувального круга в місці застрявання.

fПрацюйте з особливою обережністю в

кутах, на гострих краях тощо. Запобігайте

відскакуванню робочого інструмента від

оброблюваного матеріалу та його

заклинюванню. В кутах, на гострих краях

або при відскакуванні робочий інструмент

може заклинюватися. Це призводить до

втрати контролю або сіпання.

fНе використовуйте ланцюгові пиляльні

диски та пиляльні диски з зубцями. Такі

робочі інструменти часто спричиняють

сіпання або втрату контролю над

електроприладом.

Особливі попередження при

шліфуванні та відрізанні

fЗавжди використовуйте захисний кожух,

що передбачений для використовуваного

типу шліфувального круга. Захисний

кожух трeба надійно встановити на

електроприладі та відрегулювати таким

чином, щоб досягти максимальної

безпеки, тобто щоб на особу, що

обслуговує прилад, дивилася якомога

менша частина неприкритого

шліфувального інструмента. Захисний

кожух має захищати особу, що обслуговує

прилад, від уламків та випадкового контакту

із шліфувальним кругом.

fВикористовуйте лише шліфувальні

круги, дозволені для Вашого

електроприладу, та захисний кожух, що

передбачений для відповідного

шліфувального круга. Шліфувальні круги,

що не передбачені для електроприладу, не

можна достатньою мірою прикрити, тому

вони небезпечні.

fШліфувальні круги можна

використовувати лише для

рекомендованих видів робіт. Наприклад:

Ніколи не шліфуйте боковою поверхнею

відрізного круга. Відрізні круги призначені

для знімання матеріалу кромкою круга.

Бічне навантаження може зламати

шліфувальний круг.

fЗавжди використовуйте для вибраного

Вами шліфувального круга

непошкоджений затискний фланець

відповідного розміру та форми.

Придатний фланець підтримує

шліфувальний круг і, таким чином, зменшує

небезпеку перелому шліфувального круга.

Фланці для відрізних шліфувальних кругів

можуть відрізнятися від фланців для інших

шліфувальних кругів.

fНе використовуйте зношені шліфувальні

круги, що вживалися на

електроприладах більших розмірів.

Шліфувальні круги для більших

електроприладів не розраховані на більшу

кількість обертів менших електроприладів

та можуть ламатися.

OBJ_BUCH-310-001.book Page 205 Wednesday, December 20, 2006 9:31 AM

206 | Українська 1 609 929 K94 • 20.12.06

Інші особливі попередження при

відрізанні шліфувальним кругом

fУникайте застрявання відрізного круга

або занадто сильного натискання. Не

робіть занадто глибоких надрізів. Занадто

сильне натискання на відрізний круг

збільшує навантаження на нього та його

схильність до перекосу або застрявання і

таким чином збільшує можливість сіпання

або ламання шліфувального круга.

fУникайте зони попереду та позаду

відрізного круга. Якщо Ви пересуваєте

відрізний круг в оброблюваному матеріалі в

напрямку від себе, при сіпанні

електроприлад з кругом, може відскочити

прямо на Вас.

fЯкщо відрізний круг заклинить або Ви

зупините роботу, вимкніть

електроприлад та тримайте його

спокійно, поки круг не зупиниться.

Ніколи не намагайтеся вийняти з прорізу

відрізний круг, що ще обертається,

інакше електроприлад може сіпнутися.

З’ясуйте та усуньте причину заклинення.

fНе вмикайте електроприлад до тих пір,

поки він ще знаходиться в

оброблюваному матеріалі. Дайте

відрізному кругу спочатку досягти

повного числа обертів, перш ніж Ви

обережно продовжите роботу. В

противному випадку круг може застряти,

вискочити з оброблюваного матеріалу або

сіпнутися.

fПідпирайте плити або великі

оброблювані поверхні, щоб зменшити

ризик сіпання через заклинення

відрізного круга. Великі оброблювані

поверхні можуть прогинатися під власною

вагою. Оброблюваний матеріал треба

підпирати з обох боків, а саме як поблизу від

прорізу, так і з краю.

fБудьте особливо обережні при прорізах в

стінах або в інших місцях, в які Ви не

можете зазирнути. Відрізний круг, що

занурюється, може порізати газопровід або

водопровід, електропроводку або інші

об’єкти і спричинити сіпання.

Особливі попередження при

шліфуванні наждаком

fНе використовуйте завеликі абразивні

шкурки, дотримуйтеся інструкції

виготовлювача щодо розміру абразивних

шкурок. Абразивна шкурка, що виступає за

тарілчастий шліфувальний круг, може

спричинити тілесні ушкодження, а також

застрявання, розрив абразивної шкурки або

призвести до сіпання.

Особливі попередження при роботі

з дротяними щітками

fЗважайте на те, що навіть під час

звичайного використання з дротяної

щітки можуть відламуватися шматочки

дроту. Не створюйте занадто сильне

навантаження на дроти, занадто сильно

натискуючи на щітку. Шматочки дроту, що

відлітають, можуть дуже легко впиватися в

тонкий одяг та/або шкіру.

fЯкщо рекомендується захисний кожух,

запобігайте тому, щоб захисний кожух та

дротяна щітка торкалися одне одного.

Тарілчасті та чашкові дротяні щітки можуть

в результаті притискування та через

відцентрові сили збільшувати свій діаметр.

Додаткові попередження

Вдягайте захисні окуляри!

fДля знаходження захованих в стіні труб

або електропроводки користуйтеся

придатними приладами або зверніться в

місцеве підприємство електро-, газо- і

водопостачання. Зачеплення електропро-

водки може призводити до пожежі та вдару

електричним струмом. Зачеплення газової

труби може призводити до вибуху.

Зачеплення водопроводної труби може

завдати шкоду матеріальним цінностям або

призвести до удару електричним струмом.

fЗавжди використовуйте захисне

приладдя, передбачене для відповідного

випадку використання. Захисне

приладдя, що не придатне для відповідного

випадку використання, не може достатньою

мірою прикрити шліфувальний круг.

fПри обробці каменю використовуйте

пилосос. Пилосос має бути допущений

для відсмоктування породного пилу.

Використання таких пристроїв зменшує

ризик виникнення небезпечних ситуацій

через пил.

fВикористовуйте для розрізання каменю

люнетний супорт. Без бічних напрямних

відрізний круг може застряти та сіпнутися.

fПід час роботи міцно тримайте прилад

двома руками і зберігайте стійке

положення. Двома руками Ви зможете

надійніше тримати електроприлад.

OBJ_BUCH-310-001.book Page 206 Wednesday, December 20, 2006 9:31 AM

Українська | 2071 609 929 K94 • 20.12.06

fЗакріплюйте оброблюваний матеріал. За

допомогою затискного пристрою або лещат

оброблюваний матеріал фіксується

надійніше ніж при триманні його в руці.

fНе обробляйте матеріали, що містять

асбест. Асбест вважається канцерогенним.

fУживайте запобіжних заходів, якщо під

час роботи можуть утворюватися

шкідливі для здоров’я, горючі види пилу

або такі, що можуть займатися.

Наприклад: Деякі види пилу вважаються

канцерогенними. Вдягайте пилозахисну

маску та користуйтеся пилососом для

відсмоктування пилу/стружки, якщо його

можна підключити.

fТримайте робоче місце в чистоті.

Особливу небезпеку являють собою суміші

матеріалів. Пил легких металів може

спалахувати або вибухати.

fНе користуйтеся електроприладом з пош-

кодженим електрошнуром. Якщо під час

роботи електрошнур буде пошкоджено,

не торкайтеся пошкодженого електро-

шнура і витягніть штепсель з розетки.

Пошкоджений електрошнур збільшує

небезпеку удару електричним струмом.

Опис принципу роботи

Прочитайте всі попередження і

вказівки. Недодержання попе-

реджень і вказівок може

призводити до удару електричним

струмом, пожежі та/або серйозних

травм.

Будь ласка, розгорніть сторінку із зображенням

приладу і тримайте її перед собою увесь час,

коли будете читати інструкцію.

Призначення приладу

Електроприлад призначений для відрізання,

обдирання та крацювання металу та каменю

без використання води.

Для розрізання металу необхідно

використовувати спеціальний захисний кожух

для розрізання (приладдя).

Для розрізання каменю необхідно

використовувати спеціальний витяжний ковпак

для розрізання з люнетним супортом

(приладдя).

В комбінації з дозволеними шліфувальними

інструментами електроприлад може

використовуватися для зачищення наждаком.

Зображені компоненти

Нумерація зображених компонентів

посилається на зображення електроприладу на

сторінці з малюнком.

1Деблокувальний важіль для захисного

кожуха

2Фіксатор шпинделя

3Вимикач

4Додаткова рукоятка

5Шліфувальний шпиндель

6Витяжний ковпак для шліфування*

7Опорний фланець з кільцем круглого

перерізу

8Твердосплавний чашковий диск*

9Затискна гайка

10 Швидкозатискна гайка *

11 Захисний кожух для шліфування

12 Захисний кожух для розрізання*

13 Шліфувальний/відрізний круг*

14 Захист для руки*

15 Гумовий тарілчастий шліфувальний круг*

16 Шліфувальна шкурка*

17 Кругла гайка*

18 Чашкова щітка*

19 Витяжний ковпак для розрізання з

люнетним супортом *

20 Алмазний відрізний круг*

*Зображене чи описане приладдя не належить до

стандартного обсягу поставки.

OBJ_BUCH-310-001.book Page 207 Wednesday, December 20, 2006 9:31 AM

208 | Українська 1 609 929 K94 • 20.12.06

Технічні дані

Заява про відповідність

Ми заявляємо з повною одноособовою відпо-

відальністю, що цей продукт відповідає таким

нормам або нормативним документам:

EN 60745 відповідно до директив 89/336/EWG,

98/37/EG.

04.12.2006, Robert Bosch GmbH, Power Tools Division

D-70145 Leinfelden-Echterdingen

Інформація щодо шуму і вібрації

Результати вимірювання визначені відповідно

до EN 60745.

Оцінений як А рівень звукового тиску від при-

ладу, як правило, становить: звукове наванта-

ження 91 дБ(A); звукова потужність 102 дБ(A).

Похибка K=3 дБ.

Вдягайте навушники!

Загальна вібрація (векторна сума трьох

напрямків), визначена відповідно до EN 60745:

Шліфування поверхонь (обдирання): вібрація

ah=8,5 м/с2, похибка K=2,0 м/с2.

Шліфування абразивною шкуркою: вібрація

ah=3,4 м/с2, похибка K=2,0 м/с2.

Зазначений в цих

вказівках рівень вібрації

був визначений за процедурою, визначеною в

EN 60745; ним можна користуватися для

порівняння приладів.

Рівень вібрації може мінятися в залежності від

використання електроприладу і інколи може

перебільшувати значення, зазначене в цих

вказівках. При регулярній експлуатації

електроприладу в такий спосіб вібраційне

навантаження можна недооцінити.

Вказівка: Для точної оцінки вібраційного наван-

таження протягом певного часу треба урахову-

вати також і інтервали, коли прилад вимкнутий

або коли він хоч і увімкнутий, але не використо-

вується. Це може значно зменшити вібраційне

навантаження протягом всього часу роботи.

Кутова шліфмашина GWS 1000

PROFESSIONAL

GWS 1000

PROFESSIONAL

GWS 1400

PROFESSIONAL

Товарний номер 3 601 H21 0.. 3 601 H21 0.. 3 601 H24 0..

Ном. споживана потужність Вт 1000 1000 1400

Корисна потужність Вт 630 630 820

Кількість обертів на холостому

ході хвил.-1 11000 11000 11000

Макс. діаметр шліфувального

круга мм 115 125 125

Різьба шліфувального шпинделя M 14 M 14 M 14

Обмеження пускового струму – – z

Постійна електроніка ––z

Вага відповідно до

EPTA-Procedure 01/2003 кг 2,1 2,1 2,2

Клас захисту /II /II /II

Дані зазначені для номінальної напруги [U] 230/240 В. При меншій напрузі і в спеціальних конструкціях для

певних країн ці дані можу відрізнятися.

Будь ласка, зважайте на товарний номер, зазначений на заводській табличці Вашого електроприладу.

Торговельна назва деяких приладів може розрізнятися.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_BUCH-310-001.book Page 208 Wednesday, December 20, 2006 9:31 AM

Українська | 2091 609 929 K94 • 20.12.06

Монтаж

Монтаж захисних пристроїв

fПеред будь-якими маніпуляціями з

електроприладом витягніть штепсель з

розетки.

Захисний кожух для шліфування

Надіньте захисний кожух

11 на шийку шпинделя, як

це показано на малюнку.

Трикутні позначки на

захисному кожусі повинні

збігатися з відповідними

позначками на головці

редуктора.

Надіньте захисний кожух 11

на шийку шпинделя, щоб

буртик захисного кожуха сів

на фланець

електроприладу, та крутіть

його, поки він відчутно не

зайде у зачеплення.

Пристосуйте положення захисного кожуха 11

до потреб робочої операції. Для цього натисніть

на деблокувальний важіль 1 угору та поверніть

захисний кожух 11 у потрібне положення.

fЗахисний кожух 11 треба встановити так,

щоб іскри не могли летіти в напрямку

працюючого з приладом.

fЗахисний кожух 11 повинен повертатися

лише при приведенні в дію

деблокувального важеля 1! В

противному випадку в жодному разі не

можна продовжувати роботу з

електроприладом і його необхідно здати

у бюро сервісного обслуговування.

Вказівка: Завдяки кодованим кулачкам на

захисному кожусі 11 можна монтувати лише

захисний кожух, що розрахований на

відповідний електроприлад.

Захисний кожух для розрізання

fДля розрізання металу завжди

використовуйте захисний кожух для

розрізання 12.

fДля розрізання каменю завжди

використовуйте витяжний ковпак для

розрізання з люнетним супортом 19.

Захисний ковпак для розрізання 12 монтується

так само, як і захисний ковпак для шліфування

11.

Витяжний ковпак для шліфування

Для зменшення утворення пилу при шліфуванні

фарб, лаків та пластмаси твердосплавним

чашковим кругом 8 або гумовим тарілчастим

шліфувальним кругом 15 з абразивною

шкуркою 16 можна використовувати витяжний

ковпак 6. Витяжний ковпак 6 не призначений

для обробки металу.

До витяжного ковпака 6 можна приєднати

придатний пилосос Bosch.

Витяжний ковпак 6 монтується начебто

захисний кожух 11. Щітковий обід можна

міняти.

Додаткова рукоятка

fКористуйтеся приладом лише з

додатковою рукояткою 4.

Прикрутіть додаткову рукоятку 4 в залежності

від способу роботи праворуч або ліворуч від

головки редуктора.

Захист для руки

fДля роботи з гумовим тарілчастим

шліфувальним кругом 15 або з чашковою

щіткою/дисковою щіткою/віялоподібним

кругом завжди монтуйте захист для рук

14.

Закріплюйте захист для рук 14 за допомогою

додаткової рукоятки 4.

Монтаж шліфувальних

інструментів

fПеред будь-якими маніпуляціями з

електроприладом витягніть штепсель з

розетки.

fШліфувальні і відрізні круги під час

роботи дуже нагріваються; не торкайтеся

до них, поки вони не вихолонуть.

Прочистіть шліфувальний шпиндель 5 і всі

деталі, що будуть монтуватися.

При монтажі і демонтажі шліфувальних

інструментів натисніть на фіксатор шпинделя 2,

щоб зафіксувати шліфувальний шпиндель.

fПерш, ніж натискати на фіксатор

шпинделя, зачекайте, поки

шліфувальний шпиндель не зупиниться!

В противному разі електроприлад може

пошкодитися.

Шліфувальний/відрізний круг

Зважайте на розміри шліфувальних

інструментів. Отвір за своїм діаметром має

пасувати до опорного фланця. Не

використовуйте адаптери або перехідники.

OBJ_BUCH-310-001.book Page 209 Wednesday, December 20, 2006 9:31 AM

210 | Українська 1 609 929 K94 • 20.12.06

При використанні алмазних відрізних дисків

слідкуйте за тим, щоб стрілка напрямку

обертання на алмазному відрізному диску

відповідала напрямку обертання

електроприладу (див. стрілку напрямку

обертання на головці редуктора).

Послідовність монтажу показана на сторінці з

малюнком.

Для закріплення шліфувального/відрізного

круга накрутіть затискну гайку 9 і закрутіть її за

допомогою гайкового ключа, див. розділ

«Швидкозатискна гайка».

fПісля монтажу шліфувального

інструмента, перш ніж вмикати прилад,

перевірте, чи правильно монтований

шліфувальний інструмент і чи вільно він

може обертатися. Впевніться, що

шліфувальний інструмент не зачіпає

захисний кожух або інші деталі.

В опорному фланці 7 на

центруючому пояску

знаходиться пластмасова

деталь (кільце круглого

перерізу). Якщо кільця

круглого перерізу нема або

якщо воно пошкоджене, його

обов’язково треба

поставити/поміняти (товарний

номер 1 600 210 039), перш ніж монтувати

опорний фланець 7.

Віялоподібний шліфувальний круг

fДля роботи з гумовим тарілчастим

шліфувальним кругом 15 або з чашковою

щіткою/дисковою щіткою/віялоподібним

кругом завжди монтуйте захист для рук

14.

Встановіть на шліфувальний шпиндель 5

спеціальний опорний фланець (товарний номер

2 605 703 028) і віялоповідний шліфувальний

круг. Накрутіть затискну гайку 9 і затягніть її

гайковим ключем.

Гумовий тарілчаcтий шліфувальний круг

fДля роботи з гумовим тарілчастим

шліфувальним кругом 15 або з чашковою

щіткою/дисковою щіткою/віялоподібним

кругом завжди монтуйте захист для рук

14.

Послідовність монтажу показана на сторінці з

малюнком.

Накрутіть круглу гайку 17 і затягніть її гайковим

ключем.

Чашкова/дискова щітка

fДля роботи з гумовим тарілчастим

шліфувальним кругом 15 або з чашковою

щіткою/дисковою щіткою/віялоподібним

кругом завжди монтуйте захист для рук

14.

Послідовність монтажу показана на сторінці з

малюнком.

Чашкову/дискову щітку треба накручувати на

шліфувальний шпиндель настільки, щоб вона

щільно прилягала до фланця шліфувального

шпинделя в кінці різьби. Затягніть

чашкову/дискову щітку гайковим ключем.

Швидкозатискна гайка

Для простої заміни шліфувального інструмента

без використання додаткових інструментів Ви

можете замість затискної гайки 9

використовувати швидкозатискну гайку 10.

fШвидкозатискну гайку 10 дозволяється

використовувати лише для

шліфувальних і відрізних кругів.

Використовуйте лише бездоганну,

непошкоджену швидкозатискну гайку 10.

При закручуванні слідкуйте за тим, щоб

маркірована сторона швидкозатискної

гайки 10 не дивилася на шліфувальний круг;

стрілка повинна дивитися на індексну

позначку 21.

Натисніть на фіксатор

шпинделя 2, щоб

зупинити

шліфувальний

шпиндель. Для

затягнення

швидкозатискної гайки

з силою поверніть

шліфувальній круг за

стрілкою годинника.

Закріплену належним

чином, непошкоджену

швидкозатискну гайку

можна відпустити,

вручну повертаючи

кільце з накаткою

проти стрілки

годинника.

Ніколи не

відкручуйте

швидкозатискну

гайку, яка сидить дуже міцно, кліщами,

використовуйте гайковий ключ. Приставте

гайковий ключ, як показано на малюнку.

OBJ_BUCH-310-001.book Page 210 Wednesday, December 20, 2006 9:31 AM

Українська | 2111 609 929 K94 • 20.12.06

Дозволені шліфувальні

інструменти

Ви можете використовувати усі названі в цій

інструкції шліфувальні інструменти.

Допустима частота обертання [хвил.-1] або

колова швидкість [м/с] використовуваних

шліфувальних інструментів має як мінімум

відповідати даним, зазначеним в нижчеподаній

таблиці.

З цієї причини зважайте на допустиму частоту

обертання або колову швидкість, що

зазначені на етикетці шліфувального

інструмента.

Повертання головки редуктора

fПеред будь-якими маніпуляціями з

електроприладом витягніть штепсель з

розетки.

Головку редуктора

можна повертати з

інтервалом у 90°.

Завдяки цьому

вимикач буде

знаходитися у більш

зручному для певних

видів роботи

положенні, напр., при

розрізанні з

витяжним ковпаком

з люнетним супортом

19/абразивно-

відрізною станиною

або якщо Ви лівша.

Повністю викрутіть 4 гвинти. Обережно

поверніть головку редуктора, не знімаючи її з

корпуса в нове положення. Знову затягніть

туго 4 гвинти.

Робота

Початок роботи

fЗважайте на напругу в мережі! Напруга

джерела струму повинна відповідати зна-

ченню, що зазначене на табличці з харак-

теристиками електроприладу. Електро-

прилад, що розрахований на напругу

230 В, може працювати також і при 220 В.

При експлуатації електроприладу від

пересувних електроагрегатів (генераторів), які

не мають достатнього резерву потужності або

придатного регулятора напруги з підсиленням

пускового струму, можлива втрата потужності

або незвичайна поведінка при вмиканні.

Будь ласка, зважайте на придатність

використовуваного Вами електроагрегату.

Вмикання/вимикання

Щоб увімкнути електроприлад, потягніть

вимикач 3 уперед.

Щоб зафіксувати вимикач 3, натисніть на

вимикач 3 спереду, щоб він застопорився.

Щоб вимкнути електроприлад, відпустіть

вимикач 3 або, якщо він зафіксований,

натисніть коротко ззаду на вимикач 3 і потім

відпустіть його.

fПеревіряйте шліфувальні інструменти

перед експлуатацією. Шліфувальний

інструмент має бути бездоганно

монтований та вільно обертатися.

Здійсніть пробне вмикання без

навантаження принаймні на 1 хвил. Не

використовуйте пошкоджені та некруглі

шліфувальні інструменти або такі, що

сильно вібрують. Пошкоджені шліфувальні

інструменти можуть ламатися і спричиняти

тілесні ушкодження.

Обмеження пускового струму (GWS 1400)

Електронне обмеження пускового струму

обмежує потужність при вмиканні

електроприладу і дозволяє експлуатувати його

з запобіжником 16 А.

Постійна електроніка (GWS 1400)

Постійна електроніка забезпечує майже

однакову кількість обертів при роботі на

холостому ході і під навантаженням; це

забезпечує рівномірну продуктивність.

макс.

[мм] [мм]

D b d [хвил.-1][м/с]

115

125

22,2

11000

115

125 ––

11000

75 30 M 14 11000 45

OBJ_BUCH-310-001.book Page 211 Wednesday, December 20, 2006 9:31 AM

212 | Українська 1 609 929 K94 • 20.12.06

Вказівки щодо роботи

fОбережно при прорізанні шліців у несучій

стіні, див. розділ «Вказівки щодо

статики».

fЯкщо оброблювана заготовка не лежіть

стабільно під власною вагою, її треба

закріпити.

fНе навантажуйте електроприлад

настільки, щоб він зупинився.

fШліфувальні і відрізні круги під час

роботи дуже нагріваються; не торкайтеся

до них, поки вони не вихолонуть.

Вказівка: Якщо прилад Вам саме непотрібний,

витягуйте штепсель з розетки. При увімкнутому

штепселі і наявності струму в мережі прилад

незначною мірою споживає електроенергію

також і у вимкнутому стані.

Обдирне шліфування

fНіколи не використовуйте для обдирання

відрізні шліфувальні круги.

Під кутом 30° – 40° Ви отримаєте при

обдирному шліфуванні найкращі результати

роботи. Совайте електроприлад з помірним

натискуванням туди-сюди. Цим Ви уникните

перегрівання оброблюваної заготовки, зміни

кольору і утворення хвиль.

Віялоподібний шліфувальний круг

Віялоподібним шліфувальним кругом

(приладдя) можна обробляти також і вигнуті

поверхні і профілі.

Віялоподібні шліфувальні круги мають значно

довший експлуатаційний ресурс, спричиняють

менше шуму і мають нижчу температуру

шліфування ніж традиційні шліфувальні круги.

Розрізання металу

fДля розрізання металу завжди

використовуйте захисний кожух для

розрізання 12.

При відрізанні працюйте з помірним

просуванням робочого інструмента у

відповідності до оброблюваного матеріалу. Не

натискуйте на відрізний круг, не перекошуйте

його і не хитайте його.

Після вимкнення приладу не гальмуйте

відрізний круг притискуванням збоку.

Шліфувати треба

завжди із

зустрічною

подачею. Інакше

існує небезпека не-

контрольованого

виштовхування

електроприладу з

прорізу.

При розрізанні

профілей і

квадратних труб

краще починати з

найменьшого

перерізу.

Розрізання каменю

fДля розрізання каменю завжди

використовуйте витяжний ковпак для

розрізання з люнетним супортом 19.

fЕлектроприлад можна використовувати

лише для сухого розрізання/сухого

шліфування.

Для розрізання каменю найкраще

використовуйте алмазний відрізний круг. Для

захисту від перекосу необхідно

використовувати витяжний ковпак для

розрізання з люнетним супортом 19.

Експлуатуйте електроприлад лише з

пиловідсмоктувачем і додатково вдягайте

пилозахисну маску.

Пилосос має бути допущений для

відсмоктування породного пилу. Bosch

пропонує придатні пилососи.

Увімкніть

електроприлад і

приставте його

передньою

частиною

люнетного супорта

до оброблюваного

матеріалу. Помірно

просувайте

електроприлад у

відповідності до

оброблюваного

матеріалу.

ри розрізанні особливо твердих матеріалів,

напр., бетону з високим вмістом гальки,

алмазний відрізний круг може перегріватися,

що призводить до його пошкодження. Про це

недвозначно свідчить вінець із іскор навколо

алмазного відрізного диска.

У такому випадку припиніть розрізання та

дайте алмазному відрізному диску охолонути,

давши йому протягом короткого часу

попрацювати на холостому ході при

максимальній кількості обертів.

OBJ_BUCH-310-001.book Page 212 Wednesday, December 20, 2006 9:31 AM

Українська | 2131 609 929 K94 • 20.12.06

Дуже повільне просування роботи і утворення

вінця з іскор є ознаками того, що алмазний

відрізний диск затупився. Ви можете знов

нагострити його, зробивши короткі надрізи в

абразивному матеріалі, напр., у силікатній цеглі.

Вказівки щодо статики

Шліци в несучих стінах підлягають стандарту

DIN 1053, ч. 1, або національним приписам.

Цих приписів треба обов’язково

додержуватися. З цієї причини перед початком

роботи Вам треба залучити для поради

відповідного статика, архітектора або прораба.

Технічне обслуговування і

сервіс

Технічне обслуговування і

очищення

fПеред будь-якими маніпуляціями з

електроприладом витягніть штепсель з

розетки.

fЩоб електроприлад працював якісно і

надійно, тримайте прилад і вентиляційні

отвори в чистоті.

fВ екстремальних умовах роботи при об-

робці металів усередині електроприладу

може збиратися електропровідний пил.

Це може погіршувати захисну ізоляцію

електроприладу. В таких випадках

рекомендується користуватися

стаціонарним пиловідсмоктувальним

пристроєм, частіше продувати

вентиляційні отвори і використовувати

автомат захисного вимикання (FI).

Якщо незважаючи на ретельну технологію

виготовлення і перевірки прилад все-таки

вийде з ладу, його ремонт дозволяється

виконувати лише в авторизованій сервісній

майстерні для електроприладів Bosch.

При всіх запитаннях і при замовленні

запчастин, будь ласка, обов’язково зазначайте

10-значний товарний номер, що знаходиться на

заводській табличці електроприладу.

Сервіс і консультації для клієнтів

Детальні креслення і інформацію щодо

запчастин див.:

www.bosch-pt.com

Україна

Бош Сервіс Центр Електроінструментів

вул. Крайня, 1, 02660, Київ-60

✆ . . . . . . . . . . . . . . . . . . . . +38 (0)44 / 5 12 03 75

✆ . . . . . . . . . . . . . . . . . . . . +38 (0)44 / 5 12 04 46

✆ . . . . . . . . . . . . . . . . . . . . +38 (0)44 / 5 12 05 91

Факс . . . . . . . . . . . . . . . . . . +38 (0)44 / 5 12 04 46

E-Mail: service@bosch.com.ua

Адреса Регіональних гаранійних сервісніх

зазначена в Національному гарантійному

талоні.

Видалення

Електроприлади, приладдя і упаковку треба

здавати на екологічно чисту повторну

переробку.

Лише для країн ЄС:

Не викидайте електроприлади в

побутове сміття!

Відповідно до європейської

директиви 2002/96/EG про

відпрацьовані електро-і

електронні прилади і її

перетворення в національному законодавстві

електроприлади, що вийшли з вживання,

повинні здаватися окремо і утилізуватися

екологічно чистим способом.

Можливі зміни.

OBJ_BUCH-310-001.book Page 213 Wednesday, December 20, 2006 9:31 AM

214 | Română 1 609 929 K94 • 20.12.06

Indicaţii generale de averti-

zare pentru scule electrice

Citiţi toate indicaţiile de

avertizare și instrucţiunile.

Nerespectarea indicaţiilor de avertizare și a

instrucţiunilor poate provoca electrocutare,

incendii și/sau răniri grave.

Păstraţi toate indicaţiile de avertizare și

instrucţiunile în vederea utilizărilor viitoare.

Termenul de „sculă electrică“ folosit în indicaţiile de

avertizare se referă la sculele electrice alimentate

de la reţea (cu cablu de alimentare) și la sculele

electrice cu acumulator (fără cablu de alimentare).

1) Siguranţa la locul de muncă

a) Menţineţi-vă sectorul de lucru curat și

bine iluminat. Dezordinea sau sectoarele de

lucru neluminate pot duce la accidente.

b) Nu lucraţi cu scula electrică în mediu cu

pericol de explozie, în care există lichide,

gaze sau pulberi inflamabile. Sculele elec-

trice generează scântei care pot aprinde

praful sau vaporii.

c) Nu permiteţi accesul copiilor și al altor

persoane în timpul utilizării sculei elec-

trice. Dacă vă este distrasă atenţia puteţi

pierde controlul asupra mașinii.

2) Siguranţă electrică

a) Ștecherul sculei electrice trebuie să fie

potrivit prizei electrice. Nu este în nici un

caz permisă modificarea ștecherului. Nu

folosiţi fișe adaptoare la sculele electrice

legate la pământ de protecţie. Ștecherele

nemodificate și prizele corespunzătoare

diminuează riscul de electrocutare.

b) Evitaţi contactul corporal cu suprafeţe

legate la pământ ca ţevi, instalaţii de

încălzire, sobe și frigidere. Există un risc

crescut de electrocutare atunci când corpul

vă este legat la pământ.

c) Feriţi mașina de ploaie sau umezeală.

Pătrunderea apei într-o sculă electrică

mărește riscul de electrocutare.

d) Nu schimbaţi destinaţia cablului

folosindu-l pentru transportarea sau

suspendarea sculei electrice ori pentru a

trage ștecherul afară din priză. Feriţi

cablul de căldură, ulei, muchii ascuţite

sau componente aflate în mișcare.

Cablurile deteriorate sau încurcate măresc

riscul de electrocutare.

e) Atunci când lucraţi cu o sculă electrică în

aer liber, folosiţi numai cabluri

prelungitoare adecvate și pentru mediul

exterior. Folosirea unui cablu prelungitor

adecvat pentru mediul exterior diminuează

riscul de electrocutare.

f) Atunci când nu poate fi evitată utilizarea

sculei electrice în mediu umed, folosiţi un

întrerupător automat de protecţie

împotriva tensiunilor periculoase.

Întrebuinţarea unui întrerupător automat de

protecţie împotriva tensiunilor periculoase

reduce riscul de electrocutare.

3) Siguranţa persoanelor

a) Fiţi atenţi, aveţi grijă de ceea ce faceţi și

procedaţi raţional atunci când lucraţi cu

o sculă electrică. Nu folosiţi scula

electrică atunci când sunteţi obosiţi sau

vă aflaţi sub influenţa drogurilor, a

alcoolului sau a medicamentelor. Un

moment de neatenţie în timpul utilizării

mașinii poate duce la răniri grave.

b) Purtaţi echipament personal de protecţie

și întotdeauna ochelari de protecţie.

Purtarea echipamentului personal de

protecţie, ca masca pentru praf, încălţăminte

de siguranţă antiderapantă, casca de

protecţie sau protecţia auditivă, în funcţie de

tipul și utilizarea sculei electrice, diminuează

riscul rănirilor.

c) Evitaţi o punere în funcţiune involuntară.

Înainte de a introduce ștecherul în priză

și/sau de a introduce acumulatorul în

scula electrică, de a o ridica sau de a o

transporta, asiguraţi-vă că aceasta este

oprită. Dacă atunci când transportaţi scula

electrică ţineţi degetul pe întrerupător sau

dacă porniţi scula electrică înainte de a o

racorda la reţeaua de curent, puteţi provoca

accidente.

d) Înainte de pornirea sculei electrice

îndepărtaţi dispozitivele de reglare sau

cheile fixe din aceasta. Un dispozitiv sau o

cheie lăsată într-o componentă de mașină

care se rotește poate duce la răniri.

e) Evitaţi o ţinută corporală nefirească.

Adoptaţi o poziţie stabilă și menţineţi-vă

întotdeauna echilibrul. Astfel veţi putea

controla mai bine mașina în situaţii

neașteptate.

f) Purtaţi îmbrăcăminte adecvată. Nu

purtaţi îmbrăcăminte largă sau podoabe.

Feriţi părul, îmbrăcămintea și mănușile

de piesele aflate în mișcare.

Îmbrăcămintea largă, părul lung sau

podoabele pot fi prinse în piesele aflate în

mișcare.

AVERTISMENT

OBJ_BUCH-310-001.book Page 214 Wednesday, December 20, 2006 9:31 AM

Română | 2151 609 929 K94 • 20.12.06

g) Dacă pot fi montate echipamente de

aspirare și colectare a prafului,

asiguraţi-vă că acestea sunt racordate și

folosite în mod corect. Folosirea unei

instalaţii de aspirare a prafului poate duce la

reducerea poluării cu praf.

4) Utilizarea și manevrarea atentă a sculelor

electrice

a) Nu suprasolicitaţi mașina. Folosiţi pentru

executarea lucrării dv. scula electrică

destinată acelui scop. Cu scula electrică

potrivită lucraţi mai bine și mai sigur în

domeniul de putere indicat.

b) Nu folosiţi scula elecrică dacă aceasta

are întrerupătorul defect. O sculă electrică,

care nu mai poate fi pornită sau oprită, este

periculoasă și trebuie reparată.

c) Scoateţi ștecherul afară din priză și/sau

îndepărtaţi acumulatorul, înainte de a

executa reglaje, a schimba accesorii sau

de a pune mașina la o parte. Această

măsură de prevedere împiedică pornirea

involuntară a sculei electrice.

d) Păstraţi sculele electrice nefolosite la loc

inaccesibil copiilor. Nu lăsaţi să lucreze

cu mașina persoane care nu sunt

familiarizate cu aceasta sau care nu au

citit aceste instrucţiuni. Sculele electrice

devin periculoase atunci când sunt folosite

de persoane lipsite de experienţă.

e) Întreţineţi-vă scula electrică cu grijă.

Controlaţi dacă componentele mobile ale

sculei electrice funcţionează impecabil și

dacă nu se blochează, sau dacă există

piese rupte sau deteriorate astfel încât să

afecteze funcţionarea sculei electrice.

Înainte de utilizare daţi la reparat piesele

deteriorate. Cauza multor accidente a fost

întreţinerea necorespunzătoare a sculelor

electrice.

f) Menţineţi bine ascuţite și curate

dispozitivele de tăiere. Dispozitivele de

tăiere întreţinute cu grijă, cu tăișuri ascuţite

se înţepenesc în mai mică măsură și pot fi

conduse mai ușor.

g) Folosiţi scula electrică, accesoriile,

dispozitivele de lucru etc. conform

prezentelor instrucţiuni. Ţineţi cont de

condiţiile de lucru și de activitatea care

trebuie desfășurată. Folosirea sculelor

electrice în alt scop decât pentru utilizările

prevăzute, poate duce la situaţii periculoase.

5) Service

a) Încredinţaţi scula electrică pentru

reparare numai personalului de

specialitate, calificat în acest scop,

repararea făcându-se numai cu piese de

schimb originale. Astfel veţi fi siguri că este

menţinută siguranţa mașinii.

Instrucţiuni privind

siguranţa specifice mașinii

Indicaţii de avertizare comune pentru

șlefuire, șlefuire cu hârtie abrazivă,

lucrul cu perii de sârmă și tăiere

fAceastă sculă electrică se va folosi ca

polizor, mașină de șlefuit cu hârtie abrazivă,

perie de sârmă și mașină specială de retezat

cu disc abraziv. Respectaţi toate

avertismentele, instrucţiunile, reprezentările

și datele primite împreună cu scula electrică.

În cazul în care nu veţi respecta următoarele

instrucţiuni, se poate ajunge la electrocutare,

incendii și/sau răniri grave.

fAceastă sculă electrică nu este adecvată

pentru lustruire. Utilizările care nu sunt

recomandate pentru această sculă electrică pot

cauza situaţii periculoase și răniri.

fNu folosiţi dispozitive de lucru care nu sunt

prevăzute și recomandate în mod special de

către producător pentru această sculă

electrică. Faptul în sine că dispozitivul

respectiv poate fi montat pe scula

dumneavoastră electrică nu garantează în

niciun caz utilizarea lui sigură.

fTuraţia admisă a dispozitivului de lucru

trebuie să fie cel puţin egală cu turaţia

maximă indicată pe scula electrică. Un

accesoriu care se rotește mai repede decât este

admis, se poate rupe, iar bucăţile desprinse pot

zbura în toate părţile.

fDiametrul exterior și grosimea dispozitivului

de lucru trebuie să corespundă datelor

dimensionale ale sculei dumneavoastră

electrice. Dispozitivele de lucru greșit

dimensionate nu pot fi protejate sau controlate

în suficientă măsură.

fDiscurile de șlefuit, flanșele, discurile

abrazive sau celelalte accesorii trebuie să se

potrivească exact pe arborele de polizat al

sculei dumneavoastră electrice. Dispozitivele

de lucru care nu se potrivesc exact pe arborele

de polizat al sculei dumneavoastră electrice, se

rotesc neuniform, vibrează foarte puternic și pot

duce la pierderea controlului.

OBJ_BUCH-310-001.book Page 215 Wednesday, December 20, 2006 9:31 AM

216 | Română 1 609 929 K94 • 20.12.06

fNu folosiţi dispozitive de lucru deteriorate.

Înainte de fiecare utilizare controlaţi dacă

dispozitivele de lucru ca discurile de șlefuit

nu sunt sparte și fisurate, dacă discurile

abrazive nu sunt fisurate, uzate sau foarte

tocite, dacă periile de sârmă nu prezintă fire

desprinse sau rupte. Dacă scula electrică

sau dispozitivul de lucru cade pe jos,

verificaţi dacă nu s-a deteriorat sau folosiţi

un dispozitiv de lucru nedeteriorat. După ce

aţi controlat și montat dispozitivul de lucru,

ţineţi persoanele aflate în preajmă în afara

planului de rotaţie al dispozitivului de lucru și

lăsaţi scula electrică să funcţioneze un

minut la turaţia nominală. De cele mai multe

ori, dispozitivele de lucru deteriorate se rup în

această perioadă de probă.

fPurtaţi echipament personal de protecţie.

În funcţie de utilizare, purtaţi o protecţie

completă a feţei, protecţie pentru ochi sau

ochelari de protecţie. Dacă este cazul,

purtaţi mască de protecţie împotriva

prafului, protecţie auditivă, mănuși de

protecţie sau șorţ special care să vă

ferească de micile așchii și particule de

material. Ochii trebuie protejaţi de corpurile

străine aflate în zbor, apărute în cursul diferitelor

aplicaţii. Masca de protecţie împotriva prafului

sau masca de protecţie a respiraţiei trebuie să

filtreze praful degajat în timpul utilizării. Dacă

sunteţi expuși timp îndelungat zgomotului

puternic, vă puteţi pierde auzul.

fAveţi grijă ca celelalte persoane să păstreze

o distanţă sigură faţă de sectorul

dumneavoastră de lucru. Oricine pătrunde în

sectorul de lucru trebuie să poarte

echipament personal de protecţie.

Fragmente din piesa de lucru sau din

dispozitivele rupte pot zbura necontrolat și

provoca răniri chiar în afara sectorului direct de

lucru.

fApucaţi scula electrică numai de mânerele

izolate atunci când executaţi lucrări la care

dispozitivul de lucru poate nimeri conductori

electrici ascunși sau propriul cablu de

alimentare. Contactul cu un conductor sub

tensiune pune sub tensiune și componentele

metalice ale sculei electrice și duce la

electrocutare.

fŢineţi cablul de alimentare departe de

dispozitivele de lucru care se rotesc. Dacă

pierdeţi controlul asupra mașinii, cablul de

alimentare poate fi tăiat sau prins iar mâna sau

braţul dumneavoastră poate nimeri sub

dispozitivul de lucru care se rotește.

fNu puneţi niciodată jos scula electrică

înainte ca dispozitivul de lucru să se fi oprit

complet. Dispozitivul de lucru care se rotește

poate ajunge în contact cu suprafaţa de sprijin,

fapt care vă poate face să pierdeţi controlul

asupra sculei electrice.

fNu lăsaţi scula electrică să funcţioneze în

timp ce o transportaţi. În urma unui contact

accidental cu dispozitivul de lucru care se

rotește, acesta vă poate prinde îmbrăcămintea

și chiar pătrunde în corpul dumneavoastră.

fCurăţaţi regulat fantele de aerisire ale sculei

dumneavoastră electrice. Ventilatorul

motorului atrage praf în carcasă iar acumularea

puternică de pulberi metalice poate provoca

pericole electrice.

fNu folosiţi scula electrică în apropierea

materialelor inflamabile. Scânteile pot duce la

aprinderea acestor materiale.

fNu folosiţi dispozitive de lucru care necesită

agenţi de răcire lichizi. Folosirea apei sau a

altor agenţi de răcire lichizi poate duce la

electrocutare.

Recul și avertismente

corespunzătoare

fReculul este reacţia bruscă apărută la agăţarea

sau blocarea unui dispozitiv de lucru care se

rotește, cum ar fi un disc de șlefuit, un disc

abraziv, o perie de sârmă, etc. Agăţarea sau

blocarea duce la oprirea bruscă a dispozitivului

de lucru care se rotește. Aceasta face, ca scula

electrică necontrolată să fie accelerată în

punctul de blocare, în sens contrar direcţiei de

rotaţie a dispozitivului de lucru.

Dacă, de exemplu, un disc de șlefuit se agaţă

sau se blochează în piesa de lucru, marginea

discului de șlefuit care penetrează direct piesa

de lucru se poate agăţa în aceasta și duce astfel

la smulgerea discului de șlefuit sau poate

provoca recul. Discul de șlefuit se va deplasa

către operator sau în sens opus acestuia, în

funcţie de direcţia de rotaţie a discului în

punctul de blocare. În această situaţie discurile

de șlefuit se pot chiar rupe.

Un recul este consecinţa utilizării greșite sau

defectuoase a sculei electrice. El poate fi

împiedicat prin măsuri preventive adecvate,

precum cele descrise în continuare.

fŢineţi bine scula electrică și aduceţi-vă

corpul și braţele într-o poziţie în care să

puteţi controla forţele de recul. Folosiţi

întotdeauna un mâner suplimentar, în caz că

acesta există, pentru a avea un control

maxim asupra forţelor de recul sau a

momentelor de reacţie la turaţii înalte.

Operatorul poate stăpâni forţele de recul și de

reacţie prin măsuri preventive adecvate.

OBJ_BUCH-310-001.book Page 216 Wednesday, December 20, 2006 9:31 AM

Română | 2171 609 929 K94 • 20.12.06

fNu apropiaţi niciodată mâna de dispozitivele

de lucru aflate în mișcare de rotaţie. În caz de

recul dispozitivul de lucru se poate deplasa

peste mâna dumneavoastră.

fEvitaţi să staţionaţi cu corpul în zona de

mișcare a sculei electrice în caz de recul.

Reculul proiectează scula electrică într-o

direcţie opusă mișcării discului de șlefuit din

punctul de blocare.

fLucraţi extrem de atent în zona colţurilor,

muchiilor ascuţite, etc. Împiedicaţi ricoșarea

dispozitivului de lucru de pe piesa de lucru și

blocarea acestuia. Dispozitivul de lucru aflat în

mișcare de rotaţie are tendinţa să se blocheze în

colţuri, pe muchii ascuţite sau când ricoșează în

urma izbirii. Aceasta duce la pierderea

controlului sau la recul.

fNu folosiţi pânze de ferăstrău pentru lemn

sau pânze dinţate. Asemenea dispozitive de

lucru provoacă frecvent recul sau duc la

pierderea controlului asupra sculei electrice.

Avertismente speciale privind

șlefuirea și tăierea

fFolosiţi întotdeauna apărătoarea de

protecţie prevăzută pentru corpul abraziv

întrebuinţat. Apărătoarea de protecţie

trebuie fixată sigur pe scula electrică și

astfel ajustată încât să atingă un grad maxim

de siguranţă în exploatare, adică numai o

porţiune extrem de mică a corpului abraziv

să rămână descoperită în partea dinspre

operator. Apărătoarea de protecţie trebuie să

protejeze operatorul de fragmentele desprinse

prin șlefuire și de atingerea accidentală a

corpului abraziv.

fFolosiţi numai corpuri abrazive admise

pentru scula dumneavoastră electrică și o

apărătoare de protecţie prevăzută pentru

aceste corpuri abrazive. Corpurile abrazive

care nu sunt prevăzute pentru această sculă

electrică nu pot fi acoperite și protejate

suficient, fiind nesigure.

fCorpurile abrazive trebuie folosite numai

pentru posibilităţile de utilizare

recomandate. De exemplu: nu șlefuiţi cu

partea laterală a unui disc de tăiere. Discurile de

tăiere sunt destinate îndepărtării de material cu

marginea discului. Exercitarea unei forţe laterale

asupra acestui corp abraziv poate duce la

ruperea sa.

fFolosiţi întotdeauna flanșe de prindere

nedeteriorate având dimensiuni și forme

corespunzătoarte discului de șlefuit ales de

dumneavoastră. Flanșele adecvate sprijină

discul de șlefuit diminuând astfel pericolul

ruperii acestuia. Flanșele pentru discuri de

tăiere pot fi diferite faţă de flanșele pentru alte

discuri de șlefuit.

fNu întrebuinţaţi discuri de șlefuit uzate

provenind de la scule electrice mai mari.

Discurile de șlefuit pentru sculele electrice mai

mari nu sunt concepute pentru turaţiile mai

ridicate ale sculelor electrice mai mici și se pot

rupe.

Alte avertismente speciale privind

tăierea

fEvitaţi blocarea discului de tăiere sau o

apăsare prea puternică. Nu executaţi tăieri

exagerat de adânci. O supraîncărcare a

discului de tăiere mărește solicitarea acestuia și

tendinţa sa de a devia, de a se răsuci în piesa de

lucru sau de a se bloca, apărând astfel

posibilitatea unui recul sau a ruperii corpului

abraziv.

fEvitaţi zona din faţa și din spatele discului de

tăiere care se rotește. Dacă deplasaţi discul

de tăiere în piesa de lucru în direcţie opusă

dumneavoastră, în caz de recul, scula electrică

împreună cu discul care se rotește pot fi

proiectate direct spre dumneavoastră.

fDacă discul de tăiere se blochează sau dacă

întrerupeţi lucrul, deconectaţi scula

electrică și nu o mișcaţi până când discul se

oprește complet. Nu încercaţi niciodată să

extrageţi discul de tăiere din tăietură, altfel

se poate produce un recul. Stabiliţi și

îndepărtaţi cauza blocării discului.

fNu reporniţi niciodată scula electrică cât

timp aceasta se mai află încă în piesa de

lucru. Lăsaţi discul de tăiere să atingă

turaţia nominală și numai după aceea

continuaţi să tăiaţi cu precauţie. În caz

contrar discul se poate agăţa, sări afară din

piesa de lucru sau provoca recul.

fSprijiniţi plăcile sau piesele de lucru mari

pentru a diminua riscul reculului cauzat de

blocarea discului de tăiere. Piesele mari se

pot încovoia sub propria greutate. De aceea,

piesa de lucru trebuie sprijinită pe ambele părţi,

atât în apropierea liniei de tăiere cât și pe

margine.

fFiţi extrem de atenţi în cazul „tăierii de

cavităţi“ în pereţi deja existenţi sau în alte

sectoare fără vizibilitate. La penetrarea în

sectorul vizat, discul de tăiere poate cauza recul

dacă nimerește în conducte de gaz sau de apă,

conductori electrici sau alte obiecte.

OBJ_BUCH-310-001.book Page 217 Wednesday, December 20, 2006 9:31 AM

218 | Română 1 609 929 K94 • 20.12.06

Avertismente speciale privind

șlefuirea cu hârtie abrazivă

fNu întrebuinţaţi foi abrazive

supradimensionate ci respectaţi indicaţiile

fabricantului privitoare la dimensiunile foilor

abrazive. Foile abrazive care depășesc

marginile discului abraziv, pot cauza răniri

precum și agăţarea, ruperea foilor abrazive, sau

pot duce la recul.

Avertismente speciale privind lucrul

cu periile de sârmă

fŢineţi seama de faptul că peria de sârmă

pierde bucăţi de sârmă chiar în timpul

utilizării obișnuite. Nu suprasolicitaţi firele

de sârmă printr-o apăsare prea puternică.

Bucăţile de sârmă desprinse pot pătrunde cu

ușurinţă prin îmbrăcămintea subţire și/sau în

piele.

fDacă se recomandă o apărătoare de

protecţie, împiedicaţi contactul dintre

apărătoarea de protecţie și peria de sârmă.

Discurile-perie și periile-oală își pot mări

diametrul sub acţiunea presiunii de apăsare și a

forţelor cenrifuge.

Avertismente suplimentare

Purtaţi ochelari de protecţie.

fFolosiţi detectoare adecvate pentru a

localiza conducte de alimentare ascunse sau

adresaţi-vă în acest scop regiei locale

furnizoare de utilităţi. Contactul cu

conductorii electrici poate duce la incendiu și

electrocutare. Deteriorarea unei conducte de

gaz poate provoca explozii. Spargerea unei

conducte de apă cauzează pagube materiale

sau poate duce la electrocutare.

fFolosiţi întotdeauna echipamentele de

protecţie stabilite pentru fiecare situaţie de

utilizare în parte. Echipamentele de protecţie

neadecvate pentru cazul respectiv de utilizare

nu pot proteja în suficientă măsură dispozitivul

de șlefuit.

fLa prelucrarea pietrei folosiţi o instalaţie de

aspirare a prafului. Aspiratorul de praf

trebuie să fie autorizat pentru aspirarea

prafului de piatră. Întrebuinţarea acestor

echipamente diminuează riscul de poluare cu

praf.

fLa tăierea pietrei folosiţi o sanie de ghidare.

Fără ghidare laterală discul de tăiere se poate

agăţa sau poate provoca recul.

fApucaţi strâns mașina în timpul lucrului și

adoptaţi o poziţie stabilă. Scula electrică se

conduce mai bine cu ambele mâini.

fAsiguraţi piesa de lucru. O piesă de lucru

fixată cu dispozitive de prindere sau într-o

menghină este ţinută mai sigur decât cu mâna

dumneavoastră.

fNu prelucraţi materiale care conţin azbest.

Azbestul este considerat a fi cancerigen.

fLuaţi măsuri de protecţie dacă în timpul lu-

crului se pot produce pulberi nocive,

inflamabile sau explozibile. De exemplu:

anumite pulberi sunt considerate a fi

cancerigene. Purtaţi o mască de protecţie

împotriva prafului și folosiţi o instalaţie de

aspirare a prafului/așchiilor, în situaţia în care

există posibilitatea racordării acesteia.

fPăstraţi curăţenia la locul de muncă.

Amestecurile de materiale sunt foarte

periculoase. Pulberea de metal ușor poate arde

sau exploda.

fNu folosiţi scula electrică dacă are cablul

deteriorat. Nu atingeţi cablul deteriorat și

trageţi ștecherul de alimentare afară din

priză dacă cablul se deteriorează în timpul

lucrului. Cablurile deteriorate măresc riscul de

electrocutare.

Descrierea funcţionării

Citiţi toate indicaţiile de avertizare

și instrucţiunile. Nerespectarea

indicaţiilor de avertizare și a

instrucţiunilor poate provoca

electrocutare, incendii și/sau răniri

grave.

Vă rugăm să desfășuraţi pagina pliantă cu redarea

mașinii și să o lăsaţi desfășurată cât timp citiţi

instrucţiunile de folosire.

Utilizare conform destinaţiei

Scula electrică este destinată tăierii, degroșării și

perierii metalului și a materialelor care conţin piatră,

fără a se folosi apă.

Pentru tăierea metalului trebuie să se utilizeze o

apărătoare de protecţie specială pentru tăiere

(accesoriu).

Pentru tăierea pietrei trebuie să se folosească o

apărătoare specială pentru aspirare în vederea

tăierii cu sanie de ghidare (accesoriu).

Împreună cu dispozitivele de șlefuit admise scula

electrică poate fi folosită pentru șlefuirea cu hârtie

de șlefuit.

OBJ_BUCH-310-001.book Page 218 Wednesday, December 20, 2006 9:31 AM

Română | 2191 609 929 K94 • 20.12.06

Elemente componente

Numerotarea elementelor componente se referă la

schiţa sculei electrice de pe pagina grafică.

1Pârghie de deblocare pentru apărătoarea de

protecţie

2Tastă de blocare ax

3Întrerupător pornit/oprit

4Mâner suplimentar

5Arbore de polizat

6Apărătoare de aspirare pentru șlefuire*

7Flanșă de prindere pentru garnitura inelară

8Disc-oală cu carburi metalice*

9Piuliţă de strângere

10 Piuliţă de strângere rapidă *

11 Apărătoare de protecţie pentru șlefuire

12 Apărătoare de protecţie pentru tăiere*

13 Disc de șlefuit/disc de tăiere*

14 Apărătoare de mână*

15 Disc abraziv din cauciuc*

16 Hârtie abrazivă*

17 Piuliţă rotundă*

18 Perie-oală*

19 Apărătoare de aspirare pentru tăierea cu sanie

de ghidare *

20 Disc diamantat*

*Accesoriile ilustrate sau descrise nu sunt incluse în

setul de livrare standard.

Date tehnice

Declaraţie de conformitate

Declarăm pe proprie răspundere că acest produs

corespunde următoarelor norme sau documente

normative: EN 60745 conform prevederilor

directivelor 89/336/CEE, 98/37/CE.

04.12.2006, Robert Bosch GmbH, Power Tools Division

D-70145 Leinfelden-Echterdingen

Informaţie privind zgomotul/vibraţiile

Valorile măsurate au fost determinate conform

EN 60745.

Nivelul presiunii sonore evaluat A al sculei electrice

este în mod normal: nivel presiune sonoră

91 dB(A); nivel putere sonoră 102 dB(A).

Incertitudine K=3 dB.

Purtaţi aparat de protecţie auditivă!

Valoarea totală a vibraţiilor (suma vectorială a trei

direcţii) a fot determinată conform EN 60745:

Șlefuire plană (degroșare): valoarea vibraţiilor

emise ah=8,5 m/s2, incertitudine K=2,0 m/s2.

Șefuire cu hârtie abrazivă: valoarea vibraţiilor emise

ah=3,4 m/s2, incertitudine K=2,0 m/s2.

Nivelul vibraţiilor menţionat în

prezentele instrucţiuni a fost

măsurat conform procedurii de măsurare

standardizate în EN 60745 și poate fi folosit la

compararea mașinilor.

Polizor unghiular GWS 1000

PROFESSIONAL GWS 1000

PROFESSIONAL GWS 1400

PROFESSIONAL

Număr de identificare 3 601 H21 0.. 3 601 H21 0.. 3 601 H24 0..

Putere nominală W 1000 1000 1400

Putere debitată W630 630 820

Turaţie la mersul în gol rot./min 11000 11000 11000

Diametru max. disc de șlefuit mm 115 125 125

Filet arbore de polizat M 14 M 14 M 14

Limitarea curentului de pornire – – z

Constant Electronic ––z

Greutate conform

EPTA-Procedure 01/2003 kg 2,1 2,1 2,2

Clasa de protecţie /II /II /II

Datele sunt valabile pentru tensiuni nominale [U] de 230/240 V. În caz de tensiuni mai joase și la execuţiile specifice

anumitor ţări, aceste date pot varia.

Vă rugăm să reţineţi numărul de identificare de pe plăcuţa indicatoare a tipului sculei dumneavoastră electrice.

Denumirile comerciale ale sculelor electrice pot varia.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

AVERTISMENT

OBJ_BUCH-310-001.book Page 219 Wednesday, December 20, 2006 9:31 AM

220 | Română 1 609 929 K94 • 20.12.06

Nivelul vibraţiilor se va modifica în funcţie de

utilizarea sculei electrice și poate depăși în unele

cazuri valoarea menţionată în prezentele

instrucţiuni. Solicitarea vibratorie ar putea fi

subevaluată, în cazul în care scula electrică este

utilizată regulat în acest mod.

Indicaţie: Pentru o evaluare exactă a solicitării vi-

bratorii într-un anumit interval de timp, ar trebui să

se ia în calcul și perioadele în care mașina este

oprită sau funcţionează, fără a fi însă utilizată

efectiv. Aceasta ar putea reduce considerabil

solicitarea vibratorie evaluată pentru întregul

interval de lucru.

Montare

Montarea echipamentelor de

protecţie

fÎnaintea oricăror intervenţii asupra sculei

electrice scoateţi cablul de alimentare afară

din priză.

Apărătoare de protecţie pentru șlefuire

Montaţi apărătoarea de

protecţie 11 conform figurii,

pe gulerul axului. Reperele

triunghiulare de pe

apărătoarea de protecţie

trebuie să coincidă cu

reperele corespunzătoare de

pe capul angrenajului.

Presaţi apărătoarea de

protecţie 11 pe gulerul axului

împingând-o până când

gulerul apărătoarii de

protecţie se așează pe

flanșa sculei electrice și rotiţi

apărătoara de protecţie,

până când aceasta se înclichetează perceptibil.

Adaptaţi poziţia apărătoarii de protecţie 11

cerinţelor impuse de procesul de lucru. Apăsaţi în

acest scop pârghia de deblocare 1 împingând-o în

sus și rotiţi apărătoarea de protecţie 11 pentru a o

aduce în poziţia dorită.

fReglaţi astfel apărătoarea de protecţie 11,

încât aceasta să împiedice zborul scânteilor

în direcţia operatorului.

fApărătoarea de protecţie 11 nu are voie să

se răsucească decât în momentul acţionării

pârghiei de deblocare 1! În caz contrar, nu se

va mai utiliza în niciun caz scula electrică, ci

se va preda la centrul pentru asistenţă

tehnică și service post-vânzări.

Indicaţie: camele de codificare de pe apărătoarea

de protecţie 11 nu permit decât montarea unei

apărătoari de protecţie potrivite pentru scula

dumneavoastră electrică.

Apărătoare de protecţie pentru tăiere

fPentru tăierea metalului folosiţi întotdeauna

apărătoarea de protecţie pentru tăiere 12.

fPentru tăierea pietrei folosiţi întotdeauna

apărătoarea de aspirare pentru tăierea cu

sania de gihdare 19.

Apărătoarea de protecţie pentru tăiere 12 se

montează la fel ca apărătoarea de protecţie pentru

șlefuire 11.

Apărătoare de aspirare pentru șlefuire

Pentru șlefuirea fără praf a vopselelor, lacurilor și a

materialelor plastice cu discurile-oală placate cu

carburi metalice 8 sau cu discul abraziv din cauciuc

15 și foaia abrazivă 16 puteţi folosi apărătoarea

pentru aspirare 6. apărătoarea pentru aspirare 6 nu

este adecvată prelucrării metalului.

La apărătoarea pentru aspirare 6 poate fi racordat

un aspirator de praf corespunzător Bosch.

Apărătoarea pentru aspirare 6 se montează la fel ca

apărătoarea de protecţie 11. Peria circulară se

poate înlocui.

Mâner suplimentar

fFolosiţi scula electrică numai împreună cu

mânerul suplimentar 4.

Înșurubaţi mânerul suplimentar 4 în funcţie de

modul de lucru, în partea stângă sau dreaptă a

capului angrenajului.

Apărătoare de mână

fPentru lucrul cu discul abraziv din cauciuc 15

sau cu peria-oală/discul-perie/discul de

șlefuit în evantai montaţi întotdeauna

apărătoarea de mână 14.

Fixaţi apărătoarea de mână 14 cu mânerul

suplimentar 4.

Montarea accesoriilor

fÎnaintea oricăror intervenţii asupra sculei

electrice scoateţi cablul de alimentare afară

din priză.

fDiscurile de șlefuit și discurile de tăiere se

încălzesc puternic în timpul lucrului, nu le

atingeţi, înainte de a se fi răcit.

Curăţaţi arborele de polizat 5 și toate

componentele ce urmează fi montate.

Pentru fixarea și desprinderea accesoriilor, apăsaţi

tasta de blocare a arborelui 2 pentru a imobiliza

arborele de polizat.

OBJ_BUCH-310-001.book Page 220 Wednesday, December 20, 2006 9:31 AM

Română | 2211 609 929 K94 • 20.12.06

fAcţionaţi tasta de blocare a arborelui numai

atunci când arborele de polizat se află în

repaus. Altfel scula electrică se poate deteriora.

Disc de șlefuit/disc de tăiere

Respectaţi dimensiunile dispozitivelor de șlefuit.

Diametrul găurii trebuie să se potrivească cu flanșa

de prindere. Nu folosiţi adaptoare sau reductoare.

În cazul utilizării discurilor diamantate aveţi grijă ca

săgeata indicatoare a direcţiei de rotaţie de pe

discul diamantat și direcţia de rotaţie a sculei

electrice (vezi săgeata indicatoare a direcţiei de

rotaţie de pe capul angrenajului) să coincidă.

Ordinea operaţiilor de montaj este expusă la

pagina grafică.

Pentru fixarea discului de șlefuire/de tăiere

înșurubaţi piuliţa de strângere 9 și fixaţi-o cu cheia

pentru șplinturi, vezi paragraful „Piuliţa de

strângere rapidă“.

fDupă montarea dispozitivului de șlefuit

verificaţi, după pornirea sculei electrice,

dacă dispozitivul de șlefuit este montat

corect și dacă se poate roti liber. Asiguraţi-

vă că dispozitivul de șlefuit nu se freacă de

apărătoarea de protecţie sau de alte piese.

În flanșa de prindere 7, în jurul

gulerului de centrare, este montată

o piesă din plastic (garnitură

inelară). Dacă garnitura inelară

lipsește sau este deteriorată, ea

trebuie neapărat înlocuită (număr

de identificare 1 600 210 039),

înainte de montarea flanșei de

prindere 7.

Disc de șlefuit în evantai

fPentru lucrul cu discul abraziv din cauciuc 15

sau cu peria-oală/discul-perie/discul de

șlefuit în evantai montaţi întotdeauna

apărătoarea de mână 14.

Montaţi flanșa specială de prindere (număr de

identificare 2 605 703 028) și discul de șlefuit în

evantai pe arborele de polizat 5. Înșurubaţi piuliţa

de strângere 9 și strângeţi-o cu cheia pentru

șplinturi.

Disc abraziv din cauciuc

fPentru lucrul cu discul abraziv din cauciuc 15

sau cu peria-oală/discul-perie/discul de

șlefuit în evantai montaţi întotdeauna

apărătoarea de mână 14.

Ordinea operaţiilor de montaj este expusă la

pagina grafică.

Înșurubaţi piuliţa rotundă 17 și strângeţi-o cu cheia

pentru șplinturi.

Perie-oală/disc-perie

fPentru lucrul cu discul abraziv din cauciuc 15

sau cu peria-oală/discul-perie/discul de

șlefuit în evantai montaţi întotdeauna

apărătoarea de mână 14.

Ordinea operaţiilor de montaj este expusă la

pagina grafică.

Peria-oală/discul-perie trebuie să se poată

înșuruba într-atât pe arborele de polizat, încât să se

rezeme strâns pe flanșa arborelui de polizat de la

capătul filetului arborelui de polizat. Strângeţi bine

peria-oală/discul-perie cu o cheie fixă.

Piuliţa de strângere rapidă

Pentru înlocuirea simplă a accesoriilor fără a utiliza

alte unelte, puteţi folosi în locul piuliţei de strângere

9 piuliţa de strângere rapidă 10.

fPiuliţa de strângere rapidă 10 se va folosi

numai pentru discuri de șlefuire sau pentru

discuri de tăiere.

Folosiţi numai o piuliţă de strângere rapidă 10

impecabilă, nedeteriorată.

Aveţi grijă la înșurubare, ca partea

inscripţionată a piuliţei de strângere rapidă 10

să nu fie îndreptată spre discul de șlefuit;

săgeata trebuie să arate spre marcajul indicator

21.

Apăsaţi tasta de blocare

a arborelui 2 pentru a fixa

arborele de polizat.

Pentru a fixa bine piuliţa

de strângere rapidă, rotiţi

puternic discul de șlefuit

în sensul mișcării acelor

de ceasornic.

Puteţi slăbi o piuliţă de

strângere rapidă fixată

corespunzător,

nedeteriorată, rotind cu

mâna, în sens contrar

mișcării acelor de

ceasornic, inelul zimţat.

Nu slăbiţi niciodată cu

cleștele o piuliţă

înţepenită, ci folosiţi

cheia pentru șplinturi.

Puneţi cheia pentru șplinturi conform figurii.

OBJ_BUCH-310-001.book Page 221 Wednesday, December 20, 2006 9:31 AM

222 | Română 1 609 929 K94 • 20.12.06

Dispozitive de șlefuit admise

Puteţi folosi toate dispozitivele de șlefuit

menţionate în prezentele instrucţiuni de folosire.

Turaţia admisă [rot./min] resp. viteza periferică

[m/s] a dispozitivelor de șlefuit utilizate trebuie să

fie cel puţin egale cu valorile din tabelul următor.

De aceea, ţineţi seama de turaţia resp. viteza

periferică admisă, menţionată pe eticheta

dispozitivului de șlefuit.

Rotirea capului angrenajului

fÎnaintea oricăror intervenţii asupra sculei

electrice scoateţi cablul de alimentare afară

din priză.

Puteţi roti capul

angrenajului în pași

de 90°. În acest mod,

întrerupătorul pornit/

oprit va putea fi adus

într-o poziţie mai

avantajoasă de

manevrare în situaţii

speciale de lucru,

de exemplu, pentru

lucrările de tăiere cu

apărătoarea de

aspirare și sania de

ghidare 19/suportul

de tăiat sau pentru

stângaci.

Deșurubaţi complet cele 4 șuruburi. Basculaţi atent

capul angrenajului și fără a demonta carcasa

pentru a-l aduce în noua poziţe. Strângeţi din nou

bine cele 4 șuruburi.

Funcţionare

Punere în funcţiune

fAtenţie la tensiunea reţelei de alimentare!

Tensiunea sursei de curent trebuie să coin-

cidă cu datele de pe plăcuţa indicatoare a

tipului sculei electrice. Sculele electrice in-

scripţionate cu 230 V pot funcţiona și

racordate la 220 V.

În cazul alimentării sculei electrice de la

generatoare mobile de curent electric, care nu

dispun de suficiente rezerve de putere, respectiv

de o reglare corespunzătoare a tensiunii cu

amplificarea curentului de pornire, sunt posibile

pierderi de putere sau un comportament anormal la

conectare.

Vă rugăm să vă asiguraţi că generatorul de curent

utilizat de dumneavoastră este adecvat pentru

alimentarea acestei scule electrice.

Pornire/oprire

Pentru punerea în funţiune a sculei electrice

împingeţi înainte întrerupătorul pornit/oprit 3.

Pentru fixarea întrerupătorului pornit/oprit 3

apăsaţi în jos întrerupătorul pornit/oprit 3 anterior

împins înainte, până când se înclichetează.

Pentru oprirea sculei electrice, eliberaţi

întrerupătorul pornit/oprit 3 respectiv atunci când

acesta este blocat, apăsaţi împingând scurt spre

spate întrerupătorul pornit/oprit 3 și apoi eliberaţi-l.

fVerificaţi dispozitivele de șlefuit înainte de a

le utiliza. Dispozitivul de șlefuit trebuie să fie

montat impecabil și să se poată roti liber.

Executaţi o probă de funcţionare fără

sarcină de cel puţin 1 minut. Nu întrebuinţaţi

dispozitive de șlefuit deteriorate, deformate

sau care vibrează. Dispozitivele de șlefuit

deteriorate se pot rupe și cauza răniri.

Limitarea curentului de pornire (GWS 1400)

Limitatorul electronic al curentului de pornire

limitează puterea în momentul conectării sculei

electrice, făcând posibilă exploatarea acesteia prin

racordare la un circuit electric protejat de o

siguranţă de 16 V.

Constant Electronic (GWS 1400)

Sistemul Constant Electronic menţine turaţia

aproape constantă la mersul în gol și sub sarcină,

asigurând un randament uniform de lucru.

max.

[mm] [mm]

D b d [rot./min] [m/s]

115

125 6

622,2

22,2 11000

11000 80

115

125 ––11000

11000 80

75 30 M 14 11000 45

OBJ_BUCH-310-001.book Page 222 Wednesday, December 20, 2006 9:31 AM

Română | 2231 609 929 K94 • 20.12.06

Instrucţiuni de lucru

fFiţi precauţi atunci când tăiaţi pereţii

portanţi, vezi paragraful „Indicaţii privind

statica“.

fFixaţi piesa de lucru cu dispozitive de

prindere în măsura în care stabilitatea

acesteia nu este asigurată de propria sa

greutate.

fNu suprasolicitaţi scula electrică într-atât

încât aceasta să se oprească singură din

funcţionare.

fDiscurile de șlefuit și discurile de tăiere se

încălzesc puternic în timpul lucrului, nu le

atingeţi, înainte de a se fi răcit.

Indicaţie: În caz de nefolosire scoateţi ștecherul

afară din priză. Dacă ștecherul este introdus în

priză și curentul electric nu este întrerupt, chiar

dacă este oprită, scula electrică înregistrează totuși

un mic consum de energie electrică.

Degroșare

fNu întrebuinţaţi niciodată discuri de tăiere

pentru degroșare.

Cu un unghi de atac între 30° și 40° veţi obţine cele

mai bune rezultate la degroșare. Deplasaţi înainte

și înapoi scula electrică apăsând-o moderat. În

acest mod piesa de lucru nu se va încălzi prea tare,

nu-și va modifica culoarea și nu va prezenta

crestături.

Disc de șlefuit în evantai

Cu discul de șlefuit în evantai (accesoriu) puteţi

prelucra și suprafeţe curbate și profiluri.

Discurile de șlefuit în evantai au o durată de viaţă

considerabil mai îndelungată, niveluri mai reduse

de zgomot și dezvoltă temperaturi mai reduse la

șlefuire decât discurile de șlefuit uzuale.

Tăierea metalului

fPentru tăierea metalului folosiţi întotdeauna

apărătoarea de protecţie pentru tăiere 12.

La tăiere, lucraţi cu avans moderat, adaptat la

structura materialului de prelucrat. Nu apăsaţi

discul de tăiere, nu-l înclinaţi greșit sau nu-l

răsuciţi.

Nu frânaţi prin contrapresare laterală discurile de

tăiere care se mai mișcă încă din inerţie, după

oprirea sculei electrice.

Scula electrică

trebuie întotdeauna

condusă în

contrasens. Altfel

există pericolul ca

aceasta să fie

împinsă necontrolat

afară din tăietură.

La tăierea profilurilor

și a ţevilor cu

secţiune pătrată

începeţi cel mai bine

tăierea din locul cu

secţiunea cea mai

mică.

Tăierea pietrei

fPentru tăierea pietrei folosiţi întotdeauna

apărătoarea de aspirare pentru tăierea cu

sania de gihdare 19.

fScula electrică poate fi folosită numai pentru

tăierea uscată/șlefuirea uscată a pietrei.

Pentru tăierea pietrei folosiţi cel mai bine un disc

diamantat. În scopul de a exclude posibilitatea

înclinării greșite, trebuie folosită apărătoarea de

aspirare pentru tăierea cu sania de ghidare 19.

Utilizaţi scula electrică numai cu instalaţie de

aspirare a prafului și purtaţi în mod suplimentar o

mască de protecţie împotriva prafului.

Aspiratorul de praf trebuie să fie certificat pentru

aspirarea prafului de piatră. Bosch oferă

aspiratoare de praf adecvate.

Porniţi scula

electrică și puneţi-o

cu partea anterioară

a saniei de ghidare

pe piesa de lucru.

Împingeţi scula

electrică cu avans

moderat, adaptat

materialului de

prelucrat.

La tăierea materialelor foarte dure, de ex. beton cu

un conţinut ridicat de pietriș, discul diamantat se

poate încălzi excesiv, prin aceasta

deteriorându-se. Un indiciu clar în acest sens pot fi

scânteile din jurul discului dimantat.

Întrerupeţi în acest caz procesul de tăiere și lăsaţi

discul diamantat să se rotească scurt timp în gol, la

turaţia maximă, pentru ca acesta să se răcească.

Un progres de lucru în scădere vizibilă și scânteile

care-l înconjoară indică faptul că discul diamantat

s-a tocit. Îl puteţi reascuţi executând tăieri scurte în

material abraziv, de ex. gresie calcaroasă.

OBJ_BUCH-310-001.book Page 223 Wednesday, December 20, 2006 9:31 AM

224 | Română 1 609 929 K94 • 20.12.06

Indicaţii privind statica

Tăierile executate în pereţii portanţi cad sub

incidenţa standardului DIN 1053 partea 1-a sau a

reglementărilor specifice fiecărei ţări.

Aceste prescripţii trebuie neapărat respectate.

Înainte de a începe lucrul consultaţi specialistul în

statica clădirilor, arhitectul competent sau

conducerea șantierului care răspunde de lucrare.

Întreţinere și service

Întreţinere și curăţare

fÎnaintea oricăror intervenţii asupra sculei

electrice scoateţi cablul de alimentare afară

din priză.

fPentru a lucra bine și sigur păstraţi curate

scula electrică și fantele de aerisire.

fÎn condiţii de utilizare extrem de dificile, la

prelucrarea metalelor, în interiorul sculei

electrice se poate depune praf bun

conducător electric. Izolaţia de protecţie a

sculei electrice poate fi afectată. În astfel de

cazuri se recomandă utilizarea unei instalaţii

de aspirare staţionare, purjarea frecventă a

fantelor de aerisire și preconectarea unui

întrerupător de siguranţă.

Dacă în ciuda procedeelor de fabricaţie și control

riguroase mașina are totuși o pană, repararea

acesteia se va face numai la un atelier de asistenţă

service autorizat pentru scule electrice Bosch.

În caz de reclamaţii și comenzi de piese de schimb

vă rugăm să indicaţi neapărat numărul de

identificare compus din 10 cifre, conform plăcuţei

indicatoare a tipului sculei electrice.

Service și consultanţă clienţi

Desene de ansamblu și informaţii privind piesele de

schimb găsiţi la:

www.bosch-pt.com

Robert Bosch SRL

România

Str. Horia Măcelariu 30–34, sector 1, București

✆ . . . . . . . . . . . . . . . . . . . . +40 (0)21 / 4 05 75 00

Fax . . . . . . . . . . . . . . . . . . . +40 (0)21 / 4 05 75 38

Bosch Service Center:

România

Str. Horia Măcelariu 30–34, sector 1, București

✆ . . . . . . . . . . . . . . . . . . . . +40 (0)21 / 4 05 75 40

✆ . . . . . . . . . . . . . . . . . . . . +40 (0)21 / 4 05 75 41

✆ . . . . . . . . . . . . . . . . . . . . +40 (0)21 / 4 05 75 81

Fax . . . . . . . . . . . . . . . . . . . +40 (0)21 / 4 05 75 66

Eliminare

Sculele electrice, accesoriile și ambalajele trebuie

direcţionate către o staţie de revalorificare

ecologică.

Numai pentru ţările UE:

Nu aruncaţi sculele electrice în

gunoiul menajer!

Conform Directivei Europene

2002/96/CE privind mașinile și

aparatele electrice și electronice

uzate și transpunerea acesteia în

legislaţia naţională, sculele electrice scoase din uz

trebuie colectate separat și direcţionate către o

staţie de revalorificare ecologică.

Sub rezerva modificărilor.

OBJ_BUCH-310-001.book Page 224 Wednesday, December 20, 2006 9:31 AM

Български | 2251 609 929 K94 • 20.12.06

Общи указания за

безопасна работа

Прочетете внимателно всич-

ки указания. Неспазването на

приведените по-долу указания може да доведе

до токов удар, пожар и/или тежки травми.

Съхранявайте тези указания на сигурно

място.

Използваният по-долу термин «електроинстру-

мент» се отнася до захранвани от електричес-

ката мрежа електроинструменти (със

захранващ кабел) и до захранвани от

акумулаторна батерия електроинструменти

(без захранващ кабел).

1) Безопасност на работното място

а) Поддържайте работното си място

чисто и добре осветено. Безпорядъкът

и недостатъчното осветление могат да

спомогнат за възникването на трудова

злополука.

б) Не работете с електроинструмента в

среда с повишена опасност от възник-

ване на експлозия, в близост до лесно-

запалими течности, газове или прахо-

образни материали. По време на работа

в електроинструментите се отделят

искри, които могат да възпламенят

прахообразни материали или пари.

в) Дръжте деца и странични лица на

безопасно разстояние, докато

работите с електроинструмента. Ако

вниманието Ви бъде отклонено, може да

загубите контрола над

електроинструмента.

2) Безопасност при работа с електрически

ток

а) Щепселът на електроинструмента

трябва да е подходящ за ползвания

контакт. В никакъв случай не се

допуска изменяне на конструкцията на

щепсела. Когато работите със

занулени електроуреди, не

използвайте адаптери за щепсела.

Ползването на оригинални щепсели и

контакти намалява риска от възникване

на токов удар.

б) Избягвайте допира на тялото Ви до за-

земени тела, напр. тръби, отоплителни

уреди, пещи и хладилници. Когато

тялото Ви е заземено, рискът от възник-

ване на токов удар е по-голям.

в) Предпазвайте електроинструмента си

от дъжд и влага. Проникването на вода

в електроинструмента повишава

опасността от токов удар.

г) Не използвайте захранващия кабел за

цели, за които той не е предвиден,

напр. за да носите

електроинструмента за кабела или да

извадите щепсела от контакта.

Предпазвайте кабела от нагряване,

омасляване, допир до остри ръбове

или до подвижни звена на машини.

Повредени или усукани кабели увелича-

ват риска от възникване на токов удар.

д) Когато работите с електроинструмент

навън, използвайте само удължителни

кабели, подходящи за работа на откри-

то. Използването на удължител, предназ-

начен за работа на открито, намалява

риска от възникване на токов удар.

е) Ако се налага използването на

електроинструмента във влажна

среда, използвайте предпазен

прекъсвач за утечни токове.

Използването на предпазен прекъсвач

за утечни токове намалява опасността от

възникване на токов удар.

3) Безопасен начин на работа

а) Бъдете концентрирани, следете

внимателно действията си и

постъпвайте предпазливо и разумно.

Не използвайте електроинструмента,

когато сте уморени или под влиянието

на наркотични вещества, алкохол или

упойващи лекарства. Един миг

разсеяност при работа с

електроинструмент може да има за

последствие изключително тежки

наранявания.

б) Работете с предпазващо работно

облекло и винаги с предпазни очила.

Носенето на подходящи за ползвания

електроинструмент и извършваната дей-

ност лични предпазни средства, като

дихателна маска, здрави плътнозатво-

рени обувки със стабилен грайфер,

защитна каска или шумозаглушители

(антифони), намалява риска от

възникване на трудова злополука.

в) Избягвайте опасността от включване

на електроинструмента по

невнимание. Преди да включите

щепсела в захранващата мрежа или да

поставите акумулаторната батерия, се

уверявайте, че пусковият прекъсвач е

в положение «изключено». Ако, когато

носите електроинструмента, държите

пръста си върху пусковия прекъсвач, или

ако подавате захранващо напрежение на

електроинструмента, когато е включен,

съществува опасност от възникване на

трудова злополука.

OBJ_BUCH-310-001.book Page 225 Wednesday, December 20, 2006 9:31 AM

226 | Български 1 609 929 K94 • 20.12.06

г) Преди да включите електроинстру-

мента, се уверявайте, че сте

отстранили от него всички помощни

инструменти и гаечни ключове.

Помощен инструмент, забравен на

въртящо се звено, може да причини

травми.

д) Избягвайте неестествените

положения на тялото. Работете в

стабилно положение на тялото и във

всеки момент поддържайте

равновесие. Така ще можете да

контролирате електроинструмента по-

добре и по-безопасно, ако възникне

неочаквана ситуация.

е) Работете с подходящо облекло. Не

работете с широки дрехи или украше-

ния. Дръжте косата си, дрехите и ръка-

вици на безопасно разстояние от

въртящи се звена на електроинстру-

ментите. Широките дрехи, украшенията,

дългите коси могат да бъдат захванати и

увлечени от въртящи се звена.

ж)Ако е възможно използването на

външна аспирационна система, се

уверявайте, че тя е включена и функ-

ционира изправно. Използването на

аспирационна система намалява риско-

вете, дължащи се на отделящата се при

работа прах.

4) Грижливо отношение към

електроинструментите

а) Не претоварвайте

електроинструмента. Използвайте

електроинструментите само

съобразно тяхното предназначение.

Ще работите по-добре и по-безопасно,

когато използвате подходящия

електроинструмент в зададения от

производителя диапазон на

натоварване.

б) Не използвайте електроинструмент,

чиито пусков прекъсвач е повреден.

Електроинструмент, който не може да

бъде изключван и включван по пред-

видения от производителя начин, е

опасен и трябва да бъде ремонтиран.

в) Преди да променяте настройките на

електроинструмента, да заменяте

работни инструменти и допълнителни

приспособления, както и когато про-

дължително време няма да

използвате електроинструмента,

изключвайте щепсела от

захранващата мрежа и/или изваждайте

акумулаторната батерия. Тази мярка

премахва опасността от задействане на

електроинструмента по невнимание.

г) Съхранявайте електроинструментите

на места, където не могат да бъдат

достигнати от деца. Не допускайте те

да бъдат използвани от лица, които не

са запознати с начина на работа с тях и

не са прочели тези инструкции. Когато

са в ръцете на неопитни потребители,

електроинструментите могат да бъдат

изключително опасни.

д) Поддържайте електроинструментите

си грижливо. Проверявайте дали

подвижните звена функционират

безукорно, дали не заклинват, дали

има счупени или повредени детайли,

които нарушават или изменят

функциите на електроинструмента.

Преди да използвате

електроинструмента, се погрижете по-

вредените детайли да бъдат ремонти-

рани. Много от трудовите злополуки се

дължат на недобре поддържани

електроинструменти и уреди.

е) Поддържайте режещите инструменти

винаги добре заточени и чисти. Добре

поддържаните режещи инструменти с

остри ръбове оказват по-малко

съпротивление и се водят по-леко.

ж)Използвайте електроинструментите,

допълнителните приспособления,

работните инструменти и т. н.,

съобразно инструкциите на

производителя. При това се

съобразявайте и с конкретните

работни условия и операции, които

трябва да изпълните. Използването на

електроинструменти за различни от

предвидените от производителя

приложения повишава опасността от

възникване на трудови злополуки.

5) Поддържане

а) Допускайте ремонтът на електро-

инструментите Ви да се извършва само

от квалифицирани специалисти и само

с използването на оригинални

резервни части. По този начин се

гарантира съхраняване на безопасността

на електроинструмента.

OBJ_BUCH-310-001.book Page 226 Wednesday, December 20, 2006 9:31 AM

Български | 2271 609 929 K94 • 20.12.06

Указания за безопасна

работа, специфични за

закупения от Вас

електроинструмент

Общи указания за безопасна работа

при шлифоване с диск и с шкурка,

почистване с телена четка и рязане

с абразивен диск

fТози електроинструмент може да се

използва за шлифоване с абразивен диск и

с шкурка, почистване с телена четка,

полиране и рязане с абразивен диск.

Спазвайте всички указания и

предупреждения, съобразявайте се с

приведените технически параметри и

изображения. Ако не спазвате посочените

по-долу указания, последствията могат да

бъдат токов удар, пожар и/или тежки травми.

fТози електроинструмент не е подходящ

за полиране. Извършването на дейности, за

които електроинструментът не е

предназначен, може да бъде опасно и да

доведе до травми.

fНе използвайте допълнителни

приспособления, които не се

препоръчват от производителя

специално за този електроинструмент.

Фактът, че можете да закрепите към

машината определено приспособление или

работен инструмент, не гарантира

безопасна работа с него.

fДопустимата скорост на въртене на

работния инструмент трябва да е най-

малкото равна на изписаната на табелката

на електроинструмента максимална

скорост на въртене. Работни инструменти,

които се въртят с по-висока скорост от

допустимата, могат да се счупят и парчета от

тях да отхвърчат с висока скорост.

fВъншният диаметър и дебелината на

работния инструмент трябва да

съответстват на данните, посочени в

техническите характеристики на Вашия

електроинструмент. Работни инструменти

с неподходящи размери не могат да бъдат

екранирани по необходимия начин или да

бъдат контролирани достатъчно добре.

fШлифоващите дискове, фланци,

подложните дискове или другите

приложни инструменти трябва да пасват

точно на вала на Вашия

електроинструмент. Работни инструменти,

които не пасват точно на вала на

електроинструмента, се въртят

неравномерно, вибрират силно и могат да

доведат до загуба на контрол над машината.

fНе използвайте повредени работни

инструменти. Преди всяка употреба

проверявайте работните инструменти,

напр. абразивните дискове за пукнатини

или откъртени ръбчета, подложните

дискове за пукнатини или силно

износване, телените четки за недобре

захванати или счупени телчета. Ако

изтървете електроинструмента или

работния инструмент, ги проверявайте

внимателно за увреждания или

използвайте нови неповредени работни

инструменти. След като сте проверили

внимателно и сте монтирали работния

инструмент, оставете

електроинструмента да работи на

максимални обороти в продължение на

една минута; стойте и дръжте намиращи

се наблизо лица встрани от равнината на

въртене. Най-често повредени работни

инструменти се чупят през този тестов

период.

fРаботете с лични предпазни средства. В

зависимост от приложението работете с

цяла маска за лице, защита за очите или

предпазни очила. Ако е необходимо,

работете с дихателна маска,

шумозаглушители (антифони), работни

обувки или специализирана престилка,

която Ви предпазва от малки откъртени

при работата частички. Очите Ви трябва да

са защитени от летящите в зоната на работа

частички. Противопраховата или

дихателната маска филтрират възникващия

при работа прах. Ако продължително време

сте изложени на силен шум, това може да

доведе до загуба на слух.

fВнимавайте други лица да бъдат на

безопасно разстояние от зоната на

работа. Всеки, който се намира в зоната

на работа, трябва да носи лични

предпазни средства. Откъртени парченца

от обработвания детайл или работния

инструмент могат в резултат на силното

ускорение да отлетят надалече и да

предизвикат наранявания също и извън

зоната на работа.

fАко изпълнявате дейности, при които

съществува опасност работният

инструмент да попадне на скрити

проводници под напрежение или да

засегне захранващия кабел, допирайте

електроинструмента само до

електроизолираните ръкохватки. При

влизане на работния инструмент в контакт с

проводници под напрежение то се предава

по металните детайли на

електроинструмента и това може да доведе

до токов удар.

OBJ_BUCH-310-001.book Page 227 Wednesday, December 20, 2006 9:31 AM

228 | Български 1 609 929 K94 • 20.12.06

fДръжте захранващия кабел на безопасно

разстояние от въртящите се работни

инструменти. Ако изгубите контрол над

електроинструмента, кабелът може да бъде

прерязан или увлечен от работния

инструмент и това да предизвика

наранявания, напр. на ръката Ви.

fНикога не оставяйте

електроинструмента, преди работният

инструмент да спре напълно въртенето

си. Въртящият се инструмент може да допре

до предмет, в резултат на което да загубите

контрол над електроинструмента.

fДокато пренасяте електроинструмента,

не го оставяйте включен. При неволен

допир дрехите или косите Ви могат да бъдат

увлечени от работния инструмент, в

резултат на което работният инструмент

може да се вреже в тялото Ви.

fРедовно почиствайте вентилационните

отвори на Вашия електроинструмент.

Турбината на електродвигателя засмуква

прах в корпуса, а натрупването на метален

прах увеличава опасността от токов удар.

fНе използвайте електроинструмента в

близост до леснозапалими материали.

Летящи искри могат да предизвикат

възпламеняването на такива материали.

fНе използвайте работни инструменти,

които изискват прилагането на

охлаждащи течности. Използването на

вода или други охлаждащи течности може

да предизвика токов удар.

Откат и съвети за избягването му

fОткат е внезапната реакция на машината

вследствие на заклинване или блокиране на

въртящия се работен инструмент, напр.

абразивен диск, гумен подложен диск, телена

четка и др. п. Заклинването или блокирането

води до рязкото спиране на въртенето на

работния инструмент. Вследствие на това

електроинструментът получава силно

ускорение в посока, обратна на посоката на

движение на инструмента в точката на

блокиране, и става неуправляем.

Ако напр. абразивен диск се заклини или

блокира в обработваното изделие, ръбът на

диска, който допира детайла, може да се

огъне и в резултат дискът да се счупи или да

възникне откат. В такъв случай дискът се

ускорява към работещия с машината или в

обратна посока, в зависимост от посоката на

въртене на диска и мястото на заклинване.

В такива случаи абразивните дискове могат и

да се счупят.

Откат възниква в резултат на неправилно или

погрешно използване на електроинструмента.

Възникването му може да бъде

предотвратено чрез спазването на

подходящи предпазни мерки, както е описано

по-долу.

fДръжте електроинструмента здраво и

дръжте ръцете и тялото си в такава

позиция, че да противостоите на

евентуално възникващ откат. Ако

електроинструментът има спомагателна

ръкохватка, винаги я използвайте, за да

го контролирате по-добре при откат или

при възникващите реакционни моменти

по време на включване. Ако

предварително вземете подходящи

предпазни мерки, при възникване на откат

или силни реакционни моменти можете да

овладеете машината.

fНикога не поставяйте ръцете си в близост

до въртящи се работни инструменти. Ако

възникне откат, инструментът може да

нарани ръката Ви.

fИзбягвайте да заставате в зоната, в която

би отскочил електроинструментът при

възникване на откат. Откатът премества

машината в посока, обратна на посоката на

движение на работния инструмент в зоната

на блокиране.

fРаботете особено предпазливо в зоните

на ъгли, остри ръбове и др. п. Избягвайте

отблъскването или заклинването на

работните инструменти в обработвания

детайл. При обработване на ъгли или остри

ръбове или при рязко отблъскване на

въртящия се работен инструмент

съществува повишена опасност от

заклинване. Това предизвиква загуба на

контрол над машината или откат.

fНе използвайте верижни или назъбени

режещи листове. Такива работни

инструменти често предизвикват откат или

загуба на контрол над електроинструмента.

Специални указания за безопасна

работа при шлифоване или рязане

с абразивни дискове

fВинаги използвайте предпазния кожух,

който е подходящ за използвания вид

абразивен диск. Предпазният кожух

трябва да е захванат здраво към

електроинструмента и да е разположен

така, че да осигурява максимална

безопасност, напр. абразивният диск не

трябва да е насочен непокрит от кожуха

към работещия с машината. Кожухът

трябва да предпазва работещия с машината

от отхвърчащи откъртени парченца и от

влизане в съприкосновение с въртящия се

абразивен диск.

OBJ_BUCH-310-001.book Page 228 Wednesday, December 20, 2006 9:31 AM

Български | 2291 609 929 K94 • 20.12.06

fИзползвайте само предвидените за

Вашия електроинструмент абразивни

дискове и предназначения за

използвания абразивен диск предпазен

кожух. Абразивни дискове, които не са

предназначени за електроинструмента, не

могат да бъдат екранирани добре и не

гарантират безопасна работа.

fДопуска се използването на абразивните

дискове само за целите, за които те са

предвидени. Напр.: никога не шлифовайте

със страничната повърхност на диск за

рязане. Дисковете за рязане са

предназначени за отнемане на материал с

ръба си. Странично прилагане на сила може

да ги счупи.

fВинаги използвайте застопоряващи

фланци, които са в безукорно състояние

и съответстват по размери и форма на

използвания абразивен диск.

Използването на подходящ фланец

предпазва диска и по този начин намалява

опасността от счупването му.

Застопоряващите фланци за режещи

дискове могат да се различават от тези за

дискове за шлифоване.

fНе използвайте износени абразивни

дискове от по-големи

електроинструменти. Дисковете за

по-големи машини не са предназначени за

въртене с високите скорости, с които се

въртят по-малките, и могат да се счупят.

Специални указания за безопасна

работа с режещи дискове

fИзбягвайте блокиране на режещия диск

или силното му притискане. Не

изпълнявайте твърде дълбоки срезове.

Претоварването на режещия диск

увеличава опасността от заклинването му

или блокирането му, а с това и от

възникването на откат или счупването му,

докато се върти.

fИзбягвайте да заставате в зоната пред и

зад въртящия се режещ диск. Когато

режещият диск е в една равнина с тялото

Ви, в случай на откат електроинструментът

с въртящия се диск може да отскочи

непосредствено към Вас и да Ви нарани.

fАко режещият диск се заклини или

когато прекъсвате работа, изключвайте

електроинструмента и го оставяйте едва

след окончателното спиране на

въртенето на диска. Никога не опитвайте

да извадите въртящия се диск от

междината на рязане, в противен случай

може да възникне откат. Определете и

отстранете причината за заклинването.

fНе включвайте повторно

електроинструмента, ако дискът се

намира в разрязвания детайл. Преди

внимателно да продължите рязането,

изчакайте режещият диск да достигне

пълната си скорост на въртене. В

противен случай дискът може да се

заклини, да отскочи от обработвания

детайл или да предизвика откат.

fПодпирайте плочи или големи

разрязвани детайли по подходящ начин,

за да ограничите риска от възникване на

откат в резултат на заклинен режещ диск.

По време на рязане големи детайли могат да

се огънат под действие на силата на

собственото си тегло. Детайлът трябва да е

подпрян от двете страни, както в близост до

линията на разрязване, така и в другия си

край.

fБъдете особено предпазливи при

прорязване на канали в стени или други

зони, които могат да крият изненади.

Режещият диск може да предизвика откат

на машината при допир до газо- или

водопроводи, електропроводи или други

обекти.

Специални указания за безопасна

работа при шлифоване с шкурка

fНе използвайте твърде големи листове

шкурка, спазвайте указанията на

производителя за размерите на

шкурката. Листове шкурка, които се

подават извън подложния диск, могат да

предизвикат наранявания, както и да

доведат до блокиране и разкъсване на

шкурката или до възникване на откат.

Специални указания за безопасна

работа при почистване с телени

четки

fНе забравяйте, че и при нормална работа

от телената четка падат телчета. Не

претоварвайте телената четка, като я

притискате твърде силно. Отхвърчащите

от телената четка телчета могат лесно да

проникнат през дрехите и/или кожата Ви.

fАко се препоръчва използването на

предпазен кожух, предварително се

уверявайте, че телената четка не допира

до него. Дисковите и чашковидните телени

четки могат да увеличат диаметъра си в

резултат на силата на притискане и

центробежните сили.

OBJ_BUCH-310-001.book Page 229 Wednesday, December 20, 2006 9:31 AM

230 | Български 1 609 929 K94 • 20.12.06

Допълнителни указания за

безопасна работа

Работете с предпазни очила.

fИзползвайте подходящи прибори, за да

откриете евентуално скрити под повърх-

ността тръбопроводи, или се обърнете към

съответното местно снабдително

дружество. Влизането в съприкосновение с

проводници под напрежение може да предиз-

вика пожар и токов удар. Увреждането на

газопровод може да доведе до експлозия.

Повреждането на водопровод има за по-

следствие големи материални щети и може да

предизвика токов удар.

fВинаги използвайте предпазните

съоръжения, които са предвидени за

конкретно извършваната дейност.

Предпазни съоръжения, които не са

подходящи за извършваната дейност, не

могат да екранират достатъчно абразивния

инструмент.

fПри обработване на каменни материали

работете с външна система за

прахоулавяне. Използваната

прахосмукачка трябва да е

сертифицирана за работа с каменна прах.

Използването на прахоуловителна система

ограничава вредите за здравето Ви,

предизвиквани от прахта.

fПри разрязване на каменни материали

използвайте водеща шейна. Без странично

водене режещият диск може да се заклини

и да предизвика откат.

fПо време на работа дръжте електро-

инструмента здраво с двете ръце и

заемайте стабилно положение на тялото.

С двете ръце електроинструментът се води

по-сигурно.

fОсигурявайте обработвания детайл.

Детайл, захванат с подходящи приспособ-

ления или скоби, е застопорен по-здраво и

сигурно, отколкото, ако го държите с ръка.

fНе обработвайте азбестосъдържащ мате-

риал. Азбестът е канцерогенен.

fАко вследствие на извършваната

дейност може да се отдели вреден за

здравето, леснозапалим или

взривоопасен прах, предварително

взимайте подходящи предпазни мерки.

Например: някои прахове са канцерогенни.

Работете с дихателна маска и, ако е

възможно, включете аспирационна уредба.

fПоддържайте работното си място чисто.

Смесите от различни материали са особено

опасни. Фини стружки от леки метали могат

да се самовъзпламенят или да експлодират.

fНе използвайте електроинструмента,

когато захранващият кабел е повреден.

Ако по време на работа кабелът бъде

повреден, не го допирайте; незабавно

изключете щепсела от контакта.

Повредени захранващи кабели увеличават

риска от токов удар.

Функционално описание

Прочетете внимателно всички

указания. Неспазването на

приведените по-долу указания

може да доведе до токов удар,

пожар и/или тежки травми.

Моля, отворете разгъващата се корица с

фигурите и, докато четете ръководството за

експлоатация, я оставете отворена.

Предназначение на

електроинструмента

Електроинструментът е предназначен за

рязане, грубо шлифоване и почистване с

телени четки на метални и каменни

повърхности без използване на вода.

При рязане на метал трябва да се използва

специален предпазен кожух (не е включен в

окомплектовката).

При рязане на каменни материали трябва да се

използва специален предпазен кожух с

прахоулавяне и водеща шейна (не е включен в

окомплектовката).

Със специални инструменти за шлифоване

електроинструментът може да се използва и за

шлифоване с шкурка.

Изобразени елементи

Номерирането на елементите на електро-

инструмента се отнася до изображенията на

страниците с фигурите.

1Освобождаващ лост за предпазния кожух

2Бутон за блокиране на вала

3Пусков прекъсвач

4Спомагателна ръкохватка

5Вал

6Предпазен кожух с прахоулавяне*

7Центроващ фланец с O-пръстен

8Чашковиден диск от твърда сплав*

9Застопоряваща гайка

OBJ_BUCH-310-001.book Page 230 Wednesday, December 20, 2006 9:31 AM

Български | 2311 609 929 K94 • 20.12.06

10 Гайка за бързо застопоряване *

11 Предпазен кожух за шлифоване

12 Предпазен кожух за рязане*

13 Диск за шлифоване/рязане*

14 Предпазен екран*

15 Гумен подложен диск за шлифоване*

16 Лист шкурка*

17 Кръгла гайка*

18 Чашковидна телена четка*

19 Предпазен кожух с прахоулавяне и водеща

шейна *

20 Диаматен режещ диск*

*Изобразените на фигурите или описани в ръко-

водството за експлоатация допълнителни при-

способления не са включени в окомплектовката.

Технически данни

Декларация за съответствие

С пълна отговорност ние декларираме, че този

продукт съответства на изискванията на

следните стандарти или нормативни

документи: EN 60745 съгласно изискванията на

директивите 89/336/EWG, 98/37/EG.

04.12.2006, Robert Bosch GmbH, Power Tools Division

D-70145 Leinfelden-Echterdingen

Информация за излъчван шум и

вибрации

Стойностите са измерени съгласно EN 60745.

Равнището А на генерирания шум обикновено

е: равнище на звуковото налягане 91 dB(A);

мощност на звука 102 dB(A). Неопределеност

K=3 dB.

Работете с шумозаглушители!

Пълната стойност на вибрациите (векторната

сума по трите направления) е определена

съгласно EN 60745:

Повърхностно шлифоване (грубо шлифоване,

шмиргелене): генерирани вибрации ah=8,5 m/s2,

неопределеност K=2,0 m/s2.

Шлифоване с шкурка: генерирани вибрации

ah=3,4 m/s2, неопределеност K=2,0 m/s2.

Посочената в това ръко-

водство за експлоатация

стойност за вибрациите е измерена по метода,

посочен в EN 60745, и може да бъде използвана

за сравняване на различни електроинструменти.

Нивото на вибрациите се променя в зависимост

от конкретно извършваната дейност и в някои

случаи може да надхвърли посочената в това

ръководство стойност. Ако електроинструментът

се използва продължително време в този режим,

натоварването, причинено от вибрации, би могло

да бъде подценено.

Упътване: За точната преценка на натовар-

ването от вибрации в даден работен цикъл

трябва да се отчитат и интервалите, в които

електроинструментът е изключен или работи на

празен ход. Това може съществено да понижи

отчетеното натоварване от вибрации през целия

работен цикъл.

Ъглошлайф GWS 1000

PROFESSIONAL

GWS 1000

PROFESSIONAL

GWS 1400

PROFESSIONAL

Каталожен номер 3 601 H21 0.. 3 601 H21 0.. 3 601 H24 0..

Номинална консумирана мощност W 1000 1000 1400

Полезна мощност W630 630 820

Скорост на въртене на празен ход min-1 11000 11000 11000

макс. диаметър на шлифоващия

диск mm 115 125 125

Резба на вала M 14 M 14 M 14

Ограничение на пусковия ток – – z

Модул за поддържане на

постоянна скорост на въртене ––z

Маса съгласно EPTA-Procedure

01/2003 kg 2,1 2,1 2,2

Клас на защита /II /II /II

Приведените данни се отнасят за номинално напрежение на захранващата мрежа [U] 230/240 V. При по-ниски

напрежения, както и при специфични изпълнения за някои страни те могат да се различават.

Моля, обърнете внимание на каталожния номер на Вашия електроинструмент, написан на табелката му.

Търговските наименования на някои електроинструменти могат да бъдат променяни.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_BUCH-310-001.book Page 231 Wednesday, December 20, 2006 9:31 AM

232 | Български 1 609 929 K94 • 20.12.06

Монтиране

Монтиране на предпазните

съоръжения

fПреди извършване на каквито и да е дей-

ности по електроинструмента изключ-

вайте щепсела от захранващата мрежа.

Предпазен кожух за шлифоване

Поставете предпазния

кожух 11 на шийката на

електроинструмента,

както е показано на

фигурата. Триъгълните

маркировки на

предпазния кожух трябва

да съвпаднат със

съответните маркировки

на главата на редуктора.

Притиснете предпазния

кожух 11 към шийката на

електроинструмента,

докато борта на

предпазния кожух допре

до фланеца на електроинструмента и

завъртете предпазния кожух, докато чуете

отчетливо прещракване.

Настройте позицията на предпазния кожух 11

съобразно конкретно извършваната дейност.

За целта натиснете освобождаващия лост 1

нагоре и завъртете предпазния кожух 11 в

желаната позиция.

fПоставете предпазния кожух 11 така, че

да се предпазите от отхвърчащите при

работа искри.

fПредпазният кожух 11 трябва да може да

се завърта само когато

освобождаващият лост 1 е натиснат! В

противен случай не се допуска

електроинструментът да бъде използван

и трябва да бъде занесен за техническо

обслужване в оторизиран сервиз за

електроинструменти на Бош.

Упътване: кодиращите гърбици на предпазния

кожух 11 гарантират, че на

електроинструмента могат да бъдат монтирани

само подходящи предпазни кожуси.

Предпазен кожух за рязане

fПри рязане на метал винаги използвайте

предпазния кожух за рязане 12.

fПри рязане на каменни материали винаги

използвайте предпазния кожух с

прахоулавяне и водеща шейна 19.

Предпазният кожух за рязане 12 се монтира по

същия начин, както и предпазният кожух за

шлифоване 11.

Предпазен кожух за шлифоване

За безпрахово шлифоване бои, лакови

покрития и пластмаси с твърдосплавни

чашковидни дискове 8 или гумен подложен

диск за шлифоване 15 и шкурка 16 можете да

използвате прахоуловителния кожух 6.

Прахоуловителният кожух 6 не е подходящ за

обработка на метали.

Към прахоуловителния прадпазен кожух 6

може да бъде включена подходяща

прахосмукачка на Бош.

Прахоуловителния предпазен кожух 6 се

монтира по същия начин, както предпазния

кожух 11. Венецът от четки може да бъде

заменян.

Спомагателна ръкохватка

fИзползвайте електроинструмента си

само с монтирана спомагателна

ръкохватка 4.

Навийте спомагателната ръкохватка 4 в

зависимост от начина на работа с машината

отляво или отдясно на главата.

Предпазен екран

fПри работа с гумения подложен диск 15,

с чашковидна/дискова телена четка или

пластинчат диск за шлифоване винаги

използвайте предпазния екран 14.

Захванете предпазния екран 14 със

спомагателната ръкохватка 4.

Монтиране на инструменти за

шлифоване

fПреди извършване на каквито и да е дей-

ности по електроинструмента изключ-

вайте щепсела от захранващата мрежа.

fПри работа дисковете за шлифоване и

рязане се нагряват силно, не ги

докосвайте, преди да са се охладили.

Почистете вала 5 и всички детайли, които ще

монтирате.

При затягане и освобождаване на работните

инструменти натискайте бутона 2, за да

блокирате вала на електроинструмента.

fНатискайте бутона за блокиране на вала

само когато той е в покой. В противен

случай електроинструментът може да бъде

повреден.

Диск за шлифоване/рязане

Съобразявайте се с допустимите размери на

работните инструменти. Диаметърът на отвора

трябва да пасва на стъпалото на центроващия

фланец. Не използвайте адаптери или

редуциращи звена.

OBJ_BUCH-310-001.book Page 232 Wednesday, December 20, 2006 9:31 AM

Български | 2331 609 929 K94 • 20.12.06

При монтиране на диамантни режещи дискове

внимавайте стрелката, указваща посоката им

на въртене, да съвпада с посоката на въртене

на електроинструмента (вижте стрелката на

главата на електроинструмента).

Последователността на монтиране може да се

види на страницата с фигурите.

За застопоряване на шлифоващ или режещ

абразивен диск навийте застопоряващата

гайка 9 и я затегнете с двущифтовия ключ,

вижте раздела «Гайка за бързо

застопоряване».

fСлед монтирането на абразивния диск,

преди да включите електроинструмента,

се уверете, че дискът е монтиран

правилно и може да се върти свободно.

Уверете се, че абразивният диск не

допира до предпазния кожух или други

детайли на електроинструмента.

На центроващия фланец 7

около центроващото стъпало е

поставен О-пръстен от

изкуствен материал. Ако

О-пръстенът липсва или ако

е повреден, трябва

непременно да бъде заменен

(каталожен номер

1 600 210 039), преди

фланецът 7 да бъде монтиран.

Пластинчат диск

fПри работа с гумения подложен диск 15,

с чашковидна/дискова телена четка или

пластинчат диск за шлифоване винаги

използвайте предпазния екран 14.

Поставете специалния центроващ фланец

(каталожен номер 2 605 703 028) и

пластинчатия диск на вала 5. Навийте

застопоряващата гайка 9 и я затегнете с

двущифтовия ключ.

Гумен подложен диск

fПри работа с гумения подложен диск 15,

с чашковидна/дискова телена четка или

пластинчат диск за шлифоване винаги

използвайте предпазния екран 14.

Последователността на монтиране може да се

види на страницата с фигурите.

Навийте кръглата гайка 17 и я затегнете с

двущифтовия ключ.

Чашковидна/дискова телена четка

fПри работа с гумения подложен диск 15,

с чашковидна/дискова телена четка или

пластинчат диск за шлифоване винаги

използвайте предпазния екран 14.

Последователността на монтиране може да се

види на страницата с фигурите.

Използваната чашковидна/дискова телена

четка трябва да може да се навие на вала на

електроинструмента толкова, че допре здраво

до фланеца на вала в края на резбата.

Затегнете чашковидната/дискова телена четка

с гаечен ключ.

Гайка за бързо

застопоряване

За лесната смяна на работния инструмент без

използване на спомагателни инструменти

можете вместо застопоряващата гайка 9 да

използвате гайка за бързо застопоряване 10.

fДопуска се използването на гайката за

бързо застопоряване 10 само за

абразивни дискове за шлифоване или

рязане.

Използвайте само гайки за бързо

застопоряване 10 в изрядно техническо

състояние.

При навиването внимавайте надписаната

страна на гайката за бързо застопоряване 10

да не е обърната към диска; стрелката

трябва да е насочена към маркировката 21.

Натиснете бутона за

блокиране на вала 2 за

да го застопорите. За

да затегнете гайката

за бързо

застопоряване,

завъртете диска силно

по посока на

часовниковата

стрелка.

Затегната правилно,

неповредена гайка за

бързо застопоряване

може да бъде развита

чрез завъртане на ръка

на накатения пръстен в

посока, обратна на

часовниковата

стрелка.

Ако гайката за бързо

застопоряване не

може да се освободи, в никакъв случай не

се опитвайте да я развиете с клещи,

използвайте двущифтовия ключ. Поставете

двущифтовия ключ, както е показано на

фигурата.

OBJ_BUCH-310-001.book Page 233 Wednesday, December 20, 2006 9:31 AM

234 | Български 1 609 929 K94 • 20.12.06

Допустими работни инструменти

Можете да използвате всички посочени в това

ръководство работни инструменти.

Допустимата максимална скорост на въртене

[min-1], респ. периферната скорост [m/s] на

използвания работен инструмент трябва да

бъдат не по-малки от посочените в таблицата

по-долу стойности.

За целта проверете допустимата скорост на

въртене, респ. периферна скорост, изписани

на етикета на работния инструмент.

Завъртане на главата на редуктора

fПреди извършване на каквито и да е дей-

ности по електроинструмента изключ-

вайте щепсела от захранващата мрежа.

Можете да

завъртите главата

на редуктора на

стъпки от по 90°.

Така при специални

работни условия

пусковият

прекъсвач може да

бъде поставен в по-

удобна позиция,

напр. при рязане с

използване на

предпазния кожух с

прахоулавяне и

водеща шейна

19/стенда за рязане или ако Ви е по-удобно да

работите с лявата ръка.

Развийте напълно и извадете четирите винта.

Внимателно завъртете главата на редуктора

до новата позиция, без да я отделяте от

корпуса на електроинструмента.

Работа с

електроинструмента

Пускане в експлоатация

fВнимавайте за напрежението на захран-

ващата мрежа! Напрежението на захран-

ващата мрежа трябва да съответства на

данните, посочени на табелката на елек-

троинструмента. Уреди, обозначени с

230 V, могат да бъдат захранвани и с

напрежение 220 V.

При захранване на електроинструмента от

мобилни източници (генератори), които не са

достатъчно мощни, респ. не разполагат с

подходящо регулиране на напрежението с

увеличаване на пусковия ток, може

кратковременно да бъде предизвикано

спадане на мощността или нетипично

поведение при включване.

Моля, отчитайте пригодността на използвания

от Вас генератор.

Включване и изключване

За включване на електроинструмента

преместете пусковия прекъсвач 3 напред.

За застопоряване на пусковия прекъсвач 3

натиснете пусковия прекъсвач 3 в предния му

край, докато усетите прещракване.

За изключване на електроинструмента

отпуснете пусковия прекъсвач 3 респ. ако е

застопорен, кратковременно натиснете и

отпуснете пусковия прекъсвач 3.

fПроверявайте работните инструменти,

преди да ги използвате. Работният

инструмент трябва да е монтиран

безукорно и да се върти, без да допира

никъде. Оставяйте го да се върти пробно

без натоварване най-малко една минута.

Не използвайте повредени, биещи или

вибриращи работни инструменти.

Повредени работни инструменти могат да се

разрушат и да причинят тежки травми.

Ограничение на пусковия ток (GWS 1400)

Електронната система за ограничаване на

пусковия ток ограничава мощността при

включване на електроинструмента и

позволява захранването му да се извършва от

мрежи с предпазители 16 А.

Електронен модул за постоянна скорост на

въртене (GWS 1400)

Електронен модул поддържа скоростта на

въртене на празен ход и под натоварване

практически постоянна, с което осигурява

постоянно добра производителност.

макс.

[mm] [mm]

Dbd[min

-1][m/s]

115

125

22,2

11000

115

125 ––

11000

75 30 M 14 11000 45

OBJ_BUCH-310-001.book Page 234 Wednesday, December 20, 2006 9:31 AM

Български | 2351 609 929 K94 • 20.12.06

Указания за работа

fВнимавайте при прорязване на канали в

носещи стени, вижте раздела «Указания

за статична якост».

fАко детайлът не се държи под силата на

собственото си тегло, го застопорявайте

по подходящ начин.

fНе претоварвайте електроинструмента

до степен, при която въртенето му да

спре.

fПри работа дисковете за шлифоване и

рязане се нагряват силно, не ги

докосвайте, преди да са се охладили.

Упътване: Когато не използвате

електроинструмента, изключвайте щепсела от

контакта. При включен щепсел в захранващата

мрежа и при налично напрежение

електроинструментът има ограничен разход на

ток също и в изключено състояние.

Грубо шлифоване

fНикога не използвайте режещи дискове

за грубо шлифоване.

Под наклон от 30° до 40° при шлифоване ще

постигнете най-добрите резултати.

Придвижвайте електроинструмента с умерен

натиск напред-назад. Така обработваният

детайл няма да се прегрее, повърхността му да

промени цвета си и няма да се образуват

дълбоки бразди.

Пластинчат диск

С помощта на пластинчат диск за шлифоване

(допълнително приспособление) можете да

обработвате и огънати повърхности.

Пластинчатите дискове имат значително

по-дълъг живот, шумят и нагряват детайла

по-малко от обикновените дискове за

шлифоване.

Рязане на метал

fПри рязане на метал винаги използвайте

предпазния кожух за рязане 12.

При рязане работете с умерено, съобразено с

обработвания материал подаване. Не

притискайте режещия диск, не го заклинвайте

и не извършвайте с него осцилиращи движения.

Когато изключите електроинструмента, не

спирайте принудително диска, като го

притискате от двете страни.

С електроинстру-

мента трябва да се

работи винаги на

принципа на

противоположните

движения. В

противен случай

съществува

опасност да

изскочи

неконтролируемо

от среза.

При рязане на

профили и тръби с правоъгълно сечение е

най-добре да започвате рязането от

най-малкото напречно сечение.

Разрязаване на каменни материали

fПри рязане на каменни материали винаги

използвайте предпазния кожух с

прахоулавяне и водеща шейна 19.

fДопуска се използването на

електроинструмента само за сухо рязане

и сухо шлифоване.

При рязане на каменни материали е най-добре

да използвате диамантен режещ диск. За

осигуряване срещу заклинване трябва да се

използва предпазния кожух с прахоулавяне и

водеща шейна 19.

Използвайте електроинструмента само с

включена прахоуловителна система и работете

с противопрахова дихателна маска.

Използваната система трябва да е

сертифицирана за работа с каменна прах.

Фирма Бош предлага подходящи

прахосмукачки.

Включете

електроинструмент

а и поставете

предната част на

направляващата

шейна върху

детайла.

Придвижвайте

електроинструмент

а с умерено,

съобразено с

обработвания

материал подаване.

При разрязване на особено твърди материали,

напр. бетон с високо съдържание на чакъл,

диамантния режещ диск може да се прегрее и

да се повреди. Указание за това е появата по

него на искрящ венец.

В такъв случай прекъснете рязането и

изчакайте диамантния диск да се охлади, като

го оставите да се върти известно време на

празен ход с максимална скорост.

OBJ_BUCH-310-001.book Page 235 Wednesday, December 20, 2006 9:31 AM

236 | Български 1 609 929 K94 • 20.12.06

Значително намалена скорост на рязане и

появата на искрящ венец са указания за

затъпен диамантен режещ диск. Можете да го

заточите с краткотрайно рязане в абразивен

материал, напр. силикатна тухла.

Указания за статична якост

Прорязването на канали в носещи стени трябва

да се съобразява с изискванията на стандарта

DIN 1053 Част 1 или на съответните

национални нормативни уредби.

Тези предписания трябва задължително да

бъдат спазвани. Преди да започнете работа, се

консултирайте с отговорния строителен

инженер, архитект или ръководителя на

строителния обект.

Поддържане и сервиз

Поддържане и почистване

fПреди извършване на каквито и да е дей-

ности по електроинструмента изключ-

вайте щепсела от захранващата мрежа.

fЗа да работите качествено и безопасно,

поддържайте електроинструмента и

вентилационните отвори чисти.

fПри екстремно тежки работни условия

при разрязване на метали по вътрешните

повърхности на корпуса може да се

отложи токопровеждащ прах. Това може

да наруши защитната изолация на

електроинструмента. В такива случаи се

препоръчва използването на

стационарна аспирационна система,

честото продухване на вентилационните

отвори и включването на

електроинструмента през предпазен

изключвател за утаечни токове (FI).

Ако въпреки прецизното производство и

внимателно изпитване възникне повреда,

електроинструментът трябва да се занесе за

ремонт в оторизиран сервиз за електро-

инструменти на Бош.

Когато се обръщате с Въпроси към представи-

телите на Бош, моля, непременно посочвайте

10-цифрения каталожен номер, означен на

табелката на електроинструмента.

Сервиз и консултации

Монтажни чертежи и информация за резервни

части ще намерите в Интернет на адрес:

www.bosch-pt.com

Роберт Бош EООД – България

Бош Сервиз Център

Гаранционни и извънгаранционни ремонти

yл. Сребърна № 3 – 9

1907 София

✆ . . . . . . . . . . . . . . . . . . . . +359 (0)2 / 9 62 53 02

✆ . . . . . . . . . . . . . . . . . . . . +359 (0)2 / 9 62 54 27

✆ . . . . . . . . . . . . . . . . . . . . +359 (0)2 / 9 62 52 95

Факс. . . . . . . . . . . . . . . . . . . .+359 (0)2 / 62 46 49

Бракуване

С оглед опазване на околната среда електро-

инструментът, допълнителните

приспособления и опаковката трябва да бъдат

подложени на подходяща преработка за

повторното използване на съдържащите се в

тях суровини.

Само за страни от ЕС:

Не изхвърляйте електроинстру-

менти при битовите отпадъци!

Съгласно Директивата на ЕС

2002/96/EG относно бракувани

електрически и електронни

устройства и утвърждаването й

като национален закон електроинструментите,

които не могат да се използват повече, трябва

да се събират отделно и да бъдат подлагани на

подходяща преработка за оползотворяване на

съдържащите се в тях вторични суровини.

Правата за изменения запазени.

OBJ_BUCH-310-001.book Page 236 Wednesday, December 20, 2006 9:31 AM

Srpski | 2371 609 929 K94 • 20.12.06

Opšta upozorenja za

električne alate

Čitajte sva upozorenja i

uputstva. Propusti kod

pridržavanja upozorenja i uputstava mogu imati za

posledicu električni udar, požar i/ili teške povrede.

Čuvajte sva upozorenja i uputstva za

budućnost.

Pojam upotrebljen u upozorenjima „električni alat“

odnosi se na električne alate sa radom na mreži

(sa mrežnim kablom) i na električne alate sa radom

na akumulator (bez mrežnog kabla).

1) Sigurnost na radnom mestu

a) Držite Vaše radno područne čisto i dobro

osvetljeno. Nered ili neosvetljena radna

područja mogu voditi nesrećama.

b) Ne radite sa električnim alatom u okolini

ugroženoj eksplozijom, u kojoj se nalaze

zapaljive tečnosti, gasovi ili prašine.

Električni alati prave varnice koje mogu

zapaliti prašinu ili isparenja.

c) Držite podalje decu i druge osobe za

vreme korišćenja električnog alata.

Prilikom rada možete izgubiti kontrolu nad

aparatom.

2) Električna sigurnost

a) Priključni utikač električnog alata mora

odgovarati utičnici. Utikač nesme nikako

da se menja. Ne upotrebljavajte adaptere

utikača zajedno sa električnim alatima

zaštićenim uzemljenjem. Ne promenjeni

utikači i odgovarajuće utičnice smanjuju rizik

električnog udara.

b) Izbegavajte kontakt telom sa uzemljenim

površinama kao cevi, grejanja, šporet i

rashladni ormani. Postoji povećani rizik od

električnog udara ako je Vaše telo

uzemljeno.

c) Držite aparat što dalje od kiše ili vlage.

Prodor vode u električni alat povećava rizik

od električnog udara.

d) Strano svrsi ne nosite električni alat za

kabl, ne vešajte ga ili ne izvlačite ga iz

utičnice. Držite kabl dalje od vreline, ulja,

oštrih ivica ili delova aparata koji se

pokreću. Oštećeni ili uvrnuti kablovi

povećavaju rizik električnog udara.

e) Ako sa električnim alatom radite u prirodi,

upotrebljavajte samo produžne kablove

koji su pogodni za spoljnu upotrebu. Upo-

treba produžnog kabla uzemljenog za

spoljnu upotrebu smanjuje rizik od

električnog udara.

f) Ako rad električnog alata ne može da se

izbegne u vlažnoj okolini, koristite

prekidač strujne zaštite pri kvaru.

Upotreba prekidača strujne zaštite pri kvaru

smanjuje rizik od električnog udara.

3) Sigurnost osoblja

a) Budite pažljivi, pazite na to, šta radite i

idite razumno na posao sa Vašim

električnim alatom. Ne koristite električni

alat ako ste umorni ili pod uticajem droge,

alkohola ili lekova. Momenat nepažnje kod

upotrebe električnog alata može voditi

ozbiljnim povredama.

b) Nosite ličnu zaštitnu opremu i uvek

zaštitne naočare. Nošenje lične zaštitne

opreme, kao maske za prašinu, sigurnosne

cipele koje ne kližu, zaštitni šlem ili zaštitu za

sluh, zavisno od vrste i upotrebe električnog

alata, smanjuju rizik od povreda.

c) Izbegavajte nenamerno puštanje u rad.

Uverite se da je električni alat isključen,

pre nego što ga priključite na struju i/ili na

akumulator, uzmete ga ili nosite. Ako

prilikom nošenja električnog alata držite prst

na prekidaču ili aparat uključen priključujete

na struju, može ovo voditi nesrećama.

d) Uklonite alate za podešavanje ili ključeve

za zavrtnje, pre nego što uključite

električni alat. Neki alat ili ključ koji se nalazi

u rotirajućem delu aparata, može voditi

nesrećama.

e) Izbegavajte nenormalno držanje tela.

Pobrinite se uvek da stabilno stojite i

održavajte u svako doba ravnotežu. Na taj

način možete bolje kontrolisati električni alat

u neočekivanim situacijama.

f) Nosite pogodnu odeću. Ne nosite široku

odeću ili nakit. Držite kosu, odeću i

rukavice dalje od pokretnih delova.

Opušteno odelo, dugu kosu ili nakit mogu

zahvatiti rotirajući delovi.

g) Ako mogu da se montiraju uredjaji za

usisavanje i skupljanje prašine, uverite se

da li su priključeni i upotrebljeni kako

treba. Upotreba usisavanja prašine može

smanjiti opasnosti od prašine.

4) Brižljiva upotreba i ophodjenje sa

električnim alatima

a) Ne preopterećujte aparat. Upotrebljavajte

za Vaš posao električni alat odredjen za

to. Sa odgovarajućim električnim alatom

radite bolje i sigurnije u navedenom području

rada.

UPOZORENJE

OBJ_BUCH-310-001.book Page 237 Wednesday, December 20, 2006 9:31 AM

238 | Srpski 1 609 929 K94 • 20.12.06

b) Ne koristite nikakav električni alat čiji je

prekidač u kvaru. Električni alat koji se ne

može više uključiti ili isključiti, je opasan i

mora se popraviti.

c) Izvucite utikač iz utičnice i/ili uklonite

akumulator pre nego što preduzmete

podešavanja na aparatu, promenu delova

pribora ili ostavite aparat. Ova mera

opreza sprečava nenameran start

električnog alata.

d) Čuvajte nekorišcene električne alate

izvan dometa dece. Ne dozvoljavajte

korišcenje aparata osobama koje ne

poznaju aparat ili nisu pročitale ova

uputstva. Električni alati su opasni, kada ih

koriste neiskusne osobe.

e) Održavajte brižljivo električni alat.

Kontrolišite da li pokretni delovi aparata

besprekorno funkcionišu i ne „lepe“, da li

su delovi polomljeni ili su tako oštećeni da

je oštećena funkcija električnog alata.

Popravite ove oštećene delove pre

upotrebe. Mnoge nesreće imaju svoje uzroke

u loše održavanim električnim alatima.

f) Održavajte alate za sečenja oštre i čiste.

Brižljivo održavani alati za sečenja sa oštrim

ivicama manje „slepljuju“ i lakše se vode.

g) Upotrebljavajte električni alat, pribor, alate

koji se umeću itd. prema ovim uputstvima.

Obratite pažnju pritom na uslove rada i po-

sao koji morate obaviti. Upotreba električnih

alata za druge namene koje nisu predvidjene,

može voditi opasnim situacijama.

5) Servisi

a) Neka Vam Vaš električni alat popravlja

samo kvalifikovano osoblje i samo sa

originalnim rezervnih delovima. Tako se

obezbedjuje, da ostane sačuvana sigurnost

aparata.

Sigurnosna uputstva

specifična za aparate

Zajedničko uputstvo sa upozorenjem

za brušenje, brušenje brusnim

papirom, radove sa čeličnim četkama

i brušenje sa presecanjem

fOvaj električni alat se može koristiti kao

brusilica, brusilica sa brusnim papirom,

čelična četka i mašina za brušenje i

presecanje. Obratite pažnju na upotstva sa

upozorenjem, savete, prikaze i podatke, koje

ste dobili sa električnim alatom. Ako ne

obratite pažnju na sledeća uputstva, može doći

do električnog udara, požara i/ili teških povreda.

fOvaj električni alat nije pogodan za poliranje.

Primene za koje električni alat nije predvidjen,

mogu prouzrokovati opasnosti i povrede.

fNe koristite pribor, koji proizvodjač nije

specijalno predvideo i preporučio za ovaj

električni alat. Samo zato što pribor možete da

pričvrstite na Vaš električni alat, ne garantuje

sigurnu upotrebu.

fDozvoljeni broj obrtaja upotrebljenog alata

mora najmanje biti tako visok kao i najveći

broj obrtaja naznačen na električnom alatu.

Pribor koji se okreće brže nego što je

dozvoljeno, može se slomiti ili razleteti okolo.

fSpoljni presek i debljina upotrebljenog

električnog alata moraju odgovarati

gabaritima Vašeg električnog alata.

Pogrešno izmereni upotrebljeni električni alati

ne mogu se dovoljno zaštititi ili kontrolisati.

fBrusne ploče, prirubnice, brusni diskovi ili

drugi pribror moraju tačno odgovarati

brusnom vretenu Vašeg električnog alata.

Upotreljeni alati, koji ne odgovaraju tačno

brusnom vretenu električnog alata, okreću se

neravnomerno, vibriraju veoma snažno i mogu

uticati na gubitak kontrole.

fNe upotrebljavajte oštećene alate.

Kontrolišite pre svake upotrebe uzete alate

kao što su brusne ploče da li se cepaju i

imaju naprsline, brusne diskove na

naprsline, habanje ili jaku istrošenost,

čelične četke da li ima slobodnih ili

polomljenih čica. Ako bi električni alat ili

upotrebljeni alat pao dole, prokontrolišite, da

li je oštećen, ili upotrebite neoštećeni alat.

Ako ste upotreljeni alat prokontrolisali i

ubacili, držite se kao i osobe koje se nalaze u

blizini izvan ravni upotrebljenog alata koji se

okreće i pustite električni alat jedan minut da

se okreće sa najvišim obrtajima. Oštećeni

upotrebljeni alati se u najviše slučajeva lome

prilikom ovoga testa.

fNosite ličnu zaštitnu opremu. Upotrebljavajte

zavisno od namene potpunu zaštitu za lice,

zaštitu za oči ili zaštitne naočare. Ako

odgovara, nosite masku za prašinu, zaštitu za

sluh, zaštitne rukavice ili specijalnu kecelju,

koja male čestice od brušenja i materijal drže

na odstojanju od Vas. Oči treba da budu

zaštićene od stranih tela koja bi letela okolo, koja

nastaju pri različitim radovima. Maska za prašinu

ili disanje mora filtrirati prašinu koja nastaje

prilikom rada. Ako ste izloženi dugo glasnoj buci,

možete izgubiti i sluh.

fPazite kod drugih osoba na sigurno

rastojanje do vašeg područja rada. Svako ko

udje u područje rada, mora nositi ličnu

zaštitnu opremu. Odlomljeni komadi radnog

komada ili polomljenog upotrebljenog alata

mogu odleteti i prouzrokovati povrede i izvan

direktnog radnog područja.

OBJ_BUCH-310-001.book Page 238 Wednesday, December 20, 2006 9:31 AM

Srpski | 2391 609 929 K94 • 20.12.06

fHvatajte električni alat samo za izolovane

drške, kada izvodite radove, kod kojih

upotrebljeni alat može da sretne skrivene

vodove ili sopstveni mrežni kabl. Kontakt sa

vodom koji provodi napon stavlja i metalne

delove električnog alata pod napon i vodi

električnom udaru.

fDržitre mrežni kabel dalje od upotrebljenih

električnih alata koji se okreću. Ako izgubite

kontrolu nad električnim alatom, može se

mrežni kabel prekinuti ili biti zahvaćen i Vaša

ruka ili Vaša šaka dospeti u upotrebljeni alat koji

se okreće.

fNe ostavljajte nikada električni alat pre nego

što se je upotrebljeni alat potpuno umirio.

Upotrebljeni alat koji se okreće može dospeti u

kontakt sa površinom za odlaganje, kada

možete izgubiti kontrolu nad električnim alatom.

fNe dopustite da električni alat radi, dok ga

nosite. Vaše odelo može biti zahvaćeno

slučajnim kontaktom sa upotrebljenim alatom

koji se okreće i upotrebljeni alat može povrediti

Vaše telo.

fČistite redovno proreze za vazduh Vašeg

električnog alata. Motorna duvaljka vuče

prašinu u kućište i dosta sakupljene metalne

prašine može prouzrokovati električnu

opasnost.

fNe upotrebljavajte električni alat u blizini

zapaljivih materijala. Varnice mogu zapaliti

ove materijale.

fNe upotrebljavajte nikakve alate koji traže

tečno rashladno sredstvo. Upotreba vode ili

drugih tečnih rashladnih sredstava može uticati

na električni udar.

Povratan udarac i odgovarajuće

uputstva sa upozorenjima

fPovratni udarac je iznenadna reakcija usled

upotrebljenog alata koji se okreće i zapinje ili

blokira, kao što su brusne ploče, brusni diskovi,

čelične četke itd. Kačenje ili blokiranje utiču na

iznenadno zaustavljanje upotrebljenog alata koji

se okreće. Tako se ubrzava nekontrolisani

električni alat nasuprot pravca okrećanja

upotrebljenog alata na strani blokiranja.

Ako naprimer zapinje ili blokira neka brusna

ploča u radnom komadu, može se ivica brusne

ploče koja ulazi u radni komad, zaplesti i tako

polomiti brusnu ploču ili prouzrokovati povratni

udar. Brusna ploča se pokreće tada na radnu

osobu ili od nje, zavisno od pravca okretanja

ploče na strani blokiranja. Pritom se mogu

slomiti i brusne ploče.

Povratan udarac je posledica pogrešne ili

manjkave upotrebe električnog alata. On se

može sprečiti pogodnim merama opreza, kao

što je kasnije opisano.

fDržite električni alat dobro i čvrsto i dovedite

Vaše telo i vaše šake u poziciju, u kojoj

možete prihvatiti sile povratnog udarca.

Koristite uvek dodatnu dršku, ako postoji, da

bi imali najbolju moguću kontrolu nad silama

povratnog udarca ili nad reakcionim

momentima pri većim obrtajima. Osoba koja

radi može pogodnim merama opreza savladati

sile povratnog udarca i sile reakcije.

fNe dovodite Vašu ruku nikada u blizinu

upotrebljenih alata koji se okreću.

Upotrebljeni alat može se pokrenuti preko Vaše

šake pri povratnom udarcu.

fIzbegavajte sa Vašim telom područje, u koje

se električni alat kreće pri povratnom

udarcu. Povratni udarac tera električni alat u

pravcu suprotnom od pokretanja brusne ploče

na strani blokade.

fRadite posebno oprezno u području

ćoškova, oštrih ivica itd. Sprečite da se

upotrebljeni alat odbije od radnog komada i

slepljuje. Upotrebljeni alat koji se okreće sklon

je u ćoškovima, kod oštrih ivica i ako se odbije,

tome da se zaglavi. Ovo prouzrokuje gubitak

kontrole ili povratan udarac.

fNe upotrebljavajte lančanu testeru ili lisnatu

testeru sa zubima. Takvi upotrebljeni alati

prouzrokuju često povratan udarac ili gubitak

kontrole nad električnim alatom.

Posebna uputstva sa upozorenjem za

brušenje i brušenje sa presecanjem

fUpotrebljavajte uvek zaštitnu haubu, koja je

predvidjena za upotrebljenu vrstu brusnih

alata. Zaštitna hauba mora sigurno na

električnom alatu da bude nameštena i tako

podešena, da se postigne najveća dimenzija

sigurnosti, odnosno da najmanji mogući deo

brusnog alata pokazuje otvorenu stranu

prema radniku. Zaštitna hauba treba radnika

da zaštiti od polomljenih komada i slučajnog

kontakta sa brusnim alatima.

fUpotrebljavajte isključito brusne alate koji

su dozvoljeni za Vaš električni alat i zaštitnu

haubu predvidjenu za ove brusne alate.

Brusni alati koji nisu predvidjeni za električni

alat, ne mogu se dovoljno zaštititi i nesigurni su.

fBrusni alati smeju se koristiti samo za

preporučene mogućnosti upotrebe.

Naprimer: Ne brusite nikada sa bočnom

stranom ploče za presecanje. Ploče za

presecanje su odredjene za obradu materijala

sa ivicom ploče. Bočno delovanje sile na brusne

alate može iz prelomiti.

OBJ_BUCH-310-001.book Page 239 Wednesday, December 20, 2006 9:31 AM

240 | Srpski 1 609 929 K94 • 20.12.06

fUpotrebljavajte uvek neoštećenu zateznu

prirubnicu sa pravom veličinom i oblikom za

brusnu ploču koju ste izabrali. Pogodna

prirubnica štiti brusnu ploču i smanjuje tako

opasnost od loma brusne ploče. Prirubnice za

ploče za presecanje mogu se razlikovati od

prirubnica za druge brusne ploče.

fNe upotrebljavajte istrošene brusne ploče

velikih električnih alata. Brusne ploče za velike

električne alate nisu konstruisane za veće

obrtaje manjih električnih alata i mogu se

slomiti.

Dalja posebna uputstva sa

upozorenjem za ploče za presecanje

fIzbegavajte blokiranje ploče za presecanje ili

prevelik pritisak. Ne izvodite prekomerno

duboke preseke. Preopterećenje ploče za

presecanje povećava njeno opterećenje i

podložnost za iskretanje ili blokiranje a time i

mogućnost povratnog udarca ili loma brusnog

alata.

fIzbegavajte područje ispred i iza ploče za

presecanje koja se okreće. Ako ploču za

presecanje u radnom komadu pokrećete od

sebe, može u slučaju povratnog udarca

električni alat sa pločom koja se okreće direktno

biti izbačena na Vas.

fAko ploča za presecanje zaglavljuje ili

prekidate rad, isključite električni alat i držite

ga mirno, dok se ploča ne umiri. Ne

pokušavajte nikada da ploču za presecanje

koja se još okreće izvadite iz reza, jer može

uslediti povratni udarac. Pronadjite i uklonite

uzrok zaglavljivanja.

fNe uključujte električni alat ponovo, dokle

god se nalazi u radnom komadu. Pustite da

ploča za presecanje prvo dostigne svoje

pune obrtaje, pre nego što oprezno nastavite

sečenje. U drugom slučaju može ploča

zakačiti, iskočiti iz radnog komada ili

prouzrokovati povratni udarac.

fUčvrstite ploče ili velike radne komade, da bi

smanjili rizik povratnog udarca usled

zaglavljene ploče za presecanje. Veliki radni

komadi se mogu savijati usled svoje velike

težine. Radni komad se mora učvrstiti na obe

strane, i to kako u blizini presecanja tako i na

ivici.

fBudite posebno oprezni kod „sečenja

džepova“ u postojeće zidove ili druga

nevidljiva područja. Ubačena ploča za

presecanje može kod presecanja gasovoda ili

vodovoda, električnih vodova ili drugih objekata

prouzrokovati povratni udar.

Posebna uputstva sa upozorenjem za

brušenje brusnim papirom

fNe koristite predimenzionirane brusne

listove, već sledite podatke proizvodjača u

vezi veličine brusnog lista. Brusni listovi koji

su veći od brusne ploče, mogu prouzrokovati

povrede kao i blokiranje, kidanje brusnog lista ili

voditi povratnom udarcu.

Posebna uputstva sa upozorenjem za

rad sa žičanim četkama

fObratite pažnju da žičana četka i za vreme

uobičajene upotrebe gubi komade žice. Ne

preopterećujte žice suviše velikim pritiskom.

Komadi žice koji se razleću mogu vrlo lako

prodreti kroz tanko odelo i/ili kožu.

fAko se prepuručuje zaštitna hauba, sprečite

da se zaštitna hauba i žičana četka mogu

dodirivati. Tanjiraste i lončaste četke mogu

pritiskivanjem i centrifugalnom silom uvećati

svoj presek.

Dodatna uputstva sa upozorenjem

Nosite zaštitne naočare.

fUpotrebljavajte pogodne aparate za

potragu, da bi našli skrivene vodove

snabdevanja, ili pozovite mesno društvo za

snabdevanje. Kontakt sa električnim vodovima

može voditi požaru i električnom udaru.

Oštećenja gasovoda mogu voditi eksploziji.

Prodiranje u vod sa vodom prouzrokovaće

oštećenja predmeta ili može prouzrokovati

električni udar.

fKoristite uvek zaštitne uredjaje, koji su

propisani za dotični slučaj primene. Zaštitni

uredjaji, koji nisu zamišljeni za slučaj primene,

ne mogu brusno telo dovoljno zaštititi.

fUpotrebljavajte za obradu kamena usisivač

za prašinu. Usisivač za prašinu mora biti

odobren za usisavanje prašine od kamena.

Korišćenje ovih uredjaja smanjuje ugroženost

usled prašine.

fUpotrebljavajte za presecanje kamena klizač

vodjicu. Bez bočnog vodjenja može ploča za

presecanje kačiti i prouzrokovati povratan

udarac.

fDržite čvrsto električni alat prilikom rada sa

obe ruke i pobrinite se da sigurno stojite.

Električni alat se sigurnije vodi sa obe ruke.

fObezbedite radni komad. Radni komad kojeg

čvrsto drže zatezni uredjaji ili stega sigurnije se

drži nego sa Vašom rukom.

OBJ_BUCH-310-001.book Page 240 Wednesday, December 20, 2006 9:31 AM

Srpski | 2411 609 929 K94 • 20.12.06

fNe obradjujte nikakav materijal koji sadrži

azbest. Azbest važi kao izazivač raka.

fPreduzmite zaštitne mere ako pri radu mogu

nastati štetne po zdravlje, zapaljive i

eksplozivne prašine. Na primer: Neke prašine

važe kao pobudjivači raka. Nosite zaštitnu

masku za prašinu i upotrebljavajte ako se može

priključiti usisavanje prašine/opiljaka.

fDržite Vaše radno mesto čisto. Mešavine

materijala su posebno opasne. Prašina od lakog

metala može goreti ili eksplodirati.

fNe koristite električni alat sa oštećenim

kablom. Ne dodirujte oštećeni kabl i izvucite

mrežni utikač ako je kabl za vreme rada

oštećen. Oštećeni kabl povećava rizik od

električnog udara.

Opis funkcija

Čitajte sva upozorenja i uputstva.

Propusti kod pridržavanja upozorenja

i uputstava mogu imati za posledicu

električni udar, požar i/ili teške

povrede.

Molimo da otvorite preklopljenu stranicu sa

prikazom aparata i ostavite ovu stranicu otvorenu,

dok čitate uputstvo za rad.

Upotreba prema svrsi

Električni alat je zamišljen za presecanje, grubu

obradu i obradu četkom metalnih i kamenih

materijala bez upotrebe vode.

Za presecanje kamena mora se upotrebiti

specijalna usisna hauba za presecanje sa

klizajućom vodjicom (pribor).

Sa dozvoljenim brusnim alatima može se koristiti

električni alat za brušenje sa brusnim papirom.

Komponente sa slike

Označavanje brojevima komponenti sa slika

odnosi se na prikaz električnog alata na grafičkoj

strani.

1Poluga za deblokadu zaštitne haube

2Taster za blokadu vretena

3Prekidač za uključivanje-isključivanje

4Dodatna drška

5Brusno vreteno

6Usisavajuća hauba za brušenje*

7Priključna prirubnica sa O-prstenom

8Lončasta ploča od tvrdog metala*

9Stezna navrtka

10 Navrtka sa brzim zatezanjem *

11 Zaštitna hauba za brušenje

12 Zaštitna hauba za presecanje*

13 Ploča za brušenje/presecanje*

14 Zaštita za ruku*

15 Gumena brusna ploča*

16 Brusni list*

17 Okrugla navrtka*

18 Lončasta četka*

19 Hauba za usisavanje pri presecanju sa

klizajućom vodjicom *

20 Diamant-ploča za prosecanje*

*Pribor sa slike ili koji je opisan ne spada u standardni

obim isporuka.

OBJ_BUCH-310-001.book Page 241 Wednesday, December 20, 2006 9:31 AM

242 | Srpski 1 609 929 K94 • 20.12.06

Tehnički podaci

Izjava o usaglašenosti

Izjavljujemo na sopstvenu odgovornost da je ovaj

proizvod usaglašen sa sledećim standardima ili

normativnim aktima: EN 60745 prema odredbama

smernica 89/336/EWG, 98/37/EG.

04.12.2006, Robert Bosch GmbH, Power Tools Division

D-70145 Leinfelden-Echterdingen

Informacije o šumovima/vibracijama

Merne vrednosti su dobijene prema EN 60745.

Nivo šumova uredjaja označen sa A iznosi tipično:

Nivo zvučnog pritiska 91 dB(A); Nivo snage zvuka

102 dB(A). Nesigurnost K=3 dB.

Nosite zaštitu za sluh!

Ukupne vrednosti vibracija (zbir vektora tri pravca)

su dobijene prema EN 60745:

Brušenje površina (gruba obrada): Emisiona

vrednosti vibracija ah=8,5 m/s2, Nesigurnost

K=2,0 m/s2.

Brušenje sa brusnim listom: Emisiona vrednosti

vibrtacija ah=3,4 m/s2, Nesigurnost K=2,0 m/s2.

Nivo vibracija naveden u ovim

uputstvima je meren prema

mernom postupku koji je standardizovan sa

EN 60745 i može da se upotrebi za poredjenje

uredjaja.

Nivo vibracija će se menjati prema upotrebi elek-

tričnog alata i može u nekim slučajevima da bude

iznad vrednosti navedene u ovim uputstvima.

Opterećenje vibracijama bi se moglo potceniti,

kada bi se električni alat redovno upotrebljavao na

takav način.

Pažnja: Za tačnu procenu opterećenja vibracijama

za vreme odredjenog radnog vremena trebalo bi

uzeti u obzir i vreme kada je uredjaj isključen ili radi,

medjutim kada nije stvarno u radu. Ovo može da

znatno redukuje opterećenje vibracijama za vreme

celog radnog vremena.

Montaža

Montaža zaštitnih uredjaja

fIzvucite pre svih radova na električnom alatu

mrežni utikač iz utičnice.

Zaštitna hauba za brušenje

Postavite zaštitnu haubu 11

prema slici na vrat vretena.

Trouglaste oznake zaštitne

haube moraju biti

usaglašene sa

odgovarajućim oznakama na

glavi prenosnika.

Pritiskajte zaštitnu haubu 11

sve dok venac zaštitne

haube ne nalegne na

prirubnicu električnog alata i

okrećite zaštitnu haubu sve

dok jasno i da se čuje ne

uskoči.

Ugaona brusilica GWS 1000

PROFESSIONAL GWS 1000

PROFESSIONAL GWS 1400

PROFESSIONAL

Broj predmeta 3 601 H21 0.. 3 601 H21 0.. 3 601 H24 0..

Nominalna primljena snaga W 1000 1000 1400

Predana snaga W630 630 820

Broj obrtaja na prazno min-1 11000 11000 11000

maks. prečnik brusnih ploča mm 115 125 125

Navoj brusnog vretena M 14 M 14 M 14

Ograničavanje struje kretanja – – z

Stalna elektronika ––z

Težina prema EPTA-Procedure

01/2003 kg 2,1 2,1 2,2

Klasa zaštite /II /II /II

Podaci važe za nominalne napone [U] 230/240 V. Kod nižih napona i konstrukcija specifičnih za zemlje mogu ovi podaci

varirati.

Molimo da obratite pažnju na broj predmeta na tipskoj tablici Vašeg električnog alata. Trgovačke oznake pojedinih

električnih alata mogu varirati.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

UPOZORENJE

OBJ_BUCH-310-001.book Page 242 Wednesday, December 20, 2006 9:31 AM

Srpski | 2431 609 929 K94 • 20.12.06

Prilagodite poziciju zaštitne haube 11 potrebama

rada. Pritisnite za to polugu za deblokadu 1 na gore

i okrenite zaštitnu haubu 11 u željenu poziciju.

fPodesite zaštitnu haubu 11 tako, da se

spreči letenje varnica u pravcu radnika.

fZaštitna hauba 11 sme se okretati samo

aktiviranjem poluge za deblokadu 1! U

drugom slučaju nesme se nikako električni

alat koristiti dalje i mora se predati u servis.

Pažnja: Ispusti za kodiranje na zaštitnoj haubi 11

obezbedjuju, da se može montirati samo jedna

zaštitna hauba koja odgovara električnom alatu.

Zaštitna hauba za presecanje

fKoristite za presecanje metala uvek zaštitnu

haubu za presecanje 12.

fKoristite za presecanje kamena uvek haubu

za usisavanje za presecanje sa klizajućom

vodjicom 19.

Zaštitna hauba za presecanje 12 se montira kao i

zaštitna hauba za brušenje 11.

Usisavajuća hauba za brušenje

Za brušenje boje, laka i plastike siromašne

prašinom a u vezi sa lončastom pločom od tvrdog

metala 8 ili gumenim brusnim diskom 15 sa

brusnim listom 16 možete upotrebiti haubu za

usisavanje 6. Hauba za usisavanje 6 nije

predvidjena je za obradu metala.

Na haubu za usisavanje 6 se može priključiti

pogodan Bosch-usisivač za prašinu.

Hauba za usisavanje 6 se montira kao i zaštitna

hauba 11. Venac sa četkicama se može promeniti.

Dodatna drška

fUpotrebljavajte Vaš električni alat samo sa

dodatnom drškom 4.

Zavrnite dodatnu dršku 4 zavisno od načina rada

desno ili levo na glavi prenosnika.

Zaštita za ruku

fMontirajte za radove sa gumenom brusnom

pločom 15 ili sa lončastom četkom/četka u

vidu ploče/lepezastom brusnom pločom

uvek zaštitu za ruku 14.

Pričvrstite zaštitu za ruku 14 sa dodatnom drškom

Montaža brusnih alata

fIzvucite pre svih radova na električnom alatu

mrežni utikač iz utičnice.

fBrusne ploče i ploče za presecanje se u radu

veoma zagreju, ne hvatajte ih, pre nego što

se ohlade.

Čistite brusno vreteno 5 i sve delove koji se

montiraju.

Pritisnite za učvršćivanje i otpuštanje brusnih alata

taster za blokadu vretena 2 da bi učvrstili brusno

vreteno.

fAktivirajte taster za blokadu vretena samo u

stanju mirovanja brusnog vretena. Električni

alat se može inače oštetiti.

Brusna-/ploča za presecanje

Obratite pažnju na dimenzije brusnih alata. Presek

otvora mora odgovarati priključenoj prirubnici. Ne

upotrebljavajte nikakve adaptere ili redukujuće

komade.

Pri upotrebi Diamant-ploče za presecanje pazite

nato, da strelica pravca okretanja na Diamant-ploči

za presecanje bude usaglašena sa pravcem

okretanje električnog alata (pogledajte strelicu

pravca okretanja na glavi prenosnika).

Redosled montaže se može videti na grafičkoj

karti.

Za pričvršćivanje ploće za brušenje i prosecanje

navrnite zateznu navrtku 9 i stegnite je sa ključem

sa dva otvora, pogledajte odeljak „Navrtka sa brzim

zatezanjem“.

fPrekontrolišite posle montaže alata za

brušenje pre uključivanja, da li je brusni alat

korektno montiran i može slobodno da se

okreće. Uverite se da brusni alat na zaštitnoj

haubi ili drugim delovima ne struže.

U priključnoj prirubnici 7 je

ubačen oko centrirnog venca

deo od plastike (O-prsten). Ako

O-prsten nedostaje ili je

oštećen, mora se neizostavno

zameniti (Broj predmeta

1 600 210 039), pre nego što se

montira priključna prirubnica 7.

Lepezasta brusna ploča

fMontirajte za radove sa gumenom brusnom

pločom 15 ili sa lončastom četkom/četka u

vidu ploče/lepezastom brusnom pločom

uvek zaštitu za ruku 14.

Stavite specijalnu priključnu prirubnicu (Broj

predmeta 2 605 703 028) i lepezastu brusnu ploču

na brusno vreteno 5. Navrnite zateznu navrtku 9 i

zategnite je sa ključem sa dva otvora.

Gumeni brusni disk

fMontirajte za radove sa gumenom brusnom

pločom 15 ili sa lončastom četkom/četka u

vidu ploče/lepezastom brusnom pločom

uvek zaštitu za ruku 14.

Redosled montaže se može videti na grafičkoj karti.

Navrnite okruglu navrtku 17 i zategnite je sa

ključem sa dva otvora.

OBJ_BUCH-310-001.book Page 243 Wednesday, December 20, 2006 9:31 AM

244 | Srpski 1 609 929 K94 • 20.12.06

Lončasta četka/pločasta četka

fMontirajte za radove sa gumenom brusnom

pločom 15 ili sa lončastom četkom/četka u

vidu ploče/lepezastom brusnom pločom

uvek zaštitu za ruku 14.

Redosled montaže se može videti na grafičkoj

karti.

Lončasta/pločasta četka mora toliko da se zavrne

na brusno vreteno, da čvrsto naleže na prirubnici

brusnog vretena na kraju navoja brusnog vretena.

Stegnite lončastu/pločastu četku sa jednim

viljuškastim ključem.

Navrtka sa brzim

zatezanjem

Za jednostavnu promenu brusnog alata bez

upotrebe daljih alata možete koristiti umesto

zatezne navrtke 9 navrtku sa brzim zatezanjem 10.

fNavrtka sa brzim zatezanjem 10 se sme

koristiti samo za ploče za brušenje ili

prosecanje.

Upotrebljavajte samo besprekorne, neoštećene

navrtke sa brzim zatezanjem 10.

Pazite pri navrtanju na to, da ispisana strana

navrtke sa brzim zatezanjem 10 ne pokazuje na

brusnu ploču; strelica mora pokazivati na

indeksnu oznaku 21.

Pritisnite taster za

blokadu vretena 2 da bi

utvrdili brusno vreteno.

Da bi stegli navrtku sa

brzim zatezanjem,

okrenite brusnu ploču

snažno u pravcu kazaljke

na satu.

Jednu propisno

učvršćenu, neošćetenju

navrtku sa brzim

zatezanjem možete

rukom odvrnuti

okretanjem nareckanog

prstena nasuprot smeru

kazaljke na satu.

Ne odvrćite čvrsto

stegnutu navrtku sa

brzim stezanjem sa

kleštama, već koristite ključ sa dva otvora.

Upotrebljavajte ključ kao što slika pokazuje.

Dozvoljeni alati za brušenje

Možete koristiti sve alate za brušenje navedene u

ovom uputstvu za rad.

Dozvoljeni broj obrtaja [min-1] odnosno obimna

brzina [m/s] upotrebljenog alata za brušenje mora

odgovarati podacima na sledećoj tabeli.

Obratite pažnju stoga na dozvoljeni broj obrtaja

odnosno na obimnu brzinu na etiketi alata za

brušenje.

Okretanje glave prenosnika

fIzvucite pre svih radova na električnom alatu

mrežni utikač iz utičnice.

Možete glavu

prenosnika okretati u

90° podeoka. Na taj

način se prekidač za

uključivanje-/isključiv

anje za posebne

radne slučajeve

dovodi u povoljniju

poziciju za rukovanje,

na primer za radove

presecanja sa

usisavajućom

haubom sa

klizajućom vodjicom

19/stalak za brušenje

sa presecanjem ili za levoruke.

Odvrnite sasvim 4 zavrtnja. Oprezno iskrenite

glavu prenosnika u novu poziciju ne skidajući sa

kućišta. Ponovo stegnite 4 zavrtnja.

maks.

[mm] [mm]

Dbd[min

-1][m/s]

115

125 6

622,2

22,2 11000

11000 80

115

125 ––

11000

11000 80

75 30 M 14 11000 45

OBJ_BUCH-310-001.book Page 244 Wednesday, December 20, 2006 9:31 AM

Srpski | 2451 609 929 K94 • 20.12.06

Rad

Puštanje u rad

fObratite pažnju na napon mreže! Napon

strujnog izvora mora biti usaglašen sa

podacima tipske tablice električnog alata.

Električni alati označeni sa 230 V mogu da

rade i sa 220 V.

Pri radu električnog alata na mobilnim

proizvodjačima struje (Generatorima), koji ne

raspolažu sa dovoljno rezerve u snazi odnosno

nemaju pogodnu naponsku regulaciju sa

pojačavanjem struje kretanja, može doći do

gubitka snage ili netipičnog ponašanja pri

uključivanju.

Molimo da obratite pažnju na prikladnost

proizvodjača struje kojeg ste upotrebili.

Uključivanje-isključivanje

Gurnite za puštenje u rad električnog alata

prekidač za uključivanje-isključivanje 3 napred.

Za utvrdjivanje prekidača za

uključivanje/isključivanje 3 pritisnite prekidač za

uključivnje/isključivanje 3 napred na dole, sve dok

ne uskoči u otvor.

Da bi električni alat isključili pustite prekidač za

uključivanje-isključivanje 3 odnosno ako je

blokiran, pritisnite prekidač za

uključivanje-isključivanje 3 na kratko pozadi na

dole i potom ga pustite.

fProkontrolišite alate za brušenje pre

upotrebe. Alat za brušenje mora biti

besprekorno montiran i moći se slobodno

okretati. Izvršite probni rad od najmanje

1 minute bez opterećenja. Ne koristite

oštećene, bez okrugline ili alate za brušenje

koji vibriraju. Oštećeni alati za brušenje se

mogu raspući i prouzrokovati povrede.

Ograničavanje struje kretanja (GWS 1400)

Elektronsko ograničavanje struje kretanja

ograničava snagu pri uključivanju električnog alata

i omogućava rad sa osiguračem od 16 A.

Konstantna elektronika (GWS 1400)

Konstant elektornika drži broj obrtaja u praznom

hodu i opterećenju skoro konstantne i obezbedjuje

ravnomeran učinak u radu.

Uputstva za rad

fOprez pri prorezivanju u noseće zidove,

pogledajte odeljek „Uputstva za statiku“.

fZategnite radni komad, ukoliko ne naleže

sigurno svojom težinom.

fNe opterećujte električni alat toliko snažno,

da se zaustavi.

fBrusne ploče i ploče za presecanje se u radu

veoma zagreju, ne hvatajte ih, pre nego što

se ohlade.

Uputstvo: Pri neupotrebi izvucite mrežni utikač iz

utičnice. Električni alat ima pri utaknutom mrežnom

utikaču i postojećem naponu mreže i isključen

malu potrošnju struje.

Grubo brušenje

fNe koristite nikada ploče za presecanje za

grubo brušenje.

Sa podešenim uglom od 30 do 40° dobijate pri

grubom brušenju najbolje rezultate u radu.

Pokrećite električni alat sa umerenim pritiskom

tamo-amo. Tako radni komad neće postati vreo,

neće promeniti boju i neće biti brazdi.

Lepezasta brusna ploča

Sa lepezastom brusnom pločom (pribor) možete

obradjivati i zasvodjene površine i profile.

Lepezaste brusne ploče imaju bitno duži životni

vek, manji nivo buke i niže temperature brušenja

nego obične brusne ploče.

Presecanje metala

fKoristite za presecanje metala uvek zaštitnu

haubu za presecanje 12.

Radite pri brušenju sa presecanjem sa umerenim

pomeranjem napred prilagodjenom materijalu koji

treba obradjivati. Ne vršite nikakav pritisak na

ploču za presecanje, ne iskrećite ili ne oscilujte.

Ne kočite ploče za presecanje bočnim suprotnim

pritiskivanjem.

Električni alat mora

uvek da se vodi u

suprotnom smeru

kretanja. Inače

postoji opasnot, da

se nekontrolisano

istisne iz reza.

Kod presecanja

profila i

četvorougaonih cevi

postavite najbolje na

najmanji presek.

OBJ_BUCH-310-001.book Page 245 Wednesday, December 20, 2006 9:31 AM

246 | Srpski 1 609 929 K94 • 20.12.06

Presecanje stene

fKoristite za presecanje kamena uvek haubu

za usisavanje za presecanje sa klizajućom

vodjicom 19.

fElektrični alat se sme koristiti samo za

presecanje i brušenje na suvo.

Koristite za presecanje kamena najbolje

dijamantsku ploču za presecanje. Radi sigurnosti

od krivljenja mora se usisavajuća hauba za

presecanje koristiti sa klizajućom vodjicom 19.

Radite sa električnim alatom samo sa usisivanjem

prašine i nosite dodatno zaštitnu masku za prašinu.

Usisivač za prašinu mora biti odobren za

usisavanje prašine od kamena. Bosch nudi

predvidjene usisivače za prašinu.

Uključite električni

alat i stavite ga sa

prednjim delom

klizača vodjice na

radni komad. Gurajte

električni alat sa

umerenim

pomeranjem napred

koje je prilagodjeno

materijalu koji se

obradjuje.

Pri presecanju posebno tvrdih materijala, naprimer

betona sa visokih sadržajem šljunka, može se

dijamant-proča za presecanje pregrejati i tako

oštetiti. Venac varnica koji kruži oko dijamant-

ploče za presecanje jasno ukazuje na to.

Prekinite u ovom slučaju presecanje i pustite

dijamant-ploču za presecanje u praznom hodu i

najvećim obrtajima da radi kratko vreme da bi se

ohladila.

Znatno popuštanje u napredovanju rada i venac

varnica koji kruži su znak za otupelu dijamant-

ploču za presecanje. Možete je ponovo naoštriti

katkim presecanjem u abrazivnom materijalu,

naprimer silikatnoj opeci.

Uputstva za statiku

Prorezi u nosećim zidovima podležu standardu

DIN 1053 deo 1 ili propisima specifičnim za zemlje.

Neizostavno se mora držati ovih propisa. Pozovite

pre početka rada odgovornog statičara, arhitektu ili

nadležne šefove gradnje i pitajte za savet.

Održavanje i servis

Održavanje i čišćenje

fIzvucite pre svih radova na električnom alatu

mrežni utikač iz utičnice.

fDržite električni alat i proreze za ventilaciju

čiste, da bi dobro i sigurno radili.

fKod ekstremnih uslova upotrebe može se

kod obrade metala provodljiva prašina

nataložiti u unutrašnjosti električnog alata.

Zaštitna izolacija električnog alata se može

oštetiti. Preporučuje se u takvim slučajevima

upotreba stacionarnog uredjaja za

usisavanje, često izduvavanje proreza za

ventilaciju i povezivanje spreda jednog

zaštitnog prekidača (FI).

Ako bi električni alat i pored brižljivog postupka

izrade i kontrole nekada otkazao, popravku mora

vršiti neki autorizovani servis za Bosch-električne

alate.

Molimo navedite neizostavno kod svih pitanja i

naručivanja rezervnih delova broj predmeta sa

10 brojčanih mesta prema tipskoj tablici

električnog alata.

Servis i savetnici kupaca

Prezentacione crteže i informacije u vezi rezervnih

delova naći ćete pod:

www.bosch-pt.com

Bosch-Service

Takovska 46

11000 Beograd

✆ . . . . . . . . . . . . . . . . . . . . . . . . +381 11 75 33 73

Fax . . . . . . . . . . . . . . . . . . . . . . . +381 11 75 33 73

E-Mail: asboschz@EUnet.yu

Uklanjanje djubreta

Električni pribori, pribor i pakovanja treba da se

odvoze regeneraciji koja odgovara zaštiti čovekove

sredine.

Samo za EU-zemlje:

Ne bacajte električni pribor u kućno

djubre!

Prema evropskim smernicama

2002/96/EG o starim električnim i

elektronskim uredjajima i njihovim

pretvaranju u nacionalno dobro ne

moraju više upotrebljivi električni pribori da se

odvojeno sakupljaju i odvoze nekoj regeneraciji

koja odgovara zaštiti čovekove okoline.

Zadržavamo pravo na promene.

OBJ_BUCH-310-001.book Page 246 Wednesday, December 20, 2006 9:31 AM

Slovensko | 2471 609 929 K94 • 20.12.06

Splošna varnostna navodila

za električna orodja

Preberite vsa opozorila in

napotila. Napake zaradi

neupoštevanja spodaj navedenih opozoril in

napotil lahko povzročijo električni udar, požar in/ali

težke telesne poškodbe.

Vsa opozorila in napotila shranite, ker jih boste

v prihodnje še potrebovali.

Pojem „električno orodje“, ki se pojavlja v

nadaljnjem besedilu, se nanaša na električna

orodja z električnim pogonom (z električnim

kablom) in na akumulatorska električna orodja

(brez električnega kabla).

1) Varnost na delovnem mestu

a) Delovno področje naj bo vedno čisto in

dobro osvetljeno. Nered in neosvetljena

delovna področja lahko povzročijo nezgode.

b) Ne uporabljajte električnega orodja v

okolju, kjer lahko pride do eksplozij

oziroma tam, kjer se nahajajo vnetljive

tekočine, plini ali prah. Električna orodja

povzročajo iskrenje, zaradi katerega se

lahko prah ali para vnameta.

c) Prosimo, da med uporabo električnega

orodja ne dovolite otrokom ali drugim

osebam, da bi se Vam približali.

Odvračanje Vaše pozornosti drugam lahko

povzroči izgubo kontrole nad napravo.

2) Električna varnost

a) Priključni vtikač električnega orodja se

mora prilegati vtičnici. Spreminjanje

vtikača na kakršenkoli način ni dovoljeno.

Pri ozemljenih električnih orodjih ne

uporabljajte vtikačev z adapterji.

Nespremenjeni vtikači in ustrezne vtičnice

zmanjšujejo tveganje električnega udara.

b) Izogibajte se telesnemu stiku z ozemljeni-

mi površinami kot so na primer cevi,

grelci, štedilniki in hladilniki. Tveganje

električnega udara je večje, če je Vaše telo

ozemljeno.

c) Prosimo, da napravo zavarujete pred

dežjem ali vlago. Vdor vode v električno

orodje povečuje tveganje električnega

udara.

d) Ne uporabljajte kabla za nošenje ali

obešanje električnega orodja in ne vlecite

za kabel, če želite vtikač izvleči iz

vtičnice. Kabel zavarujte pred vročino,

oljem, ostrimi robovi ali premikajočimi se

deli naprave. Poškodovani ali zapleteni

kabli povečujejo tveganje električnega

udara.

e) Kadar uporabljate električno orodje

zunaj, uporabljajte samo kabelske

podaljške, ki so primerni za delo na

prostem. Uporaba kabelskega podaljška, ki

je primeren za delo na prostem, zmanjšuje

tveganje električnega udara.

f) Če je uporaba električnega orodja v

vlažnem okolju neizogibna, uporabljajte

stikalo za zaščito pred kvarnim tokom.

Uporaba zaščitnega stikala zmanjšuje

tveganje električnega udara.

3) Osebna varnost

a) Bodite pozorni, pazite kaj delate ter se

dela z električnim orodjem lotite z

razumom. Ne uporabljajte električnega

orodja, če ste utrujeni oziroma če ste pod

vplivom mamil, alkohola ali zdravil.

Trenutek nepazljivosti med uporabo

električnega orodja je lahko vzrok za resne

telesne poškodbe.

b) Uporabljajte osebno zaščitno opremo in

vedno nosite zaščitna očala. Nošenje

osebne zaščitne opreme, na primer maske

proti prahu, nedrsečih zaščitnih čevljev,

varnostne čelade ali zaščitnih glušnikov, kar

je odvisno od vrste in načina uporabe

električnega orodja, zmanjšuje tveganje

telesnih poškodb.

c) Izogibajte se nenamernemu zagonu.

Pred priključitvijo električnega orodja na

električno omrežje in/ali na akumulator in

pred dviganjem ali nošenjem se prepri-

čajte, če je električno orodje izklopljeno.

Prenašanje naprave s prstom na stikalu ali

priključitev vklopljenega električnega orodja

na električno omrežje je lahko vzrok za

nezgodo.

d) Pred vklapljanjem električnega orodja

odstranite nastavitvena orodja ali

izvijače. Orodje ali ključ, ki se nahaja v

vrtečem se delu naprave, lahko povzroči

telesne poškodbe.

e) Izogibajte se nenormalni telesni drži. Po-

skrbite za trdno stojišče in za stalno

ravnotežje. Tako boste v nepričakovanih

situacijah električno orodje lahko bolje

nadzorovali.

f) Nosite primerna oblačila. Ne nosite

ohlapnih oblačil in nakita. Lase, oblačila in

rokavice ne približujte premikajočim se

delom naprave. Premikajoči se deli naprave

lahko zagrabijo ohlapno oblačilo, dolge lase

ali nakit.

OPOZORILO

OBJ_BUCH-310-001.book Page 247 Wednesday, December 20, 2006 9:31 AM

248 | Slovensko 1 609 929 K94 • 20.12.06

g) Če je na napravo možno montirati priprave

za odsesavanje ali prestrezanje prahu, se

prepričajte, če so le-te priključene in če se

pravilno uporabljajo. Uporaba priprave za

odsesavanje prahu zmanjšuje zdravstveno

ogroženost zaradi prahu.

4) Skrbna uporaba in ravnanje z električnimi

orodji

a) Ne preobremenjujte naprave. Pri delu

uporabljajte električna orodja, ki so za to

delo namenjena. Z ustreznim električnim

orodjem boste v navedenem

zmogljivostnem področju delali bolje in

varneje.

b) Ne uporabljajte električnega orodja s

pokvarjenim stikalom. Električno orodje, ki

se ne da več vklopiti ali izklopiti, je nevarno

in ga je potrebno popraviti.

c) Pred nastavljanjem naprave, zamenjavo

delov pribora ali odlaganjem naprave

izvlecite vtikač iz električne vtičnice in/ali

odstranite akumulator. Ta previdnostni

ukrep preprečuje nenameren zagon

električnega orodja.

d) Električna orodja, katerih ne uporabljate,

shranjujte izven dosega otrok. Osebam,

ki naprave ne poznajo ali niso prebrale

teh navodil za uporabo, naprave ne

dovolite uporabljati. Električna orodja so

nevarna, če jih uporabljajo neizkušene

osebe.

e) Skrbno negujte električno orodje. Kontro-

lirajte brezhibno delovanje premičnih

delov naprave, ki se ne smejo zatikati. Če

so ti deli zlomljeni ali poškodovani do te

mere, da ovirajo delovanje električnega

orodja, jih je potrebno pred uporabo

naprave popraviti. Slabo vzdrževana

električna orodja so vzrok za mnoge

nezgode.

f) Rezalna orodja vzdržujte tako, da bodo

vedno ostra in čista. Skrbno negovana

rezalna orodja z ostrimi robovi se manj

zatikajo in so lažje vodljiva.

g) Električna orodja, pribor, vsadna orodja in

podobno uporabljajte ustrezno tem navo-

dilom. Pri tem upoštevajte delovne

pogoje in dejavnost, ki jo boste opravljali.

Uporaba električnih orodij v namene, ki so

drugačni od predpisanih, lahko privede do

nevarnih situacij.

5) Servisiranje

a) Vaše električno orodje naj popravlja

samo kvalificirano strokovno osebje ob

obvezni uporabi originalnih rezervnih

delov. Tako bo zagotovljena ohranitev

varnosti naprave.

Specifična varnostna

navodila

Skupna opozorila za brušenje,

brušenje z brusnim papirjem, delo z

žičnimi ščetkami, poliranje in rezanje

fTo električno orodje se lahko uporablja za

brušenje, brušenje z brusnim papirjem,

brušenje z žično ščetko, ter kot brusilni in

rezalni stroj. Upoštevajte vsa opozorila,

navodila, slikovne prikaze in podatke, ki ste

jih prejeli skupaj z električnim orodjem.

Zaradi nespoštovanja spodaj navedenih navodil

lahko pride do električnega udara, požara in/ali

težkih telesnih poškodb.

fTo električno orodje ni primerno za poliranje.

Vrste uporabe, za katere električno orodje ni

predvideno, lahko ogrozijo Vašo varnost in

povzročijo telesne poškodbe.

fNe uporabljajte pribora, ki ga proizvajalec za

to orodje ni specialno predvidel in katerega

uporabe ne priporoča. Zgolj dejstvo, da lahko

nek pribor pritrdite na Vaše električno orodje, še

ne zagotavlja varne uporabe.

fDovoljeno število vrtljajev vsadnega orodja

mora biti najmanj tako visoko kot

maksimalno število vrtljajev, ki je navedeno

na električnem orodju. Pribor, ki se vrti hitreje

kot je dovoljeno, se lahko zlomi in leti naokrog.

fZunanji premer in debelina vsadnega orodja

morata ustrezati meram Vašega

električnega orodja. Napačno dimenzioniranih

vsadnih orodij ne boste mogli dovolj dobro

zavarovati ali nadzorovati.

fBrusilni koluti, prirobnice, brusilni krožniki in

drug pribor se morajo natančno prilegati na

brusilno vreteno Vašega električnega orodja.

Vsadna orodja, ki se natančno ne prilegajo

brusilnemu vretenu električnega orodja, se vrtijo

neenakomerno, zelo močno vibrirajo in lahko

povzročijo izgubo nadzora nad napravo.

fNe uporabljajte poškodovanih vsadnih

orodij. Pred vsako uporabo preglejte

brusilne kolute, če se ne luščijo oziroma če

nimajo razpok, brusilne krožnike, če nimajo

razpok oziroma če niso močno obrabljeni ali

izrabljeni, žične ščetke pa, če nimajo

zrahljanih ali odlomljenih žic. Če pade

električno orodje ali vsadno orodje na tla,

poglejte, če ni poškodovano in uporabljajte

samo nepoškodovana vsadna orodja. Po

kontroli in vstavljanju vsadnega orodja se ne

zadržujte v ravnini vrtečega se vsadnega

OBJ_BUCH-310-001.book Page 248 Wednesday, December 20, 2006 9:31 AM

Slovensko | 2491 609 929 K94 • 20.12.06

orodja, kar velja tudi za druge osebe v bližini.

Električno orodje naj eno minuto deluje z

najvišjim številom vrtljajev. Poškodovana

vsadna orodja se največkrat zlomijo med tem

preizkusnim časom.

fUporabljajte osebno zaščitno opremo.

Odvisno od vrste uporabe si nataknite

zaščitno masko čez cel obraz, zaščito za oči

ali zaščitna očala. Če je potrebno, nosite

zaščitno masko proti prahu, zaščitne

glušnike, zaščitne rokavice ali specialni

predpasnik , ki Vas bo zavaroval pred

manjšimi delci materiala, ki nastajajo pri

brušenju. Oči je treba zavarovati pred tujki, ki

nastajajo pri različnih vrstah uporabe naprave in

letijo naokrog. Zaščitna maska proti prahu ali

dihalna maska morata filtrirati prah, ki nastaja

pri uporabi. Predolgo izpostavljanje glasnemu

hrupu ima lahko za posledico izgubo sluha.

fPazite, da bodo druge osebe varno

oddaljene od Vašega delovnega območja.

Vsak, ki stopi na delovno območje, mora

nositi osebno zaščitno opremo. Odlomljeni

delci obdelovanca ali zlomljena vsadna orodja

lahko odletijo stran in povzročijo telesne

poškodbe, tudi izven neposrednega delovnega

območja.

fČe izvajate dela, pri katerih bi lahko vstavno

orodje zadelo ob skrite električne vodnike ali

ob lastni omrežni kabel, držite električno

orodje samo za izolirane ročaje. Stik z

vodnikom, ki je pod napetostjo, prenese

napetost tudi na kovinske dele električnega

orodja in povzroči električni udar.

fOmrežnega kabla ne približujte vrtečemu se

vsadnemu orodju. Če izgubite nadzor nad

električnim orodjem, lahko orodje prereže ali

zagrabi kabel, Vaša roka pa zaide v vrteče se

vsadno orodje.

fNe odlagajte električnega orodja, dokler se

vsadno orodje popolnoma ne ustavi. Vrteče

se vsadno orodje lahko pride v stik z odlagalno

površino, zaradi česar lahko izgubite nadzor

nad električnim orodjem.

fElektrično orodje naj medtem, ko ga

prenašate naokrog, ne deluje. Vrteče se

vsadno orodje lahko zaradi naključnega

kontakta zagrabi Vaše oblačilo in se zavrta v

Vaše telo.

fPrezračevalne reže Vašega električnega

orodja morate redno čistiti. Ventilator motorja

povleče v ohišje prah in velika količina

nabranega prahu je lahko vzrok za električno

nevarnost.

fNe uporabljajte električnega orodja v bližini

gorljivih materialov. Ti materiali se lahko zaradi

iskrenja vnamejo.

fNe uporabljajte vsadnih orodij, ki za hlajenje

potrebujejo tekočino. Uporaba vode ali drugih

tekočin lahko povzroči električni udar.

Povratni udarec in ustrezna opozorila

fPovratni udarec je nenadna reakcija, ki nastane

zaradi zagozdenja ali blokiranja vrtečega se

vsadnega orodja, na primer brusilnega koluta,

brusilnega krožnika, žične ščetke in

podobnega. Zagozdenje ali blokiranje ima za

posledico takojšnjo ustavitev vrtečega se

vsadnega orodja. Nekontrolirano električno

orodje se zaradi tega pospešeno premakne v

smer, ki je nasprotna smeri vrtenja vsadnega

orodja.

Če se na primer brusilni kolut zatakne ali

zablokira v obdelovancu, se lahko rob

brusilnega koluta, ki je potopljen v

obdelovanec, zaplete vanj in brusilni kolut se

odlomi ali povzroči povratni udarec. Brusilni

kolut se nato premakne proti uporabniku ali

proč od njega, odvisno od smeri vrtenja

brusilnega koluta na mestu blokiranja. Blokirni

koluti se lahko pri tem tudi zlomijo.

Povratni udarec je posledica napačne ali

pomanjkljive uporabe električnega orodja.

Preprečite ga lahko z ustreznimi previdnostnimi

ukrepi. Navedeni so v nadaljevanju besedila.

fDobro držite električno orodje in premaknite

telo in roke v položaj, v katerem boste lahko

prestregli moč povratnega udarca. Če je na

voljo dodatni ročaj, ga obvezno uporabljajte

in tako zagotovite najboljše možno

nadziranje moči povratnih udarcev ali

reakcijskih momentov pri zagonu naprave. Z

ustreznimi previdnostnimi ukrepi lahko

uporabnik obvlada moč povratnih udarcev in

reakcijskih momentov.

fNikoli z roko ne segajte v bližino vrtečih se

vsadnih orodij. V primeru povratnega udarca

se lahko orodje premakne čez Vašo roko.

fNe približujte telesa področju, v katerega se

lahko v primeru povratnega udarca

premakne električno orodje. Povratni udarec

potisne električno orodje v smer, ki je nasprotna

smeri premikanja brusilnega koluta na mestu

blokiranja.

fPosebno previdno delajte v kotih, na ostrih

robovih in podobnih površinah. Preprečite,

da bi vsadna orodja odskočila od

obdelovanca in se zagozdila. Vrteče se

vsadno orodje se v kotih, na ostrih robovih ali če

odskoči, zlahka zagozdi.To povzroči izgubo

nadzora ali povratni udarec.

fNe uporabljajte verižnih ali nazobčanih

žaginih listov. Ta vsadna orodja pogosto

povzročijo povratni udarec ali izgubo nadzora

nad električnim orodjem.

OBJ_BUCH-310-001.book Page 249 Wednesday, December 20, 2006 9:31 AM

250 | Slovensko 1 609 929 K94 • 20.12.06

Posebna opozorila za brušenje in

rezanje

fVedno uporabljajte zaščitni pokrov, ki je

predviden za vrsto brusila, ki ga uporabljate.

Zaščitni pokrov mora biti varno nameščen

na električno orodje in pritrjen tako, da bo

zagotovil največjo možno mero varnosti, kar

pomeni, da mora biti proti uporabniku

obrnjen najmanjši del odprtega brusila.

Zaščitni pokrov naj bi uporabnika varoval pred

drobci in pred naključnim stikom z brusilom.

fUporabljajte samo brusila, ki so atestirana za

Vaše električno orodje in zaščitni pokrov,

predviden za ta brusila. Brusil, ki niso

predvidena za Vaše električno orodje, ne boste

mogli dobro zavarovati in so zato nevarna.

fBrusila lahko uporabljate samo za vrste

uporabe, ki jih priporoča proizvajalec. Na

primer: Nikoli ne brusite s stransko ploskvijo

rezalne plošče. Rezalne plošče so namenjene

odstranjevanju materiala z robom plošče.

Brusilo se lahko zaradi bočnega delovanja sile

zlomi.

fZa izbrani brusilni kolut vedno uporabljajte

nepoškodovane vpenjalne prirobnice

pravilne velikosti in oblike. Ustrezne

prirobnice podpirajo brusilni kolut in tako

zmanjšujejo nevarnost, da bi se kolut zlomil.

Prirobnice za rezalne plošče se lahko razlikujejo

od prirobnic za druge brusilne kolute.

fNe uporabljajte obrabljenih brusilnih kolutov

večjih električnih orodij. Brusilni koluti za

večja električna orodja niso konstruirana za

višje število vrtljajev, s katerimi delujejo manjša

električna orodja in se lahko zato zlomijo.

Ostala posebna opozorila za rezanje

fIzogibajte se blokiranju rezalne plošče ali

premočnemu pritiskanju na obdelovanec. Ne

delajte pretirano globokih rezov.

Preobremenjenost rezalne plošče se poveča,

prav tako dovzetnost za zatikanje ali blokiranje

in s tem možnost povratnega udarca ali zloma

brusila.

fIzogibajte se področja pred in za vrtečo se

rezalno ploščo. Če boste rezalno ploščo, ki je

v obdelovancu, potisnili stran od sebe, lahko

električno orodje v primeru povratnega udarca

skupaj z vrtečim se kolutom odleti naravnost v

Vas.

fČe se rezalna plošča zagozdi ali če prekinete

z delom, električno orodje izklopite in ga

držite pri miru, dokler se kolut popolnoma ne

ustavi. Nikoli ne poskušajte rezalne plošče,

ki se še vrti, potegniti iz reza, ker lahko pride

do povratnega udarca. Ugotovite in odstranite

vzrok zagozditve.

fDokler se električno orodje nahaja v

obdelovancu, ga ne smete ponovno vklopiti.

Počakajte, da bo rezalna plošča dosegla

polno število vrtljajev in šele potem previdno

nadaljujte z rezanjem. V nasprotnem primeru

se lahko plošča zatakne, skoči iz obdelovanca

ali povzroči povratni udarec.

fPlošče ali velike obdelovance ustrezno

podprite in tako zmanjšajte tveganje

povratnega udarca zaradi zataknjene

rezalne plošče. Veliki obdelovanci se lahko

zaradi lastne teže upognejo. Obdelovanec mora

biti podprt z obeh strani, pa tudi v bližini reza in

na robu.

fŠe posebno previdni bodite pri „rezanju

žepov“ v obstoječe stene ali v druga

področja, v katera nimate vpogleda.

Pogrezajoča se rezalna plošča lahko pri

zarezovanju v plinske ali vodovodne cevi ter

električne vodnike in druge predmete povzroči

povratni udarec.

Posebna opozorila za brušenje z

brusnim papirjem

fNe uporabljajte predimenzioniranih brusilnih

listov, temveč upoštevajte podatke

proizvajalca o velikosti žaginega lista.

Brusilni listi, ki gledajo čez brusilni krožnik,

lahko povzročijo telesne poškodbe ali pa

blokiranje in trganje žaginega lista oziroma

povratni udarec.

Posebna opozorila za delo z žičnimi

ščetkami

fUpoštevajte dejstvo, da žična ščetka tudi

med običajno uporabo izgublja koščke žice.

Žic zato ne preobremenjujte s premočnim

pritiskanjem na ščetko. Koščki žice, ki letijo

stran, lahko zelo hitro prodrejo skozi tanko

oblačilo in/ali kožo.

fČe je za delo priporočljiva uporaba

zaščitnega pokrova, preprečite, da bi se

zaščitni pokrov in žična ščetka dotikala.

Premer diskastih in lončastih žičnih ščetk se

lahko zaradi pritiskanja nanje in zaradi delovanja

centrifugalnih sil poveča.

Dodatna opozorila

Nosite zaščitna očala.

OBJ_BUCH-310-001.book Page 250 Wednesday, December 20, 2006 9:31 AM

Slovensko | 2511 609 929 K94 • 20.12.06

fZa iskanje skritih oskrbovalnih vodov upo-

rabljajte ustrezne iskalne naprave ali se o

tem pozanimajte pri lokalnem podjetju za

oskrbo z vodo, elektriko ali plinom. Stik z

električnim vodom lahko povzroči požar ali

električni udar. Poškodbe na plinovodu so lahko

vzrok za eksplozijo, vdor v vodovodno omrežje

pa lahko povzroči materialno škodo ali električni

udar.

fVedno uporabljajte zaščitne priprave, ki so

predpisane za konkretni primer uporabe.

Zaščitne priprave, ki niso primerne za primer

uporabe, brusilnega telesa ne morejo dovolj

zavarovati.

fZa obdelovanje kamna uporabite sesalnik za

prah. Sesalnik mora biti atestiran za

odsesavanje kamnitega prahu. Uporaba teh

naprav zmanjšuje zdravstveno ogroženost

zaradi prahu.

fZa rezanje kamna uporabljajte drsno vodilo.

Brez stranskega vodila se lahko rezalna plošča

zatakne in povzroči povratni udarec.

fMedtem ko delate, trdno držite električno

orodje z obema rokama in poskrbite za

varno stojišče. Električno orodje bo bolj

vodljivo, če ga boste držali z obema rokama.

fZavarujte obdelovanec. Obdelovanec bo proti

premikanju bolje zavarovan z vpenjalnimi pri-

pravami ali s primežem, kot če bi ga držali z

roko.

fNe obdelujte materiala, ki vsebuje azbest.

Azbest povzroča rakasta obolenja.

fČe bi pri delu lahko nastajal zdravju škodljiv,

gorljiv ali eksploziven prah, poskrbite za

ustrezne zaščitne ukrepe. Na primer:

Nekatere vrste prahu povzročajo rakasta

obolenja. Nosite masko za zaščito proti prahu in

če je možna priključitev, uporabljajte napravo za

odsesavanje prahu in ostružkov.

fDelovno mesto naj bo vedno čisto. Posebno

nevarne so mešanice materialov. Prah lahkih

kovin se lahko vname ali eksplodira.

fNe uporabljajte električnega orodja s

poškodovanim kablom. Ne dotikajte se

poškodovanega električnega kabla. Če se

kabel poškoduje med delom, izvlecite

omrežni vtikač iz vtičnice. Poškodovani kabli

povečujejo tveganje električnega udara.

Opis delovanja

Preberite vsa opozorila in napotila.

Napake zaradi neupoštevanja spodaj

navedenih opozoril in napotil lahko

povzročijo električni udar, požar in/ali

težke telesne poškodbe.

Razprite stran s sliko naprave in pustite to stran

med branjem navodil za uporabo odprto.

Uporaba v skladu z namenom

Električno orodje je primerno za rezanje, grobo

struženje in ščetkanje kovinskih in kamnitih

materialov brez uporabe vode.

Za rezanje kovine se mora uporabiti posebni

zaščitni pokrov (pribor).

Za rezanje kamnin se mora uporabiti posebni

odsesovalni pokrov za rezanje z drsnim vodilom

(pribor).

Z dovoljenimi brusilnimi orodji se lahko električno

orodje uporabi tudi za brušenje z brusilnim

papirjem.

Komponente na sliki

Oštevilčenje komponent, ki so prikazane na sliki, se

nanaša na prikaz električnega orodja na strani z

grafiko.

1Ročica za deblokiranje zaščitnega pokrova

2Tipka za aretiranje vretena

3Vklopno/izklopno stikalo

4Dodatni ročaj

5Brusilno vreteno

6Odsesovalni pokrov za brušenje*

7Prijemalna priribnica z O-prstanom

8Lončasti kolut iz trdine*

9Napenjalna matica

10 Hitrovpenjalna matica *

11 Zaščitni pokrov za brušenje

12 Zaščitni pokrov za rezanje*

13 Brusilni kolut/rezalna plošča*

14 Ščitnik za roke*

15 Gumijasti brusilni krožnik*

16 Brusilni list*

17 Okrogla matica*

18 Lončasta ščetka*

19 Odsesovalni pokrov za rezanje z drsnim

vodilom*

20 Diamantna rezalna plošča*

*Prikazan ali opisan pribor ne spada v standardni

obseg dobave.

OBJ_BUCH-310-001.book Page 251 Wednesday, December 20, 2006 9:31 AM

252 | Slovensko 1 609 929 K94 • 20.12.06

Tehnični podatki

Izjava o skladnosti

Z vso odgovornostjo izjavljamo, da je ta izdelek

usklajen z naslednjimi normami ali normativnimi

dokumenti: EN 60745 ustrezno določilom smernic

Evropske gospodarske skupnosti 89/336 in

Evropske skupnosti 98/37.

04.12.2006, Robert Bosch GmbH, Power Tools Division

D-70145 Leinfelden-Echterdingen

Podatki o hrupu/vibracijah

Merske vrednosti so bile izračunane v skladu z

EN 60745.

Nivo hrupa naprave po vrednotenju A tipično

znaša: nivo zvočnega tlaka 91 dB(A); nivo jakosti

hrupa 102 dB(A). Nezanesljivost meritve K=3 dB.

Nosite zaščitne glušnike!

Skupne vrednosti vibracij (vektorska vsota treh

smeri) se izračunajo v skladu z EN 60745:

Površinsko brušenje (grobo struženje): Emisijska

vrednost vibracij ah=8,5 m/s2, negotovost

K=2,0 m/s2.

Brušenje z brusilnim listom: Emisijska vrednost

vibracij ah=3,4 m/s2, negotovost K=2,0 m/s2.

V teh navodilih je naveden nivo

vibriranja, ki je bil izmerjen z

merilnim postopkom, normiranim v EN 60745.

Podatek se lahko uporablja za primerjavo med

napravami.

Nivo vibriranja se spreminja odvisno od načina

uporabe električnega orodja in lahko v nekaterih

primerih presega vrednost, ki je navedena v teh

navodilih. Če boste orodje redno uporabljali na

takšen način, je obremenitev z vibracijami lahko

podcenjena.

Opozorilo: Za točno oceno obremenitve z

vibracijami med določenim časovnim obdobjem je

treba upoštevati tudi razdobja, v katerih je bila

naprava izklopljena oziroma je sicer delovala,

vendar ni bila v uporabi. To bi lahko podatek o

obremenitvi z vibracijami v nekem časovnem

obdobju občutno zmanjšalo.

Montaža

Montaža zaščitnih priprav

fPred začetkom kakršnih koli del na električ-

nem orodju izvlecite omrežni vtikač iz

vtičnice.

Zaščitni pokrov za brušenje

Namestite zaščitni pokrov

11 na steblo vretena, tako

kot prikazuje slika. Trikotne

oznake na zaščitnem

pokrovu se morajo ujemati z

ustreznimi oznakami na glavi

gonila.

Zaščitni pokrov 11 pritisnite

na steblo vretena, tako da bo

rob zaščitnega pokrova

nasedel na prirobnico

električnega orodja, nato pa

zaščitni pokrov obrnite, tako

da bo slišno zaskočil.

Kotni brusilnik GWS 1000

PROFESSIONAL GWS 1000

PROFESSIONAL GWS 1400

PROFESSIONAL

Številka artikla 3 601 H21 0.. 3 601 H21 0.. 3 601 H24 0..

Nazivna odjemna moč W 1000 1000 1400

Izhodna moč W630 630 820

Število vrtljajev v prostem teku min-1 11000 11000 11000

Maks. premer brusilnega koluta mm 115 125 125

Navoj brusilnega vretena M 14 M 14 M 14

Omejitev zagonskega toka – – z

Konstantna elektronika ––z

Teža po EPTA-Procedure 01/2003 kg 2,1 2,1 2,2

Zaščitni razred /II /II /II

Podatki veljajo za nazivne napetosti [U] 230/240 V. Pri nižjih napetostih in pri specifičnih izvedbah za posamezne države

lahko ti podatki med seboj odstopajo.

Prosimo, da upoštevate številko artikla na tipski ploščici Vašega električnega orodja. Trgovske oznake posameznih

električnih orodij so lahko drugačne.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OPOZORILO

OBJ_BUCH-310-001.book Page 252 Wednesday, December 20, 2006 9:31 AM

Slovensko | 2531 609 929 K94 • 20.12.06

Zaščitni pokrov 11 prilagodite zahtevam delovnega

procesa. V ta namen potisnite ročico za

deblokiranje 1 navzgor in obrnite zaščitni pokrov 11

v želeni položaj.

fZaščitni pokrov 11 naj bo nastavljen tako, da

bo iskrenje v smeri upravljalca

onemogočeno.

fZaščitni pokrov 11 se sme premikati samo

po aktiviranju ročice za deblokiranje 1! V

nasprotnem primeru nadaljnja uporaba

električnega orodja ni dovoljena in ga je

treba dostaviti na popravilo v servisno

delavnico.

Opozorilo: Na zaščitnem pokrovu 11 so kodirne

zareze, ki so tam zato, da se na električno orodje

lahko montira samo ustrezen zaščitni pokrov.

Zaščitni pokrov za rezanje

fPri rezanju kovine morate vedno uporabiti

zaščitni pokrov za rezanje 12.

fPri rezanju kamnin morate vedno uporabiti

odsesovalni pokrov z drsnim vodilom 19.

Zaščitni pokrov za rezanje 12 se montira kot

zaščitni pokrov za brušenje 11.

Odsesovalni pokrov za brušenje

Za brušenje barv, lakov in plastičnih mas z

lončastimi koluti iz trdine 8 ali z gumijastim

brusilnim krožnikom 15 z brusilnim listom 16, kjer

ne nastaja velika količina prahu, lahko uporabljate

odsesovalni pokrov 6. Odsesovalni pokrov 6 ni

primeren le za obdelovanje kovin.

Na odsesovalni pokrov 6 lahko priključite primeren

sesalnik za prah znamke Bosch.

Montaža odsesovalnega pokrova 6 je enaka

montaži zaščitnega pokrova 11. Venec ščetk je

zamenljiv.

Dodatni ročaj

fElektrično orodja uporabljajte samo skupaj z

dodatnim ročajem 4.

Odvisno od delovnega postopka privijte dodatni

ročaj 4 na desno ali levo stran glave gonila.

Ščitnik za roke

fPri delih z gumijastim brusilnim krožnikom

15 ali lončasto ščetko/ploščato ščetko/

pahljačastim brusilnim kolutom naj bo

ščitnik za roke 14 vedno montiran.

Ščitnik za roke 14 pritrdite z dodatnim ročajem 4.

Nontaža brusilnih orodij

fPred začetkom kakršnih koli del na električ-

nem orodju izvlecite omrežni vtikač iz

vtičnice.

fBrusilni koluti in rezalne plošče se pri delu

zelo segrejejo. Dokler se ne ohladijo, se jih

ne dotikajte.

Očistite brusilno vreteno 5 in vse dele, ki so

predvideni za montažo.

Za pritrjevanje in sprostitev brusilnih orodij

pritisnite tipko za aretiranje vretena 2 in fiksirajte

vreteno.

fTipko za aretiranje vretena pritiskajte samo

pri mirujočem brusilnem vretenu. V

nasprotnem primeru se lahko električno orodje

poškoduje.

Brusilni kolut/rezalna plošča

Upoštevajte dimenzije brusilnih orodij. Premer

luknje se mora ujemati s prijemalno prirobnico.

Uporaba adapterjev ali reducirnih komadov ni

dovoljena.

Pri uporabi diamantnih rezalnih kolutov pazite, da

se bosta puščica smeri vrtenja na diamantnem

rezalnem kolutu in smer vrtenja električnega orodja

(glejte puščico smeri vrtenja na glavi gonila)

ujemali.

Zaporedje montaže je prikazano na strani z grafiko.

Za pritrditev brusilnega koluta/rezalne plošče

najprej privijte napenjalno matico 9, nato pa vpnite

kolut oziroma ploščo s pomočjo ključa z dvema

luknjama, glejte odstavek „Hitrovpenjalna matica“.

fPreverite po montaži brusilnega orodja pred

vklopom, ali je brusilno orodje koretno

montirano in ali se lahko prosto vrti.

Zagotovite, da se brusilno orodje ne dotika

zaščitnega pokrova ali drugih delov.

V prijemalno prirobnico 7 je

okrog centrirne vezi vstavljen

plastični del (O-prstan). Če

O-prstana ni ali je poškodovan,

ga je treba obvezno nadomestiti

(številka artikla 1 600 210 039) in

sicer še pred vgradnjo prijemalne

prirobnice 7.

Pahljačasti brusilni kolut

fPri delih z gumijastim brusilnim krožnikom

15 ali lončasto ščetko/ploščato ščetko/

pahljačastim brusilnim kolutom naj bo

ščitnik za roke 14 vedno montiran.

Specialno prijemalno prirobnico (številka artikla

2 605 703 028) in pahljačasti brusilni kolut

postavite na brusilno vreteno 5. Privijte napenjalno

matico 9 in jo zategnite s ključem z dvema

luknjama.

OBJ_BUCH-310-001.book Page 253 Wednesday, December 20, 2006 9:31 AM

254 | Slovensko 1 609 929 K94 • 20.12.06

Gumijasti brusilni krožnik

fPri delih z gumijastim brusilnim krožnikom

15 ali lončasto ščetko/ploščato ščetko/

pahljačastim brusilnim kolutom naj bo

ščitnik za roke 14 vedno montiran.

Zaporedje montaže je prikazano na strani z grafiko.

Privijte okroglo matico 17 in jo zategnite s ključem

z dvema luknjama.

Lončasta ščetka/ploščata ščetka

fPri delih z gumijastim brusilnim krožnikom

15 ali lončasto ščetko/ploščato ščetko/

pahljačastim brusilnim kolutom naj bo

ščitnik za roke 14 vedno montiran.

Zaporedje montaže je prikazano na strani z grafiko.

Lončasta ščetka/ploščata ščetka mora biti na

brusilno vreteno privita tako, da trdno nalega na

prirobnici brusilnega vretena na koncu navoja.

Lončasto ščetko/ploščato ščetko trdno privijte z

viličastim ključem.

Hitrovpenjalna matica

Za enostavnejšo zamenjavo brusilnega orodja brez

uporabe dodatnih orodij lahko namesto napenjalne

matice 9 uporabite hitrovpenjalno matico 10.

fHitrovpenjalna matica 10 se lahko uporablja

samo za brusilne kolute in rezalne plošče.

Uporabljajte samo brezhibne, nepoškodovane

hitrovpenjalne matice 10.

Pri privijanju pazite, da bo popisana stran

hitrovpenjalne matice 10 obrnjena proč od

brusilne plošče; puščica naj kaže indeksno

oznako 21.

Pritisnite tipko za

aretiranje vretena 2 in

fiksirajte brusilno

vreteno. Trdno privijte

hitrovpenjalno matico z

obračanjem brusilnega

koluta v urini smeri.

Pravilno pritrjeno,

nepoškodovano

hitrovpenjalno matico

lahko ročno odvijete z

obračanjem

narebričenega prstana v

protiurni smeri.

Hitrovpenjalne matice,

ki je obtičala na

vretenu, nikoli ne odvijajte s kleščami, ampak

uporabite ključ z dvema luknjama. Ključ z dvema

luknjama namestite tako, kot je prikazano na sliki.

Dovoljena brusilna orodja

Uporabljate lahko vsa brusilna orodja, ki so

navedena v tem navodilu za uporabo.

Dovoljeno število vrtljajev [min-1] oziroma obodna

hitrost [m/s] uporabljenenih brusilnih orodij morata

znašati najmanj toliko, kolikor znašajo vrednosti v

spodnji tabeli.

Upoštevajte torej dovoljeno število vrtljajev

oziroma obodno hitrost na etiketi brusilnega

orodja.

Obračanje glave gonila

fPred začetkom kakršnih koli del na električ-

nem orodju izvlecite omrežni vtikač iz

vtičnice.

Glavo gonila lahko

vrtite v korakih po

90°. Tako lahko

vklopno/izklopno

stikalo v posebnih

primerih dela

namestite v

ugodnejšo pozicijo

za rokovanje, npr. za

rezalna dela z

odsesovalnim

pokrovom z drsnim

vodilom 19/pri stojalu

za rezanje ali za

levičarje.

Do konca odvijte vse 4 vijake. Glavo gonila

previdno in ne da bi jo odstranili z ohišja

zasukajte v novi položaj. Ponovno trdno privijte vse

4 vijake.

maks.

[mm] [mm]

Dbd[min

-1][m/s]

115

125 6

622,2

22,2 11000

11000 80

115

125 ––

11000

11000 80

75 30 M 14 11000 45

OBJ_BUCH-310-001.book Page 254 Wednesday, December 20, 2006 9:31 AM

Slovensko | 2551 609 929 K94 • 20.12.06

Delovanje

Zagon

fUpoštevajte omrežno napetost! Napetost

vira električne energije se mora ujemati s

podatki na tipski ploščici električnega

orodja. Orodje, ki je označeno z 230 V, lahko

priključite tudi na napetost 220 V.

Pri uporabi električnega orodja na mobilnih

proizvajalcih električnega toka (generatorjih), ki

nimajo zadostnih zmogljivostnih rezerv oziroma

ustrezne regulacije napetosti z ojačanjem

zagonskega toka, lahko pri vklopu naprave pride

do padca zmogljivosti ali do netipičnih lastnosti

delovanja.

Prosimo, upoštevajte primernost proizvajalca

električnega toka, ki ga uporabljate.

Vklop/izklop

Za vklop električnega orodja pritisnite

vklopno/izklopno stikalo 3 naprej.

Za pritrditev vklopnega/izklopnega stikala 3

pritisnite vklopno/izklopno stikalo 3 s sprednje

strani navzdol, dokler se ne.

Če želite električno orodje izklopiti,

vklopno/izklopno stikalo 3 spustite, če pa je le-to

aretirano, pritisnite zadnji del vklopno/izklopnega

stikala 3 kratko navzdol in ga nato spustite.

fPred uporabo morate brusilno orodje

pregledati. Montaža naj bo brezhibna, orodje

pa se mora prosto obračati. Opravite

preizkusni tek brez obremenitve, ki naj traja

približno 1 minuto. Ne uporabljajte

poškodovanih, neuravnoteženih ali

vibrirajočih brusilnih orodij. Poškodovana

brusilna orodja lahko počijo in povzročijo

telesne poškodbe.

Omejitev zagonskega toka (GWS 1400)

Elektronska omejitev zagonskega toka omeji

zmogljivost električnega orodja pri vklopu in

omogoča delovanje z varovalko 16 A.

Konstantna elektronika (GWS 1400)

Konstantna elektronika skrbi za domala

konstantno število vrtljajev v prostem teku in pri

obremenitvi ter zagotavlja enakomerno delovno

storilnost.

Navodila za delo

fPrevidno pri zarezovanju v nosilne stene,

glejte odstavek „Opozorila glede statike“.

fČe lastna teža obdelovanca ne zadošča, da

bi varno nalegal na podlago, ga ustrezno

vpnite.

fNikoli ne obremenjujte električnega orodja

do te mere, da bi se ustavilo.

fBrusilni koluti in rezalne plošče se pri delu

zelo segrejejo. Dokler se ne ohladijo, se jih

ne dotikajte.

Opozorilo: Če električnega orodja ne uporabljajte,

potegnite vtič iz vtičnice. Električno orodje ima pri

priključenem vtiču in obstajajoči napetosti tudi v

izklopljenem stanju še minimalno porabo toka.

Kosmačenje

fZa kosmačenje nikoli ne uporabljajte

rezalnih plošč.

Najboljši delovni rezultat boste pri kosmačenju

dosegli z naklonskim kotom od 30° do 40°. Z

zmernim pritiskanjem pomikajte električno orodje

sem in tja. Tako se obdelovanec ne bo preveč

segrel, ne bo spremenil barve in ne bo dobil brazd.

Pahljačasti brusilni kolut

S pahljačastim brusilnim kolutom (pribor) je možno

tudi obdelovanje izbočenih površin in profilov.

Pahljačasti brusilni koluti imajo bistveno daljšo

življenjsko dobo, nižji nivo hrupa in nižje brusilne

temperature kot navadni brusilni koluti.

Rezanje kovine

fPri rezanju kovine morate vedno uporabiti

zaščitni pokrov za rezanje 12.

Pri rezanju delajte z zmernim pomikom, ki ga

prilagodite materialu. Ne pritiskajte na rezalno

ploščo in preprečite zatikanje v obdelovanec in

osciliranje.

Ustavljajoče se rezalne plošče ne skušajte zavirati

tako, da bi s strani v nasprotni smeri njenega

vrtenja pritiskali nanjo.

Električno orodje

vedno premikajte

protismerno. V

nasprotnem primeru

obstaja nevarnost,

da bo

nekontrolirano

izpadlo iz reza.

Pri rezanju profilov in

četverorobih cevi je

najbolje začeti pri

najmanjšem

premeru.

OBJ_BUCH-310-001.book Page 255 Wednesday, December 20, 2006 9:31 AM

256 | Slovensko 1 609 929 K94 • 20.12.06

Rezanje kamna

fPri rezanju kamnin morate vedno uporabiti

odsesovalni pokrov z drsnim vodilom 19.

fElektrično orodje se lahko uporablja samo

za suho rezanje/brušenje.

Pri rezanju kamnine morate vedno uporabiti

diamantno rezalno ploščo. Za zavarovanje

zataknitve morate uporabiti odsesovalni pokrov za

rezanje z drsnim vodilom 19.

Električno orodje uporabljajte samo skupaj z

odsesavanjem prahu in dodatno nosite še zaščitno

masko proti prahu.

Sesalnik za prah mora biti primeren za odsesavanje

kamnitega prahu. Na voljo so ustrezni sesalniki

znamke Bosch.

Vklopite električno

orodje in ga s

sprednjim delom

drsnega vodila

postavite na

obdelovanec.

Električno orodje

pomikajte z zmernim

pomikom, ki ga

morate prilagoditi

materialu, ki ga

obdelujete.

Pri rezanju posebno trdih obdelovancev, na primer

betona z visoko vsebnostjo prodnikov, se lahko

diamantna rezalna plošča segreje, kar povzroči

poškodbe. Na to Vas nedvoumno opozarja venec

isker, ki se vrti skupaj s ploščo.

V takem primeru rezanje prekinite in ohladite

diamantno rezalno ploščo tako, da jo pustite

delovati v prostem teku pri najvišjem številu

vrtljajev.

Opazno nazadovanje z delovnimi rezultati in venec

isker pomenita, da je diamantna rezalna plošča

postala topa. Nabrusite jo lahko s kratkimi rezi v

abrazivni material, na primer v apnenec.

Opozorila glede statike

Zareze v nosilne stene ureja normativ DIN 1053

del 1 oziroma določila, ki so specifična za

posamezne države.

Te predpise je treba obvezno spoštovati. Pred

začetkom del se posvetujte z odgovornimi statiki,

arhitekti ali s pristojnim vodstom gradbišča.

Vzdrževanje in servisiranje

Vzdrževanje in čiščenje

fPred začetkom kakršnih koli del na električ-

nem orodju izvlecite omrežni vtikač iz

vtičnice.

fElektrično orodje in prezračevalne reže naj

bodo vedno čisti, kar bo zagotovilo dobro in

varno delo.

fV ekstremnih pogojih dela se lahko pri ob-

delavi kovin v notranjosti električnega orodja

nabere električno prevoden prah. Zaščitna

izolacija električnega orodja se lahko zato

poškoduje. V takih primerih priporočamo

uporabo stacionarne odsesovalne naprave,

pogosto izpihovanje prezračevalnih rež in

predvklapljanje zaščitnega stikala (FI).

Če bi kljub skrbnima postopkoma izdelave in preiz-

kušanja prišlo do izpada delovanja električnega

orodja, naj popravilo opravi servisna delavnica, po-

oblaščena za popravila Boschevih električnih

orodij.

V primeru dodatnih vprašanj in pri naročanju nado-

mestnih delov brezpogojno navedite 10-mestno

številko artikla, ki je navedena na tipski ploščici

naprave.

Servis in svetovalna služba

Detajlirane risbe in informacije o nadomestnih delih

boste našli na:

www.bosch-pt.com

Top Service d.o.o.

Celovška 172

1000 Ljubljana

✆ . . . . . . . . . . . . . . . . . . . . +386 (0)1 / 5 19 42 25

✆ . . . . . . . . . . . . . . . . . . . . +386 (0)1 / 5 19 42 05

Fax . . . . . . . . . . . . . . . . . . . +386 (0)1 / 5 19 34 07

Odlaganje

Električno orodje, pribor in embalažo je treba

dostaviti v okolju prijazno ponovno predelavo.

Samo za države EU:

Električnih orodij ne odlagajte med

hišne odpadke!

V skladu z Direktivo 2002/96/ES

Evropskega Parlamenta in Sveta o

odpadni električni in elektronski

opremi (OEEO) in njeni uresničitvi v

nacionalnem pravu se morajo električna orodja, ki

niso več v uporabi, ločeno zbirati ter okolju prijazno

reciklirati.

Pridržujemo si pravico do sprememb.

OBJ_BUCH-310-001.book Page 256 Wednesday, December 20, 2006 9:31 AM

Hrvatski | 2571 609 929 K94 • 20.12.06

Opće upute za sigurnost za

električne alate

Treba pročitati sve

napomene o sigurnosti i

upute. Ako se ne bi poštivale napomene o

sigurnosti i upute to bi moglo uzrokovati strujni

udar, požar i/ili teške ozljede.

Sačuvajte sve napomene o sigurnosti i upute za

buduću primjenu.

U daljnjem tekstu korišten pojam „Električni alat“

odnosi se na električne alate s priključkom na elek-

tričnu mrežu (s mrežnim kabelom) i na električne

alate s napajanjem iz aku baterije (bez mrežnog

kabela).

1) Sigurnost na radnom mjestu

a) Održavajte vaše radno mjesto čistim i

dobro osvijetljenim. Nered ili neosvijetljeno

radno mjesto mogu uzrokovati nezgode.

b) Ne radite s električnim alatom u okolini

ugroženoj eksplozijom, u kojoj se nalaze

zapaljive tekućine, plinovi ili prašina.

Električni alati proizvode iskre koje mogu

zapaliti prašinu ili pare.

c) Tijekom uporabe električnog alata djecu i

ostale osobe držite dalje od mjesta rada.

U slučaju skretanja pozornosti mogli bi

izgubiti kontrolu nad uređajem.

2) Električna sigurnost

a) Priključni utikač električnog alata mora

odgovarati utičnici. Na utikaču se ni na

koji način ne smiju izvoditi izmjene. Ne

koristite adapterski utikač zajedno sa

zaštitno uzemljenim električnim alatom.

Utikač na kojem nisu vršene izmjene i

odgovarajuća utičnica smanjuju opasnost

od strujnog udara.

b) Izbjegavajte dodir tijela s uzemljenim

površinama, kao što su cijevi, radijatori,

štednjaci i hladnjaci. Postoji povećana

opasnost od električnog udara ako bi vaše

tijelo bilo uzemljeno.

c) Uređaj držite dalje od kiše ili vlage.

Prodiranje vode u električni alat povećava

opasnost od strujnog udara.

d) Ne zloupotrebljavajte priključni kabel za

nošenje, vješanje električnog alata ili za

izvlačenje utikača iz mrežne utičnice. Pri-

ključni kabel držite dalje od izvora topline,

ulja, oštrih rubova ili pomičnih dijelova

uređaja. Oštećen ili usukan priključni kabel

povećava opasnost od strujnog udara.

e) Ako sa električnim alatom radite na ot-

vorenom, koristite samo produžni kabel

koji je prikladan za uporabu na

otvorenom. Primjena produžnog kabela

prikladnog za rad na otvorenom smanjuje

opasnost od strujnog udara.

f) Ako se ne može izbjeći uporaba elek-

tričnog alata u vlažnoj okolini, koristite

zaštitnu sklopku struje kvara. Primjenom

zaštitne sklopke struje kvara izbjegava se

opasnost od električnog udara.

3) Sigurnost ljudi

a) Budite pažljivi, pazite što činite i postu-

pajte oprezno kod rada s električnim

alatom. Ne koristite električni alat ako ste

umorni ili pod utjecajem droga, alkohola

ili lijekova. Trenutak nepažnje kod uporabe

električnog alata može uzrokovati teške

ozljede.

b) Nosite osobnu zaštitnu opremu i uvijek

nosite zaštitne naočale. Nošenje osobne

zaštitne opreme, kao što je maska za

prašinu, sigurnosna obuća koja ne kliže,

zaštitna kaciga ili štitnik za sluh, ovisno od

vrste i primjene električnog alata, smanjuje

opasnost od ozljeda.

c) Izbjegavajte nehotično puštanje u rad.

Prije nego što ćete utaknuti utikač u uti-

čnicu i/ili staviti aku-bateriju, provjerite je

li električni alat isključen. Ako kod nošenja

električnog alata imate prst na prekidaču ili

se uključen uređaj priključi na električno

napajanje, to može dovesti do nezgoda.

d) Prije uključivanja električnog alata

uklonite alate za podešavanje ili vijčani

ključ. Alat ili ključ koji se nalazi u rotirajućem

dijelu uređaja može dovesti do nezgoda.

e) Izbjegavajte neuobičajene položaje tijela.

Zauzmite siguran i stabilan položaj tijela i

u svakom trenutku održavajte ravnotežu.

Na taj način možete električni alat bolje

kontrolirati u neočekivanim situacijama.

f) Nosite prikladnu odjeću. Ne nosite široku

odjeću ili nakit. Kosu, odjeću i rukavice

držite dalje od pomičnih dijelova.

Nepričvršćenu odjeću, dugu kosu ili nakit

mogu zahvatiti pomični dijelovi.

g) Ako se mogu montirati naprave za usi-

savanje i hvatanje prašine, provjerite da li

su iste priključene i da li se mogu

ispravno koristiti. Primjena naprave za

usisavanje može smanjiti ugroženost od

prašine.

UPOZORENJE

OBJ_BUCH-310-001.book Page 257 Wednesday, December 20, 2006 9:31 AM

258 | Hrvatski 1 609 929 K94 • 20.12.06

4) Brižljiva uporaba i ophođenje s električnim

alatima

a) Ne preopterećujte uređaj. Za vaš rad

koristite za to predviđen električni alat.

S odgovarajućim električnim alatom radit

ćete bolje i sigurnije u navedenom području

učinka.

b) Ne koristite električni alat čiji je prekidač

neispravan. Električni alat koji se više ne

može uključivati i isključivati opasan je i

mora se popraviti.

c) Izvucite utikač iz mrežne utičnice i/ili

izvadite aku-bateriju prije podešavanja

uređaja, zamjene pribora ili odlaganja

uređaja. Ovim mjerama opreza izbjeći će se

nehotično pokretanje električnog alata.

d) Električni alat koji ne koristite spremite

izvan dosega djece. Ne dopustite rad s

uređajem osobama koje nisu s njim

upoznate ili koje nisu pročitale ove upute.

Električni alati su opasni ako s njima rade

neiskusne osobe.

e) Održavajte električni alat s pažnjom.

Kontrolirajte da li pomični dijelovi uređaja

besprijekorno rade i da nisu zaglavljeni,

da li su dijelovi polomljeni ili tako oštećeni

da se ne može osigurati funkcija

električnog alata. Prije primjene ove

oštećene dijelove treba popraviti. Mnoge

nezgode imaju svoj uzrok u slabo

održavanim električnim alatima.

f) Rezne alate održavajte oštrim i čistim.

Pažljivo održavani rezni alati s oštrim

oštricama manje će se zaglaviti i lakše se s

njima radi.

g) Električni alat, pribor, radne alate, itd.

koristite prema ovim uputama i na način

kako je to propisano za poseban tip ure-

đaja. Kod toga uzmite u obzir radne

uvjete i izvođene radove. Uporaba

električnih alata za druge primjene nego što

je to predviđeno, može dovesti do opasnih

situacija.

5) Servisiranje

a) Popravak vašeg električnog alata

prepustite samo kvalificiranom stručnom

osoblju ovlaštenog servisa i samo s

originalnim rezervnim dijelovima. Na taj će

se način osigurati da ostane sačuvana

sigurnost uređaja.

Upute za sigurnost

specifične za uređaj

Zajedničke napomene upozorenja za

brušenje brusilicama, brušenje

brusnim papirom, radove sa čeličnim

četkama i rezanje brusnim pločama

fOvaj električni alat treba koristiti kao

brusilicu sa brusnom pločom, brusilicu sa

brusnim papirom, brusilicu sa čeličnom

četkom i kao brusilicu za rezanje brusnom

pločom. Trebate se pridržavati svih

napomena upozorenja, uputa, slika i

podataka, koje ste dobili sa električnim

alatom. Ako se ne bi pridržavali slijedećih

uputa, moglo bi doći do strujnog udara, požara

i/ili teških ozljeda.

fOvaj električni alat nije prikladan za

poliranje. Primjene za koje električni alat nije

predviđen mogu uzrokovati ugrožavanje i

ozljede.

fNe koristite pribor koji proizvođač nije

posebno predvidio i preporučio za ovaj

električni alat. Sama činjenica da se pribor

može pričvrstiti na vaš električni alat, ne jamči

sigurnu primjenu.

fDopušteni broj okretaja električnog alata

mora biti barem toliko visok kao maksimalni

broj okretaja naveden na električnom alatu.

Pribor koji se vrti brže nego što je do

dopušteno, mogao bi se polomiti i razletjeti.

fVanjski promjer i debljina radnog alata

moraju odgovarati dimenzijama vašeg

električnog alata. Pogrešno dimenzionirani

električni alati ne mogu se dovoljno zaštititi ili

kontrolirati.

fBrusne ploče, prirubnice, brusni tanjuri ili

ostali pribor moraju biti točno prilagođeni

brusnom vretenu vašeg električnog alata.

Radni alati koji ne odgovaraju točno brusnom

vretenu električnog alata, okreću se

nejednolično, vrlo jako vibriraju i mogu dovesti

do gubitka kontrole nad električnim alatom.

fNe koristite oštećene radne alate. Prije

svake primjene kontrolirajte radne alate, kao

što su brusne ploče na odlamanje komadića

i pukotine, brusne tanjure na pukotine,

trošenje ili veću istrošenost, čelične četke na

oslobođene ili odlomljene žice. Ako bi

električni alat ili radni alat pao, provjerite da

li je oštećen ili koristite neoštećeni radni alat.

Kada koristite ili kontrolirate radni alat,

osobe koje se nalaze blizu držite izvan

OBJ_BUCH-310-001.book Page 258 Wednesday, December 20, 2006 9:31 AM

Hrvatski | 2591 609 929 K94 • 20.12.06

ravnine rotirajućeg radnog alata i ostavite

električni alat da se jednu minutu vrti sa

maksimalnim brojem okretaja. Oštećeni radni

alati najčešće se lome u vrijeme ovakvih

ispitivanja.

fNosite osobnu zaštitnu opremu. Ovisno od

primjene koristite masku za zaštitu lica i

zaštitne naočale. Ukoliko je to potrebno,

nosite masku za zaštitu od prašine, štitnike

za sluh, zaštitne rukavice ili specijalne

pregače, koje će vas zaštititi od sitnih

čestica od brušenja i materijala. Oči treba

zaštiti od letećih stranih tijela koja nastaju kod

različitih primjena. Zaštitne maske protiv

prašine ili za disanje moraju profiltrirati prašinu

nastalu kod primjene. Ako ste dulje vrijeme

izloženi buci, mogao bi vam se pogoršati sluh.

fAko radite sa drugim osobama, pazite na

siguran razmak do njihovog radnog

područja. Svatko tko stupi u radno područje

mora nositi osobnu zaštitnu opremu.

Odlomljeni komadići izratka ili odlomljeni radni

alati mogu odletjeti i uzrokovati ozljede i izvan

neposrednog radnog područja.

fAko izvodite radove kod kojih bi radni alat

mogao zahvatiti skrivene električne vodove

ili vlastiti priključni kabel, električni alat

držite samo za izolirane ručke. Kontakt sa

električnim vodom pod naponom, stavlja pod

napon i metalne dijelove električnog alata i

dovodi do električnog udara.

fPriključni kabel držite dalje od rotirajućeg

radnog alata. Ako bi izgubili kontrolu nad

električnim alatom, mogao bi se odrezati ili

zahvatiti priključni kabel, a mogao bi zahvatiti i

vaše ruke i šake.

fElektrični alat nikada ne odlažite prije nego

što se radni alat potpuno zaustavi. Rotirajući

radni alat mogao bi dodirnuti površinu

odlaganja, zbog čega bi mogli izgubiti kontrolu

nad električnim alatom.

fNe dopustite da električni alat radi dok ga

nosite. Rotirajući radni alat bi slučajnim

kontaktom mogao zahvatiti vašu odjeću, a radni

alat bi vas mogao ozlijediti.

fRedovito čistite otvore za hlađenje vašeg

električnog alata. Ventilator motora uvlači

prašinu u kućište električnog alata, a veliko

nakupljanje metalne prašine može uzrokovati

električne opasnosti.

fElektrični alat ne koristite blizu zapaljivih

materijala. Iskre bi mogle zapaliti ove

materijale.

fNe koristite radne alate koji zahtijevaju

tekuća rashladna sredstva. Primjena vode ili

ostalih tekućih rashladnih sredstava može

dovesti do električnog udara.

Povratni udar i odgovarajuće upute

upozorenja

fPovratni udar je iznenadna reakcija zbog

radnog alata koji se je zaglavio ili blokirao, kao

što su brusilice, brusni tanjuri, čelične četke itd.

Zaglavljivanje ili blokiranje dovodi do naglog

zaustavljanja rotirajućeg radnog alata. Zbog

toga će se nekontrolirani električni alat ubrzati u

smjeru suprotnom od smjera rotacije radnog

alata na mjestu blokiranja.

Ako bi se npr. brusna ploča zaglavila ili blokirala

u izratku, tada rub brusne ploče koja je zarezala

u izradak može odlomiti brusnu ploču ili

uzrokovati povratni udar. Brusna ploča se kod

toga pomiče prema osobi koja rukuje

električnim alatom ili od nje, ovisno od smjera

rotacije brusne ploče na mjestu blokiranja. Kod

toga se brusne ploče mogu i odlomiti.

Povratni udar je posljedica pogrešne ili

neispravne uporabe električnog alata. On se

može spriječiti prikladnim mjerama opreza, kao

što su dolje opisane.

fElektrični alat držite čvrsto i vaše tijelo i ruke

dovedite u položaj u kojem možete preuzeti

sile povratnog udara. Ukoliko postoji

koristite uvijek dodatnu ručku, kako bi imali

najveću moguću kontrolu nad silama

povratnog udara ili momentima reakcije kod

rada električnog alata. Osoba koja rukuje

električnim alatom može prikladnim mjerama

opreza ovladati povratnim udarom ili silama

reakcije.

fVaše ruke nikada ne stavljajte blizu

rotirajućeg radnog alata. Radni alat se kod

povratnog udara može pomaknuti preko vaših

ruku.

fVašim tijelom izbjegavajte područja u kojim

se električni alat pomiče kod povratnog

udara. Povratni udar potiskuje električni alat u

smjeru suprotnom od pomicanja brusne ploče

na mjestu blokiranja.

fPosebno opreznim radom u području

uglova, oštrih rubova, itd. spriječit ćete da se

radni alat odbaci od izratka i da se u njemu

ukliješti. Rotirajući radni alat kada se odbije na

uglovima ili oštrim rubovima, sklon je

uklještenju. To uzrokuje gubitak kontrole nad

radnim alatom ili povratni udar.

fNe koristite lančane ili nazubljene listove

pile. Takvi radni alati često uzrokuju povratni

udar ili gubitak kontrole nad električnim alatom.

OBJ_BUCH-310-001.book Page 259 Wednesday, December 20, 2006 9:31 AM

260 | Hrvatski 1 609 929 K94 • 20.12.06

Posebne upute upozorenja za

brušenje i rezanje brusnom pločom

fKoristite uvijek štitnik predviđen za

korištenu vrstu brusnih tijela. Štitnik mora

biti sigurno pričvršćen na električnom alatu i

tako podešen da se postigne maksimalna

mjera sigurnosti, tj. da je najmanji mogući

dio brusnog tijela otvoren prema osobi koja

radi sa električnim alatom. Štitnik treba zaštiti

osobu od odlomljenih komadića i nehotičnog

kontakta sa brusnim tijelom.

fKoristite isključivo brusna tijela odobrena za

električni alat i štitnik predviđen za ova

brusna tijela. Brusna tijela koja nisu predviđena

za ovaj električni alat ne mogu se dovoljno

zaštititi i nesigurna su.

fBrusna tijela se smiju koristiti samo za

preporučene mogućnosti primjene. Npr.: ne

brusite nikada sa bočnom površinom brusne

ploče za rezanje. Brusne ploče za rezanje

predviđene su za rezanje materijala sa rubom

ploče. Bočnim djelovanjem na ova brusna tijela

one se mogu polomiti.

fZa brusne ploče koje ste odabrali koristite

uvijek neoštećene stezne prirubnice

odgovarajuće veličine i oblika. Prikladne

prirubnice služe za stezanje brusnih ploča i tako

smanjuju opasnost od loma brusnih ploča.

Prirubnice za brusne ploče za rezanje mogu se

razlikovati od prirubnica za ostale brusne ploče.

fNe koristite istrošene brusne ploče velikih

električnih alata. Brusne ploče za velike

električne alate nisu predviđene za veće brojeve

okretaja manjih električnih alata i mogu puknuti.

Ostale upute upozorenja za brusne

ploče za rezanje

fIzbjegavajte blokiranje brusnih ploča za

rezanje ili preveliki pritisak. Ne izvodite

prekomjerno duboke rezove. Preopterećenje

brusnih ploča za rezanje povećava njihovo

naprezanje i sklonost skošenja iz vertikalnog

položaja ili blokiranja i time mogućnost

povratnog udara ili loma brusne ploče.

fIzbjegavajte područja ispred i iza rotirajuće

brusne ploče. Ako brusnu ploču za rezanje u

izratku pomičete dalje od sebe, u slučaju

povratnog udara električni alat sa rotirajućom

pločom bi se mogao izravno odbaciti na vas.

fUkoliko bi se brusna ploča za rezanje

ukliještila ili vi prekidate rad, isključite

električni alat i držite ga mirno, sve dok se

brusna ploča ne zaustavi. Ne pokušavajte

nikada brusnu ploču koja se još vrti vaditi iz

reza, jer bi inače moglo doći do povratnog

udara. Ustanovite i otklonite uzrok uklještenja.

fNe uključujte ponovno električni alat sve dok

se brusna ploča za rezanje nalazi zarezana u

izratku. Prije nego što oprezno nastavite sa

rezanjem, ostavite da brusna ploča za

rezanje prvo postigne svoj puni broj

okretaja. Inače bi se brusna ploča mogla

zaglaviti, odskočiti iz izratka ili uzrokovati

povratni udar.

fPodložite ploče ili velike izratke, kako bi se

izbjegla opasnost povratnog udara od

ukliještene brusne ploče za rezanje. Veliki

izraci se mogu prognuti pod djelovanjem svoje

vlastite težine. Izradak se mora osloniti na obje

strane, i to kako u blizini brusne ploče za

rezanje, tako i na rubu.

fBudite posebno oprezni kod zarezivanja

postojećih zidova ili na drugim nevidljivim

područjima. Brusna ploča za rezanje koja je

zarezala plinske ili vodovodne cijevi, električne

vodove ili ostale objekte, može uzrokovati

povratni udar.

Posebne upute upozorenja za

brušenje brusnim papirom

fNe koristite predimenzionirane brusne

listove, nego se pridržavajte podataka

proizvođača za veličine brusnih listova.

Brusni listovi koji strše izvan brusnih tanjura

mogu uzrokovati ozljede i dovesti do blokiranja,

trganja brusnih listova ili do povratnog udara.

Posebne upute upozorenja za radove

sa čeličnim četkama

fObratite pozornost da čelične četke i tijekom

uobičajene uporabe gube komadiće žica. Ne

preopterećujte ove žice prekomjernim

pritiskanjem. Odletjeli komadići žica mogu vrlo

lako probiti tanku odjeću u/ili kožu.

fKada se preporučuje korištenje štitnika,

treba spriječiti dodirivanje štitnika i čelične

četke. Tanjuraste i lončaste četke mogu zbog

pritiska i centrifugalne sile povećati svoj

promjer.

Dodatne upute upozorenja

Nosite zaštitne naočale.

fPrimijenite prikladan uređaj za traženje kako

bi se pronašli skriveni opskrbni vodovi ili za-

tražite pomoć lokalnog distributera. Kontakt

s električnim vodovima može dovesti do požara

i električnog udara. Oštećenje plinske cijevi

može dovesti do eksplozije. Probijanje

vodovodne cijevi uzrokuje materijalne štete ili

može prouzročiti električni udar.

OBJ_BUCH-310-001.book Page 260 Wednesday, December 20, 2006 9:31 AM

Hrvatski | 2611 609 929 K94 • 20.12.06

fKoristite uvijek zaštitne naprave koje su

propisane za dotični slučaj primjene.

Zaštitne naprave koje nisu prikladne za slučaj

primjene, ne mogu pružiti dovoljnu zaštitu od

brusnih ploča.

fZa obradu kamena koristite usisavanje

prašine. Usisavač prašine mora biti odobren

za usisavanje prašine kamena. Primjenom

ovih naprava smanjuje se opasnost od

ugrožavanja prašinom.

fZa rezanje kamena koristite vodilice. Bez

bočnog vođenja bi se brusna ploča za rezanje

mogla ukliještiti i uzrokovati povratni udar.

fElektrični alat kod rada držite čvrsto s obje

ruke i zauzmite siguran i stabilan položaj

tijela. Električni alat će se sigurno voditi s dvije

ruke.

fOsigurajte izradak. Izradak stegnut pomoću

stezne naprave ili škripca sigurnije će se držati

nego s vašom rukom.

fNe obrađujte materijal koji sadrži azbest.

Azbest se smatra kancerogenim.

fPoduzmite mjere zaštite ako kod rada može

nastati prašina koja je štetna za zdravlje,

zapaljiva ili eksplozivna. Na primjer: Neke

prašine se smatraju kancerogenima. Nosite

masku za zaštitu od prašine i koristite

usisavanje prašine/strugotine ako se može

priključiti.

fOdržavajte vaše radno mjesto čistim.

Posebno su opasne mješavine materijala.

Prašina od lakog metala može se zapaliti ili

eksplodirati.

fElektrični alat ne koristite sa oštećenim

kabelom. Oštećeni kabel ne dodirujte i

izvucite mrežni utikač ako bi se kabel

tijekom rada oštetio. Oštećeni kabel povećava

opasnost od električnog udara.

Opis djelovanja

Treba pročitati sve napomene o si-

gurnosti i upute. Ako se ne bi

poštivale napomene o sigurnosti i

upute to bi moglo uzrokovati strujni

udar, požar i/ili teške ozljede.

Molimo otvorite preklopnu stranicu sa prikazom

uređaja i držite ovu stranicu otvorenom dok čitate

upute za uporabu.

Uporaba za određenu namjenu

Električni alat je predviđen za rezanje, grubo

brušenje i obradu četkom metalnih i kamenih

materijala, bez primjene vode.

Za rezanje metala mora se koristiti specijalni štitnik

za rezanje (pribor).

Za rezanje kamena mora se koristiti specijalni

štitnik za rezanje sa vodilicama (pribor).

Sa dopuštenim brusnim alatima električni alat se

može koristiti za brušenje brusnim papirom.

Prikazani dijelovi uređaja

Numeriranje prikazanih dijelova odnosi se na prikaz

električnog alata na stranici sa slikama.

1Poluga za deblokiranje štitnika

2Tipka za utvrđivanje vretena

3Prekidač za uključivanje/isključivanje

4Dodatna ručka

5Brusno vreteno

6Usisna hauba za brušenje*

7Stezna prirubnica sa O-prstenom

8Lončasti brus za tvrde metale*

9Stezna matica

10 Brzostežuća matica *

11 Štitnik za brušenje

12 Štitnik za rezanje*

13 Brusna ploča za brušenje/rezanje*

14 Štitnik za ruke*

15 Gumeni brusni tanjur*

16 Brusni list*

17 Okrugla matica*

18 Lončasta četka*

19 Usisna hauba za rezanje sa vodilicama *

20 Dijamantna ploča za rezanje*

*Prikazan ili opisan pribor ne pripada standardnom

opsegu isporuke.

OBJ_BUCH-310-001.book Page 261 Wednesday, December 20, 2006 9:31 AM

262 | Hrvatski 1 609 929 K94 • 20.12.06

Tehnički podaci

Izjava o usklađenosti

Izjavljujemo uz punu odgovornost da je ovaj

proizvod usklađen sa slijedećim normama ili

normativnim dokumentima: EN 60745 prema

odredbama smjernica 89/336/EWG, 98/37/EG.

04.12.2006, Robert Bosch GmbH, Power Tools Division

D-70145 Leinfelden-Echterdingen

Informacije o buci i vibracijama

Izmjerene vrijednosti određene su prema

EN 60745.

Prag buke uređaja vrednovan s A iznosi obično:

prag zvučnog tlaka 91 dB(A); prag učinka buke

102 dB(A). Nesigurnost K=3 dB.

Nosite štitnike za sluh!

Ukupne vrijednosti vibracija (vektorski zbroj tri

smjera) određene su prema EN 60745:

Površinsko brušenje (grubo brušenje): Vrijednost

emisija vibracija ah=8,5 m/s2, nesigurnost

K=2,0 m/s2.

Brušenje sa brusnom pločom: Vrijednost emisija

vibracija ah=3,4 m/s2, nesigurnost K=2,0 m/s2.

Prag vibracija naveden u ovim

uputama izmjeren je prema

mjernom postupku propisanom u EN 60745 i može

se koristiti za usporedbu uređaja.

Prag vibracija mijenja se prema primjeni

električnog alata i u mnogim slučajevima se može

kretati iznad vrijednosti navedenih u ovim

uputama. Opterećenje od vibracija može se

zanemariti kada se električni alat redovito koristi na

takav način.

Napomena: Za točnu procjenu opterećenja od

vibracija tijekom određenog razdoblja rada, trebaju

se uzeti u obzir i vremena u kojima je uređaj

isključen, ili doduše radi ali se stvarno ne koristi. To

može osjetno smanjiti opterećenje od vibracija kroz

čitavo razdoblje rada.

Montaža

Montaža zaštitnih naprava

fPrije svih radova na električnom alatu

izvucite mrežni utikač iz utičnice.

Štitnik za brušenje

Stavite štitnik 11 na rukavac

vretena prema slici. Oznake

trokuta štitnika moraju se

podudarati sa

odgovarajućim oznakama na

glavi prijenosnika.

Pritisnite štitnik 11 na

rukavac vretena, sve dok

naslon štitnika ne sjedne na

prirubnicu električnog alata i

okrenite štitnik sve dok

čujno ne preskoči.

Kutna brusilica GWS 1000

PROFESSIONAL GWS 1000

PROFESSIONAL GWS 1400

PROFESSIONAL

Kataloški br. 3 601 H21 0.. 3 601 H21 0.. 3 601 H24 0..

Nazivna primljena snaga W 1000 1000 1400

Predana snaga W630 630 820

Broj okretaja pri praznom hodu min-1 11000 11000 11000

Max. promjer brusne ploče mm 115 125 125

Navoj brusnog vretena M 14 M 14 M 14

Ograničenje struje zaleta – – z

Konstantelektronik ––z

Težina odgovara EPTA-Procedure

01/2003 kg 2,1 2,1 2,2

Klasa zaštite /II /II /II

Podaci vrijede za nazivne napone [U] 230/240 V. Kod nižih napona i specifičnih izvedbi za određene zemlje, ovi podaci

mogu varirati.

Molimo pridržavajte se kataloškog broja sa tipske pločice vašeg električnog alata. Trgovačke oznake pojedinih

električnih alata mogu varirati.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

UPOZORENJE

OBJ_BUCH-310-001.book Page 262 Wednesday, December 20, 2006 9:31 AM

Hrvatski | 2631 609 929 K94 • 20.12.06

Prilagodite položaj štitnika 11 potrebama radne

operacije. Kod toga polugu za deblokiranje 1

pritisnite prema gore i okrenite štitnik 11 u željeni

položaj.

fMontirajte štitnik 11 tako da se spriječi

letanje iskri u smjeru osobe koja radi sa

električnim alatom.

fŠtitnik 11 se ne smije zakretati pod

djelovanjem poluge za deblokiranje 1! Inače

se električni alat ni u kojem slučaju ne smije

dalje koristiti i mora se odnijeti u servis.

Napomena: Kodirni izdanak na štitniku 11

osigurava da se može montirati samo jedan štitnik

koji odgovara električnom alatu.

Štitnik za rezanje

fZa rezanje metala koristite uvijek štitnik za

rezanje 12.

fZa rezanje kamena koristite uvijek štitnik za

rezanje sa vodilicama 19.

Štitnik za rezanje 12 se ugrađuje kao i štitnik za

brušenje 11.

Usisna hauba za brušenje

Za brušenje bez razvijanja prašine obojanih i

lakiranih površina i plastike sa lončastim brusom 8

ili sa gumenim brusnim tanjurom 15 sa brusnim

listom 16, možete primijeniti usisnu haubu 6.

Usisna hauba 6 nije prikladna za obradu metala.

Na usisnu haubu 6 može se priključiti prikladni

Bosch usisavač prašine.

Usisna hauba 6 se montira kao i štitnik 11. Vijenac

četkica je zamjenjiv.

Dodatna ručka

fVaš električni alat koristite samo s dodatnom

ručkom 4.

Dodatnu ručku 4 uvijte na glavu prijenosnika desno

ili lijevo, ovisno od načina rada.

Zaštita ruku

fZa radove sa gumenim brusnim tanjurom 15

ili sa lončastom četkom/pločastom četkom/

lepezastom brusnom pločom uvijek

montirajte štitnik za ruke 14.

Štitnik za ruke 14 pričvrstite sa dodatnom ručkom 4.

Montaža brusnih alata

fPrije svih radova na električnom alatu

izvucite mrežni utikač iz utičnice.

fBrusne ploče i brusne ploče za rezanje kod

rada se jako zagriju, te ih ne treba dirati prije

nego što se ohlade.

Očistite brusno vreteno 5 i sve dijelove koje treba

montirati.

Za stezanje i otpuštanje brusnih alata, za

utvrđivanje brusnog vretena pritisnite tipku za

utvrđivanje vretena 2.

fTipku za utvrđivanje vretena pritisnite samo

dok brusno vreteno miruje. Električni alat bi se

inače mogao oštetiti.

Brusne ploče/Brusne ploče za rezanje

Pazite na dimenzije brusnih alata. Promjer otvora

mora odgovarati steznoj prirubnici. Ne koristite

adapter ili redukcijski element.

Kod primjene dijamantnih ploča za rezanje pazite

da se poklopi strelica smjera rotacije na

dijamantnoj ploči za rezanje sa smjerom rotacije

električnog alata (vidjeti smjer rotacije na glavi

prijenosnika).

Redoslijed montaže je vidljiv na stranici sa slikama.

Za pričvršćenje brusne ploče/ploče za rezanje

navrnite steznu maticu 9 i stegnite je sa račvastim

ključem, vidjeti poglavlje, vidjeti poglavlje

„Brzostežuća matica“.

fNakon montaže brusnog alata, prije

uključivanja provjerite da li je brusni alat

ispravno montiran i da li se može slobodno

okretati. Brusna ploča ne smije strugati po

štitniku ili nekim drugim dijelovima.

U steznoj prirubnici 7 je oko

naslona za centriranje umetnut

plastični dio (O-prsten). Ako

nedostaje O-prsten ili je

oštećen, mora se neizostavno

zamijeniti (kataloški br.

1 600 210 039), prije nego što se

montira stezna prirubnica 7.

Lepezasta brusna ploča

fZa radove sa gumenim brusnim tanjurom 15

ili sa lončastom četkom/pločastom četkom/

lepezastom brusnom pločom uvijek

montirajte štitnik za ruke 14.

Na brusno vreteno 5 stavite specijalnu steznu

prirubnicu (kataloški br. 2 605 703 028) i lepezastu

brusnu ploču. Navrnite steznu maticu 9 i stegnite je

račvastim ključem.

Gumeni brusni tanjur

fZa radove sa gumenim brusnim tanjurom 15

ili sa lončastom četkom/pločastom četkom/

lepezastom brusnom pločom uvijek

montirajte štitnik za ruke 14.

Redoslijed montaže je vidljiv na stranici sa slikama.

Navrnite okruglu maticu 17 i stegnite je račvastim

ključem.

OBJ_BUCH-310-001.book Page 263 Wednesday, December 20, 2006 9:31 AM

264 | Hrvatski 1 609 929 K94 • 20.12.06

Lončaste četke/pločaste četke

fZa radove sa gumenim brusnim tanjurom 15

ili sa lončastom četkom/pločastom četkom/

lepezastom brusnom pločom uvijek

montirajte štitnik za ruke 14.

Redoslijed montaže je vidljiv na stranici sa slikama.

Lončaste četke/pločaste četke moraju se toliko

navrnuti na brusno vreteno da naliježu na

prirubnicu brusnog vretena, na kraju navoja

brusnog vretena. Lončastu četku/pločastu četku

stegnite sa viljuškastim ključem.

Brzostežuća matica

Za jednostavnu zamjenu brusnog alata bez

primjene daljnjeg alata, možete umjesto stezne

matice 9 primijeniti brzostežuću maticu 10.

fBrzostežuća matica 10 smije se koristiti

samo za brusne ploče ili ploče za rezanje.

Koristite samo besprijekornu, neoštećenu

brzostežuću maticu 10.

Kod navrtanja pazite da strana brzostežuće

matice 10 sa oznakom ne bude okrenuta na

stranu brusne ploče; strelica mora biti okrenuta

prema indeks znaku 21.

Za zaustavljanje vretena

pritisnite tipku za

uglavljivanje vretena 2.

Za stezanje brzostežuće

matice okrenite brusnu

ploču snažno u smjeru

kazaljke na satu.

Propisno pričvršćenu

neoštećenu brzostežuću

maticu možete otpustiti

okretanjem nareckanog

prstena u smjeru

suprotnom od kazaljke

na satu.

Brzostežuću maticu

koja čvrsto sjedi ne

otpuštajte nikada sa

kliještima, nego za to

koristite račvasti ključ. Račvasti ključ stavite kako

je prikazano na slici.

Dopušteni brusni alati

Možete koristiti sve brusne alate spomenute u ovim

uputama za uporabu.

Dopušten broj okretaja [min-1], odnosno obodna

brzina [m/s] korištenog brusnog alata mora barem

odgovarati podacima u donjoj tablici.

Zbog toga se pridržavajte dopuštenog broja

okretaja, odnosno obodne brzine sa naljepnice

brusnog alata.

Okretanje glave prijenosnika

fPrije svih radova na električnom alatu

izvucite mrežni utikač iz utičnice.

Glavu prijenosnika

možete zakrenuti u

koracima do 90°. Na

taj se način prekidač

za uključivanje/

isključivanje može

prebaciti u povoljniji

položaj rukovanja za

posebne slučajeve

primjene, npr. za

radove rezanja sa

usisnom haubom sa

vodilicama 19/

postoljem za rezanje ili

za ljevake.

Do kraja odvijte 4 vijka. Oprezno zakrenite glavu

prijenosnika i prebacite je u novi položaj bez

skidanja sa kućišta. Ponovno stegnite 4 vijka.

max.

[mm] [mm]

Dbd[min

-1][m/s]

115

125 6

622,2

22,2 11000

11000 80

115

125 ––

11000

11000 80

75 30 M 14 11000 45

OBJ_BUCH-310-001.book Page 264 Wednesday, December 20, 2006 9:31 AM

Hrvatski | 2651 609 929 K94 • 20.12.06

Rad

Puštanje u rad

fPridržavajte se mrežnog napona! Napon

izvora struje mora se podudarati s podacima

na tipskoj pločici električnog alata. Električni

alati označeni s 230 V mogu raditi i na 220 V.

Kod priključka električnog alata na pokretne

električne agregate (generatore), koji ne raspolažu

dovoljnim rezervama snage odnosno

odgovarajućom regulacijom napon sa pojačanjem

zaletne struje, može doći do gubitka snage ili

netipičnog ponašanja kod uključivanja.

Molimo obratite pozornost na prikladnost

električnog agregata koji koristite.

Uključivanje/isključivanje

Za puštanje u rad električnog alata, prekidač za

uključivanje/isključivanje 3 pomaknite prema

naprijed.

Za utvrđivanje prekidača za

uključivanje/isključivanje 3, prekidač za

uključivanje/isključivanje 3 pritisnite prema

naprijed i dolje, dok ne preskoči.

Za isključivanje električnog alata otpustite

prekidač za uključivanje/isključivanje 3, odnosno

ako je aretiran, pritisnite na kratko prekidač za

uključivanje/isključivanje 3 straga prema dolje i

zatim ga otpustite.

fPrije uporabe kontrolirajte brusni alat. Brusni

alat mora biti besprijekorno montiran i mora

se moći slobodno okretati. Provedite probni

rad od najmanje 1 minute, bez opterećenja.

Ne koristite oštećene neoštećene, neokrugle

ili vibrirajuće brusne alate. Oštećeni brusni

alati mogu se rasprsnuti.

Ograničenje struje zaleta (GWS 1400)

Elektroničko ograničenje struje zaleta ograničava

snagu kod uključivanja električnog alata i

omogućava rad sa priključkom na 16 A osiguraču.

Konstantelektronik (GWS 1400)

Konstantelektronik održava broj okretaja kod

praznog hoda i opterećenja gotovo konstantnim i

time jamči jednolični radni učinak.

Upute za rad

fOprez kod prorezivanja proreza u nosivim

zidovima, vidjeti poglavlje „Napomene za

statiku“.

fStegnite izradak ukoliko on ne leži sigurno

pod djelovanjem vlastite težine.

fElektrični alat ne opterećujte toliko jako da

se zaustavi pod opterećenjem.

fBrusne ploče i brusne ploče za rezanje kod

rada se jako zagriju, te ih ne treba dirati prije

nego što se ohlade.

Napomena: Kada se sa uređajem ne radi treba

izvući utikač priključnog kabela iz mrežne utičnice.

Električni alat kod utaknutog mrežnog utikača ako

ima struje, iako je isključen troši nešto malo struje.

Gruba obrada brušenjem

fNe koristite nikada brusne ploče za rezanje

za grubo brušenje.

Sa postavnim kutom od 30° do 40° dobit ćete kod

grubog brušenja najbolji radni rezultat. Električni

alat pomičite uz umjereni pritisak amo-tamo. Na taj

se način izradak neće zagrijati, neće promijeniti

boju i neće na njemu ostati brazde.

Lepezasta brusna ploča

Sa lepezastom brusnom pločom (pribor) možete

obrađivati i zaobljene površine i profile.

Lepezaste brusne ploče imaju bitno dulji vijek

trajanja, stvaraju manju buku i manje se zagrijavaju

kod brušenja, u odnosu na uobičajene brusne

ploče.

Rezanje metala

fZa rezanje metala koristite uvijek štitnik za

rezanje 12.

Kod rezanja brusnim pločama za rezanje treba

raditi sa umjerenim posmakom prilagođenim

materijalu. Ne djelujte nikakvim pritiskom na

brusnu ploču za rezanje niti oscilirajte.

Brusnu ploču za rezanje koja se inercijski zaustavlja

ne kočite bočnim pritiskom.

Električni alat mora

se uvijek voditi

protuhodno.

Međutim postoji

opasnost da se

nekontrolirano

istisne iz reza.

Kod rezanja profila i

četverokutnih cijevi

najbolje je da stavite

na najmanji presjek.

OBJ_BUCH-310-001.book Page 265 Wednesday, December 20, 2006 9:31 AM

266 | Hrvatski 1 609 929 K94 • 20.12.06

Rezanje kamena

fZa rezanje kamena koristite uvijek štitnik za

rezanje sa vodilicama 19.

fElektrični alat se smije koristiti samo za suho

rezanje/suho brušenje.

Za rezanje kamena najbolje je koristiti dijamantne

ploče za rezanje. Za sigurnost od nagibanja, usisna

hauba za rezanje mora se koristiti sa vodilicama 19.

Električni alat koristite samo sa usisavanjem

prašine i dodatno nosite masku za zaštitu od

prašine.

Usisavač prašine mora biti odobren za usisavanje

prašine kamena. Bosch nudi prikladne usisavače

prašine.

Uključite električni

alat i stavite ga na

izradak sa prednjim

dijelom vodilica.

Pomičite električni

alat sa umjerenim

posmakom

prilagođenim

obrađivanom

materijalu.

Kod rezanja posebno tvrdih materijala, npr. betona

sa velikim sadržajem šljunka, dijamantna ploča za

rezanje bi se mogla pregrijati i zbog toga oštetiti.

Na to ukazuje vijenac iskri koji se okreće sa

dijamantnom pločom za rezanje.

U tom slučaju prekinite postupak rezanja i ostavite

dijamantnu ploču za rezanje da u svrhu hlađenja

kraće vrijeme radi pri praznom hodu kod

maksimalnog broja okretaja.

Osjetno slabljenje napredovanja rada i rotirajući

vijenac iskri predstavljaju znak zatupljenja

dijamantne ploče za rezanje. Ona se može

ponovno naoštriti kratkim rezovima u abrazivnom

materijalu, npr. krečnopješčaniku.

Napomene za statiku

Prorezivanje nosivih zidovima podliježe normi

DIN 1053 dio 1 ili važećim propisima dotične

zemlje.

Ovih se propisa treba neizostavno pridržavati. Prije

početka rada savjetujte se sa odgovornim

statičarom, arhitektima ili ovlaštenim

rukovodstvom gradilišta.

Održavanje i servisiranje

Održavanje i čišćenje

fPrije svih radova na električnom alatu

izvucite mrežni utikač iz utičnice.

fElektrični alat i otvore za hlađenje održavajte

čistim kako bi se moglo dobro i sigurno

raditi.

fKod ekstremnih uvjeta primjene, može se

kod obrade metala u unutrašnjosti

električnog alata nakupiti električno vodljiva

prašina. To može negativno utjecati na

zaštitnu izolaciju električnog alata. U takvim

slučajevima preporučuje se primjena

stacionarnog uređaja za usisavanje, često

ispuhivanje otvora za hlađenje i spajanje

zaštitne sklopke struje kvara (FI).

Ako bi električni alat unatoč brižljivih postupaka

izrade i ispitivanja ipak prestao raditi, popravak

treba prepustiti ovlaštenom servisu za Bosch

električne alate.

Za slučaj povratnih upita ili naručivanja rezervnih

dijelova, molimo vas neizostavno navedite

10-znamenkasti kataloški broj sa tipske pločice

električnog alata.

Servisiranje i savjetnik za kupce

Crteže u rastavljenom obliku i informacije o

rezervnim dijelovima možete naći na adresi:

www.bosch-pt.com

Robert Bosch d.o.o

Kneza Branimira 22

100 40 Zagreb

✆ . . . . . . . . . . . . . . . . . . . . +385 (0)1 / 2 95 80 51

Fax . . . . . . . . . . . . . . . . . . . +385 (0)1 / 2 95 80 60

Zbrinjavanje

Električni alat, pribor i ambalažu treba dovesti na

ekološki prihvatljivu ponovnu primjenu.

Samo za zemlje EU:

Ne bacajte električni alat u kućni

otpad!

Prema Europskim smjernicama

2002/96/EG za električne i elektro-

ničke stare uređaje, električni alati

koji više nisu uporabivi moraju se

odvojeno sakupiti i dovesti na ekološki prihvatljivu

ponovnu primjenu.

Zadržavamo pravo na promjene.

OBJ_BUCH-310-001.book Page 266 Wednesday, December 20, 2006 9:31 AM

Eesti | 2671 609 929 K94 • 20.12.06

Üldised ohutusjuhised

Kõik ohutusnõuded ja

juhised tuleb läbi lugeda.

Ohutusnõuete ja juhiste eiramise tagajärjeks võib

olla elektrilöök, tulekahju ja/või rasked vigastused.

Hoidke kõik ohutusnõuded ja juhised

edasiseks kasutamiseks hoolikalt alles.

Allpool kasutatud mõiste „Elektriline tööriist“ käib

võrgutoitega (toitejuhtmega) elektriliste töö

riistade ja akutoitega (ilma toitejuhtmeta)

elektriliste tööriistade kohta.

1) Ohutusnõuded tööpiirkonnas

a) Töökoht peab olema puhas ja hästi

valgustatud. Töökohas valitsev segadus ja

hämarus võib põhjustada õnnetusi.

b) Ärge kasutage elektrilist tööriista plah

vatusohtlikus keskkonnas, kus leidub

tuleohtlikke vedelikke, gaase või tolmu.

Elektrilistest tööriistadest lööb sädemeid,

mis võivad tolmu või aurud süüdata.

c) Elektrilise tööriista kasutamise ajal

hoidke lapsed ja teised isikud töökohast

eemal. Kui Teie tähelepanu kõrvale juhi

takse, võib seade Teie kontrolli alt väljuda.

2) Elektriohutus

a) Elektrilise tööriista pistik peab pistiku

pessa sobima. Pistiku kallal ei tohi teha

mingeid muudatusi. Ärge kasutage kait

semaandusega elektriliste tööriistade

puhul adapterpistikuid. Muutmata

pistikud ja sobivad pistikupesad

vähendavad elektrilöögi saamise riski.

b) Vältige kehakontakti maandatud

pindadega, nagu torud, radiaatorid,

pliidid ja külmikud. Kui Teie keha on

maandatud, on elektrilöögi oht suurem.

c) Hoidke seadet vihma ja niiskuse eest.

Kui elektrilisse tööriista on sattunud vett, on

elektrilöögi oht suurem.

d) Ärge kasutage toitejuhet otstarvetel,

milleks see ei ole ette nähtud, näiteks

elektrilise tööriista kandmiseks, ülesri

putamiseks või pistiku pistikupesast

väljatõmbamiseks. Hoidke toitejuhet

kuumuse, õli, teravate servade ja sead

me liikuvate osade eest. Kahjustatud või

keerduläinud toitejuhtmed suurendavad

elektrilöögi ohtu.

e) Kui töötate elektrilise tööriistaga vabas

õhus, kasutage ainult selliseid

pikendusjuhtmeid, mida on lubatud

kasutada ka välistingimustes.

Välistingimustes kasutamiseks sobiva

pikendusjuhtme kasutamine vähendab

elektrilöögi ohtu.

f) Kui elektrilise tööriista kasutamine niis

kes keskkonnas on vältimatu, kasutage

rikkevoolukaitselülitit. Rikkevoolukaitse

lüliti kasutamine vähendab elektrilöögi ohtu.

3) Inimeste turvalisus

a) Olge tähelepanelik, jälgige, mida Te

teete, ning toimige elektrilise

tööriistaga töötades kaalutletult. Ärge

kasutage elektrilist tööriista, kui olete

väsinud või uimastite, alkoholi või

ravimite mõju all. Hetkeline

tähelepanematus seadme kasutamisel

võib põhjustada tõsiseid vigastusi.

b) Kandke isikukaitsevahendeid ja alati

kaitseprille. Isikukaitsevahendite, näiteks

tolmumaski, libisemiskindlate turvajalatsite,

kaitsekiivri või kuulmiskaitsevahendite

kandmine – sõltuvalt elektrilise tööriista

tüübist ja kasutusalast – vähendab

vigastuste ohtu.

c) Vältige seadme tahtmatut käivitamist.

Enne pistiku ühendamist pistikupessa,

aku ühendamist seadme külge, seadme

ülestõstmist ja kandmist veenduge, et

elektriline tööriist on välja lülitatud. Kui

hoiate elektrilise tööriista kandmisel sõrme

lülitil või ühendate vooluvõrku sisselülitatud

seadme, võivad tagajärjeks olla õnnetused.

d) Enne elektrilise tööriista sisselülitamist

eemaldage selle küljest reguleerimis ja

mutrivõtmed. Seadme pöörleva osa küljes

olev reguleerimis või mutrivõti võib

põhjustada vigastusi.

e) Vältige ebatavalist kehaasendit. Võtke

stabiilne tööasend ja hoidke kogu aeg

tasakaalu. Nii saate elektrilist tööriista

ootamatutes olukordades paremini

kontrollida.

f) Kandke sobivat rõivastust. Ärge kandke

laiu riideid ega ehteid. Hoidke juuksed,

rõivad ja kindad seadme liikuvatest

osadest eemal. Lotendavad riided, ehted

või pikad juuksed võivad sattuda seadme

liikuvate osade vahele.

g) Kui on võimalik paigaldada tolmueemal

dus ja tolmukogumisseadiseid, veen

duge, et need on seadmega ühendatud

ja et neid kasutatakse õigesti. Tolmu

eemaldusseadise kasutamine vähendab

tolmust põhjustatud ohte.

4) Elektriliste tööriistade hoolikas

käsitsemine ja kasutamine

a) Ärge koormake seadet üle. Kasutage

töö tegemiseks selleks ettenähtud

elektrilist tööriista. Sobiva elektrilise

tööriistaga töötate ettenähtud

jõudluspiirides efektiivsemalt ja ohutumalt.

TÄHELEPANU

OBJ_BUCH-310-001.book Page 267 Wednesday, December 20, 2006 9:31 AM

268 | Eesti 1 609 929 K94 • 20.12.06

b) Ärge kasutage elektrilist tööriista, mille

lüliti on rikkis. Elektriline tööriist, mida ei

ole enam võimalik lülitist sisse ja välja

lülitada, on ohtlik ning tuleb parandada.

c) Tõmmake pistik pistikupesast välja

ja/või eemaldage seadmest aku enne

seadme reguleerimist, tarvikute

vahetamist ja seadme ärapanekut. See

ettevaatusabinõu väldib elektrilise tööriista

soovimatut käivitamist.

d) Kasutusvälisel ajal hoidke elektrilisi

tööriistu lastele kättesaamatus kohas.

Ärge laske seadet kasutada isikutel,

kes seadet ei tunne või pole siintoodud

juhiseid lugenud. Asjatundmatute isikute

käes on elektrilised tööriistad ohtlikud.

e) Hoolitsege seadme eest korralikult.

Kontrollige, kas seadme liikuvad osad

töötavad veatult ega kiildu kiini. Veen

duge, et seadme detailid ei ole

murdunud või kahjustatud määral, mis

mõjutab seadme töökindlust. Laske

kahjustatud detailid enne seadme

kasutamist parandada. Paljude

õnnetuste põhjuseks on halvasti hooldatud

elektrilised tööriistad.

f) Hoidke lõiketarvikud teravad ja puhtad.

Hoolikalt hooldatud, teravate

lõikeservadega lõiketarvikud kiilduvad

harvemini kinni ja neid on lihtsam juhtida.

g) Kasutage elektrilist tööriista, lisavarus

tust, tarvikuid jne vastavalt siintoodud

juhistele ning nii, nagu konkreetse

seadmetüübi jaoks ette nähtud.

Arvestage seejuures töötingimuste ja

teostatava töö iseloomuga. Elektriliste

tööriistade nõuetevastane kasutamine võib

põhjustada ohtlikke olukordi.

5) Teenindus

a) Laske elektrilist tööriista parandada

ainult kvalifitseeritud spetsialistidel,

kes kasutavad originaalvaruosi. Nii

tagate püsivalt seadme ohutu töö.

Ohutusjuhised

Ühised ohutusnõuded lihvimisel,

liivapaberiga lihvimisel,

traatharjadega töötlemisel ja

lõikamisel

fElektriline tööriist on ette nähtud

lihvimiseks, liivapaberiga lihvimiseks,

traatharjaga töötlemiseks ja lõikamiseks.

Pidage kinni kõikidest hoiatustest,

juhistest, joonistest ja andmetest, mis on

elektrilise tööriistaga kaasas. Järgnevalt

toodud juhiste eiramine võib põhjustada

elektrilöögi, tulekahju ja/või raskeid vigastusi.

fSee elektriline tööriist ei sobi

poleerimiseks. Elektrilise tööriista

kasutamine otstarbel, milleks see ei ole ette

nähtud, on ohtlik ja võib põhjustada vigastusi.

fÄrge kasutage tarvikuid, mida ei ole tootja

selle elektrilise tööriista jaoks ette näinud

ega soovitanud. Asjaolu, et saate tarvikud

oma seadme külge kinnitada, ei taga veel

seadme ohutut tööd.

fKasutatava tarviku lubatud pöörlemiskiirus

peab olema vähemalt sama suur nagu

elektrilise tööriista maksimaalne pöörete

arv. Lubatud kiirusest kiiremini pöörlev tarvik

võib puruneda ning selle tükid võivad laiali

paiskuda.

fTarviku välisläbimõõt ja paksus peavad

vastama elektrilise tööriista mõõtmetele.

Valede mõõtmetega tarvikuid ei kata

kaitsekate piisaval määral, mistõttu võivad

need kontrolli alt väljuda.

fLihvkettad, seibid, lihvtallad ja teised

tarvikud peavad elektrilise tööriista spindli

läbimõõduga täpselt sobima. Tarvikud, mis

spindli läbimõõduga täpselt ei sobi, pöörlevad

ebaühtlaselt, vibreerivad tugevalt ja võivad

põhjustada kontrolli kaotuse seadme üle.

fÄrge kasutage vigastatud tarvikuid. Iga

kord enne kasutust kontrollige tarvikuid,

näiteks lihvkettaid ja lihvtaldu pragude või

kulumise suhtes, traatharju lahtiste või

murdunud traatide suhtes. Kui seade või

tarvik kukub maha, siis veenduge, et see ei

ole vigastatud, või kasutage vajaduse

korral vigastamata tarvikut. Kui olete

tarviku üle vaadanud ja kohale asetanud,

laske seadmel ühe minuti jooksul töötada

maksimaalsetel pööretel. Seejuures ärge

asetsege pöörleva tarvikuga ühel tasandil

ja veenduge, et seda ei tee ka läheduses

viibivad inimesed. Selle katseaja jooksul

vigastatud tarvikud üldjuhul purunevad.

fKandke isikukaitsevahendeid. Kasutage

vastavalt kasutusotstarbele näomaski,

silmakaitset või kaitseprille. Vajaduse

korral kandke tolmukaitsemaski,

kuulmiskaitsevahendeid, kaitsekindaid või

kaitsepõlle, mis kaitseb Teid lihvimisel

eralduvate väikeste osakeste eest. Silmad

peavad olema kaitstud seadme kasutamisel

eralduvate võõrkehade eest. Tolmu või

hingamisteede kaitsemaskid peavad

filtreerima kasutamisel tekkiva tolmu.

Pikaajaline vali müra võib kahjustada kuulmist.

OBJ_BUCH-310-001.book Page 268 Wednesday, December 20, 2006 9:31 AM

Eesti | 2691 609 929 K94 • 20.12.06

fVeenduge, et teised inimesed on

tööpiirkonnast ohutus kauguses. Igaüks,

kes tööpiirkonda siseneb, peab kandma

isikukaitsevahendeid. Tooriku või tarviku

murdunud tükid võivad eemale paiskuda ja

põhjustada vigastusi ka väljaspool otsest

tööpiirkonda.

fKui esineb oht, et seade võib tabada

varjatud elektrijuhtmeid või omaenda

toitejuhet, tohib seadet hoida üksnes

isoleeritud käepidemetest. Kontakt pinge all

oleva juhtmega pingestab ka seadme

metalldetailid ja põhjustab elektrilöögi.

fHoidke toitejuhe pöörlevatest tarvikutest

eemal. Kontrolli kaotusel seadme üle tekib

toitejuhtme läbilõikamise või kaasahaaramise

oht ning Teie käsi võib pöörleva tarvikuga

kokku puutuda.

fÄrge pange seadet käest enne, kui seadme

spindel on täielikult seiskunud. Pöörlev

tarvik võib aluspinnaga kokku puutuda, mille

tagajärjeks võib olla kontrolli kaotus seadme

üle.

fSeadme transportimise ajal ärge laske

seadmel töötada. Teie rõivad võivad pöörleva

tarvikuga juhuslikult kokku puutuda ning tarvik

võib tungida Teie kehasse.

fPuhastage regulaarselt seadme

ventilatsiooniavasid. Mootori ventilaator

tõmbab tolmu korpusesse, kuhjuv metallitolm

võib põhjustada elektrilisi ohte.

fÄrge kasutage seadet kergestisüttivate

materjalide läheduses. Sädemete tõttu

võivad need materjalid süttida.

fÄrge kasutage tarvikuid, mille puhul tuleb

kasutada jahutusvedelikke. Vee või teiste

jahutusvedelike kasutamine võib põhjustada

elektrilöögi.

Tagasilöök ja asjaomased

ohutusnõuded

fTagasilöök on kinnikiilduvast tarvikust, näiteks

lihvkettast, lihvtallast, traatharjast vmt tingitud

järsk reaktsioon. Kinnikiildumine põhjustab

tarviku järsu seiskumise. Selle tagajärjel liigub

seade kontrollimatult tarviku pöörlemissuunale

vastupidises suunas.

Kui näiteks lihvketas toorikus kinni kiildub, võib

tagajärjeks olla tagasilöök või lihvketta

murdumine. Lihvketas liigub sõltuvalt ketta

pöörlemissuunast kas seadme kasutaja poole

või kasutajast eemal. Seejuures võivad

lihvkettad ka murduda.

Tagasilöök on seadme ebaõige kasutamise või

valede töövõtete tagajärg. Seda saab vältida,

rakendades järgnevalt kirjeldatud sobivaid

ettevaatusabinõusid.

fHoidke seadet tugevasti kinni ja viige oma

keha ja käed asendisse, milles saate

tagasilöögijõududele vastu astuda.

Suurima kontrolli saavutamiseks

tagasilöögijõudude või

reaktsioonimomentide üle kasutage alati

lisakäepidet, kui see on olemas. Seadme

kasutaja suudab sobivaid ettevaatusabinõusid

rakendades tagasilöögi ja reaktsioonijõudusid

kontrollida.

fÄrge viige oma kätt kunagi pöörlevate

tarvikute lähedusse. Tagasilöögi puhul võib

tarvik liikuda üle Teie käe.

fVältige oma kehaga piirkonda, kuhu seade

tagasilöögi puhul liigub. Tagasilöök viib seadme

lihvketta liikumissuunale vastupidises suunas.

fEriti ettevaatlikult töötage nurkade,

teravate servade jmt piirkonnas. Hoidke

ära tarvikute tagasipõrkumine toorikult ja

kinnikiildumine. Pöörlev tarvik kaldub

nurkades, teravates servades ja

tagasipõrkumise korral kinni kiilduma. See

põhjustab kontrolli kaotuse seadme üle või

tagasilöögi.

fÄrge kasutage kett ega hammastatud

saeketast. Sellised tarvikud põhjustavad tihti

tagasilöögi või kontrolli kaotuse seadme üle.

Spetsiifilised ohutusnõuded

lihvimisel ja lõikamisel

fKasutage alati kettakaitset, mis on

kasutatavat tüüpi lihvimistarviku jaoks ette

nähtud. Kettakaitse peab olema seadme

külge kindlalt kinnitatud ja seadistatud nii, et

tagatud oleks maksimaalne turvalisus, s. t et

seadme kasutaja poole peab alati jääma

kettakaitse suletud külg. Kettakaitse peab

kasutajat kaitsma eemalepaiskuvate osakeste ja

lihvimistarvikuga juhusliku kokkupuute eest.

fKasutage üksnes elektrilise tööriista jaoks

ette nähtud lihvimistarvikut ja selle

lihvimistarviku jaoks ette nähtud kettakaitset.

Lihvimistarvikuid, mis ei ole elektrilise tööriista

jaoks ette nähtud, ei kata kettakaitse piisavalt ning

seetõttu on need ohtlikud.

fLihvimistarvikuid tohib kasutada üksnes

soovitatud kasutusotstarvetel. Näiteks:

Ärge kunagi kasutage lihvimiseks lõikeketta

külgpinda. Lõikekettad on ette nähtud materjali

lõikamiseks ketta servaga. Külgsuunas

rakendatavate jõudude toimel võivad need

kettad puruneda.

fKasutage valitud lihvketta jaoks alati õige

suuruse ja kujuga ning vigastamata seibi.

Sobivad seibid kaitsevad lihvketast ja

vähendavad lihvketta purunemise ohtu.

Lõikeketaste seibid võivad lihvketaste

seibidest erineda.

OBJ_BUCH-310-001.book Page 269 Wednesday, December 20, 2006 9:31 AM

270 | Eesti 1 609 929 K94 • 20.12.06

fÄrge kasutage suuremate elektriliste

tööriistade kulunud lihvkettaid. Suuremate

elektriliste tööriistade lihvkettad ei ole ette

nähtud kasutamiseks väiksemate seadmete

kõrgematel pööretel ja võivad puruneda.

Täiendavad spetsiifilised

ohutusnõuded lõikamiseks

fVältige lõikeketta kinnikiildumist või liiga

suurt rakendatavat survet. Ärge tehke liiga

sügavaid lõikeid. Lõikeketta ülekoormamine

suurendab selle koormust ja kalduvust

kinnikiildumisele ning sellega tagasilöögi või

lihvketta purunemise ohtu.

fVältige pöörleva lõikeketta ette ja taha

jäävat piirkonda. Kui juhite lõikeketast

toorikus endast eemale, võib seade tagasilöögi

korral koos pöörleva kettaga otse Teie suunas

paiskuda.

fKui lõikeketas kinni kiildub või kui Te töö

katkestate, lülitage seade välja ja hoidke

seda paigal, kuni ketas on täielikult

seiskunud. Ärge kunagi püüdke veel

pöörlevat lõikeketast lõikejoonest välja

tõmmata, vastasel korral võib tekkida

tagasilöök. Tehke kindlaks kinnikiildumise

põhjus ja kõrvaldage see.

fÄrge lülitage seadet sisse seni, kuni see on

veel toorikus. Laske lõikekettal kõigepealt

saavutada maksimaalpöörded, enne kui

lõiget ettevaatlikult jätkate. Vastasel korral

võib ketas kinni kiilduda, toorikust välja hüpata

või tagasilöögi põhjustada.

fToestage plaadid või suured toorikud, et

vähendada kinnikiildunud lõikekettast

tingitud tagasilöögi ohtu. Suured toorikud

võivad omaenda kaalu tõttu läbi painduda.

Toorik peab olema toestatud mõlemalt poolt,

nii lõikejoone lähedalt kui ka servast.

fOlge eriti ettevaatlikult uputuslõigete

tegemisel seintesse või teistesse varjatud

objektidesse. Uputatav lõikeketas võib gaasi

või veetorude, elektrijuhtmete või teiste

objektide tabamisel põhjustada tagasilöögi.

Spetsiifilised ohutusnõuded

liivapaberiga lihvimisel

fÄrge kasutage liiga suurte mõõtmetega

lihvpabereid, juhinduge tootja andmetest

lihvpaberi suuruse kohta. Üle lihvtalla

ulatuvad lihvpaberid võivad põhjustada

vigastusi, samuti lihvpaberi kinnijäämist,

rebenemist või tagasilööki.

Spetsiifilised ohutusjuhised

traatharjade kasutamisel

fPidage silmas, et traatharjadest eraldub

traaditükke ka tavapärasel kasutamisel.

Ärge rakendage liiga tugevat survet.

Eemalepaiskuvad traaditükid võivad läbi

õhukeste riiete Teie kehasse tungida.

fKettakaitse kasutamisel vältige

kettakaitse ja traatharja kokkupuute

võimalust. Taldrik ja kaussharjade läbimõõt

võib rakendatava surve ja tsentrifugaaljõudude

toimel suureneda.

Täiendavad ohutusnõuded

Kandke kaitseprille.

fVarjatult paiknevate elektrijuhtmete,

gaasi või veetorude avastamiseks

kasutage sobivaid otsimisseadmeid või

pöörduge kohaliku elektri, gaasi või

veevarustusfirma poole. Kokkupuutel

elektrijuhtmetega tekib tulekahju ja

elektrilöögioht. Gaasitorustiku vigastamisel

tekib plahvatusoht. Veetorustiku vigastamine

põhjustab materiaalse kahju ja võib tekitada

elektrilöögi.

fKasutage alati vastavaks

kasutusotstarbeks ette nähtud

kaitseseadiseid. Kaitseseadised, mis

konkreetseks kasutusotstarbeks ei sobi, ei

kata lihvketast piisaval määral.

fKivi töötlemisel kasutage tolmuimejat.

Tolmuimeja peab olema ette nähtud

kivitolmu imemiseks. Tolmuimeja

kasutamine vähendab tolmust tingitud ohte.

fKivi lõikamisel kasutage juhtraami. Ilma

külgmise juhikuta võib lõikeketas kinni jääda ja

tagasilöögi põhjustada.

fHoidke elektrilist tööriista töötades

mõlema käega ja säilitage stabiilne asend.

Elektriline tööriist püsib kahe käega hoides

kindlamini käes.

fKinnitage töödeldav toorik. Kinnitussead

mete või kruustangidega kinnitatud toorik

püsib kindlamalt kui käega hoides.

fAsbestisisaldava materjali töötlemine on

keelatud. Asbest võib tekitada vähki.

fRakendage kaitsemeetmeid, kui tööta

misel võib tekkida tervistkahjustavat,

süttimis või plahvatusohtlikku tolmu.

Näiteks: mõned tolmuliigid on vähkitekitava

toimega. Kandke tolmukaitsemaski ja

võimaluse korral kasutage

tolmu/laastueemaldusseadist.

fHoidke oma töökoht puhas. Materjalisegud

on eriti ohtlikud. Kergmetallide tolm võib

süttida või plahvatada.

OBJ_BUCH-310-001.book Page 270 Wednesday, December 20, 2006 9:31 AM

Eesti | 2711 609 929 K94 • 20.12.06

fÄrge kasutage elektrilist tööriista, mille

toitejuhe on vigastatud. Ärge puudutage

vigastatud toitejuhet; kui toitejuhe saab

töötamise ajal vigastada, tõmmake pistik

kohe pistikupesast välja. Vigastatud

toitejuhe suurendab elektrilöögi ohtu.

Tööpõhimõtte kirjeldus

Kõik ohutusnõuded ja juhised

tuleb läbi lugeda. Ohutusnõuete ja

juhiste eiramise tagajärjeks võib olla

elektrilöök, tulekahju ja/või rasked

vigastused.

Avage kokkuvolditud lehekülg, millel on toodud

joonised seadme kohta, ja jätke see

kasutusjuhendi lugemise ajaks lahti.

Nõuetekohane kasutamine

Seade on ette nähtud metalli ja kivi

kuivlõikamiseks, lihvimiseks ja harjamiseks.

Metalli lõikamisel tuleb kasutada spetsiaalset

kettakaitset (lisatarvik).

Kivi lõikamisel tuleb kasutada spetsiaalset tolmu

ärajuhtiva kattega varustatud juhtraami.

Lubatud lihvimistarvikuid kasutades sobib seade

ka lihvpaberiga lihvimiseks.

Seadme osad

Seadme osade numeratsiooni aluseks on jooniste

leheküljel toodud numbrid.

1Kettakaitse vabastushoob

2Spindlilukustusnupp

3Lüliti (sisse/välja)

4Lisakäepide

5Spindel

6Tolmu ärajuhtiv kate lihvimiseks*

7Alusseib koos Orõngaga

8Kõvasulammetallist ketas*

9Kinnitusmutter

10 Kiirkinnitusmutter *

11 Kettakaitse lihvimiseks

12 Kettakaitse lõikamiseks*

13 Lihv/lõikeketas*

14 Käekaitse*

15 Kummist lihvtald*

16 Lihvpaber*

17 Ümar mutter*

18 Kausshari*

19 Tolmu ärajuhtiva kattega varustatud juhtraam*

20 Teemantlõikeketas*

*Tarnekomplekt ei sisalda kõiki kasutusjuhendis

olevatel joonistel kujutatud või kasutusjuhendis

nimetatud lisatarvikuid.

Tehnilised andmed

Nurklihvmasin GWS 1000

PROFESSIONAL GWS 1000

PROFESSIONAL GWS 1400

PROFESSIONAL

Tootenumber 3 601 H21 0.. 3 601 H21 0.. 3 601 H24 0..

Nimivõimsus W 1000 1000 1400

Väljundvõimsus W630 630 820

Tühikäigupöörded min1 11000 11000 11000

max lihvketta läbimõõt mm 115 125 125

Spindli keere M 14 M 14 M 14

Käivitusvoolupiiraja – – z

Konstantelektroonika ––z

Kaal EPTAProcedure 01/2003

järgi kg 2,1 2,1 2,2

Kaitseaste /II /II /II

Andmed kehtivad nimipingetel [U] 230/240 V. Madalamatel pingetel ja kasutusriigis spetsiifiliste mudelite puhul

võivad toodud andmed varieeruda.

Pöörake palun tähelepanu oma tööriista andmesildil toodud tootenumbrile. Seadmete kaubanduslik tähistus võib olla

erinev.

OBJ_BUCH-310-001.book Page 271 Wednesday, December 20, 2006 9:31 AM

272 | Eesti 1 609 929 K94 • 20.12.06

Vastavus normidele

Ainuvastutajana kinnitame, et antud toode vastab

järgmistele standarditele ja normdokumentidele:

EN 60745 vastavalt direktiivide 89/336/EMÜ,

98/37/EÜ nõuetele.

04.12.2006, Robert Bosch GmbH, Power Tools Division

D-70145 Leinfelden-Echterdingen

Andmed müra/vibratsiooni kohta

Mõõtmised teostatud vastavalt standardile

EN 60745.

Seadme Akarakteristikuga mõõdetud müratase

on üldjuhul: helirõhu tase 91 dB(A);

müravõimsuse tase 102 dB(A). Mõõteviga

K=3 dB.

Kasutage kuulmiskaitsevahendeid!

Koguvibratsioon (kolme suuna vektorsumma),

kindlaks tehtud vastavalt standardile EN 60745:

Pinna lihvimine: Vibratsioon ah=8,5 m/s2,

mõõtemääramatus K=2,0 m/s2.

Lihvpaberiga lihvimine: Vibratsioon ah=3,4 m/s2,

mõõtemääramatus K=2,0 m/s2.

Käesolevas juhendis toodud

vibratsioon on mõõdetud

standardile EN 60745 vastava mõõtemeetodi järgi

ja seda võib kasutada seadmete omavaheliseks

võrdluseks.

Vibratsioonitase muutub sõltuvalt elektrilise töö

riista kasutusotstarbest ja võib mõningatel

juhtudel käesolevas juhendis toodud väärtuse

ületada. Kui elektrilist tööriista kasutatakse

taolisel viisil regulaarselt, tekib oht vibratsiooni

alahindamiseks.

Märkus: Vibratsiooni täpseks hindamiseks teatud

tööperioodi jooksul tuleks arvesse võtta ka aega,

mil seade oli välja lülitatud või küll sisse lülitatud,

kuid tegelikult tööle rakendamata. See võib

vibratsiooni töö koguperioodi jooksul tunduvalt

vähendada.

Montaaž

Kaitseseadiste paigaldus

fEnne mistahes tööde teostamist elektrilise

tööriista kallal tõmmake pistik

pistikupesast välja.

Kettakaitse lihvimiseks

Asetage kettakaitse 11

vastavalt joonisele

spindlikaelale.

Kettakaitsmel olevad

kolmnurksed märgid

peavad asuma seadmel

olevate vastavate

märkidega kohakuti.

Suruge kettakaitset 11

spindlikaelale, kuni

kettakaitse on kindlalt kohal,

ja keerake kettakaitset, kuni

see kuuldavalt kohale

fikseerub.

Reguleerige kettakaitse 11 asendit vastavalt

antud tööoperatsiooni nõudmistele. Lükake

vabastushoob 1 üles ja pöörake kettakaitse 11

soovitud asendisse.

fReguleerige kettakaitse 11 nii, et sädemed

ei lenda seadme kasutaja poole.

fKettakaitse 11 pööramine tohib olla

võimalik ainult juhul, kui kasutatakse

vabastushooba 1! Vastasel korral on

seadme edasine kasutamine keelatud ja

seade tuleb toimetada parandustöökotta.

Märkus: Kettakaitse 11 koodnukid tagavad, et

monteerida saab vaid antud seadme jaoks sobivat

kettakaitset.

Kettakaitse lõikamiseks

fMetalli lõikamisel kasutage alati

lõikamiseks ette nähtud kettakaitset 12.

fKivi lõikamisel kasutage alati tolmu

ärajuhtiva kattega varustatud juhtraami 19.

Lõikamiseks ette nähtud kettakaitse 12

paigaldatakse samamoodi nagu lihvimiseks ette

nähtud kettakaitse 11.

Tolmu ärajuhtiv kate lihvimiseks

Värvi, laki ja plastmaterjalide tolmuvabaks

lihvimiseks kõvasulammetallist ketta 8 või

kummist lihvtalla 15 ja lihvpaberi 16 abil võib

kasutada tolmu ärajuhtivat katet 6. Tolmu ärajuhtiv

kate 6 ei sobi metalli töötlemiseks.

Tolmu ärajuhtiva katte 6 külge võib ühendada

sobiva Boschi tolmuimeja.

Tolmu ärajuhtiv kate 6 monteeritakse samamoodi

nagu kettakaitse 11. Harjasvöö on vahetatav.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

TÄHELEPANU

OBJ_BUCH-310-001.book Page 272 Wednesday, December 20, 2006 9:31 AM

Eesti | 2731 609 929 K94 • 20.12.06

Lisakäepide

fKasutage seadet alati koos lisakäepide

mega 4.

Kinnitage lisakäepide 4 sõltuvalt tööoperatsioonist

seadme paremale või vasakule küljele.

Käekaitse

fKummist lihvtalla 15 või kaussharja/ketas

harja/lamellketta kasutamisel paigaldage

seadme külge alati käekaitse 14.

Kinnitage käekaitse 14 lisakäepidemega 4.

Lihvimistarvikute paigaldus

fEnne mistahes tööde teostamist elektrilise

tööriista kallal tõmmake pistik

pistikupesast välja.

fLihv ja lõikekettad muutuvad töötamisel

väga kuumaks, ärge puudutage neid enne,

kui need on jahtunud.

Puhastage spindel 5 ja kõik külgemonteeritavad

osad.

Lihvimistarvikute kinnitamiseks ja vabastamiseks

vajutage spindlilukustusnupule 2, et spindlit

lukustada.

fSpindlilukustusnupule vajutage üksnes

siis, kui spindel seisab. Vastasel korral võib

seade kahjustuda.

Lihv/lõikeketas

Pidage kinni lihvimistarvikute mõõtmetest.

Siseava läbimõõt peab alusseibiga sobima. Ärge

kasutage adaptereid ega kahandusdetaile.

Teemantlõikeketaste kasutamisel veenduge, et

teemantlõikekettal olev pöörlemissuunda tähistav

nool ja seadme pöörlemissuund (vt seadmel

olevat pöörlemissuuna noolt) ühtivad.

Paigalduse järjekord on toodud jooniste

leheküljel.

Lihv/lõikeketta kinnitamiseks keerake lahti

kinnitusmutter 9 ja kinnitage ketas

silmusvõtmega, vt punkti „Kiirkinnitusmutter“.

fPärast lihvimistarviku paigaldamist ja enne

seadme sisselülitamist kontrollige, kas

lihvimistarvik on korrektselt paigaldatud ja

saab vabalt pöörelda. Veenduge, et

lihvimistarvik ei puutu kokku kettakaitsme

ega teiste osadega.

Alusseibi 7 tsenderdusrõngas

on varustatud spetsiaalse

plastdetailiga (Orõngaga). Kui

Orõngas puudub või on

kahjustatud, tuleb see enne

alusseibi 7 paigaldamist

tingimata uuega asendada

(tootenumber 1 600 210 039).

Lamelllihvketas

fKummist lihvtalla 15 või kaussharja/ketas

harja/lamellketta kasutamisel paigaldage

seadme külge alati käekaitse 14.

Asetage spetsiaalne alusseib (tootenumber

2 605 703 028) ja lamelllihvketas spindlile 5.

Keerake külge kinnitusmutter 9 ja pingutage see

silmusvõtmega kinni.

Kummist lihvtald

fKummist lihvtalla 15 või kaussharja/ketas

harja/lamellketta kasutamisel paigaldage

seadme külge alati käekaitse 14.

Paigalduse järjekord on toodud jooniste

leheküljel.

Keerake külge ümar mutter 17 ja pingutage see

silmusvõtmega kinni.

Kausshari/ketashari

fKummist lihvtalla 15 või kaussharja/ketas

harja/lamellketta kasutamisel paigaldage

seadme külge alati käekaitse 14.

Paigalduse järjekord on toodud jooniste

leheküljel.

Kaussharja/ketasharja peab olema võimalik

kruvida spindlile nii kaugele, et see jääb spindli

keerme lõpus tugevasti vastu seibi. Pingutage

kausshari/ketashari lehtvõtmega kinni.

Kiirkinnitusmutter

Tarviku vahetamise hõlbustamiseks, ilma et

peaksite kasutama teisi tööriistu, võite

kinnitusmutri 9 asemel kasutada kiirkinnitusmutrit

10.

fKiirkinnitusmutrit 10 tohib kasutada

üksnes lihv või lõikeketaste puhul.

Kasutage ainult laitmatus korras olevat

kahjustamata kiirkinnitusmutrit 10.

Mutri kohaleasetamisel jälgige, et

kiirkinnitusmutri 10 tekstiga pool ei jääks

vastu lihvketast; nool peab olema suunatud

indeksmärgile 21.

Spindli lukustamiseks

vajutage

spindlilukustusnupule 2.

Kiirkinnitusmutri

pingutamiseks keerake

lihvketast tugevasti

päripäeva.

OBJ_BUCH-310-001.book Page 273 Wednesday, December 20, 2006 9:31 AM

274 | Eesti 1 609 929 K94 • 20.12.06

Nõuetekohaselt

kinnitatud, kahjustamata

kiirkinnitusmutri saate

lahti, kui keerate

rihveldatud rõngast

käega vastupäeva.

Kõvasti kinnioleva

kiirkinnitusmutri

lahtikeeramiseks ei

tohi kasutada tange,

vaid ainult selleks

ettenähtud mutrivõtit. Asetage võti kohale

vastavalt joonisele.

Lubatud lihvimistarvikud

Võite kasutada kõiki käesolevas kasutusjuhendis

nimetatud lihvimistarvikuid.

Kasutatud lihvimistarvikute lubatud pöörete arv

[min1] või ringliikumiskiirus [m/s] peab järgmises

tabelis toodud andmetele vähemalt vastama.

Seetõttu pidage kinni lihvimistarviku etiketil

toodud lubatud pöörete arvust või

ringliikumiskiirusest.

Seadme pea pööramine

fEnne mistahes tööde teostamist elektrilise

tööriista kallal tõmmake pistik

pistikupesast välja.

Seadme pead saab

pöörata 90° kaupa.

Nii saab lülitit

(sisse/välja) viia

konkreetse töö jaoks

sobivamasse

asendisse, nt

töötamisel

spetsiaalse tolmu

ärajuhtiva kattega

varustatud

juhtraamiga 19/

lõikerakise

kasutamisel või

vasakukäeliste

kasutajate puhul.

Keerake 4 kruvi täiesti välja. Keerake seadme pea

ettevaatlikult ja korpusest eemaldamata uude

asendisse. Keerake 4 kruvi uuesti kinni.

Kasutus

Seadme kasutuselevõtt

fPöörake tähelepanu võrgupingele! Võrgu

pinge peab ühtima tööriista andmesildil

märgitud pingega. Andmesildil toodud

230 V seadmeid võib kasutada ka 220 V

võrgupinge korral.

Kui seade saab toite generaatorilt, mis ei oma

piisavalt võimsusreservi ja/või sobivat

käivitusvoolupiirajaga varustatud

pingeregulaatorit, võib seadme võimsus

väheneda või seade sisselülitamisel ebaharilikult

käituda.

Pöörake palun tähelepanu kasutatud generaatori

sobivusele.

Sisse/väljalülitus

Seadme kasutuselevõtuks lükake lüliti

(sisse/välja) 3 ette.

Et lukustada lülitit (sisse/välja) 3, vajutage lüliti

(sisse/välja) 3 esiosa alla, kuni lüliti fikseerub

kohale.

Seadme väljalülitamiseks vabastage lüliti

(sisse/välja) 3 või kui see on lukustatud, vajutage

lüliti (sisse/välja) 3 tagumine osa korraks alla ja

vabastage siis.

max

[mm] [mm]

Dbd[min

1][m/s]

115

125 6

622,2

22,2 11000

11000 80

115

125 ––

11000

11000 80

75 30 M 14 11000 45

OBJ_BUCH-310-001.book Page 274 Wednesday, December 20, 2006 9:31 AM

Eesti | 2751 609 929 K94 • 20.12.06

fEnne töölerakendamist kontrollige

lihvimistarvikud üle. Lihvimistarvik peab

olema nõuetekohaselt paigaldatud ja

vabalt pöörlema. Prooviks laske seadmel

töötada tühikäigul vähemalt üks minut.

Ärge kasutage vigastatud, ebaühtlasi ega

vibreerivaid tarvikuid. Vigastatud tarvikud

võivad murduda ja põhjustada vigastusi.

Käivitusvoolupiiraja (GWS 1400)

Elektrooniline käivitusvoolupiiraja piirab võimsust

seadme sisselülitamisel ja võimaldab kasutamist

16 A kaitsmega.

Konstantelektroonika (GWS 1400)

Konstantelektroonika hoiab pöörete arvu

tühikäigul ja koormusel peaaegu konstantsena ja

tagab ühtlase töö.

Tööjuhised

fEttevaatust soonte lõikamisel kandvatesse

seintesse, vt punkti „Staatikaalased

juhised“.

fKui tooriku omakaal ei taga kindlat

paigalpüsimist, kasutage tooriku

kinnitamiseks kinnitusvahendeid.

fÄrge rakendage seadmele nii suurt

koormust, et see seiskub.

fLihv ja lõikekettad muutuvad töötamisel

väga kuumaks, ärge puudutage neid enne,

kui need on jahtunud.

Märkus: Kasutusvälisel ajal tõmmake pistik

pistikupesast välja. Kui pistik on pistikupesas ja

vooluvõrgus on pinge, tarbib seade vähesel

määral elektrienergiat.

Lihvimine

fÄrge kunagi kasutage lõikekettaid

lihvimiseks.

30° kuni 40° nurga all saavutate lihvimisel parima

tulemuse. Juhtige seadet mõõduka survega

edasitagasi. Nii ei muutu toorik liiga kuumaks, ei

muuda värvi ega teki lõikejälgi.

Lamelllihvketas

Lamelllihvkettaga (lisatarvik) saab töödelda ka

kumeraid pindu ja profiile.

Lamelllihvketastel on tunduvalt pikem

kasutusiga, väiksem müratase ja madalam

lihvimistemperatuur kui tavalistel lihvketastel.

Metalli lõikamine

fMetalli lõikamisel kasutage alati

lõikamiseks ette nähtud kettakaitset 12.

Lõikamisel töötage mõõduka, töödeldava materjaliga

sobiva ettenihkega. Ärge rakendage lõikekettale

survet, ärge kallutage ega võngutage seda.

Ärge pidurdage pöörlevat lõikeketast külgsurve

avaldamisega.

Ettenihke suund

peab olema alati

pöörlemissuunale

vastupidine.

Vastasel korral tekib

oht, et seade

hüppab iseenesest

lõikejoonest välja.

Profiilide ja

nelikanttorude

lõikamist on kõige

lihtsam alustada

väikseima

läbilõikega kohast.

Kivi lõikamine

fKivi lõikamisel kasutage alati tolmu

ärajuhtiva kattega varustatud juhtraami

19.

fSeadet tohib kasutada üksnes

kuivlõikamiseks/kuivlihvimiseks.

Kivi lõikamiseks on soovitav kasutada

teemantlõikeketast. Kalduvajumise vältimiseks

tuleb kasutada tolmu ärajuhtiva kattega

varustatud juhtraami 19.

Kasutage seadet ainult koos

tolmueemaldusseadisega ja kandke lisaks

tolmukaitsemaski.

Tolmuimeja peab olema ette nähtud kivitolmu

imemiseks. Bosch pakub sobivaid tolmuimejaid.

Lülitage seade sisse

ja asetage juhtraami

esiosaga vastu

toorikut. Juhtige

seadet mõõduka,

töödeldava

materjaliga sobiva

ettenihkega.

Eriti kõvade materjalide, näiteks suure

ränisisaldusega betooni, lõikamisel võib esineda

teemantlõikeketta ülekuumenemist ja seeläbi

kahjustumist. Sellest annab märku koos kettaga

pöörlev nn „sädemete vöö“.

Sellisel juhul katkestage lõikamine ja jahutage

ketast veidi aega tühikäigupööretel.

OBJ_BUCH-310-001.book Page 275 Wednesday, December 20, 2006 9:31 AM

276 | Eesti 1 609 929 K94 • 20.12.06

Märgatavalt vähenenud lõikejõudlus ja nn

„sädemete vöö“ ketta ümber annavad märku

sellest, et teemantketas on muutunud nüriks.

Tehes mõne lühikese lõike abrasiivses materjalis

(nt silikaattellises), saate ketta jälle teravaks.

Staatikaalased juhised

Soonte lõikamisel kandvatesse seintesse tuleb

juhinduda standardi DIN 1053 1. osast või vastava

riigi seadustest.

Neid eeskirju tuleb tingimata järgida. Enne töö

alustamist pidage nõu pädeva staatikaspetsialisti,

arhitekti või töödejuhatajaga.

Hooldus ja teenindus

Hooldus ja puhastus

fEnne mistahes tööde teostamist elektrilise

tööriista kallal tõmmake pistik

pistikupesast välja.

fSeadme laitmatu ja ohutu töö tagamiseks

hoidke seade ja selle ventilatsiooniavad

puhtad.

fEkstreemsete töötingimuste korral võib

metallide töötlemisel koguneda seadme

sisse elektritjuhtivat tolmu. Seadme

kaitseisolatsioon võib kahjustuda.

Taolistel juhtudel on soovitav kasutada

statsionaarset tolmuimejat ja

rikkevoolukaitselülitit ning lühendada

puhastuskordade vahelist aega.

Antud seade on hoolikalt valmistatud ja testitud.

Kui seade sellest hoolimata rikki läheb, tuleb see

lasta parandada Boschi elektriliste käsitööriistade

volitatud remonditöökojas.

Järelepärimiste esitamisel ja tagavaraosade

tellimisel näidake kindlasti ära seadme

andmesildil olev 10kohaline tootenumber.

Hooldus ja klienditeenindus

Joonised ja info varuosade kohta leiate interneti

aadressil:

www.boschpt.com

Eesti Vabariik

Mercantile Group AS

Boschi elektriliste käsitööriistade remont ja

hooldus

Pärnu mnt. 549

76401 Saue vald, Laagri

✆ . . . . . . . . . . . . . . . . . . . . . . . . . + 372 6 79 11 22

Fax . . . . . . . . . . . . . . . . . . . . . . . . + 372 6 79 11 29

Kasutuskõlbmatuks muutunud

seadmete käitlus

Elektriseadmed, lisatarvikud ja pakendid tuleks

keskkonnasäästlikult ringlusse võtta.

Üksnes EL liikmesriikidele:

Ärge käidelge kasutuskõlbmatuks

muutunud elektrilisi tööriistu koos

olmejäätmetega!

Vastavalt Euroopa Parlamendi ja

nõukogu direktiivile 2002/96/EÜ

elektri ja elektroonikaseadmete

jäätmete kohta ning direktiivi kohaldamisele liik

mesriikides tuleb kasutuskõlbmatuks muutunud

elektrilised tööriistad eraldi kokku koguda ja kesk

konnasäästlikult korduskasutada või ringlusse

võtta.

Tootja jätab endale õiguse muudatuste tegemiseks.

OBJ_BUCH-310-001.book Page 276 Wednesday, December 20, 2006 9:31 AM

Latviešu | 2771 609 929 K94 • 20.12.06

Vispārējie drošības

noteikumi darbam ar

elektroinstrumentiem

Rūpīgi izlasiet visus drošības

noteikumus. Šeit sniegto dro

šības noteikumu un norādījumu neievērošana var

izraisīt aizdegšanos un būt par cēloni elektriskajam

triecienam vai nopietnam savainojumam.

Pēc izlasīšanas uzglabājiet šos noteikumus

turpmākai izmantošanai.

Turpmākajā izklāstā lietotais apzīmējums „Elek

troinstruments“ attiecas gan uz tīkla elektroinstru

mentiem (ar elektrokabeli), gan arī uz

akumulatora elektroinstrumentiem (bez

elektrokabea).

1) Drošība darba vietā

a) Sekojiet, lai darba vieta būtu tīra un

sakārtota. Nekārtīgā darba vietā un sliktā

apgaismojumā var viegli notikt nelaimes

gadījums.

b) Nelietojiet elektroinstrumentu eksplo

zīvu vai ugunsnedrošu vielu tuvumā un

vietās ar paaugstinātu gāzes vai puteku

saturu gaisā. Darba laikā elektroinstru

ments nedaudz dzirksteo, un tas var izsaukt

viegli degošu puteku vai tvaiku

aizdegšanos.

c) Lietojot elektroinstrumentu, neaujiet

nepiederošām personām un jo īpaši

bērniem tuvoties darba vietai. Citu

personu klātbūtne var novērst uzmanību,

kā rezultātā jūs varat zaudēt kontroli pār

elektroinstrumentu.

2) Elektrodrošība

a) Elektroinstrumenta kontaktdakšai jābūt

piemērotai elektrotīkla kontaktligzdai.

Kontaktdakšas konstrukciju nedrīkst

nekādā veidā mainīt. Nelietojiet

kontaktdakšas salāgotājus, ja

elektroinstruments caur kabeli tiek

savienots ar aizsargzemējuma ēdi.

Neizmainītas konstrukcijas kontaktdakša,

kas piemērota kontaktligzdai, auj

samazināt elektriskā trieciena saemšanas

risku.

b) Darba laikā nepieskarieties sazemētiem

priekšmetiem, piemēram, caurulēm,

radiatoriem, plītīm vai ledusskapjiem.

Pieskaroties sazemētām virsmām, pieaug

risks saemt elektrisko triecienu.

c) Nelietojiet elektroinstrumentu lietus

laikā, neturiet to mitrumā. Mitrumam

iekūstot elektroinstrumentā, pieaug risks

saemt elektrisko triecienu.

d) Nenesiet un nepiekariet elektroinstru

mentu aiz elektrokabea. Neraujiet aiz

kabea, ja vēlaties atvienot instrumentu

no elektrotīkla kontaktligzdas. Sargājiet

elektrokabeli no karstuma, eas, asām

šautnēm un elektroinstrumenta kustī

gajām daām. Bojāts vai samezglojies

elektrokabelis var būt par cēloni elektris

kajam triecienam.

e) Darbinot elektroinstrumentu ārpus tel

pām, izmantojiet tā pievienošanai

vienīgi tādus pagarinātājkabeus, kuru

lietošana ārpus telpām ir atauta.

Lietojot elektrokabeli, kas piemērots

darbam ārpus telpām, samazinās risks

saemt elektrisko triecienu.

f) Ja elektroinstrumentu tomēr nepiecie

šams lietot vietās ar paaugstinātu mit

rumu, izmantojiet tā pievienošanai no

plūdes strāvas aizsargreleju. Lietojot

noplūdes strāvas aizsargreleju, samazinās

risks saemt elektrisko triecienu.

3) Personiskā drošība

a) Darba laikā saglabājiet paškontroli un

rīkojieties saskaā ar veselo saprātu.

Pārtrauciet darbu, ja jūtaties noguris vai

atrodaties alkohola, narkotiku vai medi

kamentu izraisītā reibumā. Strādājot ar

elektroinstrumentu, pat viens neuzmanības

mirklis var būt par cēloni nopietnam

savainojumam.

b) Izmantojiet individuālos darba aizsar

dzības līdzekus. Darba laikā nēsājiet

aizsargbrilles. Individuālo darba

aizsardzības līdzeku (puteku maskas, ne

slīdošu apavu un aizsargiveres vai ausu

aizsargu) pielietošana atbilstoši elektroin

strumenta tipam un veicamā darba

raksturam auj izvairīties no savainojumiem.

c) Nepieaujiet elektroinstrumenta

patvaīgu ieslēgšanos. Pirms elektro

instrumenta pievienošanas elektro

tīklam, akumulatora ievietošanas vai

izemšanas, kā arī pirms elektroinstru

menta pārnešanas pārliecinieties, ka

tas ir izslēgts. Pārnesot

elektroinstrumentu, ja pirksts atrodas uz ie

slēdzēja, kā arī pievienojot to

elektrobarošanas avotam laikā, kad

elektroinstruments ir ieslēgts, var viegli

notikt nelaimes gadījums.

d) Pirms elektroinstrumenta ieslēgšanas

neaizmirstiet izemt no tā regulējošos

instrumentus vai atslēgas. Regulējošais

instruments vai atslēga, kas ieslēgšanas

brīdī atrodas elektroinstrumenta kustīgajās

daās, var radīt savainojumu.

OBJ_BUCH-310-001.book Page 277 Wednesday, December 20, 2006 9:31 AM

278 | Latviešu 1 609 929 K94 • 20.12.06

e) Darba laikā izvairieties ieemt neērtu

vai nedabisku ermea stāvokli.

Vienmēr ieturiet stingru stāju un

centieties saglabāt līdzsvaru. Tas

atvieglo instrumenta vadību neparedzētās

situācijās.

f) Izvēlieties darbam piemērotu apērbu.

Darba laikā nenēsājiet brīvi plandošas

drēbes un rotaslietas. Netuviniet

matus, apērbu un aizsargcimdus

instrumenta kustīgajām daām. Vaīgas

drēbes, rotaslietas un gari mati var ieerties

instrumenta kustīgajās daās.

g) Ja elektroinstrumenta konstrukcija auj

tam pievienot ārējo puteku uzsūkšanas

vai savākšanas/uzkrāšanas ierīci,

sekojiet, lai tā būtu pievienota un pareizi

darbotos. Pielietojot puteku uzsūkšanu vai

savākšanu/uzkrāšanu, samazinās to kaitīgā

ietekme uz strādājošās personas veselību.

4) Saudzējoša apiešanās un darbs ar

elektroinstrumentiem

a) Nepārslogojiet elektroinstrumentu.

Katram darbam izvēlieties piemērotu

elektroinstrumentu. Elektroinstruments

darbojas labāk un drošāk pie nominālās slo

dzes.

b) Nelietojiet elektroinstrumentu, ja ir

bojāts tā ieslēdzējs. Elektroinstruments,

ko nevar ieslēgt un izslēgt, ir bīstams

lietošanai un to nepieciešams remontēt.

c) Pirms elektroinstrumenta apkopes,

regulēšanas vai darbinstrumenta

nomaias atvienojiet tā kontaktdakšu

no barojošā elektrotīkla vai izemiet no

tā akumulatoru. Šādi iespējams novērst

elektroinstrumenta nejaušu ieslēgšanos.

d) Ja elektroinstruments netiek lietots,

uzglabājiet to piemērotā vietā, kur elek

troinstruments nav sasniedzams

bērniem un personām, kuras neprot ar

to rīkoties vai nav iepazinušās ar šiem

noteikumiem. Ja elektroinstrumentu lieto

nekompetentas personas, tas var

apdraudēt cilvēku veselību.

e) Rūpīgi veiciet elektroinstrumenta

apkalpošanu. Pārbaudiet, vai kustīgās

daas darbojas bez traucējumiem un nav

iespiestas, vai kāda no daām nav

salauzta vai bojāta, vai katra no tām

pareizi funkcionē un pilda tai paredzēto

uzdevumu. Nodrošiniet, lai bojātās

daas tiktu savlaicīgi nomainītas vai

remontētas pilnvarotā remontu

darbnīcā. Daudzi nelaimes gadījumi notiek

tāpēc, ka elektroinstruments pirms

lietošanas nav pienācīgi apkalpots.

f) Savlaicīgi notīriet un uzasiniet griezošos

darbinstrumentus. Rūpīgi kopti elektro

instrumenti, kas apgādāti ar asiem griezēj

instrumentiem, auj strādāt daudz ražīgāk

un ir vieglāk vadāmi.

g) Lietojiet vienīgi tādus elektroinstrumen

tus, papildpiederumus, darbinstrumen

tus utt., kas atbilst šeit sniegtajiem

norādījumiem, emot vērā arī konkrētos

darba apstākus un pielietojuma īpat

nības. Elektroinstrumentu lietošana citiem

mēriem, nekā tiem, kuriem to ir pare

dzējusi ražotājfirma, ir bīstama un var

novest pie neparedzamām sekām.

5) Apkalpošana

a) Nodrošiniet, lai elektroinstrumenta

remontu veiktu kvalificēts personāls,

nomaiai izmantojot oriinālās rezerves

daas un piederumus. Tikai tā iespējams

panākt un saglabāt vajadzīgo darba

drošības līmeni.

Īpašie darba drošības

noteikumi

Kopējie drošības noteikumi

slīpēšanai, slīpēšanai ar smilšpapīra

loksni, darbam ar stiepu suku un

griešanai

fŠis elektroinstruments ir lietojams kā

slīpmašīna, kas piemērota arī slīpēšanai ar

smilšpapīra loksni, darbam ar stiepu suku

un griešanai. emiet vērā visas elektroin

strumentam pievienotās instrukcijas,

norādījumus, attēlus un citu informāciju.

Turpmāk sniegto norādījumu neievērošana var

kūt par cēloni elektriskajam triecienam,

ugunsgrēkam un/vai smagam savainojumam.

fŠis elektroinstruments nav piemērots

pulēšanai. Elektroinstrumenta izmantošana

tādu uzdevumu veikšanai, kuriem tas nav pare

dzēts, var būt bīstama un izraisīt savainojumus.

fNeizmantojiet piederumus, kurus

ražotājfirma nav paredzējusi šim

elektroinstrumentam un ieteikusi

lietošanai kopā ar to. Iespēja nostiprināt

piederumu uz elektroinstrumenta vēl

negarantē tā drošu lietošanu.

fIestiprināmā darbinstrumenta

pieaujamajam griešanās ātrumam jābūt

ne mazākam par elektroinstrumenta

lielāko norādīto griešanās ātrumu.

Piederums, kas griežas ātrāk, nekā pieaujams,

var salūzt un tikt mests prom.

OBJ_BUCH-310-001.book Page 278 Wednesday, December 20, 2006 9:31 AM

Latviešu | 2791 609 929 K94 • 20.12.06

fDarbinstrumentu ārējam diametram un

biezumam jāatbilst elektroinstrumenta

konstrukcijai un izmēriem. Ja

darbinstrumenta izmēri ir izvēlēti nepareizi, tas

pilnībā nenovietojas zem aizsarga un darba

laikā apgrūtina instrumenta vadību.

fSlīpēšanas diskam, balstpaplāksnei,

slīpēšanas pamatnei vai citiem piederu

miem precīzi jānovietojas uz

elektroinstrumenta darbvārpstas.

Nomaināmie darbinstrumenti, kas precīzi

neatbilst elektroinstrumenta darbvārpstas

konstrukcijai, nevienmērīgi griežas, oti spēcīgi

vibrē un var būt par cēloni kontroles

zaudēšanai pār instrumentu.

fNeizmantojiet bojātus darbinstrumentus.

Ik reizi pirms darbinstrumentu lietošanas

pārbaudiet, vai tie nav bojāti, piemēram,

vai slīpēšanas diski nav atslāojušies vai

ieplaisājuši, vai slīpēšanas pamatnē nav

vērojamas plaisas un vai stiepu suku

veidojošās stieples nav vaīgas vai

atlūzušas. Ja elektroinstruments vai

darbinstruments ir kritis no zināma

augstuma, pārbaudiet, vai tas nav bojāts,

vai arī izmantojiet darbam nebojātu

darbinstrumentu. Pēc darbinstrumenta

apskates un iestiprināšanas aujiet

elektroinstrumentam darboties ar

maksimālo griešanās ātrumu vienu minūti

ilgi, turot rotējošo darbinstrumentu drošā

attālumā no sevis un citām tuvumā

esošajām personām. Bojātie

darbinstrumenti šādas pārbaudes laikā parasti

salūst.

fLietojiet individuālos darba aizsardzības lī

dzekus. Atkarībā no veicamā darba

rakstura izvēlieties pilnu sejas aizsargu,

noslēdzošās aizsargbrilles vai parastās

aizsargbrilles. Lai aizsargātos no

lidojošajām slīpēšanas darbinstrumenta

un apstrādājamā materiāla daiām, pēc

vajadzības lietojiet puteku aizsargmasku,

ausu aizsargus un aizsargcimdus vai arī

īpašu priekšautu. Lietotāja acis jāpasargā no

lidojošajiem svešermeiem, kas dažkārt

rodas darba gaitā. Puteku aizsargmaskai vai

respiratoram jāpasargā lietotāja elpošanas cei

no putekiem, kas veidojas darba laikā. Ilgstoši

atrodoties stipra trokša iespaidā, var rasties

paliekoši dzirdes traucējumi.

fSekojiet, lai citas personas atrastos drošā

attālumā no darba vietas. Ikvienam, kas

atrodas darba vietas tuvumā, jālieto

individuālie darba aizsardzības līdzeki.

Apstrādājamā priekšmeta atlūzas vai salūzuša

darbinstrumenta daas var lidot ar ievērojamu

ātrumu un nodarīt kaitējumu cilvēku veselībai

arī ievērojamā attālumā no darba vietas.

fJa darbinstruments var skart slēptu

elektropārvades līniju vai instrumenta

elektrokabeli, darba laikā turiet

elektroinstrumentu aiz izolētajiem

rokturiem, nepieskaroties metāla daām.

Darbinstumentam skarot spriegumnesošu

elektrotīkla vadu, spriegums nonāk arī uz

elektroinstrumenta metāla daām un var būt

par cēloni elektriskajam triecienam.

fNetuviniet rotējošu darbinstrumentu

elektrokabelim. Zūdot kontrolei pār

instrumentu, darbinstruments var pārgriezt

kabeli vai ieerties tajā, kā rezultātā kāda no

lietotāja ermea daām var saskarties ar

rotējošo darbinstrumentu.

fNenovietojiet elektroinstrumentu, kamēr

tajā iestiprinātais darbinstruments nav

pilnīgi apstājies. Rotējošais darbinstruments

var skart atbalsta virsmu, kā rezultātā

elektroinstruments var kūt nevadāms.

fNedarbiniet elektroinstrumentu laikā, kad

tas tiek pārvietots. Lietotāja apērbs vai mati

var nejauši nonākt saskarē ar rotējošo

darbinstrumentu un ieerties tajā, izraisot

darbinstrumenta saskaršanos ar lietotāja

ermeni.

fRegulāri tīriet elektroinstrumenta

ventilācijas atveres. Dzinēju ventilējošā gaisa

plūsma ievelk putekus instrumenta korpusā,

bet liela metāla puteku daudzuma uzkrāšanās

var būt par cēloni elektrotraumai.

fNelietojiet elektroinstrumentu

ugunsnedrošu materiālu tuvumā. Lidojošās

dzirksteles var izraisīt šādu materiālu

aizdegšanos.

fNelietojiet nomaināmos

darbinstrumentus, kuriem jāpievada

dzesējošais šidrums. Ūdens vai citu šidro

dzesēšanas līdzeku izmantošana var būt par

cēloni elektriskajam triecienam.

Atsitiens un ar to saistītie norādījumi

fAtsitiens ir specifiska instrumenta reakcija,

pēkši ieeroties vai iestrēgstot rotējošam

darbinstrumentam, piemēram, slīpēšanas

diskam, slīpēšanas pamatnei, stiepu sukai

u. t. t. Rotējoša darbinstrumenta ieeršanās

vai iestrēgšana izraisa tā pēkšu apstāšanos.

Tā rezultātā elektroinstruments pārvietojas

virzienā, kas pretējs darbinstrumenta kustības

virzienam iestrēguma vietā, un nereti kūst

nevadāms.

Ja, piemēram, slīpēšanas disks ieeras vai ie

strēgst apstrādājamajā priekšmetā, tajā

iegremdētā diska mala var izrauties no

apstrādājamā materiāla vai izraisīt atsitienu.

Šādā gadījumā slīpēšanas disks pārvietojas

lietotāja virzienā vai arī prom no via, atkarībā

no diska rotācijas virziena attiecībā pret

OBJ_BUCH-310-001.book Page 279 Wednesday, December 20, 2006 9:31 AM

280 | Latviešu 1 609 929 K94 • 20.12.06

apstrādājamo priekšmetu, Turklāt slīpēšanas

disks var salūzt.

Atsitiens ir sekas elektroinstrumenta

nepareizai vai neprasmīgai lietošanai. No tā var

izvairīties, ievērojot zināmus piesardzības

pasākumus, kas aprakstīti turpmākajā izklāstā.

fStingri turiet elektroinstrumentu un

ieemiet tādu ermea un roku stāvokli,

kas vislabāk autu pretoties atsitiena

spēkam. Vienmēr izmantojiet

papildrokturi, kas auj optimāli kompensēt

atsitienu vai reaktīvo griezes momentu un

saglabāt kontroli pār instrumentu. Veicot

zināmus piesardzības pasākumus, lietotājs

jebkurā situācijā spēj efektīvi pretoties

atsitienam un reaktīvajam griezes momentam.

fNetuviniet rokas rotējošam

darbinstrumentam. Atsitiena gadījumā

darbinstruments var skart ar lietotāja roku.

fIzvairieties atrasties vietā, kurp varētu

pārvietoties elektroinstruments atsitiena

brīdī. Atsitiena brīdī elektroinstruments

pārvietojas virzienā, kas pretējs darbinstrumenta

kustības virzienam iestrēguma vietā.

fIevērojiet īpašu piesardzību, strādājot

stūru un asu malu tuvumā. Nepieaujiet, lai

darbinstruments atlektu no apstrādājamā

priekšmeta vai iestrēgtu tajā. Saskaroties ar

stūriem vai asām malām rotējošais

darbinstruments izliecas un atlec no

apstrādājamā priekšmeta vai iestrēgst tajā. Tas

var būt par cēloni kontroles zaudēšanai pār

instrumentu vai atsitienam.

fNelietojiet zāa asmeus, kas apgādāti ar

zobiem. Šādu darbinstrumentu izmantošana

var būt par cēloni atsitienam vai kontroles

zaudēšanai pār elektroinstrumentu.

Īpašie drošības noteikumi, veicot

slīpēšanu un griešanu

fVienmēr izmantojiet aizsargu, kas pare

dzēts lietošanai kopā ar attiecīgā tipa

slīpēšanas darbinstrumentiem. Aizsargam

jābūt uzstādāmam un nostiprināmam uz

elektroinstrumenta tā, lai tas autu panākt

iespējami lielāku darba drošību, t. i., lai

lietotāja virzienā būtu vērsta iespējami

mazāka slīpēšanas darbinstrumenta

nenosegtā daa. Aizsarga uzdevums ir

pasargāt lietotāju no lidojošajām daiām un

saskaršanās ar slīpēšanas darbinstrumentu.

fLietojiet vienīgi jūsu rīcībā esošajam

elektroinstrumentam piemērotus

slīpēšanas darbinstrumentus un šādiem

darbinstrumentiem paredzētu aizsargu.

Aizsargs var nepietiekami nosegt

nepiemērotus slīpēšanas darbinstrumentus,

līdz ar to neaujot panākt vēlamo darba drošību.

fSlīpēšanas darbinstrumentu drīkst

izmantot vienīgi tādā veidā, kādam tas ir

paredzēts. Piemēram, nekad neizmantojiet

slīpēšanai griešanas diska sānu virsmu.

Griešanas disks ir paredzēts materiālu

apstrādei ar malas griezējšautni. Stiprs

spiediens sānu virzienā var salauzt šo

darbinstrumentu.

fKopā ar izvēlēto slīpēšanas disku

izmantojiet vienīgi nebojātu

piespiedējuzgriezni ar piemērotu formu un

izmēriem. Piemērota tipa

piespiedējuzgrieznis darba laikā droši balsta

slīpēšanas disku un samazina tā salūšanas

iespēju. Kopā ar griešanas diskiem

izmantojamie piespiedējuzgrieži var atširties

no piespiedējuzgriežiem, kas lietojami kopā

ar citu veidu slīpēšanas diskiem.

fNeizmantojiet nolietotus slīpēšanas

diskus, kas paredzēti lielākas jaudas

elektroinstrumentiem. Lielākiem

elektroinstrumentiem paredzētie slīpēšanas

diski nav piemēroti darbam mazākos

elektroinstrumentos, kuru griešanās ātrums

parasti ir lielāks, un tāpēc tie darba laikā var

salūzt.

Citi īpašie drošības noteikumi,

veicot griešanu

fNeizdariet pārlieku lielu spiedienu uz

griešanas disku un nepieaujiet tā

iestrēgšanu. Neveidojiet pārāk dzius

griezumus. Pārslogojot griešanas disku, tas

biežāk ieeras vai iestrēgst griezumā, un līdz ar

to pieaug arī atsitiena vai darbinstrumenta

salūšanas iespēja.

fIzvairieties atrasties rotējošā griešanas

diska priekšā vai aiz tā. Ja darba laikā

lietotājs pārvieto griešanas disku prom no sevis

apstrādājamā priekšmeta virzienā, tad

atsitiena gadījumā elektroinstruments ar

rotējošu griešanas disku tiks sviests tieši

lietotāja virzienā.

fPārtraucot darbu vai iestrēgstot griešanas

diskam, izslēdziet elektroinstrumentu un

turiet to nekustīgi, līdz griešanas disks

pilnīgi apstājas. Nemēiniet izvilkt no

griezuma vēl rotējošu griešanas disku, jo

šāda darbība var būt par cēloni atsitienam.

Noskaidrojiet un novērsiet diska iestrēgšanas

cēloni.

fNeieslēdziet elektroinstrumentu no jauna, ja

tajā iestiprinātais darbinstruments atrodas

griezuma vietā. Pēc ieslēgšanas nogaidiet,

līdz darbinstruments sasniedz pilnu

griešanās ātrumu, un tikai tad uzmanīgi

turpiniet griešanu. Pretējā gadījumā griešanas

disks var ieerties griezumā vai izlekt no tā, kā arī

var notikt atsitiens.

OBJ_BUCH-310-001.book Page 280 Wednesday, December 20, 2006 9:31 AM

Latviešu | 2811 609 929 K94 • 20.12.06

fLai samazinātu atsitiena risku, iestrēgstot

griešanas diskam, atbalstiet griežamā

materiāla loksnes vai liela izmēra

apstrādājamos priekšmetus. Lieli

priekšmeti var saliekties paši sava svara

iespaidā. Apstrādājamais priekšmets

jāatbalsta abās pusēs – gan griezuma tuvumā,

gan arī priekšmeta malā.

fIevērojiet īpašu piesardzību, veidojot pa

dziinājumus sienās vai citos objektos, kas

nav aplūkojami no abām pusēm.

Iegremdējot griešanas disku materiālā, tas var

skart gāzes vadu, ūdensvadu, elektropārvades

līniju vai citu objektu, kas savukārt var izraisīt

atsitienu un/vai būt par cēloni savainojumam.

Īpašie drošības noteikumi, veicot

slīpēšanu ar smilšpapīra loksni

fNeizmantojiet lielāka izmēra slīploksnes,

izvēlieties darbam slīploksnes ar izmēriem,

ko norādījusi ražotājfirma. Ja slīploksne

sniedzas pāri slīpēšanas pamatnes malām, tas

var būt par cēloni savainojumam, izsaukt

slīploksnes iestrēgšanu vai plīšanu, kā arī

izraisīt atsitienu.

Īpašie drošības noteikumi, veicot

apstrādi ar stiepu suku

fSekojiet, lai darba laikā stiepu sukai

neizkristu vai nenolūztu atsevišas

stieples. Nepārslogojiet sukas stieples,

stipri spiežot uz to. Nolūzušās stieples lido ar

lielu ātrumu un var oti viegli izkūt caur plānu

apērbu vai matiem.

fLietojot aizsargu, nepieaujiet tā

saskaršanos ar stiepu suku. Kausveida un

diskveida stiepu sukām spiediena un

centrbēdzes spēka iespaidā var palielināties

diametrs.

Papildu drošības noteikumi

Nēsājiet aizsargbrilles.

fLietojot piemērotu metālmeklētāju,

pārbaudiet, vai apstrādes vietu nešērso

slēptas komunālapgādes līnijas, vai arī

griezieties pēc konsultācijas vietējā komu

nālās saimniecības iestādē. Darbinstru

menta saskare ar elektropārvades līniju var

izraisīt aizdegšanos vai būt par cēloni elektris

kajam triecienam. Bojājums gāzes pārvades

līnijā var izraisīt sprādzienu. Darbinstrumentam

skarot ūdensvada cauruli, var tikt bojātas

materiālās vērtības, kā arī strādājošā persona

var saemt elektrisko triecienu.

fVienmēr lietojiet attiecīgajam

pielietojumam paredzētās un ieteiktās

aizsargierīces. Aizsargierīces, kas nav

piemērotas attiecīgajam lietošanas veidam, var

pietiekoši nenosegt slīpēšanas

darbinstrumentu.

fApstrādājot akmeni, pielietojiet puteku

uzsūkšanu. Puteksūcējam jābūt

piemērotam akmens puteku uzsūkšanai.

Šādu ierīču lietošana auj samazināt puteku

kaitīgo ietekmi.

fVeicot akmens griešanu, lietojiet

griešanas vadotni. Ja netiek ierobežota

griešanas diska noliekšanās vai pārvietošanās

sānu virzienā, tas var iestrēgt apstrādājamajā

materiālā, izraisot atsitienu.

fDarba laikā stingri turiet elektroinstru

mentu ar abām rokām un centieties ieturēt

drošu stāju. Elektroinstrumentu ir drošāk

vadīt ar abām rokām.

fNostipriniet apstrādājamo priekšmetu. Ie

stiprinot apstrādājamo priekšmetu skrūvspīlēs

vai citā stiprinājuma ierīcē, strādāt ir drošāk,

nekā tad, ja tas tiek turēts ar rokām.

fNeapstrādājiet materiālus, kas satur

azbestu. Azbestam piemīt kancerogēnas

īpašības.

fVeiciet nepieciešamos drošības pasāku

mus, ja darba gaitā var izdalīties veselībai

kaitīgi, ugunsnedroši vai sprādzienbīstami

puteki. Piemērs. Daudzu materiālu putekiem

piemīt kancerogēnas īpašības. Tāpēc darba

laikā nēsājiet aizsargmasku un pielietojiet

puteku un skaidu uzsūkšanu, ja instrumenta

konstrukcija auj tam pievienot ārējo puteku un

skaidu uzsūkšanas ierīci.

fUzturiet darba vietu tīru. Īpaši bīstams ir

dažādu materiālu puteku sajaukums. Vieglo

metālu puteki ir oti ugunsnedroši un

sprādzienbīstami.

fNelietojiet elektroinstrumentu, ja ir bojāts

tā elektrokabelis. Ja elektrokabelis tiek

bojāts darba laikā, nepieskarieties tam,

bet izvelciet kabea kontaktdakšu no

elektrotīkla kontaktligzdas. Strādājot ar

instrumentu, kuram ir bojāts elektrokabelis,

pieaug risks saemt elektrisko triecienu.

OBJ_BUCH-310-001.book Page 281 Wednesday, December 20, 2006 9:31 AM

282 | Latviešu 1 609 929 K94 • 20.12.06

Funkciju apraksts

Rūpīgi izlasiet visus drošības

noteikumus. Šeit sniegto drošības

noteikumu un norādījumu neievēro

šana var izraisīt aizdegšanos un būt

par cēloni elektriskajam triecienam

vai nopietnam savainojumam.

Lūdzam atvērt atlokāmo lappusi ar instrumenta

attēlu un turēt to atvērtu visu laiku, kamēr tiek

lasīta lietošanas pamācība.

Pielietojums

Elektroinstruments ir paredzēts metāla un akmens

griešanai, rupjai slīpēšanai un apstrādei ar suku,

nelietojot ūdeni.

Griežot metālu, jālieto īpašs griešanas aizsargs

(papildpiederums).

Griežot akmeni, jālieto īpašs griešanas aizsargs ar

puteku uzsūkšanu un griešanas vadotni

(papildpiederums).

Izmantojot piemērotus darbinstrumentus,

elektroinstrumentu var lietot arī slīpēšanai ar

smilšpapīra loksni.

Attēlotās sastāvdaas

Attēloto sastāvdau numerācija atbilst numuriem

elektroinstrumenta attēlā, kas sniegts ilustratīvajā

lappusē.

1Svira aizsarga fiksēšanai

2Darbvārpstas fiksēšanas taustiš

3Ieslēdzējs

4Papildrokturis

5Slīpmašīnas darbvārpsta

6Slīpēšanas aizsargs ar puteku uzsūkšanu*

7Balstpaplāksne ar O veida gredzenu

8Kausveida disks no cietmetāla*

9Piespiedējuzgrieznis

10 Rokas piespiedējuzgrieznis *

11 Slīpēšanas aizsargs

12 Griešanas aizsargs*

13 Slīpēšanas vai griešanas disks*

14 Roku aizsargs*

15 Gumijas slīpēšanas pamatne*

16 Slīpēšanas loksne*

17 Apaais uzgrieznis*

18 Kausveida suka*

19 Griešanas aizsargs ar puteku uzsūkšanu un

griešanas vadotni *

20 Dimanta griešanas disks*

*Attēlotie vai aprakstītie piederumi neietilpst

standarta piegādes komplektā.

Tehniskie parametri

Lea slīpmašīna GWS 1000

PROFESSIONAL GWS 1000

PROFESSIONAL GWS 1400

PROFESSIONAL

Izstrādājuma numurs 3 601 H21 0.. 3 601 H21 0.. 3 601 H24 0..

Nominālā patērējamā jauda W 1000 1000 1400

Mehāniskā jauda W630 630 820

Griešanās ātrums tukšgaitā min.1 11000 11000 11000

Maks. slīpēšanas diska diametrs mm 115 125 125

Darbvārpstas vītne M 14 M 14 M 14

Palaišanas strāvas ierobežošana – – z

Elektroniskais gaitas stabilizators ––z

Svars atbilstoši EPTAProcedure

01/2003 kg 2,1 2,1 2,2

Elektroaizsardzības klase /II /II /II

Šādi parametri tiek nodrošināti pie nominālā elektrobarošanas sprieguma [U] 230/240 V. Instrumentiem, kas paredz

ēti zemākam spriegumam vai ir modificēti atbilstoši nacionālajiem standartiem, šie parametri var atširties.

Lūdzam vadīties pēc elektroinstrumenta izstrādājuma numura. Atsevišiem izstrādājumiem tirdzniecības apzīmējumi

var mainīties.

OBJ_BUCH-310-001.book Page 282 Wednesday, December 20, 2006 9:31 AM

Latviešu | 2831 609 929 K94 • 20.12.06

Atbilstības deklarācija

Mēs ar pilnu atbildību paziojam, ka šis izstrādā

jums atbilst šādiem standartiem vai normatīvajiem

dokumentiem: EN 60745, kā arī direktīvām

89/336/EES un 98/37/ES.

04.12.2006, Robert Bosch GmbH, Power Tools Division

D-70145 Leinfelden-Echterdingen

Informācija par troksni un vibrāciju

Mērījumi ir veikti atbilstoši standartam EN 60745.

Instrumenta radītā trokša parametru pēc

raksturlīknes A izsvērtās tipiskās vērtības ir šādas:

trokša spiediena līmenis 91 dB(A); trokša jau

das līmenis 102 dB(A). Mērījumu izkliede K=3 dB.

Nēsājiet ausu aizsargus!

Kopējā vibrācijas paātrinājuma vērtība (vektoru

summa trijos virzienos) ir noteikta atbilstoši

standartam EN 60745.

Virsmas slīpēšana (rupjā): vibrācijas paātrinājuma

vērtība ah=8,5 m/s2, mērījumu izkliede

K=2,0 m/s2.

Slīpēšana ar smilšpapīra loksni: vibrācijas

paātrinājuma vērtība ah=3,4 m/s2, mērījumu

izkliede K=2,0 m/s2.

Šajā pamācībā sniegtais vibrāci

jas līmenis ir izmērīts atbilstoši

standartā EN 60745 noteiktajai procedūrai un var

tikt lietots instrumentu salīdzināšanai.

Vibrācijas līmenis mainās atkarībā no elektro

instrumenta pielietojuma veida un daudzos

gadījumos var pārsniegt šajā pamācībā norādīto

vērtību. Ja elektroinstruments tiek ilgstoši lietots

kādā noteiktā veidā, vibrācijas radītā papildu

slodze nereti tiek novērtēta pārāk zemu.

Piezīme. Lai precīzi izvērtētu vibrācijas radīto

papildu slodzi zināmam darba laika posmam,

jāem vērā arī laiks, kad instruments ir izslēgts vai

arī darbojas, taču reāli netiek izmantots paredzētā

darba veikšanai. Ievērojot šos faktorus, vibrācijas

radītā papildu slodze, kas noteikta zināmam darba

laika posmam, var būt ievērojami mazāka.

Salikšana

Aizsargierīču nostiprināšana

fPirms elektroinstrumenta apkopes vai

apkalpošanas izvelciet tā elektrokabea

kontaktdakšu no barojošā elektrotīkla

kontaktligzdas.

Slīpēšanas aizsargs

Novietojiet slīpēšanas

aizsargu 11 uz

darbvārpstas aptveres, kā

parādīts attēlā. Trijstūra

veida marējumiem uz

aizsarga jāsakrīt ar

atbilstošiem marējumiem

uz elektroinstrumenta

pārnesuma galvas.

Uzspiediet slīpēšanas

aizsargu 11 uz

darbvārpstas aptveres, līdz

tā noturaploce saskaras ar

elektroinstrumenta

balstplakni, un tad

pagrieziet aizsargu, līdz tas fiksējas ar skaidri

sadzirdamu klikši.

Izvēlieties tādu slīpēšanas aizsarga 11 stāvokli,

kas atbilst veicamā darba raksturam. Šim nolūkam

paceliet augšup fiksējošo sviru 1 un pagrieziet

aizsargu 11 vēlamajā stāvoklī.

fSlīpēšanas aizsarga 11 stāvoklim jābūt

tādam, nepieautu dzirksteu lidošanu

strādājošās personas virzienā.

fSlīpēšanas aizsargu 11 drīkst pagriezt

vienīgi tad, ja fiksējošā svira 1 ir pacelta

augšup! Ja notiek citādi, pārtrauciet

elektroinstrumenta lietošanu un

nogādājiet to elektroinstrumentu remontu

darbnīcā.

Piezīme. Kodējošie izcii uz slīpēšanas aizsarga

11 auj nostiprināt uz darbvārpstas aptveres tikai

attiecīgā tipa instrumentam piemērotu aizsargu.

Griešanas aizsargs

fGriežot metālu, vienmēr lietojiet griešanas

aizsargu 12.

fGriežot akmeni, vienmēr lietojiet griešanas

aizsargu ar puteku uzsūkšanu un

griešanas vadotni 19.

Griešanas aizsargs 12 tiek nostiprināts tāpat, kā

slīpēšanas aizsargs 11.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_BUCH-310-001.book Page 283 Wednesday, December 20, 2006 9:31 AM

284 | Latviešu 1 609 929 K94 • 20.12.06

Slīpēšanas aizsargs ar puteku uzsūkšanu

Veicot slīpēšanas darbus, kuru gaitā izdalās daudz

puteku, piemēram, slīpējot krāsas, lakas un

plastmasas ar kausveida slīpēšanas diskiem no

cietmetāla 8 vai lietojot slīpēšanai gumijas

pamatni 15 ar uz tās nostiprinātu slīpēšanas loksni

16, var izmantot slīpēšanas aizsargu ar puteku

uzsūkšanu 6. Aizsargs 6 nav paredzēts

izmantošanai metāla apstrādes laikā.

Slīpēšanas aizsargam 6 var pievienot piemērotu

Bosch puteksūcēju.

Slīpēšanas aizsargs ar puteku uzsūkšanu 6 ir

nostiprināms līdzīgi, kā slīpēšanas aizsargs 11.

Aizsarga sukas veida aploce ir nomaināma.

Papildrokturis

fLietojiet elektroinstrumentu tikai tad, ja uz

tā ir uzstādīts papildrokturis 4.

Atkarībā no veicamā darba rakstura, ieskrūvējiet

papildrokturi 4 instrumenta pārnesuma galvas

labajā vai kreisajā pusē.

Roku aizsargs

fStrādājot ar gumijas slīpēšanas pamatni

15, kā arī ar kausveida/diskveida suku vai

ar segmentveida slīpēšanas disku, uz

instrumenta vienmēr jānostiprina roku

aizsargs 14.

Roku aizsargs 14 ir nostiprināms kopā ar

papildrokturi 4.

Slīpēšanas darbinstrumentu iestip

rināšana

fPirms elektroinstrumenta apkopes vai

apkalpošanas izvelciet tā elektrokabea

kontaktdakšu no barojošā elektrotīkla

kontaktligzdas.

fSlīpēšanas un griešanas diski darba gaitā

stipri sakarst, tādē šiem

darbinstrumentiem nedrīkst pieskarties,

iekams tie nav atdzisuši.

Pirms darbinstrumenta iestiprināšanas notīriet

darbvārpstu 5 un pārējās daas, kas kalpo iestip

rināšanai.

Slīpēšanas darbinstrumentu iestiprināšanas vai

izemšanas laikā fiksējiet slīpmašīnas

darbvārpstu, nospiežot fiksējošo taustiu 2.

fNospiediet darbvārpstas fiksēšanas

taustiu tikai laikā, kad slīpmašīnas

darbvārpsta negriežas. Pretējā gadījumā

elektroinstruments var tikt bojāts.

Slīpēšanas un griešanas diski

Lietojiet piemērota izmēra slīpēšanas

darbinstrumentus. Diska centrālā atvēruma

diametram jāatbilst balstpaplāksnes izmēriem.

Nelietojiet adapterus vai citas palīgierīces izmēru

salāgošanai.

Iestiprinot dimanta griešanas disku, pievērsiet

uzmanību tam, lai sakristu diska griešanās virziens,

ko norāda bulta uz tā korpusa, un

elektroinstrumenta darbvārpstas griešanās virziens,

ko norāda bulta uz instrumenta pārnesuma galvas.

Montāžas secība ir parādīta šīs pamācības

grafiskajā lappusē.

Iestiprinot slīpēšanas vai griešanas disku,

uzskrūvējiet piespiedējuzgriezni 9 un pieskrūvējiet

to ar divizciu uzgriežu atslēgu, kā aprakstīts

sadaā „Rokas piespiedējuzgrieznis“.

fPēc slīpēšanas darbinstrumenta

iestiprināšanas un pirms

elektroinstrumenta ieslēgšanas

pārbaudiet, vai darbinstruments ir pareizi

iestiprināts un var brīvi griezties.

Pārliecinieties, ka slīpēšanas

darbinstruments neskar aizsargu vai citas

elektroinstrumenta daas.

Balstpaplāksnes 7 centrējošo

izcilni aptver gredzenveida

plastmasas ieliktnis (O veida

gredzens). Ja O veida

gredzena trūkst vai tas ir

bojāts, pirms balstpaplāksnes 7

iestiprināšanas šis gredzens

noteikti jānomaina (izstrādājuma

numurs 1 600 210 039).

Segmentveida slīpēšanas disks

fStrādājot ar gumijas slīpēšanas pamatni

15, kā arī ar kausveida/diskveida suku vai

ar segmentveida slīpēšanas disku, uz

instrumenta vienmēr jānostiprina roku

aizsargs 14.

Novietojiet īpašu balstpaplāksni (izstrādājuma

numurs 2 605 703 028) un segmentveida

slīpēšanas disku uz slīpmašīnas darbvārpstas 5.

Uzskrūvējiet piespiedējuzgriezni 9 un pievelciet to

ar divizciu uzgriežu atslēgu.

Gumijas slīpēšanas pamatne

fStrādājot ar gumijas slīpēšanas pamatni

15, kā arī ar kausveida/diskveida suku vai

ar segmentveida slīpēšanas disku, uz

instrumenta vienmēr jānostiprina roku

aizsargs 14.

Montāžas secība ir parādīta šīs pamācības

grafiskajā lappusē.

Uzskrūvējiet apao uzgriezni 17 un pievelciet to ar

divizciu uzgriežu atslēgu.

OBJ_BUCH-310-001.book Page 284 Wednesday, December 20, 2006 9:31 AM

Latviešu | 2851 609 929 K94 • 20.12.06

Kausveida/diskveida suka

fStrādājot ar gumijas slīpēšanas pamatni

15, kā arī ar kausveida/diskveida suku vai

ar segmentveida slīpēšanas disku, uz

instrumenta vienmēr jānostiprina roku

aizsargs 14.

Montāžas secība ir parādīta šīs pamācības

grafiskajā lappusē.

Kausveida/diskveida suka jāuzskrūvē uz

slīpmašīnas darbvārpstas vītnes, līdz tā stingri

atduras pret darbvārpstas balstplakni, kas atrodas

tūlīt aiz vītnes. Stingri pievelciet kausveida/

diskveida suku ar vaējo uzgriežu atslēgu.

Rokas piespiedējuzgrieznis

Lai ātri iestiprinātu slīpēšanas darbinstrumentus

bez jebkādiem palīgpiederumiem,

piespiedējuzgrieža 9 vietā var lietot rokas

piespiedējuzgriezni 10.

fRokas piespiedējuzgrieznis 10 ir paredzēts

vienīgi slīpēšanas un griešanas disku ātrai

iestiprināšanai.

Lietojiet tikai nebojātu rokas

piespiedējuzgriezni 10.

Uzskrūvējot rokas piespiedējuzgriezni 10,

sekojiet, lai tā marētā puse nebūtu vērsta

pret slīpēšanas disku un bulta atrastos pret

marējuma atzīmi 21.

Lai nekustīgi nostip

rinātu elektro

instrumenta

darbvārpstu, nospiediet

darbvārpstas fiksēšanas

taustiu 2. Lai

pieskrūvētu rokas

piespiedējuzgriezni,

spēcīgi grieziet

slīpēšanas disku pulk

stea rādītāju kustības

virzienā.

Pareizi pieskrūvētu un

nebojātu rokas

piespiedējuzgriezni var

atskrūvēt, ar roku griežot

tā rievoto aploci pretēji

pulkstea rādītāju

kustības virzienam.

Ja rokas

piespiedējuzgrieznis ir

pārāk stingri

pieskrūvēts, nelietojiet

tā atskrūvēšanai plakanknaibles, bet

izmantojiet šim nolūkam divizciu uzgriežu

atslēgu. Novietojiet atslēgu uz uzgrieža, kā

parādīts attēlā.

Izmantojamie slīpēšanas

darbinstrumenti

Instrumentā atauts iestiprināt un izmantot

darbam visus šajā pamācībā norādītos slīpēšanas

darbinstrumentus.

Izmantojamo slīpēšanas darbinstrumentu

pieaujamajam rotācijas ātrumam [min.1] vai

aploces ātrumam [m/s] jābūt ne mazākam par

tālāk sniegtajā tabulā norādītajām vērtībām.

Tāpēc nepieciešams ievērot griešanās ātruma

vai aploces ātruma pieaujamo vērtību, kas

norādīta uz slīpēšanas darbinstrumenta etietes.

Pārnesuma galvas pagriešana

fPirms elektroinstrumenta apkopes vai

apkalpošanas izvelciet tā elektrokabea

kontaktdakšu no barojošā elektrotīkla

kontaktligzdas.

Elektroinstrumenta

pārnesuma galva ir

pagriežama ar soli

90°. Tas spēj atvieglot

darbu īpašās

situācijās, jo lietotājam

ir iespēja izvēlēties

izdevīgāko ieslēdzēja

novietojumu,

piemēram, darbinot

elektroinstrumentu

kopā ar griešanas

aizsargu ar puteku

uzsūkšanu un

griešanas vadotni 19

vai griešanas un slīpēšanas statni, kā arī gadījumos, ja

elektroinstrumentu lieto kreilis.

Pilnīgi izskrūvējiet 4 skrūves. Uzmanīgi pagrieziet

pārnesuma galvu jaunā stāvoklī, nenoemot to no

instrumenta galvas. Stingri pieskrūvējiet 4 skrūves.

maks.

[mm] [mm]

Db d[min.

1][m/s]

115

125 6

622,2

22,2 11000

11000 80

115

125 ––

11000

11000 80

75 30 M 14 11000 45

OBJ_BUCH-310-001.book Page 285 Wednesday, December 20, 2006 9:31 AM

286 | Latviešu 1 609 929 K94 • 20.12.06

Lietošana

Uzsākot lietošanu

fPievadiet instrumentam pareizu spriegu

mu! Spriegumam elektrotīklā jāatbilst vēr

tībai, kas norādīta instrumenta marējuma

plāksnītē. Elektroinstrumenti, kas pare

dzēti 230 V spriegumam, var darboties arī

no 220 V elektrotīkla.

Darbinot elektroinstrumentu no mobiliem

elektrobarošanas avotiem (eneratoriem), kam

nav pietiekošas jaudas rezerves un kas nav

apgādāti ar sprieguma regulēšanas ierīci un

palaišanas strāvas ierobežotāju, tas var darboties

ar samazinātu jaudu vai arī ar netipiski lielu aizturi

palaišanas brīdī.

Pārliecinieties, ka izvēlētais elektrobarošanas

avots ir piemērots elektroinstrumenta

darbināšanai.

Ieslēgšana un izslēgšana

Lai ieslēgtu elektroinstrumentu, pabīdiet ieslē

dzēju 3 uz priekšu.

Lai nostiprinātu ieslēdzēju 3, nospiediet ieslē

dzēja 3 priekšējo dau, līdz tas fiksējas ieslēgtā

stāvoklī.

Lai izslēgtu elektroinstrumentu, atlaidiet ieslē

dzēju 3 vai arī īslaicīgi nospiediet, pabīdiet atpaka

un tad atlaidiet ieslēdzēju 3, ja tas ir bijis fiksēts

ieslēgtā stāvoklī.

fPirms lietošanas pārbaudiet slīpēšanas

darbinstrumentus. Vispirms

pārliecinieties, ka slīpēšanas

darbinstruments ir pareizi iestiprināts un

var brīvi griezties. Tad veiciet

darbinstrumenta ātruma pārbaudi, aujot

tam vismaz 1 minūti griezies tukšgaitā ar

pilnu ātrumu. Nelietojiet bojātus,

nenolīdzsvarotus vai vibrējošus slīpēšanas

darbinstrumentus. Bojāti slīpēšanas

darbinstrumenti darba gaitā var salūzt un

izraisīt savainojumus.

Palaišanas strāvas ierobežošana (GWS 1400)

Elektroniskā palaišanas strāvas ierobežošanas

ierīce ierobežo elektroinstrumenta jaudu

palaišanas brīdī, aujot to darbināt no elektrotīkla

ar aizsardzības strāvu 16 A.

Elektroniskais gaitas stabilizators

(GWS 1400)

Elektroniskais gaitas stabilizators uztur gandrīz

nemainīgu darbvārpstas griešanās ātrumu, slo

dzei mainoties no tukšgaitas līdz maksimālajai,

kas auj stabilizēt apstrādes režīmu.

Norādījumi darbam

fIevērojiet piesardzību, veidojot gropes un

padziinājumus nesošajās sienās, izlasiet

sadau „Par sienu statisko noslodzi“.

fStingri nostipriniet apstrādājamo

priekšmetu, ja tas droši nenoturas

vajadzīgajā stāvoklī ar savu svaru.

fNenoslogojiet instrumentu līdz tādai

pakāpei, ka tā darbvārpsta pārtrauc

griezties.

fSlīpēšanas un griešanas diski darba gaitā

stipri sakarst, tādē šiem

darbinstrumentiem nedrīkst pieskarties,

iekams tie nav atdzisuši.

Piezīme. Ja elektroinstruments netiek lietots,

atvienojiet to no barojošā elektrotīkla. Ja

elektroinstruments ir pievienots pie elektrotīkla,

tas patērē nelielu strāvu arī laikā, kad ir izslēgts.

Rupjā slīpēšana

fNekādā gadījumā nelietojiet griešanas

diskus rupjajai slīpēšanai.

Veicot rupjo slīpēšanu, vislabākos rezultātus var

panākt, noturot instrumentu 30° līdz 40° leī

attiecībā pret apstrādājamo virsmu. Darba gaitā

pārvietojiet instrumentu turp un atpaka, ieturot

mērenu spiedienu. Šādi strādājot, apstrādājamais

priekšmets nepārkarst, nemaina krāsu un uz tā

virsmas neveidojas rievas.

Segmentveida slīpēšanas disks

Izmantojot segmentveida slīpēšanas diskus

(papildpiederums), var apstrādāt arī izliektas

virsmas un profilus.

Salīdzinājumā ar parastajiem slīpēšanas diskiem,

segmentveida diski kalpo ievērojami ilgāk, tie

nodrošina zemāku trokša līmeni un zemāku

apstrādes temperatūru.

Metāla griešana

fGriežot metālu, vienmēr lietojiet griešanas

aizsargu 12.

Griešanas laikā pārvietojiet instrumentu ar

mērenu ātrumu, kas atbilst apstrādājamā

materiāla īpašībām. Neizdariet spiedienu uz

griešanas disku, nepieaujiet tā noliekšanos sānu

virzienā un vibrēšanu.

Nemēiniet bremzēt griešanas disku ar sānu

spiedienu.

OBJ_BUCH-310-001.book Page 286 Wednesday, December 20, 2006 9:31 AM

Latviešu | 2871 609 929 K94 • 20.12.06

Elektroinstrumenta

pārvietošanas virzie

nam vienmēr jābūt

pretējam diska

griešanās virzienam.

Pretējā gadījumā

pastāv atsitiena

briesmas, t. i.

griešanas disks var

tikt patvaīgi mests

augšup un ārā no

griezuma.

Griežot profilus un kvadrātveida caurules,

griešanu ieteicams uzsākt ar sekcijām, kuru

šērsgriezuma laukums ir vismazākais.

Akmens griešana

fGriežot akmeni, vienmēr lietojiet griešanas

aizsargu ar puteku uzsūkšanu un

griešanas vadotni 19.

fElektroinstruments ir izmantojams vienīgi

sausajai griešanai un slīpēšanai.

Akmens griešanai ieteicams lietot dimanta

griešanas disku. Lai nodrošinātos pret griešanas

diska noliekšanos sānu virzienā, jālieto griešanas

aizsargs ar puteku uzsūkšanu un griešanas

vadotni 19.

Darbinot elektroinstrumentu, pielietojiet puteku

uzsūkšanu un nēsājiet puteku aizsargmasku.

Puteksūcējam jābūt piemērotam akmens puteku

uzsūkšanai. Šādi puteksūcēji tiek ražoti firmā

Bosch.

Ieslēdziet elektro

instrumentu un

novietojiet vadotnes

priekšējo dau uz

griežamā

priekšmeta.

Vienmērīgi virziet

elektroinstrumentu

pa griežamo

priekšmetu ar

mērenu ātrumu, kas

atbilst griežamā

materiāla īpašībām.

Griežot īpaši cietus materiālus, piemēram, betonu

ar lielu grants saturu, dimanta griešanas disks var

pārkarst un tikt bojāts. Par to liecina dzirksteu

aplis, kas uzklājas uz dimanta griešanas diska

aploces.

Šādā gadījumā pārtrauciet griešanu un aujiet

griešanas diskam atdzist, darbinot

elektroinstrumentu tukšgaitā ar maksimālo

griešanas ātrumu.

Manāma griešanas ātruma samazināšanās un

dzirksteu aplis, kas uzklājas uz diska aploces,

norāda, ka griešanas disks ir kuvis neass. Disku

var no jauna uzasināt, ar to neilgi griežot abrazīvu

materiālu, piemēram, smilšakmeni ar krīta

piejaukumu.

Par sienu statisko noslodzi

Padziinājumu un gropju ierīkošanu ēku nesošajās

sienās reglamentē standarta DIN 1053 pirmā

daa, kā arī attiecīgie citu valstu nacionālie

standarti un noteikumi.

Šie standarti un noteikumi obligāti jāievēro. Pirms

darbu sākšanas noteikti konsultējieties ar

arhitektu, atbildīgo speciālistu būvstatikas jomā

vai pašvaldības speciālistu, kas atbild par celtnes

vai celtniecības objekta drošību.

Apkalpošana un apkope

Apkalpošana un tīrīšana

fPirms elektroinstrumenta apkopes vai

apkalpošanas izvelciet tā elektrokabea

kontaktdakšu no barojošā elektrotīkla

kontaktligzdas.

fLai nodrošinātu instrumenta ilgstošu un

nevainojamu darbību, uzturiet tīru tā

korpusu un ventilācijas atveres.

fSmagos darba apstākos, piemēram,

apstrādājot metālu, instrumenta iekšpusē

var uzkrāties strāvu vadoši puteki. Tie

nereti izsauc aizsargizolācijas sistēmas

degradāciju. Šādos gadījumos ieteicams

pielietot stacionāru puteku uzsūkšanu,

periodiski izpūst ventilācijas atveres ar

saspiesta gaisa strūklu, kā arī pievienot

instrumentu pie barojošā elektrotīkla caur

noplūdes strāvas aizsargreleju (FI).

Ja, neraugoties uz augsto izgatavošanas kvalitāti

un rūpīgo pēcražošanas pārbaudi, elektroinstru

ments tomēr sabojājas, tas nogādājams remon

tam firmas Bosch pilnvarotā elektroinstrumentu

remontu darbnīcā.

Pieprasot konsultācijas un pasūtot rezerves daas,

noteikti paziojiet 10 zīmju izstrādājuma numuru,

kas atrodams uz elektroinstrumenta marējuma

plāksnītes.

OBJ_BUCH-310-001.book Page 287 Wednesday, December 20, 2006 9:31 AM

288 | Latviešu 1 609 929 K94 • 20.12.06

Apkalpošana un konsultācijas

klientiem

Kopsalikuma attēli un informācija par rezerves

daām ir atrodama datortīkla vietnē:

www.boschpt.com

Latvijas Republika

Robert Bosch SIA

Bosch elektroinstrumentu servisa centrs

Dzelzavas ielā 120 S

LV1021 Rīga

✆ . . . . . . . . . . . . . . . . . . . . . . . . . + 371 7 14 62 62

Telefakss . . . . . . . . . . . . . . . . . . . + 371 7 14 62 63

Atbrīvošanās no nolietotajiem

izstrādājumiem

Nolietotie elektroinstrumenti, to piederumi un

iesaiojuma materiāli jānodod otrreizējai

pārstrādei apkārtējai videi nekaitīgā veidā.

Tikai ES valstīm

Neizmetiet nolietotos elektroinstru

mentus sadzīves atkritumu tvertnē!

Saskaā ar Eiropas Savienības

direktīvu 2002/96/ES par nolieto

tajām elektriskajām un elektronis

kajām ierīcēm un šīs direktīvas

atspoguojumiem nacionālajā likumdošanā, lieto

šanai nederīgie elektroinstrumenti jāsavāc,

jāizjauc un jānodod otrreizējai pārstrādei

apkārtējai videi nekaitīgā veidā.

Tiesības uz izmaiām tiek saglabātas.

OBJ_BUCH-310-001.book Page 288 Wednesday, December 20, 2006 9:31 AM

Lietuviškai | 2891 609 929 K94 • 20.12.06

Bendrosios darbo su

elektriniais įrankiais

saugos nuorodos

Perskaitykite visas šias

saugos nuorodas ir

reikalavimus. Jei nepaisysite žemiau pateiktų

saugos nuorodų ir reikalavimų, gali trenkti elektros

smūgis, kilti gaisras ir/arba galite sunkiai susižaloti

arba sužaloti kitus asmenis.

Išsaugokite šias saugos nuorodas ir

reikalavimus, kad ir ateityje galėtumėte jais

pasinaudoti.

Toliau pateiktame tekste vartojama sąvoka

„Elektrinis įrankis“ apibūdina įrankius, maitinamus

iš elektros tinklo (su maitinimo laidu), ir

akumuliatorinius įrankius (be maitinimo laido).

1) Darbo vietos saugumas

a) Darbo vieta turi būti švari ir gerai

apšviesta. Netvarkinga arba blogai

apšviesta darbo vieta gali tapti nelaimingų

atsitikimų priežastimi.

b) Nedirbkite su elektriniu įrankiu

aplinkoje, kurioje yra degių skysčių,

dujų ar dulkių. Elektriniai įrankiai gali

kibirkščiuoti, o nuo kibirkščių dulkės arba

susikaupę garai gali užsidegti.

c) Dirbdami su elektriniu įrankiu neleiskite

šalia būti žiūrovams, vaikams ir lankyto

jams. Nukreipę dėmesį į kitus asmenis

galite nebesuvaldyti prietaiso.

2) Elektrosauga

a) Elektrinio įrankio maitinimo laido kištu

kas turi atitikti tinklo kištukinio lizdo

tipą. Kištuko jokiu būdu negalima

modifikuoti. Nenaudokite jokių kištuko

adapterių su įžemintais elektriniais

įrankiais. Originalūs kištukai, tiksliai

tinkantys elektros tinklo kištukiniam lizdui,

sumažina elektros smūgio pavojų.

b) Saugokitės, kad neprisiliestumėte prie

įžemintų paviršių, pvz., vamzdžių, šildy

tuvų, viryklių ar šaldytuvų. Kai Jūsų kūnas

yra įžemintas, padidėja elektros smūgio

rizika.

c) Saugokite prietaisą nuo lietaus ir

drėgmės. Jei į elektrinį įrankį patenka

vandens, padidėja elektros smūgio rizika.

d) Nenaudokite maitinimo laido ne pagal

paskirtį, t. y. neneškite elektrinio prie

taiso paėmę už laido, nekabinkite ant

laido, netraukite už jo, jei norite iš

kištukinio lizdo ištraukti kištuką. Laidą

patieskite taip, kad jo neveiktų karštis,

jis neišsiteptų alyva ir jo nepažeistų

aštrios detalės ar judančios prietaiso

dalys. Pažeisti arba susipynę laidai gali

tapti elektros smūgio priežastimi.

e) Jei su elektriniu įrankiu dirbate lauke,

naudokite tik tokius ilginamuosius

laidus, kurie tinka ir lauko darbams.

Naudojant lauko darbams pritaikytus

ilginamuosius laidus, sumažėja elektros

smūgio pavojus.

f) Jei su elektriniu įrankiu neišvengiamai

reikia dirbti drėgnoje aplinkoje,

naudokite nuotėkio srovės saugiklį.

Dirbant su nuotėkio srovės saugikliu

sumažėja elektros smūgio pavojus.

3) Žmonių sauga

a) Būkite atidūs, sutelkite dėmesį į tai,

ką Jūs darote ir, dirbdami su elektriniu

įrankiu, vadovaukitės sveiku protu.

Nedirbkite su elektriniu įrankiu, jei

esate pavargę arba vartojote narkotikų,

alkoholio ar medikamentų. Akimirksnio

neatidumas dirbant su elektriniu įrankiu gali

tapti rimtų sužalojimų priežastimi.

b) Visada dirbkite su asmens apsaugos

priemonėmis ir apsauginiais akiniais.

Naudojant asmens apsaugos priemones,

pvz., respiratorių ar apsauginę kaukę, ne

slystančius batus, apsauginį šalmą, klausos

apsaugos priemones ir kt., rekomenduo

jamas atitinkamai pagal naudojamą elektrinį

įrankį, sumažėja rizika susižeisti.

c) Saugokitės, kad neįjungtumėte prietai

so atsitiktinai. Prieš prijungdami

elektrinį įrankį prie elektros tinklo

ir/arba akumuliatoriaus, prieš

pakeldami ar nešdami įsitikinkite, kad

jis yra išjungtas. Jeigu nešdami elektrinį

įrankį pirštą laikysite ant jungiklio arba

prietaisą įjungsite į elektros tinklą, kai

jungiklis yra įjungtas, gali įvykti nelaimingas

atsitikimas.

d) Prieš įjungdami elektrinį įrankį

pašalinkite reguliavimo įrankius arba

veržlinius raktus. Prietaiso besisukančioje

dalyje esantis įrankis ar raktas gali sužaloti.

e) Stenkitės, kad kūnas visada būtų

normalioje padėtyje. Dirbdami

stovėkite saugiai ir visada išlaikykite

pusiausvyrą. Tvirtai stovėdami ir gerai

išlaikydami pusiausvyrą galėsite geriau

kontroliuoti elektrinį įrankį netikėtose

situacijose.

OBJ_BUCH-310-001.book Page 289 Wednesday, December 20, 2006 9:31 AM

290 | Lietuviškai 1 609 929 K94 • 20.12.06

f) Dėvėkite tinkamą aprangą. Nedėvėkite

plačių drabužių ir papuošalų. Saugokite

plaukus, drabužius ir pirštines nuo

besisukančių prietaiso dalių. Laisvus

drabužius, papuošalus bei ilgus plaukus gali

įtraukti besisukančios dalys.

g) Jei yra numatyta galimybė prijungti

dulkių nusiurbimo ar surinkimo įrengi

nius, visada įsitikinkite, ar jie yra

prijungti ir ar tinkamai naudojami.

Naudojant dulkių nusiurbimo įrenginius

sumažėja kenksmingas dulkių poveikis.

4) Rūpestinga elektrinių įrankių priežiūra ir

naudojimas

a) Neperkraukite prietaiso. Naudokite

Jūsų darbui tinkamą elektrinį įrankį. Su

tinkamu elektriniu įrankiu Jūs dirbsite geriau

ir saugiau, jei neviršysite nurodyto

galingumo.

b) Nenaudokite elektrinio įrankio su

sugedusiu jungikliu. Elektrinis įrankis,

kurio nebegalima įjungti ar išjungti, yra

pavojingas ir jį reikia remontuoti.

c) Prieš reguliuodami prietaisą, keisdami

darbo įrankius ar prieš valydami prietai

są, iš elektros tinklo lizdo ištraukite

kištuką ir/arba išimkite akumuliatorių.

Ši atsargumo priemonė apsaugos jus nuo

netikėto elektrinio įrankio įsijungimo.

d) Nenaudojamą prietaisą sandėliuokite

vaikams ir nemokantiems juo naudotis

asmenims neprieinamoje vietoje.

Elektriniai įrankiai yra pavojingi, kai juos

naudoja nepatyrę asmenys.

e) Rūpestingai prižiūrėkite elektrinį įrankį.

Patikrinkite, ar besisukančios prietaiso

dalys tinkamai veikia ir niekur nestringa,

ar nėra sulūžusių ar pažeistų dalių,

kurios trikdytų elektrinio įrankio

veikimą. Prieš vėl naudojant prietaisą,

pažeistos prietaiso dalys turi būti

sutaisytos. Daugelio nelaimingų atsitikimų

priežastis yra blogai prižiūrimi elektriniai

įrankiai.

f) Pjovimo įrankiai turi būti aštrūs ir

švarūs. Rūpestingai prižiūrėti pjovimo

įrankiai su aštriomis pjaunamosiomis

briaunomis mažiau stringa ir juos yra

lengviau valdyti.

g) Elektrinį įrankį, papildomą įrangą,

darbo įrankius ir t.t. naudokite taip, kaip

nurodyta šioje instrukcijoje, ir atsižvel

kite į darbo sąlygas ir atliekamą darbą.

Naudojant elektrinius įrankius ne pagal

paskirtį, gali susidaryti pavojingos

situacijos.

5) Aptarnavimas

a) Elektrinį įrankį turi remontuoti tik kvalifi

kuoti specialistai ir naudoti tik

originalias atsargines dalis. Taip galima

garantuoti, jog prietaisas išliks saugus

naudoti.

Saugos nuorodos dirban

tiems su šiuo prietaisu

Bendrosios įspėjamosios nuorodos

atliekantiems šlifavimo, šlifavimo

naudojant šlifavimo popierių,

apdirbimo vieliniais šepečiais ir

pjaustymo abrazyviniais pjovimo

diskais darbus

fŠį elektrinį prietaisą galima naudoti kaip

šlifavimo mašiną, juo galima šlifuoti

naudojant šlifavimo popierių, vielinius

šepečius ir pjauti abrazyviniais pjovimo

diskais. Griežtai laikykitės visų įspėjamųjų

nuorodų, taisyklių, ženklų ir duomenų,

kurie yra pateikiami su šiuo prietaisu. Nesi

laikant žemiau pateiktų nuorodų, gali kilti

elektros smūgio, gaisro ir/ar sunkių sužalojimų

pavojus.

fŠis prietaisas netinka poliruoti. Naudoti

elektrinį prietaisą darbui, kuriam jis nėra

skirtas, ypač pavojinga; toks darbas kelia

sužalojimų pavojų.

fNenaudokite jokių priedų ir papildomos

įrangos, kurių gamintojas nėra specialiai

numatęs ir rekomendavęs šiam elektriniam

prietaisui. Vien tik tas faktas, kad Jūs galite

pritvirtinti kokį nors priedą prie elektrinio

prietaiso, jokiu būdu negarantuoja, kad juo bus

saugu naudotis.

fDarbo įrankio leistinas sūkių skaičius turi

būti ne mažesnis už aukščiausią sūkių

skaičių, nurodytą ant elektrinio prietaiso.

Įrankis, kuris sukasi greičiau, nei yra leistina,

gali lūžti ir nulėkti nuo prietaiso.

fNaudojamo įrankio išorinis skersmuo ir

storis turi atitikti nurodytus Jūsų elektrinio

prietaiso matmenis. Netinkamų matmenų

įrankius gali būti sunku tinkamai apdengti bei

valdyti.

fŠlifavimo diskai, jungės, šlifavimo žiedai ar

kiti darbo įrankiai turi tiksliai tikti elektrinio

pritaiso šlifavimo sukliui. Darbo įrankiai,

kurie tiksliai netinka šlifavimo sukliui, sukasi

netolygiai, labai stipriai vibruoja ir gali tapti

nebevaldomi.

OBJ_BUCH-310-001.book Page 290 Wednesday, December 20, 2006 9:31 AM

Lietuviškai | 2911 609 929 K94 • 20.12.06

fNenaudokite pažeistų darbo įrankių. Prieš

kiekvieną naudojimą patikrinkite darbo

įrankius, pvz., šlifavimo diskus – ar jie nėra

aplūžinėję ir įtrūkę, šlifavimo žiedus – ar jie

nėra įtrūkę, susidėvėję ir labai nudilę,

vielinius šepečius – ar jų vielutės nėra

atsilaisvinusios ar nutrūkusios. Jei

elektrinis prietaisas ar darbo įrankis

nukrito iš didesnio aukščio, patikrinkite, ar

jis nėra pažeistas, arba naudokite kitą,

nepažeistą, darbo įrankį. Patikrinę ir

sumontavę darbo įrankį pasirūpinkite, kad

nei Jūs, nei greta esantys asmenys nebūtų

besisukančio darbo įrankio plokštumoje, ir

leiskite elektriniam prietaisui vieną minutę

veikti didžiausiu sūkių skaičiumi. Jei darbo

įrankis pažeistas, per šį bandomąjį laiką jis

turėtų subyrėti.

fDirbkite su asmeninėmis apsaugos

priemonėmis. Atitinkamai pagal atliekamą

darbą užsidėkite viso veido apsaugos

priemones, akių apsaugos priemones ar

apsauginius akinius. Jei nurodyta,

užsidėkite apsauginį respiratorių nuo

dulkių, klausos apsaugos priemones,

apsaugines pirštines ir specialią prijuostę,

kuri apsaugos Jus nuo smulkių šlifavimo ir

ruošinio dalelių. Akys turi būti apsaugotos

nuo aplink lekiančių svetimkūnių, atsirandančių

atliekant įvairius darbus. Respiratorius arba

apsauginė kaukė turi išfiltruoti darbo metu

kylančias dulkes. Dėl ilgalaikio ir stipraus

triukšmo poveikio galite prarasti klausą.

fPasirūpinkite, kad kiti asmenys būtų

saugiu atstumu nuo Jūsų darbo zonos.

Kiekvienas, įžengęs į darbo zoną, turi būti

su asmeninėmis apsaugos priemonėmis.

Ruošinio gabalėliai ar atskilusios darbo įrankio

dalelės gali skrieti dideliu greičiu ir sužeisti net

už tiesioginės darbo zonos ribų esančius

asmenis.

fJei yra tikimybė, jog dirbant įrankis gali

kliudyti paslėptą laidą, prietaisą laikykite

tik už izoliuotų rankenų. Dėl kontakto su

laidininku, kuriuo teka el. srovė, prietaiso

metalinėse dalyse gali atsirasti įtampa ir sukelti

elektros smūgio pavojų.

fMaitinimo laidą laikykite toliau nuo

besisukančių darbo įrankių. Jei

nebesuvaldytumėte prietaiso, darbo įrankis

gali perpjauti maitinimo laidą arba jį įtraukti, o

Jūsų plaštaka ar ranka gali patekti į besisukantį

darbo įrankį.

fNiekada nepadėkite elektrinio prietaiso,

kol darbo įrankis visiškai nesustojo.

Besisukantis darbo įrankis gali prisiliesti prie

paviršiaus, ant kurio padedate prietaisą, ir

elektrinis įrankis gali tapti nebevaldomas.

fNešdami prietaisą jo niekada neįjunkite.

Netyčia prisilietus prie besisukančio darbo

įrankio, jis gali įtraukti drabužius ir Jus sužeisti.

fReguliariai valykite elektrinio prietaiso

ventiliacines angas. Variklio ventiliatorius

traukia dulkes į korpusą, ir susikaupus daug

metalo dulkių gali kilti elektros smūgio pavojus.

fNenaudokite elektrinio prietaiso arti degių

medžiagų. Kibirkštys šias medžiagas gali

uždegti.

fNenaudokite darbo įrankių, kuriuos reikia

aušinti skysčiais. Naudojant vandenį ar

kitokius aušinamuosius skysčius gali trenkti

elektros smūgis.

Atatranka ir atitinkamos

įspėjamosios nuorodos

fAtatranka yra staigi reakcija, atsirandanti, kai

besisukantis darbo įrankis, pvz., šlifavimo

diskas, šlifavimo žiedas, vielinis šepetys ar kt.,

ruošinyje įstringa ar užsiblokuoja ir todėl

netikėtai sustoja. Todėl elektrinis prietaisas gali

nekontroliuojamai atšokti nuo ruošinio

priešinga darbo įrankio sukimuisi kryptimi.

Pvz., jei ruošinyje įstringa ar yra užblokuojamas

šlifavimo diskas, disko briauna, kuri yra

ruošinyje, gali išlūžti ar sukelti atatranką. Tada

šlifavimo diskas, priklausomai nuo jo sukimosi

krypties blokavimo vietoje, pradeda judėti link

dirbančiojo arba nuo jo. Tada šlifavimo diskas

gali net nulūžti.

Atatranka yra netinkamo elektrinio prietaiso

naudojimo ar gedimo pasekmė. Jos galite

išvengti, jei imsitės atitinkamų, žemiau

aprašytų priemonių.

fDirbdami visada tvirtai laikykite prietaisą

abiem rankom ir stenkitės išlaikyti tokią

kūno ir rankų padėtį, kurioje

sugebėtumėte atsispirti prietaiso

pasipriešinimo jėgai atatrankos metu. Jei

yra papildoma rankena, visada ją

naudokite, tada galėsite suvaldyti

atatrankos jėgas bei reakcijos jėgų

momentą. Dirbantysis, jei imsis tinkamų

saugos priemonių, gali suvaldyti reakcijos

jėgas atatrankos metu.

fNiekada nelaikykite rankų arti

besisukančio darbo įrankio. Įvykus

atatrankai įrankis gali pataikyti į Jūsų ranką.

fVenkite, kad Jūsų rankos būtų toje zonoje,

kurioje įvykus atatrankai judės elektrinis

prietaisas. Atatrankos jėga verčia elektrinį

prietaisą judėti nuo blokavimo vietos priešinga

šlifavimo disko sukimuisi kryptimi.

OBJ_BUCH-310-001.book Page 291 Wednesday, December 20, 2006 9:31 AM

292 | Lietuviškai 1 609 929 K94 • 20.12.06

fYpač atsargiai dirbkite kampuose, ties

aštriomis briaunomis ir t. t. Saugokite,

kad darbo įrankis neatsimuštų į kliūtis ir

neįstrigtų. Besisukantis darbo įrankis kam

puose, ties aštriomis briaunomis arba

atsimušęs į kliūtį turi tendenciją užstrigti. Tada

prietaisas tampa nevaldomas arba įvyksta

atatranka.

fNenaudokite skirtų medienai pjauti ar

kitokių dantytų diskų. Tokie darbo įrankiai

dažnai sukelia atatranką arba elektrinis

prietaisas tampa nevaldomas.

Specialios įspėjamosios nuorodos

atliekantiems šlifavimo ir pjovimo

darbus

fVisada naudokite tokį apsauginį gaubtą,

kuris yra skirtas naudojamam šlifavimo

įrankiui. Apsauginis gaubtas turi būti

patikimai pritvirtintas prie elektrinio

prietaiso ir nustatytas į tokią padėtį, kad

dirbančiajam būtų užtikrintas didžiausias

saugumas, t. y. šlifavimo įrankis neturi būti

nukreiptas į dirbantįjį. Apsauginis gaubtas

turi apsaugoti dirbantįjį nuo atskilusių ruošinio

ar įrankio dalelių ir atsitiktinio prisilietimo prie

šlifavimo įrankio.

fNaudokite tik su šiuo prietaisu leidžiamus

naudoti šlifavimo įrankius ir šiems

įrankiams pritaikytus apsauginius

gaubtus. Šlifavimo įrankiai, kurie nėra skirti

šiam elektriniam prietaisui, gali būti

nepakankamai uždengiami ir nesaugūs

naudoti.

fŠlifavimo įrankius leidžiama naudoti tik

pagal rekomenduojamą paskirtį. Pvz.,

niekada nešlifuokite pjovimo disko šoniniu

paviršiumi. Pjovimo diskai yra skirti medžiagai

pjaunamąja briauna pašalinti. Nuo šoninės

apkrovos šie šlifavimo įrankiai gali sulūžti.

fJūsų pasirinktiems šlifavimo diskams

tvirtinti visada naudokite nepažeistas

tinkamo dydžio ir formos

prispaudžiamąsias junges. Tinkamos jungės

prilaiko šlifavimo diską ir sumažina lūžimo

pavojų. Pjovimo diskams skirtos jungės gali

skirtis nuo kitiems šlifavimo diskams skirtų

jungių.

fNenaudokite sudilusių diskų, prieš tai

naudotų su didesnėmis šlifavimo

mašinomis. Šlifavimo diskai, skirti didesniems

elektriniams prietaisams, nėra pritaikyti prie

didelio mažųjų prietaisų išvystomo sūkių

skaičiaus ir gali sulūžti.

Specialios įspėjamosios nuorodos

atliekantiems pjovimo darbus

fVenkite užblokuoti pjovimo diską ir

nespauskite jo per stipriai prie ruošinio.

Nemėginkite atlikti pernelyg gilių pjūvių.

Per stipriai prispaudus pjovimo diską, padidėja

jam tenkanti apkrova ir atsiranda didesnė

tikimybė jį pakreipti bei užblokuoti pjūvyje,

vadinasi padidėja atatrankos ir disko lūžimo

rizika.

fVenkite būti zonoje prieš ir už besisukančio

pjovimo disko. Kai pjaudami ruošinį pjovimo

diską stumiate nuo savęs, įvykus atatrankai

elektrinis prietaisas su besisukančiu disku

pradės judėti tiesiai į Jus.

fJei pjovimo diskas užstringa arba Jūs

norite nutraukti darbą, išjunkite elektrinį

prietaisą ir laikykite jį ramiai, kol diskas

visiškai nustos suktis. Niekada

nemėginkite iš pjūvio vietos ištraukti dar

tebesisukantį diską, nes gali įvykti

atatranka. Nustatykite ir pašalinkite disko

strigimo priežastį.

fNejunkite elektrinio prietaiso iš naujo tol,

kol diskas neištrauktas iš ruošinio.

Palaukite, kol pjovimo diskas pasieks

darbinį sūkių skaičių, ir tik tada atsargiai

tęskite pjovimą. Priešingu atveju diskas gali

užstrigti, iššokti iš ruošinio ar sukelti atatranką.

fPlokštes ar didelius ruošinius paremkite,

kad sumažintumėte atatrankos riziką dėl

užstrigusio pjovimo disko. Dideli ruošiniai

gali išlinkti dėl savo svorio. Ruošinį reikia

paremti iš abiejų pusių, tiek ties pjūvio vieta,

tiek ir prie krašto.

fBūkite ypač atsargūs pjaudami sienose ar

kituose nepermatomuose paviršiuose.

Panyrantis pjovimo diskas gali pažeisti elektros

laidus, dujotiekio ar vandentiekio vamzdžius ar

kitus objektus ir sukelti atatranką.

Specialios įspėjamosios nuorodos

atliekantiems šlifavimo naudojant

šlifavimo popierių darbus

fNenaudokite per didelių matmenų

šlifavimo popieriaus, laikykitės gamintojo

pateiktų šlifavimo popieriaus matmenų. Už

šlifavimo žiedo kyšantis šlifavimo popierius gali

sužaloti, užblokuoti, šlifavimo popierius gali

įplyšti ar įvykti atatranka.

OBJ_BUCH-310-001.book Page 292 Wednesday, December 20, 2006 9:31 AM

Lietuviškai | 2931 609 929 K94 • 20.12.06

Specialios įspėjamosios nuorodos

dirbantiems su vieliniais šepečiais

fAtkreipkite dėmesį į tai, kad iš vielinių

šepečių, net ir naudojant juos įprastai,

krenta vielos gabalėliai. Saugokite vieli

nius šepečius nuo per didelės apkrovos,

t. y. jų per stipriai nespauskite. Skriejantys

vielos gabalėliai gali lengvai prasiskverbti per

plonus drabužius ir/ar odą.

fJei rekomenduojama dirbti su apsauginiu

gaubtu, saugokite, kad vielinis šepetys ne

siliestų apsauginio gaubto. Apvalių (lėkštės

tipo) ir cilindrinių šepečių skersmuo dėl

spaudimo jėgos ir išcentrinių jėgų gali padidėti.

Papildomos įspėjamosios nuorodos

Dirbkite su apsauginiais akiniais.

fPrieš pradėdami darbą atitinkamais ieškik

liais patikrinkite norimus apdirbti

paviršius, ar po jais nėra pravestų elektros

kabelių, dujų ar vandentiekio vamzdžių. Jei

abejojate, galite pasikviesti į pagalbą

vietinius komunalinių paslaugų teikėjus.

Kontaktas su elektros laidais gali sukelti gaisro

bei elektros smūgio pavojų. Pažeidus

dujotiekio vamzdį, gali įvykti sprogimas.

Pažeidus vandentiekio vamzdį, galima padaryti

daugybę nuostolių.

fNaudokite tik tokius apsauginius įtaisus,

kurie yra skirti šiam naudojimo atvejui.

Apsauginiai įtaisai, kurie nėra skirti naudoti su

šiuo prietaisu, šlifavimo įrankį gali ne visiškai

apgaubti.

fApdirbdami akmenį naudokite dulkių nu

siurbimo įrangą. Siurblys turi būti skirtas

uolienų dulkėms siurbti. Naudojant šią

įrangą sumažėja dulkių keliamas pavojus.

fAkmeniui pjauti naudokite kreipiamąsias

pavažas. Be šoninių kreipiamųjų pavažų

pjovimo diskas gali įstrigti ir sukelti atatranką.

fDarbo metu prietaisą visuomet būtina

laikyti abiem rankom ir patikimai stovėti.

Elektrinis įrankis yra saugiau valdomas, kai

laikomas dviem rankomis.

fĮtvirtinkite ruošinį. Veržimo įranga arba

spaustuvais įtvirtintas ruošinys yra

užfiksuojamas žymiai patikimiau nei laikant

ruošinį ranka.

fDraudžiama apdirbti medžiagas, kurių

sudėtyje yra asbesto. Asbestas pasižymi vėžį

sukeliančiu poveikiu.

fNaudokite tinkamas apsaugos priemones,

jei dirbant gali susidaryti pavojingos

sveikatai, greitai užsiliepsnojančios arba

sprogios dulkės. Pvz., kai kurių medžiagų

dulkės gali sukelti vėžį, todėl yra būtina dirbti su

apsauginiu respiratoriumi ir naudoti tinkamą

išorinio nusiurbimo įrenginį, jei yra numatyta

galimybė jį prijungti prie įrankio.

fVisuomet valykite darbo vietą. Medžiagų

mišiniai yra ypač pavojingi. Spalvotųjų metalų

dulkės gali užsidegti arba sprogti.

fNiekuomet nedirbkite su prietaisu, jeigu

maitinimo laidas yra pažeistas. Jeigu

darbo metu bus pažeistas ar nutrūks mai

tinimo laidas, jo nelieskite, bet tuojau pat

ištraukite kištuką iš elektros tinklo lizdo.

Pažeisti laidai padidina elektros smūgio riziką.

Funkcijų aprašymas

Perskaitykite visas šias saugos

nuorodas ir reikalavimus. Jei

nepaisysite žemiau pateiktų saugos

nuorodų ir reikalavimų, gali trenkti

elektros smūgis, kilti gaisras ir/arba

galite sunkiai susižaloti arba sužaloti

kitus asmenis.

Atverskite lapą su prietaiso schema ir, skaitydami

instrukciją, palikite šį lapą atverstą.

Prietaiso paskirtis

Elektrinis prietaisas yra skirtas metalo ir akmens

ruošiniams pjaustyti, rupiai šlifuoti ir valyti

metaliniais šepečiais nenaudojant vandens.

Norint pjauti metalą, reikia naudoti specialiai tam

skirtą apsauginį gaubtą (papildoma įranga).

Norint pjauti akmenį, reikia naudoti specialų

nusiurbimo gaubtą su kreipiamosiomis pavažomis

(papildoma įranga).

Elektriniu prietaisu su leistinais šlifavimo įrankiais

galima šlifuoti paviršius naudojant šlifavimo

popierių.

Pavaizduoti prietaiso elementai

Numeriais pažymėtus prietaiso elementus rasite

šios instrukcijos puslapiuose pateiktuose

paveikslėliuose.

1Apsauginio gaubto atblokavimo svirtelė

2Suklio fiksuojamasis klavišas

3Įjungimoišjungimo jungiklis

4Papildoma rankena

5Šlifavimo suklys

6Nusiurbimo gaubtas, skirtas šlifuoti*

OBJ_BUCH-310-001.book Page 293 Wednesday, December 20, 2006 9:31 AM

294 | Lietuviškai 1 609 929 K94 • 20.12.06

7Tvirtinamoji jungė su „O“ tipo žiedu

8Kietlydinio šlifavimo puodelis*

9Prispaudžiamoji veržlė

10 Greitai fiksuojanti prispaudžiamoji veržlė

11 Apsauginis gaubtas, skirtas šlifuoti

12 Apsauginis gaubtas, skirtas pjauti*

13 Šlifavimo/pjovimo diskas*

14 Rankos apsauga*

15 Guminis lėkštinis diskas*

16 Šlifavimo popieriaus lapelis*

17 Apvalioji veržlė*

18 Cilindrinis šepetys*

19 Nusiurbimo gaubtas, skirtas pjauti, su

kreipiamosiomis pavažomis*

20 Deimantinis pjovimo diskas*

*Pavaizduoti ar aprašyti priedai į standartinį

komplektą neįeina.

Techniniai duomenys

Kokybės atitikties deklaracija

Atsakingai pareiškiame, kad šis gaminys atitinka

šiuos standartus ir normatyvinius dokumentus:

EN 60745 pagal Direktyvų 89/336/EEB, 98/37/EB

reikalavimus.

04.12.2006, Robert Bosch GmbH, Power Tools Division

D-70145 Leinfelden-Echterdingen

Informacija apie triukšmą ir vibraciją

Matavimų duomenys gauti pagal EN 60745.

Pagal A skalę išmatuotas prietaiso triukšmo lygis

tipiniu atveju siekia: garso slėgio lygis 91 dB(A);

garso galios lygis 102 dB(A). Paklaida K=3 dB.

Dirbkite su klausos apsaugos priemonėmis!

Vibracijos bendroji vertė (trijų krypčių

atstojamasis vektorius) nustatyta pagal EN 60745:

Paviršiaus šlifavimas (rupusis šlifavimas):

vibracijos emisijos vertė ah=8,5 m/s2, paklaida

K=2,0 m/s2.

Šlifavimas naudojant šlifavimo popieriaus lapelį:

vibracijos emisijos vertė ah=3,4 m/s2, paklaida

K=2,0 m/s2.

Šioje instrukcijoje pateiktas

vibracijos lygis yra išmatuotas

taikant EN 60745 normoje nurodytą matavimo

metodiką ir gali būti naudojamas lyginant

prietaisus.

Vibracijos lygis priklausomai nuo elektrinio prietai

so naudojimo pobūdžio gali kisti ir kai kuriais

atvejais gali būti didesnis už šioje instrukcijoje

nurodytą vertę. Jei prietaisas reguliariai

naudojamas tokiu būdu, vibracijos poveikis gali

būti nepakankamai įvertinamas.

Nuoroda: norint tiksliai įvertinti vibracijos poveikį

per tam tikrą darbo laiką, reikia atsižvelgti ir į laiką,

per kurį prietaisas buvo išjungtas arba, nors ir

veikė, bet nebuvo naudojamas. Tai įvertinus,

vibracijos dozė per visą darbo laiką gali būti

gerokai mažesnė.

Kampinio šlifavimo mašina GWS 1000

PROFESSIONAL GWS 1000

PROFESSIONAL GWS 1400

PROFESSIONAL

Gaminio numeris 3 601 H21 0.. 3 601 H21 0.. 3 601 H24 0..

Nominali naudojamoji galia W 1000 1000 1400

Atiduodamoji galia W630 630 820

Tuščiosios eigos sūkių skaičius min1 11000 11000 11000

Maks. šlifavimo disko skersmuo mm 115 125 125

Šlifavimo suklio sriegis M 14 M 14 M 14

Paleidimo srovės ribotuvas – – z

Elektroninis sūkių stabilizatorius ––z

Svoris pagal „EPTAProcedure

01/2003“ kg 2,1 2,1 2,2

Apsaugos klasė /II /II /II

Pateikti duomenys galioja tuo atveju, kai nominali įtampa [U] yra lygi 230/240 V. Esant mažesnei įtampai, o taip pat

priklausomai nuo įrankio modifikacijos šie duomenys gali skirtis nuo aukščiau pateiktųjų.

Atkreipkite dėmesį į Jūsų prietaiso gaminio numerį, nes kai kurių prietaisų modelių pavadinimai gali skirtis.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_BUCH-310-001.book Page 294 Wednesday, December 20, 2006 9:31 AM

Lietuviškai | 2951 609 929 K94 • 20.12.06

Montavimas

Apsauginės įrangos montavimas

fPrieš atliekant bet kokius prietaiso aptar

navimo, reguliavimo ar priežiūros darbus

reikia ištraukti kištuką iš elektros tinklo

lizdo.

Apsauginis gaubtas, skirtas šlifuoti

Uždėkite apsauginį gaubtą

11 ant suklio kakliuko, kaip

pavaizduota paveikslėlyje.

Ant apsauginio gaubto

pažymėti trikampiai turi

supti su atitinkamomis

žymėmis ant reduktoriaus

galvutės.

Spauskite apsauginį gaubtą

11 ant suklio kakliuko, kol

apsauginio gaubto kraštelis

priglus prie elektrinio prie

taiso jungės, ir sukite

apsauginį gaubtą, kol jis

aiškiai girdimai užsifiksuos.

Pritaikykite apsauginio gaubto 11 padėtį pagal

atliekamo darbo pobūdį. Tuo tikslu paspauskite

atblokavimo svirtelę 1 aukštyn ir pasukite

apsauginį gaubtą 11 į norimą padėtį.

fApsauginį gaubtą 11 nustatykite taip, kad

būtų užkirstas kelias kibirkštims lėkti

dirbančiojo kryptimi.

fApsauginis gaubtas 11 turi suktis tik

paspaudus atblokavimo svirtelę 1!

Priešingu atveju su elektriniu prietaisu

dirbti draudžiama, jį reikia pristatyti į

įrankių remonto dirbtuves.

Nuoroda: ant apsauginio gaubto 11 esantys

kodiniai kumšteliai užtikrina, kad bus uždedamas

tik elektriniam prietaisui tinkantis apsauginis

gaubtas.

Apsauginis gaubtas, skirtas pjauti

fMetalams pjauti visada naudokite pjauti

skirtą apsauginį gaubtą 12.

fAkmeniui pjauti visada naudokite pjauti

skirtą nusiurbimo gaubtą su

kreipiamosiomis pavažomis 19.

Apsauginis gaubtas 12, skirtas pjauti,

montuojamas kaip apsauginis gaubtas 11, skirtas

šlifuoti.

Nusiurbimo gaubtas, skirtas šlifuoti

Norėdami, kad su kietlydinio šlifavimo puodeliu 8

ar guminiu lėkštiniu šlifavimo disku 15 su šlifavimo

popieriaus lapeliu 16 šlifuojant dažus, lakus ir

plastiką beveik nekiltų dulkės, galite naudoti nu

siurbimo gaubtą 6. Nusiurbimo gaubtas 6 nėra

skirtas metalui apdirbti.

Prie nusiurbimo gaubto 6 galima prijungti specialų

Bosch dulkių siurblį.

Nusiurbimo gaubtas 6 montuojamas kaip

apsauginis gaubtas 11. Šepečio žiedą galima

pakeisti.

Papildoma rankena

fPrietaisą leidžiama naudoti tik su

papildoma rankena 4.

Papildomą rankeną 4 priklausomai nuo darbo me

todo prisukite prie reduktoriaus korpuso kairėje

arba dešinėje.

Rankos apsauga

fNorėdami dirbti su guminiu lėkštiniu disku

15 arba cilindriniu šepečiu/diskiniu

šepečiu/žiedlapiniu šlifavimo disku, visada

uždėkite rankos apsaugą 14.

Pritvirtinkite rankos apsaugą 14 papildoma

rankena 4.

Šlifavimo įrankių tvirtinimas

fPrieš atliekant bet kokius prietaiso aptar

navimo, reguliavimo ar priežiūros darbus

reikia ištraukti kištuką iš elektros tinklo

lizdo.

fŠlifavimo ir pjovimo diskai darbo metu labai

įkaista; nelieskite jų tol, kol jie neatvės.

Nuvalykite šlifavimo suklį 5 ir visas montuojamas

dalis.

Norėdami šlifavimo įrankį priveržti ar atlaisvinti,

paspauskite suklio fiksuojamąjį klavišą 2, kad

šlifavimo suklys užsifiksuotų.

fSuklio fiksuojamąjį klavišą spauskite tik

tada, kai šlifavimo suklys visiškai sustojęs.

Priešingu atveju galite pažeisti elektrinį prietai

są.

Šlifavimo/pjovimo diskas

Atkreipkite dėmesį į šlifavimo įrankių matmenis.

Kiaurymės skersmuo turi tiksliai tikti tvirtinamajai

jungei. Nenaudokite adapterių ar tvirtinamųjų

elementų.

Naudojant deimantinį pjovimo diską būtina

atkreipti dėmesį į tai, kad ant disko pažymėta

sukimosi krypties rodyklė sutaptų elektrinio

prietaiso sukimosi kryptimi (žr. ant reduktoriaus

korpuso pažymėtą rodyklę).

OBJ_BUCH-310-001.book Page 295 Wednesday, December 20, 2006 9:31 AM

296 | Lietuviškai 1 609 929 K94 • 20.12.06

Montavimo tvarka nurodyta instrukcijos

atverčiamajame lape.

Norėdami pritvirtinti šlifavimo/pjovimo diską,

užsukite prispaudžiamąją veržlę 9 ir priveržkite ją

rageliniu raktu, žr. skyrių „Greitai fiksuojanti

prispaudžiamoji veržlė“.

fĮstatę šlifavimo įrankį, prieš įjungdami

prietaisą patikrinkite, ar šlifavimo įrankis

tinkamai pritvirtintas ir ar jis gali laisvai

suktis. Įsitikinkite, kad šlifavimo įrankis

nekliūva už apsauginio gaubto ar kitų dalių.

Tvirtinamojoje jungėje 7 aplink

centravimo briauną yra įdėtas

apvalus plastikinis žiedas. Jei

apvalaus žiedo nėra arba jis

yra pažeistas, prieš įstatant

tvirtinamąją jungę 7 būtina

įstatyti naują žiedą (užsakymo

Nr. 1 600 210 039).

Žiedlapinis šlifavimo diskas

fNorėdami dirbti su guminiu lėkštiniu disku

15 arba cilindriniu šepečiu/diskiniu

šepečiu/žiedlapiniu šlifavimo disku, visada

uždėkite rankos apsaugą 14.

Ant šlifavimo suklio 5 uždėkite specialią

tvirtinamąją jungę (užsakymo Nr. 2 605 703 028)

ir žiedlapinį šlifavimo diską. Užsukite

prispaudžiamąją veržlę 9 ir užveržkite ją rageliniu

raktu.

Guminis lėkštinis šlifavimo diskas

fNorėdami dirbti su guminiu lėkštiniu disku

15 arba cilindriniu šepečiu/diskiniu

šepečiu/žiedlapiniu šlifavimo disku, visada

uždėkite rankos apsaugą 14.

Montavimo tvarka nurodyta instrukcijos

atverčiamajame lape.

Užsukite apvaliąją veržlę 17 ir užveržkite ją

rageliniu raktu.

Cilindrinis šepetys/diskinis šepetys

fNorėdami dirbti su guminiu lėkštiniu disku

15 arba cilindriniu šepečiu/diskiniu

šepečiu/žiedlapiniu šlifavimo disku, visada

uždėkite rankos apsaugą 14.

Montavimo tvarka nurodyta instrukcijos

atverčiamajame lape.

Cilindrinį ar diskinį šepetį reikia užsukti ant

šlifavimo suklio tiek, kad jis gerai priglustų prie

suklio sriegio gale esančios šlifavimo suklio

jungės. Užveržkite cilindrinį/diskinį šepetį veržliniu

raktu.

Greitai fiksuojanti prispaudžiamoji

veržlė

Kad galėtumėte lengvai pakeisti šlifavimo įrankius

nenaudodami rakto, vietoj prispaudžiamosios

veržlės 9 galite naudoti greitai fiksuojančią

prispaudžiamąją veržlę 10.

fGreitai fiksuojančią prispaudžiamąją

veržlę 10 leidžiama naudoti tik su šlifavimo

arba pjovimo diskais.

Naudokite tik nepriekaištingos būklės,

nepažeistą greitai fiksuojančią

prispaudžiamąją veržlę 10.

Užsukdami greitai fiksuojančią

prispaudžiamąją veržlę 10 atkreipkite

dėmesį, kad jos pusė su užrašais nebūtų

nukreipta į šlifavimo diską; rodyklė turi būti

nukreipta į žymes 21.

Kad užfiksuotumėte

šlifavimo suklį,

paspauskite suklio

fiksuojamąjį klavišą 2.

Kad užveržtumėte

greitai fiksuojančią

prispaudžiamąją veržlę,

stipriai pasukite

šlifavimo diską pagal

laikrodžio rodyklę.

Tinkamai užveržtą,

nepažeistą greitai

fiksuojančią

prispaudžiamąją veržlę

galite atlaisvinti sukdami

ranka rantytą žiedą prieš

laikrodžio rodyklę.

Labai tvirtai užveržtą

greitai fiksuojančią

prispaudžiamąją

veržlę atlaisvinkite

rageliniu raktu ir jokiu būdu nenaudokite

replių. Uždėkite ragelinį raktą, kaip pavaizduota

paveikslėlyje.

OBJ_BUCH-310-001.book Page 296 Wednesday, December 20, 2006 9:31 AM

Lietuviškai | 2971 609 929 K94 • 20.12.06

Leistini šlifavimo įrankiai

Galima naudoti visus šioje instrukcijoje nurodytus

šlifavimo įrankius.

Naudojamų šlifavimo įrankių leistinas sūkių

skaičius [min1] ir apskritiminis greitis [m/s] turi

būti ne mažesni už žemiau esančioje lentelėje

pateiktas vertes.

Todėl visada atkreipkite dėmesį šlifavimo įrankio

etiketėje nurodytus leistinus sūkių skaičių ir

apskritiminį greitį.

Reduktoriaus galvutės pasukimas

fPrieš atliekant bet kokius prietaiso aptar

navimo, reguliavimo ar priežiūros darbus

reikia ištraukti kištuką iš elektros tinklo

lizdo.

Reduktoriaus

galvutę galite pasukti

kas 90°. Pasukus

reduktoriaus

galvutę, įjungimo

išjungimo jungiklį

galima nustatyti į

patogią naudoti

padėtį, pvz.,

pjaunant su

nusiurbimo gaubtu

su kreipiamosiomis

pavažomis 19/

pjovimo staliuku, o

taip į kairiarankiams

patogią padėtį.

Atsukite ir ištraukite 4 varžtus. Atsargiai pasukite

reduktoriaus galvutę į norimą padėtį,

neištraukdami jos iš korpuso. Tvirtai priveržkite

4varžtus.

Naudojimas

Paruošimas naudoti

fAtkreipkite dėmesį į tinklo įtampą! Elektros

tinklo įtampa turi atitikti prietaiso firminėje

lentelėje nurodytą įtampą. 230 V

pažymėtus prietaisus galima jungti ir į

220 V įtampos elektros tinklą.

Naudojant elektrinius prietaisus su mobiliaisiais

srovės generatoriais, kurių galios rezervai nėra

pakankami arba kuriuose nėra įtampos

reguliatoriaus su paleidimo srovės stiprintuvu, gali

būti patiriami galios nuostoliai arba prietaisas

įjungimo metu gali neįprastai veikti.

Prašome atkreipti dėmesį, ar naudojamas srovės

generatorius yra tinkamas šiam prietaisui.

Įjungimas ir išjungimas

Norėdami elektrinį prietaisą įjungti, įjungimo

išjungimo jungiklį 3 pastumkite į priekį.

Norėdami užfiksuoti paspaustą įjungimo

išjungimo jungiklį 3, spauskite įjungimoišjungimo

jungiklio 3 priekinę dalį žemyn, kol jis užsifiksuos.

Norėdami elektrinį prietaisą išjungti, atleiskite

įjungimoišjungimo jungiklį 3, o jei jis užfiksuotas,

paspauskite įjungimoišjungimo jungiklio 3

užpakalinę dalį žemyn ir tada jį atleiskite.

fPrieš pradėdami dirbti patikrinkite

šlifavimo įrankį. Šlifavimo įrankis turi būti

nepriekaištingai uždėtas ir turi laisvai

suktis. Atlikite bandomąjį paleidimą ir

leiskite prietaisui ne mažiau kaip 1 minutę

veikti be apkrovos. Nenaudokite pažeistų,

nelygių ar vibruojančių šlifavimo įrankių.

Pažeisti šlifavimo įrankiai gali sulūžti ir sužaloti.

Paleidimo srovės ribotuvas (GWS 1400)

Elektroninis paleidimo srovės ribotuvas riboja

galią elektrinio prietaiso įjungimo metu, todėl

elektrinį prietaisą galima naudoti su 16 A saugikliu.

Elektroninis sūkių stabilizatorius (GWS 1400)

Elektroninis sūkių skaičiaus stabilizatorius palaiko

beveik pastovų nustatytą sūkių skaičių tiek veikiant

prietaisui tuščiąja eiga, tiek su apkrova, ir užtikrina

tolygų darbo našumą.

maks.

[mm] [mm]

Dbd[min

1][m/s]

115

125 6

622,2

22,2 11000

11000 80

115

125 ––

11000

11000 80

75 30 M 14 11000 45

OBJ_BUCH-310-001.book Page 297 Wednesday, December 20, 2006 9:31 AM

298 | Lietuviškai 1 609 929 K94 • 20.12.06

Darbo patarimai

fBūkite atsargūs pjaudami atramines

sienas, žr. skyrių „Statikos nuorodos“.

fĮtvirtinkite ruošinį, jei jis tvirtai neguli vei

kiamas tik savojo svorio.

fNeapkraukite prietaiso tiek, kad jis

sustotų.

fŠlifavimo ir pjovimo diskai darbo metu labai

įkaista; nelieskite jų tol, kol jie neatvės.

Nuoroda: Jei su prietaisu nedirbate, iš kištukinio

lizdo ištraukite kištuką. Elektrinis prietaisas, kai jo

kištukas yra kištukiniame lizde ir yra tinklo įtampa,

net ir išjungtas šiek tiek naudoja elektros srovę.

Rupusis šlifavimas

fNiekada nenaudokite pjovimo diskų

šlifavimo darbams.

Geriausių rupaus šlifavimo rezultatų pasieksite

tada, kai šlifavimo diską laikysite nuo 30° iki 40°

kampu. Elektrinį prietaisą vedžiokite šiek tiek

spausdami. Tada ruošinys labai neįkais, nepakis jo

spalva ir nebus rievių.

Žiedlapinis šlifavimo diskas

Su žiedlapiniu šlifavimo disku (papildoma įranga)

galite apdirbti net ir išgaubtas plokštumas ar

profilius.

Žiedlapinio šlifavimo disko, lyginant su įprastiniais

šlifavimo diskais, naudojimo laikas yra ilgesnis, jis

kelia mažiau triukšmo ir mažiau įkaitina

šlifuojamąjį paviršių.

Metalo pjovimas

fMetalams pjauti visada naudokite pjauti

skirtą apsauginį gaubtą 12.

Pjaudami stumkite prietaisą pagal apdorojamą

paviršių pritaikyta pastūma. Pjovimo disko

nespauskite, neperkreipkite ir nešvytuokite.

Iš inercijos besisukančių pjovimo diskų

nestabdykite spausdami į šoną.

Elektrinį prietaisą

visada reikia stumti

priešinga disko

sukimuisi kryptimi.

Priešingu atveju

iškyla pavojus, kad

prietaisas

nekontroliuojamai

iššoks iš pjūvio

vietos.

Norėdami pjauti

profilius ar

keturbriaunius

vamzdžius, geriausiai pasirinkite mažiausią

skersmenį.

Akmens pjovimas

fAkmeniui pjauti visada naudokite pjauti

skirtą nusiurbimo gaubtą su

kreipiamosiomis pavažomis 19.

fElektrinį prietaisą leidžiama naudoti tik

sausajam pjovimui ir šlifavimui.

Akmeniui pjauti geriausia naudoti deimantinį

pjovimo diską. Kad įrankis nepersikreiptų, reikia

naudoti specialų nusiurbimo gaubtą su

kreipiamosiomis pavažomis 19.

Elektrinį prietaisą naudokite tik su dulkių

nusiurbimo įranga ir dirbkite su respiratoriumi.

Siurblys turi būti skirtas uolienų dulkėms siurbti.

Bosch siūlo specialius pritaikytus dulkių siurblius.

Elektrinį prietaisą

įjunkite ir kreipiamų

jų pavažų priekine

dalimi uždėkite ant

ruošinio. Stumkite

elektrinį prietaisą

pagal apdorojamą

paviršių pritaikyta

pastūma.

Pjaunant ypač kietus ruošinius, pvz., betoną, kurio

sudėtyje yra didelis kiekis žvyro, deimantinis

pjovimo diskas gali perkaisti ir būti sugadinamas.

Kad diskas perkaitęs, galima spręsti iš kibirkščių

srauto, atsiradusio aplink besisukantį diską.

Tokiu atveju, pjovimą nutraukite ir, kad

deimantinis pjovimo diskas atvėstų, leiskite jam

šiek tiek suktis tuščiąja eiga didžiausiu sūkių

skaičiumi.

Pastebimai sumažėjęs darbo našumas ir

kibirkščių vainikas rodo, kad deimantinis pjovimo

diskas atšipo. Jį galite išgaląsti atlikdami trumpus

pjūvius abrazyvinėje medžiagoje, pvz.,

kalkakmenyje.

Statikos nuorodos

Pjūviams atraminėse sienose taikomas standartas

DIN 1053, 1 dalis arba prietaiso naudojimo šalyje

galiojantys reikalavimai.

Šių direktyvų būtina laikytis. Prieš pradėdami

dirbti pasikonsultuokite su statybos inžinieriumi,

architektu ar atsakingu statybos vadovu.

OBJ_BUCH-310-001.book Page 298 Wednesday, December 20, 2006 9:31 AM

Lietuviškai | 2991 609 929 K94 • 20.12.06

Priežiūra ir servisas

Priežiūra ir valymas

fPrieš atliekant bet kokius prietaiso aptar

navimo, reguliavimo ar priežiūros darbus

reikia ištraukti kištuką iš elektros tinklo

lizdo.

fReguliariai valykite elektrinį įrankį ir venti

liacines angas jo korpuse, tuomet galėsite

dirbti kokybiškai ir saugiai.

fEsant ekstremalioms darbo sąlygoms

(pvz., apdirbant metalus), prietaiso viduje

gali susikaupti elektrai laidžių dulkių

sluoksnis. Tai gali neigiamai paveikti

prietaiso apsauginę izoliaciją. Tokiu atveju

rekomenduojama naudoti stacionarią

nusiurbimo įrangą, dažniau valyti prietaisą

bei jį prijungti per apsauginį nuotėkio

srovės (FI) išjungiklį.

Jeigu prietaisas, nepaisant gamykloje atliekamo

kruopštaus gamybos ir kontrolės proceso, vis

dėlto sugestų, jo remontas turi būti atliekamas

įgaliotose Bosch elektrinių įrankių remonto

dirbtuvėse.

Ieškant informacijos ir užsakant atsargines dalis

būtina nurodyti dešimtženklį gaminio užsakymo

numerį.

Aptarnavimas ir klientų

konsultavimas

Detalius brėžinius ir informaciją apie atsargines

dalis galite rasti interneto puslapyje:

www.boschpt.com

Lietuvos Respublika

UAB „Elremta“

Bosch įrankių servisas

Neries kr. 16e

48402 Kaunas

✆ . . . . . . . . . . . . . . . . . . . . . . . . + 370 37 37 01 38

Faks. . . . . . . . . . . . . . . . . . . . . . + 370 37 35 01 08

Sunaikinimas

Prietaisas, papildoma įranga ir pakuotė yra paga

minti iš medžiagų, tinkančių antriniam perdirbi

mui, ir vėliau privalo būti atitinkamai perdirbti.

Tik ES šalims:

Nemeskite elektrinių įrankių į

buitinių atliekų konteinerius!

Pagal ES direktyvą 2002/96/EB dėl

naudotų elektrinių ir elektroninių

prietaisų atliekų utilizavimo ir pagal

vietinius šalies įstatymus naudoti

nebetinkami elektriniai įrankiai turi būti surenkami

atskirai ir gabenami į antrinių žaliavų tvarkymo

vietas, kur jie turi būti sunaikinami arba perdirbami

aplinkai nekenksmingu būdu.

Galimi pakeitimai.

OBJ_BUCH-310-001.book Page 299 Wednesday, December 20, 2006 9:31 AM

1 609 929 K94 • 20.12.06300

OBJ_BUCH-310-001.book Page 300 Wednesday, December 20, 2006 9:31 AM

3011 609 929 K94 • 20.12.06

1 605 703 099

1 600 210 039

1 603 340 031

1 603 340 040

1 607 950 043

1 602 025 024

1 601 329 013

2 605 510 224

2 605 730 036

1 600 793 007

2 605 438 170

2 605 510 264

Ø 115/125 mm

2 605 510 265

Ø 150 mm

Ø 115/125 mm

2 x

1 605 510 364

1 605 510 365

Ø 115 mm

Ø 125 mm

2 605 510 256

2 605 510 257

Ø 115 mm

Ø 125 mm

OBJ_BUCH-310-001.book Page 301 Wednesday, December 20, 2006 9:31 AM

Robert Bosch GmbH

Power Tools Division

70745 Leinfelden-Echterdingen

www.bosch-pt.com

1 609 929 K94 (2006.12) O / 302

OBJ_BUCH-310-001.book Page 1 Wednesday, December 20, 2006 9:31 AM
