KülastagePhilipsitinternetis:
http://www.philips.com
SDV 8622_12
Registreerigeomatoodejasaagetuge:
www.philips.com/welcome
Eestikeelnekasutusjuhend
2
SISUKORD
1. Oluline..............................3
2. TeieSDV8622/12..................4
3. Alustamine.........................5
4. Kordumakippuvadküsimused..9
5. Garantiijateenindus .............9
6. Sõnaraamat ......................10
Ohutus ....................................................3
Siseruumideskasutades .........................3
Õueskasutades.......................................3
Ümbertöötlemine ...................................3
Misonkarbis? ........................................4
Paigaldamine...........................................5
Televiisorigaühendamine........................8
Digitaalsetuuneripaigaldamineselle
antenniga ................................................8
11
©2010KoninklijkePhilipsElectronicsN.V.
Kõikõigusedkaitstud.
10
A
D
F
H
K
U
V
Antenn
DVB(digitaalnevideoülekanne)
FM(sagedusemodulatsioon)
HDTV(kõrgdefinitsioonilinetelevisioon)
Koksiaal
UHF(ultrakõrgesagedus)
VHF(vägakõrgesagedus)
Seade,näiteksvarrasvõijuhe,misvõtab
vasturaadiolainesignaalevõikiirgab
ülekantavatRFsignaali.
DVBonrahvusvaheliseltaktsepteeritudavatud
standarddigitaalseletelevisioonile.
Raadioülekannetesmodulatsioonimeetod,
kuskandjapingesagedustmuudetaksekoos
modulatsioonipingesagedusega.
Seeondigitaalsetelevisiooni
ülekandesüsteem,millelonkõrgem
resolutsioon,kuitraditsioonilistel
televisioonisüsteemidel(standard
definitsioonigateleviisorvõiSDTV).HDTV
kantaksedigitaalseltüle,varasemad
rakendusedkasutasidanaloogülekannet,kuid
tänapäevalkasutataksedigitaalsetelevisiooni
(DTV)signaali,misnõuabvähem
lainepikkuseidtänudigitaalselevideo
kokkupakkimisele.
Üksvasestkonduktor,mison
isolatsioonikihigaümbritsetud,midakatab
ümbritsevvasekihtjaviimasenakatabseda
isolatsioonikate.Tasakaalustamata
ülekandeliinpidevatakistusega.Audiopuhul
kasutataksesedapeamiseltmadalatasemega
liinisignaalideksRCAühendustes.
Raadio-võitelevisiooniülekannetesjääbsee
elektromagnetilistelainetesagedus300MHz
ja3GHz(3000MHz)vahele.
Raadio-võitelevisiooniülekannetesjääbsee
elektromagnetilistelainetesagedus30MHzja
300MHzvahele.
Võimendi
Üheetapilinevõilaiaulatuslikmitmeetapiline
vooluringvõimendamiseks,teisisõnumuudab
seenõrgadsignaalidtugevamaks.
6. SÕNARAAMAT
3
1. OLULINE
Ohutus
Õueskasutades
Ümbertöötlemine
Selleskasutusjuhendisonoluline
informatsioonPhilipsiteleviisoritoaantenni
kohta.Lugegehoolikaltkasutusjuhenditenne,
kuialustatepaigaldamistjaseadistamist.
Kaitsketoodettilkumisejapritsmeteeest
ningärgeasetagetootelevedelikega
täidetudesemeid,näiteksvaase.
Tootetäielikukseemaldamiseks
vooluvõrgust,tulebseadmevoolujuhe
võttaväljavoolupistikust.
Kuikasutatevoolupistikutlahti
ühendamiseks,jääblahtiühendamise
seadetöövalmisolekusse.
Avatudleegigaesemeid,näiteksküünlaid,
eitohiasetadatootele.
H
H
H
H
H
H
H
H
H
H
H
H
H
Kuipaigaldateesimestkordaantenni,siisnii
endakuikateisteturvalisusehuvides,kasutage
professionaalsetabi.
Tehkevõimalikultpaljutoiminguidmaapinnal.
Valigehoolsaltpaigaldamiskoht.Pidage
meeles,etvoolujuhtmedjatelefoniliinijuhtmed
näevadsarnasedvälja.Endaturvalisuse
huvideseeldage,etkõikkontaktliinidvõivad
põhjustadasurmavavigastuse.
Kontrollige,etpaigaldamiseasukoht,suudab
toetadakoguraskust(antennimass,jäämass,
lumejatuulejõududeraskus).
Korralikultsuletudleketekaitseks
paigaldamiskohas.
Ärgepaigaldageantennimärjalvõituulisel
päeval.
Kuiseadehakkabkukkuma,mingekoheselt
eestära.Pidagemeeles,etantenn,mast,
kaabeljametallvantjuhtmedjuhivadkõik
suurepäraseltelektrivoolu.Isegivähimükskõik
milliseosa,kuiseeonkontaktisvooluliiniga,
puudutusvõibpõhjustadaelektriðokijasurma.
Kuiükskiantenniosapeakssattumakontakti
vooluliiniga,ärgepuudutagesedaegapüüdke
iseeemaldada.Helistagekohalikku
elektrifirmasse.Nemadeemaldavadselle
ohutult.
Kuivoolujuhtmetegajuhtubõnnetus,helistage
koheseltkvalifitseeritudhädaabiteenindusele.
Teietoodeondisainitudjatoodetud
kõrgkvaliteetsetestmaterjalidestjaosadest,mida
saabümbertöödeldajataaskasutada.
Kuinäeteläbikriipsutatudratastegaprügikasti
sümbolitomatootel,tähendabsee,ettoodeon
vastavusesEuroopaDirektiiviga2002/96/EC.
Ärgekunagivisakeomatoodetärakoos
majapidamisjäätmetega.Palunuurigekohalikke
seaduseideraldielektrilistejaelektroonilistetoodete
kogumispunktidekohta.Vanatootekorrektneära
viskamineaitabennetadapotentsiaalselt
negatiivseidtagajärgikeskkonnalejainimtervisele.
Kuiseelogoontootel,tähendabsee,etonantud
finantspanusvastavariigitaastamiseja
ümbertöötlemisesüsteemi.
©2011KoninklijkePhilipsElectronicsN.V.Kõik
õigusedkaitstud.Reproduktsioontervikunavõi
osaliseltonkeelatudilmaautoriõigusteomaniku
kirjalikuloata.KaubamärgidonKoninklijkePhilips
ElectronicsN.V.võinendevastavateomanike
omandid.
4

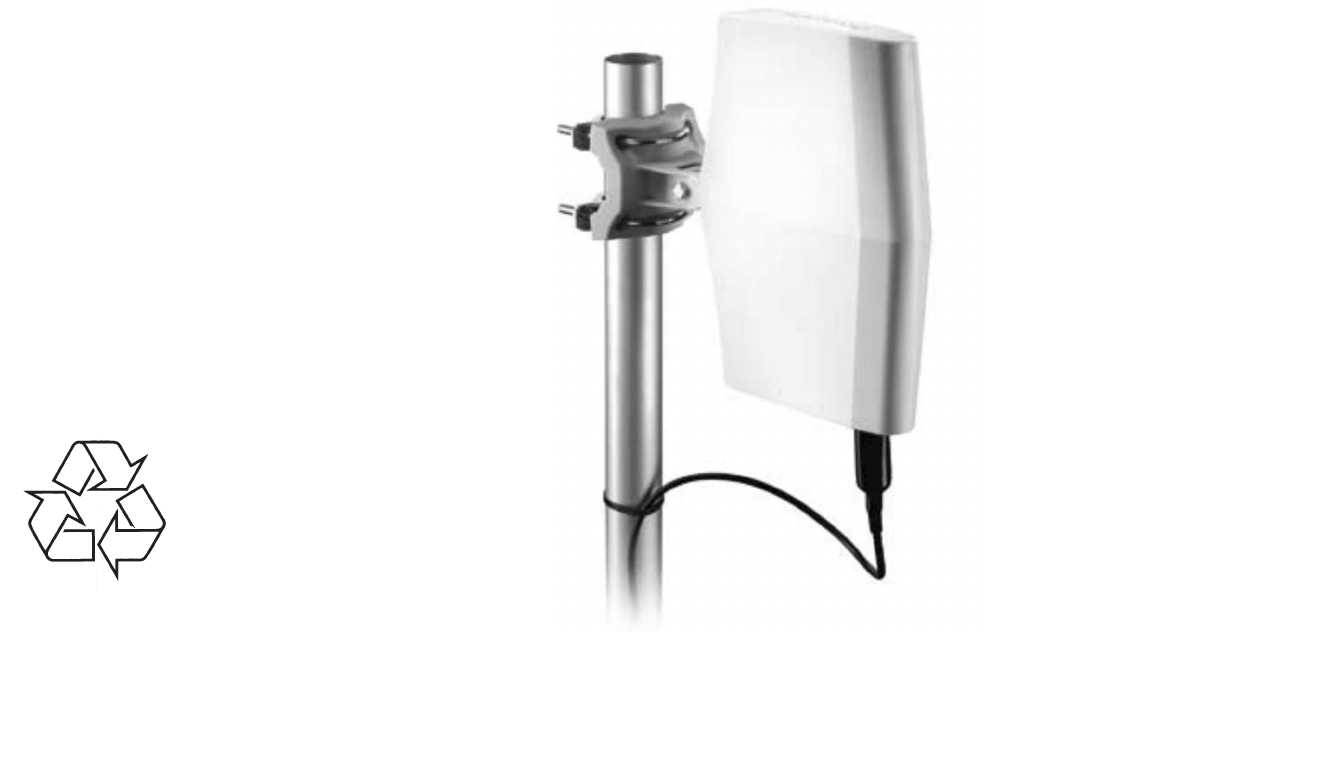

2. TEIE SDV8622/12
ÕnnitlemeteidostupuhuljateretulemastPhilipsisse!
Saamakstäittuge,midaPhilipspakub,registreerigeomatoodeaadressilwww.philips.com/welcome.
Misonkarbis?
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
SDV8622/12antenn
Voolujuhe100-240V
vahelduvvool/6Valalisvool500
mA
Seina/mastikronstein
Mutter
U-polt
Mastiklamber
Mutterkoosseibiga
25mmpuukruvid
6mkoksiaalkaabelkoos
ühendustega
Ilmastikukaitse
Voolulisaseade
Plastikustankrud
Seibid
40mmkuuskantkruvid
9
4. KORDUMA KIPPUVAD KÜSIMUSED
Informatsioonigarantiikohtavõiteleida
aadressilwww.philips.com/welcome.
Tehnilisetoesaamisekssaatkemeilee-mail
tootemudelinumbrigajadetailseprobleemi
kirjeldusegaaadressile
accessorysupport@philips.com.
Kasantennsaabtöötada
analoogülekandega?
Kasseeantennsaabvastuvõtta
digisignaalevõitöötadaHD-DVB
ülekandega?
Kasantennilesaabandatoidet
alalisvoolugapaadis,haagismajasvõi
vagunelamus?
Kuhutulekspaigaldadaantenn,etsaada
parimvõimalikvastuvõtt?
Kassaanpaigaldadaselleantenni
digituuneriga?
Jah,seeantennsaabvastuvõtta
analoogtelevisiooniülekandeidUHFjaVHF
lainepikkustel.
Jah,seeantennondisainitudDVBjaHDTV
ülekannetevastuvõtmiseksUHFjaVHF
lainepikkustel.
Jah,alalisvoolupistikasubantennitagaosas.
Ühendageomakaabel/adapterantennigajaseejärel
vooluallikaga.
Valigeasukohtaknalähedale,misannabantennile
selgevaateülekandjale.
Jah,antennisaabpaigaldadadigituuneriga.
(vaadake Digitaalsetuuneripaigaldamineselle
antenniga“).
“
Märkus
HAsetageantenneemalemetalsetest
pindadest,etvältidainterferentsi.
5. GARANTII JA TEENINDUS
8
Televiisorigaühendamine
Digitaalsetuuneripaigaldamine
selleantenniga
Märkus
Hoiatus
Nõuanne
H
H
H
Nagueelnevaltmärgitud,võimendi
(voolulisaseade+voolujuhe)peavad
olemaühendatudantennijaükskõikmillise
jagajagavõilisaseadmega.
Voolulisaseadejavoolujuheonvaid
siseruumideskasutamiseks.
Selleantennigaonkaasas6m3C-2V
koksiaalkaabel.Kuiseeeivastateie
vajadustele,kasutageRG-6koksiaalkaablit
pikendusekasutamiseasemel.
1. (9)
(11)
2. (11)
3. (2)
(11)
(2)
Ühendagekoksiaalkaabel antennist
ühendussemärgistusegaAMPvoolulisa
seadmel .
Ühendagevoolulisaseade televiisori
antennisisendisse,digiseadmesse,jagajasse
võiteistesseseadmetesse.
Ühendagevoolujuhe voolulisaseadmesse
jaseejärelühendagevoolujuhtmeadapter
100-240Vseinapistikusse.
Saateinstalleeridaolemasolevaidkanaleidteleviisori
digituuneriga.Seeautomaatneprotsesson
digituuneriseadistamiseüksosa.Kontrollige,et
antennonõigestipaigaldatud,ennekuituunersaab
vastuvõttavaadatavaidkanaleid.
Antennisaabteleviisorigaühendadakahelviisil:
Ühendageantenndigituuneriga.Kuisignaali
tugevusonpiisavalthea,saabtuunerkanalid
automaatseltsalvestada.
Ühendageantennotseteleviisoriga.Häälestage
analoogkanalitelejaleidkeparimantenni
asukoht.Seejäreltaasühendageantenn
digituuneriga.Kontrollige,etsignaalitugevus
olekspiisavaltheaenne,kuiinstalleeritekanalid
tuuneriga.
H
H
... ALUSTAMINE
2.
3. (8)
1. (4) (13)
(14)
2.
Kasutagekruviaukeseina/mastikronsteinis(3),
etmärkidapuukruvideasukohta.
Kasutagepuukruvisid ,etkinnitadaantenn
kindlaltpuiduseinale.
Kasutagemutrit ,seibi jakuuskantkruvi
,etkinnitadaantennseinale/masti
kronsteinile.
SisestageU-poldid(5)seina/mastikronsteini
(3)aukudesse.Libistagemastiklambrid(6)U-
poltidele(5).Kinnitagenelimutritkoos
seibidega(7)U-poltidele(5).
Välimastipaigaldamine
Märkus
HViigekõikseadmekokkupanemistööd
lõpunimaapeal.Tõstkevalmisantenn
pärastkokkupanemist.
6
... ALUSTAMINE
3.
4.
5. (9)
(10)
Kinnitageseadekindlaltmastile.
Pöörakemastiraamis,etmuutasuunda.
Kinnitagekoksiaalkaabel Fühendusse
seadmeallosas.Asetageilmastikukaitse
ühendusekohale.
Saatepöörataantennimonteerimispostil90kraadi.
Pööramine
7
