HR 4345

English Page 4
• Keep page 3 open when reading these operating
instructions.
Français Page 10
• Pour le mode d'emploi: dépliez la page 3 .
Nederlands Pagina 16
• Sla bij het lezen van de gebruiksaanwijzing pagina 3 op.
Italiano Pagina 22
• Prima di usare l'apparecchio, aprite la pagina 3 e leggete
attentamente le istruzioni per l'uso.
Español Página 28
• Desplegar la página 3 al leer las instrucciones de manejo.
Português Página 34
• Durante a leitura do modo de emprêgo, desdobre e
verifique a pág. 3.
Dansk Side 40
• Hold side 3 opslået mens De læser brugsanvisningen.
Norsk Side 46
• Slå opp på side 3 før De leser videre.
Svenska Sid 52
• Ha sidan 3 utvikt när ni läser bruksanvisningen.
Suomi Sivu 58
• Pidä sivu 3 auki samalla kun luet käyttöohjetta.
Ελληνικά Σελίδα 64
•Ανοίξτε την σελίδα 3 για τις οδηγίες χρήσεως.
2

9J K ML N SO

P Q R

• The Air Cleaner can also be wall-mounted (fig. 3 - 4).

Select a position similar to fig. 1 - 2.

• It is also possible to place more than one Air Cleaner in the

same room.

This is especially advisable if the room is very large and/or

has an irregular shape.

In such a case it is best to place the appliances as far apart

as possible but against the

same wall.

• Never obstruct the air inlet or

outlet openings (fig. 5).

• When using heating

appliances: place the Air

Cleaner so that the air stream

it generates coincides with the

convection air stream

produced by the heater.

This means: Position the Air

Cleaner next to the radiator or

other source of heating

(fig. 6 - 7).

Is one Air Cleaner sufficient?

To purify effectively the air in a domestic room or an area of a

room, all the air must pass the Air Cleaner filters 2 - 3 times per

hour.

Depending on the air contents of the room or area concerned

one Air Cleaner type HR 4345 should be used for rooms /

areas up to approx. 40 m2floor surface.

Cigarettes, cigars and pipes produce a smoke which contains

microscopic particles (approx. 0.18 micron) and around 3000

different gases.

Your Philips Air Cleaner helps you clean the air effectively by

catching 90% of gases and 95% of particles produced by

smoking.

How does the Philips Air Cleaner work?

The Air Cleaner takes air from the room and directs it through

the filter system.

After cleaning, the purified air is blown back into the room

towards the ceiling.

For optimum removal of gases and particles from the air, the

appliance employs a sophisticated 3-stage Air Cleaner filter:

❶Pre-filter

The Pre-filter catches the larger dust particles floating in the

air, such as fluff and hairs.

❷Hepa filter

This filter takes out all the smaller airborne particles.

The filter is made from glass fibres closely matted such that

particles cannot pass through.

Similar filters are used in most hospital operating rooms.

❸Carbon filter

The last filter is the Carbon filter.

Activated Carbon is the only material which can effectively

adsorb gases.

This Air Cleaner can be set to automatically select the correct

speed of air cleaning.

The appliance is equipped with a 24-hour clock and a timer

which make it possible to select a timespan after which the

appliance will switch off.

An indicator light will light up when the Carbon filters need

replacement.

Positioning

• In general, it is advisable to place the Air Cleaner

- close to where people are smoking to prevent smoke

dispersion;

- in a central position, with its back against the wall and

above head level (fig. 1 - 2).

English

25 cm

Min. 140 cm

Making ready for use

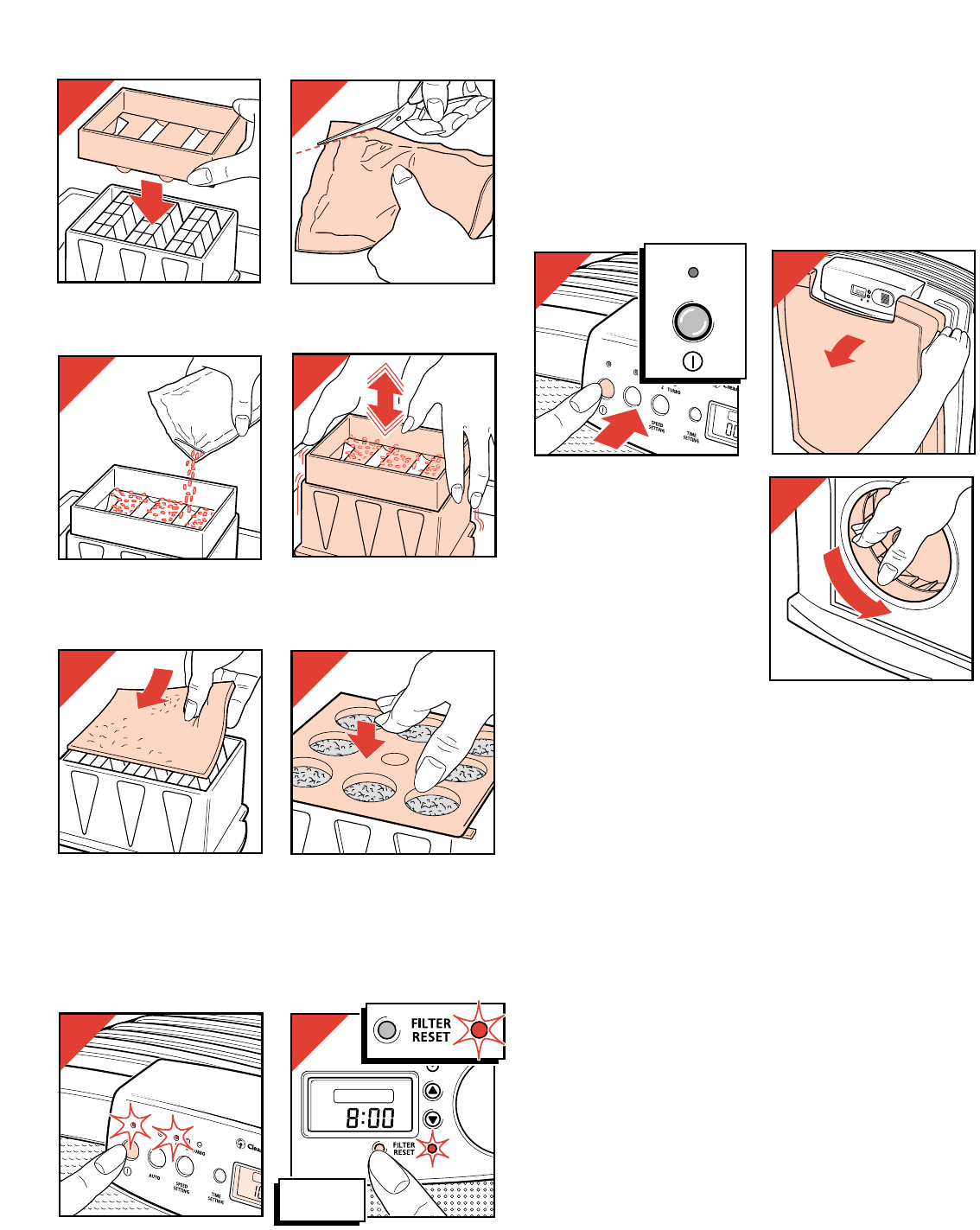

- Fill the carbon filters with the granules provided. Please refer

to section “Replacing the carbon filter granules” (fig. 43-51).

- Insert the mains plug into a wall socket .

The indicator light above the on/off button, the digits (00:00)

and the clock symbol astart flashing. (This will also happen

after a power failure.)

The display is not illuminated.

- Press the on/off switch

(fig. 10).

The appliance starts

operating at speed 1 and the

display lights up orange.

The indicator light above the

on/off button remains on to

indicate that the appliance is

switched to the “on” position.

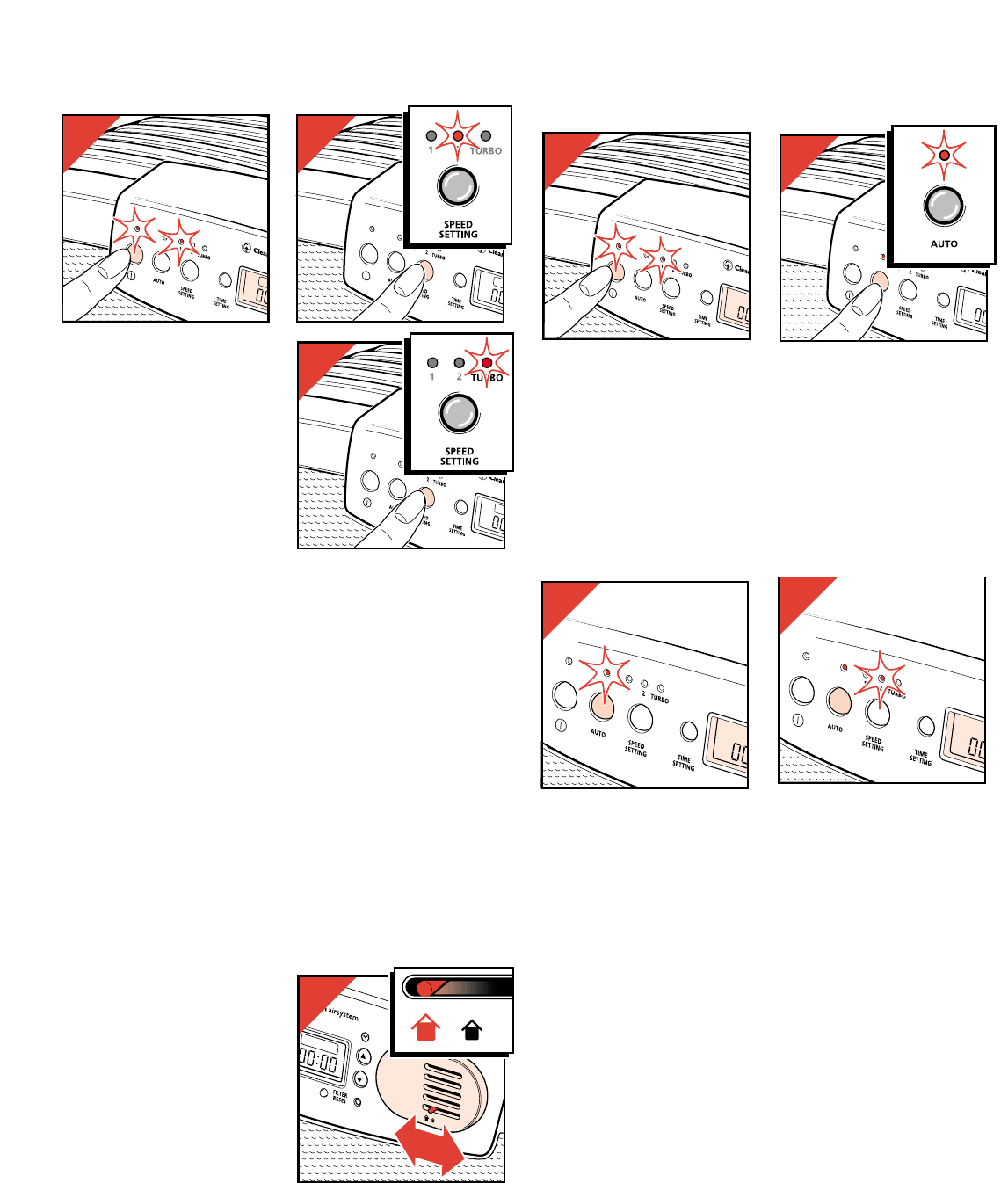

Manual setting

- Switch the appliance on

(fig. 11)

The indicator light above the

on/off button comes on and

the display lights up orange.

The appliance starts operating

at speed 1.

- Select speed 1, 2 or “Turbo”

by pressing the speed selector

(fig. 12).

The indicator lights will

indicate the selected speed.

• For quick air cleaning, first set

the speed selector to the

“Turbo” setting (fig. 13).

After approximately half an

hour, set the switch to speed 2.

• To maintain clean, fresh air in your room all the time, you can

run your machine continuously on speed 1 or 2, depending

on room size and the degree to which the air tends to

contaminate.

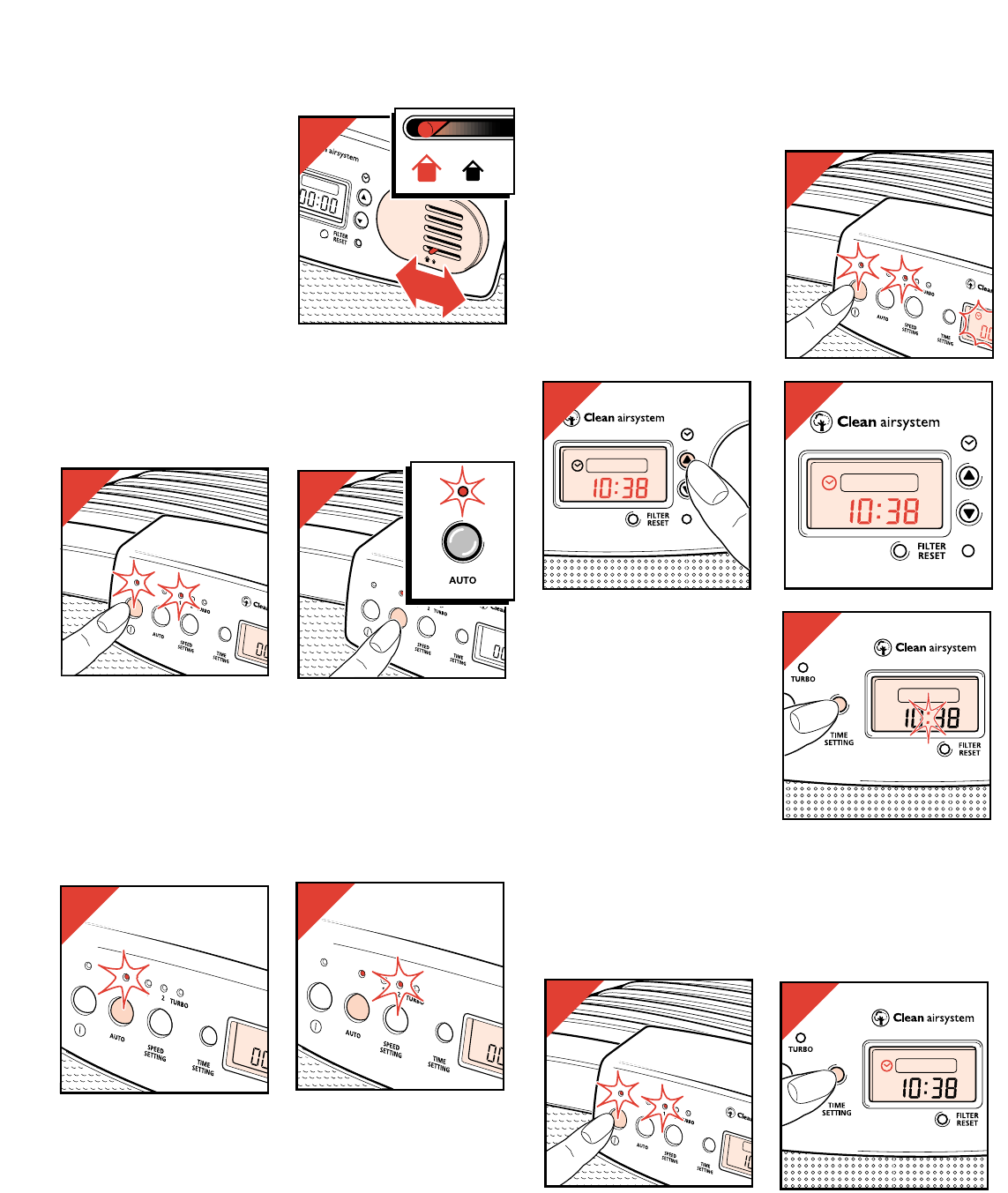

“Auto function”

The “Auto” function ensures that

the Air Cleaner automatically

selects the optimum speed to

remove smoke from the air

effectively.

The built-in smoke sensor (R)

detects the concentration of

smoke in the room where the Air

Cleaner has been placed.

- For proper sensoring, set the

slide switch (S) to the correct

position for small () or larger (ÔÔ) room (fig. 14).

According to the concentration of smoke the Air Cleaner

automatically selects a higher or a lower speed.

General description (fig. 8)

AAir inlets (3)

BPre-filter

CHepa filter

DCarbon filters (2)

EControl panel

FAir outlet

GHandle

HCord storage

IFan

Description of the control panel (fig. 9)

JOn/Off button with indicator light

KOn/Off button for automatic operation (“Auto”) with

indicator light

LSpeed control with indicator lights

1 = low speed

2 = normal speed

turbo= high speed

MButton for setting the timer and clock

NDisplay

OButtons for setting the time (up and downwards)

PButton 'reset' of Carbon filters replacement indicator

QCarbon filters replacement indicator (indicator light)

RSmoke sensor

SSwitch for adjusting the smoke sensor

for small rooms (up to ± 20 m2)

ÔÔfor larger rooms (up to ± 40 m2)

Important

• Read these instructions in conjunction with the

illustrations before using the appliance. (Also see

fold-out page 3.)

• Do not immerse the appliance in water or other

liquids.

• Do not use the appliance outdoors or in a humid

environment.

• The appliance can be cleaned with a damp cloth.

First remove the mains plug from the wall socket.

• When disassembling: do not touch moving parts.

Allow the fan to stop in its own time.

• Use only the original Philips filters and carbon

material.

• Do not obstruct the air inlet and air outlet grilles. Do

not place the appliance on a soft surface such as a

bed or couch.

• Keep the mains cord away from heated surfaces.

• If the mains cord of this appliance is damaged, it

must only be replaced by Philips or their service

representative, as special tools and/or parts are

required.

• The appliance has an influence upon the air

circulation in the room. In general, it is not advisable

to use it near an open hearth fire.

• After a power failure first switch the appliance on.

After this the clock and the timer can be reset.

• Do not expose the smoke sensor to a direct heat

source or strong smells. For example, do not use

the air cleaner as a suction device over the cooker.

• Do not direct an aerosol spray in the direction of the

smoke sensor.

• Switch off the “Auto” function if you leave the room

where the appliance is placed for a long time.

• Save these instructions for further reference.

- Press button ▲or button ▼ to

set the time (fig. 20).

The digits will scroll faster if

you press and hold the button

pressed-in longer.

- The clock time and the clock

symbol a in the display will no

longer flash (fig. 21).

- Press the “time setting” button

(M) to initiate the clock

(fig. 22).

The clock symbol a goes out.

The colon flashes to indicate

that the clock is operating.

How to change the set clock time

- Switch the appliance on (fig. 23)

- Press the “time setting” button (M) (fig. 24).

The clock symbol abecomes visible.

- Press button ▲or button ▼ to set the new time (fig. 25).

(See “Setting the time of day”.)

- Finally press the “time setting” button (M) again (fig. 26).

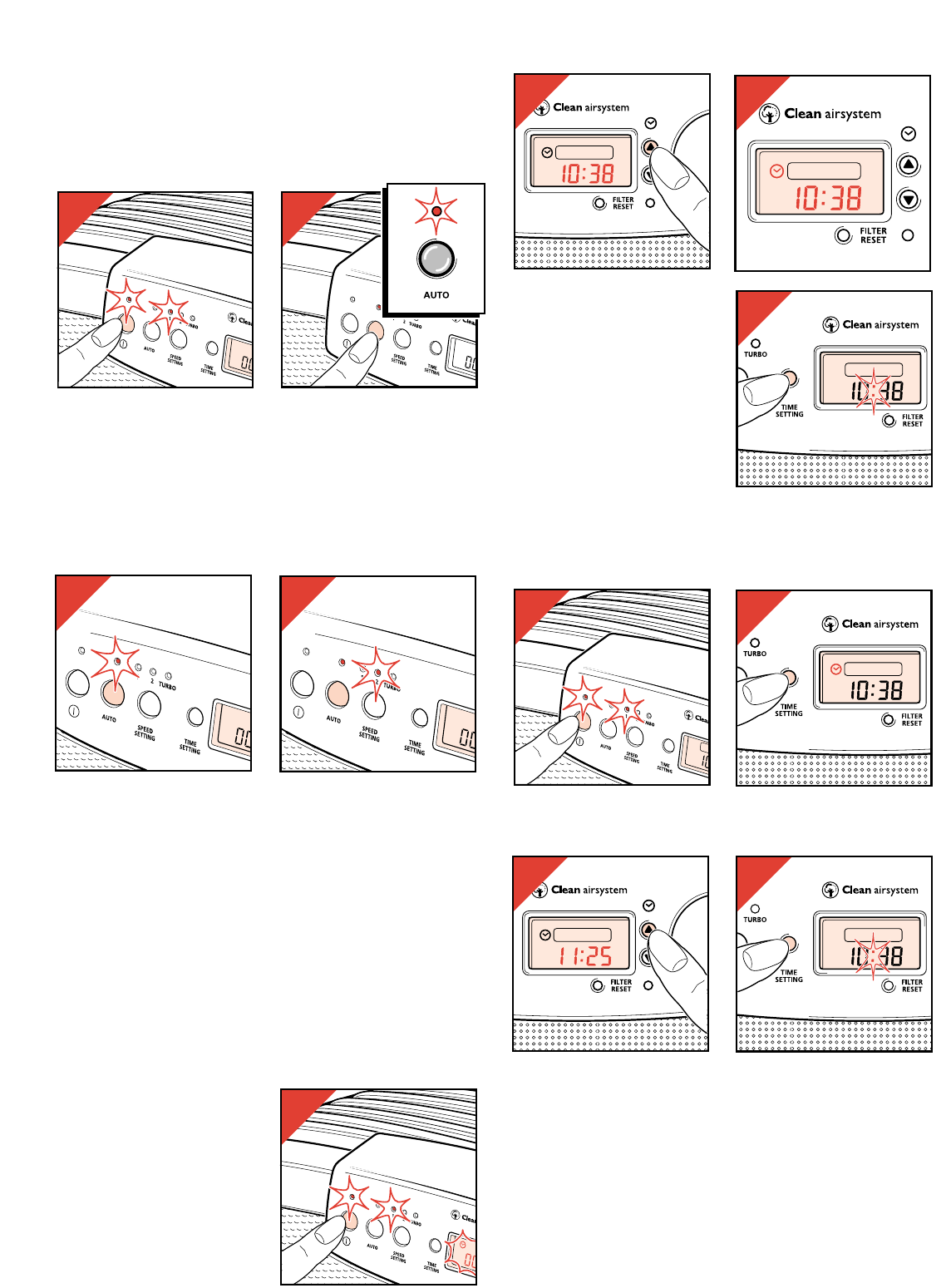

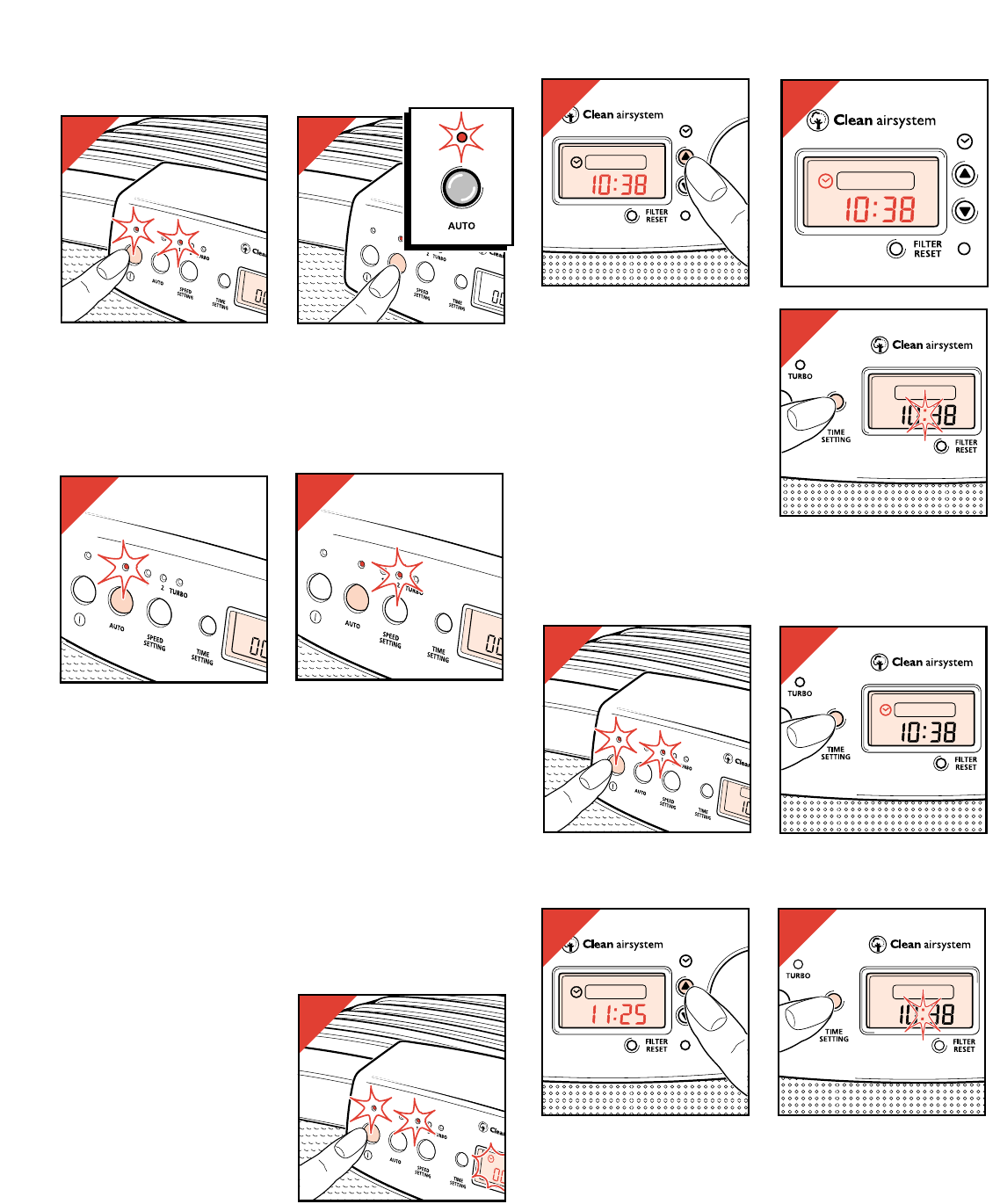

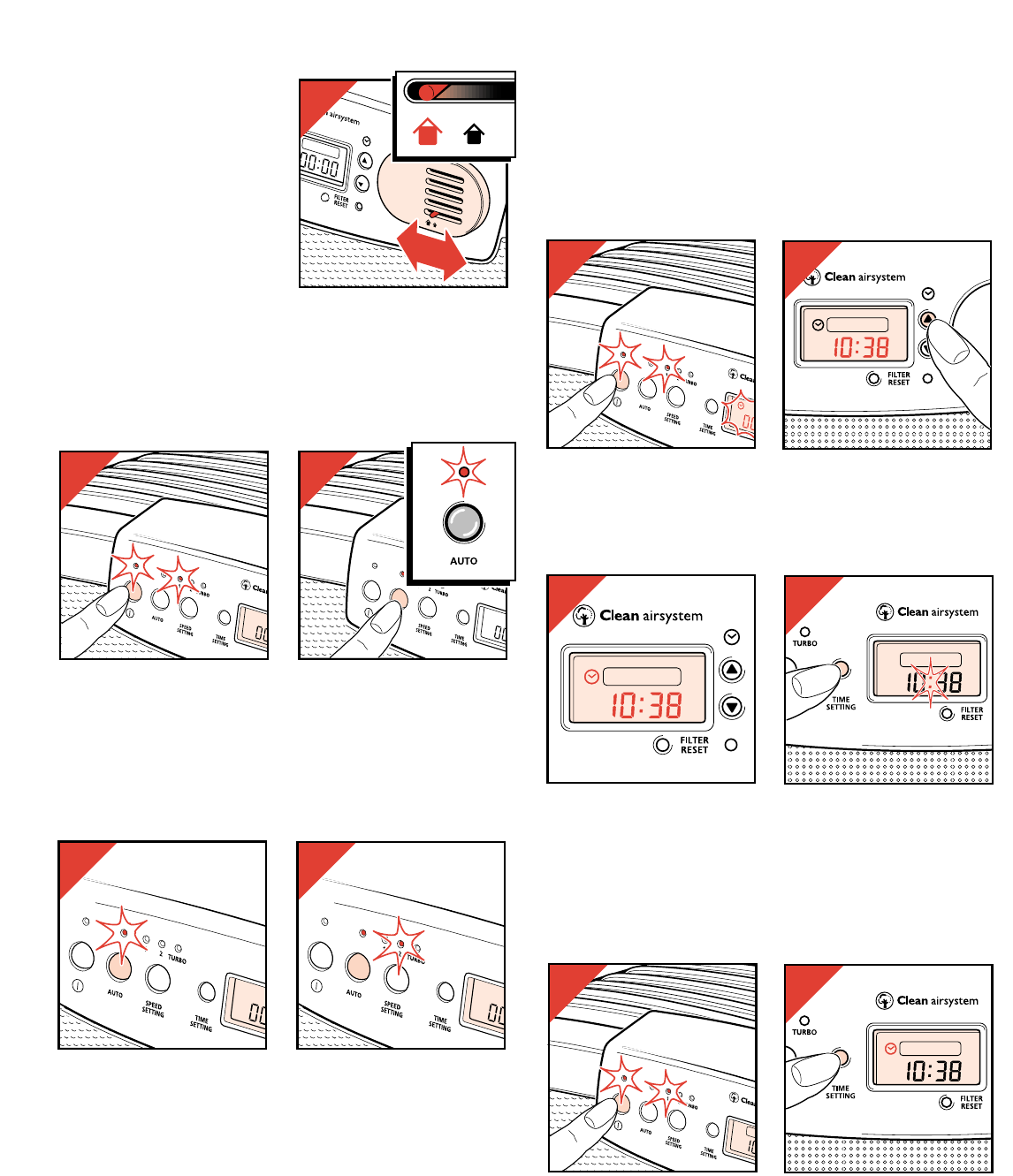

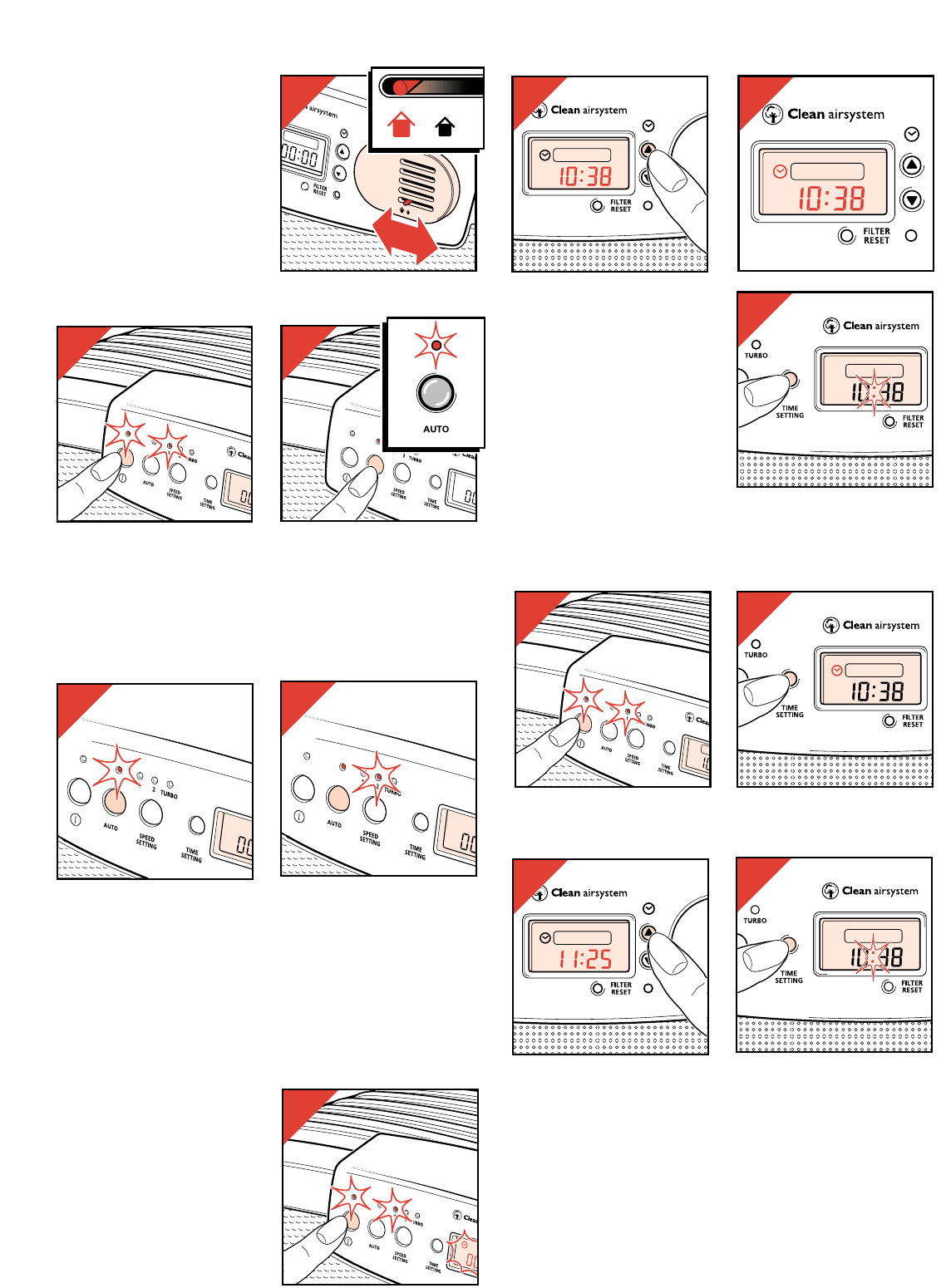

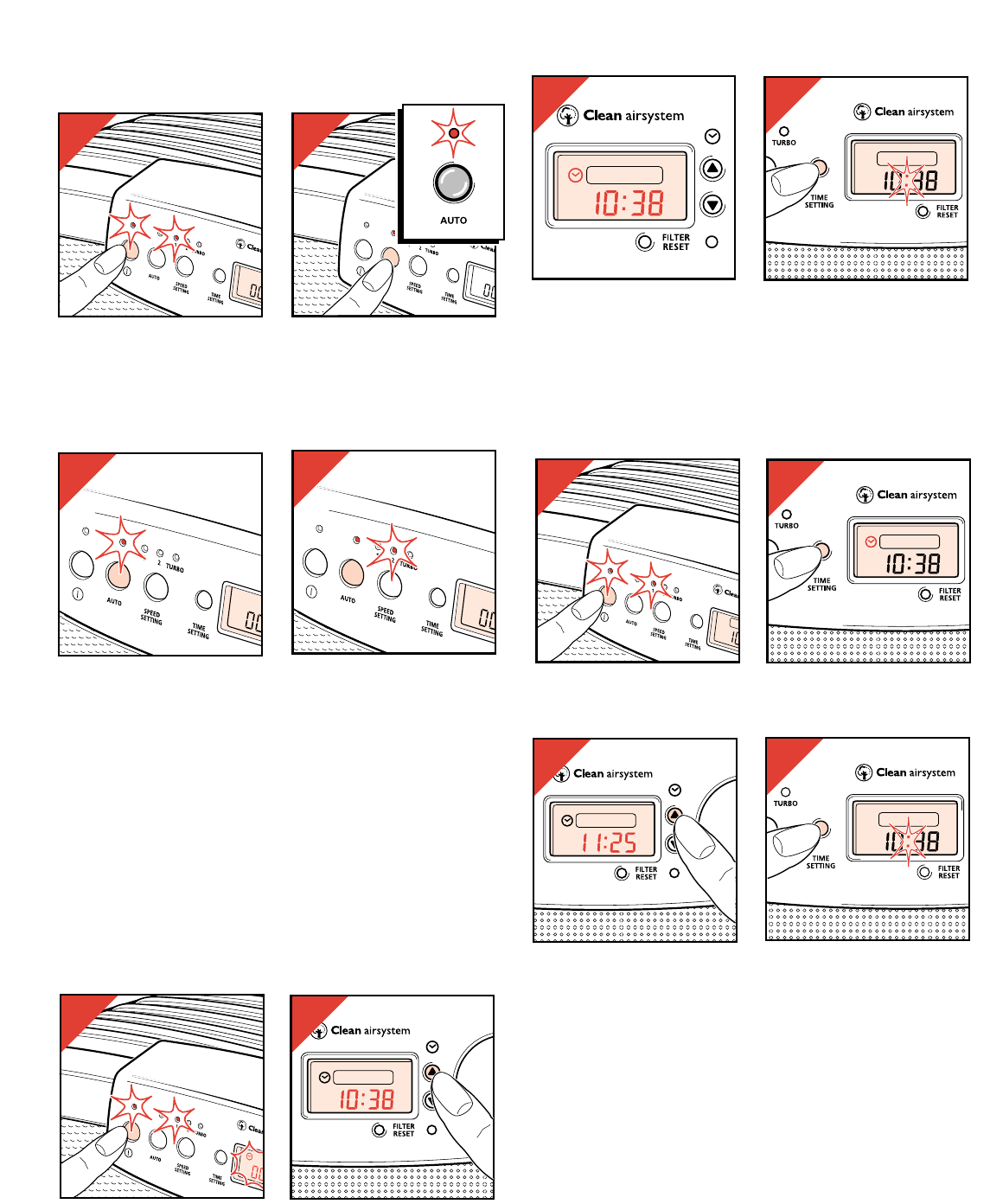

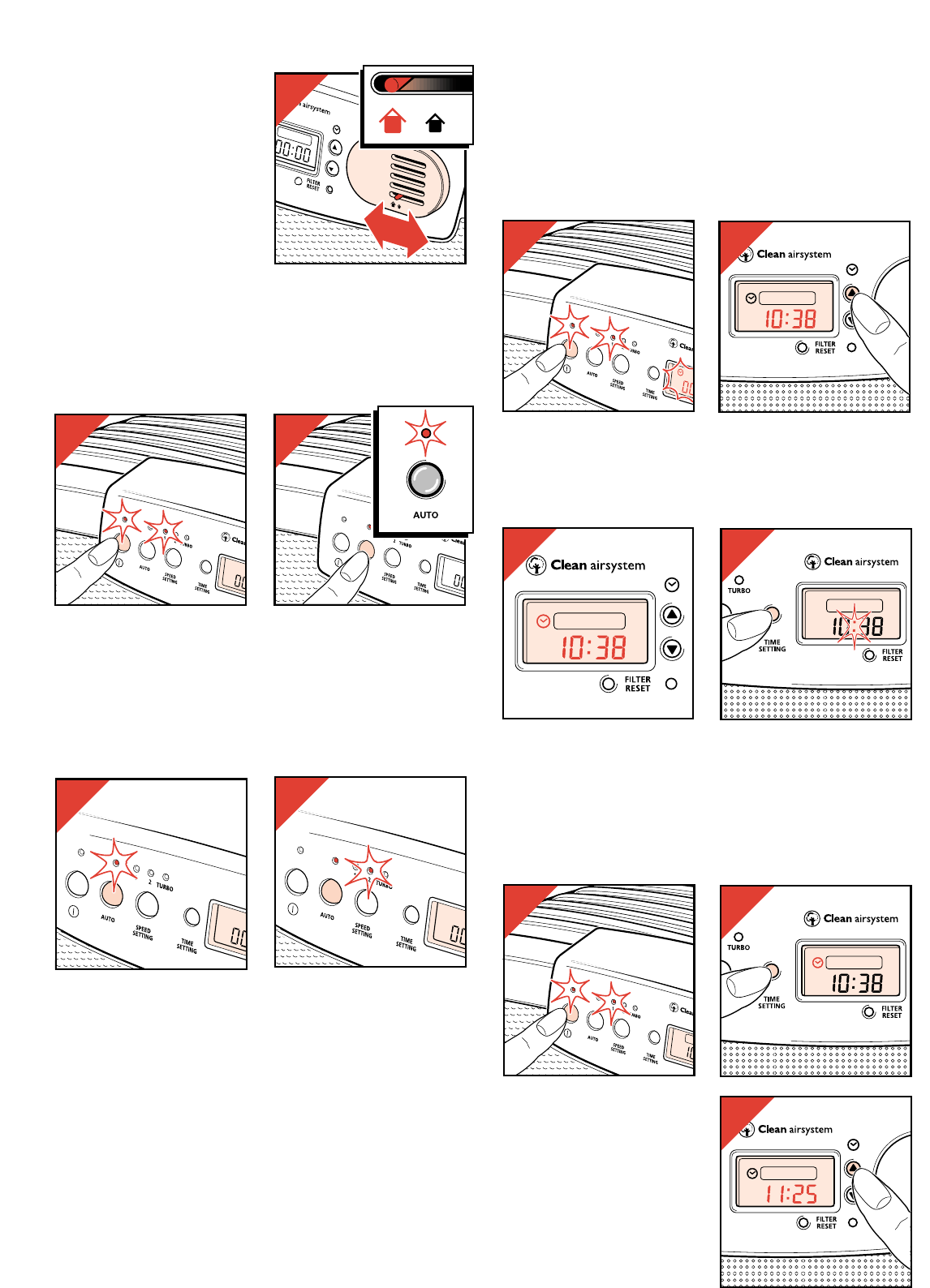

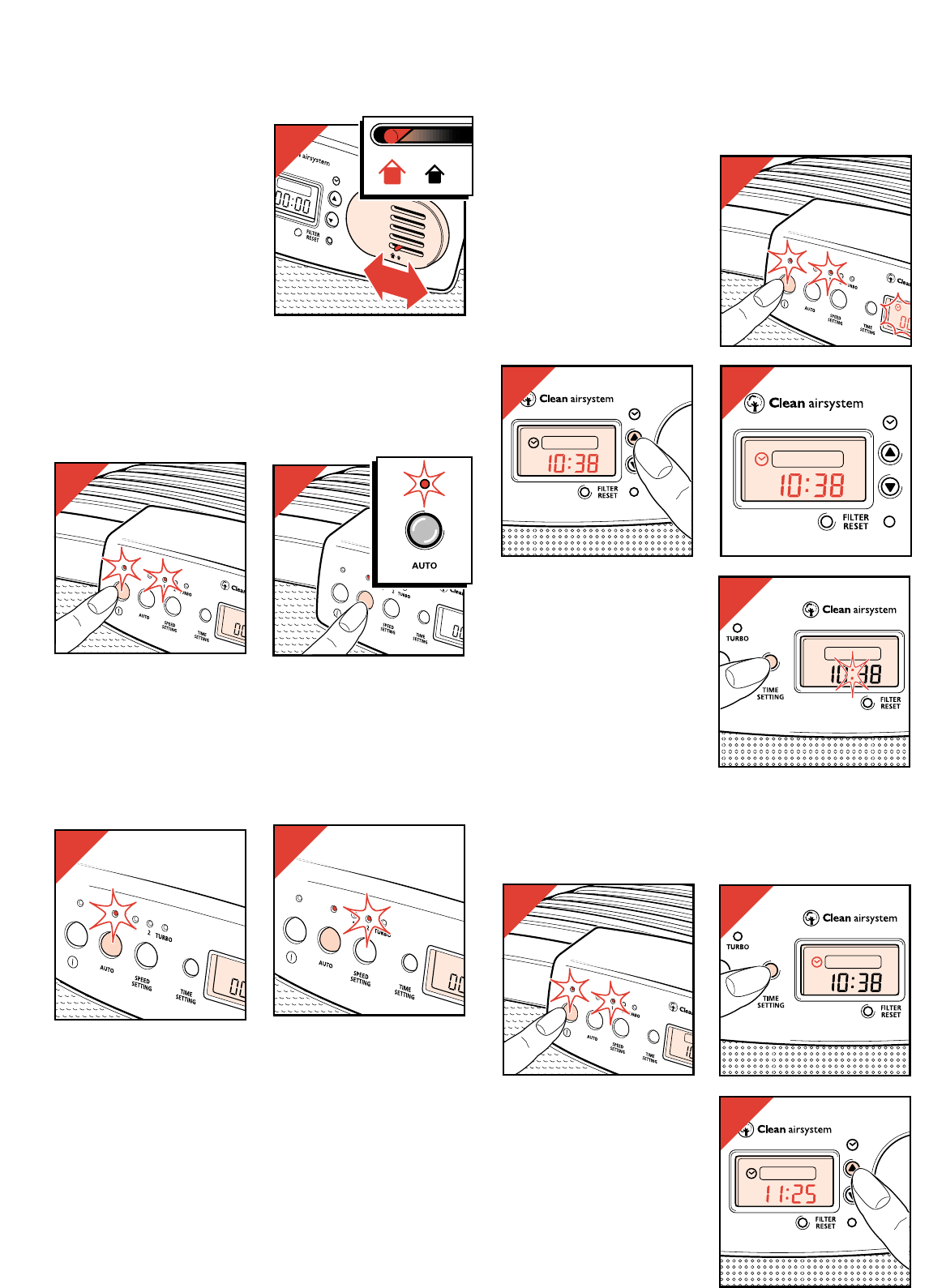

Setting the “Auto function”

- Switch the appliance on (fig. 15)

The indicator light above the on/off button comes on and the

display lights up orange.

The appliance starts operating at speed 1.

- Press the “Auto” button (fig. 16).

If you selected “Auto” within the first three minutes after you

switched the appliance on, the “Auto”indicator light will flash

orange for a max. of three minutes while it measures the air

quality in the room.

• If the air is clean, the Air Cleaner switches to the stand-by

position and the “Auto” indicator light will turn green (fig. 17).

The indicator light above the on/off button will remain on.

• If the smoke sensor detects pollution, the “Auto” indicator

light will remain orange continuously and the appliance will

switch automatically to speed 1, 2 or turbo (fig. 18).

• If you wish to quit the “Auto” function, press the “Auto” button

again.

The indicator light above this button will go out.

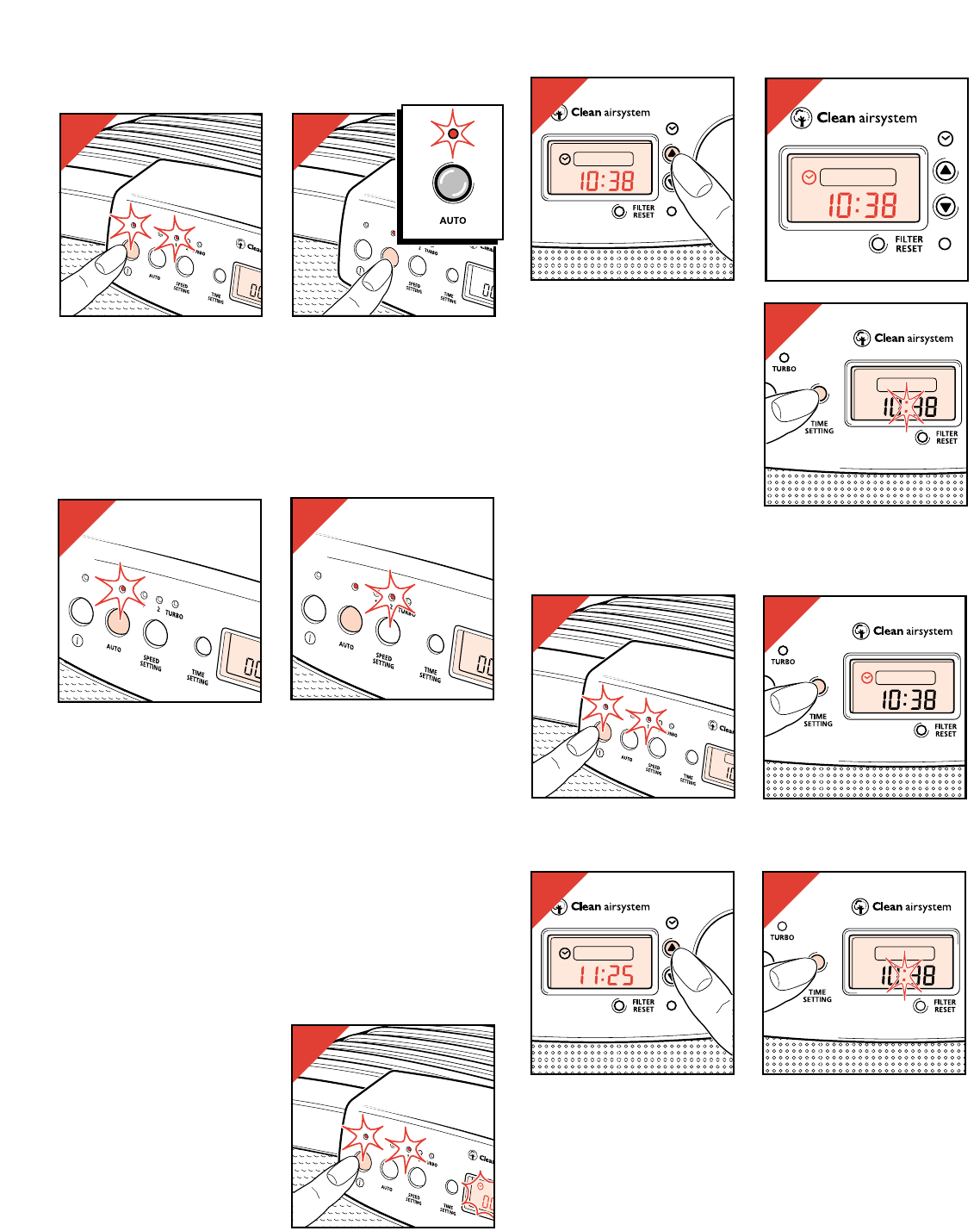

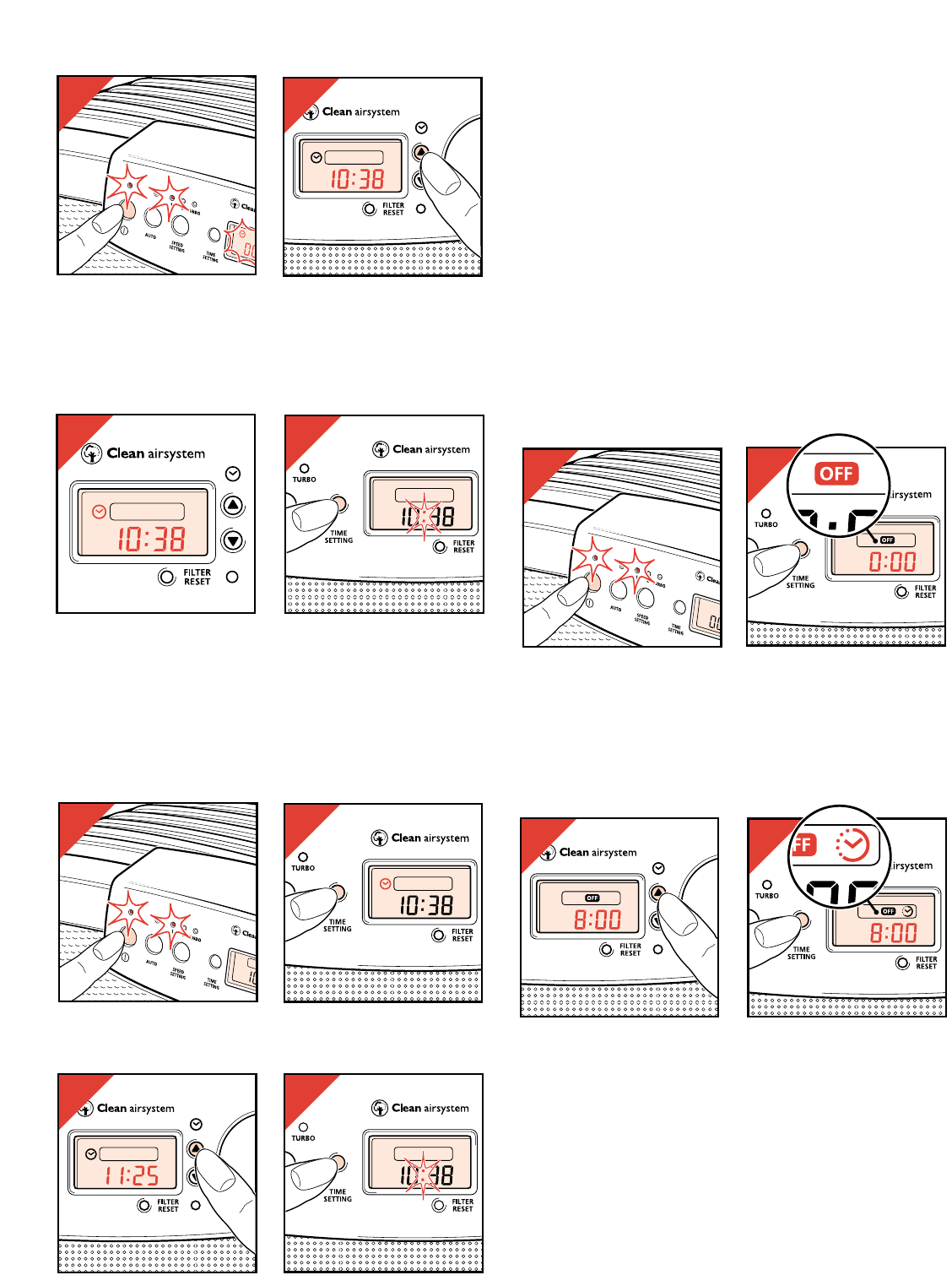

How to set the clock

• When connecting the Air Cleaner to the mains (and also

after a power failure) the clock must be set (again).

The indicator light above the on/off button, the clock symbol

aand the digits (00:00) will flash to indicate this.

Switch the appliance on

(fig. 19)

The clock symbol aand the

digits (00:00) remain flashing.

The display lights up.

15 16

17 18

20 21

23 24

25 26

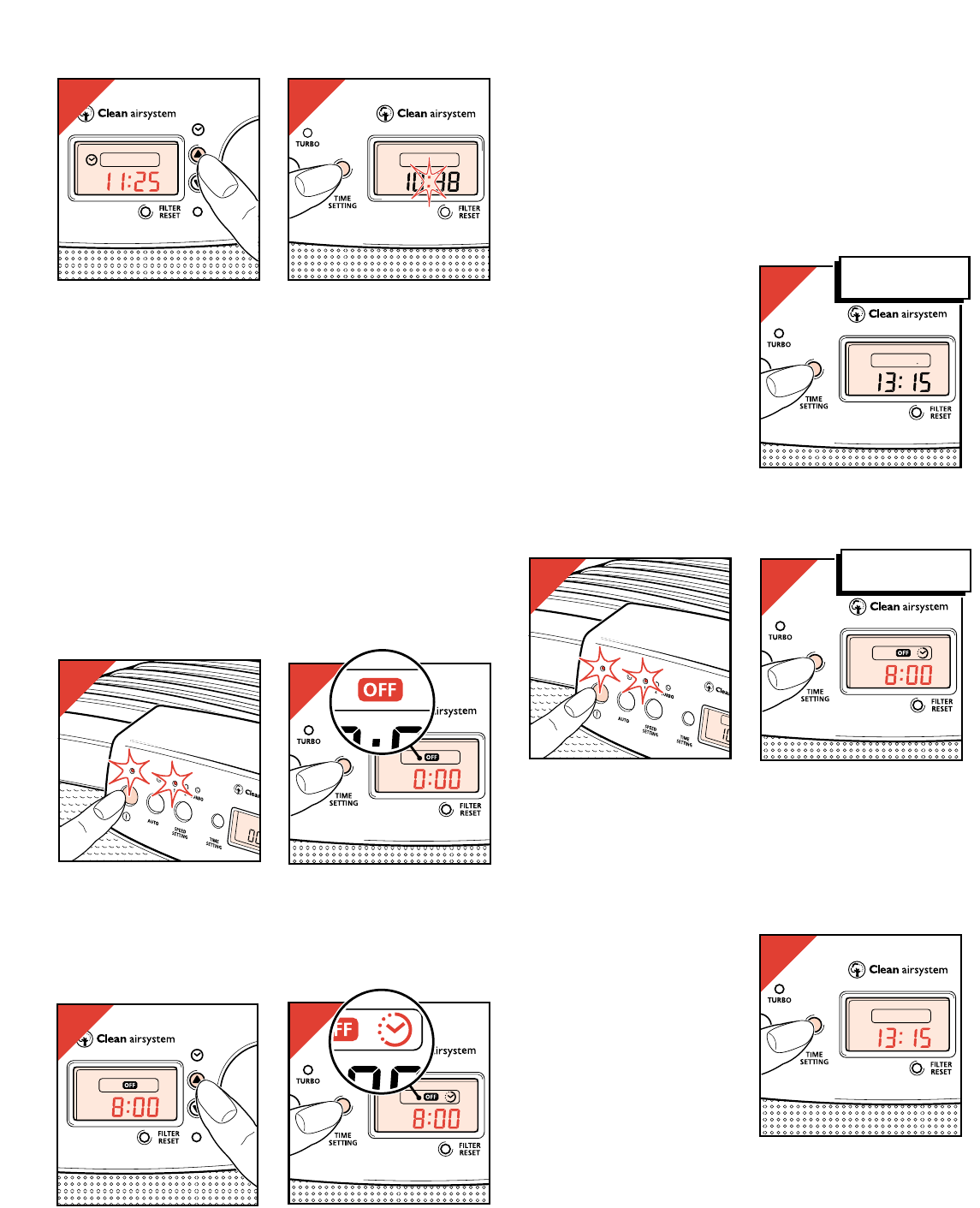

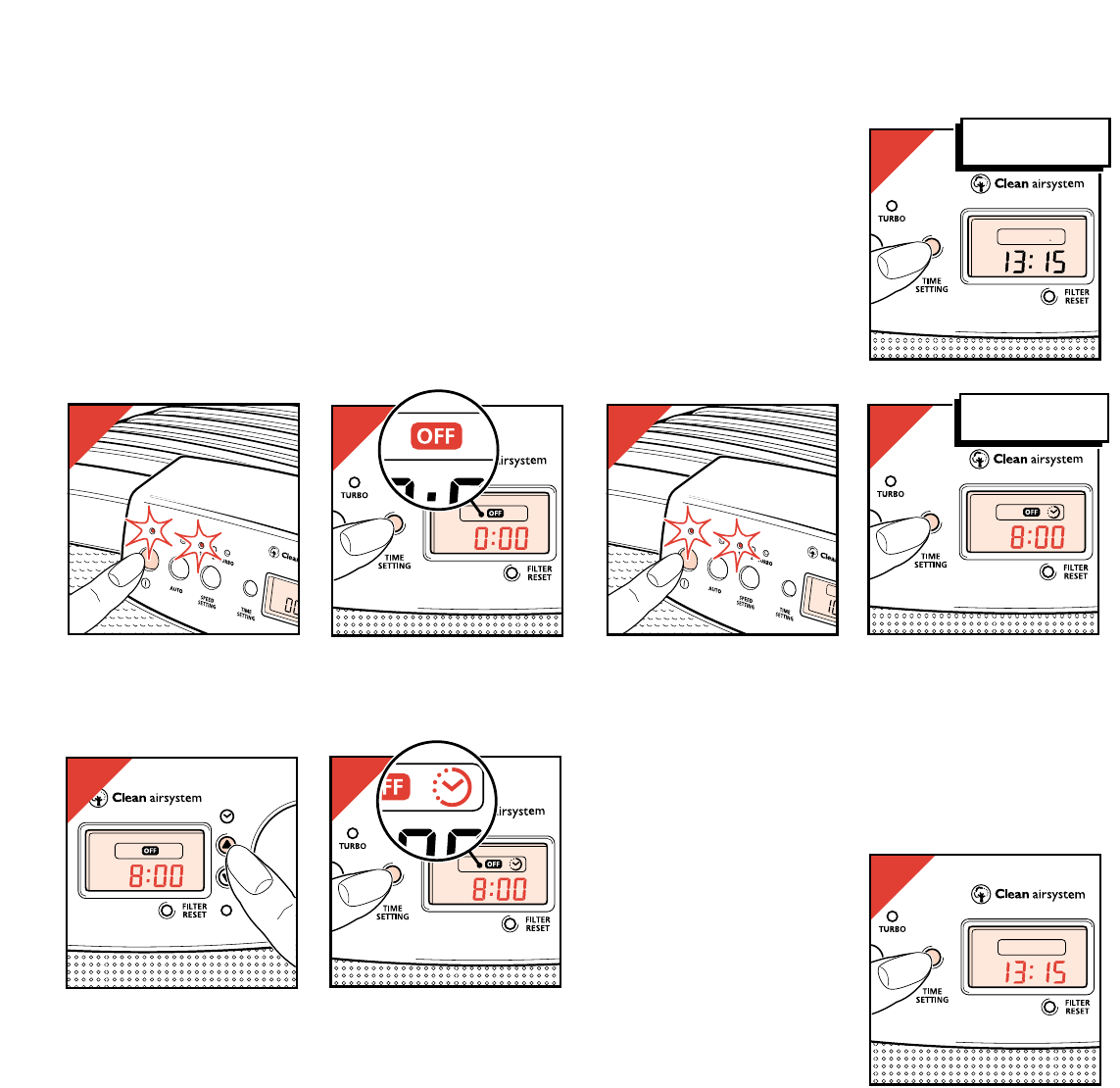

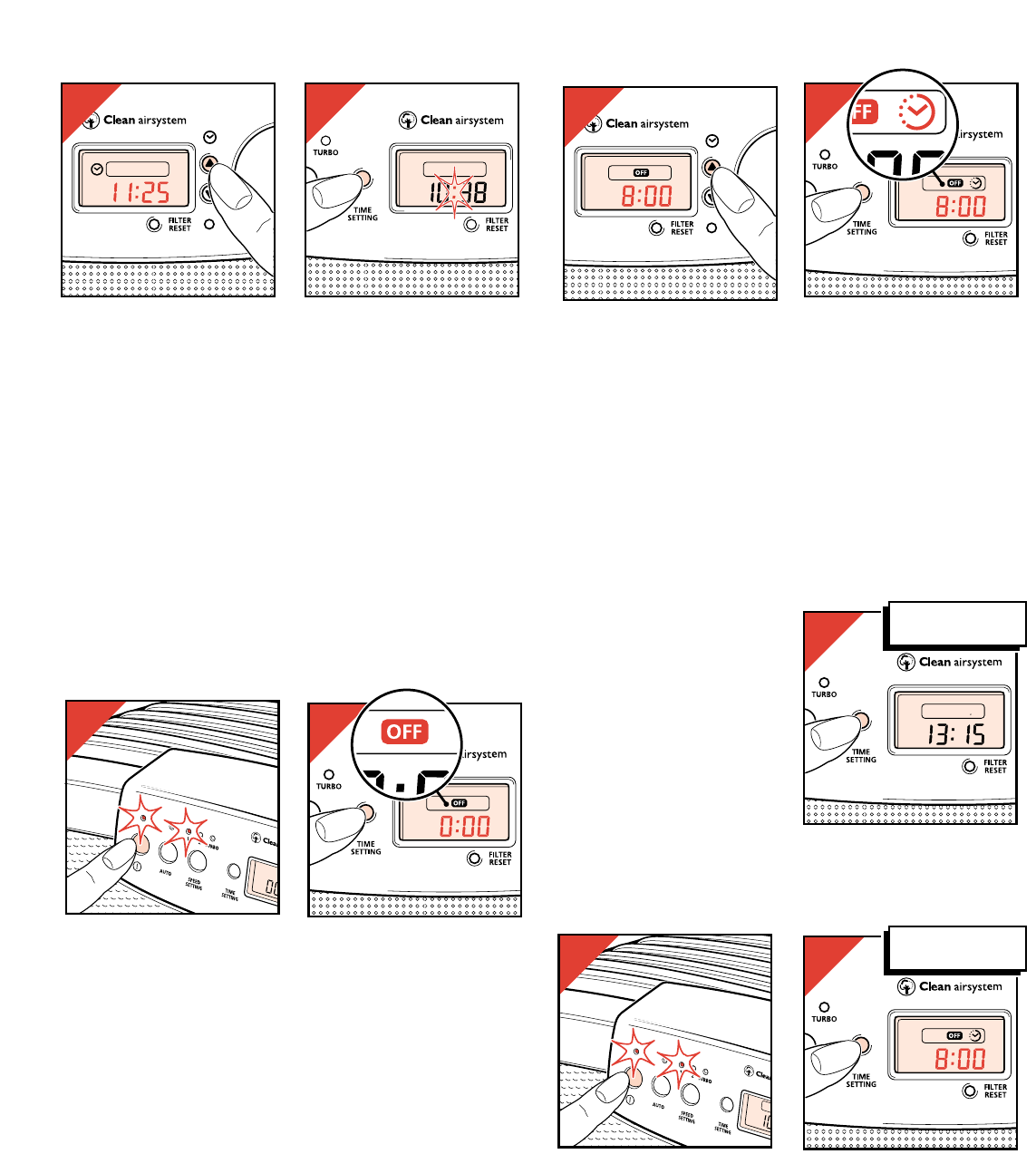

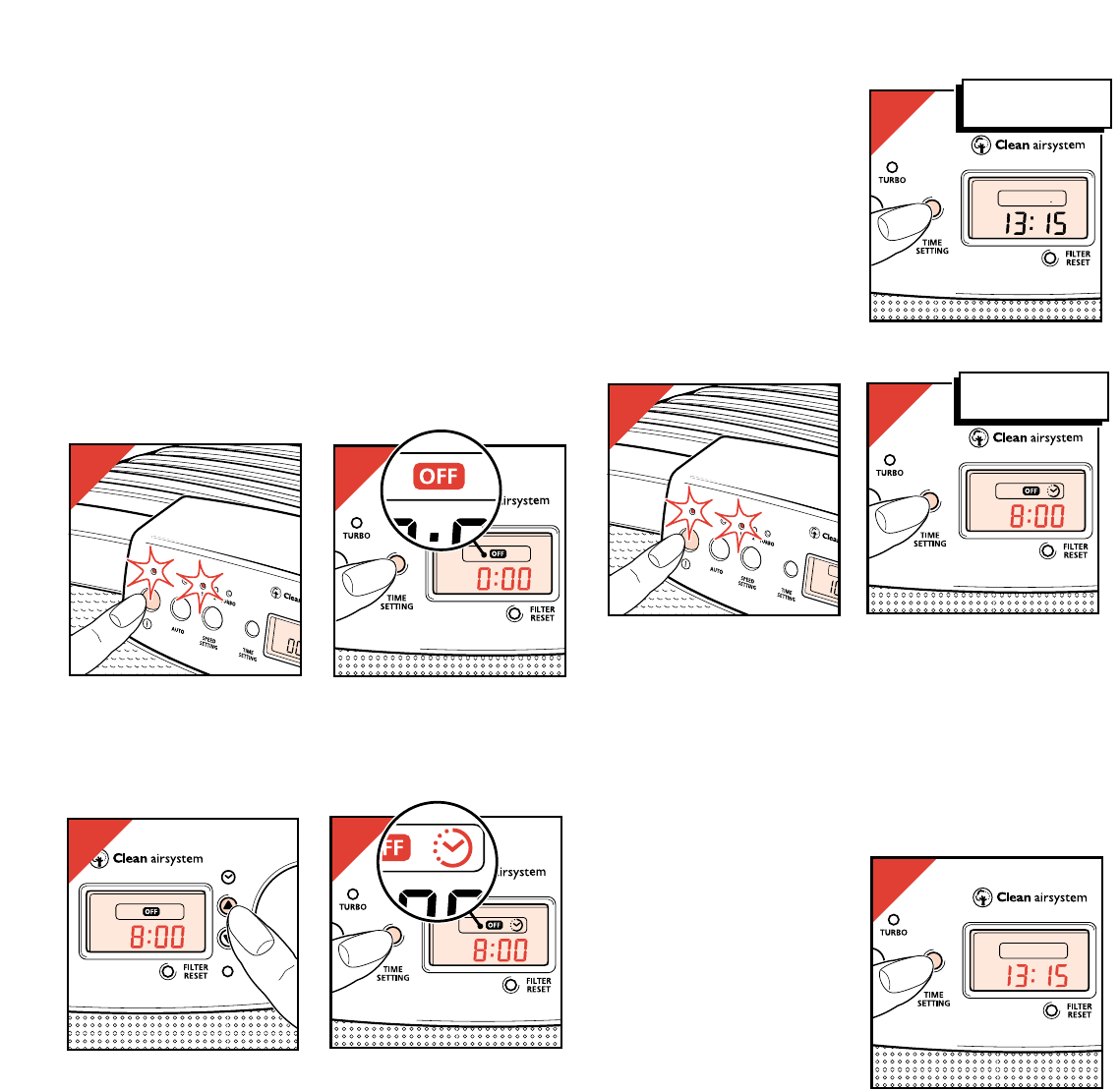

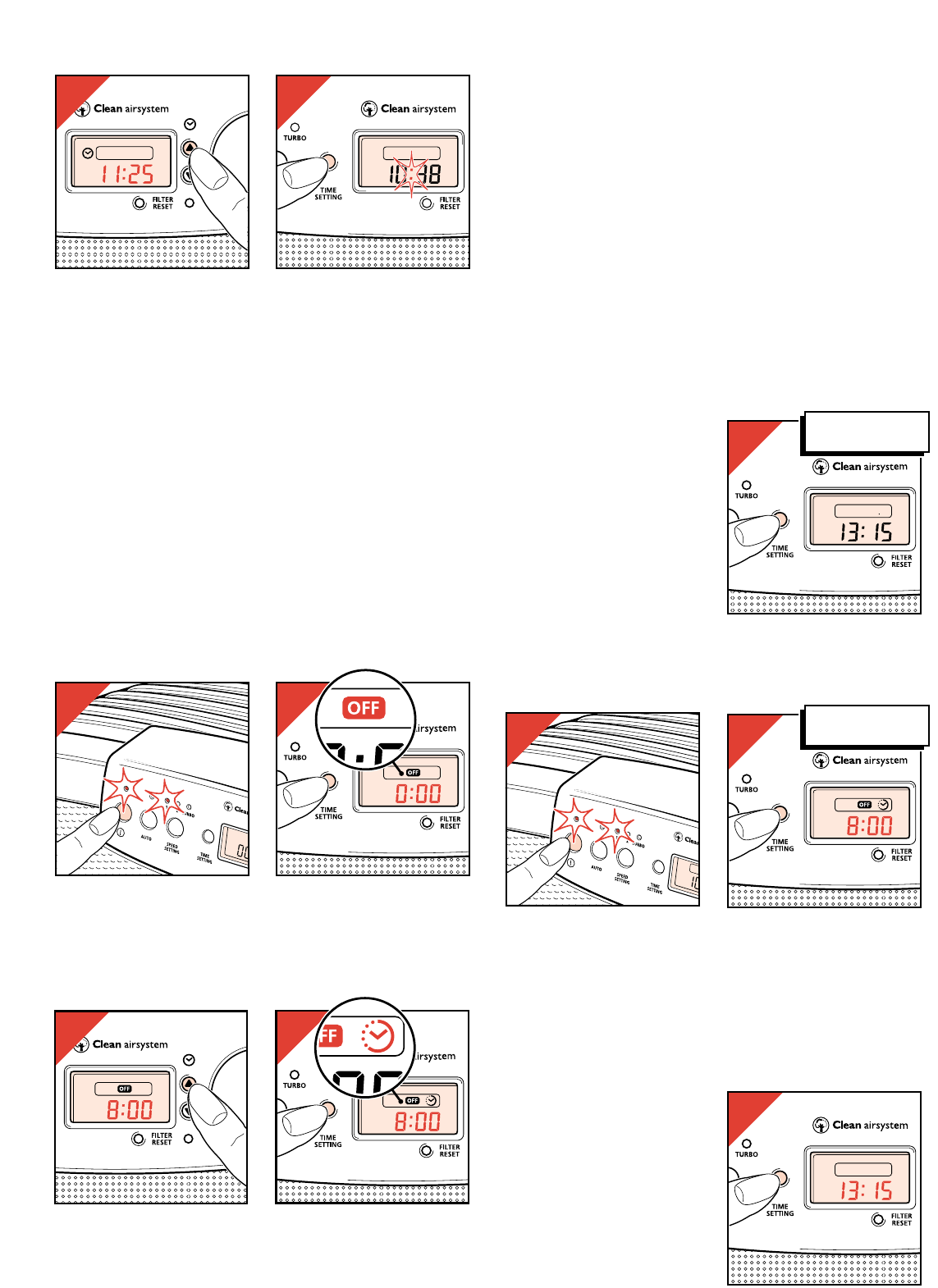

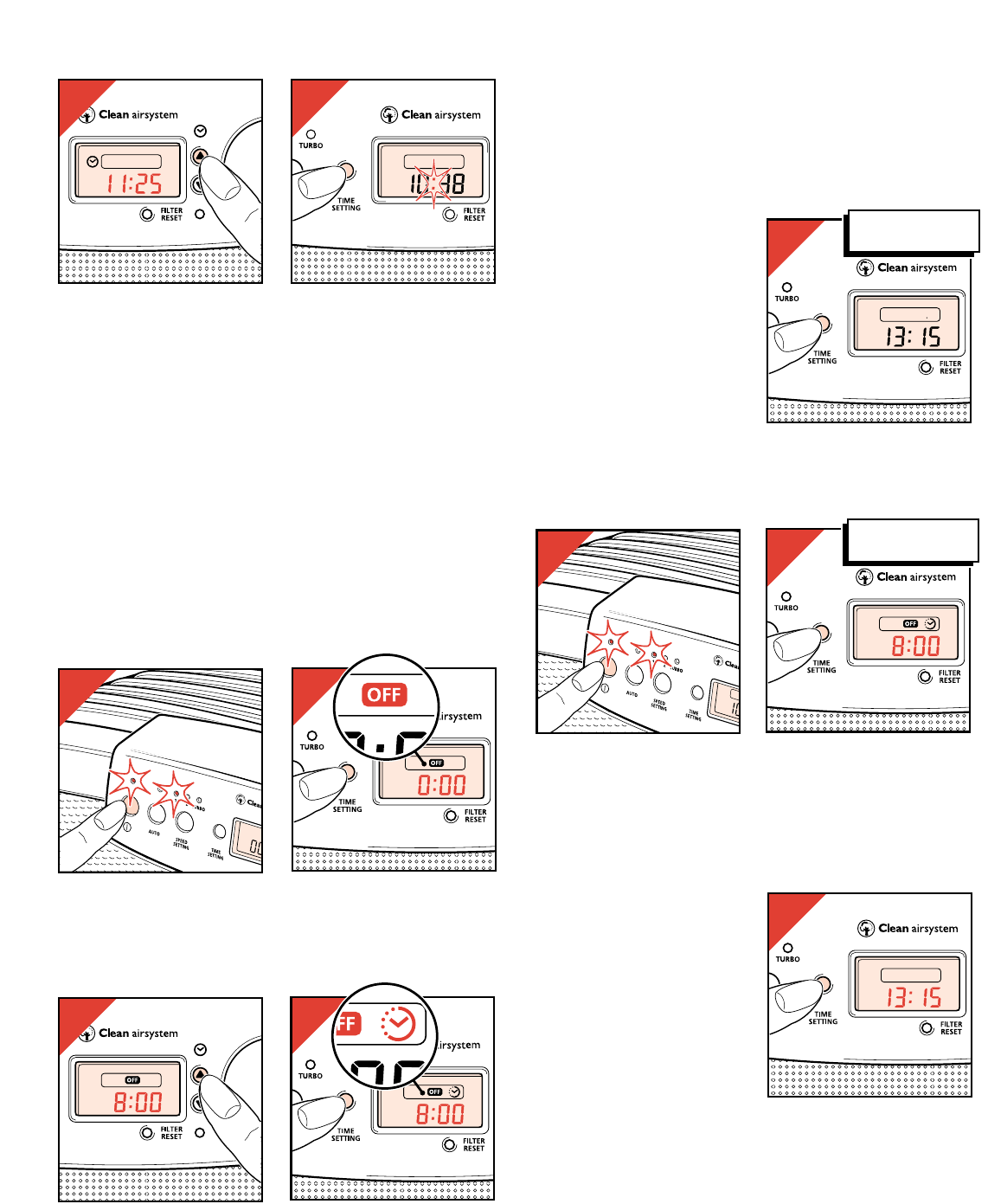

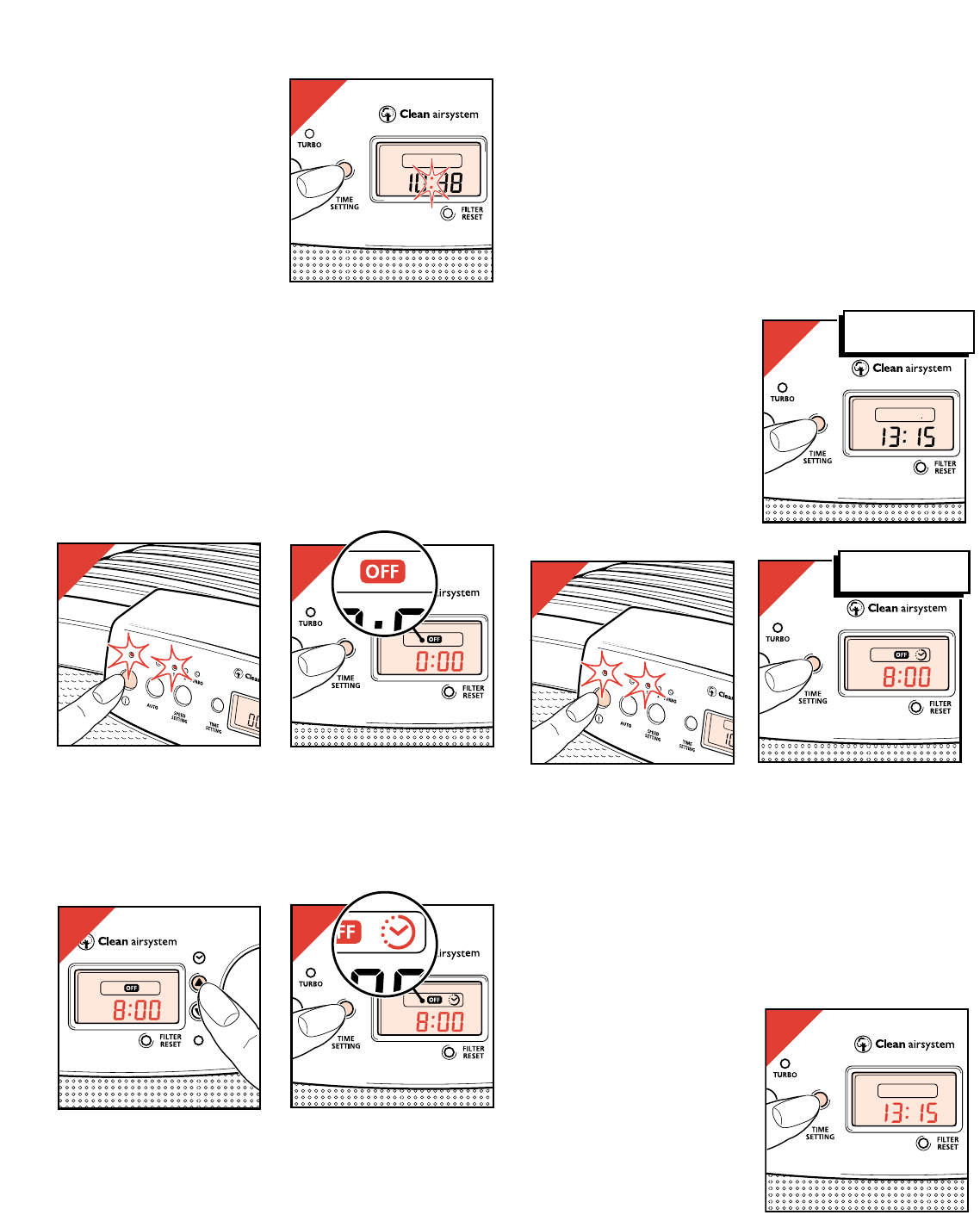

How to switch off the timer

- To switch off the timer

(prematurely), press and hold

the “time setting” button (M)

for at least 3 seconds

(fig. 31).

The clock time will appear in

the display.

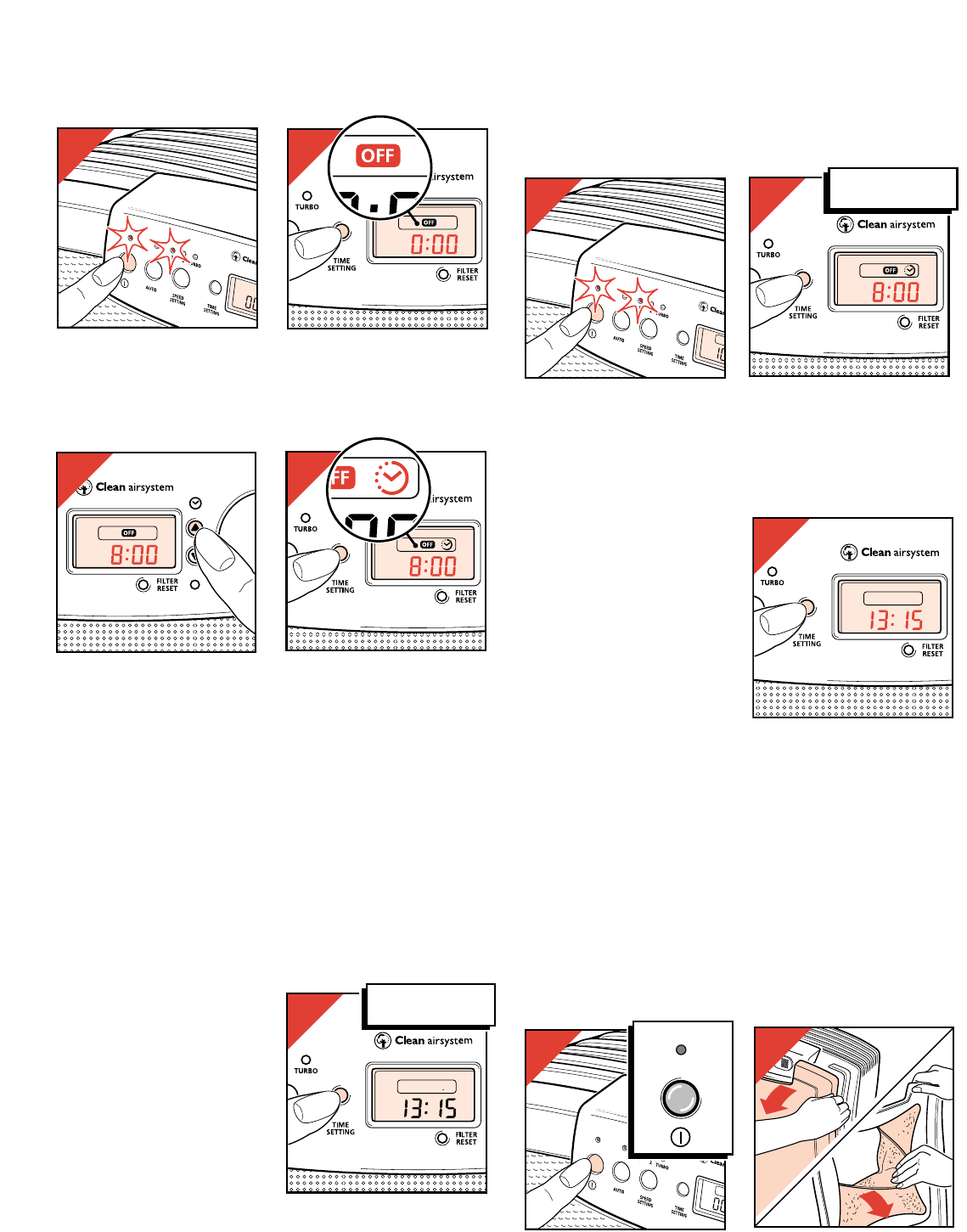

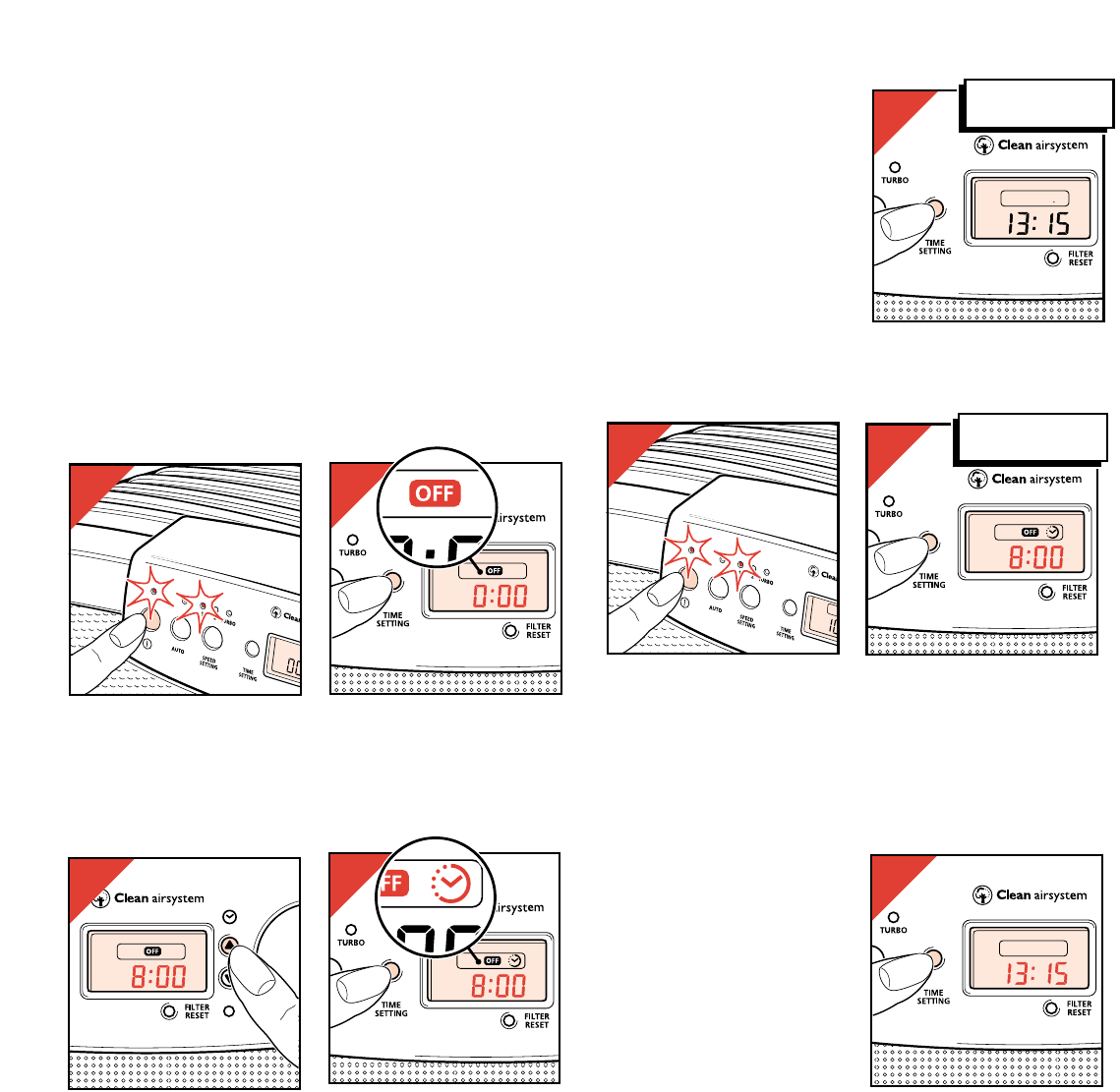

Fast timer setting

If you had previously programmed an operating time for the

appliance, you can use this setting again quickly and simply:

- Switch the appliance on (fig. 32)

- Press and hold the “time setting” button (M) (at least for

3 seconds) until “OFF” and the timer symbol Ò come on

(fig. 33).

The previously set operating time will become visible. The

counting down begins.

Watching the clock while the

timer is counting down

You can watch the clock time

while the timer is counting

down the operating time, by

pressing the “time setting”

button (M) once (fig. 34).

The normal clocktime will be

briefly displayed. Then the

count down will return in the

display.

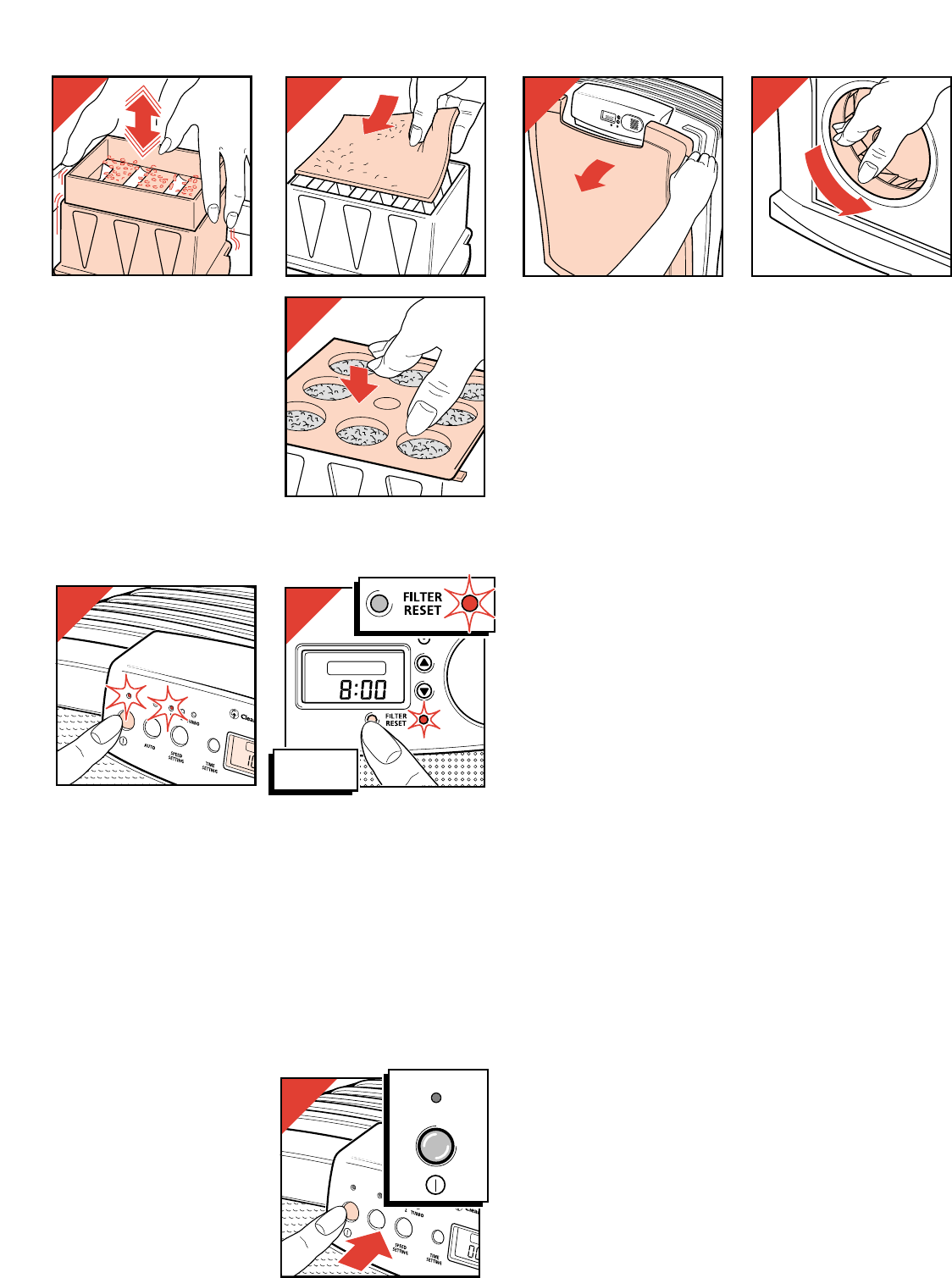

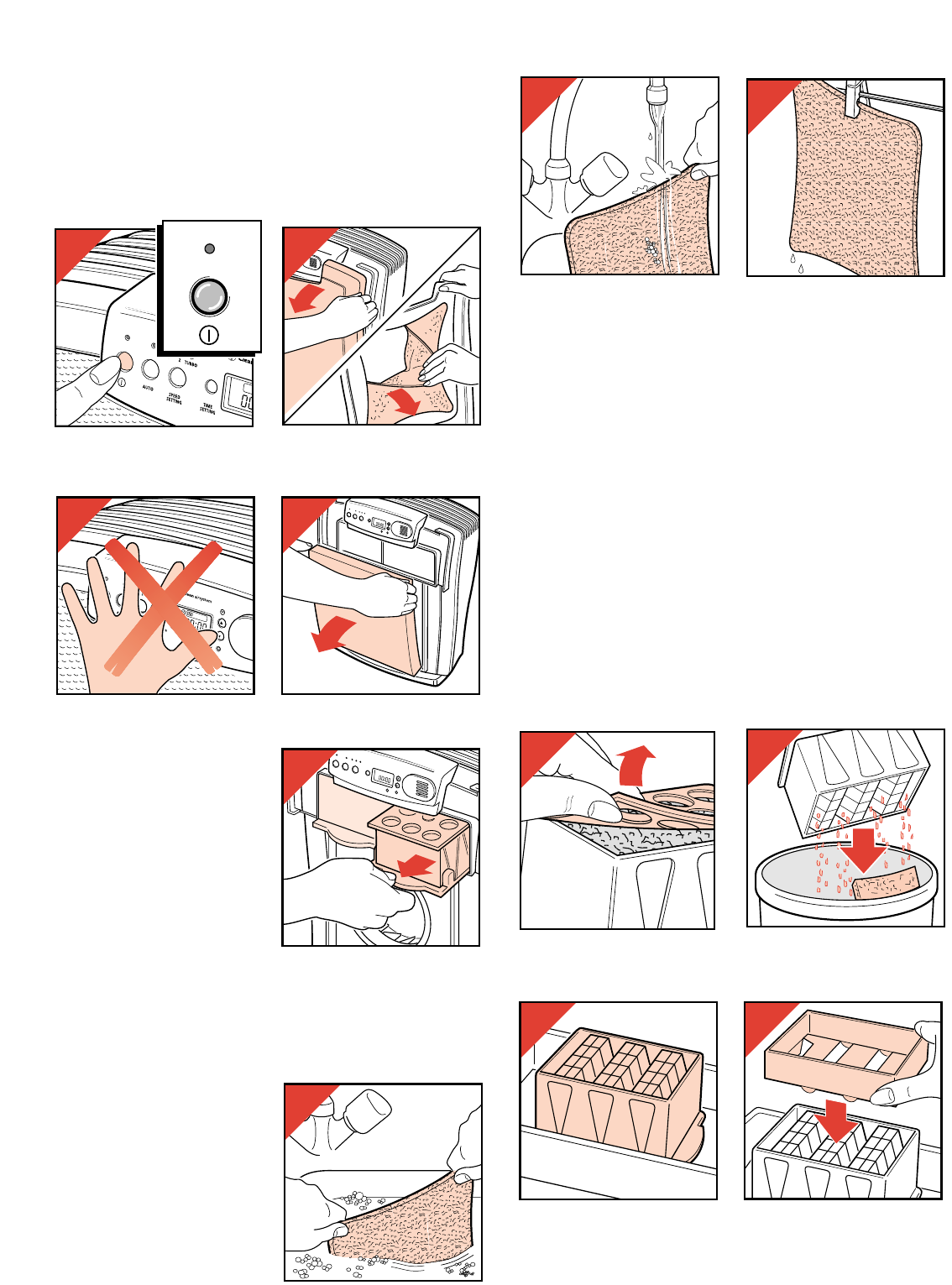

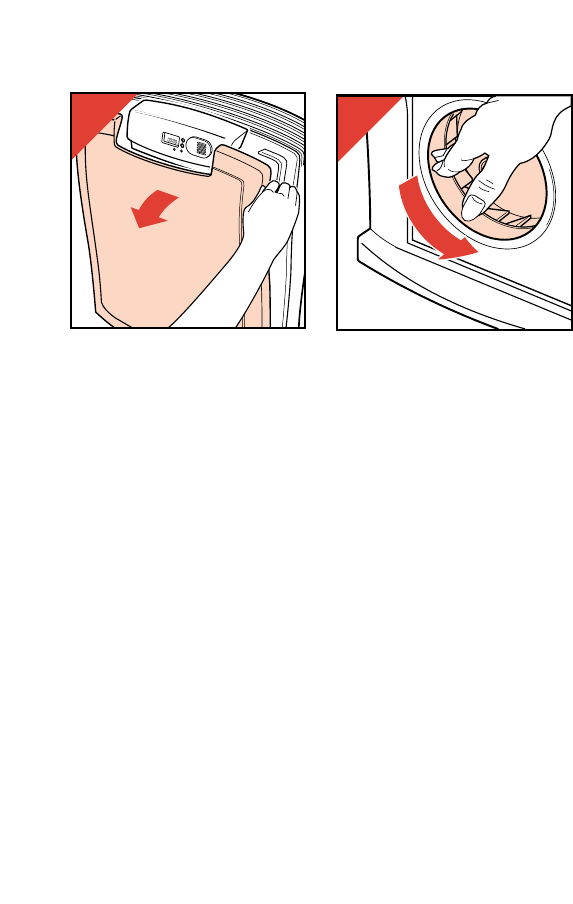

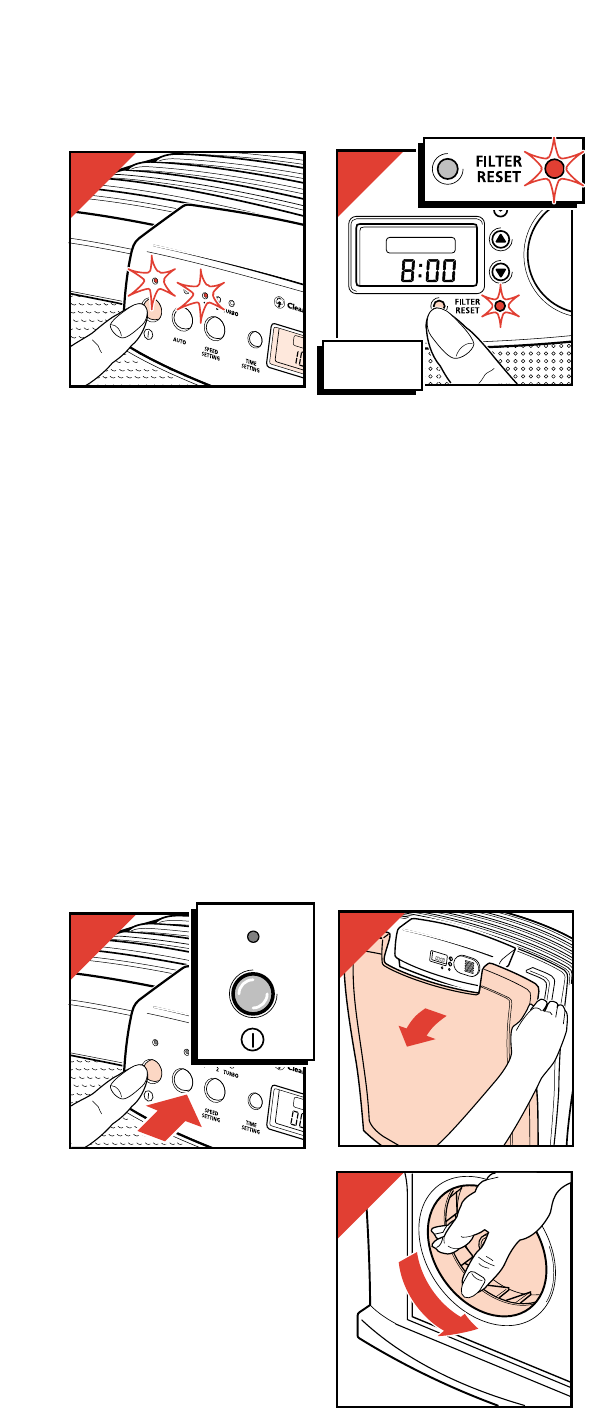

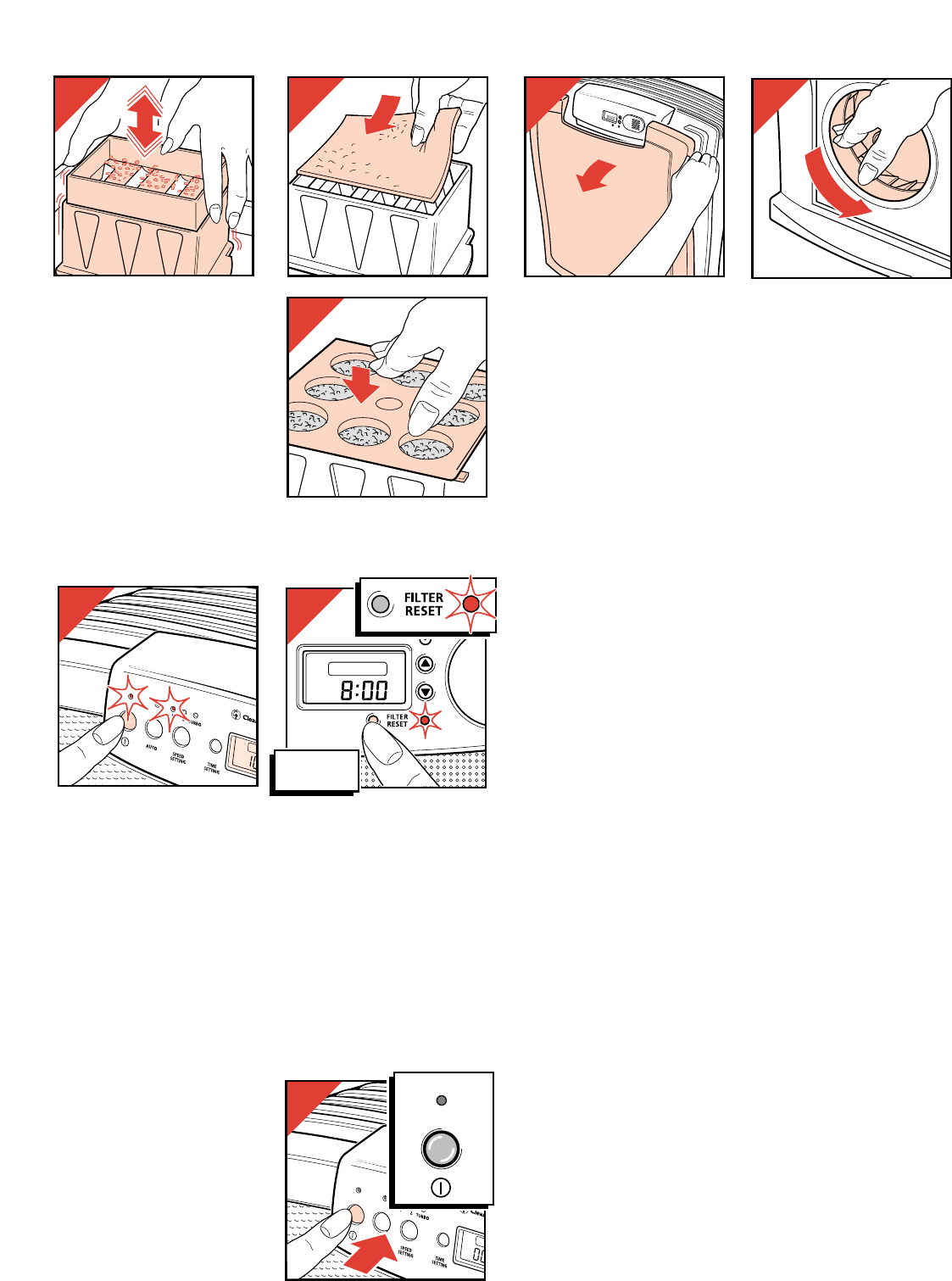

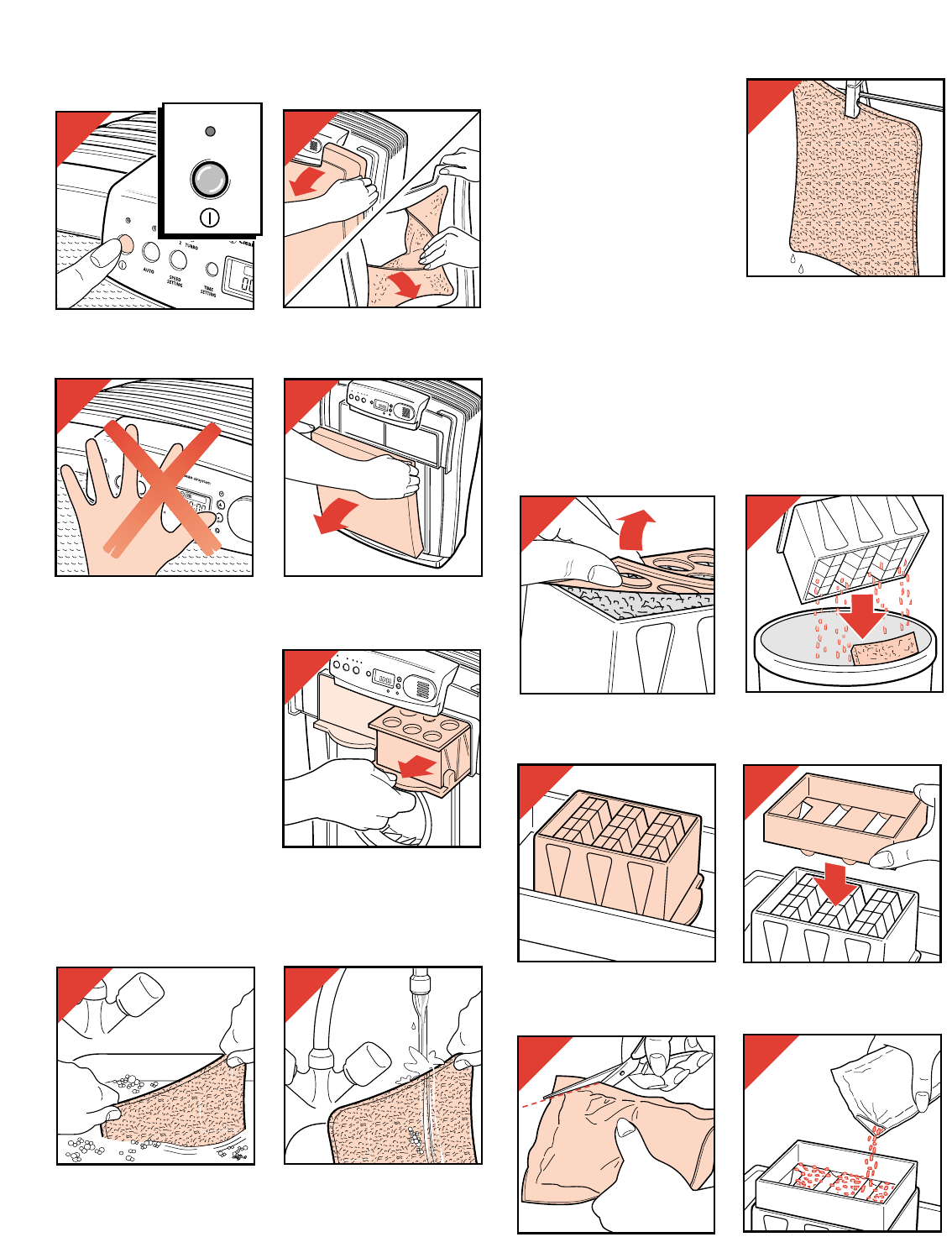

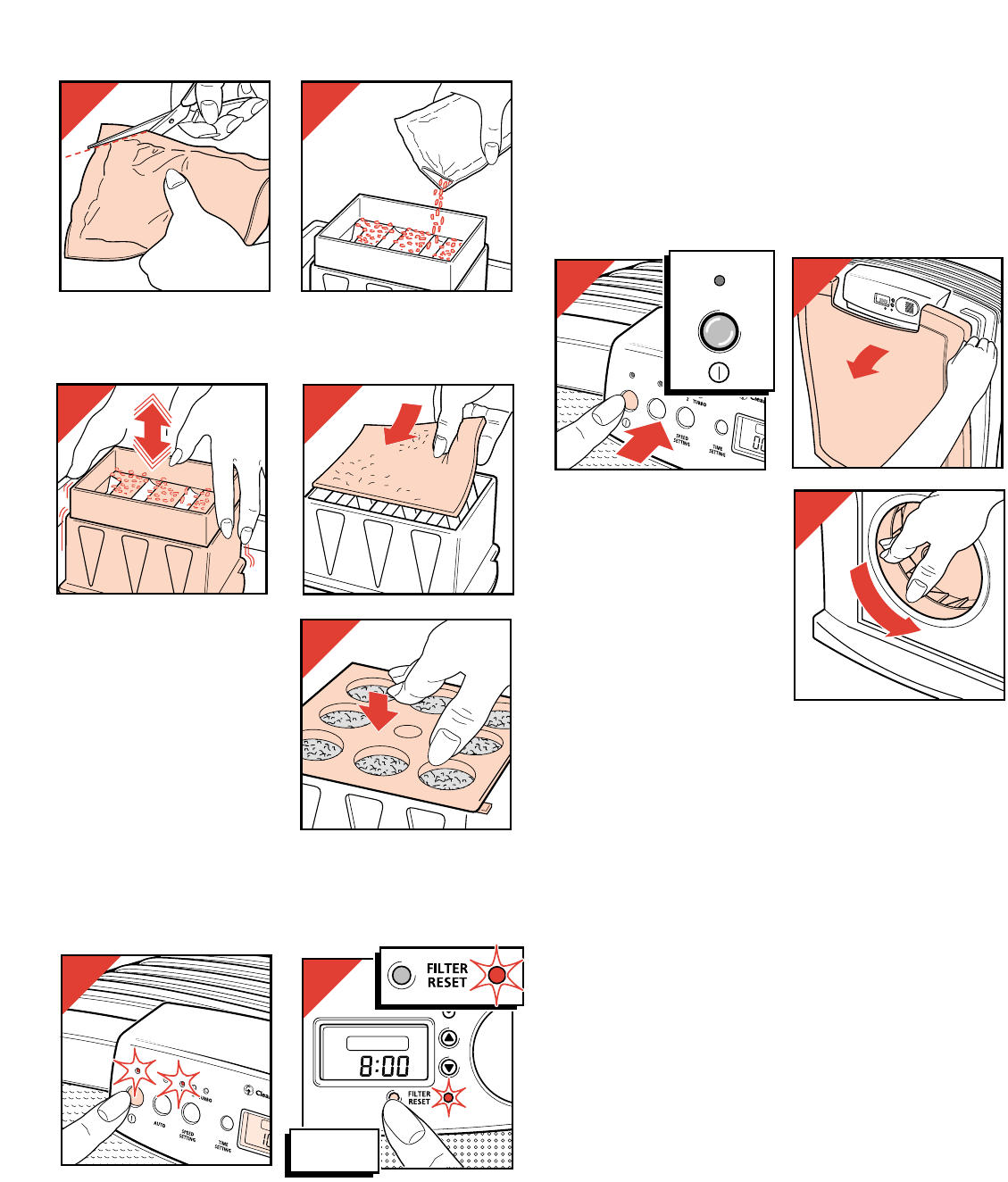

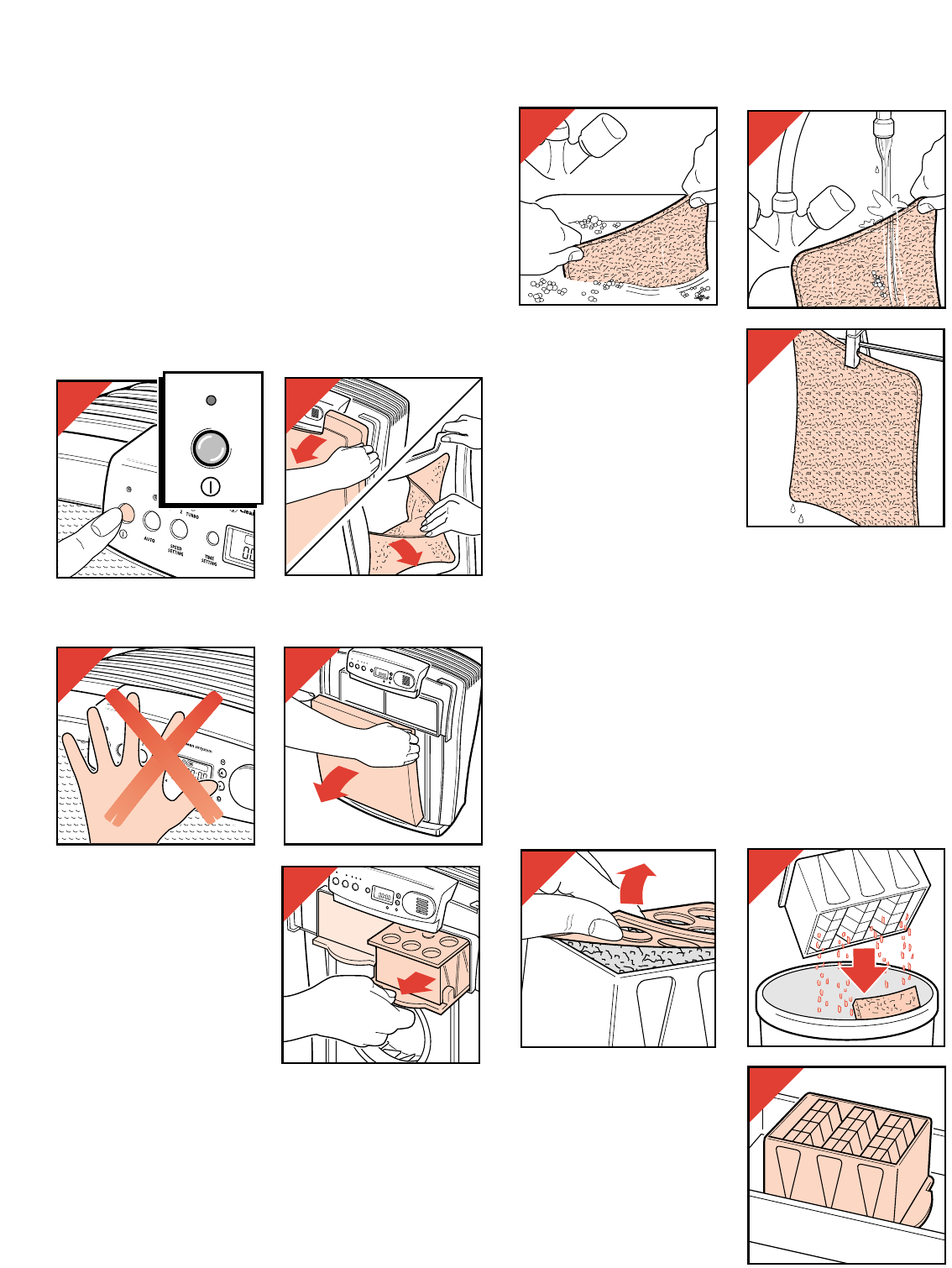

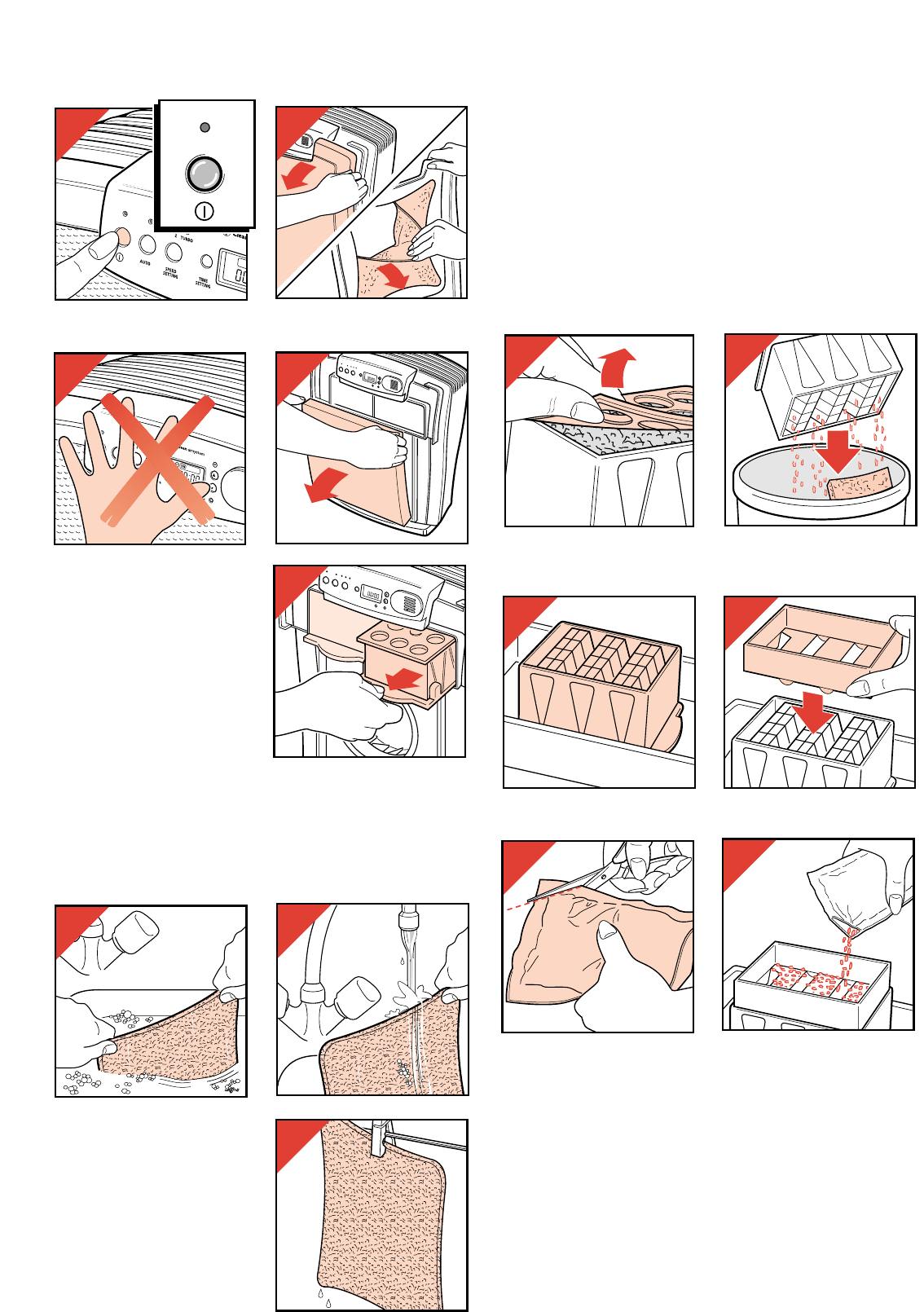

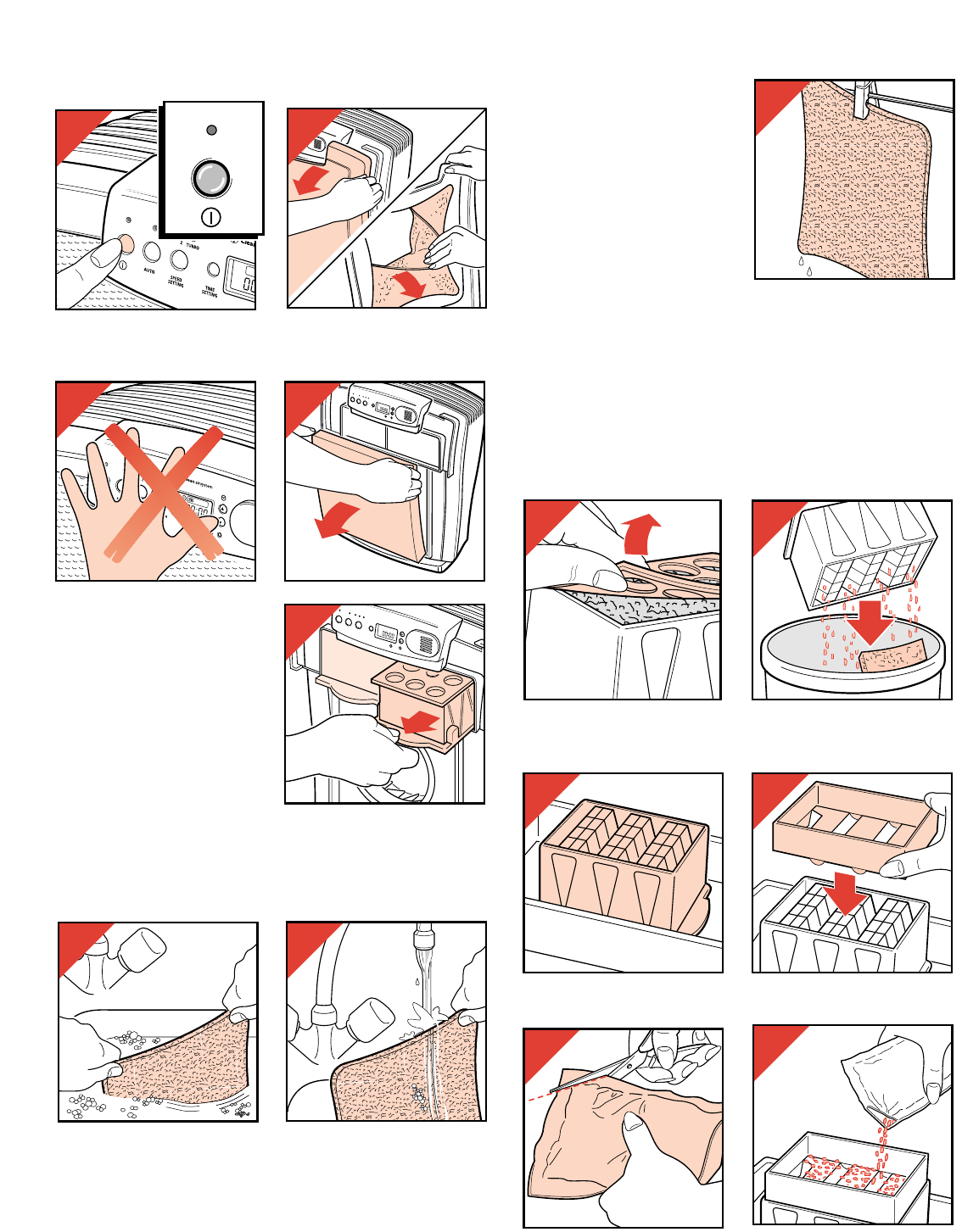

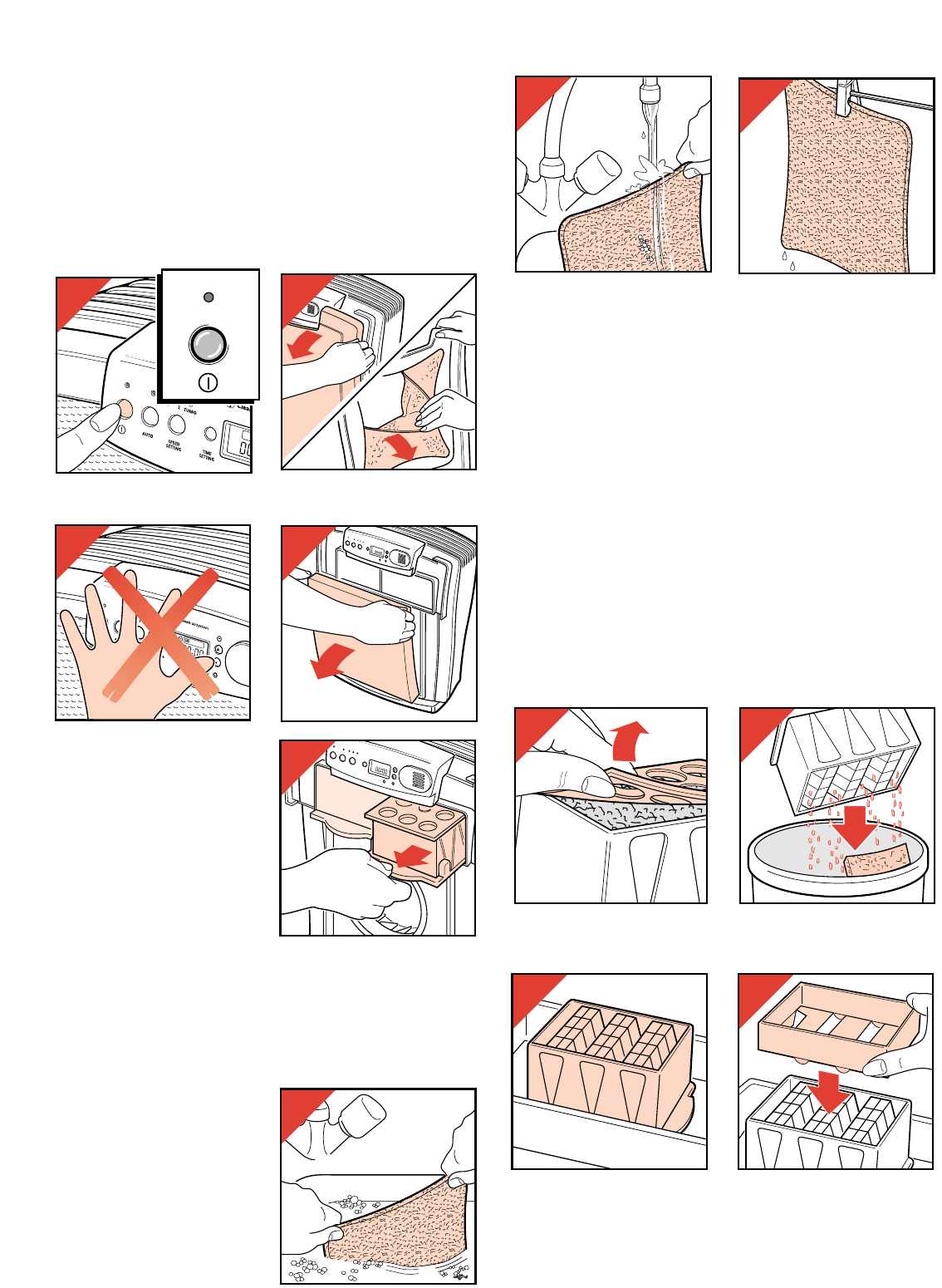

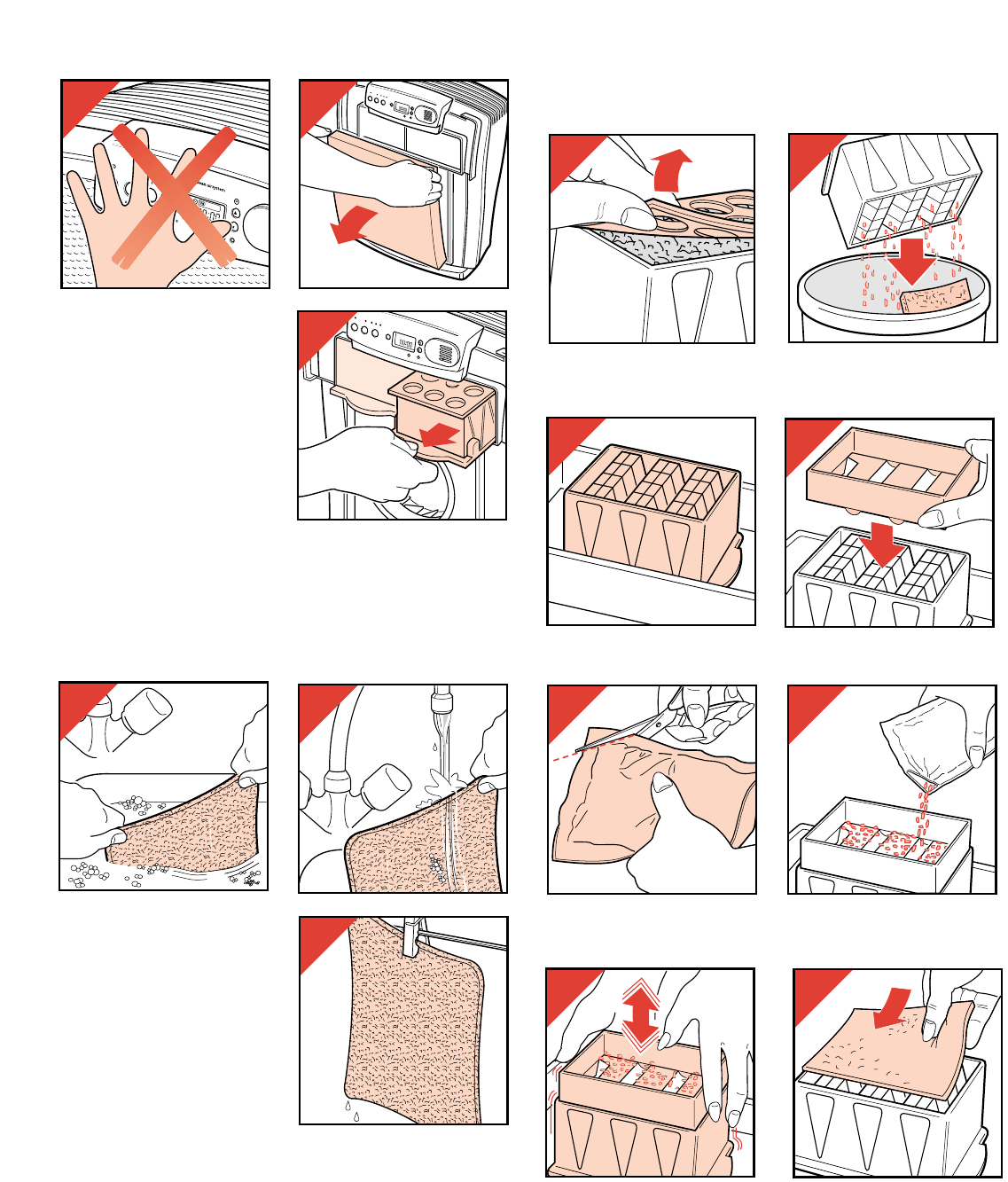

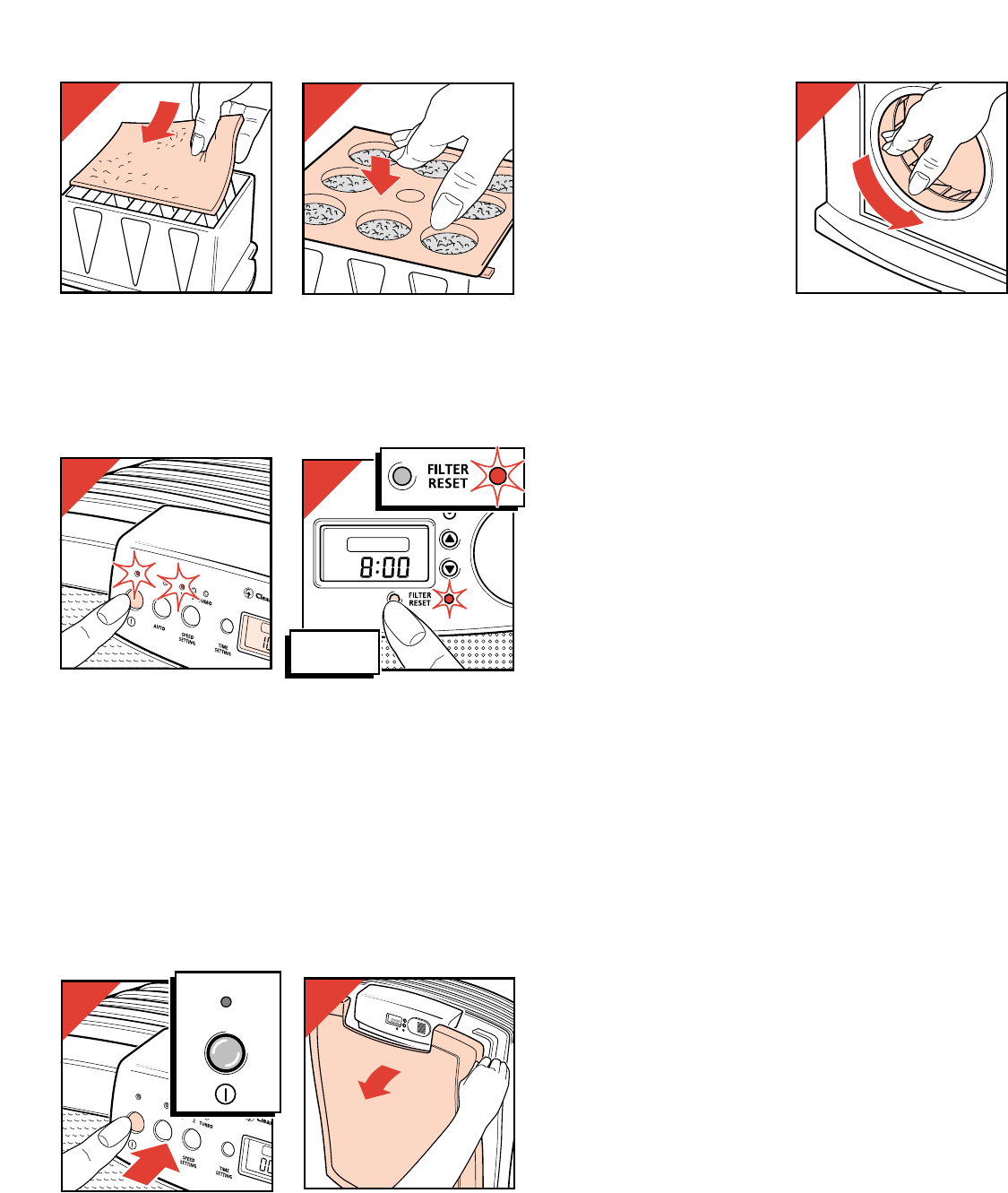

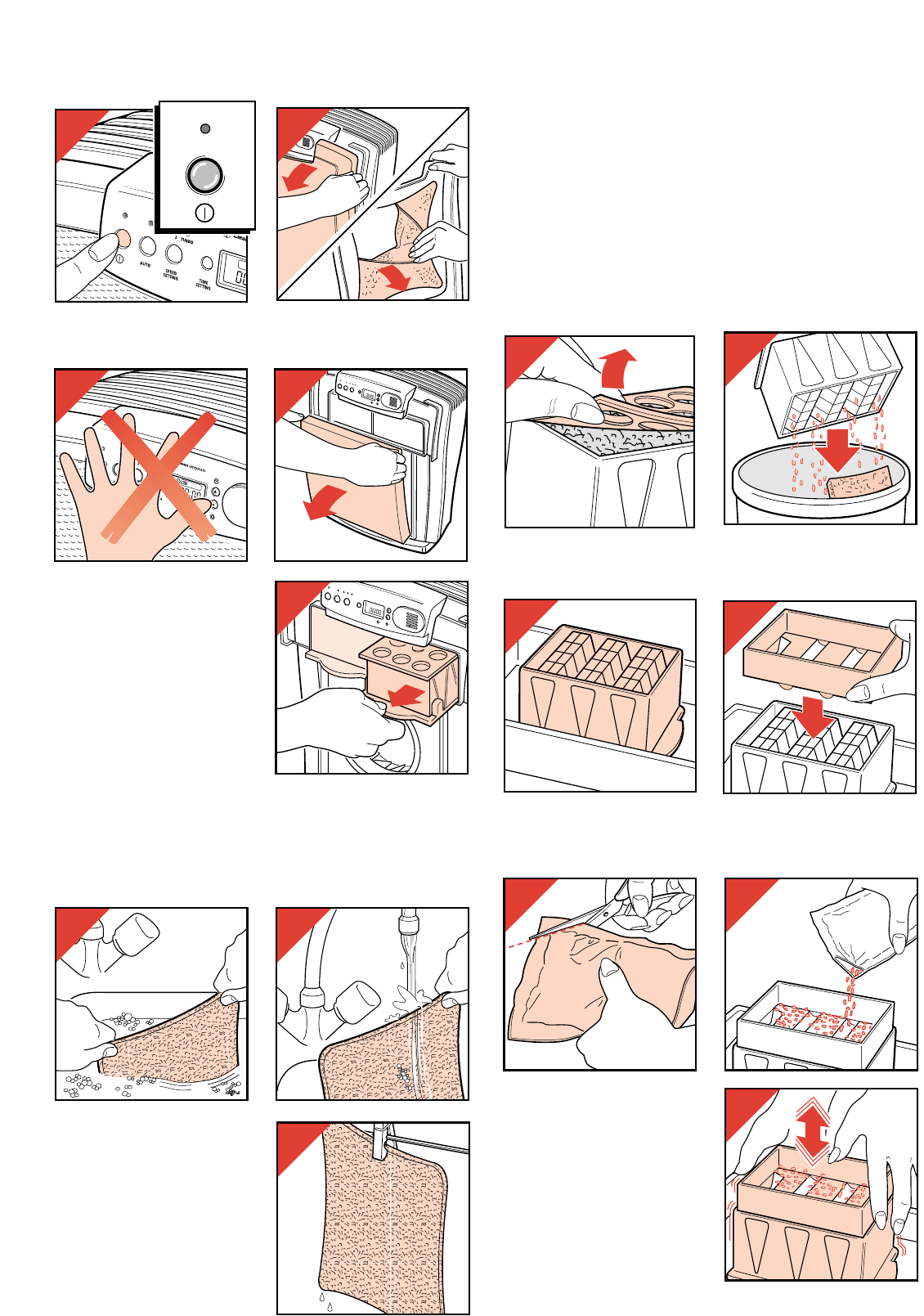

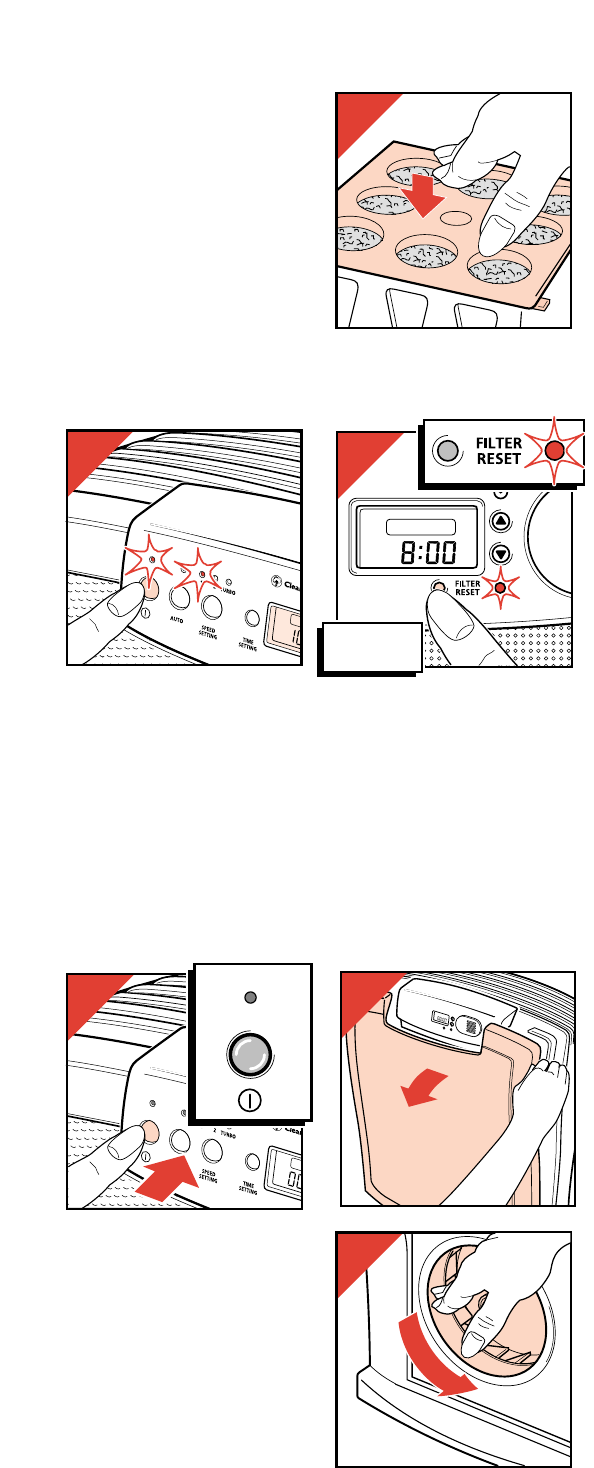

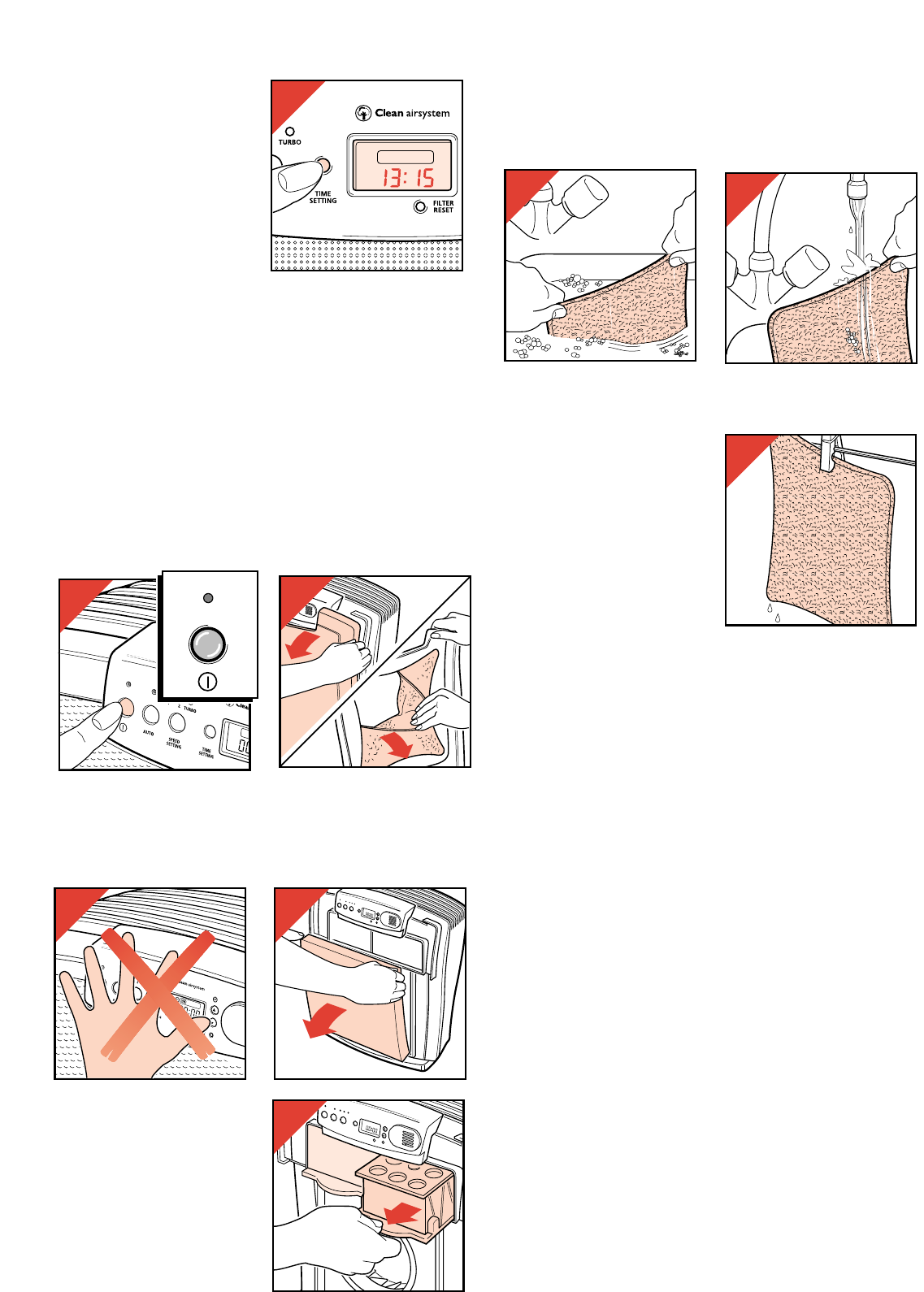

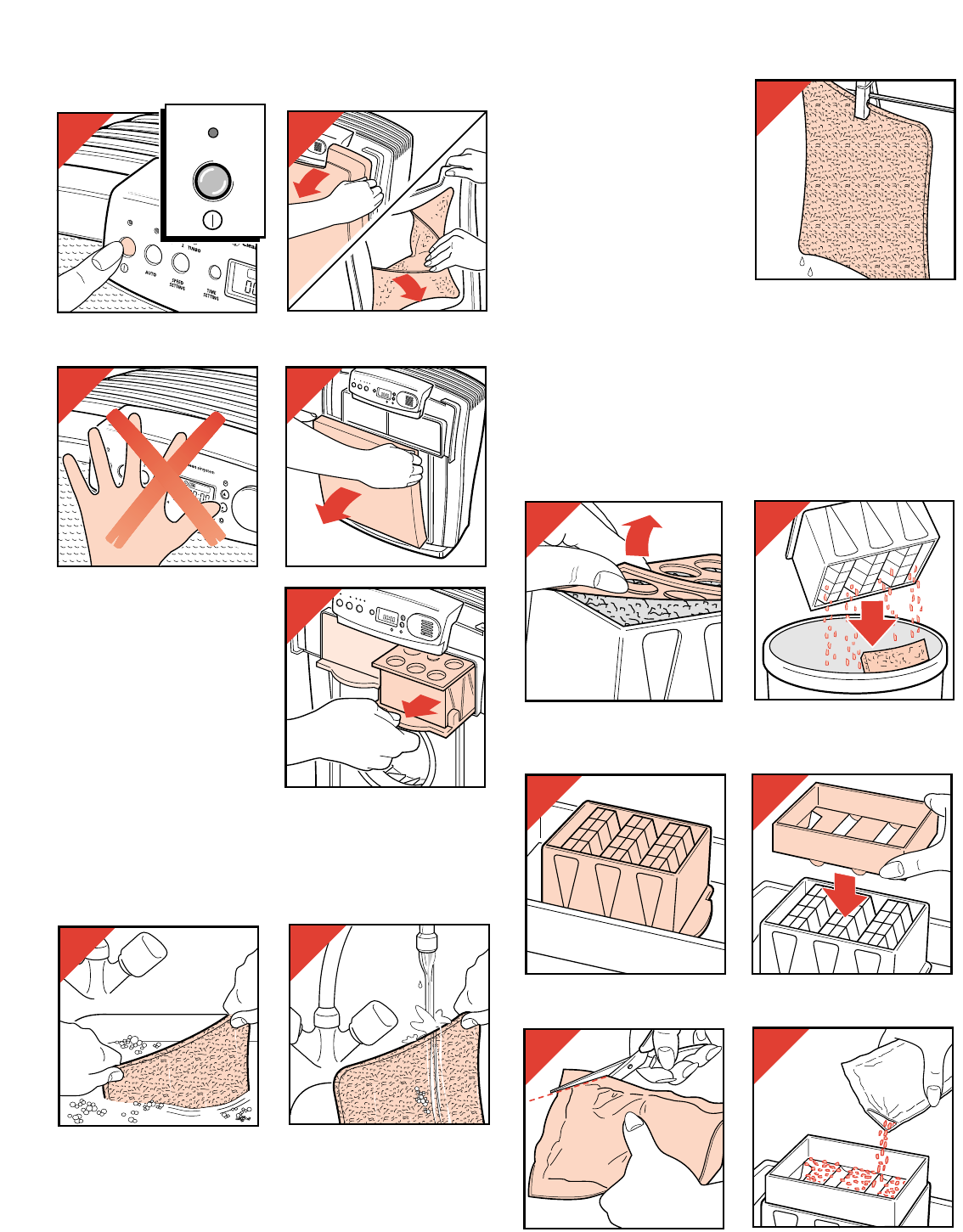

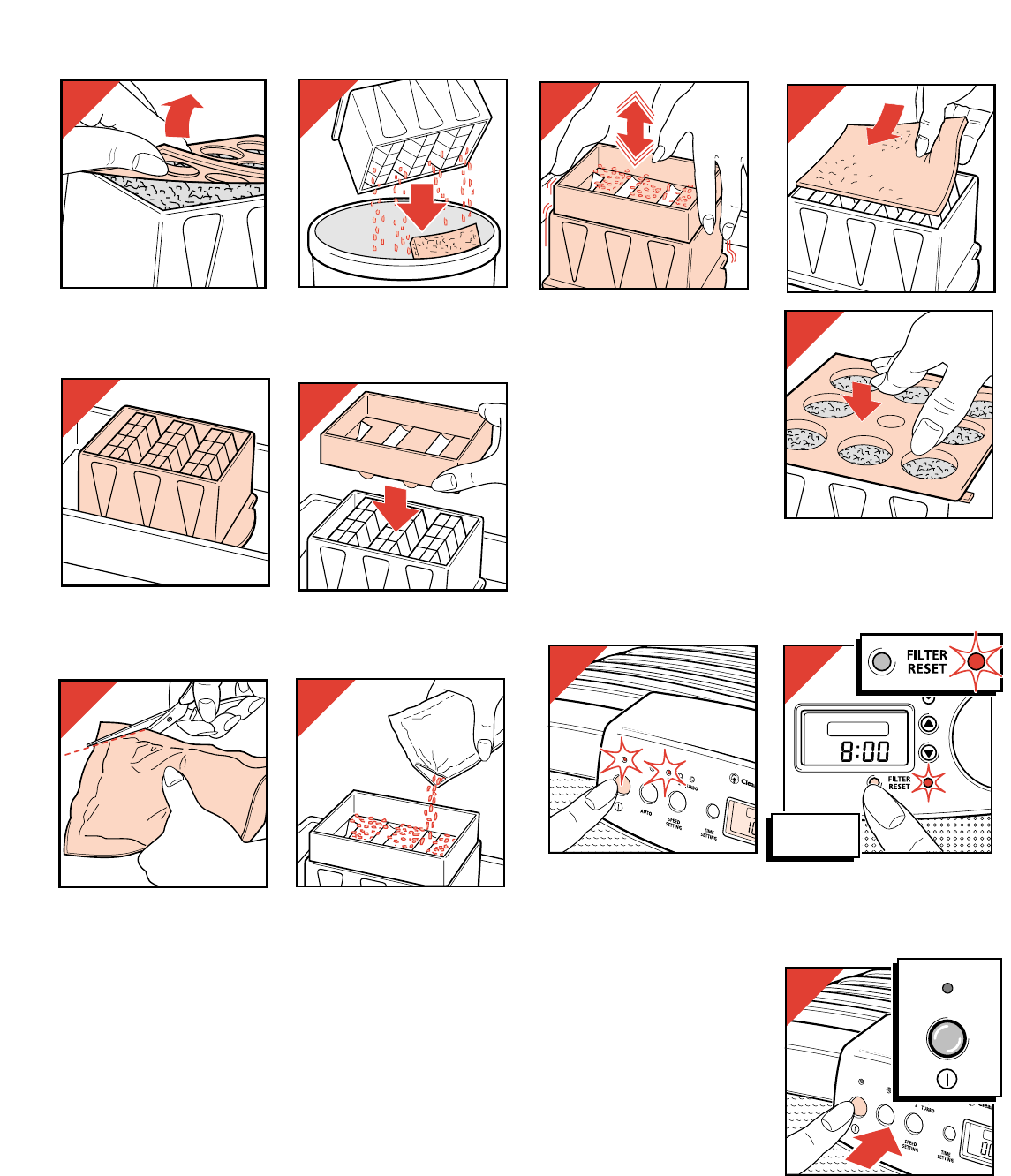

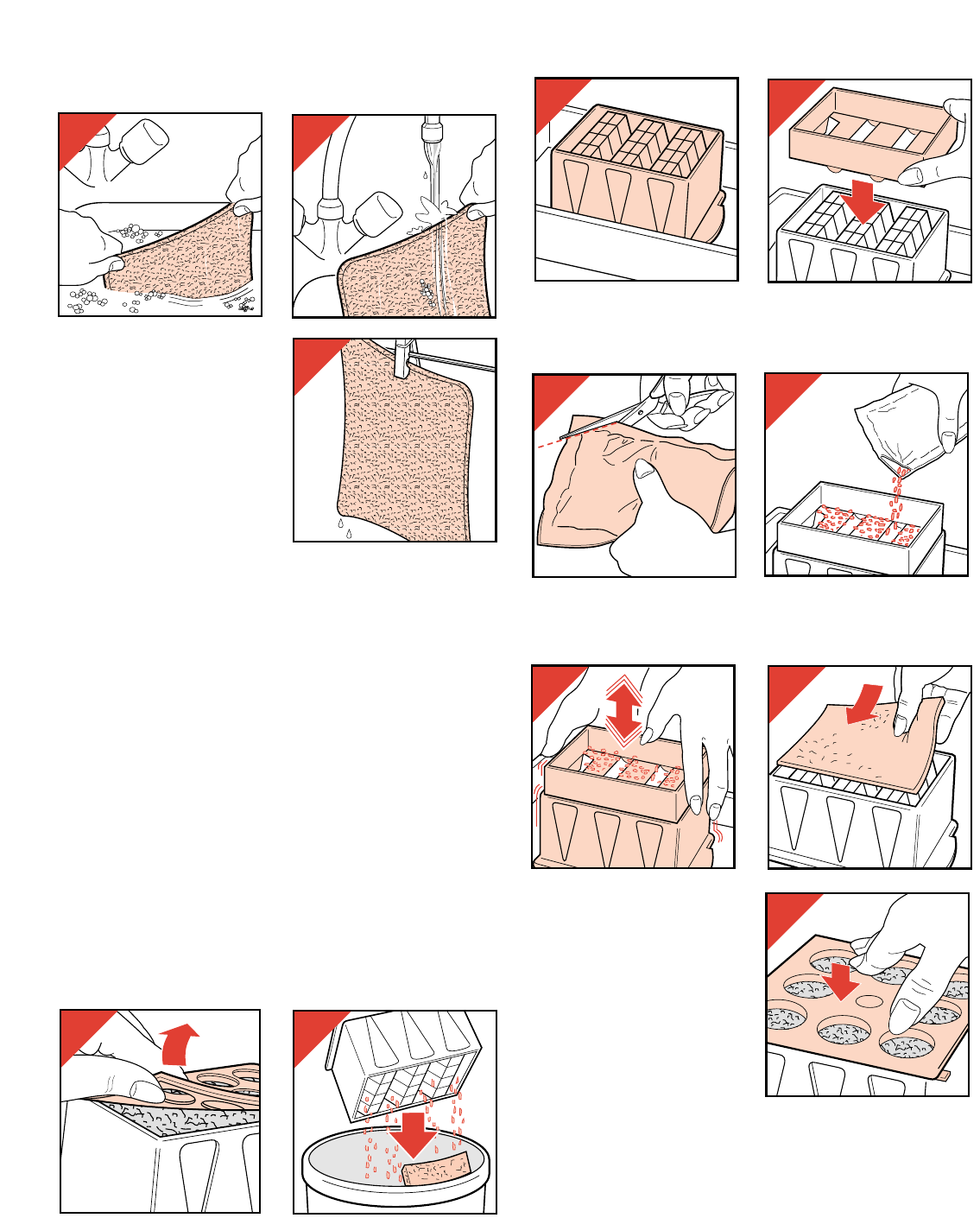

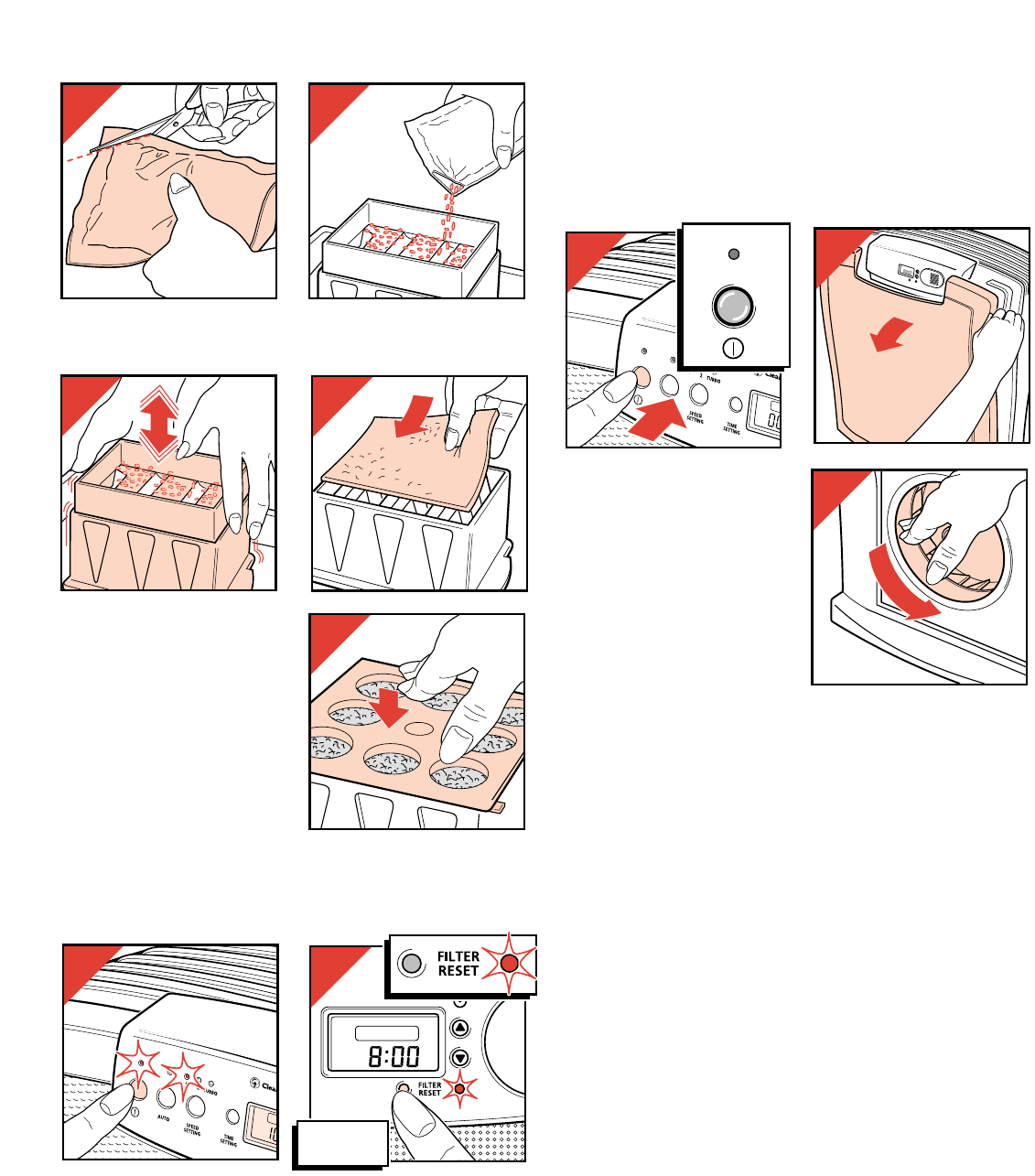

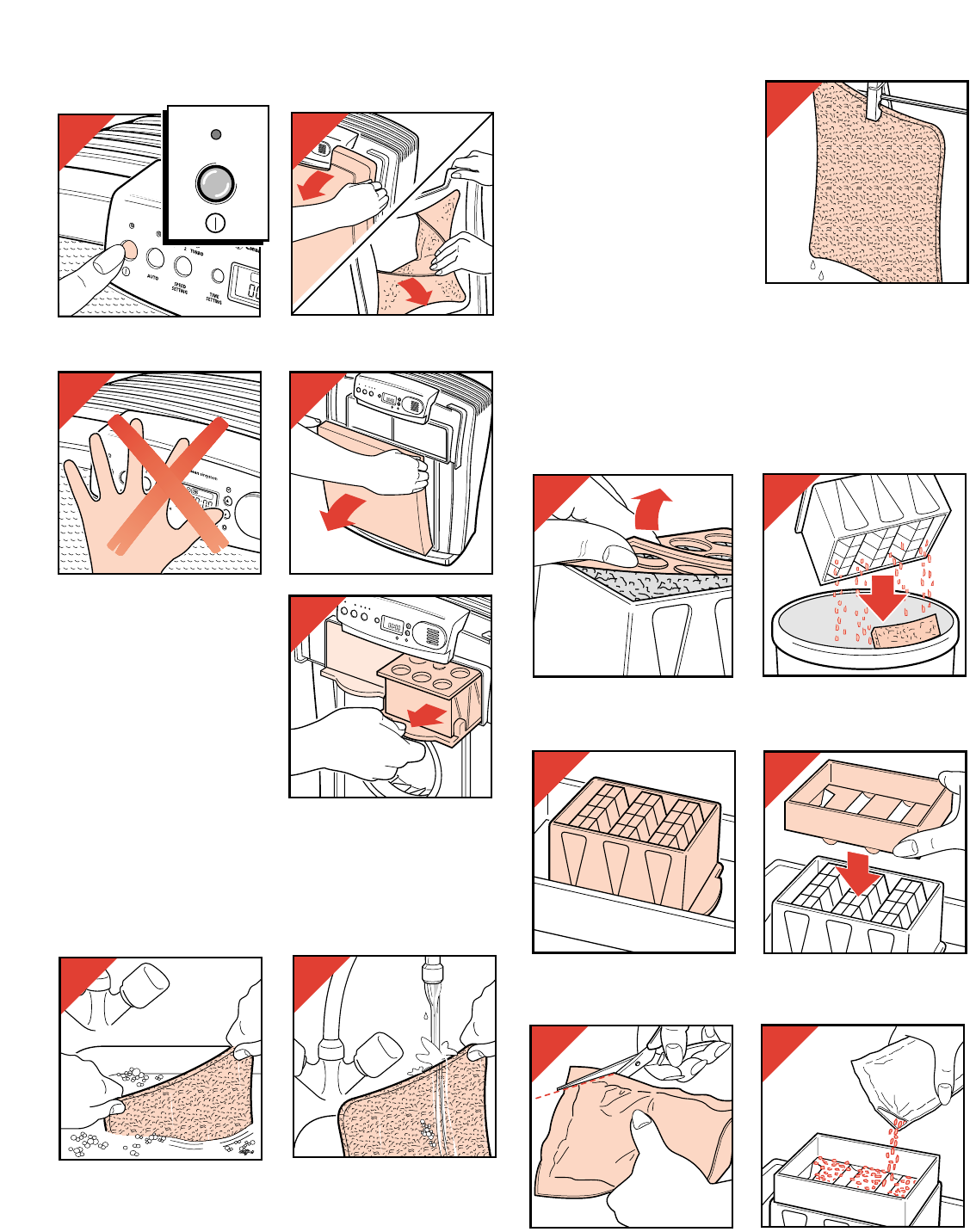

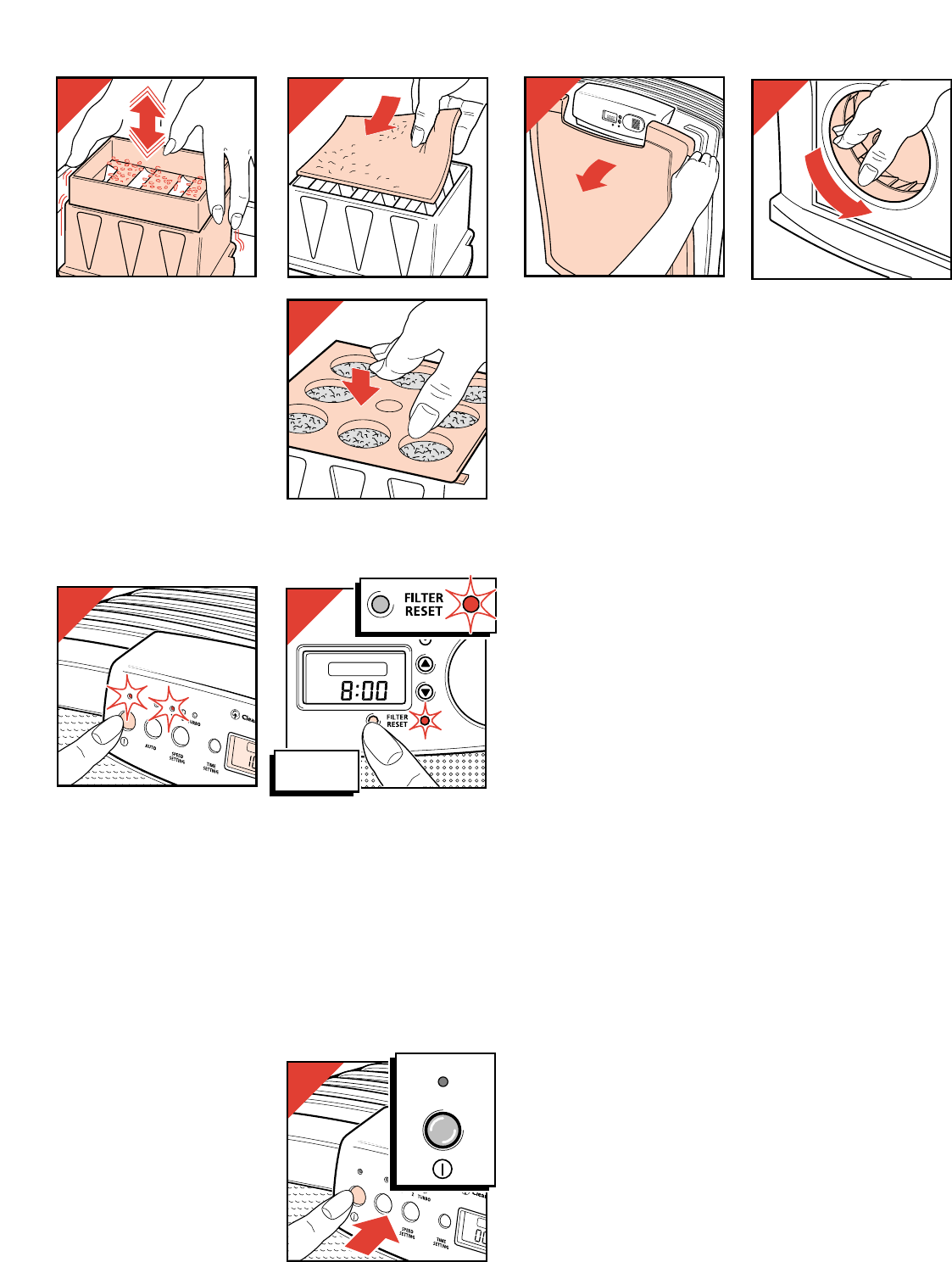

How to clean or replace filters

• Remove and clean the pre-filter at least every two months.

• Remove and replace the Carbon filter granules when the

filter replacement indicator comes on.

• Remove and replace the Hepa filter every second time

when you replace the Carbon filter granules.

• Check the filters right away if the appliance becomes noisier.

Clean and/or replace the filters if necessary.

• It may be necessary to clean or replace the filters more

frequently. This depends on the condition of the air to be

filtered.

Timer

• Using the timer, you can set how long and at what speed you

wish the Air Cleaner to operate.

You can use this function e.g. if you want to use the Air

Cleaner for a number of hours during or after smoking.

You may also find the timer handy if you often use the

appliance for the same period of time.

After switching on, the timer counts down the set operating

time and then switches the Air Cleaner off.

• You can program the Air Cleaner in the “Auto” function or in

a speed you select.

How to set/change the timer setting

- Switch the appliance on (fig. 27)

- Select the required speed.

(“Auto” or with the manual speed selector.)

- Press the “time setting” button (M) twice (fig. 28).

The “OFF” symbol comes on and the display shows 0:00 or

the previously set operating time.

- Press button ▲or button ▼ to set the operating time with

one minute precision (fig. 29).

- Press the “time setting” button (M) (fig. 30).

The “OFF” symbol remains visible. The timer symbol Ò

comes on as well.

After 3 seconds the colon starts flashing to indicate that the

timer is counting down from the set time.

• Please note: If the timer symbol Òhas started flashing

and/or has disappeared, this denotes that the setting was not

successful.

If this happens, try again to set the timer.

- When the set operating time has elapsed, the Air Cleaner will

switch off.

The display lighting, the indicator light above the on/off

button, “OFF” symbol and the timer symbol Òwill go out.

• After switching off the timer, the program remains stored in

the memory.

You can re-activate the program using the “time setting”

button (M). (See section “Fast timer setting”.)

27 28

29 30

31 3 sec.

32 33 3 sec.

- Wash (fig. 40) or vacuum

clean the Pre-filter. You can

remove fluff or hairs e.g. using

a soft brush.

- If washed with a detergent,

rinse the filter with clean warm

water (fig. 41).

- Allow the filters to air-dry

thoroughly (fig. 42) before

reassembly.

Replacing the Hepa filter

Remove and replace the Hepa filter every second time when

you replace the Carbon filter granules.

New Hepa filters are available at your dealer under number

HR 4940.

Replacing the Carbon filters granules

• Remove and replace the Carbon filters when the Carbon

filter replacement indicator (Q) starts flashing (firstly) or is on

continuously (later).

Do not forget to reset the indicator when ready. (See

“Resetting the Carbon filter replacement indicator”.)

• New carbon granules are available at your dealer under

number HR 4941.

- Carefully remove the lid (fig. 43).

- Tip out the foam screen and the old carbon granules into a

disposal bin (fig. 44).

Removing the filters

- Switch the appliance off (fig.

35).

- Remove the front cover with

the pre-filter (fig. 36).

Please note: Do not push

against the control panel

when pulling off the front

cover (fig. 37).

- Remove the Hepa filter

(fig. 38).

- Remove the Carbon filters

(fig. 39).

- To place the filters back

reverse this process.

Safety lock

The front grill has a safety lock.

This lock switches the motor off if the cover is removed while

the Air Cleaner is still switched on.

Cleaning the Pre-filter

35 36

37 38

40 41

43 44

4546

47 48

Place the filter case into the

box (fig. 45).

- Fit the card funnel on to the

filter case (fig. 46).

- Cut off the corner of the poly

bag which contains the new

carbon granules (fig. 47).

- Pour in a complete bagful of

new carbon granules (fig. 48).

- Tap and shake the filter case

to settle the contents (fig. 49).

- Place a new foam screen over

the carbon granules (fig. 50).

- Refit the lid (fig. 51).

- Repeat this procedure for the other Carbon filter.

Resetting the Carbon filters replacement indicator

After replacing the Carbon filters, the Carbon filters

replacement indicator needs resetting:

- Switch the appliance on (fig. 52)

- Press and hold the Carbon filters reset button (P) during at

least 3 seconds (fig. 53).

The indicator light stays (or comes) on.

After some time it will go out to indicate that the indicator has

been reset.

Automatic overheating safety

device

To prevent damage and reduce

safety risks the overheating

safety device switches off the

fan motor if it becomes too hot.

To indicate that the appliance is still in switched-on position

and connected to the mains, the indicator light will remain on.

If this happens:

- Switch the appliance off

(fig. 54).

(The indicator light goes out.)

- Remove the mains plug from the wall socket.

- Wait for the motor to cool down (approx. 15 minutes).

- Remove the front cover (fig. 55). Check that the filters are

not blocked and that nothing is obstructing the airflow.

- Check that the fan can rotate freely if moved by hand

(fig. 56).

- Close the appliance. Put the mains plug back into the wall

socket and switch on.

If the automatic overheating device is activated repeatedly, it is

advisable to take the appliance to your dealer for technical

inspection.

For U.K. only:

Fitting a different plug

This appliance is fitted with a BS 1363 13 Amp. plug.

Should you need to replace the plug, connect the wires as

follows:

Brown wire to the Live (L) terminal of the new plug.

Blue wire to the Neutral (N) terminal of the new plug.

Always fit the same value of fuse as that originally supplied

with your appliance.

Only use BS 1362 approved fuses.

As a guide only: Appliances under 700 W can have a 3 Amp.

fuse (red) and all others should have a 13 Amp. fuse (brown).

When disposing of an old plug (particularly the moulded type

which has been cut from the mains cord) always remove the

49 50

3 sec.

• L'Air Cleaner peut également être accroché au mur

(fig. 3 - 4)

Choisissez une position semblable à celle indiquée aux

fig. 1 - 2.

• Vous pouvez également

placer plusieurs appareils Air

Cleaner dans la même pièce.

Cela est même conseillé

lorsque la pièce est très vaste

ou de géométrie irrégulière.

Dans ce cas il est préférable

de placer les appareils aussi

éloignés que possible l'un de

l'autre, mais toujours contre le

même mur.

• Veillez à ne jamais obstruer

les orifices d'entrée et de

sortie d'air (fig. 5).

• Lorsque vous utilisez un appareil de chauffage, placez l'Air

Cleaner de façon à ce que le flux d'air qu'il génère coïncide

avec le flux d'air de convection produit par l'appareil de

chauffage.

En d'autres termes, l'Air Cleaner doit être placé à proximité

du radiateur ou de toute autre source de chaleur (fig. 6 - 7).

Un Air Cleaner est-il suffisant ?

Pour purifier de façon efficace l'air d'une pièce ou d'une partie

de la pièce, la totalité de l'air doit traverser les filtres 2 à 3 fois

par heure.

Suivant la contenu de l'air de la pièce ou de la partie de la

pièce concernée utilisez un Air Cleaner type HR 4345 pour des

pièces de superficie au sol inférieure ou égale à 40 m2environ.

Les cigarettes, les cigares et les pipes dégagent une fumée

contenant des particules microscopiques

(d'environ 0,18 microns) et à peu près 3000 gaz différents.

Votre purificateur Air Cleaner de Philips absorbe environ 90%

des gaz et 95% des particules produites par la fumée.

Fonctionnement de l'Air Cleaner de Philips

L'Air Cleaner aspire l'air de la pièce et le dirige vers le système

de filtrage.

Une fois purifié, l'air est renvoyé dans la pièce en direction du

plafond.

Pour une élimination optimale des gaz et des particules

présents dans l'air, l'appareil utilise un filtre à trois niveaux.

❶Pré-filtre

Le pré-filtre attrape les particules de poussière les plus grosses

en suspension dans l'air, telles que les fibres textiles et les

poils.

❶Filtre Hepa

Ce filtre élimine les particules les plus fines en suspension

dans l'air.

Il est réalisé en fibre de verre à structure dense qui empêche le

passage des particules. Des filtres du même type sont utilisés

dans la plupart des salles d'opération des hôpitaux.

❶Filtre au charbon

Le dernier filtre est le filtre au charbon

Le charbon actif est le seul matériau capable d'absorber

efficacement les gaz.

Une fonction de l'Air Cleaner permet la sélection automatique

d'une vitesse adaptée pour la purification de l'air ambiant.

L'appareil est équipé d'une horloge 24 heures et d'un

programmateur permettant de sélectionner une période de

temps donnée au terme de laquelle l'appareil s'arrêtera de

fonctionner.

Un témoin lumineux s'éclaire lorsque les filtres charbon doivent

être remplacés.

Positionnement

• Il est généralement

conseillé de placer l'Air

Cleaner :

- à proximité des fumeurs

pour éviter la dispersion de

la fumée ;

- dans une position centrale,

la face arrière contre le mur,

et au-dessus des têtes

(fig. 1 - 2).

Français

25 cm

Min. 140 cm

QTémoin lumineux pour le remplacement des filtres

Charbon.

RDétecteur de fumée

SBouton de réglage du détecteur de fumée

pour pièces de petites dimensions (jusqu'à ± 20 m2)

Ôpour pièces de dimensions plus grandes

(jusqu'à ± 40 m2)

Mise en service

- Remplissez les filtres charbon avec les granulés fournis.

Référez-vous au paragraphe "Remplacement des granulés

des filtres à charbon" (fig. 43-51).

- Branchez le cordon d'alimentation sur la prise du secteur.

Le témoin lumineux au-dessus du bouton de

marche / arrêt, ainsi que l'affichage de l'heure (00:00) et le

symbole de l'horloge ase mettent à clignoter (cela se

produit aussi après un

coupure de courant).

L'affichage n'est pas éclairé.

- Appuyez sur le bouton de

marche/arrêt (fig. 10)

L'appareil se met en marche

à la vitesse 1 et l'affichage

est de couleur orange.

Le témoin lumineux au-

dessus du bouton de

marche/arrêt reste éclairé

pour indiquer que l'appareil

est sur position "ON"

(marche).

Réglage manuel

- Mettez en marche l'appareil

(fig. 11)

Le témoin lumineux au-

dessus du bouton de

marche/arrêt s'allume et

l'affichage s'éclaire en

orange.

L'appareil se met en marche

à la vitesse 1.

Choisissez la vitesse 1, 2 ou

"Turbo" en appuyant sur le

sélecteur de vitesse (fig.12).

Les témoins lumineux

indiqueront la vitesse

sélectionnée.

• Pour une purification rapide de l'air, commencez par placer

le sélecteur de vitesse sur "Turbo" (fig. 13).

Après environ une demi-heure, placez le sélecteur sur la

vitesse 2.

• Si vous souhaitez conserver à tout moment un air propre et

frais dans la pièce, vous pouvez faire fonctionner votre

appareil en permanence sur la vitesse 1 ou 2, selon les

dimensions de la pièce et la vitesse et le degré de pollution

de l'air.

Description générale (fig. 8)

AEntrées d'air (3)

BPré-filtre

CFiltre Hepa

DFiltre au charbon actif (2)

EPanneau de commande

FSortie d'air

GPoignée

HRangement du cordon d'alimentation

IVentilateur

Description du panneau de commande (fig. 9)

JBouton de Marche/Arrêt avec témoin lumineux

KBouton de Marche/Arrêt du mode régulation

automatique de la vitesse ("Auto") avec témoin

lumineux

LSélecteur de vitesse avec témoins lumineux

1 = vitesse lente

2 = vitesse normale

turbo = vitesse rapide

MBouton de réglage de l'horloge et du programmateur

NAffichage

OBouton de réglage de l'heure (avance et recul)

PBouton "reset" du témoin de remplacement des filtres

Charbon

Important

• Lisez ces instructions en vous référant aux

illustrations avant d'utiliser l'appareil (dépliez

également la page 3).

• Ne plongez jamais l'appareil dans de l'eau ou tout

autre liquide.

• Ne faites pas fonctionner l'appareil à l'air libre ou en

milieu humide

• Pour nettoyer l'appareil utilisez un chiffon humide.

Débranchez d'abord le cordon de la prise murale.

• Lorsque vous démontez l'appareil, ne touchez pas

les pièces tournantes. Laissez le filtre Rota s'arrêter

de lui-même.

• N'utilisez que du charbon et des filtres Philips

d'origine

• Veillez à ne pas obstruer les grilles d'entrée d'air et

de sortie d'air. Ne placez pas l'appareil sur une

surface non-rigide telle qu'un lit ou un canapé.

• Maintenez le cordon d'alimentation à distance des

surfaces chaudes.

• Si le cordon d'alimentation de votre appareil est

endommagé, pour le remplacer adressez-vous

exclusivement à Philips ou à un réparateur agréé

Philips car cette opération nécessite un outillage

spécial.

• L'appareil modifie la circulation de l'air à l'intérieur

d'une pièce. C'est pourquoi il est déconseillé, d'une

façon générale, de l'utiliser à proximité d'un feu de

cheminée.

• Après une coupure de courant, remettez d'abord

l'appareil en marche; vous pourrez alors réinitialiser

l'horloge et le programmateur.

• N'exposez pas le détecteur de fumée à une source

directe de chaleur ou à des odeurs trop fortes. Par

exemple, n'utilisez pas le purificateur d'air comme

appareil d'aspiration au dessus de la cuisinière.

• Ne dirigez pas un spray d'aérosol vers le détecteur

de fumée.

• Coupez le mode "Auto" si vous devez quitter pour

une longue durée la pièce dans laquelle l'appareil se

trouve.

• Conservez ces instructions, elles pourront vous être

utiles ultérieurement.

Réglage de l'horloge

• A chaque nouveau branchement de l'Air Cleaner sur le

secteur (et aussi après une coupure de courant) vous devez

régler (à nouveau) l'horloge.

Le témoin lumineux au-dessus du bouton de marche/arrêt, le

symbole de l'horloge aet l'affichage de l'heure (00 00) se

mettent alors à clignoter.

Mettez l'appareil en marche (fig. 19).

Le symbole de l'horloge aet l'affichage de l'heure (00 00)

continuent de clignoter. L'afficheur s'allume.

- Appuyez sur le bouton ou pour régler l'heure (fig. 20)

Les chiffres défileront plus vite si vous gardez le bouton

appuyé.

- L'heure et le symbole de l'horloge adans l'afficheur ne

clignotent plus (fig. 21).

- Appuyez sur le bouton "time setting" (réglage de l'heure) (M)

(fig. 22) pour lancer l'horloge.

Le symbole de l'horloge adisparaît. Les deux points se

mettent à clignoter pour indiquer que l'horloge fonctionne.

Pour changer d'heure

- Mettez l'appareil en marche

(fig. 23).

- Appuyez sur le bouton "time

setting" (réglage de l'heure)

(M) (fig. 24).

Le symbole de l'horloge a

s'affiche

- Appuyez sur le bouton ▲ ou

▼ pour afficher la nouvelle

heure (fig. 25)

(Voir le paragraphe "Réglage

de l'heure du jour")

Mode "Auto"

Le mode “Auto” permet à l'Air

Cleaner de choisir

automatiquement la vitesse

optimale pour éliminer

efficacement les particules

présentes dans l'air.

Le détecteur de fumée détecte

les concentrations de fumée

dans la pièce ou l'Air Cleaner a

été placé.

- Pour une bonne détection, réglez le curseur (S) sur la

position correspondant à la taille de la pièce, petite ou

grande ÔÔ(fig. 14).

Suivant le degré de concentration de fumée l'Air Cleaner

choisira automatiquement une vitesse plus ou moins élevée.

Réglage du mode "Auto"

- Mettez l'appareil en marche (fig. 15)

- Le témoin lumineux au-dessus du bouton de marche/arrêt

s'allume et l'affichage s'éclaire en orange.

L'appareil se met en marche à la vitesse 1.

- Appuyez sur le bouton "Auto" (fig. 16).

Si vous avez sélectionné le mode "Auto" dans les trois

minutes qui ont suivi la mise en marche de l'appareil, le

témoin lumineux "Auto" se mettra à clignoter en orange

pendant un maximum de trois minutes durant lesquelles

l'appareil mesure la qualité de l'air à l'intérieur de la pièce.

• Si l'air est propre, l'Air Cleaner se met en position "stand-by"

et le témoin lumineux "Auto" s'allumera en vert (fig. 17).

Le témoin lumineux au-dessus du bouton de marche/arrêt

restera allumé.

Si le détecteur de fumée détecte une pollution, le témoin

lumineux "Auto" restera éclairé en orange et l'appareil

passera automatiquement en vitesse 1, 2 ou turbo (fig. 18).

• Si vous souhaitez quitter le mode "Auto", réappuyez sur le

bouton "Auto".

Le témoin lumineux au-dessus du bouton s'éteindra alors.

15 16

17 18

19 20

21 22

23 24

- Lorsque le temps de fonctionnement programmé s'est

écoulé, l'Air Cleaner s'éteint de lui-même.

L'éclairage de l'afficheur, le témoin lumineux au-dessus du

bouton de marche/arrêt, le symbole "OFF" et le symbole Ò

du programmateur s'éteignent.

• Même après avoir éteint le programmateur, le programme

demeure enregistré dans la mémoire.

Le programme peut être réactivé au moyen du bouton M.

(Reportez-vous au paragraphe "Programmation rapide").

Pour désactiver le programmateur

- Pour désactiver le

programmateur

(prématurément), appuyez sur

le bouton "time setting"

(réglage de l'heure) (M) et

maintenez appuyé pendant au

moins trois secondes (fig. 31).

L'heure de l'horloge

apparaîtra sur l'afficheur.

Programmation rapide

Si vous avez déjà programmé précédemment une durée de

fonctionnement de l'appareil, vous pouvez réutiliser ce

programme de façon rapide et facile en procédant comme suit:

- Mettez l'appareil en marche (fig. 32).

- Appuyez sur le bouton "time setting" (réglage de l'heure) (M)

et maintenez appuyé pendant au moins 3 secondes jusqu'à

ce que le symbole "OFF" et celui de la programmation

apparaissent (fig. 33).

La précédente programmation devient visible . Le compte à

rebours commence.

Pour suivre le compte à rebours

Vous souhaitez suivre le compte

à rebours de la durée de

fonctionnement de l'appareil,

appuyez le bouton "time setting"

(réglage de l'heure") (M) une fois

(fig. 34).

L'heure normale s'affichera

brièvement. Puis le compte à

rebours s'affichera de nouveau.

Nettoyage ou remplacement des filtres

• Retirez et nettoyez le pré-filtre au minimum tous les deux

mois.

• Retirez et remplacez les granulés du filtre au charbon

lorsque le témoin de remplacement du filtre s'allume.

• Retirez et remplacez les filtres Hepa tous les deux

remplacement des granulés du filtre au charbon.

- Pour finir, appuyez de

nouveau sur le bouton "time

setting" (Réglage de l'heure)

(M) (fig. 26).

Programmateur

• Ce dispositif vous permet de

programmer la durée et la

vitesse de fonctionnement de

votre Air Cleaner

Vous pouvez utiliser cette fonction par exemple si vous

souhaitez utiliser l'Air Cleaner pendant un certain nombre

d'heures pendant ou après que des personnes aient fumé

dans la pièce.

Le programmateur peut être aussi utile si vous utilisez

souvent l'appareil pour une même durée. Après sa mise en

marche, l'appareil compte à rebours le temps de

fonctionnement programmé, puis éteint l'Air Cleaner.

• Vous pouvez programmer le fonctionnement de l'Air Cleaner

en mode "Auto" ou à une vitesse de votre choix.

Pour régler/modifier les données du programmateur

- Mettez l'appareil en marche (fig. 27).

- Sélectionnez la vitesse désirée. '"Auto" ou avec le sélecteur

de vitesse manuel).

- Appuyez sur le bouton "time setting" (réglage de l'heure) (M)

deux fois (fig. 28).

Le symbole "OFF" apparaît et l'heure 00 00 ou l'heure

précédemment programmée s'affiche.

- Appuyez sur le bouton ▲ou ▼pour régler la durée de

fonctionnement avec une précision d'une minute (fig. 29).

- Appuyez sur le bouton "time setting" (réglage de l'heure) (M)

(fig. 30).

Le symbole "OFF" reste affiché. Le symbole Ò de l'horloge

apparaît également.

3 secondes après les deux points se mettent à clignoter pour

indiquer que le programmateur a commencé son compte à

rebours à partir de l'heure programmée.

• Attention : Si, en cours de programmation, le symbole du

programmateur s'est mis à clignoter et/ou a disparu, cela

signifie que la programmation ne s'est pas faite.

Dans ce cas, procédez à une nouvelle programmation.

27 28

29 30

31 3 sec.

32 33 3 sec.

(fig. 41).

- Laissez sécher les filtres à l'air libre (fig. 42). Les filtres

doivent être parfaitement secs avant de les remettre en

place.

Remplacement des filtres Hepa

Les filtres Hepa doivent être remplacés tous les deux

remplacement des granulés des filtres charbon. Vous pouvez

vous procurer de nouveaux filtres Hepa auprès de votre

revendeur sous la référence HR 4940.

Remplacement des granulés des filtres à charbon

• Retirez et remplacez les filtres à charbon lorsque le témoin

de remplacement des filtres à charbon (Q) se met à clignoter

(d'abord) ou reste allumé en permanence (ensuite).

N'oubliez pas de réinitialiser le témoin une fois le

remplacement effectué. (Reportez-vous à la section

"Réinitialisation du témoin de remplacement du filtre à

charbon").

• Vous pouvez vous procurer de nouveaux granulés de

charbon actif auprès de voter revendeur sous la référence

HR 4941.

- Retirez délicatement le couvercle (fig. 43).

- Versez la plaque de mousse et les granulés de charbon

usagés dans une poubelle (fig. 44).

- Placez le corps du filtre dans la boîte (fig. 45).

- Placez l'entonnoir en carton sur le corps du filtre (fig.46).

• Si l'appareil devient plus bruyant, vérifier immédiatement les

filtres. Nettoyez ou remplacez les filtres si nécessaire.

• Il peut être nécessaire de nettoyer ou de remplacer les filtres

plus fréquemment suivant le degré de pollution de l'air à

filtrer.

Dépose des filtres

- Eteignez l'appareil (fig. 35)

- Retirez le couvercle frontal avec le pré-filtre (fig. 36)

Attention : Lorsque vous retirez le couvercle avant,

veillez à ne pas appuyer sur le panneau de commande

(fig. 37).

- Retirez les filtres Hepa

(fig. 38).

- Retirez les filtres au charbon

(fig. 39).

- Pour la remise en place des

filtres procédez en ordre

inverse.

Système de coupure de sécurité

Le couvercle avant est muni d'un dispositif de sécurité qui

coupe l'alimentation du moteur électrique si le couvercle frontal

est retiré en cours de fonctionnement de l'Air Cleaner.

Nettoyage du pré-filtre

- Lavez (fig. 40) ou nettoyez le

pré-filtre à l'aspirateur.

Vous pouvez chasser les poils

et peluches au moyen d'une

brosse souple.

- Si vous utilisez un détergent,

rincez les filtres à l'eau tiède

35 36

37 38

41 42

43 44

4546

- Coupez le coin du sachet contenant les nouveaux granulés

de charbon (fig. 47).

- Versez tout le contenu du sachet (fig. 48).

- Tapotez et secouez le boîtier

du filtre pour stabiliser le

contenu (fig. 49).

- Mettez en place une nouvelle

plaque de mousse par-dessus

les granulés de charbon actif.

(fig. 50).

- Remettez le couvercle en

place (fig. 51).

- Appliquez la même procédure

pour l'autre filtre à charbon.

Réinitialisation du témoin de remplacement des filtres à

charbon

Après avoir remplacé les filtres à charbon, il vous faut

réinitialiser le témoin de remplacement des filtres à charbon :

- Mettez l'appareil en marche (fig. 52).

- Appuyez sur le bouton de réinitialisation des filtres à charbon

(P) et maintenez le bouton appuyé pendant au moins trois

secondes (fig. 53).

- Le témoin lumineux reste allumé (ou s'allume).

Après un certain temps il s'éteindra pour indiquer que le

témoin a été réinitialisé.

Dispositif de coupure automatique en cas de surchauffe

Pour éviter toute détérioration et réduire les risques liés à la

sécurité, un dispositif de sécurité coupe le moteur du

ventilateur lorsque celui-ci devient trop chaud.

Pour indiquer que l'appareil est toujours en marche et branché

sur le secteur, le témoin lumineux reste éclairé.

Si cela se produit :

- Eteignez l'appareil (fig. 54).

(Le témoin lumineux s'éteint).

- Débranchez le cordon de la

prise du secteur.

- Laissez le moteur refroidir

(pendant environ 15 minutes).

- Retirez le couvercle frontal

(fig. 55) Vérifiez que les filtres

ne sont pas colmatés et que

rien ne gêne la circulation de

l'air.

- Vérifiez que le filtre Rota peut tourner librement en le faisant

tourner à la main (fig. 56).

- Fermez l'appareil. Rebrancher le cordon sur la prise du

secteur et remettez l'appareil en marche.

Si le dispositif de coupure automatique en cas de surchauffe

se réactive de façon répétée, nous vous conseillons d'amener

l'appareil chez votre revendeur pour qu'il puisse procéder à

49 50

54 55

3 sec.

• U kunt de Air Cleaner ook aan de muur bevestigen

(fig. 3 - 4). Kies een plaats die overeenkomt met

fig. 1 - 2.

• Het is ook mogelijk meer dan één Air Cleaner in dezelfde

kamer te plaatsen.

Dit is vooral aan te bevelen als de kamer erg groot is en/of

een onregelmatige vorm heeft.

In zo’n geval kunt u ‘t best de apparaten zo ver mogelijk uit

elkaar zetten, maar wel tegen

dezelfde wand.

• Dek nooit de luchtinlaat- of -

uitlaatopeningen af (fig. 5).

• Wanneer u verwarmings-

apparaten gebruikt: plaats de

Air Cleaner zodanig dat de

luchtstroming die het

apparaat veroorzaakt

overeenkomt met de

convectie-luchtstroom van de

verwarming.

Dit betekent: Plaats de Air Cleaner naast de radiator of

andere warmtebron

(fig. 6 - 7).

Is één Air Cleaner voldoende?

Om de in een vertrek aanwezige lucht goed te reinigen en

schoon te houden moet deze 2 tot 3 maal per uur door de

luchtreiniger gefilterd worden.

Afhankelijk van de luchtinhoud van de te reinigen ruimte

adviseren wij één Air Cleaner type HR 4345 te gebruiken voor

kamers / ruimtes tot ongeveer 40 m2vloeroppervlak.

Sigaretten, sigaren en pijpen produceren rook die

microscopisch kleine deeltjes bevat (ongeveer 0,18 micron) en

ongeveer 3000 verschillende gassen.

Uw Philips Air Cleaner helpt u de lucht effectief te reinigen: het

vangt tot 90% van de gassen en tot 95% van de deeltjes die in

de lucht zweven, zoals rookdeeltjes en huisstof.

Hoe werkt de Philips Air Cleaner?

De Air Cleaner zuigt lucht naar binnen en voert deze door het

filtersysteem.

Na het schoonmaken wordt de gereinigde lucht in de richting

van het plafond weer de kamer ingeblazen.

Om zelfs de kleinste deeltjes uit de lucht te verwijderen,

gebruikt het apparaat een uniek 3- fasen Air Cleaner filter:

❶ Vóórfilter

Het vóórfilter vangt de grotere in de lucht zwevende

stofdeeltjes zoals pluizen, haartjes e.d.

❷ Hepa filter

Dit filter verwijdert de kleinere deeltjes, die in de lucht zweven.

Het filter is gemaakt van glasvezels. De vezels liggen zo dicht

tegen elkaar, dat de deeltjes er niet tussendoor kunnen.

Soortgelijke filters worden ook gebruikt in de meeste

operatiekamers in ziekenhuizen.

❸ Carbon filter

Het laatste filter is het Carbon (koolstof) filter.

Actieve koolstof (Active Carbon) is het enige filtermateriaal dat

op effectieve wijze gassen kan adsorberen.

Deze luchtreiniger kan zo worden ingesteld dat het apparaat

automatisch de juiste snelheid voor het reinigen van de lucht

kiest.

De luchtreiniger heeft een 24-uurs klok en een timer, die het

mogelijk maken een tijdsduur in te stellen waarna het apparaat

uitschakelt.

Wanneer de Carbon-filters

vervangen moeten worden,

gaat er een “filter vol”

controlelampje branden.

Plaatsing

• In het algemeen is het aan

te bevelen de luchtreiniger

te plaatsen

- zo dicht mogelijk bij de

plaats waar gerookt wordt,

om verspreiding van de rook

te voorkomen;

- centraal in de kamer, met

zijn rugzijde tegen de muur

en boven hoofdhoogte

(fig. 1 - 2).

Nederlands

25 cm

Min. 140 cm

QQCarbon filters vervangingsindicator (controlelampje)

RRRooksensor

SSSchakelaar voor het instellen van de rook sensor

voor kleine ruimtes (tot ± 20 m2)

Ôvoor grote ruimtes (tot ± 40 m2)

In gebruik stellen

- Vul de carbon filters met de meegeleverde koolstofkorrels.

(Zie gedeelte "Koolstofkorrels van Carbon filter vervangen",

fig. 43-51).

- Steek de stekker in het stopcontact.

Het controlelampje boven de aan/uit druktoets, de digitale

cijfers (00 00) en het

kloksymbool a knipperen nu.

(Ditzelfde gebeurt na een

stroomstoring.)

Het afleesvenster is niet

verlicht.

- Druk op de aan/uit toets

(fig.10).

Het apparaat gaat werken op

snelheid 1 en het venster licht

oranje op.

Het controlelampje boven de

aan/uit druktoets blijft continu

branden om aan te geven dat het apparaat aan staat.

Handmatig instellen

- Schakel de Air Cleaner in (fig. 11).

Het controlelampje boven de aan/uit druktoets gaat branden

en het venster licht oranje op.

Het apparaat gaat werken op snelheid 1.

- Kies snelheid 1, 2 of “Turbo” door de snelheidsregelaar in te

drukken (fig. 12).

De controlelampjes geven de gekozen snelheid aan.

• Om de lucht snel te

reinigen, kunt u de regelaar

eerst op “Turbo” zetten

(fig. 13).

Na ongeveer een half uur

schakelt u terug naar

snelheid 2.

• Om altijd verzekerd te zijn

van frisse, schone lucht in

uw kamer, kunt u het

apparaat continu op

snelheid 1 of 2 laten

werken.

Dit is afhankelijk van de

grootte van de kamer en van de mate waarin de lucht neigt

te vervuilen.

Algemene beschrijving (fig. 8)

ALuchtinlaatopeningen (3)

BVóórfilter

CHepa filter

DCarbon (koolstof) filters (2)

EBedieningspaneel

FLuchtuitlaatopening

GHandgreep

HSnoeropbergplaats

IVentilator

Beschrijving van het bedieningspaneel (fig. 9)

JJAan/uit druktoets met controlelampje

KKAan/uit druktoets voor automatische werking met

controlelampje

LLSnelheidsregelaar met controlelampjes

1 = lage snelheid

2 = normale snelheid

turbo = hoge snelheid

MMDruktoets voor instellen van de timer en klok

NNAfleesvenster

OODruktoetsen voor het instellen van de tijd

(naar boven en naar beneden)

PPDruktoets 'reset' van Carbon filters

vervangingsindicator

Belangrijk

• Lees de gebruiksaanwijzing en bekijk alle

tekeningen voordat u het apparaat in gebruik neemt.

(Zie ook uitklappagina 3.)

• Dompel het apparaat nooit in water of in een andere

vloeistof.

• Gebruik het apparaat niet buitenshuis of in een

vochtige omgeving.

• U kunt het apparaat schoonmaken met een vochtige

doek. Haal dan eerst de stekker uit het stopcontact.

• Als u het apparaat uit elkaar haalt: raak geen

bewegende delen aan. Laat de ventilator vanzelf tot

stilstand komen.

• Gebruik alleen de originele Philips filters en

koolstofmateriaal.

• Dek niet de luchtinlaat- en -uitlaat-openingen af. Zet

het apparaat niet op een zacht oppervlak, zoals een

bed of sofa.

• Houd het snoer uit de buurt van hete voorwerpen.

• Indien het snoer van dit apparaat is beschadigd,

dient het uitsluitend te worden vervangen door een

door Philips daartoe aangewezen reparateur, omdat

voor de reparatie speciale gereed-schappen en/of

onderdelen vereist zijn.

• Het apparaat heeft invloed op de luchtcirculatie in

de kamer. In het algemeen is het niet aan te raden

het apparaat naast een brandende open haard te

gebruiken.

• Na een stroomstoring dient het apparaat eerst te

worden aangezet, voordat de kloktijd en timer

opnieuw kunnen worden ingesteld.

• De rooksensor mag niet worden blootgesteld aan

een directe hittebron of zeer sterke geuren.

Gebruik de luchtreiniger bijvoorbeeld niet als

afzuiginstallatie boven het fornuis.

• Spuit niet met een spuitbus in de richting van de

rook sensor.

• Schakel de “Auto” functie uit, wanneer u voor

langere tijd de ruimte verlaat waarin het apparaat is

geplaatst.

• Bewaar de gebruiksaanwijzing, zodat u deze later

opnieuw kunt raadplegen.

Instellen van de kloktijd

• Wanneer de luchtreiniger wordt aangesloten op de

elektriciteit, (en ook na een stroomstoring), moet de kloktijd

(opnieuw) worden ingesteld.

Het controlelampje boven de aan/uit druktoets,

kloksymbool aen de digitale cijfers (00 00) knipperen

om dit aan te geven.

- Schakel de Air Cleaner in (fig. 19).

Het kloksymbool en de digitale cijfers blijven knipperen.

Het venster licht op.

- Druk op toets ▲of toets ▼ om te tijd in te stellen (fig. 20).

Door een toets langer ingedrukt te houden, verspringen de

cijfers sneller.

- De kloktijd en het kloksymbool a in het venster knipperen

niet langer (fig. 21).

- Druk op de toets “time setting” (M) om de klok te starten

(fig. 22).

Het kloksymbool a gaat uit. De dubbele punt knippert om

aan te geven dat de klok loopt.

Ingestelde kloktijd wijzigen

- Schakel de Air Cleaner in (fig. 23).

- Druk op de toets “time setting” (M) (fig. 24).

Het kloksymbool a wordt zichtbaar.

“Auto” functie

De “Auto” functie zorgt ervoor

dat de Air Cleaner automatisch

de juiste snelheid kiest voor

effectieve verwijdering van

rook.

De rooksensor (R) in het

apparaat registreert de

concentratie rook in de ruimte

waar de Air Cleaner staat.

- Om de sensor goed te laten

registreren, schuift u de schakelaar (S) in de juiste stand

voor respectievelijk een kleine of een grotere Ô kamer

(fig. 14).

Afhankelijk van de rookconcentratie schakelt de Air Cleaner

automatisch naar een hogere of lagere snelheid.

“Auto” functie instellen

- Schakel de Air Cleaner in (fig. 15).

Het controlelampje boven de aan/uit druktoets gaat branden

en het venster licht oranje op.

Het apparaat gaat werken op snelheid 1.

- Druk op de “Auto”-toets (fig. 16).

Als u “Auto” kiest tijdens de eerste drie minuten na het

apparaat inschakelen, knippert het controlelampje

gedurende maximaal drie minuten oranje. Het apparaat

meet dan de luchtkwaliteit in de kamer.

• Als de lucht schoon is, schakelt de Air Cleaner naar de

wachtstand en wordt het controlelampje boven de “Auto”-

toets groen (fig. 17).

Het controlelampje van de aan-/uit druktoets blijft branden.

• Indien de rooksensor vervuiling vaststelt, blijft het

controlelampje boven de “Auto”-toets oranje branden en het

apparaat schakelt automatisch naar snelheid 1, 2 of turbo

(fig. 18).

• Als u de “Auto” functie wilt verlaten, drukt u nogmaals op de

“Auto”-toets.

Het controlelampje boven deze druktoets gaat dan uit.

15 16

17 18

19 20

21 22

23 24

• Let op: Indien het timer symbool Ò is gaan knipperen en/of is

uitgegaan, betekent dit dat er geen tijd is geprogrammeerd.

Stel dan de timer opnieuw in.

- Wanneer de ingestelde periode om is, schakelt de Air

Cleaner uit. Het vensterlicht, het controlelampje boven de

aan/uit druktoets, “OFF” en timer symbool Ò gaan uit.

• Het programma blijft na het uitschakelen van de Air Cleaner

bewaard in het geheugen.

U kunt het door middel van het snelkiesprogramma weer

gebruiken. (Zie: “Snel instellen van de timer”.)

Timer uitschakelen

- Om de timer (voortijdig) uit te

schakelen, houdt u de toets

“time setting” (M) minimaal

3 seconden ingedrukt

(fig. 31).

De kloktijd verschijnt in het

venster.

Snel instellen van de timer

Indien u reeds eerder een werkduur voor het apparaat heeft

voorgeprogrammeerd, kunt u deze eenvoudig weer gebruiken:

Schakel de Air Cleaner in (fig. 32).

- Houd de toets “time setting” (M) ingedrukt (minimaal 3

seconden) tot het “OFF” en timer symbool zichtbaar worden

(fig. 33).

De eerder ingestelde werkduur wordt zichtbaar. Het aftellen

begint.

Klokkijken tijdens aftellende timer

U kunt de kloktijd bekijken

terwijl de timer aan het aftellen

is. Druk daarvoor één keer op

de toets “time setting” (M)

(fig. 34).

In het venster is de kloktijd

enkele seconden zichtbaar.

Daarna wordt het aftellen weer

zichtbaar in het venster.

Filters schoonmaken of

vervangen

• Verwijder en reinig het vóórfilter tenminste elke twee

maanden.

• Verwijder en vervang de koolstofkorrels van de Carbon filters

wanneer de filter vervangings-indicator dit aangeeft.

• Verwijder en vervang het Hepa filter elke tweede keer dat u

de koolstofkorrels vervangt.

• Controleer de filters meteen wanneer het apparaat meer

geluid gaat maken. Maak de filters zonodig schoon of

vervang ze.

• Het kan nodig zijn de filters vaker schoon te maken of te

vervangen. Dit hangt af van de conditie van de te filteren

lucht.

- Stel de nieuwe kloktijd in met toets ▲of toets ▼ (fig. 25).

(Zie “Instellen van de kloktijd”.).

- Druk tenslotte opnieuw op de toets “time setting” (M)

(fig. 26).

Timer (tijdschakelaar)

• Met de timer kunt u instellen hoe lang èn op welke snelheid

de Air Cleaner moet werken. Deze functie kunt u

bijvoorbeeld gebruiken indien u de Air Cleaner een aantal

uren tijdens of na het roken wilt laten werken.

Ook kan de timer handig zijn wanneer u het apparaat vaak

gedurende een zelfde tijd gebruikt.

Na inschakeling telt de timer de ingestelde tijd af en schakelt

dan de luchtreiniger uit.

• U kunt de Air Cleaner programmeren in de “Auto” functie of

in een snelheid die u zelf bepaalt.

Instellen/wijzigen van de timer

- Schakel de Air Cleaner in (fig. 27).

- Kies de gewenste snelheid. (“Auto” of met de handmatig in te

stellen snelheidsregelaar.)

- Druk tweemaal op de toets “time setting” (M) (fig. 28).

Het “OFF” symbool wordt zichtbaar en het venster vertoont

0:00, of de reeds eerder geprogrammeerde werkduur.

- Druk op toets ▲of toets ▼ om de tot op de minuut

nauwkeurig in te stellen hoe lang het apparaat moet werken

(fig. 29).

- Druk op de toets “time setting” (M) (fig. 30). Het “OFF”

symbool blijft zichtbaar.

Tevens ziet u nu het timer symbool Ò.

Na 3 seconden gaat de dubbele punt knipperen om aan te

geven dat de ingestelde tijd wordt afgeteld.

27 28

29 30

31 3 sec.

32 33 3 sec.

- Laat het filter goed aan de

lucht drogen (fig. 42) voordat

u het weer op zijn plaats zet.

Hepa filter vervangen

Vervang het Hepa filter

tenminste elke tweede keer dat

u de koolstofkorrels vervangt.

Nieuwe Hepa filters zijn

verkrijgbaar bij uw leverancier

onder nr. HR 4940.

Koolstofkorrels van Carbon filters vervangen

• Verwijder en vervang de Carbon filters wanneer het

controlelampje van de filter vervangings-indicator (Q) gaat

knipperen (eerst) of continu blijft branden (later).

Vergeet daarna niet de indicator te resetten.

(Zie “Reset Hepa filters vervangings-indicator.”)

• Nieuwe koolstofkorrels zijn verkrijgbaar bij uw leverancier

onder nr. HR 4941.

- Open voorzichtig de bovenzijde (fig. 43).

- Doe het schuimstof matje met de oude koolstofkorrels in de

vuilnisbak (fig. 44).

- Leg de behuizing van het filter in de doos (fig. 45).

- Plaats de kartonnen koker op de behuizing van het filter

(fig. 46).

- Knip de hoek af van de plastic zak met nieuwe

koolstofkorrels (fig. 47).

- Giet de hele inhoud van de plastic zak in de behuizing van

het filter (fig. 48).

Filters verwijderen

- Schakel de Air Cleaner uit (fig. 35).

- Verwijder de voorzijde van het apparaat met daarin het

vóórfilter (fig. 36).

Let op: Druk niet tegen het bedieningspaneel wanneer u

de voorzijde van het apparaat trekt (fig. 37).

- Verwijder het Hepa filter

(fig. 38).

- Verwijder de Carbon filters

(fig. 39).

- Om de filters terug te

plaatsen, gaat u in

omgekeerde volgorde en

richting te werk.

Automatische beveiliging

Het rooster aan de voorzijde is

voorzien van een automatische beveiliging.

Deze schakelt de motor uit indien het rooster wordt verwijderd

terwijl de Air Cleaner nog is ingeschakeld.

Vóórfilter schoonmaken

- Maak het vóórfilter schoon door het te wassen (fig. 40) of te

stofzuigen.

Pluizen of haren kunt u verwijderen met een zachte borstel.

- Als u afwasmiddel heeft gebruikt, spoel het filter dan na met

schoon warm water (fig. 41).

35 36

37 38

40 41

43 44

4546

- Even kloppen en schudden,

zodat de korrels zich goed

verdelen (fig. 49).

- Plaats een nieuw schuimstof

matje op de koolstofkorrels

(fig. 50).

- Maak de bovenzijde weer dicht

(fig. 51).

- Herhaal deze procedure voor

het andere Carbon filter.

Reset Carbon filters

vervangings-indicator

Nadat u de Carbon filters hebt vervangen moet de

vervangings-indicator opnieuw worden ingesteld (ge-”reset”):

- Schakelt de Air Cleaner in (fig. 52).

- Houd de Carbon filter reset toets (P) tenminste 3 seconden

ingedrukt (fig. 53).

Het controlelampje gaat (of blijft) branden.

Na enige tijd gaat het uit, om aan te geven dat de indicator

opnieuw is ingesteld.

Automatische beveiliging tegen oververhitting

Om beschadiging te voorkomen en veiligheidsrisico's te

beperken, schakelt de beveiliging de motor uit wanneer deze

te heet wordt.

Om aan te geven dat het apparaat nog steeds is aangesloten

op netstroom, blijft het

controlelampje branden.

Als dit gebeurt:

- Schakel de Air Cleaner uit

(fig. 54).

(Het controlelampje gaat uit.)

- Neem de stekker uit het

stopcontact.

- Wacht tot het apparaat is

afgekoeld (ca. 15 minuten).

- Verwijder de voorzijde van het apparaat (fig. 55).

Controleer of de filters niet zijn afgedekt of geblokkeerd en

dat niets de luchtstroom belemmert.

- Controleer of de ventilator vrij kan ronddraaien als u deze

met de hand beweegt (fig. 56).

- Sluit het apparaat. Doe de stekker weer in het stopcontact en

schakel het apparaat in.

Als de automatische beveiliging tegen oververhitting telkens

opnieuw in werking treedt, raden wij u aan het apparaat naar

uw leverancier te brengen voor een technische inspectie.

49 50

3 sec.

• Il Purificatore d'Aria può essere montato anche a parete

(figg. 3-4).

Scegliete una posizione analoga a quella suggerita nelle

figg. 1 e 2.

• Potete installare nello stesso ambiente più di un Purificatore

d'Aria.

Vi raccomandiamo quest'ultima soluzione quando l'ambiente

è molto grande o ha una forma irregolare.

In questo caso è bene

distanziare il più possibile gli

apparecchi ma disporli contro

la stessa parete.

• Non ostruite mai le aperture

per l'ingresso e l'uscita

dell'aria (fig. 5).

• Quando vengono usati dei

radiatori per il riscaldamento,

posizionate il Purificatore

d'Aria im modo che il suo

flusso d'aria coincida con

quello creato dal radiatore. In

altre parole: posizionate il

Purificatore d'Aria vicino al radiatore o a qualsiasi altra fonte

di calore (figg. 6-7).

Quanti Purificatori occorrono?

Per purificare efficacemente l'aria di una stanza, occorre che

l'aria della camera attraversi l'apparecchio due o tre volte l'ora.

In funzione del livello di inquinamento dell'aria, un Purificatore

d'Aria tipo HR 4345 è adatto ad ambienti con una superficie

fino a 40 m2.

Il fumo di sigarette, sigari e pipe contiene particelle

microscopiche (di circa 0,18 micron) e qualcosa come

3000 gas diversi.

Il Purificatore d'Aria Philips consente un'efficace purificazione

dell'aria perché raccoglie il 90% dei gas e il 95% delle particelle

prodotte dal fumo.

Funzionamento del purificatore d'aria

Il purificatore aspira l'aria dall'ambiente e la fa passare

attraverso un sistema di filtri.

Dopo la depurazione, l'aria purificata viene spinta verso il

soffitto dell'ambiente.

Per ottenere un'efficace depurazione dell'aria, l'apparecchio

utilizza un sofisticato sistema di filtri a tre stadi.

❶Pre-filtro

Il pre-filtro lavabile raccoglie le particelle più grandi come

polvere, capelli e lanugine.

❷Filtro Hepa

Questo filtro provvede ad eliminare dall'aria tutte le particelle

più piccole.

Il filtro è realizzato in fibra di vetro a trama compatta e non

permette il passaggio delle particelle più fini.

Filtri di questo tipo sono usati nelle camere operatorie di molti

ospedali.

❸Filtro a carboni attivi

L'ultimo filtro è quello a carboni attivi, l'unico materiale in grado

di assorbire efficacemente i gas.

Questo Purificatore d'Aria può essere predisposto in modo che

selezioni automaticamente la velocità corretta di depurazione

dell'aria.

L'apparecchio è dotato di un orologio a 24 ore e di un timer che

consente si scegliere un intervallo di tempo di funzionamento,

dopo il quale l'apparecchio si spegne.

Quando i filtri a carboni attivi sono esauriti si illumina una spia.

Posizionamento

• Vi suggeriamo di posizionare

il Purificatore d'Aria:

- vicino alla zona dove le

persone abitualmente

fumano in modo da evitare

che il fumo si disperda:

- in una posizione centrale,

con il retro contro il muro e

ad un livello più alto di quello

delle teste (figg. 1-2).

Italiano

25 cm

Min. 140 cm

Uso

- Prima di usare l'apparecchio per la prima volta riempite i filtri

a carboni con il carbone in granuli a corredo. Vedere il

paragrafo "Sostituzione dei granuli dei filtri a carboni"

(figg. 43 - 51).

- Inserite la spina in una presa di corrente.

La spia sopra l'interruttore, le cifre (00 00) e il simbolo

dell'orologio acominciano a lampeggiare. (Queste

segnalazioni si hanno anche dopo un'interruzione di

corrente.)

Il display non è illuminato.

- Premete il tasto

dell'interruttore (fig. 10).

L'apparecchio comincia a

funzionare a velocità 1 e il

display si illumina di luce

arancio.

La spia sopra l'interruttore

rimane accesa per indicare

che l'apparecchio è in

posizione di "acceso".

Regolazione manuale

- Accendete l'apparecchio (fig.

11).

La spia sopra l'interruttore si

illumina e il display si

illumina di luce arancio.

L'apparecchio inizia a

funzionare a velocità 1.

- Selezionate la velocità 1, 2 o

"Turbo" premendo il tasto

del selettore di velocità

(fig. 12).

Si accenderà la spia

corrispondente alla velocità

selezionata.

• Per depurare rapidamente l'aria portate il selettore di velocità

sulla velocità "Turbo" (fig. 13).

Dopo circa mezz'ora portate il selettore sulla velocità 2.

• Per mantenere continuamente pulita l'aria della stanza è

meglio far funzionare l'apparecchio in continuazione a

velocità 1 o 2 in relazione al volume dell'ambiente e alla

quantità di fumo introdotta nell'aria.

Funzione "Auto"

La funzione "Auto" dispone il

Purificatore d'Aria a selezionare

automaticamente la velocità più

adatta per eliminare il fumo.

Il sensore di fumo incorporato

rileva la concentrazione di fumo

nell'ambiente in cui si trova

l'apparecchio.

- Per un funzionamento

corretto del sensore, portate il selettore a cursore (S) nella

posizione richiesta, secondo che si tratti di un ambiente

piccolo  o grande ÔÔ (fig. 14).

Descrizione generale (fig. 8)

APrese d'aria (3)

BPre-filtro

CFiltro Hepa

DFiltri a carboni attivi (2)

EPannello di controllo

FUscita aria

GImpugnatura

HAvvolgicavo

IVentilatore

Descrizione del pannello di controllo (fig. 9)

JInterruttore con spia luminosa

KSelettore funzionamento automatico (“Auto”) con spia

luminosa

LSelettore velocità con spie

1 = velocità bassa

2 = velocità normale

turbo = velocità alta

MTasto per regolare orologio e timer

NDisplay

OTasti per regolare l'ora (in avanti e indietro)

PTasto "azzeramento" spia Filtro pieno

QSpia "Filtro pieno"

RSensore del fumo

SSelettore per regolare il sensore del fumo

per ambienti piccoli (fino a 20 m2)

ÔÔper ambienti grandi (fino a 40 m2)

Importante

• Prima di usare l'apparecchio leggete queste

istruzioni osservando le figure (Aprite in fuori anche

la pag. 3).

• Non immergete l'apparecchio nell'acqua o in altro

liquido.

• Non usate l'apparecchio all'aperto o in ambienti

umidi.

• Potete pulire l'apparecchio con un panno umido.

Prima staccate sempre la spina dalla presa di

corrente.

• Quando smontate l'apparecchio non toccate le parti

in movimento ma lasciatele fermare da sole.

• Usate solo filtri e carboni di ricambio originali

Philips.

• Non ostruite le prese e le uscite d'aria. Non

appoggiate l'apparecchio su una superficie morbida

come letti o divani.

• Il cavo di alimentazione deve essere tenuto lontano

da eventuali superfici calde.

• Se il cavo di alimentazione dell'apparecchio viene

danneggiato deve essere sostituito solo da un

Centro Assistenza Autorizzato Philips perché

occorrono attrezzi e parti di ricambio speciali.

• L'apparecchio influisce sulla circolazione dell'aria

nell'ambiente. In generale non è raccomandabile

usare l'apparecchio vicino ad una fiamma libera.

• Dopo un'interruzione di corrente riaccendete prima

l'apparecchio. Occorre poi regolare di nuovo

l'orologio e il timer.

• Non esponete il sensore di fumo direttamente ad

una sorgente di calore o a forti odori. Ad esempio

non usate il purificatore d'aria come aspiratore

sopra un piano di cottura.

• Non dirigete lo spruzzo di un aerosol verso il

sensore di fumo.

• Escludete la funzione "Auto" se abbandonate per

lungo tempo l'ambiente in cui si trova l'apparecchio.

• Conservate queste istruzioni d'uso per future

consultazioni.

- Premete il tasto ▲ o ▼ per

regolare l'ora (fig. 20).

Le cifre scorrono più

velocemente se tenete

premuto il tasto in

continuazione.

- Le cifre dell'ora e il simbolo

dell'orologio asmettono di

lampeggiare (fig. 21).

- Premete il tasto “regolazione

dell'ora” (M) per far partire

l'orologio (fig. 22).

Il simbolo dell'orologio a

scompare e i due punti fra le cifre cominciano a lampeggiare

per indicare che l'orologio è in funzione.

Come cambiare l'ora indicata

- Accendete l'apparecchio (fig. 23).

- Premete il tasto "regolazione ora" (M) (fig. 24).

Il simbolo dell'orologio a appare sul display.

- Premete il tasto ▲ o ▼ per fissare la nuova ora (fig. 25).

(vedere: "Regolazione dell'ora".)

- Alla fine premete ancora il tasto "regolazione ora" (M)

(fig. 26).

In funzione della concentrazione di fumo rilevata il

Purificatore d'Aria selezionerà automaticamente una velocità

più bassa o più alta.

Regolazione della funzione "Auto".

- Accendete l'apparecchio (fig. 15).

La spia sopra l'interruttore si illumina e il display si illumina di

luce arancio.

L'apparecchio comincia a funzionare a velocità 1.

- Premete il tasto "Auto" (fig. 16).

Se selezionate la funzione "Auto" entro i primi tre minuti

dall'accensione dell'apparecchio, la spia emetterà una luce

lampeggiante arancio per tre minuti al massimo, per

segnalare che sta analizzando la qualità dell'aria

nell'ambiente.

• Se l'aria è pulita, il Purificatore d'Aria passa in posizione di

stand-by e la luce della spia diventa verde (fig.17).

La spia sopra l'interruttore rimane accesa.

• Se il sensore di fumo rileva dell'inquinamento, la spia "Auto"

continua ad essere arancio e l'apparecchio commuta

automaticamente selezionando la velocità 1, 2 o Turbo.

(fig. 18).

• Se volete escludere la funzione "Auto" premete ancora il

tasto "Auto".

La spia sopra al tasto si spegne.

Regolazione dell'ora

• Quando collegate il Purificatore d'Aria alla rete (ed anche

dopo un'interruzione di corrente) si deve regolare l'orologio.

Questa esigenza viene segnalata dal lampeggio della spia

sopra l'interruttore, del simbolo dell'orologio a e delle cifre

00:00.

Accendete l'apparecchio

(fig. 19).

Il simbolo dell'orologio a e le

cifre 00:00 continuano a

lampeggiare. Il display si

illumina.

15 16

17 18

20 21

23 24

25 26

Spegnimento del timer

- Per spegnere il timer

(in anticipo), tenete premuto

per almeno tre secondi il tasto

"regolazione ora" (M) (fig. 31).

Sul display appare l'ora

dell'orologio.

Regolazione veloce del timer

Se avete già programmato precedentemente un tempo di

funzionamento per l'apparecchio, potete usare ancora questa

regolazione, in modo semplice e veloce.

- Accendete l'apparecchio (fig. 32).

- Premete per almeno tre secondi il tasto "regolazione ora" (M)

finché appaiono sul display "OFF" e il simbolo Ò del timer

(fig. 33).

Apparirà anche il tempo di funzionamento fissato in

precedenza. Inizia il conteggio alla rovescia.

Vedere l'ora mentre il timer sta contando alla rovescia

Potete vedere l'ora mentre il

timer sta eseguendo il suo

conteggio alla rovescia,

premendo una volta il tasto

"regolazione ora" (M) (fig. 34).

L'ora attuale viene visualizzata

brevemente.

Poi ritorna l'indicazione del

conteggio alla rovescia.

Pulizia o sostituzione dei

filtri

• Togliete e lavate il pre-filtro almeno ogni due mesi.

• Togliete e sostituite i granuli di carbone dei filtri a carboni

attivi quando si accende la spia "filtro pieno".

• Cambiate il filtro Hepa ogni sei mesi.

• Se l'apparecchio diventa rumoroso controllate subito i filtri.

Se necessario puliteli e/o sostituiteli.

• Potrebbe essere necessario pulire i filtri più spesso.

Questo dipende dalle condizioni dell'aria che deve essere

filtrata.

Timer

• Usando il timer potete stabilire per quanto tempo e con che

velocità deve funzionare il Purificatore d'Aria.

Potete utilizzare questa funzione, ad esempio, per stabilire

per quante ore deve funzionare l'apparecchio mentre si fuma

o dopo aver fumato.

Il timer può essere comodo anche se usate spesso

l'apparecchio per lo stesso periodo di tempo.

Dopo l'accensione, il timer conta alla rovescia il tempo di

funzionamento prefissato e al termine spegne l'apparecchio.

• Potete programmare il Purificatore d'Aria lasciandolo

controllare dalla funzione "Auto" o fissando voi stessi la

velocità di funzionamento.

Regolazione/cambiamento del tempo fissato sul timer

- Accendete l'apparecchio (fig. 27).

- Selezionate la velocità richiesta.

("Auto" o con il selettore manuale di velocità).

- Premete due volte il tasto "regolazione ora" (M) (fig. 28)

Sul display appare il simbolo "OFF" e l'indicazione 00:00 o il

tempo di funzionamento fissato precedentemente.

- Premete il tasto ▲ o ▼ per fissare, con la precisione di un

minuto, il tempo di funzionamento (fig. 29).

- Premete il tasto "regolazione ora" (M) (fig. 30).

Il simbolo "OFF" rimane visibile e si accende anche il

simbolo Ò del timer.

Dopo tre secondi i due punti cominciano a lampeggiare per

indicare che il timer ha iniziato il conteggio alla rovescia del

tempo fissato.

• Nota: Se il simbolo Òdel timer ha cominciato a lampeggiare

e/o è scomparso, vuol dire che la regolazione è fallita.

In questo caso rifate la regolazione del timer.

- Quando il tempo di funzionamento prefissato è trascorso, il

Purificatore d'aria si spegne.

L'illuminazione del display, la spia sopra l'interruttore, il

simbolo "OFF" e quello del timer Òsi spengono.

• La programmazione del timer rimane nella memoria anche

dopo lo spegnimento dell'apparecchio.

Potete riattivare il programma usando il tasto “regolazione

ora” (M) (vedere “Regolazione veloce del timer”).

27 28

29 30

31 3 sec.

32 33 3 sec.

- Prima di rimontare il filtro

fatelo asciugare bene all'aria

(fig. 42).

Sostituzione del filtro Hepa

Sostituite il filtro Hepa almeno

ogni sei mesi. Potete trovare i

filtri di ricambio presso il vostro

rivenditore con il codice

HR 4940.

Sostituzione dei granuli dei filtri a carboni

• Sostituite i granuli del filtro a carboni attivi almeno ogni tre

mesi o quando la spia (Q) "filtro pieno" comincia a

lampeggiare (in un primo tempo) o rimane accesa in

continuazione (in un secondo tempo).

Non dimenticate di azzerare l'indicatore ad operazione

avvenuta. (Vedere "Azzeramento della spia "filtro pieno".)

• Potete trovare le confezioni di granuli di carboni attivi presso

il vostro rivenditore con il codice HR 4941.

- Togliete delicatamente il coperchio del filtro (fig. 43).

- Rovesciate nella spazzatura il separatore di gommapiuma e i

granuli esauriti (fig. 44).

- Appoggiate il filtro nella scatola (fig. 45).

- Infilate l'imbuto di cartone nell'apertura del filtro (fig. 46).

- Tagliate un angolo del sacchetto di plastica che contiene i

granuli di carbone nuovi (fig. 47).

- Versate tutto il contenuto del sacchetto di granuli nuovi

(fig. 48).

Estrazione dei filtri

- Spegnete l'apparecchio (fig. 35).

- Staccate la spina dalla presa di corrente.

- Togliete il coperchio frontale con il pre-filtro (fig. 36).

Nota: Non premete il

pannello comandi quando

rimontate il coperchio

frontale (fig. 37).

- Togliete il filtro Hepa (fig. 38).

- Togliete i filtri a carboni

(fig. 39).

- Per rimontare i filtri procedete

in senso inverso.

Bloccaggio di sicurezza

Il coperchio frontale è dotato di un bloccaggio di sicurezza che

spegne il motore se il frontale viene tolto mentre il Purificatore

d'Aria è acceso.

Pulizia del pre-filtro

- Pulite il pre-filtro con l'acqua o con l'aspirapolvere (fig. 40).

Potete togliere i capelli e la lanugine anche con una spazzola

morbida.

- Se lavate il filtro con un detersivo, sciacquatelo bene con

acqua tiepida (fig. 41).

35 36

37 38

40 41

43 44

4546

- Scuotete il filtro per sistemare

bene il contenuto di granuli

(fig. 49).

- Inserite sopra ai granuli il

nuovo separatore di

gommapiuma (fig. 50).

- Rimettete il coperchio (fig. 51).

- Ripetete questa procedura per

l'altro filtro a carboni.

Azzeramento dell'indicatore “filtro pieno”

Dopo aver sostituito i granuli dei filtri a carboni occorre

azzerare la spia relativa:

- Accendete l'apparecchio (fig. 52).

- Premete per almeno tre secondi il tasto (P) di azzeramento

della spia filtri a carboni (fig. 53).

La spia rimane accesa (o si illumina).

Dopo qualche secondo si spegne indicando così che la

segnalazione è stata azzerata.

Dispositivo di protezione dai surriscaldamenti

Per evitare danni e possibili rischi il dispositivo di sicurezza

contro i surriscaldamenti spegne il motore del ventilatore se la

sua temperatura supera un certo valore.

La spia luminosa rimane accesa per indicare che l'apparecchio

è ancora acceso e collegato alla rete.

Quando la protezione entra in

funzione:

- Spegnete l'apparecchio

(fig. 54).

(La spia si spegne).

- Staccate la spina dalla presa

di corrente.

- Lasciate raffreddare il motore

(circa 15 minuti).

- Togliete il pannello frontale (fig. 55). Controllate che i filtri

non siano intasati e che non ci siano ostacoli al flusso d'aria.

- Controllate che il ventilatore giri liberamente quando viene

mosso a mano (fig. 56).

- Richiudete l'apparecchio. Inserite ancora la spina nella presa

di corrente e accendete l'apparecchio.

Se il dispositivo di protezione dai surriscaldamenti entra in

funzione frequentemente, vi suggeriamo di far controllare

l'apparecchio dal vostro rivenditore.

49 50

3 sec.

• El Purificador de Aire también puede montarse en la pared

(figs. 3 - 4).

Elijan una posición similar a la de las figs. 1 - 2.

• También es posible colocar más de un Purificador de Aire en

la misma habitación. Esto es especialmente adecuado si la

habitación es muy grande y / o tiene una forma irregular.

En tal caso, lo mejor es colocar los aparatos tan separados

como sea posible pero contra la misma pared.

• No obstruyan nunca las

rejillas de entrada y salida de

aire (fig. 5).

• Cuando usen aparatos

calefactores : Coloquen el

Purificador de Aire de modo

que el flujo de aire que crea

coincida con el flujo de aire

producido por convección por

el calentador.

Por lo tanto:

- Sitúen el Purificador de Aire

cerca del radiador o de otra

fuente de calor (figs. 6 - 7).

¿Es suficiente un Purificador de Aire?

Para purificar de forma eficaz el aire de una habitación de la

casa o una zona de una habitación, todo el aire debe pasar

a través de los filtros del Purificador de Aire de 2 a 3 veces por

hora.

De acuerdo con el volumen de aire de la habitación o de la

zona en cuestión, deberán utilizar un Purificador de Aire tipo

HR 4345 para habitaciones/zonas de hasta unos 40 m2de

superficie del suelo.

Los cigarrillos, puros y pipas producen un humo que contiene

partículas microscópicas (de unas 0'18 micras) y alrededor de

3.000 gases diferentes.

Su Purificador de Aire Philips les ayuda a purificar el aire de

forma eficaz, atrapando el 90 % de los gases y el 95 % de las

partículas que se producen al fumar.

¿Cómo funciona el Purificador de Aire Philips?

El Purificador de Aire Philips toma el aire de la habitación y lo

hace pasar a través del sistema de filtrado.

Después de ser purificado, el aire limpio es expulsado de

nuevo hacia el techo de la habitación.

Para una óptima eliminación de gases y partículas del aire, el

aparato emplea un sofisticado sistema de filtrado del aire en

tres etapas.

❶Pre-filtro

El Pre-filtro atrapa las mayores partículas de polvo que flotan

en el aire, tales como pelusas y pelos.

❷Filtro "Hepa"

Este filtro extrae las partículas más pequeñas en suspensión.

El filtro está hecho con fibras de vidrio ligadas tan

estrechamente que tales partículas no pueden pasar a través

de él.

Filtros similares son usados en la mayoría de los quirófanos de

los hospitales.

❸Filtro de Carbón

El último filtro es el filtro de Carbón.

El Carbón activo es el único material que puede absorber

gases con eficazmente.

Este Purificador de Aire puede ser ajustado a una selección

automática de la correcta velocidad de purificado del aire. El

aparato está equipado con un reloj de 24 horas y un

programador que hace posible seleccionar un espacio de

tiempo después del cual el aparato se desconecte.

Una lámpara indicadora se encenderá cuando el filtro de

Carbón necesite ser cambiado.

Dónde colocar el Purificador

• En general es aconsejable colocar el Purificador de Aire :

- Cerca de donde la gente esté fumando, a fin de evitar la

dispersión del humo.

- En una posición central, con su parte posterior contra la

pared y por encima del nivel de la cabeza (figs. 1 - 2).

Español

25 cm

Min. 140 cm

Preparación para el uso

- Llenen los filtros de carbón con los gránulos que se

suministran.

Consulten la sección "Sustitución de los gránulos del filtro de

carbón" (figs. 43 - 51).

- Enchufen el aparato a la red.

La lámpara indicadora sobre el botón de parada / marcha,

los dígitos (00 00) y el símbolo a del reloj empiezan a

parpadear.

(Esto también sucede después de un fallo de corriente).

La pantalla no está iluminada.

- Presionen el botón parada /

marcha (fig. 10).

El aparato empezará a

funcionar a la velocidad 1 y la

pantalla se iluminará de color

naranja.

La lámpara indicadora sobre

el botón de parada / marcha

permanecerá encendida para

indicar que el aparato está en

la posición de Marcha ("ON").

Ajuste manual

- Pongan el aparato en marcha

(fig. 11).

La lámpara indicadora sobre

el botón de parada / marcha

se encenderá y la pantalla se

iluminará de color naranja.

El aparato empezará a

funcionar a la velocidad 1

- Seleccionen las velocidades

1, 2 ó "Turbo" presionando el

selector de velocidad (fig. 12).

Las lámparas indicadoras

indicarán la velocidad

seleccionada.

• Para una rápida purificación del aire, primero ajusten el

selector de velocidad a la posición "Turbo" (fig. 13).

Aproximadamente después de media hora, ajusten el

interruptor en la posición 2.

• Para mantener siempre limpio el aire de su habitación, lo

mejor es tener su aparato funcionando continuamente a las

velocidades 1 ó 2, dependiendo del tamaño de la habitación

y del grado en que tienda el aire a contaminarse.

Descripción general (fig. 8)

AEntradas de aire (3)

BPre-filtro

CFiltro "Hepa"

DFiltros de Carbón (2)

EPanel de control

FSalida de aire

GEmpuñadura

HAlmacenamiento del cable de red

IVentilador

JBotón de Parada / Marcha con lámpara indicadora

KBotón de Parada / Marcha para el funcionamiento

automático

("Auto") con lámpara indicadora

LControl de la velocidad con lámparas indicadoras

1 = Velocidad lenta

2 = Velocidad normal

Turbo = Velocidad alta

MBotón para ajustar el reloj y el programador

NPantalla

OBotones para ajustar el tiempo (arriba y abajo)

PBotón de reajuste ("reset") del indicador de sustitución

de los filtros de Carbón

QIndicador de sustitución de los filtros de Carbón

(Lámpara indicadora)

RSensor de humo

SInterruptor para ajustar el sensor de humo

= Para habitaciones pequeñas (De hasta +/- 20 m2)

ÔÔ= Para habitaciones más grandes (De hasta +/- 40 m2)

Importante

• Antes de usar el aparato, lean estas instrucciones

conjuntamente con las ilustraciones (desplegando

también la página 3) .

• No sumerjan el aparato en agua o en otros líquidos.

• No usen el aparato al aire libre o en un ambiente

húmedo.

• El aparato puede ser limpiado con un paño húmedo.

Primero desenchufen el aparato de la red.

• Cuando lo desmonten, no toquen partes en

movimiento.

Dejen que el ventilador se pare por sí mismo.

• Usen sólo los filtros originales y el material de

carbón de Philips.

• No obstruyan nunca las rejillas de entrada y salida

de aire.

No coloquen el aparato sobre una superficie blanda

como una cama o un sofá.

• Mantengan el cable de red lejos de superficies

calientes.

• Si el cable de red de este aparato está deteriorado,

sólo debe ser cambiado por Philips o sus

representantes de servicio, ya que se requieren

herramientas y / o piezas especiales.

• Este aparato tiene influencia sobre la circulación de

aire de la habitación. En general, no es aconsejable

usarlo cerca de una chimenea con fuego.

• Después de un fallo de corriente, primero ponga en

marcha el aparato, después de lo cual pueden ser

reajustados el reloj y el programador.

• No expongan el sensor de humo a una fuente directa

de calor o a fuertes olores. Por ejemplo, no usen el

Purificador de Aire como una campana extractora

sobre la cocina.

• No dirijan el pulverizador de un aerosol en la

dirección del sensor de humo.

• Desconecten la función "Auto" si se ausentan por

mucho tiempo de la habitación donde está colocado

el aparato.

• Guarden estas instrucciones para futuras consultas.

Cómo ajustar el reloj

• Cuando enchufen el Purificador de Aire a la red (y también

después de un fallo de corriente), el reloj debe ser ajustado

de nuevo.

Para indicarlo, la lámpara

situada sobre el botón de

parada / marcha, el símbolo a

del reloj y los dígitos (00 00)

empiezan a parpadear.

Pongan en marcha el aparato

(fig. 19).

El símbolo del reloj y los

dígitos (00 00) seguirán

parpadeando y se iluminará la

pantalla.

- Presionen el botón ▲ o el

botón ▼ para fijar el tiempo

(fig. 20).

Los dígitos pasarán más

rápido si presionan y

mantienen presionado el

botón más tiempo.

- La hora del reloj y el símbolo

a en la pantalla no

parpaderarán más (fig. 21).

- Presionen el botón de ajuste

de la hora (M) para iniciar el

funcionamiento del reloj

(fig. 22).

El símbolo a del reloj desaparecerá. Los dos puntos (:)

parpadearán para indicar que el reloj está funcionando.

Cómo cambiar la hora fijada en el reloj

- Pongan en marcha el

aparato (fig. 23).

- Presionen el botón de ajuste

de la hora (M)(fig. 24).

- El símbolo a del reloj se

hará visible.

- Presionen el botón ▲ o el

botón ▼para fijar el nuevo

tiempo (fig. 25) (Ver “Ajuste

de la hora del día”).

Función “Auto” (Funcionamiento automático)

La función "Auto" asegura que

el Purificador de Aire

selecciona automáticamente la

velocidad óptima para eliminar

eficazmente el humo del aire.

El sensor de humo incorporado

detecta la concentración de

humo en la habitación donde se

ha colocado el Purificador de

Aire.

- Para un funcionamiento

adecuado del sensor, lleven

el interruptor deslizante (S) a

la posición correcta para habitaciones pequeñas o más

grandes (fig. 14).

De acuerdo con la concentración de humo, el Purificador de

Aire selecciona automáticamente una velocidad más alta 

o más baja ÔÔ.

Ajuste de la función “Auto”

- Pongan el aparato en marcha (fig. 15).

La lámpara indicadora sobre el botón de parada / marcha se

encenderá y la pantalla se iluminará de color naranja.

El aparato empezará a funcionar a la velocidad 1

- Presionen el botón "Auto" (fig. 16).

Si seleccionan la función "Auto" dentro de los tres primeros

minutos después de poner en marcha el aparato, la lámpara

indicadora "Auto" parpadeará de color naranja durante un

máximo de tres minutos mientras mide la calidad del aire de

la habitación.

• Si el aire es limpio, el Purificador de Aire pasa a la posición

de espera y la lámpara indicadora "Auto"se tornará de color

verde (fig. 17).

La lámpara indicadora sobre el botón de parada / marcha

permanecerá encendida.

• Si el sensor de humo detecta polución, la lámpara

indicadora "Auto"permanecerá continuamente de color

naranja y el aparato se pondrá en marcha automáticamente

a las posiciones 1, 2 ó "Turbo" (fig. 18).

• Si desean parar la función "Auto", vuelvan a presionar el

botón "Auto".

La lámpara indicadora sobre este botón se apagará.

15 16

17 18

20 21

23 24

- Cuando el tiempo fijado haya transcurrido, el Purificador de

Aire se desconectará.

La luz de la pantalla, la lámpara indicadora sobre el botón de

parada / marcha, el símbolo "OFF" y el símbolo Ò del

programador se apagarán.

• Después de la desconexión del programador, el programa

permanece almacenado en la memoria.

Pueden reactivar el programa usando el botón de ajuste de

la hora (M)(Vean la sección "Ajuste rápido del

programador").

Cómo desactivar el programador

- Para desactivar

(prematuramente) el

programador, mantengan

presionado el botón de ajuste

de la hora (M) durante al

menos 3 segundos (fig. 31).

La hora del reloj aparecerá en

la pantalla.

Ajuste rápido del programador

Si han programado previamente un tiempo de funcionamiento

para el aparato, pueden volver a usar ese ajuste rápida y

fácilmente:

- Pongan en marcha el aparato (fig. 32).

- Presionen y mantengan el botón de ajuste de la hora (M)

(durante al menos 3 segundos) hasta que los símbolos Ò

"OFF" y del programador aparezcan (fig. 33).

El tiempo de funcionamiento previamente fijado volverá a

hacerse visible y la cuenta atrás empezará de nuevo.

Observación del reloj mientras el programador está

funcionando

Presionando una vez el botón

de ajuste de la hora (M)

(fig. 34) pueden ver la hora del

reloj mientras el programador

está descontando el tiempo de

funcionamiento,

La hora normal del reloj

aparecerá brevemente en la

pantalla y, después, la cuenta

atrás volverá a aparecer en la

pantalla.

Cómo limpiar o sustituir los filtros

Consejos generales

• Quiten y limpien el Pre-filtro al menos cada 2 meses.

• Quiten y sustituyan los gránulos del filtro de Carbón cuando

el indicador de sustitución del filtro se haga visible.

- Finalmente, vuelvan a

presionar el botón de ajuste

de la hora (M)(fig. 26).

Programador

• Usando el programador,

pueden ajustar por cuánto

tiempo y a qué velocidad

desean que funcione el

Purificador de Aire.

Pueden utilizar esta función, por ejemplo, si desean usar el

Purificador de Aire durante un número de horas durante o

después de fumar.

También pueden activar manualmente el programador si

usan a menudo el aparato durante el mismo período de

tiempo.

Después de ponerlo en marcha, el programador descuenta

el tiempo de funcionamiento prefijado y, en su momento,

desconecta el Purificador de Aire.

• Pueden programar el Purificador de Aire en la función “Auto”

o en la velocidad que seleccionen.

Cómo fijar / cambiar el ajuste del programador

- Pongan en marcha el aparato (fig. 27).

- Seleccionen la velocidad requerida).

("Auto" o con el selector manual de velocidad).

- Presionen dos veces el botón de ajuste de la hora (M)

(fig. 28).

El símbolo "OFF" aparecerá y la pantalla mostrará

00 00 o el tiempo de funcionamiento previamente fijado.

- Presionen el botón ▲ o el botón ▼para seleccionar el

tiempo de funcionamiento con una precisión de un minuto

(fig. 29).

- Presionen el botón de ajuste de la hora (M)(fig. 30).

El símbolo "OFF" permanecerá visible. El símbolo Ò del

programador también aparecerá.

Después de 3 segundos, los dos puntos (:) empezarán a

parpadear para indicar que el programador está

descontando a partir del tiempo fijado.

• Nota : Si el símbolo Òdel programador ha empezado a

parpadear y / o ha desaparecido, esto significa que el ajuste

no se ha llevado acabo con éxito.

Si ello sucede, vuelvan a tratar de ajustar el programador.

27 28

29 30

31 3 sec.

32 33 3 sec.

Si lo lavan con un detergente, aclaren el filtro con agua

limpia caliente (fig. 41).

Dejen que el filtro se seque completamente (fig. 42) al aire

antes de volver a montarlo.

Sustitución del filtro "Hepa"

Sustituyan el filtro "Hepa" cada segunda vez que sustituyan los

gránulos del filtro de Carbón.

Los nuevos filtros "Hepa" están disponibles en su vendedor

bajo el número de tipo HR 4940.

Sustitución de los gránulos del filtro de Carbón

• Quiten y sustituyan los gránulos del filtro de Carbón cuando

el indicador de sustitución de los filtros de Carbón (Q)

empiece a parpadear (al principio) o esté permanentemente

encendido (más tarde).

No olviden volver a ajustar el indicador cuando este listo

(Vean "Reajuste del indicador de sustitución de los filtros de

Carbón").

• Los nuevos gránulos de carbón están bajo el número de tipo

HR 4941.

- Quiten cuidadosamente la tapa (fig. 43).

- Vacíen la pantalla de espuma y los gránulos viejos de

carbón en el cubo de la basura (fig. 44).

- Coloquen el estuche del filtro en la caja (fig. 45).

- Encajen el embudo de cartulina en el estuche del filtro

(fig. 46).

• Quiten y sustituyan el filtro "Hepa" cada segunda vez que

sustituyan los gránulos del filtro de Carbón.

• Comprueben inmediatamente los filtros si el aparato se torna

más ruidoso. Limpien y / o sustituyan los filtros si es

necesario.

• Puede ser necesario limpiar o cambiar los filtros más

frecuentemente.

Esto dependerá de las condiciones del aire a ser filtrado

Sustitución de los filtros

- Desconecten el aparato (fig. 35).

- Quiten la cubierta frontal con el Pre-filtro de espuma (fig. 36).

Nota : No presionen contra

el panel de control cuando

saquen la cubierta frontal

(fig. 37)

- Quiten el filtro "Hepa" (fig. 38).

- Quiten los filtros de Carbón

(fig. 39).

Para colocar de nuevo los

filtros, procedan en sentido

inverso

Cierre de seguridad

La cubierta frontal tiene un cierre de seguridad.

Este cierre para el motor si se quita la cubierta mientras el

Purificador de Aire está todavía en marcha.

Limpieza del Pre-filtro

- Laven (fig. 40) o limpien con

un aspirador el Pre-filtro.

Pueden quitar las pelusas y

pelos, por ejemplo con un

cepillo suave.

35 36

37 38

41 42

43 44

4546

- Corten la esquina de la bolsa de plástico que contiene los

nuevos gránulos de carbón (fig. 47).

- Viertan una bolsa completa de nuevos gránulos de carbón

(fig. 48).

- Golpeen ligeramente y agiten

el estuche del filtro para

asentar el contenido (fig. 49).

- Coloquen una nueva pantalla

de espuma sobre los gránulos

de carbón (fig. 50).

- Encajen de nuevo la tapa

(fig. 51)

- Repitan este procedimiento

con el otro filtro de Carbón.

Reajuste del indicador de sustitución de los filtros de

Carbón

Después de la sustitución de los filtros de Carbón, el indicador

de sustitución de los filtros de Carbón necesita ser reajustado:

- Pongan el aparato en marcha (fig. 52).

- Presionen y mantengan el botón de rearme del indicador de

sustitución de los filtros de Carbón (P) durante, al menos, 3

segundos (fig. 53).

La lámpara indicadora permanecerá encendida (o se

encenderá).

- Después de algún tiempo se apagará para informar que el

indicador ha sido reajustado.

Dispositivo automático de seguridad contra

sobrecalentamientos

Para prevenir el deterioro y reducir riesgos, el dispositivo de

seguridad contra sobrecalentamientos desconecta el motor del

ventilador si se calienta demasiado.

Para indicar que el aparato todavía está en la posición de

marcha y conectado a la red, la lámpara indicadora

permanecerá encendida.

Si ello sucede :

- Desconecten el aparato

(fig. 54)

(la lámpara indicadora se

apagará).

- Desenchufen el aparato de la

red.

- Esperen a que el motor se

enfríe durante unos 15

minutos.

- Quiten la tapa frontal (fig. 55).

Comprueben que los filtros no

estén bloqueados y que nada

esté obstruyendo el flujo de

aire.

- Comprueben que el ventilador pueda girar libremente si lo

mueven con la mano (fig. 56).

- Cierren el aparato. Enchúfenlo de nuevo a la red y pónganlo

en marcha.

Si el dispositivo automático contra sobrecalentamientos se

activa repetidamente, es aconsejable llevar el aparato a su

distribuidor para una inspección técnica.

49 50

54 55

3 sec.

• O Purificador do Ar também pode ser colocado na parede

(fig. 3-4).

Escolha uma posição idêntica à das fig. 1-2.

• Também é possível colocar mais do que um Purificador de

Ar numa mesma sala.

Este procedimento é particularmente aconselhado se a sala

for muito grande e/ou tiver uma forma irregular.

Neste caso, é preferível colocar os aparelhos tão afastados

quanto possível, mas virados

para a mesma parede.

• Nunca obstrua as entradas

ou saídas do ar (fig. 5).

• Se utilizar aparelhos de

aquecimento: coloque o

Purificador de Ar de forma

que o ar produzido coincida

com o fluxo de ar produzido

pelo aquecedor.

Isto é: Coloque o Purificador

de Ar perto do irradiador ou

outra fonte de calor

(fig. 6 - 7).

Um único Purificador do Ar será suficiente?

Para purificar o ar duma sala ou duma área da sala com maior

eficácia, todo o ar deverá passar pelos filtros do Air Cleaner 2

a 3 vezes por hora.

Dependendo da constituição do ar existente na sala ou na

área em causa, aconselha-se um Purificador de Ar modelo

HR 4345 para salas ou áreas até cerca de 40 m2de superfície.

Cigarros, charutos e cachimbos produzem um fumo que

contém partículas microscópicas (aprox. 0.18 micron) e cerca

de 3000 gases diferentes.

O seu Purificador do Ar Philips ajuda a limpar o ar de forma

eficaz, retendo até 90% dos gases e 95% das partículas

produzidas pelo fumo.

Como funciona o Purificador do Ar Philips?

O Purificador do Ar suga o ar da sala e encaminha-o através

dum sistema de filtros.

Depois de limpo, o ar purificado é expelido novamente para a

sala na direcção do tecto.

Para limpar eficazmente os gases e as partículas de ar, o

aparelho utiliza um sofisticado filtro Air Cleaner de 3 níveis:

❶Pré-filtro

O pré-filtro agarra as partículas de poeira maiores que flutuam

no ar, como é o caso de pêlos e cabelos.

❷Filtro Hepa

Este filtro electroestático retira todas as partículas,

especialmente as mais pequenas.

O filtro é constituído por fibras de vidro unidas de tal forma que

impedem a passagem das partículas.

Filtros semelhantes são utilizados na maioria das salas de

operação dos hospitais.

❸Filtro de carbono

O último filtro é o filtro de carbono.

É constituído por carbono activo, o único material que absorve

os gases com eficácia.

O Purificador do Ar pode ser programado para seleccionar

automaticamente a velocidade adequada para a limpeza do ar.

O aparelho está equipado com um relógio e um temporizador

que permitem estabelecer a altura em que o aparelho deve

desligar-se. Uma luz avisadora acende-se quando estiver na

hora de substituir os filtros de Carbono.

Colocação

• Regra geral, aconselha-se a colocação do Purificador de Ar

- perto de locais onde se esteja a fumar para evitar a

dispersão dos fumos;

- num local centralizado, com as costas voltadas para a

parede e acima do nível das cabeças (fig. 1 - 2).

Português

25 cm

Min. 140 cm

Preparação para utilizar

- Encha os filtros de carbono com os grânulos fornecidos.

Consulte a secção "Substituição dos grânulos dos filtros de

carbono" (fig. 43-51).

- Introduza a ficha numa tomada de corrente.

A luz avisadora sobre o botão de ligar/desligar, os números

(00 00) e o símbolo a do relógio começarão a piscar.

(O mesmo acontecerá após

uma falha de corrente.)

O visor não fica iluminado.

- Prima o botão de

ligar/desligar (fig. 10).

O aparelho começa a

funcionar na velocidade 1 e o

visor acende numa cor

laranja.

A luz avisadora acima do

botão de ligar/desligar

mantém-se para assinalar

que o aparelho está ligado

(na posição "on".)

Programação manual

- Ligue o aparelho (fig. 11).

A luz avisadora acima do

botão ligar/desligar acende-se

e o visor fica iluminado numa

cor laranja.

O aparelho começa a

trabalhar na velocidade 1.

- Seleccione a velocidade 1, 2

ou "Turbo" premindo o

selector (fig. 12).

As luzes avisadoras indicam a

velocidade seleccionada.

• Para uma limpeza mais rápida

do ar, comece por seleccionar a velocidade "Turbo" (fig. 13).

Cerca de meia hora depois, passe o selector para a

velocidade 2.

• Para conservar o ar das salas sempre limpo e fresco, poderá

deixar o aparelho a trabalhar ininterruptamente, nas

velocidades 1 ou 2, dependendo do tamanho da sala e do

grau de contaminação do ar.

Descrição geral (fig. 8)

AEntradas do ar (3)

BPré-filtro

CFiltro Hepa

DFiltros de carbono (2)

EPainel de controlo

FSaída de ar

GPega

HCompartimento para o cabo

IVentoinha

Descrição do painel de controlo (fig. 9)

JBotão de ligar/desligar com luz indicadora

KBotão de ligar/desligar para funcionamento automático

("Auto") com luz avisadora

LControlo de velocidade com luzes avisadoras

1 = velocidade baixa

2 = velocidade normal

turbo = velocidade alta

MBotão para programar o temporizador e o relógio

NVisor

OBotões para programar o tempo (mais e menos)

PBotão de reposição do indicador de substituição dos

filtros de Carbono

QIndicador de substituição dos filtros de Carbono

(luz avisadora)

RSensor de fumos

SComutador para ajuste do sensor de fumos

para salas pequenas (até + 20 m2)

ÔÔpara salas maiores (até + 40 m2)

Importante

• Leia estas instruções, acompanhando as ilustrações

fornecidas, antes de se servir do aparelho pela

primeira vez. (Consulte o desdobrável da pág. 3)

• Nunca mergulhe o aparelho em água ou qualquer

outro líquido.

• Não utilize o aparelho no exterior ou em ambientes

húmidos.

• O aparelho pode ser limpo com um pano húmido.

Antes de limpar, retire sempre a ficha da tomada de

corrente.

• Ao proceder à desmontagem: não toque nas peças

em movimento. Deixe a ventoinha parar por

completo.

• Utilize somente filtros Philips e filtros de carbono.

• Não obstrua as grelhas de entrada e de saída do ar.

Não coloque o aparelho sobre uma superfície macia,

caso duma cama ou de um sofá.

• Mantenha o cabo de alimentação afastado de

superfícies quentes.

• Se o cabo de alimentação se encontrar danificado,

deverá ser substituído apenas pela Philips ou por

um seu concessionário autorizado, uma vez que se

torna necessária a aplicação de ferramentas e/ou

peças especiais.

• O aparelho influencia a circulação do ar na sala.

Regra geral, não é aconselhável a sua utilização

perto duma lareira acesa.

• Após uma falha de corrente ligue o aparelho. O

relógio e o temporizador estarão a zeros.

• Não exponha o sensor de fumos a um calor intenso

ou a cheiros muito fortes. Não deverá, por exemplo,

utilizar o purificador como exaustor de fumos do

fogão.

• Não dirija um aerosol para o sensor de fumos.

• Desligue a função "Auto" se sair da sala e o

purificador já estiver a trabalhar há muito tempo.

• Guarde estas instruções para uma eventual

consulta futura.

Como programar o relógio

• Quando se liga o Purificador do Ar à corrente (e também

após uma falha de energia) o relógio deve ser

reprogramado.

A luz avisadora acima do botão de ligar/desligar, o símbolo

a do relógio e os números (00 00) ficam a piscar.

Ligue o aparelho (fig. 19).

O símbolo a do relógio e os números (00 00) continuarão a

piscar. O visor acende-se.

- Prima o botão ▲ ou o botão ▼para acertar o relógio

(fig. 20).

Os números passam mais depressa se premir e manter

premido o botão.

- As horas e o símbolo ado relógio deixam de piscar no visor

(fig. 21).

- Prima o botão "time setting" (M) para inicializar o relógio

(fig. 22).

O símbolo ado relógio desaparece. A vírgula fica a piscar

para assinalar que o relógio está a trabalhar.

Como alterar a hora

- Ligue o aparelho (fig. 23).

- Prima o botão (M) (fig. 24).

O símbolo a do relógio fica visível.

Função "Auto"

A função "Auto" garante que o

Purificador do Ar selecciona

automaticamente a velocidade

ideal para a limpeza eficaz dos

fumos existentes na sala.

O sensor de fumos incorporado

detecta a concentração de

fumo na sala onde estiver

colocado o Purificador do Ar.

- Para que o sensor funcione,

coloque o comutador (S) na

posição adequada ao

tamanho da sala (fig. 14).

De acordo com a concentração do fumo, o Purificador do Ar

seleccionará automaticamente uma velocidade maior ou

menor.

Programação da função "Auto"

- Ligue o aparelho (fig. 15).

A luz avisadora sobre o botão de ligar/desligar acende e o

visor ilumina-se em cor de laranja.

O aparelho começa a funcionar na velocidade 1.

- Prima o botão "Auto" (fig. 16).

Se seleccionar "Auto" nos três primeiros minutos depois de

ter ligado o aparelho, a luz avisadora "Auto" começa a

piscar durante um período máximo de três minutos

enquanto mede a qualidade do ar da sala.

• Se o ar estiver limpo, o Purificador do Ar passa para a

posição de "standby" (espera) e a luz avisadora "Auto"

passa a verde (fig. 17).

A luz avisadora acima do botão ligar/desligar permanece

acesa.

• Se o sensor de fumos detectar alguma poluição, a luz "Auto"

mantém-se continuamente laranja e o aparelho liga-se para

as velocidades 1, 2 ou turbo (fig. 18).

• Se pretender abandonar a função "Auto", volte a premir o

botão "Auto".

A luz avisadora apaga-se.

15 16

17 18

19 20

21 22

23 24

Passados 3 segundos, a vírgula começa a piscar para

indicar que o temporizador começou a contagem

decrescente.

• Atenção: se o símbolo do temporizador começar a piscar

e/ou desaparecer significa que não ficou devida e

correctamente programado.

Se isso acontecer, volte a tentar a sua programação.

- Decorrido o tempo programado, o Purificador do Ar desliga-

se.

A luz do visor, a luz avisadora sobre o botão de

ligar/desligar, o símbolo "OFF" e o símbolo Ò do

temporizador apagam-se.

• Quando o temporizador se desliga, o programa permanece

em memória.

O programa poderá ser reactivado através do botão de

programação (M). (Consulte a secção "Programação

rápida").

Como desligar o temporizador

- Para desligar o temporizador

(antes do tempo), prima e

mantenha premido o botão de

programação (M) durante 3

segundos (fig. 31).

O visor apresentará, então, as

horas do relógio.

Programação rápida

Se já tinha programado anteriormente um tempo de

funcionamento para o aparelho, poderá voltar a programá-lo

rapidamente:

- Ligue o aparelho (fig. 32).

• Prima e mantenha premido o botão de programação (M)

(durante cerca de 3 segundos) até que os símbolos "OFF" e

do temporizador Ò se acendam (fig. 33).

O tempo anteriormente programado ficará visível. E dá-se

início à contagem decrescente.

Visualização das horas durante a contagem decrescente

Pode ver as horas quando o

temporizador está em

funcionamento se premir o

botão de programação (M)

(fig. 34) uma vez.

As horas serão apresentadas

por breves instantes.

A contagem decrescente

voltará a ser visualizada.

- Prima o botão ▲ou o botão ▼para acertar o relógio

(fig. 25). (Consulte a secção "Acertar o relógio").

- Volte a carregar no botão (M) (fig. 26).

Temporizador

• Através do temporizador poderá programar o tempo e a

velocidade de funcionamento do seu Purificador do Ar.

Também poderá servir-se desta função quando, por

exemplo, quiser usar o Purificador do Ar por algumas horas

durante ou após fumar na sala.

O temporizador também poderá ser útil se usar o aparelho

muitas vezes no mesmo período de tempo.

Depois de o ligar, o temporizador inicia a contagem

decrescente do tempo de funcionamento programado e,

passado esse tempo, desliga o Purificador do Ar

automaticamente.

• O Purificador do Ar pode ser programado na função "Auto"

ou na velocidade seleccionada.

Como acertar/alterar a hora do temporizador

- Ligue o aparelho (fig. 27).

- Seleccione a velocidade pretendida.

("Auto" ou manual através do selector)

- Prima o botão de programação (M) duas vezes (fig. 28).

O símbolo "OFF" acende-se e o visor mostra 0:00 ou o

tempo de funcionamento anteriormente programado.

- Prima o botão ▲ou o botão ▼para estabelecer o tempo de

funcionamento com a precisão de um minuto (fig. 29).

- Prima o botão de programação (M) (fig. 30).

O símbolo "OFF" mantém-se visível. O símbolo Òdo

temporizador também fica visível.

27 28

29 30

31 3 sec.

32 33 3 sec.

Limpeza do Pré-filtro

- Lave (fig. 40) ou aspire o

Pré-filtro. Poderá retirar

alguns pêlos ou cabelos

servindo-se duma escova

macia.

- Se lavado com detergente,

enxague o filtro com água

limpa e tépida (fig. 41).

- Deixe o filtro secar

completamente ao ar (fig. 42)

antes de voltar a colocá-lo.

Substituição do filtro Hepa

Retire e substitua o filtro electroestático Hepa a cada duas

substituições dos grânulos do filtro de carbono.

Os novos filtros Hepa estão disponíveis no seu distribuidor sob

a referência HR 4940.

Substituição dos grânulos do filtro de carbono

• Retire e substitua os filtros de Carbono quando o indicador

de substituição (Q) começar a piscar (primeiro) ou ficar

continuamente aceso (depois).

Não se esqueça de reinicializar o indicador.

(Consulte a secção "Reposição do indicador de substituição

do filtro de carbono".)

• Os novos grânulos de carbono encontram-se disponíveis no

seu distribuidor local com a designação HR 4941.

- Retire a tampa com cuidado

(fig. 43).

- Retire o ecrã de espuma e os

grânulos de carbono usados

e deite fora (fig. 44).

- Coloque o filtro na armação

(fig. 45).

Como limpar ou substituir os filtros

• Retire e limpe o pré-filtro pelo menos de dois em dois

meses.

• Retire e substitua os grânulos do filtro de Carbono quando o

indicador de substituição do filtro se acender.

• Retire e substitua o filtro Hepa a cada duas substituições

dos grânulos do filtro de carbono.

• Verifique os filtros imediatamente no caso do aparelho se

tornar mais ruidoso. Se necessário, limpe e/ou substitua os

filtros.

• Poderá tornar-se necessário limpar ou substituir os filtros

com maior frequência. Isso dependerá das condições do ar

a ser filtrado.

Remoção dos filtros

- Desligue o aparelho (fig. 35).

- Retire a cobertura frontal com o pré-filtro de espuma

(fig. 36).

Atenção: Não faça força

contra o painel de controlo

quando estiver a retirar a

cobertura frontal (fig. 37).

- Retire o filtro Hepa (fig. 38).

- Retire os filtros de carbono

(fig. 39).

- Para voltar a colocar os filtros,

proceda de forma inversa.

Fecho de segurança

A grelha frontal possui um fecho de segurança.

Este fecho desliga o motor se a cobertura for retirada com o

Purificador do Ar em funcionamento.

35 36

37 38

40 41

43 44

45

- Encaixe o funil de cartão na armação do filtro (fig. 46).

- Corte o canto do saco contendo os novos grânulos de

carbono (fig. 47).

- Deite todo o conteúdo do saco de grânulos de carbono

(fig. 48).

- Agite e sacuda a armação do filtro para fazer assentar os

grânulos (fig. 49).

- Coloque um ecrã de espuma novo sobre os grânulos de

carbono (fig. 50).

- Volte a colocar a tampa (fig. 51).

- Repita este procedimento para os outros filtros de carbono.

Reposição do indicador de substituição dos filtros de

Carbono

Depois de substituir os filtros de carbono, o indicador de

substituição dos filtros de carbono deverá ser reinicializado:

- Ligue o aparelho (fig. 52).

- Prima e mantenha premido o botão de reposição dos filtros

de carbono (P) durante pelo menos 3 segundos (fig. 53).

A luz indicadora permanece acesa ou acende-se.

Passado algum tempo, apaga-se para indicar que foi

reinicializado.

Dispositivo automático de segurança contra

sobreaquecimento

Para evitar danos e reduzir os riscos, o dispositivo de

segurança contra sobreaquecimento desliga o motor da

ventoinha logo que ela fica demasiado quente.

Para indicar que o aparelho ainda se encontra a trabalhar e

ligado à corrente, a lâmpada

piloto permanecerá acesa.

Se tal acontecer:

- Desligue o aparelho (fig. 54).

(A luz avisadora apaga-se).

- Retire a ficha da tomada de

corrente.

- Aguarde até o motor arrefecer

(aprox. 15 minutos).

- Retire a cobertura frontal

(fig. 55). Verifique se os filtros

não estão bloqueados e que

não está nada a obstruir a

passagem do ar.

- Certifique-se que a ventoinha pode girar livremente (fig. 56).

- Feche o aparelho. Volte a colocar a ficha na tomada de

corrente e ligue o aparelho.

Se o dispositivo automático de segurança contra

sobreaquecimento for activado repetidas vezes, aconselha-se

a verificação do aparelho por um técnico especializado.

50 51

54 55

3 sec.

• Luftrenseren kan også monteres på væggen (fig. 3-4). Vælg

en lignende placering som vist i fig. 1-2.

• Det er også muligt at placere flere luftrensere i samme rum,

hvilket især anbefales i meget store og/eller uregelmæssige

rum. Apparaterne placeres i så fald så langt fra hinanden

som muligt, men stadig på

samme væg.

• Blokér aldrig for apparatets

luftind- og udtag (fig. 5).

• Hvis De samtidig bruger

varmeapparater, placeres

luftrenseren på en sådan

måde, at udluftningsstrømmen

falder sammen med den

varme luft, der afgives fra

varmeapparatet.

D.v.s.: Luftrenseren placeres

tæt ved siden af radiatoren

eller andet varmeafgivende

apparat (fig. 6-7).

Er det tilstrækkeligt med én luftrenser ?

For at sikre en effektiv rensning af luften i almindelige

opholdsrum skal luften passere gennem filtrene 2-3 gange i

timen.

Afhængig af luftens beskaffenhed i rummet anbefales én

luftrenser - type HR 4345 - i rum med op til 40 m2gulvareal.

Cigaretter, cigarer og piber udvikler røg, der indeholder

mikroskopiske partikler (ca.0,18 micron) samt omkring 3000

forskellige gasarter.

Med Deres Philips luftrenser renses luften effektivt, idet 90% af

gasarterne og 95% af partiklerne i røgen opfanges af

luftrenseren.

Hvordan virker Philips luftrenser ?

Luftrenseren tager luft ind fra rummet og leder den igennem

filtersystemet.

Når luften er renset, blæses den ud i rummet igen - op imod

loftet.

Apparatet har et unikt 3-trins luftrensningsfilter, som sikrer

optimal fjernelse af gasser og partikler i luften.

❶For-filter.

Forfilter som opfanger de større støvpartikler, der findes i

luften, f.eks. fnug og hår.

❷Hepa-filter.

Dette filter fjerner alle mindre luftbårne partikler.

Filtret er fremstillet af glasfibre, der sidder så tæt sammen, at

partiklerne ikke kan passere igennem.

Lignende filtre anvendes i mange operationsstuer.

❸Kulfilter.

Det sidste filter er kulfiltret.

Aktivt kul er det eneste materiale, der effektivt absorberer

gasarter.

Luftrenseren kan indstilles til automatisk at vælge den rigtige

luftrensningshastighed.

Apparatet er udstyret med et 24-timers ur og en timer, der gør

det muligt at vælge et bestemt tidsrum, hvor luftrenseren skal

køre og derefter slukke.

Når kulfiltret trænger til at blive udskiftet, lyser der en

kontrollampe.

Sådan placeres luftrenseren.

• Som hovedregel anbefales det at placere luftrenseren

- i nærheden af hvor der ryges, så røgen ikke spredes ud i

rummet;

- på et centralt sted med bagsiden imod en væg lidt over

hovedhøjde (fig. 1-2).

Dansk

25 cm

Min. 140 cm

Sådan gøres luftrenseren klar til brug.

- Kulfiltrene fyldes med det medleverede granulat. Se afsnittet

"Udskiftning af granulat i kulfiltrene" (fig. 43-51).

- Sæt netstikket i en stikkontakt, som tændes.

Kontrollampen over tænd/sluk-knappen samt tallene (00:00)

og ursymbolet ai displayet begynder at blinke. (Dette vil

også være tilfældet efter en strømafbrydelse).

Der er endnu ikke lys i

displayet.

- Tryk på tænd/sluk-knappen

(fig. 10).

Luftrenseren begynder at

køre på hastighed 1, og

displayet lyser orange.

Kontrollampen over

tænd/sluk-knappen lyser nu

konstant og viser dermed, at

der er tændt for apparatet.

Manuel indstilling.

- Tænd for luftrenseren

(fig. 11).

Kontrollampen over

tænd/sluk-knappen lyser, og

displayet lyser orange.

Luftrenseren begynder at

køre på hastighed 1.

- Vælg den ønskede

hastighed 1, 2 eller "Turbo"

med hastigheds-

kontrolknappen (fig. 12).

Kontrollamperne viser,

hvilken hastighed der er

valgt.

• Ønskes der hurtig rensning af luften i rummet, vælges der

"Turbo" med hastigshedsvælgeren (fig. 13).

Efter ca. 1/2 time skiftes der til hastighed 2.

• Ren, frisk luft i rummet bevares bedst ved at lade apparatet

køre konstant på hastighed 1 eller 2, afhængig af rummets

størrelse samt koncentrationen af røg/støvpartikler i rummet.

"Auto"-funktion.

"Auto"-funktionen sørger for, at luftrenseren automatisk selv

vælger den optimale hastighed

for fjernelse af røg i luften.

Den indbyggede røgføler

registrerer koncentrationen af

røg i det rum, hvor luftrenseren

er placeret.

- For at røgføleren foretager en

korrekt registrering, skal

skydekontakten (S) sættes i

den rigtige stilling til små 

eller ÔÔstørre rum (fig. 14).

Afhængig af koncentrationen

af røg vælger luftrenseren

automatisk høj eller lav

hastighed.

Generel beskrivelse (fig. 8).

ALuftindtag (3)

BForfilter

CHepa-filter

DKulfiltre (2)

EKontrolpanel

FLuftudtag

GHåndtag

HOpbevaring af netledning

IVentilatorvinge

Beskrivelse af kontrolpanelet (fig. 9).

JTænd/sluk-knap med kontrollampe

KTænd/sluk-knap for automatisk funktion ("Auto") med

kontrollampe

LHastighedskontrol med kontrollamper

1 = lav hastighed

2 = normal hastighed

Turbo = høj hastighed

MKnap til indstilling af timer og ur (klokken)

NDisplay

OKnapper til indstilling af uret (op- og nedad)

PKnap til "nulstilling" af indikatoren for udskiftning af

kulfiltre

QIndikator for udskiftning af kulfiltre (kontrollampe)

RRøgføler

SOmskifter til justering af røgføleren

i små rum (op til ca.20 m2)

Ôi større rum (op til ca.40 m2)

Vigtigt.

• Læs denne betjeningsvejledning grundigt igennem

og kig på illustrationerne, før luftrenseren tages i

brug (fold også side 3 ud og kig på den).

• Nedsænk aldrig apparatet i vand eller anden væske.

• Brug aldrig luftrenseren udendørs eller i fugtige

omgivelser.

• Efter stikket er taget ud af stikkontakten, kan

apparatet rengøres med en fugtig klud.

• Når apparatet skilles ad: Rør aldrig ved de roterende

dele og lad ventilatorvingen få lov til at stoppe helt af

sig selv.

• Brug kun originale Philips filtre og kulgranulat.

• Blokér aldrig for apparatets luftind- og udtagsgitre.

Stil ikke luftrenseren på et blødt underlag som f.eks.

en seng eller en sofa.

• Hold netledningen væk fra opvarmede flader.

• Hvis netledningen beskadiges, skal De enten

henvende Dem til Deres forhandler eller direkte til

Philips, da der kræves specialværktøj og/eller

specielle dele til udskiftningen.

• Apparatet påvirker den øvrige luftcirkulation i

rummet. Derfor bør man undlade at anbringe

luftrenseren tæt ved ildsteder med åben ild.

• Hvis der har været strømafbrydelse, tændes der først

for luftrenseren. Derefter kan man igen indstille ur

(klokken) og timer.

• Udsæt ikke røgføleren for en direkte varmekilde eller

stærke lugte. Brug således f.eks. ikke luftrenseren til

udsugning af røg over et kogeapparat.

• Ret ikke spraydåser imod røgføleren.

• Sluk for "Auto"-funktionen hvis De i længere tid

forlader det rum, hvor luftrenseren står.

• Gem denne betjeningsvejledning så De altid ved,

hvor den er, hvis De skulle få brug for den

- Indstil uret (klokken) med ▲

eller ▼knappen (fig. 20).

Tallene begynder at rulle

hurtigere, hvis knappen holdes

konstant indtrykket.

- Ur-visning og symbol ai

displayet holder op med at

blinke (fig. 21).

- Når det rigtige klokkeslet er

indstillet, trykkes der på

"tidsindstillings-knappen" (M)

for at bekræfte indstillingen

(fig. 22).

Ur-symbolet aslukker. Kolon’et mellem tallene blinker og

viser dermed, at uret går.

Sådan ændres den indstillede tid.

- Tænd for apparatet (fig. 23).

- Tryk på "tidsindstillings-knappen" (M) (fig. 24).

Ur-symbolet ases.

- Indstil nyt klokkeslet ved at trykke på ▲eller ▼knappen

(fig. 25). (Se afsnittet "Sådan indstilles uret").

- Tryk til slut igen på "tidsindstillings-knappen" (M) (fig. 26).

Indstilling af "Auto"-funktionen.

- Tænd for apparatet (fig. 15).

Kontrollampen over tænd/sluk-knappen lyser, og displayet

lyser orange.

Luftrenseren begynder at køre på hastighed 1.

- Tryk på "Auto"-knappen (fig. 16).

Hvis De indenfor 3 minutter efter der er tændt for apparatet

vælger "Auto", begynder "Auto"-kontrollampen at blinke i

maks. 3 minutter. Mens luftkvaliteten i rummet måles.

• Hvis luften er ren, går luftrenseren i standby-stilling, og

"Auto"-kontrollampen lyser grønt (fig. 17).

Kontrollampen over tænd/sluk-knappen lyser fortsat.

• Hvis røgføleren registrerer forurenet luft, vil "Auto"-

kontrollampen vedblive at være orange, og apparatet skifter

automatisk til hastighed 1, 2 eller "Turbo" (fig. 18).

• Man slukker for "Auto"-funktionen ved igen at trykke på

"Auto"-knappen, lyset over knappen vil derefter slukke.

Sådan indstilles uret (klokken).

• Når der sluttes strøm til luftrenseren (og efter en

strømafbrydelse) skal uret (klokken) indstilles (igen).

Blinkende kontrollampe over tænd/sluk-knappen samt

blinkende ursymbol aog tal (00:00) betyder, at uret skal

indstilles.

Tænd for apparatet (fig. 19).

Ursymbolet aog tallene

(00:00) bliver ved med at

blinke. Displayet lyser.

15 16

17 18

20 21

23 24

25 26

Sådan slukker man for

timeren.

- Timeren slukkes

(før den indstillede tid

udløber) ved at holde

“tidsindstillings”-knappen (M)

nede i mindst 3 sekunder

(fig. 31).

Tidssymbolet vil derefter

forsvinde fra displayet.

Hurtig timer-indstilling.

Hvis der tidligere er indprogrammeret en tidsindstilling, kan De

hurtigt genaktivere programmet ved at gøre følgende:

- Tænd for luftrenseren (fig. 32).

- Tryk på "tidsindstillings"-knappen (M) og hold den indtrykket

(i mindst 3 sekunder), til “OFF”-symbolet og timer-symbolet

ses (fig. 33).

Den tidligere indstillede tid vil vise sig i displayet og timeren

vil begynde at tælle ned.

Hvordan ses uret (klokken) mens timeren er tilsluttet.

De kan se uret (klokken),

medens timeren tæller nedad,

ved at trykke én gang på

“tidsindstillings-knappen” (M)

(fig. 34).

Displayet viser i et kort stykke

tid klokken.

Derefter vender nedtællingen

tilbage i displayet.

Sådan rengøres eller udskiftes filtrene.

• Mindst hver 2. måned tages forfiltret ud og renses.

• Udskift kulfilter-granulatet, når indikatoren for udskiftning af

filter lyser.

• Hepa-filtret udskiftes hver anden gang, der udskiftes kulfilter-

granulat.

• Hvis luftrenseren begynder at støje, skal filtrene straks

kontrolleres. Rens og/eller udskift om nødvendigt filtrene.

• Det kan være nødvendigt at rense eller udskifte filtrene

hyppigere end angivet. Dette afhænger af luftforholdene i

rummet.

Timer.

• Ved hjælp af timeren kan De vælge, hvor længe De ønsker

at luftrenseren skal køre og ved hvilken hastighed.

Denne funktion kan bruges, hvis De f.eks. ønsker, at

apparatet skal køre i et vist antal timer under og efter rygning

i rummet.

Timeren er også velegnet, hvis De tit bruger luftrenseren i

den samme tidsperiode.

Når der tændes for luftrenseren begynder timeren at tælle

nedad på den indstillede funktionstid og slukker til sidst for

apparatet, når tiden er løbet ud.

• Luftrenseren kan programmeres, når der er tændt for "Auto"-

funktionen, eller når der er valgt hastighed.

Sådan indstilles/ændres timertiden.

- Tænd for apparatet (fig. 27).

- Vælg den ønskede hastighed (“Auto” eller manuel

hastighedsindstilling.)

- Tryk to gange på "tidsindstillings"-knappen (M) (fig. 28).

"OFF"-symbolet ses, og displayet viser 00:00 eller tidligere

indstillet tidspunkt.

- Indstil timeren (hvor længe apparatet skal køre) med ▲eller

▼knappen (fig. 29).

- Tryk på "tidsindstillings"knappen (M) (fig. 30).

Nu ses "OFF”-symbolet og timer symbolet. Efter 3 sekunder

vil kolon’et blinke, for at indikere at timeren er begyndt at

tælle ned fra den fastsatte tid.

• Bemærk: Hvis timer-symbolet Ò begynder at blinke og/eller

forsvinder under indstilling af timeren, betyder det, at

programmeringen ikke er tilfredsstillende udført.

Hvis dette sker, skal man igen prøve at indstille timeren.

- Når den indstillede tid er udløbet, slukker luftrenseren

automatisk. Lyset i displayet, indikatorlyset over tænd/sluk

knappen, “OFF”-symbolet og timer-symbolet Ò vil alle

slukke.

- Når timeren slukkes, forbliver programmeringen gemt i

hukommelsen. Programmeringen kan genaktiveres med

“tidsindstillings”knappen (M). (Se afsnittet “Hurtig timer-

indstilling”).

27 28

29 30

31 3 sec.

32 33 3 sec.

- Lad filtret lufttørre helt (fig. 42)

før det sættes i igen.

Udskiftning af Hepa-filtret.

Udskift Hepa-filtret hver anden

gang der udskiftes kulfilter-

granulat. Nye Hepa-filtre, type

HR 4940, kan købes hos Deres

forhandler.

Udskiftning af granulat i kulfiltrene.

• Granulatet i kulfiltrene skal udskiftes, når kontrollampen (Q)

for udskiftning af kulfilter begynder at blinke (første gang),

eller hvis lampen lyser konstant (senere).

Husk at nulstille indikatoren, når granulatet er udskiftet (se

afsnittet "Nulstilling af indikatoren for udskiftning af kulfilter").

• Nyt granulat, type HR 4941, kan købes hos Deres

forhandler.

- Tag forsigtigt låget af kulfiltret (fig. 43).

- Hæld skumpladen og det gamle granulat ud i

affaldsspanden (fig. 44).

- Sæt filterholderen i kassen som det nye granulat kommer i

(fig. 45).

- Sæt paptragten på filterholderen (fig. 46).

- Klip et hjørne af posen med det nye granulat (fig. 47).

- Hæld hele posens indhold ned igennem paptragten (fig. 48).

Sådan tages filtrene ud.

- Sluk for apparatet (fig. 35).

- Tag frontpladen med skum-forfiltret af (fig. 36).

Bemærk: Tryk ikke på

kontrolpanelet når

frontpladen tages af (fig. 37).

- Tag Hepa-filtret ud (fig. 38).

- Tag kulfiltrene ud (fig. 39).

- Filtrene sættes tilbage på

plads i omvendt rækkefølge.

Sikkerhedslås.

Frontpladen er forsynet med en sikkerhedslås, som slukker for

motoren, hvis frontpladen tages af, mens der stadig er tændt

for luftrenseren.

Rengøring af forfiltret.

- Vask (fig. 40) eller støvsug forfiltret. Fnug og hår kan fjernes

med en blød børste.

- Bruges der vaskemiddel skal filtret skylles efter med rent,

varmt vand (fig. 41).

35 36

37 38

40 41

43 44

4546

47 48

- Ryst filterholderen så

indholdet fordeles jævnt

(fig. 49).

- Anbring en ny skumplade

ovenpå granulatet (fig. 50).

- Sæt låget på igen (fig. 51).

- Gentag proceduren for det

andet kulfilter.

Nulstilling af indikatoren for udskiftning af kulfilter.

Når granulatet i kulfiltrene er udskiftet, skal indikatoren for

udskiftning af kulfilter nulstilles:

- Tænd for apparatet (fig. 52).

- Hold knappen for nulstilling (P) nedtrykket i mindst 3

sekunder (fig. 53).

Kontrollampen bliver ved med at lyse (eller tænder).

Efter et stykke tid slukker lampen og viser dermed, at

indikatoren er nulstillet.

Automatisk overophedningssikring.

For at undgå beskadigelse af luftrenseren og nedsætte

risikoen for ulykker er apparatet forsynet med en

sikkerhedsafbryder, der slukker for ventilatormotoren, hvis den

bliver for varm.

For at vise at der stadig er tændt for luftrenseren, bliver

kontrollampen ved med at lyse.

Hvis dette sker:

- Sluk for apparatet (fig. 54).

(Kontrollampen slukker).

- Tag stikket ud af

stikkontakten.

- Vent til motoren er afkølet

(ca. 15 minutter).

- Tag frontpladen af (fig. 55). Kontroller at filtrene ikke er

blokerede, og at der ikke er noget, der forhindrer den frie

luftstrøm.

- Kontroller at ventilatorvingen kan dreje frit rundt ved at dreje

den med hånden (fig. 56).

- Luk apparatet igen. Sæt stikket i stikkontakten og tænd for

stikkontakt og luftrenser.

Hvis den automatiske sikkerhedsafbryder træder i funktion for

tit, anbefales det at rette henvendelse til Deres forhandler for at

få luftrenseren efterset.

49 50

3 sec.

• Luftrenseren kan også monteres på veggen (fig. 3-4).

Velg en posisjon tilsvarende fig. 1-2.

• Det er også mulig å plassere mer enn en luftrenser i samme

rom. Dette anbefales spesielt hvis rommet er veldig stort

og/eller har en uregelmessig form.

I slike tilfeller er det best å

plassere apparatene så langt

fra hverandre som mulig,

men mot samme vegg.

• Dekk aldri til luftinntak- eller

luftutblåsingsåpningene

(fig. 5).

• Ved bruk av varmeovner

plasser luftrenseren slik at

luftstrømmen som

luftrenseren lager blander

seg med luften fra

varmeovnen.

Dette betyr at luftrenseren settes ved siden av radiator eller

annen varmekilde (fig. 6-7).

Er det nok med en luftrenser?

For effektivt å rense luften i et rom eller en del av et rom må

luften passere luftrenseren 2-3 ganger pr. time. Avhengig av

luftinnholdet i rommet og det aktuelle området bør en luftrenser

av type HR 4345 brukes for rom/områder opptil ca. 40 m2

gulvflate.

Sigaretter, sigarer og piper lager røyk som inneholder

mikroskopiske partikler (ca. 0,18 micron) og rundt 3000

forskjellige gasser.

Deres Philips luftrenser hjelper Dem å rense luften effektivt,

ved å fange 90 % av gassene og 95 % av partiklene dannet

ved røyking.

Hvordan virker Philips luftrenser?

Luftrenseren suger inn luft fra rommet og sender luften

gjennom filtersystemet. Etter rensing blåses den rengjorte

luften tilbake i rommet mot taket.

For optimal fjerning av gass og partikler fra luften benytter

luftrenseren et sofistikert 3-trinns filter.

❶Forfilter

Dette filteret fanger de største støvpartiklene som svever i

luften, slik som lo og hår.

❷Hepa filter

Dette filteret tar ut alle de minste luftbårne partiklene. Filteret er

laget av glassfiber. Fibrene står så tett sammen at partikler

ikke kan passere gjennom. Tilsvarende filtre brukes i de fleste

operasjonsstuer på sykehus.

❸Kullfilter

Det siste filteret er et kullfilter.

Aktivt kull er det eneste materiale som effektivt kan absorbere

gasser.

Denne luftrenseren kan stilles inn til automatisk å velge riktig

hastighet. Apparatet er utstyrt med en 24 timers klokke og en

timer som gjør det mulig å stille inn en brukertid. Når denne

tiden har utløpt vil apparatet slå seg av.

En indikator vil begynne å lyse når kullfilteret trenger å byttes.

Plassering

• Generelt anbefales det å plassere luftrenseren

- i nærheten av der folk røyker, for å hindre at røyken sprer

seg;

- på en sentral plass, med baksiden mot veggen og over

hodehøyde (fig. 1-2).

Norsk

25 cm

Min. 140 cm

Klargjøring før bruk

- Full kullfilteret med det medfølgende granulerte kullet.

Vennligst se avsnitt "Bytte av kull" (fig. 43-51).

- Sett støpselet i stikkontakten. Indikatoren over på/av-

bryteren, sifrene (00:00) og

klokkesymbolet a vil begynne

å blinke. (Dette vil også skje

etter et strømbrudd).

Displayet vil ikke lyse.

- Trykk på På/Av-bryteren

(fig. 10). Apparatet vil

begynne å gå på hastighet 1

og displayet vil lyse opp i

oransje. Indikatorlampen over

på/av-bryteren vil fortsette å

lyse for og vise at apparatet

er slått på.

Manuell innstilling

- Slå apparatet på (fig. 11). Indikatorlampen over på/av-

bryteren vil begynne å lyse og displayet vil lyse opp i

oransje. Apparatet vil begynne å gå på hastighet 1.

- Velg hastighet 1, 2 eller "Turbo" ved å trykke på

hastighetsvelgeren (fig. 12).

Indikatorlampene vil vise den

valgte hastighet.

• For rask luftrensing sett først

hastighetsvelgeren til "Turbo"

(fig. 13). Etter ca. en halv time

sett bryteren til hastighet 2.

• For å opprettholde frisk luft i

rommet hele tiden kan De

kjøre apparatet kontinuerlig på

hastighet 1 eller 2, avhengig

av rommets størrelse og

tilførsel av forurensning til

rommet.

“Auto funksjonen”

"Auto" funksjonen sikrer at luftrenseren automatisk velger

optimal hastighet for å fjerne

røyk effektivt fra luften. Den

innebygde røykdetektoren

detekterer konsentrasjonen av

røyk i rommet hvor luftrenseren

har blitt plassert.

- For rett detektering, sett

skyvebryteren (S) til riktig

posisjon for lite eller større

rom (fig. 14). Avhengig av

konsentrasjonen av røyk vil

luftrenseren velge en høyere

 eller lavere ÔÔhastighet.

Generell beskrivelse (fig. 8)

ALuftinntak (3)

BForfilter

CHepa filter

DKullfiltre (2)

EKontrollpanel

FLuftutblåsing

GHåndtak

HOppbevaringsplass for nettledning

IVifte

JPå/Av-knapp med indikatorlampe

KPå/Av-knapp for automatisk bruk

("Auto") med indikatorlampe

LHastighetskontroll med indikatorlamper

1 = lav hastighet

2 = normal hastighet

turbo = høy hastighet

MKnapp for innstilling av timer og klokke

NDisplay

OKnapp for innstilling av timer (opp- og nedover)

P"Reset" knapp for bytt kullfilter indikator

QBytt kullfilter indikator (indikatorlampe)

RRøykdetektor

SBryter for justering av røykdetektor

for små rom (opp til ca. 20 m2)

Ôfor større rom (opp til ca. 40 m2)

Viktig

• Les alle instruksjonene sammen med illustrasjonene

før apparatet taes i bruk (se også den utfoldbare

side 3).

• Senk ikke apparatet i vann eller andre væsker.

• Apparatet må ikke brukes utendørs eller i fuktige

omgivelser.

• Apparatet kan rengjøres med en fuktig klut. Trekk

først ut støpselet fra stikkontakten.

• Ved demontering:

Berør ikke deler som rører seg. La viften stoppe av

seg selv.

• Bruk bare originale Philips filtre og kullmateriale.

• Luftinntak og luftutslipp grillene må ikke tildekkes.

Plasser ikke produktet på et mykt underlag, som

seng e.l.

• Hold nettledningen unna varme flater.

• Hvis nettledningen på dette apparatet er skadet må

den kun erstattes av Philips eller av Deres

servicerepresentant da spesialverktøy og/eller deler

er nødvendig.

• Dette apparatet virker inn på luftstrømmene i

rommet. Generelt anbefales det ikke å bruke

apparatet nær peis med åpen flamme.

• Etter strømbrudd slå først apparatet på. Etter dette

kan klokken og timeren stilles inn. Utsett ikke

røykdetektoren direkte for en varmekilde eller sterke

lukter. F.eks. bruk ikke luftrenseren som

avtrekksvifte over ovnen.

• Ikke rett spray i retning av røykdetektoren.

• Slå av "AUTO" funksjonen hvis De forlater rom hvor

apparatet er plassert for lengre tid.

• Ta vare på denne bruksanvisningen for senere bruk.

- Klokketiden og klokkesymbolet a i displayet vil ikke blinke

lenger (fig. 21). Trykk på "Time innstillings" knappen (M).

Klokkesignalet blir synlig.

- Trykk på knappen ▲ eller knappen ▼ for å stille inn ny tid

(fig. 22). (Se avsnitt "Innstilling av tiden").

- Trykk til slutt på "Time innstillings" knappen (M) igjen.

Hvordan forandre innstilt tid?

- Slå på apparatet (fig. 23).

- Trykk på "Time innstillings" knappen (M) (fig. 24).

- Klokkesymbolet a blir synlig.

- Trykk på knappen ▲eller knappen ▼ for å stille inn ny tid

(fig. 25). (Se avsnitt "Innstilling av tiden").

- Trykk til slutt på "Time innstillings" knappen (M) igjen

(fig. 26).

Timer

• Ved bruk av timeren kan De stille inn hvor lenge og hvilken

hastighet luftrenseren skal ha. De kan bruke denne

funksjonen f.eks. hvis De ønsker å bruke luftrenseren noen

timer under eller etter røyking. De kan også finne timeren

anvendelig hvis De ofte bruker apparatet like lenge. Etter at

apparatet slåes på vil timeren telle ned den innstilte tiden for

deretter å slå av luftrenseren.

• De kan programmere luftrenseren i "Auto funksjon" eller i

den hastighet De selv ønsker.

Innstilling av "Auto funksjonen"

- Slå på apparatet (fig. 15). Indikatorlampen over På/Av-

bryteren vil begynne å lyse. Displayet vil lyse opp i oransje.

Apparatet begynner å gå på hastighet 1.

- Trykk på "Auto" knappen (fig. 16). Hvis De velger "Auto"

innen de første tre minuttene etter at apparatet er slått på, vil

"Auto" indikatorlampen blinke oransje i maksimalt tre

minutter, mens apparatet måler luftkvaliteten i rommet.

• Hvis luften er ren, vil luftrenseren gå over til "Stand by"

posisjon og "Auto" indikatorlampen vil begynne å lyse grønt

(fig. 17). Indikatorlampen over på/av-bryteren vil fortsette å

lyse.

• Hvis røykdetektoren detekterer forurensning vil "Auto"

indikatorlampen fortsette å lyse kontinuerlig oransje og

apparatet vil automatisk bli slått på til hastighet 1, 2 eller

Turbo (fig. 18).

• Hvis De ønsker å avslutte "Auto" funksjonen trykk på "Auto"

knappen igjen. Indikatorlampen over knappen vil slokke.

Hvordan stille inn klokken?

• Når luftrenseren kobles til strømnettet (og etter strømbrudd)

må klokken stilles inn (igjen). Indikatorlampen over på/av-

bryteren, klokkesymbolet a og sifrene (00:00) vil blinke for å

vise dette.

Slå på apparatet (fig. 19). Klokkesymbolet aog sifrene

(00:00) vil fortsette å blinke. Displayet vil begynne å lyse.

- Trykk på knappen ▲ eller knappen ▼ for å stille inn tiden

(fig. 20). Sifrene vil telle opp fortere hvis De trykker på og

holder knappen inne lenger.

15 16

17 18

19 20

21 22

23 24

25 26

Hurtiginnstilling av timer

Hvis De har forhåndsprogammert en brukstid for apparatet kan

De bruke denne innstillingen igjen raskt og enkelt.

- Slå på apparatet (fig. 32).

- Trykk og hold "Time innstillings" knappen (M) (i minst 3

sekunder) til "Off" og timersymbolene blir synlige (fig. 33).

Den forrige brukstiden vil nå bli synlig og nedtellingen

begynner.

Å se på klokken mens timeren

teller ned

De kan se på klokken mens

timeren teller ned brukstiden,

ved å trykke på "Time

innstillings" knappen (M) en gang

(fig. 34). Den normale tiden vil

være synlig en kort tid. Deretter

vil nedtellingen igjen bli synlig i

displayet.

Hvordan rengjøre eller bytte filtre?

• Fjern og rengjør forfilteret minst hver annen måned.

• Fjern og bytt det aktive kullet når bytt kullfilter indikakator

begynner å lyse.

• Fjern og bytt Hepa filteret annen hver gang De bytter det

aktive kullet.

• Undersøk filtrene umiddelbart hvis apparatet lager mer støy

enn vanlig. Rengjør og/eller bytt filtre hvis nødvendig.

• Det kan være nødvendig å rengjøre eller erstatte filtrene

oftere. Dette avhenger av tilstanden til luften som skal

filtreres.

Fjerning av filtre

- Slå av apparatet (fig. 35).

- Fjern frontdekslet med forfilter (fig. 36).

Hvordan stille inn/forandre timer innstillingen?

- Slå apparatet på (fig. 27).

- Velg ønsket hastighet ("Auto" eller ved hjelp av manuell

hastighetsvelger).

- Trykk på "Time innstillings" knappen (M) to ganger (fig. 28).

"Off" symbolet blir synlig og displayet viser 00:00 eller den

før innstilte tiden.

- Trykk på knappen ▲ eller knappen ▼ for å stille inn ny

brukertid med ett minutts presisjon (fig. 29).

- Trykk på "Time innstillings" knappen (M) (fig. 30). "Off"

symbolet vil fortsatt være synlig. Timersymbolet blir også

synlig. Etter tre sekunder begynner kolonet å blinke for å

vise at timeren teller ned fra den innstilte tiden.

• NB! Hvis timersymbolet Ò har begynt å blinke og/eller har

forsvunnet viser dette at innstillingen ikke fungerte. Hvis

dette skjer, prøv å stille inn timeren på nytt.

- Når den innstilte tiden har utløpt, vil luftrenseren slå seg av.

Lyset i displayet, indikatorlyset over på/av-bryteren, "Off"

symbolet og timersymbolet Ò vil slokke.

• Etter at apparatet er slått av ved hjelp av timeren, vil

progammet være lagret i hukommelsen. Programmet kan

startes igjen ved hjelp av time innstillings knappen (M).

(Se avsnitt "Hurtiginnstilling av timer").

Hvordan slå av timeren?

- For å slå av timeren (før tiden

er utløpt) trykk og hold ned

"Time innstillings" knappen

(M) i minst 3 sekunder

(fig. 31). Displayet vil nå vise

tiden på døgnet.

27 28

29 30

31 3 sec.

32 33 3 sec.

35 36

• Nytt kullfilter materiale er tilgjengelig hos Deres forhandler

under type nr. HR 4941.

- Fjern forsiktig lokket (fig. 43).

- Vipp ut skumgummi skjermen og det gamle kullfilter

materiale i en søppelbøtte (fig. 44).

- Sett filterbeholderen i boksen (fig. 45).

- Plasser trakten i filterbeholderen (fig. 46).

- Klipp av hjørnet i plastposen som inneholder det nye kullfilter

materiale (fig. 47).

- Hell hele posen i filterbeholderen (fig. 48).

- Dunk lett og rist for å stabilisere innholdet (fig. 49).

- Sett en ny skumgummi skjerm over kullmateriale (fig. 50).

NB! Skyv ikke mot

kontrollpanelet når

frontdekslet trekkes av

(fig. 37).

- Fjern Hepa filteret (fig. 38).

- Fjern kullfiltre (fig. 39).

- For å sette filtrene tilbake på

plass gjøres dette i motsatt

rekkefølge.

Sikkerhetslås

Frontdekslet har en sikkerhetslås. Denne sikkerhetslåsen slår

av motoren hvis dekslet fjernes mens luftrenseren fortsatt er i

gang.

Rengjøring av forfilter

- Vask (fig. 40) eller støvsug

forfilteret. De kan fjerne lo og

hår f.eks. ved hjelp av en myk

børste.

- Hvis filteret vaskes med et

rengjøringsmiddel, skyll filteret

med rent varmt vann (fig. 41).

- La filteret lufttørke til det er

helt tørt (fig. 42) før det settes

på plass igjen.

Bytte av Hepa filteret

Fjern og bytt Hepa filteret annen hver gang De bytter det

aktive kullet. Nytt Hepa filtre er tilgjengelig hos Deres

forhandler under type nr. HR 4940.

Bytte av aktivt kullfilter materiale

• Fjern og bytt det aktive kullfilter materiale når bytt kullfilter

indikatoren (Q) begynner å blinke (først) eller lyser

kontinuerlig (senere). Glem ikke å nullstille indikatoren når

bytte er foretatt (se avsnitt "Nullstilling av bytt kullfilter

indikatoren").

37 38

40 41

43 44

4546

49 50

- Sett lokket tilbake på plass

(fig. 51).

- Gjenta denne prosedyren for

det andre kullfilteret.

Nullstilling av bytt kullfilter indikatoren

Etter bytte av filtermaterialet er det nødvendig å nullstille bytt

kullfilter indikatoren:

- Slå på apparatet (fig. 52).

- Trykk og hold "Reset" knapp for bytt kullfilter indikator (P) i

minst 3 sekunder (fig. 53). Indikatorlampen vil forbli på eller

begynne å lyse. Etter en tid vil den slokke for å vise at

indikatoren er nullstilt.

Automatisk overopphetingssikring

For å øke sikkerheten er det installert en overopphetingssikring

som slår av viftemotoren hvis den blir for varm.

For å vise at apparatet fortsatt er slått på og tilkoblet

strømnettet, vil indikatorlampen fortsatt lyse.

Hvis dette skjer:

- slå av apparatet (fig. 54)

(Indikatorlampen vil slokke).

- trekk støpselet ut av

stikkontakten.

- vent til motoren er avkjølt

(ca. 15 minutter).

- fjern frontdekslet (fig. 55).

Undersøk at filtrene ikke er

tette og at det ikke er noe som

hindrer luftstrømmen.

- undersøk om viften roterer fritt

(fig. 56).

- lukk igjen apparatet. Sett støpselet i stikkontakten og slå på

apparatet.

Hvis den automatiske overopphetingssikringen aktiveres

gjentatte ganger anbefales det å ta apparatet med til Deres

forhandler for undersøkelse.

54 55

3 sec.

• Luftrenaren kan även monteras på väggen, fig 3 - 4.

Välj en placering i enlighet med fig 1 - 2.

• Det är också möjligt att placera flera luftrenare i samma rum.

Speciellt kan detta rekommenderas i mycket stora rum och i

rum som har oregelbunden form.

I sådana fall är det bäst att placera luftrenarna så långt ifrån

varandra som möjligt, men

vid samma vägg.

• Täpp aldrig till öppningarna

för luftens in- eller utsläpp,

fig 5.

• När värmeapparater används

i rummet, skall luftrenaren

placeras så att luftströmmen

från luftrenaren sammanfaller

med luftströmmen som

alstras av värmekällan.

Detta innebär: Placera

luftrenaren nära ett element

eller annan värmekälla,

fig 6 - 7.

Är det tillräckligt med en luftrenare?

För att effektivt rena luften i ett rum, måste samtlig luft passera

genom luftrenarens filter 2 - 3 gånger i timmen.

Beroende på hur stor luftvolym eller rumsyta det gäller,

rekommenderas att använda en luftrenare typ HR 4345 för

rum/ytor upp till cirka 40 m2.

Cigaretter, cigarrer och pipor åstadkommer rök som innehåller

mikroskopiska partiklar (ungefär 0,18 mikron) och omkring

3000 olika gaser.

Philips luftrenare hjälper till att rena luften effektivt genom att

fånga upp 90 % av gaserna och 95 % av partiklarna som bildas

genom rökning.

Hur fungerar Philips luftrenare?

Luftrenaren suger in luft från rummet och leder den genom

filtersystemet.

Den renade luften blåses sedan tillbaka in i rummet mot taket.

För att optimalt avlägsna gas och partiklar från luften används

ett raffinerat 3-stegs luftrenings-filter.

❶För-filter

För-filter fångar de största dammpartiklarna i luften, såsom

dammtussar, ludd och hår.

❷Hepa-filter

Detta filter tar bort alla små, luftburna partiklar.

Filtret är gjort av glasfiber som är så tätt hoptovat att

partiklarna inte kan passera igenom.

Liknande filter används i de flesta av sjukhusens

operationssalar.

❸Kolfilter

Det sista filtret är kolfiltret.

Aktivt kol är det enda material som effektivt kan absorbera

gaser.

Med den här luftrenaren kan man välja ett läge där luftrenaren

själv automatiskt väljer rätt hastighet för rening av luften.

Luftrenaren är försedd med en 24-timmars klocka och ett tidur,

med vilket man kan ställa in de tider då man vill att luftrenaren

skall kopplas på och av automatiskt.

En kontrollampa tänds när kolfiltren behöver bytas.

Placering

• I allmänhet bör luftrenaren placeras

- nära ställen där människor röker för att hindra att röken

sprids.

- centralt, med baksidan mot väggen och över huvudhöjd,

fig 1 - 2.

Svenska

25 cm

Min. 140 cm

Så här använder du luftrenaren

- Fyll kolfiltret med det medsända kolfilter-pulvret innan

luftrenaren används första gången.

Se avsnittet "Byte av kolfilter-pulver", fig 43 - 51.

- Sätt stickproppen i ett vägguttag.

Kontrollampan ovanför tryckströmbrytaren, siffrorna (00:00)

och klocksymbolen börjar blinka. Detta händer även efter

ett strömavbrott.

Teckenfönstret är inte belyst.

- Tryck på tryckströmbrytaren,

fig 10.

Luftrenaren startar i

hastighetsläge 1 och

teckenfönstret börjar lysa

orange.

Kontrollampan ovanför

tryckströmbrytaren fortsätter

att vara tänd för att visa att

luftrenaren är påkopplad.

Manuell inställning

- Koppla på luftrenaren, fig 11.

Kontrollampan ovanför tryckströmbrytaren tänds och

teckenfönstret lyser orange. Luftrenaren startar i

hastighetsläge 1.

- Tryck på hastighetskontrollen och välj 1, 2 eller "TURBO",

fig 12.

Kontrollamporna visar vilken hastighet som valts.

• För att få en snabb luftrening, sätt hastighetskontrollen i läge

"TURBO", fig 13.

Efter ungefär en halvtimme, sätt hastighetskontrollen i

läge 2.

• För att alltid ha ren, frisk luft

i rummet är det bäst att låta

luftrenaren gå kontinuerligt

med hastigheten 1 eller 2,

beroende på rummets

storlek och hur mycket luften

smutsas.

"AUTO"-funktion

"AUTO"-funktionen gör att luftrenaren automatiskt väljer

optimal hastighet för att avlägsna rök ur luften på ett effektivt

sätt.

Den inbyggda rökdetektorn känner av koncentrationen av rök i

rummet där luftrenaren är placerad.

Allmän beskrivning, fig 8.

ALuftinsläpp (3 st)

BFör-filter

CHepa-filter

DKolfilter (2 st)

EKontrollpanel

FLuftutsläpp

GHandtag

HUtrymme för sladdförvaring

IFläkt

Beskrivning av kontrollpanelen, fig 9.

JTryckströmbrytare till/från, samt kontrollampa

KKnapp för in- och urkoppling av den automatiska

hastighetskontrollen "AUTO" samt kontrollampa

LHastighetskontroll med 3 st orange kontrollampor

1 = låg hastighet

2 = normal hastighet

TURBO = hög hastighet

MKnapp för inställning av tidur och klocka

NTeckenfönster

OKnappar för inställning av klockan (framåt eller bakåt)

PKnapp för återställning "RESET" av indikatorn för

kolfilterbyte

QKontrollampa för byte av kolfilter

RRökdetektor

SOmkopplare för inställning av rökdetektorn

 för små rum (upp till 20 m2)

Ô för större rum (upp till 40 m2)

Viktigt

• Läs först hela bruksanvisningen och studera

samtidigt illustrationerna innan du börjar använda

luftrenaren. Studera även utvikningsdelen sid 3.

Spara Bruksanvisningen om du skulle behöva läsa

den i den vid något senare tillfälle. Spara köpbevis

och kvitto!

• Doppa aldrig luftrenaren i vatten eller annan vätska.

• Luftrenaren får inte användas utomhus. Den skall

användas i torra rum. Den får inte användas i fuktiga

rum eller våtutrymmen.

• Drag alltid ut stickproppen ur vägguttaget innan du

sätter i eller byter filter samt före rengöringen.

• Luftrenaren kan rengöras med en väl urvriden fuktig

trasa.

• Vid isärtagning, rör inte vid rörliga delar. Låt alltid

fläkten stanna av sig själv.

• Använd endast Philips original-filter och kolfilter-

pulver.

• Täck inte över gallren för luftintag och luftutsläpp.

Placera aldrig luftrenaren på ett mjukt underlag, t ex

en soffa eller en säng.

• Se till att nätsladden inte kommer i beröring med

heta ytor.

• Om sladden på denna luftrenare skadas måste den

bytas av Philips eller något av deras serviceombud,

eftersom specialverktyg och/eller speciella delar

krävs.

• Luftrenaren påverkar luftcirkulationen i rummet. I

allmänhet är det inte rådligt att använda den nära en

öppen spis som eldas.

• Efter strömavbrott starta luftrenaren med

tryckströmbrytaren. Därefter kan klocka och tidur

ställas.

• Utsätt inte rökdetektorn för direkt värmestrålning

eller kraftig lukt. Använd exempelvis aldrig

luftrenaren som utsugningsfläkt över köksspisen.

• Spruta aldrig med en sprayburk mot rökdetektorn.

• Stäng av “AUTO”-funktionen om du för en längre tid

lämnar rummet där luftrenaren står.

- Tryck på ▲eller ▼och ställ in

rätt tid, fig 20.

Siffrorna rullar på fortare om

du trycker och håller kvar

fingret på knappen.

- Tiden och klocksymbolen ai

teckenfönstret slutar blinka,

fig 21.

- När siffrorna visar rätt tid

trycker du på "TIME

SETTING"-knappen (M) så

börjar klockan gå, fig 22.

Klocksymbolen aförsvinner

och kolonet i klockan blinkar, som en indikering på att

klockan går.

Så här ändrar man den inställda tiden

- Koppla på luftrenaren, fig 23.

- Tryck på "TIME SETTING"-knappen (M), fig 24.

Klocksymbolen akommer att visas i teckenfönstret.

- Tryck på ▲eller ▼och ställ in den nya tiden, fig 25. Se

“Så här ställer du klockan”.

- Avsluta med att trycka på "TIME SETTING"-knappen (M)

igen, fig 26.

- För att få rätt avkänning, ställ

skjutomkopplaren (S) i det

läge som passar för det

aktuella utrymmet, litet eller

stort rum, fig 14.

Luftrenaren väljer automatiskt

hög eller låg hastighet,

beroende på graden av rök i

rummet.

Inställning av "AUTO"-

funktionen

- Koppla på luftrenaren, fig 15.

Kontrollampan ovanför tryckströmbrytaren tänds och

teckenfönstret lyser orange. Luftrenaren startar i

hastighetsläge 1.

- Trycka på knappen "AUTO", fig 16.

Om du väljer "AUTO" inom de tre första minuterna efter det

att du kopplat på luftrenaren, kommer "AUTO"-

kontrollampan att blinka orange i upp till tre minuter medan

apparaten mäter luftkvaliteten i rummet.

• Är luften ren, går luftrenaren i beredskapsläge och "AUTO"-

kontrollampan skiftar till grönt, fig 17.

Kontrollampan ovanför tryckströmbrytaren fortsätter att lysa.

• Så fort rökdetektorn känner att luften inte är ren börjar

"AUTO"-kontrollampan lysa i orange och luftrenaren startar

automatiskt i hastighetsläge 1, 2 eller turbo, fig 18.

• Om du vill stänga av "AUTO"-funktionen trycker du bara på

"AUTO"-knappen igen.

Kontrollampan ovanför knappen slocknar.

Så här ställer du klockan

• När man för första gången

ansluter luftrenaren till elnätet

(och även efter strömavbrott)

måste man ställa klockan

(igen).

Kontrollampan ovanför

tryckströmbrytaren,

klocksymbolen aoch klockan

(00:00) blinkar för att indikera

detta.

- Koppla på luftrenaren, fig 19.

Klocksymbolen aoch

siffrorna (00:00) fortsätter att blinka och teckenfönstret

börjar lysa.

15 16

17 18

20 21

23 24

Så här stänger man av tiduret

- Om man vill stänga av tiduret i

förtid, tryck på "TIME

SETTING" (M) i mer än tre

sekunder, fig 31.

Tiden visas i teckenfönstret.

Snabbinställning av tiduret

Om du redan tidigare programmerat hur länge luftrenaren skall

vara inkopplad kan du enkelt använda programmet igen:

- Koppla på luftrenaren, fig 32.

- Tryck på "TIME SETTING" (M) i mer än tre sekunder till dess

"OFF" och TIMER-symbolen kommer fram, fig 33.

Den tidigare valda tiden visas i teckenfönstret och tiduret

börjar räkna ned tiden.

Så här tittar du på klockan när tiduret är inkopplad

Tryck en gång på "TIMER

SETTING" (M) om du vill titta på

klockan medan tiduret är

inkopplat, fig 34.

Korrekt tid kommer att visas en

stund och sedan återkommer

nedräkningstiden för tiduret.

Så här rengör och byter du filter

• Tag loss och rengör För-filtret minst varannan månad.

• Tag loss och byt ut kolfiltrets pulver när indikatorn för

filterbyte visar det.

• Varannan gång som du byter kolfilter skall du också ta loss

och byt ut Hepa-filtret.

• Kontrollera filtren omedelbart om luftrenaren börjar bullra

eller låta annorlunda. Rengör och/eller byt filtren om

nödvändigt.

• Det kan vara nödvändigt att rengöra filtren oftare än vad som

rekommenderats ovan. Detta beroende på hur mycket

luftrenaren används och hur förorenad luften är.

Tidur

• Med tiduret kan du ställa in hur länge och med vilken

hastighet du vill att luftrenaren skall gå.

Du kan till exempel använda den här funktionen om du vill att

luftrenaren skall gå några timmar under eller efter rökning.

Det är också bekvämt att utnyttja tiduret om du använder

luftrenaren vid samma tid varje dag.

Efter påkoppling räknar tiduret ner inställd tid och stänger av

luftrenaren när den inställda tiden gått.

• Du kan programmera luftrenaren så att den går i läge

"AUTO" eller i den hastighet du väljer.

Så här ställer/ändrar du tiduret

- Koppla på luftrenaren, fig 27.

- Välj önskad hastighet eller "AUTO".

- Tryck två gånger på "TIME SETTING"-knappen (M), fig 28.

"OFF" symbolen visas och "00:00" eller tidigare inställd tid

visas i teckenfönstret.

- Tryck på ▲eller ▼för att ställa in den tid (med en minuts

noggrannhet) luftrenaren skall vara påkopplad, fig 29.

- Tryck på "TIME SETTING"-knappen (M), fig 30.

"OFF" finns kvar och TIMER-symbolen Òvisas i

teckenfönstret.

Efter tre sekunder börjar kolonet blinka som en indikering på

att tiduret räknar ned tiden.

• Observera: Om TIMER-symbolen Ò börjat blinka och/eller

har försvunnit under inställningen av tiduret, innebär det att

inställningen inte lyckats.

Om detta inträffar, upprepa inställningsförfarandet igen.

- Apparaten stängs av automatiskt när den inställda tiden

förflutit.

Teckenfönstrets belysning, kontrollampan ovanför

tryckströmbrytaren, "OFF" och TIMER-symbolen slocknar.

• När man stängt av tiduret finns programmet fortfarande kvar

i minnet.

Du kan alltså aktivera programmet igen med M-knappen. Se

"Snabbinställning av timern".

27 28

29 30

31 3 sec.

32 33 3 sec.

Byte av Hepa-filtret

Byt Hepa-filtret minst varannan gång som kolfiltret byts.

Nya Hepa-filter finns att köpa hos din Philips-handlare.

Typnumret är HR 4940.

Byte av kolfilter-pulver.

• Byt ut pulvret i kolfiltren när indikatorn för filterbyte (Q) börjar

blinka (först) eller lyser konstant (senare).

Glöm inte att återställa indikatorn efter bytet. Se

"Återställning av indikatorn efter kolfilterbyte".

• Nytt kolpulver finns att köpa hos din Philips-handlare.

Typnumret är HR 4941.

- Tag försiktigt bort locket, fig 43.

- Vänd filterkassetten över en soppåse och häll ut

skumplastskyddet samt det förbrukade kolpulvret, fig 44.

- Placera filterkassetten i kartongen som har innehållit de nya

kolfilterpåsarna, fig 45.

- Vik till den medlevererade påfyllnings-kartongen och sätt

den ovanpå filterkassetten, fig 46.

- Klipp av hörnet på påsen med

det nya kolpulvret, fig 47.

- Häll hela påsens innehåll av

kolpulver i kassetten, fig 48.

- Knacka lätt på och skaka

filterkassetten så att innehållet

fördelas jämnt, fig 49.

Borttagning av filter

- Stäng av luftrenaren, fig 35.

- Drag ut stickproppen ur vägguttaget.

- Lossa framsidan med För-filtret, fig 36.

Observera: Tryck inte på

kontrollpanelen när du tar

bort framsidan, fig 37.

- Lossa Hepa-filtret, fig 38.

- Lossa kolfiltren , fig 39.

- Sätt tillbaka filtren i omvänd

ordning.

Säkerhetsspärr

Den löstagbara framsidan har en säkerhetsspärr som gör att

motorn stängs av om framsidan avlägsnas medan luftrenaren

är igång.

Så här rengör du För-filtret

- Tvätta, fig 40, eller dammsug

för-filtret.

Hår och ludd kan avlägsnas

med en mjuk borste.

- Om filtret tvättas med

rengöringsmedel, skölj efteråt

med rent varmt vatten, fig 41.

Låt filtret lufttorka ordentligt

innan det sätts tillbaka i

luftrenaren, fig 42.

35 36

37 38

40 41

43 44

4546

- Lägg en nytt skumplastskydd över kolpulvret, fig 50.

- Sätt tillbaka locket, fig 51.

- Gör samma sak med det andra kolfiltret.

Återställning av indikatorn efter kolfilterbyte

Efter byte av kolfilter måste filterindikatorn återställas:

- Koppla på luftrenaren, fig 52.

- Tryck på återställningsknappen (P) i mer än tre sekunder,

fig 53.

Indikatorn lyser (eller börjar lysa).

Efter ett tag slocknar den och visar att indikatorn är

återställd.

Automatiskt överhettningsskydd

För att förhindra skador och öka säkerheten, stänger

överhettningsskyddet av fläktmotorn om den blir alltför varm.

Kontrollampan fortsätter att lysa för att upplysa om att

luftrenaren fortfarande är påkopplad och ansluten till

vägguttaget.

Gör så här om överhettningsskyddet har stängt av fläktmotorn:

- Stäng av luftrenaren, fig 54.

Kontrollampan slocknar.

- Drag ut stickproppen ur vägguttaget.

- Vänta cirka 15 minuter så att motorn hinner kallna.

- Tag bort framsidan, fig 55. Kontrollera att filtren inte är

blockerade och att det inte finns något som täpper till

luftströmmen.

- Kontrollera att fläkten kan

rotera fritt genom att snurra

runt den för hand, fig 56.

- Stäng luftrenaren. Sätt tillbaka

stickproppen i vägguttaget och

starta luftrenaren.

Om det automatiska

överhettningsskyddet stänger

av luftrenaren upprepade

gånger, rekommenderas att ta

med apparaten till en av

Philips rekommenderad

serviceverkstad för en teknisk

kontroll.

50 51

54 55

3 sec.

- Ilmanpuhdistin voidaan kiinnittää myös seinälle (kuvat 3-4).

Oikea asento on näytetty kuvissa 1-2.

- Samaan huoneeseen voidaan laittaa useampi kuin yksi

ilmanpuhdistin. Näin kannattaa tehdä, jos huone on kovin

suuri ja/tai muodoltaan

epäsäännöllinen.

Siinä tapauksessa laitteet on

paras laittaa mahdollisimman

kauas toisistaan mutta samaa

seinää vasten.

- Älä peitä ilmanotto- tai

ilmanpoistoaukkoja (kuva 5).

- Käytettäessä lämmittimiä: laita

ilmanpuhdistin siten, että sen

synnyttämä ilmavirta kulkee

samansuuntaisesti

lämmittimen virtauksen

kanssa.

Tämä tarkoittaa: Laita ilmanpuhdistin lämmittimen tai muun

lämpölähteen viereen (kuvat 6-7).

Riittääkö yksi ilmanpuhdistin?

Puhdistaakseen asuinhuoneen ilman tehokkaasti ja pitääkseen

sen puhtaana ilmanpuhdistimen tulee puhdistaa ilma 2-3

kertaa tunnissa.

Suosittelemme ilmanpuhdistinta HR 4345 huoneeseen/tilaan,

jonka lattiapinta-ala on enintään 40 m2.

Savukkeet, sikarit ja piiput tuottavat savua, joka sisältää

mikroskooppisen pieniä hiukkasia (noin 0,18 mikronia) ja noin

3000 erilaista kaasua.

Philipsin ilmanpuhdistin auttaa puhdistamaan ilman tehokkaasti

poistamalla tupakoinnista aiheutuvista kaasuista 90 % ja

hiukkasista 95 %.

Miten Philipsin ilmanpuhdistin toimii?

Ilmanpuhdistin imee ilmaa huoneesta ja ohjaa sen

suodatinjärjestelmän läpi. Puhdistuksen jälkeen suodatettu

ilma puhalletaan takaisin huoneeseen kattoon päin.

Kaasujen ja hiukkasten poistamiseksi ilmasta laitteessa

käytetään ainutlaatuista 3-vaiheista Air Cleaner -suodatusta:

❶Esisuodatin

Tähän vaahtomuoviseen suodattimeen jäävät ilmassa leijuvat

isommat pölyhiukkaset, kuten nukka ja karvat.

❷Hepa-suodatin

Tämä suodatin poistaa kaikki pienemmät ilmassa leijuvat

hiukkaset. Suodatin on tehty lasikuidusta. Kuidut ovat niin

lähellä toisiaan, että hiukkaset eivät voi päästä läpi.

Samanlaisia suodattimia käytetään useiden sairaaloiden

leikkaussaleissa.

❸Aktiivihiilisuodatin

Viimeisenä on aktiivihiilisuodatin. Aktiivihiili on ainoa materiaali,

joka voi tehokkaasti poistaa kaasuja.

Tämä ilmanpuhdistin voidaan asettaa valitsemaan

automaattisesti oikea ilmanpuhdistusnopeus.

Laitteessa on 24 tunnin kello ja ajastin, jolla voidaan valita aika,

jonka jälkeen laitteen toiminta katkeaa.

Merkkivalo syttyy, kun aktiivihiilisuodatin on vaihdettava.

Sijoituspaikka

• Yleensä ilmanpuhdistin kannattaa laittaa

- lähelle sitä paikkaa, jossa tupakoidaan, ettei savu leviä;

- keskeiselle paikalle, takaosa seinää vasten ja päiden

yläpuolelle (kuvat 1-2).

Suomi

25 cm

Min. 140 cm

Käyttöönotto

- Täytä aktiivihiilisuodattimet mukana toimitetuilla hiilirakeilla.

Katso osaa “Aktiivihiilisuodattimien hiilirakeiden vaihto”

(kuvat 43-51).

- Työnnä pistotulppa

pistorasiaan.

Käynnistyskytkimen päällä

oleva merkkivalo, numerot

(00:00) ja kellon kuva a

alkavat vilkkua. (Näin

tapahtuu myös sähkökatkon

jälkeen.)

Näyttö ei ole valaistu.

- Paina käynnistyskytkintä

(kuva 10).

Laite alkaa käydä nopeudella

1 ja näyttö syttyy

oranssinvärisenä.

Käynnistyskytkimen päällä oleva merkkivalo jää palamaan

osoittaen laitteen olevan toiminnassa.

Manuaalinen asetus

- Käynnistä laite (kuva 11).

Käynnistyskytkimen päällä

oleva merkkivalo syttyy ja

näyttö syttyy oranssinvärisenä.

Laite käynnistyy

nopeudella 1.

- Valitse nopeus 1, 2 tai “Turbo”

painamalla nopeudenvalitsinta

(kuva 12).

Merkkivalot osoittavat valitun

nopeuden.

• Jos haluat puhdistaa ilman

nopeasti, aseta nopeudenvalitsin ensin asentoon “Turbo”

(kuva 13). Vaihda valitsin noin puolen tunnin kuluttua

nopeudelle 2.

• Kun haluat pitää huoneen ilman koko ajan puhtaana,

kannattaa laite pitää jatkuvasti käynnissä nopeudella 1 tai 2

riippuen huoneen koosta ja ilman likaantumisesta.

Laitteen osat (kuva 8)

AIlmanottoaukot (3)

BEsisuodatin

CHepa-suodatin

DAktiivihiilisuodattimet (2)

EOhjauspaneeli

FIlmanpoistoaukko

GKädensija

HJohtopesä

ITuuletin

Ohjauspaneelin osat (kuva 9)

JKäynnistyskytkin ja merkkivalo

KAutomaattitoiminnon kytkin (“Auto”) ja merkkivalo

LNopeudenvalitsin ja merkkivalot

1 = pieni nopeus

2 = normaali nopeus

turbo = suuri nopeus

MAjastimen ja kellon asetuksen painike

NNäyttö

OAjanasetuspainikkeet (ylös- ja alaspäin)

PSuodattimen vaihdon ilmaisimen palautuspainike

QSuodattimen vaihdon ilmaisin (merkkivalo)

RSavunilmaisin

SSavunilmaisimen kytkin

pienet huoneet (alle 20 m2)

Ôsuuret huoneet (alle 40 m2)

Tärkeää

• Lue koko käyttöohje ja katsele kuvat, ennen kuin

alat käyttää laitetta. (Avaa samalla sivu 3.)

• Älä upota laitetta veteen tai muuhun nesteeseen.

• Älä käytä laitetta ulkona tai kosteassa paikassa.

• Laite puhdistetaan pyyhkimällä liinalla, joka voidaan

tarvittaessa kostuttaa pesuveteen. Irrota aina

pistotulppa pistorasiasta ennen osien kiinnittämistä

tai irrottamista ja puhdistusta.

• Kun irrotat osat: älä koske liikkuviin osiin. Anna

tuulettimen pysähtyä itsestään.

• Käytä vain Philipsin alkuperäisiä suodattimia ja

hiilirakeita.

• Älä peitä ilmanotto- tai ilmanpoistoaukon

suojasäleikköjä. Älä aseta laitetta pehmeälle

alustalle, esimerkiksi vuoteen tai sohvan päälle.

• Varo, ettei liitosjohto kosketa kuumenevia pintoja.

• Tarkista liitosjohdon kunto säännöllisesti. Jos

tämän laitteen verkkoliitosjohto vaurioituu, on johto

korvattava erikoisjohdolla. Ota yhteys lähimpään

Philips-myyjään tai Philips Kodinkoneiden

valtuuttamaan huoltoon.

• Laite vaikuttaa huoneen ilmankiertoon. Laitetta ei

tulisi käyttää takan lähellä tulen palaessa.

• Kytke laite toimintaan sähkökatkon jälkeen. Tämän

jälkeen kello ja ajastin voidaan asettaa uudelleen.

• Suojaa savunilmaisin kuumuudelta ja voimakkailta

hajuilta. Älä esimerkiksi käytä ilmanpuhdistinta

liesituulettimen paikalla.

• Varo suuntaamasta aerosolisuihkeita

savunilmaisinta kohti.

• Katkaise automaattitoiminto, jos poistut pitkäksi

aikaa siitä huoneesta, jossa laite on.

• Säilytä tämä käyttöohje.

Kellon asetus

• Kello on asetettava, silloin kun ilmanpuhdistin yhdistetään

sähköverkkoon (sekä uudelleen sähkökatkon jälkeen).

Käynnistyskytkimen päällä oleva merkkivalo, kellon kuva a

ja numerot (00:00) vilkkuvat tämän osoituksena.

Käynnistä laite (kuva19).

Kellon kuva (symbol) ja numerot (00:00) jäävät vilkkumaan.

Näyttö syttyy.

- Aseta aika painikkeella ▲ tai ▼ (kuva 20).

Numerot vaihtuvat nopeammin, jos painat painiketta

pidempään.

- Kellonaika ja kellon kuva (symbol) eivät enää vilku näytössä

(kuva 21).

- Käynnistä kello painamalla asetuspainiketta (M) (kuva 22).

Kellon kuva asammuu. Kaksoispisteen vilkkuminen osoittaa

kellon käyvän.

Kellonajan muuttaminen

- Käynnistä laite (kuva 23).

- Paina asetuspainiketta (M) (kuva 24).

Kellon kuva a tulee näkyviin.

“Automaattitoiminto”

Automaattitoiminto takaa, että

ilmanpuhdistin valitsee

automaattisesti optimaalisen

ilmanpuhdistusnopeuden.

Sisäänrakennettu savunilmaisin

tunnistaa sen huoneen

savupitoisuuden, jossa

ilmaisinpuhdistin on.

- Jotta tunnistus tapahtuu

oikein, aseta liukukytkin (S)

pientä tai suurta huonetta

vastaavaan asentoon

(kuva 14).

Savupitoisuuden mukaan ilmanpuhdistin valitsee

automaattisesti suuremman tai pienemmän nopeuden.

“Automaattitoiminnon” asetus

- Käynnistä laite (kuva 15).

Käynnistyskytkimen päällä oleva merkkivalo syttyy ja näyttö

syttyy oranssinvärisenä.

Laite alkaa käydä nopeudella 1.

- Paina painiketta “Auto” (kuva 16).

Jos valitset automaattitoiminnon kolmen ensimmäisen

minuutin aikana käynnistyksestä, “Auto”-merkkivalo vilkkuu

oranssinvärisenä enintään 3 minuuttia samalla kun se mittaa

huoneen ilmanlaadun.

• Jos ilma on puhdas, ilmanpuhdistin kytkeytyy

valmiustoimintoon ja “Auto”-merkkivalo vaihtuu vihreäksi

(kuva 17).

Käynnistyskytkimen päällä oleva merkkivalo jää palamaan.

• Jos savunilmaisin tunnistaa saasteita, “Auto”-merkkivalo

pysyy oranssinvärisenä ja laite vaihtaa automaattisesti

nopeudelle 1, 2 tai turbo (kuva 18).

• Jos haluat lopettaa automaattitoiminnon, paina uudelleen

painiketta “Auto”.

Tämän painikkeen päällä oleva merkkivalo sammuu.

15 16

17 18

19 20

21 22

23 24

Näytön valo, käynnistyskytkimen päällä oleva merkkivalo,

sana “OFF” ja ajastimen merkki sammuvat.

• Kun ajastimen toiminta katkaistaan, ohjelma pysyy muistissa.

Voit kytkeä ohjelman uudelleen painamalla asetuspainiketta

(M). (Katso kohtaa “Nopea ajastimen asetus”.)

Ajastimen katkaiseminen

- Jos haluat katkaista ajastimen

toiminnan (ennen aikojaan),

paina asetuspainiketta (M)

vähintään 3 sekuntia

(kuva 31).

Kellonaika vaihtuu näyttöön.

Nopea ajastimen asetus

Jos olet aikaisemmin ohjelmoinut laitteeseen toiminta-ajan, voit

käyttää samaa asetusta nopeasti ja helposti:

- Käynnistä laite (kuva 32).

- Paina asetuspainiketta (M) (vähintään 3 sekuntia), kunnes

sana “OFF” ja ajastimen merkki syttyvät (kuva 33).

Aikaisemmin asetettu toiminta-aika näytetään. Ajan

laskeminen alkaa.

Kellonajan tarkistaminen ajastimen laskiessa aikaa

Voit katsoa kellonajan ajastimen

laskiessa aikaa painamalla

asetuspainiketta (M) kerran

(kuva 34).

Kellonaika näytetään hetken.

Sen jälkeen ajan laskeminen

palautuu näyttöön.

Suodattimien puhdistus tai vaihto

• Poista ja puhdista esisuodatin vähintään joka toinen

kuukausi.

• Poista ja vaihda aktiivihiilisuodattimien hiilirakeet, kun

vaihdonilmaisin syttyy.

• Poista ja vaihda Hepa-suodatin vähintään joka toinen kerta,

kun vaihdat hiilirakeet.

Tarkista suodattimet heti, jos laite alkaa pitää enemmän

ääntä. Puhdista ja/tai vaihda suodattimet tarvittaessa.

• Suodattimia voidaan joutua puhdistamaan tai vaihtamaan

useammin. Tämä riippuu suodatettavan ilman laadusta.

- Aseta uusi aika painikkeella ▲ tai ▼ (kuva 25).

(Katso kohtaa “Kellon asetus”.)

- Paina lopuksi uudelleen asetuspainiketta (M) (kuva 26).

Ajastin

• Ajastimen avulla voit asettaa ennalta, miten pitkään

ilmanpuhdistin toimii ja millä nopeudella.

Toimintoa voi käyttää esimerkiksi silloin, kun

ilmanpuhdistinta halutaan käyttää tupakoinnin aikana tai

muutama tunti sen jälkeen.

Ajastin on kätevä myös silloin, kun haluat käyttää laitetta

samaan aikaan joka päivä.

Käynnistämisen jälkeen ajastin laskee asetetun ajan

kulumisen ja katkaisee sitten ilmanpuhdistimen toiminnan.

• Voit ohjelmoida ilmanpuhdistimeen automaattitoiminnon tai

haluamasi nopeuden.

Ajastimen asetus ja asetuksen muuttaminen

- Käynnistä laite (kuva 27).

- Valitse haluttu nopeus.

(Painike “Auto” tai manuaalisesti nopeudenvalitsimella.)

- Paina asetuspainiketta (M) kahdesti (kuva 28).

Sana “OFF” syttyy ja näytössä näkyy 00:00 tai aikaisemmin

asetettu toiminta-aika.

- Aseta toiminta-aika yhden minuutin tarkkuudella painikkeella

▲ tai ▼ (kuva 29).

- Paina asetuspainiketta (M) (kuva 30).

Sana “OFF” jää näkyviin. Myös ajastimen merkki syttyy.

Kaksoispiste alkaa vilkkua 3 sekunnin kuluttua osoittaen

ajastimen laskevan asetettua aikaa.

• Huomaa: Jos ajastimen merkki on alkanut vilkkua ja/tai on

hävinnyt, tämä tarkoittaa että asetus ei onnistunut.

Jos näin tapahtuu, yritä asettaa ajastin uudelleen.

- Kun asetettu toiminta-aika on kulunut, ilmanpuhdistimen

toiminta katkeaa.

27 28

29 30

31 3 sec.

32 33 3 sec.

Hepa-suodattimen vaihto

Poista ja vaihda Hepa-suodatin joka toinen kerta, kun vaihdat

hiilirakeet. Uusia Hepa-suodattimia on saatavissa

tuotenumerolla HR 4940.

Aktiivihiilisuodattimien hiilirakeiden vaihto

• Irrota aktiivihiilisuodattimet ja vaihda hiilirakeet, kun

vaihdonilmaisin (Q) alkaa vilkkua (ensin) tai palaa jatkuvasti

(myöhemmin).

Muista palauttaa vaihdonilmaisin, kun olet valmis. (Katso

“Aktiivihiilirakeiden vaihdonilmaisimen palautus”.)

• Uusia hiilirakeita on saatavissa tuotenumerolla HR 4941.

- Poista varovasti kansi (kuva 43).

- Kaada vaahtomuovipeite ja vanhat hiilirakeet roskiin

(kuva 44).

- Laita suodatinkotelo laatikkoon (kuva 45).

- Sovita pahvisuppilo suodatinkoteloon (kuva 46).

- Leikkaa uudet hiilirakeet sisältävän muovipussin kulma pois

(kuva 47).

- Kaada koko pussillinen uusia hiilirakeita (kuva 48).

Suodattimien poisto

- Katkaise laitteen toiminta (kuva 35).

- Irrota etulevy esisuodattimen kanssa (kuva 36).

Huom. Varo painamasta

ohjauspaneelia, kun vedät

etulevyn irti (kuva 37).

- Poista Hepa-suodatin

(kuva 38).

- Poista aktiivihiilisuodattimet

(kuva 39).

- Laita suodattimet takaisin

paikoilleen päinvastaisessa

järjestyksessä.

Turvalukko

Etulevyssä on turvalukko. Se katkaisee moottorin toiminnan,

jos etulevy avataan ilmanpuhdistimen ollessa käynnissä.

Esisuodattimen puhdistus

- Pese (kuva 40) tai imuroi

esisuodatin. Nukan ja karvat

voi poistaa esim. pehmeällä

harjalla.

- Jos käytät pesuainetta,

huuhtele suodatin hyvin

lämpimällä vedellä (kuva 41).

- Anna suodattimen kuivua

kokonaan (kuva 42) ennen

paikalleen asettamista.

35 36

37 38

40 41

43 44

4546

Taputtele ja ravistele

suodatinkoteloa, niin että

hiilirakeet tasoittuvat (kuva 49).

- Aseta uusi vaahtomuovipeite

hiilirakeiden päälle (kuva 50).

- Sulje kansi (kuva 51).

- Tee samalla tavalla toiselle

aktiivihiilisuodattimelle.

Aktiivihiilisuodattimien vaihdonilmaisimen palautus

Kun olet laittanut aktiivihiilisuodattimet takaisin paikalleen,

vaihdonilmaisin on palautettava:

- Käynnistä laite (kuva 52).

- Paina vaihdonilmaisimen nollauspainiketta (P) vähintään 3

sekuntia (kuva 53).

Merkkivalo jää (tai syttyy) palamaan.

Jonkin ajan kuluttua se sammuu osoituksena siitä, että

ilmaisin on palautettu.

Lämpötilanrajoitin

Vahinkojen välttämiseksi ja turvariskien vähentämiseksi

laitteen sisäänrakennettu lämpötilanrajoitin pysäyttää

tuulettimen moottorin, jos tämä kuumenee liikaa.

Merkkivalo jää palamaan osoittaen, että laite on edelleen

kytketty toimintaan ja liitetty sähköverkkoon.

Jos näin tapahtuu:

- Katkaise laitteen toiminta

(kuva 54).

(Merkkivalo sammuu.)

- Irrota pistotulppa

pistorasiasta.

- Anna moottorin jäähtyä

(noin 15 minuuttia).

- Irrota etulevy (kuva 55). Tarkista, että suodattimet eivät ole

tukossa eikä mikään haittaa ilmankiertoa.

- Tarkista, että tuuletin pääsee pyörimään vapaasti kädellä

liikutettaessa (kuva 56).

- Sulje laite. Yhdistä pistotulppa takaisin pistorasiaan ja

käynnistä laite.

Jos lämpötilanrajoitin katkaisee toiminnan uudelleen, laite on

syytä toimittaa huoltoon tarkistettavaksi.

Oikeus muutoksiin varataan.

49 50

3 sec.

Τοποθέτηση

• Γενικά, σασ συνιστούµε να τοποθετείτε τη συσκευή

καθαρισµού αέρα:

- κοντά στο σηµείο που καπνίζουν άνθρωποι για να

αποφεύγετε το διακορπισµ του καπνού

- σε µια κεντρική θέση, µε το πίσω µέροσ τησ στον τοίχο

και σε υψηλτερο σηµείο απ τη γραµµή επιπέδου του

κεφαλιού (σχήµατα 1-2).

• Η συσκευή καθαρισµού αέρα τησ Philips µπορεί να

προσαρτηθεί και σε τοίχο (σχήµατα 3-4). Επιλέξτε µια

παρµοια θέση µε αυτήν των σχηµάτων 1-2.

• Μπορείτε ακµα να τοποθετήσετε περισστερεσ απ

µια συσκευέσ καθαρισµού αέρα τησ Philips στο ίδιο

δωµάτιο.

Αυτ συνιστάται ειδικά στην περίπτωση που το δωµάτιο

είναι πολύ µεγάλο ή και αν έχει ακαννιστο σχήµα.

Σε µια τέτοια περίπτωση, θα έχετε το καλύτερο δυνατ

αποτέλεσµα αν

τοποθετήσετε τισ

συσκευέσ σο πιο µακριά

µπορείτε την µία απ την

άλλη αλλά στον ίδιο τοίχο.

• Ποτέ µη φράζετε ή

εµποδίζετε µε

οποιονδήποτε τρπο τισ

οπέσ εισδου ή εξδου του

αέρα (σχήµα 5).

• ταν χρησιµοποιείτε

συσκευέσ θέρµανσησ:

τοποθετείστε τη συσκευή

καθαρισµού αέρα τησ

Philips µε τέτοιο τρπο ώστε η παροχή αέρα που

παράγει να συµπίπτει µε τη θερµή παροχή αέρα που

µεταδίδει η συσκευή θέρµανσησ.

Τα τσιγάρα, τα πούρα και οι πίπεσ παράγουν ένα είδοσ

καπνού που περιέχει µικροσκοπικά σωµατίδια (µεγέθουσ

0,18 micron περίπου) και γύρω στα 3000 διαφορετικά είδη

αερίων.

Η συσκευή καθαρισµού αέρα τησ Philips σάσ βοηθά στον

αποτελεσµατικ καθαρισµ τού αέρα “παγιδεύοντασ” το

90% των αερίων και το 95% των µικροσκοπικών

σωµατιδίων που δηµιουργούνται απ το κάπνισµα.

Πώσ λειτουργεί η συσκευή καθαρισµού αέρα τησ Philips;

Η συσκευή καθαρισµού αέρα τησ Philips παίρνει τον αέρα

απ το δωµάτιο και το διοχετεύει στο σύστηµα φίλτρων.

Μετά τον καθαρισµ, ο καθαρσ πλέον αέρασ

διοχετεύεται πίσω στο δωµάτιο προσ την οροφή.

Για τον καλύτερο δυνατ καθαρισµ των αερίων και

σωµατιδίων απ τον αέρα, η συσκευή αυτή χρησιµοποιεί

ένα προηγµένησ τεχνολογίασ τριπλ φίλτρο:

❶Προφίλτρο

Το προφίλτρο “παγιδεύει” τα µεγαλύτερα σωµατίδια

σκνησ που αιωρούνται στον αέρα, πωσ χνούδι και

τρίχεσ.

❷Φίλτρο Hepa

Αυτ το φίλτρο µαζεύει λα τα µικρτερα σωµατίδια που

αιωρούνται στον αέρα.

Είναι κατασκευασµένο απ ίνεσ υαλοβάµβακα πλεγµένεσ

σφιχτά µεταξύ τουσ ώστε να κατακρατούν αυτού του

είδουσ τα σωµατίδια.

Παρµοια φίλτρα χρησιµοποιούνται στα χειρουργεία των

νοσοκοµείων.

❸Φίλτρο ενεργού άνθρακα

Το τελευταίο φίλτρο είναι αυτ του ενεργού άνθρακα.

Ο ενεργσ άνθρακασ είναι το µνο υλικ που µπορεί να

απορροφά αποτελεσµατικά τα αέρια.

Μπορείτε να ρυθµίζετε τη συσκευή καθαρισµού αέρα τησ

Philips για αυτµατη επιλογή τησ σωστήσ ταχύτητασ

καθαρισµού του αέρα.

Η συσκευή διαθέτει ένα ρολι 24ώρου και ένα

χρονοδιακπτη που σασ επιτρέπουν να επιλέγετε µια

χρονική περίοδο στο τέλοσ τησ οποίασ η συσκευή κλείνει

αυτµατα.

Ακµα υπάρχει και µια ενδεικτική λυχνία η οποία ανάβει

ταν τα φίλτρα ενεργού άνθρακα χρειάζονται

αντικατάσταση.

Ελληνικά

25 cm

Min. 140 cm

Αυτ σηµαίνει: Τοποθετείστε τη συσκευή καθαρισµού

αέρα τησ Philips δίπλα στο καλοριφέρ ή άλλη πηγή

θέρµανσησ (σχήµατα 6-7).

Είναι αρκετή µια µνο συσκευή καθαρισµού αέρα;

Για να καθαρίσετε αποτελεσµατικά τον αέρα σε ένα

οικιακ δωµάτιο ή χώρο δωµατίου, πρέπει λοσ ο αέρασ

να περνά µέσα απ τα φίλτρα τησ συσκευήσ καθαρισµού 2

µε 3 φορέσ την ώρα.

Ανάλογα µε τα περιεχµενα του αέρα, µια συσκευή

καθαρισµού αέρα τησ Philips τύπου HR 4345 επαρκεί για

δωµάτια/χώρουσ µέχρι 40 τετ. µέτρα δαπέδου περίπου.

Γενική περιγραφή (σχήµα 8)

AΣτµια εισδου αέρα (3)

BΠροφίλτρο

CΦίλτρο Hepa

DΦίλτρα άνθρακα (2)

EΠίνακας χειρισµού

FΣτµιο εξδου αέρα

GΧειρολαβή

HΧώρος αποθήκευσης καλωδίου

IΑνεµιστήρας

Περιγραφή του πίνακα χειρισµού (σχήµα 9)

JΠλήκτρο λειτουργίας µε ενδεικτική λυχνία

KΠλήκτρο αυτµατης λειτουργίας (AUTO) µε ενδεικτική

λυχνία

LΠλήκτρο επιλογής ταχύτητας µε ενδεικτικές λυχνίες

(SPEED SETTING)

1 = χαµηλή ταχύτητα

2 = κανονική ταχύτητα

turbo = υψηλή ταχύτητα

MΠλήκτρο ρύθµισης ρολογιού και χρονοδιακπτη (TIME

SETTING)

NΚαντράν ενδείξεων

OΠλήκτρα για τη ρύθµιση της ώρας (αύξησης/µείωσης)

PΠλήκτρο επαναφοράς (επαναναρύθµισης) της

ενδεικτικής λυχνίας αντικατάστασης των κκκων των

φίλτρων άνθρακα (FILTER RESET)

QΕνδεικτική λυχνία αντικατάστασης των κκκων των

φίλτρων άνθρακα

RΑισθητήρας καπνού

S∆ιακπτης ρύθµισης του αισθητήρα καπνού

για µικρά δωµάτια (µέχρι 20 τετ. µέτρα)

Ôγια µεγαλύτερα δωµάτια (µέχρι 40 τετ. µέτρα)

❶

❷

❸



ÔÔ

▲

▼

Σηµαντικές σηµειώσεις

• ∆ιαβάστε αυτές τις οδηγίες βλέποντας και τα

αντίστοιχα σχήµατα πριν χρησιµοποιήσετε αυτήν τη

συσκευή. (∆είτε και τη αναδιπλωµένη σελίδα 3).

• Μη βάλετε αυτήν τη συσκευή µέσα σε νερ ή άλλα

υγρά.

• Μη χρησιµοποιείτε αυτήν τη συσκευή έξω ή σε

χώρους µε υγρασία.

• Μπορείτε να καθαρίζετε αυτήν τη συσκευή µε ένα

βρεγµένο πανί. Πρώτα, αποσυνδέετε το καλώδιο

ρεύµατος απ την πρίζα.

• Κατά την αποσυναρµολγηση: µην ακουµπάτε τα

κινούµενα µέρη. Αφήστε τον ανεµιστήρα να

σταµατήσει µνος του.

• Χρησιµοποιείτε µνο τα γνήσια φίλτρα της Philips

και τους κκκους άνθρακα.

• Μη φράζετε τα στµια (γρίλιες) εισδου και εξδου

αέρα. Μην τοποθετείτε τη συσκευή σε µαλακή

επιφάνεια πως ένα κρεβάτι ή καναπές.

• ∆ιατηρείτε το καλώδιο ρεύµατος µακριά απ ζεστές

επιφάνειες.

• Αν το καλώδιο ρεύµατος εµφανίσει ζηµιά, πρέπει να

αντικατασταθεί µνο απ έναν τεχνικ της Philips ή

άλλον εξουδιοδοτηµένο τεχνικ καθώς χρειάζονται

ειδικά εργαλεία ή και ανταλλακτικά.

• Η συσκευή έχει κάποια επίδραση στην κυκλοφορία

του αέρα στο δωµάτιο. Γι’ αυτ, µην τη

χρησιµοποιείτε κοντά σε ανοικτή πηγή θέρµανσης

(τζάκι, κλπ).

• Μετά απ µια διακοπή ρεύµατος, ανοίξτε πρώτα τη

συσκευή. Ττε, θα µπορείτε να επαναρυθµίσετε το

ρολι και το χρονοδιακπτη.

• Μην εκθέτετε τον αισθητήρα καπνού στην άµεση

επίδραση πηγής θέρµανσης ή δυνατών οσµών. Π.χ.,

µη χρησιµοποιείτε τη συσκευή καθαρισµού του αέρα

σαν απορροφητήρα επάνω απ την ηλεκτρική

κουζίνα σας.

• Μη στρέψετε κάποια φιάλη αεροζλ προς τον

αισθητήρα καπνού.

• Κλείστε την αυτµατη λειτουργία (AUTO) αν λείψετε

για µεγάλο χρονικ διάστηµα απ το δωµάτιο που

έχετε τοποθετήσει τη συσκευή.

• Φυλάξτε αυτές τις οδηγίες για µελλοντική αναφορά.

Προετοιµασία για χρήση

- Γεµίστε τα φίλτρα ενεγού άνθρακα µε τουσ κκκουσ

που παρέχονται µε τη συσκευή. ∆είτε την παράγραφο

“Αντικατάσταση των κκκων των φίλτρου άνθρακα”

(σχήµατα 43-51).

- Συνδέστε το φισ του

καλωδίου ρεύµατοσ στην

πρίζα. Η ενδεικτική λυχνία

επάνω απ το πλήκτρο

λειτουργίασ, τα ψηφία

(00:00) και η ένδειξη a

ρολογιού αρχίζουν να

αναβοσβήνουν. (Τα ίδια

συµβαίνουν και στην

αποκατάσταση του

ρεύµατοσ µετά απ µια

διακοπή.)

Το καντράν ενδείξεων δε

φωτίζει.

- Πιέστε το πλήκτρο λειτουργίασ (σχήµα 10).

Η συσκευή αρχίζει να λειτουργεί σε χαµηλή ταχύτητα 1

και το καντράν φωτίζει σε χρώµα πορτοκαλί.

Η ενδεικτική λυχνία επάνω απ το πλήκτρο λειτουργίασ

παραµένει αναµµένο σταθερά για να δείξει τι η

συσκευή βρίσκεται σε λειτουργία.

Ρύθµιση της αυτµατης λειτουργίας (AUTO)

- Ανοίξτε τη συσκευή (σχήµα 15).

Η ενδεικτική λυχνία επάνω απ το πλήκτρο λειτουργίασ

ανάβει και το καντράν φωτίζει σε χρώµα πορτοκαλί.

Η συσκευή αρχίζει να λειτουργεί στην χαµηλή

ταχύτητα 1.

- Πιέστε το πλήκτρο αυτµατησ λειτουργίασ “AUTO”

(σχήµα 16).

Αν επιλέξετε την αυτµατη λειτουργία µέσα σε τρία

λεπτά απ τη στιγµή που ανοίξατε τη συσκευή, η

ενδεικτική λυχνία τησ αυτµατησ λειτουργίασ θα

αρχίσει να αναβοσβήνει σε χρώµα πορτοκαλί για τρία

λεπτά το πολύ ενώ µετριέται η ποιτητα του αέρα στο

δωµάτιο.

- Αν ο αέρασ είναι καθαρσ, η συσκευή καθαρισµού αέρα

τησ Philips αλλάζει στη θέση αναµονήσ και η ενδεικτική

λυχνία τησ αυτµατησ λειτουργίασ φωτίζει σε χρώµα

πράσινο (σχήµα 17).

Η ενδεικτική λυχνία επάνω απ το πλήκτρο λειτουργίασ

παραµένει αναµµένη.

- Αν ο αισθητήρασ καπνού ανιχνεύσει µολυσµένο αέρα, η

ενδεικτική λυχνία τήσ αυτµατησ λειτουργίασ θα

φωτίσει σταθερά σε χρώµα πορτοκαλί και η συσκευή θα

ρυθµιστεί αυτµατα στην ταχύτητα 1, 2 ή “Turbo”

(σχήµα 18).

- Αν θέλετε να ακυρώσετε την αυτµατη λειτουργία,

πιέστε ξανά το πλήκτρο τησ αυτµατησ λειτουργίασ

AUTO.

Η ενδεικτική λυχνία επάνω απ το πλήκτρο θα σβήσει.

Ρύθµιση του ρολογιού

• ταν συνδέετε τη συσκευή στην πρίζα (καθώσ και µετά

απ µια διακοπή ρεύµατοσ), το ρολι θα πρέπει να

επαναρυθµιστεί.

Η ενδεικτική λυχνία επάνω απ το πλήκτρο λειτουργίασ,

η ένδειξη ρολογιού aκαι τα ψηφία (00:00) θα

αναβοσβήνουν για να δηλώσουν την κατάσταση.

Χειροκίνητη ρύθµιση

- Ανοίξτε τη συσκευή σασ

(σχήµα 11).

- Η ενδεικτική λυχνία επάνω

απ το πλήκτρο λειτουργίασ

ανάβει και το καντράν

φωτίζει σε χρώµα

πορτοκαλί.

Η συσκευή αρχίζει να

λειτουργεί στην χαµηλή

ταχύτητα 1.

- Επιλέξτε µια απ τισ

ταχύτητεσ 1, 2 ή “Turbo”

πιέζοντασ το πλήκτρο

επιλογήσ ταχύτητασ (σχήµα 12).

Η επιλεγµένη ταχύτητα επισηµαίνεται απ το άναµµα

τησ αντίστοιχησ ενδεικτικήσ λυχνίασ.

• Για γρήγορο καθαρισµ του αέρα, ρυθµίστε πρώτα το

πλήκτρο επιλογήσ ταχύτητασ στη θέση “Turbo”.

Μετά απ µισή ώρα περίπου, ρυθµίστε το πλήκτρο

επιλογήσ στη θέση 2 (σχήµα 13).

• Για να έχετε καθαρ, φρέσκο αέρα στο δωµάτι σασ

συνεχώσ, µπορείτε να λειτουργείτε τη συσκευή σασ

χωρίσ διακοπή στην ταχύτητα 1 ή 2, ανάλογα µε το

µέγεθοσ του δωµατίου και το ρυθµ µλυνσησ του

αέρα.

Αυτµατη λειτουργία (AUTO)

Η αυτµατη λειτουργία σάσ εξασφαλίζει τι η συσκευή

καθαρισµού αέρα τησ Philips θα επιλέξει αυτµατα την

καλύτερη δυνατή ταχύτητα για την αποτελεσµατική

αφαίρεση του καπνού απ τον αέρα.

Ο ενσωµατωµένοσ αισθητήρασ καπνού ανιχνεύει τη

συγκέντρωση του καπνού στο δωµάτιο που έχει

τοποθετηθεί η συσκευή.

- Για την κατάλληλη

ανίχνευση, ρυθµίστε το

διακπτη ρύθµισησ (S) στην

κατάλληλη θέση ανάλογα

µε το αν το δωµάτιο είναι

µικρ ή µεγάλο (σχήµα 14).

Η συσκευή καθαρισµού

αέρα τησ Philips επιλέγει

αυτµατα µια χαµηλή ή

υψηλή ταχύτητα ανάλογα

µε τη συγκέντρωση του

καπνού.

15 16

17 18

11 12

Χρονοδιακπτης

• Με το χρονοδιακπτη, µπορείτε να ρυθµίζετε πσο και

σε ποιά ταχύτητα θέλετε να λειτουργεί η συσκευή

καθαρισµού αέρα τησ Philips.

Μπορείτε να χρησιµοποιείτε αυτήν τη λειτουργία αν,

π.χ., θέλετε να λειτουργήσει η συσκευή µερικέσ ώρεσ

κατά τη διάρκεια του καπνίσµατοσ ή µετά απ το

κάπνισµα.

Ακµα, η συσκευή σάσ διευκολύνει αν συνηθίζετε να τη

χρησιµοποιείτε την ίδια χρονική περίοδο κάθε µέρα.

Μετά το άνοιγµα, η συσκευή αρχίζει την αντίστροφη

µέτρηση τησ ρυθµισµένησ ώρασ και, µλισ αυτή

παρέλθει, κλείνει αυτµατα.

• Μπορείτε να προγραµµατίσετε τη συσκευή καθαρισµού

αέρα τησ Philips για την αυτµατη λειτουργία ή την

ταχύτητα που επιθυµείτε.

Ρύθµιση/αλλαγή της ρύθµισης του χρονοδιακπτη

- Ανοίξτε τη συσκευή (σχήµα 27).

- Επιλέξτε την επιθυµητή ταχύτητα.

(Με την αυτµατη λειτουργία ή το πλήκτρο επιλογήσ

ταχύτητασ).

- Πιέστε δύο φορέσ το πλήκτρο ρύθµισησ χρονοδιακπτη

(Μ) (σχήµα 28).

Στο καντράν εµφανίζεται η ένδειξη “OFF” και τα ψηφία

00:00 ή η ώρα που είχατε προγραµµατίσει

προηγουµένωσ.

- Πιέστε το πλήκτρο ▲ή ▼για να ρυθµίσετε την

επιθυµητή ώρα µε ακρίβεια ενσ λεπτού (σχήµα 29).

- Πιέστε το πλήκτρο ρύθµισησ χρονοδιακπτη (Μ)

(σχήµα 30).

Η ένδειξη “OFF” παραµένει. Η ένδειξη Ò του

χρονοδιακπτη εµφανίζεται επίσησ.

Μετά απ 3 δευτερλεπτα, οι δύο τελείεσ αρχίζουν να

αναβοσβήνουν δείχνοντασ τι ο χρονοδιακπτησ έχει

αρχίσει την αντίστροφη µέτρηση απ τη ρυθµισµένη

ώρα.

- Σηµείωση: Αν η ένδειξη του χρονοδιακπτη αρχίσει να

αναβοσβήνει ή/και εξαφανιστεί απ το καντράν, αυτ

σηµαίνει τι η ρύθµιση δεν ήταν επιτυχήσ.

Αν συµβεί κάτι τέτοιο, ξαναδοκιµάστε να ρυθµίσετε το

χρονοδιακπτη.

- Μλισ παρέλθει η ρυθµισµένη ώρα, η συσκευή

καθαρισµού αέρα τησ Philips θα κλείσει αυτµατα.

Ο φωτισµσ του καντράν, η ενδεικτική λυχνία επάνω

Ανοίξτε τη συσκευή (σχήµα 19).

Η ένδειξη ρολογιού aκαι τα ψηφία (00:00) θα

συνεχίσουν να αναβοσβήνουν. Το καντράν φωτίζει.

- Πιέστε το πλήκτρο ▲ή ▼για να ρυθµίσετε την ώρα

(σχήµα 20).

Τα ψηφία “τρέχουν” γρηγορτερα αν πιέσετε και

κρατήσετε πατηµένο το αντίστοιχο πλήκτρο.

- Η ώρα και η ένδειξη aτου ρολογιού στο καντράν δεν

αναβοσβήνουν πλέον (σχήµα 21).

- Πιέστε το πλήκτρο ρύθµισησ ρολογιού (Μ) για να

ξεκινήσει η λειτουργία του ρολογιού (σχήµα 22).

Η ένδειξη του ρολογιού aσβήνει. Οι δύο τελείεσ

αναβοσβήνουν για να δείξουν τι το ρολι βρίσκεται σε

λειτουργία.

Αλλαγή της ρυθµισµένης ώρας του ρολογιού

- Ανοίξτε τη συσκευή (σχήµα 23).

- Πιέστε το πλήκτρο ρύθµισησ ρολογιού (Μ) (σχήµα 24).

Εµφανίζεται η ένδειξη ρολογιού a.

- Πιέστε το πλήκτρο ▲ή ▼για να ρυθµίσετε τη νέα ώρα

(σχήµα 25). (∆είτε την παραπάνω παράγραφο “Ρύθµιση

του ρολογιού”).

- Τέλοσ, πιέστε ξανά το πλήκτρο ρύθµισησ ρολογιού (Μ)

(σχήµα 26).

27 28

29 30

19 20

21 22

23 24

Καθαρισµς ή αντικατάσταση φίλτρων

• Αφαιρέστε και καθαρίστε το προφίλτρο αφρού

τουλάχιστον µια φορά κάθε δύο µήνεσ.

• Αφαιρέστε και αντικαταστείστε τουσ κκκουσ των

φίλτρων άνθρακα, ταν ανάψει η αντίστοιχη ένδειξη

αντικατάστασησ.

• Αφαιρέστε και αντικαταστείστε το φίλτρο Hepa κάθε

δεύτερη αλλαγή των κκκων των φίλτρων άνθρακα.

• Αν η συσκευή αρχίσει να κάνει µεγαλύτερο θρυβο,

ελέγξτε αµέσωσ τα φίλτρα. Καθαρίστε τα και

αντικαταστείστε τα, αν χρειάζεται.

• Μπορεί να χρειάζεται να αντικαταστήσετε τα φίλτρα πιο

συχνά. Αυτ εξαρτάται απ την κατάσταση του αέρα

που φιλτράρεται.

Αφαίρεση των φίλτρων

- Κλείστε τη συσκευή σασ (σχήµα 35).

- Βγάλτε το κάλυµµα τησ πρσοψησ µε το προφίλτρο

(σχήµα 36).

Σηµείωση: Μην πιέσετε τον

πίνακα χειρισµού ενώ

τραβάτε προς τα έξω το

κάλυµµα της πρσοψης

(σχήµα 37).

- Αφαιρέστε το φίλτρο Hepa

(σχήµα 38).

- Αφαιρέστε τα φίλτρα

άνθρακα (σχήµα 39).

- Για την επανατοποθέτηση

των φίλτρων, αντιστρέψτε

την παραπάνω διαδικασία.

Ασφάλεια

Η γρίλια τησ πρσοψησ διαθέτει µια ασφάλεια.

Η ασφάλεια αυτή κλείνει το µοτέρ αν αφαιρεθεί το

κάλυµµα πρσοψησ ενώ η συσκευή είναι αναµµένη.

απ το πλήκτρο λειτουργίασ, η ένδειξη “OFF” και η

ένδειξη του χρονοδιακπτη θα σβήσουν.

- Μετά το κλείσιµο του χρονοδιακπτη, η ρύθµιση

παραµένει αποθηκευµένη στη µνήµη.

Μπορείτε να επανενεργοποιήσετε τον προγραµµατισµ

χρησιµοποιώντασ το πλήκτρο ρύθµισησ χρονοδιακπτη

(Μ). (∆είτε την παράγραφο “Γρήγορη ρύθµιση του

χρονοδιακπτη”).

Κλείσιµο του χρονοδιακπτη

- Για να κλείσετε το

χρονοδιακπτη (πρωρα),

πιέστε και κρατήστε

πατηµένο το πλήκτρο

ρύθµισησ χρονοδιακπτη

(Μ) για τρία τουλάχιστον

δευτερλεπτα (σχήµα 36).

Στο καντράν θα εµφανιστεί

η ώρα του ρολογιού.

Γρήγορη ρύθµιση του χρονοδιακπτη

Αν έχετε ήδη προγραµµατίσει κάποια ώρα χρονοδιακπτη

στη συσκευή σασ, µπορείτε να ανακαλέσετε και

χρησιµοποιήσετε αυτήν τη ρύθµιση γρήγορα και απλά:

- Ανοίξτε τη συσκευή σασ (σχήµα 32).

- Πιέστε και κρατήστε πατηµένο το πλήκτρο ρύθµισησ

χρονοδιακπτη (Μ) (για 3 τουλχιστον δευτερλεπτα)

µέχρι να εµφανιστούν η ένδειξη “OFF” και η ένδειξη

του χρονοδιακπτη (σχήµα 33).

Στο καντράν θα εµφανιστεί η προηγούµενη ρυθµισµένη

ώρα και θα αρχίσει η αντίστροφη µέτρηση.

Για να δείτε την ώρα του ρολογιού κατά την αντίστροφη

µέτρηση του χρονοδιακπτη

Μπορείτε να δείτε την ώρα

του ρολογιού κατά την

αντίστροφη µέτρηση του

χρονοδιακπτη πιέζοντασ

µια φορά το πλήκτρο

ρύθµισησ (Μ) (σχήµα 34).

Θα εµφανιστεί στιγµιαία η

τρέχουσα ώρα του

ρολογιού.

Μετά, θα εµφανιστεί και

πάλι στο καντράν η

λειτουργία τησ αντίστροφησ

µέτρησησ.

35 36

37 38

31 3 sec.

32 33 3 sec.

Καθαρισµς του προφίλτρου

- Πλύντε (σχήµα 40) ή

καθαρίστε µε ηλεκτρικ

σκουπάκι το προφίλτρο.

Μπορείτε να αφαιρέσετε το

χνούδι ή τισ τρίχεσ

χρησιµοποιώντασ ένα

µαλακ βουρτσάκι.

- Αν το πλύνετε µε κάποιο

απορρυπαντικ, ξεβγάλτε

το µε καθαρ ελαφρά ζεστ

νερ (σχήµα 41).

- Αφήστε τα φίλτρα να

στεγνώσουν εντελώσ στον

αέρα (σχήµα 42) πριν τα επανατοποθετήσετε.

Αντικατάσταση του φίλτρου Hepa

Αφαιρέστε και αντικαταστείστε το φίλτρο Hepa κάθε

δεύτερη αντικατάσταση των κκκων των φίλτρων

άνθρακα.

Μπορείτε να βρείτε τα γνήσια φίλτρα Hepa στον

εξουσιοδοτηµένο αντιπρσωπο µε την ονοµασία HR 4940.

Αντικατάσταση των κκκων των φίλτρων άνθρακα

• Αφαιρέστε και αντικαταστείστε τουσ κκκουσ των

φίλτρων άνθρακα ταν αρχίσει να αναβοσβήνει (αρχικά)

η αντίστοιχη ένδειξη (Q) ή ταν ανάβει σταθερά

(αργτερα).

Μην ξεχάσετε να επαναρυθµίσετε την ένδειξη µετά την

αντικατάσταση. (∆είτε την παράγραφο

“Επαναφορά/επαναρύθµιση τησ ενδεικτικήσ λυχνίασ

αντικατάστασησ των κκκων των φίλτρων άνθρακα”,

που ακολουθεί).

• Μπορείτε να βρείτε τουσ γνήσιουσ κκκουσ άνθρακα

στον εξουσιοδοτηµένο αντιπρσωπο µε την ονοµασία

HR4941.

- Αφαιρέστε προσεκτικά το καπάκι (σχήµα 43).

- Γείρτε και αδειάστε τη “σίτα” αφρού και τουσ παλιούσ

κκκουσ σε ένα κατάλληλο καλάθι αχρήστων

(σχήµα 44).

- Τοποθετείστε τη θήκη του φίλτρου στο κουτί

(σχήµα 45).

- Τοποθετείστε το χωνί απ χαρτνι στη θήκη του

φίλτρου (σχήµα 46).

- Κψτε τη γωνία τησ σακούλασ που περιέχει τουσ

κκκουσ άνθρακα (σχήµα 47).

- Γεµίστε τη θήκη µε το περιεχµενο κκκων ολκληρησ

τησ σακούλασ (σχήµα 48).

- Κτυπήστε ελαφρά και

κουνήστε τη θήκη για να

κατακαθίσουν οι κκκοι

(σχήµα 49).

- Τοποθετείστε µια καινούρια

“σίτα” επάνω απ τουσ

κκκουσ (σχήµα 50).

- Επανατοποθετείστε το

καπάκι (σχήµα 51).

- Επαναλάβετε τη διαδικασία

για το άλλο φίλτρο

άνθρακα.

49 50

4546

40 41

43 44

Επαναφορά (επαναρύθµιση) της ενδεικτικής λυχνίας

αντικατάστασης των κκκων των φίλτρων άνθρακα

Αφού επανατοποθετήσετε τα φίλτρα άνθρακα, θα πρέπει

να επαναρυθµίσετε και την αντίστοιχη ένδειξη

αντικατάστασησ των κκκων:

- Ανοίξτε τη συσκευή σασ (σχήµα 52).

- Πιέστε και κρατήστε πατηµένο για 3 τουλάχιστον

δευτερλεπτα το πλήκτρο επαναρύθµισησ τησ

ενδεικτικήσ λυχνίασ αντικατάστασησ των κκκων των

φίλτρων άνθρακα (P) (σχήµα 53).

Η ενδεικτική λυχνία παραµένει αναµµένει ή ανάβει.

Μετά απ λίγο θα σβήσει για να δείξει τι έχει

επαναρυθµιστεί.

Αυτµατος µηχανισµς ασφάλειας σε περίπτωση

υπερθέρµανσης

Για να αποφεύγονται οι βλάβεσ και να µειώνεται ο

κίνδυνοσ για την ασφάλειά σασ, υπάρχει ένασ αυτµατοσ

µηχανισµσ ασφάλειασ που θα κλείσει το µοτέρ του

ανεµιστήρα, αν υπερθερµανθεί.

Η ενδεικτική λυχνία λειτουργίασ παραµένει αναµµένη για

να δείχενι τι η συσκευή είναι αναµµένη και συνδεδεµένη

στην πρίζα.

Αν συµβεί κάτι τέτοιο:

- Κλείστε τη συσκευή σασ

(σχήµα 54).

(Η ενδεικτική λυχνία

λειτουργίασ σβήνει).

- Αποσυνδέστε το καλώδιο

ρεύµατοσ απ την πρίζα .

- Περιµένε να κρυώσει το

µοτέρ (περίπου 15 λεπτά).

- Αφαιρέστε το κάλυµµα τησ

πρσοψησ (σχήµα 55).

Ελέγξτε για να βεβαιωθείτε

τι τα φίλτρα δεν είναι φραγµένα και τι δεν υπάρχει

κάτι που να φράζει τη ροή του αέρα.

- Ελέγξτε µε το χέρι σασ για βεβαιωθείτε τι ο

ανεµιστήρασ γυρνά ελεύθερα (σχήµα 56).

- Κλείστε τη συσκευή. Συνδέστε το καλώδιο ρεύµατοσ

τησ συσκευήσ στην πρίζα και ανοίξτε την.

52 53

3 sec.

54 55

Αν ο µηχανισµσ ασφάλειασ κατά τησ υπερθέρµανσησ

ενεργοποιείται επανειληµµένα, σασ συνιστούµε να πάτε

τη συσκευή σασ στο εξουσιοδοτηµένο σέρβισ για έλεγχο.

Chinees

25 cm

Min. 140 cm

❶

❷

❸



ÔÔ

▲

▼

❶

❷

❸



ÔÔ

▲

▼

❶

❷

❸



ÔÔ

▲

▼

❶

❷

❸



ÔÔ

▲

▼

❶

❷

❸



ÔÔ

▲

▼

❶

❷

❸



ÔÔ

▲

▼

15 16

17 18

20 21

23 24

27 28

29 30

31 3 sec.

32 33 3 sec.

35 36

37 38

40 41

49 50

3 sec.

43 44

45

55 56

❶

❷

❸



ÔÔ

▲

▼

❶

❷

❸



ÔÔ

▲

▼

4222000 92612

;

Philips HR 4345 Hr4345 00 Dfu Dan

HR 4345 hr4345_00_dfu_eng

HR 4345 hr4345_00_dfu_fra

HR 4345 hr4345_00_dfu_esp

HR 4345 hr4345_00_dfu_swe

HR 4345 hr4345_00_dfu_por

Navigation menu

Versions of this User Manual:

Views

Navigation
