General

Important 4

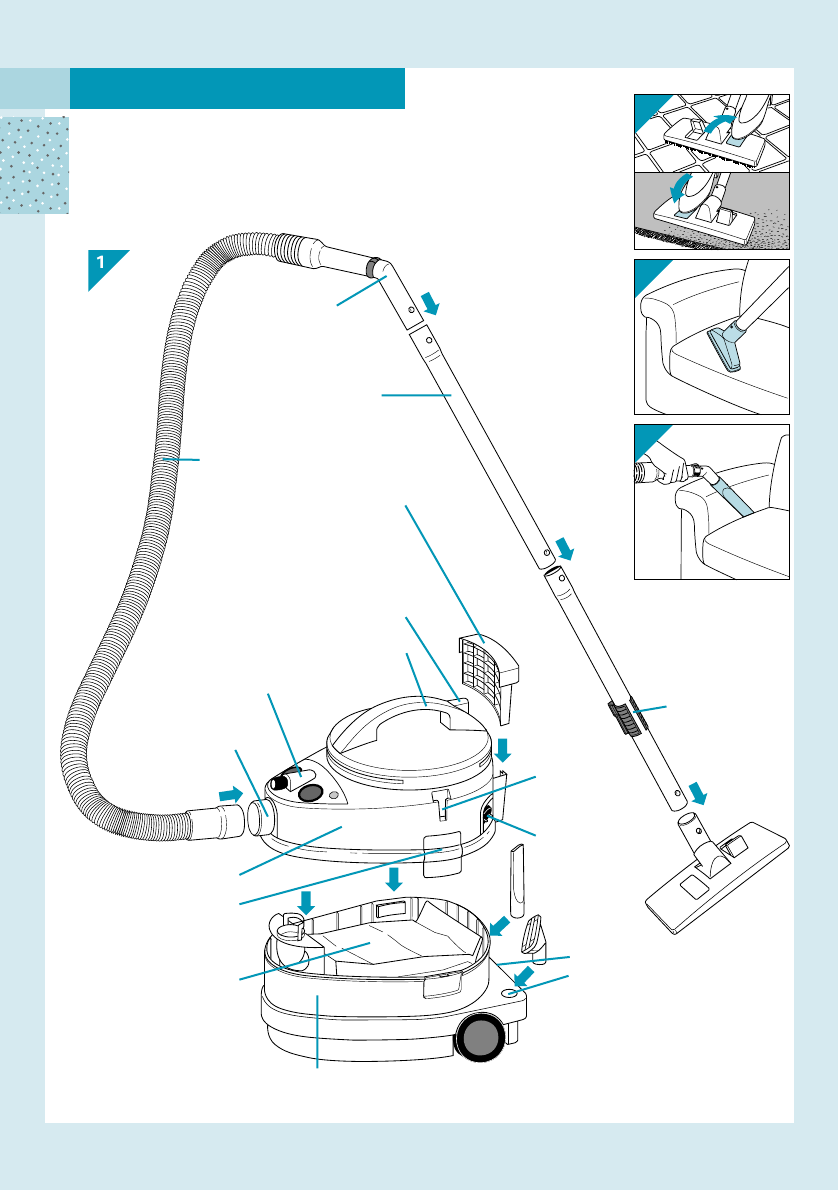

Assembly - overall drawing 5 - 6

Preparing for use 7

Cleaning and Maintenance 14

How to obtain replacement dustbags 15

Replacing motor protection filter 15

Replacing the Micro Filter 15

How to obtain shampoo 15

Replacing the foam filter 15

Storage 15

Replacement of mains cord 16

Dry vacuum cleaning

Assembly and use 7

Placing a (new) dustbag 8

Removing a (full) dustbag 8

Tips for dry vacuum cleaning 9

Vacuuming liquids (water)

Assembly and use 9

Shampooing

Carpets

Assembly and use 10

Three techniques 12

(freshening-up, deep-cleaning and extra-thorough cleaning of carpets)

Carpet shampooing tips 12

Hard floors

Hard floor shampooing technique 12

Windows

Window-washing 13

Furniture

Shampooing of upholstery and tapestries 14

Optional extras

Hobby suction set 16

Fabric filter 16

English

;

Important

• Read these instructions in

conjunction with the illustrations

before using the appliance.

• Before wet use (i.e. vacuuming liquid

and shampooing), never forget to

- remove the Micro-filter and the paper

dustbag;

- place the red diffusor and the float

unit.

• Before plugging in for the first time,

check that the mains voltage indicated

on the rating plate corresponds with

the mains voltage in your home. You

will find the rating plate in the

container, at the underside of the

motor part.

• Do not insert the mains plug into the

wall socket until the appliance is

completely ready for use. Ensure that

your hand and the mains plug are dry

when (dis)connecting the appliance.

• Always remove the mains plug from

the wall socket:

- if the appliance does not function

properly;

- before cleaning the appliance;

- before opening the container.

• Only vacuum dry material and dust if

the paper dustbag (type "Athena" HR

6947, service nr. 4822 015 70058, for

normal dust) or the fabric filter (type

HR 6944, service nr. 4822 466 93298,

for coarser material) has been fitted.

• Never vacuum ashes (from ash-trays

and fireplaces) until they are

completely cold.

• Never vacuum petrol, white spirit, gas-

oil, paraffin-oil or other inflammable or

explosive liquids.

Do not use the appliance in rooms

with explosive vapours (petrol,

thinners, solvents).

• When vacuuming ashes, fine sand,

lime, cement dust and similar

substances, the pores of the paper

dustbag may become clogged. In that

case, the paper dustbag must be

replaced, although perhaps far from

being full.

• For replacement, use only the special

paper dustbags (type "Athena") which

are obtainable from your dealer.

• Do not use the vacuum cleaner

without the motor protection filter.

• Never immerse the motor unit in

water.

• The container can be cleaned with a

damp cloth.

• Never point the jet of shampoo to

plugs, sockets or electrical

appliances.

• Only switch the pump on if the

shampoo reservoir has been filled,

placed and connected by means of

the two shampoo tubes. Switch the

pump off as soon as the reservoir is

empty.

The pump may be damaged when

running dry!

• Keep the appliance and the cleaning

liquid away from children.

• After use always switch off and

remove the mains plug from the wall

socket.

• Always empty, clean and dry the

container after wet use. Let the

appliance operate with dry clean air

for a couple of minutes to dry the

inside of the tubes and hose. (By

doing so, you prevent an unpleasant

smell to occur the next time you use

the vacuum cleaner. It also prevents

your paper dustbag from becoming

wet.)

• Do not store at temperatures below 0

°C to prevent freezing.

• To extend its life, the shampoo pump

should be cleaned with a mixture of

water and white distilled vinegar once

a year. Follow the instructions given

under “Cleaning and maintenance”.

• To enable recycling the plastics of the product have been coded.

• The cardboard packaging has been made of recycled material and is entirely

suitable for recycling. f



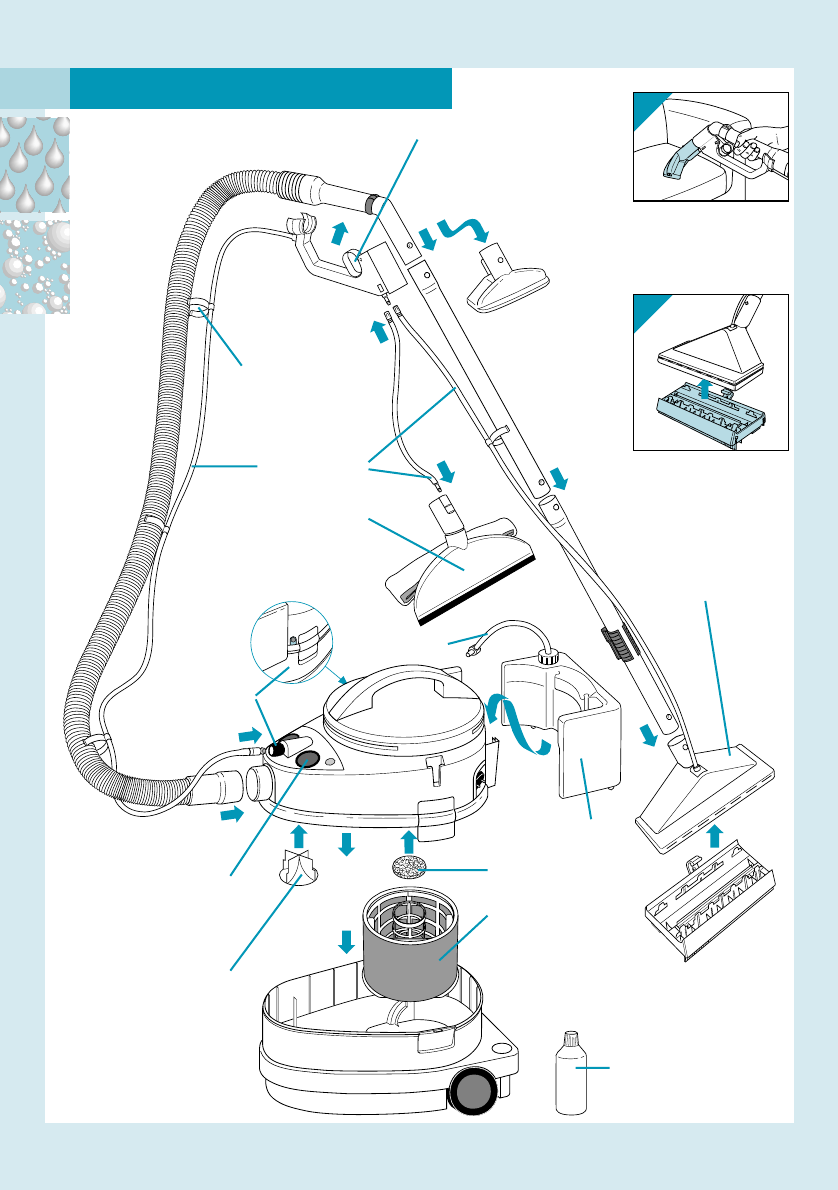

Container Contents: max. 17 litre/ 3.75 gallon dry;

10 litre/2.2 gallon dry (with dustbag "Athena");

9 litre/2 gallon wet (with float unit).

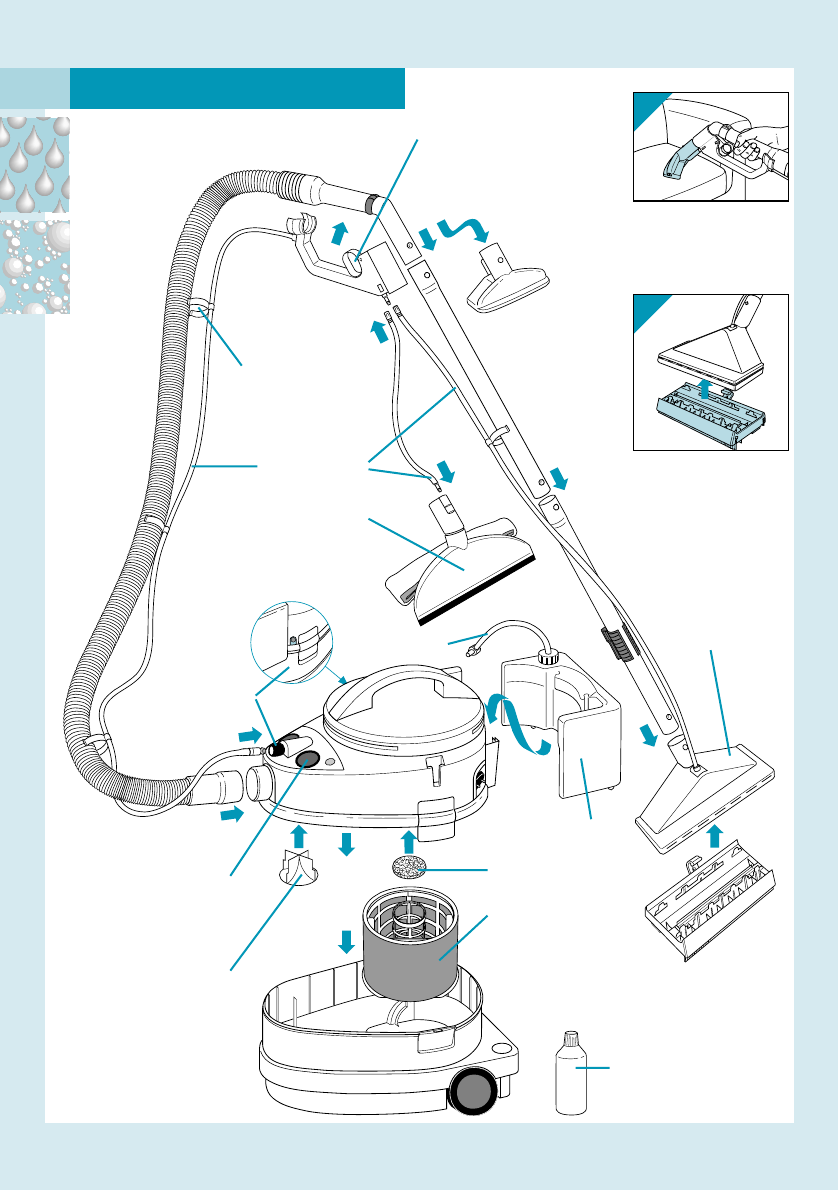

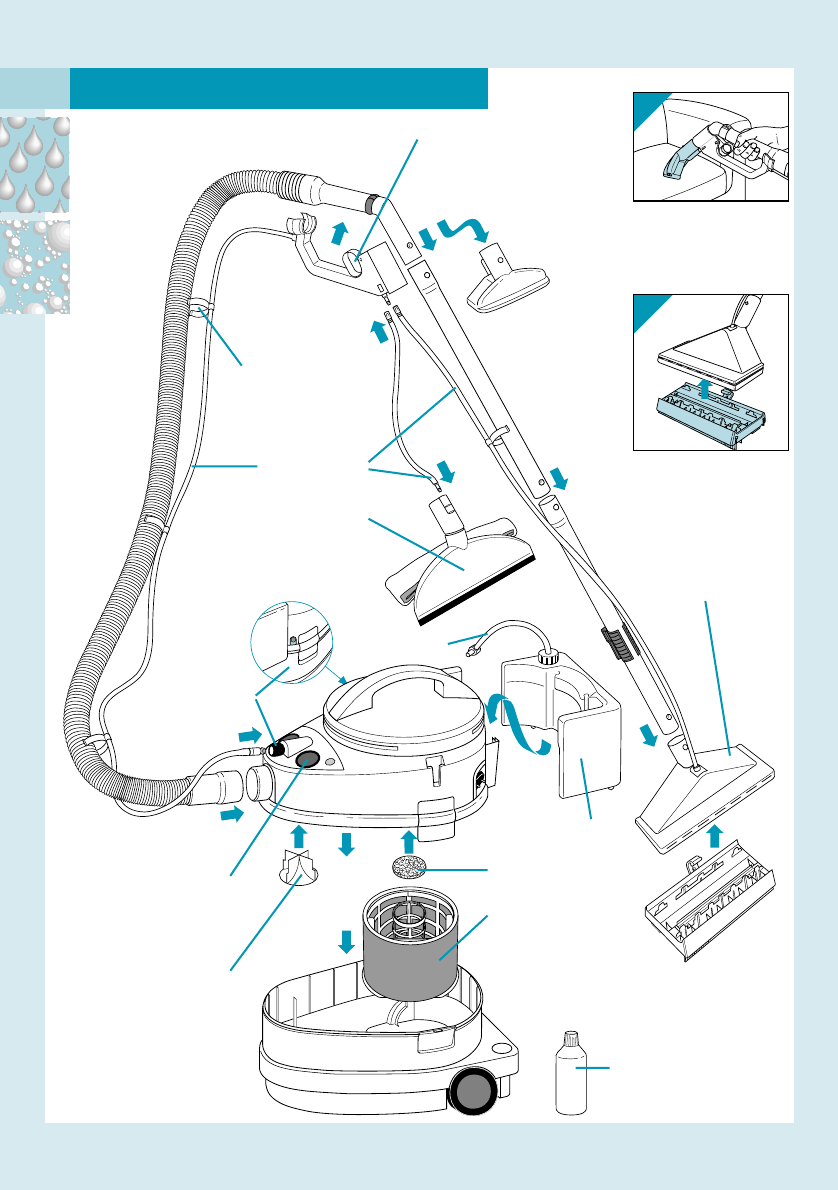

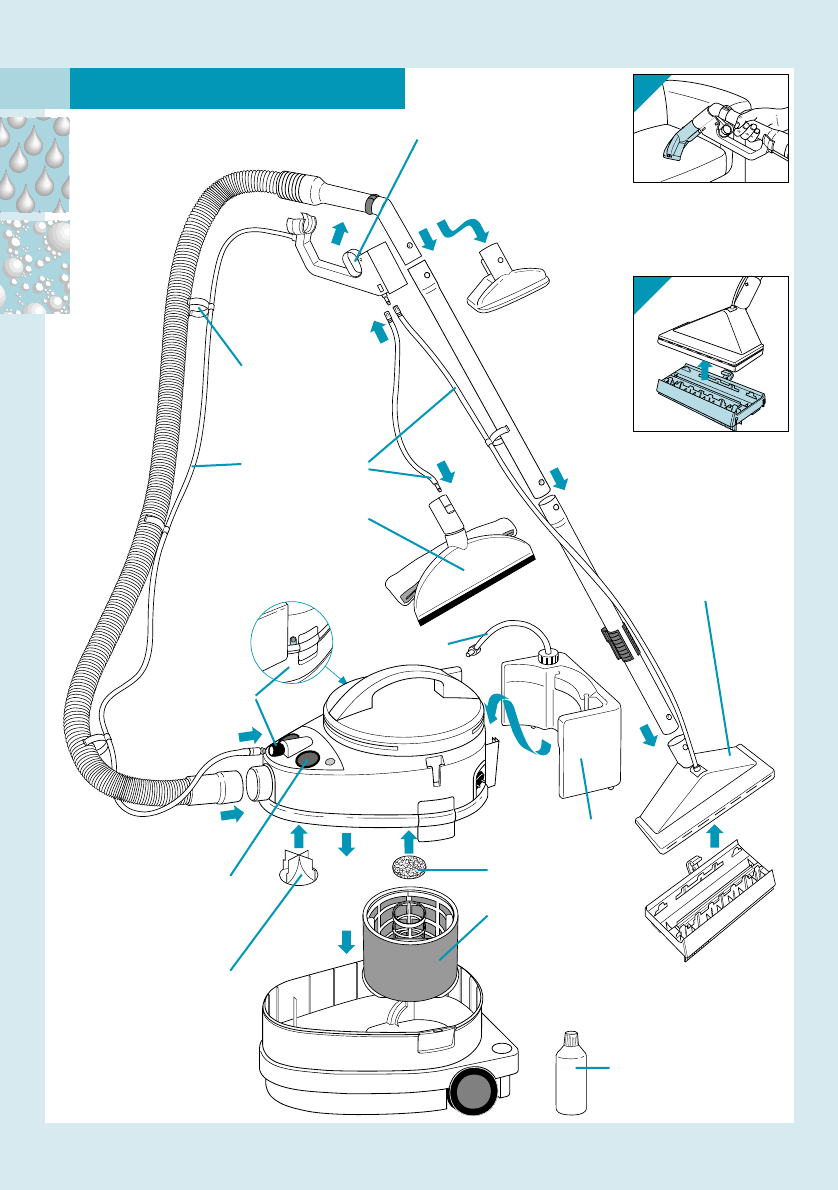

Motor unit

Dustbag (paper, type

"Athena" HR 6947).

Must be placed for dry use

and removed for wet use)

Hose connector

Handle

Cord winder button (press)

"Micro" filter

(electrostatic filter which

removes small particles

from the outlet air; this filter

may be placed for dry use

and must be removed for

wet use)

Suction tubes

(stainless steel, suitable for

dry as well as wet use)

Mechanical suction

power control (rotate)

•= maximum

O= minimum

Tube holder (for

tube storage

after the job)

Clamps

(to fix / unfix the motor unit)

Storage facility for

small nozzle and

crevice nozzle

Mains cord

(pull out)

Motor on/off

button (press)

Suction hose (flexible)

Convertible carpet &

hard floors nozzle

(for dry use only) (fig. 2)

Brush out: for hard floors

(wood, ceramic, stone,

synthetic).

Brush in: for soft floors

(carpets, rugs).

Crevice nozzle (fig. 4)

for narrow spaces.

For dry as well as wet

use.

Small nozzle with

two (red) fluff

colletors (fig. 3).

Especially suitable for

furniture, curtains,

tapestry.

For dry use only

Tube hook

Dry use

Double Injection

shampoo nozzle with

click-on "3-Actions"

hard floors adaptor

(brush, sponge and

squeegee) (fig. 6).

Suitable for wet use:

vacuuming liquid as well

as shampooing.

Upholstery nozzle

Suitable for wet use:

vacuuming liquid as well

as shampooing.

Clips to fix the

shampoo tube to

the hose and tubes

Philips cleaning

liquid HR 6965

Motor protection filter

Float unit with foam

filter

(Must be placed for

wet use: protects the

motor against water.)

Shampoo trigger

(click-on; press to apply

shampoo)

Shampoo tube

connectors

Shampoo tubes

Shampoo tube

Shampoo reservoir

(3 litre/5.3 pint)

Shampoo pump

on/off button

(press)

with pilot light

Diffusor

Place before wet use:

vacuuming liquid as

well as shampooing.

Remove before dry

use.

Window washer

for wiping and cleaning

windows and flat surfaces.

wet & shampoo use

General

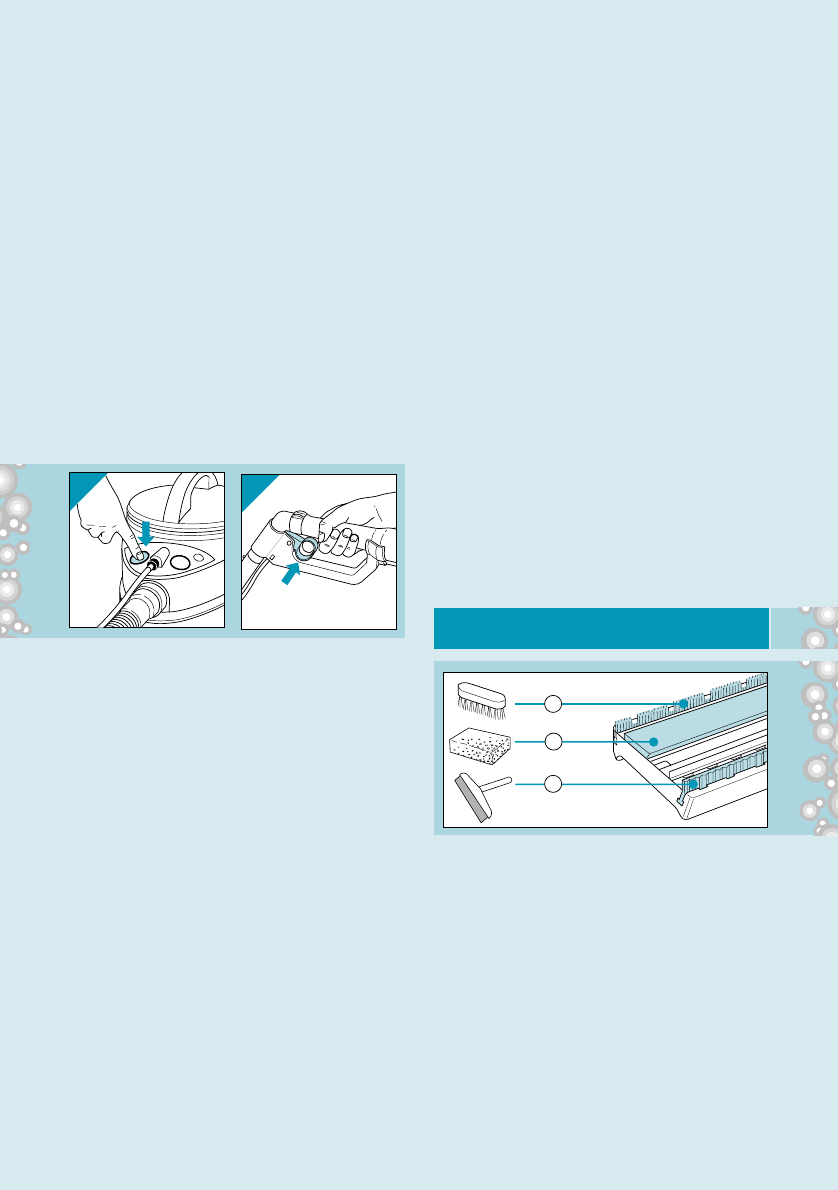

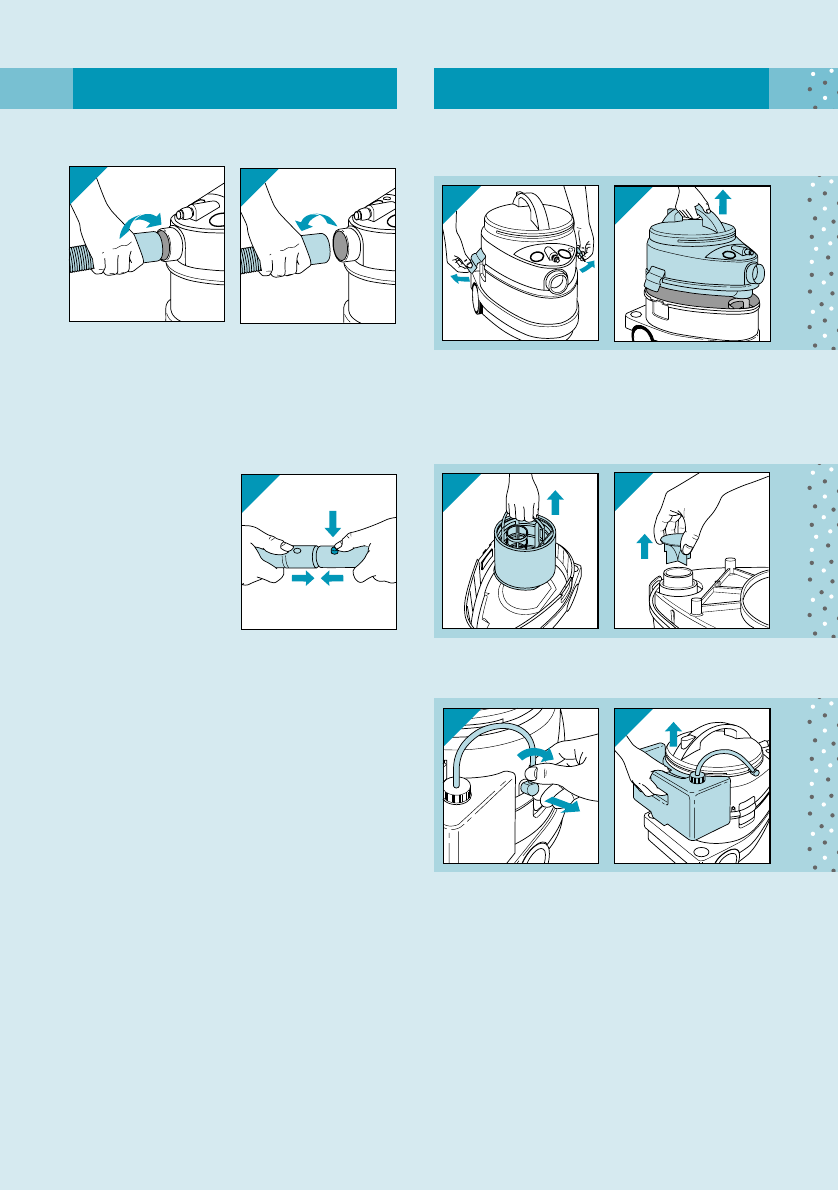

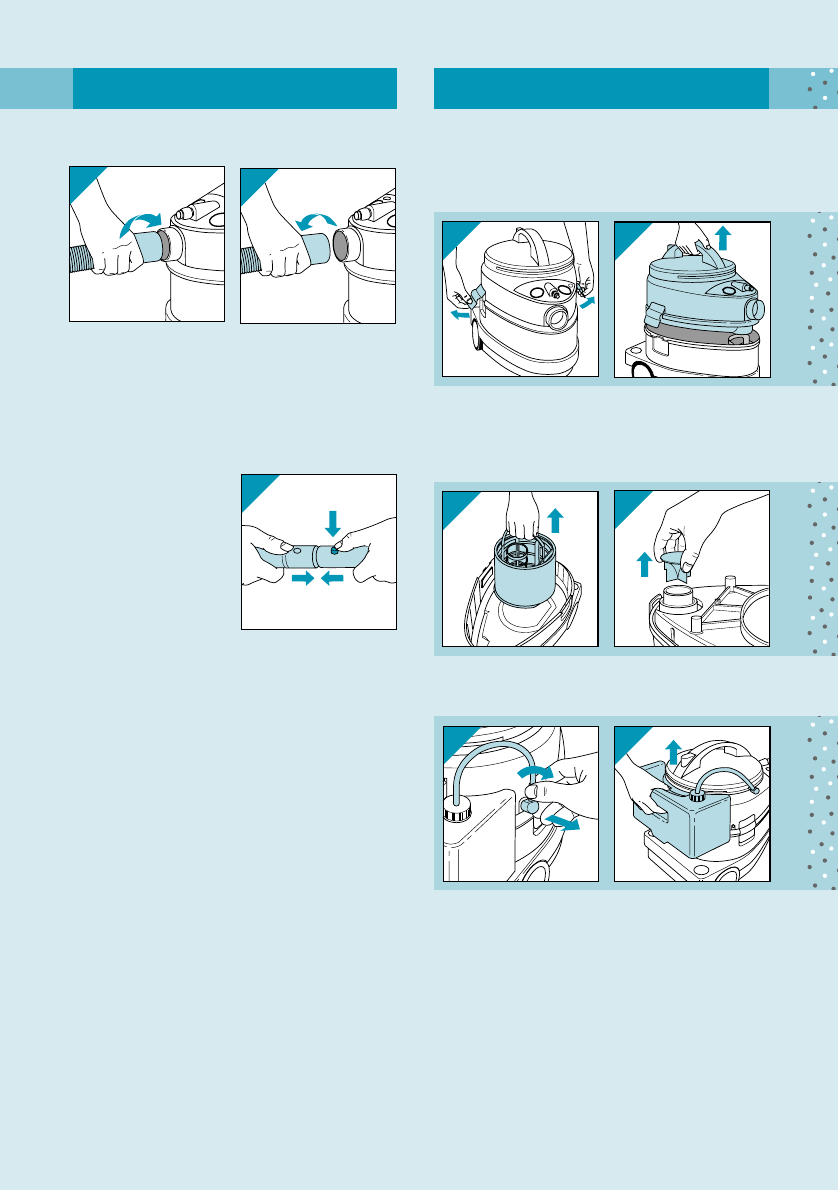

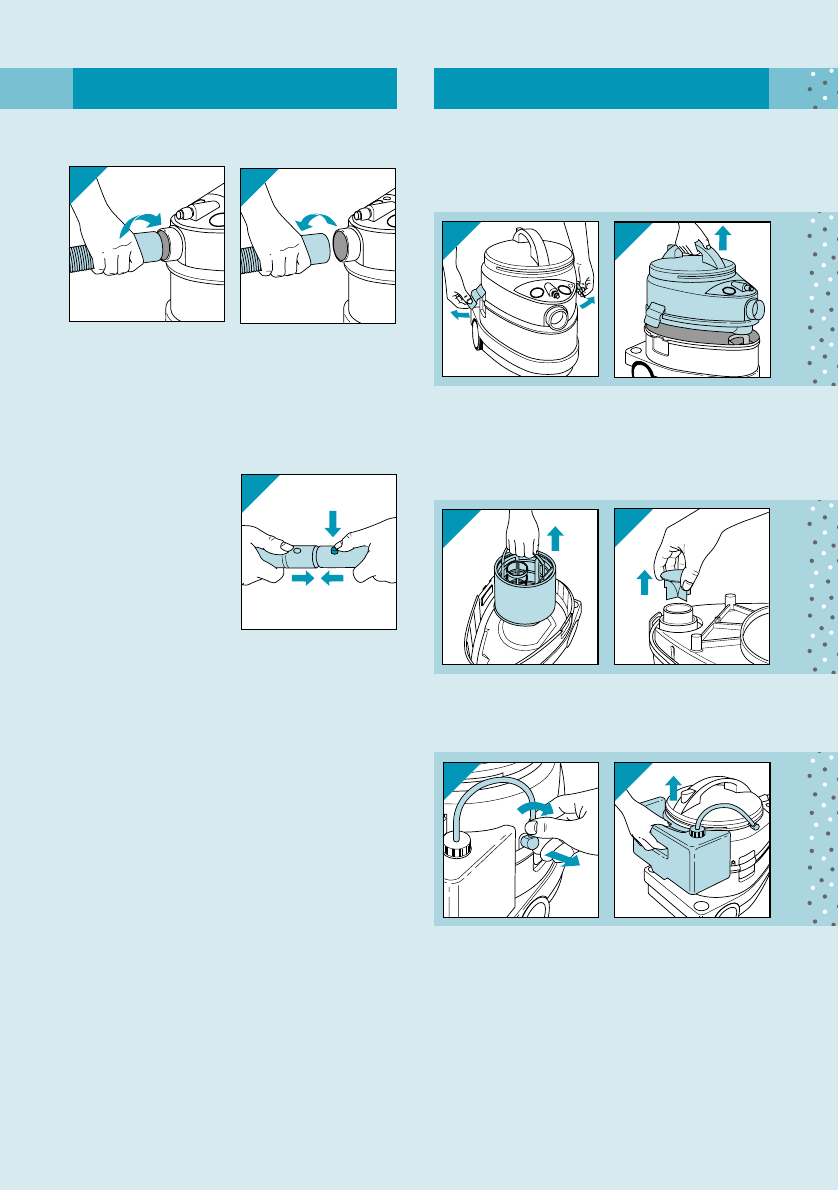

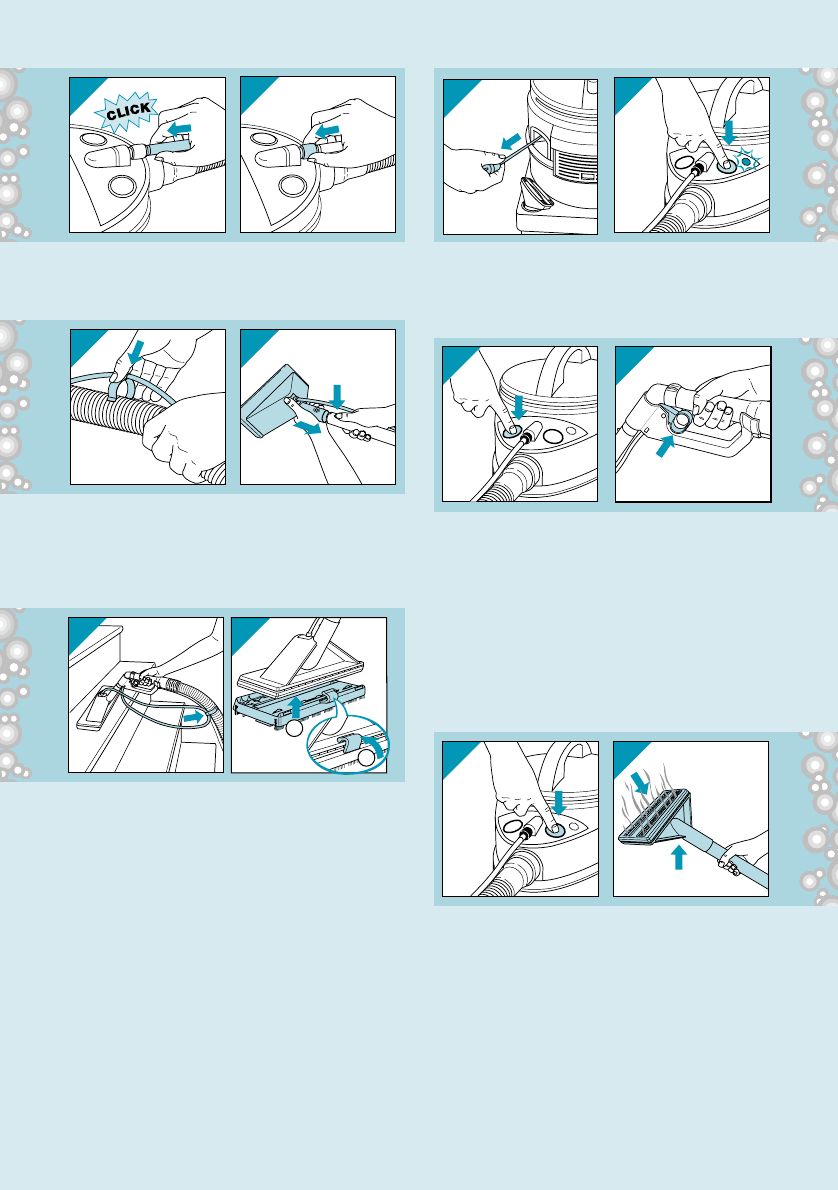

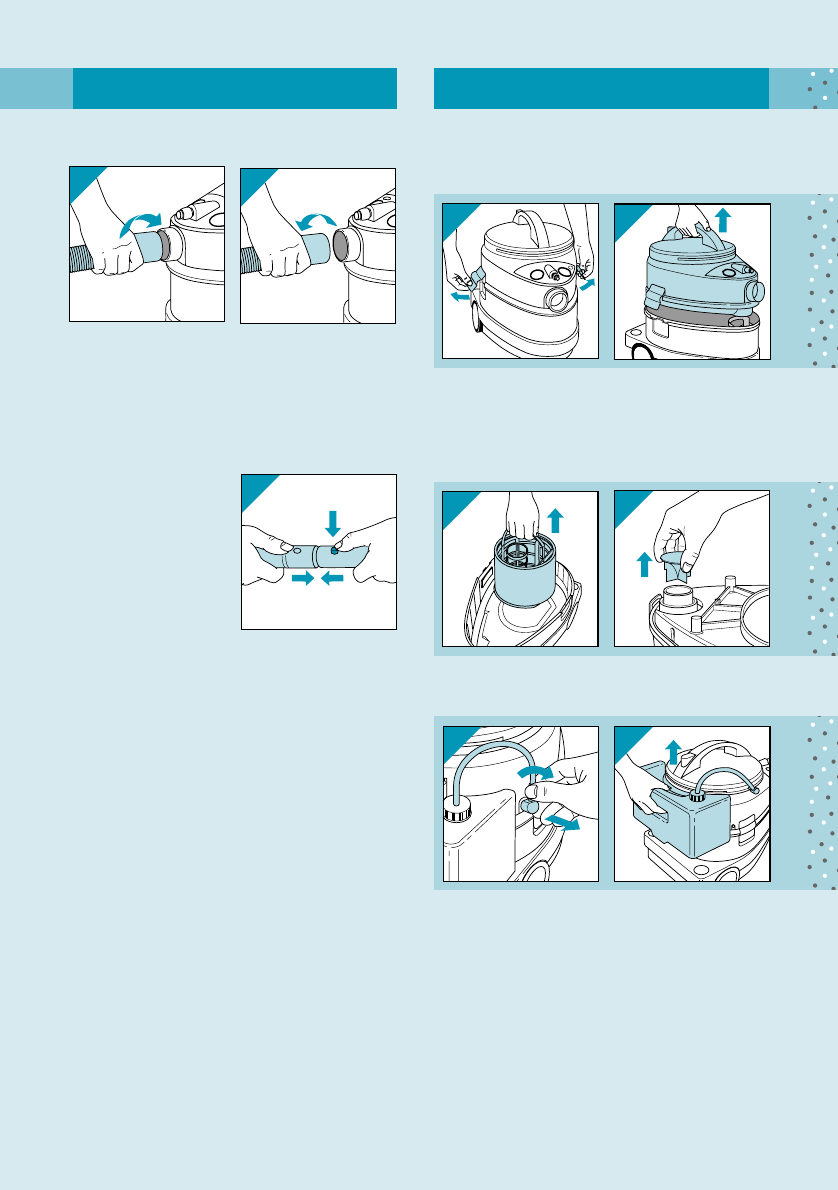

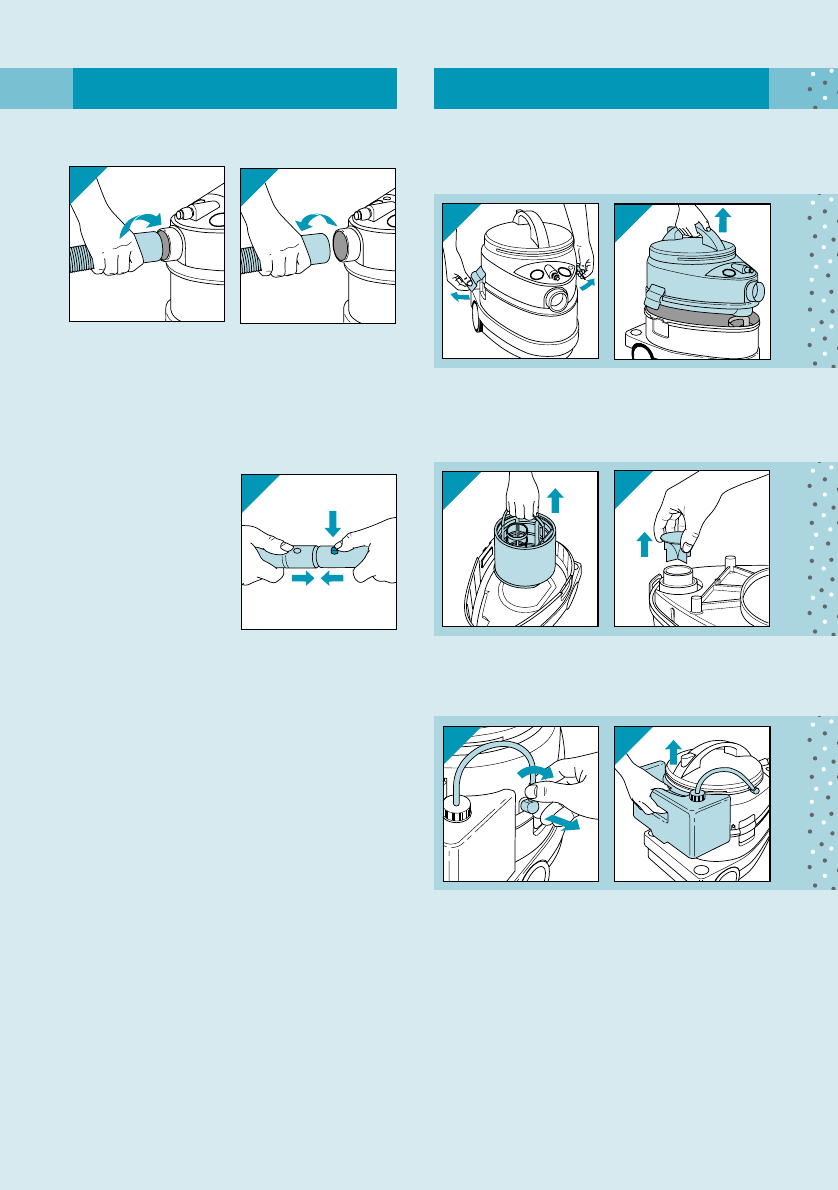

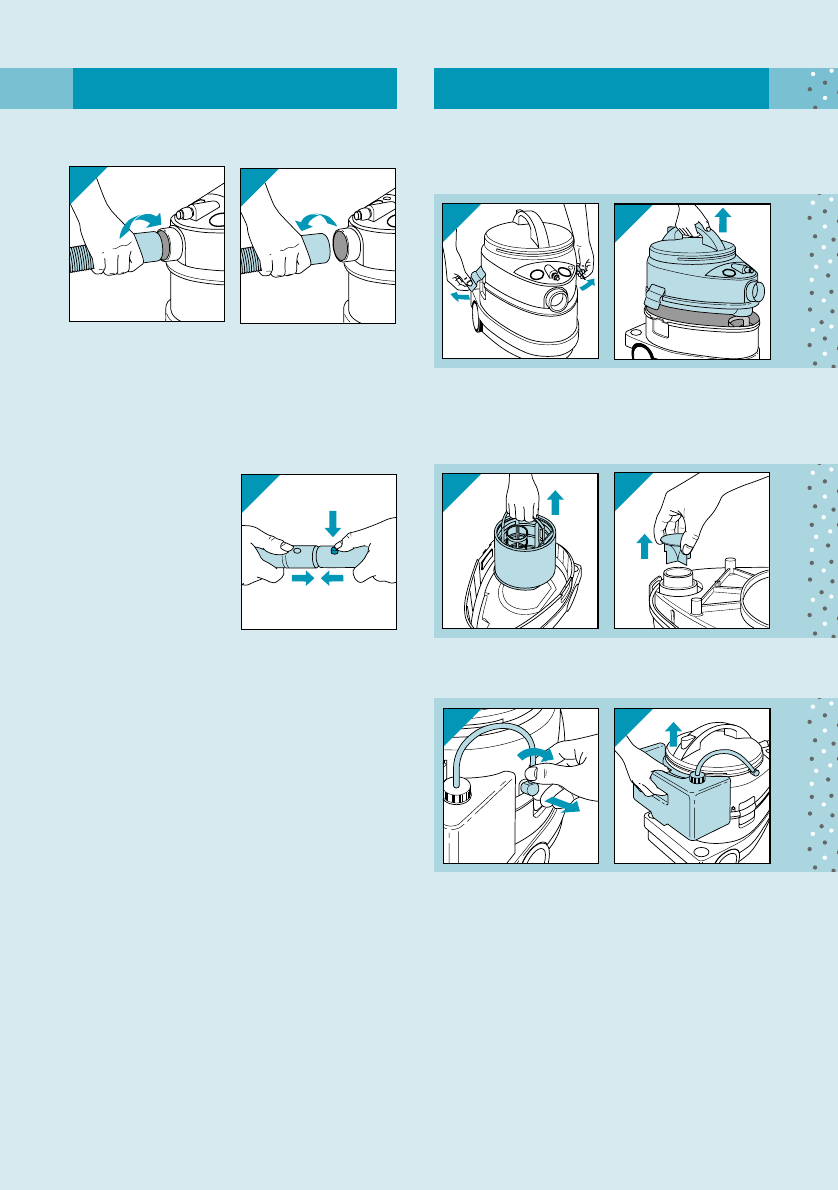

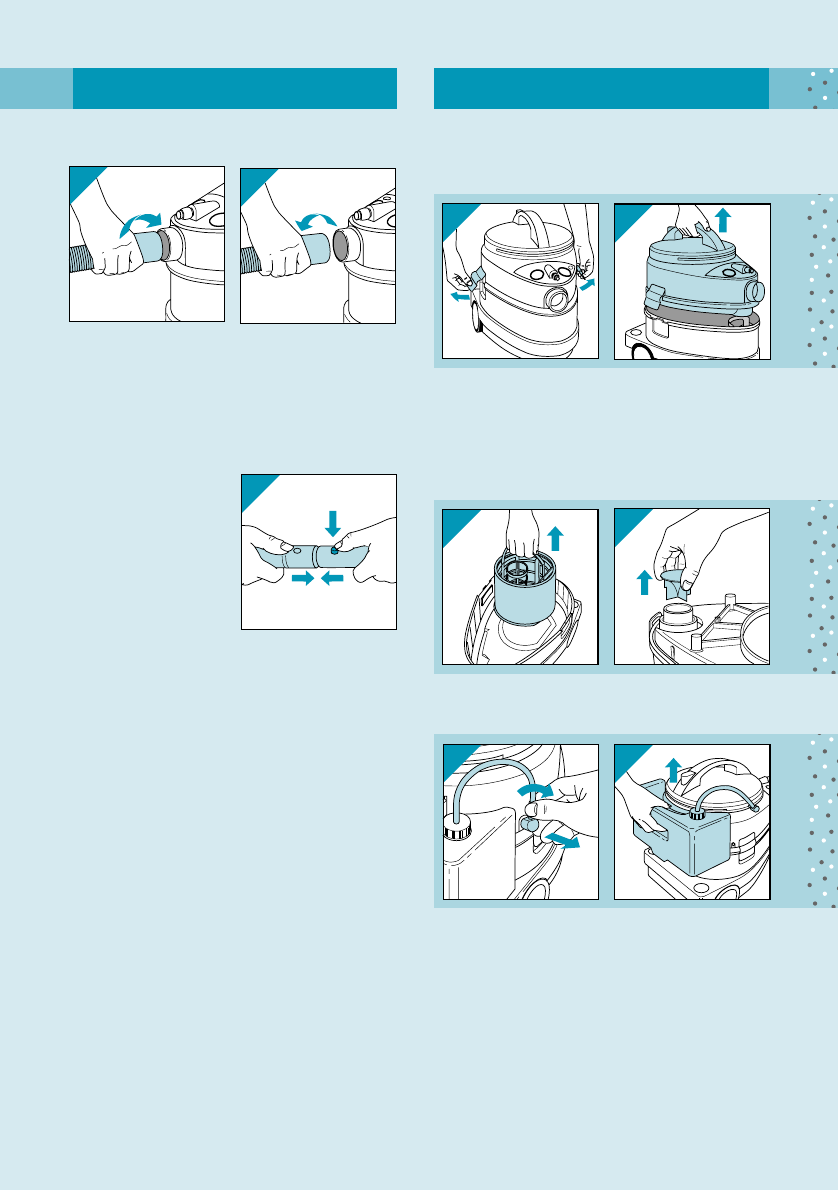

• Connecting the hose: Slightly turning,

insert the end of the hose into the hose

connector (fig. 7).

To disconnect: Slightly turning, pull the

end of the hose out of the connector (fig. 8).

• Connecting the tubes and nozzles:

Press the spring-

back knob and

insert the narrowed

section into the

wider section. The

spring-back knob fits

into the opening

(fig. 9).

To disconnect:

press the spring-

back knob and pull

the sections away from each other.

• Make the vacuum cleaner ready for either

dry vacuum cleaning, for vacuuming liquid

or for shampooing.

Before first use: open container and

remove dust bag holder.

(For dry use: fix and position dustbag.)

Remove: float unit and diffusor.

Place: Micro Filter and paper dustbag.

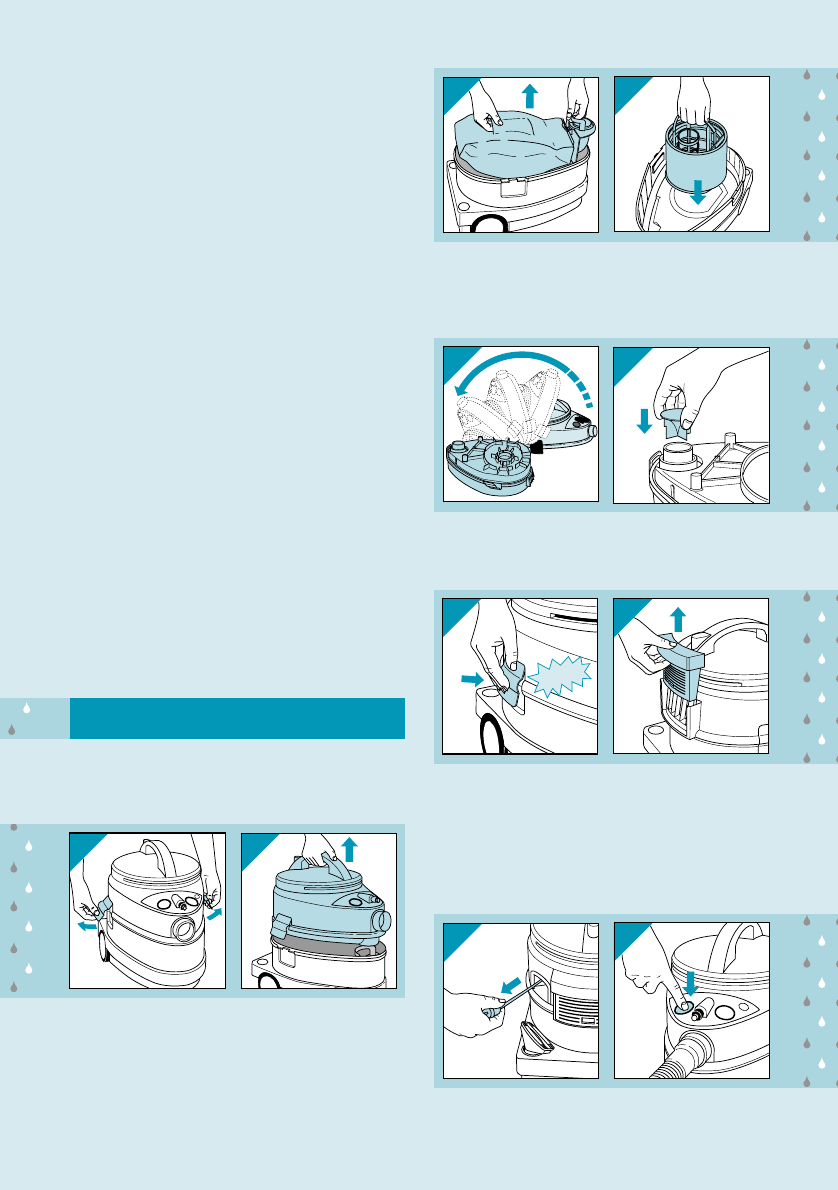

- Remove the mains plug from the wall

socket.

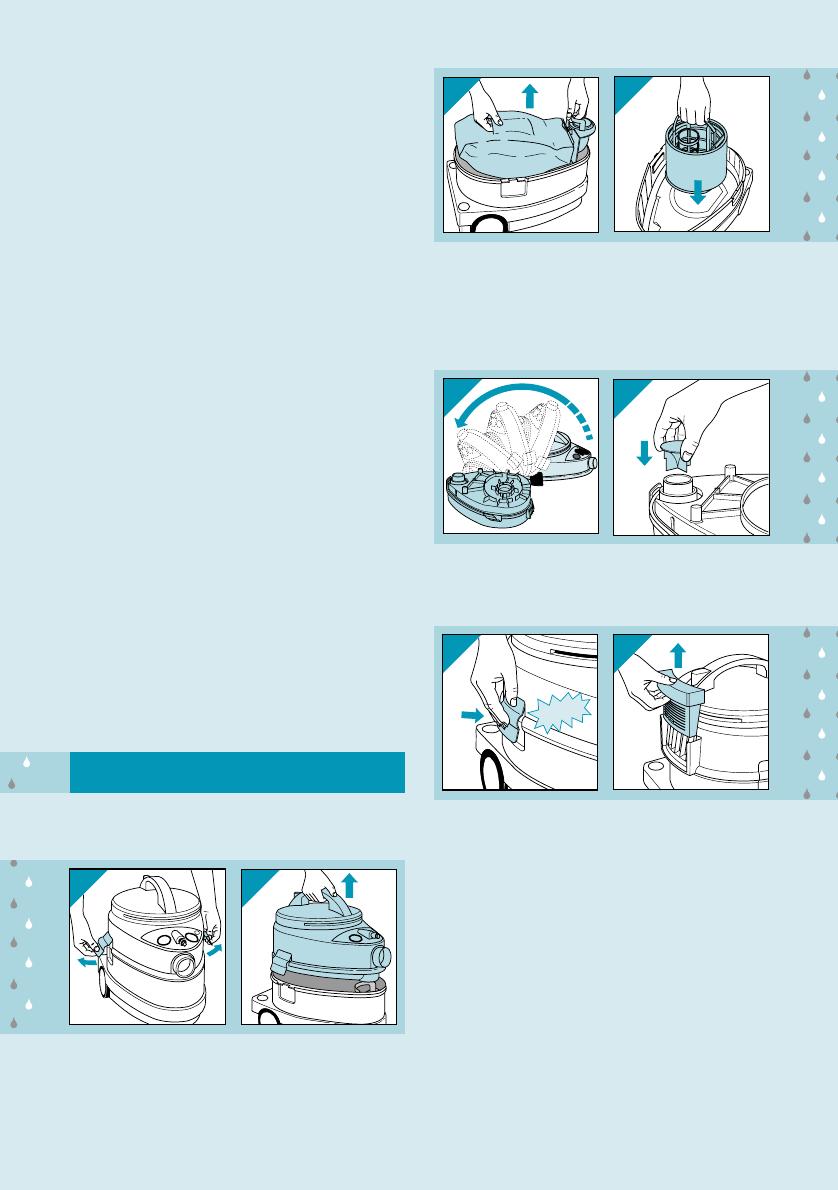

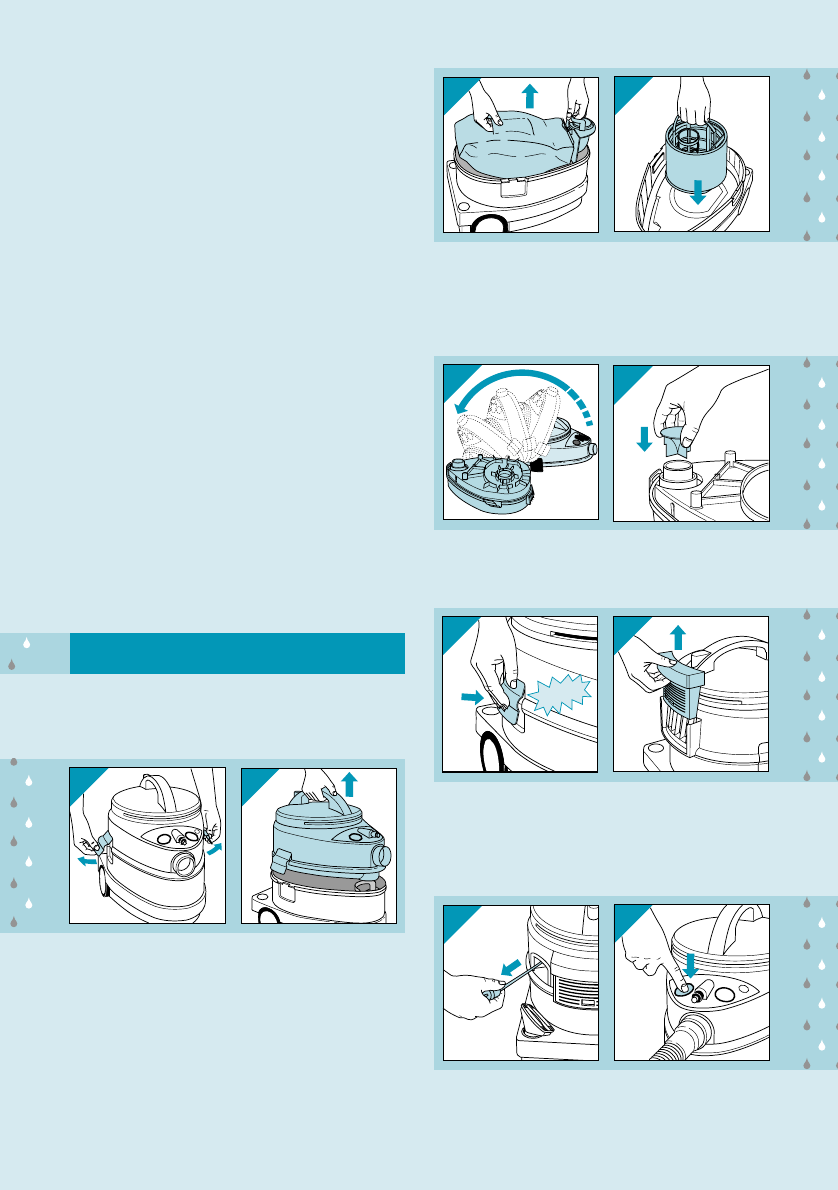

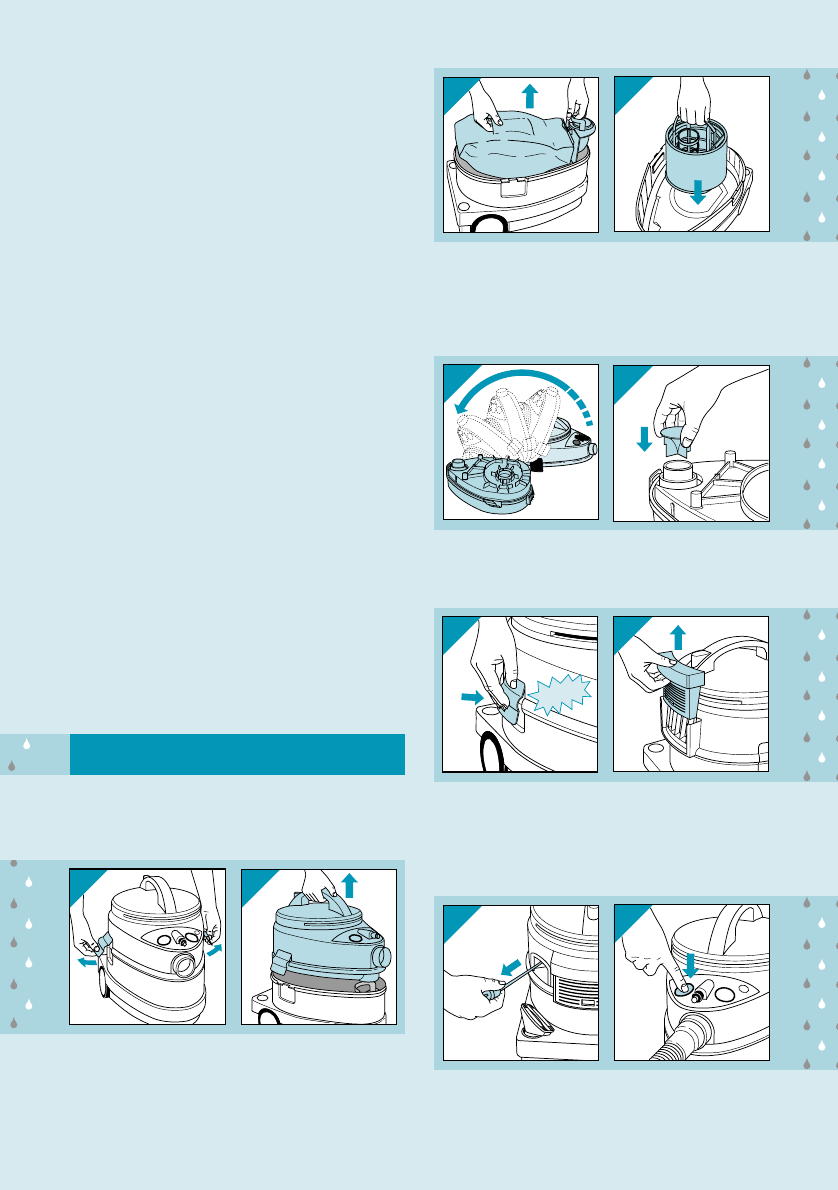

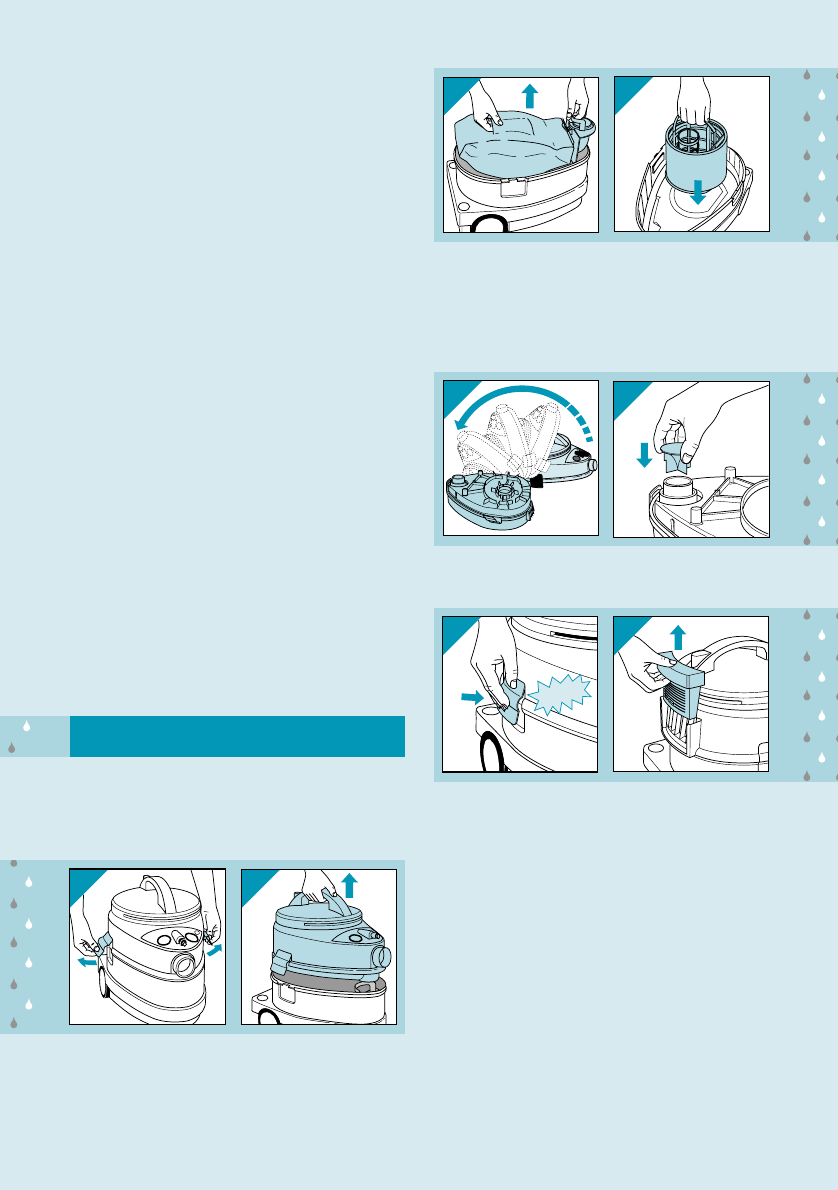

- Undo the clamps (fig. 10).

- Using the handle, lift the motor unit from the

container (fig. 11).

- Remove the float unit (fig. 12).

- Remove the diffuser (fig. 13).

- Undo the shampoo tube: rotate clockwise

(1) and pull (2) (fig. 14).

- Remove the shampoo reservoir (fig. 15).

How to make your Triathlon ready

for use.

Dry vacuuming cleaning

10 11

12 13

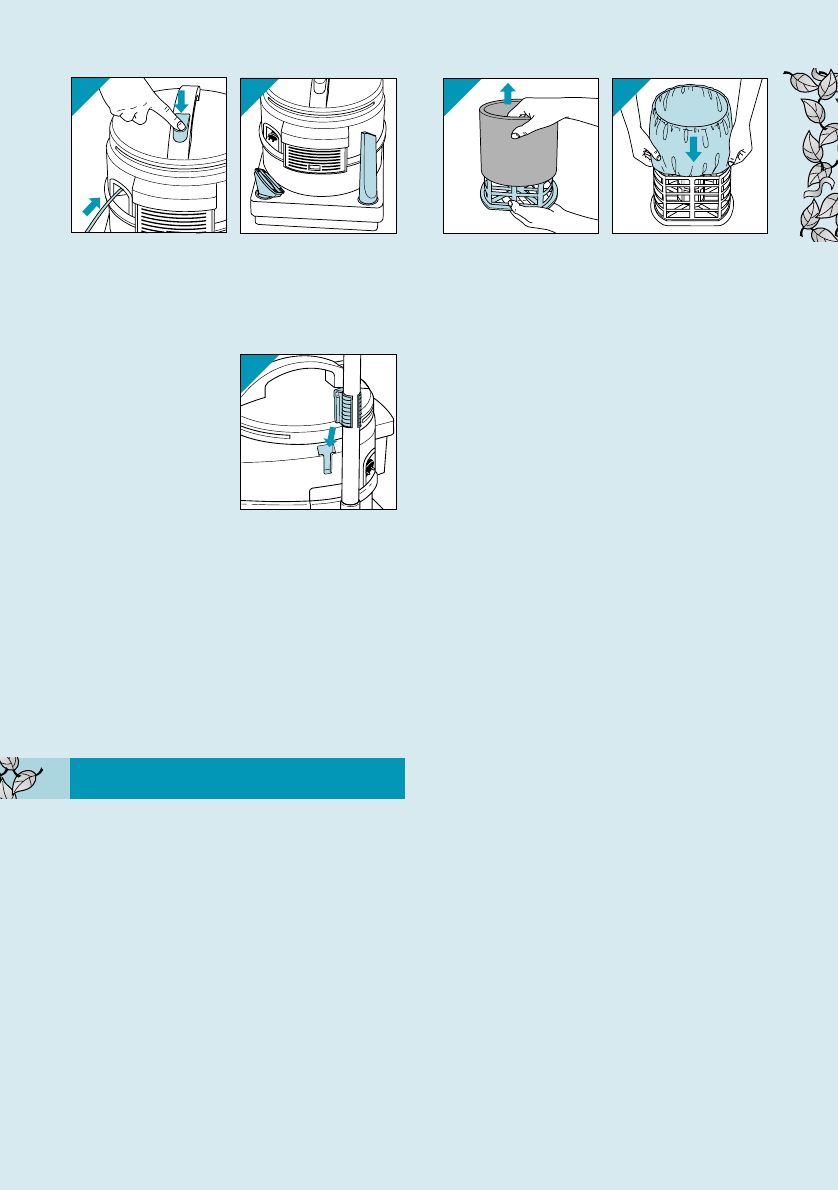

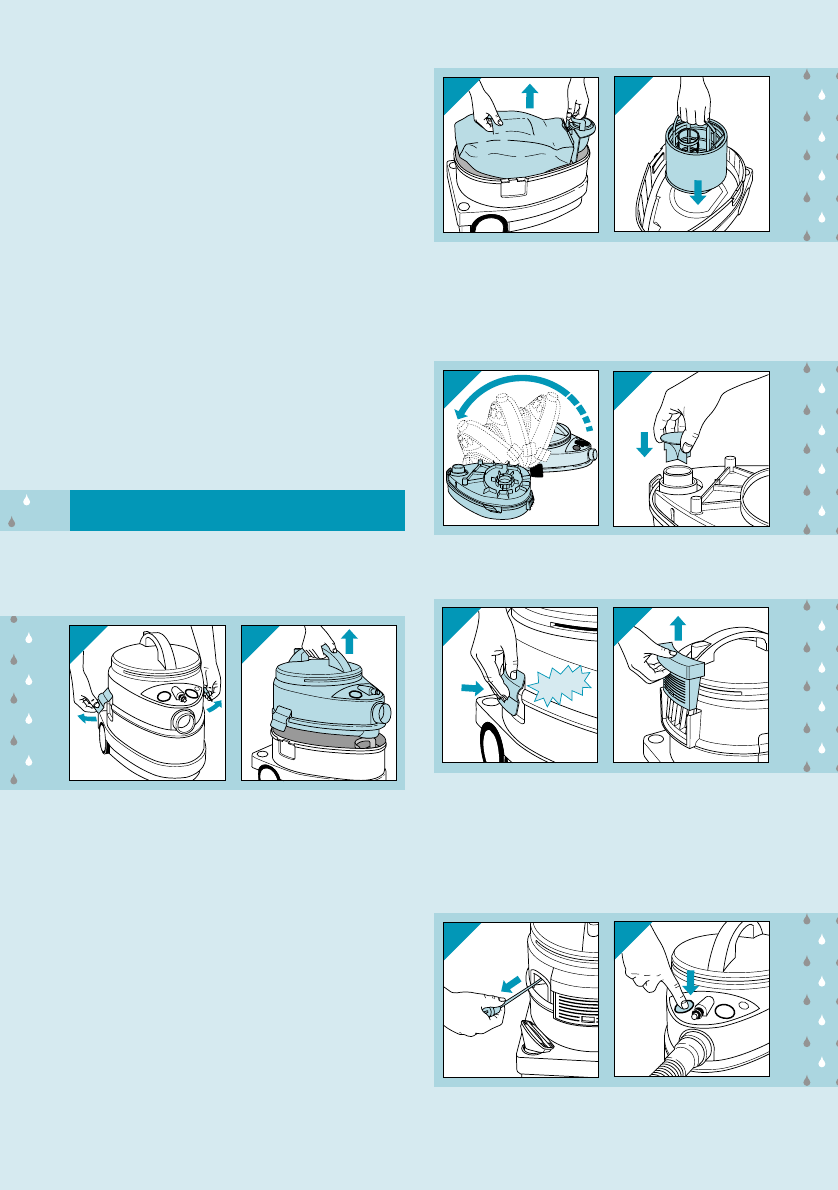

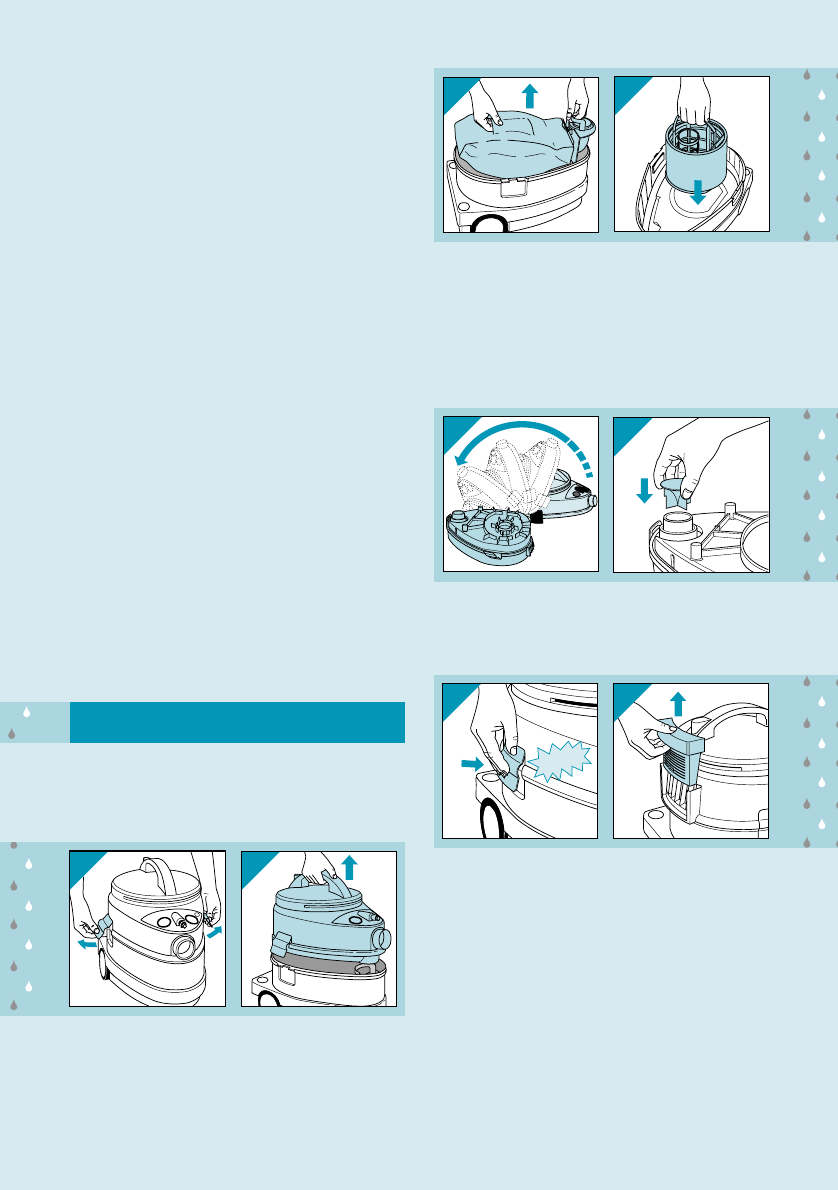

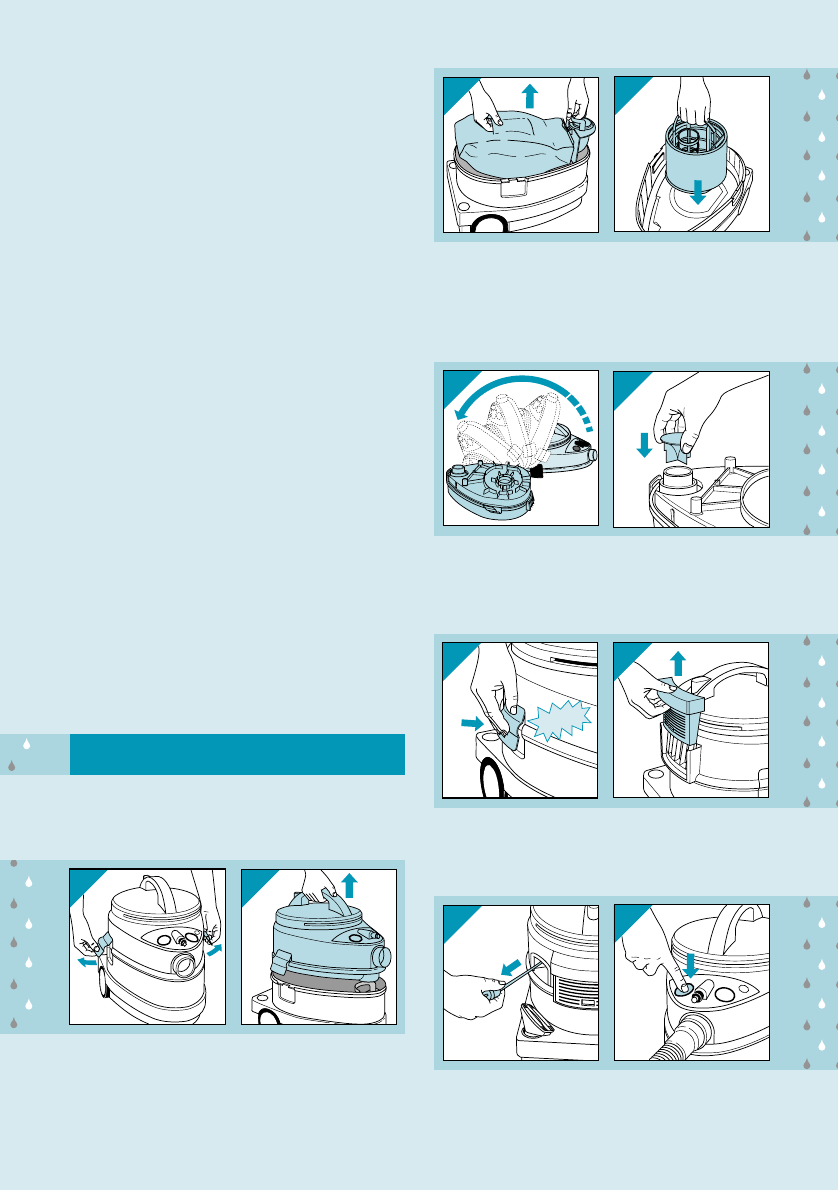

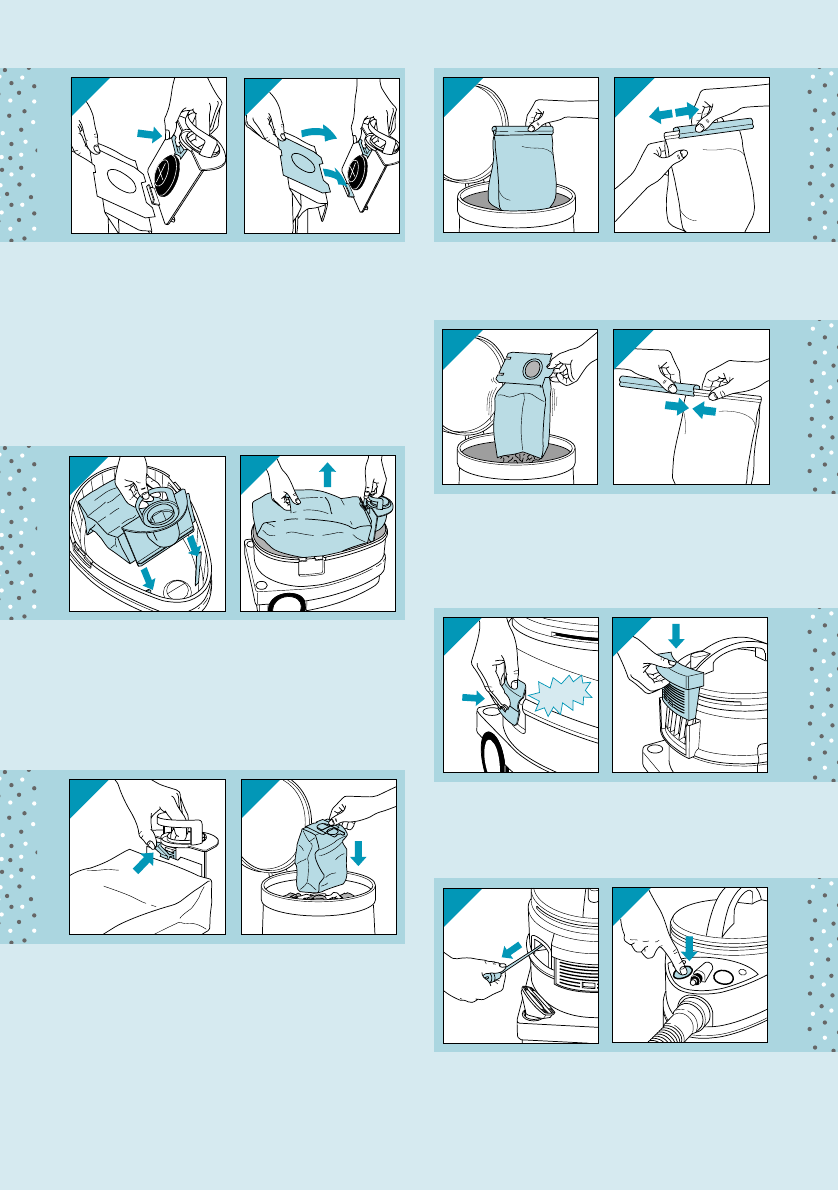

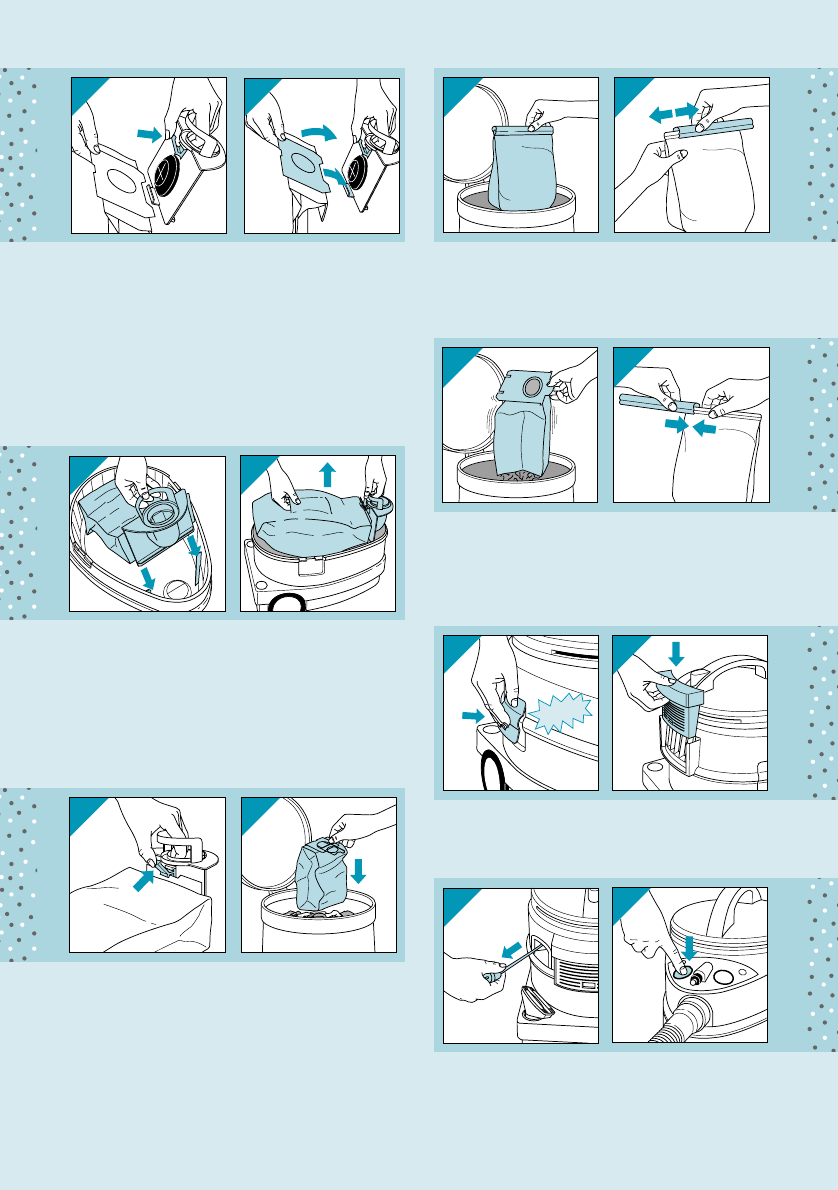

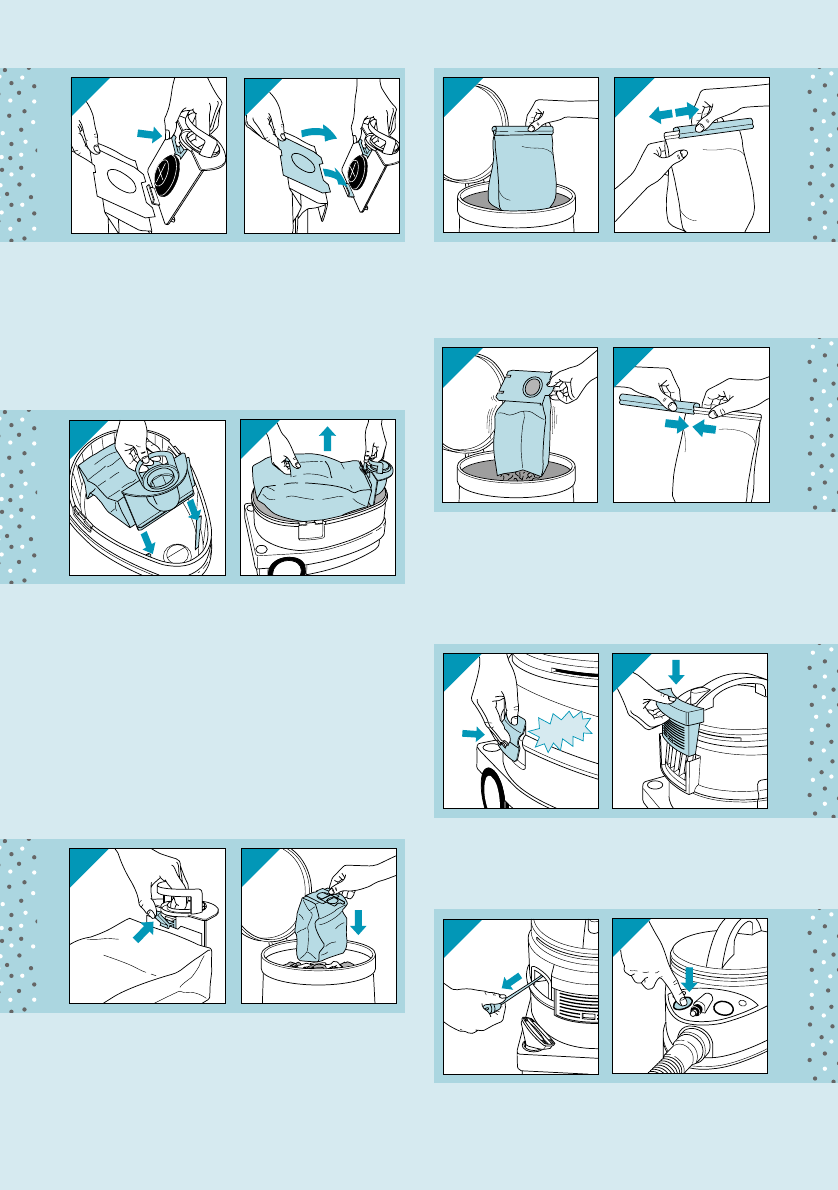

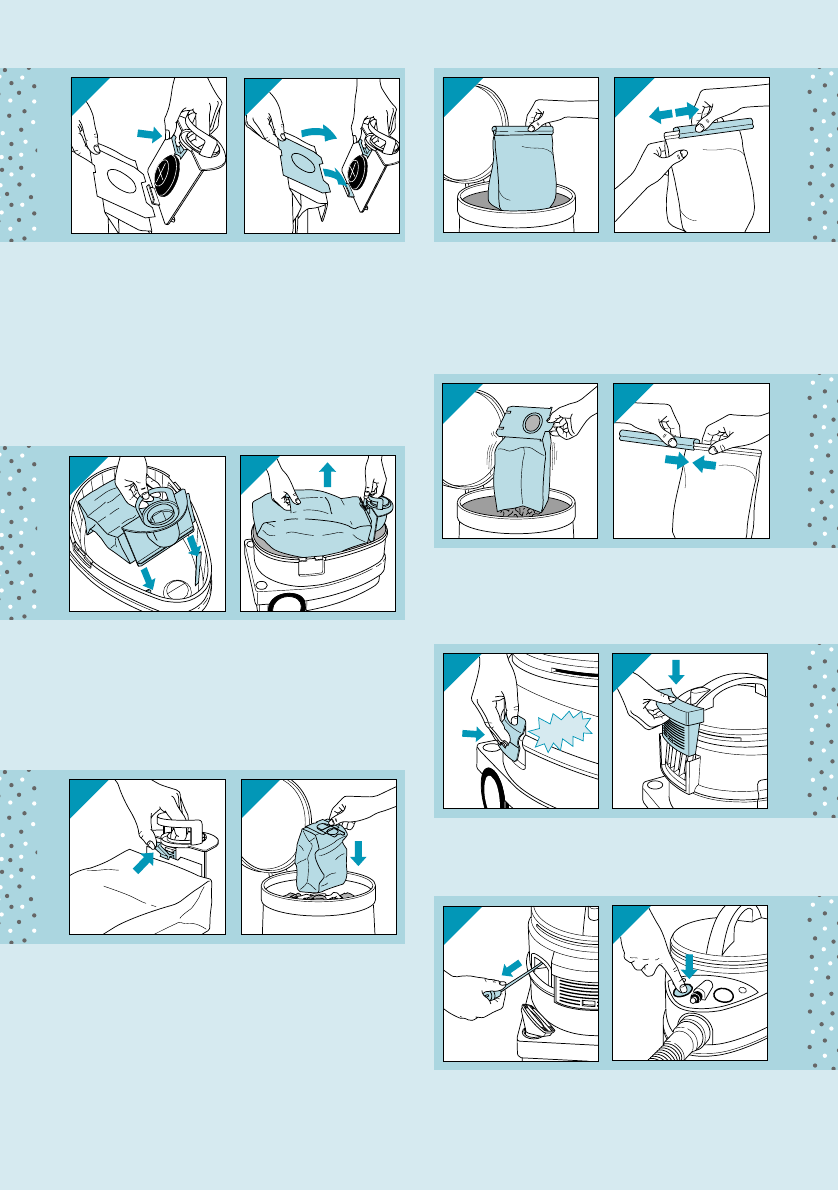

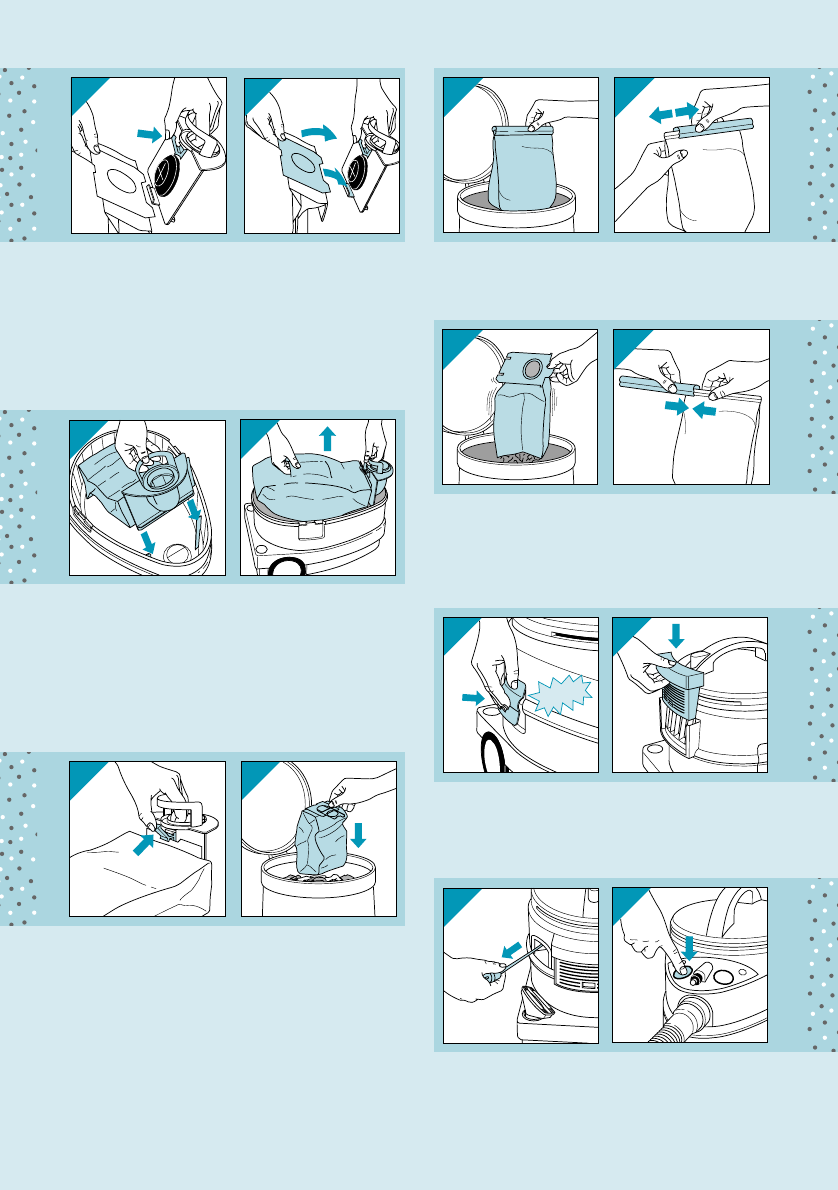

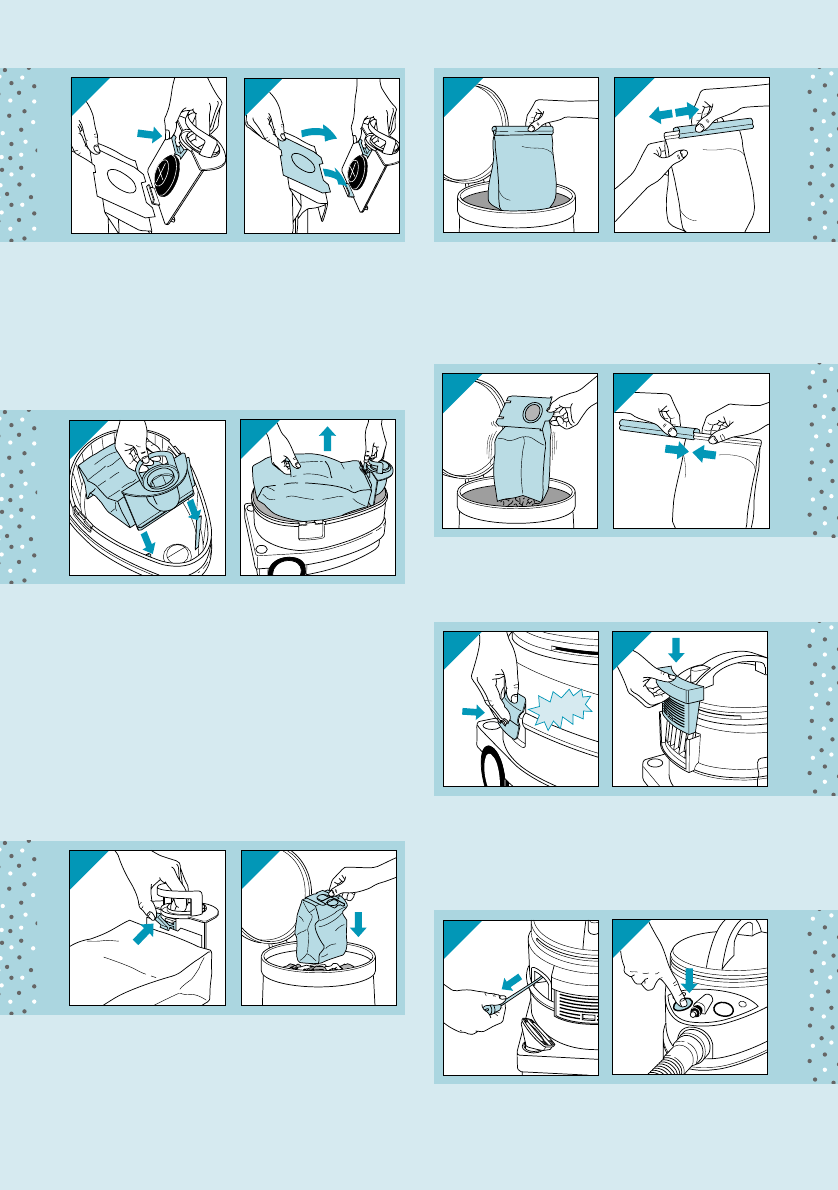

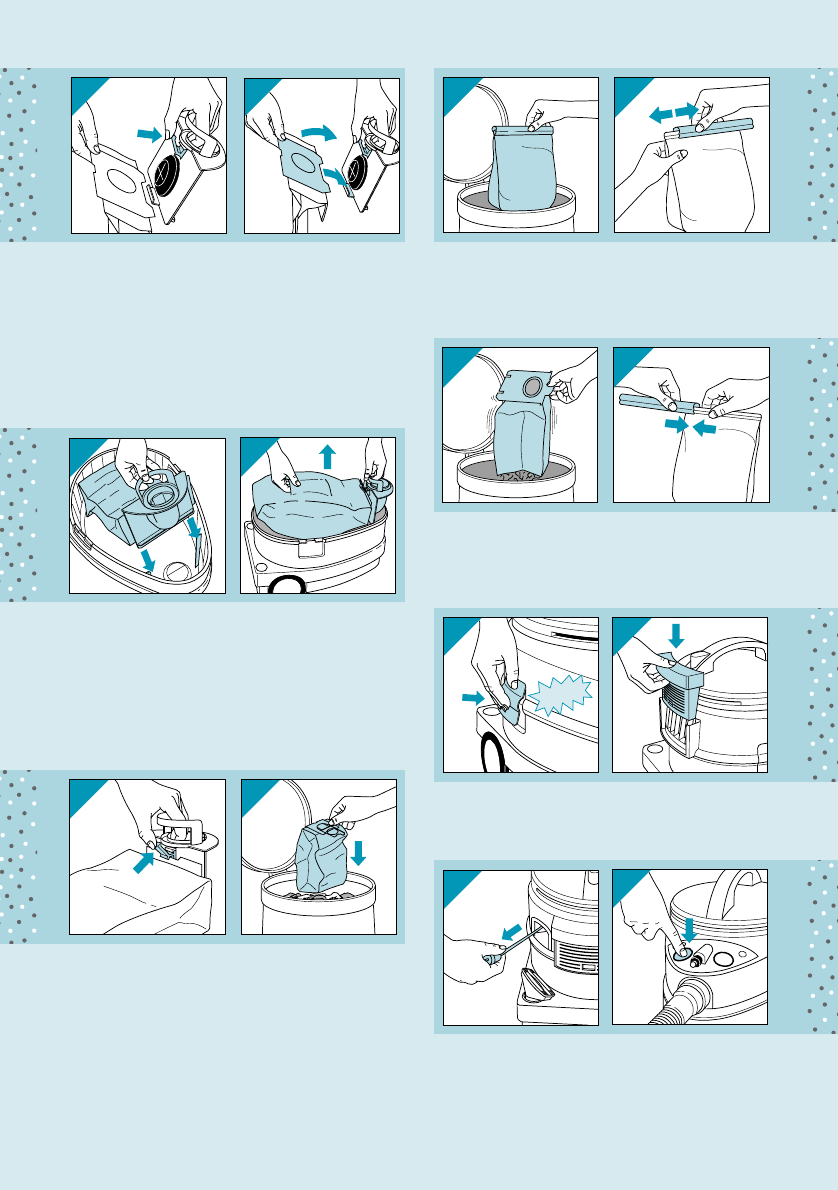

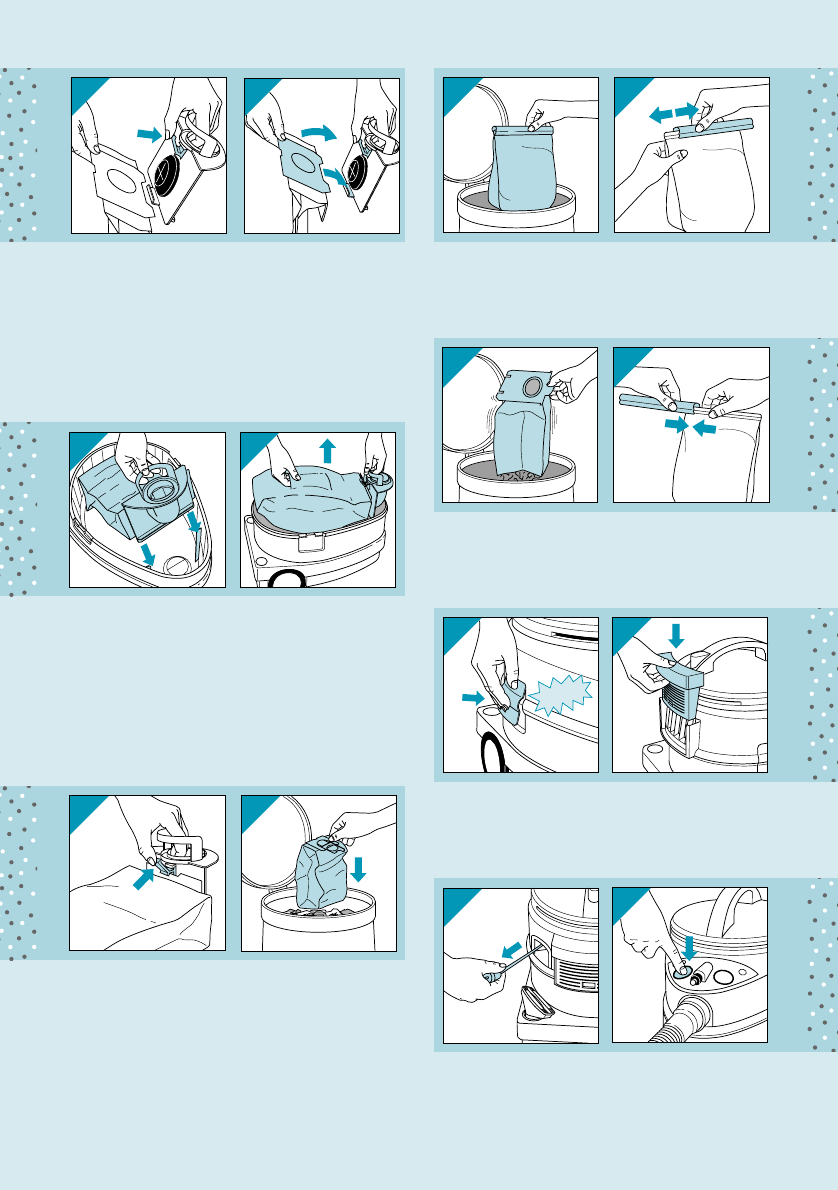

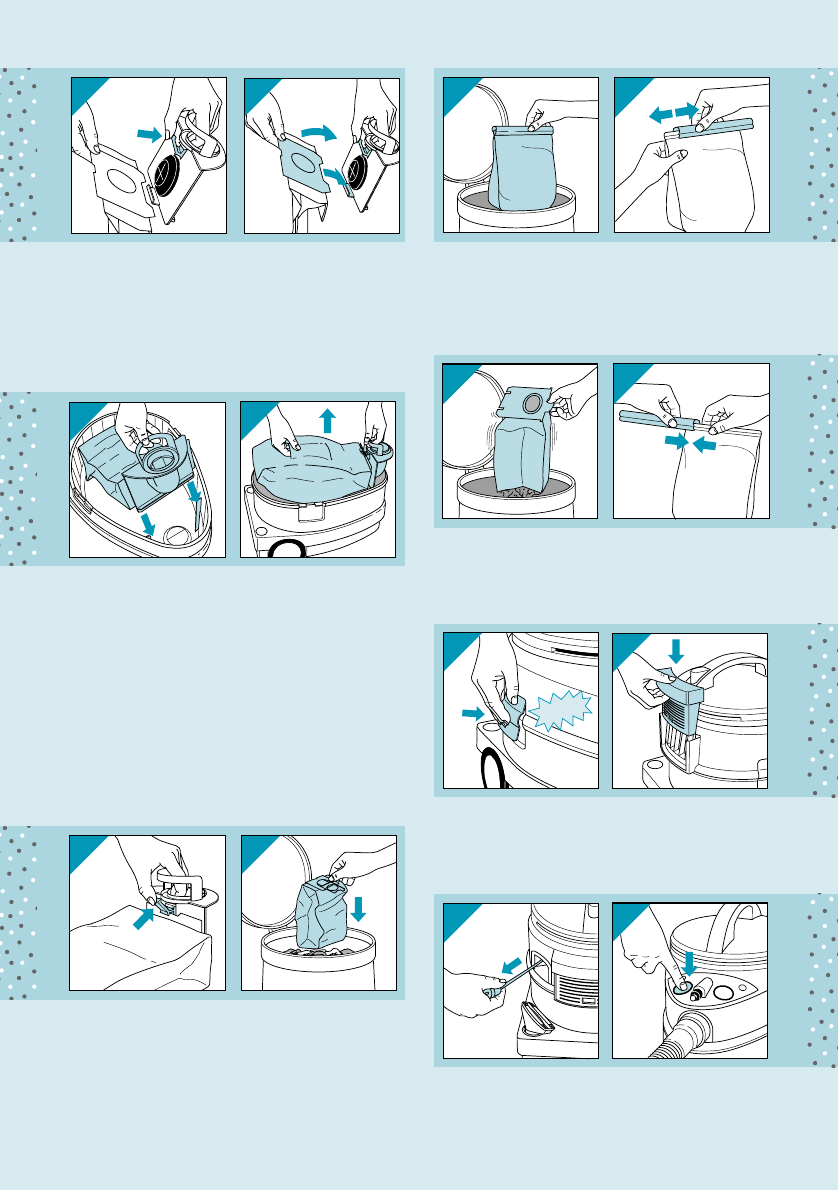

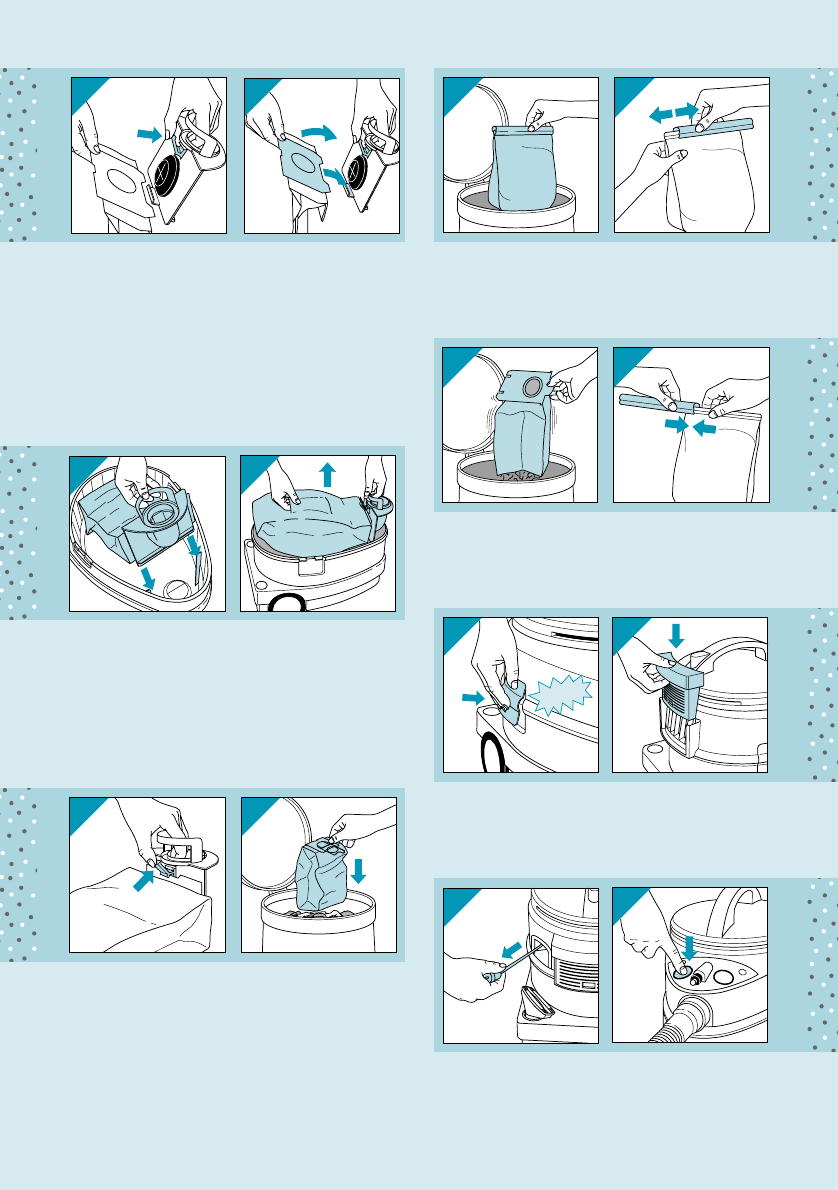

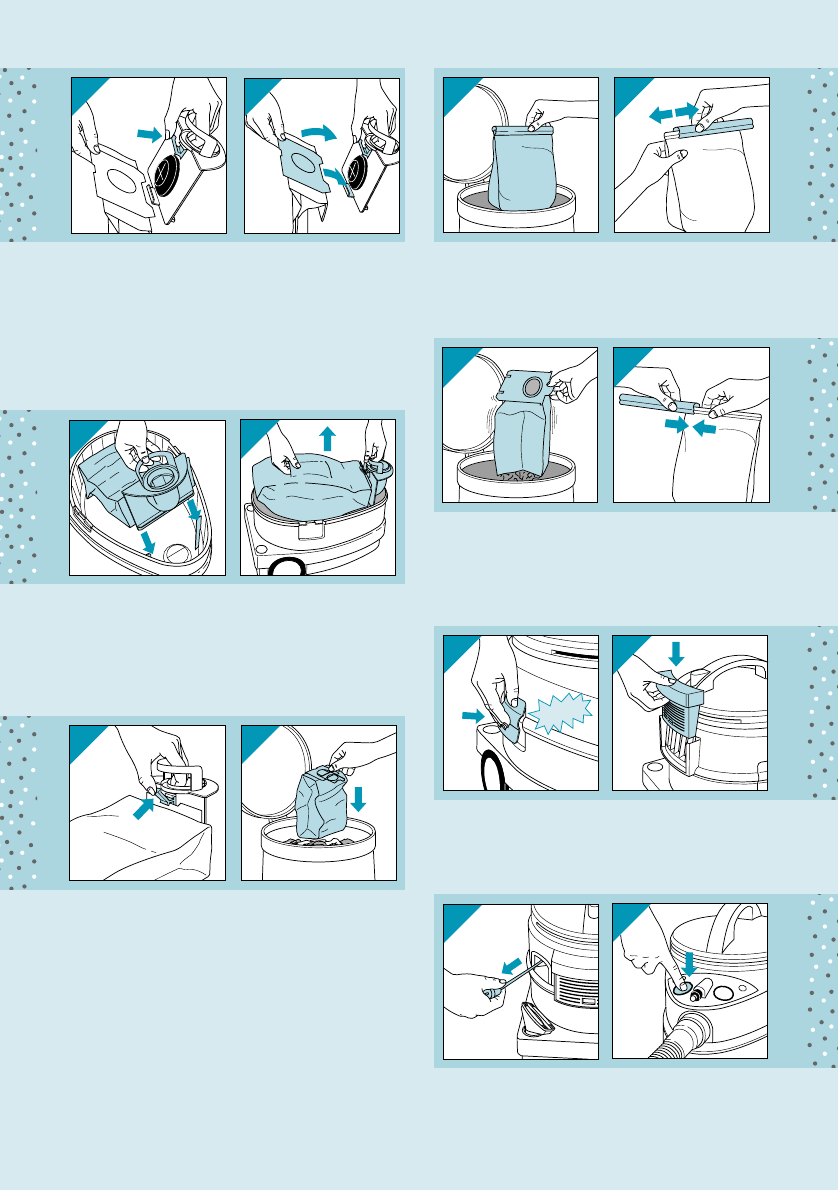

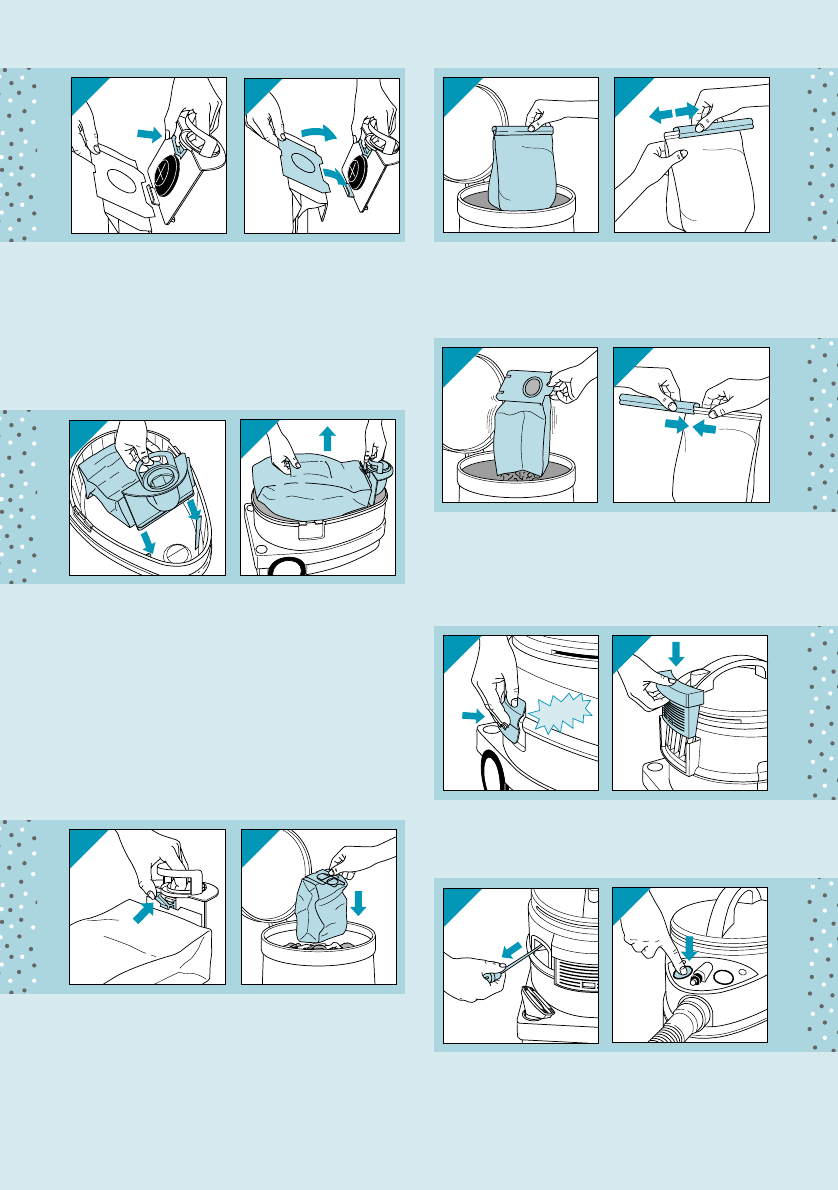

To place a (new) dustbag:

- Press and hold the red lever when placing

the front plate into the holder (fig. 16).

- First position the bottom ridge (1). Then

press the top ridge into position (2) (fig. 17).

Ensure that the two notches on the front

plate point downwards and that the front

plate rests on the ridge of the holder.

- Slide the holder with dustbag into position

so that the holder is supported by the two

ridges in the container (fig. 18).

To remove a (full) dustbag:

- Lift the holder with the dustbag from the

container, holding the dustbag and the

holder by their handles (fig. 19).

- Press and hold the red lever to release the

front plate (fig. 20).

- Throw the used dustbag away

(fig. 21) and insert a new one.

Or, if you are using a cotton dustbag

(provided in some countries):

- Hold the dustbag over a dustbin (fig. 22).

- Remove the sealing clip by sliding it off the

dustbag sideways (fig. 23).

- Empty the dustbag into the dustbin (fig. 24).

- Close the dustbag by sliding the sealing clip

back onto the bottom edges of the dustbag

and put the dustbag back in place again

(fig. 25).

- Put the motor unit back on its place and

press the clamps to fix ("Click!") (fig. 26).

- Put the Micro-filter back on its place

(fig. 27).

- Pull the mains plug out of the appliance and

insert it into a wall socket (fig. 28).

- Switch the motor on (fig. 29).

26 27

28 29

18 19

20 21

22 23

24 25

16 17

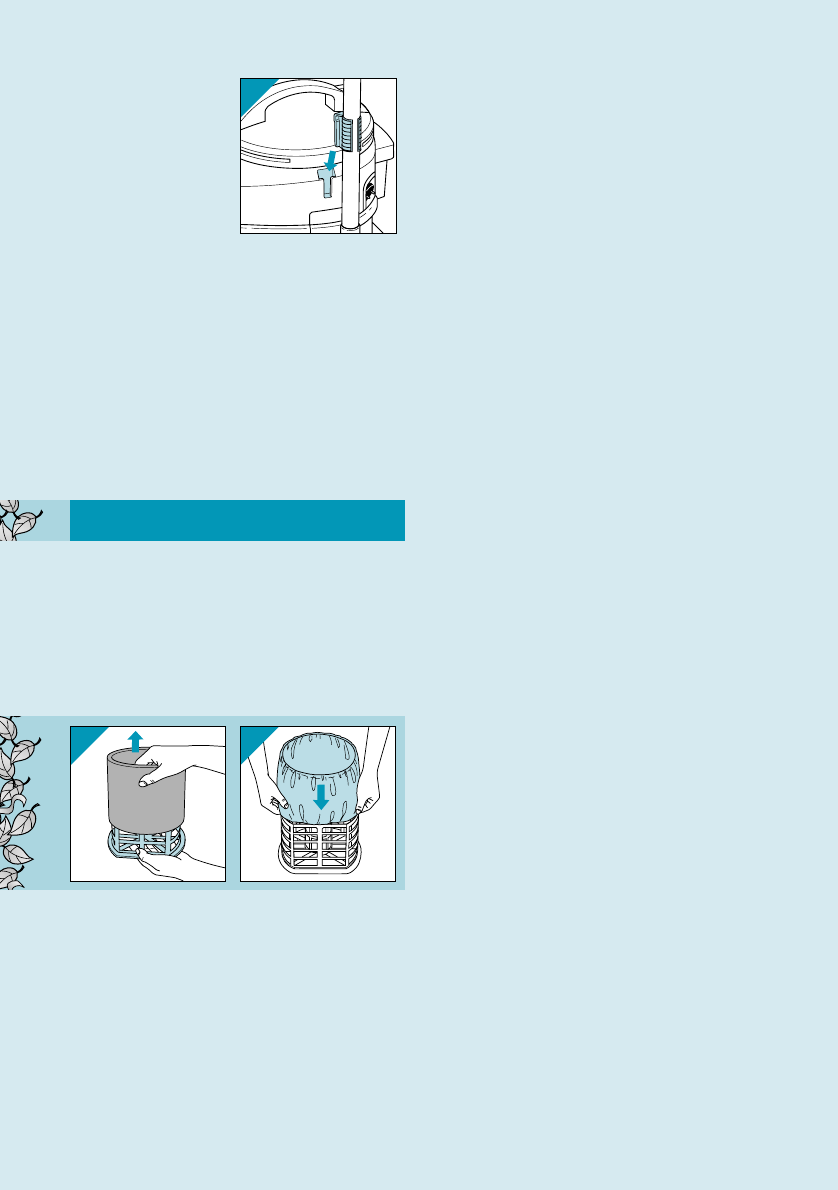

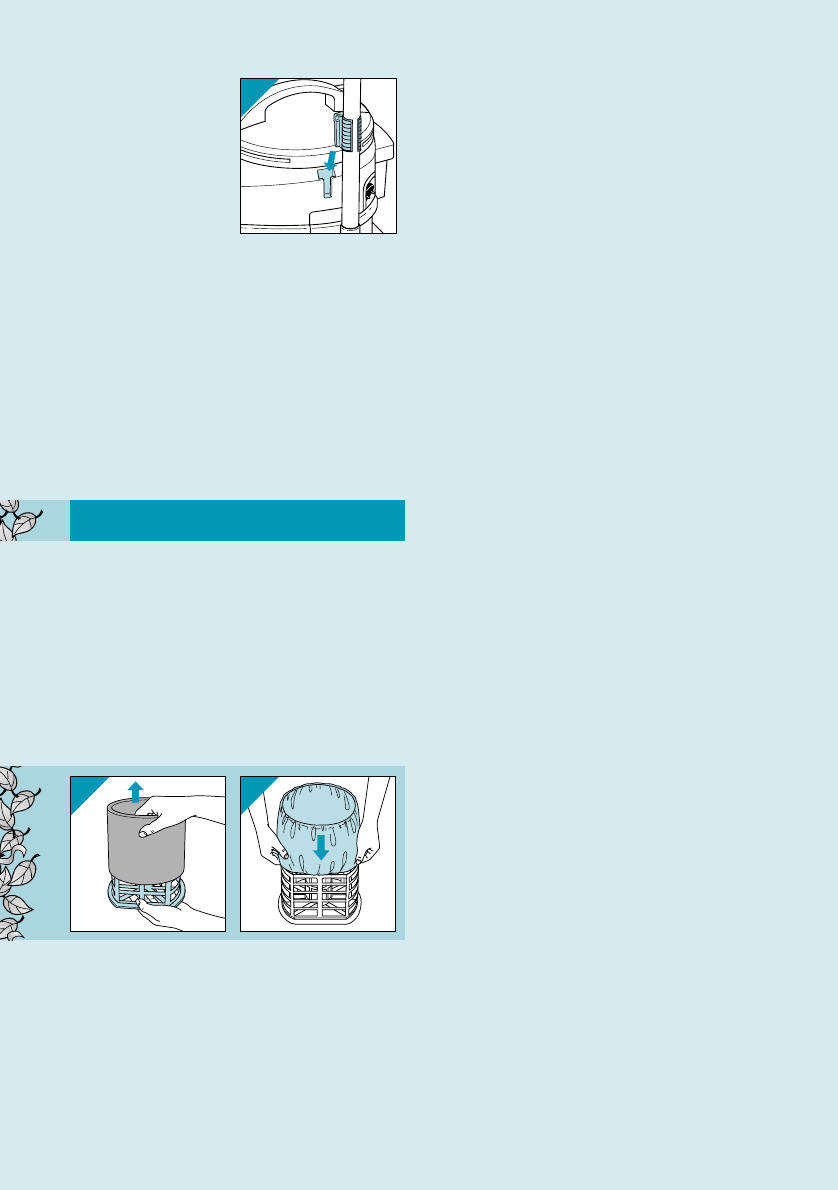

Tips for dry vacuum cleaning

• The convertible nozzle is active over its full

width and even vacuums from its sides: so

it's very suitable to use alongside plinths,

furniture and thresholds.

• Use the crevice nozzle for narrow openings

and hard-to-reach places.

• The small nozzle is especially suitable for

stairs, upholstery, curtains, etc.

The two fluff collectors help you to pick up

even sticking fluff and (animal) hairs.

Just move the nozzle forward and

backward.

If necessary, remove the fluff from the

nozzle with your hand and then vacuum it

in.

• A Philips turbo brush nozzle (type HR 6974

HR 6974D, service nr. 4822 479 50059)

and a parquet brush nozzle (type HR 6943)

are available from your dealer as extra

accessories.

The turbo brush nozzle is ideal for removing

(animal) hairs and trodden-in dust and dirt.

The parquet brush nozzle is especially

suitable for hard floors (such as parquet,

tiles, synthetic floors, cork).

• When using the cotton dustbag we advise

you to wash the motor filter once a year in

lukewarmwater.Ensure the filter is

completely dry before replacing it in the

vacuum cleaner.

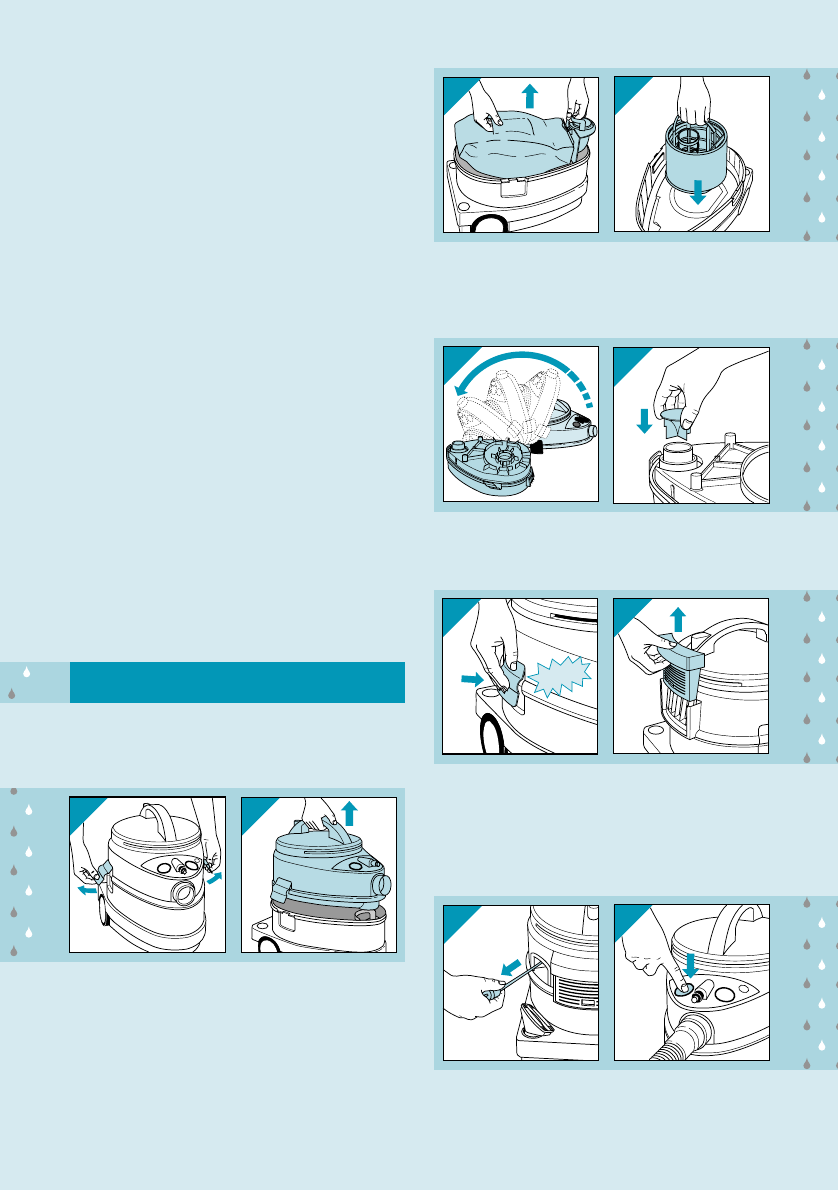

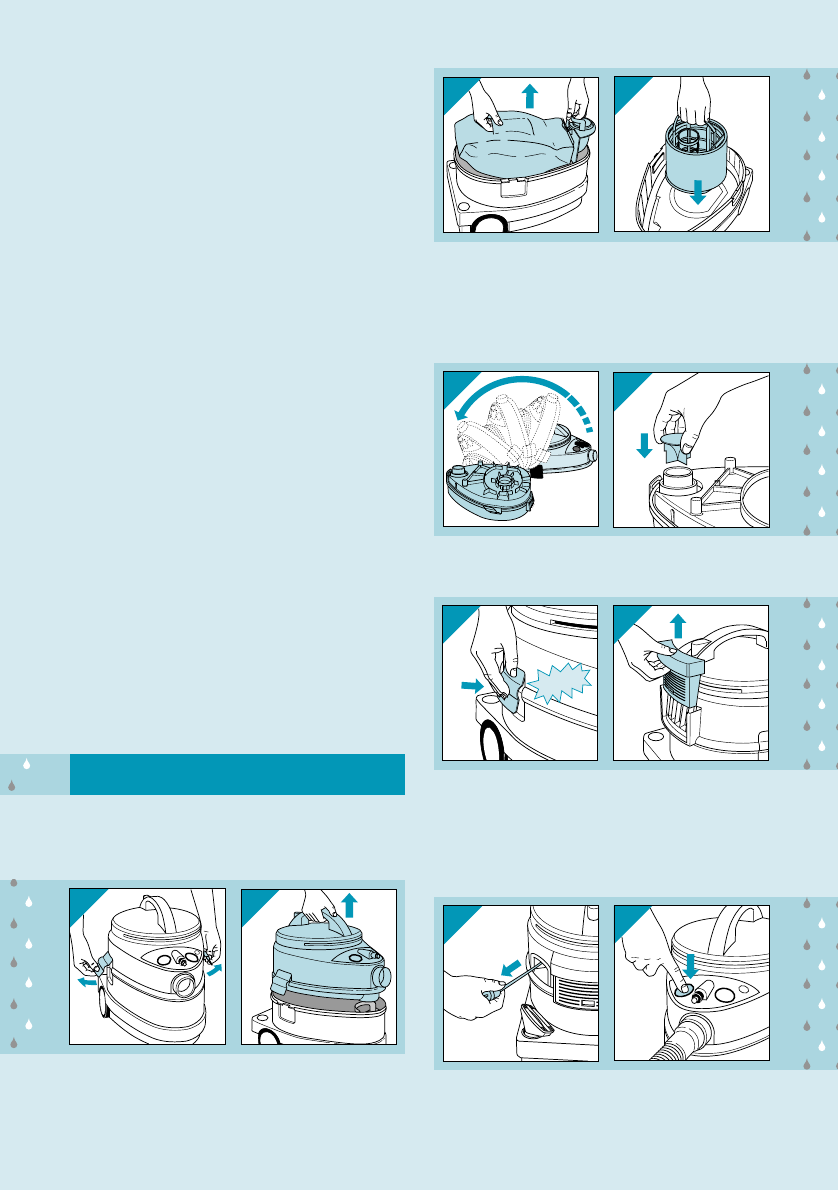

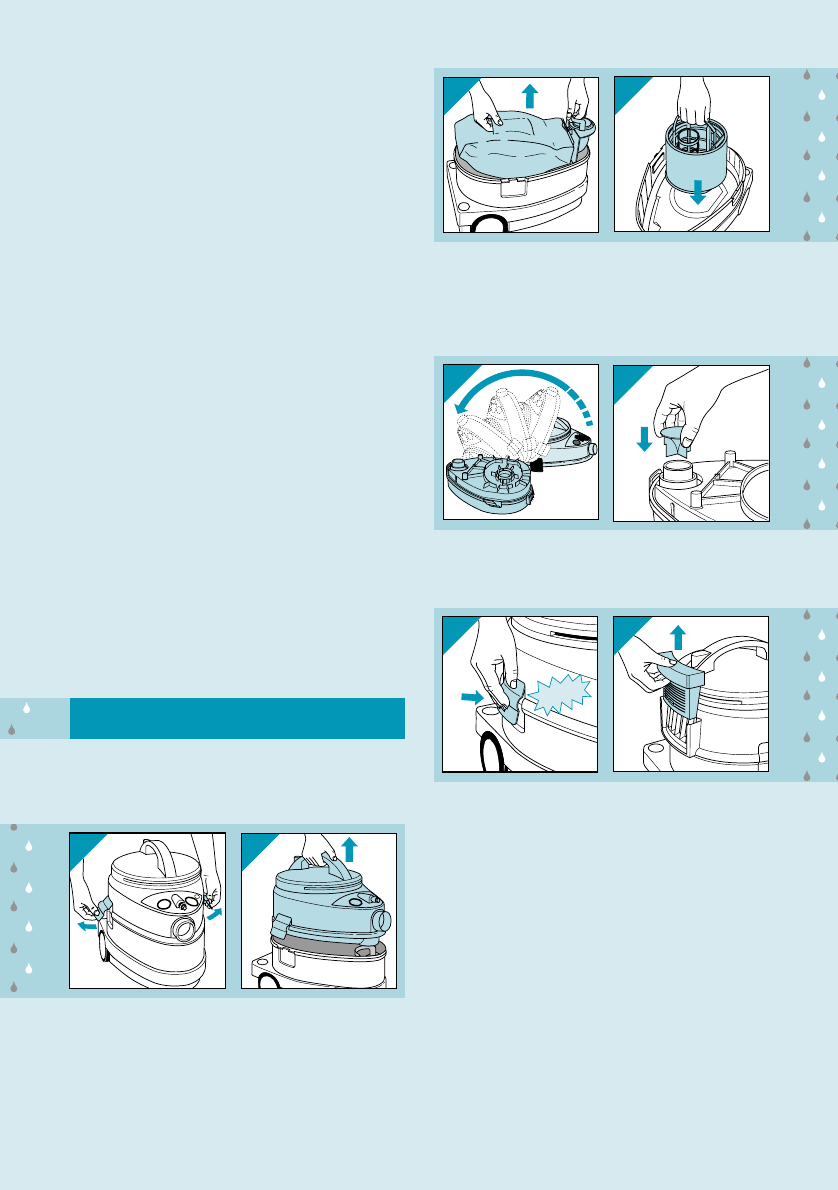

Remove: paper dustbag and Micro Filter.

Place: float unit and diffusor.

- Remove the mains plug from the wall

socket.

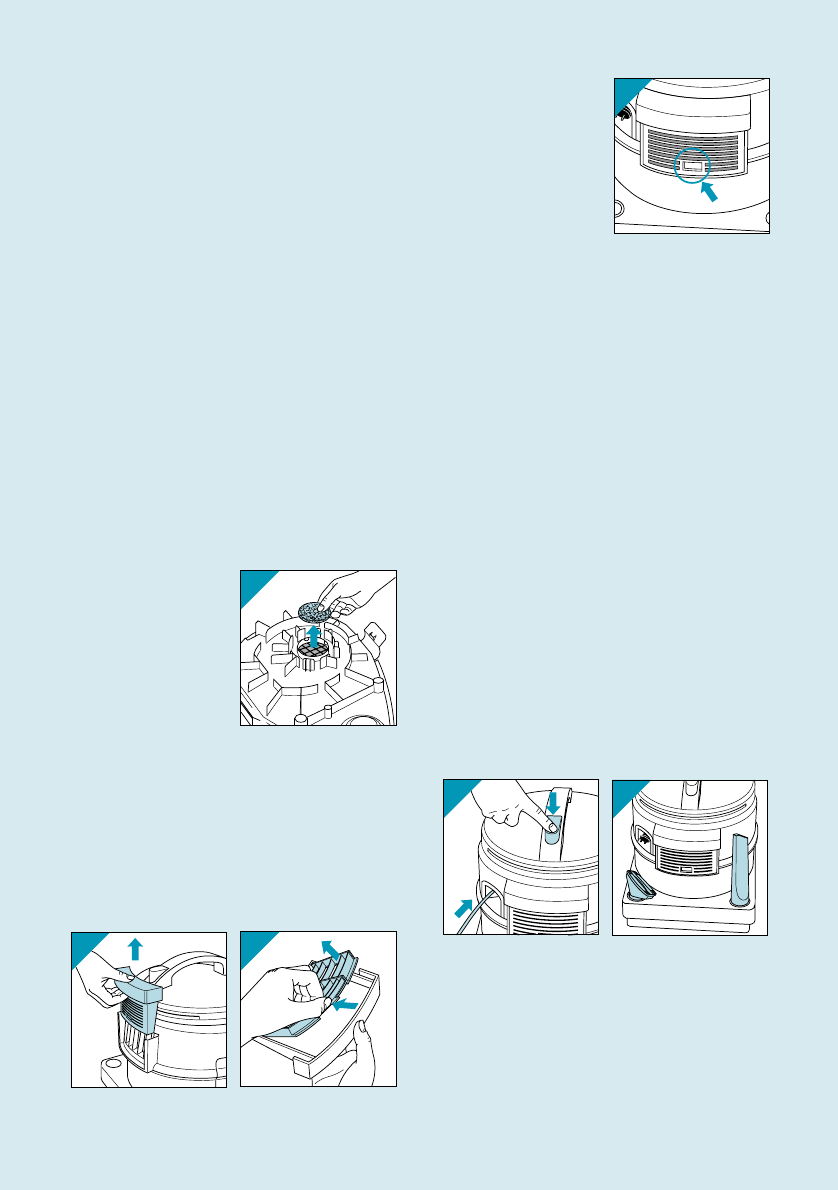

- Undo the clamps (fig. 30).

- Using the handle lift the motor unit from the

container (fig. 31).

- Remove the paper dustbag (fig. 32).

- Using the handle place the float unit (fig.

33). Note correct placement: due to its form

the float unit will fit in only one position.

- Place the diffusor (fig. 34, 35).

(Please note: Do not forget to remove the

diffusor before dry use.)

- Replace the motor unit and secure with the

clamps ("Click!") (fig. 36).

- Remove the Micro Filter (fig. 37).

Please note: the Micro Filter would loose its

electrostatic function if exposed to

excessive air humidity.

- Pull the mains plug out of the vacuum clea-

ner and insert into the wall socket (fig. 38).

- Switch on (fig. 39).

30 31

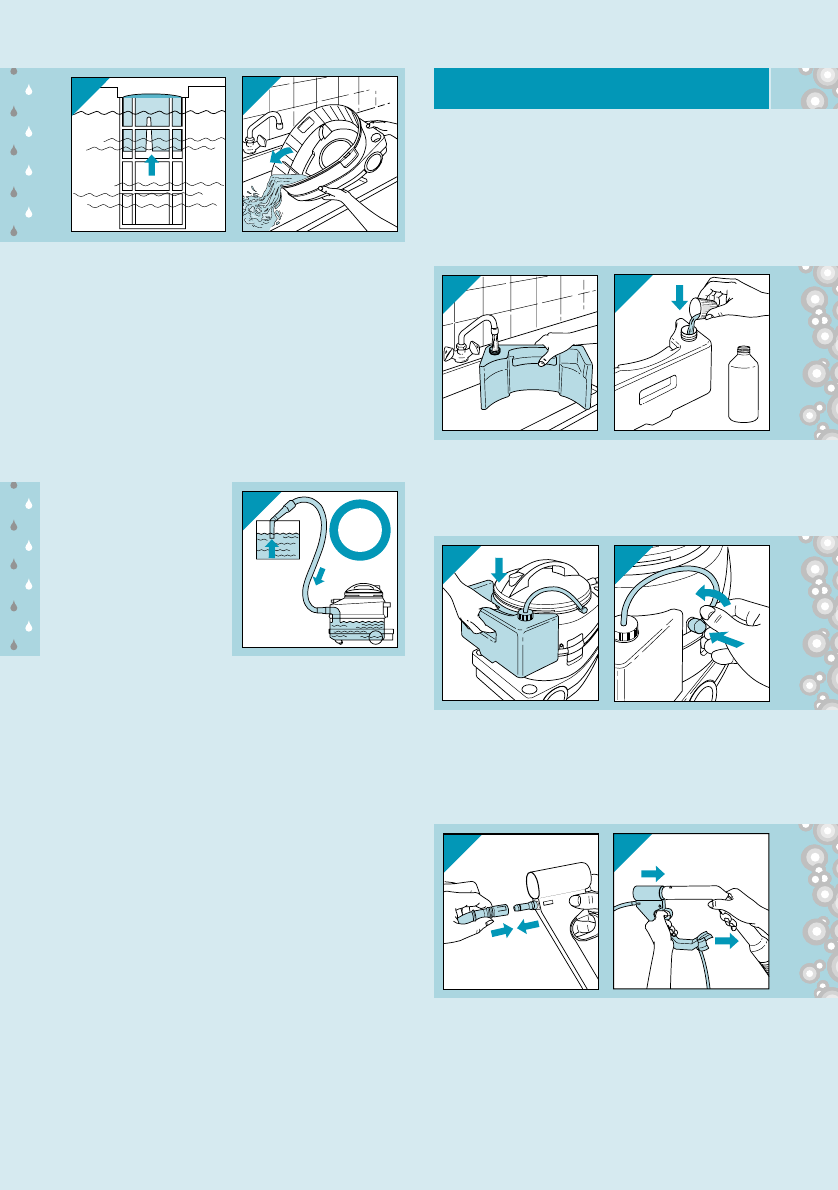

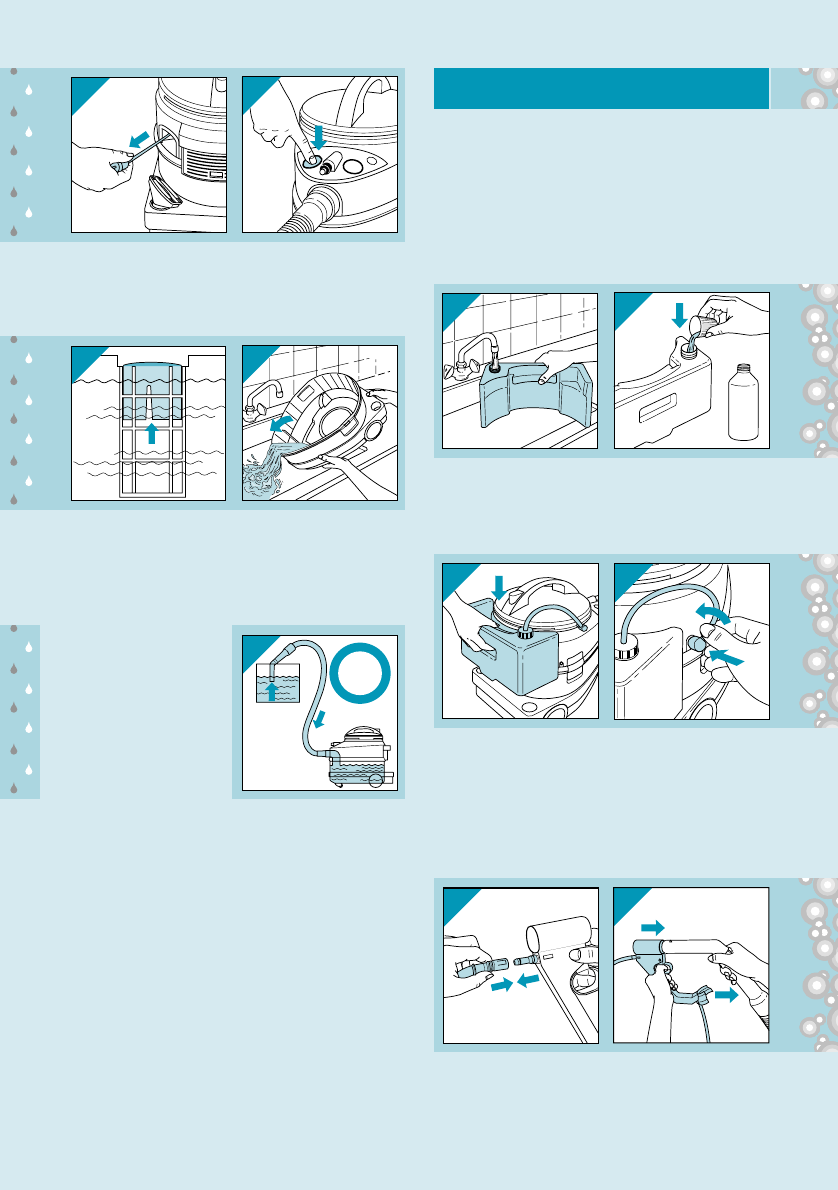

Vacuuming liquid (water)

38 39

36 37

34 35

32 33

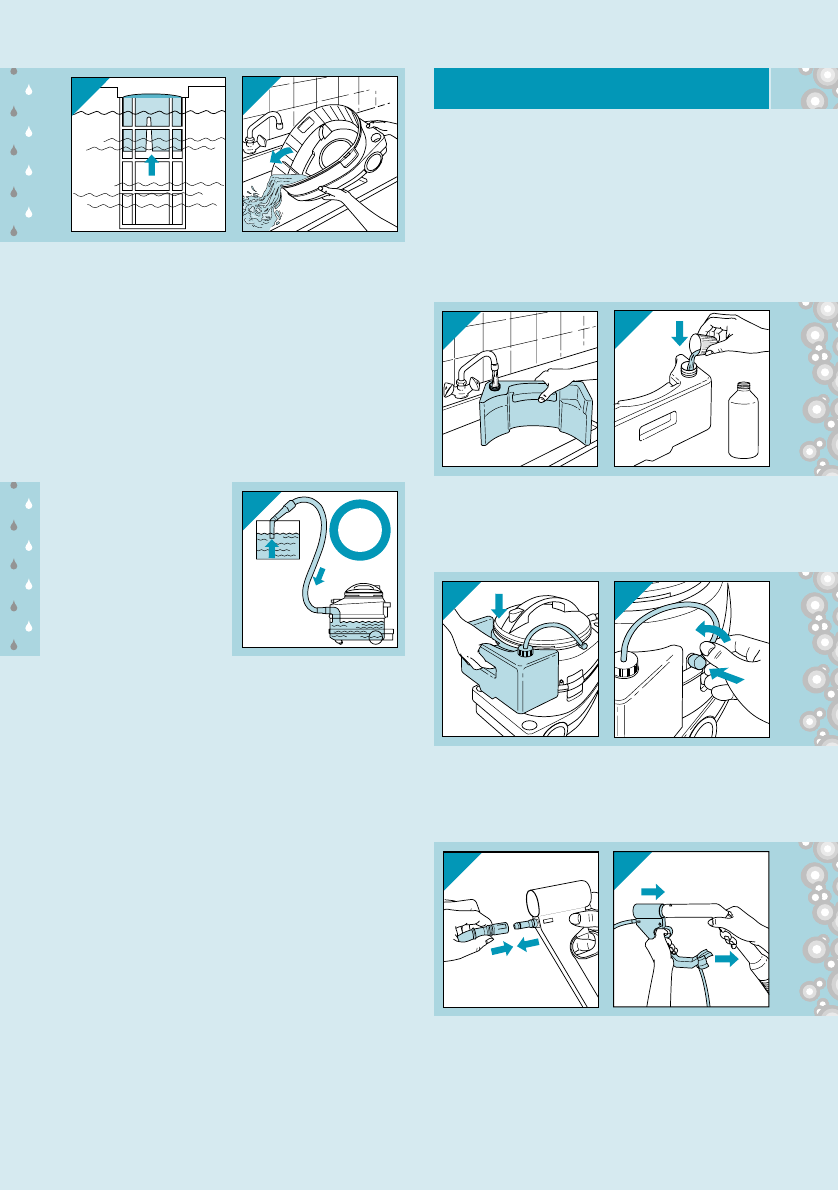

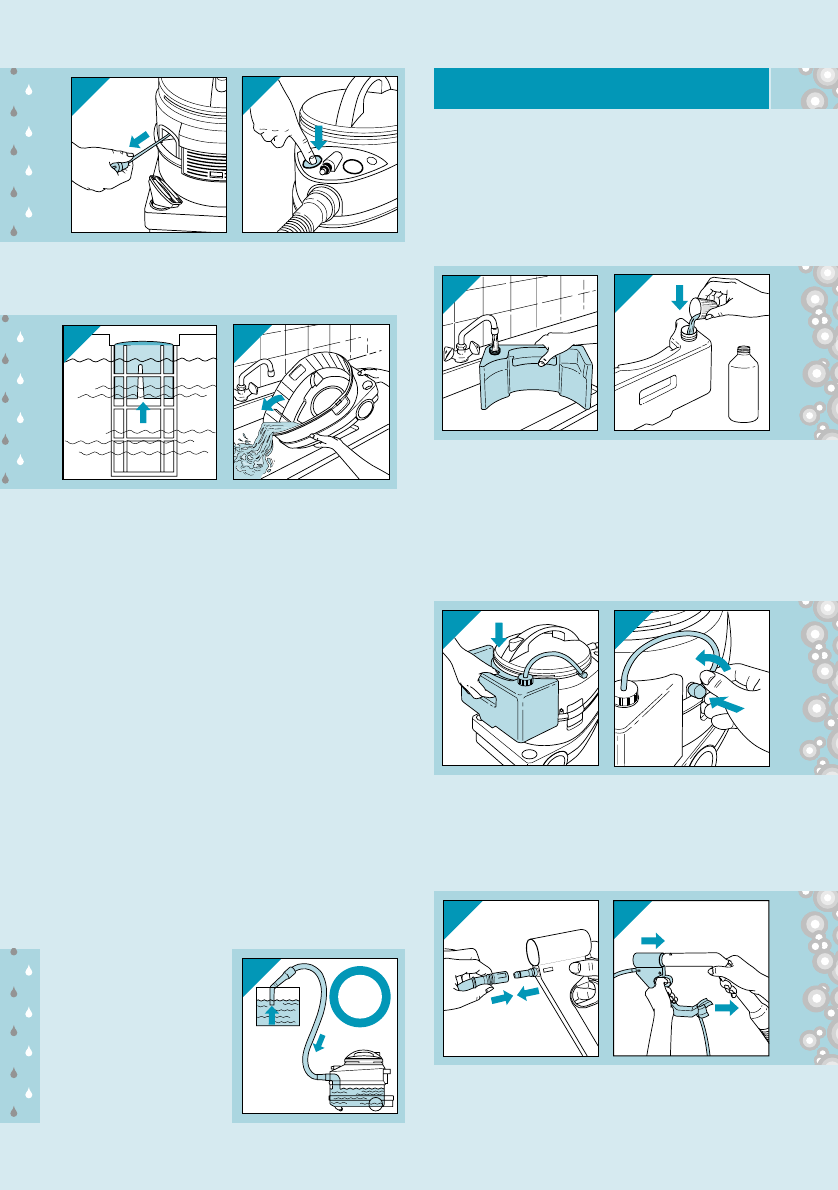

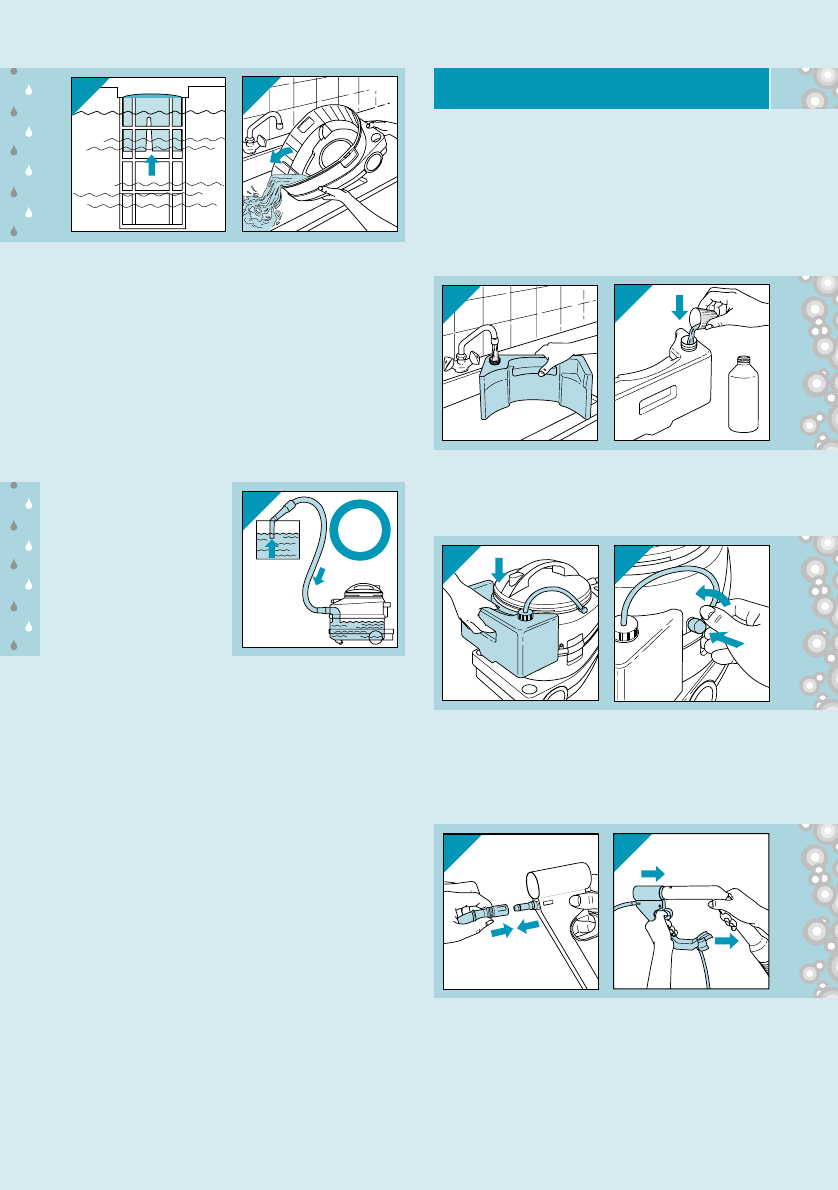

• To prevent overfilling and to protect the

motor, the round-shaped float shuts off the

air/water stream if the container is full

(fig. 40).

- If this happens, empty the container

(fig. 41). Then you can continue.

• Caution: When vacuuming water from a

basin which is higher than the appliance

(e.g. roof-gutter, cistern) the system will

inevitably function as a syphon.

As a result, the container may become

overfilled (fig. 42).

For your personal

safety, ensure

never to exceed

the maximum

capacity of the

container which

is 9 litre / 2 gallon

of water.

At regular intervals,

lift the nozzle out of

the water, switch off, remove the mains plug

from the wall socket and empty the

container.

After vacuuming liquid:

- Switch off. Remove the mains plug from the

wall socket. Empty, clean and dry the

container. Let the appliance operate with

dry clean air for a couple of minutes to dry

the inside of the tubes and hose.

Remove: paper dustbag and Micro Filter.

Place: float unit, diffusor, (filled) shampoo

reservoir, Double Injection nozzle and

shampoo trigger.

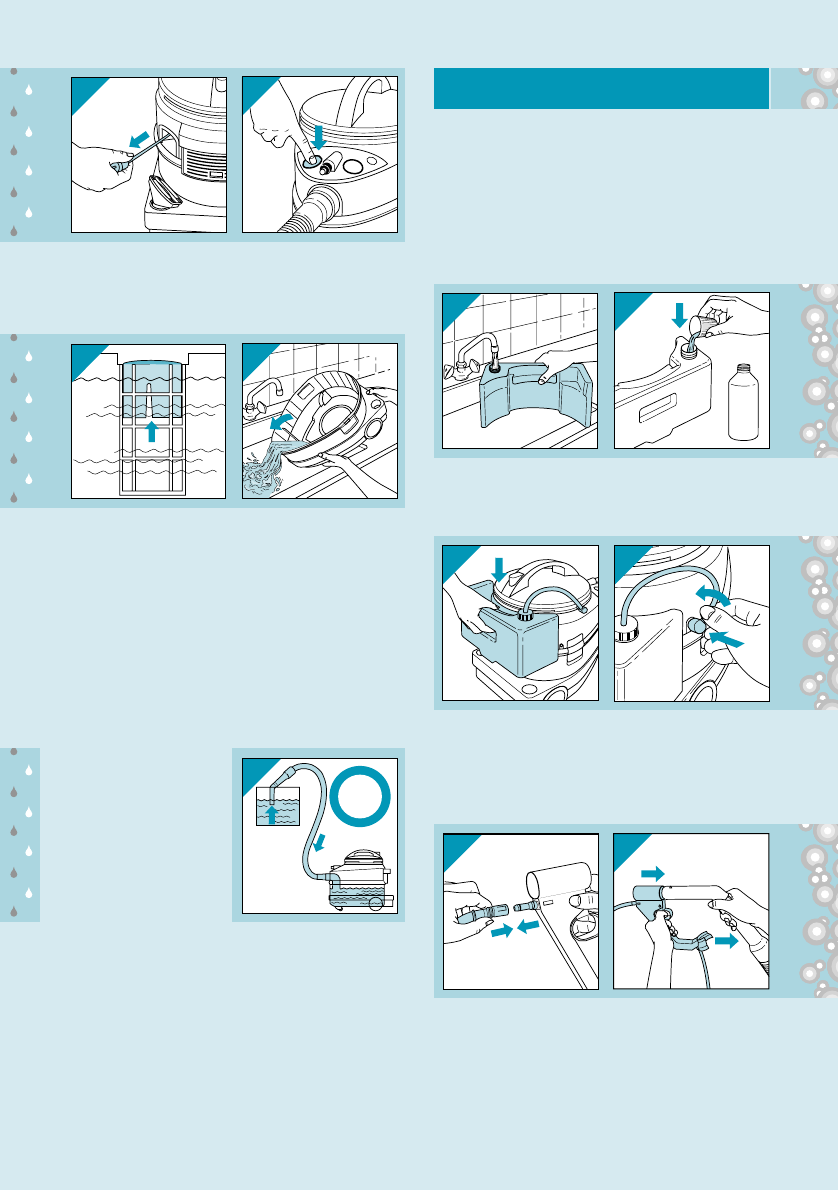

- Prepare the vacuum cleaner as indicated

for "vacuuming liquid (water)" (i.e. previous

section).

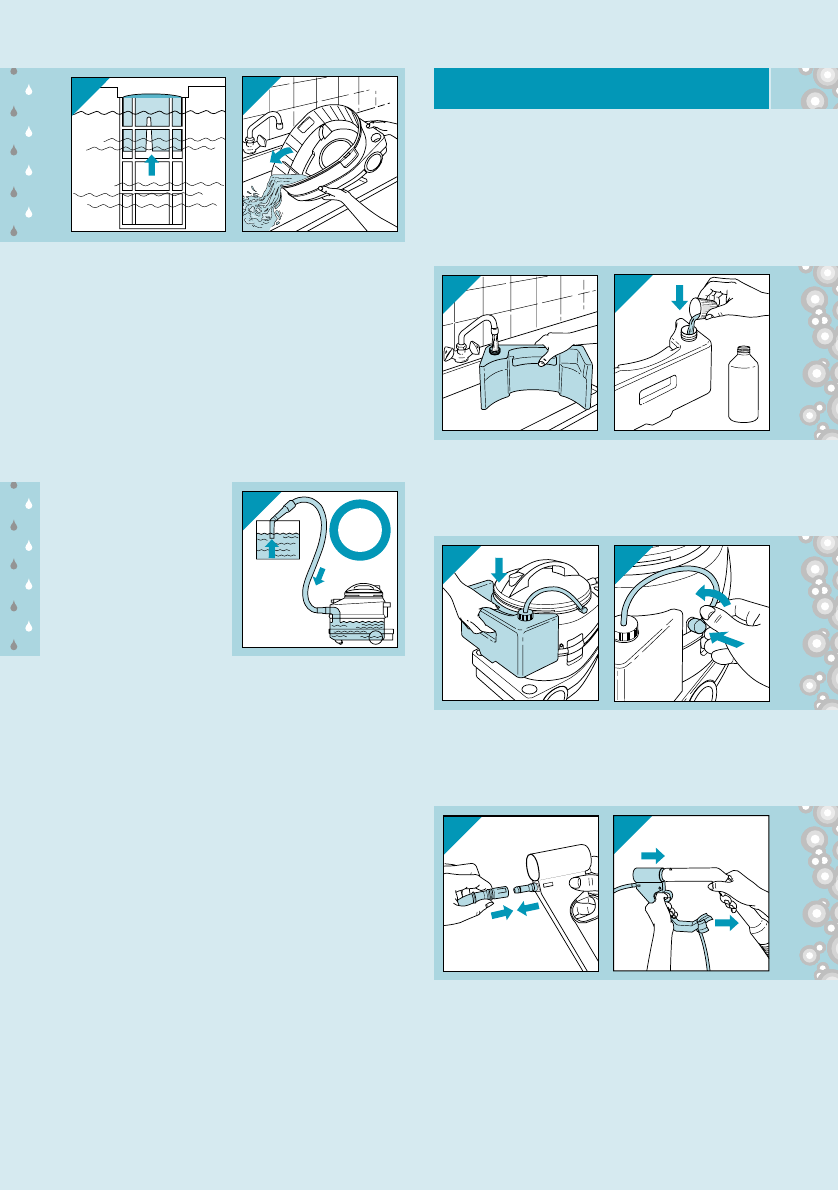

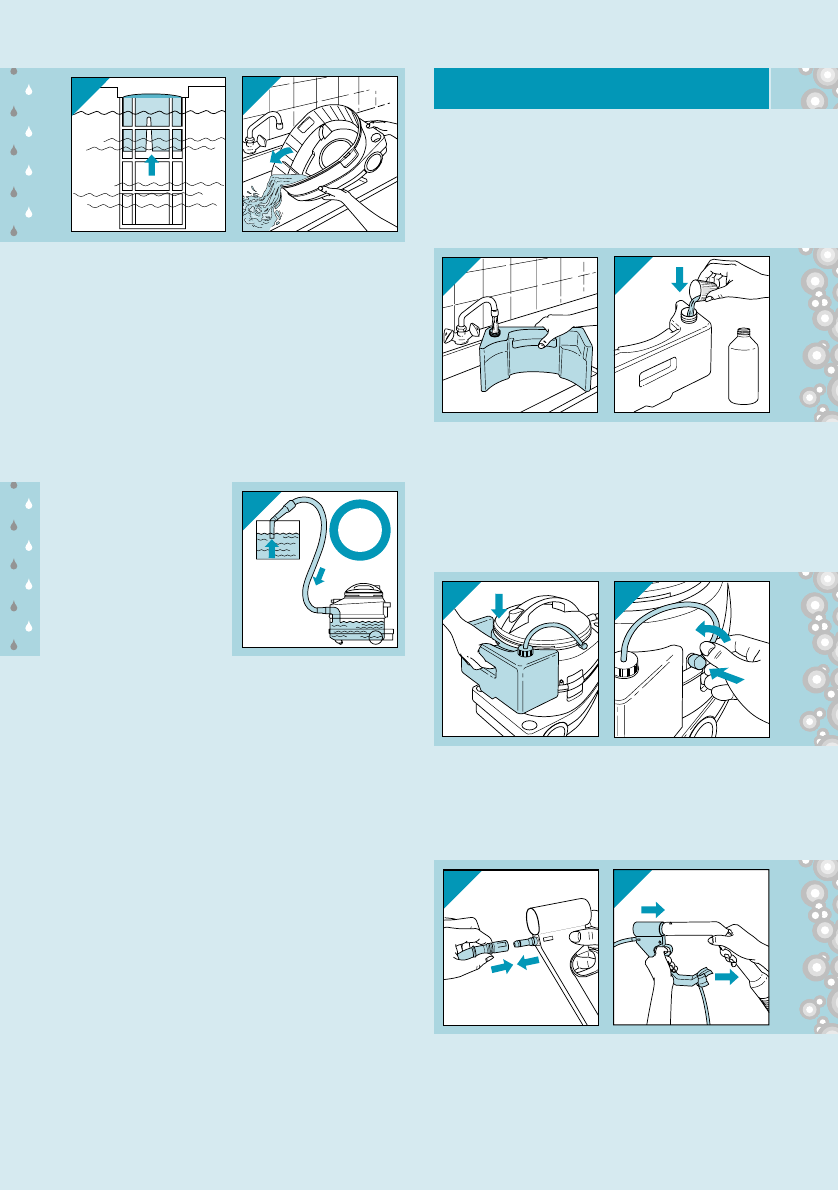

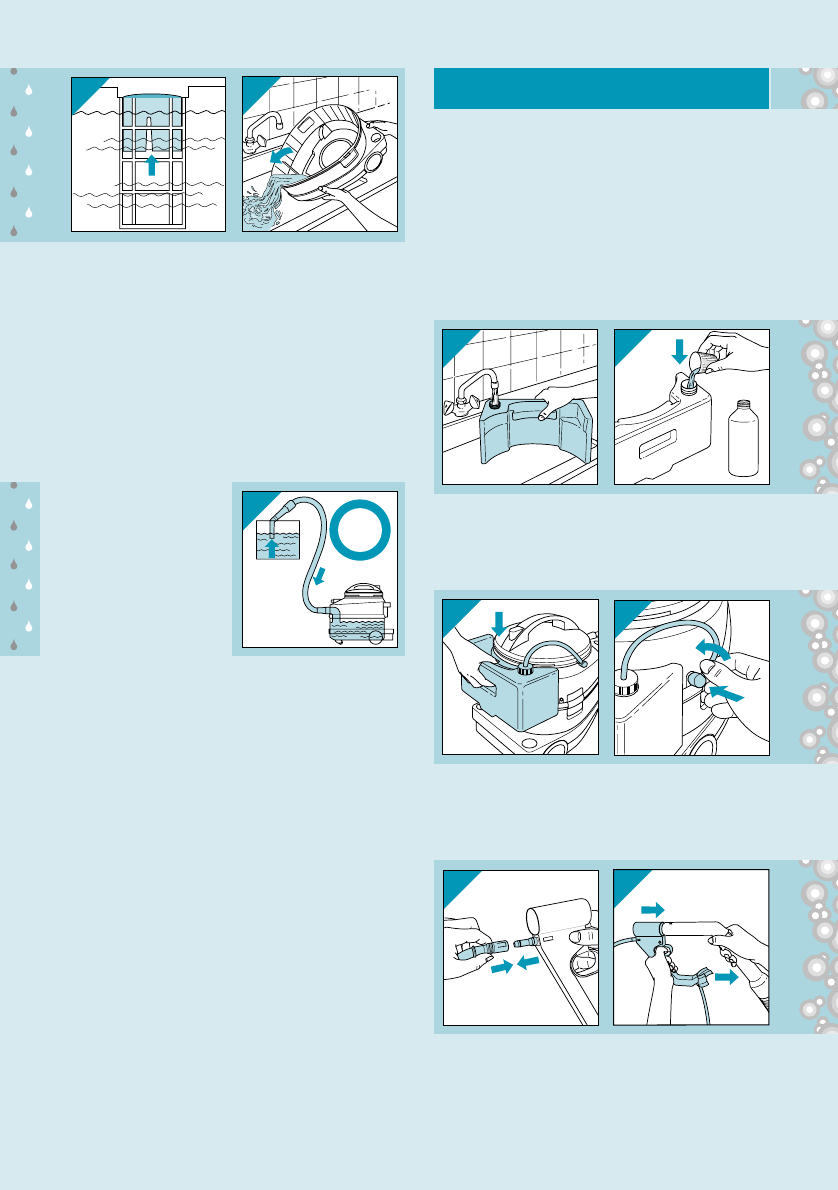

- Fill the shampoo reservoir with cold water

(fig. 43).

- Add one measuring cap of the cleaning

liquid to the full reservoir (3 litre) (fig. 44).

- Place the shampoo reservoir (fig. 45).

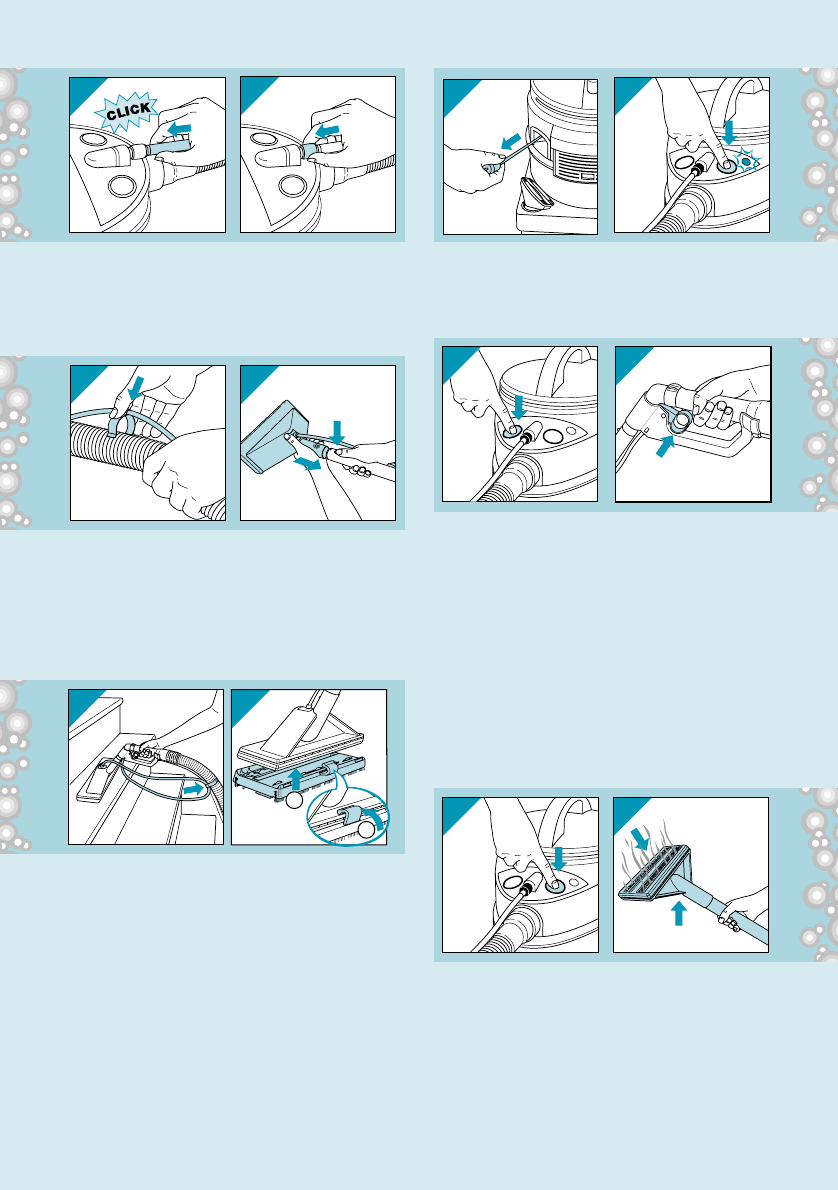

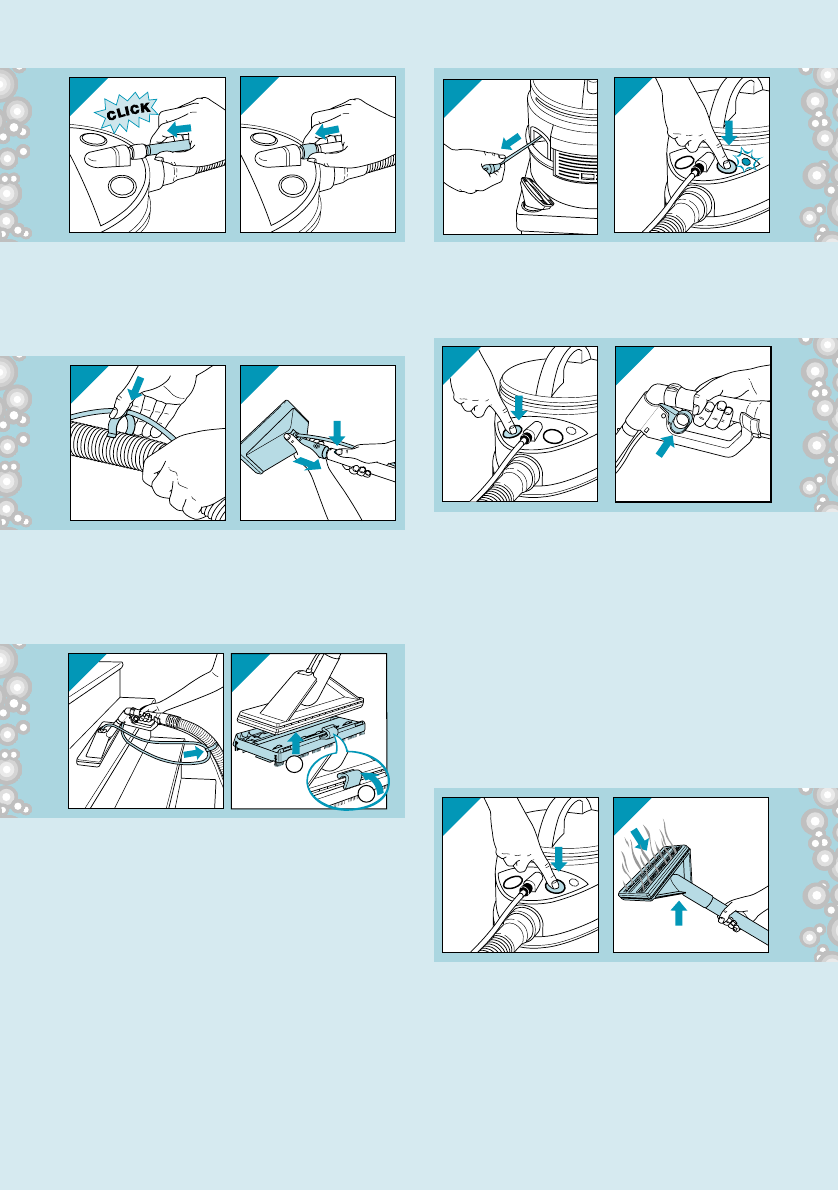

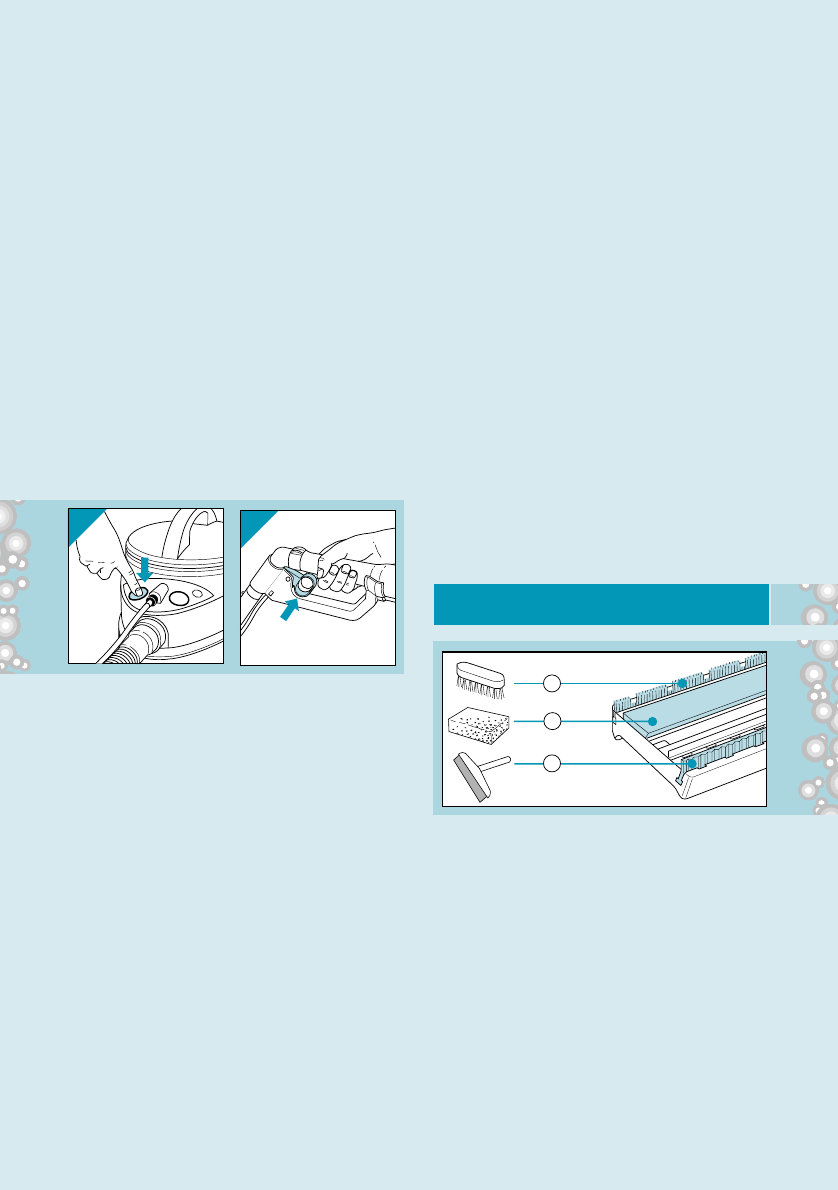

- Attach the short shampoo tube to the

connector on the vacuum cleaner. Insert (1)

and rotate anti-clockwise (2) (fig. 46).

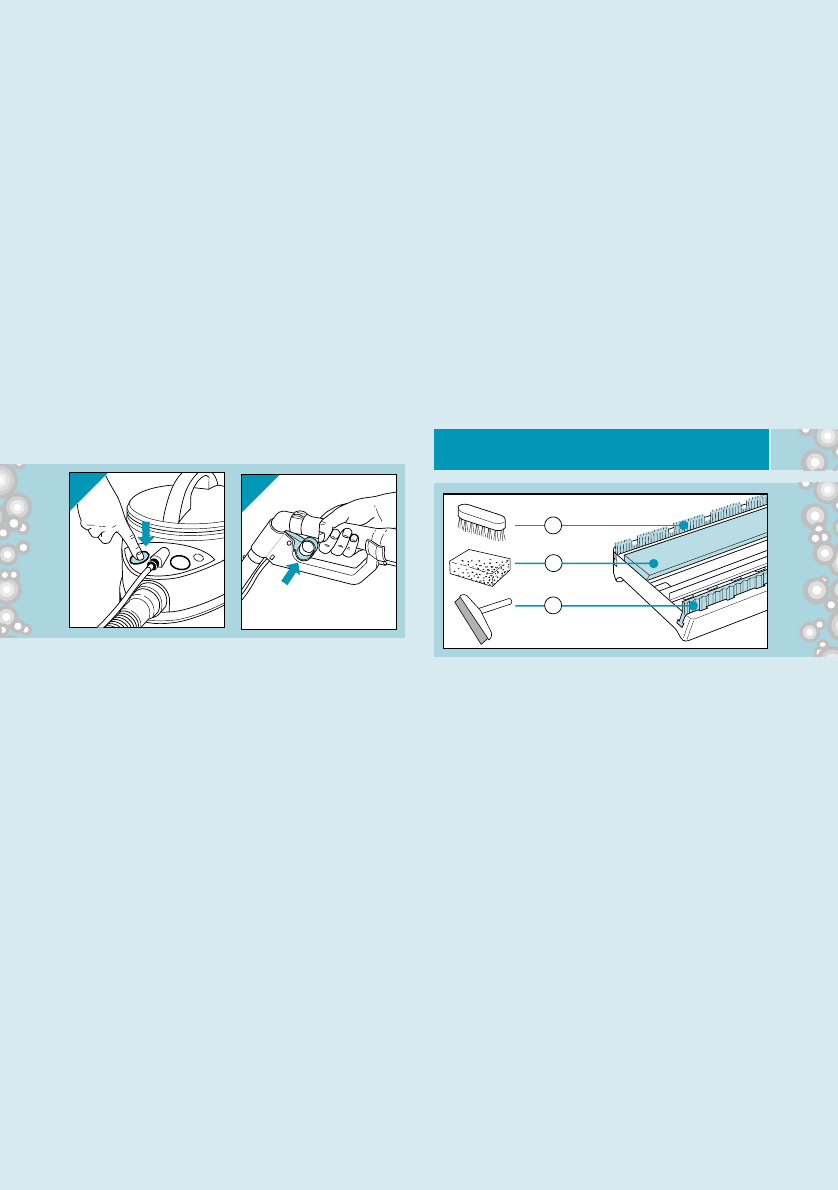

- Fix the shampoo trigger to the handgrip of

the hose (fig. 47, 48).

Shampooing: floors

MAX

9 Ltr.

43 44

45 46

47 48

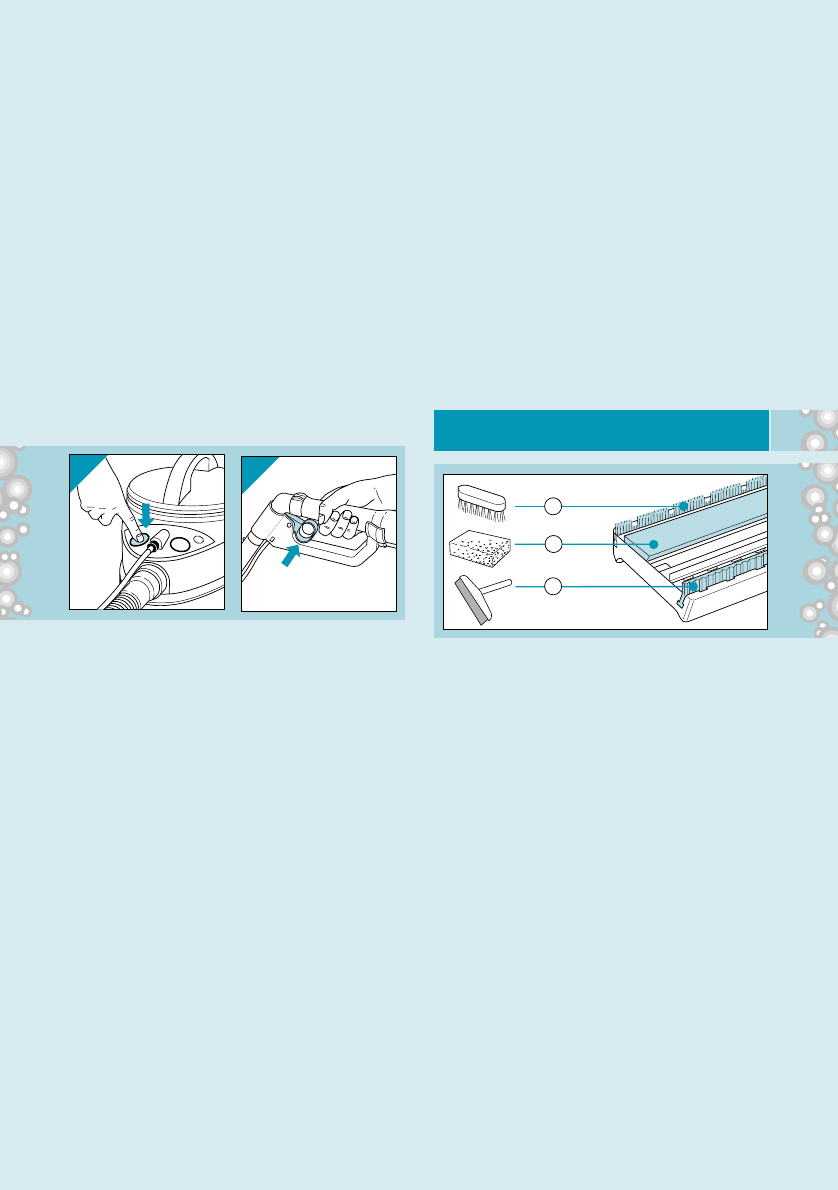

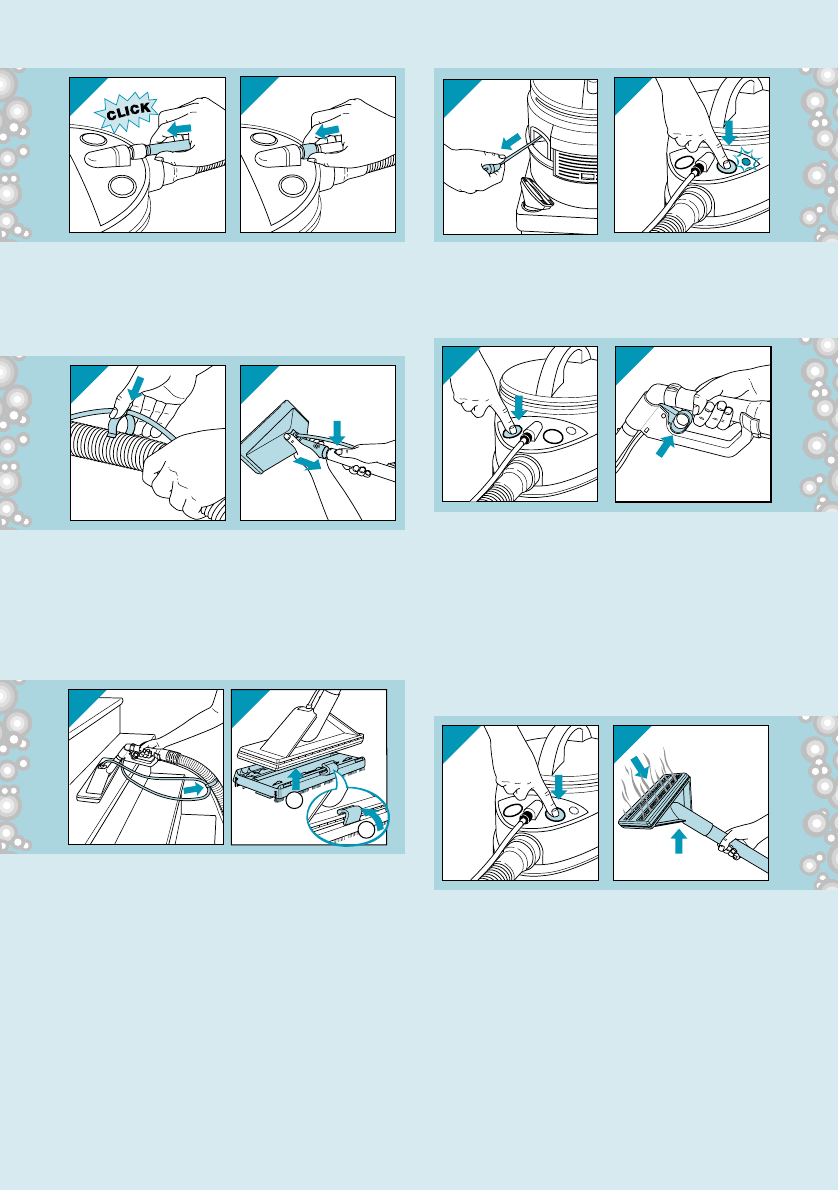

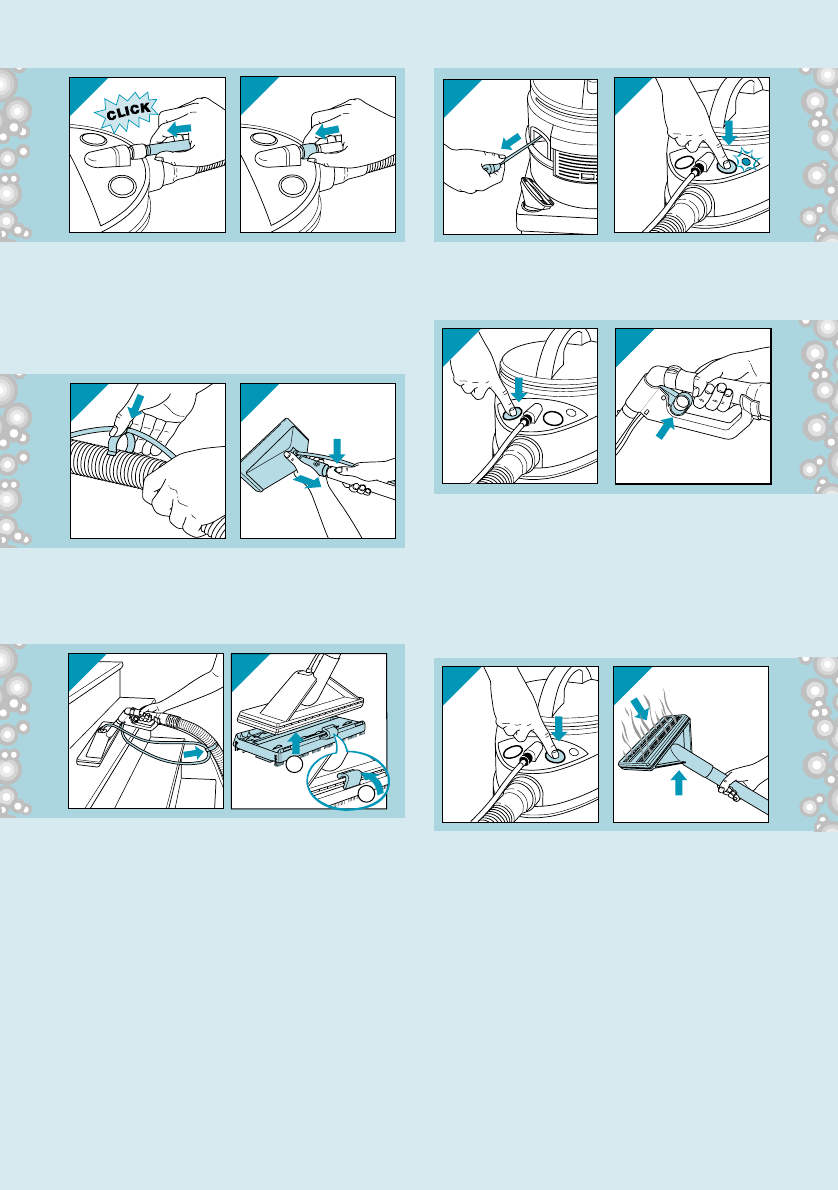

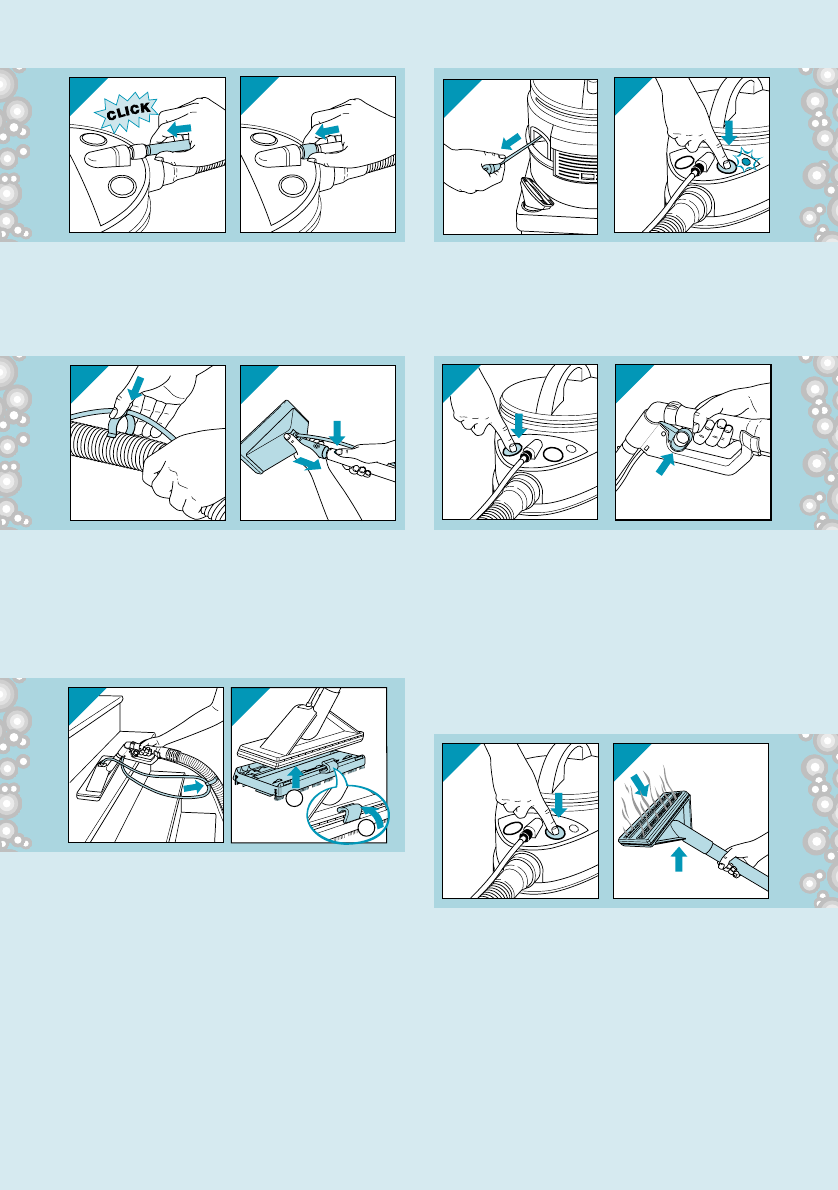

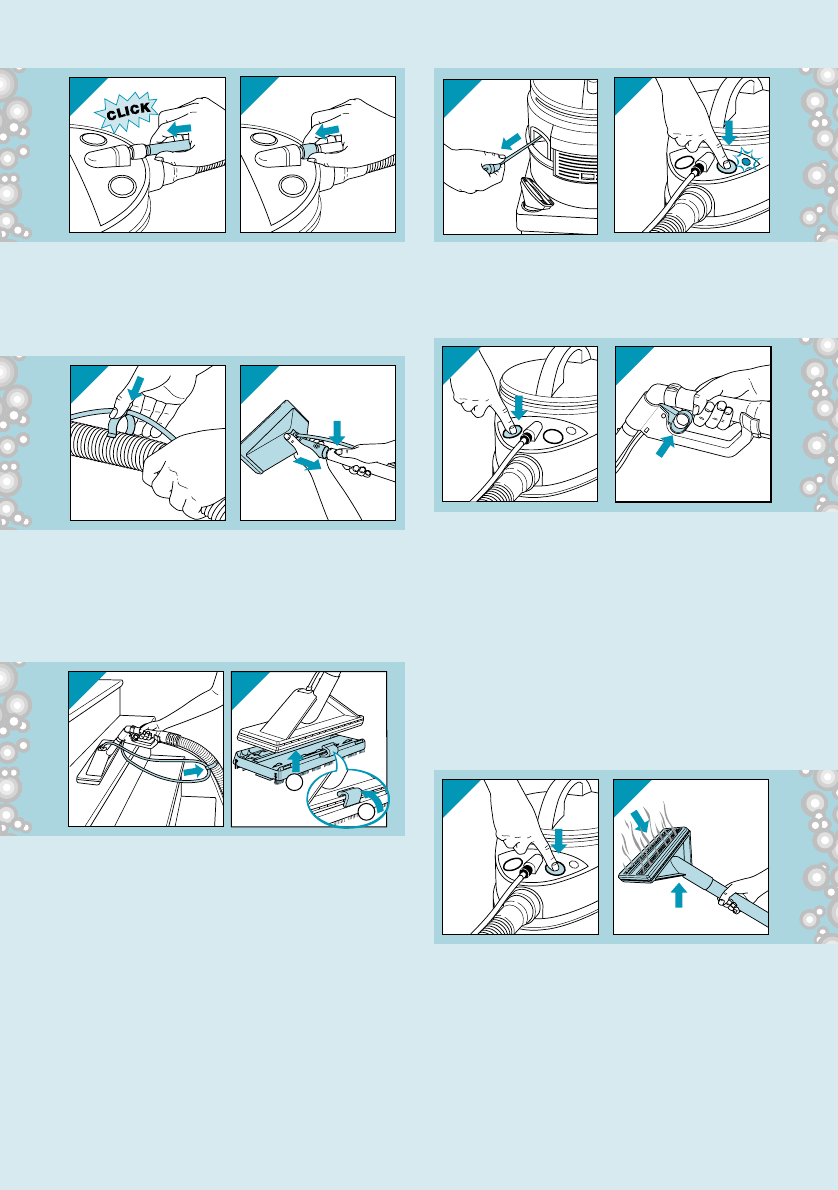

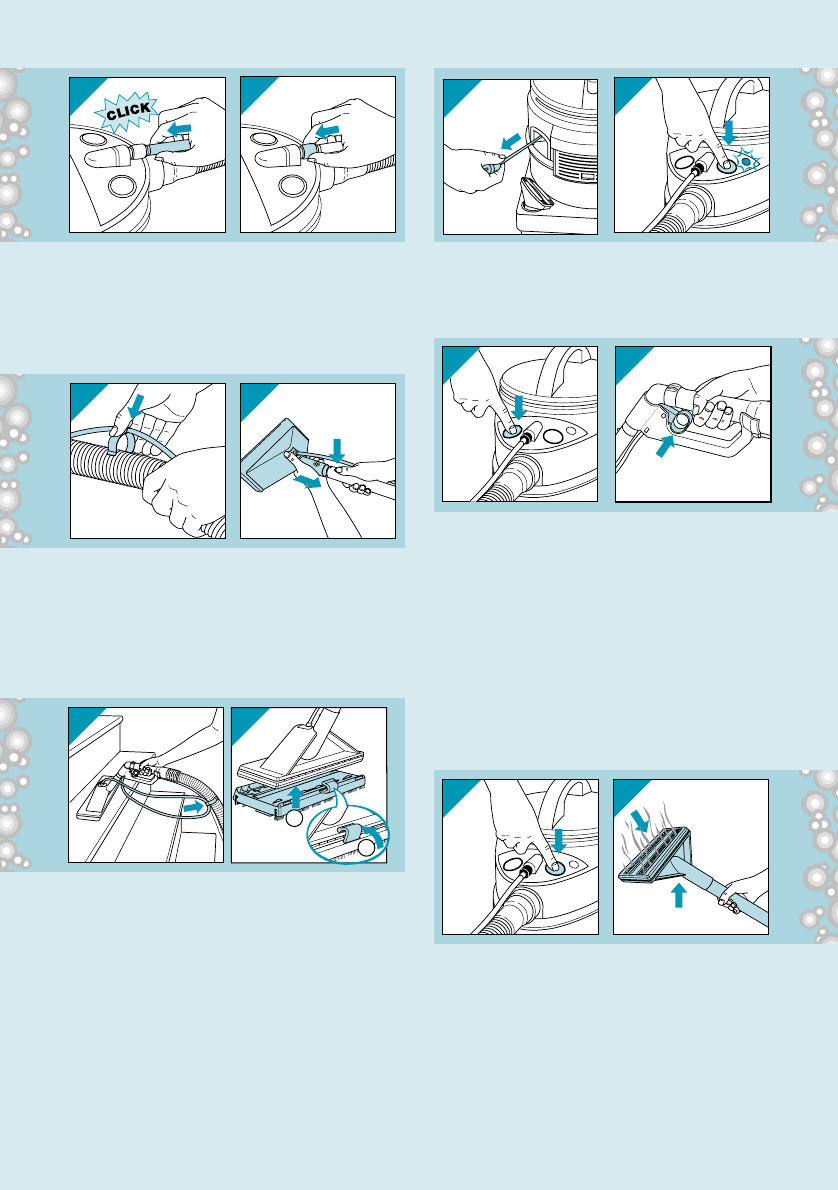

- Firmly insert the end of the long shampoo

tube into the connector on the vacuum

cleaner ("Click!") (fig. 49).

To release: push the ring towards the

appliance (fig. 50).

- Attach the long shampoo tube to the flexible

suction hose and suction tubes using the

clips (fig. 51).

- Place the "Double Injection" nozzle (fig. 52).

The appliance is now ready for soft floors

(carpets, rugs).

- If you wish your nozzle close to hand (e.g.

for cleaning stairs, upholstery, tapestry) you

can connect the nozzle directly to the hose.

Fix the excess shampoo tube with a clip

(fig. 53).

- For hard floors (tiles, ceramic, stone,

synthetic) attach the "3-Actions" mopper to

the nozzle (fig. 54). Do not forget to secure

the mopper with the clip.

- Pull the mains plug out of the vacuum

cleaner and insert into the wall socket

(fig. 55).

- First switch on the pump (fig. 56) and then

the motor (fig. 57).

- Shampoo is applied by squeezing the

trigger at the tube handle (fig. 58).

- Start shampooing as far away from the door

as possible. From that point work your way

towards the door.

On completion of a lane, begin a new lane

with a slight overlap. In this way, the entire

area can be covered strip by strip.

If there are still traces of liquid on the

cleaned strip, these areas can be

vacuumed over again, but make sure that

the trigger control is released!

- After shampooing, release the trigger and

switch off the pump (fig. 59). Let the motor

run on.

Hold the nozzle high and let the appliance

operate with air only for some time to dry

the inside of suction hose and tubes

(fig. 60).

- Switch off the motor.

49 50

51 52

59 60

Carpet Shampooing: Three Techniques

Dependent upon the degree of contamination

you may select (and combine!) the following

three carpet shampooing techniques:

"Freshening-up"

If your carpet (or sections of it) merely

requires some light freshening, you need not

apply much shampoo.

It will probably be sufficient if you only apply it

only during the first stroke towards you.

Then release the trigger and move the nozzle

a couple of times over the treated area

without applying shampoo.

"Deep-cleaning"

For thoroughly cleaning (part of) a very dirty

carpet, move the nozzle a couple of times

over the treated area whilst applying

shampoo.

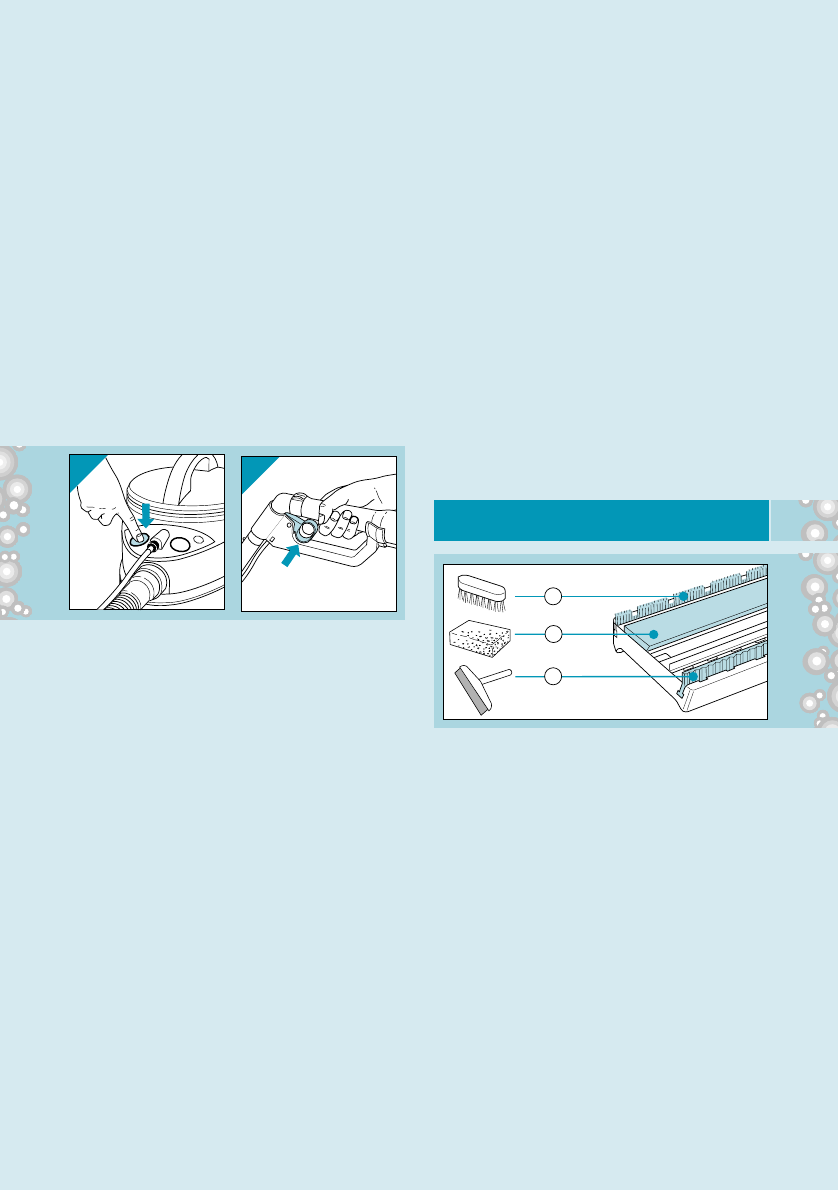

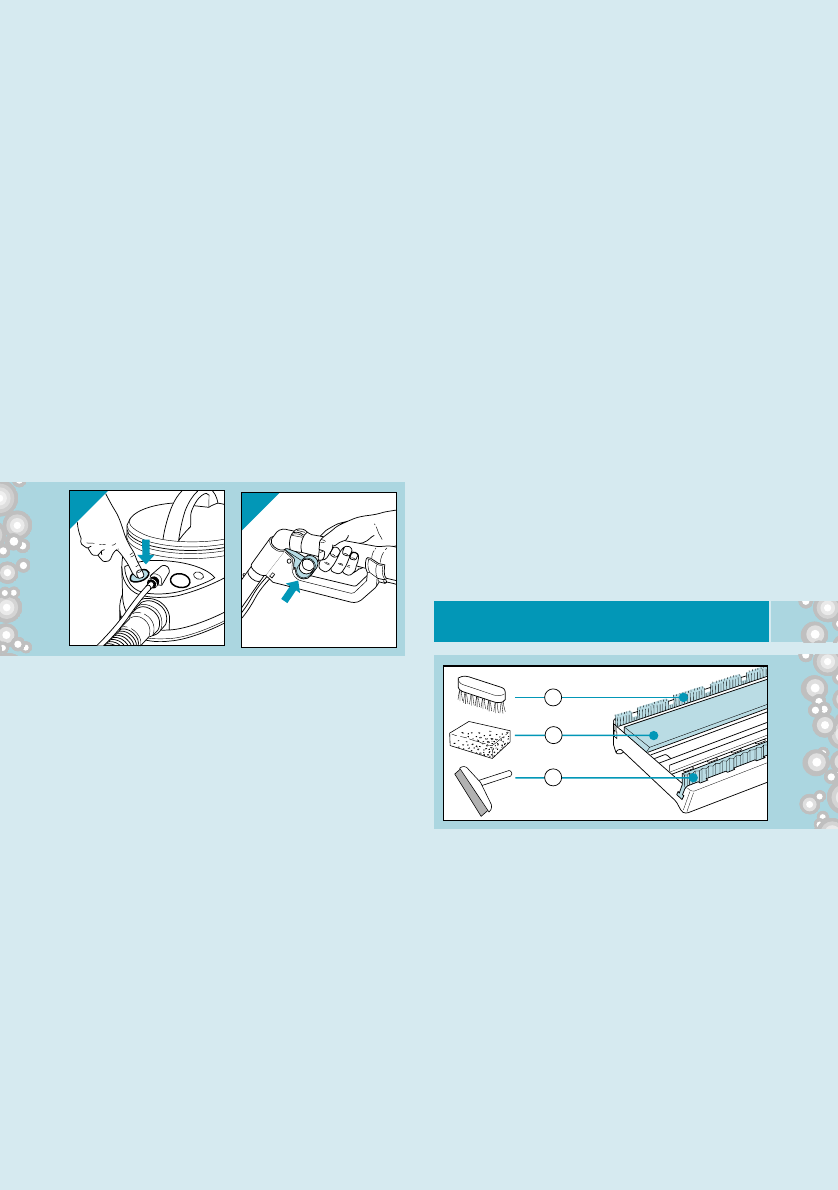

"Extra thorough cleaning"

For extra thorough cleaning (badly soiled

areas, stubborn stains), switch off the motor

(fig. 61) but let the pump run on.

Use the trigger to apply the shampoo

(fig. 62).

Allow the shampoo to act on the section for

some minutes.

Take care not to spray too much shampoo as

this may damage the carpet.

Carpet Shampooing Tips

• Never shampoo floors which are non water-

resistent. (When in doubt refer to the

supplier of the floor.)

• Do not shampoo delicate fabrics and hand-

woven or non-fast carpets.

• Test the colourfastness of your carpet by

pouring a little cleaning solution onto a

white cloth and rubbing this onto a normally

hidden section of the carpet. If there are no

traces of dye on the cloth, it can be

assumed that the carpet is colourfast.

However, if dye comes off onto the cloth, do

not shampoo the carpet.

If you are in doubt, contact a specialist

dealer.

• Before shampooing your carpet, vacuum-

clean the whole area thoroughIy.

• For better and quicker drying ensure that

the room is well-aired during and after

shampooing.

• Allow the carpet to dry well before walking

on it again: "freshened-up" areas normally

require half an hour to dry, whereas "deep-

cleaned" sections require approx. 2 hours.

(The drying times of course depend upon

the amount of shampoo applied,

temperature, air humidity and ventilation.)

• The transparent nozzles - i.e. the Double

Injection nozzle and the upholstery nozzle -

enable you to judge by the colour of the

extracted solution if your carpet, cloth or

hard floor has become clean.

• After emptying and cleaning the appliance

you can dry the suction hose and tubes by

vacuuming in air for a minute (fig. 60).

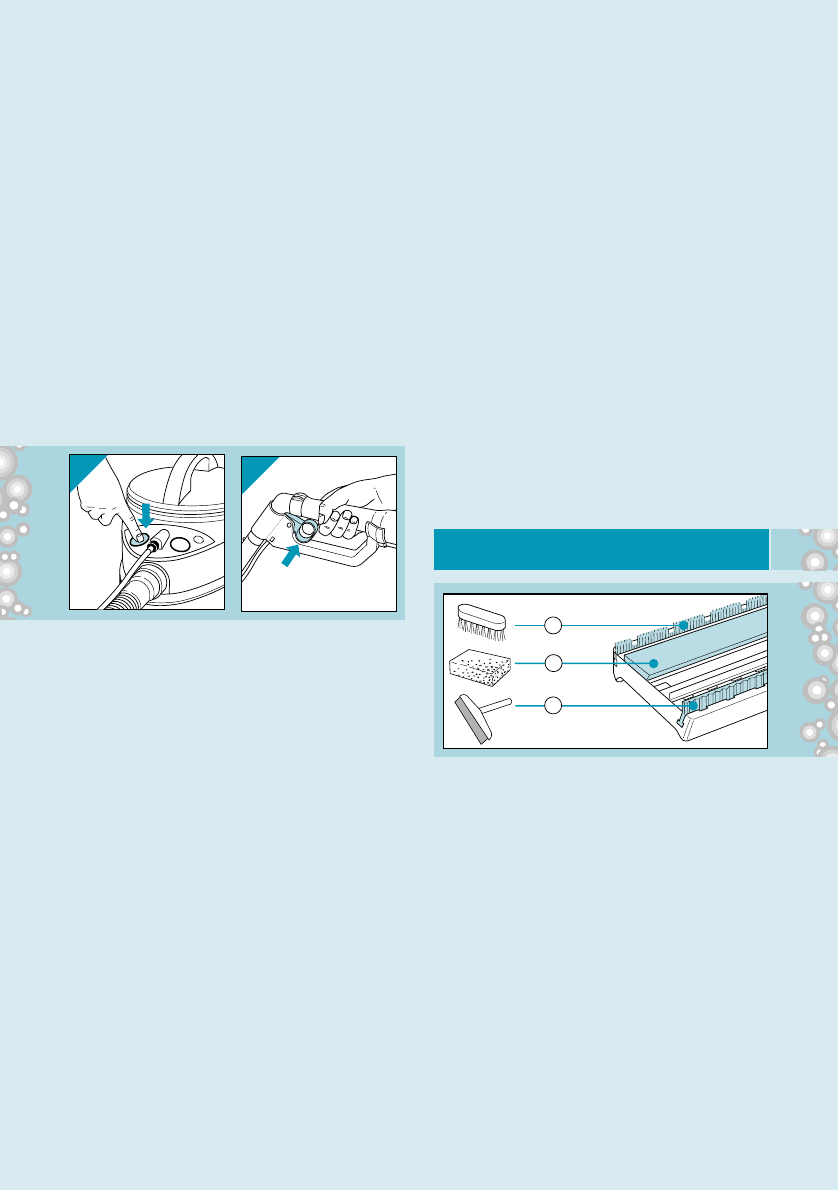

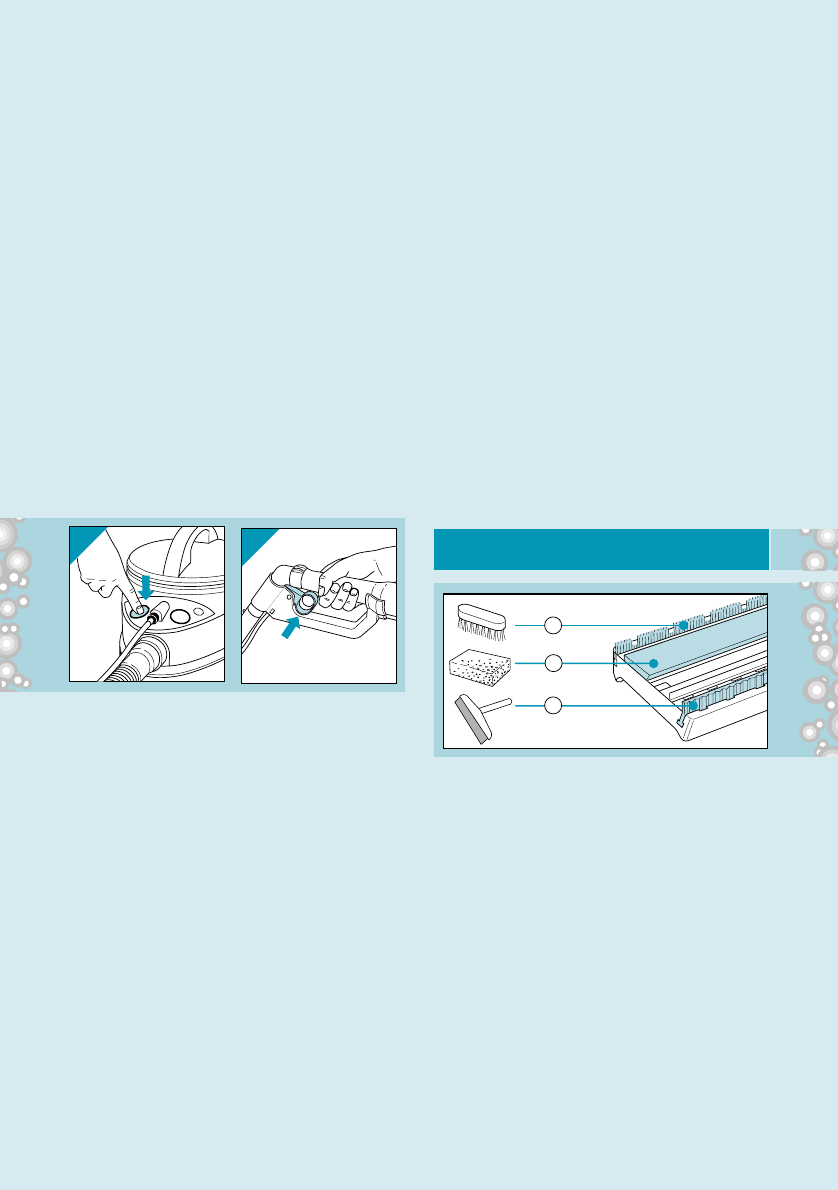

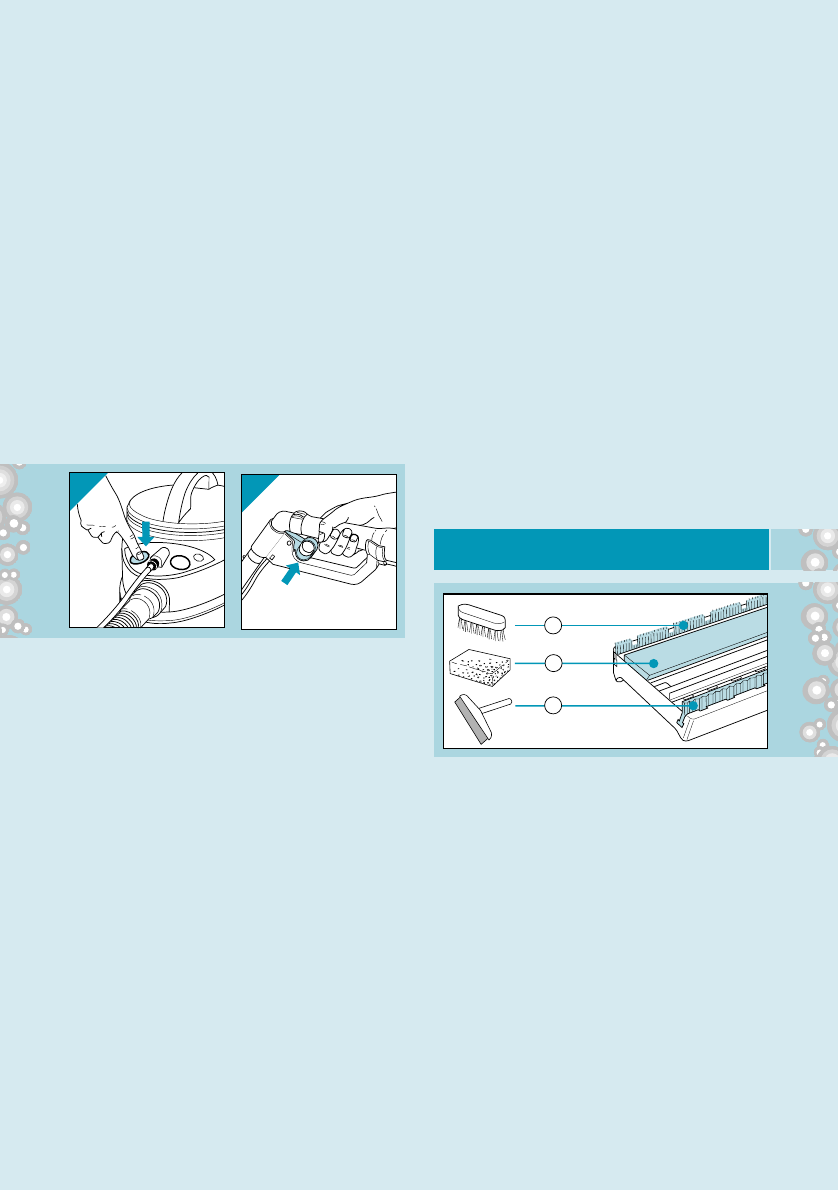

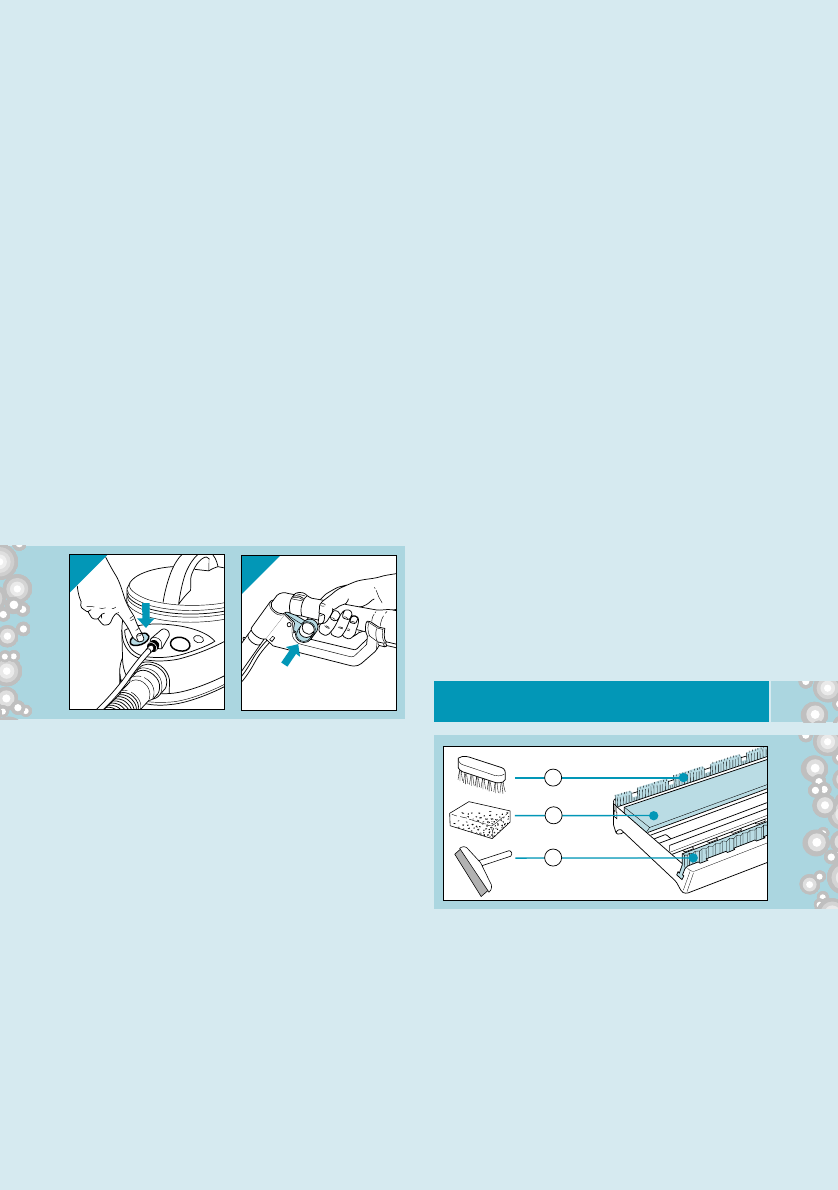

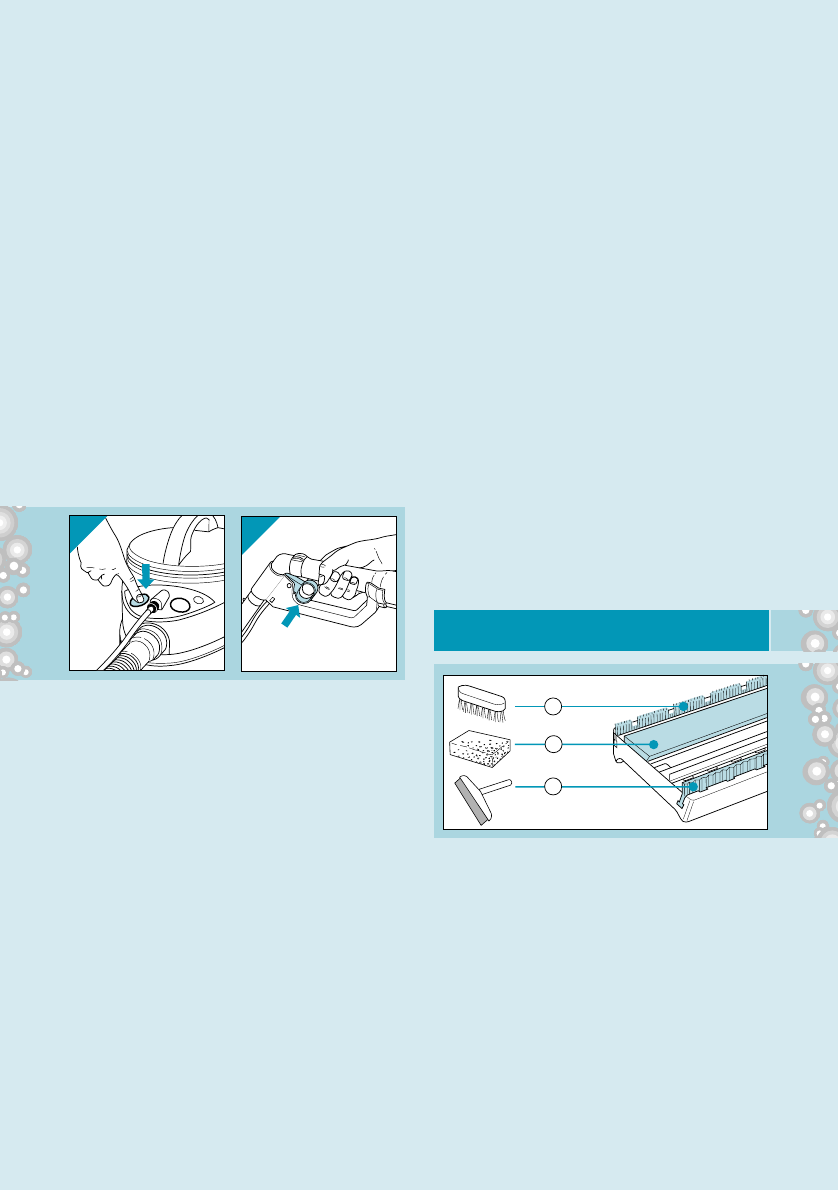

Hard Floor Shampooing Technique

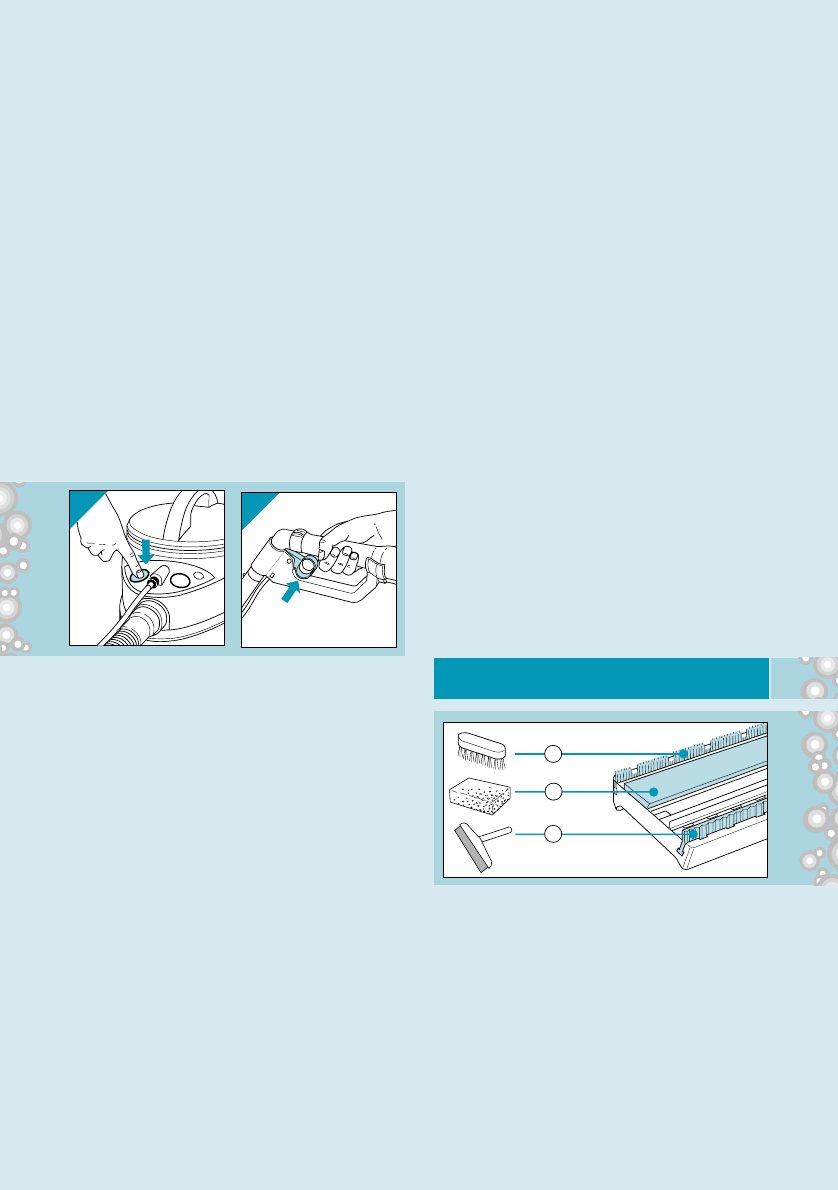

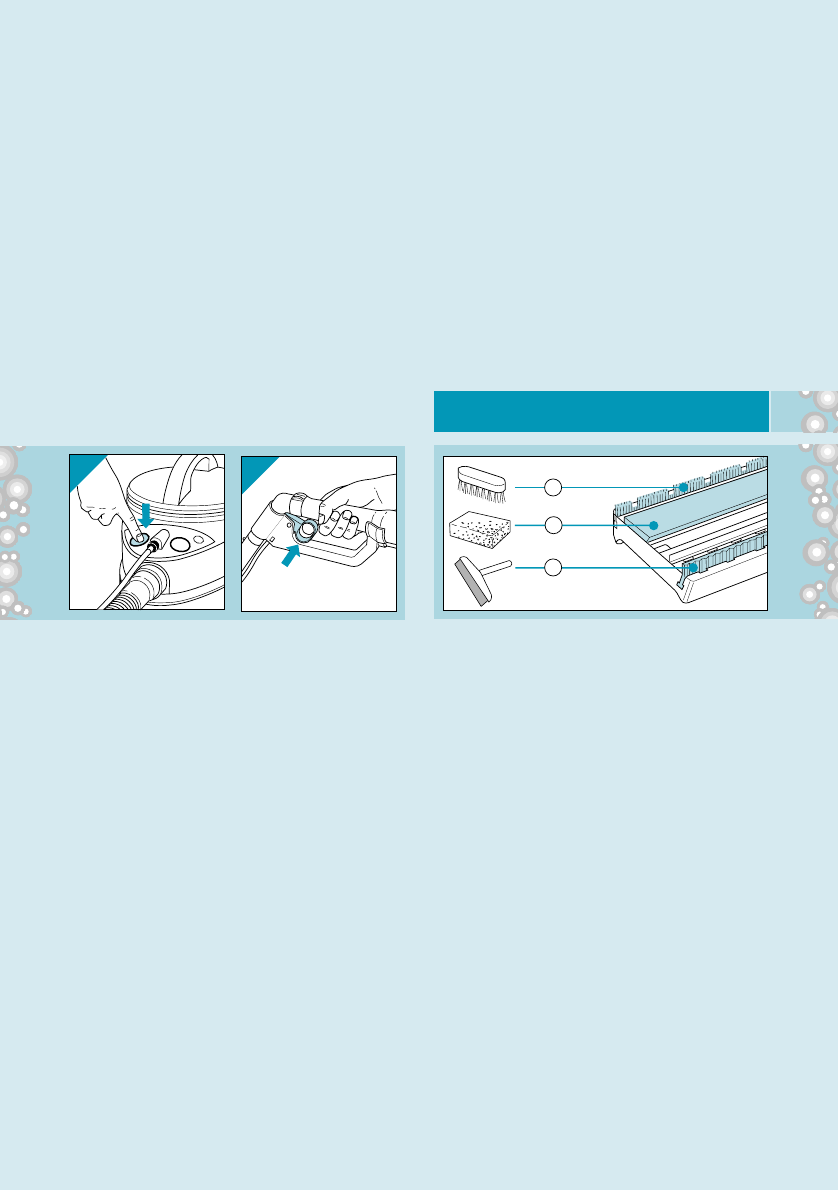

The "3-Actions" click-on hard floors adaptor

for your Double Injection nozzle employs

three familiair cleaning tools:

➀ a brush (to release sticking dirt from the

floor);

➁a sponge (to spread out and rub in the

shampoo);

➂a squeegee (to collect the used shampoo

from the floor so that it can be vacuumed).

• Do not make your strokes too long.

61 62

Hard floors

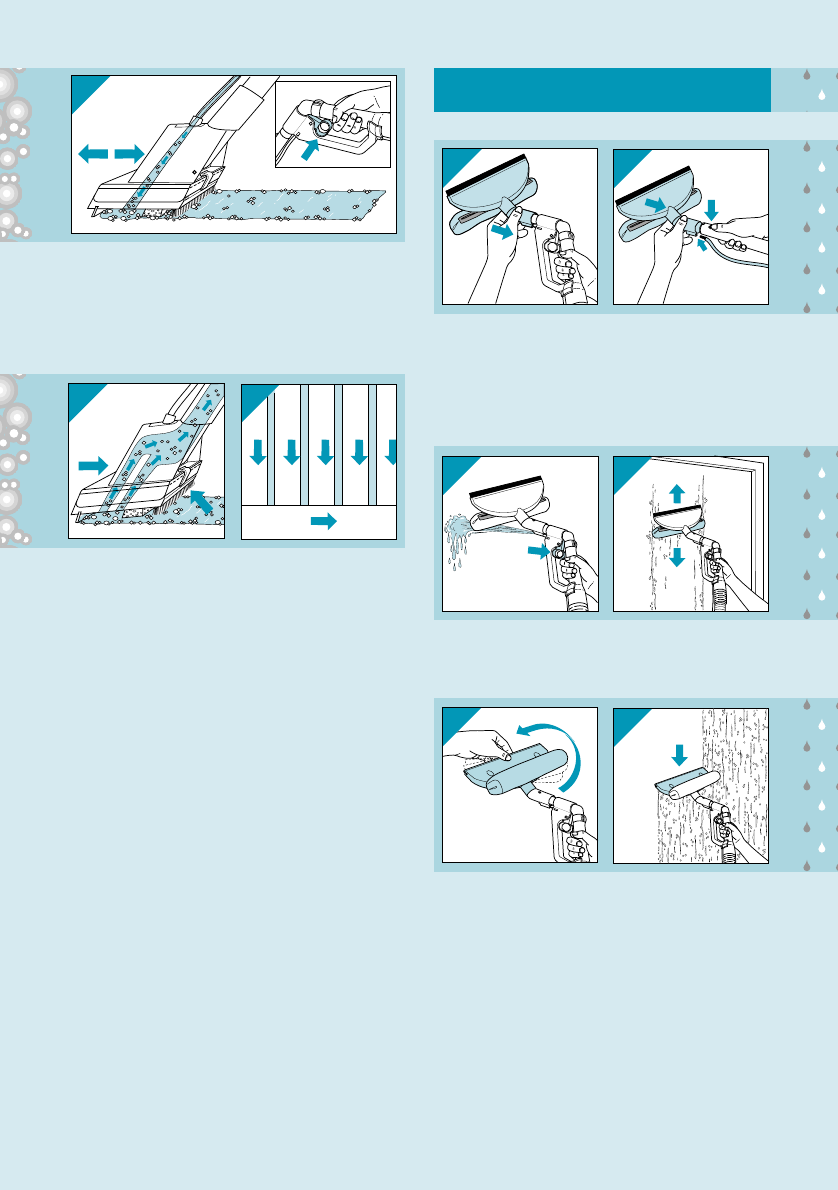

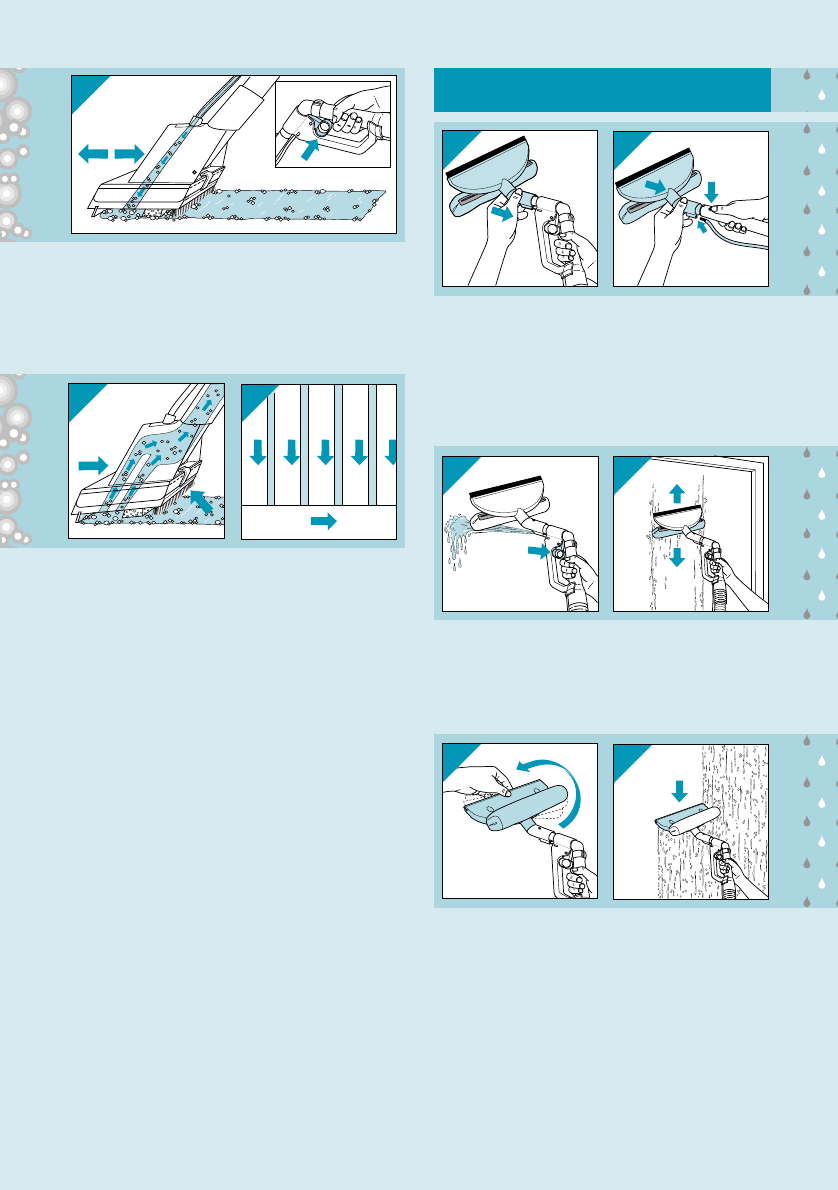

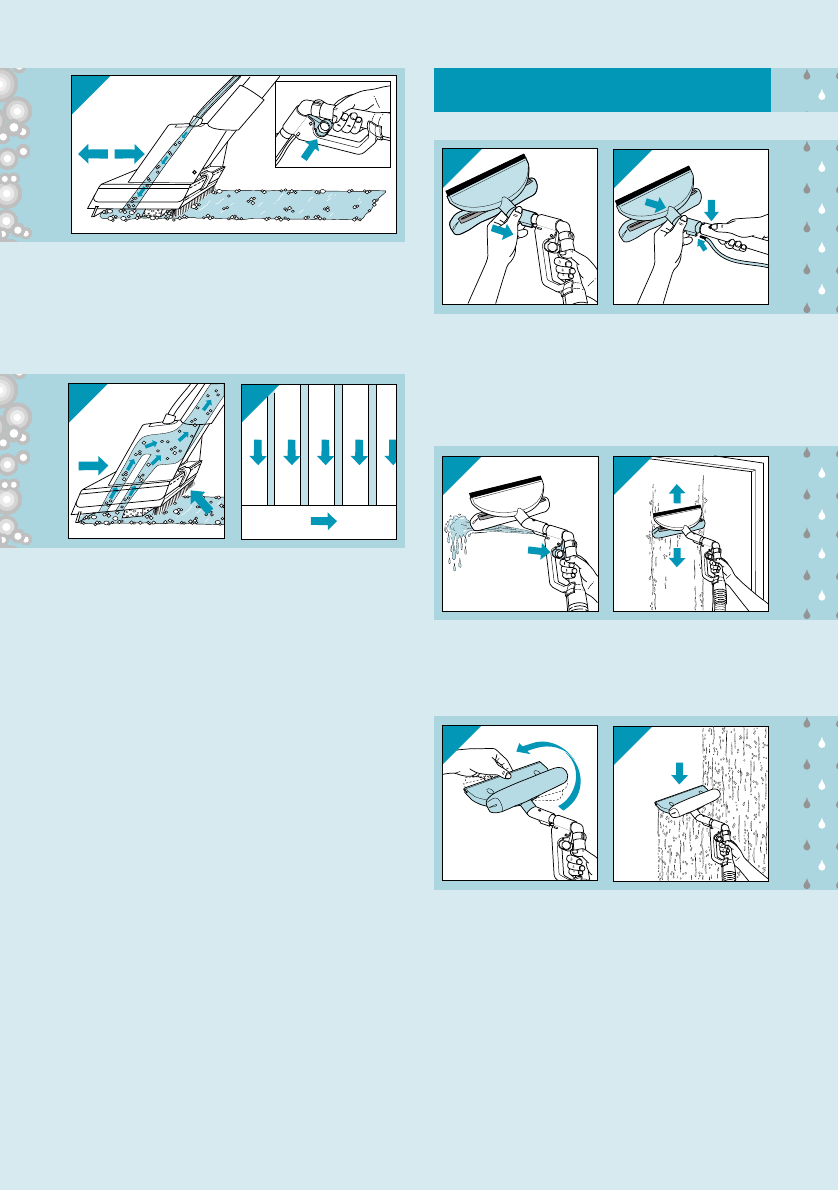

• For effective scrubbing just move the nozzle

forward and backwards (fig. 63) as you

would do with a vacuum cleaner. Normally,

it is sufficient to apply shampoo only while

moving the nozzle forwards.

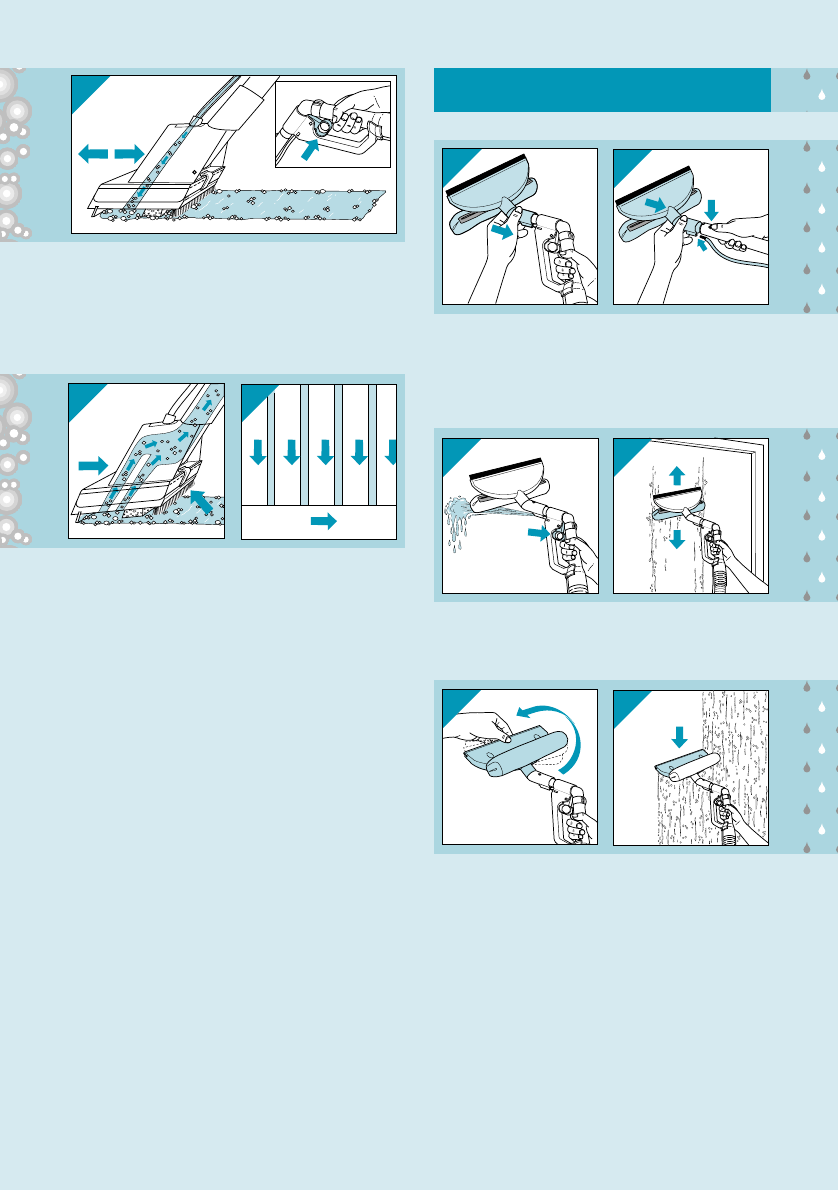

• To dry the floor just move the nozzle

backwards slowly. Make sure that now only

the squeegee touches the floor and do not

apply shampoo (fig. 64) .

The wet sponge will inevitably leave a little

water where the floor is uneven. This will

soon evaporate.

• For most effective shampoo removal we

suggest you to follow the illustrated pattern

(fig. 65). Please note the overlapping lanes

and the cross-lane at the end.

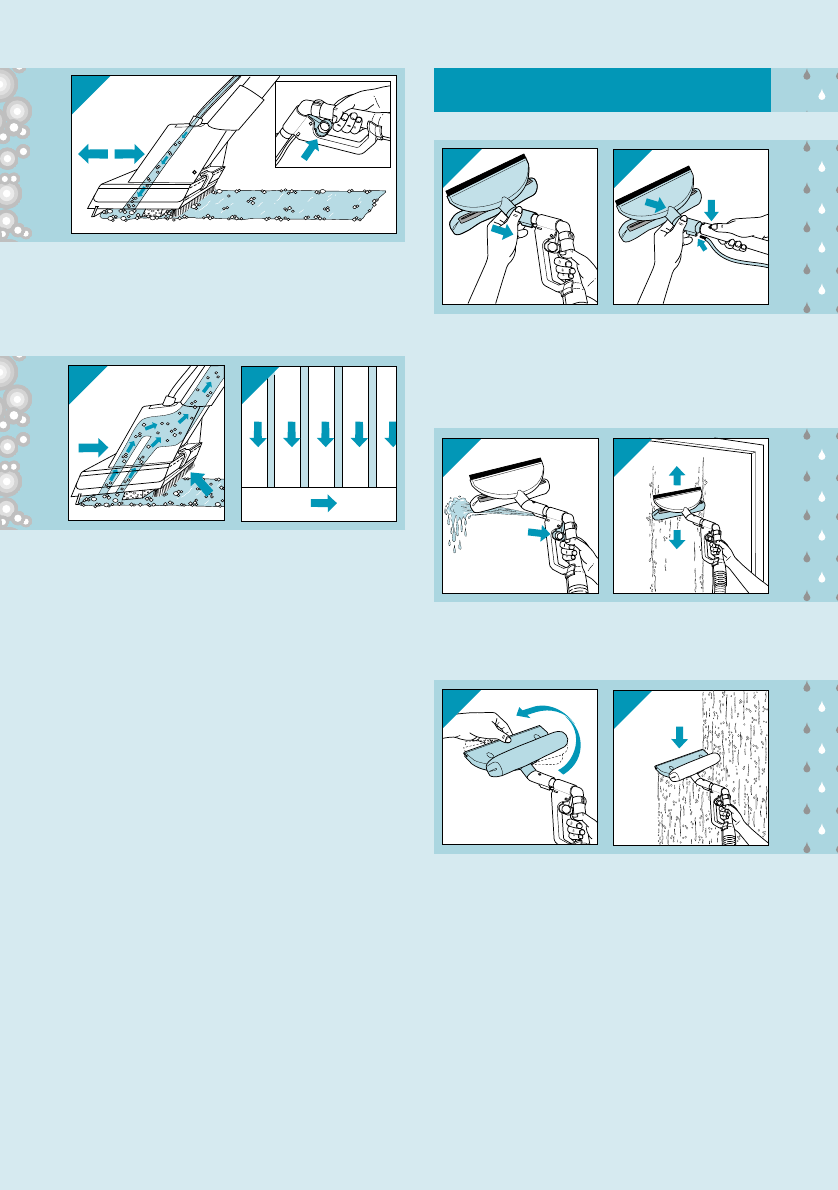

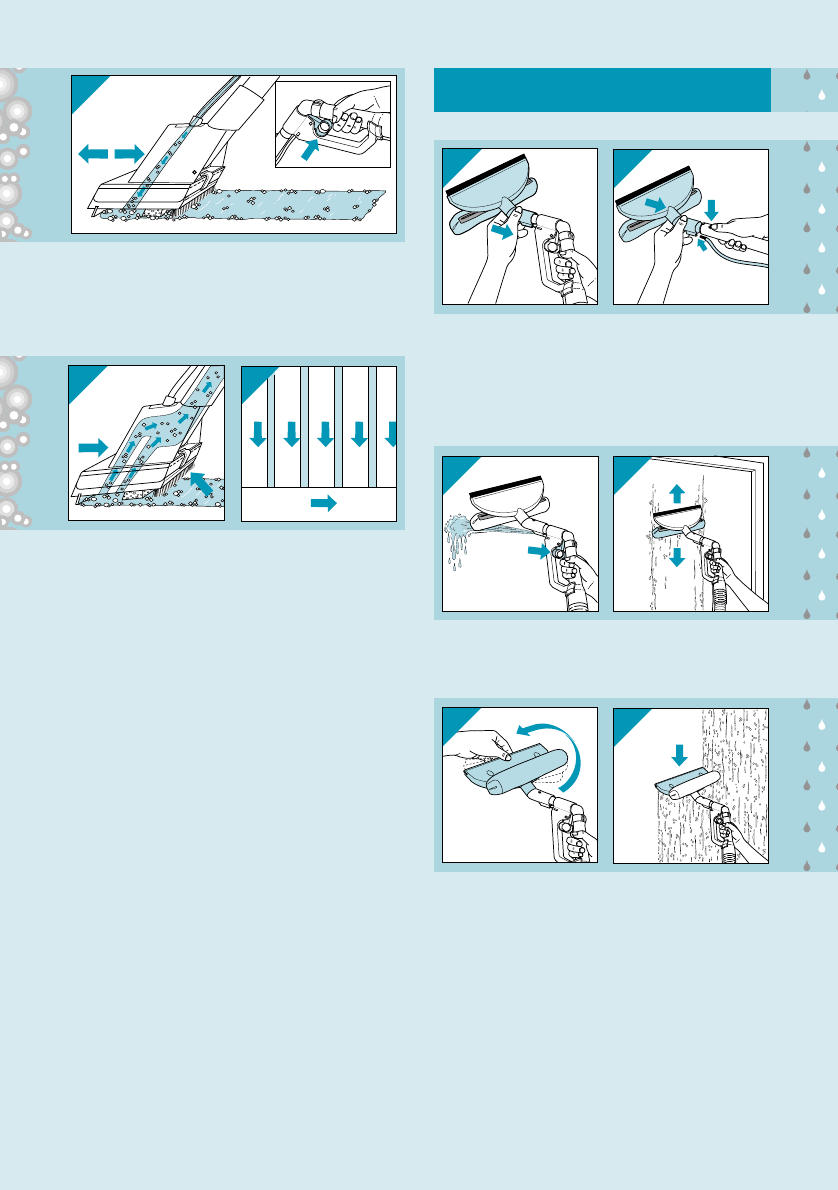

- Attach the window washer to the pistol

handgrip (fig. 66) or to the end of the tube

and connect it by means of the extra hose

(fig. 67).

- Press the main switch of the Triathlon and

the switch of the shampoo pump (figs. 56

and 57).

- Spray window cleaning liquid onto the win-

dow by pulling the trigger of the pistol hand-

grip (fig. 68) and wash the window (fig. 69).

- Put the window washer in the window-dry

position (fig. 70) and wipe the window dry

(fig. 71).

Splashing has been minimised thanks to

the efficient spraying system and the great

suction power of the Triathlon.

• This nozzle is very convenient for cleaning

windows and flat surfaces.

• You can clean your windows with standard

window cleaning fluid or with a water-spirit

solution (1 part spirit to 9 parts water).

64 65

12345

Window cleaning

66 67

68 69

70 71

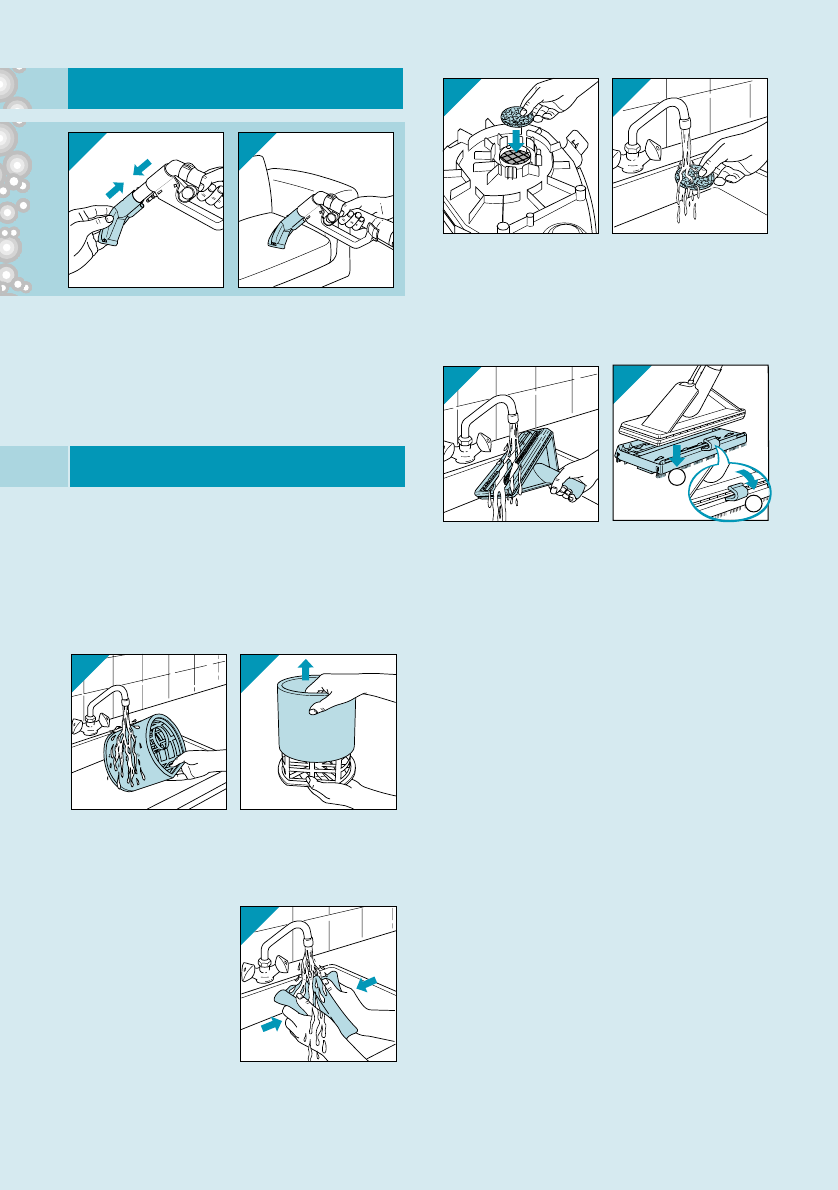

Shampooing of upholstery and tapestry

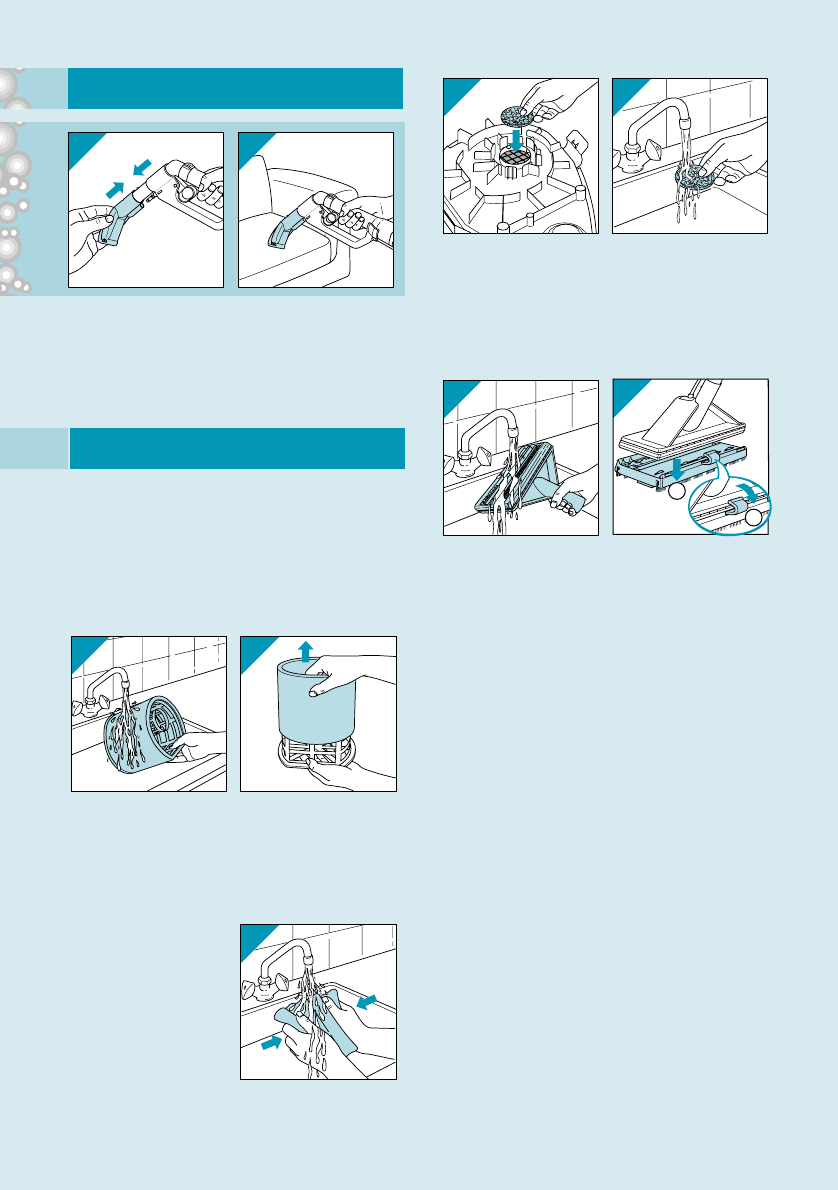

- Attach the upholstery nozzle directly to the

handgrip (fig. 72).

• This nozzle is very convenient for

shampooing furniture, tapistry, curtains, etc.

(fig. 73).

- Switch off. Remove the mains plug from the

wall socket.

- All parts of the appliance, including the

container, may be cleaned with a damp

cloth and if required some detergent.

However, ensure that no water enters the

motor part!

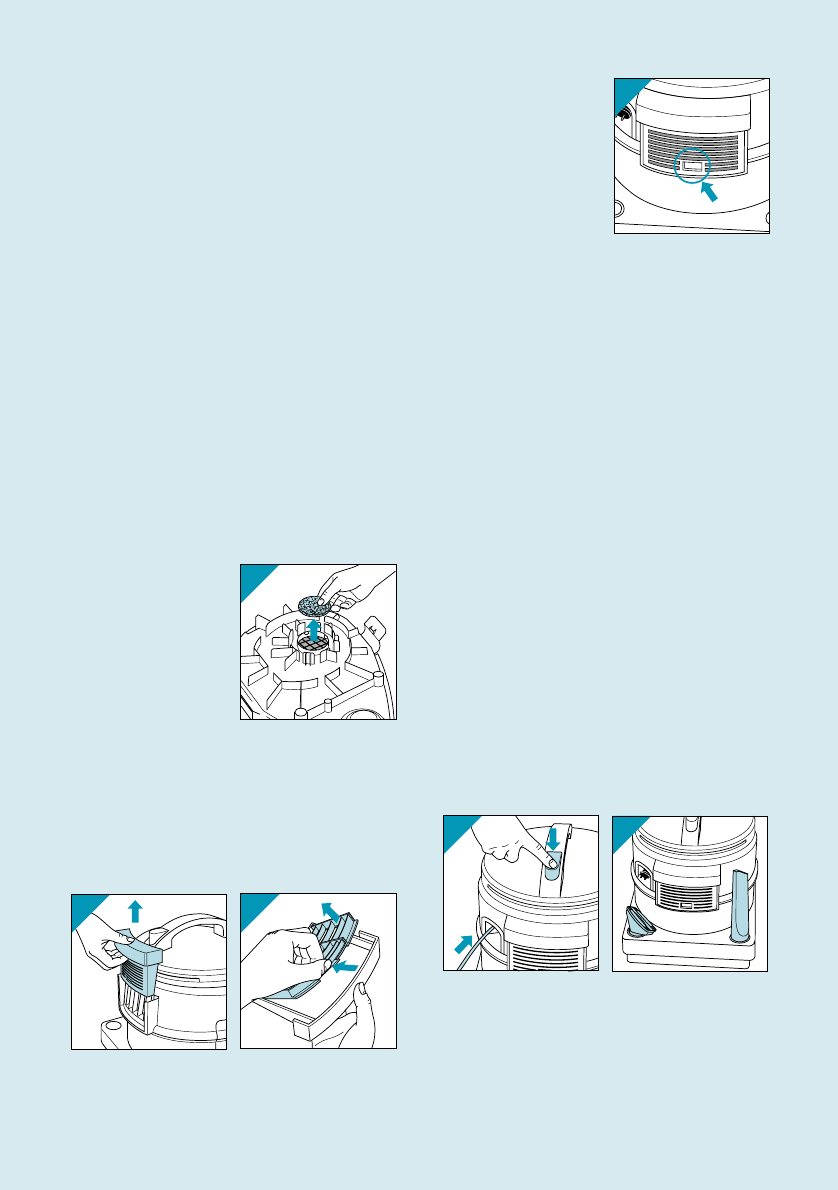

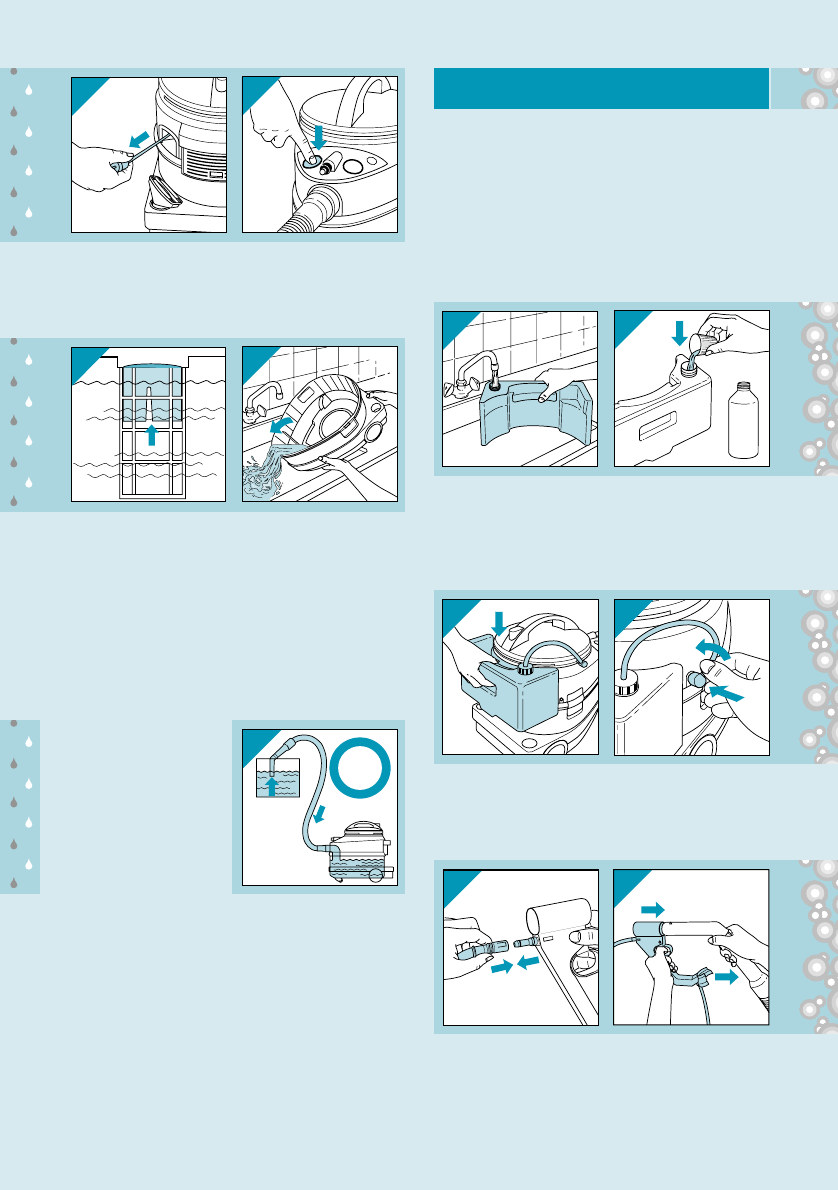

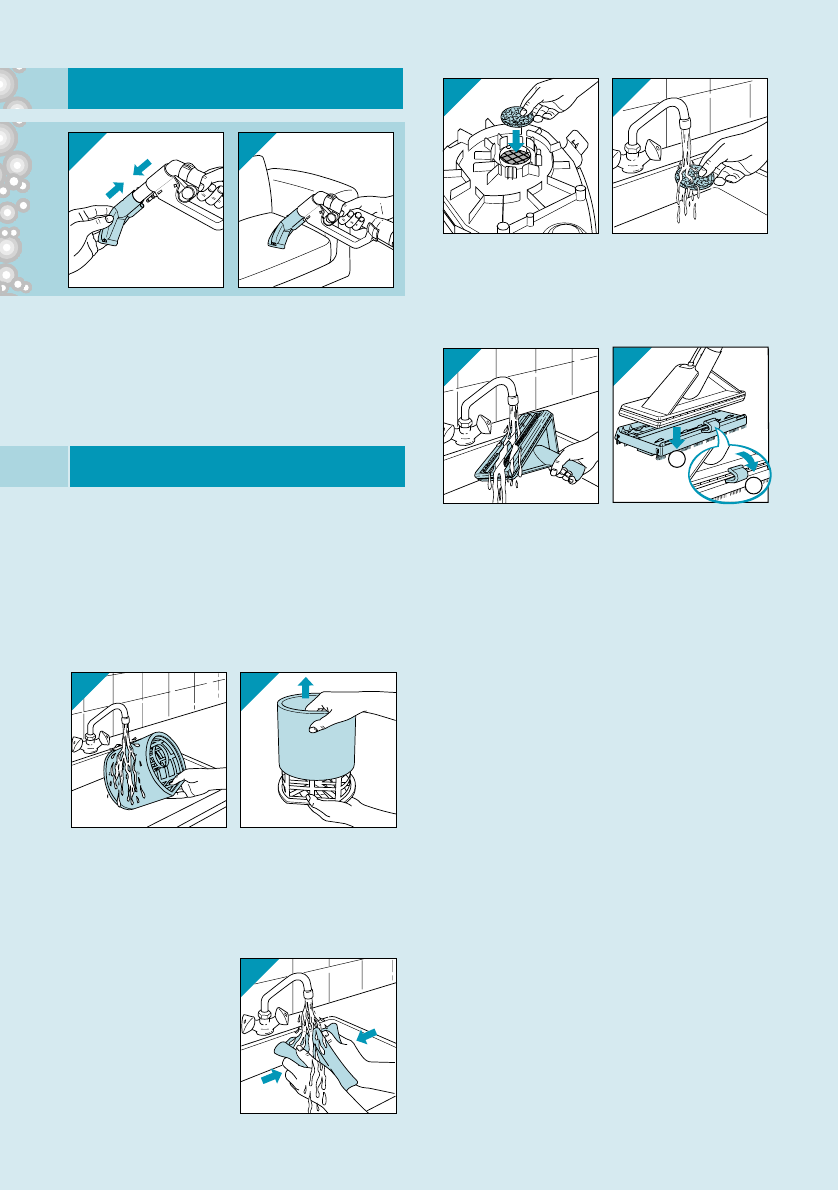

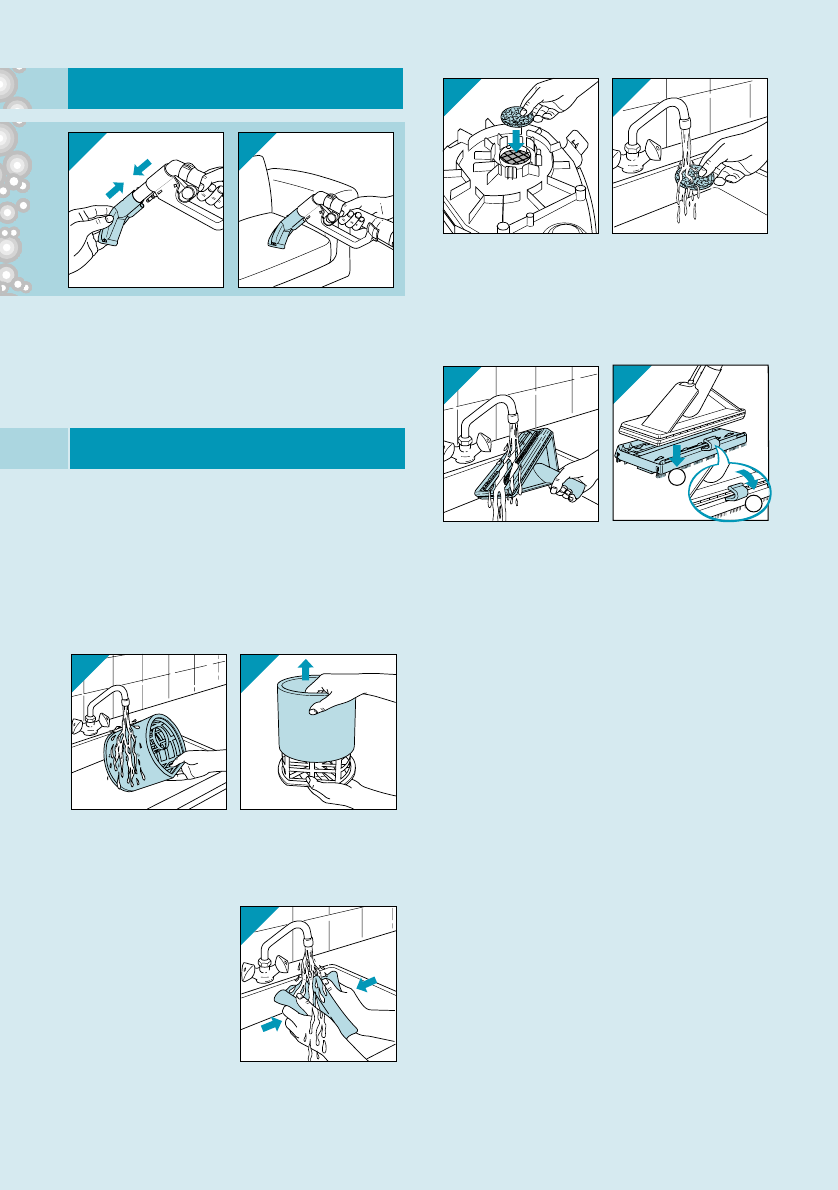

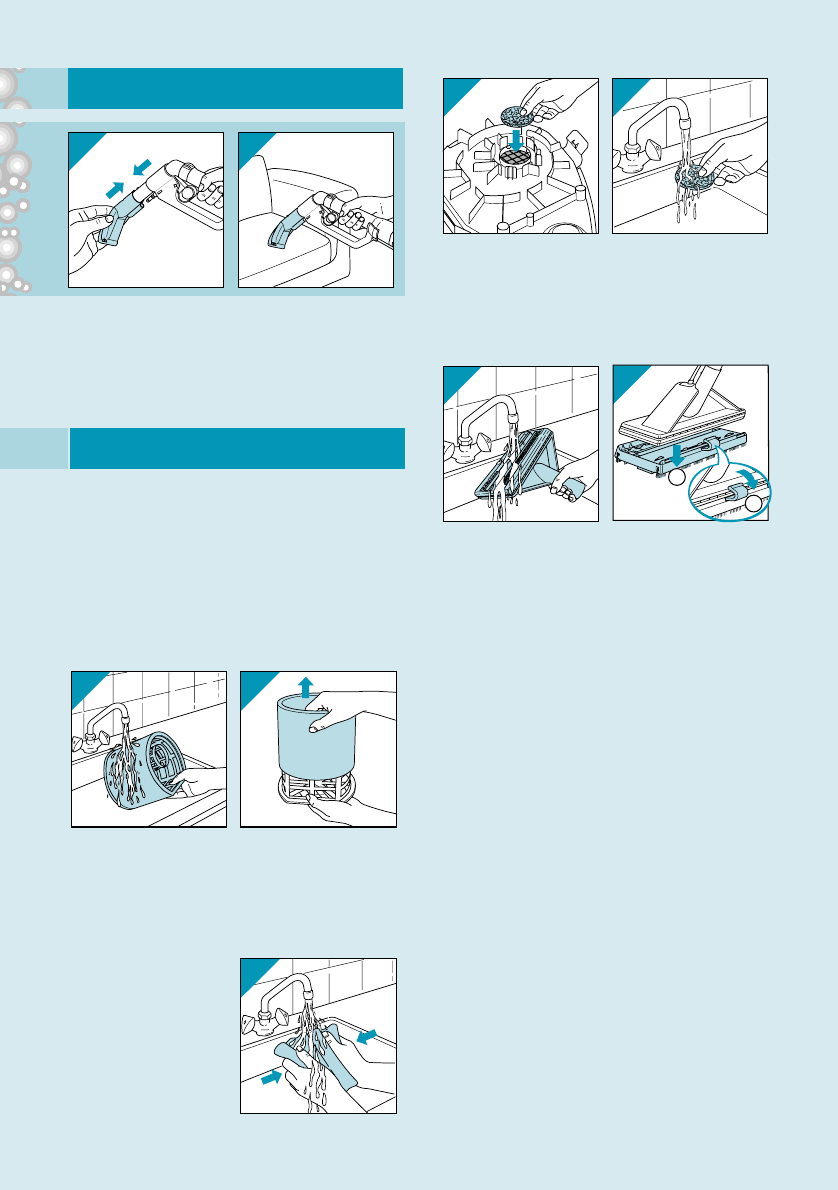

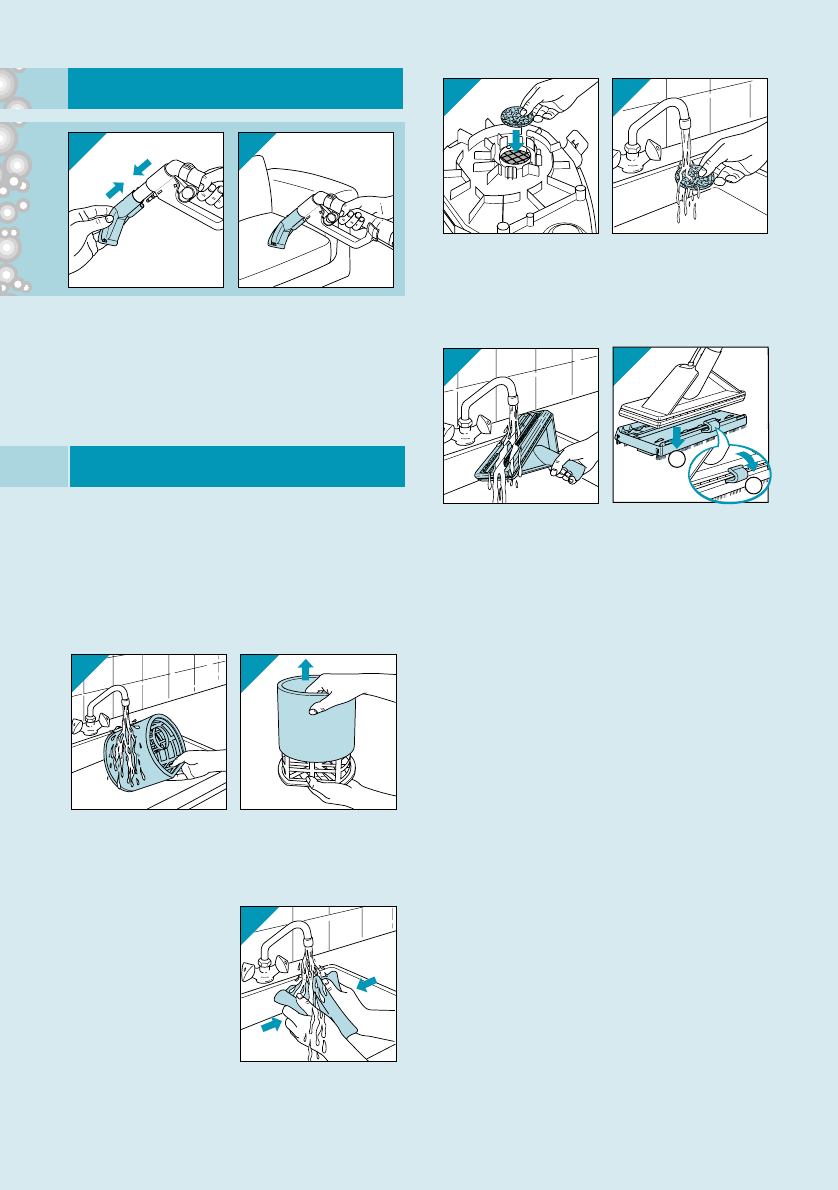

- Rinse the float unit with foam filter (fig. 74).

To guarantee optimum life time of your

foam filter, it is advisable to carefully

remove it from the

float unit (fig. 75)

and handwash the

filter separately

(fig. 76).

Please note: you

can squeeze the

foam filter, but do

not wring!

- The motor protection filter can also be

removed (fig. 77) and rinsed (fig. 78) for

cleaning.

Do not forget to replace the motor

protection filter!

- Rinse the Double Injection shampoo nozzle

(fig. 79).

You can remove the hard floors attachment

(fig. 80) and clean it separately.

- Fill the water reservoir with lukewarm clean

water. Pump the water out via the two

shampoo tubes into a water outlet (sink,

toilet). This will prevent shampoo

remainders to crystallize and clog inside the

tubes.

• To extend its life, the shampoo pump

should be cleaned with a mixture of water

and white distilled vinegar once a year.

- Pour 1 litre of white vinegar into the

shampoo container and fill it up with clean,

lukewarm water.

- Let the shampoo pump run in shampooing

position until the shampoo container is

empty. Collect the vinegar solution in a

bucket.

- Repeat this procedure with 1 litre of clean

water to rinse out any vinegar residues.

Cleaning and maintenance

Furniture

72 73

74 75

77 78

79 80

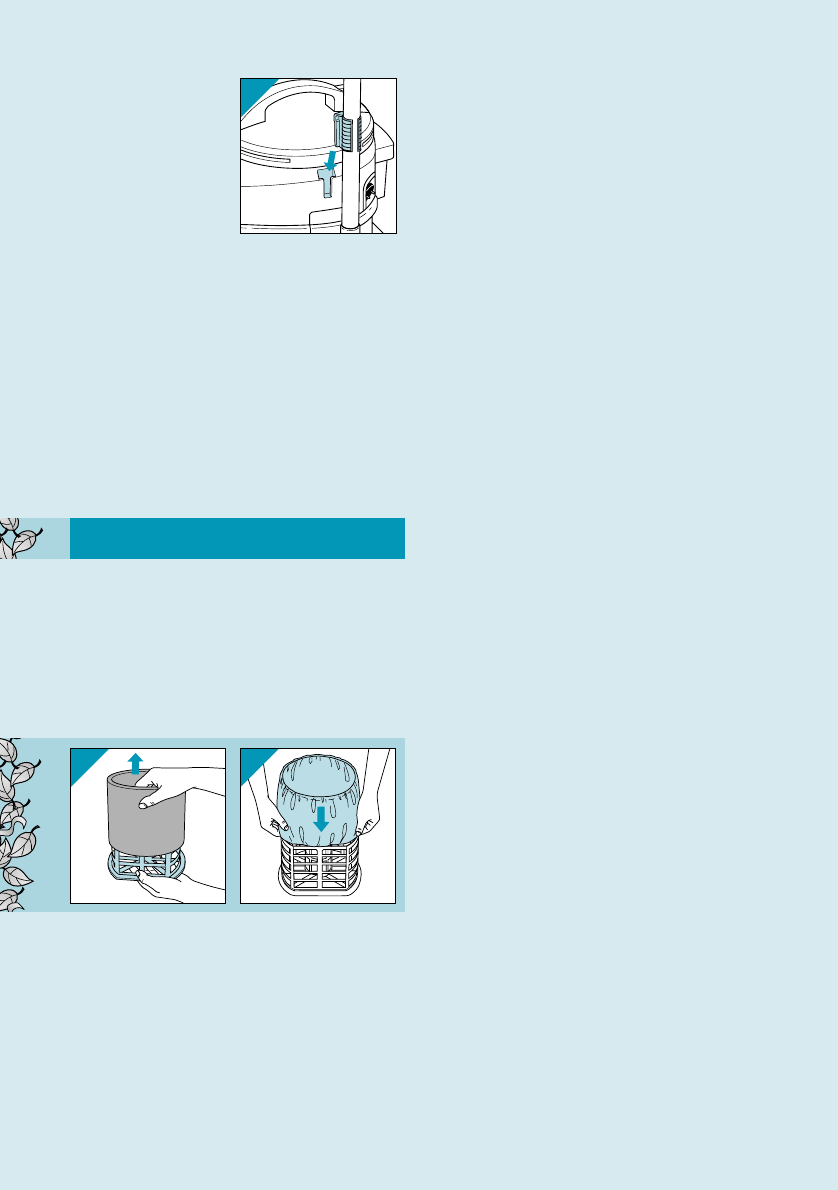

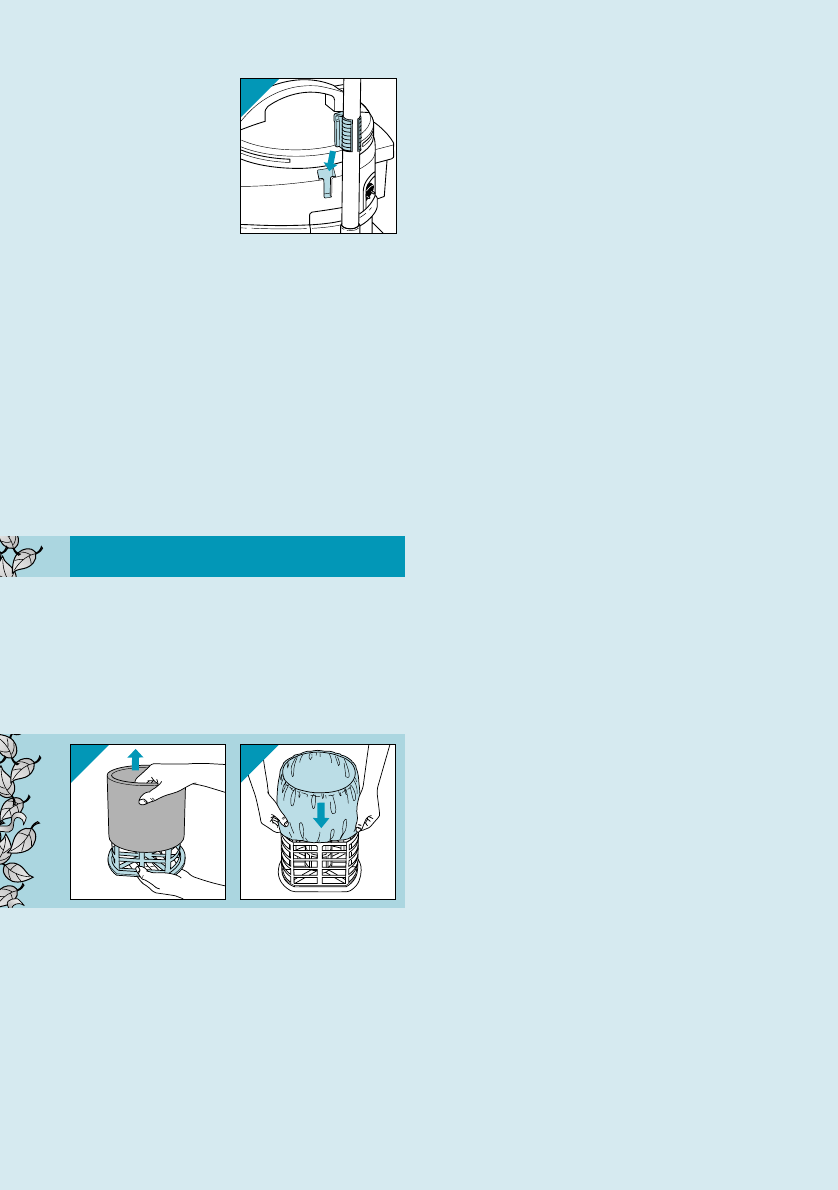

Replacement dustbags

paper dustbags

Replacement paper dustbags (sets of 4 pcs.,

type "Athena") are available at your dealer.

Please refer to type number HR 6947 or

service nr. 4822 015 70058.

Please note: One new motor protection filter

and one new Micro Filter are provided free

with each set of original Philips paper

dustbags.

cotton dustbag

Instead of the paper dustbags you can use

the cotton dustbag (HR 6983) (provided in

some countries). It can be emptied and used

repeatedly (refer to: "To remove a (full)

dustbag").

For removing and placing the cotton dustbag

simply follow the same instructions as those

for the paper bag.

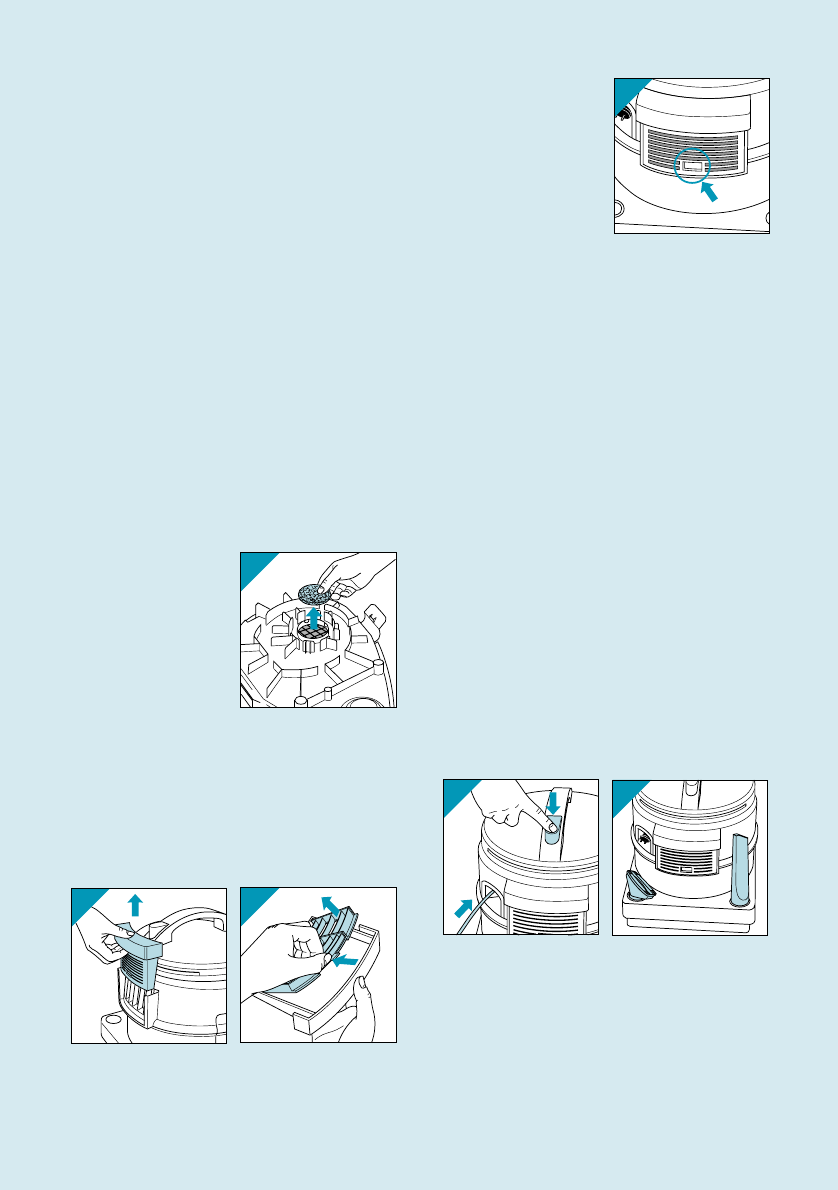

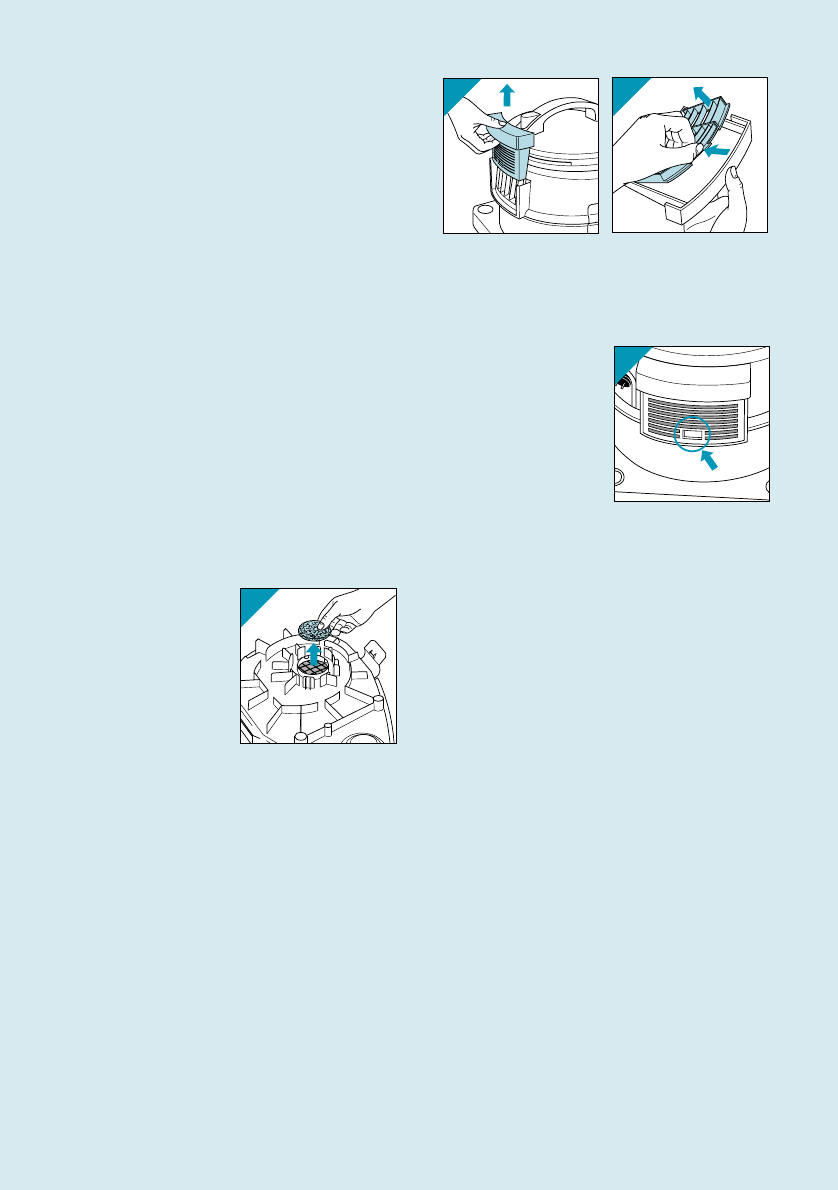

Replacement motor protection filter

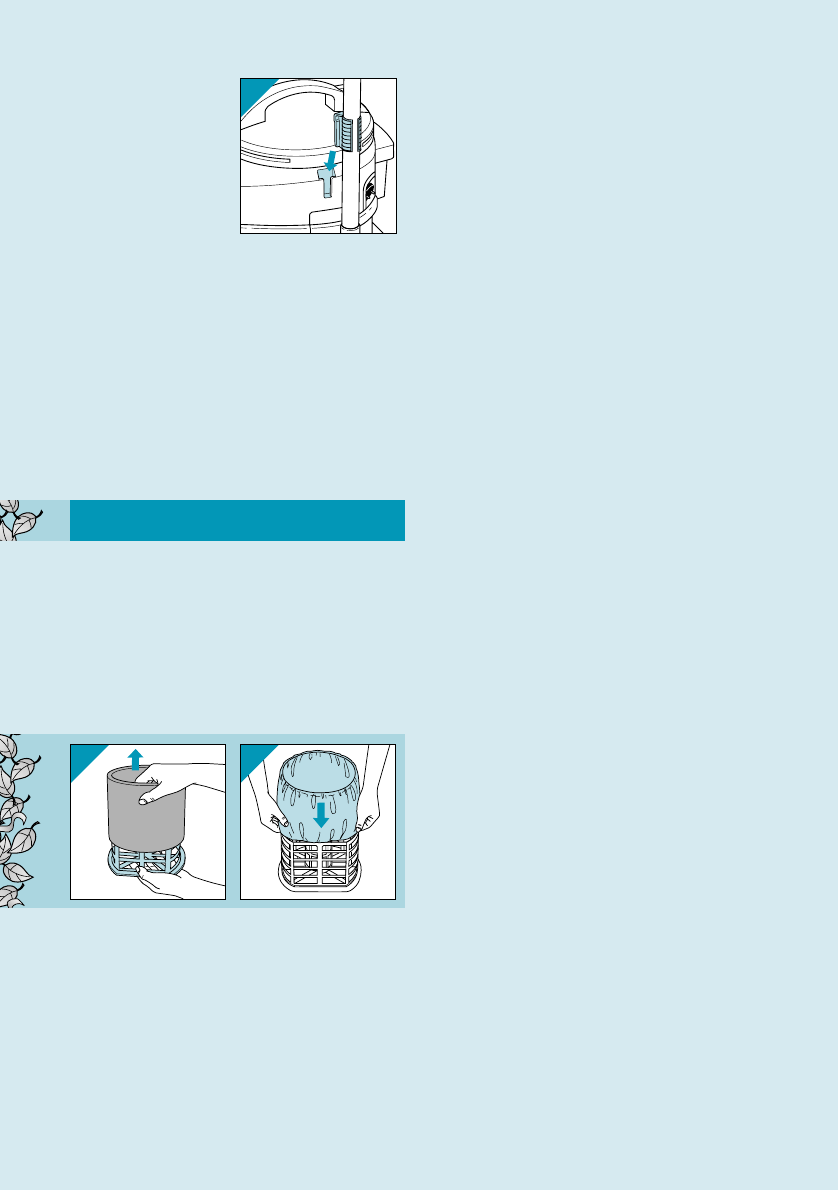

Replace the motor

protection filter (fig.

81) when placing the

first of a new set of

dustbags.

Never use the

appliance without

the motor protection

filter.

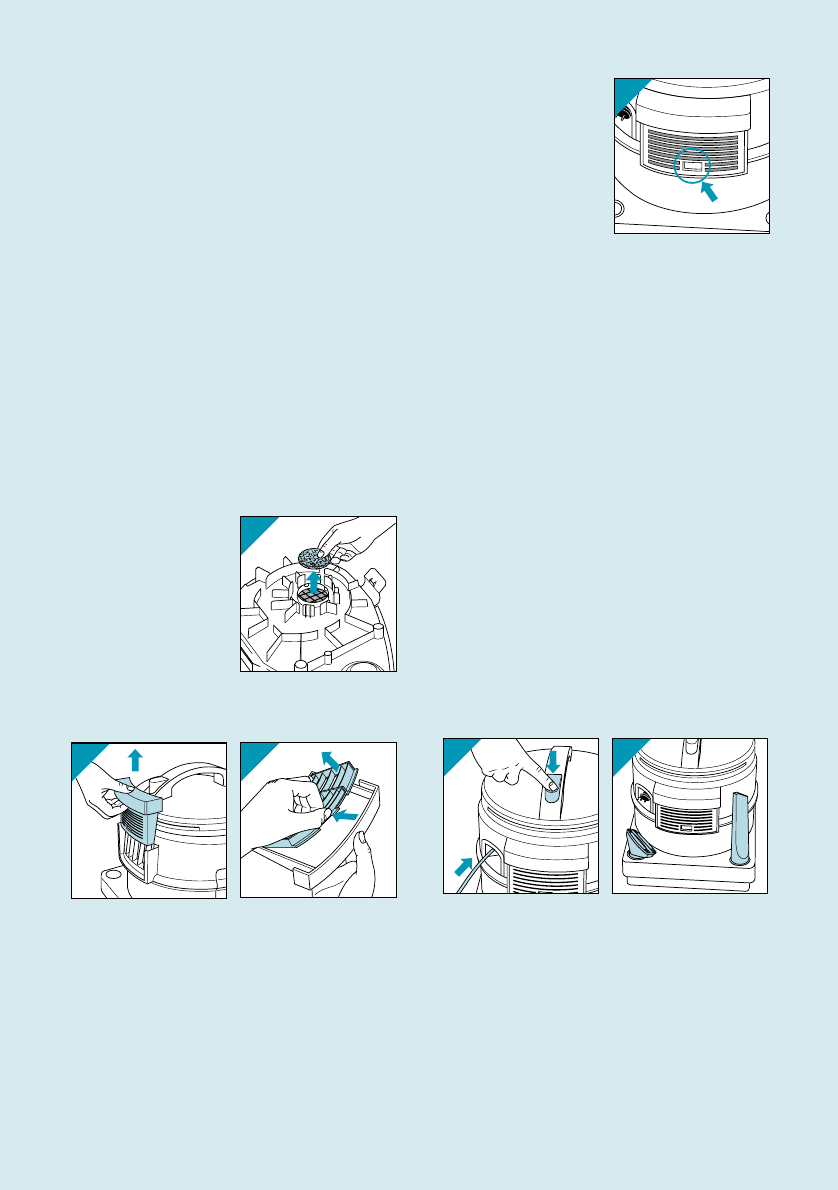

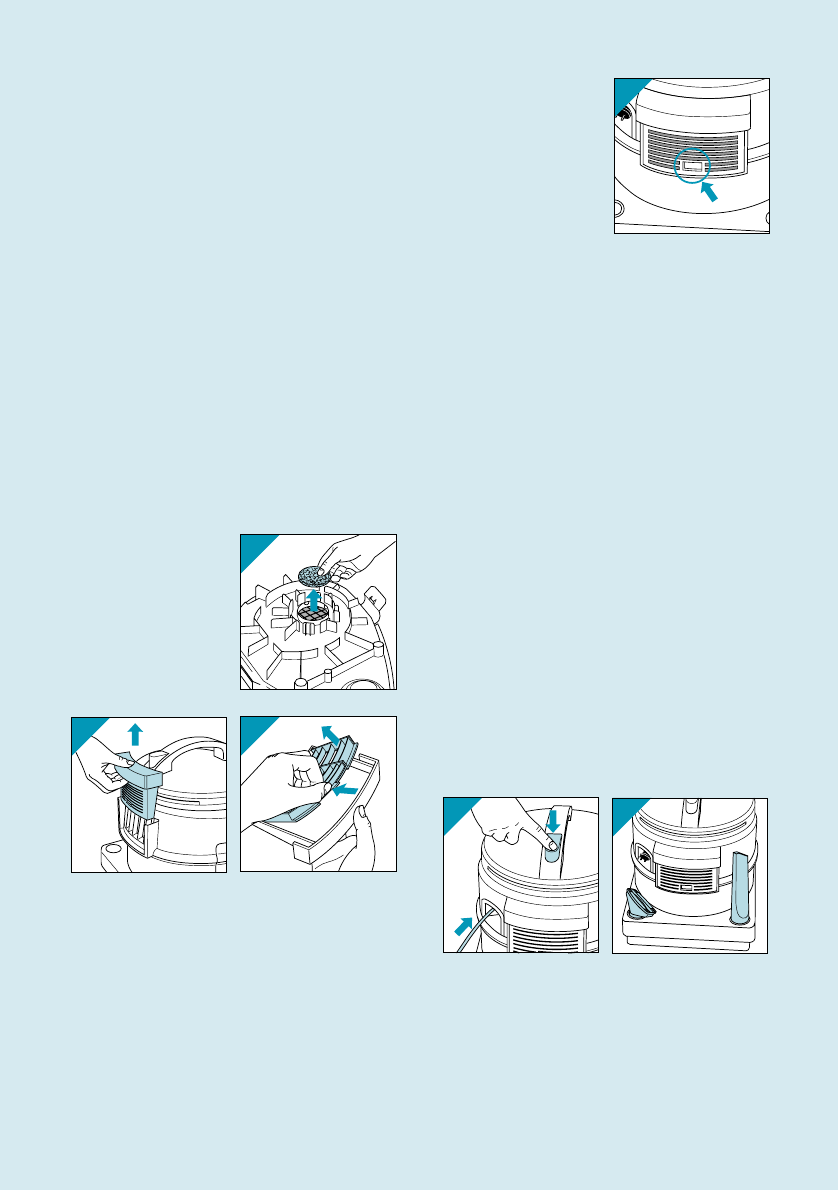

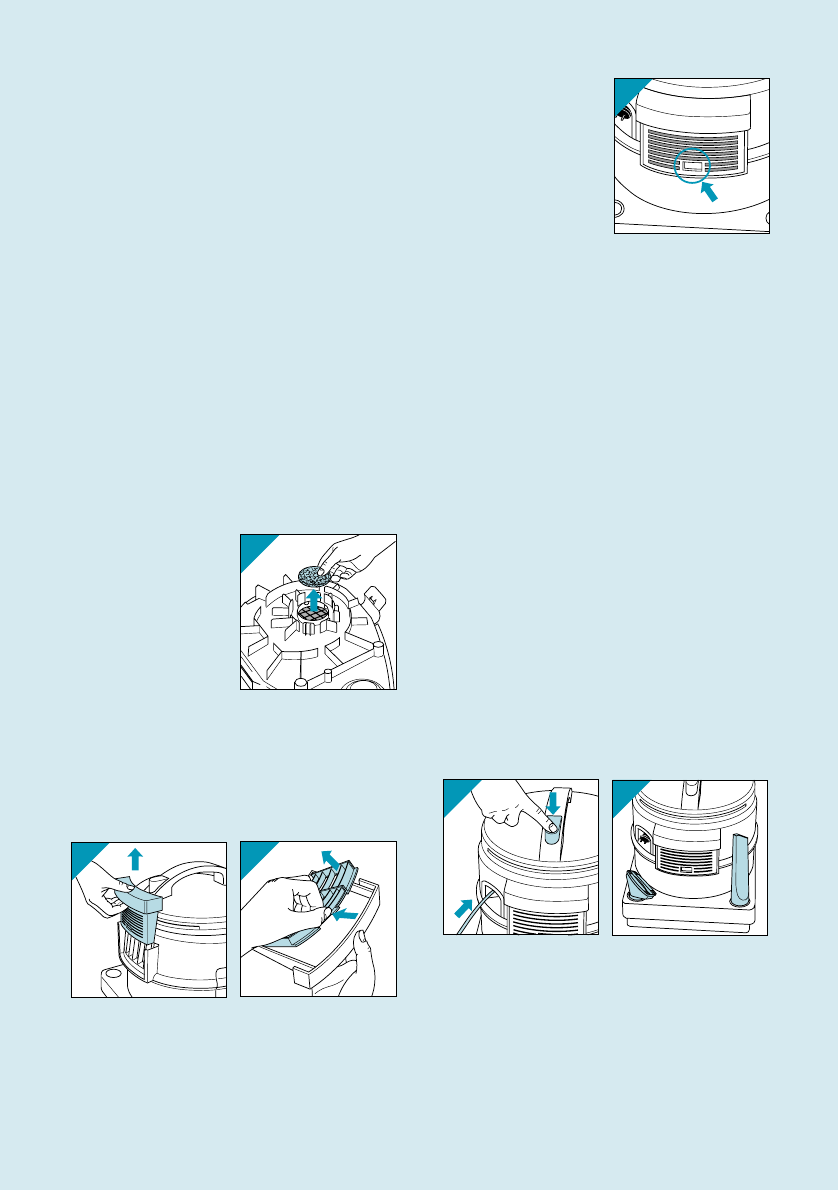

Replacement Micro Filter

When dry vacuum cleaning, the electrostatic

Micro Filter purifies the exhaust air by

removing miniscule dust particles.

In the course of time the efficiency of the filter

will decrease.

Normally, it suffices to replace the Micro Filter

(fig. 82, 83) when placing the first of a new

set of paper dustbags.

The indicator in the

Micro Filter holder

remains white.

If the filter has

become noticeably

grey (fig. 84) you may

decide to advance

filter replacement.

Especially if

pulmonary obstructive

disease or allergy (pollen, dust, etc.) occurs,

it may be advisable to replace the Micro

Filter more frequently.

To enable this, sets of Micro Filters are

available from your dealer under type nr. HR

6932 or service nr. 4822 015 70056.

Replacement Philips Cleaning liquid

Replacement bottles of cleaning liquid type

are available at your dealer.

Please refer to type number HR 6965 or

service nr. 4822 390 80176.

Replacement foam filter

Replace the foam filter if it is damaged or

very dirty.

A new foam filter is available from your

dealer under service nr. 4822 480 40242.

Storage

- Switch off.

- Remove the plug from the mains socket.

- Press the cord winder button. The mains

cable will be wound automatically inside the

appliance (fig. 85).

- The small nozzles can be stored as shown

in fig. 86.

- The tube can be slid

into the holder (fig.

87).

Please note: To

avoid incidental

damage to the

appliance, the tube

will be released from

the holder or the

holder will be released from the appliance

when pulled or knocked fiercely.

You can simply place the tube or the holder

back.

Replacing the mains cord

If the mains cord of this appliance is

damaged, it must only be replaced by Philips

or their service representative, as special

tools and/or parts are required.

"Hobby" suction set (type nr. HR 6955)

For more demanding applications (outdoors,

workshed, hobby) a 54 mm (2.1") Ø suction

set (hose, tubes, nozzles) is available as an

optional extra. This enables you to vacuum

leaves, wood chips, etc

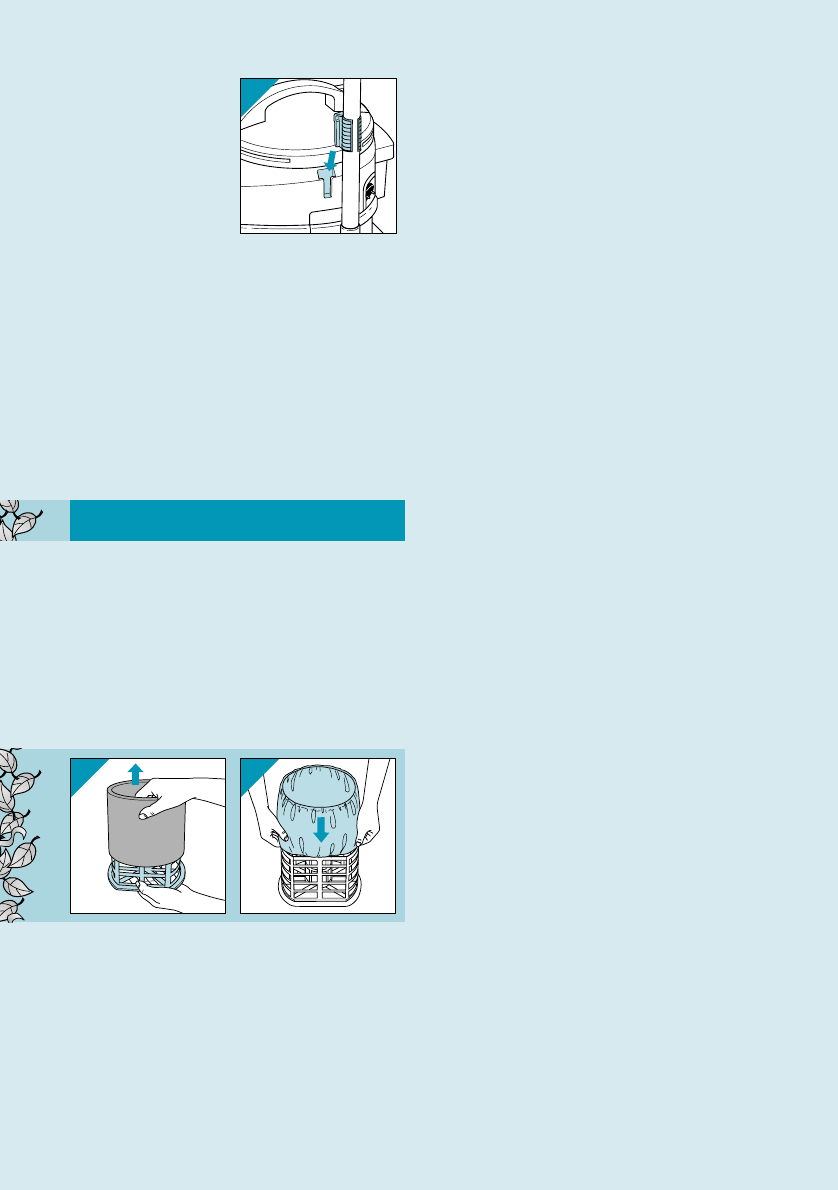

Fabric filter (type nr. HR 6944)

For vacuuming leaves, wood chips, shavings,

etc. it is advisable to place this filter instead

of the foam filter.

You can simply slide it onto the float unit

(fig. 88-89).

In this case, do not place a paper dustbag.

Optional extras:

88 89

Accessory

"Hobby" suction set

Dust bags type

"Athena"

Fabric filter

Micro filter

Shampoo

Parquet brush nozzle

Foam filter

"3-Actions" hard floors

adaptor

Upholstery nozzle

Diffusor

Window washer

Cotton dustbag

Application

Outdoors use,

workshed.

Paper dustbags

(2–layers) for normal

domestic dust.

(Dry use.)

Place on float unit.

(For vacuuming dry or

moist esp. coarser

material.)

Filters the exhaust air.

Add to water to clean

carpets.

Brushes hard floors

(parquet, synthetic,

etc.) while vacuuming

for extra thorough

cleaning. (Dry use.)

Place on float unit.

(Wet use.)

For cleaning hard

floors. (Wet use.)

For shampooing

furniture, tapistry, etc.

For wet use.

(Shampooing,

vacuuming liquid.)

For wiping and

cleaning windows and

flat surfaces.

For normal domestic

dust (dry use.)

Description

Set: 54 mm (2.1") Ø

suction hose and

tubes, plus special

nozzles.

Set: 4 dust bags+

1 motor protection

filter + 1 Micro filter.

2 filters (under type

number), or

1 filter (under service

number).

Set: 3 pcs.

1 bottle.

1 nozzle.

1 filter.

1 adaptor

1 nozzle

1 diffusor

1 window washer

1 dustbag

Type number

(service nr.)

HR 6955

HR 6947

(4822 015 70058)

HR 6944

(4822 466 93298)

HR 6932

(4822 015 70056)

HR 6965

(4822 390 80176)

HR 6943

(4822 480 40242)

HR 6982

(4822 479 70069)

4822 479 60116

4822 466 62588

HR 6986

HR 6983

Type numbers and Service numbers

(for ordering new and/or extra accessories)

Sommaire

page

Généralités

Important 19

Composition de l’appareil (illustrations) 20-21

Préparation du Triathlon 22

Nettoyage et entretien 29

Comment vous procurer les sacs poussière 30

Remplacez le filtre moteur 30

Remplacez le Micro-filtre 30

Comment vous procurer le liquide de nettoyage Philips 30

Remplacez le filtre à mousse 30

Rangement 30

Remplacez le cordon d’alimentation 31

Aspiration à sec

Montage des accessoires et utilisation 22

Installation d’un (nouveau) sac poussière 23

Retirez un sac (plein) 23

Conseils pour l’aspiration à sec 24

Aspiration de liquides (eau)

Montage des accessoires et utilisation 24

Shampouinage

Shampouinage des tapis 25

Trois techniques 27

(rafraîchir, nettoyez en profondeur et nettoyage extra)

Conseils pour le shampooing des tapis 27

Sols durs

Technique de shampouinage des sols durs 27

Vitres

Lavage des vitres 28

Meubles

Shampouinage des meubles et des tentures 29

Accessoires en option

Jeu d’accessoires Loisirs (*) 31

Filtre d’origine (**) 31

Français

Important

• Avant d’utiliser l’appareil, lisez

soigneusement ces instructions en

vous aidant des illustrations.

• Avant l’aspiration de liquides ou le

shampouinage n’oubliez pas de :

- retirez le Micro-filtre et le sac

poussière en papier

- placez le diffuseur rouge et le

flotteur dans la cuve

• Avant de brancher l’appareil pour la

première fois, vérifiez que la tension

indiquée sur la plaque signalétique

qui se trouve dans la cuve, sur le fond

du bloc moteur, correspond bien à la

tension de votre secteur.

• Assurez-vous que l’appareil est prêt à

l’emploi avant de brancher la fiche de

la prise murale. La prise et vos mains

doivent être sèches avant de brancher

ou de débrancher l’appareil.

• Débranchez toujours l’appareil

- quand il ne fonctionne pas

correctement

- avant de le nettoyer

- avant d’ouvrir la cuve.

• Avec les sacs à poussière en papier

(type “Athena” HR 6947, référence

4822 015 70068, pour la poussière

normale) ou le filtre d’origine (**) (type

HR 6944, référence 4822 466 93298

pour des matières plus grosses),

utilisez l’appareil uniquement pour

l’aspiration à sec.

• N’aspirez des cendres (de cendrier ou

de cheminée) que si elles sont

entièrement froides.

• N'aspirez jamais de liquides

inflammables ou explosifs tels que

essence, térébenthine, gasoil, pétrole.

N’utilisez pas l’appareil dans des

endroits où se trouvent des vapeurs

explosives (vapeurs d’essence ou de

détergents).

• Les pores du sac poussière peuvent

se boucher en aspirant des cendres,

du sable fin, de la chaux, du ciment et

autres substances similaires. Dans ce

cas, remplacez le sac poussière même

s’il n’est pas encore plein.

• Utilisez uniquement les sacs

poussière spéciaux Philips (type

“Athena”) que vous pouvez vous

procurer chez votre revendeur Philips.

• N’utilisez jamais l’appareil sans le

filtre moteur.

• Ne plongez jamais le bloc moteur

dans l’eau.

• La cuve peut être nettoyée avec un

chiffon humide.

• N’orientez jamais le jet de

shampooing sur des fiches, des

prises ou des appareils électriques.

• Ne mettez la pompe en marche que si

le réservoir de shampooing a été

rempli et remis en place et que les

deux tuyaux à shampooing sont

installés. Arrêtez la pompe dès que le

réservoir est vide. En effet, la marche

à sec pourrait endommager la pompe.

• Rangez l’appareil et le liquide de

nettoyage hors de portée des enfants.

• Après l’utilisation, arrêtez toujours

l’appareil et débranchez la fiche de la

prise murale.

• Veillez à toujours vider, nettoyer et

sécher la cuve immédiatement après

l’aspiration de liquides ou le

shampouinage. Ensuite, aspirer de

l’air pendant quelques minutes pour

sécher l’intérieur du tuyau et des

tubes (pour éviter que l’appareil ne

dégage de mauvaises odeurs au

cours de la prochaine utilisation et

que le sac poussière en papier ne soit

mouillé).

• N'exposez jamais l'appareil à une

température inférieure à 0°C car celui-

ci peut geler.

• Pour prolonger la durée de vie de

l’appareil, la pompe à shampooing

doit être nettoyée une fois par an avec

un mélange d’eau et de vinaigre blanc.

Reportez-vous aux instructions du

paragraphe “Nettoyage et entretien”.

- Les matières plastiques recyclables sont marquées.

- L’emballage, fabriqué en carton recyclé, est entièrement recyclable. f



Cuve Contenu: 17 litres au maximum de poussières;

10 litres de poussières (sac poussières “Athena”);

9 litres de liquides (avec unité flotteur)

Bloc moteur

Sac poussières (papier; type

“Athena” HR 6947).

Placer avant aspiration à sec

et retirer avant toute utilisation

humide.

Point de

raccordement du tuyau

Poignée

Enrouleur de cordon

(appuyer)

Filtre “Micro”

(filtre électrostatique de

sortie d’air; placer en cas

d’aspiration à sec; retirer

avant toute utilisation

humide)

Tubes d’aspiration

(inox, adapté à l'aspiration à

sec et de liquides)

Contrôle de puis-

sance d’aspiration

mécanique (tourner)

1= maximum

O= minimum

Clip

(pour ac-crocher

le tuyau après le

travail)

Attaches

(fixation du bloc moteur)

Compartiment pour

le petit suceur et le

bec long

Cordon

d’alimentation

(tirer)

Interrupteur

marche/arrêt du

moteur (appuyer)

Tuyau d’aspiration

(flexible)

Suceur 2 positions pour

moquettes et sols durs

(uniquement pour

l’aspiration à sec) (fig. 2).

Brosse sortie: pour sols

durs (bois, carrelages,

céramiques, pierre

naturelle, linoléum, etc.)

Brosse rentrée: pour sols

doux (moquettes, tapis).

Bec long (fig. 4) pour

les ouvertures étroites.

Pour l’aspiration à sec

et de liquides.

Petit suceur

avec deux collecteurs

(rouges) de peluches

(fig. 3).

Surtout pour l’aspira-

tion de meubles,

rideaux, tapisserie.

Uniquement pour

l’aspiration à sec.

Crochet pour

tuyau

utilisation à sec

Suceur shampooing

double injection avec

accessoire "3-Actions"

supplémentaire(clic)

pour surfaces dures

(brosse, éponge, essuie-

glace) (fig. 6).

Pour l’aspiration de

liquides aussi bien que

le shampooinage.

Petit suceur pour l’usa-

ge humide: aspiration de

liquides, shampooinage

des meubles, ...

Clips pour fixer le

tuyau shampooing

au tuyau d’aspira-

tion et aux tubes

rallonge

Liquide de nettoyage

Philips HR 6965

Filtre moteur

Unité flotteuravec

filtre mousse

(Placer avant toute

utilisation humide:

protège le moteur contre

l’eau.)

Régleur de débit de

shampooing (gâchette)

(fixer; tirer la gâchette

pour appliquer le

shampooing.)

Points de fixation

des tubes

shampooing

Tubes

shampooing

Tube

shampooing

Réservoir de sham-

pooing (3 litres)

Pompe de shampooing

interrupteur

marche/arrêt

(appuyer) avec lampe

témoin

Diffuseur

Mettez-le en place

avant tout usage

humide: aspiration de

liquides aussi bien que

de shampooing.

Retirez-le avant tout

usage à sec.

Lave-vitre

pour laver vitres et

surfaces plates

humide & shampooinage

Généralités

• Montage du tuyau : introduire l’embout du

tuyau dans le point de raccordement en

tournant légèrement (fig.7).

Démontage du tuyau: retirez l’embout du

point de raccordement en tournant

légèrement (fig.8).

• Montage des tubes

rallonges et des

suceurs :

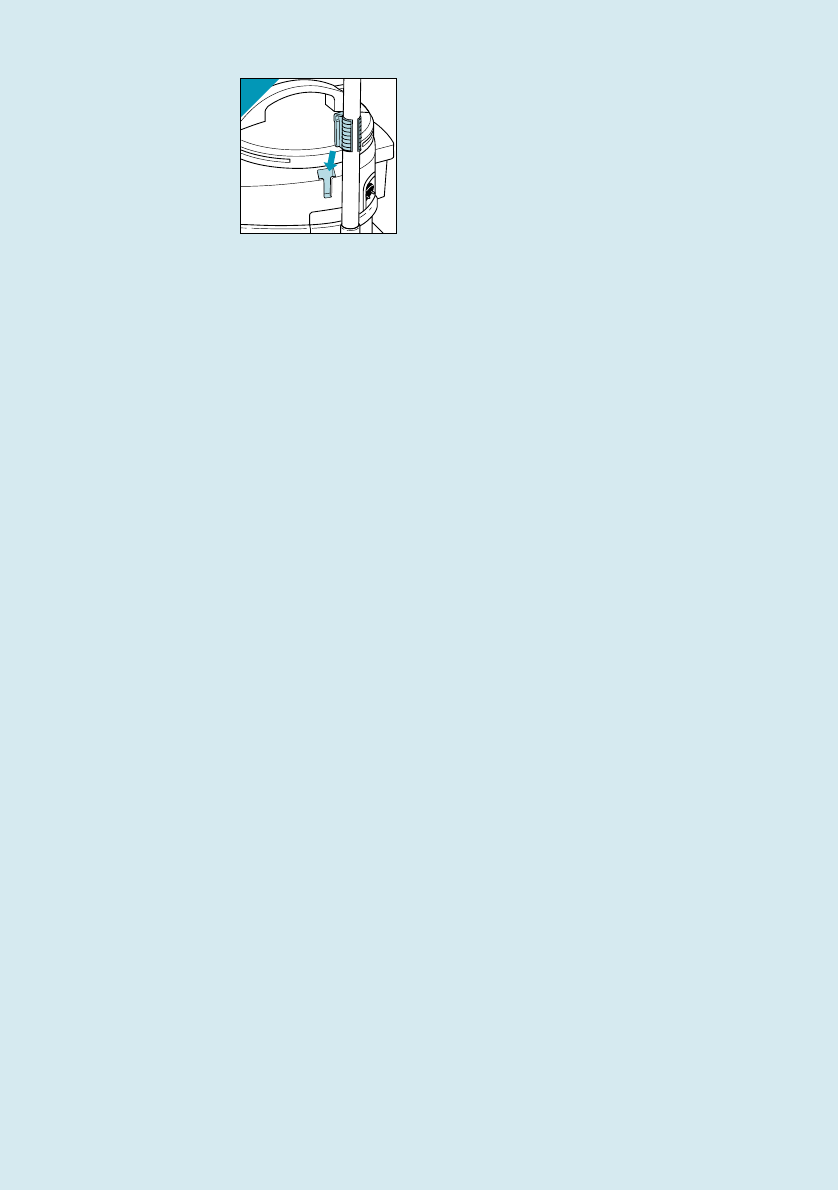

Appuyez sur le

bouton ressort et

introduire la partie

étroite dans la partie

large. Le bouton doit

sortir de l’orifice

(fig.9).

Démontage:

appuyez sur le bouton et détachez les

accessoires en les écartant.

•Préparez l’appareil pour l’aspiration à sec,

l’aspiration de liquides ou le shampouinage.

Avant la première mise en service :

ouvrez la cuve, retirez et replacez le sac

poussière à titre d’essai (***). (Avant toute

aspiration à sec, placez le sac poussière)

Retirez l’unité flotteur et le diffuseur.

Placez le sac poussière en papier et le

Micro-filtre.

- Débranchez l’appareil.

- Détachez les attaches (fig.10)

- A l’aide de la poignée, soulevez le bloc

moteur hors de la cuve (fig.11)

- Retirez l’unité flotteur (fig.12)

- Retirez le diffuseur (fig.13)

- Détachez le tube shampooing en tournant

dans le sens des aiguilles d’une montre (1)

puis tirez (2) (fig.14)

- Retirez le réservoir de shampooing (fig.15).

Aspiration à sec

10 11

12 13

Préparation du Triathlon

Installation d’un (nouveau) sac poussière

- Appuyez sur la languette rouge pour placer

le sac sur son support (fig.16).

- Insérez d’abord le bord inférieur de la

plaque de carton (1) et placez ensuite le

bord supérieur (2) (fig.17). Le carton doit

être plaqué sur le support, les deux saillies

dirigées vers le bas.

- Placez le sac et son support sur les deux

rebords situés dans la cuve (fig.18).

Retirer un sac (plein)

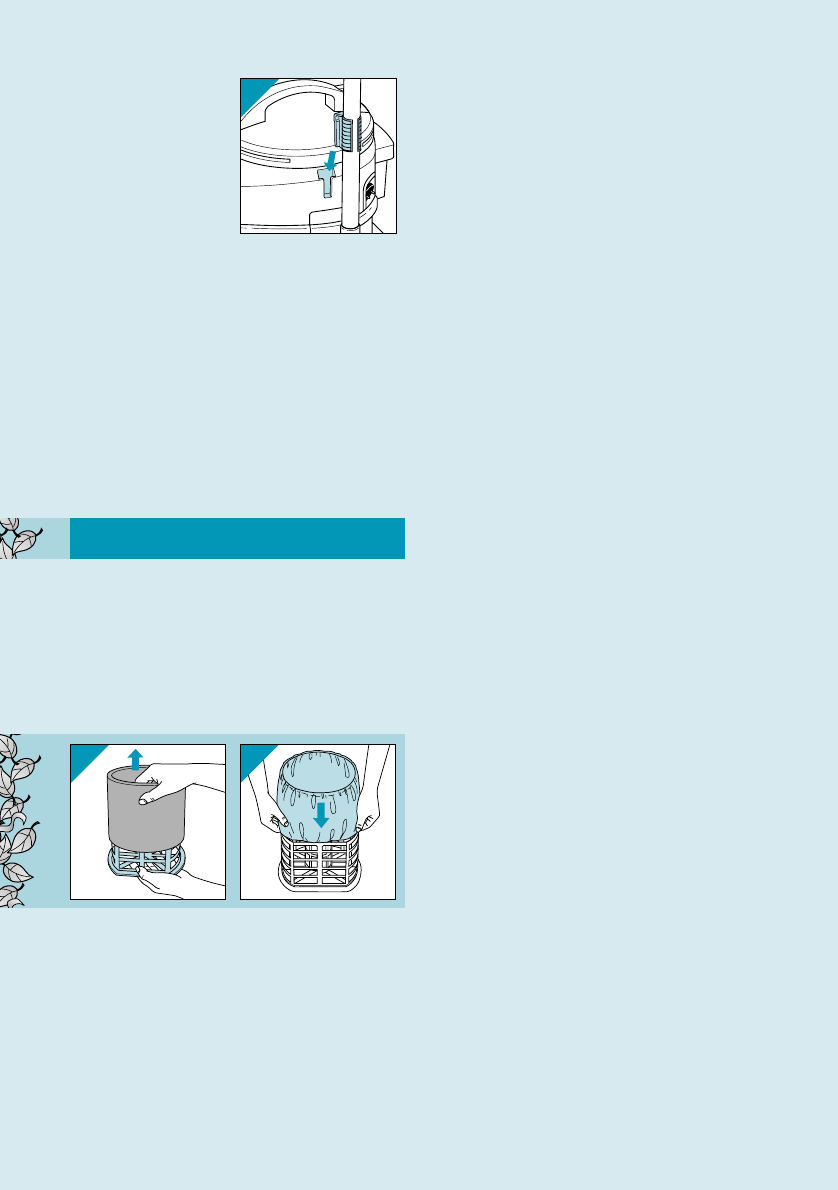

- A l’aide des poignées, soulevez le sac et

son support hors de la cuve (fig.19).

- Appuyez sur la languette rouge pour

détacher la plaque de carton (fig.20)

- Jetez le sac usagé (fig.21) et placez un

nouveau sac.

Si vous utilisez un sac en coton (fourni dans

certains pays) :

- Placez le sac poussière au-dessus d’une

poubelle (fig. 22)

- Faire coulisser la glissière sur le côté

(fig. 23).

- Videz le contenu du sac dans la poubelle

(fig.24).

- Refermez le sac avec la glissière et

replacez le sac dans la cuve (fig.25).

- Replacez le bloc moteur et appuyez sur les

attaches jusqu’au déclic pour les refermer

(fig. 26).

- Replacez le Micro-filtre (fig. 27).

- Déroulez le cordon d’alimentation et bran-

chez la fiche dans la prise murale (fig. 28).

- Mettre l’appareil en marche (fig. 29).

26 27

28 29

18 19

20 21

22 23

24 25

16 17

Conseils pour l’aspiration à sec

• Le suceur deux positions aspire sur toute

sa largeur, y compris sur ses côtés : il est

donc particulièrement adapté pour nettoyer

les plinthes, les meubles et les pas de

porte.

• Utilisez le bec long pour les espaces réduits

et les endroits difficilement accessibles.

• Le petit suceur se prête particulièrement à

l’aspiration sur les escaliers, les meubles

capitonnés et les rideaux.

• Les collecteurs de peluches permettent

d’aspirer les poils, cheveux et peluches les

plus tenaces. Il vous suffit de frotter d’avant

en arrière avec le suceur. Si besoin est,

enlevez à la main les peluches amassées

sur le suceur pour les aspirer.

• Chez votre revendeur Philips ou Centre

Service Agréé, vous pouvez vous procurer

des accessoires en option tels que le su-

ceur turbo (type HR 6974 ou HR 6974D,

référence 4822 479 50059) et le suceur

brosse à parquet (type HR 6943). Le suceur

turbo est idéal pour enlever les poils ainsi

que les poussières et les salissures profon-

dément incrustées. Le suceur brosse à par-

quet est particulièrement adapté pour les

surfaces dures (telles que parquets, carrela-

ges, sols en matière synthétique ou en

liège).

• Si vous utilisez un sac poussière en coton,

nous vous conseillons de laver le filtre

moteur une fois par an dans de l’eau tiède.

Le filtre doit être entièrement sec avant

d’être replacé dans l’appareil.

Retirez le sac poussière en papier et le

Micro-filtre.

Placez l’unité flotteur et le diffuseur.

- Débranchez l’appareil.

- Détachez les attaches (fig. 30).

- A l’aide de la poignée, soulevez le bloc

moteur hors de la cuve (fig. 31).

- Retirez le sac poussière (fig. 32).

- A l’aide de la poignée, placez l’unité flotteur

(fig. 33). Grâce à sa forme l’unité flotteur

peut uniquement se placer dans une seule

position.

- Placez le diffuseur (fig. 34 et 35).

(Attention: veillez à retirer le diffuseur avant

l’aspiration à sec).

- Replacez le bloc moteur et refermez les

attaches jusqu’au déclic (fig. 36).

- Retirez le Micro-filtre (fig. 37). Attention :

exposé à une trop forte humidité, le Micro-

filtre perd ses propriétés électrostatiques.

- Déroulez le cordon d’alimentation et bran-

chez la fiche dans la prise murale (fig. 38).

- Mettez l’appareil en marche (fig. 39).

30 31

Aspiration de liquides (eau)

38 39

36 37

34 35

32 33

• Par mesure de sécurité, la forme arrondie

du flotteur permet de bloquer le courant

d’air/d’eau lorsque la cuve est pleine

(fig. 40).

- Dans ce cas, videz la cuve (fig. 41) avant

de continuer.

• Attention : si vous aspirez de l’eau dans

un récipient en hauteur par rapport à

l’appareil (par exemple, une gouttière, un

réservoir) celui-ci fonctionnera

inévitablement comme un siphon. Par

conséquent, la

cuve peut être

trop pleine

(fig. 42).

Pour votre

sécurité, veillez à

ne pas dépasser

la contenance

maximale de la

cuve qui est de

9 litres.

A intervalles réguliers, retirez le suceur de

l’eau, arrêtez et débranchez l’appareil puis

vider la cuve.

Après l’aspiration de liquides :

- Arrêtez et débranchez l’appareil. Videz,

nettoyez et séchez la cuve. Aspirez de l’air

propre et sec pendant une ou deux minutes

pour sécher l’intérieur du tuyau et des

tubes.

Retirez le sac poussière en papier et le

Micro-filtre.

Placez l’unité flotteur, le diffuseur, le

réservoir rempli de shampooing, le suceur

double injection et le régulateur de débit

du shampooing.

- Préparez l’aspirateur comme indiqué dans

le paragraphe ci-dessus « Aspiration de

liquides (eau) »

- Remplissez le réservoir de shampooing

avec de l’eau froide (fig. 43).

- Ajoutez un bouchon doseur de liquide de

nettoyage pour 3 litres d’eau (fig. 44).

- Remettez le réservoir en place (fig. 45).

- Fixez le petit tuyau à shampooing sur le

point de raccordement de l’appareil. Insérez

le tuyau (1) puis tournez dans le sens con-

traire des aiguilles d’une montre (2) (fig.46).

- Fixez le régulateur de débit de shampooing

à la poignée du tuyau d’aspirateur (fig. 47

et 48).

Shampouinage des sols

MAX

9 Ltr.

43 44

45 46

47 48

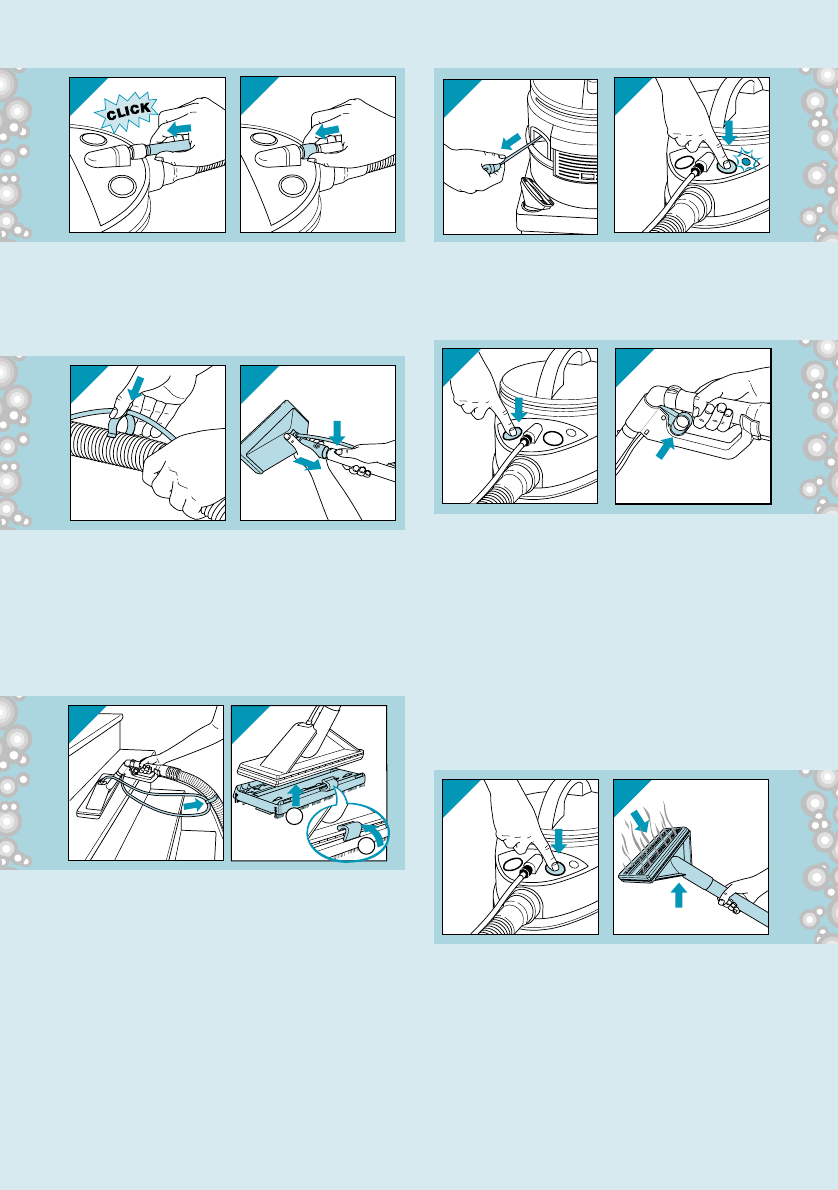

- Introduisez fermement, jusqu’au déclic,

l’embout du grand tuyau à shampooing

dans le point de raccordement de l’appareil

(fig.49)

Démontage : poussez l’anneau en direction

de l’appareil (fig.50)

- Attachez le grand tuyau à shampooing à

l’aide des bagues de fixation sur le tuyau

flexible et les tubes rallonges de l’aspirateur

(fig.51)

- Placez le suceur double injection (fig.52)

L’appareil est maintenant prêt à être utilisé

sur les tapis et les moquettes.

- Si vous désirez utiliser le suceur à la main

(par exemple pour nettoyer un escalier, des

meubles capitonnés ou des tentures) vous

pouvez le fixer directement sur le tuyau

flexible. Dans ce cas, il suffit de fixer la

partie excédentaire du tuyau à shampooing

à l’aide d’une bague de fixation (fig.53)

- Pour les sols durs (carreaux, carrelage,

pierre, linoléum) fixez l’adaptateur triple

action sur le suceur (fig.54). Ne pas oublier

de fermer l’attache pour qu’il soit bien fixé.

- Déroulez le cordon d’alimentation et bran-

chez la fiche dans la prise murale (fig. 55).

- Mettez d’abord la pompe en marche (fig.56)

puis le moteur (fig. 57).

- Appliquez le shampooing en appuyant sur

la gâchette de la poignée (fig. 58).

- Commencez à appliquer le shampooing à

l’endroit le plus éloigné de la porte et

progressez dans sa direction.

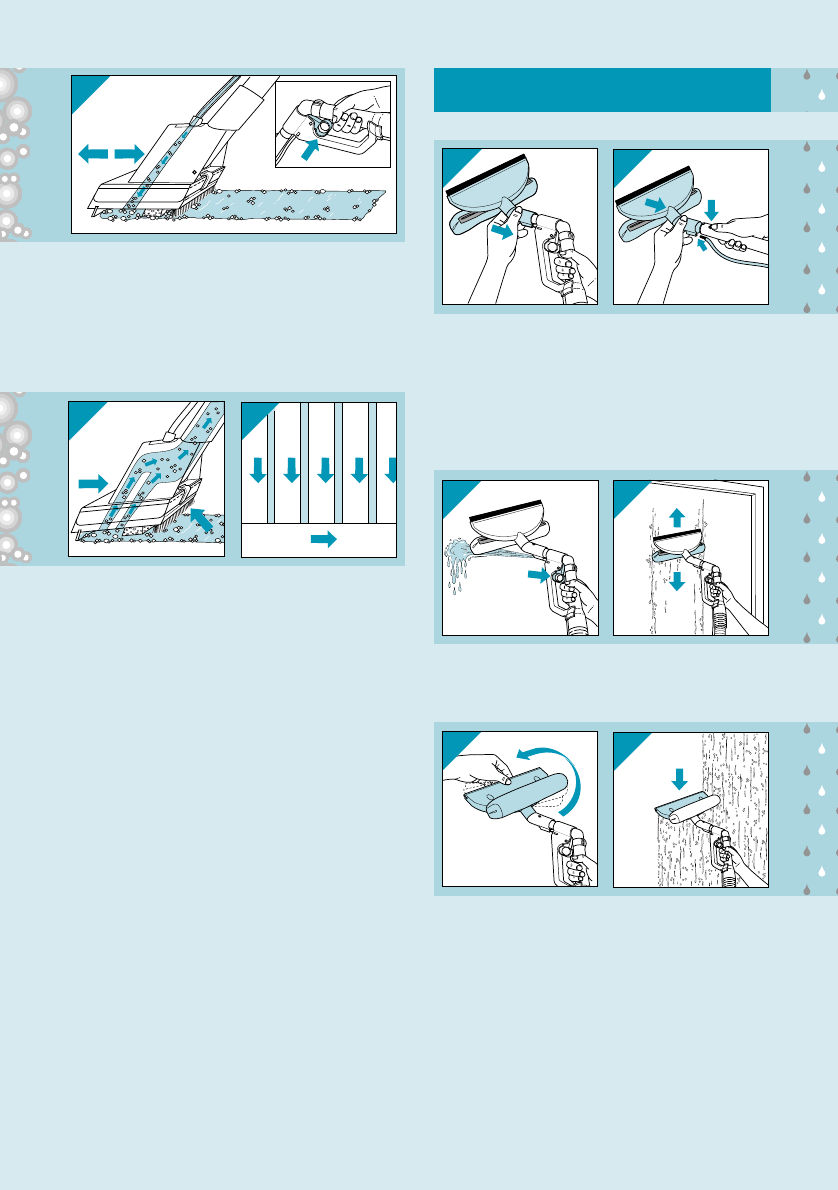

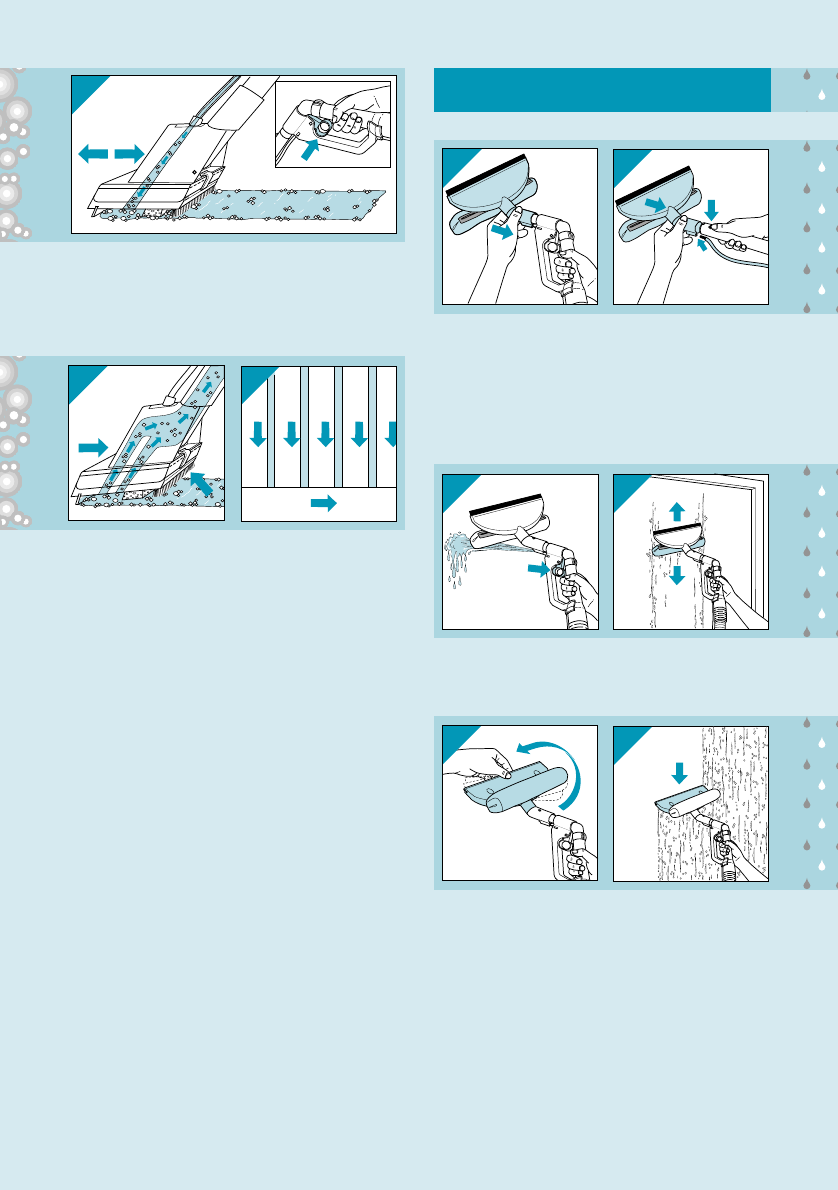

Travaillez par bandes successives sur toute

la surface. Commencez une nouvelle bande

en chevauchant légèrement la bande

précédente.

S’il reste des traces de liquide sur une ban-

de déjà nettoyée, vous pouvez les aspirer

par un nouveau passage de l’appareil, en

prenant soin de relâcher la gâchette !

- Après avoir appliqué le shampooing,

relâchez la gâchette et arrêtez la pompe

(fig. 59). Ne pas arrêter le moteur.

Soulevez et retournez le suceur et aspirez

uniquement de l’air pendant quelques

instants pour sécher l’intérieur du tuyau et

des tubes (fig. 60).

- Arrêtez le moteur.

49 50

51 52

59 60

Shampouinage des tapis: trois techniques

En fonction du degré de salissure, vous

pouvez choisir une de ces trois techniques de

shampouinage ou les combiner entre elles :

Rafraîchir

Si tout ou partie de votre tapis ne nécessite

qu’un léger nettoyage, vous n’avez pas

besoin d’utiliser beaucoup de shampooing. Il

vous suffira probablement d’appliquer le

shampooing lors du premier passage de

l’aspirateur puis de relâcher la gâchette et de

repasser sur la partie traitée sans appliquer

de shampooing.

Nettoyer en profondeur

Pour nettoyer en profondeur tout ou partie

d’un tapis très sale, passez le suceur à

plusieurs reprises sur la surface à nettoyer

tout en appliquant le shampooing.

Nettoyage extra

Pour un nettoyage encore plus en profondeur

(pour des surfaces extrêmement sales, des

tâches rebelles), arrêtez le moteur (fig.61)

mais laissez la pompe en marche.

Appliquez le shampooing à l’aide de la

gâchette. Laissez agir le shampooing

quelques minutes sur la partie concernée.

Ne pas appliquer trop de shampooing car

cela pourrait détériorer le tapis.

Conseils pour le shampouinage des tapis

• Ne shampouinez jamais des sols qui ne

résistent pas à l’eau (en cas de doute

demandez conseil à votre fournisseur).

• Ne shampouinez pas des tissus délicats, ni

des tapis tissés à la main, ni des tapis de

couleurs altérables.

• Testez l’inaltérabilité des couleurs de votre

tapis en versant un peu de liquide de

nettoyage sur un chiffon blanc puis en le

frottant sur une partie habituellement

cachée du tapis. Si la couleur ne déteint

pas sur le chiffon, le tapis peut, en principe,

être shampouiné. En revanche, si la couleur

déteint, le tapis ne doit absolument pas être

nettoyé avec le shampooing. En cas de

doute, consultez un spécialiste.

• Avant d’appliquer le shampooing sur votre

tapis, aspirez soigneusement toute sa

surface.

• Aérer bien la pièce pendant et après le

shampouinage pour permettre au tapis de

sécher plus rapidement.

• Le tapis doit être entièrement sec avant de

pouvoir marcher dessus : en général les

parties rafraîchies sèchent en une demi-

heure, tandis que les parties nettoyées en

profondeur doivent sécher pendant environ

2 heures.

(Bien sûr, le temps de séchage dépend de

la quantité de shampooing appliquée, de la

température, de l’humidité de l’air et de la

ventilation).

• Le suceur double injection et le bec long

sont transparents, ce qui vous permet de

vérifier la propreté de la surface nettoyée

grâce à la couleur du liquide aspiré.

• Après avoir vidé et nettoyé l’appareil,

séchez l’intérieur du tuyau et des tubes

rallonges en aspirant de l’air pendant une

minute. (fig.60).

Technique de shampouinage des sols

durs

L’adaptateur triple action pour sols durs, qui

se fixe sur le suceur double injection, est

équipé de trois éléments bien connus :

➀ une brosse (pour détacher les salissures

du sol) ;

➁une éponge (pour étaler et frictionner le

shampooing) ;

➂un essuie-glace (pour rassembler le

shampooing appliqué sur le sol avant de

l’aspirer).

• N'appliquez pas le shampooing sur des

bandes trop longues.

61 62

Sols durs

• Effectuez des mouvements de va et vient

assez courts (fig.63) comme avec tout autre

aspirateur. Normalement il suffit d’appliquer

le shampooing lorsque vous avancez

l’appareil.

• Pour sécher le sol, ramenez le suceur

lentement vers vous. Seul l’essuie-glace

doit toucher le sol. Ne pas appliquer de

shampooing (fig.64).

L’éponge humide laisse inévitablement une

légère trace d’eau, surtout sur les sols

irréguliers. Mais celle-ci s’évapore

rapidement.

• Pour ôter le shampooing plus efficacement,

reportez-vous à la figure 65. Vous pouvez

remarquer les bandes qui se superposent

et la dernière bande perpendiculaire aux

autres.

- Fixez le lave-vitre sur la poignée (fig. 66) ou

directement sur l’embout du tube rallonge

(fig. 67).

- Mettez d’abord la pompe en marche

(fig. 56) puis le moteur (fig. 57).

- Vaporisez le liquide de nettoyage sur la

vitre en appuyant sur la gâchette (fig. 68) et

lavez la vitre (fig. 69).

- Placez le lave-vitre en position sèche-vitre

(fig. 70) puis séchez la vitre de bas en haut

(fig. 71).

Les éclaboussures sont réduites au

minimum grâce au système de vaporisation

très efficace et à la grande puissance

d’aspiration du Triathlon.

• Cet accessoire est particulièrement adapté

au lavage des vitres et des surfaces plates.

• Vous pouvez laver les vitres avec votre

liquide de nettoyage habituel ou avec un

peu d’alcool dilué dans de l’eau (1 volume

d’alcool pour 9 volumes d’eau).

64 65

12345

Lavage des vitres

66 67

68 69

70 71

Shampouinage des meubles et des ten-

tures

- Fixez le bec long directement sur la

poignée (fig. 72).

• Le bec long est particulièrement adapté au

shampouinage des meubles, tentures,

rideaux, etc. (fig. 73).

- Arrêtez l’appareil et débranchez la fiche de

la prise murale.

- Tous les éléments de l’appareils, y compris

la cuve, peuvent être nettoyés avec un

chiffon humide et, au besoin, un peu de

détergent. Assurez-vous que le bloc moteur

n’entre pas en contact avec l’eau.

- Rincez l’unité flotteur et le filtre à mousse

(fig. 74). Pour prolonger la durée de vie du

filtre à mousse, il est conseillé de le retirer

délicatement de

l’unité flotteur (fig.

75) et de le rincer

séparément à la

main (fig. 76).

Attention : le filtre à

mousse peut être

légèrement pressé

mais pas essoré.

- Le filtre moteur peut également être retiré

(fig. 77) puis rincé (fig. 78). Surtout ne pas

oublier de replacer le filtre moteur dans

l’appareil !

- Rincez le suceur double injection (fig. 79). Il

est possible de détacher l’adaptateur pour

sols durs (fig. 80) et de le laver

séparément.

Remplissez le réservoir de shampooing

avec de l’eau tiède. Actionnez la pompe et

videz l’eau dans un évier ou un lavabo

grâce aux deux tuyaux à shampooing.

Cette vidange du réservoir évite au

shampooing de se cristalliser à l’intérieur

des tuyaux.

• Pour prolonger la durée de vie de la pompe

à shampooing, celle-ci doit être nettoyée

avec un mélange d’eau et de vinaigre blanc

une fois par an.

- Versez 1 litre de vinaigre blanc dans le

réservoir de shampooing et le remplir d’eau

tiède.

- Faites fonctionner la pompe en mode

shampouinage jusqu’à ce que le réservoir

soit vide. Recueillez la solution à base de

vinaigre dans un seau.

- Répétez cette procédure avec 1 litre d’eau

propre pour rincer les traces de vinaigre.

Nettoyage et entretien

Meubles

72 73

74 75

77 78

79 80

Comment vous procurer les sacs

poussière

Sacs en papier

Vous pouvez vous procurer les sacs

poussière en papier (par paquet de 4 sacs

type « Athena ») chez votre revendeur Philips

sous le type HR 6947 ou la référence 4822

015 70058.

Remarque : un nouveau filtre moteur et un

nouveau Micro-filtre vous sont offerts dans

chaque paquet de sacs poussière Philips.

Sacs en coton

Au lieu des sacs en papier vous pouvez

utilisez le sac en coton (type HR6983) fourni

dans certains pays. Ce sac se vide et s’utilise

plusieurs fois (voir le paragraphe « Retirez un

sac (plein) »).

Pour remplacer un sac en coton, suivez

simplement les mêmes instructions que pour

le sac en papier.

Remplacer le filtre

moteur

Remplacez le filtre

moteur (fig.81)

lorsque vous entamez

un nouveau paquet

de sacs poussière.

N’utilisez jamais

l’appareil sans filtre

moteur.

Remplacer le Micro-filtre

Pendant l’aspiration à sec, le Micro-filtre

électrostatique purifie l’air qui sort de

l’appareil en retenant les minuscules

particules de poussière.

L’efficacité du filtre diminue avec le temps.

En général, il suffit de remplacer le Micro-

filtre (fig.82 et 83) lorsque vous entamez un

nouveau paquet de sacs poussière.

L’indicateur situé sur

le support du Micro-

filtre reste blanc.

Si le filtre devient

nettement gris (fig.84)

vous pouvez décider

de le remplacer plus

tôt. Il est

recommandé de

remplacer le filtre plus

souvent, en cas d’affection des voies

respiratoires ou d’allergie (au pollen, à la

poussière).

A cet effet, vous pouvez vous procurer des

Micro-filtres chez votre revendeur Philips

sous le type HR 6932 ou la référence

4822 015 70056.

Comment vous procurer le liquide de

nettoyage Philips

Vous pouvez vous procurer le liquide de

nettoyage chez votre revendeur Philips sous

le type HR 6965 ou la référence

4822 390 80176.

Remplacer le filtre à mousse

Remplacez le filtre à mousse s’il est

endommagé ou extrêmement sale. Vous

pouvez vous procurer un nouveau filtre à

mousse chez votre revendeur Philips sous la

référence 4822 480 40242.

Rangement

Arrêtez l’appareil.

Débranchez la fiche de la prise murale.

Appuyez sur le bouton enrouleur de cordon ;

le cordon est automatiquement enroulé dans

l’appareil (fig. 85).

Rangez les petits suceurs comme indiqué

figure 86.

- Le tube rallonge

peut se fixer dans

l’accroche-tube

(fig. 87).

Attention : pour

éviter d’endom-

mager l’appareil

lorsqu’il est tiré ou

heurté violemment,

le tube, ou même

l’accroche-tube, peut se détacher. Dans ce

cas, il vous suffit de replacer le tube ou

l’accroche-tube.

Remplacer le cordon d’alimentation

Si le cordon d’alimentation est endommagé, il

doit impérativement être remplacé par un

revendeur Philips ou un Centre Service

Agréé car des équipements et des

composants spécifiques sont exigés.

Jeu d’accessoires Loisirs

(type HR6955)

Pour des travaux plus importants (extérieur,

atelier, loisir) vous pouvez vous procurer, en

option, un jeu d’accessoires (tuyau, tubes,

suceurs) de 54 mm de diamètre pour vous

permettre d’aspirer des feuilles, des éclats de

bois, etc.

Filtre d’origine (type HR 6944)

Pour aspirer des feuilles, des éclats de bois,

des copeaux, etc. il est recommandé de

remplacer le filtre à mousse par ce filtre.

Glissez-le simplement sur l’unité flotteur

(fig.88 et 89).

Dans ce cas, ne placez pas de sac poussière

en papier.

Accessoires en option

88 89

Accessoire

Jeu d’accessoires

“Hobby”

Sacs poussières

"Athena"

Filtre permanent

Micro-filtre

Liquide de nettoyage

Suceur brosse à

parquet

Filtre mousse

Accessoire "3-Actions"

Petit suceur

Diffuseur

Lave-vitre

Sac poussière en

coton

Application

A l’extérieur ou dans

l’atelier

Sac en papier (double)

pour les poussières de

maison. (Aspiration à

sec.)

Glisser sur l’ensemble

flotteur. (Pour aspirer

des matériaux grosses

secs et humides )

Filtre de sortie d’air

Rajouter à l’eau afin de

faire le shampooing

pour tapis

Brossage de sols durs

(bois, carrelages, etc.)

pour un nettoyage plus

intensif (Aspiration à

sec.)

Pour l’unité flotteur

Pour nettoyer des

surfaces dures.

Pour l’aspiration de

liquides aussi bien que

le shampooinage.

Pour l’usage humide:

aspiration des liquides,

shampooinage des

meubles, ...

Tout usage humide:

aspiration de liquide

aussi bien que de

shampooing.

Pour laver vitres et

surfaces plates

Pour utilisation domes-

tique normale

(aspiration à sec)

Description

Jeu: 54 mm Ø tuyau

et tubes, avec

suceurs assortis

Paquet: 4 sacs +

1 filtre moteur

+ 1 filtre mousse

(2 filtres (sous numéro

de service), ou

1 filtre (sous numéro

de service)

Paquet: 3 pièces

1 bouteille

1 suceur

1 filtre

1 adapteur

1 suceur

1 diffuseur

1 lave-vitre

1 sac à poussière

Numéro de type

(no. de service)

HR 6955

HR 6947

(4822 015 70058)

HR 6944

(4822 466 93298)

HR 6932

(4822 015 70056)

HR 6965

(4822 390 80176)

HR 6943

(4822 480 40242)

HR 6982

(4822 479 70069)

4822 479 60116

4822 466 62588

HR 6986

HR 6983

Numéros de type et de service (pour commander des accessoires)

Inhalt

Seite

ALLGEMEINES

Wichtig 34

Geräteteile - Übersichtszeichnung 35-36

Vorbereitung zum Gebrauch des Triathlon 37

Reinigung und Wartung 44

Staubbeutel wechseln 45

Motorschutzfilter wechseln 45

Mikrofilter wechseln 45

Neue Reinigungsflüssigkeit 45

Neue Schaumstoff-Filter 45

Aufbewahrung des Geräts 45

Ersatz des Netzkabels 46

TROCKENANWENDUNG

Vorbereitung zum Gebrauch 37

Einsetzen des (leeren) Staubbeutels 38

Entnahme des (vollen) Staubbeutels 38

Hinweise zur Trockenanwendung 39

NASSANWENDUNG

Vorbereitung zum Gebrauch 39

BÖDEN SHAMPOONIEREN

- Teppichböden

Vorbereitung zum Gebrauch 40

Drei Verfahren 42

(Auffrischen, Tiefenreinigung, besonders gründliche Reinigung)

Hinweise zum Shampoonieren von Teppichen 42

- Hartfußböden 42

- Polster shampoonieren 44

- Fensterputzen 43

SONDERZUBEHÖR

"Hobby" Saugzubehör 46

Textilfilter 46

Deutsch

WICHTIG

• Lesen Sie diese Gebrauchsanwei-

sung sorgfältig durch, und sehen Sie

sich dabei die Abbildungen an, bevor

Sie das Gerät zum ersten Mal

gebrauchen.

• Vergessen Sie niemals, vor der

Naßanwendung (d.h. Naßsaugen oder

Shampoonieren) ...

- den Mikrofilter und den Staubbeutel

herauszunehmen sowie

- den roten Diffusor und die

Schwimmer-Einheit einzusetzen.

• Prüfen Sie, bevor Sie das Gerät in

Betrieb nehmen, ob die auf dem

Typenschild angegebene Spannung

mit der örtlichen Netzspannung

übereinstimmt. Das Typenschild

befindet sich in der Staubkammer,

unter dem Motorgehäuse.

• Stecken Sie den Stecker erst dann in

die Steckdose, wenn das Gerät voll

gebrauchsfertig ist. Vergewissern Sie

sich, daß Ihre Hände und der

Netzstecker völlig trocken sind, wenn

Sie den Stecker einstecken oder

ziehen.

• Ziehen Sie den Stecker stets aus der

Steckdose, ...

- wenn das Gerät nicht ordentlich

funktioniert,

- bevor Sie das Gerät reinigen,

- bevor Sie die Staubkammer öffnen.

• Saugen Sie nur trockenes Material

auf, wenn Sie den Staubbeutel

eingesetzt haben. Verwenden Sie

Philips Papier-Staubbeutel (Type

"Athena" HR 6947, Service Nr.

4822 015 70058) für normalen Staub

oder den Textil-Staubbeutel (Type

HR 6944, Service Nr. 4822 466 93298)

für grobes Material.

• Saugen Sie Asche (aus Aschen-

bechern und Feuerstellen) erst dann

auf, wenn sie völlig ausgekühlt ist.

• Saugen Sie niemals Benzin, Terpen-

tin, Treibstoff, Petroleum oder andere

brennbare bzw. explosive Flüssig-

keiten auf. Verwenden Sie das Gerät

nicht in Räumen mit explosiven

Dämpfen, z.B. von Treibstoff,

Lösungsmitteln und Verdünnern.

• Wenn Sie Asche, feinen Sand, Kalk,

Zementstaub u.dgl. aufsaugen, kön-

nen die Poren des Staubbeutels ver-

stopft werden. Dadurch wird der

Luftdurchgang behindert. Der Staub-

beutel muß dann gewechselt werden,

auch wenn er kaum gefüllt ist.

• Verwenden Sie zum Auswechseln nur

die speziellen Staubbeutel Type

"Athena" aus Papier oder den Textil-

Staubbeutel, siehe oben.

• Verwenden Sie das Gerät niemals

ohne den Motorschutzfilter.

• Tauchen Sie das Motorgehäuse nie in

Wasser.

• Die Staubkammer kann mit einem

feuchten Tuch gereinigt werden.

• Richten Sie den Shampoo-Strahl

nicht auf Steckdosen, Elektrogeräte

oder andere stromführende Teile.

• Schalten Sie die Pumpe nur dann ein,

wenn der volle Shampoo-Behälter

eingesetzt ist und die beiden Sham-

poo-Schläuche angeschlossen sind.

Schalten Sie das Gerät sofort aus,

wenn der Shampoo-Behälter leer ist.

Die leerlaufende Pumpe kann sonst

beschädigt werden!

• Halten Sie das Gerät und die Reini-

gungsflüssigkeit von Kindern fern.

• Schalten Sie nach Gebrauch stets

das Gerät aus, und ziehen Sie den

Stecker aus der Steckdose.

• Leeren, reinigen und trocknen Sie die

Staubkammer stets sofort nach einer

Naßanwendung. Lassen Sie das

Gerät dann einige Minuten Luft

ansaugen, damit alle Schläuche und

Rohre innen trocknen. Auf diese

Weise vermeiden Sie, daß beim

nächsten Gebrauch ein

unangenehmer Geruch entsteht und

der Staubbeutel aus Papier aufweicht.

• Schützen Sie das Gerät und die

Reinigungsflüssigkeit vor Frost,

indem sie beides nicht bei Tempera-

turen unter 0° C aufbewahren.

• Reinigen Sie die Shampoo-Pumpe

einmal jährlich mit verdünnntem

Haushaltsessig. Sie erhöhen damit

die Nutzungsdauer des Geräts. - Vgl.

den Abschnitt "Reinigung und

Wartung".

• Die Kunststoffe am Gerät sind gekennzeichnet, um ihre Wiederverwendung zu

ermöglichen.

• Die Verpackung besteht aus Altmaterial und ist völlig wiederverwertbar. f



Auffangkammer, max. Fassungsvermögen: 17 Liter trocken;

mit Staubbeutel “Athena” 10 Liter;

bei Naßanwendung (mit Schwimmer-Einheit) 9 Liter.

Motorgehäuse

Staubbeutel aus Papier

(Type “Athena” HR 6947) zur

Trockenanwendung;

bei Naßanwendung zu

entfernen.

Stutzen für den

Saugschlauch

Griff

Kabelaufwicklung (Drücken)

Microfilter, elektrostatischer

Filter, der kleine Partikel aus

der Abluft entfernt. Er kann

bei Trockenanwendung

eingesetzt werden, muß aber

vor jeder Naßanwendung

entfernt werden.

Saugrohre aus Edelstahl

(für Naß- und Trocken-

anwendung geeignet)

Mechanische

Saugleistungskontroll

e(Drehen):

1 = Maximum

O= Minimum

Rohrhalter, zur

Aufnahme des

Rohrhaken nach

Gebrauch

Klammern zum Verriegeln

und Entriegeln des

Motorgehäuses

Aussparungen für

die kleine Düse und

die Fugendüse

Netzkabel,

herauszuziehen

Ein-/Aus-schalter

für den Motor

(Drücken)

Saugschlauch, biegsam

Umschaltbare Düse für

Textil- und Hartfußboden

nur für Trockenanwendung

(Abb. 2).

Bürste ausgefahren: für

Hartfußboden (Holz,

Fliesen, Stein, Kunststoff);

Bürste eingefahren: für

textile Böden (Auslegware,

Brücken, Teppiche).

Fugendüse (Abb. 4) für

schmale Fugen. Für

Trocken- und

Naßanwendung.

Kleine Düse mit zwei

roten Flusenfängern

(Abb. 3), besonders

geeignet für Möbel,

Gardinen, Wand-

bespannung. Nur zur

Trockenanwendung.

Rohrhaken

Trocken-anwendung

Shampoo-Düse mit

doppelter Einspritzung,

Aufklemmechanismus

und

“3-Actions” Hartboden-

Adapter (Bürste,

Schwamm und Gummi-

schrubber) für Naß-

anwendung zum Naß-

saugen und Shampo-

nieren (Abb. 6).

Polsterdüse für

Naßanwendung

(Naßsaugen und

Shamponieren)

Klemmen zur

Befestigung des

Shampoo-Schlauchs

an Saugschlauch

und -rohren

Philips Reinigungs-

flüssigkeit HR 6965

Motorschutzfilter

Schwimmer-Einheit,

mit Schaumstoffilter

zum Schutz des

Motors bei

Naßanwendung.

Shampoo-Regler

(anzuklemmen) Hahn

anziehen, um Shampoo

aufzutragen.

Stutzen für

Shampoo-

Schlauch

Shampoo-

Schläuche

Shampoo-

Schlauch

Shampoo-Behälter

(3 Liter)

Ein-/Ausschalter für

die Shampoo-Pumpe

(Druckschalter)

mit Kontrollampe

Diffusor, einzusetzen

vor Naßanwendung

(Naßsaugen und

Shamponieren); vor

Trockenanwendung

herauszunehmen

Fensterreiniger

zum Wischen und Putzen

von Fenstern und anderen

glatten Oberflächen.

Naßanwendung und Shamponieren

Allgemein

• Schlauch anschließen: Stecken Sie das

Ende des Saugschlauches unter Drehen

fest in den Stutzen (Abb. 7).

Schlauch lösen: Ziehen Sie das Ende des

Saugschlauches unter Drehen aus dem

Stutzen (Abb. 8).

• Rohre und Düsen

anschließen:

Drücken Sie den

Federknopf ein und

stecken Sie das

engere Teil in das

weitere. Der

Federknopf muß in

dem Loch des

anderen Teiles

einrasten (Abb. 9).

Rohre und Düsen lösen: Drücken Sie den

Federknopf ein, und ziehen sie die beiden

Teile auseinander.

•Bereiten Sie dann das Gerät zum

Staubsaugen, Naßsaugen oder

Shamponieren vor.

Vor dem ersten Gebrauch: Staubkammer

öffnen und Staubbeutelhalter

herausnehmen.

Bei Trockenanwendung einen Staubbeutel

anbringen und einsetzen.

Schwimmer-Einheit und Diffusor

herausnehmen.

Mikrofilter und Staubbeutel einsetzen.

- Ziehen Sie den Stecker aus der Steckdose.

- Lösen Sie die Klammern (Abb. 10).

- Nehmen Sie das Motorgehäuse am Griff

von der Staubkammer ab (Abb. 11).

- Nehmen Sie die Schwimmer-Einheit heraus

(Abb. 12).

- Nehmen Sie den Diffusor heraus (Abb. 13).

- Drehen Sie den Shampoo-Schlauch im

Uhrzeigersinn vom Motorgehäuse ab

(Abb. 14, 1), und ziehen Sie ihn heraus

(Abb. 14, 2).

- Nehmen Sie den Shampoo-Behälter ab

(Abb. 15).

Vorbereitung zum Gebrauch des

Triathlon

TROCKENANWENDUNG (Staubsaugen)

10 11

12 13

Einsetzen des (leeren) Staubbeutels

- Halten Sie den roten Hebel eingedrückt,

und setzen Sie die Frontplatte aus Karton in

den Halter (Abb. 16).

- Setzen Sie den unteren Rand auf die Leiste

(Abb. 17, 1) und drücken Sie dann den

oberen Rand an (Abb. 17, 2).

- Achten Sie darauf, daß die beiden

vorstehenden Ecken an der Frontplatte

nach unten weisen und sie fest auf dem

Rand des Halters sitzt.

- Schieben Sie den Staubbeutel so in die

Staubkammer, daß der Halter auf den

beiden Schienen in der Staubkammer ruht

(Abb. 18).

Entnahme des (vollen) Staubbeutels

- Ziehen Sie den Staubbeutel und den Halter

an den Griffen aus der Staubkammer

(Abb. 19).

- Halten Sie den roten Hebel gedrückt, um

den Staubbeutel zu lösen (Abb. 20).

•Papier-Staubbeutel:

- Entsorgen Sie den alten Staubbeutel

(Abb. 21), und setzen Sie einen neuen ein.

•Textil-Staubbeutel:

- Halten Sie den Staubbeutel über einen

Mülleimer (Abb. 22).

- Schieben Sie die Verschlußschiene

seitwärts vom Staubbeutel (Abb. 23).

- Leeren Sie den Inhalt in den Mülleimer

(Abb. 24).

- Schieben Sie die Verschlußschiene wieder

auf den Staubbeutel (Abb. 25).

- Setzen Sie das Motorgehäuse an seinen

Platz zurück, und befestigen Sie die

Klammern ("Klick", Abb. 26).

- Setzen Sie den Mikrofilter ein (Abb. 27).

- Ziehen Sie das Kabel aus dem Gerät, und

stecken Sie den Stecker in die Steckdose

(Abb. 28).

- Schalten Sie das Gerät ein (Abb. 29).

26 27

28 29

18 19

20 21

22 23

24 25

16 17

Hinweise zur Trockenanwendung

• Die umschaltbare Düse saugt über ihre

volle Breite, und an den Seiten darüber

hinaus. Sie können also damit an den

Fußleisten, Möbeln und Schwellen entlang

saugen.

• Verwenden Sie die Fugendüse für schmale

Öffnungen und schwer erreichbare Stellen.

• Die kleine Düse ist besonders geeignet für

Treppen, Polstermöbel, Vorhänge u.s.w.

Mit den beiden Flusenfängern können auch

Flusen und (Tier-)Haare aufgenommen

werden. Bewegen Sie die Düse einige Male

vor und zurück. Nehmen Sie notfalls die

Flusen mit der Hand von der Düse und

lassen Sie sie einsaugen.

• Philips Turbo-Bürstendüsen (Type HR 6974

oder HR 6974D, Service Nr.

4822 479 50059) und eine Parkett-

Bürstendüse (Type HR 6943) sind bei

Ihrem Händler als Sonderzubehör erhältlich.

Die Turbo-Bürstendüse ist ideal, um (Tier-)

Haare und festgetretenen Staub und

Schmutz zu entfernen.

Die Parkett-Bürstendüse ist besonders für

Hartfußboden (Parkett, Fliesen, Kunststoff-

und Korkböden) geeignet.

• Wenn Sie einen Textil-Staubbeutel

verwenden, so ist es ratsam, ihn einmal

jährlich in handwarmem Wasser

auszuwaschen. Achten Sie darauf, daß der

Beutel völlig trocken ist, wenn Sie ihn

wieder in das Gerät einsetzen.

Herausnehmen: Staubbeutel und Mikro-

filter.

Einsetzen: Schwimmer-Einheit und

Diffusor.

- Ziehen Sie den Stecker aus der Steckdose.

- Lösen Sie die Klammern (Abb. 30).

- Nehmen Sie das Motorgehäuse am Griff

von der Staubkammer ab (Abb. 31).

- Nehmen Sie den Staubbeutel heraus

(Abb. 32).

- Fassen Sie die Schwimmer-Einheit am

Griff, und setzen Sie sie in die Staubkam-

mer ein (Abb. 33). Achten Sie auf den

richtigen Sitz: Durch die individuelle Form

läßt sich die Einheit nur in einer bestimmten

Stellung aufsetzen.

-Setzen Sie den Diffusor ein (Abb. 34-35).

Hinweis: Vergessen Sie nicht, den Diffusor

vor der Trockenanwendung wieder zu

entfernen.

- Setzen Sie das Motorgehäuse an seinen

Platz zurück, und befestigen Sie die

Klammern ("Klick") (Abb. 36).

- Nehmen Sie den Mikrofilter heraus

(Abb. 37).

Hinweis: Der Mikrofilter verliert seine

elektrostatische Wirkung, wenn er sehr

hoher Luftfeuchtigkeit ausgesetzt wird.

30 31

NASSANWENDUNG (Wasser aufsaugen)

36 37

34 35

32 33

- Ziehen Sie das Kabel aus dem Gerät und

stecken Sie den Stecker in die Steckdose

(Abb. 38).

- Schalten Sie das Gerät ein (Abb. 39).

• Der runde Schwimmer schließt die Luft- und

Wasserzufuhr ab, wenn die Staubkammer

voll ist (Abb. 40).

- Wenn Sie die Staubkammer geleert haben

(Abb. 41), können Sie weitersaugen.

• Vorsicht: Wenn

Sie Wasser aus

einem Behältnis

absaugen, das

höher steht als

das Gerät (z.B.

aus Dachrinnen

oder Zisternen),

wirkt das System

als Syphon, und

die Staubkammer kann überlaufen

(Abb. 42).

Achten Sie zu Ihrer persönlichen Sicher-

heit darauf, daß niemals mehr als 9 Liter

Wasser auf einmal aufgesaugt werden.

Nehmen Sie die Düse in regelmäßigen

Abständen aus dem Wasser. Schalten Sie

das Gerät aus. Ziehen Sie den Stecker aus

der Steckdose, und leeren Sie die

Staubkammer.

Nach dem Naßsaugen

- Schalten Sie das Gerät aus. Ziehen Sie den

Stecker aus der Steckdose. Leeren Sie die

Staubkammer und reinigen Sie sie gründ-

lich. Lassen Sie das Gerät einige Minuten

reine Luft ansaugen, damit die Rohre und

der Schlauch innen gut trocken werden.

Herausnehmen: Staubbeutel und Mikrofilter.

Einsetzen: Schwimmer-Einheit, gefüllten

Shampoo-Behälter, Shampoo-Düse und

Shampoo-Regler.

- Bereiten Sie das Gerät so vor, wie im

vorigen Abschnitt unter "Naßanwendung"

beschrieben.

- Füllen Sie den Shampoo-Behälter mit

kaltem Wasser (Abb. 43).

- Gießen Sie einen Meßbecher

Reinigungsflüssigkeit hinzu (Abb. 44).

Füllen Sie mit kaltem Wasser auf 3 Liter auf.

- Bringen Sie den Shampoo-Behälter am

Motorgehäuse an (Abb. 45).

- Befestigen Sie den kurzen Shampoo-

Schlauch am Motorgehäuse. Einstecken

(Abb. 46, 1) und entgegen dem

Uhrzeigersinn drehen (Abb. 46, 2).

- Schieben Sie den Shampoo-Regler fest in

den Griff des Shampoo-Schlauches

(Abb. 47 und 48).

BÖDEN SHAMPOONIEREN

MAX

9 Ltr.

38 39

43 44

45 46

47 48

- Stecken Sie das Ende des langen

Shampoo-Schlauches fest in den Anschluß

am Motorgehäuse ("Klick", Abb. 49).

Zum Abnehmen schieben Sie den Ring in

Richtung des Geräts (Abb. 50).

- Befestigen Sie den langen Shampoo-

Schlauch mit den Klammern am

Saugschlauch (Abb. 51).

- Bringen Sie die Shampoo-Düse an

(Abb. 52).

Das Gerät ist nun zum Reinigen von Textil-

Fußböden(Teppiche, Brücken) bereit.

- Wenn Sie die Shampoo-Düse (z.B. zum

Reinigen von Treppen, Möbeln und

abwaschbaren Wänden) handnah halten

wollen, können Sie die Shampoo-Düse am

Griff des Saugschlauches anbringen.

Befestigen Sie dann den überschüssigen

Shampoo-Schlauch an den Klammern

(Abb. 53).

- Bei Hartfußböden(Stein, Fliesen, Keramik

und Kunststoff) klicken Sie den "3-Actions"-

Hartboden-Adapter an (Abb. 54, 1).

Vergessen Sie nicht, den Adapter mit der

Klammer zu befestigen (Abb. 54, 2).

- Ziehen Sie das Kabel aus dem Gerät und

stecken Sie den Stecker in die Steckdose

(Abb. 55).

- Schalten Sie zuerst die Pumpe (Abb. 56)

und dann den Motor (Abb. 57) ein.

- Mit dem Hahn am Shampoo-Regler können

Sie dosiert Shampoo auftragen (Abb. 58).

- Beginnen Sie mit dem Shamponieren so

weit von der Tür entfernt wie möglich, und

arbeiten Sie dann auf die Tür zu. Reinigen

Sie einen Streifen neben dem anderen, mit

einer kleinen Überlappung.

Dort wo Flüssigkeit zurückbleibt, kann sie

abgesaugt werden, indem Sie den

Shampoo-Regler loslassen!

- Lassen Sie nach Beendigung den

Shampoo-Regler los und schalten Sie die

Pumpe aus (Abb. 59). Lassen Sie den

Motor weiterlaufen.

Halten Sie die Düse mit der Öffnung nach

oben, damit restliches Wasser eingesaugt

und die Innenwände des Geräts und der

Schläuche getrocknet werden (Abb. 60).

- Schalten Sie den Motor aus.

49 50

51 52

59 60

Teppich shamponieren: Drei Verfahren

Je nach dem Ausmaß der Verschmutzung

können Sie eines der drei Verfahren - allein

oder miteinander kombiniert - anwenden.

Auffrischen

Wenn der Teppich, ganz oder teilweise, nur

aufgefrischt werden soll, brauchen Sie nicht

viel Shampoo.

Dann genügt es, Shampoo aufzutragen,

während Sie zum ersten Mal die Düse auf

sich zu bewegen. Lassen Sie dann den

Shampoo-Regler los, und fahren Sie mit der

Düse über die zu reinigenden Stellen, ohne

weiteres Shampoo aufzutragen.

Tiefenreinigung

Wenn der Teppich, ganz oder teilweise, stark

verschmutzt ist, fahren Sie zur gründlichen

Reinigung mehrmals darüber, indem Sie

dabei Shampoo zuführen.

Besonders gründliche Reinigung

An besonders stark verschmutzten Stellen

schalten Sie den Motor aus (Abb. 61) und

lassen die Pumpe weiterlaufen.

Tragen Sie mit dem Regler weiter Shampoo

auf (Abb. 62), aber nicht zu viel, denn das

könnte der Festigkeit des Teppichs schaden.

Lassen Sie den Shampoo danach einige

Minuten einwirken.

Hinweise zum Shamponieren von

Teppichen

• Shamponieren Sie niemals einen

Teppich(boden), der nicht wasserfest ist.

Fragen Sie im Zweifel den Lieferanten.

• Shamponieren Sie keine empfindlichen

oder handgewebten Stoffe oder nicht

farbechte Teppiche.

• Prüfen Sie die Farbechtheit: Tragen Sie ein

wenig Reinigungsflüssigkeit auf einen

weißen Lappen auf, und reiben Sie den

Teppich an einer verdeckten Stelle damit

ab. Wird der weiße Lappen angefärbt, ist

der Teppich nicht farbecht und darf nicht

shampooniert werden.

• Saugen Sie den Teppich und seine

Umgebung vor dem Shampoonieren

besonders gründlich ab.

• Lüften Sie den Raum während und nach

dem Shampoonieren, um das Trocknen zu

beschleunigen.

• Lassen Sie den Teppich gründlich trocknen,

bevor Sie ihn wieder begehen.

Aufgefrischte Teppiche sind normalerweise

nach einer halben Stunde trocken;

tiefengereinigte nach ca. 2 Stunden.

Die Trockenzeit hängt allerdings ab von der

aufgetragenen Menge Shampoo, der

Luftfeuchtigkeit und der Lüftung.

• Die durchsichtige Shampoo-Düse zeigt

Ihnen an der Farbe des aufgesaugten

Shampoos, ob der jeweilige Teil des

Fußbodens schon sauber ist.

• Nachdem Sie das Gerät geleert und

gesäubert haben, können Sie

Saugschlauch und -rohre trocknen, indem

Sie eine Minute Luft hindurchsaugen lassen

(Abb. 60).

Hartfußböden shampoonieren

Der "3-Actions"-Shampoonier-Adapter zum

Aufklemmen auf die Shampoonier-Düse mit

doppelter Einspritzung verfügt über drei

bekannte Reinigungswerkzeuge:

➀eine Bürste zum Lockern von

festsitzendem Schmutz,

➁einen Schwamm zum Auftragen und

Einreiben von Shampoo,

➂einen Gummischrubber zum Aufwischen

des verbrauchten Shampoos und zur

Vorbereitung für das Trockensaugen.

• Ziehen Sie die Düse nicht in zu langen

Zügen über den Boden.

61 62

Hartfußböden

• Bewegen Sie die Düse so vor und zurück,

wie Sie es beim Staubsaugen tun (Abb. 63).

So erzielen Sie eine gründliche Wirkung.

Meist genügt es, bei der Bewegung nach

vorn Shampoo aufzutragen.

• Ziehen Sie die Düse zum Reinigen langsam

zurück. Achten Sie darauf, daß nur der

Gummischrubber den Boden berührt

(Abb. 64) und daß kein Shampoo

aufgetragen wird.

Es ist nicht zu verhindern, daß der nasse

Schwamm an unebenen Stellen ein wenig

Wasser hinterläßt. Das ist schnell

verdunstet.

• Die Shampooreste lassen sich gründlich

entfernen, wenn Sie den Boden so

bearbeiten, wie in Abb. 65 dargestellt.

Achten Sie darauf, daß sich die Bahnen

überlappen und die Kante mit einem

Querzug abgeschlossen wird.

- Bringen Sie den Fensterreiniger am Griff

(Abb. 66) oder am Ende des Saugschlau-

ches, zusammen mit dem Shampoo-

Schlauch, an (Abb. 67).

- Schalten Sie das Gerät am Ein-/Ausschalter

ein, und dann die Shampoo-Pumpe

(Abb. 56 und 57).

- Ziehen Sie den Hahn des Shampoo-

Reglers, um Reinigungsflüssigkeit auf die

Fläche (Abb. 68) aufzutragen, und waschen

Sie das Fenster ab (Abb. 69).

- Drehen Sie den Fensterreiniger in Wisch-

Position (Abb. 70) und wischen Sie die

Fensterscheibe trocken (Abb. 71).

Durch das spezielle Auftragsystem und die

starke Saugleistung des Triathlon kommt es

kaum zu Spritzern.

• Der Fensterreiniger ist äußerst praktisch

zum Reinigen von Fensterscheiben und

anderen glatten Flächen.

• Als Reinigungsflüssigkeit können Sie

handelsüblichen Fensterreiniger verwenden

oder eine Mischung von 1 Teil Spiritus und

9 Teilen Wasser.

64 65

12345

FENSTERPUTZEN

66 67

68 69

70 71

POLSTER SHAMPOONIEREN

- Bringen Sie die Polsterdüse direkt am Griff

an (Abb. 72).

• Diese Düse ist gut geeignet zum Reinigen

von Polstermöbeln, Vorhängen und

waschfesten Wänden (Abb. 73).

- Schalten Sie das Gerät aus und ziehen Sie

den Stecker aus der Steckdose.

- Sie können alle Teile des Geräts,

einschließlich der Staubkammer, mit einem

feuchten Tuch und Wasser reinigen, dem

Sie etwas Spülmittel zugefügt haben.

Sorgen Sie aber dafür, daß kein Wasser in

das Motorgehäuse eindringt!

- Die Schwimmer-Einheit mit dem Schaum-

stoffilter können Sie unter fließendem

Wasser abspülen (Abb. 74).

Bei Bedarf können

Sie den Schaum-

stoffilter aus der

Schwimmer-Einheit

herausnehmen

(Abb. 75) und mit

der Hand auswas-

chen (Abb. 76).

Gehen Sie dabei

umsichtig vor, um

den Filter nicht zu

beschädigen.

Wichtig: Den Schaumstoffilter können Sie

ausdrücken, nicht aber auswringen!

- Der Motorschutzfilter kann ebenfalls

herausgenommen (Abb. 77) und zur

Reinigung ausgespült werden (Abb. 78).

Vergessen Sie nicht, den trockenen

Motorschutzfilter wieder einzusetzen!

- Spülen Sie die Shampoo-Düse unter

fließendem Wasser (Abb. 79).

- Den "3-Actions"-Shampoonier-Adapter

können Sie abnehmen (Abb. 80) und

getrennt reinigen.

- Füllen Sie den Wasserbehälter mit

lauwarmem Wasser. Pumpen Sie das

Wasser über die beiden Shampoo-

Schläuche in einen Abfluß (Spülbecken

oder Wanne). So können sich keine festen

Reste des Shampoos ansetzen.

• Damit Sie das Gerät lange nutzen können:

Füllen Sie den Wasserbehälter mit einem

Liter Haushaltsessig, und füllen Sie ihn mit

klarem, lauwarmem Wasser auf.

- Pumpen Sie den Behälter in Shampoonier-

Stellung leer. Fangen Sie dabei die Essig-

Mischung in einem geeigneten Behälter auf.

- Spülen Sie den Wasserbehälter mit einem

Liter klarem Wasser auf die gleiche Weise

aus.

Reinigung und Wartung

POLSTER

72 73

74 75

77 78

79 80

Staubbeutel wechseln

Papier-Staubbeutel

Packungen mit vier neuen Papier-

Staubbeuteln (Type "Athena") erhalten Sie

bei Ihrem Händler. Verlangen Sie Type

HR 6947 bzw. Service Nr. 4822 015 70058.

Hinweis: Ein neuer Motorschutzfilter und ein

neuer Mikrofilter liegen jeder Packung

Philips-Staubbeutel gratis bei.

Textil-Staubbeutel

Statt eines Papier-Staubbeutels können Sie

eines Textil-Staubbeutel aus Baumwolle

verwenden. Er ist in einigen Ländern unter

der Type HR 6983 erhältlich. Er kann entleert

und wiederverwendet werden; vgl. den

Abschnitt "Entnahme des (vollen)

Staubbeutels".

Gehen Sie beim Einsetzen und bei der

Entnahme des Textil-Staubbeutels so vor,

wie für den Papier-Staubbeutel beschrieben.

Motorschutzfilter

wechseln

Wechseln Sie den

Motorschutzfilter

(Abb. 81), sobald Sie

eine neue Packung

mit Staubbeuteln

anbrechen.

Verwenden Sie das Gerät niemals ohne

Motorschutzfilter.

Mikrofilter wechseln

Bei Trockenanwendung entfernt der

Mikrofilter kleinste Staubpartikel aus der

Abluft.

Im Laufe der Zeit verschmutzt dieser Filter

und seine Wirkung nimmt ab.

Bei normalem Gebrauch soll der Mikrofilter

dann ersetzt werden

(Abb. 82 und 83),

wenn Sie eine neue

Packung mit

Staubbeuteln öffnen.

Die Anzeige im

Filterhalter ist weiß.

Ist der Filter merklich

grau geworden

(Abb. 84), so sollten Sie den Mikrofilter

vorzeitig erneuern. Bei Lungenleiden und

Neigung zu allergischen Reaktionen, z.B. auf

Pollen und Hausstaub, ist es besonders

ratsam, den Mikrofilter häufiger zu erneuern.

Aus diesem Grunde sind Mikrofilter bei Ihrem

Händler unter der Type HR 6932 oder

Service Nr. 4822 015 70056 auch einzeln

erhältlich.

Neue Reinigungsflüssigkeit

Flaschen mit Reinigungsflüssigkeit sind bei

Ihrem Händler unter der Type HR 6965 oder

Service Nr. 4822 390 80176 erhältlich.

Neue Schaumstoffilter

Wechseln Sie den Schaumstoffilter, sobald er

beschädigt oder stark verschmutzt ist.

Neue Schaumstoffilter sind bei Ihrem Händler

unter der Service Nr. 4822 480 40242

erhältlich.

Aufbewahrung des Geräts

- Schalten Sie das Gerät aus.

- Ziehen Sie den Stecker aus der Steckdose.

- Drücken Sie die Taste der

Kabelaufwicklung. Das Netzkabel wird

automatisch im Gerät eingezogen

(Abb. 85).

Die kleinen Düsen können aufbewahrt

werden, wie in Abb. 86 gezeigt.

- Sie können den

Rohrhaken in den

Rohrhalter einhaken

(Abb. 87).

Hinweis: Damit daß

Gerät nicht

beschädigt wird, löst

sich das Rohr bei

heftigem Stoß aus

dem Halter. Setzen Sie dann den Rohrhaken

einfach wieder ein.

Austausch des Netzkabels

Ein beschädigtes Netzkabel muß durch ein

Originalkabel ersetzt werden, da für die

Reparatur spezielle Teile und/oder Werkzeug

benötigt werden. Wenden Sie sich deshalb

bitte an Ihren Philips-Händler oder an das

Philips Service Center in Ihrem Lande.

"Hobby" Saugzubehör (Type HR 6955)

Für besondere Ansprüche (Garten, Werkstatt,

Hobbyraum) ist dieses Saugzubehör

(Saugschlauch, -rohren und -düsen) mit 54

mm Ø lieferbar. Damit können Sie Laub,

Späne u.s.w. aufsaugen.

Textilfilter (Type HR 6944)

Zum Aufsaugen von Laub, Spänen u.s.w.

empfiehlt es sich, statt des Schaumstoffilters

dieses Textilfilter einzusetzen; er wird einfach

in die Schwimmer-Einheit eingeschoben

(Abb. 88 und 89).

Sonderzubehör, auf Wunsch lieferbar

88 89

Gegenstand

”Hobby” Saugzubehör

Staubbeutel

“Athena”

Textilfilter

Micro filter

Shampoo

Parkettdüse

Schaumstoffilter

"3-Action” Hartboden-

Adapter

Polsterdüse

Diffusor

Fensterwischer

Textil-Staubbeutel

Anwendung

Außer Haus,

Werkstatt

Papier-Staubbeutel,

2-lagig, für normalen

Hausstaub,

Trockenanwendung

Bei Trocken- oder

Naßanwendung, auch

bei grobem Sauggut

auf die Schwimmer-

Einheit zu setzen.

Filtert die Abluft.

Beigabe zum Wasser

für das Shamponieren

von Teppichen

Bürstet glatten Hart-

fußboden (Parkett,

Kunststoff o.ä.) zur

besonders gründlichen

Reinigung.

Trockenanwendung.

Auf die Schwimmer-

Einheit zu setzen.

Naßanwendung.

Reinigung von

Hartfußböden.

Naßanwendung.

Shamponieren von

Möbeln, Gardinen etc.

Shamponieren,

Wasser aufsaugen.

Naßanwendung.

Reinigen von Fenster-

scheiben und anderen

glatten Flächen.

Zum normalen

Hausgebrauch.

Beschreibung

54 mm Ø Saug-

schlauch und-rohre,

Spezialdüsen

4 Staubbeutel

1 Motorschutzfilter

1 Microfilter

2 Filter

(Typenangabe) oder 1

Filter (Angabe der

Servicenummer)

3 Filter

1 Flasche

1 Düse

1 Filter

1 Adapter

1 Düse

1 Diffusor

1 Fensterwischer

1 Staubbeutel

Type

(Service-Nr.)

HR 6955

HR 6947

Service Nr.

4822 015 70058

HR 6944

Service Nr.

4822 466 93298

HR 6932, Service

Nr.

4822 015 70056

HR 6965

Service Nr.

4822 390 80176

HR 6943

Service Nr.

4822 480 40242

HR 6982

Service Nr.

4822 479 70069

Service Nr.

4822 479 60116

Service Nr.

4822 466 62588

HR 6986

HR 6983

Typenbezeichnungen und Service-Nummern

für Austauschteile und Sonderzubehör

Inhoud

pagina

Algemeen

Belangrijk 49

Montage / overzichtstekening 50-51

Klaarmaken voor gebruik 52

Schoonmaken en onderhoud 59

Stofzakken vervangen 60

Motorbeschermingsfilter vervangen 60

Micro Filter vervangen 60

Nieuwe flessen shampoo 60

Schuimstoffilter vervangen 60

Opbergen 60

Snoer vervangen 61

Droog stofzuigen

Montage en gebruik 52

(Nieuwe) stofzak plaatsen 53

(Volle) stofzak verwijderen 53

Tips voor droogstofzuigen 54

Vloeistof (water) opzuigen

Montage en gebruik 54

Shamponeren

Tapijten

Montage en gebruik 55

Drie technieken 57

(opfrissen, diepreinigen en extra sterk reinigen)

Harde vloeren

Tapijt shamponeertips 57

Harde vloer shamponeertechniek 57

Ramen

Ramen wassen 58

Meubilair

Shamponeren: meubels, wandbekleding 59

Extra leverbaar

Hobby zuigset 61

Textielfilter 61

Nederlands

Belangrijk

• Lees de gebruiksaanwijzing en bekijk

de illustraties voordat u het apparaat in

gebruik neemt.

• Vóór nat gebruik (d.w.z. vloeistof

opzuigen of shamponeren) altijd:

- het Micro Filter en de papieren stofzak

verwijderen;

- de vlotterkooi en de diffusor plaatsen.

• Controleer, voordat u het apparaat voor

de eerste keer aansluit, of de spanning

die op het typeplaatje is vermeld

overeenkomt met de netspanning in uw

woning. U vindt het typeplaatje in de

opvangbak, en wel aan de onderzijde

van het motorgedeelte.

• Steek de stekker pas in het stopcontact

als het apparaat geheel klaar is voor

gebruik. Zorg ervoor dat uw hand en de

stekker droog zijn als u de stekker in

het stopcontact steekt of er uit neemt.

• Neem altijd de stekker uit het

stopcontact:

- als het apparaat niet naar wens werkt;

- voordat u het apparaat gaat

schoonmaken;

- voordat u de opvangbak opent.

• Zuig alleen droog vuil en stof op

wanneer de papieren stofzak (type

"Athena" HR 6947, servicenr. 4822 015

70058, voor normaal stof) of het

textielfilter (type HR 6944, servicenr.

4822 466 93298, voor groffer materiaal)

is geplaatst.

• Zuig as (uit asbak of open haard) pas

op als deze geheel gedoofd en

afgekoeld is.

• Zuig nooit benzine, terpentine, gasolie,

petroleum of andere ontvlambare en/of

explosieve vloeistoffen op. Gebruik het

apparaat niet in ruimten waar

explosieve dampen voorkomen

(benzinedamp, oplosmiddelen).

• Bij het opzuigen van as, fijn zand, kalk,

cementstof en dergelijke, kan het

voorkomen dat de fijne deeltjes de

poriën van de papieren stofzak

verstoppen.

Daardoor wordt de luchtdoorvoer

belemmerd. De zuigkracht wordt

minder en de stofzak dient te worden

vervangen, hoewel deze mogelijk nog

lang niet vol is.

• Gebruik voor vervanging alleen de

speciale papieren stofzakken (type

"Athena", verkrijgbaar bij uw

leverancier) of de katoenen stofzak (in

sommige landen bijgeleverd).

• Gebruik het apparaat nooit zonder

motorbeschermingsfilter.

• U kunt de opvangbak schoonmaken

met een vochtige doek.

• Dompel het motorgedeelte nooit in

water.

• Richt nooit de shampoo-straal op

stopcontacten, stekkers of elektrische

apparaten.

• Schakel de pomp alleen in als het

shampoo-reservoir is gevuld, op zijn

plaats is gezet, en door middel van de

twee shampoo-slangen is aangesloten.

Schakel de pomp uit zodra het

reservoir leeg is. Drooglopen kan

schade aan de pomp veroorzaken!

• Houd het apparaat en de

reinigingsvloeistof uit de buurt van

kinderen.

• Schakel het apparaat altijd na gebruik

uit en haal de stekker uit het

stopcontact.

• Maak na nat gebruik altijd meteen de

opvangbak leeg en maak deze schoon

en droog. Laat daarna het apparaat

enkele minuten schone lucht zuigen

om de binnenkant van de buizen en

slang te laten drogen. (Hiermee

voorkomt u dat het apparaat bij het

volgende gebruik een onaangename

lucht afgeeft en dat uw papieren

stofzak nat wordt.)

• Bewaar het apparaat niet bij

temperaturen onder 0 °C om bevriezing

te voorkomen.

• Om de levensduur van de shampoo-

pomp te verlengen, dient deze één keer

per jaar met een mengsel van water en

schoonmaakazijn te worden

schoongemaakt. Volg daarvoor de

aanwijzingen onder het hoofdstukje

‘Schoonmaken en onderhoud’.

• Voor recycling zijn op de kunststof onderdelen materiaalmerktekens aangebracht.

• De verpakking is vervaardigd van kringloopkarton en is volledig geschikt voor recycling. f



Opvangbak Inhoud: max. 17 liter droog;

10 liter droog (met stofzak "Athena");

9 liter nat (met vlotterkooi).

Motorgedeelte

Stofzak

(papier; type "Athena"

HR 6947).

Dient te worden geplaatst

voor droog gebruik en

verwijderd voor nat gebruik.

Aansluitpunt van slang

Handgreep

Snoeropwinder (drukken)

"Micro" filter

(elektrostatisch filter voor

uitgeblazen lucht; kan geplaatst

worden voor droog gebruik en

dient voor nat gebruik te worden

verwijderd.)

Buizen

(roestvrij staal, geschikt voor

droog en nat gebruik).

Mechanische zuig-

krachtregelaar(draaien)

•= maximum

O = minimum

Buishouder

(om de buis na

het werken op te

hangen).

Klemmen

(om motorgedeelte te

bevestigen / los te maken).

Opbergmogelijkheid

voor klein mondstuk

en spleetzuiger

Aansluitsnoer

(uittrekken)

Motor aan/uit knop

(drukken)

Zuigslang (flexibel)

Omschakelbaar mondstuk

voor vloerbedek king en

harde vloeren (alleen voor

droog stofzuigen) (fig. 2).

Borstel uit: voor harde vloeren

(hout, plavuizen, tegels,

natuursteen, zeil, etc.).

Borstel in: voor zachte vloeren

(vloerbedekking, kleden,

tapijt).

Spleetzuiger (fig. 4)

voor nauwe openingen.

Geschikt voor droog en

nat gebruik.

Klein mondstuk

met twee (rode) pluis-

opnemers (fig. 3).

Vooral geschikt voor

meubels, gordijnen,

wandbekleding.

Alleen voor droog

gebruik.

Buishaak

Droog gebruik

Double Injection

shampoo-mondstuk

met daarop vast te

klikken hulpstuk "3-

Actions" voor harde

vloeren (borstel, spons

en wisser) (fig. 6).

Geschikt voor nat-

gebruik: zowel vloeistof

opzuigen als sham-

poneren.

Mondstuk voor meu-

belstoffering. Geschikt

voor nat gebruik: zowel

vloeistof opzuigen als

shamponeren.

Klemmetjes

om shampoo-slang

vast te maken aan

slang en buizen.

Philips reinigings-

vloeistof HR 6965

Motor-beschermingsfilter

Vlotterkooi met

schuimstoffilter

(Dient te worden

geplaatst voor nat

gebruik: beschermt de

motor tegen water.)

Shampoo-regelaar

("trekker")

(vastklemmen; trekker

overhalen om shampoo

aan te brengen.)

Aansluitpunten

van shampoo-

slangen

Shampoo-slangen

Shampoo-slang

Shampoo-reservoir

(3 liter)

Shampoo-pomp

aan/uit knop (drukken)

met controlelampje

Diffusor (verspreider)

(Dient te worden geplaatst

voor nat gebruik: water

opzuigen en shamponeren.

Verwijderen voor droog

gebruik.)

Raamwisser

voor het reinigen en

wissen van ramen en

gladde oppervlakken.

nat & shamponeren

Algemeen

-Slang aansluiten: Steek het uiteinde van

de slang met een draaiende beweging

stevig in het aansluitpunt (fig. 7).

Losmaken: Trek het uiteinde van de slang

met een draaiende beweging uit het

aansluitpunt (fig. 8).

-Buis en

mondstukken

aansluiten:

Veerknopje

indrukken en smal

gedeelte in breder

deel schuiven. Het

veerknopje dient

door de opening te

steken (fig. 9).

Losmaken:

Veerknopje indrukken en de delen uit elkaar

trekken.

• Maak vervolgens het apparaat klaar voor

droog stofzuigen, vloeistof opzuigen of

shamponeren.

Voor het eerste gebruik: opvangbak

openmaken en stofzakhouder

verwijderen. (Voor droog gebruik: stofzak

vastmaken en plaatsen.)

Verwijderen: vlotterkooi en diffusor.

Plaatsen: papieren stofzak en Micro Filter.

- Haal de stekker uit het stopcontact.

- Maak de klemmen los (fig. 10).

- Til met behulp van de handgreep het

motorgedeelte van de opvangbak (fig. 11).

- Verwijder de vlotterkooi (fig. 12).

- Verwijder de diffusor (fig. 13)

- Maak de shampoo-slang los: draai rechts-

om (1) en trek (2) (fig. 14).

- Verwijder het shampoo-reservoir (fig. 15).

De Triathlon gereed maken voor gebruik

Droog stofzuigen

10 11

12 13

(Nieuwe) stofzak plaatsen:

- Houd het rode lipje ingedrukt terwijl u de

frontplaat in de houder zet (fig. 16).

- Zet eerst de onderste rand op zijn plaats

(1). Druk daarna de bovenste rand aan (2)

(fig. 17).

Let erop dat de twee uitstekende puntjes

aan de frontplaat naar beneden wijzen en

dat de frontplaat rust op de rand van de

houder.

- Schuif de houder met stofzak zo op zijn

plaats dat de houder door de twee richels in

de opvangbak wordt gesteund (fig. 18).

(Volle) stofzak verwijderen:

- Til de houder en de stofzak bij de

handvatten uit de opvangbak (fig. 19).

Houd de rode lip ingedrukt om de frontplaat

los te maken (fig. 20).

- Gooi de stofzak weg (fig. 21) en plaats een

nieuwe.

Of, wanneer u de in sommige landen

meegeleverde katoenen stofzak gebruikt:

- Houd de stofzak boven een vuilnisbak

(fig. 22).

- Verwijder de sluitingsclip door deze

zijwaarts te schuiven (fig. 23).

- Schud de inhoud uit de stofzak (fig. 24).

- Sluit de stofzak door de sluitingsclip terug te

schuiven over de onderrand van de stofzak

en plaats de stofzak (fig. 25).

- Zet het motorgedeelte weer op zijn plaats

en druk de klemmen aan ("Klik!") (fig. 26).

- Zet het Micro Filter op zijn plaats (fig. 27).

- Trek de stekker uit het apparaat en steek

deze in het stopcontact (fig. 28).

- Schakel het apparaat in (fig. 29).

26 27

28 29

18 19

20 21

22 23

24 25

16 17

Tips voor droogstofzuigen

• Het omschakelbare mondstuk zuigt over de

volle breedte en bovendien vanaf de

zijkanten: u kunt er dus goed mee langs

plinten, meubels en drempels zuigen.

• Gebruik de spleetzuiger voor nauwe

openingen, spleten en moeilijk bereikbare

plaatsen.

• De kleine zuigmond is vooral geschikt voor

trappen, gestoffeerde meubels, en

dergelijke.

Met de beide pluisopnemers kunt u zelfs de

meest hardnekkig vastzittende pluizen en

(dieren)haren losmaken. Beweeg het

mondstuk hiervoor een paar keer heen en

weer. Verwijder zonodig met de hand de

pluizen van het mondstuk en zuig ze op.

• Bij uw leverancier zijn een Philips turbo-

borstelmondstuk (type HR 6974 of HR

6974D, servicenr. 4822 479 50059) en een

parketborstelmondstuk (type HR 6943) als

extra accessoires verkrijgbaar.

Het turbo-borstelmondstuk is ideaal voor

het verwijderen van (dieren)haren en diep

ingetrapt stof en vuil.

De parket-borstelmondstuk is speciaal

geschikt voor harde vloeren (parket, tegels,

plavuizen, kunststof, kurk e.d.).

• Bij gebruik van de katoenen stofzak

adviseren wij u het motorfilter één keer per

jaar te wassen in lauwwarm water. Let erop

dat het filter geheel droog is wanneer u het

weer in de stofzuiger aanbrengt.

Verwijderen: papieren stofzak en Micro

Filter.

Plaatsen: vlotterkooi en diffusor.

- Haal de stekker uit het stopcontact.

- Maak de klemmen los (fig. 30).

- Til met behulp van de handgreep het

motorgedeelte van de opvangbak (fig. 31).

- Verwijder de papieren stofzak (fig. 32).

- Zet met behulp van het handgreepje de

vlotterkooi op zijn plaats (fig. 33). Let op de

juiste stand: door zijn vorm past de

vlotterkooi maar op één manier.

-Zet de diffusor op zijn plaats (fig. 34, 35).

(N.B. Vergeet niet de diffusor te verwijderen

voordat u droog gaat stofzuigen.)

- Zet het motorgedeelte weer op zijn plaats

en druk de klemmen aan ("Klik!") (fig. 36).

- Verwijder het Micro Filter (fig. 37).

Let op: Het Micro Filter zou zijn elektrostati-

sche werking verliezen als het zou worden

blootgesteld aan hoge luchtvochtigheid.

- Trek de stekker uit het apparaat en steek

deze in het stopcontact (fig. 38).

- Schakel het apparaat in (fig. 39).

30 31

Vloeistof (water) opzuigen

38 39

36 37

34 35

32 33

• De ronde vlotter sluit de lucht/waterstroom

af als de opvangbak vol is (fig. 40).

- Gooi dan de opvangbak leeg (fig. 41).

Daarna kunt u verder gaan.

• Waarschuwing: Als u water opzuigt uit

een bak die hoger is dan het apparaat

(bijvoorbeeld dakgoot of stortbak), is het

onvermijdelijk dat het systeem zich als

een hevel gaat gedragen. Het gevolg

hiervan is, dat de opvangbak overvol

kan raken

(fig. 42).

Voor uw

veiligheid is het

goed erop te

letten dat er nooit

meer dan 9 liter

water in de

opvangbak komt.

Haal met

regelmatige

tussenpozen het mondstuk uit het water,

schakel het apparaat uit, haal de stekker uit

het stopcontact en maak de opvangbak

leeg.

Na het opzuigen van vloeistof:

- Schakel het apparaat uit. Haal de stekker

uit het stopcontact. Maak de opvangbak

leeg, schoon en droog. Laat het apparaat

een paar minuten schone lucht opzuigen

om de binnenzijde van slang en buizen te

drogen.

Verwijderen: papieren stofzak en Micro

Filter.

Plaatsen: vlotterkooi, diffusor, gevulde

shampoo-reservoir, Double Injection

mondstuk en de trekker voor shampoo-

regeling.

- Maak de stofzuiger gereed voor gebruik

zoals beschreven in het hieraan

voorafgaande gedeelte "Vloeistof (water)

opzuigen".

- Vul het shampoo-reservoir met koud water

(fig. 43).

- Giet één maatdop van de reinigingsvloeistof

bij het gevulde shampoo-reservoir (3 liter)

(fig. 44).

- Zet het shampoo-reservoir op zijn plaats

(fig. 45).

- Bevestig de korte shampoo-slang aan het

aansluitpunt op de stofzuiger. Insteken (1)

en linksom (2) draaien (fig. 46).

- Zet de shampoo-regelaar vast aan de

handgreep van de slang (fig. 47, 48).

Shamponeren: vloeren

MAX

9 Ltr.

43 44

45 46

47 48

- Steek het uiteinde van de lange shampoo-

slang stevig in het aansluitpunt op het

apparaat ("Klik!") (fig. 49).

Losmaken: duw de ring in de richting van

het apparaat (fig. 50).

- Maak de lange shampoo-slang vast aan de

slang en aan de buizen met behulp van de

klemmetjes (fig. 51).

- Plaats het "Double Injection" mondstuk

(fig. 52).

Het apparaat is nu gereed voor zachte

vloeren (tapijt, kleden).

- Als u het mondstuk dicht bij uw hand wilt

hebben (bijvoorbeeld bij het schoonmaken

van trappen, meubel- of wandbekleding),

kunt u de zuigmond direkt in de slang

bevestigen. Maak het overtollige deel van

de shampoo-slang vast met een klemmetje

(fig. 53).

- Voor harde vloeren (tegels, plavuizen,

natuursteen, zeil) bevestigt u het

"3-Actions" hulpstuk aan het mondstuk

(fig. 54). Vergeet niet het hulpstuk vast te

zetten met behulp van het beugeltje.

- Trek de stekker uit het apparaat en steek

deze in het stopcontact (fig. 55).

- Schakel eerst de pomp (fig. 56) en daarna

de motor (fig. 57) in.

- Met behulp van de trekker aan de

handgreep kunt u shampoo aanbrengen

(fig. 58).

- Begin met shamponeren zover mogelijk van

de deur vandaan. Werk vanaf dat punt naar

de deur toe.

Als u een strook klaar hebt, begint u aan

een nieuwe strook. Zorg voor een kleine

overlapping. Op deze manier maakt u,

strook na strook, het hele tapijt schoon.

Als er nog shampoo op een schoonge-

maakte strook is achtergebleven, kunt u die

gewoon wegzuigen. Laat u dan wel de

trekker los!

- Na het shamponeren laat u de trekker los

en schakelt u de pomp uit (fig. 59). Laat de

motor lopen. Draai het mondstuk met de

opening omhoog.

Laat het apparaat een paar minuten schone

lucht opzuigen om de binnenzijde van slang

en buizen te drogen (fig. 60).

- Schakel de motor uit.

49 50

51 52

59 60

Tapijt shamponeren: Drie Technieken

Afhankelijk van de mate waarin het tapijt vuil

is geworden, kunt u kiezen uit de volgende

drie manieren van shamponeren (u kunt deze

handelingen ook combineren!).

"Opfrissen"

Als uw tapijt (of delen daarvan) alleen maar

lichtjes moeten worden opgefrist, is het niet

nodig veel shampoo te gebruiken.

Waarschijnlijk is het dan genoeg als u alleen

shampoo aanbrengt tijdens de eerste

beweging van het mondstuk naar u toe. Laat

dan de trekker los en beweeg het mondstuk

een aantal keren over het behandelde

gedeelte zonder shampoo toe te voegen.

"Diepreinigen"

Voor een grondige reiniging van erg vuil tapijt

(of delen ervan) beweegt u het mondstuk een

aantal keren over het behandelde gedeelte

terwijl u voortdurend shampoo aanbrengt.

"Extra sterke reiniging"

Voor extra grondig schoonmaken, schakelt u

de motor uit (fig. 61) terwijl u de pomp laat

doorwerken.

Gebruik de trekker om shampoo aan te

brengen (fig. 62).

Laat de shampoo een paar minuten inwerken

op de ernstig vervuilde delen of plekken.

Sproei niet teveel shampoo op tapijt: dit kan

de stevigheid van het tapijt aantasten.

Tapijt-shamponeer-Tips

• Shamponeer nooit vloeren die niet

waterbestendig zijn. Raadpleeg bij twijfel de

leverancier van de vloer.

• Shamponeer geen tere weefsels en

handgeweven of niet-kleurechte tapijten.

• Test de kleurechtheid van uw tapijt door

een beetje reinigingsvloeistof op een witte

lap te doen en daarmee te wrijven over een

(normaliter niet in het oog vallend) deel van

het tapijt. Als er kleur op de witte lap komt,

is uw tapijt niet kleurecht. U kunt het dan

niet met shampoo reinigen.

• Stofzuig het tapijt en de omgeving ervan

goed, voordat u gaat shamponeren.

• Zorg voor een goede ventilatie tijdens en na

het shamponeren. Dit bevordert het drogen.

• Laat het tapijt goed drogen voordat u er

weer op gaat lopen: "opgefriste" delen zijn

na een half uur meestal droog genoeg,

terwijl "diep-gereinigde" gedeelten ongeveer

2 uur nodig hebben.

(De droogtijd hangt natuurlijk af van de

hoeveelheid shampoo die is aangebracht,

de temperatuur, luchtvochtigheid en

ventilatie.)

• De transparante mondstukken - het Double

Injection mondstuk en het mondstuk voor

meubelstoffering - stellen u in staat om aan

de kleur van de opgezogen shampoo te

zien of uw tapijt, textiel of harde vloer

schoon is geworden.

• Nadat u het apparaat heeft leeggemaakt en

schoongemaakt, kunt u de zuigslang en de

buizen drogen door het apparaat een

minuut alleen lucht te laten aanzuigen

(fig. 60).

Harde-Vloer Shamponeer-Techniek

Het "3-Actions" hulpstuk voor harde

vloeren, dat u kunt vastklikken aan uw

Double Injection mondstuk, maakt gebruik

van drie vertrouwde schoonmaakartikelen:

➀een borstel (om vastklevend vuil van de

vloer los te maken);

➁een spons (om de shampoo te

verspreiden en in te wrijven);

➂een wisser (om de gebruikte shampoo

van de vloer te verzamelen zodat deze kan

worden opgezogen).

• Maak niet te lange bewegingen.

61 62

Harde vloeren

• Voor het beste resultaat bij schrobben:

beweeg het mondstuk naar voren en naar

achteren (fig. 63), zoals u met een gewone

stofzuiger zou doen. Het is meestal

voldoende als u alleen shampoo aanbrengt

terwijl u het mondstuk naar voren beweegt.

• Om de vloer weer droog te maken beweegt

u het mondstuk langzaam naar achteren.

Zorg ervoor dat nu alleen de wisser de

grond raakt en dien geen shampoo toe

(fig. 64).

De natte spons zal onvermijdelijk een

beetje water achterlaten op een niet geheel

vlakke vloer. Dit zal spoedig verdampen.

• Om shampoo zo effectief mogelijk te

verwijderen stellen wij u voor het in fig. 65

afgebeelde patroon te volgen.

Let op de overlappende banen en de

dwarsgetrokken baan tot slot.

- Bevestig de ramenwasser direct aan de

handgreep (fig. 66) of aan het bovenste

deel van de buis (met behulp van het extra

slangetje) (fig. 67).

- Druk op de hoofdschakelaar van de

Triathlon en de schakelaar van de

shampoo-pomp (fig. 56, 57).

- Breng schoonmaakvloeistof aan op het

raam door de trekker aan de handgreep in

te drukken (fig. 68).

- Maak het raam schoon met de

ramenwasser (fig. 69).

- Draai de ramenwasser in de droogmaak-

stand (fig. 70) en veeg het raam droog (fig.

71). Dankzij het doeltreffende spuitsysteem

en de grote zuigkracht van de Triathlon blijft

het spetteren tot een minimum beperkt.

• Deze zuigmond is erg handig voor het

schoonmaken van ramen en gladde

oppervlakken.

• Voor het schoonmaken van ramen kunt u

een standaard oplossing van water en

schoonmaakmiddel voor ramen gebruiken,

of een mengsel van water en spiritus

(1 deel spiritus op 9 delen water).

64 65

12345

Ramen wassen

66 67

68 69

70 71

Shamponeren: meubels, wandbekleding

- Bevestig het mondstuk voor meubelstof-

fering rechtstreeks aan de handgreep

(fig. 72).

• Dit mondstuk is heel geschikt voor het

shamponeren van meubels, wandtapijt,

gordijnen, e.d. (fig. 73).

- Schakel het apparaat uit en haal de stekker

uit het stopcontact.

- U kunt alle delen van het apparaat, met

inbegrip van de opvangbak, schoonmaken

met een vochtige doek en zonodig wat

afwasmiddel. Zorg er echter voor dat er

geen water in het motorgedeelte komt!

- Spoel de vlotterkooi met schuimstoffilter

schoon (fig. 74).

Om de langste levensduur voor het

schuimstoffilter te garanderen is het aan te

raden het filter

voorzichtig van de

vlotterkooi te

verwijderen (fig.

75) en het apart

met de hand te

wassen (fig. 76).

Let op: U kunt het

schuimstoffilter

uitknijpen.

Niet wringen!

- Ook het motorbeschermingsfilter kunt u

verwijderen (fig. 77) en schoonspoelen (fig.

78).

Vergeet niet het motorbeschermingsfilter

terug te plaatsen!

- Het Double Injection mondstuk kunt u

schoonspoelen onder de kraan (fig. 79).

U kunt daarbij het opzetstuk voor harde

vloeren losmaken (fig. 80) en apart

schoonmaken.

- Vul het waterreservoir met lauwwarm

schoon water. Spuit dit water via de beide

shampooslangen in een afvoer (gootsteen,

toilet). Zo voorkomt u dat shampoo in de

slangen kristalliseert en verstopping

veroorzaakt.

• Om de levensduur van de shampoopomp te

verlengen, dient deze één keer per jaar met

een mengsel van water en

schoonmaakazijn te worden

schoongemaakt.

- Doe 1 liter schoonmaakazijn in de

shampoo-tank en vul de tank daarna met

schoon, handwarm water totdat hij vol is.

- Laat de shampoopomp in de normale

shampoo-stand lopen totdat de tank leeg is

en vang de azijnoplossing op in een

emmer.

- Herhaal deze procedure vervolgens met

1 liter schoon water om achtergebleven

resten schoonmaakazijn te verwijderen.

Schoonmaken en onderhoud

Meubilair

72 73

74 75

77 78

79 80

Stofzakken vervangen

Papieren stofzakken

Voor vervanging zijn papieren stofzakken

(sets van 4 stuks, type "Athena") verkrijgbaar

bij uw leverancier. Verzoeke typenummer HR

6947 of servicenr. 4822 015 70058 op te

geven.

N.B.: Bij elke set originele Philips stofzakken

wordt gratis een nieuw motorbeschermings-

filter en een nieuw Micro Filter meegeleverd.

katoenen stofzak

In plaats van de papieren stofzakken kunt u

de katoenen stofzak gebruiken (HR 6983) (in

sommige landen bijgeleverd). Deze kan

telkens opnieuw geleegd en gebruikt worden

(zie het hoofdstukje ‘(Volle) stofzak

verwijderen’).

Volg voor het verwijderen en plaatsen van de

katoenen stofzak dezelfde instructies als voor

de papieren stofzak.

Motorbeschermingsfilter vervangen

Vervang het

motorbeschermings-

filter (fig. 81) wanneer

u de eerste van een

nieuwe set stofzakken

plaatst. Gebruik het

apparaat nooit zonder

het motorbescher-

mingsfilter.

Micro Filter vervangen

Terwijl u droog aan het stofzuigen bent,

reinigt het elektrostatische Micro Filter de

uitgeblazen lucht door er kleine stofdeeltjes

uit te verwijderen. In de loop van de tijd wordt

het filter minder effectief. Gewoonlijk is het

voldoende het Micro Filter te vervangen

(fig. 82, 83) wanneer u de eerste van een

nieuwe set papieren stofzakken plaatst.

De indicator in de

houder van het Micro

Filter blijft wit.

Als het filter duidelijk

grijs is geworden

(fig. 84), kunt u

beslissen het filter

eerder te vervangen.

Vooral bij

aandoeningen van de

luchtwegen of overgevoeligheid (allergie voor

stuifmeel, stof e.d.) kan het aan te bevelen

zijn het Micro Filter vaker te vervangen.

Om dit mogelijk te maken zijn sets Micro

Filters bij uw leverancier verkrijgbaar onder

typenr. HR 6932 of servicenr. 4822 015

70056.

Nieuwe flessen reinigingsmiddel

Nieuwe flessen reinigingsmiddel zijn bij uw

leverancier verkrijgbaar onder typenr. HR

6965 of servicenr. 4822 390 80176.

Schuimstoffilter vervangen

Vervang het schuimstoffilter als het

beschadigd of ernstig vervuild is.

Een nieuw schuimstoffilter is bij uw

leverancier verkrijgbaar onder servicenr.

4822 480 40242.

Opbergen

- Schakel het apparaat uit.

- Haal de stekker uit het stopcontact.

- Druk op de knop van de snoeropwinder.

Het snoer wordt automatisch in het

apparaat opgewikkeld (fig. 85).

- U kunt de kleine mondstukken opbergen

zoals in fig. 86 wordt aangegeven.

- De buis kunt u in de

buisklem steken

(fig. 87).

N.B. Om

beschadiging van

het apparaat te

voorkomen kan, bij

plotseling stoten of

trekken aan de buis,

de buis uit de klem

losschieten, of de klem zelf uit het apparaat

losraken.

U kunt de buis of de klem eenvoudig

terugplaatsen.

Snoer vervangen

Indien het snoer van dit apparaat is

beschadigd, dient het uitsluitend te worden

vervangen door een door Philips daartoe

aangewezen reparateur, omdat voor de

reparatie speciale gereedschappen en/of

onderdelen vereist zijn.

"Hobby" zuigset (typenr. HR 6955)

Voor veeleisend gebruik (buitenshuis,

werkplaats, hobby is een 54 mm Ø set

(zuigslang, buizen en mondstukken)

leverbaar als extra accessoire.

Hiermee kunt u bijvoorbeeld bladeren en

houtschilfers opzuigen.

Textielfilter (typenr. HR 6944)

Voor het opzuigen van bladeren,

houtschilfers e.d. is het aan te raden dit

textielfilter om de vlotterkooi schuiven, in

plaats van het schuimstoffilter (fig. 88, 89).

Plaats in dit geval geen stofzak.

Extra leverbaar

88 89

Accessoire

"Hobby" zuigset

Stofzakken type

"Athena"

Textielfilter

Micro filter

Shampoo

Parketborstel-

mondstuk

Schuimfilter

Hulpstuk "3-Actions"

Mondstuk voor

meubelstoffering

Diffusor

(vloeistofverspreider)

Raamwisser

Katoenen stofzak

Toepassing

Gebruik buitenshuis en

in werkplaats.

Papieren stofzakken

(dubbelwandig) voor

normaal huisstof.

(Droog gebruik.)

Op vlotterkooi aan te

brengen. (Voor het

opzuigen van droog of

vochtig m.n. grover

materiaal.)

Filtert de lucht terwijl

deze wordt

uitgeblazen.

Toevoegen aan water

voor het reinigen van

tapijten.

Borstelt gladde vloeren

(parket, kunststof e.d.)

tijdens het zuigen voor

extra grondige reini-

ging. (Droog gebruik.)

Op vlotterkooi aan te

brengen. (Nat gebruik.)

Voor harde vloeren.

(Nat gebruik.)

Shamponeren van

meubels, wandtapijt

e.d.

Nat gebruik

(shamponeren,

vloeistof opzuigen)

Voor het reinigen en

wissen van ramen en

gladde oppervlakken

Voor normaal huisstof.

(Droog gebruik.)

Omschrijving

Set: 54 mm Ø

zuigslang en buizen,

plus bijpassende

mondstukken

Set: 4 stofzakken +

1 motorbeschermings-

filter + 1 Micro filter

2 filters (onder type-

nummer), of

1 filter (onder service-

nummer)

Set: 3 stuks

1 flacon

1 mondstuk

1 filter.

1 hulpstuk

1 mondstuk

1 diffusor

1 hulpstuk

1 stofzak

Typenummer

(servicenummer)

HR 6955

HR 6947

(4822 015 70058)

HR 6944

(4822 466 93298)

HR 6932

(4822 015 70056)

HR 6965

(4822 390 80176)

HR 6943

(4822 480 40242)

HR 6982

(4822 479 70069)

(4822 479 60116)

(4822 466 62588)

HR 6986

HR 6983

Typenummers en Servicenummers

(voor nabestellen en/of bijbestellen van accessoires)

INDICE

IMPORTANTE 64

Montaggio - disegno 65-66

Preparazione per l’uso 67

Pulizia e Manutenzione 74

Sacchetti di ricambio 75

Sostituzione del filtro di protezione motore 75

Sostituzione del Micro Filtro 75

Dove trovare il detergente 75

Sostituzione del filtro della schiuma 75

Come riporre l’apparecchio 75

Sostituzione del cavo di alimentazione 76

Pulitura a secco

Montaggio e uso 67

Inserimento di un (nuovo) sacchetto raccoglipolvere 68

Sostituzione del sacchetto raccoglipolvere (pieno) 68

Consigli per la pulitura a secco 69

Pulitura ad acqua

Montaggio e uso 69

Pulitura con detergente

Tappeti

Montaggio e uso 70

Tre tecniche 72

(rinfrescata - pulitura a fondo - pulitura extra)

Consigli per la pulitura dei tappeti con detergente 72

Pulitura di pavimenti duri

Tecnica di pulitura con detergente dei pavimenti duri 72

Pulizia di vetri

Tergicristallo 73

Mobili

Pulizia con detergente di tappezzeria e imbottiti 74

Accessori supplementari

Set di aspirazione "Hobby" 76

Filtro in tessuto 76

Italiano

IMPORTANTE

• Prima di usare l'apparecchio, leggete

attentamente le istruzioni per l'uso e

osservate le figure.

• Prima di usare l'apparecchio ad

acqua (ad esempio, quando pulite

con del liquido e con il detergente)

non dimenticatevi mai di:

- togliere il micro filtro e il sacchetto

raccoglipolvere;

- posizionare il diffusore rosso nel

cestello

• Prima di collegare l'apparecchio alla

presa di alimentazione controllate

che la tensione indicata sulla

targhetta corrisponda a quella della

rete locale. La targhetta si trova nel

serbatoio, nella parte inferiore del

motore.

• Non inserite la spina nella rete di

alimentazione finché l'apparecchio

non è completamente pronto per

l'uso. Assicuratevi che l'apparecchio

e le vostre mani siano asciutte

quando collegate/scollegate

l'apparecchio.

• Togliete sempre la spina dalla rete di

alimentazione:

- nel caso l’apparecchio non funzioni

correttamente;

- prima di pulire l'apparecchio;

- prima di aprire il serbatoio.

• Procedete all'aspirazione soltanto

dopo aver inserito il sacchetto

raccoglipolvere di carta (modello

"Athena" HR 6947, codice n. 4822 015

70058 per polvere normale) oppure il

filtro in tessuto (modello HR 6944,

codice n. 4822 466 93296 per

materiali più consistenti).

• Non aspirate la cenere (da

posacenere e caminetti) a meno che

non sia completamente fredda.

• Non aspirate benzina, trementina,

gasolio, olio di paraffina o altri

materiali infiammabili o liquidi

esplosivi. Non usate l'apparecchio in

camere con vapori esplosivi (benzina,

diluenti, solventi).

• Quando raccogliete cenere, polvere

sottile, calce, polvere di cemento e

simili, i pori del sacchetto

raccoglipolvere potrebbero ostruirsi.

In questo caso, il sacchetto

raccoglipolvere dovrà essere

sostituito, anche se non risulterà

completamente pieno.

• Per la sostituzione, usate

esclusivamente gli speciali sacchetti

raccoglipolvere (modello "Athena")

disponibili presso il vostro

rivenditore di fiducia.

• Non usate l'aspirapolvere senza il

filtro di protezione del motore.

• Non immergete mai il motore

nell’acqua.

• Il serbatoio può essere pulito con un

panno bagnato.

• Non puntate mai il getto di detergente

verso spine, prese o apparecchi

elettrici.

• Azionate la pompa soltanto quando il

serbatoio del detergente è pieno, in

posizione corretta e collegato con i

due tubi per il detergente. Spegnete

la pompa appena il serbatoio si

svuota. La pompa si rovina

funzionando a secco!

• Tenete l'apparecchio e il liquido

detergente lontano dai bambini.

• Dopo l'uso, spegnete sempre

l'apparecchio e togliete la spina della

presa di corrente.

• Dopo l'uso ad acqua, svuotate, lavate

e asciugate sempre il serbatoio.

Lasciate funzionare l'apparecchio per

un paio di minuti con aria calda e

pulita per asciugare l'interno dei tubi

e del tubo flessibile. (In questo modo,

eviterete eventuali odori spiacevoli

che potrebbero sprigionarsi durante

l'uso successivo dell'apparecchio.

Eviterete, inoltre, di bagnare il

sacchetto raccoglipolvere).

• Non riponete l'apparecchio ad una

temperatura inferiore agli 0°C per

evitare che possa congelare.

• Per garantire una maggior durata

dell’apparecchio, la pompa del

detergente dovrebbe essere pulita

una volta all’anno utilizzando una

miscela di acqua e aceto bianco.

Attenersi alle istruzioni fornite nel

capitolo “Pulizia e manutenzione”.

•Per facilitare il riciclaggio, le parti in plastica sono state codificate.

•L’imballaggio è stato realizzato in materiale riciclato ed è a sua volta 100% riciclabile. f



Contenitore Contiene: max 17 litri a secco;

10 litri a secco (con sacchetto raccoglipolvere "Athena");

9 litri ad acqua (con cestello)

Corpo motore

Sacchetto raccoglipolvere

(in carta, modello "Athena"

HR 6947)

Dovete inserirlo per l'uso a

secco e toglierlo

per l'uso ad acqua

Connettore tubo flessibile

Maniglia

Interruttore per il riavvolgimento

del cavo (premere)

"Micro" filtro

(filtro elettrostatico per la rimozione

di piccole particelle dalla presa

dell'aria. Inserite il filtro quando

usate l'apparecchio a secco e

toglietelo quando lo

usate ad acqua)

Tubi d'aspirazione

(in acciaio inossidabile,

adatti per l'uso a secco

e ad acqua)

Controllo comando

meccanico di aspirazione

(da ruotare)

1 = massimo

O= minimo

Portatubo

Ganci

(per bloccare/sbloccare

il corpo motore) Scomparto per riporre la

bocchetta piccola e quella a

lancia.

Cavo di ali-

mentazione

principale

(estrarre)

Interruttore

acceso/spento del

motore (premere)

Tubo flessibile di

aspirazione

Bocchetta convertibile per

pulire tappeti e pavimenti

(solo per uso a secco) (fig. 2)

Senza spazzola: per pavimenti

duri (legno, ceramica, pietra,

sintetico)

Con spazzola: per superfici

delicate (tappeti, moquette)

Bocchetta a lancia (fig.

4) per angoli difficili.

Per uso a secco e ad

acqua.

Piccola bocchetta

con due spazzole

raccoglilanugine

(rosse) (fig. 3)

Particolarmente

adatta per mobili,

tende, tappezzerie.

Esclusivamente per

uso a secco.

Gancio per

appendere il

tubo

Uso a secco

Bocchetta detergente a

doppia iniezione con

dispositivo a scatto per

inserimento adattatore

a "tripla azione" per

pavimenti duri

(spazzola, spugna e

spazzolone)

Adatto ad uso ad acqua:

per l'aspirazione di

liquidi e per il lavaggio

con detergente

Bocchetta tappezzeria

Adatta per l'uso ad

acqua e per il lavaggio

con detergente

Supporti a clip

per fissare il tubo

del detergente al

tubo flessibile e ai

tubi d'aspirazione.

Liquido detergente

Philips codice

HR 6965

Filtro di protezione

motore

Cestello con filtro

per la schiuma

(Dovete inserirlo per

uso ad acqua: evita le

infiltrazioni di acqua

nel motore)

Levetta di comando

detergente

(A scatto; premete per

richiamare il detergente)

Connettori tubo

detergente

Tubi con

detergente

Tubo

detergente

Serbatoio

detergente (3 litri)

Interruttore

acceso/spento

pompa detergente

(premere)

Diffusore, da applicare

prima dell'uso ad

acqua e con

detergente. Togliere

prima dell'uso a secco.

Tergicristallo

per pulire vetri e superfici

lucide

Uso ad acqua e con detergente

Istruzioni generali

• Per collegare il tubo flessibile: ruotatelo

leggermente e inserite la parte finale del

tubo flessibile nel connettore (fig. 7)

Per disinserirlo: ruotatelo leggermente e

togliete il tubo flessibile dal connettore

(fig. 8).

• Per collegare i tubi

e le bocchette:

premete il pulsante

a molla ed inserite la

parte più piccola del

tubo in quella più

grande. Il pulsante a

molla si inserirà

nell'apertura dell'

altro tubo (fig. 9).

Per disinserirli:

premete il pulsante a molla e staccate le

diverse parti.

•Preparate l'aspirapolvere per l'uso a secco,

ad acqua o con il detergente.

Prima dell'uso: aprite il serbatoio e

togliete il portasacchetto

raccoglipolvere.

(Per l'uso a secco: fissare e posizionare il

sacchetto raccoglipolvere).

Togliete il cestello.

Inserite il micro filtro e il sacchetto

raccoglipolvere di carta.

- Togliete la spina dalla presa di alimenta-

zione.

- Sbloccate i ganci (fig. 10)

- Usate la maniglia per togliere il corpo

motore dal serbatoio (fig. 11).

- Togliete il cestello (fig. 12)

- Togliete il diffusore (fig. 13).

- Svolgete il tubo per il detergente: ruotatelo

in senso orario (1) e tirate (2) (fig. 14).

- Togliete il serbatoio detergente (fig. 15).

Messa a punto dell'aspirapolvere

Triathlon prima dell'uso

Pulitura a secco

10 11

12 13

Inserimento di un (nuovo) sacchetto

raccoglipolvere:

- Tenete premuta la levetta rossa mentre

inserite il cartoncino del sacchetto racco-

glipolvere nell'apposito supporto (fig. 16).

- Per prima cosa, posizionate il bordo

inferiore (1). Poi, premete il bordo superiore

per posizionarlo (2) (fig. 17).

Assicuratevi che i due dentelli sul cartonci-

no siano rivolti verso il basso e che il car-

toncino aderisca al bordo del supporto.

- Fate scivolare il supporto con il sacchetto

raccoglipolvere in posizione tale che sia sos-

tenuto dai due bordi nel serbatoio (fig. 18).

Sostituzione del sacchetto raccoglipolvere

(pieno):

- Sollevate il supporto con il sacchetto

raccoglipolvere, tenendo il supporto e il

sacchetto per le maniglie (fig. 19).

- Tenete premuta la levetta rossa per

sbloccare il cartoncino (fig. 20).

- Eliminate il vecchio sacchetto raccoglipo-

lvere (fig. 21) e sostituitelo con uno nuovo

oppure, se state utilizzando un sacchetto in

cotone (disponibile in alcuni paesi):

- Tenete il sacchetto sopra il cestino dei rifiuti

(fig. 22).

- Togliete il gancio del sacchetto facendolo

scorrere lateralmente (fig. 23).

- Svuotate il sacchetto nel cestino dei rifiuti

(fig. 24).

- Chiudete la parte superiore del sacchetto

con l’apposito gancio e rimettetelo al suo

posto (fig. 25).

- Rimettete il corpo motore al suo posto e

fissatelo con i ganci ("Click") (fig. 26).

- Rimettete il micro filtro al suo posto (fig. 27).

- Estraete la spina dall'apparecchio e inserite-

la nella presa di alimentazione (fig. 28).

- Accendete l'apparecchio (fig. 29).

26 27

28 29

18 19

20 21

22 23

24 25

16 17

Consigli per la pulitura a secco

• La bocchetta convertibile è attiva per tutta la

larghezza e aspira anche lateralmente. E'

particolarmente adatta per pulire accanto

agli zoccolini, ai mobili e agli ingressi.

• Usate la bocchetta a lancia per pulire gli

angoli e i punti difficili da raggiungere.

• La bocchetta piccola è particolarmente

adatta per la pulitura di scale, tappezzerie,

tende ecc.

I due raccoglilanuggine vi aiuteranno ad

aspirare perfino i peli appiccicosi e i peli

degli animali.

Dovete soltanto muovere la bocchetta

avanti e indietro.

Se necessario, togliete con le mani la

lanugine attaccata alla bocchetta e poi

aspiratela.

• Sono, inoltre, disponibili presso i rivenditori

Philips la bocchetta con spazzola turbo

Philips (modello HR 6974 o HR 6974D,

codice n. 4822 479 50059) e la bocchetta a

spazzola per parquet (modello HR 6943)

come accessori supplementari.

La bocchetta con spazzola turbo è ideale

per aspirare i peli degli animali, la polvere e

lo sporco più resistenti.

La bocchetta con spazzola per parquet è

particolarmente adatta per pulire i pavimenti

duri (come parquet, piastrelle, pavimenti

sintetici, sughero).

• Utilizzando il sacchetto di cotone, si

consiglia di lavare il filtro motore una volta

all’anno con acqua tiepida. Verificate che il

filtro sia perfettamente asciutto prima di

rimetterlo all’interno dell’aspirapolvere.

Togliete il sacchetto raccoglipolvere e il

micro filtro.

Inserite il cestello e il diffusore.

- Togliete la spina dalla presa di

alimentazione.

- Sbloccate i ganci (fig. 30).

- Sollevate il corpo motore dal serbatoio

prendendolo per la maniglia (fig. 31).

- Togliete il sacchetto raccoglipolvere (fig. 32).

- Inserite il cestello prendendolo per la

maniglia (fig. 33). Nota per il corretto

inserimento: a causa della sua forma

particolare, il cestello può essere inserito in

un'unica posizione.

- Inserite il diffusore (fig. 34, 35). (Nota:

non dimenticate di togliere il diffusore prima

di procedere alla pulitura a secco).

- Inserite nuovamente il corpo motore e

fissatelo con i ganci ("Click") (fig. 36).

- Togliete il micro filtro (fig. 37).

Nota: il micro filtro perde le sue capacità

elettrostatiche se esposto ad un'umidità

dell'aria eccessiva.

- Estraete la spina dall'aspirapolvere e

inseritela nella presa di alimentazione

(fig. 38).

- Accendete l'apparecchio (fig. 39).

30 31

Pulitura ad acqua

38 39

36 37

34 35

32 33

• Per evitare uno riempimento eccessivo e

per proteggere il motore, il cestello rotondo

blocca il flusso di aria/acqua quando il

serbatoio è pieno (fig. 40).

- In caso di eccessivo riempimento, svuotate

il serbatoio (fig. 41) prima di continuare la

pulizia.

• Attenzione: quando aspirate l'acqua da

un recipiente posto più in altro rispetto

all'apparecchio (ad esempio, una

grondaia, una cisterna) il sistema

funzionerà

inevitabilmente

come un sifone.

Pertanto, il

serbatoio

potrebbe anche

riempirsi

eccessivamente

(fig. 42).

Per una maggiore

sicurezza,

assicuratevi di non superare mai la

capacità massima del serbatoio che è di

9 litri d'acqua.

Togliete periodicamente la bocchetta

dall'acqua, spegnete l'apparecchio, togliete

la spina dalla presa di alimentazione e

svuotate il serbatoio.

Dopo la pulitura ad acqua:

- Spegnete l'apparecchio, togliete la spina

dalla presa di alimentazione, svuotate,

pulite e asciugate il serbatoio. Lasciate

funzionare l'apparecchio con aria calda e

pulita per un paio di minuti per asciugare

l'interno dei tubi.

Togliete il sacchetto raccoglipolvere e il micro

filtro.

Inserite il cestello, il diffusore, il serbatoio del

detergente (pieno), la bocchetta a doppia

iniezione e la levetta di scatto del detergente.

- Preparate l'aspirapolvere come indicato

nella "pulitura ad acqua" (sezione

precedente).

- Riempite il serbatoio del detergente con

acqua fredda (fig. 43).

- Aggiungete un misurino di liquido deter-

gente nel serbatoio pieno (3 litri) (fig. 44).

- Inserite il serbatoio del detergente (fig. 45).

- Collegate il tubo del detergente, quello

corto, al connettore sull'aspirapolvere.

Inserite (1) e ruotate in senso antiorario (2)

(fig. 46).

- Fissate la levetta del detergente all'impug-

natura del tubo flessibile (fig. 47, 48).

Pulitura con detergente

MAX

9 Ltr.

43 44

45 46

47 48

- Inserite saldamente la parte finale del tubo

del detergente, quello lungo, nel connettore

sull'aspirapolvere ("Click") (fig. 49).

Per sbloccarlo: spingete l'anello intorno

all'apparecchio (fig. 50).

- Attaccate il tubo lungo per il detergente al

tubo flessibile e al tubo di aspirazione

usando le graffe in dotazione (fig. 51).

- Posizionate la bocchetta "a doppia

iniezione" (fig. 52).

L'apparecchio è pronto per pulire pavimenti

delicati (tappeti, moquette).

- Se volete avere la bocchetta più vicina alla

mano (ad esempio, per pulire le scale, la

tappezzeria), potete collegarla direttamente

al tubo flessibile. Fissate il tubo del

detergente con una clip (fig. 53).

- Per pavimenti duri (piastrelle, ceramiche,

pietra, sintetico) inserite lo straccio a "3

azioni" sulla bocchetta (fig. 50). Non

dimenticate di fissare lo straccio con una

clip.

- Estraete la spina dall'aspirapolvere e inseri-

tela nella presa di alimentazione (fig. 55).

- Accendete prima la pompa (fig. 56) e poi il

motore (fig. 57).

- Pompate il detergente premendo la levetta

a scatto posta sull'impugnatura del tubo

(fig. 58).

- Iniziate a pulire partendo dal punto più lon-

tano dalla porta, per poi avvicinarvi lenta-

mente.

Dopo aver completato una striscia,

iniziatene un'altra leggermente sovrapposta

alla precedente. In questo modo, l'intera

area da pulire sarà perfettamente coperta.

Nel caso in cui rimangano tracce di liquido

sulla striscia appena pulita, potete ripassar-

la ancora una volta ma assicuratevi che il

comando della levetta sia stato rilasciato.

- Dopo aver pulito con il detergente, rilasciate

la levetta e spegnete la pompa (fig. 59).

Lasciate funzionare ancora il motore.

Alzate la bocchetta e fate funzionare l'appa-

recchio soltanto ad aria per alcuni minuti

per asciugare l'interno del tubo flessibile di

aspirazione e degli altri tubi (fig. 60).

- Spegnete il motore.

49 50

51 52

59 60

Pulizia dei tappeti con detergente: tre

tecniche

In base al grado di sporco, potete scegliere

(e combinare) le seguenti tre tecniche di

pulitura dei tappeti con detergente:

"Rinfrescata"

Se il vostro tappeto (o parte di esso) ha

semplicemente bisogno di una "rinfrescata",

non sarà necessaria una grande quantità di

detergente.

Sarà sufficiente usarne un po' durante la

prima passata.

A questo punto, rilasciate la levetta e passate

la bocchetta un paio di volte sopra l'area

trattata senza detergente.

"Pulitura a fondo"

Per una pulitura più a fondo di tappeti (o

parti) sporchi, passate la bocchetta un paio di

volte sull'area trattata richiamando

contemporaneamente il detergente.

"Pulitura extra"

Per una pulitura ancora più a fondo (per aree

estremamente sporche e per macchie

resistenti) spegnete il motore (fig. 61) ma

lasciate in funzione la pompa.

Richiamate il detergente premendo la levetta

(fig. 62).

Lasciate agire il detergente sull'area trattata

per un paio di minuti.

Fate attenzione a non spruzzare troppo

detergente per evitare di danneggiare il

tappeto.

Consigli per la pulitura dei tappeti con

detergente

• Non usate mai il detergente su pavimenti

non impermeabili. (Nel dubbio chiedete al

vostro posatore).

• Non utilizzate mai il detergente nel caso di

tappeti particolarmente delicati, tessuti a

mano o che stingono.

• Controllate la solidità del colore del vostro

tappeto versando un po' della soluzione

pulente su un panno bianco e sfregandola

su un angolo nascosto del tappeto. Se il

panno non si macchia, il tappeto sicuramen-

te non stinge. Al contrario, se rimangono

tracce di colore sul panno, non usate il de-

tergente per pulire il tappeto. Nel dubbio,

contattate un venditore specializzato.

• Prima di pulire il tappeto con il detergente,

pulite con l'aspirapolvere l'intera area

circostante.

• Per asciugare il tappeto più rapidamente e

perfettamente, assicuratevi che la stanza

sia ben aerata durante e dopo la pulitura.

• Lasciate che il tappeto si asciughi perfetta-

mente prima di camminarci sopra: le zone

"rinfrescate" solitamente asciugano in mezz'

ora, mentre nel caso di "pulitura profonda"

saranno necessarie circa 2 ore.

(I tempi di asciugatura dipendono

naturalmente dalla quantità di detergente

usato, dalla temperatura, dall'umidità

dell'aria e dalla ventilazione).

• Le bocchette trasparenti come quella a

doppia iniezione e quella per la tappezzeria,

vi consentono di valutare se il tappeto o il

pavimento duro è pulito in base al colore

del detergente già usato.

• Dopo aver vuotato e pulito l'apparecchio,

potete asciugare il tubo flessibile e gli altri

tubi, facendo funzionare a vuoto

l'apparecchio per un minuto (fig. 60).

Tecnica per la pulitura con detergente di

pavimenti duri.

L'adattatore a scatto "a tre azioni" per i

pavimenti duri per la vostra bocchetta a

doppia iniezione richiede tre attrezzi per la

pulitura di uso comune:

➀ una spazzola (per togliere lo sporco

attaccato sul pavimento);

➁una spugna (per spargere e far penetrare

il detergente sfregando);

➂uno spazzolone (per raccogliere il

detergente usato che andrà

successivamente aspirato).

• Non effettuate passate troppo lunghe.

61 62

Pavimenti duri

• Per una migliore pulizia, muovete la

bocchetta avanti e indietro (fig. 63), come

fareste con un normale aspirapolvere.

Normalmente, è sufficiente aggiungere il

detergente solo mentre la bocchetta va in

avanti.

• Per asciugare il pavimento, muovete

lentamente la bocchetta indietro. Tenete

solo lo spazzolone a contatto con il

pavimento e non aggiungete il detergente

(fig. 64).

Nel caso di pavimento non perfettamente

liscio, la spugna bagnata lascerà

inevitabilmente un po' d'acqua che

evaporerà in pochi minuti.

• Per togliere più facilmente il detergente, vi

suggeriamo di seguire la sequenza illustrata

nella fig. 65. Notate i passaggi sovrapposti

e il passaggio incrociato alla fine.

- Inserite il tergicristallo sul manico (fig. 66)

oppure sull’estremità del tubo e collegatelo

con il cavo flessibile (fig. 67).

- Premete l’interruttore di accensione del

Triathlon e quello della pompa detergente

(fig. 56-57).

- Spruzzate il detergente specifico per vetri

premendo il grilletto della pistola (fig. 68) e

pulite accuratamente l’intera superficie

(fig. 69).

- Mettete il tergicristallo in posizione “vetri

asciutti” (fig. 70) e asciugate con cura

(fig. 71).

L’efficace sistema di nebulizzazione e il

grande potere di aspirazione del nuovo

Triathlon hanno permesso di ridurre al

minimo gli schizzi.

• Questo accessorio è particolarmente adatto

per pulire i vetri e le superfici piatte.

• Potete utilizzare un normale detergente per

vetri oppure una soluzione mista ad alcool

(1 parte di alcool e 9 parti di acqua).

64 65

12345

Pulizia di vetri

66 67

68 69

70 71

Pulizia con detergente di tappezzeria e

imbottiti

- Applicate la bocchetta per tappezzeria

direttamente sul manico (fig. 72).

• Questa bocchetta è particolarmente indicata

per pulire mobili, tappezzeria, tende ecc.

(fig. 73).

- Spegnete l'apparecchio. Togliete la spina

dalla presa di alimentazione.

- Tutte le parti dell'apparecchio, incluso il

serbatoio, possono essere pulite con un

panno bagnato e, se necessario, con un po'

di detergente. Assicuratevi, però, che non ci

siano infiltrazioni di acqua nelle parti del

motore.

- Potete risciacquare il cestello con il filtro per

la schiuma (fig. 74).

Per garantire una maggior durata al filtro

per la schiuma, vi consigliamo di toglierlo

dal cestello (fig. 75) e di lavarlo a mano

separatamente

(Fig. 76).

Nota: potete

schiacciare

delicatamente il

filtro della schiuma

ma non strizzarlo.

- Anche il filtro di protezione del motore può

essere tolto (fig. 77) e risciacquato (fig. 78).

Non dimenticatevi di rimettere a posto il

filtro di protezione del motore.

- Risciacquate la bocchetta a doppia

iniezione di detergente (fig. 79).

Potete togliere l'accessorio per pavimenti

duri (fig. 80) e pulirlo separatamente.

- Riempite il serbatoio con acqua tiepida e

pompatela nel lavandino o nel water

attraverso i due tubi per il detergente. In

questo modo impedirete che i residui di

detergente si induriscano ostruendo l'interno

dei tubi.

• Per garantire una maggior durata

dell’apparecchio, si consiglia di pulire la

pompa del detergente una volta all’anno

utilizzando una miscela di acqua e aceto

bianco.

- Versate un litro di aceto bianco nel

serbatoio del detergente, che verrà poi

riempito con acqua tiepida, pulita.

- Fate funzionare la pompa del detergente

fino a quando il serbatoio non sarà vuoto.

Scaricate la soluzione di aceto in un

secchio.

- Ripetete la stessa procedura con 1 litro di

acqua pulita per eliminare qualsiasi traccia

di aceto.

Pulizia e manutenzione

Mobili

72 73

74 75

77 78

79 80

Sostituzione dei sacchetti raccoglipolvere

Sacchetti di carta

I sacchetti raccoglipolvere di carta (confezioni

da 4 pezzi, modello "Athena") sono disponibili

presso il vostro rivenditore.

Vi preghiamo di fare riferimento al modello n.

HR 6947 o al codice n. 4822 015 70058.

Nota: Con ogni confezione di sacchetti racco-

glipolvere di carta originali Philips vengono

forniti gratuitamente un nuovo filtro di

protezione del motore e un nuovo micro filtro.

Sacchetti di cotone

Al posto dei sacchetti di carta potete

utilizzare i sacchetti di cotone (HR 6983),

disponibili in alcuni paesi. Questi sacchetti

possono essere svuotati e riutilizzati più volte

(Vedere: “Sostituzione del sacchetto

raccoglipolvere (pieno)”).

Per togliere e rimettere il sacchetto di cotone,

seguire le istruzioni fornite per i sacchetti di

carta.

Sostituzione filtro di protezione del

motore

Sostituite il filtro di

protezione del motore

(fig. 81) quando inse-

rite il primo sacchetto

raccoglipolvere di una

nuova confezione.

Non usate mai l'appa-

recchio senza il filtro

di protezione del

motore.

Sostituzione del micro filtro

Quando pulite a secco, il micro filtro elettro-

statico purifica l'aria di scarico eliminando le

minuscole particelle di polvere.

Con il passare del tempo, l'efficienza del filtro

diminuisce.

Normalmente, è sufficiente sostituire il micro

filtro (figg. 82-83) ogni volta che inserite il

primo sacchetto raccoglipolvere di una nuova

confezione.

L'indicatore sul

supporto del micro

filtro resta bianco.

Se il filtro diventa

rapidamente grigio

(fig. 84), potete

decidere di anticipare

la sostituzione del

micro filtro.

Soprattutto in

presenza di malattie polmonari o allergie (al

polline, alla polvere, ecc.) è consigliabile

sostituire il micro filtro più frequentemente.

Le confezioni di micro filtri sono disponibili

presso il vostro rivenditore: richiedete il

modello HR 6932, con n° di codice 4822 015

70056.

Sostituzione del liquido detergente Philips

Le bottiglie di liquido detergente sono

disponibili presso il vostro rivenditore.

Fate riferimento al modello n. HR 6965 o al

codice n. 4822 390 80176.

Sostituzione del filtro della schiuma

Sostituite il filtro della schiuma se è rovinato o

molto sporco.

Potrete trovare un nuovo filtro presso il vostro

rivenditore con il codice n. 4822 480 40242.

Come riporre l'aspirapolvere

- Spegnete l'apparecchio.

- Togliete la spina dalla presa di alimenta-

zione. Il cavo si riavvolgerà automatica-

mente dentro l'apparecchio (fig. 85).

- Le bocchette piccole possono essere

riposte come indicato nella fig. 86.

- Il tubo può essere

fatto scivolare

dentro il supporto

(fig. 87).

Nota: Per evitare

danni accidentali

all'apparecchio, il

tubo si sgancerà dal

supporto oppure il

supporto si staccherà dall'aspirapolvere in

caso di urto violento. In questo caso

basterà rimettere a posto il tubo o il

supporto.

Sostituzione del cavo

Nel caso in cui il cavo di alimentazione

dovesse essere danneggiato, dovrà essere

sostituito esclusivamente presso un centro

assistenza Philips o un rivenditore

autorizzato, in quanto sono necessari utensili

e/o pezzi speciali

Set di aspirazione "Hobby" (modello n.

HR 6955)

Per usi più particolari (all'aperto o per il

bricolage) è disponibile, come accessorio

supplementare, un set di aspirazione (tubo

flessibile, tubi, bocchetta) con un diametro di

54 mm. che vi permette di aspirare foglie,

trucioli di legno, ecc.

Filtro di carta (modello HR 6944)

Per aspirare foglie, trucioli di legno, ecc., il

filtro di carta a due strati sostituisce il filtro

della schiuma.

Basta semplicemente farlo scivolare nel

cestello (fig. 88, 89).

In questo caso, non mettete il sacchetto

raccoglipolvere di carta.

Accessori supplementari:

88 89

Accessori

Set di aspirazione

"Hobby"

Sacchetti

raccoglipolvere

modello Athena

Filtro di carta

Micro filtro

Liquido detergente

Bocchetta con

spazzola per parquet

Filtro schiuma

Adattatore per pavi-

menti duri "a tripla

azione"

Bocchetta per

imbottiti/tapezzerie

Diffusore

Tergicristallo

Sacchetti di cotone

Uso

Uso esterno, bricolage

Sacchetti di carta (a 2

strati) per raccolgiere

la polvere domestica.

(Uso a secco)

Da inserire sul cestello.

(Uso a secco o per

tessuti resistenti umidi)

Filtra l'aria in uscita.

Da aggiungere

all'acqua per ottenere il

detergente per la

pulitura dei tappeti.

Pulisce i pavimenti duri

(parquet, sintetico,

ecc.) mentre effettua la

pulitura a fondo. (Uso

a secco)

Da inserire sul cestello.

(Uso con acqua)

Per pulire pavimenti

duri (Uso con acqua)

Per lavare con il

detergente mobili,

tapezzerie, ecc.

Uso con acqua

(Lavaggio con

detergente)

Per pulire vetri e

superfici lisce

Per normale uso

domestico (uso a

secco)

Descrizione

Set: 54 mm. diam.

con tubo flessibile di

aspirazione e tubi

rigidi + bocchette

speciali.

Set: 4 sacchetti +

1 filtro di protezione

motore + 1 micro

filtro.

Set: 2 filtri (numero

codice prodotto) o 1

filtro (numero codice

servizio)

Set: 3 pezzi

1 bottiglia.

1 bocchetta.

1 filtro.

1 adattatore.

1 bocchetta.

1 diffusore.

1 tergicristallo

1 sacchetto

Modello numero

(codice numero)

HR 6955

HR 6947

(4822 015 70058)

HR 6944

(4822 466 93298)

HR 6932

(4822 015 70056)

HR 6965

(4822 390 80176)

HR 6943

(4822 480 40242)

HR 6982

(4822 479 70069)

4822 479 60116

4822 466 62588

HR 6986

HR 6983

Numeri dei modelli e numeri dei codici (per ordinare accessori nuovi e/o supplementari)

Indice

Página

General

Importante 79

Montaje - Dibujo completo 80-81

Preparación para el uso 82

Limpieza y Mantenimiento 89

Cómo obtener recambios de las bolsas para el polvo 90

Sustitución del filtro protector del motor 90

Sustitución del filtro Micro 90

Cómo obtener champú 90

Sustitución del filtro de espuma 90

Almacenamiento 90

Sustitución del cable de red 91

Aspiración en seco

Montaje y uso 82

Colocación de una (nueva) bolsa para el polvo 83

Eliminación de una (llena) bolsa para el polvo 83

Consejos para la aspiración en seco 84

Aspiración de líquidos (agua)

Montaje y uso 84

Limpieza con champú

Alfombras

Montaje y uso 85

Tres técnicas (Reavivación, limpieza a fondo y

limpieza supercompleta de alfombras) 87

Consejos para la limpieza con champú en alfombras 87

Suelos duros

Técnica de limpieza con champú sobre suelo duro 87-88

Ventanas

Limpieza de ventanas 88

Muebles

Limpieza con champú en tapizados y tapicerías 89

Extras opcionales

Conjunto de succión "Hobby" 91

Filtro de tela 91

Español

Importante

• Antes de usar el aparato lean estas

instrucciones conjuntamente con las

ilustraciones.

• Antes de usar el aparato en mojado

(Por ejemplo, en la aspiración de

líquidos y en la limpieza con champú ),

no se olviden nunca de :

- Quitar el filtro Micro y la bolsa de

papel para el polvo,

- Colocar el difusor rojo y la unidad

flotante.

• Antes de enchufarlo a la red por vez

primera, comprueben que el voltaje

indicado en la placa de características

se corresponde con el de su hogar.

Pueden hallar la placa de caracte-

rísticas en el depósito, en el lado

inferior de la parte del motor.

• No enchufen el aparato a la red hasta

que no esté completamente preparado

para el uso. Asegúrense de que su

mano y la clavija para la red están

secas cuando conecten o desconecten

el aparato.

• Desenchufen siempre el aparato de la

red :

- Si el aparato no funciona

adecuadamente,

- Antes de limpiar el aparato,

- Antes de abrir el depósito.

• Aspiren material seco y polvo solo si

está colocada la bolsa de papel para el

polvo (Tipo " Athena " HR 6947, nº de

servicio 4822 015 70058, para polvo

normal) o el filtro de tela (Tipo

HR 6944, nº de servicio 4822 466

93298, para material más grueso).

• No aspiren nunca cenizas (De

ceniceros y chimeneas ) hasta que no

estén completamente frías.

• No aspiren nunca petróleo, aguarrás,

gasoil, aceite de parafina u otros

líquidos inflamables o explosivos. No

usen el aparato en salas con vapores

explosivos (Petróleo, diluyentes,

disolventes).

• Cuando aspiren cenizas, arena fina,

cal, polvo de cemento y substancias

similares, los poros de la bolsa para el

polvo pueden taponarse. En tal caso,

la bolsa para el polvo debe ser

sustituida aunque quizás esté lejos de

estar llena.

• Para la sustitución, usen solo las

bolsas especiales de papel (Tipo "

Athena ") que pueden obtener de su

vendedor.

• No usen el Aspirador sin el filtro de

protección del motor.

• No sumerjan nunca la unidad motora

en agua.

• El depósito puede ser limpiado con un

trapo húmedo.

• No dirijan nunca el chorro de champú

a clavijas, tomas de corriente o

aparatos eléctricos.

• Pongan en marcha la bomba solo si el

deposito de champú ha sido llenado,

colocado y conectado mediante los

dos tubos de champú. Paren la bomba

tan pronto como el deposito esté

vacío. ¡ La bomba puede deteriorarse

si funciona en seco !

• Mantengan el aparato y el liquido

limpiador lejos de los niños.

• Después de usar el aparato, paren

siempre el interruptor y desenchúfenlo

de la red.

• Vacíen, limpien y sequen siempre el

depósito después de usarlo en moja-

do. Dejen que el aparato funcione con

aire limpio seco durante un par de mi-

nutos para secar el interior de los

tubos y de la manguera (Haciéndolo

así, evitarán el desagradable olor que

se produciría cuando usasen, de

nuevo, el Aspirador y también evitarán

que la bolsa de papel para el polvo se

humedezca ).

• Para evitar la congelación, no

almacenen el aparato a temperaturas

inferiores a 0 ºC.

• Para alargar su vida útil, la bomba del

champú debe limpiarse, una vez al

año, con una mezcla de agua y vinagre

blanco destilado. Sigan las instruccio-

nes indicadas en "Limpieza y

Mantenimiento".

• Para facilitar su reciclado se han codificado los plásticos del producto.

• El embalaje de cartón se ha fabricado con material reciclado y es totalmente apto

para su reciclamiento. f



Deposito Capacidad: 17 litros máximo en seco

10 litros en seco y con bolsa para el polvo “Athena”

9 litros en mojado y con la unidad flotante

Unidad motora

Bolsa para el polvo (de

papel, tipo “Athena”

HR 6947).

(Debe ser colocada para el

uso en seco y quitada para el

uso en mojado).

Conector de la

manguera

Asa

Botón del recogedor del

cable (presionar)

Microfiltro

(filtro electrostático que

elimina las pequeñas

partículas del aire de salida.

Este filtro puede ser

colocado para el uso en

seco y debe ser quitado para

el uso en mojado).

Tubos de succión

(de acero inoxidable y

aptos para usar tanto en

seco como en mojado).

Control de la potencia

de succión ( rotativo ).

1= máximo

O = mínimo

Soporte del

tubo (para

almacenar el

tubo después del

trabajo)

Bridas (para fijar / soltar la

unidad motora).

Dispositivo para

almacenamiento de

la boquilla pequeña

yde la boquilla

estrecha

Cable de red

(extraer)

Botón paro /

marcha del motor

(presionar)

Manguera de succión

(flexible)

Boquilla convertible para

alfombras y suelos duros

(solo para uso en seco) (fig. 2):

Cepillo hacia afuera: para suelos

duros (madera, cerámica,

piedra, material sintético).

Cepillo hacia adentro: para

suelos blandos (alfombras,

felpudos).

Boquilla estrecha

(fig. 4) para espacios

estrechos. Para uso

tanto en seco como en

mojado.

Boquilla pequeña

con dos recogedores

(rojos) para pelusas

(fig. 3).

Especialmente

adecuada para

muebles, cortinas,

tapices. Solo para

uso en seco.

Gancho del tubo

Uso en seco

Boquilla de champú

con doble inyección

con botón selector de las

3 acciones para suelo

duro (cepillo, esponja y

bayeta ) (fig. 6).

Adecuada para uso en

mojado, tanto para

aspirar líquidos como

para la limpieza con

champú.

Boquilla para tapicería.

Adecuada par uso en

mojado, tanto para aspi-

rar líquidos como para la

limpieza con champú.

Bridas para

sujetar el tubo del

champú a la

manguera y a los

tubos.

Liquido limpiador

Philips HR 6965

Filtro protector del motor

Unidad flotante con

filtro de espuma

(debe colocarse para

el uso en mojado.

Protege el motor

contra el agua).

Lanzador de champú

(apretar para aplicar el

champú)

Conectores para

el tubo del

champú

Tubos del

champú

Tubo del

champú

Deposito para el

champú (3 litros).

Botón paro /

marcha de la

bomba del champú

(presionar) con

lámpara piloto.

Difusor.

Colocar antes del uso

en mojado, tanto

para aspirar líquidos

como para la

limpieza con champú.

Quítenlo antes del

uso en seco.

Limpiador de ventanas

para limpiar y enjugar

ventanas y superficies planas

Uso en mojado y con champú

General

•Conexión de la manguera : Girando

suavemente, inserten la punta de la

manguera en su conector (fig. 7).

Desconexión de la manguera : Girando

suavemente, saquen la punta de la

manguera de su conector (fig. 8).

•Conexión de los

tubos y boquillas :

Aprieten el resalte

del muelle e

inserten la parte

estrecha en la

ancha. El muelle

hará entrar el

resalte en el orificio

(fig. 9).

Desconexión de

los tubos y boquillas : Aprieten el resalte

del muelle y separen una pieza de la otra.

• Preparen el aspirador, ya sea para limpiar

aspirando en seco, para aspirar líquido o

para limpiar con champú.

Antes del primer uso : Abran el deposito

y quiten el

soporte de la bolsa para el polvo.

(Para uso en seco, fijen y posicionen la

bolsa para el polvo)

Quiten La unidad flotante y el difusor.

Coloquen : El filtro Micro y la bolsa de

papel para el polvo.

- Desenchufen el aparato de la red.

- Desarmen las bridas (fig. 10).

- Usando el asa, saquen la unidad motora

del depósito (fig. 11)

- Quiten la unidad flotante (fig. 12).

Desarmen el difusor (fig. 13)

- Desarmen el tubo del champú, girando en

sentido horario (1) y estirando (2)(fig. 14).

- Quiten el deposito del champú (fig. 15).

Cómo preparar su Triathlon para el uso

Limpieza aspirando en seco

10 11

12 13

Para colocar una (nueva) bolsa para el

polvo :

- Presionen y sostengan la manecilla roja

cuando coloquen la

placa frontal dentro del soporte (fig. 16).

- Primero posicionen el reborde inferior (1).

Presionen entonces el reborde superior en

su lugar (2)(fig. 17).

Asegúrense de que las dos muescas de la

placa frontal apuntan hacia abajo y de que

la placa frontal descansa sobre el reborde

del soporte.

- Deslicen el soporte con la bolsa del polvo a

una posición tal que el soporte quede

aguantado por los dos rebordes en el

depósito (fig. 18).

Para quitar una (llena) bolsa :

- Quiten, del depósito, el soporte con la bolsa

del polvo, sosteniendo por sus asas tanto la

bolsa del polvo como el soporte (fig. 19).

- Presionen y sostengan la manecilla roja

para liberar la placa frontal (fig. 20).

- Tiren la usada bolsa del polvo (fig. 21) y

coloquen una nueva.

O, si están usando una bolsa de algodón

(Suministrada en algunos países), :

- Sostengan la bolsa de polvo sobre un

depósito de basura (fig. 22)

- Quiten la pinza selladora, deslizándola

lateralmente de la bolsa para el polvo

- Vacíen la bolsa para el polvo en el

depósito de basura (fig. 24)

- Cierren la bolsa para el polvo volviendo a

deslizar la pinza selladora sobre los bordes

inferiores de la bolsa para el polvo y

vuelvan a ponerla en su lugar (fig. 25)

- Vuelvan a montar la unidad motora en su

lugar y presionen las bridas para fijarla

(Click)(fig. 26)

- Vuelvan a colocar el filtro Micro en su lugar

(fig. 27)

- Extraigan del aspirador la clavija y

enchúfenla a la red (fig. 28)

- Pongan el motor en marcha (fig. 29)

26 27

28 29

18 19

20 21

22 23

24 25

16 17

Consejos para la limpieza aspirando en

seco

• La boquilla convertible actúa en toda su

anchura y también aspira por sus lados,

siendo, por ello, muy adecuado el usarla a

lo largo de zócalos, muebles y umbrales.

• Usen la boquilla estrecha en aberturas

estrechas y lugares difíciles de alcanzar.

• La boquilla pequeña es especialmente

adecuada para escalones, tapicería,

cortinas, etc.

Los dos recogedores de pelusas les

ayudarán a recoger incluso los pelos (De

animales) y pelusas pegados.

Solo muevan la boquilla hacia delante y

hacia detrás. Si es necesario, quiten las

pelusas de la boquilla con su mano y

entonces aspírenlas.

• Una boquilla Philips con cepillo Turbo

(Tipos HR 6974 ó HD 6974 D, nº de

Servicio 4822 479 50059) y una boquilla

para cepillar parquet (Tipo HR 6943) están

disponibles en su vendedor como

accesorios extra.

La boquilla con cepillo Turbo es ideal para

quitar pelos (de animales ), polvo de

pisadas y suciedad. La boquilla para

cepillar parquet es especialmente adecuada

para suelos duros (Tales como parquet,

baldosas, suelos sintéticos, corcho ).

• Cuando usen la bolsa de algodón les

aconsejamos lavar el filtro del motor una

vez al año con agua tibia. Asegúrense de

que el filtro esté completamente seco antes

de volver a montarlo en el Aspirador.

Quiten : La bolsa de papel para el polvo y

el filtro Micro

Coloquen : La unidad flotante y el difusor.

- Desenchufen el aparato de la red.

- Desarmen las bridas (fig. 30).

- Usando el asa, saquen la unidad motora

del depósito (fig. 31).

- Quiten la bolsa de papel para el polvo

(fig. 32).

- Usando el asa, coloquen la unidad flotante

(fig. 33). Comprueben la correcta coloca-

ción. Debido a su forma, la unidad flotante

se fijará solo en una posición.

-Coloquen el difusor (figs. 34 y 35)

(Nota : No olviden quitar el difusor antes del

uso en seco)

- Vuelvan a montar la unidad motora y

asegúrenla con las bridas (Click)(fig. 36).

- Quiten el filtro Micro (fig. 37).

Nota : El filtro Micro podría perder su

función electrostática si se expone a un aire

excesivamente húmedo.

- Extraigan la clavija del aspirador y

enchúfenla a la red (fig. 38).

- Pónganlo en marcha (fig. 39).

30 31

Aspiración de líquidos (Agua)

38 39

36 37

34 35

32 33

• Para impedir sobrellenados y proteger el

motor, el flotador de forma redonda

interrumpe el chorro de aire / agua si el

depósito está lleno (fig. 40).

- Si esto sucede, vacíen el depósito (fig. 41),

pudiendo entonces continuar.

•Precaución : Cuando aspiren agua de un

sitio situado más alto que el aparato (por

ejemplo, canalón de tejado, cisterna) el

sistema funcionará inevitablemente

como un sifón y, como resultado, el

depósito se

sobrellenará (fig.

42).

Para su seguridad

personal,

asegúrense de

que nunca

exceden la

capacidad

máxima del

depósito, que es

de 9 litros de agua.

A intervalos regulares, alcen la boquilla del

agua, paren el aparato, desenchúfenlo de

la red y vacíen el depósito.

Después de aspirar líquido :

- Paren el aparato. Desenchúfenlo de la red.

Vacíen, limpien y sequen el depósito. Dejen

que el aparato funcione con aire limpio

seco durante un par de minutos a fin de

secar el interior de los tubos y la manguera.

Quiten : La bolsa de papel para el polvo y

el filtro Micro.

Coloquen : La unidad flotante, el difusor,

el (lleno) depósito del champú, la boquilla

de inyección doble y el anzador de

champú.

- Preparen el Aspirador tal como se indica en

"Para aspirar líquidos (Agua)" (Sección

anterior).

- Llenen el deposito del champú con agua

fría (fig. 43).

- Añadan un tapón de medida de liquido

limpiador al depósito lleno (3 litros) (fig. 44).

- Coloquen el deposito del champú (fig. 45).

- Unan el tubo corto del champú al conector

sobre el Aspirador. Inserten (1) y giren en

sentido antihorario (2) (fig. 46).

- Fijen el lanzador de champú a la

empuñadura de la manguera (figs. 47 y 48).

Limpieza con champú : Suelos

MAX

9 Ltr.

43 44

45 46

47 48

- Inserten firmemente el extremo del tubo

largo del champú en el conector sobre el

aspirador (Click)(fig. 49).

Para liberarlo, empujen la arandela hacia el

aparato (fig. 50).

- Usando las bridas (fig. 51), sujeten el tubo

largo del champú a la flexible manguera de

succión y a los tubos de succión.

- Coloquen la boquilla de doble inyección

(fig. 52).

El aparato está ahora listo para suelos

blandos (Alfombras, felpudos)

- Si desean la boquilla cerca de la mano (Por

ejemplo, para limpiar escalones, cortinas,

tapicería), pueden conectar la boquilla

directamente a la manguera. Sujeten el

exceso de tubo del champú con una brida

(fig. 53).

- Para suelos duros (Baldosa, cerámica,

piedra, material sintético) fijen el fregador "

3 acciones " a la boquilla (fig. 54). No

olviden el asegurar el fregador con la brida.

- Extraigan la clavija del Aspirador y

enchúfenla a la red (fig. 55).

- Primero pongan en marcha la bomba

(fig. 56) y después el motor (fig. 57).

- El champú se aplica apretando el

disparador del mando del tubo (fig. 58).

- Empiecen a limpiar con champú tan lejos

de la puerta como sea posible y desde ese

punto trabajen, a su manera, hacia la

puerta.

Al terminar un recorrido, empiecen otro

nuevo con una ligera superposición sobre

el anterior y, siguiendo ese método, cubran

toda el área, recorrido a recorrido.

Si todavía quedan trazas de liquido en

alguno de los recorridos, esas áreas

pueden ser aspiradas de nuevo pero

Asegurándose de que se ha soltado el

gatillo de control !

-Después de la limpieza con champú,

suelten el gatillo y paren la bomba (fig. 59).

Dejen que el motor siga funcionando.

Mantengan la boquilla levantada y dejen

que el aparato funcione solo con aire

durante un cierto tiempo para secar el

interior de la manguera de succión y los

tubos (fig. 60)

- Paren el motor.

49 50

51 52

59 60

Limpieza de alfombras con champú : Tres

técnicas

Según el grado de suciedad, pueden elegir (¡

Y combinar !) las siguientes tres técnicas de

limpieza de alfombras con champú :

Reavivación

Si su alfombra (O zonas de ella) solo necesi-

ta un poco de reavivación, no necesitan

aplicar mucho champú.

Probablemente será suficiente que solo lo

apliquen durante la primera pasada hacia

Uds. A continuación, suelten el gatillo y

pasen la boquilla un par de veces sobre la

zona tratada pero sin aplicar champú.

Limpieza a fondo

Para la limpieza a fondo de una alfombra (O

parte de ella) muy sucia, pasen la boquilla un

par de veces sobre la zona tratada mientras

aplican champú.

Limpieza supercompleta

Para una limpieza supercompleta (Zonas

muy manchadas, manchas rebeldes) paren el

motor (fig. 61) pero dejen la bomba

funcionando. Usen el gatillo para aplicar el

champú (fig. 62).

Dejen que el champú actúe sobre una zona

durante algunos minutos.

Tengan cuidado de no rociar demasiado

champú ya que este puede deteriorar la

alfombra.

Consejos para la limpieza de alfombras

con champú

• No limpien nunca con champú suelos que

no sean resistentes al agua (En caso de

duda consulten al proveedor del suelo ).

• No limpien con champú tejidos delicados ni

alfombras tejidas a mano o de pelo largo.

• Comprueben la resistencia de los colores

de su alfombra vertiendo un poco de

solución limpiadora en un paño blanco y

frotando con el una zona de la alfombra

que normalmente quede escondida. Si no

quedan trazas de tinte en el paño, podemos

suponer que la alfombra es de colores

resistentes. Sin embargo, si el tinte ensucia

el paño, no limpien la alfombra con

champú.

Si tienen dudas, consulten con un vendedor

especializado.

• Antes de limpiar su alfombra con champú,

limpien a fondo toda la zona.

• Para un mejor y más rápido secado,

asegúrense de que la habitación esté bien

aireada durante y después de la limpieza

con champú.

• Dejen que la alfombra se seque bien antes

de pisarla de nuevo. Las zonas reavivadas

normalmente requieren media hora para

secarse pero las zonas limpiadas a fondo

precisan unas 2 horas. (El tiempo de seca-

do depende, por supuesto, de la cantidad

de champú aplicada, la temperatura, la

humedad del aire y la ventilación ).

• Las boquillas transparentes (Por ejemplo, la

boquilla de doble inyección y la boquilla

para tapicería), les permiten juzgar por el

color de la solución aspirada si su alfombra,

tela o suelo duro han quedado limpios.

• Después de vaciar y limpiar el aparato

pueden secar la manguera de succión y los

tubos aspirando al aire durante 1 minuto

(fig. 60).

Técnica para la limpieza de suelos duros

con champú

El gatillo adaptador de 3 acciones para

suelos duros para su boquilla de doble

inyección, emplea tres conocidas

herramientas de limpieza :

➀Un cepillo (Para quitar la suciedad

pegada al suelo),

➁Una esponja (Para extender y hacer

penetrar el champú),

➂Una bayeta (Para recoger el champú

usado en el suelo, de forma que pueda ser

aspirado ).

• No hagan pasadas demasiado largas.

61 62

Suelos duros

• Para un fregado efectivo, muevan solo la

boquilla hacia adelante y hacia atrás

(fig. 63) tal como lo haría con un aspirador.

Normalmente es suficiente aplicar champú

solo mientras la boquilla se está moviendo

hacia adelante.

• Para secar el suelo, muevan solo la

boquilla lentamente hacia atrás.

Asegúrense de que ahora solo la bayeta

toca el suelo y de no aplicar champú (fig.

64).

La esponja mojada dejará, inevitablemente,

un poco de agua donde el suelo sea

irregular pero ésta pronto se evaporará.

• Para una más efectiva eliminación del

champú, les sugerimos seguir el modelo

que se indica (fig. 65).

Observen la superposición de las pasadas

y la pasada final, perpendicular a las

anteriores.

--Fijen el limpiador de ventanas a la

empuñadura de la pistola (fig. 66) o al final

del tubo y conéctenlo mediante la

manguera extra (fig. 67).

- Presionen el interruptor principal del

Triathlon y el interruptor de la bomba de

champú (figs. 56 y 57).

- Presionando el gatillo de la empuñadura de

la pistola, pulvericen el líquido limpiador de

ventanas sobre la ventana (fig. 68) y laven

la ventana (fig. 69).

- Pongan el limpiador de ventanas en la

posición de ventana seca (fig. 70) y froten

hasta secar la ventana (fig. 71). El

salpicamiento ha sido minimizado gracias al

eficiente sistema de pulverizado y al gran

poder de succión del Triathlon.

• Esta boquilla es muy adecuada para limpiar

ventanas y superficies duras.

• Pueden limpiar sus ventanas con líquido

normal para limpieza de ventanas o con

una solución de agua y alcohol (1 parte de

alcohol con 9 partes de agua.

64 65

12345

Limpieza de ventanas

66 67

68 69

70 71

Limpieza con champú : Cortinajes,

tapicería,

- Fijen la boquilla para tapicería directamente

a la empuñadura (fig. 72).

• Esta boquilla es muy adecuada para la

limpieza con champú de muebles, tapicería,

cortinas, etc. (fig. 73).

- Paren el aparato y desenchúfenlo de la red

- Todas las piezas del aparato, incluido el

depósito, pueden ser limpiadas con un

trapo húmedo y si es necesario, con un

poco de detergente.

¡ Asegúrense, sin embargo, de que no

entra agua en la parte del motor !

- Laven la unidad flotante con el filtro de

espuma (fig. 74)

Para garantizar un tiempo de vida óptimo

de su filtro de

espuma, es

aconsejable

sacarlo cuidadosa-

mente de la unidad

flotante (fig. 75) y

lavarlo mano

separadamente

(fig. 76).

Nota : ¡ Pueden

exprimir el filtro de espuma pero no

retorcerlo !

- El filtro de protección del motor puede

también ser desmontado (fig. 77) y lavado

(fig. 78 ) para su limpieza.

¡ No olviden volver a colocar el filtro

protector del motor!

- Laven la boquilla de doble inyección para el

champú (fig. 79)

Pueden quitar el accesorio para suelos

duros (fig. 80) y limpiarlo por separado.

- Llenen el deposito de agua con agua limpia

y tibia.

A través de los dos tubos del champú,

bombeen el agua en un desagüe

(Fregadero, lavabo ). Esto evitará que los

restos de champú se cristalicen dentro de

los tubos y los obstruyan.

- Para aumentar su vida útil, la bomba del

champú deber ser limpiada, una vez al año,

con una mezcla de agua y vinagre blanco

destilado.

- Viertan 1 litro de vinagre blanco en el

depósito del champú y llénenlo con agua

limpia y tibia.

- Dejen que la bomba del champú funcione

en la posición de limpieza con champú

hasta que el depósito del champú esté

vacío.

Recojan la solución de vinagre en un cubo.

- Repitan este procedimiento con 1 litro de

agua clara para enjuagar cualesquiera

restos de vinagre.

Limpieza y mantenimiento

Cortinajes, tapicería

72 73

74 75

77 78

79 80

Sustitución de las bolsas para el polvo

Bolsas de papel para el polvo

Las bolsas de polvo (En conjuntos de 4

bolsas tipo Athena) para sustitución están

disponibles en su vendedor.

Mencionen el número de tipo HR 6947 ó el

número de servicio 4822 015 70058.

Nota : Un nuevo filtro protector del motor y

un nuevo filtro Micro son suministrados, sin

cargo, con cada conjunto de bolsas de papel

para el polvo originales Philips.

Bolsa de algodón para el polvo

En lugar de las bolsas de papel para el

polvo, pueden usar la

bolsa de algodón para el polvo (HR

6983)(Suministradas en algunos países) que

pueden ser vaciadas y usadas repetidamente

(Vean "Cómo quitar una (Llena) bolsa para el

polvo).

Para quitar y colocar la bolsa de algodón

para el polvo, sigan simplemente las mismas

instrucciones que para la bolsa de papel.

Sustitución del filtro protector del motor

Sustituyan el filtro

protector del motor

(fig. 81) cuando

coloquen la primera

bolsa de un nuevo

conjunto de bolsas

para el polvo.

No usen nunca el

aparato sin el filtro

protector del motor.

Sustitución del filtro Micro

Cuando limpien en seco, el filtro

electrostático filtro Micro purifica el aire de

salida eliminando minúsculas partículas de

polvo.

Con el transcurso del tiempo, la eficiencia del

filtro decrecerá.

Normalmente, es suficiente sustituir el filtro

Micro (figs. 82 y 83) cuando coloquen la

primera bolsa de un nuevo conjunto de

bolsas para el polvo.

El indicador del

soporte del filtro Micro

permanece blanco.

Si el filtro se torna

apreciablemente gris

(fig. 84), pueden

decidir adelantar la

sustitución del filtro.

Especialmente si

padecen una

enfermedad pulmonar opilativa o alergias (Al

polen, polvo, etc. ), puede ser aconsejable

sustituir más frecuentemente el filtro Micro.

Para poder hacerlo, conjuntos de filtros Micro

están disponibles en su vendedor bajo el

número de tipo HR 6932 ó el número de

servicio 4822 015 70056.

Sustitución del líquido Limpiador Philips

Las botellas de repuesto de liquido limpiador

están disponibles en su vendedor.

Mencionen el número de tipo HR 6965 ó el

número de servicio 4822 390 80176.

Sustitución del filtro de espuma

Sustituyan el filtro de espuma si está

deteriorado o muy sucio.

Los nuevos filtros de espuma están

disponibles en su vendedor bajo número de

servicio 4822 480 40242.

Almacenamiento

- Paren el aparato.

- Desenchúfenlo de la red.

- Presionen el botón del recogedor del cable

y el cable de alimentación se enrollará au-

tomáticamente dentro del aparato (fig. 85).

- Las boquillas pequeñas pueden almace-

narse tal como se muestra en la fig. 86.

- El tubo puede ser

deslizado en el

soporte (fig. 87).

Nota : Para evitar

daños accidentales al

aparato, el tubo pue-

de soltarse del sopor-

te, o el soporte del

aparato, cuando esti-

ren o golpeen fuertemente. Pueden, simple-

mente, volver a colocar el tubo o el soporte.

Sustitución del cable de red

Si el cable de red de este aparato se

deteriora, solo puede ser sustituido por

Philips o por un Servicio Técnico Oficial

Philips ya que se requieren herramientas y /

o piezas especiales.

Conjunto de succión " Hobby " (Tipo nº

HR 6955)

Para aplicaciones más exigentes (Al aire

libre, cuartos de trabajo, pasatiempos) está

disponible, como extra opcional, un conjunto

(Manguera, tubos , boquillas) de succión de

54 mm de diámetro. Esto permite aspirar

hojas, virutas de madera, etc.

Filtro de tela (Tipo nº HR 6944)

Para aspirar hojas, virutas de madera,

astillas, etc., es aconsejable colocar este

filtro en lugar del filtro de espuma.

Simplemente, pueden deslizarlo por encima

de la unidad flotante (figs. 88 y 89).

En este caso, no coloquen una bolsa de

papel para el polvo.

Extras opcionales

85 86 88 89

Accesorio

Conjunto de succión

“Hobby”

Bolsas para polvo tipo

“Athena”.

Filtro de tela

Microfiltro

Champú

Boquilla cepillo para

parquet

Filtro de espuma

Adaptador 3 acciones

para suelos duros

Boquilla para tapicería

Difusor

Limpiador de

ventanas

Bolsa de algodón para

el polvo

Aplicación

Uso al aire libre,

cuartos de trabajo.

Bolsas para polvo (de

2 capas de papel) para

el polvo normal del

hogar. (Uso en seco)

Colocar sobre la

unidad flotante. (Para

aspirar materiales más

gruesos en seco o en

húmedo)

Filtra el aire.

Añadir al agua para

limpiar alfombras

Para lograr una 1 lim-

pieza extra, cepilla los

suelos duros (parquet,

material sintético, etc)

mientras son aspira-

dos. (Uso en seco)

Colocar sobre la

unidad flotante. (Uso

en seco)

Para limpiar suelos

duros (Uso en seco)

Para limpiar con

champú muebles,

tapicería, etc.

Para uso en mojado

(Limpieza con champú,

aspirar líquidos)

Para frotar y limpiar

ventanas y superficies

planas

Para polvo doméstico

normal (Uso en seco)

Descripción

Conjunto : Manguera

y tubos de succión

de 54 mm de

diámetro y boquillas

especiales.

Conjunto: 4 bolsas

para polvo + 1 filtro

protector del motor +

1 microfiltro

2 filtros (bajo número

de tipo) o 1 filtro (bajo

número de servicio)

Conjunto: 3 filtros.

1 botella

1 boquilla.

1 filtro.

1 adaptador

1 boquilla.

1 difusor

1 limpiadorde

ventanas

1 bolsa para el polvo

Nº de tipo

( Nº de Servicio )

HR 6955

HR 6947

(4822 015 70058)

HR 6944

(4822 466 93298)

HR 6932

(4822 015 70056)

HR 6965

(4822 390 80176)

HR 6943

4822 480 40242

HR 6982

(4822 479 70079)

4822 479 60116

4822 466 62588

HR 6986

HR 6983

Números de tipo y de Servicio (Para pedir accesorios nuevos y / o extra)

Índice

Página

Geral

Importante 94

Montagem - esquema geral 95-96

Preparação para utilização 97

Limpeza e Manutenção 104

Como obter os sacos para o pó 105

Substituição do filtro de protecção do motor 105

Substituição do Micro Filtro 105

Como adquirir o champô 105

Substituição do filtro de espuma 105

Arrumação 105

Substituição do cabo de alimentação 106

Aspiração a seco

Montagem e utilização 97

Colocação de um (novo) saco para o pó 98

Retirar o saco do pó cheio 98

Sugestões para a aspiração a seco 99

Aspiração de líquidos (água)

Montagem e utilização 99-100

Lavagem com champô

Carpetes

Montagem e utilização 100

Três processos 102

(limpeza simples, limpeza profunda e

limpeza extra completa de carpetes) 102

Sugestões para aplicação de champô em carpetes

Superfícies duras

Aplicação de champô em superfícies duras 102

Janelas

Lavagem de janelas 103

Estofos

Aplicação de champô em estofos e tapeçaria 104

Extras opcionais

Conjunto de sucção 'Hobby' 106

Filtro de pano 106

Português

Importante

• Leia cuidadosamente estas

instruções, em conjunto com as

ilustrações, antes de utilizar o

aparelho.

• Antes da utilização com líquido (isto

é, aspirar líquido e aplicar champô),

nunca se esqueça de:

- retirar o micro-filtro e o saco de

papel para o pó;

- colocar o difusor encarnado e o

flutuador no contentor.

• Antes de ligar a ficha na tomada,

certifique-se de que a tensão da rede

indicada na placa de características

corresponde à tensão da rede de

distribuição na área da sua casa.

Encontrará a placa no contentor, na

parte inferior do motor.

• Não introduza a ficha do cabo de

alimentação na tomada de corrente

antes de o aparelho estar

completamente preparado para

utilização. As mãos e a ficha do cabo

devem encontrar-se secas quando

(des)ligar o aspirador.

• Retire sempre a ficha da tomada:

- se o aspirador não funcionar bem;

- antes de o limpar;

- antes de abrir o contentor.

• Só deve aspirar a seco se tiver

colocado o saco de papel para o pó

(tipo "Athena" HR 6947, código de

serviço nº 4822 015 70058, para

poeiras normais) ou o filtro de pano

(tipo HR 6944, código de serviço nº

4822 466 93298 para poeiras mais

grossas).

• Nunca aspire pontas de cigarros nem

cinzas (de cinzeiros ou lareiras) sem

que estejam completamente apagadas

e frias.

• Nunca aspire petróleo, terebentina,

gasóleo, óleo de parafina ou outros

líquidos inflamáveis ou explosivos.

Não use o aspirador em salas com

vapores explosivos (petróleo,

solventes).

• Quando se aspiram cinzas, areia fina,

cal, pó de cimento e substâncias

idênticas, os poros do saco de papel

podem ficar obstruídos. Neste caso, o

saco do pó deverá ser substituído,

mesmo que ainda não se encontre

cheio.

• Para a sua substituição, use

unicamente sacos de papel especiais

(tipo "Athena") que poderá adquirir no

seu fornecedor habitual.

• Nunca use o aspirador sem o filtro de

protecção do motor colocado.

• Nunca mergulhe o motor em água.

• O contentor pode ser limpo com um

pano húmido.

• Nunca aponte o jacto de champô para

fichas, tomadas ou aparelhos

eléctricos.

• Ligue a bomba apenas quando o

reservatório do champô estiver bem

cheio, instalado e ligado, através dos

dois tubos de champô. Desligue a

bomba logo que o reservatório fique

vazio. A bomba pode ficar danificada

se trabalhar em seco!

• Mantenha o aspirador e o líquido de

limpeza fora do alcance das crianças.

• Depois da utilização, desligue sempre

a ficha da tomada de corrente.

• Depois de uma utilização com líquido,

esvazie, limpe e seque o contentor.

Deixe o aspirador a funcionar com ar

limpo e seco durante um par de

minutos, a fim de secar o interior dos

tubos e da mangueira. (Ao fazer isto,

evitará cheiros desagradáveis quando

voltar a servir-se do aspirador. Além

disso, o saco de papel para o pó não

ficará húmido).

• Não guarde a temperaturas abaixo

dos 0º C para evitar a congelação.

• Para maior duração do aparelho, a

bomba de champô deverá ser limpa

uma vez por ano, com uma mistura de

água e vinagre branco destilado. Siga

as instruções do capítulo "Limpeza e

Manutenção".

• Para permitir a reciclagem, o material plástico do produto está devidamente codificado.

• O cartão da embalagem foi feito de material reciclado e é perfeitamente adequado

para reciclagem. f



Contentor. Capacidade: máximo de 17 litros em seco;

10 litros em seco (com saco para o pó "Athena");

9 litros com líquido (com o flutuador).

Motor

Saco para o pó

(de papel, tipo "Athena",

HR 6947). Deve ser colocado

para uso a seco e retirado

para uso com líquido.

Ligação da mangueira

Pega

Tecla de enrolamento do

cabo (carregar)

"Micro" filtro

(filtro electroestático que

retira as partículas pequenas

da saída do ar; este filtro

deve ser colocado para uso

a seco e retirado para

uso com líquido)

Tubos de sucção

(de aço inox, apropriados

tanto para uso a seco como

com líquido)

Controlo mecânico da

potência de sucção

(rodar)

1 = máximo

O = mínimo

Suporte do tubo

(para arrumar o tubo

após a utilização)

Grampos

(para fixar / soltar o motor)

Facilidade de

arrumação do bocal

pequeno e do bico

Cabo de

alimentação

(puxar)

Tecla de

ligar/desligar o

motor (carregar)

Mangueira de sucção

(flexível)

Bocal convertível para

alcatifas e soalhos

(unicamente para uso a

seco) (fig. 2).

Escova saída: soalhos

(madeira, cerâmica,

pedra, sintéticos). Escova

recolhida: soalhos macios

(carpetes, tapetes).

Bico (fig. 4) para

espaços estreitos. Para

utilização em seco ou

com líquido

Bocal pequeno

com dois colectores

(vermelhos) para o

cotão (fig. 3). Espe-

cialmente apropriado

para móveis, cortina-

dos, tapeçarias.

Unicamente para

uso a seco

Encaixe do tubo

Utilização a seco

Bocal de injeção dupla

de champô com prisão

e adaptador de "3

Acções" para soalhos

duros (escova, esponja

e rodo) (fig. 6).

Apropriado para

utilização com líquido:

aspirar líquidos ou

aplicar champô.

Bocal para estofos.

Apropriado para utiliza-

ção com líquido: aspirar

líquido ou aplicar

champô.

Grampos para

fixar o tubo do

champô à

mangueira e aos

tubos

Líquido de limpeza

Philips HR 6965

Filtro de protecção do

motor

Flutuador com filtro

de espuma (Deve ser

colocado para aspirar

líquidos: protege o

motor da água)

Disparador do champô

(preso: carregue para

aplicar o champô)

Ligações do

tubo do champô

Tubos do

champô

Tubo do

champô

Reservatório do

champô (3 litros)

Tecla de ligar /

desligar a bomba

do champô

(carregar) com

lâmpada piloto

Difusor. Colocar antes

da utilização com

líquido: aspiração de

líquidos ou aplicação

de champô. Retirar

para utilização a seco.

Lava-janelas

para limpar e lavar janelas

e superfícies planas

Utilização com líquido e com champô

Geral

• Colocação da mangueira:Rodando

ligeiramente, introduza a extremidade da

mangueira na abertura (fig. 7).

Para retirar: Rodando ligeiramente, puxe a

extremidade da mangueira para fora da

abertura (fig. 8).

•Ligar os tubos e os

bocais de

aspiração:

Carregue no botão

de mola e introduza

a extremidade mais

estreita do tubo na

parte mais larga. A

mola prende dentro

do orifício (fig. 9).

Para retirar:

carregue no botão de mola e puxe as

peças em sentidos opostos.

• Prepare o aspirador para aspiração a seco

ou para aspiração com líquido ou champô.

Antes de utilizar pela primeira vez: abra

o contentor e retire o suporte para o

saco do pó.

(Para uso a seco: prenda e posicione o

saco para o pó).

Retire: o flutuador e o difusor.

Coloque: o Micro Filtro e o saco para o pó.

- Retire a ficha da tomada de parede

- Desprenda os grampos (fig. 10)

- Servindo-se da pega, erga o motor do

interior do contentor (fig. 11)

- Retire o flutuador (fig. 12)

- Retire o difusor (fig. 13)

- Desprenda o tubo do champô: rode para a

direita (1) e puxe (2) (fig. 14)

- Retire o depósito do champô (fig. 15)

Preparação do seu Triathlon para

utilização:

Aspirar a seco

10 11

12 13

Para colocar um (novo) saco para o pó:

- Carregue e mantenha premido o botão

vermelho quando colocar a parte da frente

de cartão no suporte (fig. 16).

- Posicione em primeiro lugar a aresta do

fundo (1). Carregue, em seguida, na aresta

superior para a posicionar (2) (fig. 17).

Verifique se os dois encaixes da placa da

frente apontam para baixo e se a placa da

frente fica assente no encaixe do suporte.

- Faça deslizar o suporte com o saco para o

pó, de modo que o suporte fique sustenta-

do pelos dois encaixes do contentor (fig. 18).

Para retirar o saco do pó (cheio):

- Retire o suporte com o saco para o pó do

interior do contentor, mantendo o saco e o

suporte seguros pelas pegas (fig. 19).

- Carregue e mantenha premido o botão

vermelho, a fim de soltar a placa da frente

(fig. 20).

- Deite fora o saco velho (fig. 21) e coloque

um novo.

Ou, se estiver a usar um saco de algodão

(fornecido nalguns países):

- Coloque o saco sobre o balde do lixo

(fig. 22).

- Retire a mola, fazendo-a deslizar para fora

do saco (fig. 23).

- Esvazie o saco para o lixo (fig. 24).

- Feche o saco, fazendo deslizar a mola ao

longo das suas extremidades e volte a

colocá-lo no seu lugar (fig. 25).

- Volte a colocar o motor no lugar e carregue

nos grampos para o fixar ("Clique!") (fig.

26).

- Coloque o Micro Filtro no lugar (fig. 27).

- Puxe a ficha do cabo de alimentação para

fora do aparelho e introduza-a numa

tomada de parede (fig. 28).

- Ligue o motor (fig. 29).

26 27

28 29

18 19

20 21

22 23

24 25

16 17

Sugestões para aspiração a seco

• O bocal convertível trabalha em toda a sua

largura e aspira mesmo a partir das

extremidades: por isso, é adequado na

utilização ao longo de paredes, estofos e

soleiras de porta.

• Use o bico para frinchas, aberturas

estreitas e lugares de acesso difícil.

• O bocal pequeno é especialmente

adequado para escadas, estofos,

cortinados, etc.

Os dois colectores de cotão ajudam-no a

aspirar o cotão mais agarrado e os pêlos

de animais.

Desloque o bocal para a frente e para trás.

Se for preciso, retire o cotão do bocal e

depois volte a aspirar.

• O seu fornecedor tem disponível um bocal

de escova turbo Philips (tipo HR 6974 ou

HR 6974D, nº de serviço 4822 479 50059)

e um bocal de escova para soalhos (tipo

HR 6943) como acessórios extra. O bocal

turbo é ideal para remover pêlos de

animais, poeira e sujidades pisadas. O

bocal de escova para soalhos é

especialmente apropriado para superfícies

duras (como parquet, ladrilhos, pisos

sintéticos, cortiça).

• Quando utilizar o saco de algodão,

aconselha-se a lavagem do filtro do motor

uma vez por ano, em água tépida. O filtro

deve estar bem seco quando voltar a

colocá-lo no aspirador.

Retire: o saco de papel para o pó e o

Micro Filtro.

Coloque: o flutuador e o difusor.

- Retire a ficha do cabo de alimentação da

tomada de parede.

- Desprenda os grampos (fig. 30).

- Segurando pela pega, retire o motor de

dentro do contentor (fig. 31).

- Retire o saco de papel para o pó (fig. 32).

- Segurando pela pega, coloque o flutuador

(fig. 33). Nota sobre a colocação correcta:

devido à sua configuração, o flutuador

apenas encaixa numa única posição.

- Coloque o difusor (fig. 34, 35).

(Tome atenção: não se esqueça de retirar o

difusor antes da utilização a seco.)

- Volte a colocar o motor e prenda-o com os

grampos ("Clique!") (Fig. 36)

• Retire o Micro Filtro (fig. 37).

Tome atenção: o Micro Filtro deixará de

exercer a sua função electroestática se

ficar exposto à acção de uma humidade

excessiva.

30 31

Aspirar líquido (água)

36 37

34 35

32 33

- Puxe a ficha do cabo de alimentação para

fora do aspirador e introduza-a na tomada

de parede (fig. 38).

- Ligue o aspirador (fig. 39).

• A fim de evitar uma inundação e para

proteger o motor, o flutuador de forma

redonda corta o fluxo de ar/água se o

contentor estiver cheio (fig. 40).

- Se isso acontecer, esvazie o contentor (fig.

41). Em seguida, poderá prosseguir.

Cuidado: Quando aspirar água de um

recipiente que esteja mais alto que o

aspirador (por exemplo, um algeroz, uma

cisterna), o

sistema

funcionará,

inevitavelmente,

como um sifão.

Em resultado, o

contentor poderá

ficar inundado

(fig. 42).

Para sua própria

segurança,

procure nunca exceder a capacidade

máxima do contentor que é de 9 litros de

água. Em intervalos regulares, erga o

bocal, desligue o aspirador, retire a ficha da

tomada e esvazie o contentor.

Depois de aspirar líquidos:

- Desligue o aspirador. Retire a ficha da

tomada de parede. Esvazie, limpe e seque

o contentor. Deixe o aspirador funcionar

com ar seco durante um par de minutos, a

fim de secar o interior dos tubos e da

mangueira.

Retire: o saco de papel para o pó e o

Micro Filtro.

Coloque: o flutuador, o difusor, o depósi-

to do champô (cheio), o bocal de escova

de Injecção Dupla e o disparador de

champô.

- Prepare o aspirador como se indica em "As-

pirar líquidos" (isto é, na secção anterior).

- Encha o reservatório do champô com água

fria (fig. 43).

- Junte uma tampa de medida do líquido de

limpeza ao reservatório cheio (3 litros)

(fig. 44).

- Coloque o reservatório do champô (fig. 45).

- Aplique o tubo curto do champô ao tubo do

aspirador. Introduza (1) e rode para a

esquerda (2) (fig. 46).

- Fixe o disparador do champô à pega da

mangueira (fig. 47, 48).

100

Aplicar champô: soalhos

MAX

9 Ltr.

38 39

43 44

45 46

47 48

- Introduza com firmeza a ponta do tubo

comprido do champô na ligação do

aspirador ("Clique!") (fig. 49).

Para soltar: empurre o anel na direcção do

aspirador (fig. 50).

- Prenda o tubo comprido do champô à man-

gueira flexível de sucção e aos tubos de

aspiração, por meio dos grampos (fig. 51).

- Coloque o bocal de Injecção Dupla (fig. 52).

O aparelho fica, então, preparado para

superfícies macias(carpetes, tapetes).

- Se quiser ter o bocal junto à mão (por

exemplo, para limpar escadas, estofos,

tapeçarias), pode ligar directamente o bocal

à mangueira. Prenda o excesso de

comprimento do tubo de champô com um

grampo (fig. 53).

- Para superfícies duras(ladrilhos, tijoleira,

pedra, sintético), prenda a esfregona de

"Tripla Acção" (fig. 54). Não se esqueça de

prender com o grampo.

- Puxe a ficha do cabo de alimentação para

fora do aspirador e introduza-a na tomada

de parede (fig. 55).

- Ligue a bomba em primeiro lugar (fig. 56) e

a seguir o motor (fig. 57).

- O champô é aplicado apertando o

disparador na pega do tubo (fig. 58).

- Comece a aplicar o champô o mais longe

possível da porta. A partir daí, trabalhe em

direcção à porta.

Ao completar uma faixa, comece uma nova

faixa com uma ligeira sobreposição. Desta

maneira, toda a área será coberta, faixa a

faixa.

Se ainda existirem restos de líquido na

faixa limpa, estas áreas podem ser limpas

de novo, mas assegure-se de que o

disparador está solto!

- Depois da aplicação do champô, solte o

disparador e desligue a bomba (fig. 59).

Deixe o motor a funcionar.

Suspenda o bocal ao alto e deixe o

aspirador funcionar só com ar durante

algum tempo, a fim de secar o interior da

mangueira de sucção e dos tubos (fig. 60).

- Desligue o motor.

101

49 50

51 52

59 60

Aplicação de champô em carpetes: Três

Processos

Dependendo do grau de sujidade, poderá es-

colher (e combinar!) as três seguintes técni-

cas de aplicação de champô em carpetes:

"Freshening-up" (limpeza ligeira)

Se a sua carpete (ou partes dela) necessitar

simplesmente de uma ligeira limpeza, não

precisa de aplicar muito champô.Será, com

certeza, suficiente aplicá-lo apenas na

primeira passagem que fizer na sua direcção.

Solte, então, o disparador e desloque o bocal

um par de vezes sobre a área tratada, sem

aplicar champô.

"Deep cleaning" (limpeza profunda)

Para uma melhor penetração numa carpete

mais suja (ou em partes dela), desloque o

bocal um par de vezes sobre a área tratada

enquanto, ao mesmo tempo, vai aplicando o

champô.

"Extra throrough cleaning" (limpeza extra

completa)

Para uma limpeza extra completa (áreas

extremamente sujas, manchas difíceis),

desligue o motor (fig. 61), deixando a bomba

a funcionar. Use o disparador para aplicar o

champô (fig. 62).

Deixe o champô actuar nessa secção

durante alguns minutos.

Tome cuidado para não aplicar demasiado

champô e estragar a carpete.

Sugestões para aplicar o champô em

carpetes

•Nunca aplique champô em superfícies que

não sejam resistentes à água. (Quando

tiver dúvidas, consulte o fornecedor).

• Não aplique champô em carpetes de

material delicado, feitas à mão ou de pouca

resistência.

• Teste primeiro a firmeza das cores da sua

carpete, deitando um pouco da solução de

limpeza num tecido branco e esfregando-o

num pedaço da carpete que esteja,

habitualmente, tapado. Se não aparecerem

indícios de tinta no tecido, poderá concluir

que as cores da sua carpete são

resistentes. No entanto, se ficar tinta no

pano, não aplique champô nessa carpete.

Se tiver dúvidas, contacte um fornecedor

especializado.

• Antes de aplicar champô na sua carpete,

aspire completamente toda a área a tratar.

• Para uma melhor e mais rápida secagem,

deverá arejar a sala durante e após a

aplicação do champô.

• Deixe a carpete secar bem antes de voltar

a pisá-la: numa limpeza ligeira necessitará,

normalmente, de hora e meia para secar,

enquanto que uma limpeza mais profunda

requer, aproximadamente, duas horas. (Os

tempos de secagem dependerão,

naturalmente, da quantidade de champô

aplicado, da temperatura, da humidade do

ar e da ventilação.)

• Os bocais transparentes - o bico de

Injecção Dupla e o bocal para estofos -

permitem avaliar, pela cor do champô

extraído, se a sua carpete ou o seu soalho

ficaram bem limpos.

• Depois de esvaziar e limpar o aspirador,

poderá secar a mangueira de sucção e os

tubos, aspirando ar durante um minuto.

(fig. 60).

O adaptador de "Tripla Acção" para

superfícies duras emprega três utensílios de

limpeza doméstica:

➀uma escova (para soltar a sujidade

agarrada ao chão);

➁uma esponja (para espalhar e aplicar o

champô);

➂um rodo (para apanhar o champô

derramado no soalho, de maneira a poder

ser aspirado).

• Não faça passagens muito extensas.

102

61 62

Superfícies Duras

• Para uma limpeza eficiente, movimente o

bocal para a frente e para trás (fig. 63),

como faz normalmente com qualquer

aspirador. Regra geral, é suficiente a

aplicação do champô apenas quando

desloca o bocal para a frente.

• Para secar o chão, desloque o bocal,

devagar, para trás. Mantenha o rodo junto

ao chão e não aplique champô. (fig. 64). A

esponja húmida certamente que deixará um

pouco de água nos sítios onde o soalho for

irregular. Depressa evaporará.

• Para uma remoção mais eficaz do champô,

aconselhamos que siga a ilustração (fig.

65).

Repare na sobreposição das passagens e

na faixa cruzada no final.

- Coloque o dispositivo para lavar janelas na

pega da pistola (fig. 66) ou na extremidade

do tubo e ligue-o com a mangueira extra

(fig. 67).

- Carregue no interruptor do Triathlon e ligue

a bomba de champô (figs. 56 e 57).

- Espalhe líquido de limpeza na janela,

premindo o gatilho da pega da pistola (fig.

68) e lave a janela (fig. 69).

- Coloque o lavador de janelas na posição de

lavagem a seco (fig. 70) e seque a janela

(fig. 71).

A forma de funcionamento do borrifador e o

grande poder de sucção do Triathlon

reduzem os salpicos ao mínimo.

• Este bocal é muito útil e prático para a

lavagem de janelas e de superfícies planas.

• Poderá lavar as suas janelas com o líquido

de limpeza habitual ou com uma solução

aquosa (1 parte de detergente para 9 de

água).

103

64 65

12345

Lavagem de janelas

66 67

68 69

70 71

- Coloque o bocal para estofos ligado

directamente à pega (fig. 72).

• Este bocal é muito apropriado para estofos,

tapeçaria, cortinados, etc. (fig. 73).

- Desligue o aspirador. Retire a ficha do cabo

de alimentação da tomada de parede.

- Todas as peças do aspirador, incluindo o

contentor, podem ser limpas com um pano

húmido e, se for necessário, com algum

detergente. No entanto, tenha cuidado para

não entrar água dentro do motor!

- Pode enxaguar o flutuador com o filtro de

espuma (fig. 74).

Para garantir maior duração do filtro de

espuma, é

aconselhável retirá-

lo cuidadosamente

do flutuador (fig.

75) e lavá-lo

separadamente à

mão (fig. 76).

Tenha em atenção:

poderá espremer o

filtro de espuma,

mas nunca o torça!

- O filtro de protecção do motor também

pode ser retirado para limpeza (fig. 77) e

enxaguado (fig. 78). Não se esqueça de

voltar a colocar o filtro de protecção do

motor!

- Enxague o bocal de Injecção Dupla do

champô (fig. 79).

Pode retirar o acessório para superfícies

duras (fig. 80) e limpá-lo em separado.

- Encha o depósito com água limpa e morna,

bombeie a água pelos dois tubos do

champô para uma tina ou bacia. Os restos

de champô não cristalizarão e não

entupirão o interior dos tubos.

• Para maior protecção da bomba de

champô, deverá limpá-la uma vez por ano

com uma mistura de água e vinagre branco

destilado.

- Deite 1 litro de vinagre branco no contentor

do champô e encha-o com água limpa,

tépida.

- Ponha a bomba a funcionar na posição de

champô até esvaziar o contentor. Deite a

solução de vinagre para um balde.

- Repita esta operação com 1 litro de água

limpa para enxaguar e retirar todos os

resíduos de vinagre.

104

Limpeza e manutenção

Estofos e tapeçarias

72 73

74 75

77 78

79 80

Sacos de papel de substituição

Os sacos de papel para substituição

(conjuntos de 4, tipo "Athena") estão à venda

no seu fornecedor. Peça-os, por favor,

indicando a referência de tipo nº HR 6947 ou

o código de servviço 4822 015 70058.

Tenha em atenção: Um novo filtro de

protecção do motor e um novo Micro Filtro

são fornecidos com cada embalagem original

de conjuntos de sacos de papel para o pó

Philips.

Saco de pano

Em vez dos sacos de papel, poderá usar o

saco de algodão (HR 6983) (fornecido

nalguns países). O saco esvazia-se e limpa-

se com facilidade (consulte a secção: "Retirar

o saco de pó cheio"). Para retirar e colocar o

saco de pano, basta seguir as mesmas

instruções dadas para o saco de papel.

Substituição do filtro de protecção do

motor

Substitua o filtro de

protecção do motor

(fig. 81) quando

colocar o primeiro de

um novo conjunto de

sacos para o pó.

Nunca utilize o

aspirador sem o

filtro de protecção do motor colocado.

Substituição do Micro Filtro

Quando aspira a seco, o Micro Filtro

electroestático purifica o ar extraído,

retirando-lhe minúsculas partículas de poeira.

Com o passar do tempo, a eficácia do filtro

diminuirá.

Normalmente, bastará substituir o Micro Filtro

(fig. 82, 83) quando colocar o primeiro de um

novo conjunto de sacos para o pó.

O indicador no

suporte do Micro

Filtro permanece

branco. Se o filtro

ficar notoriamente

cinzento (fig. 84),

poderá ser necessário

substituir o filtro. Se

houver casos de

doenças de obstrução

pulmonar ou de alergia (pólen, poeiras, etc.),

poderá ser recomendável a substituição do

Micro Filtro com maior frequência.

Por isso, existem conjuntos de Micro Filtros

no seu fornecedor, sob a referência de tipo

nº HR 6932 ou o nº de serviço

4822 015 70056.

Substituição do Líquido de Limpeza

Philips

Os frascos do líquido de limpeza estão à

venda no seu fornecedor.

Indique, por favor, o tipo nº HR 6965 ou o

código de serviço nº 4822 390 80176.

Substituição do filtro de espuma

Substitua o filtro de espuma se estiver

estragado ou muito sujo.

Existe no seu fornecedor sob a referência de

tipo de serviço nº 4822 480 40242.

Arrumação

- Desligue o aspirador.

- Retire a ficha da tomada de corrente.

- Carregue no botão do enrolador. O cabo de

alimentação será recolhido

automaticamente para dentro do aspirador

(fig. 85).

- Os bocais pequenos podem ser guardados

como se mostra na figura 86.

105

- O tubo pode ser

encaixado no

suporte (fig. 87).

Tome atenção: Para

evitar avarias no

seu aspirador, o

tubo soltar-se-á do

suporte ou o suporte

sairá do aparelho no

caso de haver alguma pancada ou algum

esticão violento do aspirador.

Bastará, então, voltar a colocar o tubo ou o

suporte nas respectivas posições.

Substituição do cabo de alimentação

Se o fio eléctrico deste aparelho se encontrar

danificado, deverá ser substituído apenas

pela Philips ou por um seu representante

autorizado, uma vez que serão necessárias

peças e/ou ferramentas especiais.

Conjunto de sucção "Hobby" (tipo nº HR

6955)

Para aplicações mais exigentes (exteriores,

alpendres, áreas de lazer, oficinas), existe

um conjunto de sucção de 54 mm de

diâmetro (mangueira, tubos, bocais) como

acessório extra. Estes utensílios possibilitam

aspirar folhas, aparas de madeira, etc.

Filtro de pano (tipo nº HR 6944)

Para aspirar folhas, aparas de madeira,

cabelos, etc., convém colocar este filtro em

vez do filtro de espuma.

Pode, simplesmente, fazê-lo deslizar para

dentro do flutuador (fig. 88, 89).

Neste caso, não coloque o saco de papel.

You can simply slide it onto the float unit

(fig. 88-89).

In this case, do not place a paper dustbag.

106

Extras opcionais:

88 89

107

Acessório

Conjunto de sucção

"Hobby"

Sacos para pó tipo

"Athena"

Filtro de pano

Micro Filtro

Champô

Bocal de escova

para soalhos

Filtro de espuma

Adaptador de 3

Acções para

superfícies rijas

Bocal para estofos

Difusor

Lavador de janelas

Saco de algodão

Aplicação

Exteriores, oficinas de

trabalho

Sacos de papel

(parede dupla) p/uso

doméstico.

Uso a seco.

Colocar no flutuador.

(Uso a seco ou de

poeiras mais grossas)

Filtra o ar extraído

Adicionar na água para

limpar carpetes

Escova soalhos rijos

(parquet, sintético,

etc.) enquanto aspira,

para uma limpeza

extra.

(Uso a seco).

Colocado no flutuador.

(Uso c/líquido).

Para limpeza de

superfícies rijas.

(Uso c/líquido)

Para escovagem de

mobília tapeçarias, etc.

Para utilização com

líquido. (Aplicação de

champô e aspiração

de líquidos)

Para limpar e lavar

janelas e superfícies

planas.

Para uma aspiração

normal (seco)

Descrição

Conjunto: mangueira

e tubos de 54 mm ø

bocais especiais

Conjunto: 4 sacos +

1 filtro de protecção

do motor + 1 Micro

Filtro

2 Filtros (por nº de

tipo) ou 1 filtro (por nº

de serviço)

Conjunto: 3 peças

1 frasco

1 bocal

1 filtro

1 adaptador

1 bocal

1 difusor

1 lavador

1 saco de algodão

Nº de tipo

(Nº de serviço)

HR 6955

HR 6947

(4822 015 70058)

HR 6944

(4822 466 93298)

HR 6932

(4822 015 70056)

HR 6965

(4822 390 80176)

HR 6943

(4822 480 40242)

HR 6982

(4822 479 70069)

4822 479 60116

4822 466 62588

HR 6986

HR 6983

Números de Tipo e de Serviço

(para encomendas de acessórios novos e/ou opcionais)

Indholdsfortegnelse Side

Generelt

Vigtigt 109

Samlingstegninger 110-111

Sådan gøres Deres ‘Triathlon’-støvsuger klar til brug 112

Rengøring og vedligeholdelse 119

Nye støvposer 120

Udskiftning af motorbeskyttelsesfilteret 120

Udskiftning af mikrofilteret 120

Philips rensevæske 120

Udskiftning af skumgummifilteret 120

Opbevaring af støvsugeren 120

Udskiftning af netledningen 121

Tørstøvsugning

Samling og brug af støvsugeren 112

Isætning af (ny) støvpose 113

Udskiftning af en (fuld) støvpose 113

Gode råd ved tørstøvsugning 114

Vådstøvsugning, væske (vand)

Samling og brug af støvsugeren 114

Rensning med shampoo

Tæpper

Samling og brug af støvsugeren 115

Tre muligheder (opfriskning, dybde-rensning, 117

ekstra grundig rensning)

Gode råd ved tæpperensning med shampoo 117

Hårde gulve

Teknik ved rensning af hårde gulve med shampoo 117

Vinduer

Vinduesvask 118

Møbler

Shampoo-rensning af møbler og vægge 119

Ekstra muligheder

“Hobby”-sæt 121

Stoffilter 121

108

Dansk

109

Vigtigt.

• Læs denne brugsanvisning grundigt

igennem og kig på illustrationerne før

De tager støvsugeren i brug.

• Før vådstøvsugning (d.v.s. opsugning

af væsker og rensning med shampoo)

skal De huske at:

- fjerne mikrofilteret og

papirstøvposen;

- sætte den røde skumdæmper og

flydeenheden i beholderen.

• Kontroller at spændingsangivelsen på

støvsugerens typeskilt svarer til den

lokale netspænding. Typeskiltet er

placeret på undersiden af

motorenheden.

• Sæt ikke stikket i stikkontakten før

apparatet er helt klar til brug. Sørg for

at hånden og stikket er helt tørre, før

stikket sættes i eller tages ud af

stikkontakten.

• Træk altid stikket ud af stikkontakten

- hvis støvsugeren ikke virker, som

den skal;

- før De begynder at rengøre

støvsugeren;

- før De åbner til støv/vandbeholderen.

• Opsug kun tørre ting og støv når der

er isat papirstøvpose (type “Athena”

HR 6947, reservedelsnr. 4822 015

70058, til almindelig støvsugning) eller

stoffilter (type HR 6944,

reservedelsnr. 4822 466 93298, til

grovere ting).

• Støvsug aldrig aske fra askebægre og

ildsteder før asken er helt afkølet.

• Forsøg aldrig at opsuge benzin,

terpentin, olie, petroleum eller andre

brandbare og eksplosive væsker.

Brug aldrig støvsugeren i rum med

brandfarlige og eksplosive dampe

(benzin, fortynder- og

opløsningsmidler).

• Hvis De støvsuger aske, fint sand,

kalkstøv, cementstøv eller lignende,

kan papirstøvposens porer blive

tilstoppede. Er dette tilfældet, skal

støvposen udskiftes, også selvom den

ikke er fyldt op endnu.

• Udskift kun støvposen med en original

Philips papirstøvpose (type “Athena”),

som kan købes hos Deres forhandler.

• Brug aldrig støvsugeren uden isat

motorbeskyttelsesfilter.

• Nedsænk aldrig motoren i vand.

• Beholderen kan rengøres med en

fugtig klud.

• Pas på ikke at sprøjte shampoo ind i

stik, stikkontakter eller andre

elektriske apparater.

• Tænd kun for pumpen når

væskebeholderen er fyldt, påsat og

tilsluttet ved hjælp af de to

tynde slanger. Sluk for pumpen så

snart beholderen er tom, da pumpen

ellers risikerer at blive beskadiget!

• Hold støvsuger og rensevæske

udenfor børns rækkevidde.

• Sluk altid for støvsugeren når De er

færdig med at bruge den og træk

stikket ud af stikkontakten.

• Efter vådstøvsugning skal De altid

tømme, rengøre og tørre

vandbeholderen. Lad støvsugeren

køre i nogle minutter med tør luft så

rør og slanger tørrer indvendigt.

Derved undgår De ubehagelig lugt

næste gang, støvsugeren tages i brug,

og at papirstøvposen bliver våd.

• For at undgå tilfrysning må apparatet

ikke opbevares ved temperaturer

under 0oC.

• For at shampoo-pumpen får så lang

levetid som mulig, skal den mindst én

gang om året renses med en blanding

af eddikesyre og vand. Se

instruktionerne i afsnittet “Rengøring

og vedligeholdelse”.

• Plastikdelene i dette produkt er mærket med henblik på genbrug.

• Papemballagen er ligeledes fremstillet af genbrugsmaterialer. f

110



Beholder Indhold: Tørstøvsugning: Max. 17 ltr.

10 ltr. med støvposen “Athena”.

Vådstøvsugning: 9 ltr. med flydeenhed.

Motorenhed

Støvpose (papir, type

“Athena” HR 6947)

(Skal isættes ved

tørstøvsugning og fjernes ved

vådstøvsugning).

Tilslutning for

støvsugerslange

Håndtag

Knap til ledningsoprul (tryk)

Mikrofilter.

(Elektrostatisk filter, der fjerner

småpartikler fra

udblæsningsluften.

Dette filter skal isættes

ved almindelig støvsugning - og

fjernes ved vådstøvsugning.

Rør (rustfrit stål)

(anvendes til både

tørstøvsugning

og vådstøvsugning)

Manuel sugestyrke-

kontrol

(drejes)

1 = maksimum

O= minimum

Holder til

rørklemme

(til opbevaring af

røret efter brug)

Låsebøjler

(til fastgørelse og frigørelse af

motorenheden)

Opbevaringshuller

til lille mundstykke

og møbel/

radiatormundstykke

Netledning

(trækkes ud)

Tænd/sluk-knap

for motor (tryk)

Støvsugerslange

(bøjelig)

Kombi-mundstykke til

tæpper og hårde gulve

(kun til tørstøvsugning (fig. 2).

Børsten ude: Til hårde gulve

(træ, klinker, sten og syntetiske

gulvbelægninger).

Børsten inde: Til bløde gulve

(tæppebelagte gulve og løse

tæpper).

Møbel/radiatormundst

ykke (fig. 4) Til støv-

sugning vanskeligt

tilgængelige steder.

Anvendes både til tør-

og vådstøvsugning.

Lille mundstykke

med to (røde)

fnugsamlere (fig. 3).

Specielt velegnet til

møbler, gardiner,

tapeter etc.

Kun til tørstøvsugning.

Rørklemme

Almindelig tørstøvsugning

111

Vådmundstykke og til-

hørende “Hard Floor

Adapter” (børste,

svamp og svaber) som

“klikkes” på (fig. 6).

Anvendes til vådstøv-

sugning. Opsuger både

væske og shampoo.

Møbelmundstykke

Velegnet til vådstøv-

sugning:

Opsuger både væske og

shampoo.

Klemmer

til montering

af de tynde

shampooslanger til

støvsugerslange og

rør.

Philips rensevæske

(type HR 6965)

Motorbeskyttelses-filter

Flydeenhed med

skumgummifilter

(Skal isættes ved

vådstøvsugning:

Beskytter motoren

mod vand).

Håndtag for tilsætning

af vand/shampoo

(“Klikkes” på. Tryk for

tilførsel af shampoo).

Tilslutning for

shampoo-slange

Tynde slanger

til shampoo

Shampoo-

slange

Vand/shampoo-

beholder

(3 ltr.)

Tænd/sluk-knap for

shampoo-pumpe

(tryk) med

kontrollampe

Skumdæmper

Anbringes før

vådstøvsugning:

Både ved opsugning af

væske og shampoo.

Fjernes før

tørstøvsugning.

Vinduesvasker

til vask og rengøring af

vinduer og glatte overflader.

Vådstøvsugning og rensning med shampoo

Generelt.

• Sådan tilsluttes støvsugerslangen:Drej

lidt på slangen samtidig med at den sættes

ind i tilslutningen på støvsugeren (fig. 7).

Sådan aftages støvsugerslangen:Træk

slangen ud af tilslutningen samtidig med at

den drejes

lidt (fig. 8).

• Sådan samles rør

og mundstykker:

Tryk fjederknappen

ind og sæt det tynde

rørstykke ind i det

tykke.

Fjederknappen

passer ind i hullet på

det tykke rørstykke

(fig. 9).

Sådan adskilles rør og mundstykker:

Tryk fjederknappen ind og træk delene fra

hinanden.

•Støvsugeren klargøres enten til

tørstøvsugning, opsugning af væsker eller

til rensning med shampoo.

Inden De første gang tager støvsugeren i

brug, skal beholderen åbnes og

støvposeholderen tages ud.

(Ved tørstøvsugning: Isæt papirstøvposen i

holderen).

Fjern: Flydeenhed og skumdæmper.

Isæt: Mikrofilter og papirstøvpose.

- Træk stikket ud af stikkontakten.

- Luk låsebøjlerne op (fig. 10).

- Tag fat i håndtaget og løft motorenheden op

af beholderen (fig. 11).

- Tag flydeenheden op (fig. 12).

- Tag skumdæmperen af (fig. 13).

- Tag shampoo-slangen af ved at dreje den

højre om (1) og trække den ud (2) (fig. 14).

- Fjern shampoo-beholderen (fig. 15).

112

Sådan gøres Deres “Triathlon”-

støvsuger klar til brug.

Tørstøvsugning.

10 11

12 13

Sådan isættes en (ny) støvpose:

- Tryk den røde knap ind når støvposens

papplade anbringes i holderen (fig. 16).

- Sæt først den nederste kant af pappladen

på plads (1). Tryk derefter det øverste

stykke på plads (2) (fig. 17).

De to flapper på pappladen skal vende

nedad og det lige stykke mellem flapperne

skal hvile mod kantudspringet på

støvposeholderens underside.

- Skub holderen med støvposen på plads så

holderen understøttes af de to false i

beholderen (fig.18).

Sådan udskiftes en (fuld) støvpose:

- Løft holderen med støvposen op ved hjælp

af håndtagene på holder og støvpose (fig.

19).

- Tryk den røde knap ind så støvposens

papplade frigøres (fig. 20).

- Smid den fyldte støvpose i affaldsspanden

(fig. 21) og isæt en ny støvpose.

Hvis De bruger en stofstøvpose, gøres

følgende:

- Hold støvposen over en affaldsspand

(fig. 22).

- Fjern låseklipsen ved at trække den

sidelæns ud af støvposen (fig. 23).

- Ryst støvposens indhold ud i

affaldsspanden (fig. 24).

- Luk igen støvposen til ved at skyde klipsen

tilbage på plads på støvposens nederste

kanter. Sæt støvposen på plads (fig. 25).

- Sæt motorenheden på plads igen og lås

den fast med låsebøjlerne (“klik”) (fig. 26).

- Sæt mikrofilteret på plads (fig. 27).

- Træk netledningen ud af støvsugeren og

sæt stikket i en stikkontakt, som tændes

(fig. 28).

- Tænd for støvsugeren (fig. 29).

113

26 27

28 29

18 19

20 21

22 23

24 25

16 17

Gode råd ved tørstøvsugning.

•Kombi-mundstykket er effektivt i hele dets

bredde og suger også fra siderne, så det er

især velegnet til støvsugning langs sokler,

møbler, paneler og dørtærskler.

•Brug det smalle mundstykke til støvsugning

på snævre steder og hvor det er svært at

komme til.

•Det lille mundstykke er specielt velegnet til

støvsugning af trapper, møbler, gardiner

etc.

Mundstykkets to fnugsamlere gør det nemt

at støvsuge fastsiddende fnug og (dyre)hår.

Bevæg blot mundstykket nogle gange frem

og tilbage. Hvis der sætter sig fnug eller hår

fast på mundstykket, fjernes de med

hånden og støvsuges op.

•Hos Deres forhandler kan De som ekstra

tilbehør købe et specielt Philips “Turbo”

børstemundstykke (type HR 6974 eller

HR 6974D, reservedelsnr. 4822 479 50059)

og et specielt parketgulvs-mundstykke (type

HR 6943).

“Turbo” børstemundstykket er ideelt til

støvsugning af (dyre)hår og nedtrådt støv

og snavs.

Parketgulvs-mundstykket er specielt

velegnet til støvsugning af hårde overflader

(f.eks. parketgulve, klinkegulve, gulve med

syntetisk gulvbelægning samt korkgulve).

•Hvis De bruger stofstøvpose, tilrådes det én

gang om året at vaske motorbeskyttelses-

filteret i lunkent vand. Sørg for at filteret er

helt tørt, før det sættes tilbage på plads i

støvsugeren.

Udtag: Papirstøvpose og mikrofilter.

Isæt: Flydeenhed og skumdæmper.

- Tag stikket ud af stikkontakten.

- Luk låsebøjlerne op (fig. 30).

- Hold i håndtaget og løft motorenheden op

af beholderen (fig. 31).

- Tag papirstøvposen (med holder) ud

(fig. 32).

- Hold i flydeenhedens håndtag og sæt den

ned i beholderen (fig. 33). Bemærk den

korrekte placering: På grund af dens facon

kan flydeenheden kun sidde på een måde.

-Anbring skumdæmperen (fig. 34, 35).

(Venligst bemærk: Husk altid at fjerne

skumdæmperen igen før tørstøvsugning).

- Sæt motorenheden på plads igen og luk

låsebøjlerne til (“klik”) (fig. 36).

- Fjern mikrofilteret (fig. 37).

Venligst bemærk: Mikrofilteret mister sin

elektrostatiske virkning, hvis det udsættes

for meget høj luftfugtighed.

114

30 31

Vådstøvsugning, væske (vand).

36 37

34 35

32 33

- Træk netledningen ud af støvsugeren og

sæt stikket i en stikkontakt, som tændes

(fig. 38).

- Tænd for støvsugeren (fig. 39).

•For at beskytte motoren og undgå at

beholderen løber over, vil den runde flyder

lukke for luft/vandtilførslen, når beholderen

er fuld (fig. 40).

- Hvis dette sker, skal De tømme beholderen

(fig. 41). Herefter kan støvsugningen

fortsættes.

• Advarsel! Når De opsuger vand fra et

bassin, der er højere placeret end selve

støvsugeren (f.eks. tagrender, cisterner),

vil systemet uundgåeligt fungere som en

hævert. Det kan

bevirke, at

beholderen bliver

overfyldt (fig. 42).

Af sikkerheds-

mæssige grunde

må beholderens

maksimale

kapacitet på 9 ltr.

vand aldrig

overskrides.

Løft derfor med jævne mellemrum

mundstykket op fra væsken, sluk for

støvsugeren, tag stikket ud af stikkontakten

og tøm beholderen.

Når De er færdig med at opsuge væske:

- Sluk for støvsugeren. Tag stikket ud af

stikkontakten. Tøm, rengør og tør beholde-

ren. Lad støvsugeren køre med tør luft i

nogle minutter for at tørre rør og slanger

indvendigt.

Udtag: Papirstøvpose og mikrofilter.

Isæt/påsæt: Flydeenhed, skumdæmper,

(fyldt) shampoo-beholder, vådmundstykke

og tilbehøret for tilsætning af shampoo.

- Gør støvsugeren klar som beskrevet i

afsnittet “Vådstøvsugning, væske (vand)”

(d.v.s. det foregående afsnit).

- Fyld shampoo-beholderen med koldt vand

(3 ltr.) (fig. 43).

- Tilsæt 1 målebæger rensevæske (fig. 44).

- Sæt shampoo-beholderen på plads (fig. 45).

- Sæt den korte shampoo-slange ind i

tilslutningen på siden af støvsugeren. Tryk

den ind (1) og drej den venstre om (2)

(fig. 46).

- Sæt håndtaget for tilsætning af shampoo på

støvsugerslangens håndgreb (fig. 47, 48).

115

Gulvrensning med shampoo.

MAX

9 Ltr.

38 39

43 44

45 46

47 48

- Sæt den lange shampoo-slange ind i

tilslutningen foroven på fronten af

støvsugeren (“klik”) (fig. 49).

- Slangen frigøres igen ved at trykke ringen

ind mod støvsugeren (fig. 50).

- Fastgør den lange shampoo-slange til

støvsugerslange og rør ved hjælp af

klemmerne (fig. 51).

- Sæt vådmundstykket på enden af røret

(fig. 52).

Støvsugeren er nu klar til rensning af bløde

gulve (alle slags gulvtæpper).

- Vådmundstykket kan også sættes direkte

på støvsugerslangen (f.eks. ved rensning af

trapper, polstrede møbler og tapeter). Sæt

da overskydende shampoo-slange fast med

en klemme (fig. 53).

- Ved rengøring af hårde gulve(fliser,

klinker, sten, syntetiske belægninger)

klemmes “Hard Floor Adaptoren” på under

vådmundstykket (fig. 54). Husk at fastgøre

adaptoren med klipsen.

- Træk netledningen ud af støvsugeren og

sæt stikket i en stikkontakt, som tændes

(fig. 55).

- Tænd først for pumpen (fig. 56) og dernæst

for motoren (fig. 57).

- Shampoo tilføres ved at trykke på

udløseren i håndtaget (fig. 58).

- Begynd med at påføre shampoo så langt

væk fra døren som muligt og arbejd Dem

derefter hen mod døren.

Når en bane er færdig, fortsættes med den

næste, men med lidt overlapning af den

foregående bane. På den måde bearbejdes

hele arealet stribe for stribe.

Hvis der er spor af væske tilbage på en

renset stribe, vådstøvsuges området igen

uden at tilføre shampoo!

- Når rensningen er færdig, slippes håndtaget

for tilsætning af shampoo, og pumpen

slukkes (fig. 59). Lad motoren fortsætte

med at køre.

Hold mundstykket opad og lad støvsugeren

køre lidt med luft alene for at tørre

støvsugerslange og rør indvendigt (fig. 60).

- Sluk for motoren.

116

49 50

51 52

59 60

Tæpperensning: Tre muligheder.

Afhængig af graden af tilsmudsning kan De

vælge (og kombinere) følgende tre

muligheder:

“Opfriskning”.

Hvis Deres tæppe (eller dele af det) blot

trænger til en let “opfriskning”, skal der ikke

påføres ret meget shampoo. Det vil normalt

være tilstrækkeligt kun at tilføre shampoo ved

det første strøg imod Dem selv.

Stop derefter tilførslen af shampoo og bevæg

mundstykket et par gange frem og tilbage

over det område, der behandles, uden

yderligere shampoo.

“Dybde-rensning”.

Hvis tæppet (eller dele af det) er meget

tilsmudset, #påføres shampoo hele tiden

samtidig med, at mundstykket trækkes flere

gange frem og tilbage over det område, der

skal renses.

“Ekstra grundig rensning”.

Ved ekstra grundig rensning (meget

snavsede områder og umedgørlige pletter)

slukkes for motoren (fig. 61), men pumpen

skal køre videre.

Påfør shampoo (fig. 62) og lad den virke i

nogle minutter.

Kom dog aldrig så meget shampoo på, at det

kan beskadige tæppet.

Gode råd ved tæpperensning.

•Rens aldrig gulve der ikke kan tåle vand.

(Hvis De er i tvivl, tilrådes det at kontakte

forhandleren af gulvet).

•Rens ikke ægte, håndvævede eller ikke-

lys/farveægte tæpper.

•Kontroller tæppets farveægthed ved at

komme en smule tæpperens på en hvid

klud og gnid det på et stykke af tæppet, der

normalt er skjult. Hvis der ikke kommer

farve på kluden, må det antages, at tæppet

er farveægte. Viser der sig derimod

farvestof på kluden, skal De ikke rense

tæppet. Hvis De er i tvivl, kontaktes en

fagmand.

•Støvsug altid hele området grundigt før

tæpperensningen.

•Sørg for at rummet er godt ventileret både

under og efter tæpperensningen.

•Lad altid tæppet tørre helt inden De

begynder at gå på det igen. “Opfriskede”

områder er almindeligvis ﬁ time om at tørre,

hvorimod “dybde-rensede” områder kræver

mindst 2 timer. (Tørretiden afhænger

naturligvis af, hvor meget shampoo der er

påført, temperatur, luftfugtighed og

ventilation).

•Ved at se på farven af den opsugede

shampoo i det gennemsigtige

vådmundstykke og

møbelmundstykket kan det ses, om tæppet,

møblet eller gulvet er blevet rent.

•Efter De har tømt og rengjort støvsugeren,

kan De tørre slange og rør indvendigt ved

at suge luft ind i ca. 1 minut (fig. 60).

3-funktions “klik på” Hard Floor Adaptoren til

vådmundstykket indeholder 3 kendte

rengøringsværktøjer:

➀En børste (til at frigøre fastsiddende

snavs fra gulvet).

➁En svamp (til at sprede og indgnide

shampoo’en).

➂En svaber (til at samle den brugte

shampoo så den kan suges op igen).

•Brug ikke for lange strøg.

117

61 62

Rensning af hårde gulve

•Til effektiv rengøring bevæges mundstykket

blot frem og tilbage (fig. 63) som ved

normal støvsugning. Normalt er det

tilstrækkeligt at påføre shampoo, når

mundstykket bevæges fremad.

•Når gulvet skal tørres, bevæges

mundstykket blot langsomt tilbage. Sørg for

at det nu kun er svaberen, der rører gulvet

og undlad at tilsætte shampoo (fig. 64).

Det kan ikke undgås, at den våde svamp

efterlader en smule vand, hvor gulvet

eventuelt er lidt ujævnt, men dette vil hurtigt

fordampe.

•For at få den mest effektive opsamling af

shampoo anbefales det at følge

fremgangsmåden, som vist i fig. 65.

Venligst bemærk hvordan banerne

overlapper hinanden, og at den sidste bane

foretages på den anden led.

- Sæt vinduesvasker-mundstykket på

håndgrebet (fig. 66) eller på enden af røret

og sæt den ekstra slange på (fig. 67).

- Tænd for støvsugeren og sluk for shampoo-

pumpen (fig. 56 og 57).

- Sprøjt vinduesrens på vinduet ved trykke på

udløserknappen på håndgrebet (fig. 68).

Vask vinduet (fig. 69).

- Sæt vinduesvasker-mundstykket i stilling

“tørt vindue” (fig. 70) og tør vinduet af til det

er tørt (fig. 71).

Takket være det effektive spray-system og

støvsugerens store sugestyrke undgås det,

at der sprøjtes ret meget.

•Mundstykket er meget velegnet til rensning

af vinduer og andre glatte overflader.

•De kan vaske vinduer med almindelig

vinduesrens eller med en blanding af vand

og sprit (1 del sprit til 9 dele vand).

118

64 65

12345

Vinduesrensning.

66 67

68 69

70 71

Shampoo-rensning af møbler og vægge.

- Sæt møbelmundstykket fast direkte på

håndgrebet (fig. 72).

•Dette mundstykke er særdeles velegnet til

shampoo-rensning af møbler, tapeter,

gardiner etc. (fig. 73).

- Sluk for støvsugeren og træk stikket ud af

stikkontakten.

- Alle de udvendige dele på støvsugeren og

beholderen kan rengøres med en fugtig

klud, eventuelt tilsat lidt rengøringsmiddel.

Pas på at der ikke kommer vand ind i

motorenheden!

- Skyl flydeenhed og skumgummifilter under

vandhanen (fig. 74).

For at sikre skumgummifilteret længst mulig

levetid anbefales det, at tage det forsigtigt

ud af flydeenheden (fig. 75) og vaske det i

hånden (fig. 76).

Venligst bemærk:

De må godt trykke

vandet ud af

skumgummifilteret,

men det må aldrig

vrides!

- Motorbeskyttelsesfilteret kan også tages ud

(fig. 77) og skylles rent under vandhanen

(fig. 78).

Glem ikke at sætte filteret på plads igen!

- Vådmundstykket skylles af under

vandhanen (fig. 79).

“Hard Floor Adaptoren” kan tages af

(fig. 80) og vaskes separat.

- Fyld vandbeholderen med rent, lunkent

vand. Pump vandet ud (i f.eks. vask eller

toilet) gennem de 2 shampoo-

tilførselsslanger. Dette vil forhindre

eventuelle shampoorester i at krystallisere

og tilstoppe slangerne.

•For at sikre shampoo-pumpen længst mulig

levetid skal den mindst én gang om året

renses med en blanding af 1/3 32%

eddikesyre og 2/3 vand.

- Hæld 2 ltr. af blandingen op i shampoo-

beholderen.

- Lad shampoo-pumpen køre i shampoo-

stilling indtil beholderen er tom. Lad væsken

løbe ud i en spand.

- Gentag proceduren med 1 ltr. rent vand så

eventuel resterende væske skylles ud.

119

Rengøring og vedligeholdelse.

Møbler

72 73

74 75

77 78

79 80

Nye støvposer.

Papirstøvposer:

Nye papirstøvposer kan købes hos Deres

forhandler i pakker med 4 poser (model

“Athena”), type HR 6947, reservedelsnr. 4822

015 70058.

Venligst bemærk: Med hver ny pakke Philips

papirstøvposer medfølger gratis et nyt

motorbeskyttelsesfilter og et mikrofilter.

Stofstøvposer:

I stedet for papirstøvposer kan De bruge en

stofstøvpose, type HR 6983 (er medleveret i

visse lande). Den kan tømmes og bruges

igen og igen (se afsnittet “ Udskiftning af en

(fuld) støvpose”).

For udtagning og isætning af stofstøvposen

følges de samme anvisninger som for

papirstøvposer.

Udskiftning af motorbeskyttelsesfilteret.

Motorbeskyttelses-

filteret skal udskiftes

(fig. 81), hver gang

der tages hul på en

ny pakke

papirstøvposer.

Brug aldrig

støvsugeren uden

isat motor-

beskyttelsesfilter.

Udskiftning af mikrofilteret.

Når De bruger støvsugeren til almindelig

tørstøvsugning, renser det elektrostatiske

mikrofilter udblæsningsluften for

mikroskopiske støvpartikler.

Filterets effektivitet reduceres med tidens løb.

Normalt er det tilstrækkeligt at udskifte

mikrofilteret (fig. 82, 83), hver gang der tages

hul på en ny pakke papirstøvposer.

Fra nyt er mikrofilteret

hvidt.

Hvis filteret imidlertid

bliver gråligt (fig. 84),

kan det være

nødvendigt at

fremskynde

udskiftningen.

I forbindelse med

luftvejsproblemer eller allergi overfor pollen,

støv etc. tilrådes det at udskifte mikrofilteret

noget oftere.

Nye, ekstra mikrofiltre kan købes hos Deres

forhandler under typenr. HR 6932 eller

reservedelsnr. 4822 015 70056.

Philips rensevæske.

Ekstra rensevæske kan købes hos Deres

forhandler under typenr. HR 6965 eller

reservedelsnr. 4822 390 80176.

Udskiftning af skumgummifilteret.

Skumgummifilteret skal udskiftes, hvis det er

beskadiget eller meget snavset.

De kan købe nyt filter hos Deres forhandler

under reservedelsnr. 4822 480 40242.

Opbevaring af støvsugeren.

- Sluk for støvsugeren.

- Tag stikket ud af stikkontakten.

- Tryk på knappen for ledningsoprul så

ledningen automatisk rulles ind i

støvsugeren (fig. 85).

- De små mundstykker kan opbevares som

vist i fig. 86.

120

- Røret kan sættes på

plads i rørklemmen

(fig. 87).

Venligst bemærk:

Ved et hårdt stød

eller slag frigøres

røret fra

rørklemmen, eller

rørklemmen bliver

frigjort fra støvsugeren for at hindre, at

apparatet beskadiges. Hvis dette sker, skal

De blot sætte rør eller rørklemme tilbage på

plads igen.

Udskiftning af netledningen.

Hvis støvsugerens netledning bliver

beskadiget, skal De enten henvende Dem til

Deres forhandler eller til Philips, da der

kræves specialværkstøj og/eller specielle

dele til udskiftning af ledningen.

“Hobby”-sæt (typenr. HR 6955).

Til mere krævende opgaver (udendørs, i

redskabsrum, hobbyrum etc.) kan De hos

Deres forhandler købe et 54 mm tilbehørssæt

(slange, rør, mundstykker), som gør det

muligt at støvsuge blade, savsmuld,

træspåner etc.

Stoffilter (typenr. HR 6944).

Ved støvsugning af blade, savsmuld,

træspåner etc. tilrådes det at sætte dette filter

i støvsugeren i stedet for skumgummifilteret.

Det sættes blot ned over flydeenheden i

stedet for skumgummifilteret (fig. 88, 89).

I dette tilfælde skal der ikke bruges en

papirstøvpose.

121

Ekstra tilbehør:

88 89

122

Tilbehør

"Hobby"-sæt

Støvposer

Stoffilter

Mikrofilter

Shampoo

Parket-

børstemundstykke

Skumgummifilter

Vådmundstykke, incl.

“Hard Floor Adapter”

Møbelmundstykke

Skumdæmper

Vinduesvasker-

mundstykke

Stofstøvpose

Anvendelse

Udendørs brug,

redskabsrum

Papirstøvposer (2-lags)

til almindelig indendørs

tørstøvsugning)

Sættes på flyde-

enheden (Til grovere

støvsugning af

tørt/fugtigt materiale)

Renser

udblæsningsluften

Tilsættes vand ved

tæpperensning

Til ekstra grundig

støvsugning af hårde

gulve (parket,

syntetiske belægninger

etc.) (Alm.

tørstøvsugning).

Sættes på

flydeenheden

(Vådstøvsugning)

Til rengøring af af

hårde gulve

(Vådstøvsugning)

Til shampoo-rens af

møbler, tapeter o.lign.

Til vådstøvsugning

(Ved brug af shampoo

og opsugning af

væske)

Til vask og rengøring

af vinduer og glatte

overflader.

Til almindelig

støvsugning.

(Tørstøvsugning).

Beskrivelse

Sæt: 54 mm Ø

støvsuger-

slange og rør, plus

specielle mundstykker

4 støvposer +

1 motorbeskyttelses-

filter + 1 mikrofilter

2 stk. (under type-

nummer) eller 1 stk.

(under typenummer)

1 pakke á 3 stk.

1 flaske

1 stk.

1 vinduesvasker

1 støvpose

Typenummer

HR 6955

HR 6947

(4822 015 70058)

HR 6944

(4822 466 93298)

HR 6932

(4822 015 70056)

HR 6965

(4822 390 80176)

HR 6943

(4822 480 40242)

HR 6982

(4822 479 70069)

4822 479 60116

4822 466 62588

HR 6986

HR 6983

Type- og reservedelsnumre

(ved køb af nyt og/eller ekstra tilbehør)

Innhold

side

Generelt

Viktig 124

Montering-tegning 125-126

Klargjøring før bruk 127

Rengjøring og vedlikehold 134

Bytte av støvpose 135

Bytte av motor besyttelse filter 135

Bytte av mikrofilter 135

Påfylling av sjampo 135

Bytte av skumfilter 135

Oppbevaring 135

Bytte av nettledning 136

Tørr støvsuging

Montering og bruk 127

Innsetting av (ny)støvpose 128

Fjerning av (full)støvpose 128

Tips for tørr støvsuging 129

Støvsuging av væske(vann)

Montering og bruk 129

Sjamponering

Teppe

Montering og bruk 130

3 måter 132

(oppfrisking,dyprensing og ekstra nøye rensing)

Tepperensingstips 132

Harde gulv

Teknikker for sjamponering av harde gulv 132

Vinduer

Vasking av vinduer 133

Inventar

Sjamponering av møbler og gardiner 134

Tilleggsutstyr

Hobby sugesett 136

Stoffilter 136

123

Norsk

124

Viktig

• Les denne bruksanvisningen sammen

med illustrasjonene nøye før

apparatet tas i bruk.

• Før støvsugeren brukes til fuktige

oppgaver (f.eks. oppsuging av væsker

og sjamponering), glem aldri:

- å fjerne Mikrofilter og papir

støvpose.

- plasser den røde luftsprederen og

våtfilteret med

ventilen på plass i beholderen.

• Før apparatet kobles til for første gang

kontroller at nettspenningen på

typeplaten stemmer overens med

nettspenningen i Deres hjem. De vil

finne typeplaten i beholderen på

undersiden av motordelen.

• Koble ikke apparatet til lysnettet før

apparatet er helt klart til bruk. Forsikre

Dem om at dine hender og

nettpluggen er tørre ved til/fra-kobling

av apparatet.

• Trekk alltid ut nettpluggen:

- hvis apparatet ikke fungerer

tilfredsstillende.

- før rengjøring av apparatet.

- før åpning av beholderen.

• Støvsug bare tørre partikler og støv

hvis papir støvpose (Type "Athena"

HR 6974, servicenr. 4822 015 70058,

for normalt støv) eller tøyfilter

(HR 6944, servicenr. 4822 466 93298,

for grovere støv) er isatt.

• Støvsug aldri aske (fra askebeger og

ildsteder) før den er helt kald.

• Støvsug aldri bensin, terpentin, diesel,

parafin eller andre brennbare eller

eksplosive væsker. Bruk ikke

apparatet i rom med eksplossive

gasser (bensin, tynner eller

oppløsningsmidler).

• Ved støvsuging av aske, fin sand,

leire, sementstøv etc., kan porene i

støvposen bli tilstoppet. Dette vil

hindre luftpassasjen. Følgelig må

støvposen byttes, muligens lenge før

den er full.

• Bruk bare de spesielle papir

støvposene (Type "Athena")

som er tilgjengelig hos Deres

forhandler.

• Bruk aldri støvsugeren uten

motorbeskyttelses filter.

Dypp aldri motorenheten i vann.

Beholderen kan rengjøres med en

fuktig klut.

Spray aldri sjampo på plugger,

støpsler eller elektriske apparater.

Slå bare på pumpen hvis

sjampobeholderen er fylt, satt på

plass og tilkoblet ved hjelp av de to

sjampo-slangene.

Slå av pumpen så snart beholderen

er tom. Pumpen kan ødelegges hvis

den kjøres tørr.

• Oppbevar apparatet og rengjørings-

middel på et barnesikkert sted.

• Etter bruk slå alltid av apparatet og

trekk ut nettledningen.

• Tøm, rengjør og tørk alltid beholderen

etter at den er blitt brukt til vått bruk.

La apparatet gå med tørr ren luft i

noen minutter for å tørke innsiden av

rør og slange. (Ved å gjøre dette

hindres ubehagelig lukt neste gang De

bruker støvsugeren. Det hindrer også

at støvposen blir fuktig).

Oppbevar ikke støvsugeren ved

temperaturer lavere enn 0 C for å

hindre frysing.

• For å øke levetiden,skal shampo

pumpen rengjøres en gang i året med

en blanding av vann og edikk

Følg instruksjonene under

"Rengjøring og vedlikehold".

• For resirkulasjon er plasten på produktet kodet.

• Kartongemballasjen er laget av resirkulert materiale og er fullstendig egnet for

resirkulering. f

125



Beholder Indhold: Tørstøvsugning: Max. 17 ltr.

10 ltr. med støvposen “Athena”.

Vådstøvsugning: 9 ltr. med flydeenhed.

Motorenhed

Støvpose (papir, type

“Athena” HR 6947)

(Skal isættes ved

tørstøvsugning og fjernes ved

vådstøvsugning).

Tilslutning for

støvsugerslange

Håndtag

Knap til ledningsoprul (tryk)

Mikrofilter.

(Elektrostatisk filter, der fjerner

småpartikler fra

udblæsningsluften.

Dette filter skal isættes

ved almindelig støvsugning - og

fjernes ved vådstøvsugning.

Rør (rustfrit stål)

(anvendes til både

tørstøvsugning

og vådstøvsugning)

Manuel sugestyrke-

kontrol

(drejes)

1 = maksimum

O= minimum

Holder til

rørklemme

(til opbevaring af

røret efter brug)

Låsebøjler

(til fastgørelse og frigørelse af

motorenheden)

Opbevaringshuller til lille

mundstykke og

møbel/radiatormundstykke

Netledning

(trækkes ud)

Tænd/sluk-knap

for motor (tryk)

Støvsugerslange

(bøjelig)

Kombi-mundstykke til

tæpper og hårde gulve

(kun til tørstøvsugning (fig. 2).

Børsten ude: Til hårde gulve

(træ, klinker, sten og

syntetiske gulvbelægninger).

Børsten inde: Til bløde gulve

(tæppebelagte gulve og løse

tæpper).

Møbel/radiatormundst

ykke (fig. 4) Til

støvsugning vanskeligt

tilgængelige steder.

Anvendes både til tør-

og vådstøvsugning.

Lille mundstykke

med to (røde)

fnugsamlere (fig. 3).

Specielt velegnet til

møbler, gardiner,

tapeter etc.

Kun til tørstøvsugning.

Rørklemme

Almindelig tørstøvsugning

126

Vådmundstykke og til-

hørende “Hard Floor

Adapter” (børste,

svamp og svaber) som

“klikkes” på (fig. 6).

Anvendes til vådstøv-

sugning. Opsuger både

væske og shampoo.

Møbelmundstykke

Velegnet til vådstøv-

sugning:

Opsuger både væske og

shampoo.

Klemmer

til montering af de

tynde shampoo-

slanger til støv-

sugerslange og rør.

Philips rensevæske

(type HR 6965)

Motorbeskyttelses-filter

Flydeenhed med

skumgummifilter

(Skal isættes ved

vådstøvsugning:

Beskytter motoren

mod vand).

Håndtag for tilsætning

af vand/shampoo

(“Klikkes” på. Tryk for

tilførsel af shampoo).

Tilslutning for

shampoo-slange

Tynde slanger

til shampoo

Slange til

shampoo

Vand/shampoo-

beholder (3 ltr.)

Tænd/sluk-knap for

shampoo-pumpe

(tryk) med

kontrollampe

Skumdæmper

Anbringes før

vådstøvsugning:

Både ved opsugning af

væske og shampoo.

Fjernes før

tørstøvsugning.

Vindusvasker

for å pusse og rengjøre

vinduer

Vådstøvsugning og rensning med shampoo.

Generelt

• Tilkobling av slangen: Vri forsiktig, sett

enden av slangen inn i slangefestet (fig. 7).

Frakobling: Vri forsiktig, trekk slangen ut

av slangefestet (fig. 8).

• Tilkobling av rørene og munnstykkene:

Trykk inn den fjærbelastede knappen og

sett den smale

rørenheten i det

andre røret.

Fjærbryteren passer

inn i åpningen (fig.

9).

Frakobling: Trykk

inn fjærbryteren og

trekk rørene fra

hverandre.

Klargjøring av

støvsugeren for enten tørr støvsuging, for

suging av væsker eller for sjamponering.

Før første gangs bruk: Åpne beholder og

fjern støvposeholderen. (for tørr bruk

plasser og fest støvposen).

Fjern våtfilteret med ventil og

luftsprederen.

Sett inn Mikro filter og papir støvpose.

- Trekk ut nettledningen fra stikkontakten.

- Frigjør motor-låsene (fig. 10).

- Bruk håndtaket, løft motorenheten fra

beholderen (fig. 11).

- Fjern våtfilteret med ventil (fig. 12).

- Frigjør sjamporørene (fig.13)

- Løs sjamporøret: vri med klokka (1) og

trekk ut (2)(fig. 14).

- Fjern sjampobeholderen (fig. 15).

127

Klargjøring av Deres Triathlon før bruk:

Tørr støvsuging

10 11

12 13

Innsetting av (ny) støvpose

-Press og hold den røde knappen inne mens

front-platen i papp plasseres i holderen

(fig. 16).

- Plasser først nedre del (1). Press så

toppkanten på plass (2) (fig. 17). Forsikre

Dem om at de to hakkene peker nedover

og at frontplaten hviler på kanten av

holderen.

- Tre holderen med støvpose på plass slik at

holderen blir støttet av de to kantene i

beholderen (fig. 18).

Fjerning av (full) støvpose

-Løft holderen med støvposen fra

beholderen, hold støvposen og holderen i

håndtakene (fig. 19).

- Trykk og hold den røde knappen for å

frigjøre frontplaten (fig. 20).

- Kast den gamle støvposen (fig. 21) og sett

inn en ny støvpose.

Eller,hvis du bruker en tøy

støvpose(vedpakket i noen land):

- Hold støvposen over en søppelkasse

(fig. 22).

- Fjern låseklippset ved å skyve det sidevegs

av støvposen (fig. 23).

- Tøm støvposen i søppelkassen (fig. 24).

- Lukk støvposen ved å skyve låseklippset

tilbake til kanten på bunnen av støvposen

og sett støvposen på plass igjen (fig. 25).

- Sett motorenheten på plass og trykk

klemmene fast ("klikk") (fig. 26).

- Sett mikrofilteret på plass (fig. 27).

- Trekk ut nettledningen fra støvsugeren og

sett den istikkontakten (fig. 28).

- Slå på apparatet (fig. 29).

128

26 27

28 29

18 19

20 21

22 23

24 25

16 17

Tips for tørr støvsuging

• Kombimunnstykket er aktivt over hele

bredden og det støvsuger til og med fra

sidene: derfor er det meget anvendelig til å

brukes langs lister, møbler og terskeler.

• Bruk fugemunnstykket for smale åpninger

og på steder der det er vanskelig å komme

til.

• Det lille munnstykket er spesielt anvendelig

for trapper, møbler, gardiner etc. De to

trådsamlerne hjelper Dem tilå fange opp

støv og (dyre)-hår. Beveg bare munnstykket

frem og tilbake. Hvis nødvendig fjern støv

fra munnstykket med hånden og la det

suges inn.

• Philips turbomunnstykke (Type HR 6974

eller HR 6974 D, servicenr. 4822 479

50059) og parkettmunnstykket (Type HR

6943) er tilgjengelig som ekstrautstyr fra

Deres forhandler. Turbobørsten er ideell for

å fjerne (dyre)-hår og inntrådd støv og skitt.

Parketttmunnstykket er spesielt anvendelig

for harde gulv (slik som parkett, fliser,

syntetiske gulv og kork).

• Når du bruker tøy støvpose anbefaler vi at

motor filteret vaskes en gang i året i lunket

vann.Forsikr deg om at filteret er helt tørt

før det settes tilbake i støvsugeren.

Fjern papirstøvposen og mikrofilteret.

Sett inn våtfilteret med ventil og

luftsprederen.

-Trekk ut nettledningen fra stikkontakten.

- Åpne klemmene (fig. 30).

- Bruk håndtaket og løft motorenheten fra

beholderen (fig. 31).

- Fjern papirstøvposen (fig. 32).

- Bruk håndtaket og sett inn våtfilteret med

ventil (fig. 33). NB! På grunn av sin form vil

våtfilteret med ventil bare passe i en

posisjon.

-Sett inn luftsprederen (fig. 34,35)

(NB! Glem ikke å fjerne luftsprederen ved

tørr støvsuging).

- Sett motorenheten på plass og lås den med

klemmene ("klikk") (fig. 36).

- Fjern mikrofilteret (fig. 37). NB! Mikrofilteret

vil miste sin elektrostatiske funksjon hvis

det blir utsatt for høy luftfuktighet.

- Trekk nettledning ut fra støvsugeren og sett

den i stikkontakten (fig. 38).

- Slå på (fig. 39).

129

30 31

Støvsuging av væske (vann).

38 39

36 37

34 35

32 33

• For å hindre overfylling og for å beskytte

motoren vil den runde våtfilteret med ventil

stenge luft/vannstrømmen hvis beholderen

er full (fig. 40).

- Hvis det skjer, tøm beholderen (fig. 41).

De kan så fortsette.

•NB! Under støvsuging av vann fra et

reservoir som er høyere enn apparatet

(f.eks. takrenner, sisterner) vil systemet

virke som en hevert, med det resultat at

beholderen kan bli overfylt (fig. 42). For

Deres personlige sikkerhet forsikre Dem

om at maksi-

mumskapasiteten

til beholderen

som er 9 liter aldri

blir overskredet.

Med jevne

mellomrom løft

munnstykket ut av

vannet, slå av,

trekk ut

nettledningen og

tøm beholderen.

Etter støvsuging av væske

-Slå av, trekk ut nettledningen fra

stikkontakten, tøm, rengjør og tørk

beholderen. La apparatet gå med tørr ren

luft i noen minutter for å tørke innsiden av

rør og slange.

Fjern: papirstøvpose og mikrofilter.

Sett inn:våtfilteret med ventil,

luftsprederen,(full) sjampobeholder,

sjamponeringsmunnstykke og sjampo

avtrekker.

-Klargjør støvsugeren som beskrevet i

"Støvsuging av væsker" (forrige seksjon).

- Fyll sjampobeholderen med kaldt vann

(fig. 43).

- Tilsett en målekork rengjøringsmiddel til en

full tank (3 liter) (fig. 44).

- Sett sjampobeholderen på plass (fig. 45).

- Koble til det korte sjamporøret til festet på

støvsugeren. Sett pluggen inn (1) og vri mot

urviseren (2) (fig. 46).

- Sett avtrekkerenheten fast på

slangehåndtaket (fig. 47 og 48).

130

Sjamponering:gulv

MAX

9 Ltr.

43 44

45 46

47 48

- Sett godt fast det lange sjamporøret i festet

på støvsugeren ("klikk") (fig. 49). For å

frigjøre press ringen mot apparatet (fig. 50).

- Fest det lange sjamporøret til slangen og

rørene ved hjelp av klips (fig. 51).

- Sett på sjamponeringsmunnstykket (fig. 52).

Apparatet er nå klart for myke gulv (tepper

og ryer).

- Hvis De ønsker å ha munnstykket nære

hånden (f.eks. for trapper, møbler, tapeter)

kan De feste munnstykket direkte på

slangen. Fest overflødig sjamporør med et

klips (fig. 53).

-For harde gulv (fliser, keramikk, stein,

syntetisk) sett på 3-veis enheten (fig. 54).

Glem ikke å feste 3-veis enheten med klips.

- Trekk ut nettledningen fra støvsugeren og

sett den i stikkontakten (fig. 55).

- Slå først på pumpen (fig. 56) og så motoren

(fig. 57).

- Sjampo tilføres ved å trykke på avtrekkeren

(fig. 58).

- Start sjamponeringen så langt fra døren

som mulig. Fra det stedet arbeid Dem mot

døren. Ved fullføringen av ett tak begynn

det nye taket med litt overlapping. På denne

måten vil hele området dekkes tak for tak.

Hvis det fortsatt er spor etter fuktighet kan

disse områdene støvsuges på nytt, men

forsikre Dem om at avtrekkeren ikke er

trykket inn.

- Etter sjamponering slipp avtrekkeren og slå

av pumpen (fig. 59). La motoren gå.

Hold munnstykket høyt og la apparatet gå

med bare luft en tid for å tørke innsiden av

slange og rør (fig. 60).

- Slå av motoren.

131

49 50

51 52

59 60

Sjamponering av tepper: 3 måter

Avhengig av tilsmussingsgrad kan De velge

(å kombinere) de følgende tre teppe-

sjamponerings-teknikker:

"Oppfrisking"

Hvis teppet (eller deler av det) bare trenger

litt oppfrisking trenger De ikke å tilføre mye

sjampo.

Det vil antakelig være nok å tilføre sjampo

under det første taket mot Dem.

Slipp så avtrekkeren og beveg så munnstyk-

ket over området noen ganger uten å tilføre

sjampo.

"Dyprensing"

For bedre rensing av et mer skittent teppe

(eller deler av det), beveg munnstykket noen

ganger over det området som skal behandles

mens det tilføres sjampo hele tiden.

"Ekstra nøye rensing"

For ekstra nøye rensing (svært skitne

områder), vanskelige flekker, slå av motoren

(fig. 61) mens De lar pumpen gå. Bruk

avtrekkeren til å tilføre sjampo (fig.62). La

sjampoen virke på området noen minutter.

Vær forsiktig og ikke spray for mye sjampo

da dette kan skade teppet.

Tepperensingstips

• Sjamponer aldri gulv som ikke tåler vann

(hvis De er i tvil kontakt leverandøren av

gulvet).

• Sjamponer ikke delikate stoffer og

håndvevde eller ikke faste tepper.

• Test fargeektheten til Deres teppe ved å

helle litt rengjøringsmiddel på en hvit klut og

gni dette på en del av teppet som vanligvis

er skjult. Hvis det ikke er noen spor av farge

på kluten kan det antas at teppet er

fargeekte. Men hvis fargen synes på kluten,

ikke sjamponer teppet. Hvis De er i tvil

kontakt spesialforhandler.

• Før sjamponering av teppet støvsug hele

teppet grundig. For bedre og raskere

tørking forsikre Dem om at rommet er godt

luftet under og etter sjamponering. La

teppet tørke godt før man går på det igjen:

"oppfriskede" områder trenger normalt en

halv til en time for å tørke, mens

dyprensede deler vanligvis trenger 2 timer

(tørketiden er selvfølgelig avhengig av

mengden tilført sjampo, temperatur,

luftfuktighet og ventilasjon.

• Det gjennomsiktige

sjamponeringsmunnstykket og det lille

våtmunnstykket lar Dem bedømme fargen

på den utsugde sjampoen hvis Deres

tepper eller gulv er blitt rene.

• Etter tømming og rengjøring av apparatet

kan De tørke rør og slange ved å støvsuge

bare luft en tid (fig. 60).

Teknikker for sjamponering av harde gulv

3-veis enheten for sjamponeringsmunn-

stykket samler 3 kjente rengjøringsverktøy i

en.

➀en børste (for å løsne fastsittende skitt fra

gulvet):

➁en svamp for å spre og gni inn sjampo

➂ en nal (for å samle brukt sjampo fra gulvet

slik at det kan støvsuges).

• Gjør ikke takene for lange.

132

61 62

Harde gulv

• For effektiv rengjøring beveg munnstykket

forover og bakover (fig. 63) som De ville ha

gjort ved normal støvsuging. Vanligvis er

det nok å tilføre sjampo mens munnstykket

beveges forover.

• For å tørke gulvet bare beveg munnstykket

sakte bakover. Forsikre Dem nå om at bare

nalen berører gulvet og ikke tilfør sjampo

(fig. 64).

Den våte svampen vil uunngåelig etterlate

litt vann der gulvet er ujevnt. Dette vil snart

fordampe.

• For mest effektiv fjerning av sjampo foreslår

vi at det følgende viste mønster følges (fig.

65).

Vennligst legg merke til de overlappende

strøkende og krysstrøkene på slutten.

-Sett vindu vaskeren til pistol håndtaket

(fig. 66) eller til enden av røret og tilkople

det ved hjelp av den ekstra overgangen

(fig.67).

- Trykk på hovedbryteren til Triathlon og slå

av sjamponeringspumpen(fig.56 og 57).

- Sprut vindus rengjøringsvæske på vinduet

ved å trykke inn avtrekkeren på pistol-

håndtaket (fig. 68)og vask vinduet (fig. 69).

- Sett vindusvaskeren i vindustørk posisjon

(fig. 70) og gni vinduet tørt (fig. 71).

Takket være det effektive sprute systemet

og sugeeffekten til Triathlon har det blitt

minimalt med søling.

• Dette munnstykket er veldig anvennlig for

rengjøring av vinduer og rette flater.

• Du kan rengjøre dine vinduer med et vanlig

rengjøringsmiddel for vinduer,eller med en

blanding av vann-sprit(1 del sprit til 9 deler

vann).

133

64 65

12345

Vindu rengjøring

66 67

68 69

70 71

Sjamponering av møbler, gardiner

-Sett på det lille våtmunnstykket rett på

håndtaket (fig. 72).

• Dette munnstykket er veldig praktisk for

sjamponering av møbler, gardiner etc.

(fig.73).

-Skru av. Trekk ut nettledningen fra

stikkontakten.

- Alle apparatets deler også beholderen kan

rengjøres med en fuktig klut. Hvis

nødvendig med noe rengjøringsmiddel.

Men, forsikre Dem om at det ikke kommer

vann inn i motorenheten.

- De kan rense våtfilteret med ventil og

skumfilter (fig. 74). For å garantere

maksimal levetid på skumfilteret anbefales

det å forsiktig

fjerne det fra

våtfilteret med

ventil (fig. 75) og

og håndvaske

dette separat

(fig. 76).

NB!Skumfilteret

kan klemmes, men

ikke vris.

- Motor beskyttelses filteret kan også fjernes

(fig. 77) og skylles (fig. 78) for rengjøring.

Glem ikke å sette motor beskyttelses filteret

på plass.

- Rens sjamponeringsmunnstykket (fig.79).

De kan også fjerne 3-veis enheten (fig. 80)

og rengjøre denne separat.

- Fyll sjamponeringsbeholderen med lunkent

rent vann. Pump vannet ut via de to

sjamposlangene ned i en vask (toalett).

Dette vil hindre rester av sjampo og

krystallisere seg og tette innsiden av

rørene.

For å forlenge levetiden,bør sjampopumpen

rengjøres en gang i året med en blanding

av vann og eddik.

- Hell 1 liter eddik i sjampobeholderen og fyll

den opp med lunkent vann.

- La sjampopumpen gå i sjamponerings-

posisjon til sjampotanken er tom. Samle

eddikoppløsningen i en bøtte. Gjenta

samme prosedyre med 1 liter rent vann for

å skylle ut restene av eddiken.

134

Rengjøring og vedlikehold

Møbler

72 73

74 75

77 78

79 80

Skifte av støvposer

papir støvpose

Skifte av støvposer (sett med 4 stykker Type

"Athena") er tilgjengelig hos Deres forhandler.

Vennligst oppgi typenr.

HR 6947 eller servicenr. 4822 0015 70058.

NB! Et motor beskyttelses filter og et nytt

mikrofilter blir levert med hvert sett med

Philips original papir støvposer.

Tøy støvpose

Istedenfor papir støvposer kan du bruke tøy

støvpose(HR6983)

(er levert med i noen land).Den kan brukes

om igjen(se"Fjerning av (full)støvpose").

For fjerning og innsetting av tøy støvpose

følg ganske enkelt instruksjonen for

papirposer.

Bytte av motor beskyttelses filter

Bytt motor

beskyttelses filter (fig.

81) ved bytte av den

første støvposen i et

nytt sett.

Bruk aldri apparatet

uten motor

beskyttelses filter.

Bytte av mikrofilter

Under tørr støvsuging vil det elektrostatiske

mikrofilteret rengjøre utblåsingsluften ved å

fjerne ørsmå støvpartikler. Under tidens gang

vil effekten av mikrofilteret avta.

Normalt vil det være nok å bytte mikrofilteret

(fig. 82,83) under bytte av den første

støvposen i et nytt sett. Indikatoren i

mikrofilter holderen vil forbli hvit.

Hvis filteret er blitt

merkbart gråere (fig.

84) vil De kanskje

bestemme Dem for å

bytte filteret tidligere.

Spesielt hvis

luftveissykdommer

eller allergi (pollen,

støv etc.) oppstår,

kan det være tilrådelig

å bytte mikrofilteret oftere. For å kunne få

dette til er mikrofiltersett tilgjengelig fra Deres

forhandler med Typenr. HR 6932 eller

servicenr. 4822 015 70056.

Philips rengjøringsvæske

Refillflasker av rengjøringsmiddelet er

tilgjengelig hos Deres forhandler. Vennligst

oppgi typenr. HR 6965 eller servicenr.

4822 390 80176.

Erstatnings-skumfilter

Bytt skumfilter hvis det er ødelagt eller veldig

skittent. Nytt skumfilter er tilgjengelig hos

Deres forhandler under servicenr. 4822 480

40242.

Oppbevaring

-Slå av.

- Trekk ut nettledningen fra stikkontakten.

Trykk på kabelvinne knappen og

nettledningen vil automatisk bli trukket inn i

apparatet (fig. 85).

- De små munnstykkene kan lagres som vist i

fig. 86.

135

- Røret kan settes inn

i holderen (fig. 87).

NB! For å unngå

unødige skader på

apparatet vil røret

frigjøres fra holderen

eller holderen vil

frigjøres fra røret

hvis apparatet blir

trukket eller slått

voldsomt. De kan enkelt plassere røret eller

holderen tilbake på plass.

Bytte av nettledning

Hvis nettledningen på dette apparatet er

ødelagt må den bare erstattes av Philips eller

Deres servicerepresentant da spesielt vertøy

og/eller deler er nødvendig.

"Hobby" sugesett (Type HR 6955). For mer

krevende oppgaver (utendørs, boder, hobby)

et sugesett med diameter 54 mm (slange,

rør, munnstykker) er tilgjengelig som

ekstrautstyr. Dette tillater Dem å støvsuge

løv, trespon etc.

Stoffilter (Type HR 6944). For støvsuging av

løv, trespon, sagflis etc. er det tilrådelig å

sette inn dette filteret i stedet for skumfilteret.

De kan bare tre dette filteret på

våtfilterenheten (fig. 88,89). I dette tilfellet

sett ikke inn en papirpose.

136

Tilleggsutstyr

88 89

137

Tilbehør

"Hobby"-sæt

Støvposer

Stoffilter

Mikrofilter

Shampoo

Parket-

børstemundstykke

Skumgummifilter

Vådmundstykke, incl.

“Hard Floor Adapter”

Møbelmundstykke

Skumdæmper

Vindusvasker

Tøy støvpose

Anvendelse

Udendørs brug,

redskabsrum

Papirstøvposer (2-lags)

til almindelig indendørs

tørstøvsugning)

Sættes på flyde-

enheden (Til grovere

støvsugning af

tørt/fugtigt materiale)

Renser

udblæsningsluften

Tilsættes vand ved

tæpperensning

Til ekstra grundig

støvsugning af hårde

gulve (parket,

syntetiske belægninger

etc.) (Alm.

tørstøvsugning).

Sættes på

flydeenheden

(Vådstøvsugning)

Til rengøring af af

hårde gulve

(Vådstøvsugning)

Til shampoo-rens af

møbler, tapeter o.lign.

Til vådstøvsugning

(Ved brug af shampoo

og opsugning af

væske)

For pussing og

rengjøring av vinduer

og rette overflater

For normalt husstøv

(tørr bruk)

Beskrivelse

Sæt: 54 mm Ø

støvsuger-

slange og rør, plus

specielle mundstykker

4 støvposer +

1 motorbeskyttelses-

filter + 1 mikrofilter

2 stk. (under type-

nummer) eller 1 stk.

(under typenummer)

1 pakke á 3 stk.

1 flaske

1 stk.

1 vindusvasker

1 støvpose

Typenummer

HR 6955

HR 6947

(4822 015 70058)

HR 6944

(4822 466 93298)

HR 6932

(4822 015 70056)

HR 6965

(4822 390 80176)

HR 6943

(4822 480 40242)

HR 6982

(4822 479 70069)

4822 479 60116

4822 466 62588

HR 6986

HR 6983

Type- og reservedelsnumre

(ved køb af nyt og/eller ekstra tilbehør)

Innehållsförteckning

Allmänt

sida

Viktigt 139

Hopsättning - översiktsbild 140 - 141

Förberedelse för användning 142

Rengöring och skötsel 149

Var kan man få tag på dammsugarpåsar 150

Byte av motorskyddsfilter 150

Byte av microfilter 150

Var kan man få tag på mattvättmedel 150

Byte av grovfilter 150

Förvaring 150

Byte av nätsladd 151

Torr dammsugning

Hopsättning och användning 142

Att sätta i en (ny) pappersdammpåse 143

Att ta ur en (full) pappersdammpåse 143

Tips för torr dammsugning 144

Våtsugning vätska (vatten)

Hopsättning och användning 144

Tvättning

Mattor

Hopsättning och användning 145

Tre sätt att tvätta mattor 147

(Uppfrächning, djuprengöring, extra noggrann rengöring)

Tips för mattvätt 147

Hårda golv

Tvättning av hårda golv 147

Fönster

Fönstertvätt 148

Möbler

Tvätt av möbelklädsel och tapetväv 149

Extra tillbehör

”Hobby” tillbehörssats 151

Tvättbart grovfilter 151

138

Svenska

139

Viktigt

• Före användning, kontrollera att

uppgiften om spänning (V = Volt) på

typskylten stämmer med den

spänning du har i ditt hem. Du finner

skylten på motorenhetens undersida.

Om det inte står rätt spänning på

typskylten, vänd dig då till

inköpsstället.

• Innan du använder dammsugaren för

våtsugning t ex suga upp vatten eller

tvättmedel, kom ihåg att:

- avlägsna Micro-filtret och

pappersdammpåsen.

- Sätta i den röda vätskespridaren

och flottörenheten.

• Sätt inte stickproppen i vägguttaget

förrän dammsugaren är helt

iordningställd och färdig att tas i

bruk. Dina händer och stickproppen

skall vara torra när du sätter

stickproppen i vägguttaget eller drar

ur den.

• Drag alltid ut stickproppen ur

vägguttaget:

- Om inte dammsugaren fungerar

normalt.

- Före rengöring.

- Innan du öppnar behållaren.

• Dammsug torrt endast med

pappersdammpåsen eller textilfilter

på plats:

- För normal dammsugning:

Pappersdammpåse typ

"Athena" nr HR 6947

(service nr 4822 015 70058) .

- För torr grovsugning: Textilfilter typ

HR 6944 (service nr 4822 466 93298).

• Sug aldrig upp glöd. Sug inte upp

aska ur askkoppar eller öppen spis

förrän du förvissat dig om att ingen

glöd finns kvar.

• Sug aldrig upp brandfarliga eller

explosiva vätskor t ex bensin

lacknafta terpentin etc, och använd

aldrig dammsugaren i rum där

sådana vätskor finns eller där det

finns misstanke om förekomsten av

brandfarlig eller explosiv gas.

• Mycket fint damm, såsom kalk,

cement, slipdamm och liknande

sätter snabbt igen

pappersdammpåsens porer.

Därigenom hindras luftströmmen och

sugförmågan blir dålig. Påsen måste

då bytas trots att den kanske inte alls

är full.

• Vid byta av pappersdammpåse

använd endast påse av specialpapper

(”typ Athena”) som finns hos din

handlare.

• Använd aldrig dammsugaren utan

motorskyddsfilter.

• Motorenheten får aldrig doppas i eller

spolas med vatten.

• Uppsamlingsbehållaren torkas ren

med en fuktig trasa.

• Spruta inte tvättmedel mot eluttag,

stickproppar, strömbrytare,

elapparater etc.

• Starta pumpen endast om behållaren

för tvättmedel är fylld och sitter på

plats med båda slangarna anslutna.

Stäng av pumpen så snart

tvättmedlet tagit slut. Pumpen kan ta

skada om den får gå torr.

• Låt inte barn hantera dammsugaren

utan uppsikt. Tvättmedel skall

förvaras oåtkomligt för barn.

• Stäng av dammsugaren efter

användning och drag ut stickproppen

ur vägguttaget.

• Gör omedelbart ren uppsamling-

sbehållaren efter våtsugning. Torka

ren den inuti. Starta dammsugaren

och låt den gå torrt några minuter så

att rören och slangen torkar inuti. På

så sätt undviks dålig lukt och att

pappersdammpåsen blir våt vid nästa

användning.

• Förvara inte dammsugaren vid

temperatur under 0°C. Det finns risk

för frysskador.

• För att förlänga livslängden på

shamponeringspumpen ska den

rengöras en gång per år med en

blandning av vatten och ättika. ”Se

bruksanvisningen ”Rengöring och

skötsel”.

Läs först hela bruksanvisningen! Spara den! Spara köpbevis och kvitto!

• För att möjliggöra återanvändning av plastmaterialet har plastdelarna i apparaten

märkts med materialtyp.

• Förpackningen är gjord av returmaterial, som i sin tur kan återanvändas. f

140



Uppsamlingsbehållare.Kapacitet vid torrsugning:17 liter utan pappersdammpåse,

10 liter med pappersdammpåse.

Kapacitet vid våtsugning: 9 liter.

Motorenhet

Pappersdammpåse,

typ “Athena” HR 6947.

Skall användas vid

torrdammsugning, tas ur vid

våtsugning

Anslutning för

sugslangen.

Bärhandtag.

Tryckknapp för sladdvinda.

Mikrofilter.

Elektrostatiskt filter, som renar

utblåsningsluften från små

partiklar. Måste avlägsnas vid

våtsugning.

Rörskaft

2 st rör av rostfritt stål.

Lämpliga även för

våtsugning.

Luftventil för reduktion av

sugkraften

• = stängd.

O= öppen, sugkraften

reducerad.

Rörhållare

Låsklaffar

för fastlåsning av

motorenheten.

Förvaringsplats

för fogmunstycke och

textilmunstycke.

Nätsladd

Drag ut

Star/stopp-knapp

för dammsugar-

motorn.

Sugslang.

Kombinationsmunstycke,

fig 2.

Endast för torrsugning.

Borste utfälld: För hårda golv.

Borste infäll: För mattor.

Fogmunstycke, fig 4.

För trånga utrymmen,

både torrt och vått.

Textilmunstycke, fig 3.

Endast för torrsugning.

Försedd med två röda

hårupptagare.

Används för möbler

gardiner och andra

textilier.

Rörfäste

för upphängning

av röret på

dammsugaren.

Torr dammsugning

141

Tvättmunstyckemed

tillhörande löstagbara

trippeltillsats för hårda

golv. Trippeltillsatsen är

försedd med borste,

svamp och skrapa.

Möbelmustycke

Användbart för

våtsugning

Klämma

för att fästa slangen

för tvättmedel till

sugslangen.

Triathlon Mattshampo

Typ nr HR 6965.

Koncentrerat tvättmedel.

Motorskyddsfilter.

Flottörenhet med

grovfilter.

Måste sitta på plats vid

våtsugning för att

skydda motorn.

Tvättsmedelsventil.

Trycks fast på handtaget.

Slang-

anslutningar

för tvättmedel.

Slangar för

tvättmedel.

Slang för

tvättmedel.

Tvättmedelsbehållare.

Rymmer 3 liter.

Start/stopp-knapp

till pump för

tvättmedel.

med kontrollampa.

Vätskespridare

Sätts innan våtsugning:

Används vid tvättning

och uppsugning av

vatten.

Avlägsnas vid

torrsugning

Fönstertvätt

munstycke för att rengöra

och torka fönster samt

plana ytor.

Våtsugning

Allmänt

• Anslut sugslangen. Tryck in slangänden i

anslutningen på dammsugaren, fig 7, och

vrid samtidigt en aning så att den fäster

ordentligt.

För att lossa vrid och drag, fig 8.

• Sätt ihop rör och

munstycken, fig 9:

Tryck in knappen

och skjut in det ena

rörets smala ände i

det andra rörets

grova ände så att

knappen fjädrar ut i

hålet.

För att lossa, tryck

in knappen och drag

isär.

•Gör nu i ordning dammsugaren för antingen

torr- eller våtsugning.

Före första användning: Lyft av

motorenheten och tag ut hållaren för

pappersdammpåsen.

För torrsugning skall en pappersdammpåse

sättas i.

Tag ur flottörenheten och vätske-

spridaren.

Sätt i ett microfilter och en pappersdamm-

påse.

- Drag ut stickproppen ur vägguttaget.

- Lossa låsklaffarna, fig 10.

- Lyft av motorenheten. Lyft i handtaget,

fig 11.

- Lyft ur flottörenheten, fig 12.

- Tag bort vätskespridaren, fig 13.

- Koppla loss slangen för tvättmedel, fig 14.

Vrid medurs (1) och drag ut (2).

- Lyft av behållaren för tvättmedel, fig 15.

142

Att ställa i ordning dammsugaren för

användning.

Torrdammsugning

10 11

12 13

Att sätta i en (ny) pappersdammpåse:

- Tryck in den röda låsarmen och håll den

intryckt medan du sätter dit

pappersdammpåsens frontplatta, fig 16.

- Placera först den nedre kanten mot stödet

(1), fig 17, och haka sedan fast den övre

under kanten på den röda låsarmen (2). Det

är viktigt att frontplattan vänds som

figurerna visar och att den vilar innanför

stödets kant.

- Skjut ner hållaren med pappersdammpåsen

i uppsamlingsbehållaren, fig 18, så att den

hålls på plats av de båda skenorna.

Att ta ur en (full) pappersdammpåse:

- Ta tag i hållaren och pappersdammpåsen

som fig 19 visar och lyft uppåt.

- Tryck in den röda låsarmen, fig 20, och håll

den intryckt så att pappersdammpåsens

frontplatta kan lossas.

- Kasta bort den fulla pappersdammpåsen,

fig 21och sätt i en ny.

Eller, om du använder en

bomullsdammpåse (finns till försäljning i

vissa länder):

- Håll dammpåsen över en soptunna, fig 22.

- Avlägsna förseglingen genom att skjuta den

i sidled på dammpåsen, fig 23.

- Töm dammpåsen i soptunnan, fig 24.

- Stäng dammpåsen genom att skjuta

förseglingen tillbaka i botten på påsen,

placera därefter dammpåsen på plats igen,

fig 25.

- Sätt tillbaka motorenheten på uppsamlings-

behållaren och lås fast den genom att

trycka in låsklaffarna "klick", fig 26.

- Sätt microfiltret på plats, fig 27.

- Drag ut nätsladden och sätt stickproppen i

ett vägguttag, fig 28.

- Starta dammsugaren, fig 29.

143

26 27

28 29

18 19

20 21

22 23

24 25

16 17

Tips för dammsugning.

• Universalmunstycket suger över hela sin

längd och även från sidorna så att det är

effektivt också intill väggar, socklar, möbler

och trösklar.

• Använd fogmunstycket där det är trångt och

svårt att komma åt.

• Textilmunstycket är lämpligt för trappsteg,

stoppade möbler, gardiner etc. De två röda

hårupptagarna fångar ludd och hår t ex

hund- och katthår. För munstycket fram och

tillbaka. Ibland kan det vara nödvändigt att

lossa ludd och hår från munstycket för hand

och sedan låta det sugas upp av

dammsugaren.

• Ett Philips turbo borstmunstycke, typ HR

6974 eller HR 6974 D, service nr 4822 479

50059, och ett borstmunstycke för parkett,

typ HR 6943, finns som extra tillbehör.

Turbomunstycket är effektivt när det gäller att

få bort intrampad smuts från en matta och

är även bra för att suga upp hund- och

katthår

Parkettmunstycket är speciellt lämpat för

hårda golv såsom parkett, brädgolv och

korkmatta.

• När du använder bomullsdammpåse råder

vi dig att tvätta motorskyddsfiltret en gång

per år i ljummet vatten. Förvissa dig om att

filtret är fullständigt torrt innan du sätter

tillbaka det i dammsugaren.

Avlägsna pappersdammpåsen och

microfiltret.

Sätt i flottörenheten och vätskespridaren.

- Drag ut stickproppen ur vägguttaget.

- Lossa låsklaffarna, fig 30.

- Lyft av motorenheten. Lyft i handtaget,

fig 31.

- Tag ut pappersdammpåsen, fig 32.

- Sätt i flottörenheten, fig 33. Lyft i handtaget.

Observera det korrekta läget.

Flottörenheten passar bara på ett sätt.

-Sätt i vätskespridaren, fig 34 och 35.

Kom ihåg att vätskespridaren skall tas bort

vid torrsugning.

- Sätt tillbaka motorenheten på uppsamlings-

behållaren och lås fast den genom att

trycka in låsklaffarna "klick", fig 36.

- Avlägsna microfiltret, fig 37.

Observera: Microfiltret förlorar sin

elektrostatiska laddning om det blir fuktigt

och mister därmed sin reningsverkan.

- Drag ut nätsladden och sätt stickproppen i

ett vägguttag, fig 38.

- Starta dammsugaren, fig 39.

144

30 31

Våtsugning

38 39

36 37

34 35

32 33

• För att förhindra att uppsamlingsbehållaren

flödar över och för att skydda motorn flyter

den runda flottören upp och stänger av

luft/vattenflödet så snart

uppsamlingsbehållaren blir full, fig 40.

- När detta inträffar måste

uppsamlingsbehållaren tömmas, fig 41.

Därefter kan arbetet fortsätta.

• Varning! Om du suger ur en behållare,

som är placerad högre än dammsugaren

kan systemet verka som en hävert så att

behållaren kan

flöda över, fig 42.

Av säkerhetsskäl

se upp så att

maximi-

kapaciteten, som

är 9 liter / 2 gallon

vatten, aldrig

överskrids.

Avbryt sugningen

med jämna

mellanrum, drag ut stickproppen ur

vägguttaget, och töm

uppsamlingsbehållaren.

Efter våtsugning

- Stäng av. Drag ut stickproppen ur

vägguttaget. Töm uppsamlingsbehållaren,

gör ren den och torka ur den med en trasa.

Låt dammsugaren gå och suga torr luft

några minuter så att rör och slang blir torra

inuti.

Avlägsna pappersdammpåsen och

microfiltret.

Sätt i flottörenheten, vätskespridaren,

behållaren för tvättmedel, tvättmunstycket

och ventilen för tvättmedel.

- Iordningställ dammsugaren för våtsugning

som beskrivits i avsnittet "Våtsugning".

- Fyll behållaren för tvättmedel med kallt

vatten, fig 43.

- Tillsätt en kapsyl koncentrerad tvättmedel

till en full behållare (3 liter), fig 44.

- Sätt tvättmedelsbehållaren på

dammsugaren, fig 45.

- Anslut tvättmedelsbehållarens slang till

dammsugaren, fig 46. Tryck in (1) och vrid

moturs (2).

- Montera tvättmedelsventilen på

sugslangens handtag, fig 47 och 48.

145

Golvtvätt

MAX

9 Ltr.

43 44

45 46

47 48

- Anslut slangen för tvättmedel till

dammsugaren, fig 49. Tryck in den så att

den fäster med ett "klick".

För att lossa den, tryck ringen inåt mot

dammsugaren, fig 50.

- Fäst den långa slangen för tvättmedel vid

sugslangen med medföljande clips, fig 51.

- Montera tvättmunstycket på rörskaftet,

fig 52.

Dammsugaren är nu iordningställd för

behandling av mjuka mattor.

- Om du anser det lämpligt kan

tvättmunstycket också monteras direkt på

sugslangens handtag, fig 53. Bra t ex vid

rengöring i trappor.

- Sätt på trippeltillsatsen, fig 54, om du skall

tvätta hårda golv. Glöm inte att låssa fast

trippeltillsatsen med klämman.

- Drag ut nätsladden och sätt stickproppen i

ett vägguttag, fig 55.

- Starta först pumpen, fig 56, därefter

dammsugaren, fig 57.

- Tvättmedel sprutas ut i munstycket när

tvättmedelsventilen aktiveras genom att den

trycks uppåt, fig 58.

- Börja tvätta längst in i rummet och arbeta

mot dörren.

För munstycket fram och tillbaka med något

överlapp, så att golvet blir jämnt rengjort.

Uppvisar mattan våta stråk kan den sugas

på nytt utan tillsats av tvättmedel,

tvättmedelsventilen ej aktiverad.

- När du är färdig, stäng av pumpen, fig 59.

Lyft munstycket uppåt, fig 60, och låt

dammsugaren gå några minuter för att suga

ut kvarvarande vatten i rör och sugslang.

- Stäng av dammsugaren.

146

49 50

51 52

59 60

Tre sätt att tvätta matta

Beroende på hur smutsig mattan är kan du

välja någon av följande tre metoder eller

någon kombination av dem.

Uppfräschning

Om en matta eller delar av en matta är

endast måttlig smutsig är det inte nödvändigt

att spruta på mycket tvättmedel. Aktivera

tvättmedelsventilen endast under det första

draget. Sug därefter med ett par drag över

den tvättmedelsbesprutade ytan.

Djuprengöring

För noggrann rengöring för munstycket fram

och tillbaka flera gånger över mattan med

tvätmedelsventilen öppen så att mattan

besprutas hela tiden. Sug därefter över ytan

utan tvättmedel.

Extra noggrann rengöring

Starkt nedsmutsad matta eller svåra fläckar:

Stäng av dammsugarmotorn, fig 61, men låt

tvättmedelspumpen gå. Aktivera

tvättmedelsventilen, fig 62, och bespruta alla

aktuella delar av mattan utan sug. Låt

tvättmedlet verka några minuter. Starta sedan

dammsugarmotorn och sug över ytan.

Var försiktig! Spruta inte för mycket

tvättmedel då detta kan påverka mattan

negativt.

Tips för matt-tvätt

• Tvätta aldrig golv, som inte tål vatten. Vid

tvekan kontakta golvleverantören.

• Tvätta inte mattor av känsligt material,

handvävda mattor eller lösa mattor.

• Testa färgens tålighet, gör så här:

Fukta en vit trasa med tvättmedlet. Gnugga

mattan på ett dolt ställe med den fuktade

vita trasan. Om mattan inte färgar av sig på

trasan är färgen tålig. Om den däremot

färgar av sig bör inte mattan tvättas. Om du

är osäker bör någon specialist konsulteras.

• Innan mattan tvättas skall den dammsugas

noggrant.

• Mattan torkar fortare efter tvätt om rummet

är väl ventilerat.

• Låt mattan torka väl efter tvätt innan du går

på den. Efter en "uppfräschning" är

torktiden ca halvtimme. Efter en

"djuprengöring" eller "noggrann rengöring"

bör den torka ca två timmar. Se respektive

avsnitt ovan.

Torktiden kan variera beroende på hur våt

mattan blivit, ventilation av rummet,

temperatur och luftfuktighet.

• Genom det transparenta tvättmunstycket

kan resultatet av tvättningen bedömas med

ledning av färgen på den avsugna vätskan .

• Efter att dammsugaren gjorts ren torkas rör

och slang genom att suga torr luft med

dammsugaren, fig 60.

Tvättning av hårda golv

"Trippel"-tillsatsen, som sätts på

tvättmunstycket, används för hårda golv.

Den är försett med:

➀ borste för att lossa fastsittande smuts.

➁ tvättsvamp för att sprida och gnida in

tvättmedlet.

➂ gummiskrapa för att fånga in tvättmedlet

och smutsen, så att det kan sugas upp.

147

61 62

Hårda golv

• Se till att "trippel"-tillsatsens hela undersida

ligger an mot golvet. Gör inte för långa drag

på golvet.

• För effektiv rengöring, för munstycket fram

och tillbaka, fig 63, precis som vid vanlig

dammsugning.

Normalt räcker det med att spraya endast

under framåtrörelsen.

• För att suga "torrt" drag munstycket

långsamt mot dig med endast

gummiskrapan mot golvet och utan att

spraya, fig 64.

Den våta svampen kan ibland lämna något

litet vatten gå golvet där detta är ojämnt.

Detta vatten torkar fort.

• Torrsugningen går bäst om du följer det

mönster, som visas i fig 65. Observera att

munstycket förs med överlappning mellan

stråken och lägg märke till tvärstråket (6)

vid slutet.

- Montera munstycket för fönstertvättning på

pistolhandtaget, fig 66, eller röränden och

anslut extra slangen, fig 67.

- Starta dammsugaren och pumpen, fig 56

och 57.

- Spruta fönstertvättmedel på fönstret genom

att trycka in avtryckaren i pistolhandtaget,

fig 68, tvätta fönstret, fig 69.

- Sätt munstycket i torkläge, fig 70, torka

fönstret torrt, fig 71.

Stänk har begränsats tack vare det effektiva

spraysystemet och den kraftiga

sugförmågan hos Thriatlon.

• Detta munstycke är mycket bekvämt för

rengöring av fönster och plana ytor.

• Du kan använda vanligt rengöringsmedel

för fönster eller en spritblandning bestående

av 1 del sprit till 9 delar vatten.

148

64 65

12345

Fönstertvätt

66 67

68 69

70 71

Tvättning av stoppade möbler

- Montera möbelmunstycket direkt på

sugslangens handtag, fig 72.

• Möbelmunstycket är lämpligt att använda till

tvättning av stoppade möbler, bonader etc,

fig 73.

- Stäng av dammsugaren och drag ut

stickproppen ur vägguttaget.

- Samtliga delar kan torkas av med en fuktig

trasa. Om nödvändigt kan något tvättmedel

användas.

Se upp så att inget vatten tränger in i

motorenheten. Vrid ur trasan väl innan du

torkar av motorenheten.

- Flottörenheten och grovfiltret kan spolas

under kranen, fig 74.

För optimal livslängd på grovfiltret bör du

försiktigt ta av

filtret, fig 75, och

tvätta det separat,

fig 76.

Observera:

grovfiltret kan

kramas men det får

inte vridas.

- Motorskyddsfiltret kan också tas ur, fig 77,

och spolas rent, fig 78. Kom ihåg att sätta

tillbaka motorskyddsfiltret!

- Skölj rent tvättmunstycket, fig 79. Tag av

"Trippel"-munstycket, fig 80, och rengör det

separat.

- Fyll tvättmedelsbehållaren med rent

ljummet vatten. Starta pumpen och pumpa

vattnet genom de två slangarna för

tvättmedel ut i avloppet, en hink eller

liknande så att slangarna blir befriade från

tvättmedel, som annars skulle kunna

kristallisera i slangarna.

• För att förlänga livslängden på pumpen ska

den rengöras en gång om året med en

blandning av vatten och ättikssprit.

- Fyll 1 liter ättikssprit i tvättmedelsbehållaren

fyll därefter på med ljummet vatten.

- Låt pumpen gå i till dess att

tvättmedelsbehållaren är tom. Samla upp

vätskan i ett kärl.

- Upprepa proceduren med 1 liter rent vatten

för att bli av med rester av ättikssprit.

149

Rengöring och underhåll

Möbler

72 73

74 75

77 78

79 80

Dammpåsar

Pappersdammpåsar

Pappersdammpåsar typ "Athena", finns att

köpa i handeln i förpackningar om 4 st.

Typnumret är HR 6947 och servicenumret

4822 015 70058.

Obs! Varje förpackning "Athena"

pappersdammpåsar innehåller ett nytt

motorskyddsfilter och ett nytt microfilter

Bomullsdammpåse

Istället för pappersdammpåse kan du

använda en bomullsdammpåse (HR

6983)(finns till försäljning i vissa länder). Den

kan tömmas och användas upprepade

gånger.

För att byta bomullsdammpåse följ samma

instruktion som beskrivs i avsnittet ” Att ta ur

en full pappersdammpåse”

Byte av motorskyddsfilter

Byt motorskyddsfilter,

fig 81, varje gång du

öppnar en ny

förpackning

pappersdammpåsar

"Athena".

Dammsugaren får

aldrig köras utan

motorskyddsfilter

Byte av microfilter

Vid dammsugning renar microfiltret

utblåsningsluften från små partiklar, som

finns kvar i denna.

Microfiltrets reningsverkan avtar med tiden.

Normalt är det tillräckligt att byta microfiltret,

fig 82 - 83, varje gång du öppnar en ny

förpackning pappersdammpåsar "Athena".

Indikatorn i hållaren

för microfiltret behåller

sin vita färg

Om microfiltret runt

indikatorn blir

märkbart grått, fig 84,

kan det bli nödvändigt

att byta det oftare,

särskilt om du har

allergiska besvär. Vid

tider när alergiframkallande partiklar såsom

t ex pollen uppträder i större mängd kan det

vara nödvändigt att byta microfiltret ofta.

Microfiltret finns att köpa separat, typ nr

HR 6932, service nr 4822 015 70056.

Triathlon mattshampo

Triathlon mattshampo är ett koncentrerade

tvättmedel. Finns under typnumret HR 6965.

service nr 4822 390 80176.

Grovfiltret

Grovfiltret måste bytas om det är skadat eller

mycket nersmutsat och svårt att rengöra.

Service nr 4822 480 40242.

Förvaring

- Stäng av.

- Drag ut stickproppen ur vägguttaget.

- Tryck på tryckknappen för sladdvindan så

lindas sladden i automatiskt i

dammsugaren, fig 85.

- De små munstyckena kan förvaras som fig

86 visar.

150

- Rörskaftet kan

fästas på

dammsugaren som

fig 87 visar.

Observera: För att

undvika oavsiktlig

skada på apparaten

kommer röret eller

rörhållaren att

lösgöras från apparaten om dessa utsätts

för en våldsam knuff. Du kan enkelt sätta

tillbaka rör och rörhållare.

Byte av nätsladd

Om sladden på denna dammsugare skadas

måste den bytas av Philips eller av deras

serviceombud, eftersom specialverktyg och

delar krävs.

"Hobby" tillbehörssats, typ nr HR 6955,

för grovsugning

För mer krävande sugning t ex utomhus, eller

vid hobbyverksamhet, finns en tillbehörssats

bestående av rör och slang med stor

diameter på 54 mm samt tillhörande

munstycken.

Med denna sats kan t ex löv, kutterspån,

hyvelspån etc sugas upp.

Textilfilter, typ nr HR 6944

Vid uppsugning av grovsopor, löv, hyvelspån

och liknande är det lämpligt att sätta i detta

textilfilter i stället för grovfiltret

Filtret träds över flottörenheten på samma

sätt som grovfiltret, fig 88 - 89.

Pappersdammpåsen skall inte användas

tillsammmans med textilfiltret.

151

Extra tillbehör

88 89

152

Tillbehör

"Hobbyset”

Pappersdammpåsar

Textilfilter

Micro-filter

Koncentrerat

tvättmedel för mattor

(Mattshampo)

Parkettmunstycke

Grovfilter

Trippeltillsats

Möbelmunstycke

Vätskespridare

Fönstertvättare

Bomullsdammpåse

Användning

Grovsugning,

även utomhus

Dubbelväggiga

dammpåsar för vanligt

torr dammsugning.

Placeras på flottören

vid torr grovsugning.

Filtrerar

utblåsningsluften.

Spädes med vatten.

Borstar hårda golv,

parkett, plast etc.

under torr

dammsugning.

Grovfilter av skum-

plast. Placeras på

flottörenheten vid

våtsugning.

Placeras på

tvättmunstycke för

tvättning av hårda golv.

För tvättning av

stoppade möbler och

annan våtsugning.

Insats för våtsugning.

För tvätt och rengöring

av fönster och plana

ytor.

För normal torr damm-

sugning (finns till för-

säljning i vissa länder)

Beskrivning

Rör och slang med

innerdiameter 54 mm

samt special-

munstycken

Förpackning

innehållande:

4 st påsar,

1 st motorskyddsfilter,

1 st Micro-filter

Förpackning

innehållande:

2 st filter.

Filtret är tvättbart.

Förpackning

innehållande:

3 st filter.

1 st flaska.

1 st. munstycke.

1 st filter.

Förpackning

innehållande:

1 st trippeltillsats

1 st munstycke.

1 st röd insats av

plast.

1 st munstycke för

fönstertvätt

1 st dammpåse

Typnummer

(servicenr)

HR 6955

HR 6947

(4822 015 70058)

HR 6944

(4822 466 93298)

HR 6932

(4822 015 70056)

HR 6965

(4822 390 80176)

HR 6943

(4822 480 40242)

HR 6982

(4822 479 70069)

4822 479 60116

4822 466 62588

HR6986

HR6983

Typnummer och servicenummer för anskaffning av tillbehör

Sisällys sivu

Yleistä

Tärkeää 154

Kokoaminen - kaaviokuvat 155-156

Käyttöönotto 157

Puhdistus ja hoito 164

Varapölypussien saatavuus 165

Moottorinsuojasuodattimen vaihto 165

Mikrosuodattimen vaihto 165

Pesuaineen saatavuus 165

Vaahtomuovisuodattimen vaihto 165

Säilytys 165

Liitosjohdon vaihto 166

Kuivaimurointi

Kokoaminen ja käyttö 157

Pölypussin paikalleen laittaminen 158

Pölypussin poistaminen 158

Vinkkejä 159

Märkäimurointi

Kokoaminen ja käyttö 159

Pesu

Matot

Kokoaminen ja käyttö 160

Kolme tapaa 162

(raikastus, syväpesu ja perusteellinen pesu)

Vinkkejä 162

Lattiat

Lattioiden pesu 162

Ikkunat

Ikkunoiden pesu 163

Huonekalut

Huonekalujen ja seinävaatteiden pesu 164

Erikseen saatavia tarvikkeita

Hobby-imusarja 166

Kankainen pölypussi 166

153

Suomi

154

Tärkeää

• Lue tämä käyttöohje ja katsele kuvat

ennen laitteen käyttöönottoa.

• Ennen kuin käytät laitetta

märkäimurointiin (ts. imuroit nesteitä

ja peset lattiaa yms.), muista aina

- poistaa mikrosuodatin ja

kertakäyttöinen pölypussi;

- asettaa punainen diffuusori ja

uimuri säiliöön.

• Ennen kuin työnnät pistotulpan

pistorasiaan, tarkista että imurin

arvokilven jännitemerkintä vastaa

paikallista verkkojännitettä. Arvokilpi

on rungon alla säiliön puolella.

• Älä työnnä pistotulppaa pistorasiaan,

ennen kuin laite on valmis käyttöön.

Pidä huoli, että kätesi ja pistotulppa

ovat kuivat, kun kytket/irrotat

liitosjohdon.

• Irrota pistotulppa pistorasiasta aina:

- jos laite ei toimi kunnolla;

- ennen laitteen puhdistusta;

- ennen säiliön avaamista.

• Imuroi vain kuivia roskia ja pölyä, jos

imurissa on kertakäyttöinen

pölypussi (malli "Athena" HR 6947,

varaosanumero 4822 015 70058,

huonepölylle) tai

kuitukangassuodatin (malli HR 6944,

varaosanumero 4822 466 93298,

karkeammalle roskalle).

• Älä imuroi tuhkaa (tuhkakupista tai

takasta), ennen kuin se on täysin

jäähtynyt.

• Älä imuroi bensiiniä, tärpättiä,

nestekaasua, paloöljyä tai muita

helposti syttyviä tai räjähtäviä aineita.

Älä käytä laitetta tiloissa, joissa on

räjähtäviä kaasuja tai höyryjä

(bensiini, ohennusaineet, liuottimet).

• Imuroitaessa hienoa hiekkaa, kalkkia,

sementtipölyä yms. saattavat

kertakäyttöisen pölypussin huokoset

tukkeutua. Pölypussi on tällöin

vaihdettava, vaikkei se olisi vielä

täynnä.

• Käytä vain samanlaisia kertakäyt-

töisiä pölypusseja (malli "Athena"),

joita on saatavissa alan liikkeistä.

• Älä käytä imuria ilman

moottorinsuojasuodatinta.

• Älä upota runkoa veteen.

• Pyyhi säiliö puhtaaksi kostealla

liinalla.

• Varo suuntaamasta pesuainesuihkua

pistokkeisiin, liitäntöihin tai

sähkölaitteisiin.

• Käynnistä pumppu vain silloin, kun

pesuainesäiliö on täytetty, asetettu

paikalleen ja yhdistetty kahdella

letkulla. Pysäytä pumppu heti kun

säiliö on tyhjä. Pumppu voi

vahingoittua, jos sitä käytetään

tyhjänä!

• Älä jätä laitetta tai pesuainetta lasten

ulottuville.

• Katkaise virta ja irrota pistotulppa

pistorasiasta aina käytön jälkeen.

• Tyhjennä, puhdista ja kuivaa säiliö

aina märkäimuroinnin jälkeen. Anna

laitteen imeä puhdasta kuivaa ilmaa

muutama minuutti, niin että putket ja

letku kuivuvat sisältä. (Näin imurista

ei seuraavalla kerralla lähde

epämiellyttävää tuoksua. Samalla se

estää kertakäyttöisen pölypussin

kastumisen.)

• Älä säilytä imuria alle 0°C:n

lämpötilassa jäätymisen

välttämiseksi.

• Pesuain käyttöikä pitenee, kun säiliö

puhdistetaan kerran vuodessa

laimennetulla etikalla. Noudata

kohdassa “Puhdistus ja hoito”

annettuja ohjeita.

• Pidä huoli, etteivät terävät kulmat,

kuumuus tai kemikaalit pääse

vahingoittamaan liitosjohtoa.

• Älä vaihda itse laitteen liitosjohtoa.

• Tarkista laitteen liitosjohdon kunto

säännöllisesti.

• Jos laite on pudonnut veteen, irrota

ensin pistotulppa pistorasiasta,

ennen kuin nostat laitteen vedestä.

• Tarkistuta veteen pudonnut laite

huollossa ennen käyttöönottoa.

• Älä anna lasten käyttää laitetta ilman

valvontaa.

• Irrota pistotulppa pistorasiasta aina

ennen hoito- ja

puhdistustoimenpiteitä.

• Älä ylikuormita laitetta.

• Käytä vain alkuperäisiä lisäosia.

• Tuotteen muoviosat on koodattu kierrätystä varten.

• Pahvipakkaus on tehty uusiomateriaalista ja sopii kokonaan kierrätykseen. f

155



SäiliöTilavuus: maks. 17 litraa; kuivaa roskaa

10 litraa kuivaa roskaa pölypussin “Athena” kanssa.

9 litraa nestettä (uimurin kanssa).

Runko

Pölypussi (kertakäyttöinen,

malli “Athena”, nro HR 6947)

Pölypussia on käytettävä

kuivaimuroinnissa ja se on

poistettava ennen

märkäimurointia.

Letkun liitin

Kahva

Johdonkelauspainike(paina)

Mikrosuodatin

(elektrostaattinen suodatin

joka kerää poistoilmasta

pienet hiukkaset); suodatinta

voi käyttää kuivaimuroinnissa

mutta se on poistettava

ennen märkäimurointia.

Putket (ruostumatonta

terästä, sekä kuiva- että

märkäimurointiin)

Imutehon mekaaninen

säädin(kierrä)

• = maksimi;

O= minimi

Putkenpidike

(putken

säilytystä varten

käytön jälkeen)

Salvat

(rungon lukitus)

Säilytystilatekstiili-

ja rakosuuttimelle

Liitosjohto

(vedä ulos)

Moottorin

käynnistyspainike

(paina)

Letku (taipuisa)

Matto- ja lattiasuutin

(vain kuivaimurointiin)

(kuva 2).

Harja esillä: kovat lattiat

(puu, kaakeli, kivi, muovi).

Harja sisällä: pehmeät

lattiat (matot,

kokolattiamatot).

Rakosuutin (kuva 4)

kapeita paikkoja varten.

Vain kuivaimurointiin.

Tekstiilisuutin, jossa

on kaksi (punaista)

tarrapintaa (kuva 3).

Sopii erityisesti

pehmustettujen

huonekalujen, verhojen,

seinävaatteiden

imurointiin. Vain

kuivaimurointiin.

Putken

ripustin

Kuivaimurointi

156

Pesusuutin johon kuuluu

“moppiosa” (harja, sieni

ja vetolasta) (kuva 6).

Sopii märkäimurointiin.

Verhoilusuutin

märkäimurointiin

Pidikkeet, joilla

pesuaineletku

kiinnitetään letkuun

ja putkiin

Philipsin pesuneste

HR 6965

Moottorin-suojasuodatin

Uimuri ja

vaahtomuovisuodatin

(Asetettava paikalleen

ennen märkäimurointia:

suojaa moottorin vedeltä.)

Pesuaineen annostin

(paina kiinni; vedä

liipaisinta kun haluat

pesuainetta)

Pesuaineletkun

liittimet

Pesuaineletkut

Pesuainesäiliö

(3 litraa)

Pesuainepumpun

käynnityskytkin

(paina) ja

merkkivalo.

Diffuusori

(Asetettava paikalleen

ennen märkäimurointia.

Poistettava ennen

kuivaimurointia.)

Ikkunanpesin

ikkunoiden ja muiden

tasaisten pintojen

pyyhkimiseen ja

puhdistamiseen.

Märkäimurointi ja pesu

Yleistä

• Letkun kiinnitys: Työnnä letkun pää

liittimeen kiertäen sitä samalla hieman

(kuva 7).

Letkun irrotus: Vedä letkun pää ulos

liittimestä kiertäen sitä samalla hieman

(kuva 8).

• Putkien ja

suuttimien

kiinnitys: Paina

jousisalpaa sisään ja

työnnä kapeampi

osa paksumman

osan sisään.

Jousisalvan tulee

osua reiän kohdalle

(kuva 9).

Irrotus: Paina jousisalpaa ja vedä osat irti

toisistaan.

• Laita imuri käyttökuntoon joko

kuivaimurointia, märkäimurointia tai pesua

varten.

Ennen ensimmäistä käyttökertaa: avaa

säiliö ja poista pölypussinkannatin.

(Kuivaimurointi: kiinnitä pölypussi ja laita

paikalleen.)

Poista: uimuri ja diffuusori.

Aseta paikalleen: Mikrosuodatin ja

pölypussi.

- Irrota pistotulppa pistorasiasta.

- Avaa salvat (kuva 10).

- Nosta kahvasta runko pois säiliön päältä

(kuva 11).

- Nosta uimuri pois (kuva 12).

- Irrota diffuusori (kuva 13).

- Irrota pesuaineletku: käännä myötäpäivään

(1) ja vedä (2) (kuva 14).

- Poista pesuainesäiliö (kuva 15).

157

Triathlon-imurin käyttöönotto

Kuivaimurointi

10 11

12 13

(Uuden) pölypussin asettaminen

paikalleen:

- Pidä punaista vipua painettuna samalla kun

sovitat pahvisen etulevyn kannattimeen

(kuva 16).

- Aseta ensin alareuna paikalleen (1). Paina

sitten yläreuna paikalleen (2) (kuva 17).

Varmista, että etulevyn kaksi uloketta

osoittavat alaspäin ja että etulevy nojaa

kannattimen reunaan.

- Työnnä pölypussi kannattimen kanssa

paikalleen, niin että säiliön kaksi listaa

tukevat kannatinta (kuva 18).

(Täyden) pölypussin poistaminen:

- Nosta kannatin pölypussin kanssa pois

säiliöstä tarttumalla pölypussin ja

kannattimen kahvoihin (kuva 19).

- Pidä punaista vipua painettuna ja vapauta

pölypussin etulevy (kuva 20).

- Heitä vanha pölypussi pois (kuva 21) ja

aseta uusi tilalle.

Tai jos käytät kankaista pölypussia

(joissakin malleissa):

- Pidä pölypussia jäteastian päällä (kuva 22)

- Poista suljin vetämällä se pois pussin

reunasta sivulle päin (kuva 23).

- Tyhjennä pölypussi jäteastiaan (kuva 24).

- Sulje pölypussi pujottamalla suljin takaisin

pölypussin alareunaan ja laita pölypussi

takaisin paikalleen (kuva 25).

- Nosta runko takaisin paikalleen ja sulje

salvat ("Naps!") (kuva 26).

- Aseta mikrosuodatin takaisin (kuva 27).

- Vedä liitosjohto esiin imurista ja työnnä

pistotulppa pistorasiaan (kuva 28).

- Käynnistä moottori (kuva 29).

158

26 27

28 29

18 19

20 21

22 23

24 25

16 17

Vinkkejä kuivaimurointiin

• Lattia- ja mattosuutin imee koko

leveydeltään ja myös sivuilta: joten sillä

pääsee hyvin imuroimaan jalkalistojen,

huonekalujen ja kynnysten reunaa pitkin.

• Käytä rakosuutinta kapeissa ja hankalissa

paikoissa.

• Tekstiilisuutin sopii erityisen hyvin

portaiden, huonekalujen, verhojen yms.

imurointiin.

Tarrapinnat helpottavat mm. (eläinten)

karvojen keräämistä.

Liikuta suutinta edestakaisin. Irrota nukka

suuttimesta tarvittaessa sormilla ja ime

imuriin.

• Erikseen on saatavissa "turbo"-harjasuutinta

(malli HR 6974 tai HR 6974D),

varaosanumero 4822 479 50059, sekä

parkettisuutinta (malli HR6943).

Turbosuutin on tarkoitettu erityisesti

(eläinten) karvojen ja mattojen sisään

painuneen hiekan ja pölyn poistamiseen.

Parkettiharja sopii nimenomaan koville

lattioille (parketille, laatoille, muovi- ja

korkkimatoille).

• Käytettäessä kankaista pölypussia

moottorinsuojasuodatin on syytä pestä

kerran vuodessa haaleassa vedessä.

Suodattimen tulee olla täysin kuiva, ennen

kuin se laitetaan takaisin pölynimuriin.

Poista: kertakäyttöinen pölypussi ja

mikrosuodatin.

Aseta paikalleen: uimuri ja diffuusori.

- Irrota pistotulppa pistorasiasta.

- Avaa salvat (kuva 30).

- Nosta kahvasta runko pois säiliön päältä

(kuva 31).

- Poista kertakäyttöinen pölypussi (kuva 32).

- Nosta uimuri kahvasta paikalleen (kuva 33).

Huomaa oikea asento: uimuri mahtuu vain

yhdessä asennossa.

- Aseta diffuusori paikalleen (kuvat 34, 35).

(Huom. Muista poistaa diffuusori ennen

kuivaimurointia.)

- Nosta runko takaisin paikalleen ja sulje

salvat ("(Naps!") (kuva 36).

- Poista mikrosuodatin (kuva 37).

Huom. Mikrosuodatin menettää

elektrostaattisen ominaisuutensa, jos se on

liian kosteassa.

- Vedä liitosjohto esiin imurista ja työnnä

pistotulppa pistorasiaan (kuva 38).

- Käynnistä (kuva 39).

159

30 31

Nesteen (veden) imurointi

38 39

36 37

34 35

32 33

• Ylitäyttymisen estävä ja moottoria suojaava

pyöreänmallinen uimuri katkaisee

ilma/vesivirran, kun säiliö on täynnä

(kuva 40).

- Jos näin tapahtuu, tyhjennä säiliö (kuva 41).

Sen jälkeen voit jatkaa imurointia.

• Varoitus: Kun imet vettä altaasta, joka

on korkeammalla kuin itse laite (esim.

räystäskouru, vesisäiliö), järjestelmä

saattaa toimia kuten lappo.

Tällöin säiliö voi täyttyä liikaa (kuva 42).

Pidä oman

turvallisuutesi

vuoksi huoli, ettet

ylitä säiliön

enimmäis-

vetoisuutta, joka

on 9 litraa vettä.

Nosta suutin ylös

vedestä

säännöllisin välein,

katkaise virta, irrota

pistotulppa pistorasiasta ja tyhjennä säiliö.

Nesteiden imuroinnin jälkeen:

- Katkaise virta. Irrota pistotulppa

pistorasiasta. Tyhjennä, puhdista ja kuivaa

säiliö. Anna laitteen imeä kuivaa puhdasta

ilmaa muutama minuutti, niin että putket ja

letku kuivuvat sisältä.

Poista: kertakäyttöinen pölypussi ja

mikrosuodatin.

Aseta paikalleen: uimuri, diffuusori, täytetty

pesuainesäiliö, pesusuutin ja pesuaineen

annostin.

- Laita imuri käyttökuntoon edellisessä

kohdassa "Nesteiden imurointi" neuvotulla

tavalla.

- Täytä pesuainesäiliö kylmällä vedellä

(kuva 43).

- Lisää yksi mittakorkillinen pesunestettä

täyteen säiliölliseen (3 litraa) (kuva 44).

- Aseta pesuainesäiliö paikalleen (kuva 45).

- Liitä lyhyt pesuaineletku imurissa olevaan

liittimeen. Yhdistä (1) ja käännä

vastapäivään (2) (kuva 46).

- Kiinnitä pesuaineen annostin letkun

kahvaan (kuvat 47, 48).

160

Pesu: lattiat

MAX

9 Ltr.

43 44

45 46

47 48

- Työnnä pitkän pesuaineletkun pää imurissa

olevaan liittimeen ("Naps!") (kuva 49).

Irrotus: Työnnä rengasta laitteeseen päin

(kuva 50).

- Kiinnitä pitkä pesuaineletku taipuisaan

imuletkuun ja putkiin pidikkeillä (kuva 51).

- Kiinnitä pesusuutin (kuva 52).

Laitteella voi nyt pestäpehmeitä

lattiapintoja (kokolattiamattoja, mattoja).

- Jos haluat suuttimen lähelle kättäsi (esim.

portaiden, huonekalujen, seinävaatteiden

pesussa), voit kiinnittää suuttimen suoraan

letkun päähän. Kiinnitä löysä pesuaineletku

pidikkeellä (kuva 53).

- Kiinnitä kovien lattiapintojen (laatat,

kaakelit, kivi, muovimatto) pesua varten

moppiosa suuttimeen (kuva 54). Muista

kiinnittää moppi pidikkeellä.

- Vedä liitosjohto ulos imurista ja yhdistä

pistorasiaan (kuva 55).

- Käynnistä ensin pumppu (kuva 56) ja sitten

moottori (kuva 57).

- Pesuainetta saadaan vetämällä kahvassa

olevasta annosteluliipaisimesta (kuva 58).

- Aloita pesu mahdollisimman kaukaa ovesta.

Siirry vähitellen oveen päin.

Kun olet pessyt yhden alueen valmiiksi,

aloita toinen alue niin että se menee

hieman edellisen päälle. Tällä tavalla koko

lattia tulee pestyksi.

Jos puhtaalla alueella näyttää olevan vielä

märkiä kohtia, voit imuroida ne uudelleen,

mutta muista ettet vedä nyt liipaisimesta!

- Vapauta liipaisin pesun jälkeen ja katkaise

pumpun toiminta (kuva 59). Anna moottorin

käydä edelleen.

Nosta suutin korkealle ja anna laitteen imeä

pelkkää ilmaa jonkin aikaa, niin että letku ja

putket kuivuvat sisältä (kuva 60).

- Katkaise moottorista virta.

161

49 50

51 52

59 60

Matonpesu: kolme tapaa

Likaisuudesta riippuen voit valita (ja yhdistää)

kolme matonpesutapaa:

"Raikastus"

Jos matto (tai osa siitä) kaipaa vain hieman

"raikastusta", ei pesuainetta tarvita paljon.

Riittää varmaan, jos käytät sitä vain

ensimmäisen vedon aikana.

Vapauta sitten liipaisin ja liikuta suutinta

edestakaisin pari kertaa käsitellyn kohdan yli

ilman pesuainetta.

"Syväpuhdistus"

Likaisen maton (tai osan siitä) perusteellinen

puhdistaminen vaatii, että suutinta liikutetaan

pari kertaa käsiteltävän alueen yli käyttäen

samalla pesuainetta.

"Erittäin perusteellinen puhdistus"

Kun puhdistat perusteellisemmin (hyvin

likaisia kohtia, vaikeita tahroja), katkaise

moottorista virta (kuva 61) mutta jätä pumppu

käyntiin.

Vedä liipaisinta niin että pesuainetta tulee

(kuva 62).

Anna pesuaineen vaikuttaa muutama

minuutti.

Varo levittämästä liikaa pesuainetta, ettei

matto kärsi.

Vinkkejä matonpesuun

• Älä pese lattioita, jotka eivät kestä vettä.

(Kysy tarvittaessa lattian valmistajalta.)

• Älä pese arkoja tekstiilejä ja käsinkudottuja

tai irtonaisia mattoja.

• Kokeile maton värinpitävyys kaatamalla

hieman pesuainetta valkoiseen kankaaseen

ja hankaamalla sillä matosta yleensä

piilossa olevaa kohtaa. Ellei kankaaseen

tartu väriä, matto on todennäköisesti

värinpitävä. Jos kankaaseen tulee väriä, älä

pese mattoa. Kysy tarvittaessa neuvoa

asiantuntijalta.

• Imuroi matto perusteellisesti ennen pesua.

• Huolehdi hyvästä ilmanvaihdosta ja

tuuletuksesta pesun aikana ja sen jälkeen,

jotta kuivuminen paranee ja nopeutuu.

• Anna maton kuivua kunnolla ennen sillä

kävelyä: "raikastuksen" jälkeen kuivumiseen

riittää yleensä puoli tuntia, kun taas

"syväpuhdistus" vaatii pari tuntia

kuivuakseen.

(Kuivumisajat riippuvat tietenkin käytetystä

pesuainemäärästä, lämpötilasta,

ilmankosteudesta ja tuuletuksesta.)

• Läpinäkyvien suuttimien läpi voit nähdä

imetyn pesuaineen väristä, onko matto tai

lattia puhdistunut.

• Kun olet tyhjentänyt ja puhdistanut laitteen,

voit kuivattaa letkun ja putket imemällä

ilmaa minuutin ajan (kuva 60).

Kovan lattian pesutavat

Pesusuuttimeen kiinnitettävä moppiosa

käyttää pesuun kolmea tuttua välinettä:

➀ harjaa (irrottaa lattiaan tarttuneen lian);

➁sientä (levittää ja hankaa pesuainetta);

➂vetolastaa (kerää käytetyn pesuaineen

lattialta, niin että se voidaan imuroida).

• Vältä liian pitkiä vetoja.

162

61 62

Kovan lattian pesutavat

• Hankaus tehostuu, kun liikutat suutinta

edestakaisin eteenpäin ja taaksepäin (kuva

63), aivan kuin pölyä imuroidessasi.

Yleensä riittää, kun pesuainetta käytetään

vain silloin, kun suutinta työnnetään

eteenpäin.

• Lattia kuivataan liikuttamalla suutinta

hitaasti taaksepäin. Pidä suuttimen alapuoli

tasaisesti lattialla, äläkä käytä pesuainetta

(kuva 64).

Märästä sienestä jää väistämättä hieman

vettä lattian epätasaisiin kohtiin. Vesi

haihtuu nopeasti itsestään.

• Pesuaine poistetaan tehokkaimmin

noudattamalla kuvan kaaviota (kuva 65).

Huomaa päällekkäin menevät alueet ja

poikittainen alue lopussa.

- Kiinnitä ikkunanpesin kahvaan (kuva 66) tai

putken päähän ja yhdistä lisäletkun avulla

(kuva 67).

- Paina virtakytkintä ja käynnistä

pesuainepumppu (kuvat 56 ja 57).

- Suihkuta ikkunanpesuainetta ikkunaan

vetämällä liipaisimesta (kuva 68) ja pese

ikkuna (kuva 69).

- Vaihda ikkunanpesin kuivausasentoon

(kuva 70) ja pyyhi ikkuna kuivaksi

(kuva 71).

Roiskuminen on vähäistä tehokkaan

suihkutuksen ja suuren imutehon ansiosta.

• Suuttimella voi näppärästi puhdistaa

ikkunoita ja muita tasaisia pintoja.

• Ikkunoiden pesuun voi käyttää tavallista

ikkunanpesuainetta tai laimennettua spriitä

(1 osa spriitä ja 9 osaa vettä).

163

64 65

12345

Ikkunoiden pesu

66 67

68 69

70 71

Pesu: verhoilut, seinävaatteet

- Kiinnitä verhoilusuutin suoraan letkun

kahvaan (kuva 72).

• Tämä suutin on erittäin kätevä

huonekalujen verhoilun, seinävaatteiden,

verhojen yms. pesuun (kuva 73).

- Katkaise virta. Irrota pistotulppa

pistorasiasta.

- Kaikki laitteen osat, myös säiliö, voidaan

puhdistaa kostealla liinalla, johon on

tarvittaessa lisätty hieman pesuainetta.

Muista silti pitää huoli, ettei moottoriin

pääse vettä!

- Voit huuhtoa uimurin ja

vaahtomuovisuodattimen (kuva 74).

Halutessasi voit irrottaa vaahtomuovisuo-

dattimen varovasti

uimurista (kuva 75)

ja pestä ne

erikseen käsin

(kuva 76).

Huom. voit

puristella

vaahtomuovisuo-

datinta, mutta älä

kierrä sitä!

- Moottorinsuojasuodatin voidaan irrottaa

(kuva 77) ja huuhtoa (kuva 78) puhtaaksi.

Älä unohda laittaa kuivunutta

moottorinsuojasuodatinta takaisin

paikalleen!

- Huuhtele pesusuutin (kuva 79).

Voit irrottaa moppiosan (kuva 80) ja

puhdistaa sen erikseen.

- Täytä vesisäiliö puhtaalla lämpimällä

vedellä. Pumppaa vesi kahden

pesuaineletkun kautta viemäriin (pesuallas,

wc-istuin). Näin letkuihin jäänyt pesuaine ei

kiteydy eikä tuki letkuja.

- Pesuainepumpun käyttöikä pitenee, kun se

puhdistetaan laimennetulla etikalla kerran

vuodessa.

- Kaada pesuainesäiliöön 3/4 litraa etikkaa ja

täytä säiliö puhtaalla haalealla vedellä.

- Anna pesuainepumpun käydä niin kauan,

kunnes säiliö on tyhjentynyt.

Kerää etikkaliuos talteen sankoon.

- Huuhtele pumppu kaatamalla säiliöön 1 litra

puhdasta vettä ja pumppaamalla sitten

tyhjäksi.

164

Puhdistus ja hoito

Pesu

72 73

74 75

77 78

79 80

Varapölypussit

Kertakäyttöpussit

Kertakäyttöisiä pölypusseja (4 kappaleen

pakkaus, malli "Athena") on saatavissa alan

liikkeistä.

Kysy niitä tuotenumerolla HR 6947 tai

varaosanumerolla 4822 015 70058.

Huomaa: Jokaisessa alkuperäisessä Philips-

pölypussipakkauksessa on mukana yksi uusi

moottorinsuojasuodatin ja yksi uusi

mikrosuodatin.

Kangaspussi

Kertakäyttöisten pölypussien asemesta voi

käyttää kankaista pölypussia (HR 6983)

(saatavana joistakin maista). Se tyhjennetään

ja käytetään taas uudelleen (ks. “Täyden

pölypussin poistaminen”.

Poista kankainen pölypussi noudattamalla

kertakäyttöisen pölypussin vaihtamisesta

annettuja ohjeita.

Moottorinsuojasuodattimen vaihto

Vaihda moottorin-

suojasuodatin (kuva

81), kun otat käyttöön

uuden

pölypussipakkauksen

ensimmäisen

pölypussin.

Älä käytä laitetta

ilman moottorin-

suojasuodatinta.

Mikrosuodattimen vaihto

Käytettäessä kuivaimurointia elektrostaattinen

mikrosuodatin puhdistaa poistoilmasta

pienetkin pölyhiukkaset.

Suodattimen puhdistuskyky heikkenee ajan

myötä.

Yleensä riittää, kun mikrosuodatin vaihdetaan

(kuvat 82, 83) aina uuden pölypussipakkau-

ksen ensimmäisen pölypussin vaihdon

yhteydessä.

Mikrosuodatintelineen

ilmaisin pysyy

valkoisena.

Jos suodatin on

selvästi harmaantunut

(kuva 84), haluat

ehkä vaihtaa

suodattimen

aikaisemmin.

Erityisesti jos esiintyy

hengitystiesairauksia tai allergiaa (siitepöly,

pöly yms.), suodatin kannattaa vaihtaa

useammin.

Pelkkiä mikrosuodattimia on myös saatavissa

erikseen tuotenumerolla HR 6932 tai

varaosanumerolla 4822 015 70056.

Lisää pesuainetta

Uusia pulloja pesuainetta on saatavissa alan

liikkeistä.

Tuotenumero HR 6965 tai varaosanumero

4822 390 80176.

Vaahtomuovisuodatin

Vaihda vaahtomuovisuodatin, jos se

rikkoutuu tai on hyvin likainen.

Varasuodattimia on saatavissa alan liikkeistä

varaosanumerolla 4822 480 40242.

Säilytys

- Katkaise virta.

- Irrota pistotulppa pistorasiasta.

- Paina kelauspainiketta. Liitosjohto kelautuu

automaattisesti laitteen sisään (kuva 85).

- Pieniä suuttimia voidaan säilyttää kuvassa

86 näytetyllä tavalla.

165

- Putki voidaan

työntää pitimeen

(kuva 87).

Huomaa:

Vahinkojen

välttämiseksi

voimakas veto tai

isku irrottaa putken

pitimestä tai pitimen

laitteesta. Voit kiinnittää putken tai pitimen

takaisin.

Liitosjohdon vaihto

Tarkista liitosjohdon kunto säännöllisesti. Jos

tämän laitteen verkkoliitosjohto vaurioituu, se

on korvattava erikoisjohdolla. Ota yhteys

lähimpään Philips-myyjään tai Philips

Kodinkoneiden valtuuttamaan huoltoon.

"Hobby"-imusarja (tuotenumero HR 6955)

Vaativaan käyttöön (ulkona, työvajassa,

harrastuksiin) on saatavissa erikseen 54

mm:n läpimittainen imusarja (letku, putket,

suuttimet). Sillä voi imuroida lehtiä, puulastuja

yms.

Kuitukangassuodatin

(tuotenumero HR 6944)

Imuroitaessa lehtiä, puulastuja, ajeltuja

ihokarvoja yms. kannattaa käyttää

vaahtomuovisuodattimen tilalla tätä

kuitukangassuodatinta. Se on helppo vetää

uimurin päälle. Tällöin ei käytetä

kertakäyttöistä pölypussia.

Oikeus muutoksiin varataan.

166

Muita lisätarvikkeita:

88 89

167

Lisäosa

“Hobby”-imusarja

Pölypusseja malli

“Athena”

Kuitukangassuodatin

Mikrosuodatin

Pesuneste

Parkettisuutin

Vaahtomuovisuodatin

Moppiosa

Verhoilusuutin

Diffuusori

Ikkunanpesin

Kankainen pölypussi

Käyttö

Käyttöön ulkona,

työvajassa.

Kertakäyttöisiä

pölypusseja

(kaksinkertaisia)

huonepölyä varten.

(Kuivaimurointi)

Vedetään uimurin

päälle. (Erityisesti

karkean roskan kuiva-

tai märkäimurointi).

Suodattaa imurista

poistuvan ilman.

Lisätään veteen

pesuaineeksi.

Harjaa samalla

puhdistaen kovat lattiat

(parketti, muovi yms.)

(Kuivaimurointi)

Uimurin päälle.

(Märkäimurointi)

Kovien lattiapintojen

pesuun.

(Märkäimurointi)

Huonekalujen, ym.

verhoilun pesuun.

Märkäimurointiin.

(Pesu ja nesteen

imurointi.)

Ikkunoiden ja tasaisten

pintojen pyyhkimiseen

ja pesuun.

Tavallista huonepölyä

varten. (Kuivaimurointi)

Sisältö

Sarja: 54 mm Ø letku

ja putket, sekä

erikoissuutin

Pakkaus: 4 pölypussia

+ 1 moottorinsuoja-

suodatin

+ 1 mikrosuodatin

2 suodatinta

(tuotenumerolla) tai

1 suodatin

(varaosanumerolla)

Pakkaus: 3 kpl.

1 pullo.

1 suutin.

1 suodatin.

1 osa

1 suurin

1 diffuusori

1 ikkunanpesin

1pölypussi

Tuotenumero

(varaosanumero)

HR 6955

HR 6947

(4822 015 70058)

HR 6944

(4822 466 93298)

HR 6932

(4822 015 70056)

HR 6965

(4822 390 80176)

HR 6943

(4822 480 40242)

HR 6982

(4822 479 70069)

4822 479 60116

4822 466 62588

HR 6986

HR 6983

Tuotenumerot ja varaosanumerot

(uusien tarvikkeiden tai varaosien tilaamista varten)

Πίνακας περιεχοµένων

Σελ.

Γενικά

Σηµαντικ 169

Συναρµολγηση-γενικ διάγραµµα 170-171

Προετοιµασία για χρήση 172

Kαθαρισµς και Συντήρηση 179

Πώς θα αποκτήσετε σακκούλες για αλλαγή 180

Aντικατάσταση του φίλτρου προστασίας του µοτέρ 180

Aντικατάσταση του µικρού φίλτρου «micro» 180

Πώς θα αποκτήσετε απορρυπαντικ 180

Aντικατάσταση του φίλτρου απ αφρολέξ 180

Aποθήκευση 180

Aντικατάσταση του καλωδίου τάσεως 181

Στεγν καθάρισµα

Συναρµολγηση και χρήση 172

Tοποθέτηση (καινούργιας) σακκούλας 173

Aποµάκρυνση (γεµάτης) σακκούλας 173

Συµβουλές για στεγν καθάρισµα 174

Πώς θα καθαρίζετε υγρά (νερ)

Συναρµολγηση και χρήση 174

Πώς θα χρησιµοποιείτε τα απορρυπαντικά

Για χαλιά

Συναρµολγηση και χρήση 175

Tρεις τρποι 177

(φρεσκάρισµα, καθαρισµς σε βάθος και επιπρσθετος

πλήρες καθαρισµς χαλιών)

Πληροφορίες για χρήση του απορρυπαντικού σε χαλιά 177

Παράθυρα

Πλύσιµο παραθύρων 178

Έπιπλα

Πώς θα χρησιµοποιήσετε το απορρυπαντικ σε

ταπετσαρίες και καλύµµατα 179

Eπιπρσθετα εξαρτήµατα (προαιρετικά)

Σετ εξαρτήµατος αναρρφησης «Hobby» 181

Φίλτρο απ ύφασµα 181

168

Ελληνικά

169

Σηµαντικ

• ∆ιαβάστε τις οδηγίες αυτές σε

συνδυασµ µε τις εικνες πριν

χρησιµοποιήσετε τη συσκευή.

• Πριν την χρησιµοποιήσετε για υγρά

(δηλ. για καθαρισµ υγρών µε

σαµπουάν) µη ξεχνάτε ποτέ να:

- Bγάζετε το φίλτρο «Micro» και τη

χάρτινη σακκούλα.

- Bάζετε το φλοτέρ εντς του

δοχείου και το κκκινο εξάρτηµα

διάσπασης του αφρού του σαµπουάν.

• Πριν συνδέσετε τη συσκευή στο

ρεύµα, βεβαιωθείτε τι η τάση που

αναφέρεται στην πινακίδα µε τα

τεχνικά είναι ίδια µε την τάση του

σπιτιού σας. H πινακίδα µε τα

τεχνικά χαρακτηριστικά είναι στο

δοχείο στην κάτω πλευρά του µοτέρ.

• Mη συνδέσετε τη συσκευή στο

ρεύµα πριν την ετοιµάσετε τελείως

για χρήση. Tα χέρια σας και το φις

του καλωδίου πρέπει να είναι

τελείως στεγνά ταν (απο)συνδέετε

τη συσκευή στο ρεύµα.

• Bγάζετε πάντα το φις του καλωδίου

ρεύµατος απ την πρίζα.

– αν η συσκευή δεν λειτουργεί καλά

– πριν καθαρίσετε τη συσκευή

– πριν ανοίξετε το δοχείο.

• Σκουπίζετε τα στεγνά υλικά και τη

σκνη µνον ταν η χάρτινη

σακκούλα (τύπος «Athene» HR 6947

No 4822 015 70058) έχει τοποθετηθεί

στη θέση της ή το φίλτρο απ

ύφασµα τύπος HR 6944, αρ. 4822 466

93 228 για χονδρά σωµατίδια είναι

στη θέση του.

• Mη σκουπίζετε ποτέ στάχτες (απ

σταχτοδοχεία ή τζάκια), αν δεν

έχουν τελείως σβήσει.

• Mη σκουπίζετε ποτέ πετρέλαιο,

τερεµβιθέλαιο, υγραέριο,

παραφινέλαιο ή άλλα υγρά που

αναφλέγγονται ή εκρύγνυνται

εύκολα. Mη χρησιµοποιείτε τη

συσκευή σε χώρους µε αναθυµιάσεις

υγρών που εκρύγνυνται (πετρέλαιο,

διαλυτικά, διαλύτες).

• Jταν σκουπίζετε στάχτες, πολύ

λεπτή άµµο, ασβέστες, τσιµέντο

κ.λπ. οι προι της χάρτινης

σακκούλας µπορεί να βουλώσουν.

Στην περίπτωση αυτή η χάρτινη

σακκούλα πρέπει να αντικατασταθεί

ακµη κι ταν δεν είναι γεµάτη.

• Xρησιµοποιείτε µνο τα ειδικά

χάρτινα φίλτρα (τύπος «Athena») και

το υγρ καθαρισµού Philips (τύπος

HR 6965, No 4822 390 801176) που

µπορείτε να αγοράσετε απ τον

προµηθευτή σας.

• Mη χρησιµοποιείτε τη συσκευή χωρίς

το φίλτρο προστασίας του µοτέρ. Mη

βάζετε ποτέ το µοτέρ σε νερ.

• Mπορείτε να καθαρίσετε το δοχείο

µε ένα πανί και λίγο νερ.

• Mην κατευθύνετε ποτέ τον

εκτοξευτήρα του σαµπουάν προς

ηλεκτρικές πρίζες, υποδοχές ή

συσκευές.

• Bάζετε σε λειτουργία την αντλία

µνον ταν το δοχείο µε το

σαµπουάν είναι γεµάτο, έχει

τοποθετηθεί και συνδεθεί µέσω των

δύο σωλήνων σαµπουάν. Θέστε την

αντλία εκτς λειτουργίας µλις το

δοχείο αδειάσει.

– H αντλία µπορεί να υποστεί βλάβη

αν λειτουργεί χωρίς σαµπουάν.

• Mην αφήνετε τη συσκευή και το

υγρ καθαρισµού κοντά σε παιδιά.

• Mετά τη χρήση σβήνετε πάντοτε τη

συσκευή και βγάζετε το καλώδιο

ρεύµατος απ την πρίζα.

• Aδειάζετε πάντοτε καθαρίζετε και

σκουπίζετε το δοχείο µετά τη χρήση.

Λειτουργείστε τη συσκευή µνον µε

στεγν καθαρ αέρα για λίγα λεπτά

για να στεγνώσει το εσωτερικ των

µεταλλικών και εύκαµπτων σωλήνων.

(Έτσι, δεν θα υπάρχει η δυσάρεστη

οσµή την άλλη φορά που θα

χρησιµοποιήσετε τη συσκευή και η

χάρτινη σακκούλα δεν θα είναι υγρή.

• Mην αποθηκεύσετε τη συσκευή σε

θερµοκρασία κάτω απ 0 °C για να

µην παγώσει.

• Για να παρατείνετε τη διάρκεια ζωής

της αντλίας καθαρίζετέ την µε

µείγµα νερού και άσπρου

απεσταγµένου ξυδιού, µία φορά το

χρνο. Aκολουθήστε τις οδηγίες

«Kαθαρισµς και Συντήρηση».

• Για να διευκολύνεται η ανακύκλωση τα πλαστικά του προϊντος φέρουν το σύµβολο

• H συσκευασία είναι απ χαρτνι το οποίο είναι κατάλληλο για ανακύκλωση. f

170



∆οχείο χωρητικτητος µεγ. 17 λίτρα/3,75 γαλνια στεγν καθάρισµα.

10 λίτρα/2,2 γαλνια στεγν (µε σακούλα “Athena”).

9 λίτρα/2 γαλνια υγρ καθάρισµα (χρησιµοποιώντας το φλοτέρ).

Μοτέρ.

Σακούλα σκνης (χάρτινη,

τύπος “Athena” HR 6947).

Πρέπει να την βάλετε για

στεγν καθάρισµα και να

την βγάλετε για υγρ).

Σύνδεση σωλήνα.

χειρολαβή

Κουµπί τύλιξης καλωδίου (πατήστε)

Φίλτρο “Micro”

(ηλεκτροστατικ φίλτρο το οποίο

αφαιρεί τα µικρά σωµατίδια απ

τον εξερχµενο αέρα).

Χρησιµοποιείται για στεγν

καθάρισµα. Για υγρ καθάρισµα

πρέπει να το βγάλετε.

Μηχανικς ρυθµιστής

αναρροφητικής ισχύος

(γυρίστε)

• = µέγιστη

O= ελάχιστη

Θήκη σωλήνα

(για αποθήκευση

σωλήνα µετά τη

χρήση).

Συγκρατήρες (για

στερέωση/απελευθέρ

ωση) του µοτέρ

Για αποθήκευση του

µικρού και λεπτού

ρύγχους.

Καλώδιο

ρεύµατος

(τραβήξτε).

Κουµπί λειτουργία

µοτέρ ON/OFF

(πατήστε).

Σωλήνας αναρρφησης

(εύκαµπτος)

Ρύγχος για χαλιά και

σκληρά δάπεδα (µνο για

στεγν καθάρισµα) (εικ. 2).

Βουρτσάκι έξω για σκληρά

δάπεδα (απ ξύλο,

πλακάκια, πέτρα,

συνθετικ). Βουρτσάκι

µέσα: για µαλακά δάπεδα

(τάπητες, χαλιά).

Λεπτ ρύγχος (εικ. 4)

για στενούς χώρους.

Για στεγν και υγρ

καθάρισµα.

Μικρ ρύγχος µε δύο

(κκκινους) συλλέκτες

για χνούδι (εικ. 3).

Ειδικά κατάλληλο για

έπιπλα, κουρτίνες,

ταπετσαρίες. Μνο για

στεγν καθάρισµα.

Συγκρατήρας

σωλήνας.

Στεγν σκούπισµα

Σωλήνας αναρρφησης (απ

ανοδείξωτο ατσάλι, κατάλληλος

για στεγν και υγρ καθάρισµα).

171

Ρύγχος σαµπουάν

διπλής εκτξευσης µε

προσαρµογέα που

εφαρµζει µε «κλικ»

τριπλής ενέργειας για

σκληρά δάπεδα

(βούρτσα, σφουγγάρι,

στίψιµο) (εικ. 6).

Κατάλληλο για υγρ

καθάρισµα: για

καθάρισµα υγρών και

για χρήση

σαµπουάν.

Ρύγχος για ταπετσαρίες

κατάλληλο για υγρ

καθάρισµα, για το

καθάρισµα υγρών και

χρήση σαµπουάν.

Συνδετήρες (για

στερέωση του

σωλήνα σαµπουάν

στον εύκαµπτο

σωλήνα και τους

µεταλλικούς

σωλήνες.

Υγρ καθαρισµού

Philips HR 6965.

Φίλτρο προστασίας µοτέρ.

Φλοτέρ µε φίλτρο απ

αφρολέξ. (Πρέπει να

τοποθετηθεί για υγρ

καθάρισµα:

προστατεύει το µοτέρ

απ το νερ).

Σκανδάλη για χρήση

σαµπουάν (εφαρµζει

µε «κλικ». Πατήστε για

χρήση σαµπουάν.)

Συνδέσεις

σωλήνων

σαµπουάν

Σωλήνες

σαµπουάν

Σωλήνες

σαµπουάν

∆οχείο σαµπουάν

(3 λίτρα).

Κουµπί λειτουργίας

αντλίας σαµπουάν

ON/OFF (πατήστε)

µε ενδεικτικ

λαµπάκι.

Φλοτέρ Τοποθετείστε

το πριν το υγρ

καθάρισµα, για

καθάρισµα υγρών και

χρήση σαµπουάν.

Βγάλτε το πριν το

στεγν καθάρισµα.

Kαθαριστήρας

παραθύρων και επίπεδων

επιφανειών

Καθαρσµς υγρών

Γενικά

• Πώς θα συνδέσετε τον εύκαµπτο

σωλήνα: Bάλτε το άκρο του σωλήνα

στην υποδοχή στρέφοντάς το λίγο (εικ.

7).

• Πώς θα το αποσυνδέσετε: Στρέφοντάς

το λίγο τραβήξτε το άκρο του σωλήνα

απ την υποδοχή

(εικ. 8).

• Πώς θα συνδέσετε

τα µεταλλικά

τµήµατα και τα

ρύγχη: Πατήστε το

κουµπί και βάλτε

το στεντερο

τµήµα στο

πλατύτερο. Tο

κουµπί ταιριάζει

στην υποδοχή (εικ. 9).

• Πώς θα αποσυνδέσετε: Πατήστε το

κουµπί και τραβήξτε τα τµήµατα το ένα

µακριά απ το άλλο. Eτοιµάστε τη

συσκευή για στεγν καθάρισµα, για

καθάρισµα υγρών ή για χρήση

σαµπουάν.

Πριν απ την πρώτη χρήση: ανοίξτε το

δοχείο και βγάλτε έξω τη θήκη της

σακκούλας σκνης

(Για στεγν καθάρισµα: στερεώστε και

τοποθετείστε τη σακκούλα σκνης).

Bγάλτε το φλοτέρ και το εξάρτηµα

διάσπασης του αφρού.

Bάλτε: το φίλτρο «micro» και τη χάρτινη

σακκούλα σκνης.

– Bγάλτε το φις του καλωδίου ρεύµατος

απ την πρίζα (εικ. 10).

– Aνοίξτε τους συνδετήρες (εικ. 9).

– Πιάνοντας τη χειρολαβή, σηκώστε το

µοτέρ απ το δοχείο (εικ. 11).

– Bγάλτε το φλοτέρ (εικ. 12).

– Bγάλτε το εξάρτηµα διάσπασης του

αφρού.

– Bγάλτε τον σωλήνα σαµπουάν,

στρέφοντάς τον προς τα δεξιά (1) και

τραβώντας τον (2) (εικ. 14).

– Bγάλτε το δοχείο σαµπουάν (εικ. 15).

172

Προετοιµασία της συσκευής για χρήση

Στεγν καθάρισµα

10 11

12 13

Πώς θα τοποθετήσετε νέα σακκούλα

– Πατήστε και κρατήστε πατηµένο τον

κκκινο µοχλ,ταν βάζετε το

εµπρσθιο τµήµα απ χαρτνι της

σακκούλας µέσα στη θήκη (εικ. 16).

– Bάλτε πρώτα την κάτω πλευρά (1). Mετά

βάλτε την άνω πλευρά στη θέση της

πιέζοντας την (2) (εικ. 17).

Bεβαιωθείτε τι οι δύο προεξοχές στο

εµπρσθιο τµήµα δείχνουν προς τα

κάτω και τι το εµπρσθιο τµήµα

ακουµπά στην πλευρά της θήκης.

– Bάλτε τη θήκη µε τη σακκούλα στη

θέση της, ούτως ώστε η θήκη να

στηρίζεται στις δύο πλευρές στο δοχείο

(εικ. 18).

Πώς θα βγάλετε τη (γεµάτη) σακκούλα

– Σηκώστε τη θήκη µε τη σακκούλα απ

το δοχείο κρατώντας τη σακκούλα και

τη θήκη απ τις χειρολαβές (εικ. 19).

– @Πιέστε και κρατήστε τον κκκινο

µοχλ για να απελευθερωθεί το εµπρς

τµήµα (εικ.20). Πετάξτε την παλιά σακ-

κούλα (εικ. 21) και τοποθετείστε τη νέα.

ή αν χρησιµοποιείτε βαµβακερή

σακκούλα (η οποία παρέχεται σε µερικές

χώρες):

– Kρατήστε τη σακκούλα πάνω απ δοχείο

απορριµµάτων (εικ. 22).

– Bγάλτε τον συνδετήρα σφράγισης

γλιστρώντας τον προς τα πλάγια (εικ. 23).

– Aδειάστε τη σακκούλα στο δοχείο

(εικ. 24).

– Kλείστε τη σακκούλα γλιστρώντας τον

συνδετήρα σφράγισης επάνω στα κάτω

άκρα της σακκούλας και ξαναβάλτε τη

σακκούλα στη θέση της πάλι (εικ. 25).#

– Tοποθετείστε πάλι το µοτέρ και

ασφαλίστε το µε τους συνδετήρες (θ’

ακουστεί «κλικ» εικ. 26).

– Bγάλτε το φίλτρο «Micro» (εικ. 27).

– Tραβήξτε το καλώδιο ρεύµατος έξω απ

τη συσκευή και βάλτε το στην πρίζα

(εικ. 28).

– Θέστε σε λειτουργία τη συσκευή (εικ. 29).

173

26 27

28 29

18 19

20 21

22 23

24 25

16 17

Συµβουλές για στεγν καθάρισµα

• Tο µετατρεπµενο ρύγχος µπορεί να

χρησιµοποιηθεί για καθάρισµα σε λο

του το µήκος και ακµη απ τις πλευρές

του. Έτσι είναι κατάλληλο για τον

καθαρισµ των πλευρών στηριγµάτων,

επίπλων και κατωφλιών.

• Xρησιµοποιείστε το λεπτ ρύγχος για

στενά σηµεία και δυσπρσιτα µέρη.

• Tο µικρ ρύγχος είναι ειδικά κατάλληλο

για σκάλες, ταπετσαρίες, κουρτίνες

κ.λπ. Oι δύο συλλέκτες χνουδιού σας

βοηθούν να µαζεύετε χνούδια που

κολλούν και τρίχες (απ ζώα). ∆εν έχετε

παρά να κινείτε το ρύγχος µπρος-πίσω.

Aν χρειάζεται βγάλτε το χνούδι απ το

ρύγχος µε το χέρι σας και µετά

σκουπίστε το.

• Yπάρχουν διαθέσιµα στον προµηθευτή

σας ρύγχος βούρτσα Philips Turbo

(τύπος HR 6974 ή HR 6974D, No 4822

479 50059) και ρύγχος βούρτσα για

παρκέ (τύπος HR 6943).

Tο ρύγχος βούρτσα turbo είναι ιδανικ

για να καθαρίζεται τρίχες (απ ζώα)

πατηµένη σκνη και βρωµιές.

Tο ρύγχος βούρτσα για παρκέ είναι

ειδικά κατάλληλο για σκληρά δάπεδα

(πως παρκέ, πλακάκια, συνθετικά

δάπεδα, απ φελλ).

• gτανχρησιµοποιείτε τη βαµβακερή

σακκούλα, συνιστούµε να πλένετε το

φίλτρο του µοτέρ µία φορά το χρνο µε

χλιαρ νερ. Στεγνώστε το φίλτρο

εντελώς πριν το βάλετε στη συσκευή.

Bγάλτε τη χάρτινη σακκούλα και το

φίλτρο micro.

Bάλτε το φλοτέρ και το εξάρτηµα

διάσπασης του αφρού.

– Bγάλτε το καλώδιο απ την πρίζα.

– Aπελευθερώστε τους συνδετήρες

(εικ.30).

– Πιάστε τη χειρολαβή του µοτέρ και

βγάλτε το απ το δοχείο (εικ. 31).

– Bγάλτε τη χάρτινη σακκούλα (εικ. 32).

– Πιάστε το φλοτέρ απ την χειρολαβή

και τοποθετείστε το (εικ. 33). Προσέξτε

τη σωστή τοποθέτηση διτι λγω του

σχήµατος του ταιριάζει µνο σε µία

θέση.

– Tοποθέτηση του εξαρτήµατος

διάσπασης αφρού (κκκινο) (εικ.34, 35).

(Σηµείωση: Mην ξεχάσετε να βγάλετε το

εξάρτηµα πριν απ το στεγν

καθάρισµα).

– Bάλτε πάλι το µοτέρ και στερεώστε το

µε τους συνδετήρες (θα ακουστεί

«κλικ»), (εικ. 36).

– Bγάλτε το φίλτρο micro (εικ. 37).

Προσοχή: το φίλτρο micro χάνει την

ηλεκτροστατική του λειτουργία αν

µείνει εκτεθειµένο σε υπερβολική

υγρασία αέρος.

174

30 31

Aναρρφηση υγρών (νερ)

36 37

34 35

32 33

– Tραβήξτε το καλώδιο ρεύµατος έξω απ

την συσκευή και βάλτε το στην πρίζα (εικ.

38).

– Θέστε σε λειτουργία τη συσκευή (εικ. 39).

• Για να µη γίνει υπερπλήρωση και για την

προστασία του µοτέρ, το στρογγυλ

φλοτέρ κλείνει το ρεύµα αέρος/ύδατος

ταν γεµίσει το δοχείο (εικ. 40).

– Aν συµβεί αυτ αδειάστε το δοχείο (εικ.

41). Mετά µπορείτε να συνεχίσετε.

• Προσοχή: ταν κάνετε αναρρφηση

νερού απ λεκάνη που είναι ψηλτερα

απ την συσκευή (π.χ. υδρορροή στέγης,

δεξαµενή) το σύστηµα λειτουργεί σαν

σιφώνι και το δοχείο µπορεί να

υπερπληρωθεί (εικ. 42). Για την

προσωπική σας ασφάλεια πρέπει να

βεβαιώνεστε πάντοτε τι δεν υπερβαί-

νετε τη µέγιστη χωρητικτητα του δο-

χείου που είναι 9 λίτρα / 2 γαλνια νερ.

Σε κανονικά διαστήµατα σηκώστε το

ρύγχος απ το νερ, σβήστε τη συσκευή,

βγάλτε το καλώδιο απ την πρίζα και

αδειάστε το δοχείο.

Mετά την αναρρφηση υγρών

– Σβήστε τη συσκευή. Bγάλτε το καλώδιο

ρεύµατος απ την πρίζα. Aδειάστε,

καθαρίστε και σκουπίστε το δοχείο.

Λειτουργήστε τη

συσκευή µε ξηρ

καθαρ αέρα 2-3

λεπτά για να

στεγνώσει το

εσωτερικ των

τµηµάτων του

µεταλλικού

σωλήνα και του

εύκαµπτου

σωλήνα.

Bγάλτε: τη χάρτινη σακκούλα και το

φίλτρο «micro».

Bάλτε: το φλοτέρ, το εξάρτηµα

διάσπασης αφρού, γεµίστε το δοχείο

σαµπουάν µε νερ και ρίχτε το ανάλογο

απορρυπαντικ, το ρύγχος διπλής

εκτξευσης και σκανδάλη σαµπουάν.

– Eτοιµάστε τη συσκευή για «καθάρισµα

υγρών» (π.χ. πως στο προηγούµενο

κεφάλαιο.

– Γεµίστε το δοχείο σαµπουάν µε κρύο

νερ (εικ. 43).

– Γεµίστε το πώµα (µεζούρα) µε υγρ

καθαρισµού και βάλτε το στο δοχείο

(εικ. 44).

– Tοποθετείστε το δοχείο σαµπουάν

(εικ. 45).

– Συνδέστε το κοντ σωλήνα σαµπουάν

στην αντίστοιχη υποδοχή στη συσκευή,

βάζοντας τον (1) και γυρίζοντάς τον

προς τα αριστερά (2) (εικ. 46).

– Συνδέστε τη σκανδάλη εκτξευσης

σαµπουάν (εικ. 47, 48).

175

Σφουγγάρισµα: δαπέδων

MAX

9 Ltr.

38 39

43 44

45 46

47 48

– Bάλτε σταθερά το άκρο του µακρύ

σωλήνα σαµπουάν στην αντίστοιχη

υποδοχή στην συσκευή (θ’ ακουστεί

«κλικ» εικ. 49).

Για να τον απελευθερώσετε, σπρώξτε

τον δακτύλιο προς τη συσκευή (εικ. 50).

– Στερεώστε τον µακρύ σωλήνα

σαµπουάν στον εύκαµπτο σωλήνα

αναρρφησης και στους σωλήνες

αναρρφησης µε τα κλιπς (εικ. 51).

– Bάλτε το ρύγχος «διπλής εκτξευσης»

(εικ. 52).

H συσκευή είναι τώρα έτοιµη για το

καθάρισµα απαλών δαπέδων (χαλιά,

χαλάκια).

– Aν θέλετε το ρύγχος να είναι κοντά στο

χέρι σας (π.χ. για να καθαρίσετε

σκαλοπάτια, ταπετσαρίες, τάπητες),

συνδέστε το ρύγχος κατ’ ευθείαν στον

εύκαµπτο σωλήνα. Στερεώστε τον

σωλήνα σαµπουάν που περισσεύει µε το

κλιπ (εικ. 53).

– Για σκληρά δάπεδα (απ πλακάκια,

κεραµικά, πέτρα, συνθετικ) συνδέστε

τη σφουγγαρίστρα (3πλής ενέργειας».

Θ’ ακουστεί «κλικ» (εικ. 54). Mη ξεχνάτε

να την στερεώσετε µε το «κλιπ».

– Tραβήξτε το καλώδιο ρεύµατος απ τη

συσκευή και βάλτε το στην πρίζα

(εικ. 55).

– Θέστε πρώτα σε λειτουργία την αντλία

(εικ. 56) και µετά το µοτέρ (εικ. 57).

– Tο σαµπουάν εξέρχεται πιέζοντας τη

σκανδάλη στη χειρολαβή του σωλήνα

(εικ. 58).

– Aρχίστε τη χρήση σαµπουάν σο το

δυνατν µακρύτερα απ την πρτα,

προχωρώντας απ’ αυτ το σηµείο προς

την πρτα.

– gταν καλύψετε µία λωρίδα µε ένα λεπτ

στρώµα σαµπουάν, αρχίστε µε άλλη

λωρίδα. Έτσι θα καλύψετε µε σαµπουάν

λη την επιφάνεια λωρίδα-λωρίδα.

– Aν υπάρχουν ακµη ίχνη υγρού στη

λωρίδα που καθαρίσατε, µπορείτε να τα

καθαρίσετε πάλι, αφού µως

απελευθερώσετε πρώτα την σκανδάλη.

– Mετά τη χρήση σαµπουάν

απελευθερώστε τη σκανδάλη και θέστε

εκτς λειτουργίας την αντλία (εικ. 59).

Aφήστε το µοτέρ να λειτουργεί.

– Kρατήστε ψηλά το ρύγχος και λειτου-

ργείστε τη συσκευή µνο µε αέρα για 2-

3 λεπτά για να στεγνώσει το εσωτερικ

του εύκαµπτου σωλήνα αναρρφησης

και των µεταλλικών σωλήνων (εικ. 60).

– Θέσατε εκτς λειτουργίας το µοτέρ.

176

49 50

51 52

59 60

Πλύσιµο χαλιών: τρεις τρποι

Aνάλογα µε το π#σο είναι λερωµένα τα

χαλιά µπορείτε να επιλέξετε (και να

συνδυάσετε) τους παρακάτω τρεις

τρ#πους για καθάρισµα χαλιών

χρησιµοποιώντας σαµπουάν.

«Φρεσκάρισµα»

Aν το χαλί σας (ή µερικά µέρη) χρειάζεται

ελαφρύ φρεσκάρισµα δεν είναι ανάγκη να

χρησιµοποιήσετε πολύ σαµπουάν. Mπορεί

να είναι αρκετ αν χρησιµοποιήσετε

σαµπουάν µνο µε την πρώτη κίνηση του

ρύγχους προς το µέρος σας. Mετά

αφήστε ελεύθερη τη σκανδάλη και κι-

νείστε το ρύγχος πάνω στην ίδια περιοχή,

χωρίς να χρησιµοποιήσετε σαµπουάν.

«Bαθύ καθάρισµα»

Για µεγαλύτερη διείσδυση του σαµπουάν

σε πολύ λερωµένα χαλιά (ή σε ορισµένα

µέρη) κινείστε το ρύγχος 2-3 φορές στην

ίδια περιοχή, χρησιµοποιώντας συνεχώς

σαµπουάν.

«Eπιπρσθετο βαρύ καθάρισµα»

Για περισστερο βαθύ καθάρισµα (πολύ

λερωµένων σηµείων, επίµονων κηλίδων)

σβήστε το µοτέρ (εικ. 61), αφήνοντας την

αντλία να λειτουργεί. Xρησιµοποιείστε

σαµπουάν µε την σκανδάλη (εικ. 62).

Aφήστε το σαµπουάν να ενεργήσει στα

σηµεία αυτά λίγα λεπτά. Mη χρησιµοποιή-

σετε πάρα πολύ σαµπουάν γιατί µπορεί να

δηµιουργηθεί πρβληµα στο χαλί.

Συµβουλές για το καθάρισµα των χαλιών

– Mη χρησιµοποιείτε ποτέ σαµπουάν σε

δάπεδα που δεν είναι ανθεκτικά στο

νερ (αν έχετε αµφιβολίες αποταθείτε

στον κατασκευαστή του δαπέδου).

– Mη χρησιµοποιείτε σαµπουάν σε

συνθετικά και χειροποίητα χαλιά που

ξεβάφουν.

– ∆οκιµάστε αν ξεβάφει το χαλί,βάζοντας

λίγο διάλυµµα καθαρισµού σε ένα

κοµµάτι άσπρο πανί και τρίβοντάς το σε

ένα σηµείο του χαλιού που δεν

φαίνεται. Aν δείτε τι στο άσπρο πανί

δεν υπάρχουν ίχνη χρώµατος µπορείτε

να συµπεράνετε τι το χαλί δεν

ξεβάφει. Aν µως δείτε ίχνη χρώµατος

µη χρησιµοποιήσετε σαµπουάν για το

καθάρισµα του χαλιού. Aν έχετε

αµφιβολίες αποταθείτε στο κατάστηµα

που το αγοράσατε.

– Πριν βάλετε σαµπουάν στο χαλί, κάντε

πρώτα στεγν καθάρισµα σε ολκληρη

την επιφάνεια.

– Για καλύτερο και γρηγορτερο

στέγνωµα το δωµάτιο που είναι το χαλί

πρέπει να αερίζεται καλά κατά και µετά

τη χρήση του σαµπουάν.

– Aφήστε το χαλί να στεγνώσει καλά πριν

πατήσετε επάνω πάλι. Aν κάνετε

«φρεσκάρισµα» χρειάζεται συνήθως

µισή ώρα για να στεγνώσει. Aν κάνετε

«βαθύ καθάρισµα» χρειάζεται 2 ώρες

περίπου.

(Bέβαια το στέγνωµα εξαρτάται απ την

ποστητα σαµπουάν που

χρησιµοποιήσατε, τη θερµοκρασία, την

υγρασία του αέρα και τον αερισµ).

– Tο διαφανές ρύγχος διπλής εκτξευσης

σαµπουάν σας βοηθά να βλέπετε απ το

χρώµα του σαµπουάν αν το χαλί σας ή

το σκληρ δάπεδο έχει καθαριστεί.

– Aφού αδειάσετε και καθαρίσετε τη

συσκευή για να στεγνώσει ο εύκαµπτος

σωλήνας και τα τµήµατα του µεταλλικού

σωλήνα, λειτουργήστε τη συσκευή για

να εισέλθει µνον αέρας για ένα λεπτ

(εικ. 60).

Στο εξάρτηµα «3-πλης ενέργειας) για το

ρύγχος διπλής εκτξευσης

χρησιµοποιούνται τρία συνηθισµένα

εξαρτήµατα καθαρισµού:

1 βούρτσα (για να βγάζει τη βρωµιά

που έχει κολλήσει στο δάπεδο.

2 σφουγγάρι (για να απλώνει και

τρίβει το σαµπουάν).

3 σφουγγαρίστρα (για να µαζεύει το

σαµπουάν απ το δάπεδο, ούτως ώστε

να µπορεί να καθαριστεί µε τη σκούπα).

• Mην κάνετε µεγάλες κινήσεις.

177

61 62

Σφουγγάρισµα σε σκληρά δάπεδα

• Για καλύτερη και αποτελεσµατικτερη

χρήση κινήστε το ρύγχος εµπρς

(εικ. 63) και πίσω, πως κάνετε µε µία

ηλεκτρική σκούπα.

• Kανονικά αρκεί να βάζετε σαµπουάν

µνο ταν µετακινείτε το ρύγχος προς

τα εµπρς.

• Για να στεγνώσετε το πάτωµα απλά

κινήσετε αργά το ρύγχος προς τα πίσω.

Kρατήστε το κάτω µέρος επίπεδο µε το

πάτωµα και µη βάζετε σαµπουάν.

(εικ. 64).

• Tο υγρ σφουγγάρι θα αφήσει πίσω

αναµφισβήτητα λίγο νερ εκεί που το

πάτωµα δεν είναι επίπεδο. Aυτ θα

εξατµισθεί γρήγορα. Για την

αποτελεσµατικτερη αφαίρεση του

σαµπουάν σας προτείνουµε να

ακολουθήσετε τον τρπο που δείχνει η

(εικ. 65.).

• Παρακαλούµε προσέξτε τις

αλληλεπικαλυπτµενες λωρίδες και την

κάθετη λωρίδα στο τέλος.

– Στερεώστε το ρύγχος καθαρισµού στη

χειρολαβή του πιστολιού (εικ. 66) ή στο

τέλος του σωλήνα και συνδέστε το

χρησιµοποιώντας τον επιπρσθετο

σωλήνα (εικ. 67).

– Πατήστε τον κύριο διακπτη της

συσκευής και τον διακπτη της αντλίας

σαµπουάν (εικ.56 και 57).

– Pαντίστε το παράθυρο µε υγρ καθα-

ρισµού τραβώντας την σκανδάλη (εικ.

68) και πλύνετε το παράθυρο (εικ. 69).

– Bάλτε το ρύγχος στη θέση για

στέγνωµα παραθύρων (εικ. 70) και

στεγνώστε το παράθυρο (εικ. 71).

Tα πιτσιλίσµατα έχουν ελαχιστοποιηθεί

χάρη στο αποτελεσµατικ σύστηµα

ραντίσµατος και την µεγάλη

αναρροφητική ισχύ της συσκευής.

– Tο ρύγχος αυτ είναι πολύ κατάλληλο

για τον καθαρισµ παραθύρων και

επίπεδων επιφανειών.

– Mπορείτε να καθαρίζετε παράθυρα µε

συνηθισµένο υγρ καθαρισµού

παραθύρων ή µε διάλυµα νερού -

οινοπνεύµατος (1 µέρος οινοπνεύµατος

και 9 µέρη νερ).

178

64 65

12345

Kαθαρισµς παραθύρων

66 67

68 69

70 71

– Συνδέστε το ρύγχος για τον καθάρισµα

ταπετσαρίας, χαλιών στη χειρολαβή

(εικ. 72).

– Tο ρύγχος αυτ είναι πολύ κατάλληλο

για να καθαρίζετε µε σαµπουάν έπιπλα,

ταπετσαρίες,κουρτίνες κ.λπ. (εικ. 73).

– Σβήστε τη συσκευή και βγάλτε το

καλώδιο ρεύµατος απ την πρίζα.

– gλα τα τµήµατα της συσκευής ακµη

και το δοχείο µπορούν να καθαριστούν

µε ένα πανί και λίγο νερ και αν

χρειάζεται µε λίγο απορρυπαντικ.

gµως προσέξτε να µην εισέλθει νερ

στο µοτέρ.

– Mπορείτε να ξεπλύνετε το φλοτέρ µε το

φίλτρο απ αφρολέξ πως φαίνεται

στην (εικ. 74).

– Για µεγαλύτερη διάρκεια ζωής βγάλτε

προσεκτικά το φίλτρο απ το φλοτέρ

(εικ. 75) και

πλύντε τα

χωριστά στο χερί

(εικ. 76).

Σηµείωση:

µπορείτε να

συµπιέσετε το

φίλτρο απ

αφρολέξ αλλά χι

να το στρίψετε.

– Mπορείτε επίσης να βγάλετε το φίλτρο

προστασίας του µοτέρ (εικ. 77) και να το

ξεπλύνετε (εικ. 78).

– Mην ξεχάσετε να ξαναβάλετε το φίλτρο

προστασίας του µοτέρ.

– Ξεπλύντε το ρύγχος διπλής εκτξευσης

σαµπουάν (εικ.79).

Mπορείτε να βγάλετε το εξάρτηµα για

σκληρά δάπεδα (εικ.80) και να το

καθαρίσετε χωριστά.

– Γεµίστε το δοχείο µε χλιαρ καθαρ

νερ. Xύστε το νερ µέσω των δύο

σωλήνων σαµπουάν σε νιπτήρα,

νεροχύτη κ.λπ. για να µη µείνουν

υπολλείµµατα σαµπουάν και

κρυσταλλώσουν στο εσωτερικ των

σωλήνων.

– Για µεγαλύτερη διάρκεια ζωής της

αντλίας σαµπουάν πρέπει να καθαρίζετε

µε µείγµα νερού και άσπρο

απεσταγµένο ξύδι µία φορά το χρνο.

– Bάλτε 1 λίτρο άσπρο ξύδι στο δοχείο

σαµπουάν και γεµίστε το µε καθαρ,

χλιαρ νερ.

– Aφήστε την αντλία σαµπουάν σε

λειτουργία µέχρι το δοχείο σαµπουάν

να αδειάσει. Xύστε το διάλυµα ξυδιού

σε ένα κουβά.

– Eπαναλάβετε τη διαδικασία αυτή µε 1

λίτρο καθαρ νερ για να ξεπλυθούν

τυχν υπολλείµµατα ξυδιού.

179

Kαθαρισµς και συντήρηση

Xρήση σαµπουάν σε ταπετσαρίες,

τάπητες.

72 73

74 75

77 78

79 80

Aντικατάσταση σακούλας σκνης

Xάρτινες σακούλες

Mπορείτε να προµηθευτείτε σακκούλες

(σε πακέτα των 4 τεµαχίων, τύπου

«Athena») απ το κατάστηµα που

αγοράσατε τη συσκευή αναφέροντας τον

αριθµ τύπου HR 6947 ή αρ.service 4822

015 70058.

Σηµείωση: Ένα νέο φίλτρο προστασίας

του µοτέρ και ένα φίλτρο «micro»

παρέχονται δωρεάν µε κάθε νέο πακέτο

απ# σακούλες Philips.

Aντικατάσταση του φίλτρου προστασίας

του µοτέρ

Πρέπει να αντικαθιστάτε το φίλτρο

προστασίας του µοτέρ (εικ. 84 ταν

βάζετε την πρώτη σακκούλα απ κάθε

νέο πακέτο). Mη χρησιµοποιείτε την

συσκευή χωρίς το φίλτρο προστασίας του

µοτέρ.

Aντικατάσταση του φίλτρου «micro»

gταν κάνετε στεγν

σκούπισµα το

ηλεκτροστατικ

φίλτρο «micro»

φιλτράρει τον

εξερχµενο αέρα,

αφαιρώντας τα πολύ

µικρά σωµατίδια

σκνης.

Mε την πάροδο του χρνου, η

αποδοτικτητα του φίλτρου ελαττώνεται

Kανονικά πρέπει να αντικαθιστάτε το

φίλτρο micro (εικ. 82, 83), ταν

τοποθετείτε την πρώτη σακκούλα απ

κάθε νέο πακέτο.

O δείκτης στη θήκη

του φίλτρου Micro

παραµένει λευκς.

Aν το φίλτρο γίνει

έντονα γκρι (εικ. 84)

πρέπει να το

αντικαταστήσετε.

Kυρίως, αν

βουλώσει το φίλτρο

(π.χ. απ γύρι σκνη

κ.λπ.) θα είναι καλύτερα να το

αντικαταστήσετε.

Mπορείτε να προµηθευτείτε πακέτα

φίλτρων «micro» απ το κατάστηµα που

αγοράσατε την συσκευή τύπου HR 6932 ή

service 4822 015 70056.

Aντικατάσταση υγρού καθαρισµού Philips

Mπορείτε να προµηθευτείτε φιάλες

υγρού καθαρισµού Philips απ το

κατάστηµα που αγοράσετε τη συσκευή

τύπου HR 6932 ή service 4822 015 70056.

Aντικατάσταση φίλτρου αφρολέξ

Tο φίλτρο αφρολέξ πρέπει να

αντικατασταθεί ταν έχει υποστεί βλάβη

ή είναι πολύ βρώµικο µε φίλτρο No

Service 4822 480 40242 που µπορείτε να

προµηθευτείτε απ το κατάστηµα που

αγοράσατε τη συσκευή.

Aποθήκευση της συσκευής.

– Σβήστε τη συσκευή.

– Bγάλτε το καλώδιο ρεύµατος απ την

πρίζα. Πατήστε το κουµπί (εικ. 85). Tο

καλώδιο τυλίγεται αυτοµάτως εντς της

συσκευής.

– Tα µικρά ρύγχη µπορούν να

αποθηκευθούν πως φαίνεται στην

εικ. 86.

180

– Mπορείτε να

στερεώσετε τον

σωλήνα στο

άγκιστρο (εικ. 87).

Σηµείωση: Για να

µην προκληθεί

ζηµιά στη συσκευή

τυχαία, ο σωλήνας

βγαίνει απ# το

άγκιστρο ή το

άγκιστρο βγαίνει απ# τη συσκευή αν

τραβηχτεί ή κτυπηθεί πολύ έντονα. Στην

περίπτωση αυτή ξαναβάλτε τον σωλήνα

ή το άγκιστρο στη θέση του.

Aντικατάσταση του καλωδίου ρεύµατος

Aν το καλώδιο ρεύµατος υποστεί βλάβη

πρέπει να αντικατασταθεί απ την Φίλιπς

ή εξουσιοδοτηµένο αντιπρσωπο της,

διτι χρειάζονται ειδικά εργαλεία και/ή

ανταλλακτικά.

Συσκευή αναρρφησης «Hobby» (τύπου

HR 6955)

Για πιο απαιτητικές εφαρµογές (έξω απ

το σπίτι, στο εργαστήριο για χµπι)

υπάρχει διαθέσιµη προαιρετικά συσκευή

αναρρφησης 54 χιλ. (2.1”) (µε εύκαµπτο

σωλήνα, µεταλλικούς σωλήνες, ρύγχη) µε

την οποία µπορείτε να σκουπίζετε φύλλα,

σχίζες απ ξύλο κ.λπ.

Φίλτρο απ ύφασµα (τύπου HR 6944)

Για να σκουπίζετε φύλλα, σχίζες απ

ξύλα, ροκανίδια κ.λπ. συνιστάται να

χρησιµοποιείτε το φίλτρο απ ύφασµα

αντί του φίλτρου απ αφρολέξ, βάζοντας

το απλά µέσα στο φλοτέρ (εικ. 88-89).

Στην περίπτωση αυτή µη χρησιµοποιήσετε

το χάρτινο φίλτρο.

181

Eπίσης διατίθενται σαν προαιρετικά

εξαρτήµατα

88 89

182

Αριθµοί τύπων και αριθµοί Service (για παραγγελία νέων και/ή επιπρσθετων εξαρτηµάτων)

Eξάρτηµα Eφαρµογή Περιγραφή Aριθµς τύπου

Aριθµς Service

«Συσκευή αναρρφησης» Για υπαίθρια χρήση, Συσκευή 54 χιλ. HR 6955

Hobby εργαστήρια (2,1”) 0, εύκαµπτος &

µεταλλικς σωλήνας

αναρρφησης και

ειδικά ρύγχη

Σακούλες σκνης Xάρτινες σακκούλες Συσκευασία: 4 χάρτινες HR 6947

τύπου «Athena» (διπλά τοιχώµατα) σακούλες + 1 φίλτρο 4822 015 70058

για µάζεµα της προστασία µοτέρ

συνηθισµένης σκνης + 1 µικρ φίλτρο

στο σπίτι . (Στεγνή χρήση)

Φίλτρο απ Bάλτε το στο φλοτέρ 2 φίλτρα τύπου HR 6944

ύφασµα (για στεγν καθάρισµα ή 1 φίλτρο (4822 466 93298)

Φίλτρο «Micro» Φιλτράρει τον αέρα κατά Συσκ/σία: 3 τεµάχια HR 6932

την έξοδ του 4822 015 70056

Yγρ καθαρισµού Προστίθεται σε νερ 1 φιάλη HR 6965

για παρασκευή σαµπουάν 4822 390 80176

καθαρισµού ταπήτων

Προσαρµογέας Για καθάρισµα 1 προσαρµογεάς HR 6982

3-πλης ενέργειας σκληρών δαπέδων 4822 479 700 69

για σκληρά δάπεδα (υγρή χρήση)

Pύγχος για Για χρήση σαµπουάν 1 ρύγχος 4822 479 60116

ταπετσαρία σε έπιπλα,

ταπετσαρίες κ.λπ.

Eξάρτηµα διάσπασης Για υγρή χρήση 1 εξάρτηµα 4822 466 62588

αφρού (χρήση σαµπουάν

για καθάρισµα υγρών)

Pύγχος για Για καθάρισµα 1 ρύγχος HR 6986

καθάρισµα παραθύρων παραθύρων και

επιπέδιων επιφανειών

Bαµβακερές Για σκούπισµα 1 σακκούλα HR 6983

σακκούλες σκνης στο σπίτι

(στεγνή χρήση)

Pύγχος για Bουρτσίζει σκληρά 1 ρύγχος HR 6943

βούρτσισµα δάπεδα (παρκέ,

παρκέ συνθετικά κ.λπ.)

σκουπίζοντας τα συγ-

χρνως για επιπρσθετο

βαθύ καθάρισµα.

(Στεγνή χρήση)

Φίλτρο Tοποθετείται στο φλοτέρ 1 φίλτρο 4822 480 40242

απ αφρολέξ (υγρή χρήση)

‹çeri¤i

Sayfa

Genel

Önemli 184

Montaj - bütün plan 185 - 186

Kullanıma hazırlanma 187

Temizli¤i ve bakımı 194

Yedek toz torbaları nasıl temin edilir 195

Motor koruma filtresinin de¤iﬂtirilmesi 195

"Mikro" filtrenin de¤iﬂtirilmesi 195

ﬁampuan nasıl temin edilir 195

Köpük filtresinin de¤iﬂtirilmesi 195

Kullanımdan sonra cihazı kaldırma 195

Elektrik kordonunun de¤iﬂtirilmesi 196

Kuru kullanım

Montaj ve kullanımı 187

Toz torbasının (yeni) yerleﬂtirilmesi 188

Toz torbasının (dolu) çıkartılması 188

Kuru kullanımın ipuçları 189

Islak kullanım (su)

Montaj ve kullanımı 189

ﬁampuanlama

Halı ﬂampuanlama

Montaj ve kullanımı 190

Üç yöntem 192

(az kirlemiﬂ halıların temizli¤i, orta derecede kirlenmiﬂ halıların

temizlenmesi, çok kirlenmiﬂ halıların temizlenmesi)

Halı ﬂampuanlamanın ipuçları 192

Sert zeminler

Sert zemini ﬂampuanlama yöntemi 192

Camlar

Cam silme 193

Mobilya

Döﬂeme ve halının ﬂampuanlaması 194

183

Türkçe

184

Önemli

• Cihaz› kullanmadan önce, kullanma

k›lavuzunu ﬂekilleri inceleyerek

okuyunuz.

• Islak kullan›ma geçmeden önce

aﬂa¤›daki noktalara dikkat ediniz

-Mikro filtreyi ve ka¤›t toz torbas›n›

ç›kart›n›z.

-K›rm›z› difüzörü ve yüzer üniteyi

tak›n›z

• Cihaz› çal›ﬂt›rmadan önce model

plakas›nda belirtilen voltaj›n

ülkenizdeki voltajla uygunlu¤unu

kontrol ediniz. Model plakas›, motor

kapa¤›n›n alt›ndaki toz haznesine

yerleﬂtirilmiﬂtir.

• Cihaz tam olarak kullan›ma haz›r

olmadan fiﬂi prize takmay›n›z. Fiﬂi

prize takarken veya ç›kart›rken

elinizin ve fiﬂin ›slak olmamas›na

dikkat ediniz.

• Aﬂa¤›da belirtilen durumlarda her

zaman fiﬂi prizden ç›kart›n›z :

-Cihaz iyi çal›ﬂm›yorsa

-Cihaz› temizlemeden önce

-Toz haznesini açmadan önce

• Cihaz›n üzerinde ka¤›t toz torbas›

( Athena kod no.HR 6947 servis no.

4822 015 70058) tak›l› ise yaln›zca

kuru uygulama yap›n›z. ‹lk al›mda

cihazla birlikte yaln›zca bir adet toz

torbas› verilmektedir.

• Kültablas› ve ﬂömine temizlerken

kal›nt›lar›n tamamen sönmüﬂ

olmas›na dikkat ediniz.

• Benzin, terebentin, gazya¤›, petrol ve

benzeri yan›c› s›v›lar›, hiç bir zaman

elektrik süpürgesiyle temizlemeyiniz.

Yan›c› gazlar›n bulundu¤u ortamlarda

kesinlikle cihaz› kullanmay›n›z.

• Kül, ince kum, kireç ve çimento

tozunu elektrik süpürgesiyle

temizledi¤inizde ka¤›t toz torbas›

t›kanaca¤› için, torba henüz dolmam›ﬂ

olsa bile yenisi ile de¤iﬂtirmek

gerekecektir.

• Toz torbas›n› de¤iﬂtirmeniz

gerekti¤inde yaln›zca Athena tipi

orijinal ka¤›t toz torbas› kullan›n›z.

• Motor koruma filtresi olmadan cihaz›

kullanmay›n›z.

• Motor gövdesini hiç bir zaman suya

bat›rmay›n›z.

• Toz haznesini nemli bir bezle

temizleyebilirsiniz.

• Püskürtülen ﬂampuan›n priz, elektrikli

aletler ve bu aletlerin parçalar›na

s›çramamas›na dikkat ediniz.

• Pompay› yaln›zca ﬂampuan haznesini

doldurup hortumlar› ba¤lad›ktan

sonra çal›ﬂt›r›n›z ve ﬂampuan haznesi

boﬂal›r boﬂalmaz pompay› kapat›n›z.

Hazne boﬂken çal›ﬂt›r›ld›¤›nda pompa

zarar görebilir.

• Cihaz› ve temizleyici s›v›y›

çocuklardan uzak tutunuz.

• Kullan›mdan sonra cihaz› mutlaka

kapat›n›z ve fiﬂi prizden çekiniz.

Islak kullan›mdan sonra hazneyi

mutlaka boﬂalt›p temizleyiniz ve

kurulay›n›z. Boru ve hortumlar›n

kurumas›n› salamak için cihaz› birkaç

dakika çal›ﬂt›r›n›z. Bu sayede cihaz›n

içinde oluﬂabilecek kötü kokular› ve

ka¤›t toz torbas›n›n ›slanmas›n›

engelleyebilirsiniz.

• Donmay› önlemek için cihaz›n›z› 0°C

alt›ndaki ortamlarda saklamay›n›z.

• Cihaz›n ömrünü uzatmak için

ﬂampuan pompas›n› senede bir kere

su ve sirke kar›ﬂ›m› ile y›kay›n›z.

Temizlik ve Bak›m bölümüdeki

talimatlar› takip ediniz.

• Cihaz üzerindeki geri dönüﬂümlü plastik parçalar iﬂaretlenmiﬂtir.

• Ambalaj malzemesinin tamam› geri dönüﬂümlüdür. f

185



Toz haznesi

Kuru kullan›mda max. kapasite 17 lt, “Athena” toz

torbas› ile 10 lt. Islak kullan›mda max. kapasite 9 lt.

Motor ünitesi

Toz torbas›

(HR 6947 “Athena” ka¤›t toz

torbas›, kuru

kullan›m için tak›l›p ›slak

kullan›mda ç›kar›lmal›d›r)

Hortum giriﬂi

Tutma yeri

Kordon sarma dü¤mesi (bas›n›z)

“Mikro” filtre

Cihaz›n hava ç›k›ﬂ›ndaki toz

zerreciklerini süzen

elektrostatik filtre. Yaln›zca

kuru kullan›m için

uygundur, ›slak kullan›mda

ç›kart›lmal›d›r.

Emiﬂ borusu (paslanmaz

çelikten). Kuru ve ›slak

kullan›m için uygundur.

Emiﬂ gücü mekanik

kontrolu (çeviriniz)

1 = maximum

O= minimum

Boru tutana¤›

(iﬂ bittikten

sonra boruyu

yerleﬂtirme

amaçl›)

Motor ünitesini cihazdan

ay›ran kelepçeler

Küçük ve oluk

baﬂl›klar› için

saklama oyuklar›

Elektrik kordonu

(çekiniz)

Motor

açma/kapama

dü¤mesi (bas›n›z)

Körüklü emiﬂ hortumu (esnek)

Hem hal› hem de sert

zeminler için kullan›labilen

dönüﬂtürülebilir baﬂl›k.

(Yaln›zca kuru kullan›m için -

ﬂekil 2)

Sert zeminler (tahta, fayans,

taﬂ, vs.)için f›rçay› d›ﬂar›

ç›kart›n›z.

Yumuﬂak zeminler (hal›, kilim,

vs.) için f›rçay› içeri çekiniz.

Dar oyuklar için oluk

baﬂl›k. Hem ›slak hem

de kuru kullan›ma

uygundur.

‹ki tane iplik yakala-

y›c› ucu bulunan

küçük baﬂl›k

(ﬂekil 3).

Yaln›zca kuru

kullan›m için

uygundur.

Boruyu tutma

çengeli

Kuru kullan›m

186

Çift püskürtme sistemli

sert yüzeyler için

ﬂampuanlama baﬂl›¤› ve

“3-‹ﬂlevli” adaptörü

(F›rça, sünger ve lastik

f›rça) (ﬂekil 6). Islak

kullan›m ve

ﬂampuanlama için

uygundur.

Oluk baﬂl›k. Islak

kullan›m ve

ﬂampuanlama için

ﬁampuanlama

borusunu ana

hortuma ve boruya

tutturan kelepçeler.

Philips temizleme

ﬂampuan› HR 6965

Motor koruma filtresi

Köpük filtreli yüzer

ünite. Islak kullan›mda

tak›lmal›d›r.

ﬁampuanlama teti¤i

(ﬂampuan püskürtmek

için bas›n›z)

ﬁampuan

hortumu giriﬂleri

ﬁampuan

hortumlar›

ﬁampuan

hortumu

giriﬂleri

ﬁampuan haznesi

( 3 lt.)

ﬁampuan pompas›

açma/kapama

dü¤mesi - pilot ›ﬂ›kl›

Difüzör - Islak kullan›m

ve ﬂampuanlama

s›ras›nda

tak›n›z, kuru

kullan›mdan önce

ç›kart›n›z.

Cam silme aparat› camlar›

ve düz yüzeyleri

temizlemek için

Islak kullan›m ve ﬂampuanlama

Genel Bilgiler

• Hortumun tak›lmas› : Emiﬂ hortumunu

hafifçe, çevirerek ba¤lant› borusuna

sokunuz (ﬂekil 7).

Hortumun ç›kart›lmas› : Hortumun ucunu

çevirerek ba¤lant› borusundan ç›kart›n›z

(ﬂekil 8).

• Boru ve baﬂl›klar›n

birbirine

ba¤lanmas› : Yayl›

dü¤meye basarak

dar olan taraf› geniﬂ

olan›n›n içine

sokunuz. Daha

sonra yayl›

dü¤menin karﬂ›

taraftaki yerine tam

olarak oturmas› gerekmektedir (ﬂekil 9).

• Boru ve baﬂl›klar›n ayr›lmas› : Yayl›

dü¤meye bast›ktan sonra çekerek iki taraf›

birbirinden ay›r›n›z.

Cihaz› kuru veya ›slak kullan›m ya da

ﬂampuanlama için haz›r hale getiriniz.

‹lk kullan›mdan önce toz haznesini aç›n›z ve

toz torbas› tutaca¤›n› ç›kart›n›z ve kuru

kullan›m için içineka¤›t toz torbas›

yerleﬂtiriniz.

Yüzer üniteyi ve difüzörü ç›kart›n›z.

Mikro filtre ve ka¤›t toz torbas›n› tak›n›z.

- Fiﬂi prizden çekiniz.

- Kelepçeleri aç›n›z (ﬂekil 10).

- Tutma yerinden kald›rarak motor ünitesini

toz haznesinden ay›r›n›z (ﬂekil 11).

- Yüzer üniteyi ç›kart›n›z (ﬂekil 12).

- Difüzörü çıkartınız (ﬂekil 13).

- ﬁampuanlama hortumunu saat yönünde

çevirip (1) çekerek (2) ç›kart›n›z (ﬂekil 14).

- ﬁampuan haznesini ç›kart›n›z (ﬂekil 15).

187

TRIATHLON’U KULLANIMA

HAZIRLAMAK

Kuru Kullan›m

10 11

12 13

Toz Torbas›n›n Yerleﬂtirilmesi

- K›rm›z› kola bas›p geri çekerek karton ön

levhay› tutaca¤a yerleﬂtiriniz (ﬂekil 16).

- Önce alt kenar› yerleﬂtiriniz (1) Daha sonra

bast›rarak üst kenar› da yerleﬂtiriniz (2)

(ﬂekil 17).

Ön uçlar›n aﬂa¤›ya do¤ru bakmas›n› ve ön

levhan›n tutaca¤›n kenar›na oturmas›n› sa-

lay›n›z.

- Tutacak ve toz torbas›n› her iki kenar›n

üzerine oturacak ﬂekilde toz haznesinin

içine yerleﬂtiriniz (ﬂekil 18).

‹çi Dolu Toz Torbas›n›n Ç›kart›lmas›

- Toz torbas›n› tutaca¤›n saplar›ndan tutarak

d›ﬂar› ç›kart›n›z (ﬂekil 18).

- K›rm›z› kolu bas›l› tutarak toz torbas›n›

tutacaktan ay›r›n›z (ﬂekil 19).

Eski toz torbas›n› at›n›z ve yenisini

yerleﬂtiriniz (ﬂekil 20).

- Kullan›lm›ﬂ toz torbas›n› atarak (ﬂekil 21)

yerine yenisini tak›n›z.

Bez toz torbas› kullan›yorsan›z:

- Toz torbas›n› çöp tenekesinin üstünde

tutunuz (ﬂekil 22).

- Açma band›n› yanlamas›na çekerek

ç›kart›n›z (ﬂekil 23).

- ‹çindekilerini boﬂalt›n›z (ﬂekil 24).

- Band› tekrar toz torbas›n›n kenarlar›n›

kapatmak için tak›n›z ve toz torbas›n›

yerleﬂtiriniz. (ﬂekil 25).

- Motor ünitesini yerine yerleﬂtiriniz ve

kelepçeleri klik sesi gelecek ﬂekilde

bast›r›n›z (ﬂekil 26).

- Mikro filtreyi yerine yerleﬂtiriniz (ﬂekil 27).

- Cihaz›n fiﬂini d›ﬂar› çekiniz ve prize tak›n›z

(ﬂekil 28) ve toz torbas›n› yerine tak›n›z.

- Cihaz› çal›ﬂt›r›n›z (ﬂekil 29).

188

26 27

28 29

18 19

20 21

22 23

24 25

16 17

Kuru Kullan›mla ‹lgili ‹puçlar›

• Çevrilebilir baﬂl›k a¤›z her yerinden hatta

kenarlar›ndan bile emiﬂ yapabilmektedir.

Böylece mobilyalar›n kenarlar›n›, eﬂikleri ve

süpürgelikleri rahatl›kla temizleyebilirsiniz.

• Oluk baﬂl›¤›n› dar aç›kl›klar ve zor ulaﬂ›lan

yerler için kullan›n›z.

• Küçük baﬂl›k, özellikle merdivenler, kumaﬂ

yüzeyler, perdeler vs. için uygundur.

• ‹plik yakalay›c›lar ile her türlü tüy ve k›l da

tutulabilir. Baﬂl›¤› ileri geri hareket

ettirmeniz yeterlidir. Gerekti¤inde bunlar›

baﬂl›ktan al›p, elinizle içeri çekilmesini sa-

lay›n›z.

• Ekstra aksesuar olarak Yetkili Philips

Servislerinden turbo f›rça baﬂl›¤›n› (kod no.

HR 6974 veya-servis no. 4822 479 50059)

temin edebilirsiniz.

Turbo f›rça baﬂl›¤›, üzerine bas›lm›ﬂ toz,

çamur ve hayvan tüylerini temizlemek için

uygundur.

Ka¤›t toz torbas›n› ve mikro filtreyi ç›kart›n›z.

Yüzer üniteyi ve difüzörü yerleﬂtiriniz.

- Fiﬂi prizden çekiniz.

- Kelepçeleri aç›n›z (ﬂekil 30).

- Tutma yerinden kald›rarak motor ünitesini

toz haznesinden ay›r›n›z (ﬂekil 31).

- Ka¤›t toz torbas›n› ve toz torbas›n› tutan

tutaca¤› ç›kart›n›z (ﬂekil 32).

- Yüzer üniteyi toz haznesine yerleﬂtiriniz

(ﬂekil 33). Sadece bir pozisyonda yerine

oturaca¤›ndan, do¤ru yerleﬂtirdi¤inizden

emin olunuz.

- Difüzörü yerine yerleﬂtiriniz (ﬂekil 34, 35).

Önemli not ! Kuru kullan›ma geçmeden

önce mutlaka difüzörü ç›kart›n›z.

- Motor ünitesini yerleﬂtiriniz ve

kelepçelerden klik sesi geldi¤inden emin

olunuz (ﬂekil 36).

- Mikro filtreyi ç›kart›n›z (ﬂekil 37).

Önemli not ! Islak kullan›m s›ras›nda mikro

filtre ç›kart›lmazsa elektrostatik özelli¤ini

kaybedecektir.

- Fiﬂi prize tak›n›z (ﬂekil 38).

- Cihaz› çal›ﬂt›r›n›z (ﬂekil 39).

189

30 31

Islak Kullan›m (Suyun Emilmesi)

38 39

36 37

34 35

32 33

- Hazne doldu¤unda, taﬂmas›n› önlemek ve

motoru korumak amac›yla yuvarlak

ﬂamand›ra hava/su giriﬂini otomatik olarak

kapat›r (ﬂekil 40).

- Bu durumda hazneyi boﬂalt›p devam

edebilirsiniz (ﬂekil 41).

Dikkat : Cihaz›n bulundu¤u yerden daha

yüksek bir yerin temizlenmesi s›ras›nda

emilen s›v›lar, bu seviye fark› sebebiyle

kaç›n›lmaz olarak bir sifon etkisi

yaratacakt›r. Bu etki sebebiyle hazneye

dolacak s›v› miktar›

kapasitenin üzerine

ç›kabilir (ﬂekil 42).

Bu yüzden

haznenin 9 litreden

fazla dolmamas›na

dikkat ediniz. Belirli

aral›klarla cihaz›

fiﬂten çekip hazne

kapasitesinin

aﬂ›lmad›¤›ndan

emin olunuz.

Islak Kullan›mdan Sonra ;

- Cihaz› kapat›n›z. Fiﬂi prizden çekiniz.

Hazneyi boﬂalt›p temizleyiniz ve kurulay›n›z.

Borular›n ve hortumun kurumas›n› salamak

için cihaz› birkaç dakika çal›ﬂt›r›n›z.

Ka¤›t toz torbas›n› ve mikro filtreyi ç›kart›n›z.

Yüzer üniteyi, difüzörü, ﬂampuan tank›n›, çift

püskürtme sistemli ﬂampuanlama baﬂl›¤›n› ve

ﬂampuan teti¤ini tak›n›z.

- Islak Kullan›m bölümünde (bir önceki

bölüm) anlat›ld›¤› gibi cihaz› haz›rlay›n›z.

- ﬁampuan tank›n› so¤uk su ile doldurunuz

(ﬂekil 43).

- Bir kapak dolusu ﬂampuan› ekleyiniz.

(ﬂekil 44).

- ﬁampuan tank›n› yerine tak›n›z (ﬂekil 45).

- K›sa ﬂampuan hortumunu cihaz›n

üzerindeki ba¤lant› yerine sokunuz (›) ve

saat yönünün tersine çevirerek (2)

yerleﬂtiriniz (ﬂekil 46).

- ﬁampuan teti¤ini körüklü hortumun tutma

yerine tak›n›z (ﬂekil 47,48).

190

ﬁampuanlama

MAX

9 Ltr.

43 44

45 46

47 48

- Uzun ﬂampuan hortumunu cihaz›n

üzerindeki ba¤lant› yerine iyice iterek (klik

sesi duyulana kadar) yerleﬂtiriniz (ﬂekil 49).

Ç›kartmak için halkay› cihaza do¤ru itiniz

(ﬂekil 50).

- Uzun ﬂampuan hortumunu körüklü hortuma

kelepçeler yard›m›yla tutturunuz (ﬂekil 51).

- Çift püskürtme baﬂl›¤›n› tak›n›z (ﬂekil 52).

- Cihaz art›k hal›, kilim gibi yumuﬂak

yüzeylerin ﬂampuanlanmas› için haz›rd›r.

- ‹stenirse bu baﬂl›k do¤rudan körüklü

hortuma da ba¤lanabilir. Bu durumda uzun

gelen ﬂampuan hortumunu bir kelepçe

yard›m›yla körüklü hortuma tutturabilirsiniz

(ﬂekil 53).

- Fayans, seramik, taﬂ vs. gibi sert yüzeyler

için 3-‹ﬂlevli adaptörü baﬂl›a tak›n›z (ﬂekil

54). Adaptör mandal›n› takd›¤›n›zdan emin

olunuz.

- Fiﬂi prize tak›n›z (ﬂekil 55).

- Önce pompay› (ﬂekil 56) ard›ndan motoru

çal›ﬂt›r›n›z (ﬂekil 57).

- ﬁampuan püskürtmek için tetie bas›n›z

(ﬂekil 58).

- ﬁampuanlama yaparken odan›n en uç

noktas›ndan baﬂlay›p kap›ya do¤ru

ilerleyiniz. Temizlenen yerlerde su

damlac›klar› kalmas› halinde bu alanlar tetie

basmamak ﬂart›yla tekrar vakumlanabilir.

- ﬁampuanlamadan sonra teti¤i b›rak›n›z ve

pompay› kapat›n›z (ﬂekil 59). Ancak cihaz›

kapatmay›n›z.

Emiﬂ hortum ve borular›n›n kurumas› için,

hortum az›n› yukarda tutarak cihaz› bir süre

çal›ﬂt›r›n›z (ﬂekil 60).

- Motoru kapat›n›z.

191

49 50

51 52

59 60

Hal› ﬁampuanlama

Kirlili¤in derecesine göre aﬂa¤›daki hal›

ﬂampuanlama yöntemlerinden birini veya

birkaç›n› kullanabilirsiniz.

Az Kirlenmiﬂ Hal›lar›n Temizli¤i

Hal›n›z çok kirli de¤il ise fazla ﬂampuan

kullanman›za gerek yoktur. Biraz ﬂampuan

püskürtüp baﬂl›¤› kendinize do¤ru çekiniz.

ﬁampuan teti¤ini b›rakt›ktan sonra ﬂampuan›

baﬂl›k yard›m›yla temizlenecek alana yay›n›z.

Orta Derecede Kirlenmiﬂ Hal›lar›n

Temizlenmesi

Hal›n›n lekelenmiﬂ k›sm›n› veya tamam›n›

birkaç kez ﬂampuan püskürterek temizleyiniz.

Çok Kirlenmiﬂ Hal›lar›n Temizlenmesi

Pompa çal›ﬂ›r durumdayken motoru kapat›n›z

(ﬂekil 61). Pompay› kullanarak hal›ya

ﬂampuan sürdükten sonra (ﬂekil 62) kire

nüfuz edebilmesi için birkaç dakika

bekleyiniz.

Hal›n›n dayan›kl›l›¤›n› etkileyece¤inden fazla

ﬂampuan sürmeyiniz.

Hal› ﬁampuanlaman›n ‹puçlar›

• Suya dayan›kl› olmayan hal›lar› temizlemek

için ﬂampuanlama yapmay›n›z. (Bu konuda

imalatç›n›n tavsiyelerine uyunuz).

• Hassas ve el dokumas› hal›lar ile boyas›

ç›kabilecek hal›lar› ﬂampuanlamay›n›z.

• Hal›n›z›n boya verip vermedi¤ini anlamak

için beyaz bir beze bir miktar ﬂampuan

dökerek, hal›n›n görünmeyen bir parças›n›

bu bezle hafifçe siliniz. e¤er hal›n›n boyas›

beze ç›karsa ﬂampuanlama yapmay›n›z.

• ﬁampunalama yapmadan önce hal›n›z› kuru

olarak süpürünüz.

• Hal›n›z›n daha iyi ve çabuk kurumas› için

ﬂampuanlama s›ras›nda ve sonras›nda

oday› havaland›r›n›z.

• Az kirlenmiﬂ hal›lara uygulad›¤›n›z

temizlikten sonra tamamen kurumas›

yaklaﬂ›k yar›m saat, orta veya çok

kirlenmiﬂ hal›lar›n kurumas› ise yaklaﬂ›k iki

saat sürecektir.

(Unutmay›n›z ki hal›n›z›n kuruma süresi

kulland›¤›n›z ﬂampuan miktar›na, ortam›n

s›cakl›¤›na, havadaki nem oran›na ve

havaland›rmaya bal› olarak de¤iﬂecektir.)

• Oluk baﬂl›k ve çift püskürtme sistemli

ﬂampuanlama baﬂl›¤› gibi transparan

baﬂl›klar sayesinde ç›kan suyun rengini

görerek ﬂampuanlad›¤›n›z zeminin ne kadar

temizlendi¤ini anlayabilirsiniz.

• Cihaz› boﬂalt›p temizledikten sonra hortum

ve borular›n kurumas› için birkaç dakika

hava çektirebilirsiniz (ﬂeki 60).

Dikkat ! Kalitesiz hal› y›kama ﬂampuanlar›

cihaz›n iç aksam›na zarar verip ar›zalara

neden olabilece¤inden, köpü¤ü kontrollü,

kaliteli ﬂampuanlar› kullanman›z›, cihaz›n

uzun ömürlü olmas› için tavsiye ederiz.

Sert zeminleri ﬂampuanlama yöntemi

Çift püskürtme sistemli ﬂampuanlama

baﬂl›¤›na tak›lan 3 - ‹ﬂlevli adaptör üç farkl›

temizlik aletini içermektedir.

➀f›rça (zemine yap›ﬂan kiri ç›kartmak için)

➁sünger ( ﬂampuan› yaymak ve yedirmek

için)

➂lastik f›rça (kullan›lan ﬂampuan› toplay›p

vakumlayabilmek için)

• Mümkün oldu¤unca küçük hareketlerle

temizlemeye çal›ﬂ›n›z.

192

61 62

Sert Zeminler

• Elektrik süpürgesinde oldu¤u gibi baﬂl›¤›

ileri geri hareket ettiriniz (ﬂekil 63). Normal

olarak sadece baﬂl›¤› ileri do¤ru hareket

ettirirken ﬂampuan vermek yeterli olacakt›r.

• Zemini kurulamak için baﬂl›¤› yavaﬂ yavaﬂ

geriye do¤ru çekiniz. Bu s›rada sadece

lastik f›rçan›n zemine temas etmesine ve

ﬂampuan vermemeye dikkat ediniz

(ﬂekil 64). Baﬂl›ktaki sünger, zemin tam

pürüzsüz de¤ilse yerde birkaç damla su

b›rakabilir. Ancak bunlar da k›sa sürede

buharlaﬂacakt›r.

• Zemin üzerinde kalan ﬂampuan› tam olarak

almak için ﬂekilde gösterildi¤i gibi ﬂeritler

çizerek hareket ediniz (ﬂekil 65). Son olarak

bunlara dik bir ﬂerit çizmeye dikkat ediniz.

- Cam silme aparat›n› direkt tutma yerine

(ﬂekil 66) ya da ekstra hortumu kullanarak

borunun sonuna (ﬂekil 67) monte

edebilirsiniz.

- Önce motoru (ﬂekil 56) ard›ndan pompay›

çal›ﬂt›r›n›z (ﬂekil 57).

- Cam temizleyicisinden su püskürtmek için

tetie bas›n›z (ﬂekil 68) ve cam› y›kay›n›z

(ﬂekil 69).

- Cam silme aparat›n› kurutma pozisyonuna

getiriniz (ﬂekil 70) ve cam› silerek kurutunuz

(ﬂekil 71)

Etkili sprey sistemi ve Triathlon un üstün emiﬂ

gücü sayesinde püskürttü¤ünüz s›v›n›n baﬂka

yerlere s›çrama olas›l›¤› en aza indirilmiﬂtir.

• Bu baﬂl›k camlar›n ve düz yüzeylerin

temizlenmesinde etkilidir.

• Camlar›n›z› herhangi bir cam silme

deterjan› ile silebilirsiniz.

193

64 65

12345

Cam silme

66 67

68 69

70 71

Koltuklar›n, Kumaﬂ Yüzeylerin

ﬁampuanlanmas›

- Oluk baﬂl›¤› do¤rudan tutma yerine tak›n›z

(ﬂekil 72).

• Oluk baﬂl›k koltuklar›n ve perdelerin

ﬂampuanlanmas› için uygundur (ﬂekil 73).

- Cihaz› kapat›n›z. Fiﬂi prizden çekiniz.

- Cihaz›n tüm k›s›mlar›, toz haznesi dahil

olmak üzere, nemli bir bezle silinerek

(gerekirse bir miktar deterjan kullan›labilir)

temizlenebilir. Ancak motor bölümüne hiç

bir ﬂekilde su girmemesine dikkat ediniz.

- Yüzer üniteyi köpük filtresi ile birlikte

durulay›n›z (ﬂekil 74). Köpük filtrenin uzun

ömürlü olmas›n›

salamak için yüzer

üniteden dikkatlice

ay›r›p (ﬂekil 75)

elinizde

y›kayabilirsiniz

(ﬂekil 76).

Önemli Not ! Köpük

filtreyi bast›rarak

y›kayabilirsiniz

ancak asla bükerek

s›kmay›n›z.

- Motor koruma filtresini de ç›kart›p (ﬂekil 77)

y›kayabilirsiniz (ﬂekil 78), ancak daha sonra

yerine takmay› unutmay›n›z.

- Çift püskürtme sistemli ﬂampuanlama

baﬂl›¤›n› da y›kayarak temizleyebilirsiniz

(ﬂekil 79). Sert zemin adaptörünü ç›kart›p

ayr›ca temizleyebilirsiniz (ﬂekil 80).

- Su tank›n› ›l›k temiz su ile doldurunuz.

ﬁampuan hortumlar›n›n yard›m›yla suyu

tuvalet veya lavaboya pompalayarak

boﬂalt›n›z. Bu ﬂekilde ﬂampuan art›klar›n›n

kristalleﬂip hortumlarda herhangi bir

t›kan›kl›k yaratmas›na engel olabilirsiniz.

194

Temizlik Ve Bak›m

Mobilya

72 73

74 75

77 78

79 80

Toz Torbas›n›n De¤iﬂtirilmesi

Athena yedek toz torbalar›n› Yetkili Phlips

Servislerinden dörtlü paketler halinde temin

edebilirsiniz.

(HR 6947 kod numaras› veya 4822 015

70058 servis numaras› ile isteyiniz)

Not : Her Philips toz torbas› paketiyle birlikte,

yeni bir motor koruma filtresi ve mikro filtre

ücretsiz olarak verilmektedir.

Bez Toz Torbas›n›n De¤iﬂtirilmesi

Ka¤›t toz torbas› yerine bez toz torbas› (HR

6983) kullanabilirsiniz (baz› ülkelerde

bulunur). Bez toz torbas›n› defalarca

kullanabilirsiniz ( Dolu toz torbas›n›n

de¤iﬂtirilmesi bölümüne bak›n›z.). Bez toz

torbas›n› ç›kartmak ve yerleﬂtirmek için ka¤›t

toz torbas›nda uygulad›¤›n›z iﬂlemleri tekrar

ediniz.

Motor Koruma Filtresinin De¤iﬂtirilmesi

Yeni bir paket toz

torbas› açt›¤›n›zda

motor koruma filtresini

de de¤iﬂtiriniz (ﬂekil

81). Motor koruma

filtresi olmadan

kesinlikle cihaz›

kullanmay›n›z.

Mikro Filtrenin De¤iﬂtirilmesi

Kuru kullan›m s›ras›nda elektrostatik mikro

filtre d›ﬂar› ç›kan havay›, en küçük toz

zerreciklerini bile tutarak, temizler. Bu yüzden

zamanla filtre kirlendikçe etkisi de azalacakt›r.

Normal olarak mikro filtrenin her yeni paket

toz torbas› aç›ld›¤›nda de¤iﬂtirilmesi

gerekmektedir (ﬂekil 82, 83).

Mikro filtre

tutaca¤›ndaki

gösterge beyazd›r.

E¤er farkedilir

derecede grileﬂmeye

baﬂlad›ysa

(ﬂekil 84) filtreyi

vaktinden önce

de¤iﬂtirebilirsiniz.

Herhangi bir akcier

rahats›zl›¤› veya allerjik bir durum söz konu

ise mikro filtreyi daha s›k de¤iﬂtirmeniz

tavsiye edilir. Bu durumda Yetkili Philips

Servislerinden HR 6932 kod numaras› veya

4822 015 70056 servis numaras› ile mikro

filtre temin edebilirsiniz.

Köpük Filtrenin De¤iﬂtirilmesi

Filtre herhangi bir ﬂekilde zarar gördüyse

veya kirlendiyse hemen de¤iﬂtiriniz. Yeni

filtrenizi Yetkili Philips Servislerinden 4822

480 40242 servis numaras› ile temin

edebilirsiniz.

Elektrik Kablosunun De¤iﬂtirilmesi

Cihaz›n elektrik kablosu herhangi bir ﬂekilde

zarar görmüﬂse mutlaka Yetkili Philips

Servislerince ve orijinal kablo ile

de¤iﬂtirilmelidir.

Saklama

- Cihaz› kapat›n›z.

- Fiﬂi prizden çekiniz.

- Kordon toplama dü¤mesine bas›n›z. Kordon

otomatik olarak cihaz›n içine toplanacakt›r

(ﬂekil 85).

- Küçük baﬂl›klar ﬂekilde gösterildi¤i gibi

saklanabilir (ﬂekil 86).

195

Boru, boru tutana¤ına

yerleﬂtirilir. (ﬂekil 87)

Dikkat: Boru tutana¤ı

yanlıﬂlıkla hızla

çekildi¤inde veya bir

çarpmaya

u¤radı¤ında cihaza

zarar vermemek için

boru, tutana¤ından

çıkılır veya boru

tutana¤ı cihazdan ayrılır. Boru veya boru

tutana¤ı sonradan kolayca tekrar yerine

takılır.

Elektrik kordonunun de¤iﬂtirilmesi

Cihazın elektrik kordonu zarar görmesi

halinde, özel araç-gereç ve/veya yedek parça

gerekti¤inde bunu sadece Philips veya servis

temsilcisi tarafından de¤iﬂtirtiniz.

196

197

AKSESUAR

“Athena” Toz torbas›

Mikro Filtre

ﬁampuan

Parke F›rçalama

Baﬂl›¤›

Köpük Filtre

“3 - ‹ﬂlevli” Sert Zemin

Adaptörü

Dar Oluk Baﬂl›¤›

Difüzör

Cam Silme Aparat›

Bez Toz Torbas›

KULLANIM YER‹

Ka¤›t toz torbas› (2

katl›) normal ev

kullan›m› için (Kuru

kullan›m)

Ç›kan havay› filtreden

geçirir

Hal›lar› temizlemek için

suya eklenir

Derinlemesine temizlik

için sert zeminleri

(parke vs) f›rçalarken

vakumlar

Yüzer ünitenin üzerine

tak›l›r (Islak kullan›m)

Sert zeminler için

kullan›l›r (Islak

kullan›m)

Koltuklar›, kumaﬂ

yüzeyleri vs.

ﬂampuanlamak için

kullan›l›r

Islak kullan›m ve

ﬂampuanlama için

kullan›l›r

Camlar› ve düz

yüzeyleri temizlemek

için

Normal ev kullan›m›

için (Kuru kullan›m)

ÖZELL‹KLER‹

Set: 4 ad. ka¤›t toz

torbas› + 1 ad. motor

koruma filtresi + 1 ad.

mikro filtre

Set: 3 ad. filtre

1 ad. ﬂiﬂe

1 ad. baﬂl›k

1 ad. filtre

1 ad. adaptör

1 ad. baﬂl›k

1 ad. difüzör

1 ad. Cam silme

aparat›

1 ad. Bez toz torbas›

MODEL NO.

SERV‹S NO.

HR 6947

(4822 015 70058)

HR 6932

(4822 015 70056)

HR 6965

(4822 390 80176)

HR 6943

(4822 480 40242)

HR 6982

(4822 479 70069)

4822 479 60116

4822 466 62588

HR 6986

HR 6983

EKSTRA VE/VEYA YEN‹ AKSESUAR S‹PAR‹ﬁ‹ ‹Ç‹N MODEL VE SERV‹S NUMARALARI

Philips English Page 3 Hr6836 01 Dfu Esp

English Page 3 hr6836_01_dfu_fin

English Page 3 hr6836_01_dfu_por

English Page 3 hr6836_01_dfu_swe

HR6836/03 hr6836_03_dfu_dan Philips HR6836/03 user manual - Norwegian - Owner's / User's manual

HR6836/01 hr6836_01_dfu_por Philips HR6836/01 user manual - Greek Modern - Owner's / User's manual

Navigation menu

Versions of this User Manual:

Views

Navigation
