高速单轴控制器

数字线性化可实现最高精度

基于高阶多项式的线性化算法利用电容式传感器将线性误差减小至0.01 %以下， 这通常比传统控制器好10倍。

对于以扫描应用为典型的快速周期性运动中，利用动态数字线性化（DDL，E-710.SCN）可将跟踪精度提高三倍。

用于动态应用的高速度和高带宽

高分辨率数模转换器和高性能电压放大器使该控制器特别适用于高动态操作。传感器采样率为50赫兹的高速处理器可

确保稳定时间达毫秒级或更低。

用于多种应用的灵活定制

对于配备ID芯片、采用数字电控进行校准的PI纳米级定位系统，ID芯片包含机械部件的校准和伺服控制参数。控制器

可以“智能地”读取数据，使自己自动适应已连接的机械部件，因此，更换系统部件后无需重新校准。

集成的波形发生器可以保存和输出周期运动轨迹。预配置的正弦和三角形波形用于帮助用户定义曲线，但用户也可自

定义波形。

扩展功能

强大的宏指令语言。非易失宏存储，例如可利用自动运行宏实现独立功能。数据记录器。操作中的参数改变。广泛的

软件支持，例如用于LabVIEW、用于Windows和Linux的共享库.

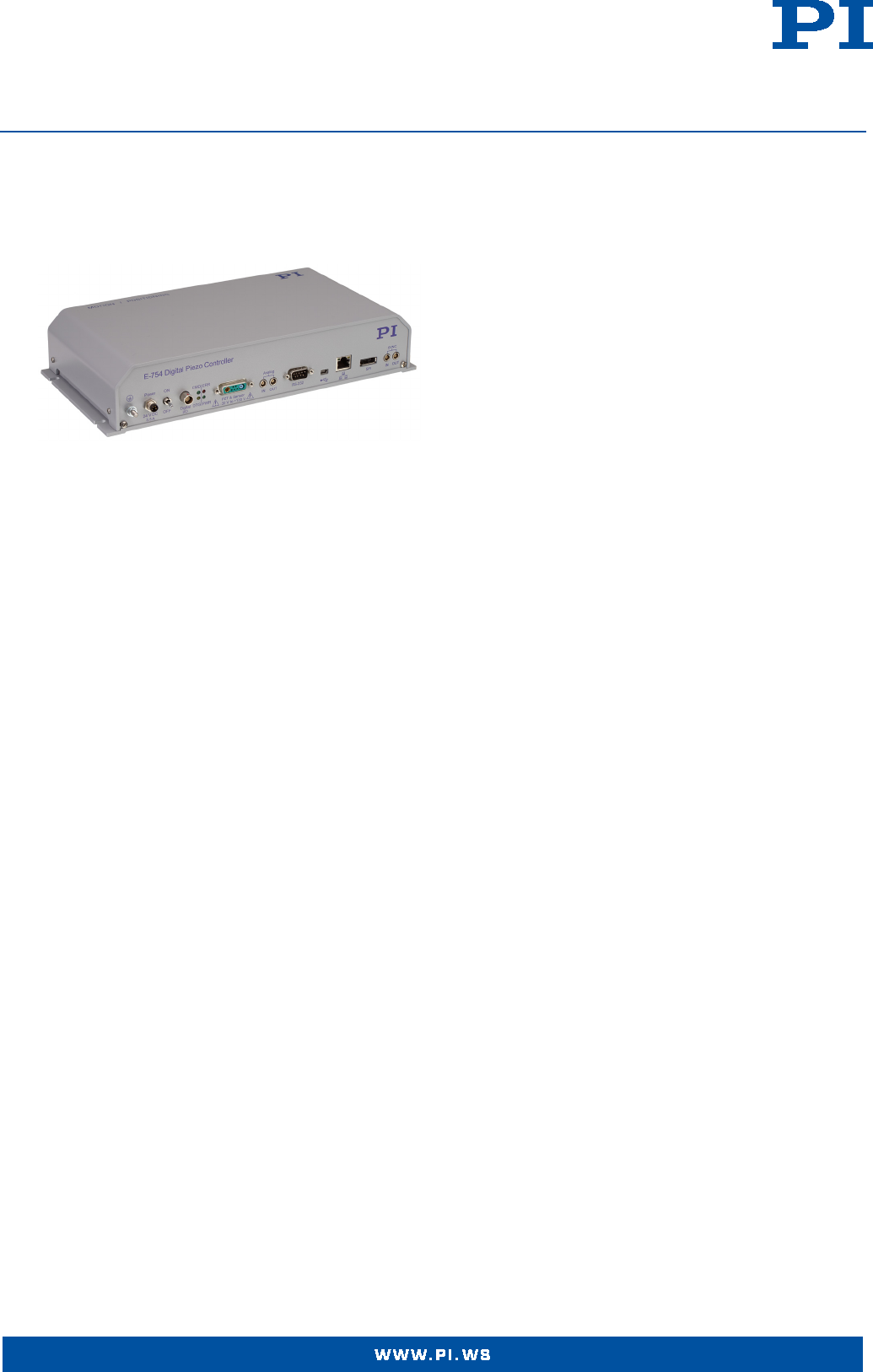

E-754

数字式压电控制器



新一代数字控制器提供更高灵活性、精

确度和速度

 将校准数据从平台ID芯片上自动载入，

实现控制器和机械部件的互换性

 模拟输入和输出

 数字式输入/输出线路实现任务激活

 大量软件包

 带电容式传感器用于纳米定位系统

20.09.2017

规格

E-754.1CD

功能 数字式控制器带电容式传感器用于单轴压电陶瓷纳米定位系统

轴

1

处理器

375

兆赫兹，

64

位浮点，

DSP/ARM

支持功能 波形发生器、触发I/O、自动调零、数据记录器、宏

采样率，伺服控制

50

千赫兹

采样率，传感器

50

千赫兹

传感器

E-754.1CD

控制器类型 P-I，两个陷波滤波器，可选配的APC

传感器类型

电容式

传感器通道

1

传感器带宽 8千赫兹

传感器分辨率

19

位

外同步

100

千赫兹和

4.8

兆赫兹

(LVDS)

放大器

E-754.1CD

输出电压

-30到135伏

放大器通道

1

峰值输出功率，

< 2

毫秒

45

瓦

平均输出功率 15瓦

峰值输出电流，

< 2

毫秒

500

毫安

平均输出电流

20

摄氏度时为

120

毫安

电流限制 防短路

分辨率

DAC

22

位

有效

接口和操作

E-754.1CD

通信接口

以太网

(TCP/IP)

、

SPI

、

USB

、

RS-232

压电陶瓷

/

传感器连接

Sub-D 7W2

（母）

模拟输入

LEMO

，单通道，

±10

伏，

20

位

ADC

模拟输出

LEMO

，单通道，

±10

伏，

20

位

DAC

数字输入 LEMO，两条线路，TTL

数字输出

LEMO

，两条线路，

TTL

指令集

PI General Command Set (GCS)

用户软件 PIMikroMove

软件驱动器

LabVIEW

驱动器，用于

Windows

和

Linux

的动态库

显示器和指示灯

状态指示灯

线性化 4阶多项式；可选配的DDL

单独的保护性接地连接

是

其他

E-754.1CD

工作温度范围

5

至

40

摄氏度

过热保护

温度高于70 摄氏度时压电陶瓷输出自动停止

质量

1.6

千克

功耗，满载

35

瓦（最大值）

功耗，空载 13瓦

工作电压

24

伏直流电来自外部电源（含在发货范围内）

询问定制设计！

20.09.2017

订购信息

E-754.1CD

单通道，数字式高速压电式控制器用于电容传感器，带TCP/IP、USB和RS-232接口

询问定制设计！

E-753.IO

用于数字化输入/输出线路的电缆，1.5米，开口端
