CAUTION

• PIONEER does not recommend that you

install or service your display yourself.

Installing or servicing the product may

expose you to risk of electric shock or

other hazards. Refer all installation and

servicing of your display to authorized

Pioneer service personnel.

• Secure all wiring with cable clamps or

electrical tape. Do not allow any bare

wiring to remain exposed.

• Do not drill a hole into the engine com-

partment to connect the yellow lead of

the unit to the vehicle battery. Engine

vibration may eventually cause the insu-

lation to fail at the point where the wire

passes from the passenger compartment

into the engine compartment. Take extra

care in securing the wire at this point.

• It is extremely dangerous to allow the

display lead to become wound around

the steering column or gearshift. Be sure

to install the display in such a way that it

will not obstruct driving.

• Make sure that wires will not interfere

with moving parts of the vehicle, such as

the gearshift, parking brake or seat slid-

ing mechanism.

• Do not shorten any leads. If you do, the

protection circuit may fail to work prop-

erly.

WARNING

LIGHT GREEN LEAD AT POWER CONNEC-

TOR IS DESIGNED TO DETECT PARKED

STATUS AND MUST BE CONNECTED TO

THE POWER SUPPLY SIDE OF THE PARK-

ING BRAKE SWITCH. IMPROPER CONNEC-

TION OR USE OF THIS LEAD MAY VIOLATE

APPLICABLE LAW AND MAY RESULT IN

SERIOUS INJURY OR DAMAGE.

WARNING

• To avoid the risk of accident and the potential vio-

lation of applicable laws, the front DVD or TV

(sold separately) feature should never be used

while the vehicle is being driven. Also, Rear

Displays should not be in a location where it is a

visible distraction to the driver.

• In some countries or states the viewing of

images on a display inside a vehicle even by

persons other than the driver may be illegal.

Where such regulations apply, they must be

obeyed and this unit’s DVD features should

not be used.

INSTALLATION MANUAL

MANUEL D’INSTALLATION

AVH-P5000DVD

Printed in Thailand

Imprimé en Thaïlande

<CRD4275-A/N> UC

Connecting the Units ENGLISH

Note:

• This unit cannot be installed in a vehicle with-

out ACC (accessory) position on the ignition

switch.

• Use this unit in other than the following condi-

tions could result in fire or malfunction.

— Vehicles with a 12-volt battery and negative

grounding.

— Speakers with 50 W (output value) and 4 ohm

to 8 ohm (impedance value).

• To prevent short-circuit, overheating or malfunc-

tion, be sure to follow the directions below.

— Disconnect the negative terminal of the battery

before installation.

— Secure the wiring with cable clamps or adhe-

sive tape. To protect the wiring, wrap adhesive

tape around them where they lie against metal

parts.

— Place all cables away from moving parts, such

as gear shift and seat rails.

— Place all cables away from hot places, such as

near the heater outlet.

— Do not pass the yellow cable through a hole

into the engine compartment to connect to a

battery.

— Cover any disconnected cable connectors with

insulating tape.

— Do not remove RCA caps if RCA cables are

not used.

— Do not shorten any cables.

— Never cut the insulation of the power cable of

this unit in order to share the power to other

equipment. Current capacity of the cable is

limited.

— Use a fuse of the rating prescribed.

— Never wire the speaker negative cable directly

to ground.

— Never band together multiple speaker’s nega-

tive cables.

• Control signal is output through blue/white cable

when this unit is powered on. Connect it to an

external power amp’s system remote control or

the vehicle’s auto-antenna relay control terminal

(max. 300 mA, 12 V DC). If the vehicle is

equipped with a glass antenna, connect it to the

antenna booster power supply terminal.

• Never connect blue/white cable to external power

amp’s power terminal. Also, never connect it to

the power terminal of the auto antenna.

Otherwise, battery drain or malfunction may

result.

• IP-BUS connectors are color-coded. Be sure to

connect connectors of the same color.

• Black cable is ground. This cable and other prod-

uct’s ground cable (especially, high-current prod-

ucts such as power amp) must be wired separate-

ly. Otherwise, fire or malfunction may result if

they are accidentally detached.

No ACC positionACC position

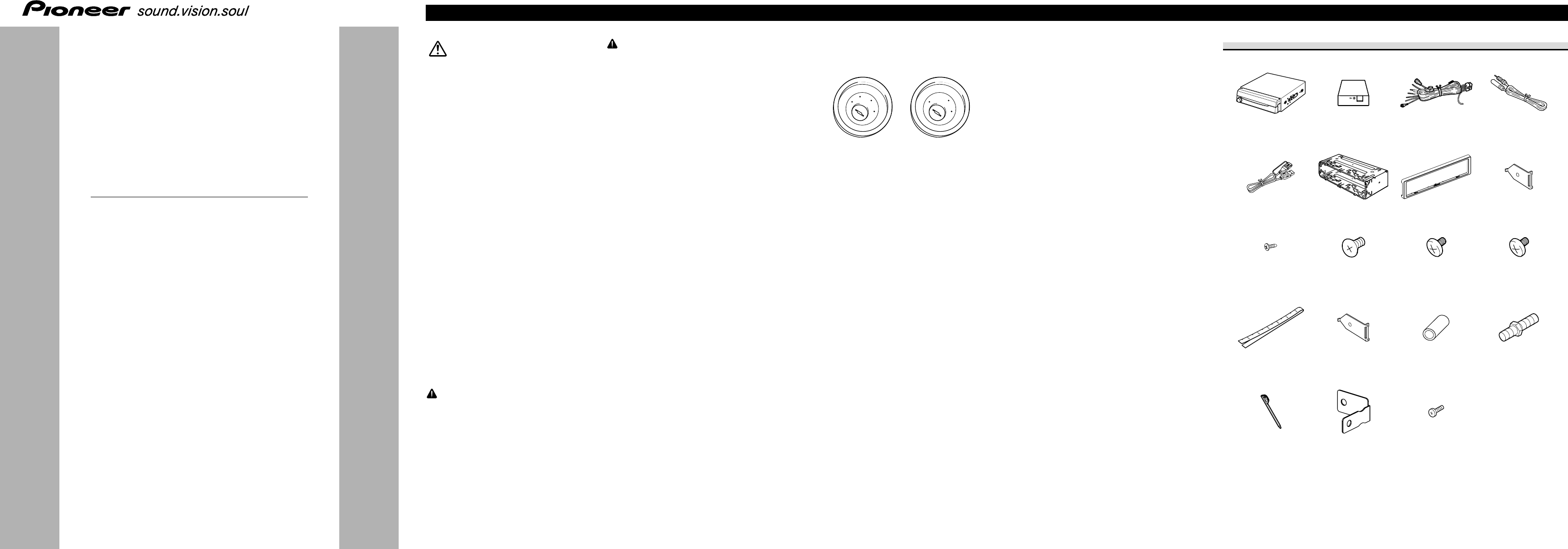

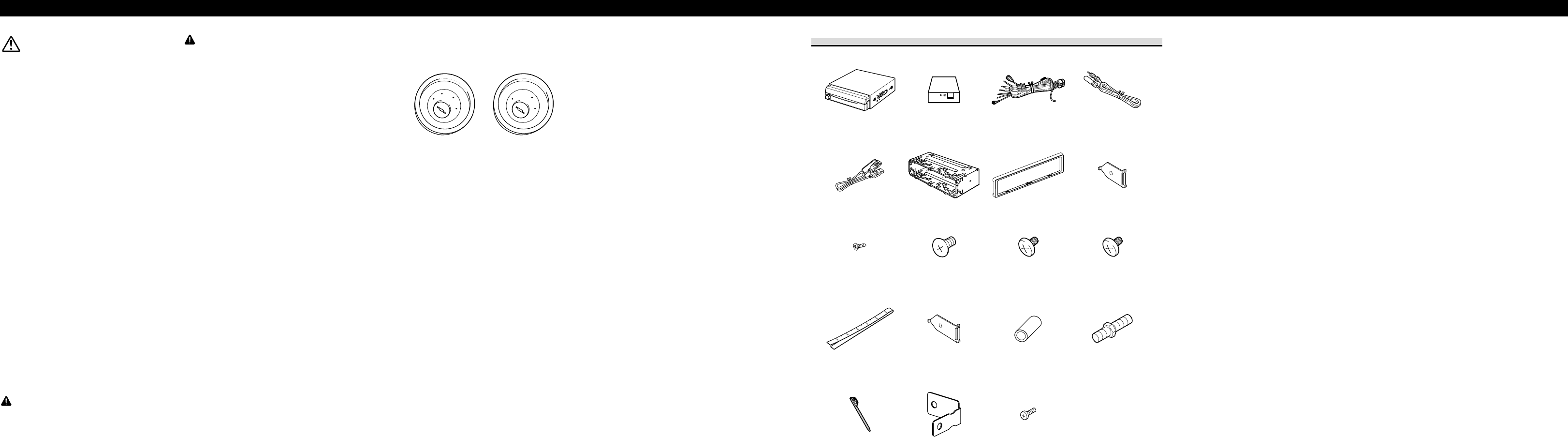

Parts supplied

Screw (2 mm ×5 mm)

(2 pcs.)

HolderTouch panel pen

Double-ended screwRubber bush

Side bracket (large)

(2 pcs.)

Concealing tape

Binding screw

(4 mm ×3 mm)

(4 pcs.)

Binding screw

(5 mm ×6 mm)

(4 pcs.)

Flush surface screw

(5 mm ×6 mm) (6 pcs.)

(2 are pre-installed.)

Screw (2 mm ×3 mm)

(4 pcs.) (pre-installed)

Side bracket (small)

(2 pcs.) (pre-installed)

Trim ring

(pre-installed)

Mounting sleeve

(pre-installed)

USB cable

Antenna cablePower cordTuner boxThis product

≠

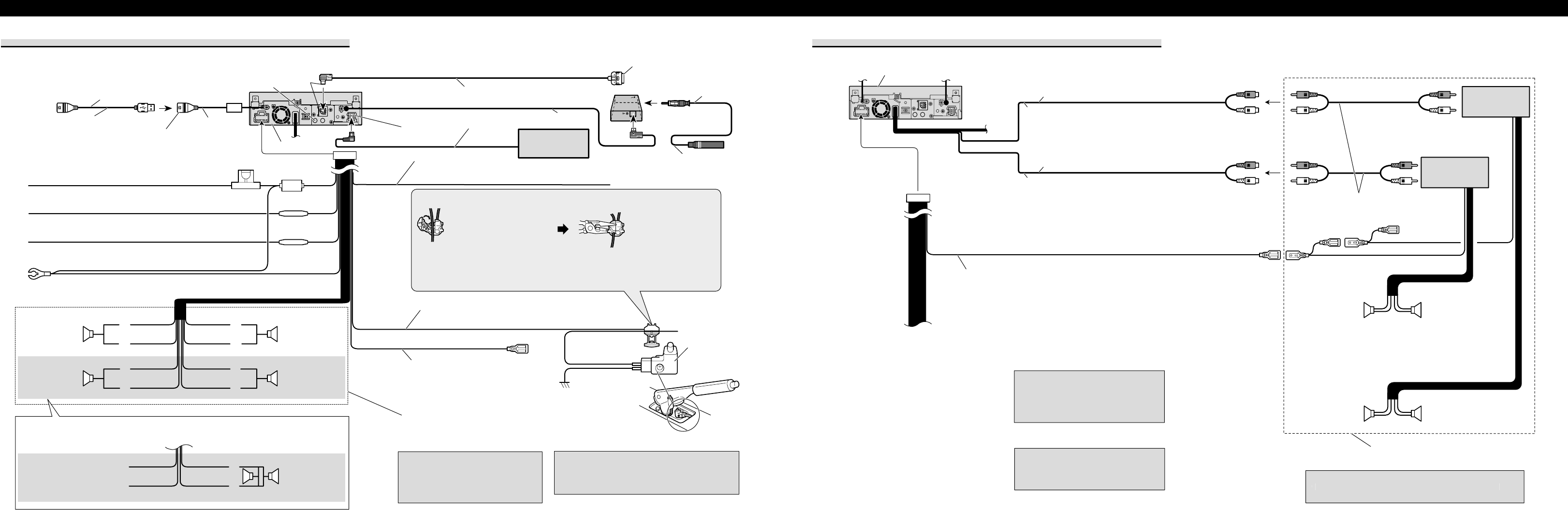

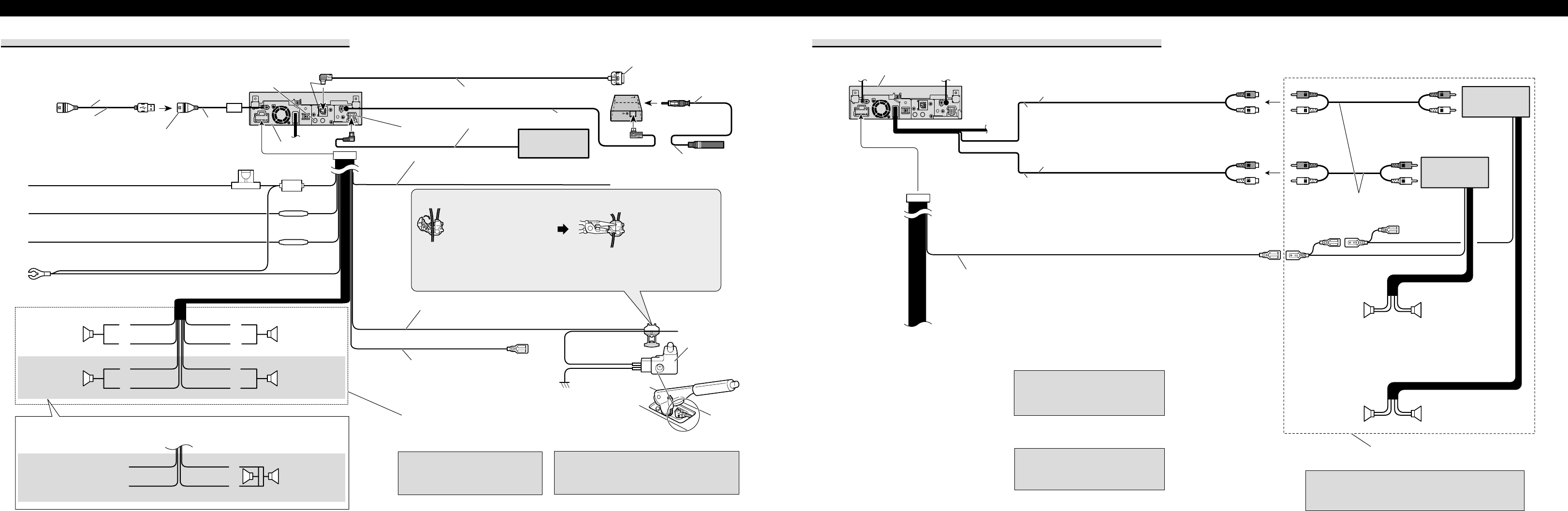

Connection method

1. Clamp the lead. 2. Clamp firmly with

needle-nosed pliers.

Note:

• The position of the parking brake switch depends on the vehicle model. For details,

consult the vehicle Owner’s Manual or dealer.

Light green

Used to detect the ON/OFF status of the parking brake. This

lead must be connected to the power supply side of the parking

brake switch.

Blue/white

Connect to system control terminal of the power

amp or auto-antenna relay control terminal

(max. 300 mA 12 V DC).

Ground side

Power supply side

Parking brake

switch

When you connect the separately sold multi-

channel processor (e.g., DEQ-P8000) to this

unit, do not connect anything to the speaker

leads and system remote control

(blue/white).

Yellow

Connect to the constant 12 V supply terminal.

Fuse (10 A)

Fuse resistor

Red

Connect to terminal controlled by ignition switch (12 V DC).

Black (chassis ground)

Connect to a clean, paint-free metal location.

Fuse resistor

Orange/white

Connect to lighting switch terminal.

Left Right

Front speaker Front speaker

Rear speaker or

Subwoofer (4 Ω)

White Gray

Gray/blackWhite/black

Green Violet

Green/black Violet/black

With a 2 speaker system, do not connect

anything to the speaker leads that are not

connected to speakers.

Note:

• Change the initial setting of this unit (refer to the

Operation Manual). The subwoofer output of this unit

is monaural.

Violet

Violet/black

Not used.

Green

Green/black

When using a subwoofer of 70 W (2 Ω), be sure to connect with Violet and Violet/black leads of this unit.

Do not connect anything to Green and Green/black leads.

Subwoofer (4 Ω)

× 2

Rear speaker or

Subwoofer (4 Ω)

Dock connector

Connect to separately sold iPod.

Interface cable (e.g., CD-I200)

(sold separately)

80 cm (2 ft. 7 in.)

Yellow/black

If you use an equipment with Mute function, wire this lead to the Audio Mute lead on

that piece of equipment. If not, keep the Audio Mute lead free of any connections.

IP-BUS input

(Blue)

IP-BUS cable

Tuner box (supplied)

This product

1.5 m (4 ft. 11 in.)

20 cm (7-7/8 in.)

USB cable (supplied)

Connect to separately sold

USB device. USB input

Antenna cable

(supplied)

Multi-CD player

(sold separately)

Gray

Wired remote input

Hard-wired remote control adaptor

can be connected (sold separately). 80 cm (2 ft. 7 in.)

≠≠

ote

•

han

e the initial settin

of this unit (refer to the O

eration

anua

). T

e su

woo

er out

ut o

s un

s monaura

This product

Power amp

(sold separately)

Power amp

(sold separately)

Connect with RCA cables

(sold separately)

Rear speaker

or subwoofer

Rear speaker

or subwoofer

Perform these connections when

using the optional amplifier.

System remote control

Front speaker Front speaker

Left Right

Front output

(FRONT OUTPUT)

Rear output or subwoofer output

(REAR/SUBWOOFER/DEQ OUTPUT)

15 cm (5-7/8 in.)

Blue/white

Connect to system control terminal of the power

amp or auto-antenna relay control terminal

(max. 300 mA 12 V DC).

When you connect the separately sold multi-

channel processor (e.g., DEQ-P8000) to this

unit, do not connect anything to the speaker

leads and system remote control

(blue/white).

When you connect the multi-channel

processor to this unit, refer to multi-channel

processor’s installation manual for the

connection method.

Connecting the power cord When connecting to separately sold power amp

Connecting the Units ENGLISH

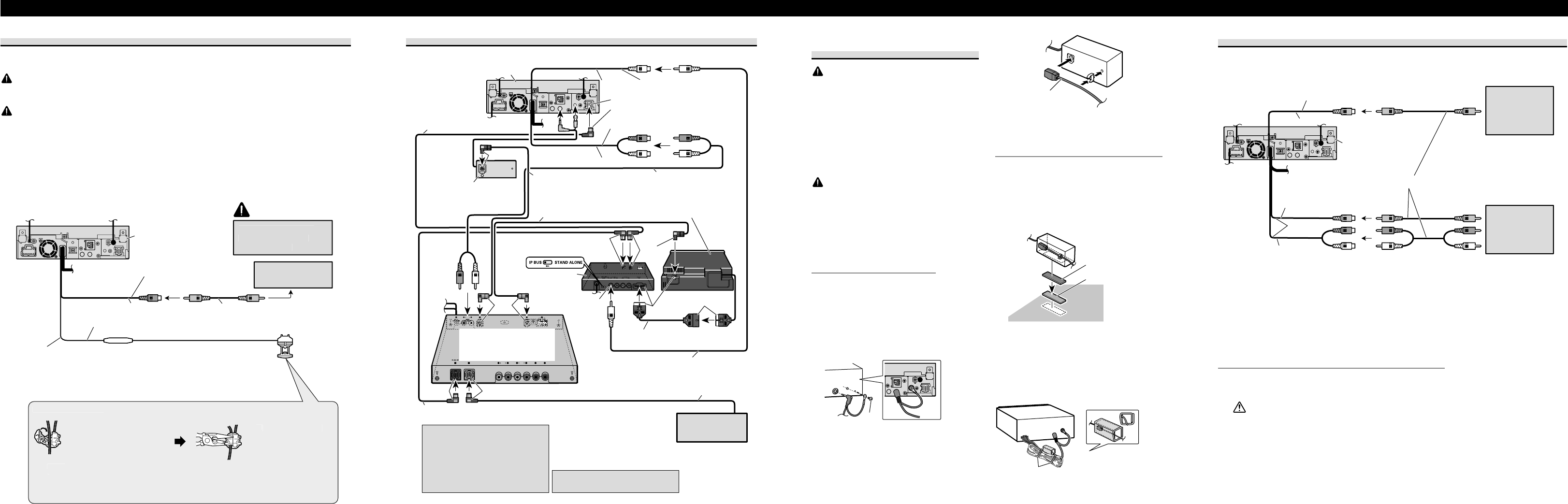

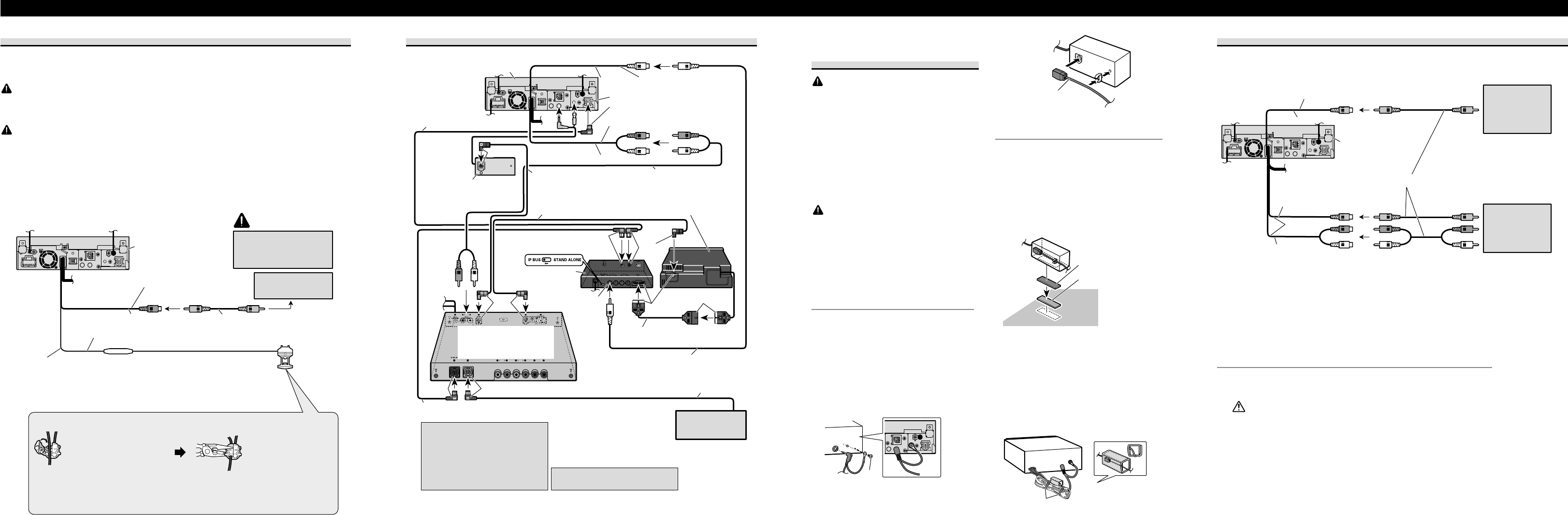

When connecting with a rear view camera

When this product is used with a rear view camera, it is possible to automatically switch

from the video to rear view image when the gear shift is moved to REVERSE (R).

WARNING

USE INPUT ONLY FOR REVERSE OR MIRROR IMAGE REAR VIEW CAMERA. OTHER USE MAY

RESULT IN INJURY OR DAMAGE.

CAUTION

•The screen image may appear reversed.

•The rear view camera function is to be used as an aid for backing into a tight parking spot. Do not use this

function for entertainment purposes.

•Objects in the rear view may appear closer or more distant than they actually are.

When connecting with a multi-channel processor

When you connect a separately sold

DVD player to the separetely sold

multi-channel processor, the optical

cable from DVD player must be

connected to the optical cable 2 input

(OPT. IN2) of the multi-channel

processor.

This product

25 pin cable (supplied

with DVD player)

DEQ output (REAR/

SUBWOOFER/DEQ OUTPUT)

Video input

(VIDEO INPUT)

15 cm (5-7/8 in.)

25 cm

(9-7/8 in.)

Multi-CD player

(sold separately)

IP-BUS cable

IP-BUS input (Blue)

Optical cable connection box

(supplied with multi-channel

processor)

IP-BUS cable (supplied with

multi-channel processor)

RCA cable (supplied

with DVD player)

Optical cable (sold

separately)

Optical cable (supplied with

multi-channel processor)

RCA cable (supplied with

multi-channel processor)

DVD player (e.g., XDV-P6)

(sold separately)

Black Black

Blue

Hide-away unit (supplied

with DVD player)

Front video output

(Yellow)

IP-BUS cable

(supplied with DVD

player)

Black

Blue

Multi-channel processor

(e.g., DEQ-P8000)

(sold separately)

Black

Blue

Black Blue

You can use only one video component

with this unit.

Connecting the Units ENGLISH

Violet/white

Of the two lead wires connected to the back lamp, connect the

one in which the voltage changes when the gear shift is in the

REVERSE (R)

on. T

s connect

on ena

es t

e un

t t

sense w

er t

e car

s mov

orwar

s or

war

This product

Rear view camera input

(REAR VIEW

CAMERA IN)

ou must use a camera

ch outputs m

rror

reversed

mages

20 cm (7-7/8 in.)

Fuse resistor

ect

n m

1. C

.2. C

nee

e-nose

pli

ers.

ote:

•

It is necessar

to se

AMERA P

LARIT

erl

YSTEM MEN

connectin

the rear view camera.

15 cm (5-7/8 in.)

RCA cable

(sold separately)

To video output

CAUTIO

Rear view camera

When connecting the external video component and the display

•It is necessary to set AV INPUT to VIDEO in SYSTEM MENU when connecting the

external video component.

•It is necessary to set AV INPUT to S-DVD in SYSTEM MENU when connecting a

multi-DVD player.

When using a display connected to rear video output

This product’s rear video output is for connection of a display to enable passengers in the

rear seats to watch the DVD or Video CD.

WARNING

•NEVER install the display in a location that enables the Driver to watch the DVD or Video CD

while driving.

This product

External video

component

(sold separately)

RCA cables (sold separately)

Audio input

(AUDIO INPUT)

Video input

(VIDEO INPUT)

25 cm

(9-7/8 in.)

Display with

RCA input jacks

(sold separately)

Rear monitor output

(REAR MONITOR OUTPUT) To video input

To video output

To audio outputs

20 cm (7-7/8 in.)

Connecting and installing the

optical cable connection box

WARNING

•Avoid installing this unit in locations where the

operation of safety devices such as airbags is pre-

vented by this unit. Otherwise, there is a danger of

a fatal accident.

•Avoid installing this unit in locations where the

operation of the brake may be prevented.

Otherwise, it may result in a traffic accident.

•Fix this unit securely with the hook and loop fas-

tener or lock tie. If this unit is loose, it disturbs dri-

ving stability, which may result in a traffic acci-

dent.

CAUTION

•Install this unit using only the parts supplied with

this unit. If other parts are used, this unit may be

damaged or could dismount itself, which leads to

an accident or other problems.

•Do not install this unit near the doors where rain-

water is likely to be spilled on the unit. Incursion

of water into the unit may cause smoke or fire.

Connecting the optical cable

1. Connect the optical cable and

ground lead to the main unit.

Connect the optical cable so that it does

not protrude from the unit, as shown in

the illustration. Fasten the ground lead

to the protrusion on the back of the

unit.

Connect the optical cable to the

optical cable connection box.

Installing the optical cable

connection box

•When

installing the optical cable

connection box with the hook and

loop fastener.

Install the optical cable connection box

using the hook and loop fastener in the

ample space of the console box.

•When installing the optical cable

connection box with the lock tie.

Wrap the optical cable and connection

box with the protection tape and fasten

with the power code using the lock tie.

Fasten with the lock tie

Wrap with the protection tape

Hook fastener

Loop fastene

Optical cable

Screw

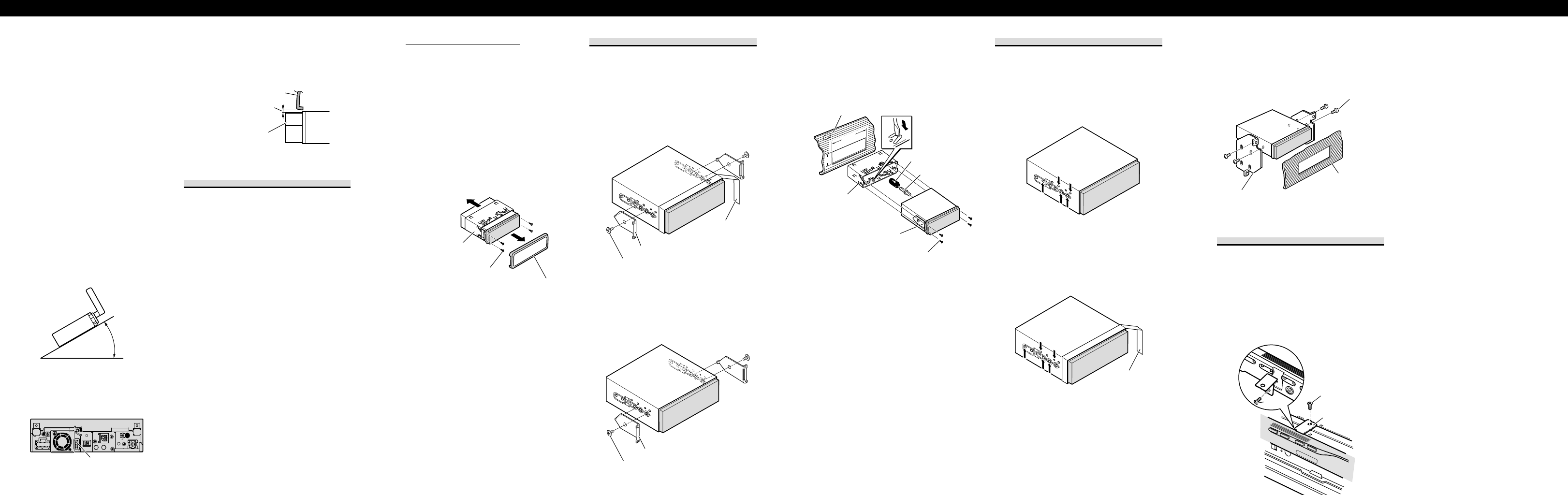

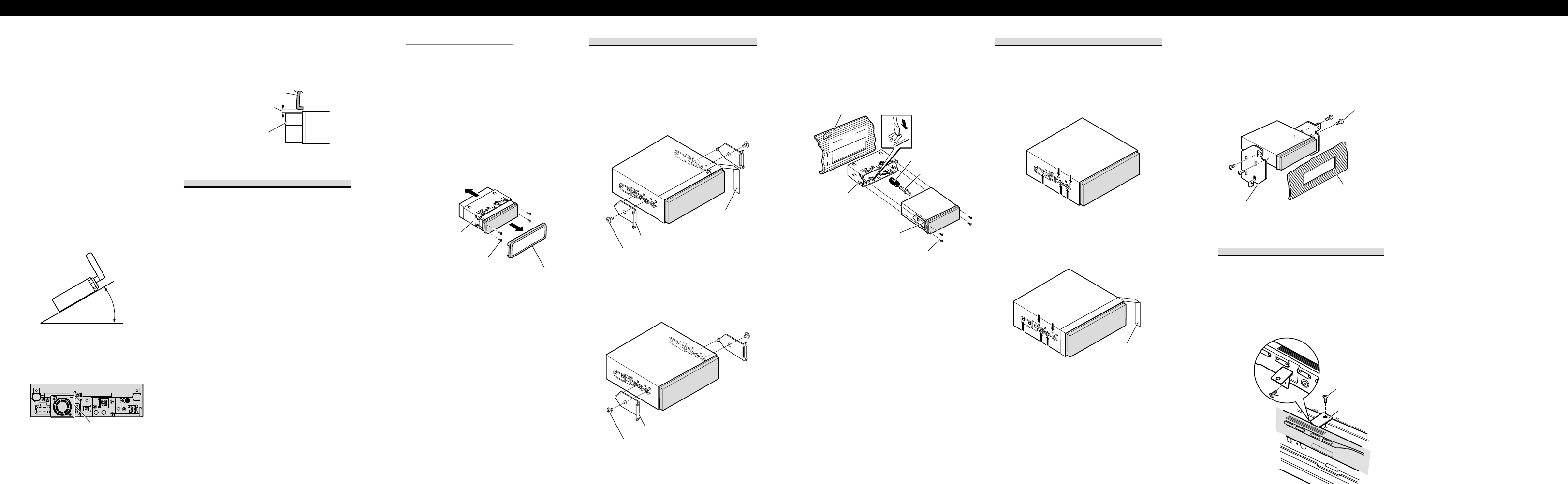

Before installing the unit

•Remove the trim ring and the

mounting sleeve.

Extend top and bottom of the trim ring

outwards to remove the trim ring. And

then loosen the screws (2 mm ×3 mm)

to remove the mounting sleeve.

•When reattaching the trim ring, push

the trim ring onto the unit until it

clicks after reattaching the mounting

sleeve. (If the trim ring is attached

upside down, the trim ring will not fit

properly.)

DIN Front-mount

1. Decide the position of the side

brackets.

•When installing in a shallow space,

change the position of side brackets

(small). In this case, stick concealing

tape on parts that protrude from the

dashboard.

•If you prefer an off-set installation in

which the front panel is pushed fur-

ther back, when there is a space

available at the back of the unit, use

the side brackets (large).

Flush surface screw

(

5 mm

)

rac

et (

)

Flush surface screw (5 mm × 6 mm)

Side bracket (small)

Concealing tape

ount

eev

m r

Screw

(

2 mm

3 mm

)

2. Install the unit into the dash-

board.

Insert the mounting sleeve into the

dashboard. And then secure the mount-

ing sleeve by using a screwdriver to

bend the metal tabs (90°) into place.

DIN Rear-mount

1. Determine the appropriate posi-

tion where the holes on the

bracket and the side of the unit

match.

*1 Use binding screws (4 mm ×3 mm) only.

•When installing in a shallow space,

use the following screw holes. In this

case, stick concealing tape on parts

that protrude from the dashboard.

Concealing tape

182

53 Rubber bush

Screw

Dashboard

Side bracket

Screw (2 mm × 3 mm)

Mounting sleeve

Installation ENGLISH

Note:

•Check all connections and systems before final

installation.

•Do not use unauthorized parts. The use of

unauthorized parts may cause malfunctions.

•Consult with your dealer if installation requires

drilling of holes or other modifications of the

vehicle.

•Do not install this unit where:

—it may interfere with operation of the vehicle.

—it may cause injury to a passenger as a result

of a sudden stop.

•Do not install the display where it may (i) obstruct

the driver’s vision, (ii) impair the performance of

any of the vehicle’s operating systems or safety

features, including air bags, hazard lamp buttons

or (iii) impair the driver’s ability to safely operate

the vehicle.

•The semiconductor laser will be damaged if it

overheats. Install this unit away from hot places

such as near the heater outlet.

•Optimum performance is obtained when the unit

is installed at an angle of less than 30°.

•The cords must not cover up the area shown in the

figure below. This is necessary to allow the

amplifires to radiate freely.

•Make sure you leave enough gap between the

dashboard and the LCD panel of this unit so the

LCD panel can be opened and closed without

contacting with the dashboard.

DIN Front/Rear-mount

This unit can be properly installed

either from “Front” (conventional DIN

Front-mount) or “Rear” (DIN Rear-

mount installation, utilizing threaded

screw holes at the sides of unit chassis).

For details, refer to the following illus-

trated installation methods.

oar

Leave

LCD

ane

Do not cover this area.

30°

2. Tighten two screws on each side.

Use any of binding screws (4 mm ×3

mm), binding screws (5 mm ×6 mm)

or flush surface screws (5 mm ×6

mm), depending on the shape of screw

holes in the bracket.

Fastening the front panel

If you do not plan to detach the front

panel, the front panel can be fastened

with supplied screws and holder.

•Fix the front panel to the unit

using screws and holder after

removing the trim ring.

Holder

Screw

Dashboard or

Console

Factory radio mounting

bracket

Remarque:

•Cet appareil ne peut pas être installé dans un

véhicule dont le contacteur d’allumage ne pos-

sède pas de position ACC (accessoire).

•Utiliser cet appareil dans d’autres conditions que

les conditions suivantes peut entraîner un incendie

ou un mauvais fonctionnement.

—Véhicule avec une batterie de 12 volts et une

mise à la masse négative.

—Enceintes de 50 W (valeur de sortie) et de 4

ohms à 8 ohms (valeur d’impédance).

•Pour éviter tout court-circuit, surchauffe ou mau-

vais fonctionnement, assurez-vous de suivre les

instructions ci-dessous.

—Déconnectez la borne négative de la batterie

avant l’installation.

—Fixez solidement les câbles avec des serre-

câbles ou du ruban adhésif. Pour protéger le

câblage, entourez-le de ruban adhésif à l’en-

droit où il est en contact avec des pièces

métalliques.

—Tenez tous les câbles à l’écart des parties

mobiles, telles que le levier de vitesse et les

rails des sièges.

—Tenez tous les câbles à l’écart des endroits

chauds, tels que les sorties du chauffage.

—Ne faites pas passer le câble jaune par un trou

dans le compartiment du moteur pour le con-

necter à la batterie.

—Recouvrez tous les câbles non connectés avec

du ruban isolant.

—Ne retirez pas les capuchons des prises Cinch

(RCA) si vous ne les utilisez pas.

—Ne raccourcissez aucun câble.

—Ne coupez jamais l’isolant du câble d’alimen-

tation de cet appareil afin partager l’alimenta-

tion avec un autre appareil. La capacité élec-

trique du câble est limitée.

—Utilisez un fusible de la valeur donnée.

—Ne connectez jamais le câble négatif des

enceintes directement à la masse.

—N’attachez jamais ensemble plusieurs câbles

négatifs de plusieurs enceintes.

•Le signal de commande est sorti par le câble

bleu/blanc quand cet appareil est sous tension.

Connectez-le à la télécommande d’un système

d’amplification extérieur ou à la prise de com-

mande du contrôle de relais de l’antenne automa-

tique (max. 300 mA, 12 V CC). Si le véhicule est

équipée d’une antenne de vitre, connectez-la à la

prise d’alimentation de l’amplificateur d’antenne.

•Ne connectez jamais le câble bleu/blanc à la prise

d’alimentation d’un amplificateur extérieur. Et ne

le connectez pas à la prise d’alimentation de l’an-

tenne automatique. Sinon, la batterie risque de se

décharger ou un mauvais fonctionnement peut se

produire.

•Les connecteurs IP-BUS sont codés par couleur.

Assurez-vous de connecter les connecteurs de

même couleur.

•Le câble noir est pour la masse. Ce câble et les

câbles de masse des autres produits (en particulier

les appareils à haute intensité tels que les amplifi-

cateurs) doivent être câblés séparément. Sinon, ils

peuvent entraîner un incendie ou un mauvais

fonctionnement s’ils se détachent.

Pas de position ACCPosition ACC

Raccordements des appareils FRANÇAIS

ATTENTION

•PIONEER ne vous recommande pas

d’installer ou d’entretenir vous-même

cet écran, car ces travaux peuvent

présenter un risque d’électrocution ou

d’autres dangers. Confiez tous les

travaux d’installation et d’entretien de

votre écran au personnel de service

Pioneer agréé.

•Immobilisez toutes les câblages avec des

serre-fils ou du ruban isolant. Ne laissez

aucun conducteur à nu.

•Ne forez pas un orifice vers le

compartiment du moteur afin de

raccorder le fil jaune de l’appareil sur la

batterie du véhicule car les vibrations du

moteur pourraient à la longue abîmer

l’isolation du fil au point de passage

entre l’habitable et le compartiment du

moteur. Veillez tout particulièrement à

bien immobiliser le fil à ce point.

•Une situation très dangereuse pourrait se

présenter si le fil de l’écran devait

s’enrouler autour de la colonne de

direction ou du levier des vitesses. Veillez

à installer l’écran de telle sorte que rien

ne fasse obstacle à la conduite.

•Assurez-vous que les câblages ne font pas

obstacle aux pièces mobiles du véhicule,

telles que le levier des vitesses, le frein à

main ou le mécanisme de coulissement

des sièges.

•Ne court-circuitez pas les fils car le

circuit de protection ne fonctionnerait

plus correctement.

AVERTISSEMENT

LE FIL VERT CLAIR SUR LE CONNECTEUR

D’ALIMENTATION A POUR BUT DE

DETECTER L’ETAT DE STATIONNEMENT

DU VEHICULE ET DOIT ETRE CONNECTE

AU COTE ALIMENTATION DU

COMMUTATEUR DU FREIN A MAIN. UNE

CONNEXION OU UNE UTILISATION

INCORRECTE DE CE FIL PEUT VIOLER LA

LOI APPLICABLE ET PEUT ENTRAINER DES

BLESSURES GRAVES OU DES DOMMAGES

SERIEUX.

AVERTISSEMENT

•Pour éviter tout risque d’accident, et toute infrac-

tion aux lois en vigueur, l’affichage à l’avant d’im-

age de DVD ou de télévision (vendue séparément)

ne doit jamais être employé tandis que le véhicule

roule. Par ailleurs, les écrans arrière ne doivent

jamais se trouver placés de manière à distraire l’at-

tention du conducteur.

•Dans certains états ou pays il peut être illégal

même pour des personnes autres que le conducteur

de regarder des images sur un écran à l’intérieur

d’un véhicule. Quand cette réglementation est

applicable, elle doit être respectée, et les fonctions

DVD de cet appareil ne doivent pas être utilisées.

Pièces fournies

Vis (2 mm ×5 mm)

(2 pcs.)

Support principal

Stylet pour écran

tactile

Vis à deux têtesBague de caoutchouc

Support latéral (grand)

(2 pcs.)

Ruban adhésif de

masquage

Vis de pression

(4 mm ×3 mm)

(4 pcs.)

Vis de pression

(5 mm ×6 mm)

(4 pcs.)

Vis à tête plate

(5 mm ×6 mm) (6 pcs.)

(2 sont préinstallées.)

Vis (2 mm ×3 mm)

(4 pcs.) (préinstallé)

Support latéral (petit)

(2 pcs.) (préinstallé)

Plaque de garniture

(préinstallé)

Manchon de montage

(préinstallé)

Câble USB

Câble d’antenneCordon d’alimentationTunerCe produit

Raccordements des appareils FRANÇAIS

≠

Méthode de connexion

1. Serrez le conducteur. 2. Serrez fermement

avec une pince à

mâchoires pointues.

Remarque:

• La position du contacteur de frein à main dépend du modèle de véhicule. Pour les

détails, consultez le manuel de l’utilisateur du véhicule ou un concessionnaire.

Vert clair

Utilisé pour détecter l’état ON/OFF du frein à main.

Ce conducteur doit être raccordé sur l’alimentation du

contacteur de frein à main.

Bleu/blanc

Connectez à la prise de commande du système

de l’amplificateur de puissance ou à la prise du

contrôle de relais de l’antenne automatique

(max. 300 mA, 12 V CC).

Côté mise à terre

Côté alimentation

Contacteur de

frein à main

Lorsque vous raccordez le processeur multi-

canaux (par ex., DEQ-P8000) à cet appareil,

ne raccordez rien aux fils de haut-parleur ni

à la télécommande (bleu/blanc).

Jaune

Connectez à une prise d’alimentation constante 12 V.

Fusible (10 A)

Résistance

fusible

Rouge

Connectez à une prise commandée par le commutateur d’allumage (12 V CC).

Noire (masse au châssis)

Connectez à une section métallique propre et sans peinture.

Résistance

fusible

Orange/blanc

Connectez à la prise du commutateur d’éclairage.

Gauche Droit

Enceinte avant Enceinte avant

Enceinte arrière

ou caisson de

grave (4 Ω)

Blanc Gris

Gris/noirBlanc/noir

Vert Violet

Vert/noir Violet/noir

Avec un système à 2 enceintes, ne connectez

rien aux câbles d’enceinte qui ne sont pas

connectés aux enceintes.

Remarque:

• Change le réglage initial de cet appareil (reportez-vous

aux mode d’emploi). La sortie de caisson de grave de

cet appareil est monophonique.

Violet

Violet/noir

Non utilisé.

Vert

Vert/noir

Lors de l’utilisation d’un haut-parleur d’extrêmes graves de 70 W (2 Ω), assurez-vous de le raccorder aux

conducteurs violet et violet/noir de cet appareil. Ne raccordez rien aux conducteurs vert et vert/noir.

Caisson de grave

(4 Ω) × 2

Enceinte arrière

ou caisson de

grave (4 Ω)

Câble d’interface (par ex., CD-I200)

(vendu séparément)

80 cm

Jaune/noir

Si vous utilisez un équipement avec une fonction de mise en sourdine, raccordez ce

conducteur au conducteur de mise en sourdine audio de cet équipement. Sinon,

laissez le conducteur de mise en sourdine audio non raccordé.

Entrée IP-BUS

(Bleu)

Câble IP-BUS

Cet appareil

1,5 m

20 cm

Lecteur de CD à

chargeur (vendu

séparément)

Gris

80 cm

Entrée pour télécommande câblée

Un adaptateur de télécommande câblée peut

être connecté à cette prise (vendu séparément).

Entrée USB

Câble USB (fourni)

Connectez-le à un

périphérique USB vendu

séparément.

Connecteur Dock

Connectez à un iPod vendu

séparément.

Tuner (fourni)

Câble d’antenne

(fourni)

≠

Remarque:

• Change le réglage initial de cet appareil (reportez-vous aux mode

d’emploi). La sortie de caisson de grave de cet appareil est

monophonique.

Cet appareil

Amplificateur de

puissance (vendu

séparément)

Amplificateur de

puissance (vendu

séparément)

Connectez aux câbles cinch

(RCA) (vendus séparément)

Enceinte arrière ou

caisson de grave

Enceinte arrière ou

caisson de grave

Réalisez ces connexions lors de

l’utilisation de l’amplificateur en option.

Télécommande du système

Enceinte avant Enceinte avant

Gauche Droit

Sortie avant

(FRONT OUTPUT)

Sortie arrière ou sortie du caisson de

grave (REAR/SUBWOOFER/DEQ

OUTPUT)

15 cm

Bleu/blanc

Connectez à la prise de commande du système de

l’amplificateur de puissance ou à la prise du contrôle de

relais de l’antenne automatique (max. 300 mA 12 V)

Lorsque vous raccordez le processeur multi-

canaux (par ex., DEQ-P8000) à cet appareil,

ne raccordez rien aux fils de haut-parleur ni

à la télécommande (bleu/blanc).

Si vous reliez un processeur multi-canaux à

cet appareil, reportez-vous au manuel

d’installation du processeur multi-canaux

pour la méthode de connexion.

Branchement du cordon d’alimentation Raccordements à un amplificateur de puissance vendu séparément

Lors du raccordement d’un processeur multi-canauxRaccordements à une caméra de recul

Quand cet appareil est utilisé avec une caméra de recul, il est possible de commuter

automatiquement sur l’image de la caméra de recul quand le sélecteur de vitesse est placé

sur REVERSE (R).

AVERTISSEMENT

UTILISEZ CETTE ENTRÉE UNIQUEMENT POUR UNE CAMÉRA FOURNISSANT UNE IMAGE

INVERSÉE, COMME DANS UN MIROIR. TOUTE AUTRE UTILISATION POURRAIT ENTRAÎNER

DES BLESSURES OU DES DOMMAGES.

ATTENTION

•L’image dans le miroir peut être inversée.

•La fonction de caméra de recul doit être utilisée comme une aide pour reculer dans un endroit exigu.

N’utilisez pas cette fonction à des fins de divertissement.

•Les objets sur l’image de la caméra de recule peuvent apparaître plus proche ou plus loin qu’en réalité.

Raccordements des appareils FRANÇAIS

Violet/blanc

Des deux conducteurs connectés au feu de recul, connectez celui pour

lequel la tension change quand le sélecteur de vitesse est sur la position

REVERSE (R). Cette connexion permet à l’appareil de détecter si la

voiture se déplace vers l’avant ou vers l’arrière.

Résistance fusible

15 cm

Méthode de connexion

Serrez le conducteur.1. 2. Serrez fermement

avec une pince à

mâchoires

pointues.

Remarque:

• Lorsque vous connectez la caméra de recul, vous devez régler correctement

l’option CAMERA POLARITY dans le menu SYSTEM MENU.

Cet appareil

Entrée de la caméra de

recul (REAR VIEW

CAMERA IN)

20 cm

Caméra de recul

Vous devez utiliser une

caméra capable de fournir

des images inversées,

comme dans un miroir.

ATTENTION

À la sortie vidéo

Câble à fiches Cinch (RCA)

(vendu séparément)

Raccordement et installation de la

boîte de raccordement de câble

à fibres optiques

AVERTISSEMENT

•Évitez d’installer cet appareil dans un endroit où il

pourrait gêner le bon fonctionnement des disposi-

tifs de sécurité comme les coussins de sécurité

gonflables. Sinon, il y un risque d’accident mortel.

•Évitez d’installer cet appareil dans un endroit où il

pourrait gêner le fonctionnement du frein. Dans ce

cas, en effet, il y a un risque d’accident de la circu-

lation.

•Fixez soigneusement l’appareil au moyen de la

bande autoagrippante ou des attaches. Si l’appareil

venait à se libérer, la conduite du véhicule pourrait

être perturbée et il y en résulterait un risque

d’accident de la circulation.

ATTENTION

•Installez cet appareil en utilisant uniquement les

pièces qui l’accompagnent. Si vous utilisez

d’autres pièces, cet appareil peut être endommagé

ou se détacher et entraîner un accident ou d’autres

problèmes.

•N’installez pas l’appareil près d’une portière,

exposé à la pluie. Toute entrée d’eau dans l’ap-

pareil peut se traduire par un incendie.

Raccordement du câble à fibres optiques

1. Reliez le câble à fibres optiques et

le conducteur de masse à

l’appareil.

Reliez le câble à fibres optiques de telle

manière qu’il ne fasse pas saillie,

comme le montre l’illustration. Assurez

le maintien du conducteur de masse à la

borne qui est placée à l’arrière de

l’appareil.

Reliez le câble à fibres optiques à

la boîte de raccordement de câble

à fibres optiques.

Installation de la boîte de raccordement

de câble à fibres optiques

•Pour installer la boîte de rac-

cordement de câble à fibres

optiques au moyen de la bande

autoagrippante.

Installez la boîte de raccordement de

câble à fibres optiques au moyen de la

bande autoagrippante dans l’espace

disponible de la console.

•Pour installer la boîte de rac-

cordement de câble à fibres

optiques au moyen des attaches.

Enroulez le câble à fibres optiques et la

boîte de raccordement avec le ruban de

protection et assurez le maintien du cor-

don d’alimentation à l’aide des attaches.

Maintenez à l’aide

des attaches

Enroulez avec le ruban

de protection

Bande autoagrippante

(rigide)

Bande autoagrippante

(souple)

Câble à fibres optiques

Vis

Raccordements à un appareil vidéo externe et à un écran

•Lorsque vous connectez l’appareil vidéo externe, vous devez régler l’option

AV INPUT sur VIDEO dans le menu SYSTEM MENU.

•Lorsque vous connectez un lecteur multi-DVD, vous devez régler l’option AV INPUT

sur S-DVD dans le menu SYSTEM MENU.

Lors de l’utilisation d’un écran raccordé à la sortie vidéo arrière

La sortie vidéo arrière de cet appareil est destinée à un écran placé de telle sorte que les pas-

sagers arrière puissent regarder les images fournies par un DVD ou un Video CD.

AVERTISSEMENT

•Veillez à ce que l’écran NE SOIT PAS installé en un endroit tel que le conducteur puisse observer les

images fournies par le DVD ou le Video CD tout en conduisant.

Entrée audio

(AUDIO INPUT)

Entrée vidéo

(VIDEO INPUT)

25 cm

Sortie du moniteur arrière

(REAR MONITOR OUTPUT)

20 cm

Cet appareil

Câbles à fiches Cinch (RCA) (vendu séparément)

Appareil vidéo

externe (vendu

séparément)

Écran muni de

prises d’entrée

Cinch (RCA)

(vendu séparément)

Vers l’entrée vidéo

À la sortie vidéo

Aux sorties audio

Sortie DEQ (REAR/

SUBWOOFER/DEQ OUTPUT)

Boîte de raccordement de câble

à fibres optiques (fourni avec le

processeur multi-canaux) Câble optique

(vendu séparément)

Câble optique (fourni avec le

processeur multi-canaux)

Câble à fiches Cinch (RCA)

(fourni avec le processeur

multi-canaux)

Lecteur de DVD (par ex., XDV-P6)

(vendu séparément)

Entrée vidéo

(VIDEO INPUT)

15 cm

25 cm

Noir Noir

Bleu

Noir

Bleu

Noir

Bleu

Noir Bleu

Cet appareil

Câble IP-BUS

(fourni avec le

lecteur de DVD)

Câble RCA (fourni avec

le lecteur de DVD)

Entrée IP-BUS (Bleu)

Si vous raccordez un lecteur de DVD

vendu séparément au processeur

multicanal vendu séparément, le câble

optique du lecteur de DVD doit être

raccordé à l’entrée optique 2 (OPT. IN2)

du processeur multicanal.

Câble 25 broches (fourni

avec le lecteur de DVD)

Câble IP-BUS

(fourni avec le processeur multi-canaux)

Appareil déporté (fourni

avec le lecteur de DVD)

Processeur multi-canaux

(par ex., DEQ-P8000)

(vendu séparément)

Lecteur de CD à

chargeur (vendu

séparément)

Câble IP-BUS

Vous ne pouvez utiliser qu'un appareil

vidéo avec cet appareil.

Sortie vidéo avant

(jaune)

Installation FRANÇAIS

2. Vissez deux vis de chaque côté.

Selon la forme des perçages du support,

utilisez les vis de pression (4 mm ×3

mm), les vis de pression (5 mm ×6 mm)

ou les vis à tête plate (5 mm ×6 mm).

Fixation du panneau avant

Si vous ne prévoyez pas de détacher le

panneau avant, ce dernier peut être fixé

avec les vis founies et le support

principal.

•Fixez le panneau avant à

l’appareil en utilisant les vis et le

support principal après avoir

déposé la plaque de garniture.

Support principal

Vis

Tableau de bord

ou console

Support de montage

d’autoradio usine

Avant d’installer l’appareil

•Retirez la plaque de garniture et

le manchon de montage.

Étirez le haut et le bas de la plaque de

garniture vers l’extérieur pour la retirer.

Puis desserrez les vis (2 mm ×3 mm)

du manchon de montage.

•Pour réattacher la plaque de garni-

ture, poussez la plaque sur l’appareil

jusqu’à ce qu’elle s’emboîte, et ce,

après avoir réattaché le manchon de

montage. (Si la plaque de garniture

est attaché à l’envers, elle ne peut pas

être fixée correctement.)

Montage DIN avant

1. Décidez la position des supports

latéraux.

•Lors de l’installation dans une cavité

peu profonde, changez la position des

supports latéraux (petits). Dans ce

cas, collez du ruban adhésif de

masquage sur les parties qui

dépassent du tableau de bord.

•Si vous préférez une installation

désaxée dans laquelle le panneau

avant est poussé plus en arrière,

quand il y a suffisamment de place

disponible derrière l’appareil, utilisez

les supports latéraux (grands).

Vis à tête plate (5 mm × 6 mm)

Support latéral (grand)

Vis à tête plate (5 mm × 6 mm)

Support latéral (petit)

Ruban adhésif

de masquage

Manchon de montage

Plaque de garniture

Vis (2 mm × 3 mm)

2. Installez l’appareil dans le

tableau de bord.

Insérez le manchon de montage dans le

tableau de bord. Puis fixez le manchon de

montage en utilisant un tournevis pour

tordre les languettes de métal (90°).

Montage DIN arrière

1. Déterminez la position appro-

priée telle que les perçages du

support correspondent à ceux du

côté de l’appareil.

*1 Utilisez uniquement des vis de pression

(4 mm

3 mm).

•Lors de l’installation dans une cavité

peu profonde, utilisez les perçages

suivants. Dans ce cas, collez du

ruban adhésif de masquage sur les

parties qui dépassent du tableau de

bord.

Ruban adhésif de

masquage

182

Bague de

caoutchouc

Vis

Tableau de bord

Support latéral

Vis (2 mm × 3 mm)

Manchon de

montage

Remarque:

•Vérifiez toutes les connexions et tous les

systèmes avant l’installation finale.

•N’utilisez aucune pièce non autorisée.

L’utilisation de pièces non autorisées peut causer

un mauvais fonctionnement.

•Consultez votre revendeur si l’installation

nécessite que vous perciez des trous ou effectuiez

d’autres modifications du véhicule.

•N’installez pas l’appareil dans un endroit où:

—il peut gêner la conduite du véhicule.

—il peut causer des blessures à un passager à la

suite d’un arrêt brutal.

•N’installez pas l’écran là où il peut (i) gêner la

vision du conducteur, (ii) faire entrave aur le bon

fonctionnement des commandes ou des dispositifs

de sécurité du véhicule, incluant les airbags, les

commandes des signaux de détresse, ou (iii)

réduire la capacité du conducteur à utiliser le

véhicule en sécurité.

•Le laser à semi-conducteur sera endommagé en

cas de surchauffe. Installez cet appareil à l’écart

des endroits chauds tels que près de la sortie du

chauffage.

•Des performances optimales peuvent être

obtenues quand l’appareil est installé avec un

angle de moins de 30°.

•Les cordons ne doivent pas couvrir la zone mon-

trée sur la figure ci-dessous. C’est nécessaire pour

permettre à l’amplificateur de rayonner librement.

•Assurez-vous qu’il y a suffisamment d’espace

entre le tableau de bord et l’écran LCD de cet

appareil de façon que l’écran LCD puisse être

ouvert et fermé sans toucher le tableau de bord.

Montage DIN avant/arrière

Cet appareil peut être installé correcte-

ment aussi bien par “l’avant” (montage

DIN avant conventionnel) ou par “l’ar-

rière” (montage DIN arrière, en util-

isant aux perçages filetés de chaque

côté du châssis de l’appareil). Pour les

détails, reportez-vous aux méthodes

d’installation illustrées suivantes.

Tableau de bord

Laissez un

espace

Écran LCD

Ne recouvrez pas cette zone.

30°

Pioneer CRD4275 A/N If Not Then AVH P5000DVD Installation Manual0123

Navigation menu

Versions of this User Manual:

Views

Navigation
