Multi-CD control High power CD player

with FM/AM tuner

Syntoniseur FM/AM et lecteur de CD, “Puissance élevée”,

avec contrôleur pour lecteur de CD à chargeur

Operation Manual

DEH-P47DH

Mode d’emploi

ENGLISH FRANÇAIS DEUTSCH FRANÇAIS ITALIANO NEDERLANDS

1

Contents

Dear Customer ............................................ 3

Key Finder .................................................... 4

-Head Unit

Before Using This Product ...................... 5

About This Product .......................................... 5

About This Manual ............................................ 5

Important .......................................................... 5

Precaution .......................................................... 6

After-sales Service for Pioneer Products .......... 6

When using the 50-Disc Type

Multi-CD Player ........................................ 6

Basic Operation ........................................ 7

To Listen to Music ............................................ 7

Basic Operation of Built-in CD Player ............ 9

-Disc Loading Slot

-Track Search and Fast Forward/Reverse

-Eject

-Switching the Display

Basic Operation of Tuner ................................ 11

-Manual and Seek Tuning

-Band

-Preset Tuning

Basic Operation of Multi-CD Player .............. 12

-Track Search and Fast Forward/Reverse

-Disc Search

-Disc Number Search

(for 6-Disc, 12-Disc types)

Corresponding Display Indications and

Buttons .................................................... 13

Entering the Function Menu ............................ 13

Function Menu Functions ................................ 14

Entering the Detailed Setting Menu ................ 15

Detailed Setting Menu Functions .................... 16

Tuner Operation ...................................... 17

-Local Seek Tuning (LOCAL)

-Best Stations Memory (BSM)

Using the Built-in CD Player .................. 18

-Repeat Play (REPEAT)

-Random Play (RANDOM)

-Scan Play (T-SCAN)

-Pause (PAUSE)

-Disc Title Input (TITLE IN)

Using Multi-CD Players .......................... 20

-Repeat Play (REPEAT)

-Random Play (RANDOM)

-Scan Play (SCAN)

-Pause (PAUSE)

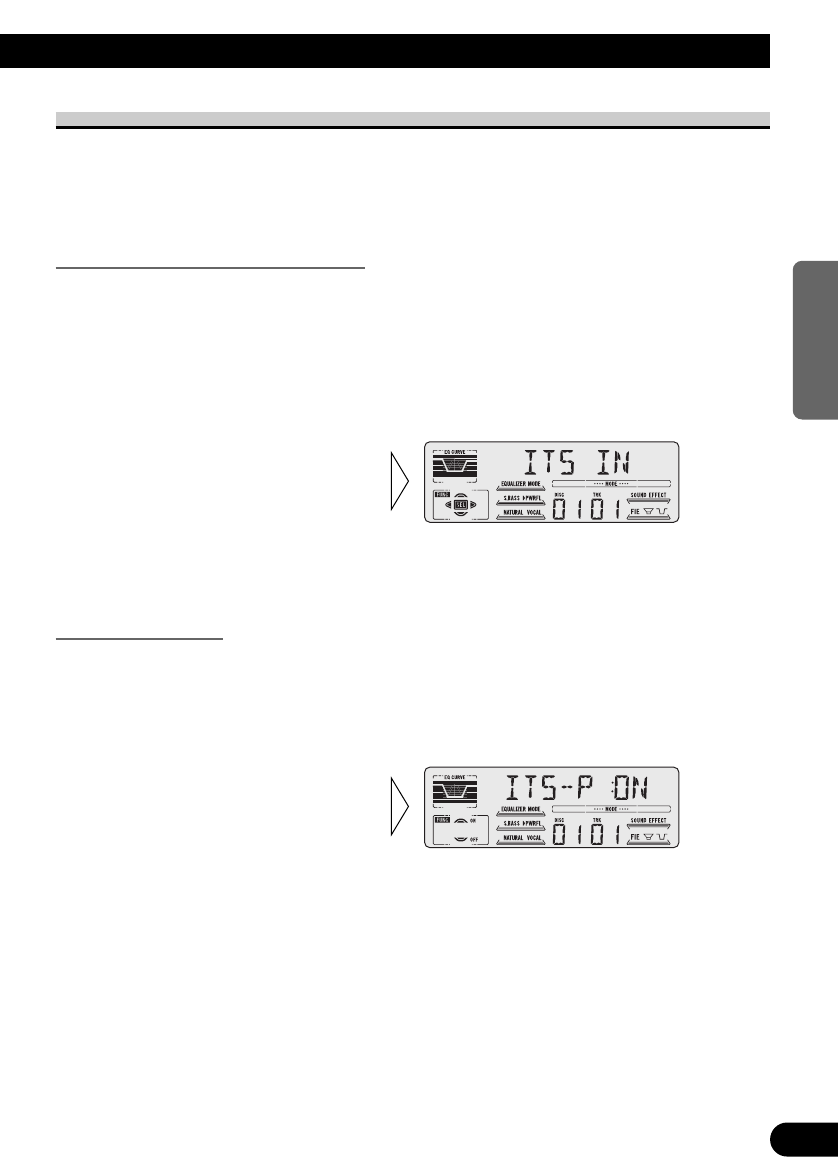

ITS (Instant Track Selection) .......................... 22

-ITS Programming (ITS)

-ITS Play (ITS-P)

-Erase a Track Program

-Erase a Disc Program

Disc Title ........................................................ 24

-Disc Title Input (TITLE IN)

-Selecting Discs by Disc Title List

(TITLE LIST)

-Displaying Disc Title

Compression and DBE (COMP) .................... 26

-COMP/DBE ON/OFF Switching

CD TEXT Function (for CD TEXT

compatible type) ...................................... 27

-Title Display Switching

-Title Scroll

Audio Adjustment .................................... 28

Selecting the Equalizer Curve ........................ 28

Entering the Audio Menu ................................ 28

Audio Menu Functions .................................... 29

-Balance Adjustment (FADER)

-Equalizer Curve Adjustment

(EQ-LOW/MID/HIGH)

-Equalizer Curve Fine Adjustment

-Loudness Adjustment (LOUD)

-Subwoofer Output (SUB.W)

-Subwoofer Setting Adjustment (80HZ 0)

-Non Fading Output (NON FAD)

-Non Fading Output Level Adjustment

(NON FAD)

-High Pass Filter (HPF)

-Front Image Enhancer Function (FIE)

-Source Level Adjustment (SLA)

Detaching and Replacing the

Front Panel .......................................... 35

Theft Protection .............................................. 35

-Detaching the Front Panel

-Replacing the Front Panel

-Warning Tone

Initial Setting ............................................ 36

Entering the Initial Setting Menu .................... 36

Initial Setting Menu Functions ........................ 37

-Setting the Time

-Setting the Warning Tone (WARN)

-Switching the AUX Mode (AUX)

-Setting the Dimmer (DIMMER)

-Setting the Rear Speaker Lead and

Subwoofer Controller (REAR SP)

Other Functions ........................................ 40

Using the PROGRAM Button

(PGM-FUNC) .......................................... 40

-Setting the PROGRAM Button

-Using the PROGRAM Button

Displaying the Time ........................................ 41

Using the AUX Source .................................... 42

-Selecting the AUX Source

-AUX Title Input

Cellular Telephone Muting ............................ 42

CD Player and Care .................................. 43

Precaution ........................................................ 43

Built-in CD Player’s Error Message .............. 43

Specifications .......................................... 44

2

ENGLISH ESPAÑOL DEUTSCH FRANÇAIS ITALIANO NEDERLANDS

3

Selecting fine audio equipment such as the unit you’ve just purchased is only the start of your

musical enjoyment. Now it’s time to consider how you can maximize the fun and excitement your

equipment offers. This manufacturer and the Electronic Industries Association’s Consumer

Electronics Group want you to get the most out of your equipment by playing it at a safe level.

One that lets the sound come through loud and clear without annoying blaring or distortion—and,

most importantly, without affecting your sensitive hearing.

Sound can be deceiving. Over time your hearing “comfort level” adapts to higher volumes of

sound. So what sounds “normal” can actually be loud and harmful to your hearing. Guard against

this by setting your equipment at a safe level BEFORE your hearing adapts.

To establish a safe level:

•Start your volume control at a low setting.

•Slowly increase the sound until you can hear it comfortably and clearly, and without distor-

tion.

Once you have established a comfortable sound level:

•Set the dial and leave it there.

Taking a minute to do this now will help to prevent hearing damage or loss in the future. After all,

we want you listening for a lifetime.

We Want You Listening For A Lifetime

Used wisely, your new sound equipment will provide a lifetime of fun and enjoyment. Since

hearing damage from loud noise is often undetectable until it is too late, this manufacturer and the

Electronic Industries Association’s Consumer Electronics Group recommend you avoid pro-

longed exposure to excessive noise. This list of sound levels is included for your protection.

Decibel

Level Example

30 Quiet library, soft whispers

40 Living room, refrigerator, bedroom away from traffic

50 Light traffic, normal conversation, quiet office

60 Air conditioner at 20 feet, sewing machine

70 Vacuum cleaner, hair dryer, noisy restaurant

80 Average city traffic, garbage disposals, alarm clock at two feet.

THE FOLLOWING NOISES CAN BE DANGEROUS UNDER CONSTANT EXPOSURE

90 Subway, motorcycle, truck traffic, lawn mower

100 Garbage truck, chain saw, pneumatic drill

120 Rock band concert in front of speakers, thunderclap

140 Gunshot blast, jet plane

180 Rocket launching pad

Information courtesy of the Deafness Research Foundation.

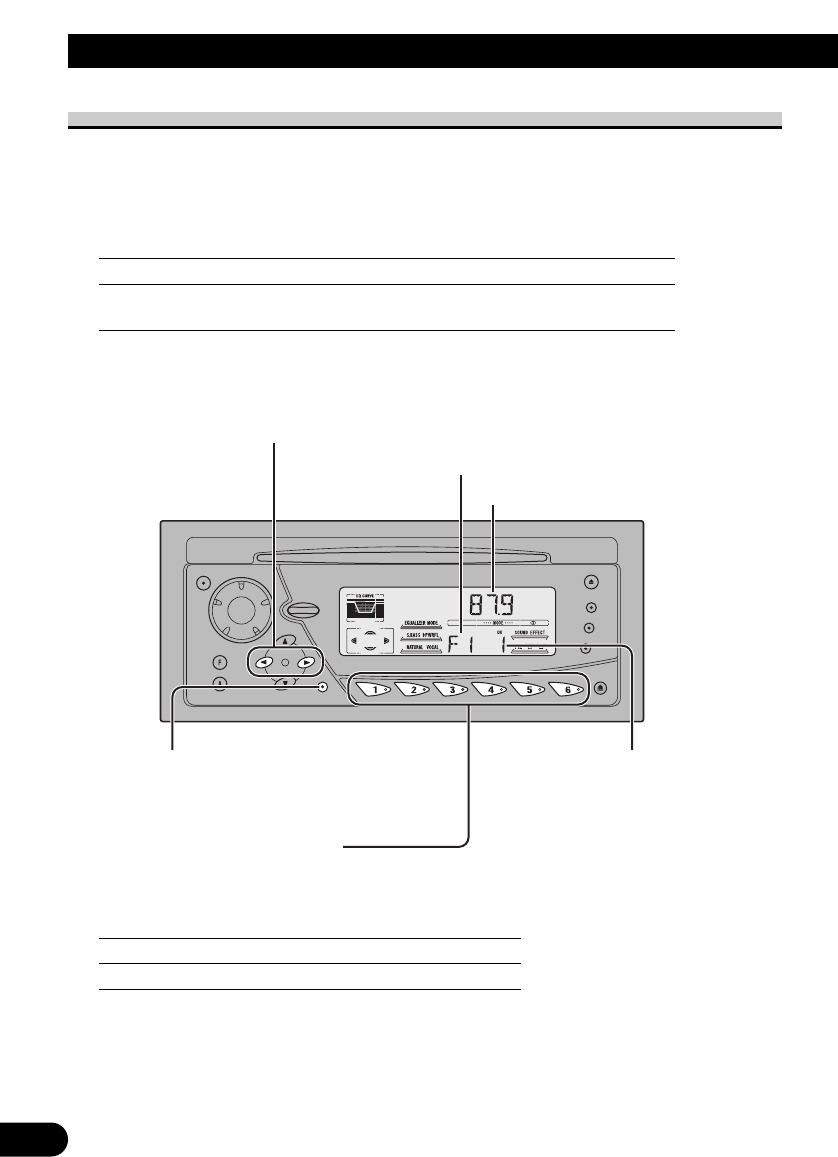

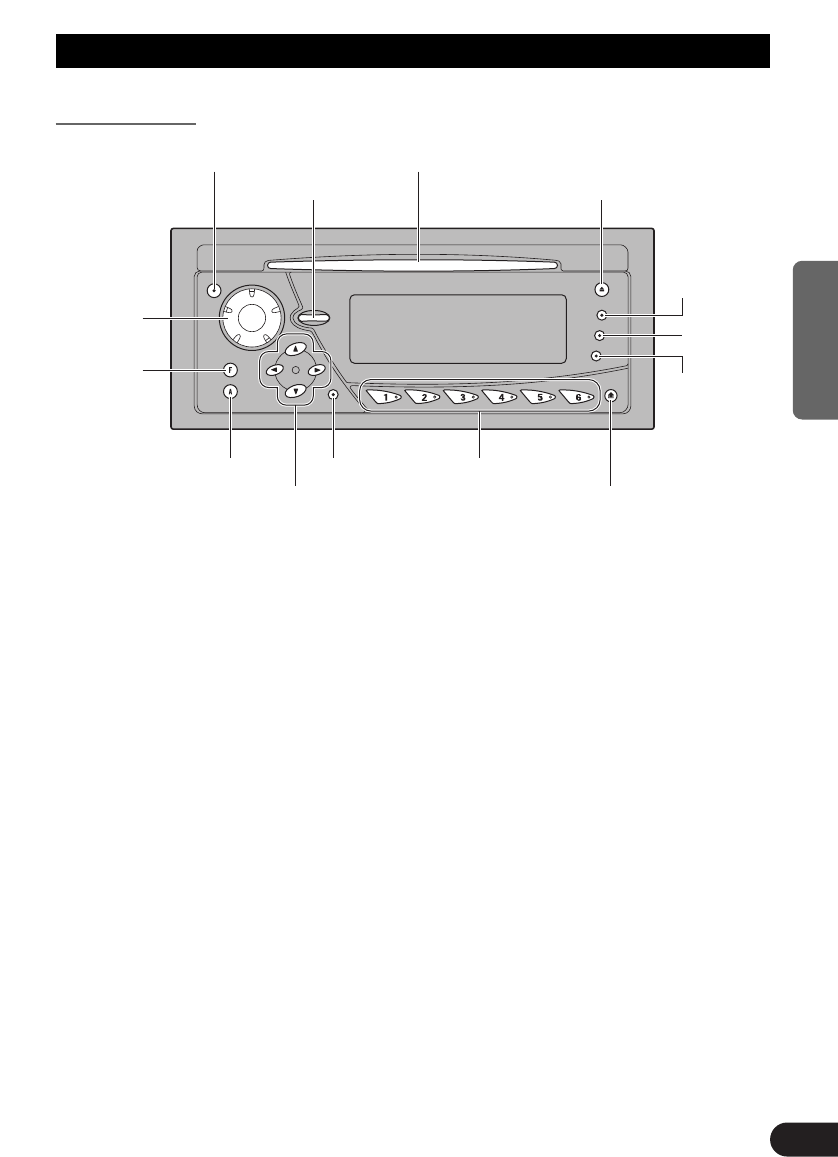

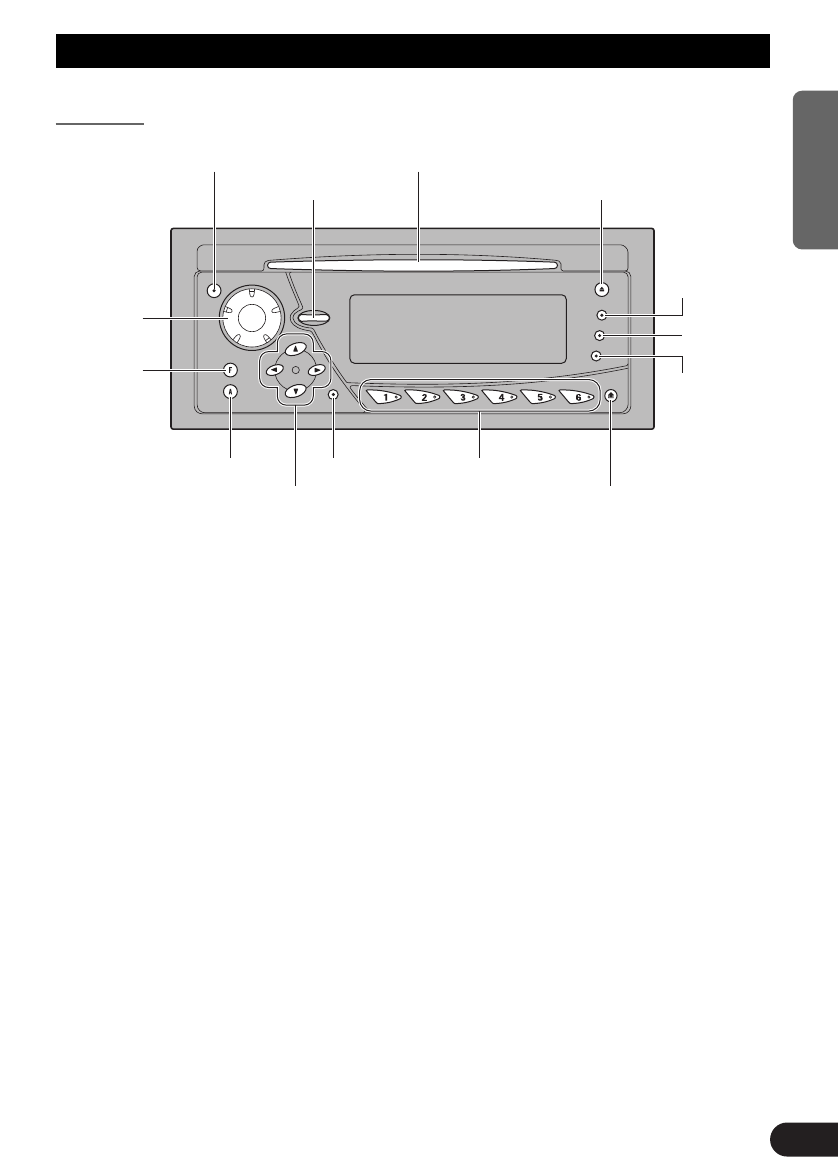

Key Finder

Head Unit

CLOCK

button

PROGRAM

button

DISPLAY

button

FUNCTION

button

VOLUME

5/∞/2/3 buttons

BAND button Buttons 1–6

DETACH button

AUDIO button

SOURCE/OFF button Disc loading slot

EQ selector EJECT button

4

ENGLISH ESPAÑOL DEUTSCH FRANÇAIS ITALIANO NEDERLANDS

About This Product

The tuner frequencies on this product are allocated for use in North America. Use in other

areas may result in improper reception.

About This Manual

This product features a number of sophisticated functions ensuring superior reception and

operation. All are designed for the easiest possible use, but many are not self-explanatory.

This operation manual is intended to help you benefit fully from their potential and to

maximize your listening enjoyment.

We recommend that you familiarize yourself with the functions and their operation by

reading through the manual before you begin using this product. It is especially important

that you read and observe the “Precaution” on the next page and in other sections.

Important

The serial number of this device is located on the bottom of this product. For your own

security and convenience, be sure to record this number on the enclosed warranty card.

5

Before Using This Product

6

ENGLISH ESPAÑOL DEUTSCH FRANÇAIS ITALIANO NEDERLANDS

Precaution

• Keep this manual handy as a reference for operating procedures and precautions.

• Always keep the volume low enough for outside sounds to be audible.

• Protect the product from moisture.

• If the battery is disconnected, the preset memory will be erased and must be repro-

grammed.

After-sales Service for Pioneer Products

Please contact the dealer or distributor from where you purchased the product for its after-

sales service (including warranty conditions) or any other information. In case the necessary

information is not available, please contact the companies listed below:

Please do not ship your product to the companies at the addresses listed below for repair

without advance contact.

For warranty information please see the Limited Warranty sheet included with your product.

When using the 50-Disc Type Multi-CD Player

The available functions of the 50-Disc Type Multi-CD Player are described in this

Operation Manual. Note that other 50-Disc Type Multi-CD Player functions cannot be

used with this product.

CAUTION: USE OF CONTROL OR ADJUSTMENT OR PERFOR-

MANCE OF PROCEDURES OTHER THAN THOSE SPEC-

IFIED HEREIN MAY RESULT IN HAZARDOUS RADIA-

TION EXPOSURE.

CAUTION: THE USE OF OPTICAL INSTRUMENTS WITH THIS

PRODUCT WILL INCREASE EYE HAZARD.

7U.S.A.

Pioneer Electronics Service, Inc.

CUSTOMER SERVICE

DEPARTMENT

P.O. Box 1760

Long Beach, CA 90801

800-421-1404

7CANADA

Pioneer Electronics of Canada, Inc.

CUSTOMER SERVICE DEPARTMENT

300 Allstate Parkway

Markham, Ontario L3R 0P2

(905) 479-4411

1-877-283-5901

7

Basic Operation

To Listen to Music

The following explains the initial operations required before you can listen to music.

Note:

• Loading a disc in this product. (Refer to page 9.)

1. Select the desired source. (e.g. Tuner)

Each press of the SOURCE/OFF button selects the desired source in the following order:

Built-in CD player =TV =Tuner =Multi-CD player =External Unit =AUX

Note:

• External Unit refers to a Pioneer product (such as one available in the future) that, although incom-

patible as a source, enables control of basic functions by this product. Only one External Unit can

be controlled by this product.

• In the following cases, the sound source will not change:

* When a product corresponding to each source is not connected to this product.

* When no disc is set in this product.

* When no magazine is set in the Multi-CD player.

* When the AUX (external input) is set to OFF. (Refer to page 38.)

• When this product’s blue/white lead is connected to the car’s Auto-antenna relay control terminal,

the car’s Auto-antenna extends when this product’s source is switched ON. To retract the antenna,

switch the source OFF.

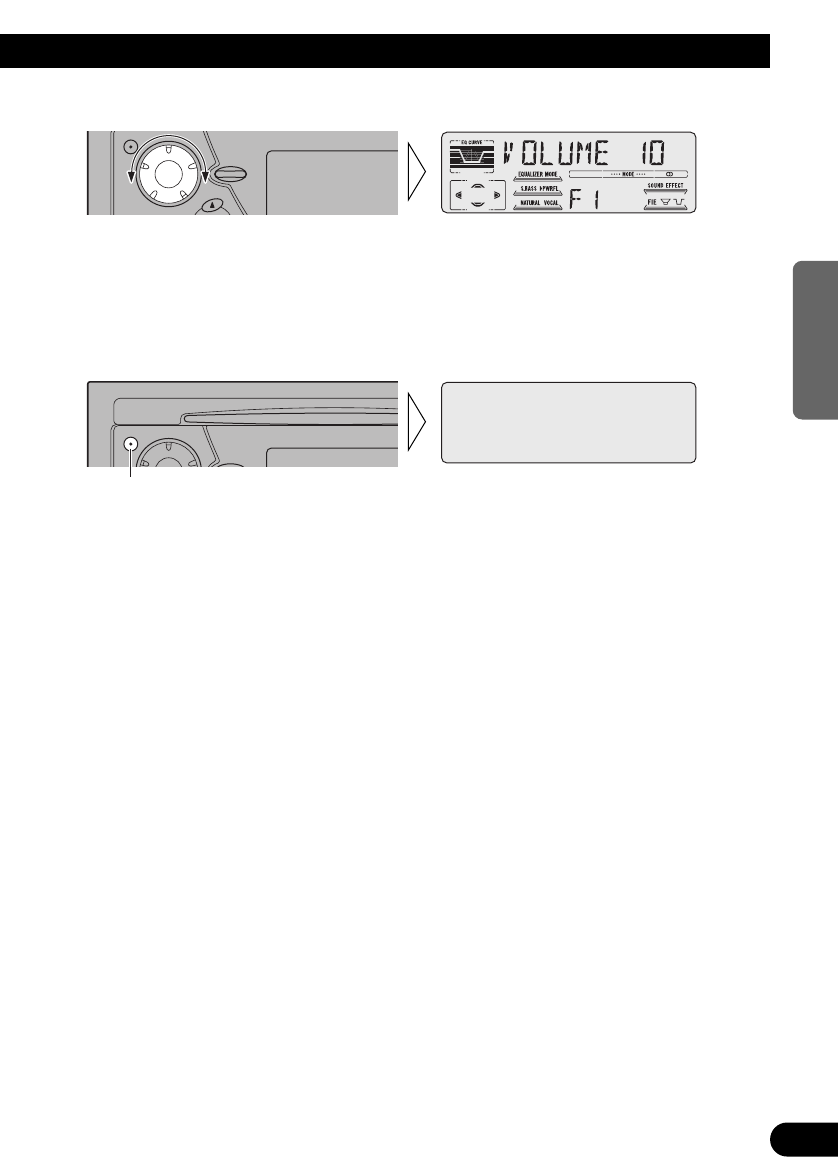

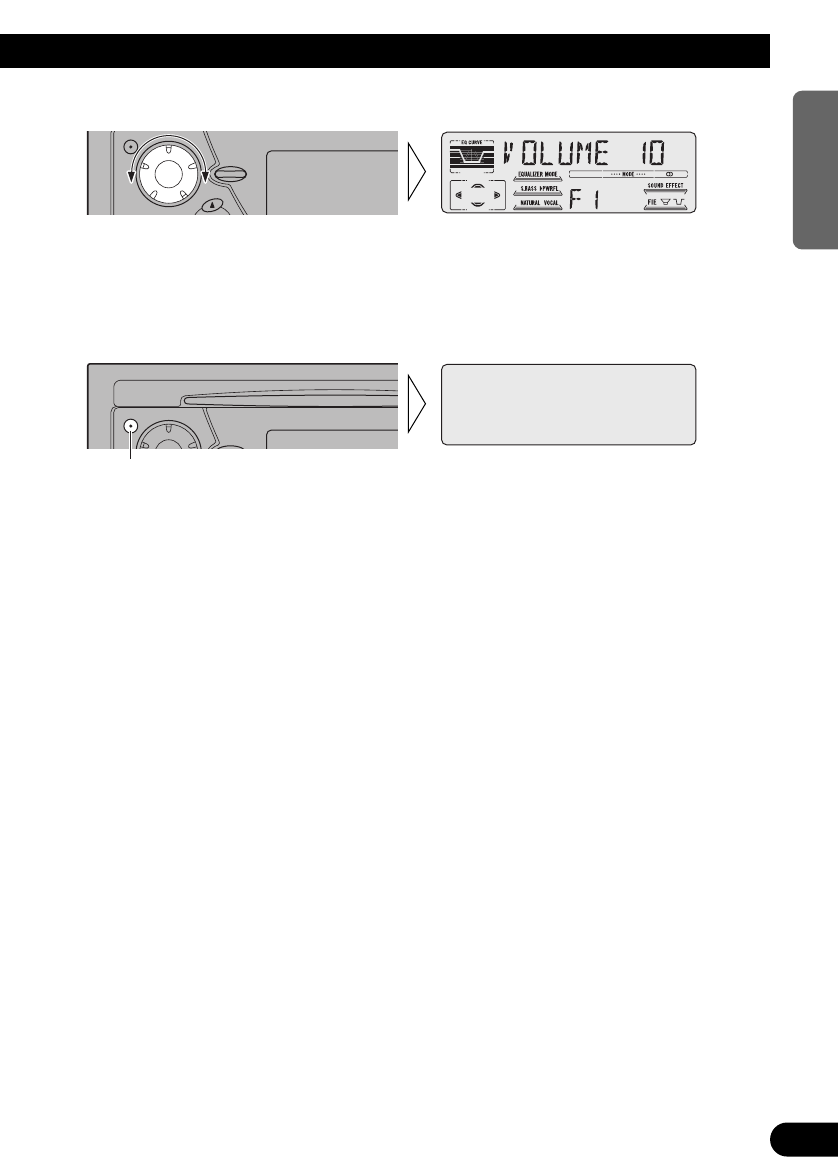

2. Extend the VOLUME forward.

When you press the VOLUME, it extends forward so that it becomes easier to roll. To

retract the VOLUME, press it again.

Each press changes the Source ...

8

ENGLISH ESPAÑOL DEUTSCH FRANÇAIS ITALIANO NEDERLANDS

3. Raise or lower the volume.

Rolling the VOLUME changes the volume level.

Note:

• Roll clockwise to raise the volume level.

• Roll counterclockwise to lower the volume level.

4. Turn the source OFF.

Hold for 1 second

9

Basic Operation

Basic Operation of Built-in CD Player

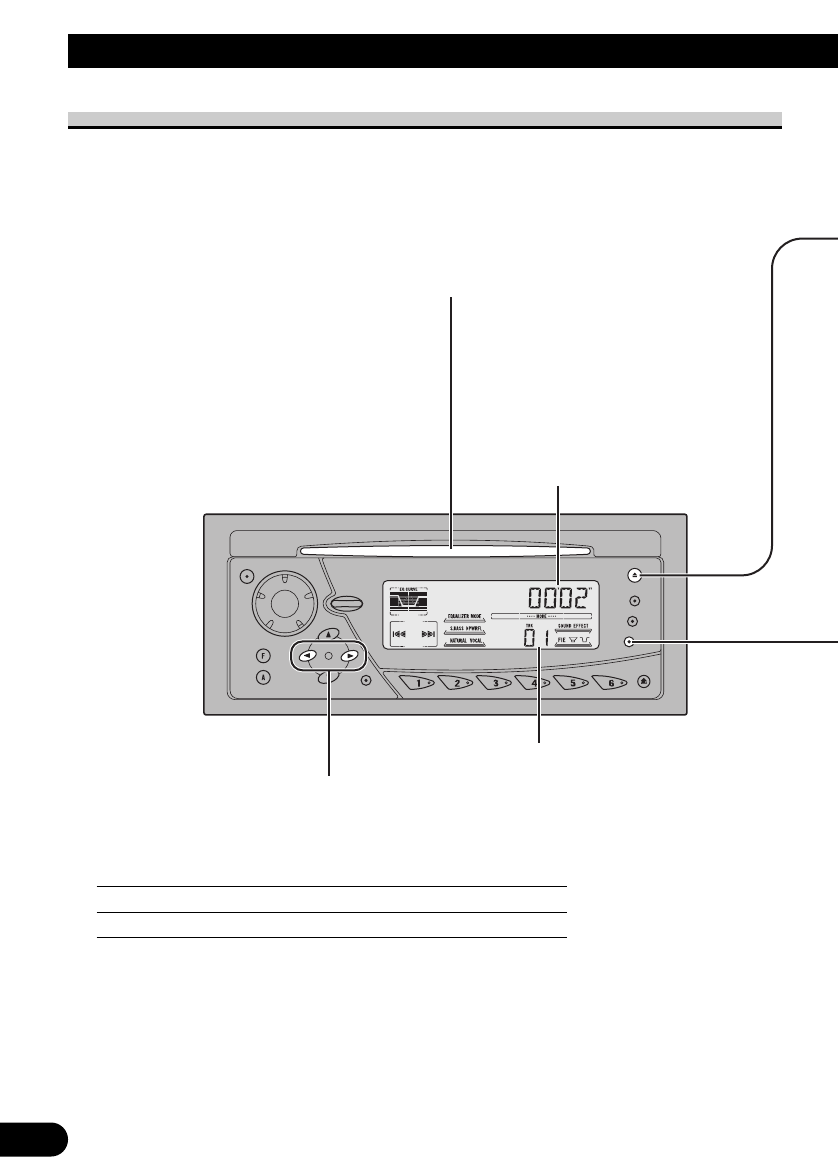

Track Search and Fast Forward/Reverse

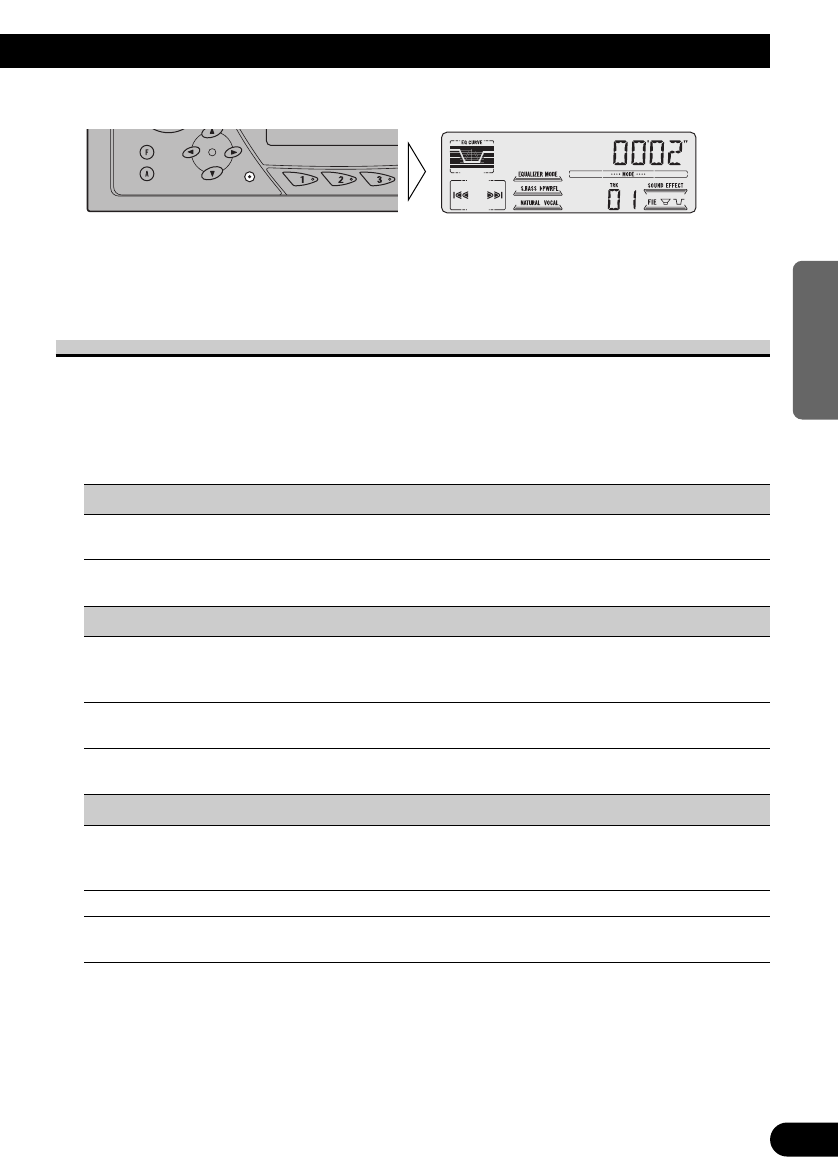

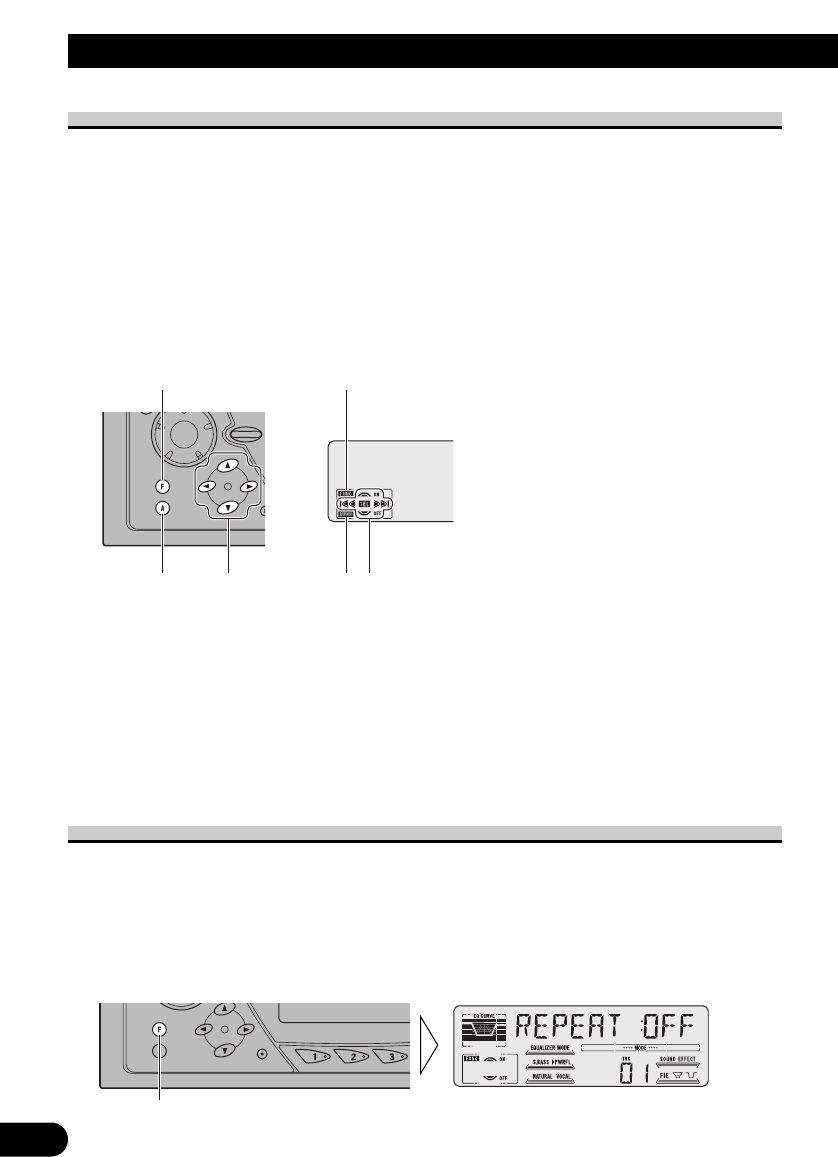

• You can select between Track Search or Fast Forward/Reverse by pressing the

2/3button for a different length of time.

Track Search 0.5 seconds or less

Fast Forward/Reverse Continue pressing

Note:

• If a disc cannot be inserted fully or playback fails, make sure the recorded side is down. Press the EJECT

button and check the disc for damage before reinserting it.

• If a CD is inserted with the recorded side up, it will be ejected automatically after a few moments.

• If the Built-in CD player cannot operate properly, an error message (such as “ERROR-14”) appears on the

display. Refer to “Built-in CD Player’s Error Message” on page 43.

• The Built-in CD player is not equipped with CD TEXT function.

• A CD TEXT disc is a CD featuring recorded text information such as Disc Title, Artist Name and Track

Title.

Disc Loading Slot

The Built-in CD player plays one standard

12 cm or 8 cm (single) CD at a time. Do not

use an adapter when playing 8 cm CD.

Track Number Indicator

Play Time Indicator

10

ENGLISH ESPAÑOL DEUTSCH FRANÇAIS ITALIANO NEDERLANDS

Switching the Display

Each press of the DISPLAY button changes

the display in the following order:

Playback mode (Elapsed play time)

=Disc Title

Note:

• If you switch displays when disc titles have

not been input, “NO TITLE” is displayed.

Eject

Note:

• The CD function can be turned ON/OFF with the

disc remaining in this product. (Refer to page 7.)

• Discs left partially inserted after ejection may incur

damage or fall out.

11

Basic Operation

Basic Operation of Tuner

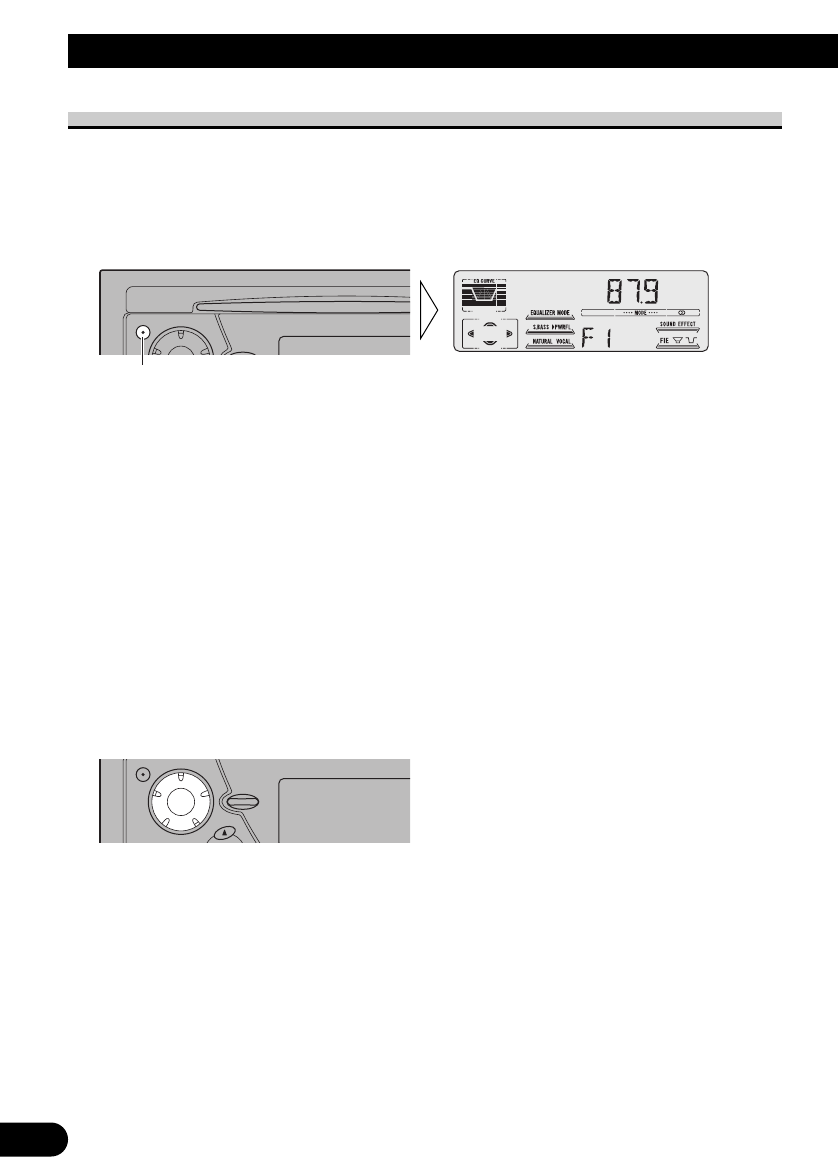

Manual and Seek Tuning

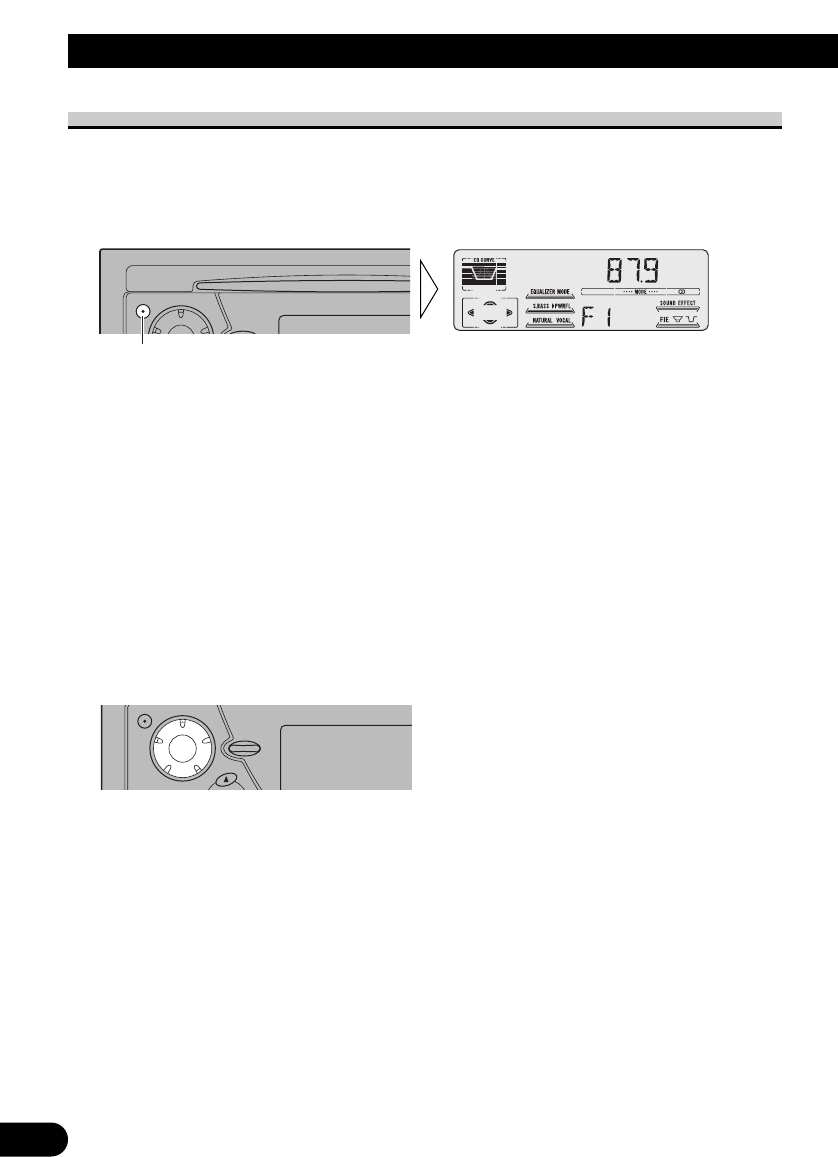

• You can select the tuning method by changing the length of

time you press the 2/3button.

Manual Tuning (step by step) 0.5 seconds or less

Seek Tuning 0.5 seconds or more

Note:

• If you continue pressing the button for longer than 0.5 seconds, you can skip

broadcasting stations. Seek Tuning starts as soon as you release the button.

• Stereo indicator “” lights when a stereo station is selected.

Preset Tuning

• You can memorize broadcast stations in buttons 1

through 6 for easy, one-touch station recall.

Preset station recall 2 seconds or less

Broadcast station preset memory 2 seconds or more

Note:

• Up to 18 FM stations (6 in F1 (FM1), F2 (FM2) and F3 (FM3)) and 6

AM stations can be stored in memory.

• You can also use the 5or ∞buttons to recall broadcast stations memo-

rized in buttons 1 through 6.

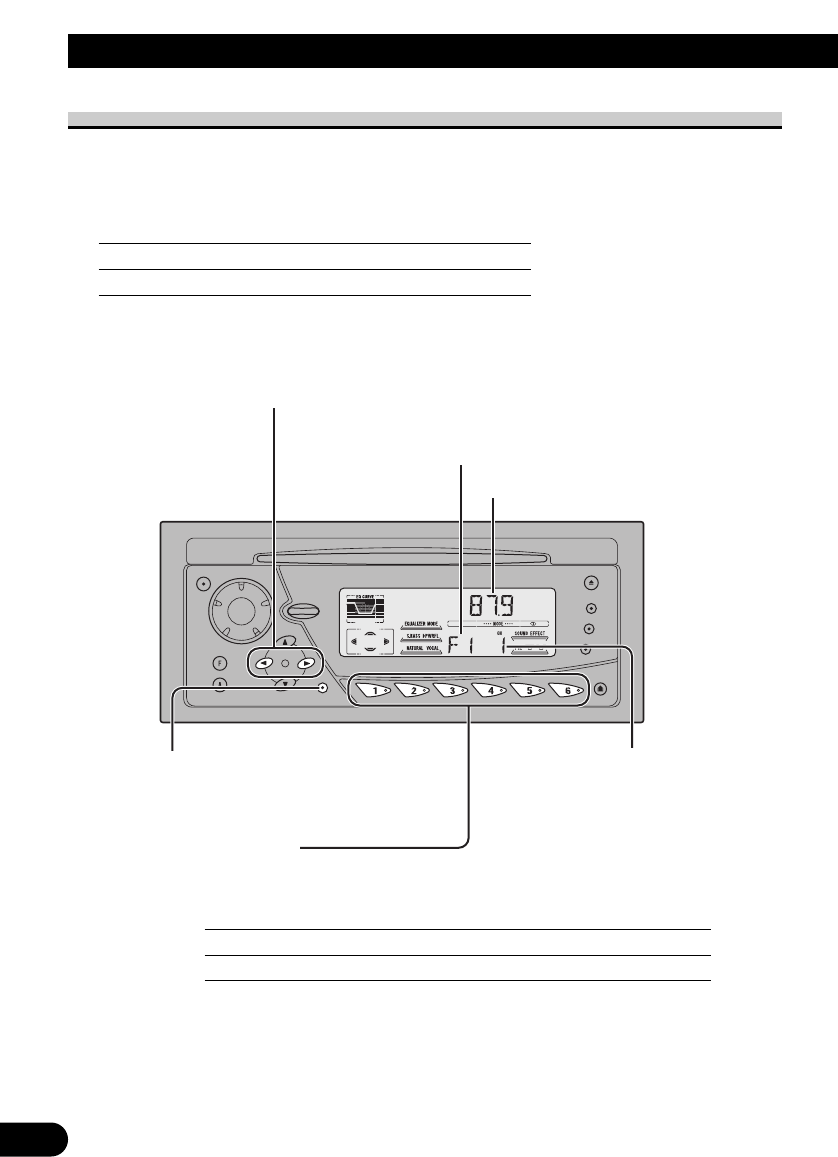

Preset Number IndicatorBand

F1 (FM1) =F2 (FM2)

=F3 (FM3) =AM

Band Indicator

Frequency Indicator

12

ENGLISH ESPAÑOL DEUTSCH FRANÇAIS ITALIANO NEDERLANDS

Basic Operation of Multi-CD Player

This product can control a Multi-CD player (sold separately).

Play Time Indicator

Track Number Indicator

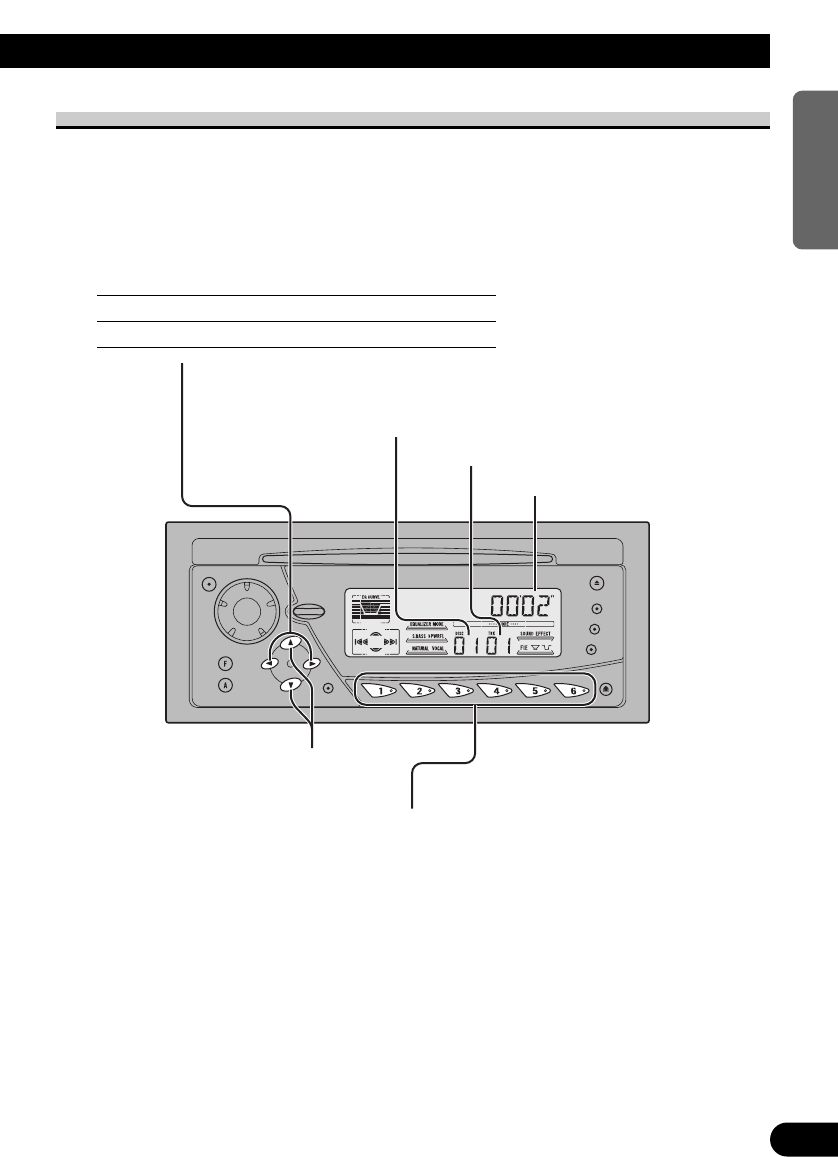

Disc Search

Disc Number Indicator

Disc Number Search (for 6-Disc, 12-Disc types)

• You can select discs directly with the 1 to 6 buttons. Just press the num-

ber corresponding to the disc you want to listen to.

Note:

• When a 12-Disc Multi-CD Player is connected and you want to select disc 7 to 12, press the

1 to 6 buttons for 2 seconds.

Note:

• The Multi-CD player may perform a preparatory operation, such as verifying the presence of

a disc or reading disc information, when the power is turned ON or a new disc is selected for

playback. “READY” is displayed.

• If the Multi-CD player cannot operate properly, an error message such as “ERROR-14” is

displayed. Refer to the Multi-CD player owner’s manual.

• If there are no discs in the Multi-CD player magazine, “NO DISC” is displayed.

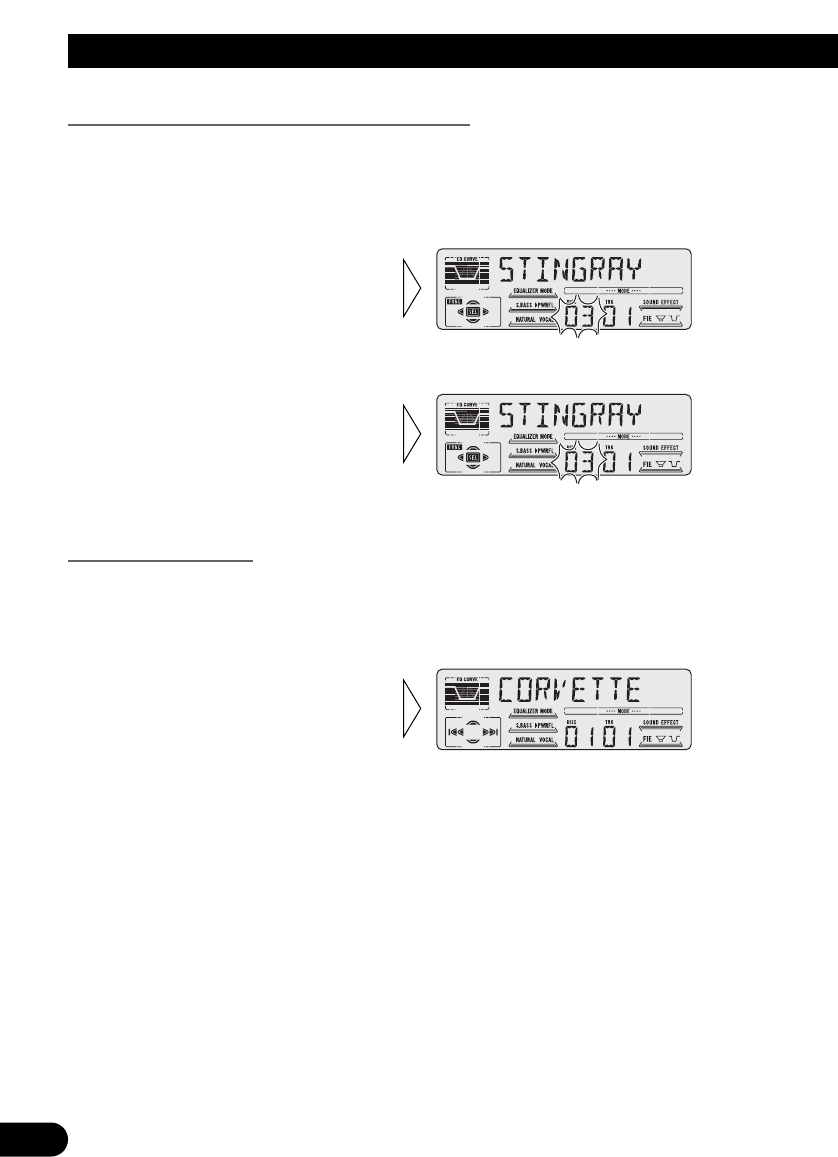

Track Search and Fast Forward/Reverse

• You can select between Track Search or Fast

Forward/Reverse by pressing the 2/3button

for a different length of time.

Track Search 0.5 seconds or less

Fast Forward/Reverse Continue pressing

13

Basic Operation

Corresponding Display Indications and Buttons

This product’s display features Key Guidance Indicators. These light to indicate which of

the 5/∞/2/3, FUNCTION and AUDIO buttons you can use. When you’re in the

Function Menu (refer to next section), Detailed Setting Menu (refer to page 15), Initial

Setting Menu (refer to page 36) or Audio Menu (refer to page 28), they also make it easy

to see which 5/∞/2/3buttons you can use to switch functions ON/OFF, switch repeat

selections and perform other operations.

Indicator and corresponding buttons are shown below.

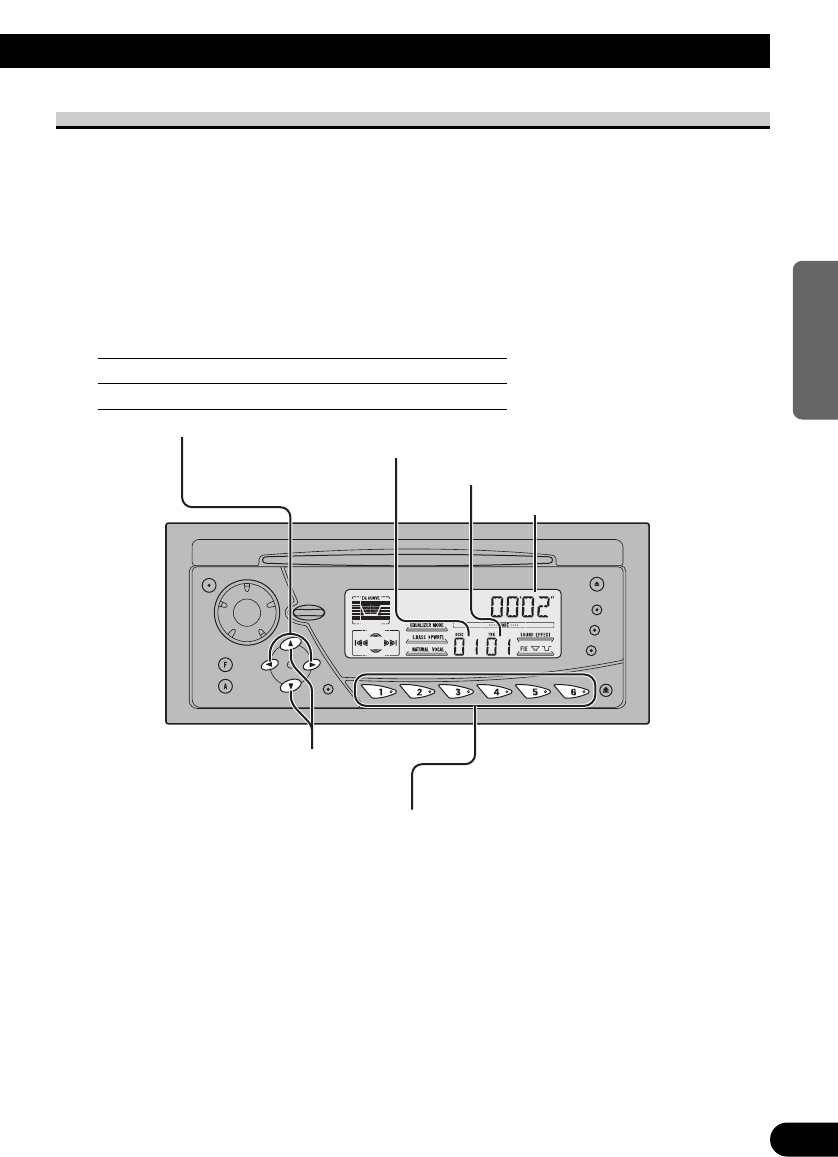

7Head Unit 7Display

When 1is lit in the display, perform appropriate operations with the zbuttons.

When 2is lit in the display, it indicates that you are in the Function Menu, Detailed

Setting Menu or Initial Setting Menu. You can switch between each of these menus and

between different modes in the menus using button xon the head unit.

When 3is lit in the display, it indicates you are in the Audio Menu. You can switch

between modes in the Audio Menu using button con the head unit.

Entering the Function Menu

The Function Menu lets you operate simple functions for each source.

Note:

• After entering the Function Menu, if you do not perform an operation within about 30 seconds, the

Function Menu is automatically canceled.

1. Select the desired mode in the Function Menu. (Refer to next section,

“Function Menu Functions”.)

Each press changes the Mode ...

z

2

1

3

x

c

14

ENGLISH ESPAÑOL DEUTSCH FRANÇAIS ITALIANO NEDERLANDS

2. Operate a mode. (e.g. Repeat Play)

3. Cancel the Function Menu.

Function Menu Functions

The following chart shows functions for each source in the Function Menu. The chart also

shows indications for each function, operations and buttons used to perform operations.

For more details, or when you want to know about an operation, refer to the page number

indicated in the chart.

7Tuner

Function name (Display) Button: Operation Page

Best Stations Memory (BSM) 5: ON 17

∞: OFF

Local Seek Tuning (LOCAL) 1 5: ON 17

3∞: OFF

2 2or 3: Select (Sensitivity)

7Built-in CD Player

Function name (Display) Button: Operation Page

Repeat Play (REPEAT) 5: ON 18

∞: OFF

Random Play (RANDOM) 5: ON 18

∞: OFF

Scan Play (T-SCAN) 5: ON 19

∞: OFF

Pause (PAUSE) 5: ON 19

∞: OFF

The button used and the operation it performs are

indicated by the key guidance indicator. Press the

5button to switch the key guidance indicator ON,

and the ∞button to switch it OFF.

7Multi-CD Player

Function name (Display) Button: Operation Page

Repeat Play (REPEAT) 2or 3: Select (Play range) 20

Selecting Discs by Disc Title List 1 2or 3: Select (Disc Title) 25

(TITLE LIST) 2 5: Play

Random Play (RANDOM) 5: ON 20

∞: OFF

Scan Play (SCAN) 5: ON 21

∞: OFF

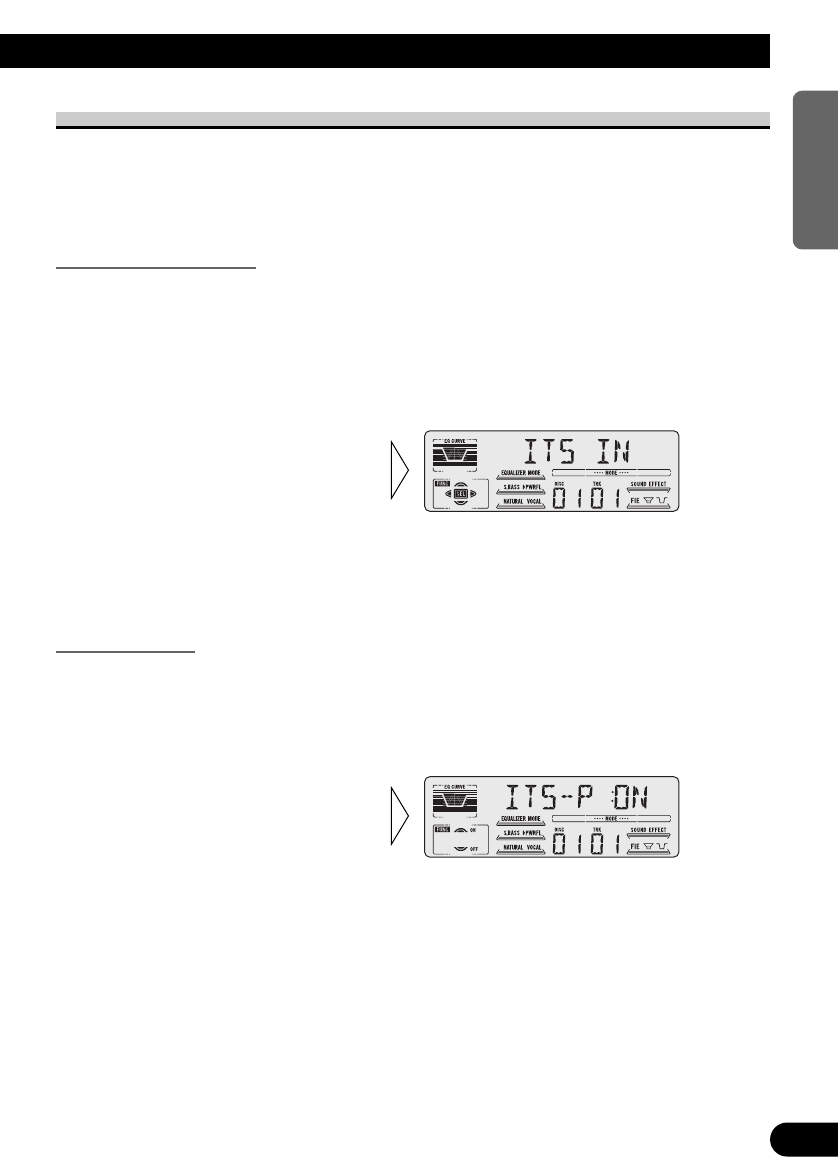

ITS Play (ITS-P) 5: ON 22

∞: OFF

Pause (PAUSE) 5: ON 21

∞: OFF

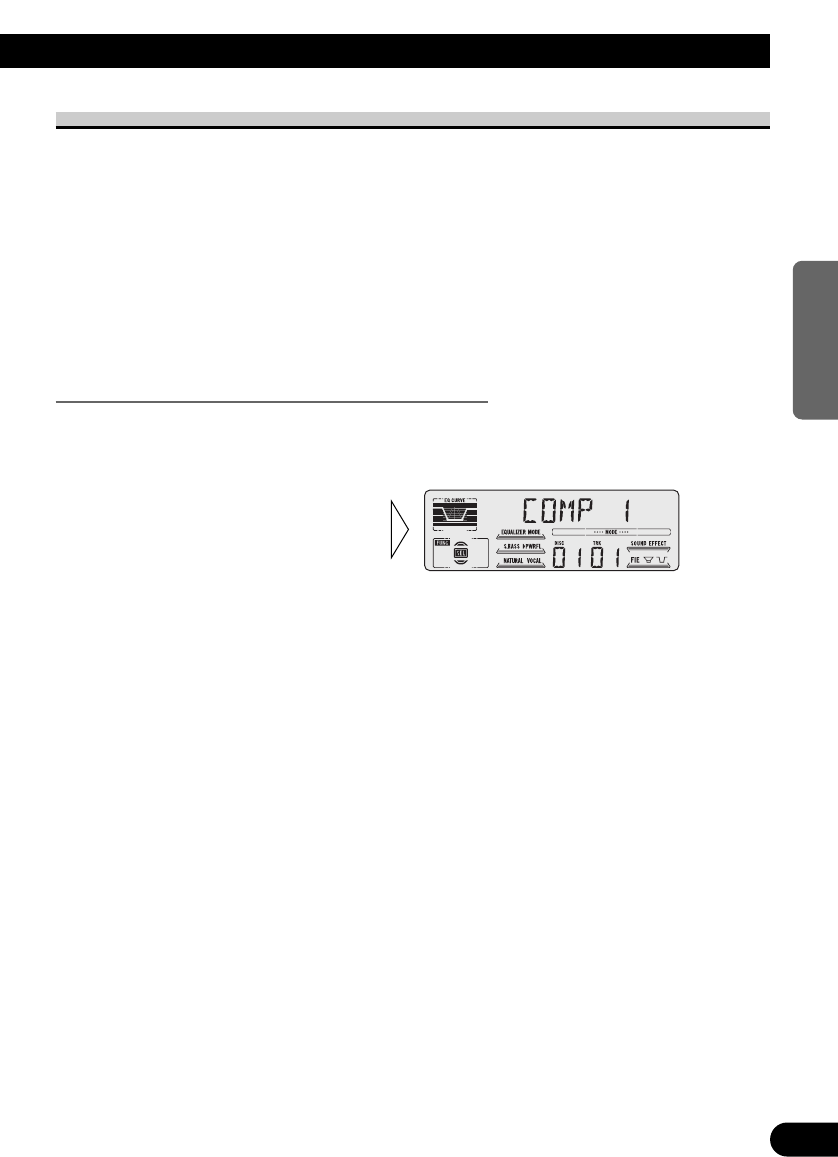

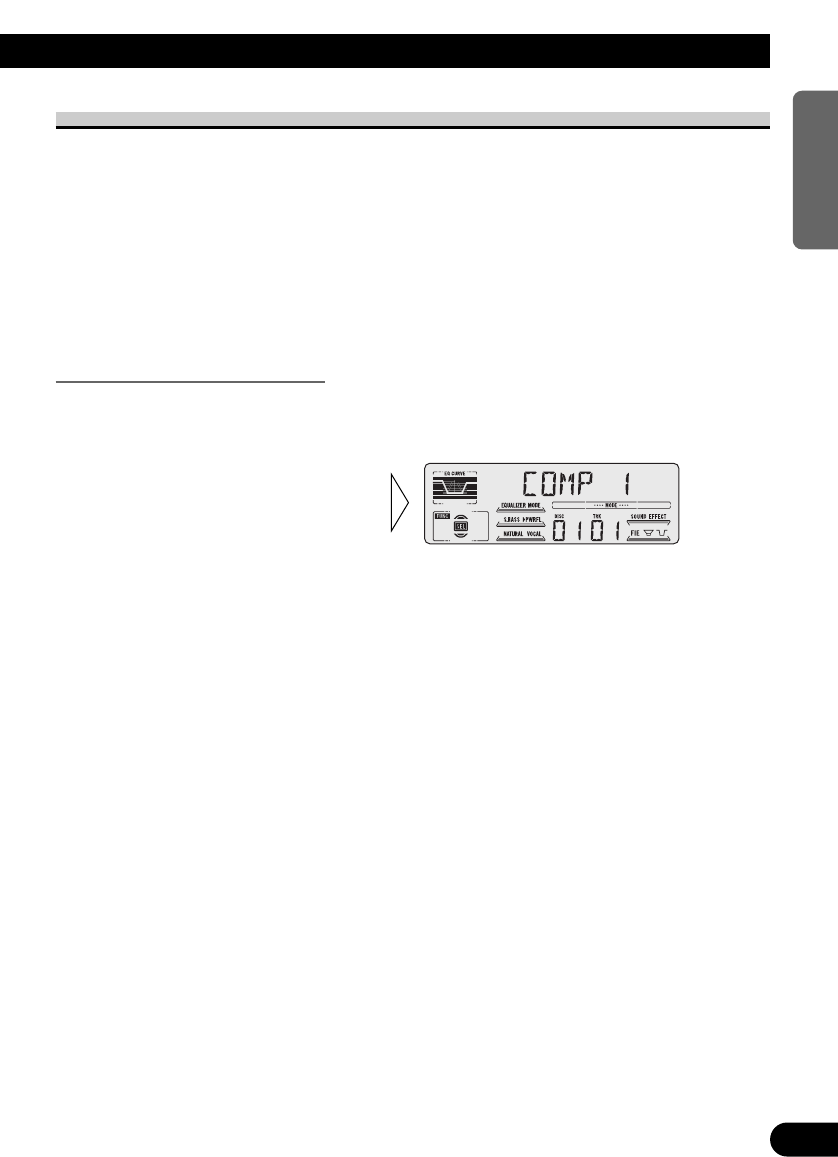

Compression and DBE 5or ∞: Select 26

(COMP) (Sound Quality Function)

Entering the Detailed Setting Menu

In the Detailed Setting Menu, you can operate convenient, complex functions for each

source.

1. Enter the Detailed Setting Menu.

2. Select the desired mode. (Refer to next section, “Detailed Setting Menu

Functions”.)

3. Operate a mode.

Each press changes the Mode ...

Hold for 2 seconds

15

Basic Operation

16

ENGLISH ESPAÑOL DEUTSCH FRANÇAIS ITALIANO NEDERLANDS

4. Cancel the Detailed Setting Menu.

Note:

• You can cancel the Detailed Setting Menu by pressing the FUNCTION button again for 2 seconds.

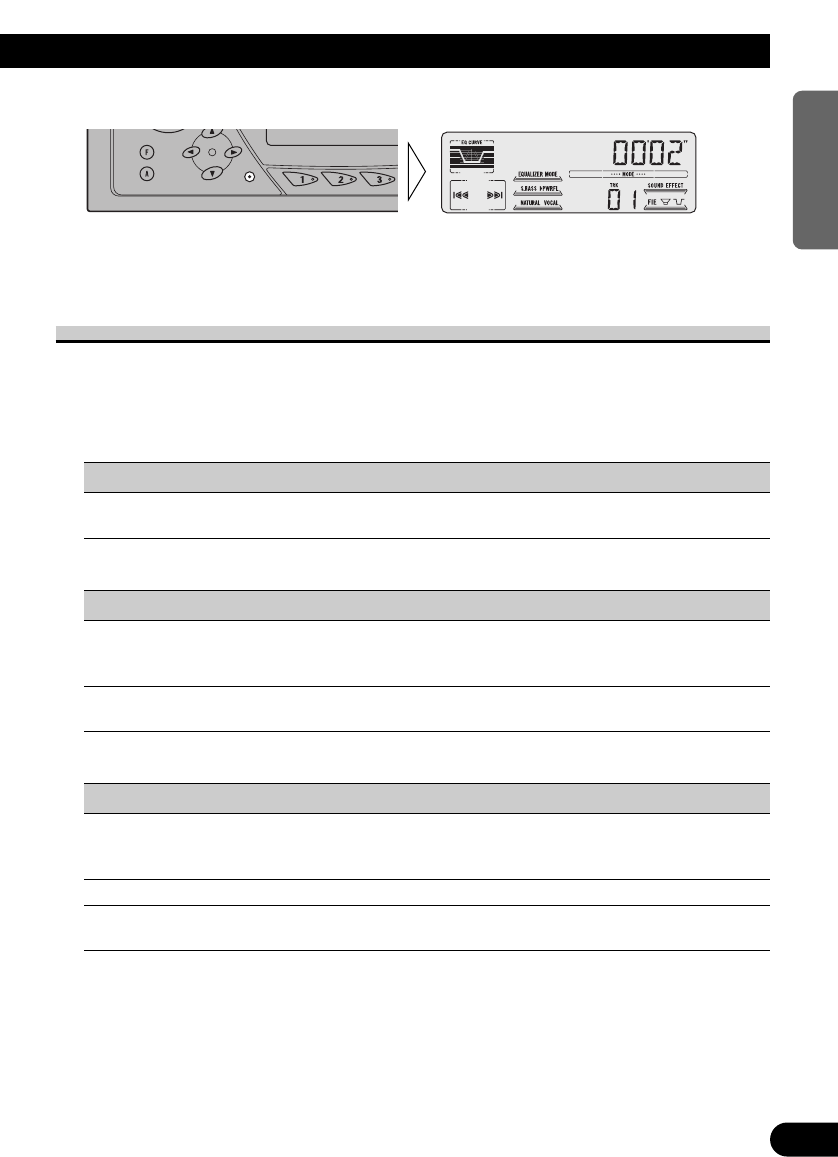

Detailed Setting Menu Functions

The following chart shows functions for each source in the Detailed Setting Menu. The

chart also shows indications for each function, operations and buttons used to perform

operations. For more details, or when you want to know about an operation, refer to the

page number indicated in the chart.

7Tuner

Function name (Display) Button: Operation Page

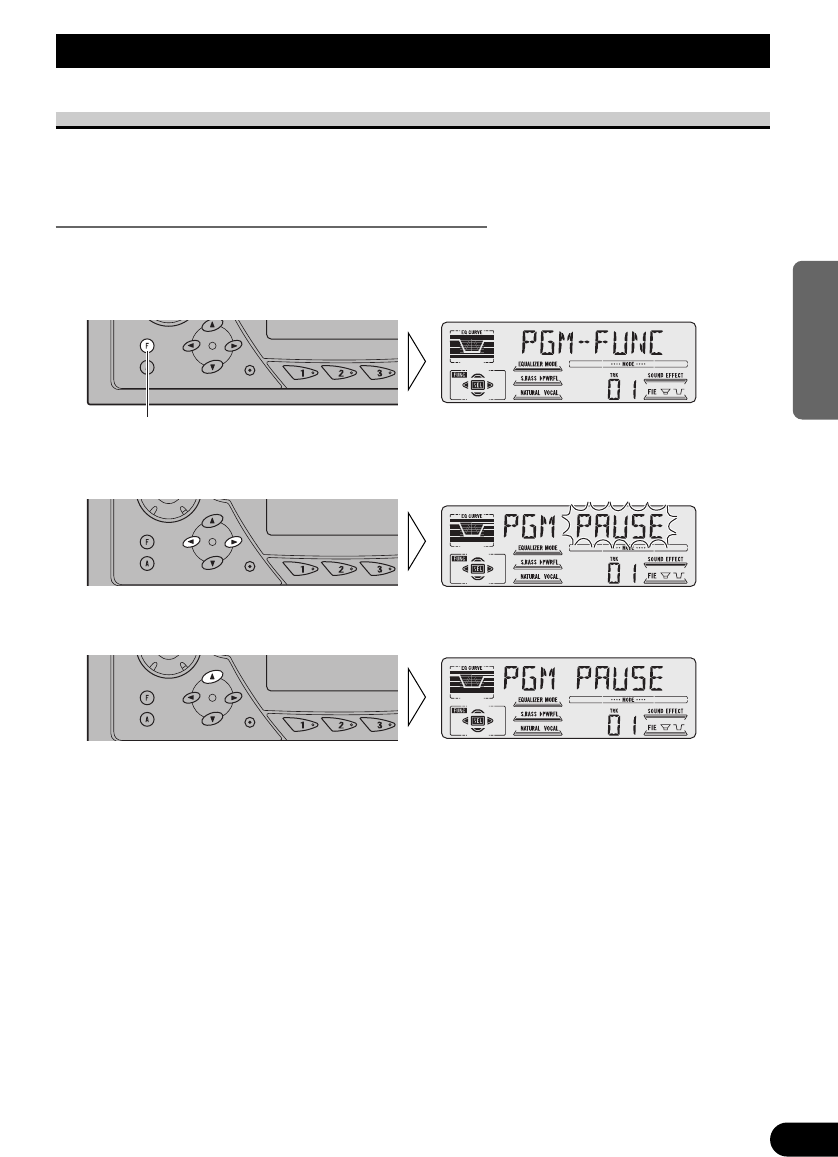

Program Function (PGM-FUNC) 1 2or 3: Select (Function) 40

2 5: Memory

7Built-in CD Player

Function name (Display) Button: Operation Page

Disc Title Input (TITLE IN) 1 5or ∞: Select (Letter) 19

2 2or 3: Select (Position)

3 3: Memory

Program Function (PGM-FUNC) 1 2or 3: Select (Function) 40

2 5: Memory

7Multi-CD Player

Function name (Display) Button: Operation Page

Disc Title Input (TITLE IN) 1 5or ∞: Select (Letter) 24

2 2or 3: Select (Position)

3 3: Memory

ITS Programming (ITS) 5: Memory 22

Program Function (PGM-FUNC) 1 2or 3: Select (Function) 40

2 5: Memory

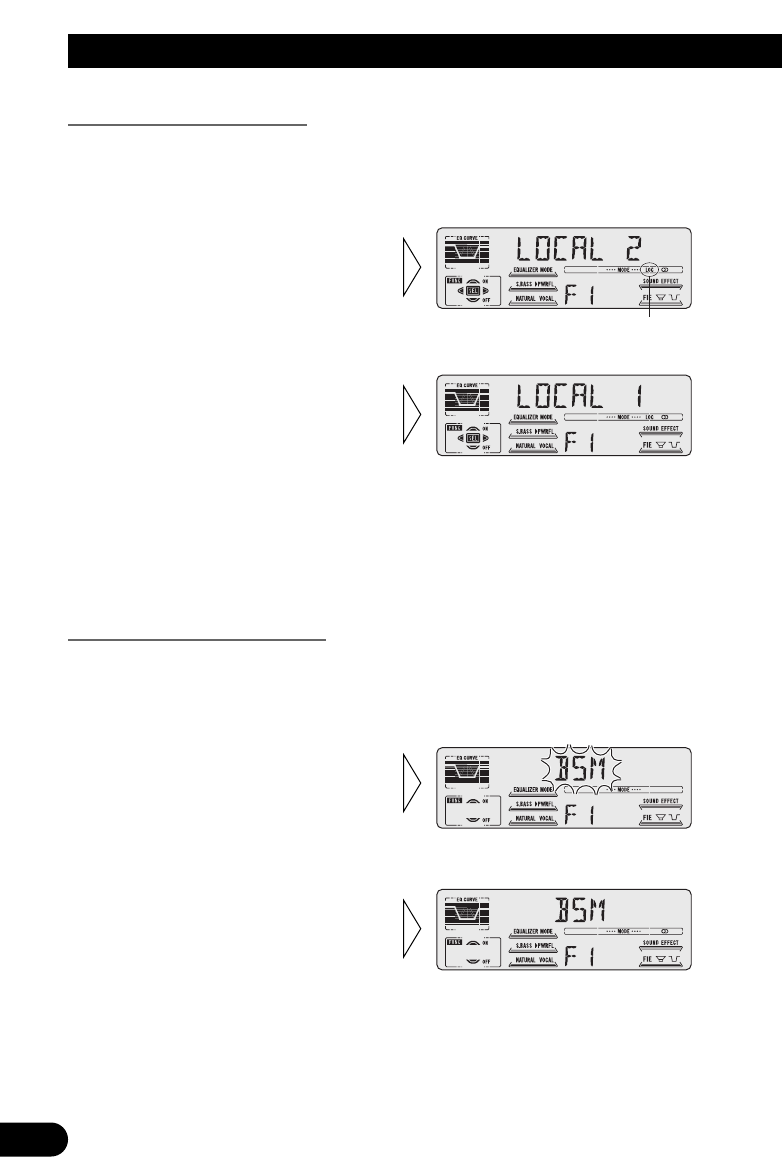

Local Seek Tuning (LOCAL)

When Local is ON, you can only select broadcast stations providing strong reception.

1. Press the FUNCTION button and select the Local mode (LOCAL) in the

Function Menu.

FM : LOCAL 1 ÔLOCAL 2 ÔLOCAL 3 ÔLOCAL 4

AM : LOCAL 1 ÔLOCAL 2

Note:

• The LOCAL 4 setting allows reception of only the strongest stations, while lower settings let you

receive progressively weaker stations.

Best Stations Memory (BSM)

The BSM function stores stations in memory automatically.

1. Press the FUNCTION button and select the BSM mode (BSM) in the

Function Menu.

• To cancel the process, press

the ∞button in the Function

Menu before memorization is

complete.

2. Switch the BSM ON with the

5button.

The stations with the strongest sig-

nals will be stored under buttons 1–6

and in order of their signal strength.

3. Select the desired Local Seek

sensitivity with the 2/3but-

tons.

“LOC”

2. Switch the Local ON/OFF with

the 5/∞buttons.

17

Tuner Operation

Using the Built-in CD Player

18

ENGLISH ESPAÑOL DEUTSCH FRANÇAIS ITALIANO NEDERLANDS

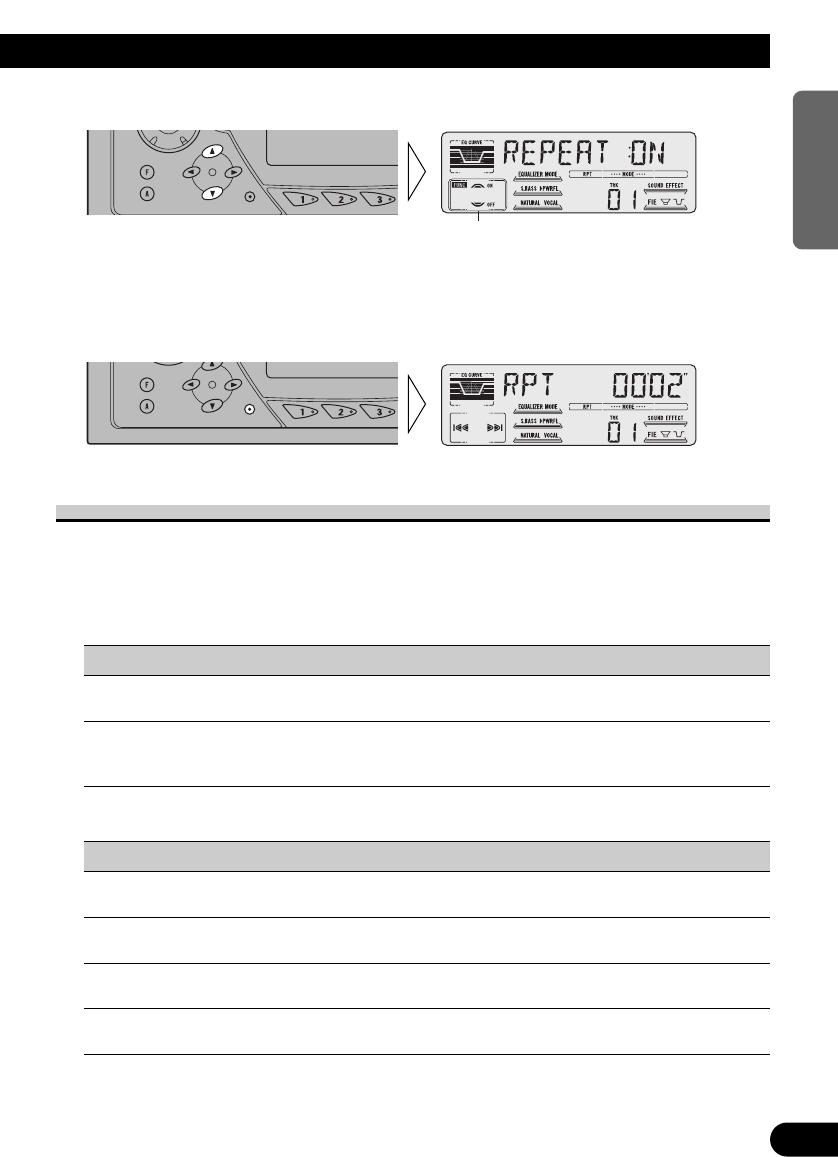

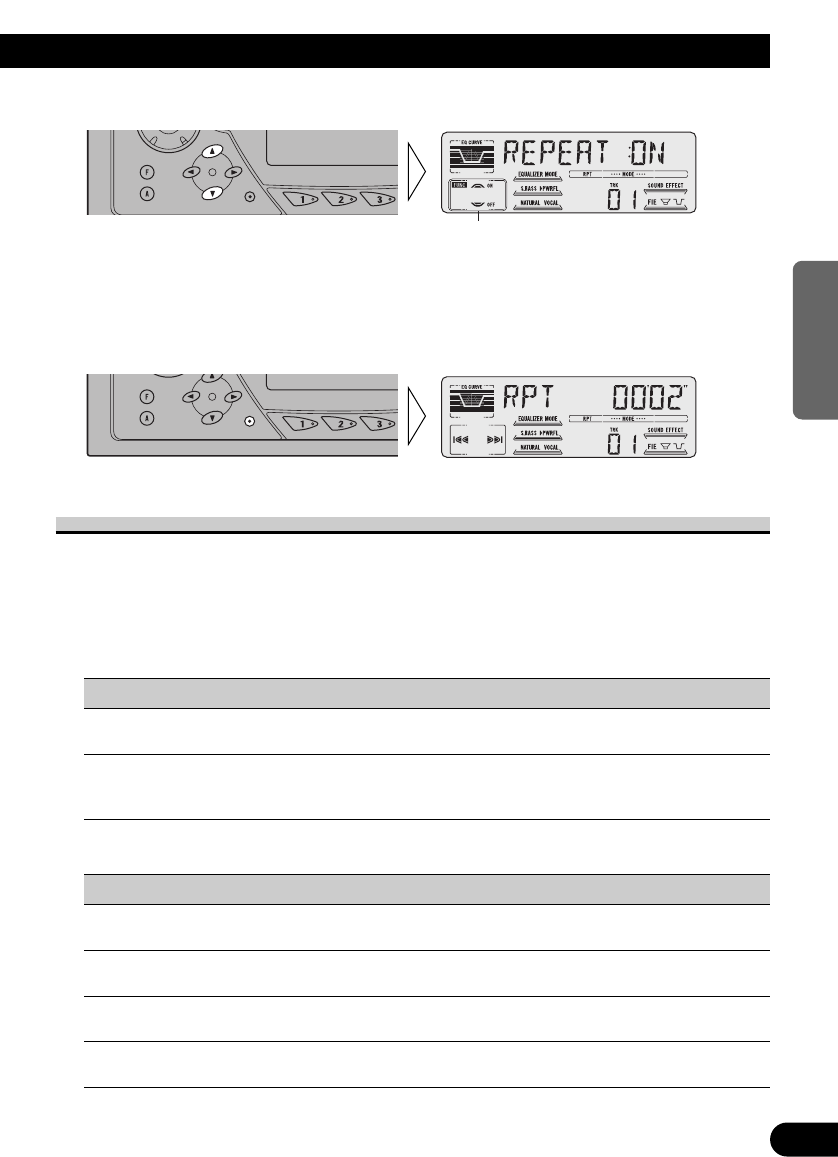

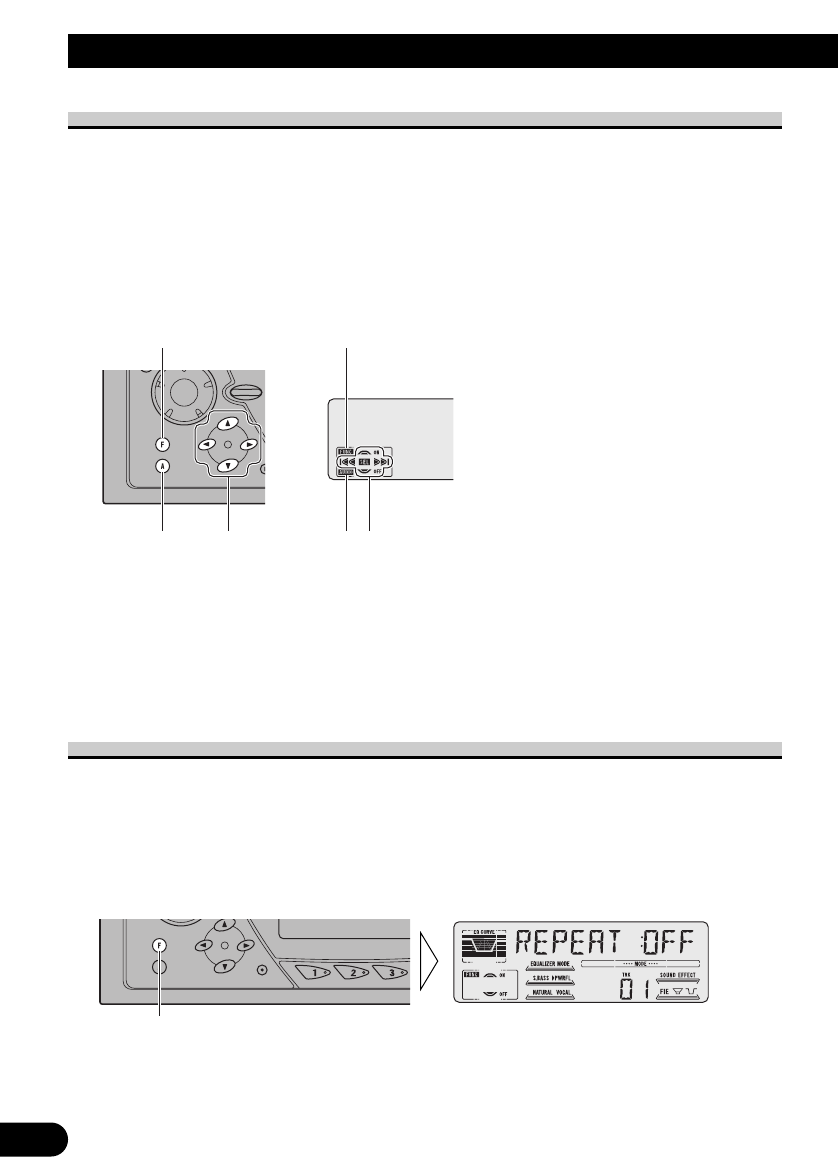

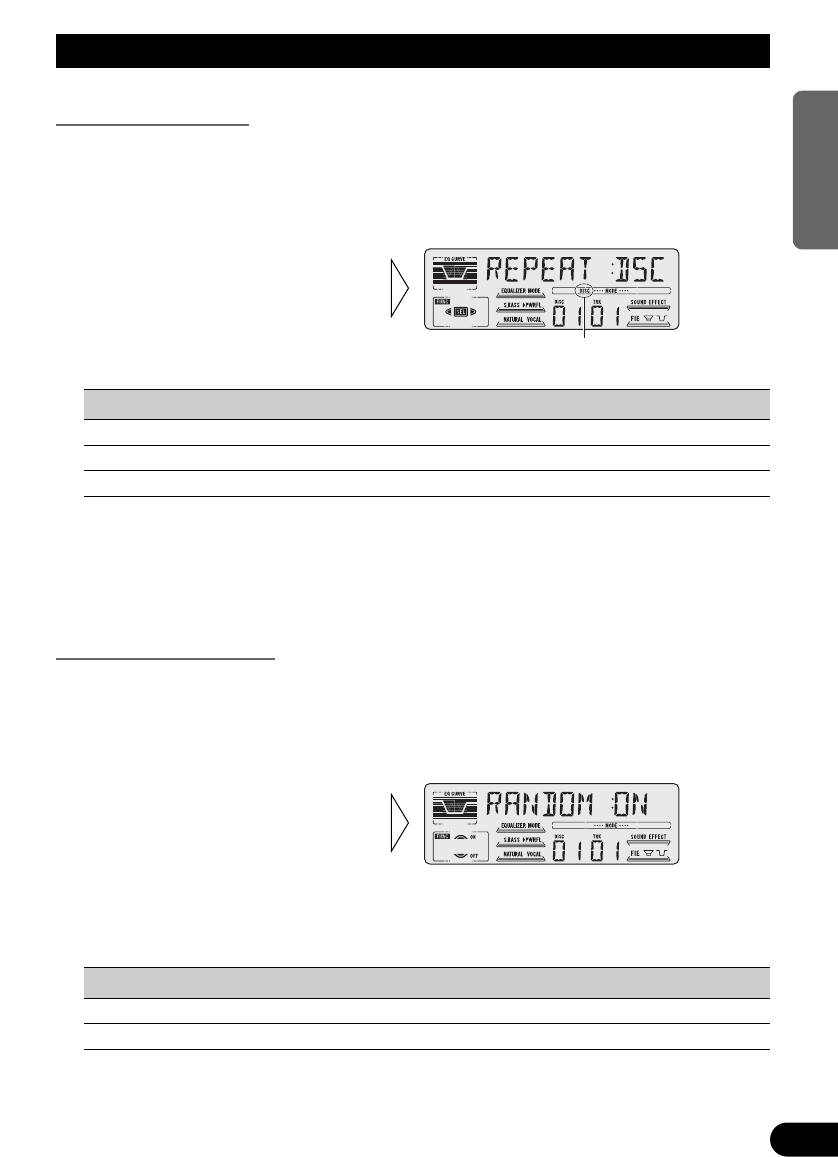

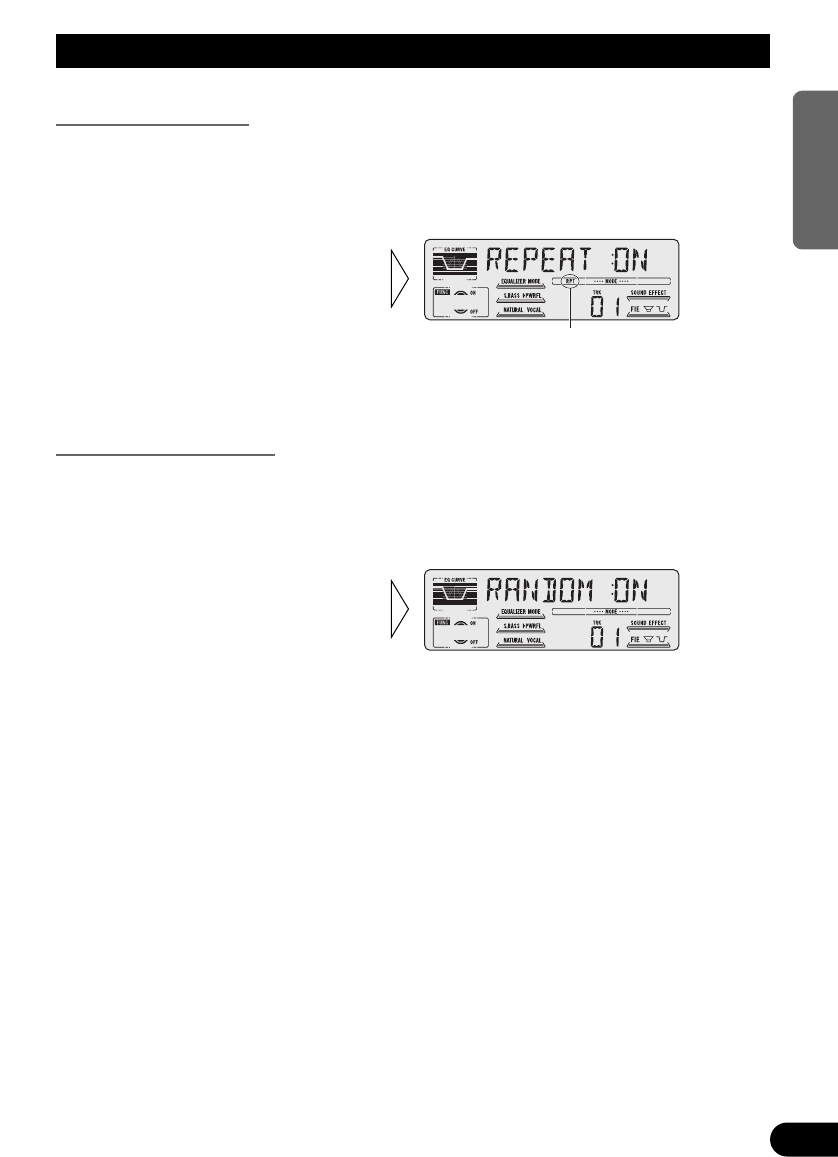

Repeat Play (REPEAT)

Repeat Play plays the same track repeatedly.

Note:

• If you perform Track Search or Fast Forward/Reverse, Repeat Play is automatically canceled.

Random Play (RANDOM)

Random Play plays the tracks on a CD in random order for variety.

2. Switch the Random Play

ON/OFF with the 5/∞

buttons.

1. Press the FUNCTION button and select the Random mode (RANDOM) in

the Function Menu.

“RPT”

2. Switch the Repeat Play

ON/OFF with the 5/∞

buttons.

1. Press the FUNCTION button and select the Repeat mode (REPEAT) in

the Function Menu.

19

Using the Built-in CD Player

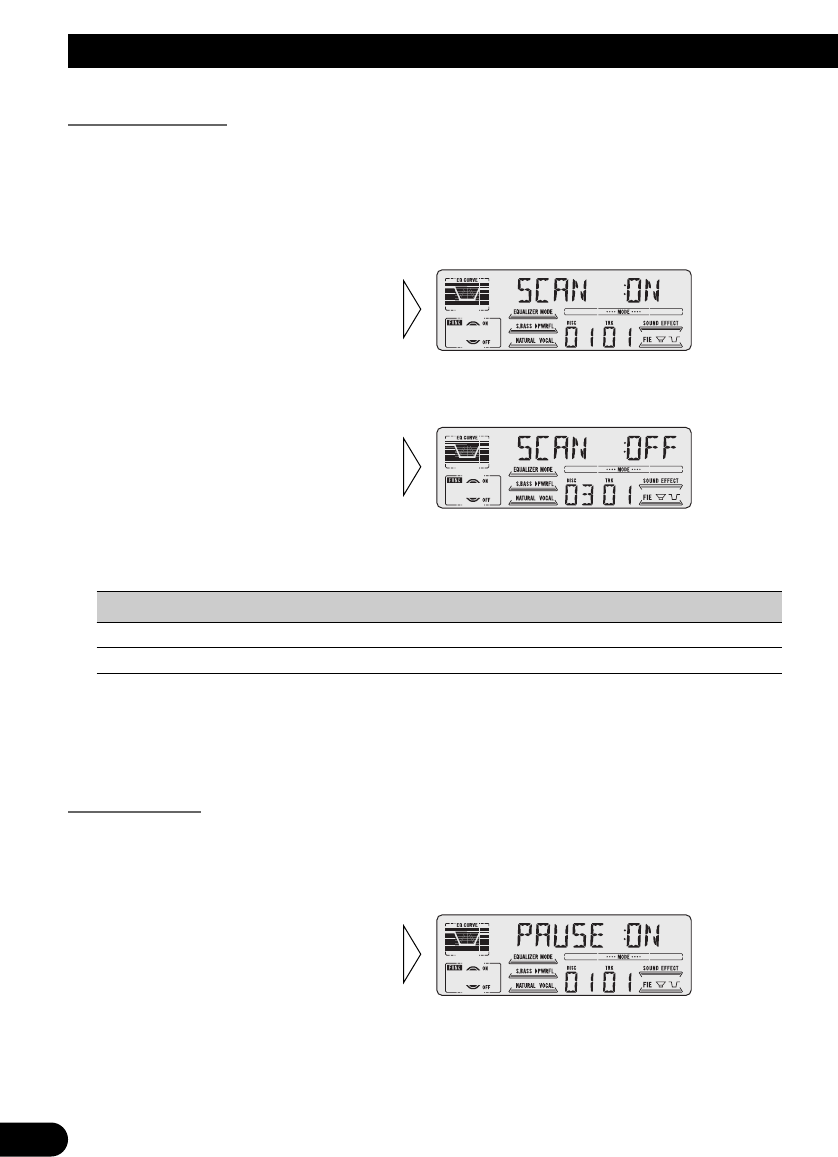

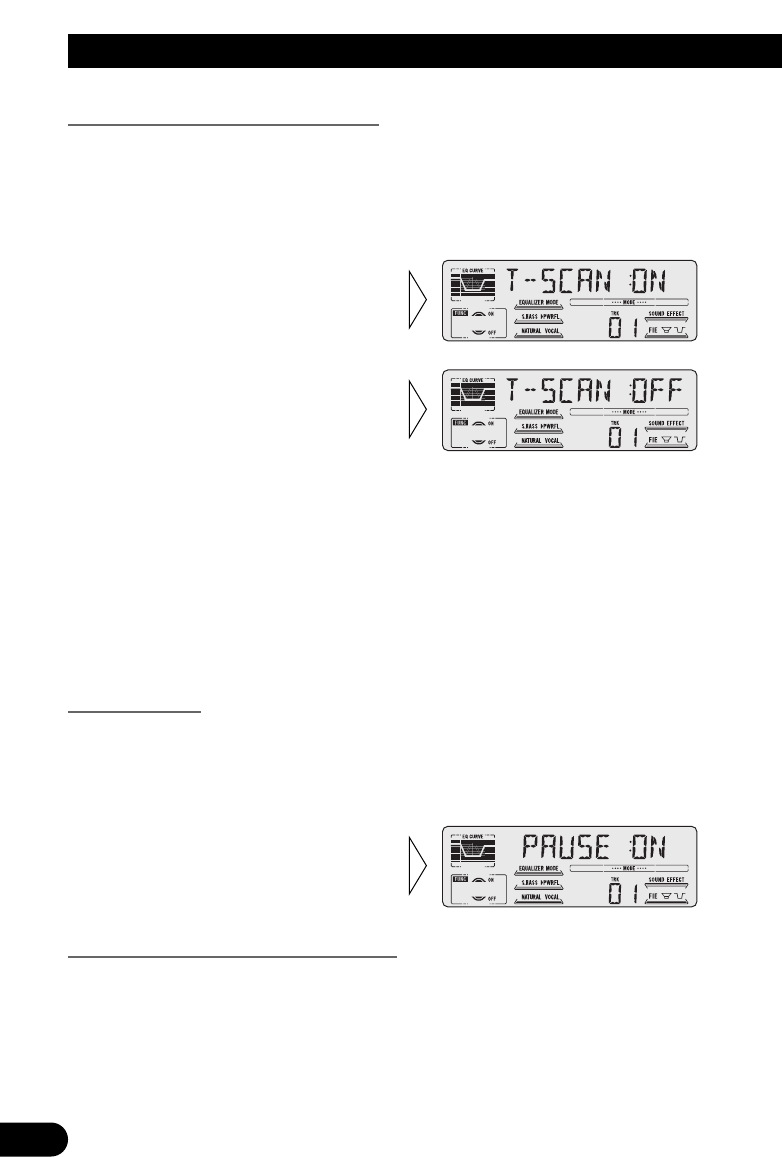

Scan Play (T-SCAN)

Scan Play plays the first 10 seconds or so of each track on a CD in succession.

Note:

• Scan Play is canceled automatically after all the tracks on a disc have been scanned.

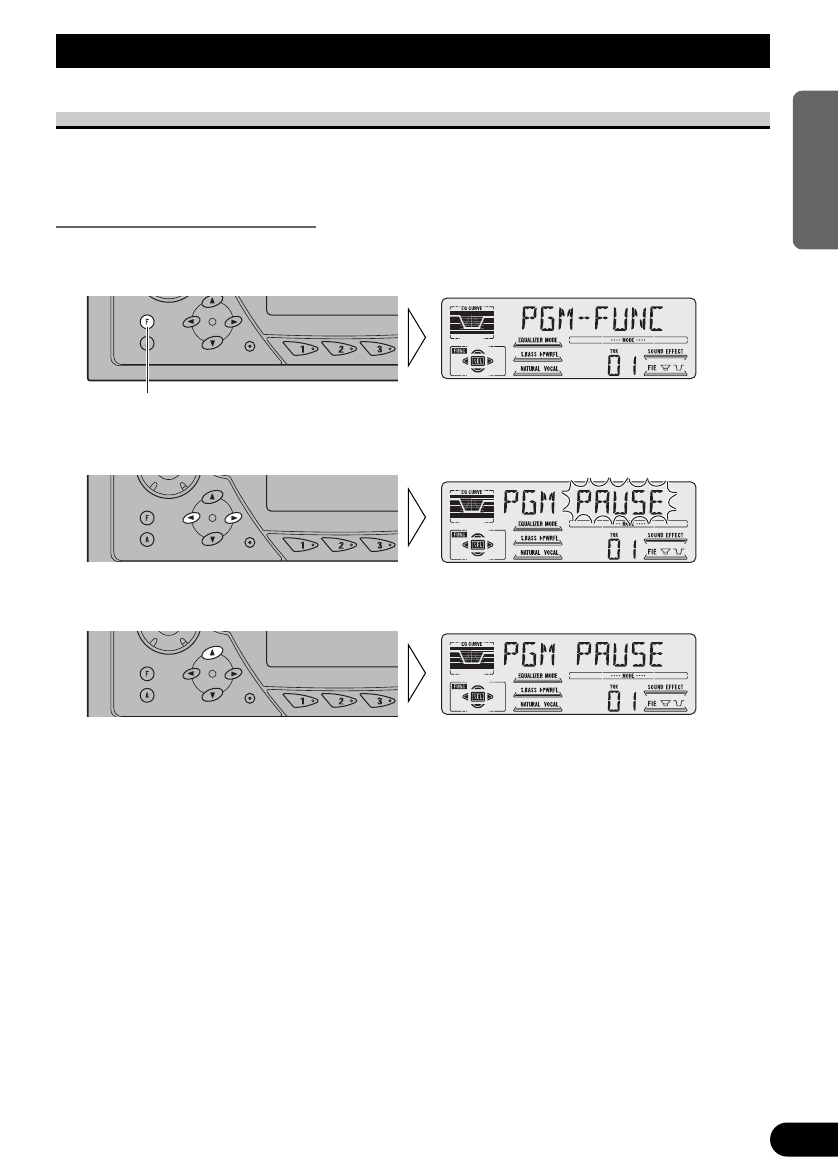

Pause (PAUSE)

Pause pauses the currently playing track.

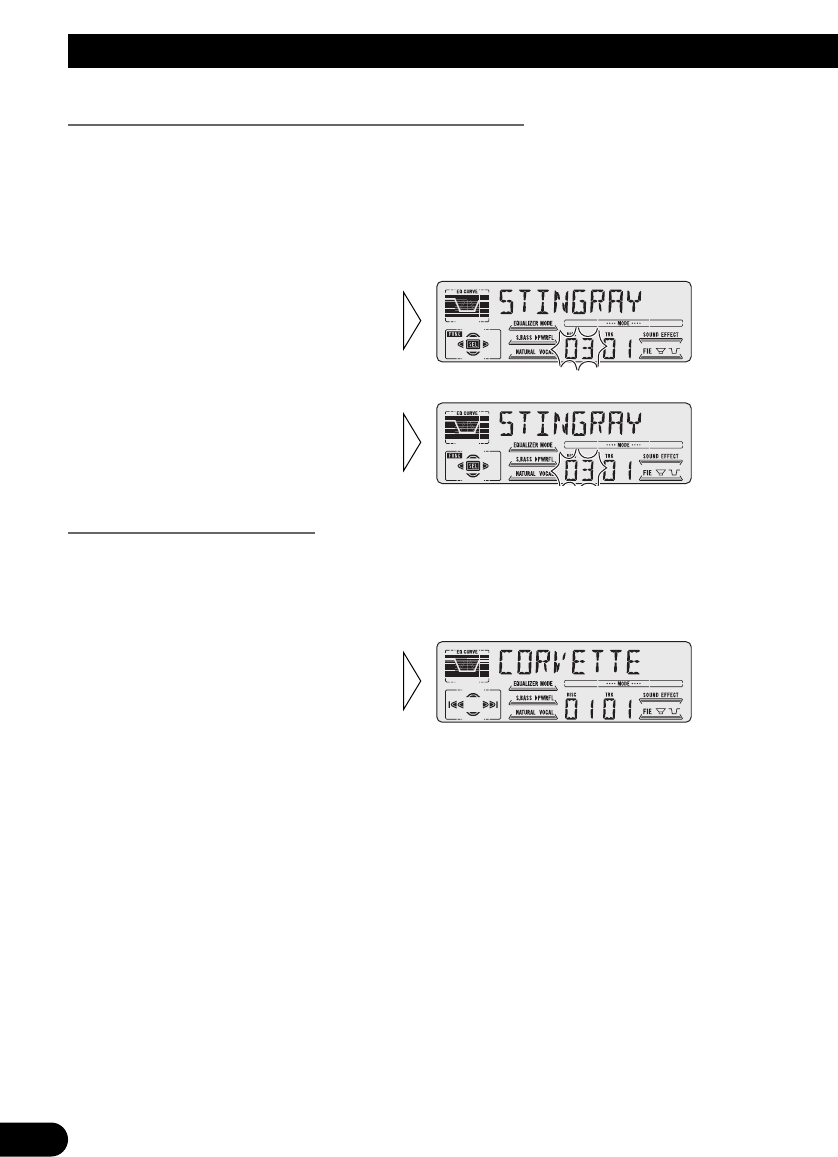

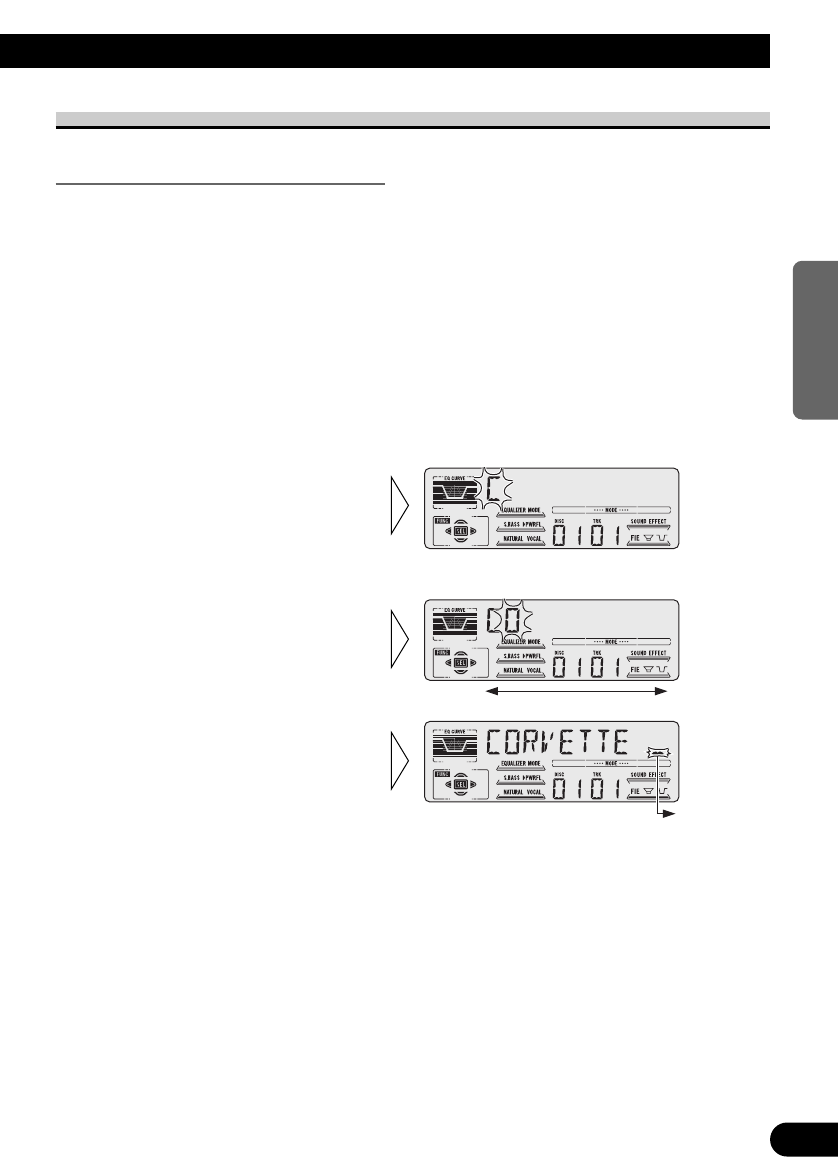

Disc Title Input (TITLE IN)

You can use “TITLE IN” to input up to 48 disc titles for CDs in the Built-in CD player.

(Perform the same operation as (described) on page 24 under “Using Multi-CD Players”.)

Note:

• After the title for 48 discs have been entered, data for a new disc will overwrite the oldest one.

• If you connect a Multi-CD player, you can input disc titles for up to 100 discs.

2. Switch the Pause ON/OFF

with the 5/∞buttons.

1. Press the FUNCTION button and select the Pause mode (PAUSE) in the

Function Menu.

3. When you find the desired

track, cancel the Scan Play

with the ∞button.

If the Function Menu has been can-

celed automatically, select the Scan

mode in the Function Menu again.

2. Switch the Scan Play ON with

the 5button.

1. Press the FUNCTION button and select the Scan mode (T-SCAN) in the

Function Menu.

20

ENGLISH ESPAÑOL DEUTSCH FRANÇAIS ITALIANO NEDERLANDS

Using Multi-CD Players

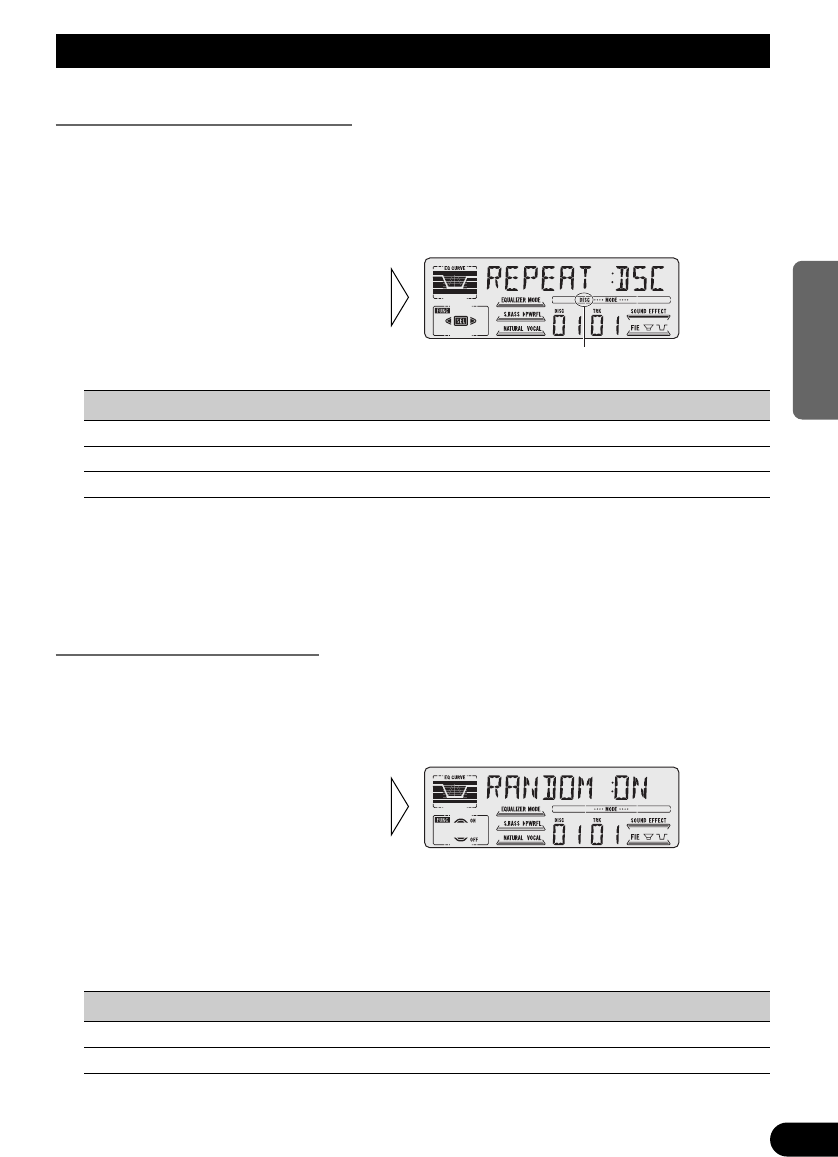

Repeat Play (REPEAT)

There are three repeat play ranges: One-track Repeat, Disc Repeat and Multi-CD player

Repeat. Default repeat play range is Multi-CD player Repeat.

1. Press the FUNCTION button and select the Repeat selecting mode

(REPEAT) in the Function Menu.

Play range Display Indicator

Multi-CD player Repeat MCD

--

One-track Repeat TRK RPT

Disc Repeat DSC DISC

Note:

• If you select other discs during the repeat play, the repeat play range changes to Multi-CD player

Repeat.

• If you perform Track Search or Fast Forward/Reverse during One-track Repeat, the repeat play

range changes to Disc Repeat.

Random Play (RANDOM)

Tracks are played at random within the selected repeat play range as explained in “Repeat

Play” above.

1. Press the FUNCTION button and select the Random mode (RANDOM) in

the Function Menu.

Display Play range

D-RDM Disc Repeat

M-RDM Multi-CD player Repeat

Note:

• One-track Repeat changes to the Disc Repeat when you switch the Random Play ON.

2. Switch the Random Play

ON/OFF with the 5/∞but-

tons.

After selecting the desired repeat

play range from those referred to in

“Repeat Play” above, switch Multi-

CD Player Random Play ON.

“DISC”

2. Select the desired repeat play

range with the 2/3buttons.

Multi-CD player Repeat =One-

track Repeat =Disc Repeat

Using Multi-CD Players

21

Scan Play (SCAN)

In the Disc Repeat, the beginning of each track on the selected disc is scanned for about 10

seconds. In the Multi-CD player Repeat, the beginning of the first track on each disc is

scanned for about 10 seconds.

1. Press the FUNCTION button and select the Scan mode (SCAN) in the

Function Menu.

Display Play range

T-SCAN Disc Repeat

D-SCAN Multi-CD player Repeat

Note:

• Scan Play is canceled automatically after all the tracks or discs have been scanned.

• One-track Repeat changes to the Disc Repeat when you switch the Scan Play ON.

Pause (PAUSE)

Pause pauses the currently playing track.

1. Press the FUNCTION button and select the Pause mode (PAUSE) in the

Function Menu.

2. Switch the Pause ON/OFF

with the 5/∞buttons.

3. When you find the desired

track (or disc), cancel the Scan

Play with the ∞button.

If the Function Menu has been can-

celed automatically, select the Scan

mode in the Function Menu again.

2. Switch the Scan Play ON with the

5button.

After selecting the desired repeat

play range from those referred to in

“Repeat Play” on page 20, switch

Multi-CD Player Scan Play ON.

22

ENGLISH ESPAÑOL DEUTSCH FRANÇAIS ITALIANO NEDERLANDS

ITS (Instant Track Selection)

The ITS function allows you to search for the track you wish to play when a Multi-CD

player is installed. You can use ITS to program automatic playback of up to 24 tracks per

disc from up to 100 discs. (You can store ITS program and Disc Title data for up to 100

discs in memory.)

ITS Programming (ITS)

Programmed tracks are played within the selected repeat play range in the “Repeat Play”

on page 20.

1. Play the track you wish to program.

2. Select the ITS Programming mode (ITS) in the Detailed Setting Menu.

(Refer to page 15.)

Note:

• After 100 discs have been programmed, data for a new disc will overwrite the data for the disc that

has not been played back for the longest time.

ITS Play (ITS-P)

ITS Play of tracks is performed within the play range explained in the “Repeat Play” sec-

tion.

1. Press the FUNCTION button and select the ITS Play mode (ITS-P) in the

Function Menu.

Note:

• If no track in the current range is programmed for ITS Play, “ITS EMPTY” is displayed.

2. Switch the ITS Play ON/OFF

with the 5/∞buttons.

After selecting the desired repeat

play range from those referred to in

“Repeat Play” on page 20, switch

ITS Play ON.

3. Program the desired track

with the 5button.

23

Using Multi-CD Players

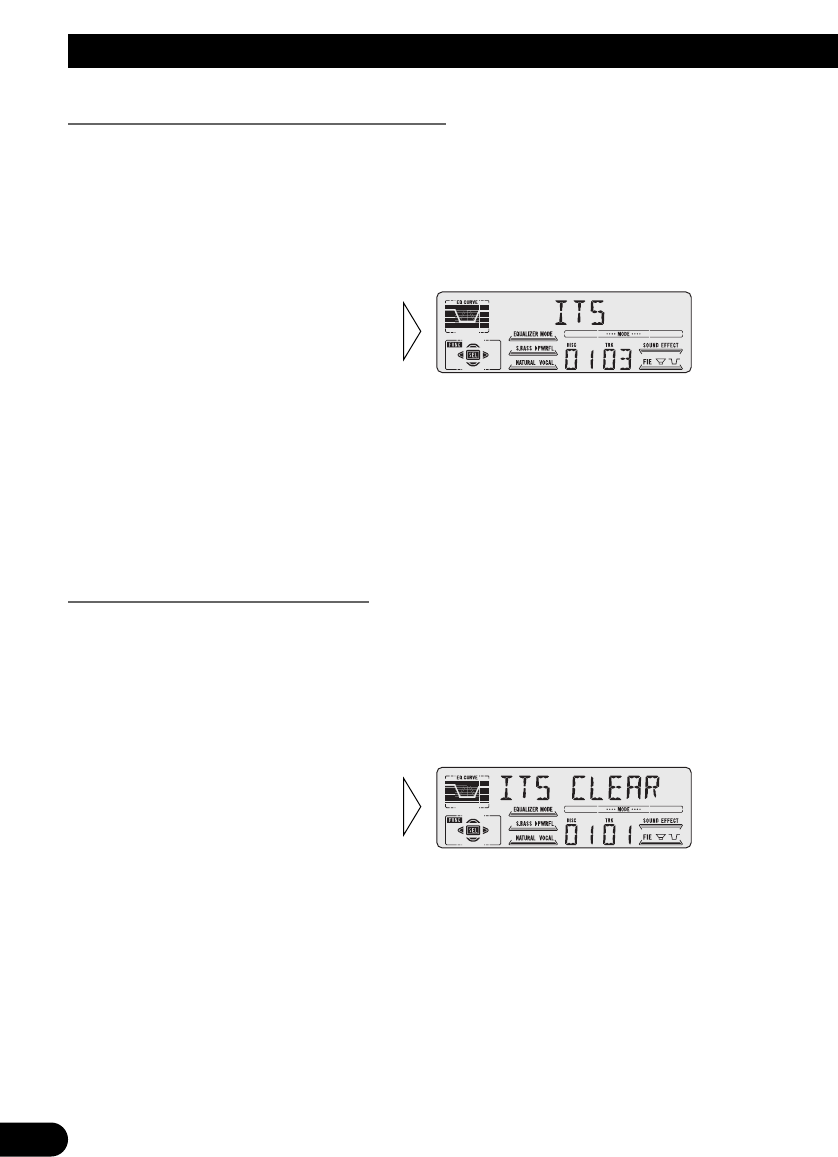

Erase a Track Program

1. Select the track you wish to erase, during ITS Play.

2. Select the ITS Programming mode (ITS) in the Detailed Setting Menu.

(Refer to page 15.)

Erase a Disc Program

1. Select the disc you wish to erase, while the disc is playing.

2. Select the ITS Programming mode (ITS) in the Detailed Setting Menu.

(Refer to page 15.)

3. Erase the disc program with

the ∞button.

3. Erase the track program with

the ∞button.

ITS is canceled and playback of the

next ITS-programmed track begins.

If there are no more programmed

tracks in the current range, “ITS

EMPTY” is displayed and normal

play resumes.

24

ENGLISH ESPAÑOL DEUTSCH FRANÇAIS ITALIANO NEDERLANDS

Disc Title

Disc Title Input (TITLE IN)

You can input Titles up to 10 letters long for up to 100 discs. Using this function lets you

easily search for and select a desired disc for play. (You can store ITS program and Disc

Title data for up to 100 discs in memory.)

1. Play the disc you wish to input the disc title.

2. Select the Disc Title Input mode (TITLE IN) in the Detailed Setting Menu.

(Refer to page 15.)

Note:

• When playing a CD TEXT disc on a CD TEXT compatible Multi-CD player, you cannot switch to

this mode.

• A CD TEXT disc is a CD featuring recorded text information such as Disc Title, Artist Name and

Track Title.

Note:

• Titles remain in memory, even after the disc has been removed from the magazine, and are recalled

when the disc is reinserted.

• After the titles for 100 discs have been entered, data for a new disc will overwrite the data for the

disc that has not been played back for the longest time.

• You can display the disc title of the disc currently playing. For details, refer to “Displaying Disc

Title” on page 25.

5. When you have completed title

input, make the 10th letter

flash, then memorize by press-

ing the 3button.

4. Move the box left and right

with the 2/3buttons.

3. Select letters, numbers and

symbols with the 5/∞buttons.

To insert a space, select the flashing

cursor “_”.

Using Multi-CD Players

25

Selecting Discs by Disc Title List (TITLE LIST)

Follow the procedures below to play a disc for which you have input the title in a Multi-

CD player or a CD TEXT disc on a CD TEXT compatible Multi-CD player.

1. Press the FUNCTION button and select the Disc Title List mode (TITLE LIST)

in the Function Menu.

Displaying Disc Title

You can display the currently playing Disc Title.

Note:

• You can also display the currently playing Disc Title when playing a CD TEXT disc on a CD

TEXT compatible Multi-CD player. (Refer to page 27.)

Note:

• If you switch displays when disc titles have not been input, “NO TITLE” is displayed.

• Switch the Disc Title

Display with the DISPLAY

button.

Each press of the DISPLAY button

changes the display in the following

order:

Playback mode (Play Time)

=Disc Title

3. Play the selected disc with the

5button.

2. Select the desired disc title

with the 2/3buttons.

Nothing is displayed for disc whose

titles have not been input.

26

ENGLISH ESPAÑOL DEUTSCH FRANÇAIS ITALIANO NEDERLANDS

Compression and DBE (COMP)

Using the COMP (Compression) and DBE (Dynamic Bass Emphasis) functions enables

Multi-CD player sound quality adjustment. Each of the functions enables two-step adjust-

ment.

7COMP

The COMP (Compression) function adjusts imbalances between loud and subdued sounds

at higher volumes.

7DBE

DBE (Dynamic Bass Emphasis) boosts bass levels to give a fuller sound.

COMP/DBE ON/OFF Switching

1. Press the FUNCTION button and select the COMP/DBE switching mode

(COMP) in the Function Menu.

Note:

• You can use these functions with a Multi-CD player that has them. If the player does not feature the

COMP/DBE functions, “NO COMP” is displayed if you try to use them.

2. Select the desired mode with

the 5/∞buttons.

COMP OFF =COMP 1 =COMP 2

=COMP OFF =DBE 1 =DBE 2

27

Using Multi-CD Players

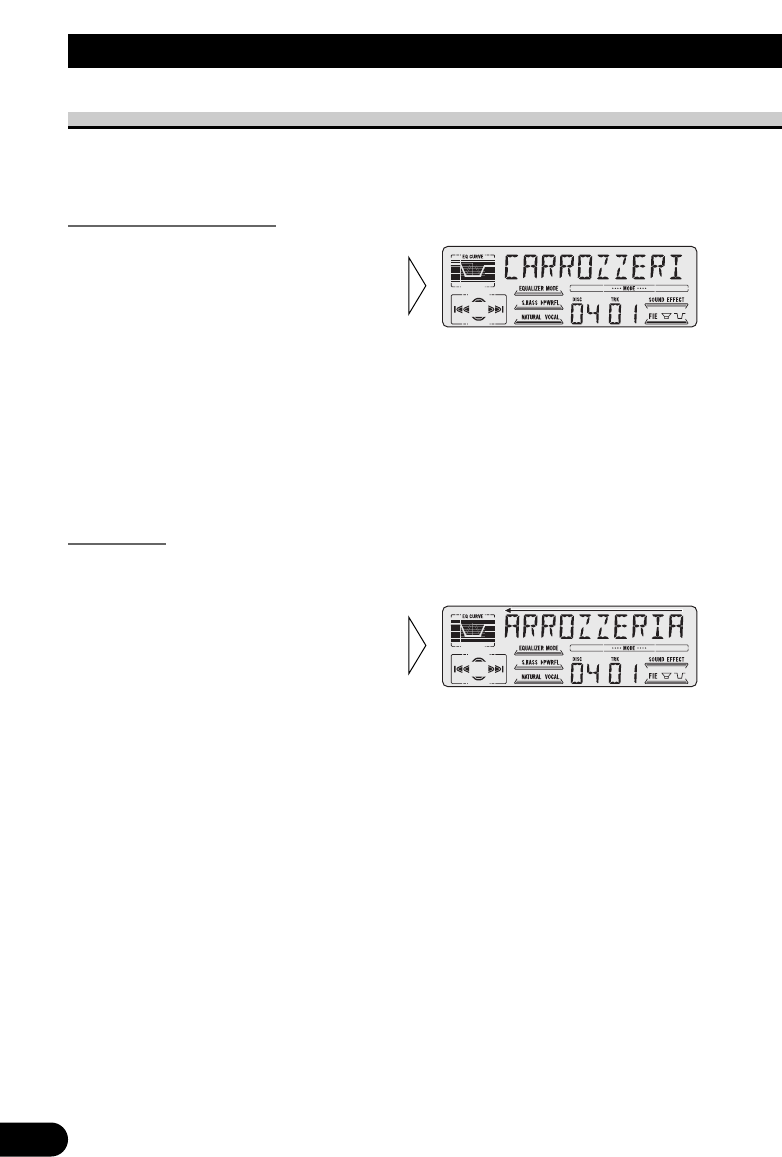

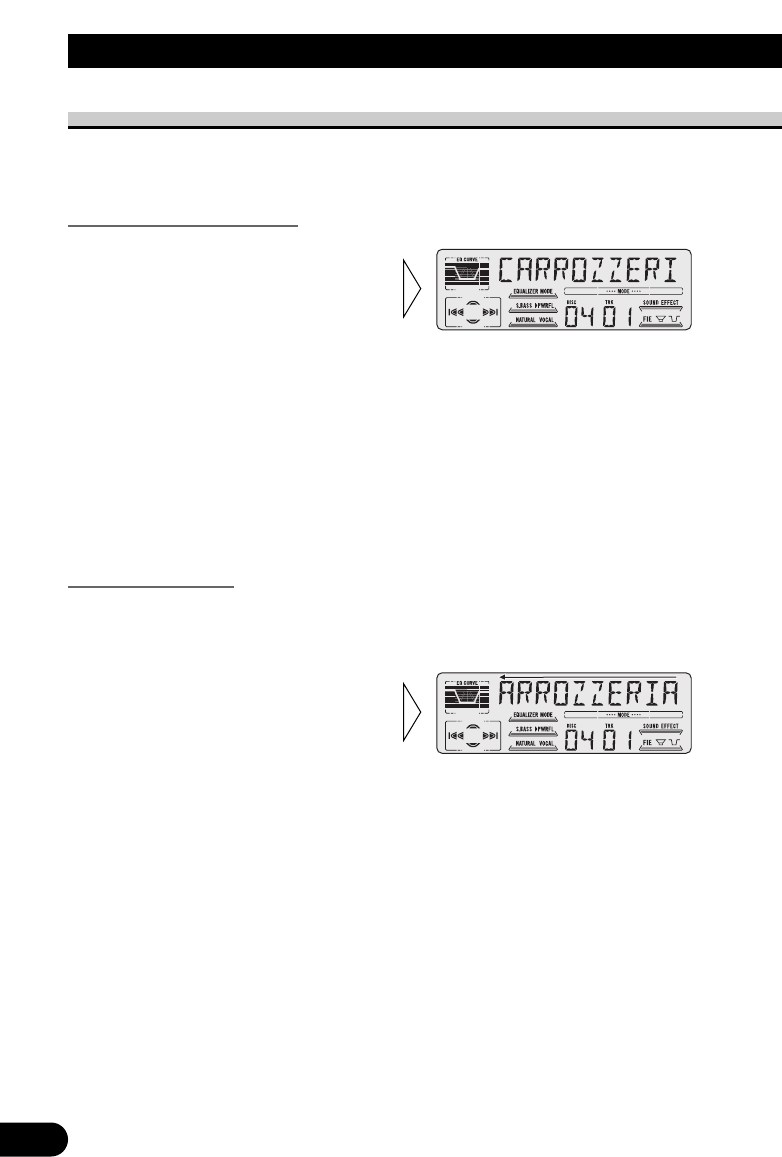

CD TEXT Function (for CD TEXT compatible type)

You can use these functions when playing a CD TEXT disc on a CD TEXT compatible

Multi-CD player.

Title Display Switching

Note:

• If certain text information is not recorded on a CD TEXT disc, “NO ~” (e.g. “NO T-TITLE”) is dis-

played.

Title Scroll

This product displays the first 10 letters only of Disc Title, Artist Name and Track Title.

With text longer than 10 letters, you can see the rest of the text by scrolling.

• Scroll the title display by press-

ing the DISPLAY button for 2

seconds.

• Select the desired title display

with the DISPLAY button.

Each press of the DISPLAY button

changes the display in the following

order:

Playback mode (Play Time)

=Disc Title =Disc Artist Name

=Track Title =Track Artist Name

28

ENGLISH ESPAÑOL DEUTSCH FRANÇAIS ITALIANO NEDERLANDS

Audio Adjustment

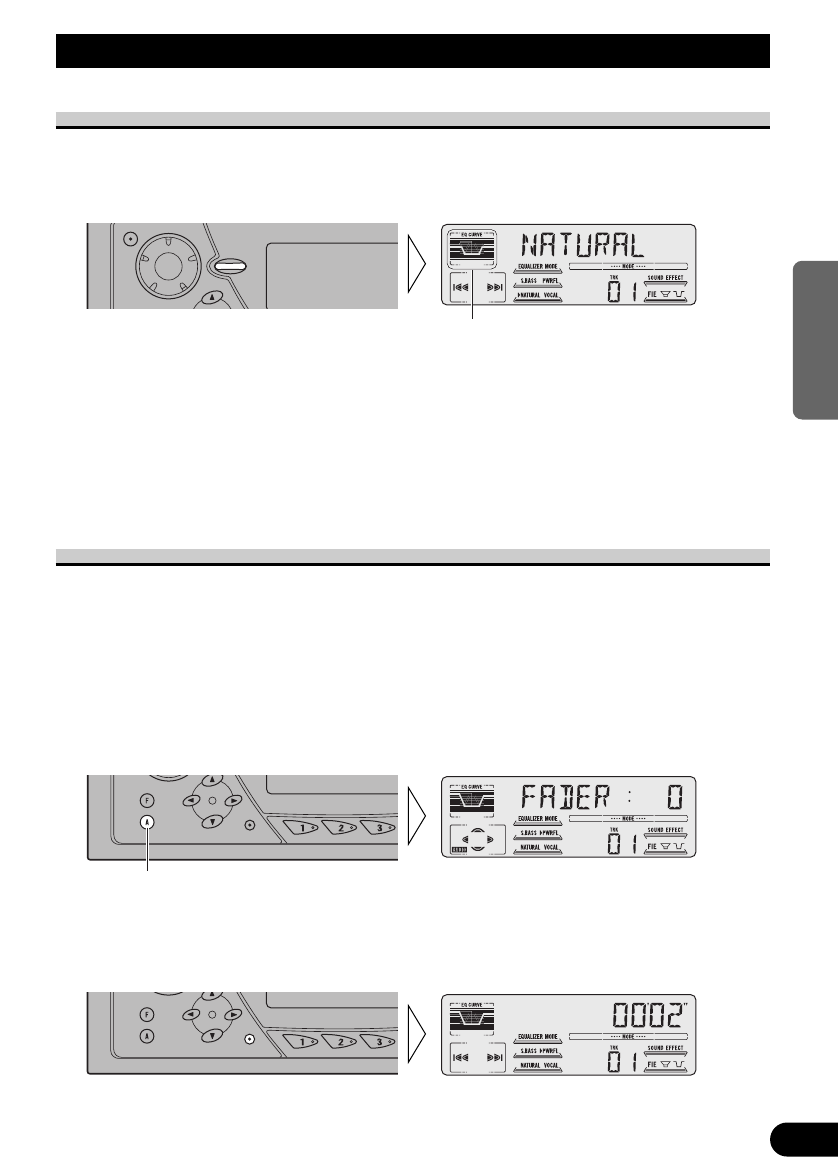

Selecting the Equalizer Curve

You can switch between Equalizer curves.

• Move the EQ selector up or down to select the desired Equalizer curve.

POWERFUL ÔNATURAL ÔVOCAL ÔCUSTOM ÔEQ FLAT ÔSUPER BASS

Note:

• “CUSTOM” stores an equalizer curve you have made adjustments to. (Refer to “Equalizer Curve

Adjustment” on page 29 and “Equalizer Curve Fine Adjustment” on page 30.)

• You can create different “CUSTOM” curves for different sources. (The Built-in CD player and

Multi-CD player are set to the same Equalizer Curve Adjustment setting automatically.)

Entering the Audio Menu

With this menu, you can adjust the sound quality.

Note:

• After entering the Audio Menu, if you do not perform an operation within about 30 seconds, the

Audio Menu is automatically canceled.

• Audio Menu functions change depending on the Rear Speaker Lead and Subwoofer Controller set-

ting in the Initial Setting Menu. (Refer to “Setting the Rear Speaker Lead and Subwoofer

Controller” on page 39.)

1. Select the desired mode in the Audio Menu.

2. Operate a mode.

3. Cancel the Audio Menu.

Each press changes the Mode ...

Equalizer curve

Audio Menu Functions

The Audio Menu features the following functions.

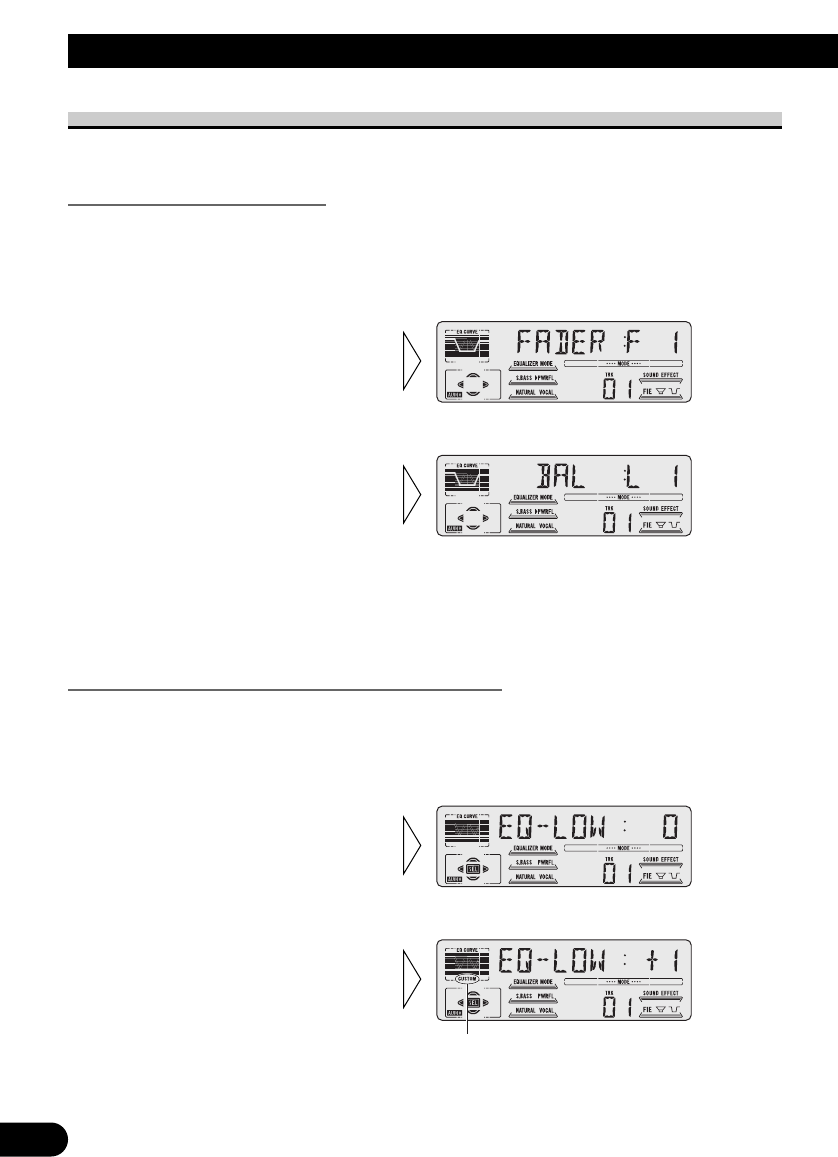

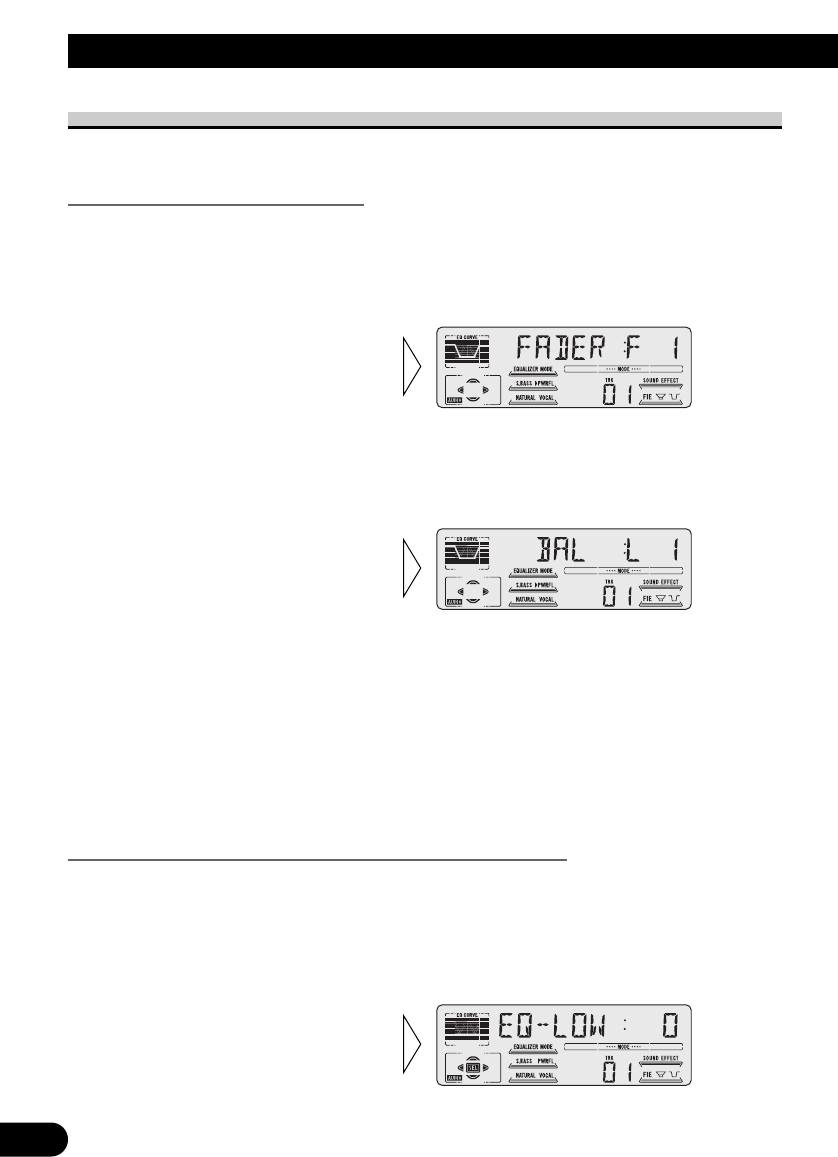

Balance Adjustment (FADER)

This function allows you to select a Fader/Balance setting that provides ideal listening con-

ditions in all occupied seats.

1. Press the AUDIO button and select the Fader/Balance mode (FADER) in the

Audio Menu.

Note:

• When the Rear Speaker Lead setting is “REAR SP:S/W”, you cannot adjust front/rear speaker

balance. (Refer to page 39.)

• “FADER : 0” is the proper setting when 2 speakers are in use.

Equalizer Curve Adjustment (EQ-LOW/MID/HIGH)

You can adjust the currently selected equalizer curve settings as desired. Adjusted equaliz-

er curve settings are memorized in “CUSTOM”.

1. Press the AUDIO button and select the Equalizer mode

(EQ-LOW/MID/HIGH) in the Audio Menu.

Note:

• If you make adjustments when a curve other than “CUSTOM” is selected, the newly adjusted curve

will replace the previous adjusted curve. Then a new curve with “CUSTOM” appears on the display

while selecting the equalizer curve. (Refer to page 28.)

“CUSTOM”

3. Boost or attenuate the selected

band with the 5/∞buttons.

The display shows “+6” – “–6”.

2. Select the band you want to

adjust with the 2/3buttons.

EQ-LOW += EQ-MID += EQ-HIGH

3. Adjust left/right speaker bal-

ance with the 2/3buttons.

“BAL :L 9” – “BAL :R 9” is dis-

played as it moves from left to right.

2. Adjust front/rear speaker bal-

ance with the 5/∞buttons.

“FADER :F15” – “FADER :R15” is

displayed as it moves from front to

rear.

29

Audio Adjustment

30

ENGLISH ESPAÑOL DEUTSCH FRANÇAIS ITALIANO NEDERLANDS

Equalizer Curve Fine Adjustment

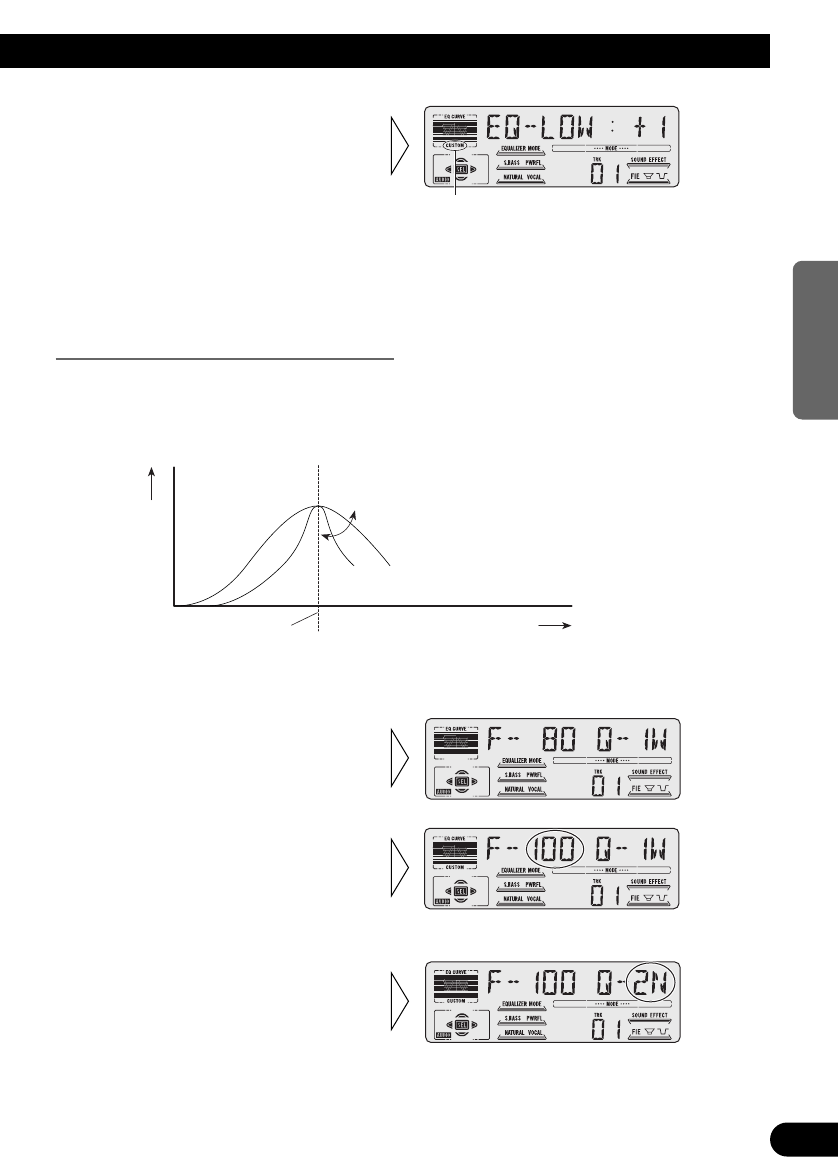

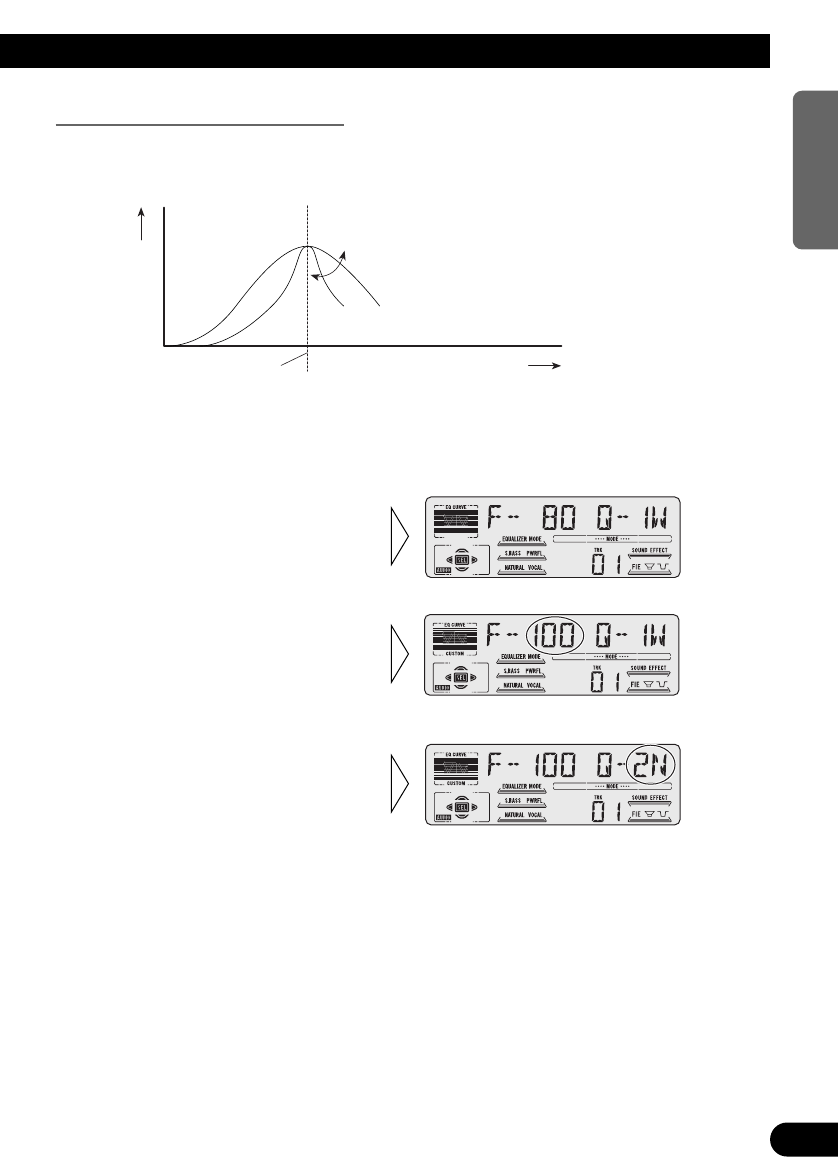

You can adjust the center frequency and the Q factor (curve characteristics) of each cur-

rently selected curve band (EQ-LOW/MID/HIGH). Adjusted equalizer curve settings are

memorized in “CUSTOM”.

1. Press the AUDIO button for 2 seconds to select Equalizer Curve Fine

Adjustment.

Note:

• If you make adjustments when a curve other than “CUSTOM” is selected, the newly adjusted curve

will replace the previous adjusted curve. Then a new curve with “CUSTOM” appears on the display

while selecting the equalizer curve. (Refer to page 28.)

4. Select the desired Q factor

with the 5/∞buttons.

2N += 1N += 1W += 2W

3. Select the desired frequency

with the 2/3buttons.

LOW: 40

+=

80

+=

100

+=

160 (Hz)

MID: 200

+=

500

+=

1K

+=

2K (Hz)

HIGH: 3K

+=

8K

+=

10K

+=

12K (Hz)

2. Press the AUDIO button to

select the desired band for

adjustment.

Level (dB)

Q=2W

Q=2N

Center frequency Frequency (Hz)

31

Audio Adjustment

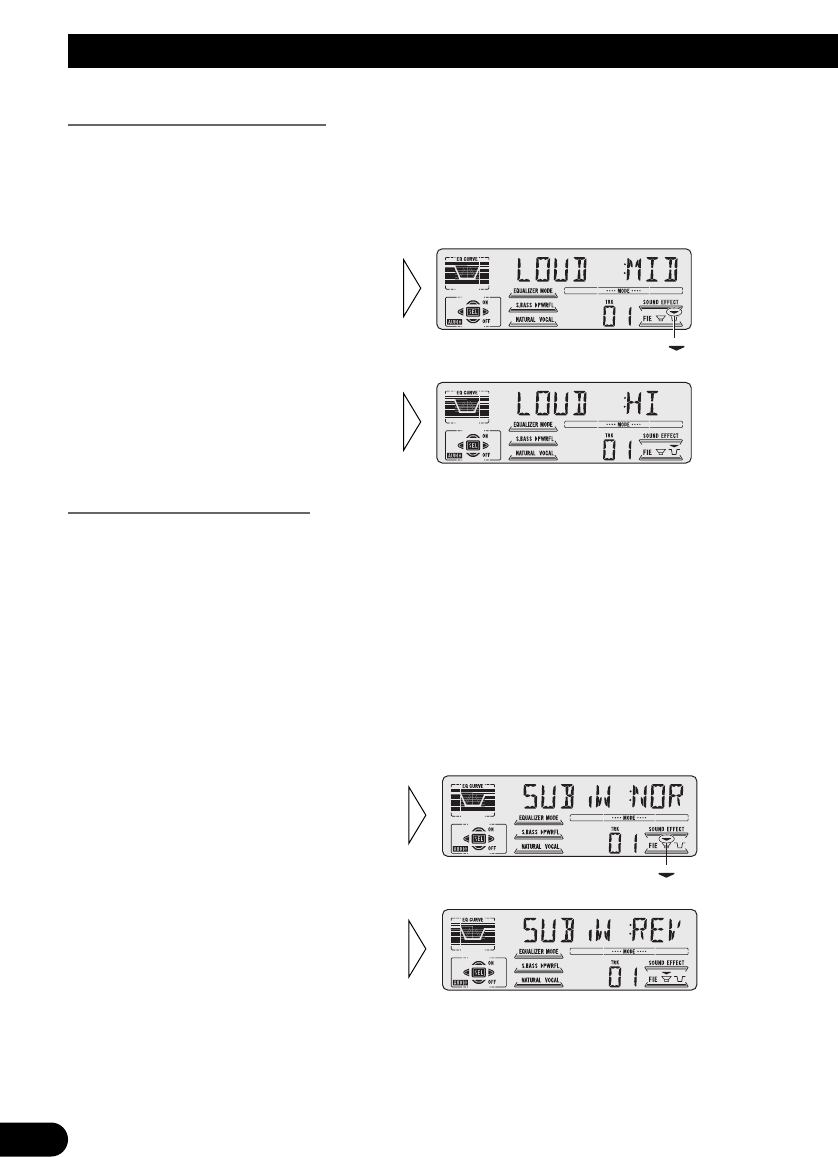

Loudness Adjustment (LOUD)

The Loudness function compensates for deficiencies in the low and high sound ranges at

low volume. You can select a desired Loudness level.

1. Press the AUDIO button and select the Loudness mode (LOUD) in the Audio

Menu.

Subwoofer Output (SUB.W)

When a Subwoofer is connected, switch Subwoofer output ON. Initially, Subwoofer out-

put is OFF.

The Subwoofer output phase can be switched between normal, or 0˚ (“NOR”), and reverse,

or 180˚(“REV”). 0˚ is the default phase.

Note:

• When the Subwoofer Controller setting is “S/W CTL:EXT”, you cannot switch the Subwoofer

ON/OFF mode. In this case, this setting is not necessary. (Refer to page 39.)

• Select the OFF setting when you do not want the Subwoofer to operate.

3. Change the phase of Subwoofer

output with the 2/3buttons.

”“

2. Switch the Subwoofer output

ON/OFF with the 5/∞

buttons.

1. Press the AUDIO button and select the Subwoofer ON/OFF mode

(SUB.W) in the Audio Menu.

3. Select the desired level with

the 2/3buttons.

LOW += MID += HI

”“

2. Switch the Loudness function

ON/OFF with the 5/∞but-

tons.

32

ENGLISH ESPAÑOL DEUTSCH FRANÇAIS ITALIANO NEDERLANDS

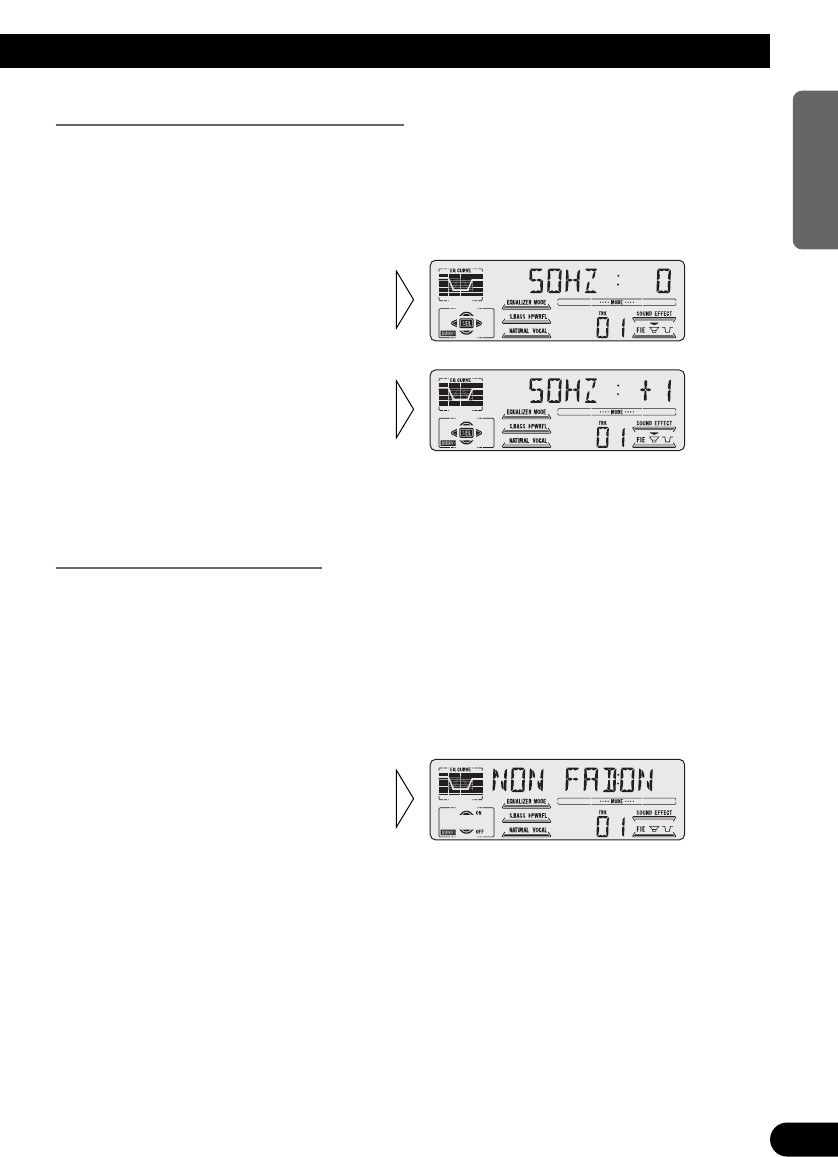

Subwoofer Setting Adjustment (80HZ 0)

When the Subwoofer output is ON, you can adjust the cut-off frequency and the output

level of Subwoofer.

Note:

• You can select the Subwoofer setting mode only when Subwoofer output is switched ON in the

Subwoofer ON/OFF mode.

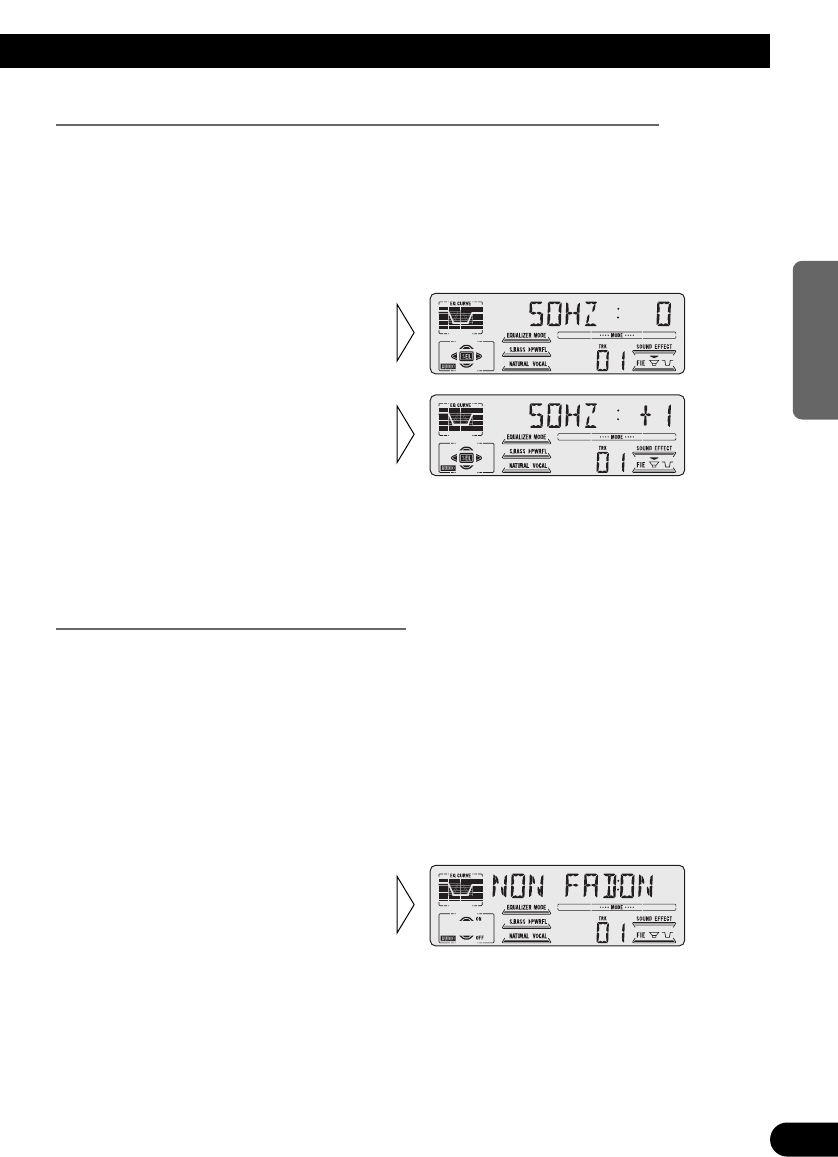

Non Fading Output (NON FAD)

When the Non Fading Output setting is ON, the audio signal does not pass through this

unit’s low pass filter (for the Subwoofer), but is output through the RCA output.

Note:

• When the Subwoofer Controller setting is only “S/W CTL:EXT”, you can switch the Non Fading

Output ON/OFF mode. (Refer to page 39.)

2. Switch the Non Fading output

ON/OFF with the 5/∞buttons.

1. Press the AUDIO button and select the Non Fading Output ON/OFF mode

(NON FAD) in the Audio Menu.

3. Increase or decrease the output

level with the 5/∞buttons.

The display shows “+ 6” – “– 6”.

2. Select the frequency to 50 Hz,

80 Hz or 125 Hz with the 2/3

buttons.

1. Press the AUDIO button and select the Subwoofer setting mode (80HZ 0)

in the Audio Menu.

33

Audio Adjustment

Non Fading Output Level Adjustment (NON FAD)

When the Non Fading output is ON, you can adjust the level of Non Fading output.

Note:

• You can select the Non Fading Output setting mode only when Non Fading Output is switched ON

in the Non Fading Output ON/OFF mode.

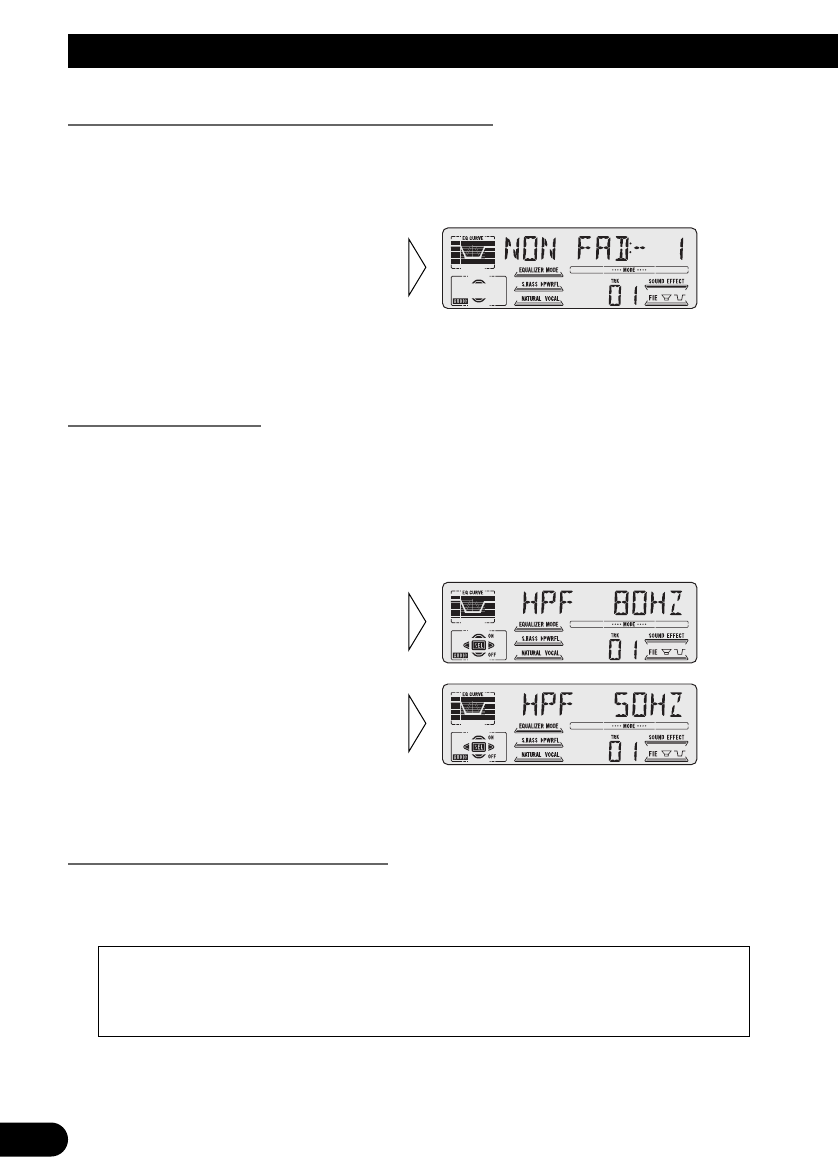

High Pass Filter (HPF)

When you do not want sound in the Subwoofer output frequency range output from the

front or rear speakers, switch the High Pass Filter ON. Only higher frequencies than those

in the selected range are output from the front and rear speakers.

Note:

• When the F.I.E. function is ON, you cannot switch to the H.P.F. mode.

Front Image Enhancer Function (FIE)

The F.I.E. (Front Image Enhancer) function is a simple method of enhancing front imaging

by cutting mid- and high-range frequency output from the rear speakers, limiting their out-

put to low-range frequencies. You can select the frequency you want to cut.

Precaution:

• When the F.I.E. function is deactivated, the rear speakers output sound of all frequencies, not

just bass sounds. Reduce the volume before disengaging F.I.E. to prevent a sudden increase in

volume.

3. Select the desired frequency

with the 2/3buttons.

50 += 80 += 125 (Hz)

2. Switch the H.P.F. function

ON/OFF with the 5/∞buttons.

1. Press the AUDIO button and select the H.P.F. mode (HPF) in the Audio

Menu.

2. Increase or decrease the output

level with the 5/∞buttons.

The display shows “0” – “–15”.

1. Press the AUDIO button and select the Non Fading Output setting mode

(NON FAD) in the Audio Menu.

34

ENGLISH ESPAÑOL DEUTSCH FRANÇAIS ITALIANO NEDERLANDS

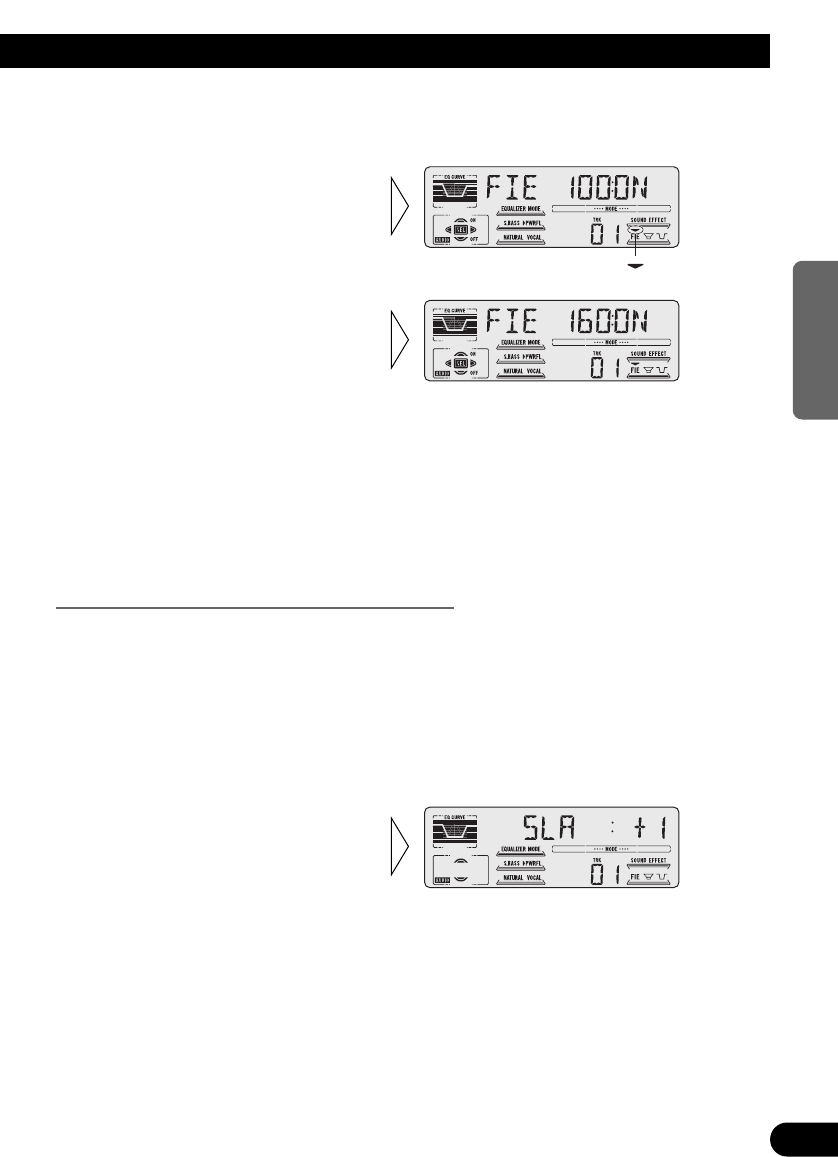

1. Press the AUDIO button and select the F.I.E. mode (FIE) in the Audio

Menu.

Note:

• When the H.P.F. function is ON, you cannot switch to the F.I.E. mode.

• After switching the F.I.E. function ON, select the Fader/Balance mode in the Audio Menu, and

adjust front and rear speaker volume levels until they are balanced.

• When the Rear Speaker Lead setting is “REAR SP:S/W”, you cannot switch to the F.I.E. mode.

(Refer to page 39.)

• Switch the F.I.E. function OFF when using a 2-speaker system.

Source Level Adjustment (SLA)

The SLA (Source Level Adjustment) function prevents radical leaps in volume level when

switching between sources. Settings are based on the FM volume level, which remains

unchanged.

1. Compare the FM volume with the volume of the other source.

(e.g. Built-in CD player.)

2. Press the AUDIO button and select the SLA mode (SLA) in the Audio Menu.

Note:

• Since the FM volume is the control, SLA is not possible in the FM modes.

• The Built-in CD player and Multi-CD player are set to the same volume adjustment setting auto-

matically.

• The AM volume level, which is different from the FM base setting volume level, can also be

adjusted similar to sources other than tuner.

3. Increase or decrease the level

with the 5/∞buttons.

The display shows “+4” – “–4”.

3. Select the desired frequency

with the 2/3buttons.

100 += 160 += 250 (Hz)

”“

2. Switch the F.I.E. function

ON/OFF with the 5/∞but-

tons.

35

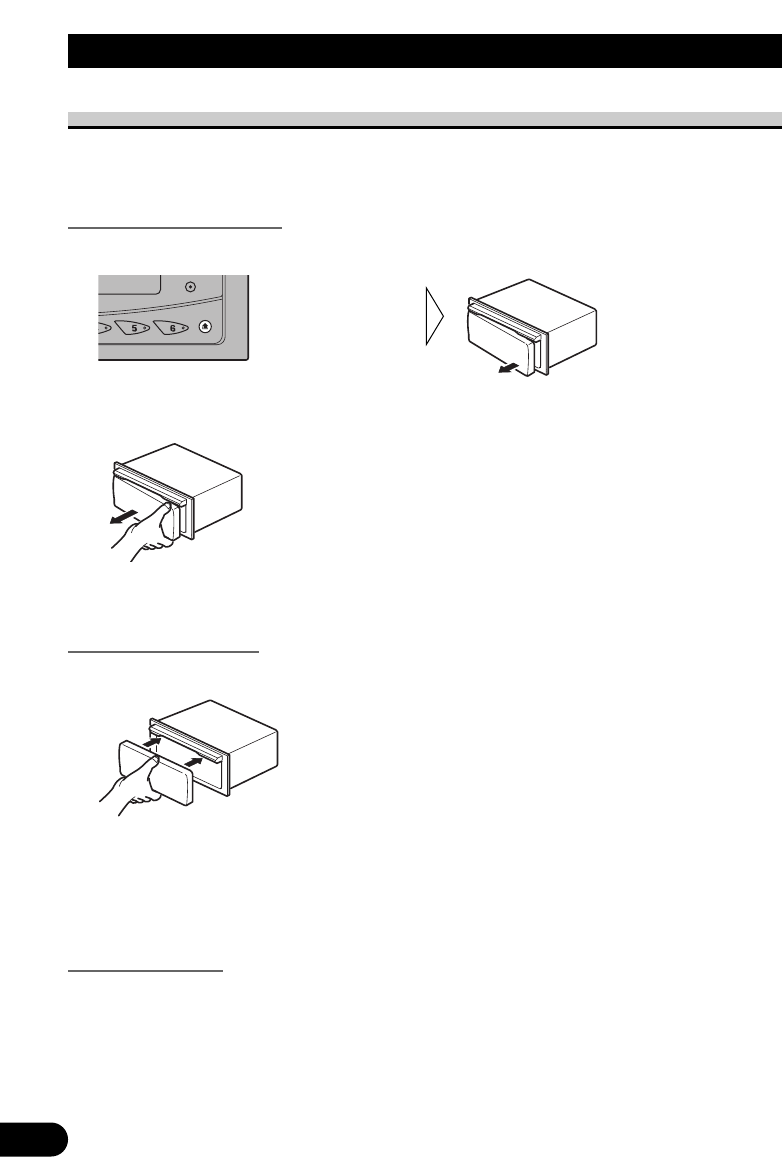

Detaching and Replacing the Front Panel

Theft Protection

The front panel of the head unit is detachable to discourage theft.

• Keep the front panel closed while driving.

Detaching the front panel

1. Eject the front panel.

2. To remove the front panel, pull its right-hand side toward you.

Take care not to grip it tightly or drop it.

Replacing the Front Panel

• Replace the front panel by clipping it into place.

Precaution:

• Never use force or grip the display tightly when removing or replacing the front panel.

• Avoid subjecting the front panel to excessive shocks.

• Keep the front panel out of direct sunlight and high temperatures.

Warning Tone

If the front panel is not detached within 5 seconds after the ignition is turned off, a warning

tone will sound.

Note:

• You can cancel the warning tone function. (Refer to page 37.)

Initial Setting

Entering the Initial Setting Menu

With this menu, you can perform initial settings for this product.

1. Turn the source OFF.

2. Enter the Initial Setting Menu.

3. Select a desired mode.

4. Operate a mode.

5. Cancel the Initial Setting Menu.

Note:

• Holding down the FUNCTION button for 2 seconds also cancels the Initial Setting Menu.

Each press changes the Mode ...

Hold for 2 seconds

36

ENGLISH ESPAÑOL DEUTSCH FRANÇAIS ITALIANO NEDERLANDS

37

Initial Setting

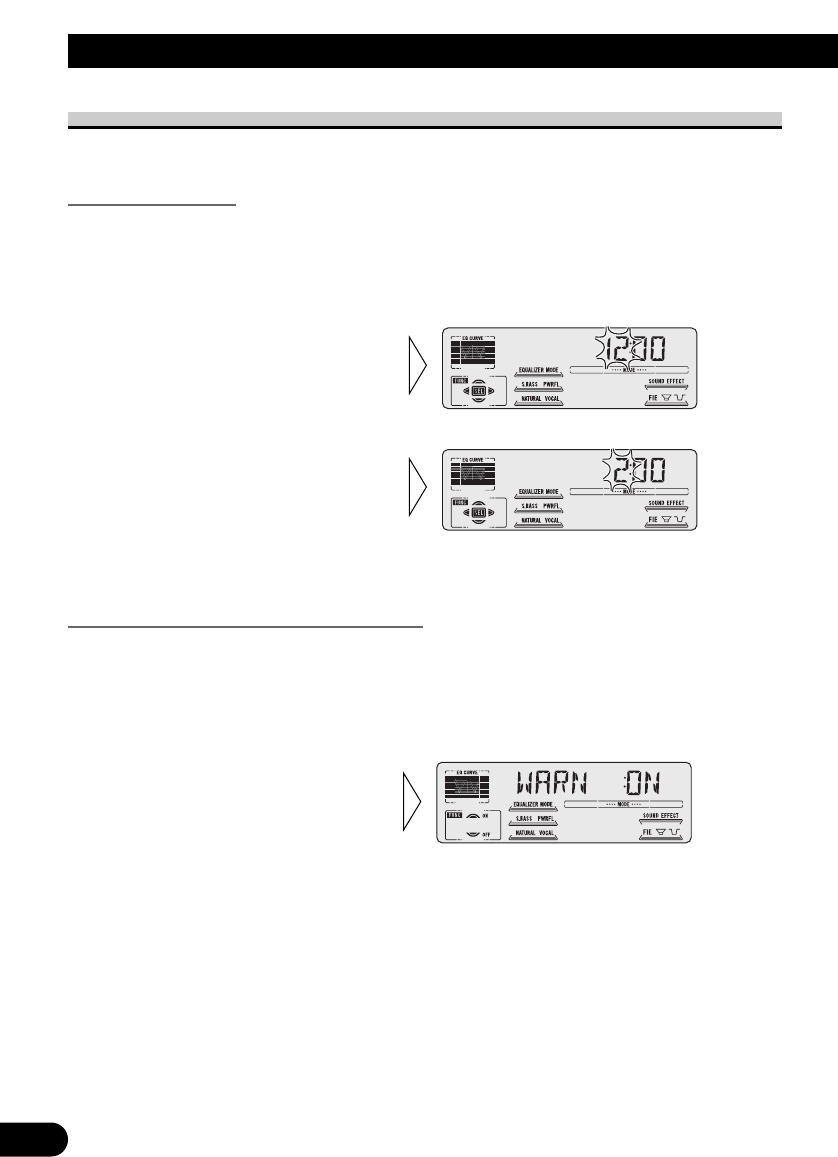

Initial Setting Menu Functions

The Initial Setting Menu features the following functions.

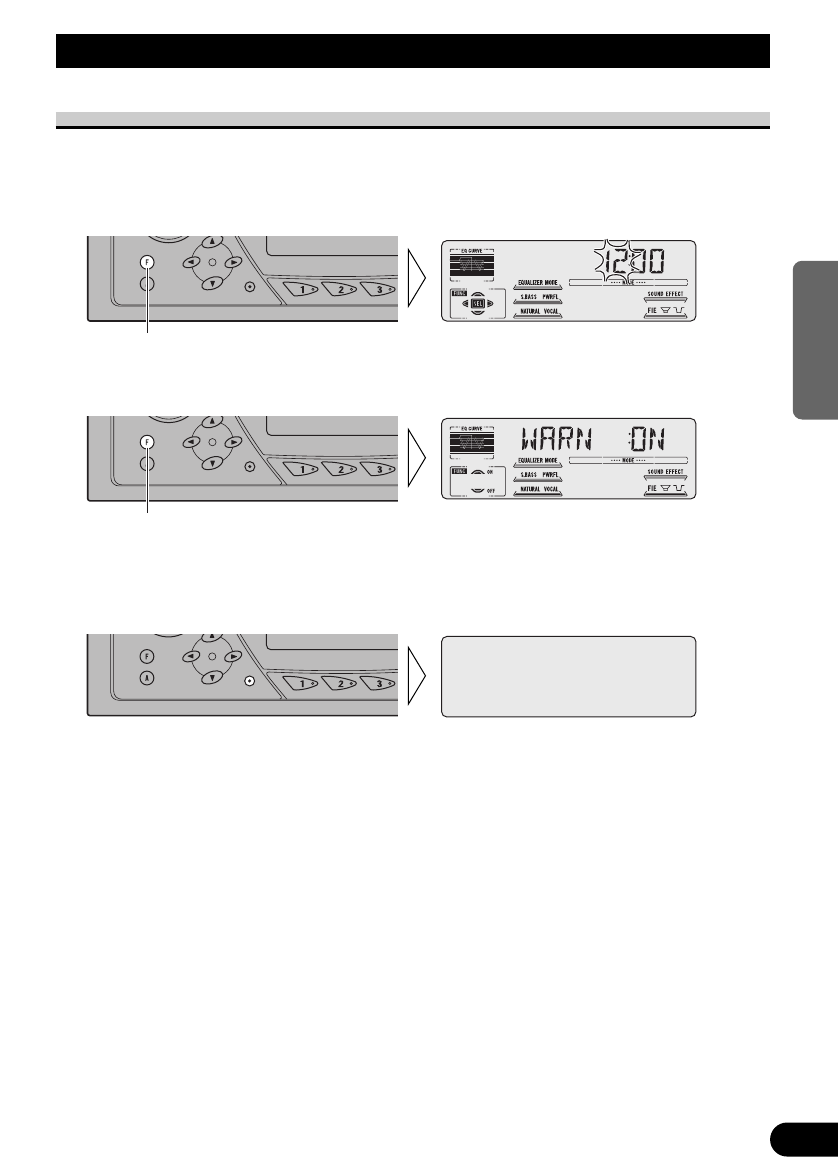

Setting the Time

This is the mode for setting the time on the unit’s clock display. (Refer to page 41 for

details concerning the clock display.)

As soon as you switch to “Minute”, the seconds start counting from 00.

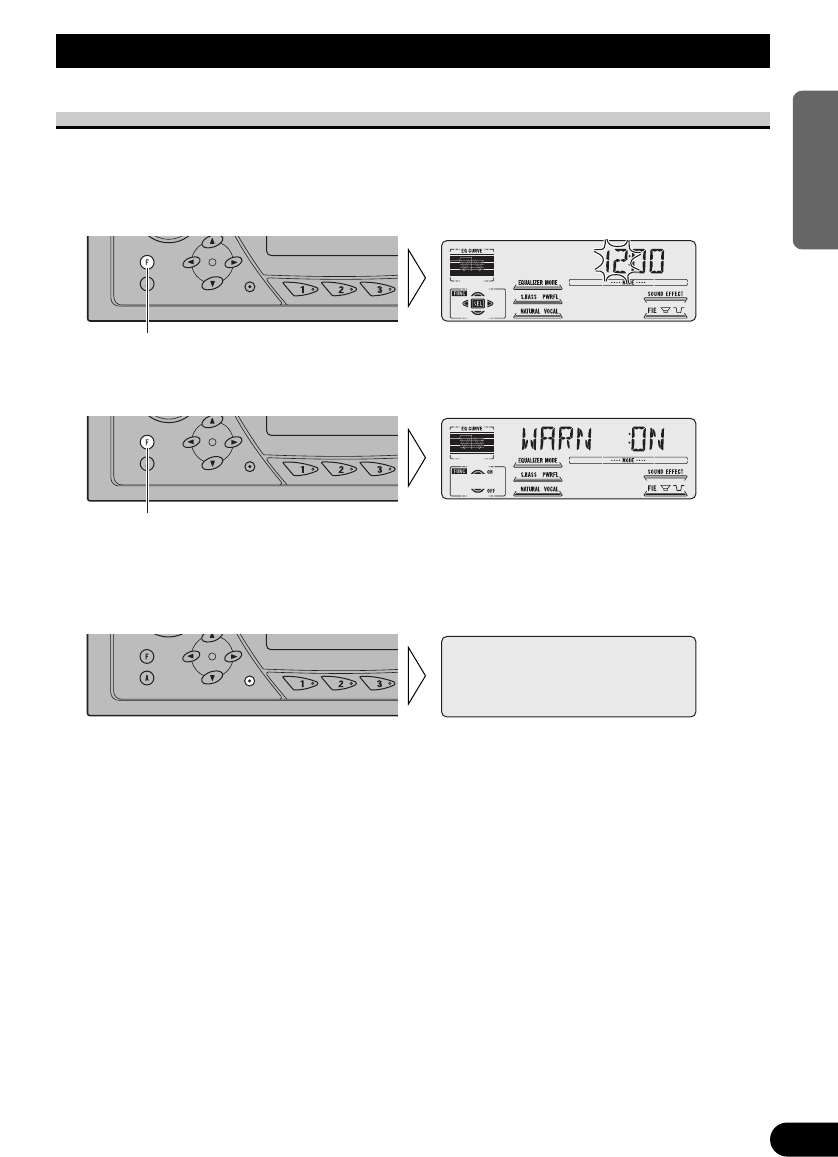

Setting the Warning Tone (WARN)

You can switch the Warning Tone function ON/OFF. (Refer to “Warning Tone” on page

35.)

1. Press the FUNCTION button and select the Warning Tone mode (WARN) in

the Initial Setting Menu.

2. Switch the Warning Tone

ON/OFF with the 5/∞but-

tons.

3. Set as desired with the 5/∞

buttons.

2. Select “Hour” or “Minute”

with the 2/3buttons.

1. Press the FUNCTION button and select the Time setting mode in the Initial

Setting Menu.

38

ENGLISH ESPAÑOL DEUTSCH FRANÇAIS ITALIANO NEDERLANDS

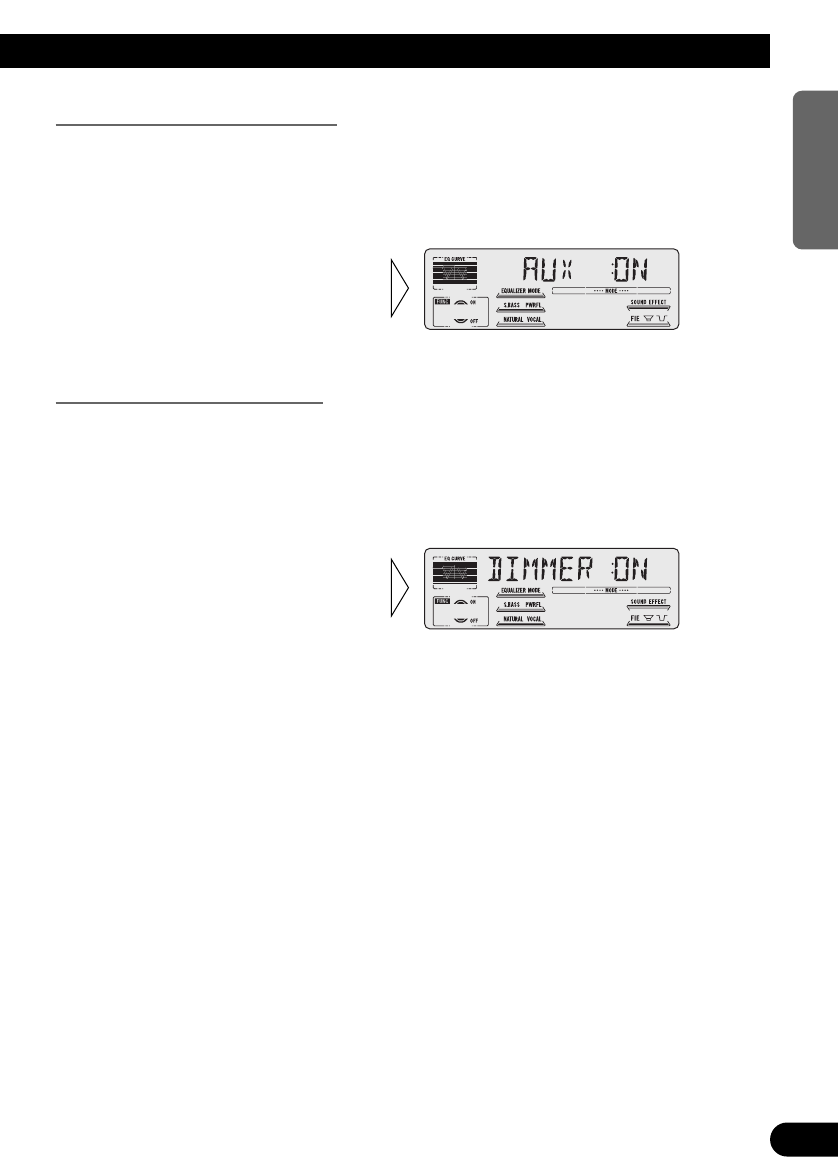

Switching the AUX Mode (AUX)

It is possible to use auxiliary (AUX) equipment with this product.

Activate the AUX mode when using external equipment with this product.

1. Press the FUNCTION button and select the AUX Setting mode (AUX) in the

Initial Setting Menu.

Setting the Dimmer (DIMMER)

To enable this product’s display from being too bright at night, when the vehicle’s head

lights are turned ON the display is dimmed.

You can switch this function ON/OFF.

1. Press the FUNCTION button and select the Dimmer mode (DIMMER) in

the Initial Setting Menu.

2. Switch the Dimmer ON/OFF

with the 5/∞buttons.

2. Switch the AUX ON/OFF with

the 5/∞buttons.

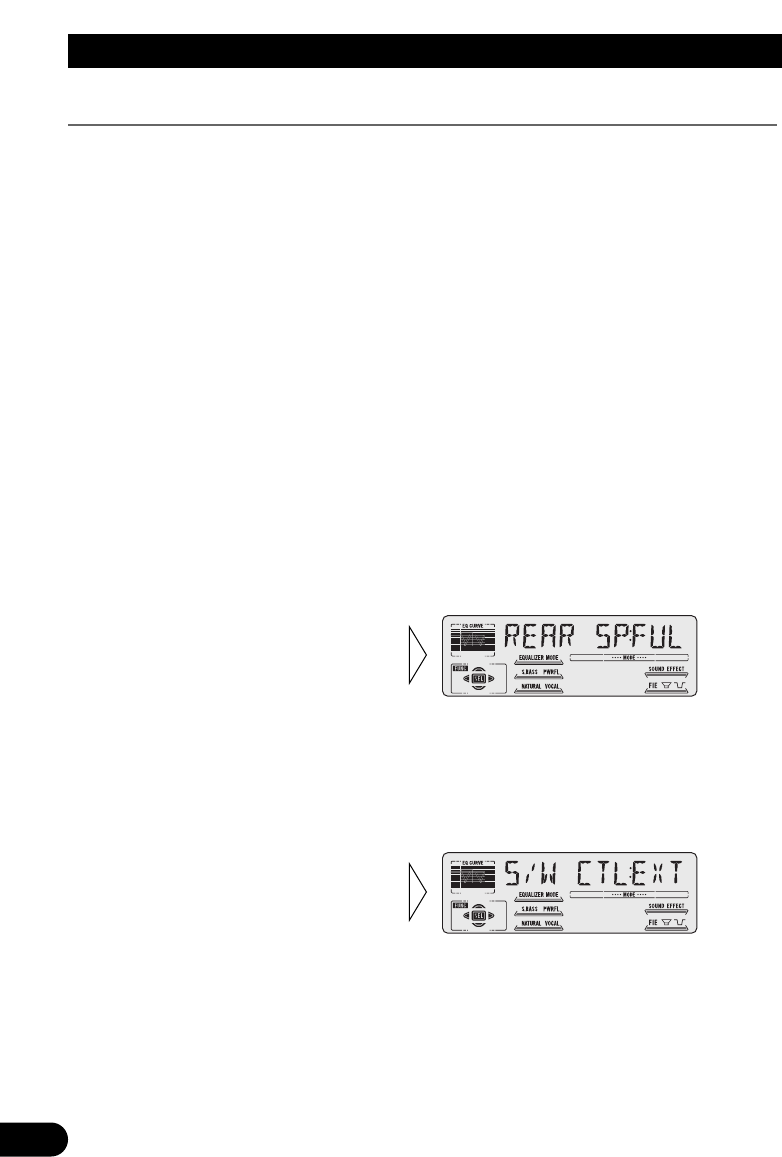

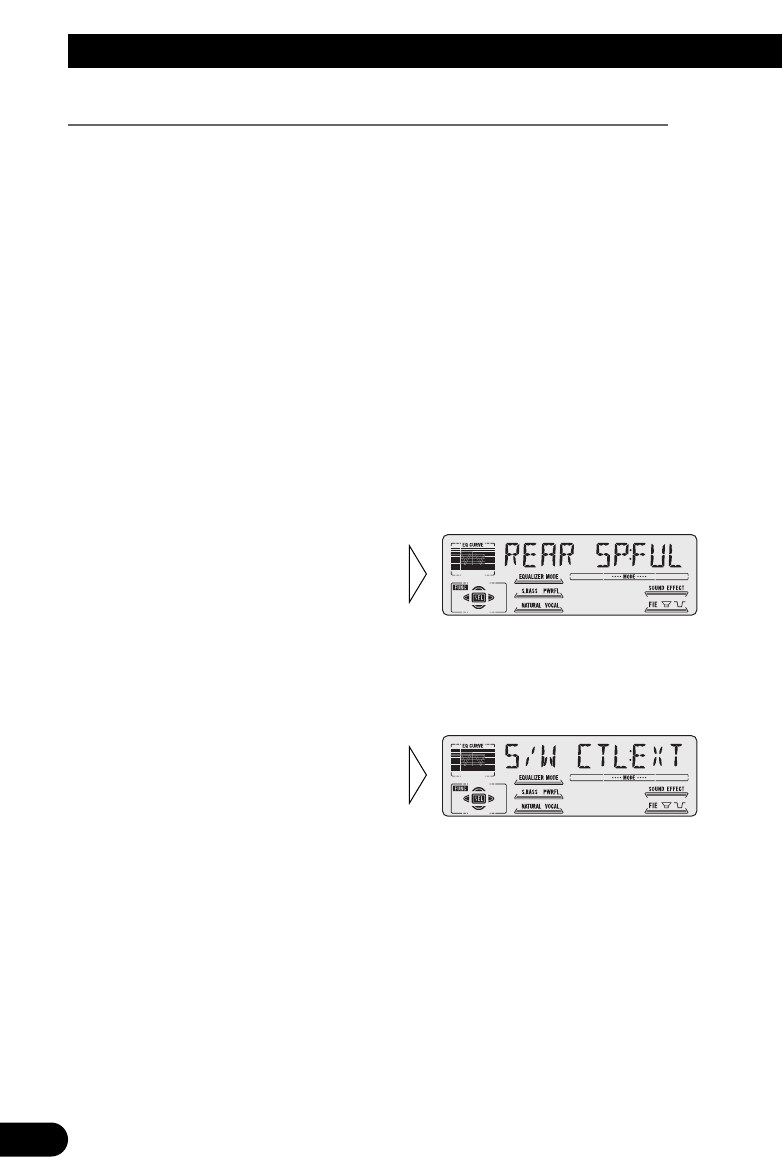

Setting the Rear Speaker Lead and Subwoofer Controller (REAR SP)

This product’s rear speaker leads can be used for full-range speaker (“REAR SP:FUL”) or

Subwoofer (“REAR SP:S/W”) connection. If you switch Rear Speaker Lead setting to the

“REAR SP:S/W”, you can connect a rear speaker lead directly to a Subwoofer without

using an auxiliary amp.

Initially, the unit is set for rear full-range speaker connection (“REAR SP:FUL”).

When rear speaker leads are connected to full range speakers (when “REAR SP:FUL” is

selected), you can connect the RCA Subwoofer output to a Subwoofer. In this case, you

can select whether to use the Subwoofer controller’s (Low Pass Filter, Phase) built-in

“S/W CTL:INT” or the auxiliary “S/W CTL:EXT”.

Note:

• Even if you change this setting, there is no output unless you switch the Non Fading Output (refer

to page 32) or Subwoofer Output (refer to page 31) in the Audio Menu ON.

• If you change the Subwoofer Controller, Subwoofer output and Non Fading output in the Audio

Menu return to the factory settings.

Note:

• When no Subwoofer is connected to the rear speaker lead, select “REAR SP:FUL”.

• When a Subwoofer is connected to the rear speaker lead, set for Subwoofer “REAR SP:S/W”.

• When the Rear Speaker Lead setting is “REAR SP:S/W”, you cannot change the Subwoofer con-

troller.

3. Change the Subwoofer con-

troller with the 2/3buttons.

2. Change the Rear Speaker Lead

setting with the 5/∞buttons.

1. Press the FUNCTION button and select the Rear Speaker Lead and

Subwoofer Controller setting mode (REAR SP) in the Initial Setting

Menu.

39

Initial Setting

Other Functions

40

ENGLISH ESPAÑOL DEUTSCH FRANÇAIS ITALIANO NEDERLANDS

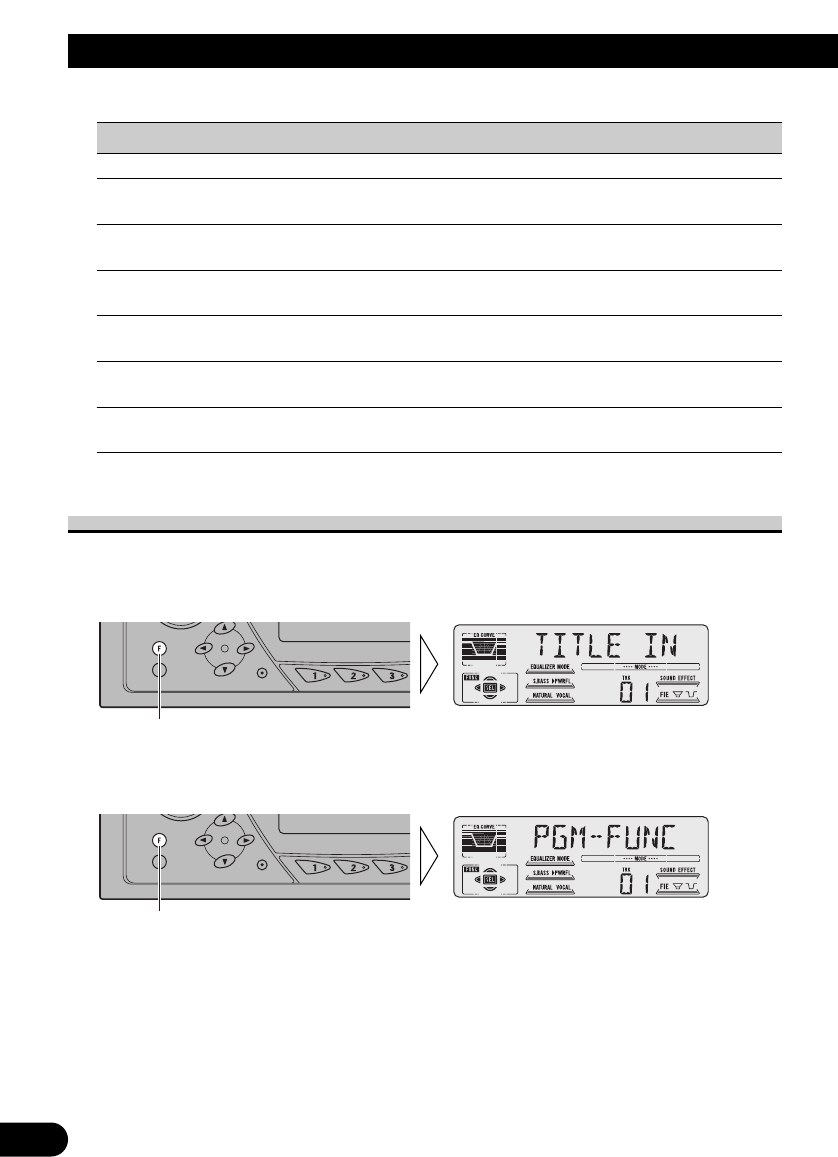

Using the PROGRAM Button (PGM-FUNC)

The PROGRAM button can memorize one of the functions in the Function Menu.

It is possible to memorize a different function for each source.

Setting the PROGRAM Button

1. Select the PROGRAM button’s setting mode (PGM-FUNC) in the Detailed

Setting Menu. (Refer to page 15.)

2. Select the function you want to memorize in the PROGRAM button.

3. Memorize the function in the PROGRAM button.

Pressing the BAND button cancels the Detailed Setting Menu.

Hold for 2 seconds

41

Other Functions

Using the PROGRAM Button

The PROGRAM button operates in a different way depending on the function pro-

grammed (memorized).

• Use the PROGRAM button.

7Tuner

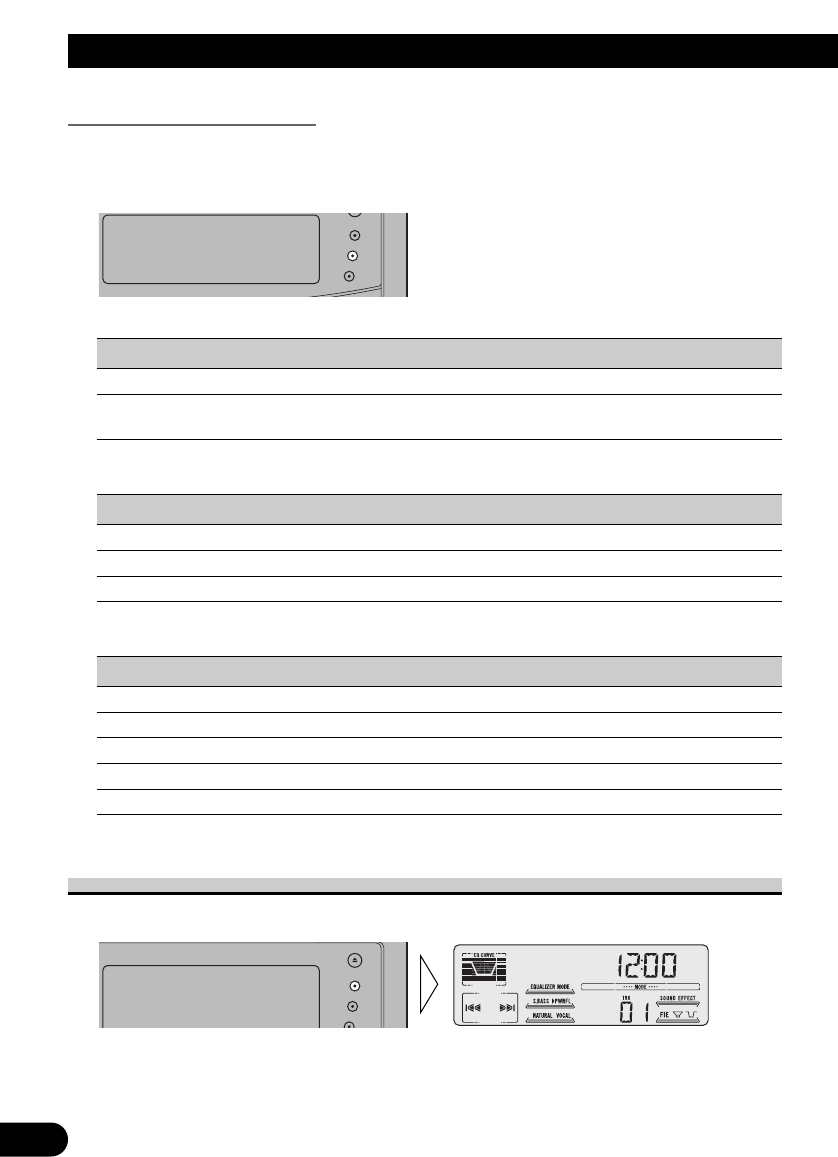

Function name (Display) Press Hold for 2 seconds

Best Stations Memory (BSM) OFF ON

Local Seek Tuning (LOCAL) ON/OFF Entering the Local Seek

Sensitivity mode

7Built-in CD Player

Function Name (Display) Press Hold for 2 seconds

Pause (PAUSE) ON/OFF –––––

Repeat Play (REPEAT) ON/OFF –––––

Random Play (RANDOM) ON/OFF –––––

7Multi-CD Player

Function name (Display) Press Hold for 2 seconds

Pause (PAUSE) ON/OFF –––––

Repeat Play (REPEAT) Selecting the play range –––––

Random Play (RANDOM) ON/OFF –––––

Disc Title List (LIST) Enter the LIST mode –––––

ITS (ITS) ITS Programming ITS Play ON/OFF

Displaying the Time

• To turn the time display ON.

The time display disappears temporarily when you perform another operation, but the time

indication returns to the display after 25 seconds.

Note:

• Even when the sources are OFF, the Time appears on the display. Pressing the CLOCK button

switches the Time display ON/OFF.

42

ENGLISH ESPAÑOL DEUTSCH FRANÇAIS ITALIANO NEDERLANDS

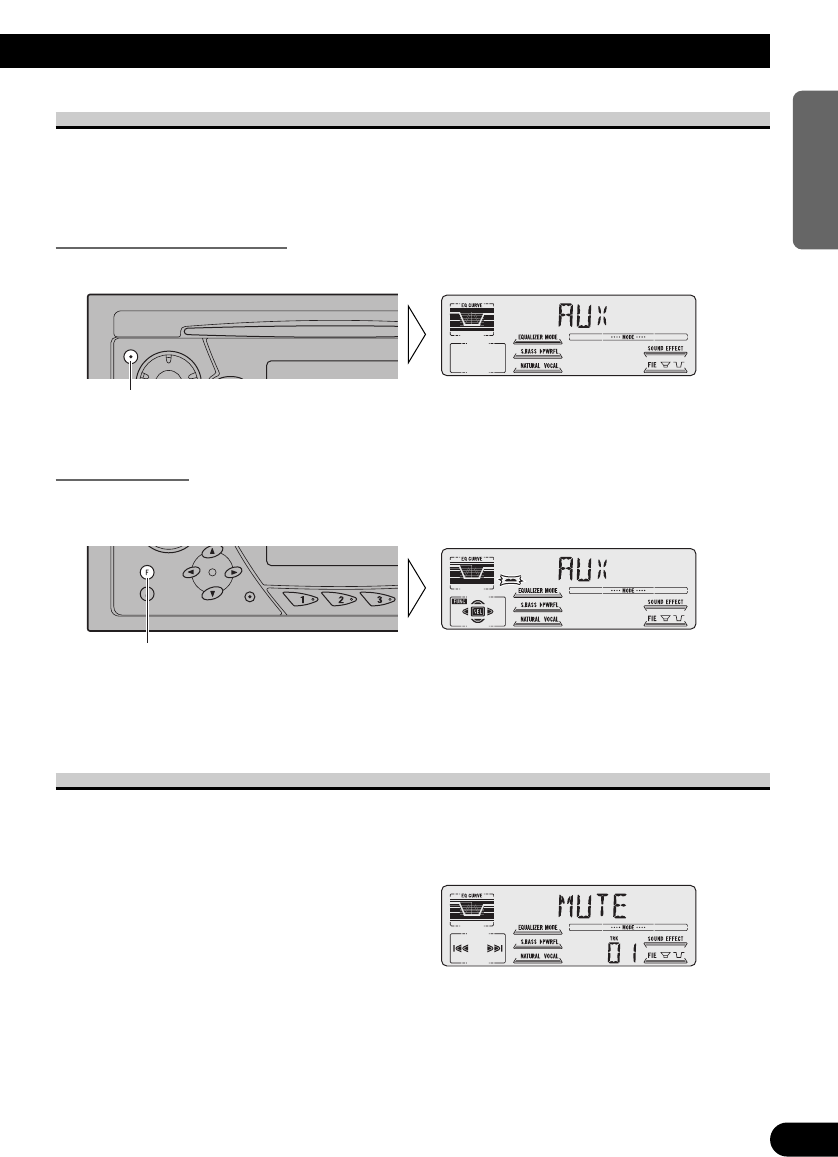

Using the AUX Source

It is possible to use auxiliary (AUX) equipment with this product.

To listen to auxiliary equipment, switch the AUX mode in the Initial Setting Menu ON,

and then select the desired source.

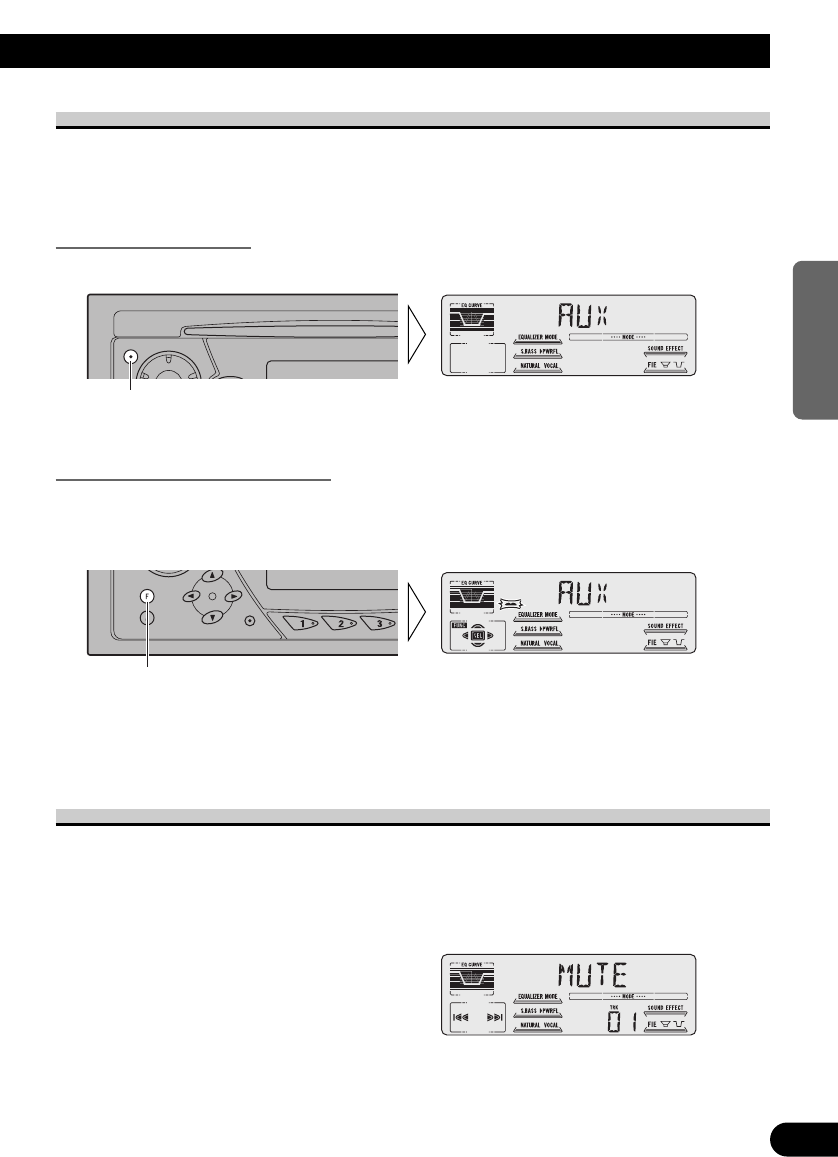

Selecting the AUX Source

• Select AUX. (Refer to page 7.)

AUX Title Input

The display title for AUX source can be changed.

1. Select the AUX Title Input mode (TITLE IN) in the Detailed Setting Menu.

2. Input the AUX Title.

Refer to “Disc Title Input” on page 24, and perform procedures 3 to 5 in the same way.

Cellular Telephone Muting

Sound from this system is muted automatically when a call is made or received using a

cellular telephone connected to this product.

• The sound is turned off, “MUTE” is displayed and no audio adjustment is possible.

Operation returns to normal when the phone connection is ended.

Hold for 2 seconds

Each press changes the Source ...

43

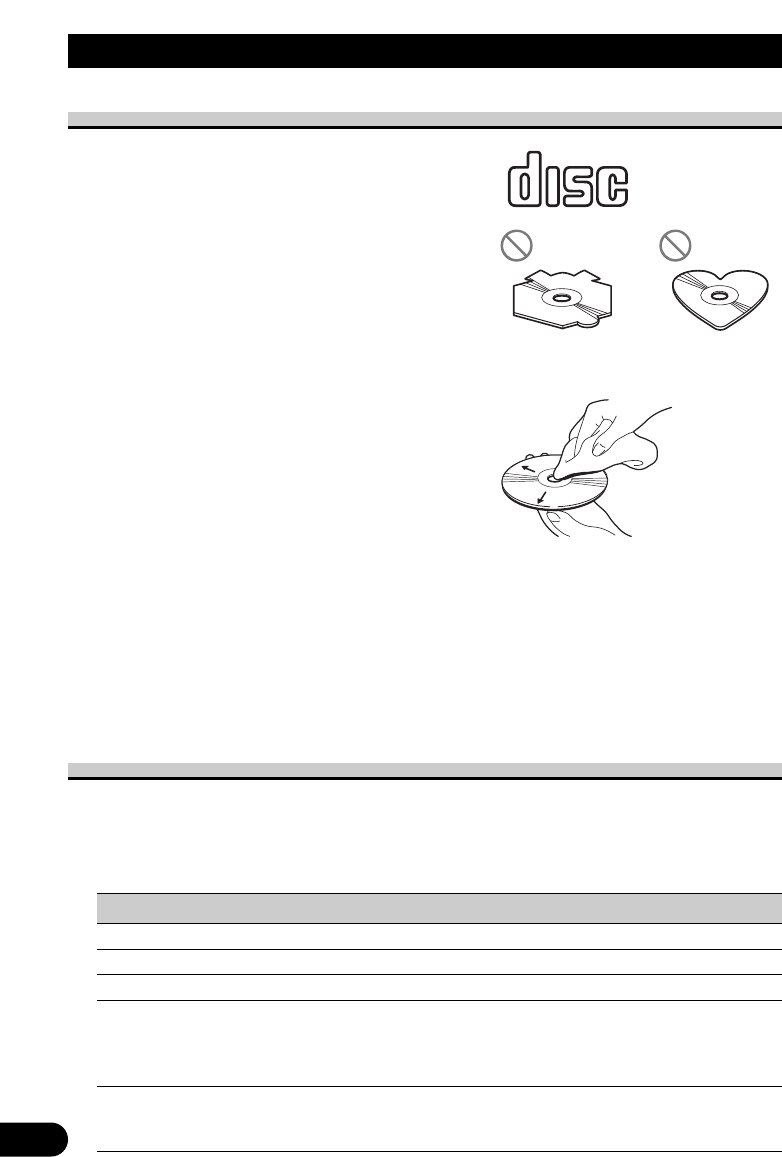

CD Player and Care

Precaution

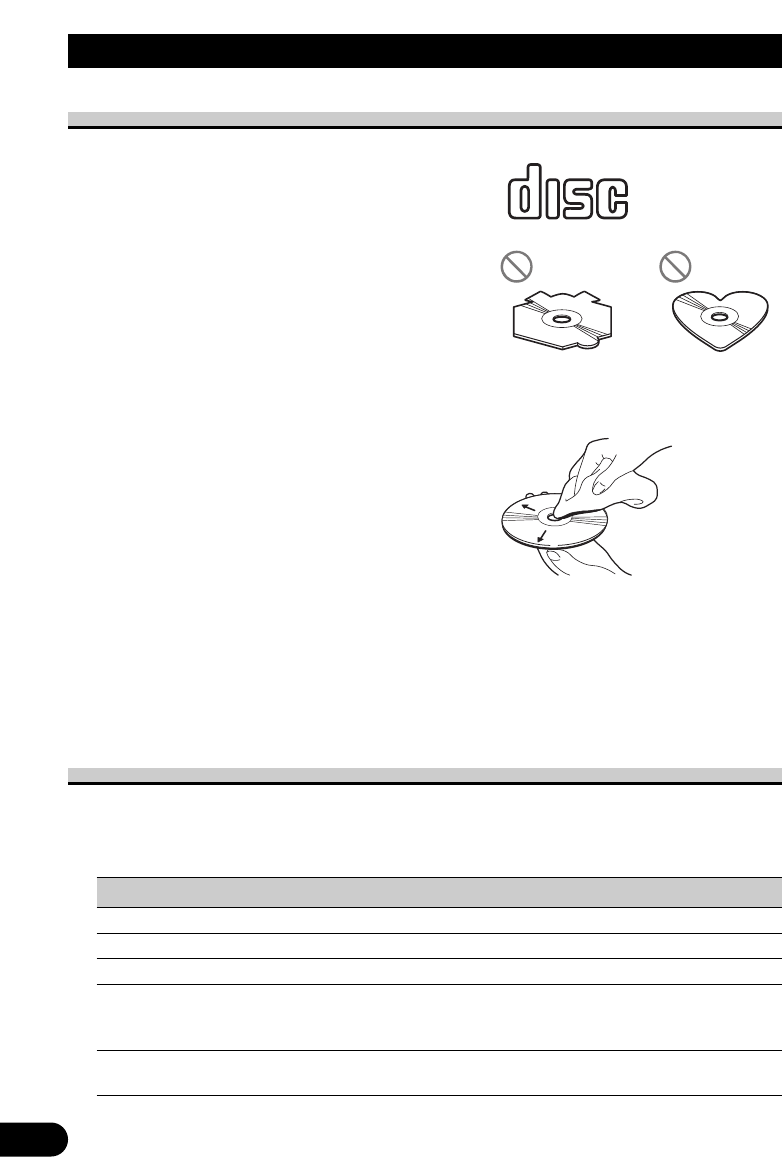

• Play only CDs bearing the Compact Disc Digital

Audio mark.

• This product is designed for use with conventional,

fully circular CDs only. Use of shaped CDs are not

recommended for this product.

• Check all CDs before playing and discard cracked, scratched or warped discs.

• Playback by this product of a CD-R disc recorded on a CD recorder may not be possible

due to characteristics of the disc, scratches or dirt on the disc, or dirt or condensation on

this product’s optical pickup lens.

• Read the precautions with the CD-R discs before using.

• Wipe dirty or damp discs outward from the center

with a soft cloth.

• Avoid touching the recorded (iridescent) surface when handling discs.

• Store discs in their cases when not in use.

• Keep discs out of direct sunlight and high temperatures.

• Do not affix labels or apply chemicals to discs.

• Condensation may collect inside the player when using the heater in cold weather, inter-

fering with playback. Turn it off for an hour or so and wipe damp discs with a soft cloth.

• Road shocks may interrupt CD playback.

Built-in CD Player’s Error Message

When problems occur with CD playback, an error message appears on the display. Refer

to the table below to identify the problem, then take the suggested corrective action. If the

error persists, contact your dealer or your nearest PIONEER Service Center.

Message Possible cause Recommended action

ERROR- 11, 12, 17, 30 Dirty disc. Clean the disc.

ERROR- 11, 12, 17, 30 Scratched disc. Replace the disc.

ERROR- 14 Unrecorded CD. Check the disc.

ERROR- 10, 11,12, 14, Electrical or mechanical Turn the ignition ON and OFF, or

17, 30, A0 problem. switch to a different source, then back

to the CD player.

HEAT CD player overheating. Discontinue play until the machine

temperature drops.

COMPACTCOMPACT

DIGITAL AUDIODIGITAL AUDIO

44

ENGLISH ESPAÑOL DEUTSCH FRANÇAIS ITALIANO NEDERLANDS

Specifications

General

Power source .......... 14.4 V DC (10.8 – 15.1 V allowable)

Grounding system ........................................ Negative type

Max. current consumption ...................................... 10.0 A

Dimensions

(chassis) .................. 198 (W) ×78 (H) ×135 (D) mm

[7-3/4 (W) ×3-1/8 (H) ×5-3/8 (D) in]

(nose) ........................ 190 (W) ×74 (H) ×23 (D) mm

[7-1/2 (W) ×2-7/8 (H) ×7/8 (D) in]

Weight ........................................................ 1.9 kg (4.2 lbs)

Amplifier

Continuous power output is 22 W per channel min. into 4

ohms, both channels driven 50 to 15,000 Hz with no more

than 5% THD.

Maximum power output ...................................... 45 W ×4

45 W ×2 ch/4 Ω+ 70 W × 1 ch/2 Ω(for Subwoofer)

Load impedance

...................... 4 Ω(4 – 8 Ω[2 Ωfor 1 ch] allowable)

Preout maximum output level/

output impedance .................................... 2.2 V /1 kΩ

Equalizer (3-Band Parametric Equalizer)

(Low) .......................... Frequency: 40/80/100/160 Hz

Q Factor: 0.35/0.59/0.95/1.15

(+6 dB when boosted)

Gain: ±12 dB

(Mid) .......................... Frequency: 200/500/1k/2k Hz

Q Factor: 0.35/0.59/0.95/1.15

(+6 dB when boosted)

Gain: ±12 dB

(High) ................ Frequency: 3.15k/8k/10k/12.5k Hz

Q Factor: 0.35/0.59/0.95/1.15

(+6 dB when boosted)

Gain: ±12 dB

Loudness contour

(Low) .................. +3.5 dB (100 Hz), +3 dB (10 kHz)

(Mid) ................ +10 dB (100 Hz), +6.5 dB (10 kHz)

(High) ................ +11 dB (100 Hz), +11 dB (10 kHz)

(volume: –30 dB)

Network

HPF Frequency .................................... 50/80/125 Hz

Slope ................................................ –12 dB/oct.

Subwoofer output

Frequency .................................... 50/80/125 Hz

Slope ................................................ –18 dB/oct.

Gain ........................................................ ±12 dB

CD player

System .................................... Compact disc audio system

Usable discs .................................................. Compact disc

Signal format .................... Sampling frequency: 44.1 kHz

Number of quantizatin bits: 16; linear

Frequency characteristics .............. 5 – 20,000 Hz (±1 dB)

Signal-to-noise ratio ...... 94 dB (1 kHz) (IHF-A network)

Dynamic range ............................................ 92 dB (1 kHz)

Number of channels ............................................ 2 (stereo)

FM tuner

Frequency range .................................... 87.9 – 107.9 MHz

Usable sensitivity .................................................... 10 dBf

(0.9 µV/75 Ω, mono, S/N: 30 dB)

50 dB quieting sensitivity ........................................ 15 dBf

(1.5 µV/75 Ω, mono)

Signal-to-noise ratio ...................... 70 dB (IHF-A network)

Distortion .......................... 0.3% (at 65 dBf, 1 kHz, stereo)

Frequency response ...................... 30 – 15,000 Hz (±3 dB)

Stereo separation .......................... 40 dB (at 65 dBf, 1 kHz)

Selectivity .................................................... 70 dB (2ACA)

Three-signal intermodulation

(desired signal level) ........................................ 30 dBf

(two undesired signal level: 100 dBf)

AM tuner

Frequency range ...................... 530 – 1,710 kHz (10 kHz)

Usable sensitivity .............................. 18 µV (S/N: 20 dB)

Selectivity ................................................ 50 dB (±10 kHz)

Note:

• Specifications and the design are subject to possi-

ble modification without notice due to improve-

ments.

1

Table des matières

Cher Client .................................................. 3

Tableau des commandes .......................... 4

-Élément central

Avant d’utiliser cet appareil .................... 5

Quelques mots concernant cet appareil ............ 5

Quelques mots concernant ce mode d’emploi .... 5

Précaution .......................................................... 6

Service après-vente des produits PIONEER .... 6

Lors de l’utilisation du lecteur de CD

à changeur 50 disques ................................ 6

Opérations de base .................................... 7

Pour écouter de la musique .............................. 7

Opérations de base sur le lecteur de

CD intégré .................................................. 9

-Fente pour le disque

-Recherche d’une plage musicale

et déplacement rapide du capteur

-Ejection

-Choix des indications affichées

Opérations de base sur le syntoniseur ............ 11

-Accord manuel et accord automatique

-Gamme

-Mise en mémoire des fréquences

Opérations de base sur les lecteurs de

CD à chargeur .......................................... 12

-Recherche d’une plage musicale et

déplacement rapide du capteur

-Recherche d’un disque

-Recherche d’un disque par son numéro

(lecteurs à chargeur 6 disques ou

chargeur 12 disques)

Correspondance entre les indications

affichées et les touches ............................ 13

Affichage du menu des fonctions .................... 13

Fonctions du menu des fonctions .................... 14

Affichage du menu des réglages détaillés ...... 15

Fonctions du menu des réglages détaillés ...... 16

Utilisation du syntoniseur ...................... 17

-Accord automatique sur les seules

stations puissantes (LOCAL)

-Mémoire des meilleures stations (BSM)

Utilisation du lecteur de CD intégré .... 18

-Répétition de la lecture (REPEAT)

-Lecture au hasard (RANDOM)

-Examen rapide du disque (T-SCAN)

-Pause (PAUSE)

-Frappe du titre d’un disque (TITLE IN)

Utilisation des lecteurs de CD

à chargeur .......................................... 20

-Répétition de la lecture (REPEAT)

-Lecture au hasard (RANDOM)

-Examen rapide des disques (SCAN)

-Pause (PAUSE)

ITS (Programmation en temps réel) ................ 22

-Programmation en temps réel (ITS)

-Lecture ITS (ITS-P)

-

Pour effacer un numéro de plage musicale

-Pour effacer un numéro de disque

Titre d’un disque ............................................ 24

-Frappe du titre d’un disque (TITLE IN)

-Choix d’un disque sur la liste des titres

(TITLE LIST)

-Affichage du titre du disque

Compression et DBE (COMP) ........................ 26

-Mise en/hors service de la fonction

(COMP/DBE)

Fonction CD TEXT (pour les disques

compatibles CD TEXT) .......................... 27

-Affichage, ou non, du titre

-Défilement du titre

Réglages du son ...................................... 28

Choix de la courbe d’égalisation .................... 28

Affichage du menu des réglages sonores ........ 28

Paramètres du menu des réglages sonores ...... 29

-Réglage de l’équilibrage (FADER)

-Réglage de la courbe d’égalisation

(EQ-LOW/MID/HIGH)

-Réglage fin de la courbe d’égalisation

-Mise en service de la correction

physiologique (LOUD)

-Sortie vers le haut-parleur d’extrêmes

graves (SUB.W)

-Réglage de la sortie vers le haut-parleur

d’extrêmes graves (80HZ 0)

-Sortie de ligne préamplifiée (NON FAD)

-Ajustement du niveau de la sortie de ligne

préamplifiée (NON FAD)

-Filtre passe-haut (HPF)

-Accentuation de l’image sonore avant

(FIE)

-Réglage du niveau de la source sonore

(SLA)

Dépose et pose de la face avant .......... 35

Protection contre le vol .................................. 35

-Dépose de la face avant

-Pose de la face avant

-Tonalité d’alarme

Réglages initiaux .................................... 36

Affichage du menu des réglages initiaux ........ 36

Paramètres du menu des réglages initiaux ...... 37

-Réglage de l’heure

-Réglage de la tonalité d’alarme (WARN)

-Utilisation, ou non, de la source auxiliaire

(AUX)

-Réglage de la luminosité (DIMMER)

-Réglage du câble d’enceintes arrière et du

contrôleur de l’enceinte d’extrêmes graves

(REAR SP)

Autres fonctions ...................................... 40

Utilisation de la touche PROGRAM

(PGM-FUNC) .......................................... 40

-Attribution d’une fonction à la touche

PROGRAM

-Utilisation de la touche PROGRAM

Affichage de l’heure ........................................ 41

Utilisation de l’entrée AUX ............................ 42

-Choix de l’entrée AUX

-Frappe du nom de l’entrée AUX

Silencieux pour le téléphone de voiture .......... 42

Soins à apporter au lecteur de CD ........ 43

Précaution ........................................................ 43

Messages d’erreur fournis par

le lecteur de CD ........................................ 43

Caractéristiques techniques ................ 44

2

ENGLISH FRANÇAIS DEUTSCH FRANÇAIS ITALIANO NEDERLANDS

3

Cher Client:

La sélection d’un équipement audio de qualité comme l’unité que vous venez d’acheter n’est

que le début de votre plaisir musical. Maintenant, il est temps de penser à la manière de profiter

au maximum des plaisirs que vous offre votre équipement. Ce fabricant et le Groupe “Consumer

Electronics Group” de l’Association des Industries Electroniques veut que vous profitiez au maxi-

mum de votre équipement en l’utilisation à un niveau sûr. Un niveau qui permet au son d’être fort

et clair, sans beuglement ennuyant ou distorsion — et, ce qui est plus important, sans affecter

votre ouïe sensible.

Le son peut être décevant. Avec le temps, le “niveau de confort” de votre ouïe s’adapte aux vol-

umes sonores plus élevés. Ainsi, les sons “normaux” peuvent en fait être forts et affecter votre

ouïe. Protégez-vous contre cela en réglant votre équipement à un niveau sûr AVANT l’adaptation

de votre ouïe.

Pour établir un niveau sûr:

•Démarrer votre commande de volume à un réglage bas.

•Augmentez lentement le son jusqu’à ce que vous l’entendiez confortablement et clairement,

sans distorsion.

Lorsque vous avez établi un niveau sonore confortable:

•Réglez le cadran et laissez-le tel quel.

En prenant une minute pour faire cela, vous pourrez éviter des dommages ou des pertes de

sensibilités d’écoute dans le futur. Après tout, nous voulons que vous écoutiez pendant toute

votre vie.

Nous voulons que vous écoutiez pendant toute votre vie

Utilisé avec sagesse, votre nouvel équipement sonore sera une source de plaisir pendant toute

votre vie. Comme les dommages de l’ouïe provenant d’un bruit fort ne sont souvent détectables

que lorsqu’il est trop tard, ce fabricant et le Groupe “Consumer Electronics Group” de

l’Association des Industries Electroniques vous recommandent d’éviter toute exposition pro-

longée à un bruit excessif. Cette liste de niveaux sonores est incluse pour votre protection.

Niveau de

Décibels Exemple

30 Bibliothèque tranquille, chuchotement

40 Salon, réfrigérateur, chambre à distance de la circulation

50 Circulation légère, conversation normale, bureau tranquille

60 Climatiseur à 20 pieds, machine à coudre

70 Aspirateur, sèche-cheveux, restaurant bruyant

80 Circulation moyenne en ville, évacuateurs de déchets, réveils à deux pieds

LES BRUITS SUIVANTS PEUVENT ETRE DANGEREUX DANS LE CAS D’UNE

EXPOSITION CONSTANTE

90 Métro, motocyclette, circulation de camion, tondeuse à gazon

100 Collecteurs de poubelle, scie à chaîne, perceuse pneumatique

120 Concert de groupe rock devant les haut-parleurs, coup de tonnerre

140 Coup de pistolet, avion à réaction

180 Aire de lancement d’une fusée

Ces informations ont été gracieusement fournies par la Fondation de la Recherche pour les Sourds.

Tableau des commandes

Élément central

Touche

CLOCK

Touche

PROGRAM

Touche

DISPLAY

Touche

FUNCTION

VOLUME

Touches 5/∞/2/3

Touche BAND Touches 1–6

Touche DETACH

Touche AUDIO

Touche SOURCE/OFF Fente pour le disque

Sélecteur EQ Touche EJECT

4

ENGLISH FRANÇAIS DEUTSCH FRANÇAIS ITALIANO NEDERLANDS

5

Avant d’utiliser cet appareil

Quelques mots concernant cet appareil

Les fréquences d’accord de cet appareil sont attribuées pour une utilisation en Amérique

du Nord. Il s’ensuit que l’utilisation de l’appareil dans d’autres régions peut donner lieu à

des anomalies de réception.

Quelques mots concernant ce mode d’emploi

Cet appareil est doté de nombreuses fonctions qui permettent la réception dans les

meilleures conditions. Ces fonctions sont conçues pour que leur emploi soit aussi aisé que

possible mais certaines exigent quelques explications. Ce mode d’emploi a pour objet de

vous aider à tirer le meilleur parti des possibilités de l’appareil de façon que votre plaisir

d’écouter de la musique soit aussi grand que possible.

Nous vous conseillons de lire attentivement ce mode d’emploi afin de vous familiariser

avec les fonctions et les modes opératoires. Il est tout spécialement important de lire et de

respecter la “Précaution” qui figure à la page suivante et dans d’autres sections de ce mode

d’emploi.

6

ENGLISH FRANÇAIS DEUTSCH FRANÇAIS ITALIANO NEDERLANDS

Précaution

• Conservez ce mode d’emploi à portée de main de façon à pouvoir vous y reporter en cas

de besoin.

• Maintenez le niveau d’écoute à une valeur telle que les bruits extérieurs ne soient pas

masqués.

• Veillez à ce que l’appareil soit à l’abri de l’humidité.

• Si la batterie est débranchée, le contenu de la mémoire des fréquences d’accord est

effacé et la remise en mémoire des fréquences est nécessaire.

Service après-vente des produits PIONEER

Veuillez contacter votre revendeur ou distributeur en ce qui concerne le service après-vente

(et les conditions de garantie) ou tout autre information. En cas de nécessité ou lorsque l’in-

formation recherchée n’est pas disponible, veuillez contacter Pioneer aux adresses suivantes;

N’envoyez pas le produit à réparer sans avoir, au préalable, contacté nos bureaux.

Pour de plus amples informations relatives à la garantie, référez-vous au feuillet Garantie

Limitée livrée avec l’appareil.

Lors de l’utilisation du lecteur de CD à changeur 50 disques

Les fonctions disponibles du lecteur de CD à changeur 50 disques sont décrites dans ce

mode d’emploi. Notez que les autres fonctions du lecteur de CD à changeur 50 disques ne

peuvent pas être utilisées avec ce produit.

7U.S.A.

Pioneer Electronics Service, Inc.

CUSTOMER SERVICE

DEPARTMENT

P.O. Box 1760

Long Beach, CA 90801

800-421-1404

7CANADA

Pioneer Electronics of Canada, Inc.

CUSTOMER SERVICE

DEPARTMENT

300 Allstate Parkway

Markham, Ontario L3R 0P2

(905) 479-4411

1-877-283-5901

Pour écouter de la musique

Voici les opérations de base que vous devez effectuer avant de pouvoir écouter de la

musique.

Remarque:

• Mise en place d’un disque. (Reportez-vous à la page 9.)

1. Choisissez la source (par exemple, choisissez le syntoniseur).

Chaque pression sur cette touche SOURCE/OFF, provoque le choix d’une autre source, comme

suit:

Lecteur de CD intégré =Téléviseur =Syntoniseur =Lecteur de CD à chargeur

=L’appareil extérieur =AUX

Remarque:

• L’appareil extérieur fait référence à un appareil Pioneer (disponible dans le futur) qui, bien

qu’incompatible en tant que source, permet de commander les fonctions de base de cet appareil.

Un seul appareil extérieur peut être commandé par cet appareil.

• Dans les cas suivants, la source n’est pas modifiée:

* Quand un appareil correspondant à une source n’est pas connecté à cet appareil.

* L’appareil ne contient aucun disque.

* Le lecteur de CD à chargeur ne contient aucun chargeur.

* L’entrée AUX (entrée extérieure) n’est pas en service. (Reportez-vous à la page 38.)

• Si le fil bleu/blanc de cet appareil est connecté à la prise de commande du relais de l’antenne

automatique, celle-ci s’étend automatiquement quand l’appareil source est mis en service. Pour

rétracter l’antenne, mettez l’appareil source hors service.

2. Etendez la commande VOLUME vers l’avant.

Quand vous appuyez sur la commande VOLUME, elle s’étend vers l’avant et devient donc

plus facile à rouler. Pour rétracter la commande VOLUME, appuyez une nouvelle sur cette

commande.

Chaque pression change la source ...

7

Opérations de base

8

ENGLISH FRANÇAIS DEUTSCH FRANÇAIS ITALIANO NEDERLANDS

3. Augmentez ou diminuez le niveau d’écoute.

Rouler la commande VOLUME, change le niveau d’écoute.

Remarque:

• Roulez la commande dans le sens des aiguilles d’une montre pour augmenter le niveau d’écoute.

• Roulez la commande dans le sens contraire des aiguilles d’une montre pour diminuer le niveau

d’écoute.

4. Mettez la source hors service.

Appuyez pendant 1 seconde

9

Opérations de base

Opérations de base sur le lecteur de CD intégré

Indicateur de temps de lecture

Numéro de plage musicale

Recherche d’une plage musicale et déplacement rapide du capteur

•Vous pouvez choisir de rechercher une plage musicale ou de déplacer rapide-

ment le capteur, en appuyant plus ou moins longuement sur les touches 2/3.

Recherche d’une plage musicale 0,5 seconde ou moins

Déplacement rapide du capteur Pression continue

Remarque:

• Si vous ne parvenez pas à introduire complètement le disque, ou encore si la lecture est impossible,

assurez-vous que la face gravée est bien tournée vers le bas, appuyez sur la touche EJECT et con-

trôlez l’état du disque avant de le réintroduire.

• Si vous introduisez le disque de façon que la face gravée soit tournée vers le haut, le disque est

éjecté quelques instants plus tard.

• Si le lecteur de CD intégré ne peut pas fonctionner normalement, un message d’erreur (par exem-

ple “ERROR-14”) s’affiche. Reportez-vous à la page 43, “Messages d’erreur fournis par le lecteur

de CD”.

• Le lecteur CD intégré n’est pas équipé de la fonction CD TEXT.

• Un CD TEXT est un disque compact qui porte en outre des informations alphanumériques telles

que le titre du disque, le nom de l’artiste et le titre de chaque plage musicale.

Fente pour le disque

Le lecteur de CD intégré accepte un seul

disque (12 cm ou 8 cm). N’utilisez aucun

adaptateur pour la lecture d’un disque de

8 cm.

10

ENGLISH FRANÇAIS DEUTSCH FRANÇAIS ITALIANO NEDERLANDS

Choix des indications affichées

Chaque pression sur la touche DISPLAY

change les indications affichées, dans l’ordre

suivant:

Lecture (Temps écoulé) =Titre du disque

Remarque:

• Si vous commandez d’afficher des informations

alors que le disque ne porte pas de titre, l’indi-

cation “NO TITLE”, s’affiche.

Ejection

Remarque:

• Il n’est pas nécessaire de retirer le disque pour

mettre le lecteur de CD en service, ou hors

service. (Reportez-vous à la page 7.)

• Ne conservez pas le disque partiellement

introduit dans le lecteur (après son éjection) car

il pourrait être endommagé.

11

Opérations de base

Opérations de base sur le syntoniseur

Numéro de présélectionGamme

F1 (FM1) =F2 (FM2)

=F3 (FM3) =AM

Indicateur de gamme

Fréquence

Accord manuel et accord automatique

• Vous pouvez choisir la méthode de syntonisation en appuyant plus

ou moins longuement sur les touches 2/3.

Accord manuel (pas à pas) Pression égale ou inférieure à 0,5 seconde

Accord automatique Pression égale ou supérieure à 0,5 seconde

(automatiquement)

Remarque:

• Si vous maintenez la pression d’un doigt sur la touche pendant plus de 0,5 seconde,

les stations de radiodiffusion sont sautées. L’accord automatique commence dès que

vous cessez d’appuyer sur la touche.

• Le témoin “” s’éclaire quand vous choisissez une station émettant en stéréophonie.

Mise en mémoire des fréquences

• Les mémoires associées aux touches 1 à 6 permettent de conserver les

fréquences des stations.

Rappel d’une présélection 2 secondes ou moins

Mise en mémoire d’une fréquence 2 secondes ou plus

Remarque:

• La mémoire peut contenir 18 fréquences de station FM (6 fréquences pour la gamme F1 (FM1),

6 pour la gamme F2 (FM2) et 6 pour la gamme F3 (FM3)) et 6 fréquences de station AM.

• Pour le rappel des fréquences mises en mémoire grâce aux touches 1 à 6, vous pouvez également

utiliser les touches 5ou ∞.

12

ENGLISH FRANÇAIS DEUTSCH FRANÇAIS ITALIANO NEDERLANDS

Opérations de base sur les lecteurs de CD à chargeur

Cet appareil peut commander le fonctionnement d’un lecteur de CD à chargeur (vendu

séparément).

Recherche d’une plage musicale et déplacement

rapide du capteur

• Vous pouvez choisir de rechercher une plage

musicale ou déplacer rapidement le capteur, en

appuyant plus ou moins longuement sur les

touches 2/3.

Recherche d’une plage musicale 0,5 seconde ou moins

Déplacement rapide du capteur Pression continue

Indicateur de temps de lecture

Numéro de disque

Recherche d’un disque

Numéro de plage musicale

Recherche d’un disque par son numéro (lecteurs à chargeur 6 disques

ou chargeur 12 disques)

•

Vous pouvez choisir un disque directement grâce aux touches 1 à 6. Il vous suffit

pour cela d’appuyer sur la touche correspondant au numéro du disque.

Remarque:

• Si vous possédez un lecteur à chargeur 12 disques et si vous désirez choisir un disque dont le

numéro est compris entre 7 et 12, il vous suffit d’appuyer pendant 2 secondes sur la touche 1 à 6

correspondante.

Remarque:

• Quand vous mettez l’appareil sous tension ou choisissez un autre disque, le lecteur de CD à

chargeur peut procéder à diverses opérations préliminaires (vérification de la présence du disque,

lecture des données relatives au disque, etc.). Pendant ce temps, l’indication “READY” s’affiche.

• Si le lecteur de CD à chargeur ne fonctionne pas normalement, un message d’erreur tel que

“ERROR-14” s’affiche. Reportez-vous alors au mode d’emploi du lecteur de CD à chargeur.

• L’indication “NO DISC” s’affiche si le lecteur de CD à chargeur ne contient aucun disque.

13

Opérations de base

Correspondance entre les indications affichées et les touches

L’afficheur de cet appareil est pourvu d’un système de témoins d’aide. Ils s’éclairent pour

vous signaler laquelle des touches 5/∞/2/3, FUNCTION et AUDIO vous pouvez utili-

ser. Lorsque le menu des fonctions (reportez-vous à la section suivante), ou le menu des

réglages détaillés (reportez-vous à la page 15), ou le menu des réglages initiaux (reportez-

vous à la page 36), ou le menu de réglage du son (reportez-vous à la page 28), est affiché,

ces témoins permettent également de savoir aisément quelles touches 5/∞/2/3vous pou-

vez utiliser pour mettre en service, ou hors service, une source, répéter une plage musicale

et effectuer d’autres opérations.

Les témoins et les touches correspondantes sont indiqués ci-dessous.

7Élément central 7Affichage

Lorsque le témoin 1est éclairé, effectuez les opérations au moyen de la touche z.

Lorsque le témoin 2est éclairé, cela signifie que le menu des fonctions, le menu des

réglages détaillés ou le menu des réglages initiaux, est affiché. Vous pouvez passer d’un

menu à l’autre, et au sein de chaque menu d’une fonction à une autre, en utilisant la touche

xde l’élément central.

Lorsque le témoin 3est éclairé, le menu de réglage du son est affiché. Vous pouvez

passer d’une fonction à une autre de ce menu en appuyant sur la touche cde l’élément

central.

Affichage du menu des fonctions

Le menu des fonctions permet de choisir les conditions de fonctionnement pour chaque source.

Remarque:

• Si vous ne procédez à aucune opération dans les 30 secondes qui suivent l’affichage du menu des

fonctions, ce menu disparaît automatiquement.

1. Choisissez le mode de fonctionnement grâce au menu des fonctions.

(Reportez-vous à la section suivante, “Fonctions du menu des fonctions”.)

Chaque pression change le mode ...

z

2

1

3

x

c

14

ENGLISH FRANÇAIS DEUTSCH FRANÇAIS ITALIANO NEDERLANDS

2. Procédez aux réglages requis. (par exemple, la répétition de la lecture)

3. Abandonnez le menu des fonctions.

Fonctions du menu des fonctions

Le tableau qui suit précise les fonctions disponibles, sur le menu des fonctions, pour les

diverses sources.

Ce tableau donne également la liste des noms, opérations et touches concernées. Pour de

plus amples détails concernant une opération, reportez-vous à la page mentionnée dans le

tableau.

7Syntoniseur

Fonction (Indication affichée) Touche: Résultat Page

Mémoire des meilleures stations (BSM) 5: En 17

∞: Hors

Accord automatique sur les seules stations 1 5: En 17

puissantes (LOCAL) 3∞: Hors

2 2ou 3: Choisissez (Sensibilité)

7Lecteur de CD intégré

Fonction (Indication affichée) Touche: Résultat Page

Répétition de la lecture (REPEAT) 5: En 18

∞: Hors

Lecture au hasard (RANDOM) 5: En 18

∞: Hors

Examen rapide du disque (T-SCAN) 5: En 19

∞: Hors

Pause (PAUSE) 5: En 19

∞: Hors

La touche utilisée et l’opération réalisée, sont alors

indiquées sur l’appareil par les témoins d’aide.

Appuyez sur la touche 5pour disposer de ces

informations, ou sur la touche ∞si vous ne désirez

pas les afficher.

7Lecteur de CD à chargeur

Fonction (Indication affichée) Touche: Résultat Page

Répétition de la lecture (REPEAT) 2ou 3: Choisissez (Possibilité de lecture) 20

Choix d’un disque sur la liste des titres 1 2ou 3: Choisissez (Titre du disque) 25

(TITLE LIST) 2 5: Lecture

Lecture au hasard (RANDOM) 5: En 20

∞: Hors

Examen rapide des disques (SCAN) 5: En 21

∞: Hors

Lecture ITS (ITS-P) 5: En 22

∞: Hors

Pause (PAUSE) 5: En 21

∞: Hors

Compression et DBE (COMP) 5ou ∞: Choisissez 26

(Fonction de réglage de la restitution)

Affichage du menu des réglages détaillés

Le menu des réglages détaillés permet d’avoir accès aux diverses fonctions propres à

chaque source.

1. Affichez le menu des réglages détaillés.

2. Choisissez le mode de fonctionnement désiré. (Reportez-vous à la section

suivante, “Fonctions du menu des réglages détaillés”.)

3. Procédez aux réglages requis.

Chaque pression change le mode ...

Appuyez pendant 2 secondes

15

Opérations de base

16

ENGLISH FRANÇAIS DEUTSCH FRANÇAIS ITALIANO NEDERLANDS

4. Abandonnez le menu des réglages détaillés.

Remarque:

• Vous pouvez abandonner le menu des réglages détaillés en appuyant une nouvelle fois, pendant

2 secondes, sur la touche FUNCTION.

Fonctions du menu des réglages détaillés

Le tableau qui suit indique les fonctions correspondant aux diverses sources du menu des

réglages détaillés. Ce tableau fournit également la liste des fonctions, opérations et

touches. Pour de plus amples détails concernant une opération, reportez-vous à la page

mentionnée dans le tableau.

7Syntoniseur

Fonction (Indication affichée) Touche: Résultat Page

Programme Fonction (PGM-FUNC) 1 2ou 3: Choisissez (Fonction) 40

2 5: Mémoire

7Lecteur de CD intégré

Fonction (Indication affichée) Touche: Résultat Page

Frappe du titre d’un disque (TITLE IN) 1 5ou ∞: Choisissez (Caractère) 19

2 2ou 3: Choisissez (Position)

3 3: Mémoire

Programme Fonction (PGM-FUNC) 1 2ou 3: Choisissez (Fonction) 40

2 5: Mémoire

7Lecteur de CD à chargeur

Fonction (Indication affichée) Touche: Résultat Page

Frappe du titre d’un disque (TITLE IN) 1 5ou ∞: Choisissez (Caractère) 24

2 2ou 3: Choisissez (Position)

3 3: Mémoire

Programmation ITS (ITS) 5: Mémoire 22

Programme Fonction (PGM-FUNC) 1 2ou 3: Choisissez (Fonction) 40

2 5: Mémoire

Accord automatique sur les seules stations puissantes (LOCAL)

Avec le réglage Local, vous ne pouvez choisir que des stations dont le signal reçu est

puissant.

FM : LOCAL 1 ÔLOCAL 2 ÔLOCAL 3 ÔLOCAL 4

AM : LOCAL 1 ÔLOCAL 2

Remarque:

• Le réglage LOCAL 4 permet la réception des seules stations très puissantes; les autres réglages

autorisent, dans l’ordre décroissant, la réception de stations de moins en moins puissantes.

Mémoire des meilleures stations (BSM)

Grâce à cette fonction BSM, les fréquences des stations les plus puissantes sont mises en

mémoire automatiquement.

• Pour interrompre la mise en

mémoire, appuyez sur la

touche ∞, le menu des fonc-

tions étant affiché, avant que

cette mise en mémoire ne soit

terminée.

2. Mettez la mémoire des meilleures

stations en service au moyen de

la touche 5.

Les fréquences des stations dont le

signal reçu par le syntoniseur est

puissant sont sauvegardées par les

mémoires des touches 1 à 6, dans

l’ordre décroissant de puissance.

1. Appuyez sur la touche FUNCTION puis choisissez le mode de BSM (BSM)

grâce au menu des fonctions.

3. Choisissez la sensibilité con-

venable pour l’accord sur les

stations puissantes au moyen

des touches 2/3.

“LOC”

2. Mettez la réception des sta-

tions puissantes en service, ou

hors service, au moyen des

touches 5/∞.

1. Appuyez sur la touche FUNCTION puis choisissez le mode de réception des

stations puissantes (LOCAL) grâce au menu des fonctions.

17

Utilisation du syntoniseur

Utilisation du lecteur de CD intégré

18

ENGLISH FRANÇAIS DEUTSCH FRANÇAIS ITALIANO NEDERLANDS

Répétition de la lecture (REPEAT)

Dans le cas présent, la répétition de la lecture concerne une seule plage musicale.

Remarque:

• Si vous recherchez une plage musicale ou si vous commandez le déplacement rapide du capteur, la

répétition de la lecture est abandonnée.

Lecture au hasard (RANDOM)

Les plages musicales du disque sont lues au hasard, ce qui apporte quelque variété.

2. Mettez la lecture au hasard en

service, ou hors service, au

moyen des touches 5/∞.

1. Appuyez sur la touche FUNCTION puis choisissez le mode de lecture au

hasard (RANDOM) grâce au menu des fonctions.

“RPT”

2. Mettez la répétition de la lecture

en service, ou hors service, au

moyen des touches 5/∞.

1. Appuyez sur la touche FUNCTION puis choisissez le mode de répétition

(REPEAT) grâce au menu des fonctions.

Examen rapide du disque (T-SCAN)

Pendant l’examen rapide du disque, les 10 premières secondes de chaque plage musicale

sont lues successivement.

Remarque:

• L’examen rapide du disque est automatiquement abandonné lorsque toutes les plages musicales ont

été passées en revue.

Pause (PAUSE)

Pause permet d’arrêter momentanément la lecture d’une plage musicale.

Frappe du titre d’un disque (TITLE IN)

La fonction “TITLE IN” du lecteur de CD intégré permet la frappe de 48 titres de disque.

(Réalisez la procédure décrite à la page 24 dans la section “Utilisation des lecteurs de CD à

chargeur”.)

Remarque:

• Après avoir entré les titres de 48 titres, les données d’un nouveau disque écraseront le plus ancien

titre.

• Si l’installation comporte un lecteur de CD à chargeur, le nombre de disques que vous pouvez titrer

est porté à 100.

2. Mettez la pause en service, ou

hors service, au moyen des

touches 5/∞.

1. Appuyez sur la touche FUNCTION puis choisissez le mode de pause

(PAUSE) grâce au menu des fonctions.

3. Lorsque se présente la plage

musicale que vous désirez

écouter, abandonnez l’examen

rapide du disque en appuyant sur

la touche ∞.

Si le menu des fonctions a été abandonné

automatiquement, choisissez à nouveau

le mode d’examen rapide du disque sur le

menu des fonctions.

2. Mettez la lecture d’examen

rapide des disques en service au

moyen de la touche 5.

1. Appuyez sur la touche FUNCTION puis choisissez le mode d’examen

rapide du disque (T-SCAN) grâce au menu des fonctions.

Utilisation du lecteur de CD intégré

19

20

ENGLISH FRANÇAIS DEUTSCH FRANÇAIS ITALIANO NEDERLANDS

Utilisation des lecteurs de CD à chargeur

Répétition de la lecture (REPEAT)

Il y a trois champs de lecture répétée: répétition d’une plage musicale, répétition d’un

disque et répétition des disques d’un chargeur. Le mode par défaut est la répétition des

disques d’un chargeur.

Possibilité de lecture Indication affichée Indicateur

Répétition des disques d’un chargeur MCD

--

Répétition d’une plage musicale TRK RPT

Répétition d’un disque DSC DISC

Remarque:

• Si vous choisissez un autre disque pendant la lecture répétée, le champ de la lecture répétée change

sur le lecteur de CD à chargeur.

• Si vous réalisez une recherche de plage musicale ou un déplacement rapide du capteur pendant la

répétition d’une seule plage, la plage de la lecture répétée change sur le disque entier.

Lecture au hasard (RANDOM)

Les plages musicales du disque sont lues au hasard, à l’intérieur du champ de la lecture

répétée, comme l’explique “Répétition de la lecture” ci-dessus.

Indication affichée Possibilité de lecture

D-RDM Répétition d’un disque

M-RDM Répétition des disques d’un chargeur

Remarque:

• La répétition d’une plage musicale change à la répétition d’un disque quand vous mettez la lecture

au hasard en service.

2. Mettez la lecture au hasard, en

service, ou hors service, au

moyen des touches 5/∞.

Après avoir choisi le champ de la

lecture répétée parmi ceux mentionnés

ci-dessus au paragraphe “Répétition de

la lecture”, mettez en service la

fonction de lecture au hasard du lecteur

de CD à chargeur.

1. Appuyez sur la touche FUNCTION puis choisissez le mode de hasard

(RANDOM) grâce au menu des fonctions.

“DISC”

2. Choisissez le champ de la lecture

répétée avec les touches 2/3.

Répétition des disques d’un chargeur

=Répétition d’une plage musicale

=Répétition d’un disque

1. Appuyez sur la touche FUNCTION puis choisissez le mode permettant la

sélection de la répétition (REPEAT) grâce au menu des fonctions.

Utilisation des lecteurs de CD à chargeur

21

Examen rapide des disques (SCAN)

Avec la répétition d’un disque, le lecteur ne s’intéresse qu’aux 10 premières secondes de

chaque plage musicale d’un disque. Avec la répétition des disques d’un chargeur, le lecteur

s’intéresse aux 10 premières secondes de la première plage musicale de chaque disque.

Indication affichée Possibilité de lecture

T-SCAN Répétition d’un disque

D-SCAN Répétition des disques d’un chargeur

Remarque:

• L’examen rapide du disque est automatiquement abandonné lorsque toutes les plages musicales ont

été passées en revue.

• La répétition d’une plage musicale change à la répétition d’un disque quand vous mettez la lecture

d’examen rapide du disque.

Pause (PAUSE)

Pause permet d’arrêter momentanément la lecture d’une plage musicale.

2. Mettez la pause en service, ou

hors service, au moyen des

touches 5/∞.

1. Appuyez sur la touche FUNCTION puis choisissez le mode de pause

(PAUSE) grâce au menu des fonctions.

3. Lorsque se présente la plage

musicale que vous désirez écouter

(ou le disque), abandonnez

l’examen rapide des disques en

appuyant sur la touche ∞.

Si le menu des fonctions a été

abandonné automatiquement, choisissez

à nouveau le mode d’examen rapide du

disque sur le menu des fonctions.

2. Mettez la lecture d’examen

rapide des disques en service

au moyen de la touche 5.

Après avoir choisi le champ de la

lecture répétée parmi ceux mentionnés

au paragraphe “Répétition de la

lecture” de la page 20, commandez

l’examen rapide des disques que

contient le lecteur de CD à chargeur.

1. Appuyez sur la touche FUNCTION puis choisissez le mode d’examen

rapide du disque (SCAN) grâce au menu des fonctions.

22

ENGLISH FRANÇAIS DEUTSCH FRANÇAIS ITALIANO NEDERLANDS

ITS (Programmation en temps réel)

Lorsque l’installation comporte un lecteur de CD à chargeur, la fonction ITS vous permet

de sélectionner les plages musicales que vous désirez écouter et composer un programme

d’écoute qui peut comprendre 24 plages musicales choisies parmi 100 disques. (La

mémoire peut contenir le programme ITS et les titres de 100 disques.)

Programmation en temps réel (ITS)

Les plages musicales programmées sont lues, à l’intérieur du champ de la lecture répétée

“Répétition de la lecture” décrit à la page 20.

Remarque:

• Après la programmation de la lecture du 100e disque, toutes les données concernant un nouveau

disque remplacent celles du disque dont la lecture est la plus ancienne.

Lecture ITS (ITS-P)

La lecture ITS tient compte des conditions définies au paragraphe “Répétition de la

lecture”.

Remarque:

• Si vous commandez la lecture d’une plage musicale qui ne fait pas partie du programme ITS,

l’indication “ITS EMPTY” s’affiche.

2. Mettez la lecture ITS en service,

ou hors service, au moyen des

touches 5/∞.

Après avoir choisi le champ de la

lecture répétée parmi ceux mentionnés

au paragraphe “Répétition de la

lecture” de la page 20, commandez la

lecture ITS.

1. Appuyez sur la touche FUNCTION puis choisissez le mode de lecture ITS

(ITS-P) grâce au menu des fonctions.

3. Programmez la lecture de la

plage musicale en appuyant

sur la touche 5.

2. Choisissez le mode de programmation ITS (ITS) grâce au menu des réglages

détaillés. (Reportez-vous à la page 15.)

1. Commandez la lecture de la plage musicale que vous désirez programmer.

23

Utilisation des lecteurs de CD à chargeur

Pour effacer un numéro de plage musicale

Pour effacer un numéro de disque

3. Appuyez sur la touche ∞pour

effacer le numéro du disque.

2. Grâce au menu des réglages détaillés, choisissez le mode de programmation

en temps réel (ITS). (Reportez-vous à la page 15.)

1. Pendant la lecture d’un disque, choisissez le disque dont le numéro doit être

effacé.

3. Appuyez sur la touche ∞pour

effacer la référence à cette

plage musicale.

La lecture ITS se poursuit avec la

plage musicale suivante dont le

numéro est en mémoire.

Si la lecture d’aucune autre plage

musicale parmi celles concernées

n’est programmée, l’indication “ITS

EMPTY” s’affiche et la lecture

normale reprend.

2. Grâce au menu des réglages détaillés, choisissez le mode de programmation

en temps réel (ITS). (Reportez-vous à la page 15.)

1. Pendant la lecture ITS, choisissez la plage musicale qui ne doit plus faire

partie du programme.

24

ENGLISH FRANÇAIS DEUTSCH FRANÇAIS ITALIANO NEDERLANDS

Titre d’un disque

Frappe du titre d’un disque (TITLE IN)

Vous avez la possibilité de taper 100 titres de 10 caractères. Cette disposition vous permet

ensuite de localiser aisément le disque que vous désirez écouter. (La mémoire peut

contenir le programme ITS et les titres de 100 disques.)

Remarque:

• Si vous écoutez un CD TEXT sur un lecteur de CD à chargeur compatible CD TEXT, vous ne

pouvez pas faire usage de ce mode.

• Un CD TEXT est un disque compact qui porte en outre des informations alphanumériques telles

que le titre du disque, le nom de l’artiste et le titre de chaque plage musicale.

Remarque:

• Les titres demeurent en mémoire, même après le retrait des disques; ils sont de nouveau affichés si

les disques sont remis en place.

• Après la frappe du titre du 100e disque, toutes les données concernant un nouveau disque

remplacent celles du disque dont la lecture est la plus ancienne.

• Vous pouvez afficher le titre du disque en cours de lecture. Pour de plus amples détails

reportez-vous à la page 25, “Affichage du titre du disque”.

5. Lorsque vous avez terminé la

frappe du titre, faites clignoter

le 10e caractère puis validez le

titre en appuyant sur la

touche 3.

4. Déplacez le curseur vers la

gauche ou vers la droite au

moyen des touches 2/3.

3. Choisissez lettres, chiffres ou

symboles au moyen des touches

5/∞.

Pour taper une espace, choisissez le

curseur clignotant “_”.

2. Grâce au menu des réglages détaillés, choisissez le mode de frappe d’un titre

de disque (TITLE IN). (Reportez-vous à la page 15.)

1. Commandez la lecture du disque à titrer.

Utilisation des lecteurs de CD à chargeur

25

Choix d’un disque sur la liste des titres (TITLE LIST)

Procédez de la manière indiquée ci-dessous pour écouter un disque d’un lecteur de CD à

chargeur dont vous avez tapé le titre, ou un disque CD TEXT sur un lecteur compatible

CD TEXT.

Affichage du titre du disque

Vous pouvez afficher le titre du disque en cours de lecture.

Remarque:

• Vous pouvez aussi afficher le titre du disque en cours de lecture lors de la reproduction d’un CD

TEXT sur un lecteur de CD à chargeur compatible CD TEXT. (Reportez-vous à la page 27.)

Remarque:

• Si vous commandez d’afficher des informations alors que le disque ne porte pas de titre,

l’indication “NO TITLE”, s’affiche.

• Commutation de l’affichage du

titre du disque avec la touche

DISPLAY.

Chaque pression sur la touche

DISPLAY change les indications

affichées, dans l’ordre suivant:

Mode de lecture (Durée de lecture)

=Titre du disque

3. Commandez la lecture du disque

en appuyant sur la touche 5.

2. Choisissez le disque souhaité avec

les touches 2/3.

Rien ne s’affiche pour les disques

qui ne portent pas de titre.

1. Appuyez sur la touche FUNCTION puis choisissez le mode d’affichage de la

liste des titres des disques (TITLE LIST) grâce au menu des fonctions.

26

ENGLISH FRANÇAIS DEUTSCH FRANÇAIS ITALIANO NEDERLANDS

Compression et DBE (COMP)

Les fonctions COMP (Compression) et DBE (Dynamic Bass Emphasis) des lecteurs de

CD à chargeur, permettent d’améliorer la qualité de la restitution. Chaque fonction offre

deux niveaux de réglage.

7COMP

La fonction COMP (Compression) ajuste les déséquilibres entre les sons forts et bas à

volume élevé.

7DBE

La fonction DBE (Dynamic Bass Emphasis) accentue les niveaux des graves pour donner

un son plus étoffé.

Mise en/hors service de la fonction (COMP/DBE)

Remarque:

• Vous pouvez utiliser ces fonctions pour les lecteurs de CD à chargeur qui en sont pourvus. Si le

lecteur ne possède pas les fonctions COMP/DBE, l’indication “NO COMP” s’affiche au moment

où vous tentez de les utiliser.

2. Choisissez le mode au moyen

des touches 5/∞.

COMP OFF =COMP 1 =COMP 2

=COMP OFF =DBE 1 =DBE 2

1.

Appuyez sur la touche FUNCTION puis choisissez le mode permettant la

sélection COMP ou DBE (COMP) grâce au menu des fonctions.

27

Utilisation des lecteurs de CD à chargeur

Fonction CD TEXT (pour les disques compatibles CD TEXT)

Vous pouvez utiliser ces fonctions lorsque vous écoutez un disque CD TEXT à l’aide d’un

lecteur de CD à chargeur compatible CD TEXT.

Affichage, ou non, du titre

Remarque:

• Si certaines informations ne sont pas gravées sur le disque CD TEXT, “NO ~ ” (par exemple

“NO T-TITLE”) s’affiche.

Défilement du titre

Cet appareil ne peut afficher que 10 caractères du titre du disque, du nom de l’interprète et

du titre de la plage musicale. Si le texte comporte plus de 10 caractères, vous devez le faire

défiler pour en prendre connaissance.

• Faites défiler le texte en

appuyant sur la touche

DISPLAY pendant 2 secondes.

• Choisissez l’affichage conven-

able avec la touche DISPLAY.

Chaque pression sur la touche

DISPLAY change les indications

affichées, dans l’ordre suivant:

Mode de lecture (Durée de lecture)

=Titre du disque =Nom de

l’interprète du disque =Titre de la

plage musicale =Nom de l’interprète

de la plage musicale

28

ENGLISH FRANÇAIS DEUTSCH FRANÇAIS ITALIANO NEDERLANDS

Réglages du son

Choix de la courbe d’égalisation

Vous pouvez choisir la courbe d’égalisation.

• Déplacez le sélecteur EQ vers le haut ou vers le bas pour choisir la courbe

d’égalisation désirée.

POWERFUL ÔNATURAL ÔVOCAL ÔCUSTOM ÔEQ FLAT ÔSUPER BASS

Remarque:

• “CUSTOM” correspondant à une courbe d’égalisation que vous avez vous-même modifiée.

(Reportez-vous à la page 29, “Réglage de la courbe d’égalisation” et à la page 30, “Réglage fin de

la courbe d’égalisation”.)

• Vous pouvez créer plusieurs courbes “CUSTOM” pour différentes sources. (Le lecteur de CD inté-

gré et le lecteur de CD à chargeur font usage, automatiquement, de la même courbe d’égalisation.)

Affichage du menu des réglages sonores

Ce menu permet de régler au mieux la qualité de la reproduction.

Remarque:

• Si vous ne procédez à aucune opération dans les 30 secondes qui suivent l’affichage du menu des

réglages sonores, ce menu disparaît.

• Les fonctions du menu Audio changent selon le réglage du câble d’enceintes arrière et du

contrôleur de l’enceinte d’extrêmes graves dans le menu des réglages initiaux. (Reportez-vous à

“Réglage du câble d’enceintes arrière et du contrôleur de l’enceinte d’extrêmes graves” à la

page 39.)

1. Grâce au menu des réglages sonores, choisissez le paramètre à régler.

2. Procédez aux réglages requis.

3. Abandonnez le menu des réglages sonores.

Chaque pression change le mode ...

Courbe d’égalisation

29

Réglages du son

Paramètres du menu des réglages sonores

Le menu des réglages sonores permet d’agir sur les paramètres suivants.

Réglage de l’équilibrage (FADER)

Le réglage de l’équilibrage permet d’obtenir les conditions d’écoute optimales quel que

soit le siège occupé.

1. Appuyez sur la touche AUDIO et choisissez le mode d’équilibrage

avant/arrière (FADER) grâce au menu des réglages sonores.

Remarque:

• Lorsque le réglage pour le conducteur pour haut-parleur arrière est “REAR SP:S/W”, vous ne pou-

vez pas régler l’équilibrage entre les haut-parleurs avant et arrière. (Reportez-vous à la page 39.)

• “FADER : 0” est le réglage convenable si l’installation ne comporte que 2 haut-parleurs.

Réglage de la courbe d’égalisation (EQ-LOW/MID/HIGH)

Vous pouvez modifier comme bon vous semble la courbe d’égalisation présentement

choisie. Les modifications apportées à une courbe d’égalisation sont conservées par la

mémoire “CUSTOM”.

1. Appuyez sur la touche AUDIO et choisissez le mode d’égalisation

(EQ-LOW/MID/HIGH) grâce au menu des réglages sonores.

2. Au moyen des touches 2/3

choisissez la plage de fréquence

que vous désirez modifier.

EQ-LOW += EQ-MID += EQ-HIGH

3. Réglez l’équilibre entre les

haut-parleurs gauche et droit

au moyen des touches 2/3.

L’indication affichée varie de “BAL :L

9” à “BAL :R 9” tandis que la

puissance est émise par les haut-

parleurs gauches puis par les haut-

parleurs droits.

2. Réglez l’équilibrage entre les

haut-parleurs avant et arrière

au moyen des touches 5/∞.

L’indication affichée varie de

“FADER :F15” à “FADER :R15”

tandis que la puissance est émise par

les haut-parleurs avant puis par les

haut-parleurs arrière.

30

ENGLISH FRANÇAIS DEUTSCH FRANÇAIS ITALIANO NEDERLANDS

Remarque:

• Si vous modifiez une courbe d’égalisation autre que “CUSTOM”, la courbe ainsi modifiée est rem-

placée par la courbe précédemment modifiées. Une nouvelle courbe accompagnée de “CUSTOM”

s’affiche quand vous sélectionnez la courbe d’égalisation. (Reportez-vous à la page 28.)

Réglage fin de la courbe d’égalisation

Vous pouvez régler la fréquence centrale et le facteur de surtension (caractéristique de la

courbe) de chaque courbe présentement sélectionnée par bande (EQ-LOW/MID/HIGH).

Les modifications apportées à une courbe d’égalisation sont conservées par la mémoire

“CUSTOM”.

1. Appuyez, pendant 2 secondes, sur la touche AUDIO pour choisir le mode

permettant le réglage fin de la courbe d’égalisation.

Remarque:

• Si vous modifiez une courbe d’égalisation autre que “CUSTOM”, la courbe ainsi modifiée est rem-

placée par la courbe précédemment modifiées. Une nouvelle courbe accompagnée de “CUSTOM”

s’affiche quand vous sélectionnez la courbe d’égalisation. (Reportez-vous à la page 28.)

4. Choisissez le facteur Q qui con-

vient au moyen des touches 5/∞.

2N += 1N += 1W += 2W

3. Choisissez la fréquence qui con-

vient au moyen des touches 2/3.

LOW: 40 += 80 += 100 += 160 (Hz)

MID: 200 += 500 += 1K += 2K (Hz)

HIGH: 3K += 8K += 10K += 12K

(Hz)

2. Appuyez sur la touche AUDIO

pour choisir la plage de

fréquence à régler.

Niveau(dB)

Q=2W

Q=2N

Fréquence centrale Fréquence (Hz)

“CUSTOM”

3. Augmentez ou diminuez l’ampli-

tude dans la plage de fréquence

au moyen des touches 5/∞.

L’indication affichée varie de

“+6” à “–6”.

Mise en service de la correction physiologique (LOUD)

La correction physiologique permet de compenser les pertes d’intelligibilité dues à la faib-

lesse du niveau d’écoute. Vous pouvez choisir un niveau de correction physiologique

donné.

1. Appuyez sur la touche AUDIO puis choisissez le mode de correction

physiologique (LOUD) grâce au menu des réglages sonores.

Sortie vers le haut-parleur d’extrêmes graves (SUB.W)

Si l’enceinte d’extrêmes graves est connectée, mettez en service la sortie de l’enceinte des

extrêmes graves. Au moment de quitter l’usine, l’appareil est réglé de manière que la sortie

vers le haut-parleur d’extrêmes graves soit hors service (OFF).

La phase du signal de sortie vers le haut-parleur d’extrêmes graves peut être normale

(0 degré, “NOR”) ou inversée (180 degrés, “REV”). Par défaut, la phase est normale

(0 degré).

Remarque:

• Quand le réglage du contrôleur de l’enceinte d’extrêmes graves est sur “S/W CTL:EXT”, vous ne

pouvez pas mettre en/hors service (ON/OFF) le mode de l’enceinte d’extrêmes graves. Dans ce cas,

ce réglage n’est pas nécessaire. (Reportez-vous à la page 39.)

• Mettez hors service (OFF) la sortie vers le haut-parleur d’extrêmes graves si vous ne désirez pas

exciter ce haut-parleur.

3. Changez la phase de la sortie

de l’enceinte d’extrêmes graves

avec les touches 2/3.

”“

2. Mettez la sortie vers le haut-

parleur d’extrêmes graves en

service, ou hors service, au moyen

des touches 5/∞.

1. Appuyez sur la touche AUDIO puis choisissez le mode permettant de met-

tre en service, ou hors service, la sortie le haut-parleur d’extrêmes graves

(SUB.W) grâce au menu des réglages sonores.

3. Choisissez le niveau désiré au

moyen des touches 2/3.

LOW += MID += HI

”“

2. Mettez la correction physio-

logique en service, ou hors ser-

vice, au moyen des touches 5/∞.

31

Réglages du son

32

ENGLISH FRANÇAIS DEUTSCH FRANÇAIS ITALIANO NEDERLANDS

Réglage de la sortie vers le haut-parleur d’extrêmes graves (80HZ 0)

Lorsque la sortie vers le haut-parleur d’extrêmes graves est en service (ON), vous pouvez

choisir la fréquence de coupure et le niveau de sortie vers le haut-parleur d’extrêmes

graves.

Remarque:

• Vous ne pouvez choisir le mode de réglage de la sortie vers le haut-parleur d’extrêmes graves que

si cette sortie a été mise en service (ON) grâce au paramètre qui convient.

Sortie de ligne préamplifiée (NON FAD)

Quand le réglage de la sortie de ligne préamplifiée est sur ON (en service), le signal audio

ne passe pas à travers le filtre passe-bas de cet appareil (pour l’enceinte d’extrêmes

graves), mais est sorti directement par les prises de sortie RCA.

Remarque:

• Quand le réglage du contrôleur de l’enceinte d’extrêmes graves n’est que “S/W CTL:EXT”, vous

pouvez mettre en/hors service la sortie de ligne préamplifiée. (Reportez-vous à la page 39.)

2. Mettez en/hors service la sortie

de ligne préamplifiée avec les

touches 5/∞.

1. Appuyez sur la touche AUDIO et choisissez le mode de mise en/hors service

de la sortie de ligne préamplifiée (NON FAD) grâce au menu des réglages

sonores.

3. Augmentez ou diminuez le niveau

de sortie au moyen des touches

5/∞.

L’indication affichée varie de “+6” à

“–6”.

2. Choisissez la fréquence de

coupure 50 Hz, 80 Hz ou 125 Hz

au moyen des touches 2/3.

1. Appuyez sur la touche AUDIO puis choisissez le mode de réglage de la sortie

vers le haut-parleur d’extrêmes graves (80HZ 0) grâce au menu des réglages

sonores.

Ajustement du niveau de la sortie de ligne préamplifiée (NON FAD)

Quand la sortie de ligne préamplifiée est en service (ON), vous pouvez ajuster son niveau.

Remarque:

• Vous pouvez choisir le mode de réglage de la sortie de ligne préamplifiée (NON FAD) uniquement

quand celle-ci a été mise en service (ON) avec le mode de mise en/hors service (ON/OFF) de la

sortie préamplifiée.

Filtre passe-haut (HPF)

Si vous ne souhaitez pas que le son de la plage de fréquences sortie par l’enceinte d’ex-

trêmes graves sorte par les enceintes avant ou arrière, mettez le filtre passe-haut en service.

Seule les fréquences supérieures à celles de la plages choisies sont sorties par les enceintes

avant et arrière.

Remarque:

• Quand la fonction F.I.E. est en service (ON), il n’est pas possible de choisir le mode H.P.F.

Accentuation de l’image sonore avant (FIE)

La fonction F.I.E. (Front Image Enhancer) permet d’augmenter la présence de l’image

sonore avant en réduisant simplement les fréquences moyennes et aiguës émises par les

haut-parleurs arrière qui ne reproduisent plus que les sons du registre grave. Vous pouvez

choisir la plage de fréquence à atténuer.

Précaution:

• Lorsque la fonction F.I.E. est hors service, les haut-parleurs arrière peuvent émettre tous les

sons possibles du spectre audible et non pas seulement les sons graves. En conséquence, nous

conseillons une réduction du niveau de sortie avant de mettre la fonction F.I.E. hors service.

3. Choisissez la fréquence

souhaitée avec les touches 2/3.

50 += 80 += 125 (Hz)

2. Mettez le filtre passe-haut

en/hors service avec les touches

5/∞.

1. Appuyez sur la touche AUDIO et choisissez le mode du filtre passe-haut

(HPF) grâce au menu des réglages sonores.

2. Augmentez ou diminuez le niveau

de sortie avec les touches 5/∞.

L’indication affichée varie de

“0” à “–15”.

1. Appuyez sur la touche AUDIO et choisissez le mode de réglage de la sortie de

ligne préamplifiée (NON FAD) grâce au menu des réglages sonores.

33

Réglages du son

34

ENGLISH FRANÇAIS DEUTSCH FRANÇAIS ITALIANO NEDERLANDS

1. Appuyez sur la touche AUDIO puis choisissez le mode d’accentuation de

l’image sonore avant (FIE) grâce au menu des réglages sonores.

Remarque:

• Quand la fonction H.P.F. est en service (ON), il n’est pas possible de choisir le mode F.I.E.

• Après avoir mis en service la fonction F.I.E, vous pouvez régler le niveau de sortie vers les haut-

parleurs avant et arrière grâce au mode d’equibrage avant/arrière du menu des réglages sonores;

effectuez cette opération de façon à réaliser le meilleur équilibrage possible.

• Quand le réglage du câble des enceintes arrière est “REAR SP:S/W”, vous ne pouvez pas adopter le

mode F.I.E. (Reportez-vous à la page 39.)

• Si l’installation ne comporte que 2 haut-parleurs, mettez hors service la fonction d’amélioration de

l’image sonore avant.

Réglage du niveau de la source sonore (SLA)

La fonction SLA (Source Level Adjustment), évite que ne se produisent de fortes varia-

tions d’amplitude sonore lorsque vous passez d’une source à l’autre. Le réglage est basé

sur le niveau du signal FM qui, lui, demeure inchangé.

1. Comparez le niveau de sortie du signal en FM à celui d’une autre source (par

exemple, le lecteur de CD intégré).

2. Appuyez sur la touche AUDIO puis choisissez le mode de réglage du niveau

de la source (SLA) grâce au menu des réglages sonores.

Remarque:

• Etant donné que le niveau du signal FM sert de référence, l’emploi de la fonction SLA n’est pas

possible en mode FM.

• Les réglages de volume sont automatiquement les mêmes pour le lecteur de CD intégré et le lecteur

de CD à chargeur.

• Le niveau d’écoute en AM, qui est différent du niveau réglé pour la FM, peut également être réglé à

une valeur similaire à celle des sources autre que le syntoniseur.

3. Augmentez ou diminuez le

niveau de la source au moyen

des touches 5/∞.

L’indication affichée varie de

“+4” à “–4”.

3. Choisissez la fréquence qui con-

vient au moyen des touches 2/3.

100 += 160 += 250 (Hz)

”“

2. Mettez l’accentuation de l’image

sonore avant en service, ou hors

service, au moyen des touches

5/∞.

Protection contre le vol

La face avant est amovible de manière à décourager le vol.

• Laissez la face avant fermée pendant que vous conduisez.

Dépose de la face avant

1. Libérez la face avant.

2. Pour retirer la face avant, tirez son côté droit à vous.

Veillez à ne pas l’endommager et à ne pas la laisser tomber.

Pose de la face avant

• Engagez la face avant de manière à obtenir sa fixation.

Précaution:

• Lors de la pose ou de la dépose de la face avant, n’exercez aucune force excessive.

• Evitez de heurter la face avant.

• Conservez la face avant à l’abri de la lumière directe du soleil et des températures élevées.

Tonalité d’alarme

La tonalité d’alarme retentit si la face avant n’est pas retirée dans les 5 secondes qui

suivent la coupure de l’allumage.

Remarque:

• Il est possible de supprimer la tonalité d’alarme. (Reportez-vous à la page 37.)

35

Dépose et pose de la face avant

Réglages initiaux

36

ENGLISH FRANÇAIS DEUTSCH FRANÇAIS ITALIANO NEDERLANDS

Affichage du menu des réglages initiaux

Ce menu permet de définir les conditions de fonctionnement de base de ce produit.

1. Mettez la source hors service.

2. Affichez le menu des réglages initiaux.

3. Choisissez le mode de fonctionnement désiré.

4. Procédez aux réglages requis.

5. Abandonnez le menu des réglages initiaux.

Remarque:

•Pour abandonner le menu des réglages initiaux, appuyez, pendant 2 secondes, sur la touche

FUNCTION.

Chaque pression change le mode ...

Appuyez pendant 2 secondes

37

Réglages initiaux

Paramètres du menu des réglages initiaux

Le menu des réglages initiaux permet d’agir sur les paramètres suivants.

Réglage de l’heure

Choisissez le mode permettant le réglage de l’heure de la pendulette de l’appareil. (Pour de

plus amples détails concernant la pendulette, reportez-vous à la page 41.)

1. Appuyez sur la touche FUNCTION puis, choisissez le mode permettant le

réglage de l’heure grâce au menu des réglages initiaux.

Dès que vous choisissez de régler les minutes, les secondes sont comptées à partir de 00.

Réglage de la tonalité d’alarme (WARN)

Vous pouvez mettre en service, ou hors service, la tonalité d’alarme. (Reportez-vous à la

page 35, “Tonalité d’alarme”.)

2. Mettez la tonalité d’alarme en

service, ou hors service, au

moyen des touches 5/∞.

1. Appuyez sur la touche FUNCTION puis choisissez le mode de fonction-

nement de la tonalité d’alarme (WARN) sur le menu des réglages initiaux.

3. Précisez le nombre des heures

puis le nombre des minutes à

l’aide des touches 5/∞.

2. A l’aide des touches 2/3choi-

sissez le réglage des heures, ou

le réglage des minutes.

38

ENGLISH FRANÇAIS DEUTSCH FRANÇAIS ITALIANO NEDERLANDS

Utilisation, ou non, de la source auxiliaire (AUX)

Vous pouvez décider d’utiliser la source auxiliaire (AUX) reliée à cet appareil.

Pour cela, vous devez mettre en service l’entrée AUX.

Réglage de la luminosité (DIMMER)

Un réglage est prévu, qui permet de modifier la luminosité de l’afficheur de l’appareil de

façon qu’elle ne soit pas gênante, en particulier la nuit, après allumage des feux de route.

Vous pouvez mettre en service, ou hors service, l’atténuateur de luminosité.

2. Mettez l’atténuateur de lumi-

nosité en service, ou hors ser-

vice, au moyen des touches

5/∞.

1. Appuyez sur la touche FUNCTION puis choisissez le mode d’atténuation de

la luminosité (DIMMER) grâce au menu des réglages initiaux.

2. Mettez l’entrée auxiliaire en

service, ou hors service, au

moyen des touches 5/∞.

1. Appuyez sur la touche FUNCTION puis choisissez le mode de fonction-

nement de l’entrée auxiliaire (AUX) grâce au menu des réglages initiaux.

Réglage du câble d’enceintes arrière et du contrôleur de l’enceinte d’extrêmes graves (REAR SP)

Les câbles d’enceintes arrière de cet appareil peuvent être utilisés pour connecter des

enceintes couvrant toute la gamme (“REAR SP:FUL”) ou une enceinte d’extrêmes graves

(“REAR SP:S/W”). Si vous mettez le réglage du câble d’enceintes arrière sur “REAR

SP:S/W”, vous pouvez connecter un câble d’enceinte arrière directement à une enceinte

d’extrêmes graves sans utiliser d’amplificateur supplémentaire.

Initialement, l’appareil est réglé pour la connexion d’enceintes couvrant toute la gamme

(“REAR SP:FUL”).

Quand les câbles d’enceintes arrière sont connectés à des enceintes couvrant toute la

gamme (quand “REAR SP:FUL” est choisi), vous pouvez connecter la sortie d’enceinte

d’extrêmes graves RCA à une enceinte d’extrêmes graves. Dans ce cas, vous pouvez

choisir d’utiliser ou non, le contrôleur (filtre passe-bas, phase) intégré “S/W CTL:INT” ou

l’auxiliaire “S/W CTL:EXT”.

Remarque:

• Même si vous changez ce réglage, aucun signal n’est présent en sortie aussi longtemps que vous

n’avez pas mis en service la sortie sans équilibrage (reportez-vous à la page 32), ou la sortie vers le

haut-parleur d’extrêmes graves (reportez-vous à la page 31), à l’aide du menu des réglages sonores.

• Si vous modifiez le réglage du contrôleur de l’enceinte d’extrêmes graves, la sortie pour l’enceinte

d’extrêmes graves et la sortie de ligne préamplifiée du menu audio retrouvent leurs valeurs usine.

Remarque:

• Quand aucune enceinte d’extrêmes graves n’est connectée aux câbles d’enceintes arrière, choisissez

“REAR SP:FUL”.

• Quand une enceinte d’extrêmes graves est connectée aux câbles d’enceintes arrière, choisissez

“REAR SP:S/W”.

• Quand le réglage des câbles d’enceintes arrière est “REAR SP:S/W”, vous ne pouvez pas changer

le contrôleur d’enceinte d’extrêmes graves.

3. Changez le contrôleur d’enceinte

d’extrêmes graves avec les

touches 2/3.

2. Changez le réglage des câbles

d’enceintes arrière avec les

touches 5/∞.

1. Appuyez sur la touche FUNCTION et choisissez le mode de réglage des

câbles d’enceintes arrière et du contrôleur de l’enceinte d’extrêmes graves

(REAR SP) dans le menu des réglages initiaux.

39

Réglages initiaux

Utilisation de la touche PROGRAM (PGM-FUNC)

Vous pouvez attribuer une des fonctions du menu des fonctions à la touche PROGRAM.

Par ailleurs, la fonction attribuée peut être différente pour chaque source.

Attribution d’une fonction à la touche PROGRAM

1. Grâce au menu des réglages détaillés, choisissez le mode permettant

l’attribution d’une fonction à la touche PROGRAM (PGM-FUNC).

(Reportez-vouz à la page 15.)

2. Choisissez la fonction que vous désirez attribuer à la touche PROGRAM.

3. Effectuez l’attribution de la fonction à la touche PROGRAM.

Pour abandonner le menu des réglages détaillés, appuyez sur la touche BAND.

Appuyez pendant 2 secondes

Autres fonctions

40

ENGLISH FRANÇAIS DEUTSCH FRANÇAIS ITALIANO NEDERLANDS

41

Autres fonctions

Utilisation de la touche PROGRAM

La touche PROGRAM agit différemment selon la fonction qui lui a été attribuée

(mémorisée).

• Emploi de la touche PROGRAM.

7Syntoniseur

Fonction (Indication affichée) Pression Appuyez pendant 2 secondes

Mémoire des meilleures stations (BSM) Hors En

Accord automatique sur les seules En/Hors Adoption du mode de réglage de

stations puissantes (LOCAL) la sensibilité

7Lecteur de CD intégré

Fonction (Indication affichée) Pression Appuyez pendant 2 secondes

Pause (PAUSE) En/Hors –––––

Répétition de la lecture (REPEAT) En/Hors –––––

Lecture au hasard (RANDOM) En/Hors –––––

7Lecteur de CD à chargeur

Fonction (Indication affichée) Pression Appuyez pendant 2 secondes

Pause (PAUSE) En/Hors –––––

Répétition de la lecture (REPEAT) Choix de la plage de lecture –––––

Lecture au hasard (RANDOM) En/Hors –––––

Liste des titres des disques (LIST) Choisissez du mode LIST –––––

ITS (ITS) Programmation ITS Lecture ITS En/Hors

Affichage de l’heure

• Pour afficher l’heure alors qu’une source est utilisée.

L’heure s’efface pendant tout le temps où vous effectuez une opération, mais elle s’affiche

à nouveau 25 secondes plus tard.

Remarque:

• Même quand les sources sont hors service, l’heure apparaît sur l’afficheur. Appuyer sur la touche

CLOCK affiche et efface l’heure sur l’afficheur.

42

ENGLISH FRANÇAIS DEUTSCH FRANÇAIS ITALIANO NEDERLANDS

Utilisation de l’entrée AUX

Cet appareil permet l’usage d’une source auxiliaire (AUX).

Pour écouter le signal fourni par une source auxiliaire, mettez en service le mode de source

auxiliaire grâce au menu des réglages initiaux puis choisissez la source.

Choix de l’entrée AUX

• Choisissez l’entrée AUX. (Reportez-vous à la page 7.)

Frappe du nom de l’entrée AUX

Vous avez la possibilité de modifier le nom affiché de l’entrée AUX.

1. Choisissez le mode permettant de frapper le nom de l’entrée auxiliaire

(TITLE IN) grâce an menu des réglages détaillés.

2. Tapez le nom de cette entrée.

Reportez-vous à la page 24, “Frappe du titre d’un disque” et effectuez les opérations 3 à 5.

Silencieux pour le téléphone de voiture

Lorsque vous placez ou recevez un appel au moyen du téléphone de voiture relié à

l’appareil, les sons qu’il produit sont momentanément interrompus.

• Les sons sont interrompus. L’indication “MUTE” s’affiche et aucun réglage sonore n’est

possible. Les conditions de fonctionnement redeviennent normales lorsque la

communication téléphonique est terminée.

Appuyez pendant 2 secondes

Chaque pression change la source ...

43

Soins à apporter au lecteur de CD

Précaution

• N’utilisez que les disques portant la marque

Compact Disc Digital Audio.

• Cet appareil n’est conçu que pour recevoir les

disques compacts circulaires. L’utilisation d’un

disque ayant une forme autre n’est pas conseillée.

• Vérifiez les disques avant de les écouter et rejetez tout disque fendu, rayé ou voilé.

• La lecture, sur cet appareil, d’un disque CD-R enregistré sur un enregistreur de CD peut

ne pas être possible à cause des caractéristiques du disque, ou parce qu’il y a des saletés

ou de la condensation sur l’objectif du capteur optique.

• Lisez les précautions relatives aux disques CD-R

avant d’utiliser de tels disques.

• Essuyez soigneusement tout disque sale ou humide

en déplaçant le chiffon du centre vers la périphérie.

• Pendant la manipulation des disques, évitez de toucher leur face gravée (irisée).

• Rangez les disques dans leur coffret dès que vous ne les écoutez plus.

• Conservez les disques à l’abri de la lumière directe du soleil et des températures élevées.

•Ne collez aucune étiquette sur un disque; n’appliquez aucun produit chimique sur sa surface.

•L’humidité ambiante peut se condenser à l’intérieur du lecteur, en particulier si le

véhicule est chauffé, ce qui peut perturber le fonctionnement du lecteur. En ce cas,

mettez le lecteur hors service pendant environ une heure et si le disque est humide,

essuyez-l à l’aide d’un chiffon doux.

•Les cahots dus à la chaussée peuvent empêcher momentanément le fonctionnement du lecteur.

Messages d’erreur fournis par le lecteur de CD

Lorsqu’une anomalie survient pendant la lecture d’un CD, un message d’erreur s’affiche. Pour

déterminer la cause de l’anomalie, reportez-vous au tableau qui suit puis procédez aux actions

correctives suggérées. Si ces opérations ne permettent pas de résoudre le problème qui se pose

à vous, prenez contact avec le distributeur PIONEER ou un centre d’entretien agréé.

Messages Causes possibles Actions correctives

ERROR- 11, 12, 17, 30 Disque sale. Nettoyez le disque.

ERROR- 11, 12, 17, 30 Disque rayé. Utilisez un autre disque.

ERROR- 14 Disque non enregistré. Vérifiez le disque.

ERROR- 10, 11,12, 14, Anomalie électrique ou Coupez le contact au moyen de la clé

17, 30, A0 mécanique. pour rétablissez le contact et choisissez

à nouveau le lecteur de CD comme

source.

HEAT Surchauffe du lecteur de CD. Arrêter le fonctionnement du lecteur et

attendez qu’il ait repris une

température normale.

COMPACTCOMPACT

DIGITAL AUDIODIGITAL AUDIO

44

ENGLISH FRANÇAIS DEUTSCH FRANÇAIS ITALIANO NEDERLANDS

Caractéristiques techniques

Généralités

Alimentation ............ 14,4 V CC (10,8 à 15,1 V possibles)

Mise à la masse .............................................. Pôle négatif

Consommation maximale ........................................ 10,0 A

Dimensions

(Châssis) ................ 198 (W) ×78 (H) ×135 (D) mm

(Panneau avant) ........ 190 (W) ×74 (H) ×23 (D) mm

Poids ........................................................................ 1,9 kg

Amplificateur

Puissance de sourtie continue de 22 W per canal min. sous

4 ohms, les deux canaux en charge, 50 à 15.000 Hz, avec

une DHT ne dépassant pas 5%.

Puissance maximale de sortie .............................. 45 W ×4

45 W ×2 canaux/4 Ω+ 70 W ×1 canal/2 Ω

(Pour l’enceinte d’extrêmes graves)

Impédance de charge

................ 4 Ω(4 à 8 Ω[2 Ωpour 1 canal] possibles)

Niveau maximum/impédance de sortie de

l’étage de préamplification ...................... 2,2 V/1 kΩ

Egaliseur (Egaliseur paramétrique à 3 bandes)

(Graves) ...................... Fréquence: 40/80/100/160 Hz

Facteur de surtension (Q): 0,35/0,59/0,95/1,15

(+6 dB avec accentuation)

Gain: ±12 dB

(Médium) .................... Fréquence: 200/500/1k/2k Hz

Facteur de surtension (Q): 0,35/0,59/0,95/1,15

(+6 dB avec accentuation)

Gain: ±12 dB

(Aigus) ................ Fréquence: 3,15k/8k/10k/12,5k Hz

Facteur de surtension (Q): 0,35/0,59/0,95/1,15

(+6 dB avec accentuation)

Gain: ±12 dB

Correction physiologique

(Graves) .............. +3,5 dB (100 Hz), +3 dB (10 kHz)

(

Médium

) .......... +10 dB (100 Hz), +6,5 dB (10 kHz)

(Aigus) .............. +11 dB (100 Hz), +11 dB (10 kHz)

(Niveau: –30 dB)

Réseau

FPH Fréquence .................................... 50/80/125 Hz

Pente ............................................ –12 dB/octave

Haut-parleur d’extrêmes graves

Fréquence .................................... 50/80/125 Hz

Pente ............................................ –18 dB/octave

Gain ........................................................ ±12 dB

Lecteur de CD

Système ............................ Système audio disque compact

Disques utilisables .................................... Disque compact

Format du signal

...................... Fréquence d’échantillonnage: 44,1 kHz

Nombre de bits de quantification: 16; linéaires

Caractéristiques de fréquences ...... 5 – 20.000 Hz (±1 dB)

Rapport signal/bruit .......... 94 dB (1 kHz) (Réseau IHF-A)

Gamme dynamique .................................... 92 dB (1 kHz)

Nombre de canaux .............................................. 2 (stéréo)

Syntoniseur FM

Gamme de fréquence ............................ 87,9 – 107,9 MHz

Sensibilité utile ........................................................ 10 dBf

(0,9 µV/75 Ω, mono, S/B: 30 dB)

Seuil de sensibilité 50 dB ........................................ 15 dBf

(1,5 µV/75 Ω, mono)

Rapport signal/bruit ........................ 70 dB (Réseau IHF-A)

Distorsion .......................... 0,3% (à 65 dBf, 1 kHz, stéréo)

Réponse en fréquence ................ 30 – 15.000 kHz (±3 dB)

Séparation stéréophonique .......... 40 dB (à 65 dBf, 1 kHz)

Sélectivité .................................................. 70 dB (2ACA)

Inermodulation trois signaux

(niveau de signal désiré) .................................. 30 dBf

(niveau deux signaux indésirés: 100 dBf)

Syntoniseur AM

Gamme de fréquence .............. 530 – 1.710 kHz (10 kHz)

Sensibilité utile .................................... 18 µV (S/B: 20 dB)

Sélectivité ................................................ 50 dB (±10 kHz)

Remarque:

• Les caractéristiques et la présentation peuvent être

modifiées sans avis préalable à fin d’amélioration.

Printed in

Imprimé

<CRD3178-A/JS> UC

<99L00F0P01>

PIONEER CORPORATION

4-1, MEGURO 1-CHOME, MEGURO-KU, TOKYO 153-8654, JAPAN

PIONEER ELECTRONICS (USA) INC.

P.O. Box 1760, Long Beach, California 90801, U.S.A.

TEL: (800) 421-1404

PIONEER ELECTRONIC (EUROPE) N.V.

Haven 1087 Keetberglaan 1, 9120 Melsele, Belgium

TEL: (0) 3/570.05.11

PIONEER ELECTRONICS AUSTRALIA PTY. LTD.

178-184 Boundary Road, Braeside, Victoria 3195, Australia

TEL: (03) 9586-6300

PIONEER ELECTRONICS OF CANADA, INC.

300 Allstate Parkway, Markham, Ontario L3R 0P2, Canada

TEL: (905) 479-4411

PIONEER ELECTRONICS DE MEXICO, S.A. de C.V.

San Lorenzo Num 1009 3er piso Desp. 302

Col. Del Valle, Mexico D.F. C.P. 03100

TEL: 5-688-52-90

Published by Pioneer Corporation.

Copyright © 1999 by Pioneer Corporation.

All rights reserved.

Publication de Pioneer Corporation.

Copyright © 1999 Pioneer Corporation.

Tous droits de reproduction et de traduction réservés.
