Power System Electronic Technology 22050 Sherpa 100 AC 110V User Manual user manual

Power System Electronic Technology Co., Ltd. Sherpa 100 AC 110V user manual

user_manual

1
Make sure your Goal Zero Sherpa 100AC is fully charged before using or
storing. Keep your Goal Zero Sherpa 100AC plugged in when not in use.
Read all instructions and cautions carefully before use to avoid personal
injury or damage to the unit and any connected products
Observe all Input/Output connectors ratings: To avoid fire or electrical
shock hazard, observe all ratings on unit, and products you intend to
use; check manuals for more information.
Use in a ventilated area: Ensure proper ventilation while in use and do
not obstruct fan openings on unit. Inadequate ventilation may cause
damage to the unit. During storage do not stack anything on top of unit.
DO NOT operate in wet conditions: In order to avoid short circuits or
electric shock do not allow unit to get wet. Let unit dry completely
before using.
Keep the unit clean and dry: Inspect the unit for dirt, dust, or moisture
on a regular basis.
Shock or Fire Hazard: This Sherpa 100AC generates the same
potentially lethal AC power as a normal household wall outlet. Please
use it carefully just like using a normal AC outlet on the wall.
DO NOT insert foreign objects into outputs or ventilation holes.
Any manipulation to the unit or its components will void all warranties.
IMPORTANT SAFETY INSTRUCTIONS
CHARGE ME NOW
IMPORTANT NOTE: When solar recharging your Sherpa 100AC, take note of
the voltages of the solar panels and do not exceed 22V. Individual solar panels,
or solar panels chained in series in excess of 22V cannot be used with the Goal
Zero Sherpa 100AC and can cause serious damage to the unit. For help on
chaining solar panels, call our Customer Solutions Center at 888-794-6250.
1
Table of Contents
Get To Know Your Gear 2-3
Charging Your Sherpa 4
Using Your Sherpa 5-11
Troubleshooting 12-14
Technical Specifications 15
Français 16
Deutsch 30
Español 44

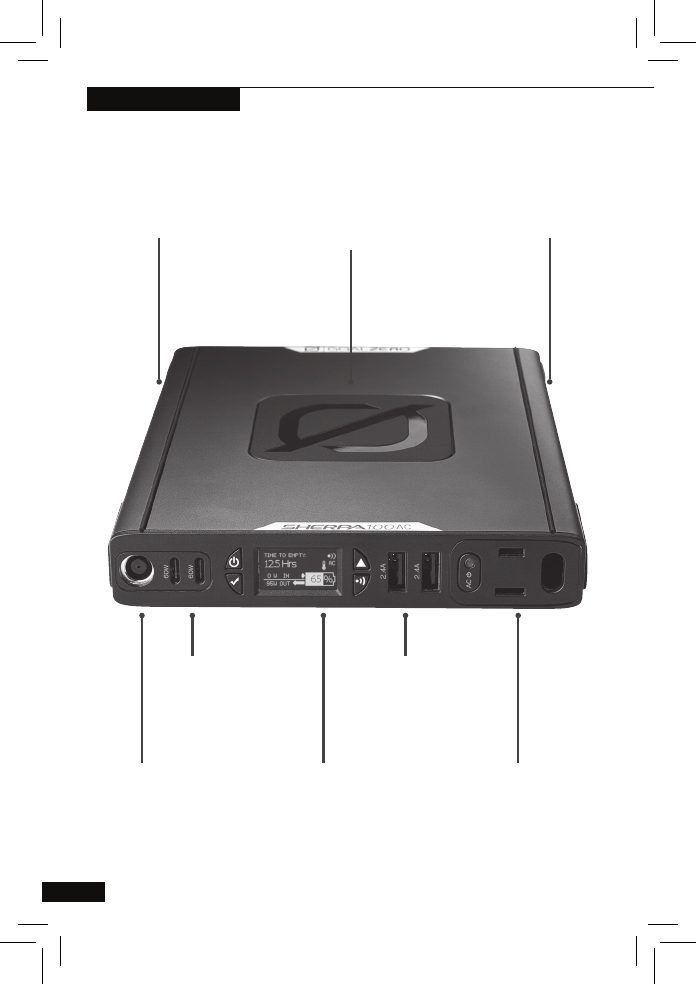

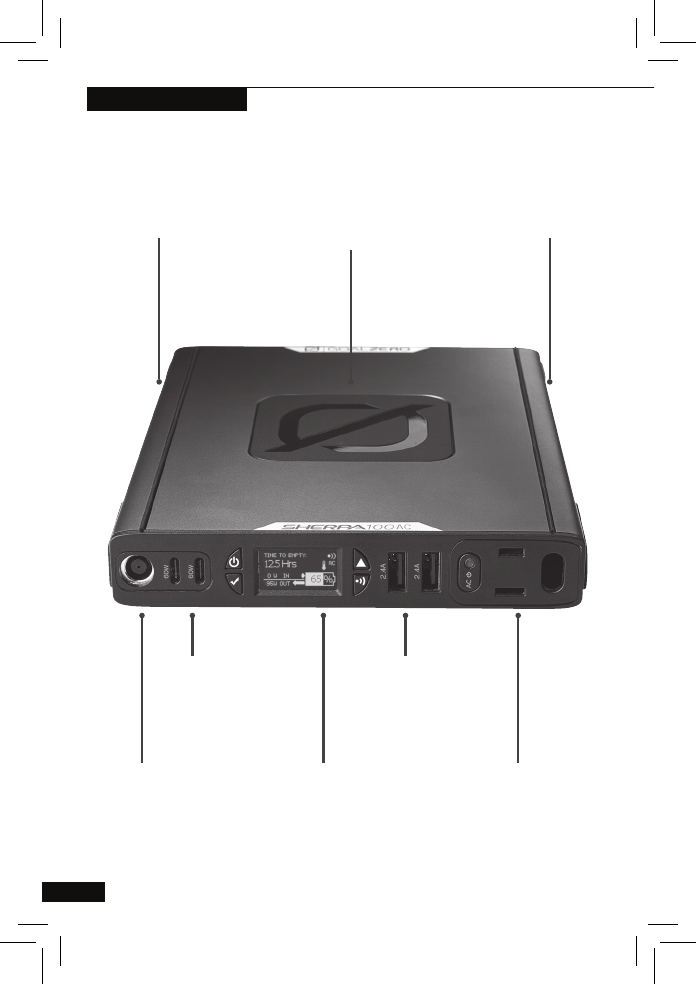

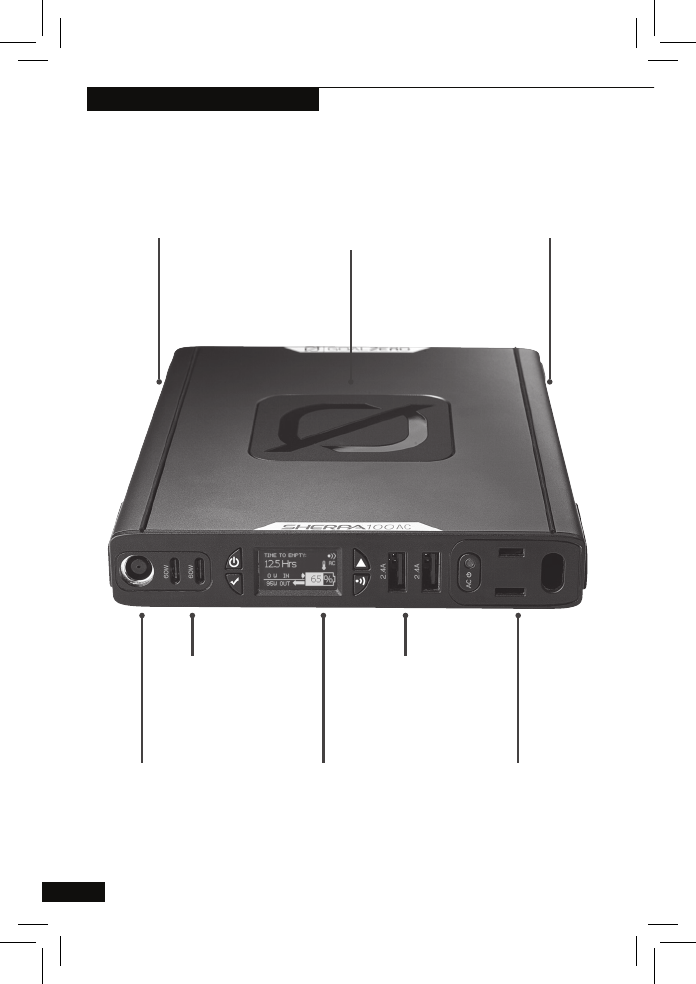

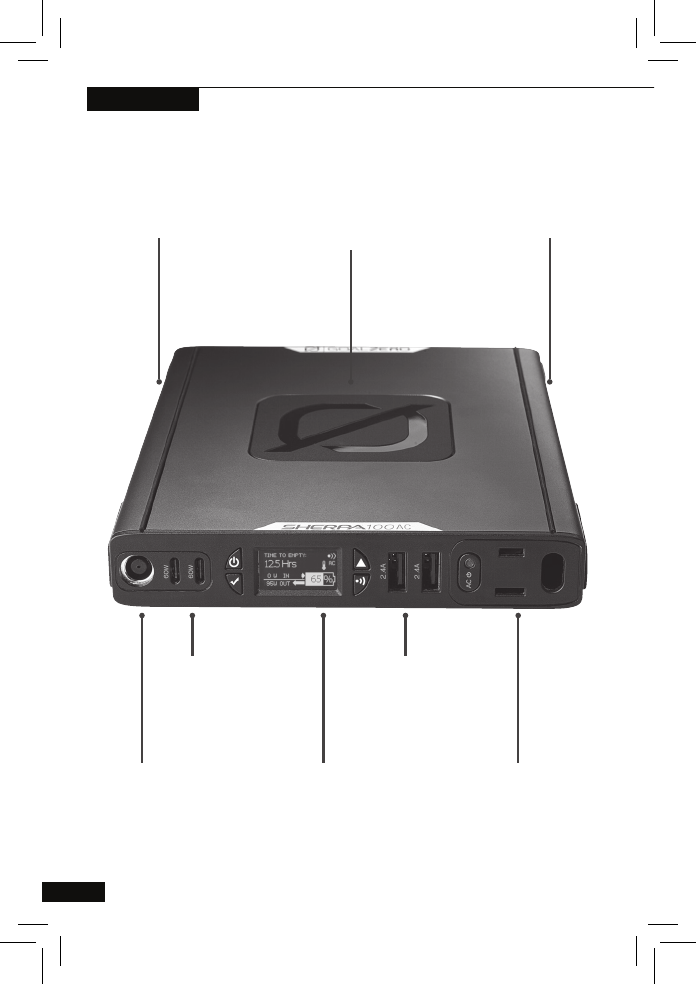

GET TO KNOW YOUR GEAR
2
Qi Wireless Charging
Pad (5W max)
USB-A Ports
Each Port
5V, up to 2.4A
(12W max)
Interactive OLED
Display + Buttons
Real-time port
information and
product detail pages
AC Inverter
100W modified-
sine wave
(150W surge)
Bidirectional (input/
output) USB-C Power
Delivery Ports
5V/9V/12V/15V/20V,
up to 3A (60W max) each
8mm DC Input
For solar, AC, or 12V
charging (50W max)
(AC charger and 12V
charger sold separately)
Cable Storage Cable Storage
3

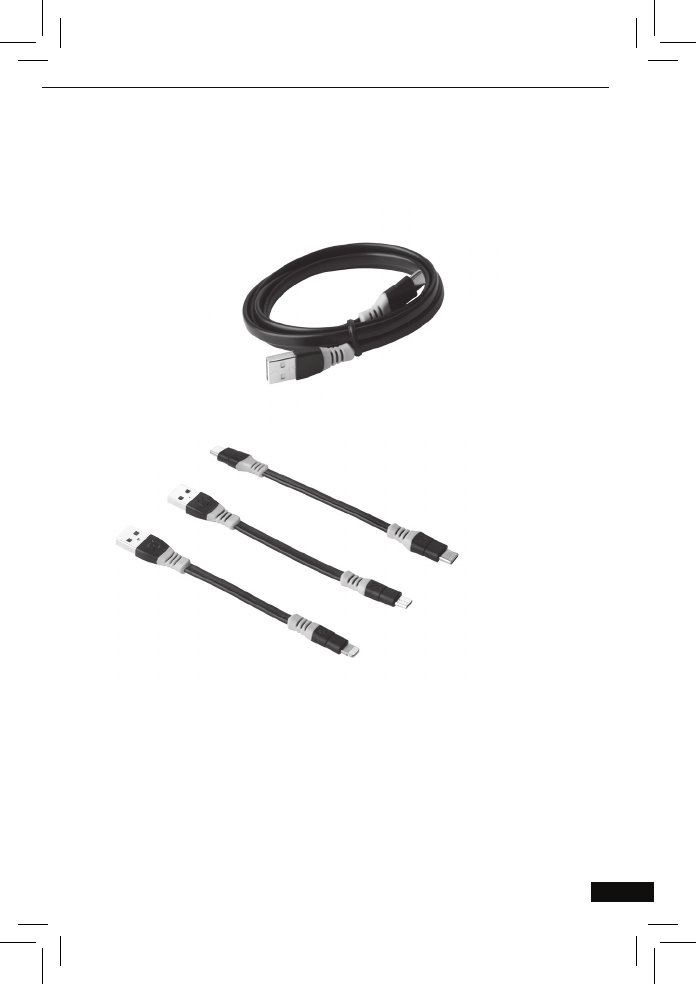

Included Cables:
Lightning® to USB-A
Micro-USB to USB-A
USB-C to USB-A
USB-C to USB-C
4
CHARGE ME NOW: Plug in and charge up before first use. The Sherpa has
multiple inputs to choose from, 8mm DC for AC wall outlet and solar charging,
and USB-C Power Delivery (60W Max).
FROM USB: Using the included USB-C cable and one of the USB-C Power
Delivery (PD) ports on the Sherpa, plug into a USB port. We recommend using
at least a 2.4A charger for a full charge in about 9 hours. You can also plug
into a USB-C PD charger (up to 60W max) for a faster recharge.
*TECH TIP: Since USB-C PD ports are bidirectional, it’s possible to
charge in and charge out from the same port. In the Product Detail pages
of the Sherpa, you can select a default function (auto, input, output) for
each USB-C PD port.
FROM SOLAR: Pair the Sherpa with a Nomad or Boulder Solar Panel and
charge up from the sun using the 8mm input. For the best solar charging
experience, we recommend the Nomad 28 Plus Solar Panel or higher.
FROM AC or 12V: Looking to charge up from AC wall outlet or 12V?
Accessories are available from GoalZero.com. Give our customer solutions
center a call for help at 888-794-6250.

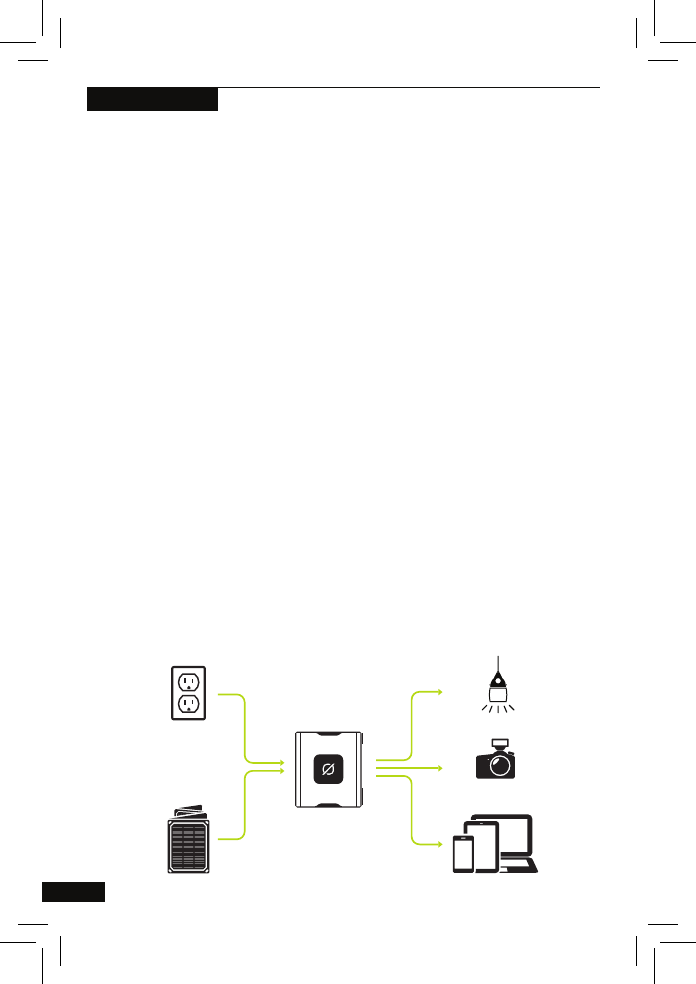

CHARGING YOUR SHERPA

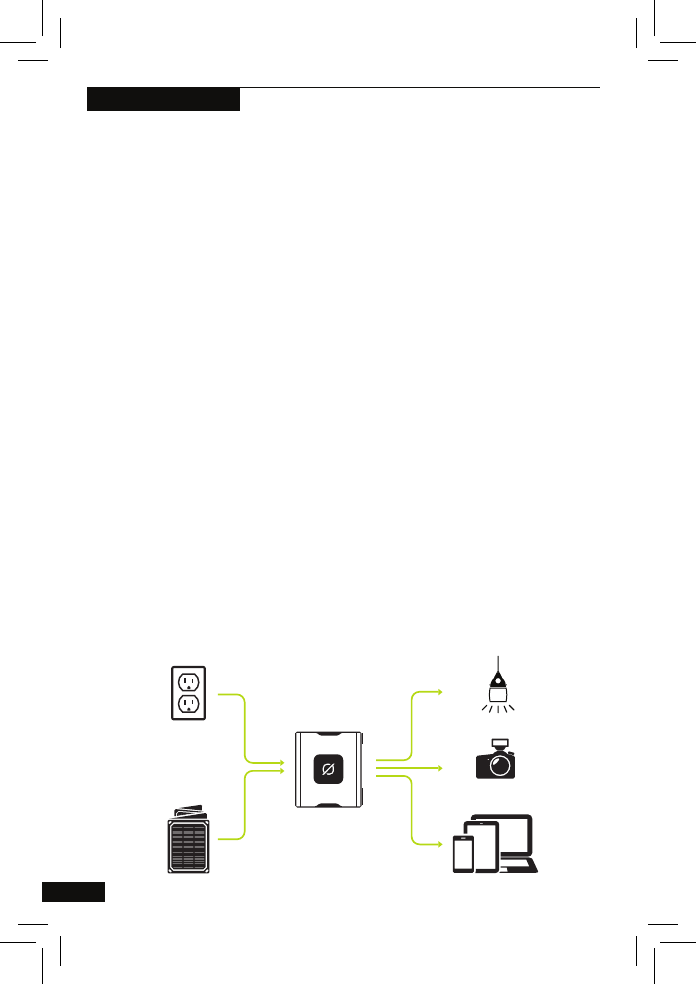

Sherpa 100AC
Power Bank
Nomad 28 Plus
Solar Panel
Wall Outlet Lights
Cameras
Phones, Tablets,
Laptops

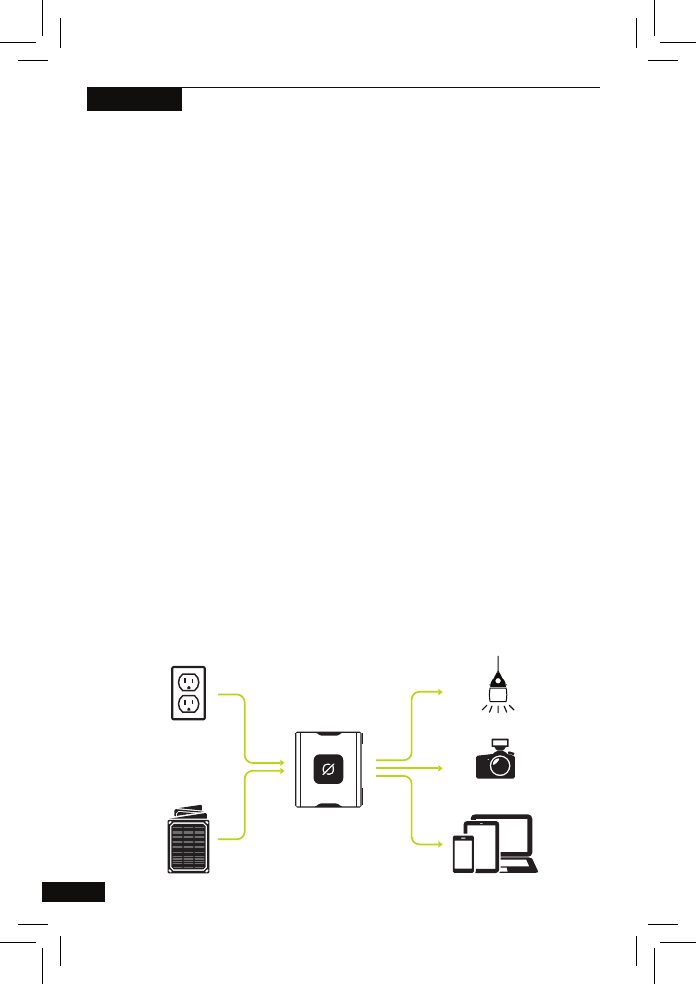

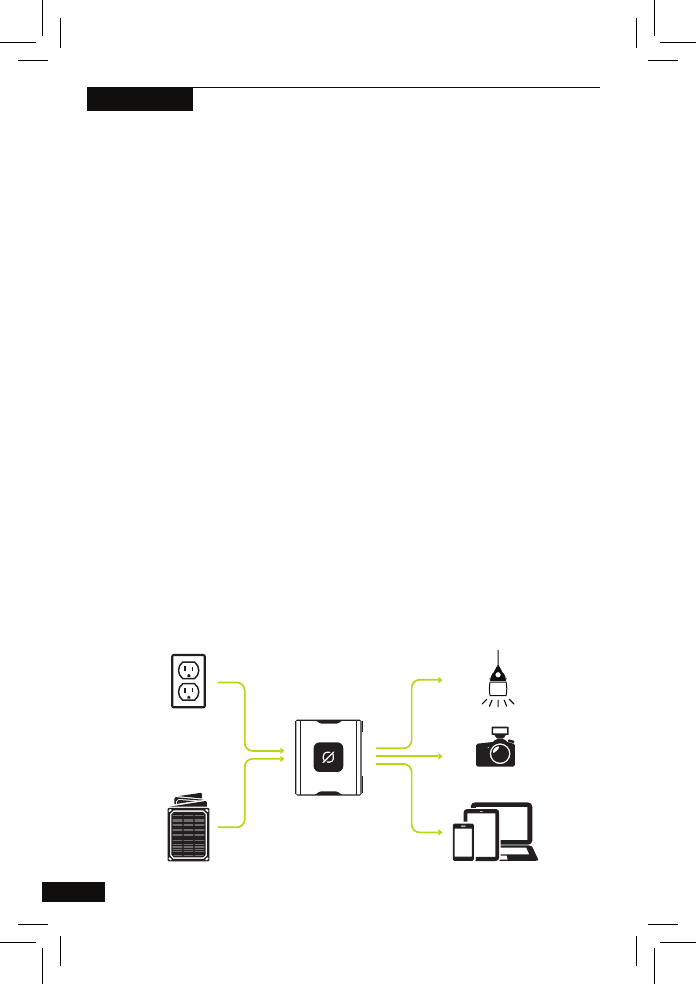

HOW IT WORKS
5

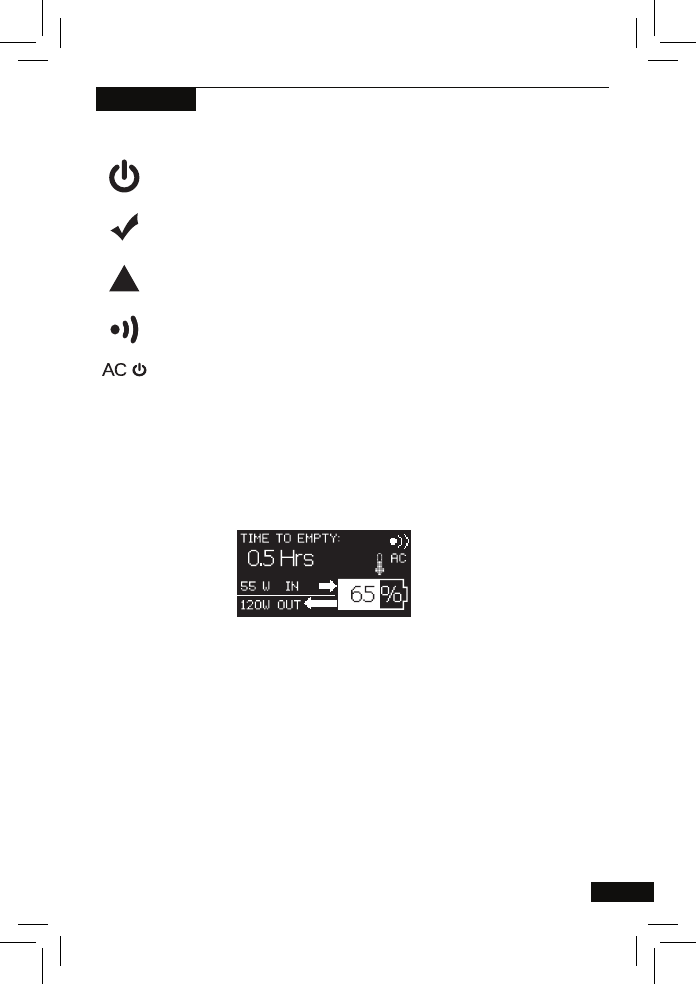

USING YOUR SHERPA

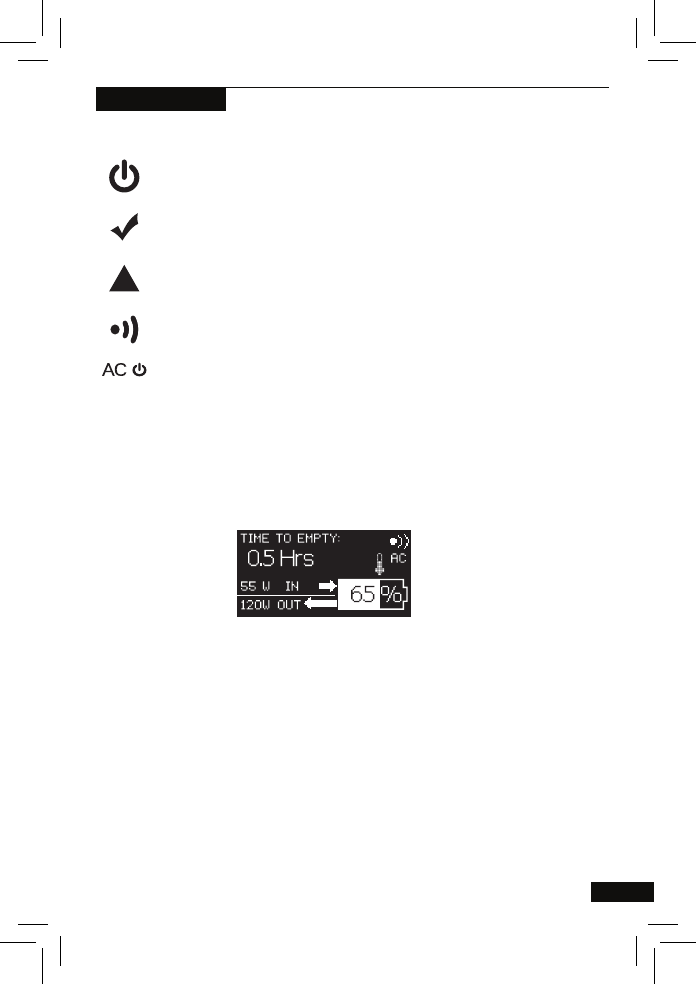

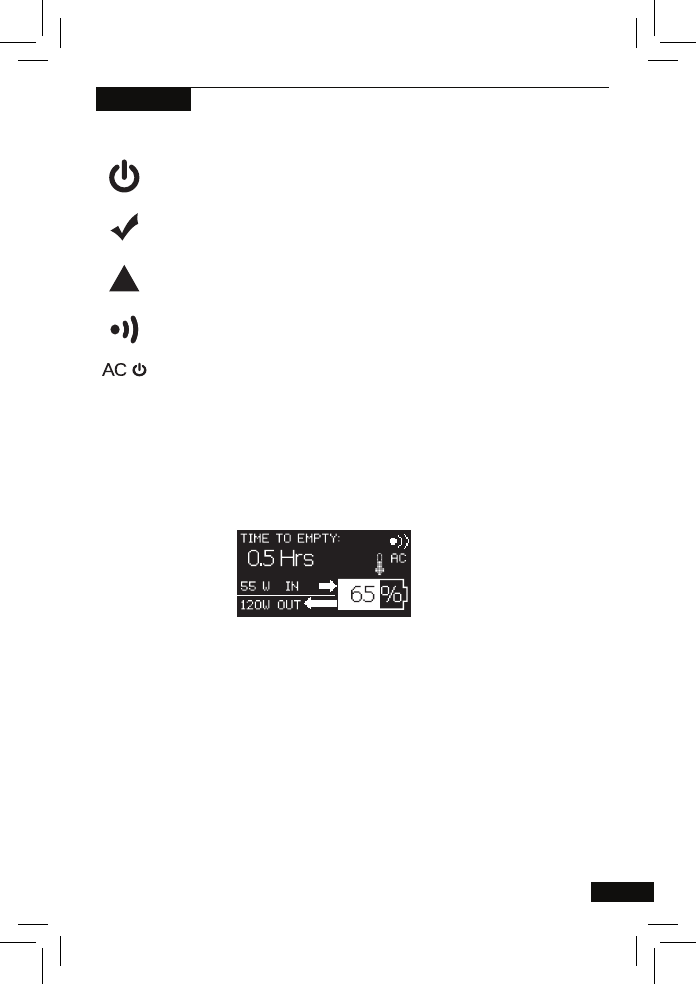

1. Time to Empty/Full – How long the Sherpa will last at its current
power draw or how long it will take to fully charge.
2. Power (Watts) In/Out – Longer arrows indicate the bigger power
draw. A blinking arrow indicates nearing power draw maximum.
3. Icons - Wireless charging, AC Inverter, Over Temperature
Warning
4. Battery Level
Main Page:
1. 3.
2. 4.
BUTTONS:
INTERACTIVE SCREENS:
Press once to turn the Sherpa on/off. Press and hold to reset the
Sherpa, watt-hour counter, and restore default settings of all ports.
Press once to view output screen. Press and hold to enable
product detail pages.
Select/Scroll through settings.
Turn Qi wireless charging on/off.
Turn AC port on/off.
6
USING YOUR SHERPA

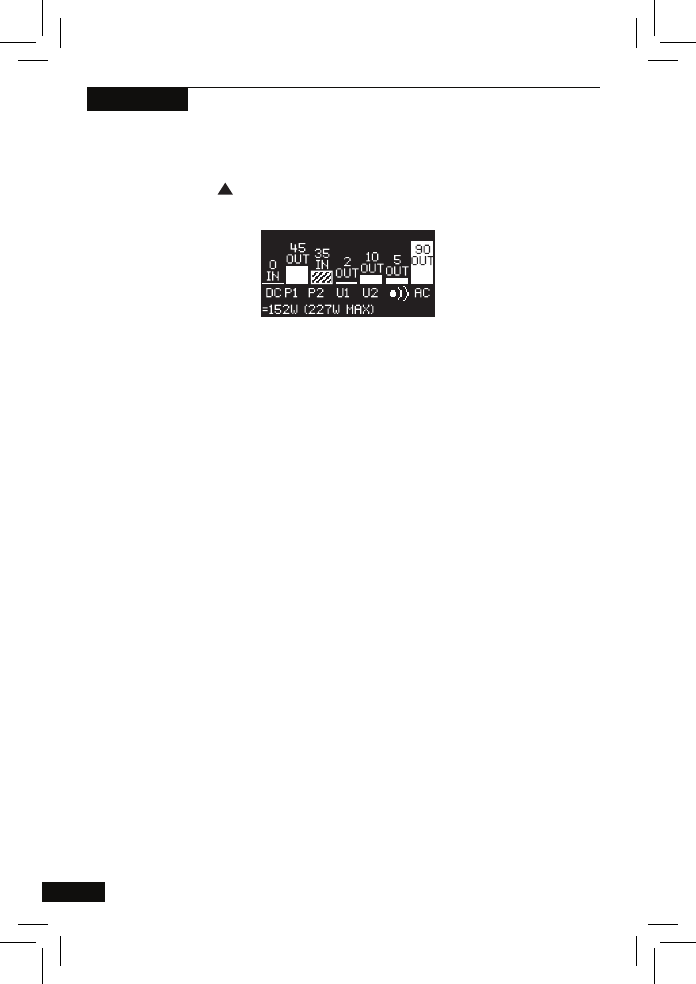

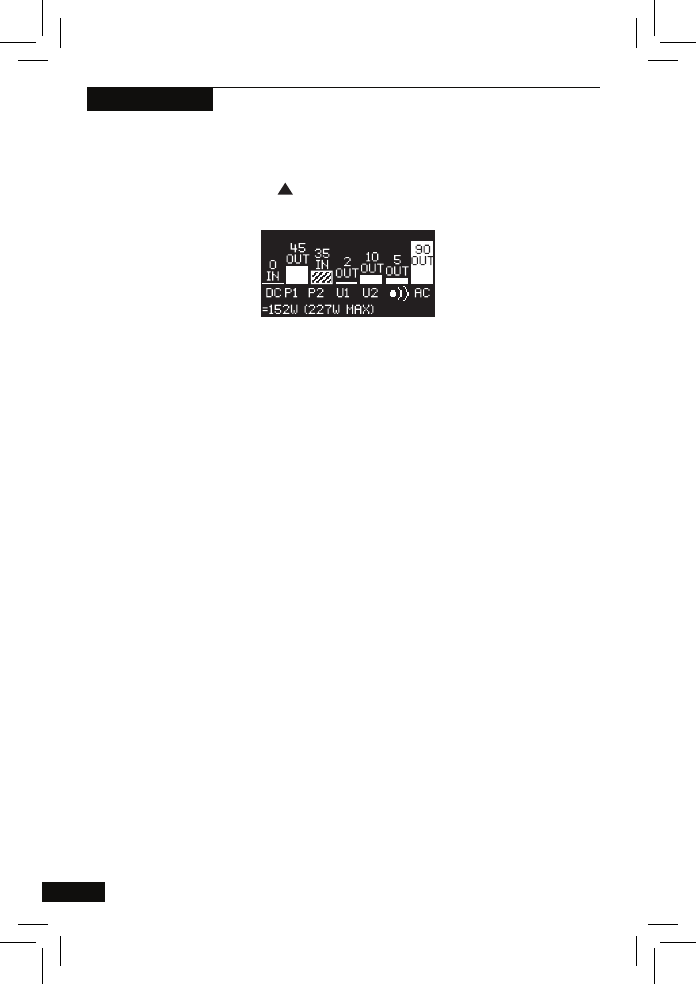

• The Output Page shows real-time information for each port,
including inputs and outputs.
• A solid bar indicates the port is functioning as an output.
A lined bar indicates the port is functioning as an input to
charge the Sherpa.
• Ports are listed from left to right.
• Total wattage for all outputs is listed at the bottom of
the screen.
*TECH TIP: If you have the Sherpa plugged into a high power
source to charge it, you might notice the max wattage
available increase.
Outputs Page:
Access by pressing
INTERACTIVE SCREENS:
7
USING YOUR SHERPA

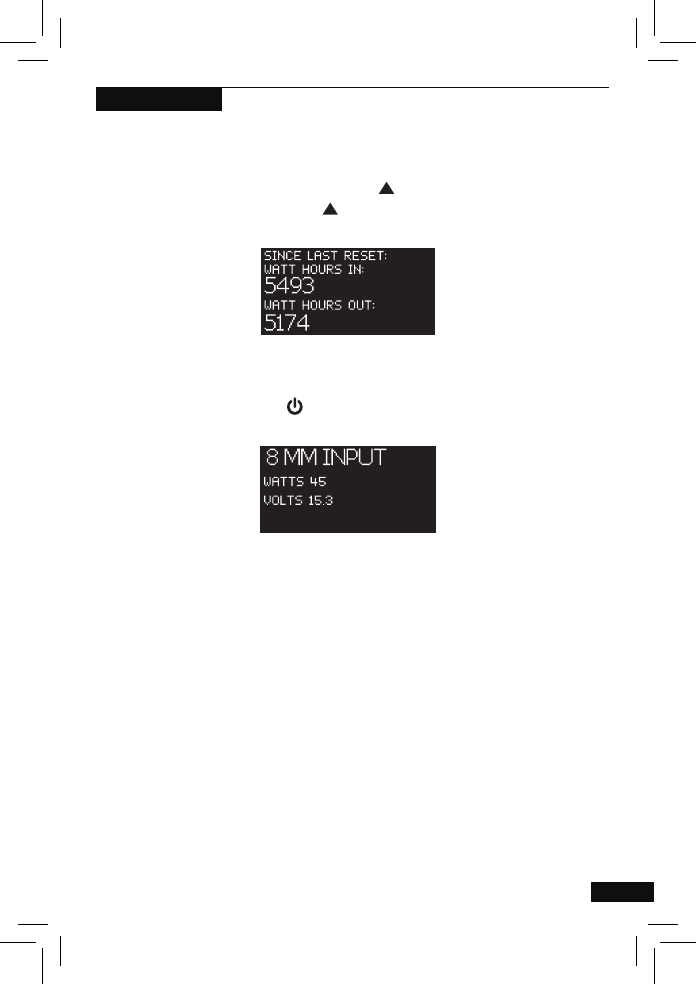

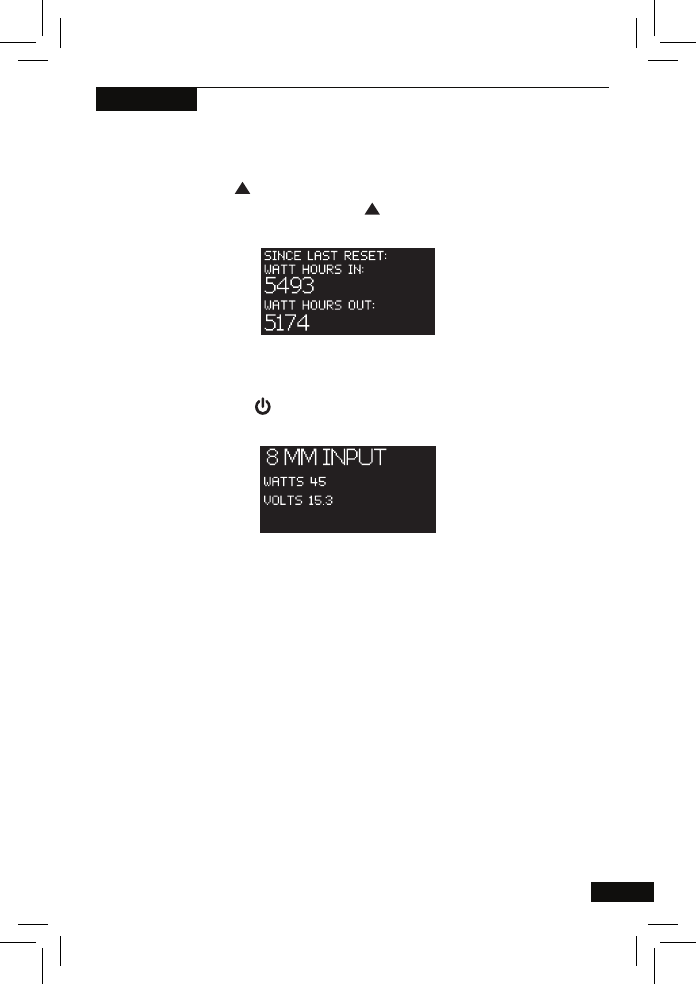

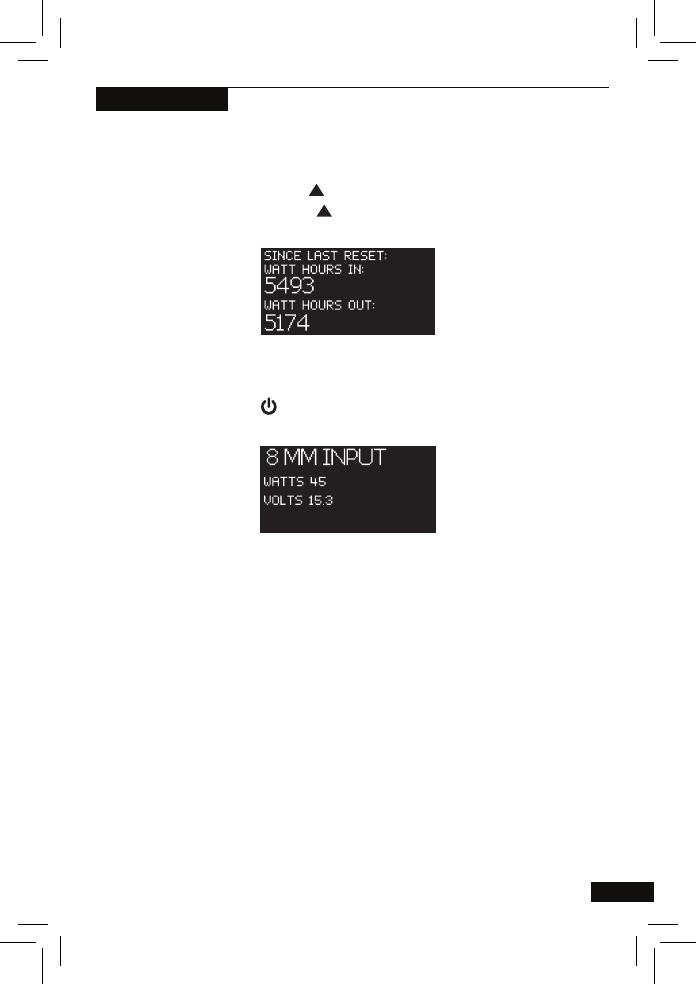

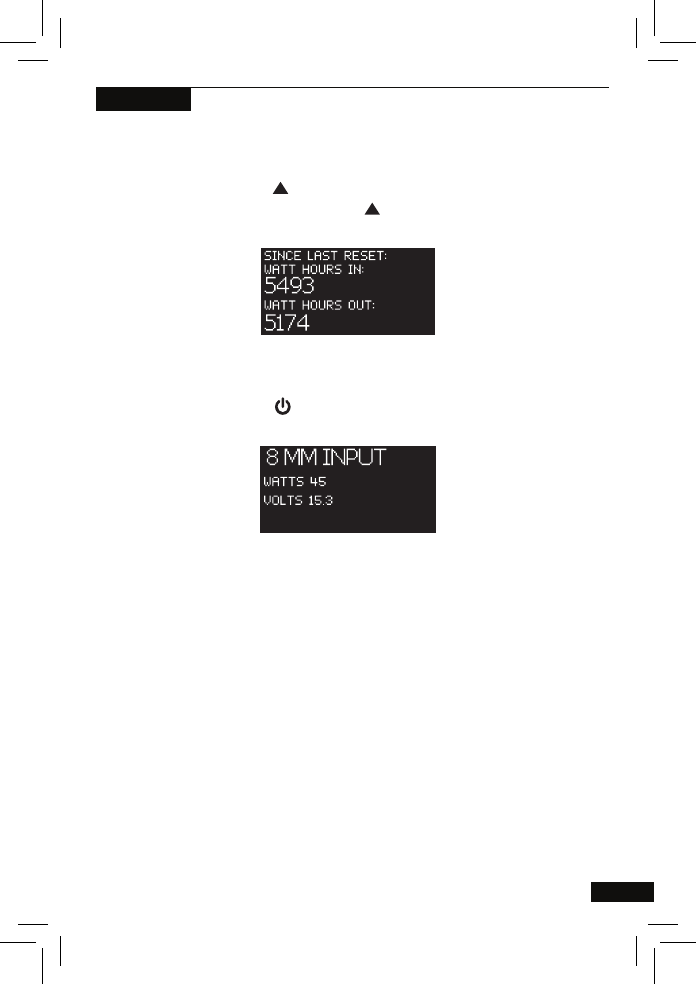

• A watt-hour output/input counter to monitor power consumption
between resets.
• Press and hold
• Real-time information on the 8mm input.
• Check this page when charging from solar to help with panel
alignment toward the sun.
Product Detail Pages:
Access by pressing and holding
Scroll through pages by pressing
INTERACTIVE SCREENS:
to reset the counter.
8
USING YOUR SHERPA

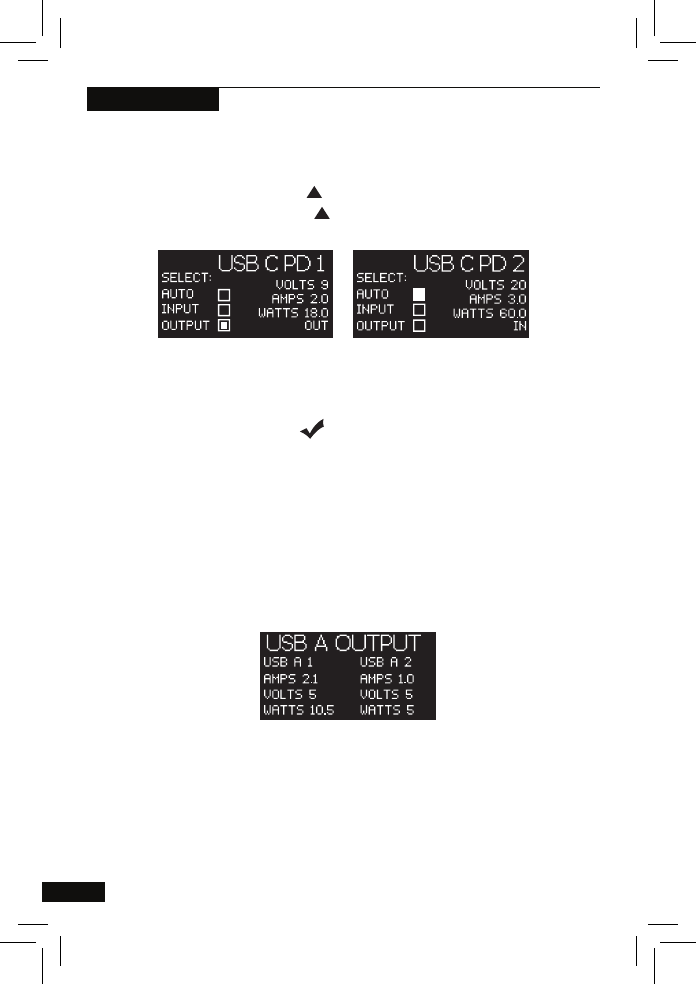

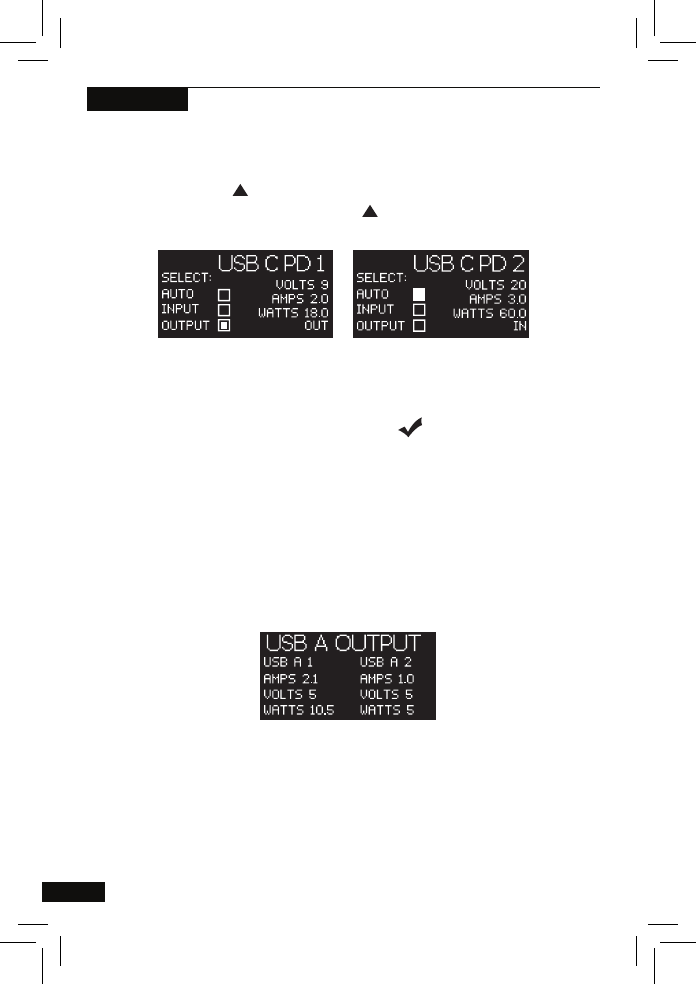

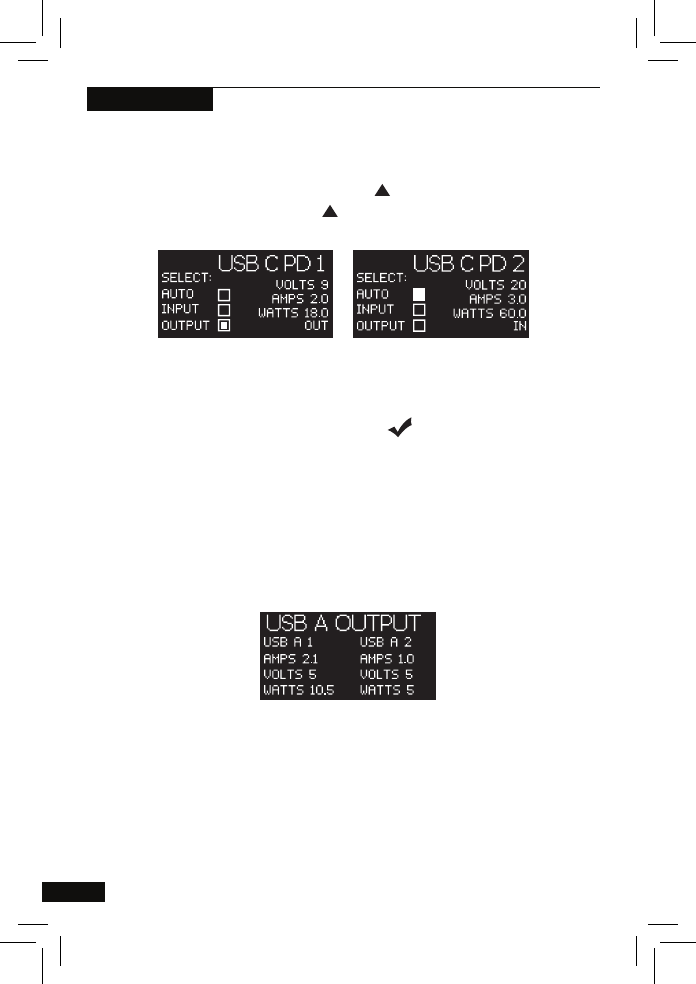

• Shows output or input information for the bidirectional USB-C
Power Delivery ports.
• Customize the USB-C Power Delivery ports to specific
functions by pressing :
• AUTO: Default setting for both ports will automatically
detect if a device is plugged in for charging or if the port
is being used to charge the Sherpa.
• INPUT: This port will now only function as a way to
charge the Sherpa.
• OUTPUT: This port will now only function as a way to
charge other devices.
Product Detail Pages:
Access by pressing and holding
Scroll through pages by pressing
INTERACTIVE SCREENS:
• Real-time information for both USB-A ports.
9
USING YOUR SHERPA

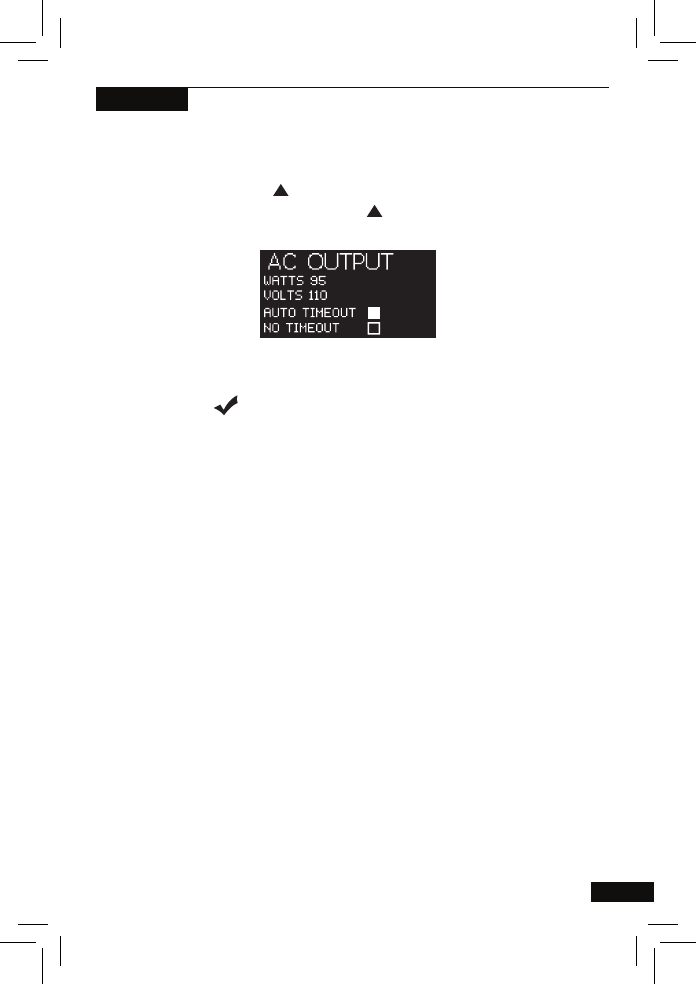

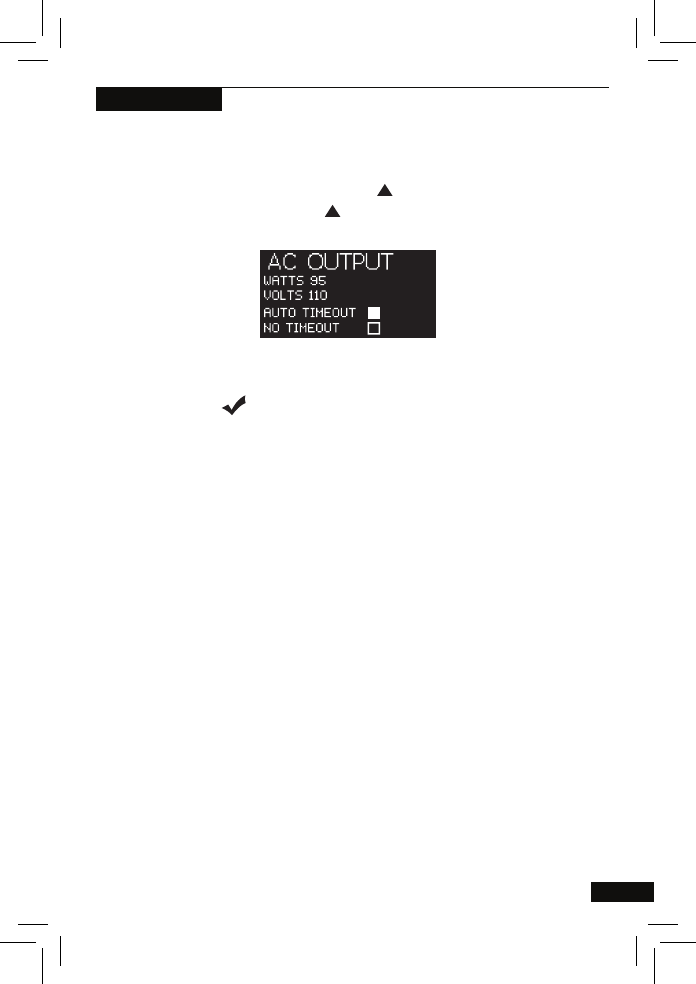

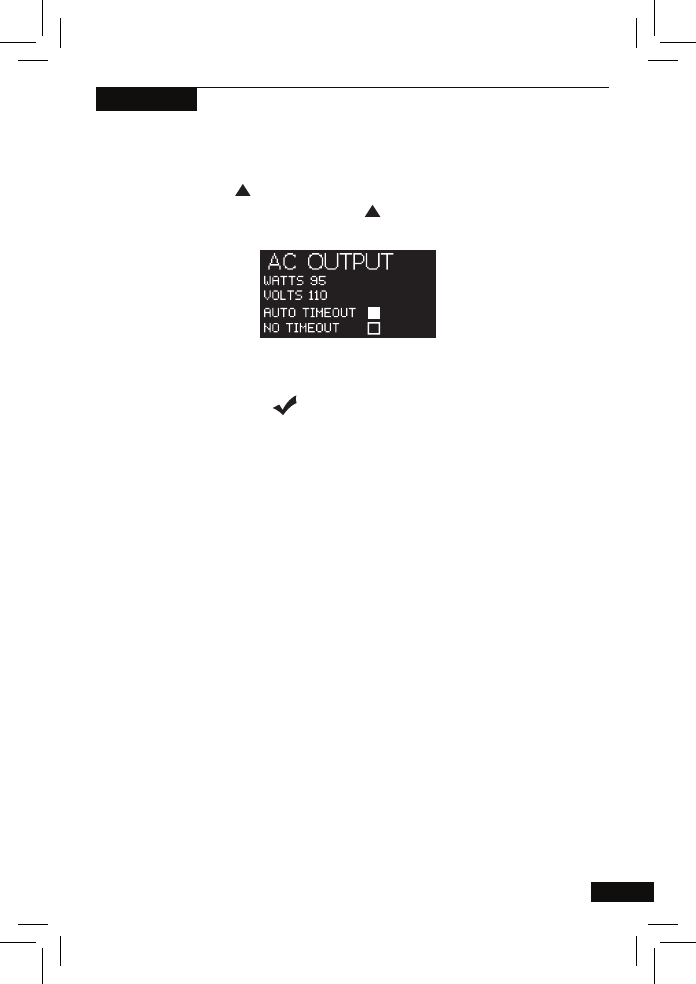

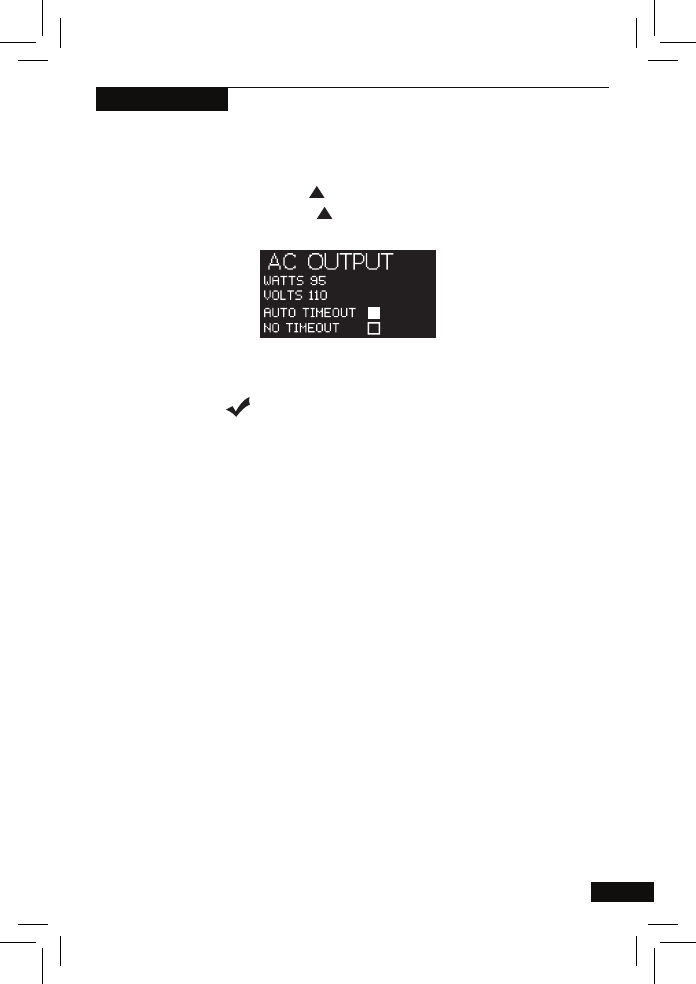

• Real-time information on the AC output.
• Customize the setting of the AC inverter by pressing
the :
• AUTO TIMEOUT: Default setting will shut the
AC inverter off after 5 minutes of inactivity to
save on power.
• NO TIMEOUT: Inverter will remain on until the
Sherpa is turned off, the battery is drained, or
AC button pressed.
Product Detail Pages:
Access by pressing and holding
Scroll through pages by pressing
INTERACTIVE SCREENS:
10
USING YOUR SHERPA
Product Detail Pages:
Access by pressing and holding
Scroll through pages by pressing
INTERACTIVE SCREENS:

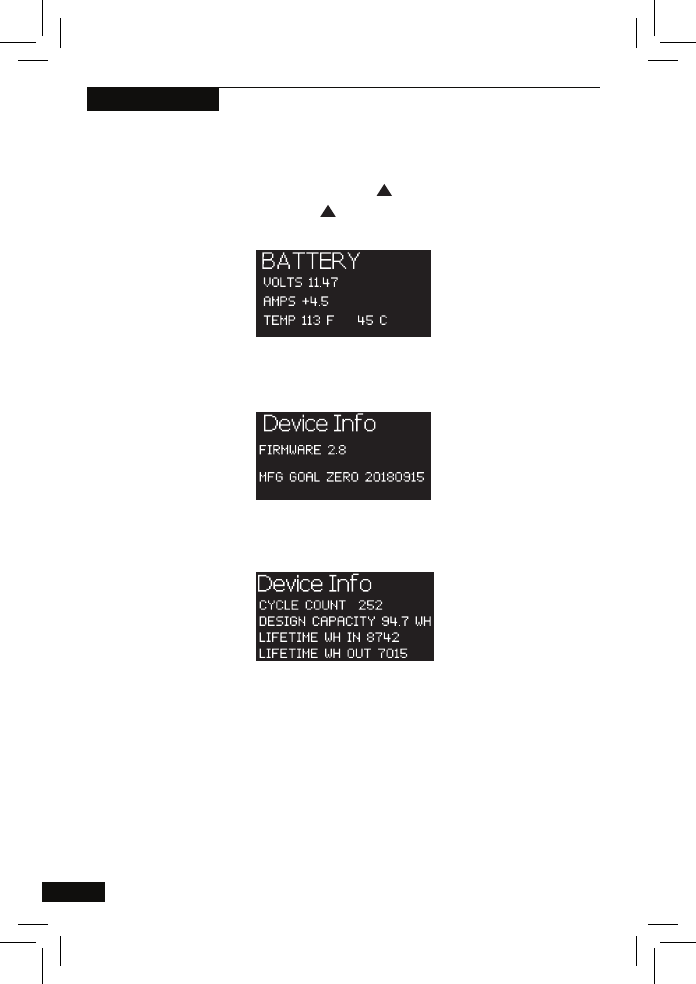

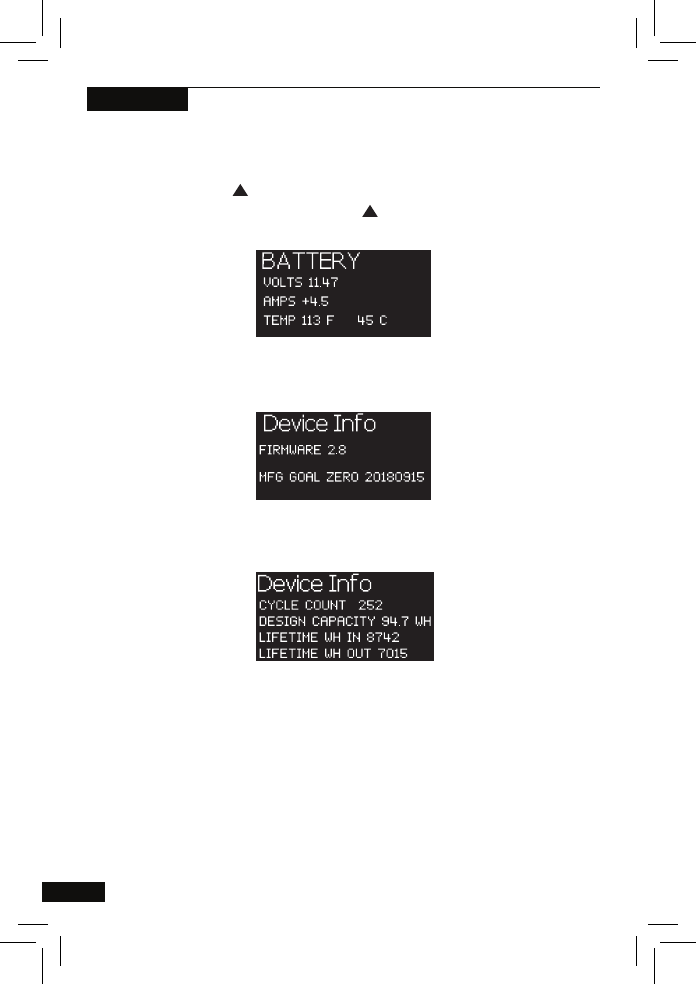

• Real-time information on the internal battery.
• Firmware and manufacturing date for the Sherpa.
• Detailed usage information for the Sherpa.
11
USING YOUR SHERPA
We recommend using a USB-C to USB-C cable when recharging enabled
laptops. Since USB-C PD ports are bidirectional, meaning they can
function as an input to charge the Sherpa or an output to charge other
devices, plugging in a laptop may cause the Sherpa to try charging from
the laptop’s internal battery, rather than charging the laptop. To fix this,
select a default input or output setting from the USB-C PD Product Detail
Page or try reconnecting the laptop.
It is possible to recharge other devices while the Sherpa is being
charged. Plug the Sherpa into a power source and make sure it’s still
powered on, then plug the phone/laptop/tablet or other device into the
Sherpa. Make sure to watch the output levels on the ports to ensure the
Sherpa is pulling enough power to meet the power demands of what is
plugged in.
*TECH TIP: If TIME TO EMPTY is displayed on the screen, the
Sherpa will not have enough power to recharge. If TIME TO FULL
is displayed, the Sherpa is pulling enough power to charge what’s
plugged in and itself.
TIPS for LAPTOP CHARGING via USB-C PD:
PASSTHROUGH CHARGING:
12
TROUBLESHOOTING

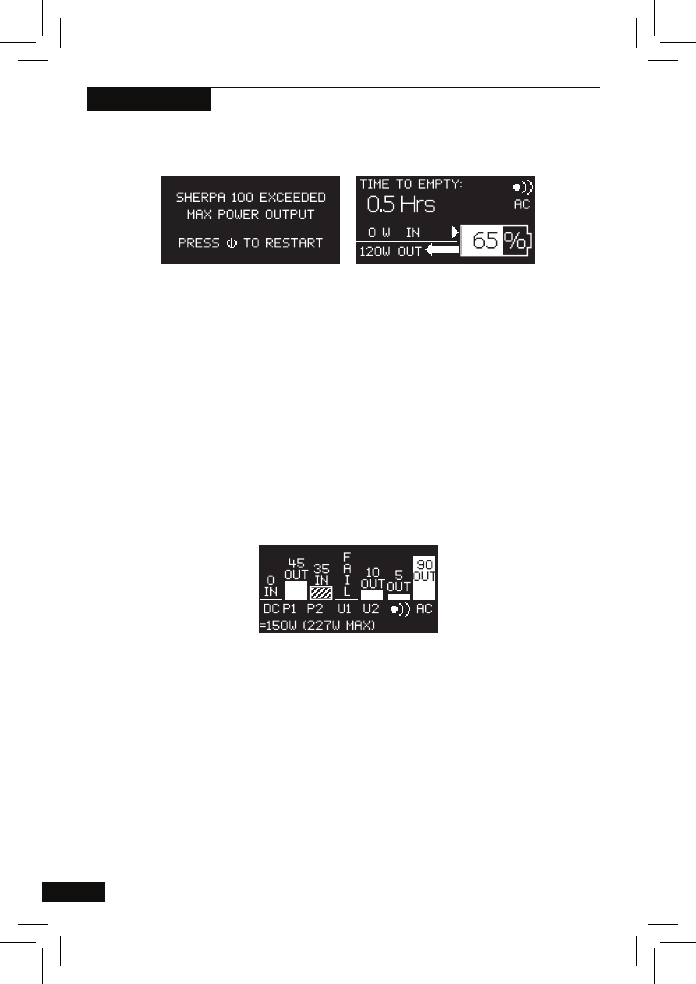

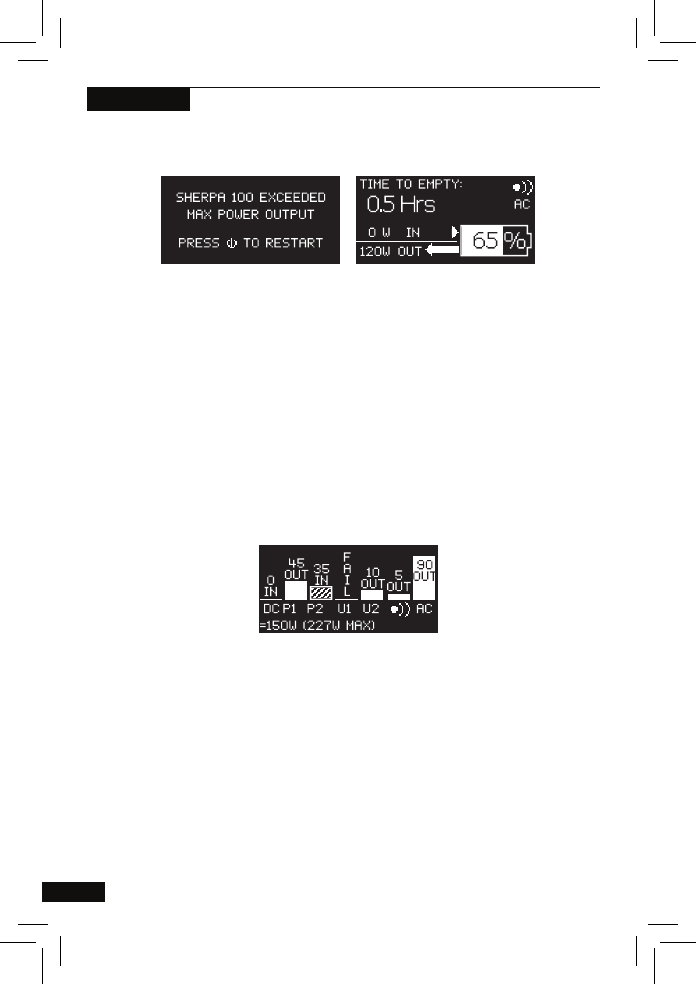

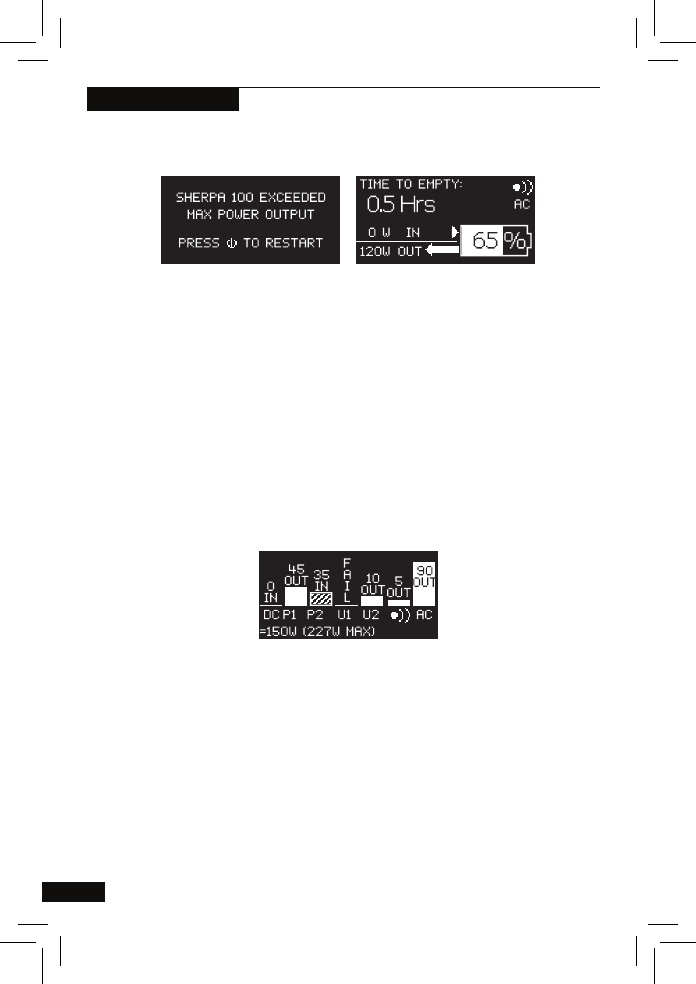

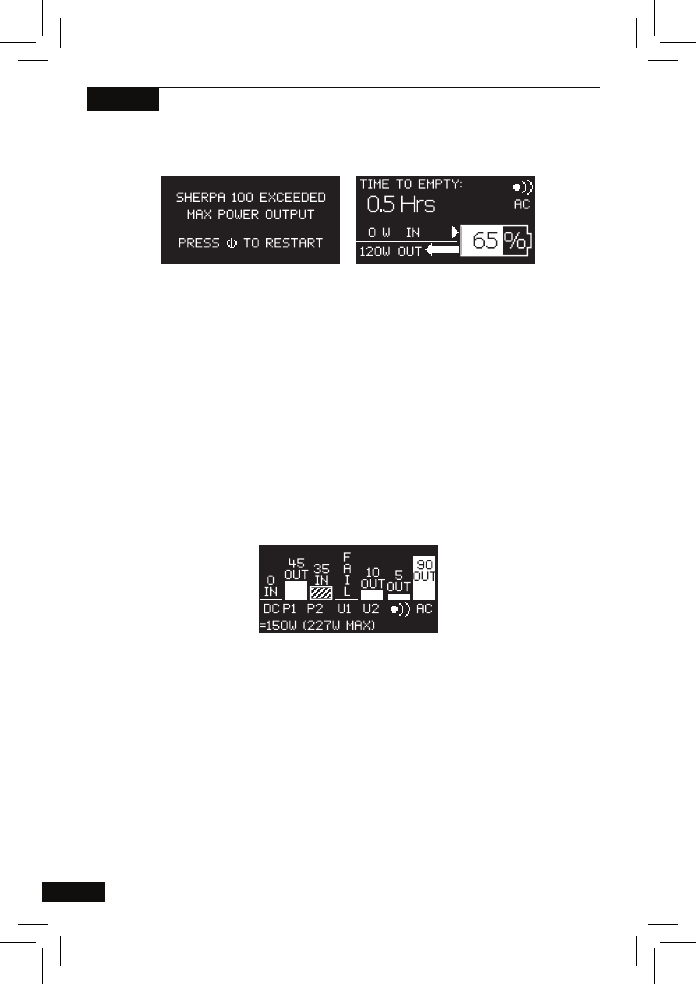

• The Sherpa can output 170W by utilizing all its ports at once.
If that draw is exceeded, the Sherpa will stop working and this
screen will be displayed.
*TECH TIP: If the Sherpa is charging from a high enough
power source, you can achieve a higher max output.
• To avoid this shutdown, monitor power usage on the Main Page
and Outputs Page and closely monitor what is being plugged in.
• The arrow on the Main Page indicating power out will begin to
blink if the Sherpa is nearing shutdown.
• This indicates an issue with a specific output on the Sherpa. To
correct this issue:
• Unplug the device from the Sherpa and check its technical
specifications to ensure it isn’t pulling too much power.
The FAIL warning will remain if the device plugged in is not
compatible.
• Turn the Sherpa off and on to reset the FAIL notice.
• If the FAIL notice continues, call Goal Zero’s customer
service at 888-794-6250.
• The remainder of the Sherpa ports will continue to work.
Drawing Too Much Power
Output Failure
13
TROUBLESHOOTING

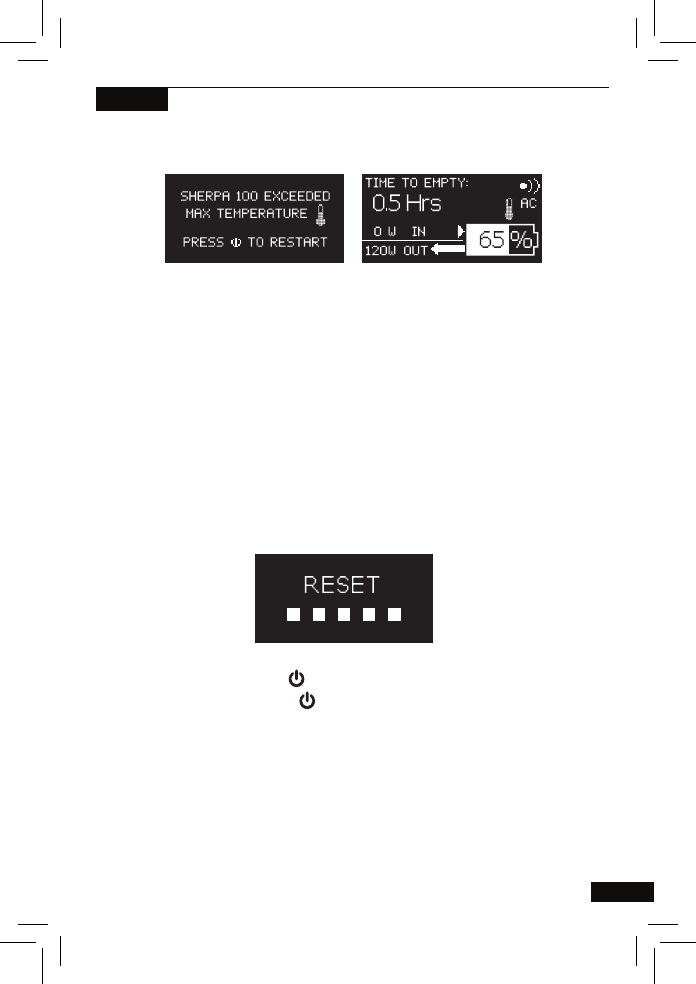

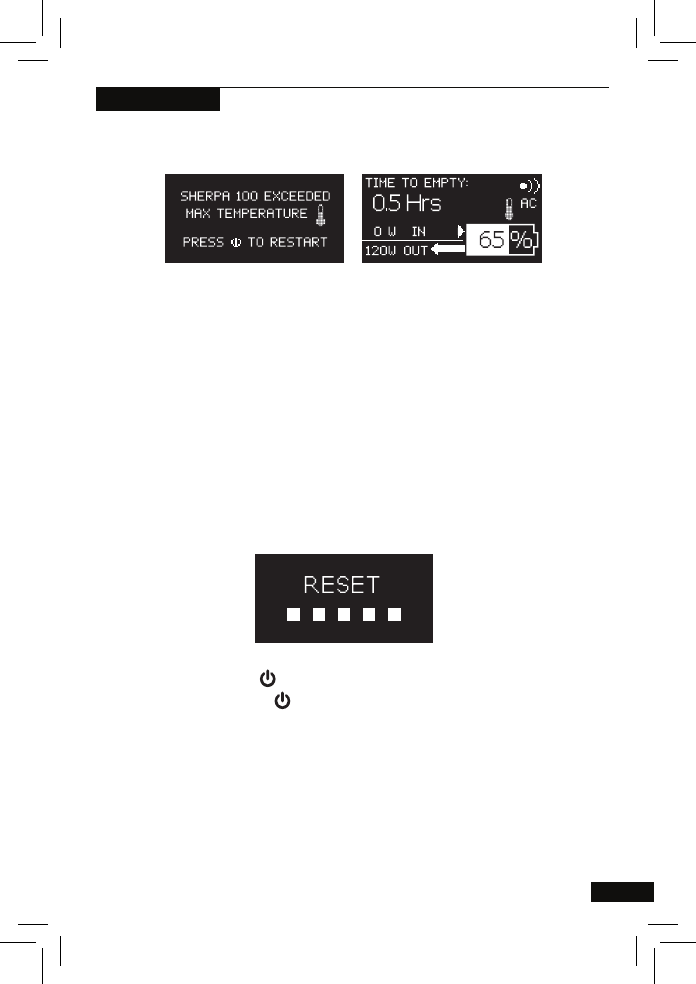

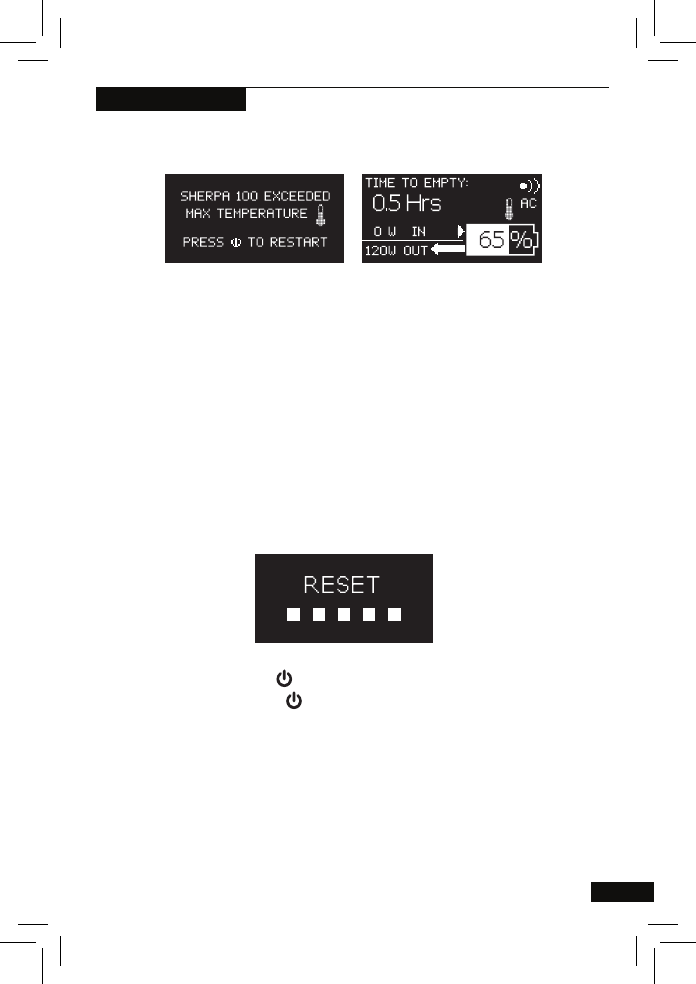

• The Sherpa is too hot and needs to cool down before it can be used
again.
• To avoid this shutdown, monitor the Main Page for the temperature
warning icon.
• When using the AC port, do not block the fan on the back of
the Sherpa.
• When charging, allow the Sherpa to have proper ventilation.
• Press and hold for 3 seconds to initiate reset.
• Continue holding for 8 seconds until the main page is shown.
• NOTE: this resets the Sherpa, watt-hour counter, and restores
default settings on all ports.
Overheating
Resetting the Sherpa
14
TROUBLESHOOTING

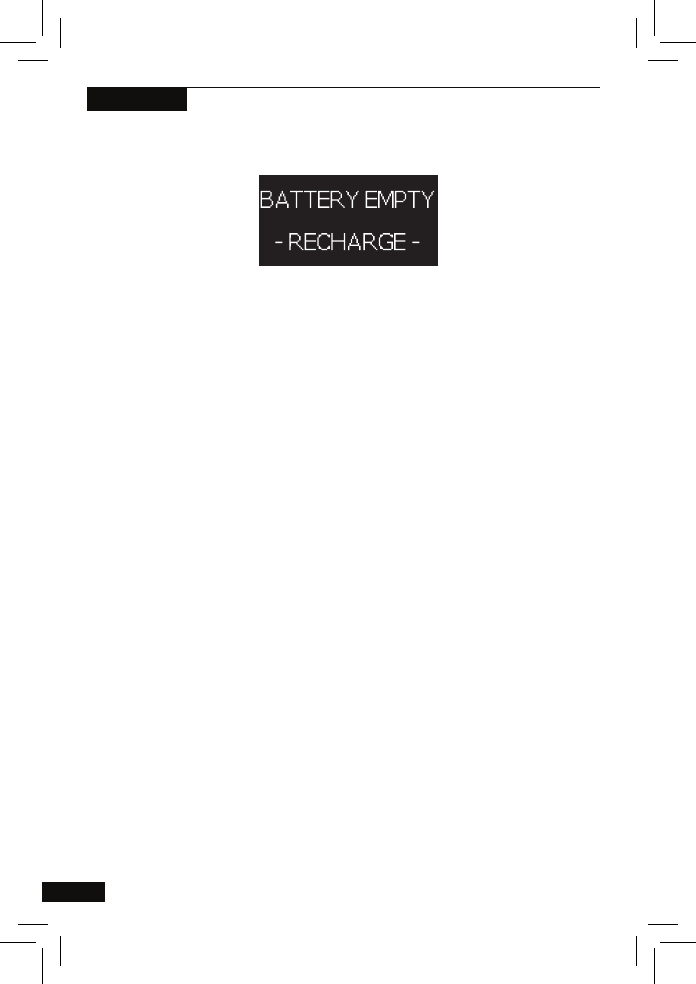

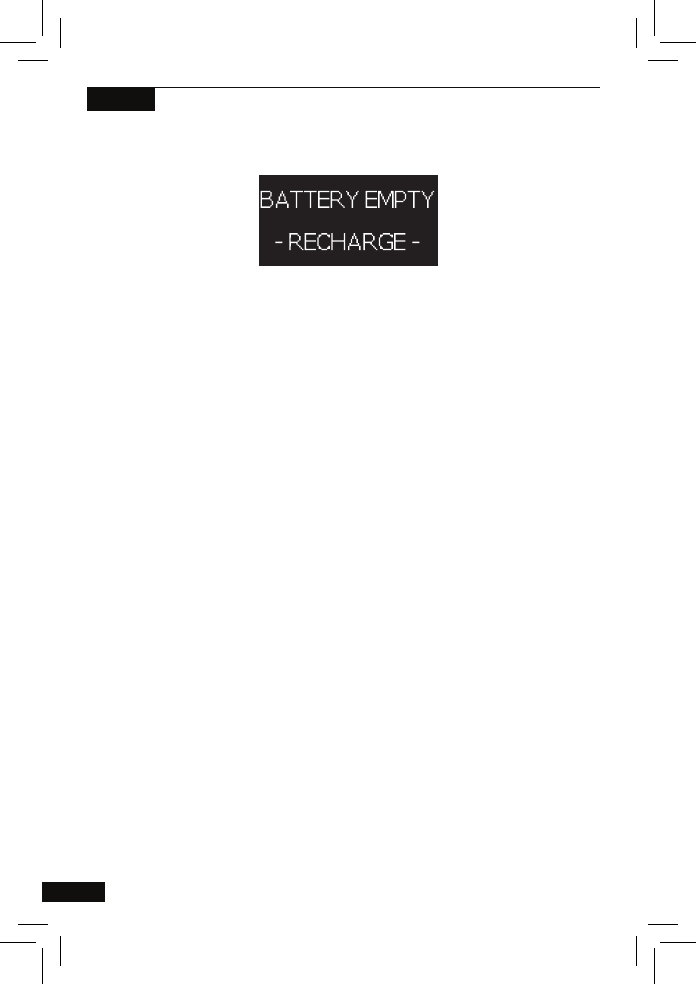

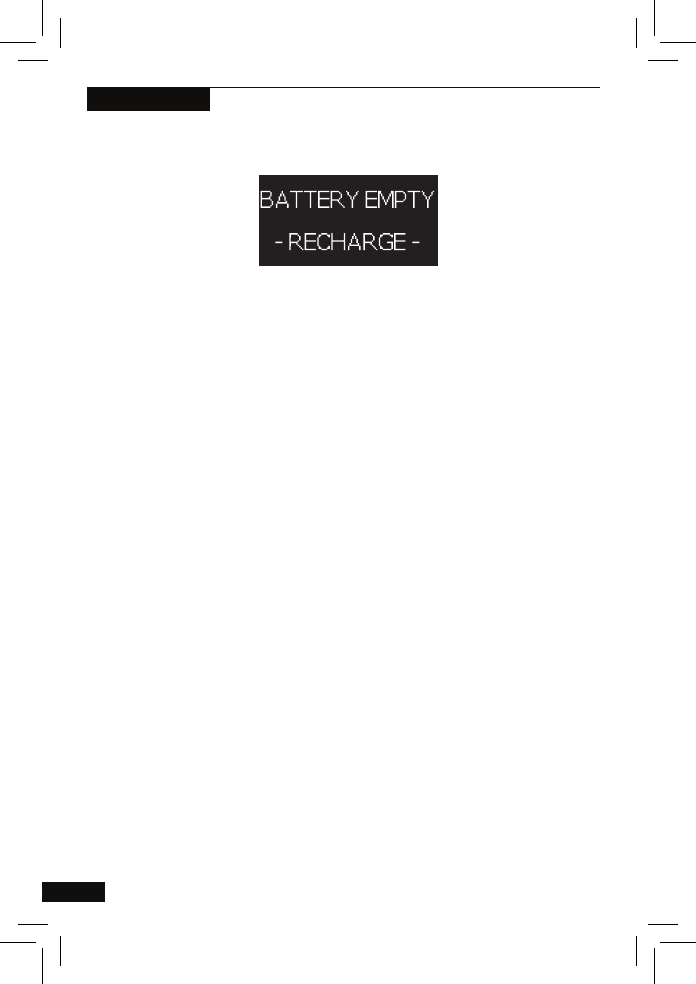

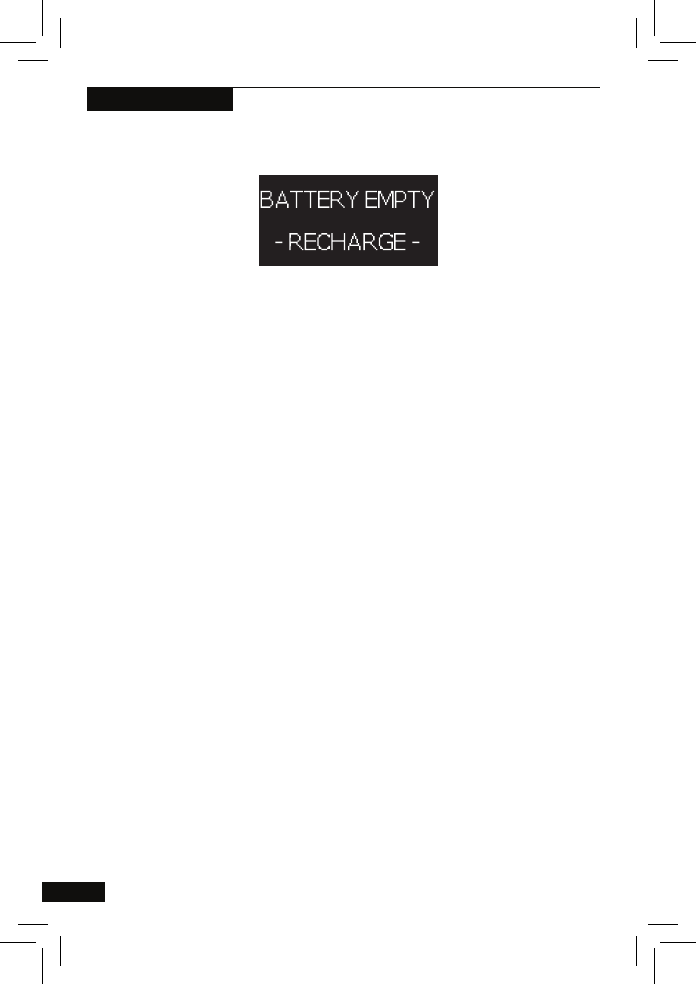

• The Sherpa’s battery capacity has dropped to 2% and can no
longer provide power.
• Plug the Sherpa in and wait for it to reach at least 5%
charge before attempting to use.
Low Battery
15
TECHNICAL SPECIFCATIONS
Charge times:
USB-C PD Source
(60W)
2.5 hrs
Wall charger
(45W)
3 hrs
USB-A (2.4A) 9 hrs
Nomad 14 14-28 hrs
Nomad 28 7-14 hrs
Boulder 50 4-8 hrs
Battery:
Cell chemistry Li-ion NMC
Cell type 18650 by LG chem
Single Cell Equivalent
Capacity
25600mAh @ 3.7V
Lifecycles Hundreds of Cycles
Shelf-life Charge every 3-6
months
Management
system
Charging and low-
battery protection
built-in
Sherpa 100AC
Ports:
Wireless Qi (output) 5W max
USB A ports (output) 5V, up to 2.4A (12W
max), regulated
USB-C PD ports
(input/output)
5V,9V,12V,15V,20V
up to 3A (60W max),
regulated
AC inverter US
(output)
110V, up to 0.9A
(100W max), 60Hz,
modified sine wave
AC inverter Int
(output)
220V, up to 0.45A
(100W max), 50Hz,
modified sine wave
Solar charging port
(input, 8mm diameter)
14-22V (50W max)
General
Chainable no
Weight 2.0 lbs (898 g)
Dimensions 7.5 x 1.0 x 5.68 in
(19.0 x 2.54 x 14.4
cm)
Operating usage
temp.
32-104F (0-40C)
Certs
Warranty 12 months
Be sure to activate your warranty at goalzero.com/warranty
16
17
Avant de l'utiliser ou de le stocker, branchez votre Goal Zero Sherpa 100AC sur
une prise murale jusqu'à ce qu'il soit complètement chargé. Gardez votre Goal
Zero Sherpa 100AC branché lorsqu'il n'est pas utilisé.
Lisez toutes les consignes et mises en garde avec soin avant toute utilisation
pour éviter d'éventuelles blessures corporelles ou des dommages sérieux à
l'appareil ou tout autre appareil connecté
Respectez toutes les puissances nominales des connecteurs d'Entrée/Sortie
: Pour éviter tout risque d'incendie ou d'électrocution, observez toutes les
indications de puissance nominale sur l'unité et celles des produits que vous
souhaitez utiliser ; Vérifiez leurs manuels respectifs pour plus d'informations.
À utiliser dans un espace bien ventilé : Assurez une ventilation adéquate pendant
son utilisation et n'obstruez jamais les ouvertures du ventilateur de l'appareil. Une
ventilation inadéquate peut endommager l'appareil. Ne jamais empiler quoi que ce
soit sur l'appareil, lors de son stockage ou en cours d'utilisation.
NE PAS faire fonctionner dans des conditions humides : Afin d'éviter les courts-
circuits ou les chocs électriques, ne permettez pas à l'appareil de devenir mouillé.
Laissez l'appareil sécher complètement avant de l'utiliser à nouveau.
Gardez l'appareil propre et sec : Inspectez régulièrement l'appareil pour la saleté,
la poussière ou l'humidité.
Risque de choc ou d'incendie : Ce Sherpa 100AC génère la même puissance
électrique potentiellement mortelle qu'une prise murale domestique normale.
Utilisez-le avec autant de précaution que lors de l'utilisation d'une prise
secteur murale.
NE PAS insérer d'objets étrangers dans les sorties électriques ou les trous
de ventilation.
Toute manipulation sur l'unité ou ses composants annulera toutes les garanties.
CONSIGNES DE SÉCURITÉ IMPORTANTES
RECHARGEZ-MOI MAINTENANT
REMARQUE IMPORTANTE : Lors de la recharge grâce à l'énergie solaire de votre
Goal Zero Sherpa 100AC, gardez un œil sur les tensions des panneaux solaires et
à ne pas dépasser 22V. Les panneaux solaires individuels, ou panneaux solaires
enchaînés en série au-dessus de 22V ne peuvent pas être utilisés avec la Goal Zero
Sherpa 100AC et peuvent causer des dommages sérieux à l'appareil. Pour obtenir
de l'aide sur le chaînage des panneaux solaires, appelez notre Centre de Solutions
pour nos Clients au 888-794-6250.
18
Station de recharge
sans fil Qi (5W max)
Ports USB-A
Chaque port
5V, jusqu'à 2,4A
(12W max)
Écran OLED +
Boutons Interactifs
Informations sur le port
en temps réel et pages
de détails du produit
Onduleur CA
de100W à onde
sinusoïdale
modifiée
(surtension
150W)
Ports d'alimentation
USB-C bidirectionnels
(entrée/sortie)
5V/9V/12V/15V/20V,
jusqu'à 3A (60W max)
chacun
Entrée DC de 8 mm
Pour recharge solaire,
CA ou 12V (50W max)
(Chargeurs CA et 12V
vendus séparément)
Stockage
ducâble
Stockage
ducâble
APPRENDRE À CONNAÎTRE VOTRE ÉQUIPEMENT
19
Câbles inclus :
Lightning® vers USB-A
Micro-USB vers USB-A
USB-C vers USB-A
USB-C vers USB-C
20
RECHARGEZ-MOI MAINTENANT : Branchez et rechargez-le avant sa première utilisation.
Le Sherpa a plusieurs entrées au choix, 8 mm DC pour une recharge via prise murale et
recharge solaire et par distribution d'énergie via USB-C (60W Max).
VIA USB : À l'aide du câble USB-C fourni et l'un des ports USB-C de distribution d'énergie
du Sherpa, branchez-le sur un port USB. Nous recommandons d'utiliser au moins un
chargeur de 2,4A pour une charge complète en 9 heures environ. Vous pouvez également
brancher un chargeur USB-C de distribution d'énergie (jusqu'à 60W max) pour une recharge
plus rapide.
*CONSEIL TECHNIQUE : Comme les ports USB-C de distribution d'énergie sont
bidirectionnels, il est possible de recharger et de charger depuis le même port. Dans
les pages Détails du produit de votre Sherpa, vous pouvez sélectionner une fonction
par défaut (auto, entrée, sortie) pour chaque port USB-C.
VIA ÉNERGIE SOLAIRE : Associez votre Sherpa à un panneau solaire Nomad ou Boulder
pour le recharger à partir de l'énergie solaire en utilisant l'entrée de 8 mm. Pour une
meilleure expérience de chargement solaire, nous recommandons le panneau solaire
Nomad 28 Plus ou tout modèle supérieur.
VIA CA ou 12V : Vous cherchez à le recharger depuis une prise murale ou du 12V ? Des
accessoires sont disponibles sur GoalZero.com. Appelez notre centre de solutions pour
nosclients au 1-888-794-6250.
CHARGER VOTRE SHERPA
Chargeur
Sherpa 100AC
Panneau Solaire
Nomad 28 Plus
Prise secteur murale Lampes
Caméras
Téléphones,
Tablettes et
Ordinateurs
portables
COMMENT ÇA FONCTIONNE
21
UTILISER VOTRE SHERPA
1. Temps de Décharge/Recharge - Combien de temps le Sherpa fonctionnera à sa
puissance actuelle ou combien de temps il faudra pour le charger complètement.
2. Entrée/Sortie de puissance (Watts) - Des flèches plus longues indiquent une plus
grande puissance absorbée (IN)/distribuée (OUT). Une flèche clignotante indique
que la puissance absorbée est proche du maximum.
3. Icônes - Recharge sans fil, Onduleur CA, Avertissement de surchauffe
4. Niveau de la batterie
Page principale :
1. 3.
2. 4.
BOUTONS :
ÉCRANS INTERACTIFS :
Appuyez une fois pour allumer/éteindre le Sherpa. Maintenez cette touche
enfoncée pour réinitialiser le Sherpa, le compteur watt-heure et restaurer
lesparamètres par défaut de tous les ports.
Appuyez une fois pour afficher l'écran des sorties. Appuyez et maintenez
pour activer les pages de détails du produit.
Sélectionner/Faire défiler les paramètres.
Activer/Désactiver la recharge sans fil Qi.
Activer/Désactiver le port CA.
22
UTILISER VOTRE SHERPA
• La page des sorties affiche des informations en temps réel pour chaque
port, en incluant les entrées et les sorties.
• Une barre pleine indique que le port fonctionne comme une sortie.
Une barre zébrée indique que le port fonctionne comme une entrée qui
recharge le Sherpa.
• Les ports sont répertoriés de gauche à droite.
• La puissance totale de toutes les sorties est indiquée en bas de l'écran.
*CONSEIL TECHNIQUE : Si vous avez branché le Sherpa sur une source
d'alimentation élevée pour le charger, vous pouvez remarquer que la
puissance maximale disponible augmente.
Page des sorties :
Accédez-y en appuyant sur
ÉCRANS INTERACTIFS :
23
UTILISER VOTRE SHERPA
• Un compteur watt-heure en sortie/entrée pour surveiller la consommation
d'énergie entre les réinitialisations.
• Appuyez et maintenez
• Informations en temps réel sur l'entrée de 8 mm.
• Vérifiez cette page lorsque vous chargez à partir de l'énergie solaire pour
optimiser l'alignement du panneau avec le soleil.
Pages de détails du produit :
Accédez-y en appuyant et en maintenant enfoncé
Faites défiler les pages en appuyant sur
ÉCRANS INTERACTIFS :
pour réinitialiser le compteur.
24
UTILISER VOTRE SHERPA
• Affiche les informations de sortie ou d'entrée pour les ports USB-C
bidirectionnels de distribution d'énergie.
• Personnalisez les fonctions spécifiques des ports USB-C bidirectionnels
de distribution d'énergie en appuyant sur :
• AUTO : Le réglage par défaut des deux ports détectera
automatiquement si un périphérique est branché pour être
rechargé ou si le port est utilisé pour charger le Sherpa.
• ENTRÉE : Ce port ne servira plus qu'à charger le Sherpa.
• SORTIE : Ce port ne fonctionnera plus que pour recharger
d'autresappareils.
Pages de détails du produit :
Accédez-y en appuyant et en maintenant enfoncé
Faites défiler les pages en appuyant sur
ÉCRANS INTERACTIFS :
• Informations en temps réel sur les deux ports USB-A.
25
UTILISER VOTRE SHERPA
• Informations en temps réel sur la sortie CA.
• Personnalisez le réglage de l'onduleur CA en appuyant
sur :
• TEMPORISATION AUTO : Le réglage par défaut
éteindra l'onduleur CA après 5 minutes d'inactivité
pour économiser son énergie.
• SANS TEMPORISATION : L'onduleur restera activé
jusqu'à ce que le Sherpa soit éteint, la batterie soit
vidée ou le bouton CA enfoncé.
Pages de détails du produit :
Accédez-y en appuyant et en maintenant enfoncé
Faites défiler les pages en appuyant sur
ÉCRANS INTERACTIFS :
26
UTILISER VOTRE SHERPA
Pages de détails du produit :
Accédez-y en appuyant et en maintenant enfoncé
Faites défiler les pages en appuyant sur
ÉCRANS INTERACTIFS :
• Informations en temps réel sur la batterie interne.
• Micrologiciel et date de fabrication du Sherpa.
• Informations détaillées sur l'utilisation du Sherpa.
27
UTILISER VOTRE SHERPA
Nous vous recommandons d'utiliser un câble USB-C vers USB-C lors des recharges
d'ordinateurs portables compatibles. Comme les ports USB-C de distribution
d'énergie sont bidirectionnels, ce qui signifie qu'ils peuvent fonctionner comme une
entrée pour charger le Sherpa ou une sortie pour recharger d'autres appareils, le
fait d'y connecter un ordi portable pourrait causer le Sherpa d'essayer de charger
la batterie interne de l'ordi portable plutôt que de se recharger depuis ce même
ordinateur portable. Pour résoudre ce problème, sélectionnez un paramètre d'entrée
ou de sortie par défaut depuis les pages Détails du produit USB-C PD ou essayez de
reconnecter l'ordinateur portable.
Il est possible de recharger d'autres appareils pendant que le Sherpa est lui même
rechargé. Branchez le Sherpa sur une source d'alimentation et assurez-vous qu'il est
toujours allumé, puis branchez le téléphone/l'ordinateur portable/la tablette ou tout
autre appareil sur le Sherpa. Assurez-vous de surveiller les niveaux de sortie des
ports pour vous assurer que le Sherpa tire suffisamment d'énergie pour répondre
aux demandes d'énergie des appareils y étant branchés.
*CONSEIL TECHNIQUE : Si TEMPS DE DÉCHARGE (TIME TO EMPTY) est
affiché à l'écran, le Sherpa n'aura pas assez de puissance pour se recharger.
Si TEMPS DE RECHARGE (TIME TO FULL) est affiché, le Sherpa tire assez
de puissance pour se charger ainsi que recharger ce qui y est branché.
CONSEILS pour UNE CHARGE PAR ORDINATEUR PORTABLE via USB-C :
RECHARGE EN INTERMÉDIAIRE :
28
DÉPANNAGE
• Le Sherpa peut produire 170W en utilisant tous ses ports en même temps.
Si cette production était dépassée, le Sherpa cesserait de fonctionner et
cetécran serait affiché.
*CONSEIL TECHNIQUE : Si le Sherpa est rechargé depuis une source
d'alimentation suffisamment élevée, vous obtiendrez une production
maximale plus élevée.
• Pour éviter cette mise hors tension, contrôlez l'utilisation d'énergie sur la
page principale et la page des sorties et surveillez de près ce qui est branché.
• La flèche sur la page principale indiquant la mise hors tension commencera
àclignoter si le Sherpa est proche de s'éteindre.
• Cela indique un problème avec une sortie spécifique du Sherpa. Pour
corriger ce problème :
• Débranchez l'appareil du Sherpa et vérifiez ses spécifications
techniques pour vous assurer qu'il ne consomme pas trop de
puissance. L'avertissement ÉCHEC (FAIL) reste affiché si l'appareil
branché n'est pas compatible.
• Éteignez le Sherpa et rallumez-le pour réinitialiser l'avertissement
ÉCHEC (FAIL).
• Si l'avertissement ÉCHEC (FAIL) continuait, appelez le centre de
solutions clients de Goal Zero au 1-888-794-6250.
• Les autres ports du Sherpa continueront de fonctionner.
Utilise trop de puissance électrique
Échec de port de sortie
29
DÉPANNAGE
• Le Sherpa est trop chaud et doit refroidir avant de pouvoir être utilisé
ànouveau.
• Pour éviter cette mise hors tension, surveillez la page principale pour
yvoirl'icône d'avertissement de température.
• Lorsque vous utilisez le port CA, ne bloquez pas la ventilation
àl'arrièredu Sherpa.
• Lors d'une recharge, assurez-vous que le Sherpa ait une bonne
ventilation.
• Appuyez et maintenez pendant 3 secondes pour lancer la réinitialisation.
• Continuez d'appuyer sur pendant 8 secondes jusqu'à ce que la page
principale soit affichée.
• NOTE : cela réinitialise le Sherpa, le compteur watt-heure et restaure les
paramètres par défaut de tous les ports.
Surchauffe
Réinitialiser le Sherpa
30
DÉPANNAGE
• La capacité de la batterie du Sherpa a chuté à 2% et ne peut plus
fournirde courant.
• Branchez le Sherpa et attendez qu'il atteigne au moins 5%
decharge avant d'essayer de l'utiliser à nouveau.
Niveau faible de la batterie
31
SPÉCIFICATIONS TECHNIQUES
Temps de charge :
USB-C de distribution
d'énergie en source
(60W)
2,5 h
Chargeur mural (45W) 3 h
USB-A (2,4A) 9 h
Nomad 14 14-28 h
Nomad 28 7-14 h
Boulder 50 4-8 h
Batterie :
Type de batterie Li-ion NMC
Type de pile 18650 par LG chem
Capacité équivalente
de la batterie
25600mAh @ 3,7V
Cycles de vie Des centaines decycles
Durée de vie À recharger tous les
3à 6 mois
Système de gestion Protection de charge
et de batterie faible
intégrée
Sherpa 100AC
Ports :
Qi sans fil (sortie) 5W max
Ports USB-A (sortie) 5V, jusqu'à 2,4A
(12W max), régulés
Ports USB-C de
distribution d'énergie
(entrée/sortie)
5V/9V/12V/15V/20V,
jusqu'à 3A (60W max),
régulés
Onduleur CA USA
(sortie)
110V, jusqu'à 0,9A
(100W max), 60Hz,
onde sinusoïdale
modifiée
Onduleur CA
International (sortie)
220V, jusqu'à 0,45A
(100W max), 50Hz,
onde sinusoïdale
modifiée
Port de recharge
solaire (entrée,
8 mm de diamètre)
14-22V (50W max)
Général
Connexion en série non
Poids 898 g (2 livres)
Dimensions 19 x 2,54 x 14,4 cm
(7,5 x 1 x 5,68 pouces)
Température de
fonctionnement
0-40 C° (32-104 F°)
Certifications
Garantie 12 mois
N'oubliez pas d'activer votre garantie en ligne sur goalzero.com/warranty
32
33
Vor der Verwendung oder Lagerung laden Sie Ihren Goal Zero Sherpa
100AC mit der Steckdose an der Wand komplett auf. Lassen Sie Ihren Goal
Zero Sherpa 100AC eingesteckt, wenn er nicht verwendet wird..
Lesen Sie vor der Verwendung alle Anweisungen und Hinweise aufmerksam,
um Verletzungen oder Beschädigungen am Gerät und an angeschlossenen
Produkten zu vermeiden.
Beachten Sie die Werte aller Eingangs- und Ausgangsstecker: Um einen Brand
oder elektrischen Schlag zu vermeiden, beachten Sie alle Werte, die auf dem
Gerät und auf den Produkten, die Sie verwenden möchten, verzeichnet sind. In
den Bedienungsanleitungen finden Sie weitere Informationen.
Nutzung in einem belüfteten Bereich: Sorgen Sie bei der Verwendung für
angemessene Belüftung und verdecken Sie die Lüftungsöffnung am Gerät
nicht. Unzureichende Belüftung kann zur Beschädigung des Geräts führen.
Legen Sie nichts auf das Gerät, während es gelagert oder verwendet wird.
Bedienen Sie das Gerät NICHT bei Nässe: Sorgen Sie dafür, dass das
Gerät nicht nass wird, um einen Kurzschluss oder elektrischen Schlag zu
vermeiden. Lassen Sie es vor der Verwendung komplett trocknen.
Halten Sie das Gerät sauber und trocken: Untersuchen Sie das Gerät
regelmäßig auf Schmutz, Staub oder Feuchtigkeit.
Stromschlag- oder Brandgefahr: Dieser Sherpa 100AC erzeugt dieselbe
potenziell tödliche Leistung wie eine gewöhnliche Haushalts-Steckdose.
Bitte verwenden Sie ihn genauso vorsichtig wie eine normale Steckdose.
Führen Sie KEINE fremden Objekte in Ausgänge oder Lüftungslöcher ein.
Jede Manipulation an dem Gerät oder an seinen Komponenten lässt die
Garantie verfallen.
WICHTIGE SICHERHEITSHINWEISE
JETZT AUFLADEN
WICHTIGE ANMERKUNG: Wenn Sie den Goal Zero Shera 100AC mit Sonnenlicht
aufladen, beachten Sie die Spannung des Solar-Panels und überschreiten Sie
22 V nicht. Einzelne oder seriell verkettete Solar-Panels über 22 V können für
den Goal Zero Sherpa 100AC nicht verwendet werden und dem Gerät ernsthaft
schaden. Hilfe bei der Verkettung vonSolar-Panels finden Sie bei unserem
Kunden-Center unter 888-794-6250.
34
Qi Kabelloses
Lade-Pad (5W max)
USB-A Anschlüsse
Jeder Anschluss
5V, bis 2,4 A
(12 W max)
Interaktive OLED-
Anzeige+ Buttons
Portinformationen und
Produktdetailseiten
inEchtzeit
AC-Wechselrichter
100 W modifizierte
Sinuswelle (150 W
Überspannung)
Bidirektional (Ein-/
Ausgang) USB-C
Stromversorgungsanschlüsse
5V/9V/12V/15V/20V, bis 3A
(60W max) jeweils
8 mm Gleichstrom-Eingang
Für Aufladung per Solar-,
Wechselstrom oder über
12V-Batterie (max: 50 W).
(AC- und 12 V-Ladegerät nicht
im Lieferumfang enthalten)
KabelfachKabelfach
LERNEN SIE IHR GERÄT KENNEN
35
Kabel im Lieferumfang:
Lightning®/ USB-A
Micro-USB / USB-A
USB-C / USB-A
USB-C / USB-C
36
JETZT LADEN: Anschließen und vor dem ersten Gebrauch vollständig aufladen. Das Gerät
verfügt über verschiedene Eingänge - 8 mm für Wandstecker und solare Aufladung und
Stromversorgung über USB-C (60W Max).
VOM USB-STECKER AUS: Unter Anwendung des mitgelieferten USB-C-Kabels und einem
der USB-C-Anschlüssen des Geräts schließen Sie es per USB an. Unsere Empfehlung:
Setzen Sie ein Ladegerät mit mindestens 2,4 A für eine vollständige Aufladung mindestens
9 Stunden lang ein. Sie können auch ein USB-C-PD-Ladegerät (bis zu 60 W maximal) für
eine schnellere Wiederaufladung einsetzen.
*TECHNISCHER RATSCHLAG: Wegen der Bidirektionalität der USB-C-PD-
Anschlüsse können Auf- und Entladungen über denselben Anschluss durchgeführt
werden. In den Produkt-Detailseiten des Geräts kann die Standardfunktion
(automatisch,, Ein-/Ausgang) für jeden USB-C-PD-Anschluss gewählt werden.
SOLARE AUFLADUNG: Laden Sie das Gerät mit einem Solarmodul auf (Nomad, Boulder)
über den 8mm- Eingang. Das beste Gerät ist hierzu unserer Ansicht nach das Nomad-28-
Plus-Solarmodul (oder eine leistungsstärkere Verson) geeignet
AUFLADUNG VOM WANDSTECKER oder von einem 12V-Gerät. Zubehör verfügbar über
GoalZero.com. Unsere Kundenbetreuung: Tel. 888-794-6250.
GERÄT AUFLADEN
Sherpa 100AC
Ladegerät
Nomad 28 Plus
Solar-Modul
Wandstecker Lampen
Kameras
Telefone, Tablets,
Laptops
SO FUNKTIONIERT'S
37
GERÄT ANWENDEN
1. Lade-/Betriebszeit: Angezeigt wird die verbleibende Betriebszeit oder die
verbleibende Ladezeit.
2. Energiezufuhr (Watt) Ein-/Ausgang - längere Pfeile weisen auf die
stärkere Leistung hin. Blinkender Pfeil verweist auf annähernd maximale
Leistungsversorgung.
3. Icons - drahtloses Laden, Wechselrichter, Warnung über erhöhte Temperatur
4. Batterieladestand
Hauptseite:
1. 3.
2. 4.
BUTTONS:
INTERAKTIVE BENUTZEROBERFLÄCHEN:
Zum Ein-/Ausschalten einmal drücken. Gedrückt halten, um
Gerät, Wattstundenzähler und Standardeinstellungen sämtlicher
Anschlüsse zurückzustellen.
Einmal drücken, um Bildschirm auszuschalten. Gedrückt halten,
umProduktdetailseiten anzuzeigen.
Einstellungen auswählen - durch diese scrollen.
Qi-drahtloses Laden ein/aus.
Laden über Steckdose ein/aus.
38
GERÄT ANWENDEN
• Die Ergebnisseite zeigt Echtzeitinformationen für jeden Anschluss,
u.a. Ein-/Ausgänge
• Ausgefüllter Balken: Der Anschluss dient als Ausgang. Linierter Balken:
Der Anschluss dient als Eingang (zur Geräteaufladung).
• Anschlüsse werden von links nach rechts aufgelistet.
• Gesamt-Wattleistung für sämtliche Ausgänge wird unten auf
der Seite angezeigt.
*TECHNIK-TIPP. Schließen Sie das Gerät an eine Energieversorgungsquelle
mit einer höheren Leistung an, ergibt sich eine merkliche Steigerung der
verfügbaren Leistung in Watt.
Ergebnisseite:
Zugriff: drücken
INTERAKTIVE BENUTZEROBERFLÄCHEN:
39
GERÄT ANWENDEN
• Ein Wattstundenzähler (Ein-/Ausgang) zur Überwachung
desLeistungsverbrauchs zwischen den Rückstellungen.
• Gedrückt halten,
• Echtzeitinformationen über den 8mm-Eingang.
• Diese Seite abrufen bei Solaraufladung. So kann das Solarmodul
aufdieSonne ausgerichtet werden.
Produktdetailseiten:
Zugriff: gedrückt halten
Durch Seiten hindurchscrollen: Button drücken
INTERAKTIVE BENUTZEROBERFLÄCHEN:
um Zähler zurückzustellen.
40
GERÄT ANWENDEN
• Angezeigt werden Informationen über Ausgang/Eingang der
bidirektionalen USB-C-Leistungsversorgungsanschlüsse
• Passen Sie die USB-C-Stromversorgungsanschlüsse konkreten
Funktionen durch Drücken des Buttons an:
• AUTO: Standardeinstellungen für beide Anschlussstellen werden
automatisch erkannt, wenn ein oder dieses Gerät angeschlossen
ist, um aufgeladen zu werden.
• EINGANG: Diese Schnittstelle wird nun ausschließlich zur
Aufladung dieses Geräts genutzt.
• AUSGANG: Diese Schnittstelle wird nun ausschließlich zur
Aufladung anderer Geräte genutzt.
Produktdetailseiten:
Zugriff: gedrückt halten
Durch Seiten hindurchscrollen: Button drücken
INTERAKTIVE BENUTZEROBERFLÄCHEN:
• Echtzeitdaten für beide USB-A-Schnittstellen.
41
GERÄT ANWENDEN
• Echtzeitdaten des Wechselstrom-Ausgangs.
• Passen Sie die Einstellung des Wechselrichters
wie folgt an:
• AUTO TIMEOUT: Als Standardeinstellung gilt ein
Ausschalten des Wechselrichters nach einer 5 min
langen Inaktivität, um Strom zu sparen.
• KEIN TIMEOUT: Wechselrichter bleibt bis zum
Ausschalten des Geräts, zum Entladen der Batterie
oder zum Drücken des AC-Buttons eingeschaltet.
Produktdetailseiten:
Zugriff: gedrückt halten
Durch Seiten hindurchscrollen: Button drücken
INTERAKTIVE BENUTZEROBERFLÄCHEN:
42
GERÄT ANWENDEN
Produktdetailseiten:
Zugriff: gedrückt halten
Durch Seiten hindurchscrollen: Button drücken
INTERAKTIVE BENUTZEROBERFLÄCHEN:
• Echtzeitdaten über die interne Batterie.
• Firmware und Herstellungsgerät des Geräts.
• Detaillierte Bedienungsinformationen über das Gerät.
43
GERÄT ANWENDEN
Wir empfehlen: Wenden Sie ein USB-C/USB-C-Kabel, sofern Sie in Frage kommende
Laptops laden. USB-C-PD-Schnittstellen sind bidirektional. Sie können somit als
Eingang (zum Aufladen dieses Geräts) oder als Ausgang (zum Aufladen anderer
Geräte) nutzen. Wählen Sie zur Problemlösung eine Standardeingangs- oder
-ausgangseinstellung der USB-C PD Produktdetailseite oder versuchen Sie, den
Laptop noch einmal anzuschließen.
Es ist möglich dieses und andere Geräte gleichzeitig aufzuladen. Schließen Sie
dieses Gerät an eine Stromquelle an und achten Sie darauf, dass es eingeschaltet
bleibt. Dann schließen Sie das Telefon/den Laptop/das Tablet oder andere Geräte in
das Sherpa ein. Wichtig: Beachten Sie die Ausgangspegel an den Schnittstellen. So
können Sie gewährleisten, dass das Sherpa eine genügende Leistungsversorgung
für die angeschlossenen Geräte aufweist.
*TECHNIK-TIPP: WIRD DIE ZEIT ANGEZEIGT, die noch zum Entladen der
Batterie übrig bleibt - ist ein Wiederaufladen der Geräte nicht mehr möglich.
Wird die ZEIT ANGEZEIGT, die noch zum vollständigen Aufladen des Geräts
übrig bleibt, kann dieses Geräts wie auch gleichzeitig die angeschlossenen
Geräte aufgeladen werden.
TIPPS ZUM AUFLADEN DES LAPTOPS ÜBER USB-C PD:
DURCHLEITUNGSLADUNG:
44
FEHLERBEHEBUNG
• Das Gerät kann 170 W an Ausgangsleistung erbringen, sofern sämtliche
Schnittstellen gleichzeitig eingesetzt werden. Bei Überschreitung dieses
Grenzwerts erfolgt ein Betriebsstillstand und dieser Bildschirm wird angezeigt.
*TECHNIK-TIPP: Wird das Gerät von einer höheren Stromquelle geladen, ist
eine höhere maximale Ausgangsleistung erzielbar.
• Zur Vermeidung eines solchen Betriebsstillstand überwachen Sie den
Leistungsverbrauch auf der Haupt- und der Ausgangswertseite und achten
darauf, welche Geräte angeschlossen sind.
• Der Pfeil auf der Hauptseite ("Betriebsstillstand") beginnt zu blinken, sofern
dasGerät sich in absehbarer Zeit abschalten wird.
• Hier wird ein Problem mit einer bestimmten Ausgangsschnittstelle angezeigt.
Problemlösung:
• Fremdgerät aus der Schnittstelle ziehen und dessen technische Daten
prüfen: Es darf nicht einen zu hohen Leistungsverbrauch aufweisen.
DieFEHLERMELDUNG bleibt bestehen, sofern das angeschlossene
Gerät weiterhin nicht kompatibel ist..
• Gerät aus- und wieder einschalten, um die FEHLERMELDUNG
zurückzustellen.
• Bei andauernder FEHLERMELDUNG kontaktieren Sie die
Kundenbetreuung von Goal Zero (888-794-6250).
• Die restlichen Geräteschnittstellen sind weiterhin funktionsfähig.
Leistungsverbrauch zu hoch
Ausgangsfehler!
45
FEHLERBEHEBUNG
• Gerät zu heiß. Vor erneutem Gebrauch abkühlen lassen.
• Zur Vermeidung eines solchen Betriebsstillstands überwachen Sie bitte die
Hauptseite und achten auf das Temperatur-Icon.
• Bei Nutzung der Wechselstrom-Schnittstelle nicht den Ventilator auf
derGeräterückseite blockieren.
• Während der Aufladung muss die Belüftung des Geräts angemessen
ermöglicht werden.
• Drei Sekunden gedrückt halten, um das Gerät zurückzustellen.
• Acht Sekunden weiterhin gedrückt halten, bis die Hauptseite
angezeigtwird.
• WICHTIG: Zurückgestellt wird das Gerät selbst, der Wattstundenzähler
und die werkseitig voreingestellten Wert auf sämtlichen Schnittstellen.
Überhitzen
Zurückstellen des Geräts
46
FEHLERBEHEBUNG
• Die Akku-Ladung weist nur noch 2% auf und kann keine Leistung
mehrerbringen.
• Schließen Sie das Gerät an und warten Sie vor einem nächsten
Gebrauch, bis mindestens eine Akku-Ladung von 5 % erzielt ist.
Akku weist nur noch geringe Ladung auf
47
TECHNISCHE SPEZIFIKATIONEN
Ladezeiten:
USB-C PD Stromquelle
(60W)
2,5 Stunden
Wandladegerät
(45 W)
3 Std.
USB-A (2,4 A) 9 Std.
Nomad 14 14 - 28 Std.
Nomad 28 7 - 14 Std.
Boulder 50 4-8 Stunden
Akku:
Chemische
Zusammensetzung
des Akkus
Li-Ion NMC
Akkutyp 18650. Hersteller:
LG chem
Entsprechende
Einzelzellenkapazität
25600mAh @ 3,7 V
Lebenszyklen Mehrere hundert
Betriebszyklen
Haltbarkeit Alle 3 bis 6 Monate
aufladen
Verwaltungssystem Integrierter Ladeschutz
und Schutz bei
schwacher Batterie
Sherpa 100AC
Anschlüsse:
Drahtlos: Qi (Ausgang) 5 W max
USB A Schnittstelle
(Ausgang)
5 V, bis zu 2,4 A
(12 W max.), reguliert
USB-C PD
Schnittstellen
(Eingang/Ausgang)
5V,9V,12V,15V,20V
up to 3A (60W max),
reguliert
AC Wechselrichter
US(Ausgang)
110 V bis zu 0,9 A
(100 W max), 60 Hz,
modifizierte Sinuskurve
Gleichstrom-
Wechselrichter
(Ausgang)
220 V, bis zu 0,45 A
(100 W max), 50 Hz,
modifizierte Sinuskurve
Solarladebuchse
(Eingang, 8 mm
Durchmesser)
14-22V (50 W max)
Allgemein
Verkettungsfähig nein
Gewicht 898 g
Abmessungen 19,0 x 2,54 x 14,4 cm)
Betriebstemperatur 0° - 40°C
Zertifikate
Garantie 12 Monate
Achten Sie darauf, Ihre Garantie zu aktivieren: goalzero.com/warranty
48
49
Antes de usarlo o almacenarlo, conecte su Goal Zero Sherpa 100AC a la
pared hasta que esté completamente cargado. Mantenga enchufado su
Goal Zero Sherpa 100AC cuando no lo use.
Lea todas las instrucciones y precauciones detenidamente antes de usarlo
para evitar daños personales o a la unidad y cualquier producto conectado
Tenga en cuenta todas las capacidades nominales de los conectores de
entrada/salida: para evitar el riesgo de incendio o descarga eléctrica, tenga
en cuenta todas las capacidades nominales de la unidad y los productos que
vaya a usar y consulte los manuales para obtener información adicional.
Use el equipo en una zona ventilada: asegure una adecuada ventilación
mientras lo usa y no obstruya ninguna abertura del ventilador en la unidad.
Una ventilación inadecuada podría provocar daños en la unidad. No apile
nada sobre la unidad, ni al guardarla ni al usarla.
NO utilice el equipo en condiciones de humedad: para evitar cortocircuitos y
descargas eléctricas, no deje que la unidad se moje. Espere a que la unidad
se seque por completo antes de usarla.
Mantenga la unidad limpia y seca: inspeccione regularmente la unidad por si
mostrara suciedad, polvo o humedad.
Riesgo de incendio o descarga eléctrica: este Sherpa 100AC genera
la misma corriente alterna (CA) potencialmente mortal que una toma de
corriente en la pared de un hogar. Recuerde usarla con cuidado, al igual que
las tomas de corriente de CA de la pared.
NO introduzca objetos extraños en las salidas ni los orificios de ventilación.
Cualquier manipulación de la unidad o sus componentes anulará la garantía.
INSTRUCCIONES DE SEGURIDAD IMPORTANTES
CARGAR LA UNIDAD AHORA
NOTA IMPORTANTE: Cuando recargue con luz solar su Goal Zero Sherpa 100AC
Lithium, tome nota de las tensiones de los paneles solares y no exceda los 22V.
Los paneles solares individuales o paneles solares en serie que excedan los 22V no
se pueden utilizar con el Goal Zero Sherpa 100AC Lithium y pueden causar daños
graves a la unidad. Para obtener ayuda sobre la colocación de paneles solares,
llame a nuestro Centro de Soluciones al Cliente al 888-794-6250.
50
Bandeja de carga
inalámbrica Qi (5 W máx.)
Puertos USB-A
Cada puerto
5 V, hasta 2,4 A
(12 W máx.)
Pantalla interactiva
OLED + botones
Páginas de detalle de
producto e información
de puerto en tiempo real
Inversor de CA
Onda senoidal
modificada de
100W (sobrecarga
de 150 W)
Puertos de suministro de
potencia USB-C bidireccional
(entrada/salida)
5V/9V/12V/15V/20V, hasta
3A (60 W máx.) cada uno
Entrada CD de 8 mm
Para carga solar, CA,
o de 12 V (50 W máx.)
(El cargador de CA y
el cargador de 12 V se
vendenpor aparte)
Compartimento
para el cable
Compartimento
para el cable
CONOZCA SU EQUIPO
51
Cables incluidos:
Lightning® a USB-A
Micro USB a USB-A
USB-C a USB-A
USB-C a USB-C
52
CÁRGAME AHORA: Conecte y cargue antes del primer uso. El Sherpa tiene múltiple
entradas para escoger, corriente directa (CD) de 8 mm para tomacorriente de pared de
corriente alterna (CA) y carga solar, y suministro de potencia de USB-C (60W Max).
DESDE EL USB: Mediante el uso del cable USB-C incluido y uno de los puertos USB-C de
suministro de potencia (SP) del Sherpa, conecte a un puerto USB. Recomendamos usar al
menos un cargador de 2,4 A para una carga completa en aproximadamente 9 horas. Usted
también puede conectar a un cargador de SP USB-C (hasta 60 W máx.) para una recarga
más rápida.
*CONSEJO TÉCNICO: Dado que los puertos de SP USB-C son bidireccionales, es
posible cargar hacia adentro y hacia afuera desde el mismo puerto. En las páginas de
detalle de producto del Sherpa, usted puede seleccionar una función predeterminada
(auto, entrada, salida) para cada puerto de SP USB-C.
DESDE EL DISPOSITIVO SOLAR: Conecte el Sherpa con un Nomad o bloque de panel
solar y cargue con el sol mediante el uso de la entrada de 8 mm. Para la mejor experiencia
de carga solar, recomendamos el panel solar Nomad 28 Plus o mayor.
DESDE CA o 12 V: ¿Pretende cargar desde un tomacorriente de pared de CA o 12 V? Hay
accesorios disponibles en GoalZero.com. Llame a nuestro Centro de Soluciones al Cliente
para recibir ayuda al 888-794-6250.
CARGAR SU SHERPA
Sherpa 100 CA
Unidad de potencia
Panel solar
Nomad 28 Plus
Tomacorriente
depared Luces
Cámaras
Teléfonos, tabletas,
computadoras
portátiles
CÓMO FUNCIONA
53
USAR SU SHERPA
1. Tiempo para agotarse/cargar por completo: Cuánto durará el Sherpa con su
consumo de potencia actual o cuánto durará para cargarse por completo.
2. Potencia (vatios) de entrada/salida: Las flechas más largas indican un mayor
consumo de potencia. Una flecha parpadeante indica que se aproxima el
consumo de potencia máximo.
3. Íconos: Carga inalámbrica, inversor de CA, advertencia de alta temperatura
4. Nivel de batería
Página principal:
1. 3.
2. 4.
BOTONES:
PANTALLAS INTERACTIVAS:
Presione una vez para encender/apagar el Sherpa. Presione y sostenga para
reiniciar el Sherpa, contador de vatios/hora, y restablecer la configuración
predeterminada de todos los puertos.
Presione una vez para ver la pantalla de salida. Presione y sostenga
para habilitar las páginas de detalle de producto.
Seleccione/desplácese a través de la configuración.
Encienda/apague la carga inalámbrica Qi.
Encienda/apague el puerto de CA.
54
USAR SU SHERPA
• La página de salidas muestra información en tiempo real para cada
puerto, incluyendo entradas y salidas.
• Una barra sólida indica que el puerto funciona como una salida.
Unabarra con rayas indica que el puerto funciona como una entrada
para cargar el Sherpa.
• Los puertos se enumeran de izquierda a derecha.
• El vataje total de todas las salidas aparece en la parte inferior de
lapantalla.
*CONSEJO TÉCNICO: Si usted tiene el Sherpa conectado a una fuente
de alta potencia para cargarlo, podría notar que el vataje máximo
disponible aumenta.
Página de salidas:
Acceda al presionar
PANTALLAS INTERACTIVAS:
55
USAR SU SHERPA
• Un contador vatios/hora de entrada/salida para monitorear el consumo
depotencia entre reinicios.
• Presione y sostenga
• Información en tiempo real sobre la entrada de 8 mm.
• Revise esta página cuando cargue de un dispositivo solar para ayudarle
con la alineación del panel en torno al Sol.
Páginas de detalle de producto:
Acceda al presionar y sostener
Desplácese a través de las páginas al presionar
PANTALLAS INTERACTIVAS:
para reiniciar el contador.
56
USAR SU SHERPA
• Muestra información de entrada o salida para los puertos bidireccionales
de suministro de potencia USB-C.
• Personalice los puertos de suministro de potencia USB-C para realizar
funciones específicas al presionar :
• AUTO: La configuración predeterminada de ambos puertos
detectará automáticamente si un dispositivo está conectado para
cargarse o si el puerto se está utilizando para cargar el Sherpa.
• ENTRADA: Este puerto ahora solo funcionará como un medio para
cargar el Sherpa.
• SALIDA: Este puerto ahora solo funcionará como un medio para
cargar otros dispositivos.
Páginas de detalle de producto:
Acceda al presionar y sostener
Desplácese a través de las páginas al presionar
PANTALLAS INTERACTIVAS:
• Información en tiempo real para ambos puertos USB-A.
57
USAR SU SHERPA
• Información en tiempo real sobre la salida de CA.
• Personalice la configuración del inversor de CA al presionar
el :
• DESCANSO AUTOMÁTICO: La configuración
predeterminada apagará el inversor de CA después
de5 minutos de inactividad para ahorrar energía.
• SIN DESCANSO: El inversor permanecerá encendido
hasta que el Sherpa se apague, se acabe la batería
ose presione el botón de CA.
Páginas de detalle de producto:
Acceda al presionar y sostener
Desplácese a través de las páginas al presionar
PANTALLAS INTERACTIVAS:
58
USAR SU SHERPA
Páginas de detalle de producto:
Acceda al presionar y sostener
Desplácese a través de las páginas al presionar
PANTALLAS INTERACTIVAS:
• Información en tiempo real sobre la batería interna.
• Firmware y fecha de fabricación del Sherpa.
• Información detallada de uso del Sherpa.
59
USAR SU SHERPA
Recomendamos usar un cable de USB-C a USB-C al recargar computadoras portátiles
habilitadas. Dado que los puertos de SP USB-C son bidireccionales, lo que quiere
decir que pueden funcionar como una entrada para cargar el Sherpa o una salida para
cargar otros dispositivos, conectar una computadora portátil puede provocar que el
Sherpa trate de cargarse de la batería interna de la portátil en vez de cargarla. Para
corregir esto, seleccione una configuración predeterminada de entrada o salida de la
página de detalle de producto de SP USB-C o trate de volver a conectar la portátil.
Es posible recargar otros dispositivos mientras que el Sherpa está siendo cargado.
Conecte el Sherpa a una fuente de energía y asegúrese de que aún esté encendido,
luego conecte el teléfono/portátil/tableta u otro dispositivo al Sherpa. Asegúrese
de ver los niveles de salida de los puertos para garantizar que el Sherpa esté
extrayendo suficiente potencia para satisfacer las demandas energéticas de lo que
está conectado.
*CONSEJO TÉCNICO: Si el TIEMPO PARA AGOTARSE se muestra en la
pantalla, el Sherpa no tendrá suficiente energía para recargarse. Si se muestra
el TIEMPO PARA CARGAR POR COMPLETO, el Sherpa está extrayendo
suficiente potencia para cargar lo que está conectado y a sí mismo.
CONSEJOS para CARGA DE COMPUTADORA PORTÁTIL mediante SP de USB-C:
CARGA DE TRASPASO:
60
RESOLUCIÓN DE PROBLEMAS
• El Sherpa puede transmitir 170 W al utilizar todos sus puertos a la vez.
Sieseconsumo es superado, el Sherpa dejará de funcionar y se mostrará
estapantalla.
*CONSEJO TÉCNICO: Si el Sherpa se está cargando de una fuente de
energía lo suficientemente alta, usted puede lograr un máximo de salida
más alto.
• Para evitar esta detención, monitoree el uso de energía en la página principal
yla página de salidas y monitoree de cerca lo que se conecta.
• La flecha de la página principal que indica la potencia de salida empezará
aparpadear si el Sherpa se aproxima a una detención.
• Esto indica un problema en una salida específica del Sherpa. Para corregir
este problema:
• Desconecte el dispositivo del Sherpa y revise sus especificaciones
técnicas para asegurarse de que no esté extrayendo demasiada
energía. La advertencia de FALLO permanecerá si el dispositivo
conectado no es compatible.
• Apague y encienda el Sherpa para reiniciar el aviso de FALLO.
• Si el aviso de FALLO permanece, llame a Servicio al Cliente de
GoalZero al 888-794-6250.
• Los demás puertos del Sherpa seguirán funcionando.
Consume mucha energía
Fallo de salida
61
RESOLUCIÓN DE PROBLEMAS
• El Sherpa está muy caliente y necesita enfriarse antes de que se pueda
usarde nuevo.
• Para evitar esta detención, monitoree en la página principal el ícono de
advertencia de temperatura.
• Cuando use el puerto de CA, no bloquee el ventilador en la parte
posterior del Sherpa.
• Cuando esté cargando, permita que el Sherpa tenga una ventilación
apropiada.
• Presione y sostenga durante 3 segundos para activar el reinicio.
• Continúe sosteniendo durante 8 segundos hasta que se muestre
lapágina principal.
• NOTA: Esto reinicia el Sherpa, el contador de vatios/hora, y restablece
laconfiguración predeterminada de todos los puertos.
Sebrecalentamiento
Reiniciar el Sherpa
62
RESOLUCIÓN DE PROBLEMAS
• La capacidad de la batería del Sherpa se ha reducido a 2 % y ya no puede
brindar energía.
• Conecte el Sherpa y espere que alcance una carga de al menos 5 %
antes de intentar usarlo.
Batería baja
63
ESPECIFICACIONES TÉCNICAS
Tiempos de carga:
Fuente de SP USB-C
(60 W)
2,5 h
Cargador de pared
(45 W)
3 h
USB-A (2,4 A) 9 h
Nomad 14 14-28 h
Nomad 28 7-14 h
Boulder 50 4-8 h
Batería:
Química de celdas Li-ion NMC
Tipo de celda 18650 de LG chem
Capacidad
equivalente a una
celda individual
25600 mAh @ 3,7 V
Ciclos de vida Cientos de ciclos
Vida útil Cargar cada 3-6 meses
Sistema de manejo Carga y protección de
batería baja integradas
Sherpa 100 CA
Puertos:
Qi inalámbrico (salida) 5 W máx.
Puertos USB A
(salida)
5V, hasta 2,4 A
(12 W máx.), regulados
Puertos de SP USB-C
(entrada/salida)
5V, 9V, 12V, 15V, 20V
hasta 3 A (60 W máx.),
regulados
Inversor de CA US
(salida)
110 V, hasta 0,9
A (100 W máx.),
60Hz, onda senoidal
modificada
Inversor de CA interno
(salida)
220 V, hasta 0,45A
(100 W máx.),
50Hz, onda senoidal
modificada
Puerto de carga solar
(entrada, diámetro de
8 mm)
14-22 V (50 W máx.)
General
Conectable en serie no
Peso 2,0 lb (898 g)
Dimensiones 7,5 x 1,0 x 5,68 in
(19,0 x 2,54 x 14,4 cm)
Temperatura de uso
de funcionamiento
32-104 °F (0-40 °C)
Certificaciones
Garantía 12 meses
Asegúrese de activar su garantía en goalzero.com/warranty
64
65
66
GOAL ZERO HEADQUARTERS
675 West 14600 South
Bluffdale, UT 84065
1-888-794-6250
Designed in the U.S.A.
Made in China
Sherpa is a trademark
of Goal Zero.
SM061218
IC Caution.
This device contains licence-exempt transmitter(s)/receiver(s) that comply with Innovation, Science
and Economic Development Canada’s licence-exempt RSS(s). Operation is subject to the following two
conditions:
1.This device may not cause interference.
2.This device must accept any interference, including interference that may cause undesired operation
of the device.
L’émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme aux CNR
d’Innovation, Sciences et Développement économique Canada applicables aux appareils radio exempts de
licence. L’exploitation est autorisée aux deux conditions suivantes :
1.L’appareil ne doit pas produire de brouillage;
2.L’appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d’en
compromettre le fonctionnement.
This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions: (1)
This device may not cause harmful interference, and (2) this device must accept any interference received,
including interference that may cause undesired operation.
Any Changes or modifications not expressly approved by the party responsible for compliance could void the
user’s authority to operate the equipment.
Note: This equipment has been tested and found to comply with the limits for a Class B digital device,
pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable protection against
harmful interference in a residential installation. This equipment generates uses and can radiate radio
frequency energy and, if not installed and used in accordance with the instructions, may cause harmful
interference to radio communications. However, there is no guarantee that interference will not occur in a
particular installation. If this equipment does cause harmful interference to radio or television reception,
which can be determined by turning the equipment off and on, the user is encouraged to try to correct the
interference by one or more of the following measures:
-Reorient or relocate the receiving antenna.
-Increase the separation between the equipment and receiver.
-Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.
-Consult the dealer or an experienced radio/TV technician for help.
* RF warning for Portable device:
The device has been evaluated to meet general RF exposure requirement. The device can be used in portable
exposure condition without restriction.

Navigation menu
