President Electronics USA PC201 CB RADIO ANDY USA User Manual Andy ASC AM 12 24 V 4 langues US v1 01 indd

President Electronics USA CB RADIO ANDY USA Andy ASC AM 12 24 V 4 langues US v1 01 indd

user manual

12/24 VOwner’s manual / Manuel d’utilisationManual del usuario / Manual do usuáriowith / avec / con / comAndy ASC AM 12_24 V 4 langues US_v1.01.indd 1 04/05/2017 09:17:32
Un vistazo a vuestro PRESIDENT ANDY USA12/24 VYour PRESIDENT ANDY USA12/24 V at a glance Votre PRESIDENT ANDY USA12/24 V en un coup d'œilUma olhada no seu PRESIDENT ANDY USA 12/24 VAndy ASC AM 12_24 V 4 langues US_v1.01.indd 2 04/05/2017 09:17:32
3SOMMAIREINSTALLATION 15UTILISATION 17FONCTIONS À L’ALLUMAGE DE L’APPAREIL 19FONCTIONS AVEC LA PÉDALE D’ÉMISSION PTT 20CARACTÉRISTIQUES TECHNIQUES 21GUIDE DE DÉPANNAGE 21COMMENT ÉMETTRE/RECEVOIR UN MESSAGE 21GLOSSAIRE 22CONDITIONS GÉNÉRALES DE GARANTIE 24TABLEAUX DES FRÉQUENCES 47FrançaisSUMARIOINSTALACIÓN 26UTILIZACIÓN 28FUNCIONES AL ENCENDER LA EMISORA 30FUNCIONES CON LA PALANCA DE EMISIÓN PTT 31CARACTERÍSTICAS TÉCNICAS 32GUÍA DE PROBLEMAS 32COMO EMITIR O RECIBIR UN MENSAJE 32LÉXICO 33CONDICIONES GENERALES DE GARANTÍA 35TABLAS DE FRECUENCIAS 47EspañolEnglishPortuguêsSUMMARYINSTALLATION 5HOW TO USE YOUR CB 7FUNCTIONS TURNING ON THE UNIT 9FUNCTIONS WITH PTT SWITCH 10TECHNICAL CHARACTERISTICS 10TROUBLE SHOOTING 11HOW TO TRANSMIT OR RECEIVE A MESSAGE 11GLOSSARY 11GENERAL WARRANTY CONDITIONS 13FREQUENCY TABLES 47SUMÁRIOINSTALAÇÃO 37UTILIZAÇÃO 39FUNÇÕES AO LIGAR O APARELHO 41FUNÇÕES COM A ALAVANCA DE EMISSÃO PTT 42CARACTERÍSTICAS TÉCNICAS 43GUIA DE PROBLEMAS 43COMO TRANSMITIR OU RECEBER UMA MENSAGEM 43GLOSSÁRIO 44CONDIÇÕES GERAIS DE GARANTIA 46TABELAS DE FREQUÊNCIAS 47Andy ASC AM 12_24 V 4 langues US_v1.01.indd 3 04/05/2017 09:17:32

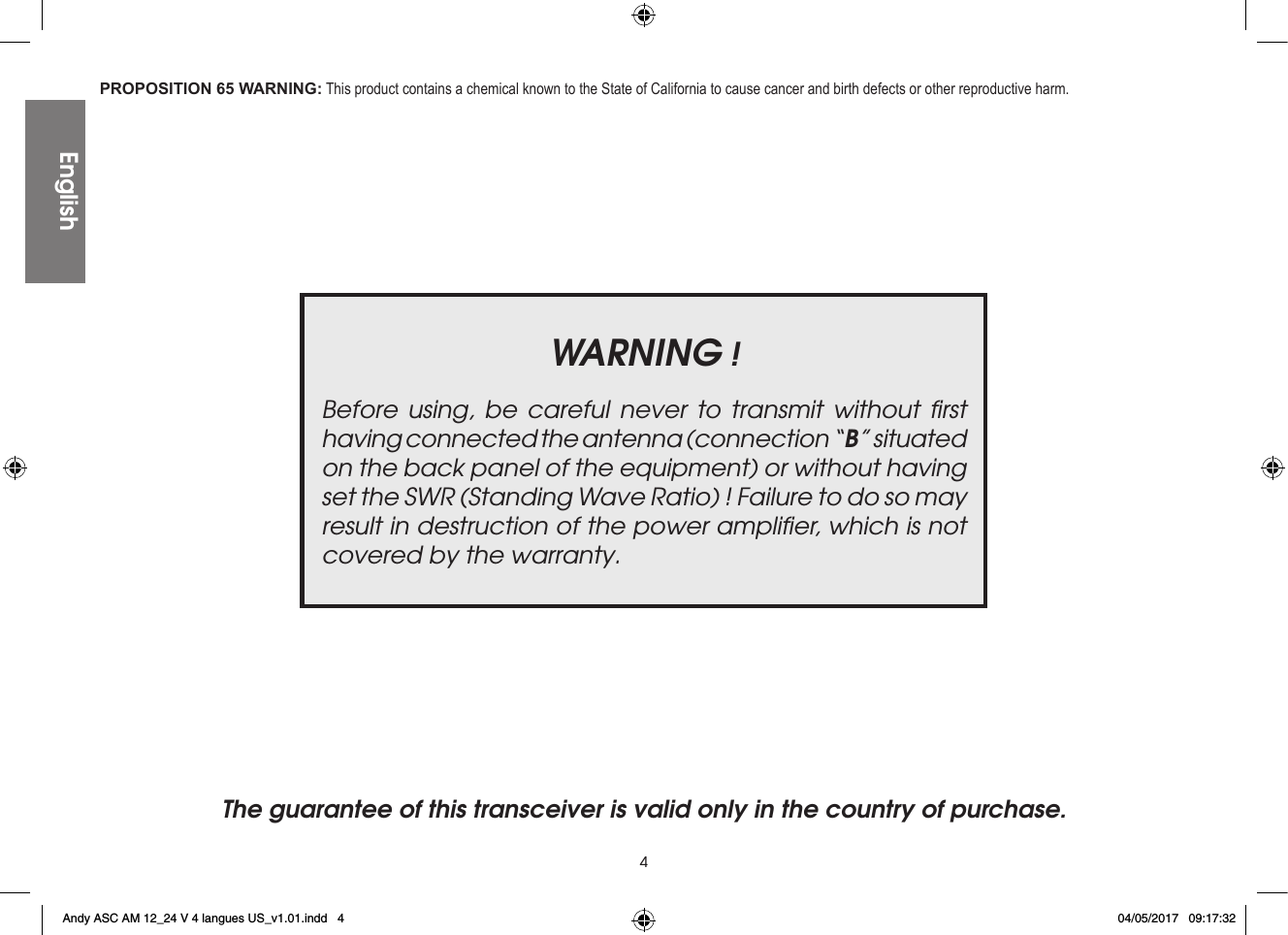

4The guarantee of this transceiver is valid only in the country of purchase. EnglishPROPOSITION 65 WARNING: This product contains a chemical known to the State of California to cause cancer and birth defects or other reproductive harm.WARNING !Before using, be careful never to transmit without first having connected the antenna (connection “B” situated on the back panel of the equipment) or without having set the SWR (Standing Wave Ratio) ! Failure to do so may result in destruction of the power amplifier, which is not covered by the warranty.Andy ASC AM 12_24 V 4 langues US_v1.01.indd 4 04/05/2017 09:17:32
5Welcome to the world of the new generation of CB radios. The new PRESIDENT range gives you access to top performance CB equipment. With the use of up-to-date technology, which guarantees unprecedented quality, your PRESIDENT ANDY USA 12/24 V is a new step in personal communication and is the surest choice for the most demanding of professional CB radio users. To ensure that you make the most of all its capacities, we advise you to read carefully this manual before installing and using your PRESIDENT ANDY USA 12/24 V.A) INSTALLATION1) WHERE AND HOW TO MOUNT YOUR MOBILE CB RADIOa) You should choose the most appropriate setting from a simple and practical point of view.b) Your CB radio should not interfere with the driver or the passengers.c) Remember to provide for the passing and protection of different wires (e.g. power, antenna, accessory cabling) so that they do not in any way interfere with the driving of the vehicle.d) To install your equipment, use the cradle (1) and the self-tapping screws [2] provided (drilling diameter 3.2 mm). Take care not to damage the vehicle’s electrical system while drilling the dash board.e) Choose where to place the microphone support and remember that the microphone cord must stretch to the driver without interfering with the controls of the vehicle.f) Choose where to place the microphone support and remember that the microphone cord must stretch to the driver without interfering with the controls of the vehicle.- Note: As the transceiver has a frontal microphone socket, it can be set into the dash board. In this case, you will need to add an exter-nal loud speaker to improve the sound quality of communications (connector EXT.SP situated on the back panel: C). Ask your dealer for advice on mounting your CB radio.MOUNTING DIAGRAMEnglishEnglishAndy ASC AM 12_24 V 4 langues US_v1.01.indd 5 04/05/2017 09:17:32

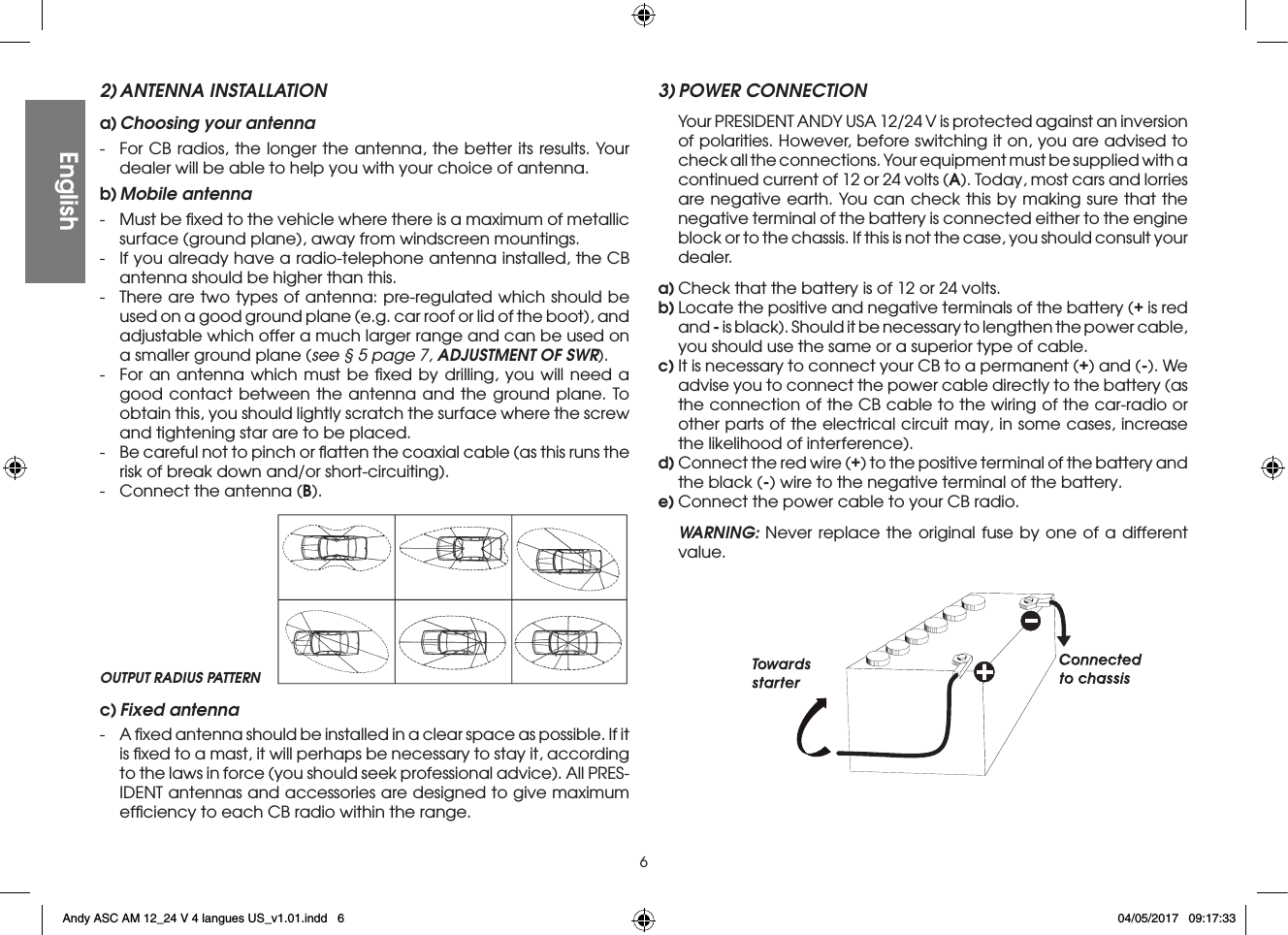

62) ANTENNA INSTALLATIONa) Choosing your antenna- For CB radios, the longer the antenna, the better its results. Your dealer will be able to help you with your choice of antenna.b) Mobile antenna- Must be fixed to the vehicle where there is a maximum of metallic surface (ground plane), away from windscreen mountings.- If you already have a radio-telephone antenna installed, the CB antenna should be higher than this.- There are two types of antenna: pre-regulated which should be used on a good ground plane (e.g. car roof or lid of the boot), and adjustable which offer a much larger range and can be used on a smaller ground plane (see § 5 page 7, ADJUSTMENT OF SWR).- For an antenna which must be fixed by drilling, you will need a good contact between the antenna and the ground plane. To obtain this, you should lightly scratch the surface where the screw and tightening star are to be placed.- Be careful not to pinch or flatten the coaxial cable (as this runs the risk of break down and/or short-circuiting).- Connect the antenna (B).3) POWER CONNECTION Your PRESIDENT ANDY USA 12/24 V is protected against an inversion of polarities. However, before switching it on, you are advised to check all the connections. Your equipment must be supplied with a continued current of 12 or 24 volts (A). Today, most cars and lorries are negative earth. You can check this by making sure that the negative terminal of the battery is connected either to the engine block or to the chassis. If this is not the case, you should consult your dealer.a) Check that the battery is of 12 or 24 volts.b) Locate the positive and negative terminals of the battery (+ is red and - is black). Should it be necessary to lengthen the power cable, you should use the same or a superior type of cable.c) It is necessary to connect your CB to a permanent (+) and (-). We advise you to connect the power cable directly to the battery (as the connection of the CB cable to the wiring of the car-radio or other parts of the electrical circuit may, in some cases, increase the likelihood of interference).d) Connect the red wire (+) to the positive terminal of the battery and the black (-) wire to the negative terminal of the battery.e) Connect the power cable to your CB radio. WARNING: Never replace the original fuse by one of a different value.OUTPUT RADIUS PATTERNEnglishc) Fixed antenna- A fixed antenna should be installed in a clear space as possible. If it is fixed to a mast, it will perhaps be necessary to stay it, according to the laws in force (you should seek professional advice). All PRES-IDENT antennas and accessories are designed to give maximum efficiency to each CB radio within the range.Andy ASC AM 12_24 V 4 langues US_v1.01.indd 6 04/05/2017 09:17:33

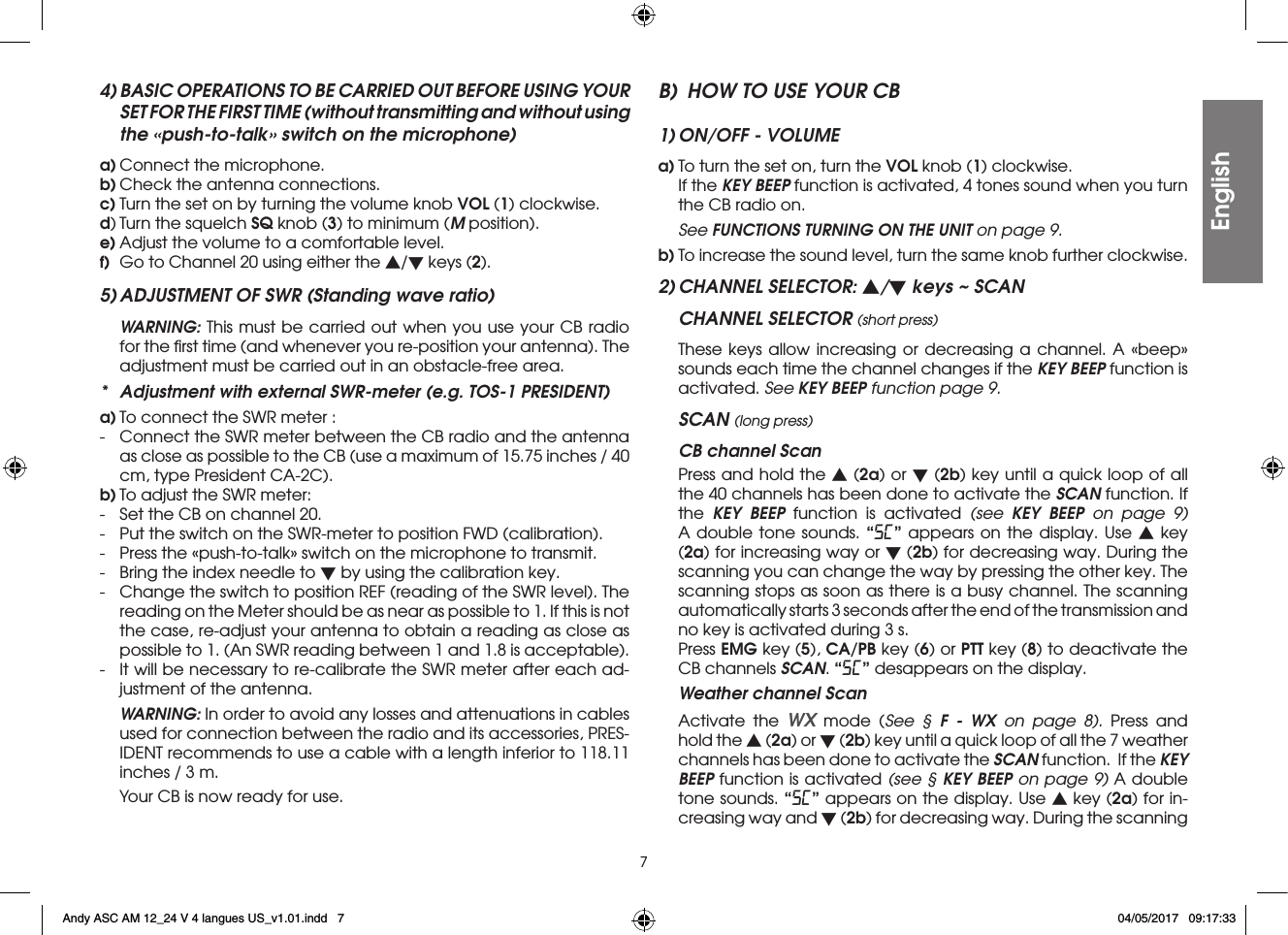

74) BASIC OPERATIONS TO BE CARRIED OUT BEFORE USING YOUR SET FOR THE FIRST TIME (without transmitting and without using the «push-to-talk» switch on the microphone)a) Connect the microphone.b) Check the antenna connections.c) Turn the set on by turning the volume knob VOL (1) clockwise.d) Turn the squelch SQ knob (3) to minimum (M position).e) Adjust the volume to a comfortable level.f) Go to Channel 20 using either the s/t keys (2).5) ADJUSTMENT OF SWR (Standing wave ratio) WARNING: This must be carried out when you use your CB radio for the first time (and whenever you re-position your antenna). The adjustment must be carried out in an obstacle-free area.* Adjustment with external SWR-meter (e.g. TOS-1 PRESIDENT)a) To connect the SWR meter :- Connect the SWR meter between the CB radio and the antenna as close as possible to the CB (use a maximum of 15.75 inches / 40 cm, type President CA-2C).b) To adjust the SWR meter:- Set the CB on channel 20.- Put the switch on the SWR-meter to position FWD (calibration).- Press the «push-to-talk» switch on the microphone to transmit.- Bring the index needle to t by using the calibration key.- Change the switch to position REF (reading of the SWR level). The reading on the Meter should be as near as possible to 1. If this is not the case, re-adjust your antenna to obtain a reading as close as possible to 1. (An SWR reading between 1 and 1.8 is acceptable).- It will be necessary to re-calibrate the SWR meter after each ad-justment of the antenna. WARNING: In order to avoid any losses and attenuations in cables used for connection between the radio and its accessories, PRES-IDENT recommends to use a cable with a length inferior to 118.11 inches / 3 m. Your CB is now ready for use.B) HOW TO USE YOUR CB1) ON/OFF - VOLUMEa) To turn the set on, turn the VOL knob (1) clockwise. If the KEY BEEP function is activated, 4 tones sound when you turn the CB radio on. See FUNCTIONS TURNING ON THE UNIT on page 9.b) To increase the sound level, turn the same knob further clockwise.2) CHANNEL SELECTOR: s/t keys ~ SCANCHANNEL SELECTOR (short press) These keys allow increasing or decreasing a channel. A «beep» sounds each time the channel changes if the KEY BEEP function is activated. See KEY BEEP function page 9.SCAN (long press) CB channel Scan Press and hold the s (2a) or t (2b) key until a quick loop of all the 40 channels has been done to activate the SCAN function. If the KEY BEEP function is activated (see KEY BEEP on page 9) A double tone sounds. “SC” appears on the display. Use s key (2a) for increasing way or t (2b) for decreasing way. During the scanning you can change the way by pressing the other key. The scanning stops as soon as there is a busy channel. The scanning automatically starts 3 seconds after the end of the transmission and no key is activated during 3 s. Press EMG key (5), CA/PB key (6) or PTT key (8) to deactivate the CB channels SCAN. “SC” desappears on the display. Weather channel Scan Activate the WX mode (See § F - WX on page 8). Press and hold the s (2a) or t (2b) key until a quick loop of all the 7 weather channels has been done to activate the SCAN function. If the KEY BEEP function is activated (see § KEY BEEP on page 9) A double tone sounds. “SC” appears on the display. Use s key (2a) for in-creasing way and t (2b) for decreasing way. During the scanning EnglishEnglishAndy ASC AM 12_24 V 4 langues US_v1.01.indd 7 04/05/2017 09:17:33

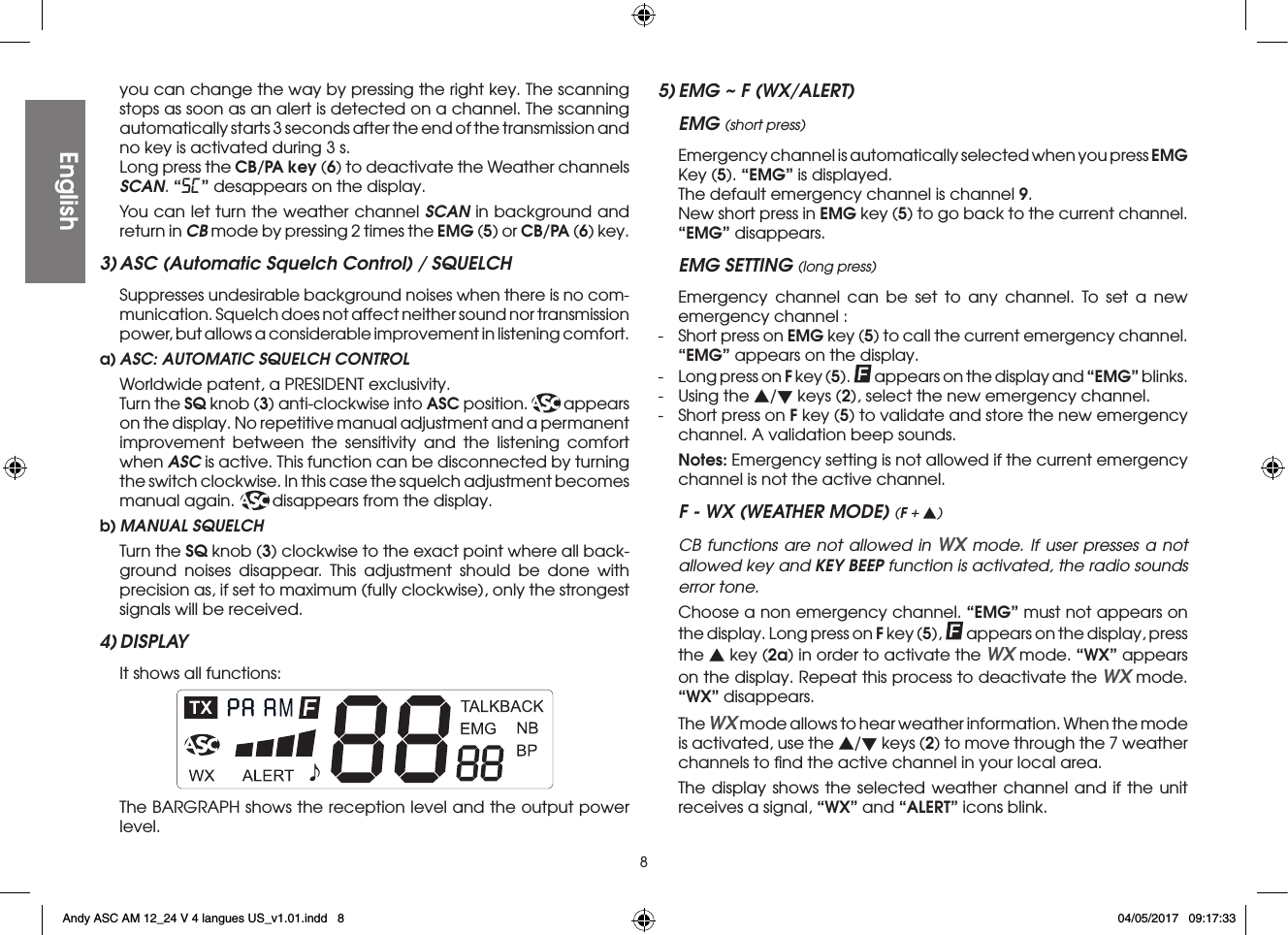

8you can change the way by pressing the right key. The scanning stops as soon as an alert is detected on a channel. The scanning automatically starts 3 seconds after the end of the transmission and no key is activated during 3 s. Long press the CB/PA key (6) to deactivate the Weather channels SCAN. “SC” desappears on the display. You can let turn the weather channel SCAN in background and return in CB mode by pressing 2 times the EMG (5) or CB/PA (6) key.3) ASC (Automatic Squelch Control) / SQUELCH Suppresses undesirable background noises when there is no com-munication. Squelch does not affect neither sound nor transmission power, but allows a considerable improvement in listening comfort.a) ASC: AUTOMATIC SQUELCH CONTROL Worldwide patent, a PRESIDENT exclusivity. Turn the SQ knob (3) anti-clockwise into ASC position. «AS appears on the display. No repetitive manual adjustment and a permanent improvement between the sensitivity and the listening comfort when ASC is active. This function can be disconnected by turning the switch clockwise. In this case the squelch adjustment becomes manual again. SC» disappears from the display.b) MANUAL SQUELCH Turn the SQ knob (3) clockwise to the exact point where all back-ground noises disappear. This adjustment should be done with precision as, if set to maximum (fully clockwise), only the strongest signals will be received.4) DISPLAY It shows all functions: The BARGRAPH shows the reception level and the output power level.5) EMG ~ F (WX/ALERT)EMG (short press) Emergency channel is automatically selected when you press EMG Key (5). “EMG” is displayed. The default emergency channel is channel 9. New short press in EMG key (5) to go back to the current channel. “EMG” disappears.EMG SETTING (long press) Emergency channel can be set to any channel. To set a new emergency channel :- Short press on EMG key (5) to call the current emergency channel. “EMG” appears on the display.- Long press on F key (5). appears on the display and “EMG” blinks.- Using the s/t keys (2), select the new emergency channel.- Short press on F key (5) to validate and store the new emergency channel. A validation beep sounds. Notes: Emergency setting is not allowed if the current emergency channel is not the active channel.F - WX (WEATHER MODE) (F + s) CB functions are not allowed in WX mode. If user presses a not allowed key and KEY BEEP function is activated, the radio sounds error tone. Choose a non emergency channel. “EMG” must not appears on the display. Long press on F key (5), appears on the display, press the s key (2a) in order to activate the WX mode. “WX” appears on the display. Repeat this process to deactivate the WX mode. “WX” disappears. The WX mode allows to hear weather information. When the mode is activated, use the s/t keys (2) to move through the 7 weather channels to find the active channel in your local area. The display shows the selected weather channel and if the unit receives a signal, “WX” and “ALERT” icons blink.EnglishAndy ASC AM 12_24 V 4 langues US_v1.01.indd 8 04/05/2017 09:17:33

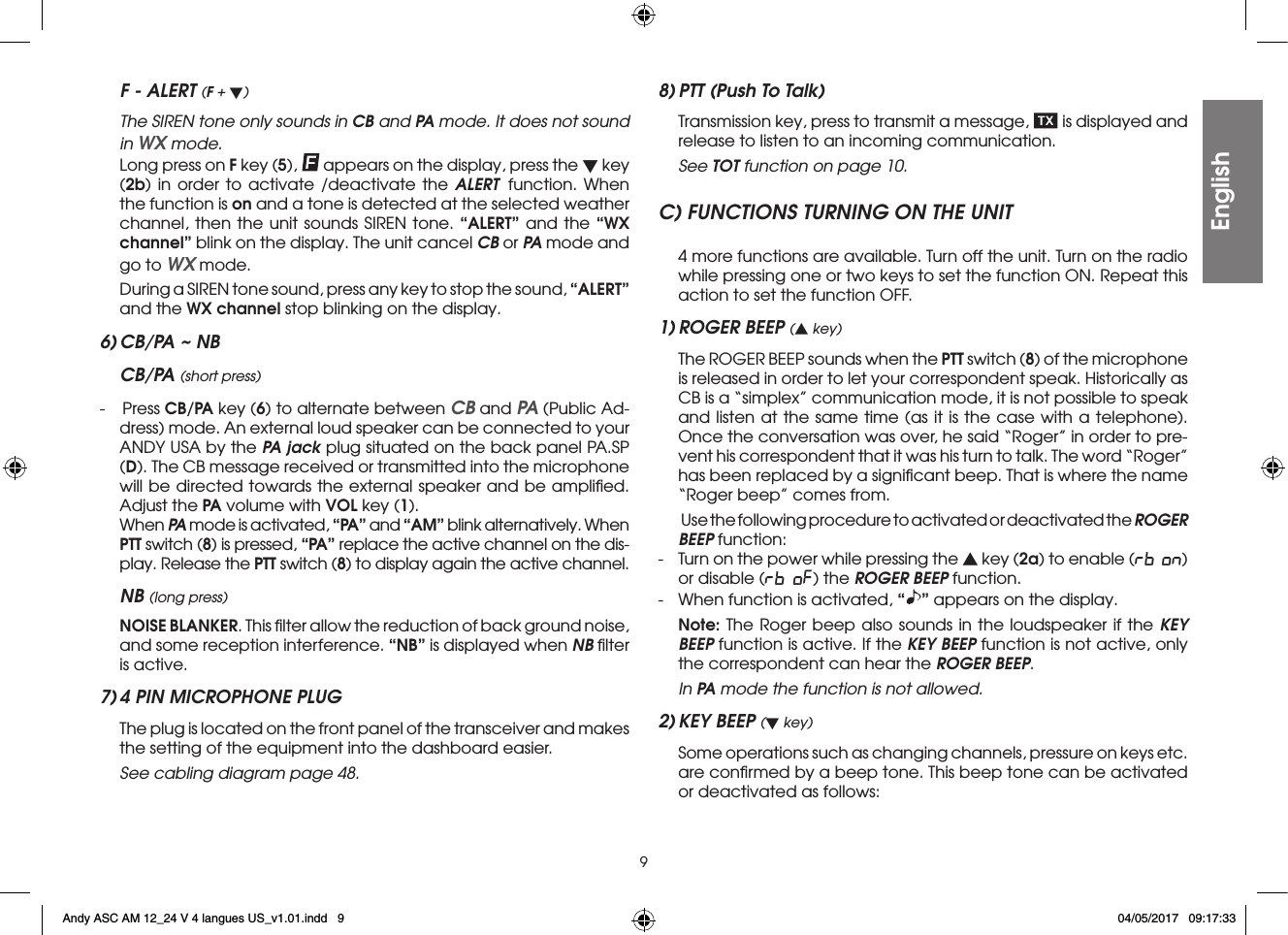

9F - ALERT (F + t) The SIREN tone only sounds in CB and PA mode. It does not sound in WX mode. Long press on F key (5), appears on the display, press the t key (2b) in order to activate /deactivate the ALERT function. When the function is on and a tone is detected at the selected weather channel, then the unit sounds SIREN tone. “ALERT” and the “WX channel” blink on the display. The unit cancel CB or PA mode and go to WX mode. During a SIREN tone sound, press any key to stop the sound, “ALERT” and the WX channel stop blinking on the display.6) CB/PA ~ NBCB/PA (short press)- Press CB/PA key (6) to alternate between CB and PA (Public Ad-dress) mode. An external loud speaker can be connected to your ANDY USA by the PA jack plug situated on the back panel PA.SP (D). The CB message received or transmitted into the microphone will be directed towards the external speaker and be amplified. Adjust the PA volume with VOL key (1). When PA mode is activated, “PA” and “AM” blink alternatively. When PTT switch (8) is pressed, “PA” replace the active channel on the dis-play. Release the PTT switch (8) to display again the active channel.NB (long press) NOISE BLANKER. This filter allow the reduction of back ground noise, and some reception interference. “NB” is displayed when NB filter is active.7) 4 PIN MICROPHONE PLUG The plug is located on the front panel of the transceiver and makes the setting of the equipment into the dashboard easier. See cabling diagram page 48.8) PTT (Push To Talk) Transmission key, press to transmit a message, is displayed and release to listen to an incoming communication. See TOT function on page 10.C) FUNCTIONS TURNING ON THE UNIT 4 more functions are available. Turn off the unit. Turn on the radio while pressing one or two keys to set the function ON. Repeat this action to set the function OFF.1) ROGER BEEP (s key) The ROGER BEEP sounds when the PTT switch (8) of the microphone is released in order to let your correspondent speak. Historically as CB is a “simplex” communication mode, it is not possible to speak and listen at the same time (as it is the case with a telephone). Once the conversation was over, he said “Roger” in order to pre-vent his correspondent that it was his turn to talk. The word “Roger” has been replaced by a significant beep. That is where the name “Roger beep” comes from. Use the following procedure to activated or deactivated the ROGER BEEP function:- Turn on the power while pressing the s key (2a) to enable (rb on) or disable (rb oF) the ROGER BEEP function.- When function is activated, “” appears on the display. Note: The Roger beep also sounds in the loudspeaker if the KEY BEEP function is active. If the KEY BEEP function is not active, only the correspondent can hear the ROGER BEEP. In PA mode the function is not allowed.2) KEY BEEP (t key) Some operations such as changing channels, pressure on keys etc. are confirmed by a beep tone. This beep tone can be activated or deactivated as follows:EnglishEnglishAndy ASC AM 12_24 V 4 langues US_v1.01.indd 9 04/05/2017 09:17:33
10- Turn on the power while pressing the t key (2b) to enable (BP on) or disable (bP oF) the KEY BEEP function.- When function is activated, “BP” appears on the display.3) TOT (Time Out Timer) (CB/PA key) If the transmission key is longer than 5 minutes, CHANNEL and ac-tivated or deactivated start blinking, the transmission ends. The time-out tone will sound until the PTT key is released. The TOT function can be activated or deactivated as follows:- Turn on the power while pressing the CB/PA key (6) to enable (t on) / disable (t oF) the TOT function.4) COLOR (EMG + CB/PA keys)- Turn on the power while pressing the EMG (5) and CB/PA (6) keys. Symbol of the current color, among the seven, blinks, (red), (green), (blue), (cyan), (yellow), (purple) or (cyan light).- Use the s/t keys (2) to change the color.- When the color is set, long press the F key (5). Beep sounds, the characters of the color are displayed during 1 second.D) FUNCTIONS WITH PTT SWITCH 2 more functions are available. To activated the function press and hold the PTT switch (8) and press the function key. Repeat this process to deactivate the function.1) TALKBACK (PTT + F) The TALKBACK function can be activated or deactivated as follows:a) Press and hold the PTT switch (8)b) Short press on F key (5). Current TALKBACK level blinks 3 times al-lowing you to adjust this level. When function is activated, “TALKBACK” appears on the display. This function allows to ear your own modulation with the CB speaker.2) TALKBACK LEVEL (PTT + s/t)- At step b) adjust the TALKBACK level using the s/t keys (2) on the unit.- When the function in on and “TALKBACK” is shown on the display, press and hold the PTT switch (8), then use the s/t keys (2) on the unit. 9 levels from 01 to 09.A) DC-POWER TERMINAL (13.8 V / 27.6 V)B) ANTENNA CONNECTOR (SO-239)C) EXTERNAL SPEAKER JACK (8 Ω, Ø 3,5 mm)D) PA SPEAKER JACK (8 Ω, Ø 3,5 mm)E) TECHNICAL CHARACTERISTICS1) GENERAL- Channels : 40- Modulation modes : AM- Frequency ranges : from 26.965 MHz to 27.405 MHz- Weather channels : 162,400 MHz to 162,550 MHz- Antenna impedance : 50 ohms- Power supply : 13.8 V / 27.6 V- Dimensions : 4.92 (W) x 6.89 (D) x 1.77 (H) inches 125 (W) x 175 (D) x 45 (H) mm- Weight : ~ 1.98 lbs / 0.9 kg- Accessories supplied : Electret microphone with support, mounting cradle, screws- Filter : ANL (Automatic Noise Limiter) built-in2) TRANSMISSION- Frequency allowance : +/- 200 Hz- Carrier power : 4 W RMS- Transmission interference : inferior to -60 dBc- Audio response : 300 Hz to 3 KHz- Emitted power in the adj. channel : inferior to 20 µW- Microphone sensitivity : 3 mV- Maximum drain : 1.8 A at 13.8 V / 0.9 A at 27.6 V- Modul. signal distortion : 1.8 %EnglishAndy ASC AM 12_24 V 4 langues US_v1.01.indd 10 04/05/2017 09:17:34

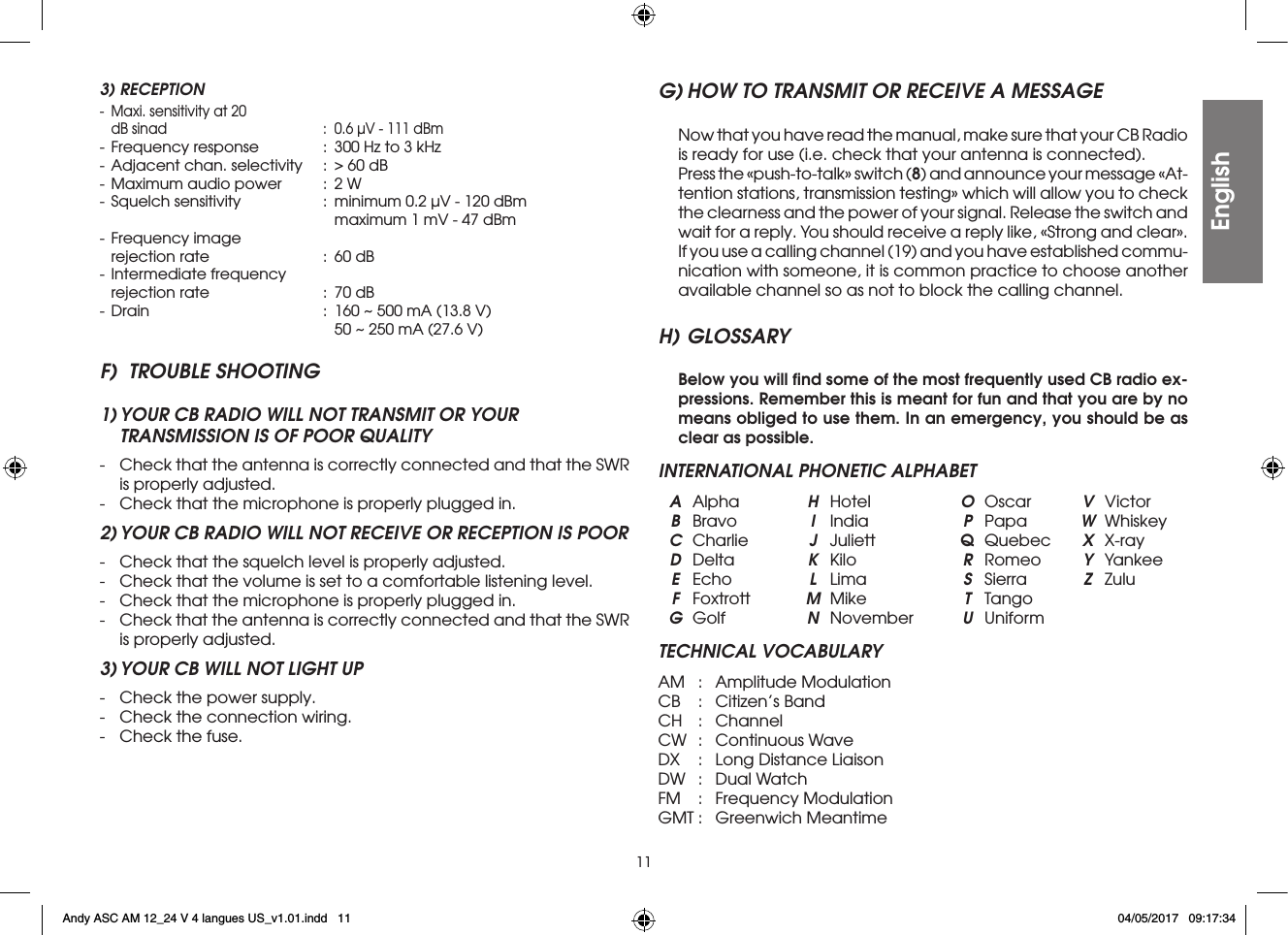

113) RECEPTION- Maxi. sensitivity at 20 dB sinad : 0.6 µV - 111 dBm- Frequency response : 300 Hz to 3 kHz- Adjacent chan. selectivity : > 60 dB- Maximum audio power : 2 W- Squelch sensitivity : minimum 0.2 µV - 120 dBm maximum 1 mV - 47 dBm- Frequency image rejection rate : 60 dB- Intermediate frequency rejection rate : 70 dB- Drain : 160 ~ 500 mA (13.8 V) 50 ~ 250 mA (27.6 V)F) TROUBLE SHOOTING1) YOUR CB RADIO WILL NOT TRANSMIT OR YOUR TRANSMISSION IS OF POOR QUALITY- Check that the antenna is correctly connected and that the SWR is properly adjusted.- Check that the microphone is properly plugged in.2) YOUR CB RADIO WILL NOT RECEIVE OR RECEPTION IS POOR- Check that the squelch level is properly adjusted.- Check that the volume is set to a comfortable listening level.- Check that the microphone is properly plugged in.- Check that the antenna is correctly connected and that the SWR is properly adjusted.3) YOUR CB WILL NOT LIGHT UP- Check the power supply.- Check the connection wiring.- Check the fuse.G) HOW TO TRANSMIT OR RECEIVE A MESSAGE Now that you have read the manual, make sure that your CB Radio is ready for use (i.e. check that your antenna is connected). Press the «push-to-talk» switch (8) and announce your message «At-tention stations, transmission testing» which will allow you to check the clearness and the power of your signal. Release the switch and wait for a reply. You should receive a reply like, «Strong and clear». If you use a calling channel (19) and you have established commu-nication with someone, it is common practice to choose another available channel so as not to block the calling channel.H) GLOSSARY Below you will find some of the most frequently used CB radio ex-pressions. Remember this is meant for fun and that you are by no means obliged to use them. In an emergency, you should be as clear as possible.INTERNATIONAL PHONETIC ALPHABET A Alpha H Hotel O Oscar V Victor B Bravo I India P Papa W Whiskey C Charlie J Juliett Q Quebec X X-ray D Delta K Kilo R Romeo Y Yankee E Echo L Lima S Sierra Z Zulu F Foxtrott M Mike T Tango G Golf N November U UniformTECHNICAL VOCABULARYAM : Amplitude ModulationCB : Citizen’s BandCH : ChannelCW : Continuous WaveDX : Long Distance LiaisonDW : Dual WatchFM : Frequency ModulationGMT : Greenwich MeantimeEnglishEnglishAndy ASC AM 12_24 V 4 langues US_v1.01.indd 11 04/05/2017 09:17:34

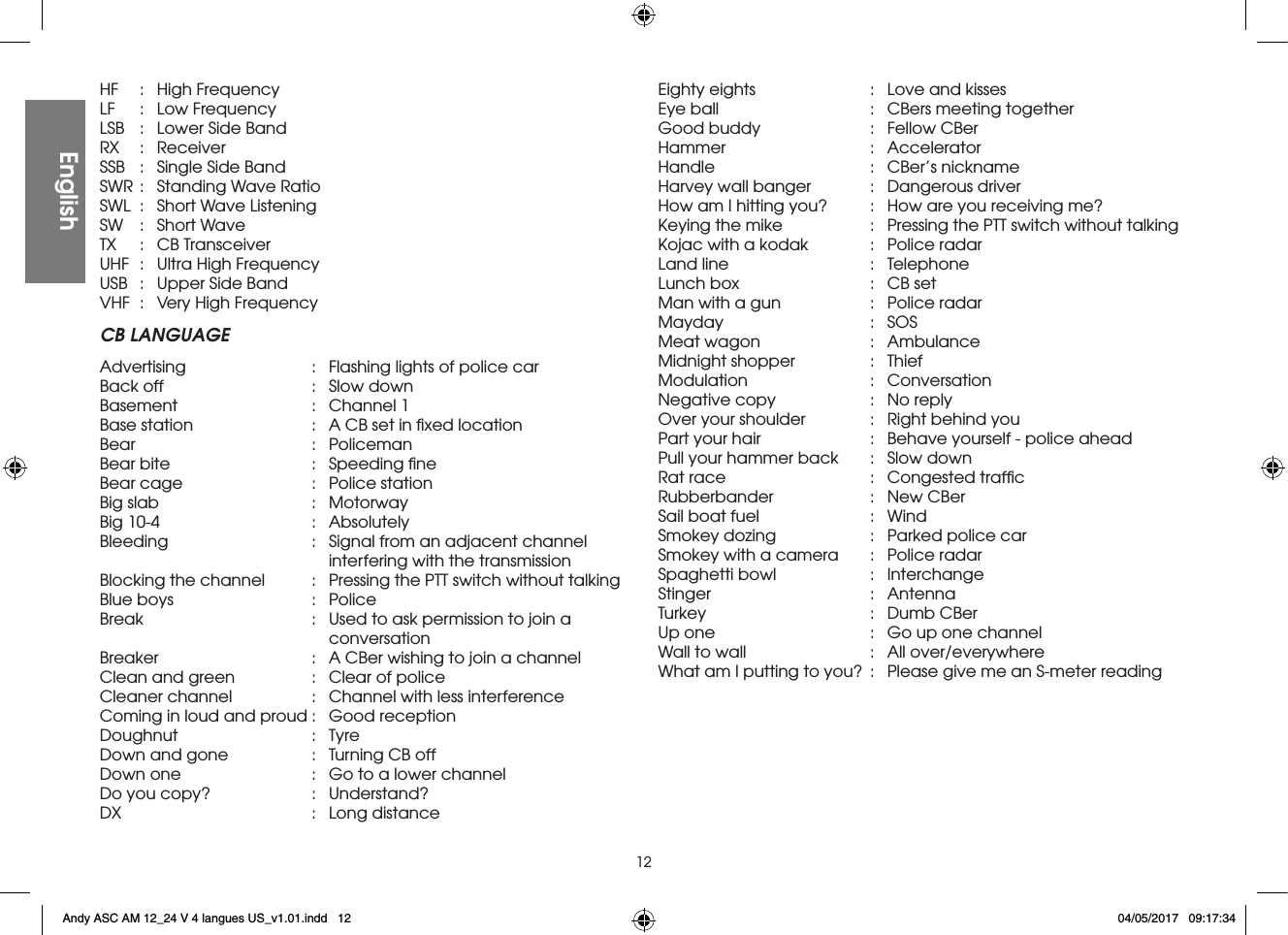

12HF : High FrequencyLF : Low FrequencyLSB : Lower Side BandRX : ReceiverSSB : Single Side BandSWR : Standing Wave RatioSWL : Short Wave ListeningSW : Short WaveTX : CB TransceiverUHF : Ultra High FrequencyUSB : Upper Side BandVHF : Very High FrequencyCB LANGUAGEAdvertising : Flashing lights of police carBack off : Slow downBasement : Channel 1Base station : A CB set in fixed locationBear : PolicemanBear bite : Speeding fineBear cage : Police stationBig slab : MotorwayBig 10-4 : AbsolutelyBleeding : Signal from an adjacent channel interfering with the transmissionBlocking the channel : Pressing the PTT switch without talkingBlue boys : PoliceBreak : Used to ask permission to join a conversationBreaker : A CBer wishing to join a channelClean and green : Clear of policeCleaner channel : Channel with less interferenceComing in loud and proud : Good receptionDoughnut : TyreDown and gone : Turning CB offDown one : Go to a lower channelDo you copy? : Understand?DX : Long distanceEnglishEighty eights : Love and kissesEye ball : CBers meeting togetherGood buddy : Fellow CBerHammer : AcceleratorHandle : CBer’s nicknameHarvey wall banger : Dangerous driverHow am I hitting you? : How are you receiving me?Keying the mike : Pressing the PTT switch without talkingKojac with a kodak : Police radarLand line : TelephoneLunch box : CB setMan with a gun : Police radarMayday : SOSMeat wagon : AmbulanceMidnight shopper : ThiefModulation : ConversationNegative copy : No replyOver your shoulder : Right behind youPart your hair : Behave yourself - police aheadPull your hammer back : Slow downRat race : Congested trafficRubberbander : New CBerSail boat fuel : WindSmokey dozing : Parked police carSmokey with a camera : Police radarSpaghetti bowl : InterchangeStinger : AntennaTurkey : Dumb CBerUp one : Go up one channelWall to wall : All over/everywhereWhat am I putting to you? : Please give me an S-meter readingAndy ASC AM 12_24 V 4 langues US_v1.01.indd 12 04/05/2017 09:17:34

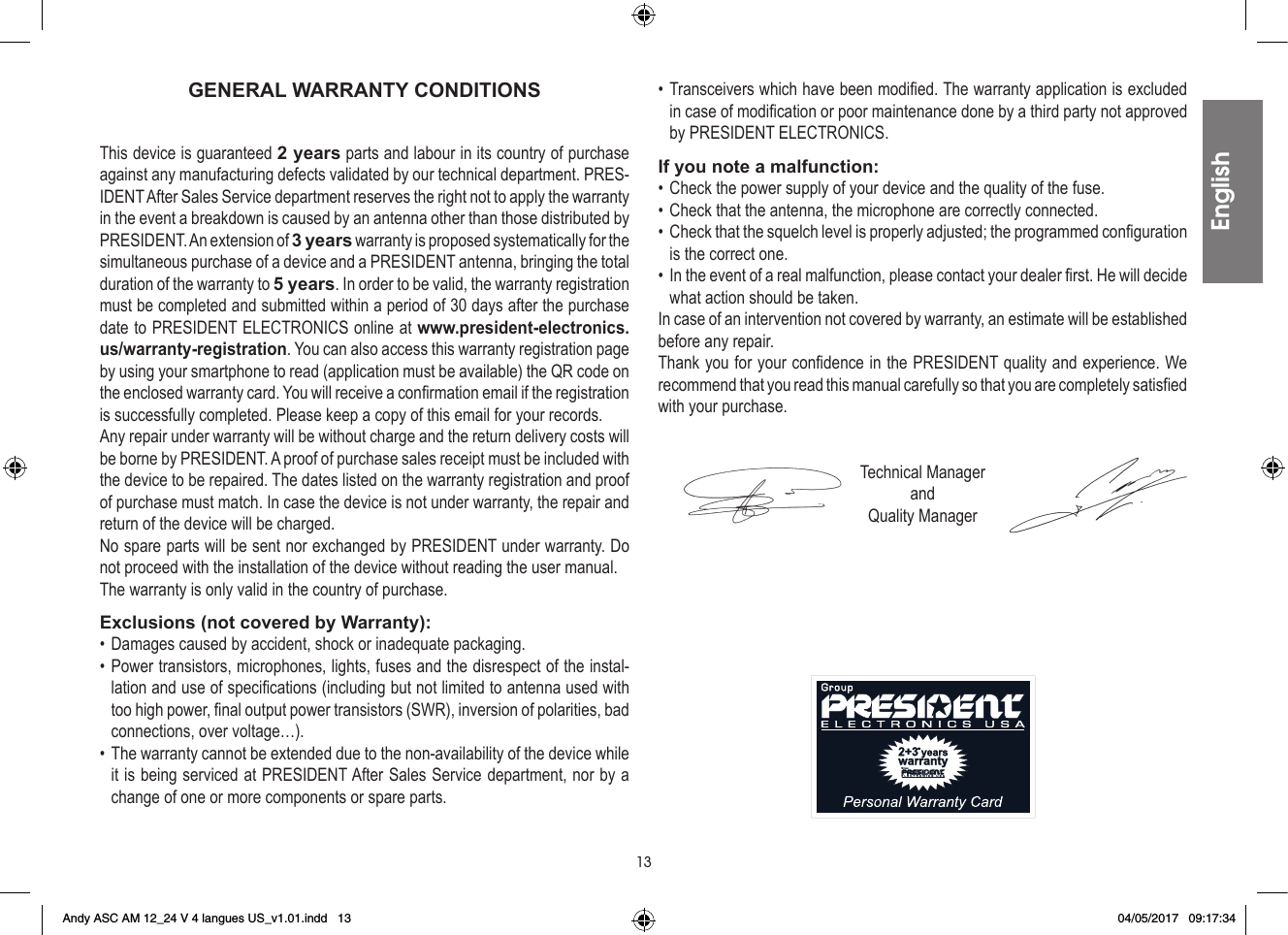

13GENERAL WARRANTY CONDITIONSThis device is guaranteed 2 years parts and labour in its country of purchase against any manufacturing defects validated by our technical department. PRES-IDENT After Sales Service department reserves the right not to apply the warranty in the event a breakdown is caused by an antenna other than those distributed by PRESIDENT. An extension of 3 years warranty is proposed systematically for the simultaneous purchase of a device and a PRESIDENT antenna, bringing the total duration of the warranty to 5 years. In order to be valid, the warranty registration must be completed and submitted within a period of 30 days after the purchase date to PRESIDENT ELECTRONICS online at www.president-electronics.us/warranty-registration. You can also access this warranty registration page by using your smartphone to read (application must be available) the QR code on the enclosed warranty card. You will receive a confirmation email if the registration is successfully completed. Please keep a copy of this email for your records.Any repair under warranty will be without charge and the return delivery costs will be borne by PRESIDENT. A proof of purchase sales receipt must be included with the device to be repaired. The dates listed on the warranty registration and proof of purchase must match. In case the device is not under warranty, the repair and return of the device will be charged.No spare parts will be sent nor exchanged by PRESIDENT under warranty. Do not proceed with the installation of the device without reading the user manual.The warranty is only valid in the country of purchase.Exclusions (not covered by Warranty):• Damages caused by accident, shock or inadequate packaging.• Power transistors, microphones, lights, fuses and the disrespect of the instal-lation and use of specifications (including but not limited to antenna used with too high power, final output power transistors (SWR), inversion of polarities, bad connections, over voltage…).• The warranty cannot be extended due to the non-availability of the device while it is being serviced at PRESIDENT After Sales Service department, nor by a change of one or more components or spare parts.• Transceivers which have been modified. The warranty application is excluded in case of modification or poor maintenance done by a third party not approved by PRESIDENT ELECTRONICS.If you note a malfunction:• Check the power supply of your device and the quality of the fuse.• Check that the antenna, the microphone are correctly connected.• Check that the squelch level is properly adjusted; the programmed configuration is the correct one.• In the event of a real malfunction, please contact your dealer first. He will decide what action should be taken.In case of an intervention not covered by warranty, an estimate will be established before any repair.Thank you for your confidence in the PRESIDENT quality and experience. We recommend that you read this manual carefully so that you are completely satisfied with your purchase.Technical ManagerandQuality ManagerEnglishEnglishAndy ASC AM 12_24 V 4 langues US_v1.01.indd 13 04/05/2017 09:17:34
14ATTENTION !Avant toute utilisation, prenez garde de ne jamais émettre sans avoir branché l’antenne (connecteur B situé sur la face arrière de l’appareil), ni réglé le TOS (Taux d’Ondes Stationnaires)! Sinon, vous risquez de détruire l’amplifica-teur de puissance, ce qui n’est pas couvert par la garantie.FrançaisFrançaisLa garantie de ce poste est valable uniquement dans le pays d’achat.AVERTISSEMENT PROPOSITION 65: Ce produit contient un produit chimique connu dans l’État de Californie pour provoquer des cancers et des malformations congénitales ou d’autres problèmes de reproduction.Andy ASC AM 12_24 V 4 langues US_v1.01.indd 14 04/05/2017 09:17:34

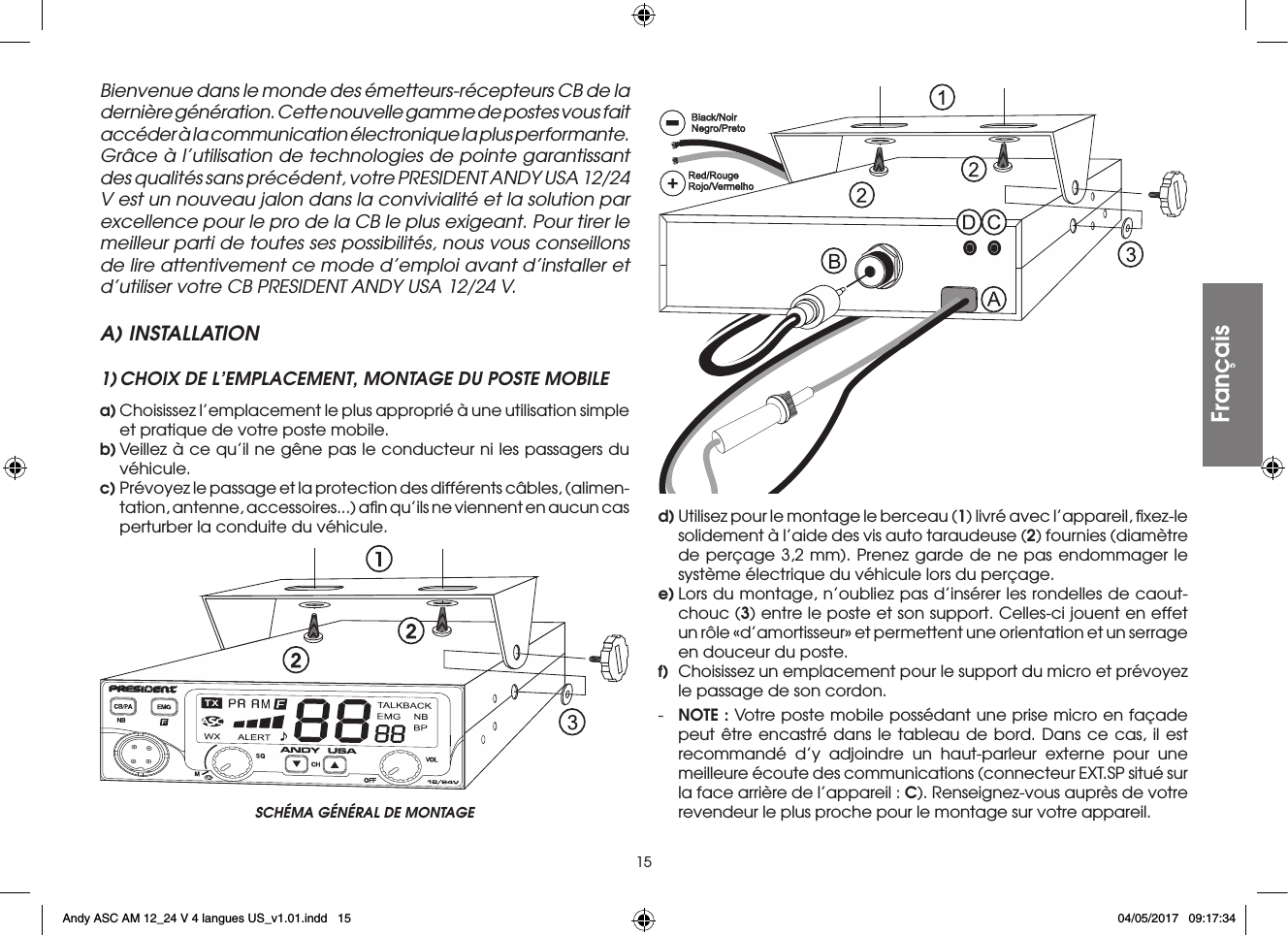

15Bienvenue dans le monde des émetteurs-récepteurs CB de la dernière génération. Cette nouvelle gamme de postes vous fait accéder à la communication électronique la plus performante. Grâce à l’utilisation de technologies de pointe garantissant des qualités sans précédent, votre PRESIDENT ANDY USA 12/24 V est un nouveau jalon dans la convivialité et la solution par excellence pour le pro de la CB le plus exigeant. Pour tirer le meilleur parti de toutes ses possibilités, nous vous conseillons de lire attentivement ce mode d’emploi avant d’installer et d’utiliser votre CB PRESIDENT ANDY USA 12/24 V.A) INSTALLATION1) CHOIX DE L’EMPLACEMENT, MONTAGE DU POSTE MOBILEa) Choisissez l’emplacement le plus approprié à une utilisation simple et pratique de votre poste mobile.b) Veillez à ce qu’il ne gêne pas le conducteur ni les passagers du véhicule.c) Prévoyez le passage et la protection des différents câbles, (alimen-tation, antenne, accessoires...) afin qu’ils ne viennent en aucun cas perturber la conduite du véhicule. d) Utilisez pour le montage le berceau (1) livré avec l’appareil, fixez-le solidement à l’aide des vis auto taraudeuse (2) fournies (diamètre de perçage 3,2 mm). Prenez garde de ne pas endommager le système électrique du véhicule lors du perçage.e) Lors du montage, n’oubliez pas d’insérer les rondelles de caout-chouc (3) entre le poste et son support. Celles-ci jouent en effet un rôle «d’amortisseur» et permettent une orientation et un serrage en douceur du poste.f) Choisissez un emplacement pour le support du micro et prévoyez le passage de son cordon.- NOTE : Votre poste mobile possédant une prise micro en façade peut être encastré dans le tableau de bord. Dans ce cas, il est recommandé d’y adjoindre un haut-parleur externe pour une meilleure écoute des communications (connecteur EXT.SP situé sur la face arrière de l’appareil : C). Renseignez-vous auprès de votre revendeur le plus proche pour le montage sur votre appareil.SCHÉMA GÉNÉRAL DE MONTAGEFrançaisAndy ASC AM 12_24 V 4 langues US_v1.01.indd 15 04/05/2017 09:17:34

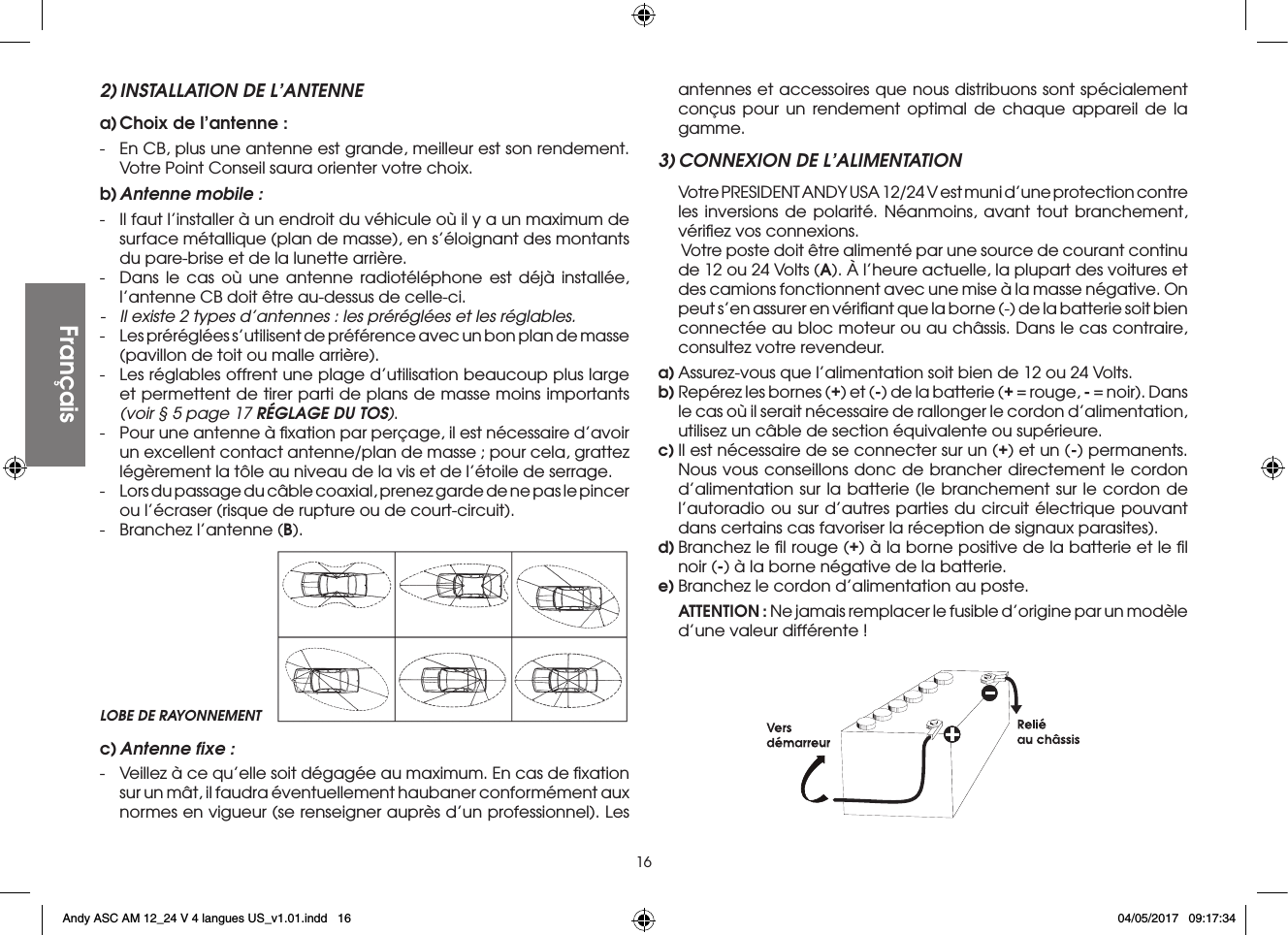

162) INSTALLATION DE L’ANTENNEa) Choix de l’antenne :- En CB, plus une antenne est grande, meilleur est son rendement. Votre Point Conseil saura orienter votre choix.b) Antenne mobile :- Il faut l’installer à un endroit du véhicule où il y a un maximum de surface métallique (plan de masse), en s’éloignant des montants du pare-brise et de la lunette arrière.- Dans le cas où une antenne radiotéléphone est déjà installée, l’antenne CB doit être au-dessus de celle-ci.- Il existe 2 types d’antennes : les préréglées et les réglables.- Les préréglées s’utilisent de préférence avec un bon plan de masse (pavillon de toit ou malle arrière).- Les réglables offrent une plage d’utilisation beaucoup plus large et permettent de tirer parti de plans de masse moins importants (voir § 5 page 17 RÉGLAGE DU TOS).- Pour une antenne à fixation par perçage, il est nécessaire d’avoir un excellent contact antenne/plan de masse ; pour cela, grattez légèrement la tôle au niveau de la vis et de l’étoile de serrage.- Lors du passage du câble coaxial, prenez garde de ne pas le pincer ou l’écraser (risque de rupture ou de court-circuit).- Branchez l’antenne (B).antennes et accessoires que nous distribuons sont spécialement conçus pour un rendement optimal de chaque appareil de la gamme.3) CONNEXION DE L’ALIMENTATION Votre PRESIDENT ANDY USA 12/24 V est muni d’une protection contre les inversions de polarité. Néanmoins, avant tout branchement, vérifiez vos connexions. Votre poste doit être alimenté par une source de courant continu de 12 ou 24 Volts (A). À l’heure actuelle, la plupart des voitures et des camions fonctionnent avec une mise à la masse négative. On peut s’en assurer en vérifiant que la borne (-) de la batterie soit bien connectée au bloc moteur ou au châssis. Dans le cas contraire, consultez votre revendeur.a) Assurez-vous que l’alimentation soit bien de 12 ou 24 Volts.b) Repérez les bornes (+) et (-) de la batterie (+ = rouge, - = noir). Dans le cas où il serait nécessaire de rallonger le cordon d’alimentation, utilisez un câble de section équivalente ou supérieure.c) Il est nécessaire de se connecter sur un (+) et un (-) permanents. Nous vous conseillons donc de brancher directement le cordon d’alimentation sur la batterie (le branchement sur le cordon de l’autoradio ou sur d’autres parties du circuit électrique pouvant dans certains cas favoriser la réception de signaux parasites).d) Branchez le fil rouge (+) à la borne positive de la batterie et le fil noir (-) à la borne négative de la batterie.e) Branchez le cordon d’alimentation au poste. ATTENTION : Ne jamais remplacer le fusible d’origine par un modèle d’une valeur différente !LOBE DE RAYONNEMENTFrançaisFrançaisc) Antenne fixe :- Veillez à ce qu’elle soit dégagée au maximum. En cas de fixation sur un mât, il faudra éventuellement haubaner conformément aux normes en vigueur (se renseigner auprès d’un professionnel). Les Andy ASC AM 12_24 V 4 langues US_v1.01.indd 16 04/05/2017 09:17:34

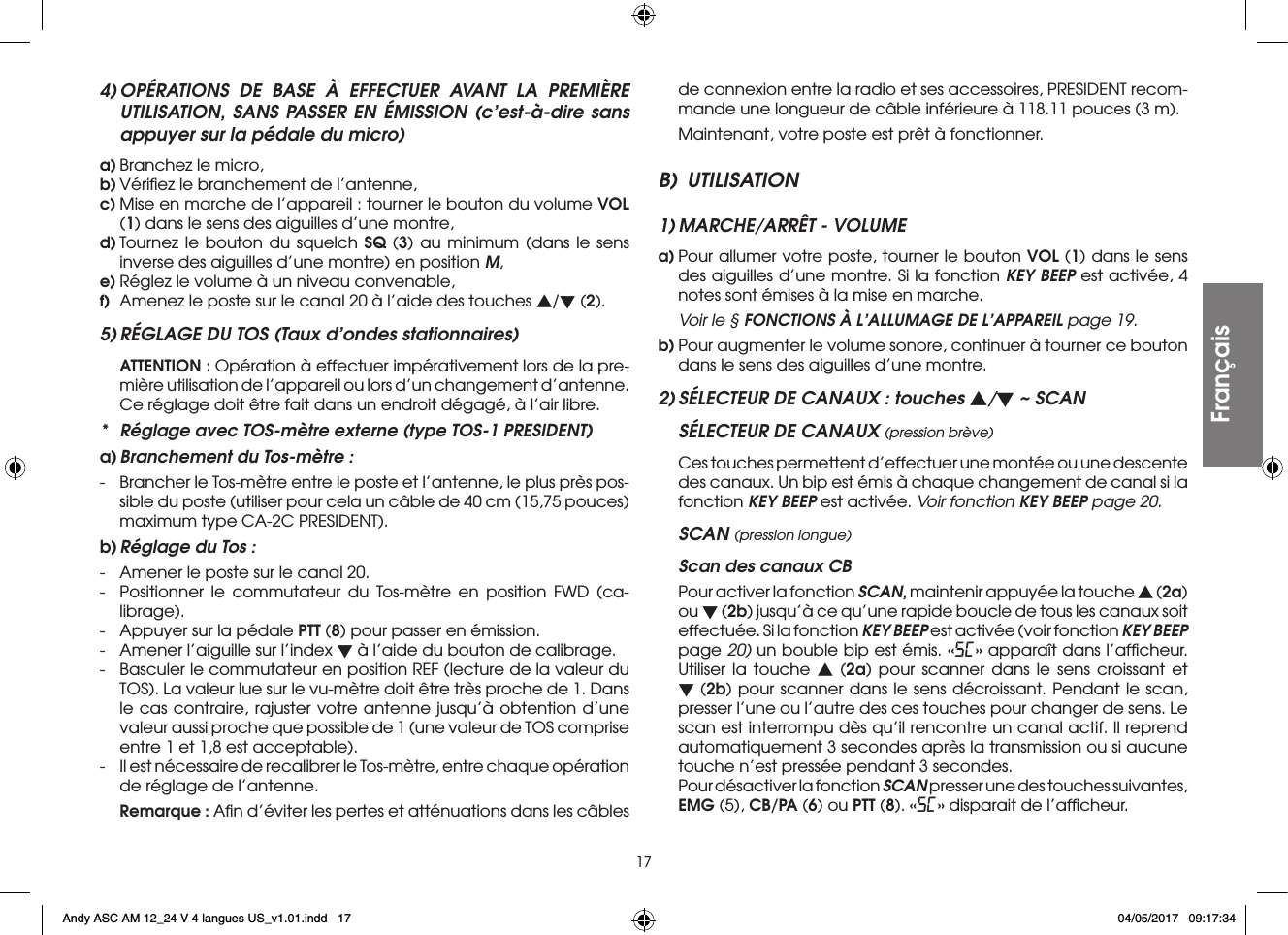

174) OPÉRATIONS DE BASE À EFFECTUER AVANT LA PREMIÈRE UTILISATION, SANS PASSER EN ÉMISSION (c’est-à-dire sans appuyer sur la pédale du micro)a) Branchez le micro,b) Vérifiez le branchement de l’antenne,c) Mise en marche de l’appareil : tourner le bouton du volume VOL (1) dans le sens des aiguilles d’une montre,d) Tournez le bouton du squelch SQ (3) au minimum (dans le sens inverse des aiguilles d’une montre) en position M,e) Réglez le volume à un niveau convenable,f) Amenez le poste sur le canal 20 à l’aide des touches s/t (2).5) RÉGLAGE DU TOS (Taux d’ondes stationnaires) ATTENTION : Opération à effectuer impérativement lors de la pre-mière utilisation de l’appareil ou lors d’un changement d’antenne. Ce réglage doit être fait dans un endroit dégagé, à l’air libre.* Réglage avec TOS-mètre externe (type TOS-1 PRESIDENT)a) Branchement du Tos-mètre :- Brancher le Tos-mètre entre le poste et l’antenne, le plus près pos-sible du poste (utiliser pour cela un câble de 40 cm (15,75 pouces) maximum type CA-2C PRESIDENT).b) Réglage du Tos :- Amener le poste sur le canal 20.- Positionner le commutateur du Tos-mètre en position FWD (ca-librage).- Appuyer sur la pédale PTT (8) pour passer en émission.- Amener l’aiguille sur l’index t à l’aide du bouton de calibrage.- Basculer le commutateur en position REF (lecture de la valeur du TOS). La valeur lue sur le vu-mètre doit être très proche de 1. Dans le cas contraire, rajuster votre antenne jusqu’à obtention d’une valeur aussi proche que possible de 1 (une valeur de TOS comprise entre 1 et 1,8 est acceptable).- Il est nécessaire de recalibrer le Tos-mètre, entre chaque opération de réglage de l’antenne. Remarque : Afin d’éviter les pertes et atténuations dans les câbles de connexion entre la radio et ses accessoires, PRESIDENT recom-mande une longueur de câble inférieure à 118.11 pouces (3 m). Maintenant, votre poste est prêt à fonctionner.B) UTILISATION1) MARCHE/ARRÊT - VOLUMEa) Pour allumer votre poste, tourner le bouton VOL (1) dans le sens des aiguilles d’une montre. Si la fonction KEY BEEP est activée, 4 notes sont émises à la mise en marche. Voir le § FONCTIONS À L’ALLUMAGE DE L’APPAREIL page 19.b) Pour augmenter le volume sonore, continuer à tourner ce bouton dans le sens des aiguilles d’une montre.2) SÉLECTEUR DE CANAUX : touches s/t ~ SCANSÉLECTEUR DE CANAUX (pression brève) Ces touches permettent d’effectuer une montée ou une descente des canaux. Un bip est émis à chaque changement de canal si la fonction KEY BEEP est activée. Voir fonction KEY BEEP page 20.SCAN (pression longue) Scan des canaux CB Pour activer la fonction SCAN, maintenir appuyée la touche s (2a) ou t (2b) jusqu’à ce qu’une rapide boucle de tous les canaux soit effectuée. Si la fonction KEY BEEP est activée (voir fonction KEY BEEP page 20) un bouble bip est émis. «SC» apparaît dans l’afficheur. Utiliser la touche s (2a) pour scanner dans le sens croissant et t (2b) pour scanner dans le sens décroissant. Pendant le scan, presser l’une ou l’autre des ces touches pour changer de sens. Le scan est interrompu dès qu’il rencontre un canal actif. Il reprend automatiquement 3 secondes après la transmission ou si aucune touche n’est pressée pendant 3 secondes. Pour désactiver la fonction SCAN presser une des touches suivantes, EMG (5), CB/PA (6) ou PTT (8). «SC» disparait de l’afficheur.FrançaisAndy ASC AM 12_24 V 4 langues US_v1.01.indd 17 04/05/2017 09:17:34

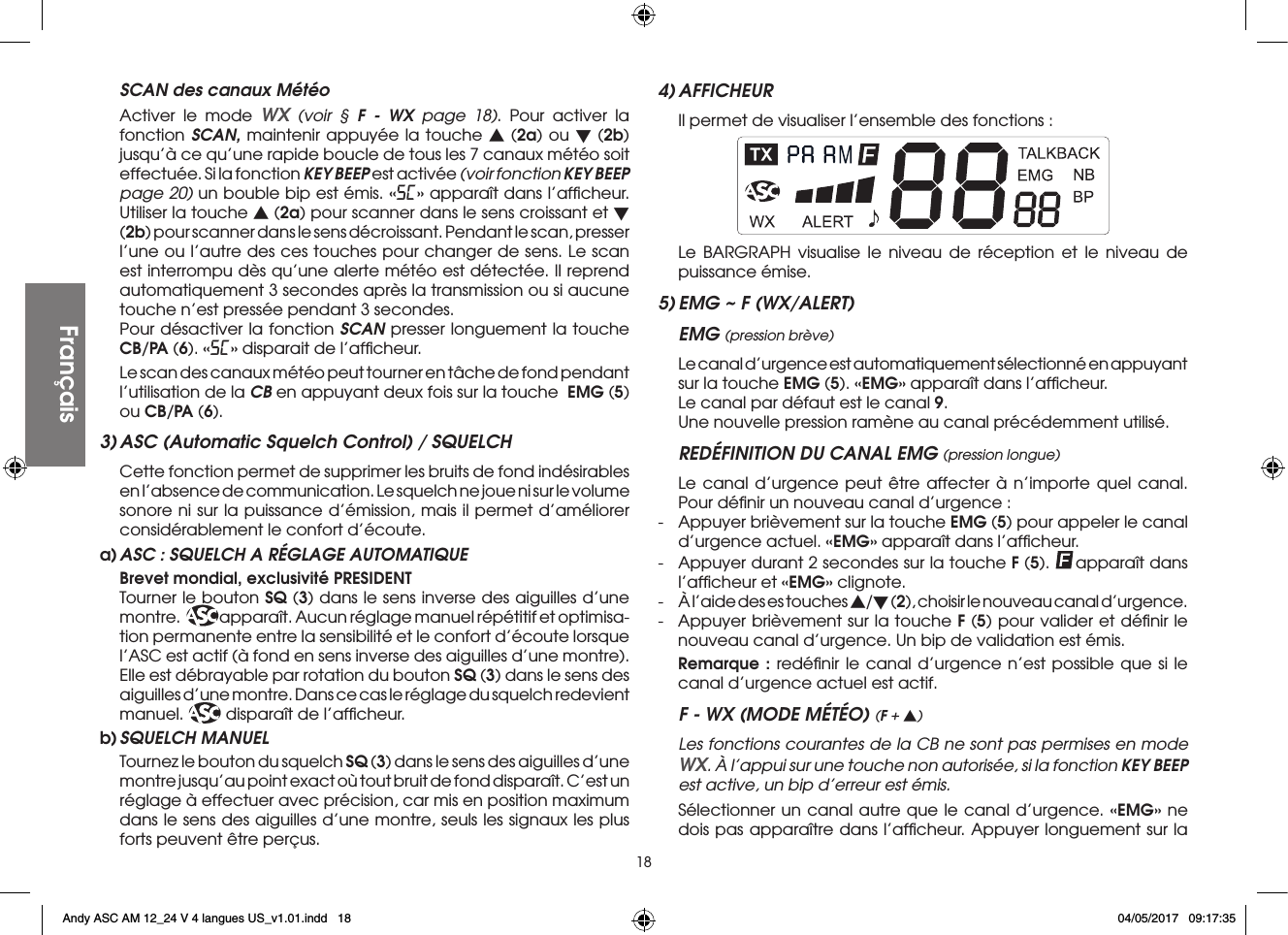

18 SCAN des canaux Météo Activer le mode WX (voir § F - WX page 18). Pour activer la fonction SCAN, maintenir appuyée la touche s (2a) ou t (2b) jusqu’à ce qu’une rapide boucle de tous les 7 canaux météo soit effectuée. Si la fonction KEY BEEP est activée (voir fonction KEY BEEP page 20) un bouble bip est émis. «SC» apparaît dans l’afficheur. Utiliser la touche s (2a) pour scanner dans le sens croissant et t (2b) pour scanner dans le sens décroissant. Pendant le scan, presser l’une ou l’autre des ces touches pour changer de sens. Le scan est interrompu dès qu’une alerte météo est détectée. Il reprend automatiquement 3 secondes après la transmission ou si aucune touche n’est pressée pendant 3 secondes. Pour désactiver la fonction SCAN presser longuement la touche CB/PA (6). «SC» disparait de l’afficheur. Le scan des canaux météo peut tourner en tâche de fond pendant l’utilisation de la CB en appuyant deux fois sur la touche EMG (5) ou CB/PA (6).3) ASC (Automatic Squelch Control) / SQUELCH Cette fonction permet de supprimer les bruits de fond indésirables en l’absence de communication. Le squelch ne joue ni sur le volume sonore ni sur la puissance d’émission, mais il permet d’améliorer considérablement le confort d’écoute.a) ASC : SQUELCH A RÉGLAGE AUTOMATIQUE Brevet mondial, exclusivité PRESIDENT Tourner le bouton SQ (3) dans le sens inverse des aiguilles d’une montre. ASC apparaît. Aucun réglage manuel répétitif et optimisa-tion permanente entre la sensibilité et le confort d’écoute lorsque l’ASC est actif (à fond en sens inverse des aiguilles d’une montre). Elle est débrayable par rotation du bouton SQ (3) dans le sens des aiguilles d’une montre. Dans ce cas le réglage du squelch redevient manuel. ASC disparaît de l’afficheur.b) SQUELCH MANUEL Tournez le bouton du squelch SQ (3) dans le sens des aiguilles d’une montre jusqu’au point exact où tout bruit de fond disparaît. C’est un réglage à effectuer avec précision, car mis en position maximum dans le sens des aiguilles d’une montre, seuls les signaux les plus forts peuvent être perçus.4) AFFICHEUR Il permet de visualiser l’ensemble des fonctions : Le BARGRAPH visualise le niveau de réception et le niveau de puissance émise.5) EMG ~ F (WX/ALERT)EMG (pression brève) Le canal d’urgence est automatiquement sélectionné en appuyant sur la touche EMG (5). «EMG» apparaît dans l’afficheur. Le canal par défaut est le canal 9. Une nouvelle pression ramène au canal précédemment utilisé.REDÉFINITION DU CANAL EMG (pression longue) Le canal d’urgence peut être affecter à n’importe quel canal. Pour définir un nouveau canal d’urgence :- Appuyer brièvement sur la touche EMG (5) pour appeler le canal d’urgence actuel. «EMG» apparaît dans l’afficheur.- Appuyer durant 2 secondes sur la touche F (5). apparaît dans l’afficheur et «EMG» clignote.- À l’aide des es touches s/t (2), choisir le nouveau canal d’urgence.- Appuyer brièvement sur la touche F (5) pour valider et définir le nouveau canal d’urgence. Un bip de validation est émis. Remarque : redéfinir le canal d’urgence n’est possible que si le canal d’urgence actuel est actif.F - WX (MODE MÉTÉO) (F + s) Les fonctions courantes de la CB ne sont pas permises en mode WX. À l’appui sur une touche non autorisée, si la fonction KEY BEEP est active, un bip d’erreur est émis. Sélectionner un canal autre que le canal d’urgence. «EMG» ne dois pas apparaître dans l’afficheur. Appuyer longuement sur la FrançaisFrançaisAndy ASC AM 12_24 V 4 langues US_v1.01.indd 18 04/05/2017 09:17:35

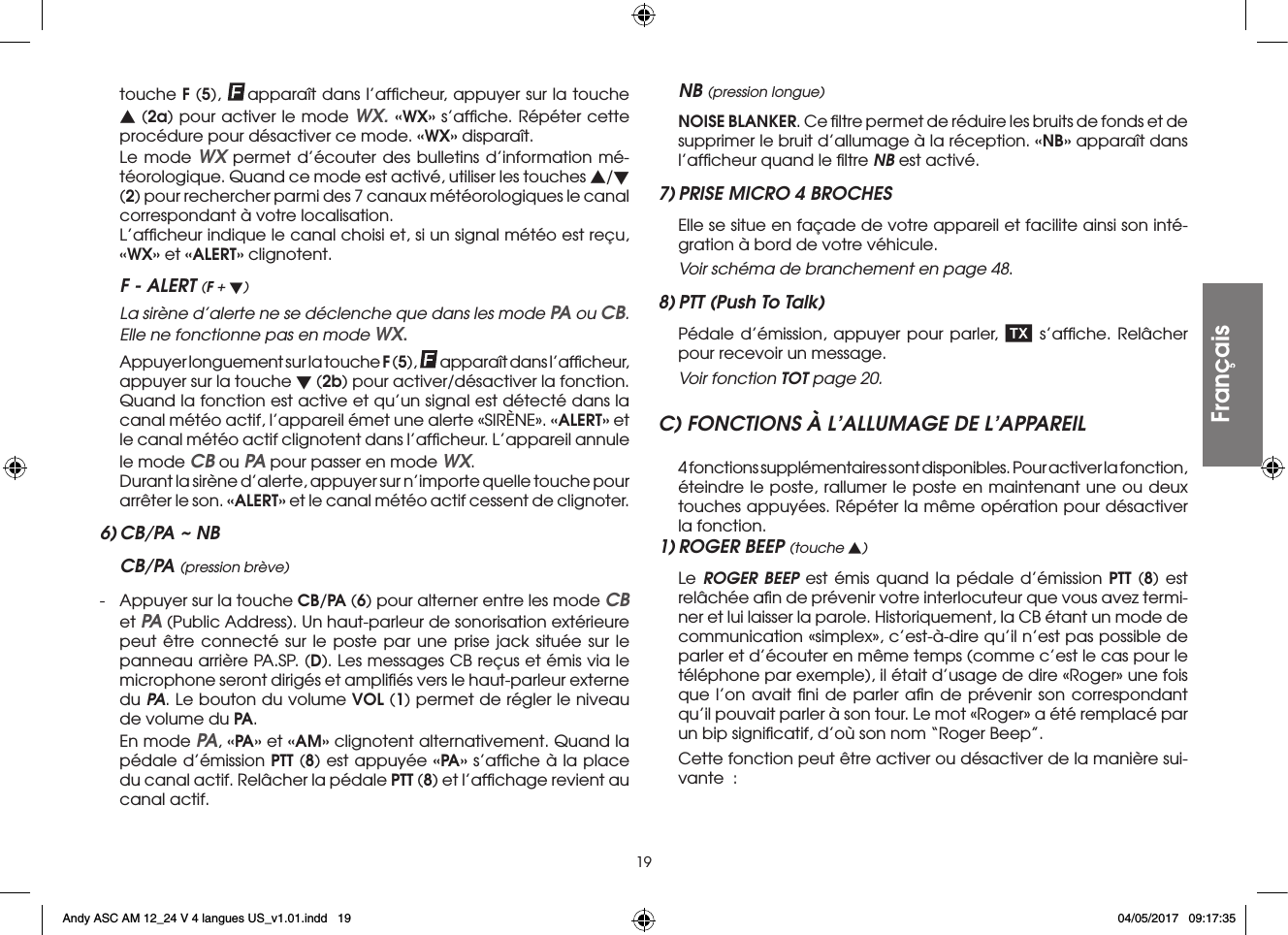

19touche F (5), apparaît dans l’afficheur, appuyer sur la touche s (2a) pour activer le mode WX. «WX» s’affiche. Répéter cette procédure pour désactiver ce mode. «WX» disparaît. Le mode WX permet d’écouter des bulletins d’information mé-téorologique. Quand ce mode est activé, utiliser les touches s/t (2) pour rechercher parmi des 7 canaux météorologiques le canal correspondant à votre localisation. L’afficheur indique le canal choisi et, si un signal météo est reçu, «WX» et «ALERT» clignotent.F - ALERT (F + t) La sirène d’alerte ne se déclenche que dans les mode PA ou CB. Elle ne fonctionne pas en mode WX. Appuyer longuement sur la touche F (5), apparaît dans l’afficheur, appuyer sur la touche t (2b) pour activer/désactiver la fonction. Quand la fonction est active et qu’un signal est détecté dans la canal météo actif, l’appareil émet une alerte «SIRÈNE». «ALERT» et le canal météo actif clignotent dans l’afficheur. L’appareil annule le mode CB ou PA pour passer en mode WX. Durant la sirène d’alerte, appuyer sur n’importe quelle touche pour arrêter le son. «ALERT» et le canal météo actif cessent de clignoter.6) CB/PA ~ NBCB/PA (pression brève)- Appuyer sur la touche CB/PA (6) pour alterner entre les mode CB et PA (Public Address). Un haut-parleur de sonorisation extérieure peut être connecté sur le poste par une prise jack située sur le panneau arrière PA.SP. (D). Les messages CB reçus et émis via le microphone seront dirigés et amplifiés vers le haut-parleur externe du PA. Le bouton du volume VOL (1) permet de régler le niveau de volume du PA. En mode PA, «PA» et «AM» clignotent alternativement. Quand la pédale d’émission PTT (8) est appuyée «PA» s’affiche à la place du canal actif. Relâcher la pédale PTT (8) et l’affichage revient au canal actif.NB (pression longue) NOISE BLANKER. Ce filtre permet de réduire les bruits de fonds et de supprimer le bruit d’allumage à la réception. «NB» apparaît dans l’afficheur quand le filtre NB est activé.7) PRISE MICRO 4 BROCHES Elle se situe en façade de votre appareil et facilite ainsi son inté-gration à bord de votre véhicule. Voir schéma de branchement en page 48.8) PTT (Push To Talk) Pédale d’émission, appuyer pour parler, s’affiche. Relâcher pour recevoir un message. Voir fonction TOT page 20.C) FONCTIONS À L’ALLUMAGE DE L’APPAREIL 4 fonctions supplémentaires sont disponibles. Pour activer la fonction, éteindre le poste, rallumer le poste en maintenant une ou deux touches appuyées. Répéter la même opération pour désactiver la fonction.1) ROGER BEEP (touche s) Le ROGER BEEP est émis quand la pédale d’émission PTT (8) est relâchée afin de prévenir votre interlocuteur que vous avez termi-ner et lui laisser la parole. Historiquement, la CB étant un mode de communication «simplex», c’est-à-dire qu’il n’est pas possible de parler et d’écouter en même temps (comme c’est le cas pour le téléphone par exemple), il était d’usage de dire «Roger» une fois que l’on avait fini de parler afin de prévenir son correspondant qu’il pouvait parler à son tour. Le mot «Roger» a été remplacé par un bip significatif, d’où son nom “Roger Beep”. Cette fonction peut être activer ou désactiver de la manière sui-vante :FrançaisAndy ASC AM 12_24 V 4 langues US_v1.01.indd 19 04/05/2017 09:17:35

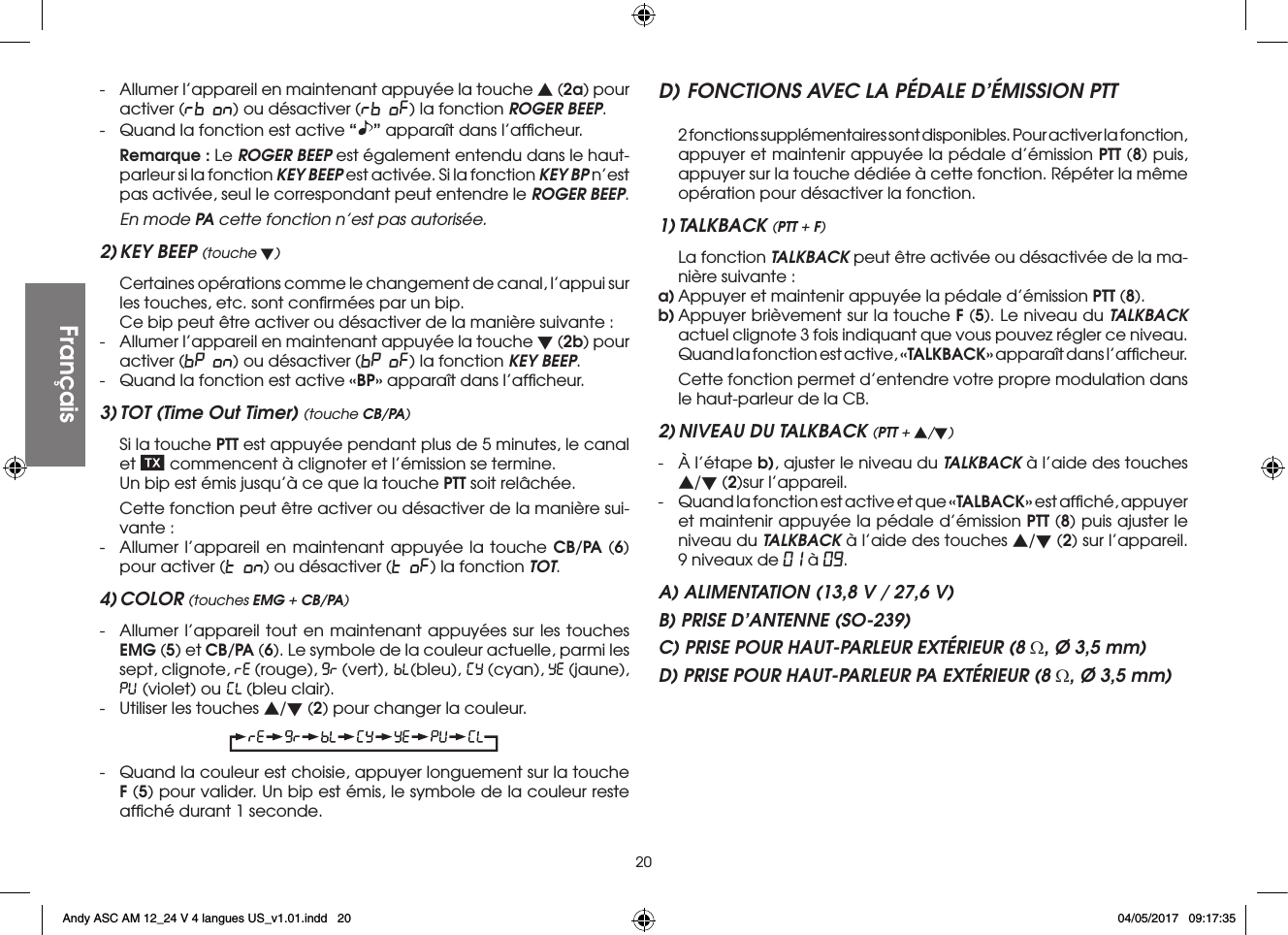

20- Allumer l’appareil en maintenant appuyée la touche s (2a) pour activer (rb on) ou désactiver (rb oF) la fonction ROGER BEEP.- Quand la fonction est active “ ” apparaît dans l’afficheur. Remarque : Le ROGER BEEP est également entendu dans le haut-parleur si la fonction KEY BEEP est activée. Si la fonction KEY BP n’est pas activée, seul le correspondant peut entendre le ROGER BEEP. En mode PA cette fonction n’est pas autorisée.2) KEY BEEP (touche t) Certaines opérations comme le changement de canal, l’appui sur les touches, etc. sont confirmées par un bip. Ce bip peut être activer ou désactiver de la manière suivante :- Allumer l’appareil en maintenant appuyée la touche t (2b) pour activer (bP on) ou désactiver (bP oF) la fonction KEY BEEP.- Quand la fonction est active «BP» apparaît dans l’afficheur.3) TOT (Time Out Timer) (touche CB/PA) Si la touche PTT est appuyée pendant plus de 5 minutes, le canal et commencent à clignoter et l’émission se termine. Un bip est émis jusqu’à ce que la touche PTT soit relâchée. Cette fonction peut être activer ou désactiver de la manière sui-vante :- Allumer l’appareil en maintenant appuyée la touche CB/PA (6) pour activer (t on) ou désactiver (t oF) la fonction TOT.4) COLOR (touches EMG + CB/PA)- Allumer l’appareil tout en maintenant appuyées sur les touches EMG (5) et CB/PA (6). Le symbole de la couleur actuelle, parmi les sept, clignote, (rouge), (vert), (bleu), (cyan), (jaune), (violet) ou (bleu clair).- Utiliser les touches s/t (2) pour changer la couleur.- Quand la couleur est choisie, appuyer longuement sur la touche F (5) pour valider. Un bip est émis, le symbole de la couleur reste affiché durant 1 seconde.D) FONCTIONS AVEC LA PÉDALE D’ÉMISSION PTT 2 fonctions supplémentaires sont disponibles. Pour activer la fonction, appuyer et maintenir appuyée la pédale d’émission PTT (8) puis, appuyer sur la touche dédiée à cette fonction. Répéter la même opération pour désactiver la fonction.1) TALKBACK (PTT + F) La fonction TALKBACK peut être activée ou désactivée de la ma-nière suivante :a) Appuyer et maintenir appuyée la pédale d’émission PTT (8).b) Appuyer brièvement sur la touche F (5). Le niveau du TALKBACK actuel clignote 3 fois indiquant que vous pouvez régler ce niveau. Quand la fonction est active, «TALKBACK» apparaît dans l’afficheur. Cette fonction permet d’entendre votre propre modulation dans le haut-parleur de la CB.2) NIVEAU DU TALKBACK (PTT + s/t)- À l’étape b), ajuster le niveau du TALKBACK à l’aide des touches s/t (2)sur l’appareil.- Quand la fonction est active et que «TALBACK» est affiché, appuyer et maintenir appuyée la pédale d’émission PTT (8) puis ajuster le niveau du TALKBACK à l’aide des touches s/t (2) sur l’appareil. 9 niveaux de 01 à 09.A) ALIMENTATION (13,8 V / 27,6 V)B) PRISE D’ANTENNE (SO-239)C) PRISE POUR HAUT-PARLEUR EXTÉRIEUR (8 Ω, Ø 3,5 mm)D) PRISE POUR HAUT-PARLEUR PA EXTÉRIEUR (8 Ω, Ø 3,5 mm)FrançaisFrançaisAndy ASC AM 12_24 V 4 langues US_v1.01.indd 20 04/05/2017 09:17:35

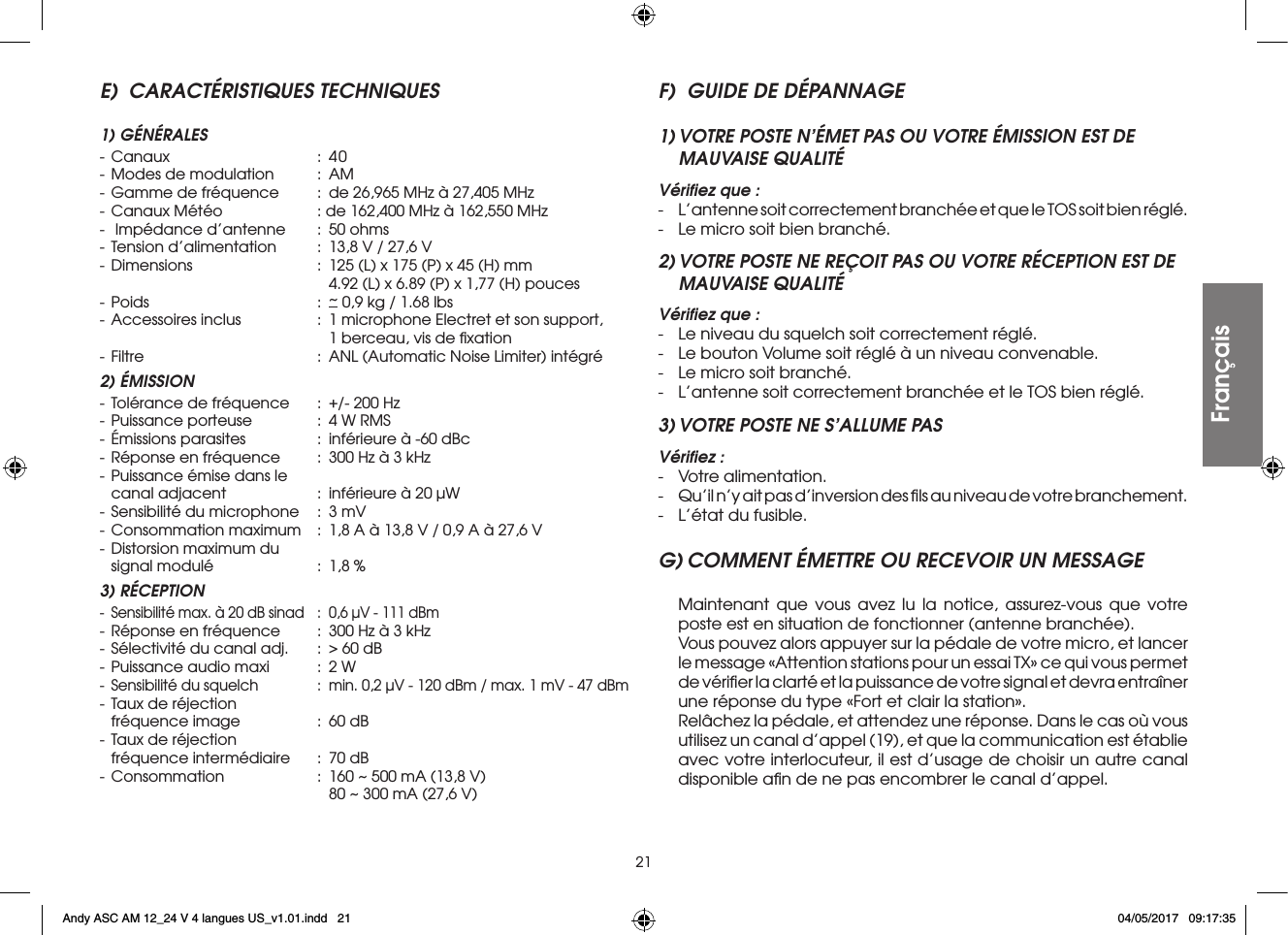

21E) CARACTÉRISTIQUES TECHNIQUES1) GÉNÉRALES- Canaux : 40- Modes de modulation : AM- Gamme de fréquence : de 26,965 MHz à 27,405 MHz- Canaux Météo : de 162,400 MHz à 162,550 MHz- Impédance d’antenne : 50 ohms- Tension d’alimentation : 13,8 V / 27,6 V- Dimensions : 125 (L) x 175 (P) x 45 (H) mm 4.92 (L) x 6.89 (P) x 1,77 (H) pouces- Poids : ~ 0,9 kg / 1.68 lbs- Accessoires inclus : 1 microphone Electret et son support, 1 berceau, vis de fixation- Filtre : ANL (Automatic Noise Limiter) intégré2) ÉMISSION- Tolérance de fréquence : +/- 200 Hz- Puissance porteuse : 4 W RMS- Émissions parasites : inférieure à -60 dBc- Réponse en fréquence : 300 Hz à 3 kHz- Puissance émise dans le canal adjacent : inférieure à 20 µW- Sensibilité du microphone : 3 mV- Consommation maximum : 1,8 A à 13,8 V / 0,9 A à 27,6 V- Distorsion maximum du signal modulé : 1,8 %3) RÉCEPTION- Sensibilité max. à 20 dB sinad : 0,6 µV - 111 dBm- Réponse en fréquence : 300 Hz à 3 kHz- Sélectivité du canal adj. : > 60 dB- Puissance audio maxi : 2 W- Sensibilité du squelch : min. 0,2 µV - 120 dBm / max. 1 mV - 47 dBm- Taux de réjection fréquence image : 60 dB- Taux de réjection fréquence intermédiaire : 70 dB- Consommation : 160 ~ 500 mA (13,8 V) 80 ~ 300 mA (27,6 V)F) GUIDE DE DÉPANNAGE1) VOTRE POSTE N’ÉMET PAS OU VOTRE ÉMISSION EST DE MAUVAISE QUALITÉVérifiez que :- L’antenne soit correctement branchée et que le TOS soit bien réglé.- Le micro soit bien branché.2) VOTRE POSTE NE REÇOIT PAS OU VOTRE RÉCEPTION EST DE MAUVAISE QUALITÉVérifiez que :- Le niveau du squelch soit correctement réglé.- Le bouton Volume soit réglé à un niveau convenable.- Le micro soit branché.- L’antenne soit correctement branchée et le TOS bien réglé.3) VOTRE POSTE NE S’ALLUME PASVérifiez :- Votre alimentation.- Qu’il n’y ait pas d’inversion des fils au niveau de votre branchement.- L’état du fusible.G) COMMENT ÉMETTRE OU RECEVOIR UN MESSAGE Maintenant que vous avez lu la notice, assurez-vous que votre poste est en situation de fonctionner (antenne branchée). Vous pouvez alors appuyer sur la pédale de votre micro, et lancer le message «Attention stations pour un essai TX» ce qui vous permet de vérifier la clarté et la puissance de votre signal et devra entraîner une réponse du type «Fort et clair la station». Relâchez la pédale, et attendez une réponse. Dans le cas où vous utilisez un canal d’appel (19), et que la communication est établie avec votre interlocuteur, il est d’usage de choisir un autre canal disponible afin de ne pas encombrer le canal d’appel.FrançaisAndy ASC AM 12_24 V 4 langues US_v1.01.indd 21 04/05/2017 09:17:35

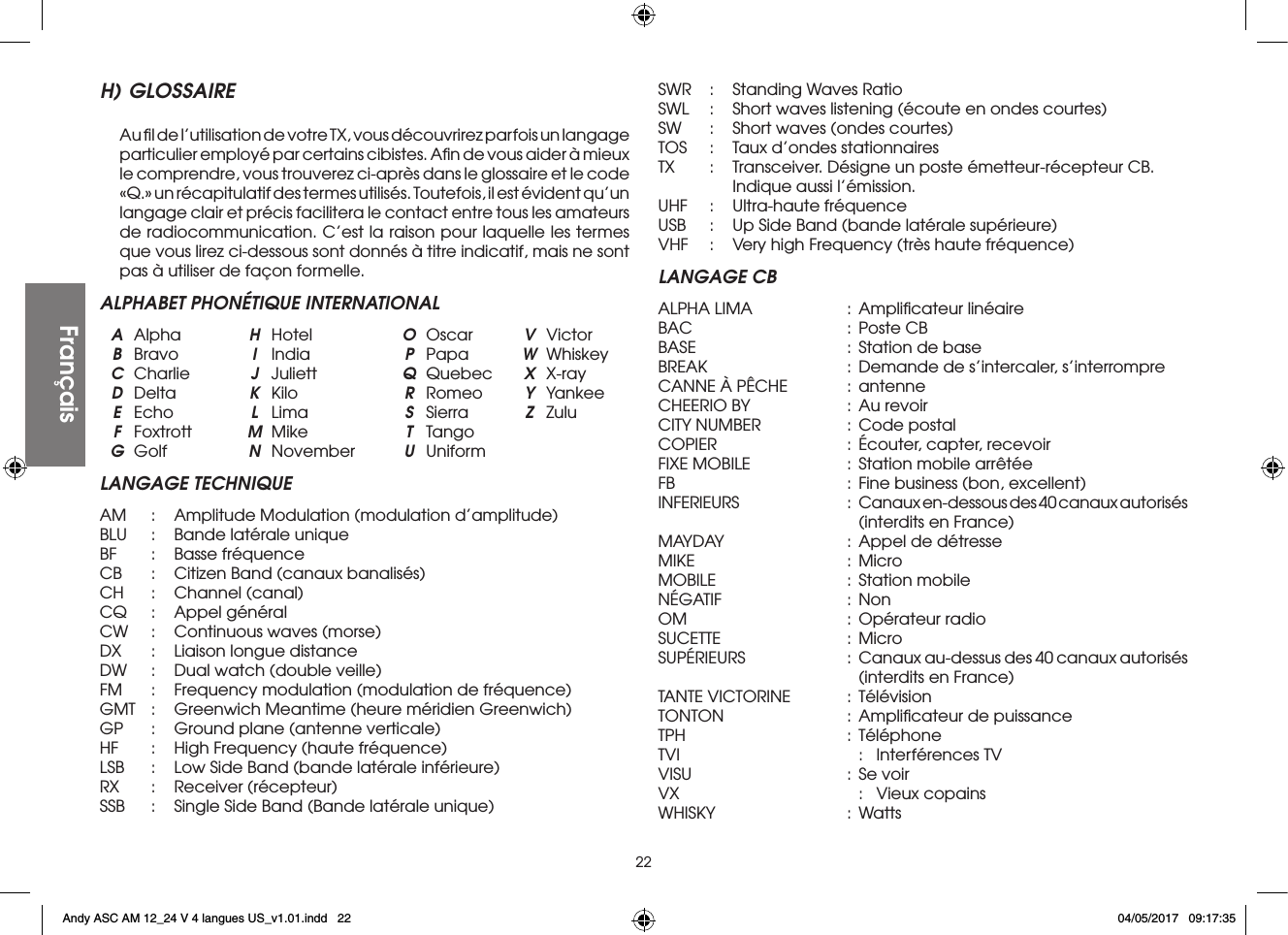

22H) GLOSSAIRE Au fil de l’utilisation de votre TX, vous découvrirez parfois un langage particulier employé par certains cibistes. Afin de vous aider à mieux le comprendre, vous trouverez ci-après dans le glossaire et le code «Q.» un récapitulatif des termes utilisés. Toutefois, il est évident qu’un langage clair et précis facilitera le contact entre tous les amateurs de radiocommunication. C’est la raison pour laquelle les termes que vous lirez ci-dessous sont donnés à titre indicatif, mais ne sont pas à utiliser de façon formelle.ALPHABET PHONÉTIQUE INTERNATIONAL A Alpha H Hotel O Oscar V Victor B Bravo I India P Papa W Whiskey C Charlie J Juliett Q Quebec X X-ray D Delta K Kilo R Romeo Y Yankee E Echo L Lima S Sierra Z Zulu F Foxtrott M Mike T Tango G Golf N November U UniformLANGAGE TECHNIQUEAM : Amplitude Modulation (modulation d’amplitude)BLU : Bande latérale uniqueBF : Basse fréquenceCB : Citizen Band (canaux banalisés)CH : Channel (canal)CQ : Appel généralCW : Continuous waves (morse)DX : Liaison longue distanceDW : Dual watch (double veille)FM : Frequency modulation (modulation de fréquence)GMT : Greenwich Meantime (heure méridien Greenwich)GP : Ground plane (antenne verticale)HF : High Frequency (haute fréquence)LSB : Low Side Band (bande latérale inférieure)RX : Receiver (récepteur)SSB : Single Side Band (Bande latérale unique)SWR : Standing Waves RatioSWL : Short waves listening (écoute en ondes courtes)SW : Short waves (ondes courtes)TOS : Taux d’ondes stationnairesTX : Transceiver. Désigne un poste émetteur-récepteur CB. Indique aussi l’émission.UHF : Ultra-haute fréquenceUSB : Up Side Band (bande latérale supérieure)VHF : Very high Frequency (très haute fréquence)LANGAGE CBALPHA LIMA : Amplificateur linéaireBAC : Poste CBBASE : Station de baseBREAK : Demande de s’intercaler, s’interrompreCANNE À PÊCHE : antenneCHEERIO BY : Au revoirCITY NUMBER : Code postalCOPIER : Écouter, capter, recevoirFIXE MOBILE : Station mobile arrêtéeFB : Fine business (bon, excellent)INFERIEURS : Canaux en-dessous des 40 canaux autorisés (interdits en France)MAYDAY : Appel de détresseMIKE : MicroMOBILE : Station mobileNÉGATIF : NonOM : Opérateur radioSUCETTE : MicroSUPÉRIEURS : Canaux au-dessus des 40 canaux autorisés (interdits en France)TANTE VICTORINE : TélévisionTONTON : Amplificateur de puissanceTPH : TéléphoneTVI : Interférences TVVISU : Se voirVX : Vieux copainsWHISKY : WattsFrançaisFrançaisAndy ASC AM 12_24 V 4 langues US_v1.01.indd 22 04/05/2017 09:17:35

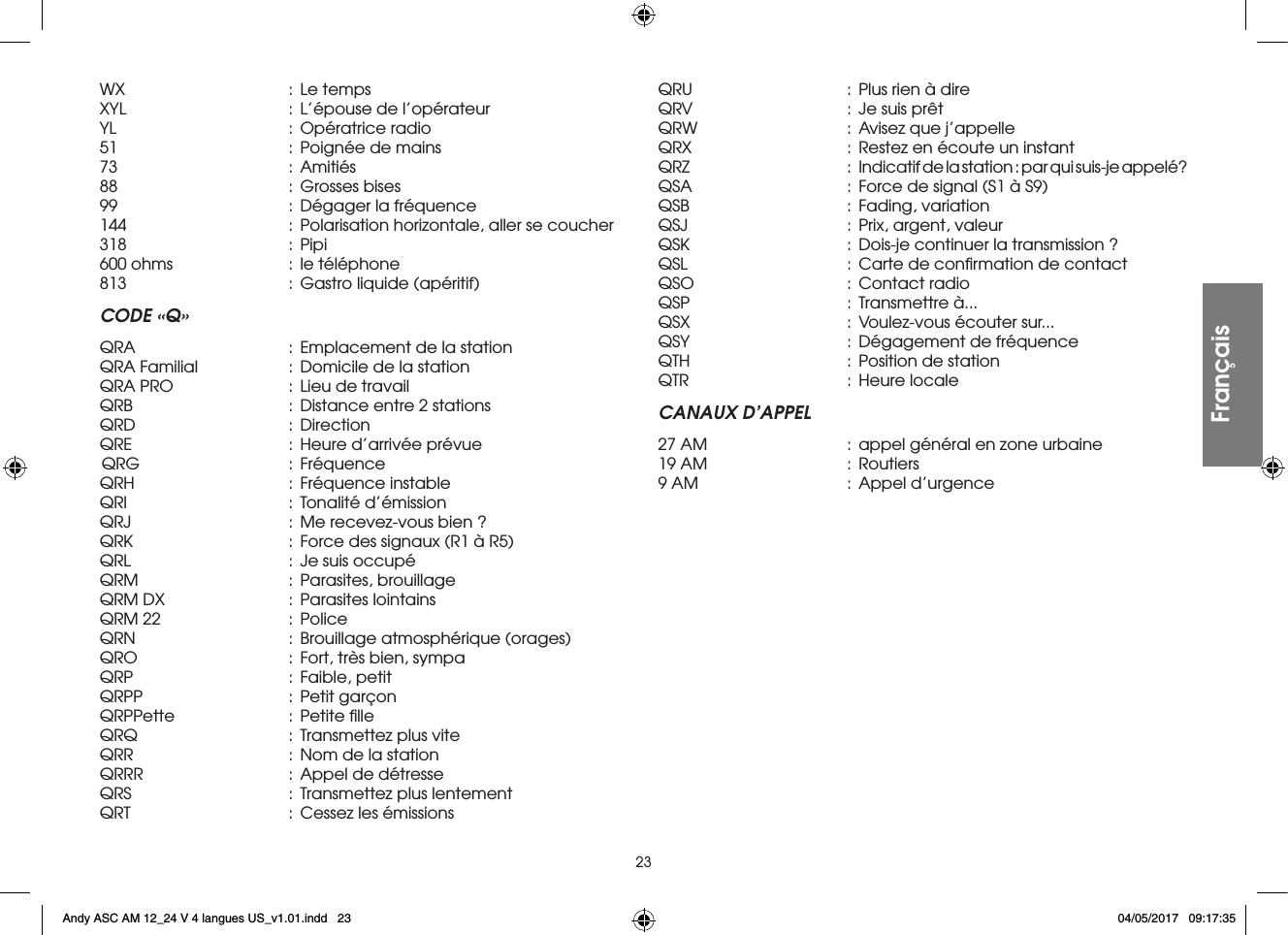

23WX : Le tempsXYL : L’épouse de l’opérateurYL : Opératrice radio51 : Poignée de mains73 : Amitiés88 : Grosses bises99 : Dégager la fréquence144 : Polarisation horizontale, aller se coucher318 : Pipi600 ohms : le téléphone813 : Gastro liquide (apéritif)CODE «Q»QRA : Emplacement de la stationQRA Familial : Domicile de la stationQRA PRO : Lieu de travailQRB : Distance entre 2 stationsQRD : DirectionQRE : Heure d’arrivée prévue QRG : FréquenceQRH : Fréquence instableQRI : Tonalité d’émissionQRJ : Me recevez-vous bien ?QRK : Force des signaux (R1 à R5)QRL : Je suis occupéQRM : Parasites, brouillageQRM DX : Parasites lointainsQRM 22 : PoliceQRN : Brouillage atmosphérique (orages)QRO : Fort, très bien, sympaQRP : Faible, petitQRPP : Petit garçonQRPPette : Petite filleQRQ : Transmettez plus viteQRR : Nom de la stationQRRR : Appel de détresseQRS : Transmettez plus lentementQRT : Cessez les émissionsQRU : Plus rien à direQRV : Je suis prêtQRW : Avisez que j’appelleQRX : Restez en écoute un instantQRZ : Indicatif de la station : par qui suis-je appelé?QSA : Force de signal (S1 à S9)QSB : Fading, variationQSJ : Prix, argent, valeurQSK : Dois-je continuer la transmission ?QSL : Carte de confirmation de contactQSO : Contact radioQSP : Transmettre à...QSX : Voulez-vous écouter sur...QSY : Dégagement de fréquenceQTH : Position de stationQTR : Heure localeCANAUX D’APPEL27 AM : appel général en zone urbaine19 AM : Routiers9 AM : Appel d’urgenceFrançaisAndy ASC AM 12_24 V 4 langues US_v1.01.indd 23 04/05/2017 09:17:35

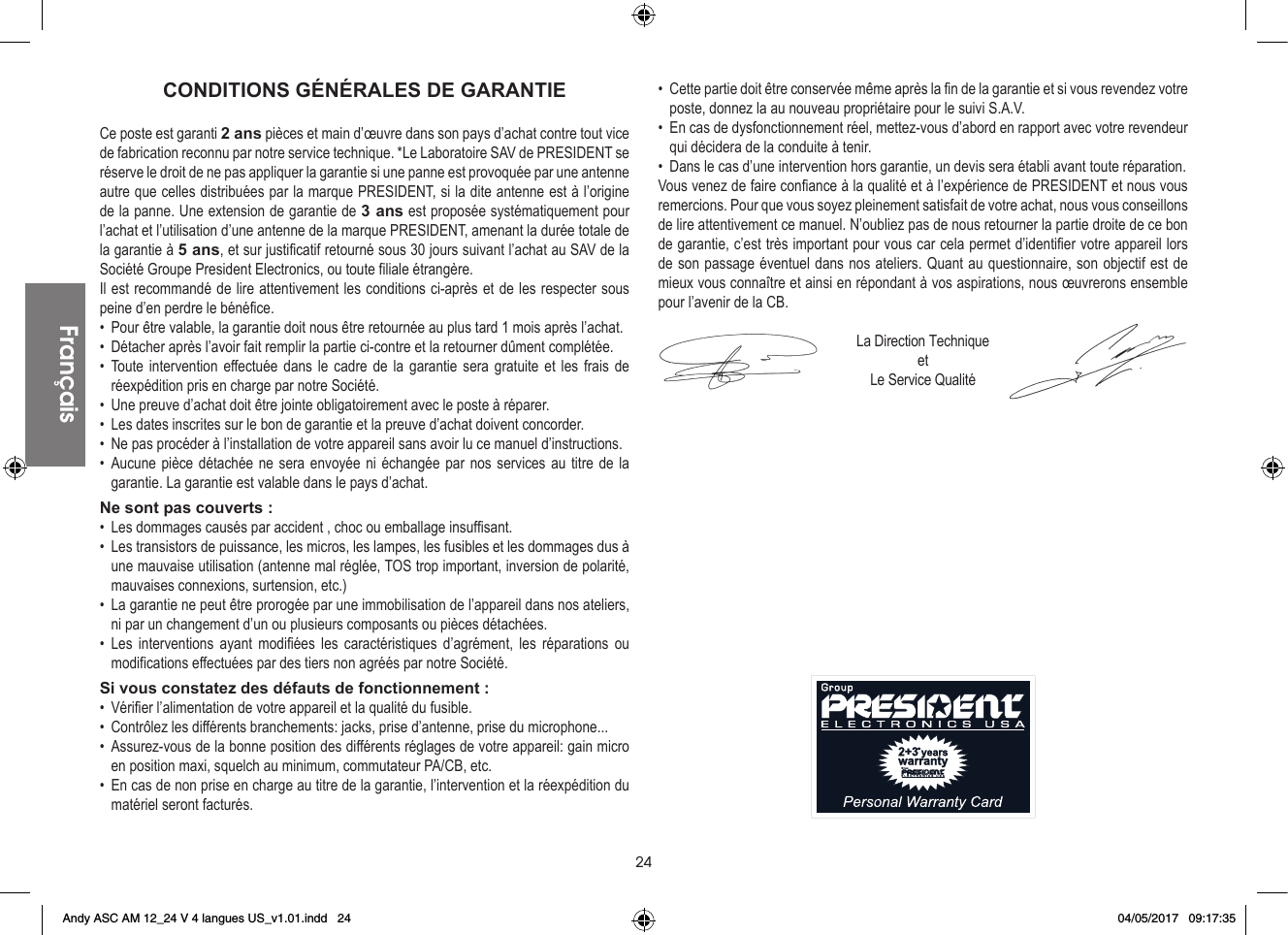

24CONDITIONS GÉNÉRALES DE GARANTIECe poste est garanti 2 ans pièces et main d’œuvre dans son pays d’achat contre tout vice de fabrication reconnu par notre service technique. *Le Laboratoire SAV de PRESIDENT se réserve le droit de ne pas appliquer la garantie si une panne est provoquée par une antenne autre que celles distribuées par la marque PRESIDENT, si la dite antenne est à l’origine de la panne. Une extension de garantie de 3 ans est proposée systématiquement pour l’achat et l’utilisation d’une antenne de la marque PRESIDENT, amenant la durée totale de la garantie à 5 ans, et sur justificatif retourné sous 30 jours suivant l’achat au SAV de la Société Groupe President Electronics, ou toute filiale étrangère.Il est recommandé de lire attentivement les conditions ci-après et de les respecter sous peine d’en perdre le bénéfice.• Pour être valable, la garantie doit nous être retournée au plus tard 1 mois après l’achat.• Détacher après l’avoir fait remplir la partie ci-contre et la retourner dûment complétée.• Toute intervention effectuée dans le cadre de la garantie sera gratuite et les frais de réexpédition pris en charge par notre Société.• Une preuve d’achat doit être jointe obligatoirement avec le poste à réparer.• Les dates inscrites sur le bon de garantie et la preuve d’achat doivent concorder.• Ne pas procéder à l’installation de votre appareil sans avoir lu ce manuel d’instructions.• Aucune pièce détachée ne sera envoyée ni échangée par nos services au titre de la garantie. La garantie est valable dans le pays d’achat.Ne sont pas couverts :• Les dommages causés par accident , choc ou emballage insuffisant.• Les transistors de puissance, les micros, les lampes, les fusibles et les dommages dus à une mauvaise utilisation (antenne mal réglée, TOS trop important, inversion de polarité, mauvaises connexions, surtension, etc.)• La garantie ne peut être prorogée par une immobilisation de l’appareil dans nos ateliers, ni par un changement d’un ou plusieurs composants ou pièces détachées.• Les interventions ayant modifiées les caractéristiques d’agrément, les réparations ou modifications effectuées par des tiers non agréés par notre Société.Si vous constatez des défauts de fonctionnement :• Vérifier l’alimentation de votre appareil et la qualité du fusible.• Contrôlez les différents branchements: jacks, prise d’antenne, prise du microphone...• Assurez-vous de la bonne position des différents réglages de votre appareil: gain micro en position maxi, squelch au minimum, commutateur PA/CB, etc.• En cas de non prise en charge au titre de la garantie, l’intervention et la réexpédition du matériel seront facturés.• Cette partie doit être conservée même après la fin de la garantie et si vous revendez votre poste, donnez la au nouveau propriétaire pour le suivi S.A.V.• En cas de dysfonctionnement réel, mettez-vous d’abord en rapport avec votre revendeur qui décidera de la conduite à tenir.• Dans le cas d’une intervention hors garantie, un devis sera établi avant toute réparation.Vous venez de faire confiance à la qualité et à l’expérience de PRESIDENT et nous vous remercions. Pour que vous soyez pleinement satisfait de votre achat, nous vous conseillons de lire attentivement ce manuel. N’oubliez pas de nous retourner la partie droite de ce bon de garantie, c’est très important pour vous car cela permet d’identifier votre appareil lors de son passage éventuel dans nos ateliers. Quant au questionnaire, son objectif est de mieux vous connaître et ainsi en répondant à vos aspirations, nous œuvrerons ensemble pour l’avenir de la CB.La Direction TechniqueetLe Service QualitéFrançaisFrançaisAndy ASC AM 12_24 V 4 langues US_v1.01.indd 24 04/05/2017 09:17:35

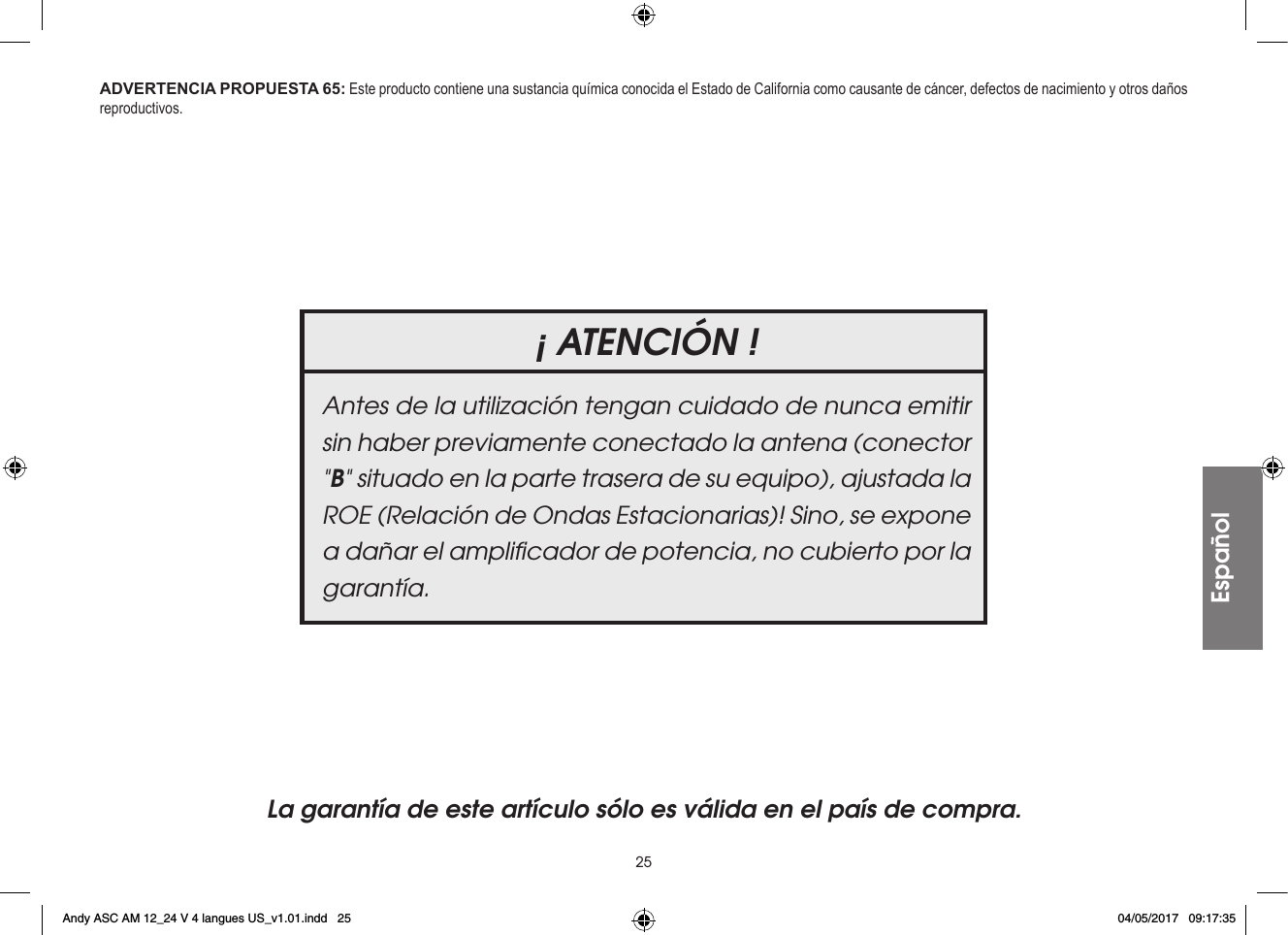

25Español¡ ATENCIÓN !Antes de la utilización tengan cuidado de nunca emitir sin haber previamente conectado la antena (conector "B" situado en la parte trasera de su equipo), ajustada la ROE (Relación de Ondas Estacionarias)! Sino, se expone a dañar el amplificador de potencia, no cubierto por la garantía.La garantía de este artículo sólo es válida en el país de compra.ADVERTENCIA PROPUESTA 65: Este producto contiene una sustancia química conocida el Estado de California como causante de cáncer, defectos de nacimiento y otros daños reproductivos.Andy ASC AM 12_24 V 4 langues US_v1.01.indd 25 04/05/2017 09:17:35
26EspañolBienvenido al mundo de los emisores-receptores CB de últi-ma generación. Esta nueva gama de estaciones le permite acceder a la comunicación electrónica más competitiva. Gracias a la utilización de tecnología punta que garantiza una calidad sin precedentes, su PRESIDENT ANDY USA 12/24 V representa un nuevo hito en la facilidad de uso y la solución por excelencia para el usuario más exigente de CB. Para sacar el máximo partido de todas sus posibilidades, le aconsejamos leer atentamente estas instrucciones de uso antes de instalar y utilizar su CB PRESIDENT ANDY USA 12/24 V.A) INSTALACIÓN1) ELEGIR EL EMPLAZAMIENTO Y MONTAJE DEL PUESTO MÓVILa) Escoja el emplazamiento más apropiado para una utilización simple y práctica de su estación móvil.b) Procure que no moleste ni al conductor ni a los pasajeros del ve-hículo.c) Prevea el paso y la protección de los diferentes cables, (alimen-tación, antena, accesorios) con el fin de que en ningún caso perturben la conducción del vehículo.d) Utilice para el montaje el soporte (1) entregado con el aparato, fíjelo sólidamente con ayuda de los tornillos auto-roscantes (2) proporcionados (diámetro de agujero de 3,2 mm). Tenga cuidado de no dañar el sistema eléctrico del vehículo en el momento del taladro del salpicadero.e) En el momento del montaje, no se olvide de insertar las arandelas de caucho (3) entre la estación y su soporte. Éstas tienen, en efec-to, un papel “amortiguador” y permiten una orientación y presión suaves de la estación.f) Escoja un emplazamiento para el soporte del micro y prevea el paso de su cable.- NOTA: Su estación móvil que posee una toma de micro en la parte anterior puede ser empotrada en el cuadro de mandos. En ese caso, se recomienda añadirle un altavoz externo para una mejor escucha de las comunicaciones (conector EXT.SP situado en la cara posterior del aparato: C). Infórmese con su vendedor más próximo para el montaje en su aparato.ESQUEMA GENERAL DE MONTAJEAndy ASC AM 12_24 V 4 langues US_v1.01.indd 26 04/05/2017 09:17:35

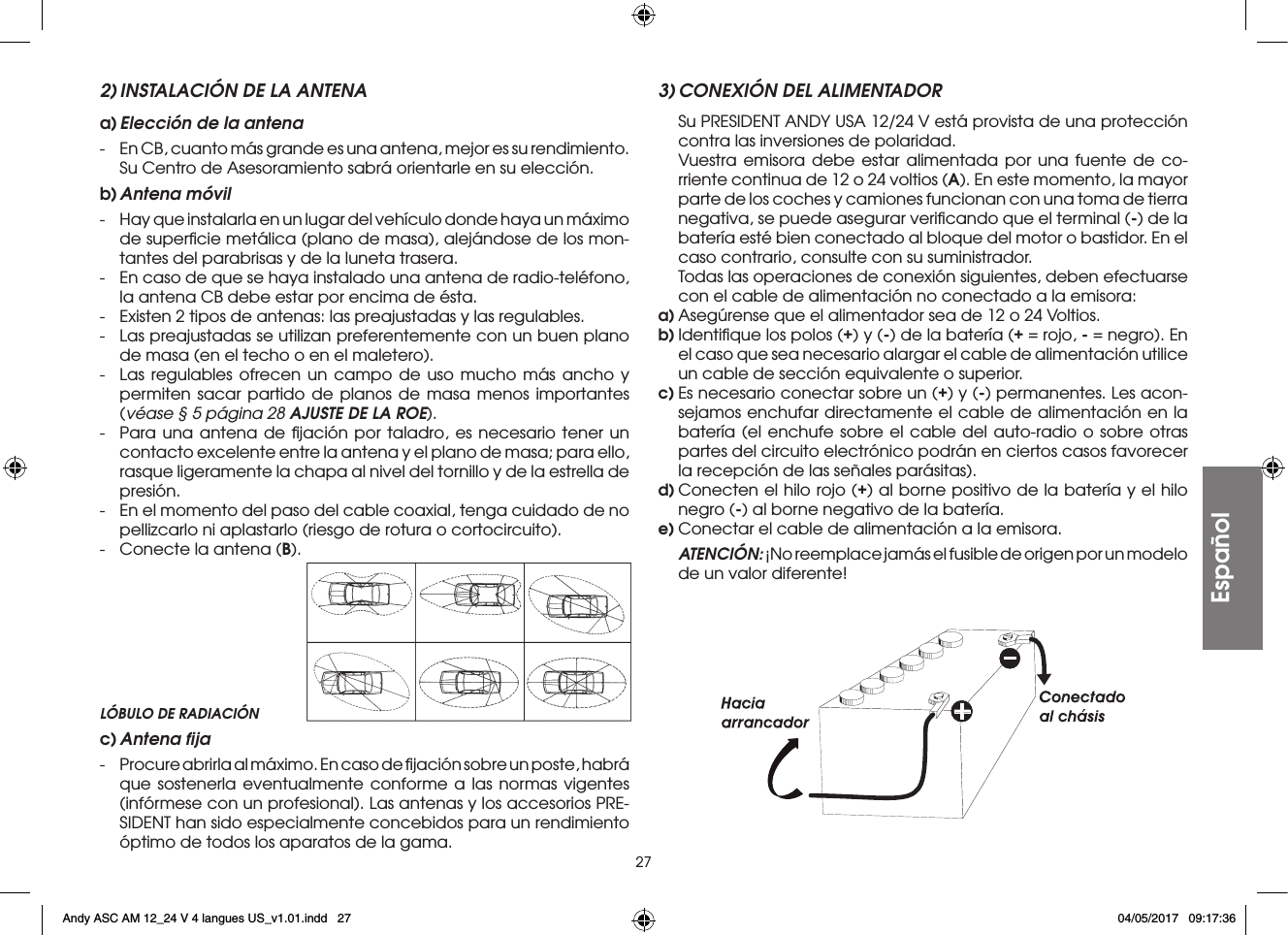

27Español2) INSTALACIÓN DE LA ANTENAa) Elección de la antena- En CB, cuanto más grande es una antena, mejor es su rendimiento. Su Centro de Asesoramiento sabrá orientarle en su elección.b) Antena móvil- Hay que instalarla en un lugar del vehículo donde haya un máximo de superficie metálica (plano de masa), alejándose de los mon-tantes del parabrisas y de la luneta trasera.- En caso de que se haya instalado una antena de radio-teléfono, la antena CB debe estar por encima de ésta.- Existen 2 tipos de antenas: las preajustadas y las regulables.- Las preajustadas se utilizan preferentemente con un buen plano de masa (en el techo o en el maletero).- Las regulables ofrecen un campo de uso mucho más ancho y permiten sacar partido de planos de masa menos importantes (véase § 5 página 28 AJUSTE DE LA ROE).- Para una antena de fijación por taladro, es necesario tener un contacto excelente entre la antena y el plano de masa; para ello, rasque ligeramente la chapa al nivel del tornillo y de la estrella de presión.- En el momento del paso del cable coaxial, tenga cuidado de no pellizcarlo ni aplastarlo (riesgo de rotura o cortocircuito).- Conecte la antena (B).3) CONEXIÓN DEL ALIMENTADOR Su PRESIDENT ANDY USA 12/24 V está provista de una protección contra las inversiones de polaridad. Vuestra emisora debe estar alimentada por una fuente de co-rriente continua de 12 o 24 voltios (A). En este momento, la mayor parte de los coches y camiones funcionan con una toma de tierra negativa, se puede asegurar verificando que el terminal (-) de la batería esté bien conectado al bloque del motor o bastidor. En el caso contrario, consulte con su suministrador. Todas las operaciones de conexión siguientes, deben efectuarse con el cable de alimentación no conectado a la emisora:a) Asegúrense que el alimentador sea de 12 o 24 Voltios.b) Identifique los polos (+) y (-) de la batería (+ = rojo, - = negro). En el caso que sea necesario alargar el cable de alimentación utilice un cable de sección equivalente o superior.c) Es necesario conectar sobre un (+) y (-) permanentes. Les acon-sejamos enchufar directamente el cable de alimentación en la batería (el enchufe sobre el cable del auto-radio o sobre otras partes del circuito electrónico podrán en ciertos casos favorecer la recepción de las señales parásitas).d) Conecten el hilo rojo (+) al borne positivo de la batería y el hilo negro (-) al borne negativo de la batería.e) Conectar el cable de alimentación a la emisora. ATENCIÓN: ¡No reemplace jamás el fusible de origen por un modelo de un valor diferente!LÓBULO DE RADIACIÓNc) Antena fija- Procure abrirla al máximo. En caso de fijación sobre un poste, habrá que sostenerla eventualmente conforme a las normas vigentes (infórmese con un profesional). Las antenas y los accesorios PRE-SIDENT han sido especialmente concebidos para un rendimiento óptimo de todos los aparatos de la gama.Andy ASC AM 12_24 V 4 langues US_v1.01.indd 27 04/05/2017 09:17:36

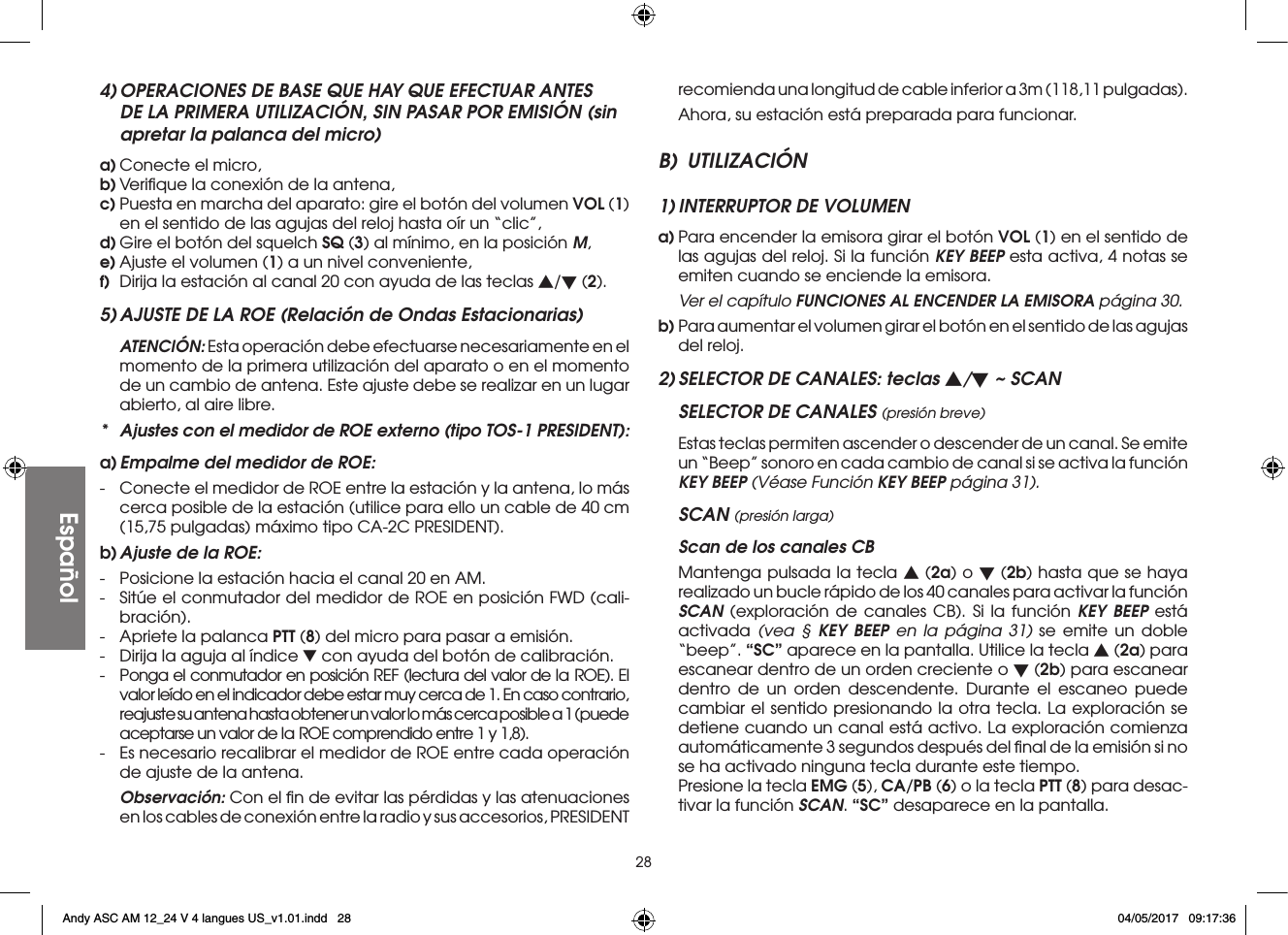

28Español4) OPERACIONES DE BASE QUE HAY QUE EFECTUAR ANTES DE LA PRIMERA UTILIZACIÓN, SIN PASAR POR EMISIÓN (sin apretar la palanca del micro)a) Conecte el micro,b) Verifique la conexión de la antena,c) Puesta en marcha del aparato: gire el botón del volumen VOL (1) en el sentido de las agujas del reloj hasta oír un “clic”,d) Gire el botón del squelch SQ (3) al mínimo, en la posición M,e) Ajuste el volumen (1) a un nivel conveniente,f) Dirija la estación al canal 20 con ayuda de las teclas s/t (2).5) AJUSTE DE LA ROE (Relación de Ondas Estacionarias) ATENCIÓN: Esta operación debe efectuarse necesariamente en el momento de la primera utilización del aparato o en el momento de un cambio de antena. Este ajuste debe se realizar en un lugar abierto, al aire libre.* Ajustes con el medidor de ROE externo (tipo TOS-1 PRESIDENT):a) Empalme del medidor de ROE:- Conecte el medidor de ROE entre la estación y la antena, lo más cerca posible de la estación (utilice para ello un cable de 40 cm (15,75 pulgadas) máximo tipo CA-2C PRESIDENT).b) Ajuste de la ROE:- Posicione la estación hacia el canal 20 en AM.- Sitúe el conmutador del medidor de ROE en posición FWD (cali-bración).- Apriete la palanca PTT (8) del micro para pasar a emisión.- Dirija la aguja al índice ▼ con ayuda del botón de calibración.- Ponga el conmutador en posición REF (lectura del valor de la ROE). El valor leído en el indicador debe estar muy cerca de 1. En caso contrario, reajuste su antena hasta obtener un valor lo más cerca posible a 1 (puede aceptarse un valor de la ROE comprendido entre 1 y 1,8).- Es necesario recalibrar el medidor de ROE entre cada operación de ajuste de la antena. Observación: Con el fin de evitar las pérdidas y las atenuaciones en los cables de conexión entre la radio y sus accesorios, PRESIDENT recomienda una longitud de cable inferior a 3m (118,11 pulgadas). Ahora, su estación está preparada para funcionar.B) UTILIZACIÓN1) INTERRUPTOR DE VOLUMENa) Para encender la emisora girar el botón VOL (1) en el sentido de las agujas del reloj. Si la función KEY BEEP esta activa, 4 notas se emiten cuando se enciende la emisora. Ver el capítulo FUNCIONES AL ENCENDER LA EMISORA página 30.b) Para aumentar el volumen girar el botón en el sentido de las agujas del reloj.2) SELECTOR DE CANALES: teclas s/t ~ SCANSELECTOR DE CANALES (presión breve) Estas teclas permiten ascender o descender de un canal. Se emite un “Beep” sonoro en cada cambio de canal si se activa la función KEY BEEP (Véase Función KEY BEEP página 31).SCAN (presión larga) Scan de los canales CB Mantenga pulsada la tecla s (2a) o t (2b) hasta que se haya realizado un bucle rápido de los 40 canales para activar la función SCAN (exploración de canales CB). Si la función KEY BEEP está activada (vea § KEY BEEP en la página 31) se emite un doble “beep”. “SC” aparece en la pantalla. Utilice la tecla s (2a) para escanear dentro de un orden creciente o t (2b) para escanear dentro de un orden descendente. Durante el escaneo puede cambiar el sentido presionando la otra tecla. La exploración se detiene cuando un canal está activo. La exploración comienza automáticamente 3 segundos después del final de la emisión si no se ha activado ninguna tecla durante este tiempo. Presione la tecla EMG (5), CA/PB (6) o la tecla PTT (8) para desac-tivar la función SCAN. “SC” desaparece en la pantalla.Andy ASC AM 12_24 V 4 langues US_v1.01.indd 28 04/05/2017 09:17:36

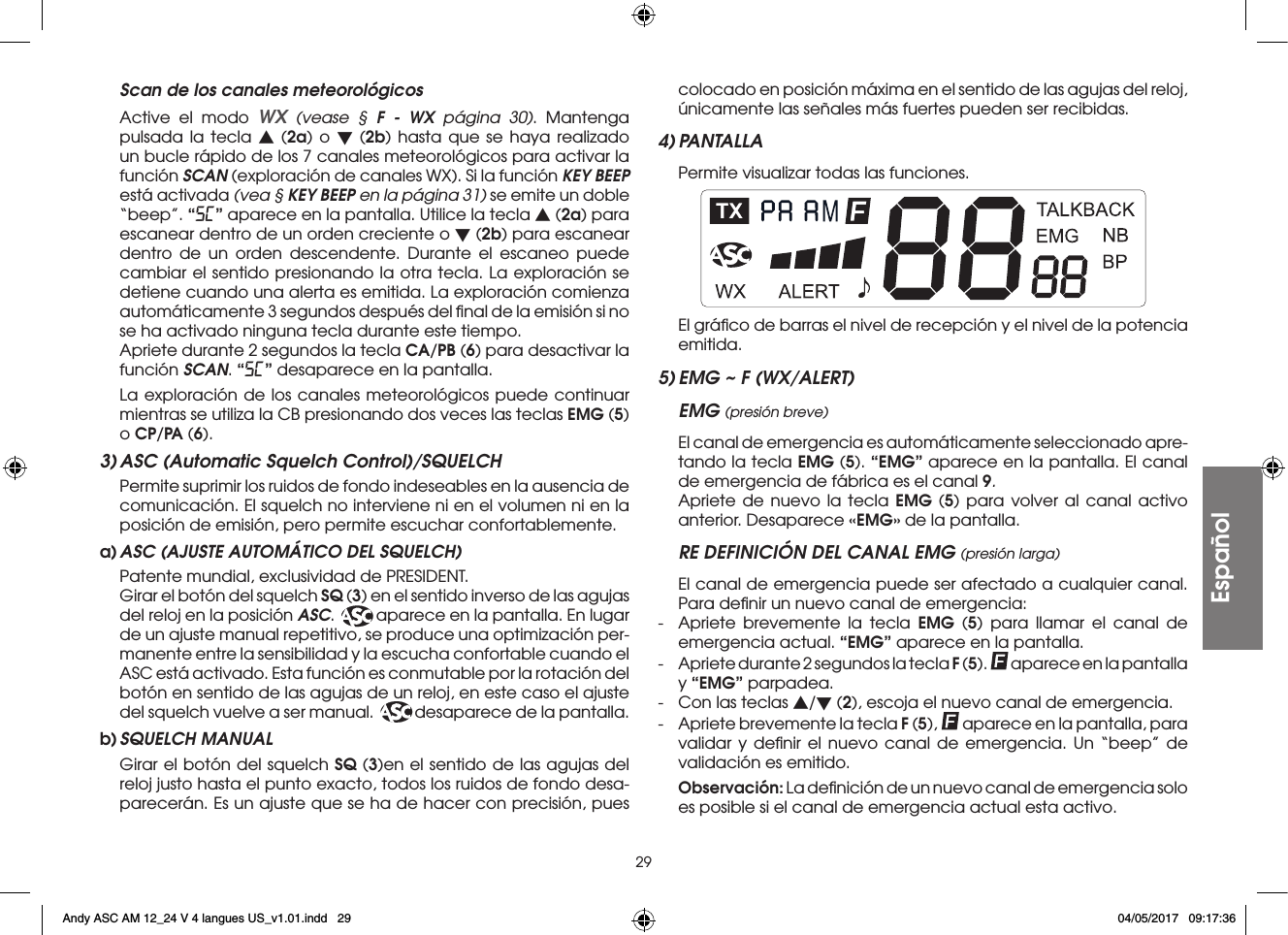

29Español Scan de los canales meteorológicos Active el modo WX (vease § F - WX página 30). Mantenga pulsada la tecla s (2a) o t (2b) hasta que se haya realizado un bucle rápido de los 7 canales meteorológicos para activar la función SCAN (exploración de canales WX). Si la función KEY BEEP está activada (vea § KEY BEEP en la página 31) se emite un doble “beep”. “SC” aparece en la pantalla. Utilice la tecla s (2a) para escanear dentro de un orden creciente o t (2b) para escanear dentro de un orden descendente. Durante el escaneo puede cambiar el sentido presionando la otra tecla. La exploración se detiene cuando una alerta es emitida. La exploración comienza automáticamente 3 segundos después del final de la emisión si no se ha activado ninguna tecla durante este tiempo. Apriete durante 2 segundos la tecla CA/PB (6) para desactivar la función SCAN. “SC” desaparece en la pantalla. La exploración de los canales meteorológicos puede continuar mientras se utiliza la CB presionando dos veces las teclas EMG (5) o CP/PA (6).3) ASC (Automatic Squelch Control)/SQUELCH Permite suprimir los ruidos de fondo indeseables en la ausencia de comunicación. El squelch no interviene ni en el volumen ni en la posición de emisión, pero permite escuchar confortablemente.a) ASC (AJUSTE AUTOMÁTICO DEL SQUELCH) Patente mundial, exclusividad de PRESIDENT. Girar el botón del squelch SQ (3) en el sentido inverso de las agujas del reloj en la posición ASC. ASC aparece en la pantalla. En lugar de un ajuste manual repetitivo, se produce una optimización per-manente entre la sensibilidad y la escucha confortable cuando el ASC está activado. Esta función es conmutable por la rotación del botón en sentido de las agujas de un reloj, en este caso el ajuste del squelch vuelve a ser manual. ASC desaparece de la pantalla.b) SQUELCH MANUAL Girar el botón del squelch SQ (3)en el sentido de las agujas del reloj justo hasta el punto exacto, todos los ruidos de fondo desa-parecerán. Es un ajuste que se ha de hacer con precisión, pues colocado en posición máxima en el sentido de las agujas del reloj, únicamente las señales más fuertes pueden ser recibidas.4) PANTALLA Permite visualizar todas las funciones. El gráfico de barras el nivel de recepción y el nivel de la potencia emitida.5) EMG ~ F (WX/ALERT)EMG (presión breve) El canal de emergencia es automáticamente seleccionado apre-tando la tecla EMG (5). “EMG” aparece en la pantalla. El canal de emergencia de fábrica es el canal 9. Apriete de nuevo la tecla EMG (5) para volver al canal activo anterior. Desaparece «EMG» de la pantalla.RE DEFINICIÓN DEL CANAL EMG (presión larga) El canal de emergencia puede ser afectado a cualquier canal. Para definir un nuevo canal de emergencia:- Apriete brevemente la tecla EMG (5) para llamar el canal de emergencia actual. “EMG” aparece en la pantalla.- Apriete durante 2 segundos la tecla F (5). aparece en la pantalla y “EMG” parpadea.- Con las teclas s/t (2), escoja el nuevo canal de emergencia.- Apriete brevemente la tecla F (5), aparece en la pantalla, para validar y definir el nuevo canal de emergencia. Un “beep” de validación es emitido. Observación: La definición de un nuevo canal de emergencia solo es posible si el canal de emergencia actual esta activo.Andy ASC AM 12_24 V 4 langues US_v1.01.indd 29 04/05/2017 09:17:36

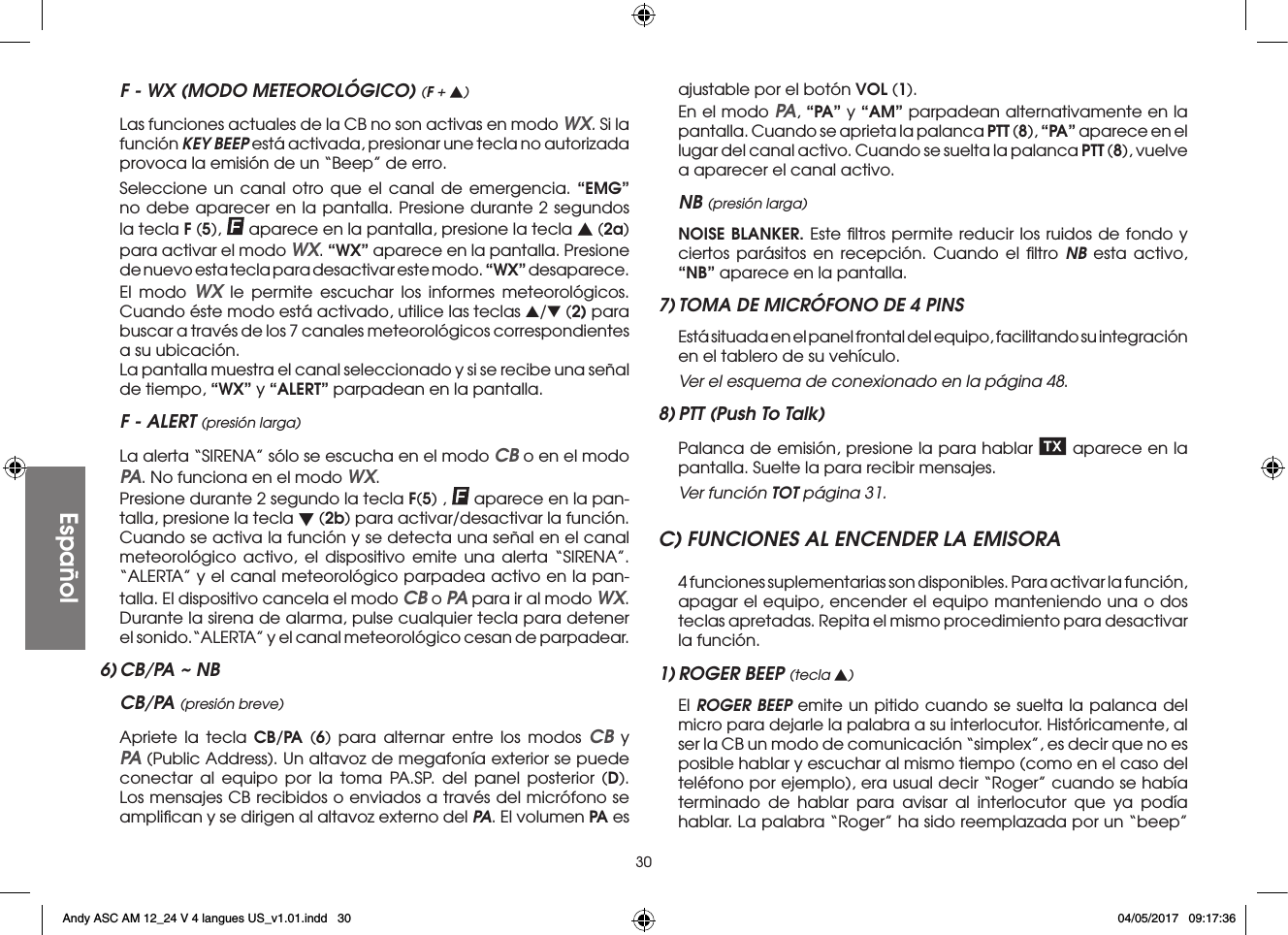

30F - WX (MODO METEOROLÓGICO) (F + s) Las funciones actuales de la CB no son activas en modo WX. Si la función KEY BEEP está activada, presionar une tecla no autorizada provoca la emisión de un “Beep” de erro. Seleccione un canal otro que el canal de emergencia. “EMG” no debe aparecer en la pantalla. Presione durante 2 segundos la tecla F (5), aparece en la pantalla, presione la tecla s (2a) para activar el modo WX. “WX” aparece en la pantalla. Presione de nuevo esta tecla para desactivar este modo. “WX” desaparece. El modo WX le permite escuchar los informes meteorológicos. Cuando éste modo está activado, utilice las teclas s/t (2) para buscar a través de los 7 canales meteorológicos correspondientes a su ubicación. La pantalla muestra el canal seleccionado y si se recibe una señal de tiempo, “WX” y “ALERT” parpadean en la pantalla.F - ALERT (presión larga) La alerta “SIRENA” sólo se escucha en el modo CB o en el modo PA. No funciona en el modo WX. Presione durante 2 segundo la tecla F(5) , aparece en la pan-talla, presione la tecla t (2b) para activar/desactivar la función. Cuando se activa la función y se detecta una señal en el canal meteorológico activo, el dispositivo emite una alerta “SIRENA”. “ALERTA” y el canal meteorológico parpadea activo en la pan-talla. El dispositivo cancela el modo CB o PA para ir al modo WX. Durante la sirena de alarma, pulse cualquier tecla para detener el sonido.“ALERTA” y el canal meteorológico cesan de parpadear.6) CB/PA ~ NBCB/PA (presión breve) Apriete la tecla CB/PA (6) para alternar entre los modos CB y PA (Public Address). Un altavoz de megafonía exterior se puede conectar al equipo por la toma PA.SP. del panel posterior (D). Los mensajes CB recibidos o enviados a través del micrófono se amplifican y se dirigen al altavoz externo del PA. El volumen PA es ajustable por el botón VOL (1). En el modo PA, “PA” y “AM” parpadean alternativamente en la pantalla. Cuando se aprieta la palanca PTT (8), “PA” aparece en el lugar del canal activo. Cuando se suelta la palanca PTT (8), vuelve a aparecer el canal activo.NB (presión larga) NOISE BLANKER. Este filtros permite reducir los ruidos de fondo y ciertos parásitos en recepción. Cuando el filtro NB esta activo, “NB” aparece en la pantalla.7) TOMA DE MICRÓFONO DE 4 PINS Está situada en el panel frontal del equipo, facilitando su integración en el tablero de su vehículo. Ver el esquema de conexionado en la página 48.8) PTT (Push To Talk) Palanca de emisión, presione la para hablar aparece en la pantalla. Suelte la para recibir mensajes. Ver función TOT página 31.C) FUNCIONES AL ENCENDER LA EMISORA 4 funciones suplementarias son disponibles. Para activar la función, apagar el equipo, encender el equipo manteniendo una o dos teclas apretadas. Repita el mismo procedimiento para desactivar la función.1) ROGER BEEP (tecla s) El ROGER BEEP emite un pitido cuando se suelta la palanca del micro para dejarle la palabra a su interlocutor. Históricamente, al ser la CB un modo de comunicación “simplex”, es decir que no es posible hablar y escuchar al mismo tiempo (como en el caso del teléfono por ejemplo), era usual decir “Roger” cuando se había terminado de hablar para avisar al interlocutor que ya podía hablar. La palabra “Roger” ha sido reemplazada por un “beep” EspañolAndy ASC AM 12_24 V 4 langues US_v1.01.indd 30 04/05/2017 09:17:36

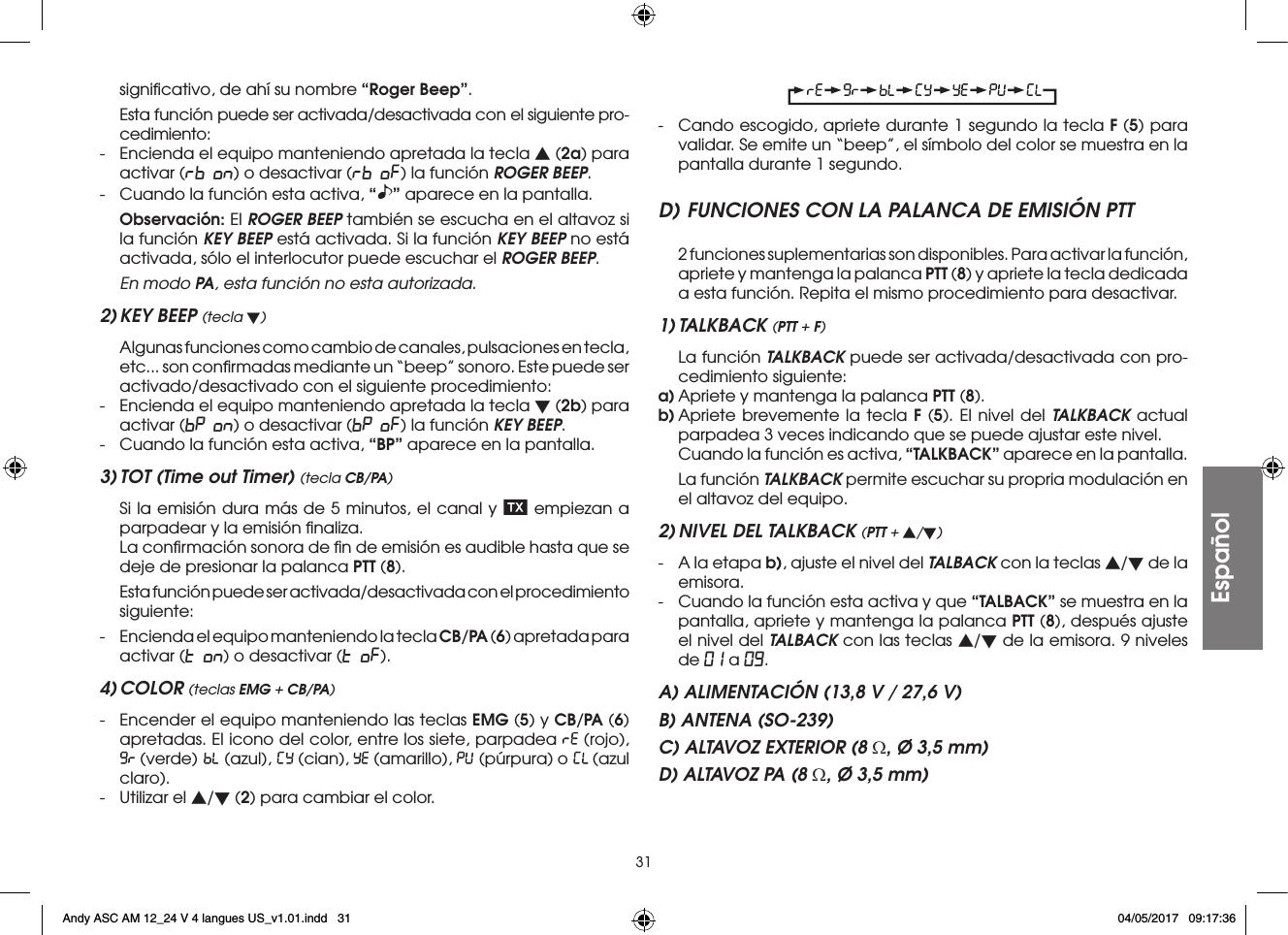

31significativo, de ahí su nombre “Roger Beep”. Esta función puede ser activada/desactivada con el siguiente pro-cedimiento:- Encienda el equipo manteniendo apretada la tecla s (2a) para activar (rb on) o desactivar (rb oF) la función ROGER BEEP.- Cuando la función esta activa, “” aparece en la pantalla. Observación: El ROGER BEEP también se escucha en el altavoz si la función KEY BEEP está activada. Si la función KEY BEEP no está activada, sólo el interlocutor puede escuchar el ROGER BEEP. En modo PA, esta función no esta autorizada.2) KEY BEEP (tecla t) Algunas funciones como cambio de canales, pulsaciones en tecla, etc... son confirmadas mediante un “beep” sonoro. Este puede ser activado/desactivado con el siguiente procedimiento:- Encienda el equipo manteniendo apretada la tecla t (2b) para activar (bP on) o desactivar (bP oF) la función KEY BEEP.- Cuando la función esta activa, “BP” aparece en la pantalla.3) TOT (Time out Timer) (tecla CB/PA) Si la emisión dura más de 5 minutos, el canal y empiezan a parpadear y la emisión finaliza. La confirmación sonora de fin de emisión es audible hasta que se deje de presionar la palanca PTT (8). Esta función puede ser activada/desactivada con el procedimiento siguiente:- Encienda el equipo manteniendo la tecla CB/PA (6) apretada para activar (t on) o desactivar (t oF).4) COLOR (teclas EMG + CB/PA)- Encender el equipo manteniendo las teclas EMG (5) y CB/PA (6) apretadas. El icono del color, entre los siete, parpadea (rojo), (verde) (azul), (cian), (amarillo), (púrpura) o (azul claro).- Utilizar el s/t (2) para cambiar el color.- Cando escogido, apriete durante 1 segundo la tecla F (5) para validar. Se emite un “beep”, el símbolo del color se muestra en la pantalla durante 1 segundo.D) FUNCIONES CON LA PALANCA DE EMISIÓN PTT 2 funciones suplementarias son disponibles. Para activar la función, apriete y mantenga la palanca PTT (8) y apriete la tecla dedicada a esta función. Repita el mismo procedimiento para desactivar.1) TALKBACK (PTT + F) La función TALKBACK puede ser activada/desactivada con pro-cedimiento siguiente:a) Apriete y mantenga la palanca PTT (8).b) Apriete brevemente la tecla F (5). El nivel del TALKBACK actual parpadea 3 veces indicando que se puede ajustar este nivel. Cuando la función es activa, “TALKBACK” aparece en la pantalla. La función TALKBACK permite escuchar su propria modulación en el altavoz del equipo.2) NIVEL DEL TALKBACK (PTT + s/t)- A la etapa b), ajuste el nivel del TALBACK con la teclas s/t de la emisora.- Cuando la función esta activa y que “TALBACK” se muestra en la pantalla, apriete y mantenga la palanca PTT (8), después ajuste el nivel del TALBACK con las teclas s/t de la emisora. 9 niveles de 01 a 09.A) ALIMENTACIÓN (13,8 V / 27,6 V)B) ANTENA (SO-239)C) ALTAVOZ EXTERIOR (8 Ω, Ø 3,5 mm)D) ALTAVOZ PA (8 Ω, Ø 3,5 mm)EspañolAndy ASC AM 12_24 V 4 langues US_v1.01.indd 31 04/05/2017 09:17:36
32EspañolE) CARACTERÍSTICAS TÉCNICAS1) GENERALES- Canales : 40- Modos de modulación : AM- Gama de frecuencias : de 26,965 MHz a 27,405 MHz- Canales Meteorológicos : de 162,400 MHz a 162.550 MHz- Impedancia de la antena : 50 ohms- Tensión de la alimentación : 13,8 V / 27,6 V- Dimensiones : 125 (L) x 175 (P) x 45 (A) mm 4,92 (L) x 6,89 (P) x 1,77 (A) pulgadas- Peso : ~ 0,9 kg / 1.98 lbs- Accesorios incluidos : 1 micrófono y su soporte, 1 soporte de montaje y tornillos de fijación, cable de alimentación con fusible.- Filtro : ANL (Automatic Noise Limiter) integrado2) EMISIÓN- Tolerancia de frecuencia : +/- 200 Hz- Potencia portadora : 4 W RMS- Emisiones parásitas : inferior a-60 dBc- Respuesta en frecuencia : 300 Hz a 3 KHz- Potencia emisión en el canal adyacente : inferior a 20 µW- Sensibilidad del micrófono : 3 mV- Consumo máximo : 1,8 A a 13,8 V / 0,9 A a 27,6 V- Distorsión máx. de la señal modulada : 1,8 %3) RECEPCIÓN- Sensibilidad máx. a 20dB sinad : 0,6 µV - 111 dBm- Respuesta en frecuencia : 300 Hz a 3 KHz- Sensibilidad del canal adyacente : > 60 dB- Potencia audio máxima : 2 W- Sensibilidad del silenciador (squelch) : mini 0,2 µV -120 dBm máx. 1 mV - 47 dBm- Tasa de rechazo frecuencia imagen : 60 dB- Tasa de rechazo frecuencia intermediaria : 70 dB- Consumo : 160 ~ 500 mA (13,8 V) 80 ~ 150 mA (27,6 V)F) GUÍA DE PROBLEMAS1) LA EMISORA NO EMITE O VUESTRA EMISIÓN ES DE MALA CALIDAD- Verificar que la antena esté correctamente conectada y que la ROE esté bien regulada.- Verificar que el micro esté bien instalado.2) LA EMISORA NO RECIBE O VUESTRA RECEPCIÓN ES DE MALA CALIDAD- Verificar que el nivel del silenciador (squelch) esté correctamente regulado.- Verificar que el botón de volumen esté regulado convenientemente.- Verificar que el micro esté bien instalado.- Verificar que la antena esté correctamente instalada y la ROE bien regulada.3) LA EMISORA NO SE ILUMINA- Verificar el alimentador.- Verificar que no haya una inversión en los hilos al nivel de la aco-metida.- Verificar el fusible.G) COMO EMITIR O RECIBIR UN MENSAJE Ahora que ha leído la nota de aviso, asegure que su emisora esté lista para funcionar (antena conectada). Elija el modo (AM, FM) teniendo en cuenta que debe ser el mismo que el de su interlocutor. Puede entonces apretar sobre la palanca de su micrófono, y lanzar el mensaje “atención estaciones, ensayo de emisora”, lo que permite verificar la claridad y la potencia de su señal y debe provocar una contestación de tipo: “fuerte y claro la estación”. Suelte la palanca y espere una contestación. Si utiliza un canal de llamada (19), y la comunicación se establece, es preciso elegir otro canal disponible para no obstruir el canal de llamada.Andy ASC AM 12_24 V 4 langues US_v1.01.indd 32 04/05/2017 09:17:36
33EspañolH) LÉXICO Durante la utilización de su emisora, descubrirán un lenguaje parti-cular empleado por algunos cebeistas. Para ayudarles a entenderlo mejor, le damos, en el léxico y el código «Q», un recapitulativo de las palabras utilizadas. Sin embargo, es evidente que un lenguaje claro y preciso facilitará el contacto entre los aficionados de radio-comunicación. Por eso, las palabras mencionadas a continuación son solo indicativas, y no deben ser utilizadas de manera formalALFABETO FONÉTICO INTERNACIONAL: A Alpha H Hotel O Oscar V Victor B Bravo I India P Papa W Whiskey C Charlie J Juliett Q Quebec X X-ray D Delta K Kilo R Romeo Y Yankee E Echo L Lima S Sierra Z Zulu F Foxtrott M Mike T Tango G Golf N November U UniformTERMINOS DEL ARGOT CEBEISTA:A.L. : Amplificador linealARMONICOS : HijosAVE MARIA : Amplitud de modulaciónBARBAS : Interferencias de canales próximosBARRA MOVIL : Estación de movimientoBASE : Estación fijaBIGOTADA : Reunión de aficionadosBREAK : Solicitar transmisión o entradaBREAKER : El que interrumpeCAJA TONTA : TelevisiónCHICHARRA : Amplificador linealCORTINERO : RadioescuchaCRUCE DE ANTENAS : Comunicación en CBDOS METROS HORIZONTALES : La camaENCENDER FILAMENTOS : Encender el equipo de CBESPIRAS : EdadFOTOCOPIA : Hermano/hermanaFRECUENCIA : Megahertzios que corresponden al canalKAS : Pesetas expresadas generalmente en milLABORO : Trabajo, ocupaciónLADRILLO : Emisora de 27 MHzLINEA DE BAJA O LINEADE 500 : TeléfonoMODULAR : Hablar emitiendoO.K. : Conforme, de acuerdoOKAPA : ConformeP.A. : MegafoniaPASTILLA : MicrófonoP.O. BOX : Apartado de CorreosPRIMERISIMOS : PadresPUNTITO : Lugar de reuniónPUNTOS VERDES : Guardia CivilE. : RecibidoRX. : ReceptorSAXO : Marido, noviaSECRETARIA : Amplificador linealTIA VINAGRE O TIA VIRGINIA : TelevisiónTRASMATA : RadioescuchaTX : TransmisorVERTICAL : Encontrarse en personaVIA BAJA : TeléfonoVITAMINARSE : Comer, cenarWISKIES : WatiosZAPATILLA : Amplificador lineal33 : Saludos amistosos51 : Abrazos55 : Mucho éxito73 : Saludos88 : Besos y cariñosCÓDIGO «Q»:QRA : Nombre de estación u operadorQRB : Distancia aproximada en línea recta entre dos estacionesAndy ASC AM 12_24 V 4 langues US_v1.01.indd 33 04/05/2017 09:17:36

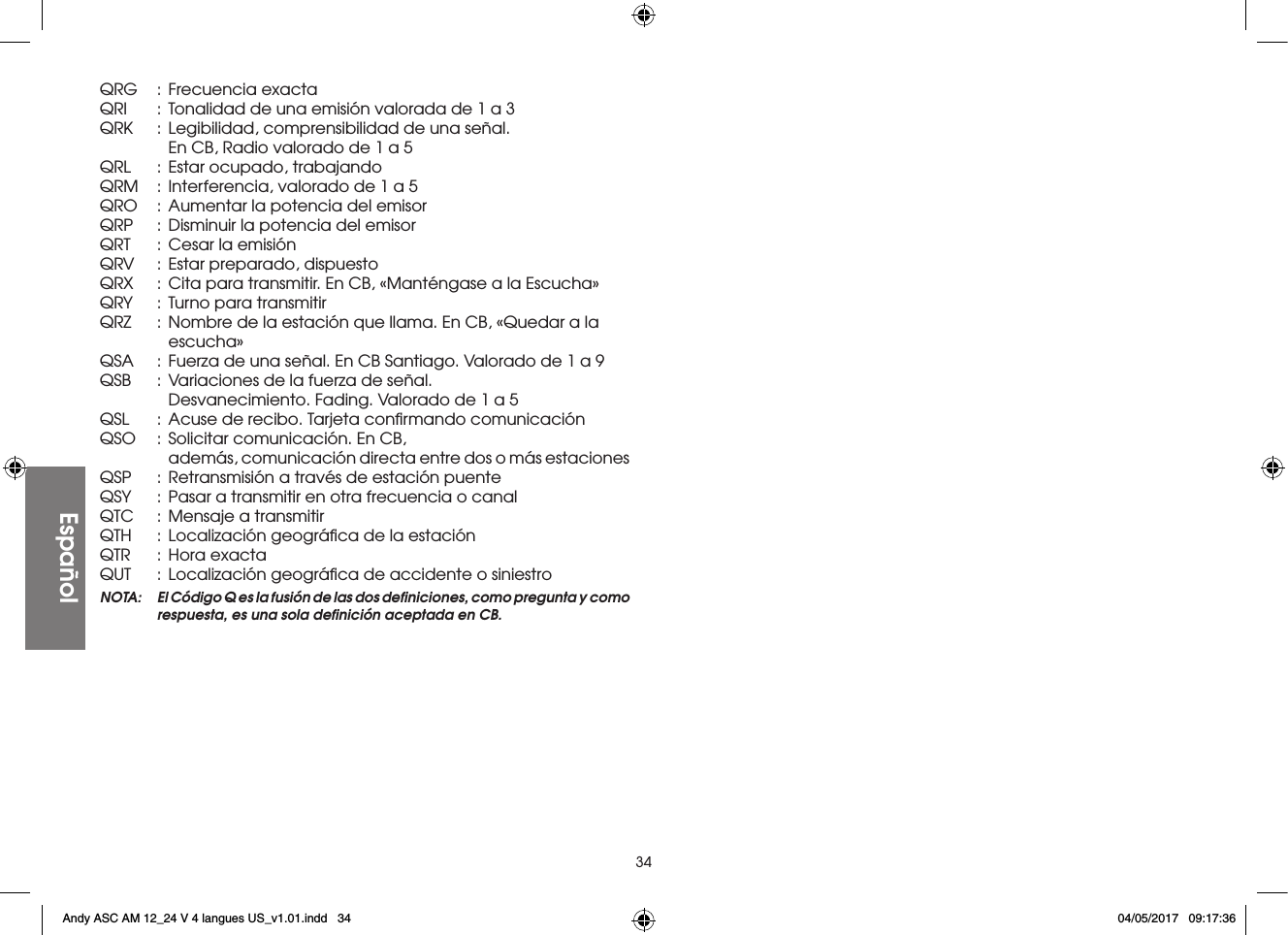

34EspañolQRG : Frecuencia exactaQRI : Tonalidad de una emisión valorada de 1 a 3QRK : Legibilidad, comprensibilidad de una señal. En CB, Radio valorado de 1 a 5QRL : Estar ocupado, trabajandoQRM : Interferencia, valorado de 1 a 5QRO : Aumentar la potencia del emisorQRP : Disminuir la potencia del emisorQRT : Cesar la emisiónQRV : Estar preparado, dispuestoQRX : Cita para transmitir. En CB, «Manténgase a la Escucha»QRY : Turno para transmitirQRZ : Nombre de la estación que llama. En CB, «Quedar a la escucha»QSA : Fuerza de una señal. En CB Santiago. Valorado de 1 a 9QSB : Variaciones de la fuerza de señal. Desvanecimiento. Fading. Valorado de 1 a 5QSL : Acuse de recibo. Tarjeta confirmando comunicaciónQSO : Solicitar comunicación. En CB, además, comunicación directa entre dos o más estacionesQSP : Retransmisión a través de estación puenteQSY : Pasar a transmitir en otra frecuencia o canalQTC : Mensaje a transmitirQTH : Localización geográfica de la estaciónQTR : Hora exactaQUT : Localización geográfica de accidente o siniestroNOTA: El Código Q es la fusión de las dos definiciones, como pregunta y como respuesta, es una sola definición aceptada en CB.Andy ASC AM 12_24 V 4 langues US_v1.01.indd 34 04/05/2017 09:17:36

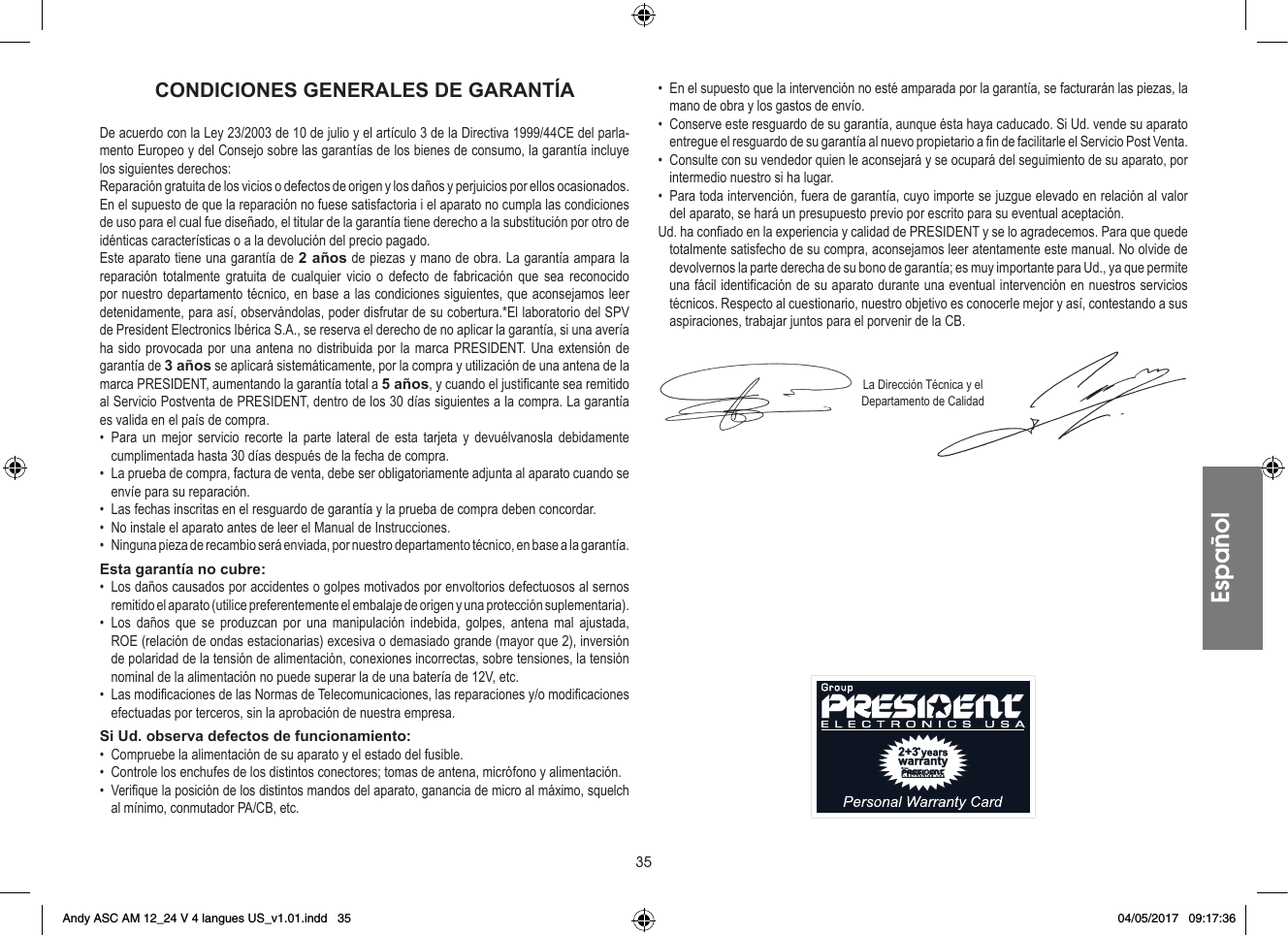

35CONDICIONES GENERALES DE GARANTÍADe acuerdo con la Ley 23/2003 de 10 de julio y el artículo 3 de la Directiva 1999/44CE del parla-mento Europeo y del Consejo sobre las garantías de los bienes de consumo, la garantía incluye los siguientes derechos:Reparación gratuita de los vicios o defectos de origen y los daños y perjuicios por ellos ocasionados.En el supuesto de que la reparación no fuese satisfactoria i el aparato no cumpla las condiciones de uso para el cual fue diseñado, el titular de la garantía tiene derecho a la substitución por otro de idénticas características o a la devolución del precio pagado.Este aparato tiene una garantía de 2 años de piezas y mano de obra. La garantía ampara la reparación totalmente gratuita de cualquier vicio o defecto de fabricación que sea reconocido por nuestro departamento técnico, en base a las condiciones siguientes, que aconsejamos leer detenidamente, para así, observándolas, poder disfrutar de su cobertura.*El laboratorio del SPV de President Electronics Ibérica S.A., se reserva el derecho de no aplicar la garantía, si una avería ha sido provocada por una antena no distribuida por la marca PRESIDENT. Una extensión de garantía de 3 años se aplicará sistemáticamente, por la compra y utilización de una antena de la marca PRESIDENT, aumentando la garantía total a 5 años, y cuando el justificante sea remitido al Servicio Postventa de PRESIDENT, dentro de los 30 días siguientes a la compra. La garantía es valida en el país de compra.• Para un mejor servicio recorte la parte lateral de esta tarjeta y devuélvanosla debidamente cumplimentada hasta 30 días después de la fecha de compra.• La prueba de compra, factura de venta, debe ser obligatoriamente adjunta al aparato cuando se envíe para su reparación.• Las fechas inscritas en el resguardo de garantía y la prueba de compra deben concordar.• No instale el aparato antes de leer el Manual de Instrucciones.• Ninguna pieza de recambio será enviada, por nuestro departamento técnico, en base a la garantía.Esta garantía no cubre:• Los daños causados por accidentes o golpes motivados por envoltorios defectuosos al sernos remitido el aparato (utilice preferentemente el embalaje de origen y una protección suplementaria).• Los daños que se produzcan por una manipulación indebida, golpes, antena mal ajustada, ROE (relación de ondas estacionarias) excesiva o demasiado grande (mayor que 2), inversión de polaridad de la tensión de alimentación, conexiones incorrectas, sobre tensiones, la tensión nominal de la alimentación no puede superar la de una batería de 12V, etc.• Las modificaciones de las Normas de Telecomunicaciones, las reparaciones y/o modificaciones efectuadas por terceros, sin la aprobación de nuestra empresa.Si Ud. observa defectos de funcionamiento:• Compruebe la alimentación de su aparato y el estado del fusible.• Controle los enchufes de los distintos conectores; tomas de antena, micrófono y alimentación.• Verifique la posición de los distintos mandos del aparato, ganancia de micro al máximo, squelch al mínimo, conmutador PA/CB, etc.• En el supuesto que la intervención no esté amparada por la garantía, se facturarán las piezas, la mano de obra y los gastos de envío.• Conserve este resguardo de su garantía, aunque ésta haya caducado. Si Ud. vende su aparato entregue el resguardo de su garantía al nuevo propietario a fin de facilitarle el Servicio Post Venta.• Consulte con su vendedor quien le aconsejará y se ocupará del seguimiento de su aparato, por intermedio nuestro si ha lugar.• Para toda intervención, fuera de garantía, cuyo importe se juzgue elevado en relación al valor del aparato, se hará un presupuesto previo por escrito para su eventual aceptación.Ud. ha confiado en la experiencia y calidad de PRESIDENT y se lo agradecemos. Para que quede totalmente satisfecho de su compra, aconsejamos leer atentamente este manual. No olvide de devolvernos la parte derecha de su bono de garantía; es muy importante para Ud., ya que permite una fácil identificación de su aparato durante una eventual intervención en nuestros servicios técnicos. Respecto al cuestionario, nuestro objetivo es conocerle mejor y así, contestando a sus aspiraciones, trabajar juntos para el porvenir de la CB.La Dirección Técnica y elDepartamento de CalidadEspañolAndy ASC AM 12_24 V 4 langues US_v1.01.indd 35 04/05/2017 09:17:36

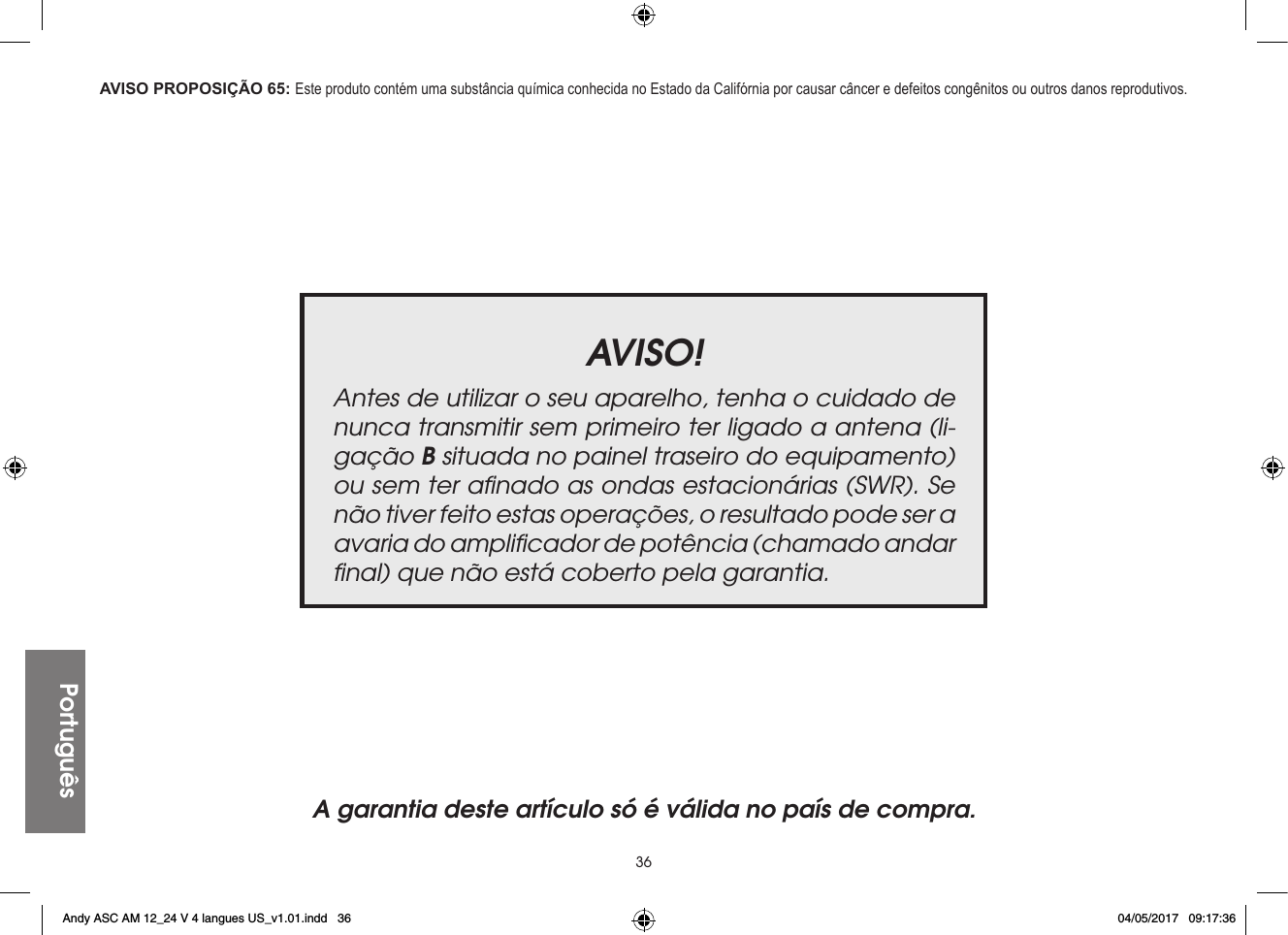

36PortuguêsAVISO!Antes de utilizar o seu aparelho, tenha o cuidado de nunca transmitir sem primeiro ter ligado a antena (li-gação B situada no painel traseiro do equipamento) ou sem ter afinado as ondas estacionárias (SWR). Se não tiver feito estas operações, o resultado pode ser a avaria do amplificador de potência (chamado andar final) que não está coberto pela garantia.A garantia deste artículo só é válida no país de compra.AVISO PROPOSIÇÃO 65: Este produto contém uma substância química conhecida no Estado da Califórnia por causar câncer e defeitos congênitos ou outros danos reprodutivos.Andy ASC AM 12_24 V 4 langues US_v1.01.indd 36 04/05/2017 09:17:36

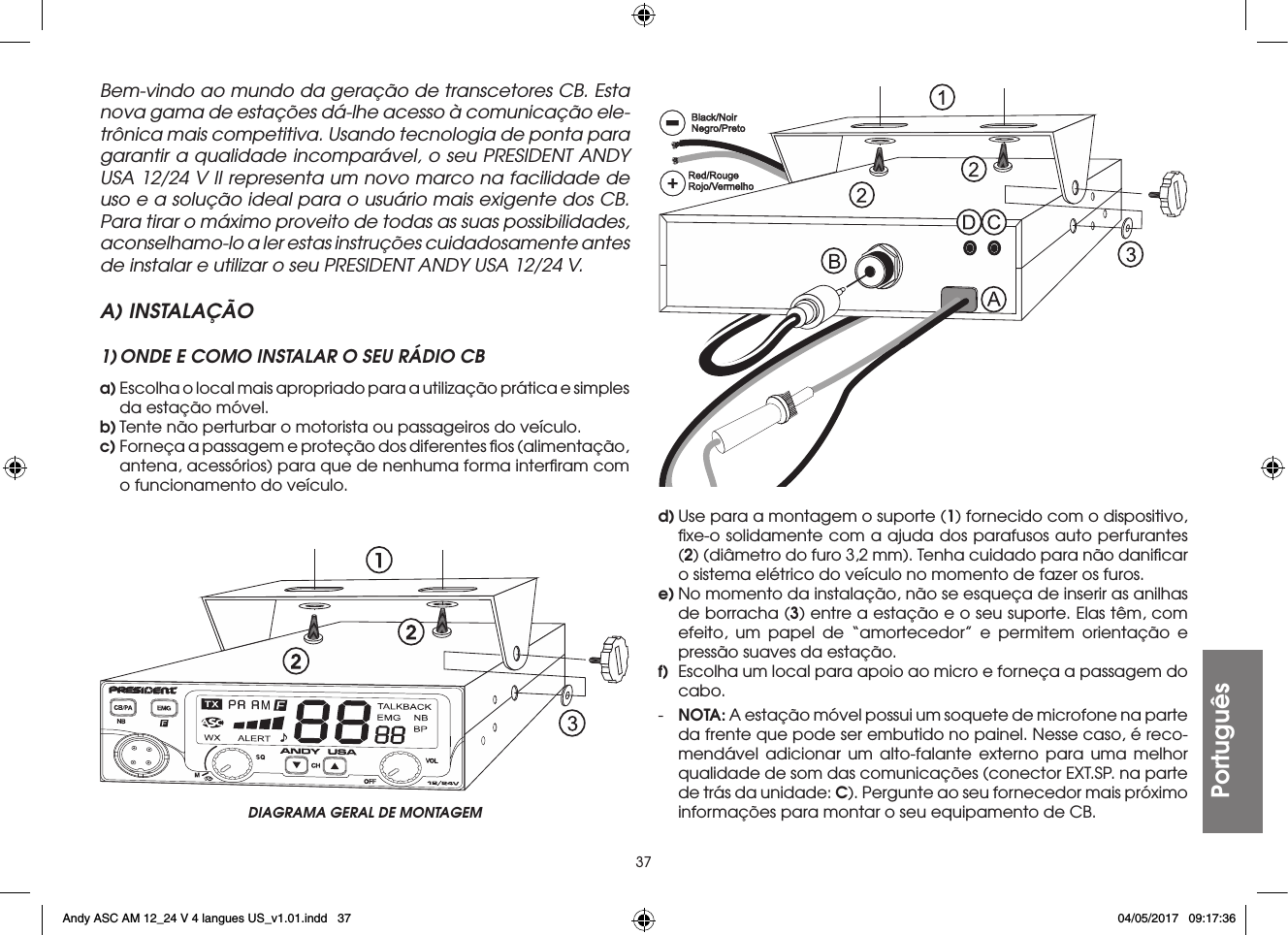

37PortuguêsBem-vindo ao mundo da geração de transcetores CB. Esta nova gama de estações dá-lhe acesso à comunicação ele-trônica mais competitiva. Usando tecnologia de ponta para garantir a qualidade incomparável, o seu PRESIDENT ANDY USA 12/24 V II representa um novo marco na facilidade de uso e a solução ideal para o usuário mais exigente dos CB. Para tirar o máximo proveito de todas as suas possibilidades, aconselhamo-lo a ler estas instruções cuidadosamente antes de instalar e utilizar o seu PRESIDENT ANDY USA 12/24 V.A) INSTALAÇÃO1) ONDE E COMO INSTALAR O SEU RÁDIO CBa) Escolha o local mais apropriado para a utilização prática e simples da estação móvel.b) Tente não perturbar o motorista ou passageiros do veículo.c) Forneça a passagem e proteção dos diferentes fios (alimentação, antena, acessórios) para que de nenhuma forma interfiram com o funcionamento do veículo.d) Use para a montagem o suporte (1) fornecido com o dispositivo, fixe-o solidamente com a ajuda dos parafusos auto perfurantes (2) (diâmetro do furo 3,2 mm). Tenha cuidado para não danificar o sistema elétrico do veículo no momento de fazer os furos.e) No momento da instalação, não se esqueça de inserir as anilhas de borracha (3) entre a estação e o seu suporte. Elas têm, com efeito, um papel de “amortecedor” e permitem orientação e pressão suaves da estação.f) Escolha um local para apoio ao micro e forneça a passagem do cabo.- NOTA: A estação móvel possui um soquete de microfone na parte da frente que pode ser embutido no painel. Nesse caso, é reco-mendável adicionar um alto-falante externo para uma melhor qualidade de som das comunicações (conector EXT.SP. na parte de trás da unidade: C). Pergunte ao seu fornecedor mais próximo informações para montar o seu equipamento de CB.DIAGRAMA GERAL DE MONTAGEMAndy ASC AM 12_24 V 4 langues US_v1.01.indd 37 04/05/2017 09:17:36

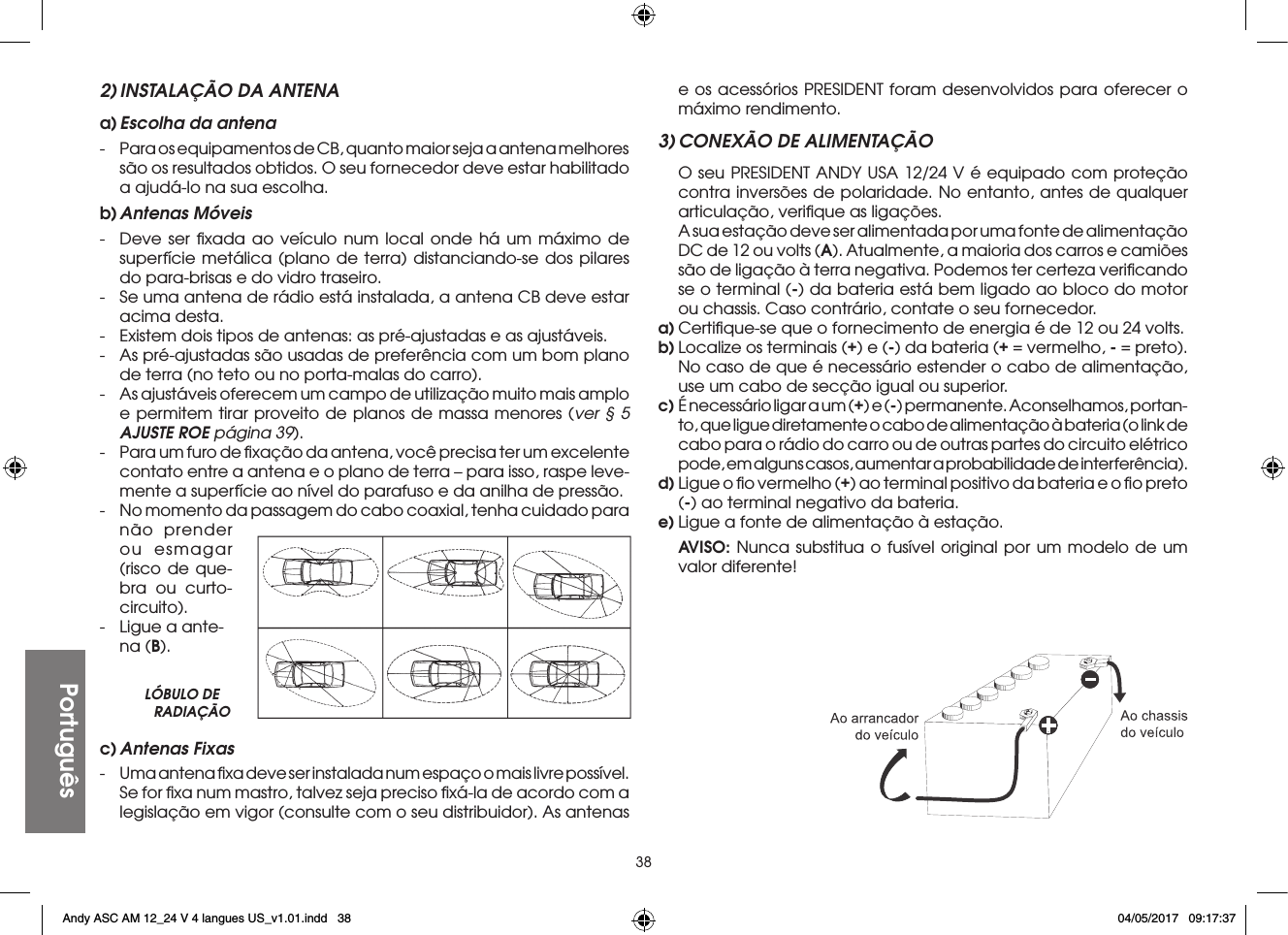

38Português2) INSTALAÇÃO DA ANTENAa) Escolha da antena- Para os equipamentos de CB, quanto maior seja a antena melhores são os resultados obtidos. O seu fornecedor deve estar habilitado a ajudá-lo na sua escolha.b) Antenas Móveis- Deve ser fixada ao veículo num local onde há um máximo de superfície metálica (plano de terra) distanciando-se dos pilares do para-brisas e do vidro traseiro.- Se uma antena de rádio está instalada, a antena CB deve estar acima desta.- Existem dois tipos de antenas: as pré-ajustadas e as ajustáveis.- As pré-ajustadas são usadas de preferência com um bom plano de terra (no teto ou no porta-malas do carro).- As ajustáveis oferecem um campo de utilização muito mais amplo e permitem tirar proveito de planos de massa menores (ver § 5 AJUSTE ROE página 39).- Para um furo de fixação da antena, você precisa ter um excelente contato entre a antena e o plano de terra – para isso, raspe leve-mente a superfície ao nível do parafuso e da anilha de pressão.- No momento da passagem do cabo coaxial, tenha cuidado para não prender ou esmagar (risco de que-bra ou curto-circuito).- Ligue a ante-na (B).e os acessórios PRESIDENT foram desenvolvidos para oferecer o máximo rendimento.3) CONEXÃO DE ALIMENTAÇÃO O seu PRESIDENT ANDY USA 12/24 V é equipado com proteção contra inversões de polaridade. No entanto, antes de qualquer articulação, verifique as ligações. A sua estação deve ser alimentada por uma fonte de alimentação DC de 12 ou volts (A). Atualmente, a maioria dos carros e camiões são de ligação à terra negativa. Podemos ter certeza verificando se o terminal (-) da bateria está bem ligado ao bloco do motor ou chassis. Caso contrário, contate o seu fornecedor.a) Certifique-se que o fornecimento de energia é de 12 ou 24 volts.b) Localize os terminais (+) e (-) da bateria (+ = vermelho, - = preto). No caso de que é necessário estender o cabo de alimentação, use um cabo de secção igual ou superior.c) É necessário ligar a um (+) e (-) permanente. Aconselhamos, portan-to, que ligue diretamente o cabo de alimentação à bateria (o link de cabo para o rádio do carro ou de outras partes do circuito elétrico pode, em alguns casos, aumentar a probabilidade de interferência).d) Ligue o fio vermelho (+) ao terminal positivo da bateria e o fio preto (-) ao terminal negativo da bateria.e) Ligue a fonte de alimentação à estação. AVISO: Nunca substitua o fusível original por um modelo de um valor diferente!LÓBULO DE RADIAÇÃOc) Antenas Fixas- Uma antena fixa deve ser instalada num espaço o mais livre possível. Se for fixa num mastro, talvez seja preciso fixá-la de acordo com a legislação em vigor (consulte com o seu distribuidor). As antenas Andy ASC AM 12_24 V 4 langues US_v1.01.indd 38 04/05/2017 09:17:37

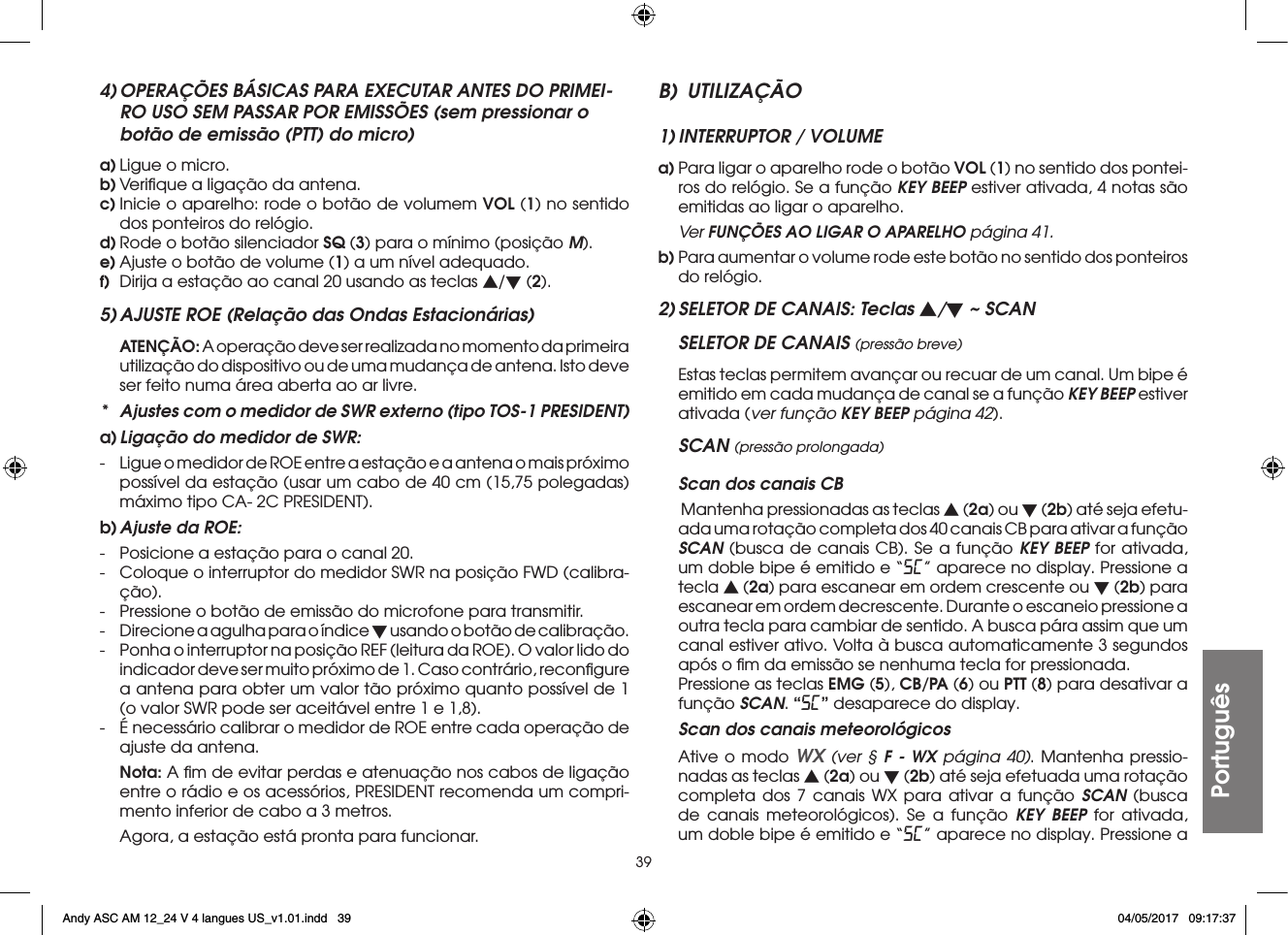

39Português4) OPERAÇÕES BÁSICAS PARA EXECUTAR ANTES DO PRIMEI-RO USO SEM PASSAR POR EMISSÕES (sem pressionar o botão de emissão (PTT) do micro)a) Ligue o micro.b) Verifique a ligação da antena.c) Inicie o aparelho: rode o botão de volumem VOL (1) no sentido dos ponteiros do relógio.d) Rode o botão silenciador SQ (3) para o mínimo (posição M).e) Ajuste o botão de volume (1) a um nível adequado.f) Dirija a estação ao canal 20 usando as teclas s/t (2).5) AJUSTE ROE (Relação das Ondas Estacionárias) ATENÇÃO: A operação deve ser realizada no momento da primeira utilização do dispositivo ou de uma mudança de antena. Isto deve ser feito numa área aberta ao ar livre.* Ajustes com o medidor de SWR externo (tipo TOS-1 PRESIDENT)a) Ligação do medidor de SWR:- Ligue o medidor de ROE entre a estação e a antena o mais próximo possível da estação (usar um cabo de 40 cm (15,75 polegadas) máximo tipo CA- 2C PRESIDENT).b) Ajuste da ROE:- Posicione a estação para o canal 20.- Coloque o interruptor do medidor SWR na posição FWD (calibra-ção).- Pressione o botão de emissão do microfone para transmitir.- Direcione a agulha para o índice t usando o botão de calibração.- Ponha o interruptor na posição REF (leitura da ROE). O valor lido do indicador deve ser muito próximo de 1. Caso contrário, reconfigure a antena para obter um valor tão próximo quanto possível de 1 (o valor SWR pode ser aceitável entre 1 e 1,8).- É necessário calibrar o medidor de ROE entre cada operação de ajuste da antena. Nota: A fim de evitar perdas e atenuação nos cabos de ligação entre o rádio e os acessórios, PRESIDENT recomenda um compri-mento inferior de cabo a 3 metros. Agora, a estação está pronta para funcionar.B) UTILIZAÇÃO1) INTERRUPTOR / VOLUMEa) Para ligar o aparelho rode o botão VOL (1) no sentido dos pontei-ros do relógio. Se a função KEY BEEP estiver ativada, 4 notas são emitidas ao ligar o aparelho. Ver FUNÇÕES AO LIGAR O APARELHO página 41.b) Para aumentar o volume rode este botão no sentido dos ponteiros do relógio.2) SELETOR DE CANAIS: Teclas s/t ~ SCANSELETOR DE CANAIS (pressão breve) Estas teclas permitem avançar ou recuar de um canal. Um bipe é emitido em cada mudança de canal se a função KEY BEEP estiver ativada (ver função KEY BEEP página 42).SCAN (pressão prolongada) Scan dos canais CB Mantenha pressionadas as teclas s (2a) ou t (2b) até seja efetu-ada uma rotação completa dos 40 canais CB para ativar a função SCAN (busca de canais CB). Se a função KEY BEEP for ativada, um doble bipe é emitido e “SC” aparece no display. Pressione a tecla s (2a) para escanear em ordem crescente ou t (2b) para escanear em ordem decrescente. Durante o escaneio pressione a outra tecla para cambiar de sentido. A busca pára assim que um canal estiver ativo. Volta à busca automaticamente 3 segundos após o fim da emissão se nenhuma tecla for pressionada. Pressione as teclas EMG (5), CB/PA (6) ou PTT (8) para desativar a função SCAN. “SC” desaparece do display. Scan dos canais meteorológicos Ative o modo WX (ver § F - WX página 40). Mantenha pressio-nadas as teclas s (2a) ou t (2b) até seja efetuada uma rotação completa dos 7 canais WX para ativar a função SCAN (busca de canais meteorológicos). Se a função KEY BEEP for ativada, um doble bipe é emitido e “SC” aparece no display. Pressione a Andy ASC AM 12_24 V 4 langues US_v1.01.indd 39 04/05/2017 09:17:37

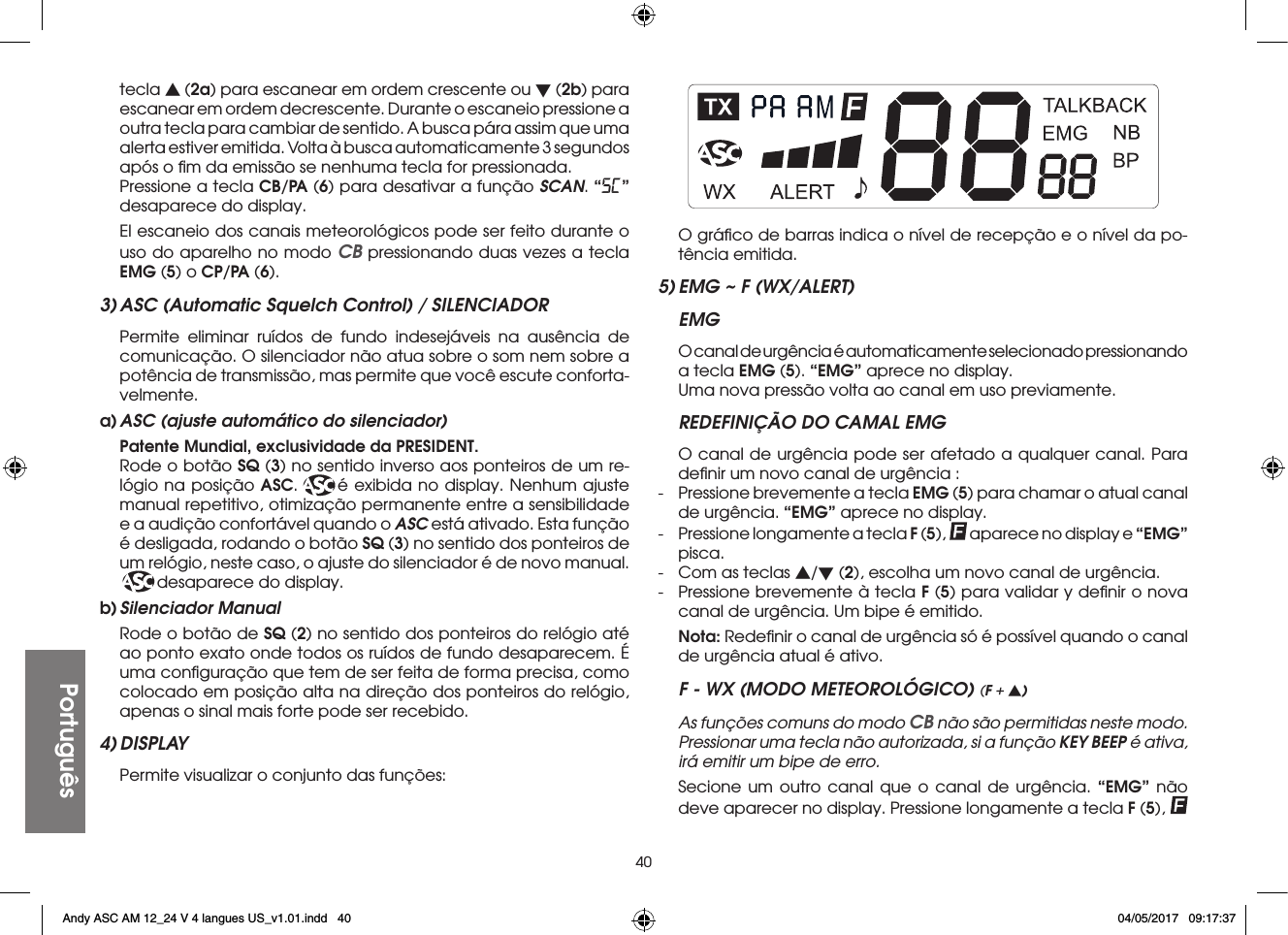

40Portuguêstecla s (2a) para escanear em ordem crescente ou t (2b) para escanear em ordem decrescente. Durante o escaneio pressione a outra tecla para cambiar de sentido. A busca pára assim que uma alerta estiver emitida. Volta à busca automaticamente 3 segundos após o fim da emissão se nenhuma tecla for pressionada. Pressione a tecla CB/PA (6) para desativar a função SCAN. “SC” desaparece do display. El escaneio dos canais meteorológicos pode ser feito durante o uso do aparelho no modo CB pressionando duas vezes a tecla EMG (5) o CP/PA (6).3) ASC (Automatic Squelch Control) / SILENCIADOR Permite eliminar ruídos de fundo indesejáveis na ausência de comunicação. O silenciador não atua sobre o som nem sobre a potência de transmissão, mas permite que você escute conforta-velmente.a) ASC (ajuste automático do silenciador) Patente Mundial, exclusividade da PRESIDENT. Rode o botão SQ (3) no sentido inverso aos ponteiros de um re-lógio na posição ASC. é exibida no display. Nenhum ajuste manual repetitivo, otimização permanente entre a sensibilidade e a audição confortável quando o ASC está ativado. Esta função é desligada, rodando o botão SQ (3) no sentido dos ponteiros de um relógio, neste caso, o ajuste do silenciador é de novo manual. desaparece do display.b) Silenciador Manual Rode o botão de SQ (2) no sentido dos ponteiros do relógio até ao ponto exato onde todos os ruídos de fundo desaparecem. É uma configuração que tem de ser feita de forma precisa, como colocado em posição alta na direção dos ponteiros do relógio, apenas o sinal mais forte pode ser recebido.4) DISPLAY Permite visualizar o conjunto das funções: O gráfico de barras indica o nível de recepção e o nível da po-tência emitida.5) EMG ~ F (WX/ALERT)EMG O canal de urgência é automaticamente selecionado pressionando a tecla EMG (5). “EMG” aprece no display. Uma nova pressão volta ao canal em uso previamente.REDEFINIÇÃO DO CAMAL EMG O canal de urgência pode ser afetado a qualquer canal. Para definir um novo canal de urgência :- Pressione brevemente a tecla EMG (5) para chamar o atual canal de urgência. “EMG” aprece no display.- Pressione longamente a tecla F (5), aparece no display e “EMG” pisca.- Com as teclas s/t (2), escolha um novo canal de urgência.- Pressione brevemente à tecla F (5) para validar y definir o nova canal de urgência. Um bipe é emitido. Nota: Redefinir o canal de urgência só é possível quando o canal de urgência atual é ativo.F - WX (MODO METEOROLÓGICO) (F + s) As funções comuns do modo CB não são permitidas neste modo. Pressionar uma tecla não autorizada, si a função KEY BEEP é ativa, irá emitir um bipe de erro. Secione um outro canal que o canal de urgência. “EMG” não deve aparecer no display. Pressione longamente a tecla F (5), Andy ASC AM 12_24 V 4 langues US_v1.01.indd 40 04/05/2017 09:17:37

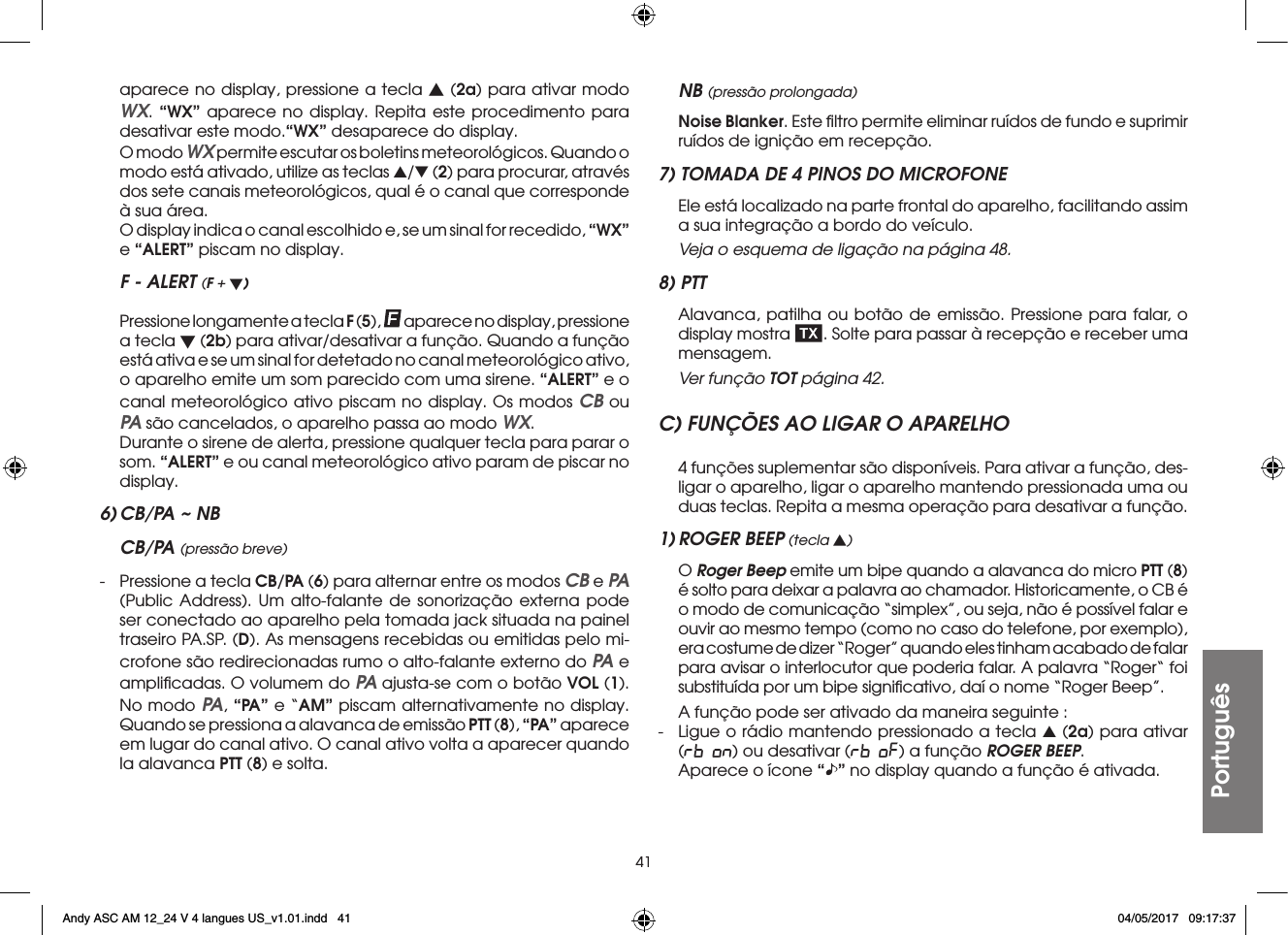

41Portuguêsaparece no display, pressione a tecla s (2a) para ativar modo WX. “WX” aparece no display. Repita este procedimento para desativar este modo.“WX” desaparece do display. O modo WX permite escutar os boletins meteorológicos. Quando o modo está ativado, utilize as teclas s/t (2) para procurar, através dos sete canais meteorológicos, qual é o canal que corresponde à sua área. O display indica o canal escolhido e, se um sinal for recedido, “WX” e “ALERT” piscam no display.F - ALERT (F + t) Pressione longamente a tecla F (5), aparece no display, pressione a tecla t (2b) para ativar/desativar a função. Quando a função está ativa e se um sinal for detetado no canal meteorológico ativo, o aparelho emite um som parecido com uma sirene. “ALERT” e o canal meteorológico ativo piscam no display. Os modos CB ou PA são cancelados, o aparelho passa ao modo WX. Durante o sirene de alerta, pressione qualquer tecla para parar o som. “ALERT” e ou canal meteorológico ativo param de piscar no display.6) CB/PA ~ NBCB/PA (pressão breve)- Pressione a tecla CB/PA (6) para alternar entre os modos CB e PA (Public Address). Um alto-falante de sonorização externa pode ser conectado ao aparelho pela tomada jack situada na painel traseiro PA.SP. (D). As mensagens recebidas ou emitidas pelo mi-crofone são redirecionadas rumo o alto-falante externo do PA e amplificadas. O volumem do PA ajusta-se com o botão VOL (1). No modo PA, “PA” e “AM” piscam alternativamente no display. Quando se pressiona a alavanca de emissão PTT (8), “PA” aparece em lugar do canal ativo. O canal ativo volta a aparecer quando la alavanca PTT (8) e solta.NB (pressão prolongada) Noise Blanker. Este filtro permite eliminar ruídos de fundo e suprimir ruídos de ignição em recepção.7) TOMADA DE 4 PINOS DO MICROFONE Ele está localizado na parte frontal do aparelho, facilitando assim a sua integração a bordo do veículo. Veja o esquema de ligação na página 48.8) PTT Alavanca, patilha ou botão de emissão. Pressione para falar, o display mostra . Solte para passar à recepção e receber uma mensagem. Ver função TOT página 42.C) FUNÇÕES AO LIGAR O APARELHO 4 funções suplementar são disponíveis. Para ativar a função, des-ligar o aparelho, ligar o aparelho mantendo pressionada uma ou duas teclas. Repita a mesma operação para desativar a função.1) ROGER BEEP (tecla s) O Roger Beep emite um bipe quando a alavanca do micro PTT (8) é solto para deixar a palavra ao chamador. Historicamente, o CB é o modo de comunicação “simplex”, ou seja, não é possível falar e ouvir ao mesmo tempo (como no caso do telefone, por exemplo), era costume de dizer “Roger” quando eles tinham acabado de falar para avisar o interlocutor que poderia falar. A palavra “Roger“ foi substituída por um bipe significativo, daí o nome “Roger Beep”. A função pode ser ativado da maneira seguinte :- Ligue o rádio mantendo pressionado a tecla s (2a) para ativar (rb on) ou desativar (rb oF) a função ROGER BEEP. Aparece o ícone “” no display quando a função é ativada.Andy ASC AM 12_24 V 4 langues US_v1.01.indd 41 04/05/2017 09:17:37

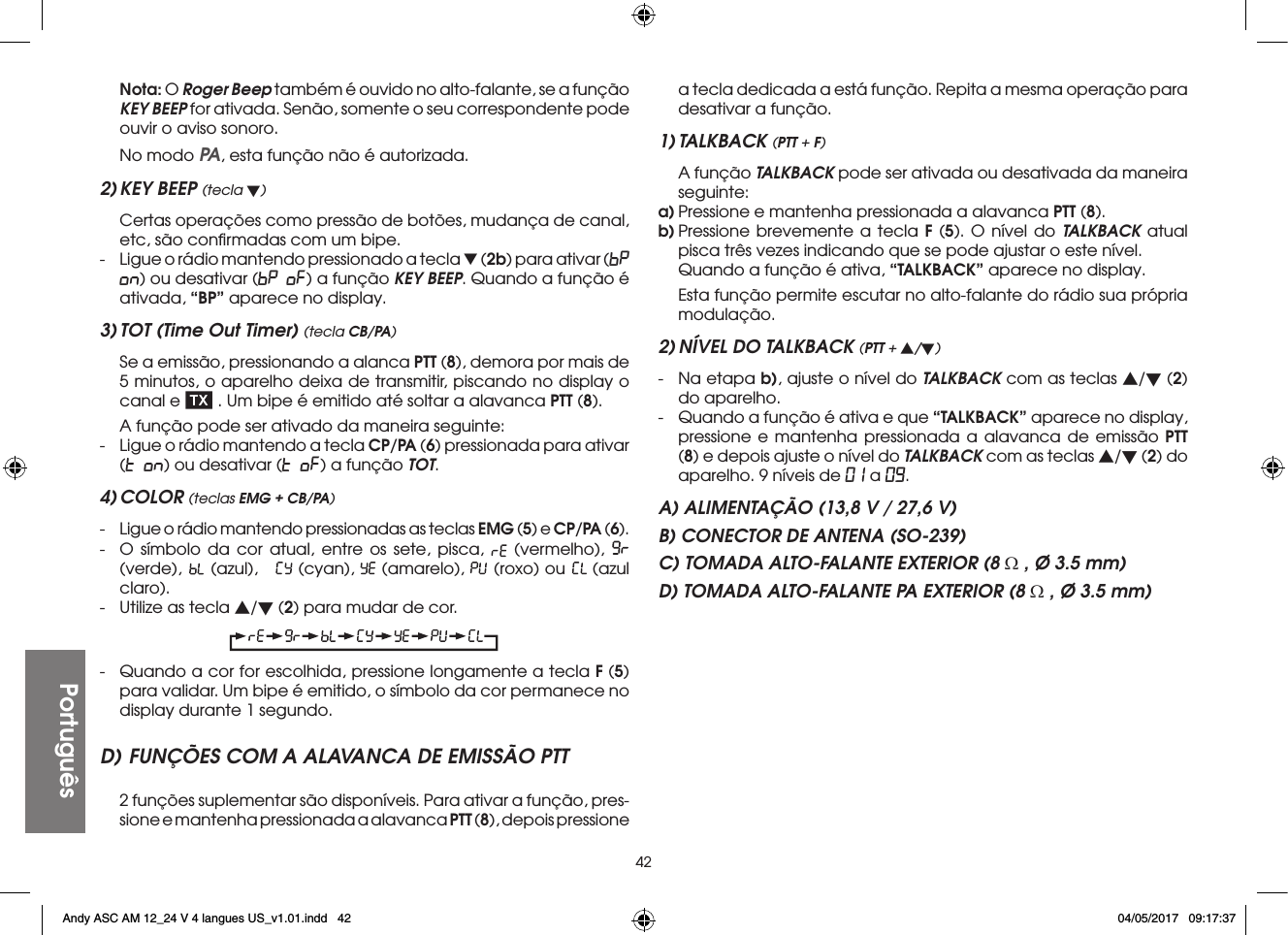

42Português Nota: O Roger Beep também é ouvido no alto-falante, se a função KEY BEEP for ativada. Senão, somente o seu correspondente pode ouvir o aviso sonoro. No modo PA, esta função não é autorizada.2) KEY BEEP (tecla t) Certas operações como pressão de botões, mudança de canal, etc, são confirmadas com um bipe.- Ligue o rádio mantendo pressionado a tecla t (2b) para ativar (bP on) ou desativar (bP oF) a função KEY BEEP. Quando a função é ativada, “BP” aparece no display.3) TOT (Time Out Timer) (tecla CB/PA) Se a emissão, pressionando a alanca PTT (8), demora por mais de 5 minutos, o aparelho deixa de transmitir, piscando no display o canal e . Um bipe é emitido até soltar a alavanca PTT (8). A função pode ser ativado da maneira seguinte:- Ligue o rádio mantendo a tecla CP/PA (6) pressionada para ativar (t on) ou desativar (t oF) a função TOT.4) COLOR (teclas EMG + CB/PA)- Ligue o rádio mantendo pressionadas as teclas EMG (5) e CP/PA (6).- O símbolo da cor atual, entre os sete, pisca, (vermelho), (verde), (azul), (cyan), (amarelo), (roxo) ou (azul claro).- Utilize as tecla s/t (2) para mudar de cor.- Quando a cor for escolhida, pressione longamente a tecla F (5) para validar. Um bipe é emitido, o símbolo da cor permanece no display durante 1 segundo.D) FUNÇÕES COM A ALAVANCA DE EMISSÃO PTT 2 funções suplementar são disponíveis. Para ativar a função, pres-sione e mantenha pressionada a alavanca PTT (8), depois pressione a tecla dedicada a está função. Repita a mesma operação para desativar a função.1) TALKBACK (PTT + F) A função TALKBACK pode ser ativada ou desativada da maneira seguinte:a) Pressione e mantenha pressionada a alavanca PTT (8).b) Pressione brevemente a tecla F (5). O nível do TALKBACK atual pisca três vezes indicando que se pode ajustar o este nível. Quando a função é ativa, “TALKBACK” aparece no display. Esta função permite escutar no alto-falante do rádio sua própria modulação.2) NÍVEL DO TALKBACK (PTT + s/t)- Na etapa b), ajuste o nível do TALKBACK com as teclas s/t (2) do aparelho.- Quando a função é ativa e que “TALKBACK” aparece no display, pressione e mantenha pressionada a alavanca de emissão PTT (8) e depois ajuste o nível do TALKBACK com as teclas s/t (2) do aparelho. 9 níveis de 01 a 09.A) ALIMENTAÇÃO (13,8 V / 27,6 V)B) CONECTOR DE ANTENA (SO-239)C) TOMADA ALTO-FALANTE EXTERIOR (8 Ω , Ø 3.5 mm)D) TOMADA ALTO-FALANTE PA EXTERIOR (8 Ω , Ø 3.5 mm)Andy ASC AM 12_24 V 4 langues US_v1.01.indd 42 04/05/2017 09:17:37

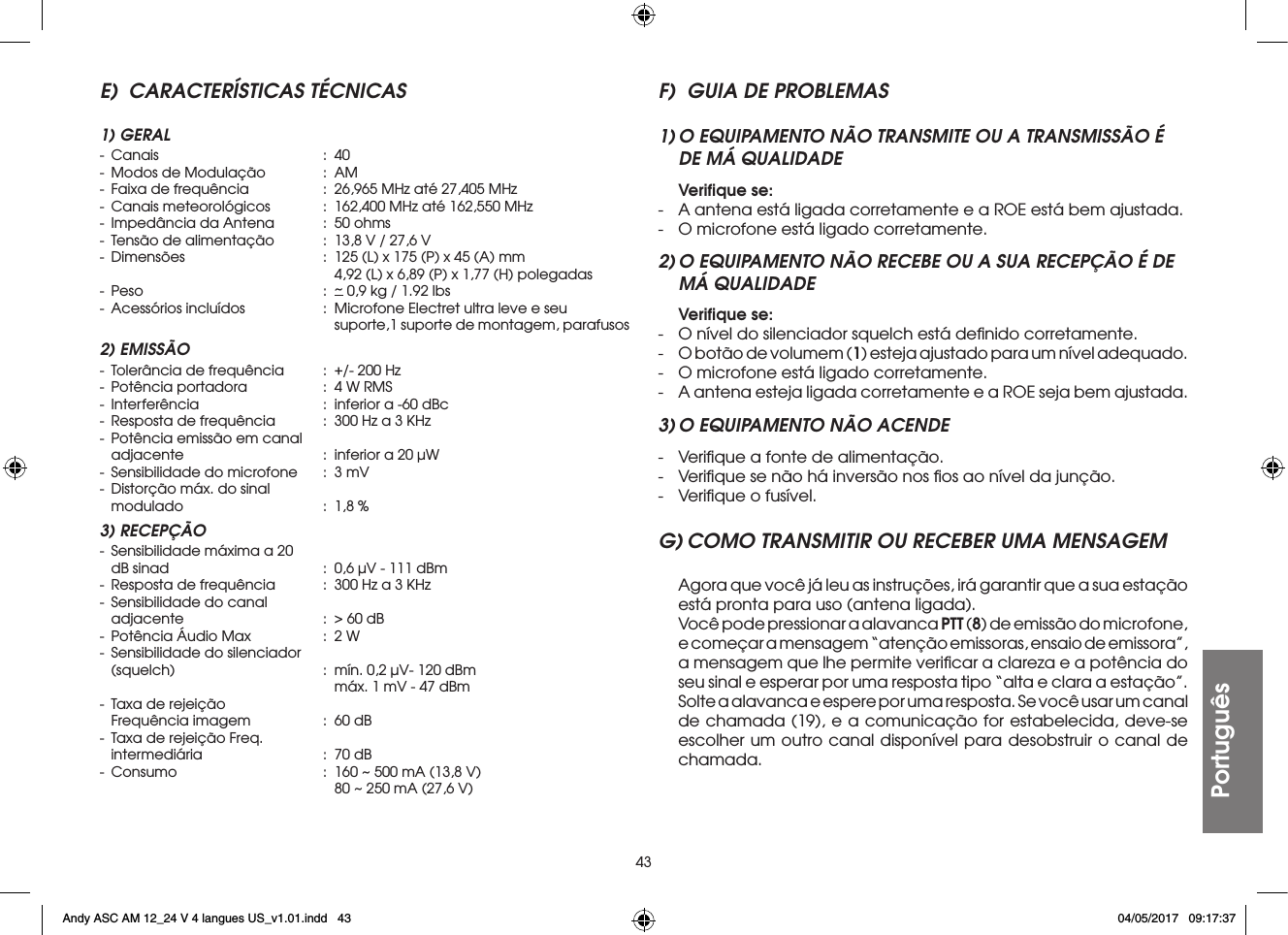

43PortuguêsE) CARACTERÍSTICAS TÉCNICAS1) GERAL- Canais : 40- Modos de Modulação : AM- Faixa de frequência : 26,965 MHz até 27,405 MHz- Canais meteorológicos : 162,400 MHz até 162,550 MHz- Impedância da Antena : 50 ohms- Tensão de alimentação : 13,8 V / 27,6 V- Dimensões : 125 (L) x 175 (P) x 45 (A) mm 4,92 (L) x 6,89 (P) x 1,77 (H) polegadas- Peso : ~ 0,9 kg / 1.92 lbs- Acessórios incluídos : Microfone Electret ultra leve e seu suporte,1 suporte de montagem, parafusos2) EMISSÃO- Tolerância de frequência : +/- 200 Hz- Potência portadora : 4 W RMS- Interferência : inferior a -60 dBc- Resposta de frequência : 300 Hz a 3 KHz- Potência emissão em canal adjacente : inferior a 20 µW- Sensibilidade do microfone : 3 mV- Distorção máx. do sinal modulado : 1,8 %3) RECEPÇÃO- Sensibilidade máxima a 20 dB sinad : 0,6 µV - 111 dBm- Resposta de frequência : 300 Hz a 3 KHz- Sensibilidade do canal adjacente : > 60 dB- Potência Áudio Max : 2 W- Sensibilidade do silenciador (squelch) : mín. 0,2 µV- 120 dBm máx. 1 mV - 47 dBm- Taxa de rejeição Frequência imagem : 60 dB- Taxa de rejeição Freq. intermediária : 70 dB- Consumo : 160 ~ 500 mA (13,8 V) 80 ~ 250 mA (27,6 V)F) GUIA DE PROBLEMAS1) O EQUIPAMENTO NÃO TRANSMITE OU A TRANSMISSÃO É DE MÁ QUALIDADE Verifique se:- A antena está ligada corretamente e a ROE está bem ajustada.- O microfone está ligado corretamente.2) O EQUIPAMENTO NÃO RECEBE OU A SUA RECEPÇÃO É DE MÁ QUALIDADE Verifique se:- O nível do silenciador squelch está definido corretamente.- O botão de volumem (1) esteja ajustado para um nível adequado.- O microfone está ligado corretamente.- A antena esteja ligada corretamente e a ROE seja bem ajustada.3) O EQUIPAMENTO NÃO ACENDE- Verifique a fonte de alimentação.- Verifique se não há inversão nos fios ao nível da junção.- Verifique o fusível.G) COMO TRANSMITIR OU RECEBER UMA MENSAGEM Agora que você já leu as instruções, irá garantir que a sua estação está pronta para uso (antena ligada). Você pode pressionar a alavanca PTT (8) de emissão do microfone, e começar a mensagem “atenção emissoras, ensaio de emissora”, a mensagem que lhe permite verificar a clareza e a potência do seu sinal e esperar por uma resposta tipo “alta e clara a estação”. Solte a alavanca e espere por uma resposta. Se você usar um canal de chamada (19), e a comunicação for estabelecida, deve-se escolher um outro canal disponível para desobstruir o canal de chamada.Andy ASC AM 12_24 V 4 langues US_v1.01.indd 43 04/05/2017 09:17:37
44PortuguêsH) GLOSSÁRIO Ao usar o seu rádio, você vai descobrir uma linguagem particular usado por alguns cebeístas. Para ajudá-lo a entender melhor, nós damos no léxico e o código “Q”, um resumo das palavras usadas. No entanto, é evidente que uma linguagem clara e precisa faci-litará os contatos entre os radioamadores. Portanto, as palavras listadas abaixo são apenas indicativos, e não devem ser utilizadas formalmente.ALFABETO FONÉTICO INTERNACIONAL A Alpha H Hotel O Oscar V Victor B Bravo I India P Papa W Whiskey C Charlie J Juliett Q Quebec X X-ray D Delta K Kilo R Romeo Y Yankee E Echo L Lima S Sierra Z Zulu F Foxtrott M Mike T Tango G Golf N November U UniformGÍRIAS CEBEÍSTASALPHA LIMA : Amplificador LinearLAC : Posição CBBASE : Base StationBREAK : Pedido urgente para entrar, interrompendoCANA DE PESCA : antenaCHEERIO POR : AdeusNÚMERO CIDADE : Código postalCOPIAR : Escutar, captar, receberFIXO MÓVEL : Estação Móvel presoFB : Negócio fino (bom, excelente)ABAIXO : Canais 40 canais abaixo do autorizadoMAYDAY : Chamada de socorroMIKE : MicroMÓVEL : Estação MóvelNEGATIVO : NãoOM : Operador de rádioMIC : MicroTOP : Rádios com canais acima dos 40 permitidosTIA VITÓRIA : TelevisãoPRÉ : Amplificador de recepção de antenaMACACO PRETO : TelefoneTVI : Interferência TVVISTA : VendoVX : Velhos amigosWHISKY : WattsWX : TempoXYL : A esposa do operadorYL : Operador de rádio51 : Aperto de mão73 : Amizades88 : Amor e beijos99 : Identificar a frequência144 : Polarização Horizontal, ir para a cama318 : Pipi600 ohms : o telefone813 : líquido gastro (aperitivo)A. L. : Amplificador LinearHarmónicos : FilhosAVE-MARIA : AM Amplitude de modulaçãoBARBAS : canais de interferência próximosBARRA MÓVEL : Estação de movimentoBASE : Estação fixaBIGOTADA : reunião de fãsBREAK : Pedido de transmissão ou de entradaBREAKER : O que interrompeCAIXA PARVA : TVCATRACA : Amplificador LinearCORTINA : OuvinteFEIXE DA ANTENA : Comunicação em CBDOIS METROSHORIZONTAIS : A camaACENDERAndy ASC AM 12_24 V 4 langues US_v1.01.indd 44 04/05/2017 09:17:37

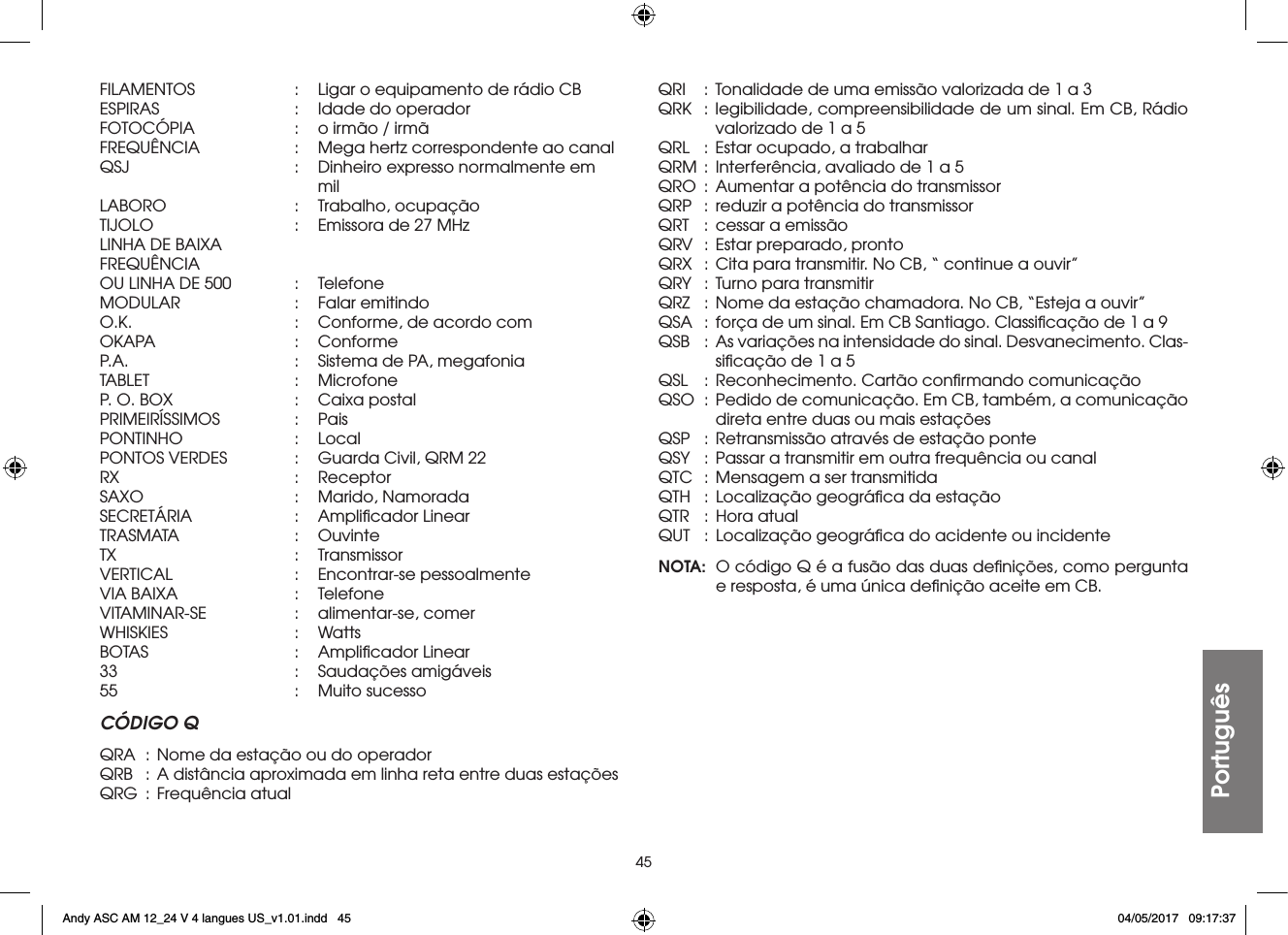

45PortuguêsFILAMENTOS : Ligar o equipamento de rádio CBESPIRAS : Idade do operadorFOTOCÓPIA : o irmão / irmãFREQUÊNCIA : Mega hertz correspondente ao canalQSJ : Dinheiro expresso normalmente em milLABORO : Trabalho, ocupaçãoTIJOLO : Emissora de 27 MHzLINHA DE BAIXAFREQUÊNCIAOU LINHA DE 500 : TelefoneMODULAR : Falar emitindoO.K. : Conforme, de acordo comOKAPA : ConformeP.A. : Sistema de PA, megafoniaTABLET : MicrofoneP. O. BOX : Caixa postalPRIMEIRÍSSIMOS : PaisPONTINHO : LocalPONTOS VERDES : Guarda Civil, QRM 22RX : ReceptorSAXO : Marido, NamoradaSECRETÁRIA : Amplificador LinearTRASMATA : OuvinteTX : TransmissorVERTICAL : Encontrar-se pessoalmenteVIA BAIXA : TelefoneVITAMINAR-SE : alimentar-se, comerWHISKIES : WattsBOTAS : Amplificador Linear33 : Saudações amigáveis55 : Muito sucessoCÓDIGO QQRA : Nome da estação ou do operadorQRB : A distância aproximada em linha reta entre duas estaçõesQRG : Frequência atualQRI : Tonalidade de uma emissão valorizada de 1 a 3QRK : legibilidade, compreensibilidade de um sinal. Em CB, Rádio valorizado de 1 a 5QRL : Estar ocupado, a trabalharQRM : Interferência, avaliado de 1 a 5QRO : Aumentar a potência do transmissorQRP : reduzir a potência do transmissorQRT : cessar a emissãoQRV : Estar preparado, prontoQRX : Cita para transmitir. No CB, “ continue a ouvir”QRY : Turno para transmitirQRZ : Nome da estação chamadora. No CB, “Esteja a ouvir”QSA : força de um sinal. Em CB Santiago. Classificação de 1 a 9QSB : As variações na intensidade do sinal. Desvanecimento. Clas-sificação de 1 a 5QSL : Reconhecimento. Cartão confirmando comunicaçãoQSO : Pedido de comunicação. Em CB, também, a comunicação direta entre duas ou mais estaçõesQSP : Retransmissão através de estação ponteQSY : Passar a transmitir em outra frequência ou canalQTC : Mensagem a ser transmitidaQTH : Localização geográfica da estaçãoQTR : Hora atualQUT : Localização geográfica do acidente ou incidenteNOTA: O código Q é a fusão das duas definições, como pergunta e resposta, é uma única definição aceite em CB.Andy ASC AM 12_24 V 4 langues US_v1.01.indd 45 04/05/2017 09:17:37

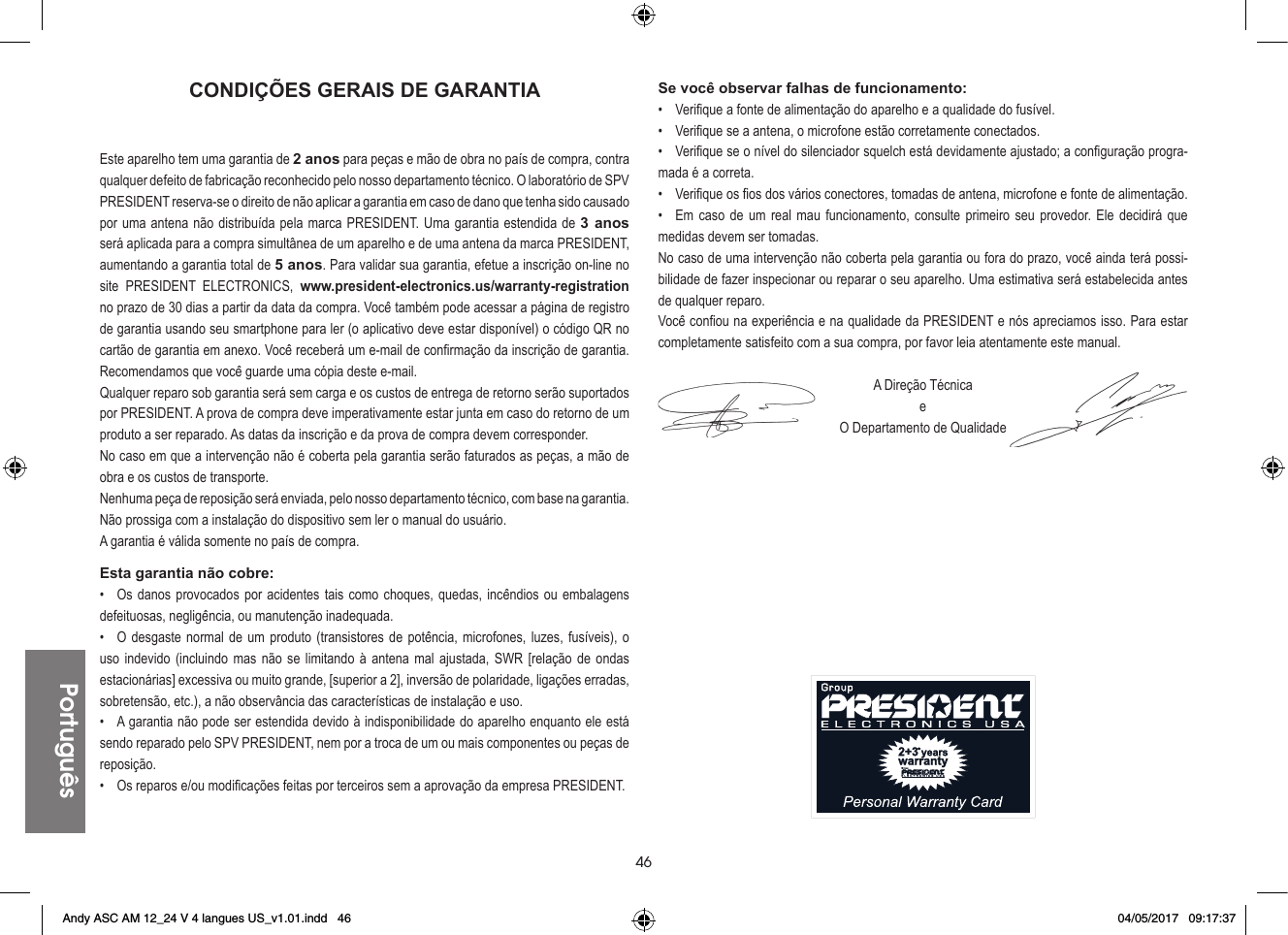

46PortuguêsCONDIÇÕES GERAIS DE GARANTIAEste aparelho tem uma garantia de 2 anos para peças e mão de obra no país de compra, contra qualquer defeito de fabricação reconhecido pelo nosso departamento técnico. O laboratório de SPV PRESIDENT reserva-se o direito de não aplicar a garantia em caso de dano que tenha sido causado por uma antena não distribuída pela marca PRESIDENT. Uma garantia estendida de 3 anos será aplicada para a compra simultânea de um aparelho e de uma antena da marca PRESIDENT, aumentando a garantia total de 5 anos. Para validar sua garantia, efetue a inscrição on-line no site PRESIDENT ELECTRONICS, www.president-electronics.us/warranty-registration no prazo de 30 dias a partir da data da compra. Você também pode acessar a página de registro de garantia usando seu smartphone para ler (o aplicativo deve estar disponível) o código QR no cartão de garantia em anexo. Você receberá um e-mail de confirmação da inscrição de garantia. Recomendamos que você guarde uma cópia deste e-mail.Qualquer reparo sob garantia será sem carga e os custos de entrega de retorno serão suportados por PRESIDENT. A prova de compra deve imperativamente estar junta em caso do retorno de um produto a ser reparado. As datas da inscrição e da prova de compra devem corresponder.No caso em que a intervenção não é coberta pela garantia serão faturados as peças, a mão de obra e os custos de transporte.Nenhuma peça de reposição será enviada, pelo nosso departamento técnico, com base na garantia.Não prossiga com a instalação do dispositivo sem ler o manual do usuário.A garantia é válida somente no país de compra.Esta garantia não cobre:• Os danos provocados por acidentes tais como choques, quedas, incêndios ou embalagens defeituosas, negligência, ou manutenção inadequada.• O desgaste normal de um produto (transistores de potência, microfones, luzes, fusíveis), o uso indevido (incluindo mas não se limitando à antena mal ajustada, SWR [relação de ondas estacionárias] excessiva ou muito grande, [superior a 2], inversão de polaridade, ligações erradas, sobretensão, etc.), a não observância das características de instalação e uso.• A garantia não pode ser estendida devido à indisponibilidade do aparelho enquanto ele está sendo reparado pelo SPV PRESIDENT, nem por a troca de um ou mais componentes ou peças de reposição.• Os reparos e/ou modificações feitas por terceiros sem a aprovação da empresa PRESIDENT.Se você observar falhas de funcionamento:• Verifique a fonte de alimentação do aparelho e a qualidade do fusível.• Verifique se a antena, o microfone estão corretamente conectados.• Verifique se o nível do silenciador squelch está devidamente ajustado; a configuração progra-mada é a correta.• Verifique os fios dos vários conectores, tomadas de antena, microfone e fonte de alimentação.• Em caso de um real mau funcionamento, consulte primeiro seu provedor. Ele decidirá que medidas devem ser tomadas.No caso de uma intervenção não coberta pela garantia ou fora do prazo, você ainda terá possi-bilidade de fazer inspecionar ou reparar o seu aparelho. Uma estimativa será estabelecida antes de qualquer reparo.Você confiou na experiência e na qualidade da PRESIDENT e nós apreciamos isso. Para estar completamente satisfeito com a sua compra, por favor leia atentamente este manual.A Direção TécnicaeO Departamento de QualidadeAndy ASC AM 12_24 V 4 langues US_v1.01.indd 46 04/05/2017 09:17:37

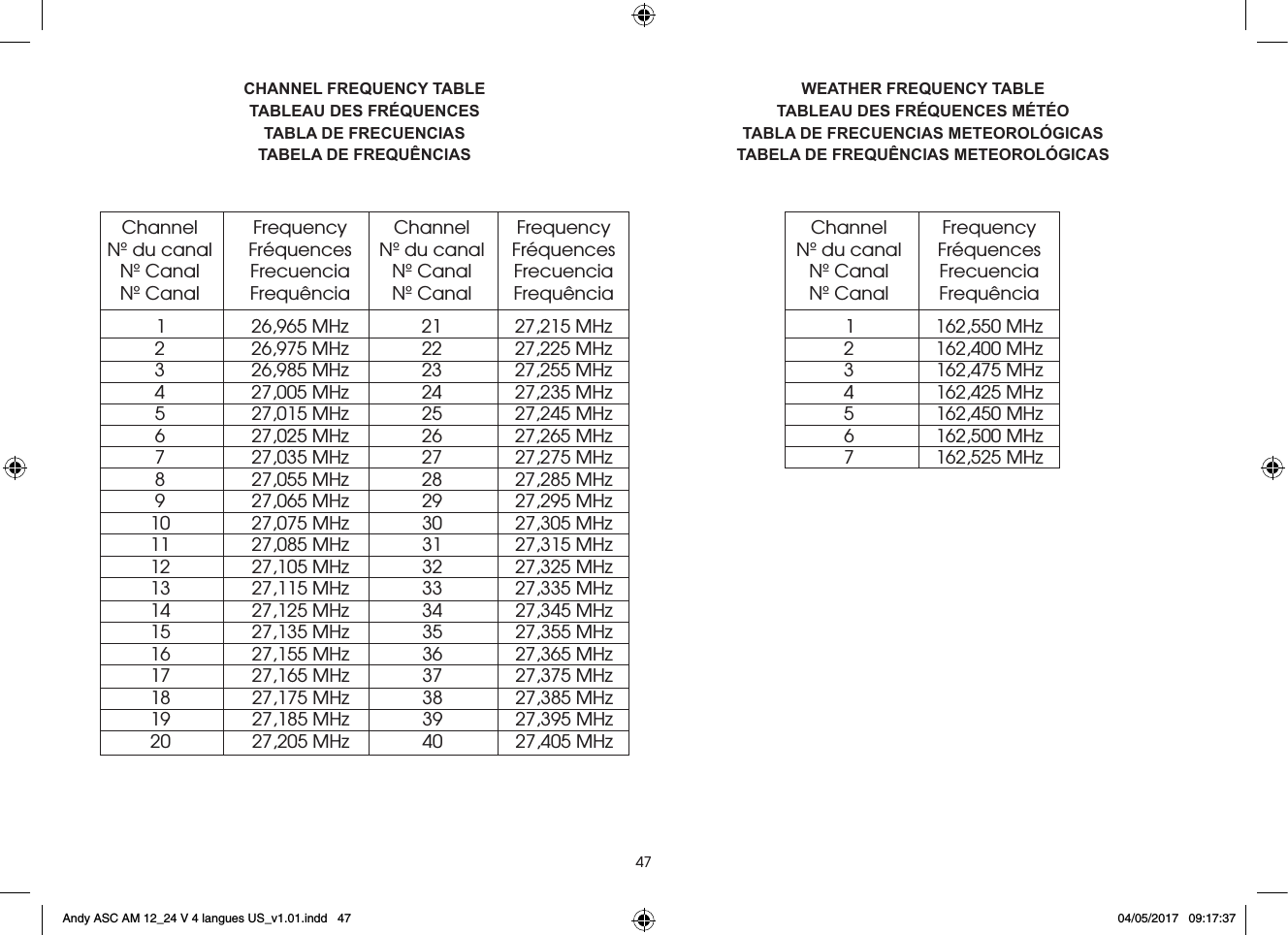

47 Channel Frequency Channel Frequency Nº du canal Fréquences Nº du canal Fréquences Nº Canal Frecuencia Nº Canal Frecuencia Nº Canal Frequência Nº Canal Frequência 1 26,965 MHz 21 27,215 MHz 2 26,975 MHz 22 27,225 MHz 3 26,985 MHz 23 27,255 MHz 4 27,005 MHz 24 27,235 MHz 5 27,015 MHz 25 27,245 MHz 6 27,025 MHz 26 27,265 MHz 7 27,035 MHz 27 27,275 MHz 8 27,055 MHz 28 27,285 MHz 9 27,065 MHz 29 27,295 MHz 10 27,075 MHz 30 27,305 MHz 11 27,085 MHz 31 27,315 MHz 12 27,105 MHz 32 27,325 MHz 13 27,115 MHz 33 27,335 MHz 14 27,125 MHz 34 27,345 MHz 15 27,135 MHz 35 27,355 MHz 16 27,155 MHz 36 27,365 MHz 17 27,165 MHz 37 27,375 MHz 18 27,175 MHz 38 27,385 MHz 19 27,185 MHz 39 27,395 MHz 20 27,205 MHz 40 27,405 MHzCHANNEL FREQUENCY TABLETABLEAU DES FRÉQUENCESTABLA DE FRECUENCIASTABELA DE FREQUÊNCIASWEATHER FREQUENCY TABLETABLEAU DES FRÉQUENCES MÉTÉOTABLA DE FRECUENCIAS METEOROLÓGICASTABELA DE FREQUÊNCIAS METEOROLÓGICAS Channel Frequency Nº du canal Fréquences Nº Canal Frecuencia Nº Canal Frequência 1 162,550 MHz 2 162,400 MHz 3 162,475 MHz 4 162,425 MHz 5 162,450 MHz 6 162,500 MHz 7 162,525 MHzAndy ASC AM 12_24 V 4 langues US_v1.01.indd 47 04/05/2017 09:17:37

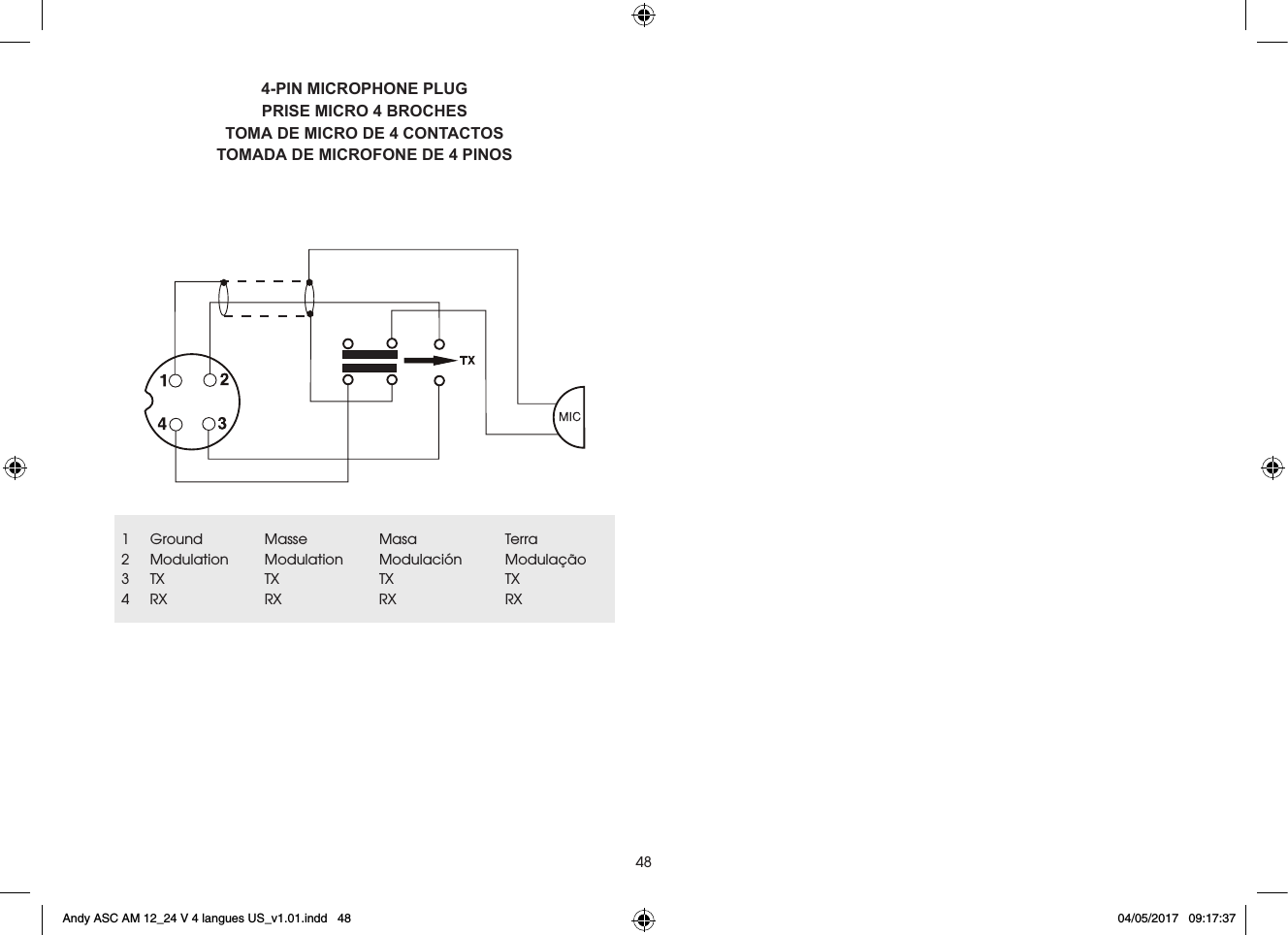

484-PIN MICROPHONE PLUGPRISE MICRO 4 BROCHESTOMA DE MICRO DE 4 CONTACTOSTOMADA DE MICROFONE DE 4 PINOS1 Ground Masse Masa Terra2 Modulation Modulation Modulación Modulação3 TX TX TX TX4 RX RX RX RXAndy ASC AM 12_24 V 4 langues US_v1.01.indd 48 04/05/2017 09:17:37

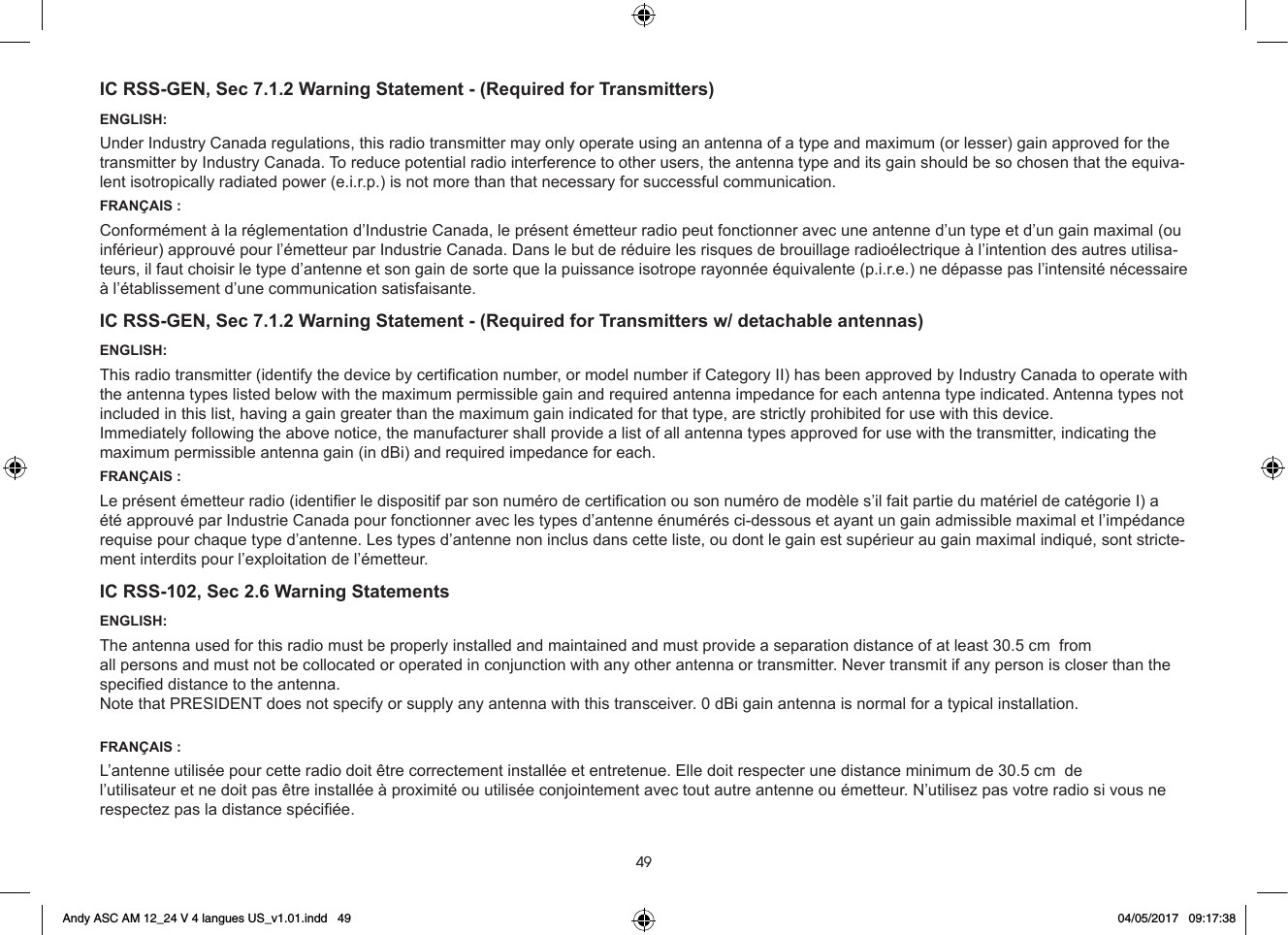

49IC RSS-GEN, Sec 7.1.2 Warning Statement - (Required for Transmitters)ENGLISH:Under Industry Canada regulations, this radio transmitter may only operate using an antenna of a type and maximum (or lesser) gain approved for the transmitter by Industry Canada. To reduce potential radio interference to other users, the antenna type and its gain should be so chosen that the equiva-lent isotropically radiated power (e.i.r.p.) is not more than that necessary for successful communication.FRANÇAIS :Conformément à la réglementation d’Industrie Canada, le présent émetteur radio peut fonctionner avec une antenne d’un type et d’un gain maximal (ou inférieur) approuvé pour l’émetteur par Industrie Canada. Dans le but de réduire les risques de brouillage radioélectrique à l’intention des autres utilisa-teurs, il faut choisir le type d’antenne et son gain de sorte que la puissance isotrope rayonnée équivalente (p.i.r.e.) ne dépasse pas l’intensité nécessaire à l’établissement d’une communication satisfaisante.IC RSS-GEN, Sec 7.1.2 Warning Statement - (Required for Transmitters w/ detachable antennas)ENGLISH:This radio transmitter (identify the device by certication number, or model number if Category II) has been approved by Industry Canada to operate with the antenna types listed below with the maximum permissible gain and required antenna impedance for each antenna type indicated. Antenna types not included in this list, having a gain greater than the maximum gain indicated for that type, are strictly prohibited for use with this device.Immediately following the above notice, the manufacturer shall provide a list of all antenna types approved for use with the transmitter, indicating the maximum permissible antenna gain (in dBi) and required impedance for each.FRANÇAIS :Le présent émetteur radio (identier le dispositif par son numéro de certication ou son numéro de modèle s’il fait partie du matériel de catégorie I) a été approuvé par Industrie Canada pour fonctionner avec les types d’antenne énumérés ci-dessous et ayant un gain admissible maximal et l’impédance requise pour chaque type d’antenne. Les types d’antenne non inclus dans cette liste, ou dont le gain est supérieur au gain maximal indiqué, sont stricte-ment interdits pour l’exploitation de l’émetteur.IC RSS-102, Sec 2.6 Warning StatementsENGLISH:The antenna used for this radio must be properly installed and maintained and must provide a separation distance of at least 36555 cm (14 Inches) from all persons and must not be collocated or operated in conjunction with any other antenna or transmitter. Never transmit if any person is closer than the specied distance to the antenna.FRANÇAIS :L’antenne utilisée pour cette radio doit être correctement installée et entretenue. Elle doit respecter une distance minimum de 36 5cm (14 pouces) de l’utilisateur et ne doit pas être installée à proximité ou utilisée conjointement avec tout autre antenne ou émetteur. N’utilisez pas votre radio si vous ne respectez pas la distance spéciée.Andy ASC AM 12_24 V 4 langues US_v1.01.indd 49 04/05/2017 09:17:38Note that PRESIDENT does not specify or supply any antenna with this transceiver. 0 dBi gain antenna is normal for a typical installation Note that PRESIDENT does not specify or supply any antenna with this transceiver. 0 dBi gain antenna is normal for a typical installation.The antenna used for this radio must be properly installed and maintained and must provide a separation distance of at least 30.55555555555555555555555555555555555 cm from L’antenne utilisée pour cette radio doit être correctement installée et entretenue. Elle doit respecter une distance minimum de 30.5555 cm de

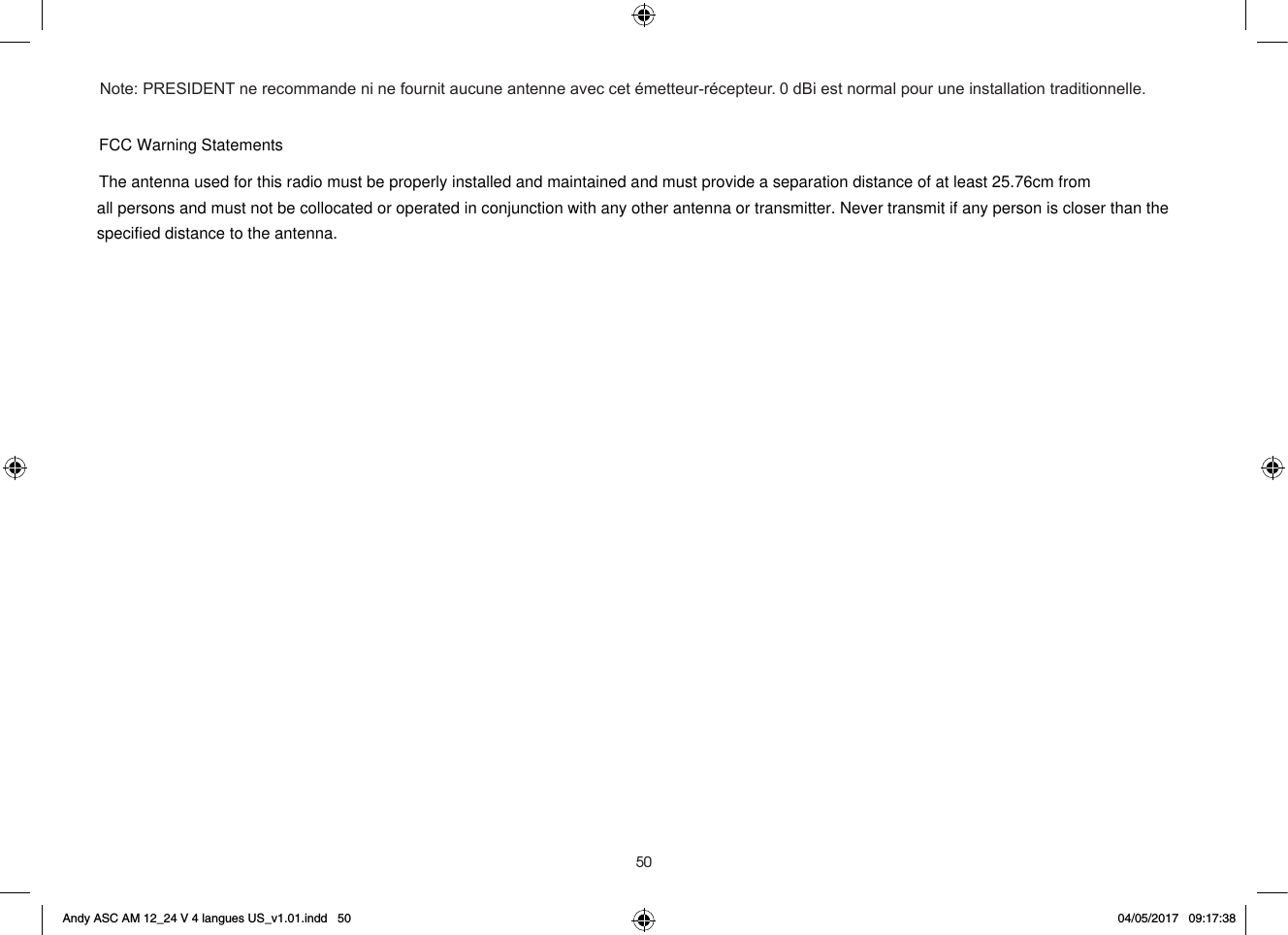

50Note: PRESIDENT ne recommande ni ne fournit aucune antenne avec cet émetteur-récepteur. Alors qu’un gain d’antenne de 0 dBi est normal pour une Andy ASC AM 12_24 V 4 langues US_v1.01.indd 50 04/05/2017 09:17:38installation traditionnelle.Note: PRESIDENT ne recommande ni ne fournit aucune antenne avec cet émetteur-récepteur. 0 dBi est normal pour une installation traditionnelle.Note: PRESIDENT ne recommande ni ne fournit aucune antenne avec cet émetteur-récepteur. 0 dBi est normal pour une installation traditionnelle.FCC Warning StatementsThe antenna used for this radio must be properly installed and maintained and must provide a separation distance of at least 25.76cm fromall persons and must not be collocated or operated in conjunction with any other antenna or transmitter. Never transmit if any person is closer than thespecified distance to the antenna.
Andy ASC AM 12_24 V 4 langues US_v1.01.indd 51 04/05/2017 09:17:38

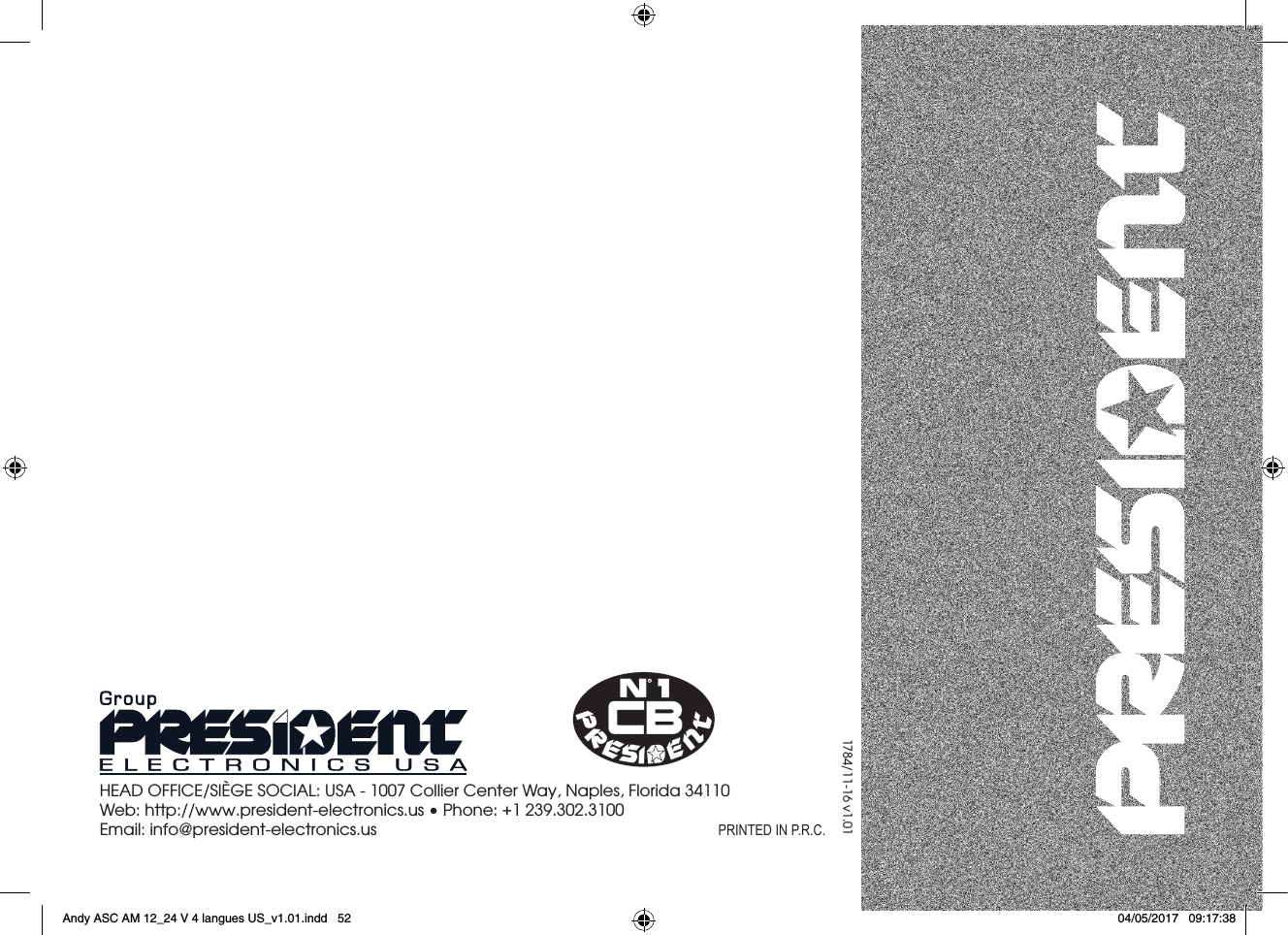

1784/11-16 v1.01HEAD OFFICE/SIÈGE SOCIAL: USA - 1007 Collier Center Way, Naples, Florida 34110Web: http://www.president-electronics.us • Phone: +1 239.302.3100Email: info@president-electronics.us PRINTED IN P.R.C.Andy ASC AM 12_24 V 4 langues US_v1.01.indd 52 04/05/2017 09:17:38
