1. User Manual Addendum
2. User Manual

User Manual

Owner’s manual / Manuel d’utilisation

Manual del usuario / Manual do usuário

12/24 V

with / avec / con / com

Votre PRESIDENT JOHNSON II USA 12/24 V en un coup d’œil

Uma olhada no seu JOHNSON II USA 12/24 VUn vistazo a vuestro PRESIDENT JOHNSON II USA 12/24 V

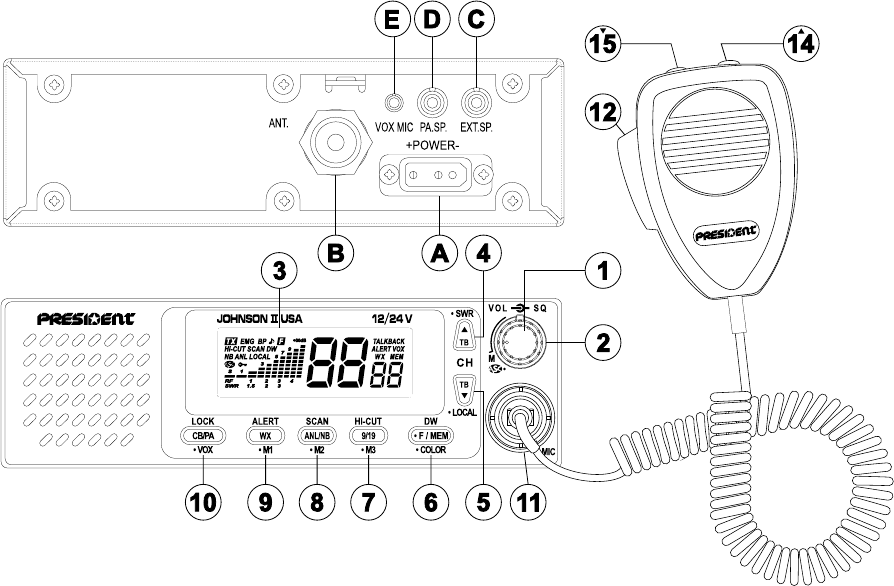

Your PRESIDENT JOHNSON II USA 12/24 V at a glance

SOMMAIRE

INSTALLATION 18

UTILISATION 21

CARACTÉRISTIQUES TECHNIQUES 26

GUIDE DE DÉPANNAGE 27

COMMENT ÉMETTRE OU RECEVOIR UN MESSAGE 27

GLOSSAIRE 28

GARANTIE 30

TABLEAUX DES FRÉQUENCES 59

SUMÁRIO

INSTALAÇÃO 46

UTILIZAÇÃO 48

CARACTERÍSTICAS TÉCNICAS 54

GUIA DE PROBLEMAS 55

COMO TRANSMITIR OU RECEBER UMA MENSAGEM 55

GLOSSÁRIO 55

GARANTIA 58

TABELAS DE FREQUÊNCIAS 59

SUMARIO

INSTALACIÓN 32

UTILIZACIÓN 35

CARACTERÍSTICAS TÉCNICAS 40

GUÍA DE PROBLEMAS 41

COMO EMITIR O RECIBIR UN MENSAJE 41

LÉXICO 42

GARANTÍA 44

TABLAS DE FRECUENCIAS 59

SUMMARY

INSTALLATION 5

HOW TO USE YOUR CB 7

TECHNICAL CHARACTERISTICS 13

TROUBLE SHOOTING 13

HOW TO TRANSMIT OR RECEIVE A MESSAGE 14

GLOSSARY 14

WARRANTY 16

FREQUENCY TABLES 59

English

Français

Português

Español

WARNING !

Before using, be careful never to transmit without ﬁrst

having connected the antenna (connection “B” situated

on the back panel of the equipment) or without having

set the SWR (Standing Wave Ratio) ! Failure to do so may

result in destruction of the power ampliﬁer, which is not

covered by the warranty.

The warranty of this transceiver is valid only in the country of purchase.

English

PROPOSITION 65 WARNING: This product contains a chemical known to the State of California to cause cancer and birth defects or other reproductive harm.

English

Welcome to the world of the new generation of CB ra-

dios. The new PRESIDENT range gives you access to top

performance CB equipment. With the use of up-to-date

technology, which guarantees unprecedented quality,

your PRESIDENT JOHNSON II USA 12/24 V is a new step

in personal communication and is the surest choice for

the most demanding of professional CB radio users. To

ensure that you make the most of all its capacities, we

advise you to read carefully this manual before installing

and using your PRESIDENT JOHNSON II USA 12/24 V.

A) INSTALLATION

1) WHERE AND HOW TO MOUNT YOUR MOBILE CB RADIO

a) You should choose the most appropriate setting from a

simple and practical point of view.

b) Your CB radio should not interfere with the driver or the

passengers.

c) Remember to provide for the passing and protection of

different wires (e.g. power, antenna, accessory cabling)

so that they do not in any way interfere with the driving of

the vehicle.

d) To install your equipment, use the cradle (1) and the self-tap-

ping screws (2) provided (drilling diameter 3.2 mm). Take

care not to damage the vehicle’s electrical system while

drilling the dash board.

e) Do not forget to insert the rubber joints (3) between the

CB and its support as these have a shock-absorbing effect

which permits gentle orientation and tightening of the set.

f) Choose where to place the microphone support and

remember that the microphone cord must stretch to the

driver without interfering with the controls of the vehicle.

- N.B. : As the transceiver has a frontal microphone socket, it

can be set into the dash board. In this case, you will need

to add an external loud speaker to improve the sound

quality of communications (connector EXT.SP. situated on

the back panel: C). Ask your dealer for advice on mounting

your CB radio.

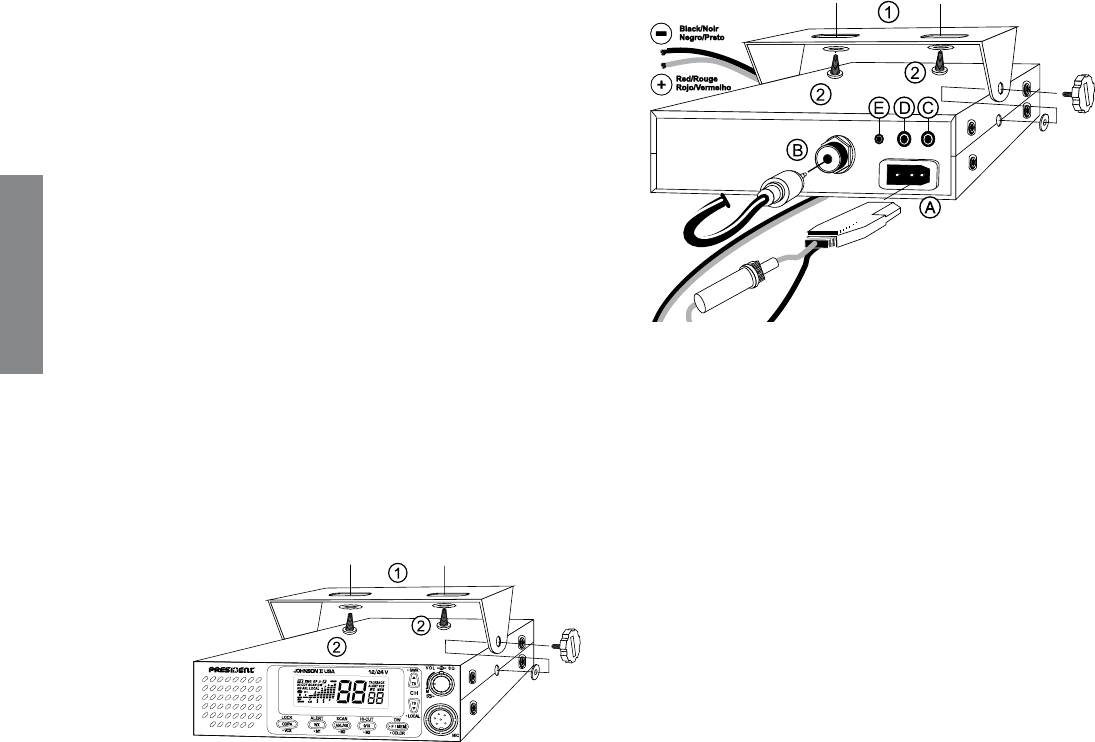

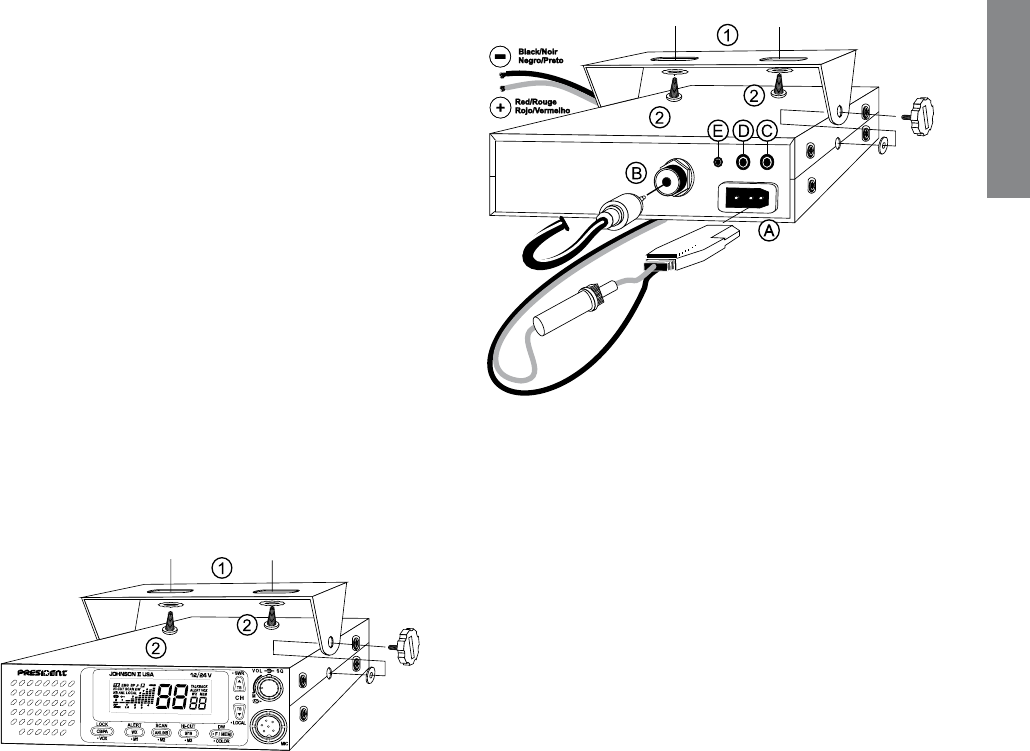

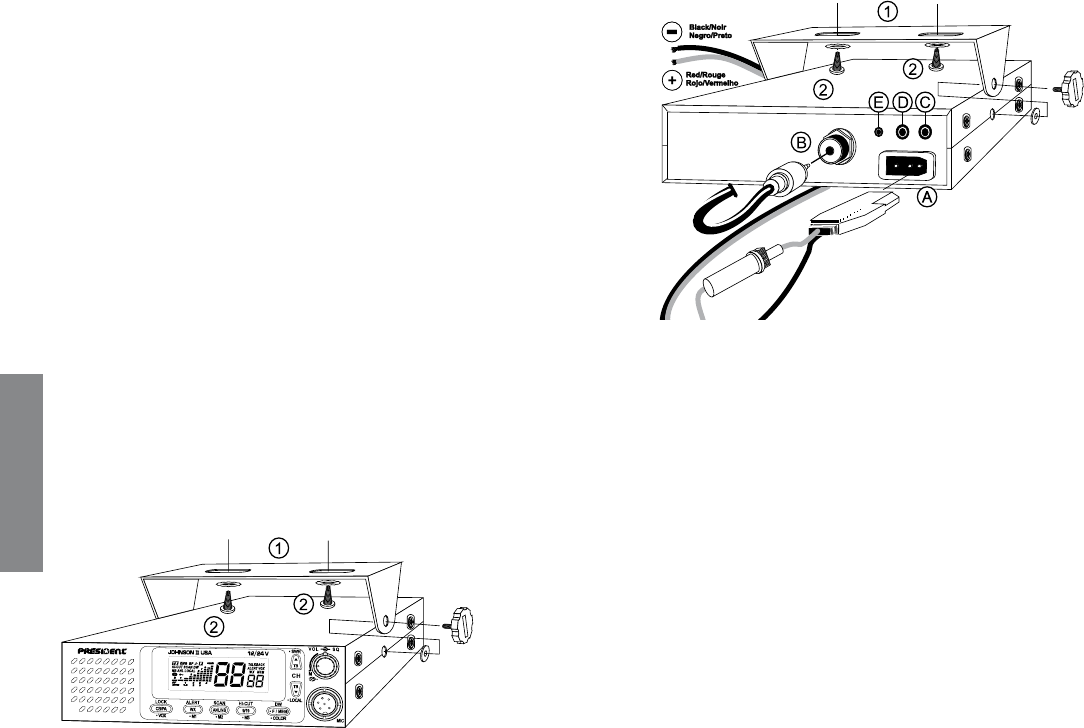

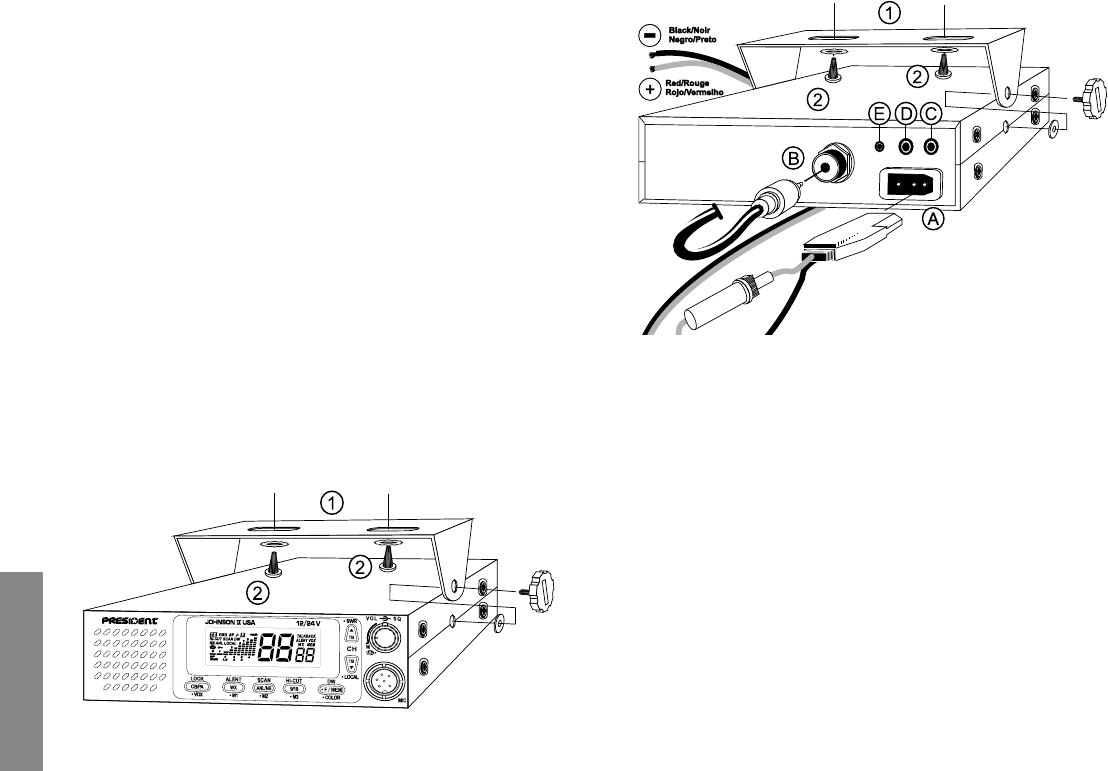

MOUNTING DIAGRAM

2) ANTENNA INSTALLATION

a) Choosing your antenna

- For CB radios, the longer the antenna, the better its results.

Your dealer will be able to help you with your choice of

antenna.

b) Mobile antenna

- Must be ﬁxed to the vehicle where there is a maximum of

metallic surface (ground plane), away from windscreen

mountings.

- If you already have a radio-telephone antenna installed,

the CB antenna should be higher than this.

- There are two types of antenna: pre-regulated which

should be used on a good ground plane (e.g. car roof or

lid of the boot), and adjustable which offer a much larger

range and can be used on a smaller ground plane (see §

ADJUSTMENT OF SWR page 7).

- For an antenna which must be ﬁxed by drilling, you will need

a good contact between the antenna and the ground

plane. To obtain this, you should lightly scratch the surface

where the screw and tightening star are to be placed.

- Be careful not to pinch or ﬂatten the coaxial cable (as this

runs the risk of break down and/or short-circuiting).

- Connect the antenna (B).

c) Fixed antenna

- A ﬁxed antenna should be installed in a clear a space as

possible. If it is ﬁxed to a mast, it will perhaps be necessary

to stay it, according to the laws in force (you should seek

professional advice). All PRESIDENT antennas and acces-

sories are designed to give maximum efﬁciency to each

CB radio within the range.

3) POWER CONNECTION

Your PRESIDENT JOHNSON II USA 12/24 V is protected against

an inversion of polarities. However, before switching it on, you

are advised to check all the connections. Your equipment

must be supplied with a continued current of 12 or 24 volts

(A). Today, most cars and lorries are negative earth. You

can check this by making sure that the negative terminal

of the battery is connected either to the engine block or

to the chassis. If this is not the case, you should consult your

dealer.

a) Check that the battery is of 12 or 24 volts.

b) Locate the positive and negative terminals of the battery

(+ is red and - is black). Should it be necessary to lengthen

the power cable, you should use the same or a superior

type of cable.

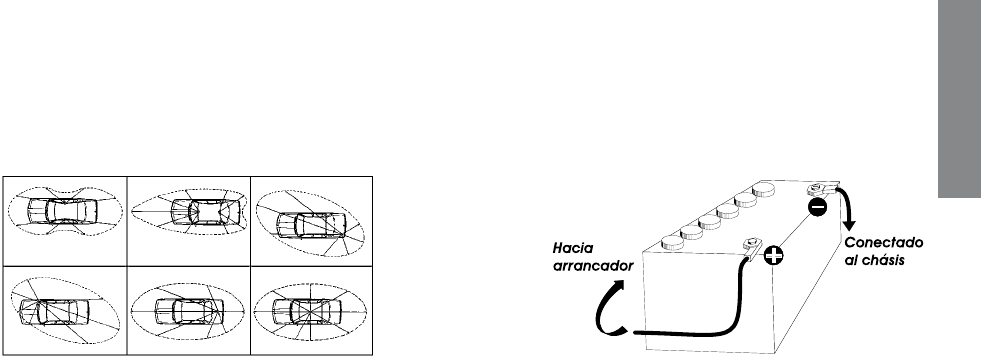

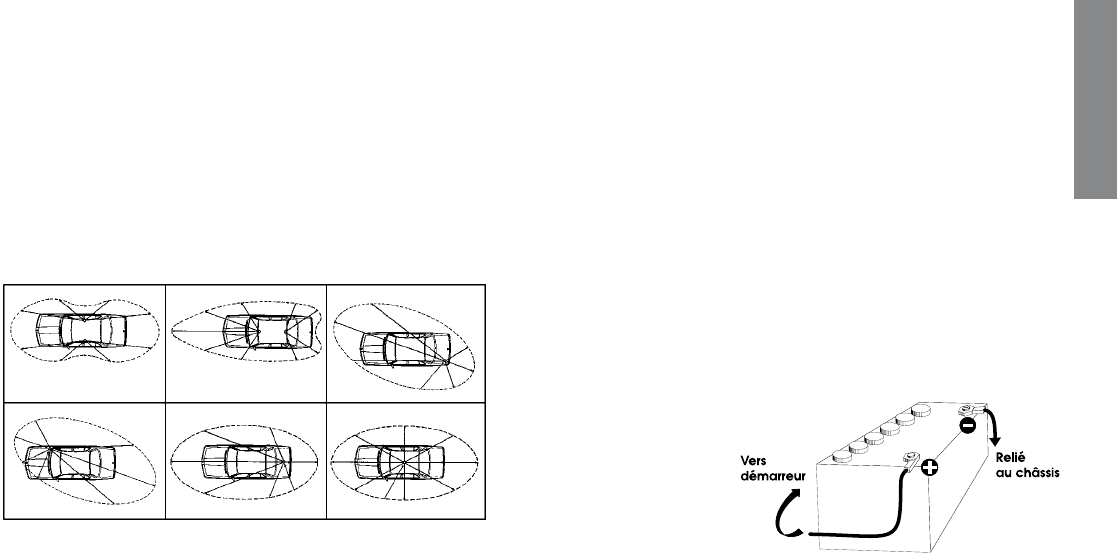

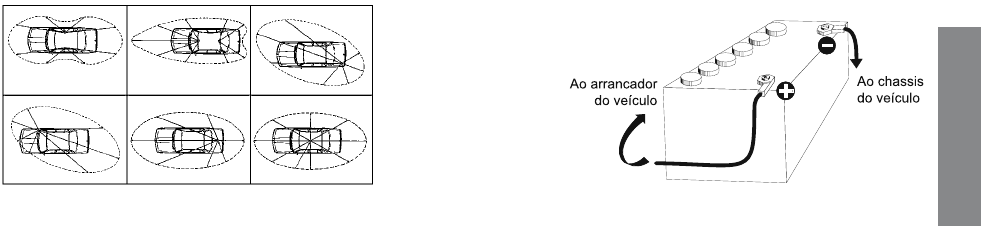

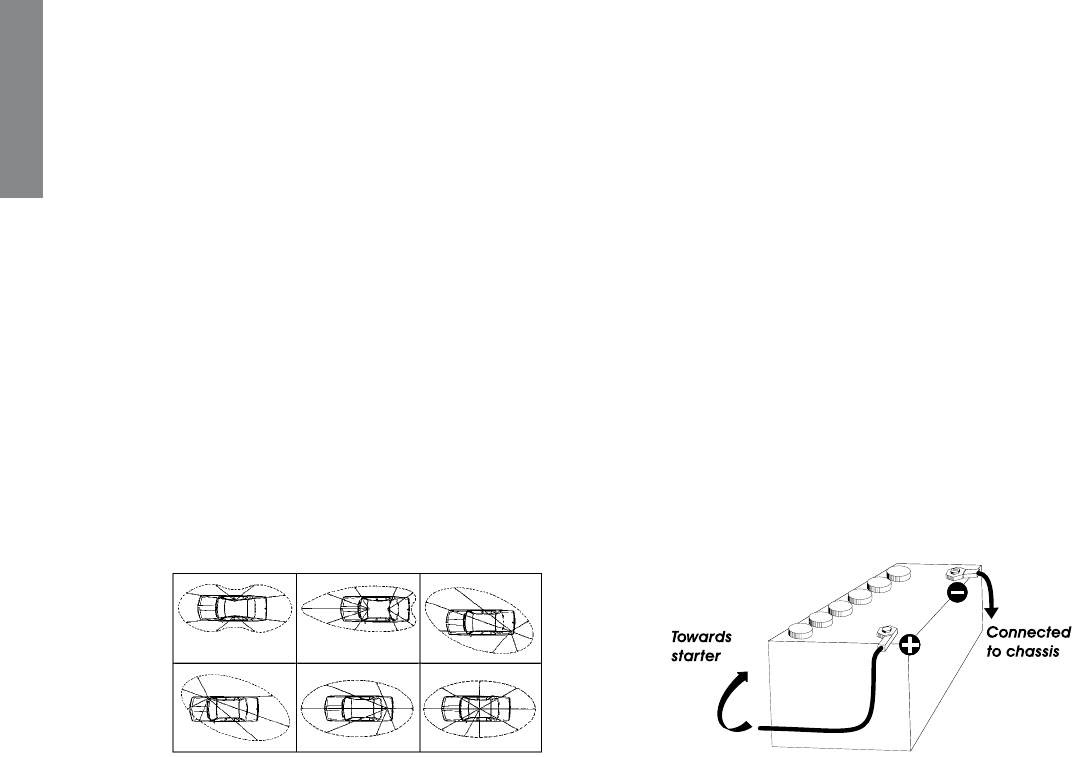

OUTPUT

RADIUS

PATTERN

English

c) It is necessary to connect your CB to a permanent (+) and

(-). We advise you to connect the power cable directly to

the battery (as the connection of the CB cable to the wiring

of the car-radio or other parts of the electrical circuit may,

in some cases, increase the likelihood of interference).

d) Connect the red wire (+) to the positive terminal of the

battery and the black (-) wire to the negative terminal of

the battery.

e) Connect the power cable to your CB radio.

WARNING: Never replace the original fuse (2 A) by one of

a different value.

4) BASIC OPERATIONS TO BE CARRIED OUT BEFORE USING

YOUR SET FOR THE FIRST TIME (without transmitting

and without using the “push-to-talk” switch on the

microphone)

a) Connect the microphone

b) Check the antenna connections

c) Turn the set on by turning the volume knob (1) clockwise.

d) Turn the squelch SQ knob (2) to minimum (M position).

e) Adjust the volume to a comfortable level.

f) Go to channel 20 by using s, t, UP or DN keys (4, 5, 15,

14).

5) ADJUSTMENT OF SWR (Standing wave ratio)

WARNING: This must be carried out when you use your

CB radio for the ﬁrst time (and whenever you re-position

your antenna). The adjustment must be carried out in an

obstacle-free area.

Adjustment with external SWR-meter (e.g. TOS-1 PRESIDENT)

a) To connect the SWR meter :

- Connect the SWR meter between the CB radio and the

antenna as close as possible to the CB (use a maximum

of 15.75 inches (40 cm) cable, type President CA 2C).

b) To adjust the SWR meter:

- Set the CB to channel 20.

- Put the switch on the SWR-meter to position FWD (calibra-

tion).

- Press the “push-to-talk” switch on the microphone to trans-

mit.

- Bring the index needle to t by using the calibration key.

- Change the switch to position REF (reading of the SWR level).

The reading on the Meter should be as near as possible to

1. If this is not the case, re-adjust your antenna to obtain a

reading as close as possible to 1. (A SWR reading between

1 and 1.8 is acceptable).

- It will be necessary to re-calibrate the SWR meter after

each adjustment of the antenna.

WARNING: In order to avoid any losses and attenuations

in cables used for connection between the radio and its

accessories, PRESIDENT recommends to use a cable with

a length inferior to 118.11 inches (3 m).

Adjustment with internal SWR-meter

Short press •F/MEM key (6) and s (4) or UP (14) key to switch

on (/off) the SWR function (see § •SWR page 8). SWR

level is displayed. When ﬁnished, switch off the function.

Your CB is now ready for use.

B) HOW TO USE YOUR CB

1) ON/OFF – VOLUME

a) To turn the set on, turn the VOL knob (1) clockwise.

b) To increase the sound level, turn the same knob further

clockwise.

English

2) ASC (Automatic Squelch Control) / SQUELCH

Suppresses undesirable background noises when there

is no communication. Squelch does not affect neither

sound nor transmission power, but allows a considerable

improvement in listening comfort.

a) ASC: AUTOMATIC SQUELCH CONTROL

Worldwide patent, a PRESIDENT exclusivity.

Turn the SQ knob (2) anti-clockwise into ASC position.

appears on the display. No repetitive manual adjustment

and a permanent improvement between the sensitivity

and the listening comfort when ASC is active. This function

can be disconnected by turning the switch clockwise. In

this case the squelch adjustment becomes manual again.

disappears from the display.

b) MANUAL SQUELCH

Turn the SQ knob clockwise to the exact point where all

background noise disappears. This adjustment should be

done with precision as, if set to maximum (fully clockwise),

only the strongest signals will be received.

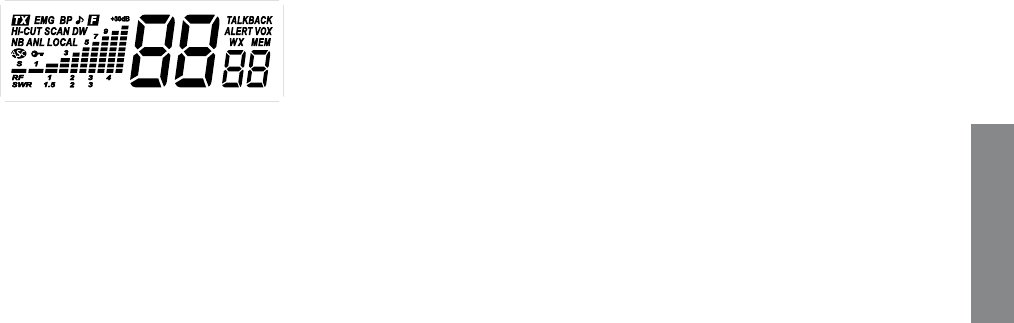

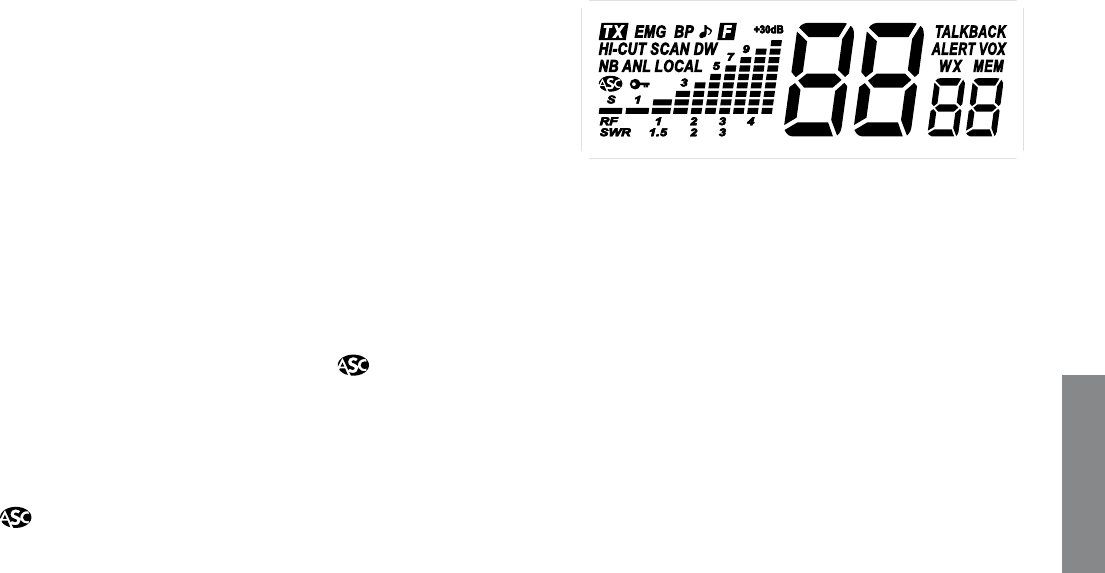

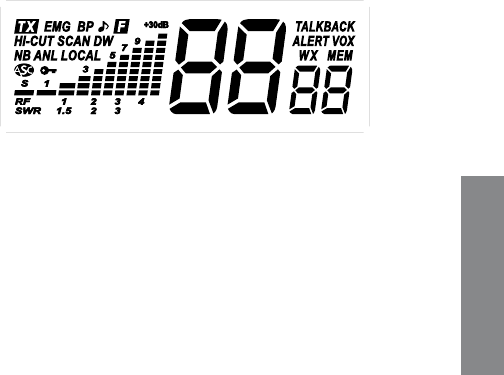

3) DISPLAY

It shows all functions:

The BARGRAPH shows the reception level and the output

power level.

4) CHANNEL SELECTOR s ~ TALKBACK LEVEL s~ •SWR

CHANNEL SELECTOR s on unit (short press)

s key (4) allows increasing a channel. A beep sounds

each time the channel changes if the KEY BEEP function

is activated. (See KEY BEEP function page 12).

You can also use UP key (14) on the microphone.

TALKBACK LEVEL s (PTT + short press)

TALKBACK function lets you monitor yourself when trans-

mitting. Setting the level active automatically the function.

See page 13.

Press ﬁrst PTT switch (12) and then s key (4) to increase

TALKBACK level from actual level to 9 (max.). The level is

displayed for 3 seconds if the PTT switch (12) is not released.

•SWR (•F/MEM + short press)

Short press •F/MEM key (6) and s key (4) to switch on/off

the SWR function. SWR level is displayed when function is

on.

5) CHANNEL SELECTOR t ~ TALKBACK LEVEL t ~ •LOCAL

CHANNEL SELECTOR t on unit (short press)

t key (5) allows decreasing a channel. A beep sounds

each time the channel changes if the KEY BEEP function

is activated. See KEY BEEP function page 12.

You can also use the DN key (15) on the microphone.

TALKBACK LEVEL t (PTT + short press)

TALKBACK function lets you monitor yourself when trans-

mitting. Setting the level active automatically the function.

See page 13.

English

Press ﬁrst PTT switch (12) and then t key (5) to decrease

TALKBACK level from actual level to 1 (min.). The level is

displayed for 3 seconds if the PTT switch (12) is not released.

•LOCAL (•F/MEM + short press)

Press •F/MEM (6) and t key (5) to activate/deactivate.

“LOCAL” is displayed when the function is on.

This feature allows a better listening through close contact.

When your partner is close, active this function to avoid

distortion.

6) •F/MEM ~ DW ~ •COLOR

•F/MEM (short press)

Short press this key to enter in mode FUNCTION. blinks

when the function is on. automatically disappears after

10 seconds without pressing any key.

For memories, see § MEMORY page 12.

DW (long press)

Press and hold the DW key (6) for 1 second to activate/

deactivate the DUAL WATCH function. When function in

on, “DW” is displayed. This function lets you watch over

channel 9 or 19 and the channel you are using. The ﬁrst

long press activates the DW function between channel 9

and the busy channel. A new press activates the function

between channel 19 and the busy channel. The number

of the selected channel, the memorized channel includ-

ed, and channel 9 or 19 are alternately displayed. “EMG”

is also displayed at the same time as channel 9 or 19. The

selected channel can be modiﬁed during the dual watch.

A new long press on DW key (6) disables the DW function.

•COLOR (•F/MEM + long press)

Press one time the •F/MEM key (6) and press and hold the

•COLOR key (6) for 1 second to alternate between 3 colors:

Green -> Blue -> Orange

7) 9/19 ~ HI-CUT ~ •M3

9/19 (short press)

Channels 9 and 19 are automatically selected by pressing

this key. A push activates channel 9, “EMG” is displayed. A

second push activates channel 19 “EMG” is displayed. A

new push returns to the previous channel, “EMG”disappears.

HI-CUT (long press)

HI-CUT eliminates high frequency interferences. Has to be

used in accordance with the reception conditions. “HI-CUT”

appears on the display when the HI-CUT ﬁlter is activated.

•M3

See § MEMORY page 12.

8) ANL/NB ~ SCAN ~ •M2

ANL/NB (short press)

ANL/Automatic Noise Limiter ﬁlter reduces back ground

noises and some reception interferences.

NB/Noise Blanker ﬁlter suppress an ignition noise in the

reception.

Short press ANL/NB key (8) key to alternate the 4 positions

switch: • ANL and NB off • ANL on / NB off • ANL off / NB

on • ANL and NB on.

When a ﬁlter is active, it name “ANL” or/and “NB”, is dis-

played on the LCD.

SCAN (long press)

CB MODE

Press and hold SCAN key (8) for 1 second to activate SCAN

function (for CB channels) in an increasing way. “SCAN”

English

is displayed. The scanning stops as soon as there is a busy

channel. The scanning automatically starts 3 seconds

after the end of the transmission and no key is activated

during 3 s. The scanning starts again in an increasing way

by pressing s (4) or UP (14) key, or in a decreasing way

by pressing t (5) or DN (15) key.

While scanning, press •F/MEM key (6) to alternate between

All Channel Scan and Memory Channel Scan.

In Memory Scan Channel mode, channel 9, channel 19

and the memorised channels are scanned.

Press PTT switch (12), 9/19 key (7) , DW key (6) or long press

SCAN key (8) again to exit SCAN function.

WX MODE

Press and hold the SCAN key (8) for 1 second to activate

the SCAN function (for WEATHER channels) in an increas-

ing way. “SCAN” is displayed. The scanning stops as soon

as there is a busy channel. The scanning automatically

starts 3 seconds after the end of the transmission and no

key is activated during 3 s. The scanning starts again in

an increasing way by pressing s (4) or UP (14) key, or in a

decreasing way by pressing t (5) or DN (15) key.

Note: If the ALERT function is activated, the SIREN tone

sounds (see § ALERT below) when a tone is detected in the

selected WEATHER channel only. Use ﬁrst SCAN function in

WX mode to detect tones in all the WEATHER channels.

A new long press on SCAN disables the SCAN function.

•M2

See § MEMORY page 12.

9) WX ~ ALERT ~ •M1

WX (WEATHER MODE) (short press)

CB functions are not allowed in WX mode. If user presses

a not allowed key and KEY BEEP function is activated, the

radio sounds error tone.

Press WX key (9) in order to activate the WX mode. “WX”

appears on the display. A new short press on WX key (9)

disables the WX mode “WX” disappears.

The WX mode allows to hear weather information. When

the mode is activated, use s/t key (4/5) or UP/DN key

(14/15) on the microphone to move through the 7 weather

channels to ﬁnd the active channel in your local area.

The display shows the selected weather channel and if the

unit receives a signal, “WX” and “ALERT” icons blink.

ALERT (long press)

The SIREN tone only sounds in CB and PA mode. It does not

sound in WX mode.

Press and hold the ALERT key (9) for 1 second to activate/

deactivate the ALERT function. When the function is on and

a tone is detected at the selected weather channel, then

the unit sounds SIREN tone. “ALERT” and the “WX channel”

blink on the display. The unit cancel CB or PA mode and

go to WX mode.

During a SIREN tone sound, press any key to stop the sound,

“ALERT” and the “WX channel” stop blinking on the display.

Note: The SIREN tone sounds when ALERT is detected in the

selected WEATHER channel only. Use ﬁrst SCAN function in

WX mode (see § WX MODE above) to detect tones in all

the WEATHER channels.

•M1

See § MEMORY page 12.

10) CB/PA ~ LOCK ~ •VOX ~ •VOX SET

CB/PA (short press)

Short press CB/PA key (10) to alternate between CB and

PA mode.

English

PA MODE

An external loud speaker can be connected to the unit by

the PA jack plug situated on the back panel PA.SP. (D). The

PA volume is regulated by VOL knob (1). “PA” is displayed.

ROGER, SCAN, MEM, VOX are not allowed in PA mode. If the

user set on PA mode while SCAN function, instant channel

9/19 mode or WX mode, these are canceled.

The CB message received will be directed towards the PA

speaker and be ampliﬁed.

The message transmitted into the microphone will be di-

rected towards the PA speaker and be ampliﬁed. “PAon”

is displayed, Meter numbers indicate signal level.

LOCK (long press)

Allows to lock all the keys on the front panel. if the KEY BEEP

function is on, an error beep sounds when a key is used.

A long press on LOCK key (10) activates/deactivates the

LOCK function. appears on the display when the function

is activated.

Transmission (microphone or vox) and reception remain

active.

•VOX (•F/MEM + short press)

The VOX function allows transmitting by speaking into the

original microphone (or in the optional vox microphone)

without pressing the PTT switch (12). The use of an optional

vox microphone connected to the rear panel of the trans-

ceiver (E) disables the original microphone.

Press one time •F/MEM key (6) and short press •VOX key

(10) in order to activate the VOX function. “VOX” appears

on the display. Repeat the key combination to disable the

function. “VOX” disappears.

•VOX SET (•F/MEM + long press)

Press one time the •F/MEM key (6) and press during 1 second

•VOX key (10) in order to activate the function VOX SETTING.

Three adjustments are possible: Sensitivity / Anti-vox level

/ Vox delay time . Press shortly •VOX (10) in order to go

to the following adjustment (looping , , ).

The display shows the type of adjustment followed by its

level.

- Sensitivity : allows the adjustment of the microphone

(original one or optional vox) for an optimum transmission

quality. Adjustable level from 1 (high level) to 9 (low level)

by pressing s/t (4/5) or UP/DN (14/15) keys . corresponds

to the Sensitivity Level.

- Anti-Vox : allows disabling the transmission generated by

the surrounding noise. The level is adjustable from 0 (Off) to

9 (low level) by pressing s/t (4/5) or UP/DN (14/15) keys.

corresponds to Anti-vox Level.

- Delay time : allows avoiding the sudden cut of the trans-

mission by adding a delay at the end of speaking. The

level is adjustable from 1 (short delay) to 9 (long delay) by

pressing s/t (4/5) or UP/DN (14/15) keys. corresponds

to Delay Time.

Once the adjustments are done, short press •F/MEM key

(6) key in order to quit the Vox Adjustment mode.

When VOX SETTING is done the VOX function is automati-

cally ON. “VOX” appears on the display.

11) 6 PIN MICROPHONE PLUG

The plug is located on the front panel of the transceiver and

makes the setting of the equipment into the dashboard

easier.

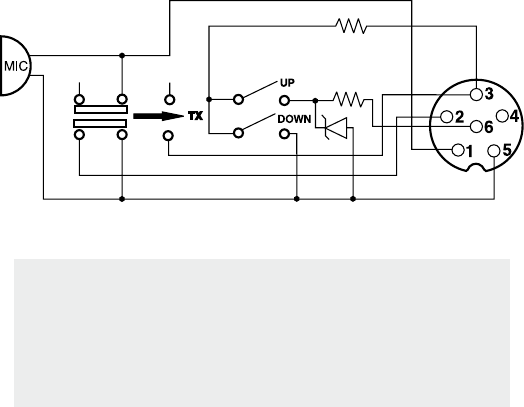

See cabling diagram page 60.

English

12) PTT

Transmission key, press to transmit a message, is displayed

and release to listen to an incoming communication.

14) CHANNEL SELECTOR UP on microphone

UP key (14) allows increasing a channel. A beep sounds

each time the channel changes if the KEY BEEP function

is activated (see KEY BEEP function below).

You can also use s key (4) on the unit.

15) CHANNEL SELECTOR DN on microphone

DN key (15) allows decreasing a channel. A beep sounds

each time the channel changes if the KEY BEEP function

is activated (see KEY BEEP function below).

You can also use t key (5) on the unit.

ROGER BEEP

Start the unit while pressing s (4) or UP (14) key to activate

the ROGER BEEP function. A beep sounds if KEY BEEP function

is on.

The icon “ ” appears on the display when the function is

active. The Roger Beep sounds when the PTT switch (12) of

the microphone is released in order to let your correspond-

ent speak. Historically as CB is a “simplex” communication

mode, it is not possible to speak and to listen at the same

time (as it is the case with a telephone). Once someone

had ﬁnished talking, he said “Roger” in order to prevent his

correspondent that it was his turn to talk. The word “Roger”

has been replaced by a signiﬁcant beep. There comes

“Roger beep” from.

Note: the Roger beep also sounds in the loudspeaker if the

KEY BEEP function is active. If the KEY BEEP function is not

active, only the correspondent can hear the Roger Beep.

In PA mode the function is not allowed.

KEY BEEP

Beep on changing the channel, keys etc...

Start the unit while pressing t (5) or DN (15) key to activate

the KEY BEEP function. A beep sounds. “BP” is displayed.

Start again the unit while pressing t (5) or DN (15) key to

deactivate the KEY BEEP function. “BP” disappears.

MEMORY

This CB radio allows to memorize 3 channels with following

parameters: ANL (on/off), NB (on/off), HI-CUT (on/off).

To recall a memory: (short press)

- Short press •F/MEM key (6). If the KEY BEEP function is acti-

vated a beep sounds.

- Short press •M1 (9), •M2 (8) or •M3 (7) key to recall the

selected memory.

“MEM” and the number of the memory (1, 2 or 3) appears

on the display

To memorize: (long press)

- Select the channel and parameters to be memorized.

- Short press •F/MEM key (6). If the KEY BEEP function is acti-

vated a beep sounds.

- Press •M1 (9), •M2 (8) or •M3 (7) key during 1 second to

store the selected channel into memory. “MEM” appears.

- If the KEY BEEP function is activated a long beep conﬁrms

the saving.

To delete a memory:

- Switch off the transceiver.

- Keep the memory key •M1 (9), •M2 (8) or •M3 (7) pressed

and switch on the transceiver.

- The selected memory is deleted. “MEM” disappears.

English

TALKBACK FUNCTION (PTT + •F/MEM )

Press ﬁrst PTT switch (12) and then •F/MEM key (6) to acti-

vate/deactivate TALKBACK function. When the function is

on, “TALKBACK” is displayed.

TOT (Time Out Timer)

If the transmission (using the PTT (12) key or VOX) is more

than 5 minutes, CHANNEL and starts blinking, the trans-

mission ends.

The time-out tone will sound until the PTT key is released.

A) DC-POWER TERMINAL (13,8 V / 27,6 V)

B) ANTENNA CONNECTOR (SO-239)

C) EXTERNAL SPEAKER JACK (8 Ω, Ø 3,5 mm)

D) PA SPEAKER JACK (

8 Ω, Ø 3,5 mm)

E) JACK FOR OPTIONAL VOX MIKE (Ø 2.5 mm)

C) TECHNICAL CHARACTERISTICS

1) GENERAL

- Channels : 40

- Modulation modes : AM

- Frequency ranges : from 26.965 MHz to 27.405 MHz

- Weather channels : from 162.400 MHz to 162.550 MHz

- Antenna impedance : 50 ohms

- Power supply : 13.8 V / 27.6 V

- Dimensions (W x D x H) : 6.69 x 5.91 x 2.05 inches

170 x 150 x 52 mm

- Weight : 2.20 lbs / 1 kg

- Accessories supplied : Ultra light electret microphone with

support, mounting cradle, screws

2) TRANSMISSION

- Frequency allowance : +/- 200 Hz

- Carrier power : 4 W (constant)

- Transmission interference : inferior to -60 dBc

- Audio response : 300 Hz to 3 KHz

- Emitted power in the adj.

channel : inferior to 20 µW

- Microphone sensitivity : 3 mV

- Drain : 2 A (with modulation)

- Modulated signal distortion : 1.8 %

3) RECEPTION

- Maxi. sensitivity at

10 dB (S+N)/N : 0.6 µV - 111 dBm

- Frequency response : 300 Hz to 3 kHz

- Adjacent channel selectivity : > 60 dB

- Maximum audio power : 2 W

- Squelch sensitivity : minimum 0.2 µV - 120 dBm

maximum 1 mV - 47 dBm

- Frequency image rejection

rate : 60 dB

- Intermediate frequency

rejection rate : 70 dB

- Drain : 300 mA nominal / 1000 mA maximum

D) TROUBLE SHOOTING

1) YOUR CB RADIO WILL NOT TRANSMIT OR YOUR

TRANSMISSION IS OF POOR QUALITY

- Check that the antenna is correctly connected and that

the SWR is properly adjusted.

- Check that the microphone is properly plugged in.

English

2) YOUR CB RADIO WILL NOT RECEIVE OR RECEPTION IS

POOR

- Check that LOCAL function is off.

- Check that the squelch level is properly adjusted.

- Check that the volume is set to a comfortable listening

level.

- Check that the antenna is correctly connected and that

the SWR is properly adjusted.

3) YOUR CB WILL NOT LIGHT UP

- Check the power supply.

- Check the connection wiring.

- Check the fuse.

E) HOW TO TRANSMIT OR RECEIVE A

MESSAGE

Now that you have read the manual, make sure that your

CB Radio is ready for use (i.e. check that your antenna is

connected).

Press the “push-to-talk” switch and announce your message

“Attention stations, transmission testing” which will allow

you to check the clearness and the power of your signal.

Release the switch and wait for a reply. You should receive

a reply like, “Strong and clear”.

If you use a calling channel (19) and you have established

communication with someone, it is common practice to

choose another available channel so as not to block the

calling channel.

F) GLOSSARY

Below you will ﬁnd some of the most frequently used CB radio

expressions. Remember this is meant for fun and that you

are by no means obliged to use them. In an emergency,

you should be as clear as possible.

INTERNATIONAL PHONETIC ALPHABET

A Alpha H Hotel O Oscar V Victor

B Bravo I India P Papa W Whiskey

C Charlie J Juliett Q Quebec X-ray

D Delta K Kilo R Romeo Y Yankee

E Echo L Lima S Sierra Z Zulu

F Foxtrott M Mike T Tango

G Golf N November U Uniform

TECHNICAL VOCABULARY

AM : Amplitude Modulation

CB : Citizen’s Band

CH : Channel

CW : Continuous Wave

DX : Long Distance Liaison

DW : Dual Watch

FM : Frequency Modulation

GMT : Greenwich Meantime

HF : High Frequency

LF : Low Frequency

LSB : Lower Side Band

RX : Receiver

SSB : Single Side Band

SWR : Standing Wave Ratio

SWL : Short Wave Listening

SW : Short Wave

TX : CB Transceiver

English

UHF : Ultra High Frequency

USB : Upper Side Band

VHF : Very High Frequency

CB LANGUAGE

Advertising : Flashing lights of police car

Back off : Slow down

Basement : Channel 1

Base station : A CB set in ﬁxed location

Bear : Policeman

Bear bite : Speeding ﬁne

Bear cage : Police station

Big slab : Motorway

Big 10-4 : Absolutely

Bleeding : Signal from an adjacent channel

interfering with the

transmission

Blocking the channel : Pressing the PTT switch without talking

Blue boys : Police

Break : Used to ask permission to join a

conversation

Breaker : A CBer wishing to join a channel

Clean and green : Clear of police

Cleaner channel : Channel with less interference

Coming in loud and

proud : Good reception

Doughnut : Tyre

Down and gone : Turning CB off

Down one : Go to a lower channel

Do you copy? : Understand?

DX : Long distance

Eighty eights : Love and kisses

Eye ball : CBers meeting together

Good buddy : Fellow CBer

Hammer : Accelerator

Handle : CBer’s nickname

Harvey wall banger : Dangerous driver

How am I hitting you? : How are you receiving me?

Keying the mike : Pressing the PTT switch without talking

Kojac with a kodak : Police radar

Land line : Telephone

Lunch box : CB set

Man with a gun : Police radar

Mayday : SOS

Meat wagon : Ambulance

Midnight shopper : Thief

Modulation : Conversation

Negative copy : No reply

Over your shoulder : Right behind you

Part your hair : Behave yourself - police ahead

Pull your hammer back : Slow down

Rat race : Congested trafﬁc

Rubberbander : New CBer

Sail boat fuel : Wind

Smokey dozing : Parked police car

Smokey with a camera : Police radar

Spaghetti bowl : Interchange

Stinger : Antenna

Turkey : Dumb CBer

Up one : Go up one channel

Wall to wall : All over/everywhere

What am I putting to

you? : Please give me an S-meter reading

English

• Transceivers which have been modified. The warranty application is excluded

in case of modification or poor maintenance done by a third party not approved

by PRESIDENT ELECTRONICS.

If you note a malfunction:

• Check the power supply of your device and the quality of the fuse.

• Check that the antenna, the microphone are correctly connected.

• Check that the squelch level is properly adjusted; the programmed configuration

is the correct one.

• In the event of a real malfunction, please contact your dealer first. He will decide

what action should be taken.

In case of an intervention not covered by warranty, an estimate will be established

before any repair.

Thank you for your confidence in the PRESIDENT quality and experience. We

recommend that you read this manual carefully so that you are completely satisfied

with your purchase.

Technical Manager

and

Quality Manager

This device is guaranteed 2 years parts and labour in its country of purchase

against any manufacturing defects validated by our technical department. PRES-

IDENT After Sales Service department reserves the right not to apply the warranty

in the event a breakdown is caused by an antenna other than those distributed by

PRESIDENT. An extension of 3 years warranty is proposed systematically for the

simultaneous purchase of a device and a PRESIDENT antenna, bringing the total

duration of the warranty to 5 years. In order to be valid, the warranty registration

must be completed and submitted within a period of 30 days after the purchase

date to PRESIDENT ELECTRONICS online at

www.president-electronics.

us/warranty-registration

. You can also access this warranty registration page

by using your smartphone to read (application must be available) the QR code on

the enclosed warranty card. You will receive a confirmation email if the registration

is successfully completed. Please keep a copy of this email for your records.

Any repair under warranty will be without charge and the return delivery costs will

be borne by PRESIDENT. A proof of purchase sales receipt must be included with

the device to be repaired. The dates listed on the warranty registration and proof

of purchase must match. In case the device is not under warranty, the repair and

return of the device will be charged.

No spare parts will be sent nor exchanged by PRESIDENT under warranty. Do

not proceed with the installation of the device without reading the user manual.

The warranty is only valid in the country of purchase.

Exclusions (not covered by Warranty):

• Damages caused by accident, shock or inadequate packaging.

• Power transistors, microphones, lights, fuses and the disrespect of the instal-

lation and use of specifications (including but not limited to antenna used with

too high power, final output power transistors (SWR), inversion of polarities, bad

connections, over voltage…).

• The warranty cannot be extended due to the non-availability of the device while

it is being serviced at PRESIDENT After Sales Service department, nor by a

change of one or more components or spare parts.

GENERAL WARRANTY CONDITIONS

English

Français

ATTENTION !

Avant toute utilisation, prenez garde de ne jamais émettre

sans avoir branché l’antenne (connecteur B situé sur la

face arrière de l’appareil), ni réglé le TOS (Taux d’Ondes

Stationnaires) ! Sinon, vous risquez de détruire l’ampliﬁ-

cateur de puissance, ce qui n’est pas couvert par la

garantie.

La garantie de ce poste est valable uniquement dans le pays d’achat.

AVERTISSEMENT PROPOSITION 65: Ce produit contient un produit chimique connu dans l’État de Californie pour provoquer des cancers et des malformations congénitales ou d’autres problèmes de reproduction.

Bienvenue dans le monde des émetteurs-récepteurs

CB de la dernière génération. Cette nouvelle gamme

de postes vous fait accéder à la communication élec-

tronique la plus performante. Grâce à l’utilisation de

technologies de pointe garantissant des qualités sans

précédent, votre PRESIDENT JOHNSON II USA 12/24 V est

un nouveau jalon dans la convivialité et la solution par

excellence pour le pro de la CB le plus exigeant. Pour

tirer le meilleur parti de toutes ses possibilités, nous vous

conseillons de lire attentivement ce mode d’emploi

avant d’installer et d’utiliser votre CB PRESIDENT JOHN-

SON II USA 12/24 V.

A) INSTALLATION

1) CHOIX DE L’EMPLACEMENT ET MONTAGE DU POSTE

MOBILE

a) Choisissez l’emplacement le plus approprié à une utilisation

simple et pratique de votre poste mobile.

b) Veillez à ce qu’il ne gêne pas le conducteur ni les passagers

du véhicule.

c) Prévoyez le passage et la protection des différents câbles,

(alimentation, antenne, accessoires...) aﬁn qu’ils ne vien-

nent en aucun cas perturber la conduite du véhicule.

d) Utilisez pour le montage le berceau (1) livré avec l’appa-

reil, ﬁxez-le solidement à l’aide des vis auto taraudeuse (2)

fournies (diamètre de perçage 3,2 mm). Prenez garde de

ne pas endommager le système électrique du véhicule

lors du perçage du tableau de bord.

e) Lors du montage, n’oubliez pas d’insérer les rondelles de

caoutchouc (3) entre le poste et son support. Celles-ci

jouent en effet un rôle «d’amortisseur» et permettent une

orientation et un serrage en douceur du poste.

f) Choisissez un emplacement pour le support du micro et

prévoyez le passage de son cordon.

- NOTA : Votre poste mobile possédant une prise micro en

façade peut être encastré dans le tableau de bord. Dans

ce cas, il est recommandé d’y adjoindre un haut-parleur

externe pour une meilleure écoute des communications

(connecteur EXT.SP. situé sur la face arrière de l’appareil :

C). Renseignez-vous auprès de votre revendeur le plus

proche pour le montage sur votre appareil.

SCHÉMA GÉNÉRAL DE

MONTAGE

Français

2) INSTALLATION DE L’ANTENNE

a) Choix de l’antenne

- En CB, plus une antenne est grande, meilleur est son ren-

dement. Votre Point Conseil saura orienter votre choix.

b) Antenne mobile

- Il faut l’installer à un endroit du véhicule où il y a un maximum

de surface métallique (plan de masse), en s’éloignant des

montants du pare-brise et de la lunette arrière.

- Dans le cas où une antenne radiotéléphone est déjà ins-

tallée, l’antenne CB doit être au-dessus de celle-ci.

- Il existe 2 types d’antennes : les préréglées et les réglables.

- Les préréglées s’utilisent de préférence avec un bon plan

de masse (pavillon de toit ou malle arrière).

- Les réglables offrent une plage d’utilisation beaucoup plus

large et permettent de tirer parti de plans de masse moins

importants (voir § RÉGLAGE DU TOS page 20).

- Pour une antenne à ﬁxation par perçage, il est nécessaire

d’avoir un excellent contact antenne/plan de masse ; pour

cela, grattez légèrement la tôle au niveau de la vis et de

l’étoile de serrage.

- Lors du passage du câble coaxial, prenez garde de ne pas

le pincer ou l’écraser (risque de rupture ou de court-circuit).

- Branchez l’antenne (B).

c) Antenne fixe

- Veillez à ce qu’elle soit dégagée au maximum. En cas de

ﬁxation sur un mât, il faudra éventuellement haubaner

conformément aux normes en vigueur (se renseigner auprès

d’un professionnel). Les antennes et accessoires PRESIDENT

sont spécialement conçus pour un rendement optimal de

chaque appareil de la gamme.

3) CONNEXION DE L’ALIMENTATION

Votre PRESIDENT JOHNSON II USA 12/24 V est muni d’une

protection contre les inversions de polarité. Néanmoins,

avant tout branchement, vériﬁez vos connexions.

Votre poste doit être alimenté par une source de courant

continu de 12 ou 24 Volts (A). À l’heure actuelle, la plupart

des voitures et des camions fonctionnent avec une mise à

la masse négative. On peut s’en assurer en vériﬁant que la

borne (-) de la batterie soit bien connectée au bloc mo-

teur ou au châssis. Dans le cas contraire, consultez votre

revendeur.

a) Assurez-vous que l’alimentation soit bien de 12 ou 24 Volts.

b) Repérez les bornes (+) et (-) de la batterie (+ = rouge, - =

noir). Dans le cas où il serait nécessaire de rallonger le cordon

d’alimentation, utilisez un câble de section équivalente ou

supérieure.

LOBE DE RAYONNEMENT

Français

c) Il est nécessaire de se connecter sur un (+) et un (-) perma-

nents. Nous vous conseillons donc de brancher directement

le cordon d’alimentation sur la batterie (le branchement sur

le cordon de l’autoradio ou sur d’autres parties du circuit

électrique pouvant dans certains cas favoriser la réception

de signaux parasites).

d) Branchez le ﬁl rouge (+) à la borne positive de la batterie

et le ﬁl noir (-) à la borne négative de la batterie.

e) Branchez le cordon d’alimentation au poste.

ATTENTION : Ne jamais remplacer le fusible d’origine (2 A)

par un modèle d’une valeur différente !

4) OPÉRATIONS DE BASE À EFFECTUER AVANT LA PREMIÈRE

UTILISATION, SANS PASSER EN ÉMISSION (sans appuyer

sur la pédale du micro)

a) Branchez le micro,

b) Vériﬁez le branchement de l’antenne,

c) Mise en marche de l’appareil : tournez le bouton de volume

VOL (1) dans le sens des aiguilles d’une montre jusqu’à

entendre un “clic”.

d) Tournez le bouton du squelch SQ (2) au minimum (position

M).

e) Réglez le bouton VOLUME à un niveau convenable.

f) Amenez le poste sur le canal 20 à l’aide des touches s/t

(4/5) ou UP/DN (14/15) du microphone.

5) RÉGLAGE DU TOS (Taux d’ondes stationnaires)

ATTENTION : Opération à effectuer impérativement lors de

la première utilisation de l’appareil ou lors d’un change-

ment d’antenne. Ce réglage doit être fait dans un endroit

dégagé, à l’air libre.

Réglage avec TOS-mètre externe (type TOS-1 PRESIDENT)

a) Branchement du Tos-mètre :

- Brancher le Tos-mètre entre le poste et l’antenne, le plus

près possible du poste (utilisez pour cela un câble de 15,75

pouces (40 cm) maximum type CA-2C PRESIDENT).

b) Réglage du Tos :

- Amener le poste sur le canal 20,

- Positionner le commutateur du Tos-mètre en position FWD

(calibrage),

- Appuyer sur la pédale du micro pour passer en émission,

- Amener l’aiguille sur l’index t à l’aide du bouton de ca-

librage,

- Basculer le commutateur en position REF (lecture de la

valeur du TOS). La valeur lue sur le vu-mètre doit être très

proche de 1. Dans le cas contraire, rajuster votre antenne

jusqu’à obtention d’une valeur aussi proche que possible

de 1 (une valeur de TOS comprise entre 1 et 1,8 est ac-

ceptable),

- Il est nécessaire de recalibrer le Tos-mètre, entre chaque

opération de réglage de l’antenne.

Remarque : Aﬁn d’éviter les pertes et atténuations dans

les câbles de connexion entre la radio et ses accessoires,

PRESIDENT recommande une longueur de câble inférieure

à 118,11 pouces (3 m).

Réglage avec le TOS-mètre intégré

Appuyer brièvement sur la touche •F/MEM (6) puis sur

la touche s (4) ou UP (14) pour activer (/désactiver) la

fonction SWR (voir § •SWR page 21). La valeur du TOS

est indiqué dans l’afﬁcheur. Quand le réglage est terminé,

désactiver la fonction SWR.

Maintenant, votre poste est prêt à fonctionner.

Français

B) UTILISATION

1) MARCHE/ARRÊT - VOLUME

a) Pour allumer votre poste, tourner le bouton VOL (1) dans

le sens des aiguilles d’une montre.

b) Pour augmenter le volume sonore, continuer à tourner ce

bouton dans le sens des aiguilles d’une montre.

2) ASC (Automatic Squelch Control) / SQUELCH

Cette fonction permet de supprimer les bruits de fond indé-

sirables en l’absence de communication. Le squelch ne joue

ni sur le volume sonore ni sur la puissance d’émission, mais il

permet d’améliorer considérablement le confort d’écoute.

a) ASC : SQUELCH À RÉGLAGE AUTOMATIQUE

Brevet mondial, exclusivité PRESIDENT

Tourner le bouton du squelch SQ (2) dans le sens contraire

des aiguilles d’une montre en position ASC. «ASC» apparaît

sur l’afﬁcheur. Aucun réglage manuel répétitif et optimisa-

tion permanente entre la sensibilité et le confort d’écoute

lorsque l’ASC est actif. Cette fonction peut être désactivée

par rotation du bouton dans le sens des aiguilles d’une

montre. Dans ce cas le réglage du squelch redevient

manuel. «ASC» disparaît de l’afﬁcheur.

b) SQUELCH MANUEL

Tourner le bouton du squelch SQ (2) dans le sens des aiguilles

d’une montre jusqu’au point exact où tout bruit de fond

disparaît. C’est un réglage à effectuer avec précision, car

mis en position maximum dans le sens des aiguilles d’une

montre, seuls les signaux les plus forts peuvent être perçus.

3) AFFICHEUR

Il permet de visualiser l’ensemble des fonctions :

Le BARGRAPH visualise le niveau de réception et le niveau

de puissance émise.

4) SÉLECTEUR DE CANAL s ~ NIVEAU DU TALKBACK s ~

•SWR

SÉLECTEUR DE CANAL s sur le poste (pression brève)

La touche s (4) permet de monter d’un canal. Un beep

sonore est émis à chaque changement de canal si la

fonction KEY BEEP est active (voir fonction KEY BEEP page

26).

La touche UP (14) du microphone a la même fonction.

NIVEAU DU TALKBACK s (PTT + pression brève)

La fonction TALKBACK permet d’entendre dans le haut-

parleur du poste sa propre modulation. Le réglage du

niveau active automatiquement cette fonction. Voir page

26.

Appuyer d’abord sur la pédale PTT (12) puis sur la touche

s (4) pour augmenter du niveau actuel jusqu’à 9 (max.).

Le niveau s’afﬁche durant 3 secondes si la touche PTT (12)

n’est pas relâchée.

•SWR (•F/MEM + pression brève)

Appuyer sur la touche •F/MEM (6) puis sur la touche s (4)

pour activer/désactiver la fonction SWR. Le niveau du TOS

s’afﬁche quand la fonction est active.

Français

5) SÉLECTEUR DE CANAL t ~ NIVEAU DU TALKBACK t ~

•LOCAL

SÉLECTEUR DE CANAL t sur le poste (pression brève)

La touche t (5) permet de descendre d’un canal. Un

beep sonore est émis à chaque changement de canal

si la fonction KEY BEEP est activée (voir fonction KEY BEEP

page 26).

La touche DN (15) du microphone a la même fonction.

NIVEAU DU TALKBACK t (PTT + pression brève)

La fonction TALKBACK permet d’entendre dans le haut-

parleur du poste sa propre modulation. Le réglage du niveau

active automatiquement cette fonction. Voir page 26.

Appuyer d’abord sur la pédale PTT (12) puis sur la touche

t (5) pour diminuer du niveau actuel jusqu’à 1 (min.). Le

niveau s’afﬁche durant 3 secondes si la touche PTT (12)

n’est pas relâchée.

•LOCAL (•F/MEM + pression brève)

Appuyer sur la touche •F/MEM (6) puis sur la touche t

(5) pour activer/désactiver la fonction.“LOCAL” s’afﬁche

quand la fonction est active.

Cette fonction permet une meilleure écoute des commu-

nications à courte distance. Quand votre interlocuteur est

proche, activer cette fonction pour éviter la distorsion.

6) •F/MEM ~ DW ~ •COLOR

•F/MEM (pression brève)

Appuyer brièvement sur cette touche pour entrer dans le

mode FONCTION. clignote quand le mode est actif.

disparaît de l’afﬁcheur au bout de 10 secondes si aucune

autre touche n’est appuyée

Pour les mémoires, voir § MÉMOIRE page 26.

DW (pression longue)

Une pression plus longue (1s) permet d’activer/désactiver

la fonction Double Veille. Quand la fonction est active

«DW» s’afﬁche. Elle permet d’effectuer une veille entre

le canal 9 ou 19 et le canal choisi. Une première pression

longue active la fonction DW entre le canal 9 et le canal

en cours. Une nouvelle pression active la fonction entre le

canal 19 et le canal en cours. Le numéro du canal choisi et

le canal 19 ou 9 s’afﬁchent alternativement. L’icône «EMG»

s’afﬁche également en même temps que le canal 9 ou

19. Le canal choisi peut être modiﬁé pendant la double

veille. Une nouvelle pression longue sur la touche DW (6)

désactive la fonction DW.

•COLOR (•F/MEM + pression longue)

Appuyer brièvement sur la touche •F/MEM (6) puis une

nouvelle pression longue sur la touche •COLOR (6) pour

alterner entre les 3 couleurs suivantes : Vert -> Bleu -> Orange.

7) 9/19 ~ HI-CUT ~ •M3

9/19 (pression brève)

Les canaux 19 et 9 sont automatiquement sélectionnés en

appuyant sur cette touche. Une première pression active

le canal 9, «EMG» apparaît sur l’afﬁcheur. Une 2ème pres-

sion active le canal 19, «EMG» reste afﬁché. Une nouvelle

pression ramène à la conﬁguration précédente, «EMG»

disparaît.

HI-CUT (pression longue)

Élimination des parasites haute fréquence. À utiliser en

fonction des conditions de réception. Une pression longue

active le ﬁltre HI-CUT et «HI-CUT» s’afﬁche. Une nouvelle

pression longue désactive le ﬁltre et «HI-CUT» disparaît.

Français

•M3

Voir § MÉMOIRE page 26.

8) ANL/NB ~ SCAN ~ •M2

ANL/NB (pression brève)

ANL/Automatic Noise Limiter. Ce ﬁltre permet de réduire

les bruits de fond et certains parasites en réception.

NB/NoiseBlanker. NB est un ﬁltre qui permet de supprimer

un bruit d’allumage à la réception.

Une pression sur la touche ANL/NB (8) alterne sur les 4

positions suivante : • ANL et NB off • ANL on / NB off • ANL

off / NB on • ANL et NB on.

Quand un ﬁltre est actif, son nom «ANL» et/ou «NB» s’afﬁche.

SCAN (pression longue)

MODE CB

Maintenir la touche SCAN (8) pendant une seconde pour

activer la fonction SCAN (balayage des Canaux CB)

dans un ordre croissant. «SCAN» s’afﬁche. Le balayage

s’arrête dès qu’un canal est actif. Le balayage démarre

automatiquement 3 secondes après la ﬁn de l’émission

si aucune touche n’est activée pendant ce temps. Le

balayage redémarre aussi dans un ordre croissant avec

la touche s (4) ou UP (14), ou dans un ordre décroissant

avec la touche t (5)ou DN (15).

Durant le scan, appuyer sur la touche •F/MEM (6) pour

alterner entre les modes Balayage des Canaux et Balayage

des Mémoires. Dans le mode Balayage des Mémoires, les

canaux 9, 19 ainsi que les canaux mémorisé sont scannés.

La pédale PTT (12) ainsi que les touches 9/19 (7), DW (6) ou

SCAN (8) (pression longue) permettent sortir de la fonction

SCAN.

MODE MÉTÉO

Maintenir la touche SCAN (8) pendant une seconde pour

activer la fonction SCAN (balayage des Canaux Météo)

dans un ordre croissant. «SCAN» s’afﬁche. Le balayage

s’arrête dès qu’un canal est actif. Le balayage démarre

automatiquement 3 secondes après la ﬁn de l’émission

si aucune touche n’est activée pendant ce temps. Le

balayage redémarre aussi dans un ordre croissant avec

la touche s (4) ou UP (14), ou dans un ordre décroissant

avec la touche t (5)ou DN (15).

Remarque : Si la fonction ALERT est active (voir page 24),

l’alarme se déclenche uniquement quand un signal est

détecté sur la canal MÉTÉO actif. Lancer au préalable

le scan des canaux météo pour rendre la fonction ALERT

opérationnelle sur tous les canaux MÉTÉO.

Une nouvelle pression longue sur la touche SCAN (8) dé-

sactive la fonction SCAN.

•M2

Voir § MÉMOIRE page 26.

9) WX ~ ALERT ~ •M1

WX (MODE MÉTÉO) (pression brève)

Les fonctions courantes de la CB ne sont pas permises en

mode WX. À l’appui sur une touche non autorisée, si la

fonction KEY BEEP est active, un beep d’erreur est émis.

Appuyer sur la touche WX (9) pour activer le mode WX.

«WX» s’afﬁche. Appuyer à nouveau cette touche pour

désactiver ce mode. «WX» disparaît.

Le mode WX permet d’écouter des bulletins d’informa-

tion météorologique. Quand ce mode est activé, utiliser

les touches s/t (4/5) ou les touches UP/DN (14/15) du

Français

microphone pour rechercher au travers des 7 canaux mé-

téorologiques le canal correspondant à votre localisation.

L’afﬁcheur indique le canal choisi et, si un signal météo est

reçu, «WX» et «ALERT» clignotent.

ALERT (pression longue)

La sirène d’alerte ne se déclenche que dans les mode PA

ou CB. Elle ne fonctionne pas en mode WX.

Appuyer pendant une seconde sur la touche ALERT (9)

pour activer/désactiver la fonction. Quand la fonction est

active et qu’un signal est détecté dans la canal météo

actif, l’appareil émet une alerte «SIRÈNE». «ALERT» et le

canal météo actif clignotent dans l’afﬁcheur. L’appareil

annule le mode CB ou PA pour passer en mode WX.

Durant la sirène d’alerte, appuyer sur n’importe quelle

touche pour arrêter le son. «ALERT» et le canal météo actif

cessent de clignoter.

Remarque : L’alerte est émise uniquement quand un signal

est détecté pour le canal MÉTÉO sélectionné. Pour qu’elle

soit opérationnelle sur tous les canaux MÉTÉO, utiliser au

préalable la fonction SCAN (voir fonction SCAN page 23)

dans le mode WX.

•M1

Voir § MÉMOIRE page 26.

10) CB/PA ~ LOCK ~ •VOX ~ •VOX SET

CB/PA (pression brève)

Appuyer la touche CB/PA (10) pour alterner entre le mode

CB et le mode PA.

MODE PA

Un haut-parleur de sonorisation extérieure peut être

connecté sur le poste par une prise jack située sur le pan-

neau arrière PA.SP. (D). Le volume du PA est réglable par

le bouton VOL (1). «PA» apparaît dans l’afﬁcheur.

Les fonctions ROGER, SCAN, MEM et VOX ne sont pas au-

torisées dans ce mode. Si l’utilisateur passe en mode PA

pendant qu’une des fonctions SCAN ou 9/19 est active

cette dernière sera annulée. De même, si le mode WX est

actif, il sera annulé.

Le message émis dans le microphone sera dirigé vers le

haut-parleur extérieur et ampliﬁé. L’afﬁcheur indique «PAon»

les numéros indique le niveau du signal.

LOCK (pression longue)

Permet de bloquer toutes les touches de la face avant.

Un signal sonore d’erreur est émis quand une touche est

utilisée alors que la fonction KEY BEEP est activée. Une

pression longue sur LOCK (10) active/désactive la fonction

LOCK. L’icône s’afﬁche quand la fonction est active.

L’émission (micro ou vox) et la réception restent opéra-

tionnelles.

•VOX (•F/MEM + pression brève)

La fonction VOX permet d’émettre en parlant dans le micro

d’origine (ou dans le micro vox optionnel) sans appuyer sur la

pédale PTT (12). L’utilisation d’un micro vox optionnel connec-

té à l’arrière de l’appareil (E) désactive le micro d’origine.

Appuyez un fois sur la touche •F/MEM (6) puis brièvement

sur la touche •VOX (10) pour activer la fonction VOX.

«VOX» apparaît dans l’afﬁcheur. Une nouvelle pression sur

les touches •F/MEM (6) et •VOX (10) désactive la fonction.

«VOX» disparaît.

•VOX SET (•F/MEM + pression longue)

Appuyer une fois la touche •F/MEM (6) puis pendant une

Français

seconde sur la touche •VOX (10) pour activer la fonction de

RÉGLAGE DU VOX. Trois réglages sont possibles : Sensibilité

/ Niveau Anti-Vox / Temporisation . Appuyez brièvement

sur la touche •VOX (10) pour passer au réglage suivant (en

boucle / / ). L’afﬁcheur indique le type de réglage

suivi de son niveau.

- Sensibilité « » : permet de régler la sensibilité du micro

(d’origine ou optionnel vox) pour une qualité de transmission

optimum. Niveau réglable de 1 (niveau haut) à 9 (niveau

bas) à l’aide des touches s/t (4/5) ou UP/DN (14/15).

correspond à la Sensibilité (Sensitivity Level).

- Anti-Vox « » : permet d’empêcher l’émission générée par

les bruits ambiants. Niveau réglable de 0 (Off) à 9 (bas

niveau) à l’aide des touches s/t (4/5) ou UP/DN (14/15).

correspond à l’Anti-Vox (Anti-Vox Level).

- Temporisation « » : permet d’éviter la coupure «brutale»

de la transmission en rajoutant un délai à la ﬁn de parole .

Niveau réglable de 1 (délai court) à 9 (délai long) à l’aide

des touches s/t (4/5) ou UP/DN (14/15). correspond la

temporisation (Delay time).

Une fois les réglages effectués, appuyer brièvement sur la

touche •F/MEM (6) pour sortir du mode RÉGLAGE DU VOX.

Effectuer les réglages du vox active automatiquement la

fonction VOX. «VOX» apparaît dans l’afﬁcheur

11) PRISE MICRO 6 BROCHES

Elle se situe en façade de votre appareil et facilite ainsi

son intégration à bord de votre véhicule.

Voir schéma de branchement en page 60.

12) PTT

Pédale d’émission, appuyer pour parler, s’afﬁche. Re-

lâcher pour recevoir un message.

14) SÉLECTEUR DE CANAL UP sur le microphone

La touche UP (14) permet monter d’un canal. Un beep est

émis à chaque changement de canal si la fonction KEY

BEEP est active (Voir fonction KEY BEEP page 26).

Vous pouvez aussi utiliser la touche s (4) du poste.

15) SÉLECTEUR DE CANAL DN sur le microphone

La touche DN (15) permet de descendre d’un canal. Un

beep est émis à chaque changement de canal si la fonction

KEY BEEP est active (Voir fonction KEY BEEP page 26).

Vous pouvez aussi utiliser la touche t (5) du poste.

ROGER BEEP

Allumer l’appareil en maintenant la touche s (4) ou UP

(14) pour activer la fonction ROGER BEEP. Un beep est émis

si la fonction KEY BEEP est active.

L’icône « » apparaît dans l’afﬁcheur lorsque la fonction

est activée. Le Roger Beep émet un beep lorsqu’on re-

lâche la pédale PTT (12) du micro pour laisser la parole à

son correspondant. Historiquement, la CB étant un mode

de communication «simplex», c’est-à-dire qu’il n’est pas

possible de parler et d’écouter en même temps (comme

c’est le cas pour le téléphone par exemple), il était d’usage

de dire «Roger» une fois que l’on avait ﬁni de parler aﬁn de

prévenir son correspondant qu’il pouvait parler à son tour.

Le mot «Roger» a été remplacé par un beep signiﬁcatif,

d’où son nom «Roger Beep».

Remarque : Le Roger Beep est également entendu dans

le haut-parleur si la fonction KEY BEEP est activée. Si la

fonction KEY BEEP n’est pas activée, seul le correspondant

peut entendre le Roger Beep.

En mode PA cette fonction n’est pas autorisée.

Français

KEY BEEP

Beep sonore au changement de canal, touches etc.

Allumer l’appareil en maintenant la touche s (5) ou DN

(15) pour activer la fonction KEY BEEP. Un beep est émis,

«BP» s’afﬁche.

Désactiver la fonction en utilisant la même procédure. «BP»

disparaît.

MÉMOIRE

Ce poste permet de mémoriser 3 canaux avec les attributs

suivants : ANL (on/off), NB (on/off), HI-CUT (on/off).

Pour appeler une mémoire : (pression brève)

- Appuyer brièvement la touche •F/MEM (6). Si la fonction

KEY BEEP est active un beep est émis.

- Appuyer brièvement l’une des touches •M1 (9), •M2 (8)

ou •M3 (7) pour afﬁcher la mémoire sélectionnée.

- «MEM» et le numéro de la mémoire (1, 2 ou 3) s’afﬁchent.

Pour mettre en mémoire : (pression longue)

- Sélectionner le canal et les attributs à mémoriser.

- Appuyer brièvement la touche •F/MEM (6). Si la fonction

KEY BEEP est active un beep est émis.

- Appuyer pendant une seconde l’une des touches •M1 (9),

•M2 (8) ou •M3 (7) pour stocker dans la mémoire. «MEM»

apparaît dans l’afﬁcheur.

- Si la fonction KEY BEEP est active, un long beep conﬁrme

le succès de l’opération.

Pour effacer une mémoire :

- Éteindre l’appareil.

- Maintenir l’une des touches •M1 (9), •M2 (8) ou •M3 (7)

et allumer l’appareil.

- La mémoire sélectionnée est effacée. «MEM» disparaît de

l’afﬁcheur.

FONCTION TALKBACK (PTT + •F/MEM)

Appuyer en premier sur la touche PTT (12) puis sur la touche

•F/MEM (6) pour activer/désactiver la fonction TALKBACK.

Quand la fonction est active, «TALKBACK» s’afﬁche.

TOT (Time Out Timer)

Si la transmission, (PTT ou VOX) dépasse les 5 minutes, le

canal et clignotent, l’émission se termine.

Un beep de TOT est émis jusqu’à ce que la pédale PTT (12)

soit relâchée.

A) ALIMENTATION (13,8 V / 27,6 V)

B) PRISE D’ANTENNE (SO-239)

C) PRISE POUR HAUT-PARLEUR EXTÉRIEUR (8 Ω, Ø 3,5 mm)

D) PRISE POUR HAUT-PARLEUR PA EXTÉRIEUR (8 Ω, Ø 3,5

mm)

E) PRISE POUR MICRO VOX OPTIONNEL (Ø 2,5 mm)

C) CARACTÉRISTIQUES TECHNIQUES

1) GÉNÉRALES

- Canaux : 40

- Modes de modulation : AM

- Gamme de fréquence : de 26,965 MHz a 27,405 MHz

- Canaux météo : de162,400 MHz à 162,550 MHz

- Impédance d’antenne : 50 ohms

- Tension d’alimentation : 13,8 V / 27,6 V

- Dimensions (L x P x H) : 6,69 x 5,91 x 2,05 pouces

170 x 150 x 52 mm

- Poids : 2,20 lbs / 1 kg

- Accessoires inclus : 1 microphone UP/DOWN ultra léger

et son support, 1 berceau avec vis de

ﬁxation

Français

2) ÉMISSION

- Tolérance de fréquence : +/- 200 Hz

- Puissance porteuse : 4 W (constant)

- Émissions parasites : inférieure à -60 dBc

- Réponse en fréquence : 300 Hz à 3 kHz

- Puissance émise dans le

canal adjacent : inférieure à 20 µW

- Sensibilité du microphone : 3 mV

- Consommation : 2 A (avec modulation)

- Distorsion maximum du

signal modulé : 1,8 %

3) RÉCEPTION

- Sensibilité maxi à 20 dB sinad : 0,6 µV - 113 dBm (AM/FM)

- Réponse en fréquence : 300 Hz à 3 kHz en AM/FM

- Sélectivité du canal adj. : > 60 dB

- Puissance audio maxi : 2 W

- Sensibilité du squelch : mini 0,2 µV - 120 dBm

maxi 1 mV - 47 dBm

- Taux de réj. fréq. image : 60 dB

- Taux de réjection fréquence

intermédiaire : 70 dB

- Consommation : 300 mA nominal / 1000 mA max

D) GUIDE DE DÉPANNAGE

1) VOTRE POSTE N’ÉMET PAS OU VOTRE ÉMISSION EST DE

MAUVAISE QUALITÉ

Vériﬁez que :

- L’antenne soit correctement branchée et que le TOS soit

bien réglé.

- Le micro soit bien branché.

2) VOTRE POSTE NE REÇOIT PAS OU VOTRE RÉCEPTION

EST DE MAUVAISE QUALITÉ

Vériﬁez que :

- La fonction LOCAL ne soit pas activée.

- Le niveau du squelch soit correctement réglé.

- Le bouton Volume soit réglé à un niveau convenable.

- L’antenne soit correctement branchée et le TOS bien réglé.

3) VOTRE POSTE NE S’ALLUME PAS

Vériﬁez :

- Votre alimentation.

- Qu’il n’y ait pas d’inversion des ﬁls au niveau de votre

branchement.

- L’état du fusible.

E) COMMENT ÉMETTRE OU RECEVOIR UN

MESSAGE ?

Maintenant que vous avez lu la notice, assurez-vous que

votre poste est en situation de fonctionner (antenne bran-

chée).

Appuyer sur la pédale de votre micro, et lancer le message

«Attention stations pour un essai TX» ce qui vous permet de

vériﬁer la clarté et la puissance de votre signal et devra

entraîner une réponse du type «Fort et clair la station».

Relâchez la pédale, et attendez une réponse. Dans le cas

où vous utilisez un canal d’appel (19), et que la communi-

cation est établie avec votre interlocuteur, il est d’usage de

choisir un autre canal disponible aﬁn de ne pas encombrer

le canal d’appel.

Français

F) GLOSSAIRE

Au ﬁl de l’utilisation de votre TX, vous découvrirez parfois

un langage particulier employé par certains cibistes. Aﬁn

de vous aider à mieux le comprendre, vous trouverez ci-

après dans le glossaire et le code «Q.» un récapitulatif des

termes utilisés. Toutefois, il est évident qu’un langage clair

et précis facilitera le contact entre tous les amateurs de ra-

diocommunication. C’est la raison pour laquelle les termes

que vous lirez ci-dessous sont donnés à titre indicatif, mais

ne sont pas à utiliser de façon formelle.

ALPHABET PHONÉTIQUE INTERNATIONAL

A Alpha H Hotel O Oscar V Victor

B Bravo I India P Papa W Whiskey

C Charlie J Juliett Q Quebec X X-ray

D Delta K Kilo R Romeo Y Yankee

E Echo L Lima S Sierra Z Zulu

F Foxtrott M Mike T Tango

G Golf N November U Uniform

LANGAGE TECHNIQUE

AM : Amplitude Modulation (modulation d’amplitude)

BLU : Bande latérale unique

BF : Basse fréquence

CB : Citizen Band (canaux banalisés)

CH : Channel (canal)

CQ : Appel général

CW : Continuous waves (morse)

DX : Liaison longue distance

DW : Dual watch (double veille)

FM : Frequency modulation (modulation de fréquence)

GMT : Greenwich Meantime (heure méridien

Greenwich)

GP : Ground plane (antenne verticale)

HF : High Frequency (haute fréquence)

LSB : Low Side Band (bande latérale inférieure)

RX : Receiver (récepteur)

SSB : Single Side Band (Bande latérale unique)

SWR : Standing Waves Ratio

SWL : Short waves listening (écoute en ondes courtes)

SW : Short waves (ondes courtes)

TOS : Taux d’ondes stationnaires

TX : Transceiver.Désigne un poste émetteur-récepteur

CB. Indique aussi l’émission.

UHF : Ultra-haute fréquence

USB : Up Side Band (bande latérale supérieure)

VHF : Very high Frequency (très haute fréquence)

LANGAGE CB

ALPHA LIMA : Ampliﬁcateur linéaire

BAC : Poste CB

BASE : Station de base

BREAK : Demande de s’intercaler, s’interrompre

CANNE À PÊCHE : Antenne

CHEERIO BY : Au revoir

CITY NUMBER : Code postal

COPIER : Écouter, capter, recevoir

FIXE MOBILE : Station mobile arrêtée

FB : Fine business (bon, excellent)

INFERIEURS : Canaux en-dessous des 40 canaux autori-

sés

MAYDAY : Appel de détresse

MIKE : Micro

MOBILE : Station mobile

NÉGATIF : Non

OM : Opérateur radio

SUCETTE : Micro

Français

SUPÉRIEURS : Canaux au-dessus des 40 canaux autori-

sés

TANTE VICTORINE : Télévision

TONTON : Ampliﬁcateur de puissance

TPH : Téléphone

TVI : Interférences TV

VISU : Se voir

VX : Vieux copains

WHISKY : Watts

WX : Le temps

XYL : L’épouse de l’opérateur

YL : Opératrice radio

51 : Poignée de mains

73 : Amitiés

88 : Grosses bises

99 : Dégager la fréquence

144 : Polarisation horizontale, aller se coucher

318 : Pipi

600 ohms : le téléphone

813 : Gastro liquide (apéritif)

CODE «Q»

QRA : Emplacement de la station

QRA Familial : Domicile de la station

QRA PRO : Lieu de travail

QRB : Distance entre 2 stations

QRD : Direction

QRE : Heure d’arrivée prévue

QRG : Fréquence

QRH : Fréquence instable

QRI : Tonalité d’émission

QRJ : Me recevez-vous bien ?

QRK : Force des signaux (R1 à R5)

QRL : Je suis occupé

QRM : Parasites, brouillage

QRM DX : Parasites lointains

QRM 22 : Police

QRN : Brouillage atmosphérique (orages)

QRO : Fort, très bien, sympa

QRP : Faible, petit

QRPP : Petit garçon

QRPPette : Petite ﬁlle

QRQ : Transmettez plus vite

QRR : Nom de la station

QRRR : Appel de détresse

QRS : Transmettez plus lentement

QRT : Cessez les émissions

QRU : Plus rien à dire

QRV : Je suis prêt

QRW : Avisez que j’appelle

QRX : Restez en écoute un instant

QRZ : Indicatif de la station : par qui suis-je appelé?

QSA : Force de signal (S1 à S9)

QSB : Fading, variation

QSJ : Prix, argent, valeur

QSK : Dois-je continuer la transmission ?

QSL : Carte de conﬁrmation de contact

QSO : Contact radio

QSP : Transmettre à...

QSX : Voulez-vous écouter sur...

QSY : Dégagement de fréquence

QTH : Position de station

QTR : Heure locale

CANAUX D’APPEL

27 AM : appel général en zone urbaine

19 AM : Routiers

9 AM : Appel d’urgence

Français

Cet appareil est garanti 2 ans pièces et main d’œuvre dans le pays d’achat,

contre tout défaut de fabrication validé par notre département technique. Le Service

Après-vente PRESIDENT se réserve le droit de ne pas appliquer la garantie dans

le cas où une panne est causée par une antenne autre que celles distribuées par

PRESIDENT. Une extension de garantie de 3 ans est proposée systématique-

ment pour l’achat simultané d’un poste et d’une antenne PRESIDENT, ce qui porte

la durée totale de la garantie à 5 ans. Pour faire valoir la garantie, veiller à effectuer

son enregistrement en ligne sur le site de PRESIDENT ELECTRONICS dans un

délai de 30 jours après la date d’achat, à l’adresse

www.president-electro-

nics.us/warranty-registration

. Vous pouvez également accéder à cette page

d’enregistrement de garantie à l’aide de votre smartphone pour lire (l’application

doit être disponible) le code QR sur la carte de garantie jointe. Vous recevrez un

courrier électronique de confirmation d’enregistrement de garantie. Nous vous

recommandons de conserver une copie de ce courrier électronique.

Toute réparation sous garantie sera sans frais et les frais de livraison de retour

seront pris en charge par PRESIDENT. Une preuve d’achat doit impérativement

être jointe en cas de retour d’une Produit. Les dates figurant sur l’enregistrement

de la garantie et la preuve d’achat doivent obligatoirement correspondre.

Dans le cas où l’appareil n’est plus sous garantie, la réparation et le retour de

l’appareil seront facturés.

Aucune pièce détachée ne sera envoyée ni échangée par nos services au titre

de la garantie. Assurez-vous d’avoir lu le manuel d’utilisation avant l’installation

de l’appareil.

La garantie est valable uniquement dans le pays d’achat.

Sont exclus de la garantie:

• Les dommages causés par accident, tels que chocs, chutes, incendie ou em-

ballage non approprié, la négligence, de mauvais entretien.

• L’usure normale d’un produit (les transistors de puissance, les micros, les lampes,

les fusibles), l’utilisation non-conforme (y compris mais non limité à l’antenne

utilisée avec puissance trop élevée, TOS trop important, inversion de polarité,

mauvaises connexions, surtension, etc.), le non- respect des caractéristiques

de montage et d’utilisation.

• La garantie ne peut être prolongée en raison de la non-disponibilité de l’appareil

alors qu’il est en réparation au Service Après-vente PRESIDENT, ni par un

changement d’un ou plusieurs composants ou pièces détachées.

• Tout Produit modifié ou réparé par le Client ou par toute autre personne non

autorisée expressément par PRESIDENT.

Si vous constatez un dysfonctionnement :

• Vérifier l’alimentation électrique de votre appareil et la qualité du fusible.

• Vérifiez que l’antenne, le microphone sont correctement connecté.

• Vérifiez que le niveau du squelch soit correctement réglé; la configuration pro-

grammée soit la bonne.

• Dans le cas d’une réelle panne, veuillez contactez votre revendeur, qui décidera

des mesures à prendre.

Au-delà de la période de garantie ou en dehors des conditions de garantie, vous

aurez toujours la possibilité de faire inspecter ou réparer votre Produit. Dans ce

cas, un devis vous sera communiqué.

Merci pour votre confiance dans la qualité et l’expérience de PRESIDENT. Pour

que vous soyez pleinement satisfait de votre achat, nous vous conseillons de lire

attentivement ce manuel.

La Direction Technique

Le Service Qualité

CONDITIONS GÉNÉRALES DE GARANTIE

Français

Español

¡ ATENCIÓN !

Antes de la utilización tengan cuidado de nunca emitir

sin haber previamente conectado la antena (conector

“B” situado en la parte trasera de su equipo), ajustada la

ROE (Relación de Ondas Estacionarias)! Sino, se expone

a dañar el ampliﬁcador de potencia, no cubierto por

la garantía.

La garantía de este artículo sólo es válida en el país de compra.

ADVERTENCIA PROPUESTA 65: Este producto contiene una sustancia química conocida el Estado de California como causante de cáncer, defectos de nacimiento y otros daños reproductivos.

Español

Bienvenido al mundo de los emisores-receptores CB de

última generación. Esta nueva gama de estaciones le

permite acceder a la comunicación electrónica más

competitiva. Gracias a la utilización de tecnología

punta que garantiza una calidad sin precedentes, su

PRESIDENT JOHNSON II USA 12/24 V representa un nuevo

hito en la facilidad de uso y la solución por excelencia

para el pro más exigente de CB. Para sacar el máximo

partido de todas sus posibilidades, le aconsejamos leer

atentamente estas instrucciones de uso antes de instalar

y utilizar su CB PRESIDENT JOHNSON II USA 12/24 V.

A) INSTALACIÓN

1) ELEGIR EL EMPLAZAMIENTO Y MONTAJE DEL PUESTO

MÓVIL

a) Escoja el emplazamiento más apropiado para una utiliza-

ción simple y práctica de su estación móvil.

b) Procure que no moleste ni al conductor ni a los pasajeros

del vehículo.

c) Prevea el paso y la protección de los diferentes cables,

(alimentación, antena, accesorios) con el ﬁn de que en

ningún caso perturben la conducción del vehículo.

d) Utilice para el montaje el soporte (1) entregado con el

aparato, fíjelo sólidamente con ayuda de los tornillos au-

to-roscantes (2) proporcionados (diámetro de agujero de

3,2 mm). Tenga cuidado de no dañar el sistema eléctrico

del vehículo en el momento del taladro del salpicadero.

e) En el momento del montaje, no se olvide de insertar las

arandelas de caucho (3) entre la estación y su soporte.

Éstas tienen, en efecto, un papel “amortiguador” y per-

miten una orientación y presión suaves de la estación.

f) Escoja un emplazamiento para el soporte del micro y

prevea el paso de su cable.

- NOTA: Su estación móvil que posee una toma de micro en

la parte anterior puede ser empotrada en el cuadro de

mandos. En ese caso, se recomienda añadirle un altavoz

externo para una mejor escucha de las comunicaciones

(conector EXT.SP situado en la cara posterior del aparato:

C). Infórmese con su vendedor más próximo para el mon-

taje en su aparato.

ESQUEMA GENERAL

DE MONTAJE

Español

2) INSTALACIÓN DE LA ANTENA

a) Elección de la antena

- En CB, cuanto más grande es una antena, mejor es su

rendimiento. Su Centro de Asesoramiento sabrá orientarle

en su elección.

b) Antena móvil

- Hay que instalarla en un lugar del vehículo donde haya

un máximo de superﬁcie metálica (plano de masa), ale-

jándose de los montantes del parabrisas y de la luneta

trasera.

- En caso de que se haya instalado una antena de radio-te-

léfono, la antena CB debe estar por encima de ésta.

- Existen 2 tipos de antenas: las preajustadas y las regulables.

- Las preajustadas se utilizan preferentemente con un buen

plano de masa (en el techo o en el maletero).

- Las regulables ofrecen un campo de uso mucho más an-

cho y permiten sacar partido de planos de masa menos

importantes (véase § 5 AJUSTE DE LA ROE).

- Para una antena de ﬁjación por taladro, es necesario

tener un contacto excelente entre la antena y el plano

de masa; para ello, rasque ligeramente la chapa al nivel

del tornillo y de la estrella de presión.

- En el momento del paso del cable coaxial, tenga cuidado

de no pellizcarlo ni aplastarlo (riesgo de rotura o cortocir-

cuito).

- Conecte la

antena (B).

c) Antena fija

- Procure abrirla al máximo. En caso de ﬁjación sobre un

poste, habrá que sostenerla eventualmente conforme a

las normas vigentes (infórmese con un profesional). Las

antenas y los accesorios PRESIDENT han sido especialmen-

te concebidos para un rendimiento óptimo de todos los

aparatos de la gama.

3) CONEXIÓN DEL ALIMENTADOR

Su PRESIDENT JOHNSON II USA 12/24 V está provista de una

protección contra las inversiones de polaridad.

Vuestra emisora debe estar alimentada por una fuente de

corriente continua de 12 o 24 voltios (A). En este momento,

la mayor parte de los coches y camiones funcionan con

una toma de tierra negativa, se puede asegurar veriﬁcando

que el terminal (-) de la batería esté bien conectado al

bloque del motor o bastidor. En el caso contrario, consulte

con su suministrador.

Todas las operaciones de conexión siguientes, deben

efectuarse con el cable de alimentación no conectado

a la emisora:

a) Asegúrense que el alimentador sea de 12 o 24 Voltios.

b) Identiﬁque los polos (+) y (-) de la batería (+ = rojo, - =

negro). En el caso que sea necesario alargar el cable de

alimentación utilice un cable de sección equivalente o

superior.

LÓBULO DE

RADIACIÓN

Español

c) Es necesario conectar sobre un (+) y (-) permanentes.

Les aconsejamos enchufar directamente el cable de

alimentación en la batería (el enchufe sobre el cable del

auto-radio o sobre otras partes del circuito electrónico

podrán en ciertos casos favorecer la recepción de las

señales parásitas).

d) Conecten el hilo rojo (+) al borne positivo de la batería y

el hilo negro (-) al borne negativo de la batería.

e) Conectar el cable de alimentación a la emisora.

ATENCIÓN: ¡No reemplace jamás el fusible de origen (2 A)

por un modelo de un valor diferente!

4) OPERACIONES DE BASE QUE HAY QUE EFECTUAR ANTES

DE LA PRIMERA UTILIZACIÓN, SIN PASAR POR EMISIÓN

(sin apretar la palanca del micro)

a) Conecte el micro,

b) Veriﬁque la conexión de la antena,

c) Puesta en marcha del aparato: gire el botón del volumen

VOL (1) en el sentido de las agujas del reloj hasta oír un

“clic”.

d) Gire el botón del squelch SQ (2) al mínimo (posición M).

e) Ajuste el botón del volumen (1) a un nivel conveniente.

f) Dirija la estación al canal 20 con ayuda de las teclas s/t

(4/5) o UP/DN (14/15) del micrófono.

5) AJUSTE DE LA ROE (Relación de Ondas Estacionarias)

ATENCIÓN: Esta operación debe efectuarse necesariamen-

te en el momento de la primera utilización del aparato o

en el momento de un cambio de antena. Este ajuste debe

se realizar en un lugar abierto, al aire libre.

Ajustes con el medidor de ROE externo (tipo TOS-1

PRESIDENT):

a) Empalme del medidor de ROE:

- Conecte el medidor de ROE entre la estación y la antena,

lo más cerca posible de la estación (utilice para ello un

cable de 40 cm máximo tipo CA-2C PRESIDENT).

b) Ajuste de la ROE:

- Posicione la estación hacia el canal 20,

- Sitúe el conmutador del medidor de ROE en posición FWD

(calibración),

- Apriete la palanca del micro para pasar a emisión,

- Dirija la aguja al índice ▼ con ayuda del botón de cali-

bración,

- Ponga el conmutador en posición REF (lectura del valor de la

ROE). El valor leído en el indicador debe estar muy cerca de 1.

En caso contrario, reajuste su antena hasta obtener un valor lo

más cerca posible a 1 (puede aceptarse un valor de la ROE

comprendido entre 1 y 1,8),

- Es necesario recalibrar el medidor de ROE entre cada

operación de ajuste de la antena.

Observación: Con el ﬁn de evitar las pérdidas y las ate-

nuaciones en los cables de conexión entre la radio y sus

accesorios, PRESIDENT recomienda una longitud de cable

inferior a 3m.

Ajustes con el medidor de ROE interno

Presione la tecla •F/MEM (6) y la tecla s (4) o UP (14) del

micrófono para activar/desactivarla función SWR (ver

§ •SWR página 35). El nivel de la ROE aparece en la

pantalla. Cuando termine, desactive la función SWR.

Ahora, su estación está preparada para funcionar.

Español

B) UTILIZACIÓN

1) INTERRUPTOR DE VOLUMEN

a) Para encender la emisora girar el botón VOL (1) en el

sentido de las agujas del reloj.

b) Para aumentar el volumen girar el botón en el sentido de

las agujas del reloj.

2) ASC (Automatic Squelch Control)/SQUELCH

Permite suprimir los ruidos de fondo indeseables en la

ausencia de comunicación. El squelch no interviene ni

en el volumen ni en la posición de emisión, pero permite

escuchar confortablemente.

a) ASC (AJUSTE AUTOMÁTICO DEL SQUELCH)

Patente mundial, exclusividad de PRESIDENT.

Girar el botón del squelch SQ (2) en el sentido inverso de

las agujas del reloj en la posición ASC. aparece en la

pantalla. En lugar de un ajuste manual repetitivo, se pro-

duce una optimización permanente entre la sensibilidad

y la escucha confortable cuando el ASC está activado.

Esta función es conmutable por la rotación del botón en

sentido de las agujas de un reloj, en este caso el ajuste

del squelch vuelve a ser manual.

desaparece de la pantalla.

b) SQUELCH MANUAL

Girar el botón del squelch en el sentido de las agujas del

reloj justo hasta el punto exacto, todos los ruidos de fondo

desaparecerán. Es un ajuste que se ha de hacer con pre-

cisión, pues colocado en posición máxima en el sentido

de las agujas del reloj, únicamente las señales más fuertes

pueden ser recibidas

3) PANTALLA

Permite visualizar todas las funciones.

El gráﬁco de barras indica el nivel de recepción y la po-

tencia emitida.

4) SELECTOR DE CANAL s ~ NIVEL DE TALKBACK s ~

•SWR

SELECTOR DE CANAL s en el equipo (presión breve)

La tecla s (4) permite subir de un canal. Se emite un “Beep”

sonoro en cada cambio de canal si la función KEY BEEP

está activada (Véase función KEY BEEP página 40).

También se puede utilizar la tecla UP (14) del micrófono.

NIVEL DE TALKBACK s (PTT + presión breve)

La función TALKBACK permite escuchar su propria modu-

lación. Ajustar el nivel activa automáticamente la función.

Presione primero la palanca PTT (12) y después la tecla s

(4) para aumentar el nivel de TALKBACK del nivel actual

hasta 9 (máx.). El nivel aparece en la pantalla por 3 se-

gundos si la palanca PTT (12) no es liberado.

•SWR (•F/MEM + presión larga)

Presione la tecla •F/MEM (6) y la tecla s (4) o UP (14) del

micrófono para activar/desactivar la función SWR. El nivel

de la ROE aparece en la pantalla cuando la función está

activada.

Español

5) SELECTOR DE CANAL t ~ NIVEL DE TALKBACK t ~

•LOCAL

SELECTOR DE CANAL t en el equipo (presión breve)

La tecla s (5) permite bajar de un canal. Se emite un

“Beep” sonoro en cada cambio de canal si la función

KEY BEEP está activada (Véase función KEY BEEP página

40).

También se puede utilizar la tecla DN (15) del micrófono.

NIVEL DE TALKBACK t (PTT + presión breve)

La función TALKBACK permite escuchar su propria modu-

lación. Ajustar el nivel activa automáticamente la función.

Presione primero la palanca PTT (12) y después la tecla t

(5) para diminuir el nivel de TALKBACK del nivel actual hasta

1 (mín.). El nivel aparece en la pantalla por 3 segundos si

la palanca PTT (12) no es liberado.

•LOCAL (•F/MEM + presión breve)

Presione la tecla •F/MEM (6) y la tecla t (5) para activar/

desactivar. Este función permite una mejor escucha de

una comunicación cercana. Cuando el interlocutor está

cerca, active la función para evitar distorsiones.

6) •F/MEM ~ DW ~ •COLOR

•F/MEM (presión breve)

Presione la tecla •F/MEM (6) para entrar en el modo FUN-

CIÓN. parpadea cuando la función está activa.

desaparece automáticamente de la pantalla y la función

se desactiva después de 10 segundos si ninguna tecla es

presionada.

DW (presión larga)

Presione la tecla •F/MEM (6) durante 1 segundo para

activar/desactivar la función DOBLE ESCUCHA. Cuando

la función está activa, “DW” aparece en la pantalla.

Esta función permite alternar la escucha entre los canales

9 / 19 y un canal elegido. La primera presión larga activa la

función DW entre el canal 9 y el canal en curso. Una nueva

presión larga activa la función DW entre el canal 19 y el

canal en curso. El número del canal en curso y el canal 9/19

se visualizan alternativamente. El icono «EMG» se visualiza

igualmente al mismo tiempo que el canal 9 o 19 , el canal

elegido puede ser modiﬁcado durante la doble escucha.

Presione nuevamente la tecla •F/MEM (6) durante 1 se-

gundo para desactivar la función DW.

COLOR (•F/MEM + presión breve)

Pulsar una vez en la tecla •F/MEM (6) y nuevamente una

presion larga sobre la tecla •COLOR para alternar entre

los 3 colores disponibles: VERDE -> AZUL -> NARANJA.

7) 9/19 ~ HI-CUT ~ •M3

9/19 (presión breve)

Los canales 19 y 9 son seleccionados presionando esta

tecla. Una pulsación activa el canal 9 y «EMG» aparece en

pantalla, una segunda presión activa el canal 19, «EMG»

continua en pantalla, una nueva pulsación nos devuelve al

canal activo anterior y desaparece «EMG» de la pantalla.

HI-CUT (presión larga)

Eﬁcaz eliminador de parásitos de alta frecuencia en recep-

ción. Debe ser utilizado de acuerdo con las condiciones

de recepción. «HI-CUT» se visualiza en la pantalla cuando

el ﬁltro está activo

Español

•M3

Ver § MEMORIA página 40.

8) ANL/NB ~ SCAN ~ •M2

ANL/NB (presión breve)

ANL/Automatic Noise Limiter permite reducir los ruidos de

fondo y ciertos parásitos en recepción. NB/Noise Blanker

permite suprimir ruidos de ignición en recepción.

Presione la tecla ANL/NB (8) para alternar la 4 posiciones

• ANL y NB off • ANL on / NB off • ANL off / NB on • ANL y NB on.

Cuando un ﬁltro es activo, su icono “ANL” o/y “NB” aparece

en la pantalla.

SCAN (presión larga)

MODO CB

Pulsar durante un segundo sobre la tecla SCAN (8) para

activar la función SCAN (barrido de canales CB) dentro de

un orden creciente. “SCAN” se muestra. La exploración se

detiene cuando un canal está activo. El barrido comien-

za automáticamente 3 segundos después del ﬁnal de la

emisión si no se ha activado ninguna tecla durante este

tiempo. El barrido se reinicia también en orden ascendente

con la tecla s (4) o UP (14), o en orden descendente con

la tecla t (5) o DN (15).

Durante el barrido de canales, presione la tecla •F/MEM (6)

para alternar entre le modo Barrido de Todos los Canales

y el modo Barrido de los Canales Memorizados.

En el modo Barrido de los Canales Memorizados, solo el

canal 9, el canal 19 y los canales memorizados son barridos.

Para salir del SCAN, presione de nuevo durante 1 segun-

do la tecla SCAN (8) o las teclas DW (6) ou 9/19 (7) o la

palanca PTT (12).

MODO WX

Pulsar durante un segundo sobre la tecla SCAN (8) para

activar la función SCAN (barrido de canales METEO) dentro

de un orden creciente. “SCAN” se muestra. La exploración

se detiene cuando un canal está activo. El barrido comien-

za automáticamente 3 segundos después del ﬁnal de la

emisión si no se ha activado ninguna tecla durante este

tiempo. El barrido se reinicia también en orden ascendente

con la tecla s (4) o UP (14), o en orden descendente con

la tecla t (5) o DN (15).

Nota: Si la función de alerta ALERT está activa (ver § ALERT

página 38), la alarma se activa sólo cuando se detecta

una señal por el canal METEO activo. Comience primero

el barrido de los canales METEO para poner en funciona-

miento la función ALERT en todos los canales METEO.

Una nueva pulsación larga en SCAN desactiva la función

SCAN.

•M2

Ver § MEMORIA página 40.

9) WX ~ ALERT ~ •M1

WX (MODO METEOROLÓGICO) (presión breve)

Las funciones actuales de la CB no son activas en modo

WX. Si la funcíon KEY BEEP está activada, presionar une

tecla no autorizada provova la emisión de um “Beep” de

erro.

Presione la tecla WX (9) para activar el modo WX. “WX”

aparece en la pantalla. Presione de nuevo esta tecla para

desactivar este modo. “WX” desaparece.

El modo WX le permite escuchar los informes meteoroló-

gicos. Cuando éste modo está activado, utilice las teclas

Español

s/t (4/5) o UP/DN (14/15) del micrófono para buscar a

través de los 7 canales meteorológicos correspondientes

a su ubicación.

La pantalla muestra el canal seleccionado y si se recibe

una señal de tiempo, “WX” y “ALERT” parpadean en la

pantalla.

ALERT (presión larga)

La alerta “SIRENA” sólo se escucha en el modo CB o en el

modo PA. No funciona en el modo WX.

Presione durante 1 segundo la tecla ALERT (9) para activar/

desactivar la función. Cuando se activa la función y se

detecta una señal en el canal meteorológico activo, el

dispositivo emite una alerta “SIRENA”. “ALERTA” y el canal

meteorológico parpadea activo en la pantalla. El disposi-

tivo cancela el modo CB o PA para cambiar al modo WX.

Durante la sirena de alarma, pulse cualquier tecla para

detener el sonido.“ALERTA” y el canal meteorológico cesan

de parpadear.

Nota: Se emite la alerta sólo cuando se detecta una señal

para el canal clima seleccionado. Para estar en funcio-

namiento en todos los canales Meteo, utilizar la función

SCAN previamente (ver función SCAN página 37) en el

modo WX.

•M1

Ver § MEMORIA página 40.

10) CB/PA ~ LOCK ~ •VOX ~ •VOX SET

CB/PA (presión breve)

Pulsar la tecla CB/PA (10) para cambiar entre el modo de

CB y el modo de PA.

MODO PA

Un altavoz de megafonía exterior se puede conectar al

equipo por la toma PA.SP. del panel posterior (D). El volu-

men PA es ajustable por el botón VOL (1). “PA” aparece

en la pantalla.

Las funciones ROGER, SCAN, MEM y VOX no se permiten

en este modo. Si el usuario entra en modo de PA cuando

las funciones SCAN o 9/19 están activas, éstas serán can-

celadas. Del mismo modo, si el modo WX está activo, se

cancelará.

El mensaje transmitido por el micrófono, se aplicará am-

pliﬁcado en el en altavoz externo. La pantalla muestra

“PAon” los números indican el nivel de señal.

LOCK (presión larga)

Permite bloquear todas las teclas de la parte frontal. Si la

función KEY BEEP está activa, el equipo emite una señal

sonora de error si se utiliza una tecla.

Presione durante 1 segundo la tecla LOCK (10) para ac-

tivar/desactivar la función LOCK. Cuando la función está

activa aparece en la pantalla.

La emisión (micrófono o vox) y la recepción quedan ope-

racionales.

•VOX (•F/MEM + presión breve)

La función VOX permite emitir hablando en el micro de

origen (o en el micro vox opcional) sin apretar la palanca

PTT (12). La utilización de un micro vox opcional conectado

detrás del aparato (E) desactiva el micro de origen.

Presione una vez la tecla •F/MEM y brevemente la tecla

•VOX para activar la función VOX. Aparece en la pantalla

el icono “VOX”. Una nueva presión en la teclas •F/MEM y

•VOX desactiva la función. El icono “VOX” desaparece.

Español

•VOX SET (•F/MEM + presión larga)

Presione une vez la tecla •F/MEM y la tecla •VOX durante

1 segundo para activar la función AJUSTE DEL VOX. Hay

tres ajustes posibles: Sensibilidad / Nivel Anti-Vox /

Temporización . Apriete brevemente la tecla •VOX (10)

para pasar al siguiente ajuste (en bucle / / ). La pantalla

indica el tipo de ajuste seguido de su nivel.

- Sensibilidad “ ”: permite ajustar la sensibilidad del micro

(de origen u opcional vox) para una calidad de transmisión

óptima. Nivel regulable de 1 (nivel alto) a 9 (nivel bajo)

con ayuda de las teclas s/t (4/5) o UP/DN (14/15).

corresponde a la Sensibilidad (Sensitivity Level).

- Anti-Vox “ ”: permite impedir la emisión generada por

los ruidos del entorno. Nivel regulable de 0 (Off) a 9 (nivel

bajo) con ayuda de las teclas s/t (4/5) o UP/DN (14/15).

corresponde al Anti-Vox (Anti-Vox level).

- Temporización “ ”: permite evitar el corte “brusco” de la

transmisión añadiendo un tiempo al ﬁnal de palabra. Nivel

regulable de 1 (tiempo corto) a 9 (tiempo largo) con ayuda

de las teclas s/t (4/5) o UP/DN (14/15). corresponde a

la temporización (Delay Time).

Una vez efectuados los ajustes, apriete la tecla •F para

salir del modo AJUSTE DEL VOX. Terminados los ajustes, la

función VOX está activada automáticamente. “VOX”

aparece en la pantalla.

11) TOMA DE MICRO DE 6 CONTACTOS

Se encuentra delante del aparato y facilita así su integra-

ción a bordo del vehículo.

Véase esquema de conexión en la página 60.

12) PTT

Palanca de emisión, apriete para hablar, se muestra ,

y suelte para recibir un mensaje.

14) SELECTOR DE CANAL UP del micrófono

La tecla UP (14) permite subir de un canal. Se emite un

“Beep” sonoro en cada cambio de canal si la función

KEY BEEP está activada (Véase función KEY BEEP página

40).

También se puede utilizar la tecla s (4) del equipo.

15) SELECTOR DE CANAL DN del micrófono

La tecla DN (15) permite bajar de un canal. Se emite un

“Beep” sonoro en cada cambio de canal si la función KEY

BEEP está activada (Véase función KEY BEEP página 40).

También se puede utilizar la tecla t (5) del equipo.

ROGER BEEP

Encender el equipo manteniendo la tecla s (4) o UP (14)

para activar la función ROGER BEEP.

Aparece el icono “ ” en la pantalla cuando se activa la

función. El ROGER BEEP emite un pitido cuando se suelta el

pedal del micro para dejarle la palabra a su interlocutor.

Históricamente, al ser la CB un modo de comunicación

“simplex”, es decir que no es posible hablar y escuchar al

mismo tiempo (como en el caso del teléfono por ejemplo),

era usual decir “Roger” cuando se había terminado de

hablar para avisar al interlocutor que ya podía hablar.

La palabra “Roger” ha sido reemplazada por un “beep”

signiﬁcativo, de ahí su nombre “Roger Beep”.

Observación: El ROGER BEEP también se escucha en el

altavoz si la función KEY BEEP está activada. Si la función

KEY BEEP no está activada, sólo el interlocutor puede es-

cuchar el ROGER BEEP.

En modo PA, esta función está desactivada.

Español

FUNCIÓN TALKBACK (PTT + •F/MEM)

Apriete primero la palanca PTT (13) y después la tecla •F/

MEM (6) para activar/desactivar la función TALKBACK.

Cuando la función está activa, «TALKBACK» aparece en

la pantalla.

TOT (Time Out Timer)

Si la emisión (PTT o VOX) dura más de 5 minutos, el canal

y empiezan a parpadear y la emisión ﬁnaliza.

La conﬁrmación sonora de ﬁn de emisión es audible hasta

que se deje de presionar la palanca PTT (12).

A) ALIMENTACIÓN (13,8 V / 27,6 V)

B) ANTENA (SO-239)

C) TOMA ALTAVOZ EXTERNO (8 Ω, Ø 3,5 mm)

D) TOMA ALTAVOZ PA EXTERIOR (8 Ω, Ø 3,5 mm)

E) MICRÓFONO VOX OPCIONAL (Ø 2,5 mm)

C) CARACTERÍSTICAS TÉCNICAS

1) GENERALES

- Canales : 40

- Modos de modulación : AM

- Gama de frecuencias : de 26,965 MHz a 27,405 MHz

- Canales meteorológicos : de 162,400 MHz a 162,550 MHz

- Impedancia de la antena : 50 ohms

- Tensión de la alimentación : 13,8 V / 27,6 V

- Dimensiones (L x P x A) : 6,69 x 5,91 x 2,05 inches

170 x 150 x 52 mm

- Peso : 2,20 lbs / 1 kg

- Accesorios incluidos : Micrófono Electret ultra ligero y su

soporte, 1 soporte de montaje ,tornillos

KEY BEEP

“Beep” sonoro al cambio de canal, botones etc

Encender el equipo manteniendo presionada la tecla s

(5) o UP(15) para activar la función KEY BEEP. Un “Beep”

se emite, “BP” aparece en la pantalla.

Usar el mismo procedimiento para desactivar la función.

“BP” desaparece de la pantalla.

MEMORIA

Este equipo permite la memorización de 3 canales con los

atributos siguientes: ANL (on/off), NB (on/off), HI-CUT (on/off).

Para recuperar una memoria: (presión breve)

- Pulsar brevemente sobre la tecla •F/MEM (6), si la función

KEY BEEP es activada, se emite un “Beep” sonoro.

- Pulsar •M1 (9), •M2 (8) o •M3 (7) para seleccionar el canal

memorizado.

- “MEM” y el número de la memoria (1, 2 o 3) aparecen en

la pantalla.

Para memorizar: (presión larga)

- Seleccione el canal y sus atributos.

- Pulsar brevemente sobre la tecla •F/MEM (6), si la función

KEY BEEP es activada, se emite un “Beep” sonoro.

- Pulsar durante 1 segundo sobre M1 (9), M2 (8) o M3 (7)

para memorizar. “MEM” aparece en la pantalla.

- Si la función KEY BEEP está activada, un longo “beep” de

conﬁrmación es emitido.

Para borrar una memoria:

- Apagar el equipo

- Mantener presionada la tecla •M1, M2 o M3 y encender

el equipo.

- La memoria seleccionada se ha borrado. “MEM” desparece

de la pantalla.

Español

2) EMISIÓN

- Tolerancia de Frecuencia : +/- 200 Hz

- Potencia portadora : 4 W (constante)

- Emisiones parásitas : inferior -60 dBc

- Respuesta de Frecuencia : 300 Hz a 3 KHz

- Potencia emisión en el

canal adyacente. : inferior a 20 µW

- Sensibilidad del micrófono : 3 mV

- Consumo : 2 A (con modulación)

- Distorsión máx. de la señal

modulada : 1,8 %

3) RECEPCIÓN

- Sensibilidad máxima a10 dB

(S+N)/N : 0,6 µV - 111 dBm

- Respuesta en frecuencia : 300 Hz a 3 KHz

- Sensibilidad del canal adj. : > 60 dB

- Potencia audio máx. : 2 W

- Sensibilidad silenciador

(squelch) : mínimo 0,2 µV - 120 dBm

máximo 1 mV - 47 dBm

- Tasa de rechazo frecuencia

imagen : 60 dB

- Tasa de rechazo frecuencia

intermediara : 70 dB

- Consumo : 300 mA nominal / 1000 mA máximo

D) GUÍA DE PROBLEMAS

1) LA EMISORA NO EMITE O VUESTRA EMISIÓN ES DE MALA

CALIDAD

- La antena esté correctamente conectada y que la ROE

esté bien ajustada.

- El micro esté bien conectado.

2) LA EMISORA NO RECIBE O VUESTRA RECEPCIÓN ES DE

MALA CALIDAD

Veriﬁque que:

- La función LOCAL está desactivada,

- El nivel del squelch esté correctamente ajustado,

- El botón de volumen VOL (1) esté ajustado a un nivel

conveniente,

- El micro esté conectado,

- La antena esté correctamente conectada y la ROE esté

bien ajustada,

3) LA EMISORA NO SE ILUMINA

- Veriﬁcar el alimentador.

- Veriﬁcar que no haya una inversión en los hilos al nivel de

la acometida.

- Veriﬁcar el fusible.

E) ¿ COMO EMITIR O RECIBIR UN MENSAJE ?

Ahora que ha leído las instrucciones de uso, asegure se que

su emisora esté lista para funcionar (antena conectada).

Puede entonces apretar sobre la palanca de su micrófono, y

lanzar el mensaje “atención estaciones, ensayo de emisora”,

lo que permite veriﬁcar la claridad y la potencia de su señal

y debe provocar una contestación de tipo: “fuerte y claro

la estación”.

Suelte la palanca y espere una contestación. Si utiliza un

canal de llamada (19), y la comunicación se establece, es

preciso elegir otro canal disponible para no obstruir el canal

de llamada.

Español

F) LÉXICO

Durante la utilización de su emisora, descubrirán un lenguaje

particular empleado por algunos cebeistas. Para ayudarles

a entenderlo mejor, le damos, en el léxico y el código “Q”,

un recapitulativo de las palabras utilizadas. Sin embargo,

es evidente que un lenguaje claro y preciso facilitará el

contacto entre los aﬁcionados de radiocomunicación. Por

eso, las palabras mencionadas a continuación son solo

indicativas, y no deben ser utilizadas de manera formal

ALFABETO FONÉTICO INTERNACIONAL

A Alpha H Hotel O Oscar V Victor

B Bravo I India P Papa W Whiskey

C Charlie J Juliett Q Quebec X X-ray

D Delta K Kilo R Romeo Y Yankee

E Echo L Lima S Sierra Z Zulu

F Foxtrott M Mike T Tango

G Golf N November U Uniform

TERMINOS DEL ARGOT CEBEISTA

A.L. : Ampliﬁcador lineal

ARMONICOS : Hijos

AVE MARIA : Amplitud de modulación

BARBAS : Interferencias de canales

próximos

BARRA MOVIL : Estación de movimiento

BASE : Estación ﬁja

BIGOTADA : Reunión de aﬁcionados

BREAK : Solicitar transmisión o entrada

BREAKER : El que interrumpe

CAJA TONTA : Televisión

CHICHARRA : Ampliﬁcador lineal

CORTINERO : Radioescucha

CRUCE DE ANTENAS : Comunicación en CB

DOS METROS HORIZONTALES : La cama

ENCENDER FILAMENTOS : Encender el equipo de CB

ESPIRAS : Edad

FOTOCOPIA : Hermano/hermana

F R E CU E N C I A : Megahertzios que corresponden

al canal

KAS : Pesetas expresadas general-

mente en mil

LABORO : Trabajo, ocupación

LADRILLO : Emisora de 27 MHz

LINEA DE BAJA O LINEA

DE 500 : Teléfono

MODULAR : Hablar emitiendo

O.K. : Conforme, de acuerdo

OKAPA : Conforme

P.A. : Megafonia

PASTILLA : Micrófono

P.O. BOX : Apartado de Correos

PRIMERISIMOS : Padres

PUNTITO : Lugar de reunión

PUNTOS VERDES : Guardia Civil

E. : Recibido

RX : Receptor

SAXO : Marido, novia

SECRETARIA : Ampliﬁcador lineal

TIA VINAGRE O TIA VIRGINIA : Televisión

TRASMATA : Radioescucha

TX : Transmisor

VERTICAL : Encontrarse en persona

VIA BAJA : Teléfono

VITAMINARSE : Comer, cenar

WISKIES : Watios

ZAPATILLA : Ampliﬁcador lineal

Español

33 : Saludos amistosos

51 : Abrazos

55 : Mucho éxito

73 : Saludos

88 : Besos y cariños

CÓDIGO “Q”

QRA : Nombre de estación u operador

QRB : Distancia aproximada en línea recta entre dos esta-

ciones

QRG : Frecuencia exacta

QRI : Tonalidad de una emisión valorada de 1 a 3

QRK : Legibilidad, comprensibilidad de una señal. En CB,

Radio valorado de 1 a 5

QRL : Estar ocupado, trabajando

QRM : Interferencia, valorado de 1 a 5

QRO : Aumentar la potencia del emisor

QRP : Disminuir la potencia del emisor

QRT : Cesar la emisión

QRV : Estar preparado, dispuesto

QRX : Cita para transmitir. En CB, “Manténgase a la Escucha”

QRY : Turno para transmitir

QRZ : Nombre de la estación que llama. En CB, “Quedar a

la escucha”

QSA : Fuerza de una señal. En CB Santiago. Valorado de 1 a

QSB : Variaciones de la fuerza de señal. Desvanecimiento.

Fading. Valorado de 1 a 5

QSL : Acuse de recibo. Tarjeta conﬁrmando comunicación

QSO : Solicitar comunicación. En CB, además, comunicación

directa entre dos o más estaciones

QSP : Retransmisión a través de estación puente

QSY : Pasar a transmitir en otra frecuencia o canal

QTC : Mensaje a transmitir

QTH : Localización geográﬁca de la estación

QTR : Hora exacta

QUT : Localización geográﬁca de accidente o siniestro

NOTA: El Código Q es la fusión de las dos deﬁniciones, como

pregunta y como respuesta, es una sola deﬁnición aceptada

en CB.

• La garantía no puede extenderse debido a la falta de disponibilidad del dispo-

sitivo, mientras está siendo reparado en el SPV PRESIDENT, ni por un cambio

de uno o más componentes o piezas de repuesto.

• Todos los productos modificados o reparados por el cliente o cualquier otra

persona no autorizada expresamente por PRESIDENT.

Si Ud. observa defectos de funcionamiento:

• Compruebe la alimentación de su aparato y el estado del fusible.

• Compruebe que la antena y el micrófono están conectados correctamente.

• Compruebe que el nivel des squelch está configurado correctamente y la con-

figuración programada es la correcta.

• En caso de un fallo de funcionamiento real, por favor póngase en contacto con

su distribuidor en primer lugar, que decidirá qué medidas tomar.

En caso de una intervención no cubierta por la garantía o fuera del plazo, usted

tendrá posibilidad de hacer inspeccionar o reparar su producto. Se hará un pre-

supuesto previo por escrito para su posterior aceptación.

Ud. ha confiado en la experiencia y calidad de PRESIDENT y se lo agradecemos.

Para que quede totalmente satisfecho de su compra, aconsejamos leer atenta-

mente este manual.

La Dirección Técnica

El Departamento de Calidad

Este aparato tiene una garantía de 2 años de piezas y mano de obra en el país

de compra, contra cualquier vicio o defecto de fabricación que sea reconocido por

nuestro departamento técnico. El laboratorio del SPV de PRESIDENT se reserva el

derecho de no aplicar la garantía si una avería ha sido provocada por una antena

no distribuida por la marca PRESIDENT. Una extensión de garantía de 3 años

se aplicará sistemáticamente, por la compra simultánea de una emisora y de una

antena de la marca PRESIDENT, aumentando la garantía total a 5 años. Para ser

válido, el registro de la garantía debe ser completado y enviado dentro de los 30

días siguientes a la compra para PRESIDENT al

www.president-electonics.

us/warranty-registration

. También puede acceder a esta página de registro

de garantía mediante el uso de su smartphone para leer (la aplicación debe estar

disponible) el código QR en la tarjeta de garantía adjunta. Usted recibirá un co-

rreo electrónico de confirmación si el registro se ha realizado correctamente. Le

recomendamos que guarde una copia de este correo electrónico.

Cualquier reparación en garantía será gratis y los gastos de envío de vuelta corre-

rán a cargo de PRESIDENTE. La prueba de compra, factura de venta, debe ser

obligatoriamente adjunta al aparato cuando se envíe para su reparación. Las fe-

chas inscritas en el resguardo de garantía y la prueba de compra deben concordar.

En caso de que la unidad está fuera de garantía, se le cobrará la reparación y

devolución del aparato.

Ninguna pieza de recambio será enviada, por nuestro departamento técnico, en

base a la garantía.

Asegúrese de haber leído el manual antes de la instalación de la unidad.

La garantía sólo es válida en el país de compra.

Esta garantía no cubre:

• Los daños causados por accidente, como golpes, caídas, incendios, embalaje

inadecuado, negligencia o mantenimiento inadecuado.

• El desgaste normal de un producto (transistores de potencia, micrófonos, luces,

fusibles), el uso indebido (incluyendo la antena utilizada, demasiada ROE,

polaridad inversa, malas conexiones, sobre-tensión, etc.), y si no se siguen la

características de instalación y el uso.

CONDICIONES GENERALES DE GARANTÍA

Español

Português

AVISO!

Antes de utilizar o seu aparelho, tenha o cuidado de

nunca transmitir sem primeiro ter ligado a antena (li-

gação B situada no painel traseiro do equipamento)

ou sem ter aﬁnado as ondas estacionárias (SWR). Se

não tiver feito estas operações, o resultado pode ser a

avaria do ampliﬁcador de potência (chamado andar

ﬁnal) que não está coberto pela garantia.

A garantia deste artículo só é válida no país de compra.

AVISO PROPOSIÇÃO 65: Este produto contém uma substância química conhecida no Estado da Califórnia por causar câncer e defeitos congênitos ou outros danos reprodutivos.

Português

Bem-vindo ao mundo da geração de transcetores CB.

Esta nova gama de estações dá-lhe acesso à comuni-

cação eletrônica mais competitiva. Usando tecnologia

de ponta para garantir a qualidade incomparável, o

seu PRESIDENT JOHNSON II USA 12/24 V II representa um

novo marco na facilidade de uso e a solução ideal para

o usuário mais exigente dos CB. Para tirar o máximo pro-

veito de todas as suas possibilidades, aconselhamo-lo a

ler estas instruções cuidadosamente antes de instalar e

utilizar o seu PRESIDENT.JOHNSON II USA 12/24 V.

A) INSTALAÇÃO

1) ONDE E COMO INSTALAR O SEU RÁDIO CB

a) Escolha o local mais apropriado para a utilização prática

e simples da estação móvel.

b) Tente não perturbar o motorista ou passageiros do veículo.

c) Forneça a passagem e proteção dos diferentes ﬁos (ali-

mentação, antena, acessórios) para que de nenhuma

forma interﬁram com o funcionamento do veículo.

d) Use para a montagem o suporte (1) fornecido com o

dispositivo, ﬁxe-o solidamente com a ajuda dos parafusos

auto perfurantes (2) (diâmetro do furo 3,2 mm). Tenha

cuidado para não daniﬁcar o sistema elétrico do veículo

no momento de fazer os furos.

e) No momento da instalação, não se esqueça de inserir as

anilhas de borracha (3) entre a estação e o seu suporte.

Elas têm, com efeito, um papel de “amortecedor” e per-

mitem orientação e pressão suaves da estação.

f) Escolha um local para apoio ao micro e forneça a passa-

gem do cabo.

- NOTA: A estação móvel possui um soquete de microfone

na parte da frente que pode ser embutido no painel. Nesse

caso, é recomendável adicionar um alto-falante externo

para uma melhor qualidade de som das comunicações

(conector EXT.SP. na parte de trás da unidade: C). Pergunte

ao seu fornecedor mais próximo informações para montar

o seu equipamento de CB.

DIAGRAMA GERAL DE MONTAGEM

Português

2) INSTALAÇÃO DA ANTENA

a) Escolha da antena

- Para os equipamentos de CB, quanto maior seja a antena

melhores são os resultados obtidos. O seu fornecedor deve

estar habilitado a ajudá-lo na sua escolha.

b) Antenas Móveis

- Deve ser ﬁxada ao veículo num local onde há um máximo

de superfície metálica (plano de terra) distanciando-se

dos pilares do para-brisas e do vidro traseiro.

- Se uma antena de rádio está instalada, a antena CB deve

estar acima desta.

- Existem dois tipos de antenas: as pré-ajustadas e as ajus-

táveis

- As pré-ajustadas são usadas de preferência com um bom

plano de terra (no teto ou no porta-malas do carro)

- As ajustáveis oferecem um campo de utilização muito

mais amplo e permitem tirar proveito de planos de massa

menores (ver § 5 AJUSTE ROE página 48).

- Para um furo de ﬁxação da antena, você precisa ter um

excelente contato entre a antena e o plano de terra – para

isso, raspe levemente a superfície ao nível do parafuso e

da anilha de pressão.

- No momento da passagem do cabo coaxial, tenha cui-

dado para não prender ou esmagar (risco de quebra ou

curto-circui-

to).

- Ligue a an-

tena (B).

c) Antenas Fixas

- Uma antena ﬁxa deve ser instalada num espaço o mais livre

possível. Se for ﬁxa num mastro, talvez seja preciso ﬁxá-la

de acordo com a legislação em vigor (consulte com o seu

distribuidor). As antenas e os acessórios PRESIDENT foram

desenvolvidos para oferecer o máximo rendimento.

3) CONEXÃO DE ALIMENTAÇÃO

O seu PRESIDENT JOHNSON II USA 12/24 V é equipado com

proteção contra inversões de polaridade. No entanto,

antes de qualquer articulação, veriﬁque as ligações.

A sua estação deve ser alimentada por uma fonte de

alimentação DC de 12 ou volts (A). Atualmente, a maioria

dos carros e camiões são de ligação à terra negativa.

Podemos ter certeza veriﬁcando se o terminal (-) da ba-

teria está bem ligado ao bloco do motor ou chassis. Caso

contrário, contate o seu fornecedor.

a) Certiﬁque-se que o fornecimento de energia é de 12 ou

24 volts.

b) Localize os terminais (+) e (-) da bateria (+ = vermelho, - =

preto). No caso de que é necessário estender o cabo de

alimentação, use um cabo de secção igual ou superior.

c) É necessário ligar a um (+) e (-) permanente. Aconselhamos,

portanto, que ligue diretamente o cabo de alimentação

à bateria (o link de cabo para o rádio do carro ou de ou-

tras partes do

circuito elétri-

co pode, em

alguns casos,

aumentar a

probabilidade

de interferên-

cia).

LÓBULO DE

RADIAÇÃO

Português

d) Ligue o ﬁo vermelho (+) ao terminal positivo da bateria e

o ﬁo preto (-) ao terminal negativo da bateria.

e) Ligue a fonte de alimentação à estação.

AVISO: Nunca substitua o fusível original (2 A) por um mo-

delo de um valor diferente!

4) OPERAÇÕES BÁSICAS PARA EXECUTAR ANTES DO

PRIMEIRO USO SEM PASSAR POR EMISSÕES (sem

pressionar o botão de emissão (PTT) do micro)

a) Ligue o micro.

b) Veriﬁque a ligação da antena.

c) Inicie o aparelho: rode o botão de volumem VOL (1) no

sentido dos ponteiros do relógio.

d) Rode o botão silenciador SQ (2) para o mínimo (posição

M).

e) Ajuste o botão de volume (1) a um nível adequado.

f) Dirija a estação ao canal 20 usando as teclas s/t (4/5)

ou UP/DN (14/15) no microfone.

5) AJUSTE ROE (Relação das Ondas Estacionárias)

A operação deve ser realizada no momento da primeira

utilização do dispositivo ou de uma mudança de antena.

Isto deve ser feito numa área aberta ao ar livre.

Ajustes com o medidor de SWR externo (tipo TOS-1

PRESIDENT)

a) Ligação do medidor de SWR:

- Ligue o medidor de ROE entre a estação e a antena o

mais próximo possível da estação (usar um cabo de15,75

polegar (40 cm) máximo tipo CA- 2C PRESIDENT).

b) Ajuste da ROE:

- Posicione a estação para o canal 20,

- Coloque o interruptor do medidor SWR na posição FWD

(calibração)

- Pressione o botão de emissão do microfone para transmitir

- Direcione a agulha para o índice t usando o botão de

calibração,

- Ponha o interruptor na posição REF (leitura da ROE). O

valor lido do indicador deve ser muito próximo de 1. Caso

contrário, reconﬁgure a antena para obter um valor tão

próximo quanto possível de 1 (o valor SWR pode ser acei-

tável entre 1 e 1,8),

- É necessário calibrar o medidor de ROE entre cada ope-

ração de ajuste da antena.

Nota: A ﬁm de evitar perdas e atenuação nos cabos de

ligação entre o rádio e os acessórios, PRESIDENT recomenda

um comprimento inferior de cabo a 3 metros.

Ajustes com o medidor de SWR interno

Pressione a tecla •F/MEM (6) seguido da tecla s (4) ou UP

(14) no microfone para ativar (/desativar) a função SWR

(ver § •SWR página 49). O valor da ROE é indicado no

display. Quando terminar o ajuste, desative a função SWR.

Agora, a estação está pronta para funcionar.

B) UTILIZAÇÃO

1) INTERRUPTOR / VOLUME

a) Para ligar o aparelho rode o botão VOL (1) no sentido dos

ponteiros do relógio.

b) Para aumentar o volume rode este botão no sentido dos

ponteiros do relógio.

2) ASC (Automatic Squelch Control) / SILENCIADOR

Permite eliminar ruídos de fundo indesejáveis na ausência

de comunicação. O silenciador não atua sobre o som nem

sobre a potência de transmissão, mas permite que você

escute confortavelmente.

Português

a) ASC (ajuste automático do silenciador)

Patente Mundial, exclusividade da PRESIDENT.

Rode o botão SQ (2) no sentido inverso aos ponteiros de

um relógio na posição ASC. “ASC” é exibida no display.

Nenhum ajuste manual repetitivo, otimização permanente

entre a sensibilidade e a audição confortável quando o

ASC está ativado. Esta função é desligada, rodando o

botão SQ (2) no sentido dos ponteiros de um relógio, neste

caso, o ajuste do silenciador é de novo manual. “ASC”

desaparece do display.

b) Silenciador MANUAL

Rode o botão de SQ (2) no sentido dos ponteiros do re-

lógio até ao ponto exato onde todos os ruídos de fundo

desaparecem. É uma conﬁguração que tem de ser feita

de forma precisa, como colocado em posição alta na

direção dos ponteiros do relógio, apenas o sinal mais forte

pode ser recebido.

3) DISPLAY

Permite visualizar o conjunto das funções:

O gráﬁco de barras indica o nível de recepção e o nível

da potência emitida.

4) SELETOR DE CANAIS s ~ NÍVEL DO TALKBACK s ~

•SWR

SELETOR DE CANAIS s no rádio (pressão breve)

A tecla s (4) permite avançar de um canal. Um bipe é

emitido em cada mudança de canal se a função KEY

BEEP estiver ativada (ver função KEY BEEP página 53).

A tecla UP (14) tem a mesma função.

NÍVEL DO TALKBACK s (PTT + pressão breve)

A função TALKBACK permite escutar no alto-falante do

rádio sua própria modulação. A ajuste do nível de volumem

ativa automaticamente a função. Ver página 54.

Pressione primeiro o pedal PTT (12) do microfone seguido

da tecla s (4) para aumentar do nível atual até o nível

9 (máximo). O nível é mostrado no display durante 3 se-

gundos si o pedal PTT (12) não for solto.

•SWR (•F/MEM + pressão breve)

Pressione a tecla •F/MEM (6) seguido da tecla s (4) para

ativar/desativar a função SWR. O nível da ROE é mostrado

quando a função é ativa.

5) SELETOR DE CANAIS t ~ NÍVEL DO TALKBACK t ~

•LOCAL

SELETOR DE CANAIS t no rádio (pressão breve)

A tecla t (5) permite recuar de um canal. Um bipe é

emitido em cada mudança de canal se a função KEY

BEEP estiver ativada (ver função KEY BEEP página 53).

A tecla DN (15) tem a mesma função.

NÍVEL DO TALKBACK t (PTT + pressão breve)

A função TALKBACK permite escutar no alto-falante do

rádio sua própria modulação. A ajuste do nível de volumem

ativa automaticamente a função. Ver página 54.

Pressione primeiro o pedal PTT (12) do microfone seguido

da tecla t (5) para aumentar do nível atual até o nível 1

(mínimo). O nível é mostrado no display durante 3 segundos

si o pedal PTT (12) não for solto.

•LOCAL (•F/MEM + pressão breve)

Pressione a tecla •F/MEM (6) seguido da tecla t (5) para

ativar/desativar a função LOCAL. “LOCAL” aparece no

display quando a função é ativa.

Esta função permite uma escuta melhor nas comunicações

de curta distância. Quando seu interlocutor ﬁca perto,

ativar à função LOCAL para evitar distorções.

6) •F/MEM ~ DW ~ •COLOR

•F/MEM (pressão breve)

Pressione brevemente esta tecla para entrar no modo

FUNÇÃO. pisca quando o modo é ativo. desaparece

do display depois de 10 segundos si nenhuma outra tecla

for pressionada.

Para as memórias, ver § MEMÓRIA página 53.

DW (pressão prolongada)

Uma pressão prolongada (1s) permite ativar/desativar a

função DW (dopla escuta). Quando for ativa, “DW” apa-

rece no display. Permite vigiar os canais 9 ou 19 e o canal

escolhido. A primeira pressão ativa a função entre o canal

9 e o canal ativo. Uma nova pressão ativa a função entre

o canal 19 e o canal ativo. O número do canal escolhido

e o canal 9 ou 19 aparecem alternativamente no display.

O ícone “EMG” (emergência) também aparece no display

ao mesmo tempo que o canal 9 ou 19. O canal escolhido

pode ser mudado durante o uso da dopla escuta. Une nova

pressão prolongada na tecla DW (6) desativa a função DW.

•COLOR (•F/MEM + pressão prolongada)

Pressione brevemente a tecla •F/MEM (6) seguido de uma

pressão prolongada na tecla •COLOR (6) para alternar a

cor do display entre as três cores seguintes:

Verde -> Azul -> Laranja.

7) 9/19 ~ HI-CUT ~ •M3

9/19 (pressão breve)

Pressione a tecla 9/19 para selecionar automaticamente

os canais 9 e 19. A primeira pressão ativa o canal 9, a

segunda ativa o canal 19. Uma nova pressão volta ao

canal em uso. “EMG” aprece no display quando o canal

9 ou 19 está ativo.

HI-CUT (pressão prolongada)

Eliminação dos parasitos de alta frequência. Utiliza-se em

função das condições de recepção. Uma pressão prolon-

gada ativa o ﬁltro HI-CUT, “HI-CUT” aparece no display.

Uma nova pressão desativa o ﬁltro, “HI-CUT” desaparece.

•M3

Ver § MEMÓRIA página 53.

8) ANL/NB ~ SCAN ~ •M2

ANL/NB (pressão breve)

ANL/Automatic Noise Limiter. Este ﬁltro permite reduzir o

ruído de fundo e alguns parasitos em recepção.

Noise Blanker. Este ﬁltro permite suprimir ruídos de ignição

em recepção.

Uma pressão na tecla ANL/NB (8) alterna entre as 4 posi-

ções seguintes :• ANL e NB off • ANL on / NB off • ANL off

/ NB on • ANL e NB on.

SCAN

MODO CB

Pressione 1 segundo a tecla SCAN (8) para ativar a função

SCAN (busca de canais CB) em ordem crescente. “SCAN”

aparece no display. A busca pára assim que um canal

estiver ativo. Volta à busca automaticamente 3 segundos

Português

após o ﬁm da emissão se nenhuma tecla for pressionada.

A busca volta a funcionar em ordem crescente, pressio-

nando a tecla s (4) ou UP (14) ou em ordem decrescente

pressionando a tecla t (5) ou DN (15) .

Durante o scan, pressione a tecla •F/MEM (6) para alternar

entre os modos Scan dos canais e Scan das memórias.

Neste modo, Scan das Memórias, os canais 9 e 19 e os

canais memorizados são escaneados.

O pedal PTT (12) tanto como as teclas 9/19 (7), DW (6) ou

SCAN (8) (pressão prolongada) permitem saír da função

SCAN.

MODO WX

Pressione 1 segundo a tecla SCAN (8) para ativar a função

SCAN (busca de canais meteorológicos) em ordem cres-

cente. “SCAN” aparece no display. A busca para assim que

um canal estiver ativo. Volta à busca automaticamente

3 segundos após o ﬁm da emissão se nenhuma tecla for

pressionada. A busca volta a funcionar em ordem cres-

cente, pressionando a tecla s (4) ou UP (14) ou em ordem

decrescente pressionando a tecla t (5) ou DN (15) .

Uma nova pressão larga na tecla SCAN (8) desativa a

função SCAN.

•M2

Ver § MEMÓRIA página 53.

9) WX ~ ALERT ~ •M1

WX (MODO METEOROLÓGICO) (pressão breve)

As funções comuns do modo CB não são permitidas neste

modo. Pressionar uma tecla não autorizada, si a função KEY

BEEP é ativa, irá emitir um bipe de erro. Pressione a tecla

WX (9) para ativar modo WX. “DW” aparece no display.

Pressione novamente esta tecla para desativar a função.

“DW” desaparece.

O modo WX permite escutar os boletins meteorológicos.

Quando o modo está ativado, utilize as teclas s/t (4/5) ou

UP/DN (14/15) do microfone para procurar, através dos sete

canais meteorológicos, qual é o canal que corresponde

à sua área.

O display indica o canal escolhido e, se um sinal for rece-

dido, “WX” e “ALERT” piscam no display.

ALERT (pressão prolongada)

A sirene de alerta é emitida somente nos modos PA ou CB.

Não funciona no modo WX.

Pressione durante um segundo a tecla ALERT (9) para

ativar/desativar a função. Quando a função está ativa e

se um sinal for detetado no canal meteorológico ativo, o

aparelho emite um som parecido com uma sirene. “ALERT”

e ou canal meteorológico ativo piscam no display. Os

modos CB ou PA são cancelados, o aparelho passa ao

modo WX.

Durante o sirene de alerta, pressione qualquer tecla para

parar o som. “ALERT” e ou canal meteorológico ativo

param de piscar no display.

NOTA: A alerta é emitida somente quando for detectado

uma sinal para o canal selecionado. Para que seja efetiva

em todos os canais meteorológicos, utilize previamente a

função SCAN (ver § SCAN página 51) no modo WX.

•M1

Ver § MEMÓRIA página 53.

10) CB/PA ~ LOCK ~ •VOX ~ •VOX SET

CB/PA (pressão breve)

Pressione a tecla CB/PA (10) para alternar entre os modos

CB e PA.

MODO PA (megafonia)

Um alto-falante de sonorização externa pode ser conec-

tado ao aparelho pela tomada jack situada na painel

traseiro PA.SP. (D). O volumem do PA ajusta-se com o botão

VOL (1). “PA” aparece no display.

As funções ROGER, SCAN, MEM, e VOX não são permitidas

neste modo. Se o usuário passar no modo PA durante o

uso do SCAN ou de um canal de emergência 9/19, estes

serão desativados. Da mesma maneira si o modo WX for

ativo, será cancelado.

A mensagem emitida no microfone será dirigida rumo o

alto-falante externo e ampliﬁcada. O display indica “PAon”,

os números indicam o nível da senal.

LOCK (pressão prolongada)

Permite bloquear todas as teclas na parte frontal. O apa-

relho emite um sinal sonoro para indicar um erro se uma

tecla é usada, enquanto a função LOCK estiver ativada.

Aperte longamente a teca LOCK (10) pode ativar/desa-

tivar a função LOCK. Quando a função estiver ativa, é

exibido.

A emissão (microfone ou vox) e recepção permanecem

operacionais.

•VOX (•F/MEM + pressão breve)

A função VOX permite emitir falando através do microfone

de origem (ou micro vox opcional) sem pressionar o botão

PTT (12). O uso de um micro vox opcional ligado atrás do

equipamento (E) desativa o micro de origem. Pressione

uma vez a tecla •F/MEM (6) e brevemente a tecla VOX

(10) para ativar a função VOX. O ícone “VOX” aparece no

display. Uma nova pressão nas teclas •F/MEM (6) e •VOX

(10)desabilita a função. O ícone “VOX” desaparece.

•VOX SET (•F/MEM + pressão prolongada)

Pressione a tecla •F/MEM (6) por um segundo e a tecla

•VOX (10) para ativar a função VOX SET, ajuste do Vox.

Há três conﬁgurações possíveis: Sensibilidade ( ) / Nível

Anti-Vox ( ) / Temporização ( ). Pressione brevemente a

tecla •VOX para avançar ao próximo ajuste. O display

Indica o tipo de ajuste seguido do seu nível.

- Sensibilidade “ ”: permite ajustar a sensibilidade do micro

(de origem ou opcional vox) para qualidade de transmissão

ideal. Nível ajustável de 1 (nível alto) a 9 (nível baixo), utili-

zando as teclas s/t (4/5) ou UP/DN (14/15) do microfone.

corresponde ao nível da sensibilidade (Sensibility Level)

- Anti- Vox “ ”: permite evitar a emissão gerada pelo ruído

ambiente. Nível ajustável de 0 (Off) a 9 (nível baixo), utili-

zando as teclas s/t (4/5) ou UP/DN (14/15) do microfone..

corresponde ao Anti-Vox (Anti-Vox Level).

- Temporização “ ”: permite evitar o corte brusco na transmis-

são juntando um tempo ao ﬁnal da palavra. Nível ajustável

de 1 (tempo curto) a 9 (tempo longo), utilizando as teclas

s/t (4/5) ou UP/DN (14/15) do microfone. corresponde

ao atraso de tempo (Delay Time).

Após ajustes, aperte brevemente a tecla •F/MEM (6)para

sair do modo VOX SET.

Efetuar os ajustes, ativa automaticamente a função VOX

e “VOX” aparece no display.

Português

11) TOMADA DE 6 PINOS DO MICROFONE

Ele está localizado na parte frontal do aparelho, facili-

tando assim a sua integração a bordo do veículo. Veja o

esquema de ligação na página 60

12) PTT

Alavanca, patilha ou botão de emissão. Pressione para

falar, o display mostra . Solte para passar à recepção

e receber uma mensagem.

14) SELETOR DE CANAIS UP no microfone

A tecla UP (14) permite avançar de um canal. Um bipe

é emitido em cada mudança de canal se a função KEY

BEEP estiver ativada (ver função KEY BEEP página 53).

Pode-se também utilizar a tecla s (4) no rádio.

15) SELETOR DE CANAIS DN no microfone

A tecla DN (14) permite recuar de um canal. Um bipe é

emitido em cada mudança de canal se a função KEY

BEEP estiver ativada (ver função KEY BEEP página 53).

Pode-se também utilizar a tecla t (5) no rádio.

ROGER BEEP

Ligue o rádio mantendo a tecla s (4) ou UP (14) no micro-

fone pressionada para ativar a função ROGER BEEP. Um

bipe é emitido si a função KEY BEEP é ativa.

Aparece o ícone “ ” no display quando a função é ati-

vada. O Roger Beep emite um bipe quando o pedal do

micro PTT (13) é solto para deixar a palavra ao chamador.

Historicamente, o CB é o modo de comunicação “simplex”,

ou seja, não é possível falar e ouvir ao mesmo tempo (como

no caso do telefone, por exemplo), era costume de dizer

“Roger” quando eles tinham acabado de falar para avisar

o interlocutor que poderia falar. A palavra “Roger“ foi subs-

tituída por um bipe signiﬁcativo, daí o nome “Roger Beep”.

Nota: O Roger Beep também é ouvido no alto-falante, se a

função KEY BEEP for ativada. Senão, somente o chamador

pode ouvir o aviso sonoro.

No modo PA, esta função não é autorizada.

KEY BEEP

Bipe pressionando botões, mudança de canal, etc.

Ligue o rádio mantendo a tecla t (5) ou DN (15) no mi-

crofone pressionada para ativar a função KEY BEEP. Um

bipe é emitido, “BP” aparece no display. Use o mesmo

procedimento para desativar a função.

MEMÓRIA

O rádio permite memorizar três canais com os atributos

seguintes : ANL (on/off), NB (on/off), HI-CUT (on/off).

Chamar uma memória: (pressão breve)

- Pressione brevemente a tecla •F/MEM. Si a função KEY

BEEP for ativa, um bipe curto é emitido.

- Pressione brevemente uma das teclas •M1 (9), •M2 (8) ou

•M3 (7) para chamar a memória selecionada.

- “MEM” e o número da memória (1, 2 ou 3) aparecem no

display.

Para armazenar uma memória: (pressão prolongada)

- Selecione o canal que você deseja armazenar.

- Pressione brevemente a tecla •F/MEM.

- Pressione durante une das teclas •M1 (9), •M2 (8) ou •M3

(7). “MEM” aparece no display.

- Si a função KEY BEEP for ativa, um bipe longo conﬁrma a

memorização do canal selecionado.

Apagar a memória

- Desligue o rádio

- Segure uma das teclas •M1 (9), •M2 (8) ou •M3 (7) e liga

o aparelho. A memória selecionada é removida. “MEM”

desaparece do display.

Português

FUNÇÃO TALKBACK (PTT + •F/MEM)

Pressione primeiro o pedal PTT (12) seguido da tecla •F/

MEM (6) para ativar/desativar a função TALKBACK. Quando

a função é ativa, “TALKBACK” aparece no display.

TOT (Time Out Timer) / TEMPORIZADOR DE EMISSÃO

Se a emissão (PTT ou VOX) demora por mais de 5 minutos,

o aparelho deixa de transmitir, piscando no display o canal

e . Um bipe é emitido até soltar o botão PTT (12).

A) ALIMENTAÇÃO (13,8 V / 27,6 V)

B) CONECTOR DE ANTENA (SO-239)

C) TOMADA ALTO-FALANTE EXTERIOR (8 Ω , Ø 3.5 mm)

D) TOMADA ALTO-FALANTE PA EXTERIOR (8 Ω , Ø 3.5

mm)

E) MICROFONE VOX OPCIONAL (Ø 2,5 mm)

C) CARACTERÍSTICAS TÉCNICAS

1) GERAL

- Canais : 40

- Modos de Modulação : AM

- Faixa de frequência : 26,965 MHz a 27,405 MHz

- Canais meteorológicos : 162,400 MHz a 162,550 MHz

- Impedância da Antena : 50 ohms

- Tensão de alimentação : 13,8 V / 27,6 V

- Dimensões (L x P x A) : 6,69 x 5,91 x 2,05 polegares

170 x 150 x 52 mm

- Peso : 2,20 lbs / 1 kg

- Acessórios incluídos : Microfone Electret ultra leve e seu

suporte,1 suporte de montagem,

parafusos

2) EMISSÃO

- Tolerância de frequência : +/- 200 Hz

- Potência portadora : 4 W (constante)

- Interferência : inferior a -60 dBc

- Resposta de frequência : 300 Hz a 3 KHz

- Potência emissão em canal

adjacente : Menos de 20 µW

- Sensibilidade do microfone : 3 mV

- Consumo de energia : 2 A (com modulação)

- Distorção máx. do sinal

modulado : 1,8 %

3) RECEPÇÃO

- Sensibilidade máxima a10

dB (S+N)/N : 0,6 µV - 113 dBm

- Resposta de frequência : 300 Hz a 3 KHz

- Sensibilidade do canal

adjacente : > 60 dB

- Potência Áudio Max : 2 W

- Sensibilidade do silenciador

(squelch) : mín. 0,2 µV- 120 dBm

máx. 1 mV - 47 dBm

- Taxa de rejeição

Frequência imagem : 60 dB

- Taxa de rejeição Freq.

intermediária : 70 dB

- Consumo : 300 mA nominal / 1050 mA máximo

Português

D) GUIA DE PROBLEMAS

1) O EQUIPAMENTO NÃO TRANSMITE OU A

TRANSMISSÃO É DE MÁ QUALIDADE

Veriﬁque se:

- A antena está ligada corretamente e a ROE está bem

ajustada.

- O microfone está ligado corretamente.

2) O EQUIPAMENTO NÃO RECEBE OU A SUA RECEPÇÃO

É DE MÁ QUALIDADE

Veriﬁque se:

- A função LOCAL não seja ativada.

- O nível do silenciador está deﬁnido corretamente.

- O botão de volumem (1) esteja ajustado para um nível

adequado.

- A antena esteja ligada corretamente e a ROE seja bem

ajustada.

3) O EQUIPAMENTO NÃO ACENDE

- Veriﬁque a fonte de alimentação.

- Veriﬁque se não há inversão nos ﬁos ao nível da junção.

- Veriﬁque o fusível.

E) COMO TRANSMITIR OU RECEBER UMA

MENSAGEM

Agora que você já leu as instruções, irá garantir que a sua

estação está pronta para uso (antena ligada).

Você pode pressionar o botão de emissão do microfone,

e começar a mensagem “atenção emissoras, ensaio de

emissora”, a mensagem que lhe permite veriﬁcar a clareza

e a potência do seu sinal e esperar por uma resposta tipo

“alta e clara a estação. “

Solte a patilha e espere por uma resposta. Se você usar

um canal de chamada (19), e a comunicação for estabe-

lecida, deve-se escolher um outro canal disponível para

desobstruir o canal de chamada.

F) GLOSSÁRIO

Ao usar o seu rádio, você vai descobrir uma linguagem

particular usado por alguns cebeístas. Para ajudá-lo a

entender melhor, nós damos no léxico e o código “Q”,

um resumo das palavras usadas. No entanto, é evidente

que uma linguagem clara e precisa facilitará os contatos

entre os radioamadores. Portanto, as palavras listadas

abaixo são apenas indicativos, e não devem ser utilizadas

formalmente.

ALFABETO FONÉTICO INTERNACIONAL

A Alpha H Hotel O Oscar V Victor

B Bravo I India P Papa W Whiskey

C Charlie J Juliett Q Quebec X X-ray

D Delta K Kilo R Romeo Y Yankee

E Echo L Lima S Sierra Z Zulu

F Foxtrott M Mike T Tango

G Golf N November U Uniform

GÍRIAS CEBEÍSTAS

ALPHA LIMA : Ampliﬁcador Linear

LAC : Posição CB

BASE : Base Station

BREAK : Pedido urgente para entrar,

interrompendo

CANA DE PESCA : antena

CHEERIO POR : Adeus

NÚMERO CIDADE : Código postal

COPIAR : Escutar, captar, receber

Português

FIXO MÓVEL : Estação Móvel preso

FB : Negócio ﬁno (bom, excelente)

ABAIXO : Canais 40 canais abaixo do

autorizado

MAYDAY : Chamada de socorro

MIKE : Micro

MÓVEL : Estação Móvel

NEGATIVO : Não

OM : Operador de rádio

MIC : Micro

TOP : Rádios com canais acima dos 40

permitidos

TIA VITÓRIA : Televisão

PRÉ : Ampliﬁcador de recepção de antena

MACACO PRETO : Telefone

TVI : Interferência TV

VISTA : Vendo

VX : Velhos amigos

WHISKY : Watts

WX : Tempo

XYL : A esposa do operador

YL : Operador de rádio

51 : Aperto de mão

73 : Amizades

88 : Amor e beijos

99 : Identiﬁcar a frequência

144 : Polarização Horizontal, ir para a cama

318 : Pipi

600 ohms : o telefone

813 : líquido gastro (aperitivo)

A. L. : Ampliﬁcador Linear

Harmónicos : Filhos

AVE-MARIA : AM Amplitude de modulação

BARBAS : canais de interferência próximos

BARRA MÓVEL : Estação de movimento

BASE : Estação ﬁxa

BIGOTADA : reunião de fãs

BREAK : Pedido de transmissão ou de entrada

BREAKER : O que interrompe

CAIXA PARVA : TV

CATRACA : Ampliﬁcador Linear

CORTINA : Ouvinte

FEIXE DA ANTENA : Comunicação em CB

DOIS METROS

HORIZONTAIS : A cama

ACENDER

FILAMENTOS : Ligar o equipamento de rádio CB

ESPIRAS : Idade do operador

FOTOCÓPIA : o irmão / irmã

FREQUÊNCIA : Mega hertz correspondente ao canal

QSJ : Dinheiro expresso normalmente em

mil

LABORO : Trabalho, ocupação

TIJOLO : Emissora de 27 MHz

LINHA DE BAIXA

FREQUÊNCIA

OU LINHA DE 500 : Telefone

MODULAR : Falar emitindo

O.K. : Conforme, de acordo com

OKAPA : Conforme

P.A. : Sistema de PA, megafonia

TABLET : Microfone

P. O. BOX : Caixa postal

PRIMEIRÍSSIMOS : Pais

PONTINHO : Local

PONTOS VERDES : Guarda Civil, QRM 22

RX : Receptor

SAXO : Marido, Namorada

Português

SECRETÁRIA : Ampliﬁcador Linear

TRASMATA : Ouvinte

TX : Transmissor

VERTICAL : Encontrar-se pessoalmente

VIA BAIXA : Telefone

VITAMINAR-SE : alimentar-se, comer

WHISKIES : Watts

BOTAS : Ampliﬁcador Linear

33 : Saudações amigáveis

55 : Muito sucesso

CÓDIGO Q

QRA : Nome da estação ou do operador

QRB : A distância aproximada em linha reta entre duas es-

tações

QRG : Frequência atual

QRI : Tonalidade de uma emissão valorizada de 1 a 3

QRK : legibilidade, compreensibilidade de um sinal. Em CB,

Rádio valorizado de 1 a 5

QRL : Estar ocupado, a trabalhar

QRM : Interferência, avaliado de 1 a 5

QRO : Aumentar a potência do transmissor

QRP : reduzir a potência do transmissor

QRT : cessar a emissão

QRV : Estar preparado, pronto

QRX : Cita para transmitir. No CB, “ continue a ouvir”

QRY : Turno para transmitir

QRZ : Nome da estação chamadora. No CB, “Esteja a ouvir”

QSA : força de um sinal. Em CB Santiago. Classiﬁcação de 1

a 9

QSB : As variações na intensidade do sinal. Desvanecimento.

Classiﬁcação de 1 a 5

QSL : Reconhecimento. Cartão conﬁrmando comunicação

QSO : Pedido de comunicação. Em CB, também, a comuni-

cação direta entre duas ou mais estações

QSP : Retransmissão através de estação ponte

QSY : Passar a transmitir em outra frequência ou canal

QTC : Mensagem a ser transmitida

QTH : Localização geográﬁca da estação

QTR : Hora atual

QUT : Localização geográﬁca do acidente ou incidente

NOTA: O código Q é a fusão das duas deﬁnições, como per-

gunta e resposta, é uma única deﬁnição aceite em

CB.

Português

CONDIÇÕES GERAIS DE GARANTIA

Este aparelho tem uma garantia de 2 anos para peças e mão de obra no

país de compra, contra qualquer defeito de fabricação reconhecido pelo nosso

departamento técnico. O laboratório de SPV PRESIDENT reserva-se o direito

de não aplicar a garantia em caso de dano que tenha sido causado por uma

antena não distribuída pela marca PRESIDENT. Uma garantia estendida de

3 anos será aplicada para a compra simultânea de um aparelho e de uma

antena da marca PRESIDENT, aumentando a garantia total de 5 anos. Para

validar sua garantia, efetue a inscrição on-line no site PRESIDENT ELEC-

TRONICS,

www.president-electronics.us/warranty-registration

prazo de 30 dias a partir da data da compra. Você também pode acessar a

página de registro de garantia usando seu smartphone para ler (o aplicativo

deve estar disponível) o código QR no cartão de garantia em anexo. Você

receberá um e-mail de confirmação da inscrição de garantia. Recomendamos

que você guarde uma cópia deste e-mail.

Qualquer reparo sob garantia será sem carga e os custos de entrega de

retorno serão suportados por PRESIDENT. A prova de compra deve impera-

tivamente estar junta em caso do retorno de um produto a ser reparado. As

datas da inscrição e da prova de compra devem corresponder.

No caso em que a intervenção não é coberta pela garantia serão faturados

as peças, a mão de obra e os custos de transporte.

Nenhuma peça de reposição será enviada, pelo nosso departamento técnico,

com base na garantia.

Não prossiga com a instalação do dispositivo sem ler o manual do usuário.

A garantia é válida somente no país de compra.

Esta garantia não cobre:

• Os danos provocados por acidentes tais como choques, quedas, incêndios

ou embalagens defeituosas, negligência, ou manutenção inadequada.

• O desgaste normal de um produto (transistores de potência, microfones,

luzes, fusíveis), o uso indevido (incluindo mas não se limitando à antena mal

ajustada, SWR [relação de ondas estacionárias] excessiva ou muito grande,

[superior a 2], inversão de polaridade, ligações erradas, sobretensão, etc.),

a não observância das características de instalação e uso.

• A garantia não pode ser estendida devido à indisponibilidade do aparelho

enquanto ele está sendo reparado pelo SPV PRESIDENT, nem por a troca de

um ou mais componentes ou peças de reposição.

• Os reparos e/ou modificações feitas por terceiros sem a aprovação da empresa

PRESIDENT.

Se você observar falhas de funcionamento:

• Verifique a fonte de alimentação do aparelho e a qualidade do fusível.

• Verifique se a antena, o microfone estão corretamente conectados.

• Verifique se o nível do silenciador squelch está devidamente ajustado; a con-

figuração programada é a correta.

• Verifique os fios dos vários conectores, tomadas de antena, microfone e fonte

de alimentação.

• Em caso de um real mau funcionamento, consulte primeiro seu provedor. Ele

decidirá que medidas devem ser tomadas.

No caso de uma intervenção não coberta pela garantia ou fora do prazo, você

ainda terá possibilidade de fazer inspecionar ou reparar o seu aparelho. Uma

estimativa será estabelecida antes de qualquer reparo.

Você confiou na experiência e na qualidade da PRESIDENT e nós apreciamos

isso. Para estar completamente satisfeito com a sua compra, por favor leia aten-

tamente este manual.

A Direção Técnica

O Departamento de Qualidade

Channel Frequency Channel Frequency

N° du canal Fréquences N° du canal Fréquences

Nº Canal Frecuencia Nº Canal Frecuencia

Nº Canal Frequência Nº Canal Frequência

1 26,965 MHz 21 27,215 MHz

2 26,975 MHz 22 27,225 MHz

3 26,985 MHz 23 27,255 MHz

4 27,005 MHz 24 27,235 MHz

5 27,015 MHz 25 27,245 MHz

6 27,025 MHz 26 27,265 MHz

7 27,035 MHz 27 27,275 MHz

8 27,055 MHz 28 27,285 MHz

9 27,065 MHz 29 27,295 MHz

10 27,075 MHz 30 27,305 MHz

11 27,085 MHz 31 27,315 MHz

12 27,105 MHz 32 27,325 MHz

13 27,115 MHz 33 27,335 MHz

14 27,125 MHz 34 27,345 MHz

15 27,135 MHz 35 27,355 MHz

16 27,155 MHz 36 27,365 MHz

17 27,165 MHz 37 27,375 MHz

18 27,175 MHz 38 27,385 MHz

19 27,185 MHz 39 27,395 MHz

20 27,205 MHz 40 27,405 MHz

CHANNEL FREQUENCY TABLE

TABLEAU DES FRÉQUENCES

TABLA DE FRECUENCIAS

TABELA DE FREQUÊNCIAS

WEATHER FREQUENCY TABLE

TABLEAU DES FRÉQUENCES MÉTÉO

TABLA DE FRECUENCIAS METEOROLÓGICAS

TABELA DE FREQUÊNCIAS METEOROLÓGICAS

Channel Frequency

N° du canal Fréquences

Nº Canal Frecuencia

Nº Canal Frequência

1 162,550 MHz

2 162,400 MHz

3 162,475 MHz

4 162,425 MHz

5 162,450 MHz

6 162,500 MHz

7 162,525 MHz

6-PIN MICROPHONE PLUG

PRISE MICRO 6 BROCHES

TOMA DE MICRO DE 6 CONTACTOS

TOMADA DE MICROFONE DE 6 PINOS

1 Modulation Modulation Modulación Modulação

2 RX RX RX RX

3 TX - UP/DOWN TX - UP/DOWN TX - UP/DOWN TX - UP/DOWN

4 _ _ _ _

5 Ground Masse Masa Terra

6 Power Supply Alimentation Alimentación Alimentação

1707_v1.01/11-15

HEAD OFFICE/SIÈGE SOCIAL: USA - 1007 Collier Center Way, Naples, Florida 34110

Web: http://www.president-electronics.us • Phone: +1 239.302.3100

Email: info@president-electronics.us U01UT412ZZZ(0)

PRINTED IN VIETNAM

President Electronics USA UT412 AM 4W, Mobile CB Station Transceiver User Manual

President Electronics USA AM 4W, Mobile CB Station Transceiver

Contents

User Manual

Navigation menu

Namespaces

Views

Navigation
