MANUEL DE L’UTILISATEUR

www.proform.com

Notre site internet

Nº. du Modèle PCTL53691

Nº. de Série

Trouvez le numéro de série indiqué

ci-dessous. Écrivez le numéro sur la

ligne ci-dessus comme référence.

Pour le

SERVICE APRÈS-VENTE,

composez le

SEARS :

1-877-LE FOYER

(533-6937)

S’il vous MANQUE DES PIÈCES

ou si vous avez BESOIN D’AIDE

pour faire fonctionner cet appareil

composez le

1-888-936-ICON

(4266)

ATTENTION

Lisez attentivement tous les

conseils importants ainsi que les

instructions incluses dans ce li-

vret avant d’utiliser cet appareil.

Conservez ce livret pour réfé-

rences ultérieures.

Autocollant

du Numéro

de Série

2

TABLE DES MATIÈRES

CONSEILS IMPORTANTS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

AVANT DE COMMENCER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

ASSEMBLAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

FONCTIONNEMENT ET AJUSTEMENTS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

COMMENT PLIER ET DÉPLACER LE TAPIS ROULANT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

LOCALISATION D’UN PROBLÈME . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

CONSEILS DE MISE EN FORME . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

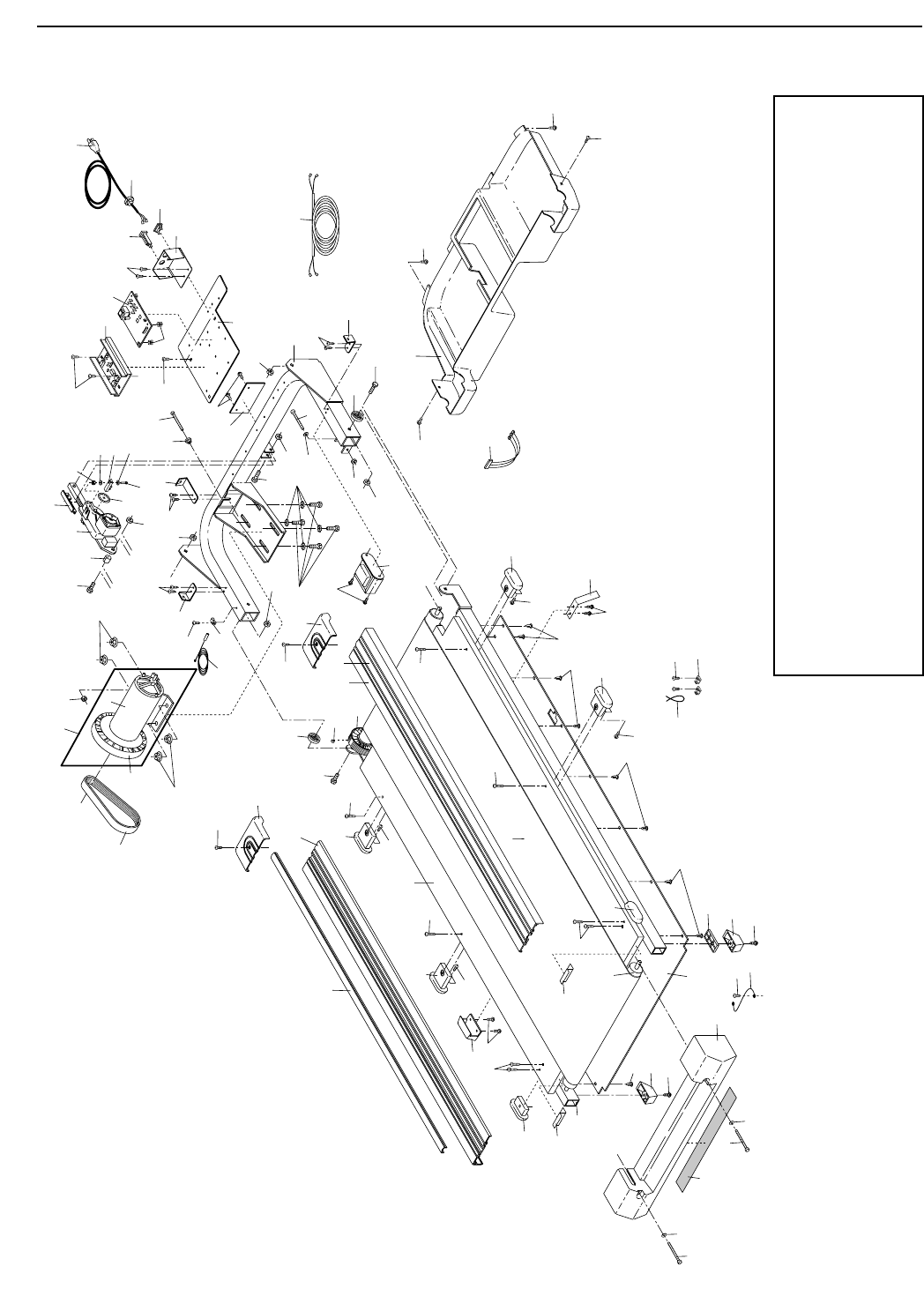

LISTE DES PIÈCES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

POUR COMMANDER DES PIÈCES DE RECHANGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Dernière Page

GARANTIE LIMITÉE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Dernière Page

Remarque : Vous trouverez au centre de ce manuel de l’utilisateur un SCHÉMA DÉTAILLÉ.

1. Le propriétaire est responsable d'informer

tous les utilisateurs de ce tapis roulant des

avertissements et des conseils importants qui

se rattachent à l'utilisation de ce produit.

2. Utilisez le tapis roulant selon les usages dé-

crits dans ce manuel.

3. Installez le tapis roulant sur une surface plane

avec au moins 2 m (8 ft.) d’espace derrière le

tapis roulant. Ne l’installez pas sur une sur-

face qui empêche la circulation d’air de l’ap-

pareil. Pour protéger votre sol, placez un re-

vêtement sous le tapis roulant.

4. En choisissant un emplacement pour le tapis

roulant, assurez-vous que l'emplacement et la

position permettent l'accès à la prise.

5. Ne faites pas fonctionner le tapis roulant où

des produits aérosols sont utilisés et où de

l’oxygène est administré.

6. Gardez les enfants de moins de 12 ans et les

animaux domestiques éloignés du tapis rou-

lant à tout moment.

7. Le tapis roulant ne doit pas supporter plus de

115 kg (280 lbs.). Ne laissez jamais plus d’une

personne à la fois sur le tapis roulant.

8. Ne laissez jamais plus d’une personne à la

fois sur le tapis roulant.

9. Portez des vêtements de sport appropriés

quand vous utilisez le tapis roulant. Ne portez

pas de vêtements trop amples qui pourraient

se coincer dans le tapis roulant. Les vêtements

de support sont recommandés pour hommes

et femmes. Portez toujours des chaussures de

sport. N’utilisez jamais le tapis roulant les

pieds nus, en chaussettes, ou en sandales.

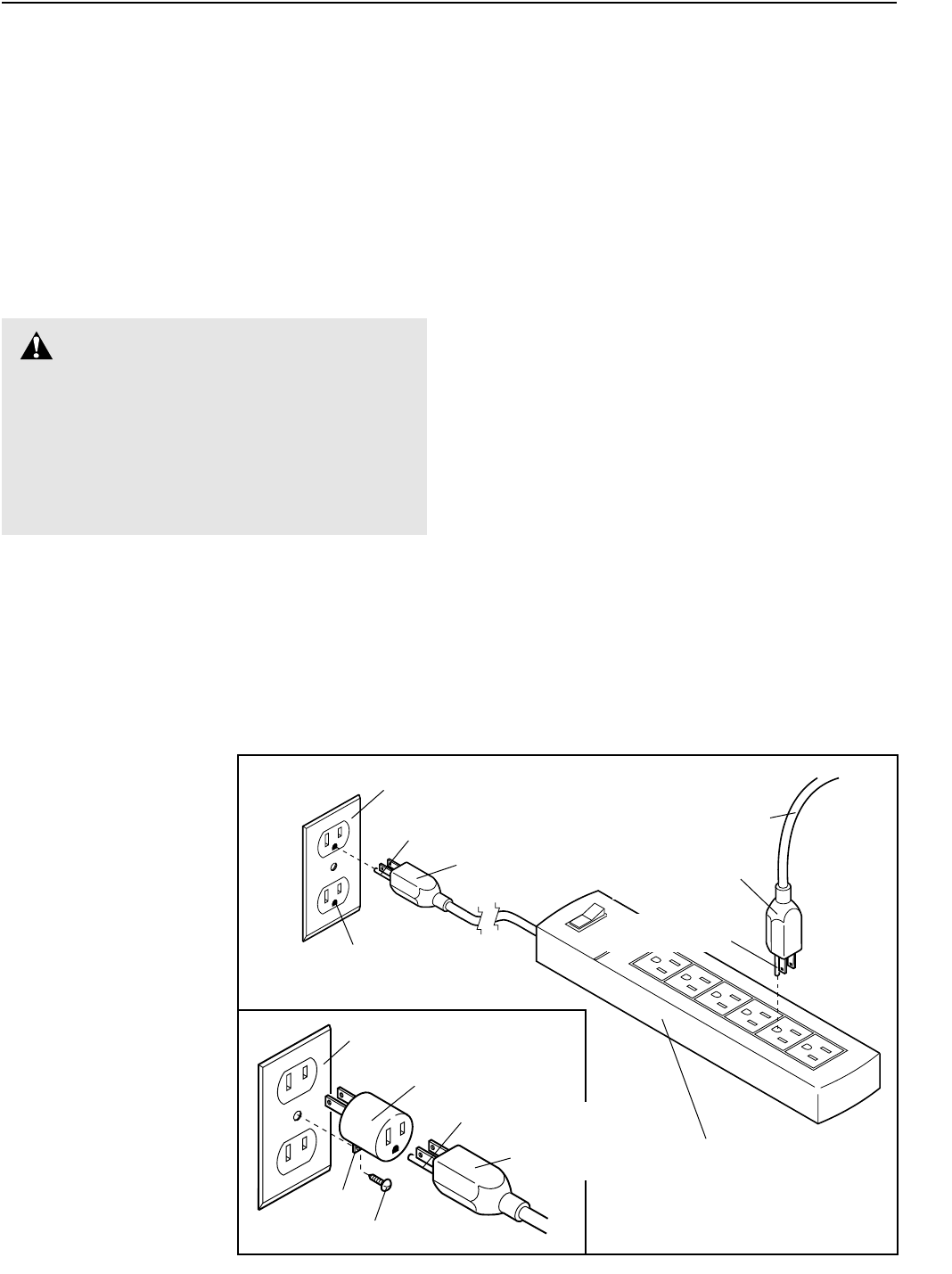

10. Branchez le cordon d'alimentation (voir la

page 7) dans un suppresseur de tension muni

d'un coupe-circuit (non inclus) branché sur

un circuit de 15 ampères ou plus. Aucun autre

appareil ne doit être branché sur ce circuit.

Évitez d'utiliser une rallonge.

11. Utilisez uniquement un suppresseur de ten-

sion de 450 joules, d’une valeur nominale de

400 volts répertorié CUL, doté d'un coupe-cir-

cuit de 15 ampères et muni d'un cordon de ca-

libre 14 d'une longueur de 1,5 m (5 ft.) ou

moins. Évitez d'utiliser une rallonge.

12. Gardez le cordon d’alimentation loin de toute

surface chaude.

13. Ne déplacez jamais la courroie quand l’appa-

reil est à l’arrêt. Ne faites pas fonctionner le

tapis roulant si le cordon d’alimentation ou la

prise est endommagé(e) ou si le tapis roulant

ne fonctionne pas correctement. (Voir AVANT

DE COMMENCER à la page 4 si le tapis rou-

lant ne fonctionne pas correctement.)

14. Ne mettez jamais le tapis roulant en marche

quand vous vous tenez sur la courroie.

Tenez-vous toujours aux rampes lors de l’em-

ploi du tapis roulant.

AVERTISSEMENT : Afin de réduire les risques de brûlures, d'incendie, de chocs

électriques ou de blessures, lisez les conseils importants ci-dessous ainsi que les instructions avant

d'utiliser le tapis roulant.

CONSEILS IMPORTANTS

3

15. Le tapis roulant peut se déplacer à des vi-

tesses élevées. Ajustez la vitesse progressi-

vement de manière à éviter des changements

de vitesse soudains

16. Le moniteur cardiaque n’est pas un appareil

médical. De nombreux facteurs tel que les

mouvements de l’utilisateur pendant l’exer-

cice, peuvent rendre la lecture du pouls

moins exacte. Le moniteur ne sert qu’à don-

ner une idée approximative des fluctuations

du pouls lors de l’exercice.

17. Ne laissez pas le tapis roulant en marche

sans surveillance. Enlevez toujours la clé, dé-

branchez le cordon d’alimentation et déplacez

l’interrupteur “on/off” à la position “off”

lorsque le tapis roulant n’est pas utilisé. (Voir

le dessin à la page 4 pour localiser l’interrup-

teur “on/off”.)

18. N’essayez pas de soulever, de rabaisser ou de

déplacer le tapis roulant avant que ce dernier

ne soit assemblé. (Référez-vous à l’ASSEM-

BLAGE à la page 5, et COMMENT PLIER ET

DÉPLACER LE TAPIS ROULANT à la page 11).

Pour pouvoir soulever, abaisser, ou déplacer

le tapis roulant, vous devez être capable de

soulever 20 kg (45 lbs.) sans difficulté.

19. Ne changez pas l’inclinaison du tapis roulant

en plaçant des objets à l’avant ou à l’arrière

sous le tapis roulant.

20. Quand vous rangez le tapis roulant, assurez-

vous que le bouton de verrouillage soit fermé

complètement dans le verrou.

21. Vérifiez et serrez toutes les pièces du tapis

roulant régulièrement.

22. N’insérez et ne laissez jamais tomber d’objet

dans les ouvertures du tapis roulant.

23. DANGER :Débranchez le cordon d'ali-

mentation avant de nettoyer ou de régler l'ap-

pareil. N'enlevez jamais le capot du moteur à

moins qu'un technicien qualifié ne vous le re-

commande. Tous les ajustements autres que

ceux mentionnés dans ce manuel ne devraient

être effectués que par un technicien qualifié.

24. Ce tapis roulant est conçu pour être utilisé

seulement dans votre maison. Le tapis rou-

lant ne doit pas être utilisé dans une institu-

tion commerciale ou pour la location.

CONSERVEZ CES INSTRUCTIONS

ATTENTION : Consultez votre médecin avant d'entreprendre un programme d'exercices.

Ceci s'adresse plus particulièrement aux personnes âgées de plus de 35 ans ou aux personnes qui ont

déjà eu des problèmes de santé. Lisez toutes les instructions avant d'utiliser ce produit. ICON ne se tient

aucunement responsable des blessures ou dégâts matériels résultant de l'utilisation de ce produit.

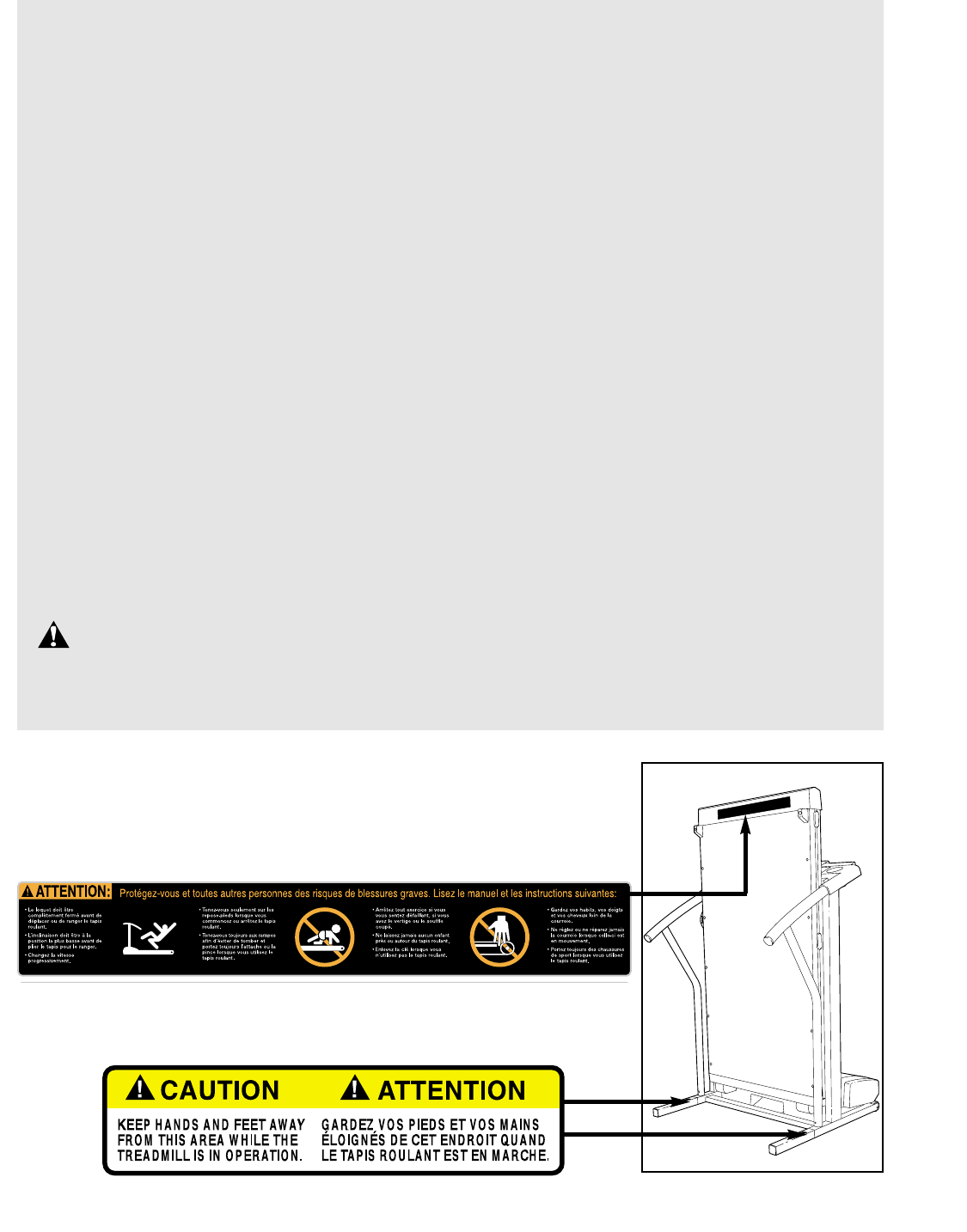

Les autocollants représentés ci-dessous doivent être placés sur votre

tapis roulant. Si un autocollant est manquant ou illisible, veuillez contac-

ter le service à la clientèle pour en commander. Placez le nouvel autocol-

lant à l’endroit indiqué.

4

Merci d'avoir choisi le tapis roulant PROFORM®

595LE. Le tapis roulant offre une technologie de pointe

et un design innovateur vous permettant de bénéficier

d’excellents exercices cardiovasculaires dans le

confort et l’intimité de votre maison. De plus lorsque

que vous ne vous exercez pas, l’exceptionnel PRO-

FORM®595LE peut être plié prenant ainsi moins d’es-

pace (la moitié) que les autres tapis roulant.

Pour votre bénéfice, lisez attentivement ce manuel

avant d'utiliser le tapis roulant. Si vous avez des

questions concernant le tapis roulant, veuillez contacter

le service à la clientèle au numéro suivant : 1-888-936-

4266 du lundi au vendredi de 8h00 à 18h30 HE (excep-

tés les jours fériés). Le numéro du modèle du tapis rou-

lant est le PCTL53691. Vous trouverez le numéro de

série sur l'autocollant qui est apposé sur le tapis roulant

(référez-vous à la page de couverture de ce manuel

pour obtenir l'emplacement de l'autocollant).

Nous vous suggérons d'étudier le schéma ci-dessous

et de vous familiariser avec les pièces avant de lire le

reste du manuel de l’utilisateur.

AVANT DE COMMENCER

Rampe

Console

Loquet de Rangement

Porte-Livre

Clé/

Attache

Coupe

Circuit

Interrupteur

On/Off

Courroie Mobile

Plateforme de Marche

Rembourrée

Roue

Avant

Repose-Pieds

Cordon

d'Alimentation

Boulon d’Ajustement

du Rouleau Arrière

Compartiment

pour une bou-

teille d’eau (la

bouteille n’est

pas fournie)

CÔTÉ DROIT

CÔTÉ GAUCHE

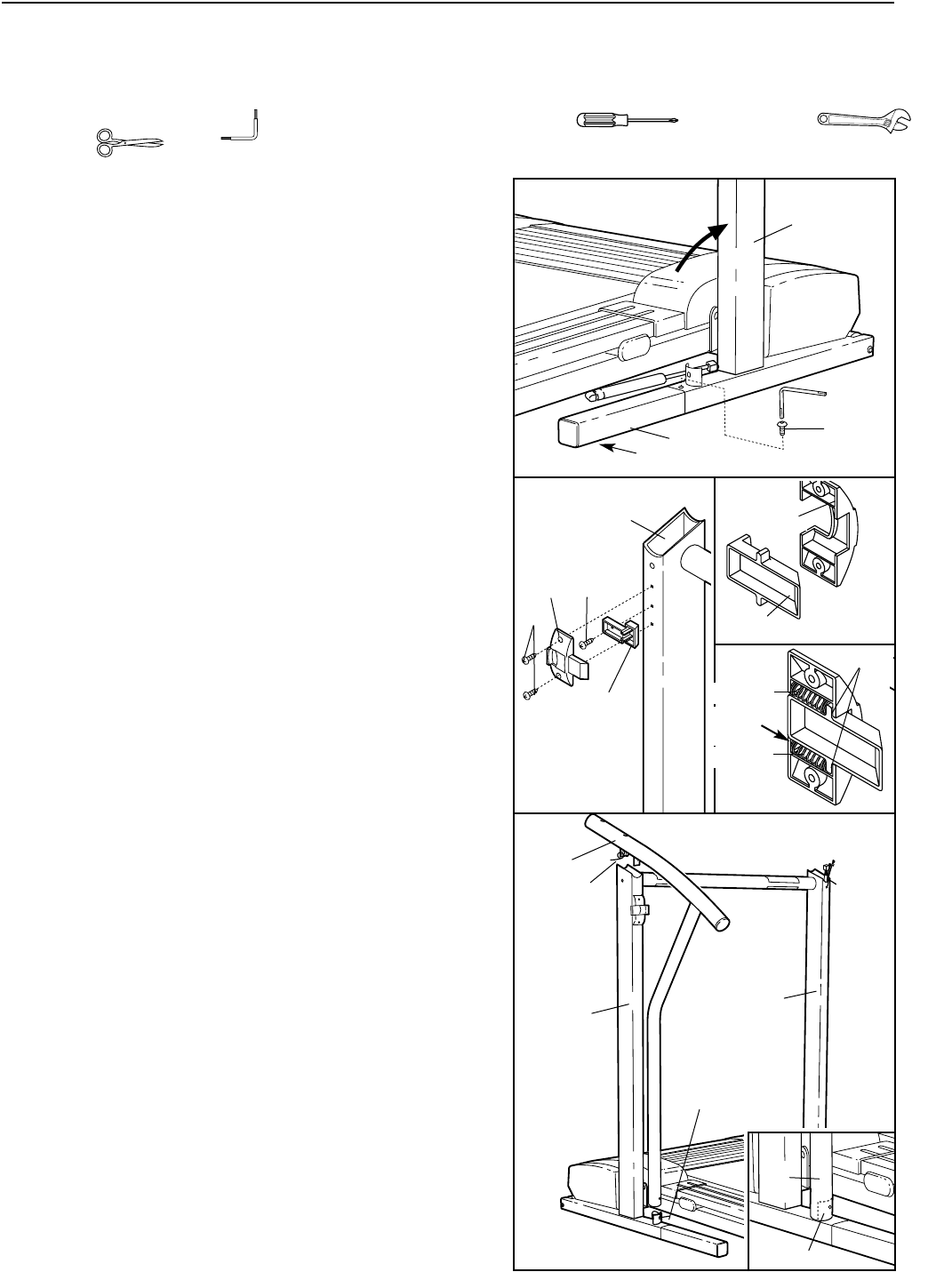

1. Avec l’aide d’une seconde personne, élevez avec précau-

tion les Montants (82) jusqu’à ce que le tapis roulant soit

dans la position indiquée. Insérez une des Rallonges de

Pied (103) dans le tapis roulant, comme illustré. Remarque:

Pour vous aider inclinez le Montant (82) dans la direction

indiquée par la flèche, alors que vous insérez la Rallonge

de Pied. Assurez-vous que le Coussin de la Base (97) est

sur le coté indiqué de la Rallonge de Pied. Attachez la

Rallonge de Pied avec une Vise de Rallonge de Pied (119).

Assurez-vous de pousser sur la tête de la Vis de la

Rallonge de Pied pendant que vous la vissez.

Ensuite, attachez l’autre Rallonge de Pied (103) de la

même manière.

2. Voir COMMENT DÉPLIER LE TAPIS ROULANT à la

page 11. Suivez l’étape 2 pour abaisser le tapis roulant.

Attachez le support du loquet au trou central au Montant

(82) gauche avec une Vis de 3/4” (81). Assurez-vous

que la Vis soit bien vissée, mais ne la serrez pas trop

fort ; si la Vis est trop serrée, le loquet ne glissera pas

facilement.

Enlevez le ruban adhésif le Loquet du Rangement (77).

Faites attention de bien tenir les pièces ensemble.

Les dessins encadrés A et B indiquent comment les

pièces s'ajustent ensemble. Assurez-vous que les att-

taches sur le loquet touchent l’un des côtés du support et

que la partie plate du loquet est alignée avec l’autre côté

du support. A ce moment, insérez les deux ressorts dans

le support.

Attachez le Loquet du Rangement (77) au Montant (82)

gauche avec deux Vis de 3/4” (81).

3. Coupez l’attache plastique du support dans la base de

chaque Montant (82).

Ensuite, coupez l’attache plastique dans la Rampe

Gauche (74). Positionnez la Rampe Gauche dans le

Montant (82) gauche. Le support dans la base du Montant

gauche devrait être à l’intérieur de l’extrémité inférieure

de la Rampe Gauche, référez-vous au dessin encadré.

5

ASSEMBLAGE

L’assemblage requiert deux personnes. Placez le tapis roulant sur une aire dégagée et enlevez les embal-

lages. Ne jetez pas les emballages avant d’avoir terminé l’assemblage. Outils nécessaires à l’assemblage:

une clé hexagonale (inclus) , votre propre tournevis cruciforme , clés à molette

et ciseaux .

1

119

77

81

81

82

2

Support

A

B

Loquet

Attaches

74

82

Attache

Plastique

82

3

Support

74

103

97

82

Support

du

Loquet

Aligne-

ment

Ressort

Ressort

Attache

Plastique

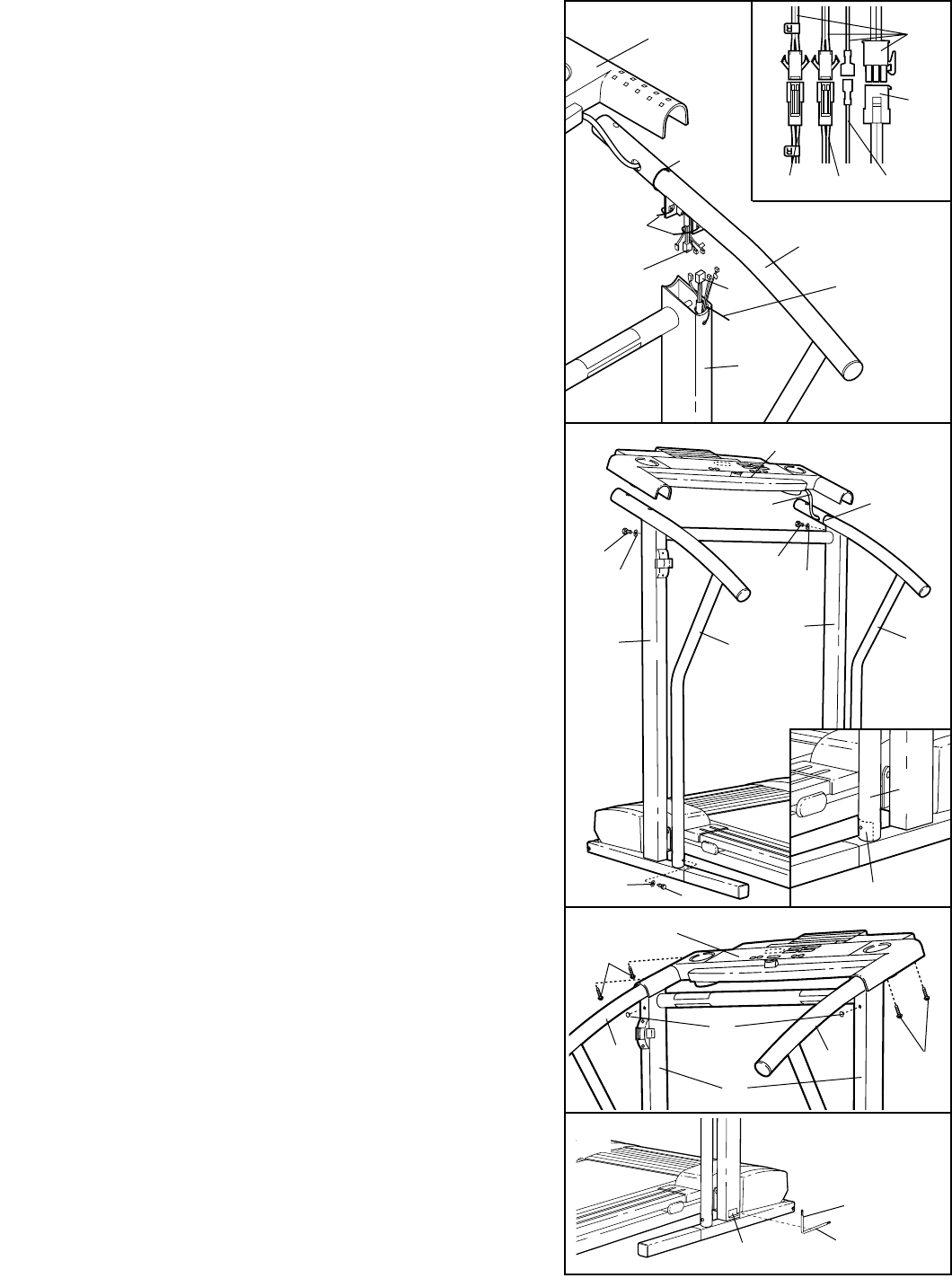

4. Alors qu’une seconde personne tient la Rampe Droite (85) et

la Basle de la Console (87) près du Montant (82) droit, cou-

pez les attaches plastiques indiquées dans la Rampe Droite.

Ne coupez pas l’autre attache plastique dans la Rampe

Droit. Ensuite, coupez l’attache plastique de le Groupement

de Fils du Montant (34) dans le Montant (82) droit. Faites at-

tention de ne pas faire tomber le Groupement de Fils du

Montant dans le Montant droit.

Référez-vous au dessin encadré. Connectez le Groupement

de Fils de la Console (48) au Groupement de Fils du

Montant (34). Le Loquet sur le Groupement de Fils de la

Console devrait cliquer sur le Groupement de Fils du

Montant. Ensuite, branchez le fil droit du pouls (avec un

"R", sur l'étiquette), le fil gauche du pouls, et le fil de mise à

la terre aux connecteurs correspondant du Groupement de

Fils de la Console (48) ; assurez-vous que les fils avec

les étiquettes sont branchés l'un ave l'autre.

5. Remarque : Il y a toujours une attache plastique dans

la Rampe Droite (85) ; n’enlevez pas cette attache plas-

tique.

Positionnez la Rampe Droite (85) dans le Montant (82)

droit comme indiqué. Le support à la base du Montant droit

devrait être à l’intérieur de l’extrémité inférieure de la

Rampe Droite, référez-vous au dessin encadré.

Tenez la Base de la Console (87) proche de la Rampe

Droite (85) et faites passer le Groupement de Fils de la

Console (48) dans la Rampe Droite. Ensuite, placez la

Base de la Console sur les Rampes (74, 85). Insérez le

reste du Groupement de Fils de la Console dans la Rampe

Droite.

Filez deux Boulons de Rampe (78) avec des Rondelles (36)

dans la Rampe Gauche (74) et dans le Montant (82) gauche

comme indiqué. Ne vissez pas les Boulons de Rampe

tout de suite. Ensuite, filez deux Boulons de Rampe avec

des Rondelles dans la Rampe Droite (85) et dans le Montant

droit. Ne vissez pas les Boulons de Rampe tout de suite.

Faites attention de ne pas abîmer le Groupement de Fils

de la Console (48).

6. Attachez la Base de la Console (87) aux Rampes

Gauche et Droite (74, 85) avec quatre Vis Longues (114).

Référez-vous à l’assemblage à l’étape 4. Vissez les

quatre Boulons de Rampe (78) utilisés dans l’assem-

blage à l’étape 5.

Enfoncez deux Petits Bouchons du Montant (79) dans les

trous près des extrémités inférieures des Montants (82).

7. Enlevez le revêtement de l’Attache-Clé (99). Appuyez

l’Attache-Clé sur l’extrémité inférieure du Montant (82)

comme indiqué. Appuyez la Clé Hexagonale (100) dans

l’Attache-Clé.

8. Assurez-vous que toutes les pièces soit serrées cor-

rectement avant d’utiliser le tapis roulant. Pour proté-

ger votre sol ou votre moquette, placez un tapis sous le

tapis roulant.

Ne

coupez

pas

Coupez

l’Attache

Plastique

Coupez

l’Attache

Plastique

85

87 48

48

34

Droit Gauche Terre

82

34

4

6

74

78

48

Ne reti-

rez-pas

cette

attache

plastique

82

82

7836 36

87

36

85

5

Support

85

82

79

74

114

85 114

687

100

99

82

7

78

7

LA COURROIE DE MARCHE PERFORMANT LUBETM

Votre tapis roulant est équipé d'une courroie de marche

qui est enduite d'un lubrifiant ultra-efficace appelé PER-

FORMANT LUBETM.AVIS IMPORTANT : Évitez de va-

poriser du silicone ou toute autre substance sur la

courroie de marche ou le tapis. De telles sub-

stances pourraient endommager la courroie de

marche et accélérer son usure.

POUR BRANCHER LE CORDON D'ALIMENTATION

Votre tapis roulant, comme tout autre type d'équipe-

ment électronique sophistiqué, pourrait être sérieuse-

ment endommagé dans le cas d'un changement sou-

dain de tension. Certaines conditions météorologiques

ou le fait d'allumer ou d'éteindre d'autres appareils élec-

triques peuvent occasionner des crêtes de surtension,

des pointes de tension et des niveaux de bruit parasite.

Il est donc recom-

mandé d'utiliser un

bloc multiprises doté

d'un coupe-circuit (non

inclus).

Ces blocs sont en vente

dans la plupart des quin-

cailleries et des grands

magasins. Veuillez lire

attentivement les instruc-

tions fournies avec votre

bloc multiprises. Utilisez

uniquement un bloc mul-

tiprises répertorié CUL,

d’une capacité minimale

de dissipation de surten-

sion de 450 joules doté

d'un coupe-circuit de 15

ampères et muni d'un

cordon Nº. 14 de cinq

pieds ou moins.

Ce produit doit être mis

à la terre. En cas de

panne ou d'un mauvais fonctionnement, la mise à la

terre réduit les risques de chocs électriques en offrant

un fil de fuite du courant électrique. Ce produit est

équipé d'un cordon muni d'un fil de terre et d'une fiche

mise à la terre. Branchez le cordon d'alimentation

dans un bloc multiprises doté d'un coupe-circuit et

branchez ce dernier dans une prise bien installée et

mise à la terre conformément aux codes locaux.

Ce produit doit être branché sur un circuit nominal de

120 volts, et il est muni d'une fiche mise à la terre sem-

blable à la fiche illustrée sur le schéma 1. Un adapta-

teur temporaire qui ressemble à l'adaptateur illustré

dans le schéma 2 peut être utilisé pour brancher cette

fiche dans une prise de courant bipolaire tel que montré

dans le schéma 2 si une prise mise à la terre n'est pas

disponible.

Toutefois, cet adaptateur temporaire ne doit être utilisé

que jusqu'au moment où une véritable prise mise à la

terre (schéma 1) pourra être installée par un électricien

qualifié.

La patte rigide, de couleur verte, qui dépasse de l'adap-

tateur doit être branchée dans une prise de terre per-

manente comme un couvercle de boîte de sortie bien

mis à la terre. L'adaptateur doit être fixé au moyen

d'une vis en métal. Certains couvercles de boîte de sor-

tie bipolaire ne sont pas mis à la terre. Communiquez

avec un électricien qualifié afin de vous assurer

que le couvercle de boîte de sortie est bien mis à la

terre avant d'utiliser un adaptateur.

DANGER :Un mauvais raccorde-

ment du fil de terre peut être une cause de

chocs électriques. En cas de doute, faites

faire une vérification par un électricien ou un

technicien qualifié. Ne modifiez d'aucune

façon la fiche; si elle ne peut être insérée

dans la prise, faites–en installer une par un

électricien qualifié.

1

2

Boîte de Mise à la Terre

Boîte de Mise à la Terre

Broche de Mise

à la Terre

Cordon d'Alimentation

du Tapis Roulant

Broche de Mise à la

Terre

Broche de Mise à

la Terre

Fiche Mise à la

Terre

Bloc Multiprises

avec Coupe-circuit

Fiche Mise à la Terre

Fiche Mise à la Terre

Adaptateur

Patte

Vis en Métal

Mise à la Terre

FONCTIONNEMENT ET AJUSTEMENTS

8

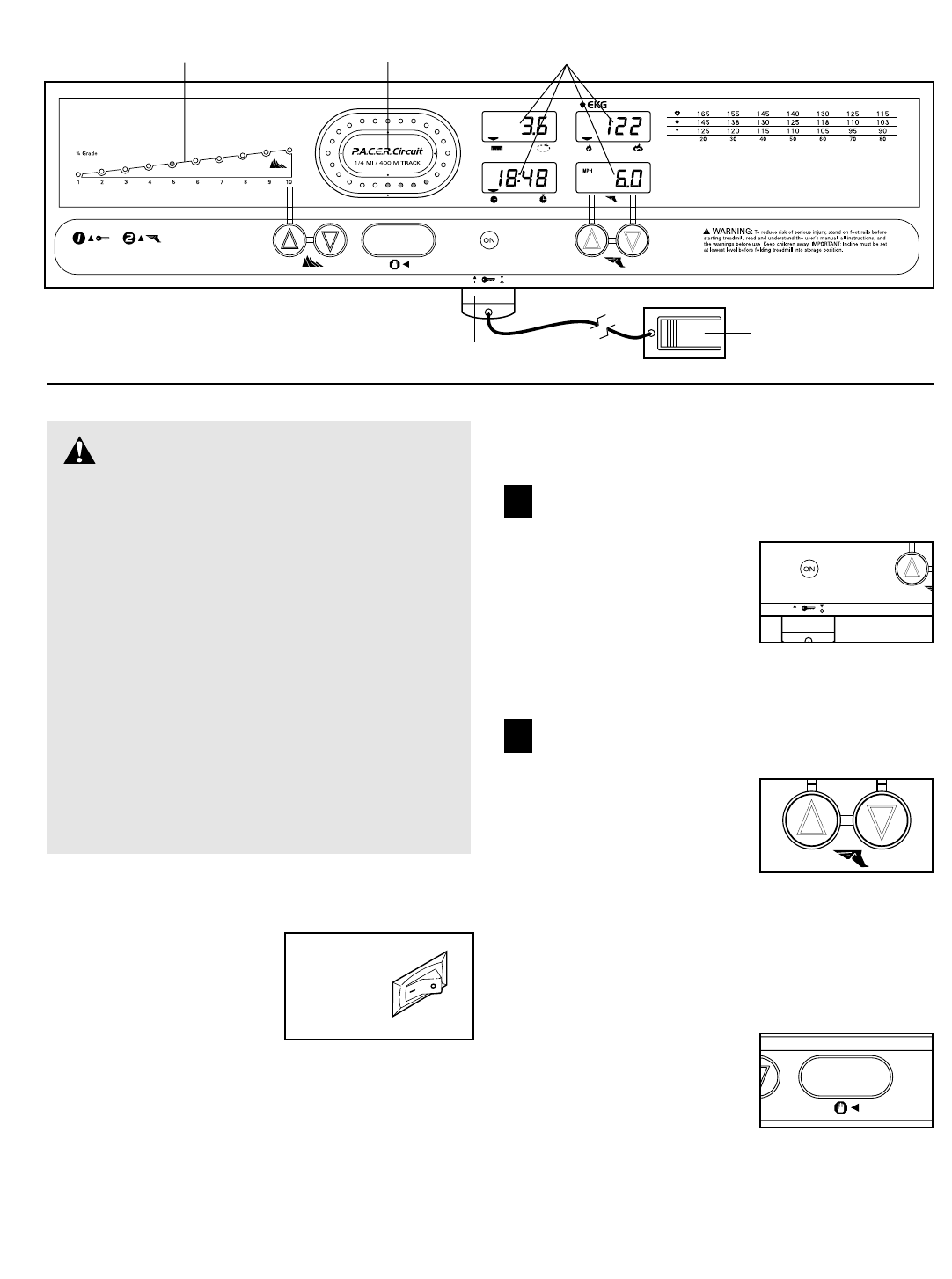

SCHÉMA DE LA CONSOLE

Attache

Clé

Affichages

Piste

Affichage d’Inclinaison

FONCTIONNEMENT DE LA CONSOLE PAS À PAS

Avant d’utiliser la

console, assurez-vous

que le que l’interrupteur

on/off proche du cordon

d’alimentation soit à la

position on.

Ensuite, assurez-vous que la clé soit enlevée de la

console et branchez le cordon d’alimentation (référez-

vous à INSTRUCTIONS DE MISE A LA TERRE à la

page 7).

Lorsque vous êtes prêt à commencer votre entraîne-

ment, montez sur les repose-pieds sur le tapis roulant.

Munissez-vous de l’attache reliée à la clé (voir le des-

sin ci-dessus), et glissez l’attache sur la ceinture de

vos vêtements.

Suivez les étapes suivantes pour le fonctionnement de

la console.

Enfoncez complètement la clé dans la fente

sur la console.

Lorsque la clé est insé-

rée, un indicateur s’allu-

mera à l’affichage d’incli-

naison, un indicateur

s’allumera dans la piste,

et un des quatre affi-

chages s’allumera.

Appuyez le bouton de Vitesse

▲▲

pour faire

marcher la courroie.

Un moment après que le

bouton de Vitesse

▲▲

est

appuyé, la courroie com-

mencera à marcher.

Tenez les rampes et avec

précaution commencez à

marcher.

Alors que vous vous exercez, changez la vitesse

de la courroie comme vous le désirez en ap-

puyant les boutons de vitesse.

Pour arrêter la courroie

appuyez le bouton

Stop/Reset. L’affichage

Temps/Vitesse clignotera.

Pour faire marcher à nou-

veau la courroie appuyez

le bouton de Vitesse

▲▲

. Pour arrêter la courroie et

mettre à zéro les affichages, appuyez le bouton

Stop/Reset pendant à peu près deux secondes.

2

1

ATTENTION : Avant de vous

servir de la console, lisez les précautions im-

portantes qui suivent.

• Ne vous tenez pas sur la courroie mobile

quand vous allumez la console.

• Portez toujours l’attache (voir le schéma ci-

dessus) sur vous quand vous vous servez

du tapis roulant.

• Ajustez la vitesse progressivement.

• Pour réduire les risques de chocs élec-

triques, gardez la console sèche. Évitez de

renverser des liquides sur la console, et utili-

sez seulement une bouteille d’eau qui a un

bouchon.

Position

On

Remarque : S’il y a une feuille protectrice sur la

console, enlevez-la avant d’utiliser la console.

9

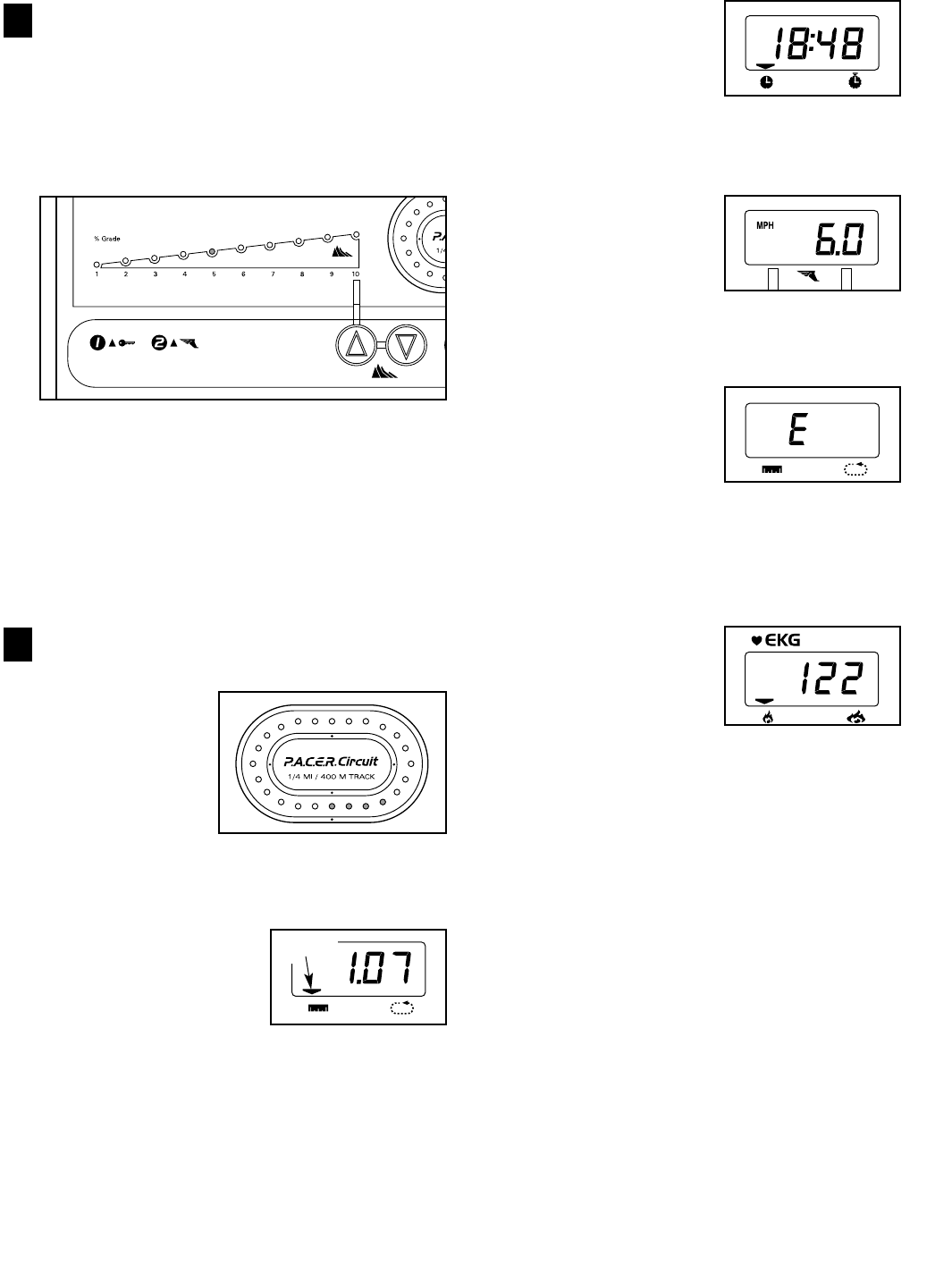

Changez l’inclinaison du tapis roulant, comme

désiré.

Pour changer l’inclinaison du tapis roulant, ap-

puyez les boutons d’inclinaison. A chaque fois que

l’un des boutons est appuyé, l’inclinaison changera

de 0,5%. Les boutons peuvent être appuyés et res-

ter appuyés pour changer l’inclinaison rapidement.

Remarque : A l’affichage dans l’inclinaison, le pre-

mier indicateur s’allumera lorsque l’inclinaison est

de 1,5%. Le deuxième indicateur s’allumera lorsque

l’inclinaison est de 2% ou de 2,5%. Le troisième in-

dicateur s’allumera lorsque l’inclinaison sera de 3%

ou de 3,5%, ainsi de suite. Une fois que les boutons

d’inclinaison sont appuyés, le tapis roulant mettra

un moment pour atteindre l’inclinaison sélectionnée.

Suivez vos progrès avec la piste et les quatre

affichages.

La Piste—La piste

représente une

distance de 0,4

km. Alors que vous

vous exercez, les

indicateurs autours

de la piste s’allu-

meront l’un après

l’autre jusqu’à ce que vous ayez effectué 0,4 km.

Alors, un nouveau tour de piste commencera.

Distance/Tour de Piste—

Cet affichage indique la

distance totale que vous

avez parcourue en mar-

chant ou en courant et le

nombre de tours de piste

que vous avez effectués (un tour est égal à 0,4

km). L’affichage changera d’un nombre à l’autre

chaque sept secondes, comme indiqué par les

flèches à l’affichage.

Temps/Rythme—

Cet affichage indique le

temps écoulé et votre vi-

tesse actuelle (le rythme

est mesurée en minutes

par km). Votre allure sera

indiquée pendant quelques minutes à chaque fois

que la vitesse est réglée.

Vitesse—Cet affichage

indique la vitesse de la

courroie mobile en km

par heure ou en miles

par heures. Les lettres

“MPH” ou “KPH” apparaî-

tront pour indiquer quelle unité de mesure est sé-

lectionnée.

Pour changer l’unité de

mesure, tenez le bouton

Stop/Reset appuyé pen-

dant que vous insérez la

clé dans la console. Un

“E” indiquant les “miles”,

ou un “M” indiquant les kilomètres apparaîtra à

l’affichage de DistanceTour de piste. Appuyez le

bouton de Vitesse

▲▲

pour changer l’unité de me-

sure. Enlevez et réinsérez la clé.

Cals/Cals de Graisse/

Pouls—Cet affichage

montre le nombre ap-

proximatif de calories et

de calories de graisse

que vous avez brûlées

(voir BRULER DE LA GRAISSE à la page 14).

Toutes les sept secondes, l’affichage changera

d’un nombre à l’autre, comme indiqué par les

flèches à l’affichage. Cet affichage montre aussi

votre pouls quand vous vous servez du détecteur

de pouls (voir l’étape 5).

4

3

Fleche

10

Mesurez votre pouls, si vous le désirez.

Placez vous sur

les repose-

pieds et placez

vos mains sur

les contacts en

métal sur la

barre du

pouls.Vos

paumes doivent

être placées sur

les contacts supé-

rieurs et vos doigts

doivent touchés

les contacts infé-

rieurs. Évitez de bouger vos mains. Lorsque votre

pouls est détecté, l’indicateur en forme de coeur à

l’affichage Cal./ Cals. de Graisse/Pouls clignotera

continuellement et votre pouls sera indiqué.

Quand votre pouls est détecté, l’indicateur du

Rythme Cardiaque clignotera, trois traits (– – –)

apparaîtront dans l’affichage, et votre rythme car-

diaque sera indiqué. Pour une lecture plus précise

de votre pouls, tenez les contacts pendant 15 se-

condes.

Servez-vous du détecteur plusieurs fois jusqu’à ce

que vous deveniez familier(e) avec son fonctionne-

ment. Soyez toujours immobile quand vous mesu-

rez votre pouls.

Lorsque vous avez fini, enlevez la clé.

Posez vos pieds sur les

repose-pieds et enlevez

la clé de la console.

Gardez la clé dans un

endroit sûr.

Aussi mettez l’interrupteur on/off à la position off.

(Référez vous au dessin à la page 8 à gauche.)

LE MODE INFORMATION

Pour avoir accès au mode d’information, tenez le bou-

ton Stop/Reset appuyé pendant que vous insérez la clé

dans la console.

Un “E” pour les miles ou un

“M” pour le système métrique;

les kilomètres apparaîtront à

l’affichage de la distance/tours

de piste. Appuyez le bouton

de vitesse

▲▲

pour changer

l’unité de mesure.

L’affichage Temps/Vitesse in-

diquera le nombre total

d’heures pendant lesquels le

tapis roulant a été utilisé.

L’affichage Vitesse indiquera

le nombre total de kilomètres

que la courroie a parcourus.

Pour sortir du mode d’information, enlevez la clé de la

console.

6

5

Contacts en Métal

11

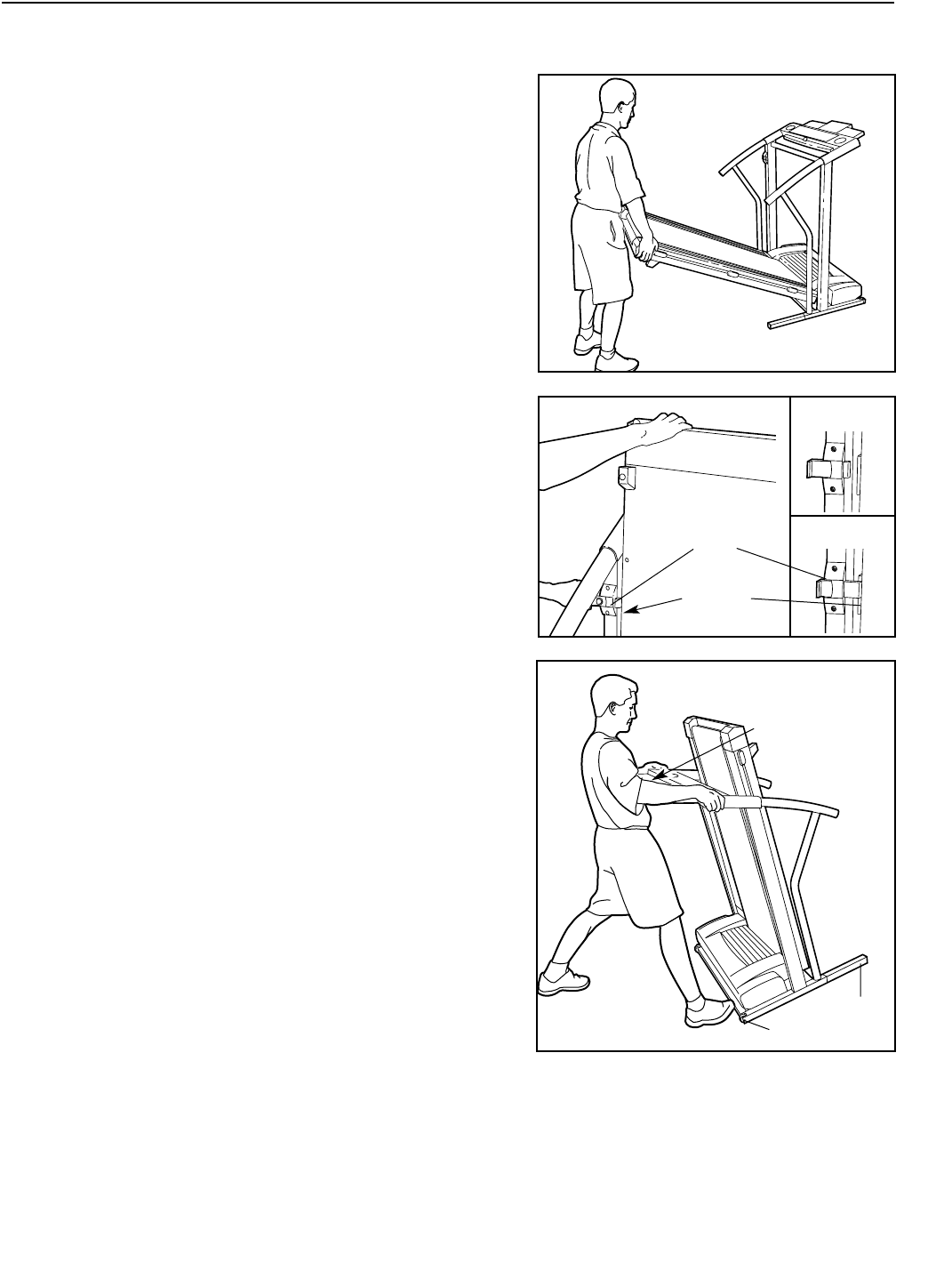

COMMENT PLIER LE TAPIS ROULANT POUR LE RANGER

Ajustez l’inclinaison du tapis roulant au niveau le plus bas.

Débranchez le cordon d'alimentation. Attention : Vous

devez être capable de soulever 20 kg (45 lbs.) pour pouvoir

soulever, abaisser ou déplacer le tapis roulant.

1. Tenez le tapis roulant en plaçant vos mains aux endroits indi-

qués à la droite. ATTENTION : Pour réduire les risques de

blessure, pliez les genoux et gardez le dos droit. Servez-

vous de vos jambes et non de votre dos pour soulever le

tapis roulant. Soulevez le tapis roulant à mi-chemin de la po-

sition verticale.

2. Placez votre main droite à l'endroit indiqué sur le schéma et

tenez le tapis roulant fermement. A l’aide de votre pouce,

glissez le loquet de rangement et tenez-le. Soulevez le tapis

roulant jusqu’à ce que le loquet de rangement se ferme sur la

prise. Assurez-vous que le loquet de rangement soit

fermé sur la prise.

Placez un tapis sous le tapis roulant pour protéger votre

sol. N’exposez pas le tapis aux rayons directs du soleil.

Ne gardez pas le tapis roulant dans la position de range-

ment à températures supérieures à 30ºC (85° F).

COMMENT DÉPLACER LE TAPIS ROULANT

Avant de déplacer le tapis roulant, placez-le dans sa position

de rangement comme décrit ci-dessus. Assurez-vous que le

loquet de rangement soit complètement fermé sur la prise.

1. Tenez les rampes comme indiqué et placez un pied contre

une roue. Ne pliez pas ou ne poussez pas le porte-livre

ou celui-ci pourrait être endommagé.

2. Renversez le tapis roulant en arrière jusqu’à ce qu’il roule li-

brement sur les roues avant. Avec précaution déplacez le

tapis roulant dans l’endroit désiré. Ne déplacez jamais le

tapis roulant sans le renverser en arrière. Pour réduire

tout risques de blessures, soyez très prudent quand

vous déplacez le tapis roulant. N’essayez pas de dépla-

cer le tapis roulant sur des surfaces inégales.

3. Placez un pied sur la base et abaissez délicatement le tapis

roulant jusqu'à ce qu'il soit dans sa position de rangement.

COMMENT DÉPLIER LE TAPIS ROULANT

1. Référez-vous au dessin 2 ci-dessus. Tenez l'extrémité supérieure du tapis avec votre main droite comme illus-

tré. Avec votre pouce gauche, glissez le loquet de rangement vers la gauche tenez-le. Faites pivoter le tapis

roulant jusqu’à ce que le cadre dépasse le loquet de rangement.

2. Référez-vous au dessin 1 ci-dessus. Tenez le tapis roulant fermement des deux mains, et abaissez-le jusqu’au

sol. ATTENTION : Pour réduire les risques de blessure, pliez vos genoux et gardez votre dos droit.

Porte-Livre

Base

Roue Avant

Loquet de

Rangement

La Prise

Fermé

Ouvert

1

2

COMMENT PLIER ET DÉPLACER LE TAPIS ROULANT

12

LOCALISATION D’UN PROBLÈME

La plupart des problèmes du tapis roulant peuvent être résolus en suivant les étapes ci-dessous. Trouvez

le symptôme correspondant et suivez les étapes recommandées. Si vous avez toujours des questions

veuillez contacter le service à la clientèle 1-888-936-4266 du lundi au vendredi de 8h00 à 18h30.

PROBLÈME : Le courant ne s'allume pas

SOLUTION :a.Assurez-vous que le cordon d'alimentation soit branché dans un bloc multiprises doté d'un coupe-

circuit et branchez ce dernier dans une prise bien installée et mise à la terre (référez-vous à la

section POUR BRANCHER LE CORDON D'ALIMENTATION à la page 7 de ce livret). Utilisez

uniquement un bloc multiprises répertorié CUL, doté d'un coupe-circuit de 15 ampères et muni

d'un cordon no 14 de cinq pieds ou moins.

b.Après avoir branché le cordon d’alimentation, assurez-vous que la clé est complètement insérée

dans la console.

c. Vérifiez le coupe-circuit (disjoncteur) sur le tapis

roulant près du cordon d’alimentation. Si l’interrup-

teur saillit comme indiqué le coupe-circuit s’est dé-

clenché. Enclenchez le coupe-circuit, attendez cinq

minutes et appuyez l’interrupteur.

d.Vérifiez l’interrupteur on/off sur le tapis roulant près

du cordon d’alimentation. L’interrupteur doit être à

la position on.

PROBLÈME : Le tapis roulant s’éteint pendant l’emploi

SOLUTION :a.Vérifiez le coupe-circuit sur le tapis roulant près du cordon d’alimentation (voir c. au-dessus). Si le

coupe-circuit s’est déclenché, attendez cinq minutes et appuyez l’interrupteur.

b.Assurez-vous que le cordon d’alimentation est branché.

c. Débranchez le cordon d’alimentation, attendez cinq minutes et branchez le cordon d’alimentation.

d.Enlevez la clé de la console. Réinsérez la clé dans la console.

e.Assurez-vous que l’interrupteur on/off est à la position on.

f. Si le tapis roulant ne fonctionne toujours pas, veuillez contacter le service à la clientèle.

PROBLÈME : L’affichage de la vitesse ne fonctionne pas correctement.

SOLUTION :a.Enlevez d'abord la clé de la console et

DÉBRANCHEZ LE CORDON D'ALIMENTATION.

Retirez les vis situées sur les côtés et l'avant du capot.

Enlevez le capot. Localisez le Capteur Magnétique

(86) et l'Aimant (87) situés à gauche de la Poulie (85).

Tournez la poulie jusqu'à ce que l'Aimant soit aligné

avec le Capteur Magnétique. Assurez-vous que la

distance entre l'aimant et le capteur soit d'environ

1/8". Si nécessaire, desserrez quelque peu la Vis (35)

et déplacez légèrement le capteur. Vissez de nouveau

la Vis. Remettez le capot en place et faites avancer le

tapis roulant durant quelques minutes pour vous assurer

que la lecture de la vitesse soit exacte.

Tripped Reset

c

Position

On

d

Déclenché Enclenché

43

21

76

1/8” 42

a

Vue d'en

haut

13

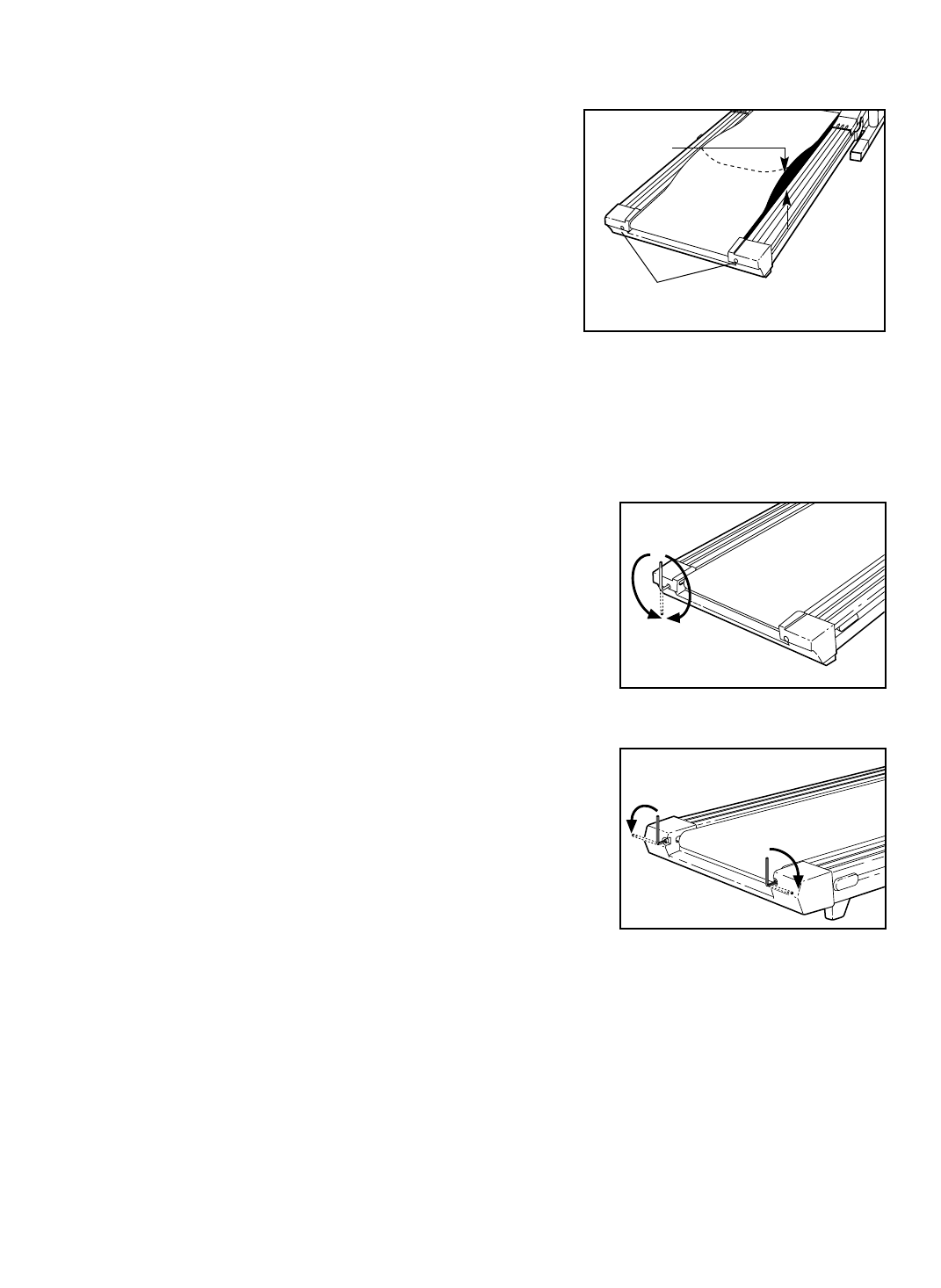

PROBLÈME : Le tapis roulant ralentit durant l’usage

SOLUTION : a. Utilisez uniquement un bloc multiprises répertorié CUL, doté d'un coupe-circuit de 15 ampères

et muni d'un cordon no 14 de cinq pieds ou moins.

b. Si la courroie est trop tendue, la performance du tapis

peut être diminuée et la courroie peut être endommagé

de manière permanente. Retirez tout d’abord la clé de

la console et DÉBRANCHEZ LE CORDON D’ALI-

MENTATION. Avec la clé hexagonale tournez les deux

boulons d’ajustement du rouleau arrière dans le sens

contraire des aiguilles d’une montre, 1/4 de tour. Une

fois la courroie serrée correctement, vous devriez pou-

voir soulever chaque côté de la courroie de 7 à 10 cm

(3 à 4 in.). de la plateforme de marche. Assurez-vous

que la courroie est centrée. Branchez le cordon d’ali-

mentation, insérez la clé et mettez le tapis roulant en

marche pendant quelques minutes. Répétez l’opération jusqu’à ce que la courroie soit tendue cor-

rectement.

c. Si la courroie ralentit toujours veuillez contacter le service à la clientèle.

PROBLÈME : La courroie n’est pas centrée ou glisse quand vous marchez

SOLUTION : a. Si la courroie s’est déplacée vers la gauche, retirez tout

d’abord la clé de la console et DÉBRANCHEZ LE CORDON

D’ALIMENTATION. Avec la clé hexagonale, tournez le boulon

gauche d’ajustement du rouleau arrière dans le sens des ai-

guilles d’une montre, 1/2 de tour. Faites attention de ne pas

trop tendre la courroie. Si la courroie s’est déplacée vers la

droite, tournez le boulon gauche d’ajustement arrière dans le

sens contraire des aiguilles d’une montre, 1/2 de tour.

Branchez le cordon d’alimentation, insérez la clé et mettez le

tapis roulant en marche pendant quelques minutes. Répétez

l’opération jusqu’à ce que la courroie soit centrée.

b. Si la courroie glisse quand vous marchez, retirez tout d’abord

la clé et DÉBRANCHEZ LE CORDON D’ALIMENTATION.

Avec la clé hexagonale, tournez les deux boulons d’ajuste-

ment du rouleau arrière dans le sens des aiguilles d’une

montre, 1/4 de tour. Quand la courroie est serrée correcte-

ment, vous devriez pouvoir soulever chaque côté de la cour-

roie mobile de 7 à 10 cm (3 à 4 in.). Faites attention de garder

la courroie centrée. Branchez le cordon d’alimentation, insérez

la clé et faites marcher le tapis roulant pendant quelques mi-

nutes. Répétez l’opération jusqu’à ce que la courroie soit ten-

due correctement.

PROBLÈME : L’inclinaison du tapis roulant ne change pas correctement ou ne change pas lorsque les CD

ou vidéos iFIT.com sont utilisés

SOLUTION : a. Avec la clé insérée dans la console, appuyez l’un des touches d’inclinaison. Alors que l’inclinai-

son change, retirez la clé. Après quelques secondes, réinsérez la clé. Le tapis roulant s’élèvera

automatiquement au niveau d’inclinaison maximum et ensuite retournera au niveau d’inclinaison mi-

nimum. Ceci recalibrera l’inclinaison.

Boulons d’Ajustement du Rouleau

Arrière

b

a

b

7–10 cm

14

CONSEILS DE MISE EN FORME

Les exercices suivants vous aideront à organiser votre

programme d’exercices. Pour plus de détails concer-

nant l’exercice, obtenez un livre réputé sur le sujet ou

consultez votre médecin.

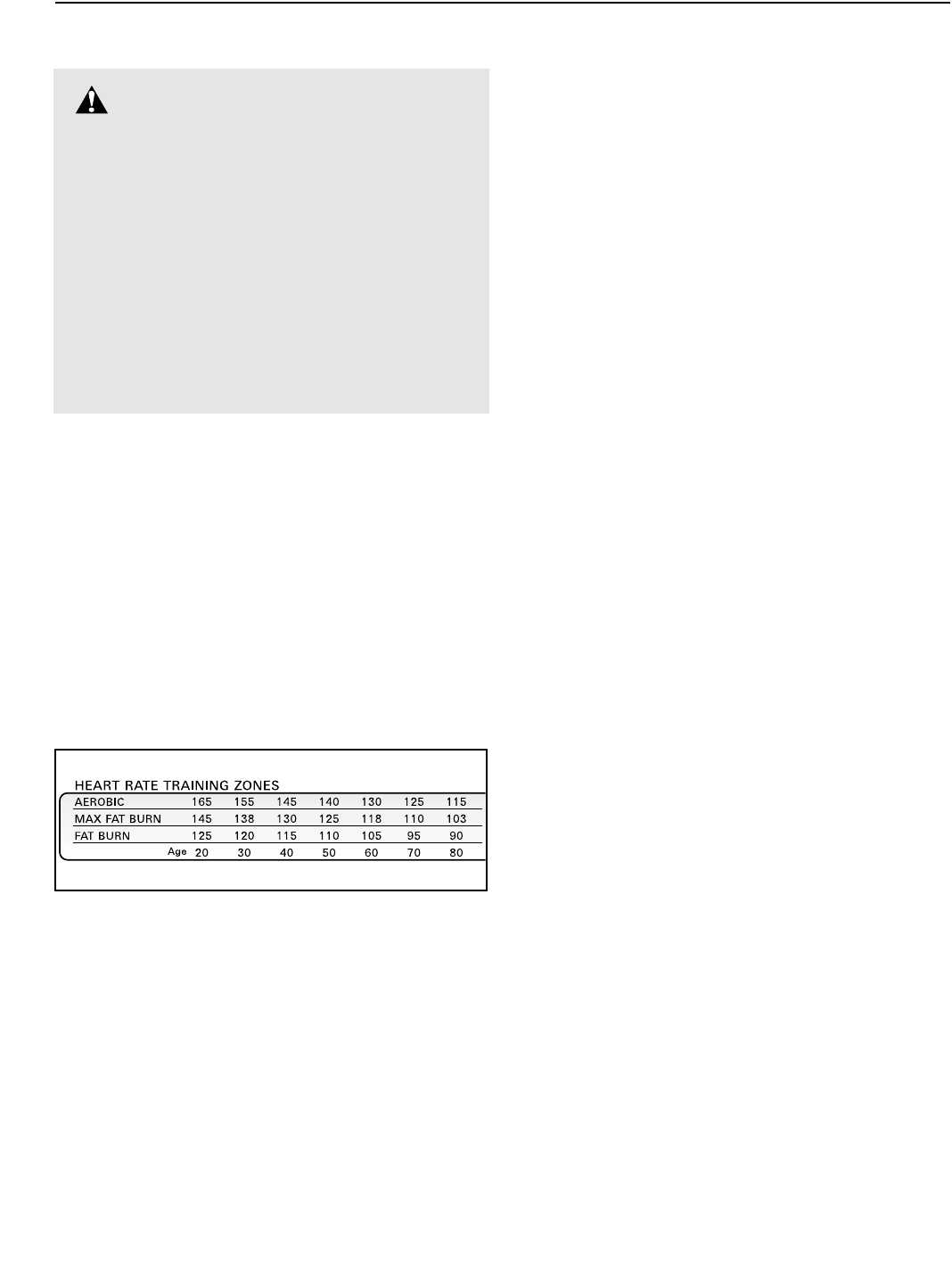

INTENSITÉ DE L’ENTRAÎNEMENT

Que votre but soit de brûler de la graisse ou de fortifier

votre système cardiovasculaire, la clé pour obtenir les

résultats désirés est de s’entraîner à une intensité cor-

recte. Le niveau d’intensité correct peut être trouvé en

utilisant votre pouls comme point de repère. Le tableau

ci-dessous indique le pouls recommandé pour brûler

de la graisse et pour les exercices aérobics.

Pour mesurer votre pouls approprié, d’abord trouvez

l’âge au bas du tableau (les âges par dizaine). Ensuite

trouvez les trois nombres au-dessus des âges. Les

trois nombres définissent votre “zone d’entraînement”.

Les deux nombres inférieurs sont les pouls recomman-

dés pour brûler de la graisse ; le nombre supérieur est

recommandé pour les exercices aérobics.

Brûler de la Graisse

Pour brûler de la graisse effectivement vous devez

vous exercer à une intensité relativement basse pen-

dant une longue période. Durant les premières mi-

nutes d’exercice, votre corps utilise des calories

d’hydrate de carbone, facilement accessibles comme

source d’énergie. Après quelques minutes seulement,

votre corps commence à utiliser des calories de

graisse en réserve comme source d’énergie. Si votre

but est de brûler de la graisse, ajustez la vitesse et l’in-

clinaison du tapis roulant jusqu’à ce que votre pouls

s’approche du nombre inférieur de votre

d’entraînement.

Pour brûler un maximum de graisse, ajustez la vitesse

et l’inclinaison du tapis roulant jusqu’à ce que votre

pouls soit près du nombre du milieu de votre zone

d’entraînement.

Exercice Aérobics

Si votre but est de fortifier votre système cardiovascu-

laire, votre entraînement devrait être aérobic. L’exer-

cice aérobic requiert de large quantité d’oxygène du-

rant une période de temps prolongée. Ceci augmente

la demande de sang que le coeur doit pomper vers les

muscles, et la quantité de sang que les poumons doi-

vent oxygéner. Pour un entraînement aérobic, réglez

la vitesse et l’inclinaison du tapis roulant jusqu’à ce

que votre pouls est proche du nombre supérieur de

votre zone d’entraînement.

GUIDE D’EXERCICES

Chaque entraînement devrait inclure ces trois étapes:

Échauffement, commencez chaque entraînement

avec 5 à 10 minutes d’étirements et d’exercices légers.

Un échauffement correct élève la température de votre

corps, augmente votre fréquence cardiaque, ainsi que

la circulation pour vous préparer à l’entraînement.

Exercices dans la Zone d’Entraînement, après vous

être échauffé, augmentez l’intensité de vos exercices

jusqu’à ce que votre pouls soit dans votre zone d’en-

traînement pendant 20 à 60 minutes. (Durant les pre-

mières semaines d’exercices, ne maintenez pas votre

pouls dans votre zone d’entraînement pendant plus de

20 minutes).

Exercices de Retour à la Normal, finissez chaque

entraînement avec 5 à 10 minutes d'étirements pour

revenir à la normal. Cela augmentera la flexibilité de

vos muscles et vous aidera à prévenir les problèmes

qui surviennent après l’exercice.

FRÉQUENCE DES ENTRAÎNEMENTS

Pour maintenir ou améliorer votre forme physique,

faites trois entraînements par semaine, avec au moins

un jour de repos entre chaque entraînement. Après

quelques mois, vous pouvez entreprendre jusqu’à cinq

entraînements par semaine si vous le désirez.

Rappelez-vous que la clé du succès d’un programme

d’exercice repose avant tout sur la régularité.

ATTENTION : Avant de com-

mencer ce programme d’exercices (ou un

autre), veuillez consulter votre médecin. Ceci

est tout particulièrement important pour les

personnes âgées de plus de 35 ans ou celles

ayant déjà eu des problèmes de santé.

Les moniteurs cardiaque ne sont pas appa-

reils médicals. De nombreux facteurs tel que

les mouvements de l’utilisateur pendant

l’exercice, peuvent rendre la lecture du pouls

moins précise. Les moniteurs ne sert qu’à

donner une idée approximative des fluctua-

tions du pouls lors de l’exercice.

15

LISTE DES PIÈCES—Nº. du Modèle PCTL53691 R0901A

Nº.

Qté. Description

1 1 Courroie du Moteur

2 1 Poulie/Volant/Ventilateur

3 4 Écrou du Moteur

4* 1 Moteur/Poulie/Volant/

Ventilateur

5 3 Boulon du Moteur

d’Inclinaison

6 1 Bague d’Espacement du

Moteur d’Inclinaison

7 1 Moteur d’inclinaison

8 1 Support d’Arrêt

9 1 Petit Ecrou

10 2 Rondelle Étoilée

11 1 Interrupteur Optique

12 1 Cadre

13 1 Petit Boulon

14 1 Disque Optique

d’Inclinaison

15 8 Écrou du Moteur/Écrou

du Roue

16 14 Vis

17 4 Bague d’Espacement en

Plastique

18 1 Support du Capot (court)

19 2 Support du Capot (long)

20 2 Autocollant

d’Avertissement

21 1 Capteur Magnétique

22 1 Attache du Capteur

Magnétique

23 1 Fil de Inclinaison

24 1 Contrôleur

25 1 Support des Pièces Élec

troniques

26 1 Disjoncteur

27 1 Cordon d’Alimentation

28 1 Bague du Cordon

d’Alimentation

29 1 Interrupteur On/Off

30 1 Support d’Arrivée

31 1 Jambe d’Inclinaison

32 2 Boulon Pivotant du Cadre

33 2 Bague d’Espacement

Pivotant du Cadre

34 1 Groupement de Fils du

Montant

35 1 Boulon d’Ajustement du

Rouleau Arrière

36 7 Rondelle

37 1 Étrangleur

38 4 Boulon du Moteur

39 2 Vis d’Embout

40 1 Embout du Repose-Pied

Gauche

41 2 Repose-Pieds

42 1 Rouleau Avant/Poulie

43 1 Aimant

44 6 Vis de la Plateforme

45 4 Isolateur

46 4 Vis de l’Isolateur

47 16 Attache du Capot Ventral

48 1 Groupement de Fils de la

Console

49 2 Guide de la Courroie

50 1 Couvercle de la Base

51 1 Capot Ventral Avant

52 1 Source de Courant

53 2 Pince de l’Attache du

Câble

54 1 Attache du Câble

55 1 Courroie Mobile

56 2 Protection du Rouleau

57 1 Rouleau Arrière

58 2 Isolateur Arrière

59 2 Pied Arrière

60 2 Vis du Pied Arrière

61 1 Fil de Mise à la Terre

62 4 Vis de Fil de Mise à la

Terre

63 1 Capot Ventral

64 1 Embout Arrière

65 2 Boulon d’Ajustement du

Rouleau Arrière

66 1 Moteur

67 1 Autocollant du Loquet

68 2 Vis de la Plateforme

Arrière

69 25 Vis du Verrou

70 1 Verrou du Loquet

71 1 Plateforme de Marche

72 5 Attache du Câble 8”

73 4 Attache du Câble 4”

74 1 Rampe Gauche

75 2 Embout de Rampe

76 9 Vis du Capteur

Magnétique/Vis de

Panneau Ventral

77 1 Loquet du Rangement

78 4 Boulon de Rampe

79 2 Petit Bouchon du Montant

80 4 Écrou Carré

81 10 Vis de 3/4”

82 1 Montant

83 2 Boulon Pivotant de la

Jambe d’Inclinaison

84 2 Rondelle Pivotante de la

Jambe d’Inclinaison

85 1 Rampe Droite

86 2 Boulon de la Roue

87 1 Base de la Console

88 1 Console

89 1 Rondelle en Étoile du

Moteur

90 1 Clé/Pince

91 1 Plaque du Moteur

d’Inclinaison

92 4 Écrou Long

93 2 Moniteur Cardiaque

94 1 Capot du Moteur

95 2 Roue Avant

96 1 Boulon du Moniteur

Cardiaque

97 4 Tampon de la Base

98 4 Vis du Support du Capot

99 1 Attache-Clé

100 1 Clé Hexagonale

101 9 Vis du Console

102 0 Non Utilisée

103 2 Jambe d’Extension

104 2 Embout de la Jambe

d’Extension

105 1 Amortisseur

106 1 Bague du Montant

107 1 Protection du Moteur

d’Inclinaison

108 1 Porte-Livre

109 1 Embout du Repose-Pied

Droit

110 1 Rondelle du Pied

111 2 Insertion du Repose-Pied

112 1 Écrou Tension du Moteur

113 1 Boulon Tension du

Moteur

114 4 Vis Long

115 2 Anneau “O”

116 1 Bague du Moteur

117 1 Groupement de Fils de la

Console

118 1 Fil de Contrôleur du

Moteur

119 1 Vis du Verrou

#1 Fil Noir de 30” , M/F

#1 Groupement de Fils de 23”

#1 Fil Vert, 2 Anneau

#1 Fil Bleu de 8” , 2 Femelles

#1 Fil Bleu de 4” , 2 Femelles

#1 Fil Blanc de 10” , 2

Femelles

#1 Fil Blanc de 4” , M/F

#1 Groupement de Fils de 9”

#1 Groupement de Fils Noir

4” , 2 Femelles

#1 Fil Vert de 4” , F/Anneau

#1 Manuel de l’Utilisateur

* Inclus toutes les pièces indiquées

dans l’encadré.

**Pour plus d’information sur les

poids voir page 17

# Ces pièces ne sont pas illustrées.

Nº. de Pièce 175605 R0901A Imprimé au Canada © 2001 ICON Health & Fitness Inc.

GARANTIE LIMITÉE

ICON DU CANADA, INC. (ICON), garantit ce produit contre tout défaut de fabrication et de matière première sous

des conditions d'usage normales pendant un an à compter de la date d'achat. Cette garantie ne s'applique qu'au

premier acquéreur. L'obligation d'ICON en vertu des clauses de cette garantie est limitée, à sa discrétion, au rem-

placement ou à la réparation du produit dans un des centres de service autorisés. Tout produit défectueux doit être

livré ou expédié port-payé à l'un des centres de service autorisés ICON accompagné d'une preuve d'achat. Tout

retour de marchandise doit être préalablement autorisé par ICON. La présente garantie ne couvre pas le produit

dans le cas de dommages subis durant le transport, de dommages causés suite à un emploi abusif ou inapproprié

ou dans le cas de réparations non effectuées par un centre de service autorisé ICON, les produit utilisés à des fins

commerciales ou de location ou les produits qui servent de démonstrateurs. Aucune autre garantie que celle qui

est expressément expliquée précédemment ne sera autorisée par ICON.

ICON ne pourra être tenu responsable d'aucun dommage indirect, spécial ou accessoire résultant ou ayant trait à

l'utilisation ou au fonctionnement du produit, aux pertes d'argent, de biens, de revenus ou de profits, aux pertes de

jouissance, aux frais de déménagement, d'installation ou à tous dommages accessoires de quelque nature qu'ils

soient. Dans certaines provinces, il est interdit d'exclure ou de restreindre la responsabilité pour les dommages indi-

rects ou accessoires de sorte que la restriction qui précède pourrait ne pas s'appliquer dans certains cas. La pré-

sente garantie remplace toutes les garanties dont notamment les garanties implicites de valeur marchande ou d'ap-

titude à un usage et est limitée dans sa durée et sa portée par les clauses spécifiques contenues dans la présente

garantie. Certaines provinces n'autorisent pas la restriction de la durée d'une garantie de sorte que la restriction qui

précède pourrait ne pas s'appliquer dans certains cas ou spécifiés par votre détaillant d’équipement de sports.

Cette garantie vous confère des droits légaux spécifiques. Vous pouvez avoir d'autres droits qui peuvent varier

d'une province à l'autre ou spécifier par votre détaillant d’équipement de sports.

ICON DU CANADA, INC., 900 de l‘Industrie, St-Jérôme, QC, J7Y 4B8

POUR COMMANDER DES PIÈCES DE RECHANGE

Pour commander des pièces de rechange, veuillez communiquer avec notre service à la clientèle en composant

le numéro sans frais 1-888-936-4266 du lundi au vendredi de 8h00 à 18h30 HE (à l'exception des jours fériés).

Nous vous saurions gré de nous fournir les renseignements suivants :

• le NUMÉRO DU MODÈLE du produit (PCTL53691)

• le NOM du produit (le tapis roulant (le tapis roulant PROFORM®595 LE)

• le NUMÉRO DE SÉRIE DU PRODUIT (voir la page couverture de ce livret)

• Le NUMÉRO DE RÉFÉRENCE DE LA PIÈCE OU DES PIÈCES (référez-vous au SCHÉMA DÉTAILLÉ ainsi

qu'à la LISTE DES PIÈCES au centre de ce livret d'instructions)

• La DESCRIPTION DE LA PIÈCE OU DES PIÈCES (référez-vous au SCHÉMA DÉTAILLÉ au centre de ce

Livret d’instructions ainsi qu'à la LISTE DES PIÈCES au page 15).

41

27

28

29

16

30

16

26

25

16

24

18

16

15

8

57

6

13

19

16

5

15

35

36

32

33

15

31

37

16

38

39

15

15

76 18

16

22

21

3

1

3

4*

2

39

40

109

33

43

42

32

45 44

46

44

45

46

41

71

55

44

44

45

76

49

46

47

16

47

45

46

47

47 46

53

54

59

60

62

61

64

58

65

60

59

47

63

56

57

67

56

58

70

69

76

76

51

15

10

11

10

14

9

66

36

65

36

68

68

76

12

23

17

52

111 111

112

113

112

89

16

73

118

116

110

SCHÉMA DÉTAILLÉ—Nº. de Modèle PCTL53691 R0901A

Enlevez le SCHÉMA DÉTAILLÉ de ce manuel. Gardez

ce SCHÉMA DÉTAILLÉ pour références ultérieures.

Pour identifier les pièces sur ce SCHÉMA DÉTAILLÉ, référez-vous à la

LISTE DES PIÈCES à la page 15 du manuel de l'utilisateur.

90

84

77

81

97

98

103 100

101

97

98

107

97

98

99

83

84

84

83

82

16

16

16

94

78 101

91

106

62

104

86

15

95

97

98

103

104

72

105

119

75

74

80

114

78

75

80

114

79

78

87

101

101

101

101

88

85

86

95

15

16

50

80

80

78

20

20

34

108

34

79

36

36

36

36

96

93

93

93 93

92* 96

84 117

115

119

SCHÉMA DÉTAILLÉ—Nº. de Modèle PCTL53691 R0901A
