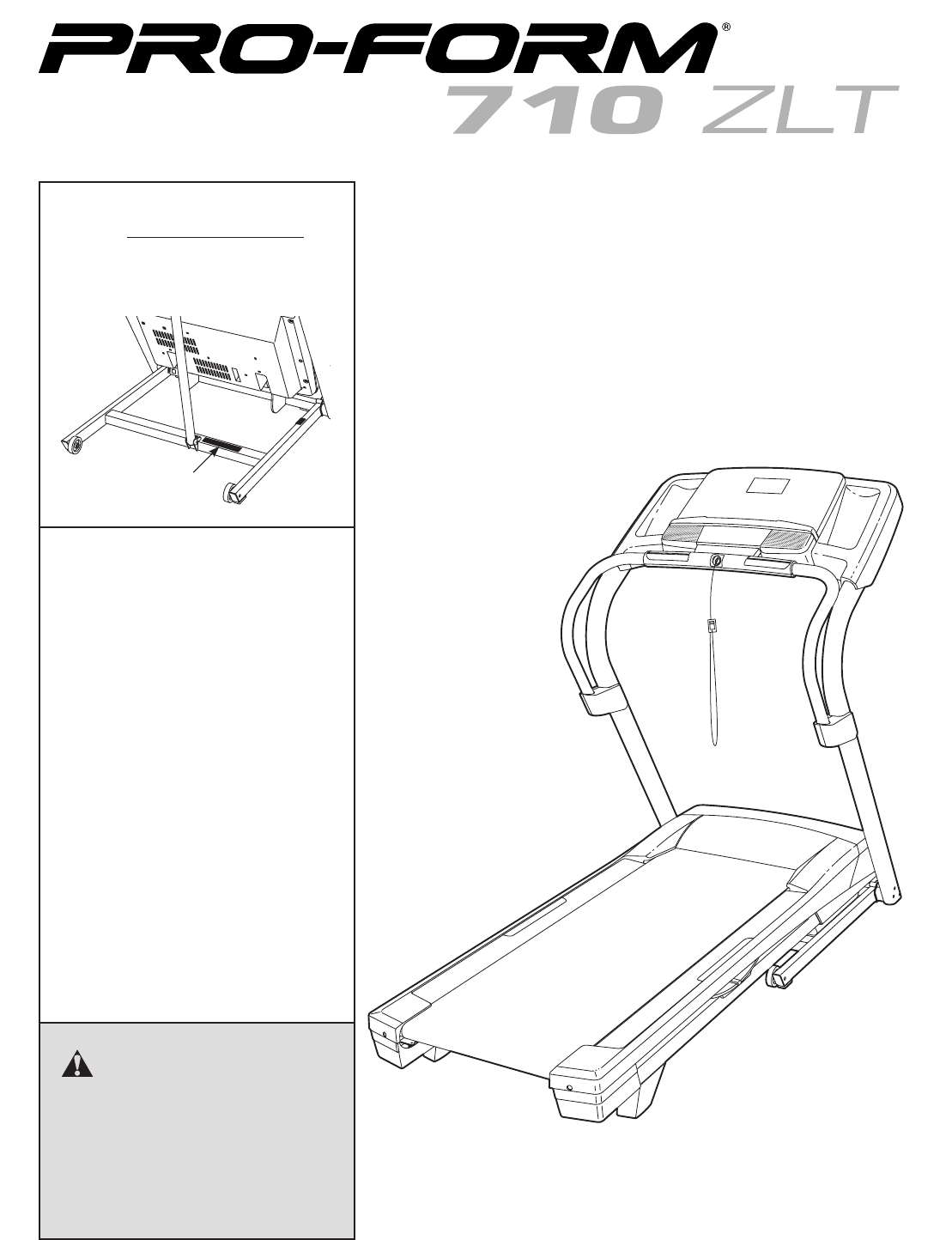

BRUKSANVISNING

Modellnr. PETL81711.0

Serienr.

Anteckna serienumret ovan för

referens.

FRÅGOR?

Kontakta butiken där du handlade

denna produkt om du har frågor eller

om du fattas eller har skadade delar.

40215297184

webbsida: wwww.iconsupport.eu

FÖRSIKTIGHET

Läs alla försiktighetsåtgärder och

instruktioner i denna bruksan-

visning innan du börjar använda

redskapet. Spara denna bruksan-

visning för framtida referens.

Serienummer

Dekal

www.iconeurope.com

2

PLACERING AV VARNINGSDEKALER ..........................................................2

VIKTIGA FÖRSIKTIGHETSÅTGÄRDER ..........................................................3

INNAN DU BÖRJAR .........................................................................5

MONTERING. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

DRIFT OCH JUSTERING ....................................................................13

HUR LÖPBANDET FÄLLS OCH FLYTTAS ......................................................22

FELSÖKNING .............................................................................23

TRÄNINSRIKTLINJER ......................................................................26

ARTIKELLISTA ............................................................................30

SPRÄNGSKISS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32

BESTÄLLA RESERVDELAR. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sista sida

INFORMATION OM ÅTERVINNING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sista sida

Varningsdekalerna som visas här medföljer denna

produkt. Fäst varningsdekalerna ovanför de

engelska varningarna på angivna platser.

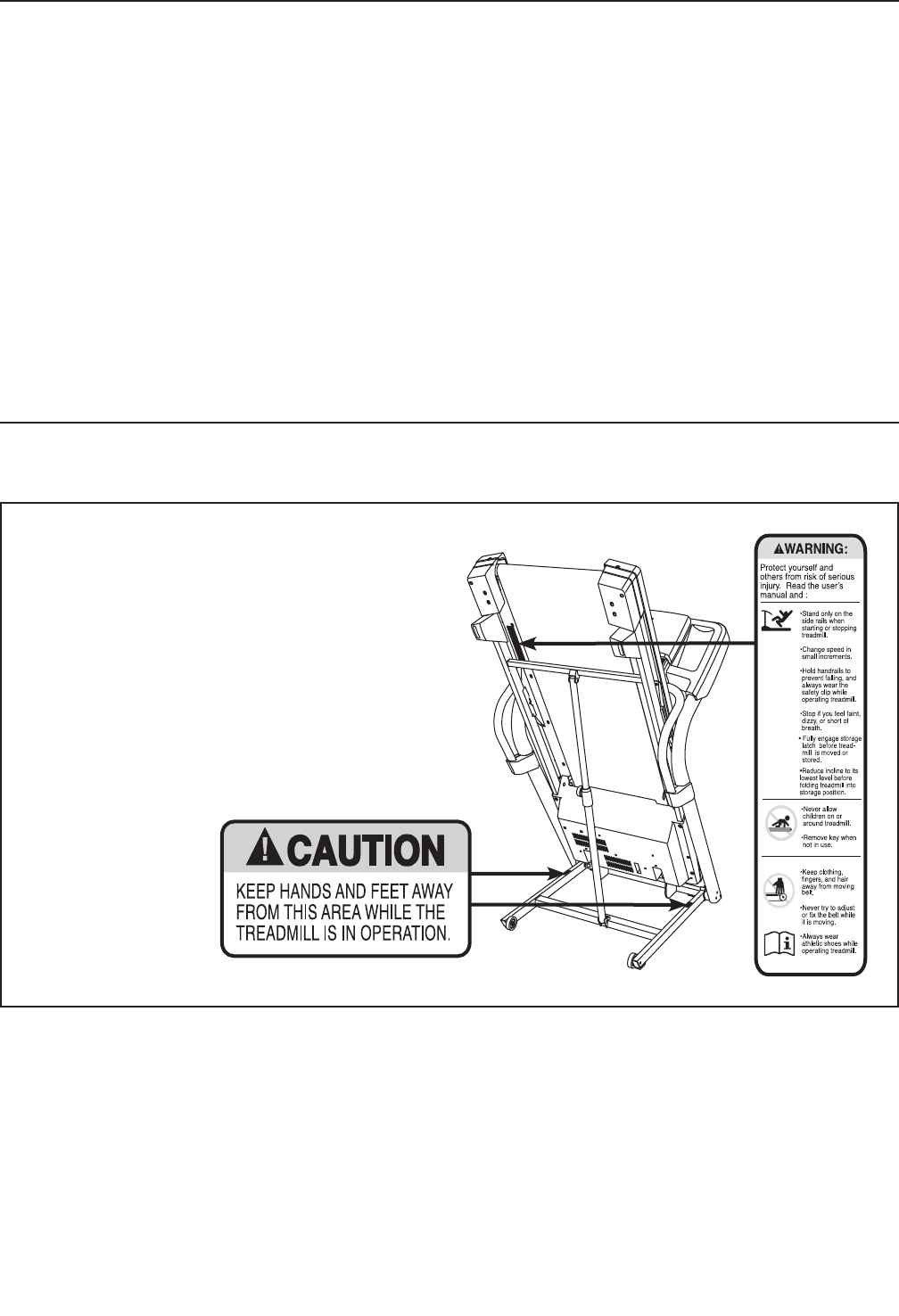

Denna ritning visar var varningsdekalerna sit-

ter. Om en dekal fattas eller är oläslig kan du

ringa på telefonnumret på bruksanvisningens

omslag och begära en gratis utbytesdekal.

Fäst dekalen på angiven plats. Observera!

Storleken på dekalerna som visas överensstäm-

mer eventuellt inte med verkligheten.

PLACERING AV VARNINGSDEKALER

256836

PROFORM är ett registrerat varumärke tillhörande ICON IP, Inc.

INNEHÅLLSFÖRTECKNING

3

1. Tala alltid med en läkare innan du påbörjar ett

träningsprogram. Detta är speciellt viktigt för

personer som är äldre än 35 år eller personer

som har existerande hälsoproblem.

2. Det är ägarens ansvar att se till att sam-

tliga användare av detta löpband har fått

tillräcklig information om varningar och

försiktighetsåtgärder.

3. Använd endast löpbandet såsom beskrivet.

4. Använd löpbandet inomhus och utsätt det

inte för fukta och damm. Placera inte löpban-

det i ett garage, på en inglasad uteplats eller

nära vatten.

5. Placera löpbandet på en jämn yta med minst

2,4 m fritt utrymme bakom och 0,6 m på varje

sida. Placera inte löpbandet på en yta som

blockerar luftintag. Skydda golvet eller hel-

täckningsmattor genom att placera en matta

under löpbandet.

6. Använd inte löpbandet på en plats där

aerosolprodukter används eller där syrgas

utdelas.

7. Håll barn och husdjur borta från löpbandet.

8. Löpbandet får endast användas av personer

som väger maximalt 136 kg.

9. Endast en person får använda löpbandet åt

gången.

10. Använd lämpliga träningskläder när du

motionerar på löpbandet. Undvik löst sit-

tande kläder som kan fastna i löpbandet.

Träningskläder rekommenderas för både

män och kvinnor. Använd alltid träningsskor.

Träna aldrig barfota, endast med strumpor

eller med sandaler.

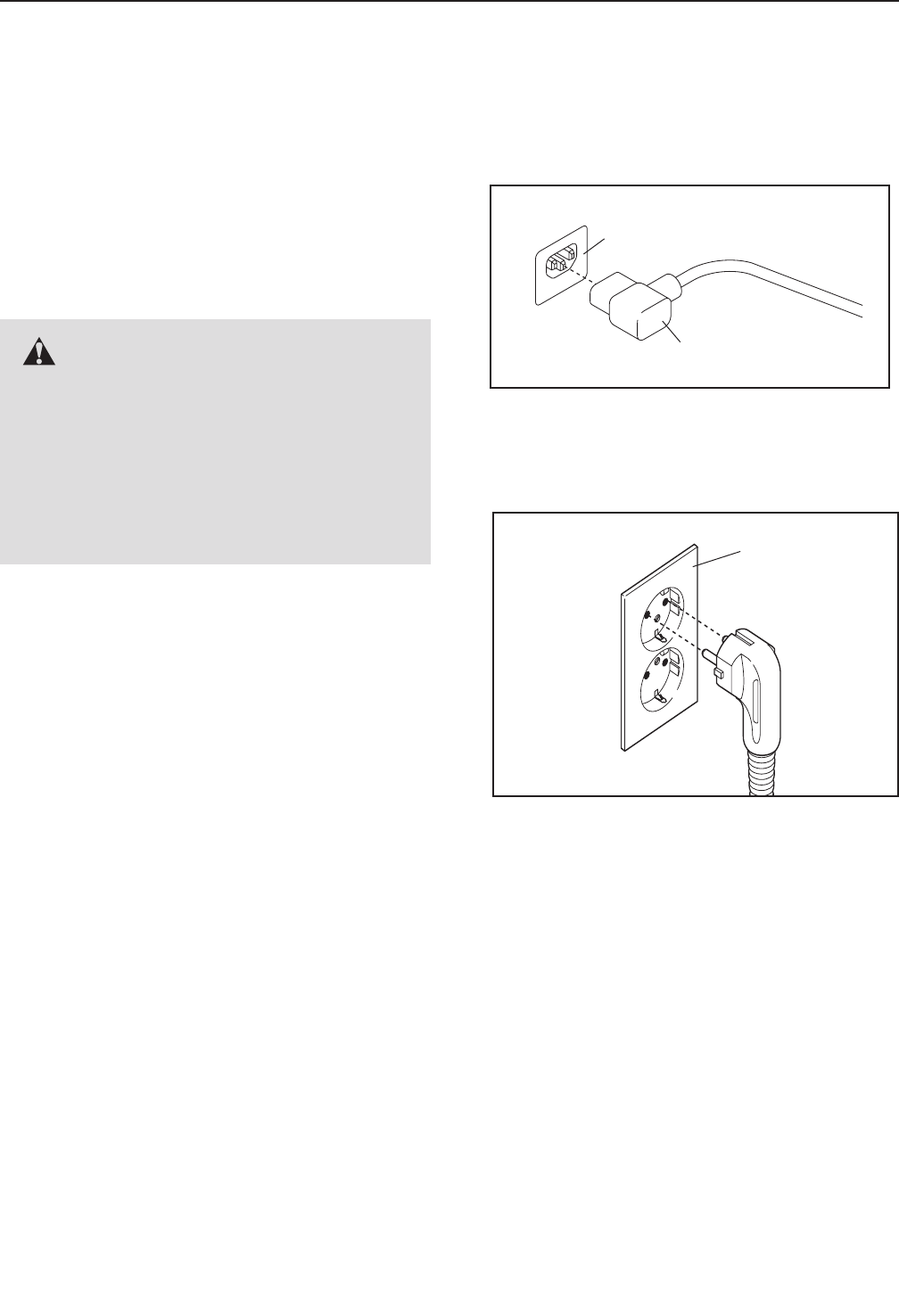

11. Strömkabeln ska anslutas till ett jordat uttag

(se sida 13). Ingen annan utrustning får vara

inkopplat på samma krets. 

12. Om en förlängningsladd behövs ska endast

en 3-ledad, 1 mm2 sladd användas som inte

är längre än 1,5 m.

13. Se till att strömkabeln inte kommer i kontakt

med heta ytor.

14. Gå aldrig på bältet när strömmen är

avstängd. Använd inte löpbandet om

strömkabeln eller kontakten är skadad eller

om löpbandet inte fungerar ordentligt. (Se

FELSÖKNING på sidan 23 om löpbandet inte

fungerar ordentligt.)

15. Läs, förstå och testa nödstoppsproceduren

innan du börjar motionera på löpbandet (se

HUR MAN SÄTTER IGÅNG STRÖMMEN på

sida 15).

16. Starta aldrig löpbandet när du står på bältet.

Håll alltid i handtagen när du motionerar på

löpbandet.

17. Löpbandet kan uppnå höga hastigheter.

Justera hastigheten i små steg för att und-

vika en plötslig ökning.

18. Pulssensorn är inte medicinsk utrust-

ning. Olika faktorer, inklusive användarens

rörelser, kan påverka pulsavläsningens nog-

granhet. Pulssensorn är endast avsedd som

ett hjälpmedel vid fastställning av generella

pulstrender.

19. Låt aldrig löpbandet vara igång när du inte

är närvarande. Ta alltid ur nyckeln, koppla

loss strömkabeln och ställ om strömbrytaren

till avpositionen när löpbandet inte används.

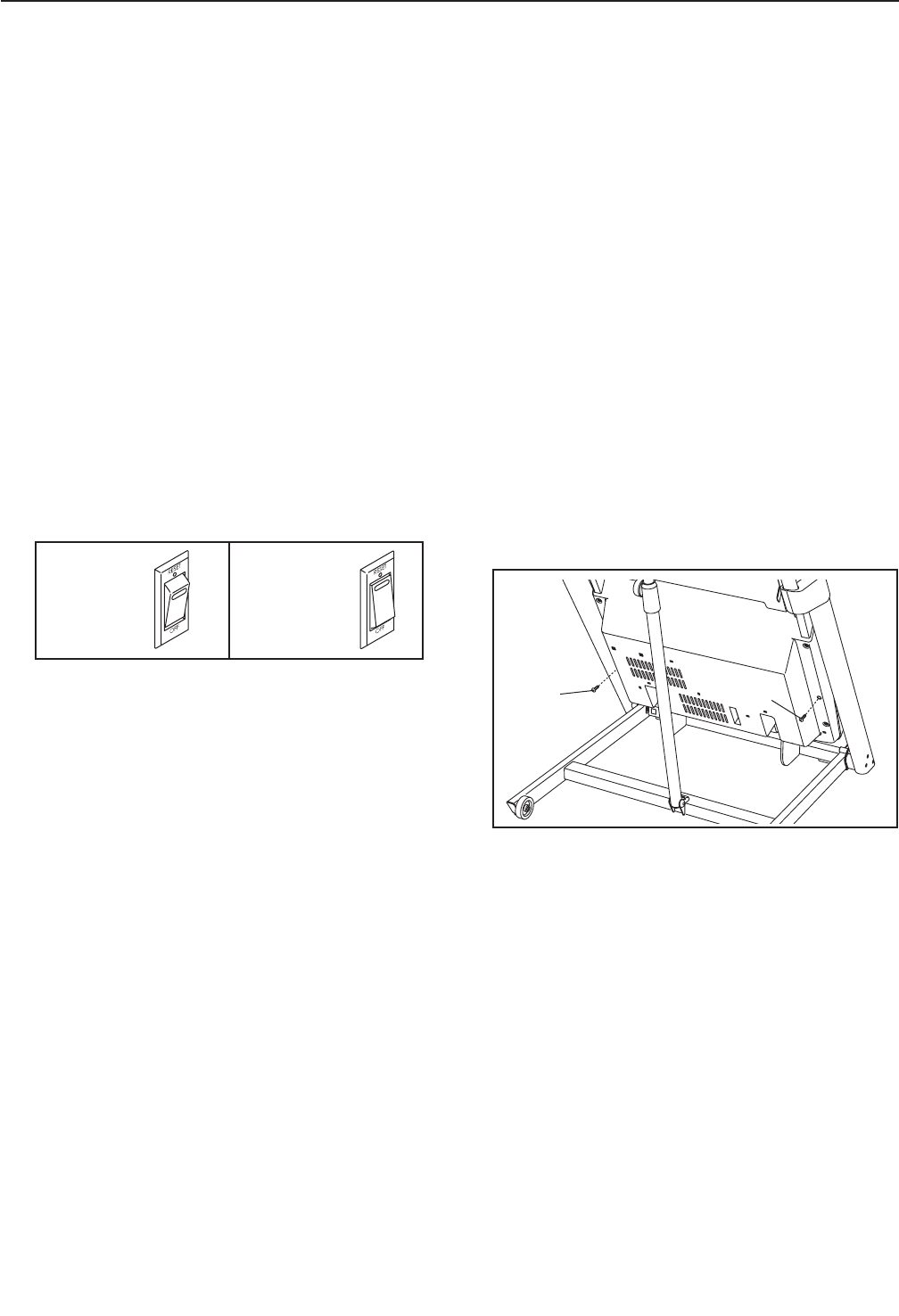

(Se ritningen på sida 5 för strömbrytarens

placering.)

VARNING: För att minska risken för allvarlig skada är det viktigt att läsa alla försiktighet-

såtgärder i bruksanvisningen och alla varningar på löpbandet innan du börjar använda ditt löpband.

ICON är inte ansvarig för personskada eller skada på egendom som uppstår på grund av användning

av denna produkt.

VIKTIGA FÖRSIKTIGHETSÅTGÄRDER

4

20. Lyft inte, sänk inte eller flytta löpbandet

förrän det är fullständigt monterat. (Se

MONTERING på sida 6 och HUR LÖPBANDET

FÄLLS OCH FLYTTAS på sida 22.) Du måste

kunna lyfta 24 kg för att höja, sänka eller

flytta löpbandet.

21. När du fäller eller flyttar löpbandet ska du

se till att förvaringslåset håller fast ramen

ordentligt i förvaringspositionen.

22. För aldrig in objekt i öppningar på löpbandet.

23. Inspektera och dra åt alla delar på löpbandet

regelbundet.

24. FARA: Koppla alltid från strömkabeln

efter användning, innan löpbandet rengörs

och innan underhålls- och justeringsproce-

durer i denna bruksanvisning genomförs.

Ta aldrig av den övre motorkåpan såvida du

inte instrueras att göra så av en auktorise-

rad servicerepresentant. Service utöver de

procedurer som beskrivs i denna bruksanvis-

ning ska endast utföras av en auktoriserad

servicerepresentant.

25. Detta löpband är endast avsett för använ-

dning i hemmiljö. Detta löpband ska inte

användas kommersiellt, för uthyrning eller i

institutionsmiljö.

26. Överdriven träning kan leda till allvarlig

skada eller dödsfall. Om du blir yr eller

känner av smärta när du tränar ska du ome-

delbart avsluta träningen och trappa ned.

SPARA DESSA INSTRUKTIONER

5

Tack för att du valde det banbrytande löpban-

® 710 ZLT. Löpbandet 710 ZLT har ett

stort funktionsutbud som gör din träning hemma mer

effektiv och rolig. När du inte tränar kan du fälla det

unika löpbandet, vilket gör att det endast kräver hälften

så stort utrymme jämfört med andra löpband.

För din egen skull ska du läsa igenom denna

bruksanvisning innan du börjar använda löpban-

det. Om du har frågor efter att du läst igenom denna

bruksanvisning hänvisar vi till informationen på oms-

laget. Anteckna produktmodellen och serienumret på

omslaget. Detta gör det lättare för oss att hjälpa dig

när du tar kontakt oss. Modellnumret och den plats där

dekalen för serienumret sitter står angivet på bruksan-

visningens omslag.

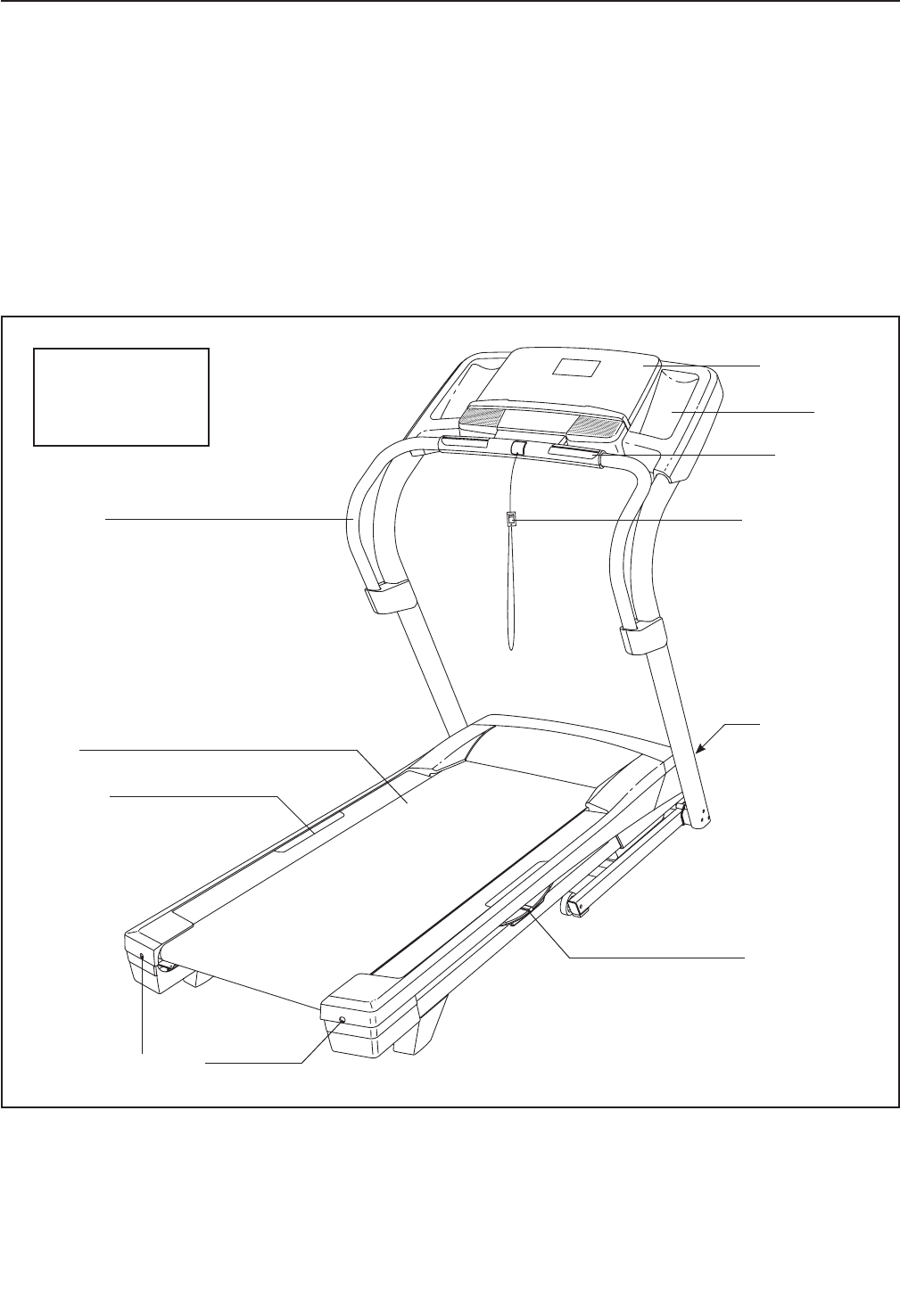

Innan du läser vidare är det rekommenderat att du går

igenom ritningen nedan och bekantar dig med delarna.

INNAN DU BÖRJAR

Handtag

Bricka

Nyckel/klämma

Strömbrytare

Bälte

Plattformsdyna

Fotskena

Valsjusteringsskruvar

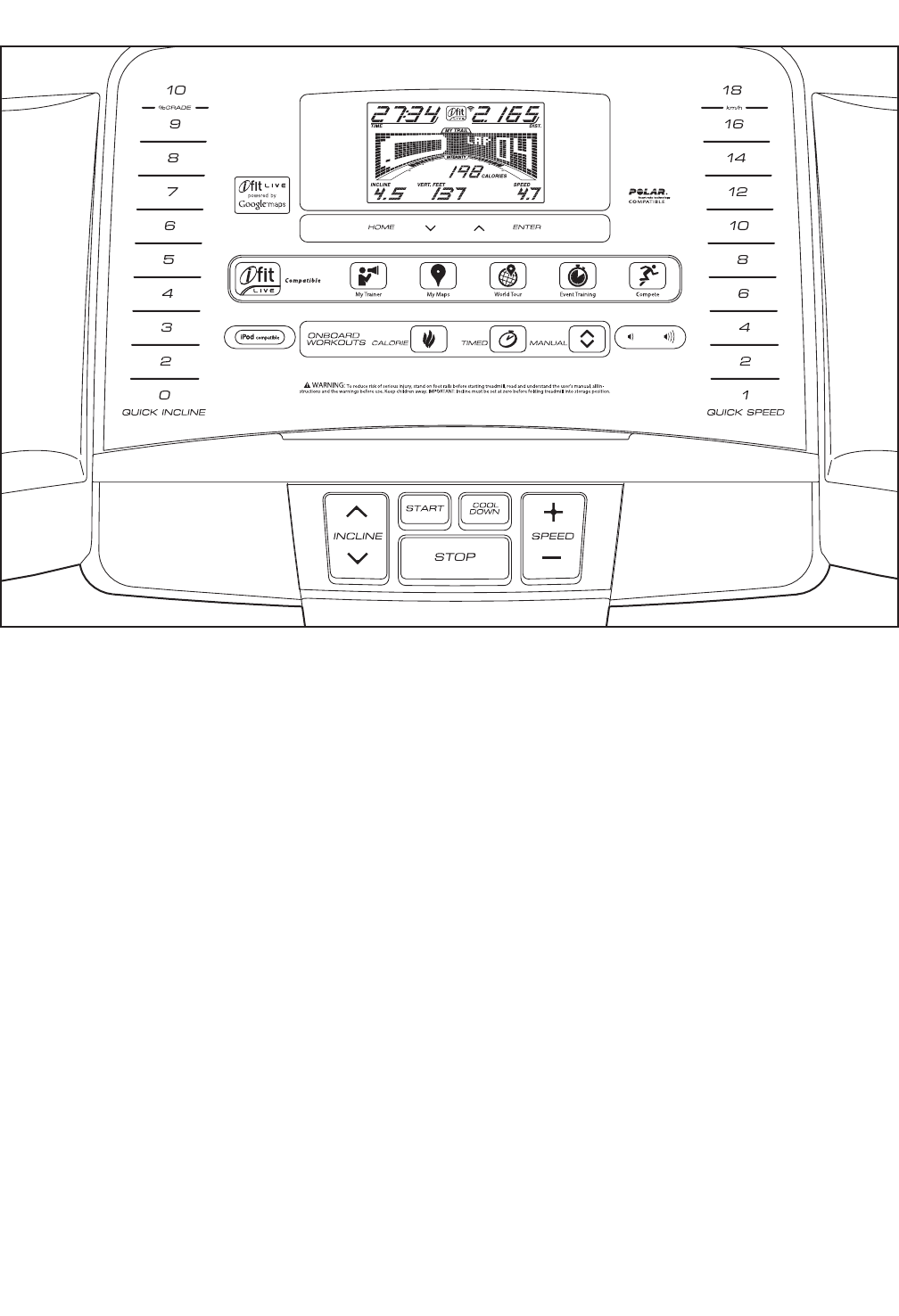

Displayenhet

Pulssensor

Längd: 183 cm

Bredd: 86 cm

Vikt: 97 kg

6

Det krävs två personer för att montera löpbandet. Placera löpbandet på en tom yta och ta bort allt förpack-

ningsmaterial. Kasta inte bort förpackningen förrän monteringen är klar. Observera! Löpbandets undersida

är täckt med ett högeffektivt smörjmedel. Under transport kan en del smörjmedel hamna på bältets ovansida eller

på förpackningsmaterialet. Detta är normalt och påverkar inte löpbandets prestanda. Om det finns smörjmedel på

bältet kan du torka bort det med en mjuk trasa och ett milt, mjukt rengöringsmedel.

Monteringen kräver användning av den medföljande insexnyckeln och din egen

stjärnskruvmejsel , skiftnyckel , sax , och spetstång .

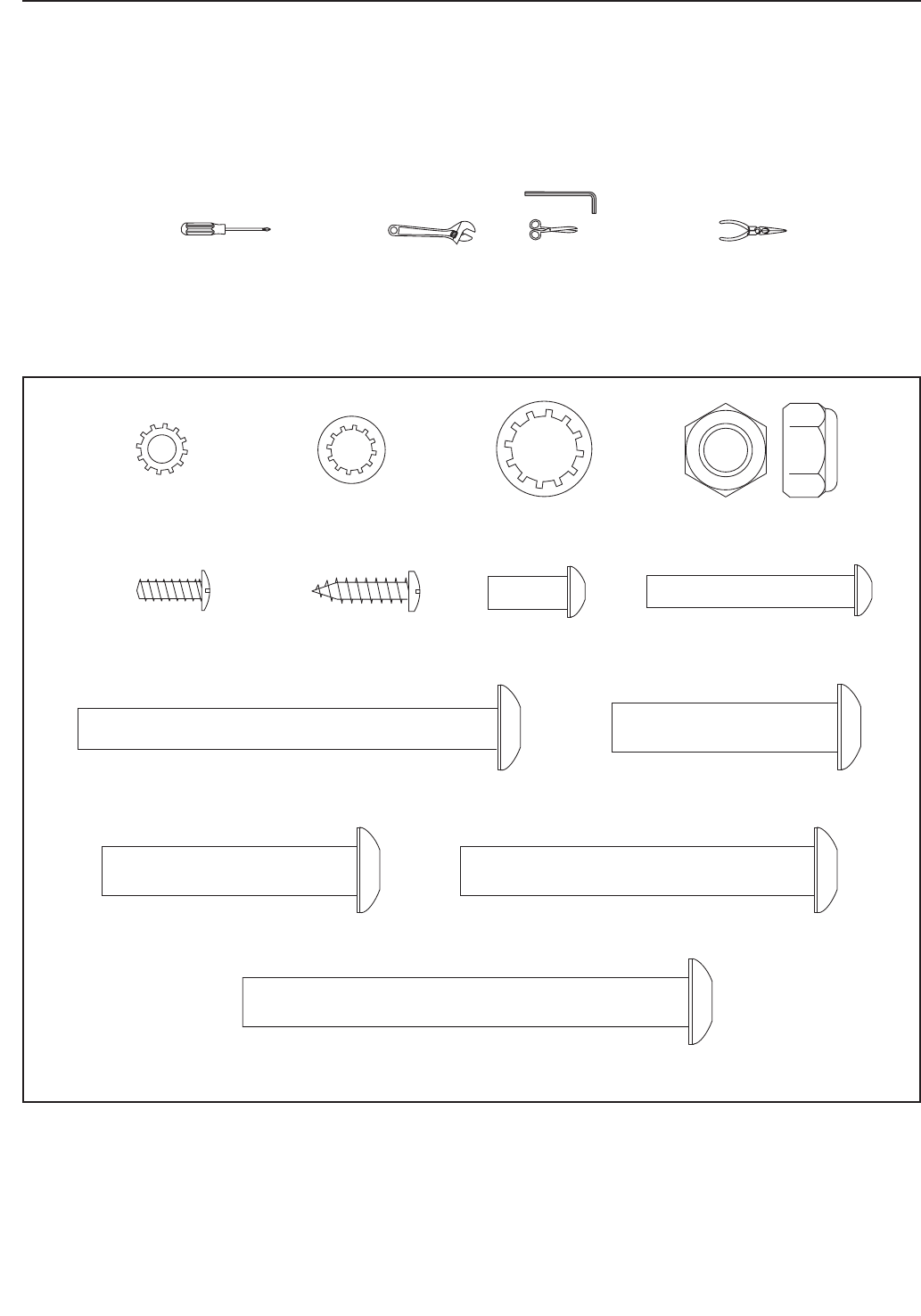

Identifiera hårdvaran med hjälp av ritningarna nedan. Siffran i parentes under varje ritning representerar artikelns

objektnummer från ARTIKELLISTAN som finns nära slutet av denna bruksanvisning. Siffran efter parentesen rep-

resenterar det antal som krävs för montering. Observera! En del smådelar är eventuellt förmonterade. Undvik

skada på delar genom att inte använda elektriska verktyg. Extra hårdvara medföljer eventuellt.

#8 x 1/2"

Jordningsskruv (1)–1

3/8" Stjärnbricka

(5)–6

3/8" Mutter (3)–4

#8 x 3/4" Skruv

(6)–18

5/16" Stjärnbricka

(8)–2

1/4" x 5/8"

Skruv (9)–4

1/4" Stjärnbricka

(11)–4

3/8" x 2" Bult (13)–1 3/8" x 2 1/2" Bult (2)–2

3/8" x 4" Screw (4)–6

3/8" x 1 3/4" Bult (12)–1

1/4" x 1 3/4" Skruv

(10)–4

5/16" x 3 1/4" Skruv (7)–2

3/8" x 1 3/4" Patch Bolt (12)–1

1/4" x 1 3/4"

Patch Bolt (10)–4

5/16" x 3 1/4"

Patch Bolt (7)–2

3/8" x 3 1/2" Skruv (4)–6

MONTERING

7

 

L eller Left anger

vänster; R eller Right

person hålla den vänstra stolpen nära basen



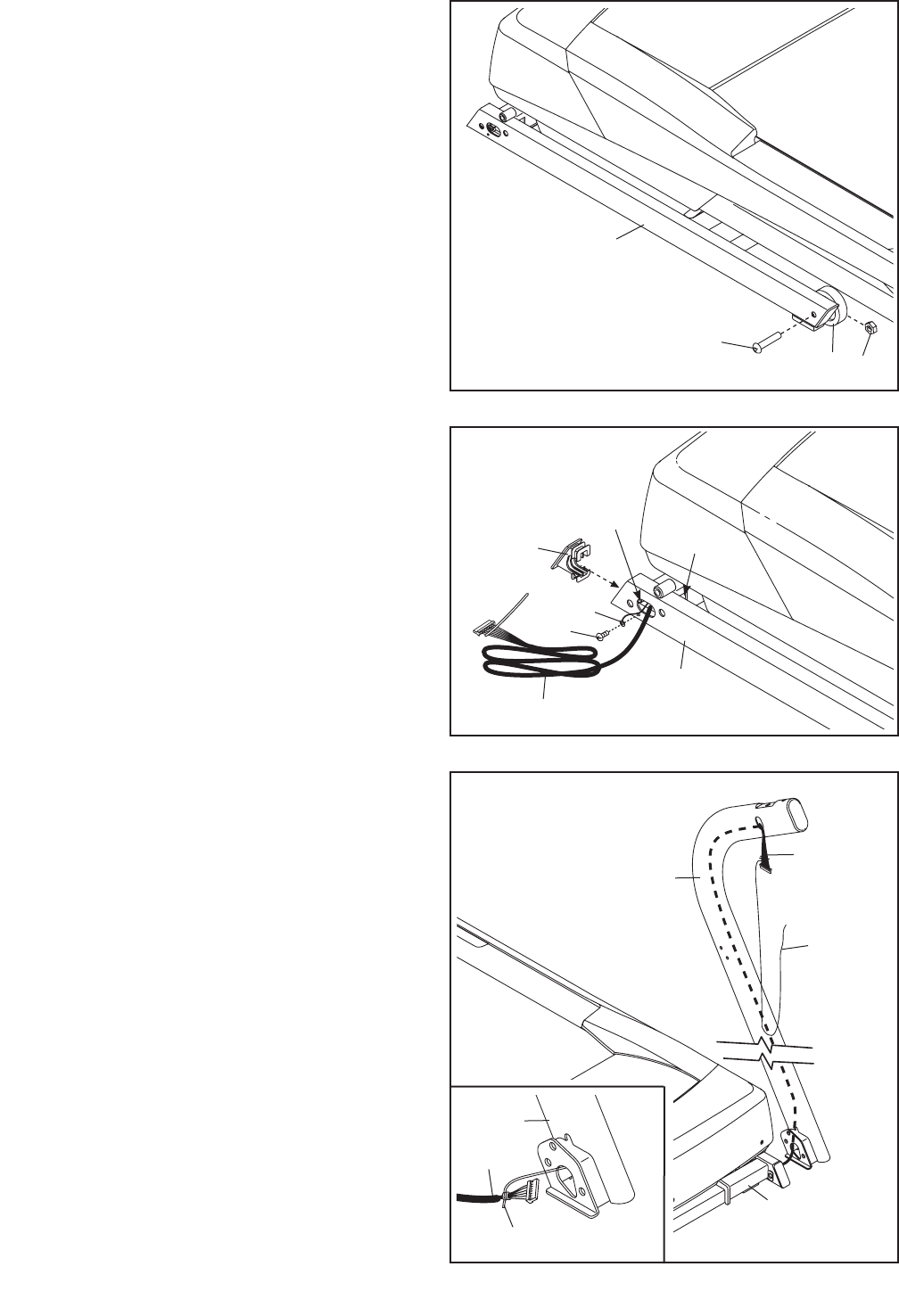

Se ritningen. Fäst kabelbandet på den vänstra



därefter i kabelbandets andra ände tills stolpka-

beln går igenom den vänstra stolpen.

3

1. Se till att strömkabeln är urkopplad.

 " x 2

1/2"" Dra inte åt

muttern för hårt. Hjulet måste kunna vridas

fritt.

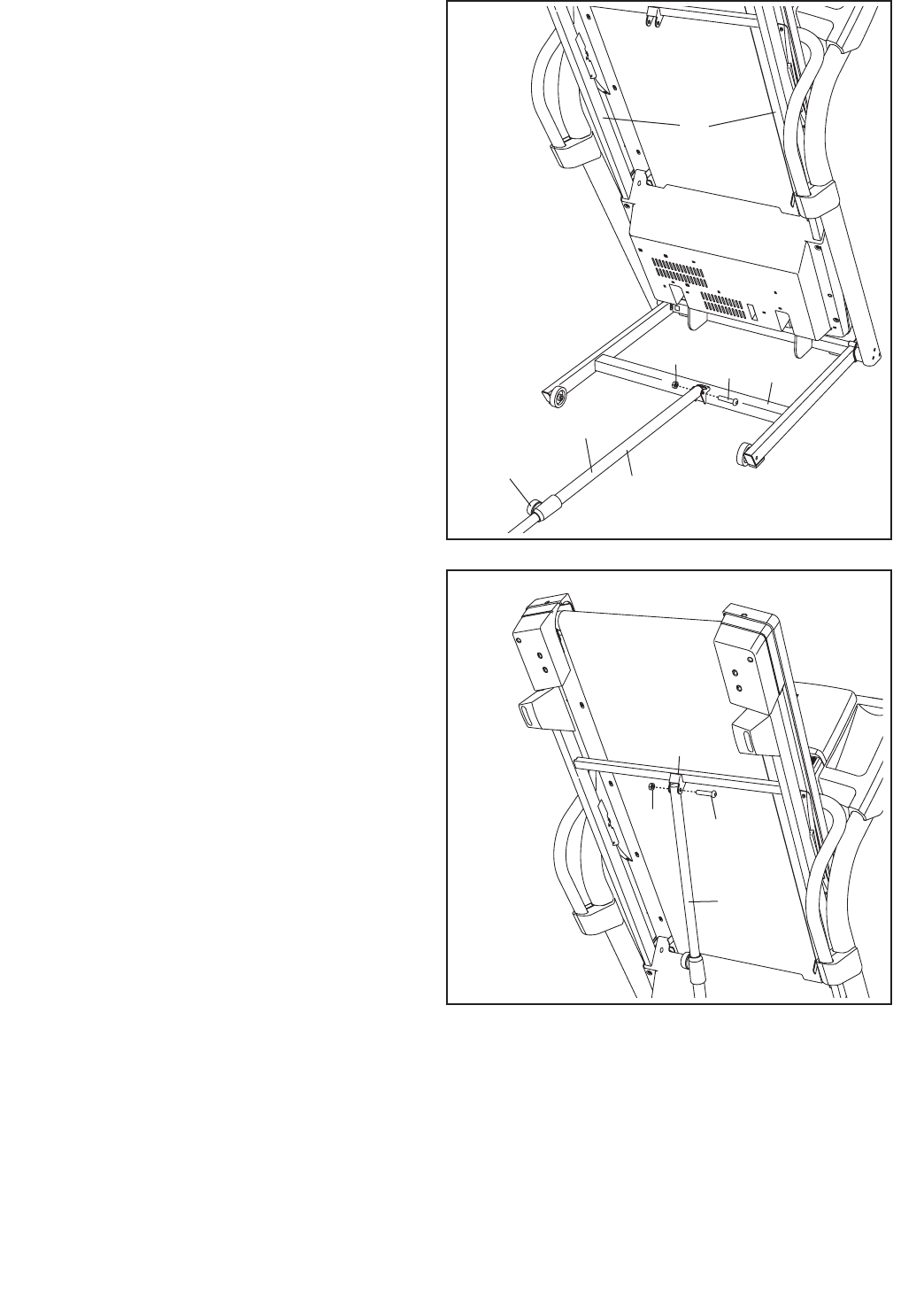

Fäst det andra hjulet (visas inte) på basens

(80) motsatta sida på samma sätt.

1

81

80

2

3

70

75

75

Kabel-

band

70

Kabelband

 

-



 

#8 x 1/2"

 

-

kantiga hålet i basen.

70

2

Hål

1

92

77

80

67

80

8

 

mjuk yta för att undvika repor.

 -



skruvarna.

83

87

5

 Se

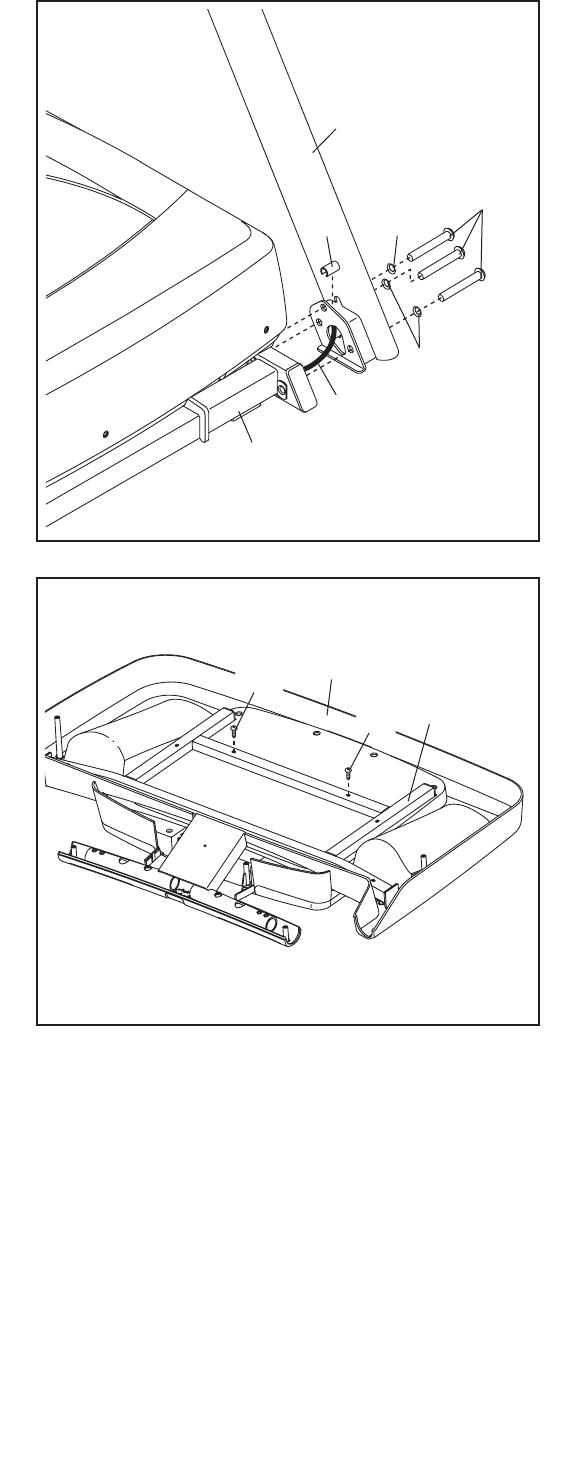

till att kablarna inte kläms. För in en 3/8" x 3

1/2""

vänstra stolpens övre hål.

 " x 3 1/2"







 " x 3 1/2" skruvar

"

Dra inte åt skruvarna helt än.

Fäst den högra stolpen (visas inte) på samma

sätt. Observera! Det finns inga kablar på den

högra sidan.

75

93

4

5

5

4

80

Kablar

A

A

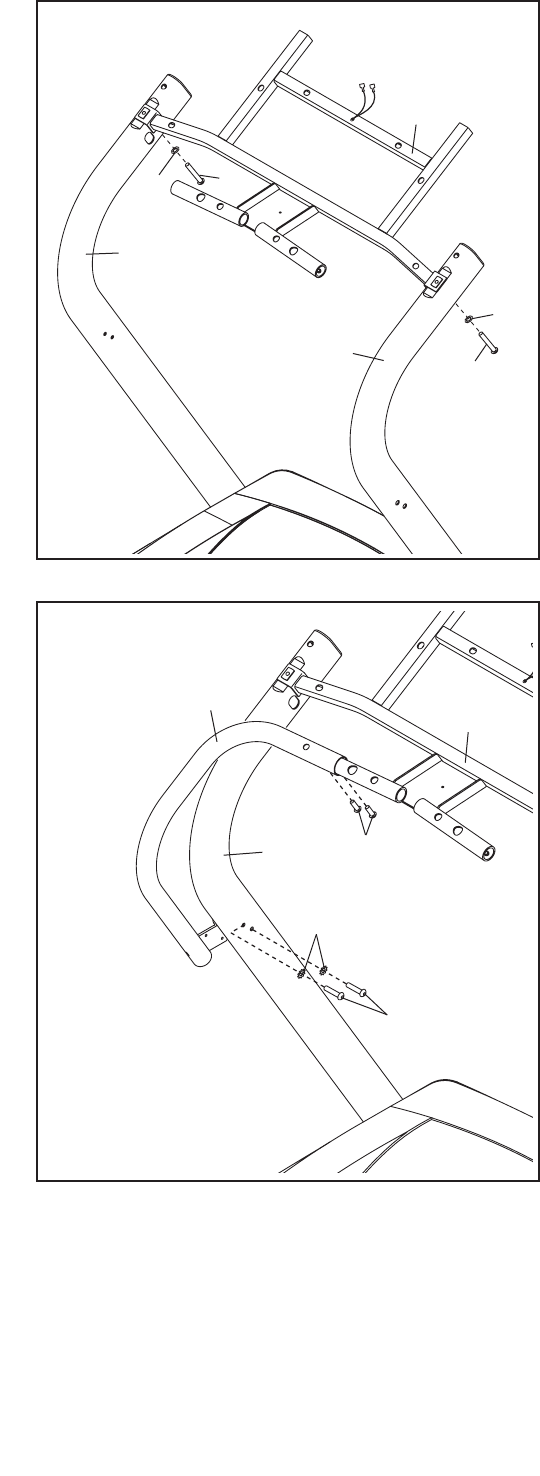

9

 





 "

3/4""

två 1/4" x 5/8"Dra inte

åt skruvarna än.

Fäst det högra handtaget (visas inte) enligt

beskrivningen ovan. 9

11

7

75

10

71

 

" x 3 1/4"

"Dra

inte åt skruvarna helt än.

87

76

75

87

8

7

6

87

10

6

9

Displayen-

het

97

6

10

75

Kablar

Displayenhet

Kabel-

band

70

8

70

75

Displayen-

hetskabel

 

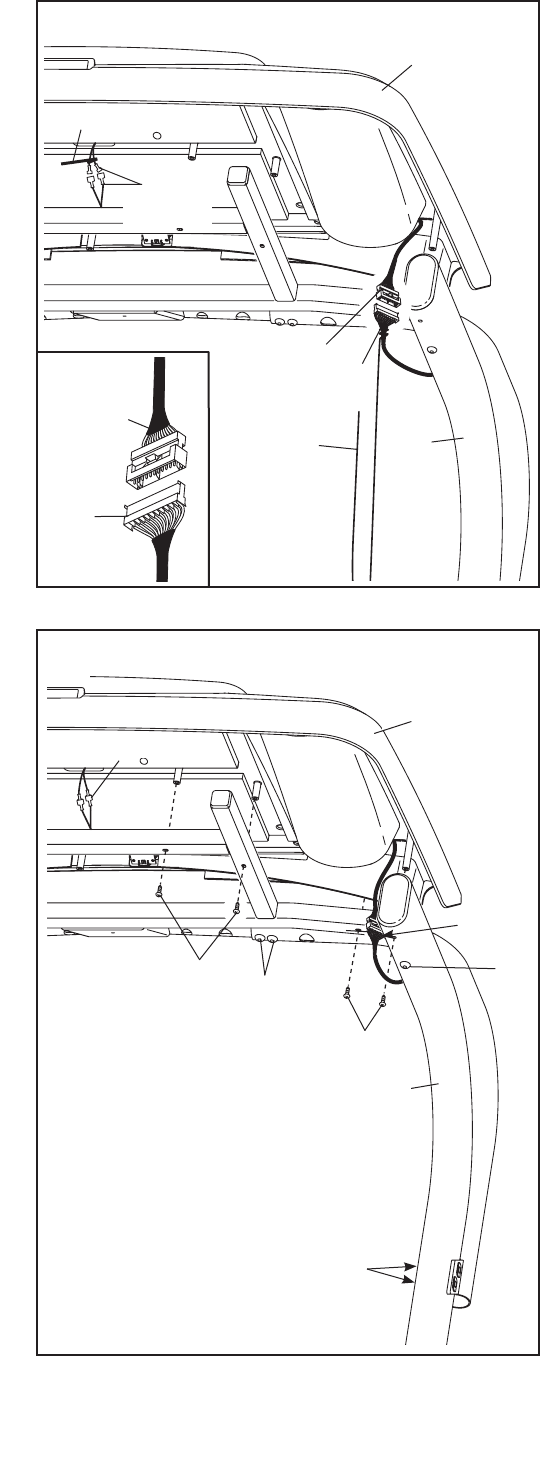

bandet till att dra jordkabeln genom hålet på

displayenheten.

 -



 

kabel. Se ritningen. Kontakterna ska passa

ihop lätt och snäppa samman. Om de inte

gör det ska en av kontakterna vridas varefter

du kan försöka igen. OM DU INTE ANSLUTER

KONTAKTERNA ORDENTLIGT KAN DIS-

PLAYENHETEN SKADAS NÄR DU SÄTTER

PÅ STRÖMMEN.

 

 

Displayen-

hetskabel

Band

Jordkablar

 

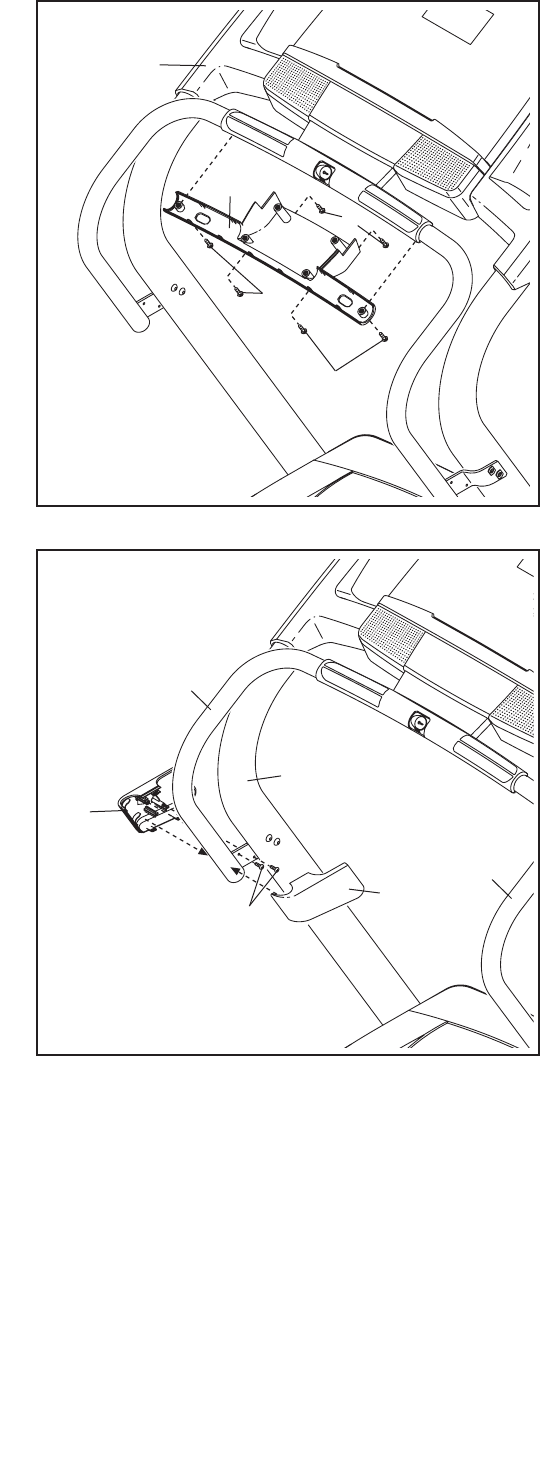

installerar displayenheten på den vänstra stol-

Se

till att inga kablar kläms.

 " skru- skru-

Påbörja åtdragning av

samtliga åtta skruvar och dra sedan åt dem

ordentligt. Dra inte åt skruvarna för hårt.

 

 



Se steg 4. Dra åt de sex 3/8" x 3 1/2" skruvarna



Jord-

kablar

11

-

enheten med sex #8 x 3/4"Påbörja

åtdragning av samtliga sex skruvar och dra

sedan åt dem ordentligt. Dra inte åt skruvarna

för hårt.

10

Displayen-

het

6

6

6

90





med två #8 x 3/4" Se till att skru-

varna inte dras åt för hårt.

 







Fäst den andra kåpan (visas inte) runt det

högra handtaget (72) såsom beskrivet ovan.

11

75

71

6

73

74

72

12

Se till att alla delar är ordentligt åtdragna innan du använder löpbandet. Om löpbandets dekaler är täckta

med plast ska detta tas bort. Skydda golvet eller heltäckningsmattor genom att placera en matta under löp-

bandet. Observera! Extra hårdvara medföljer eventuellt. Förvara den medföljande insexnyckeln på en säker



 Låt

en andra person hålla ramen tills steg 13 är

avslutat.

 

och låsknoppen befinner sig i de positioner som

visas.

 

" lås- lås-



51

49

313 80

Stor

hylsa

Låsknopp

12



med en 3/8" x 1 3/4"" mutter



 



51

49

12

3

13

13

HUR MAN KOPPLAR IN STRÖMKABELN

Denna produkt måste vara jordad. Om den inte

fungerar ordentligt eller går sönder skapar jordningen

en väg med lågt motstånd för den elektriska strömmen,

vilket reducerar risken för elektrisk stöt. Denna produkt

är utrustad med en strömkabel som har en jordledning

och en jordningskontakt. VIKTIGT: Om strömkabeln

är skadad måste den bytas ut mot en av tillverk-

aren godkänd strömkabel.

Följ stegen nedan för att koppla in strömkabeln.

 

löpbandet.

2. Koppla in strömkabeln i ett lämpligt uttag som är

ordentligt installerat och jordat i enlighet med alla

lokala bestämmelser.

FARA: Felaktig anslutning av

redskapets jordledning kan leda till en ökad

risk för elektrisk stöt. Fråga en kvalicerad

elektriker eller servicerepresentant om du är

osäker på om produkten är ordentligt jor-

dad. Modiera inte kontakten som medföljer

produkten. Om den inte passar i uttaget ska

ett ordentligt uttag installeras av en kvali-

cerad elektriker.

DRIFT OCH JUSTERING

IT

FR/SP

UK

GR

RU

HU

Löpbandets uttag

Strömkabel

UK

DU

GR

RU

HU

FR/

SP/

PL

IT

AUS

AUS

TYPE E

TYPE F

Uttag

2

14

ETHR61510

(HRTL61510)

PLACERING AV VARNINGSDEKALER

Hitta de engelska varningarna på displayenheten.

Samma varningar finns tillgängliga på olika språk på

det medföljande dekalarket. Sätt fast den svenska

varningsdekalen på displayenheten.

DISPLAYENHETENS FUNKTIONER

Löpbandets displayenhet har en imponerande

uppsättning av funktioner som är utformade att göra

dina träningspass mer effektiva och roliga. I det manu-

ella läget kan du ändra hastigheten och lutningen på

löpbandet med ett knapptryck. Displayenheten ger dig

omedelbar feedback under tiden du tränar. Du kan

även mäta din puls genom att använda handtagets



Displayenheten har dessutom sexton träningspro-

gram—åtta kaloriprogram och åtta tidsbestämda

träningsprogram. Varje träningsprogram styr automa-

tiskt hastigheten och lutningen på löpbandet under

tiden det leder dig genom ett effektivt träningspass.

Displayenheten har även ett iFit Live-läge som gör att

löpbandet kan kommunicera med ditt trådlösa nät-



kan du ladda ner specialanpassade träningsprogram,

skapa egna träningsprogram, följa dina träningsresul-

tat, tävla mot andra löpare och få tillgång till många

andra funktioner. Du kan köpa iFit Live-modulen när

som helst på www.iFit.com eller genom att ringa på

telefonnumret på bruksanvisningens omslag.

Du kan även lyssna på din favoritmusik eller ljudbok

genom displayenhetens stereosystem under tiden du

tränar.

För information om hur man sätter igång ström-

men, se sida 15. För information om hur man

använder det manuella läget, se sida 15. För

information om nedtrappningsläget, se sida 17.

För information om de medföljande träning-

sprogrammen, se sida 18. För information om

träningsprogram med iFit Live, se sida 19. För

information om hur man använder stereosystemet,

se sida 20. För information om hur man köper till en

pulssensor för bröstet, se sida 20. För information

om hur man använder informationsläget, se sida 21.

VIKTIGT: Om displayenheten är täckt med plast

ska du ta bort detta. Undvik skada på plattformen

genom att använda rena träningsskor. Första gån-

gen du använder löpbandet ska du hålla ett öga på

bältets justering och centrera bältet vid behov (se

sida 25).

DISPLAYENHETSDIAGRAM

15

HUR MAN SÄTTER IGÅNG STRÖMMEN

VIKTIGT: Om löpbandet utsatts för kalla tempera-

turer måste det värmas upp till rumstemperatur

innan strömmen slås på. Om du inte gör detta kan

displayenheten eller andra elektriska komponenter

skadas.

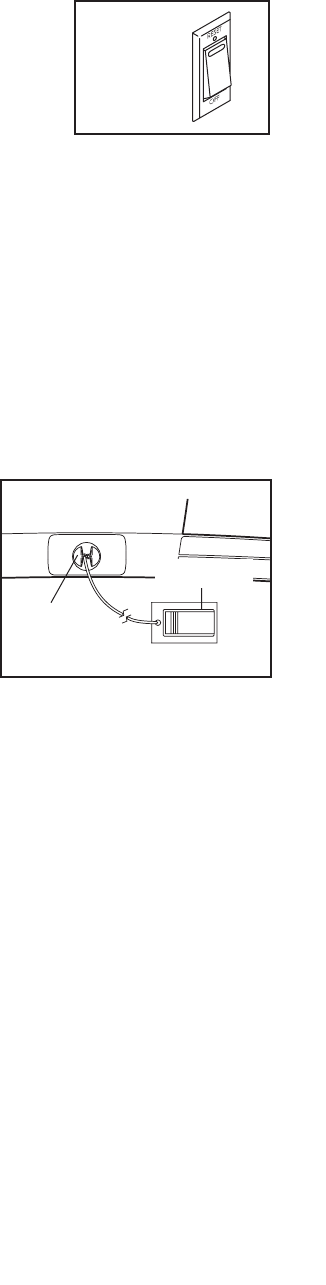

Koppla in strömkabeln



strömbrytaren på löpban-

dets ram nära strömkabeln.

Ställ strömbrytaren i

återställningspositionen

[RESET].

VIKTIGT: Displayenheten har ett demonstration-

släge som används om löpbandet visas i en affär.

Om displayen tänds så fort strömkabeln kopplats

in och strömbrytaren har ställts i återställning-

spositionen [RESET] är demonstrationsläget

påslaget. Stäng av demonstrationsläget genom att

hålla ner stoppknappen [STOP] i några sekunder.

Om displayen fortsätter att vara tänd ska du läsa

igenom INFORMATIONSLÄGET på sida 21 för

att finna instruktioner om hur man stänger av

demonstrationsläget.

Därefter kan du

ställa dig på löp-

bandets fotskenor.

Hitta klämman

som sitter fast

på nyckeln och

fäst klämman på

byxlinningen. Sätt

därefter in nyckeln

i displayenheten.

Efter en kort stund tänds displayen. VIKTIGT: I en

nödsituation kan nyckeln dras ut ur displayen-

heten, vilket gör att bältet saktar ner och slutligen

stannar helt. Testa klämman genom att försiktigt ta

några steg baklänges. Om nyckeln inte dras ut ur

displayenheten ska du justera klämmans position.

Observera! Displayenheten kan visa hastighet och

avstånd antingen i miles eller kilometer. Ta reda

på vilken måttenhet som har valts genom att gå till

INFORMATIONSLÄGET på sida 21. För enkelhets

skull ges alla anvisningar i detta avsnitt i kilometer.

HUR DET MANUELLA LÄGET FUNGERAR

1. Sätt in nyckeln i displayenheten.

 

vänster.

2. Välj det manuella läget.

 

trycka på den manuella knappen [MANUAL] på

displayenheten.

3. Starta bältet.

 

[START], hastighetsökningsknappen [SPEED] eller

en av de numrerade hastighetsknapparna [QUICK

SPEED].

 -

sökningsknappen kommer bältet att börja röra

sig med 2 km/h. När du tränar kan du ändra

bältets hastighet genom att trycka på knapparna

för hastighetsökning och -minskning. Varje gång

du trycker på en av knapparna ändras hastighet-

sinställningen med 0,1 km/h. Om du håller ner

knappen kommer hastigheten att ändras i steg

om 0,5 km/h. Observera! Efter att du har tryckt på

knappen kan det ta en stund för bältet att nå den

valda hastighetsinställningen.

 -

tighetsknapparna kommer bältet att gradvis

ändra hastigheten tills den når den valda

hastighetsinställningen.

 

[STOP]. Tiden kommer att blinka på displayen.

Starta bältet igen genom att trycka på startknappen

eller hastighetsökningsknappen.

Åter-

ställning

ETHR61510

(HRTL61510)

Klämma

Nyckel

16

4. Ändra lutningen på löpbandet enligt önskemål.

 

på lutningsöknings- eller sänkningsknapparna

[INCLINE] eller en av de numrerade ökningsknap-

parna [QUICK INCLINE]. Varje gång du trycker på

en av knapparna justeras löpbandet gradvis till den

valda lutningsinställningen.

5. Följ utveklingen på displayerna.

 

displayen visa följande träningsinformation:

 

 

eller sprungit

 

 

som du har förbränt

 

 

har klättrat

 

 

 

 

och sänkningsknappen som sitter bredvid

Enter-knappen [ENTER] tills önskad flik visas.

 -

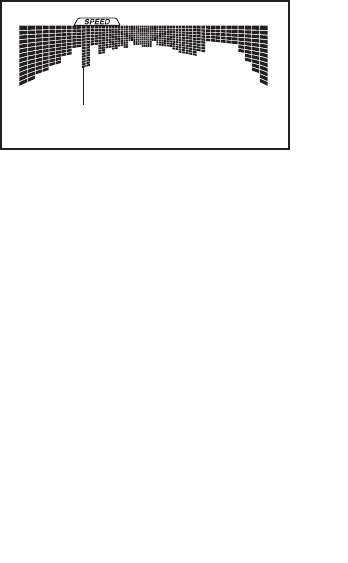

mets lutningsinställning. Ett nytt segment visas vid

slutet av varje minut. Hastighetsfliken [SPEED]

visar en profil av träningsprogrammets hastighet-

sinställning. My Trail-fliken [MY TRAIL] visar en

bana som representerar 400 m. Medan du tränar

lyser en rektangel som representerar din utveck-

ling. My Trail-fliken visar även antalet varv som du

har genomfört.

 

antalet kalorier som du har förbränt. Höjden på

varje segment representerar antalet kalorier som

förbränts under det segmentet. Observera! När du

väljer kalorifliken kommer kaloridisplayen att visa

det uppskattade antalet kalorier som du förbränner

per timme.

 -

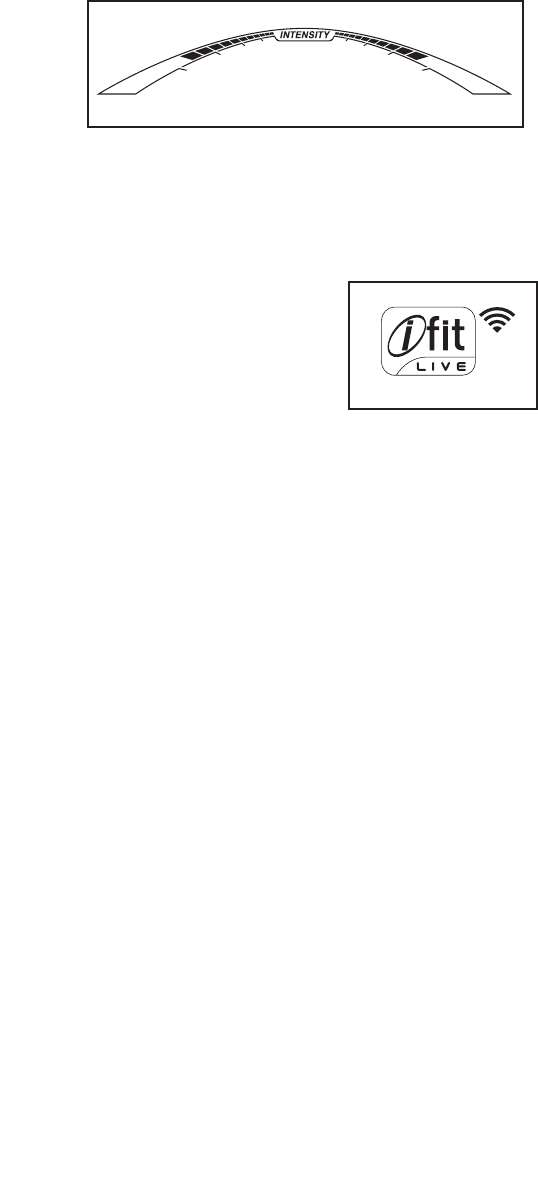

mets intensitetsindikator att visa den uppskattade









Home-knappen igen.

När en trådlös iFit

Live-modul är ansluten

kommer den trådlösa

symbolen överst på

displayen att visa styrkan

på den trådlösa signalen.

Fyra bågar anger full

signalstyrka.

 -

pknappen, ta ut nyckeln och sätt in den igen.

17

6. Mät din puls om du vill.

Observera! Om du använder handpulssensorn

och bröstpulssensorn (tillval) samtidigt kom-

mer displayenheten inte att visa pulsen korrekt.



sida 20.

 

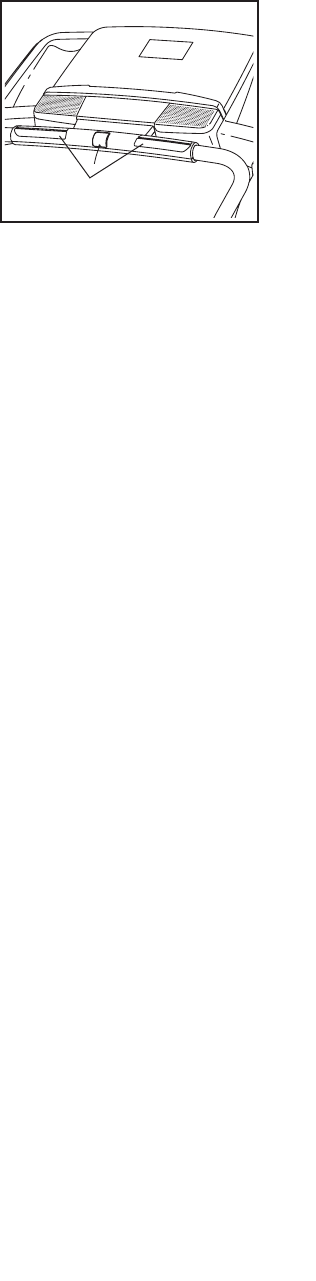

använder hand-

pulssensorn

ska du ta bort

plasten som

sitter över metall-

kontakterna på

pulshandtaget.

Se dessutom till

att händerna är

rena.

 stå på fotskenorna

och håll

metallkontakterna i cirka tio sekunder. Inte röra

händerna. När din puls detekteras visas en hjärt-

symbol i kaloridisplayen som blinkar varje gång ditt

hjärta slår. En eller två streck visas varefter din puls

rapporteras. För att avläsningen ska bli så nog-

grann som möjligt måste du hålla i kontakterna

i cirka 15 sekunder.

7.  När ditt träningspass är över kan du ta ut nyck-

eln ur displayenheten.

 

[STOP] och justera lutningen på löpbandet

till den lägsta inställningen. Lutningen måste

vara på den lägsta inställningen eftersom du

annars kan skada löpbandet när du fäller den

till förvaringspositionen. Ta därefter ut nyckeln ur

displayenheten och förvara den på ett säkert ställe.

 

om strömbrytaren till avläget [OFF] och dra ut

strömkabeln. VIKTIGT: Om du inte gör detta kan

löpbandets elektriska komponenter slitas ut

tidigare än förväntat.

NEDTRAPPNINGSLÄGET

Välj nedtrappningsläget genom att trycka på Cool

Down-knappen [COOL DOWN]. Löpbandet justeras

till den lägsta lutningen och bältet saktar ner stegvis

en gång i minuten i fem minuter, såvida inte bältets

hastighet redan ligger runt 3,2 km/h. Efter fem minuter

stannar bältet.

Kontakter

18

HUR ETT TRÄNINGSPROGRAM FUNGERAR

1. Sätt in nyckeln i displayenheten.

 

sida 15.

2. Välj ett träningsprogram.

 

kaloriprogramsknappen [CALORIE] eller den tids-

bestämda knappen [TIMED] upprepade gånger tills

det önskade programet visas på displayen.

 

att visa programmets varaktighet, avstånd, namn,

den maximala hastighetsinställningen och den

maximala lutningsinställningen. Dessutom kommer

en profil av programmets hastighetsinställningar att

visas i matrisen. Om du valt ett kaloriprogram kom-

mer det uppskattade antalet förbrända kalorier att

visas i träningsprogrammets namn.

3. Starta programmet.

 -

pen [START] eller ökningsknappen för hastigheten

[SPEED]. Strax efter att du tryckt på knappen

kommer löpbandet automatiskt att justeras till pro-

grammets första hastighets- och lutningsinställning.

Håll händerna på handtagen och börja promenera.

 

har en hastighets- och en lutningsinställning pro-

grammerad. Observera! Samma hastighets- och/

eller lutningsinställning kan vara programmerad för

efterföljande segment.

 

träningspro-

grammet

kommer has-

tighets- och

lutning-

sprofilerna

att visa din

utveckling. Profilens blinkande segment represen-

terar programmets aktuella segment. Höjden på

det blinkande segmentet anger hastighets- eller

lutningsinställningen för det aktuella segmentet. Vid

slutet av varje segment hörs en serie av toner och

nästa profilsegment kommer att blinka. Om nästa

segment har en annorlunda hastighets- och/eller

lutningsinställning kommer löpbandet automatiskt

att justeras till den nya inställningen.

 

profilens sista segment blinkar på displayen och

det sista segmentet avslutas. Bältet kommer sedan

att stanna.

Observera! Kalorimålet är ett uppskattat antal

kalorier som du kommer att förbränna under

träningspasset. Det verkliga antalet kalorier

du förbränner beror på din ämnesomsättning.

Dessutom om du ändrar hastigheten eller

lutningen på löpbandet manuellt under träning-

spasset, kommer antalet kalorier att påverkas.

 

hög eller för låg under träningspasset kan du

manuellt ändra inställningen genom att trycka på

hastighets- eller lutningsknapparna, [INCLINE]. När

programmets nästa segment startar kommer

löpbandet automatiskt att justera hastighets-

och lutningsinställningarna för nästa segment.

 

trycka på stoppknappen [STOP]. Tiden kommer

att blinka på displayen. Starta programmet igen

genom att trycka på startknappen eller hastighet-

sökningsknappen. Bältet kommer att börja att röra

sig i 2 km/h. När programmets nästa segment

påbörjas kommer löpbandet automatiskt att justera

hastighets- och lutningsinställningarna för nästa

segment.

4. Följ utveklingen på displayerna.

 

den återstående tiden istället för den förflutna tiden.

5. Mät din puls om du vill.

 

6. När ditt träningspass är över kan du ta ut nyck-

eln ur displayenheten.

Se steg 7 på sida 17.

Aktuellt segment

19

HUR ETT IFIT LIVE-PROGRAM FUNGERAR

Observera! För att kunna köra ett iFit Live-program

Du kan köpa

iFit Live-modulen när som helst på www.iFit.com

eller genom att ringa på telefonnumret på bruksan-

visningens omslag. Du måste dessutom ha tillgång

till en dator med en USB-port och en internetanslut-

ning. Utöver detta måste du ha tillgång till ett trådlöst

nätverk med en 802.11b router med SSID-sändning



måste även ha ett iFit.com-medlemskap. Observera!

www.iFit.com finns eventuellt inte på ditt språk.

1. Sätt in nyckeln i displayenheten.

 

sida 15.

2. För in iFit Live-modulen i displayenheten.

 

installera iFit Live-modulen.

 VIKTIGT: För att uppfylla exponeringsk-

rav måste antennen och sändaren i iFit

Live-modulen befinna sig minst 20 cm från alla

personer och får inte vara nära eller ansluten

till någon annan antenn eller sändare.

3. Välj en användare.

 

skifta användare på huvudskärmen för iFit Live.

Tryck på öknings- och sänkningsknapparna nära

Enter-knappen [ENTER] för att välja användare.

4. Välj ett iFit Live-program.

 

iFit Live-knapparna. Innan du laddar ner vissa trän-

ingsprogram måste du lägga till dem till ditt schema



 

nästa träningsprogram till ditt schema. Tryck på

My Trainer-knappen [MY TRAINER], My Maps-

knappen [MY MAPS], World Tour-knappen

[WORLD TOUR] eller Event Training-knappen

[EVENT TRAINING] för att ladda ner nästa

träningsprogram till ditt schema. Tryck på

Compete-knappen [COMPETE] för att delta i en

tävling som du planerat tidigare. Du kan få mer

information om iFit Live-program på

www.iFit.com.

 -

playen att visa hur långt programmet är, avståndet

du kommer att promenera eller springa samt det

uppskattade antalet kalorier du kommer att för-

bränna. Displayen kommer även eventuellt att visa

programmets namn. Om du har valt ett tävlingspro-

gram kommer displayen att räkna ner till tävlingens

start.

 

demo-program. Om du vill använda dessa ska du

ta bort iFit Live-modulen från displayenheten och

trycka på en av iFit Live-knapparna.

5. Starta programmet.

Se steg 3 på sida 18.

 

att guida dig genom träningsprogrammet. Du kan

välja en ljudinställning för din personliga instruktör



 

trycka på stoppknappen [STOP]. Tiden kommer

att blinka på displayen. Starta programmet igen

genom att trycka på startknappen [START] eller

hastighetsökningsknappen [SPEED]. Bältet kom-

mer att börja röra sig med hastighetsinställningen

för det första segmentet. När nästa segment börjar

kommer löpbandet automatiskt att justera has-

tighets- och lutningsinställningarna.

20

6. Följ utvecklingen på displayerna.

 

 

över leden som du promenerar eller springer eller

så kommer den att visa en bana och antalet varv

du har genomfört.

 

[COMPETE] att visa hur mycket du har genomfört

av loppet. Medan du tävlar kommer den övre raden

i matrisen att visa hur mycket du har genomfört.

De övriga raderna kommer att visa de fyra bästa

deltagarna. Slutet på matrisen representerar slutet

av loppet.

7. Mät din puls om du vill.

 

8.  När ditt träningspass är över kan du ta ut nyck-

eln ur displayenheten.

Se steg 7 på sida 17.

Du kan få mer information om iFit Live-läget på

www.iFit.com.

HUR STEREOSYSTEMET FUNGERAR

För att kunna spela musik eller ljudböcker genom dis-

playenhetens stereohögtalare måste du koppla in din

MP3-spelare, CD-spelare eller annan personlig ljud-

spelare i displayenheten via MP3-uttaget.

Koppla in den medföljande ljudkabeln i MP3-uttaget.

Koppla därefter in ljudkabeln i ett uttag på din MP3-

spelare, CD-spelare eller annan personlig ljudspelare.

Se till att ljudkabeln är fullständigt inkopplad.

Tryck därefter på Play-knappen [PLAY] på din MP3-

spelare, CD-spelare eller annan personlig ljudspelare.

Justera volymen på din personliga ljudspelare eller

tryck på volymjusteringsknapparna [VOLUME] på

displayenheten.

Om du använder en personlig CD-spelare och

CD-skivan hoppar ska du sätta CD-spelaren på golvet

eller annan plan yta istället för på displayenheten.

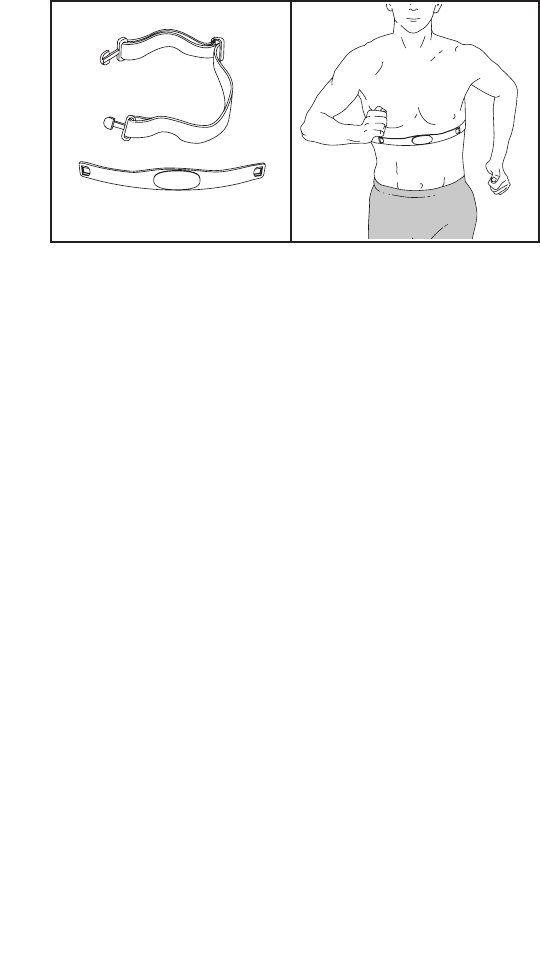

PULSSENSOR FÖR BRÖSTET (TILLVAL)

Oavsett om ditt mål är att förbränna fett eller stärka ditt

hjärt-kärlsystem är nyckeln till bästa resultat att upprät-

thålla rätt puls under ett träningspass. Pulsmätaren för



när du tränar och hjälpa dig att nå dina individuella

mål. Se anvisningens omslag för information om

var man kan köpa en pulsmätare för bröstet.

21

INFORMATIONSLÄGET

Displayenheten har ett informationsläge som håller

reda på information om löpbandet och hjälper dig att

specialanpassa displayenhetens inställningar.

Välj informationsläget genom att hålla ner stoppknap-

pen [STOP] medan du för in nyckeln i displayenheten

och släpp därefter stoppknappen. När information-

släget är valt kommer följande information att visas:

Tidsdisplayen kommer att visa det totala antalet timmar

som löpbandet har använts.

Avståndsdisplayen kommer att visa det totala antalet



Den lägre displayen kommer att visa statusen för

iFit Live-modulen. Om en iFit Live-modul är ansluten

kommer displayen att visa orden WIFI MODULE

-

mer displayen att visa orden USB/SD MODULE



displayen att visa orden NO IFIT MODULE



När informationsläget är valt kommer matrisen att

visa flera valbara fönster. Tryck på sänkningsknap-

pen bredvid Enter-knappen [ENTER] för att välja

följande fönster:

 UNITS (Enheter): För att ändra måttenheten, tryck

på Enter-knappen. För att se avstånd i miles, välj

ENGLISH 

välj METRIC 

2. DEMO (Demo): Displayenheten har ett demonstra-

tionsläge som används om löpbandet visas i en

affär. Medan demonstrationsläget är på fungerar

displayenheten normalt när du kopplar in strömka-

beln, trycker på strömbrytaren för att återställa

och för in nyckeln i displayenheten. Dock, när du

tar ut nyckeln kommer displayen fortsätta att vara

tänd även om knapparna inte fungerar. Om demo-



matrisen. För att stänga av demo-läget, tryck på

Enter-knappen.

3. CONTRAST LVL (Kontrastnivå): Tryck på

öknings- och sänkningsknapparna för lutningen

[INCLINE] för att justera displayens kontrastnivå.

Om en modul är ansluten kan du även välja föl-

jande fönster:

 TRAINER VOICE (Instruktörsröst): För att stänga

av den personliga instruktörens röst, tryck på

Enter-knappen.

Om en iFit Live-modul är ansluten kan du även

välja följande fönster:

 DEFAULT MENU (Startmeny): Startmenyn visas

när du för in nyckeln i displayenheten eller när

du trycker på Home-knappen [HOME]. Tryck på

Enter-knappen upprepade gånger för att välja det

manuella huvudfönstret eller iFit Live-fönstret som

startmeny.

 CHECK WIFI STATUS (Kontrollera WiFi-status):

Tryck på Enter-knappen för att kontrollera status för

din iFit Live-modul. Den lägre displayen kommer

att visa mjukvarans versionsnummer, nätverkets

SSID, nätverkets krypteringstyp, anslutningsstatus,

den trådlösa signalstyrkan, modulens IP-adress,

antalet registrerade användare och deras namn,

resultaten från DNS-lookup och status på iFit

Live-servern.

 SEND/RECEIVE DATA (Skicka/ta emot data):

För att skicka och ta emot träningsprogram,

träningsloggar och uppdateringar, tryck på

Enter-knappen. När processen är avslutad visas

orden TRANSFERS DONE

displayen.

Avsluta informationsläget genom att ta ut nyckeln ur

displayenheten.

22

HUR LÖPBANDET FÄLLS

För att undvika skada på löpbandet ska lutningen

justeras till den lägsta positionen innan du fäller

löpbandet. Sedan ska du ta ut nyckeln och kop-

pla loss strömkabeln. FÖRSIKTIGHET: Du måste

kunna lyfta 20 kg för att höja, sänka eller flytta

löpbandet.

 

pilen visar nedan. FÖRSIKTIGHET: Håll inte i

ramen vid fotskenorna i plast. Böj benen och

håll ryggen rak.

 -

sitionen. FÖRSIKTIGHET: Se till att låsknoppen

fastnar.

 

placera en matta under löpbandet. Placera inte

löpbandet i direkt solljus. Lämna inte löpbandet i

förvaringspositionen vid temperaturer över 30° C



HUR LÖPBANDET FLYTTAS



beskrivningen till vänster. FÖRSIKTIGHET: Se till

att låsknoppen fastnar i förvaringspositionen.

Eventuellt behövs två personer för att flytta

löpbandet.

 

fot mot ett hjul.

 -

len varefter du kan flytta det till önskad plats.

FÖRSIKTIGHET: Flytta inte löpbandet utan att

luta det tillbaka, dra inte i ramen och flytta inte

löpbandet över en ojämn yta.

 

försiktigt.

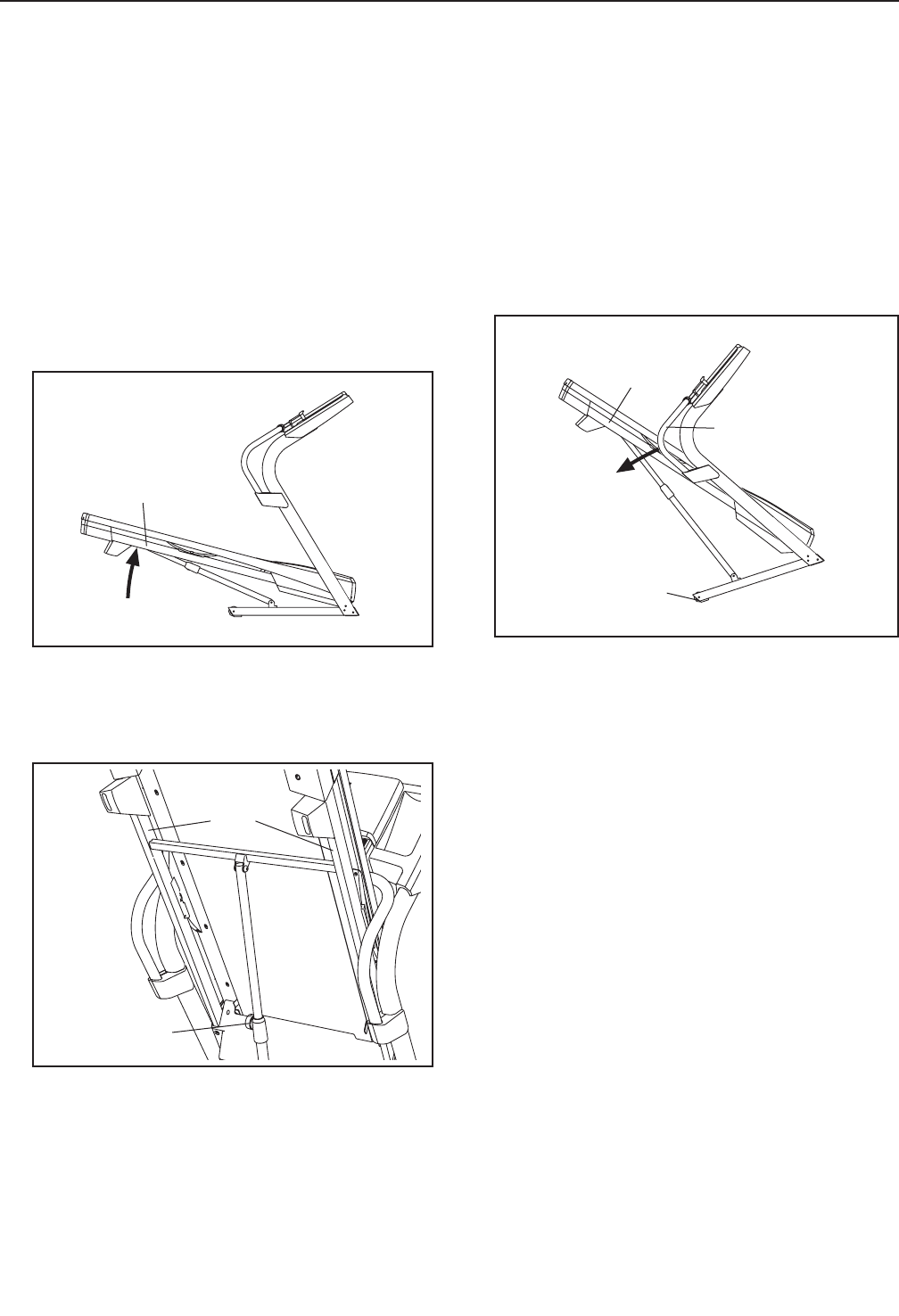

HUR LÖPBANDET SÄNKS FÖR ANVÄNDNING

 Se ritning 2. Håll den övre delen av löpbandet

med din högra hand. Dra sedan låsknoppen till

vänster. VIKTIGT: Vrid inte låsknoppen. Vid

behov kan du trycka ramen framåt en aning.

Rotera ramen nedåt några centimeter och släpp

låsknoppen.

2. Se ritning 1 till vänster. Håll hårt i metallramen

med båda händerna och sänk den mot golvet.

FÖRSIKTIGHET: Håll inte i fotskenorna i plast

och tappa inte ramen. Böj benen och håll ryg-

gen rak.

HUR LÖPBANDET FÄLLS OCH FLYTTAS

Handtag

Ram

Hjul

Ram

1

1

Låsknopp

2

Ram

23

De flesta problem som uppstår med löpbandet kan

lösas med stegen nedan. Hitta ett symptom som

överenstämmer och följ stegen. Om ytterligare

hjälp behövs hänvisar vi till bruksanvisningens

omslag.

SYMPTOM: Strömmen går inte igång

 

-

sladd behövs ska endast en 3-ledad, 1 mm2 sladd



 

att nyckeln förs in i displayenheten.

 

ram nära strömkabeln. Om strömbrytaren sticker

ut såsom visat har brytaren aktiverats. Återställ

brytaren genom att vänta i fem minuter och tryck

sedan tillbaka strömbrytaren.

SYMPTOM: Strömmen stängs av under användning

 

brytaren har aktiverats, vänta i fem minuter och

tryck sedan tillbaka strömbrytaren.

 -

beln är inkopplad, koppla ur den, vänta fem

minuter och koppla sedan in den igen.

 

in den igen.

 -

visar vi till bruksanvisningens omslag.

SYMPTOM: Displayenheten fortsätter att vara tänd

när du tar ut nyckeln

 

används om löpbandet befinner sig i en affär.

Om displayen fortsätter att vara tänd när du tar

ut nyckeln är demonstrationsläget på. Stäng av

demonstrationsläget genom att hålla ner stop-

pknappen [STOP] i några sekunder. Om displayen

fortsätter att vara tänd ska du läsa igenom

INFORMATIONSLÄGET på sida 21 för att få reda

på hur man stänger av demonstrationsläget.

SYMPTOM: Displayerna på displayenheten

fungerar inte ordentligt

 KOPPLA UR

STRÖMKABELN. Placera löpbandet i förvaring-





 

FELSÖKNING

Återställning

Aktiverad

c

66

a

24

 







 



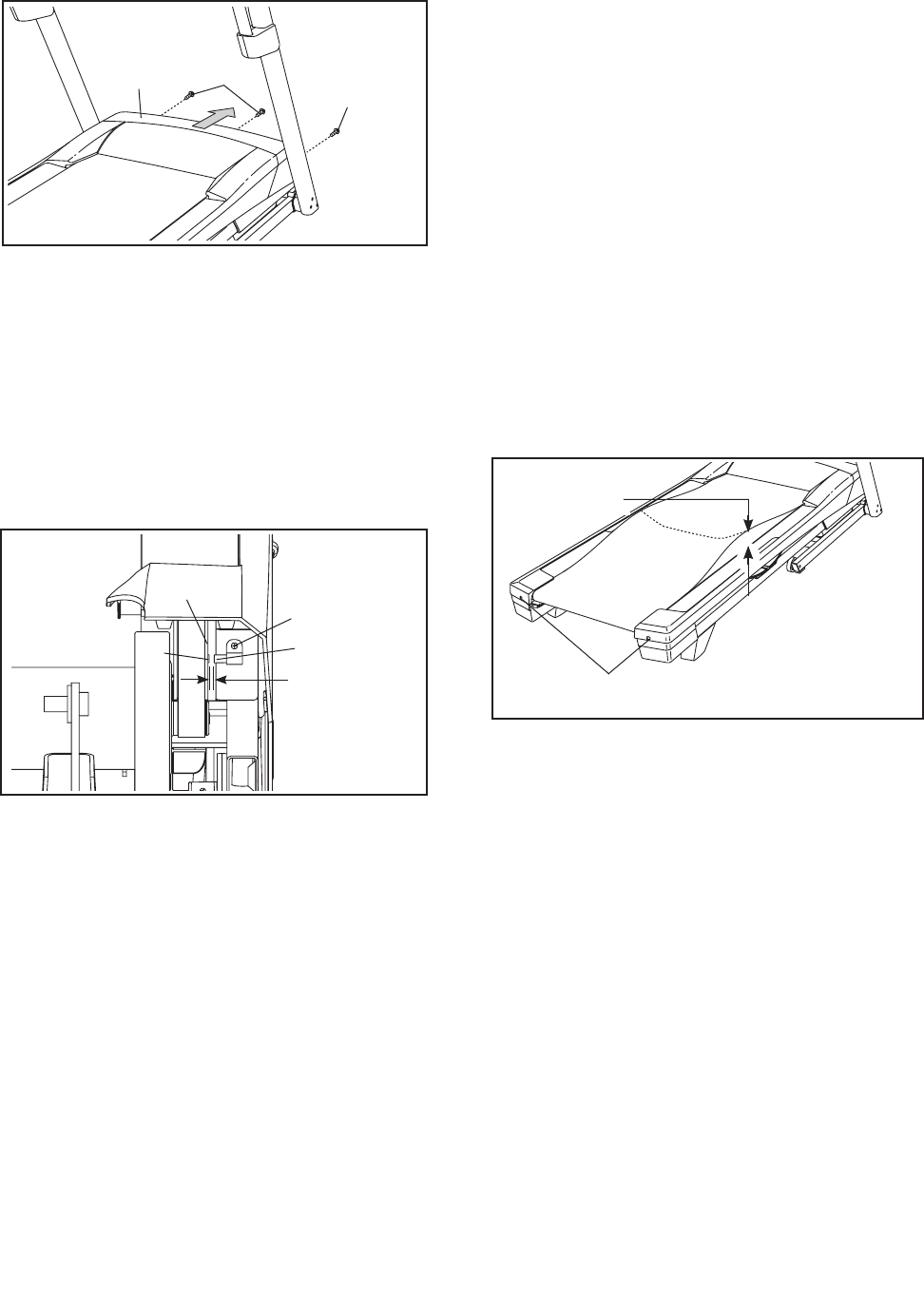

magneten är inriktad mot Reed-brytaren. Se till att

öppningen mellan magneten och Reed-brytaren

är cirka 3 mm. Vid behov, lossa på #8 x 3/4"



och dra åt skruven. Sätt fast den övre motorkåpan





kontrollera att hastighetsavläsningen är korrekt.

SYMPTOM: Lutningen på löpbandet ändras inte på

rätt sätt

 

[STOP], [SPEED], för in nyckeln i displayenheten

och släpp båda knapparna. Tryck därefter på

stoppknappen och tryck sedan på öknings- eller

sänkningsknappen för lutningen [INCLINE].

Löpbandet kommer automatiskt att gå till den

maximala lutningen och sedan återgå till den

minimala nivån. Detta kommer att kalibrera lut-

ningssystemet. Om lutningssystemet inte kalibreras

ska du trycka på stoppknappen och sedan trycka

på lutningens öknings- eller sänkningsknapp igen.

När lutningssystemet är kalibrerat kan du ta ut

nyckeln ur displayenheten.

SYMPTOM: Bältet saktar ner när man går på det

 

3-ledad, 1 mm2 sladd användas som inte är längre

än 1,5 m.

 -

dets prestanda att försämras och bältet kommer

eventuellt att skadas. Ta ut nyckeln och KOPPLA

FRÅN STRÖMKABELN. Vrid båda valsbultarna

1/4 varv moturs med en insexnyckel. När bältet är

tillräckligt åtdraget ska du kunna lyfta varje sida

på bältet 5 till 7 cm över plattformen. Se till att

bältet är centrerat. Koppla därefter in strömkabeln,

för in nyckeln och kör löpbandet i några minuter.

Upprepa tills bältet är ordentligt åtdraget.

 

högpresterande smörjmedel. VIKTIGT: Använd

aldrig silikonspray eller andra substanser

på bältet eller plattformen såvida du inte har

instruerats att göra så av en auktoriserad

servicerepresentant. Dessa substanser bryter

ner bältet och leder till förslitning. Om du tror att

bältet behöver smörjas hänvisar vi till anvisningens

omslag.

 

det hänvisar vi till bruksanvisningens omslag.

57 6

6

Vy från

framsidan

95

3 mm

19

44

43

Valsskruvar

5–7 cm

b

25

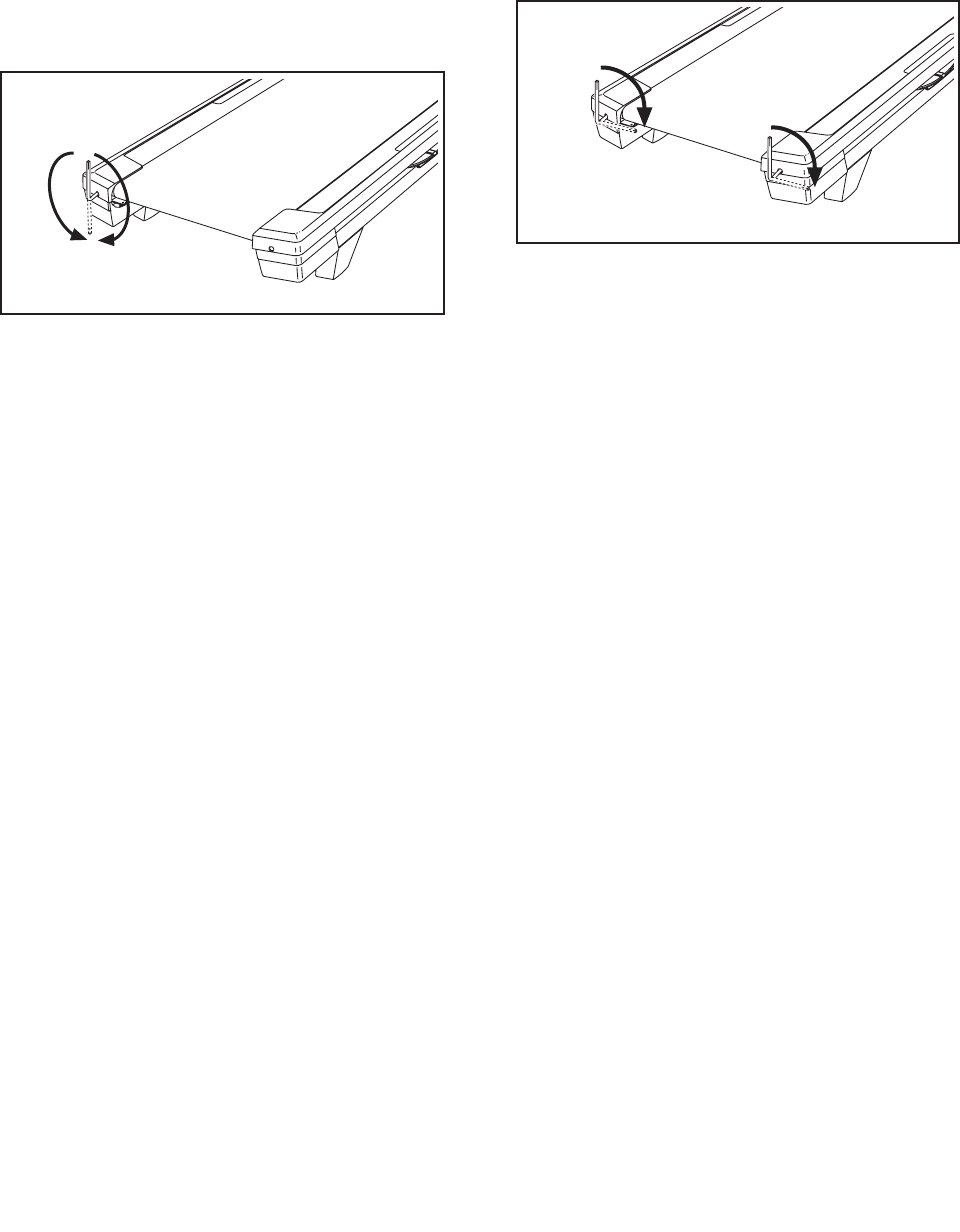

SYMPTOM: Bältet är inte centrerat eller halkar när

man går på det

a.  Om bältet inte är centrerat, ta först ut nyckeln

och KOPPLA FRÅN STRÖMKABELN. Om bältet

ligger mer till vänster, vrid den vänstra valsskru-

ven 1/2 varv medurs med insexnyckeln. Om bältet

ligger mer till höger, vrid skruven 1/2 varv moturs.

Se till att skruvarna inte dras åt för hårt. Koppla

därefter in strömkabeln, för in nyckeln och kör

löpbandet i några minuter. Upprepa tills bältet är

ordentligt centrerat.

b. Om bältet halkar när man går på det, ta först ut

nyckeln och KOPPLA FRÅN STRÖMKABELN.

Vrid båda valsskruvarna 1/4 varv medurs med en

insexnyckel. När bältet är tillräckligt åtdraget ska

du kunna lyfta varje sida på bältet 5 till 7 cm över

plattformen. Se till att bältet är centrerat. Koppla

därefter in strömkabeln, för in nyckeln och promen-

era på löpbandet i några minuter. Upprepa tills

bältet är ordentligt åtdraget.

SYMPTOM: Det ligger linjer över displayen

 

INFORMATIONSLÄGET på sida 21 och justera

displayenhetens kontrastnivå.

a

b

26

TRÄNINSRIKTLINJER

Dessa riktlinjer hjälper dig att planera ditt träningspro-

gram. För detaljerad information om träning, köp en

bok eller tala med din läkare. Kom ihåg att ordentlig

kost och tillräcklig vila är viktiga för goda resultat.

TRÄNINGSINTENSITET

Oavsett om ditt mål är att förbränna fett eller stärka ditt

hjärt-kärlsystem, är det viktigt att träna med rätt intens-

itet för att uppnå önskat resultat. Du kan använda

din puls som guide för att finna rätt intensitetsnivå.

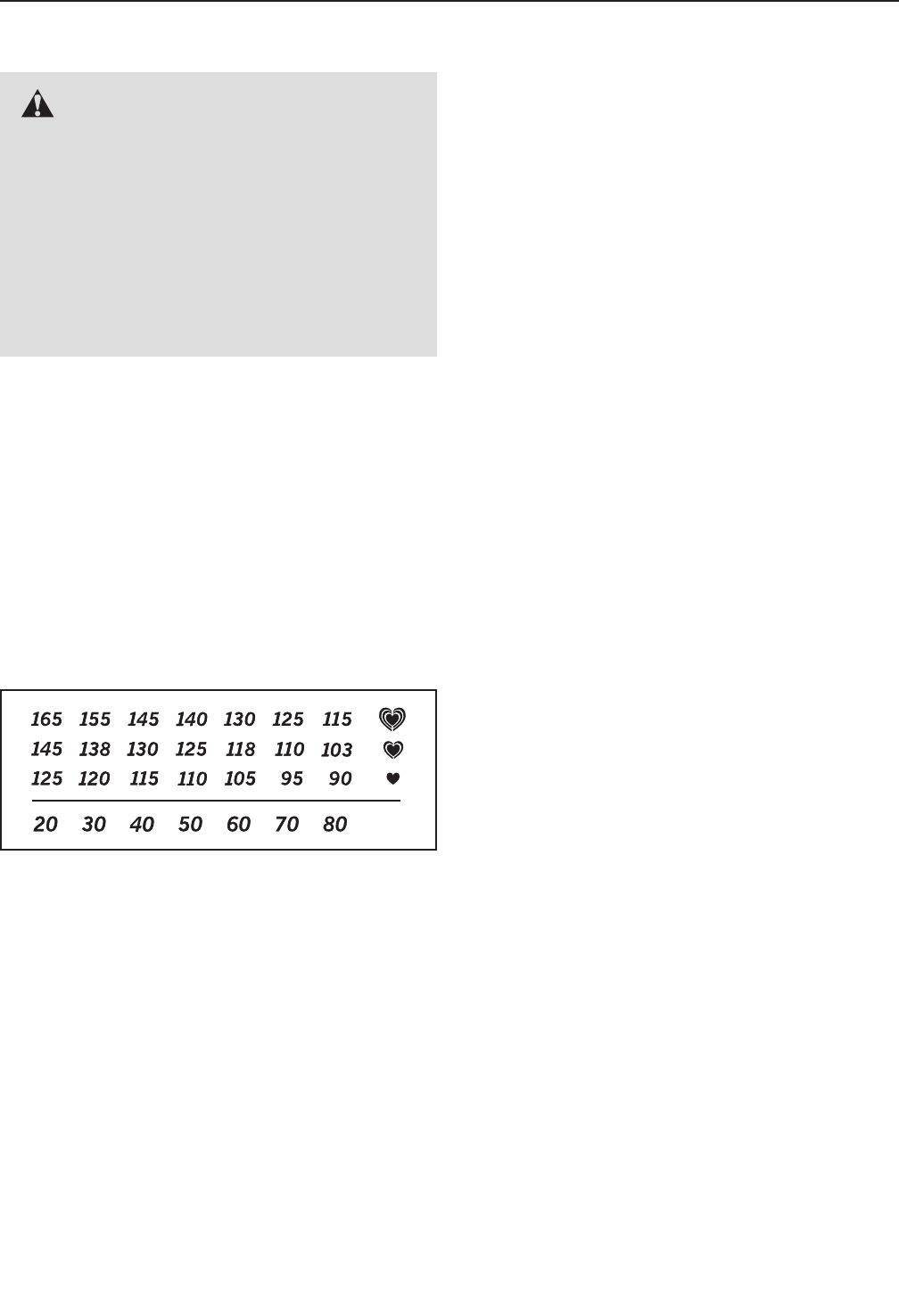

Tabellen nedan visar rekommenderad puls för fettför-

bränning och aerobisk träning.

Finn rätt intensitetsnivå genom att hitta din ålder längst



De tre siffrorna som visas ovanför din ålder definierar

din “träningszon”. Den lägsta siffran är pulsen för

fettförbränning, siffran i mitten representerar den puls

som krävs för maximal fettförbränning och den högsta

siffran representerar den puls som krävs för aerobisk

träning.

Fettförbränning—För att förbränna fett på ett effektivt

sätt måste du träna med låg intensitet under en längre

tid. Under de första minuterna använder din kropp

kalorier från kolhydrater som en energikälla. Först efter

en stund börjar din kropp använda lagrade fettkalo-

rier som en energikälla. Om ditt mål är att förbränna

fett ska du justera din träningsintensitet tills din puls

närmar sig den lägsta siffran i din träningszon. För

att uppnå maximal fettförbränning ska du träna med

en puls som ligger i närheten av mellansiffran i din

träningszon.

Aerobisk träning—Om ditt mål är att stärka ditt hjärt-

kärlsystem behövs aerobisk träning, vilket innebär

en aktivitet som kräver stora mängder syre under en

längre tid. Under ett aerobiskt träningspass justerar du

intensiteten tills din puls närmar sig den högsta siffran i

din träningszon.

TRÄNINSRIKTLINJER

Uppvärmning—Börja med mellan 5 och 10 minut-

ers strechning och lätta övningar. Uppvärmning ökar

kroppstemperaturen, pulsen och cirkulationen, vilket

förbereder för ett träningspass.

Träning i träningszonen—Träna i 20 till 30 minuter

-

orna efter att du påbörjat ett träningsprogram ska du



Andas normalt och så djupt som möjligt. Håll aldrig

andan.

Trappa ner—Avsluta med 5 till 10 minuters stretch-

ning. Stretchning ökar musklernas flexibilitet och

hjälper till att motverka problem efter träningspasset.

TRÄNINGSFREKVENS

För att underhålla eller förbättra din kondition krävs tre

träningspass per vecka med minst en dags vila mellan

passen. Efter några månader av regelbunden träning

kan du genomföra upp till fem träningspass per vecka

om detta önskas. Kom ihåg att nyckeln till framgång är

att träna regelbundet och göra detta till en rolig del av

ditt vardagsliv.

VARNING: Tala alltid med en

läkare innan du påbörjar ett träningsprogram.

Detta är speciellt viktigt för personer som är

äldre än 35 år eller personer som har exis-

terande hälsoproblem.

Pulssensorn är inte medicinsk utrustning.

Olika faktorer påverkar avläsningen av

pulsen. Pulssensorn är endast avsedd som

ett hjälpmedel vid fastställning av generella

pulstrender.

27

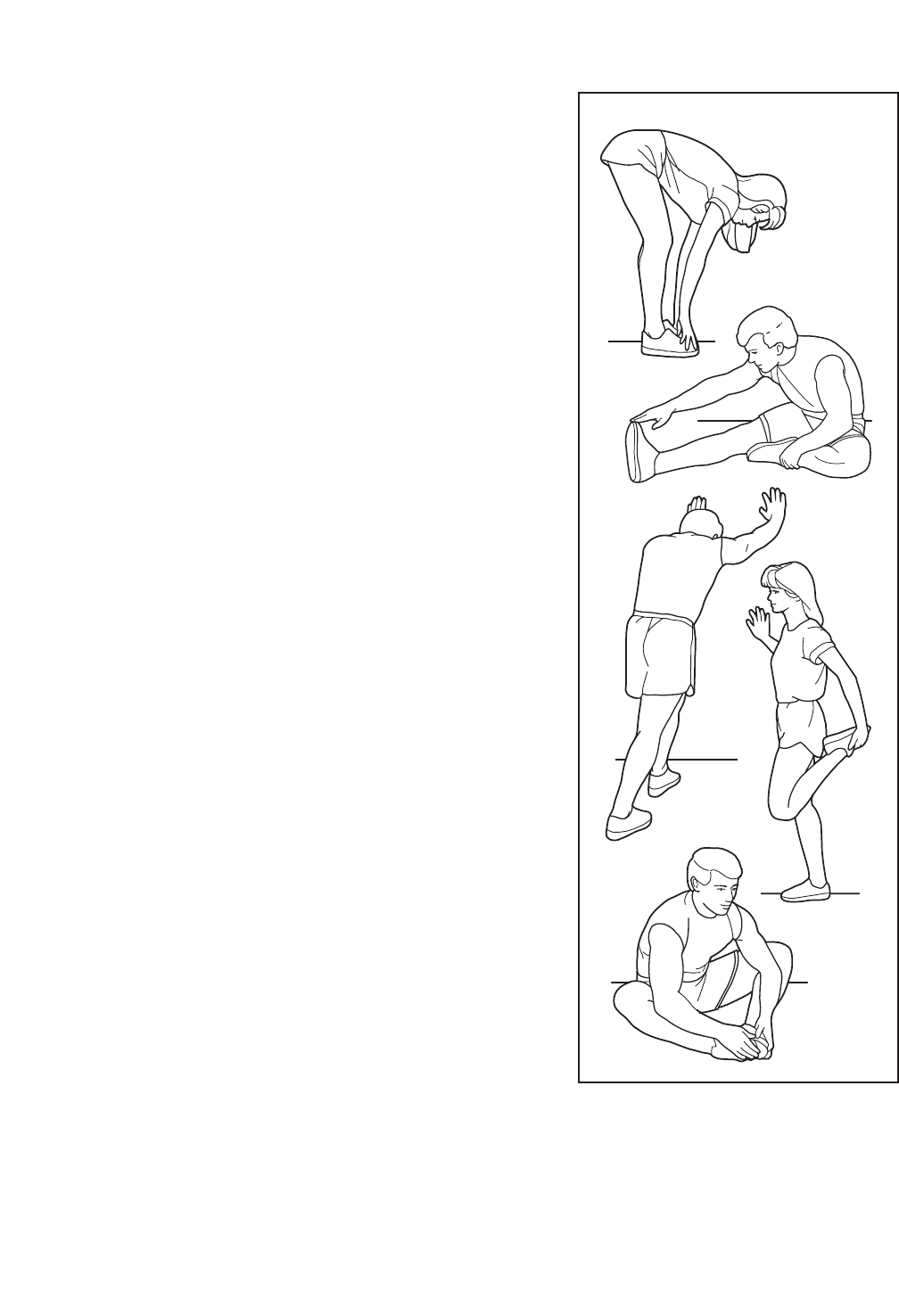

FÖRESLAGEN STRETCHNING

Korrekta stretchövningar visas till höger. Rör dig långsamt när du stretchar. Studsa aldrig.

1. Röra vid tårna

Böj knäna en aning och böj dig långsamt framåt över höfterna.

Slappna alltid av i ryggen och axlarna när du lutar dig framåt

mot tårna så mycket som möjligt. Stanna i denna position i

cirka 15 sekunder varefter du slappnar av. Upprepa 3 gånger.

Stretchövningar: Knäsena, knänas baksida och rygg.

2. Knäsena

Sitt ner och sträck ut ett ben. Sitt med den motsatta fotsulan mot

dig och vila den mot låret på det utsträckta benet. Sträck dig

mot tårna så nära som möjligt. Stanna i denna position i cirka 15

sekunder varefter du slappnar av. Upprepa 3 gånger för varje ben.

Stretchövningar: Knäsena, ländrygg och ljumske.

3. Vad/achilles

Håll ett ben framför det andra, luta dig framåt och håll händerna

mot en vägg. Håll det bakre benet rakt och den bakre foten platt

mot golvet. Böj det främre benet, luta dig framåt och flytta höfterna

mot väggen. Stanna i denna position i cirka 15 sekunder varefter

du slappnar av. Upprepa 3 gånger för varje ben. Du kan stretcha

achillessenorna ytterligare genom att även böja det bakre benet.

Stretchövningar: Vader, achillessenor och fotleder.

4. Quadriceps

Håll den ena handen mot en vägg för balans och fatta tag i en fot

bakom dig med den andra handen. För hälen så nära ändan som

möjligt. Stanna i denna position i cirka 15 sekunder varefter du slapp-

nar av. Upprepa 3 gånger för varje ben. Stretchövningar: Quadriceps

och höftmuskler.

5. Innerlår

Sitt med fotsulorna mot varandra och peka knäna utåt. Dra föt-

terna så nära ljumskarna som möjligt. Stanna i denna position

i cirka 15 sekunder varefter du slappnar av. Upprepa 3 gånger.

Stretchövningar: Quadriceps och höftmuskler.

1

2

3

4

5

28

ANTECKNINGAR

29

ANTECKNINGAR

30

Objekt- Antal Beskrivning

nr.

Objekt- Antal Beskrivning

nr.

1 11 #8 x 1/2" Jordningsskruv

2 2 3/8" x 2 1/2" Bult

3 6 3/8" Mutter

4 6 3/8" x 3 1/2" Skruv

5 6 3/8" Stjärnbricka

6 43 #8 x 3/4" Skruv

7 2 5/16" x 3 1/4" Skruv

8 2 5/16" Stjärnbricka

9 4 1/4" x 5/8" Skruv

10 4 1/4" x 1 3/4" Skruv

11 4 1/4" Stjärnbricka

12 1 3/8" x 1 3/4" Bult

13 1 3/8" x 2" Bult

14 2 1/4" x 2 1/2" Skruv

15 2 3/8" x 1 3/8" Bult

16 2 1/2" x 2 1/4" Bult

17 2 1/2" Mutter

18 3 Kåpklämma

19 25 #8 x 3/4" Maskinskruv

20 2 3/8" x 1 1/2" Bult

21 2 3/8" Låsmutter

22 2 Distansbricka för lutningsmotor

23 2 1/4" x 3/8" Skruv

24 4 Skruv för bältguide

25 2 5/16" x 1 1/4" Bult

26 2 5/16" Flänsmutter

27 2 5/16" x 1 3/4" Bult

28 2 5/16" Bricka

29 2 5/16" Mutter

30 1 1/4" Bricka

31 11 #8 x 1/2" Skruv

32 1 1/4" x 1 3/4" Skruv

33 2 M6 Mutter

34 1 Insexnyckel

35 1 5/32" Insexnyckel

36 2 Plattformsdyna

37 1 Vänster fotskena

38 1 Varningsdekal för lås

39 1 Promenadplattform

40 1 Promenadbälte

41 2 Bältguide

42 2 Distansbricka i gummi

43 1 Drivvals/remskiva

44 1 Magnet

45 1 Klämma för Reed-brytare

46 1 Drivmotorbälte

47 1 Drivmotor

48 2 Rambricka

49 1 Ram

50 1 Höger fotskena

51 1 Förvaringslås

52 1 Höger bakre fot

53 1 Vänster främre fot

54 1 Kåpa för höger fotskena

55 1 Kåpa för vänster fotskena

56 1 Vals

57 1 Övre motorkåpa

58 2 Distansbricka för lutningsram

59 1 Lutningsram

60 1 Lutningsmotor

61 1 Jordkabel för styrsystem

62 1 Styrenhet

63 3 Kabelband

64 1 Undre motorkåpa

65 1 Strömbrytare

66 1 Strömkabel

67 1 Skyddshylsa

68 1 Undre motorkåpa

69 2 Stolpkåpa

70 1 Stolpkabel

71 1 Vänster handtag

72 1 Höger handtag

73 2 Kåpa för vänster handtag

74 2 Kåpa för höger handtag

75 1 Vänster stolpe

76 1 Höger stolpe

77 4 Baskåpa

78 2 Försiktighetsdekal

79 4 Basdyna

80 1 Bas

81 2 Hjul

82 1 Nyckel/klämma

83 1 Bas för displayenhet

84 1 Modullåda

85 1 Ljudkabel

86 1 Displayenhet

87 1 Displayenhetsram

88 2 Kåpa för displayenhetens ram

89 2 Jordkabel för displayenhet

90 1 Nedre pulshandtag

91 2 Kabelband för displayenhet

92 1 Basens jordkabel för bas

93 2 Distansbricka för skruv

94 8 Plattformsbricka

95 1 Reed-brytare

96 2 Plattformsisolator

97 2 M6 bult

98 2 1/4" Isolatorbult

ARTIKELLISTA Modellnr. PETL81711.0 R1111A

31

Objekt- Antal Beskrivning

nr.

Objekt- Antal Beskrivning

nr.

99 5 #8 stjärnbricka

100 1 Elektronikhållare

101 1 Uttag

102 1 Strömkabel

103 1 Filterhållare

104 1 Filter

105 1 Motorisolator

106 2 Motorbussning

* – Bruksanvisning

Observera! Specifikationer kan ändras utan förvarning. Bruksanvisningens sista sida har information om hur man

beställer reservdelar. *Dessa delar illustreras inte.

32

51

27

25

24

24

41

41

42

38

39

50

49

14

34

37

32

30

27

23

47

29

42

28

29

28

33

19

19

52

19

53

6

6

6

6

14

26

55

3

54

25

40

43

44

36

12

46

48

48

67

16

104

19

45

19

19

19

19

26

19

19

19

19

13

1

16

16

35

56

94

94

94

94

36

33

19

19

94

94

94

95

96

97

98

98

97

96

19

94

31

96

98

98

96

31

31

31

31

31

97

97

3

12

1

1

99

103

104

106

105

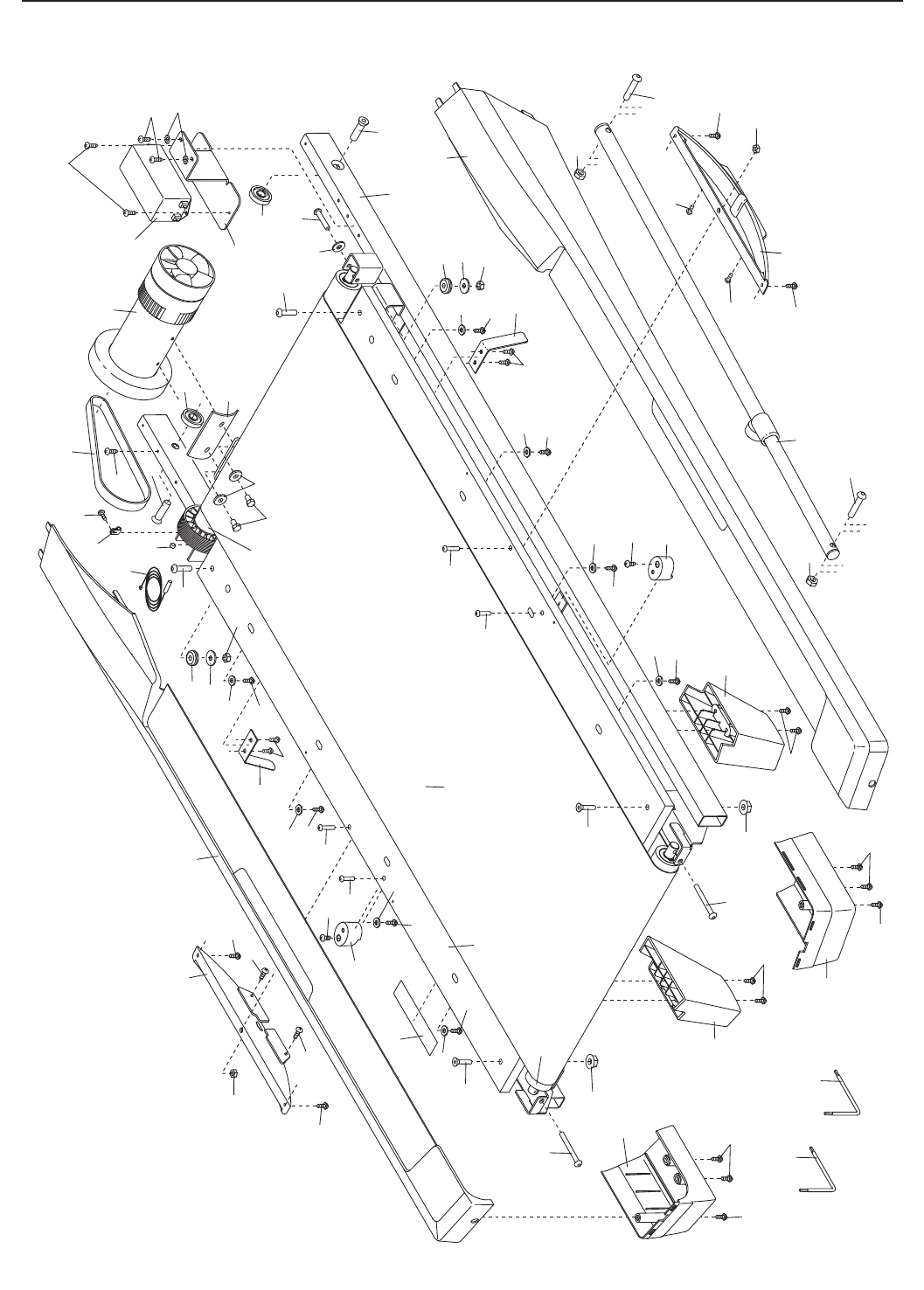

SPRÄNGSKISS A Modellnr. PETL81711.0 R1111A

33

6

1

66

67

65

61

63

62

1

58

59

58

18

20

21

60

22

6

57

6

64

3

3

17

17

20

21

6

18

18

6

6

6

6

6

68

6

6

1

99

1

99 100

102

66

101

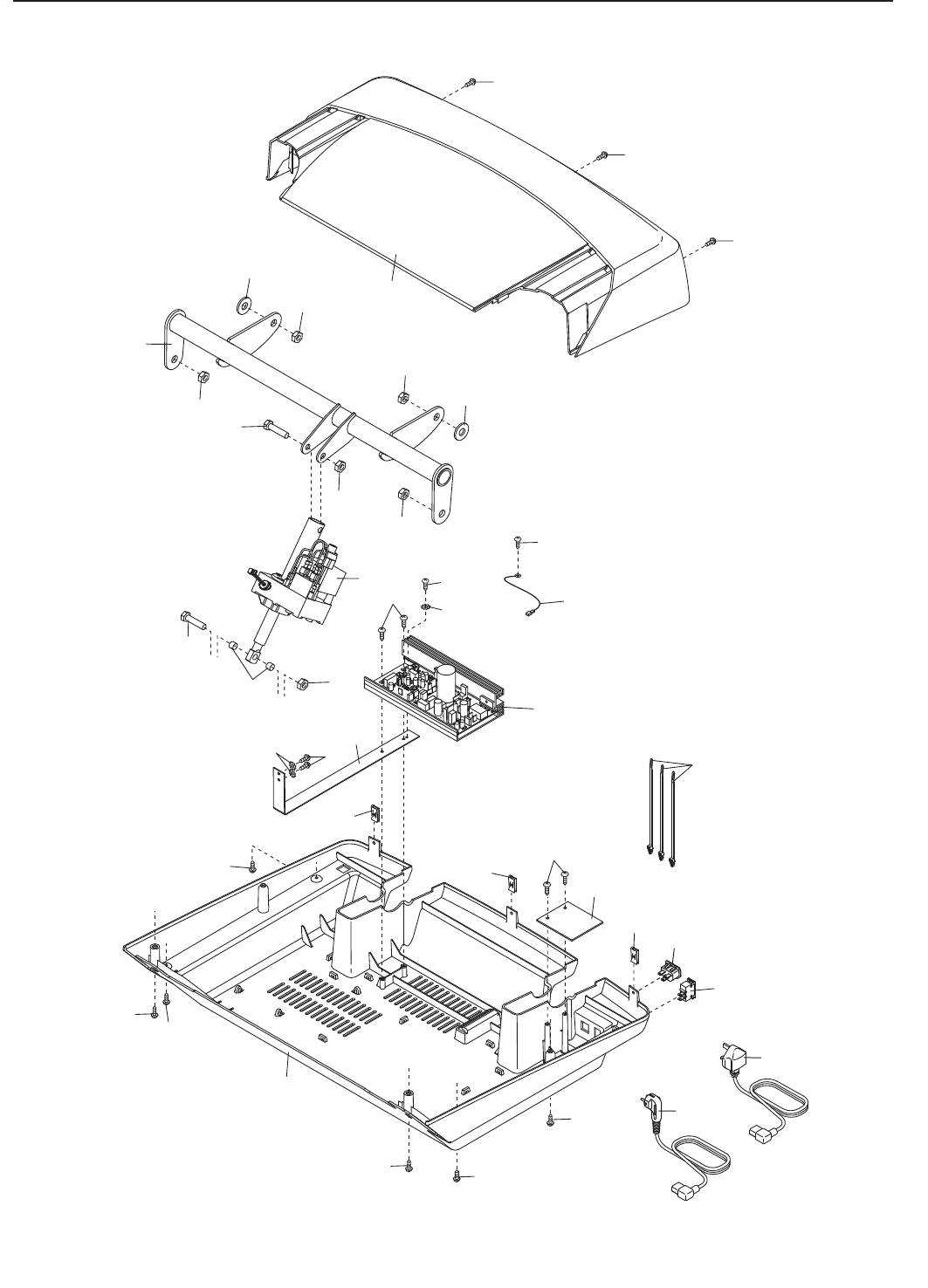

SPRÄNGSKISS B Modellnr. PETL81711.0 R1111A

34

80 78

15

5

5

XX

77

15

4

4

78

4

4

76

77

2

81

3

19

3

2

81

19

79

67

70

10

11

10 11

9

11

11

9

71

72

74

73

7

8

6

75

6

1

19

19

5

5

69

69

74

73

7

8

79

79

79

92

93

93

77

77

6

6

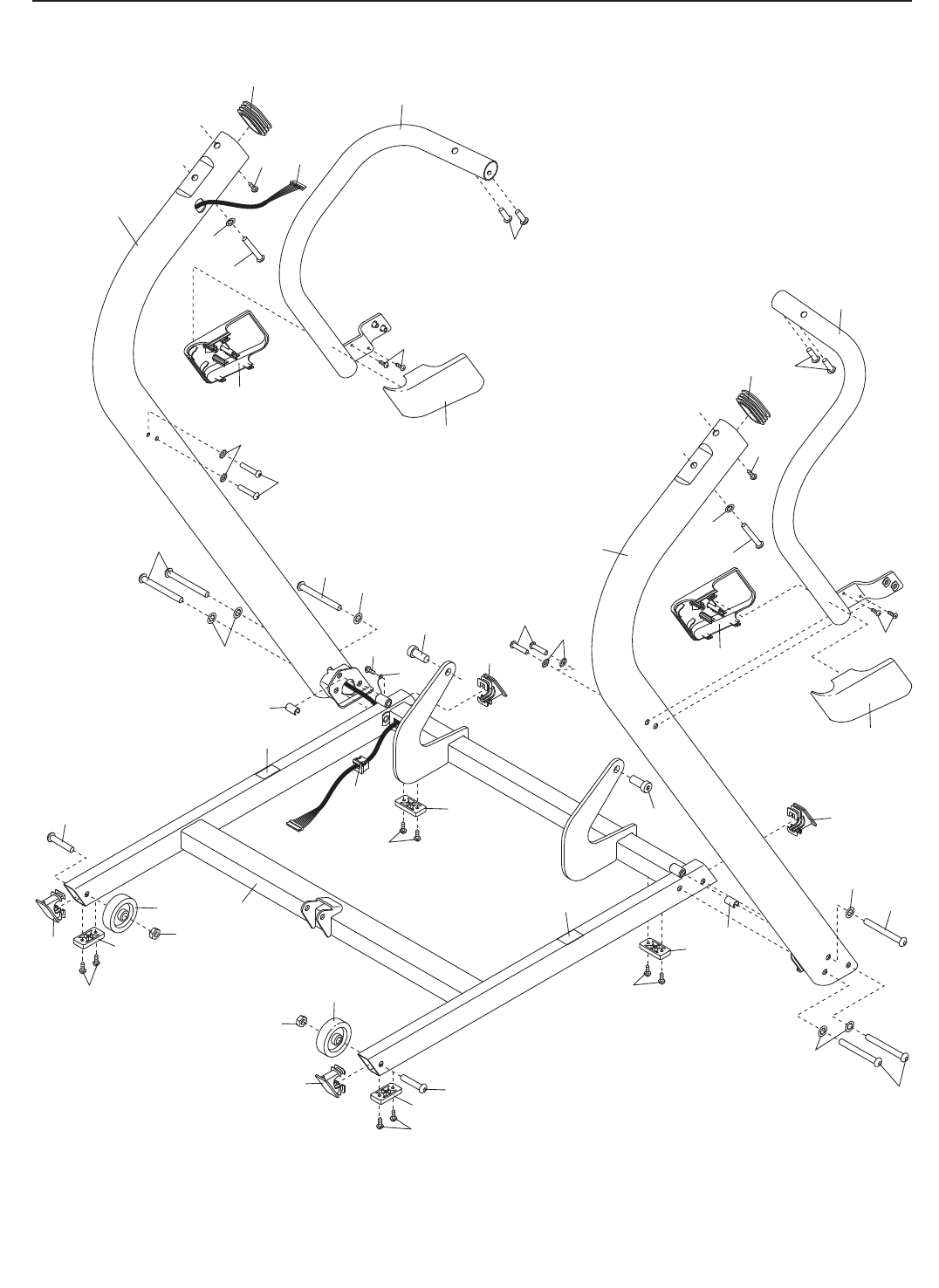

SPRÄNGSKISS C Modellnr. PETL81711.0 R1111A

35

95

12

94

33

114

112

91

31

85

82

83

31

31

84

6

86

88

88

89

87

90

6

6

66

6

6

6

6

6

6

6

6

1

6

6

6

6

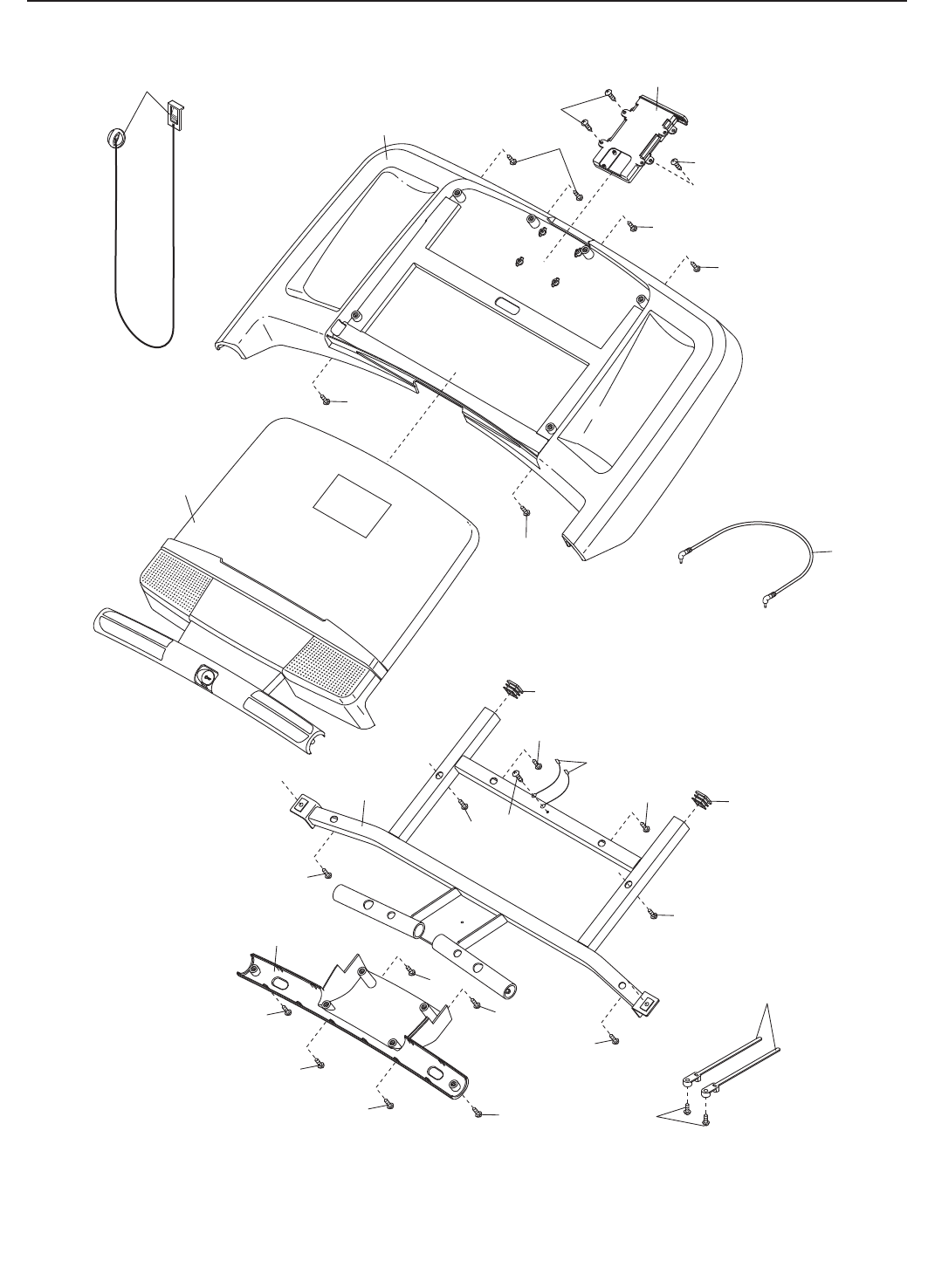

SPRÄNGSKISS D Modellnr. PETL81711.0 R1111A

Artikelnr. 324061 R1111A Utskriven i Kina © 2011 ICON IP, Inc.



mer effektivt sätt ska du ha följande information tillhands när du kontaktar oss:

 

 

 

 

Denna elektronikprodukt får inte kasseras i de vanliga soporna. För att

bevara naturen måste denna produkt återvinnas efter dess användbara liv

är över i enlighet med lag.

Använd återvinningsställen som är auktoriserade att samla in denna typ av avfall i

ditt område. När detta efterföljs bevaras naturresurser och europeiska standarder

gällande miljöskydd förbättras. Om du behöver mer information om säker och kor-

rekt kassering kan du kontakta din lokala myndighet där du köpte denna produkt.

BESTÄLLA RESERVDELAR

INFORMATION OM ÅTERVINNING
