Recoton AW771TX TRANSMITTER User Manual AW771 MANUAL E F
Recoton Corporation TRANSMITTER AW771 MANUAL E F
Recoton >
MANUAL
Casque d’écoute stéréo sans fil de 900 MHz
à syntonisation automatique Modèle AW771
Guide d’installation
et d’utilisation
900MHz WIRELESS STEREO HEADPHONES
WITH AUTO TUNING Model AW771
Installation
and Operation Manual
1
Table of Contents
I. Location of functions………..………………………………………… 2
II. Connecting the headphone system.………………………………… 3
III. Adjusting the transmitter................…………………………………. 6
IV. Tuning the headphones………..……………………………………... 7
V. Turning the headphones off……..…………………………………… 7
VI. More helpful information ……..……………………………………… 8
VII. Troubleshooting ........………..……………………………………….. 9
VIII. Specifications & Features ..…………………………………………… 10
IX. Warranty …………………………..…………………………………… 11
Introduction
AR Wireless Stereo Headphones expand and enhance your enjoyment of
music or TV sound. Like FM radio, the 900MHz signal travels with ease
through walls, floors, ceilings and other obstacles, delivering high-
quality stereo sound to virtually anywhere inside the house or out.
Delivering drift- and static-free reception along with outstanding range
– up to 300 feet* – the possibilities for enjoying your AR Wireless Stereo
Headphones are nearly unlimited.
The AR Wireless Stereo Headphones are compatible with most audio
sources, such as TVs, DVD players, VCRs, A/V receivers/amps, stereos,
computers, and portable devices (CD players, cassette players, MP3s
etc.)
Because there is no line-of-sight restriction between the headphones
and the transmitter (unlike infrared technology-based systems) you
have the freedom to use the headphones while moving about freely
within the transmitter’s sending range – up to 300 feet* in all
directions.
This manual covers various connection options and detailed operating
instructions for making the AR Wireless Stereo Headphones a valued
part of your lifestyle. If, after having reviewed the instructions, you have
any questions, please contact our Customer Service Department at
1-800-732-6866.
*Range may vary according to environment.
1
Table des matières
I. Emplacement des commandes..……………………………………… 2
II. Raccorder le casque d’écoute sans fil………………………………… 3
III. Ajuster le transmetteur................................………………………… 6
IV. Syntoniser le casque d’écoute………………………………………… 7
V. Mettre le casque d’écoute hors tension……….…………………….7
VI. Renseignements utiles .................…………………………………… 8
VII. Guide de dépannage.......……..……………………………………… 9
VIII. Spécifications et caractéristiques ...…………………………………… 10
IX. Garantie………………………..………………………………………... 11
Introduction
Le casque d’écoute stéréo sans fil d’AR vous permet de rehausser votre
appréciation de votre musique ou vos émissions de télévision préférées.
Identique à la radio FM, le signal de 900 MHz voyage aisément à
travers murs, plafonds, planchers et autres obstacles afin de vous
procurer un son stéréo de haute qualité, pratiquement n’importe où
dans votre maison et ses alentours. Avec sa réception sans dérive de la
fréquence ni bruits statiques, ainsi que sa portée exceptionnelle –
jusqu’à 300 pieds* - les applications de votre casque d’écoute stéréo
sans fil d’Acoustic Research sont virtuellement illimitées.
Le casque d’écoute stéréo sans fil d’AR est compatible avec la plupart
des sources audio, telles que les téléviseurs, lecteurs DVD,
magnétoscopes, récepteurs et amplificateurs A/V, chaînes stéréo,
ordinateurs et les appareils portatifs (lecteurs CD, baladeurs à cassette,
lecteurs MP3, etc.)
Parce qu’il n’y a pas de restrictions de ligne de visée entre le casque
d’écoute et le transmetteur (contrairement aux systèmes à infrarouge),
vous avez la liberté d’utiliser le casque d’écoute tout en vous déplaçant
partout au sein de la portée du transmetteur – jusqu’à 300 pi.* dans
toutes les directions.
Ce guide décrit en détail les différentes options de branchement et les
modes de fonctionnement qui s’offrent à vous. Ainsi, nous l’espérons,
votre nouveau casque d’écoute sans fil d’AR deviendra un composant
précieux de votre système de divertissement. Si, après avoir lu les
instructions, vous avez des questions, n’hésitez pas à communiquer
avec notre département de service à la clientèle, au : 1-800-732-6866.
* La portée peut varier selon l’environnement.
2

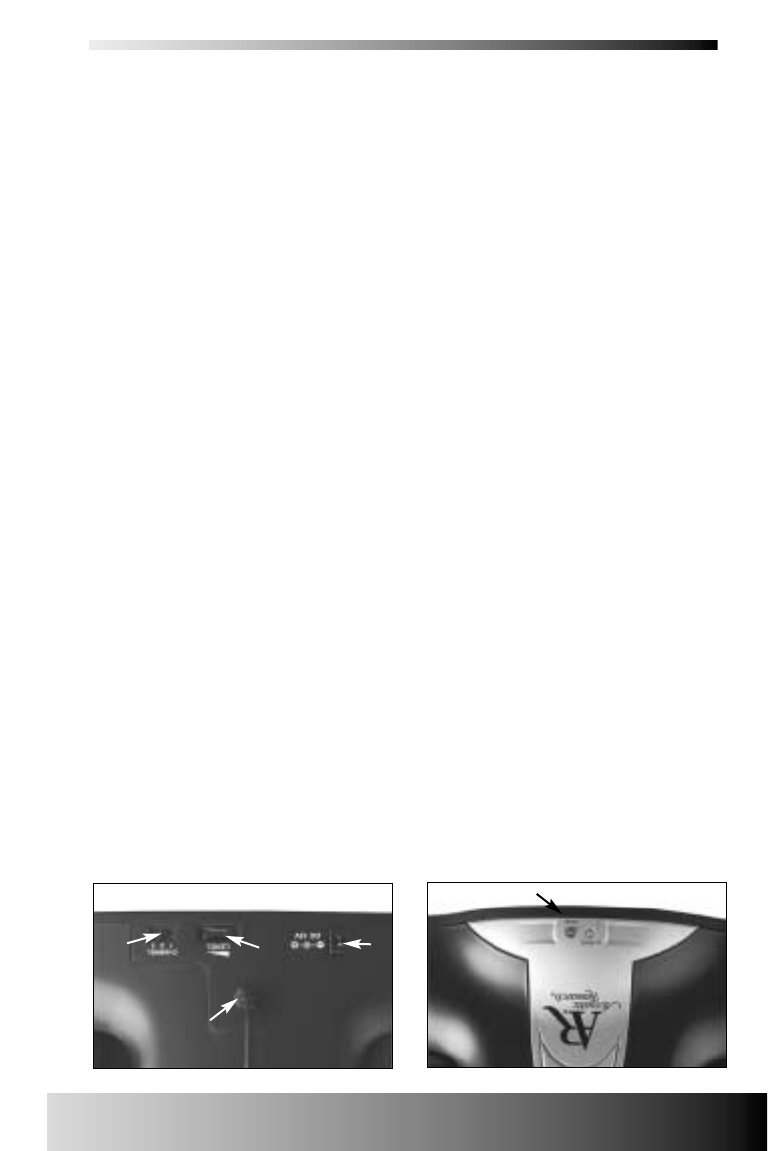

I. Emplacement des commandes
O.Câble adaptateur “Y”
Casque d’écoute
(écouteur de gauche)
A. Serre-tête à ajustement
automatique
B. Couvercle du compartiment
des piles
C. Contacts de charge
Casque d’écoute
(écouteur de droite)
BF
DE
G
IJL
K
Vue avant du transmetteur :
H.Voyant lumineux de charge
I. Voyant lumineux du niveau
sonore
J. Prise d’entrée de la mise en
marche du transmetteur
K. Câble d’entrée audio
L. Commande du niveau d’entrée
M. Sélecteur des canaux
N. Adaptateur secteur
CA du transmetteur –
12 V CC
JLM
K
G
HI
Q. 3 piles AAA au NiMh
C
A
D. Commande de volume
E. Voyant lumineux de la mise en
marche
F. Commande de mise en marche/
balayage (on/off tuning)
G. Voyant lumineux de la syntonisation
Vue arrière du transmetteur :
Accessoires
P. Adaptateur de
casque d’écoute
de 1
/
4po
J. Transmitter power input jack
K. Audio input cable
L. Input level control
M. Channel select switch
2

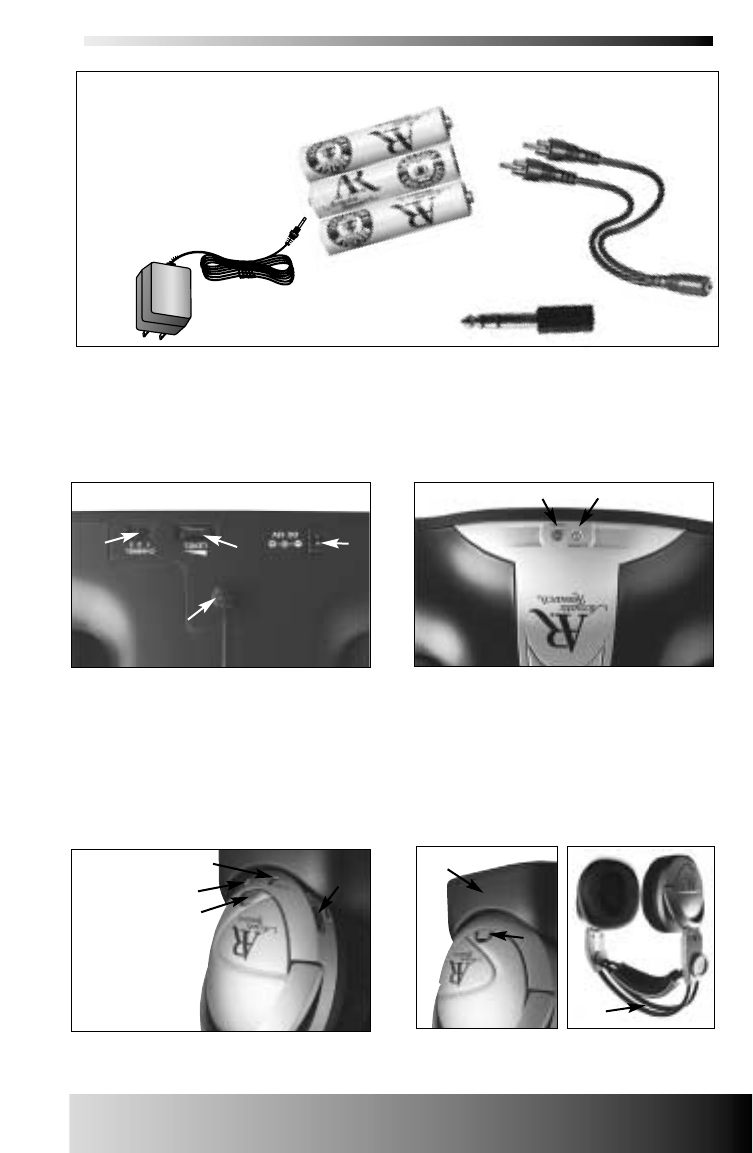

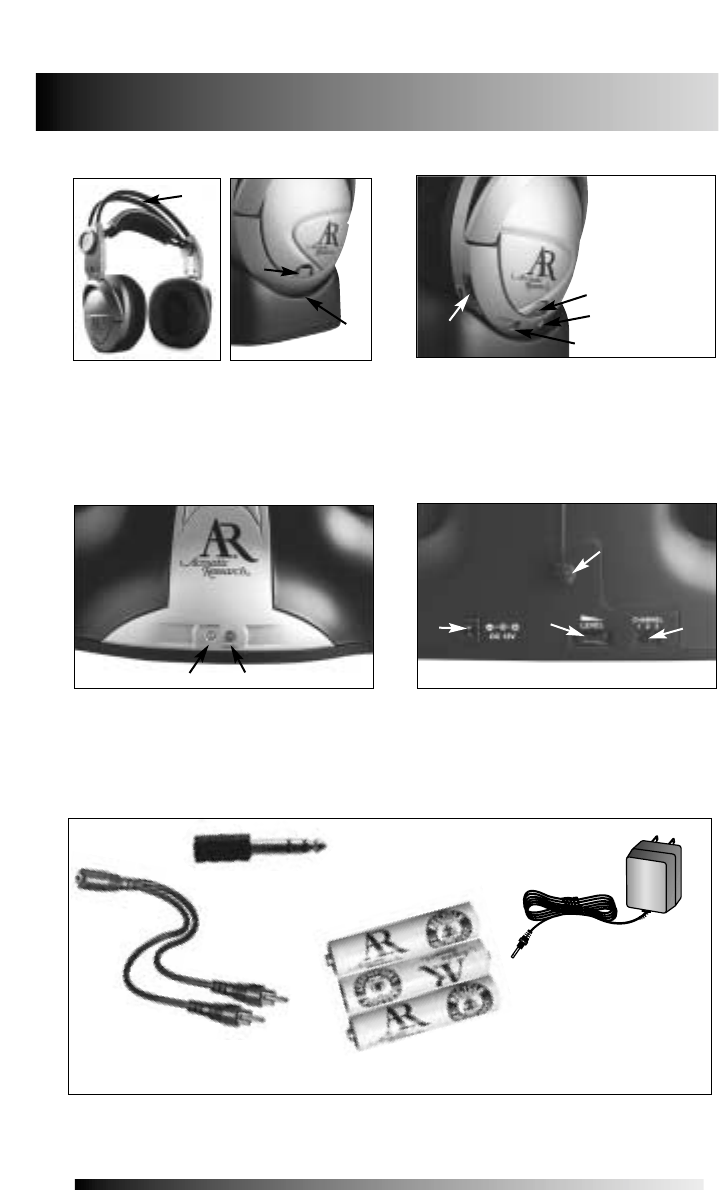

I. Location of Functions
O.“Y” adapter cable
Headphones (left ear cup):
A. Self-adjusting headband
B. Battery compartment cover
C. Charging contacts
Headphones (right ear cup):
D.Volume control
E. Power indicator light
F. Power/scan control (on/off tuning)
G.Tuning indicator light
BF
DE
G
Accessories:

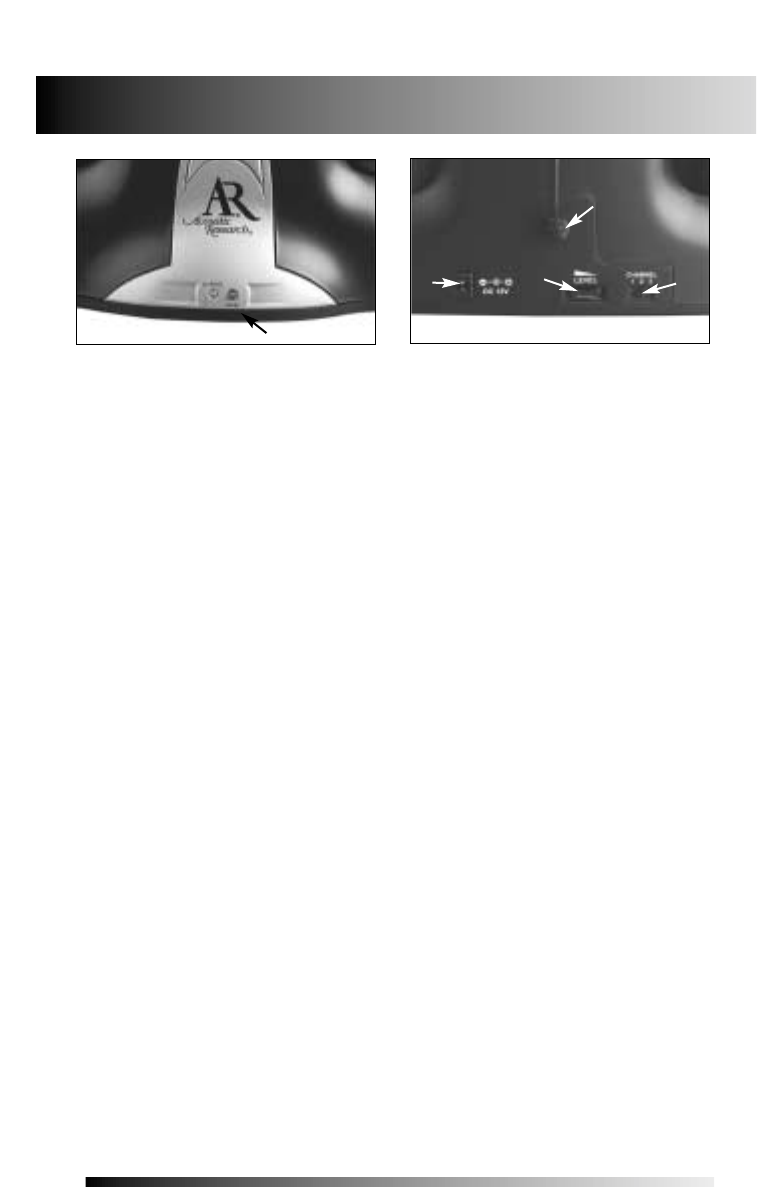

Transmitter Front View:
H.Charging indicator light
I. Audio level indicator light
Transmitter Back View:
N. Transmitter AC
power adapter -
12V DC
P. 1
/
4” headphone
adapter
JLM
K
G
HI
Q. NiMH AAA batteries (x3)
C
A
3

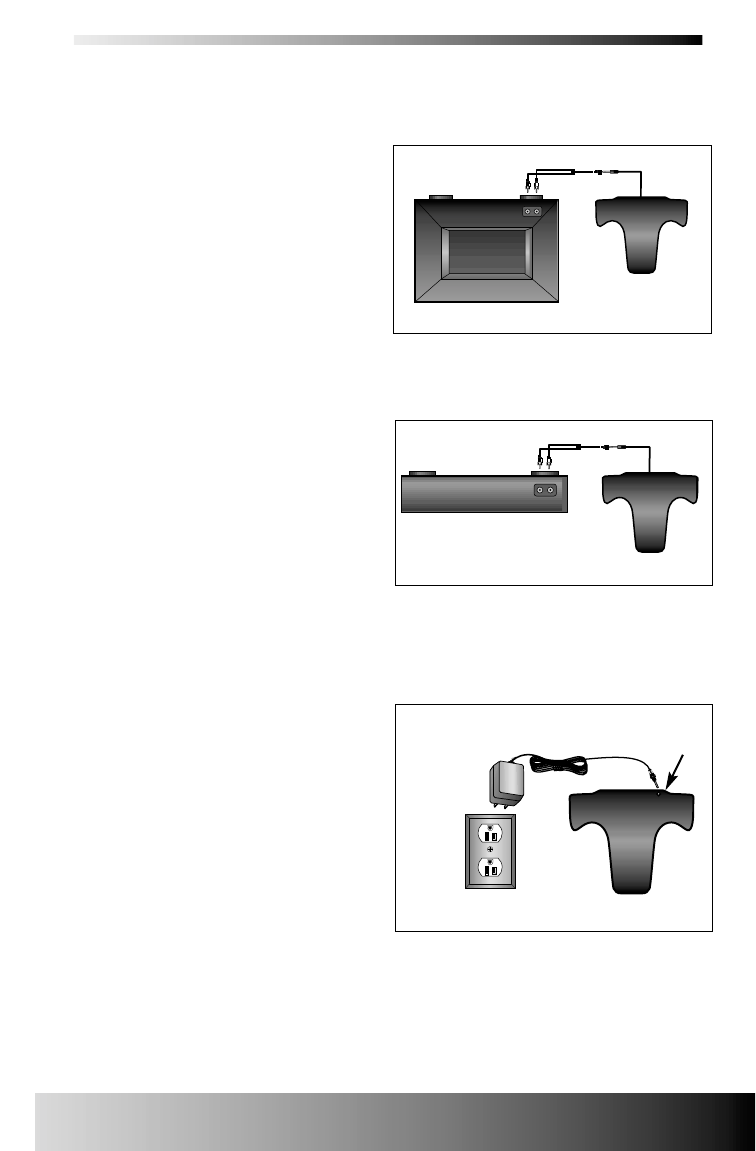

II. Connecting the Headphone System
I. Powering the Transmitter
Connect the small, round plug from the transmitter AC power adapter (N) to
the transmitter power input jack (J) and plug the other end of the transmitter
AC power adapter (N) into any standard 120V AC wall outlet.
Note: There is no transmitter ON/OFF
switch. The transmitter is designed to
be left plugged in and powered at all
times. If you do not intend to use the
AW771 for an extended period of
time, you may wish to unplug the
transmitter AC power adapter.
1. Connect the included “Y” adapter
cable (O) to the audio input cable
(K) coming out of the transmitter.
2. Connect the left (white) and right
(red) audio plugs on the ”Y”
adapter cable to the corresponding
left and right audio outputs of your
A/V receiver, amp or other audio
source.
1. Connect the included “Y” adapter
cable (O) to the audio input cable
(K) coming out of the transmitter.
2. Connect the left (white) and right
(red) audio plugs on the “Y” adapter
cable to the corresponding left and
right audio outputs on the TV.
Transmitter
AC Power
Adapter (N)

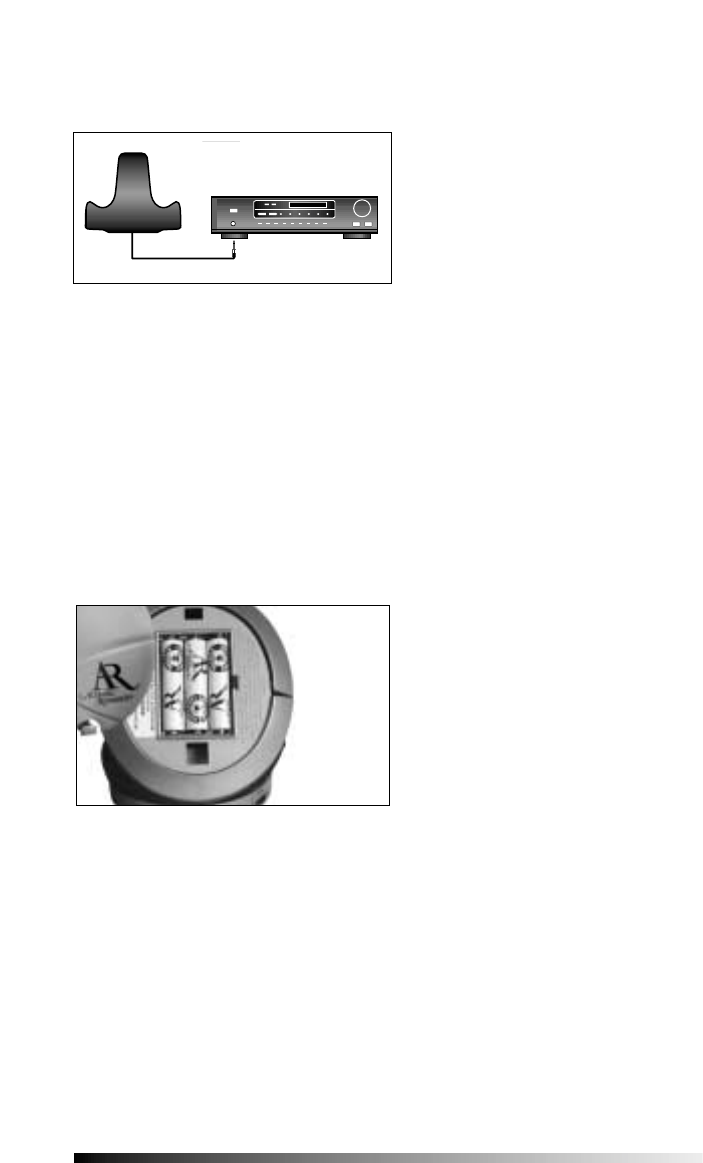

i. Connecting to an A/V Receiver:
II. Connecting to an Audio Source:
J
Transmitter
Transmitter
A/V Receiver
Audio Input Cable (K)
“Y” adapter cable (O)
Audio Input Cable (K)
“Y” adapter cable (O)
ii. Connecting to a TV:
TV
Audio Output
120V AC
wall outlet
Audio Output
3
II. Raccorder le système de casque d’écoute
I. Alimenter le transmetteur
Raccordez la petite fiche ronde à partir de l’adaptateur secteur CA (N) du
transmetteur jusqu’à la prise d’entrée de la mise en marche (J) du transmetteur
et raccordez l’autre extrémité de l’adaptateur secteur CA (N) dans une prise de
courant standard de 120 V CA.
Remarque : Il n’y a pas
d’interrupteur de mise en marche-
arrêt. Le transmetteur a été conçu
pour être branché en tout temps. Si
vous planifiez ne pas utiliser le AW771
pendant une période de temps
prolongée, il est recommandé de
débrancher l’adaptateur secteur CA de
la prise de courant.
1. Raccordez le câble adaptateur “Y”
(O) inclus au câble d’entrée audio
(K) qui sort du transmetteur.
2. Raccordez les fiches audio RCA de
gauche (blanche) et de droite
(rouge) se trouvant sur l’adaptateur
“Y” aux sorties gauche et droite
correspondantes de votre récepteur
A-V, amplificateur ou autre source
audio.
1. Raccordez le câble adaptateur “Y”
(O) inclus au câble d’entrée audio
(K) qui sort du transmetteur.
2. Raccordez les fiches audio RCA de
gauche (blanche) et de droite
(rouge) se trouvant sur l’adaptateur
“Y” aux sorties gauche et droite
correspondantes de votre téléviseur.
Transmetteur
Adaptateur
secteur CA (N)
i. Raccord à un récepteur A-V :
II. Raccord à une source audio :
J
Transmetteur
Transmetteur
Récepteur A-V
Câble d’entrée audio (K)
Câble adaptateur
“Y” (O)
Câble d’entrée audio (K)
Câble adaptateur
“Y” (O)
ii. Raccord à un téléviseur :
Téléviseur
Audio Output
Prise de
courant de
120 V CA
Audio Output
4
Avertissement : Cet appareil a été conçu pour être utilisé avec des sorties
de niveau de ligne ou des sorties de casque d’écoute seulement. NE PAS
raccorder directement aux prises de haut-parleurs, car ceci risque
d’endommager le transmetteur de façon permanente.
ii. Utiliser les piles alcalines optionnelles :

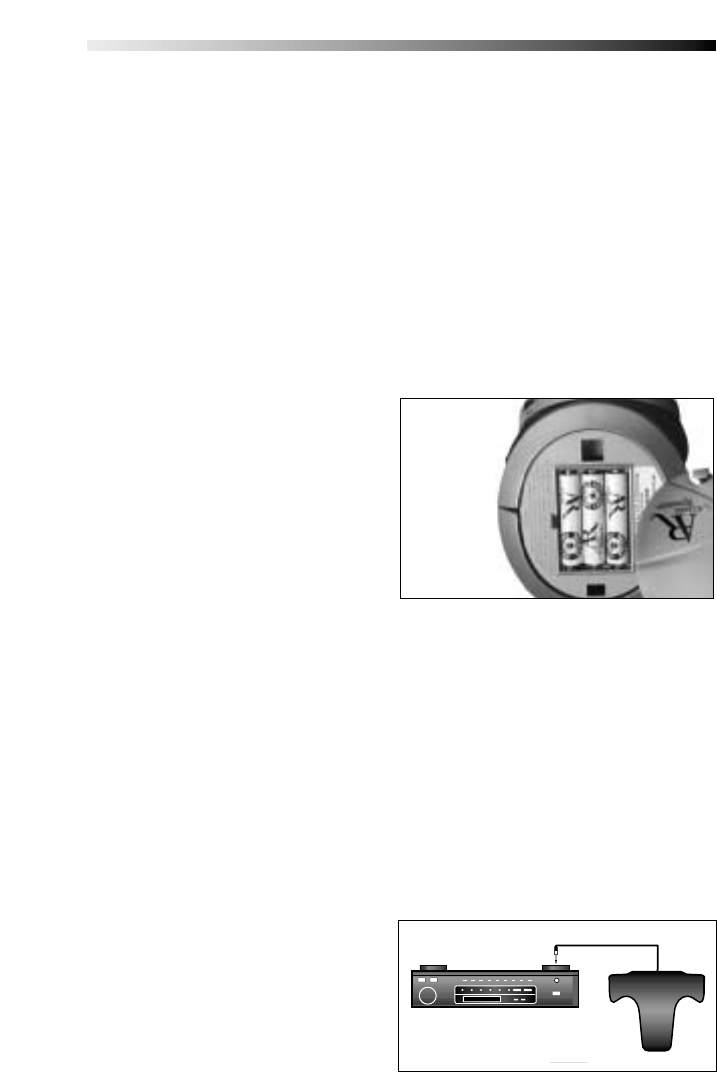

1. Retirez le couvercle du
compartiment des piles (B) en
appuyant simultanément sur la
languette, située à la base du
couvercle, tout en tirant sur le
couvercle.
2. Insérez les piles rechargeables en
respectant le sens des polarités
(+ et -), tel qu’illustré dans le
compartiment des piles.

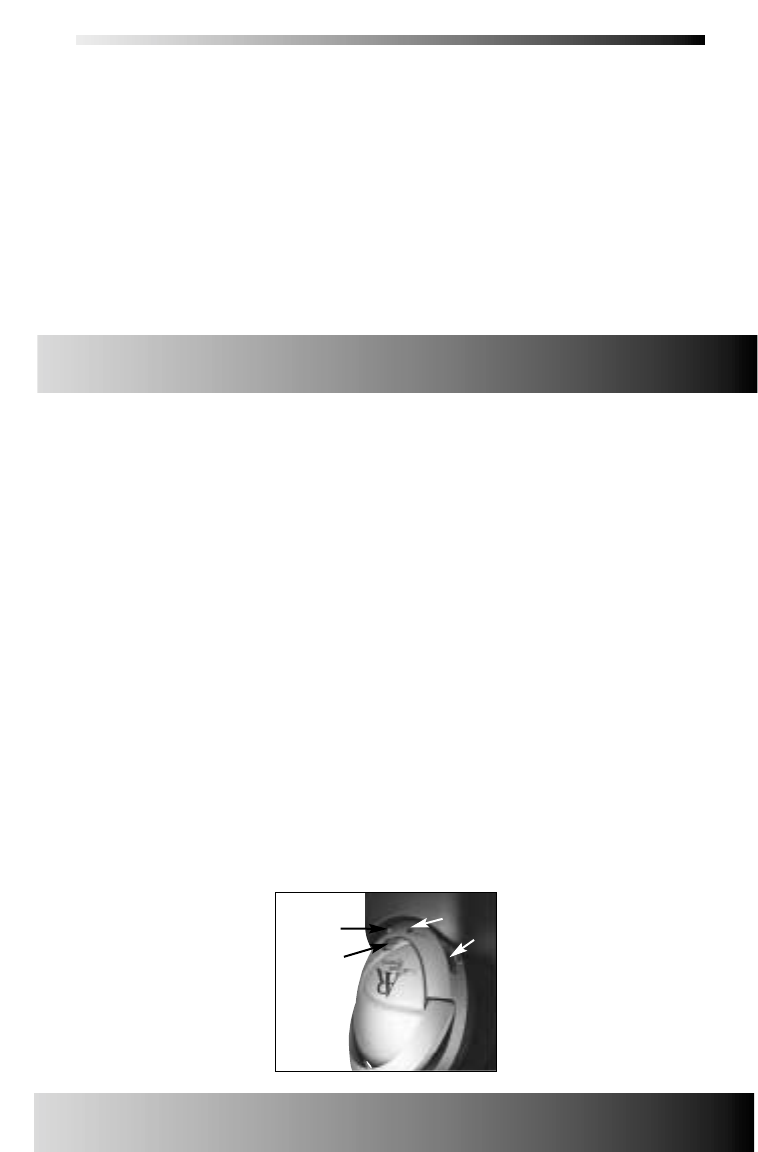

Couvercle du
compartiment
des piles (B)
Le casque d’écoute AW771 peut être alimenté par trois piles AAA alcalines (non
incluses). Ce type de piles peut prolonger la durée d’utilisation du casque
d’écoute, mais vous ne pourrez pas les recharger, comme vous pouvez le faire
avec les piles au NiMh incluses ou des piles au NiCd rechargeables.
Raccordez le câble d’entrée audio qui
sort du transmetteur dans la prise de
sortie de casque d’écoute de votre
chaîne stéréo ou prise de sortie audio de
votre ordinateur. Utilisez l’adaptateur de
casque d’écoute de 1
/
4po (P) inclus afin
de convertir la fiche de 3,5 mm en une
fiche de 1
/
4po, au besoin.
iii. Raccord à une chaîne stéréo ou un ordinateur :
Transmetteur
Chaîne stéréo
Adaptateur de casque
d’écoute de 1/4 po (P)
Câble d’entrée audio (K)
III. Mettre le casque d’écoute en marche
Le casque d’écoute AW771 peut être alimenté par trois piles AAA rechargeables
au NiMh (hydrure métallique de nickel) (incluses) ou par des piles NiCd ou
alcalines.
i. Insérer les piles dans le casque d’écoute :
4
Warning: This product is designed to work with line level outputs or
headphone outputs only. DO NOT connect it directly to speaker outputs as it
will permanently damage the transmitter.
ii. Using Optional Alkaline Batteries:
1. Remove the battery compartment
cover (B) by pushing up and out at
the same time on the notch at the
base of the cover.
2. Insert batteries following polarity
(“+” and “–”) as diagrammed
inside the battery compartment.

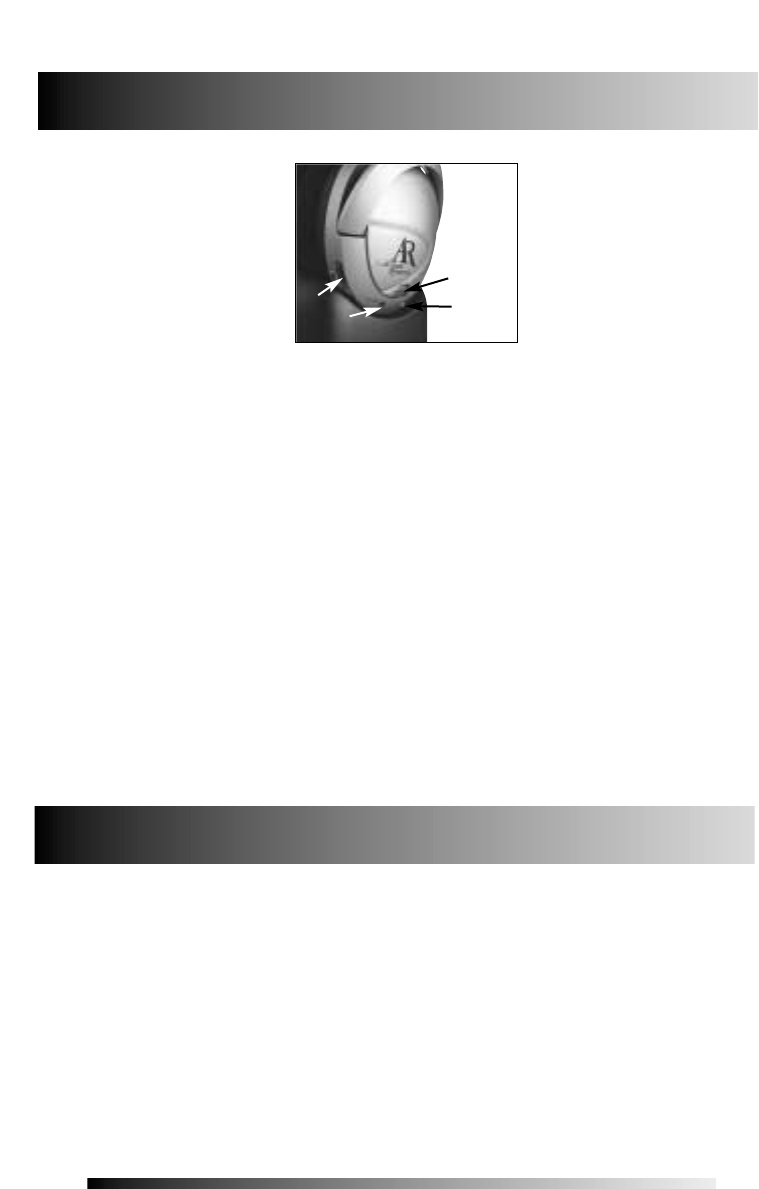

Battery
compartment
cover (B)
The AW771 headphones can also be powered by 3 AAA alkaline batteries (not
included). You may experience slightly longer play time with alkaline batteries,
but you will not be able to recharge them, as you can with the supplied NiMH
or NiCd rechargeable batteries.
Plug the audio input cable coming out
of the transmitter into the headphone
output of your stereo or the audio
output jack on your computer. Use the
included 1
/
4” headphone adapter (P)
to convert the 3.5mm plug on the
audio input cable to a 1
/
4” plug as
needed.
iii. Connecting to a Stereo or a Computer:
Transmitter
Stereo
1/4” headphone
adapter (P)
Audio Input Cable (K)
III. Powering the Headphones
The AW771 headphones can be powered by the supplied 3 rechargeable AAA
Nickel Metal Hydride (Ni-MH) batteries (supplied) or any other NiCd or
alkaline batteries.
i. Inserting the Batteries:
5
Warning: The AW771 built-in charger will charge rechargeable NiMH
(supplied) or NiCd batteries only. DO NOT attempt to charge any other
batteries except those specified above.
Note: The included NiMH batteries can be charged at any time, without any
adverse memory effect, whereas NiCd batteries must be fully discharged
before they can be recharged in order to avoid a reduction in performance.
For this reason we recommend continued use of the supplied NiMH.
Over time, with repeated use, even Ni-MH batteries will eventually wear out.
If, after a full charge, you notice a) dramatically decreased playing time, b) the
power indicator light begins to dim quickly and/or c) static interference occurs
within a short time of turning the headphones on, it may be time to replace
the batteries.
1. Make sure that the headphones’ power/tuning control button (F) is OFF and
the red power indicator LED is unlit.
2. Place the headphones on the transmitter, ensuring that the charging
contacts (C) on the left ear cup sit securely on the charging contacts on the
transmitter base.
Charging Schedule:
Use: Charge Time: Play Time:*
Initial charge 24 hours 5-6 hours
Average 10-12 hours 3-4 hours
Extended 16-18 hours 5-6 hours
*Play time as shown above reflects use of batteries in good condition.
Note: The charger will not overcharge the batteries if left to charge longer
than shown above. However, if you do not intend to use the headphones for
an extended period of time, it is recommended that you unplug the
transmitter from the AC power outlet.
Note: Battery life depends on frequency of use, time, and care. If you have
questions regarding battery replacement, please contact our Customer Service
Department at 1-800-732-6866.
iii. Charging Batteries:
5
Avertissement : Le chargeur intégré du casque AW771 ne chargera que les
piles rechargeables au NiMh (incluses) ou au NiCd (optionnelles). NE PAS
tenter de recharger d’autres types de piles à l’exception de celles mentionnées
ci-dessus.
Remarque : Vous pouvez recharger les piles au NiMh incluses en tout temps,
sans effet négatif sur la mémoire, tandis que les piles au NiCd doivent être
complètement déchargées avant d’être rechargées afin de réduire leur
performance. C’est pour cette raison que nous vous recommandons d’utiliser
continuellement les piles au NiMh incluses. Malgré tout, avec le temps et
l’usage répété, même les piles au NiMh seront usées. Si, après une pleine
charge, vous remarquez que : a) la durée d’utilisation est réduite
considérablement, b) l’intensité du voyant de mise en marche commence à
faiblir rapidement ou c) des bruits statiques surviennent peu après la mise en
marche du casque d’écoute, ces situations indiquent que vous devez remplacer
les piles.
1. Assurez-vous d’avoir mis la commande de mise en marche/syntonisation (F)
hors fonction et que le voyant à DEL rouge de la mise en marche soit éteint.
2. Déposez le casque d’écoute sur le transmetteur, en vous assurant que les
contacts de charge (C) se trouvant sur l’écouteur gauche sont bien appuyés
sur les contacts de charge du socle du transmetteur.
Cédule de charge :
Utilisation : Durée de charge : Durée d’utilisation* :
Charge initiale 24 heures 5-6 heures
Moyenne 10-12 heures 3-4 heures
Extended 16-18 heures 5-6 heures
* La durée d’utilisation indiquée ci-dessus se rapporte à des piles en bonne
condition.
Remarque : Le chargeur ne surchargera pas les piles si celles-ci sont chargées
plus longuement que ne l’indique la cédule de charge. Toutefois, si vous
pensez ne pas utiliser le casque d’écoute pendant une longue période de
temps, il est recommandé de débrancher le transmetteur de la prise de
courant CA.
Remarque : La durée de vie des piles dépend de la fréquence d’utilisation,
du temps et de l’entretien. Si vous avez des questions relatives au
remplacement des piles, veuillez communiquer avec notre département du
service à la clientèle, au : 1-800-732-6866.
iii. Charger les batteries :
6
JLM
I. Voyant lumineux du niveau
sonore J. Prise d’entrée CA du
transmetteur
K. Câble d’entrée audio
L. Commande du niveau d’entrée
M. Sélecteur des canaux
III. Ajuster le transmetteur
1.Mettez en marche la source audio que vous désirez écouter (récepteur A-V,
téléviseur, chaîne stéréo) et jouez la musique à un niveau de volume normal.
2. Réglez le sélecteur des canaux (M), situé à l’arrière du transmetteur, à la
position 1, 2 ou 3. Le transmetteur vous offre trois fréquences de diffusion.
Si vous éprouvez de la difficulté à obtenir une qualité de son adéquate ou s’il
y a des parasites sur les ondes, choisissez une autre fréquence en déplaçant le
commutateur de sélection des canaux à une autre position.
3. Tournez la commande du niveau d’entrée (L) tout à fait vers le bas (vers la
gauche, si vous regardez l’avant du transmetteur).
4. Surveillez le voyant lumineux du niveau audio (I), situé à l’avant du
transmetteur. Si le voyant clignote de façon intermittente (environ la moitié
du temps), procédez à l’étape suivante. Si le voyant ne clignote pas ou s’il
clignote très rapidement, tournez le contrôle du niveau d’entrée (L)
lentement vers la droite afin de le monter (votre droite si vous regardez
l’avant du transmetteur), jusqu’à ce qu’il clignote de façon intermittente.
Remarque : Si le voyant ne clignote pas, veuillez vérifier les points suivants :
- Vérifiez si l’adaptateur secteur CA du transmetteur (N) est branché
solidement.
- Vérifiez si le câble de l’entrée audio qui sort du transmetteur est attaché
solidement à la sortie de la source audio (téléviseur, récepteur A-V, etc.).
-Montez le contrôle du niveau d’entrée (L) jusqu’au bout, tel que décrit à
l’étape 4 et vérifiez si le transmetteur est raccordé à une prise de sortie
variable, telle qu’une prise de casque d’écoute ou la sortie audio d’un
téléviseur. Ajustez le volume de la source audio au niveau adéquat, soit en le
montant, soit en le diminuant, de façon à ce que le voyant lumineux du
niveau audio (I) clignote de façon intermittente. Si vous ignorez le type de
sortie que possède votre téléviseur (variable ou fixe), veuillez consulter la
section Renseignements utiles à la page 8.
K
I
6
JLM
I. Audio level indicator light J. Transmitter power input jack
K. Audio input cable
L. Input level control
M. Channel select switch
III. Adjusting the Transmitter
1.Turn ON your audio source (i.e., A/V receiver, TV, portable CD player, etc.)
and play music at a normal listening volume.
2. Set the channel select switch (M) on the back of the transmitter to 1, 2 or 3.
The transmitter provides three different broadcasting frequencies. In the
event that you experience poor reception or interference, try choosing a
different frequency by moving the channel select switch to another
position.
3. Turn the input level control (L) down (all the way to the left - your left when
looking at the front of the transmitter).
4. Check the audio level indicator light (I) on the front of the transmitter. If the
light flickers intermittently (about half the time), proceed to the next section.
If the light does not blink or is flickering very rapidly, turn the input level
control (L) slowly up (to the right - your right when looking at the front of
the transmitter) until the light flickers intermittently.
Note: if the light does not flicker, please check the following:
- Confirm that the transmitter AC power adapter (N) is securely connected.
- Confirm that the audio input cable coming out of the transmitter is securely
connected to the audio source output (TV, A/V receiver, etc.).
- Move the input level control (L) all the way up as described in step 4 and
check if the transmitter is connected to a variable audio output, such as a
headphone jack or TV audio output. Adjust the volume on the audio source
up or down as necessary to make the audio level indicator light (I) flicker
intermittently. If you are unclear as to the kind of output (variable or fixed)
you are using, please see MORE HELPFUL INFORMATION on page 8.
K
I
7
IV. Tuning the Headphones
1. Push the power/scan control (F) to turn the headphones ON. The power
indicator light (E) will illuminate red. The tuning indicator light (G) will
illuminate green, indicating that the headphones are tuned to the
transmitter. You should hear sound coming from the headphones.
2. Adjust the volume (D) as desired.
3. The headphones will automatically retune if they lose the signal from the
transmitter. However, you can also push the power/scan control button (F)
to retune the headphones at any time. Allow 10 to 15 seconds for the
headphones to lock into the transmitter. The green “tuned” indicator light
will come on after the headphones have been successfully tuned.
Note: Interference in the form of static and/or distortion can sometimes
be heard. If this occurs, confirm the transmitter/headphone adjustments and
indicators. If the problem persists, refer to the Troubleshooting section of
this manual.
D. Volume control
E. Power indicator light
G
V. Turning the Headphones Off
1. Press and hold the power/scan control button (F) for about 2 seconds to
turn the headphones OFF. The red power LED light (E) will go off to
indicate that the headphones have been turned OFF.
2. Place the headphones on the transmitter to recharge the batteries.
Note: Only the rechargeable NiMH and NiCd batteries can be charged.
Please refer to the Charging Batteries section of this manual on page 5 for
detailed instructions.
F. Power/scan control (on/off tuning)
G. Tuning indicator light
F
DE
7
IV. Syntoniser le casque d’écoute
1. Appuyez sur la commande de mise en marche/balayage (F) afin de mettre le
casque d’écoute en marche. Le voyant lumineux de la syntonisation (G)
s’allume en vert, vous indiquant que le casque d’écoute est syntonisé
correctement sur la fréquence du transmetteur. À cette étape-ci, le casque
d’écoute devrait produire un son.
2. Ajustez le volume du casque d’écoute (D) au niveau désiré.
3. Le casque d’écoute syntonisera automatiquement la fréquence si le signal du
transmetteur est perdu. Toutefois, vous pouvez aussi appuyer sur la touche
de mise en marche/balayage afin d’effectuer une syntonisation en tout
temps. Allouez un délai de 10 à 15 secondes pour que le casque d’écoute
verrouille sa fréquence sur le transmetteur. Le voyant lumineux vert
indiquant la syntonisation TUNED s’allume lorsque le casque est bien syntonisé.
Remarque : Il se peut que vous entendiez des parasites et des bruits
statiques. Si cela se produit, vérifiez les réglages du transmetteur, du
casque d’écoute et des voyants. Si le problème persiste, consultez la
section Dépannage de ce guide.
D. Commande de volume
E. Voyant lumineux de la
mise en marche
G
V. Mettre le casque d’écoute hors tension
1. Maintenez enfoncée la commande de mise en marche/balayage (F) pendant
2 secondes afin de mettre le casque d’écoute hors tension. Le voyant à DEL
rouge (E) s’éteint pour vous indiquer que le casque d’écoute est bien mis
hors tension.
2. Déposez le casque d’écoute sur le transmetteur afin de recharger les piles.
Remarque : Seules les piles rechargeables au NiMh et au NiCd peuvent
être rechargées. Veuillez consulter la section Charger les piles de ce guide
(page 5) pour des instructions plus détaillées.
F. Commande de mise en marche/
balayage
G. Voyant lumineux de la syntonisation
F
DE
8
VI. Renseignements utiles
i. Quelques remarques sur les sorties audio fixes :
Une sortie de niveau fixe, ou sortie de ligne, est l'option de raccord idéale, car elle
procure un signal sonore qui n'est pas altéré par les ajustements de niveau de
volume de la source audio.
Petit conseil : Les sorties audio de niveau fixe provenant des récepteurs et des
amplificateurs stéréo seront généralement désignées par les sources suivantes :
sorties des platines à cassette 1 ou 2 ‘Tape’, ‘Tape 1’ ou ‘Tape 2’ ou sorties audio des
magnétoscopes. Ces sorties audio sont souvent identifiées par les appellations ‘TAPE
OUTPUT’, ‘TAPE OUT’, ‘TAPE REC’ ou ‘TAPE RECORD’ ou ‘REC OUT’.
Veuillez noter : Les prises désignées pour la table tournante PHONO, les lecteurs
CD, LD et DVD ou encore la lecture de la platine à cassette TAPE PLAYBACK (PB)
sont des entrées et ne pourront servir pour le branchement du transmetteur.
Les sorties audio de niveau fixe des téléviseurs portent souvent le nom de Constant,
Fixed ou Select. Si elles ne sont pas désignées ainsi, elles sont probablement de niveau
variable (consultez la section Remarques sur les sorties de niveau variable ci-dessous).
Les sorties provenant des magnétoscopes sont pratiquement toujours fixes.
Petit conseil : Lorsque vous raccordez les sorties audio fixes d'un magnétoscope,
rappelez-vous que le magnétoscope doit jouer une vidéocassette ou une émission
de télévision pour que vous entendiez le son.
Petit conseil : Si votre magnétoscope (ou toute autre source audio dotée de prises
de type RCA) est mono (une seule sortie audio), vous devrez vous procurer un autre
câble RCA “Y”. Il est différent du câble adaptateur “Y” inclus avec ce casque
d’écoute. Il doit comporter une seule fiche RCA mâle et deux prises RCA femelles.
Joignez les câbles RCA doubles provenant du câble adaptateur “Y” inclus aux deux
prises femelles du deuxième adaptateur “Y”, puis l'unique fiche mâle du deuxième
adaptateur “Y” à la sortie audio unique du magnétoscope.
ii. Quelques remarques à propos des sorties de niveau variable :
Une sortie de niveau variable, telle que l'on retrouve sur une prise de casque
d’écoute ou sur les sorties RCA de certains téléviseurs, procure au transmetteur un
signal audio qui change en fonction du niveau de volume de la source (chaîne
stéréo, etc.). Au fur et à mesure que vous augmentez ou diminuez le son de la
source audio, vous augmentez ou diminuez la force du signal émis au transmetteur.
Ceci peut altérer la qualité du son que vous entendez dans le casque d’écoute et
vous devrez peut-être ajuster le niveau du volume de la source audio afin de
produire un signal suffisamment puissant pour le transmetteur.
Petit conseil : Vous couperez automatiquement le son des haut-parleurs de
nombreuses chaînes stéréo compactes ou radios portatives en insérant une fiche de
casque d’écoute dans la prise de casque.
Petit conseil : La plupart des téléviseurs, peu importe l'année de leur fabrication
ou leur prix, possèdent des sorties variables. Si vous ne savez pas laquelle de vos
sorties est de niveau fixe, ou si vous avez une sortie fixe, consultez le guide
d'utilisation de votre téléviseur. Certains modèles de téléviseurs possèdent un
commutateur vous permettant de choisir entre les sorties fixes ou variables. Si vous
avez le choix, optez toujours pour les sorties de niveau fixe.
8
VI. More Helpful Information
i. About Fixed-Level Audio Outputs:
A fixed-level, or line-level audio output is considered ideal since it provides an
audio signal unchanged by adjustments to the audio source volume control.
Hint: Fixed-level audio outputs from stereo receivers/amps will typically be
designated as Tape, Tape 1, and Tape 2 outputs, or VCR audio output
connections. These outputs are frequently marked on A/V equipment as
‘TAPE OUTPUT,’ ‘TAPE OUT,’ ‘TAPE REC, or ‘TAPE RECORD or REC OUT.’
Please note: Jacks labeled PHONO, CD, LD, DVD or tape or VCR playback
(PB) are INPUTS and will not work with the transmitter.
Fixed-level outputs from TVs are usually marked as ‘Constant,’ ‘Fixed,’ or
‘Select.’ If they are not marked as such, they are probably variable outputs (see
“About Variable-Level Audio Outputs” below). Outputs from VCRs are almost
always fixed.
Hint: When connecting to the audio outputs of a VCR, remember that the
VCR must be playing a tape or showing a TV channel for sound to be
produced.
Hint: If your VCR (or other audio source with line audio output jacks)
only has a single audio output, you will need another “Y” cable. It differs
from the “Y” Cable Adapter included with these headphones. It will have a
single mono male plug and 2 female left/right jacks. Connect the dual plugs
from the included “Y” cable adapter to the 2 female jacks on the second
“Y” cable, and then connect the single male plug of the second “Y” cable
to the single audio output of the VCR.
ii. About Variable-Level Audio Outputs:
A variable-level output, such as a headphone jack or certain line audio outputs,
provides an audio signal that changes with the volume level set on the audio
source. As the volume of the audio source is adjusted up and down, so does the
audio signal strength sent to the transmitter. This can affect the quality of
sound generated by the headphones, and may require an adjustment of the
volume level of the audio source to produce a signal strong enough for the
transmitter.
Hint: On most bookshelf-type or compact stereo systems, inserting a
headphone plug into the headphone jack results in automatic cutoff of the
regular, or hard-wired speakers.
Hint: Most TVs, regardless of age or price, have variable outputs. If you are
unsure which of your TV audio outputs is fixed, refer to the TV instruction
manual. Some TVs have outputs that can switch between variable and
fixed. When given a choice, fixed is always recommended.
9
Cause and solution:
• Check that the transmitter audio level indicator light is flickering
intermittently. If the light is not intermittent and you know you are using a
fixed level audio source, play music on your audio source while adjusting
the input level control on the back of the transmitter. Adjust the level
control until the light begins to blink intermittently again.
or
• If the transmitter is connected to a variable output, make sure the output
level control wheel is turned up (all the way to the right - your right when
looking at the front of the transmitter), and adjust the volume on the audio
source up or down as necessary to make the light flicker intermittently.
• Change the position of the channel select switch (1, 2 or 3) to change the
operating frequency. The headphones will detect the loss of signal and
retune automatically. However, you can also press the power/scan control
once to make the headphones retune.
• Change the location of the transmitter. Place it as high and away from
obstructions as possible. Avoid placing the transmitter directly on top of or
behind a TV.
• Move the transmitter and headphones closer together. Sending the signal
through certain materials, such as glass, tile, and metal, can decrease the
effective transmitting distance of the system.
VII. Troubleshooting
The following troubleshooting guide takes you through some of the more common
problems associated with the installation and/or operation of these wireless headphones.
If the problem persists, please call 1-800-732-6866 and a knowledgeable customer
service representative will assist you.
Issue:
No
sound
Issue:
No
sound/
distortion/
static
Cause and solution:
• Check that the transmitter AC power adapter is fully inserted into the wall
outlet and the power cord from the AC adapter is firmly connected to the
transmitter power input jack.
• Confirm that the headphones are turned ON and tuned to the transmitter –
the green tuning indicator light should be glowing steadily.
• Check that the AAA batteries are fresh and inserted with correct polarity
(+, –).
• Check that the audio source component (stereo, TV, etc.) is turned on and
transmitting sound as it normally should.
• Check that the headphones volume is turned up.
• If you are using a Tape 2 Monitor output from your receiver/amp as the
audio output, check that you have pressed the Tape Monitor/Tape 2
button on the front of the receiver. This will turn on the Tape 2 outputs,
which may not have been active.
9
Cause et solution
• Vérifiez si le voyant lumineux du niveau audio du transmetteur clignote de
façon intermittente. Si vous utilisez une source audio fixe et le voyant n’est
pas intermittent, jouez une pièce musicale sur votre source audio tout en
ajustant le contrôle du niveau d’entrée situé à l’arrière du transmetteur.
Ajustez le contrôle du niveau jusqu’à ce que le voyant commence à
clignoter de nouveau de façon intermittente.
ou
•Si le transmetteur est raccordé à une sortie variable, assurez-vous d’avoir
monté la roulette de contrôle du niveau de sortie (elle doit être tournée
tout à fait vers la droite – votre droite lorsque vous êtes en avant du
transmetteur) et augmentez ou diminuez le volume de la source audio afin
de faire clignoter le voyant de façon intermittente.
•Changez la position du commutateur de sélection des canaux (1, 2 ou 3)
afin de changer la fréquence de fonctionnement. Le casque d’écoute
détectera la perte du signal et effectuera automatiquement une nouvelle
syntonisation. Vous pouvez également appuyer une fois sur la commande
de mise en marche/balayage afin de relancer une syntonisation automatique.
•Changez l’emplacement physique du transmetteur. Placez-le à un endroit
plus élevé, aussi loin des obstructions que possible. Évitez de le placer
directement au-dessus ou à l’arrière d’un téléviseur.
•Rapprochez le casque d’écoute du transmetteur. Parfois, la transmission du
signal à travers certains matériaux tels que le verre, les tuiles et le métal
peut diminuer la portée efficace du signal.
VII. Guide de dépannage
Le guide de dépannage suivant vous familiarisera avec la plupart des problèmes
rencontrés et des solutions à apporter en rapport avec l’installation ou le
fonctionnement de votre casque d’écoute sans fil. Si le problème persiste, veuillez
composer le 1-800-732-6866 et un représentant du service à la clientèle qualifié vous
aidera.
Problème:
Pas de
son :
Problème
Aucun son/
Distorsion/
Bruits
statiques :
Cause et solution
• Vérifiez si l’adaptateur secteur du transmetteur est inséré jusqu’au fond dans
la prise de courant et si le cordon d’alimentation de l’adaptateur secteur est
raccordé solidement à la prise d’entrée CA du transmetteur.
•Vérifiez si le casque d’écoute est mis en marche et syntonisé à la fréquence
du transmetteur – le voyant lumineux de syntonisation vert brillera de
façon constante.
•Vérifiez si les piles de type AAA sont neuves et si la polarité adéquate
(+/-) est respectée.
•Vérifiez si la source audio (chaîne stéréo, téléviseur, etc.) est mise en
marche et si elle transmet le son de façon normale.
•Vérifiez si le volume du casque d’écoute est monté.
•Si vous utilisez la sortie de monitoring de la platine à cassette 2 Tape 2
Monitor provenant de votre récepteur/amplificateur en tant que sortie
audio, vérifiez si vous avez appuyé sur la touche Tape Monitor/Tape 2 à
l’avant du récepteur. Ceci activera les sorties de la platine à cassette 2, qui
n’étaient peut-être pas activées.
10
VIII. Spécifications et caractéristiques
Transmetteur :
Omnidirectionnel
Portée efficace de la transmission : maximum de 300 pi.*
Entrée ajustable du niveau audio
Trois fréquences de transmission séparées pouvant être sélectionnées par
l’utilisateur (entre 912,5 et 914,5 MHz)
Entrée audio stéréo de niveau de ligne avec minifiche stéréo de 3,5 mm
(adaptateur de casque d’écoute de 1/4 po et câble “Y” inclus)
Adaptateur secteur CA homologué par la firme UL.
Casque d’écoute :
Syntonisation à bouton-poussoir à verrouillage automatique
Commande de volume
Éléments des transducteurs de 40 mm en Mylarmd
Réponse en fréquence : 20 Hz – 20 KHz
Rapport signal-bruit > 55 dB
Séparation stéréophonique > 20 dB
Distorsion : < 1,5 %
*Portée maximale ; les résultats peuvent varier selon l’environnement.
Son fonctionnement est soumis aux deux conditions suivantes: 1) Ce dispositif
ne doit pas causer de parasites nuisibles et; 2) Ce dispositif doit accepter les
parasites qu’il reçoit, même ceux pouvant nuire à son fonctionnement.
Tous les changements ou modifications apportés à cet appareil, s’ils ne sont
pass approuvés directement par la partie responsable de sa conformité,
peuvent révoquer à son propriétaire son droit d’utiliser celui-ci.
Les fonctions et spécifications peuvent changer sans préavis.
10
VIII. Specifications & Features
Transmitter
Omnidirectional
Effective transmitting range: up to 300 feet*
Adjustable audio level input
3 selectable broadcast frequencies (between 912.5 and 914.5 MHz)
Line-level, stereo audio input with 3.5mm stereo mini plug (1/4" headphone
adapter and “Y” cable included)
UL-listed AC power adapter
Headphones
Push-button, auto-lock tuning
Volume control
40 mm Mylar®driver elements
Frequency response: 20Hz - 20kHz
Signal-to-noise ratio > 55dB
Stereo separation > 20dB
Distortion: < 1.5%
*Maximum range; results may vary according to environment.
This device complies with part 15 of the FCC rules. Operation is subject to the
following two conditions: 1) This device may not cause harmful interference
and 2)This device must accept any interference received, including interference
that may cause undesired operation.
Changes or modifications not expressly approved by the party responsible for
compliance could void the users authority to operate the equipment.
Features and specifications subject to change without notice.
IX. Warranty
ONE YEAR LIMITED WARRANTY
Recoton Corporation (the Company) warrants to the original retail purchaser of
this product that should the product or any part thereof be proven defective in
material or workmanship within One Year from the date of original purchase,
such defects will be replaced without charge for parts or labor. This warranty
does not apply to any indirect incidental or consequential damages. To obtain
replacement within the terms of this warranty, the product should be delivered,
transportation prepaid, to the Dealer where purchased or to the Company,
along with proof of date of purchase. Call 1-800-RECOTON to obtain
information regarding the procedure for proper return of your product, if your
Dealer does not honor the warranty. This warranty is valid in the USA and
Canada only.
THIS WARRANTY DOES NOT APPLY TO ANY PRODUCT OR PART
THEREOF WHICH HAS BEEN DAMAGED THROUGH ALTERATION,
MISHANDLING, MISUSE, NEGLECT OR ACCIDENT. THIS WARRANTY
IS IN LIEU OF ALL OTHER WARRANTIES, EXPRESSED OR IMPLIED,
AND NO PERSON OR REPRESENTATIVE IS AUTHORIZED TO ASSUME
FOR THE COMPANY ANY OTHER LIABILITY IN CONNECTION WITH
THE SALE OF THIS PRODUCT. SOME STATES DO NOT ALLOW
LIMITATIONS ON HOW LONG AN IMPLIED WARRANTY LASTS OR
THE EXCLUSION OR LIMITATIONS OF INDIRECT INCIDENTAL OR
CONSEQUENTIAL DAMAGE SO THE ABOVE LIMITATIONS OR
EXCLUSIONS MAY NOT APPLY TO YOU.
This warranty gives you specific legal rights and you may also have other rights,
which vary from state to state.
NON-WARRANTY SERVICE
If non-warranty service is required, the product may be sent to the Company
for repair/replacement, transportation prepaid, by calling 1-800-RECOTON for
details, complete instructions, and service fee charges.
Recoton Accessories, Inc.
2950 Lake Emma Road
Lake Mary, FL 32746
© 2003 Recoton
www.acoustic-research.com
MADE IN CHINA
AD_39405
03/03
IX. Garantie
GARANTIE LIMITÉE D’UNE ANNÉE
La Corporation Recoton (ci-après "la Compagnie") garantit à l'acheteur original
de cet appareil que, si celui-ci ou l'une de ses composantes s'avérait défectueux
dans ses pièces ou sa main-d'œuvre, de tels défauts seront corrigés par le biais
d'un remplacement, sans frais de pièces ni de main-d'oeuvre et ce, pendant une
année à compter de la date de l’achat original. Cette garantie ne s'applique pas
aux dommages-intérêts directs ou indirects. Afin d'obtenir tout remplacement
selon les termes de cette garantie, l'appareil doit être expédié, port payé, chez
le marchand qui l'a vendu ou à la compagnie; celui-ci doit être accompagné
d'une preuve de la date d'achat. Contactez le 1-800-RECOTON afin de
connaître la procédure exacte pour le retour de ce produit, si votre marchand
n’honore pas la garantie. Cette garantie n’est valide qu’aux États-Unis et au
Canada.
CETTE GARANTIE NE S'APPLIQUE PAS AUX APPAREILS NI AUX
PIÈCES ENDOMMAGÉS LORS D'ALTÉRATIONS, D'UNE MAUVAISE
MANIPULATION OU UTILISATION, DES NÉGLIGENCES OU
ACCIDENTS. CETTE GARANTIE A PRÉSÉANCE SUR TOUTES LES
AUTRES GARANTIES, FORMELLES OU TACITES, ET PERSONNE NE
PEUT ASSUMER, À LA PLACE DE LA COMPAGNIE, QUELCONQUE
RESPONSABILITÉ SE RAPPORTANT À LA VENTE DE CET APPAREIL.
CERTAINES PROVINCES OU ÉTATS NE PERMETTENT PAS DE
RESTRICTIONS QUANT À LA DURÉE D'UNE GARANTIE TACITE NI
D'EXCLUSIONS OU DE RESTRICTIONS AUX DOMMAGES-INTÉRÊTS
DIRECTS OU INDIRECTS ET IL SE PEUT QUE LES RESTRICTIONS
MENTIONNÉES CI-DESSUS NE S'APPLIQUENT PAS À VOUS.
Cette garantie vous donne des droits légaux spécifiques et d'autres droits,
variant d’un état ou d’une province à l’autre, peuvent s'appliquer à la suite de la
vente de cet appareil.
SERVICE HORS GARANTIE
Si vous avez besoin de service hors garantie, vous pouvez expédier l'appareil,
port payé, à la Compagnie qui le remplacera ou le réparera. Contactez le
1-800-RECOTON pour connaître la procédure de retour détaillée et les frais de
service.
RECOTON®Canada, LTD.
680 Granite Court
Pickering, Ontario
Canada L1W 4A3
©2003 Recoton
FABRIQUÉ EN CHINE
AD_39405
03/03
