User Manual 1
ROKONET LIMITED WARRANTY
Rokonet Electronics, Ltd. and its subsidiaries and affiliates ("Seller") warrants its products to be free from defects in materials and workmanship under
normal use for 12 months from the date of production. Because Seller does not install or connect the product and because the product may be used in
conjunction with products not manufactured by the Seller, Seller can not guarantee the performance of the security system which uses this product.
Sellers obligation and liability under this warranty is expressly limited to repairing and replacing, at Sellers option, within a reasonable time after the date
of delivery, any product not meeting the specifications. Seller makes no other warranty, expressed or implied, and makes no warranty of merchantability
or of fitness for any particular purpose. In no case shall seller be liable for any consequential or incidental damages for breach of this or any other warranty,
expressed or implied, or upon any other basis of liability whatsoever. Sellers obligation under this warranty shall not include any transportation charges
or costs of installation or any liability for direct, indirect, or consequential damages or delay.
Seller does not represent that its product may not be compromised or circumvented; that the product will prevent any personal; injury or property loss
by burglary, robbery, fire or otherwise; or that the product will in all cases provide adequate warning or protection. Buyer understands that a properly
installed and maintained alarm may only reduce the risk of burglary, robbery or fire without warning, but is not insurance or a guaranty that such will not
occur or that there will be no personal injury or property loss as a result. Consequently seller shall have no liability for any personal injury, property damage
or loss based on a claim that the product fails to give warning. However, if seller is held liable, whether directly or indirectly, for any loss or damage arising
from under this limited warranty or otherwise, regardless of cause or origin, sellers maximum liability shall not in any case exceed the purchase price of
the product, which shall be complete and exclusive remedy against seller. No employee or representative of Seller is authorized to change this warranty
in any way or grant any other warranty. WARNING: This product should be tested at least once a week.
ROKONET ELECTRONICS LTD.
14 HACHOMA ST.
75655 RISHON LETZION. ISRAEL.
TEL: (972) 3 963 7777
FAX: (972) 3 961 6584
ENGLISH ESPAÑOL PORTUGUÊS
FRANÇAIS ITALIANO
DESCRIÇÃO GERAL
O T90P
são
detectores Infra Vermelhos Passivos (PIR)
sem fios, microprocessados, imunes a pequenos animais
e alimentados por uma pilha interna de
Lítio
, de 3V
de longa durabilidade.
Possui as seguintes características PIR:
• Baseado em Microprocessador
• VTP (Variable Pet Thresholding) único Algorítimo
de Imunidade a Pequenos Animais
• Imunidade a pequenos animais: cães de até
36 kg (80 lb), 5 gatos
• Zona de Rastejo “Ativa”
• Compensação Real de Temperatura Patenteada
(Patente nos Estados Unidos: 5.629.676)
• Contador Ajustável de Pulsos
• Manga Protetora do Sensor
• Auto-teste
• Proteção Posterior e Dianteira do Tamper
Características “Sem Fios”
• Opera até 1333 pés (400 m), alcance (LOS)
•
Freqüência de 433MHz
• O T90P funciona em quatro modos
operacionais:
NORMAL, FULL SIGNALING (Sinalização Completa),
WRITE (gravação), FAST MONITORING
(monitoração rápida)
• O aparelho usa um dos mais de 16 milhões de
códigos de endereçamento para a sua configuração
(não usa interruptores DIP)
• Durabilidade prolongada da pilha
• Supervisão total, monitorada automaticamente.
MODOS OPERACIONAIS (J2 - J4)
O T90P pode ser configurado para operar numa das
quatro seguintes modalidades:
NORMAL - 2.5 minutos de intervalo entre as
detecções, com uma mensagem de Supervisão e
Monitoração efetuada a cada 65 minutos,
comunicando o estado do alarme, da pilha e do
tamper.
SINALIZAÇÃO COMPLETA - sem intervalo entre as
detecções (recomendado para testes e instalação)
MONITORAÇÃO RÁPIDA - O aparelho enviará a
cada 12 minutos uma mensagem de Supervisão
/Monitoração.
GRAVAÇÃO
- O aparelho transmite uma mensagem
de WRITE cada vez que ambos interruptores do Tamper
(posterior e dianteiro) são pressionados pelo menos
por 3 segundos.
INDICADOR DO LED (J1)
• Depois de cada detecção, o LED fica aceso durante
alguns segundos.
• Quando a pilha estiver FRACA, o LED piscará
durante cada transmissão.
PROCEDIMENTOS DE INSTALAÇÃO
PASSO 1 – CONSIDERAÇÕES PRELIMINARES
Antes de realizar a instalação, estude cuidadosamente
o ambiente a ser protegido pelo detector, com a
finalidade de escolher o local adequado para a
colocação do aparelho e a lente apropriada para
conseguir a melhor cobertura possível. O detector
deverá ser instalado de maneira que a dispersão do
raio esteja a 45º do caminho previsto do intruso.
Instalações de canto são recomendadas.
IMUNIDADE A ANIMAIS DE PEQUENO PORTE
A fim de optimizar a imunidade a animais de pequeno
porte, as seguintes diretivas são recomendadas:
• Monte o detector verticalmente, em ângulos retos
em relação ao chão.
• Para uma imunidade optimal a pequenos animais,
monte o detector a uma altura de 2.1 m- 2.4 m
(7’ até 8’)
• Assegure- se de que um animal não possa chegar
acima da altura de 1.5 m (5’), saltando em móveis
ou prateleiras.
• Não monte o aparelho em frente a degraus aos
quais o animal pode ter acesso.
ATENÇÃO: O DETECTOR NÃO DEVE SER
INSTALADO NUM LOCAL EXPOSTO À LUZ
SOLAR DIRETA, NEM PRÓXIMO A FONTES
DE CALOR. AS ZONAS DE DETECÇÃO DEVEM
APONTAR PARA PAREDES OU PISO (NÃO
PARA JANELAS, CORTINAS, ETC). DEVE- SE
EVITAR A INSTALAÇÃO PRÓXIMA A OBJETOS
METÁLICOS, POIS ESTES PODEM
INTERFERIR E PREJUDICAR A
TRANSMISSÃO.
PASSO 2 – REMOÇÃO DA TAMPA DIANTEIRA

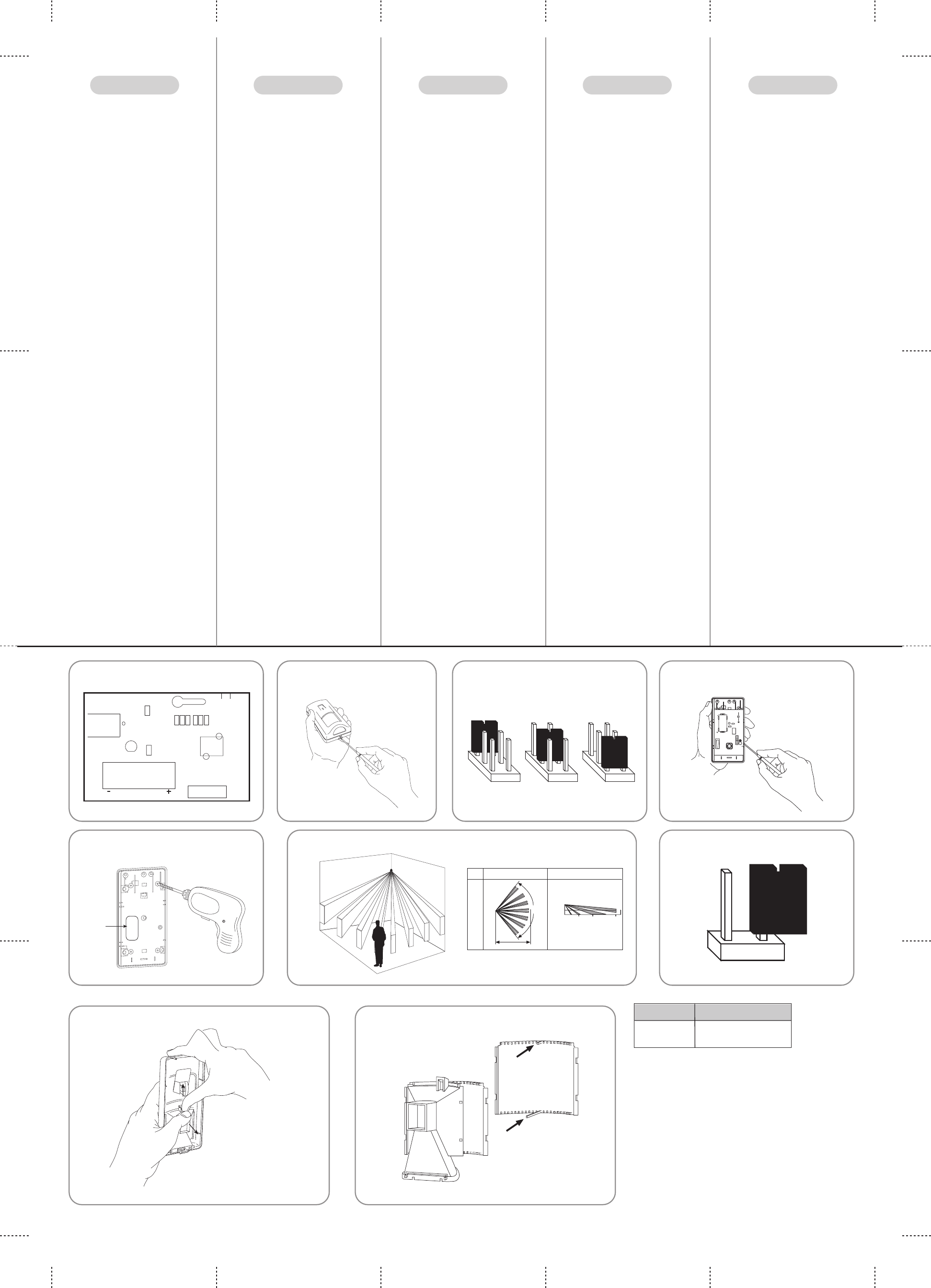

Remoção da tampa dianteira (Fig. 2)
PASSO 3 – CONFIGURAÇÃO DA
COMUNICAÇÃO TRANSMISSOR / RECEPTOR
O T90P deve identificar-se ante o receptor do sistema,
gravando sua mensagem codificada na memória de
endereços do receptor. Este procedimento é realizado
da seguinte maneira:
1. Coloque o receptor no Modo de Gravação (Write).
2. Remova a proteção de isolamento da pilha.
3.
Mande uma mensagem Write como segue:
T90P: Pressione a tampa do tamper durante, no
mínimo, 3 segundos.
Verifique que o T90P tenha sido
identificado pelo receptor
NOTA: As ligações em ponte J3 e J6
devem ser postas em curto-circuito.
4. Coloque o receptor no Modo Normal.
PASSO 4 – SELEÇÃO DO LOCAL DA
INSTALAÇÃO
1. Escolha o melhor local possivel, para garantir
qualidade de comunicação e de cobertura, e
temporariamente fixe o aparelho, no local escolhido,
usando uma fita adesiva de dupla face.
2. Faça soar um ALARME para verificar se o receptor
está captando o sinal do aparelho.
PASSO 5 – MONTAGEM FINAL
Afrouxe o parafuso que segura o PCB e deslize o
PCB para cima até que a cabeça do parafuso se
encontre na parte redonda do furo, permitindo assim
a remoção do PCB. (ver Fig. 4).
1. Abra os furos pré- marcados e também os do
tamper se necessário (ver Fig. 5)
2. Monte o detector na sua posição final.
3. Reinstale o PCB na posição “PET”, ao final do
buraco da fechadura.
NOTA: ao instalar o produto certifique-
se que o tamper posterior está
corretamente fechado contra a parede.
PASSO 6 - TESTE DE VERIFICAÇÃO (WALK TEST)
1. Coloque os jumpers no modo FULL SIGN, o jumper
do LED na posição ON e o PULSE na posição
desejada de contagem (1, 2 ou 3) (Ver Fig. 1 e 3).
2. Feche a tampa dianteira. Execute o TESTE DE
VERIFICAÇÃO (Fig. 6) Observe a confirmação do
LED. Verifique se o receptor está captando,
correctamente, os sinais.
DESCRIPTION GENERALE
Les T90P sont deux détecteurs sans fil à Infrarouge Passif
(PIR = Passive Infra Red), avec immunité aux animaux
domestiques, gérés par microprocesseur et alimentés
par une pile lithium interne longue durée de 3V.
Le PIR présente les caractéristiques suivantes:
• Conçu avec microprocesseur,
• VPT (Variable Pet Thresholding) unique : seuil
d'immunité variable, algorithme d'immunité aux
animaux domestiques (Brevet déposé),
• Immunité aux animaux domestiques : pour un chien
de 36 kg, 5 chats,
• Zone d'intrusion « active »,
• Réelle compensation de la température, brevetée
(Brevet US : 5.629.676)
• Compte des pulses réglable,
• Douille de protection du détecteur,
• Auto- test,
• Autoprotection arrière et frontale
Caractéristiques TSF:
• Portée allant jusqu'à 400 m. (LOS),
•
Fréquence de 433MHz
• Le T90P fonctionne en quatre modes: NORMAL,
SIGNALISATION TOTALE, ECRITURE, CONTRÔLE
RAPIDE
• L'appareil sélectionne un code parmi les plus de
16 millions d'adresses codées pour son adressage
(pas d'interrupteurs à DRB).
• Pile très longue durée,
• Contrôle et surveillance entièrement automatiques.
MODES DE FONCTIONNEMENT (J2-J4)
Le T90P peut être configuré pour fonctionner dans les
quatre modes suivants :
NORMAL – 2min. 30 de temps mort entre les
détections d'alarme avec émission d'un message de
contrôle / surveillance toutes les 65 minutes, indiquant
le statut de l'alarme, l'état de la pile et de
l'autoprotection.
SIGNALISATION TOTALE – pas de temps mort entre
les détections (mode recommandé pour l'installation
et l'exécution du test).
CONTRÔLE RAPIDE – l'appareil envoie un message
de contrôle/ surveillance toutes les 12 minutes.
ECRITURE – l'appareil transmet un message en
écriture à chaque fois que l'on maintient les touches
d'autoprotection appuyées pendant au moins 3
secondes.
AFFICHAGE A DIODES LED (J1):
• Après chaque détection, la diode
électroluminescente LED s'allume pour quelques
secondes.
• Lorsque les piles s'affaiblissent – la diode clignote
pendant chaque transmission.
INSTALLATION
ETAPE 1 – CONSIDÉRATIONS PRÉLIMINAIRES
Avant l'installation, étudiez avec soins l'espace à
protéger afin de choisir l'emplacement exact de
l'appareil et la lentille appropriée pour obtenir la
meilleure couverture possible du point de vue des
dimensions. Le détecteur doit être installé de sorte
que les divers faisceaux se situent à 45º du passage
supposé de l'intrus. Il est recommandé de procéder
à une installation en coin.
IMMUNITE AUX ANIMAUX DOMESTIQUES :
Afin d'optimiser l'immunité aux animaux domestiques,
il est recommandé de suivre les directives suivant :
• Installez le détecteur à la verticale et en angle droit
par rapport au sol.
• Pour une immunité optimale aux animaux
domestiques, installez le détecteur à hauteur de
2,1 à 2,4 m.
• Assurez-vous qu'aucun animal ne peut dépasser
1,5 m. de hauteur, par exemple en sautant sur un
meuble ou une étagère.
• Ne placez pas votre appareil face à des escaliers
auxquels des animaux domestiques auraient accès.
ATTENTION: L'APPAREIL NE DOIT PAS ÊTRE
MONTÉ EN EXPOSITION DIRECTE À LA
LUMIÈRE DU SOLEIL NI À PROXIMITÉ DE
SOURCES DE CHALEUR. LES ZONES DE
DÉTECTION DOIVENT ÊTRE DIRIGÉES SOIT
VERS UN MUR SOIT VERS LE SOL (ET NON
VERS UNE FENÊTRE NI VERS DES
RIDEAUX). ÉVITEZ ÉGALEMENT LA
PROXIMITÉ D'OBJETS MÉTALLIQUES,
CEUX- CI AYANT UNE INFLUENCE SUR LES
CAPACITÉS DE COMMUNICATION DE
L'ÉMETTEUR.
ETAPE 2 – RETRAIT DU COUVERCLE FRONTAL
Pour retirer le couvercle frontal, veuillez vous reporter
à la Figure 2.
ETAPE 3 - MISE EN COMMUNICATION DE
L'ÉMETTEUR / RÉCEPTEUR
Le récepteur du système doit identifier le T90P par le
biais de l'inscription du message codé de ce dernier
dans sa mémoire d'adresses. Cette opération s'exécute
suivant les étapes suivantes :
1. Réglez le récepteur en mode écriture (WRITE).
2. Retirez la pile de l'équipement d'isolation.
3. Envoyez un message en écriture
en suivant les
instructions ci-après : T90P : appuyez
simultanément sur les touches d'autoprotection
(arrière et frontale) pendant au moins 3 secondes.
T90P : appuyez sur la touche d'autoprotection
frontale pendant au moins 3 secondes.
Vérifiez que le T90P a bien été identifié par le récepteur.
REMARQUE : les cavaliers J3 et J6 doivent
être mis en court circuit.
4. Réglez le récepteur en mode Normal.
ETAPE 4 - CHOIX DU LIEU D'INSTALLATION
1. Choisissez l'endroit le plus approprié pour une
qualité de transmission et une couverture optimales,
et fixez provisoirement l'appareil à cet endroit à
l'aide d'un adhésif double face.
2. Provoquez un signal d'alarme et vérifiez que le
récepteur a bien reçu le signal.
ETAPE 5 – MONTAGE FINAL
Desserrez la vis de fixation de la carte à circuit imprimé
(PCB) et faites glisser cette dernière jusqu'à ce que
la tête de la vis se place dans la perforation adéquate
permettant ainsi de retirer aisément la carte
(cf. Fig. 4)
1. Perforez les orifices pré-percés ainsi que celui de
l'autoprotection si nécessaire (cf. Fig. 5).
2. Placez le détecteur dans sa position finale.
3. Réinstallez la carte à circuit imprimé avec la position
« PET » (Animaux domestiques) orientée à fond
vers le bas.
©Rokonet Electronics Ltd.
5INT90PUL 04/06
GENERAL DESCRIPTION
The detector is a microprocessor based wireless
Passive Infra Red (PIR) Pet immune detector, powered
by an internal, long life, 3V, lithium battery.
PIR FEATURES:
• Microprocessor Design
• Unique VPT (Variable Pet Thresholding)
Pet Immunity Algorithm
• Pet Immune: up to 36kg( 80lb) dog, 5 cats
• "Active" Creep Zone
• Patented True Temperature Compensation (US
Patent: 5,629,676)
• Adjustable Pulse Count.
• Protective Sleeve for Sensor
• Self Test
• Back & Cover tamper protection
WIRELESS FEATURES
• Operates up to 1333 ft (400m) range (LOS)
• Frequency of 433MHz (RWT90P433USA)
• Four modes of operation:
NORMAL, FULL SIGNALING, WRITE, FAST
MONITORING (not available for FCC)
• The unit uses one of more than 16 million code
addresses for its setup
• Extended battery life.
• Fully and automatically monitored and supervised
OPERATIONAL MODES (J2-J4)
The detector can be configured to operate in the
following four modes:
NORMAL - 2.5 minutes dead time between detections
and a Supervisory / Monitoring message provided
every 65 minutes, giving the status of the alarm,
battery and tamper.
FULL SIGNALING - No dead time between detections
(recommended for test & installation).
FAST MONITORING - The unit will send a Supervisory
/ Monitoring message every 12 minutes.
WRITE - The unit transmits a WRITE message each
time both of the Tamper Switches (back and cover)
are pressed for at least 3 seconds.
LED INDICATION
(J1)
• After each detection, the LED lights up for a few
seconds.
• On LOW Battery condition, the LED will blink during
each transmission.
INSTALLATION PROCEDURE
STEP 1 - PRELIMINARY CONSIDERATIONS
Before installation, carefully study the space to be
protected in order to choose the exact location of
the unit and the suitable lens for best coverage.
The detector should be installed so that the beam
patterns are at 45º to any intruder's expected path.
Corner installations are recommended.
PET IMMUNITY
In order to optimize pet immunity the following
guide lines are recommended:
• Mount the detector vertically at right angles
to the floor.
• For optimal pet immunity mount the detector at a
height of 2.1m- 2.4m (7' to 8')
• Make sure an animal cannot get above height
of 1.5m (5') by jumping on furniture or shelving.
• Do not mount unit opposite stairways where
animals have access.
CAUTION: THE UNIT SHOULD NOT BE
MOUNTED IN DIRECT SUNLIGHT OR NEAR
HEAT SOURCES. THE DETECTION SECTORS
SHOULD BE POINTED TOWARDS EITHER
A WALL OR THE FLOOR (NOT WINDOWS,
CURTAINS, ETC.). LOCATIONS NEAR METAL
OBJECTS SHOULD ALSO BE AVOIDED
SINCE THEY INFLUENC E THE
COMMUNICATION CAPABILITIES OF THE
TRANSMITTER.
STEP 2 - FRONT COVER REMOVAL
Front cover removal (Fig. 2).
STEP 3 - TRANSMITTER/ RECEIVER
COMMUNICATION SETUP
The detector must identify itself to the system’s
receiver by writing its coded message into the
receiver’s address memory. This is accomplished by
performing the following steps:
1. Set the receiver to Write Mode.
2. Remove the battery from the insulation material.
3. Send a WRITE message by pressing both of the
tamper switches (back and cover) for at least 3
seconds.
Verify that the detector has been identified
by the receiver.
NOTE: Jumper J3 and J6 should be shorted.
4. Set the receiver to NORMAL mode.
STEP 4 - SELECTION OF INSTALLATION
LOCATION
1. Select a location best suited for communication
quality and coverage, and temporarily attach the
unit to this point using two sided adhesive tape.
2. Generate an ALARM signal and verify that the
receiver has received the signal.
STEP 5 – FINAL MOUNTING
Loosen the PCB’s holding screw and slide the PCB
up until the screw head is located in the round hole
thus allowing removal of the PCB (see Fig. 4).
1. Open the knockout holes and the tamper knockout
if required. (see Fig. 5).
2. Mount the detector into its final position.
3. Reinstall the PCB in “PET” position on the end of
the keyhole.
DESCRIPCI
Ó
N GENERAL
El T90P
son detectores Infrarrojos Pasivos (PIR)
inalámbrico basados en microprocesador, con
inmunidad a animales domésticos, alimentados por
una batería interna de litio, de 3V, de larga durabilidad.
Tiene las siguientes características PI R:
• Diseño microprocesado
• VTP (Variable Pet Thresholding) único
Algoritmo de Inmunidad a animales domésticos
• Inmunidad a animales domésticos: perros de
hasta 36 kg (80 lb), 5 gatos
• Zona de Sabotaje “Activa”
• Compensación Verdadera de Temperatura
Patentada (Patente en los Estados Unidos: 5,629,676)
• Contado de Pulsos Ajustable
• Manga Protectora del Sensor
• Auto - prueba
• Protección Posterior y de Apertura por Tamper
Características del Inalámbrico
• Opera hasta 1333 pies (400 m), alcance (LOS)
•
Frecuencia de 433MHz
• El T90P funciona en cuatro modos de
operación:
NORMAL, FULL SIGNALING (Señalización
Completa), WRITE (Grabación), FAST MONITORING
(Monitoreo Rápido)
• La unidad utiliza uno de entre más de 16 millones
de códigos de identificación para su configuración
(no utiliza interruptores DIP)
• Batería de larga durabilidad.
• Completa y automáticamente monitoreado y
supervisado.
MODOS DE OPERACIÓN (J2-J4)
El T90P puede ser configurado para operar en uno de
los cuatro modos siguientes:
NORMAL - 2.5 minutos de intervalo entre detecciones
y un mensaje de Supervisión / Monitoreo provisto
cada 65 minutos, comunicando el estado del alarma,
de la batería y del tamper.
SEÑALIZACIÓN COMPLETA - no hay intervalo entre
detecciones (recomendado para pruebas e instalación)
MONITOREO RAPIDO - La unidad enviará cada 12
minutos un mensaje de Supervisión / Monitoreo.
GRABACIÓN
- La unidad transmite un mensaje de
WRITE cada vez que ambos interruptores del Tamper
(posterior y delantero) son presionados por lo menos
por 3 segundos.
INDICACIÓN DEL LED (J1)
• Luego de cada detección, el LED se enciende por
unos segundos.
• En caso de BAJA batería, el LED parpadea durante
cada transmisión.
PROCEDIMIENTO DE INSTALACIÓN
PASO 1 – CONSIDERACIONES PRELIMINARES
Antes de efectuar
la instalación,
estudiar
cuidadosamente el espacio a ser protegido por el
detector, con la finalidad de seleccionar la ubicación
exacta de la unidad y la lente apropiada para conseguir
la mejor cobertura posible. El detector debe ser
instalado de tal manera que la
dispersión del rayo
esté a 45º del camino previsto del intruso. Son
recomendadas instalaciones en los rincones.
INMUNIDAD A ANIMALES DOM
É
STICOS
A fin de optimizar la inmunidad a animales domésticos,
las siguientes directivas son recomendadas:
• Montar el detector verticalmente, en ángulos rectos
con relación al piso.
• Para una inmunidad optima, montar el detector a
una altura de 2.1m- 2.4m (7’ hasta 8’).
• Asegurarse que un animal no pueda llegar m
ás
de
1.5 m (5’), saltando en muebles o estanterías.
• No montar la unidad frente a una escalera accesible
a los animales.
ATENCIÓN: LA UNIDAD NO DEBE SER
MONTADA FRENTE A LUZ SOLAR DIRECTA
O CERCA DE FUENTES DE CALOR. LOS
SECTORES DE DETECCIÓN DEBEN
APUNTAR HACIA UNA PARED O AL PISO
(NO HACIA VENTANAS, CORTINAS, ETC).
DEBE EVITARSE UBICARLA CERCA DE
OBJETOS DE METAL YA QUE ESTOS
PUEDEN INTERFERIR Y PERJUDICAR LA
TRANSMISIÓN.
PASO 2 - REMOCIÓN
DE LA TAPA DELANTERA
Remoción
de la tapa delantera
(Fig. 2)
PASO 3 – CONFIGURACIÓN DE LA
COMUNICACIÓN TRANSMISOR / RECEPTOR
El T90P debe identificarse ante el receptor del sistema
escribiendo su mensaje codificado en la memoria de
dirección del receptor. Esto se logra ejecutando los
pasos siguientes:
1. Colocar el receptor en Modo Write.
2. Remover el material aislante de la batería.
3. Mandar un mensaje Write
de la siguiente manera
:
T90P: pulsando los dos botones interruptores del
tamper (posterior y delantero) al menos por 3
segundos.
T90P: pulsando el bot
ó
n interruptor del
tamper delantero al menos por 3 segundos.
Verificar que el T90P ha sido identificado por el
receptor.
NOTA: Los Puentes J3 y J6 deben ser
puestos en cortocircuito.
4. Colocar el receptor en Modo Normal.
PASO 4 – SELECCIÓN DE LA UBICACIÓN DE LA
INSTALACIÓN
1. Elegir la mejor ubicación posible para asegurar
calidad de comunicación y cobertura, y fijar
temporariamente la unidad a este punto usando
cinta adhesiva de doble faz.
2. Generar una señal de ALARMA para verificar que
el receptor ha recibido la señal.
PASO 5 – MONTAJE FINAL
Aflojar el tornillo que sujeta el PCB y deslizar el PCB
hacia arriba hasta que la cabeza del tornillo est
é
ubicada en el agujero redondo permitiendo así que
se remueva el PCB (ver Fig. 4).
1. Abrir los agujeros premarcados y también los del
tamper, si necesario (ver Fig. 5)
2.Montar el detector en su posición final.
3. Reinstalar el PCB en la posición “PET”
al final del ojo
de la cerradura.
NOTA: al instalar el producto asegúrese
que el tamper posterior esté
correctamente cerrado contra la pared.
PASO 6 – PRUEBA DE CAMINATA (WALK TEST)
1. Colocar los puentes en el modo FULL SIGN, el
puente de LED en ON y el PULSE en cualquier
de los cantidos deseados (1, 2 o 3) (ver Fig. 1 y 3).
2. Cerrar la tapa, preparar la PRUEBA DE CAMINATA
(Fig. 6) Observar la confirmación del LED. Verificar
que el receptor está recibiendo correctamente las
señales.
DESCRIZIONE GENERALE
T90P sono rivelatori all’infrarosso passivo controllati da
microprocessore, immuni agli animali domestici e
alimentati con una batteria interna 3 Volt al litio a lunga
autonomia.
Le unità
T90P
verranno, per semplicità, descritte
in questo manuale come rispettivamente T90P.
Notare che T90P non è coperto dalla
Certificazione IMQ - SISTEMI DI SICUREZZA.
Caratteristiche Sensore Infrarosso
• Controllato da Microprocessore
• Algoritmi VPT con soglie variabili per la
discriminazione animali domestici (Brevetto in corso)
• Valori di discriminazione animali: un cane di 36 Kg.,
5 gatti, vari roditori.
• Compensazione Reale della Temperatura brevettata
• Conteggio Impulsi Programmabile
• Protezione Verticale (anti-strisciamento)
• Protezione dell’ottica del Sensore
• Auto Test
• Tamper antiapertura e antirimozione
Caratteristiche RADIO
• Portata radio di 400 metri in campo aperto
• Frequenza di 433 Mhz.
• L’unità ha un codice d’identificazione univoco pre-
programmato in fabbrica e selezionato casualmente
tra 16 milioni di codici (nessun microinterruttore)
• Lunga autonomia della batteria
• Completamente monitorato e supervisionato
MODI OPERATIVI (J2 - J4)
T90P può essere configurato per operare nei 4 modi
seguenti:
NORMALE (NORM) – tempo di blocco trasmissioni
di 2.5 minuti tra le rilevazioni e la
Supervisione/Monitoraggio che viene trasmessa ogni
65 minuti insieme allo stato del sensore e della batteria.
SEGNALAZIONE COMPLETA (FULL SIGN) – Nessun
tempo di blocco trasmissioni tra le rilevazioni del sensore
(consigliato per l’installazione ed il test).
MONITORAGGIO VELOCE (FAST MON) – L’unità
trasmette ogni 12 minuti il messaggio di Supervisione.
INDIRIZZAMENTO (WRITE) – L’unità trasmette un
messaggio di INDIRIZZO (WRITE) ogni qualvolta i due
interruttori tamper vengono premuti simultaneamente
per almeno 3 secondi.
INDICATORE LED (J1)
• Il LED dell’unità s’illumina per qualche secondo
dopo ogni rilevazione.
• In condizione di Basso Livello Batteria, il LED
dell’unità lampeggia durante ogni trasmissione.
PROCEDURA DI INSTALLAZIONE
FASE 1 – CONSIDERAZIONI PRELIMINARI
Prima dell’installazione studiare attentamente il luogo
da proteggere per scegliere l’esatta posizione dell’unità
a garanzia di una copertura volumetrica efficiente. Il
rivelatore dovrebbe essere montato in modo che i fasci
della lente siano a 45 gradi rispetto al percorso
dell’intruso previsto. Si raccomanda il posizionamento
ad angolo.
DISCRIMINAZIONE ANIMALI DOMESTICI
Per ottimizzare la discriminazione degli animali seguire
rigorosamente le seguenti regole:
• Installare il rivelatore verticalmente alla corretta
angolazione riferita al pavimento.
• Montare il rivelatore ad una altezza compresa tra
1.8 e 2.4 metri.
• Assicurarsi che l'animale non possa superare l'altezza
di 1.5 m. saltando su mobili o mensole.
• Non montare l'unità di fronte a scale interne
accessibili dall'animale.
ATTENZIONE: L’UNITA’ NON DEVE ESSERE MONTATA DI
FRONTE ALLA LUCE SOLARE DIRETTA O VICINO A
SORGENTI DI CALORE. L’UNITA’ DEVE ESSERE ORIENTATA
VERSO PARETI O PAVIMENTI (NO VERSO FINESTRE, TENDE,
Ecc.). DEVE ANCHE ESSERE EVITATO IL POSIZIONAMENTO
IN PROSSIMITA’ DI OGGETTI METALLICI POICHE’ QUESTI
ULTIMI POTREBBERO CAUSARE INTERFERENZE O
RIDURRE LA CAPACITA’ DI COMUNICAZIONE RADIO DEL
RIVELATORE.
PER IL CORRETTO FUNZIONAMENTO DEL TAMPER
ANTIRIMOZIONE INSTALLARE UNA VITE A TESTA PIATTA
NEL MURO IN CORRISPONDENZA DELL'ASTINA DEL
TAMPER ANTIRIMOZIONE.
FASE 2 – RIMOZIONE DEL COPERCHIO
FRONTALE
Rimozione coperchio frontale (Fig. 2).
FASE 3 – CONFIGURAZIONE DEL
TRASMETTITORE / RICEVITORE
Il T90P deve essere identificato dal sistema ricevente
trasmettendo il proprio indirizzo nella memoria del
ricevitore. Questa operazione viene effettuata eseguendo
la procedura seguente:
1. Predisporre il ricevitore nel Modo Indirizzo (Write).
2. Rimuovere la plastica di protezione dalla batteria.
3. Trasmettere l'indirizzo al ricevitore come segue:
premere entrambi i tamper (dietro e coperchio)
per almeno 3 secondi. Verificare che il T90P
sia stato identificato dal ricevitore.
NOTA: I ponticelli J3 e J6 devono essere
chiusi.
4. Predisporre il ricevitore nel Modo Normale di
Funzionamento.
FASE 4 – POSIZIONE DI INSTALLAZIONE
1. Scegliere una posizione che ben si adatta sia alla
copertura volumetrica della lente del sensore, sia
alla qualità di comunicazione della parte trasmittente.
Fissare temporaneamente l’unità usando, ad
esempio, del nastro biadesivo.
2. Generare un ALLARME e verificare la corretta
ricezione dell’allarme da parte del ricevitore.
FASE 5 – INSTALLAZIONE FINALE
Allentare la scheda elettronica del rivelatore svitando
la vite di fissaggio della scheda e muovendo la scheda
fino a sfilarla. Non è necessario svitare la vite
completamente. (vedere Fig. 4 ).
1. Forare le predisposizioni di fissaggio (Fig. 5).
2. Fissare il rivelatore nella posizione definitiva.
3. Montare la scheda elettronica posizionandola con
la tacca di riferimento su PET.
FASE 6 – PROVA DI MOVIMENTO
1. Predisporre il ponticello MODES in Modo
Segnalazione Completa (FULL SIGN), il ponticello
di abilitazione LED in ON (inserito) e il ponticello
PULSES sul conteggio impulsi desiderato (1,2 o 3).
(Vedere Fig. 1 e 3).
2. Chiudere il coperchio dell’unità ed effettuare le
prove di movimento (Fig. 6). Verificare la corretta
rilevazione del sensore in funzione dell’area da
proteggere tramite l’accensione del LED. Verificare
inoltre che il ricevitore riceva correttamente le
segnalazioni dal rivelatore.
(RWT90P433USA)
WIRELESS
PET
TEL: 1 305 592 3820
FAX: 1 305 592 3825
TEL: 44 (0) 1527 576 765
FAX: 44 (0) 1527 576 816
TEL: 39 (02) 3925 354
FAX: 39 (02) 3925 131
TEL: 34 (91) 4902133
FAX: 34 (91) 4902134
TEL: 55 (11) 3661.8767
FAX: 55 (11) 3661.7783
ROKONET USA:
ROKONET UK:
ROKONET ITALY:
ROKONET SPAIN:
ROKONET BRAZIL:
FCC ID: JE4RWT90X433
This device complies with part 15 of the FCC
Rules. Operation is subject to the following two
conditions:
(1) This device may not cause harmful interference,
and
(2) This device must accept any interference received,
including interference that may cause undesired
operation.
ENGLISH ESPAÑOL PORTUGUÊS
FRANÇAIS ITALIANO
PASSO 7 – CONFIGURAÇÃO FINAL
1. Abrir a unidade e reconfigurar os jumpers para
as seguintes posições.
PULSOS (J2-J4): 1,2 ou 3 como desejado (Ver
nota abaixo).
MODO (J5-J7): Como desejado
LED (J1): ON ou OFF, como desejado.
Jumper LED não em uso deve ser colocado
em um pino (ver Fig. 7)
2. Fechar a tampa e verificar a correta operação.
NOTAS:
1. Uma contagem mais alta de pulsos reduz
o desempenho de captura mas aumenta
a imunidade contra falso alarmes.
2. Para assegurar uma longa duração da
pilha, use o Modo Normal.
PROCEDIMENTOS PARA A TROCA DE LENTES
1. Remova a manga protetora do sensor (Fig. 8).
2. Remova a lente da manga (Fig. 9).
3. Inverta o procedimento para colocar uma nova
lente.
ADVERT
Ê
NCIA
Trocas ou alterações que não tenham sido
expressamente aprovadas por Rokonet poderão
cancelar o direito do usuário de operar este aparelho.
Transmissão simultânea de dois distintos aparelhos
pode causar interferência nas mensagens, resultando
em perda de informação.
A qualidade de comunicação deste aparelho pode
ser influenciada pelo ambiente onde está instalado.
Aparelhos eletrônicos situados nas proximidades
podem interferir em sua operação normal. Por este
motivo, a operação deste aparelho deve ser testada
em cada instalação já que a qualidade de sua
transmissão pode variar como resultado das condições
de operação.
ESPECIFICAÇÕES
ELÉTRICA
Tipo de Bateria: CR123, 3v Batería de lítio
Consumo de Corrente: 20 µa de Reserva
Freqüência: 433.92 MHz
Intervalo (Modo Normal): 2.5 minutos
Transmissão de Monitoração:
A cada 65 minutos /ou 12 minutos
Tipo de Modulação: OOK
Vida Útil da Bateria: 5 anos (Modo Normal)
ÓTICA
Filtração : Proteção Contra Luz Branca
Ajuste Vertical: Pela Posição da Escala
FÍSICA
Dimensões: 127.6 x 64.2 x 40.9 mm
(5 x 2.5 x 1.6 in)
AMBIENTAL
Imunidad RF: 20V/m 80 MHz até 1GHz
Temperatura de Operação:
0ºC a 50ºC (32ºF a 122ºF)
Temperatura de Armazenagem: -
20ºC a 60ºC (-4ºF a 140ºF)
As especificações estão sujeitas a modificações
sem aviso prévio.
Em caso de dúvidas, contate seu fornecedor.
Fig. 8
Tamper
Knockout
Fig. 5 Fig. 6 Fig. 7
Fig. 2 Fig. 3 Fig. 4
NOTE: When installing the product, be sure
that the back tamper is correctly closed against
the wall.
STEP 6 - WALK TEST
1. Set MODE jumpers to FULL SIGN, LED jumper to
ON and PULSE to any desired count (1,2 or 3).
(See Fig. 1 & 3)
2. Close cover, prepare WALK TEST (Fig. 6). Observe
LED confirmation. Verify that the receiver is properly
receiving the signals.
STEP 7 - FINAL SETUP
1. Open the unit and reset the jumpers to the following
positions.
PULSES (J2-J4): 1,2 or 3 as desired
(See note below).
MODE (J5-J7): As desired
LED (J1): ON or OFF, as desired.
Unused LED jumper
should be placed on one
leg (see Fig. 7)
2. Close cover and verify proper operation.
NOTES:
1. A higher pulse count reduces the overall
detection performance but increases
immunity to false alarms.
2. To ensure longer battery life, use Normal
Mode.
PROCEDURE FOR CHANGING LENSES
1. Remove sensor sleeve (Fig. 8).
2. Remove lens from sleeve (Fig. 9).
3. Reverse procedure to insert new lens.
CAUTION NOTICE
Changes or modifications not expressly approved by
ROKONET may void the user’s authority to operate
this equipment.
Simultaneous transmissions from two different units
may cause message interference resulting in loss of
information.
The communication quality of this unit may be affected
by its surrounding environment. Nearby electrical
equipment may interfere with its normal operation.
The operation of this unit must, therefore, be tested
at each installation since its transmission quality may
vary as a result of operational conditions.
SPECIFICATIONS
ELECTRICAL
Battery type: CR123, 3V Lithium Battery
Current Consumption: 20 µA standby
Frequency: RWT90P433USA: 433.92 MHz
Dead Time (normal mode): 2.5 minutes
Supervision Transmission: Every 65 minutes / or
12 minutes
Modulation Type: OOK
Battery Life: 5 years (Normal Mode)
OPTICAL
Filtering: White Light Protection
Vertical Adjustment: Per Scale Position
PHYSICAL
Size: 127.6 x 64.2 x 40.9 mm
(5 x 2.5 x 1.6 in.)
ENVIRONMENTAL
RF immunity: 20V/m 80MHz to 1GHz
Operating temperature: 0˚C to 50˚C
(32˚F to 122˚F)
Storage temperature: -20˚C to 60˚C
(-4˚F to 140˚F)
Specifications are subject to change without prior
notice.
Should any questions arise please contact your
supplier.
REMARQUE : lors de l'installation de
l'appareil, assurez-vous que l'autoprotection
arrière est correctement fermée contre le
mur.
ETAPE 6 – TEST DE PASSAGE À PIED
1. Placez les cavaliers de MODE en position FULL
SIGN (Signalisation totale), le cavalier de la diode
LED sur ON et le cavalier PULSE sur le nombre
souhaité (1, 2 ou 3) (Fig. 1 et 3).
2. Refermez le couvercle et préparez le test de
passage à pied (Fig. 6). Observez la diode LED
pour confirmation et vérifiez que le récepteur
enregistre correctement les signaux.
ETAPE 7 – MONTAGE FINAL
1. Ouvrez l'appareil et réglez à nouveau les cavaliers
sur les positions suivantes.
PULSES (J2-J4) : 1,2 ou 3 au choix (Cf. remarque
ci-dessous).
MODE (J5-J7) : au choix,
DIODE LED (J1): Marche (ON) ou Arrêt (OFF), au
choix. Chaque cavalier LED doit
être placé sur un pied (cf. fig. 7)
2. Fermez le couvercle et effectuez une vérification
du bon fonctionnement de l'appareil.
REMARQUES :
1. Un compte des pulses plus élevé réduit les
performances générales de détection, mais
accroît l'immunité aux fausses alarmes.
2.Pour prolonger la durée de vie de la pile,
utilisez le mode Normal.
CHANGEMENT DE LENTILLE
1. Retirez la douille de protection du détecteur
(Fig. 8).
2. Retirez la lentille de la douille (Fig. 9).
3. Procédez inversement pour introduire la nouvelle
lentille.
SPECIFICATIONS
ELECTRIQUES :
Pile : CR123,3V Lithium.
Consommation : 20 µA en veille.
Fréquence : 433.92 MHz.
Temps mort (en mode normal) : 2,5 minutes.
Transmission de la
surveillance : toutes les 65 minutes/ ou 12 minutes.
Type de modulation : OOK
Durée de la pile : 5 ans (en mode normal).
OPTIQUES :
Filtrage : lumière blanche de protection.
Réglage vertical : Positionnement par graduation.
PHYSIQUES :
Dimensions :127.6 x 64.2 x 40.9 mm (5 x 2.5 x 1.6
in.)
ENVIRONMENTALES
Immunité RF : 20V/m 80MHz à 1GHz
Température de fonctionnement :0°C à 50°C (32°F à
12 2 ° F)
Température de stockage : -20°C à 60°C (-4°F à 140°F)
Ces spécifications sont susceptibles de subir des
modifications sans avis préalable.
Si vous avez des questions, n'hésitez pas à contacter
votre fournisseur.
PASO 7 – CONFIGURACIÓN FINAL
1. Abrir la unidad y reconfigurar los puentes para
las siguientes posiciones.
PULSOS (J2-J4): 1, 2 o 3 como deseado (Ver
nota abajo).
MODO (J5-J7): Como deseado
LED (J1): ON u OFF, como deseado.
Jumper LED no en uso debe ser
colocado en un pin (ver Fig. 7)
2. Cerrar la tapa y verificar la correcta operación.
NOTAS:
1. Un contado de pulsos más alto reduce el
desempeño de captura pero aumenta la
inmunidad a falsas alarmas.
2.Para asegurar larga durabilidad a la batería,
usar el Modo Normal.
PROCEDIMIENTO PARA EL CAMBIO DE
LENTES
1. Remover la manga protectora del sensor (Fig. 8).
2. Remover la lente de la manga (Fig. 9).
3. Invertir el procedimiento para insertar una lente
nueva.
ADVERTENCIA
Cambios o modificaciones no expresamente
aprobados por Rokonet podrán anular el derecho del
usuario a operar este equipamiento.
Transmisión simultánea de dos distintas unidades
puede causar interferencia en los mensajes, resultando
en pérdida de información.
La calidad de comunicación de esta unidad puede
ser influenciada por el ambiente en el cual está
instalada. Aparatos electrónicos situados en las
proximidades pueden interferir con su operación
normal. Por lo tanto, la operación de esta unidad
debe ser probada en cada instalación ya que su
calidad de transmisión puede variar como resultado
de las condiciones de operación.
ESPECIFICACIONES
ELÉCTRICA
Batería del tipo: CR123, 3v Batería de lítio
Consumo de Corriente: 20 µa de Reserva
Frecuencia: 433.92 MHz
Intervalo (Modo Normal): 2.5 minutos
Transmisión de Monitoreo: Cada 65 minutos /o
12 minutos
Tipo de Modulación: OOK
Duración de la Batería: 5 años (Modo Normal)
ÓPTICA
Filtración : Protección Contra Luz Blanca
Ajuste Vertical: Según la Posición de la Escala
FÍSICA
Dimensiones:127.6 x 64.2 x 40.9 mm
(5 x 2.5 x 1.6 in)
AMBIENTAL
Inmunidad RF: 20V/m 80 MHz hasta 1GHz
Temperatura de Operación: 0ºC a 50ºC
(32ºF a 122ºF)
Temperatura de Almacenamiento: -20ºC a 60ºC
(-4ºF a 140ºF)
Las especificaciones están sujetas a cambios sin
aviso anterior.
En caso de dudas contacte su proveedor.
PET
ANT
PET LENS (RL108)
TOP VIEW
90°
8m
SIDE VIEW
8m
26’
6m
2.4m
3m
Fig. 9
FASE 7 – CONFIGURAZIONE FINALE
1. Aprire il coperchio dell’unità e ripristinare i ponticelli
nelle posizioni seguenti.
CONTEGGIO IMPULSI (PULSES J2 - J4): 1, 2 o 3
impulsi, come richiesto (Vedere nota in basso).
MODI DI FUNZIONAMENTO (MODES J5 - J7): Come
desiderato. (Vedere nota basso).
LED ON o OFF (J1), come desiderato.
Se non si usa il LED, il ponticello relativo va
posizionato su di un solo pin (estratto) (Fig. 7).
2. Chiudere il coperchio e verificare il funzionamento
richiesto del rivelatore.
NOTE:
1. Un conteggio impulsi elevato riduce la
capacità di rilevazione ma incrementa
l’immunità ai falsi allarmi.
2. Per assicurare la lunga autonomia della
batteria, utilizzare il Modo NORMALE di
Funzionamento.
PROCEDURA PER LA SOSTITUZIONE DELLE
LENTI
1. Rimuovere la protezione plastica dell’ottica del
sensore (Fig.8).
2. Rimuovere la lente dal suo alloggiamento (Fig.9).
3.
Effettuare la procedura inversa per inserire la nuova lente.
SPECIFICHE TECNICHE
ELETTRICHE
Tipo batteria: Batteria al Litio CR123, 3V
Assorb. in Corrente: 20 µA a riposo
Frequenza: 433.92 MHz
Blocco trasmissioni
(Modalità Normale): 2.5 minuti
Tx. supervisione: ogni 65 minuti o 12 minuti
Tipo di Modulazione: OOK
Durata Batteria: 5 anni (Modalità Normale)
OTTICHE
Filtro: Protezione da luci bianche.
N. di fasci sensibili: 7 lunghi, 4 medio/lunghi,
2 corti, 1 antiavvicinamento.
Regolaz.Verticale: Tacche di riferimento
marcate sulla scheda
FISICHE
Dimensioni: 127.6 x 64.2 x 40.9 mm
AMBIENTALI
Immunità RF: 20V/m da 80MHz a 1GHz
Temp. funzionamento: da 0 °C a +50 °C
Temp. stoccaggio: da -20 °C a +60 °C
Le specifiche possono essere soggette a modifiche
senza preavviso. Per qualsiasi informazione contattare
il Vostro distributore.
ATTENZIONE:
Il modello T90P indicato anche come T90P non
è coperto dalla Certificazione IMQ Sistemi di
Sicurezza.
Fig. 1
LD1
LED
ON/OFF
S1 SN1
LONG / PET
SHORT
J1
RISCO
Antenna
J8
RF high / low power
1PCT92X00000A
BATTERY
PULSES
1
2
3
NORM
FAST
MON
MODES
FULL
SIGN
J3
J2
J4
J5
J6
J7
Ordering Information:
Part Number Description
RWT90P433USA 433.92 MHz wireless 8m
Passive Infrared detector with
Pet immunity
§ 15.21
Statement
Changes or modifications to this equipment not expressly approved by the
party responsible for compliance (Rokonet Electronics Ltd.) could void the
user’s authority to operate the equipment.
§ 15.105
Statement
NOTE: This equipment has been tested and found to comply with the limits
for a Class B digital device, pursuant to part 15 of the FCC Rules. These
limits are designed to provide reasonable protection against harmful
interference in a residential installation. This equipment generates, uses and
can radiate radio frequency energy and, if not installed and used in accordance
with the instructions, may cause harmful interference to radio communications.
However, there is no guarantee that interference will not occur in a particular
installation. If this equipment does cause harmful interference to radio or
television reception, which can be determined by turning the equipment off
and on, the user is encouraged to try to correct the interference by one or
more of the following measures:
-Reorient or relocate the receiving antenna.
-Increase the separation between the equipment and receiver.
-Connect the equipment into an outlet on a circuit different from that to
which the receiver is connected.
-Consult the dealer or an experienced radio/TV technician for help.
