UHF WIRELESS SYSTEM

OWNERS MANUAL

GUITAR TRANSMITTERS & PEDAL RECEIVER

• AF1 Instrument Transmitter

• AG1 Instrument Transmitter

• AP1 Receiver

• AP1B Receiver

• CR77 Receiver

Samson Technologies Corp.

45 Gilpin Avenue

Hauppauge, New York 11788-8816

Phone: 1-800-3-SAMSON (1-800-372-6766)

Fax: 631-784-2201

www.samsontech.com

Table of Contents

Printed May 2007 v4.6

Note: All trademarks are the property of their respective holders

ENGLISH

Introduction .................................................... 1-2

QuickStart ........................................................ 3

Guided Tour - AP1 Receiver ...................................... 4-6

Guided Tour - CR77 Receiver / Front Panel ....................... 7-8

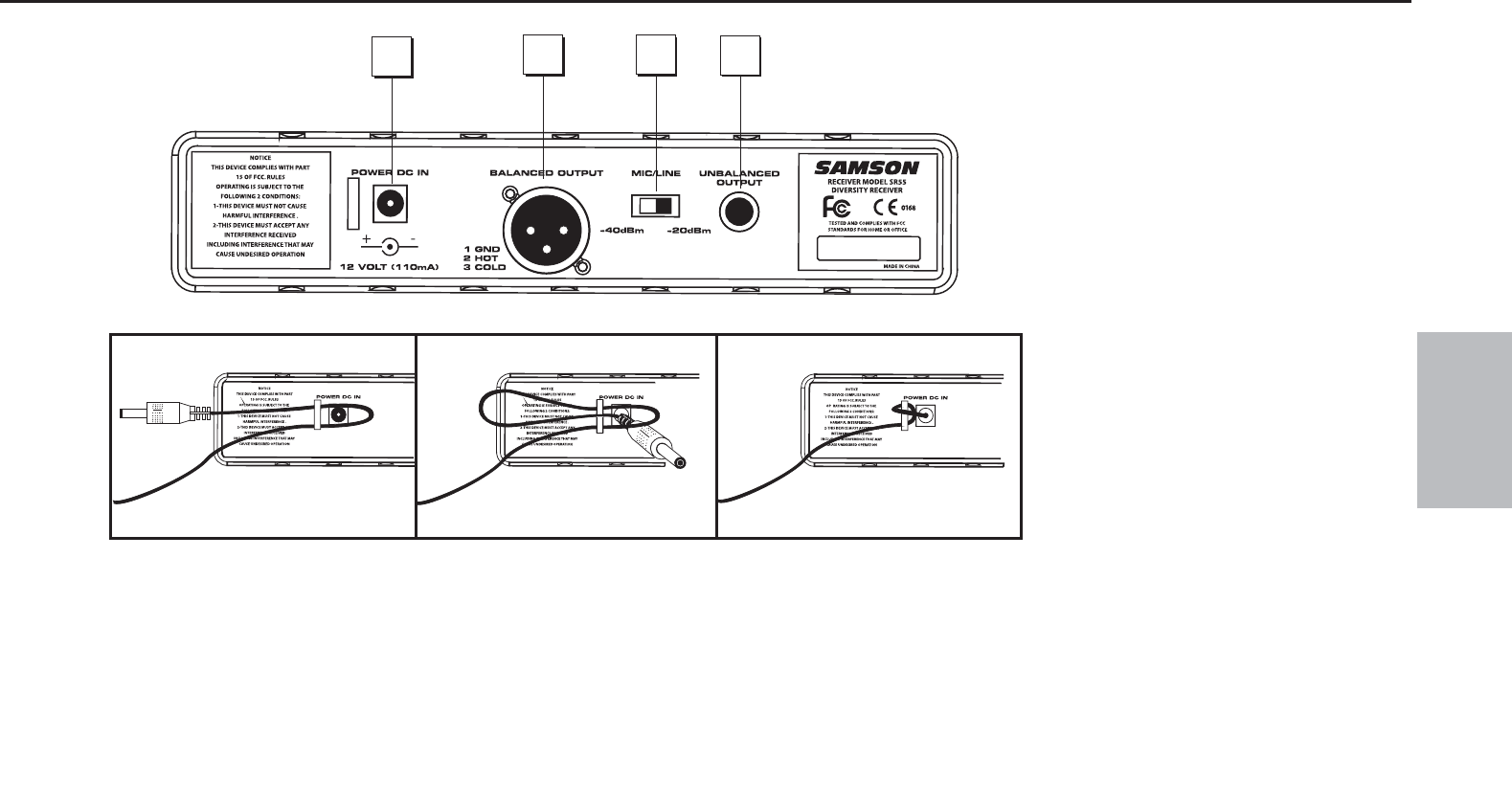

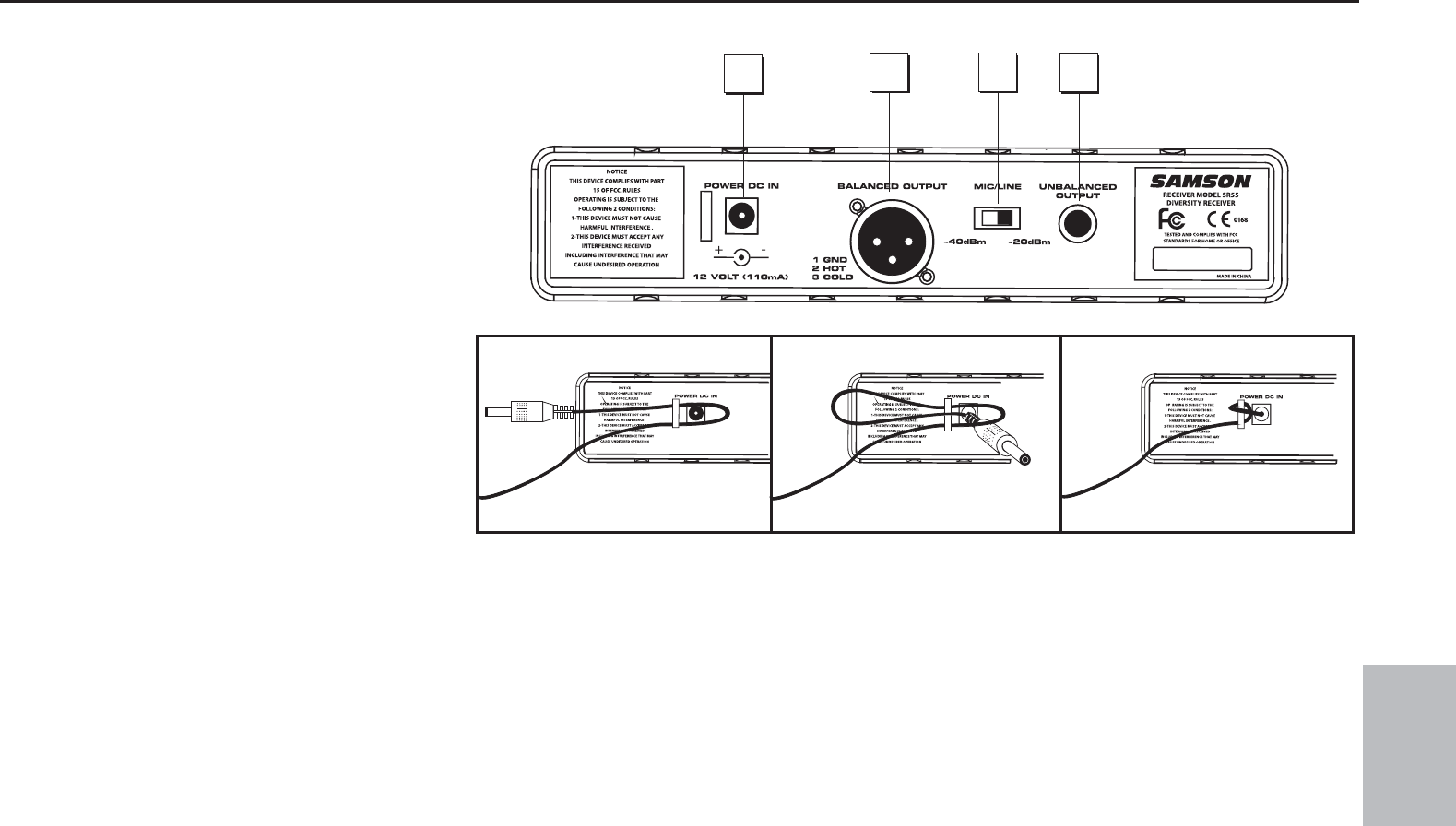

Guided Tour - CR77 Receiver / Rear Panel .......................... 9

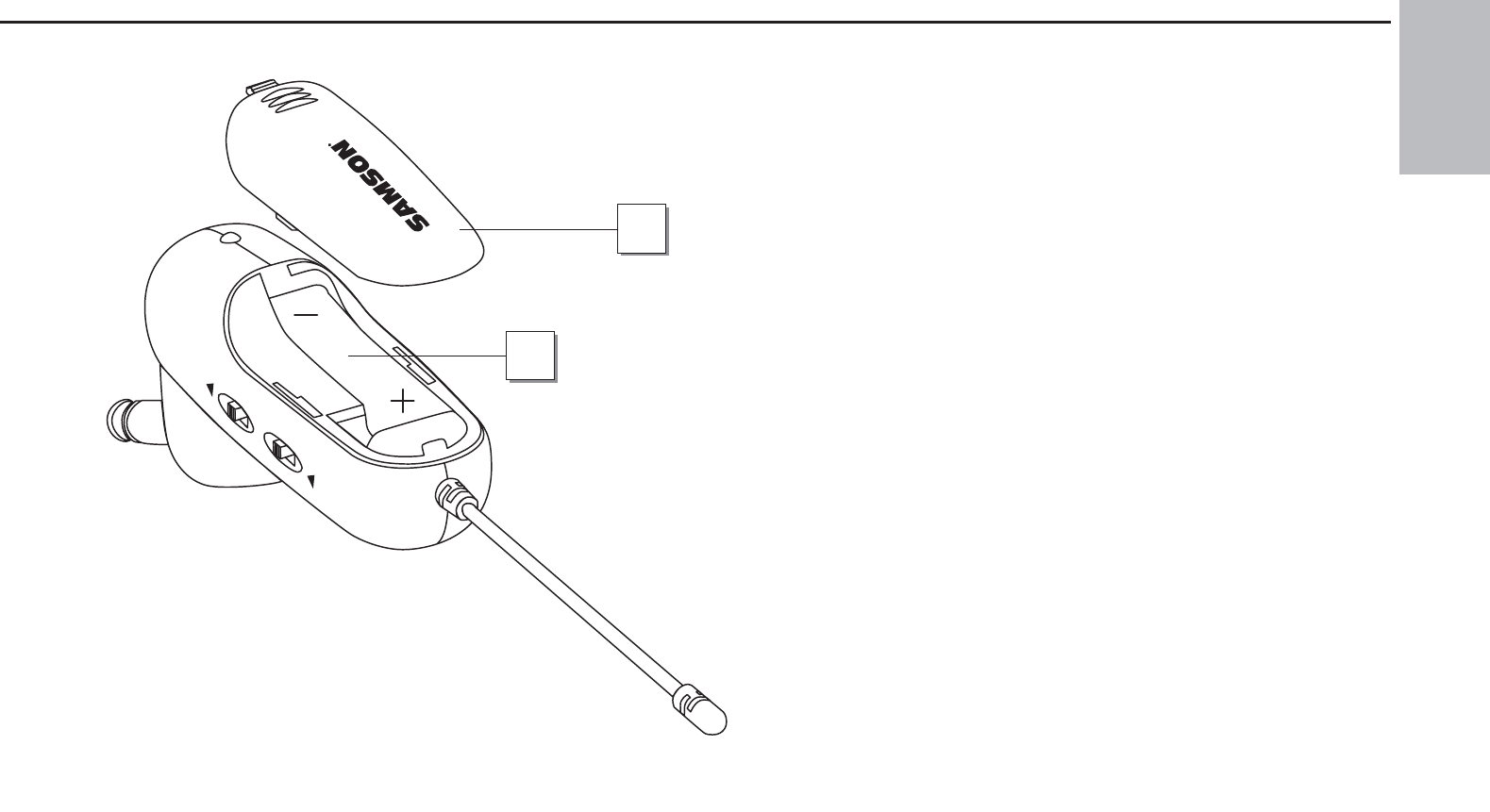

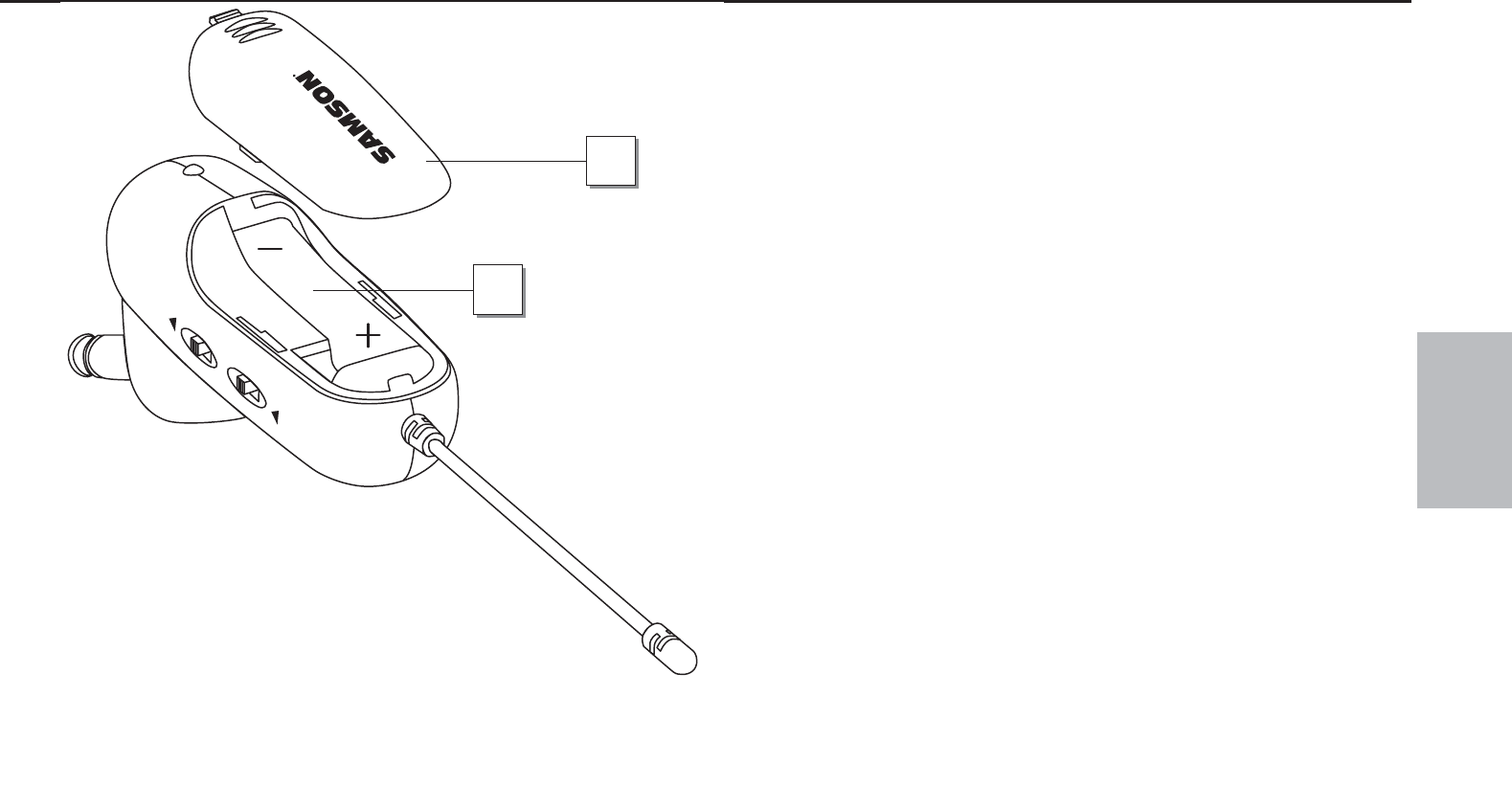

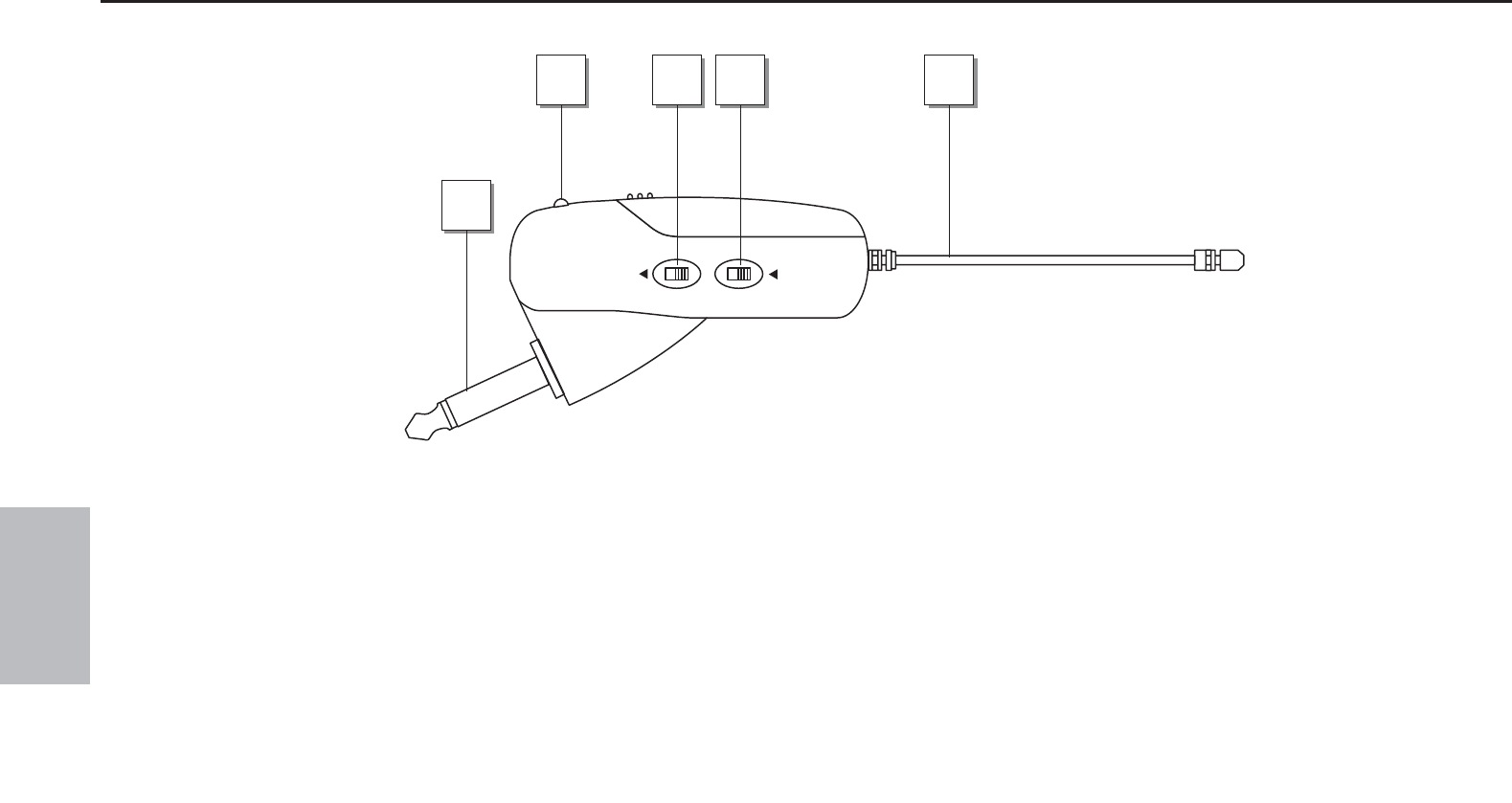

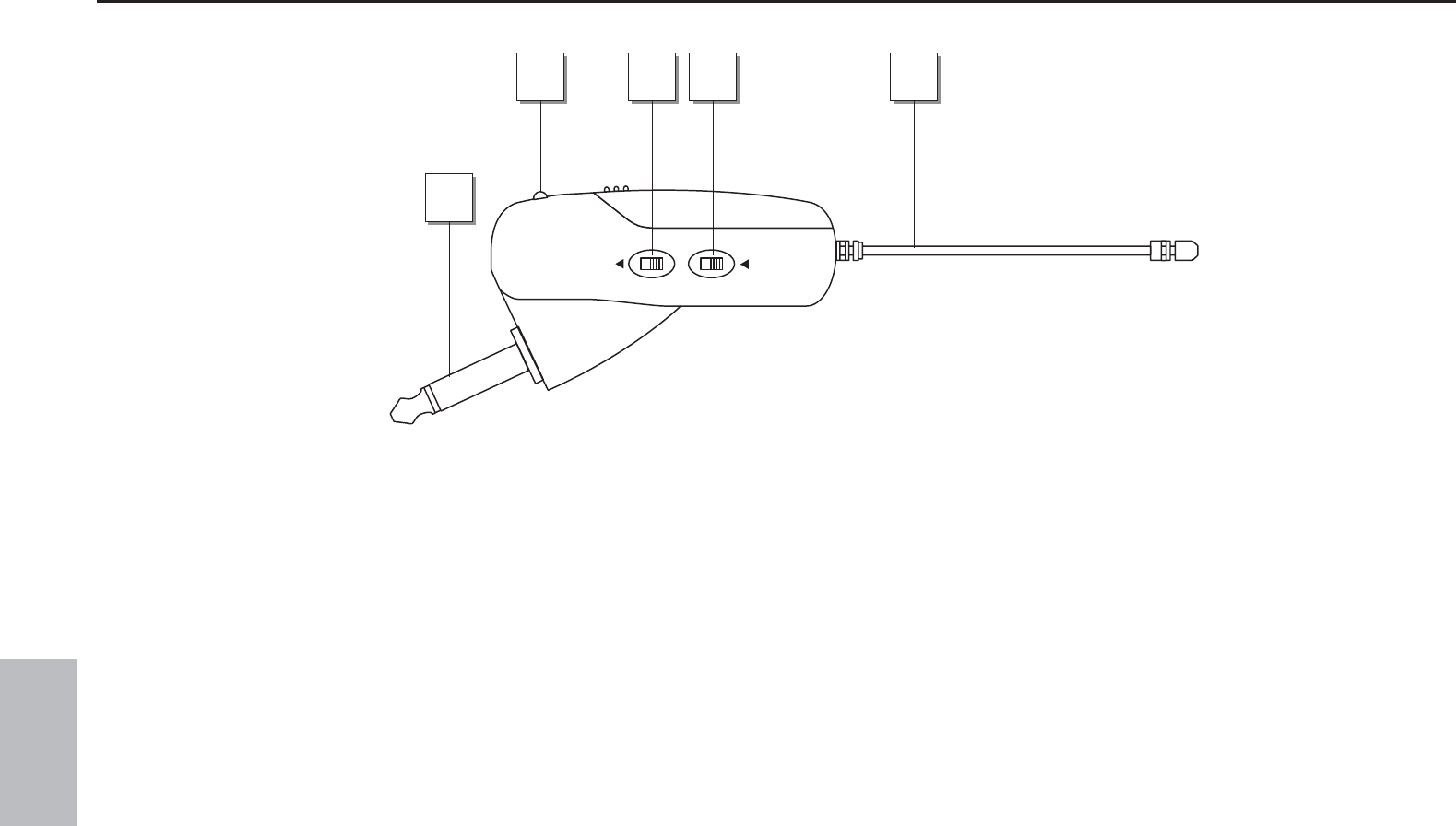

Guided Tour - AF1 / AG1 Transmitters ..........................10-11

Setting Up and Using Your AirLine System .....................12-14

Specifications .................................................71-73

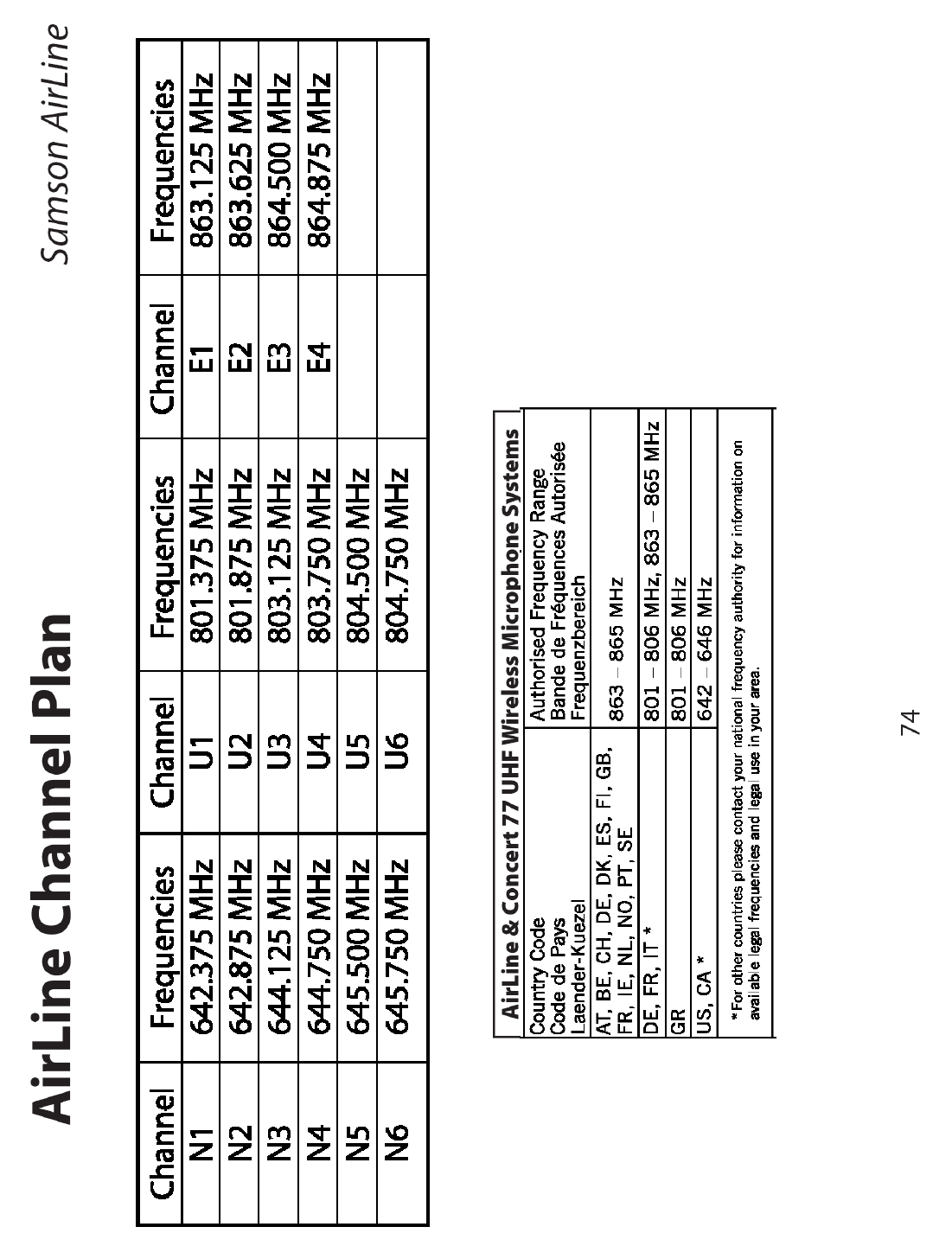

AirLine Channel Plan .............................................74

FRANCAIS

Introduction .....................................................15

Prise en main .................................................16-17

Visite guidée – Récepteur AP1 .................................18-20

Visite guidée – Récepteur CR77 ...............................21-23

Visite guidée – Emetteur AF1 / AG1 ............................24-25

Tableau de conversion de fréquence .............................74

Configuration et utilisation du système AirLine ................26-28

Specifications .................................................71-73

Tableau de conversion de fréquence .............................74

DEUTSCHE

Einleitung .......................................................29

Schneller Einstieg ................................................30

Schneller Einstieg ................................................31

Übersicht - Empfänger AP1 ....................................32-34

Übersicht - Empfänger CR77 ..................................35-37

Übersicht - Sender AF1 / AG1 ..................................38-39

AirLine System einrichten und einsetzen. . . . . . . . . . . . . . . . . . . . . . . 40-42

Technische Daten ............................................71-73

Frequenzzuordnung der Empfangskanäle ........................74

ESPANOL

Introducción .....................................................43

Arranque rápido ..............................................44-45

Recorrido guiado – Receptor AP1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46-48

Recorrido guiado – Receptor CR77 ............................49-51

Recorrido guiado – Transmisor AF1 / AG1 ......................52-53

Ajuste y uso de su sistema AirLine .............................54-56

Especificaciones ..............................................71-73

Tabla de conversión de frecuencias ...............................74

ITALIANO

Introduzione .....................................................57

Uso Immediato ...............................................58-59

Giro di Ricognizione - Ricevitore AP1 ..........................60-62

Giro di Ricognizione - Ricevitore CR77 / Pannello Frontale ......63-64

Giro di Ricognizione - Ricevitore CR77 / Pannello Posteriore .......65

Giro di Ricognizione - Trasmettitori AF1 / AG1. . . . . . . . . . . . . . . . . . 66-67

La Configurazione e l'Uso del Sistema AirLine ..................68-70

Specifiche ....................................................71-73

Tabella delle Frequenze ..........................................74

ENGLISH

Welcome to Samson AirLine—the wireless system for the new millennium! Wireless microphone and instrument systems were originally

developed to eliminate cables, providing unparalleled freedom of movement. AirLine takes this concept to a new level with transmitters so

small, lightweight and aerodynamic, they are nearly invisible, providing a completely “hassle-free” user experience. To create the world’s

smallest wireless transmitters, we developed new proprietary technology. Featuring miniaturized circuitry and the ability to operate on

a single tiny AAA battery (with 14 hours typical battery life), these transmitters also provide significantly improved wireless reception and

sound quality. What’s more, the AP1 receiver developed especially for the AirLine guitar system is actually smaller than the typical wireless

transmitter.

The Samson AirLine UHF guitar system detailed in this manual is designed to replace the cable between your electric guitar or bass and

your onstage amplifier or PA mixer, freeing you to roam the stage or even visit the audience in the middle of your performance! It operates

in the uncrowded 801 - 805 MHz UHF frequency range and contains an AP1 “stomp box”-style receiver and either of two plug-in micro-

transmitter models—an AF1 (designed to fit the recessed style jack in Fender Stratocaster™-type guitars) or an AG1 (which fits all other

standard end-mount guitar jacks).

In this manual, you’ll find a more detailed description of the features of your AirLine system, as well as a guided tour through all compo-

nents, step-by-step instructions for setting up and using your system and full specifications. If your AirLine system was purchased in the

United States, you’ll also find a warranty card enclosed—don’t forget to fill it out and mail it! This will enable you to receive online technical

support and will allow us to send you updated information about this and other Samson products in the future. If your AirLine system was

purchased outside of the U. S., contact your local distributor for warranty details. Also, be sure to check out our website (http://www.sam-

sontech.com) for complete information about our full product line.

SPECIAL NOTE for U.S. purchasers: Should your AirLine system ever require servicing, a Return Authorization number (RA) is necessary.

Without this number, the unit will not be accepted. If your AirLine system was purchased in the United States, please call Samson at 1-800-

372-6766 for a Return Authorization number prior to shipping your system. If possible, return the unit in its original carton and packing

materials. If your AirLine system was purchased outside of the U. S., contact your local distributor for information.

Samson AirLine

Introduction

642

646

ENGLISH

If you’ve had some prior experience using wireless systems, these QuickStart instructions will get you up and running with your AirLine

UHF guitar system in a matter of minutes! Detailed instructions for setting up and using your AirLine system can be found on page 12 of

this manual, and the “Guided Tour” sections on pages 4 - 11 provide full descriptions of all AirLine component controls and displays.

1. Make sure that the supplied AP1 receiver and AF1 or AG1 transmitter are factory preset to the same channel.

2. Physically place the AP1 receiver on the ground in front of you. Extend its antennas vertically and spread the tips horizontally outwards

approximately 5 inches.

3. Set the power switch on your AF1 or AG1 transmitter to the “off” position (away from the arrow) and place a fresh AAA battery in it. Then

turn the transmitter back on momentarily; its LED will flash once and then go off if the battery is sufficiently strong. Once battery strength is

verified, turn the transmitter off again, then plug it into your electric guitar or bass.

4. Open the battery compartment of the AP1 by pressing on the latch and install a fresh battery; if you prefer, you can use an optional

power supply instead. Turn the AP1 on momentarily to confirm that the battery has been installed correctly (or that the adapter has been

connected correctly); the “On/Battery Low” LED should light green and not red. Then turn the AP1 power off.

5. Turn your amplifier or mixer off and make the physical cable connection between an audio input and the AP1 output jack.

6. Turn the Level knob on the AP1 completely counterclockwise, then turn its power on; the “Power” LED will light steadily green.

7. Turn on your AF1 or AG1 transmitter. The “TX/Peak” LED on the AP1 receiver should light steadily green, indicating that it is receiving

valid RF signal and is placed and positioned correctly.

Samson AirLine QuickStart

ENGLISH

8. Turn on the connected amplifier or mixer but keep its volume all the way down. Set the output level of your instrument to maximum

and begin playing at a normal performance level while observing the AP1 “TX/Peak”LED. If the LED lights red (indicating a Peak condition)

even with the AP1 Level control fully counterclockwise, engage the 15 dB pad on the transmitter. If not, slowly turn the Level control clock-

wise to the point where the “TX/Peak” LED occasionally blinks red during the very loudest passages, then back it off just slightly. Finally,

raise the level of your connected amplifier and/or mixer until the desired volume is reached.

9. Do a walkaround through the intended area of coverage while observing the receiver’s “TX/Peak”LED; it should continue to be lit steadily

green, indicating sufficient RF reception in all areas of coverage. If not, reposition the AP1 or its antennas as necessary.

10. If you hear any spurious noise from the receiver output when the transmitter is turned off, use the supplied plastic screwdriver to adjust

the AP1 Squelch control, slowly turning it clockwise to the point at which the noise disappears.

Samson AirLine

QuickStart

ENGLISH

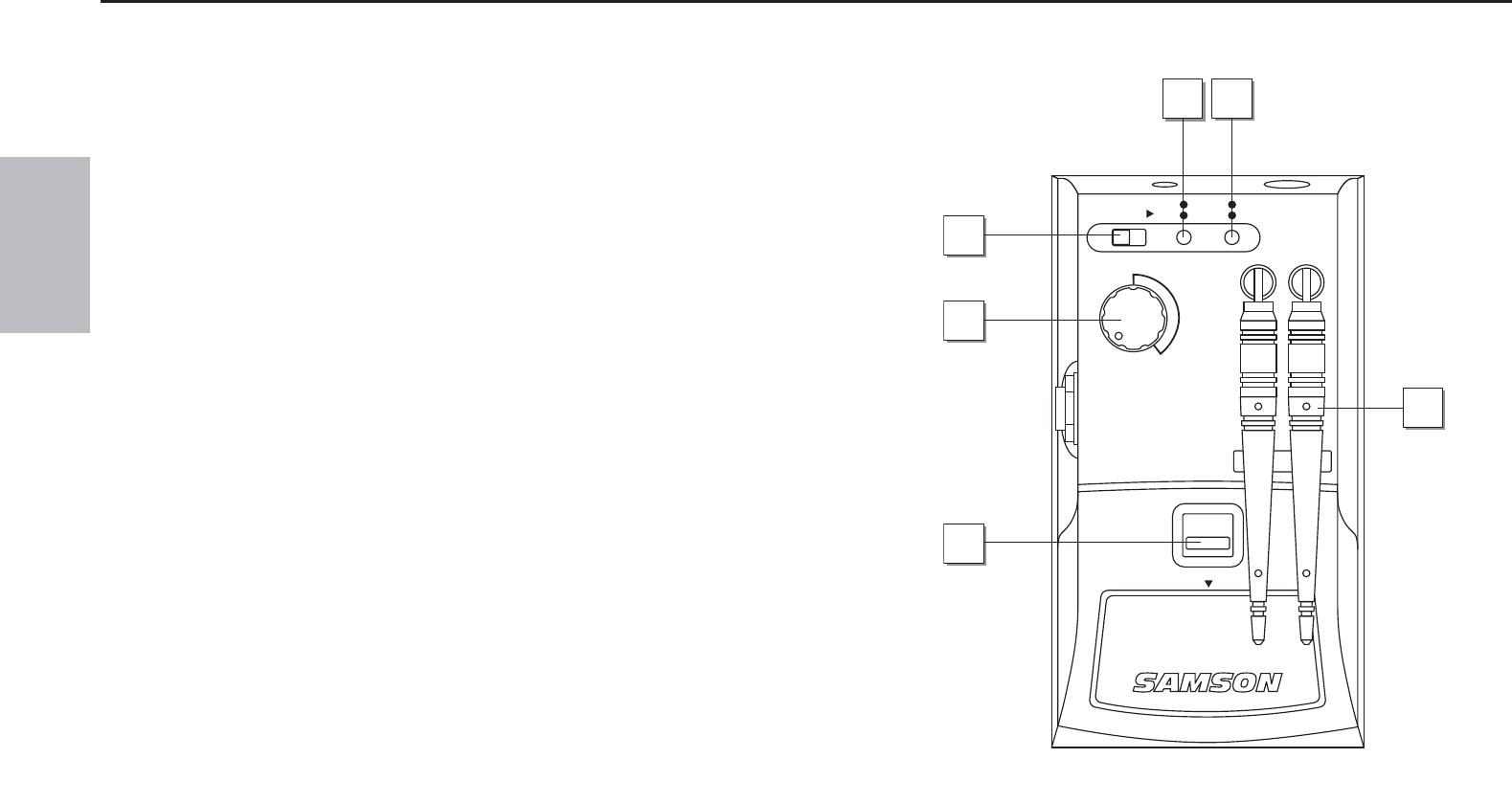

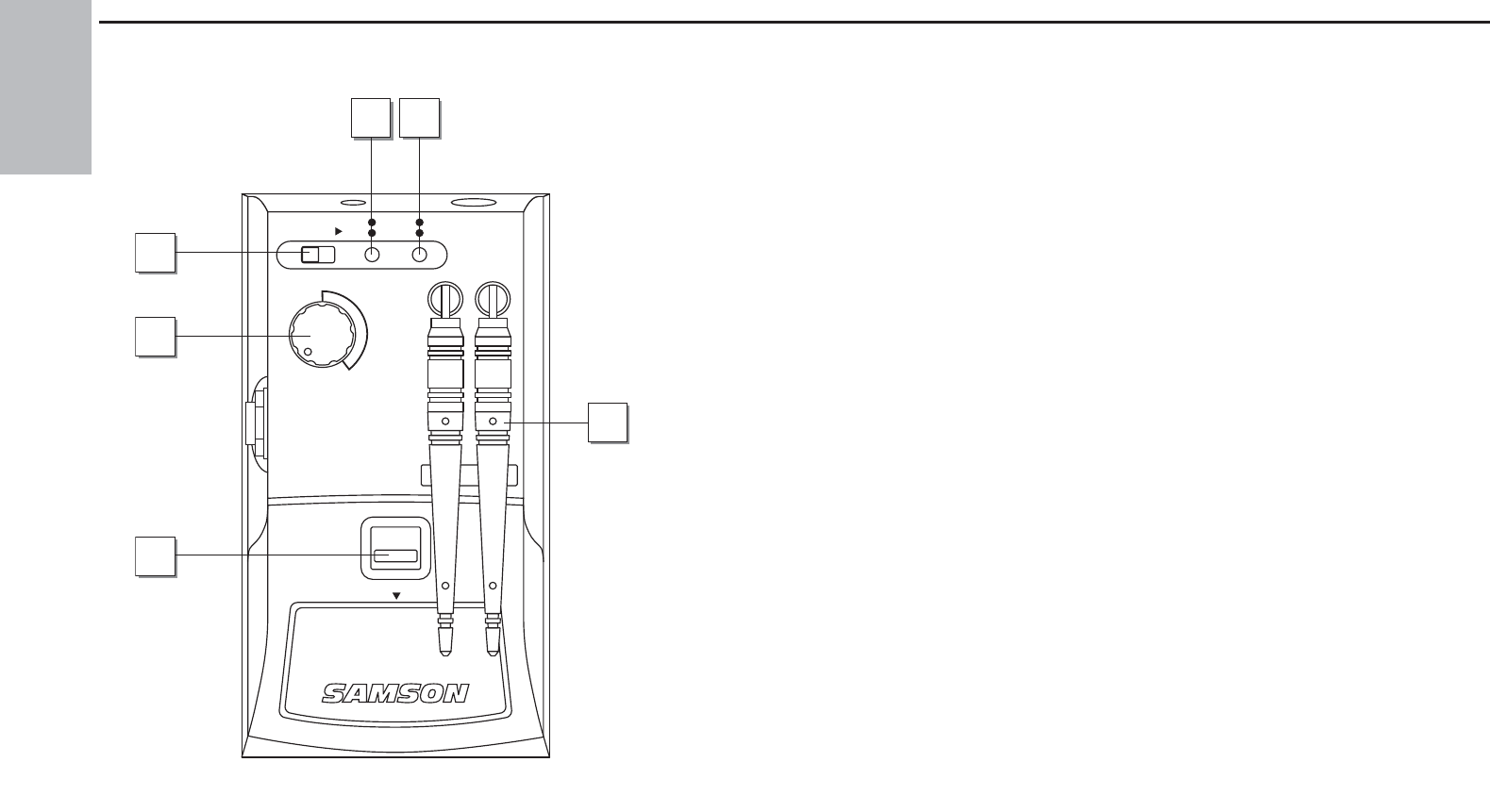

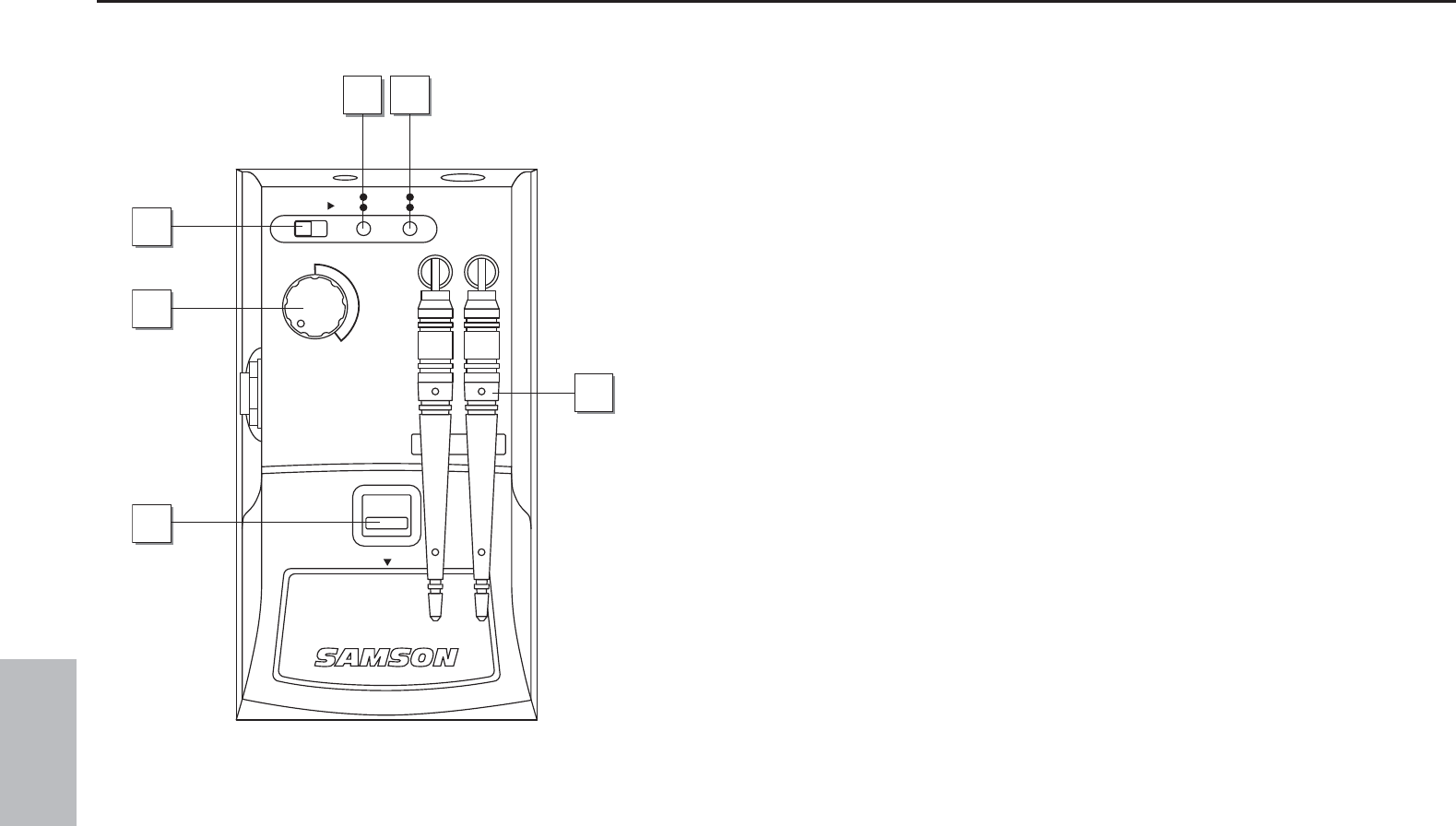

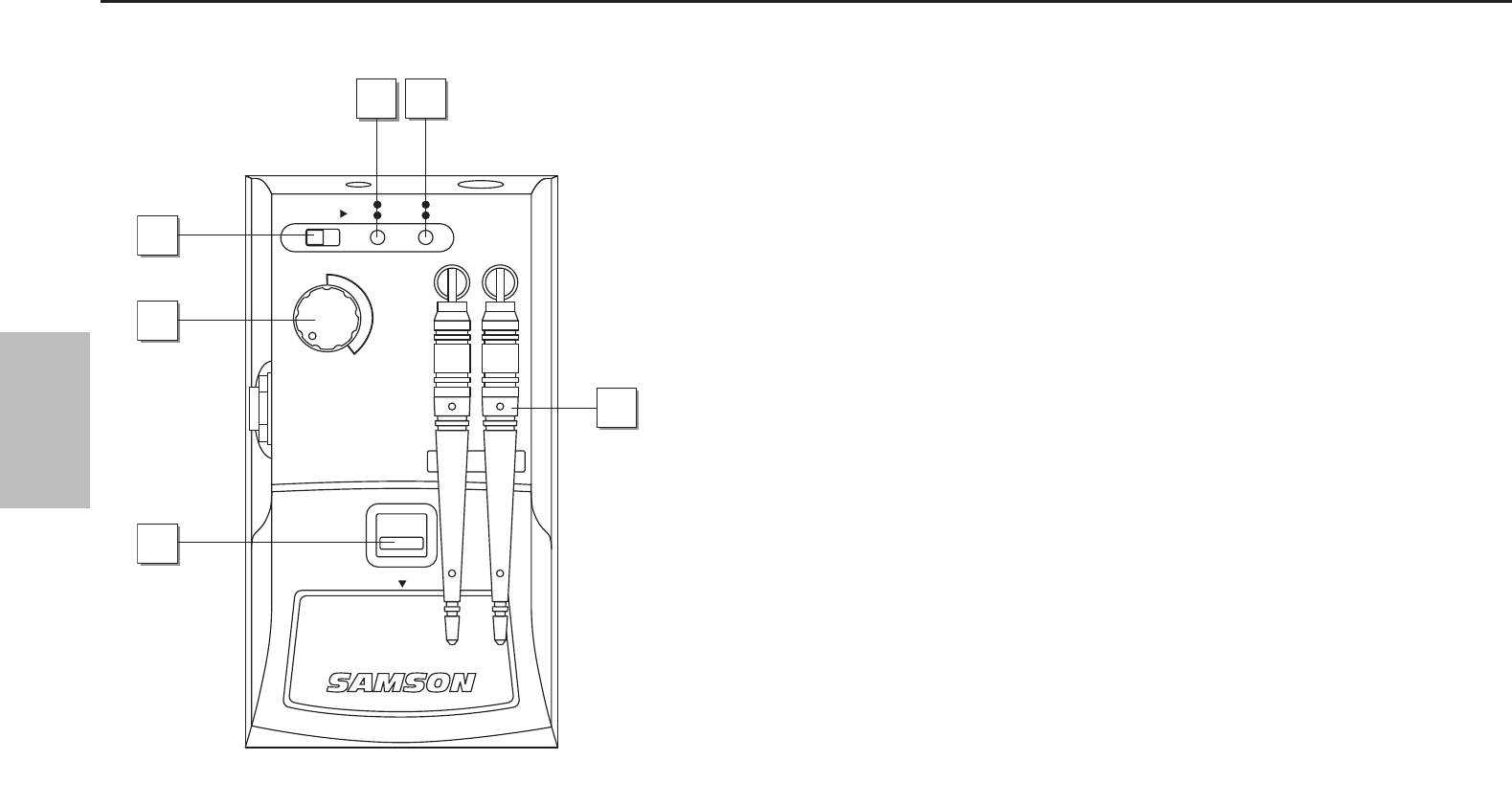

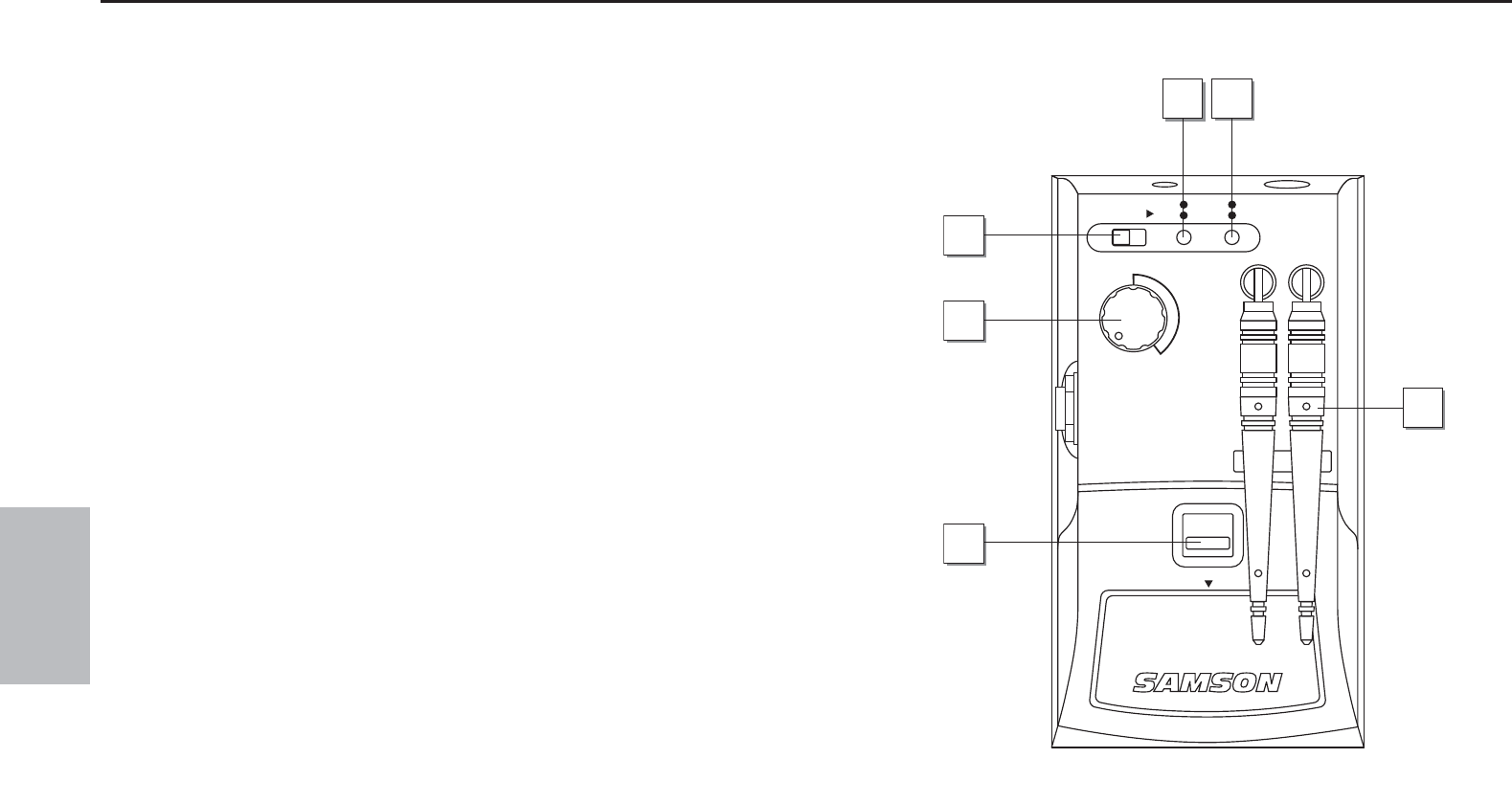

1: Power switch - Move this switch in the direction of the arrow to turn

power to the AP1 on; move it away from the arrow to turn power off. (A

jack must be inserted into the input connector for the receiver to power up.)

2: Power On / Battery Low LED - This LED lights green whenever the AP1

is powered on and it lights red whenever the battery in the AP1 is running

low. In order to avoid compromising audio fidelity (or having the AP1 stop

working completely), you should always replace the battery with a fresh

one immediately whenever this LED lights red.

3: TX / Peak LED - This LED lights green whenever the AP1 is receiving

RF signal from a transmitter and it lights red when output signal from the

AP1 is at the onset of clipping (that is, when it is on the verge of being

distorted). If you see this light during operation, lower the volume level of

your instrument or switch on the transmitter’s 15 dB pad. For more infor-

mation, see the section entitled “Setting Up and Using Your AirLine System”

on page 12 in this manual.

4: Level control - This knob sets the level of the audio signal being out-

put through the AP1 output jack (see #9 on page 6). When using an elec-

tric guitar or bass with an active or high-level pickup, set the knob in the

marked area. For more information, see the section entitled “Setting Up

and Using Your AirLine System” on page 12 in this manual.

Samson AirLine Guided Tour - AP1 Receiver

OPEN

AP1

UHF RECEIVER

LEVEL

POWER



•

BATT. LOW

PEAK

2 3

ENGLISH

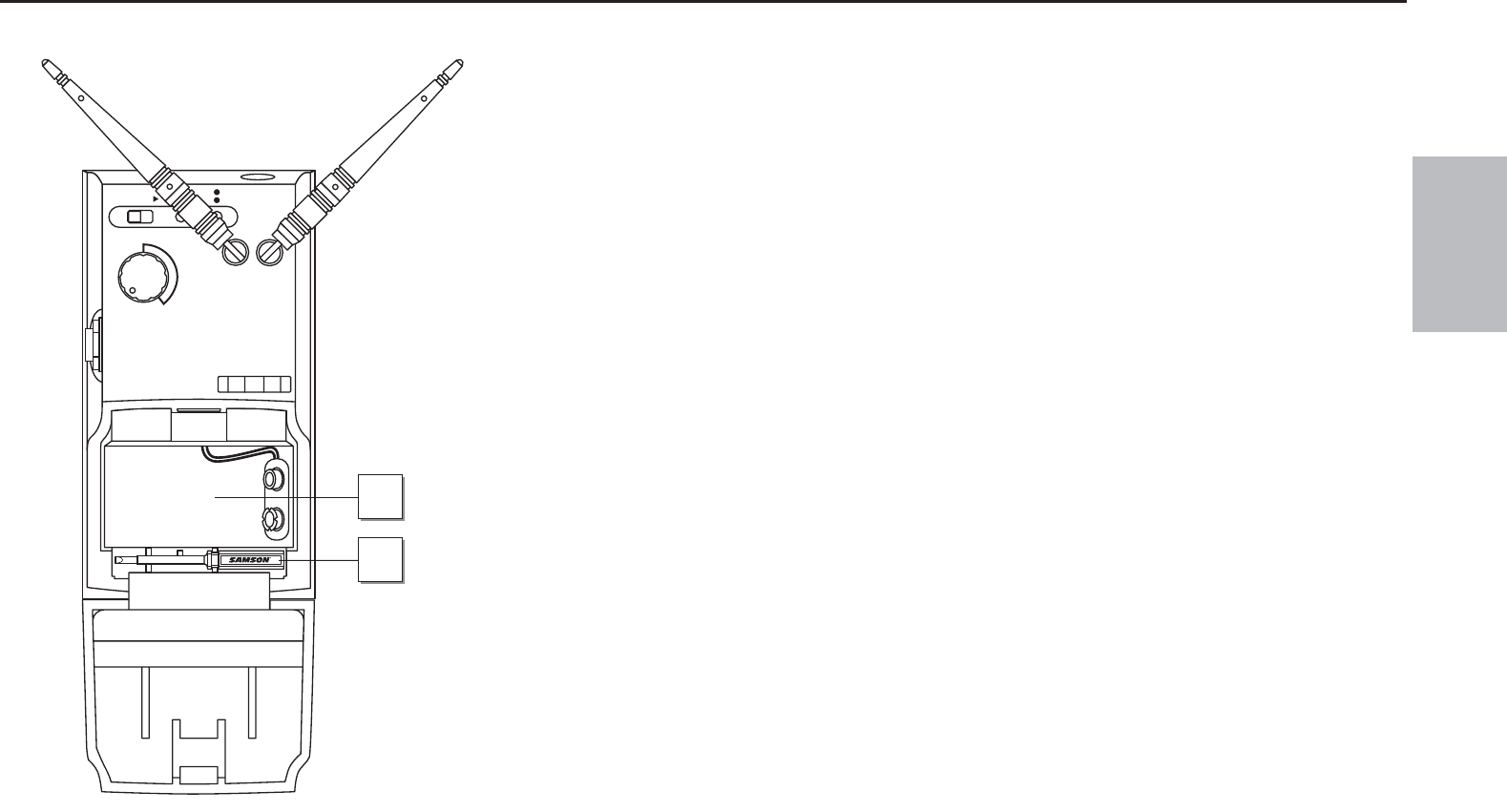

5: Antennas - Swivel mounting allows full rotation for optimum positioning of the

dual AP1 antennas. In normal operation, extend both antennas vertically and spread

the tips horizontally outwards approximately 5 inches. For convenience, they can be

folded inward when transporting the AP1. See the “Setting Up and Using Your AirLine

System” section on page 12 in this manual for more information about antenna posi-

tioning.

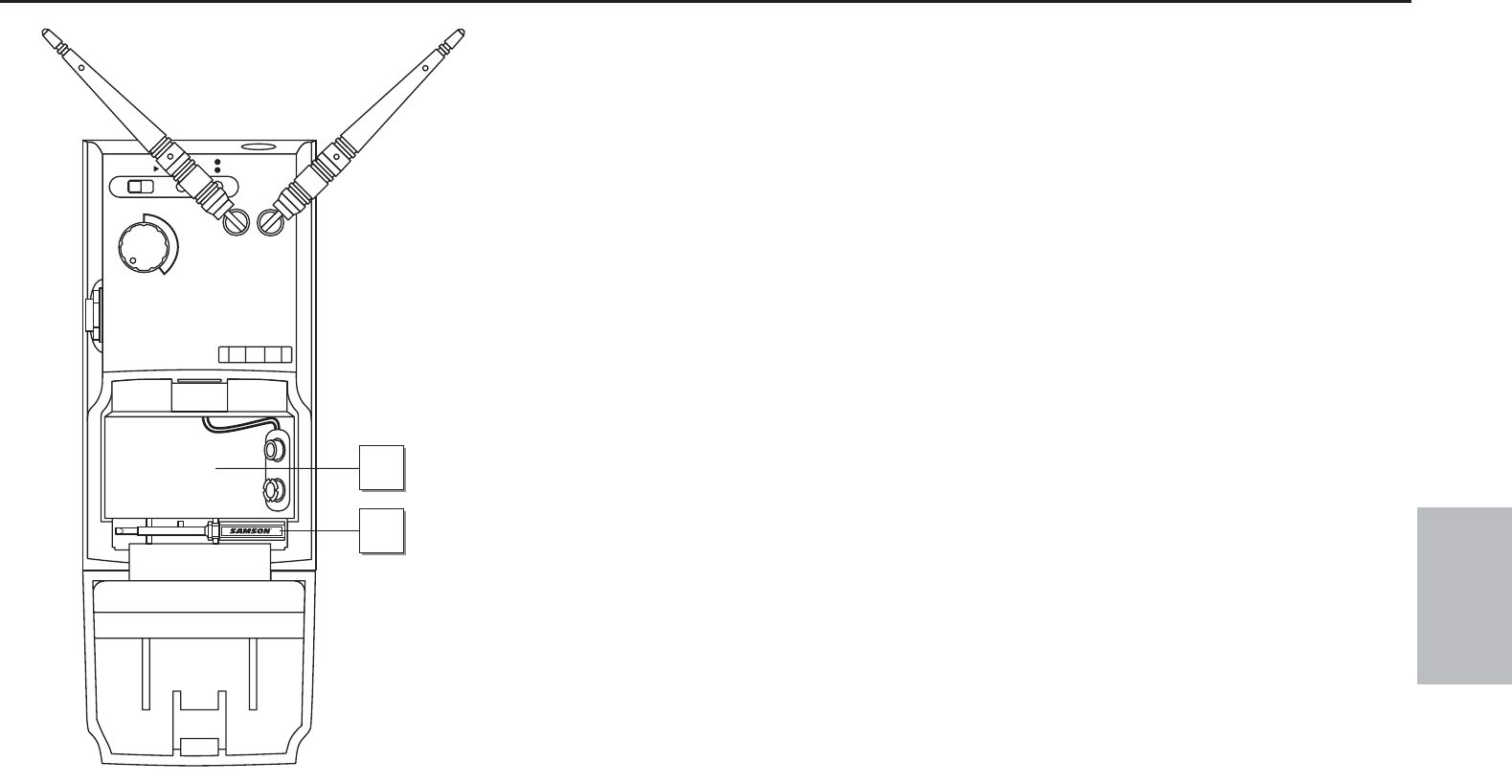

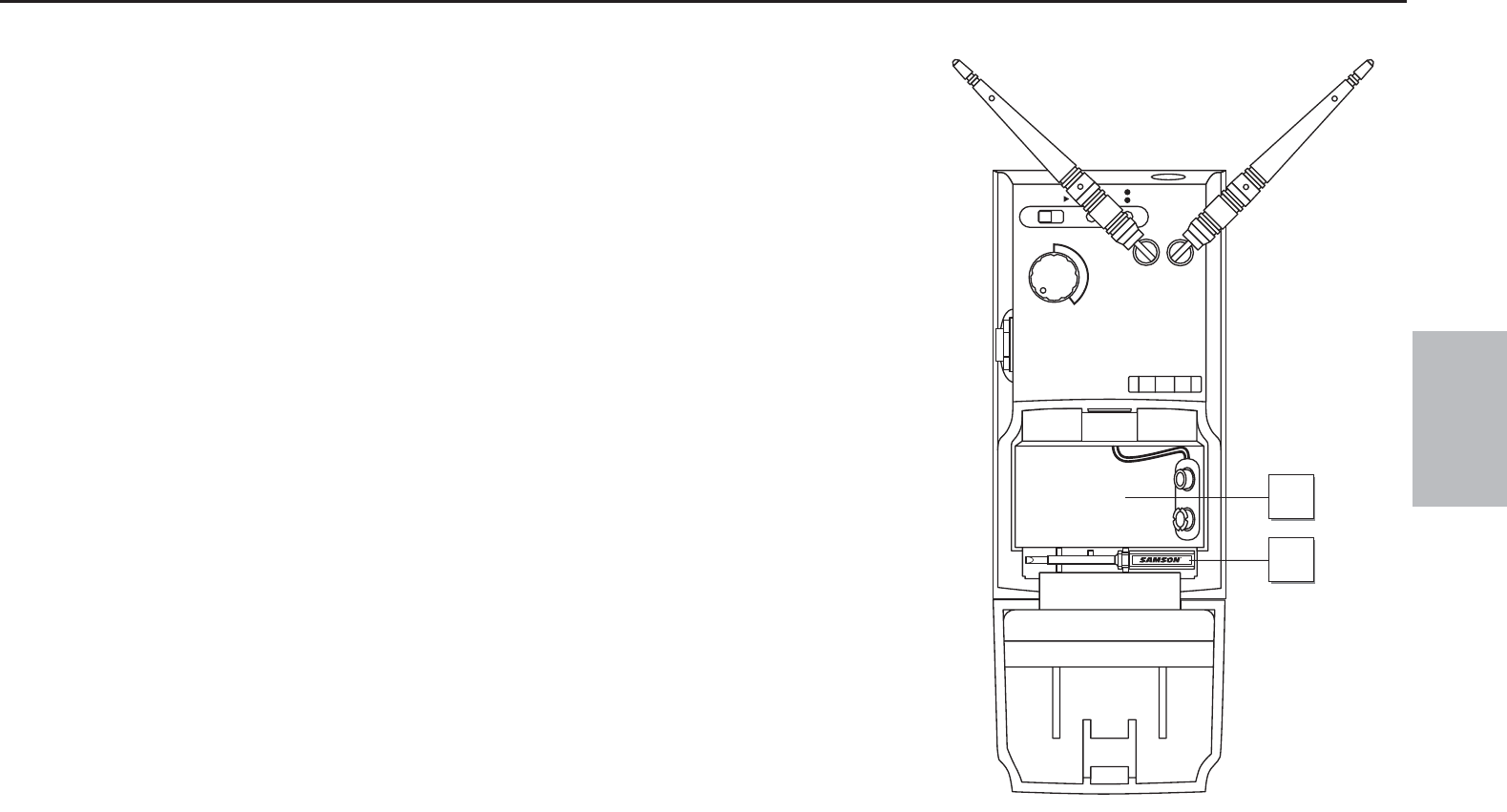

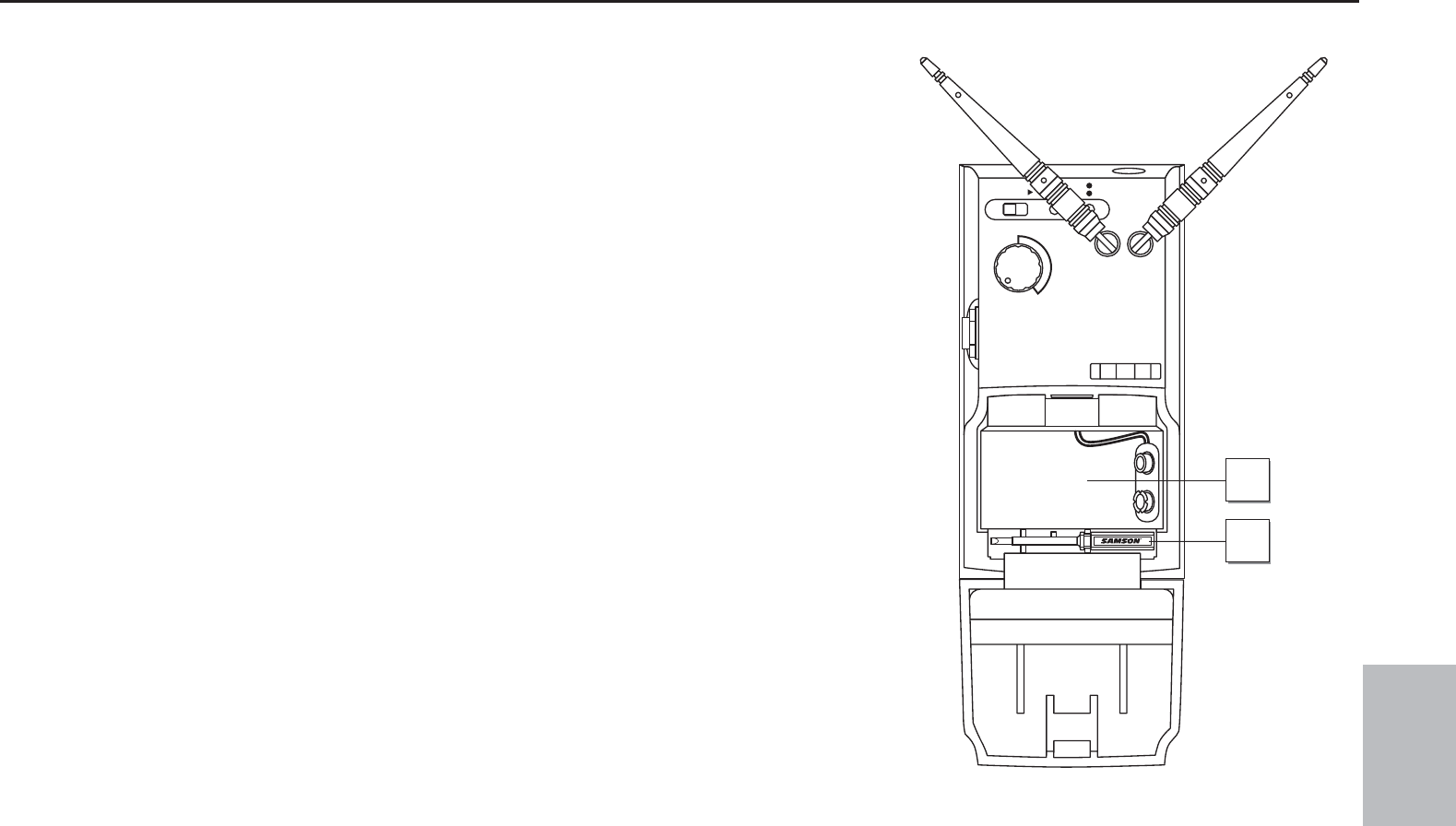

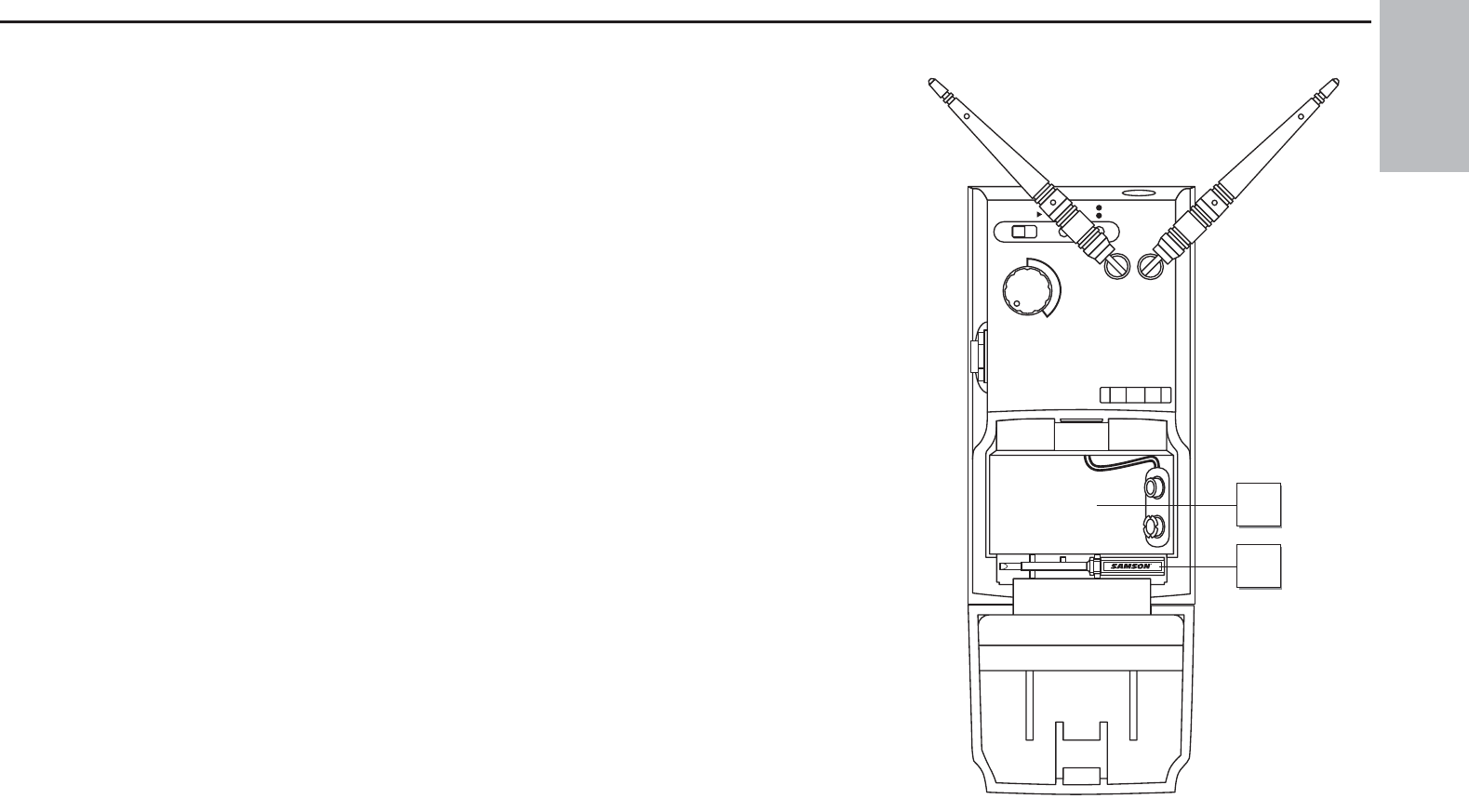

6: Battery compartment latch - Press gently on this latch to open the AP1 battery

compartment (see #7 below).

7: Battery compartment - Insert a standard 9-volt alkaline battery here, being sure

to observe the plus and minus polarity markings shown. We recommend the Duracell

MN 1604 type battery. Although rechargeable Ni-Cad batteries can be used, they do

not supply adequate current for more than four hours.

WARNING: Do not insert the battery backwards; doing so can cause severe damage

to the AP1 and will void your warranty. Note that the AP1 can also be AC powered

with the use of an optional 12 volt adapter available from your Samson dealer (see #10

on the following page).

8: Plastic screwdriver - Specially designed for use in adjusting the AP1 Squelch

control (see #11 on the following page). See the “Setting Up and Using Your AirLine

System” section on page 12 in this manual for more information.

Samson AirLine

Guided Tour - AP1 Receiver

!0

5(&2%#%)6%2

,%6%,

0/7%2

)







(

)



)



"!44,/7

0%!+

ENGLISH

Guided Tour - AP1 Receiver

Samson AirLine

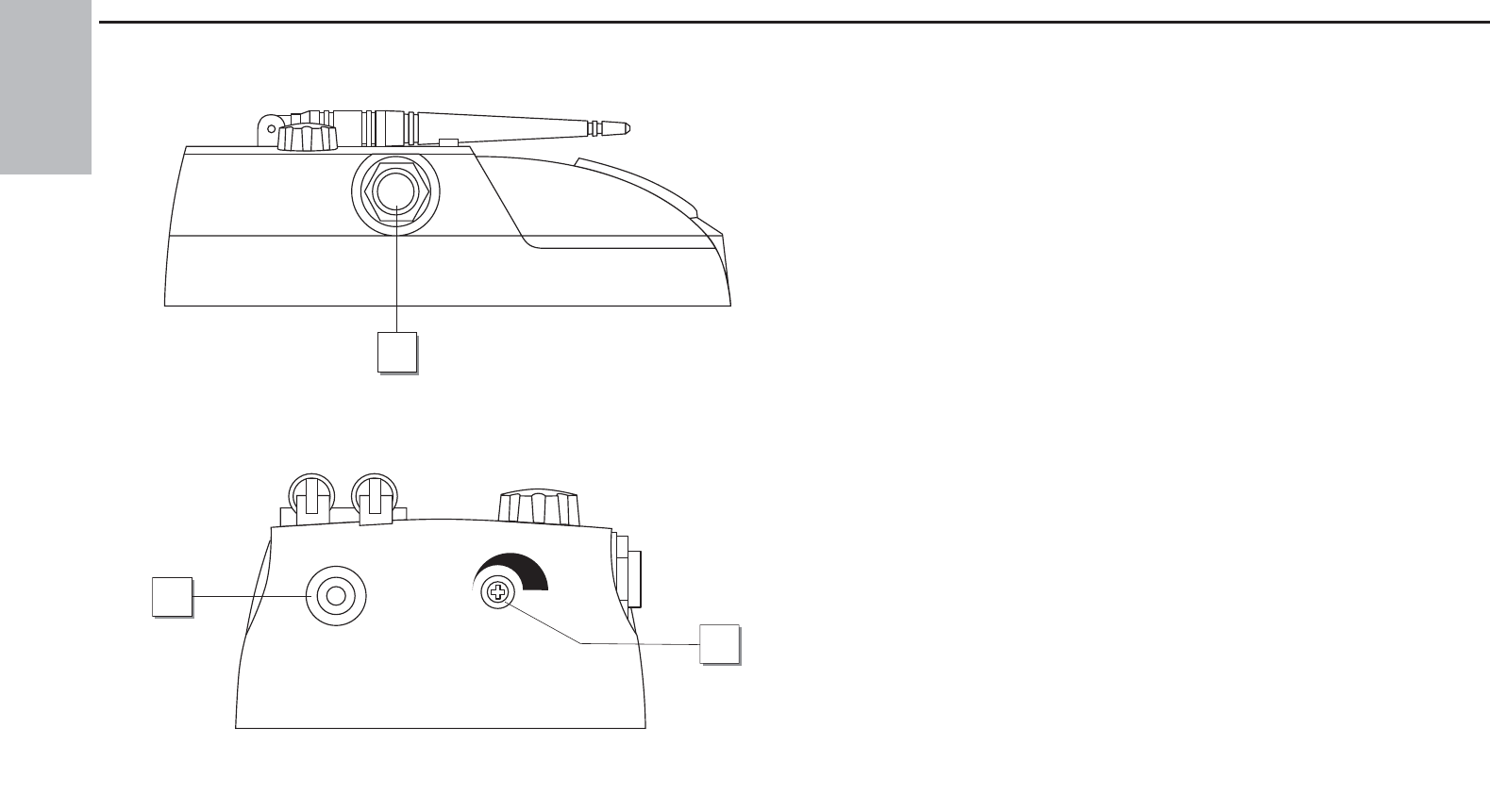

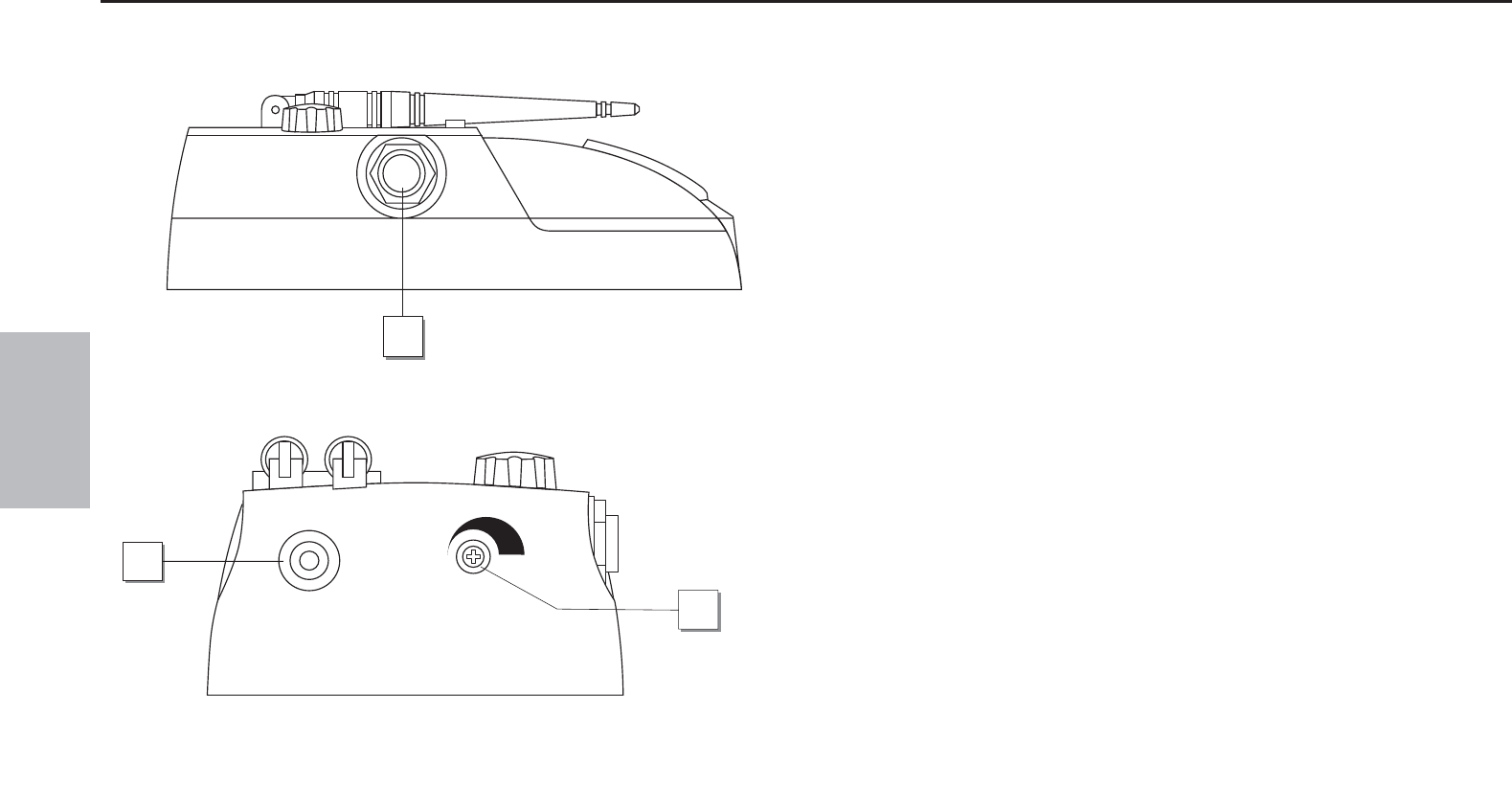

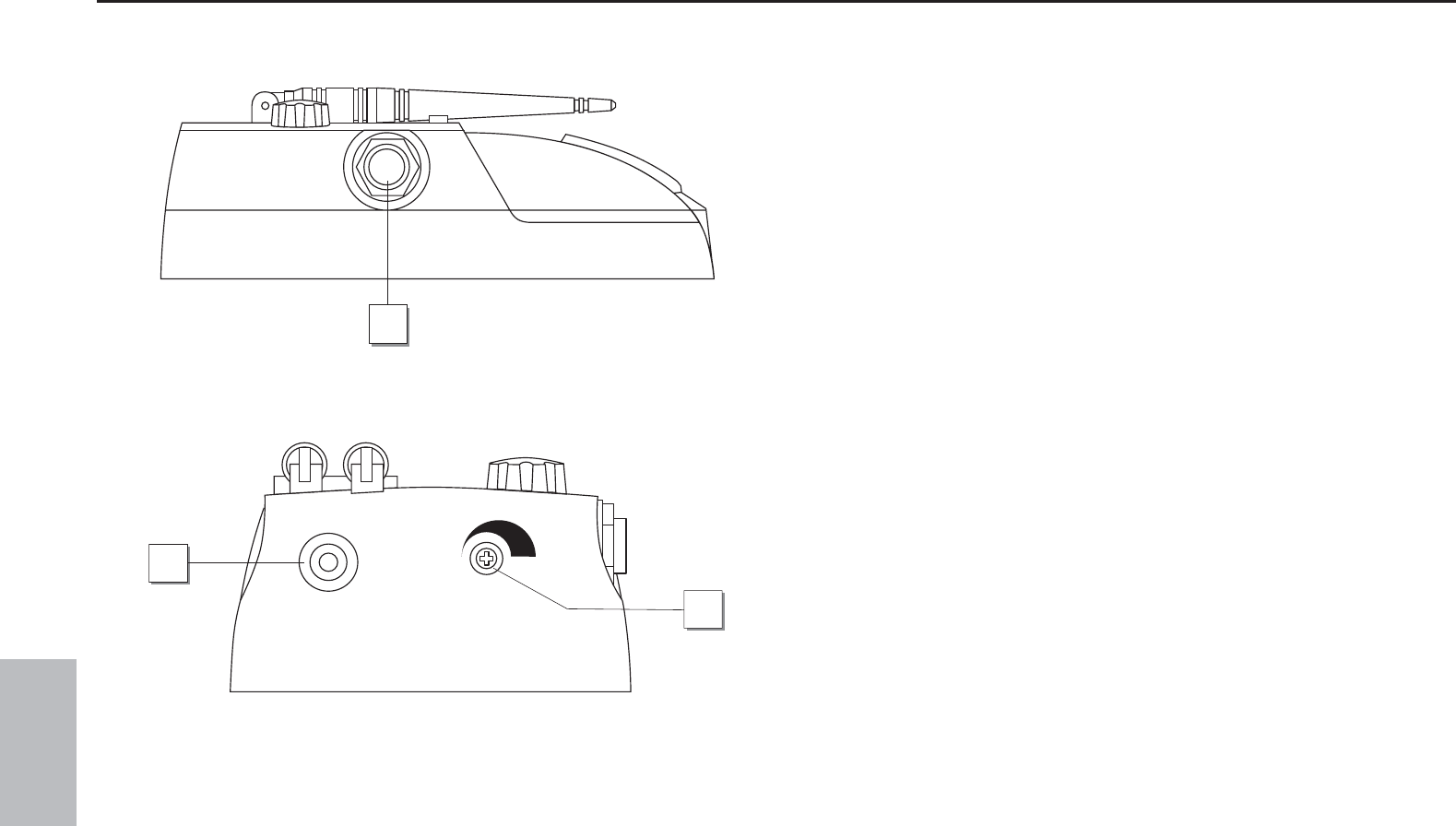

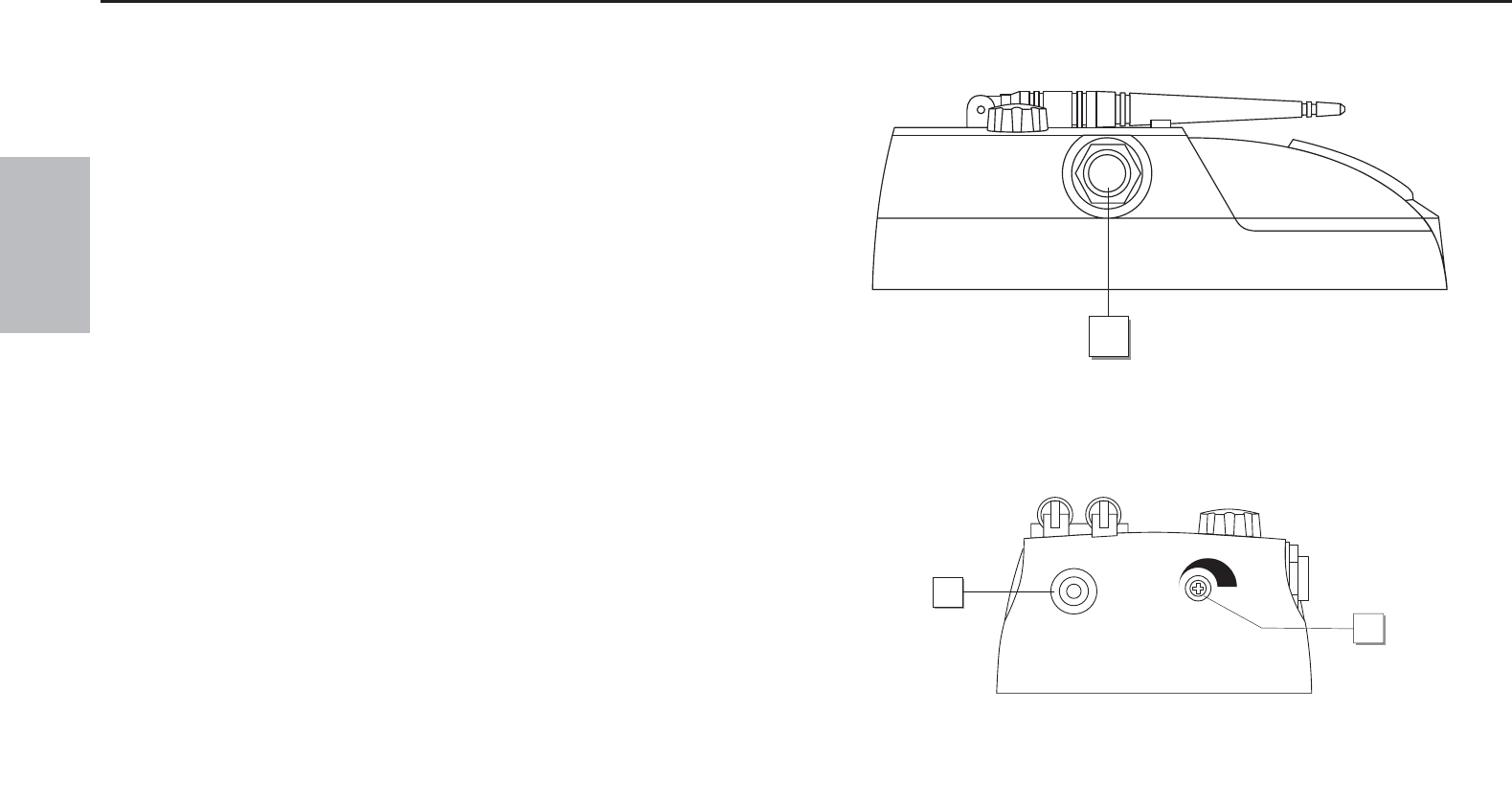

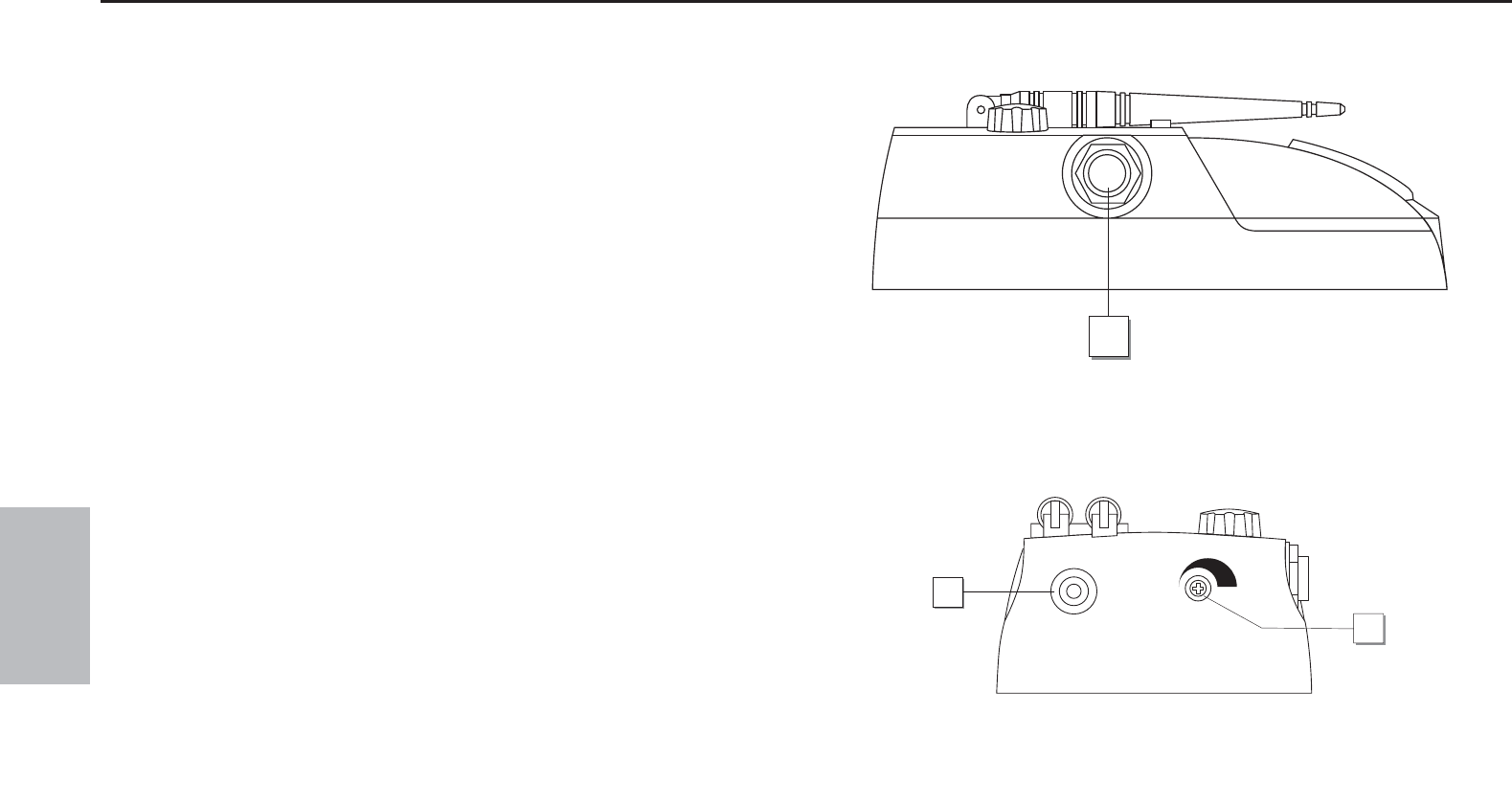

9: Output jack - Use this standard unbalanced high impedance

(5 - 10 K Ohm) 1/4" jack to connect the AP1 to your amplifier or

audio mixer. Wiring is as follows: tip hot, sleeve ground.

10: DC input - Connect an optional 12 volt 200 mA power

adapter (available from your Samson dealer) here.

WARNING: Do not substitute any other kind of power adapter;

doing so can cause severe damage to the AP1 and will void your

warranty. Note that the AP1 can also be battery powered (see

#7 on the previous page and the “Setting Up and Using Your

AirLine System” section on page 12 in this manual).

11: Squelch control - This control determines the maximum

range of the AP1 before audio signal dropout. Although it can

be adjusted using the supplied plastic screwdriver, it should

normally be left at its factory setting. See the “Setting Up and

Using Your AirLine System” section on page 12 in this manual for

more information.

DC INPUT

12 VDC

SQUELCH

MIN MAX

OUTPUT

ENGLISH

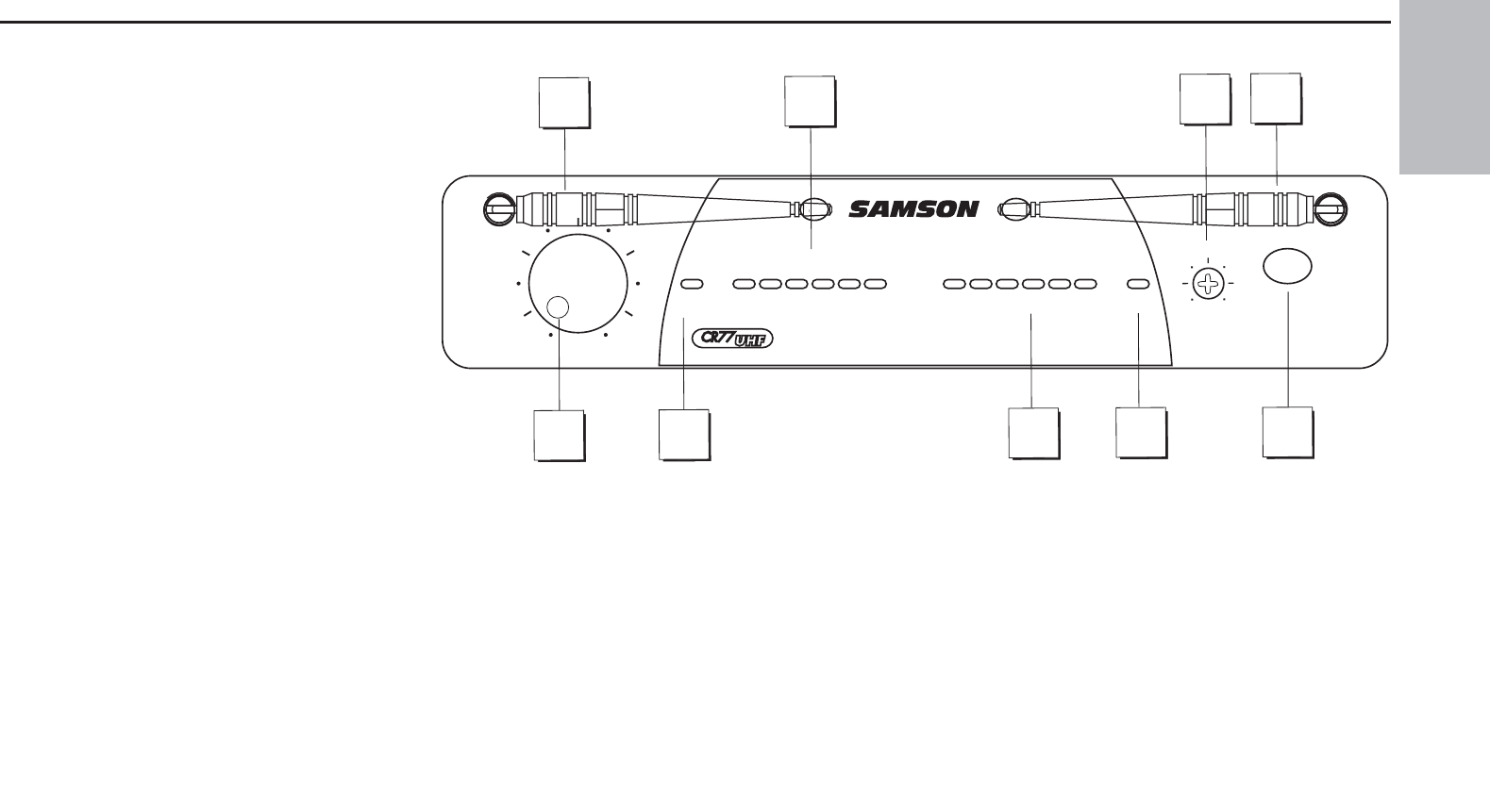

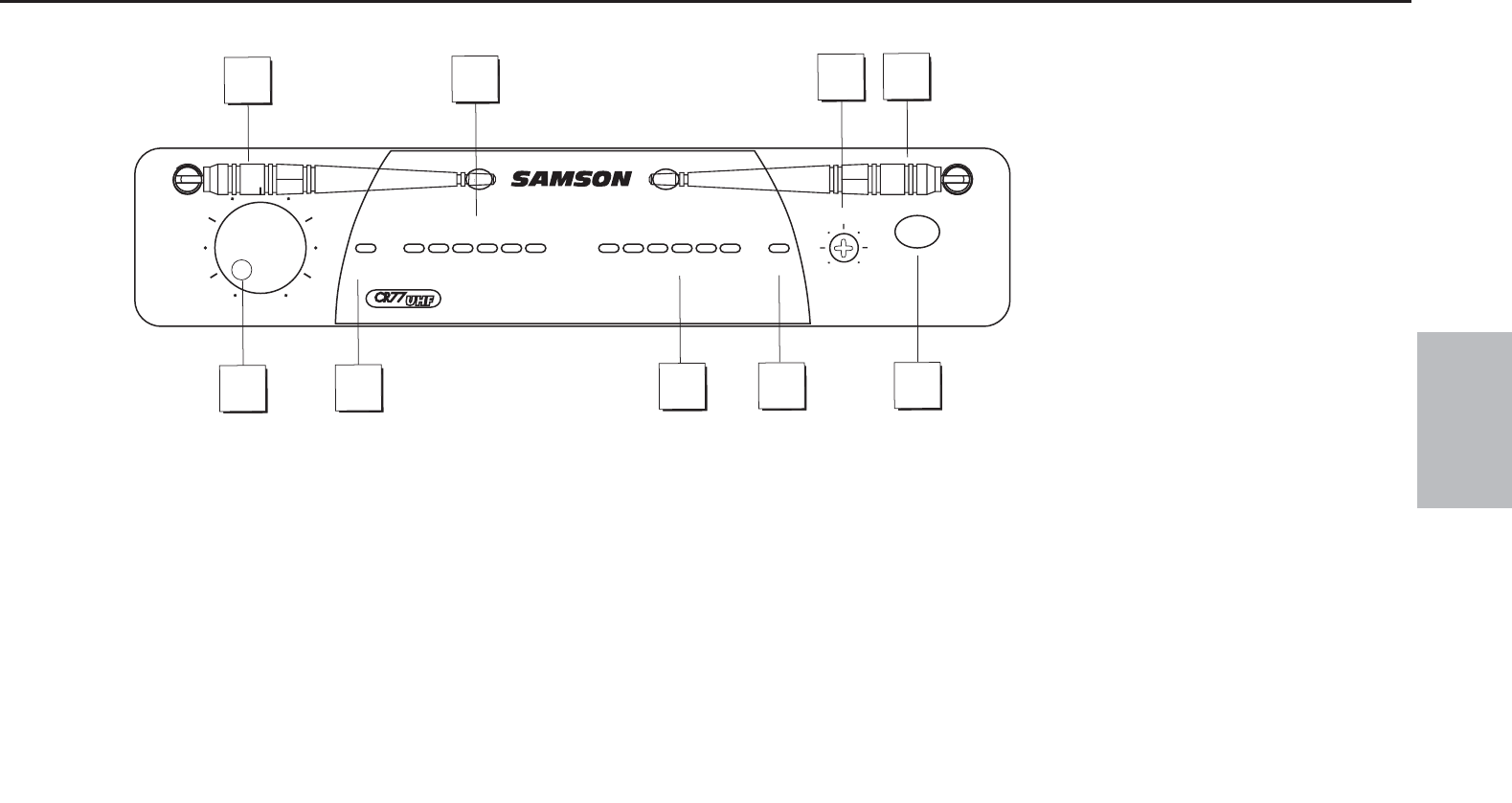

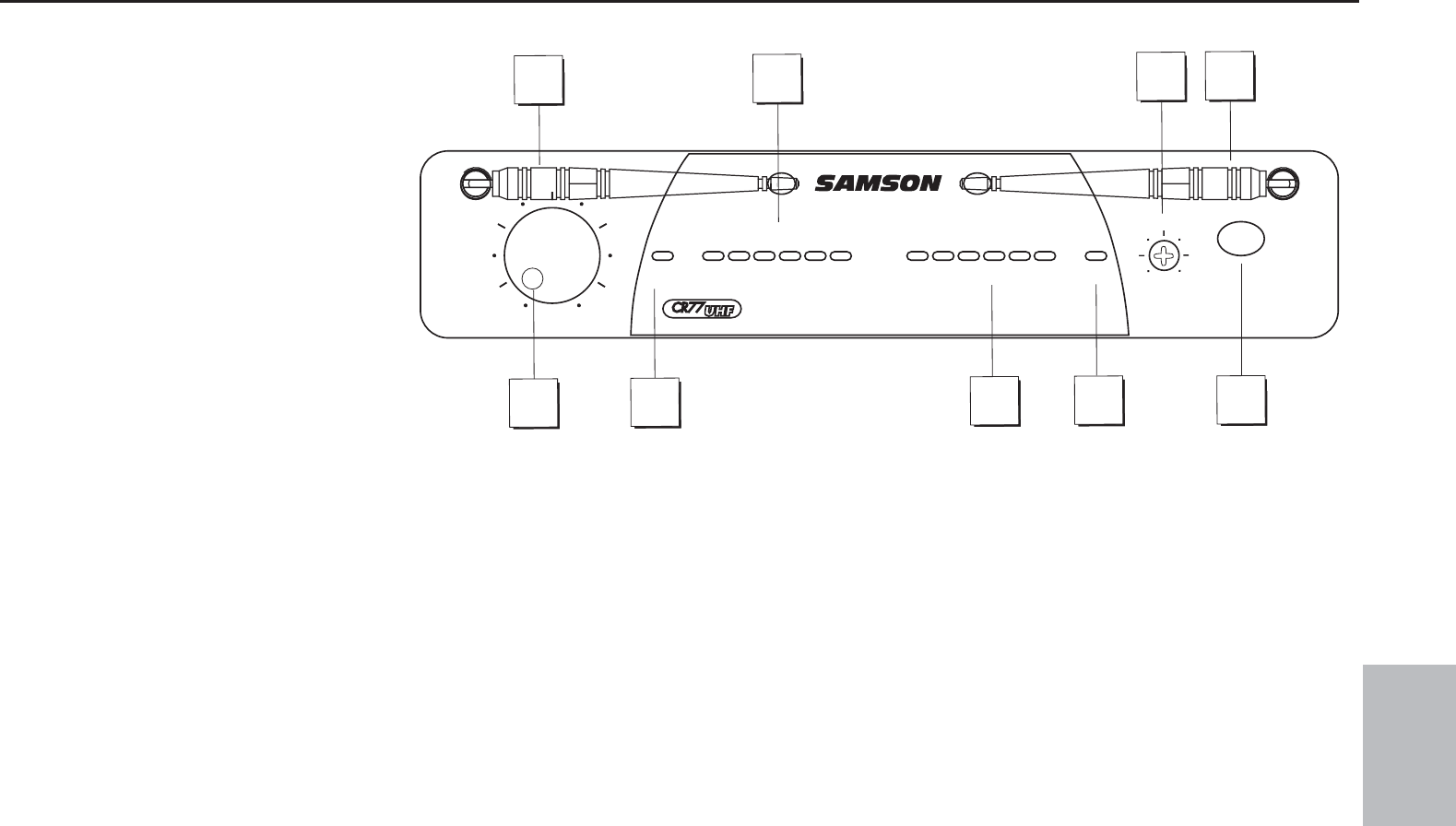

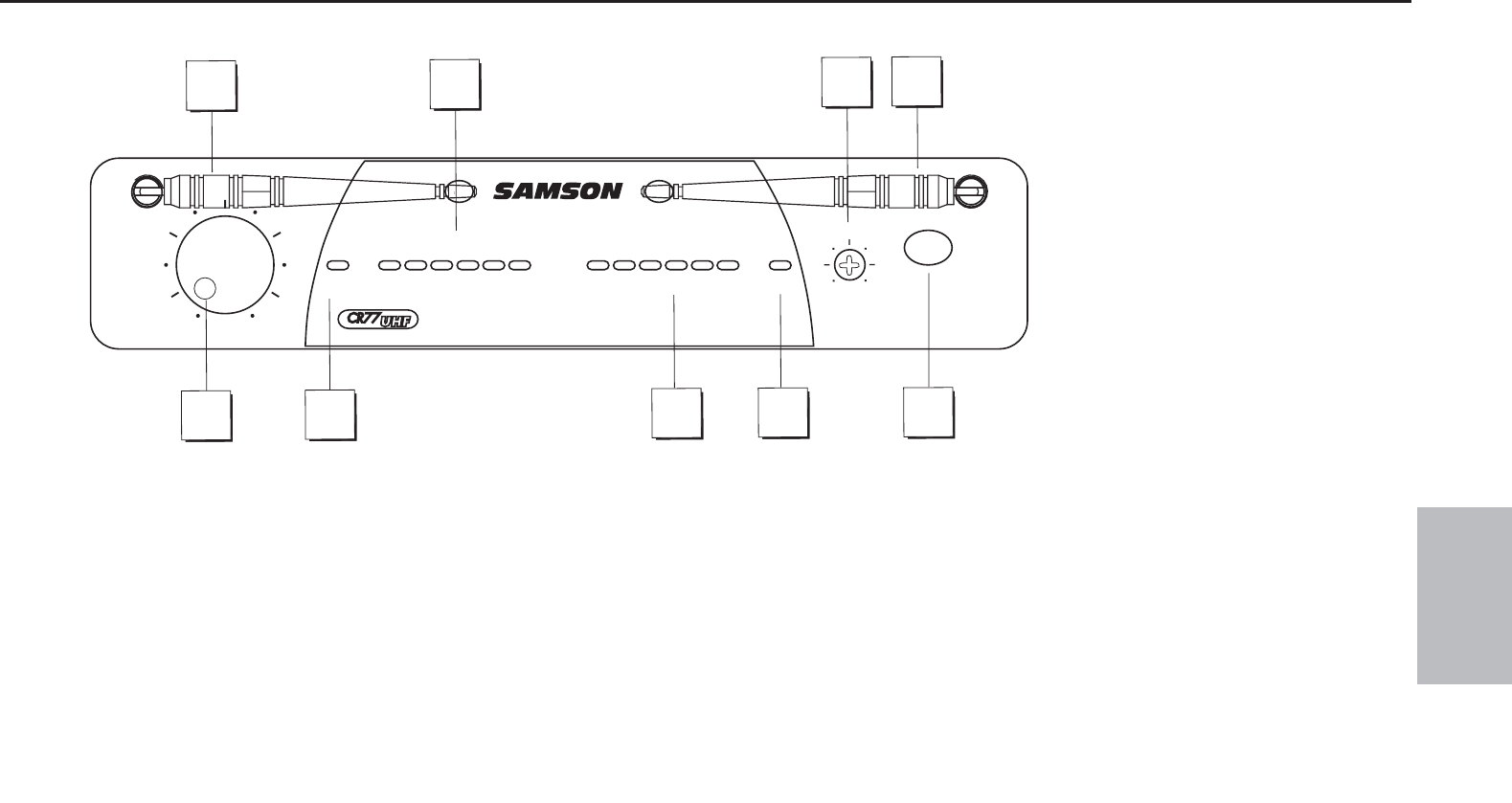

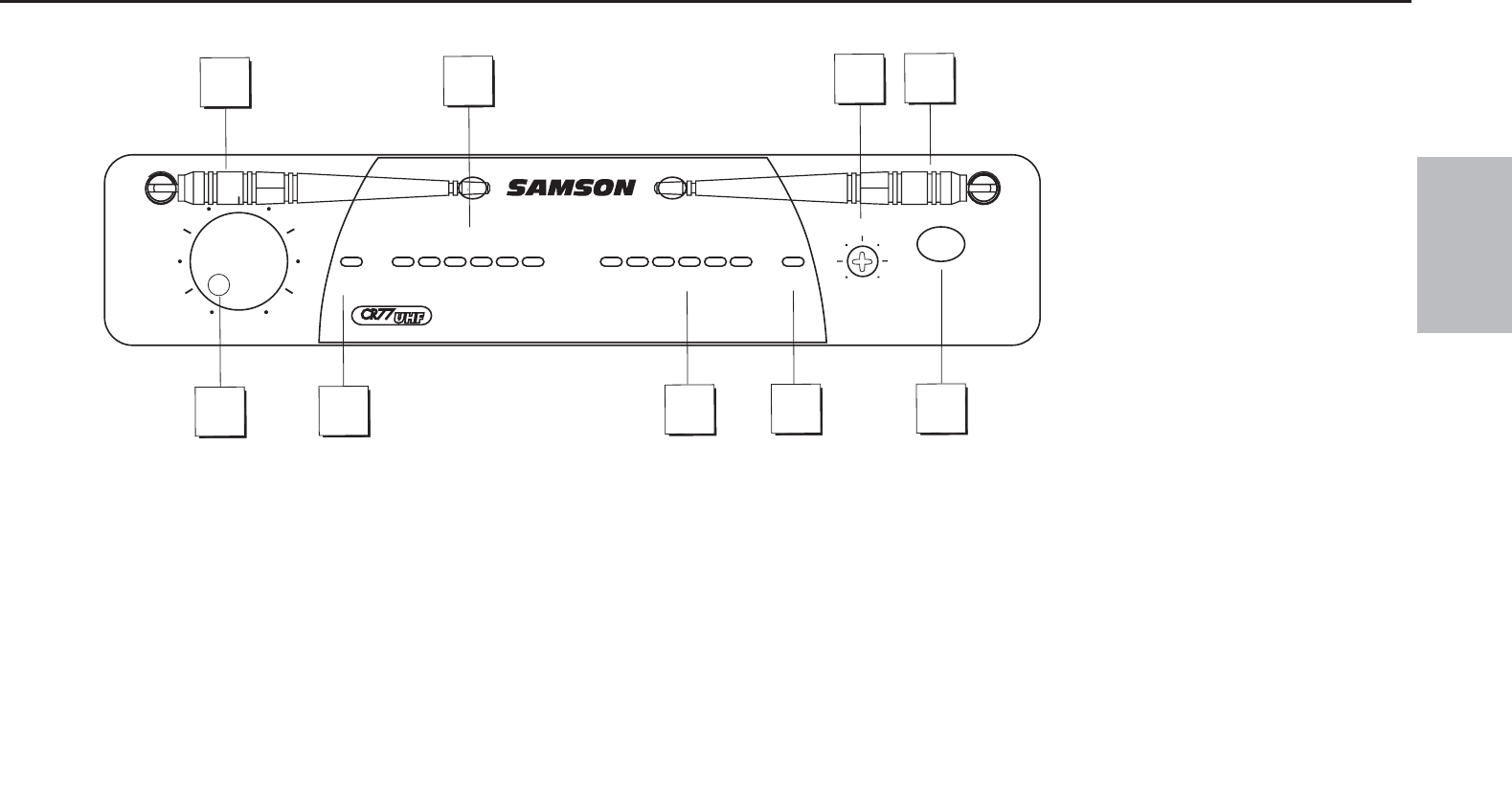

1: Antennas (A and B) - The anten-

na mountings allow full rotation

for optimum placement. In normal

operation, both Antenna A (the

antenna on the left) and Antenna

B (the antenna on the right) should

be placed in a vertical position.

Both antennas can be folded inward

for convenience when transporting

the CR77. See the “Setting Up and

Using the AirLine System” section on

page 12 in this manual for informa-

tion about antenna installation and

positioning.

2: Volume control - This knob sets

the level of the audio signal being output through both the balanced and unbalanced output jacks on the rear panel (see #2 and #4 on

page 9 in this manual). Reference level is obtained when the knob is turned fully clockwise (to its “10” setting).

3: Audio Meter - - This “ladder” display (similar to the VU bar meter used on audio devices) indicates the strength of the incoming audio

signal. When the “0” segment is lit, the incoming signal is optimized at unity gain; when the “+6” segment is lit, the signal is overloading.

When only the left-most “-20”segment is lit, the incoming signal is at just 10% of optimum strength. If no segments are lit, little or no signal

is being received. See the “Setting Up and the AirLine System” section on page 12 in this manual for more information.

Guided Tour - CR77 Receiver / Front Panel

3 4

!.4! !.4"

6/,5-%

0/7%2

2&-%4%2!5$)/-%4%2D"

     

!.4! !.4"

315%,#(

-).

#25(&425%$)6%23)492%#%)6%2

-!8

Samson AirLine

ENGLISH

Samson AirLine

4: Squelch control - This control determines the maximum range of the CR77 before audio signal dropout. Although it can be adjusted

using the supplied plastic screwdriver, it should normally be left at its factory setting. See the “Setting Up and Using the AirLine System”

section on page 12 in this manual for more information.

5: A/B Receiver LEDs - When signal is being received, one of these will be lit green, showing you whether the (left)“A” or (right)“B” receiver

is currently being used. The CR77 constantly scans its two antennas and automatically selects whichever is receiving the strongest, clearest

signal. This True Diversity switching is completely inaudible, but it effectively increases overall range while virtually eliminating potential

interference and phase cancellation problems.

6: RF (Radio Frequency) Level meter - This “ladder” display (similar to the VU bar meter used on audio devices) indicates the strength of

the incoming radio signal. When the “100%” segment is lit, the incoming RF signal is fully modulated and at optimum strength. When only

the second most left-most “10%” segment is lit, the incoming signal is at just 10% of optimum strength. If no segments are lit, little or no

signal is being received. See the “Setting Up and Using the AirLine System” section on page 12 in this manual for more information.

8: Power switch - Use this to turn the CR77 power on and off. When the receiver is on, the internal Power LED is lit.

Guided Tour - CR77 Receiver / Front Panel

ENGLISH

Samson AirLine

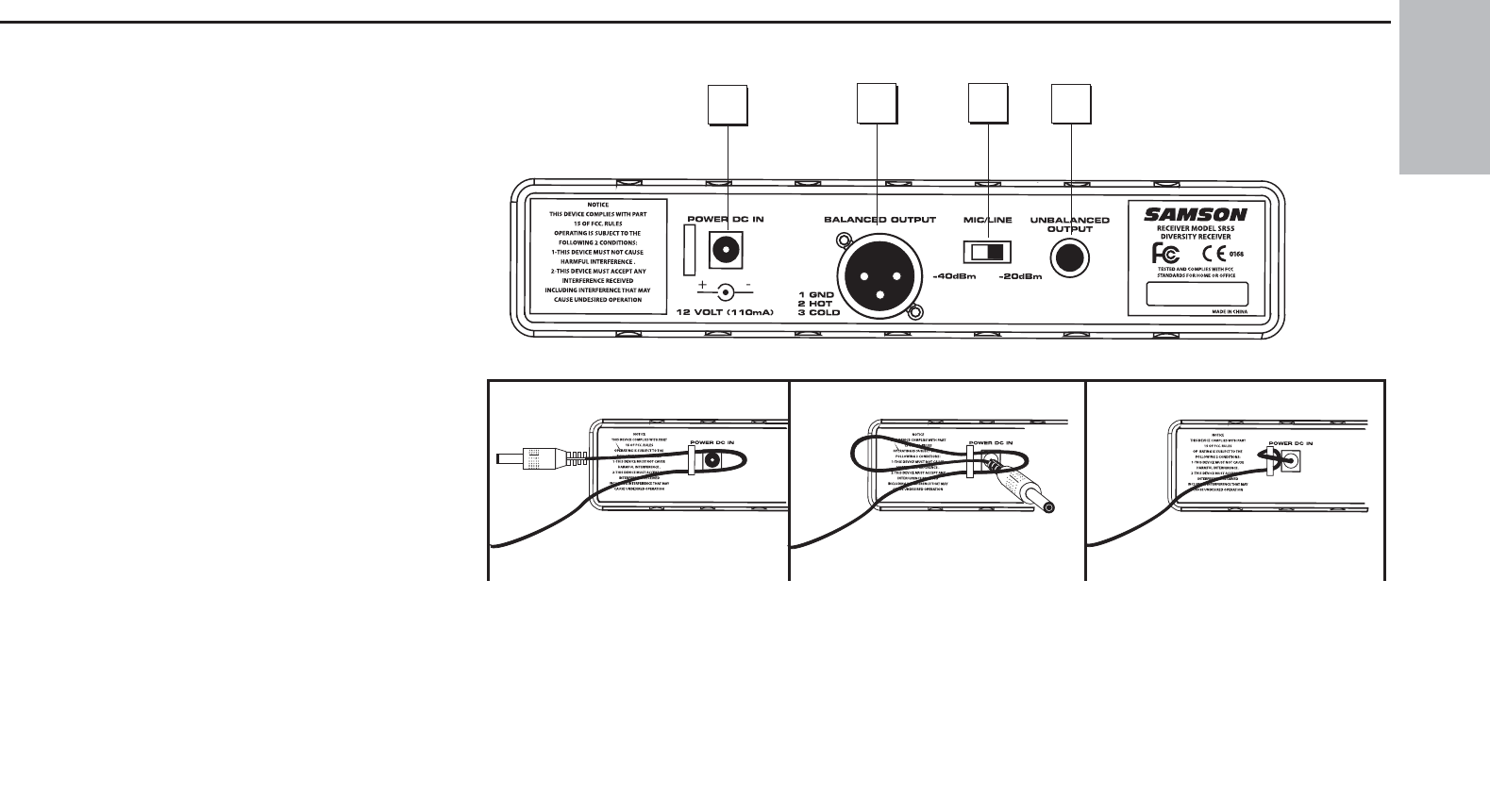

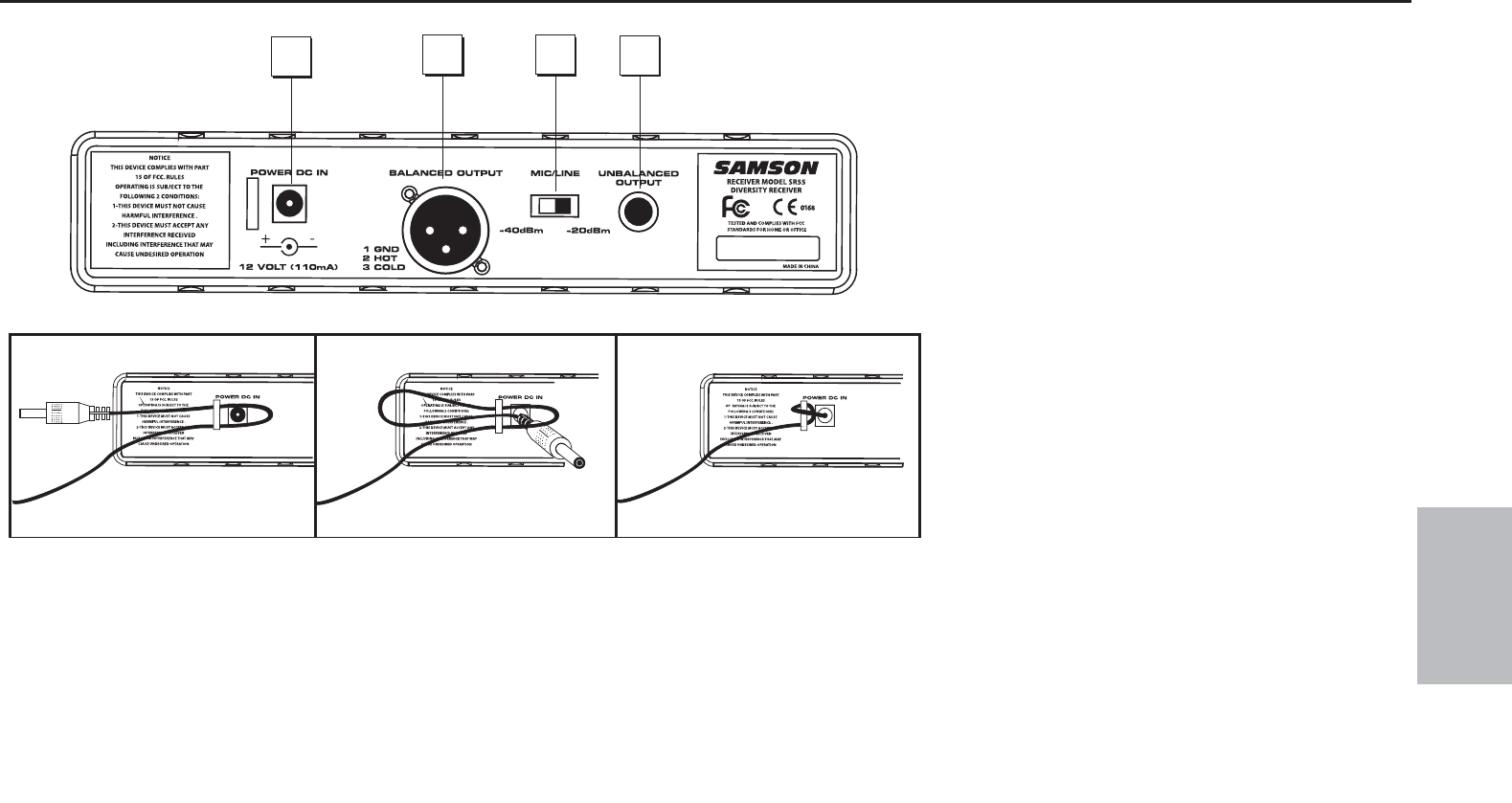

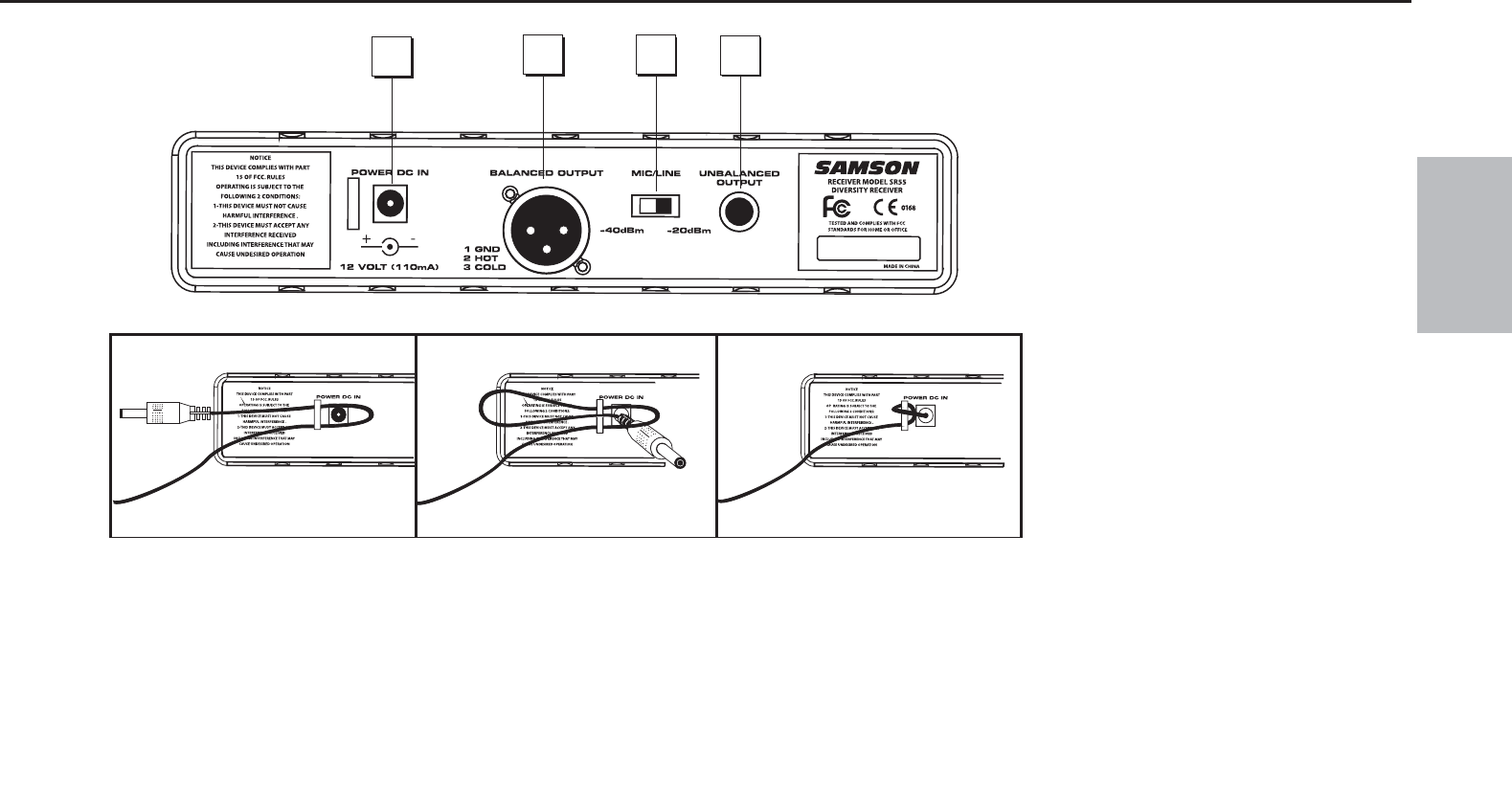

1: DC input - Connect the supplied 12

volt 160 mA power adapter here, using

the strain relief as shown in the illustra-

tion below. WARNING: Do not substi-

tute any other kind of power adapter;

doing so can cause severe damage to

the CR77 and will void your warranty.

2: Unbalanced output* - Use this

unbalanced high impedance (5K Ohm)

1/4" jack when connecting the CR77

to consumer (-10) audio equipment.

Wiring is as follows: tip hot, sleeve

ground.

3: Audio Output Level switch - Sets

the audio output level attenuation of

the balanced output (see #4 below) to

-20 dBm (line level) or -40 dBm (mic

level). See “Setting Up and Using the

AirLine System” on page 12.

4: Balanced output* - Use this electronically balanced low impedance (600 Ohm) XLR jack when connecting the CR77 to professional (+4)

audio equipment. Pin wiring is as follows: Pin 1 ground, Pin 2 high (hot), and Pin 3 low (cold).

* If required, both the unbalanced and balanced outputs can be used simultaneously.

Guided Tour - CR77 Receiver / Rear Panel

ENGLISH

Samson AirLine

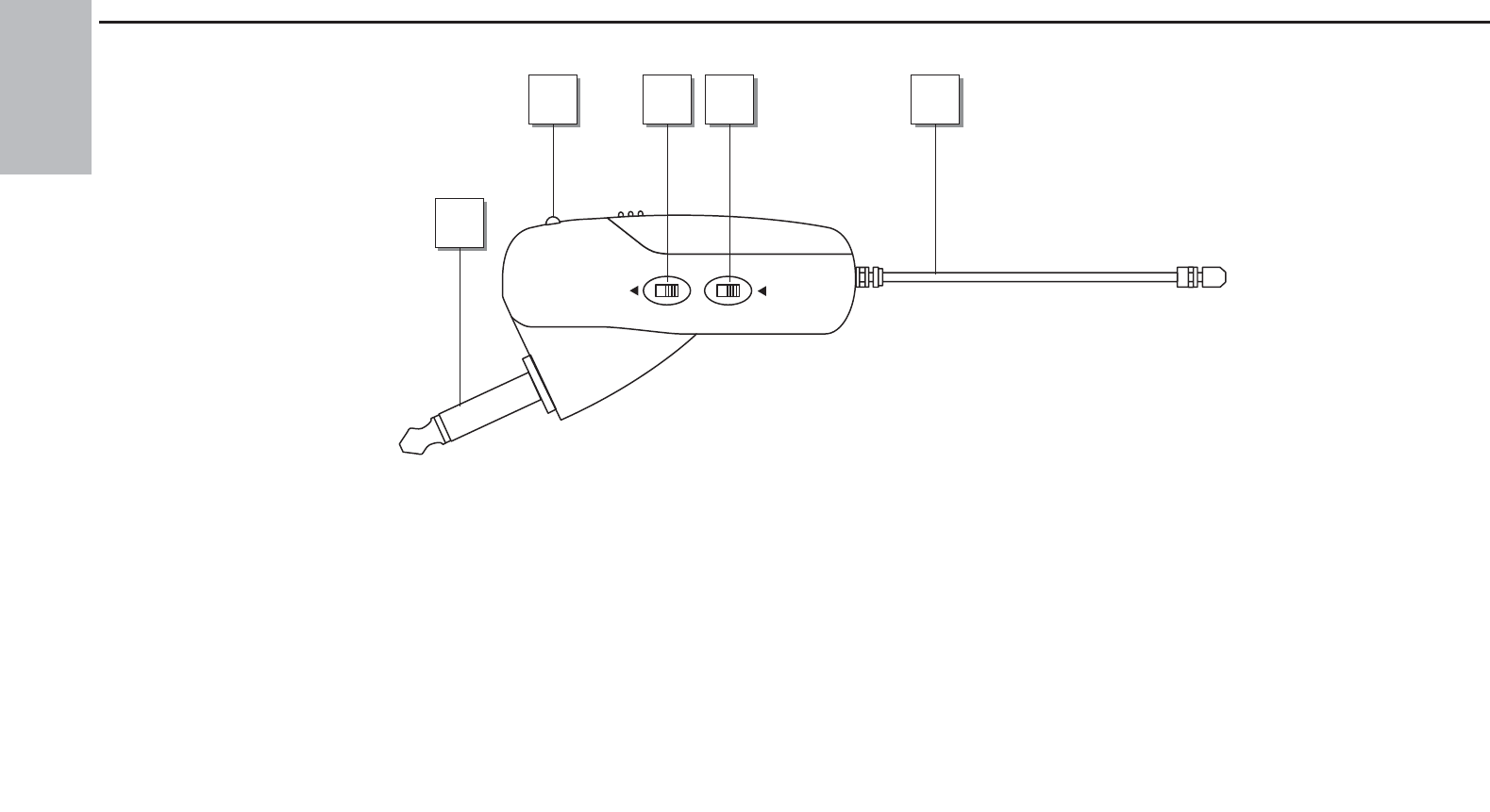

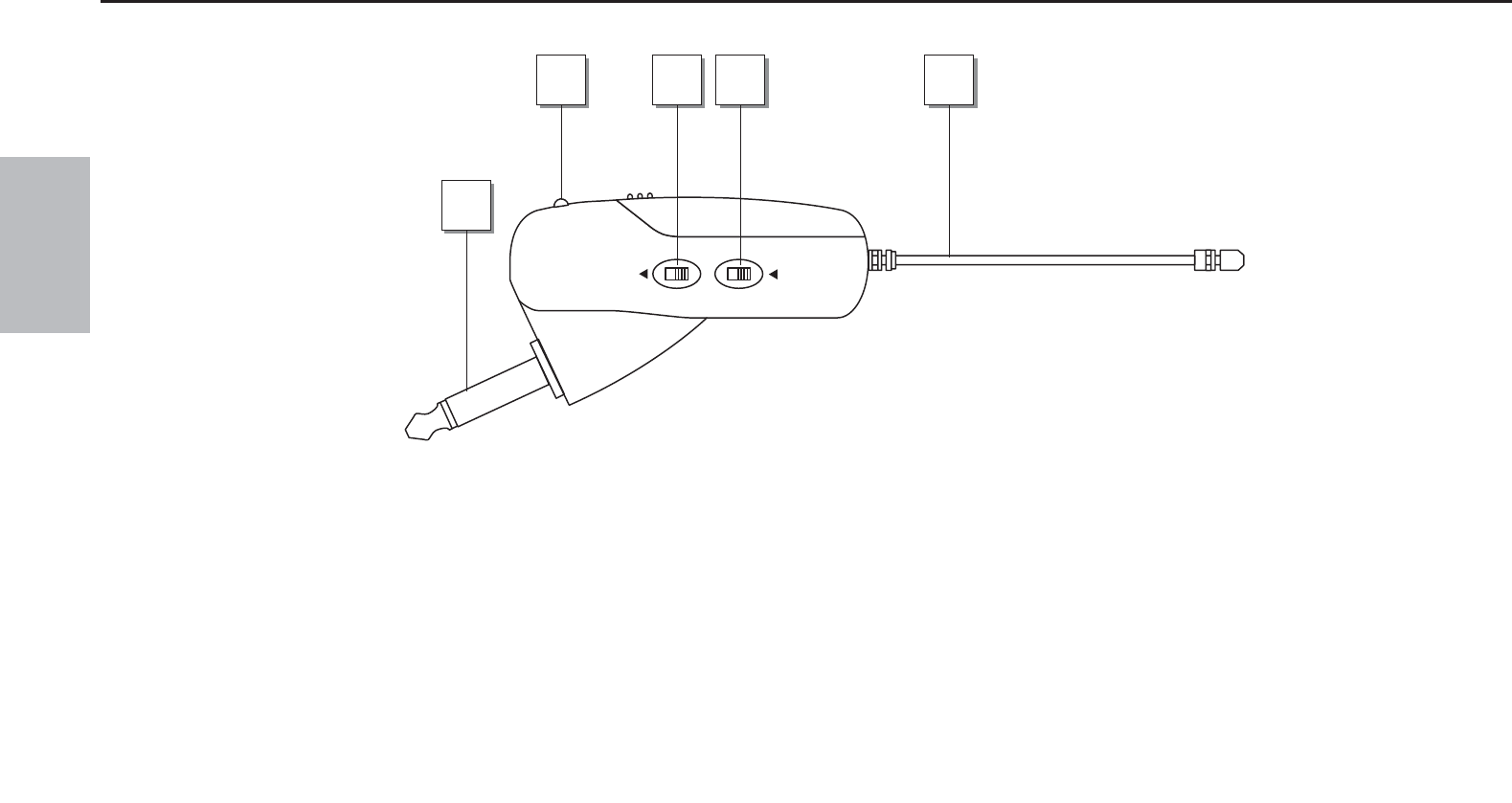

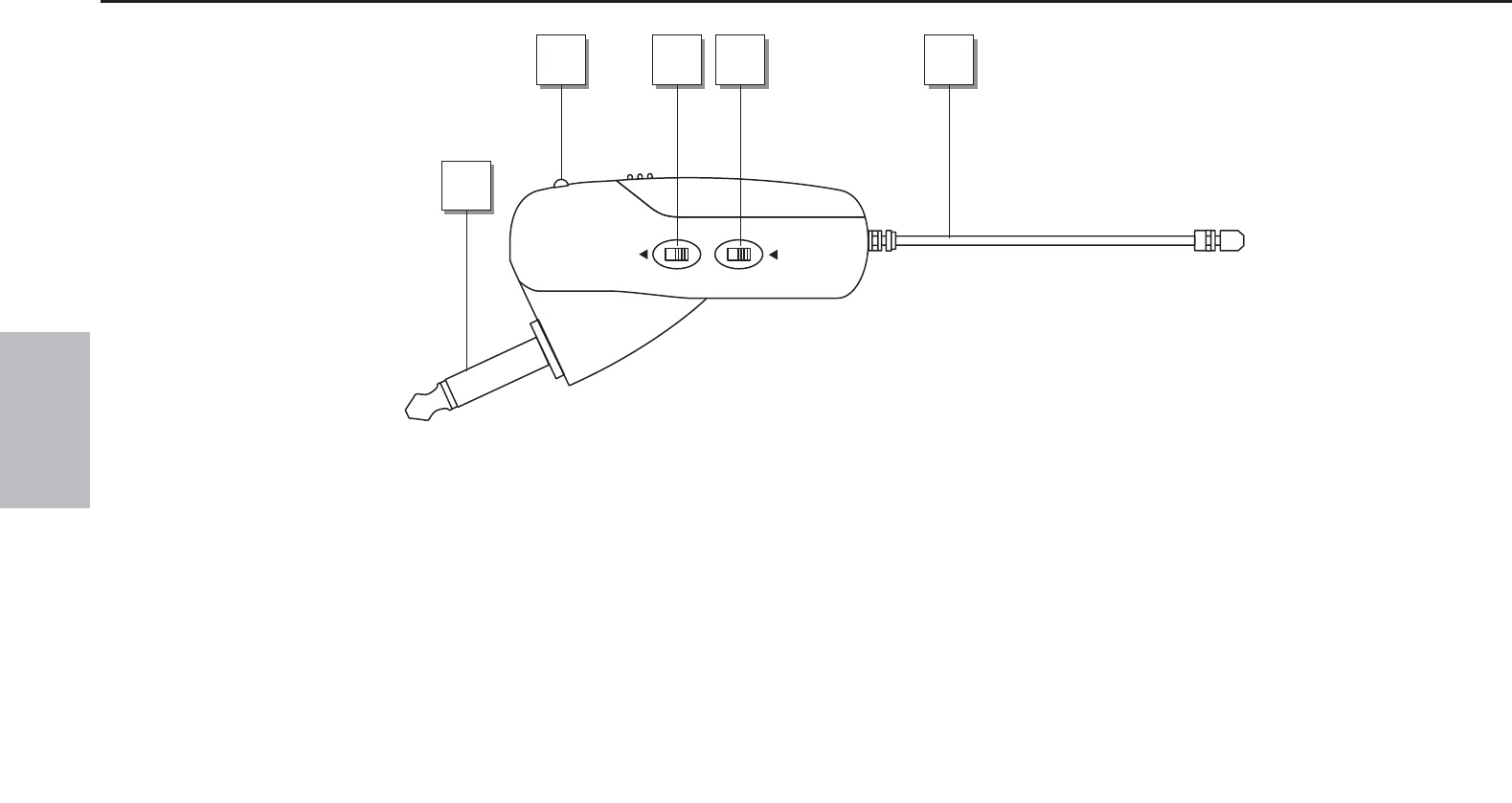

Note: The AF1 and AG1 transmitters are functionally identical apart from the angling of the 1/4” plug. For purposes of illustration,

only the AF1 is shown on these pages.

1: Plug - Insert this standard 1/4” plug into your electric guitar or electric bass. Note that the angling of the plug is different in the AF1

(which is designed to be used with instruments that have Fender Stratocaster™-type recessed jacks) than in the AG1 (which is designed to

be used with all other instruments that have end mount-jacks).

2: Power / Battery LED - This LED flashes once when the AF1 or AG1 is first turned on and lights steadily red when there are less than 2

hours of battery power remaining, indicating that the battery needs to be changed. In order to avoid compromising audio fidelity (or hav-

ing the AF1 / AG1 stop working completely), you should always replace the battery with a fresh one immediately whenever this LED lights

red.

Guided Tour - AF1 / AG1 Transmitters

POWER15dB PAD

4 5

ENGLISH

Guided Tour - AF1 / AG1 Transmitters

3: 15 dB Pad - Move this switch in the direction of the arrow to

reduce the output of the AF1 or AG1 by 15 dB when your instru-

ment is putting out too hot a signal. See the “Setting Up and Using

the AirLine System” section on page 12 in this manual.

4: Power switch - Move this switch in the direction of the arrow to

turn power to the AF1 or AG1 on; move it away from the arrow to

turn power off.

5: Antenna - This permanently attached flexible antenna should be

fully extended during normal operations. See the “Setting Up and

Using the AirLine System” section on page 2 in this manual for more

information about antenna positioning.

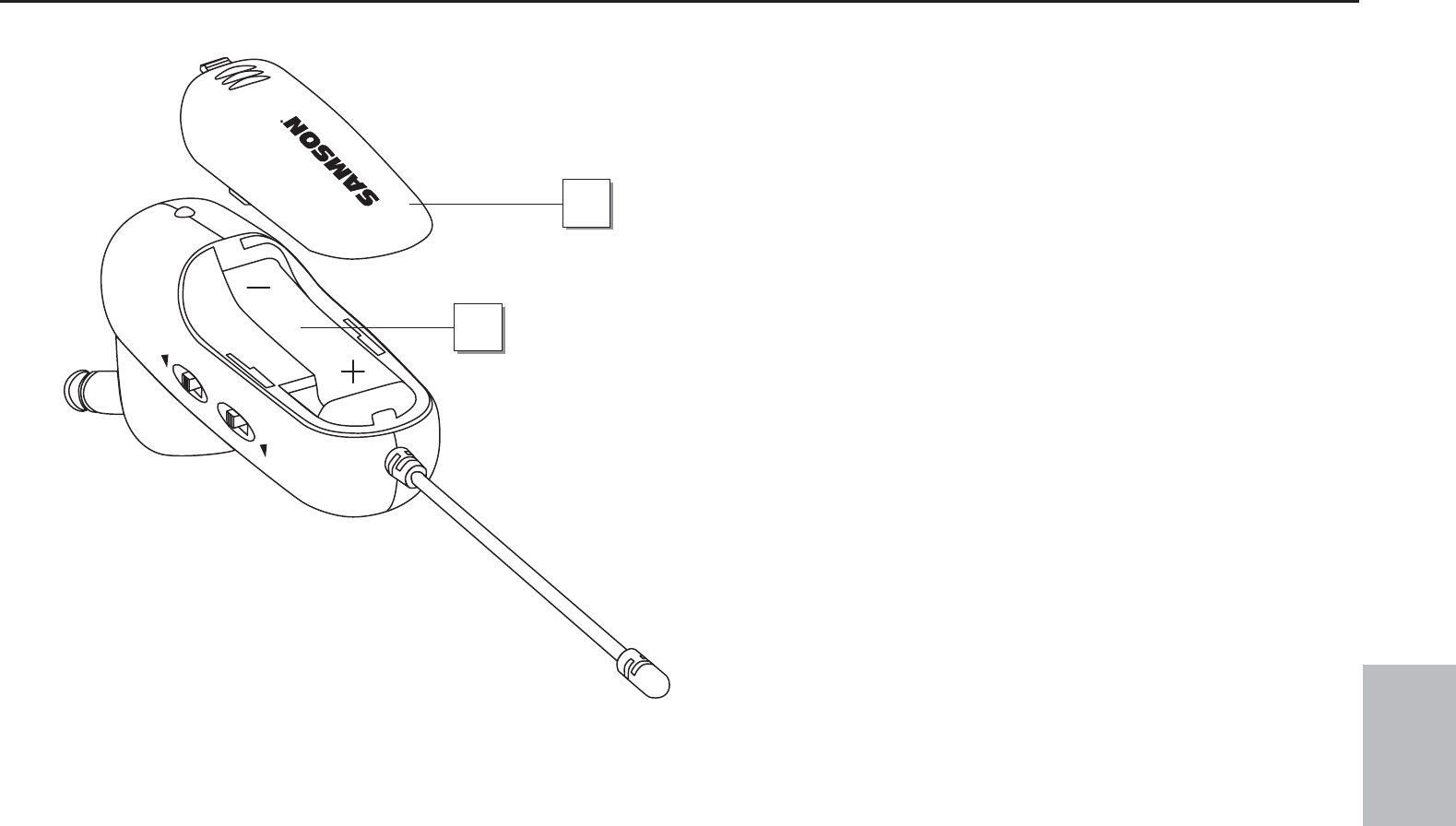

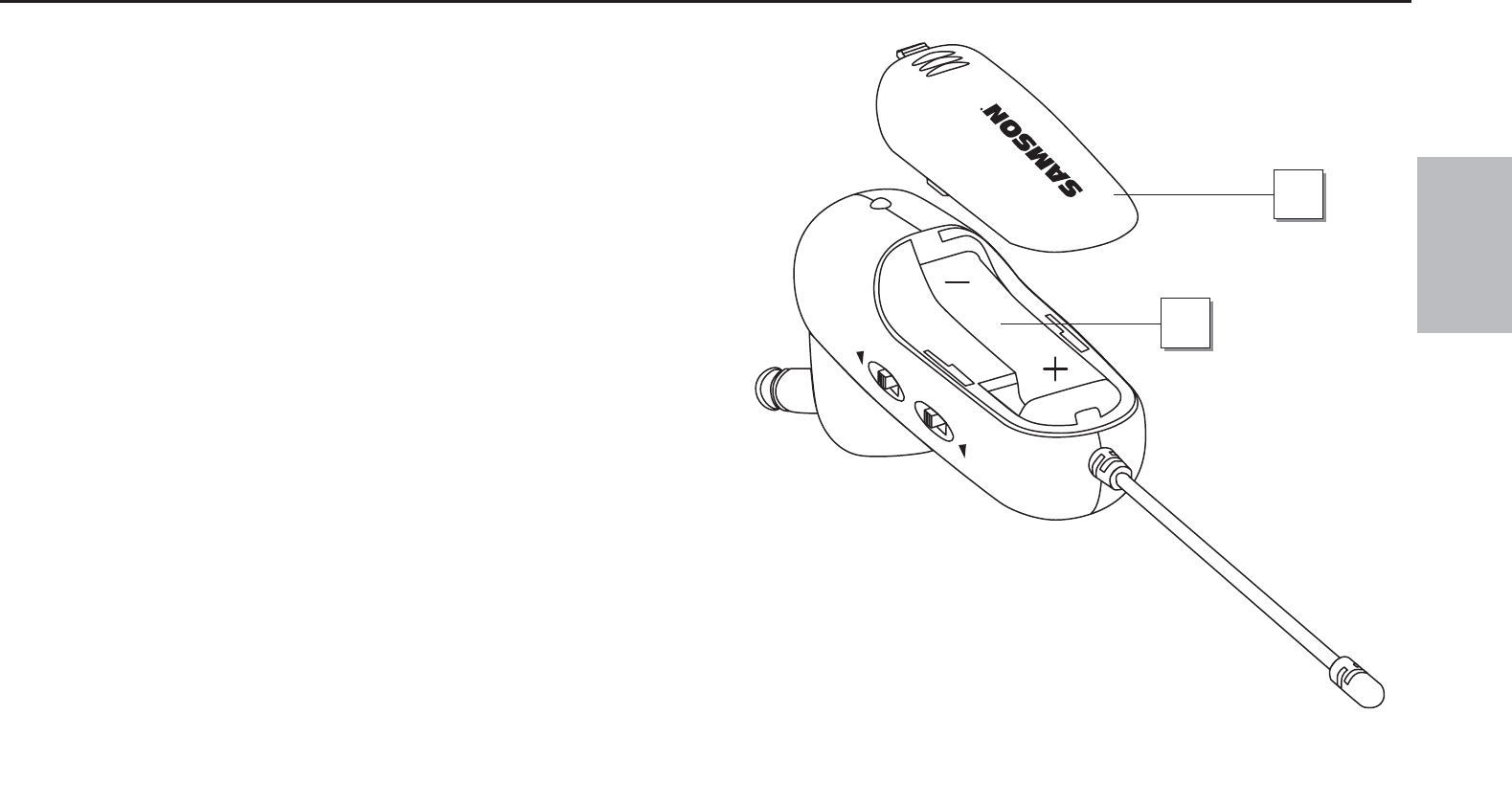

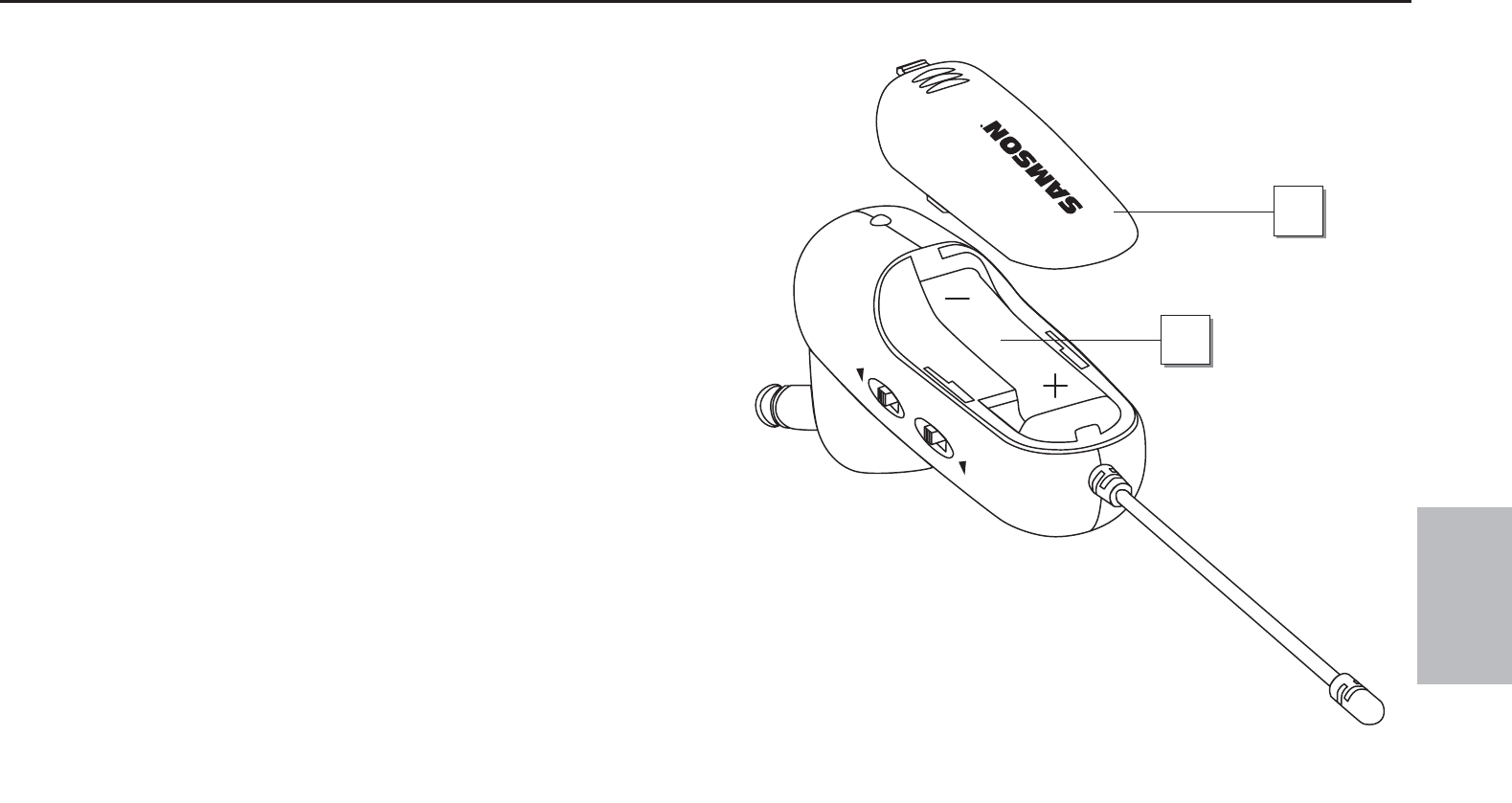

6: Battery cover - Pull back gently on this cover at the ribbing and

pry upwards to remove. See the “Setting Up and Using the AirLine

System” section on page 12 in this manual.

7: Battery compartment - Insert a standard AAA alkaline battery

here, being sure to observe the plus and minus polarity mark-

ings shown. We recommend the Duracell type battery. Although

rechargeable Ni-Cad batteries can be used, they do not supply

adequate current for more than four hours. WARNING: Do not

insert the battery backwards; doing so can cause severe damage to

the AF1 / AG1 and will void your warranty.

POWER

15dB PA D

AF1

Samson AirLine

ENGLISH

The basic procedure for setting up and using your AirLine System takes only a few minutes:

1. For your AirLine system to work correctly, both the receiver and transmitter must be set to the same channel. Remove all packing mate-

rials (save them in case of need for future service) and check to make sure that the supplied AP1 receiver and AF1 or AG1 transmitter are set

to the same channel (a complete channel plan is printed on page 59 in this manual). If these channels do not match, contact your distribu-

tor or, if purchased in the United States, Samson Technical Support at 1-800-372-6766.

2. Physically place the AP1 receiver on the ground in front of you. It works best in this position. The general rule of thumb is to maintain

“line of sight” between the receiver and transmitter so that the person using the transmitter can see the receiver.

3. Extend the AP1 antennas and spread the tips horizontally outwards approximately 5 inches.

4. Make sure the Power On-Off switch in your AF1 or AG1 transmitter is set to “Off” and that the 15 dB pad is also Off (switch away from

the direction of the arrow). Pull back gently on the AF1 or AG1 battery cover at the ribbing and pry it upwards to remove it. Please use

care when opening this cover as undue force can damage it. Install a fresh AAA alkaline battery in the battery compartment, being sure to

observe the polarity markings. Then carefully replace the battery cover and gently press down on it until it clicks. Momentarily turn on the

power to the transmitter by sliding its Power on-off switch in the direction of the arrow; the “Power/Battery” LED will flash if the battery is

sufficiently strong (if it lights steadily, the battery has less than 2 hours of power remaining and should be replaced). Once battery strength

is verified, turn the transmitter off again and plug it into your electric guitar or bass.

5. With the Power switch on the AP1 set to the “Off” position (away from the arrow), gently press down on the AP1 battery compartment

latch and swing the battery compartment door open (do not use force when opening or closing the battery door; it is hinged and not

meant to be removed). Install a fresh 9-volt battery, then carefully close the battery door. Alternatively, you can connect a 12-volt AC

adapter (available as an option from your Samson dealer). Turn the AP1 on momentarily to confirm that the battery has been installed

correctly (or that the adapter has been connected correctly); the “On/Battery Low”LED should light green and not red. Then turn the AP1

power off.

Setting Up and Using Your AirLine System

Samson AirLine

ENGLISH

6. Make the physical cable connection between the AP1 output jack and an audio input of your amplifier or mixer. Leave your amplifier or

mixer off at this time.

7. Turn the Level knob on the AP1 completely counterclockwise, then slide its Power switch in the direction of the arrow to turn it on. The

“Power On” LED will light steadily green.

8. Turn on the power to the transmitter. The “TX / Peak”LED on the AP1 receiver should now light steadily green, indicating that it is receiv-

ing valid RF signal and is placed and positioned correctly.

9. Now it’s time to set the audio levels. Turn on your amplifier and/or mixer but keep its volume all the way down. Set the output level

of your electric guitar or bass to maximum and begin playing it at a normal performance level while observing the AP1 “TX/Peak” LED. If

the LED lights red (indicating a Peak condition) even with the AP1 Level control fully counterclockwise, engage the 15 dB pad on your

transmitter by sliding the switch in the direction of the arrow. If not, slowly turn the AP1 Level control clockwise to the point where the “TX/

Peak”LED occasionally blinks red during the very loudest passages, then back it off just slightly; this will ensure maximum signal to noise

ratio. Finally, raise the level of your amplifier and/or mixer until the desired volume is reached.

10. If you hear distortion or the AP1 “TX/Peak” LED lights red even with the 15 dB pad engaged and the Level control at minimum (fully

counterclockwise), reduce the output level of your instrument until the LED no longer lights red. Conversely, if you hear a weak, noisy signal

at the desired volume level, make sure that your instrument is set to maximum output level, that the 15 dB pad is not engaged, and that the

AP1 Level control is turned up. When using instruments with active or high level pickups, the Level control should normally be set in the

marked region.

11. Temporarily turn down the level of your amplifier or mixer and turn off the power to your transmitter, leaving the AP1 receiver on.

Then restore the previously set level of your amplifier or mixer. With the transmitter off, the receiver output should be totally silent; if it is,

skip ahead to the next step. If it isn’t (that is, if you hear some noise), you may need to adjust the AP1 Squelch control. When the Squelch

Setting Up and Using Your AirLine System Samson AirLine

ENGLISH

control is at its minimum setting, the AirLine system always provides maximum range without dropout; however, depending upon the par-

ticular environment your system is used in, you may need to reduce that range somewhat in order to eliminate band noise when the AF1

or AG1 transmitter is turned off. To do so, use the provided screwdriver to rotate the Squelch control completely counterclockwise (to the

“Min” position), then slowly turn it clockwise until the noise disappears. If no noise is present at any position, leave it at its fully counter-

clockwise “Min” position (so as to have the greatest overall range available).

12. When first setting up your AirLine System in a new environment, it’s always a good idea to do a walkaround in order to make sure that

coverage is provided for your entire performance area. Accordingly, turn down the level of your audio system and turn on both the trans-

mitter and receiver. Then restore the level of your audio system and while playing your electric guitar or bass at a normal performance level,

walk through the entire area that will need to be covered. As you do so, observe the “TX/Peak”LED on the AP1 receiver to make sure that it

is steadily lit green, indicating that it is receiving sufficiently strong RF signal. Always try to minimize the distance between transmitter and

receiver as much as possible so that the strongest possible signal is received from all planned transmission points. In certain environments,

it may be desirable to angle the AP1’s antennas differently from the vertical position.

If you have followed all the steps above and are experiencing difficulties, contact your local distributor or, if purchased in the United States,

call Samson Technical Support (1-800-372-6766) between 9 AM and 5 PM EST.

Setting Up and Using Your AirLine System

Samson AirLine

FRANÇAIS

Bienvenue sur Samson AirLine. Envolez-vous vers la liberté grâce aux systèmes sans fil du nouveau millénaire ! Les microphones et les sys-

tèmes d'instruments sans fil ont été développés à l'origine pour supprimer les câbles et offrir une complète liberté de mouvement. AirLine

franchit une nouvelle étape dans cette évolution en introduisant des émetteurs plus petits, légers et aérodynamiques, parfaitement discrets,

qui offrent enfin une réelle liberté aux interprètes et aux musiciens. La création d'émetteurs si compacts a nécessité le développement

d'une nouvelle technologie propriétaire : circuits miniaturisés et alimentation par une seule pile AAA (autonomie moyenne de 14 heures) ;

ces émetteurs améliorent en outre la qualité de réception sans fil et offrent une qualité sonore optimale. Qui plus est, le récepteur micro AP1

conçu spécifiquement pour le système AirLine est en fait plus petit que l'émetteur sans fil classique !

Le système UHF AirLine Samson pour guitares présenté dans ce manuel est conçu pour se substituer au câble reliant la guitare ou la basse

aux amplificateurs de scène ou à la console de sonorisation. Vous pouvez ainsi parcourir toute la scène et descendre dans le public au

beau milieu d'un concert ! Le système utilise la bande de fréquences UHF 801 - 805 MHz particulièrement peu encombrée et intègre un

récepteur AP1 de type pédale ainsi que deux modèles d'émetteurs micro enfichables sur l'instrument : l'émetteur AF1 (conçu spécialement

pour les guitares avec défonce de type des Stratocasters™ Fender) et l'émetteur AG1 (conçu pour être branché à fleur sur la tranche ou sur le

corps de la guitare).

Ce manuel vous offre une description complète des spécificités de votre système AirLine par un tour d'horizon des différents composants

et des instructions pas à pas pour la configuration et l'utilisation de votre système ainsi qu'une présentation complète des caractéristiques

techniques. Pour les utilisateurs ayant acheté le système AirLine aux Etats-Unis, n'oubliez pas de retourner la carte de garantie fournie avec

l'appareil. Cette démarche vous permettra de bénéficier d'une aide en ligne et d'être tenu informé des évolutions du système et des autres

nouveautés Samson. Pour les utilisateurs n'ayant pas acheté le système AirLine aux Etats-Unis, contactez le distributeur de votre pays pour

obtenir de plus amples informations sur la garantie accordée. Consultez également notre site Internet (http://www.samsontech.com) pour

obtenir de plus amples informations sur la gamme complète de nos produits.

NOTE à l'attention exclusive des acheteurs aux Etats-Unis : Pour toute réparation de votre système AirLine, un numéro d'autorisation de

retour pour réparation (Return Authorization) vous sera demandé. Sans ce numéro, votre appareil ne pourra être pris en charge. Si vous

avez effectivement acheté le système AirLine aux Etats-Unis, contactez Samson au 1-800-372-6766 pour obtenir ce numéro de retour pour

réparation avant d'envoyer l'appareil. Réexpédiez si possible l'appareil dans son emballage et avec ses protections d'origine. Si vous vous

êtes procuré le système AirLine en dehors des Etats-Unis, contactez votre distributeur pour obtenir de plus amples informations à ce sujet.

Si vous possédez déjà une certaine expérience des systèmes sans fil, ces instructions de prise en main vous permettront de rendre opéra-

tionnel en quelques minutes seulement le système AirLine sans fil UHF pour guitares. Des informations plus complètes sur le système

Samson AirLine

Introduction

642

646

FRANÇAIS

Samson AirLine

AirLine vous sont données en page 26 de ce manuel ; d'autre part, les sections de “tour d'horizon” en pages 18 - 25 vous présentent une

description complète des commandes, connecteurs et témoins des modèles AirLine.

1. Vérifiez que le récepteur AP1 et l'émetteur AF1 ou AG1 fournis sont bien réglés sur le même canal.

2. Installez le récepteur AP1 sur le sol, face à vous. Déployez les antennes à la verticale et écartez les pointes d’environ 12 cm.

3. Mettez l'émetteur AF1 ou AG1 hors tension en réglant l'interrupteur d'alimentation sur “Off” (pas sur la flèche) et installez une pile AAA

neuve. Replacez ensuite l'émetteur sous tension ; son témoin lumineux clignote une fois, puis s'éteint si la pile est suffisamment puissante.

Lorsque la puissance de la pile a été vérifiée, mettez l'émetteur hors tension et connectez votre guitare ou votre basse.

4. Ouvrez le compartiment à pile du récepteur AP1 et installez une pile neuve ; utilisez si vous le préférez l'alimentation optionnelle. Placez

temporairement l'AP1 sous tension pour vérifier si la pile a été correctement installée (ou si l'adaptateur est correctement connecté) ; le

témoin “On/Battery Low” doit s'allumer en vert et non en rouge. Placez enfin l'AP1 hors tension.

5. Placez votre amplificateur ou la console hors tension puis reliez la sortie du récepteur AP1 à une entrée audio.

6. Tournez le potentiomètre de réglage de niveau de l'AP1 complètement à gauche, puis placez-le sous tension ; le témoin “Power” doit

logiquement rester allumé en vert.

7. Placez l'émetteur AF1 ou AG1 sous tension. Le témoin “TX/Peak” du récepteur AP1 s'allume en vert s'il reçoit effectivement le signal HF

et s'il est correctement positionné.

Prise en main

FRANÇAIS

Samson AirLine

8. Placez l'amplificateur et la console sous tension en veillant à garder un réglage de volume au minimum. Réglez le niveau de sortie de

l'instrument au maximum et commencez à jouer au niveau souhaité tout en observant le témoin “TX/Peak” de l'AP1. Si ce témoin s'allume

en rouge (indiquant une distorsion) alors que le réglage de niveau du récepteur AP1 est réglé au minimum, activez l'atténuateur 15 dB de

l'émetteur. Si ce témoin n'est pas allumé, tournez progressivement le potentiomètre de réglage de niveau jusqu'au point où le témoin “TX/

Peak” ne clignote que sur les passages les plus forts, puis réduisez très légèrement le niveau. Augmentez enfin le niveau de l'amplificateur

et/ou de la console jusqu'à atteindre le niveau recherché.

9. Parcourez l'ensemble de la zone à couvrir et observez le témoin “TX/Peak” du récepteur ; ce témoin reste constamment allumé en vert si

la réception est assurée sur toutes les parties de la scène. Si le témoin s'éteint, déplacez le récepteur ou positionnez ses antennes différem-

ment.

10. Si un bruit de fond est audible en sortie du récepteur alors que l'émetteur est hors tension, utilisez le tournevis en plastique fourni pour

modifier le réglage de Squelch de l'AP1 : tournez pour cela la vis lentement vers la droite jusqu'à ce que le bruit disparaisse.

Prise en main

FRANÇAIS

1: Interrupteur Power - Poussez cet interrupteur en direction de la flèche pour

placer le récepteur AP1 sous tension ; poussez l'interrupteur à l'opposé de la flèche

pour placer l'appareil hors tension.

2: Témoin Power On / Battery Low - Ce témoin s'allume en vert lorsque l'AP1 est

sous tension et en rouge pour signaler que la charge de la pile devient insuffisante.

Afin de préserver l'intégrité et la fidélité du signal (et pour éviter que l'AP1 cesse de

fonctionner), il est vivement conseillé de remplacer la pile usagée par une neuve dès

que le témoin passe au rouge.

3: Témoin TX / Peak - Ce témoin s'allume en vert dès que l'AP1 reçoit un signal HF

d'un émetteur et s'allume en rouge lorsque le signal de sortie de l'AP1 commence

à être écrêté (à la limite de la distorsion). Si ce témoin s'allume en rouge en cours

d'utilisation, réduisez le volume de l'instrument ou activez l'atténuateur 15 dB de

l'émetteur. Pour obtenir de plus amples informations, reportez-vous à la section intit-

ulée “Configuration et utilisation du système AirLine” en page 26 de ce manuel.

4: Potentiomètre de volume - Ce potentiomètre permet de régler le niveau du

signal audio dirigé vers la sortie de l'AP1 (#9 en page 6). Si vous utilisez une guitare

ou une basse avec micro actif ou à niveau élevé, réglez le potentiomètre face à la

marque. Pour obtenir de plus amples informations, reportez-vous à la section intitulée

“Configuration et utilisation du système AirLine” en page 26 de ce manuel.

Visite guidée – Récepteur AP1

OPEN

AP1

UHF RECEIVER

LEVEL

POWER



•

BATT. LOW

PEAK

2 3

Samson AirLine

FRANÇAIS

5: Antennes - Le montage sur pivots des antennes de l'AP1 autorise une rotation optimale. Pour

assurer un bon fonctionnement du système, déployez les antennes à la verticale et écartez les

pointes d’environ 12 cm. Repliez-les vers l'intérieur pour faciliter le rangement et le transport.

Reportez-vous à la section “Configuration et utilisation du système AirLine” en page 26 de ce

manuel pour obtenir de plus amples informations concernant le positionnement des antennes.

6: Cache du compartiment de la pile - Poussez légèrement sur le cache pour accéder au com-

partiment de la pile de l'AP1 (voir illustration ci-dessous, #7).

7: Compartiment de la pile - Ce compartiment accepte les piles alcalines 9 volts ; respectez

les signes de polarité indiqués sur l'appareil. Nous recommandons plus particulièrement l'usage

de la pile Duracell type MN 1604. Les piles rechargeables Ni-Cad sont certes compatibles, mais

offrent une autonomie n'excédant pas quatre heures.

ATTENTION : Veillez à ne pas installer la pile à l'envers sous peine d'endommager gravement

l'AP1 et d'annuler la garantie. Notez par ailleurs que l'AP1 peut être relié à une alimentation en

courant alternatif au moyen d'un adaptateur 12 V en option, disponible chez votre revendeur

(voir #10 en page suivante).

8: Tournevis en plastique - Tournevis conçu tout spécialement pour le réglage du Squelch de

l'AP1 (voir #11 en page suivante). Reportez-vous à la section “Configuration et utilisation du sys-

tème AirLine” en page 26 de ce manuel pour obtenir de plus amples informations.

Visite guidée – Récepteur AP1

!0

5(&2%#%)6%2

,%6%,

0/7%2

)







(

)



)



"!44,/7

0%!+

Samson AirLine

FRANÇAIS

Visite guidée – Récepteur AP1

9: Connecteur de sortie - Reliez l'AP1 à l'amplificateur ou à votre console

de mixage à l'aide d'un jack 6,35 mm asymétrique à haute impédance (5

- 10 kOhm). Câblage : Pointe=Point chaud, Bague=Masse.

10: Alimentation en courant continu - Reliez l'adaptateur 12 Volts

200 mA en option (disponible chez votre revendeur Samson) à ce con-

necteur. ATTENTION : N'utilisez que le type d'adaptateur recommandé, au

risque sinon d'endommager l'AP1 et d'annuler la garantie. L'alimentation

de l'AP1 peut également être assurée par une pile (voir #7 en page précé-

dente et dans la section “Configuration et utilisation du Système AirLine”

en page 26 de ce manuel).

11: Réglage du Squelch - Ce réglage détermine la portée maximale de

l'AP1 avant dégradation ou perte du signal audio. Bien qu'il soit possible

de modifier ce réglage au moyen du tournevis en plastique fourni, veuillez

le laisser en temps normal sur sa valeur d'usine. Reportez-vous à la section

“Configuration et utilisation du système AirLine” en page 26 pour obtenir

de plus amples informations.

DC INPUT

12 VDC

SQUELCH

MIN MAX

OUTPUT

Samson AirLine

FRANÇAIS

Samson AirLine

1: Antennes (A et B) - Les différents

montages possibles des antennes per-

mettent leur rotation complète pour

obtenir une localisation optimale. En

fonctionnement normal, l’antenne

A (située à gauche) et l’antenne B

(située à droite) doivent être pla-

cées en position verticale. Les deux

antennes peuvent être repliées vers

l’avant, pour faciliter le transport du

récepteur CR77. Voir la page 26 de ce

manuel, pour plus d’information sur

l’installation et le positionnement des

antennes.

2: Volume - Cet indicateur déter-

mine le niveau du signal acoustique en sortie aux fiches de sorties symétrique et asymétrique, à l’arrière du rack. On obtient un niveau de

référence lorsque le bouton est en position maximale (vers la droite).

3 : Afficheur de niveau audio - Cet afficheur (similaire aux Bargraphs utilisés sur les équipements audio) indique le niveau du signal

d’entrée audio. Lorsque le segment “0” est allumé, le niveau du signal d’entrée est optimisé à gain unitaire ; lorsque le segment “+6” est

allumé, le signal sature. Lorsque seul le segment de gauche “-20” est allumé, le niveau du signal d’entrée n’est qu’à 10 % de son niveau opti-

mal. Si aucun segment n’est allumé, quasiment aucun signal n’est reçu. Pour plus d’information, voir la page 34 de ce manuel.au optimal. Si

aucun segment n’est allumé, quasiment aucun signal n’est reçu. Pour plus d’information, voir la page 26 de ce manuel.

Visite guidée – Récepteur CR77

!.4! !.4"

6/,5-%

0/7%2

2&-%4%2!5$)/-%4%2D"

 

!.4! !.4"

315%,#(

-).

#25(&425%$)6%23)492%#%)6%2

-!8

FRANÇAIS

Samson AirLine

4: Squelch - Cette commande détermine le niveau de seuil minimal du signal reçu avant par le récepteur CR77 avant coupure du signal

audio. Il est possible de modifier ce réglage à l’aide du tournevis en plastique fourni. Il est toutefois recommandé de conserver le réglage

d’usine. Pour plus d’information, voir la page 26 de ce manuel.

5: LEDs des antennes A et B - En présence de signal, l’une des deux diodes s’allume en vert et indique ainsi quelle antenne, "A" (à gauche)

ou "B" (à droite) est en fonctionnement. Le récepteur CR77 balaye constamment les deux antennes et choisit automatiquement celle qui

reçoit le signal le plus fort et le plus clair. La commutation True Diversity est parfaitement inaudible, mais augmente sensiblement la portée

totale en éliminant les problèmes d’interférences haute fréquence et d’annulation de phase.

6: Indicateur de niveau RF (Haute Fréquence) - Ce témoin 6 segments (semblable aux VU-mètres utilisés dans les équipements audio)

indique la puissance du signal UHF reçu. Lorsque tous les segments sont allumés, le signal H.F. entrant est à sa puissance optimale. Lorsque

seul le segment situé le plus à gauche est allumé, le signal H.F. entrant est à sa puissance minimale. Si aucun segment n’est allumé, aucun

signal n’est reçu ; assurez-vous que l’émetteur est bien en position de marche et qu’il est connecté au même canal que le récepteur CR77.

Pour de plus amples informations, veuillez consulter la page 26 de ce manuel.

7: Commutateur d’alimentation - Utilisez cette commande pour mettre le récepteur CR77 sous ou hors-tension. Lorsque le récepteur est

sous tension, la LED d’alimentation est allumée.

Visite guidée – Récepteur CR77

FRANÇAIS

Samson AirLine

1: Connecteur d’alimentation -

Connectez à cet endroit l’adaptateur

12 volts-160 mA fourni, avec le

clip de maintien en vous référant à

l’illustration (ci-dessous).

ATTENTION : n’utilisez aucun

autre type d’adaptateur, au risque

d’endommager sérieusement votre

récepteur CR77 et de voir votre garantie

annulée.

2: Sortie asymétrique * - Servez-vous

de la sortie jack asymétrique 6,35 mm

à haute impédance (5 kOhms, pour

connecter le récepteur CR77 à un équi-

pement audio semi-professionnel ou

grand public (-10 dB). Le câblage se fait

de la manière suivante : pointe = point

chaud; corps = masse, blindage.

3: Réglage de niveau de sortie audio - Réglez l’atténuation du niveau de sortie acoustique de la sortie symétrique (voir §4 ci-dessous) à

-20 dBm (niveau ligne). Pour obtenir de plus amples informations, consultez la page 26 de ce manuel.

4: Sortie symétrique * - Utilisez le connecteur XLR symétrique à basse impédance (600 Ohms pour connecter le récepteur CR77 à un

équipement audio professionnel (+ 4 dBu). Le câblage se fait de la manière suivante : broche 1 = masse, broche 2 = point chaud, broche

3 = point froid.

Visite guidée – Récepteur CR77

FRANÇAIS

Samson AirLine

Note : Les caractéristiques des émetteurs AF1 et AG1 sont rigoureusement identiques, exception faite de l'angle du jack 6,35 mm.

Seul l'AF1 est représenté dans les illustrations proposées par ce manuel.

1: Connecteur - Ce jack 6,35 mm s'insère dans votre guitare électrique ou dans votre basse. L'angle formé par le jack est différent sur

l'émetteur AF1 (conçu spécialement pour les guitares avec défonce de type des Stratocasters Fender™) et sur l'émetteur AG1 (conçu pour

être branché à fleur sur la tranche ou sur le corps de la guitare).

2: Témoin Power / Battery - Ce témoin clignote une fois lors de la première mise sous tension de l'AF1 ou de l'AG1 et reste allumé en rouge

lorsqu'il reste moins de 2 heures d'autonomie (nécessité de changer la pile). Afin de préserver l'intégrité et la fidélité du signal (et pour

éviter que l'AF1/AG1 cesse de fonctionner), il est vivement conseillé de remplacer la pile usagée par une neuve dès que le témoin passe au

rouge.

Visite guidée – Emetteur AF1 / AG1

POWER15dB PAD

4 5

FRANÇAIS

Samson AirLine

Visite guidée – Emetteur AF1 / AG1

3: Atténuateur 15 dB - Poussez le bouton de l'atténuateur vers la flèche

pour atténuer le signal de sortie de l'AF1 ou de l'AG1 de 15 dB si celui-ci est

trop élevé. Reportez-vous à la section “Configuration et utilisation du système

AirLine” en page 26 pour obtenir de plus amples informations.

4: Interrupteur Power - Poussez cet interrupteur vers la flèche pour placer

l'AF1 ou l'AG1 sous tension ; poussez l'interrupteur en sens inverse pour placer

l'appareil hors tension.

5: Antenne - Cette antenne flexible fixe doit rester complètement sortie pen-

dant l'utilisation. Reportez-vous à la section “Configuration et utilisation du

système AirLine” en page 26 de ce manuel pour obtenir de plus amples infor-

mations.

6: Cache du compartiment de la pile - Poussez doucement sur la partie avec

rainures et tirez vers le haut pour retirer le cache. Reportez-vous à la section

“Configuration et utilisation du système AirLine” en page 26 pour obtenir de

plus amples informations.

7: Compartiment de la pile - Ce compartiment accepte les piles alcalines

AAA ; veillez à bien respecter les signes de polarité indiqués sur l'appareil.

Nous recommandons plus particulièrement l'usage des piles Duracell. Les piles

rechargeables Ni-Cad sont certes compatibles, mais offrent une autonomie

n'excédant pas quatre heures.

ATTENTION : Veillez à ne pas installer la pile à l'envers sous peine

d'endommager gravement l'AF1/AG1 et d'annuler la garantie.

POWER

15dB PA D

AF1

FRANÇAIS

Les réglages de configuration et d'utilisation de votre système AirLine ne prennent que quelques minutes :

1. Pour que votre système AirLine fonctionne correctement, veillez à ce que l'émetteur et le récepteur soient tous deux réglés sur le même

canal. Retirez les deux appareils de leur emballage (conservez ce dernier pour d'éventuelles réparations) et vérifiez que le récepteur AP1 et

que les émetteurs AF1 ou AG1 sont bien réglés sur le même canal (vous trouverez un tableau complet des canaux en page 59 de ce manu-

el). Si les réglages de canal ne correspondent pas, contactez votre distributeur.

2. Pour assurer un bon fonctionnement du système, installez le récepteur AP1 sur le sol, face à vous. Faites en sorte que la voie soit “déga-

gée” entre les deux appareils, c’est à dire que la personne utilisant l’émetteur puisse toujours voir le récepteur.

3. Déployez les antennes du récepteur AP1 à la verticale et écartez les pointes d’environ 12 cm.

4. Assurez-vous que l'interrupteur Power On-Off de l'émetteur AF1 ou AG1 est réglé sur “Off” et que l'atténuateur 15 dB est également dés-

activé (bouton poussé en sens inverse de la flèche). Poussez doucement sur la partie à rainures et tirez vers le haut pour retirer le cache de

l'AF1 ou de l'AG1. Ne forcez pas l'ouverture de ce cache au risque de l'endommager. Installez la pile alcaline AAA neuve en veillant à respect-

er les signes de polarité. Replacez délicatement le cache du compartiment de la pile et appuyez légèrement jusqu'au "clic". Placez l'émetteur

sous tension quelques instants en faisant glisser l'interrupteur vers la flèche ; le témoin “Power/Battery” clignote si la pile est suffisamment

chargée (il reste allumé si la charge de la pile n'autorise qu'une autonomie inférieure à 2 heures et qu'elle doit être remplacée). Une fois la

charge de la pile vérifiée, placez l'émetteur hors tension et connectez-le à la guitare ou à la basse.

5. Si l'interrupteur Power de l'AP1 est réglé sur “Off” (à l'opposé de la flèche), poussez délicatement sur le système de blocage et soulevez

le cache du compartiment (ne forcez pas l'ouverture ou la fermeture du cache ; celui-ci est monté sur une charnière et n'est pas censé être

retiré). Installez une pile 9 Volts neuve et refermez le cache sans forcer. L'AP1 peut également être alimenté via un adaptateur 12 Volts cou-

rant alternatif (disponible chez votre distributeur Samson). Placez quelques instants l'AP1 sous tension pour vous assurer que la pile est cor-

rectement installée (ou que l'adaptateur est correctement connecté) ; le témoin “On/Battery Low” doit rester allumé en vert si l'alimentation

est correcte. Pour finir, replacez l'AP1 hors tension.

Configuration et utilisation du système AirLine

Samson AirLine

FRANÇAIS

6. Procédez à la connexion physique entre le connecteur de sortie de l'AP1 et l'entrée audio de votre amplificateur ou de votre console

(hors tension à la connexion).

7. Tournez le potentiomètre Level de l'AP1 complètement vers la gauche puis faites glisser l'interrupteur Power en direction de la flèche

pour placer l'appareil sous tension. Le témoin “Power On” doit logiquement rester allumé en vert.

8. Placez l'émetteur sous tension. Le témoin “TX / Peak” du récepteur AP1 doit rester allumé en vert pour signaler qu'il reçoit un signal HF

valide et qu'il est correctement connecté.

9. Passons au réglage des niveaux audio. Placez la console de mixage et/ou l'amplificateur sous tension sans pour autant relever le volume.

Réglez le niveau de sortie de votre guitare ou de votre basse au maximum et commencez à jouer au niveau souhaité tout en observant le

témoin “TX/Peak” de l' AP1. Si ce témoin s'allume en rouge (indiquant une distorsion) alors que le réglage de niveau du récepteur AP1 est

réglé au minimum, faites glisser le bouton de l'atténuateur 15 dB vers la flèche. Si ce témoin n'est pas allumé, tournez progressivement

le potentiomètre de réglage de niveau jusqu'au point où le témoin “TX/Peak” ne clignote en rouge que sur les passages les plus forts puis

réduisez très légèrement le niveau. Augmentez enfin le niveau de l'amplificateur et/ou de la console jusqu'à atteindre le niveau recherché.

10. En cas de distortion du signal ou si le témoin “TX/Peak” de l’AP1 s’allume en rouge, alors que l’atténuateur 15 dB est activé et que le

réglage Level est au minimum (complètement à gauche), réduisez le niveau de sortie de l’instrument de sorte que le témoin cesse de briller

en rouge. À l'inverse, si vous obtenez un son faible avec un bruit de fond au niveau souhaité, vérifiez que le niveau de sortie de l'instrument

est bien réglé au maximum, que l'atténuateur 15 dB n'est pas activé et que le réglage de volume de l'AP1 est suffisamment élevé. La com-

mande Level doit logiquement être positionnée face à la marque lorsque vous travaillez avec des instruments équipés de micros actifs ou

à niveau élevé.

11. Baissez temporairement le niveau de l'amplificateur ou de la console, placez l'émetteur hors tension mais laissez le récepteur AP1 sous

tension. Revenez ensuite sur le niveau préalablement défini sur l'amplificateur ou sur la console. Une fois l'émetteur hors tension, la sortie

du récepteur doit être parfaitement silencieuse (aucun signal transmis) ; si aucun signal n'est audible, passez à l'étape suivante. Si un signal

est effectivement audible, un réglage du Squelch de l'AP1 s'impose. Lorsque le Squelch est réglé au minimum, le système AirLine offre une

Configuration et utilisation du système AirLine Samson AirLine

FRANÇAIS

portée maximale, sans perte de signal ; cependant, il peut être préférable dans certaines situations de réduire légèrement cette portée afin

d'éliminer le bruit de fond présent lorsque l'émetteur AF1 ou AG1 est éteint. Aidez-vous pour ce réglage du tournevis fourni : réglez dans

un premier temps le Squelch au minimum (complètement à gauche), puis tournez doucement vers la droite jusqu'à ce que le bruit dispara-

isse. Si aucun bruit de fond n'est perceptible quel que soit le réglage, laissez-le en position “Min”, complètement tourné vers la gauche. Vous

bénéficiez alors de la portée maximale.

12. Lorsque vous installez le système AirLine dans un nouvel environnement, assurez-vous que la scène est couverte dans sa totalité. Pour

ce faire, baissez le volume de votre système audio, puis placez l'émetteur et le récepteur sous tension. Ramenez ensuite le volume du

système audio au niveau souhaité et déplacez-vous sur toute la zone à couvrir. Observez alors le témoin “TX/Peak” du récepteur AP1 ; ce

témoin reste constamment allumé en vert s'il reçoit un signal HF suffisamment puissant. Dans la mesure du possible, réduisez au minimum

la distance séparant l'émetteur du récepteur afin que ce dernier reçoive un singal puissant depuis tous les points de transmission. Dans cer-

tains environnements, il peut s'avérer nécessaire d'orienter les antennes de l'AP1 différemment.

Si vous rencontrez le moindre problème, n'hésitez pas à contacter votre distributeur.

Configuration et utilisation du système AirLine

Samson AirLine

DEUTSCHE

Willkommen bei Samson AirLine – dem Drahtlos-System für das neue Jahrtausend! Drahtlose Mikrofon- und Instrumentensysteme wur-

den ursprünglich entwickelt, um Kabel überflüssig zu machen und eine ungeahnte Bewegungsfreiheit zu bieten. AirLine geht noch einen

Schritt weiter und verwendet Sender, die klein, leicht, aerodynamisch und fast unsichtbar sind und dem Anwender eine völlig “stressfreie”

Erfahrung vermitteln. Um die kleinsten Drahtlos-Sender der Welt zu schaffen, entwickelten wir eine neue, eigene Technologie. Diese

Sender zeichnen sich durch eine Miniaturschaltung aus, können mit nur einer winzigen Mikrozelle (normalerweise 14 Stunden lang)

betrieben werden und liefern eine wesentlich verbesserte drahtlose Empfangs- und Klangqualität. Zudem ist der speziell für das AirLine

Gitarrensystem entwickelte AP1 Empfänger kleiner als ein gewöhnlicher Drahtlossender.

Das in diesem Handbuch beschriebene Samson AirLine UHF Gitarrensystem kann das Kabel zwischen Ihrer E-Gitarre oder Ihrem E-Bass

und Ihrem Bühnenverstärker oder PA-Mischer ersetzen und lässt Sie ungehindert auf der Bühne agieren oder sogar mitten im Auftritt

dem Publikum einen Besuch abstatten! Das System arbeitet im relativ freien UHF-Frequenzbereich von 801 - 805 MHz und umfasst einen

Empfänger in “Bodeneffekt”-Größe und einen von zwei einsteckbaren Mikrosendermodellen – einen AF1 (der in die vertieft angebrachte

Buchse von Gitarren des Typs Fender Stratocaster™ passt) oder einen AG1 (der in alle anderen Standard-Gitarrenbuchsen passt).

In diesem Handbuch finden Sie eine detailliertere Beschreibung der Funktionen Ihres AirLine Systems, eine “Führung” durch alle

Komponenten sowie schrittweise Anleitungen zum Einrichten und Einsetzen Ihres Systems, ergänzt durch ausführliche technische Daten.

Wenn Sie Ihr AirLine-System in den USA gekauft haben, wurde auch eine Garantiekarte beigelegt, die Sie unbedingt ausfüllen und abschick-

en sollten! Dadurch können Sie online technische Unterstützung in Anspruch nehmen und zukünftig aktualisierte Informationen über die-

ses und andere Samson Produkte erhalten. Wenn Sie Ihr AirLine System nicht in den USA gekauft haben, setzen Sie sich wegen der Garantie

bitte mit Ihrem lokalen Vertrieb in Verbindung. Besuchen Sie bitte auch unsere Homepage (http://www.samsontech.com), um ausführliche

Informationen über unsere ganze Produktpalette zu erhalten.

BESONDERE ANMERKUNG für Käufer in den USA: Falls Ihr AirLine System einmal gewartet werden muss, benötigen Sie eine sogenannte

Return Authorization Nummer (RA/Rückgabeberechtigungsnummer). Ohne diese Nummer wird das Gerät nicht angenommen. Wenn Sie Ihr

AirLine System in den USA gekauft haben, rufen Sie bitte Samson unter der Nummer 1-800-372-6766 an, um vor der Rückgabe eine Return

Authorization-Nummer zu erhalten. Schicken Sie das Gerät möglichst in seiner Originalverpackung zurück. Wenn Sie Ihr AirLine System

nicht in den USA gekauft haben, setzen Sie wegen weiterer Einzelheiten bitte mit Ihrem lokalen Vertrieb in Verbindung.

Wenn Sie bereits Erfahrungen mit Drahtlos-Systemen besitzen, werden Sie mit diesen Schnellstart-Anleitungen Ihr AirLine UHF

Samson AirLine

Einleitung

642

646

DEUTSCHE

Gitarrensystem schon in wenigen Minuten einsetzen können! Detaillierte Anleitungen zum Einrichten und Anwenden Ihres AirLine-Systems

finden Sie auf Seite 40 dieses Handbuchs. Die “Rundgang”-Abschnitte der Seiten 32 - 39 liefern eine detaillierte Beschreibung aller Regler

und Anzeigen der AirLine-Komponenten.

1. Stellen Sie sicher, dass der mitgelieferte AP1 Empfänger und AF1 oder AG1 Sender werkseitig auf den gleichen Kanal voreingestellt sind.

2. Stellen Sie den AP1 Empfänger vor sich auf dem Boden auf. Ziehen Sie die Antennen vertikal aus und richten Sie die Spitzen etwa 13 cm

in horizontaler Richtung aus.

3. Stellen Sie den Netzschalter Ihres AF1 oder AG1 Senders auf “Off” (gegen die Richtung des Pfeils) und setzen Sie eine neue Mikrozelle-

Batterie ein. Schalten Sie dann den Sender kurz ein. Wenn die Batterie stark genug ist, wird seine LED einmal blinken und dann erlöschen.

Nachdem Sie die Batteriestärke überprüft haben, schalten Sie den Sender wieder aus und stecken Sie ihn in Ihre E-Gitarre oder Ihren E-Bass.

4. Öffnen Sie das Batteriefach des AP1, indem Sie auf die Verriegelung drücken, und setzen Sie eine neue Batterie ein. Sie können bei Bedarf

auch ein optionales Netzteil verwenden. Schalten Sie den AP1 kurz ein, um sicherzustellen, dass die Batterie richtig eingebaut wurde (oder

dass der Adapter richtig angeschlossen wurde). Die “On/Battery Low” LED sollte grün (nicht rot) leuchten. Schalten Sie dann den AP1 aus.

5. Schalten Sie Ihren Verstärker oder Mischer aus und stellen Sie eine Kabelverbindung zwischen einem Audioeingang und der AP1

Ausgangsbuchse her.

6. Drehen Sie den Level-Regler des AP1 ganz nach links und schalten Sie dann den AP1 ein. Die “Power” LED leuchtet jetzt konstant grün.

7. Schalten Sie Ihren AF1 oder AG1 Sender ein. Die “TX/Peak” LED des AP1 Empfängers sollte konstant grün leuchten und damit anzeigen,

dass er gültige Radiofrequenz-Signale (RF) empfängt und richtig platziert ist.

Samson AirLine Schneller Einstieg

DEUTSCHE

8. Schalten Sie den angeschlossenen Verstärker oder Mischer ein, aber lassen Sie seinen Pegel ganz zurückgedreht. Stellen Sie den

Ausgangspegel Ihres Instruments auf Maximum und spielen Sie mit normalem Performance-Pegel, während Sie die AP1 “TX/Peak” LED

beobachten. Wenn die LED auch bei völlig zurückgedrehtem AP1 Level-Regler rot leuchtet (Übersteuerungen), sollten Sie die 15 dB

Dämpfung am Sender einschalten. Andernfalls können Sie den Pegelregler langsam nach rechts bis zu der Position drehen, an der die “TX/

Peak” LED bei den lautesten Passagen gelegentlich rot blinkt. Drehen Sie dann den Regler etwas zurück. Heben Sie dann den Pegel Ihres

angeschlossenen Verstärkers und/oder Mischers so weit an, bis die gewünschte Lautstärke erreicht ist.

9. Gehen Sie in dem voraussichtlichen Sendebereich umher und beobachten Sie die “TX/Peak” LED des Empfängers. Sie sollte ständig grün

leuchten und dadurch einen guten RF-Empfang im gesamten Sendebereich anzeigen. Andernfalls müssen Sie den AP1 oder seine Antennen

neu positionieren.

10. Wenn Sie bei ausgeschaltetem Sender Störgeräusche über den Empfängerausgang hören, stellen Sie mit dem mitgelieferten

Plastikschraubenzieher den AP1 Squelch-Regler ein, indem Sie ihn langsam nach rechts bis zu dem Punkt drehen, an dem die Störgeräusche

verschwinden.

Samson AirLine

Schneller Einstieg

DEUTSCHE

1: Netzschalter – Bewegen Sie diesen Schalter in Richtung des Pfeiles,

um den AP1 einzuschalten. Bewegen Sie ihn vom Pfeil weg, um den AP1

auszuschalten.

2: Ein/Batterie leer LED – Diese LED leuchtet grün, wenn Sie den AP1 ein-

schalten, und rot, wenn die Batteriespannung des AP1 nachlässt. Um die

Klangtreue nicht zu beeinträchtigen (oder den AP1 völlig ausfallen zu las-

sen), sollten Sie die Batterie immer sofort durch eine neue ersetzen, wenn

diese LED rot leuchtet.

3: Empfang/Übersteuerung LED – Diese LED leuchtet grün, wenn der

AP1 ein Radiofrequenzsignal von einem Sender empfängt, und rot, wenn

das Ausgangssignal des AP1 sich kurz vor der Clippinggrenze befin-

det (d. h. an der Verzerrungsgrenze). Wenn Sie diese LED während des

Gerätebetriebs sehen, sollten Sie den Signalpegel an Ihrem Instrument

zurückdrehen oder die 15 dB Dämpfung des Senders einschalten. Wegen

näherer Einzelheiten siehe Abschnitt “AirLine System einrichten und einset-

zen” auf Seite 40 in diesem Handbuch.

4: Pegelregler – Mit diesem Regler stellen Sie den Pegel des Audiosignals

ein, das über die AP1 Ausgangsbuchse ausgegeben wird (siehe Nr. 9 auf

Seite 6). Wenn Sie eine E-Gitarre oder einen E-Bass mit einem aktiven oder

hochpegeligen Tonabnehmer verwenden, stellen Sie den Regler im mar-

kierten Bereich ein. Wegen näherer Einzelheiten siehe Abschnitt “AirLine

System einrichten und einsetzen” auf Seite 40 in diesem Handbuch.

Samson AirLine Übersicht - Empfänger AP1

OPEN

AP1

UHF RECEIVER

LEVEL

POWER



•

BATT. LOW

PEAK

2 3

DEUTSCHE

5: Antennen - Die schwenkbare Montage ermöglicht ein uneingeschränktes Drehen

der beiden AP1 Antennen für eine optimale Positionierung. Bei normalem Betrieb

ziehen Sie beide Antennen vertikal aus und richten die Spitzen etwa 13 cm in horizon-

taler Richtung aus. Zum Transport des AP1 können die Antennen nach innen geklappt

werden. Wegen näherer Einzelheiten über das Ausrichten der Antennen siehe

Abschnitt “AirLine System einrichten und einsetzen” auf Seite 40 in diesem Handbuch.

6: Batteriefach-Riegel – Ein leichter Druck auf diesen Riegel genügt, um das AP1

Batteriefach zu öffnen (siehe Nr. 7 unten).

7: Batteriefach – Setzen Sie hier eine normale 9-Volt (alkalische) Batterie ein und

achten Sie hierbei auf die Plus/Minus-Markierungen. Wir empfehlen Batterien des

Typs Duracell MN 1604. Man kann auch wiederaufladbare Nickel-Kadmium Batterien

verwenden, wobei diese allerdings nur vier Stunden lang ausreichend Spannung lief-

ern. ACHTUNG: Setzen Sie die Batterien nicht verkehrt herum ein. Dies kann den AP1

ernsthaft beschädigen und führt zum Verlust Ihres Garantieanspruchs. Sie können den

AP1 auch über einen optionalen 12 Volt Adapter (erhältlich bei Ihrem Samson-Händler

– siehe Nr. 10 auf der folgenden Seite) an Wechselspannungsquellen anschließen.

8: Plastikschraubenzieher – Spezialkonstruktion zum Einstellen des AP1 Squelch-

Reglers (siehe Nr. 11 auf der folgenden Seite). Wegen näherer Einzelheiten siehe

Abschnitt “AirLine System einrichten und einsetzen” auf Seite 40 in diesem Handbuch.

Samson AirLine

Übersicht - Empfänger AP1

!0

5(&2%#%)6%2

,%6%,

0/7%2

)







(

)



)



"!44,/7

0%!+

DEUTSCHE

Übersicht - Empfänger AP1

Samson AirLine

9: Ausgangsbuchse – Über diese asymmetrische hoch-ohmige

(5 - 10 K Ohm) 1/4" Buchse können Sie den AP1 an Ihren

Verstärker oder Audiomischer anschließen. Die Verdrahtung ist:

Spitze/heiß, Schirm/Masse.

10: Gleichstrom-Eingang – Hier können Sie einen optionalen

12 Volt 200 mA Netzadapter anschließen (erhältlich bei Ihrem

Samson-Händler). ACHTUNG : Verwenden Sie keine andere Art

von Netzadapter. Dies kann den AP1 ernsthaft beschädigen und

führt zum Verlust Ihres Garantieanspruchs. Der AP1 kann auch

mit Batterien betrieben werden (siehe Nr. 7 auf der vorherigen

Seite sowie den Abschnitt “AirLine System einrichten und einset-

zen” auf Seite 40 in diesem Handbuch).

11: Squelch-Regler – Dieser Regler bestimmt den

maximalen Dynamikbereich des AP1 vor dem Ausfall des

Audiosignals. Obwohl Sie diesen Bereich mit dem beiliegen-

den Plastikschraubenzieher nachregeln können, sollten Sie

normalerweise die Werkseinstellung belassen. Wegen näherer

Einzelheiten siehe Abschnitt “AirLine System einrichten und ein-

setzen” auf Seite 40 in diesem Handbuch.

DC INPUT

12 VDC

SQUELCH

MIN MAX

OUTPUT

DEUTSCHE

Samson AirLine

1: Antennen (A und B) - Die

Antennenhalter haben einen

Drehradius von 360°, um eine opti-

male Aufstellung zu erlauben. Bei

normalem Betrieb sollten die beiden

Antennen A (links) und B (rechts)

senkrecht aufgestellt werden. Die

Antennen lassen sich zum Transport

des CR77 einschieben. Weitere

Informationen erhalten Sie unter

„Konfiguration und Betrieb der

AirLine-Systeme“ auf Seite 40 dieses

Handbuches.

2: Volume - Mit diesem Regler stellen

Sie den Pegel des Audiosignals ein, welches über die symmetrierten und die unsymmetrierten Anschlüsse auf der Rückseite des Empfängers

ausgegeben wird. Der Referenzpegel ist eingestellt, wenn der Regler am rechten Anschlag steht (Einstellung „10“).

3: Audio-Pegelanzeige – Diese “Balken”-Anzeige (vergleichbar mit der VU Balkenanzeige von Audiogeräten) gibt die Stärke des einge-

henden Audiosignals an. Wenn das “0” Segment leuchtet, ist das eingehende Signal auf Unity Gain optimiert. Wenn das “+6” Segment

leuchtet, überlastet das Signal den Eingang. Wenn nur das “-20”_Segment ganz links leuchtet, besitzt das Signal nur 10% seiner optimalen

Stärke. Wenn keine Segmente leuchten, wird nur ein schwaches oder kein Signal empfangen. Weitere Informationen erhalten Sie unter

„Konfiguration und Betrieb der AirLine-Systeme“ auf Seite 40 dieses Handbuches.

Übersicht - Empfänger CR77

!.4! !.4"

6/,5-%

0/7%2

2&-%4%2!5$)/-%4%2D"

 

!.4! !.4"

315%,#(

-).

#25(&425%$)6%23)492%#%)6%2

-!8

DEUTSCHE

Samson AirLine

4: Squelch - Dieser Regler bestimmt den maximalen Empfangsbereich des CR77 vor dem Abschneiden des Audiosignals. Obwohl Sie den

Regler mit Hilfe des beiliegenden Plastikschraubdrehers einstellen können, empfehlen wir Ihnen, die werksseitige Einstellung beizube-

halten. Weitere Informationen erhalten Sie unter „Konfiguration und Betrieb der AirLine-Systeme“ auf Seite 40 dieses Handbuches.

5: A/B-LEDs - Wenn ein Signal empfangen wird, leuchtet eine dieser beiden LEDs grün auf und zeigt so an, welche der beiden Antennen

A (links) und B (rechts) gerade verwendet wird. Der CR77 prüft das Empfangssignal beider Antennen kontinuierlich und wählt automa-

tisch das stärkere und damit klarere Empfangssignal aus. Diese True Diversity-Schaltung arbeitet vollständig unhörbar, erhöht jedoch die

Gesamtreichweite und verhindert zuverlässig Interferenzen und Phasenauslöschungen.

6: RF Level-Anzeige - Diese 6 segmentige Anzeige arbeitet ähnlich wie die Aussteuerungsanzeige bei Audiogeräten und zeigt die Stärke

des empfangenen Trägersignals an. Wenn alle Segmente leuchten, hat das empfangene Signal optimale Stärke. Wenn nur das Segment ganz

links leuchtet, ist das empfangene Signal sehr schwach. Leuchtet kein Segment, so wird überhaupt kein Signal empfangen. Vergewissern Sie

sich in diesem Fall, daß der Sender eingeschaltet und auf den gleichen Kanal eingestellt ist wie der CR77. Weitere Informationen erhalten Sie

unter „Konfiguration und Betrieb der AirLine-Systeme“ auf Seite 40 dieses Handbuches.

7: Netzschalter - Mit diesem Schalter schalten Sie den CR77 ein und aus. Wenn das Gerät eingeschaltet ist, leuchtet die Power-LED.

Übersicht - Empfänger CR77

DEUTSCHE

Samson AirLine

1: Anschluß für das Netzteil -

Schließen Sie hier das beiliegende

Netzteil wie unten dargestellt an.

ACHTUNG: Verwenden Sie niemals ein

anderes als das beiliegende Netzgerät,

da ansonsten der CR77 beschädigt

werden könnte und Ihre Garantie erlis-

cht.

2: Audioausgang (unsymmetriert)*

- Verbinden Sie Audiogeräte, an die

Signale mit einem Pegel von –10 dB

(Consumer-Pegel) angeschlossen

werden müssen, über diesen Anschluß

mit dem CR77. Die Ausgangsimpedanz

beträgt 5 kOhms.

3: Einstellschalter für den

Ausgangspegel - Mit diesem Schalter

stellen Sie die Abschwächung des

Ausgangssignals für den symmetrierten

Ausgang (4) auf –20 dBm (Line-Pegel)

oder –40 dBm (Mikrofonpegel) ein. Weitere Informationen erhalten Sie unter „Konfiguration und Betrieb der AirLine-Systeme“ auf Seite 40

dieses Handbuches.

4: Audioausgang (symmetriert)* - Verbinden Sie Audiogeräte, an die Signale mit einem Pegel von +4 dB (Professional-Pegel) angeschlos-

sen werden müssen, über diesen Anschluß mit dem CR77. Die Ausgangsimpedanz beträgt 600 Ohms. Die Belegung der

Übersicht - Empfänger CR77

DEUTSCHE

Samson AirLine

Anmerkung: Mit Ausnahme der Abwinkelung des 1/4" Steckers sind die AF1 und AG1 Sender funktional identisch. In den

Abbildungen dieser Seiten wird immer nur der AF1 gezeigt.

1: Stecker – Stecken Sie diesen 1/4" Stecker in Ihre E-Gitarre bzw. Ihren E-Bass. Beachten Sie bitte, dass der Stecker beim AF1 (der in die

vertieft angebrachte Buchse von Gitarren des Typs Fender Stratocaster™ passt) anders abgewinkelt ist als beim AG1 (der in alle anderen

Standard-Gitarrenbuchsen passt).

2: Netz-/Batterie-LED – Diese LED blinkt einmal beim Einschalten des AF1 oder AG1 und leuchtet konstant rot, wenn weniger als zwei

Stunden an Batteriespannung verfügbar sind. Damit wird angezeigt, dass die Batterien gewechselt werden müssen. Um die Klangtreue

nicht zu beeinträchtigen (oder den AP1/AG1 völlig ausfallen zu lassen), sollten Sie die Batterie immer durch eine neue ersetzen, sobald diese

LED rot leuchtet.

Übersicht - Sender AF1 / AG1

POWER15dB PAD

4 5

DEUTSCHE

Samson AirLine

Übersicht - Sender AF1 / AG1

3: 15 dB Dämpfung – Bewegen Sie diesen Schalter in die Richtung des

Pfeils, um den Ausgangspegel des AF1 oder AG1 um 15 dB zu bedämp-

fen, wenn Ihr Instrument ein zu starkes Signal ausgibt. Siehe Abschnitt

“AirLine System einrichten und einsetzen” auf Seite 40 in diesem

Handbuch..

4: Netzschalter – Bewegen Sie diesen Schalter in Richtung des Pfeiles,

um den AP1 oder AG1 einzuschalten. Bewegen Sie ihn vom Pfeil weg,

um den AP1/AG1 auszuschalten.

5: Antenna – Diese fest angebrachte flexible Antenne sollte im nor-

malen Betrieb voll ausgezogen sein. Wegen näherer Einzelheiten über

das Positionieren der Antenne siehe Abschnitt “AirLine System einrichten

und einsetzen” auf Seite 40.

6: Batterieabdeckung – Schieben Sie die Abdeckung an der Rippung

zurück und heben Sie sie zum Entfernen nach oben. Siehe Abschnitt

“AirLine System einrichten und einsetzen” auf Seite 40 in diesem

Handbuch.

7: Batteriefach – Setzen Sie hier eine normale alkalische Mikrozelle ein

und achten Sie hierbei auf die Plus/Minus-Markierungen. Wir empfehlen

Batterien des Typs Duracell. Man kann auch wiederaufladbare Nickel-

Kadmium Batterien verwenden, wobei diese allerdings nur vier Stunden

lang ausreichend Spannung liefern. ACHTUNG: Setzen Sie die Batterien

nicht verkehrt herum ein. Dies kann den AP1/AG1 ernsthaft beschädigen

und führt zum Verlust Ihres Garantieanspruchs.

POWER

15dB PA D

AF1

DEUTSCHE

Das grundlegende Verfahren zum Einrichten und Einsetzen Ihres AirLine Systems dauert nur wenige Minuten:

1. Damit Ihr AirLine System richtig funktioniert, müssen Empfänger und Sender auf den gleichen Kanal eingestellt sein. Entfernen Sie das

gesamte Verpackungsmaterial (heben Sie es für zukünftige Wartungsarbeiten auf) und prüfen Sie, ob der mitgelieferte AP1 Empfänger und

AF1 oder AG1 Sender auf den gleichen Kanal eingestellt sind (ein vollständiger Kanalplan ist auf Seite 59 dieses Handbuchs abgedruckt).

Wenn die Kanäle nicht übereinstimmen, setzen Sie sich mit Ihrem Vertrieb oder - bei Kauf in den USA – mit Samson Technical Support unter

1-800-372-6766 in Verbindung.

2. Stellen Sie den AP1 Empfänger vor sich auf den Boden. In dieser Position funktioniert er am besten. Faustregel: Sichtkontakt zwischen

Empfänger und Sender halten, damit die „sendende“ Person den Empfänger sehen kann.

3. Ziehen Sie die AP1 Antennen heraus und richten Sie die Spitzen etwa 13 cm in horizontaler Richtung aus.

4. Stellen Sie sicher, dass der Power On-Off Schalter in Ihrem AF1 oder AG1 Sender auf “Off” eingestellt ist und dass die 15 dB Dämpfung

ebenfalls auf Off steht (Schalter gegen die Richtung des Pfeils). Schieben Sie die Abdeckung des AF1 oder AG1 an der Rippung zurück

und heben Sie sie zum Entfernen nach oben. Gehen Sie beim Öffnen der Abdeckung bitte vorsichtig vor, da zuviel Kraftaufwand

zu Beschädigungen führen kann. Setzen Sie eine neue (alkalische) Mikrozelle ins Batteriefach ein und achten Sie hierbei auf die

Polaritätsmarkierungen. Setzen Sie die Batterieabdeckung dann wieder ein und drücken Sie sie vorsichtig fest, bis sie mit einem Klicken

einrastet. Schalten Sie den Sender kurz ein, indem Sie den Netz Ein/Aus-Schalter in die Richtung des Pfeils schieben. Wenn die Batterie

stark genug ist, blinkt die “Power/Battery” LED (wenn die LED konstant leuchtet, reicht die Batteriespannung nur noch für weniger als zwei

Stunden und sollte ersetzt werden). Nachdem Sie die Qualität der Batterie überprüft haben, schalten Sie den Sender wieder aus und stecken

Sie ihn in Ihre E-Gitarre bzw. Ihren E-Bass.

5. Stellen Sie den Netzschalter des AP1 auf “Off” (entgegen der Richtung des Pfeils), drücken Sie leicht auf den Riegel des AP1 Batteriefachs

und öffnen Sie die Klappe des Batteriefachs (wenden Sie beim Öffnen oder Schließen der Klappe nicht zu viel Kraft an – die Klappe hat

ein Scharnier und sollte nicht komplett abgenommen werden). Setzen Sie eine neue 9-Volt Batterie ein und schließen Sie dann vorsichtig

die Klappe. Sie können auch einen 12-Volt Wechselstromadapter anschließen (als Sonderzubehör bei Ihrem Samson-Händler erhältlich).

Schalten Sie den AP1 kurz ein, um sicherzustellen, dass die Batterie korrekt eingesetzt wurde (oder dass der Adapter korrekt angeschlossen

AirLine System einrichten und einsetzen

Samson AirLine

DEUTSCHE

wurde). Die “Ein/leere Batterie” LED sollte grün (nicht rot) leuchten. Schalten Sie den AP1 dann aus.

6. Stellen Sie eine Kabelverbindung zwischen der Ausgangsbuchse des AP1 und einem Audioeingang Ihres Verstärkers oder Mischers her.

Lassen hierbei Ihren Verstärker oder Mischer ausgeschaltet.

7. Drehen Sie den Pegelregler Ihres AP1 ganz nach links und schieben Sie den Netzschalter dann in Richtung des Pfeils, um den AP1 einzus-

chalten. Die “Netz” LED leuchtet konstant grün.

8. Schalten Sie den Sender ein. Die “TX / Peak” LED des AP1 Empfängers sollte jetzt konstant grün leuchten und dadurch anzeigen, dass er

ein nutzbares RF-Signal empfängt und er korrekt ausgerichtet ist.

9. Jetzt sollten Sie die Audiopegel einstellen. Schalten Sie Ihren Verstärker und/oder Mischer ein, aber lassen Sie den Pegel ganz

zurückgedreht. Stellen Sie den Ausgangspegel Ihrer E-Gitarre bzw. Ihres E-Basses auf das Maximum und spielen Sie mit dem gewohnten

Performance-Pegel. Beobachten Sie hierbei die “TX/Peak” LED des AP1. Wenn die LED auch bei ganz nach links gedrehtem AP1 Pegelregler

rot leuchtet (und somit Übersteuerungen anzeigt), schalten Sie die 15 dB Dämpfung Ihres Senders ein, indem Sie den Schalter in die

Richtung des Pfeils schieben. Andernfalls drehen Sie den AP1 Pegelregler langsam nach rechts bis zu dem Punkt, an dem die “TX/Peak”

LED bei den lautesten Passagen gelegentlich rot blinkt. Drehen Sie den Regler dann etwas zurück. Damit haben Sie den maximalen

Geräuschspannungsabstand eingestellt. Drehen Sie schließlich den Pegel Ihres Verstärkers und/oder Mischers auf, bis die gewünschte

Lautstärke erreicht ist.

10. Wenn Sie Verzerrungen hören oder die AP1 “TX/Peak” LED auch bei aktivierter 15 dB Bedämpfung und ganz zurückgedrehter Level-

Regelung (ganz nach links) rot leuchtet, verringern Sie den Ausgangspegel Ihres Instruments, bis die LED nicht mehr rot leuchtet. Wenn Sie

andererseits ein schwaches, verrauschtes Signal bei dem gewünschten Lautstärkepegel hören, sollten Sie sicherstellen, dass Ihr Instrument

auf maximalen Ausgangspegel eingestellt ist, dass die 15 dB Dämpfung nicht aktiviert ist und dass der AP1 Pegelregler aufgedreht ist. Wenn

Sie Instrumente mit aktiven oder hochpegeligen Tonabnehmern verwenden, sollten Sie den Pegelregler normalerweise auf den markierten

Bereich einstellen.

AirLine System einrichten und einsetzen Samson AirLine

DEUTSCHE

11. Drehen Sie den Pegel Ihres Verstärkers oder Mischers vorübergehend zurück und schalten Sie Ihren Sender aus. Lassen Sie den AP1

Empfänger eingeschaltet. Stellen Sie dann den zuvor eingestellten Pegel Ihres Verstärkers oder Mischer wieder her. Bei ausgeschaltetem

Sender sollte der Ausgang des Empfängers völlig stumm sein. In diesem Fall können Sie mit dem nächsten Schritt fortfahren. Andernfalls

(wenn Sie also Rauschen hören) müssen Sie möglicherweise den Squelch-Regler des AP1 einstellen. Wenn der Squelch-Regler auf Minimum

steht, liefert das AirLine System immer den maximalen Dynamikbereich ohne Ausfälle. Abhängig von der speziellen Umgebung, in der Ihr

System betrieben wird, müssen Sie diesen Bereich aber vielleicht etwas verringern, um das Rauschband zu eliminieren, wenn der AF1 oder

AG1 Sender ausgeschaltet ist. Drehen Sie hierzu den Squelch-Regler mit dem beiliegenden Schraubenzieher ganz nach links (auf die “Min”

Position) und drehen Sie ihn dann langsam nach rechts, bis das Rauschen verschwindet. Wenn bei keiner Position Rauschen auftritt, lassen

Sie den Regler auf seiner ganz nach links gedrehten “Min” Position stehen (um den größtmöglichen Dynamikbereich zu erhalten).

12. Wenn Sie Ihr AirLine System in einer neuen Umgebung aufbauen, sollten Sie immer im Performance-Bereich umherlaufen, um sicher-

zustellen, dass sich die Reichweite der Übertragung über den gesamten Bereich erstreckt. Drehen Sie also den Pegel Ihres Audiosystems

zurück und schalten Sie den Sender und Empfänger ein. Stellen Sie dann den Pegel Ihres Audiosystems wieder her, spielen Sie auf Ihrer

E-Gitarre bzw. Ihrem E-Bass mit normalem Performance-Pegel und laufen Sie in dem gesamten Bereich umher, über den sich die Reichweite

erstrecken soll. Beobachten Sie hierbei die “TX/Peak” LED des AP1 Empfängers, um sicherzustellen, dass sie konstant grün leuchtet und

damit anzeigt, dass ein ausreichend starkes RF-Signal empfangen wird. Versuchen Sie immer, die Entfernung zwischen Sender und

Empfänger so klein wie möglich zu halten, damit das stärkstmögliche Signal von allen geplanten Übertragungspunkten empfangen wird. In

bestimmten Umgebungen müssen Sie die Antennen des AP1 vielleicht nicht vertikal, sondern in einem anderen Winkel ausrichten.

Wenn Sie alle obigen Schritte befolgt haben und dennoch Schwierigkeiten auftreten, setzen Sie sich mit Ihrem lokalen Vertrieb oder – bei

Kauf in den USA – mit Samson Technical Support (1-800-372-6766) zwischen 9 Uhr morgens und 5 Uhr abends (eastern standard time) in

Verbindung.

AirLine System einrichten und einsetzen

Samson AirLine

ESPAÑOL

Introducción

¡Bienvenido al Samson AirLine – el sistema inalámbrico para el nuevo milenio!. Los micrófonos y los sistemas de instrumentos inalámbricos

fueron desarrollados originalmente para eliminar cables y ofrecer una libertad de movimientos incomparable. El AirLine lleva este concepto

a un nuevo nivel haciendo que los transmisores sean tan pequeños, ligeros y aerodinámicos que sean prácticamente invisibles, lo que le da

al usuario una experiencia de total “libertad real”. Para crear los transmisores inalámbricos más pequeños del mundo, hemos desarrollado

una tecnología nueva y exclusiva. Con una circuitería en miniatura y la capacidad de funcionar con una única pila pequeña de tipo AAA

(con una duración típica de 14 horas), estos transmisores también ofrecen una mejora en cuanto a recepción inalámbrica y calidad de soni-

do. Y además, el receptor AP1 desarrollado especialmente para el sistema de guitarra Airline es de hecho más pequeño que los transmisores

inalámbricos típicos

El sistema UHF de guitarra AirLine de Samson descrito en este manual ha sido diseñado para sustituir los cables entre su guitarra o bajo

eléctrico y su amplificador de escenario o mesa PA, permitiéndole así moverse por el escenario o incluso ¡mezclarse entre el público en

mitad de su actuación! Este sistema funciona en el rango de frecuencias UHF algo libre de 801 - 805 MHz y contiene un receptor AP1 de

tipo “pedal” y uno de entre dos modelos de microtransmisores de conexión—o bien el AF1 (diseñado para adaptarse a conectores de tipo

bajante como el de las guitarras Fender Stratocaster™) o el AG1 (que se adapta al resto de conectores de guitarra standard).

En este manual encontrará una descripción detallada de todas las características y funciones de su sistema AirLine, así como recorridos guia-

dos a través de todos sus componentes, instrucciones paso-a-paso para la configuración y ajuste de su sistema y un completo cuadro de

especificaciones técnicas. Si su sistema AirLine fue adquirido en los Estados Unidos, también encontrará una tarjeta de garantía – ¡no olvide

rellenarla y devolvérnosla por correo! Eso hará que pueda recibir soporte técnico online y que le podamos facilitar información actualizada

de este y otros productos Samson en el futuro. Si su sistema AirLine fue adquirido fuera de los Estados Unidos, contacte con su distribuidor

local para que le indique los detalles de su garantía. Además, no deje de visitar nuestra página web (http://www.samsontech.com) para

tener una completa información sobre toda nuestra línea de productos.

NOTA ESPECIAL para los compradores de los Estados Unidos: Para el improbable caso de que su sistema AirLine deba ser reparado en algún

momento, le será necesario un número de autorización (RA). Sin este número, la unidad no será aceptada en fábrica. Si ha adquirido este

sistema en los Estados Unidos, llame al número de teléfono 1-800-372-6766 para solicitar su número de autorización antes de devolvérno-

slo. Si es posible, envíenos la unidad dentro del embalaje y protectores originales. Si ha comprado su sistema AirLine fuera de los EE.UU.,

póngase en contacto con su distribuidor Samson.

Samson AirLine

642

646

ESPAÑOL

Si ya tiene alguna experiencia previa en el uso de sistemas inalámbricos, ¡estas instrucciones de Arranque rápido harán que se ponga en

marcha con su sistema UHF de guitarra AirLine en cuestión de un par de minutos!. En la página 54 de este manual encontrará instrucciones

detalladas acerca del ajuste y uso de su sistema AirLine; de la misma forma, las secciones de “Recorrido guiado” en las páginas 46 - 53 le

darán una descripción completa de todos los controles e indicadores que forman su AirLine.

1. Asegúrese que el receptor AP1 incluido y el transmisor AF1 o AG1 estén ajustados de fábrica al mismo canal.

2. Coloque físicamente el receptor AP1 en el suelo delante de Vd. Coloque sus antenas en posición vertical y las puntas en posición horizon-

tal hacia fuera unos 10-15 cm.

3. Coloque el interruptor de encendido del transmisor AF1 o AG1 en la posición “off” (lejos de la flecha) e introduzca una pila AAA nueva en

él. Después encienda momentáneamente el transmisor; su piloto parpadeará una vez y después se apagará si la pila tiene suficiente carga.

Una vez que haya verificado la carga de la pila, vuelva a apagar el transmisor y después conéctelo en su guitarra o bajo eléctrico.

4. Abra el compartimento de la pila del AP1 pulsando sobre la muesca y coloque una pila nueva; si lo prefiere, puede usar una fuente de

alimentación opcional. Encienda momentáneamente el AP1 para confirmar que ha colocado la pila correctamente (o que ha conectado cor-

rectamente el adaptador); el piloto “On/Battery Low” debería iluminarse en verde y no en rojo. Después de comprobar esto, apague el AP1.

5. Apague el amplificador o mesa de mezclas y realice la conexión física del cable entre una entrada audio y el conector de salida del AP1.

6. Gire el mando de nivel del AP1 completamente a la izquierda y después encienda la unidad; el piloto “Power” se quedará iluminado en

verde.

7. Encienda su transmisor AF1 o AG1. El piloto “TX/Peak” en el receptor AP1 debería iluminarse en verde para indicar que está recibiendo

una señal RF válida y que está colocado y situado correctamente.

Arranque rápido

Samson AirLine

ESPAÑOL

8. Encienda el amplificador o mezclador al que tenga conectado el receptor pero mantenga su volumen totalmente abajo. Ajuste el nivel

de salida de su instrumento al máximo y comience a tocar a un nivel de ejecución normal mientras observa el piloto “TX/Peak” del AP1. Si

el piloto se enciende en rojo (indicando una condición de pico) incluso con el control de nivel del AP1 totalmente a la izquierda, active el

parche de 15 dB del transmisor. Si no es así, gire lentamente el control de nivel hacia la derecha hasta el punto en el que el piloto “TX/Peak”

parpadee ocasionalmente en rojo durante los pasajes más fuertes, y después bájelo solo un poco. Finalmente, suba el nivel del amplificador

y/o mezclador al que esté conectado hasta que consiga el volumen que quiera.

9. Vaya paseando por el área de cobertura deseada mientras observa el piloto “TX/Peak” del receptor; debería continuar iluminado en

verde, indicando así una recepción RF suficiente en todos los puntos del área de cobertura. Si no es así, recoloque el AP1 o sus antenas si es

necesario.

10. Si escucha cualquier ruido espúreo de la salida del receptor cuando el transmisor está apagado, utilice el destornillador de plástico que

incluimos para ajustar el control Squelch del AP1, girándolo lentamente hacia la derecha hasta el punto en el que desaparezca el ruido.

Arranque rápido Samson AirLine

ESPAÑOL

1: Interruptor Power – Mueva este interruptor en la dirección de la flecha para

encender el AP1; desplácelo en el sentido opuesto para apagar la unidad.

2: Piloto Power On / Battery Low – Este piloto LED se ilumina en verde siempre que

el AP1 está encendido y se enciende en rojo cuando la pila del AP1 se está quedando

sin carga. Para evitar deterioros de la fidelidad de sonido (o que el AP1 deje de fun-

cionar del todo), siempre debería cambiar la pila por una nueva justo después de que

este piloto se ilumine en rojo.

3: Piloto TX / Peak – Este piloto se ilumina en verde cuando el AP1 está recibiendo

una señal RF desde un transmisor y se ilumina en rojo cuando la señal de salida desde

el AP1 está llegando a la saturación (es decir, cuando está a punto de distorsionar).

Si observa este piloto en rojo durante el funcionamiento normal, disminuya el nivel

de volumen de su instrumento o active el parche de 15 dB del transmisor. Para una

mayor información, vea la sección titulada “Ajuste y uso de su sistema AirLine” en la

página 54 de este manual.

4: Control Level – Este mando ajusta el nivel de la señal audio que está siendo emi-

tida a través del conector de salida del AP1 (vea el punto 9 de la página 6). Cuando

utilice una guitarra o bajo eléctrico con una pastilla activa o de nivel alto, ajuste el

mando en la zona marcada. Para una mayor información, vea la sección titulada

“Ajuste y uso de su sistema AirLine” en la página 54 de este manual.

Recorrido guiado – Receptor AP1

OPEN

AP1

UHF RECEIVER

LEVEL

POWER



•

BATT. LOW

PEAK

2 3

Samson AirLine

ESPAÑOL

5: Antenas – El montaje giratorio permite una rotación completa para una colocación óptima de

las dos antenas del AP1. Durante el funcionamiento normal, coloque ambas antenas en posición

vertical y las puntas en posición horizontal hacia fuera unos 10-15 cm. Para mayor comodidad

durante el transporte, puede plegarlas dentro de sí mismas. Para una mayor información acerca

de la colocación de las antenas, vea la sección titulada “Ajuste y uso de su sistema AirLine” en la

página 54 de este manual.

6: Muesca del compartimento de pila – Pulse ligeramente sobre esta muesca para abrir el com-

partimento de la pila del AP1 (vea el punto 7 siguiente).

7: Compartimento de la pila – Introduzca una pila alcalina de 9 voltios standard, asegurándose

de colocar correctamente las marcas de polaridad más y menos. Le recomendamos pilas del tipo

Duracell MN 1604. Aunque puede usar también pilas recargables de Ni-Cad, estas no suministran

corriente adecuada para más de cuatro horas.

PRECAUCION: Nunca coloque la pila al revés; el hacerlo podría producir daños graves en el AP1

y anularía la garantía. Tenga en cuenta que también puede conectar el AP1 a la corriente eléctrica

por medio del adaptador de corriente opcional de 12 voltios disponible a través de su distri-

buidor Samson (vea el punto 10 de la página siguiente).

8: Destornillador de plástico – Diseñado especialmente para su uso en el ajuste del control

Squelch del AP1 (vea el punto 11 de la página siguiente). Para una mayor información, vea la sec-

ción titulada “Ajuste y uso de su sistema AirLine” en la página 54 de este manual.

Recorrido guiado – Receptor AP1

!0

5(&2%#%)6%2

,%6%,

0/7%2

)







(

)



)



"!44,/7

0%!+

Samson AirLine

ESPAÑOL

Recorrido guiado – Receptor AP1

9: Clavija de salida - Use este conector standard de 6,3 mm no bal-

anceado y de alta impedancia (5 - 10 KOhmnios) para conectar el AP1 a

su amplificador o mezclador audio. El cableado interno es: punta activo,

lateral masa.

10: Entrada DC – Conecte aquí un adaptador de corriente opcional de 12

voltios 200 mA (disponible a través de su distribuidor Samson).

PRECAUCION: Nunca utilice ningún otro tipo de adaptador de corriente;

el hacerlo podría producir daños graves al AP1 y anularía la garantía. Tenga

en cuenta que también puede suministrar corriente al AP1 con pilas (vea

el punto 7 de la página anterior y la sección titulada “Ajuste y uso de su

sistema AirLine” en la página 54 de este manual).

11: Control Squelch – Este control determina el rango máximo del AP1

antes del desbordamiento de la señal audio. Aunque puede ajustarlo usan-

do el destornillador de plástico incluido, normalmente debería dejarlo en

su ajuste de fábrica. Para una mayor información, vea la sección titulada

“Ajuste y uso de su sistema AirLine” en la página 54 de este manual.

DC INPUT

12 VDC

SQUELCH

MIN MAX

OUTPUT

Samson AirLine

ESPAÑOL

Samson AirLine

1: Antenas (A y B) - Los puntos de mon-

taje de antena permiten una rotación

total para conseguir una colocación

óptima de las mismas. En su funciona-

miento normal, tanto la antena A (la de

la izquierda), como la antena B (la ante-

na de la derecha) deberían estar colo-

cadas en una posición vertical. Ambas

antenas son telescópicas y pueden ser

recogidas dentro de si mismas para

un mejor transporte del CR77. Vea la

sección de “Ajuste y uso de su sistema

AirLine” en la página 54 de este manual

para más información para una mayor

información acerca de la instalación y

colocación de las antenas.

2: Volume - Este mando ajusta el nivel

de la señal audio que está siendo trans-

mitida a través tanto de los conectores de salida balanceados como no balanceados del panel trasero. El nivel de referencia se consigue

cuando el mando se gira completamente a la derecha (hasta su posición “10”).

3: Medidor audio – Este indicador de “escalera” (parecido a la barra de medición VU que se usa en muchos dispositivos audio) le indica la

fuerza de la señal audio entrante. Cuando el segmento “0” esté iluminado, la señal entrante estará optimizada a ganancia unitaria; cuando

esté encendido el segmento “+6”, la señal estará sobrecargada. Cuando esté iluminado el segmento del extremo izquierdo “-20”, la señal ten-

drá solo el 10% de su nivel óptimo. Si ninguno de los segmentos está encendido, no estará siendo recibida ninguna señal o será muy débil.

Vea la sección de “Ajuste y uso de su sistema AirLine” en la página 54 de este manual para más información.

Recorrido guiado – Receptor CR77

!.4! !.4"

6/,5-%

0/7%2

2&-%4%2!5$)/-%4%2D"

     

!.4! !.4"

315%,#(

-).

#25(&425%$)6%23)492%#%)6%2

-!8

ESPAÑOL

Samson AirLine

4: Squelch - Este control determina el rango máximo del CR77 antes de la caída de la señal audio. Aunque puede ajustarse usando el

destornillador de plástico que se incluye, normalmente se deja con el valor que viene fijado de fábrica. Vea la sección de “Ajuste y uso de su

sistema AirLine” en la página 54 de este manual para más información.para una mayor información acerca de este control.

5: Pilotos de antena A/B - Cuando se está recibiendo señal, uno de estos pilotos se ilumina en verde indicando que se está utilizando en

ese momento bien la antena “A” (izquierda) o la “B” (derecha). El CR77 realiza un barrido constantemente entre las dos y elige automática-

mente la que esté recibiendo la señal más potente y clara. Este disparo de diversidad real es completamente inaudible y permite aumentar

de forma eficaz el rango global a la vez que elimina virtualmente las interferencias potenciales y los problemas de cancelación de fase.

6: Medidor de nivel RF (Frecuencia de radio) - Este medidor de 6 segmentos (similar a los medidores de barras VU que se utilizan en los

aparatos de audio) indica la fuerza de la señal UHF que está siendo recibida. Cuando todos los segmentos están encendidos, la señal RF

entrante estará a la potencia óptima; cuando solo se ilumina el de más a la izquierda, la señal RF entrante tendrá la potencia mínima para la

recepción. Si no se ilumina ningún segmento, no se recibirá ninguna señal; asegúrese entonces de que su transmisor esté conectado y que

esté ajustado al mismo canal que el CR77. Vea la sección de “Ajuste y uso de su sistema AirLine” en la página 54 de este manual para más

información.

7: Interruptor de encendido - Utilice este interruptor para encender y apagar el CR77. Cuando el receptor está encendido, el piloto de

encendido está iluminado en rojo.

Recorrido guiado – Receptor CR77

ESPAÑOL

Samson AirLine

1: Entrada DC - Conecte aquí el adap-

tador de corriente de 12 voltios y 160

mA que se incluye, utilizando la pestaña

anti-tirones tal como se ve en la ilus-

tración de abajo.

ATENCION: No sustituya este adaptador

por otro de ningún otro tipo; el hacer

esto puede producir serios daños en el

CR77 y anulará su garantía.

2: Salida no balanceada* - Utilice este

conector jack de 1/4” no balanceado

de alta impedancia (5K Ohm) cuando

conecte el CR77 a aparatos de sonido

no profesionales (-10). El cableado es el

siguiente: punta-vivo, lateral-masa.

3: Interruptor de nivel de salida de

audio - Ajusta la atenuación del nivel de

salida audio de la salida balanceada (vea

#4 siguiente) a -20 dBm (nivel de línea) o

-40 dBm (nivel de micro). Vea la sección

de “Ajuste y uso de su sistema AirLine” en la página 54 de este manual para más información.

4: Salida balanceada* - Utilice este conector XLR balanceado electrónicamente y de baja impedancia (600 Ohm) cuando conecte el CR77

a aparatos de audio profesional (+4). El cableado de las puntas es el siguiente: punta 1 masa, punta 2 alto (vivo o activo) y punta tres bajo

(frío o pasivo).

* Si es necesario, se pueden utilizar de forma simultánea tanto las salidas balanceadas como no balanceadas.

Recorrido guiado – Receptor CR77

ESPAÑOL

Samson AirLine

Nota: Los transmisores AF1 y AG1 son totalmente idénticos en cuanto a funciones si exceptuamos el conector de 6,3 mm en ángulo

de uno de ellos. En todas las ilustraciones, solo mostraremos el modelo AF1.

1: Conector – Inserte este conector standard de 6,3 mm en su guitarra o bajo eléctrico. Tenga en cuenta que el ángulo del conector es

distinto en el AF1 (diseñado para su uso con instrumentos que tengan conectores en bajante del tipo Fender Stratocaster™) que en el AG1

(diseñado para su uso con el resto de instrumentos con conectores de extremo).

2: Piloto Power / Battery – Este piloto parpadea una vez cuando enciende por primera vez el AF1 o AG1 y queda iluminado en rojo cuando

quedan menos de dos horas de carga de la pila, indicando que debe cambiarla. Para evitar deterioros de la fidelidad de sonido (o que el AF1

/ AG1 deje de funcionar del todo), siempre debería cambiar la pila por una nueva justo después de que este piloto se ilumine en rojo.

Recorrido guiado – Transmisor AF1 / AG1

POWER15dB PAD

4 5

ESPAÑOL

Samson AirLine

Recorrido guiado – Transmisor AF1 / AG1

3: Parche de 15 dB – Mueva este interruptor en la dirección de la flecha para

reducir la salida del AF1 o AG1 en 15 dB cuando su instrumento esté dando sal-

ida a una señal demasiado fuerte. Para una mayor información, vea la sección

titulada “Ajuste y uso de su sistema AirLine” en la página 54 de este manual.

4: Interruptor Power – Desplace este interruptor en la dirección de la flecha

para encender la unidad; muévalo en el sentido opuesto para apagar el AF1 o

AG1.

5: Antena – Debería extender completamente esta antena flexible fija en

condiciones normales de uso. Para una mayor información acerca de la

colocación de las antenas, vea la sección titulada “Ajuste y uso de su sistema

AirLine” en la página 54 de este manual.

6: Tapa de la pila – Tire hacia atrás suavemente de esta tapa en la muesca y

después hacia fuera para sacarla. Para una mayor información, vea la sección

titulada “Ajuste y uso de su sistema AirLine” en la página 54.

7: Compartimento de la pila - Introduzca una pila alcalina AAA voltios stan-

dard, asegurándose de colocar correctamente las marcas de polaridad más y

menos. Le recomendamos pilas del tipo Duracell. Aunque puede usar también

pilas recargables de Ni-Cad, estas no suministran corriente adecuada para más

de cuatro horas.

PRECAUCION: Nunca coloque la pila al revés; el hacerlo podría produ cir daños

graves en el AP1 y anularía la garantía.

POWER

15dB PA D

AF1

ESPAÑOL

Samson AirLine

El procedimiento básico de ajuste y uso de su sistema AirLine solo le llevará unos pocos minutos:

1. Para que su sistema AirLine funcione correctamente, tanto el receptor como el transmisor deberán estar ajustados al mismo canal. Quite

todos los embalajes (guárdelos por si los necesitase en el futuro) y compruebe que tanto el receptor AP1 como el transmisor AF1 o AG1

estén ajustados al mismo canal (en la página 59 de este manual puede ver un plano completo de los canales). Si estos canales no coinciden,

contacte con su distribuidor o, si adquirió el aparato en los Estados Unidos, con el departamento de soporte técnico de Samson en el telé-

fono 1-800-372-6766.

2. Coloque físicamente el receptor AP1 en el suelo delante de Vd. Funciona mucho mejor en esta posición. La norma básica general man-

tener la “línea de visión” entre el receptor y el transmisor de manera que la persona que utilice el transmisor pueda ver el receptor.

3. Extienda las antenas del AP1 y coloque las puntas en posición horizontal hacia fuera unos 10-15 cm.

4. Asegúrese de que el interruptor de encendido on-off de su transmisor AF1 o AG1 esté ajustado a "Off" y que el parche de 15 dB también

esté desconectado (en sentido opuesto a la flecha). Tire hacia atrás suavemente en la muesca de la tapa de la pila del AF1 o AG1 y después

hacia fuera para sacarla. Tenga cuidado al abrir esta tapa dado que si usa demasiada fuerza puede dañarla. Introduzca una pila alcalina AAA

nueva en el compartimento de la pila, asegurándose de respetar las marcas de polaridad. Después vuelva a colocar con cuidado la tapa de

la pila y empújela suavemente hasta que haga un clic. Momentáneamente encienda el transmisor deslizando su interruptor Power on-off

en la dirección de la flecha; el piloto “Power/Battery” parpadeará si la pila tiene suficiente carga (si se queda iluminado fijo es que a la pila le

quedan menos de dos horas de carga y que debería cambiarla). Una vez que haya verificado la carga de la pila, apague de nuevo el trans-

misor y conéctelo a su guitarra o bajo eléctrico.

5. Con el interruptor de encendido del AP1 colocado en la posición “Off” (lejos de la flecha), empuje suavemente sobre la muesca del com-

partimento de la pila del AP1 y abra la tapa del mismo (no use demasiada fuerza cuando abra o cierre la tapa de la pila; tiene un gozne de

cierre y no debe ser separada de la carcasa). Introduzca una pila alcalina de 9 voltios nueva y después cierre con cuidado la tapa del compar-

timento de la pila. De forma alternativa, también puede conectar un adaptador de corriente AC de 12 voltios (disponible de forma opcional

Ajuste y uso de su sistema AirLine

ESPAÑOL

Samson AirLine

en su distribuidor Samson). Encienda momentáneamente el AP1 para confirmar que ha colocado correctamente la pila (o que ha conectado

de forma adecuada el adaptador); el piloto “On/Battery Low” se debería iluminar en verde y no en rojo. Si es así, vuelva a apagar el AP1.

6. Realice la conexión física del cable entre el conector de salida del AP1 y una entrada audio de su amplificador o mezclador. Deje su

amplificador o mesa de mezclas apagados por el momento.

7. Gire el mando de nivel del AP1 completamente a la izquierda y después mueva su interruptor de encendido en la dirección de la flecha

para encenderlo. El piloto “Power On” se quedará iluminado en verde.

8. Encienda el transmisor. El piloto “TX / Peak” del receptor AP1 debería iluminarse ahora en verde, indicando que está recibiendo una señal

RF válida y que está colocado y situado correctamente.

9. Ahora ha llegado el momento de ajustar los niveles audio. Encienda el amplificador y/o mezclador pero deje su volumen completa-

mente abajo. Ajuste el nivel de salida de su guitarra eléctrica o bajo al máximo y comience a tocar a un nivel de ejecución normal mientras

va observando el piloto “TX/Peak” del AP1. Si el piloto se ilumina en rojo (indicando una condición de pico) incluso con el control de nivel

del AP1 completamente a la izquierda, active el parche de 15 dB en su transmisor deslizando ese interruptor en la dirección de la flecha. Si

no ocurre así, gire lentamente el control de nivel del AP1 hacia la derecha hasta el punto en el que el piloto “TX/Peak” solo se ilumine oca-

sionalmente en rojo durante los pasajes más fuertes, y después disminuya de nuevo ligeramente el nivel, asegurándose así la mejor relación

señal-ruido. Finalmente, aumente el nivel de su amplificador y/o mezclador hasta que consiga el nivel de volumen deseado.

10. Si oye alguna distorsión, o si el LED “TX/Peak” del AP1 se ilumina en rojo incluso con el botón 15 dB pulsado y el control Level al mínimo

(girado totalmente en sentido antihorario), reduzca el nivel de salida del instrumento hasta que el LED deje de iluminase en rojo. De forma

opuesta, si escucha una señal pobre y con ruidos al nivel de volumen deseado, asegúrese de que su instrumento esté ajustado al máximo

nivel de salida, que el parche de 15 dB no está activado y que el control de nivel del AP1 esté arriba. Cuando esté usando instrumentos con

pastillas activas o de alto nivel, debería colocar normalmente el control de nivel en la región marcada.

Ajuste y uso de su sistema AirLine

ESPAÑOL

11. Disminuya temporalmente el nivel de su mezclador o amplificador y apague su transmisor, dejando el receptor AP1 encendido.

Restaure entonces el nivel ajustado anteriormente en su amplificador o mezclador. Con el transmisor apagado, la salida del receptor debería

ser totalmente silenciosa; si es así, pase al siguiente paso. Si esto no se produce (es decir, si escucha algún tipo de ruido), puede que tenga

que ajustar el control Squelch del AP1. Cuando el control Squelch está en su valor mínimo, el sistema AirLine siempre suministra el rango

máximo sin desbordamientos; no obstante, dependiendo del entorno concreto en que utilice su sistema, puede que tenga que reducir

algo el rango de cara a eliminar el ruido de banda que se produce cuando el transmisor AF1 o AG1 están apagados. Para hacer esto, use el

destornillador que se incluye para girar el control Squelch completamente a la izquierda (a la posición “Min”) y después gírelo lentamente a

la derecha hasta que el ruido desaparezca. Si no escucha ningún ruido en ninguna de las posiciones, deje este control en la posición de más

a la izquierda “Min” (para tener el máximo rango global posible).

12. Cuando utilice por primera vez su sistema AirLine en un nuevo entorno, siempre resulta una buena idea dar una vuelta para asegurarse

que el sistema le ofrece cobertura en toda la zona de la actuación. De acuerdo a esto, disminuya el nivel de su sistema audio y encienda

tanto el transmisor como el receptor. Después vuelva a ajustar el nivel de su sistema audio al mismo valor anterior y mientras toca en su

guitarra o bajo eléctrico a un nivel normal de ejecución, vaya dando una vuelta por toda la zona que quiera cubrir. Mientras va haciendo

esto, observe el piloto “TX/Peak” en el receptor AP1 y asegúrese que se ilumina en verde, indicando que está recibiendo una señal RF sufici-

entemente fuerte. Trate siempre de reducir al mínimo la distancia entre el transmisor y el receptor para conseguir la señal más fuerte posible

desde todos los puntos de transmisión posibles. En determinados entornos, puede que sea recomendable cambiar el ángulo de las antenas

del AP1 y hacer que no estén en posición vertical.

Si ha seguido todos los pasos anteriores y tiene cualquier tipo de problemas, contacte con su distribuidor local o, si compró el aparato en los

Estados Unidos, llame por teléfono al departamento de soporte técnico de Samson (1-800-372-6766) en horario de 9 AM a 5 PM EST.

Ajuste y uso de su sistema AirLine

Samson AirLine

ITALIANO

Benvenuti tra gli utenti degli AirLine Samson – il sistema di radiomicrofoni del nuovo millennio! In origine, i radiomicrofoni ed i sistemi di

radiotrasmissione per strumenti sono stati sviluppati per eliminare i collegamenti a cavo, garantendo una libertà di movimento senza prece-

denti. Gli AirLine portano questo concetto ad un nuovo livello con trasmettitori così piccoli, leggeri ed aerodinamici che sono quasi invisibili

e permettono l'esperienza di un uso “senza scocciature”. Per creare i radiotrasmettitori più piccoli del mondo, abbiamo sviluppato una nuova

tecnologia di nostra proprietà. Dotati di circuitazione miniaturizzata e della capacità di operare con una singola minuscola batteria AAA (con

una durata tipica di 14 ore), questi trasmettitori godono anche di una ricezione radio e di una qualità audio significativamente migliorate. In

più, i ricevitori AP1, sviluppati specificamente per il sistema AirLine per chitarra, sono addirittura anche più piccoli dei tipici trasmettitori.

I sistemi per chitarra AirLine UHF Samson spiegati in dettaglio in questo manuale sono stati progettati per sostituire il cavo tra la chitarra o il

basso e il mixer di PA o l'amplificatore sul palco, lasciandovi liberi di correre sulla scena o perfino di fare un giro tra il pubblico durante la per-

formance! Operano nel meno affollato intervallo di frequenza UHF tra 801 e 805 MHz e contengono un ricevitore CR77 oppure un ricevitore

AP1 stile “pedale effetti” e uno dei tra modelli di micro trasmettitore “plug in”, l'AF1 (progettato per adattarsi a prese incassate di chitarre del

tipo Fender Stratocaster™), oppure l'AG1 (adatto per tutte le altre chitarre con prese standard sul bordo dello strumento).

In questo manuale troverete una descrizione dettagliata delle caratteristiche dei sistemi AirLine, un giro di ricognizione su tutti i loro compo-

nenti, istruzioni passo a passo per la messa a punto del sistema e le specifiche complete. Se avete acquistato il vostro sistema AirLine negli

Stati Uniti, troverete inclusa la cartolina di garanzia: non dimenticate di compilarla e di spedircela! Potrete così ricevere supporto tecnico in

rete e ci permetterete di inviarvi informazioni aggiornate su questi e su altri futuri prodotti Samson. Se avete acquistato il vostro sistema fuori

dagli Stati Uniti, per i dettagli della garanzia contattate il vostro distributore locale (in Italia, la m. casale bauer). Consultate inoltre il nostro

sito web (http://www.samsontech.com) per informazioni complete sulla nostra intera linea di prodotti.

NOTA SPECIALE per gli acquirenti negli S.U.: se il vostro sistema AirLine necessita di assistenza, è necessario che otteniate un numero di RA

(Return Authorization - Autorizzazione al Ritorno). Senza questo numero, l'unità non verrà accettata. Se avete acquistato il vostro sistema AirLine

negli Stati Uniti, prima di spedircelo vi preghiamo di chiamarci alla Samson, all'1-800-372-6766, per ottenere un numero di Autrorizzazione al

Ritorno. Se possiblie, rispedite l'unità nel suo imballo e con i materiali della confezione originali. Se avete acquistato il vostro sistema AirLine

fuori dagli S.U., per eventuali informazioni contattate il vostro distributore locale (per l'Italia, la m. casale bauer, per telefono allo 051 - 766.648,

via fax allo 051 - 766.525 o via mail all'indirizzo info@casalebauer.com).

Samson AirLine

Introduzione

642

646

ITALIANO

Se avete avuto esperienze precedenti nell'uso di sistemi di radiomicrofono, queste istruzioni per l'Uso Immediato vi metteranno in grado di

configurare ed usare il vostro sistema AirLine UHF per chitarra in pochi minuti! Troverete istruzioni dettagliate sulla configurazione e l'uso del

sistema AirLine a pagina 12 di questo manuale e, nel “Giro di Ricognizione” nelle pagine da 4 a 11, troverete la descrizione completa di tutti

i componenti, controlli e display dell'AirLine.

1. Assicuratevi che il ricevitore AP1 o CR77 in dotazione e il trasmettitore AF1 o AG1 siano stati preimpostati in fabbrica sullo stesso canale.

2. Posizionate fisicamente il ricevitore AP1 a terra, in modo che vi stia di fronte, o il ricevitore CR77 nel punto dove lo userete. Estendetene

le antenne in verticale; per l'AP1, divaricatele di circa 12 - 13 cm.

3. Regolate l'interruttore di accensione del trasmettitore AF1 o AG1 in posizione spenta (“off”, lontano dalla freccia) e mettetegli una batteria

AAA carica. Poi riaccendete temporaneamente il trasmettitore: se la batteria è sufficientemente carica, il suo LED lampeggerà una volta

e poi si spegnerà. Una volta verificata la carica della batteria, rispegnete il trasmettitore e collegatelo alla chitarra o al basso.

4a. Se usate un AP1, apritene il compartimento della batteria premendone l'apposita linguetta ed installate una batteria carica; se preferite,

invece della batteria potete usare l'alimentatore opzionale. Per confermare la corretta installazione della batteria (o dell'adattatore),

accendete per un momento l'AP1, poi spegnetelo: il suo LED “On/Battery Low” (Acceso/Batteria Scarica) si deve accendere non in rosso,

ma in verde.

4b. Se usate un CR77, collegate al ricevitore l'adattatore in CA in dotazione ma, per il momento, lasciatelo spento.

5. Spegnete l'amplificatore o il mixer ed effettuate il collegamento fisico tra uno dei suoi ingressi e la presa di uscita dell'AP1 o la presa di

uscita bilanciata o sbilanciata del CR77 (se necessario, potete usarle entrambe contemporaneamente). Se del vostro sistema fa parte un

ricevitore CR77, accertatevi di averne regolato correttamente il commutatore di Livello dell'Uscita Audio.

6. Ruotate il controllo di Volume dell'AP1 o del CR77 completamente in senso antiorario, poi accendetelo. Il suo LED “Power” (di

“Alimentazione”) resterà fisso acceso.

Samson AirLine Uso Immediato

ITALIANO

7. Accendete il trasmettitore. Se il vostro sistema comprende un AP1, il suo LED “TX/Peak” (Trasmissione/Picco) si accenderà fisso in verde,

ad indicare il corretto posizionamento e la corretta ricezione di un segnale valido in RF. Se il vostro sistema comprendde un ricevitore

CR77, vedrete accendersi uno dei LED “A/B Receiver”, ad indicare quale dei due ricevitori, “A” oppure “B”, è correntemente in uso. Inoltre, la

misura del CR77 indicherà l'intensità del segnale in RF in arrivo.

8. Accendete l'amplificatore o il mixer collegato, ma tenetene il volume completamente chiuso.

9a. Se usate un ricevitore AP1, regolate il livello di uscita dello strumento al massimo e cominciate a suonare ad un normale livello di esecuzio-

ne mentre osservate il LED “TX/Peak” dell'AP1. Se questo LED si accende in rosso (ad indicare una condizione di Picco) anche col controllo

di Livello dell'AP1 regolato completamente in senso antiorario, attivate l'interruttore di attenuazione di 15 dB del trasmettitore. Se non

lo fa, ruotate lentamente il controllo di Livello in senso orario fino al punto in cui il LED “TX/Peak” lampeggia occasionalmente in rosso

durante i passaggi a volume più elevato, poi riportatelo leggermente indietro. Infine, alzate lentamente il livello dell'amplificatore e/o del

mixer collegato fino a raggiungere il volume desiderato.

9b. Se usate un ricevitore CR77, regolatene il controllo di Volume completamente in senso orario; è la regolazione a guadagno unitario.

Suonate lo strumento collegato mentre alzate lentamente il livello dell'amplificatore e/o del mixer collegato fino a raggiungere il volume

desiderato.

10. Fate un giro di ricognizione sull'area che intendete coprire. Per l'AP1, osservate il LED “TX/Peak” del ricevitore: deve continuare a rimanere

acceso fisso in verde, ad indicare una ricezione in RF sufficiente sull'intera area di copertura. Se così non è, spostate di quanto necessario

l'AP1 o riposizionatene le antenne. Se usate un CR77, osservate la Misura in RF del ricevitore: dovrebbe indicare una ricezione in RF suf-

ficiente sull'intera area di copertura. Se necessario, riposizionatene le antenne. Se è necessaria una copertura estesa, è meglio usare un

ricevitore Samson CR77 “true diversity” (regolato sullo stesso canale del trasmettitore).

11. Se sentite un qualsiasi rumore spurio dall'uscita del ricevitore mentre il trasmettitore è spento, usate il cacciavite in plastica in dotazione

per regolare il controllo di Squelch del ricevitore, ruotandolo lentamente in senso orario fino al punto in cui il rumore scompare.

Samson AirLine

Uso Immediato

ITALIANO

1: Interruttore di Alimentazione (Power) - spostatelo verso la freccia per

accendere l'AP1, in direzione opposta per spegnerlo (affinché il ricevito-

re si accenda, deve esserci un jack inserito nella presa di ingresso).

2: LED Power On / Battery Low (Accensione / Batteria Scarica) - è il LED

che si accende in verde quando l'AP1 è alimentato e in rosso quando la

sua batteria si sta scaricando. Per evitare di compromettere la fedeltà

del segnale audio (o addirittura che l'AP1 smetta completamente di

funzionare), la batteria andrebbe immediatamente sostituita con una

nuova non appena questo LED si accende in rosso.

3: LED TX / Peak (Trasmissione / Picco) - è il LED che si accende in verde

quando l'AP1 riceve un segnale in RF da un trasmettitore e si accende

in rosso quando il segnale di uscita dall'AP1 è vicino al livello di clip-

ping (ovvero, sull'orlo della distorsione). Se durante l'uso lo vedete

accendersi, abbassate il livello di volume dello strumento o attivate il

pad (attenuatore) di 15 dB del trasmettitore. Per ulteriori informazioni,

confrontate i paragrafi su “La Configurazione e l'Uso del Sistema AirLine”

a pagina 12 di questo manuale.

4: Controllo di Livello - è il controllo che regola il livello del segnale audio

alla presa di uscita dell'AP1 (confrontate il punto #9 a pagina 6). Se usate

una chitarra o un basso con pickup attivi o a uscita elevata, regolatelo

nell'area contrassegnata. Per ulteriori informazioni, confrontate i para-

grafi su “La Configurazione e l'Uso del Sistema AirLine” a pagina 12 di

questo manuale.

Samson AirLine Giro di Ricognizione - Ricevitore AP1

OPEN

AP1

UHF RECEIVER

LEVEL

POWER



•

BATT. LOW

PEAK

2 3

ITALIANO

5: Antenne - l'installazione a perno permette la rotazione completa a entrambe le

antenne dell'AP1. Per l'uso normale, estendetele entrambe verticalmente ed aprite-

ne in orizzontale le punte allontanandole di circa 12 o 13 cm. Per comodità, durante

il trasporto possono essere entrambe ripiegate all'interno. Per ulteriori informazioni

sul posizionamento delle antenne, confrontate i paragrafi su “La Configurazione e

l'Uso del Sistema AirLine” a pagina 12 di questo manuale.

6: Linguetta del Compartimento della Batteria - premetela gentilmente per aprire

il compartimento della batteria dell'AP1 (consultate il punto #7 qui sotto).

7: Compartimento della Batteria - inserite qui una batteria alcalina standard da 9

volt, assicurandovi di rispettare le indicazioni marchiate di polarità positiva e nega-

tiva. Vi raccomandiamo batterie del tipo Duracell MN 1604. Anche se è possibile

usare batterie ricaricabili Ni-Cad, queste non sono in grado di fornire corrente ade-

guata per più di quattro ore.

ATTENZIONE: non inserite la batteria a rovescio; facendolo, potreste causare danni

severi all'AP1 ed invalidereste la garanzia. Notate che l'AP1 può anche essere alimenta-

to in CA con l'uso di un alimentatore a 12 volt opzionale che potete trovare dal vostro

rivenditore Samson (consultate il punto #10 alla prossima pagina).

8: Cacciavite in plastica - è stato progettato specificamente per la regolazione del

controllo di Squelch dell'AP1 (confrontate il punto #11 alla pagina seguente). Per

ulteriori informazioni, confrontate i paragrafi su “La Configurazione e l'Uso del

Sistema AirLine” a pagina 12 di questo manuale.

Samson AirLine

Giro di Ricognizione - Ricevitore AP1

!0

5(&2%#%)6%2

,%6%,

0/7%2

)







(

)



)



"!44,/7

0%!+

ITALIANO

Giro di Ricognizione - Ricevitore AP1

Samson AirLine

9: Presa di Uscita - usate questa presa jack standard da 1/4”

sbilanciata ad alta impedenza (da 5 a 10 K Ohm) per collegare

l'AP1 all'amplificatore o al mixer. Il cablaggio è il seguente:

punta – segnale, corpo a massa.

10: Ingresso in CC - è qui che va collegato l'alimentatore opzio-

nale da 12 volt, 200 mA (disponibile presso il vostro rivendi-

tore Samson).

ATTENZIONE: non sostituitelo con nessun altro adattatore di

nessun tipo: facendolo, potreste causare danni gravi all'AP1 ed

invalidereste la garanzia. Notate che l'AP1 può anche essere ali-

mentato a batteria (consultate il punto #7 alla pagina precedente

e i paragrafi su “La Configurazione e l'Uso del Sistema AirLine” a

pagina 12 di questo manuale).

11: Controllo di Squelch - questo controllo determina l'interval-

lo massimo dell'AP1 prima dello sganciamento del segnale

audio. Anche se lo si può regolare con il cacciavite in plastica

in dotazione, di norma andrebbe lasciato alla regolazione

dalla fabbrica. Per ulteriori informazioni, confrontate i para-

grafi su “La Configurazione e l'Uso del Sistema AirLine” a

pagina 12 di questo manuale.

DC INPUT

12 VDC

SQUELCH

MIN MAX

OUTPUT

ITALIANO

1: Antenne (A e B) - per ottimizzar-

ne il posizionamento, il loro siste-

ma di montaggio ne permette la

rotazione completa. In condizio-

ni normali, entrambe le anten-

ne A (l'antenna di sinistra) e B

(l'antenna di destra) vanno poste

in posizione verticale. Per como-

dità d'uso durante il trasporto

del CR77, entrambe le antenne

possono essere ripiegate verso

l'interno. Per informazioni sull'in-

stallazione e sul posizionamento

delle antenne, fate riferimento ai

paragrafi su “La Configurazione e

l'Uso del Sistema AirLine”, a pagi-

na 12 di questo manuale.

2: Controllo di Volume - questo controllo regola il livello del segnale audio presentato in uscita da entrambe le prese di uscita bilanciata

e sbilanciata del pannello posteriore (confrontate i punti #2 e #4 a pagina 9 di questo manuale). Il livello di riferimento lo si ottiene con

questo controllo ruotato completamente un senso orario (nella regolazione a “10”).

3: Misura Audio - è uno schermo a “scala” (simile alla misura a barra VU che si usa negli apparecchi audio) che indica l'intensità del segnale

audio in ingresso. Quando è acceso il segmento a “0”, il segnale in ingresso è ottimizzato al guadagno unitario; quando è acceso il seg-

mento a “+6”, il segnale è in sovraccarico. Quando è acceso solo il segmento completamente a sinistra a “-20”, il segnale in ingresso è solo

al 10% dell'intensità ottimale. Se non ci sono segmenti accesi, il segnale ricevuto è basso o addirittura assente. Per ulteriori informazioni,

confrontate i paragrafi su “La Configurazione e l'Uso del Sistema AirLine” a pagina 12 di questo manuale.

Giro di Ricognizione - Ricevitore CR77 / Pannello Frontale

!.4! !.4"

6/,5-%

0/7%2

2&-%4%2!5$)/-%4%2D"

 

!.4! !.4"

315%,#(

-).

#25(&425%$)6%23)492%#%)6%2

-!8

Samson AirLine

ITALIANO

Samson AirLine

4: Controllo di Squelch - questo controllo determina l'intervallo massimo del CR77 prima dello sganciamento del segnale audio. Anche

se lo si può regolare con il cacciavite in plastica in dotazione, di norma andrebbe lasciato alla regolazione dalla fabbrica. Per ulteriori

informazioni, confrontate i paragrafi su “La Configurazione e l'Uso del Sistema AirLine” a pagina 12 di questo manuale.

5: LED A/B di Ricezione - quando c'è ricezione di segnale, uno di questi LED si accende in verde, ad indicare quale tra i ricevitori “A” (sinistro)

o “B” (destro) è quello correntemente in uso. Il CR77 scannerizza costantemente le sue due antenne e sceglie automaticamente quella

delle due che riceve il segnale più forte e più pulito. Questa commutazione “True Diversity” (“Effettivamente Diversificata”) è del tutto

inudibile, ma aumenta efficacemente l'intervallo globale di ricezione, eliminando potenziali probblemi di interferenze e di cancellazioni

di fase.

6: Misura di Livello RF (Radio Frequenza) - è uno schermo a “scala” (simile alla misura a barra VU che si usa negli apparecchi audio) che

indica l'intensità del segnale radio in ingresso. Quando è acceso il segmento al “100%”, il segnale in ingresso è interamente modulato ed

è di intensità ottimale. Quando è acceso solo il secondo segmento a sinistra al “10%”, il segnale in ingresso è solo al 10% dell'intensità

ottimale. Se non ci sono segmenti accesi, il segnale ricevuto è basso o addirittura assente. Per ulteriori informazioni, confrontate i para-

grafi su “La Configurazione e l'Uso del Sistema AirLine” a pagina 12 di questo manuale.

7: Interruttore di Accensione (Power) - usatelo per accendere e spegnere il CR77. Quando il ricevitore è acceso, si accende anche il LED

interno del tasto “Power”.

Giro di Ricognizione - Ricevitore CR77 / Pannello Frontale

ITALIANO

Samson AirLine

1: Ingresso in CC - collegate qui l'adattato-

re da 12 volt, 160 mA, in dotazione, usan-

do il sistema antistrappo, come mostrato

nell'illustrazione sotto. ATTENZIONE:

non sostituitelo con nessun altro adatta-

tore di nessun tipo: facendolo, potreste

causare danni gravi al CR77 ed invalide-

reste la garanzia.

2: Uscita Sbilanciata* - usate questa presa

jack da 1/4” sbilanciata ad alta impe-

denza (5 KOhm) per collegare il CR77 ad

apparecchi audio di largo consumo (-10).

Ecco il cablaggio: segnale sulla punta,

corpo a massa.

3: Commutatore di Livello dell'Uscita

Audio - regola l'attenuazione del livello

dell'uscita audio bilanciata (confrontate

il punto #4 sotto) a -20 dBm (a livello di

linea) o a -40 dBm (a livello mic). Per ulte-

riori informazioni, confrontate i paragrafi

su “La Configurazione e l'Uso del Sistema

AirLine” a pagina 12 di questo manuale.

4: Uscita Bilanciata* - usate questa presa XLR elettronicamente bilanciata a bassa impedenza (600 Ohm) per collegare il CR77 ad apparecchi

audio professionali (+4). Ecco il cablaggio: Pin 1 a massa, Pin 2 positivo (caldo) e Pin 3 negativo (freddo).

* Se necessario, è possibile usare simultaneamente entrambe le uscite bilanciata e sbilanciata.

Giro di Ricognizione - Ricevitore CR77 / Pannello Posteriore

L'uso del sistema anti-strappo: fate un anello col cavo e fatelo passare nell'anti-strappo,

poi fate passare lo spinotto dell'adattatore all'interno dell'anello, in modo da creare un nodo.

ITALIANO

Samson AirLine

Nota: dal punto di vista del funzionamento, i trasmettitori AF1 e AG1 sono identici e differiscono solo per l'angolazione del jack da

1/4”. In queste pagine, a scopo illustrativo viene mostrato solo l'AF1.

1: Jack - inserite questo jack standard da 1/4” nella chitarra elettrica o nel basso. Notate che l'angolatura della presa è differente nell'AF1 (che

è progettato per l'uso con strumenti tipo Fender Stratocaster™ con l'ingresso scavato verso l'interno) rispetto all'AG1 (che è progettato per

l'uso con tutti gli altri strumenti che hanno l'ingresso sul bordo).

2: LED Power (Accensione) / Batteria - è il LED che lampeggia una volta quando si accende l'AF1 o l'AG1 e si accende fisso in rosso quando

sono rimaste meno di 2 ore di alimentazione nella batteria, ad indicare che è necessario sostituirla. Per evitare di compromettere la fedeltà

del segnale audio (o addirittura che l'AF1 o l'AG1 smetta completamente di funzionare), la batteria andrebbe immediatamente sostituita

con una nuova non appena questo LED si accende in rosso.

Giro di Ricognizione - Trasmettitori AF1 / AG1

POWER15dB PAD

4 5

ITALIANO

Samson AirLine

Giro di Ricognizione - Trasmettitori AF1 / AG1

3: Pad (Attenuatore) da 15 dB - se lo strumento che usate ha un

segnale troppo elevato, spostate questo commutatore in direzione

della freccia per ridurre di 15 dB l'uscita dell'AF1 o dell'AG1. Per

ulteriori informazioni, confrontate i paragrafi su “La Configurazione

e l'Uso del Sistema AirLine” a pagina 12 di questo manuale.

4: Interruttore di Alimentazione - per accendere l'AF1 o l'AG1, spo-

state questo interruttore in direzione della freccia; spostatelo in

direzione opposta per spegnere il trasmettitore.

5: Antenna - è una antenna flessibile, collegata in modo permanente,

che durante l'uso normale deve essere completamente estesa. Per

altre informazioni sul suo posizionamento, consultate “La Confi-

gurazione e l'Uso del Sistema AirLine” a pag. 12 di questo manuale.

6: Coperchio della Batteria - per estrarlo, premete gentilmente sulla

zigrinatura e spostatelo verso l'alto. Per ulteriori informazioni, con-

frontate i paragrafi su “La Configurazione e l'Uso del Sistema AirLine”

a pagina 12 di questo manuale.

7: Compartimento della Batteria - inserite qui una batteria alcalina

standard AAA, assicurandovi di rispettare le indicazioni marchiate

di polarità positiva e negativa. Vi raccomandiamo batterie di tipo

Duracell. Anche se è possibile usare batterie ricaricabili Ni-Cad, que-

ste non sono in grado di fornire corrente adeguata per più di quattro

ore. ATTENZIONE: non inserite la batteria a rovescio; facendolo,

potreste causare danni severi all'AF1 / AG1 ed invalidereste la garan-

zia.

POWER

15dB PA D

AF1

ITALIANO

La procedura di base per la regolazione e l'uso del vostro Sistema AirLine richiede solo pochi minuti.

1. Affinché il Sistema AirLine funzioni correttamente, sia il ricevitore che il trasmettitore devono essere regolati sullo stesso canale. Togliete il

Sistema dall'imballo (conservatelo per eventuali future spedizioni in assistenza) e accertatevi che il ricevitore AP1 o CR77 ed il trasmettitore

AF1 o AG1 forniti siano regolati sullo stesso canale (l'elenco completo dei canali e delle rispettive frequenze è a pagina 60 di questo manua-

le). Se i canali non corrispondono, contattete il vostro distributore (in Italia, la m. casale bauer allo 051 - 766.648) o, se l'acquisto è avvenuto

negli Stati Uniti, il Supporto Tecnico Samson all'1-800-372-6766.

2. Mettete il CR77 dove lo userete, ovvero l'AP1 sul pavimento davanti a voi (è la posizione in cui lavora meglio). La regola di buon senso comune

è di mantenere il “contatto visivo“ tra ricevitore e trasmettitore in modo che chi usa il trasmettitore sia in grado di vedere il ricevitore.

3. Estendete le antenne del CR77 o dell'AP1. Per l'AP1, divaricatene le punte di circa 12 - 13 cm.

4. Accertatevi che l'interruttore “Power” del trasmettitore AF1 o AG1 sia spento (su “Off”) e che l'attenuatore (pad) di 15 dB sia disattivato (rego-

lato in direzione opposta alla freccia). Premete gentilmente la zigrinatura del coperchio della batteria dell'AF1 o dell'AG1 e spingetelo verso

l'alto per toglierlo via. Fate attenzione a non usare troppa forza, dato che potreste romperlo. Installate una batteria alcalina AAA nuova nel

compartimento della batteria, facendo attenzione ad osservare le indicazioni di polarità, poi rimettete a posto con cura il coperchio della

batteria e premetelo gentilmente fino a sentirlo chiudere con uno scatto. Accendete temporaneamente il trasmettitore facendo scivolare l'in-

terruttore Power in direzione della freccia; se la batteria è sufficientemente carica, vedrete lampeggiare il LED “Power/Battery” (se si accende

fisso, la batteria ha carica sufficiente per meno di due ore e andrebbe sostituita). Una volta verificato lo stato di carica della batteria, spegnete

nuovamente il trasmettitore e collegato alla chitarra o al basso.

5a. Se il vostro sistema contiene un AP1, regolatene l'interruttore “Power” in posizione “Off” (lontano dalla freccia), premete gentilmente verso il

basso la linguetta del compartimento della batteria ed aprite lo sportellino (non fate forza nell'aprirlo o nel chiuderlo: è incernierato e non

va tolto via). Installate una batteria a 9 volt carica, poi chiudete lo sportellino con attenzione. In alternativa, potete usare un alimentatore a

12 volt in CA (disonibile come opzione dal vostro rivenditore Samson). Accendete per un momento l'AP1 per controllare che la batteria sia

stata installata correttamente (ovvero che l'alimentatore sia stato correttamente collegato); Il LED “On/Battery Low” (Acceso/Batteria Scarica)

dovrebbe accendersi in verde, non in rosso. Poi, spegnete l'AP1.

5b. Se il vostro sistema contiene un CR77, ruotatene il controllo di Volume completamente in senso antiorario. Collegate l'alimentatore in CA in

dotazione al ricevitore CR77, poi inseritelo in una presa standard in CA. Per il momento, lasciate il CR77 spento.

6. Se il vostro sistema contiene un AP1, collegatene la presa d'uscita con un ingresso audio dell'amplificatore o del mixer. Se il vostro sistema

contiene un CR77, collegate la presa d'uscita del ricevitore ad un ingresso audio a livello microfonico dell'amplificatore o del mixer. È prefe-

La Configurazione e l'Uso del Sistema AirLine

Samson AirLine

ITALIANO

ribile usare la presa XLR bilanciata, dato che fornisce un segnale più pulito dal punto di vista elettromagnetico. Se necessario, potete usare

contemporaneamente sia l'uscita bilanciata che quella sbilanciata. Accertatevi di aver regolato correttamente il commutatore di Livello del-

l'Uscita Audio (per i dettagli, consultate pagina 9). Sia per l'AP1 che per il CR77, per il momento lasciate l'amplificatore (e/o il mixer) spento.

7. Regolate il controllo di Livello dell'AP1 (o il controllo di Volume del CR77) completamente in senso antiorario, poi fatene scivolare l'interruttore

“Power” in direzione della freccia (ovvero, premete l'interruttore “Power” del CR77) per accenderlo. Nell'AP1, vedrete il LED “Power On” accen-

dersi fisso in verde; nel CR77 vedrete il LED “Power” accendersi fisso in rosso.

8. Accendete il trasmettitore. Se il vostro sistema contiene un AP1, vedrete accendersi fisso in verde il LED “TX / Peak” (“Trasmissione/Picco”) del

ricevitore, ad indicare che è stato posizionato correttamente e che riceve un segnale valido in RF. Se il vostro sistema contiene un ricevitore

CR77, vedrete accendersi uno del LED di ricezione “A/B”, ad indicare quale dei due ricevitori, “A” (sinistra) o “B” (destra) è correntemente in uso,

mentre la misura del CR77 indicherà l'intensità del segnale in RF in ingresso.

9. È ora di regolare i livelli audio. Accendete l'amplificatore e/o il mixer, ma mantenetene i livelli completamente chiusi. Se il vostro sistema

contiene un AP1, leggete i punti #10a e #11a. Se il vostro sistema contiene un CR77, leggete i punti #10b e #11b.

10a. Regolate il livello di uscita della chitarra o del basso al massimo ed iniziate a suonare ad un normale livello di esecuzione mentre tenete d'oc-

chio il LED “TX/Peak” (Trasmissione/Picco). Se si accende in rosso (ad indicare una condizione di Picco) anche se il controllo di Livello dell'AP1 è

regolato completamente in senso antiorario, attivate l'attenuatore (pad) di 15 dB del trasmettitore, facendone scivolare l'interruttore in direzio-

ne della freccia. Se il LED “TX/Peak” non si accende, ruotate lentamente il controllo di Livello dell'AP1 in senso orario fino a che non lampeggia

di tanto in tanto durante i passaggi a volume più elevato, poi riportatelo leggermente indietro: in questo modo otterrete il massimo rapporto

segnale/rumore. Infine, alzate il livello dell'Amplificatore e/o del mixer fino a raggiungere il livello di volume desiderato.

11a. Se sentite distorsione o se il LED “TX/Peak” dell'AP1 si accende in rosso anche se l'attenuatore (pad) di 15 dB è attivato e se il controllo di livello

è al minimo (completamente in senso antiorario), riducete il livello d'uscita dello strumento fino a che il LED non si accende più in rosso. Al

contrario, se al livello di volume desiderato il segnale è debole e presenta rumore, accertatevi che il livello d'uscita dello strumento sia al mas-

simo, che l'attenuatore di 15 dB non sia attivato e che il controllo di Livello dell'AP1 sia al massimo. Se usate strumenti con pickup attivi o con

uscita elevata, di norma dovrete regolare il controllo di Livello nella regione appositamente contrassegnata.

10b. Regolate il controllo di Volume del CR77 completamente in senso orario; è la regolazione a guadagno unitario. Suonate la chitarra o il basso

ad un normale livello di esecuzione mentre alzate lentamente il volume dell'amplificatore/mixer fino a raggiungere il livello desiderato. Se al

livello di volume voluto avvertite distorsione, prima di tutto controllate se il LED di “Picco” del ricevitore è acceso. Se non lo è, accertatevi che la

struttura di guadagno del vostro sistema audio sia regolata correttamente (per i dettagli, consultate il manuale d'uso del mixer e/o dell'amplifi-

catore). Se il LED di “Picco” è acceso, semplicemente abbassate il volume dello strumento.

La Configurazione e l'Uso del Sistema AirLine Samson AirLine

ITALIANO

11b. Al contrario, se al livello di volume desiderato il segnale è debole e con del rumore, anche in questo caso accertatevi che la struttura di gua-

dagno del vostro sistema audio sia regolata correttamente (per i dettagli, consultate il manuale d'uso del mixer e/o dell'amplificatore) e che

il controllo di Volume del CR77 sia regolato del tutto in senso orario. Se lo è e se il segnale in arrivo dal ricevitore è ancora debole o con del

rumore, semplicemente alzate il volume dello strumento.

12. Chiudete temporaneamente il livello del sistema mixer/amplificatore e spegnete il trasmettitore, lasciando il ricevitore AP1 o CR77 acceso.

Poi riportate il volume del mixer/amplificatore alla regolazione precedente. Col trasmettitore spento, l'uscita del ricevitore dovrebbe essere

completamente silenziosa: se lo è, andate al punto successivo. Se non lo è (ovvero se sentite rumori), va regolato il controllo di Squelch

del CR77 o dell'AP1. Quando il controllo di Squelch è alla regolazione minima, il sistema AirLine fornisce sempre l'intervallo massimo prima

della caduta del segnale. Però, a seconda delle particolari condizioni ambientali in cui usate il vostro sistema, può essere in qualche modo

necessaria la riduzione dell'intervallo di ricezione, per eliminare rumore in banda o interferenze presenti quando il trasmettore AF1 o AG1 è

spento. Per farlo, usate il cacciavite in dotazione per ruotare il controllo di Squelch completamente in senso antiorario (in posizione “Min“),

poi alzatelo lentamente in senso orario fino a far scomparire il rumore. Se in nessuna delle posizioni c'è rumore, lasciatelo nella posizione di

“Min“, completamente in senso antiorario (in modo da ottenere il massimo intervallo globale possibile).

13. Quando effettuate la regolazione iniziale del sistema AirLine in un ambiente nuovo, è sempre buona idea un giro di ricognizione, per accertarsi

che nell'intera area di esecuzione ci sia copertura di segnale. Per farlo, chiudete il volume del sistema audio e accendete sia il trasmettitore

che il ricevitore. Poi ripristinate il livello del sistema audio e, suonando la chitarra o il basso ad un normale livello di esecuzione, camminate

nell'intera area da coprire. Mentre lo fate, nell'AP1 tenete d'occhio il LED “TX/Peak” (Trasmissione/Picco) del ricevitore per controllare che sia

acceso fisso in verde, ad indicare che riceve un segnale in RF di intensità sufficiente, ovvero nel CR77 tenete d'occhio lo schermo o la misura

in RF del ricevitore per assicurarvi che riceva un segnale in RF di intensità sufficiente (nel CR77, tutti i segmenti della misura di Livello in RF

dovrebbero essere accesi). Cercate sempre di diminuire al minimo possibile la distanza tra il trasmettitore e il ricevitore, per ottenere il segnale

più elevato possibile in tutti i punti di trasmissione voluti. In certi ambienti, può essere necessario angolare diversamente le antenne dell'AP1

o del CR77 rispetto alla posizione in verticale.

Se avete seguito tutte le istruzioni sopra e avete ancora delle difficoltà, contattate il vostro distributore locale (in Italia la m. casale bauer – tel. 051

- 766.648 – E-mail info@casalebauer.com). Se avete acquistato il sistema negli Stati Uniti, chiamate il Supporto Tecnico Samson (1-800-372-6766)

tra le 9 AM e le 5 PM EST.

Samson AirLine La Configurazione e l'Uso del Sistema AirLine

Transmitter (AF1 / AG1)

RF Output Power (5mW) -4dB Minimum, +3dB Maximum

Frequency Stability -40kHz Minimum, 40kHz Maximum

Spurious 1µW

Modulation Factor 13kHz Minimum, 15kHz Typical, 17kHz Maximum, Input 1kHz-10dBv

Pre-emphasis 50 µsec

Maximum Input Level +2 dBv

Input Impedance 2K ohms

THD < 2% (1 kHz deviation 15kHz)

Audio Frequency Response 50Hz - 15kHz (±3.5 dB)

Operating Power Voltage 1.5V Typical, 1.05V Minimum, 2V Maximum

Current Consumption 60mA Typical

Battery Life 14 Hours (AAA size battery)

Output 6.3mm / 1/4 in. mono Jack

Antenna Permanently attached 1/4 wave length wire

Controls Power Switch, 15 dB Pad Switch

Indicators Power On (LED Flash), Low Battery (LED On when battery less than 1.1V)

Receiver (AP1)

Receiving Frequencies USA 801-805MHz (U1-U6), One frequency in Channel Plan

Frequency Type F3E

Modulation Type Variable Reactance Modulation

Type of Reception Single superheterodyne

OSC (Oscillator) System Crystal controlled OSC (oscillator)

Local Oscillator Frequency 79MHz Range

Specifications Samson AirLine

(AP1 AP1B)

642.375--645.750MHz

Intermediate Frequency 10.7 MHz

Operating Distance 100m (328 ft) receiver in sight

Noise Reduction Compander type

Deemphasis 50µ/sec

Output Connector 6.3mm / 1/4 in diameter phone jack (unbalanced)

Power Input Jack 5.5mm/.21in diameter

Operating Temperature 0ºC – +50ºC

Storage Temperature -20ºC – +70ºC

Receiving Sensitivity More than S/N60 dB (less than 2%) at 21 dBuv input

Squelch Sensitivity 17dBuv ±4dBuv

S/N Ratio More than 95dB (IHF-A)

(when comparing to S=0dBv) More than 90dB (IHF-A)

Audio Output Level at div. f15 kHz Unbalanced output 0dBv

Maximum Output Level Audio OUT +8dBv ±3dB at 3% distortion div. f36kHz

Audio Frequency Response 50Hz – 15kHz (at –30dBv ±4dB output)

THD (at SG output 56 dBuv) less than 1% (at div. f20kHz AF 1 kHz)

Output Impedance Unbalanced output 5K – 10K ohms, Balanced output 600K – 2.5K ohms

Power AC adapter (12DVC/more than 200mA) or 9 V battery

Current Consumption Less than 70mA Max

Peak LED Lighting div. frequency Div. f23kHz ±3kHz (at AF output approx. +7dBv)

Antenna Dual 1/4 wave length rod antennas

Controls Audio level volume (front)

Squelch level volume (rear)

Display 2-color LED x 2

Power On (Green) / Batt (Red) + TX (Green) / Peak (Red)

Samson AirLine Specifications

CR77 Receiver

Receiving Frequencies USA 801-805MHz (U1-U6),

Oscillation Type PLL

De-emphasis 50 msec

IF Frequency 10.7 MHz

A/B Antennas 1/4 Wavelength Rod

In/Out DC Inlet, Balanced Output, Unbalanced Output

Display (LED) Receiver A/B (Green), Power On (Red), ARF Level (6 segment) RF Level (6 segment)

Level Control Audio Level Volume, Squelch Level Control

Operating Temperature 0° C / 50° C

Operating Voltage 12 Volts ±10%

Current Consumption 160 mA (all LED lights illuminate)

Receiving Frequency Range 801 - 805 MHz

Sensitivity 18 dBm (@ THD 2%)

Squelch Sensitivity 0 - 40 dBm (Adjustable)

Selectivity ±150 kHz (AF Out Ratio -60 dB)

T.H.D. (Overall) 1% Max (@AF 1 kHz, RF 46 dBu)

S/N Ratio (Overall) 90 dB (w/IHF-A Filter)

Residual Noise 90 dBv (w/IHF-A Filter)

Band Mute ±40 kHz / ±100 kHz (RF IN: 46 dBu EMF)

AF Frequency Response 50 Hz - 15 kHz (±3 dB overall)

Audio Output Level - Unbalanced 0 dBv

Audio Output Level - Balanced (slide switch selectable) -20 dBm (Line), -40 dBm (Mic)

Audio Output Impedance - Unbalanced 5 k Ohms

Audio Output Impedance - Balanced 600 Ohms

Specifications Samson AirLine

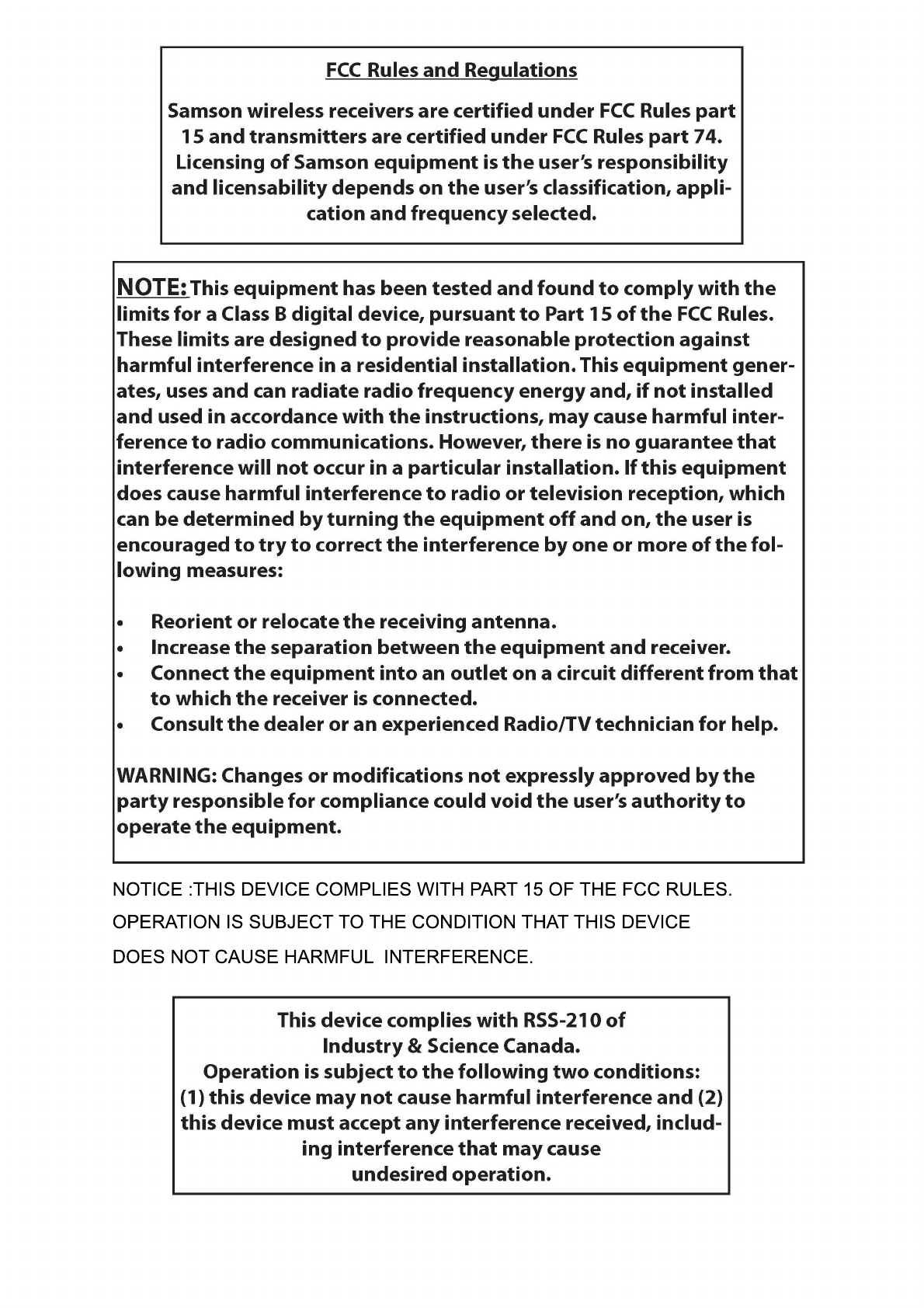

Industry Canda

--" 3 AMS ON ECHNOLOGIES # OR4 P 5NDERHILL " LVD 3 YOSSET .9 

Declaration of Conformity

Signed on behalf of the manufacturer:

Name:

Title:

Signed on behalf of the representative:

Name:

Title:

Address:

Date of issue: 06/01/2004

Equipment: Wireless Transmitter Guitar

Model #: AF1 / AG1

Class: Samson Airline

Manufacturer:

Address:

This is to certify that the aforementioned equipment fully conforms to the protection requirements

of the following EC Council Directives:

Directives Applicable Standards Title

73/23/EEC EN 60065:2002 Audio

video and similar electronic a

aratus - Safet

uirements

EN 301489-9

EN 300 422-2 V1.2.2

89/336/EEC

Electromagnetic compatability and Radio spectrum Matters;

(

ERM

)

-Part9:S

ecific conditions for wireless micro

hones

Electromagnetic compatibility and Radio spectrum Matters (ERM);

Wireless micro

hones in the 25 MHz to 3 GHz fre

uenc

ran

;

SAMSON TECHNOLOGIES CORPORATION

575 Underhill Boulevard, Syosset, New York 11791 USA

Part 2: Harmonized EN under article 3.2 of the R&TTE Directive

1999/5/EC

v1.2.1 (2000-08)

Douglas Bryant

President

Samson Technologies Corp.

45 Gilpin Avenue

Hauppauge, New York 11788-8816

Phone: 1-800-3-SAMSON (1-800-372-6766)

Fax: 631-784-2201

www.samsontech.com

Samson Manual for Airline AF1/AG1 041404 v4.6

NF02860-1.1

Sam Ash Music AP1-AP1B AP1 & AP1B Receiver User Manual AP1 AP1B

Sam Ash Music Corporation AP1 & AP1B Receiver AP1 AP1B

AP1 AP1B User Manual rev1

Navigation menu

Namespaces

Views

Navigation
