SIDE-BY-SIDE

KJØLESKAP

BRUKERVEILEDNING OG INSTALLASJON

NORSK

DA99-00494H REV(0.4)

INNHOLD

ADVARSEL OMSIKKERHET.......................................................................2

DRIFTSINSTRUKSJONER

INSTALLERE KJØLESKAPE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

HOVEDFUNKSJONER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

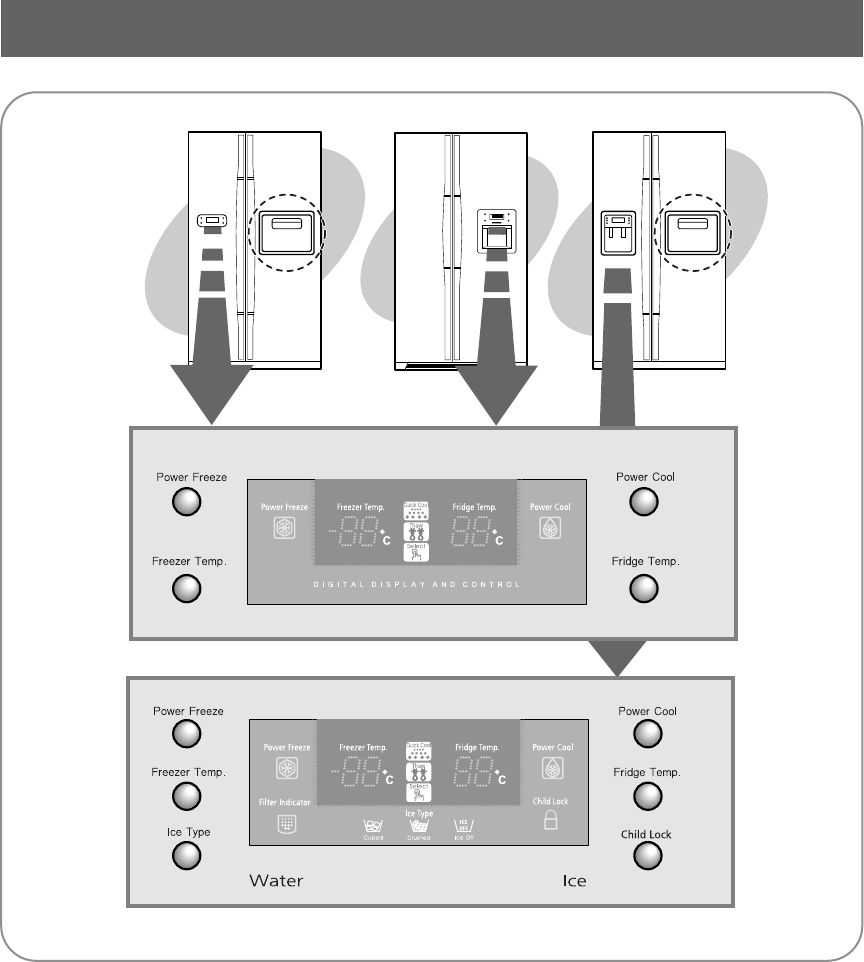

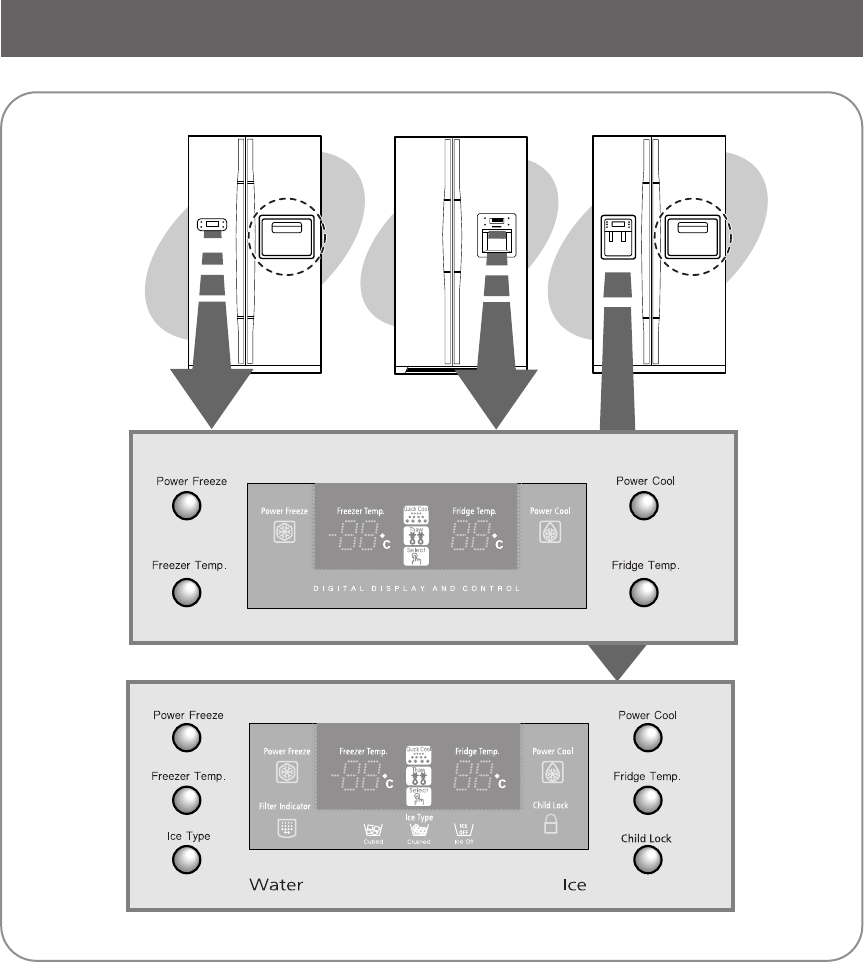

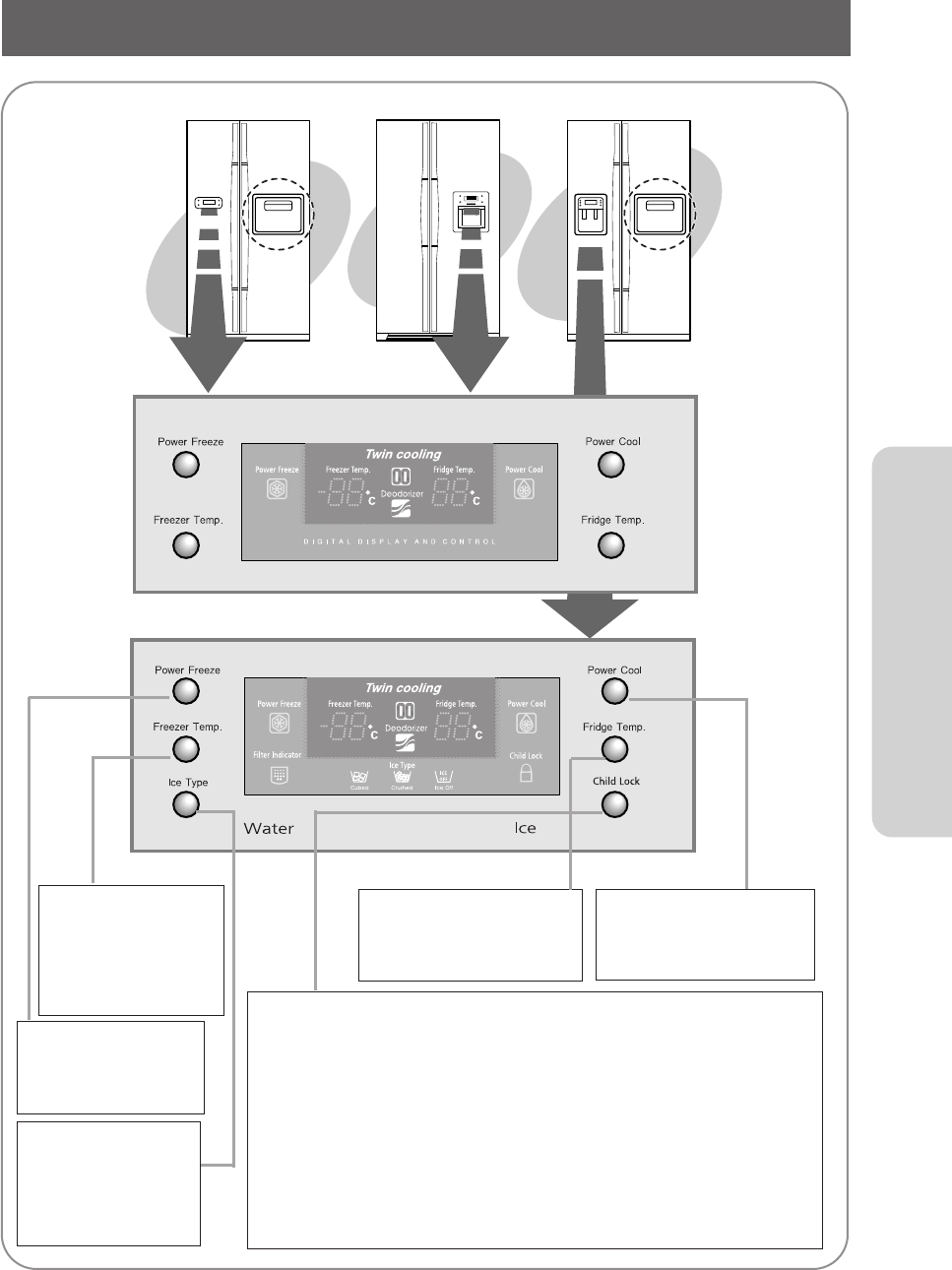

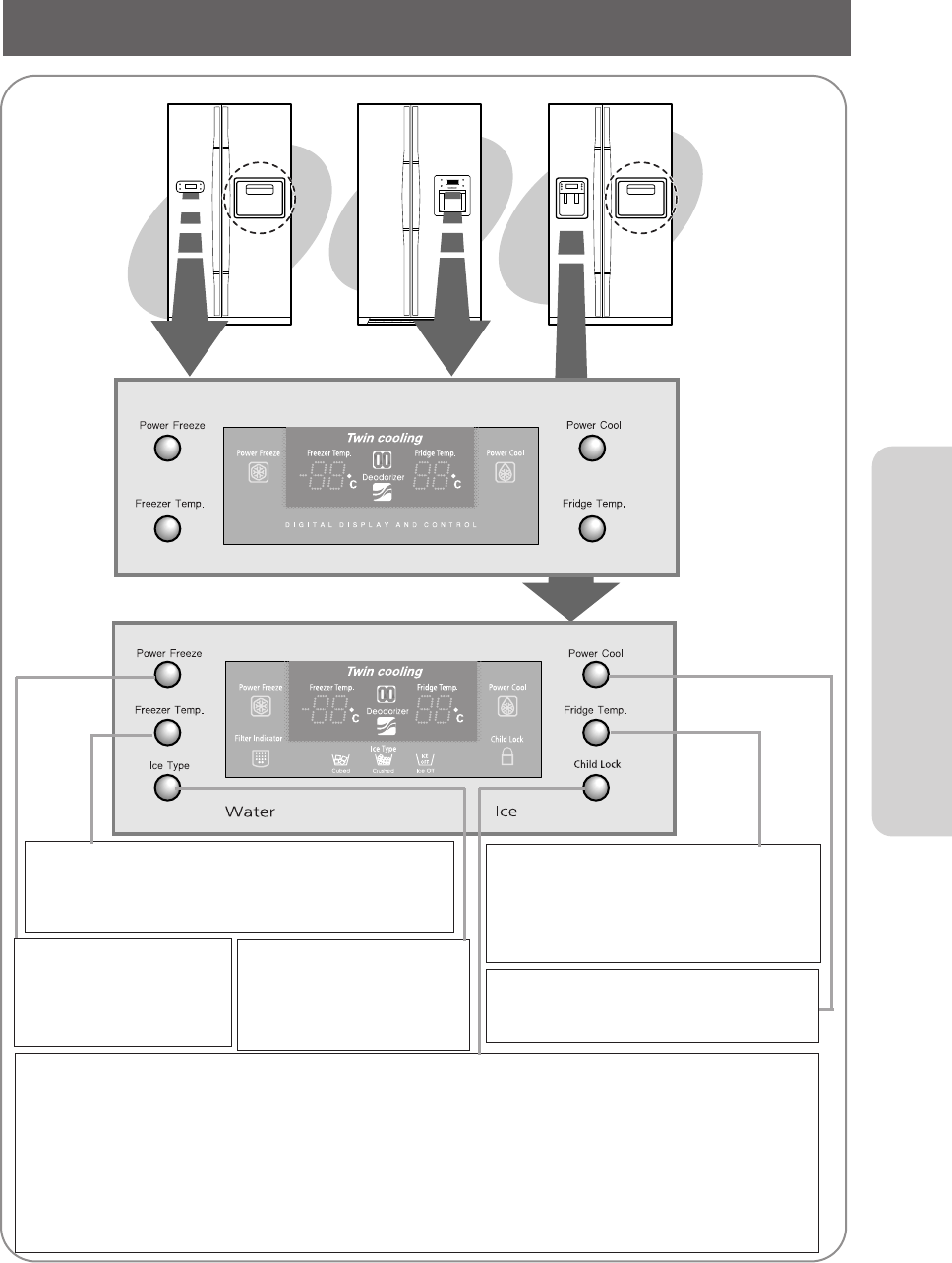

KONTROLLPANEL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

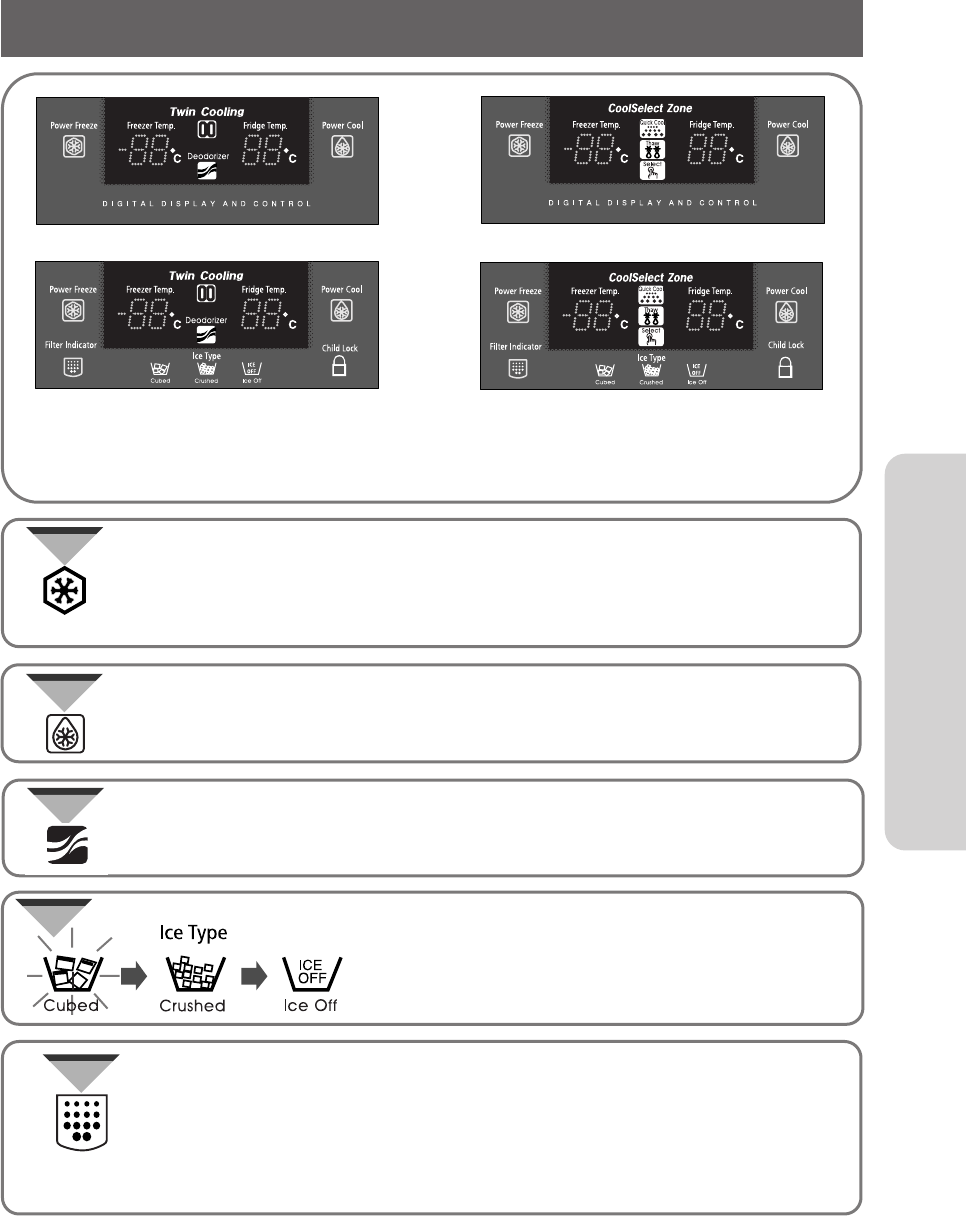

DIGITALT PANEL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

TEMPERATURKONTROLL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

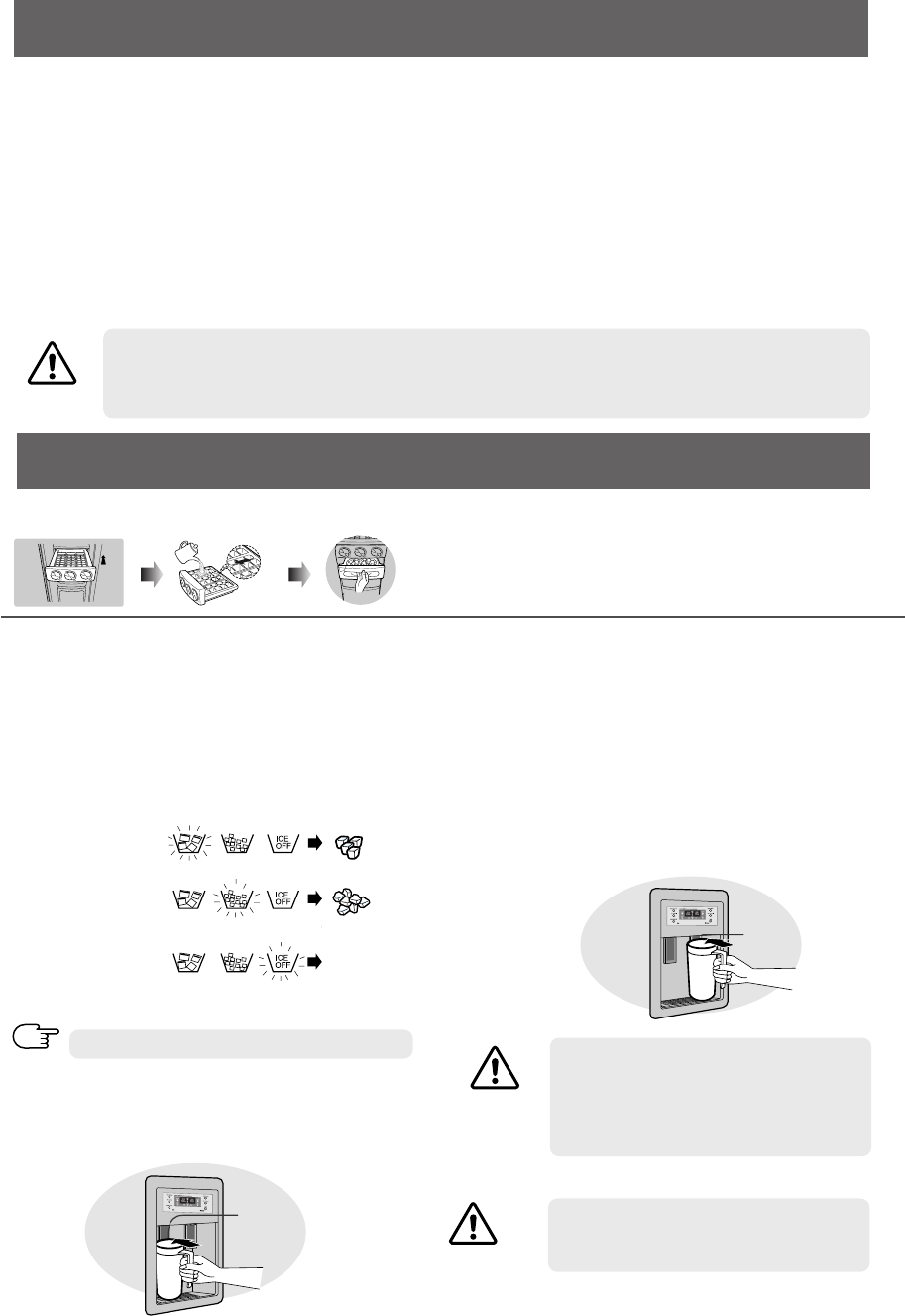

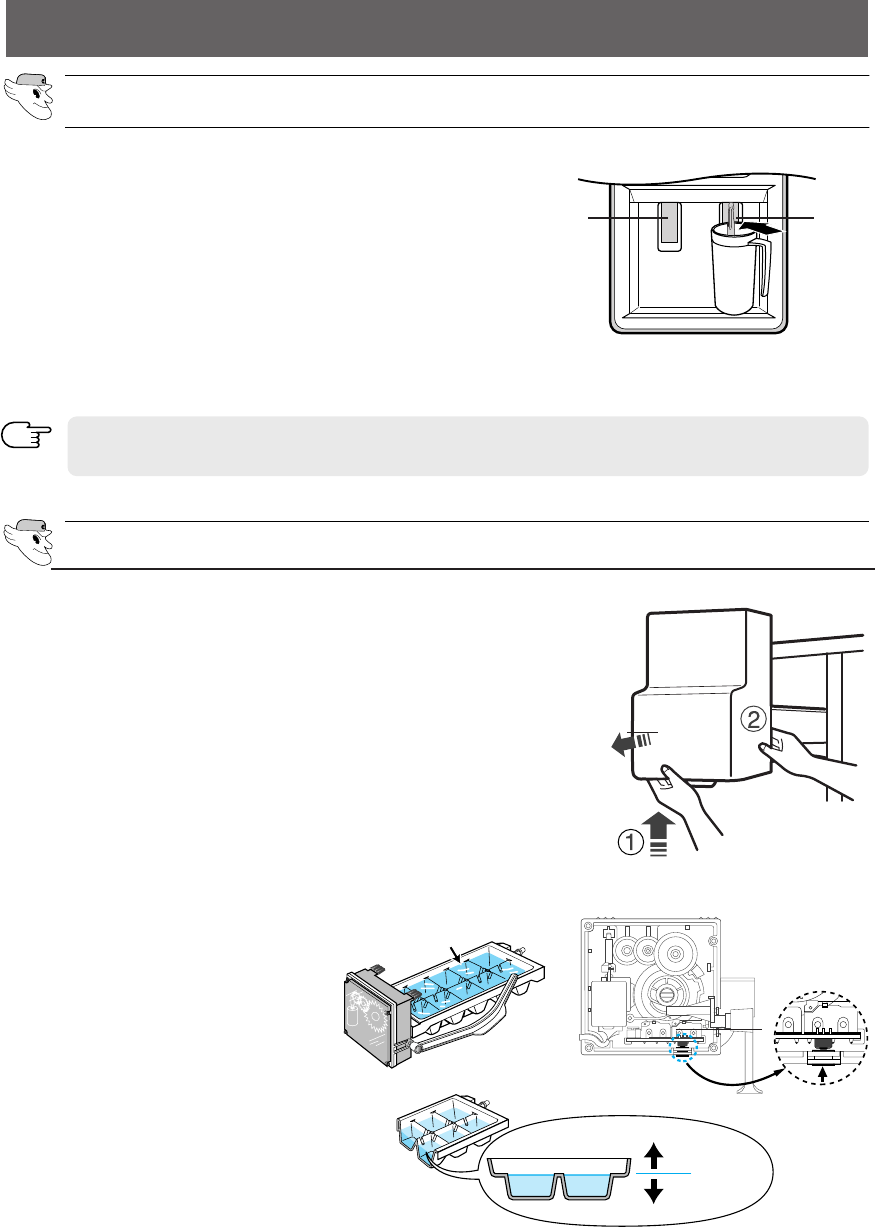

DISPENSER FOR IS OG KALDT VANN . . . . . . . . . . . . . . . . . . . . . . . . 8

HYLLER OG BEHOLDERE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

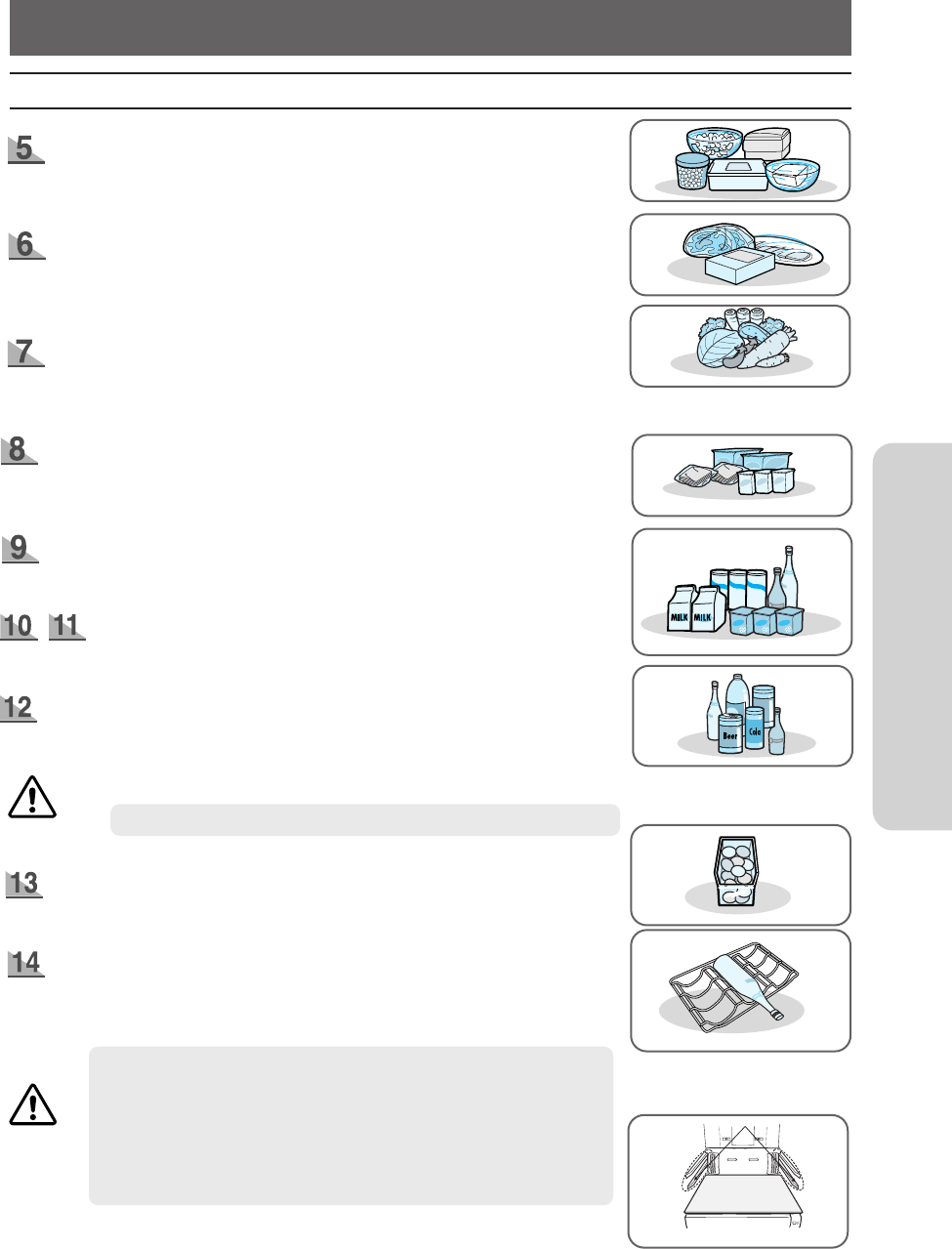

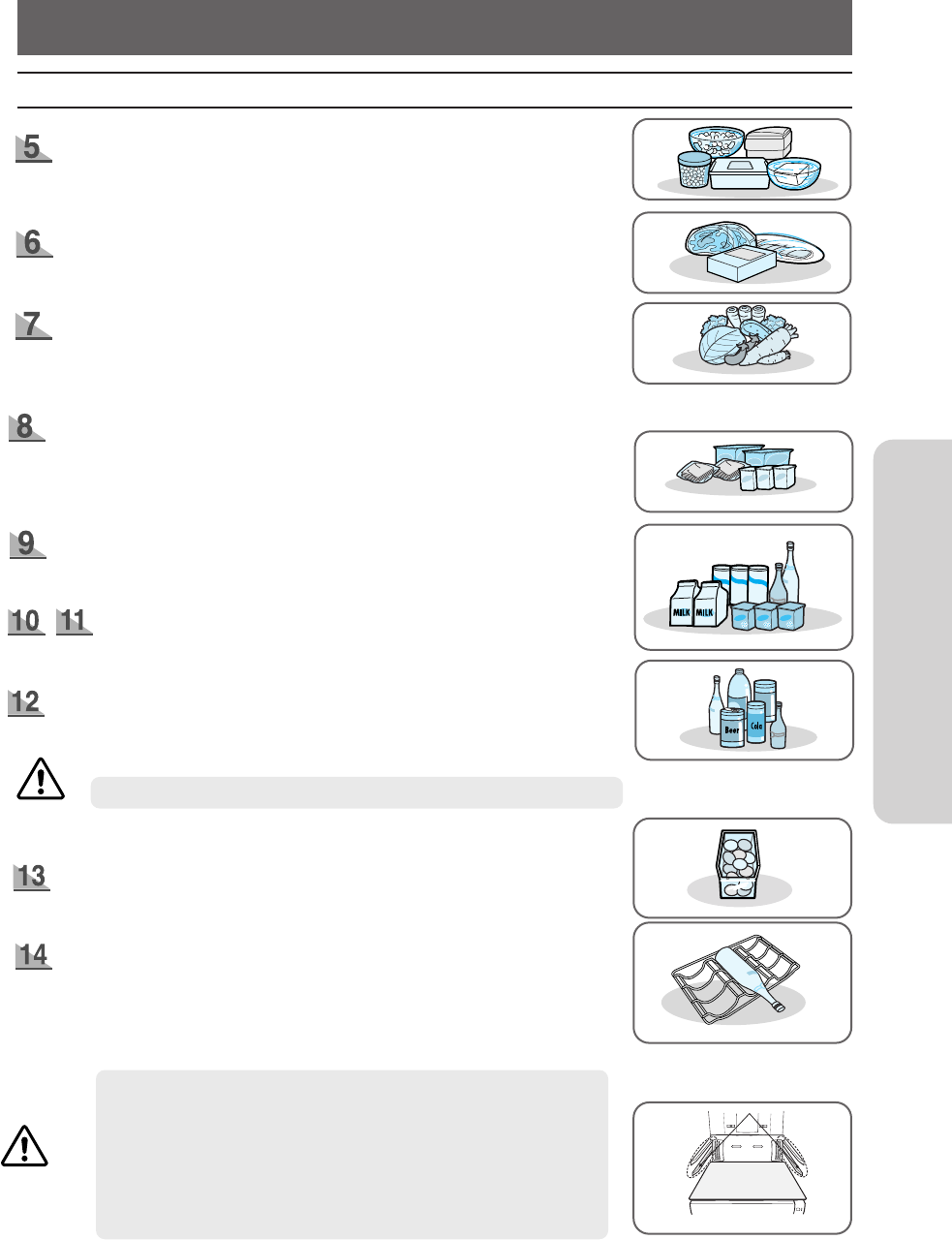

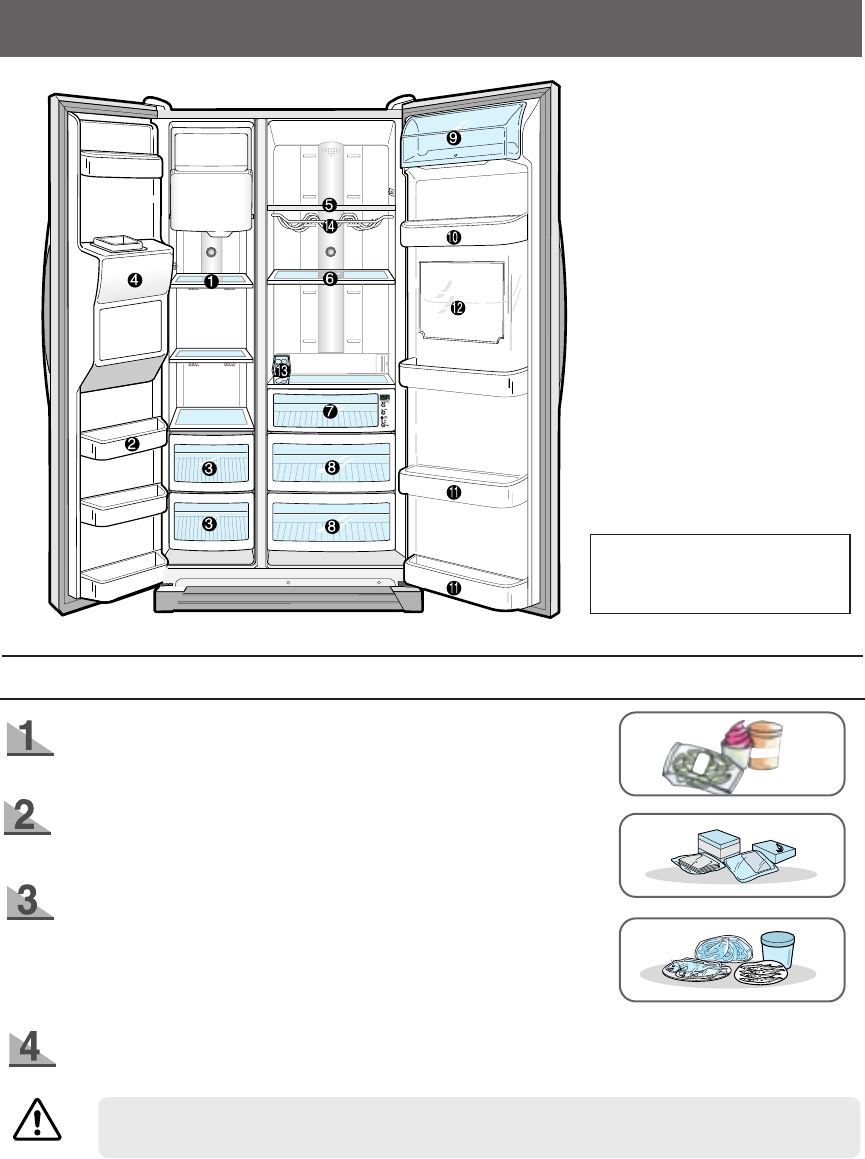

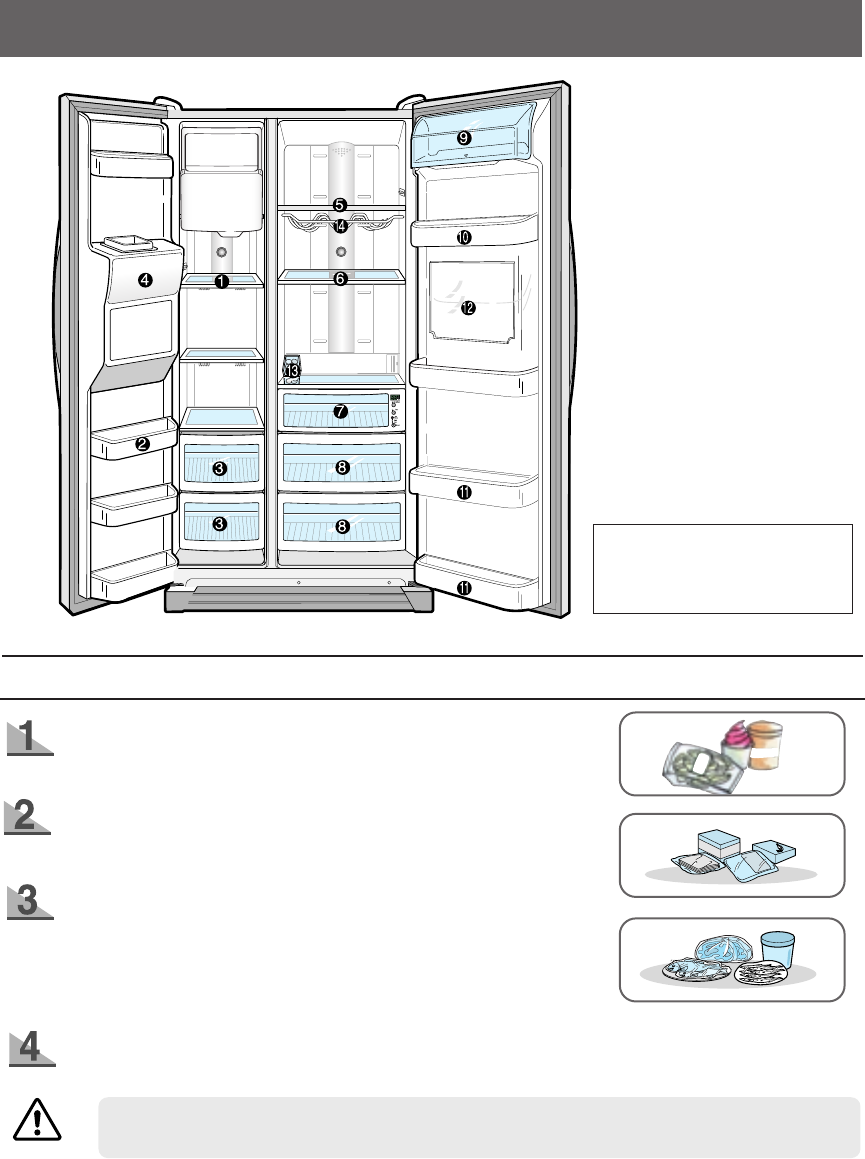

VELEDNING FOR HVORDAN DU OPPBEVARER MAT . . . . . . . . . . . 10

Veiledning for CoolSelect ZoneTM-SKUFF . . . . . . . . . . . . . . . . . . . . . . . . 12

FJERNE TILBEHØR FOR FRYSER . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

FJERNE TILBEHØR FOR KJØLESKAP . . . . . . . . . . . . . . . . . . . . . . . . . 14

BEVERAGE STATIONTM(valgfri) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

RENGJØRING AV TILBEHØR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

SKIFTE UT DET INNVENDIGE LYSET . . . . . . . . . . . . . . . . . . . . . . . . . 16

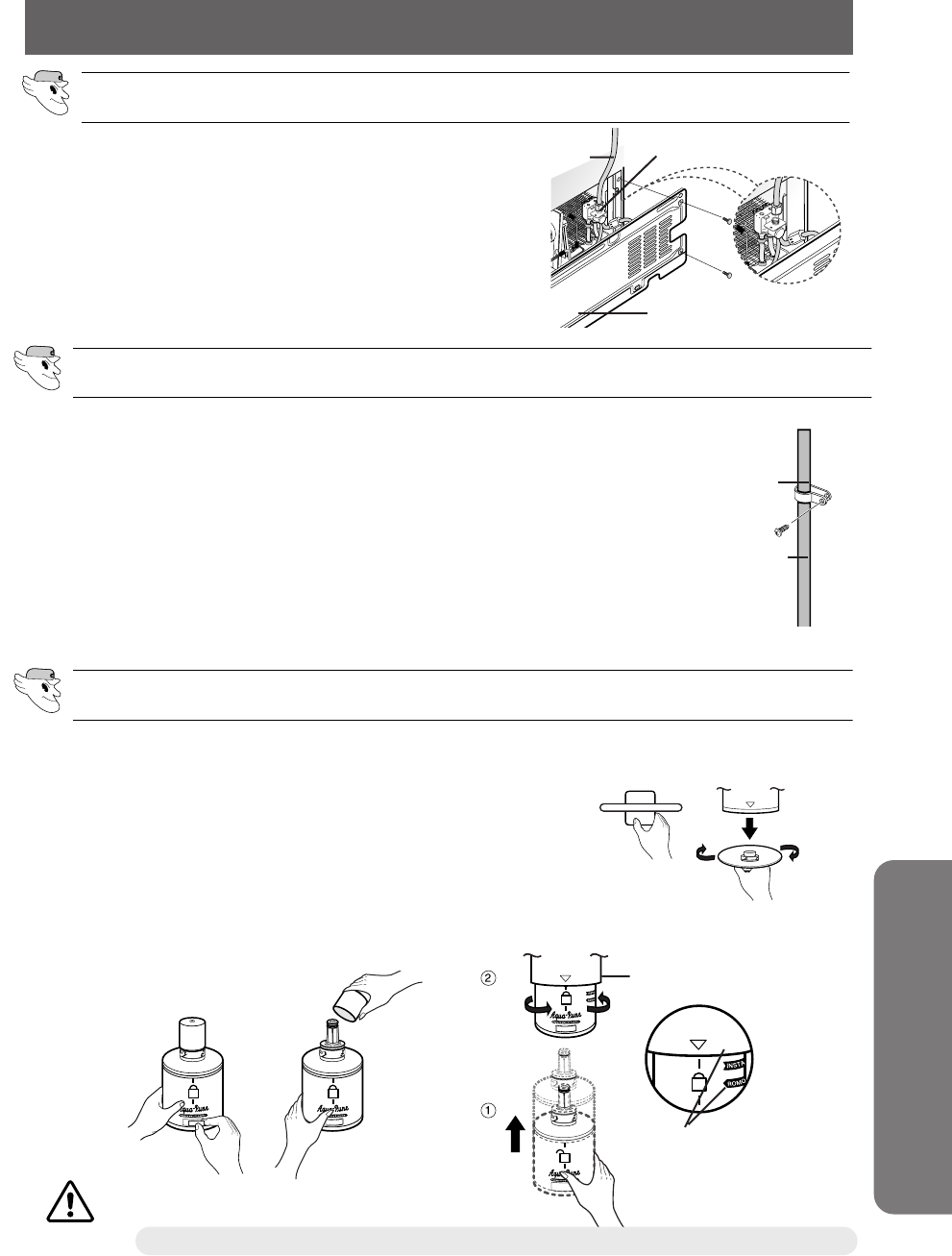

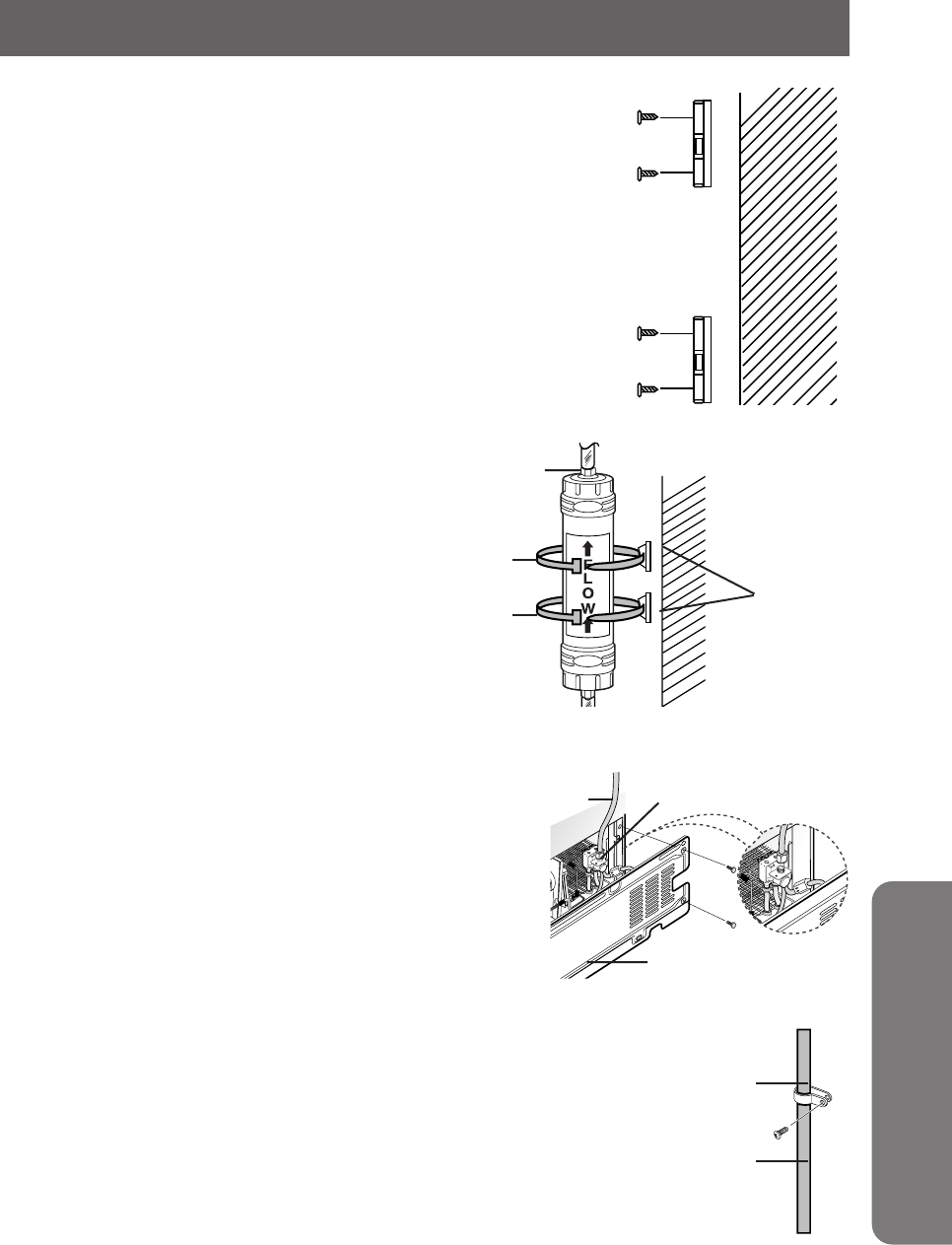

VANNFILTER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

DØRER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

INSTALLASJONSINSTRUKSJONER

INSTALLERING AV KJØLESKAPET . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

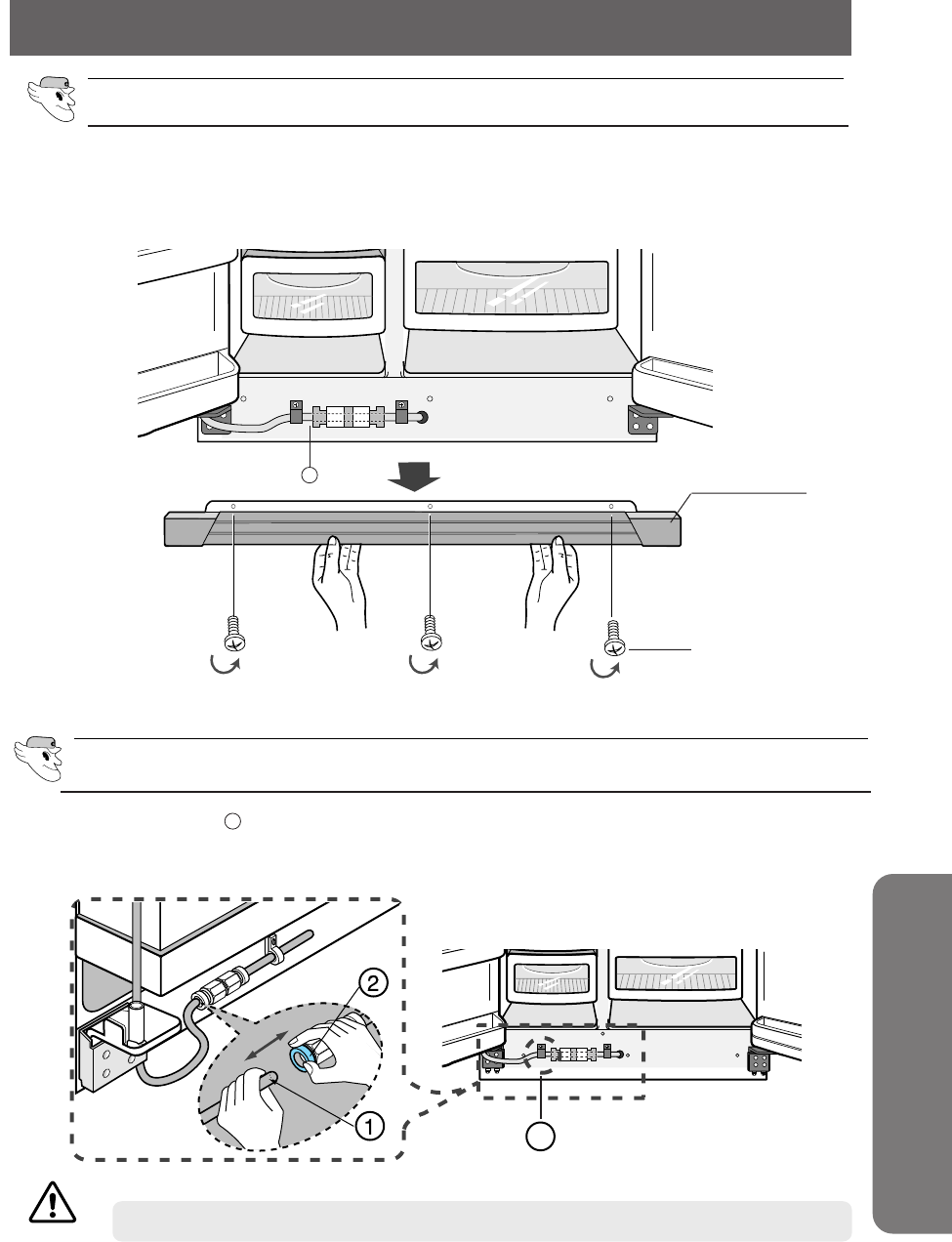

FJERNE FRONTBENDEKSELET . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

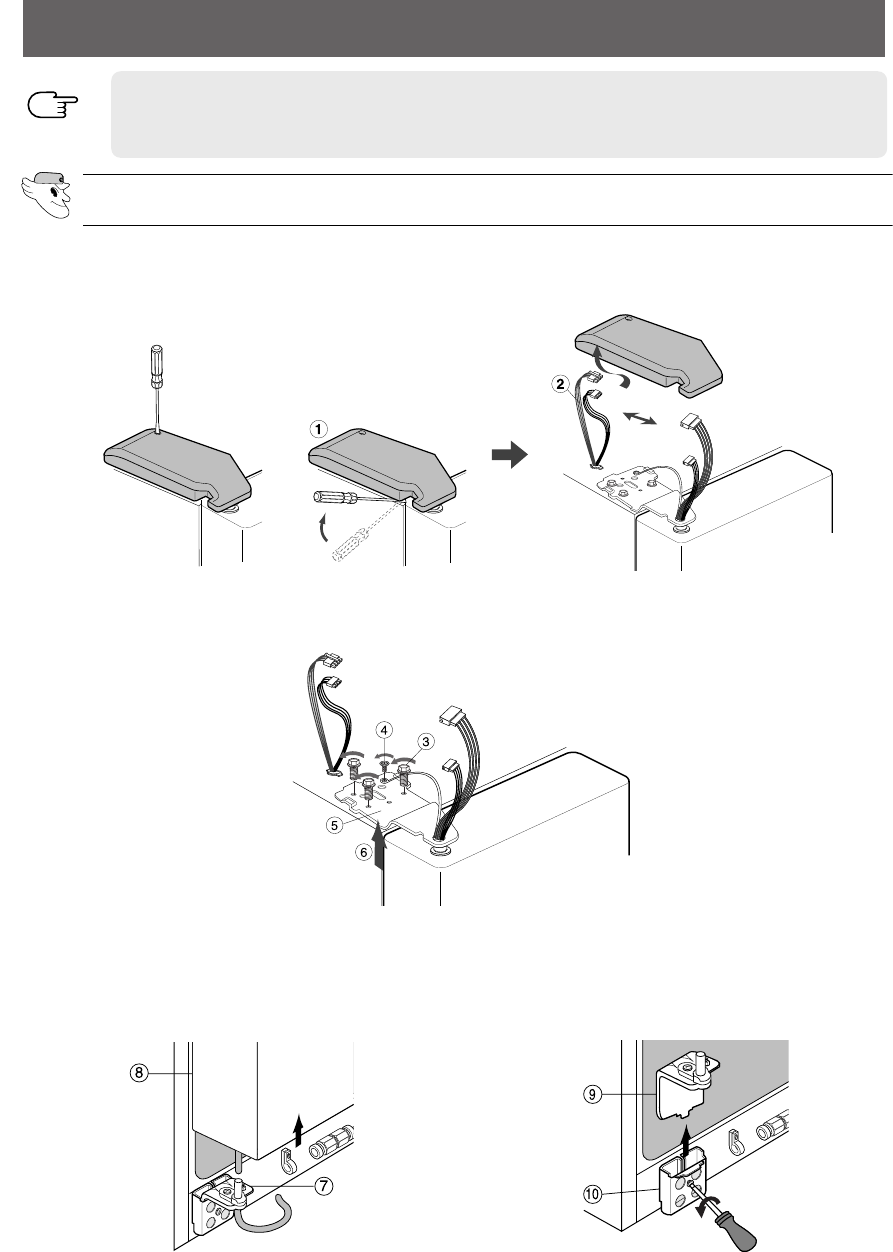

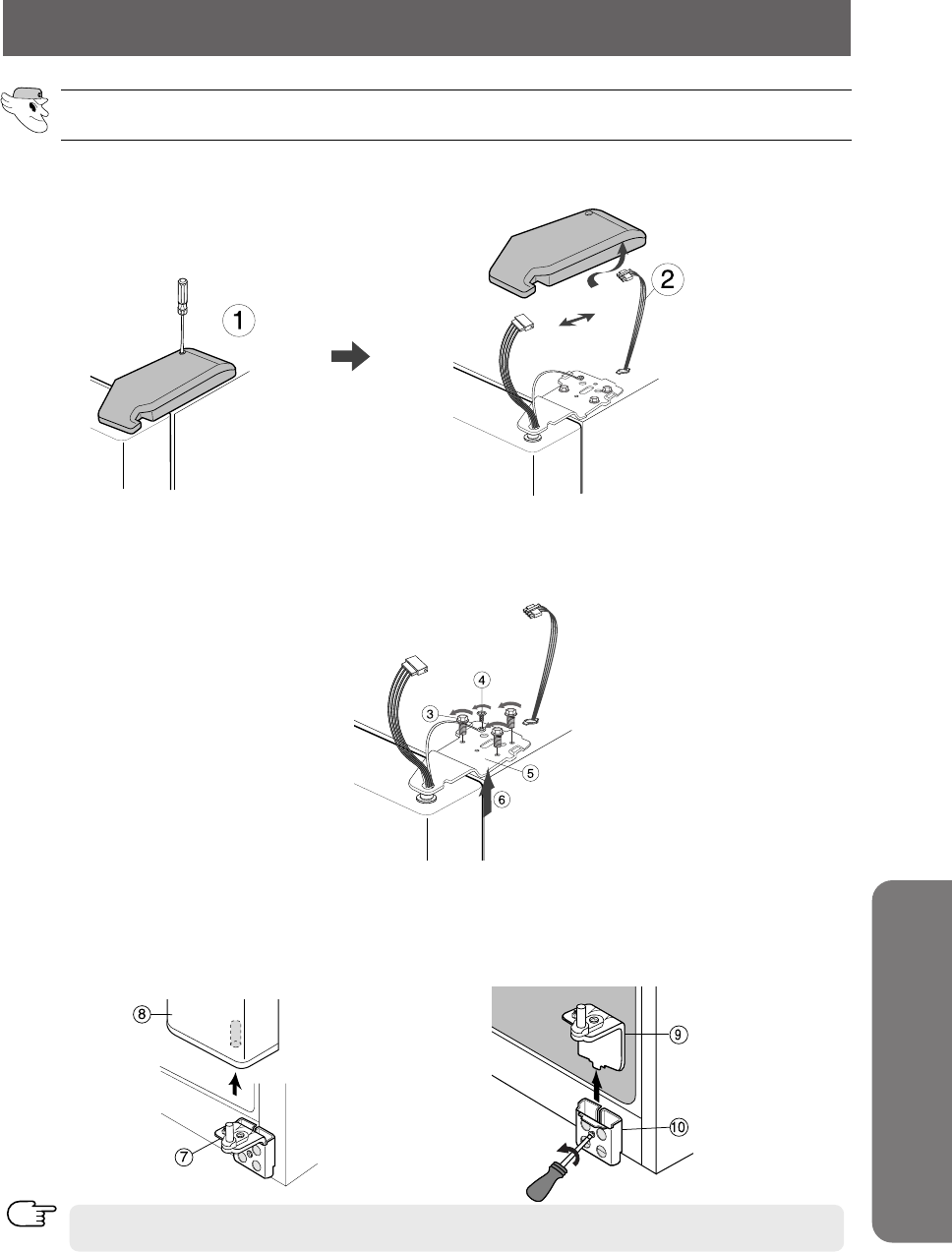

FJERNE KJØLESKAPSDØRENE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

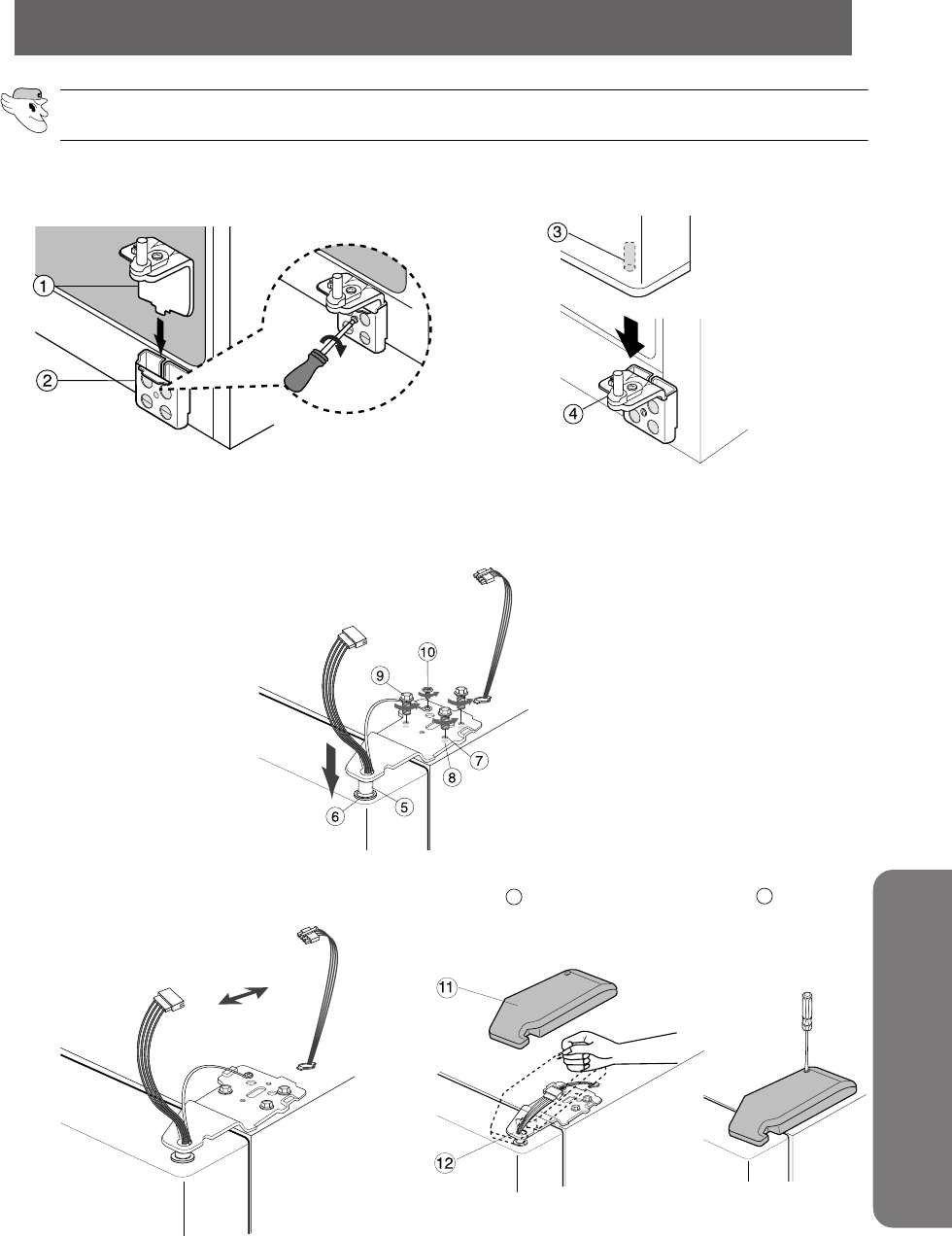

SETTE PÅ KJØLESKAPSDØRENE IGJEN . . . . . . . . . . . . . . . . . . . . . . 22

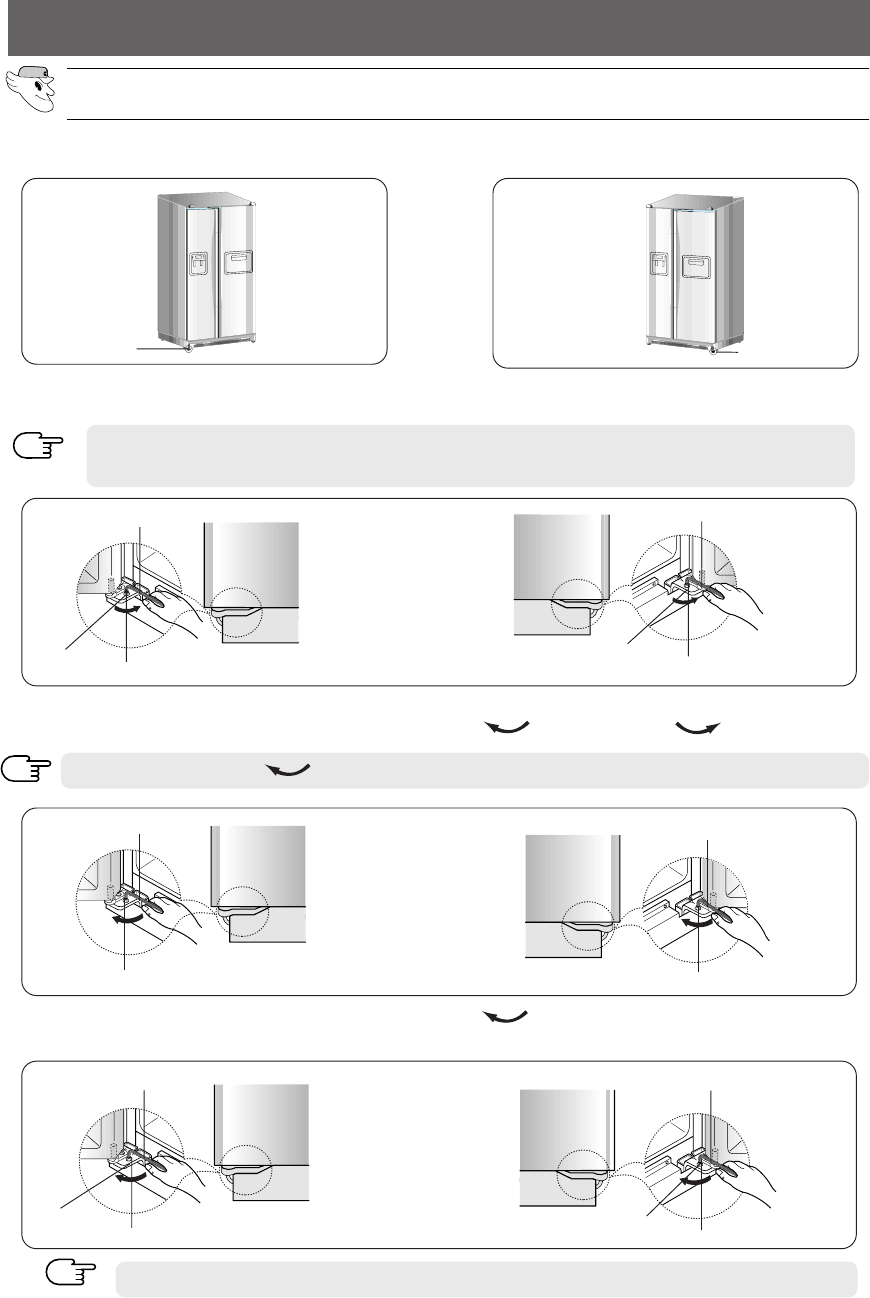

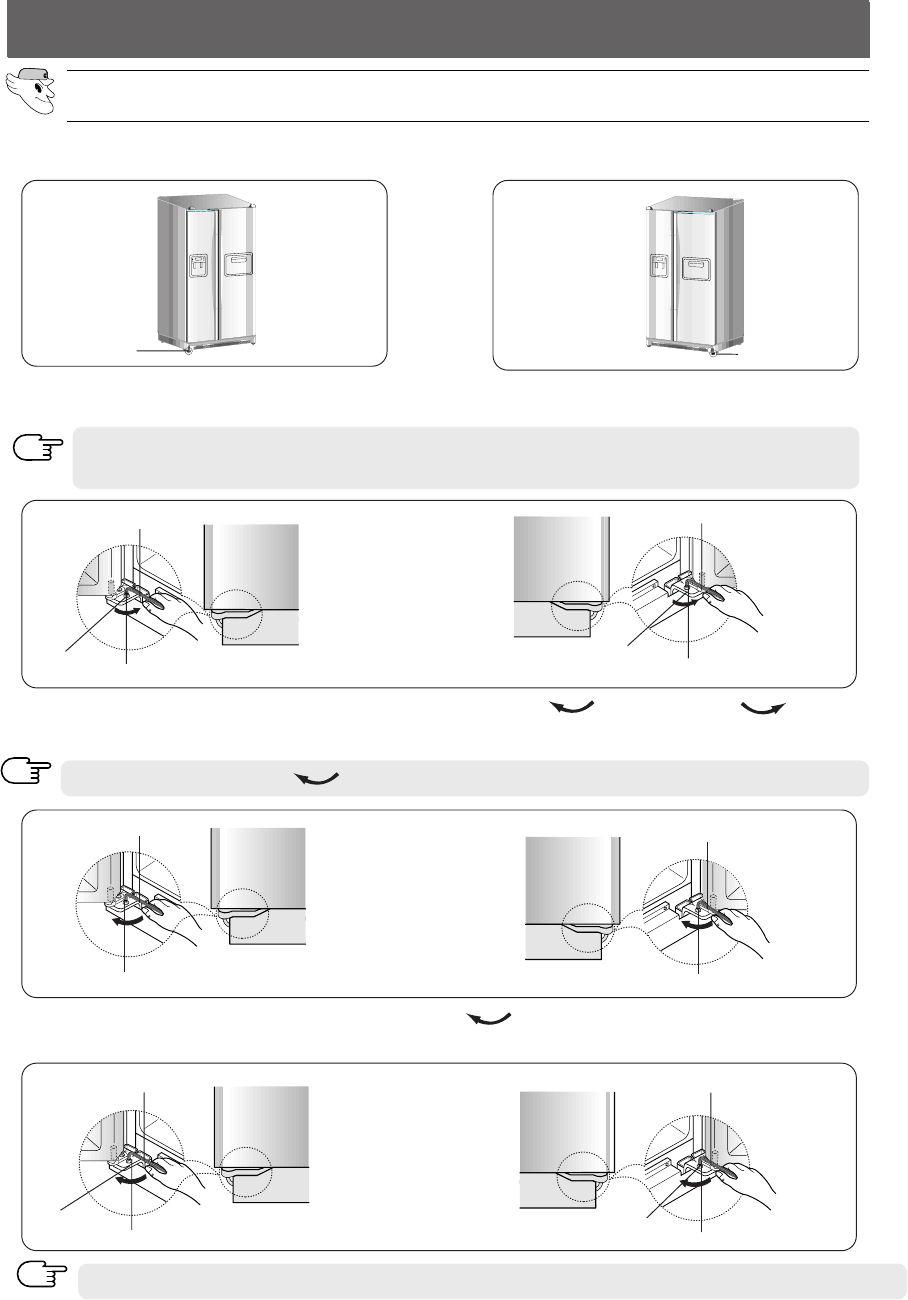

JUSTERE KLARINGEN MELLOM DØRENE . . . . . . . . . . . . . . . . . . . . . 25

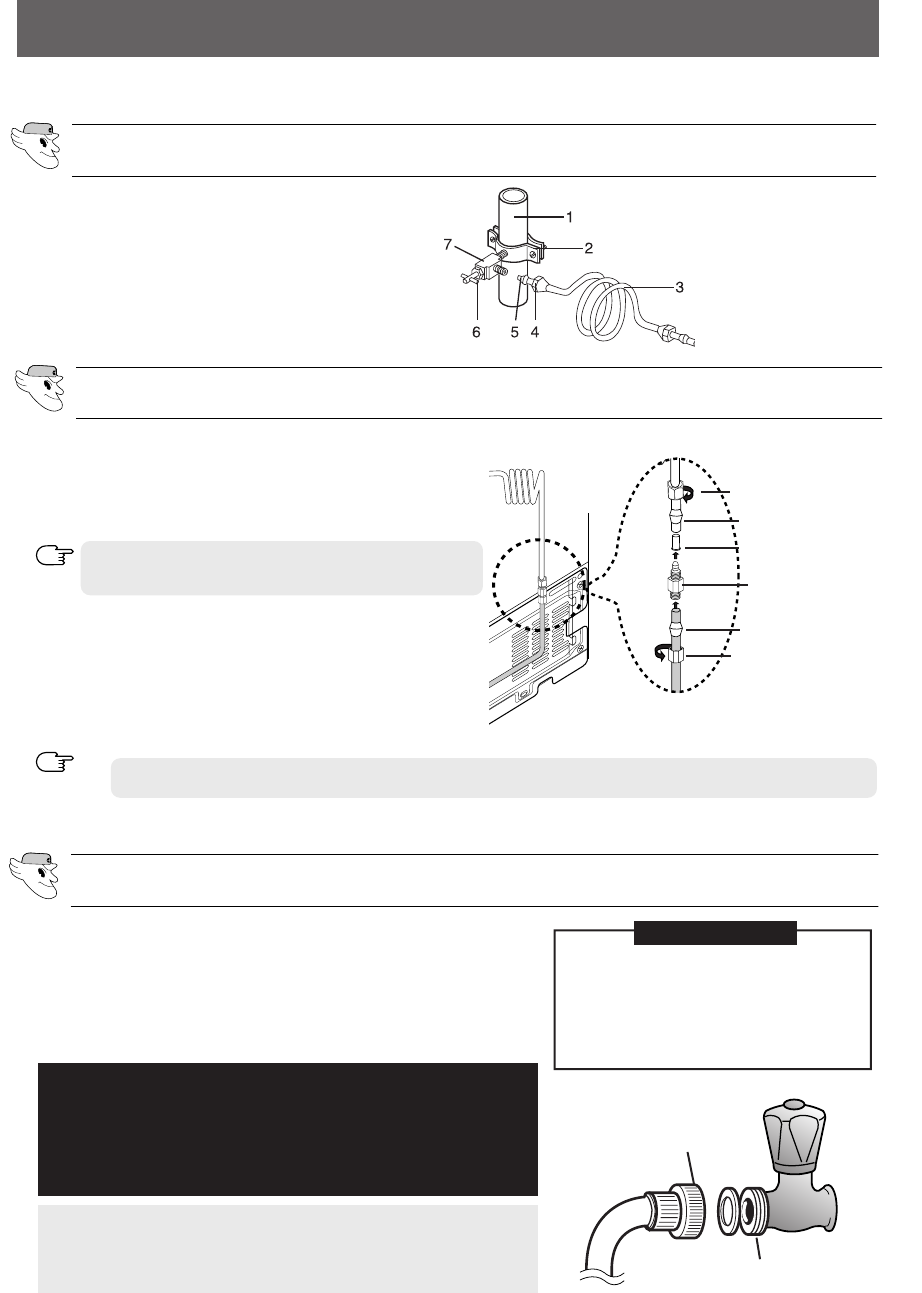

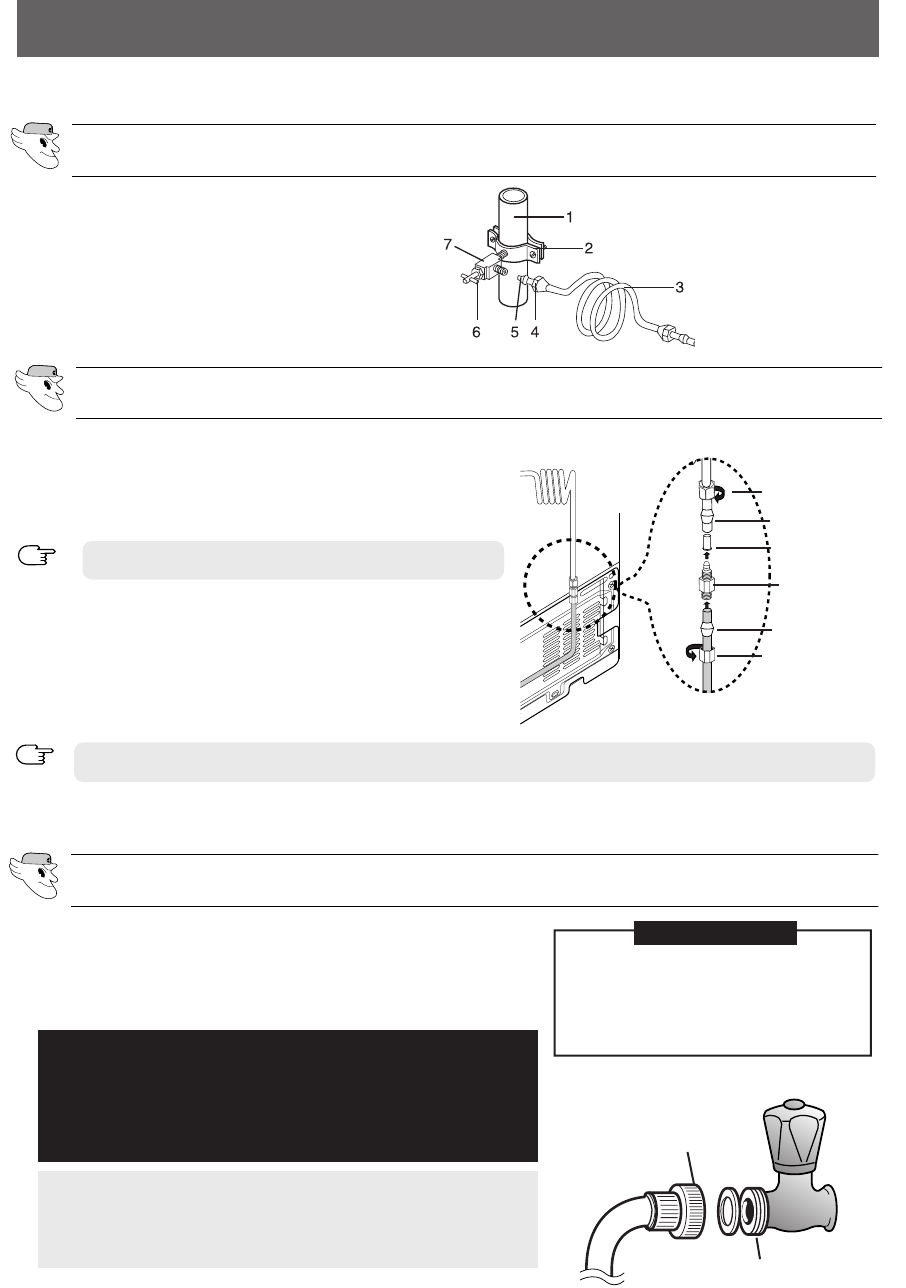

SJEKKE VANNDISPENSER-LEDNINGEN . . . . . . . . . . . . . . . . . . . . . . 27

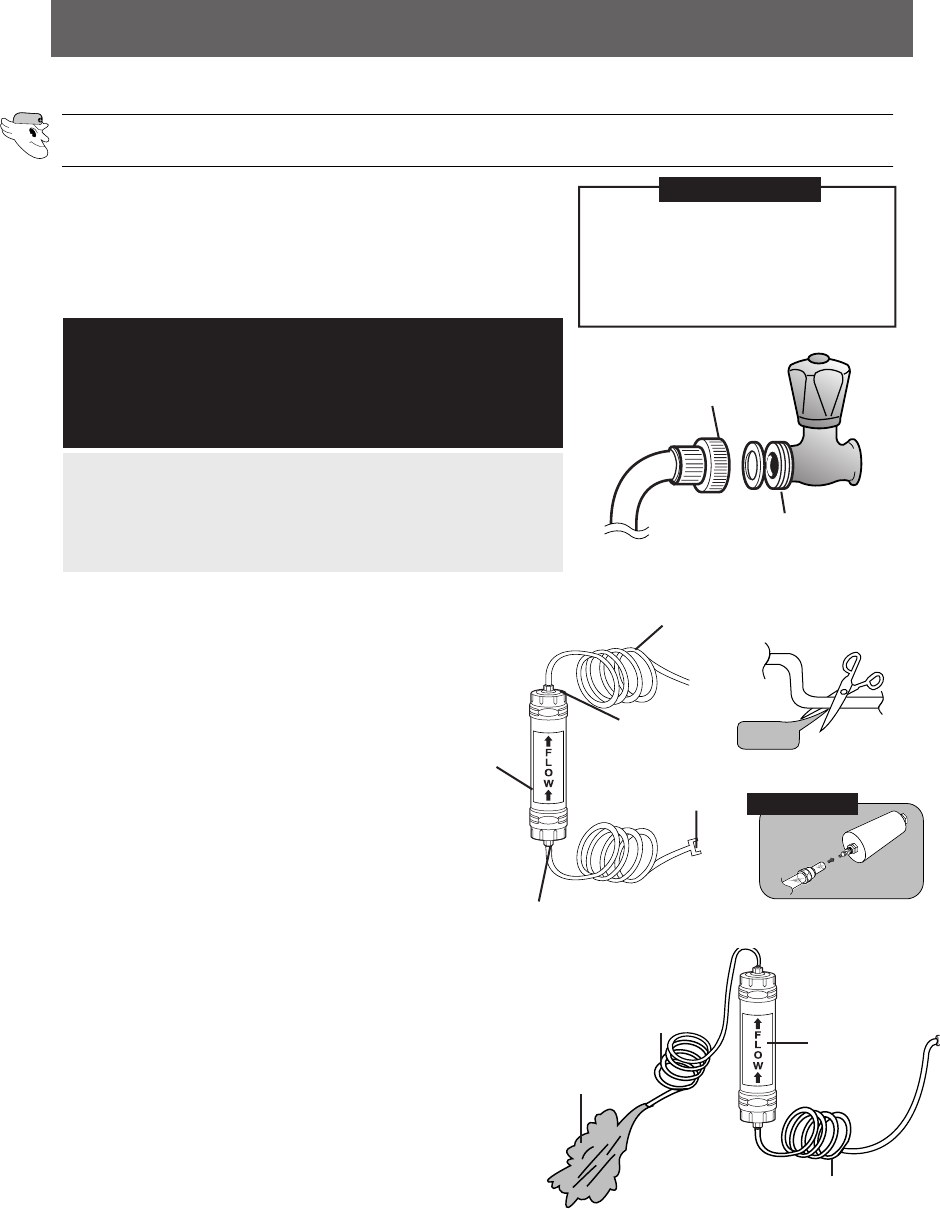

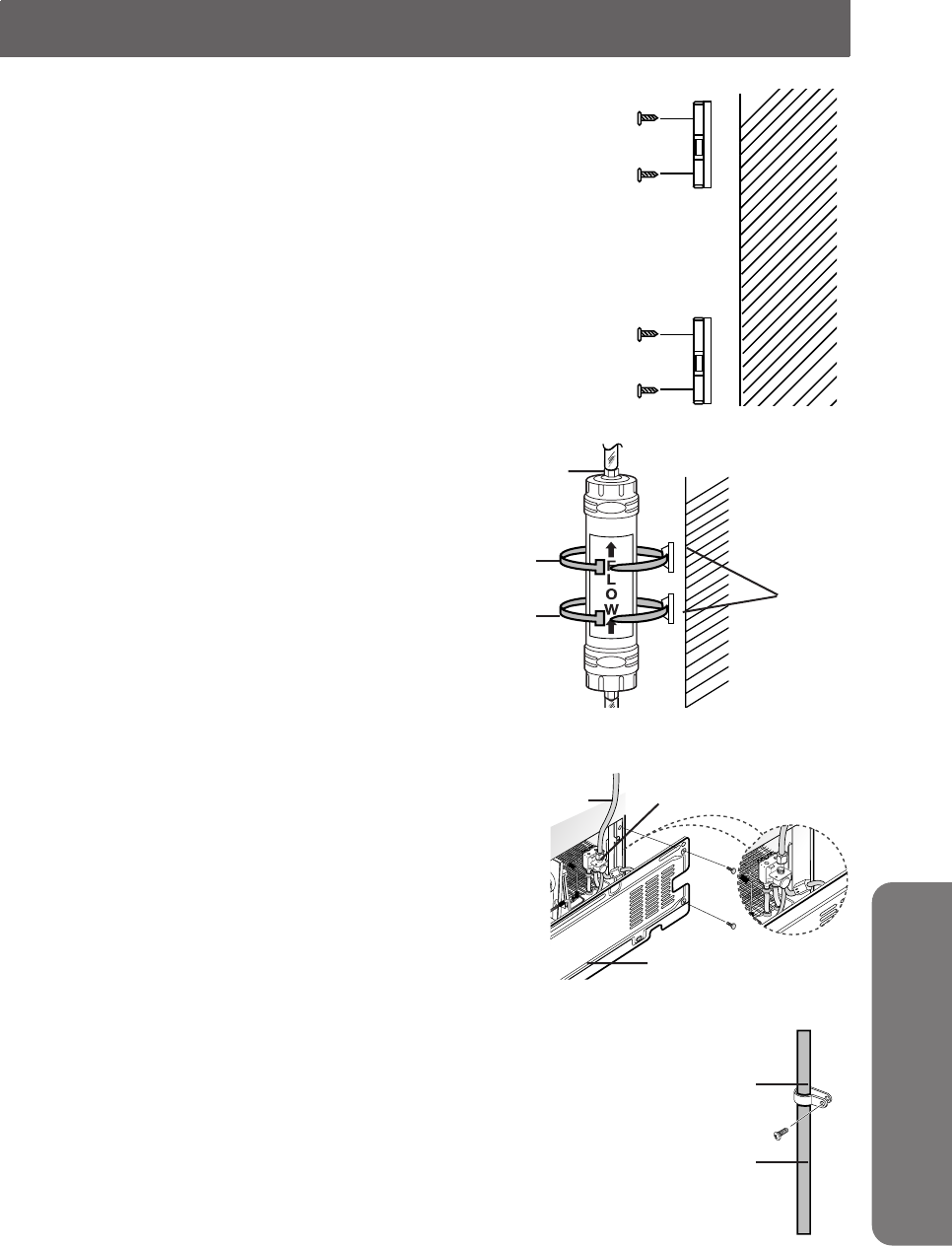

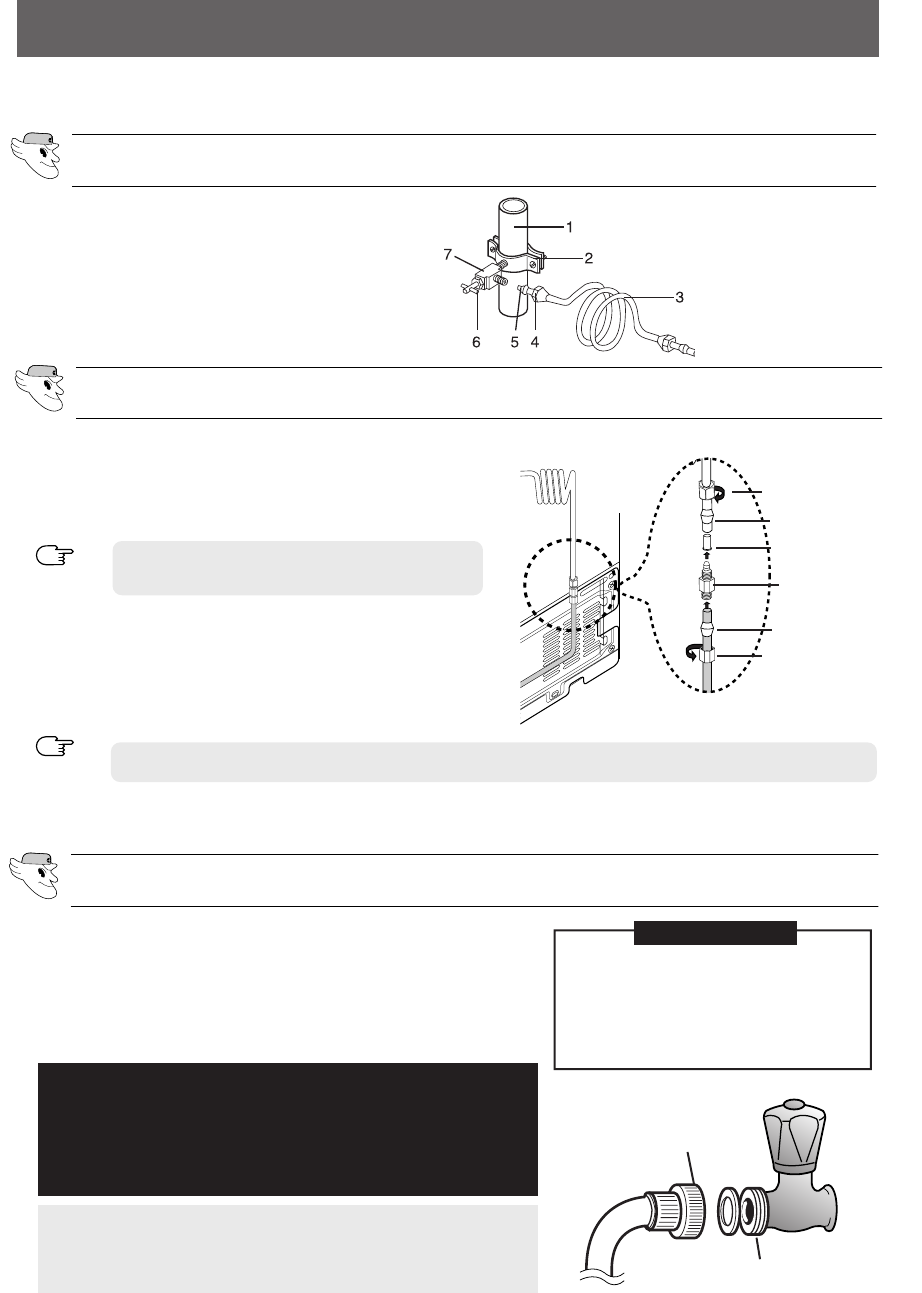

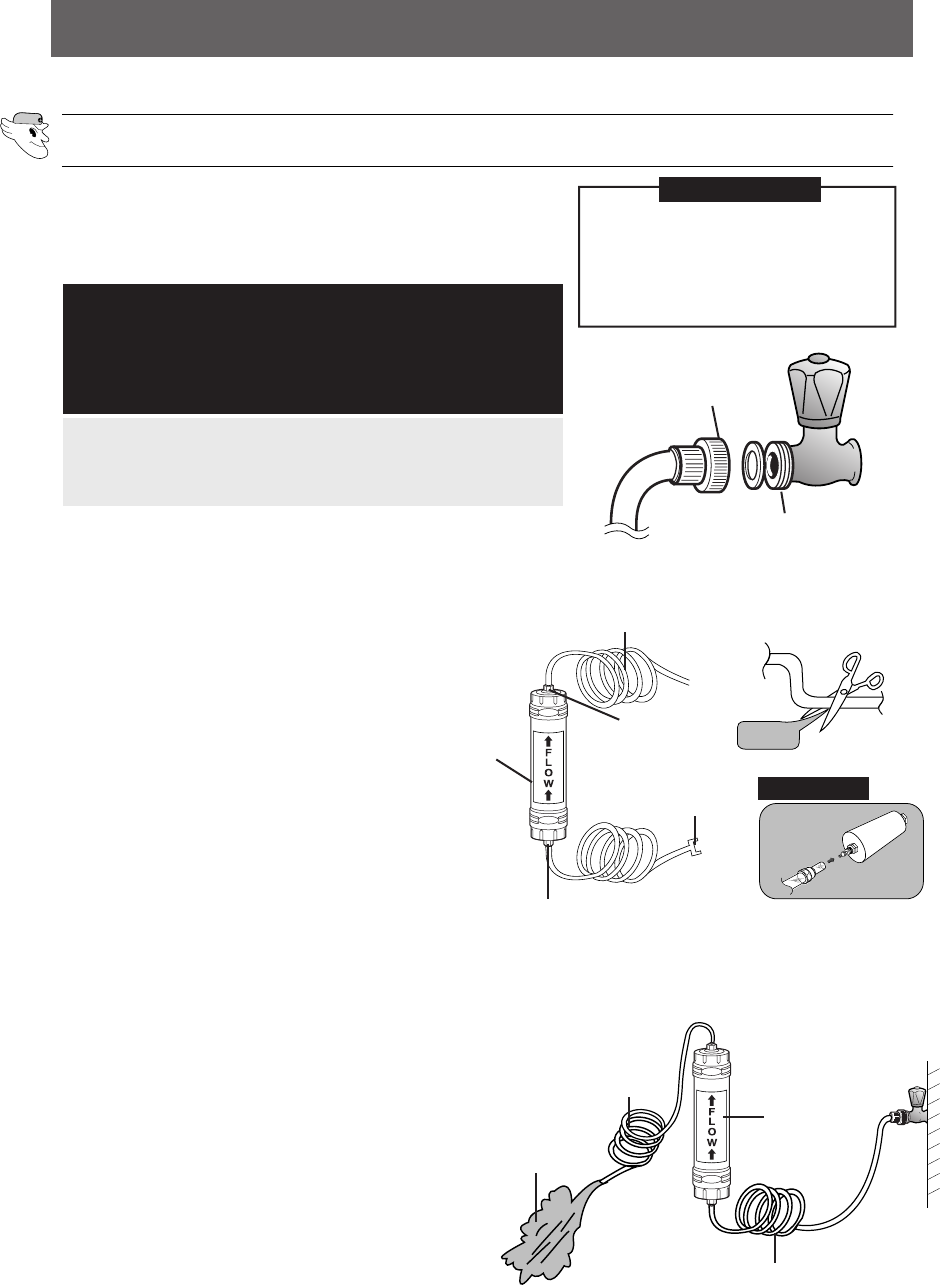

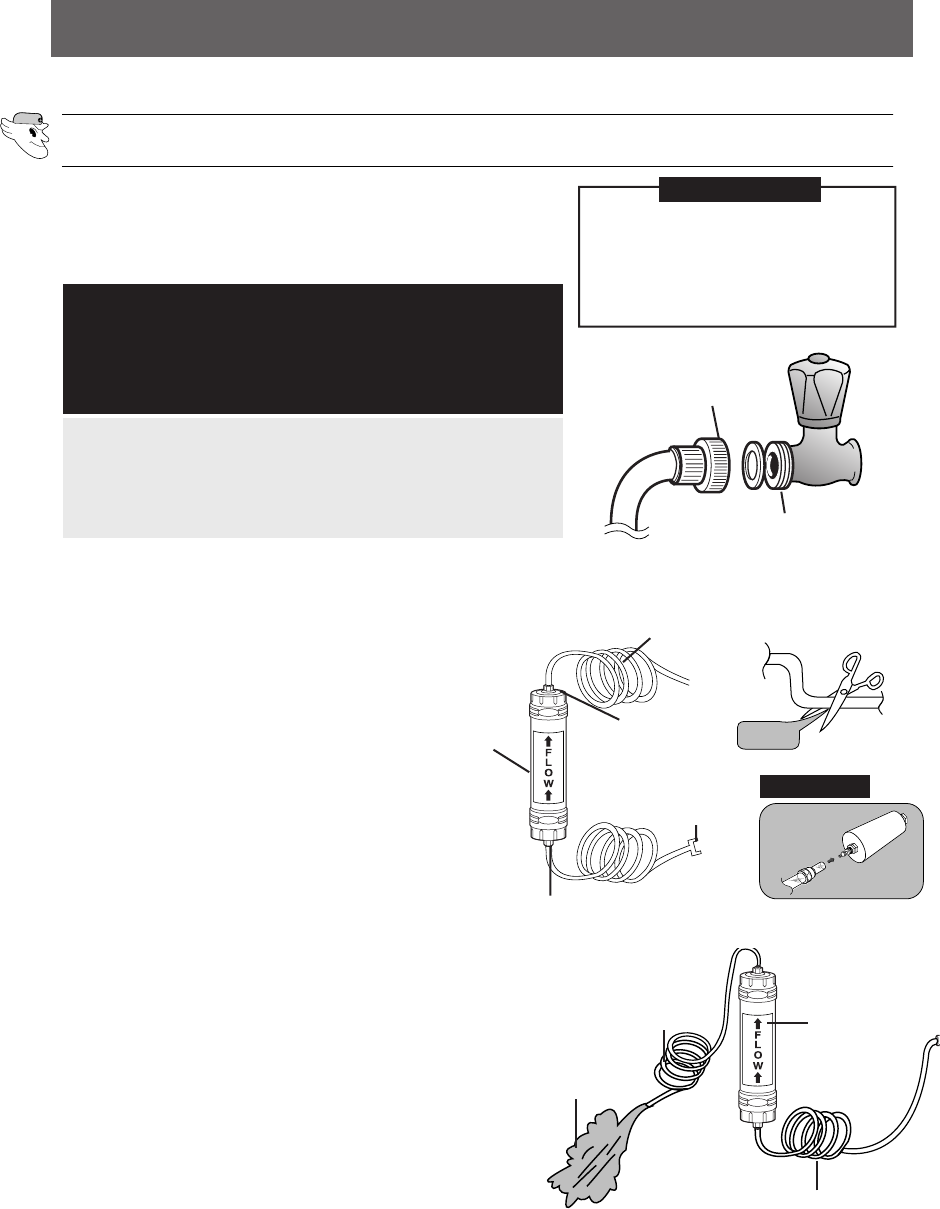

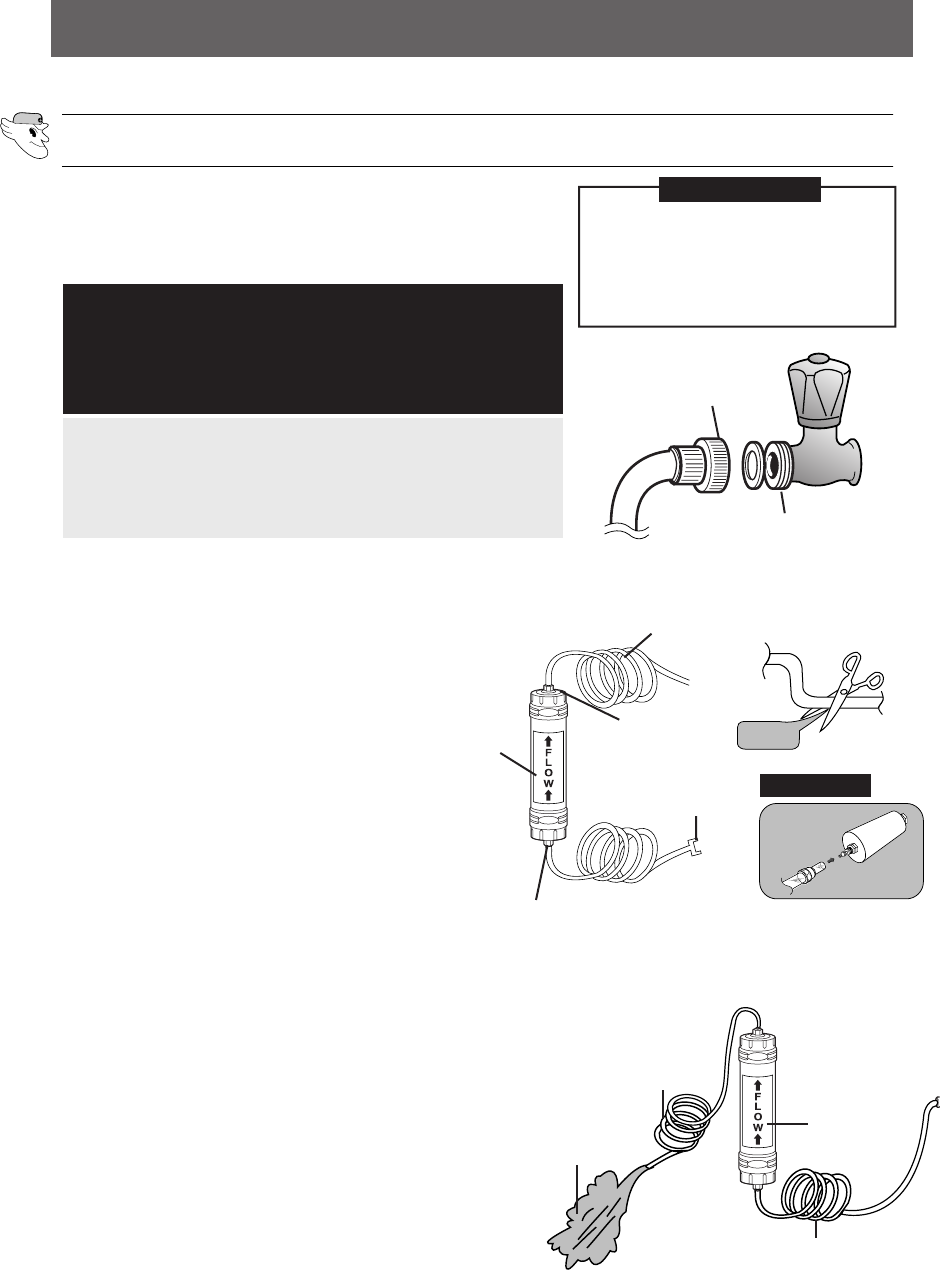

INSTALLERE VANNDISPENSER-LEDNINGEN . . . . . . . . . . . . . . . . . . 28

PROBLEMLØSING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

DA99-00494H-NO(0.4)-1 12/13/04 11:45 AM Page 1

Står for noe du må følge.

Står for noe du IKKE må røre.

Står for noe du IKKE må gjøre.

ADVARSLER OM SIKKERHET

BRUKTE FORSIKTIGHETS-/

ADVARSELSSYMBOLER ANDRE BRUKTE SYMBOLER

Angir at det er fare for død eller

alvorlig skade.

Angir at det er fare for skade på

person eller materiale.

ADVARSEL

FORSIKTIG Angir at du må ta støpselet ut fra stikkontakten.

Betyr at det trenges jording for å forhindre

elektrisk støt.

Det anbefales at dette avsnittet tas hånd om

av en serviceperson.

Står for noe du IKKE må demontere.

ADVARSEL

2

ADVARSEL

• Før du tar i bruk apparatet, må du lese nøye gjennom denne veiledningen og oppbevare den

til senere bruk.

• På grunn av at de følgende driftsinstruksjonene gjelder for forskjellige modeller, kan

egenskapene for ditt kjøleskap være litt forskjellige fra de som beskrives i denne veiledningen

• Apparatet skal ikke brukes av barn eller funksjonshemmede uten påsyn av voksne.

• Barn må passes på for å sikre at de ikke leker med apparatet.

• R600a eller R134a brukes som kjølemiddel. Sjekk kompressoretiketten bak på apparatet og

merkeetiketten inni kjøleskapet for å se hvilket kjølemiddel som brukes i ditt kjøleskap.

Ikke sett flere apparat i en flerkontakt.

• Dette vil kunne forårsake overoppheting og brannfare.

Sjekk at strømkontakten ikke trykkes flat eller skades bak

kjøleskapet.

• En skadet strømkontakt kan overopphetes og forår

sake brann.

Ikke bøy strømledningen for mye eller sette tunge ting på

den.

• Dette utgjør brannfare. Hvis strømledningen er

skadet, må den skiftes ut øyeblikkelig av fabrikanten

eller dens serviceagent.

Ikke sprøyt vann direkte på kjøleskapets innside eller

utside.

• Det er fare for brann eller elektrisk støt.

Ikke sprøyt antennelig gass i nærheten av kjøleskapet.

• Det er eksplosjons- eller brannfare.

Ikke sett inn støpselet med våte hender.

• Du kan få elektrisk støt.

Ikke sett en beholder med vann på kjøleskapet.

• Hvis det søles vann, er det fare for brann eller elek

trisk støt.

Ikke installer kjøleskapet på et fuktig sted eller et sted hvor

det kan komme i kontakt med vann.

• Forringet isolasjon på elektriske deler kan forårsake

elektrisk støt eller brann.

Ikke oppbevar flyktige eller antennelige stoffer i

kjøleskapet.

• Oppbevaring av benzen, tynningsmiddel, alkohol,

eter, flytende gass og andre slike produkter vil kunne

forårsake eksplosjoner.

Du må ikke demontere eller reparere kjøleskapet selv.

• Du risikerer å forårsake brann, feilfunksjoner og/eller

personskade.

Ta støpselet ut av stikkontakten før du skifter det

innvendige lyset i kjøleskapet.

• Ellers er det fare for elektrisk støt.

Hvis du ønsker å kvitte deg med kjøleskapet/fryseren,

kan du kaste det etter å ha fjernet dørene og

pakningene først.

• Dette må du gjøre slik at det ikke er mulig for et barn å bli

fanget inni det.

Kjøleskapet skal være jordet.

• Du må jorde kjøleskapet for å forhindre avledningsstrøm

eller elektriske støt forårsaket av overledning fra

kjøleskapet.

Aldri bruk gassledninger, telefonledninger eller andre

potensielle belysningsstenger som jording.

• Feil bruk av jordingskontakten kan forårsake elektrisk

støt.

• Hold lufteåpningene i apparatets ramme eller

innfatningsstruktur fri for tilstopning.

• Ikke bruk mekaniske innretninger eller andre midler for å

påskynde avisningsprosessen, utenom de som

anbefales av fabrikanten.

• Ikke skad kjølekretsen.

• Ikke bruk elektroapparater inni kjøleskapet/fryseren,

unntatt hvis de er av en type som anbefales av

fabrikanten.

ADVARSLER

DA99-00494H-NO(0.4)-1 12/13/04 11:45 AM Page 2

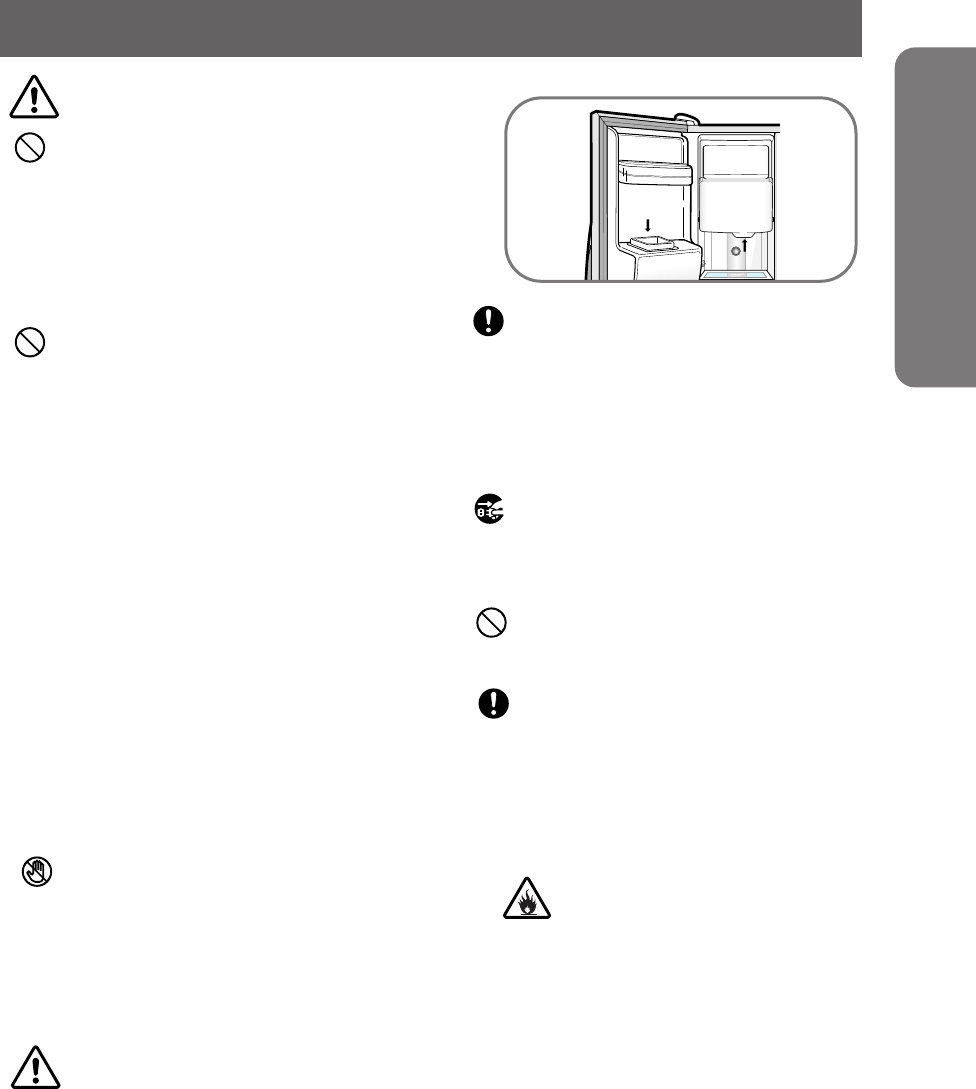

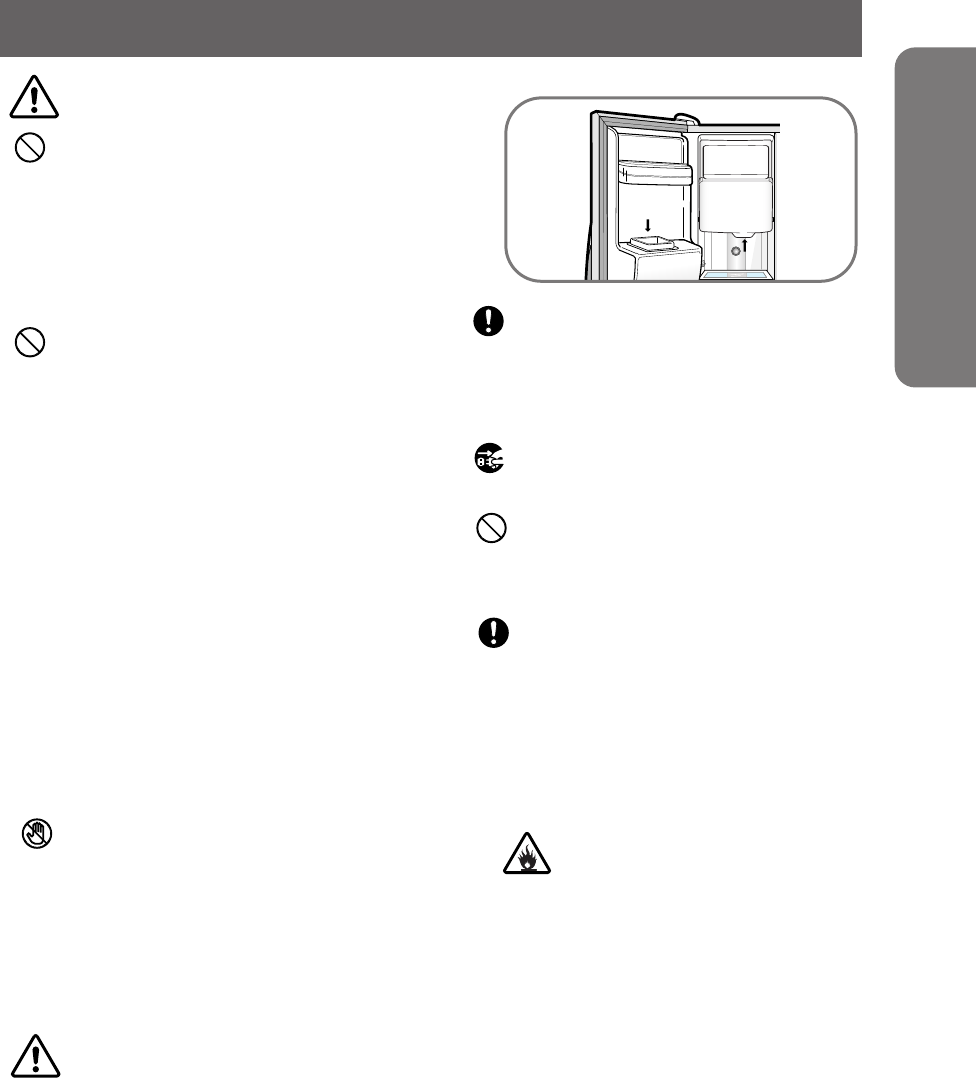

ADVARSEL OM SIKKERHET

3

Ikke overfyll kjøleskapet med mat.

• Når du åpner døren, kan matvarer falle ut og

forårsake personskade eller materialskade.

Ikke sett flasker eller glassbeholdere i fryseren.

• Når innholdet fryser, kan glasset knuses og forårsake

personskade.

Hvis veggkontakten er løs, må du ikke sette inn

støpselet.

• Det er fare for elektrisk støt eller brann.

Ikke ta ut støpselet ved å dra i det.

• Hvis det er skade på ledningen, vil dette kunne

forårsake kortslutning, brann og/eller elektrisk støt.

• Hvis strømledningen er skadet, må den skiftes ut av

fabrikanten, en godkjent serviceagent eller kvalifisert

servicepersonale.

Ikke oppbevar ting oppe på apparatet.

• Når du åpner eller lukker døren kan ting falle ned og

forårsake personskade og/eller materialskade.

Ikke oppbevar apotekvarer, vitenskapelige

materialer eller temperaturfølsomme produkter på

kjøleskapet.

• Produkter som påkrever strenge temperaturkontroller

må ikke lagres i kjøleskapet.

Ikke la barn henge på døren. Dette kan føre til

alvorlig skade. Hvis du kjenner lukten av

farmasøytvarer eller røyk, må du ta ut støpselet

øyeblikkelig og ta kontakt med ditt SAMSUNG

Electronics servicesenter.

Ikke berør innsideveggene i fryseren eller varer

lagret i fryseren med våte hender.

• Dette kan føre til frostskade.

Ikke før hendene dine inn i bunnområdet under

apparatet.

• Eventuelle skarpe kanter vil kunne forårsake

personskade.

Aldri sett fingre eller andre gjenstander inni

dispenserhullet og isgliderennen. Det kan

forårsake personskade eller materialskade.

De kjølemidlene som brukes er enten R600a eller

R134a. Sjekk kompressoretiketten på baksiden av

apparatet og merkeetiketten inni kjøleskapet for å

se hvilket kjølemiddel som brukes i ditt kjøleskap.

Kjølemiddelet som brukes i kjøleskapet/fryseren og

gassene i isolasjonsmaterialet krever spesielle

kasseringsprosedyrer. Sikre at ingen av rørene på

baksiden av apparatet er skadet før kassering.

FORSIKTIG

FORSIKTIG

Ikke bruk en våt eller fuktig klut når du gjør ren

støpselet. Fjern eventuelle fremmedlegemer

eller støv fra støpseltappene.

• Ellers er det brannfare.

• Hvis kjøleskapet frakobles fra strømnettet, må du

vente i minst fem minutter før du setter i støpselet

igjen.

Hvis kjøleskapet ikke brukes over en lengre

periode, må du ta ut støpselet.

• Forringelse i isolasjonen kan forårsake brann.

Apparatet skal ikke brukes av små barn eller

funksjonshemmede uten tilsyn. Det må holdes

tilsyn med små barn for å sikre at de ikke leker

med apparatet.

Ikke sett utstyret i direkte sollys.

Apparatet må settes slik at støpselet er

tilgjengelig etter installasjonen.

Hvis strømledningen er skadet, må den skiftes

ut av fabrikanten, en godkjent serviceagent

eller kvalifisert servicepersonale.

Dette apparatet inneholder en liten mengde

isobutan kjølemiddel (R600a), en naturgass

med høy miljøkompatibilitet som dessuten

også er lettantennelig. Når du transporterer

og

installerer apparatet, må det sørges for at ingen

deler av kjølekretsen skades.

Kjølemiddelsprut ut av rørene kan antenne eller

forårsake øyeskade. Hvis det oppspores lekkasje, må

det unngås nakne flammer eller potensielle

antennelseskilder og luft i rommet hvor apparatet

befinner seg i flere minutter.

• For å unngå at det dannes en antennelig gass-

luftblanding hvis det oppstår lekkasje i kjølekretsen kan

størrelsen på rommet hvor apparatet befinner seg,

avhenge av mengden kjølemiddel som brukes.

Rommet må ha en størrelse på 1m3 for hvert 8. g

R600a kjølemiddel inne i apparatet. Mengden

kjølemiddel i akkurat ditt apparat vises på merkeplaten

inne i apparatet.

• Sett aldri i gang et apparat som viser tegn på skade.

Hvis du er i tvil, ta kontakt med forhandleren.

DA99-00494H-NO(0.4)-1 12/13/04 11:45 AM Page 3

4

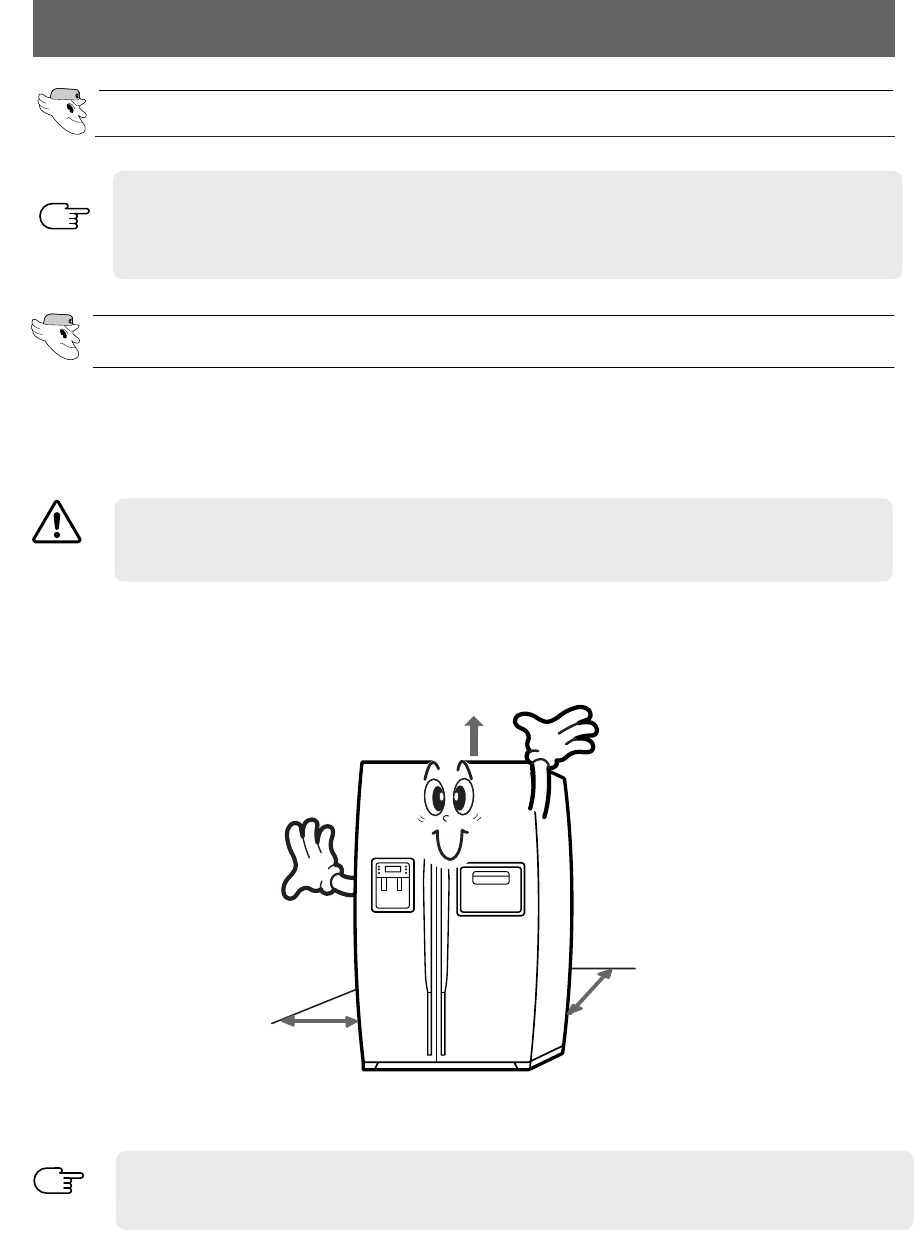

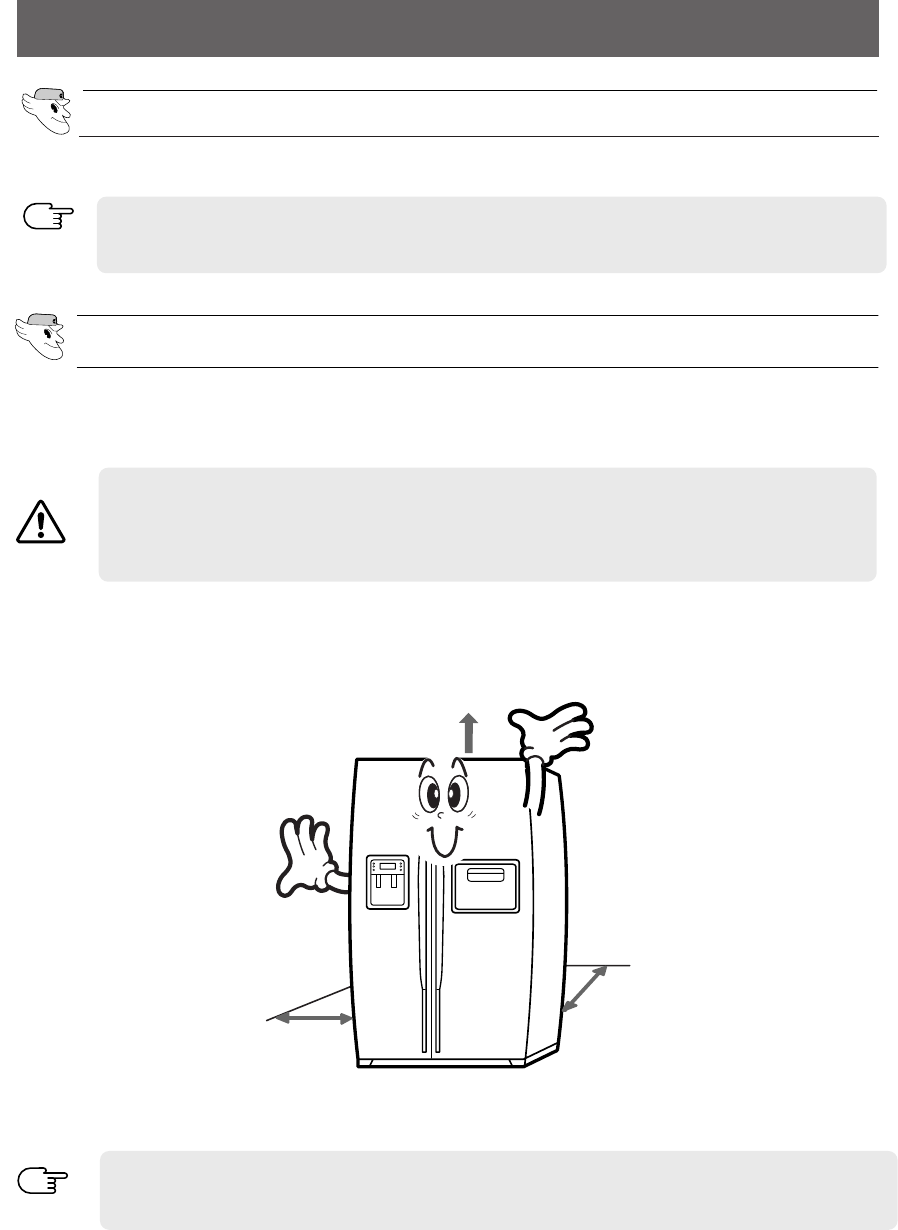

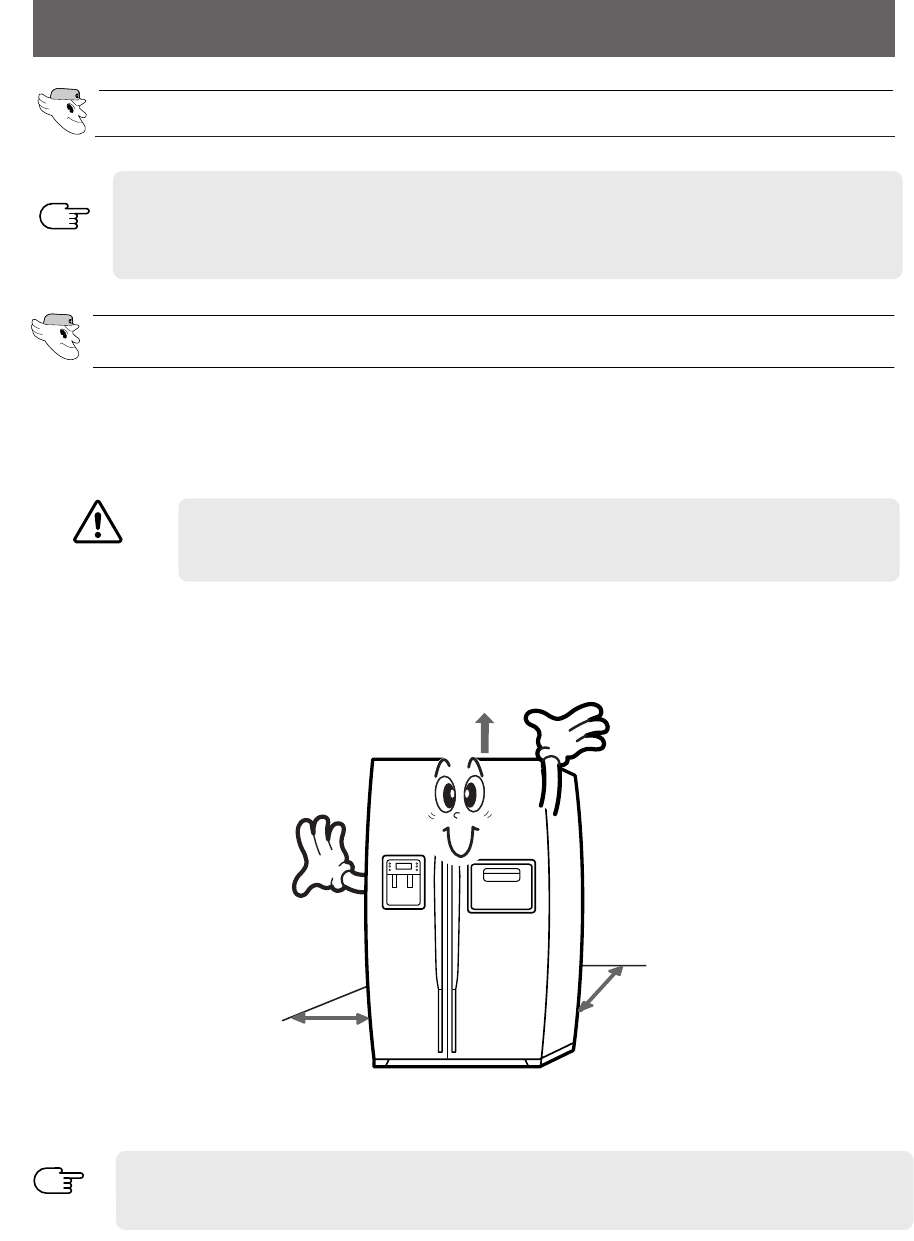

INSTALLERE KJØLESKAPET

Sett kjøleskapet på et passende sted med

rimelig avstand mellom veggen og

kjøleskapet.

(Se installasjonsinstruksjonene i denne

veiledningen)

HOVEDFUNKSJONER

Dobbelt kjølesystem

• Kjøleskapet og fryseren har to kjøleelement.

Med dette uavhengige systemet, kjøles

fryseren og kjøleskapet hver for etter behov,

og er derfor mer effektive. Matlukt fra

kjøleskapet påvirker ikke mat i fryseren pga.

atskilt luftstrømsirku lasjon.

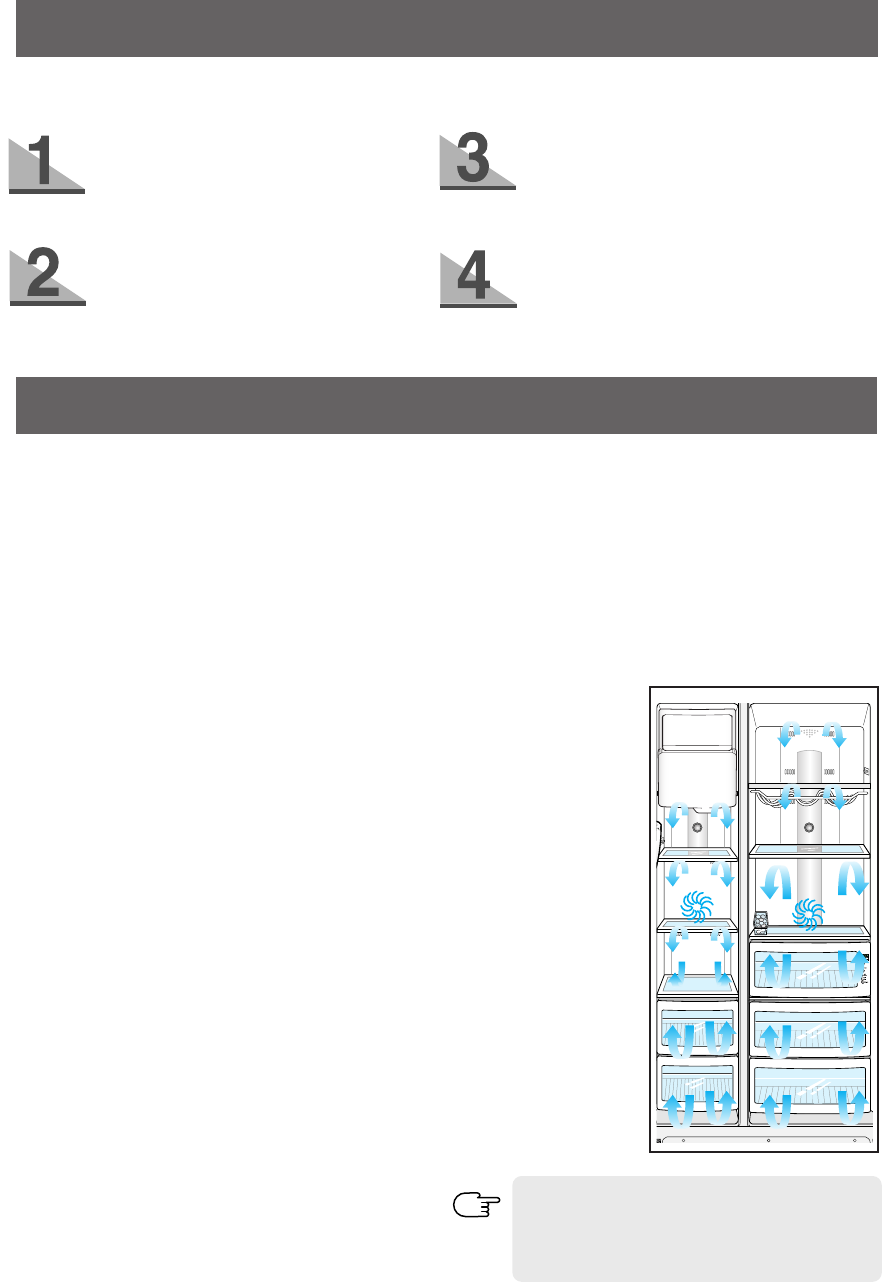

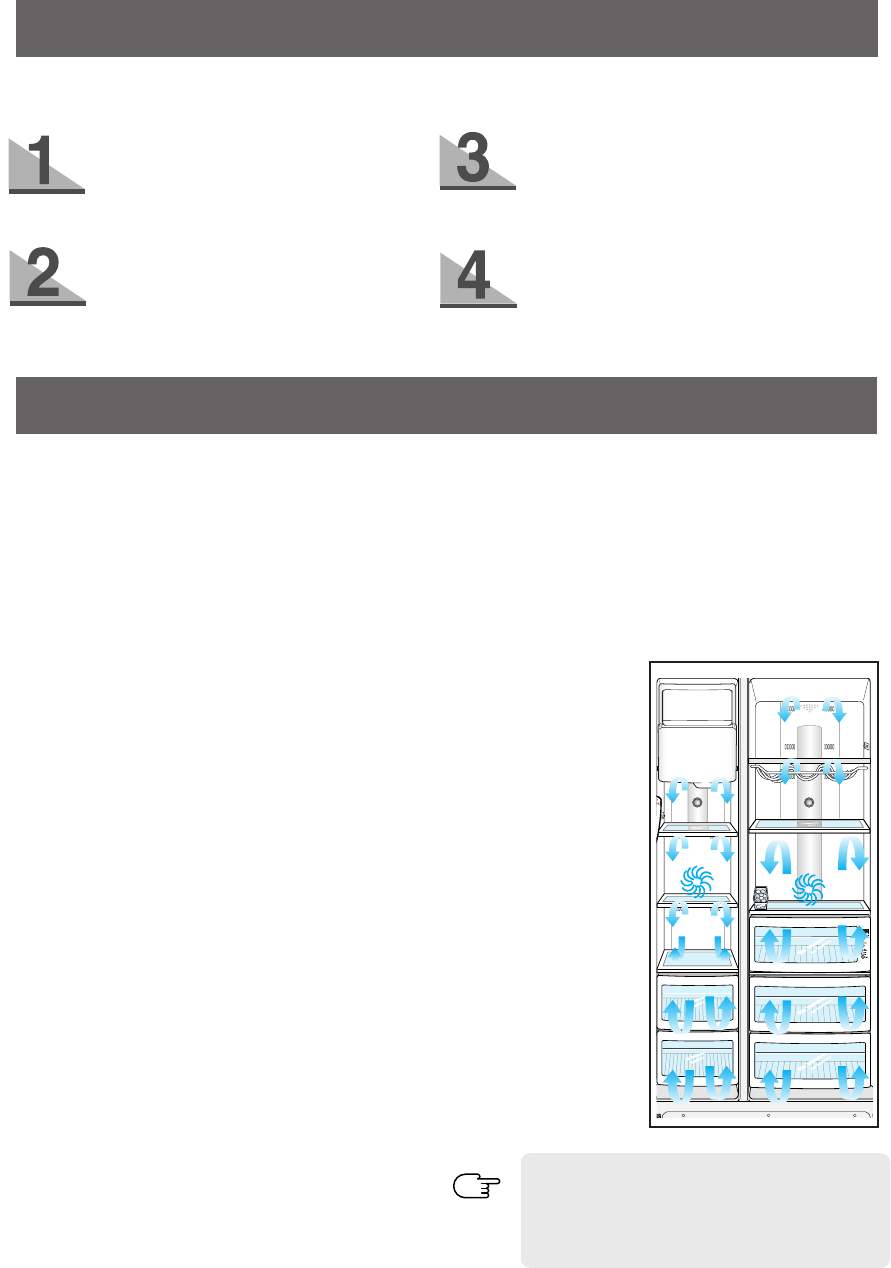

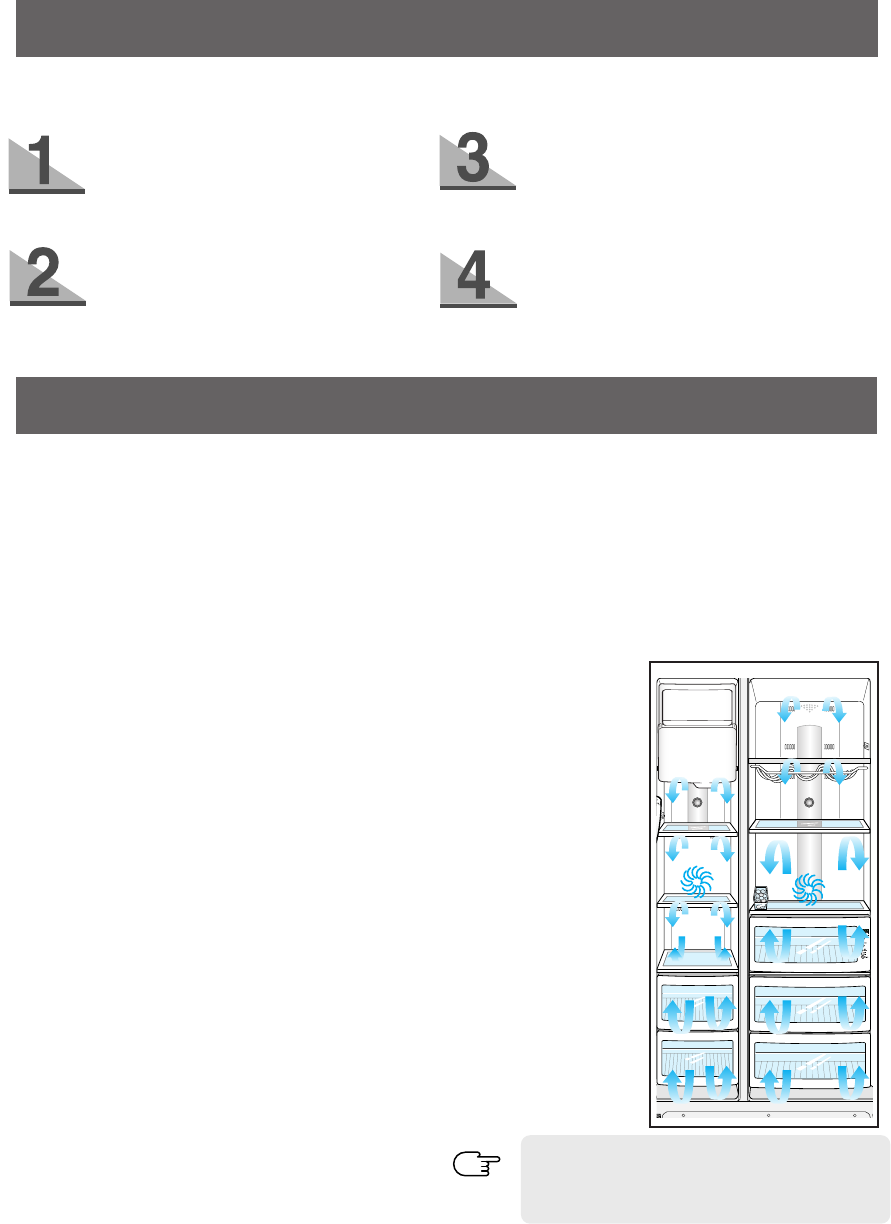

Flerluftstrøms-system

• Det sirkulerer kaldluft gjennom mange

lufteåpninger på hvert hyllenivå. Dette gir jevn

fordeling av kjølingen inni skapene slik at

maten holdes fersk lenger.

Døralarm

• En pipelyd minner deg på om at døren er latt

stå åpen.

Høy fuktighet for ferskere mat

• Du kan holde mat, frukt og grønnsaker ferske

lenger fordi kjøleskapet ditt har sterkt fuktet kald

luft. Dette kan være opptil fire eller fem ganger

mer effektivt enn et vanlig kjøleskap.

Energisparende kjøleskap/fryser

• Strømforbruket er minimalt pga. at kaldluften

fordeles atskilt til kjøleskapet og fryseren.

Raskere nedkjølingstid

• Effektfrysingsfunksjonen gjør at du kan fryse

ned mat raskere.

Rikelig tilførsel på is og kaldt vann

• Is- og vanndispenseren gir is og kaldt vann til

enhvertid.

Beverage Station (valgfri)

• Du behøver ikke å åpne hoveddøren for å få tilgang

til mat som brukes ofte i det ekstra kjølerommet.

Dette sparer tid og penger.

Luktfjerner (valgfri)

• Gjenbrukbar luktfjerner som gir kjøleskapet frisk

luft og gjør det luktfritt.

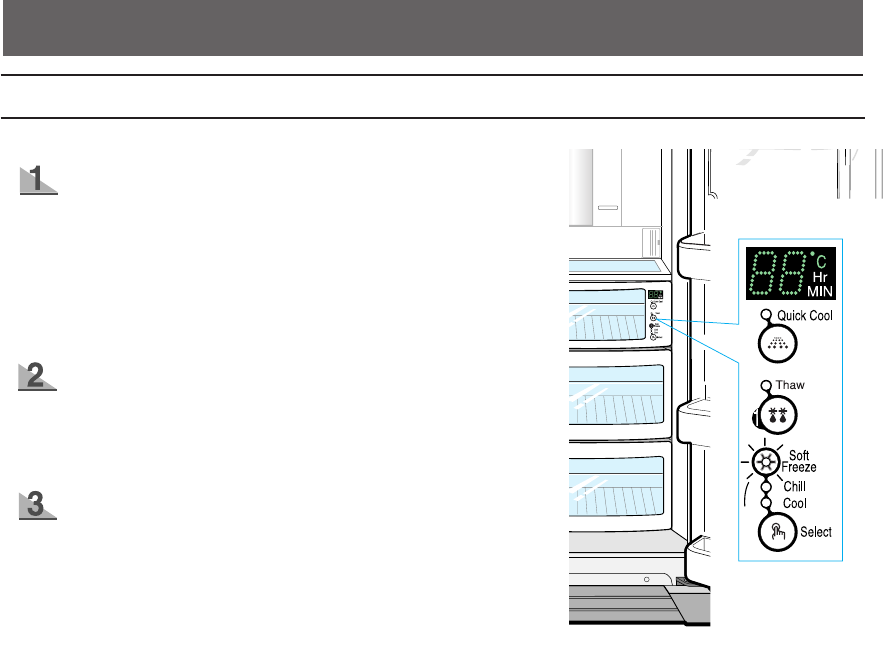

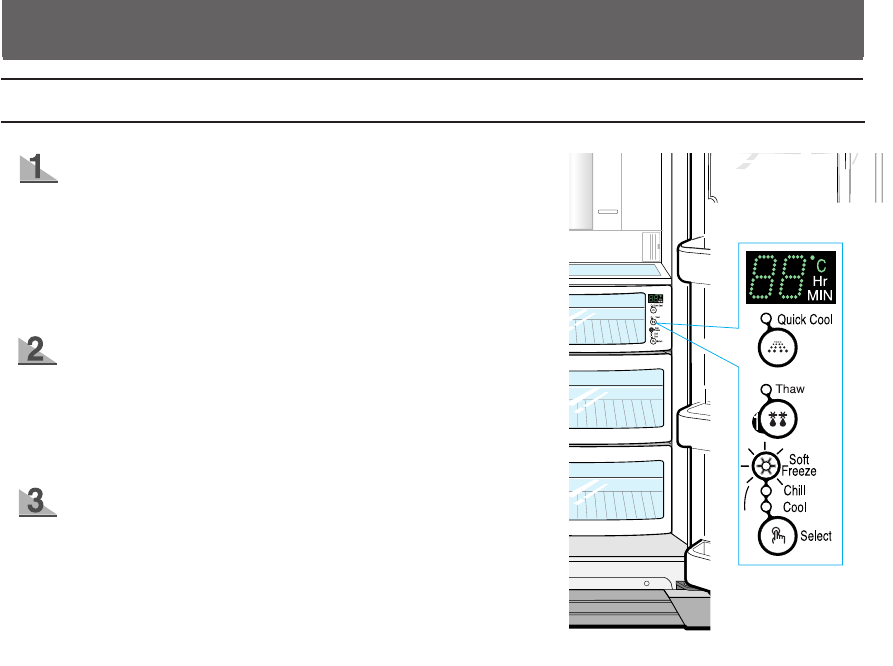

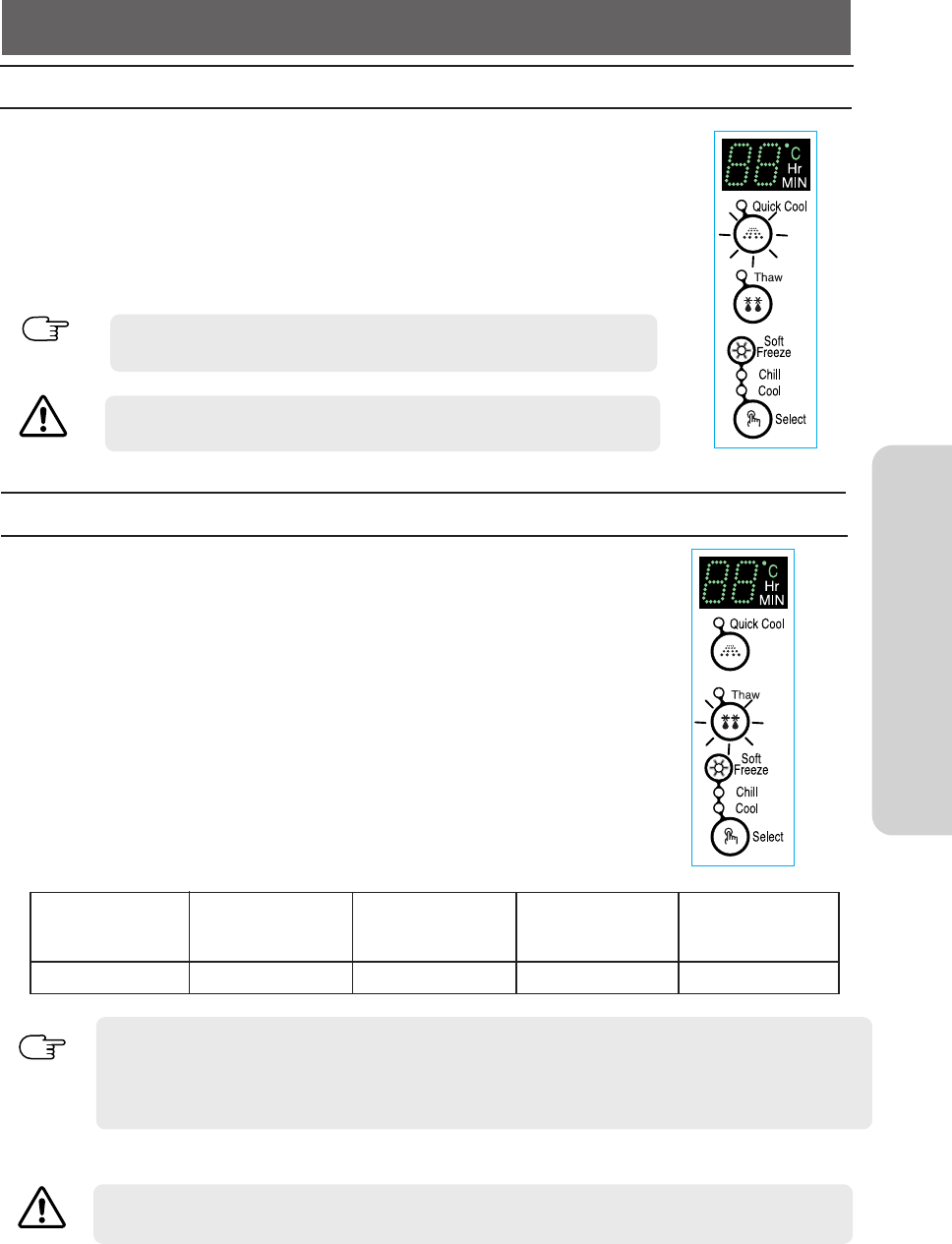

CoolSelect ZoneTM-skuff

(skuff med

temperaturvalg)

(valgfri)

• Brukeren kan velge

knappene

Quick Cool

(rask nedkjøling),

Thaw (tining)

og Select (valg)

for rask frysing,

tining og kjøling.

Velg Soft Freeze

(lett nedfrysing),

Cool (nedkjøle)

eller Chill (fryse)

for å kontrollere skuf

fens temperatur.

Så snart du har utført følgende trinn, vil kjøleskapet ditt være helt operasjonelt. Hvis ikke må du sjekke

strømtilførsel og el-kilde. Hvis du har spørsmål, ta kontakt med ditt SAMSUNG servicesenter.

Sett temperaturkontrollen på den kaldeste

temperaturen og vent i én time. Fryseren skal

bli litt kald og motoren skal gå jevnt.

Så snart kjøleskapstemperaturen er tilstrekke-

lig lav, kan du oppbevare mat i kjøleskapet.

Etter at du har startet kjøleskapet, tar det

noen få timer å oppnå egnet temperatur.

Når kjøleskapets støpsel er satt i, skal

det innvendige lyset komme på når

du åpner dørene.

MERK

Denne bruksveiledningen gjelder for mange

modeller. Egenskapene for ditt apparat kan

være litt forskjellige fra de som er beskrevet i

denne veiledningen.

DA99-00494H-NO(0.4)-1 12/13/04 11:45 AM Page 4

5

DRIFTSINSTRUKSJONER

KONTROLLPANEL

FREEZER TEMP. (frysertemp.-)KNAPP

For å stille frysertemperaturen trykker du på knappen

flere ganger for å endre den stilte temperaturen i

ekvens mellom -14 °C og -25 °C

FRIDGE TEMP. (KJØLESKAPSTEMP.-)

KNAPP

For å stille kjøleskaptemperaturen trykker du på

knappen flere ganger for å endre den stilte temper-

aturen i sekvens mellom 7 °C og 1 °C.

POWER COOL (EFFEKTKJØLE-) KNAPP

Speeds up the cooling process in the refrigerator

POWER FREEZE (effekt-

fryse-) KNAPP

Setter fart på nedfrysingspros-

essen i fryseren.

ICE TYPE (istype-) KNAPP

Bruk denne knappen for å velge

Cubed (isbiter) eller Crushed Ice

(knust is) eller Ice off (is av).

CHILD LOCK KNAPP

Når barnelåsknappen trykkes inn i 3 sekunder starter barnelåsindikatoren med en hørbar tone. Når barnelåsindikatoren er på kan

ikke noen innstillinger endres unntatt isvalgsknappen, og alle lamper er slukket unntatt isvalgslampen og barnelåsindikatoren.

Denne funksjonen hindrer at barn eller kjæledyr kan endre innstillingene ved et uhell. Hvis du vil fjerne sperringen av innstillings-

funksjonene, holder du denne knappen nede i 3 sekunder igjen.

Denne knappen har en annen funksjon. Når denne knappen holdes nede i 3 sekunder [indikatorlampen for sperring

slås på], slås varmeelementet for kondenskontroll av samtidig. Hvis det oppstår kondens rundt dekselet for

dispenseren eller drikkestasjonen (beverage station) med denne funksjonen, holder du denne knappen nede igjen

i 3 sekunder. Da slås lyset av, kondenskontroll-funksjonen utføres og sperringen for alle tastene fjernes

samtidig.

Grunnmodell

Dispensermodell

DA99-00494H-NO(0.4)-1 12/13/04 11:45 AM Page 5

6

KONTROLLPANEL

Cool Select zone

Cool Select zone

Grunnmodell (med CoolSelect Zone)

Dispensermodell (med CoolSelect Zone)

DA99-00494H-NO(0.4)-1 12/13/04 11:45 AM Page 6

7

DRIFTSINSTRUKSJONER

DIGITALT PANEL

Freezer Temp. (frysertemp.) Angir den aktuelle frysertemperaturen.

Fridge Temp. (kjøleskaptemp.) Angir den aktuelle kjøleskapstemperaturen.

Quick Cool, Thaw, og Select viser status for CoolSelect ZoneTM-skuff.

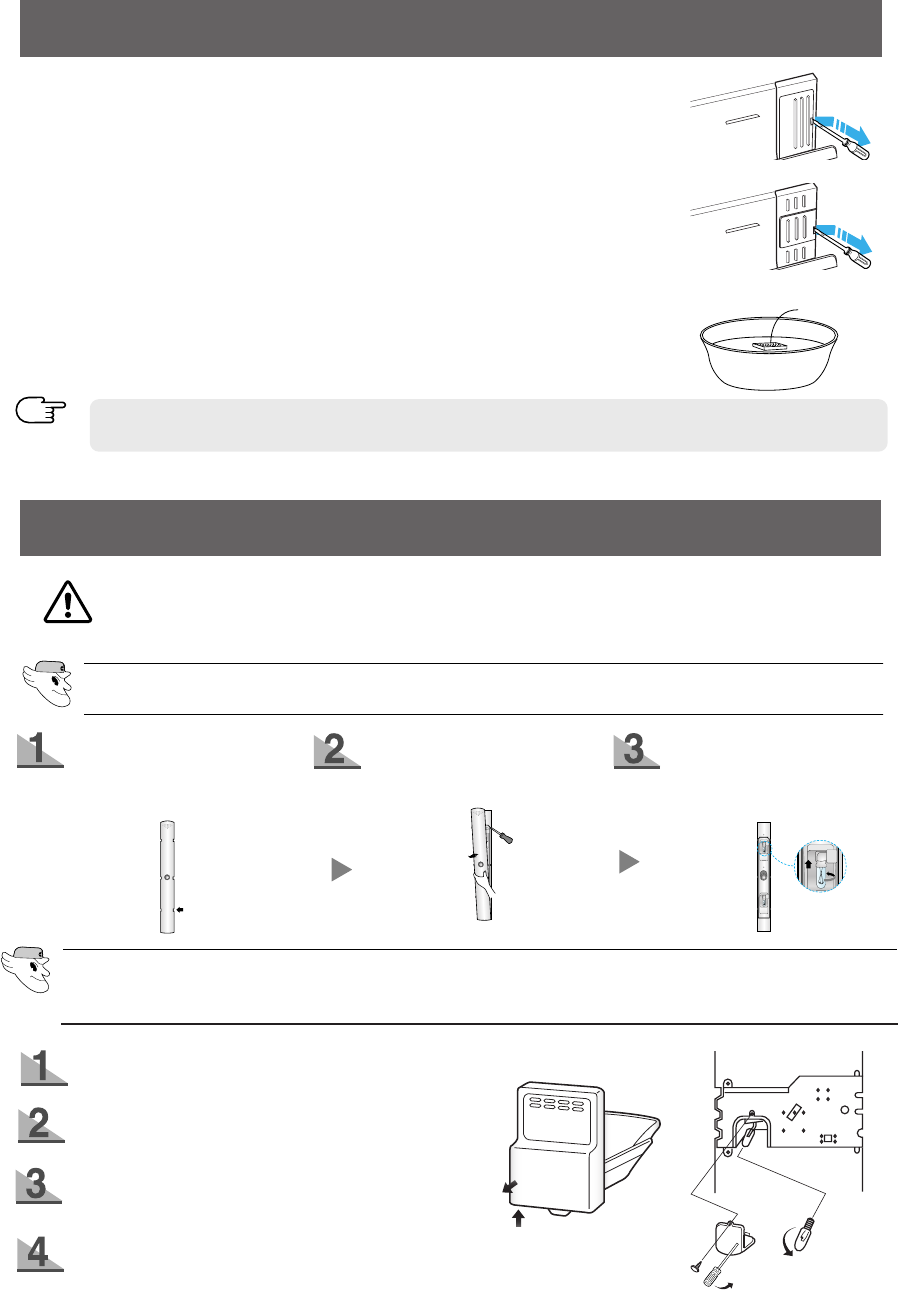

• Dette lyset angir at den resirkulerbare luktfjerneren er i drift.

• Resirkuler cellepatronen én eller to ganger i året (se avsnittet “Rengjøring av

tilbehør”).

• Trykk på knappen Ice Type i sekvens for å velge isbiter,

knust is eller Is av for å stanse isfabrikasjonen.

• Et lyst ikon angir den isstatusen som er i drift nå.

• Når det grønne lyset går over til oransje, må du skifte ut vannfilteret.

Hvis indikatoren er rød, anbefales det sterkt å skifte det ut raskt.

• Når vannfilteret er skiftet ut, tilbakestiller du indikatoren ved å trykke på knap

pene Ice Type og Child Lock (barnelås) knappene samtidig i 3 sekunder.

• Hvis du vil slå denne indikatoren av, trykker du på istype- og barnelåsknappene

samtidig i 5 sekunder.

• Dette lyset er på når du trykker på knappen Power Freeze.

Trykk på denne knappen for å få fryseren raskt tilbake til den satte temperaturen.

• Hvis du trenger mye is, kan du få is raskere.

• Trykk på knappen igjen for å oppheve Power Freezer-modus.

Cubed Ice, Crushed Ice og Ice Off

Filter Indicator

(filterindikator)

Power Freeze

(effektfrysing)

• Dette lyset er på når du trykker på knappen Power Cool.

Trykk på knappen for å få kjøleskapet raskt tilbake til den satte temperaturen.

• Trykk på knappen igjen for å oppheve Power Cool-modusen.

Power Cool

(effektkjøling)

Deodorizer

(luktfjerner)

DA99-00494H-NO(0.4)-1 12/13/04 11:45 AM Page 7

8

TEMPERATURKONTROLL

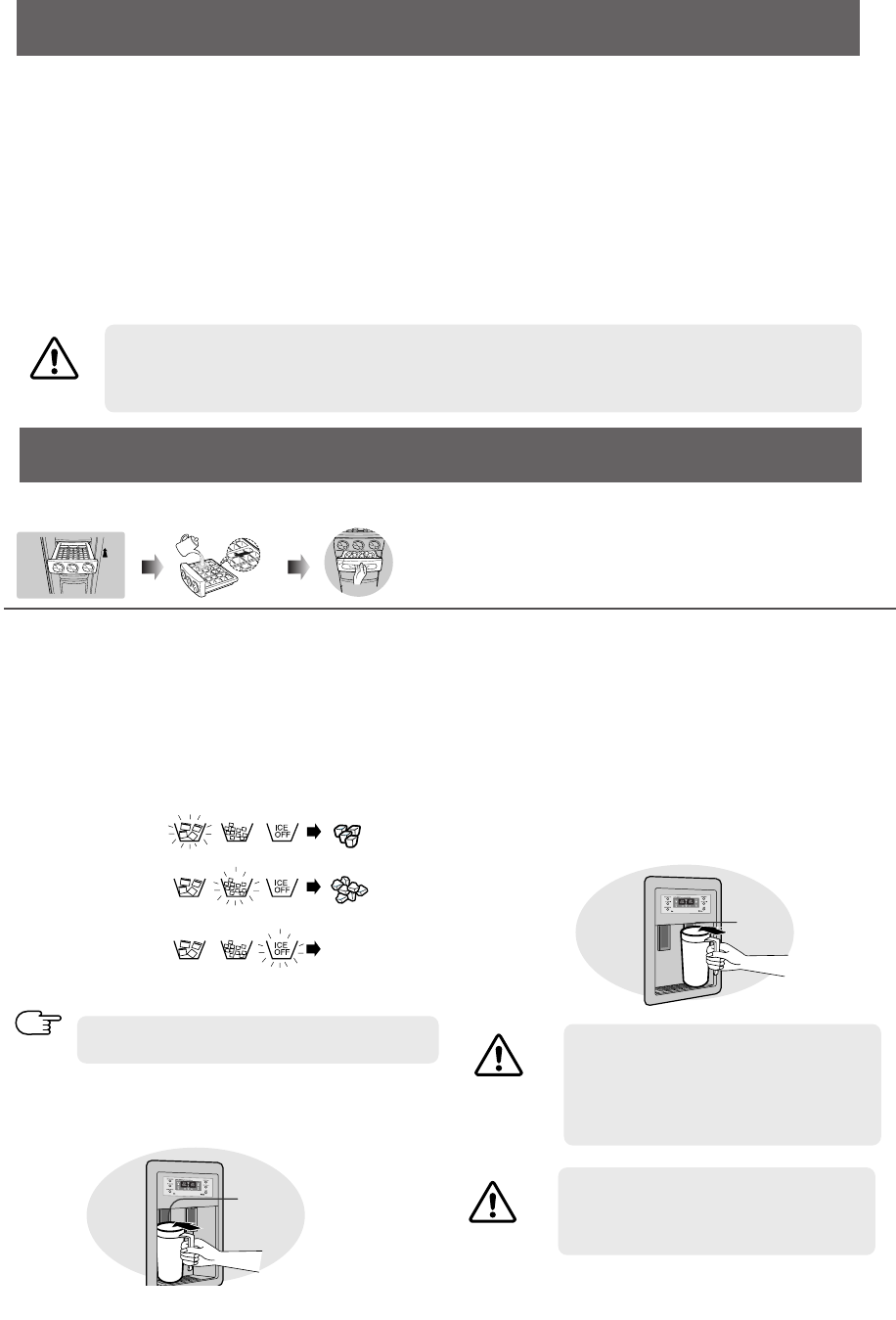

Trykk på knappen Ice Type for å velge typen is:

• Isbiter

• Knust is

• Ingen is

Hvis isen forblir i isbøtten, oppnås det isbiter.

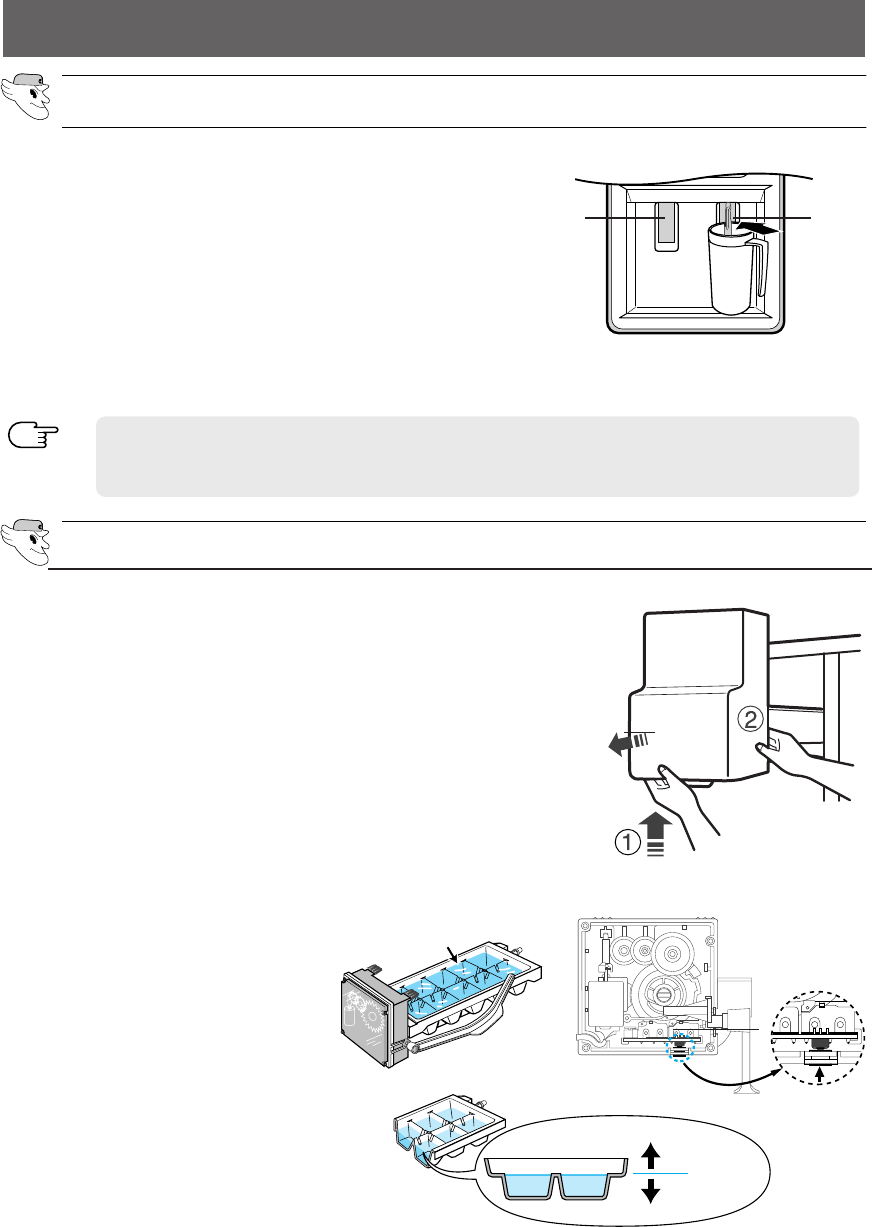

Trykk på isdispenserarmen med en kopp

• Sett en kopp på linje med dispenserarmen for å

forhindre at det spretter ut is.

Isdispenser

Ismaskinen produserer 10 isbiter i gangen og ca. 120 isbiter pr.

dag automatisk. Denne mengden kan påvirkes av faktorer som

f.eks. frysertemperatur, effektfrysefunksjonen og antall

døråpninger. Når kjøleskapet ditt er tilkoblet, velges

isbitmodusen automatisk.

Vanndispenser

Vannbeholderens kapasitet er på ca. 1.2 l

Kaldt vann

• Trykk på vanndispenserarmen med en kopp.

• Hvis du akkurat har installert kjøleskapet, må du kaste de

første seks glassene med vann for å spyle vekk urenheter

i vannforsyningssystemet.

Trykk

Ingen is

MERK

Trykk

IS- og KALDVANNSDISPENSER

Fryser

•Frysertemperaturen kan stilles mellom -14 °C og

-25 °C.

• Trykk på knappen Freezer Temp. flere ganger til den

ønskede innstillingstemperaturen vises i

temperaturdisplayet.

• Temperaturdisplayet endres i sekvens mellom

-14 °C og -25 °C. Når displayet når 14 °C, går det tilbake

til -25 °C.

• Etter fem sekunder, vender displayet tilbake til den aktuelle

frysertemperaturen. Enheten vil da virke slik at den jus

teres til den nye ønskede temperaturen.

Kjøleskap

• Kjøleskaptemperaturen kan stilles mellom 7 °C og 1 °C.

• Trykk på Fridge Temp. knappen flere ganger til ønsket

temperatur vises i temperaturdisplayet.

• Temperaturdisplayet endres i sekvens og går tilbake på

samme måte som fryseren.

• Når iskrem oppbevares over -15 °C i fryseren, kan den smelte.

• Temperaturen i fryseren eller kjøleskapet stiger ved hyppige åpninger, når det settes inn varm mat. Dette

kan føre til at det digitale displayet blinker. Det digitale displayet stanser å blinke når fryseren og

kjøleskapet går tilbake til normal temperatur.

ADVARSEL

Hvis du skal på lang ferie eller

forretningsreise og du ikke kommer til å

bruke vann- eller isdispenserene, lukker

du vannventilen. Ellers kan vannet

forårsake lekkasje.

Aldri sett fingrene eller andre

gjenstander inn i dispenseråpningen.

Det kan forårsake skade.

ADVARSEL

ADVARSEL

Ismaskin (grunnmodell)

• Dra ut isskuffen.

• Tilføy vann til det når opp til vann-nivåindikatoren.

• Sett isskuffen tilbake på plass.

Knust is

Ingen is

Isbiter

DA99-00494H-NO(0.4)-1 12/13/04 11:45 AM Page 8

9

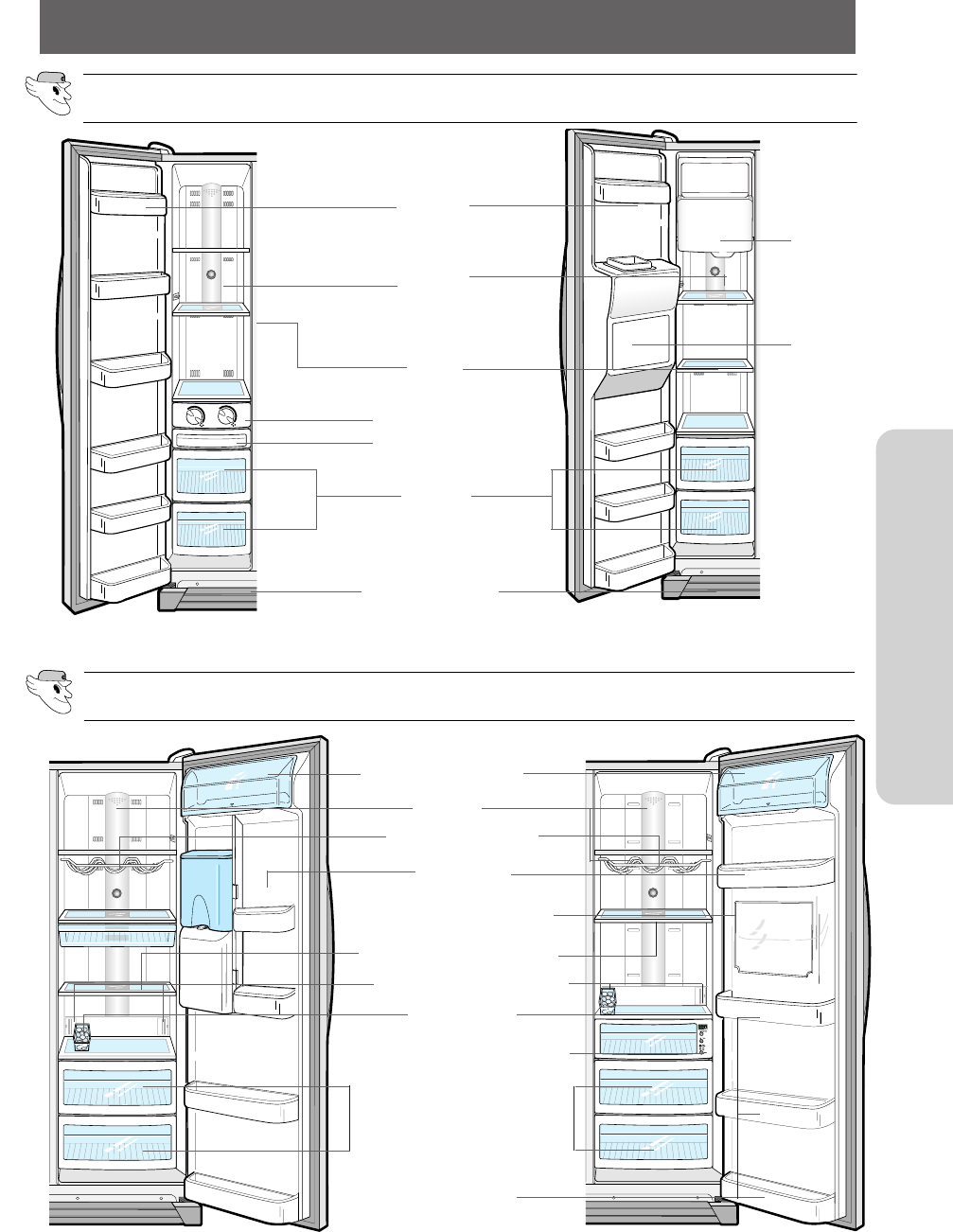

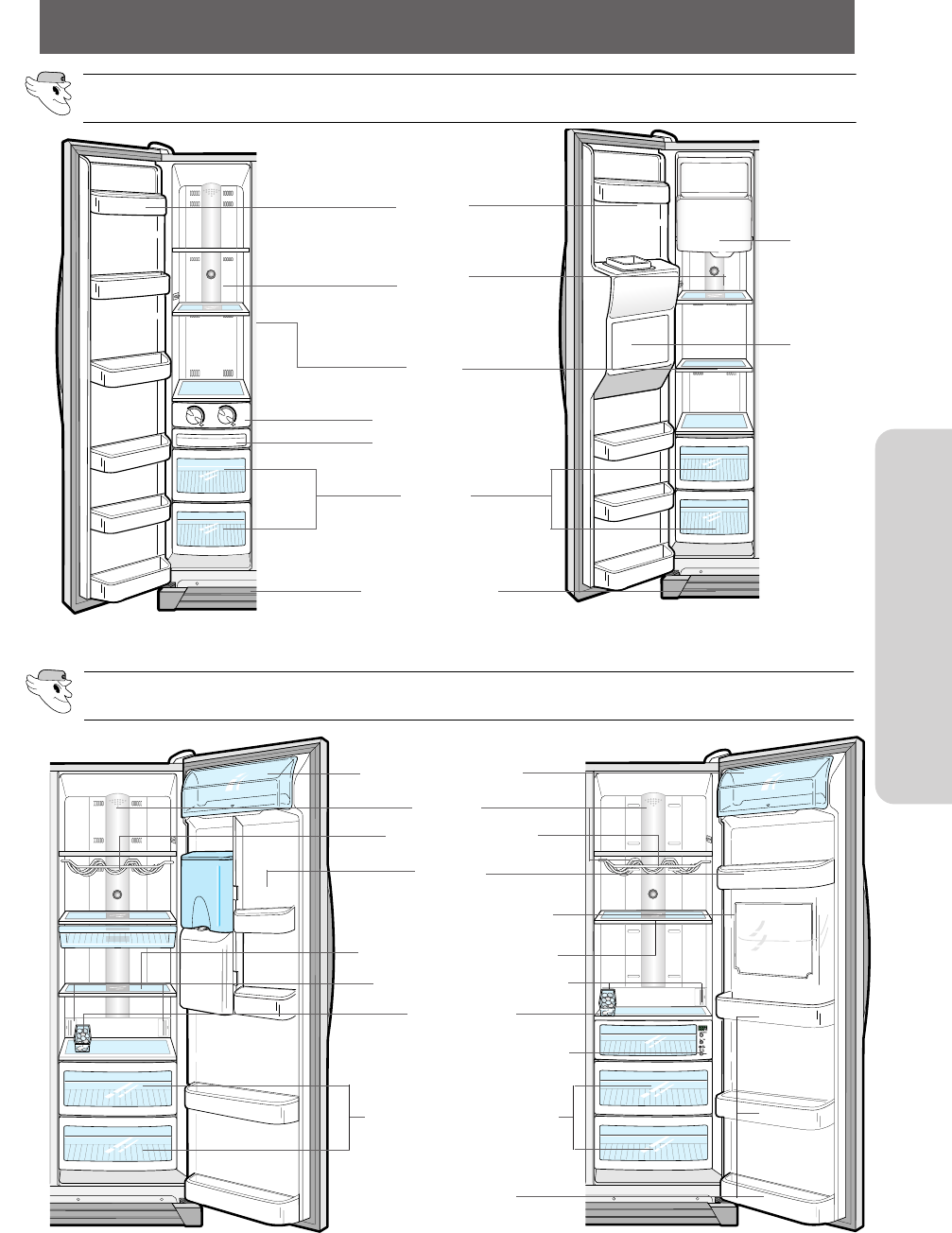

HYLLER OG BEHOLDERE

KJØLESKAP

Dørbeholder

Ismaskin

Isgliderenne

Lys

Hylle

Ismaskin

Isskuff

Skuff

Frontbendeksel

FRYSER

Grunn modell Med is- og vanndispenser modell

Beverage Station

Lys

Luktfjerner (valgfri)

Raom for meierivarer

Dørbeholder

Vinhylle (valgfri)

Foldbar hylle (valgfri)

CoolSelect ZoneTM-skuff

(valgfri)

Eggbeholder

Grønnsaks- og fruktskuff

Dørbeholdere

DRIFTSINSTRUKSJONER

DA99-00494H-NO(0.4)-1 12/13/04 11:45 AM Page 9

10

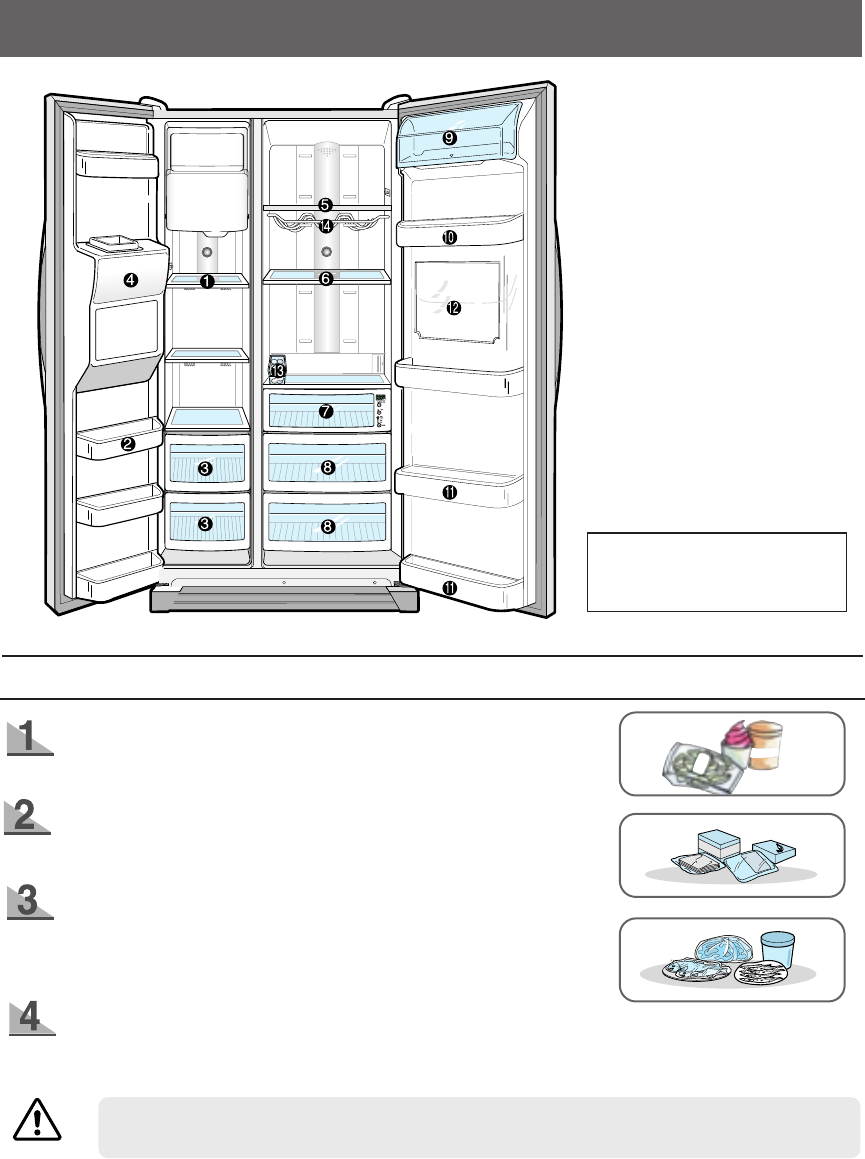

VEILEDNING FOR OPPBEVARING AV MAT

OPPBEVARING AV FROSSEN MAT I FRYSER

Hylle av termisk herdet glass

• Kan brukes til å oppbevare alle typer frossen mat.

Dørbeholder

• Kan brukes til små pakker med frossen mat.

Plastskuff

• Kan brukes til å oppbevare kjøtt og tørre matvarer. Oppbevart mat

bør pakkes skikkelig inn med folie eller andre enede

innpakkingsmaterialer eller beholdere.

Isgliderenne (valgfri)

ADVARSEL

Ikke sett fingrene eller hendene dine eller andre egnede gjenstander i gliderennen eller

ismaskinspannet, ettersom dette vil kunne føre til person- eller materialskade.

For å få mer plass for mat kan

skuffer og ismaskin fjernes.

DA99-00494H-NO(0.4)-1 12/13/04 11:45 AM Page 10

11

DRIFTSINSTRUKSJONER

VEILEDNING FOR OPPBEVARING AV MAT

Tett hylle av termisk herdet glass

• Kan brukes for alle typer nedkjølt mat.

• Sikker og knusebestandig.

• Runde merker på glassoverflaten er et normalt fenomen.

Foldbar hylle (valgfri)

• Hvis du trenger mer plass i høyden for høye ting.

Sett opp hyllens front forsiktig og deretter bakover slik at den foldes.

Du kan bruke hyllen i denne stillingen slik at du kan oppbevare høyere ting.

CoolSelect ZoneTM-skuff (valgfri)

• Gjør at smaken på maten opprettholdes og den holdes frisk lenger.

Bruk denne til å oppbevare ost, kjøtt, fjærfe, fisk eller annen mat som forbrukes

raskt.

Frukt- & grønnsakskuff (øvre og nedre)

• Brukes til å oppbevare frukt og grønnsaker.

• Denne skuffen er lufttett. Optimert fuktighetskontroll-design bidrar til å

konservere de oppbevarte grønnsakene og fruktenes ferskhet.

Rom for meierivarer

• Kan brukes til å oppbevare smør, margarin og ost.

Dørbeholdere

• Kan brukes til å oppbevare mat i små emballasjer, som f.eks.

melk og yoghurt.

Beverage Station (valgfri)

• Kan brukes til å oppbevare ofte brukte ting, som f.eks. drikker på boks og snacks,

og gjør at du kan få tilgang på disse tingene uten å åpne kjøleskapsdøren.

Eggbeholder

• Sett eggene i beholderen og plasser dem på hyllen.

Vinhylle (valgfri)

• Legg vinflaskene dine på hyllen for å opprettholde vinsmaken.

Flasker må settes tett sammen slik at de ikke faller ut.

• Hvis du planlegger en lang ferie, bør du tømme kjøleskapet og slå

det av. Tørk av fuktighet fra innsiden og

la dørene stå åpne. Ellers kan det utvikles lukt og mugg.

• Hvis modellen har en CoolSelect zone (område med forskjellig

kjøling), må du ikke sette inn en hylle på denne skinnen, da vil hyllen

støte mot drikkestasjonens deksel og dette dekselet kan da brytes i

stykker.

ADVARSEL

FORSIKTIG

OPPBEVARING AV NEDKJØLT MAT I KJØLESKAP

Ikke bruk denne skinnen i mod-

eller med CoolSelect zone.

DA99-00494H-NO(0.4)-1 12/13/04 11:45 AM Page 11

12

VEILEDNING for CoolSelect ZoneTM-skuff

“Select” knapp (valgfri)

Soft Freeze (lett nedfrysing)

• Når “Soft Freeze” er valgt, viser temperaturen på det

digitale displayet -5oC uansett temperatur som er satt i

kjøleskapet.

• “Soft-Freeze” -temperatur bidrar til å holde kjøtt og fisk

ferske lenger.

• Du kan enkelt kutte kjøtt uten at det drypper.

Chill

• Når “Chill” er valgt, holdes temperaturen i CoolSelect

ZoneTM-skuffen på -1oC uansett temperatur som er satt i

kjøleskapet.

• “Chill-temperatur bidrar til å holde kjøtt eller fisk ferske

lenger.

Cool

• Når “Cool” er valgt, er temperaturen den samme som den

satte temperaturen i kjøleskapet. Det digitale panelet viser

den samme temperaturen som den på displaypanelet.

• The CoolSelect ZoneTM-skuffen gir ekstra kjøleskapplass.

DA99-00494H-NO(0.4)-1 12/13/04 11:45 AM Page 12

Opptiningstid 4 timer 6 timer 10 timer 12 timer

13

DRIFTSINSTRUKSJONER

VEILEDNING for CoolSelect Zone

TM

-skuff

“Quick Cool” (rask nedkjøling)-knapp

“Thaw”-knapp

• Du kan bruke funksjonen Quick Cool med CoolSelect ZoneTM.

• “Quick Cool” gjør at du kan kjøle ned 1~3 drikker på boks innen 60 min.

• Hvis du vil oppheve dette alternativet, trykk på knappen “Quick Cool” igjen.

CoolSelect ZoneTM går tilbake til den forrige temperaturen.

• Når “Quick Cool” avsluttes, går den tilbake til “Cool” temperaturinnstilling.

• Dryppingstap og kvalitetsforringelse av kjøtt reduserer matens ferskhet.

• Etter at “Thaw” er valgt, tilføres det varm og kald luft vekselsvis inn i

CoolSelect ZoneTM-skuffen.

• Avhengig av matens vekt, kan opptiningstiden velges mellom 4 t, 6 t, 10 t,

og 12 t sekvensielt.

• Når “Thaw” er avsluttet, går displayet CoolSelect ZoneTMtilbake til “chill”.

• Når ”Thaw” er ferdig er det ikke noen kraft i kjøttet og det er halvfrossent og

lett å skjære.

• Hvis du vil oppheve dette alternativet, trykk på hvilken som helst knapp

unntatt “Thaw”.

• Tilnærmet opptiningstid for kjøtt og fisk vises under. (Basert på en

tykkelse på 1 tomme)

Vekt 400 g 600 g 800 g 1000g

For alternativet “Quick Cool”, bør mat som oppbevares i

CoolSelect ZoneTM-skuffen fjernes.

Nedkjølingstiden kan variere avhengig av typen drikke.

MERK

MERK

Opptiningstiden kan variere avhengig av kjøttets og fiskens tykkelse. Vekten over tilsvarer den

totale vekten for mat i CoolSelect ZonTM-skuffen. Eks.: Den totale opptiningstiden for 400 g

frossent oksekjøtt og 600 g frossen kylling vil være på 10 timer.

Med alternativet “Thaw”, bør mat som oppbevares i CoolSelect ZoneTM-skuffen fjernes.

ADVARSEL

ADVARSEL

DA99-00494H-NO(0.4)-1 12/13/04 11:45 AM Page 13

14

Ismaskinspann (valgfri)

• Fjern spannet ved å løfte det opp og dra det ut.

Frontbendeksel

• Åpne fryser- og kjøleskapdørene, fjern de tre

skruene og løsne dekselet.

• For å sette på plass

bendekselet igjen plasserer du

det i stilling igjen og strammer

de tre skruene.

❈Bare fjern bendekselet hvis det er strengt

nødvendig.

FJERNE FRYSERTILBEHØRET

• Ikke bruk for mye kraft når du

demonterer dekselet, ellers vil du

kunne forårsake skade.

MERK

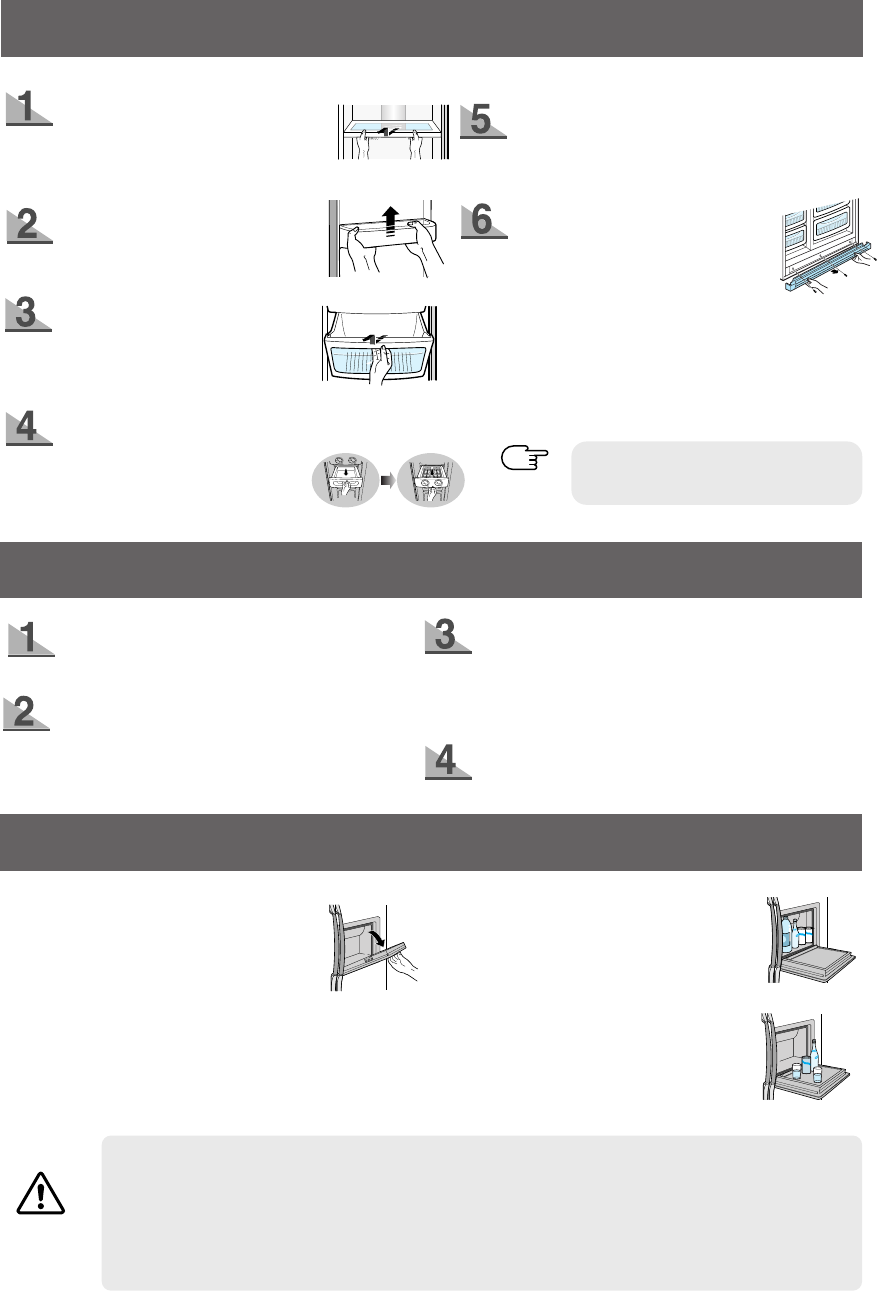

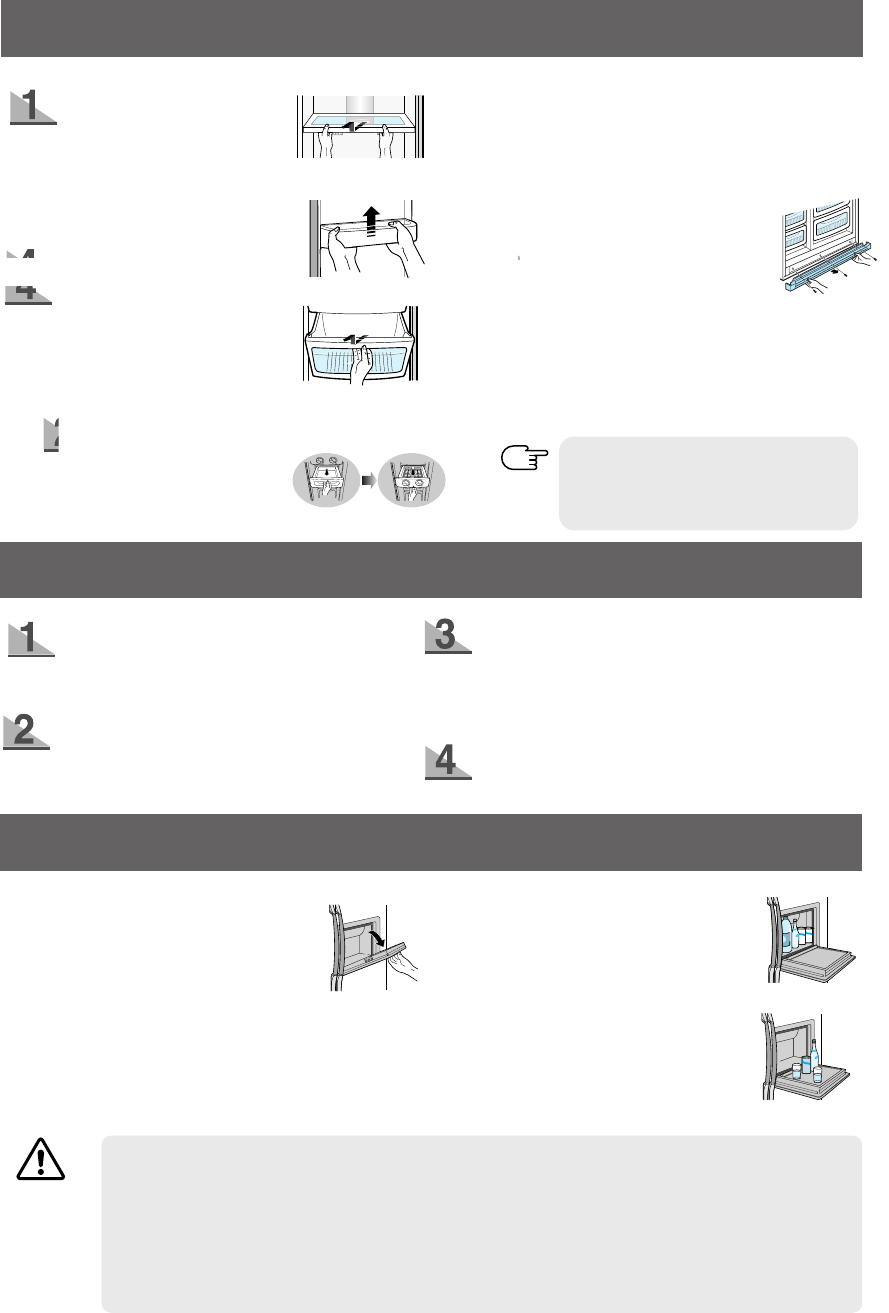

FJERNE KJØLESKAPTILBEHØRET

Hylle av termisk herdet glass

• Dra hyllen ut så langt som mulig. Løft den

deretter opp og fjern den.

Dørbeholdere

• Hold dørbeholderen i begge hender og fjern den

ved å løfte den opp.

Deksel og skuff for fersk frukt &

grønnsaker

• Fjern rommet ved å holde i håndtaket samtidig

som du drar rommet mot deg og løfter det litt opp.

• Fjern dekselet ved å dra det mot deg.

Vinhylle (valgfri)

• Ta ganske enkelt tak i hyllen og dra den mot deg.

For å få tilgang til det ekstra

kjølerommet holder du rommets

dørhåndtak og drar det ned.

• Det ekstra kjølerommet gir deg ekstra

komfort ettersom du ikke trenger å

åpne hoveddøren på kjøleskapet.

Dessuten sparer du energi.

Det anbefales at du bruker det ekstra

kjølerommet for ofte brukt mat som

f.eks. drikker.

Når døren åpnes, kan den brukes

som et brett for forskjellige

gjenstander, f.eks. drikkeflasker og

glass.

• Du må ikke skrape opp dørens overflate.

BEVERAGE STATIONTM (valgfri)

• Før du fjerner fryser- og kjøleskapstilbehør, må du flytte den oppbevarte maten til et annet sted.

• Drikkestasjonens dør må aldri fjernes.

Beverage StationTM kan ikke fungere uten døren.

• Når du lukker drikkestasjonens dør, må du passe på at du ikke setter fingrene eller hendene i en

slik stilling at de kan klemmes eller skades.

• Hvis du bruker den åpnede døren som brett, må du ikke sette tunge gjenstander på det.

• Du må ikke la barn henge på døren, pga. fare for person- eller materialskade.

ADVARSEL

Hylle av termisk herdet

glass

• Dra hyllen ut så langt som

mulig. Løft den deretter opp

og ta den ut.

Dørbeholdere

• Hold dørbeholderen i begge

hender og løft den deretter

opp.

Skuffer

• Ta ut skuffen ved å dra den

ut og løfte den litt opp.

Ismaskin og skuff

• Fjern isskuffen ved å dra

den mot deg.

Fjern deretter ismaskinen

(bare grunnmodell).

DA99-00494H-NO(0.4)-1 12/13/04 11:45 AM Page 14

Innsiden

• Rengjør tilbehøret med et mildt vaskemiddel. Tørk deretter med en tørr klut.

• Etter at du har vasket tilbehøret, må du sjekke om det er tørt før du tar det i bruk igjen.

Utsiden

• Tørk av frontkontrollpanelet med en ren klut.

• Dørene og håndtakene bør rengjøres med et mildt vaskemiddel og en klut.

Tørk dem med en ren klut.

• Utsiden bør poleres én eller to ganger i året.

Bakside

• Bruk støvsuger til å fjerne støv én eller to ganger i året.

15

DRIFTSINSTRUKSJONER

RENGJØRE TILBEHØRET

MERK

• Når du gjør ren apparatet eller hvis du ikke kommer til å bruke det over lengre tid, tar du ut støpselet

og lar dørene stå åpne og holder apparatet tørt.

• Ikke rengjør det ved å sprøyte vann på det.

• Ikke rengjør det med benzen, tynningsmiddel eller bilrensemiddel.

Beverage Station (valgfri)

• Bruk en fuktig klut til å rengjøre det ekstra kjølerommet.

Tørk deretter av det med en tørr klut.

Gummidørpakninger

• Hvis gummidørpakningene er skitne, lukkes ikke døren skikkelig og kjøleskapet og fry

seren vil ikke fungere skikkelig. Rengjør de med et mildt vaskemiddel og en fuktig klut.

Tørk deretter av dem med en tørr klut.

Is- og vanndispenser og avløpsrist (valgfri)

• Bruk en fuktig klut til å rengjøre is- og vanndispenseren.

Tørk den deretter med en tørr klut.

• Hold is- og vanndispenseren og avløpsristen tørre.

DA99-00494H-NO(0.4)-1 12/13/04 11:45 AM Page 15

16

GJØRE RENT TILBEHØRET

INNVENDIG LYS I FRYSEREN (BARE GRUNNMODELL) /KJØLESKAP

INNVENDIG LYS I FRYSER (MODELL MED IS-OG

VANNDISPENSER)

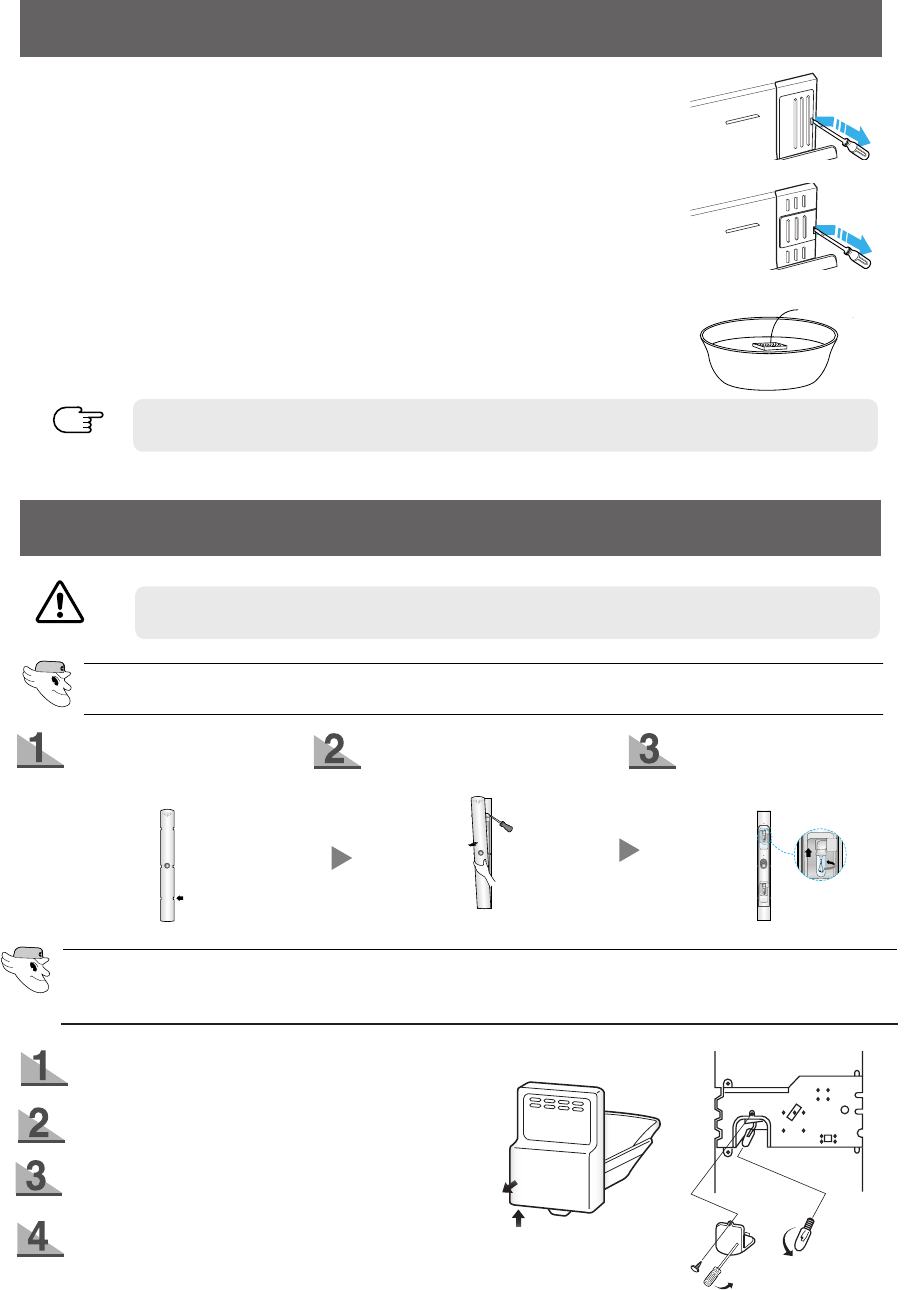

SKIFTE DET INNVENDIGE LYSET

Før du skifter ut det innvendige lyset, må du ta støpselet ut av nettkontakten. Hvis du får

problemer med å skifte lyset, ta kontakt med ditt servicesenter.

ADVARSEL

Sett et flatt skrujern under

lysdekselkrokene og skyv de i

pilens retning.

Dra dekselet i pilens retning. Etter at du har skiftet

lyspæren, setter du på plass

lysdekselet igjen.

Løft og dra ut ismaskindekselet (➀).

Bruk skrujern til å fjerne lysdekselet (➁).

Skift ut den gamle lyspæren med en ny (➂)), og sett

lysdekselet tilbake på plass med et skrujern.

Sett på plass ismaskindekselet igjen.

➀

➂

Luftfjerner (valgfri)

• Fjern dekselet med et flatt skrujern som vist

• Ta patronen ut av dekselet og gjennombløt det i rent, varmt vann i minst

4 t. Tørk patronen i sollys i minst 8 t i fri luft.

• Gjenta denne prosessen én eller to ganger i året.

• Hvis den tørkes i et lukket område, vil lukt kunne spres i dette området.

• Pass på at barn ikke kommer i nærheten av det skitne vannet, de vil kunne drikke det.

MERK

Med CoolSelect zoneTM-modell

Uten CoolSelect zoneTM-modell

Patronen

DA99-00494H-NO(0.4)-1 12/13/04 11:45 AM Page 16

17

DRIFTSINSTRUKSJONER

VANNFILTER

Indiktatorlys (for vannfilter)

• “Filter Indicator”-lyset lar deg vite når du må skifte ut vannfilterpatronen. Lyset går over fra grønt til

oransje. Dette forteller deg at tiden nesten er inne til å skifte ut den aktuelle patronen.

Det anbefales å skifte ut patronen når lyset går over til rødt.

(se avsnittet “Installere vannfilter” hvis du ønsker ytterligere opplysninger)

Bruke dispenseren uten vannfilteret

• Du kan ikke bruke vann- og isdispenseren uten en vannfilterpatron pga.

vannledningsavstengningen ved vanntilførselen.

Bestilling av nye vannfiltre

• Hvis du vil bestille flere vannfilterpatroner, ta kontakt med din godkjente Samsung-forhandler.

KJØLESKAPDØRENE

Kjøleskapdørene har en spesiell døråpnings- og lukkingsfunksjon for å sikre at dørene lukkes helt og

er helt tette.

Når du åpner døren, vil den bare åpnes så langt. Etter at den har nådd et visst punkt, vil den forbli åpen.

Når døren er delvis åpen, vil den lukkes automatisk.

DA99-00494H-NO(0.4)-1 12/13/04 11:45 AM Page 17

18

INSTALLERE KJØLESKAPET

• Sjekk målene på inngangsdøren din for å fastsette om kjøleskapet kan gå gjennom den.

• Når kjøleskapet går gjennom døren, men kjøleskapets dybde eller vidde er større, fjerner

du kjøleskapdørene.

Sjekke målene på inngangsdøren din

Lag til nok klaring til høyre, venstre, bak og over når du installerer kjøleskapet.

Fordelen med dette er at du reduserer strømforbruket.

MERK

MERK

• Velg et sted med enkel tilgang til vanntilførselen.

• Velg et sted med nok plass til kjøleskapet.

• Velg et sted uten direkte sollys.

• Før fryserdøren demonteres, må vannforsyningsledningen frakobles.

(Hvis ikke kan vannforsyningsledningen bli skadet.)

• Se “Atskille vanntilførselsledningen fra kjøleskapet” på neste side.

Velge plassering av kjøleskapet

Lag til nok plass til å installere kjøleskapet på et flatt underlag.

• Hvis kjøleskapet ikke er plant, kan det hende at det interne kjølesystemet ikke vil fungere skikkelig.

FORSIKTIG

10 Cm

1 Cm

10 Cm

DA99-00494H-NO(0.4)-1 12/13/04 11:45 AM Page 18

19

INSTALLASJONSINSTRUKSJONER

FJERNE FRONTBENDEKSELET

a

1) Fjern skruen fra klemmen ( ).

2) Fjern vannledningen ved å trykke på koblingen (➁) og dra vekk vannledningen (➀)

Åpne fryser- og kjøleskapdørene og ta deretter av frontbendekselmonteringen ved å dreie de tre skruene mot klokken.

a

FRONTBENDEKSEL

SKRUE

Fjerne frontbendekselet (valgfri)

Atskill vannforsyningsledningen fra kjøleskapet (valgfri)

Ikke kutt av vannledningen men atskill den fra koblingen.

ADVARSEL

a

DA99-00494H-NO(0.4)-1 12/13/04 11:45 AM Page 19

20

FJERNE KJØLESKAPDØRENE

2) Fjern hengselskruene (➂) og jordingsskruen (➃) mot klokken, og ta av den øvre hengselen (➄)

langs pilen (➅). Vær forsiktig når du fjerner døren slik at den ikke faller på deg.

3) Fjern døren fra den nedre hengselen (⑦)

ved å løfte døren forsiktig (➇).

4) Fjern den nedre hengselen (➈) fra den nedre

klammehengselen (➉) ved å løfte den nedre

hengselen (➈) i pilens retning.

Fjerne fryserdøren

• Løft døren rett opp.

• Vær forsiktig slik at du ikke klemmer vannledningene og trådledningsskjermingen på døren.

• Sett dørene på et beskyttet sted.

MERK

1) Med lukkede dører, fjern det øvre hengseldekselet (➀) med et skrujern, og frakoble deretter le

dningene (➁).

DA99-00494H-NO(0.4)-1 12/13/04 11:45 AM Page 20

21

INSTALLASJONSINSTRUKSJONER

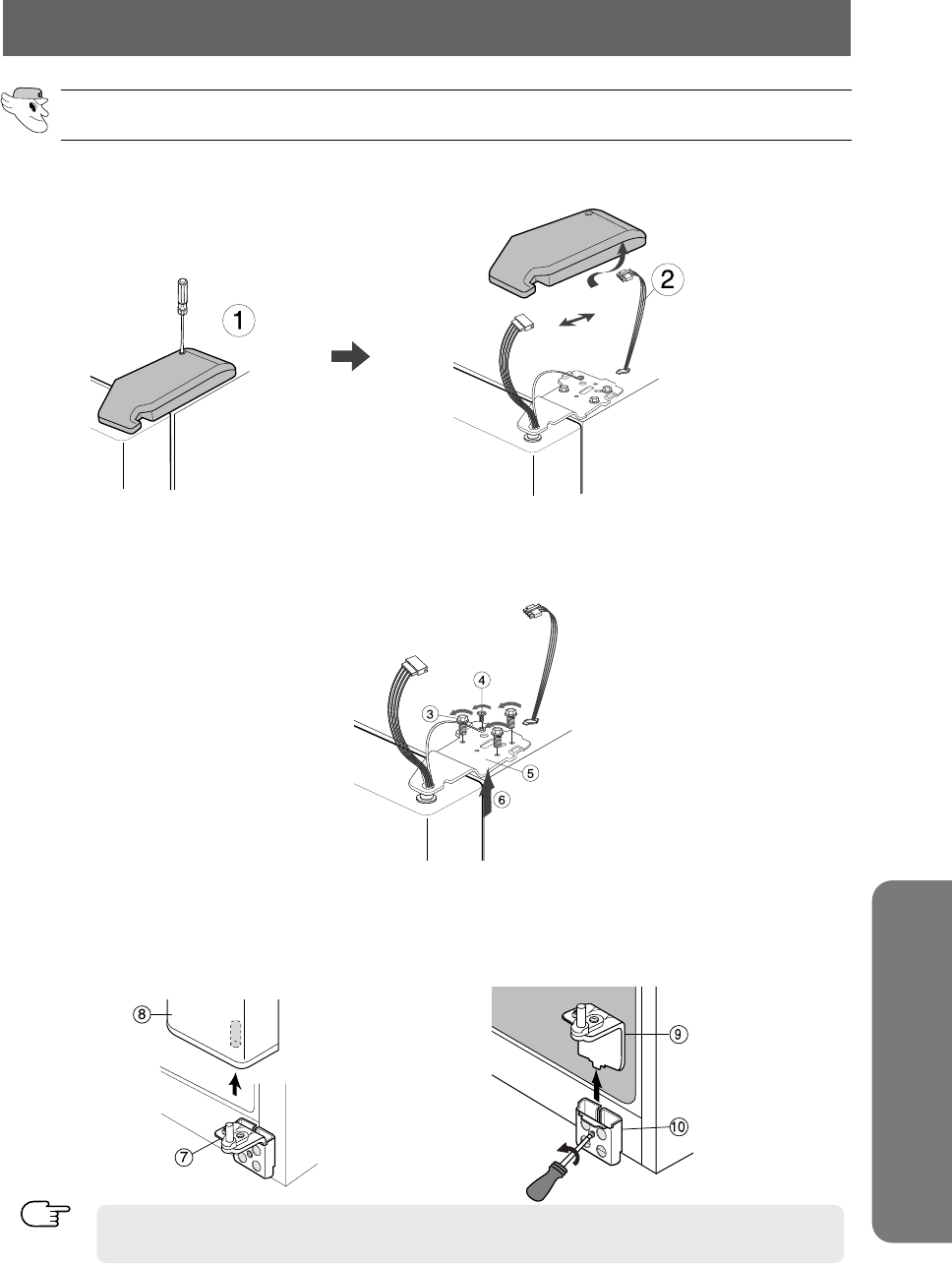

FJERNE KJØLESKAPSDØRENE

1) Med lukket dør, fjern det øvre hengselsdekselet (➀) med et skrujern, og frakoble deretter le

dningene (➁).

2) Fjern hengselskruene (➂) og jordingsskruen (➃) mot klokken, og ta av den øvre hengselen (➄)

i pilens retning (➅). Vær forsiktig når du fjerner døren slik at den ikke faller på deg.

3) Fjern døren fra den nedre hengselen (⑦) ved å

løfte døren (➇).

4) Fjern den nedre hengselen (➈) fra den nedre

klammehengselen (➉) ved å løfte den nedre

hengselen (➈) i pilens retning.

Fjerne kjøleskapsdøren

MERK

Etter at du har demontert fryser- / kjøleskapsdøren, flytter du den til ønsket sted hvor du skal gjenmontere den

senere.

DA99-00494H-NO(0.4)-1 12/13/04 11:45 AM Page 21

22

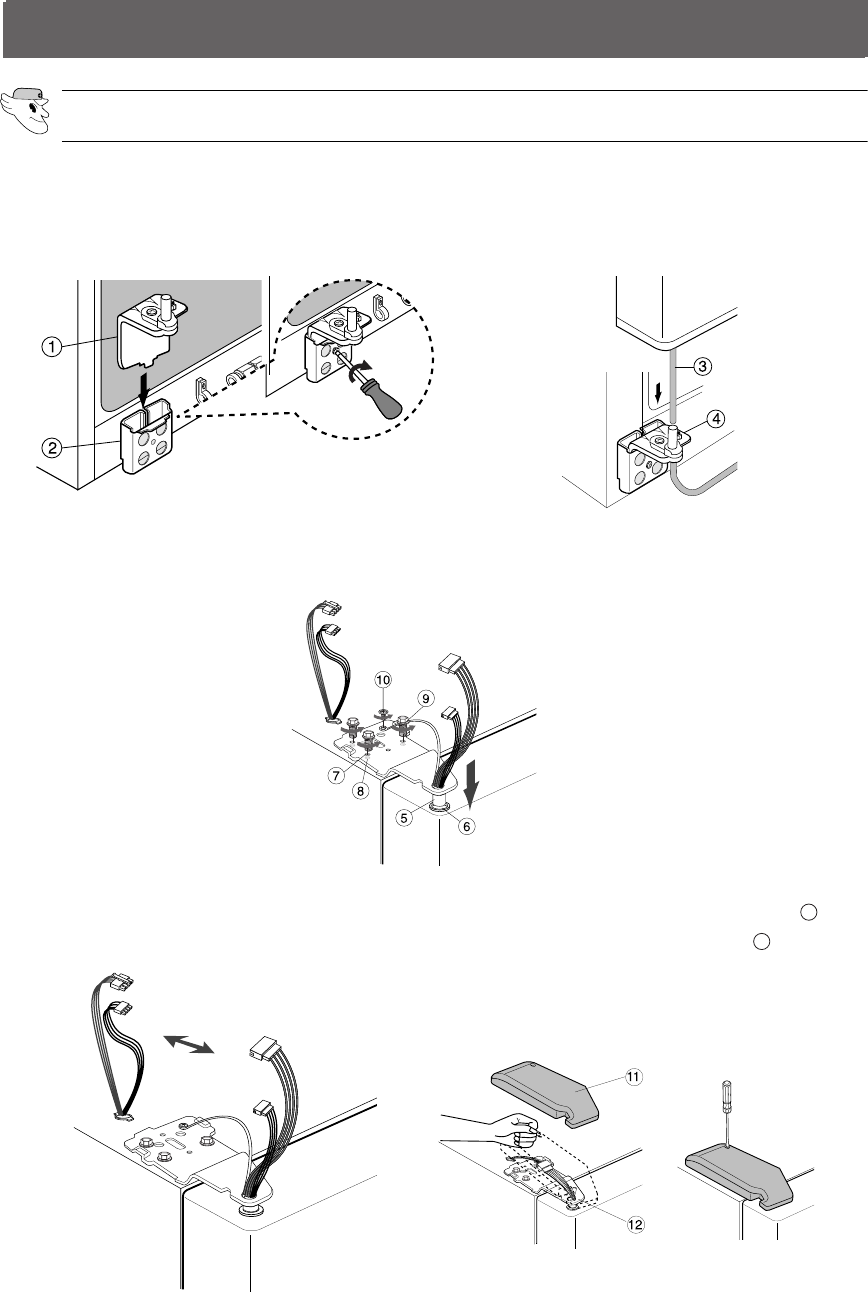

FESTE KJØLESKAPSDØRENE IGJEN

Feste fryserdøren igjen

1) Sett den nedre hengselen (➀) i den nedre

hengselsklammen (➁).

2) Fest fryserdøren ved å føre inn slangen (➂)

i den nedre siden av døren i den nedre

hengselen (➃) og ved å dra slangen ned.

3) Før den øvre hengselstangen (➄) inn i hullet (➅). Etter å ha rettet ut mellom det øvre hengselhullet (➆) og hullet i skapet

(➇), fester du boltene (➈) og skruene igjen (➉) mot klokken.

4) Koble til ledningene. 5) Sett framdelen på det øvre hengseldekselet ( )

på framdelen på den øvre hengselen ( ) og

fest igjen fra framdelen på det øvre

hengseldekselet først.

11

12

DA99-00494H-NO(0.4)-1 12/13/04 11:45 AM Page 22

23

INSTALLASJONSINSTRUKSJONER

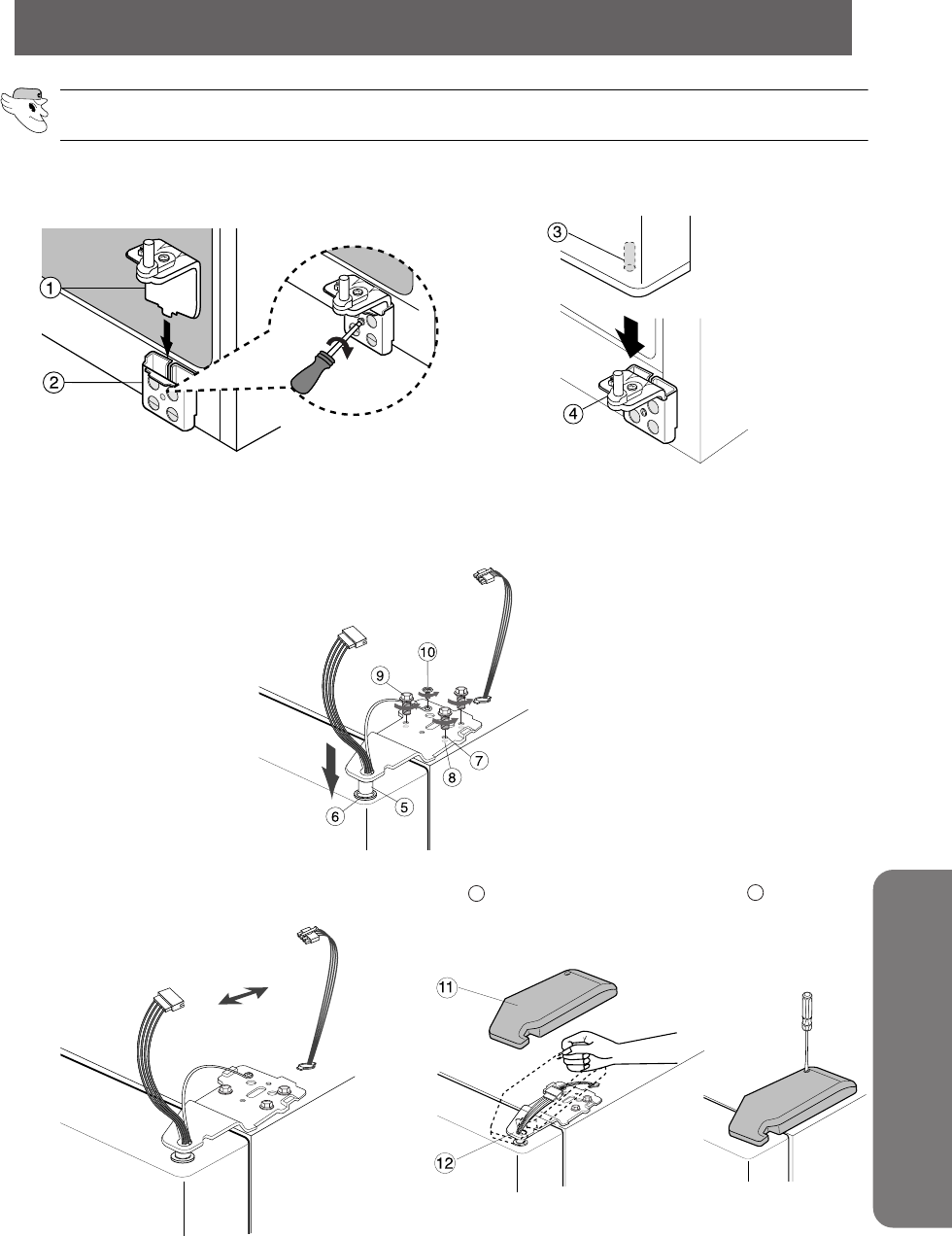

FESTE KJØLESKAPSDØRENE IGJEN

Feste kjøleskapsdørene igjen

1) Før den nedre hengselen (➀) inn i den nedre

hengselklammen (➁).

2) Sett hullet i kjøleskapsdøren (➂) over den

nedre hengselen (➃).

3) Før den øvre hengselstangen (➄) inn i hullet (➅). Etter å ha rettet ut mellom det øvre hengselhullet (➆) og hullet i skapet

(➇), fester du hengselskruene (➈) og skruene igjen (➉) mot klokken.

4) Koble til ledningene. 5) Sett framdelen på det øvre hengseldekselet

( )på framdelen på den øvre hengselen ( )

og fest det igjen fra framdelen på det øvre

hengseldekselet.

11 12

DA99-00494H-NO(0.4)-1 12/13/04 11:45 AM Page 23

24

FESTE KJØLESKAPSDØRENE IGJEN

FRONTBENDEKSEL

SKRUE

1) Mens du trykker på framsiden av koblingen (➁), fører du vannledningen (➀) inn i koblingen.

2) Stram til skruen på klemmen ( ).

a

Sett på frontbendekselet ved å sdreie de tre skruene med klokken, som vist på tegningen.

Feste vannrøret igjen (valgfri)

Feste frontbendekselet (valgfri)

DA99-00494H-NO(0.4)-1 12/13/04 11:45 AM Page 24

25

INSTALLASJONSINSTRUKSJONER

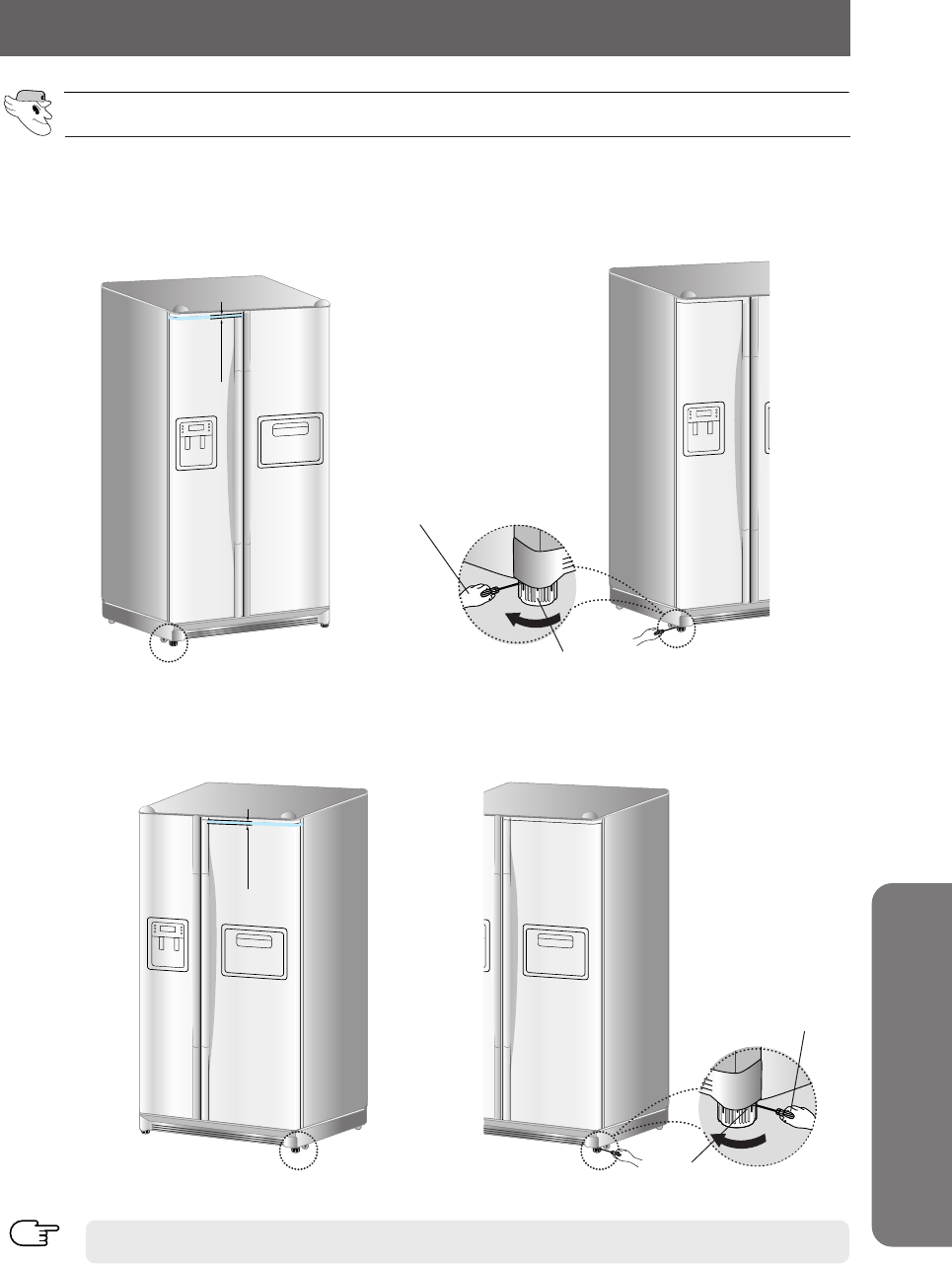

JUSTERE KLARINGEN MELLOM DØRENE

25

Dørene vil bli ujevne hvis kjøleskapet ikke er plant.

Tilfelle 1) Fryserdøren er lavere enn

kjøleskapsdøren

Før et rett skrujern (-) (①) inn i åpningen på

kontrollarmen (➁), drei det med klokken og

gjør kjøleskapet plant.

Tilfelle 2) Fryserdøren er høyere enn

kjøleskapsdøren

Før et rett skrujern (-) (①) inn i åpningen på

kontrollarmen (➁), drei det med klokken og

gjør kjøleskapet plant.

Ikke foreta små justeringer ved å dreie kontrollarmen. Se neste side.

DIFFERENCE OF HEIGHT

DIFFERENCE OF HEIGHT

➀SKRUJERN (-)

➁KONTROLLARM

➁KONTROLLARM

➁KONTROLLARM

Kjøleskapet må være plant først

MERK

DA99-00494H-NO(0.4)-1 12/13/04 11:45 AM Page 25

3) Etter å ha justert dørene, dreier du mutteren (①) med klokken ( ) inntil den nedre enden på bolten, og

så strammer du bolten igjen med skrunøkkelen (➂) for å feste mutteren (①).

26

JUSTERE KLARINGEN MELLOM DØRENE

Gjøre små justeringer mellom dører

Hvis døren på fryseren er lavere enn

kjøleskapsdøren.

Hvis fryserdøren er høyere en

kjøleskapsdøren.

Hvis mutteren (①) ikke er skikkelig tilskrudd, vil bolten (➁) kunne løsne.

2) Juster høydeforskjellen mellom dørene ved å dreie bolten (➁) med klokken ( )eller mot klokken ( ).

Når du dreier den med klokken ( ), heves døren.

➂SKRUNØKKEL

Juseringsdel Juseringsdel

➀MUTTER➁BOLT

➂SKRUNØKKEL

➀MUTTER

➂SKRUNØKKEL

➀MUTTER

➂SKRUNØKKEL

➀MUTTER

➁BOLT

➂SKRUNØKKEL

➁BOLT

➂SKRUNØKKEL

➁BOLT

➁BOLT

➁BOLT

Åpne dørene og juster dem som følger:

1) Løsne mutteren (①) på den nedre hengselen inntil boltens øvre ende (➁).

Når du løsner mutteren (①), bruk den vedlagte sekskantskrunøkkelen (➂) for å dreie bolten (➁) litt

med klokken for å få mutteren (①) til å løsne med fingrene.

MERK

MERK

MERK

DA99-00494H-NO(0.4)-1 12/13/04 11:45 AM Page 26

27

INSTALLASJONSINSTRUKSJONER

SJEKKE VANNDISPENSERLEDNINGEN (VALGFRI)

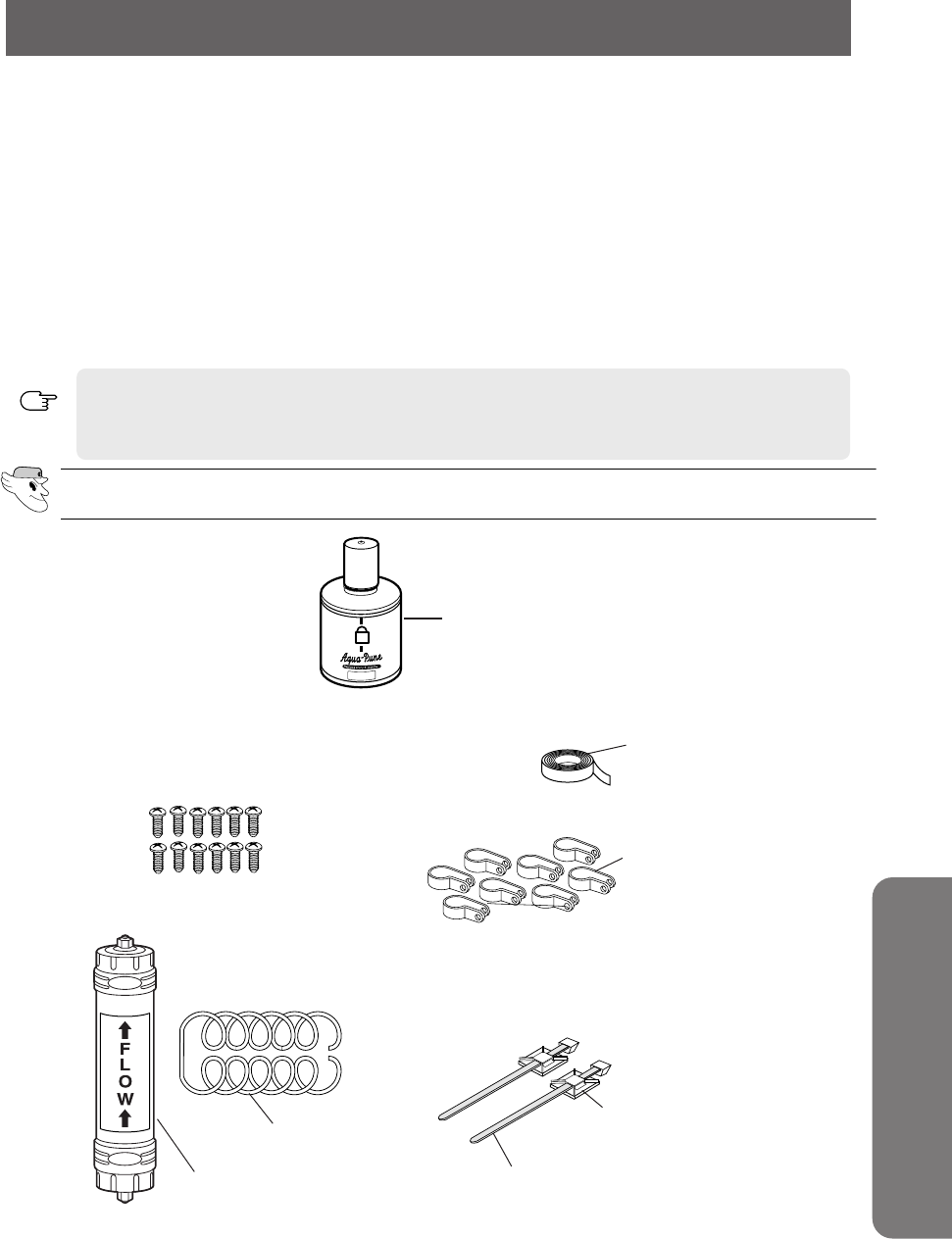

Sjekke delene

MERK

Du kan kjøpe et universal-vannforsyningssett hos din forhandler. Kjøleskapets fabrikant anbefaler at du bruker et

vannforsyningssett med kobberrør.

1) For at ismaskinen skal fungere skikkelig kreves det et vanntrykk på 1.4 ~ 10 kg/cm2.

I dette omfanget kan et pappbeger på 100 cc fylles innen 10 sekunder.

2) Vannfilteret fjerner partikler. Idet steriliserer ikke eller ødelegger ikke mikroorganismer.

3) Hvis kjøleskapet er installert i et område med lavt vanntrykk (under 1.4kg/cm2), bør du installere

en hjelpepumpe for å kompensere for det lave trykket.

4) Sørg for at oppbevaringsbeholderen for vann inni kjøleskapet er skikkelig fylt til å begynne med.

Skyv vanndispenserarmen til vannet renner fra uttaket.

Renser

Pakningstape

Klemme A x 8EA

Festeunderlag

for renser

Strammebånd

Vannledning

Renser

Linsesenkplateskrue x 12EA

(Interior model)

(Ekstern modell)

DA99-00494H-NO(0.4)-1 12/13/04 11:45 AM Page 27

28

INSTALLERE VANNDISPENSERLEDNINGEN

GARANTIOPPLYSNINGER

Denne vannledningsinstallasjonen dekkes ikke av kjøleskapets

eller ismaskinens fabrikantgaranti.

Følg disse instruksjonene nøye for å minimere risikoen for dyr

vannskade.

Merk:

Hvis koblingen ikke passer til den aktuelle tappekranen, må du

kjøpe de rette koblingstilpasningene hos nærmeste forhandler.

Koble til vannforsyningsledningen

- Steng av hovedvannforsyningsledningen og slå

ismaskinen av.

- Finn den nærmeste vannledningen for kaldt

drikkevann.

- Følg instruksjonene i ismaskinens installasjonssett.

- Sett kompresjonsmutteren og plastbøssingen over plastrøret.

- Etter at du har ført inn hylsen, strammer du

kompresjons mutteren til 1/4” kompresjonstilpasning

(sammenslutning).

Koble vannledningen til kjøleskapet

Sjekke vannforsyningsledningen

Vannledningen må bare tilkobles drikkevann.

MERK

Ikke stram kompresjonsmutteren for mye.

MERK

- Sett kompresjonsbøssingen og mutteren på kobber-(eller plast-) røret

som vist.

Stram kompresjonsmutteren på kompresjonstilpasningen

(sam menslutning).

- Skru på vannet og sjekk om det er lekkasje.

Koble til vannrøret med kobling og tappekran.

- Lukk hovedvannkranen.

- Koble kobling “A” til tappekranen.

- Hver enkelt sammenføyning skal være beskyttet med tet ningstape.

Kompresjons

mutter

Sylve

Kompresjons

tilpasning

Bøssing

Bøssing

Kompresjo

nsmutter

For intern modell

(Tilfelle 1)

(Tilfelle 2)

KOBLER “A”

TAPPEKRAN

FORSIKTIG

Vannledningen skal være tilkoblet

kaldtvannsrøret. Hvis den er koblet

til varmtvannsrøret, kan det føre til

at renseren ikke fungerer skikkelig.

1. Kaldvannsledning

2. Rørklemme

3. Kobber- (eller plast-)

ledning

4. Kompresjonsmutter

5. Kompresjonshylse

6. Avstengingsventil

7. Pakningsmutter

DA99-00494H-NO(0.4)-1 12/13/04 11:45 AM Page 28

29

INSTALLASJONSINSTRUKSJONER

INSTALLERE VANNDISPENSERLEDNINGEN

- Fjern kompressordekselet fra kjøleskapet.

- Koble vannledningen til ventilen, som vist på tegningen.

- Når den er tilkoblet, må du sjekke om det er lekkasje. I tilfelle

lekkasje, må du gjenta tilkoblingen.

- Fest kompresjonsdekselet på kjøleskapet igjen.

- Bruk klemme ”A”, fest vannledningen til veggen (bak på kjøleskapet).

- Når vannledningen er festet, må du sjekke om

vannledningen er for mye bøyd, klemt eller trykt flat. Fullfør installasjonen av

vannforsyningsledningen.

- Slå på kjøleskapet og trykk på armen på dispenserens høyre side til vannet

renner ut gjennom vannledningen og all luft er tømt.

- Nå må du sjekke om det er mulige lekkasjer ved vannledningens

forbindelsespunkt.

Etter at du har festet vannledningen, flytter du kjøleskapet til dets rette plass.

Så snart kjøleskapet er på plass, må du ikke flytte det, om mulig.

- Som vist, atskill den festede hetten i kjøleskapet ved å dreie den mot klokken.

Fjern vannfilteret fra boksen og sett en etikett som angir måneden

på filteret som vist.

- Skriv den måneden hvor du installerte filteret på etiketten.

Eks.: Hvis vannfilteret ble installert i marsk, skriver du “MAR”

- Fjern beskyttelseshetten og deretter plasserer du og fører inn filteret som vist.

- Drei vannfilteret sakte med klokken i 90º for å stille indikasjonsmerket på

dekselet kant i kant, samtidig som du låser filteret i en fast stilling. Ikke stram for mye.

Kontroller at angivelseslinjen er kant i kant med låsestillingen.

KLEMME A

VANNLEDNING

KLEBEMERKE

(MÅNEDSANGIVELSE)

ATSKILLELSE

AV RØD HETTE

ANGIVELSESMERKET KANT I KANT

MED LÅSESTILLING.

FILTERDEKSEL SETT

VANNLEDNING TILKOBLINGSMUTTER

Koble vannledningen til kjøleskapet

Feste vannledningen

Installere vannfilteret

FORSIKTIG

KOMPRESJONSDEKSEL PÅ

KJØLESKAP

DA99-00494H-NO(0.4)-1 12/13/04 11:45 AM Page 29

30

INSTALLERE VANNDISPENSERLEDNINGEN

Fjern eventuelt reststoff inni renseren. (Modell med renser)

- Åpne hovedvannkranen for å sjekke om vannet

renner gjennom vannrøret på vanninntakssiden

på renseren.

- Hvis det ikke kommer vann gjennom røret,

må du sjekke om tappekranen er åpen.

- La tappekranen stå åpen til vannet renner

ut og til eventuelt reststoff som har bygd

seg opp under fabrikasjonen har blitt fjernet.

- Hvis du ønsker å gjenmontere

vanninntaks- og uttakssidene på

renseren under installasjonen av

renseren, se henvisningsillustrasjonen.

Velg det stedet hvor renseren skal installeres. (Modell med renser)

- Klipp av vannledningen som er festet i renseren

i passende lengde etter å ha målt

avstanden mellom renseren og

kaldtvannskranen.

KOBLER RENSER

SIDE PÅ RENSER

VANNLEDNING

RENSER

VANN

UTTAKSSIDE

PÅ RENSER

SIDE PÅ RENSER

UTTAKSLEDNING

90°

VANN

VANNINNTAK

HENVISNING

GARANTIOPPLYSNINGER

Denne vannledningsinstallasjonen dekkes ikke av

kjøleskapets eller ismaskinens fabrikantgaranti.

Følg disse instruksjonene nøye for å minimere risikoen

for dyr vannskade.

Merk:

Hvis koblingen ikke passer til den aktuelle

tappekranen, må du kjøpe de rette

koblingstilpasningene hos nærmeste forhandler.

Koble til vannforsyningsledningen

Koble til vannrøret med kobling og tappekran.

- Steng hovedvannkranen.

- Koble kobling “A” til tappekranen.

- Hver enkelt sammenføyning skal være beskyttet med

tetningstape.

KOBLING “A”

TAPPEKRAN

FORSIKTIG

Vannledningen må kobles til

kaldtvannsrøret. Hvis det er

koblet til varmtvannsrøret, kan

det føre til at renseren ikke

fungerer skikkelig.

For ekstern modell

DA99-00494H-NO(0.4)-1 12/13/04 11:45 AM Page 30

31

INSTALLASJONSINSTRUKSJONER

INSTALLERE VANNDISPENSERLEDNINGEN

Fest vannledningen.

- Bruk klemme ”A”, fest vannledningen til veggen (bak på kjøleskapet).

- Når vannledningen er festet, må du sjekke om

vannledningen er for mye bøyd, klemt eller trykt flat.

Koble vannledningen til kjøleskapet.

- Fjern kompresjonsdekselet fra kjøleskapet.

- Koble vannledningen til ventilen, som vist på tegningen.

- Når den er tilkoblet, må du sjekke at det ikke er noen lekkasje.

I tilfelle lekkasje, må du gjenta tilkoblingen.

- Fest kompressordekselet på kjøleskapet igjen.

Fest renseren i stilling.

- Fest renseren i stilling, som vist på tegningen

til høyre.

Fest renserens festeunderlag.

- Hold renserens festeunderlag i egnet stilling

(under oppvaskkummet f.eks.) og fest de godt

med de to skruene.

KLEMME A

VANNLEDNING

VANNLEDNING

KOMPRESSORDEKSEL PÅ

KJØLESKAP

TILKOBLINGSMUTTER

FESTE-UNDERLAG

FOR RENSER

RENSEREN

VANNRØR

STRAMMEBÅNDFOR

RENSER

TO FESTE-UNDERLAG

TO FESTE-UNDERLAG

DA99-00494H-NO(0.4)-1 12/13/04 11:45 AM Page 31

32

INSTALLERE VANNDISPENSERLEDNINGEN

Fjern eventuelt reststoff i vannforsyningsledningen

1) Slå på hovedvannforsyningen og avstengingsventilen for vann-

forsyningsledningen.

2) La vannet renne gjennom dispenseren til det er rent (6~7 minutter).

Dette vil rense vannforsyningssystemet og fjerne luft fra ledningene.

3) I enkelte husholdninger vil det være nødvendig med tilleggsskylling.

4) Åpne kjøleskapsdøren og sjekk om det er vannlekkasje rundt

vannfilteret.

• En nylig installert vannfilterpatron kan forårsake at vannet spruter en kort stund fra dispenseren.

• Før du installerer vannfilteret igjen, må du fjerne vinhyllen.

MERK

2) Når du trykker på testknappen, fylles isbitbeholderen med vann fra

vannforsyningskranen.

Sjekk vannmengden (se tegningen under).

Hvis vannstanden er for lav, blir isbitene små.

Dette er ikke et problem pga.

ismaskinen, men pga. vanntrykket i

røret, og det oppstår ofte.

Når dette problemet oppstår, må du

ta kontakt med

forhandlerservicesenteret for å

sjekke hvor mye vann som finnes.

Sjekk vannmengden i isskuffen

SJEKK VANNSTANDEN

TESTKNAPP

FOR HØY

MAKS.

NIVÅ

1) Løft opp (①) og dra ut (➁) ismaskinspannet i fryseren.

ISMASKIN

FOR LAVT

VANN

IS

DA99-00494H-NO(0.4)-1 12/13/04 11:45 AM Page 32

33

INSTALLASJONSINSTRUKSJONER

PROBLEMLØSNING

Kjøleskapsdøren virker ikke i det hele tatt eller

den kjøler ikke nok

• Sjekk at støpselet er satt skikkelig i.

• Er temperaturkontrollen på displaypanelet satt på

riktig temperatur? Prøv å stille en lavere

temperatur.

• Er kjøleskapet i direkte sollys eller i nærheten av

en varmekilde?

• Er baksiden av kjøleskapet for nært inntil veggen?

Maten i kjøleskapet er frossen

• Er temperaturkontrollet på displaypanelet satt på

riktig temperatur? Prøv å stille en varmere

temperatur.

• Er temperaturen i rommet for lav?

• Har du oppbevart mat med høyt vanninnhold i

kjøleskapets nederste del?

Du hører uvanlige lyder

• Sjekk at gulvet er plant og stabilt.

• Er kjøleskapets bakside for nært inntil veggen?

• Er det noe som er falt ned bak eller under

kjøleskapet?

• Det kan hende du hører en “tikkelyd” fra innsiden

av kjøleskapet, men dette er normalt. Dette oppstår

fordi forskjellig tilbehør trekkes sammen eller

utvides.

Fronthjørnene og sidene av skapet er varme, det

oppstår kondensasjon

• Det er installert antikondensatorer i kjøleskapets

fronthjørner for å forebygge kondensasjon.

• Kondensasjon kan oppstå når du lar døren stå

åpen lenge.

Det kommer ikke ut is

• Stanset du ismaskinfunksjonen?

• Er det is i isoppbevaringsenheten?

• Er vannledningen tilkoblet og avstengningsventilen

åpen?

• Er frysertemperaturen for varm?

(Still ned temperaturen)

• Ventet du i 12 timer etter installasjonen av

vannforsyningsledningen før du lagde is?

Du hører vannet boble i kjøleskapet

• Boblingen kommer fra at kjølemiddelet sirkulerer i

kjøleskapet og det er normalt.

Det er dårlig lukt i kjøleskapet

• Pakk mat med sterk lukt inn slik at den er lufttett.

Kast rotten mat.

Det dannes frost på kjøleskapets vegger

• Er luftåpningene tette?

• Sørg for at det er nok plass mellom de oppbevarte

matvarene slik at luftsirkulasjonen blir effektiv.

• Er døren skikkelig lukket?

Det kommer ikke noe vann

• Er vannledningen tilkoblet og avstengingsventilen

åpen?

• Er vannforsyningsledningen knust?

• Er vannbeholderen frossen pga. at

kjøleskapstemperaturen er for lav? Velg en

varmere innstilling på displaypanelet.

DA99-00494H-NO(0.4)-1 12/13/04 11:45 AM Page 33

TVÅDELAT

KYLSKÅP

ANVÄNDAR- OCH

INSTALLATIONSHANDBOK

SVENSKA

DA99-00494H REV(0.4)

INNEHÅLLSFÖRTECKNING

SÄKERHETSVARNING..........................................................................2

BRUKSANVISNINGAR

INSTALLERA KYLSKÅPET . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

HUVUDFUNKTIONER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

KONTROLLPANEL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

DIGITAL PANEL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

TEMPERATURKONTROLL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

DISTRIBUTÖR AV IS OCH KALLT VATTEN . . . . . . . . . . . . . . . . . . . . . 8

HYLLOR OCH FACK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

MATFÖRVARINGSGUIDE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

GUIDE LÅDAN CoolSelect ZoneTM. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

AVLÄGSNA FRYSSKÅPETS TILLBEHÖR . . . . . . . . . . . . . . . . . . . . . . . 14

AVLÄGSNA KYLSKÅPETS TILLBEHÖR . . . . . . . . . . . . . . . . . . . . . . . . 14

BEVERAGE STATIONTM(tillval) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

GÖRA RENT TILLBEHÖR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

BYTA UT DET INVÄNDIGA LJUSET . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

VATTENFILTER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

DÖRRAR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

INSTALLATIONSINSTRUKTIONER

INSTALLATION AV KYLSKÅPET . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

AVLÄGSNA FRAMBENETS SKYDD . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

AVLÄGSNA KYLSKÅPSDÖRRARNA . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

SÄTTA TILLBAKA KYLSKÅPSDÖRRARNA . . . . . . . . . . . . . . . . . . . . . 22

JUSTERA SPELRUMMET MELLAN DÖRRARNA . . . . . . . . . . . . . . . . 25

KONTROLLERA VATTENDISTRIBUTÖRENS LEDNING . . . . . . . . . . 27

INSTALLERA VATTENDISTRIBUTÖRNS LEDNING . . . . . . . . . . . . . . 28

FELSÖKNING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

DA99-00494H-SV(0.4)-2 12/13/04 11:38 AM Page 1

Montera inte ner eller reparera kylskåpet på egen

hand.

• Du kan riskera att orsaka brand, felfunktioner och/eller

personskada.

Dra stickkontakten ut ur uttaget innan du ska byta ut

kylskåpets invändiga ljus.

• Annars finns det risk för elektrisk stöt.

Om du vill göra dig av med kylskåpet/frysskåpet,

kasta bort det efter att ha avlägsnat dörrarna och

packningarna.

• Utför detta på ett sätt som gör att det inte är möjligt för

ett barn att stängas inne.

Kylskåpet måste jordas.

• Du måste jorda kylskåpet för att förhindra energiläckor

eller elektriska stötar som orsakas av strömläcka från

kylskåpet.

Använd aldrig gasledningar, telefonlinjer eller andra

möjliga åskledare som jordning.

• En felaktig användning av den jordade kontakten kan

orsaka elektrisk stöt.

• Bibehåll ventilationsöppningar i apparatens ram eller

monteringsstruktur fria från tilltäppningar.

• Använd inte mekaniska anordningar eller andra

medel för att påskynda avfrostningen andra än de

som rekommenderas av tillverkaren.

• Skada inte kylmedlets krets.

• Använd inte elektriska apparater inuti

kylskåpet/frysskåpet förutom om de är en typ som

rekommenderas av tillverkaren.

Står för något du måste följa.

Står för något du INTE ska röra.

Står för något som du INTE ska göra.

SÄKERHETSVARNINGAR

FÖRSIKTIGHETS- OCH

VARNINGSSYMBOLER SOM ANVÄNDS ANDRA SYMBOLER SOM ANVÄNDS

Anger att det föreligger dödsfara

eller fara för allvarlig skada.

Anger att det föreligger risk för

person- eller materialskada.

VARNING

FÖRSIKTIGHET

Anger att du måste dra ut stickkontakten från

uttaget.

Står för att jordning behövs för att undvika

elektrisk stöt.

Det rekommenderas att detta avsnitt ska

hanteras av en servicetekniker.

Står för något du INTE ska montera ner.

VARNING

2

VARNING

• Innan du använder apparaten, läs noggrant igenom denna handbok och bevara den som din

hänvisning.

• Eftersom de följande användningsintruktionerna täcker olika modeller, kan ditt kylskåps egen

skaper skilja sig något från de som beskrivs i denna handbok.

• Apparaten är inte tillämnad att användas av barn eller handikappade personer utan en vuxens

tillsyn.

• Håll barn under uppsikt för att garantera att de inte leker med apparaten.

• Använd R600a eller R134a som kylmedel. Kontrollera kompressorns etikett på baksidan av

apparaten och klassificeringsetiketten inuti kylskåpet för att kontrollera vilket kylmedel som

används till ditt kylskåp.

Anslut inte flera apparater till samma grenkontakt.

• Detta skulle kunna orsaka överhettning och brandrisk.

Se till att stickkontakten inte kläms mot eller skadas

av kylskåpets baksida.

• En skadad stickkontakt kan överhettas och orsaka

brand.

Böj inte elsladden på överdrivet sätt eller placera

tunga föremål på den.

• Detta utgör en brandrisk. Om elsladden skadas, byt

omedelbart ut den hos tillverkaren eller dennes

serviceombud.

Spreja inte vatten direkt inuti eller utanpå kylskåpet.

• Det finns risk för brand eller elektrisk stöt.

Spreja inte lättantändlig gas nära kylskåpet.

• Det finns risk för explosion eller brand.

För inte in stickkontakten med våta händer.

• Du kan få en elektrisk stöt.

Placera inte en behållare med vatten på kylskåpet.

• Om det spills ut finns det risk för brand eller elektrisk

stöt.

Installera inte kylskåpet på fuktig plats eller en plats

där det kan komma i kontakt med vatten.

• Försämrad isolering av elektriska delar kan orsaka

elektrisk stöt eller brand.

Förvara inte flyktiga eller brännbara ämnen i

kylskåpet.

• En förvaring av bensen, alkohol, eter, gasol och andra

sådana produkter kan orsaka explosioner.

VARNINGAR

DA99-00494H-SV(0.4)-2 12/13/04 11:38 AM Page 2

Om kylskåpet inte används under en längre

tidsperiod, dra ut stickkontakten.

• En försämring av isoleringen kan orsaka brand.

Apparaten är inte ämnad för användning av

unga barn eller handikappade personer utan

tillsyn. Unga barn borde hållas under uppsikt

för att garantera att de inte leker med

apparaten.

Placera inte utrustningen i direkt solljus.

Apparaten måste placeras så att

stickkontakten är tillgänglig efter

installationen.

Om elsladden skadas måste den bytas ut av

tillverkaren, av ett auktoriserat serviceombud

eller av kvalificerad servicepersonal.

SÄKERHETSVARNING

3

HETER

Fyll inte på kylskåpet med för mycket mat.

• När du öppnar dörren kan ett föremål falla ut och orsaka

person- eller materialskada.

Placera inte flaskor eller glasbehållare i frysskåpet.

• När innehållen fryser till, kan glaset spricka och orsaka

personskada.

Om vägguttaget är löst, för inte in stickkontakten.

Det finns risk för elektrisk stöt eller brand.

Koppla inte ur elsladden genom att dra i den.

• En skada på sladden kan orsaka kortslutning, brand

och/eller elektrisk stöt.

• Om elsladden är skadad, måste den bytas ut av

tillverkaren, av ett auktoriserat serviceombud eller av

kvalificerad servicepersonal.

Förvara inte föremål uppe på apparaten. Om

kylskåpet inte används under en längre tid.

• När du öppnar eller stänger dörren, kan föremål falla ner

och orsaka personskada och/eller materialskada.

Förvara inte läkemedel, vetenskapliga material eller

temperaturkänsliga produkter i kylskåpet.

• Produkter som kräver strikta temperaturkontroller får

inte

förvaras i kylskåpet.

Låt inte barn hänga på dörren. I annat fall kan all-

varlig

skada inträffa.

Om du känner lukt av läkemedel eller rök, dra genast

ut stickkontakten och kontakta SAMSUNG

Electronics serviceavdelning.

Rör inte vid frysskåpets invändiga väggar eller vid

produkter som förvaras i fryset med våta händer.

• Detta kan orsaka köldskada.

För inte in händerna i apparatens nedre område.

• Vassa kanter kan orsaka personskada.

Placera aldrig fingrar eller andra föremål i

distributörens hål och isglidbana. Det kan orsaka

person- eller materialskada.

Kylmedlen som används är antingen R600a eller R134a.

Kontrollera kompressorns etikett bak på apparaten samt

klassificeringsetiketten inuti kylskåpet för att kontrollera

vilket kylmedel som används för ditt kylskåp.

Kylmedlet som används i kylskåpet/frysskåpet och

gaserna i isoleringsmaterialet kräver speciella

bortskaffningsprocedurer. Se till att inga ledningsrör

bak på apparaten är skadade innan bortskaffningen.

FÖRSIKTIG

FÖRSIKTIGHETER

Använd inte en våt eller fuktig trasa när du

rengör stickkontakten. Avlägsna allt slags

främmande material eller damm från stiften på

stickkontakten.

• I annat fall finns det risk för brand.

• Om kylskåpet har kopplats ur från elnätet, borde

du vänta minst fem minuter innan du kopplar

tillbaka det.

Denna apparat innehåller en liten mängd

kylmedel med isobutan (R600a), en natur-

gas

med hög miljöförenlighet och som emeller-

tid

är brännbar. När apparaten ska transporteras och

installeras ska du se till att inga delar av

kylmedelkretsen skadas.

Kylmedel som sprutar ut från ledningarna kan fatta

eld eller orsaka ögonskada. Om en läcka upptäcks,

undvik öppna lågor eller möjliga eldfattande källor

och lufta rummet där apparaten är placerad

under flera minuter.

• För att undvika att brännbar gas-luftblandning skapas

om

en läcka i kylmedelskretsen inträffar, beror storleken på

rummet, i vilket apparaten är placerad, på mängden

kylmedel som används.

Rummet måste ha ett utrymme på 1m3för var 8 grams

kylmedel R600a som finns inuti apparaten. Mängden

kylmedel i din särskilda apparat visas i på

identifikationsplåten inuti apparaten.

• Starta aldrig en apparat som visar tecken på skada. Vid

tvivel, kontakta din handlare.

DA99-00494H-SV(0.4)-2 12/13/04 11:38 AM Page 3

4

INSTALLERA KYLSKÅPET

Placera kylskåpet på en lämplig plats med

tillräckligt utrymme mellan väggen och

kylskåpet.

(hänvisning ges till installationsinstruktionerna

i denna handboken)

HUVUDFUNKTIONER

Dubbelt kylsystem

• Kyl- och frysskåpet har två avdunstningsapparater.

Tack vare detta självständiga system, kyls frys-och

kylskåpet individuellt ner och är därmed mer

effektiva. Matlukt från kylskåpet inverkar inte på

maten som finns i frysskåpet på grund av den

separata luftströmcirkulationen.

Flerströmningssystem

• Kylig luft cirkulerar genom flera öppningar på varje

hyllnivå. Detta ger en jämn fördelning av kylan inuti

skåpen för att hålla din mat färsk under längre tid.

Dörrlarm

• En ljudsignal påminner dig om att dörren lämnats

öppen.

Hög fuktighet för färskare mat

• Du kan behålla mat, frukt och grönsaker färska

under längre tid därför att ditt kylskåp förser en

högt fuktad kall luft. Detta kan vara upp till fyra

eller fem gånger så mer effektivt än ett normalt kyl

skåp.

Energisparande kylskåp/frysskåp

• Energiförbrukningen hålls på lägsta nivå genom

att kall luft förses separat till kyl- och frysskåpet.

Snabbare nerkylningstider

• Den snabba nerkylningsfunktionen tillåter dig att

frysa ner mat snabbare.

Riklig tillgång till is och kallt vatten

• Is- och vattendistributören ger is och kallt vatten

när som helst.

Beverage station (tillval)

• Du behöver inte öppna huvuddörren för att komma

åt mat som används ofta i det extra kylfacket. Detta

sparar tid och pengar.

Deodorisering (tillval)

• En deodorisering som kan återanvändas håller

kylskåpets luft fräsch och fri från lukt.

Lådan CoolSelect ZoneTM(tillval)

• Du kan välja

knapparna

Quick Cool

(Snabbkylning),

Thaw (Upptining)

och Select (Val)

för att snabbt kyla ner,

tina upp och svalka

varor.

Välj Soft Freeze (Mild

frysning), Cool (Sval)

eller Chill (Kylig) för

att kontrollera

temperaturen

i lådan.

Så fort som du har utfört de följande stegen, borde ditt kylskåp vara fullt funktionsdugligt. I annat fall, kontrollera

energiförsörjningen och elkällan. Om du har några frågor, kontakta SAMSUNGs serviceavdelning.

Ställ in temperaturkontrollen till den kallaste

temperaturen och vänta en timma. Frysskåpet

borde bli något kallt och motorn borde ha en

jämn gång.

Då kylskåpets temperatur är tillräckligt låg, kan

du förvara mat i kylskåpet. Efter att kylskåpet

startats, tar det några timmar att nå den lämpliga

temperaturen.

När kylskåpet är anslutet, borde det

invändiga ljuset tändas då du dörrarna.

OBS

Denna bruksanvisning täcker olika modeller.

Din apparats egenskaper kan skilja sig något

från de som beskrivs i denna handboken.

DA99-00494H-SV(0.4)-2 12/13/04 11:38 AM Page 4

5

BRUKSANVISNINGAR

KONTROLLPANEL

Basmodell

Distributörmodell

KNAPPEN FREEZER TEMP.(FRYSSKÅPSTEMPERATUR)

För att ställa in frysskåpets temperatur, tryck på knappen

flera gånger för att ändra den inställda temperaturen i

sekvens mellan -14 °C och -25 °C

KNAPPEN FRIDGE TEMP.

(KYLSKÅPSTEMPERATUR)

För att ställa in kylskåpets temperatur, tryck på

knappen flera gånger och ändra den inställda

temperaturen i sekvens mellan 7 °C och 1 °C.

KNAPPEN POWER COOL (SNABBKYL-

NING)

Påskyndar nerkylningsprocessen i kylskåpet.

KNAPPEN POWER FREEZE

(SNABBFRYSNING)

Påskyndar frysprocessen i

frysskåpet.

KNAPPEN CHILDLOCK

När barnlåsknappen trycks in i 3 sekunder slås barnlåsindikatorn på med en hörbar ton. När barnlåset är på kan inga

inställningar ändras utom isvalsknappen, och alla lampor är släckta utom isvalslampan och barnlåsindikatorn. Denna

funktion förhindrar att barn eller djur oavsiktligt kan ändra inställningarna. För att låsa upp inställningsfunktionerna,

tryck igen på knappen under 3 sekunder

Denna knapp har en annan funktion. När den trycks ner under 3 sekunder [låsindikationens lampa tänds],stängs

samtidigt fuktkontrollens värmeapparat av. Om fukt uppstår runt distributören eller beverage station (extra dryckesför-

varingsplats) med denna funktion, tryck igen på knappen under 3 sekunder. Då kommer ljuset att släckas, fuktkon-

trollen sätter igång och alla knappar kommer samtidigt att låsas upp.

KNAPPEN ICE TYPE (ISTYP)

Använd denna knapp för att

välja Cubed (Tärnad is) eller

Crushed Ice (Krossad is) eller

Ice off (Is av).

DA99-00494H-SV(0.4)-2 12/13/04 11:38 AM Page 5

6

KONTROLLPANEL

Cool Select zone

Cool Select zone

Basmodell (med CoolSelect Zone)

Distributörmodell (med CoolSelect Zone)

DA99-00494H-SV(0.4)-2 12/13/04 11:38 AM Page 6

7

BRUKSANVISNINGAR

DIGITAL PANEL

Freezer Temp. anger den nuvarande temperaturen i frysskåpet.

Fridge Temp. anger den nuvarande temperaturen i kylskåpet.

Quick Cool, Thaw och Select visar tillståndet av lådan CoolSelect ZoneTM.

• Denna lampan anger att den återvinningsbara deodoriseringen är i funktion.

• Återvinn den vaxkakemönstrade kassetten en eller två gånger om året (se avsnittet

“Göra rent tillbehör”).

• Tryck på knappen Ice Type i sekvens för att välja Cubed

Ice, Crushed Ice eller Ice Off för att stoppa istillverkningen.

• En lysande ikon anger vilket isläge som nuvarande

• När det gröna ljuset ändras till organge, är det dags att byta ut vattenfiltret.

Om indikatorn är röd, rekommenderas uttryckligen ett snabbt utbyte.

• När vattenfiltret har bytts ut, återställ indikatorn genom att trycka på knapparna

Ice Type och Child Lock (Barnlås) samtidigt under 3 sekunder.

• För att stänga av indikatorn, tryck på knapparna Ice Type och Child Lock sam

tidigt under 5 sekunder.

• Denna lampan är på när du trycker på knappen Power Freeze.

Tryck på denna knapp för att snabbt återställa frysskåpet till den inställda

temperaturen.

• Om du behöver mycket is kan du få is snabbare.

• Tryck på knappen igen för att annullera Power Freezer-läget.

Cubed Ice, Crushed Ice och Ice Off

Filter Indicator

Power Freeze

• Denna lampan tänds när du trycker på knappen Power Cool.

Tryck på knappen för att snabbt återställa kylskåpet till den inställda temperaturen.

• Tryck på knappen igen för att annullera Power Cool-läget.

Power Cool

Deodorizer

DA99-00494H-SV(0.4)-2 12/13/04 11:38 AM Page 7

Tryck

8

TEMPERATURKONTROLL

Tryck på knappen Ice Type för att välja typen av is:

• Tärnad is

• Krossad is

• Ingen is

Om isen förblir i ishinken, får man fram

istärningar.r.

Tryck på isdistributörens spak med en kopp.

• Placera en kopp i linje med distributörens spak för

att undvika att is hoppar ut.

Isdistributör

Ismaskinen tillverkare 10 istärningar på en gång och

automatiskt ungefär 120 istärningar dagligen. Denna mängd

kan påverkas av faktorer som frysskåpets temperatur, funktio-

nen Power Freeze och antalet gånger som dörren öppnas.

När kylskåpet ansluts är läget Cubed Ice automatiskt valt.

Vattendistributör

Vattenbehållarens kapacitet är ungefär 1,2 l.

Kallt vatten

• Tryck vattendistributörens spak med en kopp.

• Om du har precis installerat kylskåpet, kasta bort de första

sex glasen vatten för att rensa ut orenheter i

vattenförsörjningssystemet.

No Ice (Is av)

OBS

Tryck

DISTRIBUTÖR AV IS och KALLT VATTEN

Frysskåp

• Frysskåpets temperatur kan ställas in mellan -14 °C och

-25 °C.

• Tryck på knappen Freezer Temp. flera gånger tills den

önskade temperaturen visas på temperaturens display.

• Temperaturens display ändras i sekvens mellan

-14 °C och -25 °C. När displayen når 14 °C, går den tillbaka

till -25 °C.

• Efter fem sekunder, återgår displayen till frysskåpets

aktuella temperatur. Enheten kommer sedan att arbeta för

att regleras till den nya önskade temperaturen.

Kylskåp

• The refrigerator temperature can be set between 7 °C and

1 °C.

• Tryck på knappen Fridge Temp. flera gånger tills den

önskade temperaturen visas på temperaturens display.

• Temperaturens display ändras i sekvens och återgår på

samma sätt som frysskåpet.

• När glass förvaras över -15 °C i frysskåpet, kan den smälta.

• Temperaturen i frys- eller kylskåpet stiger efter många öppningar och då man ställer in varm mat. Detta kan

medföra att den digitala displayen blinkar. Den digitala displayen kommer att sluta blinka när frys- och kyl-

skåpet

VARNING

Om du åker på en längre semester eller

affärsresa och inte kommer att använda

vatten-eller isdistributören, stäng vattenven-

tilen. Annars kan vattnet orsaka läcka.

Placera aldrig fingrar eller andra

föremål i distributörens öppning.

Detta kan orsaka skada.

FÖRSIKTIGHET

VARNING

Ismaskin (Basmodell)

• Dra ut islådan.

• Fyll på vatten tills det når vattennivåindikatorn.

• Sätt tillbaka islådan på plats.

För tämad is

För krossad is

För ingen is

DA99-00494H-SV(0.4)-2 12/13/04 11:38 AM Page 8

9

HYLLOR OCH FACK

KYLSKÅP

Dörrfack

Ismaskin

Isglidbana

Ljus

Hylla

Ismaskin

Islåda

Låda

Frambensskydd

FRYSSKÅPET

Basmodell Modell med is- och vattendistributör

Beverage Station

Ljus

Deodorisering (tillval)

Fack för mejerivaror

Dörrfack

Vinhylla (tillval)

Vikbar hylla (tillval)

Lådan CoolSelect ZoneTM

(tillval)

Äggbehållare

Grönsaks- & fruktlåda

Dörrfack

BRUKSANVISNINGAR

DA99-00494H-SV(0.4)-2 12/13/04 11:38 AM Page 9

10

MATFÖRVARINGSGUIDE

FÖRVARING AV FRYST MAT I FRYSSKÅPET

Hylla av härdat glas

• Kan användas för att förvara alla typer av fryst mat.

Dörrfack

• Kan användas för mindre förpackningar av fryst mat.

Plastlådor

• Kan användas för att förvara kött och andra torra matvaror.

Förvarad mat borde noggrant slås in i folie eller andra lämpliga

förpackningsmaterial eller behållare.

Isglidbana (tillval)

VARNING

Placera inga fingrar, händer eller andra olämpliga föremål i glidbanan eller ismaskinens hink, då

detta kan medföra person- eller materialskada.

För att få mer utrymme för mat

kan utdragslådor och ismaskin

avlägsnas.

DA99-00494H-SV(0.4)-2 12/13/04 11:38 AM Page 10

11

BRUKSANVISNINGAR

MATFÖRVARINGSGUIDE

Hylla av härdat avrinningssäkert glas

• Kan användas för att förvara all slags nerkyld mat.

• Säkert och svårt att krossa.

• Runda markeringar på glasets yta är normala företeelser.

Vikbar hylla (tillval)

• Om du behöver plats på höjden för längre varor.

Lyft lätt på hyllans främre del och vik den bakåt för att få en halv hylla.

Du kan använda hyllan på detta läge för att kunna förvara längre varor.

CoolSelect ZoneTM(tillval)

• Hjälper att bevara smaken på maten och håller dem färska längre.

Används för att lagra ost, kött, fjäderfä, fisk eller annan mat som ska användas

inom kort tid.

Frukt- & grönsakslåda (övre och undre)

• Används för att förvara frukt och grönsaker.

• Denna låda är lufttät. En optimal fuktighetskontroll hjälper att bevara

grönsakerna och frukterna som förvaras färska.

Fack för mejerivaror

• Kan användas för att förvara smör, margarin och ost.

Dörrfack

• Kan användas för att förvara mat i små förpackningar såsom mjölk och

yoghurt.

Beverage Station (tillval)

• Kan användas för att förvara varor som ofta används såsom drycker på burk och

tilltugg. Du kan också komma åt dessa varor utan att behöva öppna

kylskåpsdörren.

Äggbehållare

• Lägg ägg i behållaren och placera dem på hyllan.

Vinhylla (tillval)

• Placera dina vinflaskor på hyllan så att de bibehåller sin smak.

Flaskor borde förvaras tätt tillsammans så att de inte faller ut.

• Om du planerat en lång semester, måste du tömma kylskåpet och stänga

av det. Torka bort överdriven fukt från insidan och lämna dörrarna öppna.

Annars kan lukt och mögel bildas.

• Om modellen har en CoolSelect zone (område med väljbar kyla , för inte in

en hylla på denna fals. Detta skulle kunna medföra att hyllan stöter emot

locket på beverage station och detta lock kan då gå sönder.

VARNING

FÖRSIKTIGHET

FÖRVARING AV NERKYLD MAT I KYLSKÅPET

Använd inte denna fals i modeller

med en CoolSelect zone.

DA99-00494H-SV(0.4)-2 12/13/04 11:38 AM Page 11

12

GUIDE LÅDAN CoolSelect ZoneTM

Knappen “Select” (tillval)

Soft Freeze

• När “Soft Freeze” är valt, visar den digtala panelen

temperaturen -5oC oberoende av den inställda

temperaturen på kylskåpet.

• Temperaturen “Soft-Freeze” hjälper till att hålla kött och

fisk färska längre.

• Gör att du lätt kan skära kött utan att det droppar.

Chill

• När “Chill” är valt, hålls temperaturen för lådan

CoolSelect ZoneTMpå -1oC oberoende av kylskåpets

inställda temperatur.

• Temperaturen “Chill” håller kött eller fisk färska länge.

Cool

• När “Cool” är valt, kommer temperaturen att vara den

samma som kylskåpets inställda temperatur. Den digitala

panelen visar samma temperatur som den på

displaypanelen.

• Lådan CoolSelect ZoneTM tillåter ett ytterligare kylutrymme.

DA99-00494H-SV(0.4)-2 12/13/04 11:38 AM Page 12

13

BRUKSANVISNINGAR

GUIDE LÅDAN CoolSelect Zone

TM

Knappen “Quick Cool”

Knappen “Thaw”

• Du kan använda funktionen Quick Cool med CoolSelect ZoneTM.

• “Quick Cool” gör att 1~3 drycker på burk kan kylas ner inom 60 min.

• För att annullera detta tillval, tryck igen på knappen “Quick Cool”.

CoolSelect ZoneTMgår tillbaka till den tidigare temperaturen.

• När “Quick Cool” avslutas, går den tillbaka till temperaturinställningen

“Cool”.

• Droppar som rinner ut och kvalitetsförsämring av kött sänker

matvarornas fräschör.

• Efter att “Thaw” har valts, förses lådan CoolSelect ZoneTMalternativt med

varm och kall luft.

• Beroende på köttets vikt, kan upptiningstiden sekventiellt väljas för

4 timmar, 6 timmar, 10 timmar och 12 timmar.

• När “Thaw” avslutats, går displayen CoolSelect ZoneTMtillbaka till “Chill”.

• När ”Thaw” är färdigt finns det ingen köttsaft i köttet och det är i ett halvfruset till-

stånd som gör det lätt att skära.

• För att annullera detta alternativ, tryck på vilken knapp som helst förutom

“Thaw”.

• Den ungefärliga upptiningstiden av kött och fisk visas nedan (baserad på

1 tums tjocklek).

Upptiningstid 4 timmar 6 timmar 10 timmar 12 timmar

Vikt 400 g 600 g 800 g 1000g

För tillvalet “Quick Cool”, ska mat som förvaras i lådan

CoolSelect ZoneTM avlägsnas.

Nerkylningstiden kan variera beroende på dryckerna.

OBS

OBS

Beroende på köttet och fiskens storlek och tjocklek, kan upptiningstiden variera. Vikten ovan står för den totala

vikten mat i lådan CoolSelect ZonTM.

Ex) Den totala upptiningstiden för 400 g fryst oxkött och 600 g fryst kyckling är lika med 10 timmar.

Med tillvalet “Thaw”, ska mat som förvaras i lådan CoolSelect ZoneTM avlägsnas.

VARNING

VARNING

DA99-00494H-SV(0.4)-2 12/13/04 11:38 AM Page 13

14

Ismaskinens hink (tillval)

• Avlägsna hinken genom att lyfta upp och

dra ut den.

Frambensskydd

• Öppna frys- och kylskåpets

dörrar, avlägsna de tre

skruvarna och ta loss skyddet.

• För att montera tillbaka

benskyddet, sätt tillbaka det på sin plats

och dra åt de tre skruvarna.

❈Ta endast bort benskyddet om det är

absolut nödvändigt.

AVLÄGSNA FRYSSKÅPETS TILLBEHÖR

Använd inte för mycket kraft när du

monterar upp skyddet då detta kan

medföra skada.

OBS

AVLÄGSNA KYLSKÅPETS TILLBEHÖR

Härdad glashylla

• Dra ut hyllan så långt som det går.

Lyft sedan upp och avlägsna den.

Dörrfack

• Håll dörrfacket med båda händerna och

avlägsna det genom att lyfta upp det.

Härdad glashylla

• Dra ut hyllan så långt som

möjligt. Lyft sedan upp och

avlägsna den.

Dörrfack

• Håll dörrfacket med båda hän

derna och lyft sedan upp det.

Lådor

• Avlägsna lådan genom att dra ut

och lyfta den.

Ismaskin och låda

• Avlägsna islådan genom att dra

den mot dig. Avlägsna sedan

ismaskinen (endast basmodell).

Låda och lock för färska frukter &

grönsaker

• Avlägsna facket genom att hålla i handtaget, dra

facket mot dig och lyft lätt upp det.

• Avlägsna locket genom att dra det mot dig.

Vinhylla (tillval)

• Ta helt enkelt tag i hyllan och dra den mot dig.

For at få adgang til det ekstra kølerum,

tag fat i minibarens dørhåndtag og

træk det nedad.

• Det ekstra kølerum er specielt praktisk,

fordi du ikke behøver åbne døren til selve

køleskabet. Herved spares der desuden

energi.

Det rekommenderas att du använder

det extra kylfacket för mat som

används ofta, såsom drycker.

När dörren är öppen, kan den

användas som en bricka för att stöda

varor, som flaskor och glas.

• Rispa inte dörrens yta.

BEVERAGE STATIONTM (tillval)

• Innan du avlägsnar frys- och kylskåpets tillbehör, vänligen flytta den förvarade maten till en annan plats.

• Dörren till Beverage Station borde aldrig avlägsnas.

• Beverage StationTM kan inte fungera om dess dörr saknas.

• När du stänger dörren till Beverage station, se till att du inte sätter händer eller fingrar på en plats där de

kan klämmas eller skadas.

• Om du använder den öppna dörren som bricka, placera inga tunga föremål på den.

• Tillåt inte att barn kan hänga på dörren då detta medför risk för person- och materialskada.

VARNING

DA99-00494H-SV(0.4)-2 12/13/04 11:38 AM Page 14

15

BRUKSANVISNINGAR

GÖRA RENT TILLBEHÖR

Invändigt

• Rengör tillbehören med användning av ett milt rengöringsmedel. Torka sedan av med en

torr trasa.

• Efter att tillbehören rengjorts, se till att de är torra innan du använder dem igen.

Utvändigt

• Torka av den främre kontrollpanelen med en ren trasa.

• Dörrarna och dörrhandtaget borde göras rent med ett milt rengöringsmedel och trasa.

Torka dem med en ren trasa.

• Den utvändiga sidan borde putsas en eller två gånger om året.

Bak

• Använd en damsugare för att avlägsna damm en eller två gånger om året.

Is- och vattendistributören och avtappningsgaller (tillval)

• Använd en fuktig trasa för att göra rent is- och vattendistributören. Torka sedan av med

en torr trasa.

• Håll is- och vattendistributören samt avtappningsgallret torra.

Beverage station (tillval)

• Använd en fuktig trasa för att göra rent det extra kylfacket. Torka sedan av med en torr

trasa.

Dörrisolering av gummi

• Om dörrisoleringen av gummi är smutsig, kommer dörren inte att stängas ordentligt och

kylskåpet samt frysskåpet kommer då inte att kunna fungera på effektivt sätt. Rengör

dem med ett milt rengöringsmedel och en fuktig trasa. Torka sedan av med en torr trasa.

OBS

• När du rengör apparaten eller om du inte ska använda den under en längre tid, avlägsna stickkontakten och

lämna dörren öppen samt håll apparaten torr.

• Rengör den inte genom att direkt spreja på den med vatten.

• Rengör den inte med bensen, thinner eller rengöringsmedel för bilar.

DA99-00494H-SV(0.4)-2 12/13/04 11:38 AM Page 15

16

GÖRA RENT TILLBEHÖR

INVÄNDIGT LJUS I FRYSSKÅPET (ENDAST BASMODELL) / KYLSKÅPET

INVÄNDIGT LJUS I FRYSSKÅPET (MODELL MED IS- OCH

VATTENDISTRIBUTÖR)

BYTA UT DET INVÄNDIGA LJUSET

Innan du byter ut det invändiga ljuset, koppla ur apparaten från elnätet. Om du får svårigheter

att byta ut ljuset, kontakta din servicemottagning.

VARNING

Placera ett flat skruvmejsel

under hakarna på ljusets

skydd och tryck åt pilens håll.

Dra skyddet åt pilens håll. Efter att glödlampan bytts ut,

sätt tillbaka ljusets skydd.

Lyft och dra ut ismaskinens lock (➀).

Använd en skruvmejsel för att ta bort ljusets skydd (➁).

Byt ut glödlampan mot en ny (➂), och sätt sedan tillbaka

ljusets skydd på plats med hjälp av en skruvmejsel.

Sätt tillbaka ismaskinens lock.

➀

➂

Deodorisering (tillval)

• Avlägsna skyddet med en flat skruvmejsel enligt figuren.

• Ta ut kassetten från locket och lägg den i blöt i rent varmt vatten under minst

4 timmar. Torka kassetten helt och hållet i solljus under minst 8 timmar på öppet

område.

• Upprepa denna procedur en eller två gånger om året.

• Om den torkas i ett instängt område, kan lukt spridas ut i området.

• Håll barn utom räckhåll från smutsigt vatten då de kan dricka vattnet.

OBS

Med modellen CoolSelect zoneTM

Utan modellen CoolSelect zoneTM

Kassett

DA99-00494H-SV(0.4)-2 12/13/04 11:38 AM Page 16

17

BRUKSANVISNINGAR

VANDFILTER

Lampan “Filter Indicator”

• Lampan “Filter Indicator” informerar dig om när det är tid att ändra vattenfilterkassetten. Ljuset

kommer att gå över från grön till orange. Detta upplyser dig om att det snart är dags att byta ut det

aktuella filtret.

Det rekommenderas att du byter ut kassetten när ljuset går över till rött (se avsnittet “Installera

vattenfiltret” för mer information).

Använda distributören utan vattenfilter

• Du kan inte använda vatten- och isdistributören utan en vattenfilterkassett på grund av att

vattenförsörjningen är blockerad.

Beställa filter för utbyte

• För att beställa mer vattenfilterkassetter, kontakta din auktoriserade Samsung-handlare.

DÖRRAR

Kylskåpsdörrarna har en speciell dörröppnings- och stängningsfunktion som garanterar att dörrarna

stängs helt och är säkert isolerade.

När du öppnar dörren kommer den endast att öppnas så långt. Efter en viss punkt, kommer den att

förbli öppen.

När dörren är till en del öppen, kommer den att stängas automatiskt.

DA99-00494H-SV(0.4)-2 12/13/04 11:38 AM Page 17

18

INSTALLATION AV KYLSKÅPET

• Kontrollera storlekarna på din ingångsdörr för att beräkna om kylskåpet kan gå igenom

den.

• När kylskåpet ska gå igenom en dörr och kylskåpets djup eller bredd är större, avlägsna

kylskåpsdörrarna.

Kontrollera storlekarna på din ingångsdörr

Garantera ett tillräckligt spelrum till höger, vänster, bakom och över innan du installerar kylskåpet.

Detta har fördelen att energiförbrukningen sänks.

OBS

OBS

• Välj en plats som har lätt tillgång till vattenförsörjningen.

• Välj en plats med tillräckligt utrymme för kylskåpet.

• Välj en plats utan direkt solljus.

• Innan du monterar ner frysskåpets dörr ska vattenförsörjningsledningen kopplas

från. (I annat fall kan vattenförsörjningsledningen skadas.)

• Se “Separera vattenförsörjningsledningen från kylskåpet” på nästa sida.

Utse en plats för kylskåpet

Garantera ett tillräckligt utrymme för att installera kylskåpet på en plan yta.

• Om ditt kylskåp inte är i nivå, kommer kanske hela kylsystemet att inte fungera korrekt.

FÖRSIKTIGHET

10 Cm

1 Cm

10 Cm

DA99-00494H-SV(0.4)-2 12/13/04 11:38 AM Page 18

19

INSTALLATIONSINSTRUKTIONER

AVLÄGSNA FRAMBENETS SKYDD

a

1) Avlägsna skruven från skruvtvinget ( ).

2) Avlägsna vattenslangen genom att trycka på kopplingen (➁) och dra ut vattenslangen (➀).

Öppna frys- och kylskåpets dörrar och ta sedan av frambensskyddet genom att vrida de tre skruvarna motsols.

a

FRAMBENSSKYDD

SKRUV

Avlägsna frambenets skydd (tillval)

Separera vattenförsörjningsledningen från kylskåpet (tillval)

Skär inte av vattenslangen utan sära den från kopplingen.

VARNING

a

DA99-00494H-SV(0.4)-2 12/13/04 11:38 AM Page 19

20

AVLÄGSNA KYLSKÅPSDÖRRARNA

1) Med dörren stängd, avlägsna det övre gångjärnsskyddet (➀) med användning av en skruvmejsel och

koppla sedan ur kablarna (➁).

2) Skruva loss gångjärnets skruvar (➂) och jordningsskruven (➃) motsols och ta bort det övre gångjärnet (➄)

längs med pilen (➅). Var försiktig när du avlägsnar dörren att den inte faller på dig.

3) Avlägsna dörren från det lägre gångjärnet (⑦)

genom att försiktigt lyfta dörren (➇).

4) Avlägsna det undre gångjärnet (➈) från det undre

gångjärnets hållare (➉) genom att lyfta det undre

gångjärnet (➈) i riktning med pilen.

Avlägsna frysskåpets dörr

• Lyft dörren rätt upp.

• Se till att du inte klämmer vattenslangen och kabelfästet i dörren.

• Placera dörrar på en skyddad yta.

OBS

DA99-00494H-SV(0.4)-2 12/13/04 11:38 AM Page 20

21

INSTALLATIONSINSTRUKTIONER

AVLÄGSNA KYLSKÅPSDÖRRARNA

1) Med dörren stängd, avlägsna det övre gångjärnsskyddet (➀) med användning av en skruvmejsel och

koppla sedan ur kablarna (➁)

2) Skruva loss gångjärnets skruvar (➂) och jordningsskruven (➃) motsols och ta bort det övre gångjärnet (➄) i

riktning med pilen (➅). Var försiktig när du avlägsnar dörren att den inte faller på dig.

3) Avlägsna dörren från det undre gångjärnet (⑦)

genom att lyfta dörren (➇).

4) Avlägsna det undre gångjärnet (➈) från det undre

gångjärnets hållare (➉) genom att lyfta det undre

gångjärnet (➈) i riktning med pilen.

Avlägsna kylskåpsdörren

OBS

Efter att frys- och kylskåpets dörr har monterats ner, placera den där du önskar. Du måste dock monter

tillbaka den.

DA99-00494H-SV(0.4)-2 12/13/04 11:38 AM Page 21

22

SÄTTA TILLBAKA KYLSKÅPSDÖRRARNA

Sätta tillbaka frysskåpets dörr

1) För in det undre gångjärnet (➀) i det undre

gångjärnets hållare (➁).

2) Sätt tillbaka frysskåpets dörr genom att föra in

hylsan (➂) på den nedre sidan av dörren i hålet på

det undre gångjärnet (➃) och dra ner hylsan.

3) För in det övre gångjärnets axel (➄) i hålet (➅). Efter att nivelleringen gjorts mellan det övre gångjärnets

hål (➆) och hålet på skåpet (➇), sätt tillbaka bultarna (➈) och skruva åt (➉) medsols.

4) Anslut kablarna. 5) Placera framdelen av det övre gångjärnets

skydd ( ) på det övre gångjärnets framdel ( ) och

sätt för fast framdelen av det övre gångjärnets

skydd.

11 12

DA99-00494H-SV(0.4)-2 12/13/04 11:38 AM Page 22

23

INSTALLATIONSINSTRUKTIONER

SÄTTA TILLBAKA KYLSKÅPSDÖRRARNA

Sätta tillbaka kylskåpsdörren

1) För in det undre gångjärnet (➀) i det undre

gångjärnets hållare (➁).

2) Placera hålet i kylskåpsdörren (➂) över det undre

gångjärnet (➃).

3) För in det övre gångjärnets axel (➄) i hålet (➅). Nivellera därefter mellan det övre gångjärnets hål (➆)

och hålet på skåpet (➇). Sätt tillbaka gångjärnets skruvar (➈) och skruva åt (➉) medsols.

4) Anslut kablarna. 5) Placera framdelen av det övre gångjärnets

skydd ( ) på det övre gångjärnets framdel ( )

och sätt först fast framdelen av det övre gångjärnets

skydd

11 12

DA99-00494H-SV(0.4)-2 12/13/04 11:38 AM Page 23

24

SÄTTA TILLBAKA KYLSKÅPSDÖRRARNA

FRAMBENETS SKYDD

SKRUV

1) Medan du trycker på kopplingens framsida (➁), för in vattenledningen (➀) i kopplingen.

2) Dra åt skruven på skruvtvinget ( ).

a

Sätt på frambenets skydd genom att vrida de tre skruvarna medsols enligt figuren.

Sätta tillbaka vattenslangen (tillval)

Sätta tillbaka frambensskyddet (tillval)

DA99-00494H-SV(0.4)-2 12/13/04 11:38 AM Page 24

25

INSTALLATIONSINSTRUKTIONER

JUSTERA SPELRUMMET MELLAN DÖRRARNA

Dörrarna kommer att bli ojämna om kylskåpet inte nivelleras.

Fall 1) Frysskåpets dörr är lägre än kylskåpets För in en rak skruvmejsel (-) (①) i springan på

nivåkontrollen (➁), vrid den medsols och

nivellera kylskåpet.

Fall 2) Frysskåpets dörr är högre än

kylskåpets

För in en rak skruvmejsel (-) (①) i springan på

nivåkontrollen (➁), vrid den medsols och

nivellera kylskåpet.

Gör inga små justeringar genom att vrida nivåkontrollen. Vänligen gå till nästa sida.

HÖJDSKILLNADEN

HÖJDSKILLNADEN

➀SKRUVMEJSEL(-)

➀SKRUVMEJSEL(-)

➁NIVÅKONTROLL

➁NIVÅKONTROLL

Vänligen nivellera kylskåpet först

OBS

DA99-00494H-SV(0.4)-2 12/13/04 11:38 AM Page 25

2) Vänligen justera höjdskillnaden mellan dörrarna genom att vrida bulten (➁) medsols ( )

eller motsols ( ).

När du vrider medsols ( ), går dörren upp.

26

JUSTERA SPELRUMMET MELLAN DÖRRARNA

Göra små justeringar mellan dörrarna

Om frysskåpets dörr är lägre än kylskåpets. Om frysskåpets dörr är högre än kylskåpets.

3) Efter att dörrarna justerats, vrid muttern (①) medsols ( ) fram till bultens undre slutända och dra sedan åt

bulten igen med skiftnyckeln (➂) för att fästa muttern(①).

Om muttern inte är korrekt (①) åtdragen, kan bulten (➁) komma ut.

➂SKIFTNYCKEL

Justeringsdetalj Justeringsdetalj

➀MUTTER➁BOLT

➂SKIFTNYCKEL

➀MUTTER

➂SKIFTNYCKEL

➀MUTTER

➂SKIFTNYCKEL

➀MUTTER

➁BOLT

➂SKIFTNYCKEL

➁BOLT

➂SKIFTNYCKEL

➁BOLT

➁BOLT

➁BOLT

Vänligen öppna dörrarna och justera dörrarna enligt följande:

1) Lossa på muttern (①) på det undre gångjärnet fram till bultens övre slutända (➁).

När du lossar på muttern (①), använd den sexkantade skiftnyckeln som erhållits (➂) för att vrida

bulten (➁) lite medsols så att muttern kan lossas (①) med dina fingrar.

OBS

OBS

OBS

DA99-00494H-SV(0.4)-2 12/13/04 11:38 AM Page 26

27

INSTALLATIONSINSTRUKTIONER

KONTROLLERA VATTENDISTRIBUTÖRENS LEDNING (TILLVAL)

Kontroll av detaljerna

OBS

En universal vattenförsörjningssats finns tillgänglig till extra avgift hos din handlare. Kylskåpets

tillverkare rekommenderar en användning av en vattenförsörjningssats som innehåller ett rörsystem

av koppar.

1) För att kunna använda ismaskinen på korrekt sätt, ska ett vattentryck på 1,4 ~ 10 kg/cm2finnas.

Inom denna tryckradie kan en papperskopp på 100 kubikcentimeter fyllas på på 10 sekunder.

2) Vattenfiltret avlägsnar partiklar. Det steriliserar inte eller förstör några mikroorganismer.

3) Om kylskåpet är installerat i ett område med lågt vattentryck (under 1,4kg/cm2), borde du installera en

hjälppump för att kompensera det låga trycket.

4) Se till att vattenbehållaren inuti kylskåpet är tillräckligt påfylld ifrån början. Tryck på vattendistributörens

spak tills vattnet rinner ut från utsläppet.

Renare

Isoleringstejp

Klämma A x 8EA

Renarens fästsättningsstöd

Spännband

Vattenledning

Renare

Tappskruv x 12EA

(Invändig modell)

(Utvändig modell)

DA99-00494H-SV(0.4)-2 12/13/04 11:38 AM Page 27

28

INSTALLERA VATTENDISTRIBUTÖRENS LEDNING

GARANTIUPPLYSNINGAR

Denna vattenledningsinstallation täcks inte av kylskåpets eller

ismaskinens tillverkares garanti.

Följ dessa instruktioner noggrant för att minska risk för dyr

vattenskada.

Obs:

Om kopplingen inte passar den aktuella kranen, gå till närmaste auk-

toriserade servicehandlare och köp de korrekta kopplingsmonteringar.

Ansluta vattenförsörjningsledningen

- Stäng av vattnets huvudförsörjningsledning och

stäng av ismaskinen.

- Sök efter den närmaste ledningen av kallt

dricksvatten.

- Följ instruktionerna i ismaskinens installationssats.

- Låt kompressionsmuttern och plastringen glida

genom plaströret.

- Efter att muffen förts in, dra åt kompressionsmuttern

på en 1/4” kompressionsmontering (koppling).

Anslut vattenledningen till kylskåpet

Kontrollera vattenförsörjningsledningen

Vattenledningen får endast anslutas till dricksvatten.

Dra inte åt kompressionsmuttern för hårt.

OBS

OBS

- Låt kompressionsringen och muttern glida på

kopparröret (eller plaströret) enligt bilden.

Dra åt kompressionsmuttern på

kompressionsmontering (koppling).

- Vrid på vattnet och kontrollera om det finns läckor.

Anslut vattenröret med kopplingen och kranen.

- Stäng av huvudvattenkranen.

- Anslut kopplingen “A” till kranen.

- Varje fog ska skyddas med isoleringstejp.

Kompressionsmutter

Muff

Kompressions

montering

Ring

Ring

Kompressionsm

utter

För invändig modell

(Fall 1)

(Fall 2)

KOPPLING “A”

KRAN

FÖRSIKTIGHET

Vattenledningen måste anslutas till

kallvattnets rörsystem. Om den

kopplas till varmvattnets rörsystem

kan detta medföra en felfunktion av

renaren.

1. Kallvattenledning

2. Rörklämma

3. Koppar- eller

plastledning

4. Kompressionsmutter

5. Kompressionsmuff

6. Avstängningsventil

7. Packningsmutter

DA99-00494H-SV(0.4)-2 12/13/04 11:38 AM Page 28

29

INSTALLATIONSINSTRUKTIONER

INSTALLERA VATTENDISTRIBUTÖRENS LEDNING

- Avlägsna kylskåpets kompressorskydd.

- Anslut vattenledningen till ventilen enligt figuren.

- När den är ansluten, kontrollera att det inte finns några läckor.

Om detta är fallet, gör om anslutningen.

- Sätt tillbaka kylskåpets kompressorskydd.

- Med användning av klämma ”A”, fäst vattenledningen till väggen eller bak på

kylskåpet.

- När vattenledningen är fäst, kontrollera om vattenledningen är överdrivet böjd, klämd

eller pressad. Slutför installationen av vattenförsörjningsledningen.

- Sätt på kylskåpet och tryck på spaken på höger sida om distributören tills vattnet

rinner igenom vattenledningen och all luft har tömts.

- Kontrollera på denna punkt om det finns några läckor vid hopfogningen på

vattenledningen.

Efter att vattenledningen säkrats, flytta kylskåpet till den önskade platsen.

Efter att kylskåpet ställts på plats, flytta det helst inte.

- Enligt vad som visas, separera den fasta hatten i kylskåpet genom att rotera den motsols.

Avlägsna vattenfiltret från dosan och placera en självhäftande etikett

som anger månaden på filtret enligt vad som visas.

- Skriv månaden som du installerade filtret på etiketten.

EX) Om vattenfiltret installerades i mars, skriv “MAR”.

- Avlägsna skyddshatten, placera och för därefter in filtret enligt vad som visas.

- Vrid sakta vattenfiltret medsols 90º för att rikta in markering på

skyddet och lås filtret på plats. Vrid inte åt för hårt.

Vänligen kontrollera att markeringslinjen är inriktad med låspositionen.

KLÄMMA A

VATTENLEDNING

SJÄLVHÄFTANDE ETIKETT

(SOM ANGER MÅNADEN)

SEPARERING

AV RÖD HATT

MARKERINGEN

MED LÅSPOSITIONEN

FILTERSKYDD RIKTA IN

VATTENLEDNING ANSLUTNINGSMUTTER

Anslut vattenledningen till kylskåpet

Säkra vattenledningen

Installera vattenfiltret

FÖRSIKTIGHET

KYLSKÅPETS KOMPRESSORSKYDD

DA99-00494H-SV(0.4)-2 12/13/04 11:38 AM Page 29

30

INSTALLERA VATTENDISTRIBUTÖRENS LEDNING

Avlägsna kvarblivet material inuti renaren. (Modell med renaren)

- Öppna huvudvattenkranen för att kontrollera om vatten

rinner igenom vattenslangen på vatteninsläppets

sida på renaren.

- Om vatten inte kommer ut från ledningen,

kontrollera om kranen är öppen.

- Lämna kranen öppen tills rent vatten rinner

ut och allt kvarblivet material som bildades under

tillverkningen har avlägsnats..

- Om du önskar montera upp vatteninsläppet

och renarens utsläppssidor under installationen

av renaren, se hänvisningsillustrationen.

Välj platsen där renaren ska installeras. (Modell med renare)

- Skär av vattenledningen som är fäst till renaren

till lämplig längd efter att ha mätt

avståndet mellan renaren och

kallvattenkranen..

KOPPLING

RENARENS SIDA

VATTENLEDNING

RENARE

VATTEN

RENARENS

UTSLÄPPSSIDA

VATTENINSLÄPP

RENARENS SIDA

UTSLÄPPSRÖR

90 grader

RENARE

VATTEN

REFERENS

GARANTIUPPLYSNINGAR

Denna vattenledningsinstallation täcks inte av kylskåpets eller

ismaskinens tillverkares garanti.

Följ dessa instruktioner noggrant för att sänka risk för dyr

vattenskada.

Obs:

Om kopplingen inte passar den aktuella kranen, gå till

närmaste auktoriserade servicehandlare och köp de korrekta

kopplingsmonteringarna.

Anslut till vattenförsörjningsledningen

Anslut vattnets rörsystem med kopplingen och kranen.

- Stäng huvudvattenkranen.

- Anslut kopplingen “A” till kranen.

- Varje fog borde skyddas med isoleringstejp.

KOPPLING “A”

KRAN

FÖRSIKTIGHET

Vattenledningen måste anslutas

till kallvattnets rörsystem Om den

kopplas till varmvattnets

rörsystem kan detta medföra en

felfunktion av renaren

För utvändig modell

DA99-00494H-SV(0.4)-2 12/13/04 11:38 AM Page 30

31

INSTALLATIONSINSTRUKTIONER

INSTALLERA VATTENDISTRIBUTÖRENS LEDNING

Fäst vattenledningen.

- Med användning av klämma ”A”, fäst vattenledningen till väggen

eller bak på kylskåpet.

- När vattenledningen är fäst, kontrollera om vattenledningen är

överdrivet böjd, klämd eller pressad.

Anslut vattenledningen till kylskåpet.

- Avlägsna kylskåpets kompressorskydd.

- Anslut vattenledningen till ventilen enligt förklaringen på figuren.

- När den är ansluten, kontrollera om det finns någon läcka.

Om detta är fallet, gör om anslutningen.

- Sätt tillbaka kylskåpets kompressorskydd.

Fäst renaren på plats.

- Fäst renaren på plats enligt vad som visas på

figuren till höger.

Fäst renarens fästningsstöd.

- Håll renarens fästningsstöd på lämpligt läge

(under hinken till exempel) och fäst dem tätt på plats

där de ska skruvas.

KLÄMMA A

VATTENLEDNING

VATTENLEDING

KYLSKÅPETS

KOMPRESSORSKYDD

ANSLUTNINGSMUTTER

SPÄNNBAND

RENAREN

VATTENSLANG

RENARENS

FÄSTNINGSSTÖD

TVÅ FÄSTNINGSSTÖD

FÖR RENAREN

TVÅ FÄSTNINGSSTÖD

FÖR RENAREN

DA99-00494H-SV(0.4)-2 12/13/04 11:38 AM Page 31

32

INSTALLERA VATTENDISTRIBUTÖRENS LEDNING

Avlägsna kvarblivet material inuti vattenförsörjningsledningen

1) Sätt på huvudvattenförsörjningen & avstängningsventilen på

vattenförsörjningsledningen.

2) Låt vattnet rinna igenom distributören tills det rinner ut klart

(6~7 minuter). Detta kommer att rengöra vattenförsörjningssystemet

och rensar ut luften från ledningarna.

3) En ytterligare spolning kan krävas i vissa hushåll.

4) Öppna kylskåpsdörren och kontrollera om vatten läcker runt

vattenfiltret.

• En ny vattenfilterkassett som installerats kan orsaka att vatten sprutas ut från distributören

under ett kort ögonblick.

• Innan du installerar ett nytt vattenfilter, avlägsna vinhyllan.

OBS

2) När du trycker på testknappen, fylls

istärningsbehållaren med vatten från

vattenkranen.

Kontrollera mängden vatten

(se illustration nedan).

Om vattennivån är för låg, kommer

istärningarna att bli små.

Detta betyder inte att problemet beror

på ismaskinen men på vattentrycket i

rörsystemet, vilket inträffar ofta.

När detta problemet inträffar,

kontakta handlarens

serviceavdelning för att kontrollera

vattenmängden som ska förses.

Kontrollera vattenmängden som förses till islådan

KONTROLLERA

VATTENNIVÅN

TESTKNAPP

FÖR HÖG

OPTIMAL

NIVÅ FÖR

1) Lyft upp (①) och dra ut (➁) ismaskinens hink i frysskåpet.

ISMASKIN

LÅG

VATTEN

IS

DA99-00494H-SV(0.4)-2 12/13/04 11:38 AM Page 32

33

INSTALLATIONSINSTRUKTIONER

FELSÖKNING

Kylskåpet fungerar inte alls eller det kyler inte

ner tillräckligt.

• Kontrollera att stickkontakten är korrekt ansluten.

• Är temperaturkontrollen på displaypanelen inställd

till korrekt temperatur? Försök att ställa in en lägre

temperatur.

• Är kylskåpet i direkt solljus eller placerat nära en

värmekälla?

• Är kylskåpets baksida för nära väggen?

Maten i kylskåpet är fryst.

• Är temperaturkontrollen på displaypanelen inställd

till korrekt temperatur? Försök att ställa in den till

en varmare temperatur.

•Är temperaturen i rummet för låg?

• Lagrade du mat med högt vatteninnehåll i den

kallare delen av kylskåpet.

Du kan höra ovanliga buller eller ljud.

• Kontrollera att golvet är nivellerat och stabilt.

• Är kylskåpets baksida för nära väggen?

• Har något tappats bakom eller under kylskåpet?

• Ett “tickande” ljud kan komma inifrån kylskåpet,

men detta är normalt. Detta inträffar eftersom olika

tillbehör dras samman eller utvidgas.

Skåpets främre hörnen och sidor är varma;

kondensation inträffar.

• Kondensatorer som förhindrar kondensation är

installerade på de främre hörnena på kylskåpet.

• Kondensation kan inträffa när du lämnar en dörr

öppen under en längre tid.

Ingen is kommer ut.

• Har du stängt av istillverkningen?

• Finns det någon is i isförvarningsenheten?

• Är vattenledningen ansluten och

avstängningsventilen öppen?

• Är frysskåpets temperatur för varm?

(Ställ in lägre temperatur)

• Väntade du 12 timmar efter installationen

av vattenledningen innan istillverkningen

startades?

Du kan höra vatten som bubblar i kylskåpet.

• Bubblandet kommer från kylmedlet som sätts i

omlopp i kylskåpet och det är normalt.

Det kommer dålig lukt från kylskåpet.

• Lufttätsförpacka mat som har stark lukt.

Kasta bort rutten mat.

Frostbildningar på frysskåpets vägg.

• Är luftspringan blockerad?

• Se till att det finns tillräckligt med utrymme mellan

matvarorna som förvaras för att uppnå en effektiv

luftcirkulation.

• Är dörren stängd på korrekt sätt?

Inget vatten förses.

• Är vattenledningen ansluten och

avstängningsventilen öppen? Är vattenledningen

klämd?

• Är vattenbehållaren fryst på grund av att kylskåpets

temperatur är för låg?

• Välj en varmare inställning på displaypanelen.

DA99-00494H-SV(0.4)-2 12/13/04 11:38 AM Page 33

SIDE BY SIDE

KØLESKAB

BRUGERMANUAL OG INSTALLATION

DANSK

DA99-00494H REV(0.4)

INDHOLDSFORTEGNELSE

SIKKERHEDSADVARSLER.........................................................................2

BRUGSANVISNING

OPSTILLING AF KØLESKABET . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

HOVEDFUNKTIONER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

KONTROLPANEL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

LCD-PANEL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

TEMPERATURSTYRING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

IS- OG KOLDTVANDSMASKINE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

HYLDER OG BOKSE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

VEJLEDNING I OPBEVARING AF MADVARER . . . . . . . . . . . . . . . . . . 10

VEJLEDNING TIL CoolSelectTM. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

AFMONTERING AF FRYSERTILBEHØRET . . . . . . . . . . . . . . . . . . . . . 14

AFMONTERING AF KØLESKABSTILBEHØRET . . . . . . . . . . . . . . . . . 14

BEVERAGE STATIONTM(ekstraudstyr) . . . . . . . . . . . . . . . . . . . . . . . . . 14

RENGØRING AF TILBEHØRET . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

UDSKIFTNING AF DET INDVENDIGE LYS . . . . . . . . . . . . . . . . . . . . . . 16

VANDFILTER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

DØRE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

INSTALLATIONSANVISNING

INSTALLATION AF KØLESKABET . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

AFMONTERING AF FODLISTEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

AFMONTERING AF KØLESKABSDØRENE . . . . . . . . . . . . . . . . . . . . . 19

GENMONTERING AF KØLESKABSDØRENE . . . . . . . . . . . . . . . . . . . 22

JUSTERING AF AFSTANDEN MELLEM DØRENE. . . . . . . . . . . . . . . . 25

KONTROL AF LEDNINGEN TIL KOLDTVANDSMASKINEN . . . . . . . . 27

INSTALLATION AF LEDNINGEN TIL KOLDTVANDSMASKINEN . . . . 28

PROBLEMLØSNING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

DA99-00494H-DA(0.4)-3 12/13/04 11:30 AM Page 1

Angiver noget, du skal overholde.

Angiver noget, du IKKE må røre.

Angiver noget, du IKKE må gøre.

SIKKERHEDSADVARSLER

ANVENDTE FORSIGTIGHEDS- OG

ADVARSELSSYMBOLER ANDRE ANVENDTE SYMBOLER

Angiver en fare, der kan føre til

dødsfald eller alvorlig skade.

Angiver en risiko for

personskade eller materiel

skade.

ADVARSEL

FORSIGTIG Angiver, at du skal trække stikket ud.

Angiver, at en jordforbindelse er påkrævet for

at forhindre elektrisk stød.

Det anbefales, at dette udføres af en

servicetekniker.

Angiver noget, du IKKE må skille ad.

ADVARSEL

2

ADVARSEL

• Inden du begynder at betjene dette apparat, bedes du læse manualen grundigt og gemme den

til senere opslag.

• Da denne brugsanvisning dækker flere modeller, er det muligt at dit køleskabs karakteristika

afviger lidt fra de, der er beskrevet i denne manual.

• Dette apparat er ikke beregnet til at bruges af børn eller svagelige personer uden en voksens

overvågning.

• Børn bør holdes under overvågning for at sikre sig, at de ikke leger med apparatet.

• Som kølemiddel anvendes R600a eller R134a. Check kompressorens etiket på apparatets

bagside og mærkepladen inden i køleskabet for at se, hvilket kølemiddel, der er anvendt i dit

køleskab.

Lad være med at tilslutte flere apparater til den

samme multistikdåse.

• Dette kan føre til overophedning og risiko for ildebrand.

Sørg for, at elstikket ikke klemmes eller beskadiges af

køleskabets bagside.

• Et beskadiget elstik kan overophedes og forårsage en

ildebrand.

Undgå at bøje netledningen for meget eller at

anbringe tunge genstande på den.

• Dette udgør en brandfare. Hvis netledningen er

beskadiget, skal den straks udskiftes af fabrikanten eller

dennes servicerepræsentant.

Undgå at sprøjte vand direkte på køleskabets inder-

eller yderside.

• Der er risiko for brand eller elektrisk stød.

Undgå at forstøve brændbare gasser i nærheden af

køleskabet.

• Der er risiko for eksplosion eller brand.

Undgå at tilslutte elstikket med våde hænder.

• Du risikerer at få et elektrisk stød.

Undgå at anbringe en beholder fyldt med vand på

køleskabet.

• Hvis der spildes, er der risiko for brand eller elektrisk

stød.

Undgå at installere køleskabet på et fugtigt sted eller

et sted, hvor det kan komme i kontakt med vand.

• Beskadiget isolering af elektriske dele kan forårsage

elektrisk stød eller ildebrand.

Undgå at opbevare flygtige eller brændbare stoffer i

køleskabet.

• Opbevaringen af benzen, fortyndervæske, alkohol, æter,

flydende drivgasser eller lignende produkter kan

forårsage eksplosioner.

Lad være med selv at skille køleskabet ad eller

reparere det.

• Du risikerer at forårsage en ildebrand, driftsfejl og/eller

personskade.

Træk elstikket ud af stikkontakten, inden du

udskifter det indvendige lys i køleskabet.

• Ellers er der er risiko for elektrisk stød.

Hvis du ønsker at skille dig af med køle/fryseskabet,

så fjern først dørene og tætningslisterne, inden du

skrotter det.

• Gør dette på en måde, så et barn ikke kan blive lukket

inde i skabet.

Køleskabet skal være jordforbundet.

• Du skal jordforbinde køleskabet for at undgå strømtab

eller elektrisk stød som følge af strømtab fra

køleskabet.

Brug aldrig gasledninger, telefonlinier eller andre

potentielle lynafledere som jord.

• Ukorrekt brug af jordstikket kan føre til elektrisk stød.

• Undgå at tildække ventilationsåbningerne i

apparatets kabinet eller monteringsstruktur.

• Lad være med at bruge mekaniske hjælpemidler

eller noget andet middel til at fremskynde

afrimningen, ud over de, der anbefales af

fabrikanten.

• Undgå at beskadige kølesystemet.

• Brug ikke elektriske apparater inden i

køle/fryseskabet, med mindre de er af en type, der

anbefales af fabrikanten.

ADVARSLER

DA99-00494H-DA(0.4)-3 12/13/04 11:30 AM Page 2

Hvis køleskabet ikke skal bruges i længere tid,

trækkes elstikket ud.

• Beskadigelse af isoleringen kan forårsage brand.

Dette apparat er ikke beregnet til at bruges af små

børn eller svagelige personer uden overvågning.

Små børn bør holdes under overvågning for at

sikre sig, at de ikke leger med apparatet.

Undgå at placere apparatet i direkte sollys.

Apparatet skal placeres, så elstikket er

tilgængeligt efter installation.

Hvis netledningen er beskadiget, skal den

udskiftes af fabrikanten, en autoriseret

servicerepræsentant eller kvalificeret

servicepersonale.

SIKKERHEDSADVARSEL

3

Undgå at overfylde køleskabet med madvarer.

• Når du åbner døren, kan ting falde ud og forårsage

personskade eller materiel skade.

Undgå at anbringe flasker eller glasbeholdere i

fryseren.

• Når indholdet fryser, kan glasset gå i stykker og

forårsage personskade.

Lad være med at tilslutte elstikket, hvis

vægkontakten sidder løs.

• Der er risiko for elektrisk stød eller brand.

Lad være med at trække stikket ud ved at trække i

netledningen.

• Beskadigelse af ledningen kan forårsage kortslutning,

brand og/eller elektrisk stød.

• Hvis netledningen er beskadiget, skal den udskiftes af

fabrikanten, en autoriseret servicerepræsentant eller

kvalificeret servicepersonale.

Undgå at opbevare ting oven på apparatet.

• Når du åbner eller lukker døren, kan tingene falde ned

og forårsage personskade og/eller materiel skade.

Undgå at opbevare medicinalvarer, videnskabelige

materialer eller temperaturfølsomme produkter i

køleskabet.

• Produkter, der kræver en nøjagtig temperaturstyring,

bør ikke opbevares i køleskabet.

Lad ikke børn hænge på døren. Dette kan give

anledning til alvorlig skade.

Hvis du kan lugte kemikalier eller røg, så træk straks

elstikket ud og kontakt dit SAMSUNG Electronics

servicecenter.

Undgå at røre ved fryserens indervægge eller

produkter, der opbevares i fryseren, med våde

hænder.

• Dette kan bevirke forfrysninger.

Lad være med at stikke hænderne ind i området

under apparatet

• Eventuelle skarpe kanter kan føre til personskade.

Stik aldrig fingre eller genstande ind i is- og

koldtvandsmaskinens åbning eller isslisken. Dette

kan forårsage personskade eller materiel skade.

Det anvendte kølemiddel er enten R600a eller R134a.

Check kompressorens etiket på apparatets bagside og

mærkepladen inden i køleskabet for at

se, hvilket kølemiddel, der er anvendt i dit køleskab.

Det kølemiddel, der er anvendt i køle/fryseskabet, samt

gasserne i isolationsmaterialet kræver særlige

bortskaffelsesprocedurer. Kontroller, at ingen af rørene

på bagsiden af apparatet er beskadigede, inden det

kasseres.

FORSIGTIG

FORSIGTIG

Undgå at bruge en våd eller fugtig klud til at

rengøre elstikket med. Fjern fremmedlegemer

eller støv fra elstikkets ben.

• Ellers er der er risiko for brand.

• Når køleskabet frakobles fra elforsyningen, bør du

vente mindst fem minutter, inden det tilsluttes igen.

Dette apparat indeholder en lille mængde

isobutan-kølemiddel (R600a), en naturlig,

meget miljøvenlig gas, der imidlertid også

er

brændbar. Når apparatet transporteres og

installeres, skal man passe på ikke at beskadige

dele af kølesystemet.

Kølemiddel, der sprøjter ud af rørene, kan

antændes eller forårsage øjenskader. Hvis en

utæthed opdages, skal åben ild eller mulige kilder

for antændelse undgås, og rummet, hvor apparatet

står, skal udluftes i adskillige minutter.

• For at undgå, at der dannes en brændbar gas-luft-

blanding

i tilfælde af udslip fra kølesystemet,

afhænger størrelsen af det rum, apparatet må

placeres i, af mængden af kølemiddel, der er brugt.

Rummet skal være 1m3stort for hver 8 g R600a

kølemiddel i apparatet. Mængden af kølemiddel i dit

apparat er angivet på identifikationspladen inden i

apparatet.

• Start aldrig et apparat, der viser tegn på beskadigelse.

Hvis du er i tvivl, så kontakt din forhandler.

DA99-00494H-DA(0.4)-3 12/13/04 11:30 AM Page 3

4

OPSTILLING AF KØLESKABET

Anbring køleskabet på et passende sted med

en rimelig afstand mellem væggen og

køleskabet.

(jf. installationsanvisningen i denne manual)

HOVEDFUNKTIONER

Dobbelt kølesystem

• Køleskabet og fryseren har to køleelementer.

Takket være dette uafhængige system køles

fryseren og køleskabet hver for sig efter behov

og er derfor mere effektive. Madlugte fra

køleskabet påvirker ikke madvarerne i fryseren,

eftersom luftcirkulationen er adskilt.

Multiflowsystem

• Kold luft strømmer gennem flere åbninger på

hvert hyldeniveau. Dette giver en jævn fordeling

af kulden i skabet for at holde madvarerne friske

længere.

Døralarm

• En bipper gør dig opmærksom på, hvis du

glemmer at lukke døren.

Høj fugtighed for friskere mad

• Du kan holde madvarer, frugt og grønsager friske

længere, fordi dit køleskab afgiver kold luft med

højt fugtighedsindhold. Dette kan være op til fire

eller fem gange så effektivt som et normalt

køleskab.

Energibesparende køle/fryseskab

• Strømforbruget holdes på et minimum ved at

fordele den kolde luft separat til køleskabet og

fryseren.

Hurtigere køletider

• Funktionen Power Freeze gør det muligt at ind

fryse maden hurtigere.

En rigelig forsyning af is og koldt vand

• Is- og koldtvandsmaskinen forsyner dig med is

og koldt vand til enhver tid.

Beverage Station minibar (ekstraudstyr)

• Du behøver ikke åbne døren for at få adgang til de

madvarer, du bruger oftest, i det ekstra kølerum.

Herved spares tid og penge.

Lugtfjerner (ekstraudstyr)

• Lugtfjerneren, der kan regenereres, holder luften i

køleskabet frisk og lugtfri.

CoolSelect ZoneTM

skuffe

(ekstraudstyr)

• Brugeren kan vælge

knapperne Quick

Cool, Thaw

og Select for hurtigt at

svale, optø

og afkøle varer.

Vælg Soft Freeze,

Cool eller Chill for at

styre temperaturen i

skuffen.

Når du har gennemført de følgende trin, skulle dit køleskab være fuldstændig klar til brug. Hvis det ikke er tilfældet,

kontrolleres elforsyningen og strømkilden. Hvis du har nogen spørgsmål, så kontakt dit SAMSUNG servicecenter.

Indstil temperaturstyringen på den koldeste

temperatur og vent en time. Fryseren bør blive let

afkølet, og motoren bør køre jævnt.

Så snart køleskabets temperatur er tilstrækkelig

lav, kan du begynde at opbevare madvarer i

køleskabet. Efter start af køleskabet tager det

nogle timer, før den rette temperatur er nået.

Når køleskabet er tilsluttet, tændes

det indvendige lys, når du åbner dørene.

BEMÆRK

Denne brugsanvisning dækker flere

forskellige modeller.

Dit apparats karakteristika kan afvige lidt

i forhold til de, der er beskrevet i denne

manual.

DA99-00494H-DA(0.4)-3 12/13/04 11:30 AM Page 4

5

BRUGSANVISNING

KONTROLPANEL

Basismodel

Model m. ismaskine

KNAPPEN ICE TYPE

Brug denne knap til at vælge Cubed (Isterninger),

Crushed Ice (Knust is)eller Ice off (Ingen is).

KNAPPEN FRIDGE TEMP.

For at indstille temperaturen i køleskabet

trykkes flere gange på denne knap for at

ændre den indstillede temperatur

sekventielt mellem 7 °C og 1 °C

KNAPPEN POWER COOL

Øger køleskabets køle-

hastighed.

KNAPPEN POWER

FREEZE

Øger fryserens ind-

frysningshastighed.

KNAPPEN CHILDLOCK

Når barnelåsknappen trykkes ind i 3 sekunder starter barnelåsindikatoren med en hørlig tone. Når barnelåsindika-

toren er på kan ikke nogle indstillinger ændres undtagen isvalgskknappen, och alle lamper er slukket undtagen

isvalgslampen og barnelåsindikatoren. Denne funktion forhindrer, at børn eller husdyr uforsætligt ændrer indstillin-

gen. For at frigive indstillingsfunktionerne trykkes igen 3 sekunder på denne knap.

Denne knap har en anden funktion. Når den holdes nedtrykket i 3 sekunder [børnesikringsindikatoren tændes],

slukkes kondenskontrolvarmeren samtidig. Hvis der dannes kondensvand omkring dækslet på ismaskinen eller

Beverage Station minibaren med denne funktion, så tryk igen på denne knap i 3 sekunder. Lampen vil da

slukkes, og kondenskontrolfunktionen træder i kraft igen, samtidig med at alle tasterne frigives.

KNAPPEN FREEZER TEMP.

For at indstille temperaturen i fryseren

trykkes flere gange på denne knap for at

ændre den indstillede temperatur

sekventielt mellem -14 °C og -25 °C

DA99-00494H-DA(0.4)-3 12/13/04 11:30 AM Page 5

6

KONTROLPANEL

Cool Select zone

Cool Select zone

Basismodel (med CoolSelect Zone)

Model m. ismaskine (med CoolSelect Zone)

DA99-00494H-DA(0.4)-3 12/13/04 11:30 AM Page 6

7

BRUGSANVISNING

LCD-PANEL

Freezer Temp. angiver den nuværende temperatur i fryseren.

Fridge Temp. angiver den nuværende temperatur i køleskabet.

Quick Cool, Thaw og Select viser tilstanden i CoolSelect ZoneTMskuffen

• Dette lys angiver, at lugtfjerneren er i drift.

• Regenerér honeycomb patronen en til to gange om året (jf. afsnittet “Rengøring af

tilbehøret”).

• Tryk på Ice Type knappen for sekventielt at vælge Cubed

Ice (Isterninger), Crushed Ice (Knust is) eller Ice Off (Ingen

is) for at holde op med at lave is.

• Det lysende symbol angiver, hvilken tilstand, der er aktiv.

• Når det grønne lys bliver orange, er tiden inde til at udskifte vandfilteret.

Hvis indikatoren er rød, anbefales det kraftigt at udskifte filteret hurtigt.

• Når vandfilteret er udskiftet, nulstilles indikatoren ved at trykke på knapperne Ice

Type og Child Lock samtidig i 3 sekunder.

• For at slukke denne indikator trykkes der på knapperne Ice Type og Child Lock

samtidig i 5 sekunder.

• Dette lys tændes, når du trykker på Power Freeze knappen.

Tryk på denne knap for at få fryseren til hurtigt at vende tilbage til den indstillede

temperatur.

• Hvis du har brug for store mængder is, kan du hermed lave is hurtigere.

• Tryk en gang til på knappen for at slå Power Freeze tilstanden fra.

Cubed Ice, Crushed Ice og Ice Off

Filter Indicator

Power Freeze

• Dette lys tændes, når du trykker på Power Cool knappen.

Tryk på denne knap for at få køleskabet til hurtigt at vende tilbage til den indstillede

temperatur.

• Tryk en gang til på knappen for at slå Power Cool tilstanden fra.

Power Cool

Deodorizer

DA99-00494H-DA(0.4)-3 12/13/04 11:30 AM Page 7

Tryk

8

TEMPERATURSTYRING

Tryk på knappen Ice Type for at vælge typen af is:

• Cubed Ice

• Crushed Ice

• No Ice

Hvis isen forbliver i isspanden, opnås der

isterninger.

Tryk på ismaskinens betjeningshåndtag med en kop.

• Anbring en kop ud for ismaskinens betjeningshåndtag

for at forhindre, at isen springer ud.

Ismaskine

Ismaskinen fremstiller automatisk 10 isterning på en gang og

ca. 120 isterninger om dagen. Denne mængde kan påvirkes af

faktorer, såsom temperaturen i fryseren, Power Freeze funk-

tionen og antallet af åbninger af døren. Når køleskabet

tilsluttes strømmen, er tilstanden Cubed Ice (Isterninger)

automatisk valgt.

Koldtvandsmaskine

Vandtanken har en kapacitet på ca. 1,2 l.

Koldt vand

• Tryk på koldtvandsmaskinens betjeningshåndtag med en

kop.

• Hvis du lige har installeret køleskabet, bør du smide de

første seks glas vand ud for at rense

vandforsyningssystemet for urenheder.

Ingen is

NOTE

Tryk

IS- og KOLDTVANDSMASKINE

Fryseren

• Temperaturen i fryseren kan indstilles på mellem -14 °C og

-25 °C.

• Tryk flere gange på knappen Freezer Temp., indtil den

ønskede temperatur vises i displayet.

• Temperaturdisplayet skifter sekventielt mellem

-14 °C og -25 °C. Når displayet når 14°C, vender det

tilbage til -25 °C.

• Efter fem sekunder vender displayet tilbage til den

nuværende temperatur i fryseren. Apparatet vil dernæst

søge at nå den nye ønskede temperatur.

Køleskabet

• Temperaturen i køleskabet kan indstilles på mellem 7 °C

og 1 °C.

• Tryk flere gange på knappen Fridge Temp., indtil den

ønskede temperatur vises i displayet.

• Temperaturdisplayets visning skifter sekventielt på samme

måde som for fryseren.

• Hvis flødeis opbevares i fryseren ved over -15 °C risikerer den at smelte.

• Temperaturen i fryseren eller køleskabet stiger ved gentagne åbninger eller ved indsætning af

varm mad. Dette kan få LCD-displayet til at blinke. LCD-displayet ophører med at blinke, når

fryseren og køleskabet vender tilbage til deres normale temperatur.

Advarsel

Hvis du tager på en længere ferie

eller forretningsrejse og ikke vil få

brug for koldtvands- eller ismaskinen,

bør du lukke vandventilen. Hvis ikke,

kan der opstå vandudsivning.

Put aldrig fingrene eller andre

genstande ind i is- og

koldtvandsmaskinens åbning. Dette

kan forårsage skader.

FORSIGTIG

ADVARSEL

Ismaskine (Basismodel)

• Træk isbakken ud.

• Tilsæt vand op til niveauindikatoren.

• Sæt isbakken tilbage på plads.

For Isterninger

For Knust is

For Ingen is

DA99-00494H-DA(0.4)-3 12/13/04 11:30 AM Page 8

9

HYLDER OG BOKSE

Køleskabet

Dørboks

Ismaskine

Issliske

Lys

Hylde

Ismaskine

Isbakke

Skuffe

Fodliste

Fryseren

Basismodel Model med is- og koldtvandsmaskine

Beverage Station minibar

Lys

Lugtfjerner (ekstraudstyr)

Afdeling for

mejeriprodukter

Dørboks

Vinhylde (ekstraudstyr)

Sammenklappelig hylde

(ekstraudstyr)

CoolSelect ZoneTMskuffe

(ekstraudstyr)

Æggebakke

Skuffe til frugt og grønt

Dørbokse

BRUGSANVISNING

DA99-00494H-DA(0.4)-3 12/13/04 11:30 AM Page 9

10

VEJLEDNING I OPBEVARING AF MADVARER

OPBEVARING AF FROSTVARER I FRYSEREN

Hylde af hærdet glas

• Kan bruges til at opbevare alle typer frostvarer.

Dørboks

• Kan bruges til frostvarer i små pakker.

Plastikskuffer

• Kan bruges til at opbevare kød og tørre madvarer.

Madvarerne til opbevaring skal indpakkes forsvarligt vha.

folie eller andre passende indpakningsmaterialer eller

beholdere.

Issliske (ekstraudstyr)

ADVARSEL

Put aldrig fingrene, hænderne eller andre uegnede genstande i isslisken eller

ismaskinens spand, da dette kan forårsage personskade eller materiel skade.

For at få mer plads for mad må

skuffer og ismaskine fjernes.

DA99-00494H-DA(0.4)-3 12/13/04 11:30 AM Page 10

11

BRUGSANVISNING

VEJLEDNING I OPBEVARING AF MADVARER

Spildsikker hylde af hærdet glas

• Kan bruges til at opbevare alle typer kølevarer.

• Brudsikker og modstandsdygtig.

• Runde mærker på glasoverfladen er normalt.

Sammenklappelig hylde (ekstraudstyr)

• Hvis du har brug for mere plads til høje genstande.

Løft hyldens forende lidt og klap den bagud, så der fremkommer en halv hylde.

Du kan bruge hylden i denne position til at opbevare høje genstande.

CoolSelect ZoneTM skuffe (ekstraudstyr)

• Hjælper til at bevare madvarernes smag og holde dem friske længere.

Brug den til at opbevare ost, kød, fjerkræ, fisk eller andre madvarer, der forbruges

hurtigt.

Skuffe til frugt og grønt (øvre og nedre)

• Bruges til at opbevare frugt og grøntsager.

• Denne skuffe er lufttæt. Det optimerede fugtkontroldesign hjælper til at holde de

opbevarede grøntsager og frugter friske.

Afdeling for mejeriprodukter

• Kan bruges til at opbevare smør, margarine og ost.

Dørbokse

• Kan bruges til at opbevare madvarer i små pakker, såsom mælk og

yoghurt.

Beverage Station minibar (ekstraudstyr)

• Kan bruges til at opbevare ting, der bruges ofte, såsom drikkevarer på dåse og

snacks, som således er let tilgængelige uden at behøve åbne køleskabsdøren.

Æggebakke

• Put æggene i bakken og anbring dem på hylden.

Vinhylde (ekstraudstyr)

• Anbring dine vinflasker på hylden for at bevare deres smag.

Flasker bør opbevares tæt sammen, så de ikke falder ud.

• Hvis du planlægger en længere ferie, bør du tømme og slukke køleska

bet. Tør indersiden fri for fugtighed og lad dørene stå åbne. Ellers kan

der udvikle sig lugt og mug.

• Hvis modellen omfatter en CoolSelect zone, bør der ikke sættes nogen

hylde på denne skinne; ellers vil hylden kunne støde ind i minibarens

dæksel og ødelægge det.

ADVARSEL

FORSIGTIG

OPBEVARING AF KØLEVARER I KØLESKABET

Brug ikke denne skinne på modeller,

der omfatter en CoolSelect zone.

DA99-00494H-DA(0.4)-3 12/13/04 11:30 AM Page 11

12

VEJLEDNING TIL CoolSelect ZoneTMSKUFFE

Knappen “Select” (ekstraudstyr)

Soft Freeze

• Når “Soft Freeze” er valgt, viser temperaturen på LCD-

panelet -5oC uafhængigt af hvilken temperatur, der er

indstillet for køleskabet.

• “Soft-Freeze” temperaturen hjælper til at holde kødvarer

og fisk friske længere.

• Gør det muligt at udskære kødet let, uden at det

drypper.

Chill

• Når “Chill” er valgt, holdes temperaturen i CoolSelect

ZoneTM skuffen på —1oC uafhængigt af hvilken

temperatur, der er indstillet for køleskabet.

• “Chill” temperaturen hjælper til at holde kødvarer og

fisk friske længere.

Cool

• Når “Cool” er valgt, vil temperaturen være den samme

som temperaturen, der er indstillet for køleskabet. LCD-pan

elet viser den samme temperatur som displayet.

• CoolSelect ZoneTMskuffen giver ekstra køleskabsplads.

DA99-00494H-DA(0.4)-3 12/13/04 11:30 AM Page 12

13

BRUGSANVISNING

VEJLEDNING TIL CoolSelect Zone

TM

SKUFFE

Knappen “Quick Cool”

Knappen “Thaw”

• Du kan bruge Quick Cool funktionen med CoolSelect ZoneTM.

• “Quick Cool” gør det muligt at køle 1-3 dåser med drikkevarer på 60min.

• For at annullere dette valg, tryk en gang til på “Quick Cool” knappen.

CoolSelect ZoneTM vender tilbage til den foregående temperatur.

• Når “Quick Cool” funktionen afsluttes, vender den tilbage til

temperaturindstillingen “Cool”.

• Væsketab forringer kødets kvalitet og reducerer madvarernes

friskhed.

• Når “Thaw” (Optøning) er valgt, tilføres CoolSelect ZoneTM skuffen

skiftevis varm og kold luft.

• Afhængig af vægten af kød kan optøningstiden indstilles sekventielt

til 4, 6, 10 eller 12 timer.

• Når “Thaw” funktionen afsluttes, vender CoolSelect ZoneTMdisplayet tilbage til til-

standen “Chill”.

• Når ”Thaw” er færdig er der ikke nogen saft i kødet og det er halvfrosset og let at

skære

• For at annullere dette valg, tryk på en vilkårlig knap på nær “Thaw”.

• Den approksimative optøningstid for kød og fisk er vist nedenfor.

(Baseret på en tykkelse på 2,5 cm)

Optøningstid 4 timer 6 timer 10 timer 12 timer

Vægt 400 g 600 g 800 g 1000g

Ved brug af “Quick Cool” funktionen bør madvarer, der opbevares i

CoolSelect ZoneTM skuffen, tages ud.

Køletiden kan variere afhængig af typen af drikkevarer.

BEMÆRK

BEMÆRK

Optøningstiderne kan variere afhængig af størrelsen og tykkelsen af kødet og fiskene.

Ovenstående vægt svarer til den samlede vægt af alle madvarerne i CoolSelect ZoneTM skuffen.

Fx. vil den samlede optøningstid for 400 g frosset oksekød og 600 g frosset kylling være 10 timer.

Ved brug af “Thaw” funktionen bør madvarer, der opbevares i CoolSelect ZoneTMskuffen, tages ud.

ADVARSEL

ADVARSEL

DA99-00494H-DA(0.4)-3 12/13/04 11:30 AM Page 13

14

Ismaskinens spand (ekstraudstyr)

•Tag spanden ud ved at løfte den op og trække

den ud.

Fodliste

•Luk fryser- og køleskab dørene

op, fjern de tre skruer og tag fodlis-

ten af.

•For at genmontere fodlisten sættes

den tilbage på plads, og de tre skruer strammes.

❈Afmonter kun fodlisten af, hvis det er

strengt nødvendigt.

AFMONTERING AF FRYSERTILBEHØRET

• Do not use excessive force when dis-

assembling the cover; otherwise, you

may cause damage.

Hylde af hærdet glas

•Træk hylden så langt ud

som muligt. Løft den derefter

op og tag den ud.

Dørbokse

•Tag fat i dørboksen med

begge hænder og løft den

op.

Skuffer

•Tag skuffen ud ved at

trække den ud og løfte den

en smule opad.

Ismaskine og —bakke

•Tag isbakken ud ved at

trække den ud mod dig.Tag

derefter ismaskinen ud (kun

basismodel).

NOTE

AFMONTERING AF KØLESKABSTILBEHØRET

Hylde af hærdet glas

• Træk hylden så langt ud som muligt.

Løft den derefter op og tag den ud.

Dørbokse

• Tag fat i dørboksen med begge hænder og

tag den ud ved at løfte den op.

Skuffe til frugt og grønt og dækplade

• Fjern skuffen ved at tage fat i håndtaget,

trække skuffen ud mod dig og løfte den en

smule opad.

• Fjern dækpladen ved at trække den ud mod dig.

Vinhylde (ekstraudstyr)

• Tag blot fat i hylden og træk den ud mod dig.

For at få adgang til det ekstra kølerum,

tag fat i minibarens dørhåndtag og

træk det nedad.

• Det ekstra kølerum er specielt praktisk,

fordi du ikke behøver åbne døren til selve

køleskabet. Herved spares der desuden

energi.

Det anbefales, at du bruger det ekstra

kølerum til madvarer, du bruger ofte,

såsom drikkevarer.

Når døren står åben, kan den bruges

som serveringsbakke til at sætte

genstande på, såsom flasker og glas.

• Undgå at ridse dørens overflade.

BEVERAGE STATIONTM minibar (ekstraudstyr)

• Inden du tager fryser- og køleskabstilbehøret ud, bør du flytte de opbevarede madvarer et andet sted hen.

• Døren til Beverage Station minibaren bør aldrig tages af.

Beverage StationTM kan ikke fungere, hvis døren mangler.

• Når du lukker døren til minibaren, skal du passe på ikke at anbringe dine hænder eller fingre i en position,

hvor de kan komme i klemme eller til skade.

• Hvis du bruger den åbne dør som serveringsbakke, bør du undgå at placere tunge genstande på den.

• Lad ikke børn hænge på døren, da der herved er risiko for personskade eller materiel skade.

ADVARSEL

DA99-00494H-DA(0.4)-3 12/13/04 11:30 AM Page 14

15

BRUGSANVISNING

RENGØRING AF TILBEHØRET

Invendig

• Vask tilbehøret med mildt sæbevand. Og tør det efter med en tør klud.

• Når du har vasket tilbehøret, skal du sikre dig, at det er tørt, inden du begynder at bruge

det igen.

Udvendig

• Tør kontrolpanelet på facaden af med en ren klud.

• Dørene og dørhåndtagene bør vaskes med mildt sæbevand og en klud. Tør dem med en

tør klud.

• Køleskabets yderside bør pudses en eller to gange om året.

Bagside

• Brug en støvsuger til at fjerne støvet en eller to gange om året.

Is- og koldtvandsmaskinen og afløbsristen (ekstraudstyr)

• Brug en fugtig klud til at gøre is- og koldtvandsmaskinen ren. Tør efter med en tør klud.

• Hold is- og koldtvandsmaskinen og afløbsristen tørre.

Beverage station minibar (ekstraudstyr)

• Brug en fugtig klud til at gøre det ekstra kølerum rent. Tør efter med en tør klud.

Dørenes gummilister

• Hvis dørenes gummilister er snavsede, vil dørene ikke lukke ordentligt, og køleskabet og

fryseren vil ikke kunne fungere effektivt. Gør dem rene med mildt sæbevand og en fugtig

klud. Tør efter med en tør klud.

BEMÆRK

• Når du gør apparatet rent, eller såfremt det ikke skal bruges i længere tid, skal du trække stikket ud, lade

dørene stå åbne og holde apparatet tørt.

• Undgå at rengøre det ved at sprøjte det direkte med vand.

• Det må ikke bruges benzen, fortyndervæske eller bilvaskemiddel til rengøringen.

DA99-00494H-DA(0.4)-3 12/13/04 11:30 AM Page 15

16

RENGØRING AF TILBEHØRET

INDVENDIGT LYS I FRYSEREN (KUN BASISMODELLEN) / KØLESKABET

INDVENDIGT LYS I FRYSEREN (MODEL MED IS- OG

KOLDTVANDSMASKINE)

UDSKIFTNING AF DET INDVENDIGE LYS

Inden det indvendige lys udskiftes, skal apparatet frakobles fra strømforsyningen. Hvis du har

problemer med at skifte pæren, bør du kontakte dit servicecenter.

ADVARSEL

Placer en flad skruetrækker

under hakkene i lysskærmen

og skub i pilens retning.

Træk skærmen i pilens retning. Når pæren er skiftet,

sættes lysskærmen tilbage

på plads.

Løft ismaskinens dæksel og træk det ud (➀).

Brug en skruetrækker til at fjerne lysskærmen (➁).

Udskift pæren med en ny pære (➂), og fastgør

lysskærmen igen ved hjælp af skruetrækkeren.

Sæt ismaskinens dæksel tilbage på plads.

➀

➂

Lugtfjerner (ekstraudstyr)

• Fjern dækslet ved hjælp af en skruetrækker med flad klinge som vist.

• Tag patronen ud af dækslet og sæt den i blød i rent, varmt vand i mindst

4 timer. Lad patronen tørre fuldstændig i solen i mindst 8 timer på

et åbent sted.

• Gentag denne procedure en eller to gange om året.

• Hvis den tørres på et indelukket sted, risikeres det, at lugten spreder sig på dette sted.

• Hold børn væk fra det snavsede vand, da de risikerer at drikke det.

BEMÆRK

Model med CoolSelect ZoneTM

Model uden CoolSelect ZoneTM

Patronen

DA99-00494H-DA(0.4)-3 12/13/04 11:30 AM Page 16

17

BRUGSANVISNING

VANDFILTER

“Filter Indicator” lampen

• “Filter Indicator” lampen fortæller dig, når tiden er inde til at udskifte patronen i vandfilteret. Lampen

skifter farve fra grøn til orange. Dette fortæller dig, at det snart er tid til at udskifte den nuværende

patron.

Det anbefales, at du udskifter patronen, når lampen skifter til rød.

(Jf. afsnittet “Installation af vandfilteret” for yderligere oplysninger)

Brug af is- og koldtvandsmaskinen uden vandfilteret

• Du kan ikke bruge is- og koldtvandsmaskinen uden en vandfilterpatron, idet vandtilførslen afbrydes.

Bestilling af filtre til udskiftning

• Kontakt din autoriserede Samsung forhandler for at bestille yderligere patroner til vandfilteret.

DØRE

Køleskabets døre er udstyret med en særlig døråbnings- og —lukningsfunktion, der sikrer, at dørene

lukker helt i og er ordentligt tætte.

Når du åbner døren, vil den kun åbne et vist stykke. Over et vist punkt vil den blive stående åben.

Når døren er delvis åben, vil den lukke sig igen automatisk.

DA99-00494H-DA(0.4)-3 12/13/04 11:30 AM Page 17

18

INSTALLATION AF KØLESKABET

• Tjek dimensionerne af din indgangsdør for at kontrollere, om køleskabet kan komme

igennem den.

• Hvis køleskabet kan komme igennem døren i højden men ikke i dybden eller

bredden, så tag køleskabsdørene af.

Kontrol af dimensionerne af din indgangsdør

Sørg for god afstand til højre, venstre, bagud og opad, når du installerer køleskabet.

Herved opnås den fordel, at strømforbruget reduceres.

BEMÆRK

BEMÆRK

• Vælg en placering, hvor der er let adgang til vandforsyningen.

• Vælg en placering, hvor der er tilstrækkelig meget plads til køleskabet.

• Vælg en placering, der ikke er udsat for direkte sollys.

• Inden fryserdøren afmonteres, skal vandforsyningsledningen frakobles.

(Ellers kan vandforsyningsledningen tage skade).

• Jf. “Frakobling af vandforsyningsledningen fra køleskabet” på næste side.

Valg af placering for køleskabet

Sørg for, at der er tilstrækkelig meget plads til at installere køleskabet på en plan overflade.

• Hvis køleskabet ikke er i vater, vil det interne kølesystem ikke fungere ordentligt.

FORSIGTIG

10 Cm

1 Cm

10 Cm

DA99-00494H-DA(0.4)-3 12/13/04 11:30 AM Page 18

19

INSTALLATIONSANVISNING

AFMONTERING AF FODLISTEN

a

1) Afmonter skruen fra klemmen ( ).

2) Afmonter vandledningen ved at trykke på muffen (➁) og trække vandledningen (➀) væk.

Luk fryser- og køleskabsdørene op og afmonter fodlisten ved at dreje de tre skruer mod uret.

a

FODLISTE

SKRUE

Afmontering af fodlisten (ekstraudstyr)

Frakobling af vandforsyningsledningen fra køleskabet (ekstraudstyr)

Lad være med at skære vandledningen over, men skil den fra muffen.

ADVARSEL

a

DA99-00494H-DA(0.4)-3 12/13/04 11:30 AM Page 19

20

AFMONTERING AF KØLESKABSDØRENE

1) Med døren lukket, afmonter det øvre hængseldæksel (➀) ved hjælp af en skruetrækker, og frakobl

ledningerne (➁).

2) Afmonter hængselsskruerne (➂) og jordskruen (➃) mod uret, og tag det øvre hængsel (➄) af i pilens retning (➅). Pas på, når du

afmonterer døren, at den ikke falder ned på dig.

3) Afmonter døren fra det nedre hængsel (⑦) ved

forsigtigt at løfte døren (➇).

4) Afmonter det nedre hængsel (➈) fra det nedre

hængselsjern (➉) ved at løfte det nedre

hængsel (➈) i pilens retning.

Afmontering af fryserdøren

• Løft døren lige op.

• Pas på ikke at klemme vandledningen og ledningsnettet på døren.

• Anbring dørene på en beskyttet overflade.

BEMÆRK

DA99-00494H-DA(0.4)-3 12/13/04 11:30 AM Page 20

21

INSTALLATIONSANVISNING

AFMONTERING AF KØLESKABSDØRENE

1) Med døren lukket, afmonter det øvre hængseldæksel (➀) ved hjælp af en skruetrækker,

og frakobl ledningerne (➁).

2) Afmonter hængselsskruerne (➂) og jordskruen (➃) mod uret, og tag det øvre hængsel (➄)

af i pilens retning (➅). Pas på, når du afmonterer døren, at den ikke falder ned på dig.

3) Afmonter døren fra det nedre hængsel (⑦) ved at

løfte døren (➇)..

4) Afmonter det nedre hængsel (➈) fra det nedre

hængselsjern (➉) ved at løfte det nedre

hængsel (➈) i pilens retning.

Afmontering af køleskabsdøren

BEMÆRK

Efter afmontering af fryser- og køleskabsdøren, flyttes apparatet til den ønskede placering, hvorefter

dørene monteres igen.

DA99-00494H-DA(0.4)-3 12/13/04 11:30 AM Page 21

22

GENMONTERING AF KØLESKABSDØRENE

Genmontering af fryserdøren

1) Indfør det nedre hængsel (➀) i det nedre

hængselsjern (➁).

2) Genmonter fryserdøren ved at indføre slangen (➂)

nederst på døren i hullet i det nedre hængsel (➃)

og trække slangen nedad.

3) Indfør det øvre hængselsskaft (➄) i hullet (➅). Når du har fået hullet i det øvre hængsel (➆) og hullet i kabinettet (➇) til at

flugte, genmonter boltene (➈) og skruen (➉) med uret.

4) Forbind ledningerne. 5) Anbring den forreste del af det øvre

hængselsdæksel ( ) på den forreste del af det

øvre hængsel ( ) og genmonter fra den forreste

del af det øvre hængselsdæksel først.

11

12

DA99-00494H-DA(0.4)-3 12/13/04 11:30 AM Page 22

23

INSTALLATIONSANVISNING

GENMONTERING AF KØLESKABSDØRENE

Genmontering af køleskabsdøren

1) Indfør det nedre hængsel (➀) i det nedre

hængselsjern (➁).

2) Anbring hullet i køleskabsdøren (➂) over det nedre

hængsel (➃).

3) Indfør det øvre hængselsskaft (➄) i hullet (➅). Når du har fået hullet i det øvre hængsel (➆) og hullet i

kabinettet (

➇

) til at flugte, genmonter hængselsskruerne (➈) og skruen (➉) med uret.

4) Forbind ledningerne. 5) Anbring den forreste del af det øvre

hængselsdæksel ( ) på den forreste del af det

øvre hængsel ( ) og genmonter det fra den

forreste del af det øvre hængselsdæksel først.

11

12

DA99-00494H-DA(0.4)-3 12/13/04 11:30 AM Page 23

24

GENMONTERING AF KØLESKABSDØRENE

FODLISTE

SKRUE

1) Tryk på forenden af muffen (➁), samtidig med at du indfører vandledningen (➀) i muffen.

2) Stram skruen på klemmen ( ).

a

Sæt fodlisten på ved at dreje de tre skruer med uret som vist på tegningen.

Gentilslutning af vandledningen (ekstraudstyr)

Genmontering af fodlisten (ekstraudstyr)

DA99-00494H-DA(0.4)-3 12/13/04 11:30 AM Page 24

25

INSTALLATIONSANVISNING

JUSTERING AF AFSTANDEN MELLEM DØRENE

Dørene vil sidde skævt, hvis køleskabet ikke er i vater.

1. tilfælde) Fryserdøren er lavere end

køleskabsdøren

Indfør en lige skruetrækker (-) (①) i slidsen i

betjeningsgrebet (➁), og drej det med uret for

at nivellere køleskabet.

2. tilfælde) Fryserdøren er højere end

køleskabsdøren

Indfør en lige skruetrækker (-) (①) i slidsen i

betjeningsgrebet (➁), og drej det med uret for

at nivellere køleskabet.

Undgå at udføre små justeringer ved at dreje på betjeningsgrebet, jf. næst side.

H Ø JDEFORSKELLEN

H Ø JDEFORSKELLEN

➀SKRUETRÆKKER (-)

➀SKRUETRÆKKER (-)

➁BETJENINGSGREB

➁BETJENINGSGREB

Sørg forinden for, at køleskabet er i vater

BEMÆRK

DA99-00494H-DA(0.4)-3 12/13/04 11:30 AM Page 25

2) Udjævn højdeforskellen mellem dørene ved at dreje bolten (➁) med uret ( ) eller mod uret ( ).

Når du drejer med uret ( ), bevæger døren sig opad.

26

JUSTERING AF AFSTANDEN MELLEM DØRENE

Små justeringer af afstanden mellem dørene

Hvis fryserdøren er lavere end køleskabsdøren. Hvis fryserdøren er højere end

køleskabsdøren.

3) Efter justering af dørene, drej møtrikken (①) med uret ( ), indtil den nedre ende af bolten nås, og stram så bolten

igen vha. nøglen (➂) for at fastgøre møtrikken (①).

Hvis møtrikken (①) ikke er ordentlig strammet, kan bolten (➁) smutte ud.

➂NØGLE

Justeringsdel Justeringsdel

➀MØTRIK ➁BOLT

➂NØGLE

➀MØTRIK

➂WRENCH

➀NUT

➂WRENCH

➀NUT

➁BOLT

➂NØGLE

➁BOLT

➂NØGLE

➁BOLT

➁BOLT

➁BOLT

Luk dørene op og juster dem som følger:

1) Løsn møtrikken (①) på det nedre hængsel, indtil den øvre ende af bolten (➁) nås.

Når du løsner møtrikken (①), skal du bruge den medfølgende sekskantnøgle (➂) til at dreje bolten (➁)

en lille smule med uret for at løsne møtrikken (①) med fingrene.

BEMÆRK

BEMÆRK

BEMÆRK

DA99-00494H-DA(0.4)-3 12/13/04 11:30 AM Page 26

27

INSTALLATIONSANVISNING

KONTROL AF LEDNINGEN TIL KOLDTVANDSMASKINEN (EKSTRAUDSTYR)

Kontrol af delene

BEMÆRK

Et universelt vandforsyningskit kan fås hos din forhandler mod betaling. Køleskabsfabrikanten

anbefaler, at der bruges et vandforsyningskit, der indeholder kobberrør.

1) For at ismaskinen skal kunne fungere ordentligt, kræves der et vandtryk på 1,4 til 10 kg/cm2.

I dette interval kan et papirkrus på 100 cl fyldes på 10 sekunder.

2) Vandfilteret fjerner partikler fra vandet. Det steriliserer ikke vandet og dræber ikke nogen

mikroorganismer.

3) Hvis køleskabet installeres i et område med lavt vandtryk (mindre end 1,4 kg/cm2), bør en hjælpepumpe

installeres for at kompensere for det lave tryk.

4) Kontroller, at vandtanken inden i køleskabet oprindeligt er fyldt. Tryk på koldtvandsmaskinens

betjeningshåndtag, indtil der løber vand fra aftapningspunktet.

Vandrenser

Tætningsbånd

A clips x 8EA

Holder til

vandrenser

Spændbånd

Vandledning

Vandrenser

Selvskærende skrue x 12EA

(Indvendig model)

(Udvendig model)

DA99-00494H-DA(0.4)-3 12/13/04 11:30 AM Page 27

28

INSTALLATION AF LEDNINGEN TIL KOLDTVANDSMASKINEN

GARANTIOPLYSNINGER

Denne vandledningsinstallation er ikke dækket af køleskabs-eller

ismaskinefabrikantens garanti.

Følg disse anvisninger nøje for at minimere risikoen for en

bekostelig vandskade.

Bemærk:

Hvis muffen ikke passer på den eksisterende hane, så besøg din

nærmeste autoriserede serviceforhandler for at købe de rette fittings.

Tilslutning til vandforsyningsledningen

- Luk for hovedvandforsyningsledningen og sæt

ismaskinen i stillingen OFF.

- Find den nærmeste vandledning med koldt

drikkevand.

- Følg anvisningerne, der følger med ismaskinens

installationskit.

- Før omløbermøtrikken og rørringen af plastik

gennem plastikrøret.

- Efter at have indført bøsningen, stram omløbermøtrikken

på en 1/4” klemfitting (samling).

Tilslutning af vandledningen til køleskabet

Kontrol af vandforsyningsledningen

Vandledningen må kun være forbundet med drikkevand.

Pas på ikke at stramme

omløbermøtrikken for meget.

BEMÆRK

BEMÆRK

- Før klemringen og omløbermøtrikken på kopper- (eller

plastik-) røret som vist.

Stram omløbermøtrikken på kompressionsfittingen (samling).

- Luk op for vandet og tjek for utætheder.

Forbind vandledningen vha. en muffe og en hane.

- Luk for hovedhanen

- Forbind muffen “A” med hanen.

- Alle samlinger skal beskyttes med tætningsbånd.

Omløbermøtrik

Bøsning

Klemfitting

Rørring

Rørring

Omløbermøtrik

For den indvendige model

(Tilfælde 1)

(Tilfælde 2)

“A” MUFFE

HANE

FORSIGTIG

Vandledningen skal forbindes med

koldtvandsledningen. Hvis den

forbindes til varmtvandsledningen,

kan det give fejl på vandrenseren.

1. Koldtvandsledning

2. Rørholder

3. Kobber- (eller plastik-)

ledning

4. Omløbermøtrik

5. Klembøsning

6. Stopventil

7. Pakmøtrik

DA99-00494H-DA(0.4)-3 12/13/04 11:30 AM Page 28

29

INSTALLATIONSANVISNING

INSTALLATION AF LEDNINGEN TIL KOLDTVANDSMASKINEN

- Fjern køleskabets kompressordæksel.

- Tilslut vandledningen til ventilen som vist på figuren.

- Efter tilslutningen, tjek for utætheder. I tilfælde af utætheder,

gentag tilslutningen.

- Sæt køleskabets kompressordæksel på igen.

- Fastgør vandledningen til væggen (eller til bagsiden af køleskabet) ved hjælp af

clipsen “A”.

- Når vandledningen er fastgjort, kontrolleres det, at

den ikke er for bøjet, klemt eller sammentrykket. Færdiggør installationen af

vandforsyningsledningen.

- Tænd for køleskabet og tryk på koldtvandsmaskinens højre håndtag, indtil der

strømmer vand ud af vandledningen, og al luft er drevet ud.

- På dette tidspunkt tjekkes der for eventuelle utætheder ved vandledningens samling.

Når vandledningen er fastgjort, flyttes køleskabet til den ønskede placering.

Når køleskabet er i sin endelige position, bør det så vidt muligt ikke flyttes mere.

- Adskil som vist det fastsiddende dæksel i køleskabet ved at dreje

det mod uret.

Tag vandfilteret ud af æsken og sæt et mærkat til angivelse af måneden

på filteret som vist.

- Skriv på mærkatet, hvilken måned du installerede filteret.

Hvis vandfilteret fx. blev installeret i marts, skriver du “MAR”

- Tag beskyttelsesdækslet af og indsæt filteret i den rette position som vist,

- Drej langsomt vandfilteret 90°, således at mærkerne på huset står over for hinanden, hvorved filteret

låses fast i denne position. Pas på ikke at stramme for meget.

Husk at kontrollere, om mærkerne står over for fastlåsningspositionen.

A CLIPS

VANDLEDNING

MÆRKAT

(MÅNEDSANGIVELSE)

AFTAGNING AF DET

RØDE DÆKSEL

MÆRKERNE I

FASTLÅSNINGSPOSITIONEN

FILTERHUS INDSTIL

VANDLEDNING TILSLUTNINGSMØTRIK

Tilslutning af vandledningen til køleskabet

Fastgørelse af vandforsyningsledningen

Installation af vandfilteret

FORSIGTIG

KØLESKABETS

KOMPRESSORDÆKSEL

DA99-00494H-DA(0.4)-3 12/13/04 11:30 AM Page 29

30

INSTALLATION AF LEDNINGEN TIL KOLDTVANDSMASKINEN

Fjernelse af eventuelle reststoffer indeni vandrenseren. (Model med vandrenser)

- Luk op for hovedhanen for at kontrollere, om vandet

løber igennem vandledningen på vandrenserens

indgangsside.

- Hvis der ikke kommer vand ud af ledningen,

tjekkes hvorvidt hanen er åben.

- Lad hanen stå åben, indtil der strømmer rent vand ud,

og eventuelle reststoffer, der måtte være opstået

under fabrikationen, er fjernet.

- Hvis du ønsker at samle vandrenserens

indgangs- og udgangssider i løbet af

installationen, se referenceillustrationen.

Vælg det sted, hvor vandrenseren skal installeres. (Model med vandrenser)

- Skær vandledningen, der er forbundet med

vandrenseren, over på det rette sted efter at

have målt afstanden mellem vandrenseren

og koldtvandshanen.

MUFFE

VANDRENSERENS

UDGANGSSIDE

VANDLEDNING

VANDRENSER

VAND

VANDRENSERENS

UDGANGSSIDE

VANDRENSERENS

INDGANGSSIDE

UDGANGSRØR

90 grader

VANDRENSER

VAND

REFERENCE

GARANTIOPLYSNINGER

Denne vandledningsinstallation er ikke dækket af køleskabs-eller

ismaskinefabrikantens garanti.

Følg disse anvisninger nøje for at minimere risikoen for en

bekostelig vandskade.

Bemærk:

Hvis muffen ikke passer på den eksisterende hane, så besøg

din nærmeste autoriserede serviceforhandler for at købe de

rette fittings.

Tilslutning til vandforsyningsledningen

Forbind vandledningen vha. en muffe og en hane.

- Luk for hovedhanen

- Forbind muffen “A” med hanen.

- Alle samlinger skal beskyttes med tætningsbånd.

“A” MUFFE

HANE

FORSIGTIG

Vandledningen skal forbindes

med koldtvandsledningen.

Hvis den forbindes til

varmtvandsledningen, kan det

give fejl på vandrenseren.

Udvendig model

DA99-00494H-DA(0.4)-3 12/13/04 11:30 AM Page 30

31

INSTALLATIONSANVISNING

INSTALLATION AF LEDNINGEN TIL KOLDTVANDSMASKINEN

Fastgørelse af vandforsyningsledningen.

- Fastgør vandledningen til væggen (eller til bagsiden af køleskabet) ved hjælp

af clipsen “A”.

- Når vandledningen er fastgjort, kontrolleres det, at den ikke er for bøjet, klemt

eller sammentrykket.

Tilslutning af vandledningen til køleskabet.

- Fjern køleskabets kompressordæksel.

- Tilslut vandledningen til ventilen som vist på figuren.

- Efter tilslutningen, tjek for utætheder.

I tilfælde af utætheder, gentag tilslutningen.

- Sæt køleskabets kompressordæksel på igen.

Fastgørelse af vandrenseren på dens plads.

- Spænd vandrenseren fast på dens plads som

vist i figuren til højre.

Fastgørelse af holderne til vandrenseren.

- Hold holderne til vandrenseren i den korrekte position

(fx. under køkkenvasken) og skru dem fast.

A CLIPS

VANDLEDNING

VANDLEDNING

KØLESKABETS

KOMPRESSORDÆKSEL

TILSLUTNINGSMØTRIK

SPÆNDBÅND

VANDRENSER

VANDLEDNING

HOLDERE TIL

VANDRENSEREN

TO HOLDERE TIL

VANDRENSEREN

TO HOLDERE TIL

VANDRENSEREN

DA99-00494H-DA(0.4)-3 12/13/04 11:30 AM Page 31

32

INSTALLATION AF LEDNINGEN TIL KOLDTVANDSMASKINEN

Fjernelse af eventuelle reststoffer i vandforsyningsledningen

1) Luk op for hovedvandforsyningen og hovedhanen på

vandforsyningsledningen.

2) Lad vandet løbe gennem koldtvandsmaskinen, indtil det er klart

(6 til 7 minutter). Herved renses vandforsyningssystemet,

og ledningerne befris for luft.

3) I nogle huse kan det være nødvendigt at skylle ud i længere tid.

4) Luk køleskabsdøren op, og tjek for utætheder omkring

vandfilteret.

• Efter installation af en ny filterpatron er det muligt, at vandet kortvarigt sprutter ud af

koldtvandsmaskinen.

• Fjern vinhylden, inden der installeres et nyt vandfilter.

BEMÆRK

2) Når du trykker på testknappen, fyldes isterningsbakken

med vand fra vandforsyningshanen.

Kontroller mængden af vand (jf. nedenstående illustration).

Hvis vandstanden er for lav, vil isterningerne blive små.

Dette problem har ikke noget med ismaskinen at gøre,

men skyldes vandtrykket i ledningen,

og det indtræffer ofte.

Når dette problem indtræffer,

kontakt forhandlerens servicecenter

for at at kontrollere mængden

af påfyldt vand.

Kontrol af mængden af vand, der påfyldes i isbakken

TJEK VANDSTANDEN

TESTKNAP

FOR HØJ

OPTIMAL

STAND FOR

1) Løft ismaskinens spand i fryseren op (①) og træk den ud (➁).

ISMASKINE

LAV

VAND

IS

DA99-00494H-DA(0.4)-3 12/13/04 11:30 AM Page 32

33

INSTALLATIONSANVISNING

PROBLEMLØSNING

Køleskabet fungerer slet ikke, eller det køler ikke

tilstrækkeligt.

• Tjek at elstikket er rigtigt tilsluttet.

• Er temperaturstyringen på displayet indstillet til den

korrekte temperatur? Prøv at indstille den til en lavere

temperatur.

• Står køleskabet i direkte sollys eller nær en varmekilde?

• Er køleskabets bagside for tæt på væggen?

Madvarerne i køleskabet er frosne.

• Er temperaturstyringen på displayet indstillet til den

korrekte temperatur? Prøv at indstille den til en højere

temperatur.

• Er temperaturen i rummet for lav?

• Opbevarer du madvarer med højt vandindhold på de

koldeste steder i køleskabet?

Du hører usædvanlige lyde eller støj.

• Tjek, at gulvet er plant og stabilt.

• Er køleskabets bagside for tæt på væggen?

• Er noget blevet tabt bag eller under køleskabet?

• Der kan til tider høres en “tikkende” lyd inde fra

køleskabet, men det er normalt. Det skyldes, at de

forskellige tilbehør trækker sig sammen eller udvider sig.

Kabinettets forreste hjørner og sider er varme: der

finder kondensation sted.

• Der er installeret anti-kondensatorer i køleskabets

forreste hjørner for at forhindre kondensation.

• Kondensation kan opstå, når du lader døren stå åben for

længe.

Der kommer ingen is ud.

• Har du slået isfunktionen fra?

• Er der is i opbevaringsenheden?

• Er vandledningen tilsluttet og stopventilen åben?

• Er frysertemperaturen for høj?

(Indstil temperaturen til en lavere værdi)

• Har du ventet i 12 timer efter installation af

vandledningen, før du begyndte at lave is?

Du kan høre vand boble i køleskabet.

• Boblelyden stammer fra kølemidlet, der strømmer i

køleskabet, og er normal.

Der er en ubehagelig luft i køleskabet.

• Pak stærkt lugtende madvarer ind, så det er lufttæt.

Smid rådden mad ud.

Der dannes is på væggene i fryseren.

• Er udluftningsåbningen blokeret?

• Sørg for, at der er tilstrækkelig meget plads mellem de

opbevarede madvarer for en effektiv luftcirkulation.

• Er døren ordentligt lukket?

Der kommer ikke noget vand.

• Er vandledningen tilsluttet og stopventilen åben?

• Er vandforsyningsledningen klemt?

• Er vandtanken frosset til, fordi temperaturen i køleskabet

er for lav? Vælg en varmere indstilling på displayet.

DA99-00494H-DA(0.4)-3 12/13/04 11:30 AM Page 33

JÄÄKAAPPIPAKASTIN

OMISTAJAN KÄSIKIRJA JA ASENNUSOHJE

SUOMI

DA99-00494H REV(0.4)

SISÄLLYS

TURVALLISUUSVAROITUS........................................................................2

KÄYTTÖOHJEET

JÄÄKAAPIN ASENTAMINEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

TÄRKEIMMÄT OMINAISUUDET . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

OHJAUSPANEELI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

DIGITAALINEN NÄYTTÖ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

LÄMPÖTILAN SÄÄTIMET . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

JÄÄPALOJEN JA KYLMÄN VEDEN VALMISTUS . . . . . . . . . . . . . . . . . 8

HYLLYT JA KOTELOT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

RUUAN SÄILYTTÄMINEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

CoolSelect ZoneTMKYLMÄOSA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

PAKASTIMEN OSIEN IRROTTAMINEN . . . . . . . . . . . . . . . . . . . . . . . . . 14

JÄÄKAAPIN OSIEN IRROTTAMINEN . . . . . . . . . . . . . . . . . . . . . . . . . . 14

BEVERAGE STATION (lisävaruste) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

OSIEN PUHDISTAMINEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

SISÄVALON LAMPUN VAIHTAMINEN . . . . . . . . . . . . . . . . . . . . . . . . . 16

VEDENSUODATIN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

OVET . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

ASENNUSOHJEET

SOKKELIN ETULEVYN IRROTTAMINEN . . . . . . . . . . . . . . . . . . . . . . . 19

JÄÄKAAPIN OVIEN IRROITTAMINEN . . . . . . . . . . . . . . . . . . . . . . . . . . 19

JÄÄKAAPIN OVIEN KIINNITTÄMINEN . . . . . . . . . . . . . . . . . . . . . . . . . . 22

OVIEN VÄLISEN ETÄISYYDEN SÄÄTÄMINEN . . . . . . . . . . . . . . . . . . 25

VESIJÄRJESTELMÄN TARKISTAMINEN . . . . . . . . . . . . . . . . . . . . . . . 27

VESIJÄRJESTELMÄN ASENTAMINEN . . . . . . . . . . . . . . . . . . . . . . . . . 28

VIANMÄÄRITYS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

DA99-00494H-FI(0.4)-4 12/13/04 11:34 AM Page 1

Älä pura tai korjaa jääkaappia itse.

• Voit aiheuttaa tulipalon, häiriön ja/tai vamman itsellesi.

Irrota sähköpistoke rasiasta, ennen kuin ryhdyt

vaihtamaan jääkaapin sisävalon lamppua.

• Voit muussa tapauksessa saada sähköiskun.

Jos haluat hävittää jääkaapin/pakastimen, poista

ensin ovet ja tiivisteet.

• Tee tämä siksi, että lapset eivät voisi jäädä loukkuun

kaapin sisälle.

Jääkaappi on maadoitettava.

• Sinun on maadoitettava jääkaappi, jotta jonkin eristeen

vaurioituminen ei aiheuttaisi käyttäjille sähköiskua.

Älä käytä maadoittamiseen kaasuputkia,

puhelinkaapeleita tai muita mahdollisesti syttyviä

kohteita.

• Maadoituspistokkeen väärä käyttö voi aiheuttaa

sähköiskun.

• Pidä laitteen jäähdytysaukkojen edessä oleva tila

vapaana, jotta ilma pääsee kiertämään.

• Älä yritä nopeuttaa laitteen sulatusprosessia

käyttämällä mekaanisia tai muita sellaisia välineitä,

joita valmistaja ei ole suositellut.

• Älä vahingoita kylmäaineen kiertojärjestelmää.

• Älä käytä jääkaapin tai pakastimen sisällä muita kuin

valmistajan suosittelemia sähkölaitteita.

Merkitsee, että sinun on noudatettava ohjetta.

Varoittaa jostakin, johon EI saa koskea.

Varoittaa jostakin, jota EI saa tehdä.

TURVALLISUUSVAROITUKSET

KÄYTETYT HUOMIO- ja VAROITUSMERKIT

MUUT KÄYTETYT MERKIT

Varoittaa kuolemanvaarasta tai

vakavasta

loukkaantumisvaarasta.

Varoittaa vaarasta, joka voi

aiheuttaa loukkaantumisen tai

materiaalivahingon.

VAROITUS

HUOMIO

Merkitsee, että sinun on irrotettava sähköjohto

seinärasiasta.

Ilmaisee, että tarvitaan maadoitus.

On suositeltavaa, että tämän toimenpiteen

suorittaa huoltomies.

Varoittaa jostakin, jota EI saa purkaa tai poistaa.

VAROITUS

2

VAROITUS

• Lue tämä ohje huolellisesti, ennen kuin ryhdyt käyttämään laitetta ja säilytä ohje.

• Koska seuraavat käyttöohjeet koskevat useita malleja, oman jääkaappisi ominaisuudet saatta

vat olla erilaiset kuin tässä ohjeessa on esitetty.

• Lapset tai vajaakykyiset henkilöt saavat käyttää laitetta vain täysikasvuisen henkilön läsnä

ollessa.

• Lapsia on muistutettava siitä, että tämä laite ei ole leikkikalu.

• Laitteen kylmäaine on joko R600a tai R134a. Tarkista laitteen takana olevan kompressorin kyl

jessä ja jääkaapin sisällä olevasta kilvestä, mitä kylmäainetta jääkaappisi käyttää.

Jos samassa ryhmässä on useita seinäkoskettimia,

älä kytke niihin useita laitteita samanaikaisesti.

• Tämä saattaa aiheuttaa ylikuumenemisen ja

tulipalovaaran.

Varmista, että sähköpistoke ei ole murtunut tai

vahingoittunut muulla tavoin.

• Vahingoittunut pistoke saattaa kuumentua ja aiheuttaa

tulipalon.

Älä taivuta sähköjohtoa liian jyrkästi tai aseta raskaita

esineitä sen päälle.

• Tämä voi aiheuttaa tulopalovaaran. Jos sähköjohto on

vahingoittunut, pyydä valmistajaa tai huoltomiestä

vaihtamaan se heti.

Älä roiskuta vettä suoraan jääkaapin sisälle tai päälle.

• Se voi aiheuttaa tulipalon tai sähköiskun vaaran.

Älä käsittele palavia kaasuja jääkapin läheisyydessä.

• Siitä voi aiheutua tulipalo- tai räjähdysvaara.

Älä työnnä pistoketta seinään, jos kätesi ovat märät.

• Voit saada sähköiskun.

Älä aseta vedellä täytettyä astiaa jääkaapin päälle.

• Jos siitä läikkyy vettä, se voi aiheuttaa tulipalon tai

sähköiskun vaaran.

Älä sijoita jääkaappia kosteaan paikkaan tai paikkaan,

jossa se voi joutua kosketuksiin veden kanssa.

• Jonkin sähköisen osan vaurioitunut eriste voi aiheuttaa

sähköiskun tai tulipalon.

Älä pidä haihtuvia tai palavia aineita jääkaapin päällä.

• Bensiini, tinneri, alkoholi, eetteri, nestekaasu tai muut

vastaavat aineet voivat aiheuttaa räjähdyksen.

VAROITUKSIA

DA99-00494H-FI(0.4)-4 12/13/04 11:34 AM Page 2

Jos jääkaappi on pitkän aikaa

käyttämättömänä, irrota sähköjohto

seinärasiasta.

• Eristeessä olevat vauriot voivat aiheuttaa

tulipalon.

Lapset tai vajaakykyiset henkilöt saavat

käyttää laitetta vain täysikasvuisen henkilön

läsnäollessa. Lapsia on muistutettava siitä,

että tämä laite ei ole leikkikalu.

Älä pidä laitetta suorassa auringonvalossa.

Laite on sijoitettava niin, että se ei peitä

pistorasiaa.

Jos sähköjohto on vahingoittunut, valmistajan,

laillisen sähköliikkeen tai ammattitaitoisen

huoltomiehen on vaihdettava se.

TURVALLISUUSVAROITUS

3

Älä pakkaa jääkaappia liian täyteen.

• Kun avaat oven, jotakin voi pudota ulos ja aiheuttaa

vamman tai muita vahinkoja.

Älä aseta pulloja tai lasipurkkeja pakastimeen.

• Kun sisältö jäätyy, lasi saattaa särkyä ja aiheuttaa

vammoja.

Älä työnnä pistoketta seinärasiaan, jos rasian

kiinnitys on löysä.

• Se voi aiheuttaa tulipalon tai sähköiskun vaaran.

Älä vedä pistoketta rasiasta vetämällä johdosta.

• Johdon vaurioituminen voi aiheuttaa oikosulun, tuli

palon jätai sähköiskun.

• Jos sähköjohto on vahingoittunut, valmistajan, lail

lisen sähköliikkeen tai ammattitaitoisen huoltomiehen

on vaihdettava se.

Älä pidä mitään esineitä laitteen päällä.

• Kun avaat tai suljet oven, esineet voivat pudota ja

aiheuttaa vamman tai muita vahinkoja.

Älä pidä lääkkeitä, tieteellisiin tarkoituksiin käytet-

täviä tai lämpötilaherkkiä aineita jääkaapin päällä.

• Aineita, jotka edellyttävät vakaata lämpötilaa ei saa

pitää jääkaapin päällä.

Älä anna lasten roikkua ovessa. Siitä voi aiheutua

vammoja.

Jos tunnet kemiallisten aineiden tai savun hajua,

vedä irrota sähköjohto heti seinästä ja ota yhteys

SAMSUNG in huoltoon.

Älä koske pakastimen seiniin tai käsittele siellä

olleita tuotteita märin käsin.

• Siitä voi olla seurauksena pakkasenpuremia.

Älä työnnä käsiäsi laitteen alle.

• Siellä mahdollisesti olevat terävät reunat voivat

aiheut taa vamman.

Älä työnnä sormiasi tai muista esineitä jääkoneen

luovutusaukkoon tai jäälokeroon. Siitä voi

aiheutua

vammoja tai muita vahinkoja.

Laite sisältää joko R600a- tai R134a-kylmäainetta.

Tarkista laitteen takana olevan kompressorin kyljessä

ja jääkaapin sisällä olevasta kilvestä, mitä kylmäainetta

jääkaappisi käyttää.

Jääkaapin ja pakastimen kylmäaineen ja eristeiden

kaasun hävittäminen on tehtävä tietyllä tavalla.

Varmista, että kaikki laitteen takana olevat putket ovat

ehjiä, ennen kuin hävität laitteen.

HUOMIO

HUOMIO

Älä puhdista sähköpistoketta kostealla tai

märällä pyyhkeellä. Poista kaikki vieraat aineet

ja pöly pistokkeen kosketinpinnoista.

• Muussa tapauksessa seurauksena voi olla

tulipalo.

• Jos jääkaapin sähköjohto on irrotettu

seinäkoskettimesta, sinun olisi odotettava ainakin

viisi minuuttia, ennen kuin työnnät pistokkeen

takaisin paikoilleen.

Tämä laite sisältää pienen määrän

isobutaani-kylmäainetta (R600a). Se on

ympäristöystävällinen luonnonkaasu,

mutta kuitenkin palonarkaa. Kun kuljetat ja asennat

laitetta, muista huolehtia siitä, että mikään

jäähdytysjärjestelmän osa ei vaurioidu.

Putkista vuotava kylmäaine voi syttyä tai aiheuttaa

vaurioita silmille. Jos havaitset vuodon, vältä

avotulen tai kipinöivien laitteiden käsittelyä ja

tuuleta hyvin huone, jossa laite on.

• Jotta mahdollinen jäähdytysjärjestelmän vuoto ei

aiheuttaisi syttyvää ilman ja kaasun seosta, laitteen

asennuspaikka on valittava käytetyn kylmäaineen

määrän mukaan.

Huoneessa on oltava vähintään 1 m3tilaa jokaista

laitteessa olevaa 8 g:n R600a-kylmäainemäärää kohti.

Laitteen sisältämä kylmäaineen määrä on merkitty

laitteen sisällä olevaan tunnuskilpeen.

• Älä koskaan käynnistä laitetta, jossa on näkyviä

vaurioita. Jos olet epävarma, ota yhteys myyjään.

DA99-00494H-FI(0.4)-4 12/13/04 11:34 AM Page 3

4

JÄÄKAAPIN ASENTAMINEN

Sijoita jääkaappi sopivaan paikkaan siten,

että seinän ja kaapin välissä on riittävästi

ilmatilaa.

(Lue tässä kirjasessa olevat asennusohjeet.)

TÄRKEIMMÄT OMINAISUUDET

Twin Cooling jäähdytysjärjestelmä

• Jääkaapissa ja pakastimessa on kaksi lauhdutinta.

Koska järjestelmät ovat itsenäiset, pakastin ja

jääkaappi toimivat toisistaan riippumatta ja ovat

siten tehokkaampia. Jääkaapista ei pääse

siirtymään ruuan hajua pakastimeen, koska

kummassakin osassa on oma ilmakierto.

Hallittu ilman kierto

• Kylmä ilma virtaa jokaiselle hyllytasolle useiden

venttiilien kautta. Tämä takaa tasaisen

jäähdytyksen lokeroiden sisällä ja ruoka säilyy

tuoreena kauemmin.

Ovihälytin

• Summeri muistuttaa auki jääneestä ovesta.

Korkea kosteus säilyttää ruuan paremmin

• Ruoka, hedelmät ja vihannekset säilyvät tuoreena

kauemmin, koska jääkaappi pitää jäähdytysilman

suhteellisen kosteuden korkeana. Tämän vuoksi

laitteen teho voi olla neljä tai viisi kertaa normaalia

jääkaappia parempi.

Energiaa säästävä jääkaappipakastin

• Energian kulutus on mahdollisimman pieni, koska

jääkaapin ja pakastimen jäähdytysilman kierrot

ovat erilliset.

Nopeampi jäähtymisaika

• Tehojäähdytystä käyttämällä voit pakastaa ruuan

nopeammin.

Runsas jään ja kylmän veden tuotanto

• Jään ja kylmän veden säiliöt takaavat jatkuvan

jään ja kylmän veden saannin.

Beverage Station (lisävaruste)

• Voit säilyttää usein käytettyjä ruokatarvikkeita

erillisessä jäähdytysosastossa, jolloin sinun ei

tarvitse avata jääkaapin ovea aina, kun käytät näitä

tarvikkeita. Säästät näin aikaa ja rahaa.

Hajunpoistaja (lisävaruste)

• Uudelleen käytettävä hajunpoistaja pitää

jääkaapin ilman

raikkaana ja

hajuttomana.

CoolSelect ZoneTM

kylmäosa

(lisävaruste)

• Käyttäjä voi

Quick Cool-, Thaw-

ja Select-painikkeilla

pakastaa, sulattaa

ja jäähdyttää ruokia.

Voit hallita laatikon

lämpötilaa

valitsemalla Soft

Freeze,

Cool tai Chill.

Jääkaapin pitäisi toimia normaalisti, kun olet suorittanut seuraavat toimet. Jos se ei toimi, tarkista, että

seinärasiassa on jännite. Jos sinulla on kysyttävää, ota yhteys SAMSUNG in huoltoon.

Säädä lämpötilasäädin alimman lämpötilan kohdalle

ja odota yksi tunti. Jääkaapin pitäisi alkaa jäähtyä ja

moottorin äänen olisi kuuluttava vaimeasti.

Kun jääkaapin lämpötila on riittävän alhainen, voit

laittaa ruokatavaroita sen sisälle. Käynnistämisen

jälkeen kestää muutaman tunnin, ennen kuin

jääkaapin lämpötila on sopiva.

Kun jääkaappiin kytketään virta, sisävalon

tulisi syttyä, kun avaat ovet.

HUOMAUTUS

Tämä ohjekirja on kirjoitettu useaa mallia

varten. Oman laitteesi ominaisuudet

voivat olla erilaiset kuin tässä

ohjelkirjassa.

DA99-00494H-FI(0.4)-4 12/13/04 11:34 AM Page 4

5

KÄYTTÖOHJEET

OHJAUSPANEELI

Perusmalli

Jääpalakoneella varustettu malli

FREEZER TEMP.-

PAINIKE

Painamalla tätä painiket-

ta toistuvasti voit valita

pakastimen lämpötilan

väliltä -14 – -25 °C.

FRIDGE TEMP.-PAINIKE

Painamalla tätä painiketta tois-

tuvasti voit valita jääkaapin

lämpötilan väliltä 1 – 7 °C.

POWER COOL-PAINIKE

Nopeuttaa jääkaapin

jäähdytysprosessia.

POWER FREEZE-

PAINIKE

Nopeuttaa pakastuspros-

essia pakastimessa.

CHILD LOCK-PAINIKE

Kun lapsilukko painiketta on painettu 3 sekunnin ajan, toiminto kytkeytyy päälle

ja merkkiääni kuuluu. Lapsilukon ollessa päällä, ainoastaan jään tyyppi-

toimintoa voidaan käyttää. Tällöin myös muut merkkivalot, paitsi jään tyyppi-toimin-

non ja lapsilukon merkkivalot, sammuvat. Tällä estetään lapsia tai lemmikkieläimiä

muuttamasta asetuksia vahingossa. Voit poistaa toimintojen lukituksen painamalla

tätä painiketta uudelleen 3 sekunnin ajan. Tällä painikkeella on toinenkin toiminto.

Kun painiketta pidetään painettuna 3 sekunnin ajan [lukituksen merkkivalo syttyy],

kosteuden poiston valvonta kytkeytyy pois käytöstä. Jos kylmävesisäiliön tai

kotibaarin pinnalle tulee kosteutta tätä toimintoa käytettäessä, paina painiketta

uudelleen 3 sekunnin ajan. Tällöin valo sammuu, kosteuden poistotoiminto otetaan

uudelleen käyttöön ja kaikki painikkeet vapautetaan samalla kertaa.

ICE TYPE-PAINIKE

Voit tällä painikkeella

valita,valmistaako kaappi

jääkuutioita,jäämurskaa

vai ei lainkaan jäitä.

DA99-00494H-FI(0.4)-4 12/13/04 11:34 AM Page 5

6

OHJAUSPANEELI

Cool Select zone

Cool Select zone

Perusmalli (varustettu CoolSelect Zone)

Jääpalakonemalli (varustettu CoolSelect Zone)

DA99-00494H-FI(0.4)-4 12/13/04 11:34 AM Page 6

7

KÄYTTÖOHJEET

DIGITAALINEN NÄYTTÖ

Freezer Temp. pakastimen lämpötila.

Fridge Temp. jääkaapin lämpötila.

Quick Cool, Thaw ja Select näyttävät CoolSelect ZoneTM kylmäosan tilan.

• Tämä valo ilmaisee, että hajunpoistaja on toiminnassa.

• Puhdista kasetti kerran tai kahdesti vuodessa (ks. jakso ”Osien puhdistaminen”).

• Painamalla Ice Type-painiketta toistuvasti voit valita Cubed

Ice-(jääkuutiot), Crushed Ice-(jäämurska) tai Ice Off-(ei jäitä)

toimintatilan.

• Valaistu kuvake ilmaisee käytössä olevan tilan.

• Kun vihreä valo muuttuu oranssiksi, on aika vaihtaa vedensuodatin. Jos valo on

punainen, suodatin olisi vaihdettava pikaisesti.

• Kun olet vaihtanut vedensuodattimen, palauta ilmaisin alkutilaan painamalla Ice

Type-ja Child Lock painikkeita samanaikaisesti 3 sekunnin ajan.

• Voit poistaa ilmaisimen käytöstä painamalla Ice Type-ja Child Lock painikkeita

samanaikaisesti 5 sekunnin ajan.

• Tämä valo palaa, kun painat Power Freeze (tehopakastus)-painiketta.

Painamalla tätä painiketta voit palauttaa pakastimen lämpötilan ennalta asetettuun

arvoon.

• Voit käyttää tätä toimintoa, jos tarvitset paljon jäätä nopeasti.

• Voit perua tehopakastustilan painamalla painiketta uudelleen.

Cubed Ice, Crushed Ice ja Ice Off

Filter Indicator

Power Freeze

• Tämä valo palaa, kun painat Power Cool (tehojäähdytys)-paniketta.

Painamalla tätä painiketta voit palauttaa jääkaapin lämpötilan asetettuun arvoon

nopeasti.

• Voit perua tehojäähdytystilan painamalla painiketta uudelleen.

Power Cool

Deodorizer

DA99-00494H-FI(0.4)-4 12/13/04 11:34 AM Page 7

Paina

8

LÄMPÖTILAN SÄÄTIMET

Painikkeella valita, millaisia jäitä laite valmistaa :

• Jääkuutiot

• Jäämurska

• Ei jäitä

Paina astia jääkoneen vipua vasten

• Pidä astiaa pystyssä ja samassa linjassa vivun

kanssa, jotta jääpalat eivät putoaisi ulos.

Jääsäiliö

Jääkone valmistaa 10 kuutiota kerralla ja noin 120 jääpalaa

päivässä automaattisesti. Määrään saattavat vaikuttaa sell-

aiset tekijät, kuten pakastimen lämpötila,

tehopakastustoiminnon käyttäminen ja oven avaaminen usein.

Kun jääkaappi otetaan käyttöön, jääkuutioiden valmistus

valitaan automaattisesti.

Vesisiäiliö

Vesisäiliön tilavuus on noin 1,2 l.

Kylmä vesi

• Paina astia vesisäiliön vipua vasten.

• Jos olet juuri asentanut jääkaapin, kaada pois

ensimmäiset kuusi juomalasillista vettä, koska

vesijärjestelmässä voi olla epäpuhtauksia.

Ei jäitä

HUOM

Paina

JÄÄPALA- ja KYLMÄVESISÄILIÖ

Pakastin

• Pakastimen lämpötilaa voidaan säätää välillä -14 – -25 °C.

• Paina Freezer Temp. -painiketta toistuvasti, kunnes

näytössä näkyy haluamasi lämpötila.

• Näytössä näkyvä arvo vaihtuu järjestyksessä välillä

-14 – -25 °C. Arvon –14 °C jälkeen näyttöön tulee

arvo –25 °C.

• Viiden sekunnin kuluttua näyttöön tulee pakastimessa

parhaillaan vallitseva lämpötila. Laite ryhtyy tämän jälkeen

muuttamaan lämpötilaa juuri asettamaasi arvoon.

Jääkaappi

• Jääkaapin lämpötilaa voidaan säätää rajoissa 7 – 1 °C.

• Paina Fridge Temp. -painiketta toistuvasti, kunnes

näytössä näkyy haluamasi lämpötila.

• Näytössä näkyvä arvo muuttuu joka painalluksella ja palaa

lopuksi alkuarvoon, kuten pakastimen näytössä.

• Jäätelö saattaa sulaa, jos pakastimen lämpötila on yli –15 °C.

• Pakastimen tai jääkaapin lämpötila nousee, jos ovi avataan useasti, jos kaapin sisäpuolta puhdistetaan tai jos

sinne laitetaan lämmintä ruokaa. Tämä saattaa aiheuttaa sen, että numeronäyttö vilkkuu. Näyttö lakkaa

vilkkumasta, kun pakastimen ja jääkaapin lämpötila palaa normaaliksi.

VAROITUS

Jos lähdet pitkälle lomalle tai

liikematkalle tai et muuten käytä vesi- tai

jääsäiliötä, sulje vesihana. Muussa

tapauksessa laitteeseen voi vuotaa vettä.

Älä työnnä sormia tai esineitä säiliön

aukkoon. Siitä voi aiheutua vammoja.

HUOMIO

VAROITUS

Jäiden valmistus (perusmalli)

• Vedä jääpalarasia ulos.

• Lisää vettä, rajamerkkiin asti.

• Työnnä jääpalarasia takaisin paikoilleen.

Jääkuutiot

Jäämurska

Ei jäitä

Jos jäät jäävät jäälokeroon, saadaan

jääkuutioita.

DA99-00494H-FI(0.4)-4 12/13/04 11:34 AM Page 8

9

HYLLYT JA KOTELOT

JÄÄKAAPPI

Ovikotelo

Jääkone

Jääkouru

Valo

Hylly

Jääkone

Jääpalarasia

Laatikko

Sokkelin etulevy

PAKASTIN

Perusmalli Perusmalli varustettuna jääpala-ja vesisäiliöllä

Kotibaari (Beverage Station)

Valot

Hajunpoistaja (lisävaruste)

Osasto meijerituottei-

ta varten

Ovikotelo

Viinihylly (lisävaruste)

Käännettävä hylly (lisä-

varuste)

CoolSelect ZoneTM

kylmäosa

(lisävaruste)

Munakotelo

Vihannes- ja hedelmälaatikko

Ovikotelot

KÄYTTÖOHJEET

DA99-00494H-FI(0.4)-4 12/13/04 11:34 AM Page 9

10

RUUAN SÄILYTTÄMINEN

PAKASTETTUJEN RUOKIEN SÄILYTTÄMINEN PAKASTIMESSA

Lasihylly

• Sopii kaikenlaisten pakasteiden säilyttämiseen.

Ovikotelo

• Sopii pienille pakasterasioille.

Muovihylly

• Sopii lihan ja kuivan ruuan säilyttämiseen. Ruoka-aineet olisi

käärittävä huolellisesti kelmuun tai muuhun sopivaan kääreeseen

tai laitettava rasiaan.

Jääpalakone (lisävaruste)

VAROITUS

Älä työnnä sormiasi, kättäsi tai mitään esineitä jääpalakoneen säiliöön, koska voit saada

vamman tai aiheuttaa muuta vahinkoa.

Lisätilaa voidaan saada sijoitta-

malla ruokia jääkaapin laatikoi-

hin tai poistamalla jäänteko

koneen.

DA99-00494H-FI(0.4)-4 12/13/04 11:34 AM Page 10

11

KÄYTTÖOHJEET

RUUAN SÄILYTTÄMINEN

Erikoiskäsitelty lasihylly

• Sopii kaikenlaisten ruoka-aineiden säilyttämiseen.

• Turvallinen ja luja.

• Lasin pinnan ympyränmuotoiset kuviot ovat normaali ilmiö.

Käännettävä hylly (lisävaruste)

• Jos tarvitset lisää tilaa kookkaille esineille.

Nosta hyllyn etureunaa ja käännä se taakse, jolloin hyllyn leveys puolittuu.

Voit käyttää hyllyä myös tässä asennossa ja tilaa jää kookkaille tavaroille.

CoolSelect ZoneTM kylmäosa (lisävaruste)

• Säilyttää ruuan maun ja tuoreuden kauemmin. Voit säilyttää siinä juustoja,

lihaa, kanaa, kalaa tai muita nopeasti käytettäviä ruokia.

Hedelmä- ja vihanneslaatikko (ylempi ja alempi)

• Sopii hedelmien ja vihannesten säilyttämiseen.

• Tämä laatikko on ilmatiivis. Kosteudensäätöjärjestelmä huolehtii siitä, että

olosuhteet ovat vihannesten ja hedelmien säilyvyyden kannalta ihanteelliset.

Osasto meijerituotteita varten

• Tarkoitettu voin, margariinin ja juuston säilyttämiseen.

Ovikotelot

• Soveltuvat pienien ruokapakkausten, kuten maidon ja jogurtin

säilyttämiseen.

Kotibaari (lisävaruste)

• Sopii usein käytettyjen tavaroiden, kuten purkitettujen virvotusjuomien ja

välipalojen säilyttämiseen ja mahdollistaa niiden käyttämisen jääkaapin ovea

avaamatta.

Munakotelo

• Aseta munat koteloon ja aseta kotelo hyllylle.

Viinihylly (lisävaruste)

• Voit asettaa viinipullot hyllylle, jossa ne säilyttävät makunsa.

Pullot olisi asetettava toistensa viereen siten, että ne eivät putoa ulos.

• Jos suunnittelet lähtemistä pitkälle lomalle, kannattaa harkita jääkaapin

tyhjentämistä ja sen kytkemistä pois päältä.

Pyyhi kosteus pois sen sisältä ja jätä ovet auki. Muussa tapauksessa saat

taa muodostua hajua ja hometta.

• Jos mallissa on 0-lämpötilan kylmäosa, älä aseta hyllyä tälle

tasolle; se saattaa törmätä kotibaarin kanteen, joka voi rikkoutua.

VAROITUS

HUOMIO

RUUAN SÄILYTTÄMINEN JÄÄKAAPISSA

Älä aseta hyllyä tälle tasolle, jos

kaapissa on 0-lämpötilan kylmäosa.

DA99-00494H-FI(0.4)-4 12/13/04 11:34 AM Page 11

12

CoolSelect ZoneTMkylmäosan KÄYTTÖOHJE

“Select”-painike (lisävaruste)

Soft Freeze

• Kun “Soft Freeze” -asetus on valittuna, digitaalisessa

näytössä on arvo -5oC riippumatta siitä, mikä on jääkaapin

lämpötila.

• “Soft-Freeze” -lämpötila säilyttää lihan ja kalan kauemmin

tuoreena.

• Voit leikata lihan helposti ilman, että siitä valuu ulos

nesteitä.

Chill

• Kun “Chill”-asetus on valittuna, CoolSelect ZoneTMkylmäosan

lämpötila on -1oC riippumatta siitä, mikä

jääkaapin lämpötila.

• Tässä lämpötilassa liha ja kala säilyvät kauemmin tuoreena.

Cool

• Kun “Cool”-asetus on valittuna, laatikon lämpötila on sama

kuin jääkaapin lämpötila. Digitaalisessa näytössä on sama

lämpötila kuin ulkoisessa näytössä.

• CoolSelect ZoneTM kylmäosaa voidaan käyttää kuten

jääkaapin muutakin tilaa.

DA99-00494H-FI(0.4)-4 12/13/04 11:34 AM Page 12

13

KÄYTTÖOHJEET

CoolSelect Zone

TM

kylmäosan KÄYTTÖOHJE

“Quick Cool” painike

“Thaw”-painike

• Voit Quick Cool -valinnalla laskea CoolSelect ZoneTM kylmäosan lämpötilaa.

• Tätä toimintoa käytettäessä 1-3 juomapurkkia jäähtyy 60 minuutissa.

• Voit peruuttaa valinnan painamalla ”Quick Cool” -painiketta uudelleen.

0-lämpötilan kylmäosan lämpötila palaa normaaliksi.

• Kun “Quick Cool” -valinta poistetaan, lämpötila palaa “Cool”-asetuksen

mukaiseksi.

• Lihan nesteiden ulos vuotaminen ja laadun heikkeneminen vaikuttaa

haitallisesti ruuan tuoreuteen.

• Kun “Thaw (sulatus)”-toiminto valitaan, CoolSelect ZoneTM kylmäosassa

virtaa vuorotellen lämmintä ja kylmä ilmaa.

• Sulatusajaksi voidaan asettaa 4, 6, 10 tai 12 tuntia lihan painon mukaan.

• Kun sulatusaika loppuu, CoolSelect ZoneTM kylmäosan näyttö palaa

”Chill”-tilaan.

• Kun "sulatus" loppuu, lihassa ei ole enää nestettä ja ne ovat puoli-pakaste tilassa,

jolloin niitä on helppo leikata keitettäviksi.

• Voit peruttaa tämän valinnan painamalla jotain muuta painiketta.

• Keskimääräinen lihan ja kalan sulatusaika on esitetty seuraavassa

taulukossa. (Lihan paksuus on n. 2,5 cm.)

Sulatusaika 4 tuntia 6 tuntia 10 tuntia 12 tuntia

Paino 400 g 600 g 800 g 1000g

Kun “Quick Cool” –toiminto valitaan, CoolSelect ZoneTM kylmäosassa

olevat ruuat olisi siirrettävä pois.

Jäähtymisaika saattaa vaihdella sen mukaan, millaisia juomia

laatikkoon asetetaan.

HUOMAUTUS

HUOMAUTUS

Sulatusaika saattaa vaihdella lihan ja kalan koon ja paksuuden mukaan. Yllä esitetyt painot

tarkoittavat CoolSelect ZoneTM kylmäosassa olevien ruoka-aineiden yhteispainoa. Jos laatikossa

on esimerkiksi 400 g pakastettua lihaa ja 600 g pakastettua kanaa, sulatusaika on 10 tuntia.

Kun “Thaw (sulatus)” -toiminto valitaan, CoolSelect ZoneTM kylmäosassa olevat ruuat olisi

siirrettävä pois.

VAROITUS

VAROITUS

DA99-00494H-FI(0.4)-4 12/13/04 11:34 AM Page 13

14

Jäälokero (lisävaruste)

• Poista lokero nostamalla sitä ja vedä se sitten ulos.

Sokkelin etulevy

• Avaa pakastimen ja jääkaapin

ovet, poista kolme ruuvia ja

irrota levy.

• Jos haluat asentaa etulevyn

takaisin, aseta se paikoilleen ja

kierrä ruuvit kiinni.

❈Irrota sokkelin etulevy vain, jos se on

ehdottoman välttämätöntä.

PAKASTIMEN OSIEN IRROITTAMINEN

Älä käytä liikaa voimaa, kun irrotat

etulevyä. Voit vaurioittaa sitä.

Ovilokerot

• Tartu lokeroon molemmin

käsin ja nosta se pois.

Laatikot

• Irrota laatikko vetämällä se

ulos ja nostamalla sitä vähän.

HUOMAUTUS

JÄÄKAAPIN OSIEN IRROITTAMINEN

Erikoiskäsitelty lasihylly

• Vedä hylly ulos niin pitkälle kuin se tulee.

Käännä se sitten ylös ja irrota se.

Ovilokerot

• Tartu lokeroon molemmin käsin irrota se

nostamalla.

Tuoreiden hedelmien ja vihannesten

säilytyslaatikko ja kansi.

• Irrota osasto pitämällä kiinni kahvasta ja vetämällä

sitä itseäsi kohti. Nosta sitä sitten vähän.

• Irrota kansi vetämällä sitä itseäsi kohti.

Viinihylly (lisävaruste)

• Irrota hylly vetämällä sitä itseäsi kohti.

Voit avata tämän erillisen

jäähdytyslokeron tarttumalla sen

luukun kahvaan ja vetämällä sitä

alaspäin.

• Tämä erillinen jäähdytyslokero on

käytännöllinen, koska sinun ei tarvitse aina

avata koko jääkaapin ovea. Lisäksi se

säästää energiaa.

On suositeltavaa, että säilytät tässä

osastossa sellaisia ruokatarvikkeita,

kuten virvoitusjuomia, joita käytät

usein.

Kun ovi on avoinna, sen päälle

voidaan asettaa tavaroita, kuten

juomapurkkeja ja laseja.

• Älä naarmuta oven pintaa..

BEVERAGE STATIONTM (lisävaruste)

• Ennen kuin ryhdyt irrottamaan pakastimen tai jääkaapin osia, siirrä ruokatavarat toiseen paikkaan.

• Beverage StationTM ovea ei saa irrottaa.

Lokero ei toimi, jos se ovi puuttuu.

• Kun suljet lokeron oven, varo, älä pidä kättäsi tai sormiasi niin, että ne voivat jäädä väliin.

• Jos käytät avoinna olevaa ovea alustana, älä aseta sen päälle raskaita esineitä.

• Älä anna lasten roikkua ovessa, koska siitä voi aiheutua vammoja tai muita vahinkoja.

VAROITUS

Erikoiskäsitelty lasihylly

• Vedä hylly ulos niin pitkälle,

kuin se tulee. Käännä se

sitten ylös ja irrota se.

Jääpalakone ja -rasia

• Irrota jääpalarasia vetämällä

sitä itseäsi kohti.

Voit tämän jälkeen poistaa jää

palakoneen (vain perusmalli).

DA99-00494H-FI(0.4)-4 12/13/04 11:34 AM Page 14

15

KÄYTTÖOHJEET

OSIEN PUHDISTAMINEN

Sisäpuoli

• Puhdista osat laimealla puhdistusaineella. Pyyhi ne sitten kuivalla kankaalla.

• Kun olet pessyt osat, varmista, että ne ovat kuivat, ennen kuin asetat ne takaisin.

Ulkopuoli

• Pyyhi etupaneeli puhtaalla kankaalla.

• Ovet ja ovenkahvat olisi pyyhittävä laimealla puhdistusaineella ja kankaalla. Kuivaa ne \

puhtaalla kankaalla.

• Ulkopinta olisi kiillotettava kerran tai kahdesti vuodessa.

Tausta

• Poista pöly pölynimurilla kerran tai kahdesti vuodessa.

Jääpala- ja vesisäiliö sekä valuneen veden keräysastia (lisävaruste)

• Puhdista jääpala- ja vesisäiliö kostealla kankaalla. Pyyhi ne sitten kuivalla kankaalla.

• Pidä jääpala- ja vesisäiliö sekä valuneen veden keräysastia kuivina.

Beverage Station (lisävaruste)

• Puhdista tämä jäähdytyslokero kostealla kankaalla. Pyyhi se sitten kuivalla kankaalla.

Oven kumitiivisteet

• Jos oven kumitiivisteet ovat likaiset, ovi ei sulkeudu kunnolla ja jääkaappi sekä pakastin

eivät toimi tehokkaasti. Puhdista ne laimealla pesuaineliuoksella ja kostealla kankaalla.

Pyyhi ne sitten kuivalla kankaalla.

HUOMAUTUS

• Kun puhdistat laitetta tai jos et aio käyttää sitä pitkään aikaan, irrota sähköjohto seinäpistokkeesta, jätä ovet

auki ja pidä laite kuivana.

• Älä puhdista sitä ruiskuttamalla sen päälle vettä.

• Älä puhdista sitä bensiinillä, tinnerillä tai autonpesuaineella.

DA99-00494H-FI(0.4)-4 12/13/04 11:34 AM Page 15

16

OSIEN PUHDISTAMINEN

PAKASTIMEN / JÄÄKAPIN SISÄVALO (VAIN PERUSMALLI)

PAKASTIMEN SISÄVALO (JÄÄPALA- JA VESISÄILIÖLLÄ

VARUSTETTU MALLI)

SISÄVALON LAMPUN VAIHTAMINEN

Ennen kuin ryhdyt vaihtamaan sisävalon lamppua, irrota laitteen sähköjohto

seinäpistokkeesta. Jos vaihtamisessa tulee vaikeuksia, ota yhteys huoltoon.

VAROITUS

Aseta litteän ruuvimeisselin

pää valaisimen suojakannen

koukkujen alle ja paina nuolen

osoittamaan suuntaan.

Vedä kantta nuolen suuntaan. Aseta kansi takaisin

paikoilleen, kun olet vaihtanut

lampun.

Nosta jääpalakoneen kantta ja vedä se ulos(➀).

Poista valaisimen suojus ruuvimeisselin avulla (➁).

Vaihda hehkulamppu (➂)ja aseta sitten suojakansi

takaisin ruuvimeisselin avulla.

Aseta jääpalakoneen kansi takaisin paikoilleen.

➀

➂

Hajunpoistaja (lisävaruste)

• Poista kansi leveällä ruuvimeisselillä kuvan osoittamalla tavalla.

• Irrota kasetti ja aseta se likoamaan puhtaaseen, lämpimään veteen

vähintään 4:ksi tunniksi. Kuivaa kasetti kunnolla auringossa tai pitämällä

sitä avoimessa tilassa vähintään 8 tunnin ajan.

• Tee tämä kerran tai kahdesti vuodessa.

• Jos kasetti kuivataan suljetussa tilassa, saattaa muodostua hajua.

• Älä jätä keltaiseksi värjäytynyttä vettä lasten ulottuville. He saattavat juoda sen.

HUOMAUTUS

CoolSelect ZoneTMkylmäosalla varustettu malli

Malli, jossa ei CoolSelect ZoneTM kylmäosaa

Kasetti

DA99-00494H-FI(0.4)-4 12/13/04 11:34 AM Page 16

17

KÄYTTÖOHJEET

VEDENSUODATIN

“Filter Indicator” (suodattimen ilmaisin) valo

• Tämä valo ilmaisee, milloin on aika vaihtaa vedensuodatin Kun valo muuttuu vihreästä oranssiksi,

tiedät, että suodatin on vaihdettava pian.

On suositeltavaa vaihtaa suodatin, kun valo muuttuu punaiseksi.

(Lisätietietoja on jaksossa ”Vedensuodattimen asentaminen”.)

Vesijärjestelmän käyttäminen ilman suodatinta

• Et voi käyttää vesi- ja jääsäiliötä ilman vedensuodatinta, koska vesiputkistossa on tämän estävä

sulku.

Suodattimien tilaaminen

• Voit tilata vedensuodattimia valtuutetulta Samsung-jälleenmyyjältä.

OVET

Jääkaapin ovissa on erityinen avaus- ja sulkemismekanismi, joka varmistaa, että ovet sulkeutuvat

aina tiiviisti.

Kun avaat oven, se avautuu vain tiettyyn asentoon. Tässä asennossa ollessaan ovi pysyy avoinna.

Kun ovi on vain osittain avoinna, se sulkeutuu automaattisesti.

DA99-00494H-FI(0.4)-4 12/13/04 11:34 AM Page 17

18

JÄÄKAAPIN ASENTAMINEN

• Tarkasta sisäänkäynnin koko, jotta tiedät, mahtuuko jääkaappi ovesta.

• Voit tarvittaessa kaventaa jääkaappia poistamalla sen ovet.

Sisäänkäynnin mittojen tarkastaminen

Jätä riittävästi tilaa kaapin sivuille, taakse ja yläpuolelle.

Näin vähennät energiankulutusta.

HUOMAUTUS

HUOMAUTUS

• Valitse paikka, joka on lähellä vesijohtoa.

• Paikassa on oltava riittävästi tilaa jääkaapille.

• Valitse paikka, johon aurinko ei paista.

• Vedensyöttöputkisto on irrotettava, ennen kuin poistat pakastimen oven.

(Muussa tapauksessa putkisto voi vahingoittua.)

• Lisätietoja on seuraavan sivun jaksossa ”Vedensyöttöputkiston irrottaminen

jääkaapista”.

Jääkaapin paikan valitseminen

Valitse riittävän suuri, tasainen alue jääkaappia varten.

• Jos jääkaappi ei ole pystysuorassa asennossa, jäähdytysjärjestelmä ei ehkä toimi kunnolla.

HUOMIO

10 Cm

1 Cm

10 Cm

DA99-00494H-FI(0.4)-4 12/13/04 11:34 AM Page 18

19

ASENNUSOHJEET

SOKKELIN ETULEVYN IRROTTAMINEN

a

1) Irrota kiinnikkeen ruuvi ( ).

2) Irrota vesiputki puristamalla liitintä (➁) ja vetämällä putkea (➀), kunnes se irtoaa.

Avaa pakastimen ja jääkaapin ovi ja irrota sitten sokkelin etulevy poistamalla ensin sen kolme

kiinnitysruuvia.

a

SOKKELIN ETULEVY

RUUVI

Sokkelin etulevyn irrottaminen (lisävaruste)

Vedensyöttöputkiston irrottaminen jääkaapista (lisävaruste)

Älä katkaise putkea, vaan irrota se liittimestä.

VAROITUS

a

DA99-00494H-FI(0.4)-4 12/13/04 11:34 AM Page 19

20

JÄÄKAAPIN OVIEN IRROTTAMINEN

1) Poista ylemmän saranan kansi ruuvimeisselin avulla (➀) oven ollessa suljettuna ja irrota johdot (➁).

2) Irrota saranan ruuvit (➂) ja maadoitusjohdon ruuvi (➃) kiertämällä niitä vastapäivään ja irrota sarana (➄)

nostamalla sitä nuolen suuntaan (➅). Irrota ovi varovasti, jotta se ei putoa päällesi.

3) Irrota ovi alemmasta saranasta (⑦) nostamalla ovea

varovasti (➇).

4) Irrota alempi sarana (➈) kotelosta (➉) nostamalla

saranaa (➈) nuolen suuntaan.

Pakastimen oven irrottaminen

• Nosta ovea suoraan ylös.

• Varo jättämästä vesiputkea ja sähköjohtoja oven väliin.

• Aseta ovet turvalliseen paikkaan.

HUOMAUTUS

DA99-00494H-FI(0.4)-4 12/13/04 11:34 AM Page 20

21

ASENNUSOHJEET

JÄÄKAAPIN OVIEN IRROTTAMINEN

1) Poista ylemmän saranan kansi ruuvimeisselin avulla (➀) oven ollessa suljettuna ja irrota johdot (➁).

2) Irrota saranan ruuvit (➂) ja maadoitusjohdon ruuvi (➃) kiertämällä niitä vastapäivään ja irrota ylempi sarana

(➄) nostamalla sitä nuolen suuntaan (➅). Irrota ovi varovasti, jotta se ei putoa päällesi.

3) Irrota ovi alemmasta saranasta (⑦) nostamalla ovea

varovasti (➇).

4) Irrota alempi sarana (➈) kotelosta (➉) nostamalla

saranaa (➈) nuolen suuntaan.

Jääkaapin oven irrottaminen

HUOMAUTUS

Kun olet irrottanut oven, aseta se turvalliseen paikkaan. Sinun on vielä asennettava se takaisin.º

DA99-00494H-FI(0.4)-4 12/13/04 11:34 AM Page 21

22

JÄÄKAAPIN OVIEN KIINNITTÄMINEN

Pakastimen oven kiinnittäminen

1) Aseta alempi sarana (➀) pidikkeeseen (➁). 2) Aseta pakastimen oven alanurkassa oleva reikä

(➂) alemman saranan tappiin (➃) ja laske ovi

paikoilleen.

3) Aseta ylemmän saranan tappi (➄) reikään (➅). Aseta saranan kiinnitysreiät (➆) ja kaapin ruuvireiät vastakkain(➇), aseta

ruuvit paikoilleen (➈) ja kiristä ne (➉) kiertämällä niitä myötäpäivään.

4) Kiinnitä johdot. 5) Kiinnitä ylemmän saranan kansi paikoilleen

asettamalla ensin kannen ( ) etuosa ja saranan

etuosa ( ) kohdakkain.

12

DA99-00494H-FI(0.4)-4 12/13/04 11:35 AM Page 22

11

23

ASENNUSOHJEET

JÄÄKAAPIN OVIEN KIINNITTÄMINEN

Jääkaapin oven kiinnittäminen

1) Aseta alempi sarana (➀) pidikkeeseen (➁). 2) Aseta jääkaapin ovessa oleva reikä (➂) alemman

saranan tappiin (➃).

3) Aseta ylemmän saranan tappi (➄) reikään (➅). Aseta saranan kiinnitysreiät (➆) ja kaapin ruuvireiät

vastakkain, (➇) aseta ruuvit paikoilleen (➈) ja kiristä ne (➉) kiertämällä niitä myötäpäivään.

4) Kiinnitä johdot. 5) Kiinnitä ylemmän saranan kansi paikoilleen

asettamalla ensin kannen ( ) etuosa ja saranan

etuosa ( ) kohdakkain.

11

12

DA99-00494H-FI(0.4)-4 12/13/04 11:35 AM Page 23

24

JÄÄKAAPIN OVIEN KIINNITTÄMINEN

SOKKELIN ETULEVY

RUUVI

1) Purista liittimen rengasta (➁) ja työnnä vesiletku (➀) liittimeen.

2) Kiristä kiinnikkeen ( ) ruuvi.

a

Aseta etulevy paikoilleen ja kiristä sen kolme kiinnitysruuvia, kuten kuva osoittaa.

Vesiletkun kiinnittäminen (lisävaruste)

Sokkelin etulevyn kiinnittäminen (lisävaruste)

DA99-00494H-FI(0.4)-4 12/13/04 11:35 AM Page 24

25

ASENNUSOHJEET

OVIEN VÄLISEN ETÄISYYDEN SÄÄTÄMINEN

Ovet eivät ole samalla tasolla, jos jääkaappi on vinossa.

Esimerkki 1) Pakastimen ovi on alempana kuin

jääkaapin ovi.

Aseta litteä ruuvimeisselin pää (-) (①)

säädettävän jalan aukkoon (➁) ja aseta

jääkaappi pystysuoraan kiertämällä säädintä

myötäpäivään.

Esimerkki 2) Pakastimen ovi on ylempänä

kuin jääkaapin ovi.

Aseta litteä ruuvimeisselin pää (-) (①)

säädettävän jalan aukkoon (➁) ja aseta

jääkaappi pystysuoraan kiertämällä säädintä

Älä tee pieniä säätöjä yllä esitetyllä tavalla, vaan toimi seuraavan sivun ohjeiden mukaan.

DIFFERENCE OF HEIGHT

DIFFERENCE OF HEIGHT

➀RUUVIMEISSELI(-)

➀RUUVIMEISSELI(-)

➁SÄÄDETTÄVÄ JALKA

➁SÄÄDETTÄVÄ JALKA

Aseta jääkaappi ensin pystysuoraan asentoon

HUOMAUTUS

DA99-00494H-FI(0.4)-4 12/13/04 11:35 AM Page 25

2) Säädä samalle korkeudelle kiertämällä pulttia (➁) myötäpäivään ( ) tai vastapäivään ( ).

Kun kierrät myötäpäivään ( ), ovi nousee.

26

OVIEN VÄLISEN ETÄISYYDEN SÄÄTÄMINEN

Pienien säätöjen tekeminen ovien asentoon

Jos pakastimen ovi on alempana kuin jääkaapin ovi. Jos pakastimen ovi on korkeammalla kuin

jääkaapin ovi.

3) Kun olet säätänyt korkeuden, kierrä mutteria (①) myötäpäivään ( ), pultin juureen asti ja

kiristä pultti uudelleen avaimella (➂), jolloin mutteri (①) lukittuu.

Älä kierrä itse mutteria (①), vaan lukitse se kiertämällä pulttia (➁).

➂AVAIN

Säädin Säädin

➀MUTTERI

➁PULTTI

➂AVAIN

➀MUTTERI

➂AVAIN

➀MUTTERI

➂AVAIN

➀MUTTERI

➁PULTTI

➂AVAIN

➁PULTTI

➂AVAIN

➁PULTTI

➁PULTTI

➁PULTTI

Avaa ovet ja säädä niiden asento seuraavasti:

1) Löysää alemmassa saranassa oleva mutteri (①) ja kierrä se pultin päähän asti(➁).

Kun löysäät mutterin (①), käytä laitteen mukana toimitettua avainta (➂). Kierrä pulttia (➁) vähän

vastapäivään, ja kun mutteri (①) löystyy, jatka kiertämistä sormillasi.

BEMÆRK

HUOMAUTUS

HUOMAUTUS

DA99-00494H-FI(0.4)-4 12/13/04 11:35 AM Page 26

27

ASENNUSOHJEET

VESIJÄRJESTELMÄN TARKISTAMINEN (LISÄVARUSTE)

Osien tarkistaminen

HUOMAUTUS

Voit hankkia vesijärjestelmän asennussarjan jälleenmyyjältä. Jääkaapin valmistaja suosittelee

sellaisen vesijärjestelmän asentamista, jossa on käytetty kupariputkia.

1) Jotta jääkone toimisi oikein, veden paineen on oltava 1,4 ~ 10 kg/cm2.

Kun paine on oikea, 1 desilitran paperimuki täyttyy 10 sekunnissa.

2) Vedensuodatin poistaa hiukkaset vedestä. Se ei steriloi vettä tai poista siitä mikro-organismeja.

3) Jos jääkaappi asennetaan paikkaan, jossa on alhainen veden paine (alle 1,4 kg/cm2), sinun olisi

asennettava paineenkorotuspumppu.

4) Varmista aluksi, että jääkaapin sisällä oleva vesisäiliö on täynnä. Paina vesisäiliön vipua, kunnes putkesta

alkaa tulla vettä.

Puhdistin

Eristysnauha

8 kiinnikettä

Puhdistimen kiinnityslevy

Kiinnitysvyö

Vesiputki

Puhdistin

12 kiinnitysruuvia

(Sisäinen malli)

(Ulkoinen malli)

DA99-00494H-FI(0.4)-4 12/13/04 11:35 AM Page 27

28

VESIJÄRJESTELMÄN ASENTAMINEN

TAKUUTA KOSKEVA HUOMAUTUS

Tämä vesiletkun asennustapa ei kuulu jääkaapin tai jääkoneen

valmistajan takuuseen.

Noudata tässä esitettyjä ohjeita, jotta välttyisit kalliilta

vesivahingolta.

Huomautus:

Jos liitin ei sovi hanaan, osta lähimmästä vesijohtoliikkeestä

oikeanlainen liitin.

Yhdistäminen vesijohtoon

- Sulje päävesihana ja kytke jääkone pois päältä.

- Etsi lähin kylmävesijohto.

- Noudata jääkoneen asennusohjeita.

- Pujota puristusmutteri ja muovinen puristusholkki

muoviputken päälle.

- Kun olet asentanut holkin, kiristä puristusmutteri 1/4”:n

puristusliittimeen.

Vesiputken yhdistäminen jääkaappiin

Vesiliitännän tarkistaminen

Vesijärjestelmä on liitettävä juomavesijohtoon.

Älä kiristä mutteria liikaa.

HUOMAUTUS

HUOMAUTUS

- Pujota puristusmutteri ja -holkki kupari (tai muovi) -putken päälle

kuvan osoittamalla tavalla.

Kierrä puristusmutteri puristusliittimeen ja kiristä se.

- Avaa venttiili ja tarkista, onko jossain vuotoja.

Vesiletkun yhdistäminen hanaan liittimellä.

- Sulje päävesihana.

- Yhdistä liitin “A” hanaan.

- Jokainen liitos on suojattava eristysnauhalla.

Puristus-mutteri

Holkki

Puristusliitin

Puristusholkki

Puristusholkki

Puristusmutteri

Sisäinen malli

(Esimerkki 1)

(Esimerkki 2)

LIITIN ”A”

HANA

HUOMIO

Vesijärjestelmä on liitettävä

kylmävesijohtoon.

Jos se liitetään

kuumavesijohtoon, puhdistin ei

ehkä toimi oikein.

1. Kylmävesijohto

2. Putken kiinnitin

3. Kupari (tai muovi) -putki

4. Puristusmutteri

5. Puristusholkki

6. Sulkuventtiili

7. Liittimen runko

DA99-00494H-FI(0.4)-4 12/13/04 11:35 AM Page 28

29

ASENNUSOHJEET

VESIJÄRJESTELMÄN ASENTAMINEN

- Irrota jääkaapin kompressorin suojakansi.

- Yhdistä vesiletku venttiiliin kuvan osoittamalla tavalla.

- Tarkista sen jälkeen, että vuotoja ei ole. Tee muussa

tapauksessa liittäminen uudelleen.

- Aseta jääkaapin kompressorin kansi takaisin paikoilleen.

- Kiinnitä vesiletku jääkaapin kuoreen (jääkaapin taakse) kiinnittimellä ”A”.

- Kun vesiletku on hyvin kiinnitetty, varmista vielä, että siinä ei ole liian jyrkkiä mutkia

tai että se ei ole puristunut kokoon. Viimeistele vesijärjestelmän asennus.

- Kytke jääkaappiin virta ja paina vesisäiliön vipua, kunnes vesi alkaa virrata eikä

säiliöstä tule enää ilmaa.

- Tarkista, että vesijärjestelmän liitoksissa ei ole vuotoja.

Kun olet tarkistanut vesijärjestelmän, siirrä jääkaappi paikoilleen.

Kun kaappi on paikoillaan, vältä sen siirtämistä.

- Irrota kotelon kansi kiertämällä sitä vastapäivään kuvan osoittamalla tavalla.

Poista vedensuodatin kotelosta ja kiinnitä siihen asennuspäivän ilmaiseva tarra.

- Kirjoita tarraan kuukauden nimi. Jos asennat suodattimen esimerkiksi

maaliskuussa, kirjoita ”MAA”.

- Posta suojahylsy ja aseta suodatin paikoilleen kuvan osoittamalla tavalla.

- Kierrä vedensuodatinta hitaasti myötäpäivään 90 astetta, kunnes kohdistusmerkit

ovat kohdakkain ja suodatin lukittuu paikoilleen. Älä kiristä liikaa.

Muista tarkistaa, että kohdistusmerkit ovat oikeassa asennossa.

KIINNITIN A

VESILETKU

TARRA

(KUUKAUSIMERKINTÄ)

PUNAISEN

SUOJAHYLSYN

POISTAMINEN

SÄÄDÄ KOHDISTUSMERKIT

LUKITUSASENTOON

SUODATTIMEN KOTELO

VESILETKU KIINNITYSMUTTERI

Vesiletkun liittäminen jääkaappiin

Vesiletkun kiinnittäminen paikoilleen

Vedensuodattimen asentaminen

HUOMIO

JÄÄKAAPIN KOMPRESSORIN

KANSI

DA99-00494H-FI(0.4)-4 12/13/04 11:35 AM Page 29

30

VESIJÄRJESTELMÄN ASENTAMINEN

Puhdistimeen mahdollisesti joutuneiden epäpuhtauksien poistaminen.

(Puhdistimella varustettu malli)

- Avaa päävesihana ja tarkista, että vesi virtaa letkun läpi

puhdistimeen.

- Jos vettä ei tule putken läpi, tarkista,

onko hana varmasti auki.

- Anna veden virrata, kunnes se on puhdasta ja

mahdolliset valmistuksen aikana puhdistimeen

joutuneet epäpuhtaudet ovat tulleet ulos.

- Jos haluat asentaa puhdistimen

veden tulo- ja lähtöpuolen uudelleen

puhdistinta asentaessasi, tee se kuvan

esittämällä tavalla.

Valitse paikka, johon asennat puhdistimen. (Puhdistimella varustettu malli)

- Leikkaa puhdistimen vesiletku sopivan pituiseksi,

kun olet mitannut etäisyyden vesihanaan.

LIITIN

VEDEN ULOSTULO

PUHDISTIMESTA

VESILETKU

PUHDISTIN

VETTÄ

VEDEN

ULOSTULO

PUHDISTIMESTA

SISÄÄNTULO

PUHDISTIMEEN

VESILETKU

90 astetta

VEDENPUHDISTIN

VEDEN

OHJE

TAKUUTA KOSKEVA HUOMAUTUS

Tämä vesiletkun asennustapa ei kuulu jääkaapin tai jääkoneen

valmistajan takuuseen.

Noudata tässä esitettyjä ohjeita, jotta välttyisit kalliilta

vesivahingolta.

Huomautus:

Jos liitin ei sovi hanaan, osta lähimmästä vesijohtoliikkeestä

oikeanlainen liitin.

Yhdistäminen vesijohtoon

Vesiletkun yhdistäminen hanaan liittimellä.

- Sulje päävesihana.

- Yhdistä liitin “A” hanaan.

- Jokainen liitos on suojattava eristysnauhalla.

LIITIN ”A”

HANA

HUOMIO

Vesijärjestelmä on liitettävä

kylmävesijohtoon. Jos se liitetään

kuumavesijohtoon, puhdistin ei

ehkä toimi oikein.

Ulkoinen malli

DA99-00494H-FI(0.4)-4 12/13/04 11:35 AM Page 30

31

ASENNUSOHJEET

VESIJÄRJESTELMÄN ASENTAMINEN

Vesiletkun kiinnittäminen paikoilleen.

- Kiinnitä vesiletku jääkaapin kuoreen (jääkaapin taakse) kiinnittimellä ”A”.

- Kun vesiletku on hyvin kiinnitetty, varmista vielä, että siinä ei ole liian jyrkkiä

mutkia tai että se ei ole puristunut kokoon.

Vesiletkun liittäminen jääkaappiin.

- Irrota jääkaapin kompressorin suojakansi.

- Liitä vesiletku venttiiliin kuvan osoittamalla tavalla.

- Tarkista sen jälkeen, että vuotoja ei ole.

Tee muussa tapauksessa liittäminen uudelleen.

- Aseta jääkaapin kompressorin kansi takaisin paikoilleen.

Puhdistimen kiinnittäminen.

- Kiinnitä puhdistin paikoilleen kuvan

osoittamalla tavalla.

Puhdistimen kiinnittimien asentaminen.

- Aseta puhdistimen kiinnittimet sopivaan paikkaan

(esimerkiksi pesualtaan alle) ja kiinnitä ne ruuveilla.

KIINNITIN A

VESILETKU

VESILETKU

JÄÄKAAPIN KOMPRESSORIN

KANSI

KIINNITYSMUTTERI

KIINNITYSVYÖ

PUHDISTIMEN

VESILETKU

PUHDISTIMEN

KIINNIKKEET

KAKSI PUHDISTIMEN

KIINNIKETTÄ

KAKSI PUHDISTIMEN

KIINNIKETTÄ

DA99-00494H-FI(0.4)-4 12/13/04 11:35 AM Page 31

32

VESIJÄRJESTELMÄN ASENTAMINEN

Epäpuhtauksien poistaminen vesijärjestelmästä

1) Avaa vesijärjestelmän päävesihana.

2) Anna veden virrata puhdistimen läpi, kunnes vesi on puhdasta

(6 - 7 minuuttia). Vesijärjestelmä puhdistuu ja ilma poistuu

putkista.

3) Joissakin tapauksissa juoksuttamista on ehkä jatkettava

pitempään.

4) Avaa jääkaapin ovi ja tarkista, ettei vedensuodattimen ympärillä

ole vuotoja.

• Kun vettä otetaan ensimmäisen kerran suodattimen asentamisen jälkeen, vesi saattaa purskahtaa

ulos.

• Poista viinihylly, ennen kuin asennat vedensuodattimen.

HUOMAUTUS

2) Kun painat testipainiketta, jääpalarasiaan lisätään vettä

vesijärjestelmästä.

Tarkista veden määrä (ks. alla olevaa kuvaa).

Jos vettä on liian vähän, jääkuutioista tulee pieniä.

Tämä ei johdu jääpalakoneesta,

vaan se merkitsee, että veden paine

on alhainen. Tilanne on varsin yleinen.

Jos tällainen ongelma esiintyy,

pyydä jälleenmyyjän huoltoa

tarkistamaan veden määrä.

Jääpalarasiaan annostellun vesimäärän tarkistaminen

VEDEN MÄÄRÄN

TARKISTAMINEN

TESTIPAINIKE

LIIAN PALJON

IHANNE-

TASO LIIAN

1) Nosta jääpalakonetta (①) ja vedä se ulos (➁) jääkaapista.

JÄÄPALAKONE

VÄHÄN

VESI

JÄÄ

DA99-00494H-FI(0.4)-4 12/13/04 11:35 AM Page 32

33

ASENNUSOHJEET

VIANMÄÄRITYS

Jääkaappi ei käynnisty tai se ei jäähdytä tarpeeksi

• Varmista, että sähköpistoke on kunnolla rasiassa.

• Tarkista digitaalisesta näytöstä, että lämpötila on

säädetty oikein. Säädä lämpötila alemmaksi.

• Tarkista, että jääkaappi ei ole auringonpaisteessa tai

lämmittimen vieressä.

• Tarkista, että jääkaapin takaosa ei ole liian lähellä

seinää.

Jääkaapissa oleva ruoka on jäässä

• Tarkista digitaalisesta näytöstä, että lämpötila on

säädetty oikein. Säädä lämpötila alemmaksi.

• Tarkista, ettei huoneen lämpötila ole liian alhainen.

• Katso, ettei jääkaapin kylmimmässä osassa ole paljon

vettä sisältäviä ruoka-aineita.

Kuulet epätavallisia ääniä tai meteliä

• Varmista, että lattia on vaakasuora ja luja.

• Tarkista, että jääkaapin takaosa ei ole liian lähellä

seinää.

• Varmista, ettei jääkaapin alla tai takana ole vieraita

esineitä.

• Jääkaapin sisältä saattaa kuulua ”tikittävää” ääntä,

mutta tämä on normaalia. Tämä johtuu siitä, että

sisäosat kutistuva tai laajenevat lämpötilan muuttuessa.

Kaapin etukulmat ja sivut ovat kuumia ja esiintyy

tiivistynyttä vettä

• Kosteudenpoistajat sijaitsevat jääkaapin etukulmissa.

• Tiivistymistä saattaa esiintyä, jos jätät oven auki pitkäksi

ajaksi.

Kone ei tee jäitä

• Tarkista, että jääkone kytketty päälle.

• Katso, onko säilytysastiassa jäitä.

• Tarkista, että vesijärjestelmä on liitetty ja vesihana on

auki.

• Tarkista, onko pakastimen lämpötila liian korkea.

(Säädä lämpötila alemmaksi.)

• Varmista, että vesijärjestelmän asentamisesta on kulunut

vähintään 12 tuntia.

Jääkaapista kuuluu pulppuavan veden ääni

• Ääni johtuu jäähdytysjärjestelmän toiminnasta ja on

täysin normaalia.

Jääkaapissa on paha haju

• Kääri voimaanhajuiset ruuat ilmatiiviiseen kääreeseen.

Heitä pilaantunut ruoka pois.

Pakastimen seiniin muodostuu jäätä

• Tarkista, ettei tuuletusventtiili ole tukossa.

• Sijoita ruokapakkaukset siten, että ilma pääsee

kiertämään.

• Tarkista, että ovi on suljettu kunnolla.

Vettä ei tule

• Tarkista, että vesijärjestelmä on liitetty ja vesihana on

auki.

• Tarkista, ettei jokin vesiputki ole puristunut kokoon.

• Tarkista, ettei vesisäiliö jäätynyt jääkaapin liian alhaisen

lämpötilan vuoksi. Säädä siinä tapauksessa lämpötila

korkeammaksi.

DA99-00494H-FI(0.4)-4 12/13/04 11:35 AM Page 33

DA99-00494H-FI(0.4)-4 12/13/04 11:35 AM Page 34
