Dryer
User manual
DVE(G)50M7450*
DV7450M-03170Z-00_EN.indd 1 2017-01-25 11:24:16
Contents
English2
Contents
Safety information 4
What you need to know about the safety instructions 4
Important safety symbols 4
Important safety precautions 5
Warnings 8
Cautions 8
Installation requirements 10
Key installation requirements 10
Location considerations 10
Ducting requirements 11

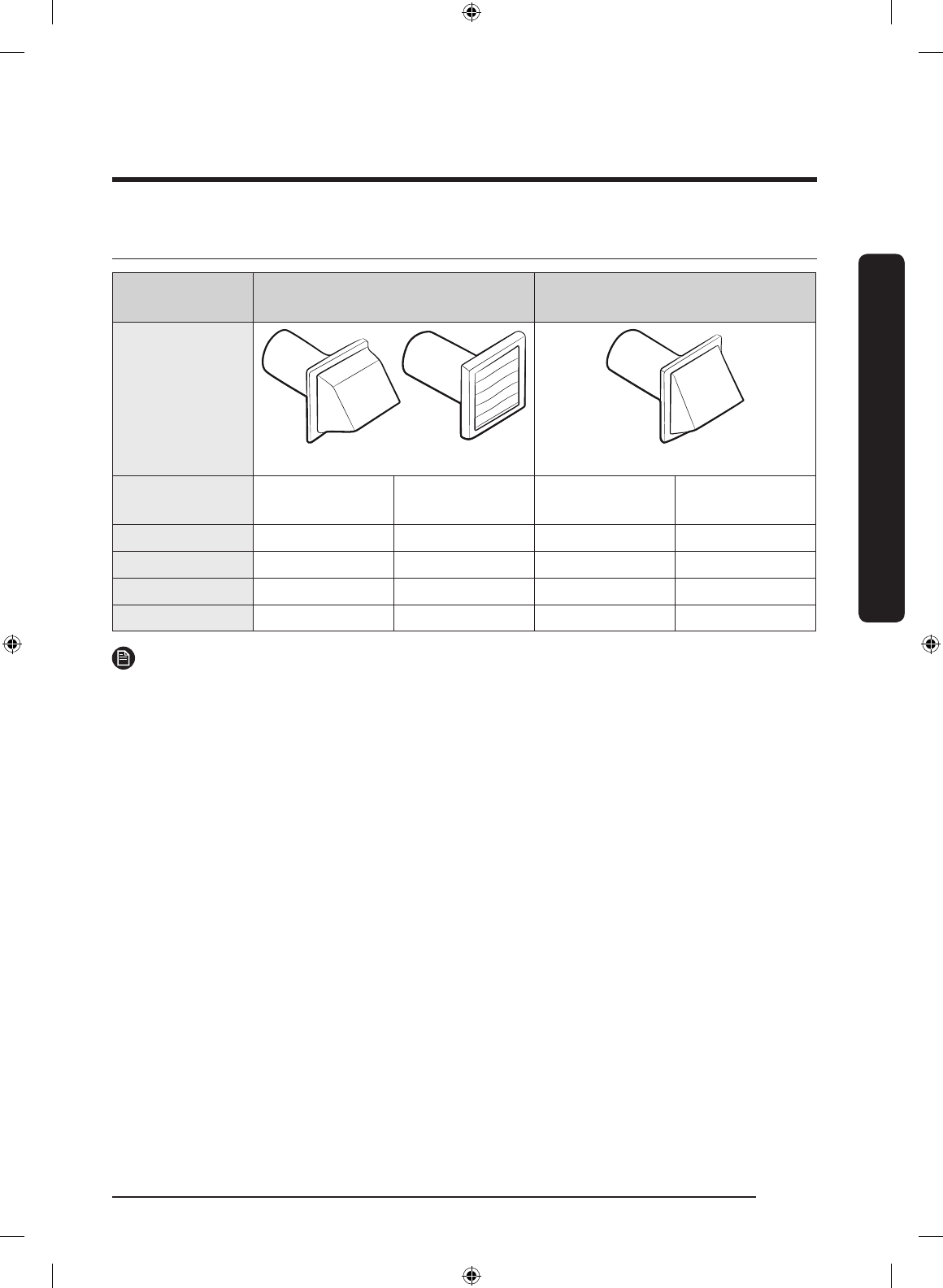

Exhausting requirements 12
Gas requirements 13

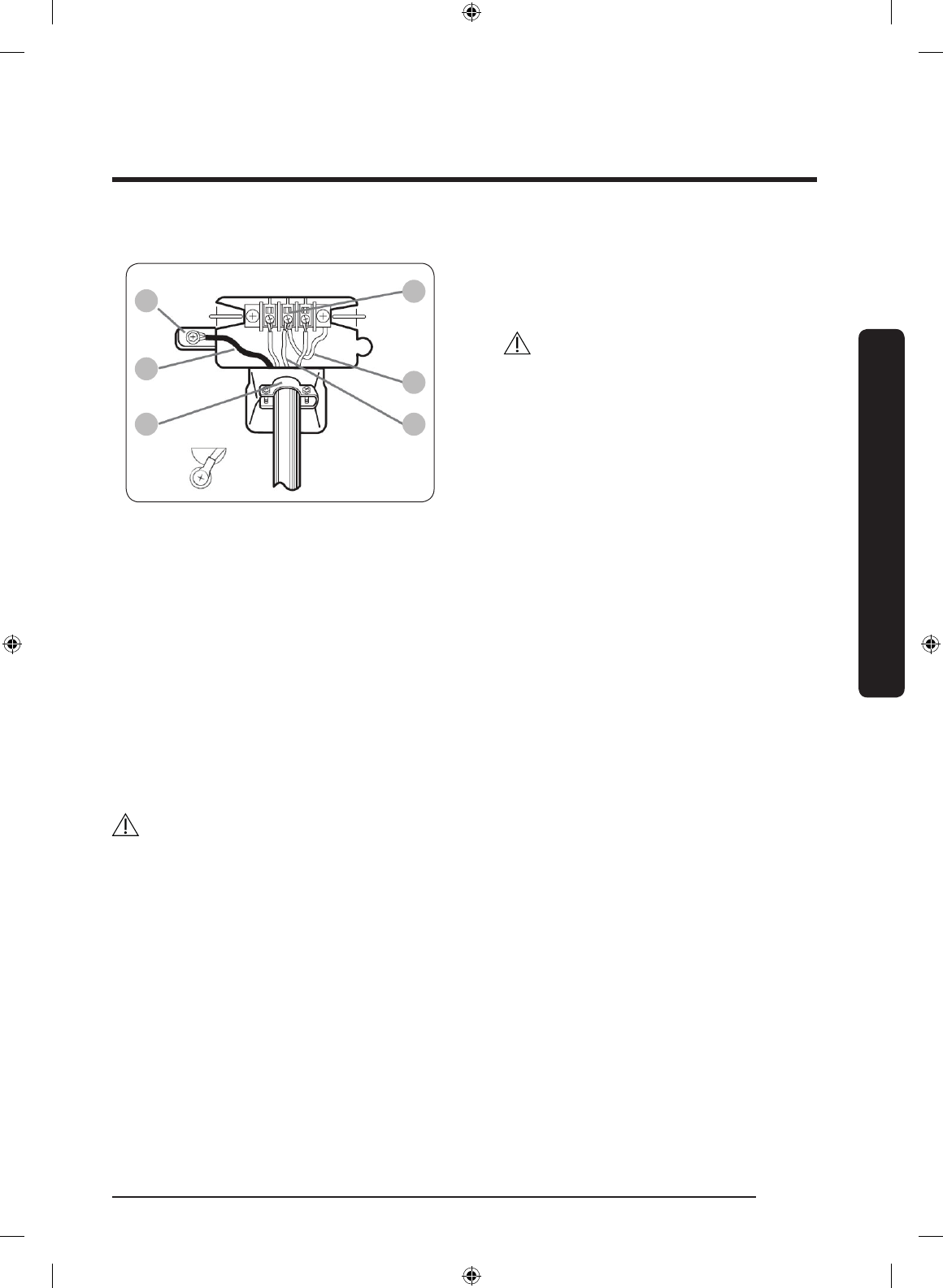

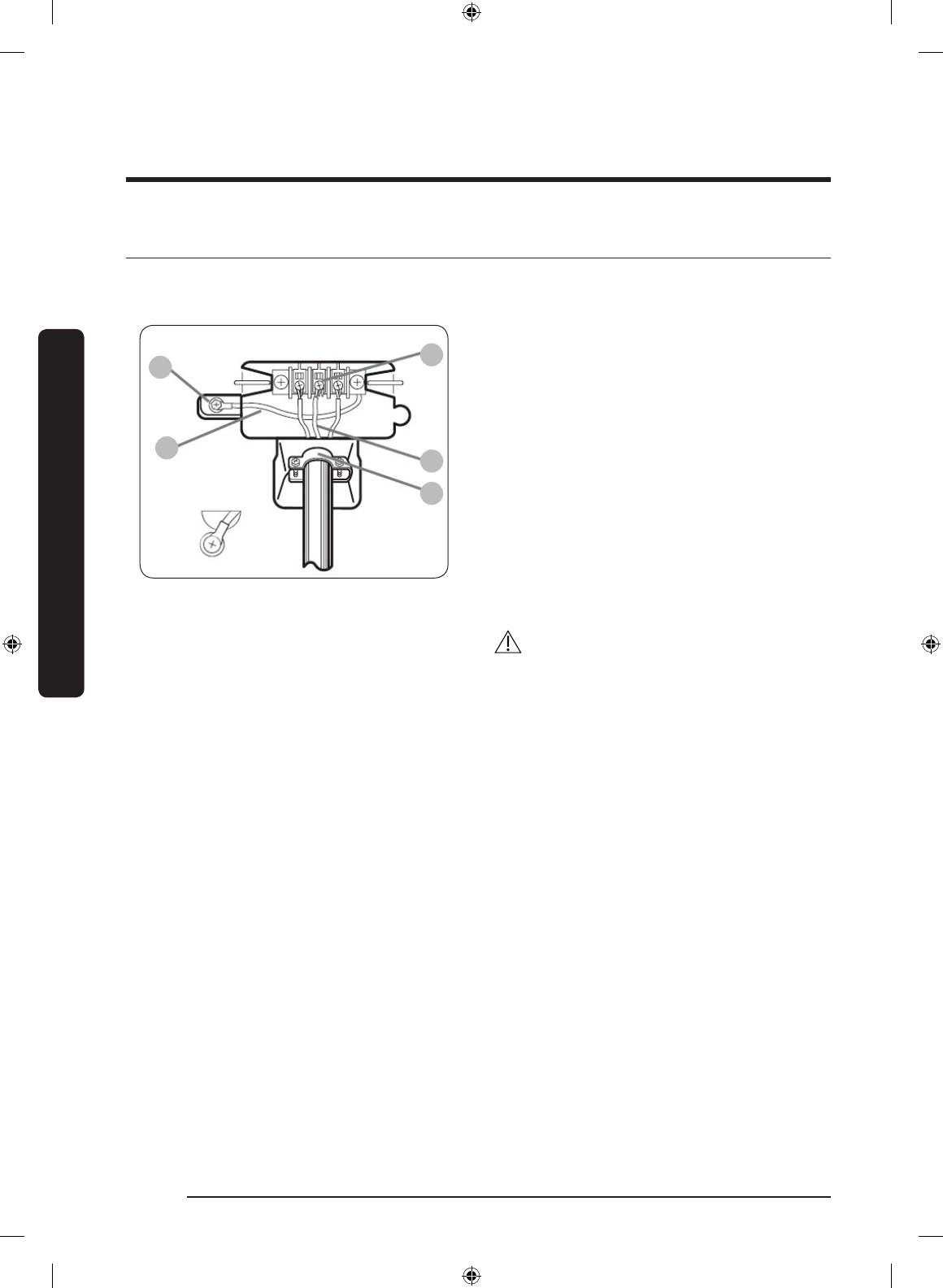

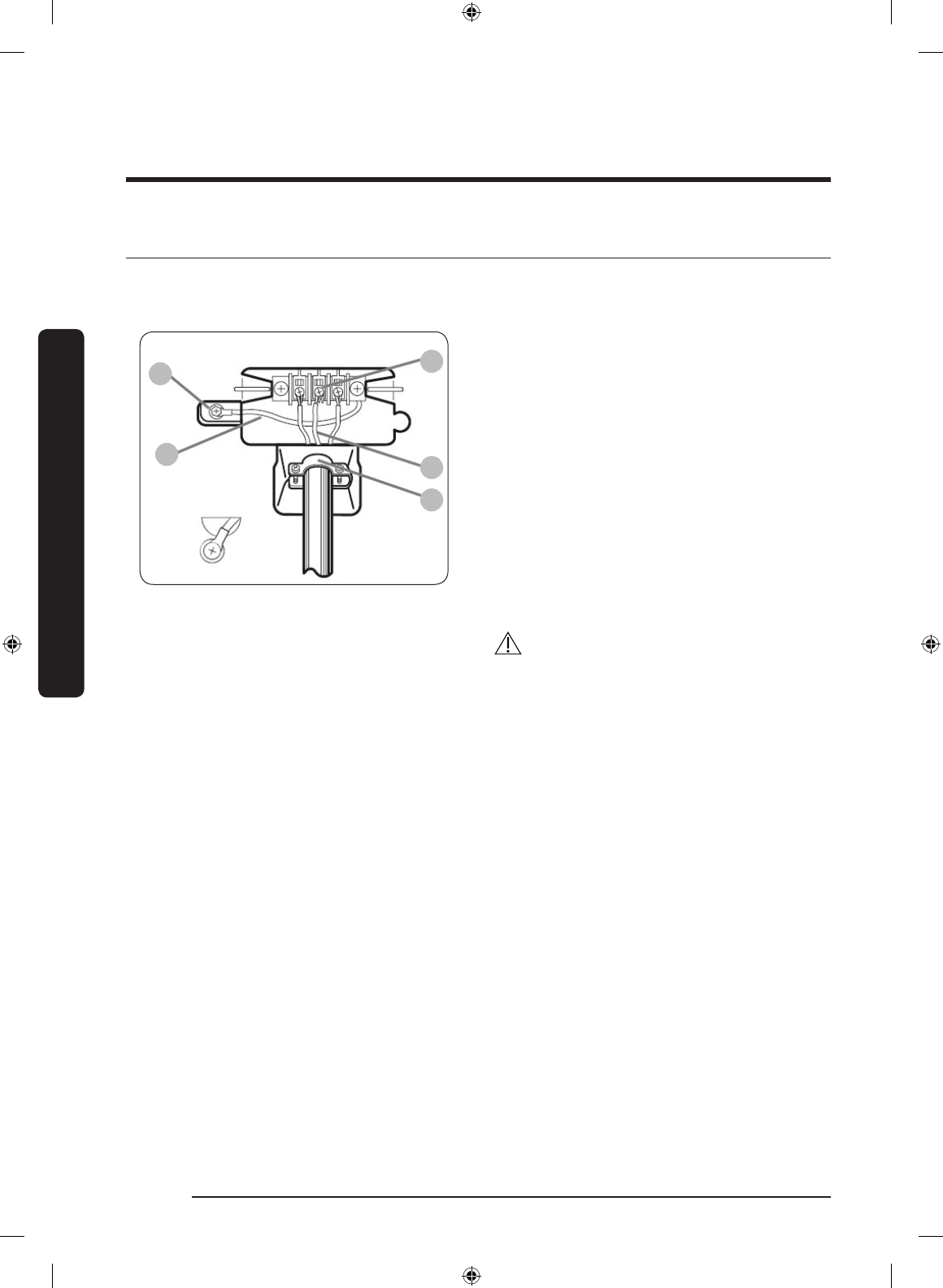

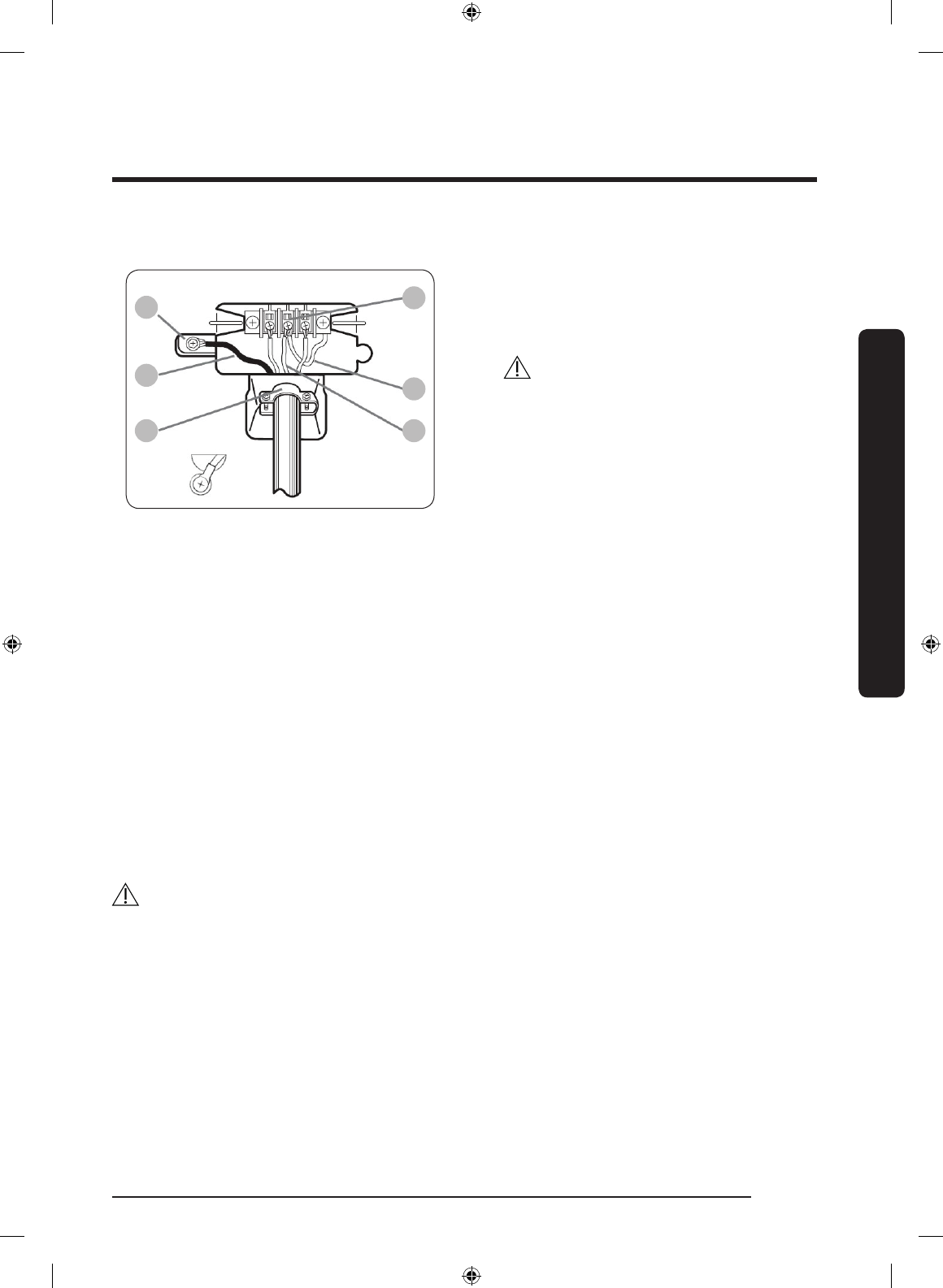

Electrical requirements 14
Installation 17

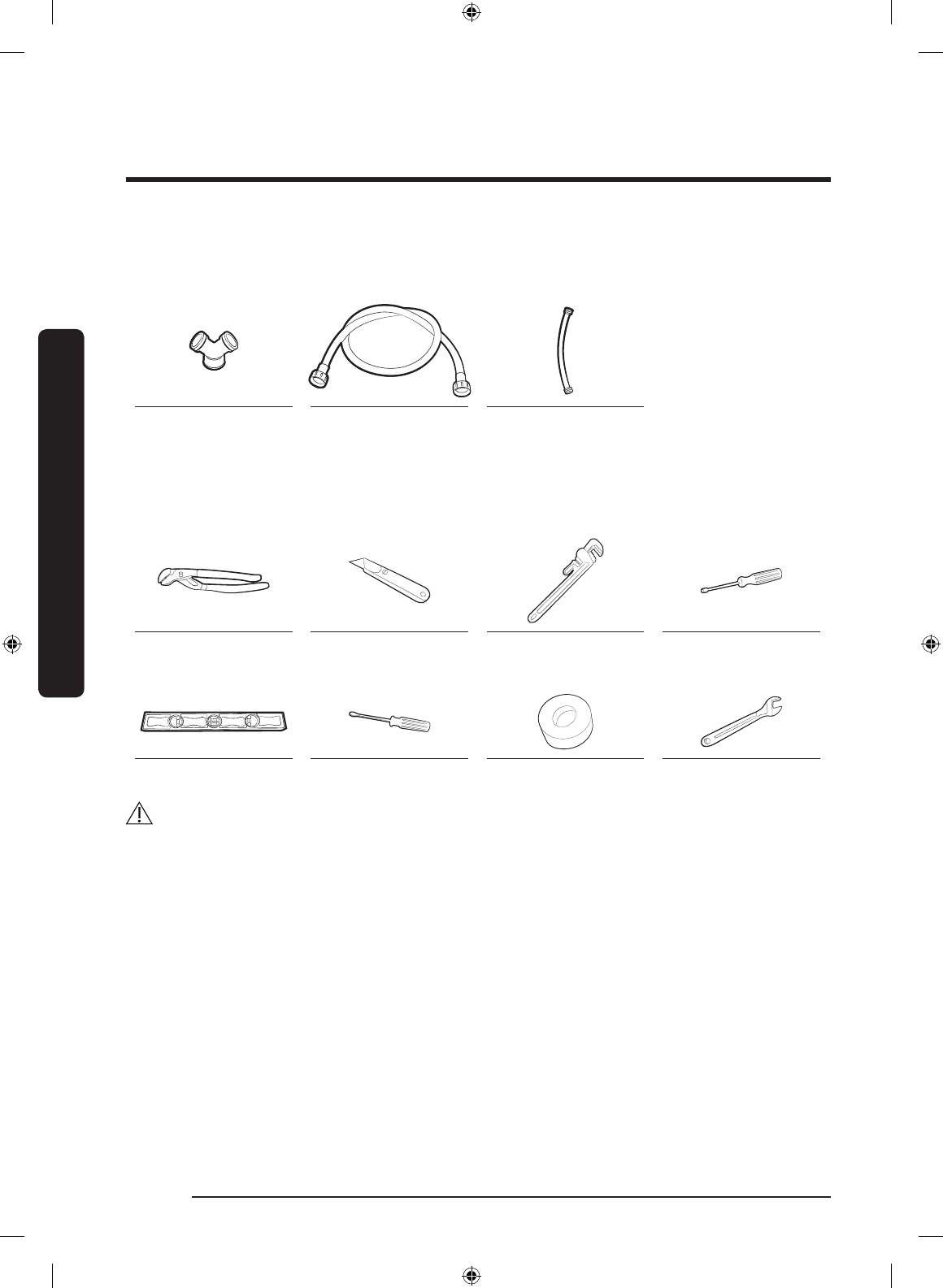

What’s included 17

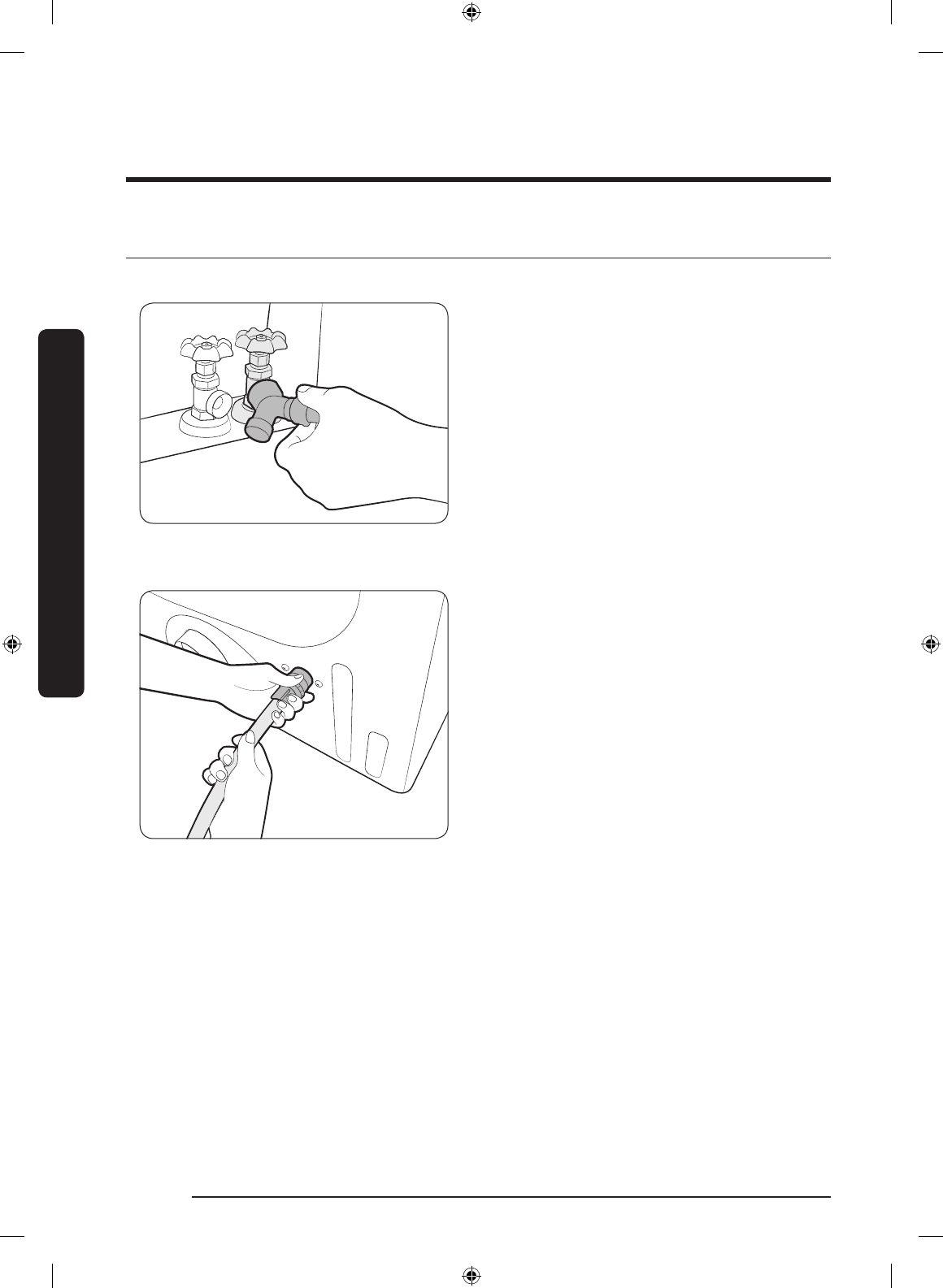

Step-by-step installation 19
Vent blockage test 25
Exhaust ducting guide 27

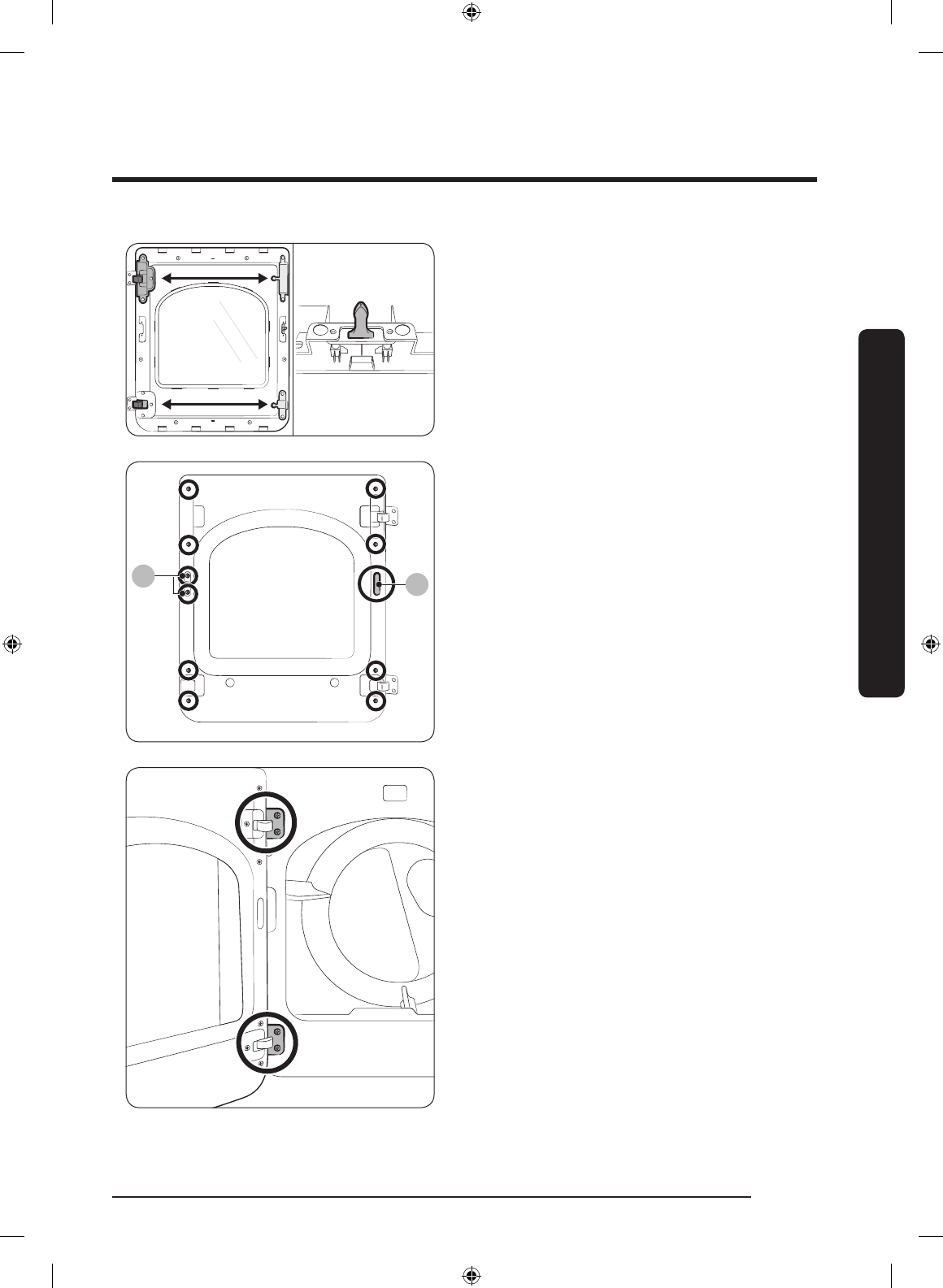

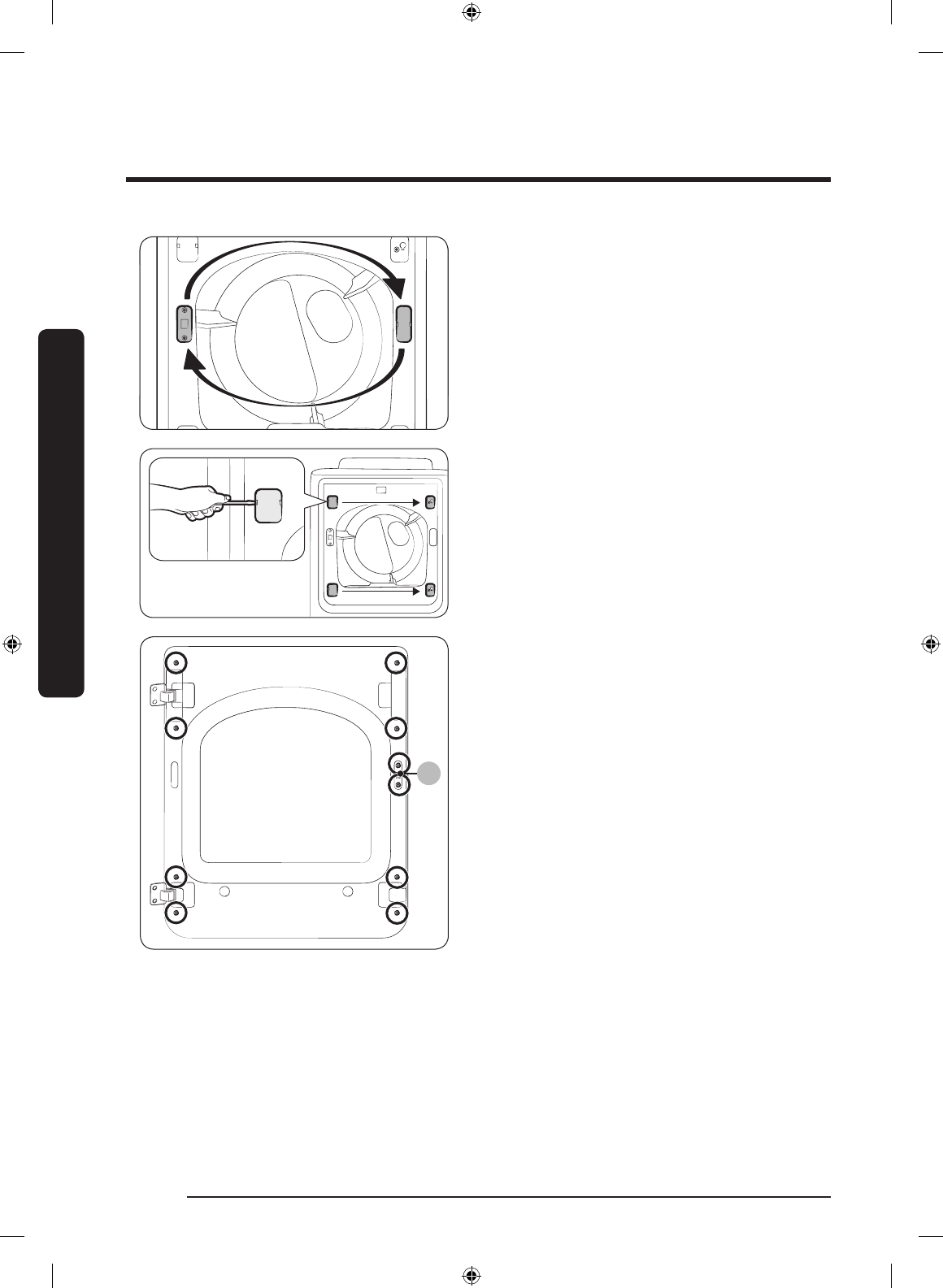

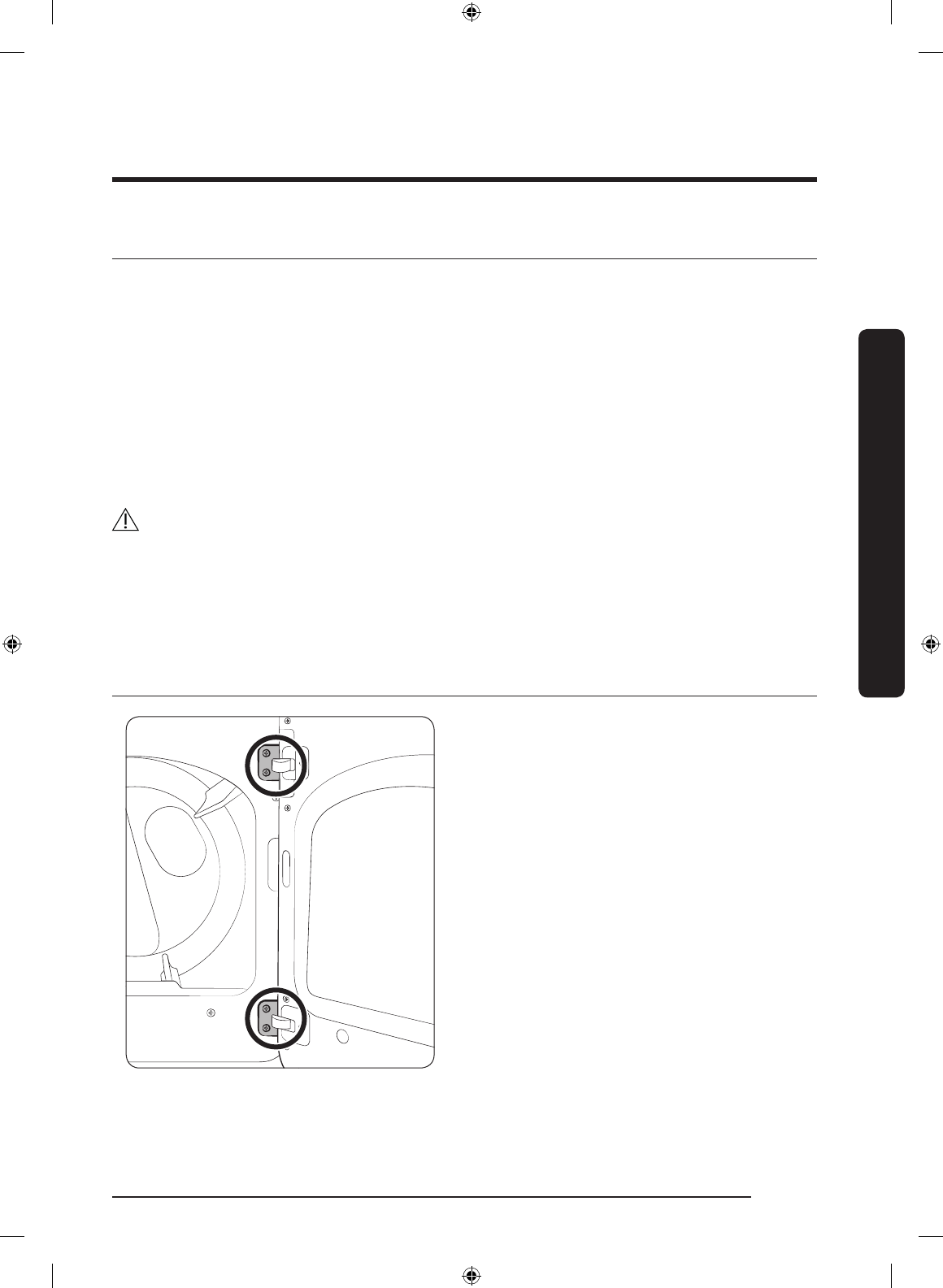

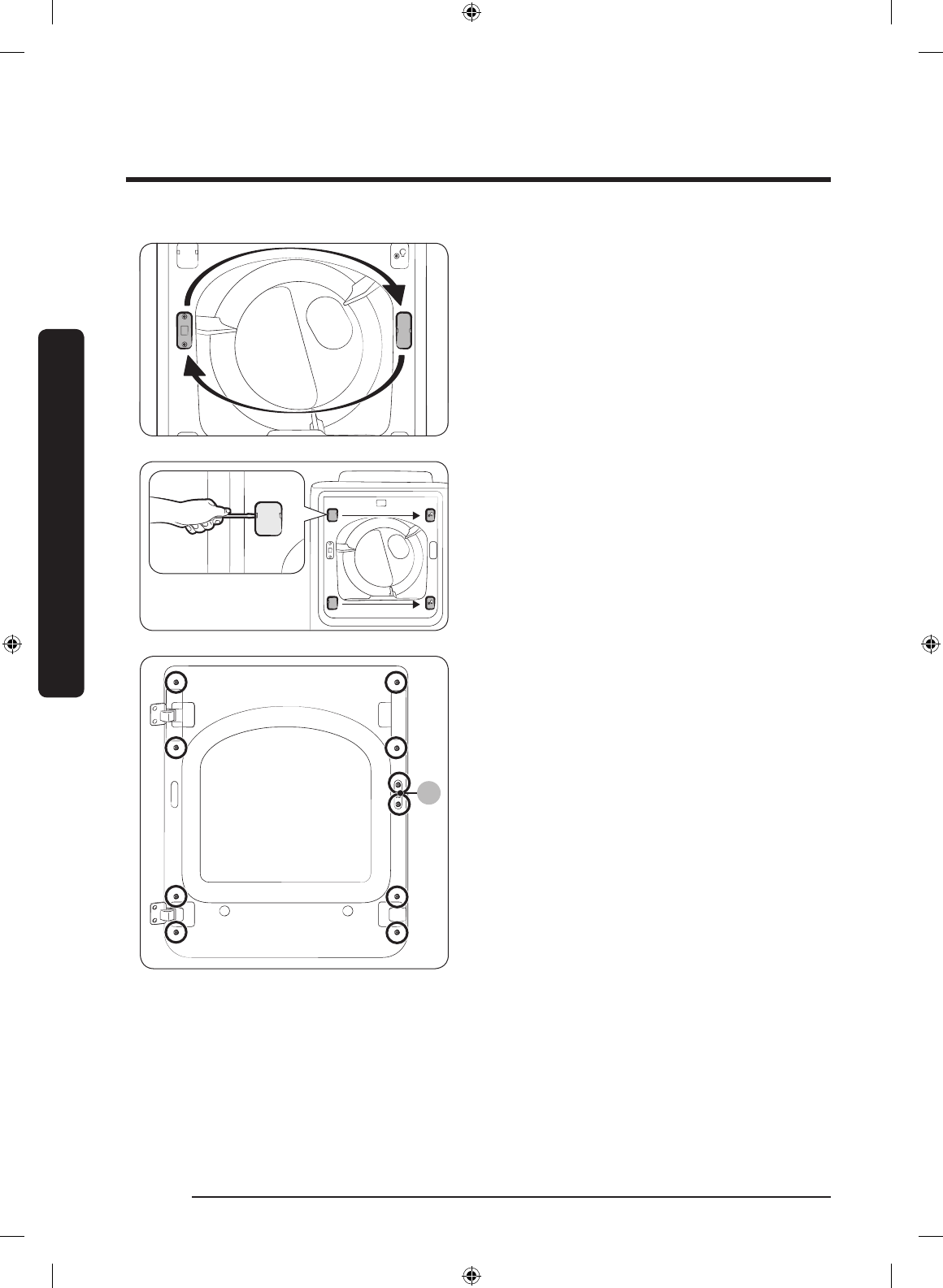

Switching the door position 27
Before you start 30
Sort and load 30
Functional prerequisite 30
Operations 31

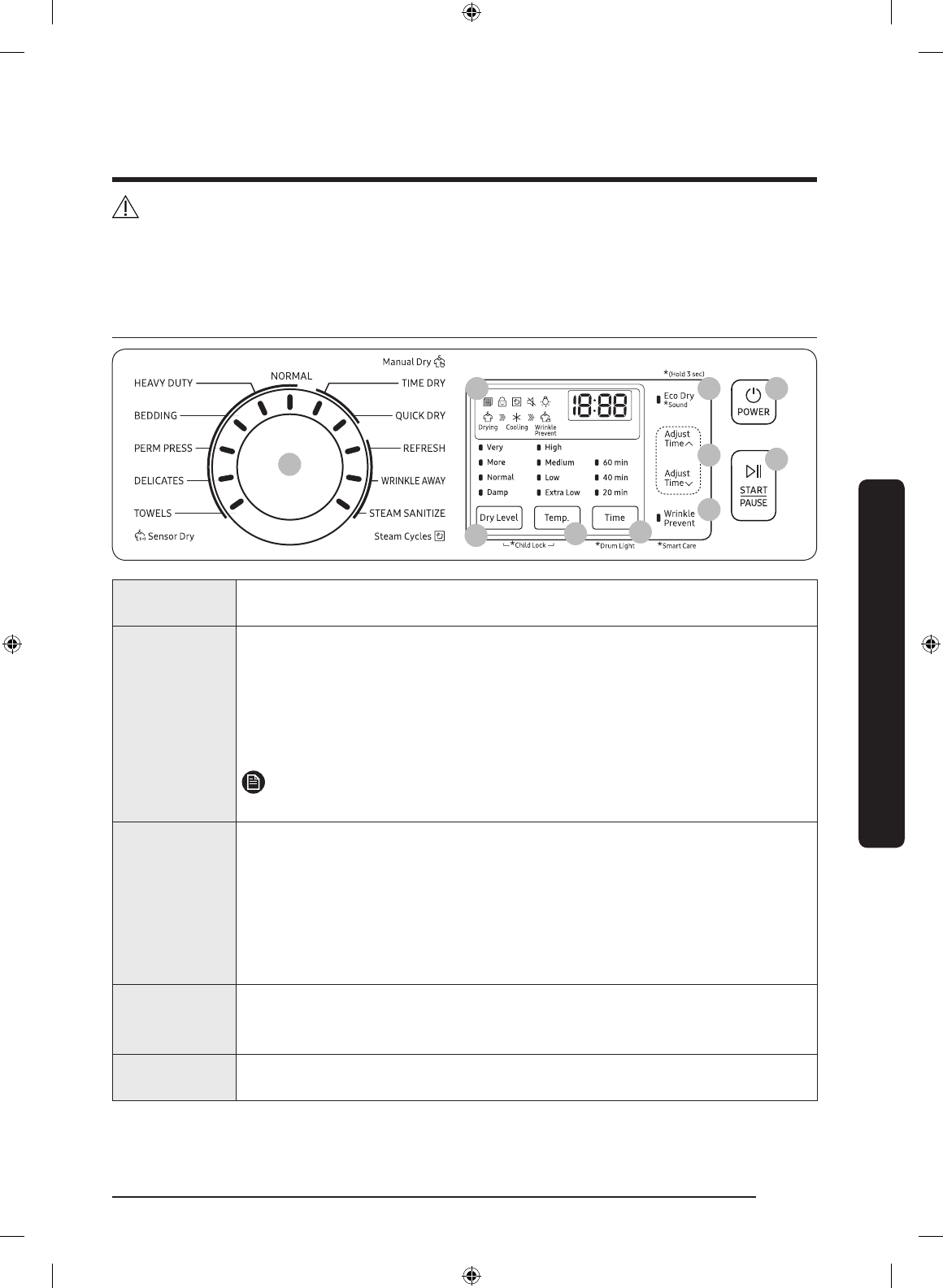

Feature panel 31
Simple steps to start 32
Cycle overview 33
Cycle guide 34
Special features 35
DV7450M-03170Z-00_EN.indd 2 2017-01-25 11:24:16
Safety information
SAVE THESE INSTRUCTIONS
English4
Safety information
Congratulations on your new Samsung dryer. This manual contains important information
on the installation, use and care of your appliance. Please take some time to read this
manual to take full advantage of your dryer’s many benets and features.
What you need to know about the safety instructions
Please read this manual thoroughly to ensure that you know how to safely and efciently
operate the extensive features and functions of your new appliance. Please store the
manual in a safe location close to the appliance for future reference. Use this appliance
only for its intended purpose as described in this instruction manual.
Warnings and Important Safety Instructions in this manual do not cover all possible
conditions and situations that may occur. It is your responsibility to use common sense,
caution and care when installing, maintaining and operating your dryer.
Because the following operating instructions cover various models, the characteristics of
your dryer may differ slightly from those described in this manual and not all warning
signs may be applicable. If you have any questions or concerns, contact your nearest
service center or nd help and information online at www.samsung.com.
Important safety symbols
What the icons and signs in this user manual mean:
WARNING
Hazards or unsafe practices that may result in severe personal injury, death and/or
property damage.
CAUTION
Hazards or unsafe practices that may result in personal injury and/or property damage.
NOTE
Indicates that a risk of personal injury or material damage exists.
These warning signs are here to prevent injury to yourself and others.
Please follow them explicitly.
After reading this manual, store it in a safe place for future reference.
Read all instructions before using the appliance.
As with any equipment that uses electricity and moving parts, potential hazards exist.
To safely operate this appliance, familiarize yourself with its operation and exercise care
when using it.
DV7450M-03170Z-00_EN.indd 4 2017-01-25 11:24:16
Safety information
SAVE THESE INSTRUCTIONSSAVE THESE INSTRUCTIONS
English 5
WARNING - Gas Appliances:
• State of California Proposition 65 Warnings (US only)
This product contains chemicals known to the State of California to cause cancer and
birth defects or other reproductive harm.
• Gas appliances can cause low-level exposure to Proposition 65 listed substances,
including but not limited to, benzene, carbon monoxide, formaldehyde and soot,
substances resulting from the incomplete combustion of natural gas or LP fuels.
WARNING - Risk of Fire
• Clothes dryer installation must be performed by a qualied installer.
• Install the clothes dryer according to the manufacturer’s instructions and local codes.
• Do not install a clothes dryer with exible plastic venting materials. If exible metal
(foil type) duct is installed, it must be of a specic type identied by the appliance
manufacturer as suitable for use with clothes dryers. Flexible venting materials are
known to collapse, be easily crushed, and trap lint. These conditions will obstruct
clothes dryer airow and increase the risk of re.
• To reduce the risk of severe injury or death, follow all installation instructions.
• Save these instructions.
Important safety precautions
WARNING
To reduce the risk of re, electric shock, or injury to persons when using your appliance,
follow basic precautions, including the following:
1. Read all instructions before using this appliance.
2. Do not dry articles that have been previously cleaned in, washed in, soaked in,
or spotted with gasoline, dry-cleaning solvents, or other ammable or explosive
substances, as they give off vapors that could ignite or explode.
3. Do not use the dryer to dry clothes which have traces of any ammable substance,
such as vegetable oil, cooking oil, machine oil, ammable chemicals, paint thinner, etc.,
or anything containing wax or chemicals, such as mops and cleaning cloths. Flammable
substances may cause the fabric to catch re by itself.
4. Do not store or use gasoline or other ammable vapors and liquids near this or any
other appliance.
DV7450M-03170Z-00_EN.indd 5 2017-01-25 11:24:16
Safety information
SAVE THESE INSTRUCTIONS
Safety information
SAVE THESE INSTRUCTIONS
English6
5. Do not allow children to play on or in the appliance. Close supervision of children is
necessary when the appliance is used near children.
6. Before the appliance is removed from service or discarded, remove the door to the
drying compartment.
7. Do not reach into the appliance if the drum is moving.
8. Do not install or store this appliance where it will be exposed to the weather.
9. Do not tamper with internal controls.
10. Do not repair or replace any part of the appliance or attempt any service unless
specically recommended in the user-maintenance instructions or in published user-
repair instructions that you understand and have the skills to carry out.
11. Do not use fabric softeners or products to eliminate static unless recommended by the
manufacturer of the fabric softener or product.

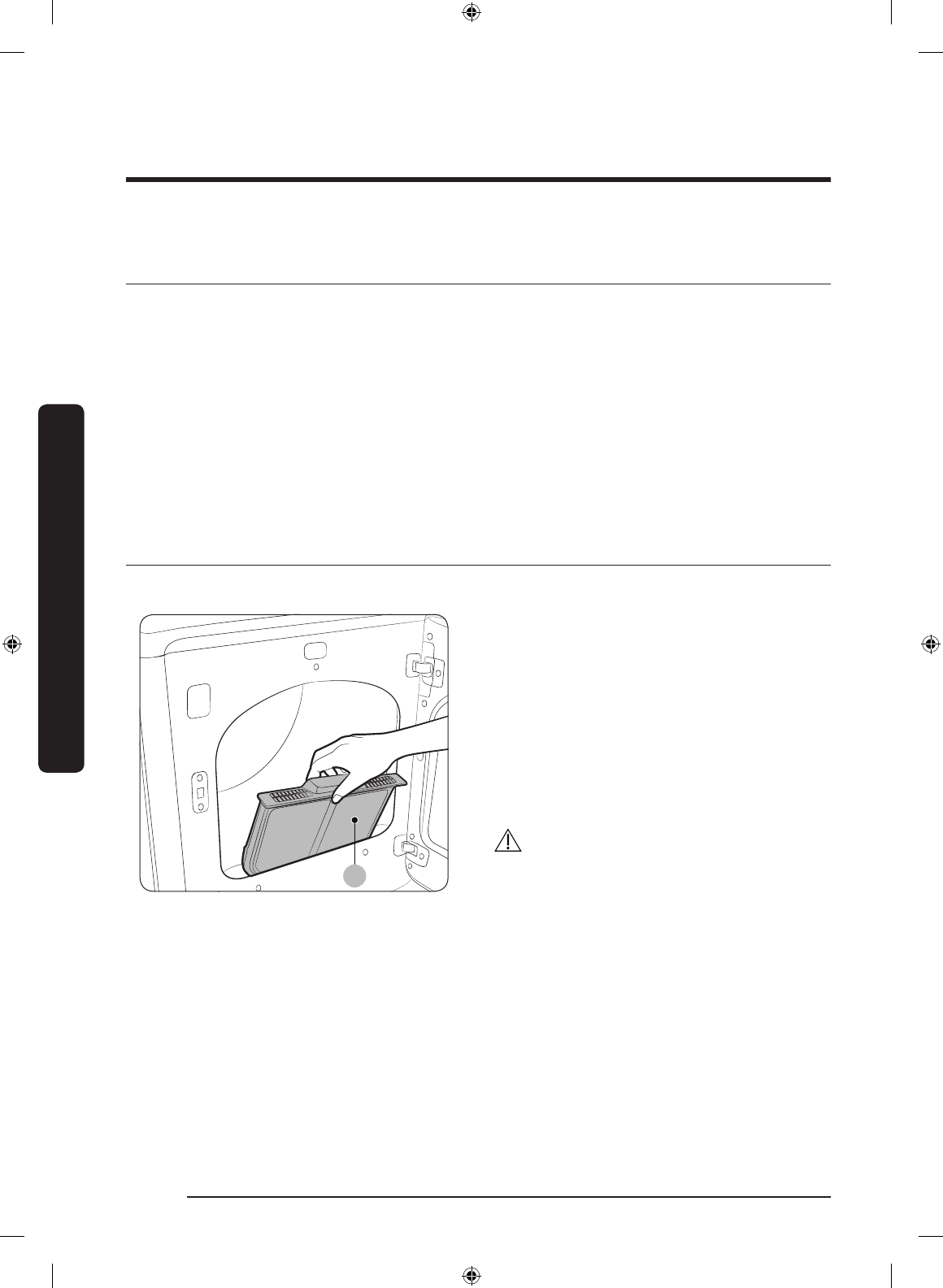

12. Clean the lint screen before or after each load.
13. Do not use heat to dry articles containing foam rubber or similarly textured rubber-like
materials.
14. Keep area around the exhaust opening and adjacent surrounding areas free from the
accumulation of lint, dust, and dirt.
15. The interior of the appliance and exhaust duct should be cleaned periodically by
qualied service personnel.
16. Do not place items exposed to cooking oils in your dryer. Items contaminated with
cooking oils may contribute to a chemical reaction that could cause a load to catch re.
17. This appliance must be grounded. See “Electrical requirements” and “Grounding” in
“Installation” section.
18. Do not allow children to play on or in the appliance. Close supervision of children is
necessary when the appliance is used near children.
19. Do not insert your hand under the dryer.
• This may result in injury.
20. Take care that children’s ngers are not caught in the door when closing it.
• This may result in injury.
21. Control board and inlet valve are intentionally not grounded and may present a risk of
electric shock only during servicing.
• Do not contact this part while appliance is energized.
DV7450M-03170Z-00_EN.indd 6 2017-01-25 11:24:17
Safety information
SAVE THESE INSTRUCTIONSSAVE THESE INSTRUCTIONS
English 7
WARNING - To reduce the risk of re or explosion:
• Do not dry items that have been previously cleaned, washed, soaked, or spotted with
gasoline, dry cleaning solvents, or other ammable or explosive substances. They
emit vapors that could ignite or explode. Any material that has been in contact with a
cleaning solvent or ammable liquids or solids should not be placed in the dryer until
all traces of these ammable liquids or solids and their fumes have been removed.
There are many highly ammable items used in homes, such as acetone, denatured
alcohol, gasoline, kerosene, some liquid household cleaners, some spot removers,
turpentine, wpees, and wpe removers.
• Items containing foam rubber (may be labeled latex foam) or similarly textured
rubberlike materials must not be dried on a heat setting. Heated foam rubber
materials can, under certain circumstances, produce re by spontaneous combustion.
WARNING - What to do if you smell gas:
• Do not try to light any appliance.
• Do not turn on the appliance.
• Do not touch any electrical switch.
• Do not use any phone in your building.
• Clear the room, building or area of all occupants.
• Immediately call your gas supplier from a neighbor’s phone. Follow the gas supplier’s
instructions.
• If you cannot reach your gas supplier, call the re department.
• Installation and service must be performed by a qualied installer, service agency, or
the gas supplier.
DV7450M-03170Z-00_EN.indd 7 2017-01-25 11:24:17
Safety information
SAVE THESE INSTRUCTIONS
Safety information
SAVE THESE INSTRUCTIONS
English8
Warnings
WARNING
• Ensure pockets are free from small, irregularly shaped hard objects, foreign material,
etc. ie. coins, knives, pins, etc. These objects could damage your dryer.
• Gas leaks may occur in your system, resulting in a dangerous situation.
Cautions
CAUTION
• Do not allow children or pets to play on, in, or in front of the appliance. Close
supervision is necessary when the appliance is used near children and pets.
• Before discarding or removing your dryer from service, remove the door to the drying
compartment to prevent children or animals from becoming trapped inside.
• Do not reach into the appliance when the drum is moving.
• Do not install or store this appliance where it will be exposed to the weather.
• Do not tamper with controls.
• Do not repair, replace, or attempt to service any part of the appliance unless
specically instructed to in the user-repair instructions and you have the
understanding and skills to carry out the procedure.
• Do not use fabric softeners or products to eliminate static unless the softener or
product is recommended for dryer use by the manufacturer of the fabric softener or
product.
• Clean the lint screen before or after each load.
• Keep the area around the exhaust opening and surrounding areas free from lint, dust,
and dirt.
• The interior of the dryer and exhaust duct should be cleaned periodically by qualied
service personnel.
• This appliance must be properly grounded. Never plug the power cord into a receptacle
that is not grounded adequately or not in accordance with local and national codes. See
installation instructions for information about grounding this appliance.
• Do not sit on top of the dryer.
• Do not wash clothing with large buckles, buttons, or other heavy metal or solid objects.
• Gas leaks may not be detected by smell alone.
• Gas suppliers recommend you purchase and install a UL-approved gas detector.
• Install and use in accordance with the manufacturer’s instructions.
DV7450M-03170Z-00_EN.indd 8 2017-01-25 11:24:17
Safety information
SAVE THESE INSTRUCTIONSSAVE THESE INSTRUCTIONS
English 9
• Do not place items in your dryer that have been spotted or soaked with vegetable oil
or cooking oil. Even after being washed, these items may contain signicant amounts
of these oils.
• Residual oil on clothing can ignite spontaneoulsy. The potential for spontaneous
combustion increases when items containing vegetable oil or cooking oil are exposed
to heat. Heat sources such as your dryer can warm these items, allowing an oxidation
reaction in the oil to occur. Oxidation creates heat. If this heat cannot escape, the items
can become hot enough to catch re. Piling, stacking, or storing these kinds of items
may prevent heat from escaping and can create a re hazard.
• All washed and unwashed fabrics that contain vegetable oil or cooking oil can be
dangerous.
Washing these items in hot water with extra detergent will reduce, but not eliminate,
the hazard. Always use the Cool Down cycle for these items to reduce their
temperature. Never remove these items from the dryer hot or interrupt the drying
cycle until the items have run through the Cool Down cycle. Never pile or stack these
items when they are hot.
DV7450M-03170Z-00_EN.indd 9 2017-01-25 11:24:17
Installation requirements
English10
Installation requirements
Read through the following instructions before installing the dryer, and keep this manual
for future reference.
WARNING
Control board and inlet valve are intentionally not grounded and may present a risk of
electric shock only during servicing.
Service personnel - Do not contact this part while appliance is energized.
Key installation requirements
• A grounded electrical outlet.
• A power cord for electric dryers (except
in Canada).
• Gas lines (for gas models) that must
meet national and local regulations.
• An exhaust system made of rigid metal
or exible stiff-walled metal exhaust
ducting.
WARNING
Remove the door from all discarded
appliances to prevent a child from
suffocating.
Location considerations
• Adequate clearances between the dryer
and adjacent walls or other surfaces.
• Adequate air circulation for ventilation
and gas combustion.
• Away from water and weather.
WARNING
• Make sure to exhaust the dryer
outdoors to reduce the risk of re.
• Keep the dryer area clear of
combustible materials, gasoline, and
other ammable vapors and liquids.
• Do not install other fuel-burning
appliances around or in the same place
as the dryer.
Alcove or closet installation
Minimum clearances between the dryer
and adjacent walls or other surfaces are:
2” in front, 17” on top, 1” on either side,
and 5” in the back.
The closet front must have two
unobstructed air openings for a combined
minimum total area of 72 in² with 3”
minimum clearance on the top and bottom.
A louvered door with equivalent space
clearance is acceptable.
DV7450M-03170Z-00_EN.indd 10 2017-01-25 11:24:17
Installation requirements
English 11

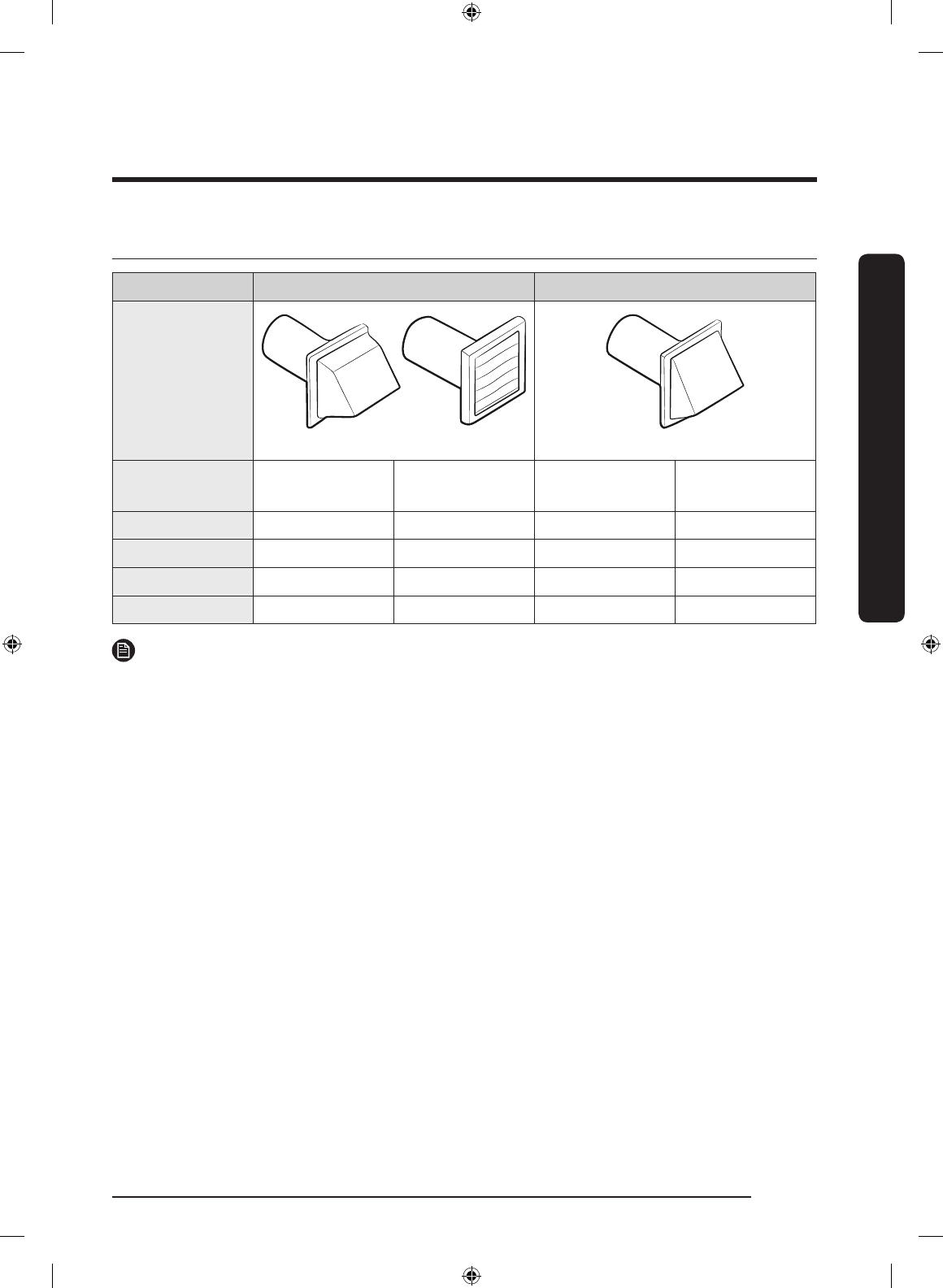

Ducting requirements
Recommended Use only for short-run installation
Weather hood
type
4” (10.2 cm) 2.5” (6.4 cm)
No. of 90°
elbows Rigid Metallic
exible* Rigid Metallic
exible*
080 ft. (24.4 m) 41 ft. (12.4 m) 74 ft. (22.6 m) 33 ft. (10.1 m)
168 ft. (20.7 m) 37 ft. (11.2 m) 62 ft. (18.9 m) 29 ft. (8.8 m)
257 ft. (17.4 m) 33 ft. (10.1 m) 51 ft. (15.5 m) 25 ft. (7.6 m)
347 ft. (14.3 m) 29 ft. (8.8 m) 41 ft. (12.5 m) 21 ft. (6.5 m)
NOTE
* Use a 4-inch (10.2 cm) diameter rigid aluminum or galvanized steel duct.
If you integrate the dryer’s vent system with an existing exhaust system, make
sure:
• The exhaust system meets all applicable local, state, and national regulations.
• Not to use a exible plastic duct.
• To regularly check and clean all lint buildup from inside the existing ducts.
• The duct is not kinked or crushed.
• The exhaust hood damper opens and closes freely.
Manometer measurements
The static pressure in any exhaust system must not exceed 0.83 inches of water column
or be less than 0. Note that these values are measured with the dryer running with a
manometer presented to the exhaust duct that connects to the dryer. The dryer tumbler
must be empty and lint lter clean.
DV7450M-03170Z-00_EN.indd 11 2017-01-25 11:24:17
Installation requirements
Installation requirements
English12
Exhausting requirements
The dryer must not be exhausted into a
chimney, a wall, a ceiling, an attic, a crawl
space, or a concealed space of a building.
Exhausting the dryer to the outside will
prevent large amounts of lint and moisture
from being blown into the room.
In the United States and Canada
• All dryers must be exhausted to the
outside.
• The required exhaust duct is 4 inches
(10.2 cm) in diameter.
• See “Ducting requirements” in the
“Installation” section for the maximum
duct length and number of bends that
can be used.
• The total length of exible metal duct
must not exceed 7’ 101/2” (2.4 m).
• Do not assemble the duct with screws
or other fastener means that extend
into the duct and catch lint.
• For the United States only: Use only
those foil-type exible ducts, if any,
specically identied for use with the
appliance by the manufacturer and that
comply with the Outline for Clothes
Dryer Transition Duct. Use Subject
2158A.
Outside the United States and Canada
• Refer to the local codes.
WARNING
• You must exhaust the dryer to the
outside to reduce the risk of re when
you install the dryer in an alcove or
closet.
• Do not use a plastic or non-metal
exible duct.
• If your existing ductwork is plastic, non-
metal, or combustible, replace it with
metal.
• Use only a metal exhaust duct that is
non-ammable to ensure containment
of exhaust air, heat, and lint.
DV7450M-03170Z-00_EN.indd 12 2017-01-25 11:24:17
Installation requirements
English 13
Gas requirements
WARNING
• Use only natural or LP (liquid propane)
gases.
• THE INSTALLATION MUST CONFORM
WITH LOCAL CODES, OR IN THE
ABSENCE OF LOCAL CODES, WITH
THE NATIONAL FUEL GAS CODE ANSI/
Z223.1, LATEST REVISION (FOR THE
UNITED STATES), OR WITH THE CAN /
CGA-B149 INSTALLATION CODES (FOR
CANADA).
• Gas dryers are equipped with a burner
vent for use with natural gas. If you
plan to use your dryer with LP (liquid
propane) gas, it must be converted
for safe and proper performance by a
qualied service technician.
• A 1/2” (1.27 cm) gas supply line is
recommended and must be reduced to
connect to the 3/8” (1 cm) gas line on
your dryer. The National Fuel Gas Code
requires that an accessible, approved
manual gas shut-off valve be installed
within 6” of your dryer.
• Gas dryers installed in residential
garages must be raised 18 inches
(46 cm) above the oor.
• Additionally, a 1/8” (0.3 cm) N.P.T.
(National Pipe Thread) plugged tapping,
accessible for test gauge connection,
must be installed immediately upstream
of your dryer’s gas supply connection.
• Your dryer must be disconnected from
the gas supply pipe system during any
pressure testing of the system.
• Do not reuse old exible metal gas
lines. Flexible gas lines must be
design certied by the American Gas
Association (CGA in Canada).
NOTE
• Your dryer uses an automatic ignition
system to ignite the burner. There is no
constant burning pilot.
• Any pipe joint compound used must be
resistant to the action of any liqueed
petroleum gas.
• As a courtesy, most local gas utilities
will inspect a gas appliance installation.
Commonwealth of Massachusetts
installation instructions
Your dryer must be installed by a licensed
plumber or gas tter. A “T” handle manual
gas valve must be installed in the gas
supply line to your dryer. If a exible gas
connector is used to install your dryer, the
connector can be no longer than 3’ (36”).
WARNING
• Gas leaks may occur in your system,
creating a dangerous situation.
• Gas leaks may not be detected by smell
alone.
• Gas suppliers recommend you purchase
and install a UL-approved gas detector.
• Install and use in accordance with the
manufacturer’s instructions.
DV7450M-03170Z-00_EN.indd 13 2017-01-25 11:24:17
Installation requirements
Installation requirements
English14
Electrical requirements
The wiring diagram is located on the plate
under the control panel or rear frame.
WARNING
• Improperly connecting the equipment
grounding conductor can result in a
risk of electric shock. Check with a
qualied electrician or serviceman if
you are in doubt as to whether your
dryer is properly grounded. Do not
modify the plug provided with your
dryer – if it doesn’t t the outlet, have
a proper outlet installed by a qualied
electrician.
• To prevent unnecessary risk of re,
electrical shock, or personal injury, all
wiring and grounding must be done in
accordance with local codes, or in the
absence of local codes, in accordance
with the National Electrical Code, ANSI/
NFPA No. 70-Latest Revision (for the
U.S.) or the Canadian Electrical Code CSA
C22.1 – Latest Revisions and local codes
and ordinances. It is your responsibility
to provide adequate electrical service
for your dryer.
• All gas installations must be done in
accordance with the national Fuel Code
ANSI/Z2231 – Latest Revision (for the
U.S.) or CAN/CGA – B149 Installation
Codes – Latest Revision (for Canada)
and local codes and ordinances.
Grounding
This dryer must be grounded. In the event
of malfunction or breakdown, the ground
will reduce the risk of electrical shock by
providing a path of least resistance for the
electrical current.
Gas models
WARNING
• Your dryer has a cord with an
equipment-grounding conductor and
a grounding plug. The plug must be
plugged into an appropriate outlet that
is properly installed and grounded in
accordance with all local codes and
ordinances.
• Do not modify the plug provided with
your dryer – if it doesn’t’t t the outlet,
have a proper outlet installed by a
qualied electrician.
• Do not connect the ground wire to
plastic plumbing lines, gas lines, or hot
water pipes.
DV7450M-03170Z-00_EN.indd 14 2017-01-25 11:24:18
Installation requirements
English 15
Electric models
WARNING
• Your dryer has an optional cord with
an equipment-grounding conductor
and a grounding plug. This cord is sold
separately.
• The plug must be plugged into an
appropriate outlet that is properly
installed and grounded in accordance
with all local codes and ordinances.
• Do not modify the plug provided with
your dryer – if it doesn’t’t t the outlet,
have a proper outlet installed by a
qualied electrician.
• If a power cord is not used and the
electric dryer is to be permanently
wired, the dryer must be connected to
a permanently grounded metal wiring
system, or an equipment grounding
conductor must be run with the circuit
conductors and connected to the
equipment grounding terminal or lead
on the dryer.
Electrical connections
Before operating or testing, follow all
grounding instructions in the “Grounding”
section. An individual branch (or separate)
circuit serving only your dryer is
recommended.
Do not use an extension cord.
Gas models – U.S. and Canada
A 120 volt, 60 Hz AC approved electrical
service with a 15-ampere fuse or circuit
breaker is required.
Electric models – U.S. only
Most U.S. dryers require a 120 / 240 volt,
60 Hz AC approved electrical service.
Some require 120 / 208 volt, 60 Hz
approved electrical service. The electric
service requirements can be found on
the data label located behind the door.
A 30-ampere fuse or circuit breaker on
both sides of the line is required.
• If a power cord is used, the cord
should be plugged into a 30-ampere
receptacle.
• The power cord is not provided with
U.S. electric model dryers. This cord is
sold separately.
DV7450M-03170Z-00_EN.indd 15 2017-01-25 11:24:18
Installation requirements
Installation requirements
English16
WARNING
Risk of Electric Shock
When local codes allow, you can connect
the dryer’s electrical supply with a new
power supply cord kit, marked for use with
a dryer, that is U.L. listed and rated at a
minimum of 120 / 240 volts, 30-amperes
with three No. 10 copper wire conductors
terminated with closed loop terminals,
open-end spade lugs with turned up ends,
or with tinned leads.
• Do not reuse a power supply cord from
an old dryer. The power cord electric
supply wiring must be supported at the
dryer cabinet by a suitable UL-listed
strain relief.
• Grounding through the neutral
conductor is prohibited for (1) new
branch-circuit installations, (2) mobile
homes, (3) recreational vehicles, and
(4) areas where local codes prohibit
grounding through the neutral
conductor. (Use a 4-prong plug for a
4 wire receptacle, NEMA type 14-30R.)
Electric models – Canada Only
• A 120 / 240 volt, 60 Hz AC approved
electrical service fused through a
30-ampere fuse or circuit breaker on
both sides of the line is required.
• All Canadian models are shipped
with the power cord attached. The
power cord should be plugged into a
30-ampere receptacle.
NOTE
In Canada, you may not convert a dryer to
208 volts.
DV7450M-03170Z-00_EN.indd 16 2017-01-25 11:24:18
Installation
English 17
Installation
This dryer must be installed by a qualied technician. The installer is responsible for
connecting the dryer to the main power while observing the relevant safety regulations of
your area.
What’s included
Make sure all the parts are included in the product package. If you have a problem with
the dryer or the accessories, contact a local Samsung customer center or the retailer.
01
02
03
04
05

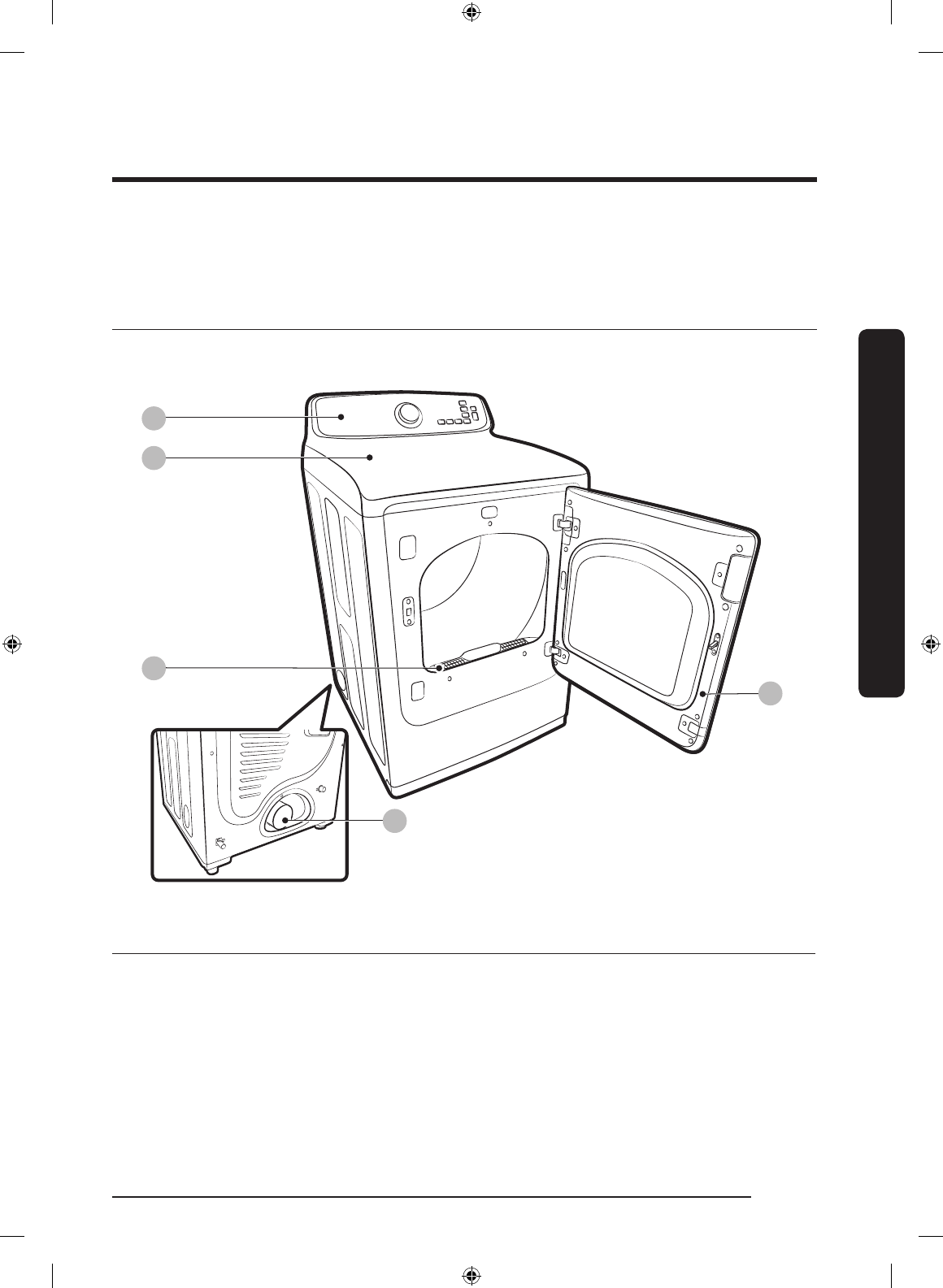

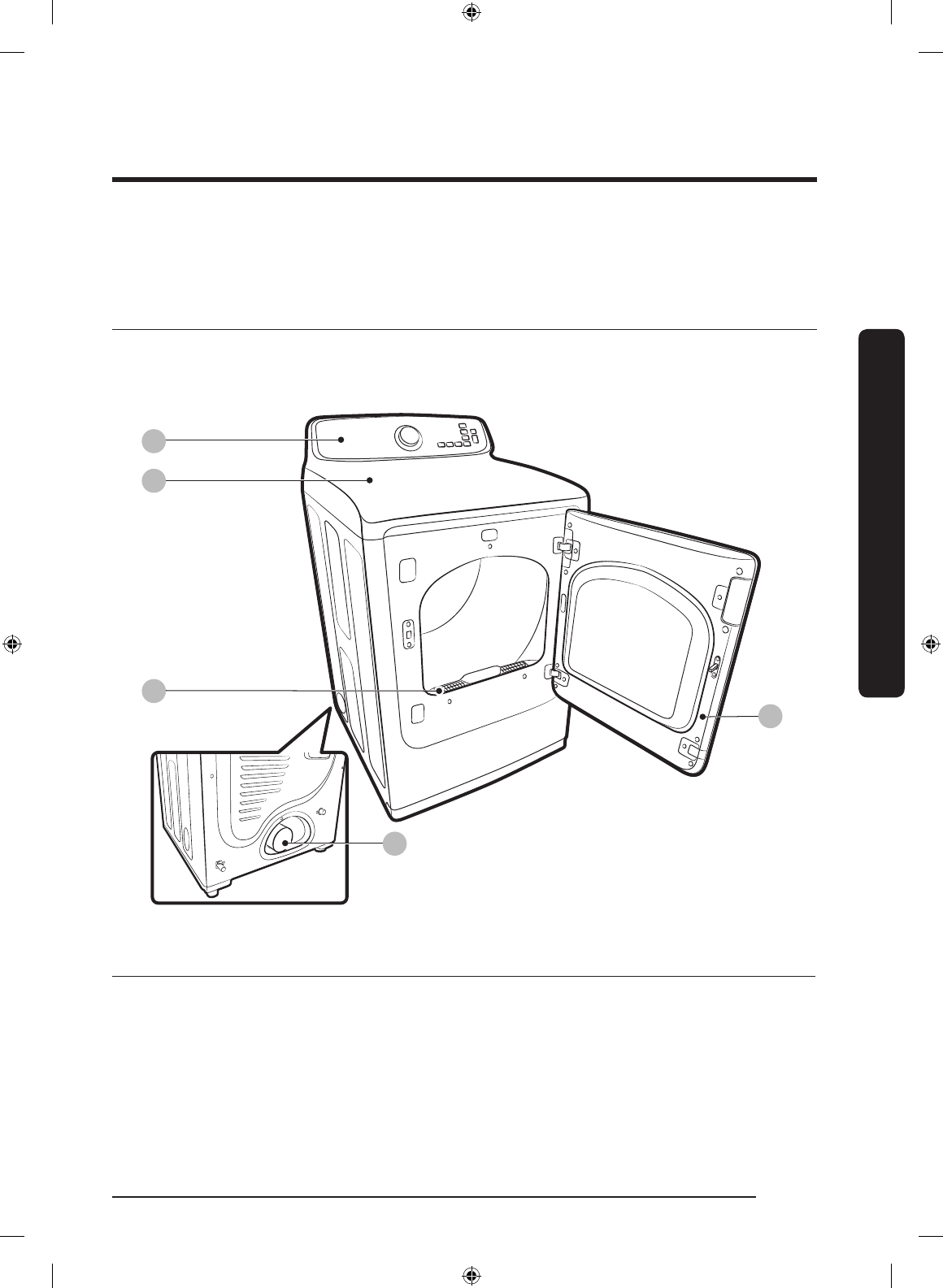

Dryer at a glance
01 Control panel 02 Worktop 03 Filter
04 Door 05 Exhaust duct
DV7450M-03170Z-00_EN.indd 17 2017-01-25 11:24:19
Installation
Installation
English18
Accessories & tools
Provided accessories
Y connector Water hose
(Canadian models
only)
Short water hose
Required tools
Pliers Cutting knife Pipe wrench (gas
models only)
Nut driver
Level Philips screwdriver Duct tape Wrench
WARNING
Packing materials can be dangerous to children. Keep all packing materials (plastic bags,
polystyrene, etc.) out of children’s reach.
DV7450M-03170Z-00_EN.indd 18 2017-01-25 11:24:20
Installation
English 19
Step-by-step installation
Make sure you have a qualied technician install the dryer. Step by step installation
instructions start below.
STEP 1 Install the exhaust system
1. Select a location and move the dryer to the site. For easy access, we recommend you
install the dryer in the same location as your washer.
2. To change the door direction, see “Switching the door position”.
3. Install the exhaust system as instructed in the “Exhaust ducting guide” section.
NOTE
• To move the dryer easily, lay two of the carton cushion-from the packaging on the
oor. Tip the dryer on its side so it lies across both cushion-tops. Push the dryer so that
it is near its nal location, and then set the dryer upright.
• Secure room around the dryer to facilitate ducting and wiring.
STEP 2 Connect the gas line
First, read through the “Gas requirements” section, and follow these steps.
1. Remove the protective cap from the gas pipe.
2. Apply a LPG (Liqueed Petroleum Gas)-safe compound or 1.5 wraps of Teon tape to
all threaded connections.
3. Connect the gas supply to the dryer. An additional tting is required to connect the 3/4”
(1.9 cm) female thread end of a exible connector to the 3/8” (1 cm) male threaded end
on the dryer. Tighten up the tting over all threads.
4. Turn on the gas supply, and check for any leaks using a soap solution. If a leak is found,
tighten the connections and try again. DO NOT use an open ame to check for gas
leaks.
DV7450M-03170Z-00_EN.indd 19 2017-01-25 11:24:20
Installation
Installation
English20
STEP 3 Connect the electrical wiring
First, read through the “Electrical requirements” section, and follow these steps.
3-wire system
A
B
E
C
D
A. External ground connector
B. Neutral grounding wire (white)
C. Center silver-colored terminal block
screw
D. Neutral wire (white or center wire)
E. 3/4” (1.9 cm) UL-listed strain relief
1. Loosen or remove the center terminal
block.
2. Connect the neutral wire (white or
center wire) of the power cable to the
center, silver-colored terminal screw of
the terminal block. Tighten the screws.
3. Connect the other wires to outer
terminal block screws. Tighten the
screws.
4. Tighten the strain relief screws.
5. Insert the terminal block cover into the
rear panel of the dryer. Then, secure the
cover with a hold-down screw.
CAUTION
• To convert from the 4-wire system
to 3-wire system, connect the ground
strap to the terminal block support to
ground the dryer frame to the neutral
conductor.
• Ring-type terminals are recommended.
If using strap terminals, make sure they
are tightened.
DV7450M-03170Z-00_EN.indd 20 2017-01-25 11:24:20
Installation
English 21
4-wire system
A
B
C
D
F
E
A. External ground connector
B. Green or bare copper wire of power
cord
C. 3/4” (1.9 cm) UL-listed strain relief
D. Center silver-colored terminal block
screw
E. Neutral grounding wire (white)
F. Neutral wire (white or center wire)
1. Remove the external ground connector’s
screw, and connect the ground wire
(green or unwrapped) of the power cable
to the screw.
CAUTION
• To connect the ground wire to the
neutral position without through
contact A (cabinet ground), contact
a technician. This is not user
serviceable.
• Ring-type terminals are remended. If
using strap terminals, make sure they
are tightened.
2. Loosen or remove the screws from the
center terminal block.
3. Connect the neutral wire (white or
center wire) and ground wire (white) to
the center screw of the terminal block.
Tighten the screw.
4. Connect the other wires to the outer
terminal block screws. Tighten the
screws.
5. Tighten the strain relief screws.
6. Insert the tab of the terminal block cover
into the rear slot of the dryer. Secure the
cover with a hold-down screw.
WARNING
• All U.S. models are designed for a 3-wire system connection. The dryer frame is
grounded to the neutral conductor at the terminal block. A 4-wire system connection
is required for new or remodeled construction, mobile homes, or if local codes do not
permit grounding through neutral. If you use the 4-wire system, you cannot ground the
dryer frame to the neutral conductor at the terminal block.
• Remove the terminal block cover plate. Insert the power cord with a UL-listed strain
relief through the hole provided in the cabinet near the terminal block.
• A strain relief must be used. Do not loosen the nuts already installed on the terminal
block. Be sure they are tight. Use a 3/8” (1 cm) deep well socket.
DV7450M-03170Z-00_EN.indd 21 2017-01-25 11:24:20
Installation
Installation
English22

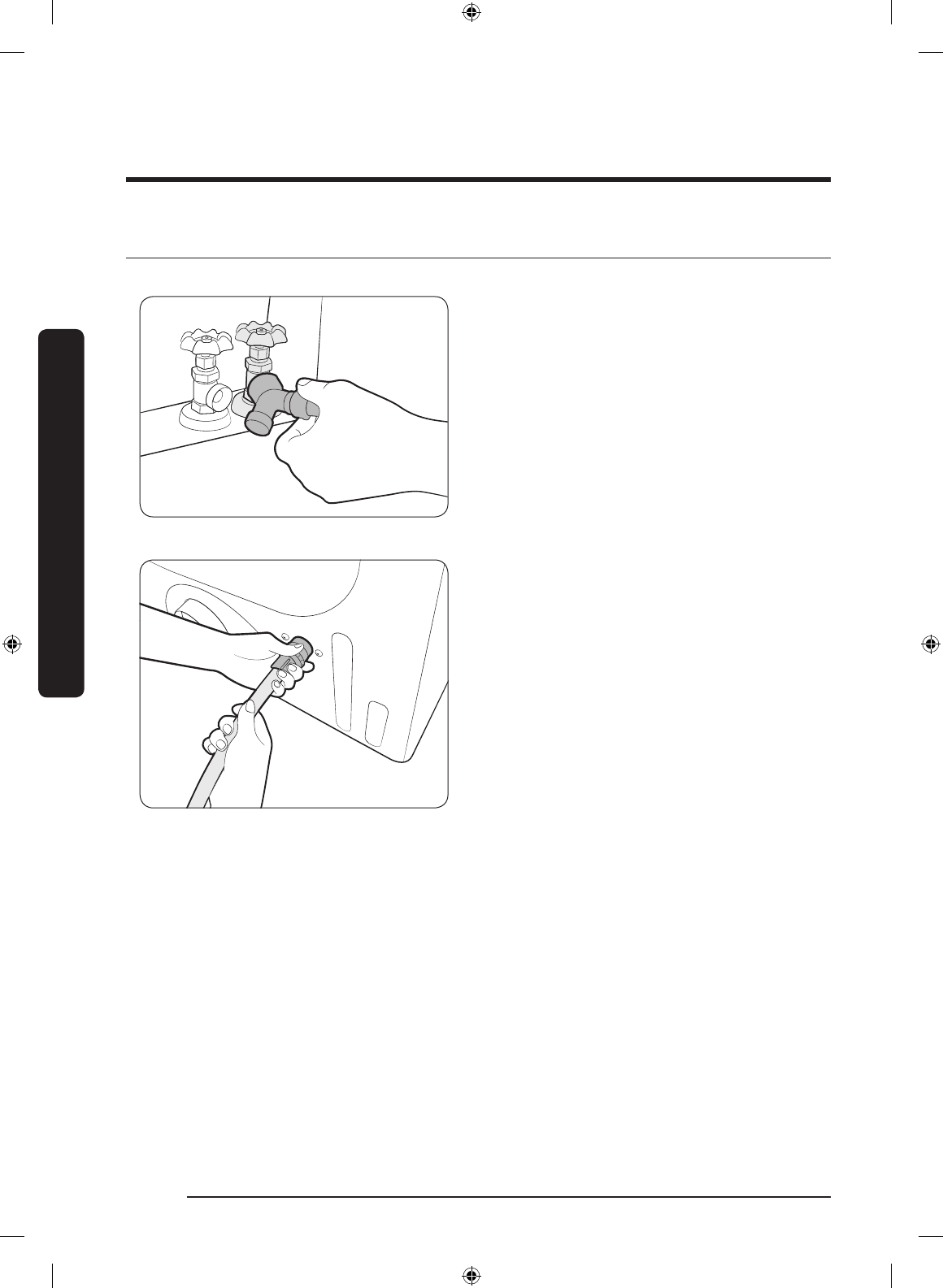

STEP 4 Connect the water hose
The dryer must be connected to a cold water tap using the provided water hoses.
1. Close the cold water tap. If you have a
washer cold water hose attached to the
cold water faucet, unscrew and remove
the hose. Then, connect the female end
of the Y connector to the cold water
tap.
2. Connect the straight end of the water
hose to the Y connector.
3. Using pliers, tighten the coupling an
additional two-thirds turn. Do not
overtighten because the coupling may
be damaged.
4. Connect the angled end of the water
hose to the lling valve at the bottom
of the rear frame. Turn the coupling
manually until it is tight.
5. Using pliers, tighten the coupling an
additional two-thirds turn. Do not
overtighten because the coupling may
be damaged.
6. If you detached the cold water hose
from your washer, attach the hose
to the open end of the Y connector,
tighten the coupling until it is tight,
and then, using a pliers, tighten an
additional two-thirds turn.
7. Open the cold water tap, and then check
for any leaks.
If the Y connector cannot be directly connected to the cold water tap, use the short hose
as shown on the following page.
DV7450M-03170Z-00_EN.indd 22 2017-01-25 11:24:21
Installation
English 23

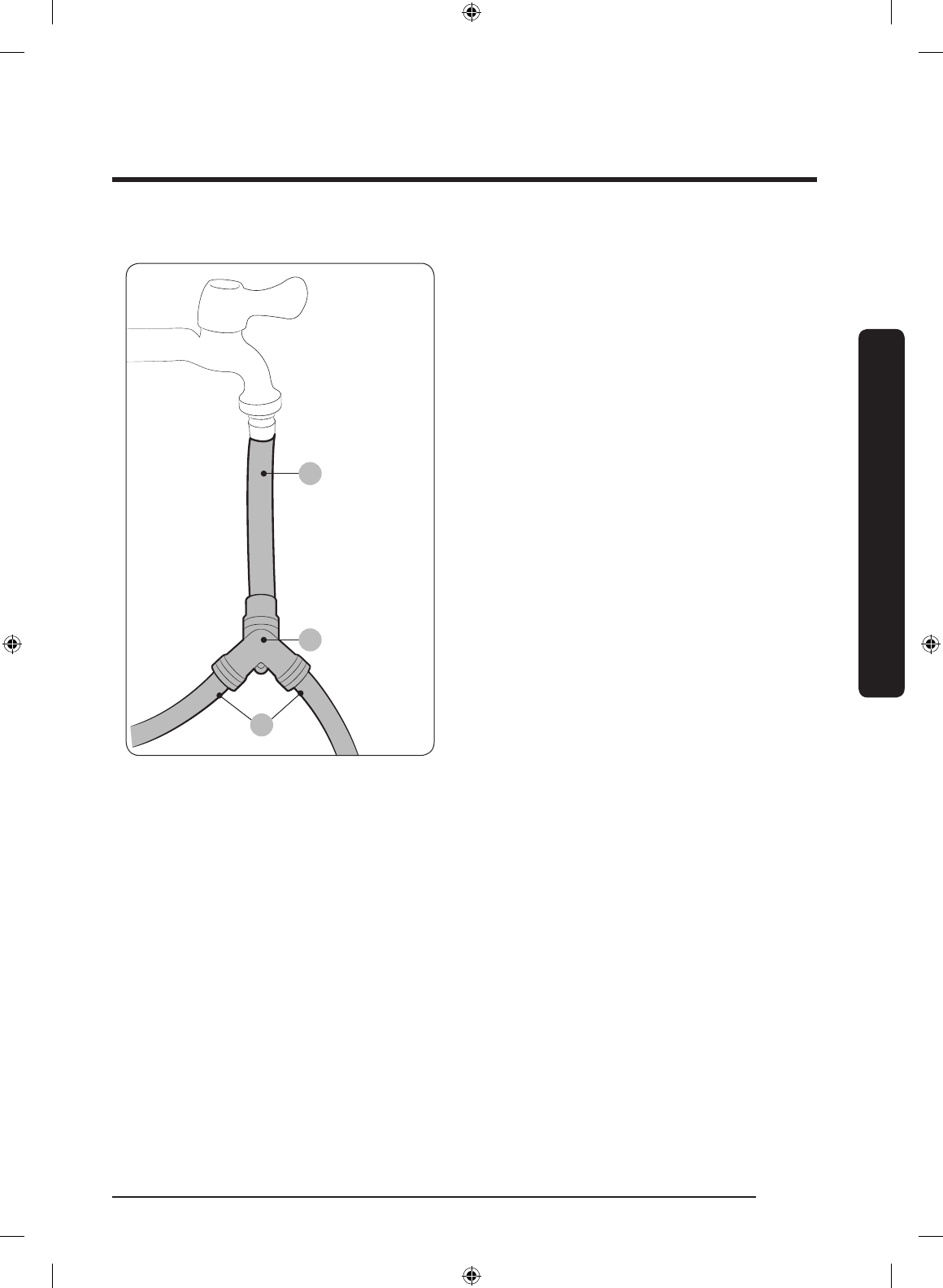

Using the short hose as an extension
B
A
C
1. Close the cold water tap. If you have
a washer cold water hose attached to
the cold water faucet, unscrew and
remove the hose. Then, connect the
short hose (B) to the cold water tap.
Turn the coupling manually until it is
tight.
2. Using pliers, tighten the coupling an
additional two-thirds turn. Do not
overtighten because the coupling may
be damaged.
3. Connect the Y connector (A) to the brass
male end of the short hose. Turn the
coupling manually until it is tight.
4. Using pliers, tighten the coupling an
additional two-thirds turn. Do not
overtighten because the coupling may
be damaged.
5. Connect the angled end of the water
hoses (C) to the lling valve at the
bottom of the rear frame. Turn the
coupling manually until it is tight.
6. Using pliers, tighten the coupling an
additional two-thirds turn. Do not
overtighten because the coupling may
be damaged.
7. If you detached the cold water hose
from your washer, attach the hose to
the free end of the Y connector, tighten
the coupling until it is tight, and then,
using a pliers, tighten an additional
two-thirds turn.
8. Open the cold water tap, and then check
for any leaks.
DV7450M-03170Z-00_EN.indd 23 2017-01-25 11:24:21
Installation
Installation
English24

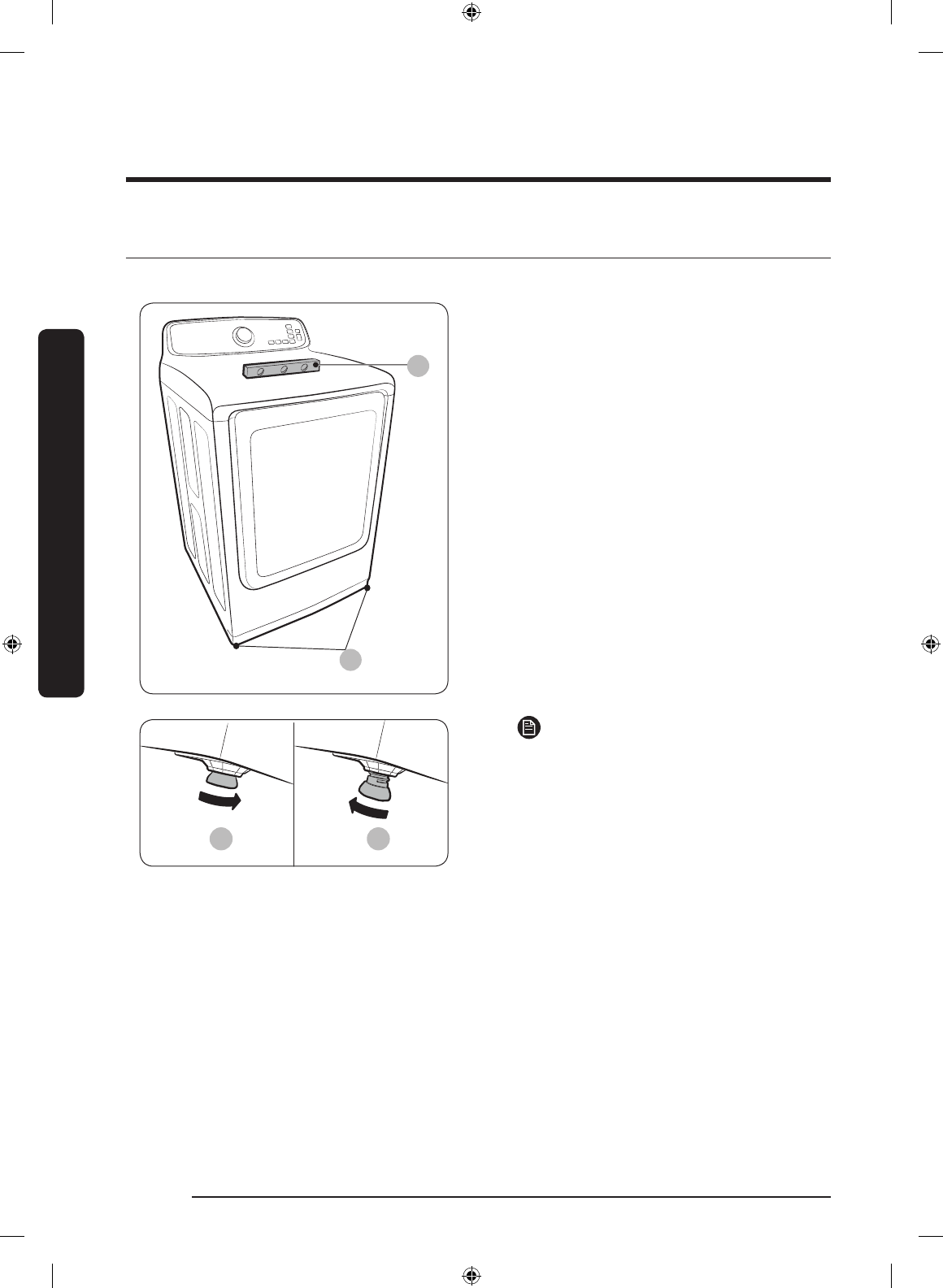

STEP 5 Level the dryer
To ensure optimal performance, the dryer must be level.
A
B
1. Using a level (A), check if the dryer
is level side to side and then front to
back. If the dryer is not level, adjust the
leveling feet (B) at the bottom of the
dryer. Then, check if the dryer is level
again.
A B
NOTE
• To set the dryer to the same height
as your washer, fully retract (A)
the leveling feet by turning them
counterclockwise, then loosen (B) the
feet by turning them clockwise. Once
the dryer is the same height as the
washer, follow the directions above
to level the dryer.
• Adjust the leveling feet only as much
as necessary to level the dryer.
Extending the leveling feet more
than necessary can cause the dryer
to vibrate.
DV7450M-03170Z-00_EN.indd 24 2017-01-25 11:24:21
Installation
English 25
STEP 6 Power on (Gas models)
Make sure all gas connections, the exhaust line, and all wiring is connected correctly. Then,
plug the power cord into a power source and check the dryer’s installation and operation
using the nal checklist in Step 7 below.
STEP 7 Final check
When installation is complete, conrm that:
• The dryer is plugged into an electrical outlet and grounded properly.
• The exhaust ductwork is connected and the joints are taped.
• You have used rigid or stiff-walled exible metal duct material, not plastic exible duct.
• The dryer is level and is sitting rmly on the oor.
• The dryer starts, runs, heats, and shuts off properly.
For gas models:
• The gas is supplied properly with no leaks.
CAUTION
The burner may not ignite initially due to air in the gas line. Allowing your dryer to
operate on a heat setting will purge the line. If the gas does not ignite within 5 minutes,
turn your dryer off and wait 5 minutes. Be sure the gas supply to your dryer has been
turned on. To conrm gas ignition, check the exhaust for heat.
Vent blockage test
After the dryer is installed, start the Vent Blockage Test to check if the duct system is
properly installed. The Vent Blockage Test automatically detects the status of the ducts
and reports any blockage or problems. Proper ducting can reduce drying time and save
energy.
NOTE
The Vent Blockage Test must run with the dryer in a cool state. If the dryer warms up
after the installation check, run the AIR FLUFF cycle for several minutes to reduce its
internal temperature.
Running the vent blockage test
1. Make sure the drum is empty, and then close the door.
(If there are any clothes or other items in the drum, the test will not give accurate
results.)
DV7450M-03170Z-00_EN.indd 25 2017-01-25 11:24:21
Installation
Installation
English26
2. Press the POWER button to turn the dryer on, then simultaneously press and hold the
Adjust Time and Dry Level buttons for 3 seconds. “InS or In” appears in the dryer’s
display. (If you have started other procedures before the Vent Blockage Test, the dryer
will not enter the Vent Blockage Test mode.)
3. Press the START/PAUSE button. The Vent Blockage Test starts immediately. During the
test, the number indicator makes a circle in 6 clockwise steps. The test takes about 2
minutes. Do not open the door during the test.
4. After 2 minutes, when the test is complete, the results is displayed and the dryer
sounds a tone.
If status of the duct system is normal, “End or 0” appears and the dryer sounds a
completion tone.
If the duct system can not exhaust properly, “CLg or Cg” appears and the dryer sounds
an alarm tone.
If there are any other problems, an information code appears in the display. For
information about the code, see “Information codes” section on page 41.
• To stop or cancel the Vent Blockage Test, press the POWER button to turn off your
dryer.
• During the test, if “dc” appears in the display, make sure the door is closed. If “C1” is
displayed, see if there is laundry inside drum. If there is, stop the test and remove it.
Then, start the test again.
• The results remain on the display for about 5 minutes and then automatically turn
off. You can turn the result off immediately by pressing the POWER button.
NOTE
• During or after the test, the internal drum is hot. Use caution to prevent burns.
The Vent Blockage Test is used to check for problems to the current duct system when
the dryer is installed for the rst time.
• If the test result displays “CLg or Cg” (the duct system is blocked ), refer to the “Ducting
requirements” section on page 11 and the “Exhaust ducting guide” section below, and
then take proper measures to correct any problems.
If the test is suspended, it could result in incorrect results. Follow the proper
procedures when testing the dryer.
• Even if the test result is normal (“End or 0”), the duct system could be blocked slightly.
Properly install all duct work according to the installation instructions in this manual.
DV7450M-03170Z-00_EN.indd 26 2017-01-25 11:24:21
Installation
English 27
Exhaust ducting guide
Ducting
1. Make sure the dryer is installed properly so the air exhausts freely.
2. Use 4-inch rigid metal ducts. Tape all joints including the dryer connection.
Never use lint-trapping screws.
3. To facilitate the exhaust, keep the ducts as straight as possible.
Cleaning
Clean all old ducts before installing the dryer, and make sure the vent ap opens and
closes freely. We recommend that you to clean the exhaust system annually or on a
regular basis.
WARNING
• To prevent re, do not use plastic, thin-foil, or non-metal exible ducts of any kind.
• Do not use a poor exhaust system because it slows down the dryer’s performance.
• Do not use excessively long ducts that have multiple elbows.
• Do not use crushed or clogged venting or ducts.
Switching the door position
To reverse the direction of the door, we
recommend that you contact a qualied
technician. It is recommended to put a soft
rug on the oor to prevent scratches on
the door.
1. Unplug the power cord of the dryer.
2. Remove the four hinge screws from
the door, and then remove the door by
lifting it up slightly.
DV7450M-03170Z-00_EN.indd 27 2017-01-25 11:24:22
Installation
Installation
English28
3. Remove the two screws from the lever
holder, and then remove the holder
cover.
4. Put the lever holder on the other side
as shown, and then tighten the screws.
Install the holder cover on the opposite
side as shown.
5. Use a at-head screwdriver to remove
the two hinge covers from the original
side. Install the hinge covers on the
opposite side as shown.
B
6. Locate and remove the 10 screws as
shown. Note that screw B (x2) is longer
than the others.
DV7450M-03170Z-00_EN.indd 28 2017-01-25 11:24:22
Installation
English 29
7. Remove the glass holder, and switch
the positions of:
a. the hinge cover and the door handle.
b. the hinge holder and the glass-guide
holder
8. Remove the door lever, and then move
it to the other side as shown.
BC
9. Remove the hole cover (C), and then
insert and tighten the glass holder using
the removed 10 screws.
10. Install the hole cover on the opposite
side as shown.
11. Reinstall the door on the front frame,
and then carefully insert and tighten
the 4 hinge screws.
DV7450M-03170Z-00_EN.indd 29 2017-01-25 11:24:22
Before you start
English30
Before you start
Here are a few things you should know before starting your dryer.
Sort and load
• Put one wash load in the dryer at a
time.
• Do not mix heavy and lightweight items
together.
• To improve drying efciency for one or
two items, add a dry towel to the load.
• For best results, untangle items before
inserting them into the dryer.
• Overloading reduces the tumbling
performance, resulting in uneven
drying and wrinkling.
• Unless recommended on the care label,
do not dry woolens or berglass items.
• Avoid drying unwashed items.
• Do not dry items soiled with oil, alcohol,
gasoline, etc.

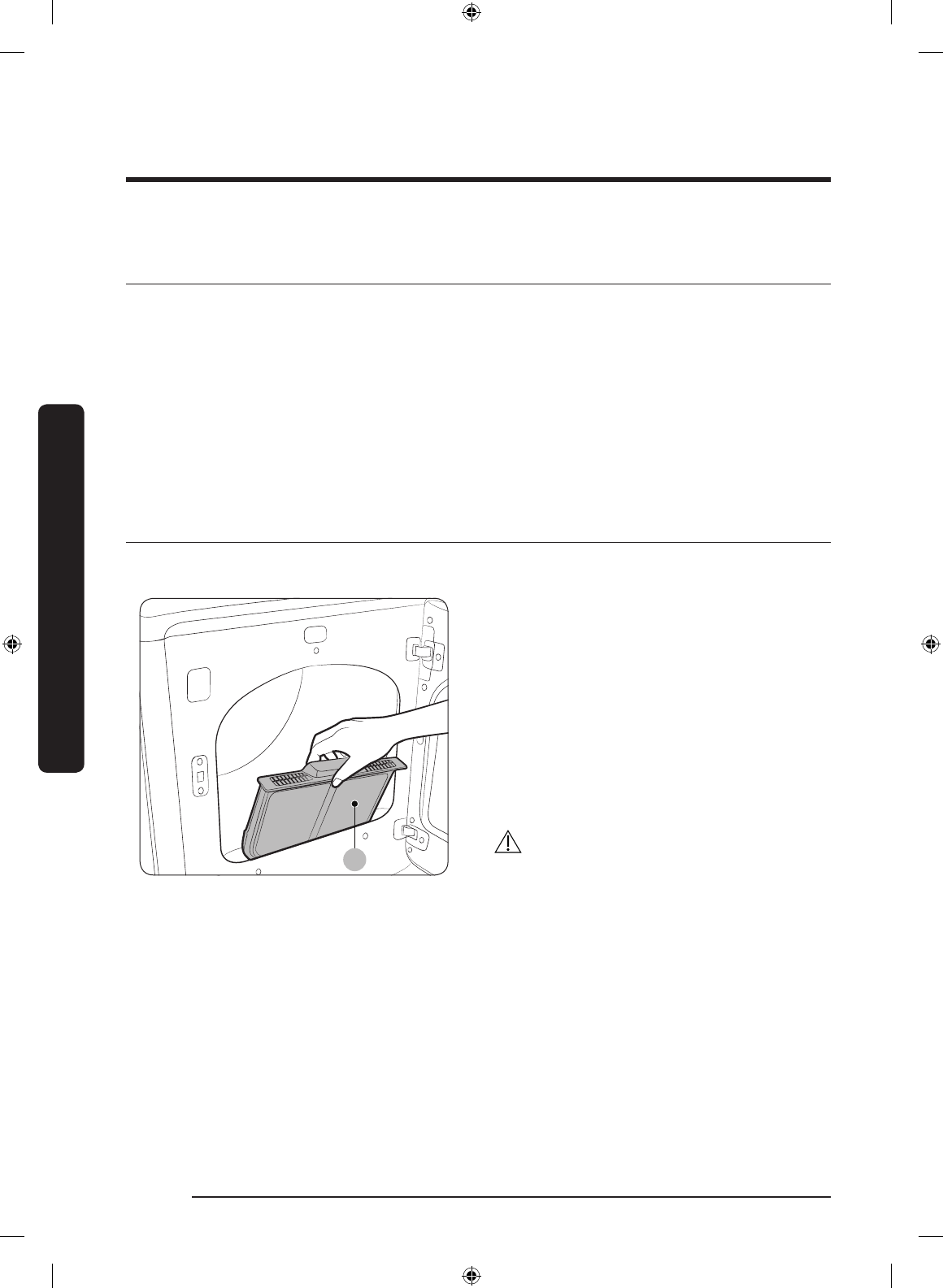

Functional prerequisite
Lint lter
A
To prevent a risk of re, make sure to
clean the lint lter before or after every
load.
1. Turn off the dryer.
2. Open the door, and pull out the lint
lter (A) from inside the tumbler.
3. Remove the lint that has accumulated,
and then clean the lint lter.
4. Reinsert the lint lter, and then close
the door.
CAUTION
• Do not operate the dryer without the
lint lter in place.
• Do not use a damaged or broken lint
lter. This may reduce performance
and/or cause re.
DV7450M-03170Z-00_EN.indd 30 2017-01-25 11:24:23
Operations
English 31
Operations
WARNING
To reduce the risk of re, electric shock, or injury to persons, read the “Safety information“
before operating this appliance.
Feature panel
01
05 06 09
10
08
03 04
02
07
01 Cycle Selector Turn the cycle selector to select a desired cycle. When a cycle is
selected, the cycle indicator lights up.
02 Dry Level
Press to adjust the dryness in the Sensor Dry and Steam Dry
cycles. The corresponding indicator turns on.
• Larger or bulkier loads may require Very Dry or More Dry for
complete dryness.
• Damp Dry is designed to partially dry items. Use for items that
lay at or hang to dry.
NOTE
This option is not available with STEAM SANITIZE.
03 Temp.
Press to change the temperature of the current cycle.
• High: For sturdy cottons or those labeled Tumble Dry.
• Medium: For permanent press, synthetics, lightweight cottons,
or items labeled Tumble Dry Medium.
• Low: For heat sensitive items labeled Tumble Dry Low or
Tumble Dry Warm.
• Extra Low: Provides the lowest heated drying temperature
possible.
04 Time
Press to adjust the drying time for the Manual Dry cycles. This
is not available with the Sensor Dry cycles because the dryer
determines the drying time by sensing the current moisture level
of the load.
DV7450M-03170Z-00_EN.indd 31 2017-01-25 11:24:23
Operations
Operations
English32
05 Digital Graphic
Display
Displays all cycle information, including the cycle time,
information code, and operating status.
06 Eco Dry
This function is available with NORMAL and TIME DRY.
With the Eco Dry activated, drying takes a longer time but the
power consumption is reduced.
The drying time can be extended by up to 3 times depending on
the temperature and load. The Eco Dry function is enabled by
default.
07 Adjust Time
You can change the set time in the Manual Dry cycles (TIME DRY,
QUICK DRY) and WRINKLE AWAY. To change the cycle time, press
or until the desired time is displayed.
08 Wrinkle Prevent
Wrinkle Prevent provides approximately 180 minutes of
intermittent tumbling in unheated air at the end of the cycle to
reduce wrinkling. Press Wrinkle Prevent to activate this feature.
The load is dry, and can be removed at any time during the
Wrinkle Prevent cycle.
09 POWER Press to turn on/turn off the dryer.
10 START/PAUSE Press to start or stop operation.
NOTE
Extremely tangled items nished by the washer may degrade the drying efciency or
cause the door to open. We recommend that you untangle the items before drying.
Simple steps to start
1. Press POWER to turn on the dryer.
2. Turn the Cycle Selector to select a cycle.
3. Change the cycle settings (Dry Level
and Time) as necessary.
4. Optionally, you can activate options
available by pressing the relevant
button (Eco Dry and/or Wrinkle
Prevent).
5. Press START/PAUSE. The dryer indicator
turns on with an estimated cycle time
on the display.
To change the cycle during operation
1. Press START/PAUSE to stop operation.
2. Select a different cycle.
3. Press START/PAUSE again to start the
new cycle.
DV7450M-03170Z-00_EN.indd 32 2017-01-25 11:24:23
Operations
English 33
Cycle overview
Sensor Dry
Sensor Dry cycles sense moisture in the load and stop the dryer when the load reaches
the dryness level you have selected with Dry Level.
Cycle Description
NORMAL
For most fabrics including cottons and linens.
If NORMAL is selected, the Eco Dry function is enabled by default.
For more information, see Eco Dry in the “Feature panel“ section.
HEAVY DUTY For drying items made out of heavy fabrics, such as jeans,
corduroys, or work clothes, with high temperature heat.
BEDDING For bulky items such as blankets, sheets, and comforters.
PERM PRESS Dry wrinkle-free cottons, synthetic fabrics, knits, and permanent
press fabrics automatically.
DELICATES For heat-sensitive items at a low drying temperature.
TOWELS For bath towels and similar items
Manual Dry
You can change the drying settings manually to your preference.
Cycle Description
TIME DRY
You can specify a cycle time in minutes.
If TIME DRY is selected, the Eco Dry function is enabled by
default. For more information, see Eco Dry in the “Feature panel“
section.
QUICK DRY A quick drying cycle running for 30 minutes
DV7450M-03170Z-00_EN.indd 33 2017-01-25 11:24:23
Operations
Operations
English34
Steam Dry
Use steam to reduce wrinkling and odors on items.
Cycle Description
REFRESH
Use to smooth out wrinkles and reduce odors in loads of one to
four items. With this cycle selected, a small amount of water is
sprayed into the dryer drum after several minutes of tumbling
with heat. Conrm that the laundry load is dry.
WRINKLE AWAY
For best results, load 2-3 items at once. You can extend the
drying time by a minimum of 20 minutes, depending on the item
type or load. Conrm that the laundry load is dry.
STEAM SANITIZE
Use to sanitize items by applying steam and high-temperature
heat to the fabric. This cycle can make items soft and reduce
smells. Conrm that the laundry load is wet or partially wet.
Cycle guide
The best way to dry items is to follow the instructions on the care label. If no drying
instructions are provided, see the following table for reference.
Cycle Description
Bedspreads &
Comforters
Follow the care label instructions or dry using BEDDING.
• Make sure the item is thoroughly dry before using or storing.
• May require repositioning in the drum to ensure even drying.
Blankets
Use NORMAL and dry only one blanket at a time for best
tumbling action.
• Make sure blankets are is thoroughly dry before using or
storing.
Curtains & Draperies
Use PERM PRESS and the Medium temperature setting to help
minimize wrinkling.
• Dry curtains and draperies in small loads for best results and
remove as soon as possible.
Cloth Diapers
Use NORMAL and the Medium temperature setting for soft, uffy
diapers.
DV7450M-03170Z-00_EN.indd 34 2017-01-25 11:24:23
Operations
English 35
Cycle Description
Down–lled Items
(jackets, sleeping
bags, comforters,
etc.)
Use NORMAL and the Medium temperature setting.
• Add a couple of dry towels to absorb moisture and shorten
drying time.
Foam Rubber (rug
backs, stuffed toys,
shoulder pads, etc.)
Do not dry on a heat setting.
WARNING
Drying a rubber item with heat may damage it or cause a re.
Pillows
Use NORMAL.
• Add a couple of dry towels and a pair of clean sneakers to help
the tumbling action and to uff the items.
• Do not dry kapok or foam pillows using a heated drying cycle.
Plastics (shower
curtains, outdoor
furniture covers, etc.)
Use TIME DRY and the Low or Extra Low temperature settings
depending on the care label instructions.
WARNING
Do not dry:
• Fiberglass items (curtains, draperies, etc.)
• Woolens, unless recommended on the label
• Items spotted or soaked with vegetable or cooking oils
Special features
Child Lock
Child Lock prevents children from
playing with the dryer. When Child Lock
is activated, all buttons except for the
POWER button are disabled.
To activate/deactivate Child Lock,
simultaneously press and hold Dry Level
and Temp. for 3 seconds.
NOTE
Once Child Lock is activated, it will remain
active even after you restart the dryer.
If other buttons, except for the POWER
button, do not respond, check the Child
Lock indicator. If the indicator is on, follow
the instructions above to turn Child Lock
off.
DV7450M-03170Z-00_EN.indd 35 2017-01-25 11:24:23
Operations
Operations
English36
Drum Light
To turn on the drum light while the dryer
is running, press and hold Time for 3
seconds.
NOTE
After 5 minutes of inactivity, the drum
light automatically turns off.
Sound On/Off
To turn off the dryer’s notication beeps
and melodies, press and hold Eco Dry for 3
seconds.
To unmute the dryer, press and hold Dry
Level again for 3 seconds.
NOTE
This function remains active even after
you restart the dryer.
Smart Care
If the dryer displays an information
code, you can use Smart Care to check
the status of the dryer on a smartphone.
To use Smart Care, you must have the
Samsung Smart Care app installed on your
smartphone.
NOTE
Smart Care is optimized for Samsung
Galaxy and Apple iPhones. (Not compatible
with some models).
Download the Samsung Smart Care app
from the Google Play Store or Apple App
store (Search word: “Samsung Smart
Washer/Dryer”), and install it on your
smartphone.
If an information code appears on the
dryer, follow these steps:
1. Press and hold Wrinkle Prevent for 3
seconds to activate Smart Care. The
Smart Care indicator turns on.
2. Open the Smart Care app on your
smartphone.
3. Put the smartphone’s camera close
to the display of the dryer. The
app automatically recognizes the
information code, and displays
suggestions on your smartphone.
4. If the smartphone fails to recognize the
information code more than twice, type
the information code manually into the
Smart Care app.
CAUTION
• If light is reected on the display of
the dryer, the smartphone may not
recognize the information code.
• If you hold the smartphone at an angle
to the dryer’s display, the dryer may
not recognize the information code.
For best results, hold the smartphone
so that the front of the panel and the
smartphone are parallel or nearly
parallel.
• After you use this function, the dryer
will delete delete the record of the
information code from its code log.
DV7450M-03170Z-00_EN.indd 36 2017-01-25 11:24:23
Maintenance
English 37
Maintenance
Keep the dryer clean to prevent decreased performance and to lengthen its life cycle.
WARNING
The control board and inlet valve are intentionally not grounded and may present a risk of
electric shock only during servicing.
Service personnel - Do not contact this part while the dryer is energized.
Cleaning
Feature panel
• Clean with a soft, damp cloth. Do not
use abrasive substances.
• Do not spray liquid cleaning agents
directly on the display of the dryer.
• Some laundry pre-treatment soil and
stain removers may damage the feature
panel.
• When using liquid cleaning agents,
apply them to the cleaning cloth. Do not
apply them directly to the dryer. Wipe
up any spills or overspray immediately.
Tumbler
• Remove any stains from the tumbler
with an all-purpose cleaner.
• Tumble old towels or rags to remove
any remaining stains or cleaning
substances. Stains may be still visible,
but will not affect subsequent loads.
Powder coat tumbler
To clean the powder coat tumbler, use
a damp cloth with a mild, non-abrasive
cleaner suitable for easily marred surfaces.
Remove cleaner residue and dry with a
clean cloth.
Dryer exterior
• Clean with a soft, damp cloth. Do not
use abrasive substances.
• Protect the surface from sharp objects.
• Do not place any heavy or sharp
objects or a detergent container on the
dryer. They can scratch or damage the
top cover of the dryer.
• The dryer has a high-gloss nish on the
entire surface. Be careful not to scratch
or damage the surface.
Exhaust system
• Check and clean the exhaust system on
a yearly or regular basis to maintain
optimum performance.
• The external exhaust hood must be
cleaned more frequently to ensure a
proper air ow.
DV7450M-03170Z-00_EN.indd 37 2017-01-25 11:24:23
Troubleshooting
English38
Troubleshooting
Checkpoints
If the dryer operates abnormally, rst check the list of problems in the table below and
try the suggested actions.
Problem Action
Does not run.
• Make sure the door is latched shut.
• Make sure the power cord is plugged into a live electrical
outlet.
• Check your home’s circuit breakers or fuses.
• Press or tap START/PAUSE again if the door is opened during
a cycle.
• Clean the lint lter.
Does not heat.
• Check your home’s circuit breakers or fuses.
• Some cycles do not require heating. Check the selected cycle
again.
• For a gas dryer, make sure the gas supply is on.
• Clean the lint lter and exhaust duct.
• The dryer may have moved into the cool-down phase of the
cycle.
Does not dry.
• Check all of the above, plus...
• Make sure the exhaust hood outside your home can open and
close freely.
• Check the exhaust system for lint buildup. Ducting should be
inspected and cleaned annually.
• Use a 4” rigid metal exhaust duct.
• Do not overload. 1 wash load = 1 dryer load.
• Dry heavy items and light weight items separately.
• Large, bulky items, such as blankets or comforters, may
require repositioning to ensure even drying.
• Make sure that your washer is draining properly and
extracting adequate water from the load.
• The load may be too small to tumble properly. Add a few
towels and restart the dryer.
• The load may be too large to tumble properly. Remove some
items and restart the dryer.
• Clean the lint lter.
DV7450M-03170Z-00_EN.indd 38 2017-01-25 11:24:24
Troubleshooting
English 39
Problem Action
Is noisy.
• Check the load for objects such as coins, loose buttons, nails,
etc. Remove promptly.
• It is normal to hear the dryer gas valve or heating element
cycle on and off during the drying cycle.
• Make sure the dryer is leveled properly as outlined in the
installation instructions.
• It is normal for the dryer to hum due to the high velocity of
air moving through the dryer drum, fan, or exhaust system.
Dries unevenly.
• Seams, pockets, and other similarly heavy areas may not
be completely dry when the rest of the load has reached
the selected dryness level. This is normal. You can choose
a higher dryness level or a cycle that involves a higher
dryness level.
• If one heavy item is dried with a light weight load, such as
one towel with sheets, it is possible that the heavy item will
not be completely dry when the rest of the load has reached
the selected dryness level.
• For the best drying results, dry heavy items and light weight
items separately.
Has odors.
• Household odors from paint, varnish, strong cleaners, etc.
may enter the dryer with the surrounding room air. This is
normal as the dryer draws the air from the room, heats it,
pulls it through the tumbler, and exhausts it outside.
• When these odors linger in the air, completely ventilate the
room before using the dryer.
• Use a cycle featuring the Refresh function. If odors persist,
wash and dry the item again.
Lint on clothes.
• Make sure the lint lter is cleaned before every load. For
clothes that naturally build up lint, clean the lter during the
cycle.
• Some fabrics are lint producers (for example, a fuzzy white
cotton towel) and they must be dried separately from clothes
that are lint trappers (for example, a pair of black linen
pants).
• Divide larger loads into smaller loads for drying.
• Check pockets thoroughly before drying, then dry clothes.
• Remove lint inside the drum before drying.
DV7450M-03170Z-00_EN.indd 39 2017-01-25 11:24:24
Troubleshooting
Troubleshooting
English40
Problem Action
Items still wrinkled
after WRINKLE
PREVENT
(WRINKLE-CARE,
WRINKLE RELEASE).
• Small loads of 1 to 4 items work best.
• Load fewer items. Load similar-type items.
• Take out the items immediately after drying is complete.
Water drips from the
nozzle when STEAM
CARE starts.
• This is steam condensation. The dripping water will stop after
a short time.
Sprayed water is not
visible during STEAM
CARE.
• Sprayed water is difcult to see when the door is closed.
Extended time.
• Sensor Dry automatically senses the moisture in the load
and shuts the dryer off when the selected dryness level is
reached.
The drying time can change according to the type and
amount of laundry. See the cycle chart for reference.
If a problem persists, contact a local Samsung service center.
DV7450M-03170Z-00_EN.indd 40 2017-01-25 11:24:24
Troubleshooting
English 41
Information codes
If the dryer fails to operate, you may see an information code on the display panel. To
determine what you should do, check the list of codes in the table below, and then try the
suggested actions.
Code Action
dC
Operating the dryer with the door open.
• Make sure the door is properly closed.
• Make sure laundry is not caught in the door.
FC
Invalid power source frequency
• Try restarting the cycle.
• If this information code remains, contact a Samsung service
center.
AC Electronic control problem (Invalid Communication).
• Contact a Samsung service center.
HC
High temperature heating check
• Clean the lint lter.
• If this information code remains, contact a Samsung service
center.(enter the line test mode)
9C1
The electronic control needs to be checked.
• Check if power is supplied properly.
• If the information code remains, contact a Samsung service
center.
tC
The Thermistor1 resistance is very low or high.
• Check for a clogged lint screen
• Check if the vent system is restricted.
• If this information code remains, contact a Samsung service
center.
tC5
The Thermistor2 resistance is very low or high.
• Check for a clogged lint screen.
• Check if the vent system is restricted.
• If this information code remains, contact a Samsung service
center.
dF Incorrect door switch.
• Contact a Samsung service center.
If any information code keeps appearing on the screen, contact a Samsung service center.
DV7450M-03170Z-00_EN.indd 41 2017-01-25 11:24:24
Specications
English42
Specications
Fabric care chart
The following symbols provide garment
care direction. The clothing care labels
include symbols for drying, bleaching,
drying and ironing, or dry cleaning when
necessary. The use of symbols ensures
consistency among garment manufacturers
of domestic and imported items. Follow
care label directions to optimize garment
life and reduce laundering problems.
Wash cycle
Normal
Permanent press/Wrinkle
resistant/Wrinkle control
Gentle/Delicates
Hand wash
Water temperature
Hot
Warm
Cold
NOTE
This represents appropriate wash water
temperatures for various items. The
temperature range for Hot is 41-52 °C,
for Warm 29-41 °C and for Cold 16-29 °C.
(Wash water temperature must be a
minimum of 16 °C for detergent activation
and eff ective cleaning.)
Bleach
Any bleach (when needed)
Only non-chlorine (color-safe)
bleach (when needed)
Tumble dry
Normal
Permanent press/Wrinkle
resistant/Wrinkle control
Gentle/Delicates
Special instructions
Line dry/Hang to dry
Drip dry
Dry at
Heat setting
High
Medium
Low
Any heat
No heat / Air
DV7450M-03170Z-00_EN.indd 42 2017-01-25 11:24:25
Specications
English 43
Iron dry or steam temperatures
High
Medium
Low
Warning symbols for laundering
Do not wash
Do not wring
Do not bleach
Do not tumble dry
No steam (added to iron)
Do not iron
Dry-clean
Dry-clean
Do not dry-clean
Line dry / Hang to dry
Drip dry
Dry at
Protecting the environment
This appliance is manufactured from
recyclable materials. If you decide to
dispose of this appliance, please observe
local waste disposal regulations. Cut off
the power cord so that the appliance
cannot be connected to a power source.
Remove the door so that animals and small
children cannot get trapped inside the
appliance.
DV7450M-03170Z-00_EN.indd 43 2017-01-25 11:24:27
Specications
Specications
English44

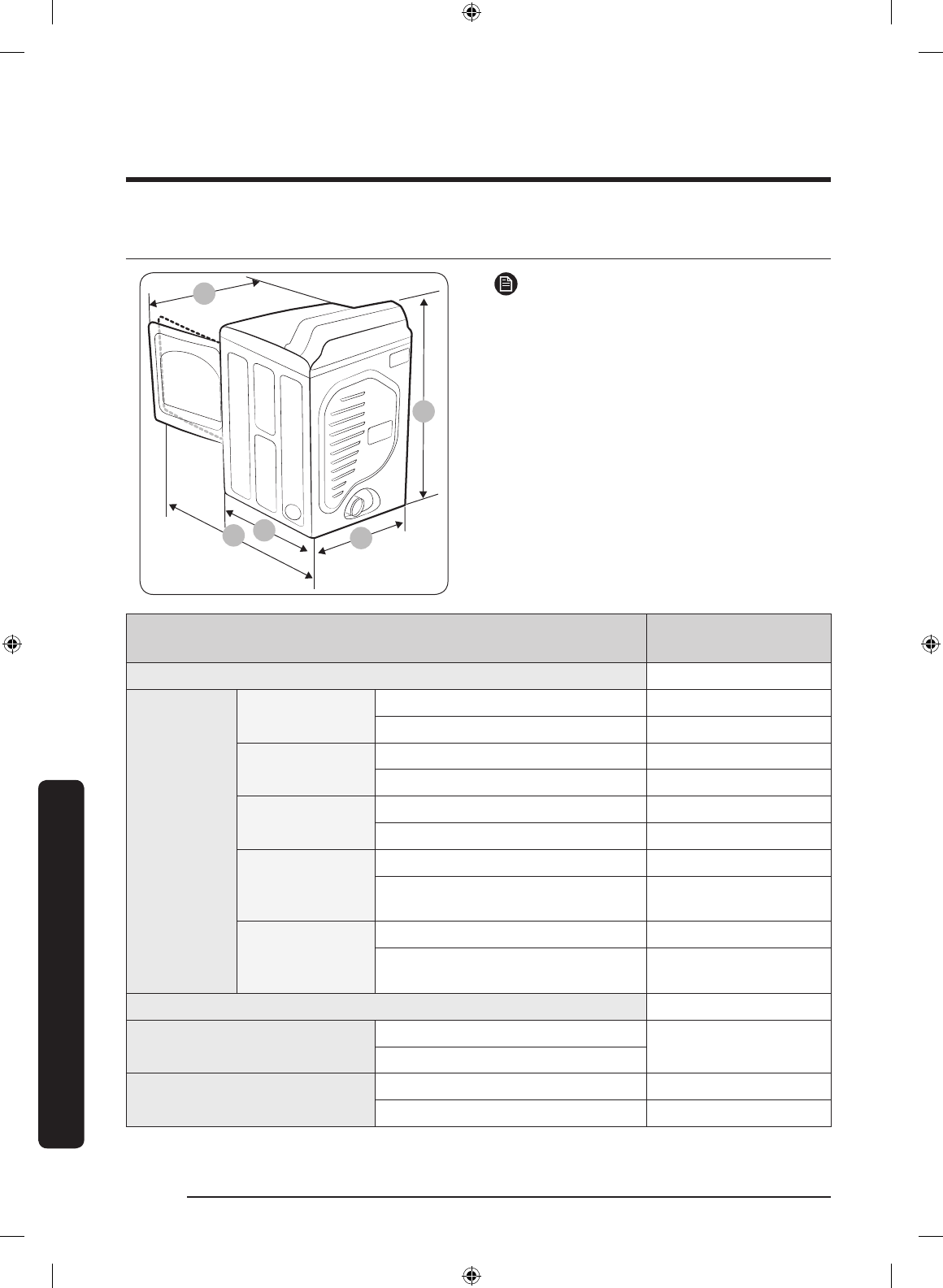

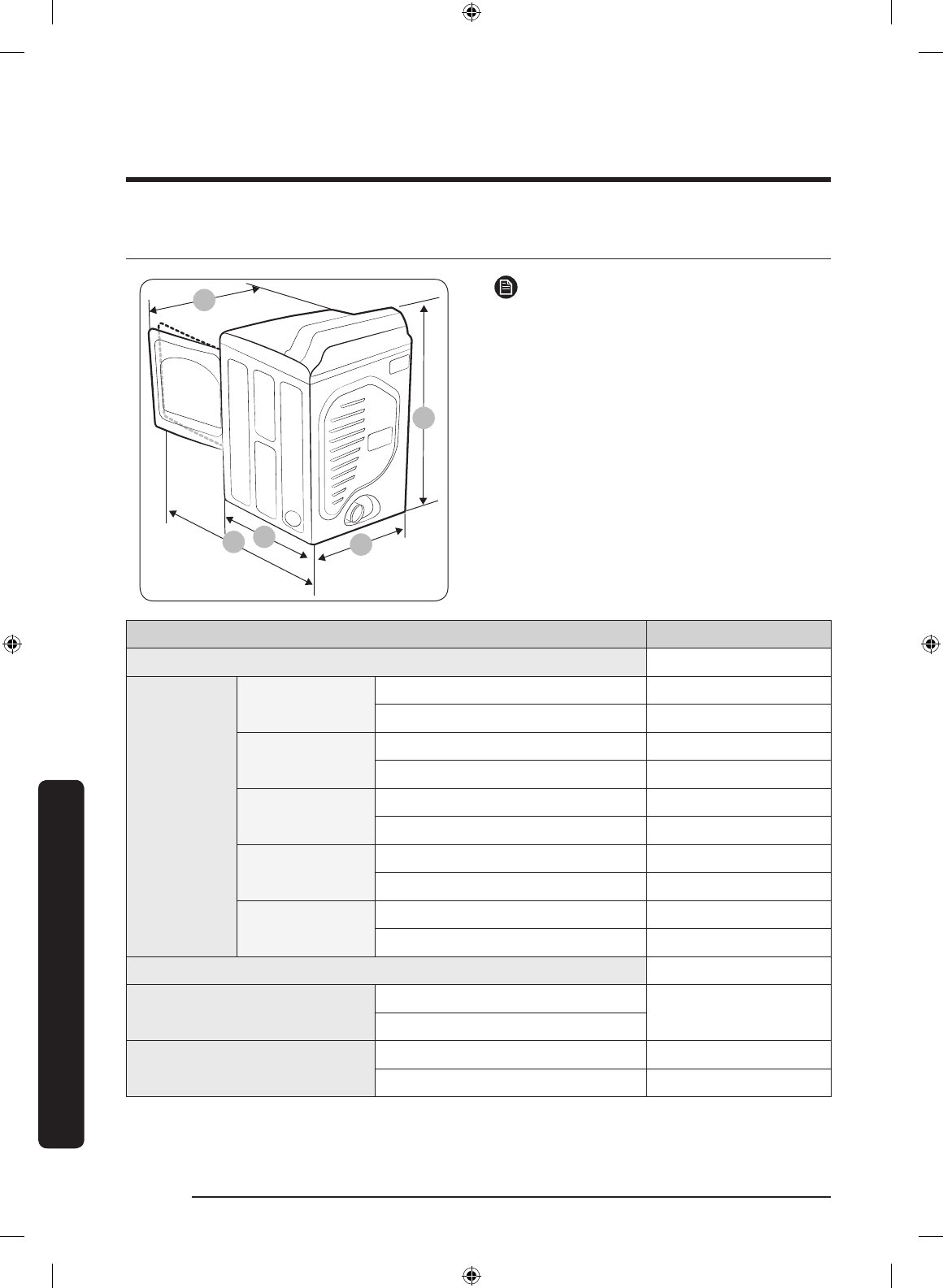

Specication sheet
E
A
B
C
D
NOTE
“A. Height” Spec can vary from 46 to
46.5 inches (116.8-118.0 cm) depending
on the leveling feet adjustment.
Type Front loading dryer
Model name DVE(G)50M7450*
Dimensions
A. Height Product - inches (cm) 45.0 (114.4)
Required for Installation - inches 48.0
B. Width Product - inches (cm) 27.0 (68.6)
Required for Installation - inches 29.0
C. Depth Product - inches (cm) 30.0 (76.3)
Required for Installation - inches 35.0
D. Depth with
door open 90°
Product - inches (cm) 49.80 (126.5)
Required for Installation - inches 54.82
E. Width with
door open 130°
Product - inches (cm) 46.47 (118.0)
Required for Installation - inches 51.47
Water pressure - psi (kPa) 20-116 (137-800)
NET weight Electric - lb (kg) 125.7 (57)
Gas - lb (kg)
Heater rating Electric (W) 5300
Gas (BTU/hr) 22000
DV7450M-03170Z-00_EN.indd 44 2017-01-25 11:24:27
Specications
English 45
Cycle chart
NOTE
For best results, follow the load size recommendations for each dry cycle.
• Large load: Fill the drum to about 3/4 full. Do not add items over this level as they
need to tumble freely.
• Medium load : Fill the drum to about 1/2 full.
• Small load : Fill the drum with 3-5 items, not more than 1/4 full.
Cycle Recommended items Load
size Dry Level
Sensor Dry
NORMAL Cottons, work clothes, linens, mixed
loads
Normal Dry
(Adjustable)
HEAVY DUTY Heavy Fabrics such as jeans,
corduroys, heavy work clothes
Normal Dry
(Adjustable)
BEDDING Bulky items such as blankets, sheets,
comforters, pillows
Normal Dry
(Adjustable)
PERM PRESS Shirts, synthetic fabrics, knits,
wrinkle-free cottons, permanent press
Normal Dry
(Adjustable)
DELICATES Underwear, blouses, lingerie Normal Dry
(Adjustable)
TOWELS Bath towels and similar items Normal Dry
(Adjustable)
Manual Dry
TIME DRY Any load -
QUICK DRY Small loads -
Steam Dry
REFRESH Shirts, trousers, comforters, pillows -
WRINKLE AWAY Shirts, trouser, blouses -
STEAM SANITIZE Bedding, curtains, children’s clothing Very Dry
(No change)
DV7450M-03170Z-00_EN.indd 45 2017-01-25 11:24:27
Specications
Specications
English46
NOTE
• : factory setting, : can be selected
Cycle Temperature setting Time
setting
High Medium Low Extra Low
Sensor Dry
NORMAL
HEAVY DUTY
BEDDING
PERM PRESS
DELICATES
TOWELS
Manual Dry TIME DRY
QUICK DRY
Steam Dry
REFRESH
WRINKLE AWAY
STEAM SANITIZE
Cycle Options
Eco Dry Adjust Time Wrinkle Prevent
Sensor Dry
NORMAL
HEAVY DUTY
BEDDING
PERM PRESS
DELICATES
TOWELS
Manual Dry TIME DRY
QUICK DRY
Steam Dry
REFRESH
WRINKLE AWAY
STEAM SANITIZE
DV7450M-03170Z-00_EN.indd 46 2017-01-25 11:24:27
English 47
Warranty (U.S.A)
SAMSUNG DRYER
LIMITED WARRANTY TO ORIGINAL PURCHASER
This SAMSUNG brand product, as supplied and distributed by SAMSUNG ELECTRONICS
AMERICA, INC. (SAMSUNG) and delivered new, in the original carton to the original
consumer purchaser, is warranted by SAMSUNG against manufacturing defects in
materials and workmanship for a limited warranty period of:
• One (1) Year All Parts and Labor
This limited warranty begins on the original date of purchase, and is valid only on
products purchased and used in the United States.
To receive warranty service, the purchaser must contact SAMSUNG for problem
determination and service procedures.
Warranty service can only be performed by a SAMSUNG authorized service center.
The original dated bill of sale must be presented upon request as proof of purchase to
SAMSUNG or SAMSUNG’s authorized service center.
SAMSUNG will provide in-home service during the warranty period at no charge, subject
to availability within the contiguous United States.
In-home service is not available in all areas.
To receive in-home service, product must be unobstructed and accessible to the service
agent.
If service is not available, SAMSUNG may elect to provide transportation of the product to
and from an authorized service center.
SAMSUNG will repair, replace, or refund this product at our option and at no charge as
stipulated herein, with new or reconditioned parts or products if found to be defective
during the limited warranty period specied above.
All replaced parts and products become the property of SAMSUNG and must be returned
to SAMSUNG.
Replacement parts and products assume the remaining original warranty, or ninety (90)
days, whichever is longer.
DV7450M-03170Z-00_EN.indd 47 2017-01-25 11:24:27
Warranty (U.S.A)
English48
This limited warranty covers manufacturing defects in materials and workmanship
encountered in normal, noncommercial use of this product and shall not apply to the
following: damage that occurs in shipment; delivery and installation; applications and
uses for which this product was not intended; altered product or serial numbers; cosmetic
damage or exterior nish; accidents, abuse, neglect, re, water, lightning, or other acts
of nature or God; use of products, equipment, systems, utilities, services, parts, supplies,
accessories, applications, installations, repairs, external wiring or connectors not supplied
or authorized by SAMSUNG that damage this product or result in service problems;
incorrect electrical line voltage, uctuations and surges; customer adjustments and
failure to follow operating instructions, maintenance and environmental instructions that
are covered and prescribed in the instruction book; product removal and reinstallation;
problems caused by pest infestations.
This limited warranty does not cover problems resulting from incorrect electric current,
voltage or supply, light bulbs, house fuses, house wiring, cost of a service call for
instructions, or xing installation errors.
SAMSUNG does not warrant uninterrupted or error-free operation of the product.
EXCEPT AS SET FORTH HEREIN, THERE ARE NO WARRANTIES ON THIS PRODUCT EITHER
EXPRESS OR IMPLIED, AND SAMSUNG DISCLAIMS ALL WARRANTIES INCLUDING, BUT
NOT LIMITED TO, ANY IMPLIED WARRANTIES OF MERCHANTABILITY, INFRINGEMENT OR
FITNESS FOR A PARTICULAR PURPOSE.
NO WARRANTY OR GUARANTEE GIVEN BY ANY PERSON, FIRM, OR CORPORATION WITH
RESPECT TO THIS PRODUCT SHALL BE BINDING ON SAMSUNG.
SAMSUNG SHALL NOT BE LIABLE FOR LOSS OF REVENUE OR PROFITS, FAILURE TO
REALIZE SAVINGS OR OTHER BENEFITS, OR ANY OTHER SPECIAL, INCIDENTAL OR
CONSEQUENTIAL DAMAGES CAUSED BY THE USE, MISUSE, OR INABILITY TO USE THIS
PRODUCT, REGARDLESS OF THE LEGAL THEORY ON WHICH THE CLAIM IS BASED, AND
EVEN IF SAMSUNG HAS BEEN ADVISED OF THE POSSIBILITY OF SUCH DAMAGES.
NOR SHALL RECOVERY OF ANY KIND AGAINST SAMSUNG BE GREATER IN AMOUNT THAN
THE PURCHASE PRICE OF THE PRODUCT SOLD BY SAMSUNG AND CAUSING THE ALLEGED
DAMAGE.
WITHOUT LIMITING THE FOREGOING, PURCHASER ASSUMES ALL RISK AND LIABILITY
FOR LOSS, DAMAGE, OR INJURY TO PURCHASER AND PURCHASER’S PROPERTY AND TO
OTHERS AND THEIR PROPERTY ARISING OUT OF THE USE, MISUSE, OR INABILITY TO USE
THIS PRODUCT.
THIS LIMITED WARRANTY SHALL NOT EXTEND TO ANYONE OTHER THAN THE ORIGINAL
PURCHASER OF THIS PRODUCT, IS NONTRANSFERABLE AND STATES YOUR EXCLUSIVE
REMEDY.
DV7450M-03170Z-00_EN.indd 48 2017-01-25 11:24:28
English 49
Some states do not allow limitations on how long an implied warranty lasts, or the
exclusion or limitation of incidental or consequential damages, so the above limitations
or exclusions may not apply to you. This warranty gives you specic rights, and you may
also have other rights, which vary from state to state.
To obtain warranty service, please contact SAMSUNG at:
Samsung Electronics America, Inc.
85 Challenger Road
Ridgeeld Park, NJ 07660
1-800-SAMSUNG (726-7864)
www.samsung.com/us/support
Visits by a Service Engineer to explain functions, maintenance or installation is not
covered by warranty.
Please contact your Samsung call agent for help with any of these issues.
DV7450M-03170Z-00_EN.indd 49 2017-01-25 11:24:28
English50
Warranty (CANADA)
SAMSUNG DRYER
LIMITED WARRANTY TO ORIGINAL PURCHASER
This SAMSUNG brand product, as supplied and distributed by SAMSUNG ELECTRONICS
CANADA, INC. (SAMSUNG) and delivered new, in the original carton to the original
consumer purchaser, is warranted by SAMSUNG against manufacturing defects in
materials and workmanship for a limited warranty period of:
• One (1) year part and labor
This limited warranty begins on the original date of purchase, and is valid only on
products purchased and used in the Canada.
To receive warranty service, the purchaser must contact SAMSUNG for problem
determination and service procedures.
Warranty service can only be performed by a SAMSUNG authorized service center.
The original dated bill of sale must be presented upon request as proof of purchase to
SAMSUNG or SAMSUNG’s authorized service center.
SAMSUNG will provide in-home service during the warranty period at no charge, subject
to availability within the Canada.
In-home service is not available in all areas.
To receive in-home service, product must be unobstructed and accessible to the service
agent.
If service is not available, SAMSUNG may elect to provide transportation of the product to
and from an authorized service center.
SAMSUNG will repair, replace, or refund this product at our option and at no charge as
stipulated herein, with new or reconditioned parts or products if found to be defective
during the limited warranty period specied above.
All replaced parts and products become the property of SAMSUNG and must be returned
to SAMSUNG.
Replacement parts and products assume the remaining original warranty, or ninety (90)
days, whichever is longer.
DV7450M-03170Z-00_EN.indd 50 2017-01-25 11:24:28
English 51
This limited warranty covers manufacturing defects in materials and workmanship
encountered in normal, noncommercial use of this product and shall not apply to the
following: damage that occurs in shipment; delivery and installation; applications and
uses for which this product was not intended; altered product or serial numbers; cosmetic
damage or exterior nish; accidents, abuse, neglect, re, water, lightning, or other acts
of nature or God; use of products, equipment, systems, utilities, services, parts, supplies,
accessories, applications, installations, repairs, external wiring or connectors not supplied
or authorized by SAMSUNG that damage this product or result in service problems;
incorrect electrical line voltage, uctuations and surges; customer adjustments and
failure to follow operating instructions, maintenance and environmental instructions that
are covered and prescribed in the instruction book; product removal and reinstallation;
problems caused by pest infestations.
This limited warranty does not cover problems resulting from incorrect electric current,
voltage or supply, light bulbs, house fuses, house wiring, cost of a service call for
instructions, or xing installation errors.
SAMSUNG does not warrant uninterrupted or error-free operation of the product.
EXCEPT AS SET FORTH HEREIN, THERE ARE NO WARRANTIES ON THIS PRODUCT EITHER
EXPRESS OR IMPLIED, AND SAMSUNG DISCLAIMS ALL WARRANTIES INCLUDING, BUT
NOT LIMITED TO, ANY IMPLIED WARRANTIES OF MERCHANTABILITY, INFRINGEMENT OR
FITNESS FOR A PARTICULAR PURPOSE.
NO WARRANTY OR GUARANTEE GIVEN BY ANY PERSON, FIRM, OR CORPORATION WITH
RESPECT TO THIS PRODUCT SHALL BE BINDING ON SAMSUNG.
SAMSUNG SHALL NOT BE LIABLE FOR LOSS OF REVENUE OR PROFITS, FAILURE TO
REALIZE SAVINGS OR OTHER BENEFITS, OR ANY OTHER SPECIAL, INCIDENTAL OR
CONSEQUENTIAL DAMAGES CAUSED BY THE USE, MISUSE, OR INABILITY TO USE THIS
PRODUCT, REGARDLESS OF THE LEGAL THEORY ON WHICH THE CLAIM IS BASED, AND
EVEN IF SAMSUNG HAS BEEN ADVISED OF THE POSSIBILITY OF SUCH DAMAGES.
NOR SHALL RECOVERY OF ANY KIND AGAINST SAMSUNG BE GREATER IN AMOUNT THAN
THE
PURCHASE PRICE OF THE PRODUCT SOLD BY SAMSUNG AND CAUSING THE ALLEGED
DAMAGE.
WITHOUT LIMITING THE FOREGOING, PURCHASER ASSUMES ALL RISK AND LIABILITY
FOR LOSS, DAMAGE, OR INJURY TO PURCHASER AND PURCHASER’S PROPERTY AND TO
OTHERS AND THEIR PROPERTY ARISING OUT OF THE USE, MISUSE, OR INABILITY TO USE
THIS PRODUCT.
THIS LIMITED WARRANTY SHALL NOT EXTEND TO ANYONE OTHER THAN THE ORIGINAL
PURCHASER OF THIS PRODUCT, IS NONTRANSFERABLE AND STATES YOUR EXCLUSIVE
REMEDY.
DV7450M-03170Z-00_EN.indd 51 2017-01-25 11:24:28
Warranty (CANADA)
English52
Some provinces do not allow limitations on how long an implied warranty lasts, or the
exclusion or limitation of incidental or consequential damages, so the above limitations or
exclusions may not apply to you.
This warranty gives you specic rights, and you may also have other rights, which vary
from province to province.
To obtain warranty service, please contact SAMSUNG at:
Samsung Electronics Canada Inc.
2050 Derry Road West,
Mississauga, Ontario L5N 0B9 Canada
1-800-SAMSUNG (726-7864)
www.samsung.com/ca/support (English)
www.samsung.com/ca_fr/support (French)
FAX : 1-866-436-4617
Visits by a Service Engineer to explain functions, maintenance or installation is not
covered by warranty.
Please contact your Samsung call agent for help with any of these issues.
DV7450M-03170Z-00_EN.indd 52 2017-01-25 11:24:28
Memo
DV7450M-03170Z-00_EN.indd 53 2017-01-25 11:24:28
Scan this with your smartphone
QUESTIONS OR COMMENTS?
COUNTRY CALL OR VISIT US ONLINE AT
U.S.A 1-800-SAMSUNG (726-7864)
1-844-SAM-PAYS (726-7297) www.samsung.com/us/support
CANADA 1-800-SAMSUNG(726-7864) www.samsung.com/ca/support (English)
www.samsung.com/ca_fr/support (French)
DC68-03170Z-00
DV7450M-03170Z-00_EN.indd 56 2017-01-25 11:24:28
Secadora
Manual del usuario
DVE(G)50M7450*
DV7450M-03170Z-00_MES.indd 1 2017-01-25 11:27:18
Contenido
Español2
Contenido
Información sobre seguridad 4
Lo que necesita saber sobre las instrucciones de seguridad 4
Símbolos de seguridad importantes 4
Precauciones de seguridad importantes 5
Advertencias 8
Precauciones 8
Requisitos de instalación 10
Requisitos de instalación importantes 10
Consideraciones acerca de la ubicación 10
Requisitos para el tendido de conductos 11
Requisitos de drenaje 12
Requisitos en cuanto al gas 13
Requisitos eléctricos 14
Instalación 17
Componentes 17
Instalación paso a paso 19
Prueba de bloqueo de la ventilación 25
Guía de los conductos de drenaje 27
Cambiar la posición de la puerta 27
Antes de comenzar 30
Clasicación y carga 30
Requisito de funcionamiento 30
Funcionamiento 31
Panel de funciones 31
Sencillos pasos para comenzar 32
Descripción de los ciclos 33
Guía de ciclos 34
Funciones especiales 35
DV7450M-03170Z-00_MES.indd 2 2017-01-25 11:27:18
Información sobre seguridad
CONSERVE ESTAS INSTRUCCIONES
Español4
Información sobre seguridad
Felicitaciones por la compra de la nueva secadora Samsung. Este manual contiene información
importante acerca de la instalación, el uso y el cuidado del electrodoméstico. Lea detenidamente estas
instrucciones a n de aprovechar al máximo los múltiples benecios y funciones de la secadora.
Lo que necesita saber sobre las instrucciones de seguridad
Lea este manual detenidamente para aprender a utilizar con seguridad y ecacia todas las
características y funciones de su nuevo electrodoméstico. Conserve el manual en un lugar seguro cerca
del electrodoméstico para consultas futuras. Utilice este electrodoméstico solo para el propósito para el
que fue destinado como se describe en este manual.
Las advertencias y las instrucciones de seguridad importantes de este manual no cubren todas las
posibles condiciones y situaciones que pueden ocurrir. Es su responsabilidad actuar con sentido común,
precaución y cuidado cuando instale, realice el mantenimiento y ponga en funcionamiento la secadora.
Puesto que las siguientes instrucciones de funcionamiento sirven para varios modelos, las
características de su secadora pueden diferir ligeramente de las que se describen en este manual y
es posible que no todas las señales de advertencia sean aplicables. Si tiene alguna consulta o duda,
comuníquese con el centro de servicio más cercano o busque ayuda e información en línea en
www.samsung.com.
Símbolos de seguridad importantes
Los iconos y las señales incluidas en este manual del usuario signican lo siguiente:
ADVERTENCIA
Peligros o prácticas inseguras que podrían causar lesiones físicas graves o la muerte y/o daños
materiales.
PRECAUCIÓN
Peligros o prácticas inseguras que podrían causar lesiones físicas y/o daños materiales.
NOTA
Indica que existe el riesgo de lesiones físicas o daños materiales.
Estas señales de advertencia tienen por objeto evitar que usted u otras personas sufran lesiones.
Siga las instrucciones completamente.
Después de leer este manual, guárdelo en un lugar seguro para consultas futuras.
Lea todas las instrucciones antes de usar el electrodoméstico.
Al igual que con cualquier equipo que usa electricidad y piezas movibles, existen riesgos potenciales.
Para usar este electrodoméstico en forma segura, familiarícese con su funcionamiento y manéjelo con
cuidado cuando lo use.
DV7450M-03170Z-00_MES.indd 4 2017-01-25 11:27:19
Información sobre seguridad
CONSERVE ESTAS INSTRUCCIONESCONSERVE ESTAS INSTRUCCIONES
Español 5
ADVERTENCIA - Electrodomésticos a gas:
• Advertencia sobre la State of California Proposition 65 (solo EE.UU.)
Este producto contiene productos químicos reconocidos en el estado de California como capaces
de provocar cáncer y defectos de nacimiento u otras afecciones reproductivas.
• Los electrodomésticos a gas pueden provocar una ligera exposición a alguna de las sustancias de
la lista de la disposición 65, incluidos, entre otros, benceno, monóxido de carbono, formaldehído y
hollín, causada por la posible combustión incompleta de gas natural o combustibles PL.
ADVERTENCIA - Riesgo de incendio
• La instalación de la secadora de ropa debe estar a cargo de un instalador calicado.
• Instale la secadora de ropa según las instrucciones del fabricante y los códigos locales.
• No instale una secadora de ropa con materiales para ventilación de plástico exible. Si se instala
un conducto de metal exible (tipo lámina metálica), debe ser de un tipo especíco identicado
por el fabricante del electrodoméstico como adecuado para utilizar con secadoras de ropa. Los
materiales para ventilación exibles suelen hundirse, aplastarse fácilmente y atrapar pelusa. Estas
condiciones obstruirán el ujo de aire de la secadora de ropa y aumentarán el riesgo de incendio.
• Para reducir el riesgo de lesiones graves o muerte, siga todas las instrucciones de instalación.
• Guarde estas instrucciones.
Precauciones de seguridad importantes
ADVERTENCIA
Para reducir el riesgo de incendio, descarga eléctrica o lesiones físicas cuando usa este
electrodoméstico, siga las instrucciones de seguridad básicas que guran a continuación:
1. Lea todas las instrucciones antes de usar este electrodoméstico.
2. No seque prendas que han sido previamente limpiadas, lavadas, remojadas o salpicadas con
gasolina, solventes de limpieza en seco u otras sustancias inamables o explosivas, ya que emiten
vapores que pueden incendiarse o explotar.
3. No utilice la secadora para secar ropa que tenga restos de sustancias inamables, como aceites
vegetales, de cocción o de máquina, productos químicos inamables, disolventes de pinturas, etc.,
o que contengan cera o productos químicos, como trapeadores y paños de limpieza. Las sustancias
inamables pueden ocasionar que la tela se incendie.
4. No almacene ni utilice gasolina u otros vapores o líquidos inamables cerca de este o cualquier otro
aparato eléctrico.
DV7450M-03170Z-00_MES.indd 5 2017-01-25 11:27:19
Información sobre seguridad
CONSERVE ESTAS INSTRUCCIONES
Información sobre seguridad
CONSERVE ESTAS INSTRUCCIONES
Español6
5. No permita que los niños jueguen sobre el electrodoméstico ni dentro de él. Se requiere de
supervisión cuando el electrodoméstico es utilizado cerca de los niños.
6. Antes de descartar el electrodoméstico o de retirarlo de servicio, extraiga la puerta del
compartimiento de secado.
7. No introduzca la mano en el electrodoméstico si el tambor está en movimiento.
8. No instale ni almacene este electrodoméstico donde quede expuesto a los factores climáticos.
9. No modique los controles internos.
10. No repare, reemplace ni intente realizar el mantenimiento de cualquier pieza del electrodoméstico
salvo que esté recomendado especícamente en las instrucciones de mantenimiento del usuario
o en las instrucciones de reparación para el usuario publicadas y que, a su juicio, usted tenga la
habilidad para llevarlas a cabo.
11. No utilice suavizante de telas o productos para eliminar la estática a menos que el fabricante del
suavizante o del producto lo recomiende.
12. Limpie el ltro para pelusas antes o después de cada carga.
13. No aplique calor para secar prendas que contengan goma espuma o materiales semejantes a la
goma con textura similar.
14. Mantenga el área alrededor de la salida del drenaje y las áreas adyacentes libres de la acumulación
de pelusa, polvo y suciedad.
15. El personal técnico calicado debe efectuar una limpieza periódica del interior del electrodoméstico
y del conducto de drenaje.
16. No coloque elementos expuestos a aceites de cocina en la secadora. Los elementos contaminados
con aceites de cocina pueden contribuir a que se produzca una reacción química que ocasione que la
carga de ropa se incendie.
17. Este electrodoméstico debe conectarse a tierra. Consulte “Requisitos eléctricos” y “Conexión a tierra”
en la sección “Instalación”.
18. No permita que los niños jueguen sobre el electrodoméstico ni dentro de él. Se requiere de
supervisión cuando el electrodoméstico es utilizado cerca de los niños.
19. No introduzca las manos bajo la secadora.
• Puede provocar lesiones personales.
20. Al cerrar la puerta tenga cuidado de no atrapar los dedos de los niños.
• Puede provocar lesiones personales.
21. El panel de control y la válvula de entrada no están conectados a tierra intencionalmente y pueden
presentar riesgo de descarga eléctrica únicamente durante el servicio técnico.
• No toque esta parte mientras el electrodoméstico está recibiendo electricidad.
DV7450M-03170Z-00_MES.indd 6 2017-01-25 11:27:19
Información sobre seguridad
CONSERVE ESTAS INSTRUCCIONESCONSERVE ESTAS INSTRUCCIONES
Español 7
ADVERTENCIA - Para reducir el riesgo de incendio o explosión:
• No seque prendas que hayan sido previamente limpiadas, lavadas, remojadas o salpicadas con
gasolina, solventes de limpieza en seco u otras sustancias inamables o explosivas. Emiten
vapores que pueden incendiarse o explotar. No se debe colocar en la secadora ningún material
que haya estado en contacto con un solvente de limpieza o con líquidos o sólidos inamables
hasta que se haya eliminado todo vestigio de tales líquidos o sólidos inamables y sus vapores.
Existen muchos artículos altamente inamables en los hogares, tales como acetona, alcohol
desnaturalizado, gasolina, kerosene, algunos limpiadores líquidos de uso doméstico, algunos
quitamanchas, aguarrás, ceras y removedores de cera.
• No se deben secar artículos que contengan goma espuma (puede estar catalogada como espuma
de látex) o materiales semejantes a la goma y con textura similar en la opción de secado con
calor. Los materiales de goma espuma que reciben calor pueden, en ciertas circunstancias,
provocar incendios por combustión espontánea.
ADVERTENCIA - Qué hacer si percibe olor a gas:
• No intente encender ningún electrodoméstico.
• No encienda el electrodoméstico.
• No toque ningún interruptor eléctrico.
• No utilice ningún teléfono de su edicio.
• Haga que todos los ocupantes se retiren del cuarto, edicio o área.
• Comuníquese inmediatamente con el proveedor de gas desde el teléfono de un vecino. Siga las
instrucciones del proveedor de gas.
• Si no se puede comunicar con el proveedor de gas, llame al departamento de bomberos.
• La instalación y el servicio técnico deberán estar a cargo de un instalador calicado, una agencia
de reparaciones o el proveedor de gas.
DV7450M-03170Z-00_MES.indd 7 2017-01-25 11:27:19
Información sobre seguridad
CONSERVE ESTAS INSTRUCCIONES
Información sobre seguridad
CONSERVE ESTAS INSTRUCCIONES
Español8
Advertencias
ADVERTENCIA
• Asegúrese de que los bolsillos no contengan objetos pequeños, sólidos y de forma irregular,
material extraño, etc., por ejemplo: monedas, cuchillos, alleres, etc. Tales objetos podrían dañar la
secadora.
• Se pueden producir pérdidas de gas en su sistema que generen una situación peligrosa.
Precauciones
PRECAUCIÓN
• No permita que los niños o las mascotas jueguen sobre el electrodoméstico, dentro de él o frente a
él. Se requiere de supervisión cuando el electrodoméstico es utilizado cerca de niños y mascotas.
• Antes de eliminar la secadora o de retirarla de servicio, quite la puerta del compartimiento de
secado para evitar que los niños o las mascotas queden atrapados dentro de la secadora.
• No introduzca la mano en el electrodoméstico cuando el tambor está en movimiento.
• No instale ni almacene este electrodoméstico donde quede expuesto a los factores climáticos.
• No modique los controles.
• No repare ni reemplace ni intente realizar el mantenimiento de ninguna pieza del electrodoméstico
salvo que esté indicado especícamente en las instrucciones de reparación para el usuario y que
comprenda y tenga la habilidad para llevar a cabo el procedimiento.
• No utilice suavizante de telas o productos para eliminar la estática a menos que el suavizante o
producto esté recomendado para uso con la secadora por el fabricante del mismo.
• Limpie el ltro para pelusas antes o después de cada carga.
• Mantenga el área alrededor de la salida del drenaje y las áreas circundantes libres de pelusa, polvo
y suciedad.
• El personal técnico calicado debe efectuar una limpieza periódica del interior de la secadora y del
conducto de drenaje.
• Este electrodoméstico debe conectarse a tierra correctamente. Nunca enchufe el cable de
alimentación a un receptáculo que no esté conectado a tierra correctamente y que no guarde
conformidad con los códigos locales y nacionales. Consulte las instrucciones de instalación para
obtener información sobre cómo conectar este electrodoméstico a tierra.
• No se siente encima de la secadora.
• No lave ropa que contenga hebillas grandes, botones u otros objetos de metal pesado o sólido.
• Las pérdidas de gas pueden no ser detectadas únicamente por el olor.
• Los proveedores de gas recomiendan que compre e instale un detector de gas aprobado por UL.
• Instale y utilice de acuerdo con las instrucciones del fabricante.
DV7450M-03170Z-00_MES.indd 8 2017-01-25 11:27:19
Información sobre seguridad
CONSERVE ESTAS INSTRUCCIONESCONSERVE ESTAS INSTRUCCIONES
Español 9
• No coloque prendas en la secadora que hayan sido salpicadas o remojadas con aceite vegetal
o aceite de cocina. Incluso después del lavado, estas prendas pueden contener una cantidad
importante de dichos aceites.
• El aceite residual en las prendas puede incendiarse en forma espontánea. La posibilidad de
combustión espontánea aumenta cuando las prendas que contienen aceite vegetal o aceite de
cocina son expuestas al calor. Las fuentes de calor, tales como la secadora, pueden calentar estas
prendas y permitir que se produzca la oxidación del aceite a modo de reacción. La oxidación genera
calor. Si dicho calor no tiene forma de salir, las prendas pueden calentarse lo suciente como para
incendiarse. Amontonar, apilar o guardar este tipo de prendas puede impedir que el calor escape y
puede generar un peligro de incendio.
• Todas las prendas limpias y sucias que contengan aceite vegetal o aceite de cocina pueden resultar
peligrosas.
Lavar dichas prendas en agua caliente con una dosis adicional de detergente reducirá el peligro,
aunque no lo eliminará. Siempre use el ciclo de enfriamiento para estas prendas a n de reducir la
temperatura. Nunca retire estas prendas cuando la secadora esté caliente ni interrumpa el ciclo de
secado hasta que las prendas hayan pasado por el ciclo de enfriamiento. Nunca amontone o apile
estas prendas cuando estén calientes.
DV7450M-03170Z-00_MES.indd 9 2017-01-25 11:27:19
Requisitos de instalación
Español10
Requisitos de instalación
Lea atentamente las siguientes instrucciones antes de instalar la secadora y conserve este manual para
futuras consultas.
ADVERTENCIA
El panel de control y la válvula de entrada no están conectados a tierra intencionalmente y pueden
presentar riesgo de descarga eléctrica únicamente durante el servicio técnico.
Personal del servicio técnico - No toque esta parte mientras el aparato está recibiendo electricidad.
Requisitos de instalación importantes
• Un tomacorriente con conexión a tierra.
• Un cable de alimentación para las secadoras
eléctricas (excepto en Canadá).
• Conductos de gas (para modelos a gas) que
deben cumplir con la normativa local y
nacional.
• Un sistema de drenaje de metal rígido o
exible con un recubrimiento de metal
resistente.
ADVERTENCIA
Retire la puerta de todos los electrodomésticos
desechados para evitar que un niño se asxie.
Consideraciones acerca de la ubicación
• Espacios libres sucientes entre la secadora y
las paredes adyacentes u otras supercies.
• Circulación de aire adecuada para la
ventilación y combustión de gas.
• Alejada del agua y los factores climáticos.
ADVERTENCIA
• Asegúrese de que la secadora drene afuera a
n de reducir el riesgo de incendio.
• Mantenga el área de la secadora libre de
materiales combustibles, gasolina y otros
vapores y líquidos inamables.
• No instale otros electrodomésticos que
quemen combustible cerca o en el mismo
lugar que la secadora.
Instalación en un gabinete o en un
hueco
Los espacios libres mínimos entre la secadora y
las paredes adyacentes u otras supercies deben
tener las siguientes dimensiones:
2” en el frente, 17” en la parte superior, 1” a
ambos lados y 5” en la parte posterior.
El frente del gabinete debe contar con dos
aberturas sin obstrucciones para que ingrese
el aire, para ocupar un área total combinada
mínima de 72 in², con 3” de abertura mínima en
la parte superior y en la parte inferior. Se acepta
una puerta tipo persiana con un espacio libre
equivalente.
DV7450M-03170Z-00_MES.indd 10 2017-01-25 11:27:19
Requisitos de instalación
Español 11
Requisitos para el tendido de conductos
Recomendado Utilice solo para instalación de
distancia corta
Tipo tapa para
intemperie
4” (10.2 cm) 2.5” (6.4 cm)
N.° de codos de
90° Rígido Metálico exible* Rígido Metálico exible*
080 pies (24.4 m) 41 pies (12.4 m) 74 pies (22.6 m) 33 pies (10.1 m)
168 pies (20.7 m) 37 pies (11.2 m) 62 pies (18.9 m) 29 pies (8.8 m)
257 pies (17.4 m) 33 pies (10.1 m) 51 pies (15.5 m) 25 pies (7.6 m)
347 pies (14.3 m) 29 pies (8.8 m) 41 pies (12.5 m) 21 pies (6.5 m)
NOTA
* Utilice un conducto de acero galvanizado o de aluminio, de 4 pulgadas (10.2 cm) de diámetro.
Si integrará el sistema de ventilación de la secadora con un sistema de drenaje
existente, asegúrese de:
• Que el sistema de drenaje cumpla con todas las normativas locales, estatales y nacionales.
• No utilizar un conducto exible de plástico.
• Controlar y limpiar regularmente toda la pelusa acumulada del interior de los conductos existentes.
• Que el conducto no esté enroscado o aplastado.
• Que el regulador de tiro de la tapa del drenaje se abra y se cierre sin inconvenientes.
Mediciones del manómetro
La presión estática de cualquier sistema de drenaje no debe superar las 0.83 pulgadas de la columna de
agua ni ser inferior a 0. Tenga en cuenta que estos valores se miden con la secadora en funcionamiento
con un manómetro en el conducto que conecta al drenaje de la secadora. El tambor de la secadora debe
estar vacío y el ltro para pelusas limpio.
DV7450M-03170Z-00_MES.indd 11 2017-01-25 11:27:20
Requisitos de instalación
Requisitos de instalación
Español12
Requisitos de drenaje
La secadora no debe drenarse hacia una
chimenea, pared, techo, altillo, sótano de
pequeña altura o espacio oculto de un edicio.
Si la secadora tiene un drenaje con salida hacia el
exterior se evitará que ingrese una gran cantidad
de pelusa y humedad a la habitación.
En Estados Unidos y Canadá
• Todas las secadoras deben tener un drenaje
con salida hacia el exterior.
• El conducto de drenaje requerido tiene
4 pulgadas (10.2 cm) de diámetro.
• Consulte “Requisitos para el tendido de
conductos” en la sección “Instalación” para
conocer la longitud máxima del conducto y el
número de codos que pueden utilizarse.
• La longitud total del conducto exible
metálico no debe superar los 7' 101/2” (2.4 m).
• No je el conducto con tornillos u otros
medios de sujeción que se extiendan dentro
del conducto y atrapen pelusa.
• Únicamente para Estados Unidos: Utilice solo
los conductos exibles tipo lámina metálica,
si los hubiera, identicados especícamente
para su utilización con el electrodoméstico
por el fabricante y que cumplan con el
Esquema para conductos de transición de
secadora de ropa. Use el Tema 2158A.
Fuera de Estados Unidos y Canadá
• Remítase a los códigos locales.
ADVERTENCIA
• Debe colocar en la secadora un drenaje con
salida hacia el exterior para reducir el riesgo
de incendio cuando instala la secadora en un
gabinete o en un hueco.
• No utilice conductos exibles de plástico o de
un material que no sea el metal.
• Si su red de conductos existente es de
plástico, de un material no metálico o que sea
inamable, reemplácela por una que sea de
metal.
• Utilice únicamente un conducto de drenaje de
metal que no sea inamable para asegurar
la contención del aire expulsado, el calor y la
pelusa.
DV7450M-03170Z-00_MES.indd 12 2017-01-25 11:27:20
Requisitos de instalación
Español 13
Requisitos en cuanto al gas
ADVERTENCIA
• Utilice únicamente gas natural o gas LP (gas
licuado de propano).
• LA INSTALACIÓN DEBE REALIZARSE DE
CONFORMIDAD CON LOS CÓDIGOS LOCALES
O, EN AUSENCIA DE ELLOS, CON EL CÓDIGO
NACIONAL PARA GAS Y COMBUSTIBLES ANSI/
Z223.1, LA REVISIÓN MÁS RECIENTE (PARA
ESTADOS UNIDOS) O CON LOS CÓDIGOS DE
INSTALACIÓN CAN/CGA-B149 (PARA CANADÁ).
• Las secadoras a gas están equipadas con un
oricio para el quemador de modo que puedan
ser utilizadas con gas natural. Si tiene pensado
utilizar su secadora con gas LP (gas licuado de
propano), deberá efectuarse la conversión para
lograr un funcionamiento adecuado y seguro,
tarea que deberá estar a cargo de un técnico
calicado.
• Se recomienda usar un conducto de suministro
de gas de 1/2” (1.27 cm) y el mismo debe
reducirse para la conexión con el conducto de
gas de 3/8” (1 cm) de su secadora. El Código
Nacional para Gas y Combustibles exige que se
instale una válvula manual de cierre del gas,
aprobada y de fácil acceso, dentro de las 6” de
distancia de la secadora.
• Las secadoras a gas instaladas en garajes
residenciales deben estar elevadas a
18 pulgadas (46 cm) del piso.
• Además, se debe instalar una conexión roscada
macho de 1/8” (0.3 cm) N.P.T. (rosca nacional
para tubos), accesible para la conexión del
medidor de prueba, inmediatamente contra
corriente de la conexión del suministro de gas
de la secadora.
• Su secadora debe estar desconectada del
sistema de suministro de gas durante las
pruebas de presión del sistema.
• No vuelva a utilizar los viejos conductos de
gas de metal exible. El diseño del conducto
de gas exible debe estar certicado por la
Asociación Americana del Gas (CGA en Canadá).
NOTA
• La secadora utiliza un sistema de encendido
automático para encender el quemador.
No existe un piloto que permanezca
constantemente encendido.
• Todo compuesto de unión de tuberías
utilizado debe ser resistente a la acción del
gas licuado de petróleo.
• A modo de cortesía, la mayoría de las
empresas locales de gas inspeccionarán la
instalación del artefacto a gas.
Instrucciones de instalación de la
comunidad de Massachusetts
La instalación de la secadora deberá estar a
cargo de un plomero o un instalador de gas
calicado. Se deberá instalar una válvula de gas
manual con una manija en forma de "T" en el
conducto de suministro de gas de la secadora.
Si se utiliza un conector de gas exible para
instalar la secadora, el conector debe tener una
longitud máxima de 3' (36”).
ADVERTENCIA
• Se pueden producir pérdidas de gas en su
sistema y ocasionar una situación peligrosa.
• Las pérdidas de gas pueden no ser detectadas
únicamente por el olor.
• Los proveedores de gas recomiendan que
compre e instale un detector de gas aprobado
por UL.
• Instale y utilice de acuerdo con las
instrucciones del fabricante.
DV7450M-03170Z-00_MES.indd 13 2017-01-25 11:27:20
Requisitos de instalación
Requisitos de instalación
Español14
Requisitos eléctricos
El diagrama del cableado se encuentra en
la placa debajo del panel de control o en el
armazón posterior.
ADVERTENCIA
• La conexión inadecuada del conductor de
conexión a tierra del equipo puede generar
el riesgo de descarga eléctrica. Consulte a un
electricista o técnico calicado si le surgen
dudas acerca de si la conexión a tierra de
su secadora es correcta. No modique el
enchufe provisto con la secadora; si no entra
en el tomacorriente, solicite a un electricista
calicado que instale el tomacorriente
adecuado.
• Para evitar el riesgo innecesario de incendio,
descarga eléctrica o lesiones físicas,
todo el cableado y la conexión a tierra
deben realizarse de conformidad con los
códigos locales o, en ausencia de ellos, de
conformidad con el Código Eléctrico Nacional,
ANSI/NFPA Nro. 70, su última revisión (para
EE.UU.) o el Código Eléctrico Canadiense CSA
C22.1, sus últimas revisiones y los códigos
y ordenanzas locales. Es su responsabilidad
proveer el servicio eléctrico adecuado para su
secadora.
• Todas las instalaciones de gas deberán
realizarse de conformidad con el Código
Nacional para Combustibles ANSI/Z2231,
su última revisión (para EE.UU.) o con los
Códigos de Instalación CAN/CGA - B149, su
última revisión (para Canadá) y los códigos y
ordenanzas locales.
Conexión a tierra
Esta secadora debe conectarse a tierra. En caso
de que el electrodoméstico funcione mal o se
descomponga, la conexión a tierra reducirá el
riesgo de descarga eléctrica al ofrecer una vía de
menos resistencia a la corriente eléctrica.
Modelos a gas
ADVERTENCIA
• Su secadora tiene un cable con un conductor
de conexión a tierra del equipo y un enchufe
de conexión a tierra. El enchufe debe
conectarse a un tomacorriente adecuado que
esté correctamente instalado y conectado a
tierra en conformidad con todos los códigos y
ordenanzas locales.
• No modique el enchufe provisto con la
secadora; si no entra en el tomacorriente,
solicite a un electricista calicado que instale
el tomacorriente adecuado.
• No conecte el cable a tierra a las tuberías de
plástico, las tuberías de gas o a las cañerías
de agua caliente.
DV7450M-03170Z-00_MES.indd 14 2017-01-25 11:27:20
Requisitos de instalación
Español 15
Modelos eléctricos
ADVERTENCIA
• Su secadora tiene un cable opcional con un
conductor de conexión a tierra del equipo y
un enchufe de conexión a tierra. El cable se
vende por separado.
• El enchufe debe conectarse a un
tomacorriente adecuado que esté
correctamente instalado y conectado a tierra
en conformidad con todos los códigos y
ordenanzas locales.
• No modique el enchufe provisto con la
secadora; si no entra en el tomacorriente,
solicite a un electricista calicado que instale
el tomacorriente adecuado.
• Si no se utiliza un cable de alimentación
y la secadora eléctrica debe estar
permanentemente conectada, se la debe
conectar a un sistema de cableado de metal
con conexión a tierra permanente, o se debe
conectar un conductor con conexión a tierra
del equipo a los conductores del circuito y a
la terminal con conexión a tierra del equipo o
al cable de la secadora.
Conexiones eléctricas
Antes de poner el electrodoméstico en
funcionamiento o realizar pruebas, siga las
instrucciones de conexión a tierra de la sección
“Conexión a tierra”. Se recomienda que se destine
un circuito derivado individual (o separado) solo
para la secadora.
No utilice un cable prolongador.
Modelos a gas – EE.UU. y Canadá
Se requiere un servicio eléctrico aprobado
de CA de 120 voltios, 60 Hz, con un fusible o
interruptor de 15 A.
Modelos eléctricos – Solo EE.UU.
La mayoría de las secadoras estadounidenses
requieren un servicio eléctrico aprobado de CA
de 120 / 240 voltios, 60 Hz. Algunas requieren
un servicio eléctrico aprobado de 120 / 208
voltios, 60 Hz. Los requisitos del servicio
eléctrico pueden encontrarse en la etiqueta
con información ubicada detrás de la puerta.
Se requiere un fusible o interruptor de 30 A a
ambos lados del conducto.
• Si se utiliza un cable de alimentación, el cable
debe enchufarse a un tomacorriente de 30 A.
• No se provee el cable de alimentación
con los modelos eléctricos de secadoras
estadounidenses. El cable se vende por
separado.
DV7450M-03170Z-00_MES.indd 15 2017-01-25 11:27:20
Requisitos de instalación
Requisitos de instalación
Español16
ADVERTENCIA
Riesgo de descarga eléctrica
Si lo permiten los códigos locales, se puede
conectar el suministro eléctrico de la secadora
por medio de un nuevo kit de cable de
alimentación eléctrica, rotulado para que se lo
utilice con la secadora, es decir que cuente con
certicación U.L. y categorizado en un mínimo
de 120 / 240 voltios, 30 amperes con tres
conductores de cobre Nro. 10 que nalicen en
terminales de bucle cerrado, pernos de pala
de tipo abierto con extremos rebatidos o con
conductores de estaño.
• No vuelva a utilizar un cable de alimentación
eléctrica de una secadora vieja. El cable de
alimentación eléctrica debe asegurarse en el
gabinete de la secadora con una protección
contra los tirones adecuada con certicación
UL.
• La conexión a tierra a través del conductor
neutro está prohibida para (1) instalaciones
nuevas con circuito derivado, (2) casas
rodantes, (3) vehículos de recreo y (4) áreas
en las que los códigos locales prohíban la
conexión a tierra a través de un conductor
neutro. (Utilice un enchufe de 4 pines para
un tomacorriente de 4 ranuras, tipo NEMA
14-30R.)
Modelos eléctricos – Solo Canadá
• Se requiere un servicio eléctrico aprobado
de CA de 120 / 240 voltios, 60 Hz, equipado
con un fusible o interruptor de 30 A a ambos
lados del conducto.
• Todos los modelos canadienses se envían con
el cable de alimentación adjunto.
El cable de alimentación debe conectarse a un
tomacorriente de 30 A.
NOTA
En Canadá no está permitido convertir una
secadora a 208 voltios.
DV7450M-03170Z-00_MES.indd 16 2017-01-25 11:27:20
Instalación
Español 17
Instalación
La instalación de la secadora debe estar a cargo de un técnico calicado. El instalador será responsable
de conectar la secadora a la fuente de alimentación principal y a la vez de cumplir con las normas de
seguridad correspondientes de su zona.
Componentes
Asegúrese de que todos los componentes estén incluidos en el paquete. Si tiene algún problema con la
secadora o los accesorios, comuníquese con un centro local de atención al cliente de Samsung o con el
vendedor.
01
02
03
04
05
Vista rápida de la secadora
01 Panel de control 02 Cubierta 03 Filtro
04 Puerta 05 Conducto de drenaje
DV7450M-03170Z-00_MES.indd 17 2017-01-25 11:27:20
Instalación
Instalación
Español18
Accesorios y herramientas
Accesorios provistos
Conector en forma de
“Y”
Manguera de agua
(únicamente modelos
canadienses )
Manguera de agua
corta
Herramientas necesarias
Pinza Cúter Llave inglesa para
tuberías (solo para
modelos a gas)
Llave de tuercas
Nivel Destornillador Philips Cinta para conductos Llave inglesa
ADVERTENCIA
Los materiales de empaque pueden ser peligrosos para los niños. Mantenga todos los materiales de
empaque (bolsas de plástico, poliestireno, etc.) lejos del alcance de los niños.
DV7450M-03170Z-00_MES.indd 18 2017-01-25 11:27:22
Instalación
Español 19
Instalación paso a paso
Asegúrese de que un técnico calicado instale la secadora. A continuación aparecen unas instrucciones
paso a paso de la instalación.
PASO 1 Instale el sistema de drenaje
1. Seleccione un lugar y coloque allí la secadora. Para facilitar el acceso, le recomendamos que instale
la secadora en la misma ubicación que la lavadora.
2. Para modicar la dirección de la puerta, consulte “Cambiar la posición de la puerta”.
3. Instale el sistema de drenaje como se indica en la sección “Guía de los conductos de drenaje”.
NOTA
• Para mover la secadora con facilidad, coloque dos de las protecciones superiores del empaque en
el piso. Incline la secadora hacia uno de los laterales, de modo tal que quede apoyada sobre ambas
protecciones. Empuje la secadora hasta que se encuentre cerca de su ubicación nal y colóquela en
posición vertical.
• Asegúrese de que haya espacio suciente alrededor de la secadora para facilitar la instalación de
conductos y el cableado.
PASO 2 Conecte el suministro de gas
Primero, lea la sección “Requisitos en cuanto al gas” y realice los siguientes pasos.
1. Retire la tapa protectora del tubo de gas.
2. Aplique un compuesto GLP (Gas licuado de petróleo) o 1.5 vueltas de cinta de teón en todas las
conexiones roscadas.
3. Conecte el suministro de gas a la secadora. Se requiere un accesorio adicional para conectar el
extremo de la rosca hembra de 3/4” (1.9 cm) de un conector exible al extremo de la rosca macho de
3/8” (1 cm) de la secadora. Ajuste los accesorios que cubren todas las roscas.
4. Abra el suministro de gas y verique que no haya pérdidas con una solución jabonosa. Si encuentra
alguna pérdida, ajuste las conexiones e inténtelo nuevamente. NO use una llama abierta para
vericar si hay pérdidas de gas.
DV7450M-03170Z-00_MES.indd 19 2017-01-25 11:27:22
Instalación
Instalación
Español20
PASO 3 Conecte el cableado eléctrico
Primero, lea la sección “Requisitos eléctricos” y realice los siguientes pasos.
Sistema de 3 cables
A
B
E
C
D
A. Conector a tierra externo
B. Cable a tierra neutro (blanco)
C. Tornillo central de color plateado del bloque
de terminales
D. Cable neutro (cable blanco o central)
E. Protección contra los tirones con certicación
UL de 3/4” (1.9 cm)
1. Aoje o retire el bloque central de terminales.
2. Conecte el cable neutro (cable blanco o
central) del cable de alimentación a la
terminal de tornillo central de color plateado
del bloque de terminales. Ajuste los tornillos.
3. Conecte los demás cables a los tornillos
externos del bloque de terminales. Ajuste los
tornillos.
4. Ajuste los tornillos de alivio de tensión.
5. Inserte la cubierta del bloque de terminales
en el panel trasero de la secadora. Luego,
asegure la cubierta con un tornillo de
sujeción.
PRECAUCIÓN
• Para realizar la conversión del sistema de
4 cables a 3 cables, conecte la cinta de
conexión a tierra al soporte del bloque de
terminales para conectar a tierra el armazón
de la secadora al conductor neutro.
• Se recomienda utilizar terminales de tipo
anillo. Si utiliza terminales de correa,
asegúrese de que estén ajustados.
DV7450M-03170Z-00_MES.indd 20 2017-01-25 11:27:22
Instalación
Español 21
Sistema de 4 cables
A
B
C
D
F
E
A. Conector a tierra externo
B. Cable verde o de cobre desnudo del cable de
alimentación
C. Protección contra los tirones con certicación
UL de 3/4” (1.9 cm)
D. Tornillo central de color plateado del bloque
de terminales
E. Cable a tierra neutro (blanco)
F. Cable neutro (cable blanco o central)
1. Retire el tornillo del conector externo a tierra y
conecte el cable de conexión a tierra (verde o sin
cubierta) del cable de alimentación al tornillo.
PRECAUCIÓN
• Para conectar el cable de conexión a tierra a
la posición neutra sin atravesar el contacto A
(conexión a tierra del gabinete), comuníquese
con un técnico. No se trata de una operación
que pueda realizar el usuario.
• Se recomienda utilizar terminales de tipo anillo.
Si utiliza terminales de correa, asegúrese de que
estén ajustados.
2. Aoje o retire los tornillos del bloque central de
terminales.
3. Conecte el cable neutro (cable blanco o central) y el
cable de conexión a tierra (blanco) al tornillo central
del bloque de terminales. Ajuste el tornillo.
4. Conecte los demás cables a los tornillos externos
del bloque de terminales. Ajuste los tornillos.
5. Ajuste los tornillos de alivio de tensión.
6. Inserte la lengüeta de la cubierta del bloque de
terminales en la ranura trasera de la secadora.
Asegure la cubierta con un tornillo de sujeción.
ADVERTENCIA
• Todos los modelos estadounidenses están fabricados para una conexión de sistemas de 3 cables. El armazón de
la secadora está conectado a tierra al conductor neutro del bloque de terminales. Se requiere una conexión de
sistemas de 4 cables para las construcciones nuevas o remodeladas, las casas rodantes o si los códigos locales no
permiten la conexión a tierra a través del neutro. Si utiliza un sistema de 4 cables, no puede conectar a tierra el
armazón de la secadora al conductor neutro del bloque de terminales.
• Retire la tapa del bloque de terminales. Inserte el cable de alimentación con un dispositivo de alivio de tensión
con certicación UL a través del oricio provisto en el gabinete cerca del bloque de terminales.
• Se debe utilizar un dispositivo de alivio de tensión. No aoje las tuercas ya instaladas en el bloque de terminales.
Asegúrese de que estén ajustadas. Utilice un tomacorriente para huecos profundos de 3/8” (1 cm).
DV7450M-03170Z-00_MES.indd 21 2017-01-25 11:27:22
Instalación
Instalación
Español22
PASO 4 Conectar la manguera de agua
La secadora debe conectarse a una llave de agua fría mediante las mangueras de agua provistas.
1. Cierre la llave de agua fría. Si tiene una
manguera de agua fría de la lavadora
conectada a la llave de agua fría, desatornille
y quite la manguera. Luego, conecte el
extremo hembra del conector en forma de Y a
la llave de agua fría.
2. Conecte el extremo recto de la manguera de
agua al conector en forma de "Y".
3. Ajuste la unión con otros dos tercios de giro
adicionales utilizando la pinza. No ajuste de
más dado que puede dañar la unión.
4. Conecte el extremo angular de la manguera
de agua a la válvula de carga en la parte
inferior del armazón trasero. Gire la unión
manualmente hasta que esté ajustada.
5. Ajuste la unión con otros dos tercios de giro
adicionales utilizando la pinza. No ajuste de
más dado que puede dañar la unión.
6. Si ha desconectado la manguera de agua fría
de la lavadora, una la manguera al extremo
abierto del conector en forma de Y, ajuste
bien la unión y, luego, ajuste con otros dos
tercios de giro adicionales utilizando la pinza.
7. Abra la llave de agua fría y verique que no
haya pérdidas.
Si el conector en forma de "Y" no puede conectarse directamente a la llave de agua fría, use una
manguera corta como se indica a continuación.
DV7450M-03170Z-00_MES.indd 22 2017-01-25 11:27:23
Instalación
Español 23
Uso de una manguera corta como prolongación
B
A
C
1. Cierre la llave de agua fría. Si tiene una
manguera de agua fría de la lavadora
conectada a la llave de agua fría, desatornille
y quite la manguera. Luego, conecte la
manguera corta (B) a la llave de agua fría.
Gire la unión manualmente hasta que esté
ajustada.
2. Ajuste la unión con otros dos tercios de giro
adicionales utilizando la pinza. No ajuste de
más dado que puede dañar la unión.
3. Una el conector en forma de Y (A) al extremo
macho de bronce de la manguera corta.
Gire la unión manualmente hasta que esté
ajustada.
4. Ajuste la unión con otros dos tercios de giro
adicionales utilizando la pinza. No ajuste de
más dado que puede dañar la unión.
5. Conecte el extremo angular de las mangueras
de agua (C) a la válvula de carga en la parte
inferior del armazón trasero. Gire la unión
manualmente hasta que esté ajustada.
6. Ajuste la unión con otros dos tercios de giro
adicionales utilizando la pinza. No ajuste de
más dado que puede dañar la unión.
7. Si ha desconectado la manguera de agua fría
de la lavadora, una la manguera al extremo
libre del conector en forma de Y, ajuste bien
y, luego, ajuste con otros dos tercios de giro
adicionales utilizando la pinza.
8. Abra la llave de agua fría y verique que no
haya pérdidas.
DV7450M-03170Z-00_MES.indd 23 2017-01-25 11:27:23
Instalación
Instalación
Español24
PASO 5 Nivele la secadora
Para garantizar un desempeño óptimo, la secadora debe estar nivelada.
A
B
1. Con un nivel (A), verique si la secadora está
nivelada de lado a lado y de adelante hacia
atrás. Si la secadora no está nivelada, ajuste
las patas niveladoras (B) de la parte inferior
de la secadora. Luego verique nuevamente
si la secadora está nivelada.
A B
NOTA
• Para colocar la secadora a la misma
altura que la lavadora, retraiga (A)
completamente las patas niveladoras
girándolas en sentido contrario al de las
agujas del reloj, luego aoje (B) las patas
girándolas en el sentido de las agujas
del reloj. Una vez que la secadora está a
la misma altura que la lavadora, siga las
instrucciones precedentes para nivelar la
secadora.
• Ajuste las patas niveladoras solo lo
necesario para nivelar la secadora.
Extender las patas niveladoras más de lo
necesario puede hacer que la secadora
vibre.
DV7450M-03170Z-00_MES.indd 24 2017-01-25 11:27:23
Instalación
Español 25
PASO 6 Encendido (modelos a gas)
Asegúrese de que todas las conexiones de gas, el conducto de drenaje y el cableado se realicen
correctamente. Luego, enchufe el cable de alimentación a una fuente de alimentación y verique la
instalación y el funcionamiento de la secadora con la lista nal de vericación del paso 7.
PASO 7 Vericación nal
Una vez nalizada la instalación, conrme que:
• La secadora está enchufada a un tomacorriente y está conectada a tierra correctamente.
• Los conductos de drenaje están conectados y se colocó cinta a las uniones.
• Usted usó conducto rígido o exible con un recubrimiento de metal resistente, no conducto exible
de plástico.
• La secadora está nivelada y apoyada rmemente sobre el piso.
• La secadora se pone en funcionamiento, funciona, calienta y se apaga correctamente.
Para modelos a gas:
• El gas se proporciona correctamente, sin pérdidas.
PRECAUCIÓN
Es posible que al principio el quemador no se encienda debido a la presencia de aire en el conducto
de gas. Permitir que la secadora funcione con la opción de calor purgará el conducto. Si en el lapso
de 5 minutos el gas no se enciende, apague la secadora y espere 5 minutos. Asegúrese de que el
suministro de gas hacia su secadora esté abierto. Para conrmar que el gas está encendido, controle
que se sienta calor en el drenaje.
Prueba de bloqueo de la ventilación
Una vez instalada la secadora, inicie la prueba de bloqueo de la ventilación para vericar si el
sistema de conductos está instalado correctamente. La prueba de bloqueo de la ventilación detecta
automáticamente el estado de los conductos e informa de cualquier bloqueo o problema. Una
instalación correcta de los conductos puede reducir el tiempo de secado y ahorrar energía.
NOTA
La prueba de bloqueo de la ventilación debe realizarse cuando la secadora está fría. Si la secadora se
calienta luego de la vericación de la instalación, ejecute el ciclo AIR FLUFF (TEMPERATURA AMBIENTE)
durante algunos minutos para reducir su temperatura interna.
Ejecución de la prueba de bloqueo de la ventilación
1. Asegúrese de que el tambor esté vacío y luego cierre la puerta.
(Si hay ropa u otros productos en el tambor, los resultados de la prueba no serán precisos.)
DV7450M-03170Z-00_MES.indd 25 2017-01-25 11:27:23
Instalación
Instalación
Español26
2. Presione el botón POWER (ENCENDER/APAGAR) para poner en funcionamiento la secadora, luego
mantenga presionados simultáneamente los botones Adjust Time (Ajustar tiempo) y Dry Level
(Nivel de secado) durante 3 segundos. “InS o In” aparece en la pantalla de la secadora. (Si ha iniciado
otros procedimientos antes de la prueba de bloqueo de la ventilación, la secadora no accede al
modo de prueba de bloqueo de la ventilación.)
3. Presione el botón START/PAUSE (INICIO/PAUSA). La prueba de bloqueo de la ventilación se inicia
inmediatamente. Durante la prueba, el indicador numérico gira en 6 pasos en el sentido de las
agujas del reloj. La prueba dura aproximadamente 2 minutos. No abra la puerta durante la prueba.
4. Luego de 2 minutos, cuando la prueba se ha completado, se muestra el resultado y la secadora
emite una señal.
Si el estado del sistema de conductos es normal, se muestra “End o 0” y la secadora emite una señal
de nalización.
Si el sistema de conductos no drena correctamente, se muestra “CLg o Cg” y la secadora emite una
señal de alarma.
Si hay otros problemas, aparece un código de información en la pantalla. Para obtener información
del código, consulte la sección “Códigos de información” en la página 41.
• Para detener o cancelar la prueba de bloqueo de la ventilación, presione el botón POWER
(ENCENDER/APAGAR) para apagar la secadora.
• Durante la prueba, si aparece “dc” en la pantalla, asegúrese de que la puerta esté cerrada.
Si aparece “C1”, vea si hay prendas dentro del tambor. En caso armativo, pare la prueba y
retírelas. Luego vuelva a iniciar la prueba.
• Los resultados se muestran en la pantalla durante aproximadamente 5 minutos y luego ésta se
apaga en forma automática. Puede apagar el resultado inmediatamente presionando el botón
POWER (ENCENDER/APAGAR).
NOTA
• Durante y luego de la prueba, el interior del tambor está caliente. Tenga cuidado para evitar
quemaduras.
La prueba de bloqueo de la ventilación se usa para detectar problemas en el sistema de conductos
actual cuando la secadora se instala por primera vez.
• Si el resultado de la prueba muestra “CLg o Cg” (el sistema de conductos está bloqueado), consulte
la sección “Requisitos para el tendido de conductos” en la página 11 y la sección “Guía de los
conductos de drenaje” siguiente, y tome las medidas adecuadas para corregir el problema.
Si la prueba se suspende, puede dar resultados incorrectos. Siga los procedimientos adecuados para
realizar la prueba de la secadora.
• Aunque el resultado sea normal (“End o 0”), el sistema de conductos puede estar ligeramente
bloqueado. Instale correctamente los conductos de acuerdo con las instrucciones de instalación de
este instructivo.
DV7450M-03170Z-00_MES.indd 26 2017-01-25 11:27:23
Instalación
Español 27
Guía de los conductos de drenaje
Conductos
1. Asegúrese de que la secadora esté instalada correctamente para que drene fácilmente.
2. Utilice conductos de metal rígido, de 4 pulgadas. Coloque cinta en todas las uniones, incluso en la
conexión de la secadora. Nunca use tornillos que atrapen pelusa.
3. Para facilitar el drenaje, mantenga los conductos tan rectos como sea posible.
Limpieza
Limpie los conductos viejos antes de instalar la secadora y asegúrese de que la ventilación se abra y se
cierre sin inconvenientes. Le recomendamos que limpie el sistema de drenaje anualmente o en forma
regular.
ADVERTENCIA
• A n de evitar incendios, no use ningún tipo de conducto plástico, con un recubrimiento delgado o
de un material que no sea el metal.
• No use un mal sistema de drenaje dado que demora el desempeño de la secadora.
• No use conductos excesivamente largos con muchos codos.
• No use conductos o tubos de ventilación aplastados u obstruidos.
Cambiar la posición de la puerta
Para invertir el sentido en que se abre la
puerta, le recomendamos que llame a un técnico
calicado. Se recomienda colocar un tapete
delgado sobre el suelo para evitar rayar la
puerta.
1. Desenchufe el cable de alimentación de la
secadora.
2. Retire los cuatro tornillos de la bisagra de la
puerta y luego retire la puerta levantándola
levemente.
DV7450M-03170Z-00_MES.indd 27 2017-01-25 11:27:24
Instalación
Instalación
Español28
3. Retire los dos tornillos de la placa de apoyo y
retire la cubierta de la placa.
4. Coloque la placa de apoyo del otro lado como
se muestra y ajuste los tornillos. Instale la
cubierta de la placa en el lado opuesto como
se muestra.
5. Use un destornillador plano para retirar las
dos cubiertas de la bisagra del lado original.
Instale las cubiertas de la bisagra en el lado
opuesto como se muestra.
B
6. Ubique y retire los 10 tornillos como se
muestra. Tenga en cuenta que el tornillo B
(x2) es más largo que los demás.
DV7450M-03170Z-00_MES.indd 28 2017-01-25 11:27:24
Instalación
Español 29
7. Retire el soporte del vidrio e invierta las
posiciones de:
a. la cubierta de la bisagra y la manija de la
puerta.
b. el soporte de la bisagra y el soporte de la
guía del vidrio
8. Retire la manija de la puerta y colóquela del
otro lado como se ilustra.
BC
9. Retire la tapa del oricio (C) e inserte y ajuste
el soporte del vidrio usando los 10 tornillos
que retiró.
10. Instale la tapa del oricio en el lado opuesto
como se muestra.
11. Coloque nuevamente la puerta en el marco
frontal y luego inserte y ajuste con cuidado
los 4 tornillos de la bisagra.
DV7450M-03170Z-00_MES.indd 29 2017-01-25 11:27:24
Antes de comenzar
Español30
Antes de comenzar
Antes de poner en funcionamiento la secadora, debe saber algunas cosas.
Clasicación y carga
• Coloque una carga de ropa en la secadora por
vez.
• No mezcle prendas pesadas y livianas.
• Para mejorar la eciencia de secado al secar
una o dos prendas, agregue una toalla seca a
la carga.
• Para obtener mejores resultados, desenrede
las prendas antes de colocarlas en la
secadora.
• Sobrecargar la secadora limita su
funcionamiento y ocasiona un secado
desparejo así como la formación de arrugas.
• A menos que se recomiende en la etiqueta, no
seque prendas de lana o bra de vidrio.
• Evite secar artículos sin lavar.
• No seque artículos muy sucios con aceite,
alcohol, gasolina, etc.
Requisito de funcionamiento
Filtro para pelusas
A
Para evitar el riesgo de incendios, asegúrese de
limpiar el ltro de pelusa antes o después de
cada carga.
1. Apague la secadora.
2. Abra la puerta y retire el ltro de pelusa (A)
del tambor.
3. Retire la pelusa acumulada y luego limpie el
ltro.
4. Inserte el ltro nuevamente y cierre la puerta.
PRECAUCIÓN
• No haga funcionar la secadora sin el ltro
para pelusas insertado.
• No utilice un ltro de pelusa dañado o
roto. Esto podría reducir el desempeño y/o
provocar un incendio.
DV7450M-03170Z-00_MES.indd 30 2017-01-25 11:27:24
Funcionamiento
Español 31
Funcionamiento
ADVERTENCIA
Para reducir el riesgo de incendio, descarga eléctrica o lesiones personales, lea “Información sobre
seguridad“ antes de poner en funcionamiento el electrodoméstico.
Panel de funciones
01
05 06 09
10
08
03 04
02
07
01 Selector de
ciclos
Gire el selector de ciclos para seleccionar el ciclo deseado. Al seleccionar un ciclo, se enciende
el indicador correspondiente.
02 Dry Level
(Nivel de
secado)
Presione para ajustar el nivel de secado de los ciclos Sensor Dry (Secado con sensor) y Steam
Dry (Secado con vapor). Se enciende el indicador correspondiente.
• Las cargas más grandes o más voluminosas posiblemente requieran la opción Very Dry
(Muy seco) o More Dry (Más seco) para que el secado sea completo.
• La opción Damp Dry (Húmedo) fue diseñada para secar las prendas parcialmente. Utilícela
para las prendas que deban secarse en posición horizontal o colgarse.
NOTA
Esta opción no se encuentra disponible en STEAM SANITIZE (DESINFECCIÓN CON VAPOR).
03 Temp.
(Temperatura)
Presione para cambiar la temperatura del ciclo actual.
• High (Alta): Para los algodones resistentes o aquellos con el rótulo Secar en secadora.
• Medium (Media): Para prendas de planchado permanente, telas sintéticas, algodones
livianos u otras prendas con el rótulo Secar en secadora a temperatura media.
• Low (Baja): Para prendas sensibles al calor con el rótulo Secar en secadora a temperatura
baja o Secar en secadora a temperatura cálida.
• Extra Low (Extra baja): Ofrece la menor temperatura de secado con calor posible.
04 Time (Tiempo)
Presione para ajustar el tiempo de secado al usar ciclos de Manual Dry (Secado manual).
No se encuentra disponible en los ciclos de Sensor Dry (Secado con sensor) porque la secadora
determina el tiempo de secado al medir el nivel de humedad de la carga.
05 Pantalla
gráca digital
Muestra toda la información del ciclo, incluyendo el tiempo del ciclo, el código de información
y el estado de funcionamiento de la secadora.
DV7450M-03170Z-00_MES.indd 31 2017-01-25 11:27:25
Funcionamiento
Funcionamiento
Español32
06 Eco Dry
(Secado eco)
Esta función está disponible en los ciclos NORMAL y TIME DRY (SECADO CON TEMPORIZADOR).
Con Secado eco activado, el secado requiere más tiempo pero el consumo de energía se reduce.
El tiempo de secado puede prolongarse hasta 3 veces, dependiendo de la temperatura y la
carga. La función Secado eco está activada de manera predeterminada.
07 Adjust Time
(Ajustar
tiempo)
Puede cambiar el tiempo de los ciclos de Manual Dry (Secado manual) (TIME DRY (SECADO CON
TEMPORIZADOR), QUICK DRY (SECADO RÁPIDO) y WRINKLE AWAY (ANTIARRUGAS).
Para cambiar la duración del ciclo, presione o hasta que aparezca el tiempo deseado.
08 Wrinkle
Prevent
(Prevención de
arrugas)
La opción de prevención de arrugas ofrece aproximadamente 180 minutos de secado
intermitente con aire fresco al nal del ciclo para reducir la formación de arrugas. Presione
Wrinkle Prevent (Prevención de arrugas) para activar dicha función. La carga está seca y
puede ser retirada en cualquier momento durante el ciclo de prevención de arrugas.
09 POWER
(ENCENDER/
APAGAR)
Presione para encender y apagar la secadora.
10 START/PAUSE
(INICIO/
PAUSA)
Presione para iniciar o detener una operación.
NOTA
Las prendas muy enredadas pueden disminuir la ecacia del secado o hacer que se abra la puerta.
Recomendamos desenredar las prendas antes de secarlas.
Sencillos pasos para comenzar
1. Presione POWER (ENCENDER/APAGAR) para
poner en funcionamiento la secadora.
2. Gire el selector de ciclos para seleccionar un
ciclo.
3. Cambie las conguraciones de ciclo (Dry
Level (Nivel de secado) y Time (Tiempo))
según sea necesario.
4. Como opción, puede activar las opciones
disponibles presionando el botón
correspondiente (Eco Dry (Secado eco) y/o
Wrinkle Prevent (Prevención de arrugas)).
5. Presione START/PAUSE (INICIO/PAUSA).
La luz indicadora de la secadora se enciende
y el tiempo estimado del ciclo aparece en la
pantalla.
Para cambiar el ciclo durante el
funcionamiento
1. Presione START/PAUSE (INICIO/PAUSA) para
detener el funcionamiento.
2. Seleccione otro ciclo.
3. Presione nuevamente START/PAUSE (INICIO/
PAUSA) para iniciar el nuevo ciclo.
DV7450M-03170Z-00_MES.indd 32 2017-01-25 11:27:25
Funcionamiento
Español 33
Descripción de los ciclos
Secado con sensor
Los ciclos de Sensor Dry (Secado con sensor) detectan la humedad en la carga y detienen la secadora
cuando la carga alcanza el nivel de secado que usted seleccionó con el botón Dry Level (Nivel de
secado).
Ciclo Descripción
NORMAL
Para la mayoría de las telas, incluido algodón y lino.
Si está seleccionado NORMAL, la función Secado eco está activada de
manera predeterminada. Para obtener más información, consulte Secado
eco en la sección "Panel de funciones".
HEAVY DUTY (ACCIÓN
FUERTE)
Para secar prendas de tela resistente, tales como los jeans, la pana y la
ropa de trabajo con calor a alta temperatura.
BEDDING (ROPA DE
CAMA) Para prendas voluminosas, como cobijas, sábanas y edredones.
PERM PRESS
(PLANCHADO
PERMANENTE)
Seca automáticamente prendas de algodón sin arrugas, también telas
sintéticas, tejidos y telas antiarrugas.
DELICATES (DELICADA) Para secar prendas sensibles al calor a baja temperatura de secado.
TOWELS (TOALLAS) Para toallas de baño y prendas similares
Secado manual
Puede cambiar los ajustes de secado en forma manual según su preferencia.
Ciclo Descripción
TIME DRY (SECADO
CON TEMPORIZADOR)
Permite seleccionar el tiempo del ciclo en minutos.
Si TIME DRY (SECADO CON TEMPORIZADOR) está seleccionado, la función
Secado eco está activada de manera predeterminada. Para obtener más
información, consulte Secado eco en la sección "Panel de funciones".
QUICK DRY (SECADO
RÁPIDO) Un ciclo de secado rápido que dura 30 minutos.
DV7450M-03170Z-00_MES.indd 33 2017-01-25 11:27:25
Funcionamiento
Funcionamiento
Español34
Secado con vapor
Usa vapor para reducir las arrugas y los olores de las prendas.
Ciclo Descripción
REFRESH (REFRESCAR)
Úselo para alisar arrugas y reducir olores en cargas de una a cuatro
prendas. Cuando se selecciona este ciclo, se rocía una pequeña cantidad de
agua en el tambor de la secadora después de varios minutos de secado con
calor. Verique que la carga de ropa esté seca.
WRINKLE AWAY
(ANTIARRUGAS)
Para obtener los mejores resultados, cargue 2-3 prendas al mismo tiempo.
Puede prolongar el tiempo de secado un tiempo mínimo de 20 minutos,
dependiendo del tipo de prendas o de la carga. Verique que la carga de
ropa esté seca.
STEAM SANITIZE
(DESINFECCIÓN CON
VAPOR)
Úselo para desinfectar prendas mediante la aplicación de vapor y calor a
alta temperatura a las telas. Este ciclo puede suavizar las prendas y reducir
los olores. Verique que la carga de ropa esté mojada o parcialmente
mojada.
Guía de ciclos
La mejor manera de secar las prendas es seguir las instrucciones de la etiqueta. Si no se brindan
instrucciones de secado, consulte la siguiente tabla a modo de referencia.
Ciclo Descripción
Cubrecamas y edredones
Siga las instrucciones de la etiqueta o seque en el ciclo BEDDING (ROPA DE CAMA).
• Asegúrese de que la prenda esté completamente seca antes de usarla o guardarla.
• Tal vez deba volver a colocarla en el tambor para garantizar un secado uniforme.
Cobijas
Utilice el ciclo NORMAL y seque de a una sola cobija por vez para lograr un mejor
funcionamiento de la secadora.
• Asegúrese de que las cobijas estén completamente secas antes de usarlas o
guardarlas.
Cortinas y paños de tela
Utilice el ciclo PERM PRESS (PLANCHADO PERMANENTE) y la temperatura Medium
(Media) para minimizar la formación de arrugas.
• Seque cortinas y paños de tela en tandas pequeñas para obtener mejores
resultados y retírelos lo antes posible.
Pañales de tela Utilice NORMAL y la opción de temperatura Medium (Media) para pañales suaves y
mullidos.
Prendas con relleno de
plumas (chaquetas, bolsas
de dormir, edredones, etc.)
Utilice el ciclo NORMAL y la opción de temperatura Medium (Media).
• Agregue un par de toallas secas para absorber la humedad y acortar el tiempo de
secado.
DV7450M-03170Z-00_MES.indd 34 2017-01-25 11:27:25
Funcionamiento
Español 35
Ciclo Descripción
Goma espuma (reverso de
alfombras, muñecos de
peluche, hombreras, etc.)
No seque con el ciclo de secado con calor.
ADVERTENCIA
Secar un artículo de goma con calor puede dañarlo o causar un incendio.
Almohadas
Utilice el ciclo NORMAL.
• Agregue un par de toallas secas y un par de zapatillas limpias para mejorar el
funcionamiento de la secadora y para que las prendas queden más esponjosas.
• No seque almohadas de capoc o de goma espuma utilizando un ciclo de secado
con calor.
Plásticos (cortinas de baño,
cubiertas de muebles para
exteriores, etc.)
Utilice TIME DRY (SECADO CON TEMPORIZADOR) o el ajuste de temperatura Baja o
Extra Baja de acuerdo con las instrucciones de la etiqueta.
ADVERTENCIA
No seque:
• Artículos de bra de vidrio (cortinas, paños de tela, etc.)
• Lanas, salvo que se recomiende en la etiqueta
• Artículos manchados o embebidos en aceite vegetal o de cocina
Funciones especiales
Seguro para niños
La función de seguro para niños evita que los
niños jueguen con la secadora. Cuando el seguro
para niños está activado, todos los botones
excepto POWER (ENCENDER/APAGAR) se
desactivan.
Para activar/desactivar el seguro para niños,
mantenga presionado al mismo tiempo Dry Level
(Nivel de secado) y Temp. (Temperatura) durante
3 segundos.
NOTA
Una vez activado el seguro para niños
permanecerá activo incluso después que
encienda la secadora nuevamente.
Si otros botones, salvo el botón POWER
(ENCENDER/APAGAR), no responden, verique
el indicador de Seguro para niños. Si el
indicador está encendido, siga las instrucciones
precedentes para desactivar el seguro para niños.
DV7450M-03170Z-00_MES.indd 35 2017-01-25 11:27:25
Funcionamiento
Funcionamiento
Español36
Luz del tambor
Para encender la luz del tambor con la secadora
en funcionamiento, mantenga presionado Time
(Tiempo) durante 3 segundos.
NOTA
Después de 5 minutos de inactividad, la luz del
tambor se apaga automáticamente.
Sonido activado/desactivado
Para apagar las señales sonoras de noticación
y las melodías de la secadora, mantenga
presionado Eco Dry (Secado eco) durante
3 segundos.
Para cancelar el silencio de la secadora,
mantenga presionado nuevamente Nivel de
secado durante 3 segundos.
NOTA
Esta función se mantiene activa incluso después
de encender la secadora nuevamente.
Smart Care
Si la secadora muestra un código de información,
puede usar Smart Care para vericar el estado
de la secadora en un teléfono inteligente.
Para usar Smart Care, debe tener instalada la
aplicación Smart Care de Samsung en su teléfono
inteligente.
NOTA
Smart Care está optimizado para Galaxy de
Samsung y iPhones de Apple (no es compatible
con algunos modelos).
Descargue la aplicación Samsung Smart Care
desde Google Play Store o Apple App store
(Palabra de búsqueda: “Samsung Smart Washer/
Dryer”) e instálela en su teléfono inteligente.
Si aparece algún código de información en la
secadora, siga estos pasos:
1. Mantenga presionado Wrinkle Prevent
(Prevención de arrugas) durante 3 segundos
para activar Smart Care. Se enciende el
indicador de Smart Care.
2. Abra la aplicación Smart Care en su teléfono
inteligente.
3. Coloque la cámara de su teléfono inteligente
cerca de la pantalla de la secadora. La
aplicación reconoce automáticamente el
código de información y muestra sugerencias
en su teléfono inteligente.
4. Si el teléfono inteligente no reconoce el
código de información más de dos veces,
ingrese en forma manual el código de
información en la aplicación Smart Care.
PRECAUCIÓN
• Si la luz se reeja en la pantalla de la
secadora, es posible que el teléfono no
reconozca el código de información.
• Si coloca el teléfono inteligente en un ángulo
de la pantalla de la secadora, es posible
que la secadora no reconozca el código
de información. Para obtener los mejores
resultados, sostenga el teléfono inteligente en
una posición paralela o casi paralela respecto
al frontal del panel.
• Después de usar esta función, la secadora
eliminará el registro del código de
información de su registro de códigos.
DV7450M-03170Z-00_MES.indd 36 2017-01-25 11:27:25
Mantenimiento
Español 37
Mantenimiento
Mantenga la secadora limpia para impedir la reducción del desempeño y para alargar su vida útil.
ADVERTENCIA
El panel de control y la válvula de entrada no están conectados a tierra intencionalmente y pueden
presentar riesgo de descarga eléctrica únicamente durante el servicio técnico.
Personal del servicio técnico - No toque esta parte mientras la secadora está recibiendo electricidad.
Limpieza
Panel de funciones
• Limpie con un paño suave y húmedo.
No utilice sustancias abrasivas.
• No rocíe productos de limpieza líquidos
directamente en la pantalla de la secadora.
• Algunos productos removedores de suciedad
y manchas de tratamiento previo al lavado
pueden dañar el panel de funciones.
• Al usar productos de limpieza líquidos,
aplíquelos a la ropa. No los aplique
directamente en la secadora. Limpie el líquido
derramado o rociado inmediatamente.
Tambor
• Elimina las manchas del tambor con un
limpiador multiuso.
• Seque toallas o trapos para eliminar restos de
manchas o productos de limpieza.
Las manchas serán visibles, pero no afectarán
las cargas posteriores.
Tambor con revestimiento en polvo
Para limpiar el tambor con revestimiento en
polvo, use un paño humedecido con un limpiador
suave, no abrasivo, adecuado para supercies
que se deterioran fácilmente.
Elimine los residuos del limpiador y seque con un
paño limpio.
Exterior de la secadora
• Limpie con un paño suave y húmedo.
No utilice sustancias abrasivas.
• Proteja la supercie de objetos alados.
• No coloque objetos pesados ni alados ni
tampoco un envase de detergente sobre la
secadora. Pueden rayar o dañar la cubierta
superior de la secadora.
• La secadora tiene un acabado brillante en
toda su supercie. Tenga cuidado de no rayar
ni dañar la supercie.
Sistema de drenaje
• Controle y limpie el sistema de drenaje en
forma anual o regular para mantener un
desempeño óptimo.
• La tapa de drenaje exterior debe limpiarse
con más frecuencia para garantizar un ujo
de aire adecuado.
DV7450M-03170Z-00_MES.indd 37 2017-01-25 11:27:25
Solución de problemas
Español38
Solución de problemas
Vericaciones
Si la secadora funciona en forma anormal, primero consulte la lista de problemas en la tabla siguiente y
pruebe las sugerencias.
Problema Acción
No funciona.
• Asegúrese de que la puerta esté cerrada.
• Asegúrese de que el cable de alimentación esté conectado a un
tomacorriente que funcione.
• Controle los disyuntores o fusibles de su casa.
• Presione o toque START/PAUSE (INICIO/PAUSA) nuevamente si la
puerta se abre durante el ciclo.
• Limpie el ltro para pelusas.
No calienta.
• Controle los disyuntores o fusibles de su casa.
• Algunos ciclos no requieren calor. Verique nuevamente el ciclo
seleccionado.
• En una secadora a gas, asegúrese de que el suministro de gas esté
abierto.
• Limpie el ltro para pelusas y el conducto de drenaje.
• La secadora puede haberse desplazado a la fase de enfriamiento del
ciclo.
No seca.
• Verique todos los ítem anteriores y, además...
• Asegúrese de que la tapa de drenaje hacia el exterior de su casa se
pueda abrir y cerrar sin inconvenientes.
• Verique que el sistema de drenaje no presente obstrucciones.
Los conductos deben inspeccionarse y limpiarse todos los años.
• Utilice un conducto de drenaje de metal rígido, de 4”.
• No la sobrecargue. 1 carga de lavado = 1 carga de secado.
• Seque los artículos pesados y los livianos por separado.
• Es posible que sea necesario volver a colocar los artículos grandes
y voluminosos, como las cobijas o los edredones, para garantizar un
secado uniforme.
• Asegúrese de que la lavadora esté drenando en forma correcta y
extrayendo el agua de la carga adecuadamente.
• Es posible que la carga sea demasiado pequeña como para secarse
correctamente. Agregue algunas toallas y reinicie la secadora.
• Es posible que la carga sea demasiado grande como para secarse
correctamente. Retire algunas prendas y vuelva poner en
funcionamiento la secadora.
• Limpie el ltro para pelusas.
DV7450M-03170Z-00_MES.indd 38 2017-01-25 11:27:25
Solución de problemas
Español 39
Problema Acción
Hace ruido.
• Verique si en la carga hay objetos tales como monedas, botones
ojos, clavos, etc. Retírelos de inmediato.
• Es normal escuchar el ruido de la válvula de gas de la secadora o que
el ciclo del dispositivo de calor se enciende o se apaga durante el ciclo
de secado.
• Asegúrese de que la secadora esté correctamente nivelada tal como se
describe en las instrucciones de instalación.
• Es normal que la secadora emita un zumbido debido a la alta
velocidad del aire que se mueve por el tambor de la secadora, el
ventilador y el sistema de drenaje.
No seca de manera
uniforme.
• Es posible que las costuras, los bolsillos y otras áreas resistentes
similares no se sequen por completo cuando el resto de la carga ha
llegado al nivel de secado seleccionado. Esto es normal. Puede elegir
un nivel de secado más alto o un ciclo que incluya un nivel de secado
más alto.
• Si se seca un artículo pesado con una carga liviana, por ejemplo
una toalla con sábanas, es posible que el artículo pesado no esté
completamente seco cuando el resto de la carga alcance el nivel de
secado seleccionado.
• Para obtener mejores resultados, seque los artículos pesados y los
livianos por separado.
Tiene olor.
• Los olores del hogar, ya sea que provengan de la pintura, el barniz, los
limpiadores potentes, etc., pueden ingresar en la secadora con el aire
del ambiente. Esto es normal puesto que la secadora extrae el aire de
la habitación, lo calienta y lo hace circular por el tambor y lo expulsa
a través del drenaje hacia el exterior.
• Si estos olores permanecen en el aire, ventile bien la habitación antes
de usar la secadora.
• Use un ciclo que cuente con la función de refrescar. Si los olores
persisten, vuelva a lavar y secar el artículo.
Pelusa en las prendas.
• Limpie el ltro para pelusas antes de cada carga. Para la ropa que
naturalmente acumula pelusas, limpie el ltro durante el ciclo.
• Algunas telas producen pelusa (por ejemplo, una toalla de algodón
blanco con mucho pelo) y deben secarse por separado de las prendas
que atrapan pelusa (por ejemplo, un par de pantalones de lino negro).
• Divida las cargas grandes en cargas más pequeñas para el secado.
• Revise bien los bolsillos antes de secar las prendas, luego séquelas.
• Quite las pelusas de adentro del tambor antes del secado.
DV7450M-03170Z-00_MES.indd 39 2017-01-25 11:27:25
Solución de problemas
Solución de problemas
Español40
Problema Acción
Prendas arrugadas
después del ciclo
PREVENCIÓN DE
ARRUGAS (ANTIARRUGAS,
DESARRUGAR).
• Funciona mejor con cargas pequeñas de 1 a 4 prendas.
• Cargue menos prendas. Cargue prendas similares.
• Retire las prendas de inmediato una vez nalizado el secado.
Gotea agua de la boquilla
cuando comienza el
proceso con vapor.
• Esto se debe a la condensación del vapor. El goteo de agua se
detendrá en unos minutos.
No se ve el agua rociada
durante el proceso con
vapor.
• El agua rociada es difícil de ver cuando la puerta está cerrada.
Tiempo prolongado.
• El Sensor Dry (Secado con sensor) detecta automáticamente la
humedad de la carga y apaga la secadora cuando alcanza el nivel de
secado seleccionado.
El tiempo de secado puede variar de acuerdo con el tipo y la cantidad
de prendas. Consulte la tabla de ciclos para obtener referencias.
Si el problema persiste, comuníquese con un centro de servicio local de Samsung.
DV7450M-03170Z-00_MES.indd 40 2017-01-25 11:27:26
Solución de problemas
Español 41
Códigos de información
Si la secadora no funciona bien, puede ver un código de información en el panel de la pantalla. Para
determinar qué debe hacer, consulte la lista de códigos en la tabla siguiente y pruebe las sugerencias.
Código Acción
dC
La secadora funciona con la puerta abierta.
• Asegúrese de que la puerta esté perfectamente cerrada.
• Asegúrese de que no quede ropa trabada en la puerta.
FC
Frecuencia de fuente de alimentación no válida
• Intente reiniciar el ciclo.
• Si este código de información permanece, comuníquese con un centro
de servicio de Samsung.
AC Problema con el control electrónico (Comunicación no válida).
• Comuníquese con un centro de servicio de Samsung.
HC
Vericación de temperatura alta
• Limpie el ltro para pelusas.
• Si este código de información permanece, comuníquese con un centro
de servicio de Samsung (ingrese al modo de prueba de línea)
9C1
Se debe revisar el control electrónico.
• Revise si la alimentación se suministra normalmente.
• Si el código de información permanece, comuníquese con un centro de
servicio de Samsung.
tC
La resistencia del termistor 1 es muy baja o muy alta.
• Revise si el ltro para pelusas está obstruido.
• Revise si el sistema de ventilación está restringido.
• Si este código de información permanece, comuníquese con un centro
de servicio de Samsung.
tC5
La resistencia del termistor 2 es muy baja o muy alta.
• Revise si el ltro para pelusas está obstruido.
• Revise si el sistema de ventilación está restringido.
• Si este código de información permanece, comuníquese con un centro
de servicio de Samsung.
dF Interruptor de la puerta incorrecto.
• Comuníquese con un centro de servicio de Samsung.
Si un código de información sigue apareciendo en la pantalla, comuníquese con un centro de servicio
local de Samsung.
DV7450M-03170Z-00_MES.indd 41 2017-01-25 11:27:26
Especicaciones
Español42
Especicaciones
Tabla de indicaciones sobre telas
Los siguientes símbolos ofrecen indicaciones
acerca de las prendas. La etiqueta de
indicaciones de la prenda incluye símbolos para
secado, blanqueado, secado y planchado, o
limpieza en seco cuando son necesarios.
El uso de símbolos garantiza la consistencia entre
los fabricantes textiles de artículos nacionales e
importados. Siga las indicaciones de la etiqueta
para optimizar la vida útil de la prenda y reducir
los problemas del lavado.
Ciclo de lavado
Normal
Planchado permanente / Antiarrugas
/ Control de arrugas
Prendas suaves / Delicadas
Lavado a mano
Temperatura del agua
Caliente
Tibia
Fría
NOTA
Representa las temperaturas del agua del lavado
apropiadas para diversas prendas. El rango de
temperatura para Caliente es de 41-52 °C, para
Tibia es de 29-41 °C y para Fría de 16-29 °C.
(La temperatura del agua del lavado debe
alcanzar un mínimo de 16 °C para que se active
el detergente y se logre un lavado ecaz).
Blanqueador
Cualquier blanqueador
(cuando sea necesario)
Solo blanqueador sin cloro
(protección del color)
(si es necesario)
Secar en secadora
Normal
Planchado permanente / Antiarrugas
/ Control de arrugas
Prendas suaves / Delicadas
Instrucciones especiales
Secar colgado / Tender
Colgar para que escurra
Secar en posición horizontal
Ajuste del calor
Alto
Medio
Bajo
Cualquier calor
Sin calor / Aire
DV7450M-03170Z-00_MES.indd 42 2017-01-25 11:27:27
Especicaciones
Español 43
Temperaturas de secado con plancha
o vapor
Alta
Media
Baja
Símbolos de advertencia para el
lavado
No lavar
No retorcer
No usar blanqueador
No secar en secadora
Sin vapor (agregado a la plancha)
No planchar
Limpiar en seco
Limpiar en seco
No limpiar en seco
Secar colgado / Tender
Colgar para que escurra
Secar en posición horizontal
Protección del medio ambiente
Este electrodoméstico se fabrica con
materiales reciclables. Si decide desechar
este electrodoméstico, siga la normativa local
relacionada con la eliminación de residuos.
Corte el cable de alimentación para que el
electrodoméstico no pueda conectarse a una
fuente de alimentación. Retire la puerta para que
los animales y los niños pequeños no puedan
quedar atrapados dentro del electrodoméstico.
DV7450M-03170Z-00_MES.indd 43 2017-01-25 11:27:29
Especicaciones
Especicaciones
Español44
Hoja de especicaciones
E
A
B
C
D
NOTA
Las especicaciones de “A. Altura” pueden
variar de 46 a 46.5 pulgadas (116.8-118.0 cm)
dependiendo del ajuste de las patas niveladoras.
Tipo Secadora de carga
frontal
Nombre del modelo DVE(G)50M7450*
Dimensiones
A. Altura Producto - pulgadas (cm) 45.0 (114.4)
Requerido para instalación - pulgadas 48.0
B. Ancho Producto - pulgadas (cm) 27.0 (68.6)
Requerido para instalación - pulgadas 29.0
C. Profundidad Producto - pulgadas (cm) 30.0 (76.3)
Requerido para instalación - pulgadas 35.0
D. Profundidad
con la puerta
abierta 90°
Producto - pulgadas (cm) 49.80 (126.5)
Requerido para instalación - pulgadas 54.82
E. Ancho con la
puerta abierta
130°
Producto - pulgadas (cm) 46.47 (118.0)
Requerido para instalación - pulgadas 51.47
Presión de agua - psi (kPa) 20-116 (137-800)
Peso NETO Eléctrica - lb (kg) 125.7 (57)
Gas - lb (kg)
Potencia del calentador Eléctrico (W) 5300
A gas (BTU/h) 22000
DV7450M-03170Z-00_MES.indd 44 2017-01-25 11:27:29
Especicaciones
Español 45
Tabla de ciclos
NOTA
Para obtener los mejores resultados, siga las recomendaciones sobre el tamaño de la carga para cada
ciclo de secado.
• Carga grande: Llene aproximadamente 3/4 del tambor. No agregue prendas por encima de este
nivel para que puedan dar vueltas con libertad.
• Carga media: Llene aproximadamente 1/2 del tambor.
• Carga pequeña: Coloque de 3 a 5 prendas y no llene más de 1/4 del tambor.
Ciclo Prendas recomendadas
Tamaño
de la
carga
Nivel de secado
Sensor Dry (Secado con
sensor)
NORMAL Algodón, ropa de trabajo, ropa de cama y
de mesa, cargas mixtas
Normal Dry (Secado
normal) (Ajustable)
HEAVY DUTY (ACCIÓN
FUERTE)
Telas resistentes, tales como jeans, pana y
ropa de trabajo pesado
Normal Dry (Secado
normal) (Ajustable)
BEDDING (ROPA DE
CAMA)
Prendas voluminosas, tales como cobijas,
sábanas, edredones y almohadas
Normal Dry (Secado
normal) (Ajustable)
PERM PRESS
(PLANCHADO
PERMANENTE)
Camisas, telas sintéticas, tejidos, prendas de
algodón sin arrugas y telas con planchado
Normal Dry (Secado
normal) (Ajustable)
DELICATES (DELICADA) Ropa interior, blusas, lencería Normal Dry (Secado
normal) (Ajustable)
TOWELS (TOALLAS) Toallas de baño y prendas similares Normal Dry (Secado
normal) (Ajustable)
Manual Dry (Secado
manual)
TIME DRY (SECADO
CON TEMPORIZADOR) Cualquier carga -
QUICK DRY (SECADO
RÁPIDO) Cargas pequeñas -
Steam Dry (Secado con
vapor)
REFRESH (REFRESCAR) Camisas, pantalones, edredones, almohadas -
WRINKLE AWAY
(ANTIARRUGAS) Camisas, pantalones, blusas -
STEAM SANITIZE
(DESINFECCIÓN CON
VAPOR)
Ropa de cama, cortinas, prendas de niños Very Dry (Muy seco)
(sin cambios)
DV7450M-03170Z-00_MES.indd 45 2017-01-25 11:27:29
Especicaciones
Especicaciones
Español46
NOTA
• : congurado de fábrica, : se puede seleccionar
Ciclo
Conguración de la temperatura Time setting
(Conguración
del tiempo)
High (Alta) Medium
(Media) Low (Baja) Extra Low
(Extra baja)
Sensor Dry (Secado con
sensor)
NORMAL
HEAVY DUTY (ACCIÓN FUERTE)
BEDDING (ROPA DE CAMA)
PERM PRESS (PLANCHADO
PERMANENTE)
DELICATES (DELICADA)
TOWELS (TOALLAS)
Manual Dry (Secado
manual)
TIME DRY (SECADO CON
TEMPORIZADOR)
QUICK DRY (SECADO RÁPIDO)
Steam Dry (Secado con
vapor)
REFRESH (REFRESCAR)
WRINKLE AWAY (ANTIARRUGAS)
STEAM SANITIZE (DESINFECCIÓN CON
VAPOR)
Ciclo
Opciones
Eco Dry (Secado eco) Adjust Time (Ajustar
tiempo)
Wrinkle Prevent
(Prevención de
arrugas)
Sensor Dry (Secado con
sensor)
NORMAL
HEAVY DUTY (ACCIÓN FUERTE)
BEDDING (ROPA DE CAMA)
PERM PRESS (PLANCHADO
PERMANENTE)
DELICATES (DELICADA)
TOWELS (TOALLAS)
Manual Dry (Secado
manual)
TIME DRY (SECADO CON
TEMPORIZADOR)
QUICK DRY (SECADO RÁPIDO)
Steam Dry (Secado con
vapor)
REFRESH (REFRESCAR)
WRINKLE AWAY (ANTIARRUGAS)
STEAM SANITIZE (DESINFECCIÓN CON
VAPOR)
DV7450M-03170Z-00_MES.indd 46 2017-01-25 11:27:29
Español 47
Garantía (Estados Unidos)
SECADORA SAMSUNG
GARANTÍA LIMITADA PARA EL COMPRADOR ORIGINAL
El presente producto de la marca SAMSUNG, tal como lo provee y distribuye SAMSUNG ELECTRONICS
AMERICA, INC. (SAMSUNG) y lo entrega como nuevo, en su caja de cartón original al comprador o
consumidor original, está garantizado por SAMSUNG contra defectos de fabricación de los materiales y
la mano de obra durante el período limitado de la garantía de:
• un (1) año para todas las piezas y la mano de obra
La presente garantía limitada comienza en la fecha original de compra y es válida únicamente para
productos comprados y usados en Estados Unidos.
Para recibir el servicio técnico de la garantía, el comprador debe comunicarse con SAMSUNG con el n
de que se determine el problema y los procedimientos del servicio.
El servicio técnico de la garantía solo puede ser prestado por un centro de servicio técnico autorizado
de SAMSUNG.
Se debe presentar la factura de compra original como prueba de compra a SAMSUNG o al servicio
técnico autorizado de SAMSUNG.
SAMSUNG prestará servicio técnico a domicilio durante el período de la garantía sin costo, sujeto a la
disponibilidad dentro de los Estados Unidos contiguos.
El servicio técnico a domicilio no está disponible en todas las áreas.
Para recibir el servicio técnico a domicilio, el producto no debe presentar obstrucciones y debe ser
accesible para el agente del servicio técnico.
Si el servicio técnico no está disponible, SAMSUNG puede optar por transportar el producto hasta y
desde el servicio técnico autorizado.
SAMSUNG reparará, reemplazará el producto u ofrecerá un reembolso a su criterio y sin cargo adicional,
tal como se establece en la presente garantía, con piezas o productos nuevos o reacondicionados si se
verica que es defectuoso durante el período limitado de la garantía especicado anteriormente.
Todas las piezas y los productos reemplazados pasan a ser propiedad de SAMSUNG y deben ser
devueltos a SAMSUNG.
Las piezas y los productos reemplazados asumen la garantía original que resta, o noventa (90) días, el
período que sea el más prolongado.
DV7450M-03170Z-00_MES.indd 47 2017-01-25 11:27:29
Garantía (Estados Unidos)
Español48
La presente garantía limitada cubre defectos de fabricación de los materiales y la mano de obra
encontrados durante el uso normal y doméstico de este producto y no será válida para lo siguiente:
daños que ocurran durante el envío; entrega e instalación; aplicaciones y usos para los cuales el
presente producto no fue destinado; números de serie o de producto alterados; daño cosmético o
acabado exterior; accidentes, abuso, descuido, incendio, inundación, caída de rayos, u otros casos
fortuitos o de fuerza mayor; uso de productos, equipos, sistemas, utilidades, servicios, piezas,
suministros, accesorios, aplicaciones, instalaciones, reparaciones, cableado externo o conectores no
provistos ni autorizados por SAMSUNG que dañen este producto o que acarreen problemas en el
servicio; voltaje de la línea eléctrica incorrecto, uctuaciones y sobretensión; ajustes del cliente e
incumplimiento de lo establecido en el manual de instrucciones, instrucciones de mantenimiento y
ambientales que están cubiertas y recomendadas en el manual de instrucciones; traslado y reinstalación
del producto; problemas causados por plagas.
La presente garantía limitada no cubre problemas derivados de la corriente, el voltaje o el suministro
eléctrico incorrectos, las bombillas de luz, los fusibles de la casa, el cableado de la casa, el costo del
servicio técnico para recibir instrucciones o corregir errores en la instalación.
SAMSUNG no garantiza el funcionamiento ininterrumpido o sin errores del producto.
SALVO LO ESTABLECIDO EN LA PRESENTE GARANTÍA, NO EXISTEN GARANTÍAS SOBRE EL PRESENTE
PRODUCTO, YA SEAN EXPRESAS O TÁCITAS, Y SAMSUNG DESCONOCE TODAS LAS GARANTÍAS QUE
INCLUYEN, AUNQUE NO EN CARÁCTER TAXATIVO, CUALQUIER GARANTÍA TÁCITA DE QUE EL PRODUCTO
SE ENCUENTRA EN CONDICIONES APTAS PARA LA VENTA, DE DEFRAUDACIÓN DE DERECHOS O DE QUE
EL PRODUCTO SE ADECUA A LOS FINES ESPECÍFICOS PARA LOS CUALES SE ADQUIERE.
NINGÚN AVAL O GARANTÍA OTORGADOS POR PERSONA, COMPAÑÍA O CORPORACIÓN ALGUNA CON
RESPECTO AL PRESENTE PRODUCTO REVESTIRÁ CARÁCTER VINCULANTE PARA SAMSUNG.
SAMSUNG NO SERÁ RESPONSABLE POR PÉRDIDAS DE INGRESOS O LUCRO CESANTE, IMPOSIBILIDAD
DE GENERAR AHORROS U OBTENER OTROS BENEFICIOS, O CUALQUIER DAÑO DERIVADO DE
CIRCUNSTANCIAS ESPECIALES, DAÑO IMPREVISTO O DERIVADO CAUSADO POR EL USO, USO
INCORRECTO, O INCAPACIDAD PARA USAR EL PRESENTE PRODUCTO, INDEPENDIENTEMENTE DE LA
TEORÍA LEGAL EN QUE SE FUNDE EL RECLAMO Y AUN CUANDO SE LE HAYA NOTIFICADO A SAMSUNG
DE LA POSIBILIDAD DE TALES DAÑOS.
NINGÚN RESARCIMIENTO DE NINGUNA ÍNDOLE CONTRA SAMSUNG SUPERARÁ EL MONTO DE COMPRA
DEL PRODUCTO VENDIDO POR SAMSUNG Y CAUSANTE DEL PRESUNTO DAÑO.
SIN LIMITAR LO PRECEDENTE, EL COMPRADOR ASUME TODO EL RIESGO Y LA RESPONSABILIDAD POR
PÉRDIDA, DAÑO O LESIÓN AL COMPRADOR Y A LOS BIENES DEL COMPRADOR Y A TERCEROS Y A SUS
BIENES DERIVADOS DEL USO, USO INCORRECTO O INCAPACIDAD PARA USAR EL PRESENTE PRODUCTO.
LA PRESENTE GARANTÍA LIMITADA NO SE EXTENDERÁ A NINGUNA PERSONA DISTINTA DEL
COMPRADOR ORIGINAL DEL PRESENTE PRODUCTO, ES INTRANSFERIBLE Y ESTABLECE SU EXCLUSIVA
REPARACIÓN.
DV7450M-03170Z-00_MES.indd 48 2017-01-25 11:27:29
Español 49
Algunos estados no permiten limitaciones en cuanto al plazo de una garantía implícita, o la exclusión
o limitación de daños imprevistos o derivados, por lo tanto las limitaciones o exclusiones antedichas
pueden no aplicarse en su caso. Esta garantía le otorga derechos especícos, y además puede tener
otros derechos que varían según el Estado en el que se encuentre.
Para recibir servicio técnico de garantía, comuníquese con SAMSUNG a:
Samsung Electronics America, Inc.
85 Challenger Road
Ridgeeld Park, NJ 07660
1-800-SAMSUNG (726-7864)
www.samsung.com/us/support
Las visitas del personal de servicio técnico para explicar funciones, mantenimiento o instalación no
están cubiertas por la garantía.
Póngase en contacto con su agente del centro de llamadas Samsung para que le asesore.
DV7450M-03170Z-00_MES.indd 49 2017-01-25 11:27:29
Español50
Garantía (CANADÁ)
SECADORA SAMSUNG
GARANTÍA LIMITADA PARA EL COMPRADOR ORIGINAL
El presente producto de la marca SAMSUNG, tal como lo provee y distribuye SAMSUNG ELECTRONICS
CANADA, INC. (SAMSUNG) y lo entrega como nuevo, en su caja de cartón original al comprador o
consumidor original, está garantizado por SAMSUNG contra defectos de fabricación de los materiales y
la mano de obra durante el período limitado de la garantía de:
• un (1) año para las piezas y la mano de obra
La presente garantía limitada comienza en la fecha original de compra y es válida únicamente para
productos comprados y usados en Canadá.
Para recibir el servicio técnico de la garantía, el comprador debe comunicarse con SAMSUNG con el n
de que se determine el problema y los procedimientos del servicio.
El servicio técnico de la garantía solo puede ser prestado por un centro de servicio técnico autorizado
de SAMSUNG.
Se debe presentar la factura de compra original como prueba de compra a SAMSUNG o al servicio
técnico autorizado de SAMSUNG.
SAMSUNG prestará servicio técnico a domicilio durante el período de la garantía sin costo, sujeto a la
disponibilidad dentro de Canadá.
El servicio técnico a domicilio no está disponible en todas las áreas.
Para recibir el servicio técnico a domicilio, el producto no debe presentar obstrucciones y debe ser
accesible para el agente del servicio técnico.
Si el servicio técnico no está disponible, SAMSUNG puede optar por transportar el producto hasta y
desde el servicio técnico autorizado.
SAMSUNG reparará, reemplazará el producto u ofrecerá un reembolso a su criterio y sin cargo adicional,
tal como se establece en la presente garantía, con piezas o productos nuevos o reacondicionados si se
verica que es defectuoso durante el período limitado de la garantía especicado anteriormente.
Todas las piezas y los productos reemplazados pasan a ser propiedad de SAMSUNG y deben ser
devueltos a SAMSUNG.
Las piezas y los productos reemplazados asumen la garantía original que resta, o noventa (90) días, el
período que sea el más prolongado.
DV7450M-03170Z-00_MES.indd 50 2017-01-25 11:27:29
Español 51
La presente garantía limitada cubre defectos de fabricación de los materiales y la mano de obra
encontrados durante el uso normal y doméstico de este producto y no será válida para lo siguiente:
daños que ocurran durante el envío; entrega e instalación; aplicaciones y usos para los cuales el
presente producto no fue destinado; números de serie o de producto alterados; daño cosmético o
acabado exterior; accidentes, abuso, descuido, incendio, inundación, caída de rayos, u otros casos
fortuitos o de fuerza mayor; uso de productos, equipos, sistemas, utilidades, servicios, piezas,
suministros, accesorios, aplicaciones, instalaciones, reparaciones, cableado externo o conectores no
provistos ni autorizados por SAMSUNG que dañen este producto o que acarreen problemas en el
servicio; voltaje de la línea eléctrica incorrecto, uctuaciones y sobretensión; ajustes del cliente e
incumplimiento de lo establecido en el manual de instrucciones, instrucciones de mantenimiento y
ambientales que están cubiertas y recomendadas en el manual de instrucciones; traslado y reinstalación
del producto; problemas causados por plagas.
La presente garantía limitada no cubre problemas derivados de la corriente, el voltaje o el suministro
eléctrico incorrectos, las bombillas de luz, los fusibles de la casa, el cableado de la casa, el costo del
servicio técnico para recibir instrucciones o corregir errores en la instalación.
SAMSUNG no garantiza el funcionamiento ininterrumpido o sin errores del producto.
SALVO LO ESTABLECIDO EN LA PRESENTE GARANTÍA, NO EXISTEN GARANTÍAS SOBRE EL PRESENTE
PRODUCTO, YA SEAN EXPRESAS O TÁCITAS, Y SAMSUNG DESCONOCE TODAS LAS GARANTÍAS QUE
INCLUYEN, AUNQUE NO EN CARÁCTER TAXATIVO, CUALQUIER GARANTÍA TÁCITA DE QUE EL PRODUCTO
SE ENCUENTRA EN CONDICIONES APTAS PARA LA VENTA, DE DEFRAUDACIÓN DE DERECHOS O DE QUE
EL PRODUCTO SE ADECUA A LOS FINES ESPECÍFICOS PARA LOS CUALES SE ADQUIERE.
NINGÚN AVAL O GARANTÍA OTORGADOS POR PERSONA, COMPAÑÍA O CORPORACIÓN ALGUNA CON
RESPECTO AL PRESENTE PRODUCTO REVESTIRÁ CARÁCTER VINCULANTE PARA SAMSUNG.
SAMSUNG NO SERÁ RESPONSABLE POR PÉRDIDAS DE INGRESOS O LUCRO CESANTE, IMPOSIBILIDAD
DE GENERAR AHORROS U OBTENER OTROS BENEFICIOS, O CUALQUIER DAÑO DERIVADO DE
CIRCUNSTANCIAS ESPECIALES, DAÑO IMPREVISTO O DERIVADO CAUSADO POR EL USO, USO
INCORRECTO, O INCAPACIDAD PARA USAR EL PRESENTE PRODUCTO, INDEPENDIENTEMENTE DE LA
TEORÍA LEGAL EN QUE SE FUNDE EL RECLAMO Y AUN CUANDO SE LE HAYA NOTIFICADO A SAMSUNG
DE LA POSIBILIDAD DE TALES DAÑOS.
NINGÚN RESARCIMIENTO DE NINGUNA ÍNDOLE CONTRA SAMSUNG SUPERARÁ EL MONTO
DE COMPRA DEL PRODUCTO VENDIDO POR SAMSUNG Y CAUSANTE DEL PRESUNTO DAÑO.
SIN LIMITAR LO PRECEDENTE, EL COMPRADOR ASUME TODO EL RIESGO Y LA RESPONSABILIDAD POR
PÉRDIDA, DAÑO O LESIÓN AL COMPRADOR Y A LOS BIENES DEL COMPRADOR Y A TERCEROS Y A SUS
BIENES DERIVADOS DEL USO, USO INCORRECTO O INCAPACIDAD PARA USAR EL PRESENTE PRODUCTO.
LA PRESENTE GARANTÍA LIMITADA NO SE EXTENDERÁ A NINGUNA PERSONA DISTINTA DEL
COMPRADOR
ORIGINAL DEL PRESENTE PRODUCTO, ES INTRANSFERIBLE Y ESTABLECE SU EXCLUSIVA REPARACIÓN.
DV7450M-03170Z-00_MES.indd 51 2017-01-25 11:27:29
Garantía (CANADÁ)
Español52
Algunas provincias no permiten limitaciones en cuanto al plazo de una garantía implícita, o la exclusión
o limitación de daños imprevistos o derivados, por lo que las limitaciones o exclusiones antedichas
pueden no aplicarse en su caso.
Esta garantía le otorga derechos especícos, y además puede tener otros derechos que varían según la
provincia en la que se encuentre.
Para recibir servicio técnico de garantía, comuníquese con SAMSUNG a:
Samsung Electronics Canada Inc.
2050 Derry Road West,
Mississauga, Ontario L5N 0B9 Canada
1-800-SAMSUNG (726-7864)
www.samsung.com/ca/support (English)
www.samsung.com/ca_fr/support (French)
FAX: 1-866-436-4617
Las visitas del personal de servicio técnico para explicar funciones, mantenimiento o instalación no
están cubiertas por la garantía.
Póngase en contacto con su agente del centro de llamadas Samsung para que le asesore.
DV7450M-03170Z-00_MES.indd 52 2017-01-25 11:27:29
Notas
DV7450M-03170Z-00_MES.indd 53 2017-01-25 11:27:29
Scan this with your smartphone
¿PREGUNTAS O COMENTARIOS?
PAÍS LLAME AL O VISÍTENOS EN LÍNEA EN
U.S.A 1-800-SAMSUNG (726-7864)
1-844-SAM-PAYS (726-7297) www.samsung.com/us/support
CANADA 1-800-SAMSUNG(726-7864) www.samsung.com/ca/support (English)
www.samsung.com/ca_fr/support (French)
DC68-03170Z-00
DV7450M-03170Z-00_MES.indd 56 2017-01-25 11:27:30
