Installation Manual_MB200i
![](/img.php?id=1511031&img=bg1.png)

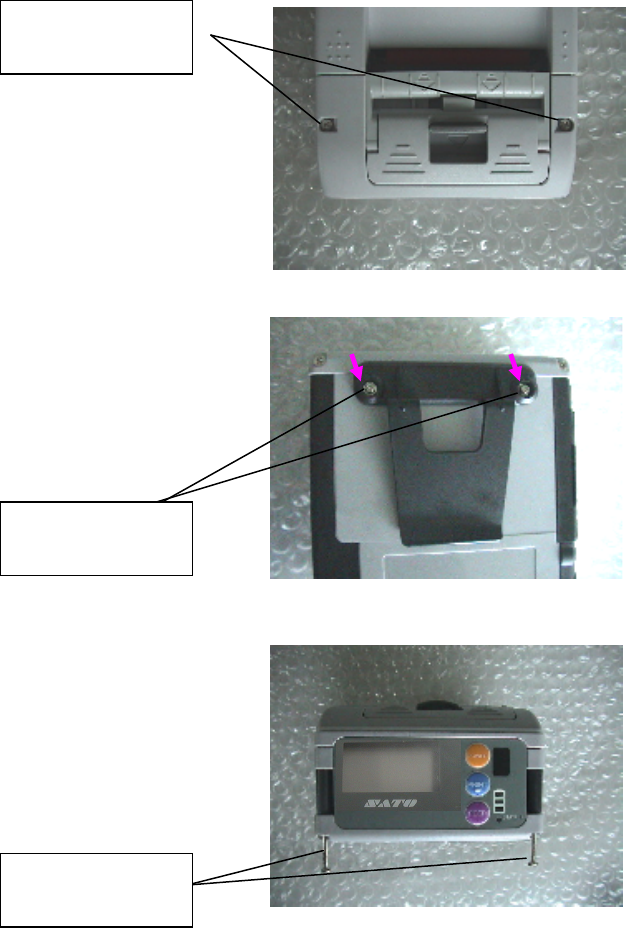

MB200i INSTALLATION MANUAL(WLAN BOARD) July 22, 2011
1 REMOVE CAP AND REMOVE SCREW.
CAP
SCREW
SCREW
CAP
SCREW
![](/img.php?id=1511031&img=bg2.png)

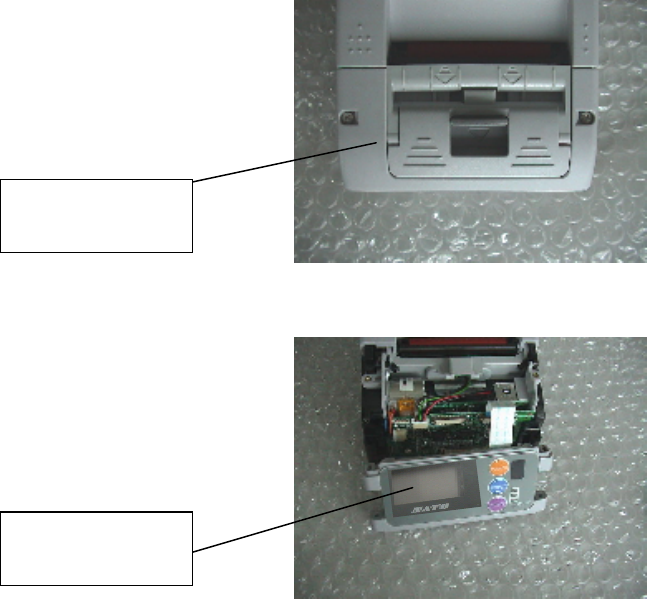

2 REMOVE SCREW AND REMOVE TOP COVER AND FRONT COVER.
TOP COVER
FRONT COVER
![](/img.php?id=1511031&img=bg3.png)

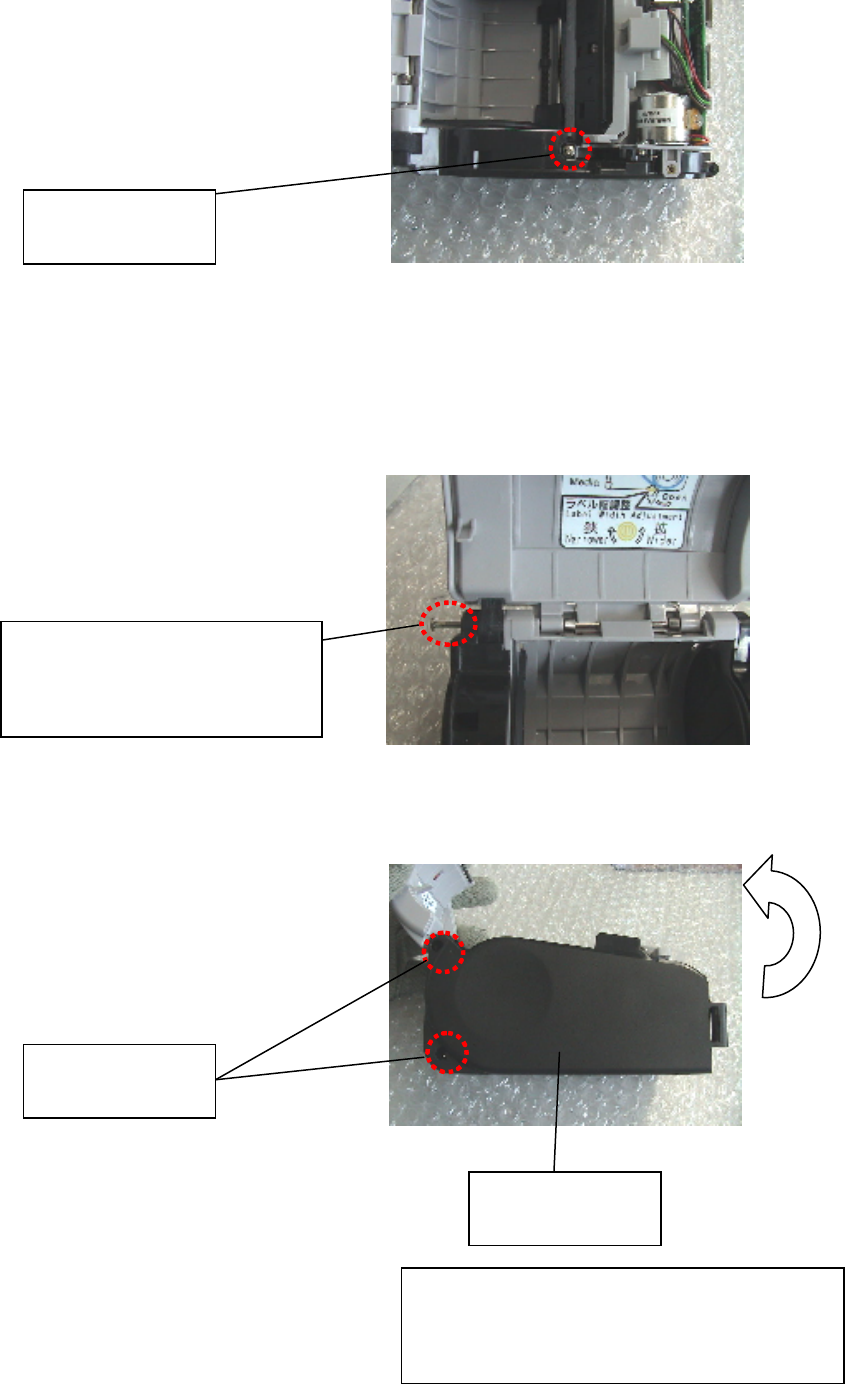

3 REMOVE SCREW AND REMOVE SIDE COVER.
SCREW
SCREW
※PULL OUT SCREW ABOUT 1cm.
SIDE COVER
※ PULL OUT SCREW ABOUT 1cm.
ROTATE SIDE COVER AS SHOWN FIGURE ABOVE
UNTIL INSIDE CAN BE SEEN.
![](/img.php?id=1511031&img=bg4.png)

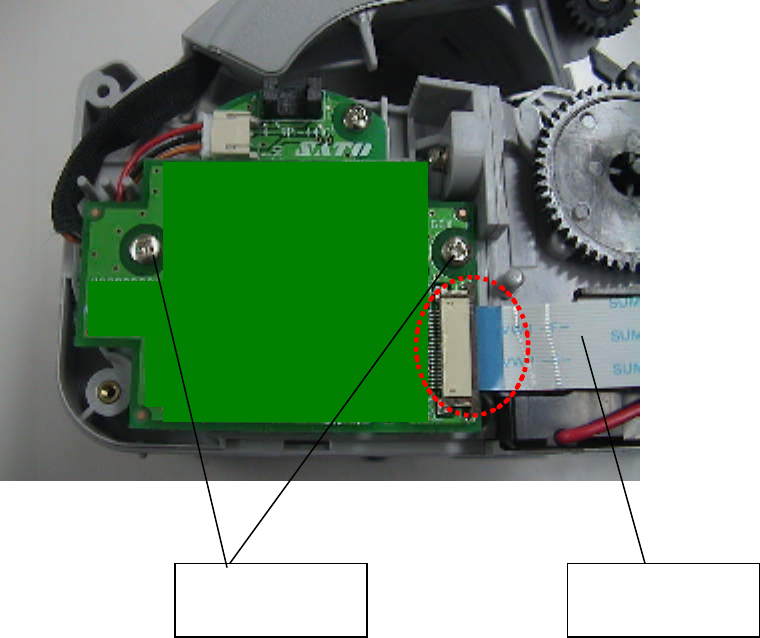

4 SET WLAN BOARD AND TIGHTEN THE SCREW.
FINALLY CONNECT FFC CABLE TO CONNECTOR AND LOCK THE CONNECTOR.
SCREW FFC CABLE
![](/img.php?id=1511031&img=bg5.png)

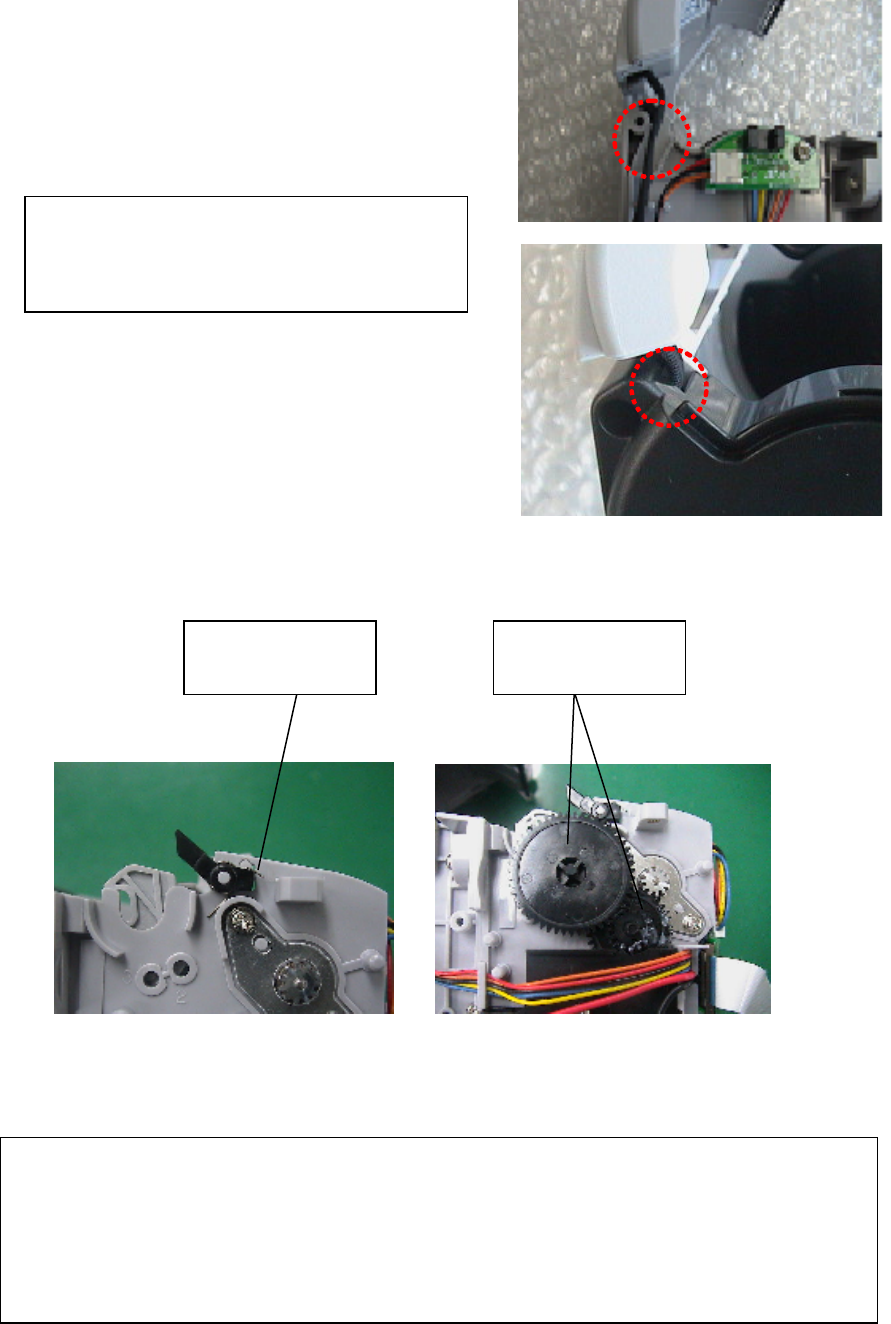

5 FOLLOW PROCEDURE 3→2→1 IN ORDER TO INSTALL BACK THE PRINTER.
※(CASE PARTS ARE EASY TO COME OFF).
※
BEWARE AND MAKE SURE THE CABLE DO NOT
STUCK WHEN PUTTING BACK SIDE COVER.
SPRING GEAR
End Product Labeling
The final end product must be labeled in a visible area with the
following "Contains FCC ID:MMFSMP-WL".
