0099001210WB-01
Model / Modelo: XP2260
OWNER’S MANUAL
MANUAL DEL USUARIO
INSTANT POWER™
Jump Starter
and DC Power Source
Fuente de Poder de CC
y Arrancador
CONTAINS SEALED, NON-SPILLABLE LEAD-ACID BATTERY.
MUST BE DISPOSED OF PROPERLY.
CONTIENE UNA BATERÍA SELLADA DE ÁCIDO-PLOMO NO
DERRAMABLE QUE DEBE DESECHARSE APROPIADAMENTE.
WARNING: Possible explosion hazard. Contact with battery acid may cause
severe burns and blindness. Keep out of reach of children.
ADVERTENCIA: Posible Riesgo de una explosión. El contacto con una batería de ácido
puede causar quemaduras y ceguera. Manténgase alejado de los niños.
READ THE ENTIRE MANUAL BEFORE USING THIS PRODUCT.
FAILURE TO DO SO COULD RESULT IN SERIOUS INJURY OR DEATH.
LEA EL MANUAL COMPLETO ANTES DE UTILIZAR ESTE PRODUCTO.
CUALQUIER FALLA PODRÍA RESULTAR EN SERIAS LESIONES O PODRÍA SER MORTAL.
DO NOT RETURN THIS PRODUCT TO THE STORE!
Call Customer Service for Assistance: 800-621-5485
¡NO LO DEVUELVA ESTE PRODUCTO A LA TIENDA!
Llame a Servicios al Cliente para Asistencia: 1-800-621-5485
• 1 •
IMPORTANT: READ AND SAVE THIS SAFETY AND INSTRUCTION MANUAL.
SAVE THESE INSTRUCTIONS – Charge the Instant Power™ internal battery
immediately after purchase, after every use and every 30 days. This manual will show
you how to use your Instant Power™ safely and effectively. Please read, understand
and follow these instructions and precautions carefully, as this manual contains
important safety and operating instructions. The safety messages used throughout this
manual contain a signal word, a message and an icon.
The signal word indicates the level of the hazard in a situation.
Indicates an imminently hazardous situation which, if not avoided, will result in
death or serious injury to the operator or bystanders.
Indicates a potentially hazardous situation which, if not avoided, could result
in death or serious injury to the operator or bystanders.
Indicates a potentially hazardous situation which, if not avoided, could result
in moderate or minor injury to the operator or bystanders.
Indicates a potentially hazardous situation which, if not avoided, could result
in damage to the equipment or vehicle or property damage.
Pursuant to California Proposition 65, this product contains chemicals known
to the State of California to cause cancer and birth defects or other
reproductive harm. Wash hands after handling.
IMPORTANT SAFETY INSTRUCTIONS – SAVE THESE INSTRUCTIONS 1. This manual contains important safety and operating instructions.
RISK OF ELECTRIC SHOCK OR FIRE.
Read the entire manual before using this product. Failure 1.1
to do so could result in serious injury or death.
Keep out of reach of children.
1.2
Do not put ngers or hands into any of the Instant 1.3
Power’s™ outlets.
Do not expose the Instant Power™ to rain or snow.
1.4
Use only recommended attachments. Use of an attachment not recommended or sold 1.5 by Schumacher® Electric Corporation may result in a risk of re, electric shock or injury
to persons or damage to property.
To reduce the risk of damage to the electric plug or cord, pull by the plug rather than the
1.6 cord when disconnecting the Instant Power™.
Use of an improper extension cord could result in a risk of re and electric shock. If an
1.7 extension cord is necessary, a cord with a current rating equal to or more than that of
the equipment may overheat. Care should be taken to arrange the cord so that it will not
be tripped over or pulled.
To reduce the risk of electric shock, unplug the Instant Power™ wall charger from the
1.8 outlet before attempting any maintenance or cleaning. Simply turning off the controls will
not reduce this risk.
When charging the internal battery, work in a well ventilated area and do not restrict the
1.9 ventilation in any way.
Do not operate the Instant Power™ with damaged cables or clips; have the cable or
1.10
clip replaced immediately by a qualied service person. (Call customer service at:
1-800-621-5485.)
Do not operate the Instant Power™ if it has received a sharp blow, been dropped or
1.11
otherwise damaged in any way; take it to a qualied service person. (Call customer
service at: 1-800-621-5485.)
Do not disassemble the Instant Power™; take it to a qualied service person when
1.12
service or repair is required. Incorrect reassembly may result in a risk of re or electric
shock. (Call customer service at: 1-800-621-5485.)
• 2 •
RISK OF EXPLOSIVE GASES.
WORKING IN THE VICINITY OF A LEAD-ACID BATTERY IS DANGEROUS. 1.13
BATTERIES GENERATE EXPLOSIVE GASES DURING NORMAL BATTERY
OPERATION. FOR THIS REASON, IT IS OF UTMOST IMPORTANCE THAT YOU
FOLLOW THE INSTRUCTIONS EACH TIME YOU USE THE INSTANT POWER™.
To reduce the risk of a battery explosion, follow these instructions and
1.14
those published by the battery manufacturer and the manufacturer of any equipment
you intend to use in the vicinity of the battery. Review the cautionary markings on these
products and on the engine.
This Instant Power™ employs parts, such as switches and circuit breakers, that tend to
1.15 produce arcs and sparks. If used in a garage, locate this Instant Power™ 18 inches
(46 cm) or more above oor level.
PERSONAL PRECAUTIONS2.
RISK OF EXPLOSIVE GASES. A SPARK
NEAR THE BATTERY MAY CAUSE A
BATTERY EXPLOSION. TO REDUCE THE
RISK OF A SPARK NEAR THE BATTERY:
NEVER smoke or allow a spark or 2.1
ame in the vicinity of a battery or engine.
Remove personal metal items such as rings, bracelets, necklaces and watches when
2.2 working with a lead-acid battery. A lead-acid battery can produce a short-circuit current
high enough to weld a ring or the like to metal, causing a severe burn.
Be extra cautious to reduce the risk of dropping a metal tool onto the battery. It might
2.3 spark or short-circuit the battery or other electrical part that may cause an explosion.
Do not permit the internal battery of the Instant Power™ to freeze. Never charge a
2.4 frozen battery.
To prevent sparking, NEVER allow clips to touch together or contact the same piece of metal.
2.5
Consider having someone nearby to come to your aid when you work near a 2.6 lead-acid battery.
Have plenty of fresh water and soap nearby in case battery acid contacts your skin,
2.7 clothing or eyes.
Wear complete eye and body protection, including safety goggles and protective
2.8 clothing. Avoid touching your eyes while working near the battery.
If battery acid contacts your skin or clothing, immediately wash the area with soap and
2.9
water. If acid enters your eye, immediately ood the eye with cold running water for at
least 10 minutes and get medical attention right away.
If battery acid is accidentally swallowed, drink milk, the whites of eggs or water. DO NOT
2.10 induce vomiting. Seek medical attention immediately.
PREPARING TO USE THE INSTANT POWER3. ™
RISK OF CONTACT WITH BATTERY ACID. BATTERY ACID
IS A HIGHLY CORROSIVE SULFURIC ACID.
Be sure the area around the battery is well ventilated 3.1
while the jump starter is being used.
Clean the battery terminals before using the jump starter.
3.2
During cleaning, keep airborne corrosion from coming into
contact with your eyes, nose and mouth. Use baking soda and water to neutralize the
battery acid and help eliminate airborne corrosion. Do not touch your eyes, nose or mouth.
Determine the voltage of the battery by referring to the vehicle owner’s manual and
3.3 make sure that the output voltage of the jump starter is correct.
Make sure that the Instant Power™ cable clips make tight connections.
3.4
• 3 •
INSTANT POWER™ LOCATION4.
RISK OF EXPLOSION AND CONTACT WITH
BATTERY ACID.
Locate the Instant Power™ as far away 4.1
from the battery as the DC cables permit.
Never place the Instant Power™
4.2
directly above the battery being jumped; gases
from the battery will corrode and damage the Instant Power™.
Do not operate the Instant Power™ in a closed-in area or restrict the ventilation in any way.
4.3
DC CONNECTION PRECAUTIONS5.
Connect and disconnect the DC output clips only after setting all of the Instant Power™ 5.1
switches to the “off” position (if applicable) and removing the AC plug from the electrical
outlet. Never allow the clips to touch each other.
Attach the clips to the battery and chassis, as indicated in the operating instructions.
5.2
CHARGING AND AC POWER CORD CONNECTIONS6.
RISK OF ELECTRIC SHOCK OR FIRE.
The Instant Power™ charger is for use on a nominal 6.1
120-volt circuit. The plug must be plugged into an outlet that
is properly installed and grounded in accordance with all local
codes and ordinances. The plug pins must t the receptacle
(outlet). Do not use with an ungrounded system. NOTE:
Pursuant to Canadian Regulations, use of an adapter plug is not allowed in Canada. Use
of an adapter plug in the United States is not recommended and should not be used.
INSTALLATION INSTRUCTIONS7.
Remove all cord wraps and uncoil the cables prior to using the Instant Power™.

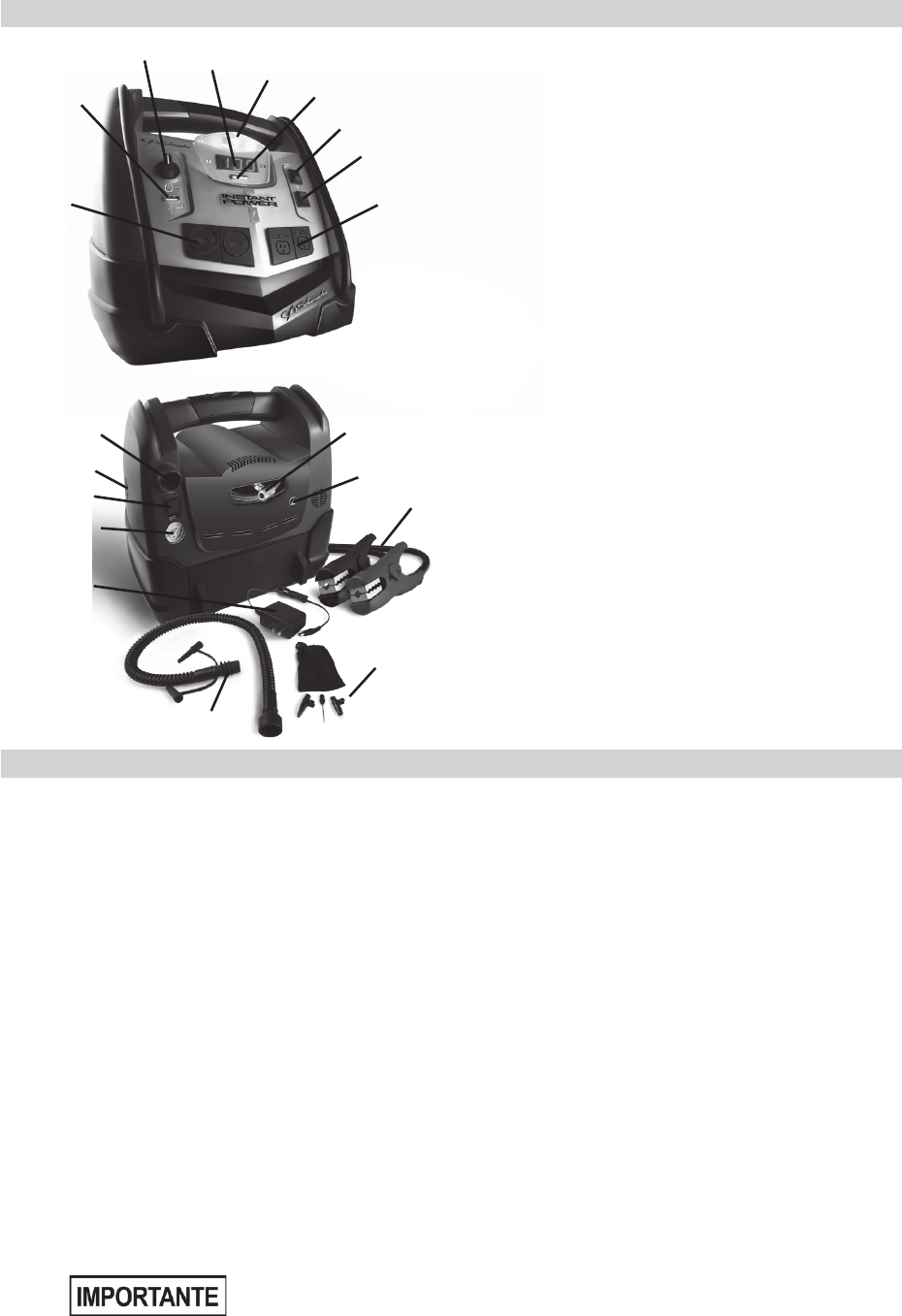

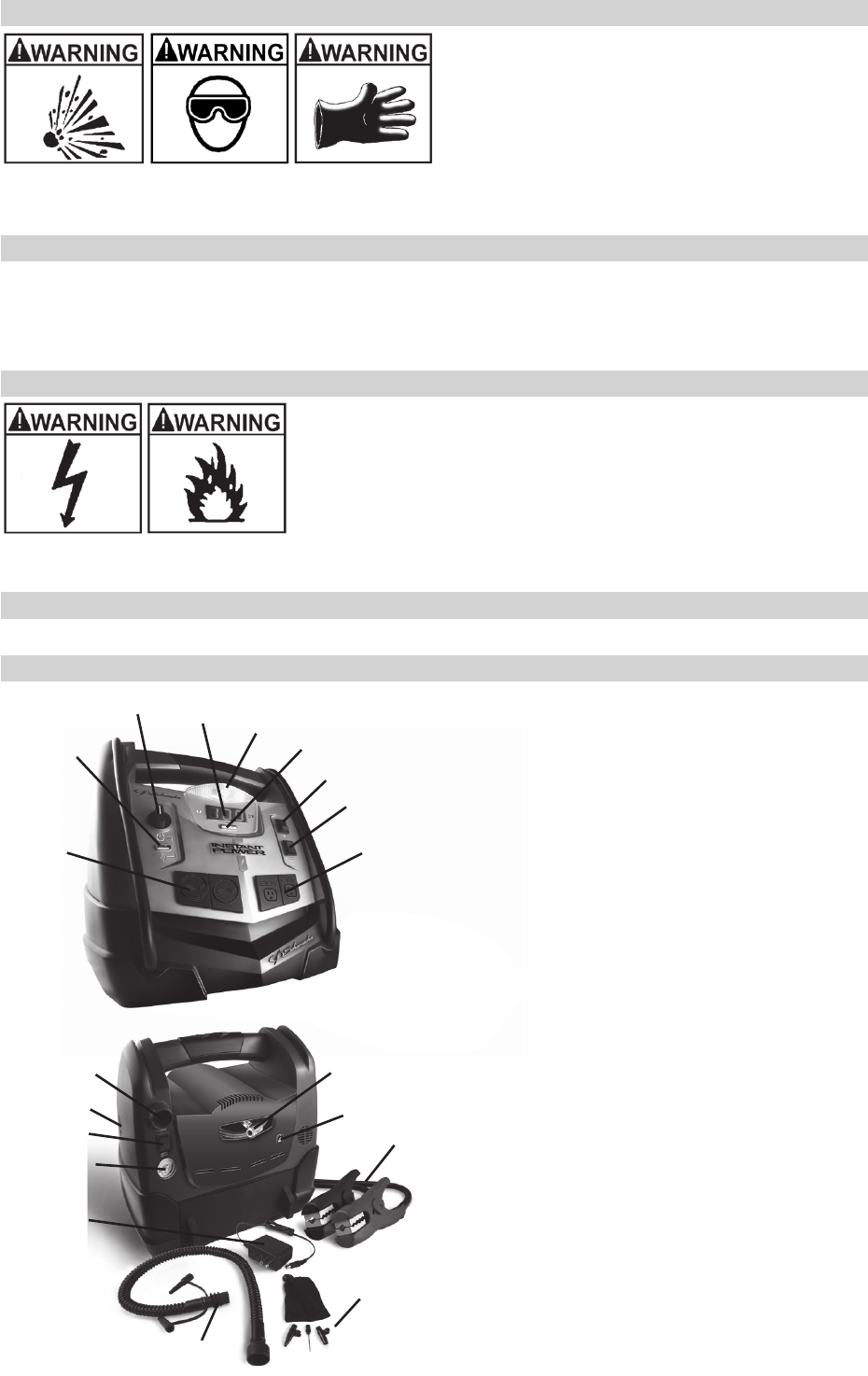

FEATURES
8.
1
2
3
4
5
6
7
89
10
11
12
13
14
15
17
19
16
Jump Start/USB On/Off Switch1.
USB Port2.
Built-In Work Light3.
Digital Display4.
Display Button5.
Work Light On/Off Switch6.
Inverter On/Off Switch7.
12 Volt DC Outlets8.
120 Volt AC Outlets9.
Compressor Hose10.
Compressor Gauge11.
Compressor/Inator Switch12.
Inator Port13.
Charger Plug14.
Wall Charger15.
Battery Clamps16.
Deator Port17.
Adapters18.
Inator Hose19.
18
• 4 •
CHARGING THE INTERNAL BATTERY OF THE INSTANT POWER™9.
IMPORTANT: CHARGE IMMEDIATELY AFTER PURCHASE, AFTER EACH USE AND
EVERY 30 DAYS TO KEEP THE INSTANT POWER™ INTERNAL BATTERY FULLY
CHARGED.
Check the internal battery’s charge level by pressing the Display Button. The Digital 9.1 Display will show the battery’s percent of charge. Charge the internal battery if the
display shows it is under 100%.
NOTE: The internal battery’s percent of charge is most accurate when the Instant Power™
has been disconnected from all devices and charging sources for a few hours.
Charging the Internal Battery using the Included Wall Charger9.2
To charge, plug the included wall charger into the charger plug on the back of the 1. Instant Power™.
Plug the wall charger into a 120V electrical wall outlet.
2.
While the Instant Power™ is charging, the battery’s percentage of charge will be 3. displayed. When the internal battery is fully charged, the display will show 100.
Complete charging may take up to 72 hours. The Instant Power™ is then ready to use.
The charger will automatically go into maintain mode and maintain the battery at full
4. charge without damaging it.
Charge the Instant Power™ as soon as possible after use.
5.
Do not use the Instant Power™ while charging the internal battery.
You may also charge the internal battery while driving, using a male-to-male charger
cable (p/n 94500109 – not included). Insert one end of the accessory cable into the 12V
DC power outlet and the other end into the vehicle’s accessory outlet (lighter socket).
Completely disconnect the charger cable when the engine is not running.
Using this method to charge the battery overrides the maintain mode
and the battery can be overcharged. Monitor the progress of the
battery and when it reaches a full (100%) charge, disconnect the charger. Do not leave
the battery unattended or it could explode causing property damage or personal injury.
OPERATING INSTRUCTIONS10.
Digital Display Functions10.1
To check the Instant Power™ internal battery’s status, push the Display Button. The
display will show the percent of charge of the internal battery.
When connected to the vehicle, the display shows the vehicle’s battery voltage. When
connected and in the ON position, the display shows the equalized voltage between the
vehicle’s battery and internal battery.
When the inverter is turned on and being used, the display will show the total wattage
used by the device being powered by the inverter.
Jump Starting a Vehicle Engine
10.2
A SPARK NEAR THE BATTERY MAY CAUSE
A BATTERY EXPLOSION. TO REDUCE THE
RISK OF A SPARK NEAR THE BATTERY:
Do not use the Instant Power™
while charging the internal
battery.
Turn the vehicle’s ignition OFF before making cable connections.
1.
Position the DC cables to reduce the risk of damage by the hood, door and moving 2. or hot engine parts. NOTE: If it is necessary to close the hood during the jump
starting process, ensure that the hood does not touch the metal part of the battery
clips or cut the insulation of the cables.
Stay clear of fan blades, belts, pulleys and other parts that can cause injury.
3.
Check the polarity of the battery posts. The POSITIVE (POS, P, +) battery post 4.
usually has a larger diameter than the NEGATIVE (NEG, N, -) post.
• 5 •
Determine which post of the battery is grounded (connected) to the chassis. If the 5.
negative post is grounded to the chassis (as in most vehicles), see step 6. If the
positive post is grounded to the chassis, see step 7.
For a negative-grounded vehicle, connect the POSITIVE (RED) clip from the jump
6.
starter to the POSITIVE (POS, P, +) ungrounded post of the battery. Connect the
NEGATIVE (BLACK) clip to the vehicle chassis or engine block away from the
battery. Do not connect the clip to the carburetor, fuel lines or sheet-metal body parts.
Connect to a heavy gauge metal part of the frame or engine block.
For a positive-grounded vehicle, connect the NEGATIVE (BLACK) clip from the jump
7.
starter to the NEGATIVE (NEG, N, -) ungrounded post of the battery. Connect the
POSITIVE (RED) clip to the vehicle chassis or engine block away from the battery.
Do not connect the clip to the carburetor, fuel lines or sheet-metal body parts.
Connect to a heavy gauge metal part of the frame or engine block.
RISK OF EXPLOSION.
If you have connected the clips backward, an audio alarm will sound. DO NOT
turn the ON/OFF switch to the ON position. This could cause serious damage
to the Instant Power™ or the vehicle. Reverse the connections and the audio
alarm will stop.
Turn ON the Jump Start ON/OFF switch. Crank the engine. If the engine
8.
does not start within 5-8 seconds, stop cranking and wait at least 1 minute
before attempting to start the vehicle again. (This permits the battery to cool down.)
After the engine starts, make sure to turn OFF the Jump Start switch. Disconnect the
9.
black clip (-), then the red clip (+), in that order.
Recharge the Instant Power™ as soon as possible after use.
10.
RISK OF EXPLOSION.
To prevent sparking, NEVER allow the clips to touch together or to contact the
same piece of metal. Never attempt to jump start a frozen battery.
Powering a 12V DC Device10.3
The Instant Power™ is a power source for all 12V DC accessories that are
equipped with a 12V accessory plug. Use it for power outages and shing or
camping trips.
Make sure the device to be powered is OFF before inserting the 12V DC accessory plug
into the 12V DC accessory outlet.
Ensure the battery clips are securely clipped on the storage holders.
1.
Open the protective cover of the DC power outlet on the front of the Instant Power™.2.
Plug the 12V DC device into the DC power outlet, and turn the 12V DC device on 3.
(if required).
If the 12V DC device draws more than 15A or has a short circuit, the internal circuit
4. breaker of the Instant Power™ will trip and disconnect the power to the device.
Disconnect the 12V DC device. The breaker will automatically reset after an
overload occurs.
The DC power outlet is wired directly to the internal battery. Extended operation of a 12V
DC device may result in excessive battery drain. Recharge immediately after unplugging
the 12V DC device.
Using the USB Port
10.4
The USB port provides up to 500mA at 5V DC.
Ensure the battery clips are securely clipped on the storage holders.
1.
Turn the Instant Power™ On/Off switch to the ON position.2.
Plug in and turn the USB device on.3.
Reverse these steps when nished using the USB port.4.
Charge the Instant Power™ as soon as possible after using the USB port.5.
Using the Built-In Light10.5
Position the Instant Power™ on a at, stable surface near the intended work area.1.
Ensure the battery clips are securely clipped on the storage holders.2.
Press the Light Switch to the ON position.3.
• 6 •
The Instant Power™ light will turn on and illuminate your work area.4.
Press the Light Switch to the OFF position.5.
Charge the Instant Power™ as soon as possible after using the built-in light.6.
Using the Air Compressor10.6
RISK OF EXPLOSION.
Read the instructions of the product being inated before using the compressor.
Avoid overination, do not exceed the manufacturer’s recommended pressures.
Do not leave the air compressor unattended during use.
Ensure the battery clips are securely on the storage holders.
1.
Remove the air compressor hose from the storage compartment in the back 2.
of the Instant Power™. Install adapters as necessary.
Attach the air compressor hose to the product or accessory to be inated.
3.
Place the Compressor/Inator Switch in the COMPRESSOR position and inate 4. the product.
When the product is inated to the proper air pressure (using the air compressor
5.
gauge) place the Compressor/Inator Switch in the OFF position and remove the hose.
Do not run for more than 10 minutes maximum at a time. Allow the Instant Power™
6. to cool down for 10 minutes before using again.
NOTE: To prevent overheating, the compressor has built-in thermal protection that
will turn the compressor off before it overheats. If the compressor shuts off, wait a few
minutes and it will automatically restart when the compressor cools.
NOTE: The air compressor is rated for 150 PSI.
Using the Inator
10.7
RISK OF EXPLOSION.
Read instructions of the product being inated before using the inator. Avoid
overination, do not exceed the manufacturer’s recommended pressures. Do
not leave the inator unattended during use.
Ensure the battery clips are securely on the storage holders.
1.
Attach the corrugated hose with end adapter to the high-ow inator outlet 2.
located near the Compressor/Inator switch on the back of the Instant Power™.
The main accessory adapter attached to the corrugated hose accommodates up to 4
3. sizes. If another size is needed, an additional adapter can be attached to the end of
the main accessory adapter.
Insert the adapter into the product to be inated.
4.
Push the Compressor/Inator switch to the INFLATOR position and inate the product.5.
When the product is inated to the desired level, push the Compressor/Inator switch 6. to the OFF position and remove the adapter.
Using the Deator
10.8
Ensure the battery clips are securely on the storage holders.1.
Attach the corrugated hose with the end adapter to the high-ow deator outlet, 2. which is located on the side of the Instant Power™.
The main accessory adapter attached to the corrugated hose accommodates up to 4
3. sizes. If another size is needed, an additional adapter can be attached to the end of
the main accessory adapter.
Insert the adapter into the item to be deated.
4.
Push the Compressor/Inator switch to the INFLATOR position and deate the item.5.
When the product is deated to the desired level, push the Compressor/Inator 6. switch to the OFF position and remove the adapter.
Before Using the Inverter10.9
Important Safety Instructions:
Keep the Instant Power™ well ventilated in order to properly disperse heat generated 1. while it is in use. Make sure there are several inches of clearance around the top and
sides, and do not block the vents on the back of the Instant Power™.
• 7 •
Make sure the Instant Power™ is not close to any potential source of ammable 2. fumes or clothing.
Keep the Instant Power™ dry.
3.
DO NOT allow the Instant Power™ to come into contact with rain or moisture.4.
DO NOT operate the Instant Power™ if you, the Instant Power™, the device being 5. operated or any other surfaces that may come in contact with any power source are
wet. Water and many other liquids can conduct electricity, which may lead to serious
injury or death.
Do not place the Instant Power™ on or near heating vents, radiators or other
6. sources of heat.
Do not place the Instant Power™ in direct sunlight. The ideal air temperature for
7. operation is between 50° and 80°F.
Do not use the inverter near an open engine compartment where fumes may
8. accumulate.
Do not modify the AC receptacles in any way.
9.
Using the Inverter10.10
It is important to know the continuous wattage of the device you plan to use with the
inverter. The Instant Power™ must be used with devices drawing 200 watts or less. If
the wattage is not marked on the device, use only devices that draw less than 1.7 Amps
of AC current.
Devices like TVs, fans or electric motors require additional power to start (commonly
known as the “starting or peak power”). The Instant Power™ can supply a momentary
surge in wattage; however even devices rated less than the maximum 200 watts can
exceed the inverters surge capability and cause an automatic overload shutdown.
Do not use the inverter with a product that draws a higher wattage than the inverter can
provide, as this may cause damage to the inverter and the product.
Make sure the device you are using is compatible with a modied sine wave inverter.
Always run a test to establish whether the inverter will operate a
particular piece of equipment or device.
In the event of a power overload, the inverter is designed to automatically shut down.
This safety feature prevents damaging the inverter while testing devices and equipment
with the 200-watt range.
If powering more than one device, start one device at a time to avoid a power surge
and/or inverter overload. The surge load of each device should not exceed the inverter’s
Continuous Operation wattage rate.
If you are using the power inverter to operate a battery charger, monitor the temperature
of the battery charger for about 10 minutes. If the battery charger becomes abnormally
warm, disconnect it from the inverter immediately.
You can use an extension cord from the inverter to the device without signicantly
decreasing the power being generated by the inverter. For best operating results, the
extension cord should be 16 AWG (1.31 mm2) or larger and no longer than 50 feet.
This inverter uses a nonsinusoidal waveform. Therefore, we do not
recommend you use it to power the following devices:
Switch Mode Power Supplies
1.
Linear Power Supplies2.
Class 2 Transformers3.
Line Filter Capacitors4.
Shaded Pole Motors5.
Fan Motors6.
Microwave Ovens7.
Fluorescent and High Intensity Lamps (with a ballast)8.
Transformerless Battery Chargers9.
Doing so may cause the device to run warmer or overheat.
Powering a 120V AC Device10.11
• 8 •
To operate a 120V AC device:
Ensure the battery clips are securely on the storage holders.
1.
Open the protective cover of the AC power outlet on the front panel of the Instant Power™.2.
Make sure the 120V AC device to be operated is turned OFF.3.
Plug the 120V AC device into the AC power outlet, and turn the Inverter Switch to the 4. ON position.
Turn the device on.
5.
If the device does not operate properly when rst connected to the inverter, push the 6. inverter rocker switch ON, OFF, and ON again in quick succession. If this procedure
is not successful, it is likely that the inverter does not have the required capacity to
operate the device intended.
Charge the Instant Power™ as soon as possible after each use.
7.
RISK OF ELECTRIC SHOCK.
Incorrect operation of your inverter may result in damage and personal injury.
The inverter output is 120V AC and can shock or electrocute the same as any
ordinary household AC wall outlet.
NOTE: The maximum continuous load is 200 watts. Do not use the inverter
with a product that draws more than 200 watts, as this may cause damage to
the inverter and the product.
MAINTENANCE INSTRUCTIONS11.
After use and before performing maintenance, unplug and disconnect the Instant 11.1
Power™ (see sections 3 and 4).
Use a dry cloth to wipe all battery corrosion and other dirt or oil from the battery clips,
11.2 cords, and the Instant Power™ case.
Ensure that all of the Instant Power™ components are in place and in good working
11.3 condition, for example, the plastic boots on the battery clips.
Servicing does not require opening the unit, as there are no user-serviceable parts.
11.4
All other servicing should be performed by qualied service personnel.11.5
MOVING AND STORAGE INSTRUCTIONS12.
Store the Instant Power™ in an upright position. 12.1
Store inside, in a cool, dry place.12.2
Do not store the clips on the handle, clipped together, on or around metal, or clipped 12.3 to cables. The clips on the Instant Power™ are live and will produce arcing or sparking
if they come in contact with each other. To prevent accidental arcing, always keep the
clips on the storage holders when not using them to jump start a vehicle.
If the Instant Power™ is moved around the shop or transported to another location, take
12.4 care to avoid/prevent damage to the cords, clips and Instant Power™. Failure to do so
could result in personal injury or property damage.
Do not use and/or store the Instant Power™ in or on any area or
surface where damage could occur if the internal battery should
unexpectedly leak acid.
IMPORTANT:12.5
CHARGE IMMEDIATELY AFTER PURCHASE•
KEEP FULLY CHARGED•
Charge the Instant Power™ internal battery immediately after purchase, after every
use and every 30 days.
All batteries are affected by temperature. The ideal storage temperature is at 70°F. The
internal battery will gradually self-discharge (lose power) over time, especially in warm
environments. Leaving the battery in a discharged state may result in permanent battery
damage. To ensure satisfactory performance and avoid permanent damage, charge the
internal battery every month.
• 9 •
TROUBLESHOOTING13.
PROBLEM POSSIBLE CAUSE REASON/SOLUTION
The Instant Power™ won’t
jump start my car. Jump Start/USB Switch is not
turned ON.
Clips are not making a good
connection to the battery.
The Instant Power™ battery is
not charged.
The vehicle’s battery is
defective.
Turn ON the Jump Start/USB
Switch.
Check for poor connection to
battery and frame. Make sure
connection points are clean.
Rock clips back and forth for a
better connection.
Check the battery charge
status by pressing the button
on the front of the Instant
Power™. See DIGITAL
DISPLAY FUNCTIONS section
of this manual.
Have the battery checked.
The Instant Power™ won’t
power my 12V device. The 12V device is not turned on.
The Instant Power™ battery is
not charged.
The 12V device draws more
than 15A or has a short circuit.
Turn on the 12V device.
Check the battery charge
status by pressing the button
on the front of the Instant
Power™. See DIGITAL
DISPLAY FUNCTIONS section
of this manual.
Disconnect the 12V device.
The internal breaker will
automatically reset after a
minute or two. Try the 12V
device again. If it happens
again, replace the 12V device.
The battery in the Instant
Power™ won’t hold a charge. The battery is bad (will not
accept a charge). Have the battery checked.
• 10 •
SPECIFICATIONS14.
Internal Battery Type Maintenance-free AGM Lead-acid
Nominal Voltage 12V DC
DC Power Outlet (Max. Continuous Load) 15A (both outlets combined)
Built-in Work Light (Non-replaceable) 3 white LEDs
Jumper Cables 4-gauge AWG, 24 Inches
Dimensions (H x W x D) 12 H x 11.5 x 10.5 Inches
Product Weight 23.9 lbs. (10.84 kg)
AC Power Specications
Maximum Continuous Power 200 Watts
Surge Capacity (Peak Power) 400 Watts
No Load Current Draw <0.4 Amps
Wave Form Modied Sine Wave
Input Voltage Range 10.5 - 15.5V DC
AC Outlets (2) 120V AC 3-Prong NEMA 5-15
REPLACEMENT PARTS/ACCESSORIES15.
Air Compressor Accessory Kit (3 Hose Adaptors) ..........................................0099000599
Inator Accessory Kit:
(Inator/Deator Hose, Unit End and 3 Hose Adaptors) .................................0099000598
Male-to-Male Accessory Cable ...........................................................................94500109
Wall Charger .......................................................................................................93026737
• 11 •
LIMITED WARRANTY16.
WARRANTY NOT VALID IN MEXICO.
SCHUMACHER ELECTRIC CORPORATION, 801 BUSINESS CENTER DRIVE,
MOUNT PROSPECT, IL 60056-2179, MAKES THIS LIMITED WARRANTY TO THE
ORIGINAL RETAIL PURCHASER OF THIS PRODUCT. THIS LIMITED WARRANTY IS
NOT TRANSFERABLE OR ASSIGNABLE.
Schumacher Electric Corporation (the “Manufacturer”) warrants this Instant Power™
for one year and the internal battery for ninety days from the date of purchase at retail
against defective material or workmanship that may occur under normal use and
care. If your unit is not free from defective material or workmanship, Manufacturer’s
obligation under this warranty is solely to repair or replace your product, with a new or
reconditioned unit, at the option of the Manufacturer. It is the obligation of the purchaser
to forward the unit, along with proof of purchase and mailing charges prepaid to the
Manufacturer or its authorized representatives in order for repair or replacement to occur.
Manufacturer does not provide any warranty for any accessories used with this product
that are not manufactured by Schumacher Electric Corporation and approved for use
with this product. This Limited Warranty is void if the product is misused, subjected to
careless handling, repaired, or modied by anyone other than Manufacturer or if this unit
is resold through an unauthorized retailer.
Manufacturer makes no other warranties, including, but not limited to, express, implied or
statutory warranties, including without limitation, any implied warranty of merchantability
or implied warranty of tness for a particular purpose. Further, Manufacturer shall not be
liable for any incidental, special or consequential damage claims incurred by purchasers,
users or others associated with this product, including, but not limited to, lost prots,
revenues, anticipated sales, business opportunities, goodwill, business interruption
and any other injury or damage. Any and all such warranties, other than the limited
warranty included herein, are hereby expressly disclaimed and excluded. Some states
do not allow the exclusion or limitation of incidental or consequential damages or length
of implied warranty, so the above limitations or exclusions may not apply to you. This
warranty gives you specic legal rights and it is possible you may have other rights
which vary from this warranty.
THIS LIMITED WARRANTY IS THE ONLY EXPRESS LIMITED WARRANTY AND THE
MANUFACTURER NEITHER ASSUMES OR AUTHORIZES ANYONE TO ASSUME
OR MAKE ANY OTHER OBLIGATION TOWARDS THE PRODUCT OTHER THAN
THIS WARRANTY.
Schumacher Electric Corporation Customer Service
1-800-621-5485
Monday–Friday 7:00 a.m. to 5:00 p.m. CST
Schumacher and the Schumacher Logo are registered trademarks of
Schumacher Electric Corporation
To activate the warranty, please ll in the warranty registration card on page 12 and mail it in,
OR go to www.batterychargers.com to register your product online.
DO NOT RETURN THIS PRODUCT TO THE STORE!
Call Customer Service for Assistance: 800-621-5485
• 12 •
1 YEAR LIMITED
WARRANTY PROGRAM
REGISTRATION
MODEL:___________________ DESCRIPTION:___________________________
This is the only express limited warranty, and the manufacturer neither assumes nor authorizes
anyone to assume or make any other obligation. There is no other warranty, other than what is
described in the product owner’s manual.
The warranty card should be submitted within 30 days of purchase. The customer must
keep the ORIGINAL receipt because it will be required for any warranty claims.
This warranty is not transferable.
Mail To: Schumacher Electric Corporation
801 Business Center Drive
Mount Prospect, IL 60056-2179
Name_______________________________________________________________
Street Address________________________________________________________
City_________________________________State__________Zip Code__________
Phone______________________Email____________________________________
Store Name Where Purchased____________________Date of Purchase__________
Store Location_____________________UPC Number_________________________
Serial Number________________________(SEE PRODUCT)
PROGRAMA DE REGISTRO
DE 1-AÑO DE GARANTÍA
LIMITADA
MODELO:___________________ DESCRIPCIÓN:___________________________
Esta es la única garantía limitada expresa, y el productor no autoriza ni otorga a alguien a realizar
alguna otra obligación. No existe ninguna otra garantía más que la descrita en el manual del dueño.
La tarjeta de garantía debe enviarse durante los primeros 30 días después de la compra.
El cliente debe mantener el recibo de compra ORIGINAL como comprobante,
el cual le otorga todo derecho a cualquier reclamo de garantía.
Esta garantía no es transferible.
Dirigase a: Schumacher Electric Corporation
801 Business Center Drive
Mount Prospect, IL 60056-2179
Nombre______________________________________________________________
Dirección_____________________________________________________________
Ciudad_______________________________Estado_____________C.P.__________
Tel:_______________________Correo electrónico____________________________
Nombre de la Tienda donde se Compró_________________Fecha de compra _____
Localización de la Tienda___________________Numero de Serie _______________
Código de barras ________________________(CONSULTE EL PRODUCTO)
• 13 •
IMPORTANTE: LEA Y GUARDE ESTE MANUAL DE INSTRUCCIONES Y SEGURIDAD.
GUARDE ESTAS INSTRUCCIONES – Cargue el Instant Power™ inmediatamente
después de comprarla, después de cada uso y cada 30 días. Este manual le mostrará
cómo utilizar su Instant Power™ en forma segura y efectiva. Por favor, lea, comprenda y
siga estas instrucciones y precauciones cuidadosamente, ya que este manual contiene
instrucciones operativas y de seguridad de importancia. Los mensajes de seguridad
representados en este manual contienen palabras guía, un mensaje y una gura.
La palabra guía indica el nivel de peligro en determinada situación.
Indica una inminente situación de riesgo que, si no se evita, resultaría mortal
o de serios perjuicios al operador o personas alrededor.
Indica una situación potencialmente riesgoso que, si no se evita, podría
resultar o de serios perjuicios al operador o personas alrededor.
Indica una situación potencialmente riesgoso que, si no se evita, podría
resultar o de serios perjuicios al operador o personas alrededor.
Indica una situación potencialmente peligrosa que, de no evitarse, podría
causar daño al equipo, al vehículo y propiedades alrededor.
Conforme a la Propuesta 65 de California, este producto contiene químicos
de los cuales en el Estado de California se tiene conocimiento que provocan
cáncer y malformaciones congénitas u otras lesiones reproductivas. Lávese
las manos después de usar.
INSTRUCCIONES IMPORTANTES DE SEGURIDAD – 1. GUARDE ESTAS INSTRUCCIONES
Este manual contiene instrucciones operativas y de seguridad de importancia.
EL RIESGO DE DESCARGA ELÉCTRICA O INCENDIO
Lea el manual completo antes de utilizar este producto. 1.1
Cualquier falla podría resultar en serias lesiones o podría
ser mortal.
Manténgase alejado de los niños.
1.2
No coloque los dedos o las manos en cualquiera de los 1.3
enchufes del Instant Power™.
No exponga el Instant Power™ a la lluvia o la nieve.
1.4
Utilice solamente accesorios recomendados. El uso de un accesorio no recomendado o 1.5 suministrado por Schumacher® Electric Corporation puede provocar riesgo de incendio,
descarga eléctrica o lesiones a personas o daño a la propiedad.
Para reducir el riesgo de daños al enchufe o cable eléctrico, jale del enchufe en lugar de
1.6 jalar del cable al desconectar el Instant Power™.
El uso de un cable de extensión inapropiada podría resultar en un corto eléctrico
1.7 e incendio. Si una extensión es necesaria, debe usarse una del mismo calibre
de corriente o de más alta intensidad de modo que el equipo no se sobrecarge.
Manténgase el cable alejado del paso de modo de no tropezar y jalario.
Para reducir el riesgo de descarga eléctrica, desenchufe el cargador del Instant Power™
1.8 del tomacorriente de pared antes de intentar llevar a cabo cualquier actividad de
mantenimiento o limpieza. El simple apagado de los controles no reducirá este riesgo.
La carga de la batería interna, debe realizarse en áreas bien ventiladas, sin
1.9 restricción alguna.
No utilice el Instant Power™ si el mismo posee los cables o las pinzas dañado;
1.10
substituya el cable o la pinza inmediatamente por una persona calicada en el ramo.
(Comuníquese al: 1-800-621-5485 de Servicios al cliente.)
No utilice el Instant Power™ si el mismo recibió un golpe fuerte, si se cayó o si sufrió
1.11 daños de cualquier otra forma; hágalo revisar por una persona capacitada que efectúe
reparaciones. (Comuníquese al: 1-800-621-5485 de Servicios al cliente.)
• 14 •
No desarme el Instant Power™; hágalo revisar por una persona capacitada que efectúe 1.12 reparaciones cuando necesite servicio de mantenimiento o una reparación. Volver a
ensamblar el Instant Power™ en forma incorrecta puede provocar riesgo de incendio o
descarga eléctrica. (Comuníquese al: 1-800-621-5485 de Servicios al cliente.)
RIESGO DE GASES EXPLOSIVOS.
RESULTA PELIGROSO TRABAJAR EN FORMA CERCANA A UNA 1.13
BATERÍA DE PLOMO. LAS BATERÍAS GENERAN GASES EXPLOSIVOS
DURANTE SU NORMAL FUNCIONAMIENTO. POR ESTE MOTIVO,
RESULTA DE SUMA IMPORTANCIA QUE SIGA LAS INSTRUCCIONES CADA
VEZ QUE UTILIZA EL INSTANT POWER™.
Para reducir el riesgo de explosión de una batería, siga estas instrucciones y aquellas 1.14 publicadas por el fabricante de la batería y por el fabricante de cualquier equipo que
intente utilizar en la proximidad de la batería. Revise las pautas de precaución en estos
productos y en el motor.
Este Instant Power™ está equipado con partes, tales como, interruptores y cortacircuitos,
1.15 que tienden a originar chispas y cortos. Si se utiliza en la cochera, utilice el Instant Power™
18 pulgadas (46 cm) o más del nivel del suelo.
PRECAUCIONES PERSONALES2.
RIESGO DE GASES EXPLOSIVOS. UNA
CHISPA CERCA DE LA BATERÍA HACER
QUE LA BATERÍA EXPLOTE. PARA
REDUCIR EL RIESGO DE CHISPAS CERCA
DE LA BATERÍA:
NUNCA fume o permita la presencia de 2.1
chispas o llamas en la proximidad de una batería o motor.
No utilice elementos personales de metal tales como anillos, pulseras, collares y relojes
2.2 al trabajar con una batería de plomo-ácido. Una batería de plomo-ácido puede producir
una corriente de cortocircuito lo sucientemente elevada como para soldar un anillo o
provocar efectos similares sobre el metal, causando una quemadura de gravedad.
Tenga especial cuidado para reducir el riesgo de dejar caer una herramienta de metal
2.3 sobre la batería. Esto podría provocar chispas o un cortocircuito en la batería o en
cualquier otra pieza eléctrica que podría provocar una explosión.
No deje que la batería interna se congele. Nunca cargue una batería congelada.
2.4
Para prevenir cortos, NUNCA permita que las pinzas se junten o hagan contacto por 2.5 medio de un mismo metal.
Considere la idea de que alguna persona se encuentre cerca suyo para poder ayudarlo
2.6 cuando trabaje en forma cercana a una batería de plomo-ácido.
Cuente con una gran cantidad de agua potable y jabón a mano en caso de que el ácido
2.7 de la batería tenga contacto con su piel, ropa u ojos.
Utilice protección visual y corporal completa, incluyendo gafas de seguridad y prendas
2.8 de protección. Evite tocar sus ojos mientras trabaje en forma cercana a la batería.
Si el ácido de la batería tiene contacto con su piel o su ropa, lave de inmediato el área
2.9 afectada con agua y jabón. En caso de que ingrese ácido en un ojo, sumerja el mismo
de inmediato bajo agua potable corriente por al menos 10 minutos y obtenga atención
médica en forma inmediata.
Si el ácido de la batería es accidentalmente ingerido, se recomienda beber leche, clara
2.10 de huevo o agua. NO provoque vómito. Busque ayuda médica de inmediato.
PREPARACIÓN PARA EL USO DEL INSTANT POWER™3.
RIESGO DE CONTACTO CON EL ÁCIDO DE LA BATERÍA.
EL ÁCIDO DE LA BATERÍA ES UN ÁCIDO SULFÚRICO
ALTAMENTE CORROSIVO.
La carga de la batería interna, debe realizarse en áreas 3.1
bien ventiladas, sin restricción alguna.
• 15 •
Limpie los terminales de la batería antes de usar el Instant Power™. Durante la 3.2 limpieza, evite que la corrosión producida por aire tenga contacto con sus ojos, nariz
y boca. Utilice bicarbonato de sodio y agua para neutralizar el ácido de la batería y
ayudar a eliminar la corrosión producida por aire. No toque ojos, nariz o boca.
Determine el voltaje de la batería consultando el manual del usuario del vehículo y
3.3 asegúrese de que la tensión de salida del voltaje el aparato sea la correcta.
Asegúrese de que las pinzas del Instant Power™ se encuentren rmemente conectadas.
3.4
UBICACIÓN DEL INSTANT POWER4. ™
RIESGO DE CONTACTO CON EL ÁCIDO DE
LA BATERÍA.
Ubique el Instant Power™ a la mayor 4.1
distancia posible de la batería como lo
permitan los cables de CC.
Nunca ubique el Instant Power™
4.2
directamente por encima de la batería que se arranca; los gases de la batería corroerán
y dañarán el Instant Power™.
No utilice el Instant Power™ en un área cerrada o restrinja la ventilación en cualquier forma.
4.3
PRECAUCIONES DE CONEXIÓN EN CC5.
Conecte y desconecte los ganchos de salida C.C. sólo después de haber establecido 5.1
todos los interruptores del Instant Power™ a la posición de “apagado” (si es aplicable)
y de haber desconectado el enchufe de C.A. del tomacorriente eléctrico. Nunca permita
que los ganchos tengan contacto entre sí.
Sujete los ganchos a la batería y al chasis, como se indica en en las instrucciones de
5.2 operación.
CARGA Y CABLES DE CA PARA LA CONECCIÓN 6.
EL RIESGO DE DESCARGA ELÉCTRICA O INCENDIO
Este Instant Power™ de batería está destinado a un 6.1
uso en un circuito con tensión nominal de 120V. El enchufe se
debe conectar a un tomacorriente adecuadamente instalado
y que cuente con descarga a tierra de acuerdo con todas las
ordenanzas y códigos. Los pasadores del enchufe deben
adaptarse al receptáculo (tomacorriente). No utilizar con un
sistema que no posea descarga a tierra. NOTA: De acuerdo a las Leyes Canadienses,
el uso de un enchufe adaptador no es permitido en el Canada. El uso de un enchufe
como adaptador no se recomienda y no debe ser utilizado Estados Unidos.
INSTRUCCIONES PARA LA INSTALACI7. ÓN
Desenrede todos los cordones y extienda los cables antes de usar el Instant Power™.
• 16 •
CARACTERÍSTICAS8.
1
2
3
4
5
6
7
89
10
11
12
13
14
15
17
19
16
18
Fuente de Poder USB, con 1. interruptor de apagado/encendido
Puerto USB2.
Luz integrada para laborar3.
Pantalla Digital4.
Botón de la pantalla5.
Interruptor de encendido/apagado 6. de la luz para laborar
Interruptor de encendido/apagado 7. del inversor
Salidas de Corriente Continua 8. de 12 Volt
Salidas de Corriente Alterna 9. de 120 Volt
Manguera del Compresor10.
Medidor del Compresor11.
Interruptor del Compresor/Inador12.
Puerto para inar13.
Enchufe del Cargador14.
Cargador de Pared15.
Pinzas para Batería16.
Puerto para desinar17.
Adaptadores18.
Manguera Inador19.
PARA CARGAR LA BATERIA INTERNA DEL INSTANT POWER™9.
IMPORTANTE: CARGUE LA UNIDAD INMEDIATAMENTE DESPUES DE
COMPRARLA, DESPUES DE CADA USO Y CADA 30 DIAS PARA ASI MANTENER
LA FUENTE DE PODER PORTATIL CARGADA COMPLETAMENTE.
Compruebe el nivel de carga de la batería interna presionando el botón de la carátula. 9.1 El indicador digital demostrará el porcentaje de carga. Cargue la batería interna si la
carátula muestra carga por debajo del 100%.
NOTA: El porcentaje de carga de la batería interna es más connable si el Instant
Power™ ha sido desconectada de todos los accesorios y conexiones por unas horas.
Cargando la batería interna con el Cargador de Pared incluido
9.2
Para cargar, conecte el cargador incluido de pared en el localizada a la tapa del 1. Instant Power™.
Conecte el cargador en el tomacorriente de pared de 120V.
2.
Mientras el Instant Power™ está cargando, el porcentaje de carga de la batería de 3. se mostrará. Cuando la batería interna está completamente cargada, la carátulsa
demostrará 100. Para completar la carga se requieren por lo menos 72 horas. El
Instant Power™ está lista para ser utilizada.
El cargador cambiará automáticamente a un la función de modo otante y
4. mantendrá la batería cargada totalmente sin dañar la batería.
Cargue el Instant Power™ tan pronto sea posible, después de usarse.
5.
No utilice el Instant Power™ mientras carga la batería interna.
También puede cargar la batería interna mientras maneja usando un cable del cargador
macho/macho (p/n 94500109 – no incluido). Inserte un extremo del cable en el
tomacorriente de 12V CD y el otro extremo en el encendedor del vehículo (enchufe del
encendedor de cigarros). Desconecte completamente el cable del cargador cuando el
motor no esté funcionando.
• 17 •
El uso de este método de carga, invalida el modo de mantenimiento y
la batería puede sobrecargarse. Monitoree el progreso de carga de la batería y cuando
alcance la carga completa (100%), desconecte el cargador. No abandone la batería
pues esto podría causar serios daños a la propiedad o lesiones personales.
INSTRUCCIONES DE OPERACIÓN10.
Funciones del indicador digital10.1
Para comprobar el estado de la batería interna del Instant Power™ , empuje el botón de
la carátula. Entonces mostrará el porcentaje de carga de la batería interna.
Cuando está conectada al vehículo, mostrará el voltaje de la batería del vehículo.
Cuando está conectada y en la posición encendido, exhibirá el voltaje igualado entre la
batería del vehículo y la batería interna.
Cuando el inversor se enciende, entonces mostrará el voltaje total usado por el aparato
que operado por el inversor.
Para arrancar el motor del vehículo
10.2
UNA CHISPA PROVOCADA CERCA DE LA
BATERÍA PUEDE CAUSAR LA EXPLOSIÓN
DE LA BATERÍA. PARA REDUCIR EL
RIESGO DE PROVOCAR CHISPAS CERCA
DE LA BATERÍA:
No utilice el Instant Power™ mientras carga la batería interna.
Apague el vehículo antes de hacer conexiones de cables.1.
Ubique los cables de C.A. y C.C. para reducir el riesgo de daños a la cubierta, a la 2. puerta y a las piezas móviles o calientes del motor. NOTA: Si es necesario cerrar el
cofre durante el proceso de arrancar el motor, asegúrese que el cofre no toque parte
metálica de la batería o pele los cables.
Manténgase alejado de las paletas del ventilador, correas, poleas y otras piezas que
3. podrían provocar lesiones.
Verique la polaridad de los bornes de la batería. El borne POSITIVO (POS, P, +) de
4.
la batería generalmente posee un diámetro mayor al borne NEGATIVO (NEG, N, -).
Determine qué borne de la batería hace descarga a tierra (se encuentra conectado)
5.
con el chasis. Si el borne negativo hace descarga a tierra con el chasis (como en la
mayor parte de los vehículos), ver el paso 6. Si el borne positivo hace descarga a
tierra con el chasis, ver el paso 7.
En un vehículo con descarga a tierra por borne negativo, conecte el gancho
6.
POSITIVO (ROJO) del Instant Power™ al borne POSITIVO (POS, P, +) sin descarga
a tierra de la batería. Conecte el gancho NEGATIVO (NEGRO) al chasis del vehículo
o al bloque motor alejado de la batería. No conecte el gancho al carburador, líneas
de combustible o cuerpos metálicos. Conecte a una pieza metálica de calibre grueso
del marco o del bloque motor.
En un vehículo con descarga a tierra por borne positivo, conecte el gancho
7.
NEGATIVO (NEGRO) del Instant Power™ al borne NEGATIVO (NEG, N, -) sin
descarga a tierra de la batería. Conecte el gancho POSITIVO (ROJO) al chasis del
vehículo o al bloque motor alejado de la batería. No conecte al carburador, líneas de
combustible o cuerpos metálicos. Conecte a una pieza metálica de calibre grueso
del marco o del bloque motor.
RIESGO DE EXPLOSIÓN.
Si ha conectado las pinzas al revés, escuchará un sonido de alarma. NO gire
el botón-interruptor a la posición de ENCENDIDO (ON). Esto podría causar
serios daños al Instant Power™ o al vehículo. Conecte los cables a la inversa
y el zumbido dejará de sonar.
Gire el interruptor a ENCENDIDO, para operar la fuente de poder. Arranque
8.
el motor. Si el motor no da marcha de entre los 5 y 8 segundos, detenga el
arranque y espere 1 minuto antes de intentar arrancarlo de nuevo. (Esto
permitirá a la batería que se recupere.)
• 18 •
Una vez que el motor haya arrancado, cerciórese de APAGAR al interruptorde la fuente 9.
de poder. Después desconecte la pinza negra (-) y después la roja (+), en ese orden.
Cargue el Instant Power™ tan pronto sea posible, después de usarse
10.
RIESGO DE EXPLOSIÓN.
Para prevenir chispas, NUNCA, permita que las pinzas hagan contacto entre sí
mismas o por medio de un metal. Nunca intente arrancar un a batería congelada.
Para hacer funcionar un aparato de 12V de CD10.3
El Instant Power™ es una fuente de poder para cualquier accesorio de 12V de
corriente directa que estén equipados con enchufe de 12V. Utilícelo durante
apagones, pesca o días de campo.
Asegúrese que el aparato a conectarse se encuentre en la posición de APAGADO antes
de conectarlo a la fuente de poder de 12V de CD.
También asegúrese de que las pinzas queden sujetas en su lugar.
1.
Abra la tapa protectora de entrada del aparato de CD en el frente del Instant Power™2.
Conecte el aparato de 12V de CD en la salida de corriente de la fuente de poder y 3.
enciéndalo (si requiere).
Si el aparato de 12 V de CD absorbe más de 15 A o tiene un corto circuito, el
4. interruptor de circuitos interno del Instant Power™ se reactivará e interrumpirá
el paso de corriente al aparato. Desconecte el aparato de 12V de CD. El mismo
interruptor se reactivará automáticamente después de que una sobrecarga ocurra.
El enchufe está conectado directamente a la batería interna. Una operación en exceso
del aparato de 12V de CD podría descargar la batería excesivamente. Recargue
inmediatamente después de desenchufar en aparato de 12V de CD.
El uso de Puerto USB
10.4
El puerto USB provee poco más de 500 mA por 5V de CD.
Asegúrese que las pinzas estén jas en el compartimiento.
1.
Conecte el aparato en el puerto USB situado en el panel del frente. 2.
Conecte y encienda el aparato USB.3.
Encienda el aparato USB.4.
Una vez terminado el uso del USB, desconecte en forma reversible.5.
Cargue el Instant Power™ tan pronto deje de usar el puerto USB.6.
Uso de la Luz Adjunta10.5
Coloque la Fuente de Poder™ sobre una supercie plana cerca del área de trabajo.1.
Asegúrese que las pinzas estén jas en el compartimiento. 2.
Presione el interruptor de luz a la posición de ENCENDIDO.3.
La luz del Instant Power™ encenderá e iluminará su área de trabajo.4.
Presione el interruptor de luz a la posición de APAGADO.5.
Cargue el Instant Power™ también, tan pronto sea posible, después de usar la luz.6.
Uso del Compresor de Aire 10.6
RIESGO DE EXPLOSIÓN.
Antes de usar el compresor, lea las instrucciones del objeto a inar. Evite
sobre inar, no exceda la presión de aire recomendado por el fabricante.
Durante el uso, no desatienda el compresor.
Asegúrese que las pinzas estén jas en el compartimiento.
1.
Quite la manguera del compartimiento del compresor de aire situada en la 2.
parte de atrás el Instant Power™ instale adaptadores si es necesario.
Sujete la manguera del compresor al producto o aparato a ser inado.
3.
Coloque interruptor de compresor/inador señalando la posición de compresor y 4.
comience a inar el producto.
• 19 •
Una vez inado el producto en la presión de aire apropiada (usando el calibrador 5.
de aire) coloque el interruptor compresor/inador en la posición OFF (apagado) y
desprenda la manguera.
Realice intervalos de no más de 10 minutos a la vez. Permita que el Instant Power™
6. se enfríe antes de usarla de nuevo.
NOTA: Para prevenir un sobrecalentamiento, el compresor tiene una protección termal
integrada internamente que apaga el compresor antes de sobrecargarse. En caso
de que el compresor se apague solo, espere unos minutos y él mismo reiniciará la
operación de nuevo después de enfriarse.
NOTA: El Compresor de aire esta diseñado para 150 PSI.
Uso del inador
10.7
RIESGO DE EXPLOSIÓN.
Lea las instrucciones del producto que va a ser inado antes de usar el
inador. Evite sobre inar, que el aire no exceda lo recomendado por el
productor. Nunca deje el compresor de aire sin atender mientras lo usa.
Asegúrese que las pinzas estén jas en el compartimiento.
1.
Fije la manguera corrugada con el adaptador de la salida del inador de 2.
alto-ujo colocada cerca del inador en la parte de atrás del Instant Power™.
El adaptador principal para la manguera corrugada adjunto puede adaptarse a 4
3. diferentes medidas. En caso de necesitar otra medida diferente de adaptador se
puede conectar al nal del adaptador principal.
Inserte el adaptador en el producto que va a ser inado.
4.
Presione el selector del compresor/inador a la posición INFLATOR (inador) y 5.
comience a inar.
Cuando el artículo es inado al nivel deseado, presione el selector a la posición OFF
6.
(apagado) y quite el adaptador.
Uso del desinador
10.8
Asegúrese que las pinzas estén jas en el compartimiento. 1.
Fije la manguera corrugada con la punta del adaptador de la salida del desinador 2.
de alto-ujo colocada justamente en el lado del Instant Power™.
El adaptador principal jado a la manguera corrugada puede adaptarse a 4
3. diferentes medidas. En caso de necesitar otra medida diferente de adaptador se
puede conectar al nal del adaptador principal.
Inserte el adaptador en el producto que va a ser desinado.
4.
Presione el selector del compresor/inador a la posición INFLATOR (inador) y 5.
desine el producto.
Cuando el artículo sea desinado al nivel deseado, presione el selector a la posición
6.
OFF (apagado) y quite el adaptador.
Antes de usar el Inversor10.9
Instrucciones importantes de seguridad:
Mantenga el Instant Power™ bien ventilada para que disperse el calor generado 1.
mientras se usa. Asegúrese de que haya suciente espacio alrededor y hacia arriba
para que los ventiladores del Instant Power™ no tengan obstrucción.
También verique que no exista fuego o ropa alrededor del Instant Power™.
2.
Mantenga el Instant Power™ en lugar seco.3.
NO permita que el Instant Power™ entre en contacto con lluvia o humedad.4.
NO opere el Instant Power™ si la supercie donde está montada o cualquier 5.
otra supercie se encuentra mojada. El agua o cualquier otro líquido conducen
electricidad, y esto podría conducir a provocar serios daños y hasta la muerte.
No coloque el Instant Power™ cerca de calentadores, radiadores u otra fuente
6. de calor.
Tampoco exponga el Instant Power™ a los rayos directos del sol. Las temperaturas
7. ideales para la operación del Instant Power™ oscila entre los 50° y 80°F.
• 20 •
No use el inversor cerca del compartimiento del motor donde gases o humos 8. se acumulan.
De ningún modo modique las salidas de Corriente Alterna CA.
9.
Uso del Inversor10.10
Es de suma importancia saber la carga continua en vatios del aparato que desea usar
con el inversor. El Instant Power™ debe ser usada con aparatos que operados en 200
vatios o menos. Si los vatios no están marcados en el aparato use sólo aparatos que
usen menos de 1.7 amperes de Corriente Alterna CA.
Aparatos como televisiones, ventiladores o motores eléctricos requieren energía
adicional para encender (comúnmente conocido como arranque o máxima energía).
El Instant Power™ podría suplementar u operar en vatios; de cualquier forma aún los
aparatos clasicados por debajo de los 200 vatios pueden exceder de la capacidad del
inversor y lo apaga automáticamente por sobrecarga.
No use el inversor con un producto que absorbe más vatios de los que el inversor
puede proveer, esto podría dañar el inversor y el producto.
Asegúrese que el aparato que sea usado sea compatible con las ondas senoidales
del inversor.
Realice siempre una prueba para asegurar que el inversor opere un
equipo o un aparato.
En caso de sobre carga, el mismo inversor está diseñado para apagarse
automáticamente. Este rasgo de seguridad previene daño alguno al Inversor mientras
se pone a prueba el aparato a un promedio de 200 vatios.
Si re requiere operar dos aparatos, hágase la operación de uno por uno, para evitar
sobrecarga al inversor y perder energía. La absorción de cada uno de los aparatos no
debe exceder la capacidad de salida de vatios en una Operación Continua.
Si usted esta usando el Inversor de energía para operar un cargador de baterías,
monitoree la temperatura del cargador de baterías por aproximadamente 10 minutos.
Si el cargador de baterías se pone anormalmente caliente, desconéctelo del Inversor
inmediatamente.
Usted puede utilizar una extensión del inversor al aparato sin disminuir la carga generada
por el inversor. Para mejores resultados de operación, el cable de extensión debe ser de
16 AWG (1.31 mm2) o de más intensidad pero, que no exeda de 50 pies (15 metros).
Este inversor usa ondas solenoids. Por lo tanto, no recomendamos
para operar los siguientes aparatos:
Fuentes energía de en forma de conmutador
1.
Líneas de corriente eléctrica2.
Transformadores clase23.
Condensadores de capacidad4.
Motores ligeros.5.
Motores de ventilador6.
Hornos de microondas7.
Lámparas ourescentes y de alta intensidad (con balastra)8.
Cargadores de Baterías sin tranformador9.
Al hacerlo, podría operar el aparato bajo intenso calor y sobrecalentarlo.
Operando con un Aparato de 120V de Corriente Alterna
10.11
Para operar un aparato de 120V de CA
Asegúrese que las pinzas estén jas en el compartimiento.
1.
Primeramente, abrir la cubierta de salida de corriente CA en el panel del frente del 2. Instant Power™.
Asegúrese de que el aparato de 120V a ser operado este APAGADO (OFF).
3.
Conecte el aparato de 120V en la salida de corriente CA, y gire el interruptor del 4. inversor a la posición ENCENDIDO.
Enciende el aparato de 120V.
5.
• 21 •
Si el aparato no funciona adecuadamente al momento de conectarlo al inversor, 6. presione el botón ON, OFF, y ON una y otra vez consecutivamente. Si este proceso
no tiene éxito, quiere decir que el Inversor no tiene la capacidad requerida para
operar el aparato deseado.
Cargue Fuente de Poder™ tan pronto sea posible después de cada uso.
7.
RIESGO DE DESCARGA ELÉCTRICA.
Una operación incorrecta de su inversor podría resultar en daños y lesiones
personales. La salida del inversor es de 110V de CA y podría electrocutar o
dañar de la misma forma que un tomacorriente doméstico de pared.
NOTA: La cantidad máxima de carga es de 200 vatios. No use el inversor con
un producto que absorba más de 200 vatios, porque podría causar daño al
inversor y al producto.
INSTRUCCIONES DE MANTENIMIENTO11.
Después de usar y antes de realizar mantenimiento, desenchufe y desconecte el Instant 11.1
Power™ (ver secciones 3 y 4).
Utilice un paño seco para limpiar la corrosión de toda la batería y otra suciedad o aceite
11.2 de los terminales, cables y carcasa del Instant Power™.
Asegúrese de que todas las piezas del Instant Power™ estén bien instaladas y en
11.3 buenas condiciones para su función, incluyendo los protectores de plástico de las
pinzas de la batería.
Para realizar mantenimiento no es necesario abrir la unidad, ya que no existen piezas a
11.4 las cuales puede realizarle mantenimiento el usuario.
Cualquier otro servicio debe realizarse por personal calicado en el ramo.
11.5
INSTRUCCIONES PARA EL MANEJO Y ALMACENAMIENTO12.
Guarde el Instant Power™ desenchufado en posición vertical. El cable seguirá 12.1 conduciendo electricidad hasta que se desenchufe del toma.
Almacene en el interior, en un lugar fresco y seco.
12.2
No guarde los ganchos en asas, enganchados entre sí, en o cerca de metales o 12.3 enganchados en cables. Los ganchos en el Instant Power™ están vivas y producen
arco o chisporroteo si hacen contacto entre sí. Para evitar arco accidental, siempre
mantenga los ganchos en los soportes de almacenaje y el conmutador JUMP START
ON/OFF en la posición OFF cuando el Instant Power™ no se está usando para
arranque inmediato de un vehículo.
Si el Instant Power™ se mueve alrededor del taller o se transporta a otra localidad,
12.4 trate de evitar/prevenir daño a los cables,pinzas y al Instant Power™. El ignorar estas
recomendaciones, podría llegar a causarle daños personales o de inmueble.
No use ni/o almacene el Instant Power™, bajo ninguna circustancia,
en áreas donde puede causar daño alguno en caso de que la batería
derrame ácido.
IMPORTANTE:12.5
CARGUE INMEDIATAMENTE DESPUÉS DE CADA USO•
MANTENGA LA UNIDAD COMPLETAMENTE CARGADA•
Cargue el Instant Power™ inmediatamente después de comprarla, después de cada
uso y cada 30 días.
La temperatura afecta a todas las baterías. La temperatura ideal de almacenaje es a
los 70 grados Fahrenheit. La batería interna se va descargando (pierde potencia) con
el pasar del tiempo, especialmente en los ambientes cálidos. Si se deja la batería en
estado de descarga, puede sufrir daños permanentes. Para asegurar el rendimiento
satisfactorio y evitar daños permanentes, cargue la batería interna mensualmente.
• 22 •
LOCALIZACIÓN Y SOLUCIÓN DE PROBLEMAS13.
PROBLEMA POSIBLE CAUSA SOLUTIÓN
La fuente de poder no arranca
mi auto. El Interruptor de la fuente
de Poder/USB no esta
ENCENDIDO.
Las pinzas no hacen buena
conexión a la batería.
La batería de la fuente de
poder no está cargada.
La batería del vehículo esta
defectuosa.
Encienda el interruptor de la
fuente de poder/USB.
Asegúrese de que existe
buena conexión a la batería y
la carrocería. También que los
puntos de las conexiones estén
limpios. Gire las pinzas para
una conexión efectiva.
Compruebe el estado de carga
de la batería presionando
el botón en el de Instant
Power™ Vea la sección de los
INDICADORES DE FUNCION
DIGITALTIONS de este manual.
Haga un chequeo de la batería.
La fuente de poder no pone a
funcionar mi aparato de 12V. El aparato de 12V no
enciende.
La batería de la fuente de
poder no está cargada.
El aparato de 12V absorbe
más de 15A, o tiene un corto
circuito.
Allumez le 12V la machine.
Encienda el aparato de 12V.
Compruebe el estado de carga
de la batería presionando
el botón en el de Instant
Power™ Vea la sección de los
INDICADORES DE FUNCION
DIGITALTIONS de este manual.
Desconecte el aparato de
12V. El interruptor interno se
autoprogramará después de
uno o dos minutes. Si sucede
lo mismo, reemplace el aparato
de 12V.
La batería de la fuente de
poder no retiene la carga. La batería está en malas
condiciones (No recibirá
carga).
Haga un chequeo de la batería.
• 23 •
ESPECIFICACIONES14.
De Tipo interno AGM Batería AGM de Acido-plomo, sin necesidad de
mantenimiento
El voltaje nominal De 12V de C.C.
Salida de Corriente Contínua (Máxima Carga) 15A (ambos enchufes combinados)
Luz incorporada (reemplazable) tres LEDs blanco
Cables de arranque AWG, de Calibre 4 y 24 pulgadas
Dimensiones (H x W x D) de 12 de alto X 11.5 Ancho X 10.5 profundo
(pulgadas)
Peso del Producto M 23.9 libras (10,84 kg)
Especicaciones de energía en CA
Energía continua máxima 200 Watts
Capacidad de la oleada (energía máxima) 400 Watts
Corriente no obtenida <0.4 Amperes
Forma de onda Modicó la onda senoidal
Nivel de entrada de voltaje 10.5 - 15.5V CC
Salida de Tomacorriente De dos polos de 120V de CA a tierra NEMA 5-15
REPUESTOS/ACCESORIOS15.
Juego de accesorios del Compresor de aire
(3 adaptadores de manguera) ........................................................................0099000599
Juego de accesorios del Inador:
(Manguera para Inador/Desinador al extremo de la unidad
y 3 adaptadores para la manguera) ................................................................0099000598
Cable accesorio macho a macho........................................................................94500109
Cargador de Pared .............................................................................................93026737
• 24 •
GARANTÍA LIMITADA16.
GARANTIA LIMITADA NO VALIDA EN MEXICO.
SCHUMACHER ELECTRIC CORPORATION, 801 BUSINESS CENTER DRIVE,
MOUNT PROSPECT, IL 60056-2179, REALIZA LA PRESENTE GARANTÍA LIMITADA
AL COMPRADOR MINORISTA ORIGINAL DE ESTE PRODUCTO. LA PRESENTE
GARANTÍA LIMITADA NO PUEDE TRANSFERIRSE NI CEDERSE.
Schumacher Electric Corporation (el “Fabricante”) otorga garantía por esta unidad
por un año y la batería interna por noventa días contados a partir de la fecha de
compra, contra cualquier material defectuoso o de mano de obra de la unidad que
pudieran surgir durante su uso y bajo cuidado normal. Si su unidad cuenta con material
defectuoso o defectos de mano de obra, la obligación de los Fabricantes, conforme a la
presente garantía, será simplemente reparar o sustituir el producto por uno nuevo o por
una unidad reparada, a elección del fabricante. Es la obligación del comprador enviar la
unidad con comprobante de compra y los gastos de envío prepagos al Fabricante o a
sus representantes autorizados para que estos reparen o reemplacen el producto.
El Fabricante no presta garantía por lo accesorios utilizados con este producto que no
sean los fabricados por Schumacher Electric Corporation y que no estén aprobados
para su uso con este producto. La presente Garantía Limitada será nula si el producto
se utiliza en forma errónea, se trata de manera inadecuada, es reparado o modicado
por personas que nos sean el Fabricante o si esta unidad es revendida a través de un
vendedor minorista no autorizado.
El Fabricante no realiza ninguna otra garantía, incluidas, a título enunciativo, las
garantías expresas, implícitas o legales, incluidas, a modo de ejemplo, las garantías
implícitas de comerciabilidad o adecuación a un n especíco. Asimismo, el Fabricante
no será responsable ante reclamos por daños accidentales, especiales ni directos en
los que incurran los compradores, usuarios u otras personas asociadas al producto,
incluidas, a título enunciativo, los ingresos y ganancias no percibidas, ventas anticipadas,
oportunidades comerciales, el buen nombre, la interrupción de la actividad comercial
o cualquier otro daño que haya provocado. Todas las garantías, excepto la garantía
limitada incluida en el presente, por medio de la presente, quedan expresamente
anuladas y excluidas. Algunos estados no permiten la exclusión ni la limitación de los
daños accidentales ni directos o el plazo de garantía implícita, por lo que las limitaciones
o exclusiones mencionadas anteriormente podrían no corresponder con su caso. La
presente garantía le otorga derechos legales especícos y es probable que usted cuente
con otros derechos que podrían diferir de los incluidos en la presente garantía.
LA PRESENTE GARANTÍA LIMITADA ES LA ÚNICA GARANTÍA LIMITADA
EXPRESA Y EL FABRICANTE NO ASUME NI AUTORIZA A NADIE A ASUMIR O A
ADQUIRIR NINGUNA OTRA OBLIGACIÓN RESPECTO DEL PRODUCTO QUE NO
SEA LA PRESENTE GARANTÍA.
Servicio de atención al cliente de Schumacher Electric Corporation
1-800-621-5485
Lunes-viernes 7:00 a.m. a 5:00 p.m. CST
Schumacher y el logo Schumacher son maracas registradas de
Schumacher Electric Corporation
Para hacer efectiva la garatía, por favor llene la tarjeta de garantía en página 12 y evíela, O,
visite la página de internet www.batterychargers.com para registrar su producto en la red.
¡NO LO DEVUELVA ESTE PRODUCTO A LA TIENDA!
Llame a Servicios al Cliente para Asistencia: 1-800-621-5485
