293 Wright St., Delavan, WI 53115

Phone:

1-800-468-7867

Fax:

1-800-390-5351

E-Mail:

flotec@flotecpump.com

Web Site:

http://www.flotecwater.com

OWNER’S MANUAL

Mini-Vac®

NOTICE D’UTILISATION

Mini-Vac®

MANUAL DEL USUARIO

Mini-Vac®

Installation/Operation/Parts

For further operating,

installation, or maintenance

assistance:

Call 1-800-468-7867

English ...................... Pages 2-6

Installation/Fonctionnement/Pièces

Pour plus de renseignements

concernant l’utilisation,

l’installation ou l’entretien,

Composer le

1 (800) 468-7867

Français ................. Pages 7-11

Instalación/Operación/Piezas

Para mayor información sobre

el funcionamiento, instalación o

mantenimiento de la bomba:

Llame al 1-800-468-7867

Español ...............Paginas 12-16

SIM782 (Rev. 6/7/05)

4947 04

0

Model M40-04

4835 0205

Model M40P-04

For parts or assistance, call Simer Customer Service at 1-800-468-7867

Safety 2

SAFETY INFORMATION

Use this pump only on a 115

volt circuit. Pump is equipped

with an approved 3-conduc-

tor cord and 3-prong, grounding-type

plug. To reduce the risk of electric shock,

connect it to a properly grounded,

grounding-type receptacle.

If circuit has a 2-prong receptacle, replace

it with a properly grounded 3-prong recep-

tacle installed in accordance with the

National Electrical Code and local codes

and ordinances.

Any extension cord used must be outdoor

grade, gauge 16 AWG or heavier, and not

more than 25’ long.

Risk of fire or explosion if

used to pump flammable liquids or if used

in explosive atmospheres. Pump water

only with this pump. Pump is designed

to pump water at temperatures between

32°-77° F (0°-25° C) only.

Risk of electrical shock. Do

not allow the motor to get wet!

Risk of burns. During nor-

mal operation, motor case may heat

enough to burn you. Do not touch motor

when it is hot.

Do not operate the pump continuously at a

discharge pressure of more than 12 psi

(83 kPa) or discharge lift of more than

28’ (8.5 M), as the motor will exceed the

normal safe operating temperature and

may heat to 180° - 190° F (82° C - 88° C).

NOTICE: This unit is not designed for appli-

cations involving salt water or brine! Use

with salt water or brine will void warranty.

Hazardous

voltage

SIMER warrants to the original consumer purchaser

(“Purchaser”) of its products that they are free from defects in

material or workmanship.

If within twelve (12) months from the date of the original

consumer purchase any such product shall prove to be

defective, it shall be repaired or replaced at SIMER’s option,

subject to the terms and conditions set forth below. Your orig-

inal receipt of purchase is required to determine warranty eli-

gibility.

Exceptions to the Twelve (12) Month Warranty

Ninety (90) Day Warranty:

If within ninety (90) days from original consumer purchase

any Drill Pump or MiniVac Pump shall prove to be defective,

it shall be replaced, subject to the terms set forth below.

Two (2) Year Warranty:

If within two (2) years from original consumer purchase, any

1/3 HP Submersible Sump Pump, or Models 2330, 2300 or

A5500, shall prove to be defective, it shall be repaired or

replaced at SIMER’s option, subject to the terms and condi-

tions set forth below.

Three (3) Year Warranty:

If within three (3) years from original consumer purchase any

4” Submersible Well Pump, 1/2 HP Submersible Sump

Pump, or Booster Pump Model 3075SS shall prove to be

defective, it shall be repaired or replaced at SIMER’s option,

subject to the terms and conditions set forth below.

Five (5) Year Warranty:

If within five (5) years from original consumer purchase any

Pre-Charge water system tank shall prove to be defective, it

shall be repaired or replaced at SIMER’s option, subject to

the terms and conditions set forth below.

General Terms and Conditions

Purchaser must pay all labor and shipping charges necessary to

replace product covered by this warranty. This warranty shall

not apply to acts of God, nor shall it apply to products which,

in the sole judgement of SIMER, have been subject to negli-

gence, abuse, accident, misapplication, tampering, alteration;

nor due to improper installation, operation, maintenance or

storage; nor to other than normal application, use or service,

including but not limited to, operational failures caused by cor-

rosion, rust or other foreign materials in the system, or opera-

tion at pressures in excess of recommended maximums.

Requests for service under this warranty shall be made by

returning the defective product to the Retail outlet or to SIMER

as soon as possible after the discovery of any alleged defect.

SIMER will subsequently take corrective action as promptly as

reasonably possible. No requests for service under this war-

ranty will be accepted if received more than 30 days after the

term of the warranty.

This warranty sets forth SIMER’s sole obligation and purchas-

er’s exclusive remedy for defective products.

SIMER SHALL NOT BE LIABLE FOR ANY CONSEQUENTIAL,

INCIDENTAL, OR CONTINGENT DAMAGES WHATSOEVER.

THE FOREGOING WARRANTIES ARE EXCLUSIVE AND IN

LIEU OF ALL OTHER EXPRESS WARRANTIES. IMPLIED

WARRANTIES, INCLUDING BUT NOT LIMITED TO THE

IMPLIED WARRANTIES OF MERCHANTABILITY AND FIT-

NESS FOR A PARTICULAR PURPOSE, SHALL NOT EXTEND

BEYOND THE DURATION OF THE APPLICABLE EXPRESS

WARRANTIES PROVIDED HEREIN.

Some states do not allow the exclusion or limitation of inci-

dental or consequential damages or limitations on how long

an implied warranty lasts, so the above limitations or exclu-

sions may not apply to you. This warranty gives you specific

legal rights and you may also have other rights which vary

from state to state.

Simer Limited Warranty

SIMER • 293 Wright Street • Delavan, WI U.S.A. 53115

Phone: 1-800-468-7867 / 1-800-546-7867 • Fax: 1-800-390-5351

EMail: info@simerpumps.com • Web: http://www.simerpumps.com

Installation 3

For parts or assistance, call Simer Customer Service at 1-800-468-7867

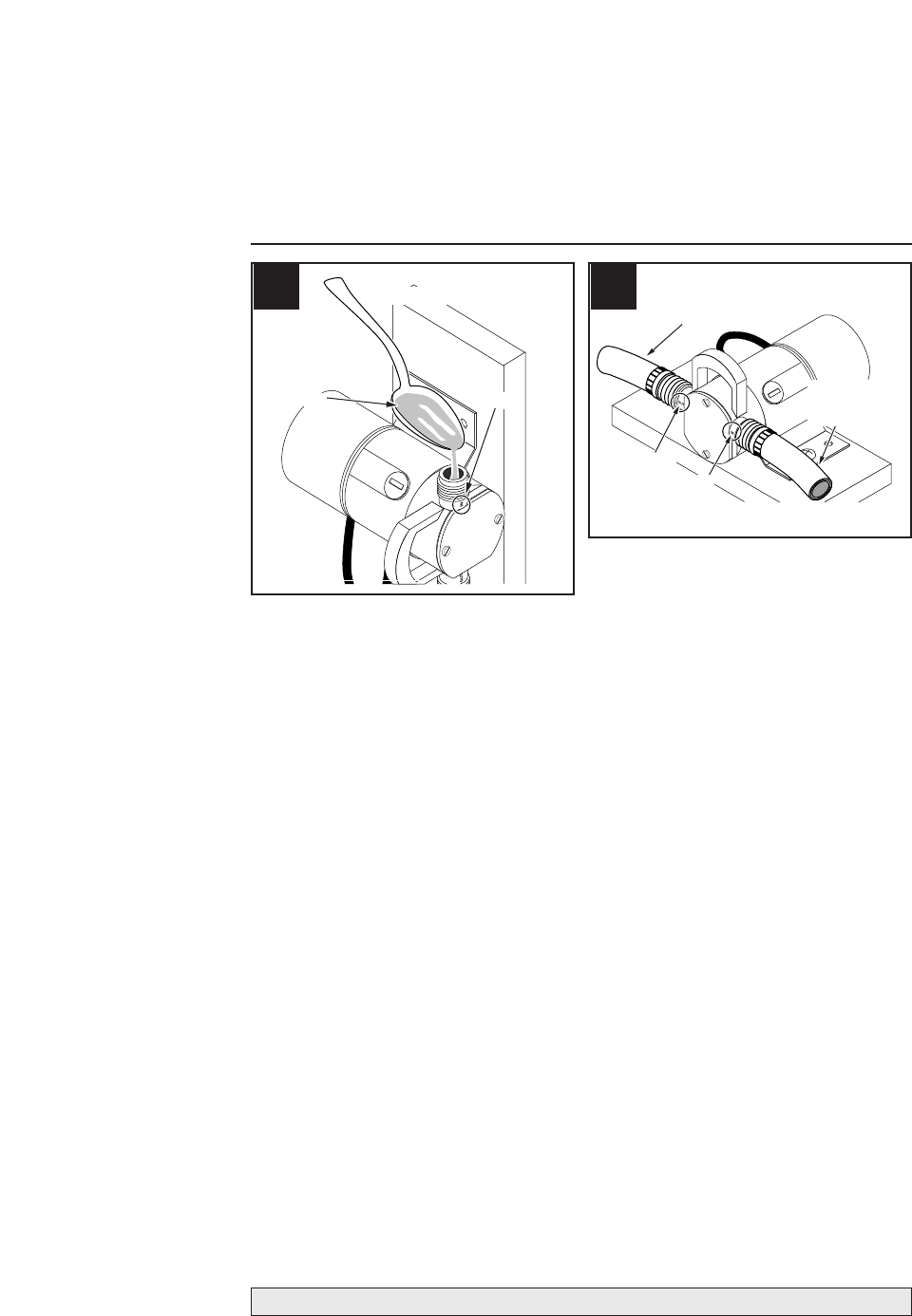

OIL THE PUMP

Oil the pump with 1/2 tablespoon food

grade mineral or vegetable oil with each

use. Pour the oil in the ‘IN’ port. Three 1/2

tablespoon oil packets are included.

NOTICE: The pump depends on the liquid

being pumped for lubrication.

DO NOT RUN THE PUMP DRY!

If the pump does not start to move water in

30 seconds or less, recheck the installation

and plumbing.

Mount the pump solidly on a stable

platform.

USE 1/2" HOSE (OR LARGER)

Use a reinforced hose on the inlet. The

pump should be less than 10’ above and

less than 25’ to one side of the water

source. Make the outlet hose as short as

possible – 25’ or less.

Check the washer in the inlet fitting to

make sure it is airtight. If this joint leaks

air, the pump will not operate.

IN

IN

Oil

Do Not Run Pump Dry!

1

IN

OUT

1/2" or Larger

Outlet Hose

4837A 0205

Water OUT

Water IN

1/2" or Larger

Reinforced

Inlet Hose

2

Installation 4

For parts or assistance, call Simer Customer Service at 1-800-468-7867

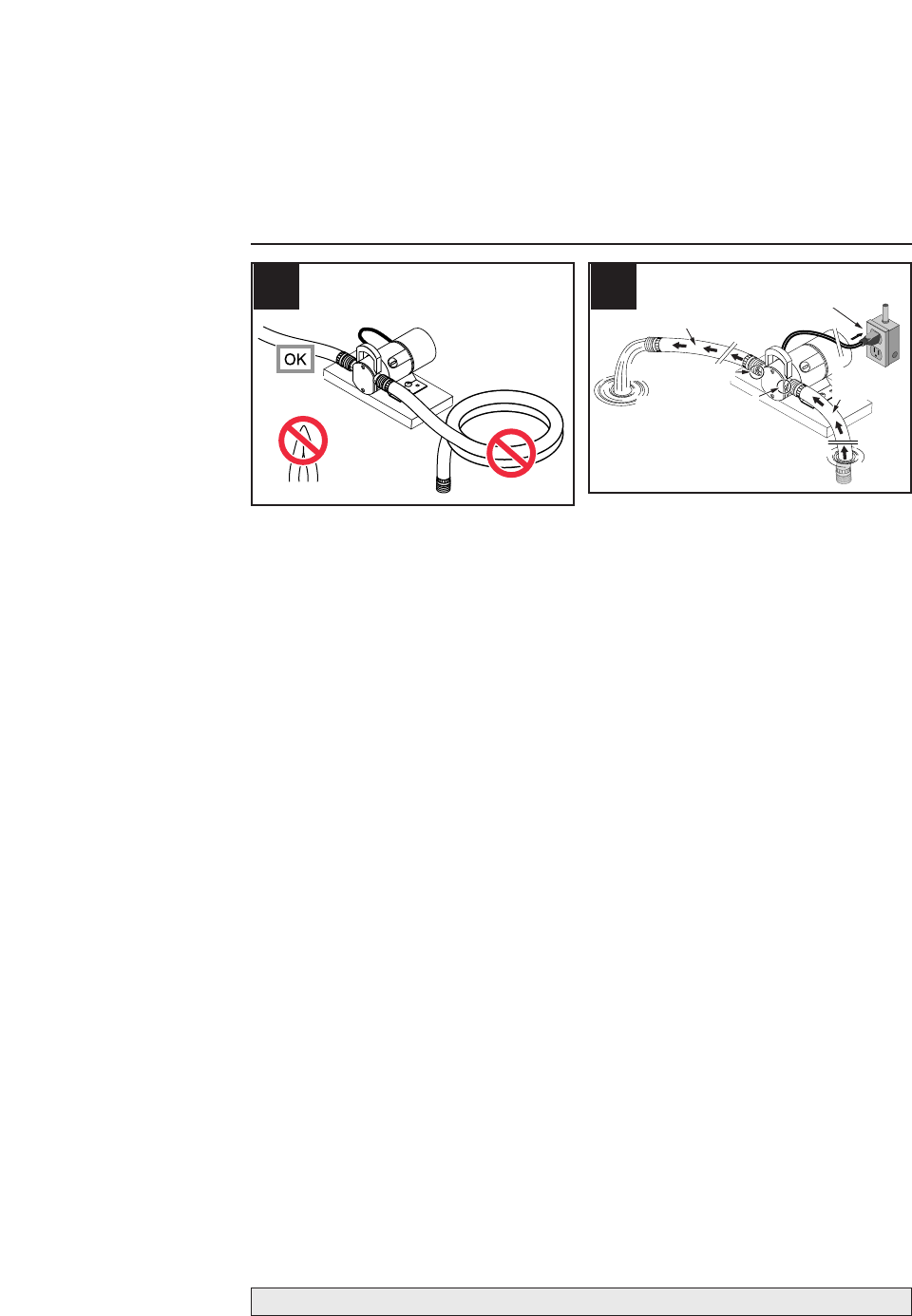

KEEP THE HOSES AS STRAIGHT

AS POSSIBLE

To reduce friction, do not coil or kink the

hoses. When pumping from a well or

stream, raise the inlet hose a few inches off

the bottom to avoid sucking in sand, silt or

pebbles (which can disable the impeller).

Install a strainer or the Pud-L-ScoopTM

(included only with Model M40P-04) to

protect the pump from large solids.

NOTICE: Attach the Pud-L-ScoopTM to the

end of the inlet line and place it in at least

1/2" of water at the lowest point to be

pumped. Be sure all connections are air tight.

INLET HOSE GOES IN THE

WATER; OUTLET HOSE STAYS

OUT OF THE WATER. MOTOR

MUST STAY DRY

Make sure all inlet connections are tight

(no air leaks) and the inlet hose is in the

water. Make sure the end of the outlet hose

is

not

under water. If the outlet is under

water, the pump may not work.

Plug the cord into a 3-wire, 115 volt,

60 Hz, grounded A.C. outlet.

You should get water in 30 seconds or less.

If not, add more oil and repeat the process.

If your pump does not prime on the sec-

ond try, check the impeller and the inside

of the pump head for wear. Replace as

needed.

In rare cases you may need to prime the

pump. To prime it, fill the suction hose

with water, put it back in the water source,

and start the pump.

The motor must have air circulation

around it for proper cooling. This pump

will lift water 12’; trying to lift water more

than 12’ can cause the motor to run hot.

The motor has a thermal overload which

will stop it if it gets too hot. If the motor

stops, allow it to cool for 30 minutes

before trying to start it again.

No kinks! No Coils!

Straight

Hose!

3

IN

Water IN

Water OUT

Outlet Hose

Plug in pump to start it.

NOTE: If you don’t get water in

30 seconds or less, add more oil

and repeat the process.

See Step 1.

Inlet Hose

4

Installation 5

For parts or assistance, call Simer Customer Service at 1-800-468-7867

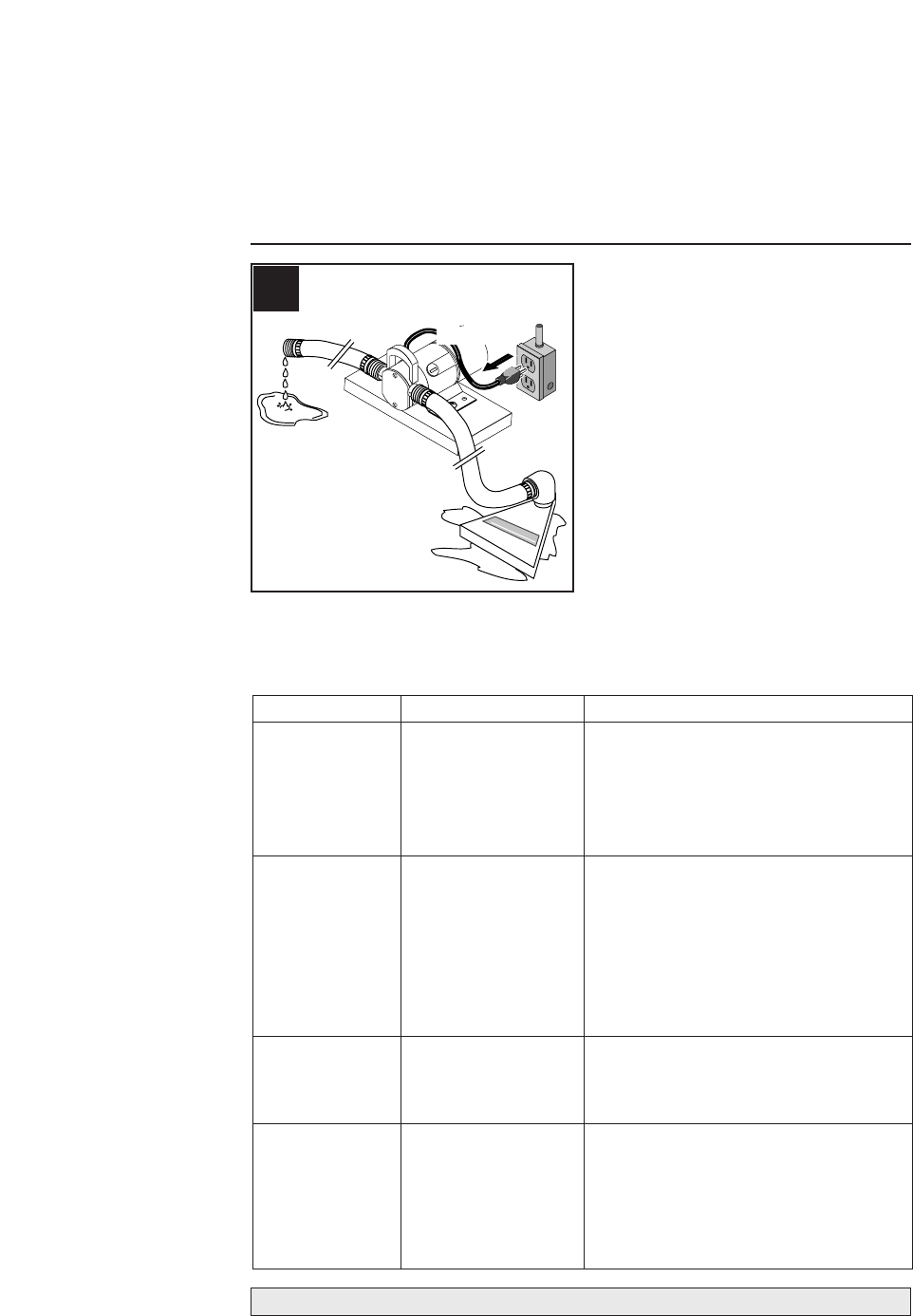

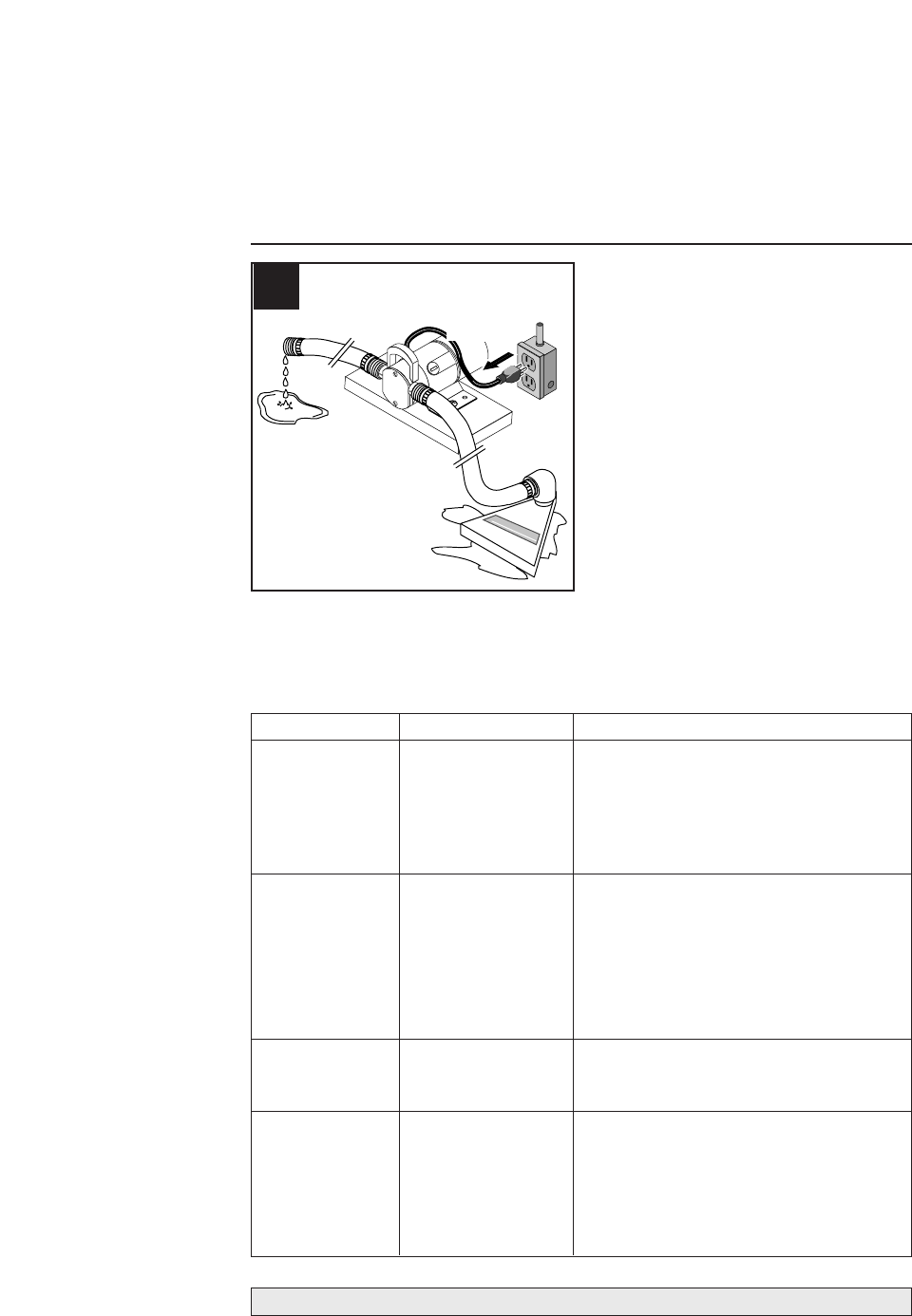

UNPLUG THE PUMP

Unplug the pump before all the water is

completely gone.

DO NOT RUN PUMP DRY!

PERFORMANCE

The pump will deliver 350 gallons/1325

liters per hour with an unrestricted dis-

charge line. If the discharge line is restrict-

ed or raised and the pressure on the pump

outlet port increases, it will pump less

water.

NOTICE: This pump’s motor has brushes.

Inspect the brushes frequently; replace

them if they’re worn.

Unplug

5

SYMPTOM PROBABLE CAUSE(S) CORRECTIVE ACTION

Pump stops without Pump has overheated Wait for overload to reset; pump will automatically

warning and thermal overload restart

has tripped

Discharge hose too long Use shorter hose or reduce lift

or discharge lift higher

than 28’

Pump Won’t Prime Pump body not oiled Add oil through inlet port (see Page 3)

Suction hose too long or Use 1/2"Suction hose, 25’ long or less

too small (the shorter the hose, the better)

Worn impeller Replace impeller

Suction leaks Replace hose washer, check for leaks in hose

Suction hose kinked Straighten out suction hose

or coiled

Pump leaks Shaft U-cup seal leaks Replace shaft seal

Cover O-Ring leaks Replace cover O-Ring

Pump runs, pumps Worn impeller Replace impeller

little or no water Bad motor brushes Replace motor brushes

Bad U-cup shaft seal Replace shaft seal

(pump will leak)

Suction or discharge hose Straighten out hose

kinked or coiled

TROUBLESHOOTING CHART

For parts or assistance, call Simer Customer Service at 1-800-468-7867

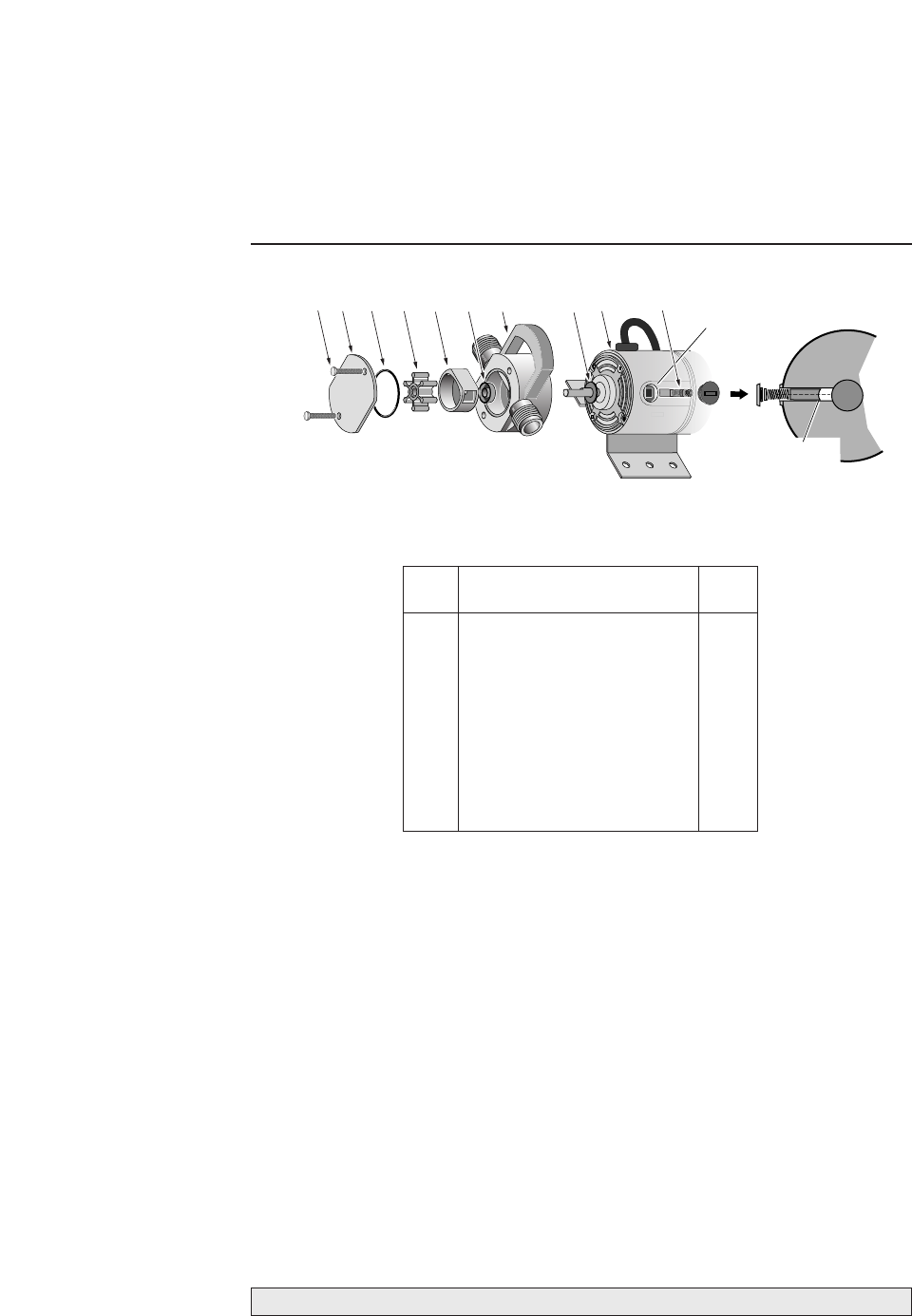

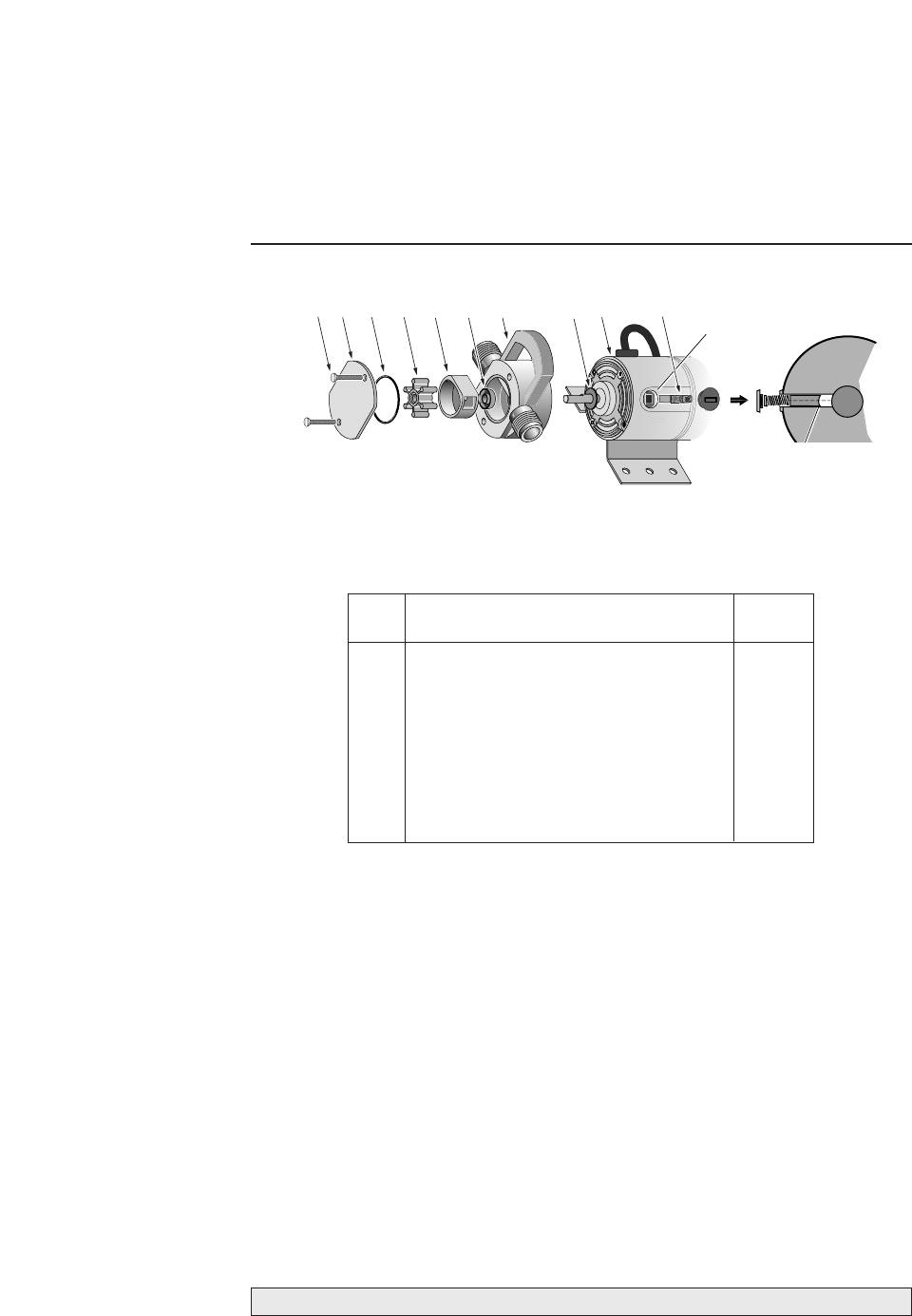

Repair Parts 6

Pump Head Assembly No. RP4940-22

includes Key Nos. 1 through 7.

Service Kit No. FP003414S-01

includes 1 each of Key Nos. 3, 4, and 6.

Brush Kit No. FP003415S

includes a pair of replaceable brushes, springs,

and caps, Key No. 10.

Pud-L-ScoopTM No. FP000349A

includes the Pud-L-ScoopTM, and a 6’ garden

hose with washer.

Key Part

No. Description Qty.

1 10-32x1-3/4 Phil. Hd Screw* 2

2 End Cover / Wear Plate 1

3 O-Ring 1

4 Impeller 1

5 Insert 1

6 U Cup Seal 1

7 Pump Body 1

8 Slinger 1

9 Motor** 1

10 Motor Brush and Spring Set 1 Pair

* Standard hardware item; purchase locally.

** If motor fails, replace entire pump.

MODELS M40-04, M40P-04

REPAIR PARTS

Brush must enter

square hole.

Match brush curve

to armature curve

123456 7 89 10

Brush Installation

Pour les services des pièces ou d'assistance, appeler le service à la clientèle Simer en composant le 1 (800) 468-7867

Sécurité 7

CONSIGNES DE SÉCURITÉ

Utiliser cette pompe uniquement

sur un circuit de 115 volts. Elle

est équipée d’un câble conduc-

teur à 3 fils métalliques à prise à la masse. Pour

réduire tout risque d’électrocution, le brancher

à un réceptacle correctement relié à la masse.

Si un circuit a un réceptacle à 2 trous, le rem-

placer avec un réceptacle à 3 trous adéquate-

ment mis à la terre et posé conformément aux

normes du National Electric Code, aux codes de

la municipalité et aux décrets applicables.

Si on utilise un cordon prolongateur, il doit être

prévu pour être utilisé à l’extérieur et le calibre de

ses conducteurs doit être de 16 AWG ou plus gros.

Sa longueur ne doit pas dépasser 25 pieds (7,6 m).

Risque d’incendie ou d’ex-

plosion si la pompe est utilisée pour pomper des

liquides inflammables ou si elle est utilisée dans

une atmosphère explosive. Ne pomper que de

l’eau avec cette pompe. La pompe est conçue

pour pomper de l’eau dont la température varie

entre 0 et 25 °C (32 ° et 77 °F) seulement.

Risque d’électrocution. Ne

pas laisser le moteur se mouiller.

Risque de brûlures. Pendant

le fonctionnement normal, le carter du moteur

peut atteindre une température suffisamment

élevée pour causer des brûlures. Ne pas toucher

au moteur pendant qu’il est chaud.

Ne pas faire fonctionner la pompe en continu si

la pression de refoulement est supérieure à 83

kPa (12 lb/po2) ou si la hauteur de refoulement

est supérieure à 8,5 m (28 pi) sinon les tempéra-

tures de fonctionnement sécuritaires normales

de moteur seront dépassées et la chaleur pourra

atteindre 82° C à 88° C (180° F à 190 ° F).

AVIS : Cette pompe n’est pas conçue pour

pomper de l’eau salée ni de la saumure! La

garantie sera annulée si cette pompe est utilisée

pour pomper de l’eau salée ou de la saumure.

ATTENTION

Tension

dangereuse

AVERTISSEMENT

SIMER garantit à l’acheteur-utilisateur initial de ses produits

(“Acheteur”) contre tout défaut de fabrication et de matériaux.

Tout produit reconnu défectueux dans les douze (12) mois qui

suivent la date d’achat d’origine sera remplacé ou réparé à la

discrétion de SIMER, selon les conditions stipulées ci-dessous.

La preuve d’achat est exigée pour déterminer l’admissibilité à la

garantie.

Exceptions à la garantie de douze (12) mois

Garantie de quatre-vingt-dix (90) jours :

Si, dans les quatre-vingt-dix (90) jours à compter de la date

d’achat par le consommateur d’origine, une pompe adaptable

sur perceuse, une pompe d’amorçage ou une cartouche de fil-

tre à eau en ligne s’avérait être défectueuse, elle sera remplacée,

conformément aux conditions stipulées ci-dessous.

Garantie de deux (2) ans :

Si, dans les deux (2) ans à compter de la date d’achat par le con-

sommateur d’origine, une pompe d’assèchement submersible

de 1/3 ch ou modèle de FP2800DCC s’avérait être défectueuse,

elle sera réparée ou remplacée, au choix de SIMER, conformé-

ment aux termes et conditions stipulés ci-dessous.

Garantie de trois (3) ans :

Si, dans les trois (3) ans à compter de la date d’achat par le con-

sommateur d’origine, une pompe de puits submersible de 4

pouces ou une pompe d’assèchement submersible de 1/2 ch

s’avérait être défectueuse, elle sera réparée ou remplacée, au

choix de SIMER, conformément aux termes et conditions stip-

ulés ci-dessous.

Garantie de cinq (5) ans :

Si, dans les cinq (5) ans à compter de la date d’achat par le con-

sommateur d’origine, un réservoir de système d’eau préchargé

s’avérait être défectueux, il sera réparé ou remplacé, au choix de

SIMER, conformément aux termes et conditions stipulés

ci-dessous.

Conditions générales

L’Acheteur s’engage à payer tous les frais de main-d’œuvre et

d’expédition nécessaires au remplacement du produit couvert

par la garantie. Cette garantie ne couvrira pas les cas de force

majeure, et ne s’appliquera pas aux produits qui, du seul avis de

SIMER, ont fait l’objet de négligence, d’utilisation abusive ou in-

correcte, d’accident, de modification ou d’altération ; ni aux

produits qui n’ont pas été installés, utilisés, entreposés ou entre-

tenus correctement ; ni à ceux qui n’ont pas été utilisés ou en-

tretenus normalement, y compris, mais sans s’y limiter, aux pro-

duits ayant des pannes de fonctionnement causées par la corro-

sion, la rouille ou autre corps étranger dans le système, ou à des

produits ayant fonctionné à des pressions dépassant la limite

maximale recommandée.

Les demandes de service en vertu de la présente garantie seront

faites en retournant le produit défectueux au détaillant ou à

SIMER dès la découverte de tout défaut allégué. Simer prendra

alors les mesures correctives aussi rapidement qu’il est raisonna-

blement possible. Aucune demande de service en vertu de la

présente garantie ne sera acceptée si elle est reçue plus de 30

jours après l’expiration de la dite garantie.

La présente garantie énonce la totalité des obligations de SIMER

et le seul recours possible de l’Acheteur dans le cas de produits

défectueux.

SIMER NE SERA TENU RESPONSABLE D’AUCUN DOMMAGE

INDIRECT, ACCIDENTEL OU FORTUIT QUEL QU’IL SOIT.

LES PRÉSENTES GARANTIES SONT EXCLUSIVES ET TIEN-

NENT LIEU DE TOUTE AUTRE GARANTIE EXPRESSE. LES GA-

RANTIES IMPLICITES, Y COMPRIS, MAIS SANS S’Y LIMITER,

LES GARANTIES IMPLICITES AYANT TRAIT À LA COMMER-

CIABILITÉ ET À L’ADAPTATION À UN USAGE PARTICULIER,

NE DÉPASSERONT PAS LA DURÉE DES GARANTIES EXPRES-

SES APPLICABLES STIPULÉES DANS LES PRÉSENTES.

Certaines provinces n’autorisent pas d’exclure ou de limiter les

dommages fortuits ou indirects ou de limiter la durée d’une ga-

rantie implicite ; il se peut donc que les limitations ou exclu-

sions ci-dessus ne s’appliquent pas à votre cas. La présente ga-

rantie vous donne des droits juridiques spécifiques et vous pou-

vez en avoir d’autres qui varient d’une province à l’autre.

Garantie limitée Simer

SIMER • 293 Wright Street • Delavan, WI U.S.A. 53115

Téléphone: 1-800-468-7867 / 1-800-546-7867 • Télécopieur: 1-800-390-5351

Courrier électronique: info@simerpumps.com • Site Web: http://www.simerpumps.com

Installation 8

Pour les services des pièces ou d'assistance, appeler le service à la clientèle Simer en composant le 1 (800) 468-7867

HUILER LA POMPE

Huiler la pompe avec 1/2 cuiller à soupe

d’huile végétale de qualité alimentaire ou

d’huile minérale chaque fois qu’on l’u-

tilise. Verser l’huile dans l’orifice repéré

«IN». Trois sachets d’huile de contenance

de 1/2 cuiller à soupe chacun sont fournis.

AVIS : La pompe est lubrifiée par le liquide

qu’elle pompe

NE PAS FAIRE FONCTIONNER LA POMPE

À SEC!

Si la pompe n’a pas commencé à faire cir-

culer l’eau dans 30 secondes ou moins,

revérifier l’installation et la tuyauterie.

Monter la pompe fermement sur une plate-

forme stable.

UTILISER UN TUYAU SOUPLE

DE 1,3 CM (1/2 PO)

(OU PLUS GROS)

Utiliser un tuyau souple renforcé sur le

côté admission. Cette pompe doit être

installée à moins de 3 mètres (10 pieds)

au-dessus de la source d’eau, et à moins

de 7,6 mètres (25 pieds) d’un côté ou

l’autre de la source d’eau. Le tuyau souple

de refoulement doit être aussi court que

possible, soit 7,6 mètres (25 pieds) de long

maximum.

Veiller à ce que la rondelle dans la garni-

ture d’admission soit hermétique. Si ce

joint n’est pas étanche et cause des fuites

d’air, la pompe ne fonctionnera pas.

IN

IN

Oil

Do Not Run Pump Dry!

1

IN

OUT

1/2" or Larger

Outlet Hose

4837A 0205

Water OUT

Water IN

1/2" or Larger

Reinforced

Inlet Hose

2

Ne pas faire fonctionner

la pompe à sec!

ENTRÉE

Huile

Tuyau souple de refoulement de

1,3 cm (1/2 po) ou plus gros

Tuyau souple

d’aspiration

renforcé de

1,3 cm (1/2 po)

ou plus gros

SORTIE

de l’eau

ADMISSION

de l’eau

Installation 9

Pour les services des pièces ou d'assistance, appeler le service à la clientèle Simer en composant le 1 (800) 468-7867

GARDER LES TUYAUX

SOUPLES AUSSI DROITS

QUE POSSIBLE.

Pour réduire le frottement, ne pas enrouler

ni pincer les tuyaux souples. Si le pompage

est effectué d’un puits ou d’un ruisseau,

élever le tuyau d’aspiration de quelques

centimètres du fond pour éviter d’aspirer

du sable, du limon ou du gravier (les corps

étrangers mettront l’impulseur hors d’état).

Installer la crépine ou le « Pud-L-ScoopMC»

(n’est livré qu’avec le modèle M40P-04) de

façon à protéger la pompe contre les gross-

es matières solides.

AVIS : Monter le Pud-L-ScoopMC à l’ex-

trémité de la voie d’aspiration et le placer

à une profondeur minimum en eau de 12,7

mm (1/2 po) au point le plus bas de la

zone à pomper. S’assurer que tous les rac-

cords sont étanches.

LE TUYAU D’ASPIRATION VA

DANS L’EAU. LE TUYAU DE

REFOULEMENT RESTE SORTI

DE L’EAU. LE MOTEUR DOIT

RESTER À SEC

S’assurer que tous les raccordements sont

étanches (pas de prise d’air) et que le tuyau

d’aspiration est dans l’eau. S’assurer que l’ex-

trémité du tuyau de refoulement n’est pas

sous l’eau. Si le tuyau de refoulement est sous

l’eau, la pompe risque de ne pas fonctionner.

Brancher le câble à la prise à 3 fils métalliques

de 115 volts c.a. et 60 Hz mise à la terre.

La pompe devra débiter dans les 30 secon-

des. Si non, rajouter de l’huile et répéter le

processus. Si la pompe ne s’amorce pas pen-

dant un deuxième essai, s’assurer que l’im-

pulseur et l’intérieur de la tête de la pompe

ne sont pas usés. La remplacer au besoin.

Dans de rares cas, la pompe devra être

amorcée. Pour cela, remplir le tuyau

d’aspiration avec de l’eau, le remettre dans

la source d’eau, puis démarrer la pompe.

L’air doit bien circuler autour du moteur pour

bien le refroidir. Cette pompe pousse l’eau à

3,66 m (12 pieds) en hauteur; si cette hauteur

est dépassée, ceci peut causer la surchauffe du

moteur. Le moteur est muni d’une protection

automatique contre les surcharges thermiques

qui fera arrêter le moteur s’il surchauffe. Si le

moteur s’arrête, le laisser refroidir pendant 30

minutes avant d’essayer de le redémarrer.

No kinks! No Coils!

Straight

Hose!

3

IN

Water IN

Water OUT

Outlet Hose

Plug in pump to start it.

NOTE: If you don’t get water in

30 seconds or less, add more oil

and repeat the process.

See Step 1.

Inlet Hose

4

Tuyau

droit!

BON

Pas de serpentin!

Pas de pincement!

Brancher la pompe pour la démarrer.

Tuyau de refoulement

ADMISSION de l’eau

REMARQUE : Si la pompe ne

débite pas dans les 30 secondes,

rajouter de l’huile et répéter le

processus.

Tuyau

d’aspiration

SORTIE de l’eau

Installation 10

Pour les services des pièces ou d'assistance, appeler le service à la clientèle Simer en composant le 1 (800) 468-7867

DÉBRANCHER LA POMPE

Débrancher la pompe avant que toute

l’eau soit pompée.

NE PAS LAISSER LA POMPE FONCTION-

NER À SEC!

RENDEMENT

La pompe délivrera 1 325 litres (350 gallons)

par heure lorsque le déversement n’est pas

obstrué. If the discharge line is restricted or

raised and the pressure on the pump outlet

port increases, it will pump less water.

AVIS : Le moteur de cette pompe est muni

de balais. Les inspecter fréquemment et les

remplacer lorsqu’ils seront usés.

Unplug

5

Débrancher

INCIDENTS CAUSE(S) POSSIBLE(S) REMÈDES

La pompe s’arrête La pompe a surchauffé et Attendre qu’il se réenclenche; la pompe redémarrera

sans avertissement le dispositif de protection a utomatiquement

contre les surcharges

thermiques s’est déclenché

Le tuyau de refoulement En utiliser un plus court ou abaisser la hauteur

est trop long ou la hauteur

de refoulement est

supérieure à 28 pieds

La pompe ne Le corps de la pompe Ajouter de l’huile par l’orifice (Se reporter à la page 8)

s’amorce pas n’est pas huilé

Le tuyau d’aspiration est En utiliser un de 1/2 pouce et de 25 pieds maximum

trop long ou trop petit (Le plus court possible est préférable)

L’impulseur est usé Remplacer l’impulseur

L’aspiration fuit Remplacer la rondelle du tuyau; s’assurer que le

tuyau ne fuit pas

Le tuyau d’aspiration est Redresser le tuyau d’aspiration

pincé ou enroulé

La pompe fuit La coupelle d’étanchéité Remplacer la coupelle d’étanchéité de l’arbre

de l’arbre fuit

Le joint torique du Remplacer le joint torique du couvercle

couvercle fuit

La pompe fonctionne, L’impulseur est usé Remplacer l’impulseur

mais ne débite que Les balais du moteur Remplacer les balais du moteur

très peu ou pas sont défectueux

du tout La coupelle d’étanchéité Remplacer la coupelle d’étanchéité de l’arbre

de l’arbre est défectueuse

(La pompe fuira)

Le tuyau d’aspiration est Redresser le tuyau

pincé ou enroulé

TABLEAU DE RECHERCHE DES PANNES

Pour les services des pièces ou d'assistance, appeler le service à la clientèle Simer en composant le 1 (800) 468-7867

Pièces de rechange 11

Brush must enter

square hole.

Match brush curve

to armature curve

123456 7 89 10

Pose des balais

Appareiller la courbe des

balais avec la courbe de

l’induit.

La balai doit entrer

dans le trou carré.

Les Pompes seules n° RP4940-22

comprennent les références nos 1 à 7.

Le nécessaire de réparation n° FP003414S-01

comprend 1 de chacune des Réf. 3, 4 et 6.

Les nécessaires de balais n° FP003415S

comprend une paire de balais, de ressorts et de capuchons

remplaçables, Ref. 10.

Le«Pud-L-ScoopMC» n° FP000349A

comprend le Pud-L-ScoopMC et un tuyau d’arrosage de 6 pieds,

y compris une rondelle.

Réf Description Qté

1 Vis à tête Phillips 10-32x1-3/4 po * 2

2 Couvercle d’extrémité /

Plaque d’usure 1

3 Joint torique 1

4 Impulseur 1

5 Garniture 1

6 Joint de coupelle en U 1

7 Corps de la pompe 1

8 Déflecteur 1

9 Moteur** 1

10 Jeu de ressorts et de balais du moteur 1 paire

* Fixation standard; à acheter localement.

** Si le moteur tombe en panne, remplacer toute la

pompe.

MODÈLES M40-04, M40P-04

PIÈCES DE RECHANGE

Para refacciones o asistencia, llame a Simer Servicios al Cliente al: 1 800 468-7867

Seguridad 12

INFORMACIÓN SOBRE

LA SEGURIDAD

Use esta bomba sólo en un cir-

cuito de 115 voltios. La bomba

viene equipada con un cordón

aprobado de 3 conductores y un enchufe de 3

puntas con puesta a tierra. Para reducir el peli-

gro de choque eléctrico, conecte a un recep-

táculo con puesta a tierra y debidamente

conectado a tierra.

Si un circuito tiene un receptáculo para dos

puntas, cámbielo por uno de 3 puntas debida-

mente puesto a tierra e instalado conforme al

Código Eléctrico Nacional y a todo otro código

y norma local que corresponda.

Todo cordón de alargue que se use, deberá ser

de tipo para exteriores, con un calibre de 16

AWG o mayor y no más de 25 pies de largo.

Peligro de incendio o de

explosión si se usa para bombear líquidos inflam-

ables o si se usa en atmósferas explosivas. Bombee

solamente agua con esta bomba. La bomba ha sido

diseñada para bombear agua a temperaturas de entre

32˚ y 77˚ F (0˚ y 25˚ C) solamente.

Peligro de choque

eléctrico. ¡No permita que el motor se moje!

Peligro de quemaduras.

Durante el funcionamiento normal, la caja del motor

se puede calentar lo suficiente como para quemarlo.

¡No toque el motor cuando esté caliente!!

No deje que la bomba funcione continuamente a

una presión de descarga mayor de 12 psi (83 kPa)

o a una altura de descarga de más de 28 pies (8.5

m), ya que el motor sobrepasará su temperatura

normal de funcionamiento seguro y podrá calen-

tarse hasta 180˚ - 190˚ F (82˚ C - 86˚ C).

AVISO: Esta unidad no ha sido diseñada para

uso con agua salada o salubre. El uso con agua

salada o salubre anulará la garantía.

PRECAUCIÓN

ADVERTENCIA

ADVERTENCIA

Voltaje

peligroso

ADVERTENCIA

Simer garantiza al comprador consumidor original (“Comprador”)

de sus productos, que éstos se encuentran libres de defectos de

material o mano de obra

.

Si dentro de los doce (12) meses de la fecha original de la com-

pra cualquiera de los productos demostrara estar defectuoso, el

mismo será reparado o reemplazado, a opción de Simer con su-

jeción a los términos y condiciones expuestos a continuación.

Se requiere su recibo original de compra para determinar si se

encuentra bajo garantía.

Excepciones a la Garantía por Doce (12) Meses

Garantía de noventa (90) días

Si se comprueba que una Bomba de Perforación, una Bomba de

Émbolo Buzo o un Cartucho de Filtro de Agua en línea, tienen

defectos, dentro de los noventa (90) días a partir de la compra

del consumidor original, éstos serán reemplazados, sujeto a las

condiciones indicadas a continuación.

Garantía de dos (2) años

Si se comprueba que una Bomba Sumergible de Sumidero de

1/3 CV o Modelo FP2800DCC tiene defectos, dentro de los dos

(2) años a partir de la compra del consumidor original, ésta será

reparada o reemplazada, a opción de SIMER, sujeto a los térmi-

nos y a las condiciones indicadas a continuación.

Garantía de tres (3) años

Si se comprueba que una Bomba Sumergible de Pozo de 4”, o

una Bomba Sumergible de Sumidero de 1/2 CV tienen defectos,

dentro de los tres (3) años a partir de la compra del consumidor

original, éstas serán reparadas o reemplazadas, a opción de

SIMER, sujeto a los términos y a las condiciones indicadas a

continuación.

Garantía de cinco (5) años

Si se comprueba que un tanque precargado del sistema de agua

tiene defectos, dentro de los cinco (5) años a partir de la com-

pra del consumidor original, éste será reparado o reemplazado,

a opción de SIMER, sujeto a los términos y a las condiciones

indicadas a continuación.

Términos y Condiciones Generales

El comprador debe pagar todos los gastos de mano de obra y

transporte necesarios para reemplazar el producto cubierto por

esta garantía. Esta garantía no se aplicará a hechos de fuerza

mayor, ni se aplicará a los productos que, a juicio exclusivo de

Simer, hayan sido objeto de negligencia, abuso, accidente, apli-

caciones contraindicadas, manejo indebido, alteraciones; ni de-

bido a instalación, funcionamiento, mantenimiento o almace-

naje incorrectos; ni a ninguna otra cosa que no sea su aplica-

ción, uso o servicio normales, incluyendo, pero no limitado a,

fallas operacionales causadas por corrosión, oxidación u otros

elementos extraños en el sistema, o funcionamiento a presión

por encima del máximo recomendado.

Los pedidos de servicio bajo los términos de esta garantía serán

efectuados mediante la devolución del producto defectuoso al

Vendedor o a Simer, tan pronto como sea posible, después de

localizado cualquier supuesto defecto. Simer tomará luego ac-

ción correctiva, tan pronto como sea razonablemente posible.

Ningún pedido de servicio bajo esta garantía será aceptado si se

recibe más de 30 días después del término de la garantía.

Esta garantía establece la obligación única de Simer y el remedio

exclusivo del comprador en el caso de productos defectuosos.

Simer NO SERÁ RESPONSABLE POR NINGÚN DAÑO CON-

SECUENTE, INCIDENTAL O CONTINGENTE DE NINGUNA

NATURALEZA.

LAS GARANTÍAS ANTERIORES SON EXCLUSIVAS Y REEM-

PLAZAN CUALESQUIERA OTRAS GARANTÍAS EXPRESAS.

LAS GARANTÍASIMPLÍCITAS, INCLUYENDO, PERO NO LIMI-

TADAS A, LAS GARANTÍAS IMPLÍCITAS DE COMERCIABILI-

DAD Y APTITUD PARA UN PROPÓSITO EN PARTICULAR,

NO DEBERÁN EXCEDER EL PERÍODO DE DURACIÓN DE LAS

GARANTÍAS EXPRESAS APLICABLES AQUÍ PROVISTAS.

Algunos estados no permiten la exclusión o limitación de daños

incidentales o consecuentes ni las limitaciones respecto a la du-

ración de garantías implícitas; de modo que las limitaciones o

exclusiones precedentes pueden no aplicarse en su caso. Esta

garantía le concede derechos legales específicos. Usted puede

tener, además, otros derechos que varían de un estado a otro.

Garantia Limitada de Simer

SIMER • 293 Wright St. • Delavan, WI U.S.A. 53115

Teléfono: 1-800-468-7867 / 1-800-546-7867 • Fax: 1-800-390-5351

e-Mail (correo electrónico): info@simerpumps.com • Dirección web: http://www.simerpumps.com

Instalación 13

Para refacciones o asistencia, llame a Simer Servicios al Cliente al: 1 800 468-7867

ACEITE LA BOMBA

Con cada uso, aceite la bomba con 1/2

cucharada de aceite mineral o vegetal de

tipo comestible. Vierta el aceite en el orifi-

cio de “ENTRADA”. Se incluyen tres

paquetes con 1/2 cucharada de aceite

cada uno.

AVISO: La lubricación de la bomba

depende del líquido que se esté bombean-

do.

¡NO PERMITA QUE LA BOMBA

FUNCIONE EN SECO!

Si la bomba no comienza a desplazar agua

en 30 segundos o menos tiempo, vuelva a

inspeccionar la instalación y la plomería.

Instale la bomba en forma segura sobre

una plataforma estable.

USE UNA MANGUERA

DE 1/2" (O MAYOR)

Use una manguera reforzada en la

admisión. La bomba debe estar a menos

de 10 pies por encima y a menos de 25

pies a un lado de la fuente de agua.

Asegúrese de que la manguera de salida

sea lo más corta posible - 25 pies de largo

o menos.

Inspeccione la arandela en el accesorio de

admisión, para verificar que esté herméti-

co. La bomba no funcionará si hay fugas

de aire desde esta unión.

IN

IN

Oil

Do Not Run Pump Dry!

1

IN

OUT

1/2" or Larger

Outlet Hose

4837A 0205

Water OUT

Water IN

1/2" or Larger

Reinforced

Inlet Hose

2

¡No permita que la

bomba funcione en seco!

ENTRADA

Aceite

Manguera de salida

de 1/2" o mayor

Manguera de

admisión

reforzada de

1/2" o mayor

ENTRADA

del agua

SALIDA

del agua

Instalación 14

Para refacciones o asistencia, llame a Simer Servicios al Cliente al: 1 800 468-7867

MANTENGA LAS MANGUERAS

LO MÁS RECTAS POSIBLES

Para reducir la fricción, no enrolle ni curve

las mangueras. Cuando bombee desde un

pozo o desde un arroyo, eleve la

manguera de admisión unas pulgadas por

encima del fondo, para evitar aspirar

arena, sedimentos o guijarros (que pueden

descomponer el impulsor). Instale una

cesta de aspiración o el Pud/L/ScoopMC

(incluido solo con el Modelo M40P-04)

para proteger la bomba contra partículas

sólidas grandes.

AVISO: Conecte el Pud/L/ScoopMC en el

extremo del tubo de admisión y colóquelo

en un mínimo de 1/2" de agua en el punto

más bajo de bombeo. Verifique que todas

las conexiones estén herméticas.

LA MANGUERA DE ADMISIÓN

VA DENTRO DEL AGUA;

LA MANGUERA DE SALIDA

PERMANECE FUERA DEL AGUA.

EL MOTOR DEBE ESTAR SECO

Verifique que todas las conexiones de

admisión estén herméticas (sin fugas de aire)

y que la manguera de admisión esté dentro

del agua. Verifique que el extremo de la

manguera de salida no esté bajo agua. Si la

salida está bajo agua, es posible que la

bomba no funcione.

Enchufe el cordón en un tomacorriente trifilar

de CA, 115 voltios, 60 Hz, conectado a tierra.

Deberá obtener agua en 30 segundos o

menos. De lo contrario, agregue más aceite

y repita el proceso. Si su bomba no ceba en

la segunda tentativa, inspeccione el impulsor

y el interior del cabezal de la bomba para

verificar que no haya desgaste. Cambie

según se requiera.

En casos poco comunes, es posible que

deba cebar la bomba. Para cebarla, llene

de agua la manguera de aspiración, vuelva

a colocarla en la fuente de suministro de

agua y encienda la bomba.

El motor debe tener circulación de aire a

su alrededor para enfriarse debidamente.

Esta bomba levantará agua a 12 pies de

altura; si se trata de levantar agua a más de

12 pies, el motor funcionará demasiado

caliente. El motor posee un interruptor de

sobrecarga térmica que lo detiene si se

calienta demasiado. Si el motor se detiene,

permita que se enfríe durante 30 minutos

antes de volver a encenderlo.

No kinks! No Coils!

Straight

Hose!

3

IN

Water IN

Water OUT

Outlet Hose

Plug in pump to start it.

NOTE: If you don’t get water in

30 seconds or less, add more oil

and repeat the process.

See Step 1.

Inlet Hose

4

Manguera

recta

Sin espirales

Sin curvas

Enchufe la bomba para encenderla

Manguera de salida

SALIDA del agua

ENTRADA del agua

NOTA: Si no obtiene agua en

30 segundos o menos, agregue

más aceite y repita el proceso.

manguera

de admisión

Instalación 15

Para refacciones o asistencia, llame a Simer Servicios al Cliente al: 1 800 468-7867

DESENCHUFE LA BOMBA

Desenchufe la bomba antes de que se

haya agotado toda el agua.

¡NO PERMITA QUE LA BOMBA FUN-

CIONE EN SECO!

DESEMPEÑO

La bomba entregará 350 galones /1325

litros por hora con una tubería de descarga

no restringida. Si la tubería de descarga

está restringida y aumenta la presión en el

orificio de salida de la bomba, ésta

bombeará menos agua.

AVISO: El motor de esta bomba tiene esco-

billas. Inspeccione las escobillas con fre-

cuencia y cámbielas si están gastadas.

Unplug

5

Desenchufe

SÍNTOMA CAUSA(S) PROBABLE(S) MEDIDA CORRECTIVA

La bomba se detiene La bomba se ha recalentado Esperar hasta que el dispositivo de protección contra

sin advertencia activando el dispositivo de sobrecarga térmica se reposicione; la bomba se

protección contra sobrecarga volverá a encender automáticamente

térmica

La manguera de descarga Usar una manguera más corta o reducir la altura

es demasiado larga o la

altura de descarga es mayor

que 28 pies

La bomba no ceba La unidad de la bomba no Agregar aceite por el orificio de admisión (consultar

está lubricada la Página 13)

La manguera de aspiración Usar una manguera de aspiración de 1/2", de 25 pies

es demasiado larga o o menos de largo (cuanto más corta sea la manguera,

demasiado pequeña mejor)

El impulsor está gastado Reemplazar el impulsor

Hay fugas en la aspiración Reemplazar la arandela de la manguera, verificar que

no haya fugas en la manguera

La manguera de aspiración Enderezar la manguera de aspiración

está torcida o enrollada

La bomba tiene fugas La junta de estanqueidad Reemplazar la junta del eje

en forma de U del eje

tiene fugas

El aro tórico de la cubierta Reemplazar el aro tórico de la cubierta

tiene fugas

La bomba funciona Impulsor gastado Reemplazar el impulsor

pero bombea poco Malos cepillos del motor Reemplazar los cepillos del motor

o nada de agua Mala junta de estanqueidad Reemplazar la junta del eje

en forma de U del eje

(la bomba tendrá fugas)

La manguera de aspiración Enderezar la manguera

o de descarga está torcida

o enrollada

CUADRO DE LOCALIZACIÓN DE FALLAS

Para refacciones o asistencia, llame a Simer Servicios al Cliente al: 1 800 468-7867

Repuestos 16

Brush must enter

square hole.

Match brush curve

to armature curve

123456 7 89 10

Instalación de escobillas

Igualar curva de escobillas

con la curva de armadura.

La escobilla debe entrar

en el hueco cuadrado.

Conjunto de cabeza de bomba No. RP4940-22

incluye desde el No. 1 hasta el No. 7.

Juego de servicia No. FP003414S-01

Incluye 1 de cada una de las Claves Números 3, 4 y 6.

Juego de escobillas No. FP003415S

incluye un par de escobillas, resortes y casquetes

reemplazables, Clave No. 10.

Pud-L-ScoopMC (placa colectora No. FP000349A

incluye el Pud-L-ScoopMC y una manguera de jardín de 6 pies

de largo con arandela.

No. de Descripcion de

Réf las Piezas Cantidad

1 10-32x1-3/4 Tornillo con cabeza Phillips* 2

2 Tapa de Extremo / Placa de Desgaste 1

3 Anillo O 1

4 Impulsor – rudete 1

5 Inserción 1

6 Junta de Copa en U 1

7 Cuerpo de la bomba 1

8 Arandela 1

9 Motor** 1

10 Juego de escobilla de motor y resortes 1 Par

* Articulos estándor de ferreteria, comprar localmente.

** Si el motor falla, reemplace toda la bomba.

MODELOS M40-04, M40P-04

REPUESTOS
