User Manual

miniTek

remote control • távirányító • telecomandă •

télécommande • Fernbedienung • miniTek

English

Magyar

Română

Français

Deutsch

ﻲﺑﺮﻋ

English 3

Magyar 33

Română 61

Français 89

Deutsch 121

ﻲﺑﺮﻋ 153

Content

miniTek 4

Intended use 8

General notes on safety 9

Basic functions 12

Bluetooth 16

Using miniTek with cell phones and landline phones 17

Using the transmitter 19

Using the line-in audio input 23

Using miniTek with a third party

Bluetooth transmitter 24

Using miniTek with a public loop system 26

Accessories 27

Maintenance and care 28

Disposal information 29

Technical information 30

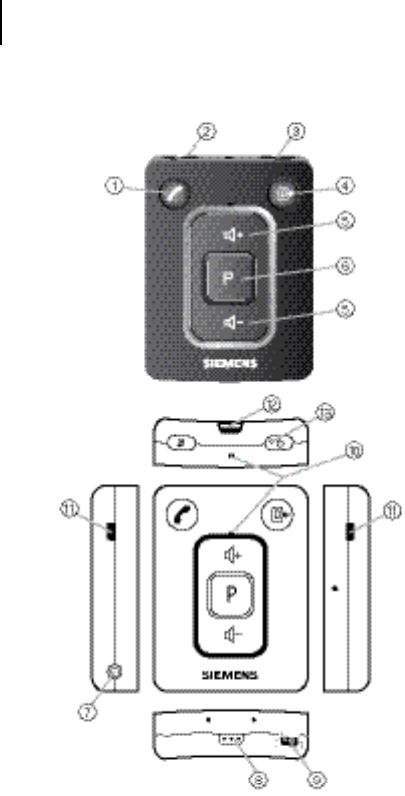

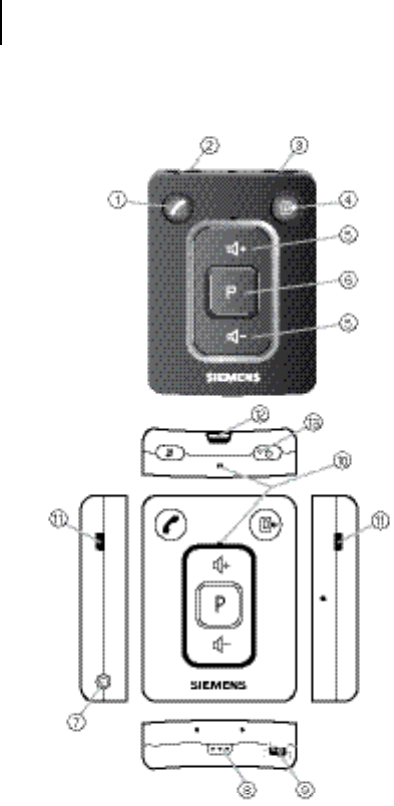

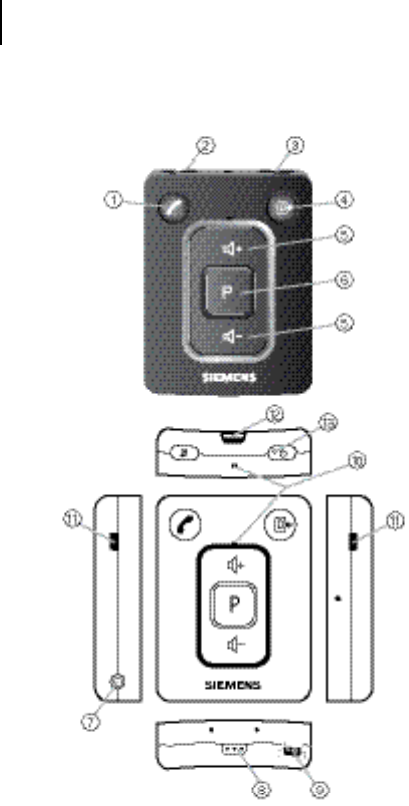

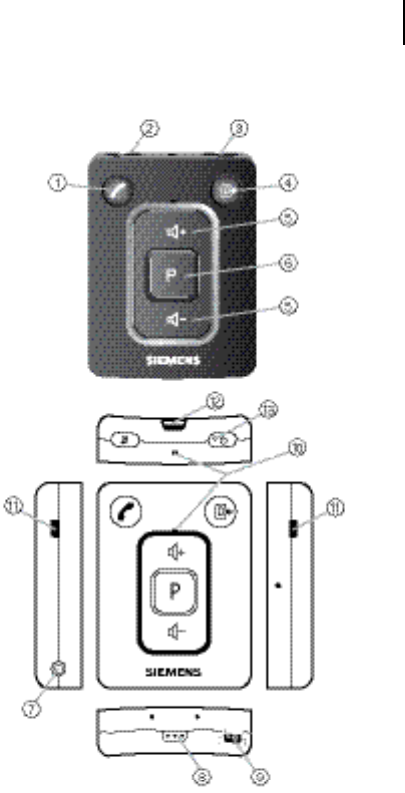

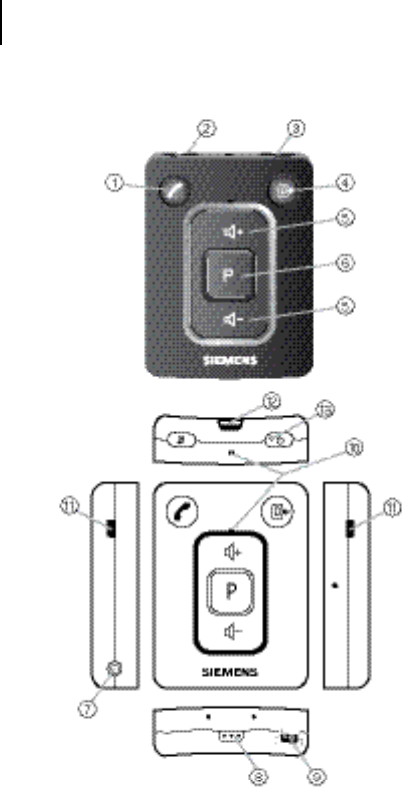

miniTek

① Telephone button

② Stand-by for hearing instruments; mute

③ miniTek on/off

④ Audio source button

⑤ Volume up / volume down

⑥ Program change button

⑦ 2.5 mm stereo socket

⑧ DAI port for FM receiver

⑨ Socket for power plug

⑩ Microphone openings

⑪ Slots for ﬁ xing the clip

⑫ Lanyard attachment

⑬ Power LED

miniTek

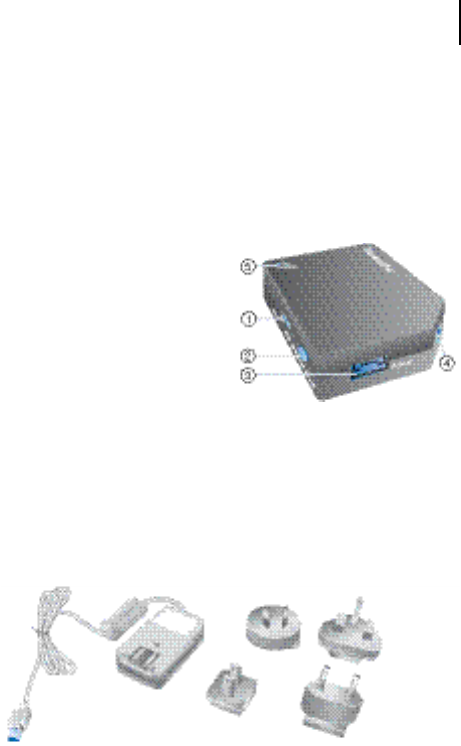

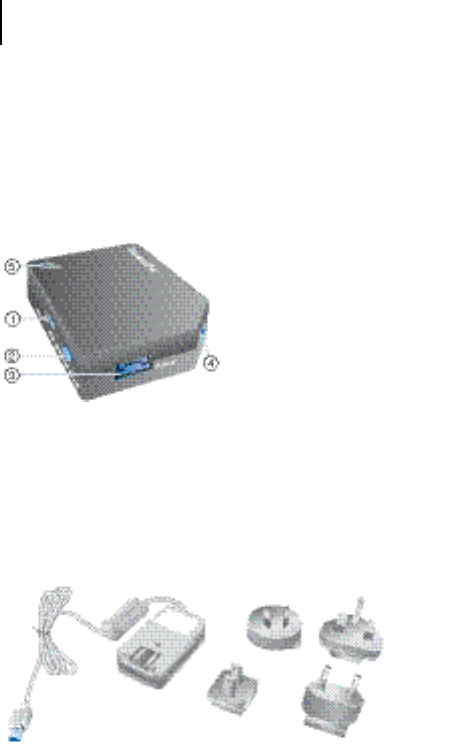

Included in delivery

■ miniTek with lanyard and clip

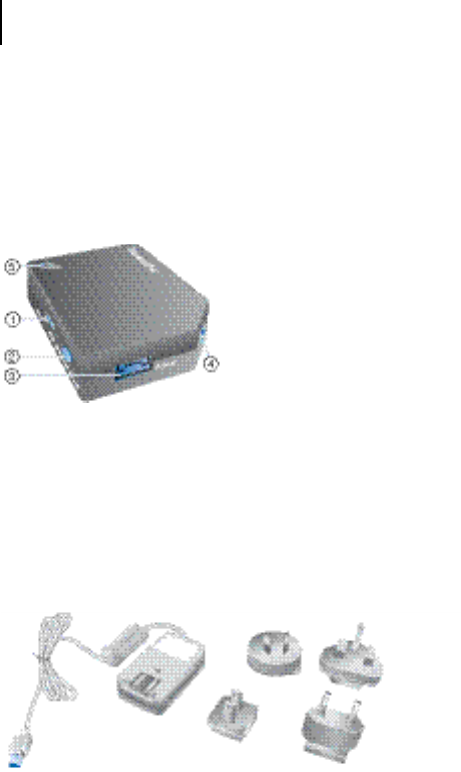

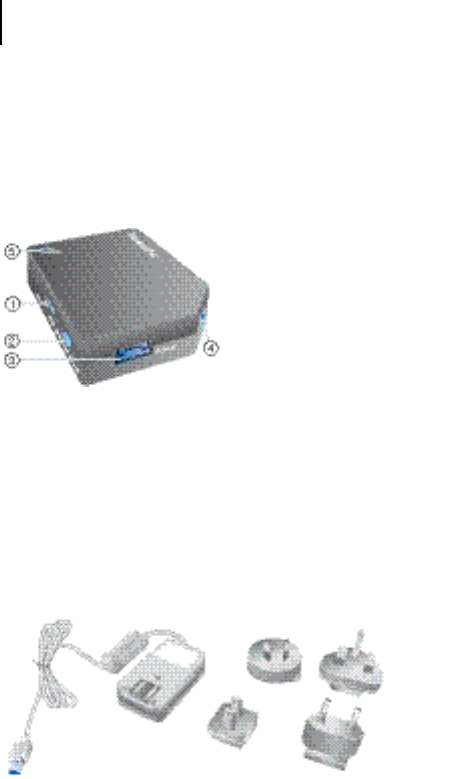

■ Transmitter

① On/off switch

② Sound level

③ Socket for power plug

④ 2.5 mm stereo socket

⑤ LED

■ 2 Power plugs with country speciﬁ c adapters (one for

remote control, one for Transmitter)

miniTek

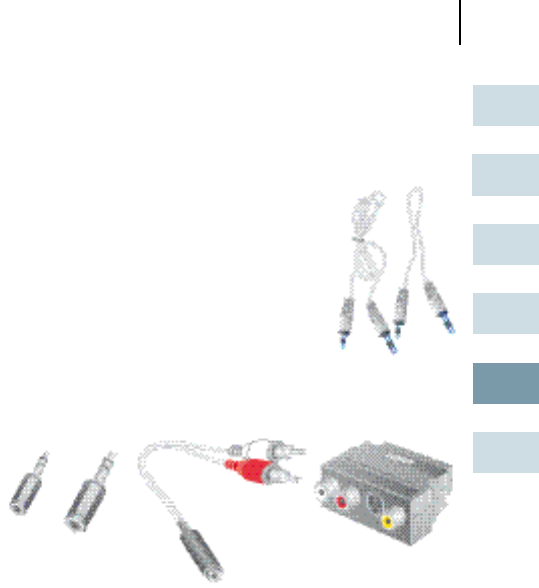

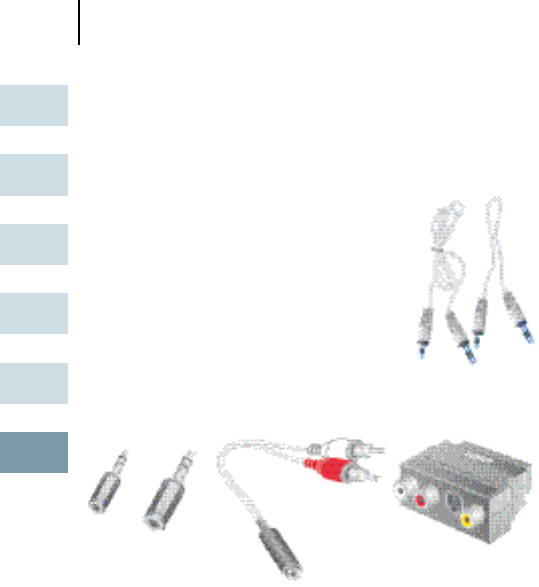

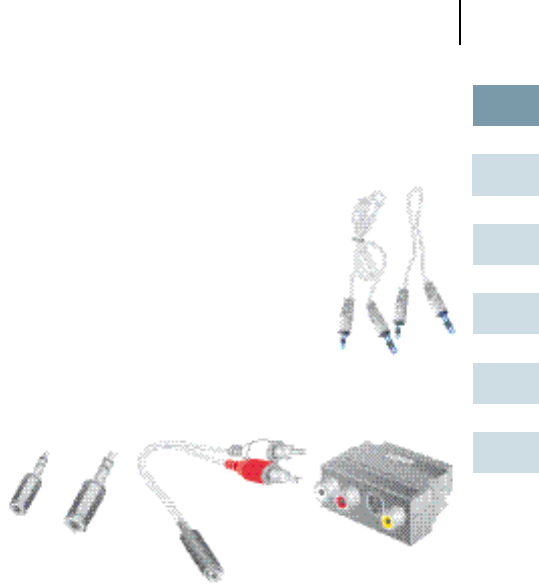

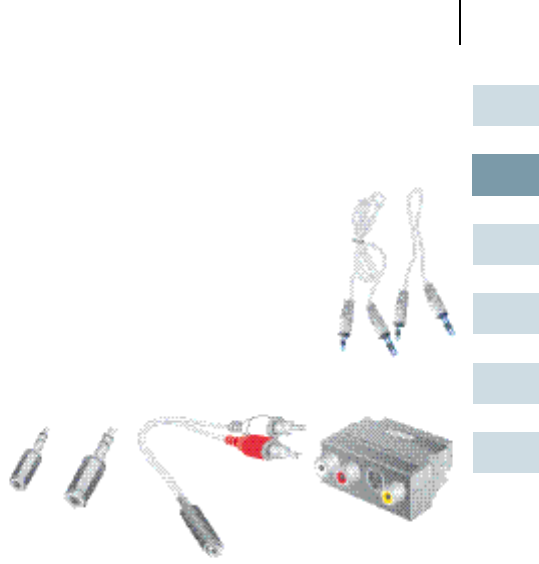

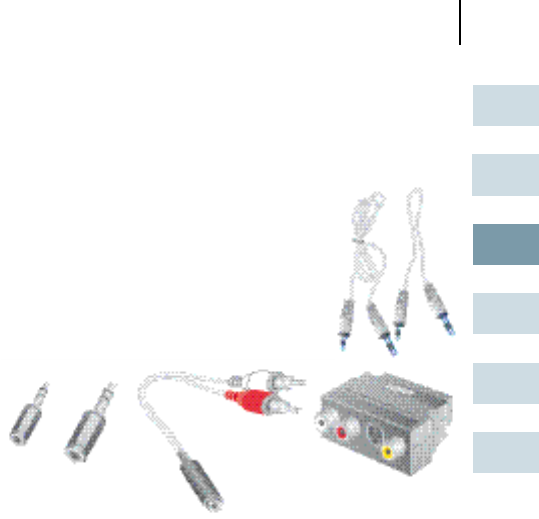

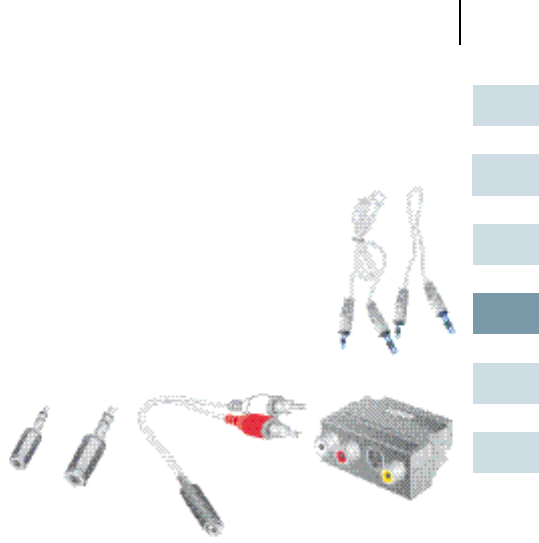

■ Cables:

□ 1.8 m audio cable with 3.5 mm

stereo plug on one side and a

2.5 mm stereo plug on the other

side

□ 0.3 m audio cable with 3.5 mm

stereo plug on one side and a

2.5 mm stereo plug on the other

side

■ Adapter set:

□ 2.5 mm stereo plug to 3.5 mm stereo socket

□ 6.3 mm stereo plug to 3.5 mm stereo socket

□ RCA (cinch) to 3.5 mm stereo socket

□ RCA (cinch) to SCART

Intended use

This remote control is intended to operate hearing

instruments.

Read and follow the instructions of this user guide to

avoid injuries or damage to remote control.

Symbols:

Be aware of information marked with the warning symbol

WARNING, CAUTION or NOTICE!

WARNING points out a situation that could lead

to serious injuries,

CAUTION indicates a situation that could lead to

minor and moderate injuries.

NOTICE NOTICE indicates possible property damage.

Advice and tips on how to handle your device

better.

Instruction. Indicates that something has to be

done.

Intended use

General notes on safety

WARNING

Wireless systems may interfere with measuring

devices and electronic equipment.

Turn the remote control off when in hospitals or

airplanes.

Prior to use in conjunction with an electronic

implant or life supporting system, have the

electromagnetic compatibility veriﬁ ed.

NOTICE

The remote control is sensitive to extreme heat,

high humidity, strong magnetic ﬁ elds (> 0.1T),

X-rays and mechanical stress.

Do not expose the remote control to extreme

temperature or high humidity.

Do not leave it in direct sunlight.

Do not immerse it in water.

Do not place your remote control in a micro-

wave oven.

NOTICE

Operating temperature: charge min. 0°C to max.

45°C; discharge min. -20°C to max. 60°C

Storage conditions: min. -20°C to max. 60°C;

low humidity

General notes on safety

In some countries restrictions for the usage of

wireless equipment exist.

Refer to local authorities for further informa-

tion.

The performance of the e2e wireless function may

be affected by electromagnetic interference –

e.g. from a computer monitor or ﬂ uorescent lamp

system.

Move away from the source of interference if

you experience difﬁ culty.

In the event your hearing instruments can be

controlled by another person's remote control,

return hearing instruments and remote control

to your Hearing Care Professional.

WARNING

Risk of interference with cardiac pacemakers.

Do not use the remote control if you are ﬁ tted

with a cardiac pacemaker.

WARNING

Hazard of explosion in gas-ﬁ lled spaces!

Do not use your hearing instruments and re-

mote control in areas where there is danger of

explosions (e.g. mining).

General notes on safety

WARNING

Strangulation hazard when lanyard gets entangled

in e.g. moving mechanical parts of machines.

Use only the delivered breakaway lanyard. It will

automatically detach when entangled.

WARNING

Choking hazard posed by small parts.

Keep batteries, small parts and remote control

out of children‘s reach.

If swallowed consult a physician or hospital im-

mediately.

NOTICE

Use only original Siemens power adapter (model

no. KSAA0500080W1UV-1; input: 100-240V ~, 50-

60 Hz, 180 mA, output: 5 V, 800 mA, protection

class II, only for indoor use).

NOTICE

Please make sure that the power plug is easily ac-

cessible to remove it from power supply if neces-

sary.

Basic functions

Before ﬁ rst use

Charge miniTek before ﬁ rst use.

Charging

Connect miniTek with the power plug to a power sup-

ply.

Charging is complete when the power LED shines

green.

Power LED state

Battery full Battery nearly

empty

miniTek off off off

miniTek on ﬂ ashes green ﬂ ashes red

miniTek off/

charging

green constantly red constantly

miniTek on/

charging

pulses green pulses red

Turning off

miniTek

green / turns off

slowly

red / turns off

slowly

Turning on

miniTek

green for 3 seconds,

then ﬂ ashes green

red for 3 seconds,

then ﬂ ashes red

If you turn on miniTek and the battery is empty, the LED

rapidly ﬂ ashes red for 3 seconds, then turns off.

Basic functions

Wearing miniTek

Wear miniTek no further than 60 cm (24 inches) away

from the hearing instruments.

Use lanyard or clip to wear miniTek.

Turning the miniTek on/off

Press for about 3 seconds to turn miniTek on.

All LEDs shine for 3 seconds, then only the power LED

shines.

Press for about 3 seconds to turn miniTek off.

All LEDs shine for 3 seconds, then turn off slowly.

Changing the hearing program

Press to change the hearing program.

Each time you press the program button, your hearing

instruments switch to the next program, conﬁ rming

each change with an acoustic signal.

Changing the volume

Press to increase the volume.

Press to decrease the volume.

Basic functions

Turning the hearing instruments on/off

Press for about 3 seconds to turn your hearing

instruments off (stand-by).

Press for about 3 seconds to turn the hearing

instruments back on.

Changing the external audio source

Press to change the external source.

Each time you press , your miniTek switches to the

next available external source according to the following

overview:

Sequence of external source (if connected)

FM transmitter (DAI)

Line-in (2.5 mm stereo socket)

First transmitter

Second transmitter

Third party Bluetooth transmitter

T-coil

Basic functions

Your Hearing Care Professional has to conﬁ gure

your miniTek for external devices.

Press the program button to stop listening to

the external audio source and switch back to the

hearing programs.

While using an external audio source you can press

to turn the microphones of your hearing

instruments off and on again.

The hearing instruments will switch automatically to the

telephone program when your phone rings.

Press to answer the phone.

Press to terminate the call.

Your hearing instruments will change back to the audio

program after terminating the call.

Press for about 3 seconds to reject the call.

Bluetooth

Bluetooth is a wireless standard that provides a way to

connect wireless devices like cell phones, TV, headsets

and others.

Using a Bluetooth connection, the devices can exchange

information such as data, sound or even control com-

mands. The Bluetooth connection has a range of about

10 m (32 ft). Walls or objects between the devices can

shorten this distance.

The Bluetooth symbol denotes if a device is

Bluetooth compatible.

The miniTek can be paired via Bluetooth with up to two

phones, two transmitters and a third party Bluetooth

transmitter (e.g. mp3 player or laptop) at the same time.

The following chapters give instructions about how to

connect your phone, TV or mp3 player with your hearing

instruments.

Bluetooth

Using miniTek with cell phones and landline phones

When you are making a call with a Bluetooth compatible

phone or cell phone, the miniTek allows you to use your

hearing instruments as a wireless headset.

Instead of using the telephone microphone, you speak

into miniTek and listen through your hearing instruments.

Pairing

Before you can use miniTek with your phone, you need to

pair them:

Press for about 3 seconds to turn miniTek on.

Activate the Bluetooth function in your phone.

Press for about 5 seconds to start pairing miniTek

with your phone.

When pairing mode has been activated, all 3 buttons (on/

off button, telephone button and audio source button)

shine for 3 seconds, then the telephone button ﬂ ashes.

Search in the menu of your phone for other Bluetooth

devices.

Choose "RCU Connect" to pair miniTek and the phone.

Enter the PIN "0000" if requested.

Refer to the user guide of your connected

device for more detailed information on how to

link devices via Bluetooth.

Using miniTek with cell phones

and landline phones

Using miniTek with cell phones and landline phones

Accepting an incoming call

Press to accept the incoming call.

Speak into miniTek's microphone to talk.

Press to terminate the call.

Your hearing instruments switch back to the hearing

program you used before taking the call.

If paired with two phones, miniTek uses different

ring tones to distinguish incoming calls.

Rejecting an incoming call

Press for about 3 seconds to reject the incoming

call if supported by the phone.

Making a call

Dial the desired number on your phone.

Press twice to transfer the connection from your

phone to the miniTek.

Press twice to transfer the connection from the

miniTek back to the phone.

If your phone transfers the connection automatically you

do not need to press .

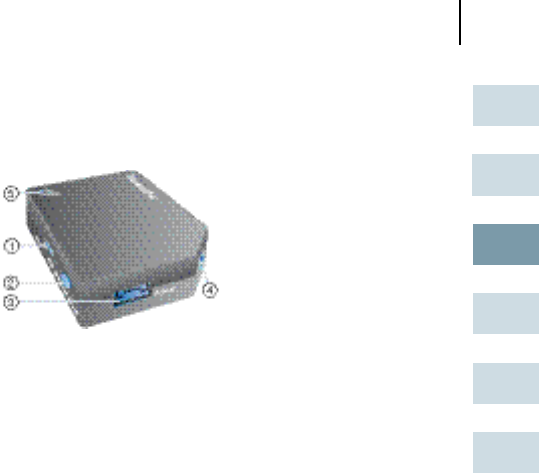

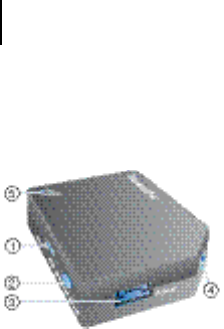

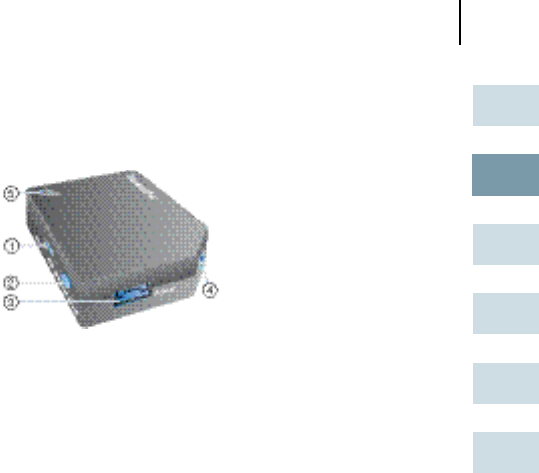

Using the transmitter

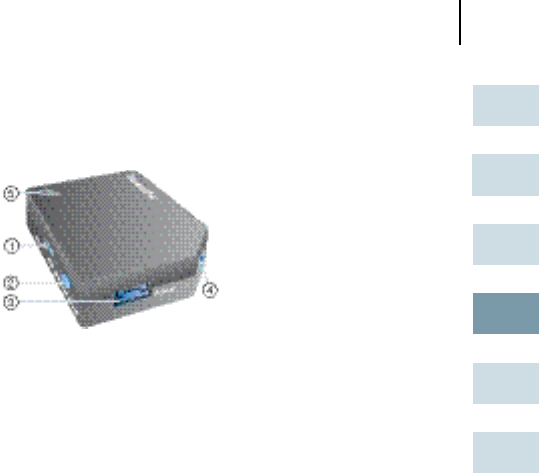

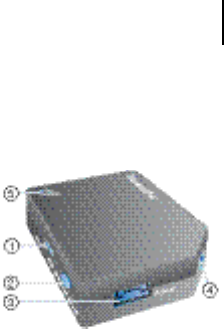

① On/off switch

② Sound level

③ Socket for power plug

④ 2.5 mm stereo socket

⑤ LED

Before ﬁ rst use

Charge transmitter before ﬁ rst use.

Charging the transmitter

Connect the transmitter with the power plug to a

power supply.

While charging the LED shines red.

Charging time is about 5 hours depending on the sta-

tus of the rechargeable battery.

Using the transmitter

Turning the transmitter on/off

Use the on/off switch to turn the transmitter on.

The LED ﬂ ashes blue while searching for a connection

to the miniTek, then the LED shines blue.

Use the on/off switch to turn the transmitter off.

Turn the transmitter off when it is not in use.

Sound level

Press the sound level button to change the volume of

the audio signal.

The LED ﬂ ashes blue. The number of times the LED

ﬂ ashes (up to 5), indicates the volume level.

Using the transmitter

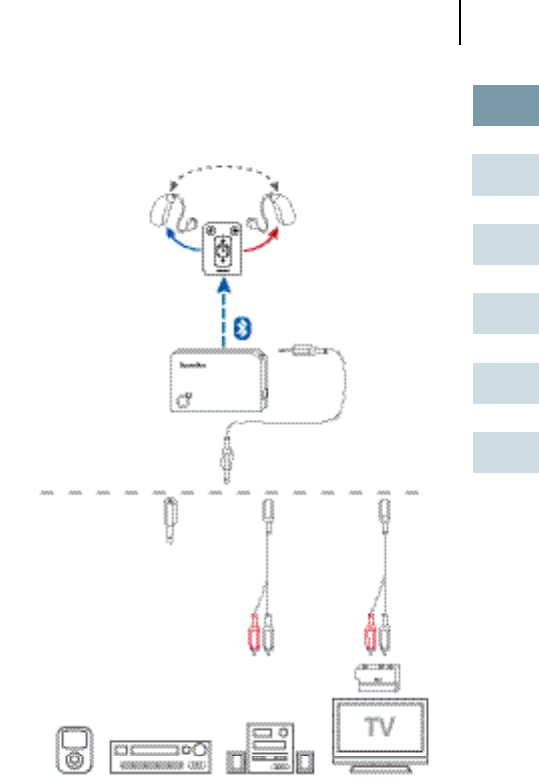

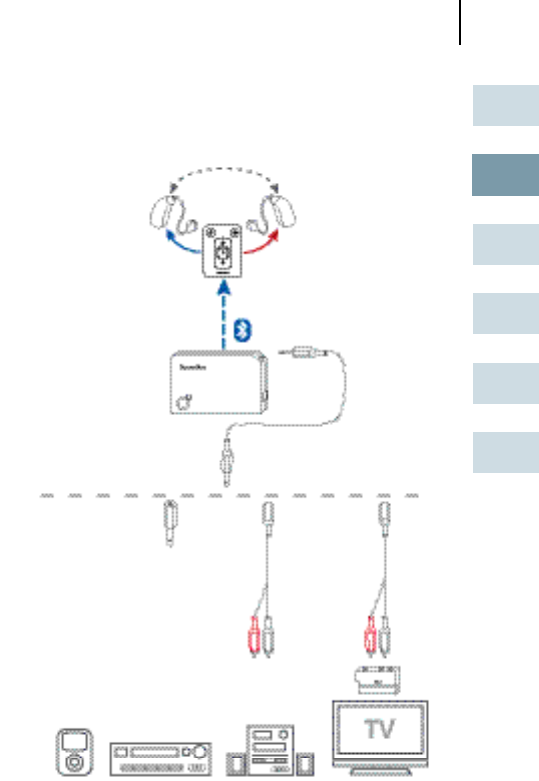

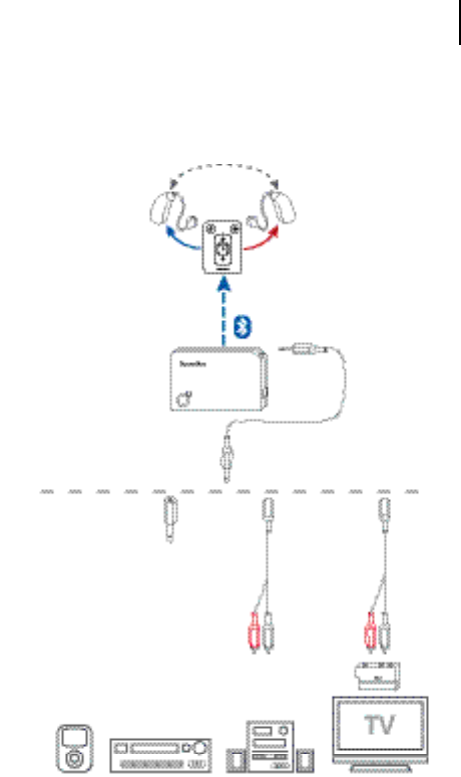

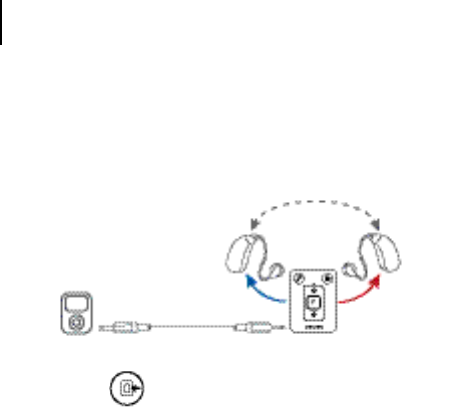

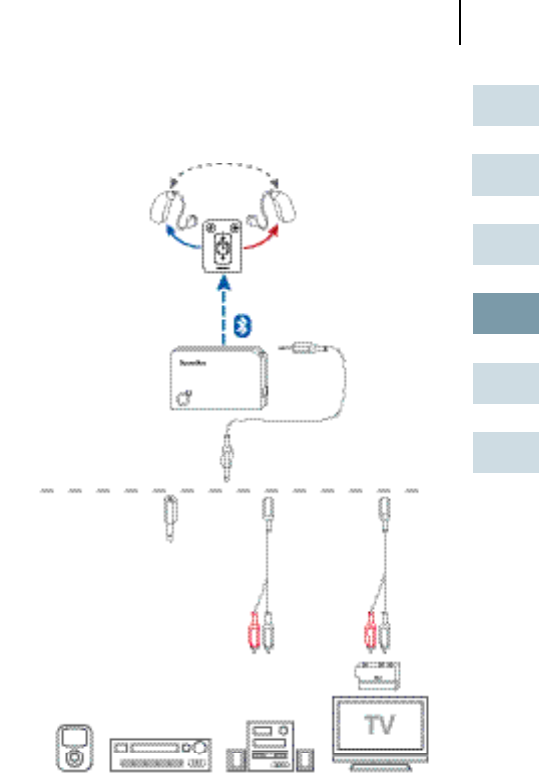

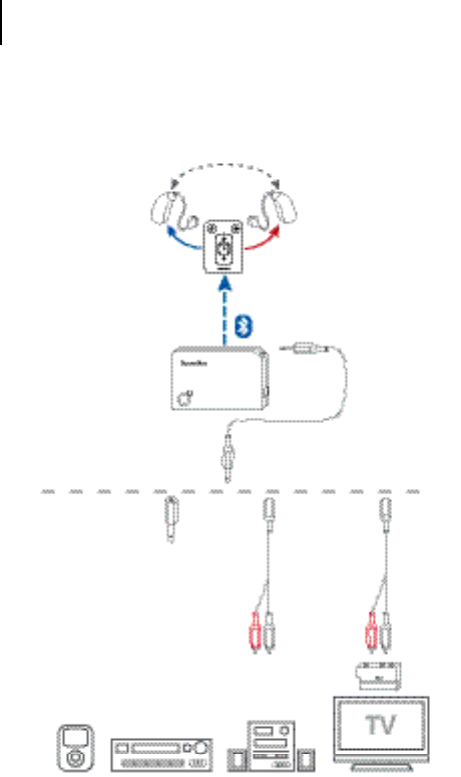

Receiving the audio stream from an external device

Using the transmitter

Press for about 3 seconds to turn the miniTek

on.

Use the on/off switch to turn the transmitter on.

Use one of the supplied cables to connect the transmit-

ter to an external device (refer to graphic on previous

page).

Connect the transmitter with the power plug to a pow-

er supply or charge the rechargeable battery regularly.

Press on miniTek to change to the audio program

(see chapter “basic functions” for information about

the sequence of external sources).

ﬂ ashes while searching a connection to the

transmitter and shines constantly after it is established.

The LED on the transmitter conﬁ rms that the Bluetooth

audio link is established.

Start the audio transmission on your device.

You can now hear the sound from your external device

through your hearing instruments.

You can use a second transmitter, which is available as

an accessory. This way the ﬁ rst transmitter can always

remain connected to your preferred device while the

second transmitter is connected with another device (e.g.

a second TV in your bedroom).

Using the line-in audio input

WARNING

Risk of injuries caused by electric shock!

Connect audio input only to a device conform-

ing to IEC 60065 (IEC-Norm for audio, video and

other electronic devices).

While charging do not use the line-in audio

input with devices that are connected to the

power supply.

Press for about 3 seconds to turn miniTek on.

Use the supplied cables and adapters to connect the

external device and miniTek.

Press to change to the audio program (see chapter

“basic functions” for information about the sequence of

external sources).

If you press without an audio device connected to it,

miniTek will search for a connection to other audio

sources.

Using the line-in audio input

Using miniTek with a third party Bluetooth transmitter

miniTek can be connected via Bluetooth with a third party

Bluetooth transmitter (e.g. iPhone, iPod, BlackBerry, mp3

player, laptop).

Pairing

Press for about 3 seconds to turn miniTek on.

Activate the Bluetooth function in your device.

Press on your miniTek for more than 5 seconds to

prepare your miniTek for pairing.

When pairing mode has been activated, all 3 buttons (on/

off button, telephone button and audio source button)

shine for 3 seconds, then the telephone button ﬂ ashes.

In the menu of your device choose "Bluetooth setup".

Choose "RCU Connect" to pair miniTek and the third

party Bluetooth transmitter.

Enter the PIN "0000" if requested.

Using miniTek with a third party

Bluetooth transmitter

Using miniTek with a third party Bluetooth transmitter

Using

Start the audio transmission on your device.

You can now hear sound from your device through

your hearing instruments via Bluetooth.

If the sound does not start automatically press to

change to the audio program (see chapter “Basic

functions” for information about the sequence of

external sources).

Refer to the user guide of your connected

device for more detailed information on how to

link devices via Bluetooth.

Using miniTek with a public loop system

Your miniTek is equipped with a telecoil. This is intended

for using induction loops, e. g. in churches, theaters or

lecture rooms.

Press for about 3 seconds to turn the miniTek

on.

Press to change to the public loop receiver (see

chapter "Basic functions").

You can now hear the sound from the public loop sys-

tem through your hearing instruments.

The hearing instruments will switch automatically to

the telephone program when your phone rings and will

change back to the public loop system after telephoning

(see chapter "Basic functions").

Using miniTek with a public loop

system

Accessories

FM transmitter (DAI)

Your miniTek can be connected to any standard FM

receiver. This enables you to use FM systems even with

hearing instruments which are not equipped with an

audio shoe. FM systems help to improve speech under-

standing in difﬁ cult listening situations and are frequently

used in schools.

Press for about 3 seconds to turn the miniTek

on.

Turn the FM transmitter on.

Connect the FM receiver with the DAI port of the mini-

Tek.

Press on miniTek to change to the FM transmitter

(see chapter "Basic functions").

Now you can hear sound from the FM transmitter

through your hearing instruments.

The hearing instruments switch automatically to the

telephone program when your phone rings and change

back to the FM transmitter after terminating the call (see

chapter "Basic functions").

Accessories

Maintenance and care

NOTICE

Do not put your remote control in

water!

Do NOT clean your remote control

with alcohol or benzine.

Clean the remote control as necessary with a soft tis-

sue.

Avoid abrasive cleaning liquids with additives such as

citric acids, ammonia, etc.

Maintenance and care

Disposal information

Within the European Union, the marked

equipment is covered by "Directive 2002/96/EC

of the European Paliament and of the Council

of 27 January 2003 on waste electrical and

electronical equipment."

Amended by "Directive 2003/108/EC" (WEEE).

Recycle the device and acccessories according

to national regulations.

With the CE marking Siemens conﬁ rms compliance

with the European Directive 93/42/EEC concern-

ing medical devices and the European Directive 99/5/

EC (R&TTE) concerning radio and telecommunications

terminal equipment.

Disposal information

Technical information

miniTek remote control

FCC: SGI-WL500

IC: 267AB-WL500

Operating frequencies: Fc=3.28 MHz

Max. ﬁ eld strength @ 10m: -24.1 dBμA/m

Max. ﬁ eld strength @ 30m: -6.2 dBμV/m

CE, FCC and IC compliance information can be found on

the back of the instrument.

N14203

This Class B digital apparatus complies with Canadian

ICES-003.

Changes or modiﬁ cations not expressly approved by

SAT GmbH for compliance could void the users authority

to operate the equipment.

FCC compliance

This device complies with Part 15 of the FCC Rules and

with RSS-210 of Industry Canada.

Operation is subject to the following conditions:

■ this device may not cause harmful interference, and

■ this device must accept any interference received,

including interference that may cause undesired opera-

tion.

This equipment has been tested and found to comply with

the limits for a Class B digital device, pursuant to Part 15

Technical information

of the FCC Rules. These limits are designed to provide rea-

sonable protection against harmful interference in a resi-

dential installation. This equipment generates, uses and

can radiate radio frequency energy and, if not installed

and used in accordance with the instructions, may cause

harmful interference to radio communications. However,

there is no guarantee that interference will not occur in a

particular installation. If this equipment does cause harm-

ful interference to radio or television reception, which can

be determined by turning the equipment off and on, the

user is encouraged to try to correct the interference by

one or more of the following measures:

■ Reorient or relocate the receiving antenna.

■ Increase the separation between the equipment and

receiver.

■ Connect the equipment to an outlet on a circuit differ-

ent from that to which the receiver is connected.

■ Consult the dealer or an experienced radio/TV techni-

cian for help.

Siemens Transmitter

IMPORTANT NOTE: IC Radiation Exposure Statement This

equipment complies with IC radiation exposure limits set

forth for an uncontrolled environment.

Tartalom

miniTek 34

Alkalmazási terület 38

Általános biztonsági megjegyzések 39

Alapfunkciók 42

Bluetooth 46

A miniTek használata mobil- és vezetékes telefonnal 47

Az adó használata 49

A hangbemenet használata 53

A miniTek használata más gyártó bluetooth-adójával 54

A miniTek használata hurokerősítővel 56

Tartozékok 57

Karbantartás és ápolás 58

Hulladékelhelyezési tudnivalók 59

miniTek

① Telefon gomb

② Készenléti állapot hallókészülékhez;

némítás

③ miniTek be/ki

④ Hangforrás gomb

⑤ Hangerő növelése/csökkentése

⑥ Programváltó gomb

⑦ 2,5 mm-es sztereóaljzat

⑧ audiopapucs az FM vevőhöz

⑨ A hálózati csatlakozódugó aljzata

⑩ Mikrofonnyílások

⑪ Nyílás a csíptető rögzítéséhez

⑫ Pántcsatlakozó

⑬ Tápvisszajelző LED

miniTek

A szállított alkatrészek

■ miniTek pánttal és csíptetővel

■ Bluetooth-adó

① Be-/kikapcsoló gomb

② Hangerő

③ A hálózati csatlakozódugó aljzata

④ 2,5 mm-es sztereóaljzat

⑤ LED

■ 2 hálózati csatlakozódugó országtól függő adapterek-

kel (az egyik a távvezérlőhöz, a másik az adóhoz)

miniTek

■ Vezetékek:

□ 1,8 méteres hangkábel 3,5 mm-es

sztereó csatlakozóval az egyik és

2,5 mm-es sztereó csatlakozóval a

másik oldalon

□ 0,3 méteres hangkábel 3,5 mm-es

sztereó csatlakozóval az egyik és

2,5 mm-es sztereó csatlakozóval a

másik oldalon

■ Adapterkészlet:

□ 2,5 mm-es sztereó csatlakozó 3,5-es sztereóaljzat-

hoz

□ 6,3 mm-es sztereó csatlakozó 3,5 mm-es sztereóalj-

zathoz

□ RCA (cinch) csatlakozó 3,5 mm-es sztereóaljzathoz

□ RCA (cinch) csatlakozó SCART-hoz

Alkalmazási terület

A távvezérlő hallókészülékek működtetésére szolgál.

Olvassa el és kövesse a jelen használati útmutató utasítá-

sait, hogy elkerülje a személyi sérüléseket és a távvezér-

lő károsodását.

Szimbólumok:

Mindenképpen olvassa el a következő ﬁgyelmeztető

jelekkel ellátott információkat: VIGYÁZAT, FIGYELEM és

MEGJEGYZÉS.

A VIGYÁZAT jelzés olyan helyzetekre hív-

ja fel a ﬁgyelmet, amelyek súlyos sérülé-

sekhez,

a FIGYELEM pedig olyanokra, amelyek ki-

sebb vagy mérsékelten súlyos sérülések-

hez vezethetnek.

MEGJEGYZÉS A MEGJEGYZÉS felirat lehetséges anyagi

kárt jelez.

Az eszköz jobb kezelését elősegítő taná-

csok és tippek.

Utasítás. Valamilyen tennivalót jelez.

Alkalmazási terület

Általános biztonsági megjegyzések

VIGYÁZAT

A vezeték nélküli rendszerek zavarhatják a mérő-

eszközök és az elektronikus berendezések műkö-

dését.

Kórházakban és repülőgépeken kapcsolja ki a

távvezérlőt.

Elektronikus implantátumokkal vagy életfenn-

tartó berendezésekkel való használata előtt

bizonyosodjon meg az elektromágneses kompa-

tibilitásról.

MEGJEGYZÉS

A távvezérlő érzékeny a szélsőséges hőre, a magas

páratartalomra, az erős mágneses mezőkre

(> 0,1 T), a röntgensugarakra és a mechanikai

igénybevételre.

Ne tegye ki a távvezérlőt szélsőséges hőmérsék-

letnek vagy magas páratartalomnak.

Ne hagyja tűző napon.

Ne merítse vízbe.

Ne helyezze a távvezérlőt mikrohullámú sütőbe.

Általános biztonsági megjegyzé-

sek

Általános biztonsági megjegyzések

MEGJEGYZÉS

Működési hőmérséklet:

töltés: minimum 0 °C, maximum 45 °C;

kisütés: minimum -20 °C, maximum 60 °C

Tárolási feltételek: minimum hőmérséklet: -20 °C;

maximális hőmérséklet: 60 °C; alacsony páratarta-

lom

Egyes országokban korlátozások vannak érvényben

a vezeték nélküli készülékek használatára vonatko-

zóan.

A további részletekről tájékozódjon a helyi ható-

ságoknál.

A e2e wireless működés teljesítményét befolyá-

solhatja az elektromágneses – például számítógép-

monitorból vagy fénycsöves lámpákból származó

– interferencia.

Ha zavart észlel, távolodjon el a zavarforrástól.

Ha a hallókészülék egy másik személy távve-

zérlőjével is irányítható, kérjük, vigye vissza a

hallókészülékeket és a távvezérlőt a hallókészü-

lék-specialistájához.

VIGYÁZAT

Fennáll a pacemakerekkel való interferencia veszé-

lye.

Ne használja a távvezérlőt, ha pacemakerrel

rendelkezik.

Általános biztonsági megjegyzések

VIGYÁZAT

Gázzal telt terekben robbanásveszélyes!

Ne használja a hallókészüléket és a távirányítót

robbanásveszélyes területen (pl. bányában).

VIGYÁZAT

Ha a pánt például gépek mozgó alkatrészeibe akad,

akkor fulladásveszélyt okoz.

Kizárólag a mellékelt, könnyen leváló pántot

használja. Ez beakadás esetén automatikusan

elengedi a készüléket.

VIGYÁZAT

A kis alkatrészek fulladást okozhatnak.

Az elemeket, az apró alkatrészeket és a távve-

zérlőt tartsa gyermekektől elzárva.

Lenyelés esetén azonnal forduljon orvoshoz,

vagy keressen fel egy kórházat.

MEGJEGYZÉS

Csak eredeti Siemens tápkábel-adaptert használjon

(modellszám: KSAA0500080W1UV-1;

bemenet: 100-240 V ~, 50-60 Hz, 180 mA;

kimenet: 5 V, 800 mA; II. védelmi osztály, csak zárt

téren belüli használatra).

MEGJEGYZÉS

Gondoskodjon róla, hogy a hálózati csatlakozódu-

gó könnyen hozzáférhető legyen arra az esetre, ha

ki kell húzni az aljzatból.

Alapfunkciók

Az első használat előtt

Első használat előtt töltse fel a miniTek készüléket.

Töltés

Csatlakoztassa a miniTek készüléket a hálózati csatlako-

zódugóval az áramforráshoz.

A töltés végeztével a táphoz tartozó LED zölden világít.

A táphoz tartozó LED jelzései

Akkumulátor

feltöltve Akkumulátor majd-

nem kimerült

miniTek kikapcsolva kikapcsolva kikapcsolva

miniTek bekap-

csolva zölden villog pirosan villog

miniTek kikapcsolva/

töltődik zölden világít pirosan világít

miniTek bekapcsol-

va / töltődik zölden pulzál pirosan pulzál

A miniTek kikapcso-

lása zöld / lassan

kialszik piros / lassan kial-

szik

A miniTek bekap-

csolása 3 másodper-

cig zöld, aztán

villogó zöld

3 másodpercig pi-

ros, aztán villogó

piros

Ha kimerült akkumulátorral kapcsolja be a miniTek ké-

szüléket, akkor a piros LED 3 másodpercig gyorsan villog,

majd kikapcsol.

Alapfunkciók

A miniTek viselése

Viselje a miniTek készüléket a hallókészüléktől legfel-

jebb 60 cm távolságban.

Használjon pántot vagy csíptetőt a miniTek készülék

viselésekor.

A miniTek be- és kikapcsolása

Tartsa lenyomva a gombot

mintegy 3 másodpercig a miniTek bekapcsolásához.

3 másodpercig minden LED világít, aztán csak a tápellá-

táshoz tartozó LED.

Tartsa lenyomva a gombot mintegy 3 másod-

percig a miniTek kikapcsolásához.

Minden LED 3 másodpercig világít, majd lassan kialszik.

Hallóprogram-váltás

A gombbal válthat hangprogramot.

A hallókészülék a programgomb minden egyes meg-

nyomásakor a következő programra vált, és minden

változást hangjelzéssel erősít meg.

A hangerő megváltoztatása

A gombbal növelhető a hangerő.

A gombbal csökkenthető a hangerő.

Alapfunkciók

A hallókészülék be- és kikapcsolása

Tartsa lenyomva a gombot mintegy 3 másod-

percig a hallókészülék kikapcsolásához (készenléti

állapotba helyezéséhez).

Tartsa lenyomva a gombot mintegy 3 másod-

percig a hallókészülék ismételt bekapcsolásához.

Külső hangforrás módosítása

A gomb megnyomásával módosítható a külső

hangforrás.

A gomb egymást követő megnyomásával a miniTek

mindig a következő rendelkezésre álló külső forrásra vált

az alábbi lista szerint:

Külső források sorrendje (ha csatlakoznak ilyenek)

FM adó (audiobemenet)

Analóg bemenet (2,5 mm-es sztereóaljzat)

Első adó

Második adó

Más gyártó bluetooth-adója

Telefontekercs

Alapfunkciók

A hallókészülék orvosi műszerészének kell konﬁgu-

rálnia a miniTek külső csatlakoztatási lehetőségeit.

A programgomb megnyomásával állítható le

a külső hangforrás hallgatása, és visszakapcsolha-

tók a hallóprogramok.

Külső hangforrás használata közben a

gombbal kikapcsolható, illetve visszakapcsolható a

hallókészülék mikrofonja.

Bejövő hívás esetén a hallókészülék automatikusan tele-

fonprogramra vált.

A gomb megnyomásával fogadható a hívás.

A gombbal a hívás befejezhető.

A telefonálás befejeztével a hallókészülék visszavált hang-

programra.

VAGY

A gomb 3 másodperces nyomva tartásával a

telefonhívás elutasítható.

Bluetooth

A bluetooth különféle vezeték nélküli eszközök, például

mobiltelefon, televízió és fejhallgató csatlakoztatását

lehetővé tevő vezeték nélküli szabvány.

Bluetooth csatlakozás segítségével az eszközök például

adatok, hang vagy vezérlőjelek átvitelére képesek.

A bluetooth hatóköre mintegy 10 méter. Az eszközöket

elválasztó falak és tárgyak ezt a távolságot rövidíthetik.

A bluetooth jelzés jelentése, hogy az eszköz

bluetooth-kompatibilis.

A miniTek egyszerre akár két telefonnal, két adóval készü-

lékkel vagy más gyártó bluetooth-adójával társítható

(pl. mp3-lejátszóval vagy laptop készülékkel).

Az alábbi fejezetek ismertetik a telefonkészülékek, televí-

ziók és mp3-lejátszók hallókészülékhez csatlakoztatásának

módját.

Bluetooth

A miniTek használata mobil- és vezetékes telefonnal

Bluetooth-kompatibilis vezetékes vagy mobiltelefonnal

bonyolított hívás esetén a miniTek lehetővé teszi a

hallókészülék vezeték nélküli fülhallgatókénti használatát.

A telefon mikrofonja helyett a miniTek készülékbe kell

beszélni, és a hallókészüléken keresztül érkezik a hang.

Társítás

A miniTek és a telefon együttes használata előtt társíta-

ni kell őket:

Tartsa lenyomva a gombot mintegy 3 másod-

percig a miniTek bekapcsolásához.

Aktiválja a telefon bluetooth funkcióját.

Tartsa lenyomva gombot a miniTek készüléken

mintegy 5 másodpercre a társítás megkezdéséhez.

A társítási üzemmód aktiválását követően mindhárom

gomb (be-/kikapcsoló gomb, telefon gomb és hangforrás

gomb) 3 másodpercig világít, majd a telefon gombja vil-

log.

A telefon menüjében keresse meg az egyéb elérhető

bluetooth eszközöket.

Az „RCU Connect” (RCU csatlakozás) menüelemet kivá-

lasztva társítható a miniTek és a telefon.

Szükség esetén adja meg a „0000” PIN-kódot.

A miniTek használata mobil- és

vezetékes telefonnal

A miniTek használata mobil- és vezetékes telefonnal

A csatlakoztatott eszköz használati utasításában

további részletes tudnivalókat találhat a készü-

lékek bluetooth technikával történő összekap-

csolásáról.

Bejövő hívás fogadása

A gombbal fogadhat bejövő hívást.

A miniTek mikrofonjába beszéljen.

A gombbal a hívás befejezhető.

A hallókészülék a hívás előtti hallóprogramra kapcsol

vissza.

Ha két telefonkészülék van társítva, a miniTek

eltérő csengőhangok használatával különbözteti

meg őket.

Bejövő hívás elutasítása

A gomb 3 másodperces megnyomásával a

telefonhívás elutasítható.

Híváskezdeményezés

Tárcsázza a kívánt számot a telefonon.

A gomb kétszeri megnyomásával irányítható át az

adott telefonról a miniTek készülékre a hívás.

A gomb kétszeri megnyomásával vehető vissza a

miniTek készülékről a telefonkészülékre a hívás.

Ha az adott telefon automatikusan irányítja át a kapcsola-

tot, akkor nem kell megnyomnia ezt a gombot: .

Az adó használata

① Be-/kikapcsoló gomb

② Hangerő

③ A hálózati csatlakozódugó aljzata

④ 2,5 mm-es sztereóaljzat

⑤ LED

Az első használat előtt

Az első használat előtt töltse fel az adót.

Az adó töltése

Csatlakoztassa az adót a hálózati csatlakozódugóval az

áramforráshoz.

Töltés közben a LED pirosan világít.

A töltési idő körülbelül 5 óra, az akkumulátor állapotá-

tól függően.

Az adó használata

Az adó be- és kikapcsolása

A be-/kikapcsoló gombbal kapcsolható be az adó.

A LED kéken villog, miközben kapcsolatot keres a

miniTek készülékkel, majd kéken világítani kezd.

A be-/kikapcsoló gombbal kapcsolható ki az adó.

Kapcsolja ki az adót, ha nem használja.

Hangerő

A Hangerő gomb megnyomásával megváltoztathatja

az audiojel hangerejét.

A LED ilyenkor kéken villog. A LED villogásának száma

(maximum 5) jelzi a hangerőt.

Az adó használata

Hangfolyam fogadása külső eszközről

Az adó használata

Tartsa lenyomva a gombot mintegy 3 másod-

percig a miniTek bekapcsolásához.

A be-/kikapcsoló gombbal kapcsolható be az adó.

A mellékelt kábelek egyikével csatlakoztassa az adót a

külső eszközhöz (lásd az előző oldalon található ábrát).

Csatlakoztassa az adót a hálózati csatlakozódugóval az

áramforráshoz, vagy rendszeresen töltse fel az akku-

mulátort.

A gombbal, amely a miniTek készüléken található,

váltani lehet hangprogramra (a külső források sorrend-

je az „Alapfunkciók” fejezetben található).

villog, mialatt keresi a kapcsolatot az adóval, majd

a kapcsolat létrejöttével folyamatosan világít.

Az adón található LED jelzi, hogy a bluetooth hangkap-

csolat felépült.

Kezdeményezze készülékén a hangátvitelt.

Ekkor a külső készülékről érkező hang meg fog szólalni

a hallókészülékeken keresztül.

Használható a tartozékként rendelkezésre álló második

adó. Ennek köszönhetően az első adó mindvégig a fon-

tosabbnak ítélt eszközhöz csatlakozhat, és a másodikkal

csatlakoztatható másik eszköz (pl. egy másik tévé a háló-

szobában).

A hangbemenet használata

VIGYÁZAT

Áramütés miatti sérülés veszélye!

Csak olyan hangbemeneti eszközt csatlakoz-

tasson, amely megfelel az IEC 60065 jelű

szabványnak (audio, video és más elektronikus

berendezésekre vonatkozó IEC előírás).

Töltés során ne használja a hangbemenetet

olyan eszközökkel, amelyek hálózati áramforrás-

hoz vannak csatlakoztatva.

Tartsa lenyomva a gombot mintegy 3 másod-

percig a miniTek bekapcsolásához.

A mellékelt kábellel és adapterrel csatlakoztassa a külső

eszközt és a miniTek készüléket.

A gombbal lehet átváltani hangprogramra

(a külső források sorrendje az „Alapfunkciók” fejezet-

ben található).

Ha a gomb megnyomásakor nincs hangeszköz

csatlakoztatva, akkor a miniTek másik hangforrást fog

keresni.

A hangbemenet használata

A miniTek használata más gyártó bluetooth-adójával

A miniTek bluetooth segítségével csatlakoztatható más

gyártó bluetooth-adójához (pl. iPhone, iPod, BlackBerry,

mp3-lejátszó vagy laptop).

Társítás

Tartsa lenyomva a gombot mintegy 3 másod-

percig a miniTek bekapcsolásához.

Aktiválja készüléke bluetooth funkcióját.

Tartsa lenyomva a gombot a miniTek készüléken

5 másodpercnél hosszabb ideig, így a miniTek készülék

felkészül a társításra.

A társítási üzemmód aktiválását követően mindhárom

gomb (be-/kikapcsoló gomb, telefon gomb és hangforrás

gomb) 3 másodpercig világít, majd a telefon gombja vil-

log.

Eszközének menüjéből válassza a „Bluetooth setup”

(Bluetooth-beállítás) elemet.

A miniTek és más gyártó bluetooth-adójának társításá-

hoz válassza az „RCU Connect” (RCU csatlakozás) menü-

elemet.

Szükség esetén adja meg a „0000” PIN-kódot.

A miniTek használata más gyártó

bluetooth-adójával

A miniTek használata más gyártó bluetooth-adójával

Használat

Kezdeményezze készülékén a hangátvitelt.

Ekkor a bluetooth kapcsolaton át az adott készülék-

ről érkező hang meg fog szólalni a hallókészülékein ke-

resztül.

Ha a hang nem szólal meg automatikusan, akkor a

gombbal lehet átváltani hangprogramra (a külső

források sorrendje az „Alapfunkciók” fejezetben

található).

A csatlakoztatott eszköz használati utasításában

további részletes tudnivalókat találhat a készü-

lékek bluetooth technikával történő összekap-

csolásáról.

A miniTek használata hurokerősítővel

A miniTek készülék fel van szerelve telefontekrccsel. Ezzel

rácsatlakozhat nyilvános hurokerősítőkre, például

templomban, színházban vagy előadóteremben.

Tartsa lenyomva a gombot mintegy 3 másod-

percig a miniTek bekapcsolásához.

A gomb megnyomásával válthat át a nyilvános

hurokerősítő vételére (lásd az Alapfunkciók c. fejeze-

tet).

Így a hallókészülékekkel hallhatja a nyilvános hurokerő-

sítő hangját.

Telefonhívás esetén a hallókészülék automatikusan átvált

a telefonprogramra, majd a hívás végeztével visszavált a

nyilvános hurokerősítés közvetítésére (lásd az Alapfunkci-

ók c. fejezetet).

A miniTek használata hurokerősí-

tővel

Tartozékok

FM adó (audiobemenet)

A miniTek bármely szabványos FM vevőkészülék-

hez csatlakoztatható. Ennek köszönhetően még a

audiobemenettel nem rendelkező hallókészülék esetén is

használható FM rendszer. Az FM rendszer használatával

javítható a beszédértés rosszabb hallási körülmények kö-

zött, ezért gyakran használják iskolában.

Tartsa lenyomva a gombot mintegy 3 másod-

percig a miniTek bekapcsolásához.

Kapcsolja be az FM adót.

Csatlakoztassa az FM vevőt a miniTek

audiobemenetéhez.

A gomb megnyomásával válthat át a miniTek

rendszerhez csatlakozó FM adóra (lásd az Alapfunkciók

c. fejezetet).

Ekkor az FM adóból érkező hang megszólal a hallóké-

szülékekből.

A hallókészülék automatikusan átvált a telefonra, ha az

megszólal, majd a hívás végeztével visszavált az FM jel-

adóra (lásd az Alapfunkciók c. fejezetet).

Tartozékok

Karbantartás és ápolás

MEGJEGYZÉS

A távvezérlőt NE tegye vízbe!

A távvezérlőt NE tisztítsa alkohollal

vagy benzinnel.

Szükség esetén tisztítsa meg a távvezérlőt ﬁnom ruhá-

val.

Kerülje a maró hatású adalékanyagokat – például

citromsavat, ammóniát stb. – tartalmazó tisztítószerek

használatát.

Karbantartás és ápolás

Hulladékelhelyezési tudnivalók

Az Európai Unióban a jelzéssel ellátott készülé-

kekre az „Európai Parlament és a Tanács

2002/96/EK jelű, 2003. január 27-én kiadott,

elektromos és elektronikus készülékek

hulladékelhelyezésére vonatkozó,

a 2003/108/EK jelű direktívával módosított

direktíva" (WEEE) vonatkozik.

A készüléket és tartozékait az országában érvé-

nyes rendelkezések szerint hasznosítsa újra.

A CE-jelölés feltüntetésével a Siemens igazolja,

hogy a készülék megfelel a 93/42/EGK jelű, orvosi

készülékekre vonatkozó, valamint a 99/5/EK jelű, rádió- és

távközlési végberendezésekre vonatkozó (R&TTE) európai

irányelvnek.

Hulladékelhelyezési tudnivalók

Cuprins

miniTek 62

Destinaţie de utilizare 66

Note generale privind siguranţa 67

Funcţii de bază 70

Bluetooth 74

Utilizarea miniTek cu telefoane mobile şi

telefoane ﬁxe 75

Utilizarea transmiţătorului 77

Utilizarea intrării audio de linie 81

Utilizarea miniTek cu un transmiţător Bluetooth

terţă parte 82

Utilizarea miniTek cu un sistem buclă public 84

Accesorii 85

Întreţinere şi îngrijire 86

Informaţii privind depunerea la deşeuri 87

miniTek

① Buton telefon

② Stand-by pentru instrumente auditive;

dezactivare sunet

③ oprire/pornire miniTek

④ Buton de sursă audio

⑤ Mărire volum / reducere volum

⑥ Buton de comutare program

⑦ Mufă stereo de 2,5 mm

⑧ Port DAI pentru receptor FM

⑨ Conector pentru mufa de alimentare

⑩ Oriﬁcii microfon

⑪ Sloturi pentru ﬁxarea clemei

⑫ Ataşare şnur

⑬ LED de alimentare

miniTek

Inclus în livrare

■ miniTek cu şnur şi clemă

■ Transmiţător

① Întrerupător de pornire/oprire

② Nivel sonor

③ Conector pentru mufa de alimentare

④ Mufă stereo de 2,5 mm

⑤ LED

■ 2 mufe de alimentare cu adaptoare speciﬁce ﬁecărei

ţări (una pentru telecomandă, una pentru transmiţă-

tor)

miniTek

■ Cabluri:

□ cablu audio de 1,8 m cu mufă ste-

reo de 3,5 mm pe o parte şi o mufă

stereo de 2,5 mm pe cealaltă parte

□ cablu audio de 0,3 m cu mufă ste-

reo de 3,5 mm pe o parte şi o mufă

stereo de 2,5 mm pe cealaltă parte

■ Set adaptor:

□ mufă stereo de 2,5 mm la conector stereo

de 3,5 mm

□ mufă stereo de 6,3 mm la conector stereo

de 3,5 mm

□ RCA (cinch) la conector stereo de 3,5 mm

□ RCA (cinch) la SCART

Destinaţie de utilizare

Această telecomandă este destinată operării instrumente-

lor auditive.

Citiţi şi respectaţi instrucţiunile din acest ghid de utilizare

pentru a evita vătămările sau deteriorarea telecomenzii.

Simboluri:

Acordaţi atenţie informaţiilor marcate cu simbolul de aver-

tizare AVERTISMENT, ATENŢIE sau NOTĂ!

AVERTISMENT indică o situaţie care ar putea duce

la accidentări serioase,

ATENŢIE indică o situaţie care ar putea duce la

accidentări minore.

NOTĂ NOTĂ indică posibile daune materiale.

Recomandări şi sfaturi despre o mai bun manevra-

re a dispozitivului dumneavoastră.

Instrucţiuni. Indică faptul că trebuie întreprinsă o

acţiune.

Destinaţie de utilizare

Note generale privind siguranţa

AVERTISMENT

Sistemele wireless pot intra în interferenţă cu

dispozitivele de măsurare şi echipamentele elec-

tronice.

Opriţi telecomanda în spitale sau avioane.

Înainte de utilizarea împreună cu un implant

electronic sau cu un sistem de terapie intensivă,

veriﬁcaţi compatibilitatea electromagnetică.

NOTĂ

Telecomanda este sensibilă la căldură extremă,

umiditate ridicată, câmpuri magnetice puternice

(> 0,1 T), raze X şi efort mecanic.

Nu expuneţi telecomanda la temperaturi extre-

me sau umiditate ridicată.

Nu o lăsaţi în lumina directă a soarelui.

Nu o introduceţi în apă.

Nu introduceţi telecomanda într-un cuptor cu

microunde.

NOTĂ

Temperatura de operare: încărcare între min. 0°C

şi max. 45°C; descărcare între min. -20°C şi max.

60°C

Condiţii de păstrare: între min. -20°C şi max. 60°C;

umiditate redusă

Note generale privind siguranţa

În unele ţări există restricţii privind utilizarea echi-

pamentelor fără ﬁr (wireless).

Consultaţi autorităţile locale pentru informaţii

suplimentare.

Operarea funcţiei e2e wireless poate ﬁ afectată

de interferenţe electromagnetice – de exemplu de

la monitorul unui computer sau un sistem cu bec

ﬂuorescent.

Îndepărtaţi-vă de sursa de interferenţe, dacă

experimentaţi diﬁcultăţi.

În cazul în care instrumentele auditive pot ﬁ

controlate de telecomanda unei alte persoane,

vă rugăm returnaţi telecomanda şi instrumente-

le auditive audiologului dumneavoastră.

AVERTISMENT

Risc de interferenţă cu stimulatoare cardiace.

Nu utilizaţi telecomanda dacă aveţi un stimula-

tor cardiac.

AVERTISMENT

Pericol de explozie în spaţii umplute cu gaz!

Nu utilizaţi instrumentele auditive şi telecoman-

da în zone în care există pericol de explozii

(de ex. exploatări miniere).

Note generale privind siguranţa

AVERTISMENT

Pericol de strangulare când când şnurul este prins

în componentele mobile ale echipamentelor.

Utilizaţi doar şnurul furnizat. Acesta se va deta-

şa automat când este prins într-o componentă.

AVERTISMENT

Pericol de sufocare cauzat de componente mici.

Nu lăsaţi bateriile, piesele mici şi telecomanda

la îndemâna copiilor.

În cazul ingerării, adresaţi-vă imediat unui me-

dic sau unui spital.

NOTĂ

Utilizaţi doar adaptorul de alimentare Siemens

original (model nr. KSAA0500080W1UV-1;

intrare: 100-240V ~, 50-60 Hz, 180 mA,

ieşire: 5 V, 800 mA, clasă de protecţie II,

doar pentru uz în interior).

NOTĂ

Vă rugăm să vă asiguraţi că ﬁşa de alimentare este

uşor accesibilă pentru a putea ﬁ deconectată de la

sursa de alimentare dacă este necesar.

Funcţii de bază

Înainte de prima utilizare

Încărcaţi miniTek înainte de prima utilizare.

Încărcare

Conectaţi miniTek cu mufa de alimentare la o sursă de

alimentare.

Încărcarea este completă când LED-ul de alimentare

luminează în verde.

Stare LED de alimentare

Baterie plină Baterie aproape goală

miniTek oprit oprit oprit

miniTek

pornit luminează intermi-

tent în verde luminează intermi-

tent în roşu

miniTek oprit

/ încărcare verde constant roşu constant

miniTek por-

nit / încărcare luminează intermi-

tent lent în verde luminează intermi-

tent lent în roşu

Oprirea mi-

niTek verde / se stinge

încet roşu / se stinge încet

Pornirea

miniTek verde timp de

3 secunde, apoi

luminează intermi-

tent în verde

roşu timp de 3 secun-

de, apoi luminează

intermitent în roşu

Dacă porniţi miniTek iar bateria este goală, LED-ul lumi-

nează intermitent rapid în roşu timp de 3 secunde, apoi

se stinge.

Funcţii de bază

Purtarea miniTek

Purtaţi miniTek la o distanţă nu mai mare de 60 cm

(24 inci) faţă de instrumentele auditive.

Utilizaţi şnurul sau clema pentru a purta miniTek.

Pornirea/oprirea miniTek

Apăsaţi timp de aproximativ

3 secunde pentru a porni miniTek.

Toate LED-urile luminează timp de 3 secunde, apoi

rămâne aprins doar LED-ul de alimentare.

Apăsaţi timp de aproximativ 3 secunde pentru a

opri miniTek.

Toate LED-urile luminează timp de 3 secunde, apoi se

sting încet.

Schimbarea programului auditiv

Apăsaţi pentru a schimba programul auditiv.

De ﬁecare dată când apăsaţi butonul de program,

instrumentul dumneavoastră auditiv trece la următorul

program, conﬁrmând ﬁecare modiﬁcare cu un semnal

acustic.

Funcţii de bază

Modiﬁcarea volumului

Apăsaţi pentru a mări volumul.

Apăsaţi pentru a reduce volumul.

Pornirea/oprirea instrumentelor auditive

Apăsaţi timp de aproximativ 3 secunde pentru a

opri instrumentele auditive (stand-by).

Apăsaţi timp de aproximativ 3 secunde pentru a

reporni instrumentele auditive.

Comutarea sursei audio externe

Apăsaţi pentru a comuta sursa externă.

De ﬁecare dată când apăsaţi , miniTek se comută la

următoarea sursă externă disponibilă, conform următoa-

rei scheme:

Secvenţă de surse externe (dacă sunt conectate)

Transmiţător FM (DAI)

Linie de intrare (mufă stereo de 2,5 mm)

Primul transmiţător

Cel de-al doilea transmiţător

Transmiţător Bluetooth de terţă parte

Bobină T

Funcţii de bază

Audiologul dumneavoastră trebuie să conﬁgureze

miniTek pentru dispozitive externe.

Apăsaţi butonul de program pentru a opri

ascultarea sursei audio externe şi pentru a comuta

înapoi la programele auditive.

În timpul utilizării unei surse audio externe, puteţi

apăsa pentru a opri şi reporni microfoanele

instrumentelor dumneavoastră auditive.

Instrumentele auditive se vor comuta automat la progra-

mul de telefon când telefonul dumneavoastră sună.

Apăsaţi pentru a răspunde la telefon.

Apăsaţi pentru a încheia convorbirea.

Instrumentele dumneavoastră auditive vor reveni la pro-

gramul audio după încheierea convorbirii.

Apăsaţi timp de aproximativ 3 secunde pentru a

respinge apelul.

Bluetooth

Bluetooth este un standard wireless care oferă un mod de

conectare a dispozitivelor wireless precum telefoane

mobile, televizoare, căşti şi altele.

Utilizând o conexiune Bluetooth, dispozitivele pot schim-

ba informaţii precum date, sunet sau chiar comenzi de

control. Conexiunea Bluetooth are o rază de acţiune de

aproximativ 10 m (32 ft). Pereţii sau alte obiecte aﬂate

între dispozitive pot scurta această distanţă.

Simbolul Bluetooth denotă compatibilitatea

Bluetooth a unui dispozitiv.

miniTek poate ﬁ împerecheat prin Bluetooth cu până la

două telefoane, două transmiţătoare şi un transmiţător

Bluetooth terţă parte (de exemplu, mp3 player sau lap-

top) în acelaşi timp.

Următoarele capitole oferă instrucţiuni privind modul

de conectare a telefonului dumneavoastră, televizorului

sau mp3 player-ului cu instrumentele dumneavoastră

auditive.

Bluetooth

Când efectuaţi un apel cu un telefon ﬁx sau telefon mobil

compatibil cu Bluetooth, miniTek vă permite să utilizaţi

instrumentele dumneavoastră auditive ca set de căşti

wireless.

În loc de a utiliza microfonul telefonului, vorbiţi în

miniTek şi ascultaţi prin instrumentele dumneavoastră

auditive.

Împerecherea

Înainte de a putea utiliza miniTek cu telefonul, trebuie să

le împerecheaţi:

Apăsaţi timp de aproximativ 3 secunde pentru a

porni miniTek.

Activaţi funcţia Bluetooth pe telefonul dumneavoastră.

Apăsaţi timp de aproximativ 5 secunde pentru a

începe împerecherea miniTek cu telefonul dumnea-

voastră.

Când modul de împerechere a fost activat, toate cele

3 butoane (butonul de pornire/oprire, butonul de telefon

şi butonul de sursă audio) luminează timp de 3 secunde,

apoi butonul de telefon luminează intermitent.

Căutaţi în meniul telefonului dumneavoastră pentru

alte dispozitive Bluetooth.

Alegeţi "RCU Connect" (Conectare RCU) pentru a împe-

rechea miniTek şi telefonul.

Introduceţi codul PIN "0000" dacă este necesar.

Utilizarea miniTek cu telefoane

mobile şi telefoane ﬁxe

Bluetooth

Consultaţi Ghidul de utilizare al dispozitivului

conectat pentru informaţii mai detaliate privind

conectarea dispozitivelor prin Bluetooth.

Acceptarea unui apel sosit

Apăsaţi pentru a accepta apelul sosit.

Vorbiţi în microfonul miniTek pentru a comunica.

Apăsaţi pentru a încheia convorbirea.

Instrumentele dumneavoastră auditive se comută

înapoi la programul auditiv pe care l-aţi utilizat înainte

de preluarea apelului.

În cazul împerecherii cu două telefoane, miniTek

utilizează tonuri de apel diferite pentru a distinge

între apelurile care sosesc.

Respingerea unui apel sosit

Apăsaţi timp de aproximativ 3 secunde pentru a

respinge apelul sosit.

Efectuarea unui apel

Formaţi numărul dorit pe telefonul dumneavoastră.

Apăsaţi pentru a transfera legătura de la telefonul

dumneavoastră la miniTek.

Apăsaţi de două ori pentru a transfera legătura de

la miniTek înapoi la telefon.

Dacă telefonul transferă legătura automat, nu trebuie să

apăsaţi .

Utilizarea transmiţătorului

① Întrerupător de pornire/oprire

② Nivel sonor

③ Conector pentru mufa de alimentare

④ Mufă stereo de 2,5 mm

⑤ LED

Înainte de prima utilizare

Încărcaţi transmiţătorul înainte de prima utilizare.

Încărcarea transmiţătorului

Conectaţi transmiţătorul cu mufa de alimentare la o

sursă de alimentare.

În timpul încărcării LED-ul luminează în roşu.

Durata de încărcare este de aproximativ 5 ore, în func-

ţie de starea bateriei reîncărcabile.

Utilizarea transmiţătorului

Pornirea/oprirea transmiţătorului

Utilizaţi întrerupătorul de pornire/oprire pentru a porni

transmiţătorul.

LED-ul luminează intermitent în albastru în timpul cău-

tării unei conexiuni la miniTek, apoi LED-ul luminează

continuu în albastru.

Utilizaţi întrerupătorul de pornire/oprire pentru a opri

transmiţătorul.

Opriţi transmiţătorul dacă acesta nu este utilizat.

Nivel sonor

Apăsaţi butonul de nivel sonor pentru a modiﬁca volu-

mul semnalului audio.

LED-ul luminează intermitent în albastru. Numărul de

iluminări intermitente ale LED-ului (până la 5), indică

nivelul sonor.

Utilizarea transmiţătorului

Recepţionarea semnalului audio de la un dispozitiv

extern

Utilizarea transmiţătorului

Apăsaţi timp de aproximativ 3 secunde pentru a

porni miniTek.

Utilizaţi întrerupătorul de pornire/oprire pentru a porni

transmiţătorul.

Utilizaţi unul dintre cablurile furnizate pentru a conecta

transmiţătorul la un dispozitiv extern (consultaţi graﬁ-

cul de pe pagina anterioară).

Conectaţi transmiţătorul cu mufa de alimentare la o

sursă de alimentare sau încărcaţi în mod regulat bate-

ria reîncărcabilă.

Apăsaţi pe miniTek pentru a schimba programul

audio (consultaţi capitolul “funcţii de bază” pentru

informaţii privind secvenţa surselor externe).

luminează intermitent în timp ce caută o conexiu-

ne la transmiţător şi luminează constant după stabilirea

acesteia.

LED-ul de pe transmiţător conﬁrmă stabilirea legăturii

audio Bluetooth.

Iniţiaţi transmisia audio pe dispozitivul dumneavoastră.

Acum, puteţi auzi sunetul de la dispozitivul extern prin

instrumentele dumneavoastră auditive.

Puteţi utiliza un al doilea transmiţător, care este disponibil

ca accesoriu. În acest fel, primul transmiţător poate rămâ-

ne întotdeauna conectat la dispozitivul dumneavoastră

preferat, în timp ce al doilea transmiţător este conectat

la un alt dispozitiv (de exemplu, un al doilea televizor din

dormitorul dumneavoastră).

Utilizarea intrării audio de linie

AVERTISMENT

Risc de accidente cauzate de şocuri electrice!

Conectaţi intrarea audio doar la dispozitive care

se conformează Directivei IEC 60065

(Normă IEC pentru dispozitive audio, video sau

alte dispozitive electronice).

În timpul încărcării nu utilizaţi intrarea audio

de linie cu dispozitive care sunt conectate la o

sursă de alimentare.

Apăsaţi timp de aproximativ 3 secunde pentru a

porni miniTek.

Utilizaţi cablurile şi adaptoarele furnizate pentru a

conecta dispozitivul extern şi miniTek.

Apăsaţi pentru a schimba programul audio

(consultaţi capitolul “funcţii de bază” pentru informaţii

privind secvenţa surselor externe).

Dacă apăsaţi fără un dispozitiv audio conectat,

miniTek va căuta o conexiune la alte surse audio.

Utilizarea intrării audio de linie

Utilizarea miniTek cu un transmiţător Bluetooth terţă parte

miniTek poate ﬁ conectat prin Bluetooth cu un transmiţă-

tor Bluetooth terţă parte (de exemplu, iPhone, iPod,

BlackBerry, mp3 player, laptop).

Împerecherea

Apăsaţi timp de aproximativ 3 secunde pentru a

porni miniTek.

Activaţi funcţia Bluetooth pe dispozitivul dumneavoas-

tră.

Apăsaţi pe miniTek timp de mai mult de 5

secunde pentru a pregăti miniTek pentru împerechere.

Când modul de împerechere a fost activat, toate cele

3 butoane (butonul de pornire/oprire, butonul de telefon

şi butonul de sursă audio) luminează timp de 3 secunde,

apoi butonul de telefon luminează intermitent.

În meniul dispozitivului dumneavoastră, alegeţi "Blue-

tooth setup" (Conﬁgurare Bluetooth).

Alegeţi "RCU Connect" (Conectare RCU) pentru a împe-

rechea miniTek şi transmiţătorul Bluetooth terţă parte.

Introduceţi codul PIN "0000" dacă este necesar.

Utilizarea miniTek cu un transmi-

ţător Bluetooth terţă parte

Utilizarea miniTek cu un transmiţător Bluetooth terţă parte

Utilizare

Iniţiaţi transmisia audio pe dispozitivul dumneavoastră.

Acum, puteţi auzi sunetul de la dispozitiv prin instru-

mentele dumneavoastră auditive, prin Bluetooth.

Dacă sunetul nu începe automat, apăsaţi pentru a

schimba programul audio (consultaţi capitolul “Funcţii

de bază” pentru informaţii privind secvenţa surselor

externe).

Consultaţi Ghidul de utilizare al dispozitivului

conectat pentru informaţii mai detaliate privind

conectarea dispozitivelor prin Bluetooth.

Utilizarea miniTek cu un sistem buclă public

miniTek este echipat cu o telebobină. Aceasta este

destinată utilizării buclelor de inducţie, de exemplu în

biserici, teatre sau săli de lectură.

Apăsaţi timp de aproximativ 3 secunde pentru a

porni miniTek.

Apăsaţi pentru a comuta la receptorul de buclă

publică (consultaţi capitolul "Funcţii de bază").

Acum, puteţi auzi sunetul de la sistemul de buclă publi-

că prin instrumentele dumneavoastră auditive.

Instrumentele auditive se vor comuta automat la pro-

gramul telefonului atunci când telefonul dumneavoastră

sună şi se vor comuta înapoi la sistemul de buclă publică

după terminarea apelului (consultaţi capitolul "Funcţii de

bază").

Utilizarea miniTek cu un sistem

buclă public

Utilizarea miniTek cu un sistem buclă public

Transmiţător FM (DAI)

Dispozitivul dumneavoastră miniTek poate ﬁ conectat la

orice receptor FM standard. Acest lucru vă permite să utili-

zaţi sisteme FM chiar şi cu instrumente auditive care nu

sunt prevăzute cu un adaptor audio. Sistemele FM ajută la

îmbunătăţirea înţelegerii convorbirii în situaţii de asculta-

re diﬁcile şi sunt utilizate frecvent în şcoli.

Apăsaţi timp de aproximativ 3 secunde pentru a

porni miniTek.

Porniţi transmiţătorul FM.

Conectaţi receptorul FM la portul DAI al miniTek.

Apăsaţi pe miniTek pentru a comuta la transmiţă-

torul FM (consultaţi capitolul "Funcţii de bază").

Acum, puteţi auzi sunet de la transmiţătorul FM prin

instrumentele dumneavoastră auditive.

Instrumentele auditive se comută automat la programul

telefonului atunci când telefonul dumneavoastră sună şi

se comută înapoi la transmiţătorul FM după terminarea

apelului (consultaţi capitolul "Funcţii de bază").

Accesorii

Întreţinere şi îngrijire

NOTĂ

NU introduceţi telecomanda în apă!

NU curăţaţi telecomanda cu alcool

sau benzină.

Curăţaţi telecomanda cu o cârpă moale, dacă este

cazul.

Evitaţi lichidele de curăţare abrazive, cu aditivi, precum

amoniac, acid citric etc.

Întreţinere şi îngrijire

În Uniunea Europeană, echipamentele marcate

intră sub incidenţa "Directivei 2002/96/CE a

Parlamentului European şi a Consiliului, din 27

ianuarie 2003, privind deşeurile de echipamen-

te electrice şi electronice".

Modiﬁcată prin "Directiva 2003/108/CE" (DEEE).

Reciclaţi dispozitivul şi accesoriile în conformita-

te cu reglementările naţionale.

Prin simbolul CE, Siemens conﬁrmă conformi-

tatea cu Directiva Europeană 93/42/EEC privind

echipamentele medicale şi cu Directiva Europeană 99/5/

EC (R&TTE) privind echipamentele terminale radio şi de

telecomunicaţii.

Informaţii privind depunerea la

deşeuri

Sommaire

miniTek 90

Utilisation prévue 94

Consignes générales de sécurité 95

Fonctions de base 99

Bluetooth 104

Utilisation de la miniTek avec des téléphones 105

Utilisation du transmetteur 107

Utilisation de l'entrée audio line-in 112

Utilisation avec un transmetteur Bluetooth tiers 114

Utilisation de la miniTek avec les boucles

magnétiques 116

Accessoires 117

Maintenance et entretien 118

Informations relatives à l'élimination du produit 119

Informations techniques 120

miniTek

① Bouton de téléphone

② Mise en veille des aides auditives

③ miniTek ON / OFF

④ Bouton source audio

⑤ Augmentation/diminution du volume

⑥ Bouton de changement de programme

⑦ Entrée prise audio stéréo 2,5 mm

⑧ Prise DAI pour récepteur FM

⑨ Prise pour ﬁ che d’alimentation

⑩ Entrées du microphone

⑪ Logements pour ﬁ xer la pince

⑫ Fixation du cordon

⑬ Voyant de mise sous tension

miniTek

Inclus dans la livraison

■ miniTek avec cordon et pince

■ Transmetteur

① Interrupteur marche/arrêt

② Réglage

③ Prise pour ﬁ che d'alimentation

④ Entrée audio stéréo 2,5 mm

⑤ Voyant

■ 2 ﬁ ches d'alimentation avec adaptateurs spéciﬁ ques

au pays d'utilisation (un pour la télécommande, l'autre

pour le transmetteur)

miniTek

■ Câbles :

□ Câble audio 1,8 m terminé par une

prise stéréo 3,5 mm et une prise

stéréo 2,5 mm

□ Câble audio 0,3 m terminé par une

prise stéréo 3,5 mm et une prise

stéréo 2,5 mm

■ Kit adaptateur :

□ Prise stéréo 2,5 mm vers prise stéréo 3,5 mm

□ Prise stéréo 6,3 mm vers prise stéréo 3,5 mm

□ Connecteurs RCA (péritel) vers prise stéréo 3,5 mm

□ Connecteurs RCA (péritel) vers SCART

Utilisation prévue

Cette télécommande est conçue pour commander vos

aides auditives.

Lisez et observez les instructions de ce guide d'utilisation

aﬁ n d'éviter tout risque de blessure ou d'endommage-

ment de la télécommande.

Symboles :

Soyez attentif aux informations signalées par les symboles

AVERTISSEMENT, ATTENTION ou REMARQUE !

AVERTISSEMENT indique une situation

pouvant entraîner des blessures graves,

ATTENTION indique une situation pouvant

entraîner des blessures mineures à modé-

rées.

REMARQUE REMARQUE indique un risque d'endomma-

gement du matériel.

Conseils et astuces pour une meilleure utili-

sation de votre appareil.

Instructions. Indique qu'une action doit être

effectuée.

Utilisation prévue

AVERTISSEMENT

Un appareil sans ﬁ l est susceptible d'interférer avec

des instruments de mesure et des équipements

électroniques.

Eteignez la télécommande dans les hôpitaux ou

dans les avions.

Avant toute utilisation avec un implant électro-

nique ou un appareil d'assistance vitale, faites-

en vériﬁ er la compatibilité électromagnétique.

REMARQUE

Votre télécommande est sensible à une chaleur

extrême, à une forte humidité, à des champs

magnétiques élevés (> 0,1 T), aux rayons X et à

l'effort mécanique.

N'exposez pas votre télécommande à une tem-

pérature extrême ou à une forte humidité.

Rangez-la à l'abri des rayons directs du soleil.

Ne la plongez pas dans l'eau.

Ne placez pas votre télécommande dans un four

à micro-ondes.

Consignes générales de sécurité

Utilisation prévue

REMARQUE

Température de fonctionnement :

en charge 0°C min. à 45°C max. ;

décharge -20°C min. à 60°C max.

Conditions de conservation : de -20°C min. à 60°C

max. ; faible taux d'humidité

Certains pays imposent des restrictions à l'utilisa-

tion d'un équipement sans ﬁ l.

Renseignez-vous auprès des administrations

locales.

Les performances de la fonction e2e wireless peu-

vent être affectées par des interférences électro-

magnétiques provenant, par exemple, d'un écran

d'ordinateur.

Eloignez-vous de la source d'interférences si

l'écoute devient difﬁ cile.

Au cas où vos aides auditives répondraient à la

télécommande de quelqu'un d'autre, rapportez-

les avec leur télécommande à votre audiopro-

thésiste.

Utilisation prévue

AVERTISSEMENT

Risque d'interférences avec les stimulateurs car-

diaques.

N'utilisez pas la télécommande si vous portez

un stimulateur cardiaque.

AVERTISSEMENT

Risque dans les environnements explosifs !

N'utilisez pas vos aides auditives ni votre télé-

commande dans des zones à risque d'explosion

(par exemple les zones minières).

AVERTISSEMENT

Risque de strangulation au cas où la lanière tour

de cou se prendrait par exemple dans les pièces

mécaniques mobiles d'une machine.

Utilisez uniquement la lanière anti-strangulation

fournie. Son mécanisme de sécurité la détache

automatiquement en cas de traction.

AVERTISSEMENT

Risque d'étouffement par les petites pièces.

Tenez les piles ou batteries, les petites pièces et

la télécommande hors de portée des enfants.

En cas d'ingestion, consultez un médecin ou

rendez-vous immédiatement à l'hôpital.

Utilisation prévue

REMARQUE

N'utilisez que le chargeur Siemens

(n° de modèle : KSAA0500080W1UV-1 ;

entrée : 100-240V ~, 50-60 Hz, 180 mA,

sortie : 5 V, 800 mA, classe de protection II,

à utiliser uniquement en intérieur).

REMARQUE

Veuillez vériﬁ er que la prise électrique reste

aisément accessible, aﬁ n de l'ôter du chargeur si

nécessaire.

Fonctions de base

Avant la première utilisation

Chargez votre miniTek avant la première utilisation.

Mise en charge

Raccordez la miniTek à une source électrique à l'aide de

sa prise électrique.

Le chargement est complet lorsque la LED clignote en

vert.

État du voyant de fonctionnement

Batterie pleine Batterie presque

vide

miniTek OFF éteinte éteinte

miniTek ON clignote en vert clignote en rouge

miniTek OFF/ en

charge

vert continu rouge continu

miniTek ON/ en

charge

clignote en vert clignote en rouge

Extinction de la

miniTek

vert / s'éteint

lentement

rouge / s'éteint

lentement

Allumage de la

miniTek

vert pendant 3

secondes, puis

clignote en vert

rouge pendant

3 secondes, puis

clignote en rouge

Si vous allumez votre miniTek et que la batterie est vide,

la LED clignote rapidement en rouge pendant 3 secondes,

puis s'éteint.

Fonctions de base

100

Porter la miniTek

Ne portez pas votre miniTek à plus de 60 cm (24

pouces) de vos aides auditives.

Servez-vous d'un cordon ou d'une pince pour porter

votre miniTek.

Allumer ou éteindre la miniTek

Appuyez sur pendant 3 secondes environ pour

allumer la miniTek.

Toutes les LED s'allument pendant 3 secondes, puis

seule la LED de charge reste allumée.

Appuyez sur pendant 3 secondes environ pour

éteindre la miniTek.

Toutes les LED s'allument pendant 3 secondes, puis

elles s'éteignent doucement.

Changement de programme d'écoute

Appuyez sur pour changer de programme

d'écoute.

Lorsque vous appuyez sur le bouton programme, vos

aides auditives se règlent sur le programme suivant, en

conﬁ rmant chaque changement par un signal sonore.

Fonctions de base

101

Réglage du volume

Appuyez sur pour augmenter le volume.

Appuyez sur pour baisser le volume.

Mise en marche et en veille des aides auditives

Appuyez sur pendant 3 secondes pour éteindre

vos aides auditives (mise en pause).

Appuyez sur pendant 3 secondes pour allumer

vos aides auditives.

Fonctions de base

102

Changer de source audio externe

Appuyez sur pour changer de source externe.

À chaque fois que vous appuyez sur , votre miniTek

passe à la source externe disponible suivante, dans l'ordre

Séquence des sources externes (si elles sont connectées)

Récepteur FM (DAI)

Entrée (prise stéréo 2,5 mm)

Premier transmetteur

Second transmetteur

Transmetteur Bluetooth tiers

Bobine téléphonique

Votre audioprothésiste conﬁ gurera votre miniTek

de façon à ce qu'elle fonctionne avec vos appareils

électroniques compatibles.

Fonctions de base

103

Appuyez sur le bouton programme pour

cesser d'écouter la source audio externe et pour

revenir aux programmes d'écoute.

Quand vous utilisez une source audio externe,

vous pouvez appuyer sur pour allumer et

éteindre les microphones de vos aides auditives.

Vos aides auditives passent automatiquement en pro-

gramme téléphone lorsque votre téléphone sonne.

Appuyez sur pour répondre au téléphone.

Appuyez sur pour mettre ﬁ n à l'appel.

Vos appareils auditifs repassent en programme audio

après la ﬁ n de l'appel.

Appuyez sur pendant 3 secondes environ pour

refuser l'appel.

Bluetooth

104

Le Bluetooth est une norme de communication sans ﬁ l

permettant de relier divers appareils comme des télé-

phones mobiles, des TV, des casques et autres sans

utiliser de ﬁ l.

Avec une connexion Bluetooth, ces appareils peuvent

échanger des informations telles que des données,

des sons ou même des commandes. La portée d'une

connexion Bluetooth est d'environ 10 m (32 pi). Des murs

ou des objets faisant obstacle entre les appareils peuvent

réduire cette portée.

Le symbole Bluetooth montre si un appareil est

compatible Bluetooth.

Il est possible d'appairer la miniTek par Bluetooth à deux

téléphones, deux transmetteurs et un transmetteur

Bluetooth tiers (comme un lecteur mp3 ou un portable) à

la fois.

Vous trouverez dans les chapitres suivants des instructions

vous expliquant comment connecter votre téléphone,

votre TV ou votre lecteur mp3 à vos aides auditives.

Bluetooth

105

Quand vous passez un appel via un téléphone portable ou

ﬁ xe sur Bluetooth, la miniTek vous permet de vous servir

de vos aides auditives comme d'un écouteur sans ﬁ l.

Au lieu d'utiliser le micro de votre téléphone, vous parlez

dans la miniTek et vous écoutez directement dans vos

aides auditives.

Appairage

Avant d'utiliser la miniTek avec votre téléphone, vous

devez les appairer :

Appuyez sur pendant 3 secondes environ pour

allumer la miniTek.

Activez la fonction Bluetooth sur votre téléphone.

Appuyez sur pendant 5 secondes environ pour

lancer l'appairage de votre miniTek avec votre télé-

phone.

Quand le mode d'appairage a été activé, les 3 boutons

(activer/désactiver, téléphone et source audio) brillent

pendant 3 secondes, puis le bouton du téléphone se met

à clignoter.

Dans le menu de votre téléphone, recherchez les autres

appareils Bluetooth.

Sélectionnez "Connexion RCU" pour appairer la miniTek

au téléphone.

Entrez le code PIN "0000" si nécessaire.

Utilisation de la miniTek avec des

téléphones

Bluetooth

106

Reportez-vous au guide d'utilisation de votre

appareil connecté pour des informations plus

détaillées sur la liaison d'appareils via Bluetooth.

Répondre à un appel

Appuyez sur pour répondre à l'appel.

Parlez dans le micro de la miniTek pour parler.

Appuyez sur pour mettre ﬁ n à l'appel.

Vos aides auditives reviennent sur le programme

d'écoute que vous utilisiez avant de répondre à l'appel.

Si la miniTek est appairée à deux téléphones, il

utilisera des sonneries différentes pour distinguer

les appels.

Refuser un appel

Appuyez sur pendant 3 secondes environ pour

refuser l'appel.

Émettre un appel

Composez le numéro souhaité sur votre téléphone.

Appuyez sur deux fois pour transférer la

connexion de votre téléphone sur la miniTek.

Appuyez sur deux fois pour transférer la

connexion de la miniTek sur votre téléphone.

Si votre téléphone transfère automatiquement la

connexion, il n'est pas nécessaire d'appuyer sur .

Utilisation du transmetteur

107

① Interrupteur marche/arrêt

② Réglage

③ Prise pour ﬁ che d'alimentation

④ Entrée audio stéréo 2,5 mm

⑤ Voyant

Avant la première utilisation

Chargez le transmetteur avant la première utilisation.

Chargement du transmetteur

Raccordez le transmetteur à une source électrique à

l'aide de sa prise électrique.

Pendant le chargement, la LED brille en rouge.

Le temps de charge est d'environ 5 heures selon l'état

de la batterie rechargeable.

Utilisation du transmetteur

108

Allumer ou éteindre le transmetteur

Utilisez l'interrupteur marche/arrêt pour allumer le

transmetteur.

La LED clignote en bleu tandis que le transmetteur re-

cherche une connexion avec la miniTek, puis elle cesse

de clignoter et brille en bleu en continu.

Utilisez l'interrupteur marche/arrêt pour éteindre le

transmetteur.

Éteignez le transmetteur quand vous ne vous en servez

pas.

Niveau sonore

Appuyez sur la touche de niveau sonore pour régler le

volume du signal audio.

La LED clignote en bleu. Le nombre de clignotements

du voyant (jusqu'à 5) correspond au niveau du volume.

Utilisation du transmetteur

109

Réception du ﬂ ux audio d'un appareil externe

Utilisation du transmetteur

110

Appuyez sur pendant 3 secondes environ pour

allumer la miniTek.

Utilisez l'interrupteur marche/arrêt pour allumer le

transmetteur.

Utilisez l'un des câbles fournis pour raccorder le trans-

metteur à un appareil externe (voir schéma page précé-

dente).

Raccordez la ﬁ che d'alimentation du transmetteur à

une source électrique ou rechargez régulièrement la

batterie.

Appuyez sur de la miniTek pour changer de

programme audio (voir chapitre "fonctions de base"

pour connaître la séquence des sources externes).

clignote, le temps de chercher la connexion au

transmetteur, puis brille en continu une fois la

connexion établie.

La LED du transmetteur conﬁ rme que la liaison audio

Bluetooth est établie.

Lancez la transmission audio sur votre appareil.

Vous pouvez alors entendre le son de votre appareil

externe dans vos aides auditives.

Utilisation du transmetteur

111

Vous pouvez utiliser un second transmetteur, disponible

comme accessoire. De cette manière, le premier trans-

metteur pourra rester connecté en permanence à votre

appareil préféré, tandis que le second transmetteur sera

connecté à un autre appareil (par ex. une deuxième TV

dans votre chambre).

Utilisation de l'entrée audio line-in

112

AVERTISSEMENT

Risque de blessures causées par une décharge

électrique !

Ne raccordez votre aide auditive qu'à des appa-

reils conformes à la norme CEI 60065 (norme

relative aux appareils audio, vidéo et autres

appareils électroniques).

Pendant le processus de charge, n'utilisez pas

l'entrée audio line-in avec des appareils raccor-

dés au secteur.

Appuyez sur pendant 3 secondes environ pour

allumer la miniTek.

Vous pouvez relier l'appareil externe et la miniTek à

l'aide des câbles et adaptateurs fournis.

Appuyez sur pour changer de programme audio

(voir chapitre "fonctions de base" pour connaître la

séquence des sources externes).

Utilisation de l'entrée audio line-

Utilisation de l'entrée audio line-in

113

Si vous appuyez sur sans avoir connecté d'appareil

audio, la miniTek se met à chercher une connexion à

d'autres sources audio.

Utilisation avec un transmetteur Bluetooth tiers

114

On peut connecter la miniTek par Bluetooth à un trans-

metteur Bluetooth tiers (par ex. un iPhone, iPod, Black-

Berry, lecteur mp3, portable).

Appairage

Appuyez sur pendant 3 secondes environ pour

allumer la miniTek.

Activez la fonction Bluetooth sur votre appareil.

Appuyez sur sur votre miniTek pendant plus de

5 secondes pour préparer votre miniTek à l'appairage.

Quand le mode d'appairage a été activé, les 3 boutons

(activer/désactiver, téléphone et source audio) brillent

pendant 3 secondes, puis le bouton du téléphone se met

à clignoter.

Dans le menu de votre appareil, choisissez "Conﬁ gura-

tion Bluetooth".

Choisissez "Connexion RCU" pour appairer la miniTek et

le transmetteur Bluetooth tiers.

Entrez le code PIN "0000" si nécessaire.

Utilisation avec un transmetteur

Bluetooth tiers

Utilisation avec un transmetteur Bluetooth tiers

115

Utilisation

Lancez la transmission audio sur votre appareil.

Vous pouvez alors entendre le son de votre appareil

dans vos aides auditives, via le Bluetooth.

Si le son ne démarre pas automatiquement, appuyez

sur pour changer de programme audio (voir

chapitre "fonctions de base" pour connaître la sé-

quence des sources externes).

Reportez-vous au guide d'utilisation de votre

appareil connecté pour des informations plus

détaillées sur la liaison d'appareils via Bluetooth.

Utilisation de la miniTek avec les boucles magnétiques

116

Votre miniTek est équipée d'un capteur téléphonique. Il

est conçu pour les boucles magnétiques, comme dans les

églises, les salles de cinéma ou de conférence.

Appuyez sur pendant 3 secondes environ pour

allumer la miniTek.

Appuyez sur pour passer au récepteur de boucle

magnétique (voir chapitre "Fonctions de base").

Vous pouvez maintenant écouter le son provenant du

système de boucle magnétique par vos aides auditives.

Les aides auditives passent automatiquement au pro-

gramme de téléphone quand votre téléphone sonne et

elles repassent au système de boucle publique une fois

que vous avez raccroché (voir chapitre "Fonctions de

base").

Utilisation de la miniTek avec les

boucles magnétiques

Utilisation de la miniTek avec les boucles magnétiques

117

Transmetteur FM (DAI)

Vous pouvez connecter votre miniTek à n'importe quel ré-

cepteur FM classique. Cela vous permet d'utiliser des sys-

tèmes FM, même avec des aides auditives qui ne dispose-

raient pas d'interface audio. Les systèmes FM améliorent

la compréhension de la parole dans les situations d'écoute

difﬁ ciles. On les utilise fréquemment dans les écoles.

Appuyez sur pendant 3 secondes environ pour

allumer la miniTek.

Allumez le transmetteur FM.

Connectez le récepteur FM à la prise DAI de la miniTek.

Appuyez sur de la miniTek pour passer au

transmetteur FM (voir chapitre "Fonctions de base").

Vous pouvez alors entendre le son du transmetteur FM

dans vos aides auditives.

Les aides auditives passent automatiquement au pro-

gramme téléphonique quand votre téléphone sonne et

elles repassent au transmetteur FM une fois que vous avez

raccroché (voir chapitre "Fonctions de base").

Accessoires

Maintenance et entretien

118

REMARQUE

Ne mettez PAS la télécommande

sous l'eau !

Ne nettoyez PAS la télécommande

avec de l'alcool ou de la benzine.

Nettoyez la télécommande à l'aide d'un chiffon doux.

Evitez les produits de nettoyage abrasifs contenant des

additifs tels que des essences de cédrat, de l'ammo-

niac, etc.

Maintenance et entretien

119

Au sein de l'Union européenne, les équipe-

ments portant ce symbole relèvent de la

"Directive 2002/96/CE du Parlement européen

et du Conseil du 27 janvier 2003 relative aux

déchets d'équipements électriques et électro-

niques,

modiﬁ ée par la "Directive 2003/108/CE" (DEEE).

Recyclez l'appareil et ses accessoires conformé-

ment aux réglementations nationales.

Par le marquage CE, Siemens certiﬁ e la conformité

du produit avec les directives européennes 93/42/

CEE relative aux dispositifs médicaux et 99/5/CE (R&TTE)

concernant les équipements hertziens et les équipements

terminaux de télécommunications.

Informations relatives à l'élimina-

tion du produit

Informations techniques

120

télécommande de la miniTek

FCC : SGI-WL500

IC : 267AB-WL500

Fréquences de fonctionnement : Fc=3,28 MHz

Intensité de champ max. @ 10m : -24,1 dBμA/m

Intensité de champ max. @ 30 m : -6,2 dBμV/m

Les informations de conformité CE, FCC et IC se trouvent à

l'arrière de l'instrument.

N14203

L'utilisation de ce dispositif est autorisée seulement aux

deux conditions suivantes :

■ il ne doit pas produire de brouillage, et

■ l'utilisateur du dispositif doit être prêt à accepter tout

brouillage radioélectrique reçu, même si ce brouillage

est susceptible de compromettre le fonctionnement du

dispositif.

Informations techniques

121

Inhaltsverzeichnis

miniTek 122

Bestimmungsgemäßer Gebrauch 126

Allgemeine Hinweise zur Sicherheit 127

Grundfunktionen 131

Bluetooth 136

Verwenden der miniTek mit Mobiltelefonen

und Festnetztelefonen 137

Verwenden des Transmitters 140

Direkte Audio-Eingabe 145

Verwenden mit einem externen

Bluetooth-Transmitter 147

Verwenden mit einer öffentlichen

Induktionsschleife 149

Zubehör 150

Wartung und Pﬂ ege 151

Entsorgungshinweis 152

miniTek

122

miniTek

123

① Telefontaste

② Stand-by; Stummschaltung der Hörsysteme

③ miniTek ein/aus

④ Auswahltaste der Audioquelle

⑤ Lautstärketasten

⑥ Programmtaster

⑦ 2.5 mm Stereo-Buchse

⑧ FM-Eingang DAI (Direct Audio Input)

⑨ Buchse für Netzstecker

⑩ Mikrofonöffnungen

⑪ Aussparung für Clip

⑫ Befestigung für Trageband

⑬ Power-LED

miniTek

124

Lieferumfang

■ miniTek mit Trageband und Clip

■ Transmitter

① Ein/Aus-Schalter

② Lautstärke

③ Buchse für Netzstecker

④ 2.5 mm Stereo-Buchse

⑤ LED

■ 2 Netzstecker mit länderspeziﬁ schen Adaptern (einen

für die Fernbedienung, einen für den Tek-Transmitter)

miniTek

125

■ Kabel:

□ 1.8 m Audio-Kabel mit 3,5 mm

Stereo-Stecker an einem Ende und

2,5 mm Stereo-Stecker am anderen

Ende

□ 0,3 m Audio-Kabel mit 3,5 mm

Stereo-Stecker an einem Ende und

2,5 mm Stereo-Stecker am anderen

Ende

■ Adapter-Set:

□ 2,5 Stereo-Stecker auf 3,5 Stereo-Buchse

□ 6,3 Stereo-Stecker auf 3,5 Stereo-Buchse

□ RCA (Cinch) auf 3,5 Stereo-Buchse

□ RCA (Cinch) auf SCART

Bestimmungsgemäßer Gebrauch

126

Die Fernbedienung ist für die Bedienung von Hörsyste-

men vorgesehen.

Lesen und befolgen Sie diese Gebrauchsanweisung, um

Verletzungen oder Beschädigungen der Fernbedienung zu

vermeiden.

Symbole:

Achten Sie auf Informationen mit den Warnsymbolen

WARNUNG, VORSICHT und HINWEIS!

WARNUNG weist auf eine Situation hin,

die zu schweren Verletzungen führen kann,

VORSICHT weist auf eine Situation hin, die zu

geringfügigen bis mittelschweren Verletzungen

führen kann.

HINWEIS HINWEIS informiert über die mögliche Gefahr

von Sachschäden.

Empfehlungen und Tipps zur besseren Handha-

bung Ihrer Hörsysteme.

Anweisung. Weist darauf hin, dass eine Hand-

lung ausgeführt werden muss.

Bestimmungsgemäßer Gebrauch

127

Allgemeine Hinweise zur Sicherheit

WARNUNG

Drahtlose Geräte können bei Messinstrumenten

und elektronischen Geräten Störungen verursa-

chen.

Schalten Sie die Fernbedienung aus, wenn Sie

sich in Krankenhäusern oder Flugzeugen beﬁ n-

den.

Vor der Nutzung in Verbindung mit einem

elektronischen Implantat oder lebenserhalten-

den System lassen Sie die elektromagnetische

Verträglichkeit prüfen.

HINWEIS

Die Fernbedienung reagiert empﬁ ndlich auf extre-

me Hitze, hohe Luftfeuchtigkeit, starke Magnetfel-

der (> 0,1T), Röntgenstrahlung und mechanische

Beanspruchung.

Setzen Sie die Fernbedienung nicht extremen

Temperaturen oder hoher Feuchtigkeit aus.

Schützen Sie sie vor direkter Sonneneinstrah-

lung.

Tauchen Sie sie nicht in Wasser.

Legen Sie die Fernbedienung nicht in einen

Mikrowellenherd.

Allgemeine Hinweise zur Sicher-

heit

128

Allgemeine Hinweise zur Sicherheit

HINWEIS

Betriebstemperatur: Laden bei min. 0°C bis max.

45°C; Entladen bei min. -20°C bis max. 60°C

Lagerungsbedingungen: min. -20°C bis max. 60°C;

geringe Feuchtigkeit

In manchen Ländern unterliegt die Nutzung von

Funkgeräten gewissen Einschränkungen.

Nähere Informationen erhalten Sie von den

zuständigen Behörden vor Ort.

Die Leistungsfähigkeit der e2e wireless -Funktion

kann durch elektromagnetische Strahlung beein-

trächtigt werden, z. B. durch Computerbildschirme.

Vergrößern Sie den Abstand zur Störquelle, falls

Störungen auftreten.

Wenn Ihre Hörsysteme durch die Fernbedie-

nung einer anderen Person gesteuert werden,

wenden Sie sich an Ihren Hörgeräteakustiker.

WARNUNG

Gefahr von Interferenzen mit Herzschrittmachern.

Verwenden Sie die Fernbedienung nicht, wenn

Sie einen Herzschrittmacher tragen.

129

Allgemeine Hinweise zur Sicherheit

WARNUNG

Gefahr in explosionsgefährdeten Umgebungen!

Verwenden Sie Ihre Hörsysteme (und die Fern-

bedienung) nicht an Orten mit Explosionsge-

fahr. (z. B. im Bergbau).

WARNUNG

Gefahr der Strangulation, wenn das Trageband sich

verfängt, z. B. in beweglichen Teilen von Maschi-

nen.

Benutzen Sie die Fernbedienung ausschließlich

mit dem mitgelieferten Sicherheitstrageband.

Der Sicherheitsverschluss löst sich, wenn sich

das Trageband verfängt.

WARNUNG

Erstickungsgefahr beim Verschlucken von Kleintei-

len.

Halten Sie Batterien, Kleinteile und die Fernbe-

dienung von Kindern fern.

Suchen Sie sofort einen Arzt oder ein Kranken-

haus auf, wenn Hörsysteme, Batterien oder

Zubehör verschluckt wurden.

130

Allgemeine Hinweise zur Sicherheit

HINWEIS

Verwenden Sie ausschließlich das original Siemens

Netzteil (Modell-Nr. KSAA0500080W1UV-1;

Eingang: 100-240V ~, 50-60 Hz, 180 mA,

Ausgang: 5 V, 800 mA, Sicherheitsklasse II,

nur für den Innenbereich geeignet).

HINWEIS

Stellen Sie sicher, dass der Netzstecker leicht zu

erreichen ist, um den Netzstecker bei Bedarf von

der Stromversorgung trennen zu können.

Grundfunktionen

131

Vor dem ersten Gebrauch

Laden Sie die miniTek vor dem ersten Gebrauch auf.

Ladevorgang

Schließen Sie die miniTek mit dem Netzstecker an eine

Stromversorgung an.

Der Ladevorgang ist beendet, wenn die LED grün

leuchtet.

Anzeigen der LED

volle Batterie schwache

Batterie

miniTek ausgeschaltet aus aus

miniTek eingeschaltet blinkt grün blinkt rot

miniTek ausgeschaltet/

Ladevorgang läuft

leuchtet durch-

gehend grün

leuchtet durch-

gehend rot

miniTek eingeschaltet/

Ladevorgang läuft

pulsiert grün pulsiert rot

Ausschalten der

miniTek

grün / erlischt

langsam

rot / erlischt

langsam

Einschalten der

miniTek

leuchtet grün

für 3 Sekunden,

dann grün blin-

kend

leuchtet rot

für 3 Sekun-

den, dann rot

blinkend

Wird die miniTek bei fast leerer Batterie eingeschaltet,

dann blinkt die LED für 3 Sekunden rot, und die Fernbe-

dienung schaltet sich wieder aus.

Grundfunktionen

132

Tragen der miniTek

Tragen Sie die miniTek mit einem Abstand von höchs-

tens 60 cm zu den Hörsystemen.

Benutzen Sie das Trageband oder den Clip zum Tragen

der miniTek.

miniTek ein-/ausschalten

Drücken Sie ca. 3 Sekunden lang, um die

miniTek einzuschalten.

Alle LEDs leuchten für 3 Sekunden, dann leuchtet nur

die Power-LED.

Drücken Sie ca. 3 Sekunden lang, um die

miniTek auszuschalten.

Alle LEDs leuchten für 3 Sekunden, dann erlöschen alle

LEDs langsam.

Hörprogramm wechseln

Drücken Sie auf , um das Hörprogramm zu

wechseln.

Mit jedem Drücken des Programmtasters wechseln

die Hörsysteme in das jeweils nächste Hörprogramm.

Jeder Programmwechsel wird durch ein Signalton vom

Hörsystem bestätigt.

Grundfunktionen

133

Lautstärke ändern

Drücken Sie auf , um die Lautstärke zu erhöhen.

Drücken Sie auf , um die Lautstärke zu verringern.

Hörsysteme ein-/ausschalten

Drücken Sie auf ca. 3 Sekunden lang, um Ihre

Hörsysteme auszuschalten (stand-by).

Drücken Sie auf ca. 3 Sekunden lang, um Ihre

Hörsysteme wieder einzuschalten.

Grundfunktionen

134

Wechseln der externen Audioquelle

Drücken Sie auf , um die externe Audioquelle zu

wechseln.

Mit jedem Drücken auf schaltet die miniTek zur

nächsten verfügbaren Audioquelle, entsprechend der

folgenden Übersicht:

Abfolge der externen Audioquellen (falls verbunden)

FM-Transmitter (DAI)

Direkter Audioeingang (2.5 mm Stereo-Buchse)

Erster Transmitter

Zweiter Transmitter

Externer Bluetooth-Transmitter

T-coil

Ihr Hörgeräteakustiker programmiert die miniTek

für externe Geräte.

Grundfunktionen

135

Drücken Sie den Programmtaster , um die

Wiedergabe der externen Audioquelle zu beenden.

Ihre Hörsysteme schalten wieder zu den Hörpro-

grammen zurück.

Drücken Sie während der Wiedergabe einer

externen Audioquelle auf , um die Mikrofo-

ne Ihrer Hörsysteme aus- und wieder einzuschal-

ten.

Die Hörsysteme schalten automatisch zum Telefonpro-

gramm, wenn Ihr Telefon klingelt.

Drücken Sie auf , um einen eingehenden Anruf

anzunehmen.

Drücken Sie auf , um den Anruf zu beenden.

Ihre Hörsysteme schalten wieder zu dem Hörprogramm

zurück, das Sie vor dem Anruf verwendet haben.

ODER

Drücken Sie auf ca. 3 Sekunden lang, um den

Anruf abzulehnen.

Bluetooth

136

Bluetooth ermöglicht Ihnen eine drahtlose Verbindung

mit Telefonen, Fernseher, einem Kopfhörer und anderen

Geräten.

Wenn Sie eine Bluetooth-Verbindung nutzen, können die

verbundenen Geräte Daten, Musik oder sogar Steueran-

weisungen miteinander austauschen. Die Bluetooth-Ver-

bindung hat eine Reichweite von ca. 10 m. Mauern oder

Gegenstände zwischen den Geräten können diese Distanz

verkürzen.

Das Bluetooth-Symbol kennzeichnet ein Gerät

als Bluetooth-fähig.

Die miniTek kann über eine Bluetooth-Verbindung mit

bis zu 2 Telefonen, 2 Transmittern und einem externen

Bluetooth-Transmitter (z. B. mp3-Spieler oder Laptop)

gleichzeitig verbunden sein.

In den folgenden Kapiteln erhalten Sie Anweisungen, wie

Sie Ihr Telefon, Fernsehen oder mp3-Spieler mit Ihren

Hörsystemen verbinden.

Bluetooth

137

Verwenden der miniTek mit Telefonen und

Festnetztelefonen

Wenn Sie mit einem Bluetooth-fähigen Telefon oder

Mobiltelefon telefonieren, können Sie mit der miniTek

Ihre Hörsysteme wie drahtlose Kopfhörer verwenden.

Sie sprechen dann direkt in die miniTek, anstatt ins Tele-

fon, und hören das Telefongespräch durch Ihre Hörsyste-

me.

"Bekannt machen" (Pairing)

Bevor Sie die miniTek mit Ihrem Telefon verwenden kön-

nen, müssen Sie die Geräte miteinander bekannt machen:

Drücken Sie auf ca. 3 Sekunden lang, um die

miniTek einzuschalten.

Aktivieren Sie die Bluetooth-Funktion in Ihrem Telefon.

Drücken Sie auf ca. 5 Sekunden lang, um den

Pairing-Vorgang der miniTek mit Ihrem Telefon zu

starten.

Wenn der Pairing-Vorgang aktiviert wurde, leuchten alle

3 Tasten (Ein/Aus-Taste, Telefontaste und Auswahltaste für

Audioquelle) für 3 Sekunden, dann blinkt die Telefontaste.

Suchen Sie in dem Menü Ihres Telefons nach anderen

Bluetooth-Geräten.

Wählen Sie "RCU Connect", um die miniTek mit Ihrem

Telefon zu verbinden.

Geben Sie die PIN "0000" ein, falls erforderlich.

Verwenden der miniTek mit Mobil-

telefonen und Festnetztelefonen

138

Verwenden der miniTek mit Telefonen und

Festnetztelefonen

Weitere Informationen über die Anbindung

von Geräten über Bluetooth ﬁ nden Sie in der

Gebrauchsanweisung des Gerätes, das Sie ver-

binden möchten.

Eingehenden Anruf annehmen

Drücken Sie auf , um einen eingehenden Anruf

anzunehmen.

Sprechen Sie in das Mikrofon der miniTek.

Drücken Sie auf , um den Anruf zu beenden.

Ihre Hörsysteme schalten wieder zu dem Hörprogramm

zurück, das Sie vor dem Anruf verwendet haben.

Wenn 2 Telefone mit der miniTek verbunden sind,

verwendet jedes Telefon einen eigenen Klingelton,

um die eingehenden Anrufe zu unterscheiden.

139

Verwenden der miniTek mit Telefonen und

Festnetztelefonen

Eingehenden Anruf ablehnen

Drücken Sie auf ca. 3 Sekunden lang, um den

eingehenden Anruf abzulehnen, wenn diese Funktion

von Ihrem Telefon unterstützt wird.

Einen Anruf tätigen

Wählen Sie die gewünschte Telefonnummer auf Ihrem

Telefon.

Drücken Sie zweimal auf , um die Verbindung von

Ihrem Telefon auf die miniTek zu übertragen.

Drücken Sie zweimal auf , um die Verbindung von

der miniTek wieder zu Ihrem Telefon zu übertragen.

Wenn Ihr Telefon die Verbindung automatisch auf die

Fernbedienung überträgt, brauchen Sie nicht auf zu

drücken.

Verwenden des Transmitters

140

① Ein/Aus-Schalter

② Lautstärke

③ Buchse für Netzstecker

④ 2.5 mm Stereo-Buchse

⑤ LED

Vor dem ersten Gebrauch

Laden Sie den Transmitter vor dem ersten Gebrauch

auf.

Den Transmitter auﬂ aden

Schließen Sie den Transmitter mit dem Netzstecker an

eine Stromversorgung an.

Die LED leuchtet rot während des Ladevorgangs.

Die Ladezeit beträgt ca. 5 Stunden, je nach Ladezu-

stand des Akkus.

Verwenden des Transmitters

141

Transmitter ein-/ausschalten

Drücken Sie den Ein/Aus-Schalter, um den Transmitter

einzuschalten.

Die LED blinkt blau, während der Transmitter eine Ver-

bindung zur miniTek sucht, dann leuchtet die LED blau.

Drücken Sie den Ein/Aus-Schalter, um den Transmitter

auszuschalten.

Schalten Sie den Transmitter bei Nichtgebrauch aus.

Lautstärke

Drücken Sie die Lautstärke-Taste, um die Lautstärke des

Audiosignals zu verändern.

Die LED blinkt blau. Die Zahl, wie oft die LED blinkt,

gibt den Lautstärkepegel an.

Verwenden des Transmitters

142

Empfangen einer Audioquelle von einem externen

Gerät

Verwenden des Transmitters

143

Drücken Sie auf ca. 3 Sekunden lang, um die

miniTek einzuschalten.

Drücken Sie den Ein/Aus-Schalter, um den Transmitter

einzuschalten.

Verwenden Sie eines der mitgelieferten Kabel, um den

Transmitter mit einem externen Gerät zu verbinden

(siehe Graﬁ k auf der vorhergehenden Seite).

Schließen Sie den Transmitter mit dem Netzstecker

an eine Stromversorgung an, oder laden Sie den Akku

regelmäßig auf.

Drücken Sie auf der miniTek, um zum Audiopro-

gramm zu wechseln (siehe Kapitel “Grundfunktionen”

für Informationen zur Abfolge der externen Geräte).

blinkt, während der Transmitter eine Verbindung

sucht, und leuchtet durchgehend, wenn eine Verbin-

dung hergestellt ist.

Die LED des Transmitters bestätigt, dass die Bluetooth-

Audio-Verbindung hergestellt ist.

Starten Sie die Audio-Übertragung von Ihrem verbun-

denen Gerät.

Nun können Sie den Ton von Ihrem externen Gerät

über Ihre Hörsysteme hören.

Verwenden des Transmitters

144

Sie können einen zweiten Transmitter verwenden, der

als Zubehör erhältlich ist. Auf diese Weise kann der erste

Transmitter dauerhaft mit Ihrem bevorzugtem Gerät

verbunden bleiben, während der zweite Transmitter

mit einem anderen Gerät verbunden wird (zum Beispiel

einem zweiten Fernseher in Ihrem Schlafzimmer).

Direkte Audio-Eingabe

145

WARNUNG

Verletzungsrisiko durch elektrischen Schlag!

Schließen Sie an den Audioeingang nur Zubehör

an, das den Sicherheitsbestimmungen der IEC

60065 entspricht (IEC-Norm für Audio-, Video-

und andere elektronische Geräte).

Benutzen Sie während des Ladens nicht die

direkte Audio-Eingabe mit Geräten, die an die

Stromversorgung angeschlossen sind.

Drücken Sie auf ca. 3 Sekunden lang, um die

miniTek einzuschalten.

Verwenden Sie eines der mitgelieferten Kabel und

Adapter, um die miniTekmit einem externen Gerät zu

verbinden.

Drücken Sie auf , um zu dem Audioprogramm zu

wechseln (siehe Kapitel “Grundfunktionen” für

Informationen zur Abfolge der externen Geräte).

Direkte Audio-Eingabe

146

Wenn Sie auf drücken, ohne dass eine Audio-Gerät

angeschlossen ist, wird die miniTek nach einer Verbin-

dung zu anderen Audioquellen suchen.

Verwenden mit einem externen Bluetooth-Transmitter

147

Die miniTek kann über Bluetooth mit einem externen

Bluetooth-Transmitter verbunden werden (zum Beispiel

iPhone, iPod, BlackBerry, mp3-Spieler, Laptop).

"Bekannt machen" (Pairing)

Drücken Sie auf ca. 3 Sekunden lang, um die

miniTek einzuschalten.

Aktivieren Sie die Bluetooth-Funktion in Ihrem exter-

nen Bluetooth-Transmitter.

Drücken Sie auf Ihrer miniTek länger als 5

Sekunden, um den Pairing-Vorgang der miniTek mit

Ihrem externen Bluetooth-Transmitter zu starten.

Wenn der Pairing-Vorgang aktiviert wurde, leuchten alle 3

Tasten (Ein/Aus-Taste, Telefontaste und Auswahltaste für

Audioquelle) für 3 Sekunden, dann blinkt die Telefontaste.

Wählen Sie im Menü Ihres externen Bluetooth-Trans-

mitters "Bluetooth einrichten".

Wählen Sie "RCU Connect", um die miniTekmit Ihrem

externen Bluetooth-Transmitter zu verbinden.

Geben Sie die PIN "0000" ein, falls erforderlich.

Verwenden

Beginnen Sie mit der Wiedergabe von Ihrem externen

Bluetooth-Transmitter.

Nun können Sie den Ton von Ihrem externen Blue-

tooth-Transmitter über Ihre Hörsysteme per Bluetooth

hören.

Verwenden mit einem externen

Bluetooth-Transmitter

Verwenden mit einem externen Bluetooth-Transmitter

148

Wenn die Wiedergabe nicht automatisch startet,

drücken Sie auf , um zum Audioprogramm zu

wechseln (siehe Kapitel “Grundfunktionen” für

Informationen zur Abfolge der externen Geräte).

Weitere Informationen über die Anbindung

von Geräten über Bluetooth ﬁ nden Sie in der

Gebrauchsanweisung des Gerätes, das Sie ver-

binden möchten.

Verwenden mit einer öffentlichen Induktionsschleife

149

Ihre miniTek ist mit einer Telefonspule ausgestattet. Dies

ermöglicht Ihnen öffentliche Induktionsschleifen zu

nutzen, zum Beispiel in Kirchen, Theatern oder Hörsälen.

Drücken Sie auf ca. 3 Sekunden lang, um die

miniTek einzuschalten.

Drücken Sie auf , um zum Empfänger der öffentli-

chen Induktionsschleife zu wechseln (siehe Kapitel

"Grundfunktionen").

Nun können Sie den Ton von der öffentlichen Indukti-

onsschleife über Ihre Hörsysteme hören.

Die Hörsysteme wechseln automatisch zum Telefonpro-

gramm, wenn Ihr Telefon klingelt, und wechseln zurück

zur öffentlichen Induktionsschleife, nachdem Sie den

Anruf beendet haben (siehe Kapitel "Grundfunktionen").

Verwenden mit einer öffentlichen

Induktionsschleife

Zubehör

150

FM-Transmitter (DAI)

Ihre miniTek kann mit einem FM-Empfänger verbun-

den werden. Das ermöglicht Ihnen, FM-Systeme selbst

dann zu nutzen, wenn Ihre Hörsysteme nicht mit einem

Audioschuh ausgestattet sind. FM-Systeme helfen das

Verstehen von Sprache in schwierigen Hörsituationen zu

verbessern und werden häuﬁ g in Schulen benutzt.

Drücken Sie auf ca. 3 Sekunden lang, um die

miniTek einzuschalten.

Schalten Sie den FM-Transmitter an.

Schließen Sie den FM-Empfänger an den FM-Eingang

(DAI) der miniTek an.

Drücken Sie auf der miniTek, um zum FM-Trans-

mitter zu wechseln (siehe Kapitel "Grundfunktionen").

Nun können Sie den Ton vom FM-Transmitter über Ihre

Hörsysteme hören.

Die Hörsysteme wechseln automatisch zum Telefonpro-

gramm, wenn Ihr Telefon klingelt, und wechseln zurück

zum FM-Transmitter, nachdem Sie den Anruf beendet

haben (siehe Kapitel "Grundfunktionen").

Zubehör

151

HINWEIS

Legen Sie die Fernbedienung NICHT

in Wasser!

Reinigen Sie die Fernbedienung

NICHT mit Alkohol oder Waschben-

zin.

Reinigen Sie die Fernbedienung bei Bedarf mit einem

weichen Tuch.

Vermeiden Sie scheuernde Reinigungsﬂ üssigkeiten mit

Zusätzen wie Zitronensäure, Ammoniak, etc.

Wartung und Pﬂ ege

Entsorgungshinweis

152

Innerhalb der Europäischen Union entspricht

das aufgeführte Zubehör der "Richtlinie

2002/96/EG des Europäischen Parlaments und

des Rates vom 27. Januar 2003 über Elektro

und Elektronik-Altgeräte."

Zuletzt geändert durch "Richtlinie 2003/108/EG" (WEEE).

Entsorgen Sie Gerät und Zubehör gemäß den

geltenden Vorschriften.

Mit der CE-Kennzeichnung bestätigt Siemens die

Übereinstimmung mit der europäischen Richtlinie

93/42/EEC über Medizinprodukte und mit der europäi-

schen Richtlinie 99/5/EC (R&TTE) über Funk und Telekom-

munikationssysteme.

Entsorgungshinweis

زﺎﻬﺠﻟا ﻦﻣ ﺺﻠﺨﺘﻟا تﺎﻣﻮﻠﻌﻣ

153

ةﺰﻴﻤﻤﻟا تاﺪﻌﻤﻟا جرﺪﻨﺗ ،ﻲﺑوروﻷا دﺎﺤﺗﻻا ﻞﺧاد

نﺎﻤﻟﺮﺒﻟا ﻦﻋ ردﺎﺼﻟا EC/2002/96 ﻪﻴﺟﻮﺘﻟا" ﺖﺤﺗ

تاﺪﻌﻤﻟا لﻮﺣ 2003 ﺮﻳﺎﻨﻳ 27 ﺔﻨﺠﻟو ﻲﺑوروﻷا

".ﺎﻬﻨﻣ ﺺﻠﺨﺘﻟا ﻢﺘﻳ ﻲﺘﻟا ﺔﻴﻧوﺮﺘﻜﻟﻹاو ﺔﻴﺋﺎﺑﺮﻬﻜﻟا

. (WEEE) “2003/108/EC ﻪﻴﺟﻮﺘﻟﺎﺑ" لﺪﻌﻤﻟاو

ﻦﻴﻧاﻮﻘﻟا ﻊﻣ ﻖﻔﺘﻳ ﺎﻤﺑ تﺎﻘﺤﻠﻤﻟاو زﺎﻬﺠﻟا ﺪﻳﺪﺠﺘﺑ ﻢﻗ 

.ﺔﻴﻨﻃﻮﻟا

،CE ﺔﻣﻼﻋ ﻊﺿو لﻼﺧ ﻦﻣ ،Siemens ﺔﻛﺮﺷ ﺪﻛﺆﺗ

ﺎﻬﻋﻮﻀﺧ

ﺔﻴﺒﻄﻟا ةﺰﻬﺟﻷﺎﺑ صﺎﺨﻟا EEC/93/42 ﻲﺑوروﻷا ﻪﻴﺟﻮﺘﻠﻟ

ﺔﻴﻓﺮﻄﻟا ةﺰﻬﺟﻷﺎﺑ صﺎﺨﻟا(EC 99/5/ (R&TTEﻲﺑوروﻷا ﻪﻴﺟﻮﺘﻟاو

.ﺔﻴﻜﻠﺳﻼﻟاو ﺔﻴﻜﻠﺴﻟا تﻻﺎﺼﺗﻻاو ﻮﻳداﺮﻠﻟ

زﺎﻬﺠﻟا ﻦﻣ ﺺﻠﺨﺘﻟا تﺎﻣﻮﻠﻌﻣ

ﺔﻳﺎﻨﻌﻟاو ﺔﻧﺎﻴﺼﻟا

154

راﺬﻧﻹا

ﻲﻓ لوﺮﺘﻨﻛ تﻮﻤﻳﺮﻟا زﺎﻬﺟ ﻊﻀﺗ ﻻ 

!ءﺎﻤﻟا

لوﺮﺘﻨﻛ تﻮﻤﻳﺮﻟا زﺎﻬﺟ ﻒﻈﻨﺗ ﻻ 

.ﻦﻳﺰﻨﺒﻟا وأ لﻮﺤﻜﻟﺎﺑ

ﻞﻳﺪﻨﻣ ماﺪﺨﺘﺳﺎﺑ موﺰﻠﻟا ﺪﻨﻋ لوﺮﺘﻨﻛ تﻮﻤﻳﺮﻟا زﺎﻬﺟ ﻒﻈﻧ 

.ﻢﻋﺎﻧ ﻲﻗرو

تﺎﻓﺎﺿإ ﻰﻠﻋ يﻮﺘﺤﺗ ﻲﺘﻟا ﺔﻄﺷﺎﻜﻟا ﻒﻴﻈﻨﺘﻟا ﻞﺋاﻮﺳ ﺐﻨﺠﺗ 

.ﻚﻟذ ﻰﻟإ ﺎﻣو ردﺎﺸﻨﻟاو ﻚﻳﺮﺘﺴﻟا ضﺎﻤﺣأ ﻞﺜﻣ

ﺔﻳﺎﻨﻌﻟاو ﺔﻧﺎﻴﺼﻟا

155

تﺎﻘﺤﻠﻤﻟا

FM (DAI)لﺎﺳرإ زﺎﻬﺟ

.ﻲﺳﺎﻴﻗ FM لﺎﺒﻘﺘﺳا زﺎﻬﺟ يﺄﺑ miniTek زﺎﻬﺟ ﻞﻴﺻﻮﺗ ﻦﻜﻤﻳ

ةﺰﻬﺟأ ﻊﻣ ﻰﺘﺣ FM ﺔﻤﻈﻧأ ماﺪﺨﺘﺳا ﻦﻣ ﻚﻨﻜﻤُﻳ يﺬﻟا ﺮﻣﻷا

ﻰﻠﻋ FM ﺔﻤﻈﻧأ ﺪﻋﺎﺴﺗ .تﻮﺻ ﺔﻠﺻﻮﺑ ةدوﺰﻤﻟا ﺮﻴﻏ ﻊﻤﺴﻟا

ﻢﺘﻳو ﺔﺒﻌﺼﻟا عﺎﻤﺘﺳﻻا ﻒﻗاﻮﻣ ﻲﻓ مﻼﻜﻟا ﻢﻬﻓ ﻦﻴﺴﺤﺗ

.ةﺮﺜﻜﺑ سراﺪﻤﻟا ﻲﻓ ﺎﻬﻣاﺪﺨﺘﺳا

زﺎﻬﺟ ﻞﻴﻐﺸﺘﻟ ﺎًﺒﻳﺮﻘﺗ ٍ

ناﻮﺛ ٣ ةﺪﻤﻟ ﻰﻠﻋ ﻂﻐﺿا 

.miniTek

.FM لﺎﺳرإ زﺎﻬﺟ ﻞﻴﻐﺸﺘﺑ ﻢﻗ 

زﺎﻬﺠﺑ دﻮﺟﻮﻤﻟا DAI ﺬﻔﻨﻤﺑ FM لﺎﺒﻘﺘﺳا زﺎﻬﺟ ﻞﻴﺻﻮﺘﺑ ﻢﻗ 

.miniTek

ﻰﻟإ ﺮﻴﻴﻐﺘﻠﻟ miniTek زﺎﻬﺟ ﻰﻠﻋ دﻮﺟﻮﻤﻟا ﻰﻠﻋ ﻂﻐﺿا 

.("ﺔﻴﺳﺎﺳﻷا ﻒﺋﺎﻇﻮﻟا" ﻞﺼﻓ ﺮﻈﻧا) FM لﺎﺳرإ زﺎﻬﺟ

ﺔﻄﺳاﻮﺑ FM لﺎﺳرإ زﺎﻬﺟ ﻦﻣ دراﻮﻟا تﻮﺼﻟا عﺎﻤﺳ نﻵا ﻚﻨﻜﻤﻳ

.ﻊﻤﺴﻟا ةﺰﻬﺟأ

ﻦﻴﻧر ﺔﻟﺎﺣ ﻲﻓ ﻒﺗﺎﻬﻟا ﺞﻣﺎﻧﺮﺑ ﻰﻟإ ﺎًﻴﺋﺎﻘﻠﺗ ﻊﻤﺴﻟا ةﺰﻬﺟأ لﻮﺤﺘﺗ

ﺔﻤﻟﺎﻜﻤﻟا ءﺎﻬﻧإ ﺪﻌﺑ ىﺮﺧأ ةﺮﻣ FM لﺎﺳرإ زﺎﻬﺟ ﻰﻟإ ﺮﻴﻐﺘﺗو ﻒﺗﺎﻬﻟا

.("ﺔﻴﺳﺎﺳﻷا ﻒﺋﺎﻇﻮﻟا" ﻞﺼﻓ ﺮﻈﻧا)

تﺎﻘﺤﻠﻤﻟا

156

ﺔﻣﺎﻌﻟا ﺔﻘﻠﺤﻟا مﺎﻈﻧ ﻊﻣ miniTek زﺎﻬﺟ ماﺪﺨﺘﺳا

.ﺔﻋﺎﻤﺴﻟﺎﺑ ﻲﺴﻴﻃﺎﻨﻐﻣ ﻒﻠﻤﺑ miniTek زﺎﻬﺟ ﺪﻳوﺰﺗ ﻢﺗ ﺪﻘﻟ

لﺎﺜﻤﻟا ﻞﻴﺒﺳ ﻰﻠﻋ ،ﺚﺤﻟا تﺎﻘﻠﺣ ماﺪﺨﺘﺳا ﻰﻟإ ﻚﻟذ فﺪﻬﻳو

.تاﺮﺿﺎﺤﻤﻟا تﺎﻋﺎﻗ وأ حرﺎﺴﻤﻟا وأ ﺲﺋﺎﻨﻜﻟا ﻲﻓ

زﺎﻬﺟ ﻞﻴﻐﺸﺘﻟ ﺎًﺒﻳﺮﻘﺗ ٍ

ناﻮﺛ ٣ ةﺪﻤﻟ ﻰﻠﻋ ﻂﻐﺿا 

.miniTek

ﺔﻣﺎﻌﻟا ﺔﻘﻠﺤﻟا لﺎﺒﻘﺘﺳا زﺎﻬﺟ ﻰﻟإ ﺮﻴﻴﻐﺘﻠﻟ ﻰﻠﻋ ﻂﻐﺿا 

.("ﺔﻴﺳﺎﺳﻷا ﻒﺋﺎﻇﻮﻟا" ﻞﺼﻓ ﺮﻈﻧا)

مﺎﻌﻟا ﺔﻘﻠﺤﻟا مﺎﻈﻧ ﻦﻣ دراﻮﻟا تﻮﺼﻟا عﺎﻤﺳ نﻵا ﻚﻨﻜﻤﻳ

.ﻊﻤﺴﻟا ةﺰﻬﺟأ ﺔﻄﺳاﻮﺑ

ﻦﻴﻧر ﺔﻟﺎﺣ ﻲﻓ ﻒﺗﺎﻬﻟا ﺞﻣﺎﻧﺮﺑ ﻰﻟإ ﺎًﻴﺋﺎﻘﻠﺗ ﻊﻤﺴﻟا ةﺰﻬﺟأ لﻮﺤﺘﺘﺳ

ءاﺮﺟإ ﺪﻌﺑ ىﺮﺧأ ةﺮﻣ ﺔﻣﺎﻌﻟا ﺔﻘﻠﺤﻟا مﺎﻈﻧ ﻰﻟإ ﺮﻴﻐﺘﺘﺳو ﻒﺗﺎﻬﻟا

.("ﺔﻴﺳﺎﺳﻷا ﻒﺋﺎﻇﻮﻟا" ﻞﺼﻓ ﺮﻈﻧا) ﺔﻤﻟﺎﻜﻤﻟا

ﺔﻘﻠﺤﻟا مﺎﻈﻧ ﻊﻣ miniTek زﺎﻬﺟ ماﺪﺨﺘﺳا

ﺔﻣﺎﻌﻟا

157

ﺔﻬﺠﻟ Bluetooth لﺎﺳرإ زﺎﻬﺟ ﻊﻣ miniTek زﺎﻬﺟ ماﺪﺨﺘﺳا

ﺔﻴﺟرﺎﺧ

لﻮﺼﺤﻠﻟ ﻞﺼﺘﻤﻟا زﺎﻬﺠﻟا مﺪﺨﺘﺴﻣ ﻞﻴﻟد ﻰﻟإ ﻊﺟرا 

ﻂﺑر ﺔﻴﻔﻴﻛ لﻮﺣ ﺔﻴﻠﻴﺼﻔﺘﻟا تﺎﻣﻮﻠﻌﻤﻟا ﻦﻣ ﺪﻳﺰﻣ ﻰﻠﻋ

.Bluetooth ﺮﺒﻋ ةﺰﻬﺟﻷا

158

ﺔﻬﺠﻟ Bluetooth لﺎﺳرإ زﺎﻬﺟ ﻊﻣ miniTek زﺎﻬﺟ ماﺪﺨﺘﺳا

ﺔﻴﺟرﺎﺧ

لﺎﺳرإ زﺎﻬﺠﺑ Bluetooth ﺮﺒﻋ miniTek زﺎﻬﺟ ﻞﻴﺻﻮﺗ ﻦﻜﻤﻳ

وأ iPhone زﺎﻬﺟ لﺎﺜﻤﻟا ﻞﻴﺒﺳ ﻰﻠﻋ) ﺔﻴﺟرﺎﺧ ﺔﻬﺠﻟ Bluetooth

.(لﻮﻤﺤﻣ ﺮﺗﻮﻴﺒﻤﻛ زﺎﻬﺟوأ mp٣ ﻞﻐﺸﻣ وأ BlackBerry وأ iPod

ناﺮﻗﻹا

زﺎﻬﺟ ﻞﻴﻐﺸﺘﻟ ﺎًﺒﻳﺮﻘﺗ ٍ

ناﻮﺛ ٣ ةﺪﻤﻟ ﻰﻠﻋ ﻂﻐﺿا 

.miniTek

.زﺎﻬﺠﻟﺎﺑ Bluetooth ﺔﻔﻴﻇو ﻞﻴﻌﻔﺘﺑ ﻢﻗ 

ﻦﻋ ﺪﻳﺰﺗ ةﺪﻤﻟ miniTek زﺎﻬﺟ ﻰﻠﻋ دﻮﺟﻮﻤﻟا ﻰﻠﻋ ﻂﻐﺿا 

.ناﺮﻗﻺﻟ miniTek زﺎﻬﺟ داﺪﻋﻹ ٍ

ناﻮﺛ ٥

/ﻞﻴﻐﺸﺘﻟا رز) ﺔﺛﻼﺜﻟا رارزﻷا ءﻲﻀﺗ ،ناﺮﻗﻹا ﻊﺿو ﻞﻴﻌﻔﺗ ﺪﻨﻋ

ﻢﺛ ، ٍ

ناﻮﺛ ٣ ةﺪﻤﻟ ﺎًﻌﻴﻤﺟ (تﻮﺼﻟا رﺪﺼﻣ رزو ﻒﺗﺎﻬﻟا رزو فﺎﻘﻳﻹا

.ﻒﺗﺎﻬﻟا رز ﺾﻣﻮﻳ

."Bluetooth داﺪﻋإ" ﺮﺘﺧا ،زﺎﻬﺠﻟا ﺔﻤﺋﺎﻘﺑ 

لﺎﺳرإ زﺎﻬﺟو miniTek زﺎﻬﺟ ناﺮﻗﻹ "RCU لﺎﺼﺗا" ﺮﺘﺧا 

.ﺔﻴﺟرﺎﺨﻟا ﺔﻬﺠﻠﻟ Bluetooth

.ﺎًﺑﻮﻠﻄﻣ نﺎﻛ اذإ "PIN "0000 ﺰﻣر ﻞﺧدأ 

ماﺪﺨﺘﺳا

.زﺎﻬﺠﻟا ﻰﻠﻋ ﻲﺗﻮﺼﻟا لﺎﺳرﻹا أﺪﺑا 

ةﺰﻬﺟأ ﺔﻄﺳاﻮﺑ زﺎﻬﺠﻟا ﻦﻣ دراﻮﻟا تﻮﺼﻟا عﺎﻤﺳ نﻵا ﻚﻨﻜﻤﻳ

.Bluetooth ﺮﺒﻋ ﻊﻤﺴﻟا

ﺮﻴﻴﻐﺘﻟ ﻰﻠﻋ ﻂﻐﺿﺎﻓ ،ﺎًﻴﺋﺎﻘﻠﺗ تﻮﺼﻟا ﻞﻴﻐﺸﺗ أﺪﺒﻳ ﻢﻟ اذإ 

ﻦﻣ ﺪﻳﺰﻤﻟ "ﺔﻴﺳﺎﺳﻷا ﻒﺋﺎﻇﻮﻟا" ﻞﺼﻓ ﺮﻈﻧا) تﻮﺼﻟا ﺞﻣﺎﻧﺮﺑ

.(ﺔﻴﺟرﺎﺨﻟا ردﺎﺼﻤﻟا ﻞﺴﻠﺴﺗ لﻮﺣ تﺎﻣﻮﻠﻌﻤﻟا

لﺎﺳرإ زﺎﻬﺟ ﻊﻣ miniTek زﺎﻬﺟ ماﺪﺨﺘﺳا

ﺔﻴﺟرﺎﺧ ﺔﻬﺠﻟ Bluetooth

159

ﻞﻴﺻﻮﺘﻟا فﺮﻃ تﻮﺻ لﺎﺧدإ ماﺪﺨﺘﺳا

ﺮﻳﺬﺤﺘﻟا

!ﺔﻴﺑﺮﻬﻜﻟا تﺎﻣﺪﺼﻟا ﺐﺒﺴﺑ تﺎﺑﺎﺻإ ثوﺪﺣ ﺮﻄﺧ

ﻖﻓاﻮﺘﻤﻟا زﺎﻬﺠﻟﺎﺑ ﻂﻘﻓ تﻮﺼﻟا لﺎﺧدإ ﻞﻴﺻﻮﺘﺑ ﻢﻗ 

ﻮﻳﺪﻴﻔﻟاو تﻮﺼﻠﻟ IEC رﺎﻴﻌﻣ) IEC 60065 رﺎﻴﻌﻤﻟا ﻊﻣ

.(ىﺮﺧﻷا ﺔﻴﻧوﺮﺘﻜﻟﻹا ةﺰﻬﺟﻷاو

ءﺎﻨﺛأ ﻞﻴﺻﻮﺘﻟا فﺮﻃ تﻮﺻ لﺎﺧدإ مﺪﺨﺘﺴﺗ ﻻ 

.ﺔﻗﺎﻄﻟا رﺪﺼﻤﺑ ﺔﻠﺼﺘﻤﻟا ةﺰﻬﺟﻷا ﻊﻣ ﻦﺤﺸﻟا

زﺎﻬﺟ ﻞﻴﻐﺸﺘﻟ ﺎًﺒﻳﺮﻘﺗ ٍ

ناﻮﺛ ٣ ةﺪﻤﻟ ﻰﻠﻋ ﻂﻐﺿا 

.miniTek

زﺎﻬﺠﻟا ﻞﻴﺻﻮﺘﻟ ﺔﻘﻓﺮﻤﻟا تﺎﺌﻳﺎﻬﻤﻟاو تﻼﺒﻜﻟا مﺪﺨﺘﺳا 

.miniTek زﺎﻬﺟو ﻲﺟرﺎﺨﻟا

ﻞﺼﻓ ﺮﻈﻧا) تﻮﺼﻟا ﺞﻣﺎﻧﺮﺑ ﺮﻴﻴﻐﺘﻟ ﻰﻠﻋ ﻂﻐﺿا 

ﻞﺴﻠﺴﺗ لﻮﺣ تﺎﻣﻮﻠﻌﻤﻟا ﻦﻣ ﺪﻳﺰﻤﻟ "ﺔﻴﺳﺎﺳﻷا ﻒﺋﺎﻇﻮﻟا"

.(ﺔﻴﺟرﺎﺨﻟا ردﺎﺼﻤﻟا

مﻮﻘﻴﺳ ,ﻪﺑ تﻮﺻ زﺎﻬﺟ ﻞﻴﺻﻮﺗ نود ﻰﻠﻋ ﻂﻐﻀﻟا ﺔﻟﺎﺣ ﻲﻓ

.ىﺮﺧأ تﻮﺻ ردﺎﺼﻤﺑ لﺎﺼﺗا ﻦﻋ ﺚﺤﺒﻟﺎﺑ miniTek زﺎﻬﺟ

ﻞﻴﺻﻮﺘﻟا فﺮﻃ تﻮﺻ لﺎﺧدإ ماﺪﺨﺘﺳا

160

لﺎﺳرﻹا زﺎﻬﺟ ماﺪﺨﺘﺳا

زﺎﻬﺟ ﻞﻴﻐﺸﺘﻟ ﺎًﺒﻳﺮﻘﺗ ٍ

ناﻮﺛ ٣ ةﺪﻤﻟ ﻰﻠﻋ ﻂﻐﺿا 

.miniTek

.لﺎﺳرﻹا زﺎﻬﺟ ﻞﻴﻐﺸﺘﻟ فﺎﻘﻳﻹا/ﻞﻴﻐﺸﺘﻟا حﺎﺘﻔﻣ مﺪﺨﺘﺳا 

زﺎﻬﺠﺑ لﺎﺳرﻹا زﺎﻬﺟ ﻞﻴﺻﻮﺘﻟ ﺔﻘﻓﺮﻤﻟا تﻼﺒﻜﻟا ﺪﺣأ مﺪﺨﺘﺳا 

.(ﺔﻘﺑﺎﺴﻟا ﺔﺤﻔﺼﻟﺎﺑ ﺔﻴﺤﻴﺿﻮﺘﻟا ةرﻮﺼﻟا ﻊﺟار) ﻲﺟرﺎﺧ

رﺪﺼﻤﺑ ﺔﻗﺎﻄﻟا ﺲﺑﺎﻗ ماﺪﺨﺘﺳﺎﺑ لﺎﺳرﻹا زﺎﻬﺟ ﻞﻴﺻﻮﺘﺑ ﻢﻗ 

ةدﺎﻋﻹ ﺔﻠﺑﺎﻘﻟا ﺔﻳرﺎﻄﺒﻟا ﻦﺤﺸﺑ ﻢﻗ وأ ﺔﻴﺋﺎﺑﺮﻬﻜﻟا ﺔﻗﺎﻄﻠﻟ

.مﺎﻈﺘﻧﺎﺑ ﻦﺤﺸﻟا

ﺞﻣﺎﻧﺮﺑ ﺮﻴﻴﻐﺘﻟ miniTek زﺎﻬﺟ ﻰﻠﻋ دﻮﺟﻮﻤﻟا ﻰﻠﻋ ﻂﻐﺿا 

ﻦﻣ ﺪﻳﺰﻤﻟ "ﺔﻴﺳﺎﺳﻷا ﻒﺋﺎﻇﻮﻟا" ﻞﺼﻓ ﺮﻈﻧا) تﻮﺼﻟا

.(ﺔﻴﺟرﺎﺨﻟا ردﺎﺼﻤﻟا ﻞﺴﻠﺴﺗ لﻮﺣ تﺎﻣﻮﻠﻌﻤﻟا

ءﻲﻀﻳو لﺎﺳرﻹا زﺎﻬﺠﺑ لﺎﺼﺗا ﻦﻋ ﺚﺤﺒﻟا ءﺎﻨﺛأ ﺾﻣﻮﻳ

.لﺎﺼﺗﻻا اﺬﻫ ﺲﻴﺳﺄﺗ ﺪﻌﺑ راﺮﻤﺘﺳﺎﺑ

ﺲﻴﺳﺄﺗ لﺎﺳرﻹا زﺎﻬﺟ ﻰﻠﻋ دﻮﺟﻮﻤﻟا ﻲﺋﻮﻀﻟا ﺮﺷﺆﻤﻟا ﺪﻛﺆﻳ

.Bluetooth ﻲﺗﻮﺼﻟا ﻂﺑاﺮﻟا

.زﺎﻬﺠﻟا ﻰﻠﻋ ﻲﺗﻮﺼﻟا لﺎﺳرﻹا أﺪﺑا 

ﻲﺟرﺎﺨﻟا زﺎﻬﺠﻟا ﻦﻣ دراﻮﻟا تﻮﺼﻟا عﺎﻤﺳ نﻵا ﻚﻨﻜﻤﻳ

.ﻊﻤﺴﻟا ةﺰﻬﺟأ ﺔﻄﺳاﻮﺑ

ﺪﺣﺄﻛ هﺮﻴﻓﻮﺗ ﻢﺘﻳ يﺬﻟا ،ﻲﻧﺎﺜﻟا لﺎﺳرﻹا زﺎﻬﺟ ماﺪﺨﺘﺳا ﻚﻨﻜﻤﻳ

ﻞﻈﻳ نأ لوﻷا لﺎﺳرﻹا زﺎﻬﺠﻟ ﻦﻜﻤﻳ ﺔﻘﻳﺮﻄﻟا هﺬﻬﺑ .تﺎﻘﺤﻠﻤﻟا

لﺎﺳرﻹا زﺎﻬﺟ ﻞﻴﺻﻮﺗ ﻢﺘﻳ ﺎﻤﻨﻴﺑ ﻞﻀﻔﻤﻟا زﺎﻬﺠﻟﺎﺑ ﺎًﻣود ًﻼﺼﺘﻣ

ﺔﻓﺮﻏ ﻲﻓ ﺮﺧآ نﻮﻳﺰﻔﻠﺗ لﺎﺜﻤﻟا ﻞﻴﺒﺳ ﻰﻠﻋ) ﺮﺧآ زﺎﻬﺠﺑ ﻲﻧﺎﺜﻟا

.(مﻮﻨﻟا

161

لﺎﺳرﻹا زﺎﻬﺟ ماﺪﺨﺘﺳا

ﻲﺟرﺎﺧ زﺎﻬﺟ ﻦﻣ ﻲﺗﻮﺼﻟا ﺚﺒﻟا لﺎﺒﻘﺘﺳا

162

لﺎﺳرﻹا زﺎﻬﺟ ماﺪﺨﺘﺳا

لﺎﺳرﻹا زﺎﻬﺟ ﻞﻴﻐﺸﺗ فﺎﻘﻳإ/ﻞﻴﻐﺸﺗ

.لﺎﺳرﻹا زﺎﻬﺟ ﻞﻴﻐﺸﺘﻟ فﺎﻘﻳﻹا/ﻞﻴﻐﺸﺘﻟا حﺎﺘﻔﻣ مﺪﺨﺘﺳا 

لﺎﺼﺗا ﻦﻋ ﺚﺤﺒﻟا ءﺎﻨﺛأ قرزﻷا نﻮﻠﻟﺎﺑ ﻲﺋﻮﻀﻟا ﺮﺷﺆﻤﻟا ﺾﻣﻮﻳ

.قرزﻷا نﻮﻠﻟﺎﺑ ﻲﺋﻮﻀﻟا ﺮﺷﺆﻤﻟا ﺾﻣﻮﻳ ﻢﺛ ,miniTek زﺎﻬﺠﺑ

ﻞﻴﻐﺸﺗ فﺎﻘﻳﻹ ﻞﻴﻐﺸﺘﻟا فﺎﻘﻳإ/ﻞﻴﻐﺸﺘﻟا حﺎﺘﻔﻣ مﺪﺨﺘﺳا 

.لﺎﺳرﻹا زﺎﻬﺟ

.ﻪﻣاﺪﺨﺘﺳا مﺪﻋ ﺔﻟﺎﺣ ﻲﻓ لﺎﺳرﻹا زﺎﻬﺟ ﻞﻴﻐﺸﺗ ﻒﻗوأ

تﻮﺼﻟا ىﻮﺘﺴﻣ

ةرﺎﺷﻹا تﻮﺻ ىﻮﺘﺴﻣ ﺮﻴﻴﻐﺘﻟ تﻮﺼﻟا ىﻮﺘﺴﻣ رز ﻰﻠﻋ ﻂﻐﺿا 

.ﺔﻴﺗﻮﺼﻟا

تاﺮﻣ دﺪﻋ ﺮﻴﺸﻳ .قرزﻷا نﻮﻠﻟﺎﺑ ﻲﺋﻮﻀﻟا ﺮﺷﺆﻤﻟا ﺾﻣﻮﻴﺳ

.تﻮﺼﻟا ىﻮﺘﺴﻣ ﻰﻟإ (تاﺮﻣ ٥ ﻰﺘﺣ) ﻲﺋﻮﻀﻟا ﺮﺷﺆﻤﻟا ﺾﻴﻣو

لﺎﺳرﻹا زﺎﻬﺟ ماﺪﺨﺘﺳا

163

فﺎﻘﻳﻹا/ﻞﻴﻐﺸﺘﻟا حﺎﺘﻔﻣ ①

تﻮﺼﻟا ىﻮﺘﺴﻣ ②

ﺔﻗﺎﻄﻟا ﺲﺑﺎﻗ ﺲﺒﻘﻣ ③

ﻢﻠﻣ ٢٫٥ سﺎﻘﻣ ﻮﻳﺮﺘﺳا ﺲﺒﻘﻣ ④

ﻲﺋﻮﻀﻟا ﺮﺷﺆﻤﻟا ⑤

ةﺮﻣ لوﻷ ماﺪﺨﺘﺳﻻا ﻞﺒﻗ

.ةﺮﻣ لوﻷ ماﺪﺨﺘﺳﻻا ﻞﺒﻗ لﺎﺳرﻹا زﺎﻬﺟ ﻦﺤﺸﺑ ﻢﻗ 

لﺎﺳرﻹا زﺎﻬﺟ ﻦﺤﺷ

رﺪﺼﻤﺑ ﺔﻗﺎﻄﻟا ﺲﺑﺎﻗ ماﺪﺨﺘﺳﺎﺑ لﺎﺳرﻹا زﺎﻬﺟ ﻞﻴﺻﻮﺘﺑ ﻢﻗ 

.ﺔﻴﺋﺎﺑﺮﻬﻜﻟا ﺔﻗﺎﻄﻠﻟ

.ﻦﺤﺸﻟا ءﺎﻨﺛأ ﺮﻤﺣﻷا نﻮﻠﻟﺎﺑ ﻲﺋﻮﻀﻟا ﺮﺷﺆﻤﻟا ءﻲﻀﻳ

ﺔﻟﺎﺣ ﻰﻠﻋ ﻚﻟذ ﻒﻗﻮﺘﻳو ،تﺎﻋﺎﺳ ٥ ﻲﻟاﻮﺣ ﻦﺤﺸﻟا ةﺪﻣ ﻎﻠﺒﺗ

.ﻦﺤﺸﻟا ةدﺎﻋﻹ ﺔﻠﺑﺎﻘﻟا ﺔﻳرﺎﻄﺒﻟا

لﺎﺳرﻹا زﺎﻬﺟ ماﺪﺨﺘﺳا

164

ﻒﺗاﻮﻫو ﺔﻳﻮﻠﺨﻟا ﻒﺗاﻮﻬﻟا ﻊﻣ miniTek زﺎﻬﺟ ماﺪﺨﺘﺳا

ﺔﻴﺿرﻷا طﻮﻄﺨﻟا

ةدراو ﺔﻤﻟﺎﻜﻣ لﻮﺒﻗ

.ةدراﻮﻟا ﺔﻤﻟﺎﻜﻤﻟا لﻮﺒﻘﻟ ﻰﻠﻋ ﻂﻐﺿا 

.ثﺪﺤﺘﻠﻟ miniTek زﺎﻬﺟ نﻮﻓوﺮﻜﻴﻣ ﻲﻓ ﻢﻠﻜﺗ 

.ﺔﻤﻟﺎﻜﻤﻟا ءﺎﻬﻧﻹ ﻰﻠﻋ ﻂﻐﺿا 

يﺬﻟا ﻊﻤﺴﻟا ﺞﻣﺎﻧﺮﺑ ﻰﻟإ ىﺮﺧأ ةﺮﻣ ﻊﻤﺴﻟا ةﺰﻬﺟأ لﻮﺤﺘﺗ

.ﺔﻤﻟﺎﻜﻤﻟا ﻲﻘﻠﺗ ﻞﺒﻗ ﻪﺘﻣﺪﺨﺘﺳا

miniTek زﺎﻬﺟ مﺪﺨﺘﺴﻳ ,ﻦﻴﻔﺗﺎﻫ ﻊﻣ ناﺮﻗﻹا ﺔﻟﺎﺣ ﻲﻓ

.ةدراﻮﻟا تﺎﻤﻟﺎﻜﻤﻟا ﺰﻴﻴﻤﺘﻟ ﺔﻔﻠﺘﺨﻣ ﻦﻴﻧر تﺎﻤﻐﻧ

ةدراو ﺔﻤﻟﺎﻜﻣ ﺾﻓر

ﺔﻤﻟﺎﻜﻤﻟا ﺾﻓﺮﻟ ﺎًﺒﻳﺮﻘﺗ ٍ

ناﻮﺛ ٣ ةﺪﻤﻟ ﻰﻠﻋ ﻂﻐﺿا 

.ةدراﻮﻟا

ﺔﻤﻟﺎﻜﻣ ءاﺮﺟإ

.ﻚﻔﺗﺎﻫ ﻲﻓ بﻮﻠﻄﻤﻟا ﻢﻗﺮﻟا ﺐﻠﻄﺑ ﻢﻗ 

ﻰﻟإ ﻒﺗﺎﻬﻟا ﻦﻣ لﺎﺼﺗﻻا ﻞﻳﻮﺤﺘﻟ ﻦﻴﺗﺮﻣ ﻰﻠﻋ ﻂﻐﺿا 

.miniTek زﺎﻬﺟ

miniTek زﺎﻬﺟ ﻦﻣ لﺎﺼﺗﻻا ﻞﻳﻮﺤﺘﻟ ﻦﻴﺗﺮﻣ ﻰﻠﻋ ﻂﻐﺿا 

.ىﺮﺧأ ةﺮﻣ ﻒﺗﺎﻬﻟا ﻰﻟإ

ﻰﻟإ جﺎﺘﺤﺗ ﻦﻟ ،ﺎًﻴﺋﺎﻘﻠﺗ لﺎﺼﺗﻻا ﻞﻳﻮﺤﺘﺑ ﻒﺗﺎﻬﻟا مﺎﻴﻗ ﺔﻟﺎﺣ ﻲﻓ

. ﻰﻠﻋ ﻂﻐﻀﻟا

165

ﻒﺗاﻮﻫو ﺔﻳﻮﻠﺨﻟا ﻒﺗاﻮﻬﻟا ﻊﻣ miniTek زﺎﻬﺟ ماﺪﺨﺘﺳا

ﺔﻴﺿرﻷا طﻮﻄﺨﻟا

وأ Bluetooth ﻊﻣ ﻖﻓاﻮﺘﻣ ﻒﺗﺎﻫ ماﺪﺨﺘﺳﺎﺑ ﺔﻤﻟﺎﻜﻣ ءاﺮﺟإ ﺪﻨﻋ

ﻊﻤﺴﻟا ةﺰﻬﺟأ ماﺪﺨﺘﺳا miniTek زﺎﻬﺟ ﻚﻟ ﺢﻴﺘﻳ ,يﻮﻠﺧ ﻒﺗﺎﻫ

.ﺔﻴﻜﻠﺳﻻ سأر ﺔﻋﺎﻤﺴﻛ

ﻲﻓ ﻢﻠﻜﺘﻟا ﻚﻨﻜﻤﻳ ،ﻒﺗﺎﻬﻟا نﻮﻓوﺮﻜﻴﻣ ماﺪﺨﺘﺳا ﻦﻣ ًﻻﺪﺒﻓ

.ﻊﻤﺴﻟا ةﺰﻬﺟأ ﺔﻄﺳاﻮﺑ عﺎﻤﺘﺳﻻاو miniTek

ناﺮﻗﻹا

جﺎﺘﺤﺘﺳ ،ﻒﺗﺎﻬﻟا ﻊﻣ miniTek زﺎﻬﺟ ماﺪﺨﺘﺳا ﻦﻣ ﻦﻜﻤﺘﺗ نأ ﻞﺒﻗ

:ﺎﻤﻬﻧاﺮﻗإ ﻰﻟإ

زﺎﻬﺟ ﻞﻴﻐﺸﺘﻟ ﺎًﺒﻳﺮﻘﺗ ٍ

ناﻮﺛ ٣ ةﺪﻤﻟ ﻰﻠﻋ ﻂﻐﺿا 

.miniTek

.ﻚﻔﺗﺎﻫ ﻲﻓ Bluetooth ﺔﻔﻴﻇو ﻞﻴﻌﻔﺘﺑ ﻢﻗ 

زﺎﻬﺟ ناﺮﻗإ ءﺪﺒﻟ ﺎًﺒﻳﺮﻘﺗ ٍ

ناﻮﺛ ٥ ةﺪﻤﻟ ﻰﻠﻋ ﻂﻐﺿا 

.ﻒﺗﺎﻬﻟا ﻊﻣ miniTek

/ﻞﻴﻐﺸﺘﻟا رز) ﺔﺛﻼﺜﻟا رارزﻷا ءﻲﻀﺗ ،ناﺮﻗﻹا ﻊﺿو ﻞﻴﻌﻔﺗ ﺪﻨﻋ

ﻢﺛ ، ٍ

ناﻮﺛ ٣ ةﺪﻤﻟ ﺎًﻌﻴﻤﺟ (تﻮﺼﻟا رﺪﺼﻣ رزو ﻒﺗﺎﻬﻟا رزو فﺎﻘﻳﻹا

.ﻒﺗﺎﻬﻟا رز ﺾﻣﻮﻳ

.ىﺮﺧأ Bluetooth ةﺰﻬﺟأ ﻦﻋ ﻚﻔﺗﺎﻫ ﺔﻤﺋﺎﻗ ﻲﻓ ﺚﺤﺑا 

.ﻒﺗﺎﻬﻟاو miniTek زﺎﻬﺟ ناﺮﻗﻹ "RCU لﺎﺼﺗا" ﺮﺘﺧا 

.ﺎًﺑﻮﻠﻄﻣ نﺎﻛ اذإ "PIN "0000 ﺰﻣر ﻞﺧدأ 

لﻮﺼﺤﻠﻟ ﻞﺼﺘﻤﻟا زﺎﻬﺠﻟا مﺪﺨﺘﺴﻣ ﻞﻴﻟد ﻰﻟإ ﻊﺟرا 

ﻂﺑر ﺔﻴﻔﻴﻛ لﻮﺣ ﺔﻴﻠﻴﺼﻔﺘﻟا تﺎﻣﻮﻠﻌﻤﻟا ﻦﻣ ﺪﻳﺰﻣ ﻰﻠﻋ

.Bluetooth ﺮﺒﻋ ةﺰﻬﺟﻷا

ﻒﺗاﻮﻬﻟا ﻊﻣ miniTek زﺎﻬﺟ ماﺪﺨﺘﺳا

ﺔﻴﺿرﻷا طﻮﻄﺨﻟا ﻒﺗاﻮﻫو ﺔﻳﻮﻠﺨﻟا

Bluetooth

166

ةﺰﻬﺟﻷا ﻞﻴﺻﻮﺘﻟ ﺔﻘﻳﺮﻃ ﺮﻓﻮﻳ ﺎًﻴﻜﻠﺳﻻ اًرﺎﻴﻌﻣ Bluetooth ﺪﻌُﻳ

سأﺮﻟا تﺎﻋﺎﻤﺳو نﻮﻳﺰﻔﻠﺘﻟاو ﺔﻳﻮﻠﺨﻟا ﻒﺗاﻮﻬﻟا ﻞﺜﻣ ﺔﻴﻜﻠﺳﻼﻟا

.ﺎﻫﺮﻴﻏو

لدﺎﺒﺗ ةﺰﻬﺟﻸﻟ ﻦﻜﻤﻳ ،Bluetooth لﺎﺼﺗا ماﺪﺨﺘﺳﺎﺑو

ﺎﻤﻛ .ﻢﻜﺤﺘﻟا ﺮﻣاوأ ﻰﺘﺣ وأ تﻮﺼﻟا وأ تﺎﻧﺎﻴﺒﻟا ﻞﺜﻣ تﺎﻣﻮﻠﻌﻤﻟا

.ﺎًﺒﻳﺮﻘﺗ (ﺎًﻣﺪﻗ ٣٢) رﺎﺘﻣأ ١٠ ﻎﻠﺒﻳ قﺎﻄﻧ Bluetooth لﺎﺼﺗﻻ نﻮﻜﻳ

هﺬﻫ ةﺰﻬﺟﻷا ﻦﻴﺑ ةدﻮﺟﻮﻤﻟا ءﺎﻴﺷﻷا وأ ﻂﺋاﻮﺤﻟا ﻞﻠﻘﺗ ﺪﻗ

.ﺔﻓﺎﺴﻤﻟا

زﺎﻬﺟ كﺎﻨﻫ نﺎﻛ اذإ ﺎﻣ Bluetooth ﺰﻣر ﺮﻴﺸﻳ

.Bluetooth ﻊﻣ ﻖﻓاﻮﺘﻣ

ﻰﻟإ ﻞﺼﻳ ﺎﻣ ﻊﻣ Bluetooth ﺮﺒﻋ miniTek زﺎﻬﺟ ناﺮﻗإ ﻦﻜﻤﻳ

ﺔﻬﺠﻟ Bluetooth لﺎﺳرإ زﺎﻬﺟو و لﺎﺳرإ يزﺎﻬﺟو ﻦﻴﻔﺗﺎﻫ

ﺮﺗﻮﻴﺒﻤﻛ زﺎﻬﺟ وأ mp٣ ﻞﻐﺸﻣ لﺎﺜﻤﻟا ﻞﻴﺒﺳ ﻰﻠﻋ) ﺔﻴﺟرﺎﺧ

.ﺖﻗﻮﻟا ﺲﻔﻧ ﻲﻓ (لﻮﻤﺤﻣ

وأ ﻒﺗﺎﻬﻟا ﻞﻴﺻﻮﺗ ﺔﻴﻔﻴﻛ لﻮﺣ تﺎﻤﻴﻠﻌﺗ ﺔﻴﻟﺎﺘﻟا لﻮﺼﻔﻟا ﺮﻓﻮﺘﺳ

.ﻊﻤﺴﻟا ةﺰﻬﺟﺄﺑ mp٣ ﻞﻐﺸﻣ وأ نﻮﻳﺰﻔﻠﺘﻟا

Bluetooth

167

ﺔﻴﺳﺎﺳﻷا ﻒﺋﺎﻇﻮﻟا

زﺎﻬﺟ ﻦﻳﻮﻜﺘﺑ ﻊﻤﺴﻟﺎﺑ ﺔﻳﺎﻨﻌﻟا فﺮﺘﺤﻣ مﻮﻘﻳ نأ ﺐﺠﻳ

.ﺔﻳرﺎﺨﻟا ةﺰﻬﺟﻸﻟ miniTek

ﻰﻟإ عﺎﻤﺘﺳﻻا فﺎﻘﻳﻹ ﺞﻣﺎﻧﺮﺒﻟا رز ﻰﻠﻋ ﻂﻐﺿا

ةﺮﻣ ﻊﻤﺴﻟا ﺞﻣاﺮﺑ ﻰﻟإ لﻮﺤﺘﻟاو ﻲﺟرﺎﺨﻟا تﻮﺼﻟا رﺪﺼﻣ

.ىﺮﺧأ

ﻰﻠﻋ ﻂﻐﻀﻟا ﻚﻨﻜﻤﻳ ،ﻲﺟرﺎﺧ تﻮﺻ رﺪﺼﻣ ماﺪﺨﺘﺳا ءﺎﻨﺛأ

ﻊﻤﺴﻟا ةﺰﻬﺟأ تﺎﻧﻮﻓوﺮﻜﻴﻣ ﻞﻴﻐﺸﺗ فﺎﻘﻳﻹ

.ىﺮﺧأ ةﺮﻣ ﺎﻬﻠﻴﻐﺸﺗو

ﺎﻣﺪﻨﻋ ﻒﺗﺎﻬﻟا ﺞﻣﺎﻧﺮﺑ ﻰﻟإ ًﺎﻴﺋﺎﻘﻠﺗ ﻊﻤﺴﻟا ةﺰﻬﺟأ لﻮﺤﺘﺗ فﻮﺳ

.ﻚﻔﺗﺎﻫ نﺮﻳ

.ﻒﺗﺎﻬﻟا ﻰﻠﻋ دﺮﻠﻟ ﻰﻠﻋ ﻂﻐﺿا 

.ﺔﻤﻟﺎﻜﻤﻟا ءﺎﻬﻧﻹ ﻰﻠﻋ ﻂﻐﺿا 

ءﺎﻬﻧإ ﺪﻌﺑ تﻮﺼﻟا ﺞﻣﺎﻧﺮﺑ ﻰﻟإ ﻊﻤﺴﻟا ةﺰﻬﺟأ دﻮﻌﺗ فﻮﺳ

.ﺔﻤﻟﺎﻜﻤﻟا

وأ

.ﺔﻤﻟﺎﻜﻤﻟا ﺾﻓﺮﻟ ﺎًﺒﻳﺮﻘﺗ ٍ

ناﻮﺛ ٣ ةﺪﻤﻟ ﻰﻠﻋ ﻂﻐﺿا 

168

ﺔﻴﺳﺎﺳﻷا ﻒﺋﺎﻇﻮﻟا

ﻊﻤﺴﻟا ةﺰﻬﺟأ ﻞﻴﻐﺸﺗ فﺎﻘﻳإ/ﻞﻴﻐﺸﺗ

ﻞﻴﻐﺸﺗ فﺎﻘﻳﻹ ٍ

ناﻮﺛ ٣ ﻦﻋ ﺪﻳﺰﺗ ةﺪﻤﻟ ﻰﻠﻋ ﻂﻐﺿا 

.(داﺪﻌﺘﺳﻻا ﻊﺿو) ﻊﻤﺴﻟا ةﺰﻬﺟأ

ةﺰﻬﺟأ ﻞﻴﻐﺸﺘﻟ ٍ

ناﻮﺛ ٣ ﻦﻋ ﺪﻳﺰﺗ ةﺪﻤﻟ ﻰﻠﻋ ﻂﻐﺿا 

.ىﺮﺧأ ةﺮﻣ ﻊﻤﺴﻟا

ﻲﺟرﺎﺨﻟا تﻮﺼﻟا رﺪﺼﻣ ﺮﻴﻴﻐﺗ

.ﻲﺟرﺎﺨﻟا رﺪﺼﻤﻟا ﺮﻴﻴﻐﺘﻟ ﻰﻠﻋ ﻂﻐﺿا 

ﻰﻟإ miniTek زﺎﻬﺟ لﻮﺤﺘﻳ , ﻰﻠﻋ ﻂﻐﻀﻟا ﺎﻬﻴﻓ ﻢﺘﻳ ةﺮﻣ ﻞﻛ

:ﺔﻴﻟﺎﺘﻟا ﺔﻣﺎﻌﻟا ةﺮﻈﻨﻠﻟ ﺎًﻘﻓو ﺮﻓﻮﺘﻤﻟا ﻲﻟﺎﺘﻟا ﻲﺟرﺎﺨﻟا رﺪﺼﻤﻟا

(ًﻼﺼﺘﻣ نﺎﻛ اذإ) ﻲﺟرﺎﺨﻟا رﺪﺼﻤﻟا ﻞﺴﻠﺴﺗ

FM (DAI)لﺎﺳرإ زﺎﻬﺟ

(ﻢﻠﻣ 2.5 سﺎﻘﻣ ﻮﻳﺮﺘﺳا ﺲﺒﻘﻣ) ﻞﻴﺻﻮﺘﻟا فﺮﻃ

لوﻷا لﺎﺳرﻹا زﺎﻬﺟ

ﻲﻧﺎﺜﻟا لﺎﺳرﻹا زﺎﻬﺟ

ﺔﻴﺟرﺎﺧ ﺔﻬﺠﻟ Bluetooth لﺎﺳرإ زﺎﻬﺟ

ﺔﻋﺎﻤﺴﻟﺎﺑ ﻲﺴﻴﻃﺎﻨﻐﻤﻟا ﻒﻠﻤﻟا

169

ﺔﻴﺳﺎﺳﻷا ﻒﺋﺎﻇﻮﻟا

miniTek زﺎﻬﺟ ءاﺪﺗرا

(ﺔﺻﻮﺑ ٢٤) ﻢﺳ ٦٠ ﻦﻋ ﺪﻳﺰﻳ ﻻ ﺪﻌُﺑ ﻰﻠﻋ miniTek زﺎﻬﺟ ﺪﺗرا 

.ﻊﻤﺴﻟا ةﺰﻬﺟأ ﻦﻣ

.miniTek زﺎﻬﺟ ءاﺪﺗرﻻ ﻚﺒﺸﻤﻟا وأ ﻞﺒﺤﻟا مﺪﺨﺘﺳا 

miniTek زﺎﻬﺟ ﻞﻴﻐﺸﺗ فﺎﻘﻳإ/ﻞﻴﻐﺸﺗ

زﺎﻬﺟ ﻞﻴﻐﺸﺘﻟ ﺎًﺒﻳﺮﻘﺗ ٍ

ناﻮﺛ ٣ ةﺪﻤﻟ ﻰﻠﻋ ﻂﻐﺿا 

.miniTek

ﺮﺷﺆﻤﻟا ءﻲﻀﻳ ﻢﺛ ، ٍ

ناﻮﺛ ٣ ةﺪﻤﻟ ﺔﻴﺋﻮﻀﻟا تاﺮﺷﺆﻤﻟا ﻊﻴﻤﺟ ءﻲﻀﺗ

.ﻂﻘﻓ ﺔﻗﺎﻄﻠﻟ ﻲﺋﻮﻀﻟا

زﺎﻬﺟ ﻞﻴﻐﺸﺗ فﺎﻘﻳﻹ ﺎًﺒﻳﺮﻘﺗ ٍ

ناﻮﺛ ٣ ةﺪﻤﻟ ﻰﻠﻋ ﻂﻐﺿا 

.miniTek

.ءﻂﺒﺑ ﻒﻗﻮﺘﺗ ﻢﺛ ، ٍ

ناﻮﺛ ٣ ةﺪﻤﻟ ﺔﻴﺋﻮﻀﻟا تاﺮﺷﺆﻤﻟا ﻊﻴﻤﺟ ءﻲﻀﺗ

ﻊﻤﺴﻟا ﺞﻣﺎﻧﺮﺑ ﺮﻴﻴﻐﺗ

.ﻊﻤﺴﻟا ﺞﻣﺎﻧﺮﺑ ﺮﻴﻴﻐﺘﻟ ﻰﻠﻋ ﻂﻐﺿا 

ﻰﻟإ ﻊﻤﺴﻟا زﺎﻬﺟ لﻮﺤﺘﻳ ،ﺞﻣاﺮﺒﻟا رز ﻰﻠﻋ ﺎﻬﻴﻓ ﻂﻐﻀﺗ ةﺮﻣ ﻞﻛ ﻲﻓ

.ﺔﻴﺗﻮﺻ ةرﺎﺷﺈﺑ ﺮﻴﻴﻐﺗ ﻞﻛ ًاﺪﻛﺆﻣ ﻲﻟﺎﺘﻟا ﺞﻣﺎﻧﺮﺒﻟا

تﻮﺼﻟا ىﻮﺘﺴﻣ ﺮﻴﻴﻐﺗ

.تﻮﺼﻟا ىﻮﺘﺴﻣ ةدﺎﻳﺰﻟ ﻰﻠﻋ ﻂﻐﺿا 

.تﻮﺼﻟا ىﻮﺘﺴﻣ ﺾﻔﺨﻟ ﻰﻠﻋ ﻂﻐﺿا 

ﺔﻴﺳﺎﺳﻷا ﻒﺋﺎﻇﻮﻟا

170

ةﺮﻣ لوﻷ ماﺪﺨﺘﺳﻻا ﻞﺒﻗ

.ةﺮﻣ لوﻷ ماﺪﺨﺘﺳﻻا ﻞﺒﻗ miniTek زﺎﻬﺟ ﻦﺤﺸﺑ ﻢﻗ 

ﻦﺤﺸﻟا

رﺪﺼﻤﺑ ﺔﻗﺎﻄﻟا ﺲﺑﺎﻗ ماﺪﺨﺘﺳﺎﺑ miniTek زﺎﻬﺟ ﻞﻴﺻﻮﺘﺑ ﻢﻗ 

.ﺔﻴﺋﺎﺑﺮﻬﻜﻟا ﺔﻗﺎﻄﻠﻟ

نﻮﻠﻟﺎﺑ ﺔﻗﺎﻄﻠﻟ ﻲﺋﻮﻀﻟا ﺮﺷﺆﻤﻟا ةءﺎﺿإ ﺔﻟﺎﺣ ﻲﻓ ﻦﺤﺸﻟا ﻞﻤﺘﻜﻳ

.ﺮﻀﺧﻷا

ﺔﻗﺎﻄﻠﻟ ﻲﺋﻮﻀﻟا ﺮﺷﺆﻤﻟا ﺔﻟﺎﺣ

ﺔﺌﻠﺘﻤﻣ ﺔﻳرﺎﻄﺒﻟا ﺔﻏرﺎﻓ ﺔﻳرﺎﻄﺒﻟا

ﺎًﺒﻳﺮﻘﺗ

زﺎﻬﺟ ﻞﻴﻐﺸﺗ فﺎﻘﻳإ

miniTek

ﻞﻴﻐﺸﺗ فﺎﻘﻳإﻞﻴﻐﺸﺗ فﺎﻘﻳإ

miniTek زﺎﻬﺟ ﻞﻴﻐﺸﺗ نﻮﻠﻟﺎﺑ ﺾﻴﻣو

ﺮﻀﺧﻷا

نﻮﻠﻟﺎﺑ ﺾﻴﻣو

ﺮﻤﺣﻷا

ﻦﺤﺷ/ﻞﻴﻐﺸﺗ فﺎﻘﻳإ

miniTek زﺎﻬﺟ

راﺮﻤﺘﺳﺎﺑ ﺮﻀﺧأراﺮﻤﺘﺳﺎﺑ ﺮﻤﺣأ

زﺎﻬﺟ ﻦﺤﺷ/ﻞﻴﻐﺸﺗ

miniTek

نﻮﻠﻟﺎﺑ تﺎﻀﺒﻧ

ﺮﻀﺧﻷا

نﻮﻠﻟﺎﺑ تﺎﻀﺒﻧ

ﺮﻤﺣﻷا

زﺎﻬﺟ ﻞﻴﻐﺸﺗ فﺎﻘﻳإ

miniTek

فﺎﻘﻳإ / ﺮﻀﺧأ

ءﻂﺒﺑ ﻞﻴﻐﺸﺗ

فﺎﻘﻳإ / ﺮﻤﺣأ

ءﻂﺒﺑ ﻞﻴﻐﺸﺗ

miniTek زﺎﻬﺟ ﻞﻴﻐﺸﺗ ٣ ةﺪﻤﻟ ﺮﻀﺧأ

ﺾﻴﻣو ﻢﺛ ، ٍ

ناﻮﺛ

ﺮﻀﺧﻷا نﻮﻠﻟﺎﺑ

، ٍ

ناﻮﺛ ٣ ةﺪﻤﻟ ﺮﻤﺣأ

نﻮﻠﻟﺎﺑ ﺾﻴﻣو ﻢﺛ

ﺮﻤﺣﻷا

ﺾﻣﻮﻴﺴﻓ ,ﺔﻏرﺎﻓ ﺔﻳرﺎﻄﺒﻟا ﺖﻧﺎﻛو miniTek زﺎﻬﺟ ﻞﻴﻐﺸﺗ ﻢﺗ اذإ

.ﻒﻗﻮﺘﻳ ﻢﺛ ٍ

ناﻮﺛ ٣ ةﺪﻤﻟ ﺔﻋﺮﺴﺑ ﺮﻤﺣﻷا نﻮﻠﻟﺎﺑ ﻲﺋﻮﻀﻟا ﺮﺷﺆﻤﻟا

ﺔﻴﺳﺎﺳﻷا ﻒﺋﺎﻇﻮﻟا

171

ﺔﻣﻼﺴﻟا ﻦﻋ ﺔﻣﺎﻋ تﺎﻈﺣﻼﻣ

راﺬﻧﻹا

ﻪﻴﻟإ لﻮﺻﻮﻟا ﻦﻜﻤﻳ ﺔﻗﺎﻄﻟا ﺲﺑﺎﻗ نأ ﻦﻣ ﺪﻛﺄﺘﻟا ﺔﺟﺮﻳ

.ةروﺮﻀﻟا ﺪﻨﻋ ﺔﻗﺎﻄﻟا رﺪﺼﻣ ﻦﻣ ﻪﺘﻟازﻹ ﺔﻟﻮﻬﺴﺑ

172

ﺔﻣﻼﺴﻟا ﻦﻋ ﺔﻣﺎﻋ تﺎﻈﺣﻼﻣ

ﺮﻳﺬﺤﺘﻟا

!زﺎﻐﻟﺎﺑ ﺔﺌﻴﻠﻤﻟا ﻦﻛﺎﻣﻷا ﻲﻓ رﺎﺠﻔﻧﻻا ﺮﻄﺧ

ﻲﻓ لوﺮﺘﻨﻛ تﻮﻤﻳﺮﻟا زﺎﻬﺟو ﻊﻤﺴﻟا ةﺰﻬﺟأ مﺪﺨﺘﺴﺗ ﻻ 

.(ﻢﺟﺎﻨﻤﻟا ﻞﺜﻣ) تارﺎﺠﻔﻧﻻا ﺮﻄﺨﻟ ﺔﺿﺮﻌﻣ ﻖﻃﺎﻨﻣ

ﺮﻳﺬﺤﺘﻟا

ﻲﻓ ًﺎﻜﺑﺎﺸﺘﻣ َ

ﻞﺒﺤﻟا ﺢﺒﺼﻳ ﺎﻣﺪﻨﻋ ِ

ﻖﻨﺧ ثوﺪﺣ ﺮﻄﺧ ﺪﺟﻮﻳ

.لﺎﺜﻤﻟا ﻞﻴﺒﺳ ﻰﻠﻋ تﺎﻨﻴﻛﺎﻤﻠﻟ ِﺔﻛﺮﺤﺘﻣ ﺔﻴﻜﻴﻧﺎﻜﻴﻣ ءاﺰﺟأ

.ﻪﻤﻴﻠﺴﺗ ﻢﺗ يﺬﻟا ﻢﺴﻘﻨﻤﻟا ﻞﺒﺤﻟا ﻂﻘﻓ مﺪﺨﺘﺳا 

.ﻚﺑﺎﺸﺘﻳ ﺎﻣﺪﻨﻋ ًﺎﻴﺋﺎﻘﻠﺗ ﻞﺼﻔﻨﻳ فﻮﺴﻓ

ﺮﻳﺬﺤﺘﻟا

.ةﺮﻴﻐﺼﻟا ءاﺰﺟﻷا ﻦﻋ قﺎﻨﺘﺧﻼﻟ ضﺮﻌﺘﻟا ﺮﻄﺧ ﺄﺸﻨﻳ

زﺎﻬﺟو ةﺮﻴﻐﺼﻟا ءاﺰﺟﻷاو تﺎﻳرﺎﻄﺒﻟا دﻮﺟو ﻰﻠﻋ ﻆﻓﺎﺣ 

.لﺎﻔﻃﻷا لوﺎﻨﺘﻣ ﻦﻋ اًﺪﻴﻌﺑ لوﺮﺘﻨﻛ تﻮﻤﻳﺮﻟا

يأ ﻊﻠﺑ ﻢﺗ اذإ لﺎﺤﻟا ﻲﻓ ﻰﻔﺸﺘﺴﻣ وأ ﺎًﺒﻴﺒﻃ ﺮﺸﺘﺳا 

.تﺎﻧﻮﻜﻤﻟا ﻚﻠﺗ ﻦﻣ

راﺬﻧﻹا

ﻢﻗر زاﺮﻃ) ﻲﻠﺻﻷا Siemens ﺔﻗﺎﻃ ﺊﻳﺎﻬﻣ ﻂﻘﻓ مﺪﺨﺘﺳا

؛KSAA0500080W1UV-1

،ﺰﺗﺮﻫ 60 ﻰﻟإ 50 ،ﺖﻟﻮﻓ 240 ﻰﻟإ 100 :لﺎﺧدﻹا

،ﺮﻴﺒﻣأ ﻲﻠﻠﻣ 180

،II ﺔﻳﺎﻤﺤﻟا ﺔﺌﻓ ،ﺮﻴﺒﻣأ ﻲﻠﻠﻣ 800 ،ﺖﻟﻮﻓ 5 :جاﺮﺧﻹا

.(ﻂﻘﻓ ﻲﻠﺧاﺪﻟا ماﺪﺨﺘﺳﻼﻟ

173

ﺔﻣﻼﺴﻟا ﻦﻋ ﺔﻣﺎﻋ تﺎﻈﺣﻼﻣ

راﺬﻧﻹا

ﺔﺟرد 0° ةراﺮﺣ ﺔﺟرد ﻦﻣ ﻦﺤﺸﻟا :ﻞﻴﻐﺸﺘﻟا ةراﺮﺣ ﺔﺟرد

؛ﻰﺼﻗأ ﺪﺤﻛ ﺔﻳﻮﺌﻣ ﺔﺟرد 45° ﻰﻟإ ﻰﻧدأ ﺪﺤﻛ ﺔﻳﻮﺌﻣ

ﻰﻧدأ ﺪﺤﻛ ﺔﻳﻮﺌﻣ ﺔﺟرد 20° ﻦﻣ ﺔﻴﺑﺮﻬﻜﻟا ﺔﻨﺤﺸﻟا ﻎﻳﺮﻔﺗ

ﻰﺼﻗأ ﺪﺤﻛ ﺔﻳﻮﺌﻣ ﺔﺟرد 60° ﻰﻟإ

ﺪﺤﻛ ﺔﻳﻮﺌﻣ ﺔﺟرد -20° ةراﺮﺣ ﺔﺟرد ﻦﻣ :ﻦﻳﺰﺨﺘﻟا فوﺮﻇ

ﺔﺑﻮﻃر ىﻮﺘﺴﻣ ؛ﻰﺼﻗأ ﺪﺤﻛ ﺔﻳﻮﺌﻣ ﺔﺟرد 60° ﻰﻟإ ﻰﻧدأ

ﺾﻔﺨﻨﻣ

ﺾﻌﺑ ﻲﻓ ﺔﻴﻜﻠﺳﻼﻟا ةﺰﻬﺟﻷا ماﺪﺨﺘﺳا ﻰﻠﻋ دﻮﻴﻗ ﺪﺟﻮﺗ

.ناﺪﻠﺒﻟا

.تﺎﻣﻮﻠﻌﻤﻟا ﻦﻣ ﺪﻳﺰﻤﻟ ﺔﻴﻠﺤﻤﻟا تﺎﻄﻠﺴﻟا ﻊﺟار 

( e2e wireless) ﺔﻴﻜﻠﺳﻼﻟا ﺔﻔﻴﻇﻮﻟا ءادأ ﺮﺛﺄﺘﻳ ﺪﻗ

ﺔﺷﺎﺷ ﻦﻣ ثﺪﺤﻳ يﺬﻟﺎﻛ ﻲﺴﻴﻃﺎﻨﻐﻣوﺮﻬﻜﻟا ﻞﺧاﺪﺘﻟﺎﺑ

.ﺖﻨﺴﻳرﻮﻠﻓ تﺎﺒﻤﻟ مﺎﻈﻧ وأ ﺮﺗﻮﻴﺒﻤﻛ

.ﺔﺑﻮﻌﺻ يأ ﺖﻬﺟاو اذإ ﻞﺧاﺪﺘﻟا رﺪﺼﻣ ﻦﻋ ﺪﻌﺘﺑا 

ﺔﻄﺳاﻮﺑ ﻊﻤﺴﻟا زﺎﻬﺟ ﻲﻓ ﻢﻜﺤﺘﻟا ﺔﻴﻧﺎﻜﻣإ ﺔﻟﺎﺣ ﻲﻓ 

ةدﺎﻋإ ﻰﺟﺮﻳ ،ﺮﺧآ ﺺﺨﺸﺑ صﺎﺧ لوﺮﺘﻨﻛ تﻮﻤﻳر زﺎﻬﺟ

ﻲﺋﺎﺼﺧأ ﻰﻟإ ﻊﻤﺴﻟا ةﺰﻬﺟأو لوﺮﺘﻨﻛ تﻮﻤﻳﺮﻟا زﺎﻬﺟ

.ﻚﺑ صﺎﺨﻟا ﻊﻤﺴﻟا ﺔﻳﺎﻋر

ﺮﻳﺬﺤﺘﻟا

تﺎﺑﺮﺿ ﻢﻴﻈﻨﺗ ةﺰﻬﺟأ ﻊﻣ ﻞﺧاﺪﺗ ثوﺪﺣ ﺮﻄﺧ كﺎﻨﻫ

.ﺐﻠﻘﻟا

زﺎﻬﺟ ﻚﺑ نﺎﻛ اذإ لوﺮﺘﻨﻛ تﻮﻤﻳﺮﻟا زﺎﻬﺟ مﺪﺨﺘﺴﺗ ﻻ 

.ﺐﻠﻘﻟا تﺎﺑﺮﺿ ﻢﻴﻈﻨﺘﻟ

ﺔﻣﻼﺴﻟا ﻦﻋ ﺔﻣﺎﻋ تﺎﻈﺣﻼﻣ

174

ﺮﻳﺬﺤﺘﻟا

سﺎﻴﻘﻟا ةﺰﻬﺟأ ﻊﻣ ﺔﻴﻜﻠﺳﻼﻟا ﻢﻈﻨﻟا ﻞﺧاﺪﺘﺗ ﺪﻗ

.ﺔﻴﻧوﺮﺘﻜﻟﻹا تاﺪﻌﻤﻟاو

ءﺎﻨﺛأ لوﺮﺘﻨﻛ تﻮﻤﻳﺮﻟا زﺎﻬﺟ ﻞﻴﻐﺸﺗ فﺎﻘﻳﺈﺑ ﻢﻗ 

.تاﺮﺋﺎﻄﻟا وأ تﺎﻴﻔﺸﺘﺴﻤﻟا ﻲﻓ ﺪﺟاﻮﺘﻟا

ﻞﺒﻗ ﻲﺴﻴﻃﺎﻨﻐﻣوﺮﻬﻜﻟا ﻖﻓاﻮﺘﻟا ﻦﻣ ﻖﻘﺤﺗ 

ظﺎﻔﺤﻠﻟ مﺎﻈﻧ وأ ﻲﻧوﺮﺘﻜﻟإ زﺎﻬﺟ عرز ﻊﻣ ﻪﻣاﺪﺨﺘﺳا

.ةﺎﻴﺤﻟا ﻰﻠﻋ

راﺬﻧﻹا

ةﺪﻳﺪﺸﻟا ةراﺮﺤﻠﻟ ﺎًﺳﺎﺴﺣ لوﺮﺘﻨﻛ تﻮﻤﻳﺮﻟا زﺎﻬﺟ ﺪﻌُﻳ

ﺔﻳﻮﻘﻟا ﺔﻴﺴﻴﻃﺎﻨﻐﻤﻟا تﻻﺎﺠﻤﻟاو ﺔﻴﻟﺎﻌﻟا ﺔﺑﻮﻃﺮﻟاو

.ﻲﻜﻴﻧﺎﻜﻴﻤﻟا دﺎﻬﺟﻹاو ﺲﻛإ ﺔﻌﺷأو (0.1T ﻦﻣ ﺮﺒﻛﻷا)

وأ ةﺪﻳﺪﺸﻟا ةراﺮﺤﻠﻟ لوﺮﺘﻨﻛ تﻮﻤﻳﺮﻟا زﺎﻬﺟ ضﺮﻌﺗ ﻻ 

.ﺔﻴﻟﺎﻌﻟا ﺔﺑﻮﻃﺮﻟا

.ةﺮﺷﺎﺒﻤﻟا ﺲﻤﺸﻟا ﺔﻌﺷأ ﻲﻓ ﻪﻛﺮﺘﺗ ﻻو 

.ءﺎﻤﻟا ﻲﻓ ﻪﺴﻤﻐﺑ ﻢﻘﺗ ﻻ ،ﺎ ً

ﻀﻳأو 

.ﻒﻳوﺮﻜﻴﻣ نﺮﻓ ﻲﻓ لوﺮﺘﻨﻛ تﻮﻤﻳﺮﻟا زﺎﻬﺟ ﻊﻀﺗ ﻻ 

ﺔﻣﻼﺴﻟا ﻦﻋ ﺔﻣﺎﻋ تﺎﻈﺣﻼﻣ

175

دﻮﺼﻘﻤﻟا ماﺪﺨﺘﺳﻻا

.ﻊﻤﺴﻟا ةﺰﻬﺟأ ﻞﻴﻐﺸﺘﻟ ﺺﺼﺨﻣ اﺬﻫ لوﺮﺘﻨﻛ تﻮﻤﻳﺮﻟا زﺎﻬﺟ

مﺪﻌﻟ اﺬﻫ مﺪﺨﺘﺴﻤﻟا ﻞﻴﻟد ﻲﻓ ةدﻮﺟﻮﻤﻟا تﺎﻤﻴﻠﻌﺘﻟا ﻊﺒﺗاو أﺮﻗا

.لوﺮﺘﻨﻛ تﻮﻤﻳﺮﻟا زﺎﻬﺟ ﻲﻓ ﻒﻠﺗ ثوﺪﺣ وأ تﺎﺑﺎﺻﻹ ضﺮﻌﺘﻟا

:زﻮﻣﺮﻟا

وأ ﻪﻴﺒﻨﺗ وأ ﺮﻳﺬﺤﺗ ﺮﻳﺬﺤﺘﻟا ﺰﻣﺮﺑ ﺎﻬﻴﻠﻋ ﻢﻠﻌﻤﻟا تﺎﻣﻮﻠﻌﻤﻠﻟ ﻪﺒﺘﻧا

!راﺬﻧإ

ﺮﻴﺸﻳو ﺔﻤﻴﺴﺟ تﺎﺑﺎﺻﻹ يدﺆﻳ ﺪﻗ ﻊﺿﻮﻟ ﺮﻳﺬﺤﺘﻟا ﺮﻴﺸﻳ

.ﺔﻄﺳﻮﺘﻣ وأ ﺔﻄﻴﺴﺑ تﺎﺑﺎﺻﻹ يدﺆﻳ ﺪﻗ ﻊﺿﻮﻟ ﻪﻴﺒﻨﺘﻟا

راﺬﻧإ.تﺎﻜﻠﺘﻤﻤﻟا ﻲﻓ ﻦﻜﻤﻣ ﻒﻠﺗ ﻰﻟإ راﺬﻧﻹا ﺮﻴﺸﻳ

زﺎﻬﺠﻟا ﻊﻣ ﻞﻣﺎﻌﺘﻟا ﺔﻴﻔﻴﻛ ﻦﻋ ةﺪﻴﻔﻣ رﺎﻜﻓأو ﺢﺋﺎﺼﻧ

.ﻞﻀﻓأ ﻞﻜﺸﺑ

.ﻪﻠﻌﻓ ﺐﺠﻳ ءﻲﺷ ﻰﻟإ ﺮﻴﺸﺗ تﺎﻤﻴﻠﻌﺘﻟا

دﻮﺼﻘﻤﻟا ماﺪﺨﺘﺳﻻا

176

miniTek

:تﻼﺒﻜﻟا ■

ﺲﺑﺎﻗ ﻊﻣ ﺮﺘﻣ 1.8 لﻮﻄﺑ تﻮﺻ ﻞﺒﻛ □

ﻮﻳﺮﺘﺳا

ﻮﻳﺮﺘﺳا ﺲﺑﺎﻗو ﺐﻧﺎﺟ ﻰﻠﻋ ﻢﻠﻣ 3.5 سﺎﻘﻣ

ﺮﺧﻵا ﺐﻧﺎﺠﻟا ﻰﻠﻋ ﻢﻠﻣ 2.5 سﺎﻘﻣ

ﺲﺑﺎﻗ ﻊﻣ ﺮﺘﻣ 0.3 لﻮﻄﺑ تﻮﺻ ﻞﺒﻛ □

ﺲﺑﺎﻗو ﺐﻧﺎﺟ ﻰﻠﻋ ﻢﻠﻣ 3.5 سﺎﻘﻣ ﻮﻳﺮﺘﺳا

ﺮﺧﻵا ﺐﻧﺎﺠﻟا ﻰﻠﻋ ﻢﻠﻣ 2.5 سﺎﻘﻣ ﻮﻳﺮﺘﺳا

:ﺊﻳﺎﻬﻤﻟا ﻊﺿو ■

سﺎﻘﻣ ﻮﻳﺮﺘﺳا ﺲﺒﻘﻣ ﻰﻟإ ﻢﻠﻣ 2.5 سﺎﻘﻣ ﻮﻳﺮﺘﺳا ﺲﺑﺎﻗ □

ﻢﻠﻣ 3.5

سﺎﻘﻣ ﻮﻳﺮﺘﺳا ﺲﺒﻘﻣ ﻰﻟإ ﻢﻠﻣ 6.3 سﺎﻘﻣ ﻮﻳﺮﺘﺳا ﺲﺑﺎﻗ □

ﻢﻠﻣ 3.5

ﻢﻠﻣ 3.5 سﺎﻘﻣ ﻮﻳﺮﺘﺳا ﺲﺒﻘﻣ ﻰﻟإ (RCA cinch) □

SCART ﻞﺻﻮﻣ ﻰﻟإ (RCA cinch) □

177

miniTek

ﻢﻴﻠﺴﺘﻟا ﻲﻓ ﻦﻤﻀﻣ

ﻚﺒﺸﻣو ﻞﺒﺣ ﻊﻣ miniTek زﺎﻬﺟ ■

لﺎﺳرإ زﺎﻬﺟ ■

فﺎﻘﻳﻹا/ﻞﻴﻐﺸﺘﻟا حﺎﺘﻔﻣ ①

تﻮﺼﻟا ىﻮﺘﺴﻣ ②

ﺔﻗﺎﻄﻟا ﺲﺑﺎﻗ ﺲﺒﻘﻣ ③

ﻢﻠﻣ 2.5 سﺎﻘﻣ ﻮﻳﺮﺘﺳا ﺲﺒﻘﻣ ④

ﻲﺋﻮﻀﻟا ﺮﺷﺆﻤﻟا ⑤

زﺎﻬﺠﻟ ﺪﺣاو) ﺪﻠﺒﻟﺎﺑ ﺔﺻﺎﺧ تﺎﺌﻳﺎﻬﻤﺑ نادوﺰﻣ ﺔﻗﺎﻃ ﺎﺴﺑﺎﻗ ■

(لﺎﺳرﻹا زﺎﻬﺠﻟ ﺪﺣاوو لوﺮﺘﻨﻛ تﻮﻤﻳﺮﻟا

178

miniTek

ﻒﺗﺎﻬﻟا رز ①

تﻮﺼﻟا ﻢﺘﻛ ؛ﻊﻤﺴﻟا ةﺰﻬﺟﻷ داﺪﻌﺘﺳﻻا ﻊﺿو ②

miniTek زﺎﻬﺟ ﻞﻴﻐﺸﺗ فﺎﻘﻳإ/ﻞﻴﻐﺸﺗ ③

تﻮﺼﻟا رﺪﺼﻣ رز ④

تﻮﺼﻟا ىﻮﺘﺴﻣ / ﻰﻠﻋﻷ تﻮﺼﻟا ىﻮﺘﺴﻣ ⑤

ﻞﻔﺳﻷ

ﺞﻣﺎﻧﺮﺒﻟا ﺮﻴﻴﻐﺗ رز ⑥

ﻢﻠﻣ ٢٫٥ سﺎﻘﻣ ﻮﻳﺮﺘﺳا ﺲﺒﻘﻣ ⑦

FM لﺎﺒﻘﺘﺳا زﺎﻬﺠﻟ DAI ﺬﻔﻨﻣ ⑧

ﺔﻗﺎﻄﻟا ﺲﺑﺎﻗ ﺲﺒﻘﻣ ⑨

نﻮﻓوﺮﻜﻴﻤﻟا تﺎﺤﺘﻓ ⑩

ﻚﺒﺸﻤﻟا ﺖﻴﺒﺜﺗ تﺎﺤﺘﻓ ⑪

ﻖﻨﻌﻟا ﻞﺒﺣ ﺐﻴﻛﺮﺗ ⑫

ﺔﻗﺎﻄﻠﻟ ﻲﺋﻮﻀﻟا ﺮﺷﺆﻤﻟا ⑬

miniTek

179

miniTek

180

تﺎﻳﻮﺘﺤﻤﻟا

153 زﺎﻬﺠﻟا ﻦﻣ ﺺﻠﺨﺘﻟا تﺎﻣﻮﻠﻌﻣ

154 ﺔﻳﺎﻨﻌﻟاو ﺔﻧﺎﻴﺼﻟا

155 تﺎﻘﺤﻠﻤﻟا

156 ﺔﻣﺎﻌﻟا ﺔﻘﻠﺤﻟا مﺎﻈﻧ ﻊﻣ miniTek زﺎﻬﺟ ماﺪﺨﺘﺳا

Bluetooth لﺎﺳرإ زﺎﻬﺟ ﻊﻣ miniTek زﺎﻬﺟ ماﺪﺨﺘﺳا

158 ﺔﻴﺟرﺎﺧ ﺔﻬﺠﻟ

159 ﻞﻴﺻﻮﺘﻟا فﺮﻃ تﻮﺻ لﺎﺧدإ ماﺪﺨﺘﺳا

163 لﺎﺳرﻹا زﺎﻬﺟ ماﺪﺨﺘﺳا

ﻒﺗاﻮﻫو ﺔﻳﻮﻠﺨﻟا ﻒﺗاﻮﻬﻟا ﻊﻣ miniTek زﺎﻬﺟ ماﺪﺨﺘﺳا

165 ﺔﻴﺿرﻷا طﻮﻄﺨﻟا

166 Bluetooth

170 ﺔﻴﺳﺎﺳﻷا ﻒﺋﺎﻇﻮﻟا

174 ﺔﻣﻼﺴﻟا ﻦﻋ ﺔﻣﺎﻋ تﺎﻈﺣﻼﻣ

175 دﻮﺼﻘﻤﻟا ماﺪﺨﺘﺳﻻا

179 miniTek

181

182

Document No. A91SAT-01447-99T1-76V6

Order/Item No. 106 66 858

Printed in Germany

Siemens Audiologische Technik GmbH

Gebbertstrasse 125

91058 Erlangen

Germany

Phone +49 9131 308 0

Sivantos WL500 Remote control for hearing instruments User Manual

Sivantos GmbH Remote control for hearing instruments

User Manual

Navigation menu

Namespaces

Views

Navigation
