Operating/Safety Instructions

Consignes d’utilisation/de sécurité

Instrucciones de funcionamiento y seguridad

IMPORTANT: IMPORTANT : IMPORTANTE:

Read Before Using Lire avant usage Leer antes de usar

1-877-SKIL999 (1-877-754-5999) www.skil.com

Call Toll Free for

Consumer Information

&Service Locations

Pour obtenir des informations et

les adresses de nos centres de

service après-vente,

appelez ce numéro gratuit

Llame gratis para

obtener información

para el consumidor y

ubicaciones de servicio

3385-01

SM 2610957105 05-08 6/5/08 7:39 AM Page 1

General Safety Rules

Work Area

KEEP CHILDREN AWAY

Do not let visitors contact tool or extension cord. All

visitors should be kept safe distance from work area.

KEEP WORK AREAS CLEAN

Cluttered areas and benches invite accidents.

MAKE WORKSHOP KID-PROOF

With padlocks, master switches, or by removing

starter keys.

AVOID DANGEROUS ENVIRONMENTS

Don’t use power tools in damp or wet locations. Keep

work area well lit. Do not expose power tools to rain.

Do not use the tool in the presence of flammable

liquids or gases.

Personal Safety

KNOW YOUR POWER TOOL

Read and understand the owner’s manual and labels

affixed to the tool. Learn its application and

limitations as well as the specific potential hazards

peculiar to this tool.

DON’T OVERREACH

Keep proper footing and balance at all times.

STAY ALERT

Watch what you are doing. Use common sense. Do

not operate tool when you are tired. Do not operate

while under medication or while using alcohol or

other drugs.

WEAR PROPER APPAREL

Do not wear lose clothing, gloves, neckties, rings,

bracelets, or other jewelry which may get caught in

moving parts. Nonslip footwear is recommended.

Wear protective hair covering to contain long hair.

ALWAYS USE SAFETY GLASSES

Also use face or dust mask if cutting operation is dusty,

and ear plugs during extended periods of operation.

Everyday eyeglasses have only impact resistant

lenses, they are NOT safety glasses.

GUARD AGAINST ELECTRIC SHOCK

Prevent body contact with grounded surfaces. For

example: pipes, radiators, ranges, refrigerator

enclosures.

DISCONNECT TOOLS FROM POWER SOURCE

When not in use, before servicing, when changing

blades, bits, cutters, etc.

KEEP GUARDS IN PLACE

In working order, and in proper adjustment and

alignment.

REMOVE ADJUSTING KEYS AND WRENCHES

When not in use, before servicing, when changing

blades, bits, cutters, etc.

REDUCE THE RISK OF UNINTENTIONAL STARTING

Make sure the switch is in the “OFF” position before

plugging in tool.

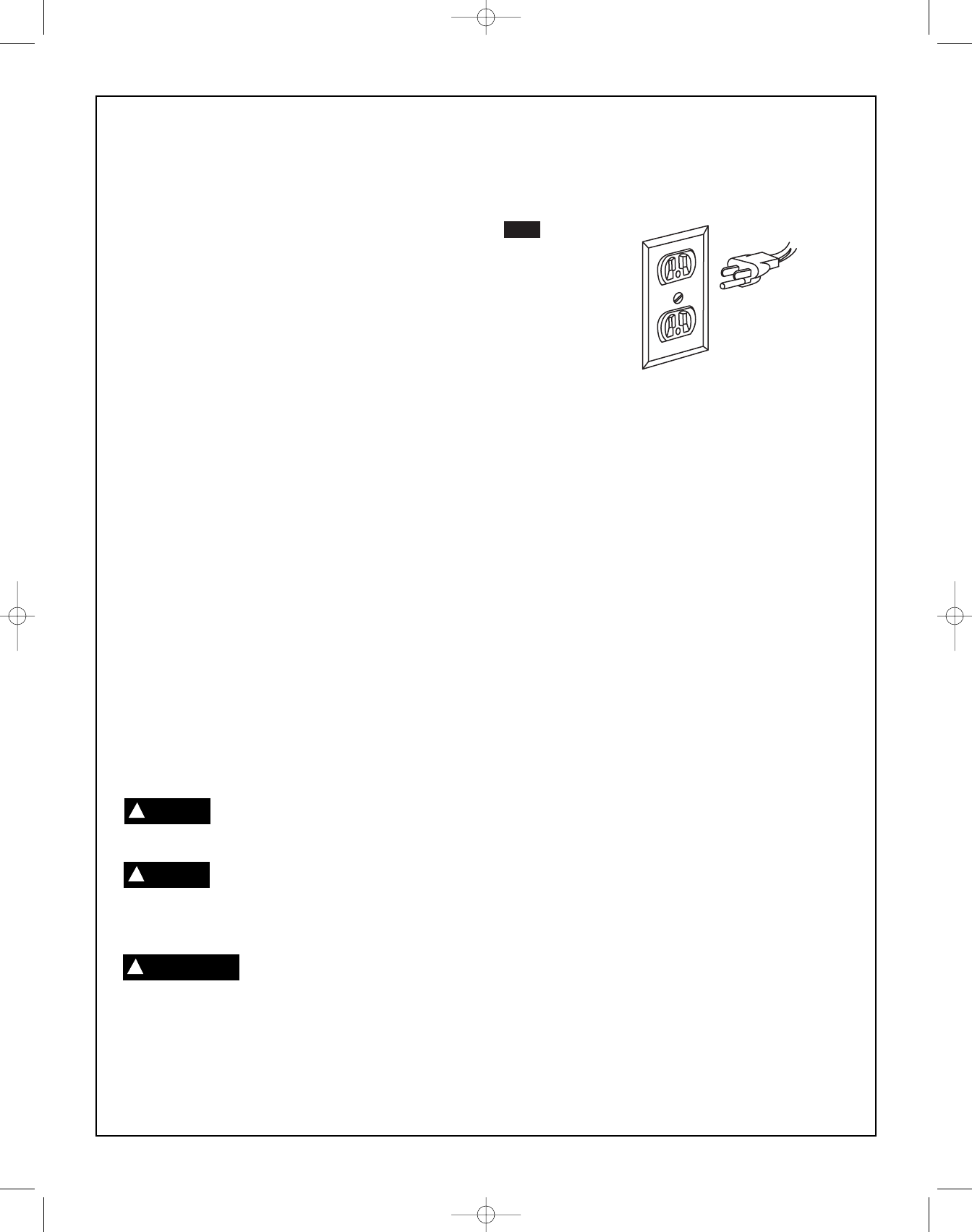

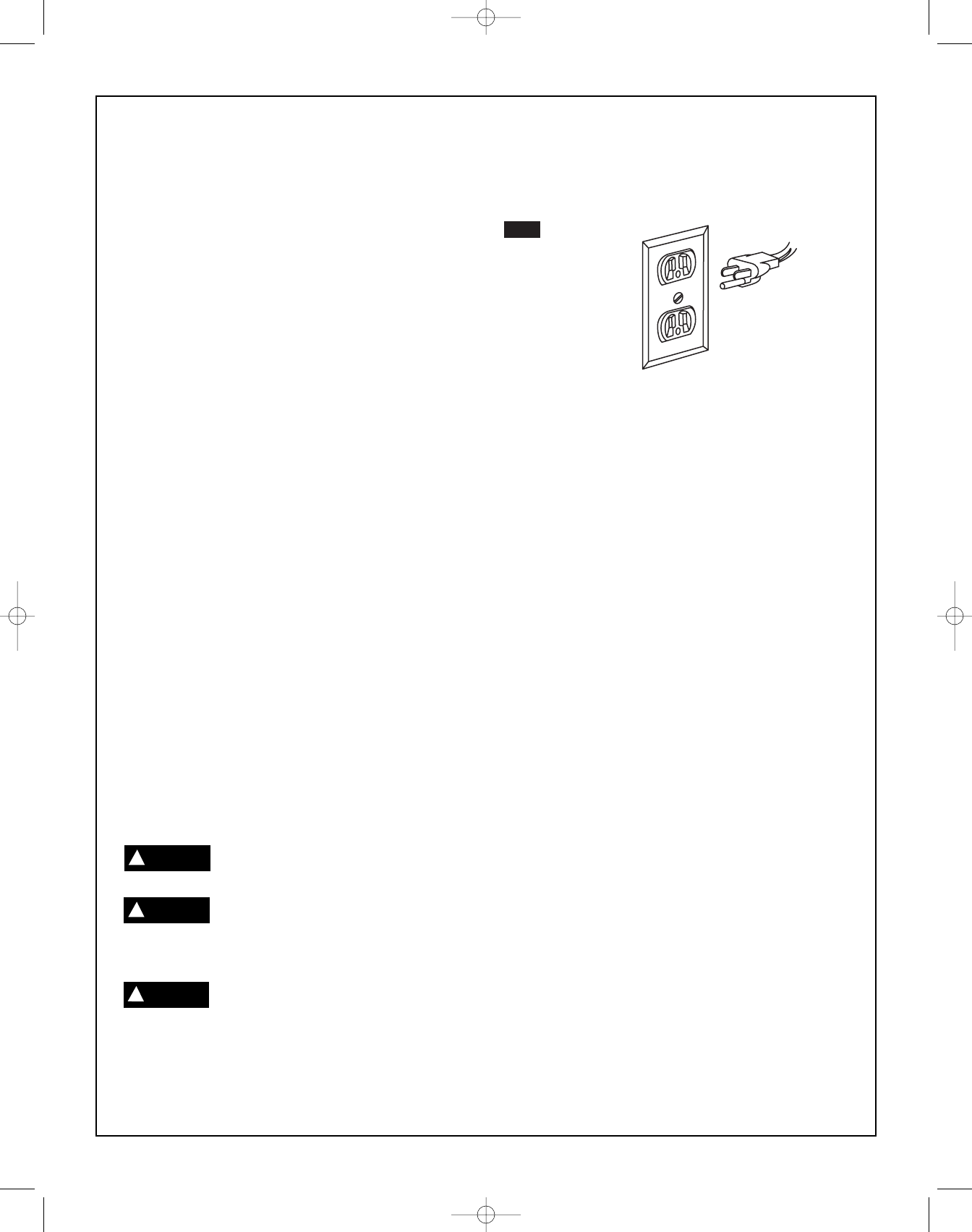

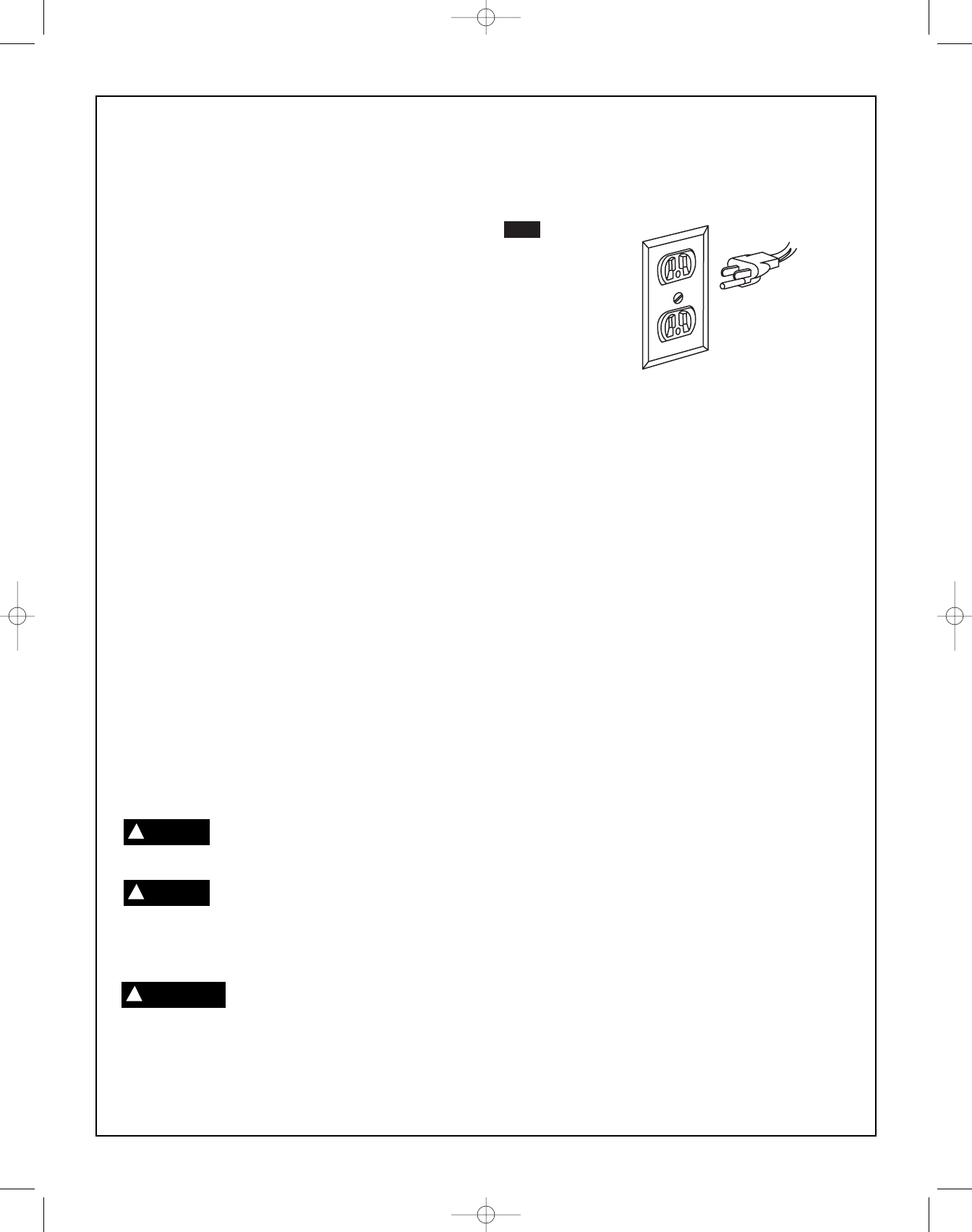

GROUND ALL TOOLS

This tool is equipped with an approved 3-conductor

cord and a 3 prong grounding type plug to fit the

proper grounding type receptacle. The green

conductor in the cord is the grounding wire. Never

connect the green wire to a live terminal.

NEVER STAND ON TOOL OR ITS STAND

Serious injury could occur if the tool is tipped or if the

cutting tool is accidentally contacted. Do not store

materials on or near the tool such that it is necessary

to stand on the tool or its stand to reach them.

CHECK DAMAGED PARTS

Before further use of the tool, a guard or other part

that is damaged should be carefully checked to

ensure that it will operate properly and perform its

intended function. Check for alignment of moving

parts, mounting, and any other conditions that may

affect its operation. A guard or other part that is

damaged should be properly replaced.

All repairs, electrical or mechanical,

should be attempted only by trained

repairmen. Contact the nearest Skil Factory Service

Center, Authorized Service Station or other

competent repair service.

Use only Skil replacement parts; any

others may create a hazard.

The use of any other accessories not

specified in the current Skil catalog,

may create a hazard.

“SAVE THESE INSTRUCTIONS”

“READ ALL INSTRUCTIONS” Failure to follow the safety rules listed below and other basic safety

precautions may result in serious personal injury.

WARNING

SM 2610957105 05-08 6/5/08 7:39 AM Page 2

Additional Safety Rules

Tool Use

DON’T FORCE TOOL

It will do the job better and safer at the rate for which

itwas designed.

USE THE RIGHT TOOL

Don’t force a small tool or attachment to do the job of

aheavy duty tool. Don’t used tool for purpose not

intended—for example, don’t use a circular saw for

cutting tree limbs or logs.

SECURE WORK

Use clamps or a vise to hold work. It’s safer than

using your hand and it frees both hands to operate

the tool.

NEVER LEAVE TOOL RUNNING UNATTENDED

Turn power off. Don’t leave tool until it comes to a

complete stop.

Tool Care

DO NOT ALTER OR MISUSE TOOL

These tools are precision built. Any alteration or

modification not specified is misuse and may result in

dangerous conditions.

AVOID GASEOUS AREAS

Do not operate electric tools in a gaseous or

explosive atmosphere. Motors in these tools normally

spark, and may result in a dangerous condition.

MAINTAIN TOOLS WITH CARE

Keep tools sharp and clean for best and safest

performance. Follow instructions for lubricating and

changing accessories. Inspect tool cords periodically

and if damaged, have repaired by authorized service

facility. Inspect extension cords periodically and

replace if damaged. Keep handles dry, clean and

free from oil and grease.

Before connecting the tool to a power source

(receptacle, outlet, etc.), be sure voltage supplied is

the same as that specified on the nameplate of the

tool. A power source with a voltage greater than that

specified for the tool can result in serious injury to the

user, as well as damage to the tool. If in doubt, DO

NOT PLUG IN THE TOOL. Using a power source with

avoltage less than the nameplate rating is harmful to

the motor

THINK SAFETY

SAFETY IS A COMBINATION OF

OPERATOR COMMON SENSE AND ALERTNESS AT

ALL TIMES WHEN THE BAND SAW IS BEING USED.

Do not allow familiarity (gained from frequent use of your

band saw) to become commonplace. Always remember

that a careless fraction of a second is sufficient to inflict

severe injury.

The operation of any power tool can

result in foreign objects being

thrown into the eyes, which can

result in severe eye damage.

Always wear safety goggles that

comply with ANSI Z87.1 (shown on

Package) before commencing power tool operation.

Some dust created by power

sanding, sawing, grinding, drilling,

and other construction activities contains

chemicals known to cause cancer, birth defects or

other reproductive harm. Some examples of these

chemicals are:

• Lead from lead-based paints,

• Crystalline silica from bricks and cement and other

masonry products, and

• Arsenic and chromium from chemically treated

lumber.

Your risk from these exposures varies, depending on

how often you do this type of work. To reduce your

exposure to these chemicals: work in a well ventilated

area, and work with approved safety equipment, such

as those dust masks that are specially designed to filter

out microscopic particles.

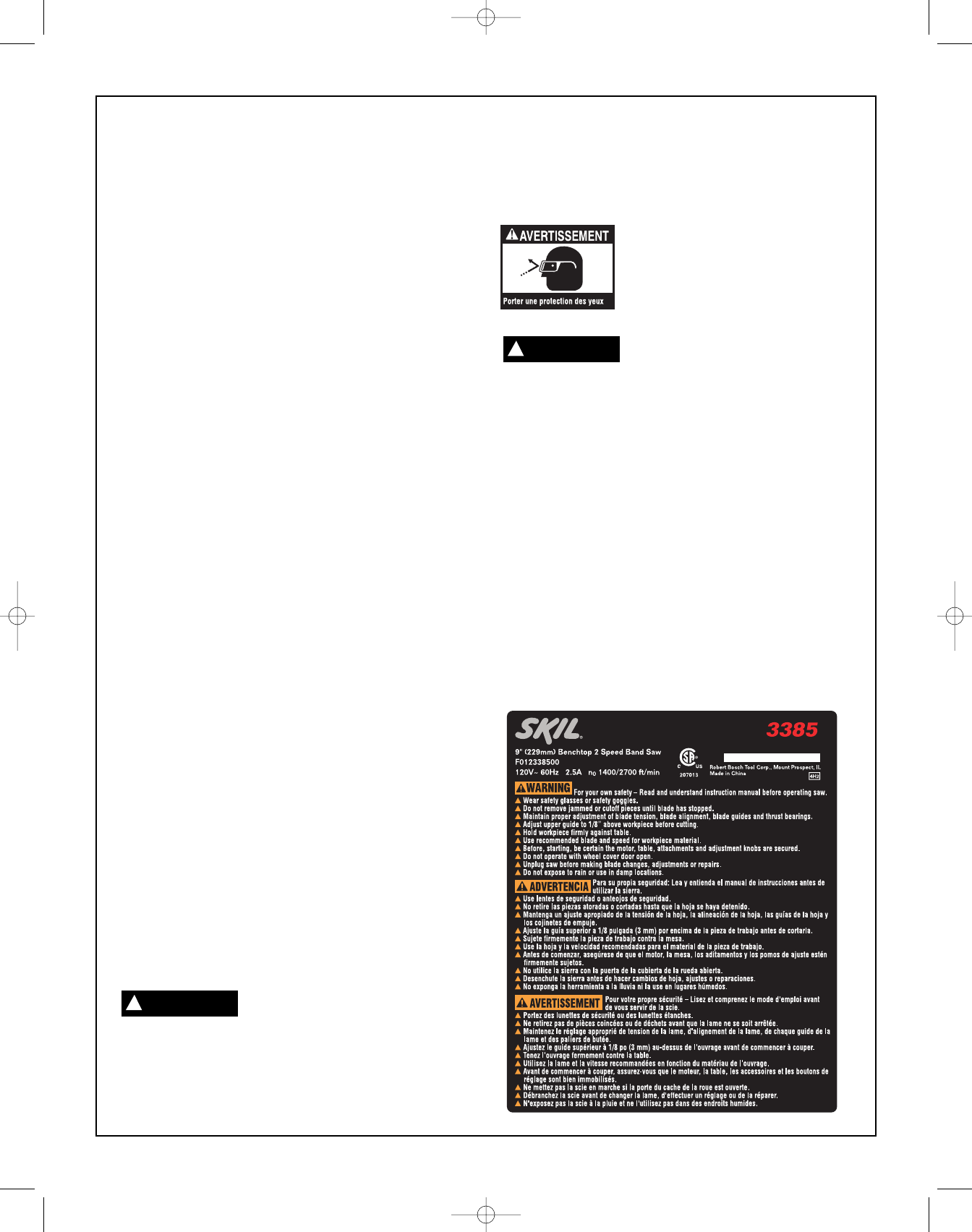

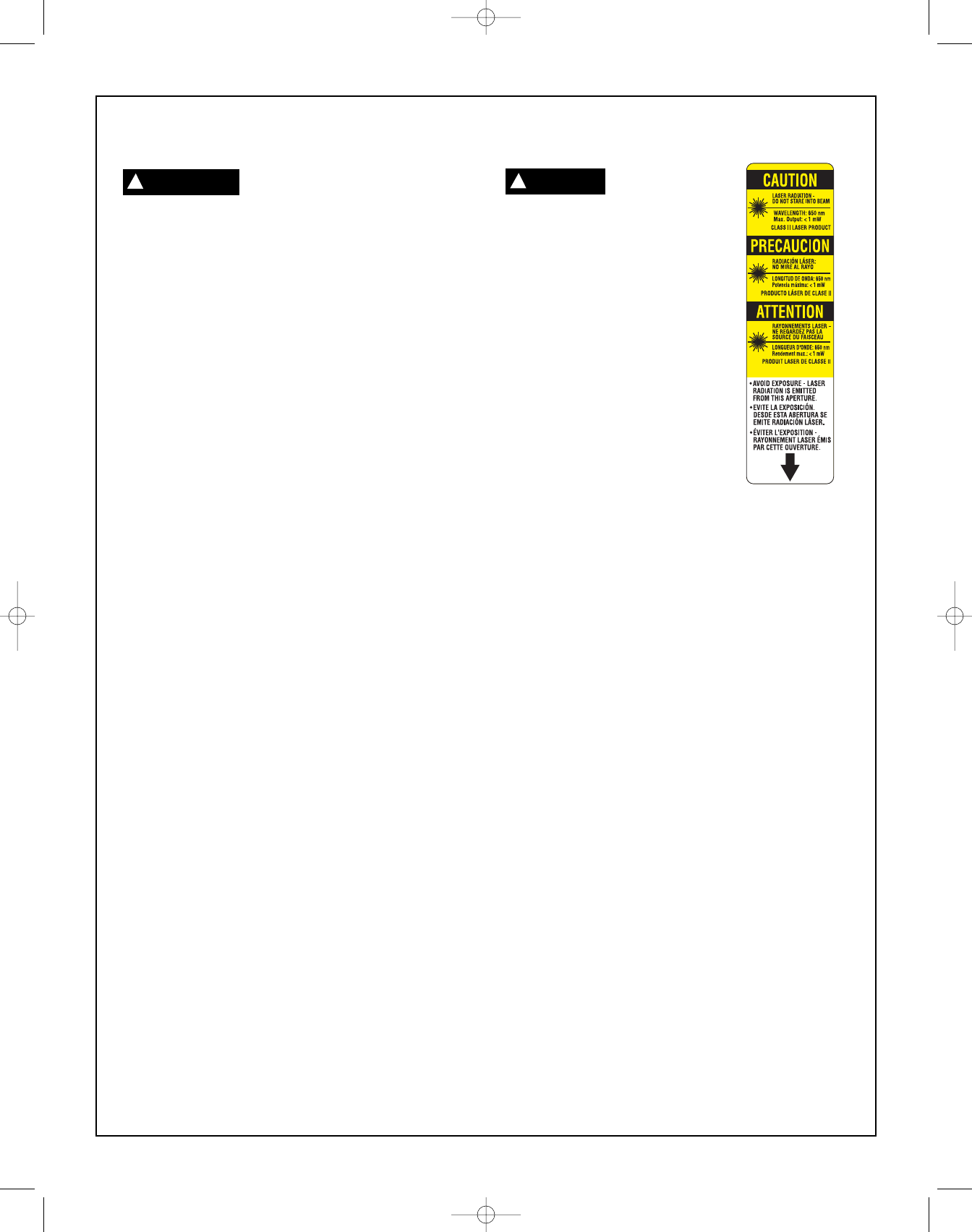

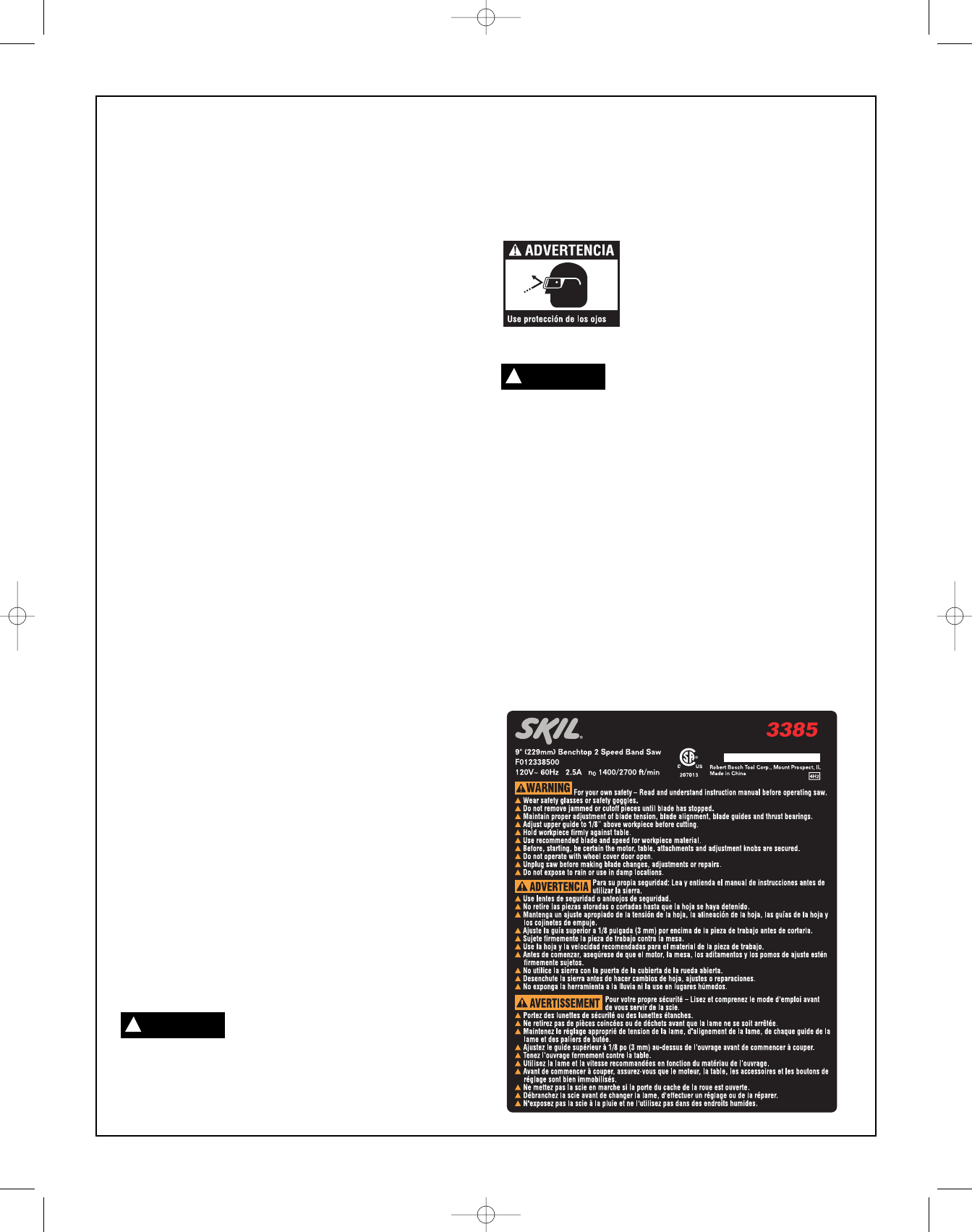

NOTE AND FOLLOW THE SAFETY WARNINGS

AND INSTRUCTIONS THAT APPEAR ON THE

BAND SAW PRESS:

WARNING

SM 2610957105 05-08 6/5/08 7:39 AM Page 3

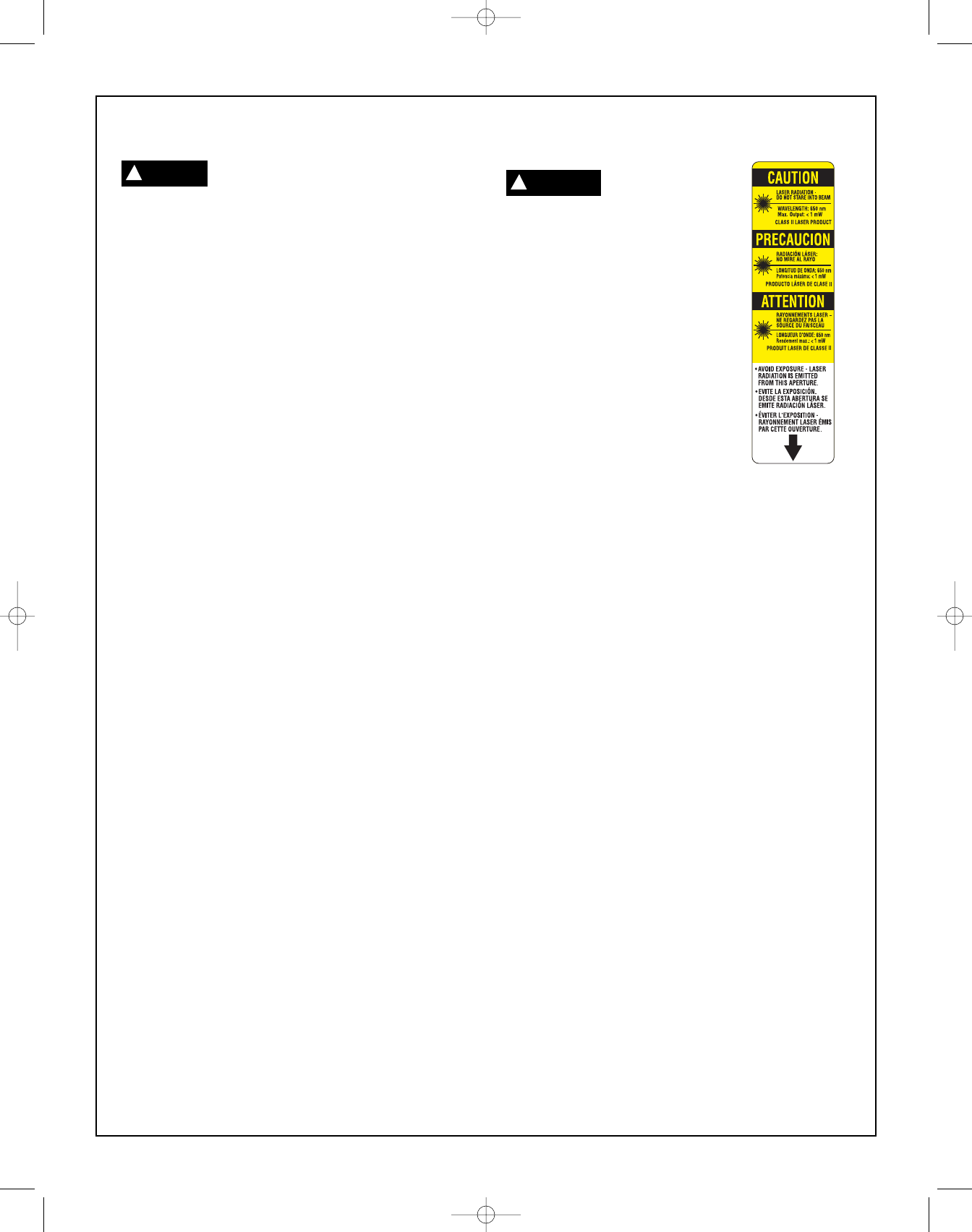

To reduce the risk of injury:

1. Do not stare directly at the laser beam. Eye damage

may occur if you deliberately stare into the beam.

2. The laser light beam used in this system is Class II

with maximum 1 mW and 650 nm wavelengths. AVOID

DIRECT EYE EXPOSURE.

3. The laser must be used and maintained in

accordance with the manufacturer’s instructions:

•Never aim the beam at any person or an object other

than the workpiece.

•Do not project the laser beam into the eyes of others.

•Always ensure the laser beam is aimed at a workpiece

without reflective surfaces as the laser beam could be

projected into your eyes or the eyes of others.

Use of controls or

adjustments or

performance of procedures other

than those specified herein may

result in hazardous radiation

exposure.

Laser safety

Specific safety rules for band saws

1. To avoid injury from unexpected movement, make

sure the saw is on a firm, level surface, properly

secured to prevent rocking. Make sure there is

adequate space for operations. Bolt the saw to a

support surface to prevent slipping or sliding during

operation.

2. Turn off and unplug the saw before moving it.

3. Use the correct size and style of blade.

4. Make sure the blade teeth point down and toward the

table.

5. Blade guide, supports, bearings, and blade tension

must be properly adjusted to avoid accidental blade

contact and to minimize blade breakage. To maximize

blade support, always adjust the upper blade guide and

blade guard so that it barely clears the workpiece.

6. The table tilt lock handle should be tight.

7. Use extra caution with very large, very small, or

awkward workpieces.

8. Use extra supports to prevent workpieces from sliding

off the table top.

9. Workpieces should be secured so they don’t twist,

rock, or slip while being cut.

10. Plan intricate or small work carefully to avoid

pinching the blade. Avoid awkward operations and hand

positions to prevent accidental contact with the blade.

11. Small pieces should be secured with clamps or

fixtures. Do not hold small pieces with your hand

because your fingers might go under the blade guard.

12. Support round work properly (use a V block or press

it against the miter gauge) to prevent it from rolling and

the blade from biting.

13. Cut only one workpiece at a time. Make sure the

table is clear of everything except the workpiece and its

guides before you turn the saw on.

14. Always watch the saw run before each use. If there

is excessive vibration, saw blade stuttering, or unusual

noise, stop immediately. Turn the saw off. Unplug it

immediately. Do not start the saw again until the

problem has been located and corrected.

15. To free any jammed material, turn the switch off.

Remove the switch key and unplug the saw.

Wait for all moving parts to stop before removing the

jammed material.

16. Do not leave the work area until all moving parts

have stopped. Shut off the power to master switches.

Remove the switch key from the band saw and store it

in a safe place, away from children. Childproof the

workshop!

17. Maintain proper adjustment of blade tension, blade

alignment, blade guides and thrust bearings.

18. Adjust upper guide to 1/8” above workpiece before

cutting.

19. Hold workpiece firmly against table.

20. Use recommended blade and speed for workpiece

material.

21. Before, starting, be certain the motor, table,

attachments and adjustment knobs are secured.

22. Do not operate with wheel cover door open.

23. Unplug saw before making blade changes,

adjustments or repairs.

24. Do not expose to rain or use in damp locations.

WARNING

CAUTION

SM 2610957105 05-08 6/5/08 7:39 AM Page 4

Motor Specifications and Electrical Requirements

General Specifications

Voltage Rating . . . . . . . . . . . . . . . . . . .120 V, 60 Hz

Amperage Rating . . . . . . . . . . . . . . . . . . . . . . .2.5 A

No Load Speed . . . . . . .No1400 / 2700 min (SFPM)

Throat . . . . . . . . . . . . . . . . . . . . . . . . . .9" (22.9 cm)

Blade . . . . . . . . . . . . . . . . . . . . . . .59 1/2” (151 cm)

Cutting Capacity . . . . . . . . . . . . . . . .3 1/2" (8.9 cm)

Table size . . . . . . . . . 11 3/4 x 11 3/4" (30 x 30 cm)

Motor Specifications

In the event of a malfunction or breakdown, grounding

provides a path of least resistance for electric current to

reduce the risk of electric shock. This tool is equipped with

an electric cord having an equipment-grounding conductor

and a grounding plug. The plug must be plugged into a

matching outlet that is properly installed and grounded in

accordance with all local codes and ordinances.

This Band Saw is designed to use a 1700 RPM motor. It

is wired for operation on 110-120 volts, 60 Hz. alternating

current. Before connecting the motor cord to power

source, make certain the switch is in the “OFF” position

and be sure the electric current is of the same

characteristics as stamped on the band saw nameplate.

Connection ToAPower Source

This machine must be grounded while in use to protect

the operator from electric shock.

Plug power cord into a 110-120V properly grounded type

outlet protected by a 15-amp dual element time delay fuse

or circuit breaker.

Not all outlets are properly grounded. If you are not sure

that your outlet, as pictured in Fig. 1, is properly

grounded; have it checked by a qualified electrician.

To avoid electric shock, do not touch

the metal prongs on the plug when

installing or removing the plug to or from the outlet.

Failure to properly ground this power

tool can cause electrocution or

serious shock, particularly when used near metal

plumbing or other metal objects. If shocked, your

reaction could cause your hands to hit the tool.

If power cord is worn, cut or damaged

in any way, have it replaced

immediately to avoid shock or fire hazard.

Your unit is for use on 120 volts; it has a plug that looks

like the one in Figure 1.

This power tool is equipped with a 3-conductor cord and

grounding type plug, approved by Underwriters

Laboratories and the Canadian Standards Association.

The ground conductor has a green jacket and is

attached to the tool housing at one end and to the

ground prong in the attachment plug at the other end.

If the outlet you are planning to use for this power tool is

of the two-prong type, DO NOT REMOVE OR ALTER

THE GROUNDING PRONG IN ANY MANNER. Have a

qualified electrician replace the TWO-prong outlet with a

properly grounded THREE-prong outlet.

Improper connection of the equipment-grounding

conductor can result in a risk of electric shock. The

conductor with insulation having an outer surface that is

green with or without yellow stripes is the equipment-

conductor. If repair or replacement of the electric cord or

plug is necessary, do not connect the equipment-

grounding conductor to a live terminal.

Check with a qualified electrician or service personnel if

the grounding instructions are not completely

understood, or if in doubt as to whether the tool is

properly grounded.

Always use proper extension cord. The use of any

extension cord will cause some loss of power. To keep

this to a minimum and to prevent overheating and motor

burn-out, use the table below to determine the minimum

wire size (A.W.G.) extension cord. Use only 3-wire

extension cords which have 3-prong grounding type

plugs and 3-pole receptacles which accept the tool’s

plug. Make sure your extension cord is in good

condition.

Extension Cord Length Wire Size A.W.G.

0-25 feet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

26-50 feet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

51-100 feet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

DANGER

WARNING

FIG. 1

“SAVE THESE INSTRUCTIONS”

SM 2610957105 05-08 6/5/08 7:39 AM Page 5

Table of Contents

Page

General Safety Rules .................................................. 2

Additional Safety Rules........................................... 3–4

Motor Specifications and Electrical Requirements ..... 5

Unpacking and Checking Contents............................. 7

Table of Loose Parts ................................................... 7

Page

Getting To Know Your Band Saw........................... 8–9

Assembly and Adjustments .................................9-14

Basic Band Saw Operation................................15-17

Maintaining Your Band Saw....................................18

Troubleshooting ......................................................53

SM 2610957105 05-08 6/5/08 7:39 AM Page 6

Unpacking and Checking Contents

To reduce the risk of injury, never

connect plug to power source outlet

until all assembly steps are complete and until you

have read and understood the entire owner’s

manual.

Model 3385-01 Motorized Band Saw is shipped

complete in one box.

1. Unpacking and Checking Contents, separate all parts

from packing materials. Check each one with the “Table

of Loose Parts” to make sure all items are accounted for

before discarding any packing material.

If any parts are missing, do not at-

tempt to assemble the band saw, plug

in power cord or turn the switch on until the

missing parts are obtained and are installed

correctly.

2. Remove the protective oil that is applied to table and

base. Use any ordinary household type grease and spot

remover.

To avoid fire or toxic reaction, never

use gasoline, naptha or similar highly

volatile solvents.

3. Apply a coat of paste wax to the table and machined

surfaces of base to prevent rust. Wipe all parts

thoroughly with a clean dry cloth.

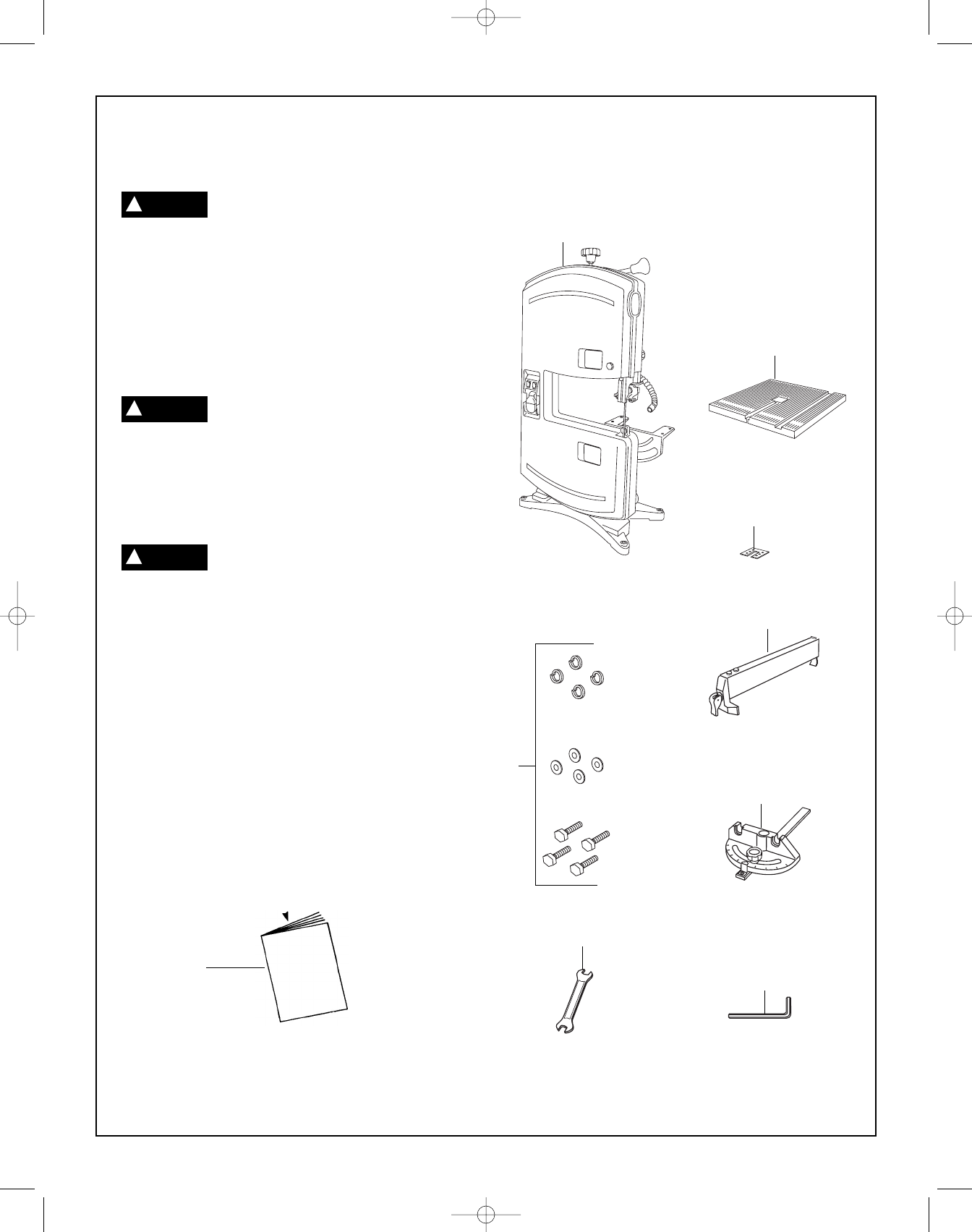

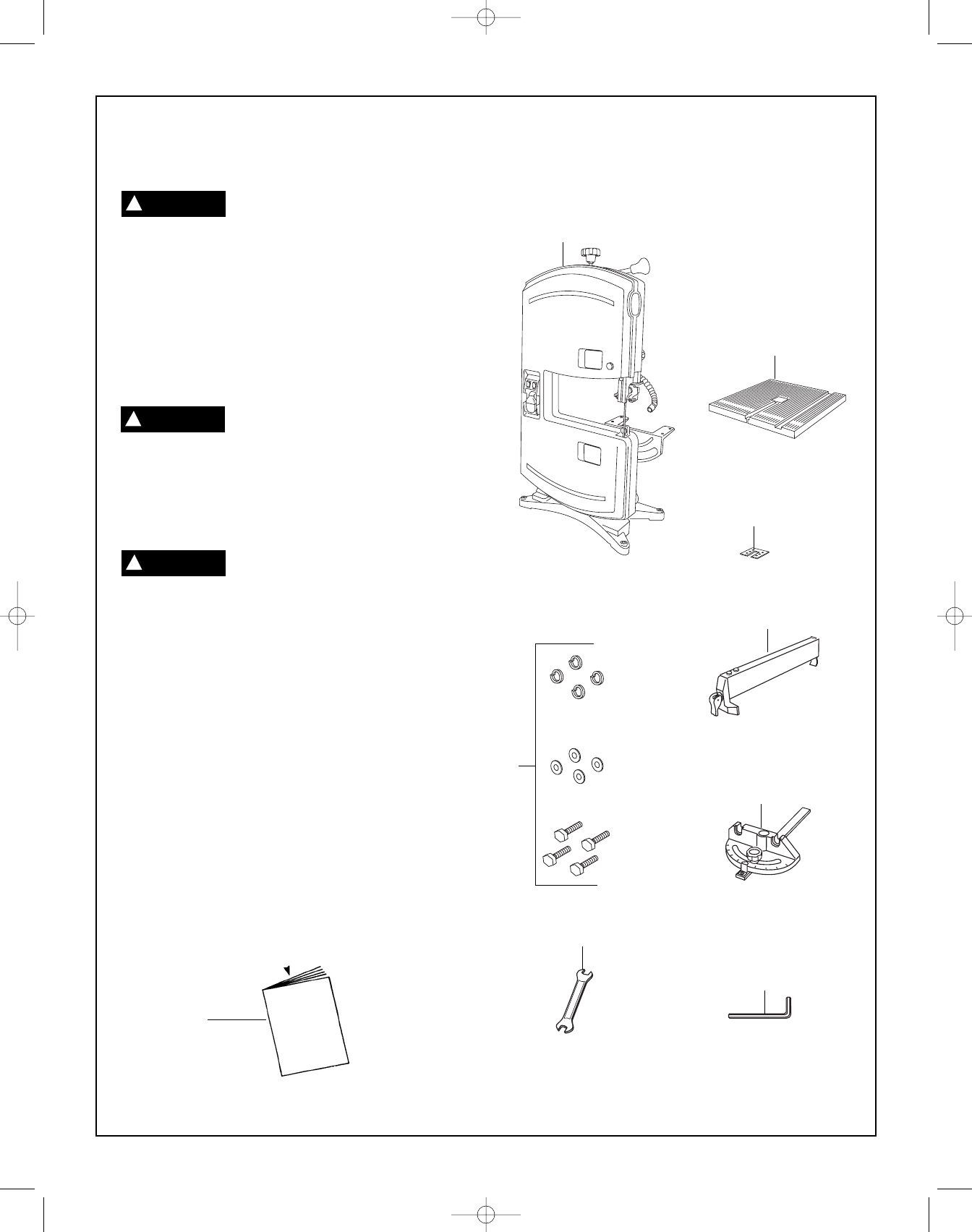

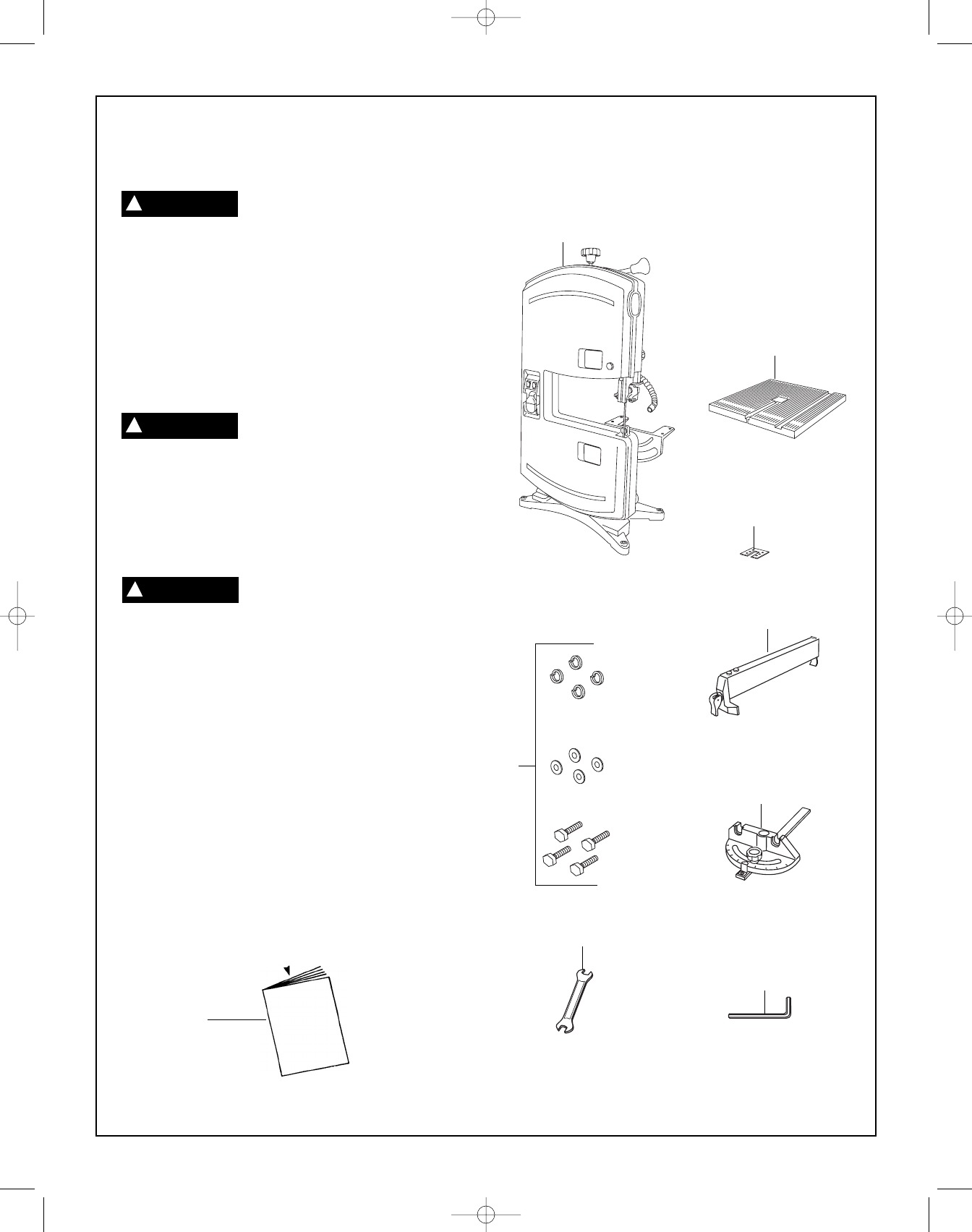

Table of Loose Parts

ITEM DESCRIPTION QTY.

ABand Saw 1

B Table 1

C Table insert 1

D Fence 1

EMiter gauge assembly 1

F 3 mm allen wrench 1

G10 and 13 mm combination wrench 1

H Table bolt, washer, lock washer 4

IOperating Guide 1

WARNING

SM 2610957105 05-08 6/5/08 7:39 AM Page 7

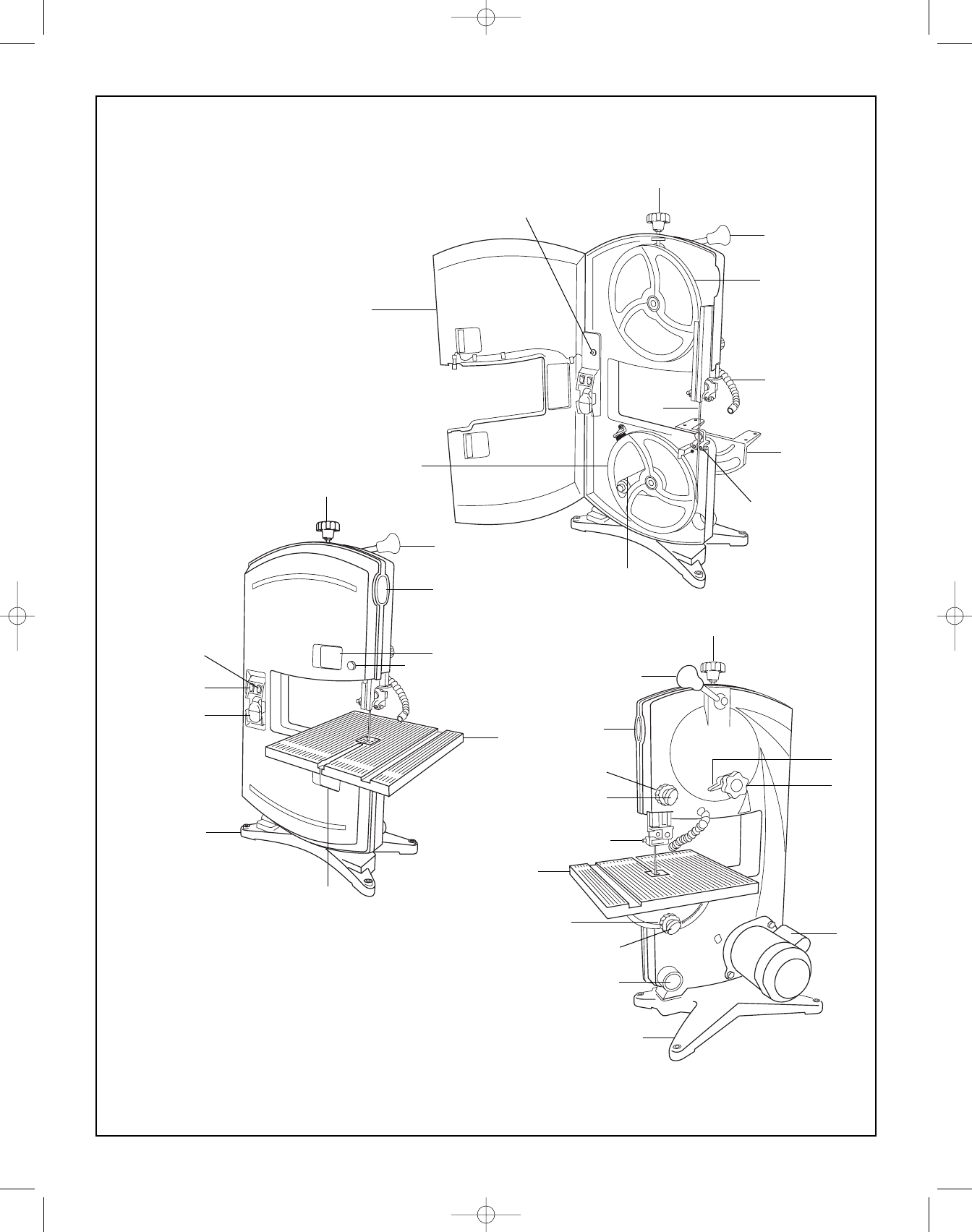

Getting To Know Your Band Saw

1Blade tension knob

2Blade tension quick release handle

3LED work light

4Blade

5Table support assembly

6Lower blade guide

7Drive belt

8 Lower wheel

9Door

10 Reset button

11 Upper wheel

12 Blade tracking lock knob

13 Blade tracking knob

14 Motor assembly

15 Base

16 Dust port

17 Table tilt adjustment lock knob

18 Table tilt adjustment knob

19 Table

20 Upper blade guide

21 Upper blade guide lock knob

22 Upper blade guide adjustment knob

23 Upper viewing port

24 Upper door latch

25 Laser line adjustment knob

26 Lower door latch

27 ON/OFF switch with safety key

28 Laser switch

29 Work light switch

SM 2610957105 05-08 6/5/08 7:39 AM Page 8

Assembly and adjustments

Before assembling the band saw, turn

off the saw, remove the safety key and

unplug the power cord from the electrical outlet.

The power cord must remain unplugged whenever

you are working on the saw.

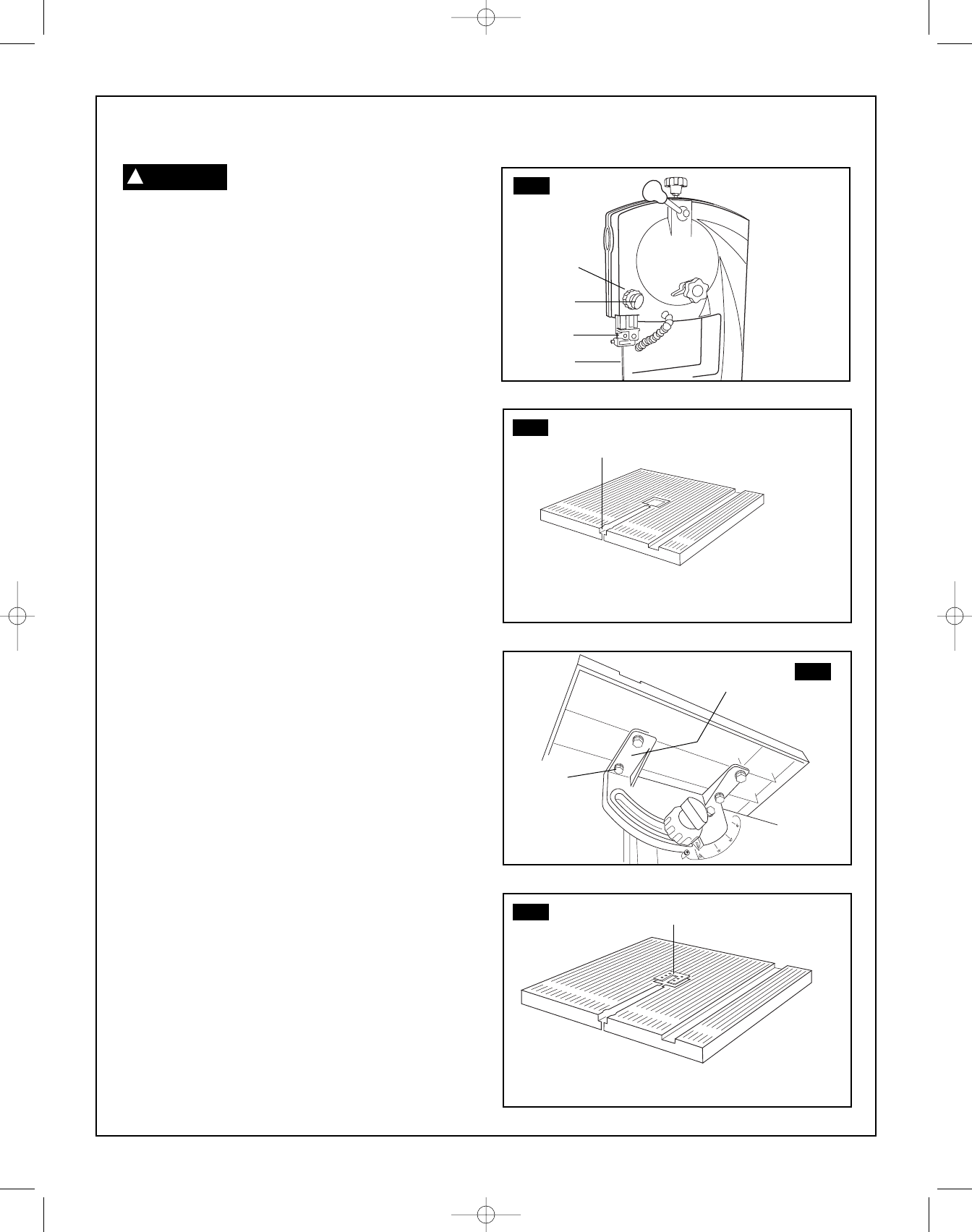

Install the table (Figs. 3–6)

1. Loosen the locking knob (1) and rotate the blade

guard knob (2) to raise the upper blade guard (3) to

the highest position.

2. Place the table on the table support by sliding the slot

(4) in the table over the blade (5),taking care not to

damage the blade.

3. Align the four holes on the bottom of the table over

the four holes in the table support (6).

4. Place a washer and locking washer on each bolt (7)

and secure the bolt through the table support and into

the table.

5. Tighten all four bolts to make sure the table is

fastened securely.

6. Align the slit in the plastic table insert (8) with the slit

in the table and the blade. Press the inset into the

square opening in the middle of the table.

Note: The table must be properly adjusted before

operating the saw. See Table tilt adjustment (page 10).

FIG. 3

FIG. 4

FIG. 5

FIG. 6

WARNING

SM 2610957105 05-08 6/5/08 7:39 AM Page 9

10.

Assembly and adjustments

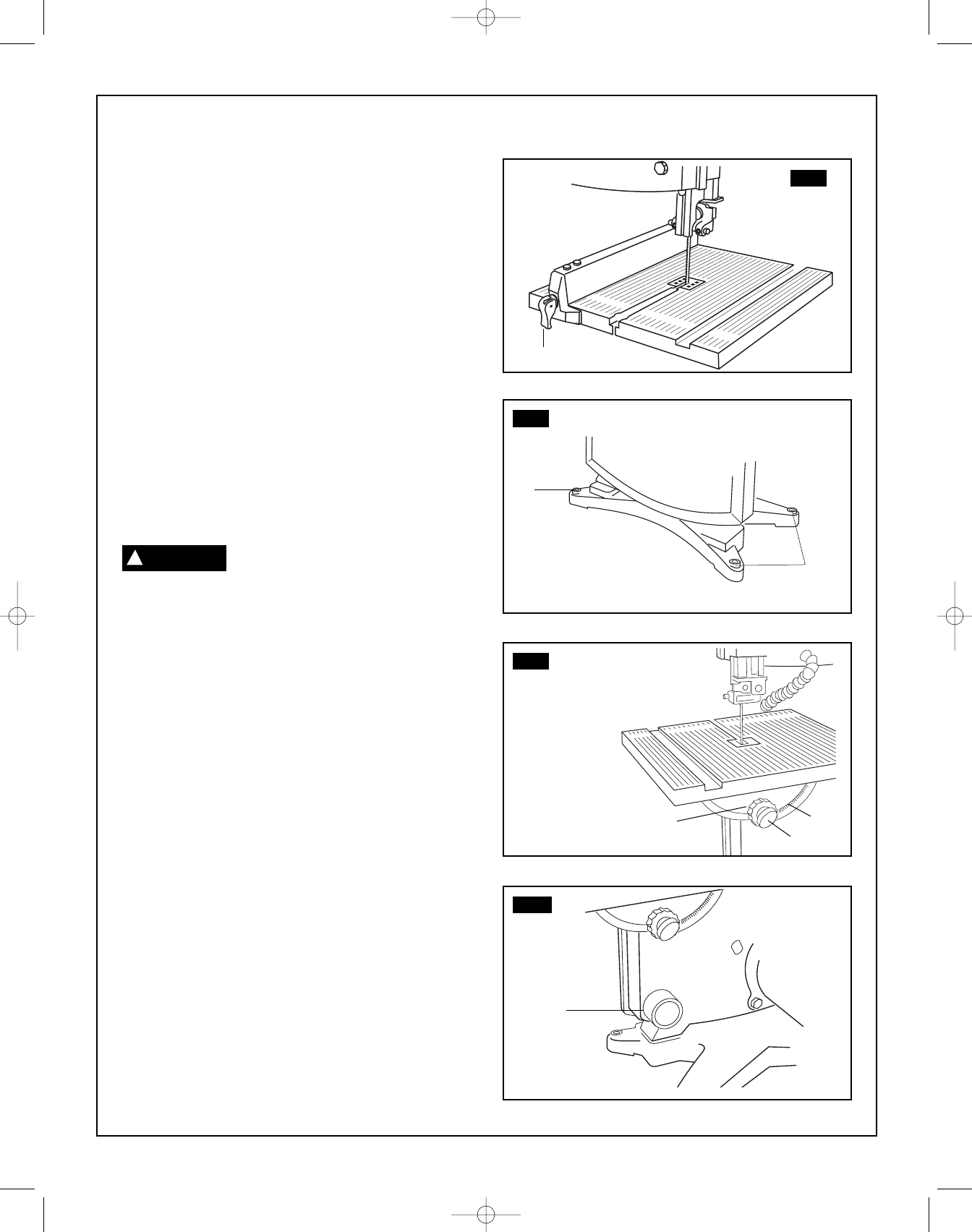

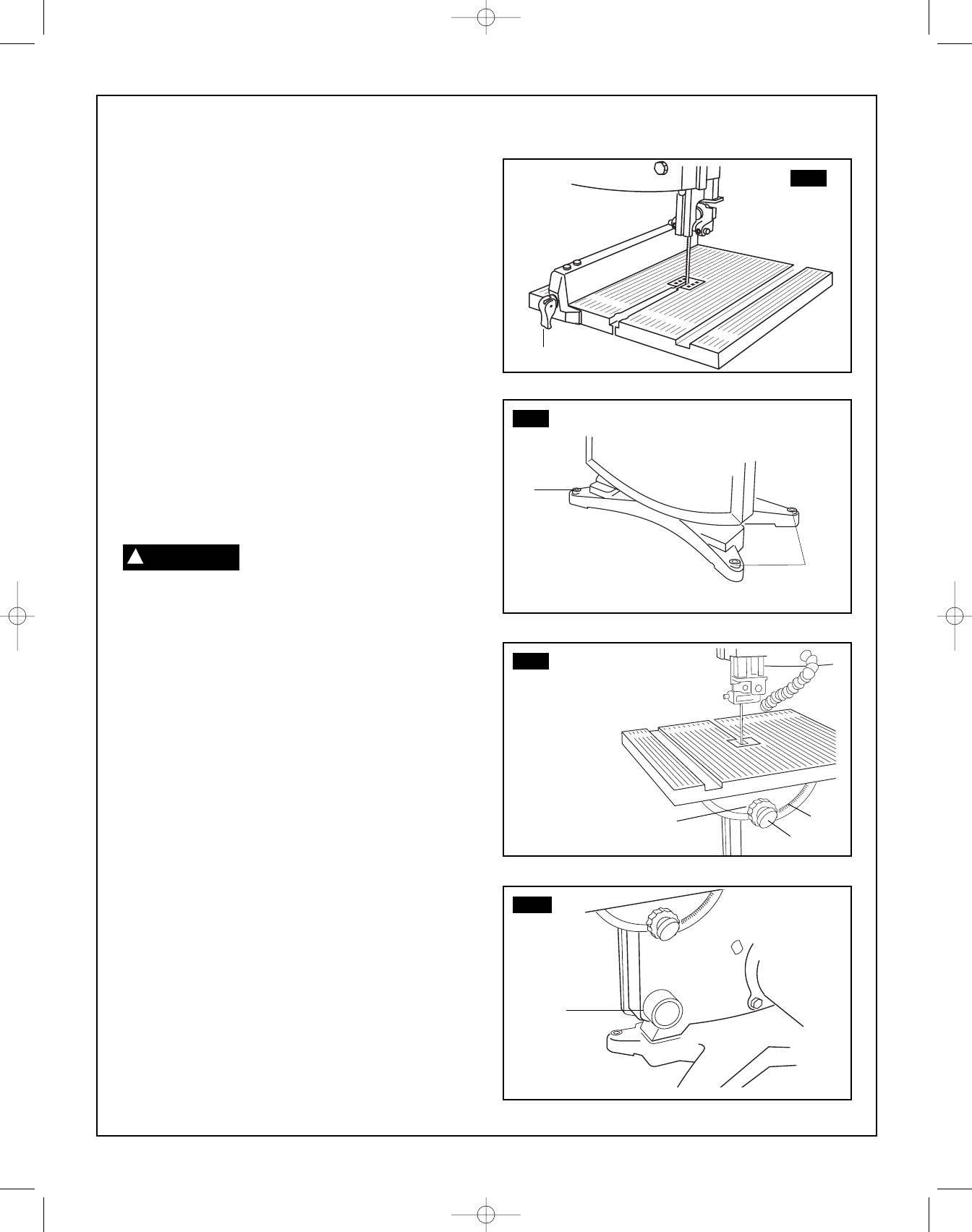

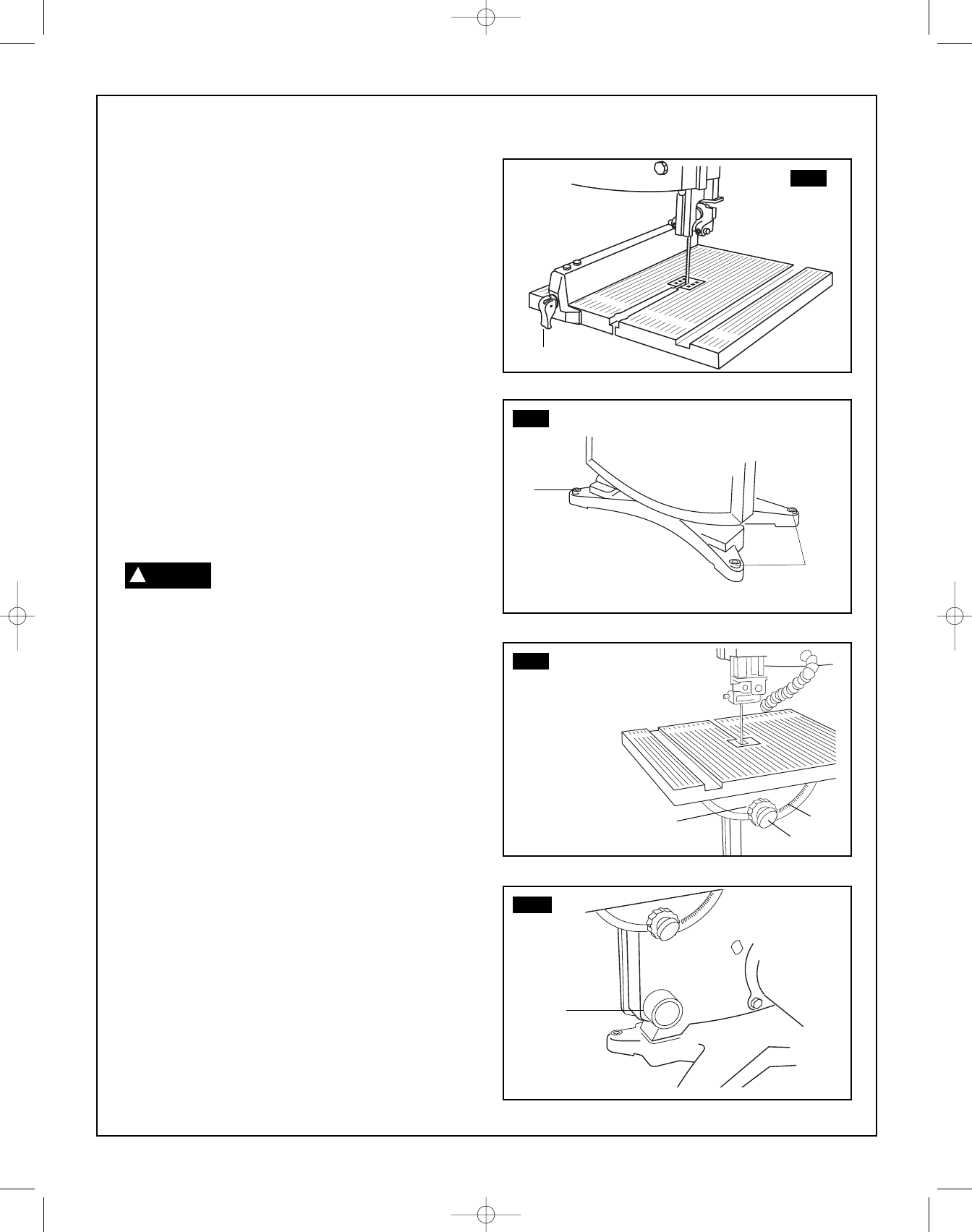

Install the fence (Fig. 7)

1. Raise the clamp (1) on the fence assembly to the up

position.

2. Place the fence on the table so that the clamp is at the

front of the table.

3. Lower the fence clamp to lock the fence in position on

the table. Rotate clamp to adjust tightness.

To move the fence, raise the clamp and slide the fence

to the desired location. Lower the clamp to lock the fence

in position.

Mount the band saw to a work

surface (Fig. 8)

Secure the saw to a suitable work surface by inserting

the appropriate mounting hardware through the four pre-

drilled holes (2) in the base of the saw.

Adjustments

Before adjusting the band saw, turn

off the saw, remove the safety key,

and unplug the power cord from the electrical outlet.

The power cord must remain unplugged whenever

you are working on the saw.

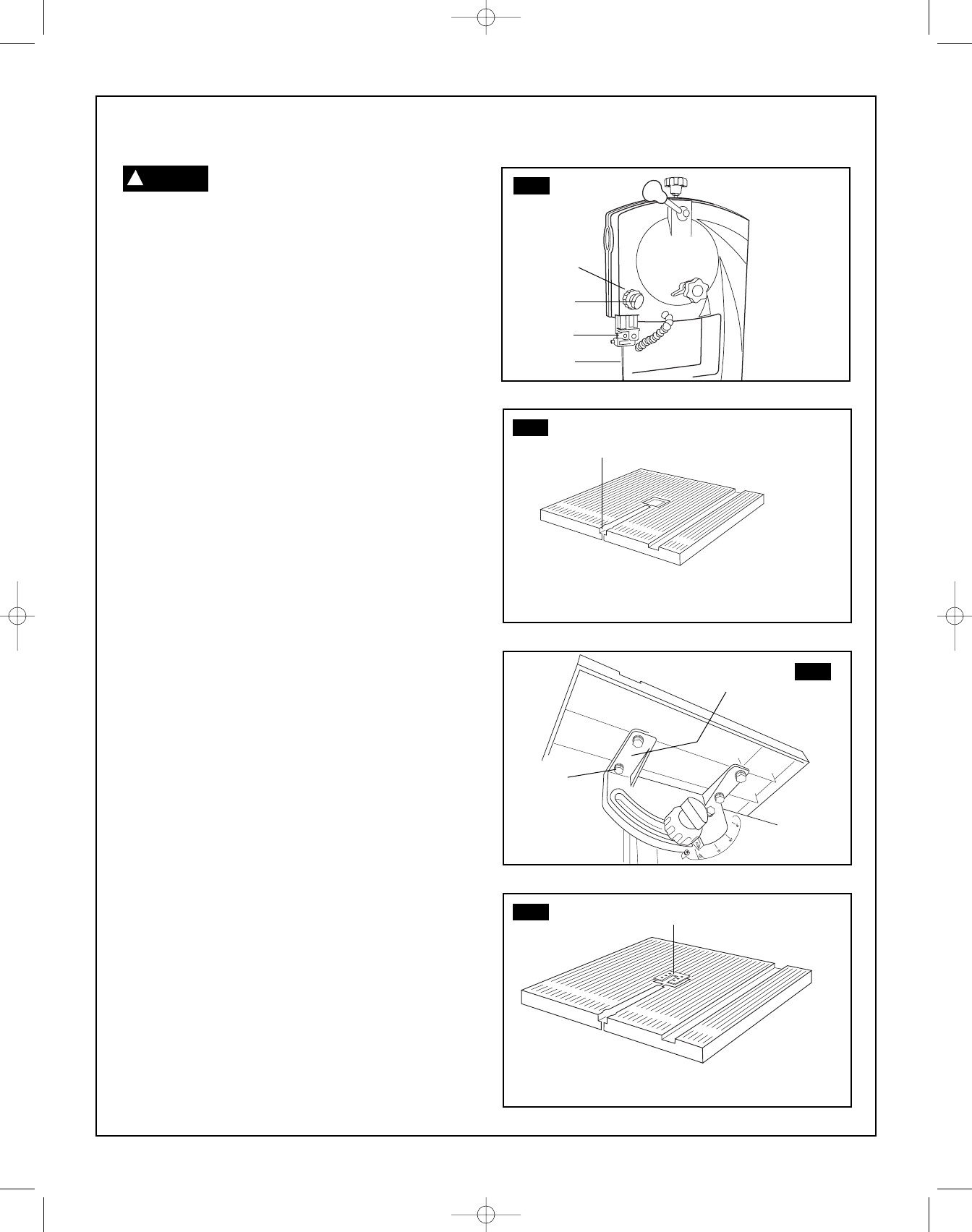

Table tilt adjustment (Fig. 9)

The table tilts from 0°to 45° to the right.

1. Turn the table tilt lock knob (3) counterclockwise.

2. Turn the table tilt adjustment knob (4) until the pointer

is at the desired angle on the table tilt gauge (5).

3. Tighten the table lock knob (3) to secure the table.

Connect to a dust collection

system (Fig. 10)

A11/2" (3.8 cm) dust port (6) is located on the motor

side of the band saw. This port can be connected to a

dust collection system directly by connecting the pickup

end of the dust collection hose to the dust port.

FIG. 7

FIG. 8

FIG. 9

FIG. 10

WARNING

SM 2610957105 05-08 6/5/08 7:39 AM Page 10

11.

Assembly and adjustments

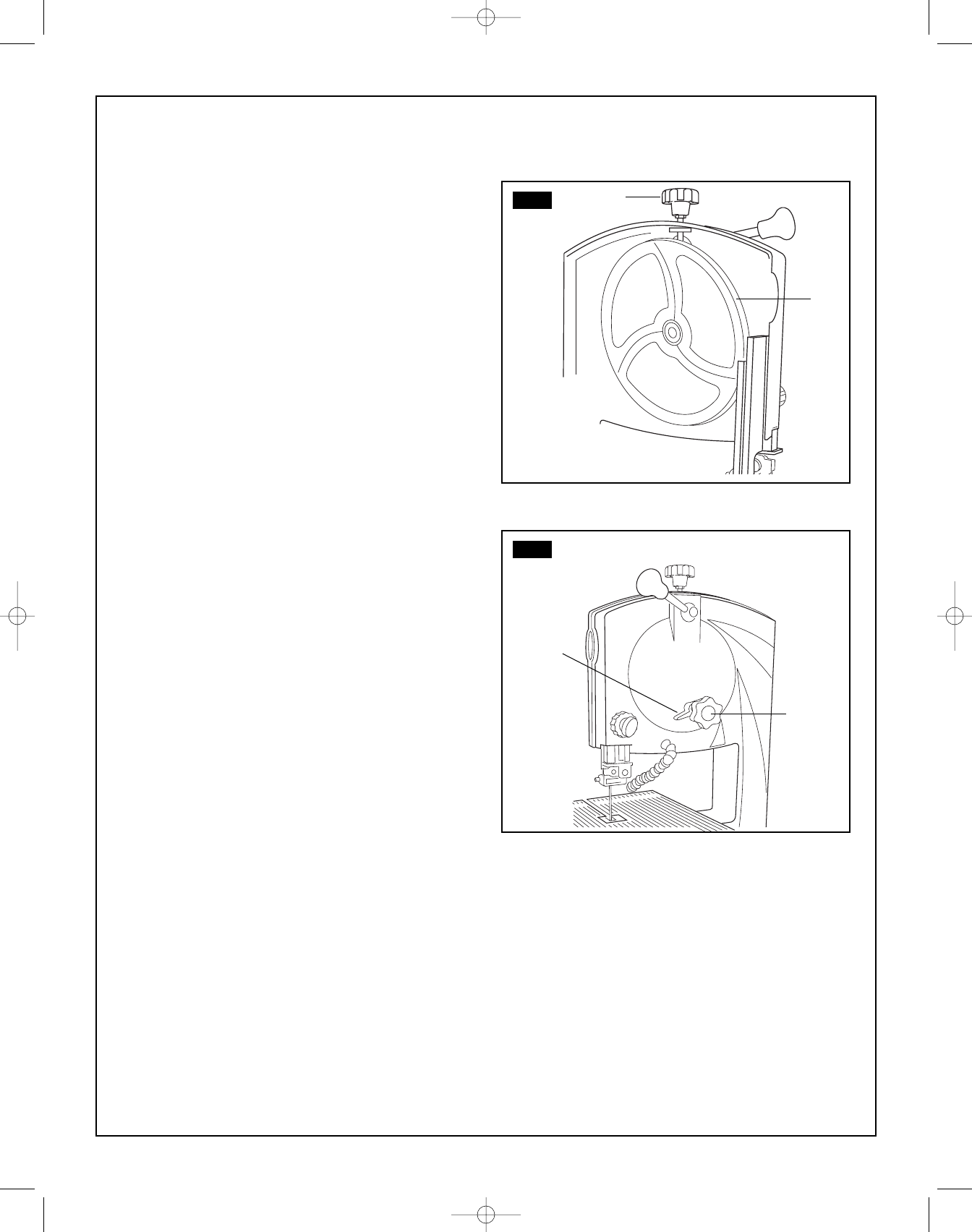

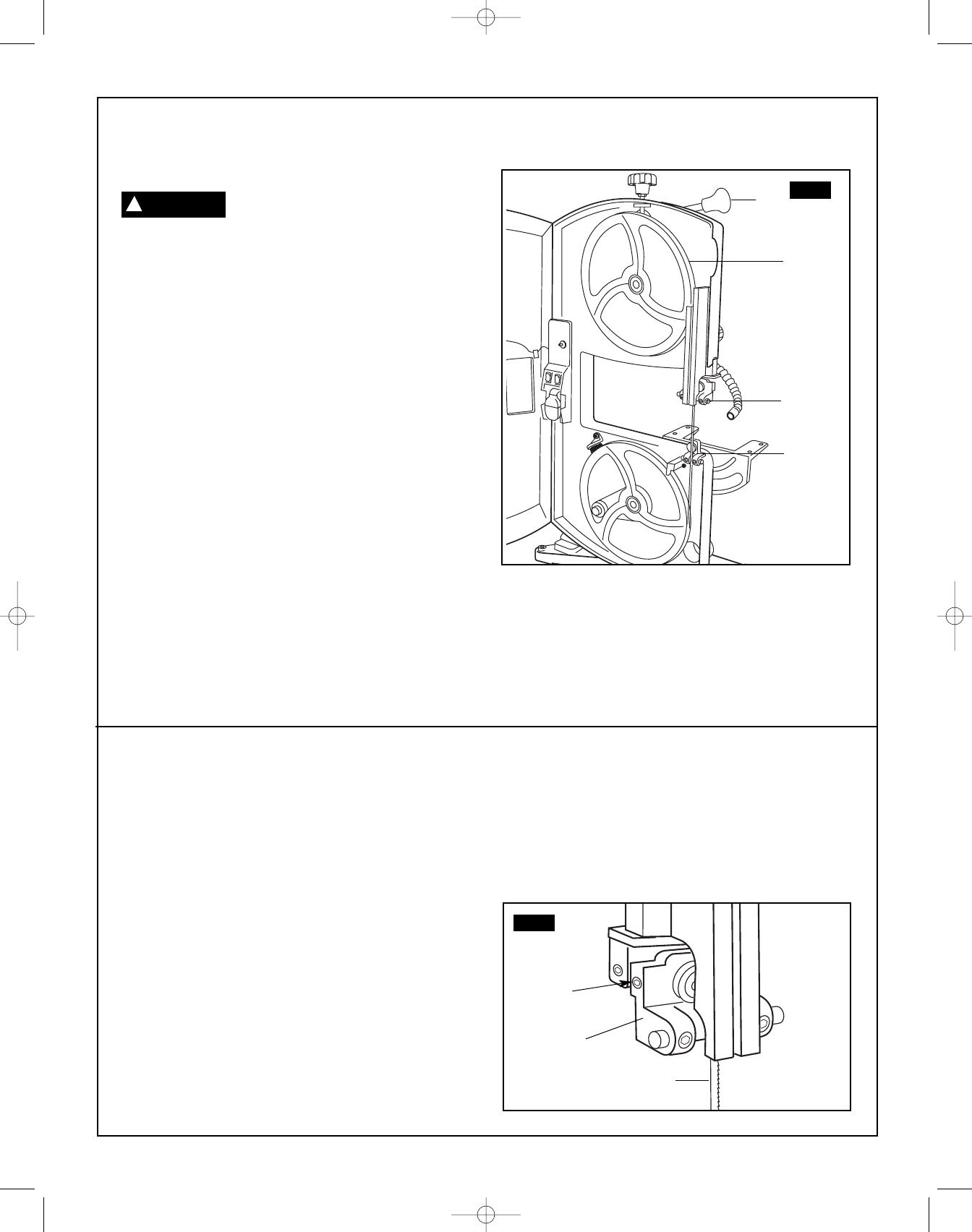

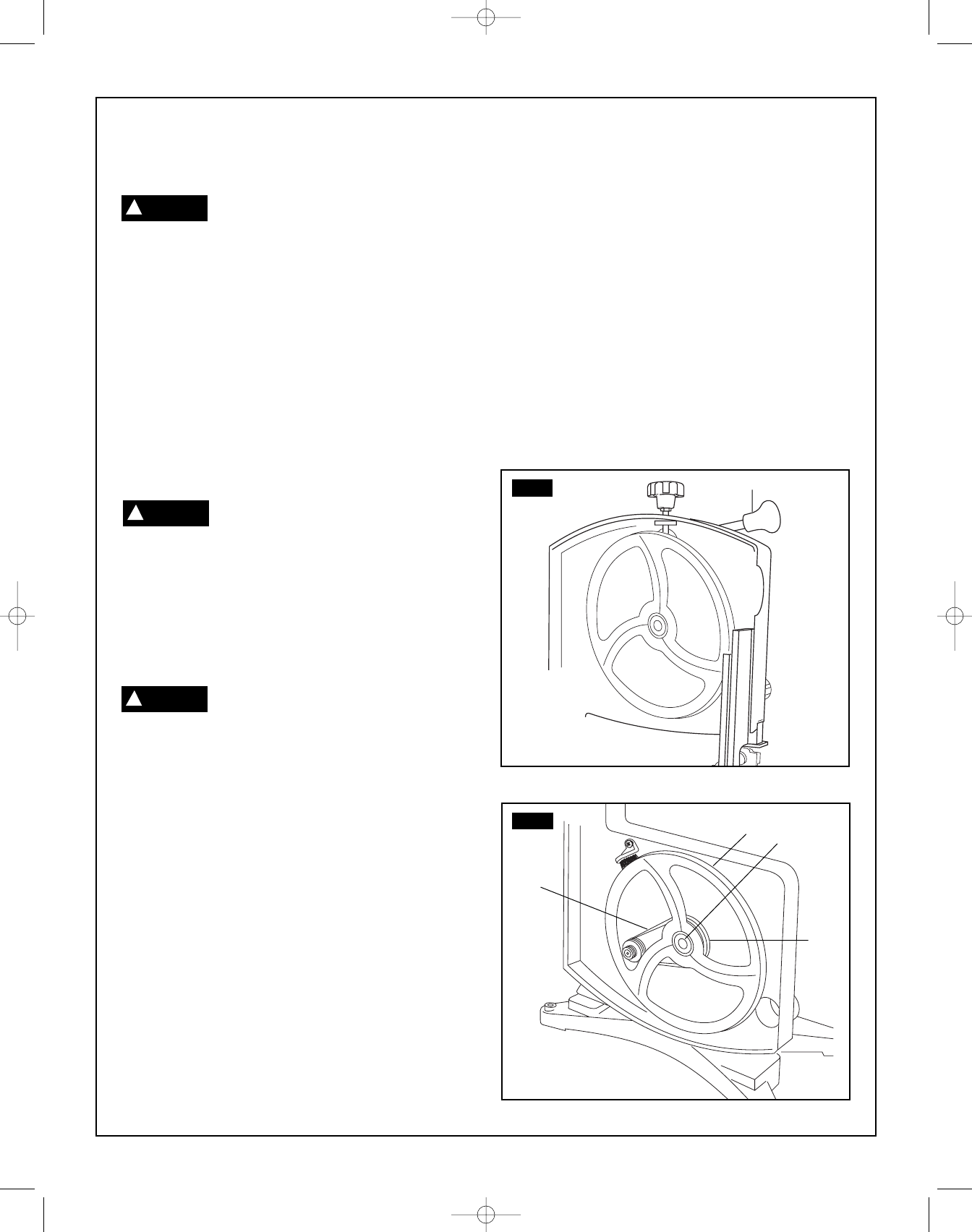

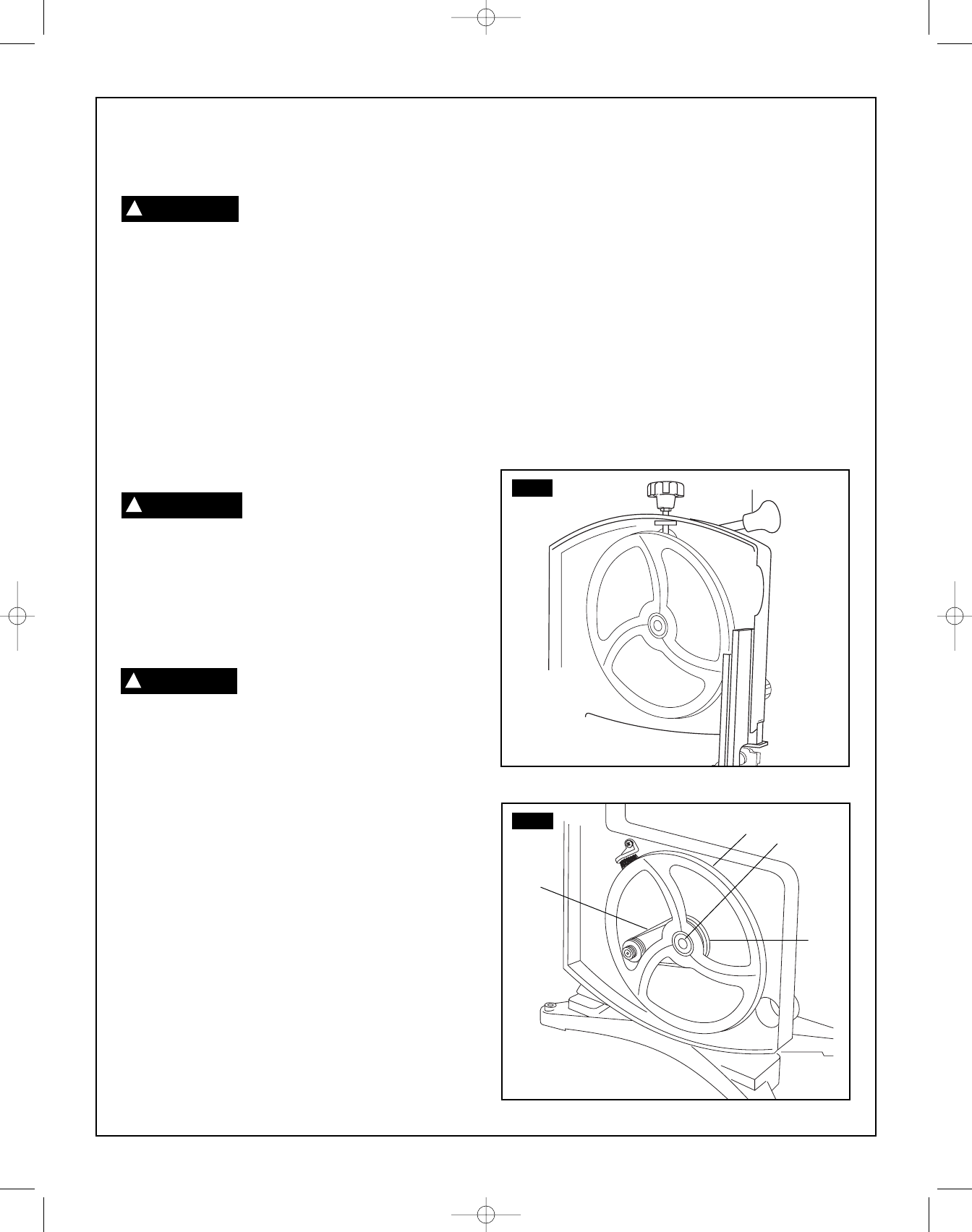

Blade tension adjustment (Fig. 11)

Achange in blade width or type of material being cut will

affect the blade tension. If the blade tension is too loose,

the blade may slip on the wheels. If the blade is too

tight, the blade may break.

1. Turn the blade tension knob (1) clockwise, to raise

the upper blade wheel (2) and increase the tension

on the blade. The blade should be tight on the wheel,

but do not overtighten the blade.

2. Turn the blade tension knob (1) counterclockwise to

lower the upper blade wheel (2) and reduce the

tension on the blade.

Blade tracking adjustment (Fig. 11 and 12)

Check for proper blade tension before making any

blade tracking adjustments.

1. Rotate the upper blade wheel (2) clockwise and

check the position of the blade on the wheel. The

blade should remain in the center of the wheel.

a. If the blade moves toward the front of the wheel,

loosen the blade tracking lock knob (4) and turn the

blade tracking knob (3) slightly clockwise. At the

same time, turn the upper wheel (2) until the blade is

centered.

b. If the blade moves toward the back edge of the

wheel, turn the blade tracking knob (3) slightly

counterclockwise. At the same time, turn the upper

wheel (2) until the blade is centered.

2. Tighten the blade tracking lock knob (4) when you are

finished making adjustments.

3. Check the position of the blade on the lower wheel. If

the tracking is off, continue adjusting the blade until it

sits properly on both wheels.

FIG. 11 1

FIG. 12

SM 2610957105 05-08 6/5/08 7:39 AM Page 11

12.

Assembly and adjustments

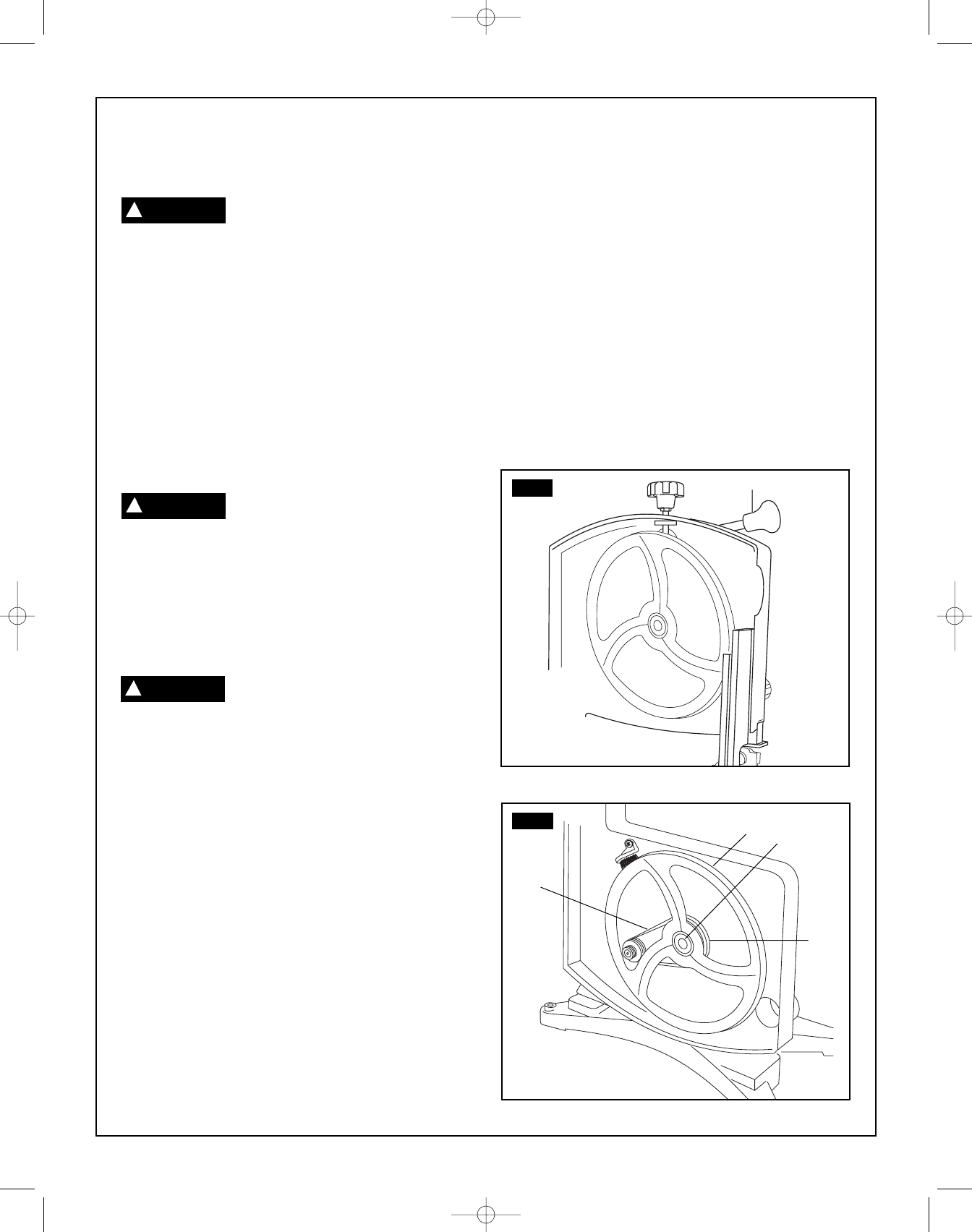

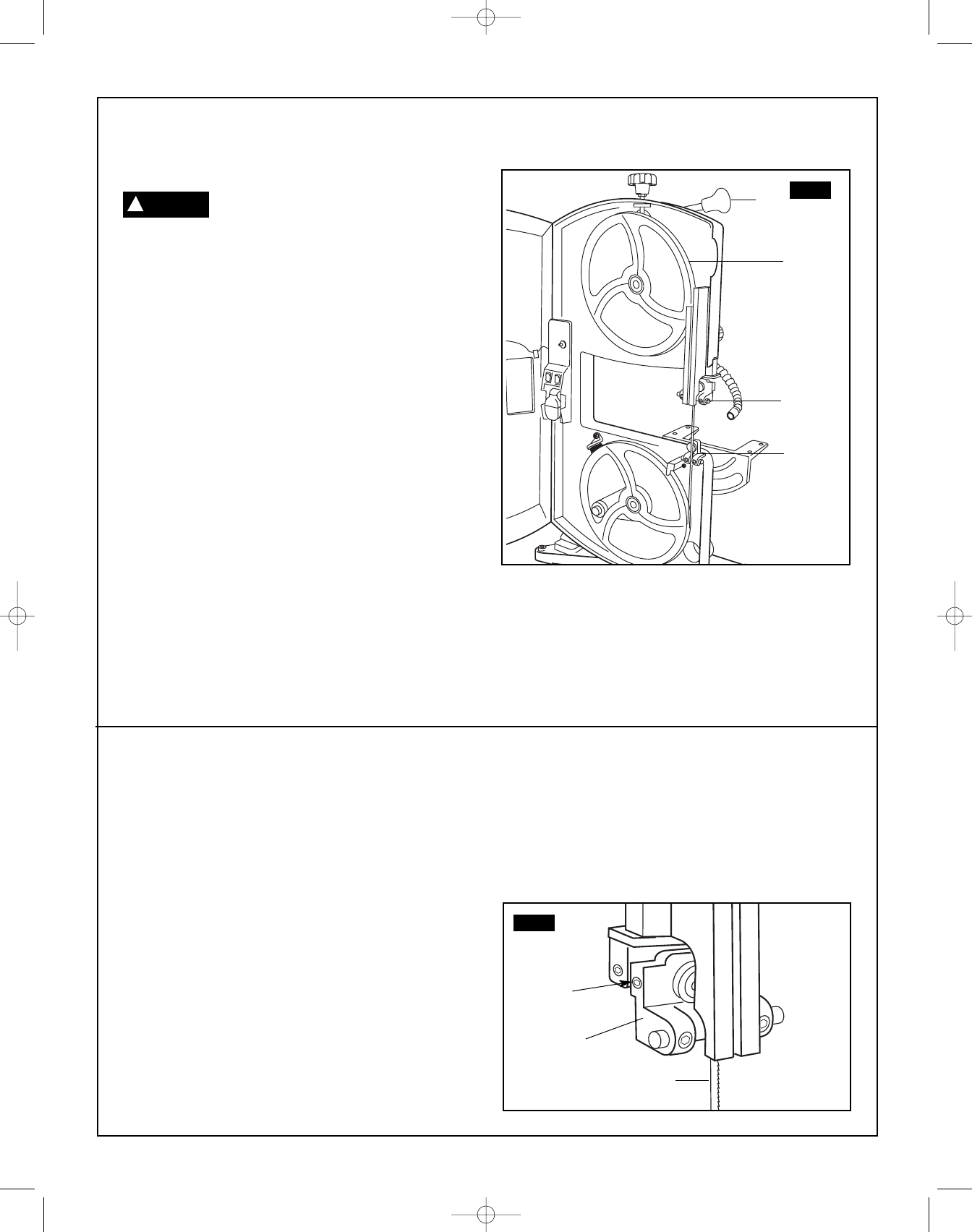

Replace the blade (Fig. 13)

Blade teeth are sharp. Use care when

handling a band saw blade.

Itis possible to replace the blade with the table in place,

however, it may be easier to remove the table before

replacing the blade. If you do not remove the table,

remove the plastic table inset and pull the table

extension out so that it does not block the slot in the

table before removing or installing the blade.

1. Loosen the fence clamp and remove the fence from

the table.

2. Pull on the upper and lower door latches to open the

wheel cover door.

3. Move the blade tension adjustment quick release

handle (1) clockwise to lower the upper wheel and

reduce tension on the blade.

4. Remove the old blade (2).Slide the blade out and

away from the upper and lower blade guides (3) (and

through the slot in the table if you did not remove it).

5. Put the new blade in position around the upper and

lower wheels and between the upper and lower blade

guides (3).

6. Center the blade on the upper and lower wheels.

Turn the upper wheel slowly to check the position of

the blade.

7. Move the blade tension adjustment quick release

handle (1) counterclockwise to increase the tension

on the blade.

8. Make sure the blade is still centered on the upper and

lower wheels and that it moves freely through the

blade guides.

9. The blade must be adjusted properly before operating

the saw:

a. See Blade tension adjustment (page 11).

b. See Blade tracking adjustment (page 11).

c. See Blade guide adjustment (page 12).

FIG. 13

Blade guide adjustment

The upper and lower blade guides and support bearings

(located above and below the table) keep the blade

moving in a straight line during operation. These guides

must be checked and adjusted before each use and

after changing the blade.

Note: Make sure the blade tension and tracking are

properly adjusted before adjusting the upper and lower

blade guides.

Adjust the upper blade guide (Fig. 14–16)

1. Make sure the upper blade guide assembly (1) is at

right-angles to the blade (2).If not:

a. Loosen the screw (3) and rotate the assembly until it

is perpendicular to the blade.

b. Tighten the screw (3).

2. Loosen the support bearing screw (4) and move the

support bearing (5) forward or backward until the

bearing is 1/32" (0.8 mm) behind the blade. Tighten

the screw (4).

3. Loosen the left and right blade guide screws (6) and

move the guides (7) as close to the blade as possible

without pinching it. Using a feeler gauge (not

provided), make sure the space between each guide

and the blade measures 0.02" (0.5 mm). Tighten the

screws (6).

FIG. 14

WARNING

SM 2610957105 05-08 6/5/08 7:39 AM Page 12

13.

Assembly and adjustments

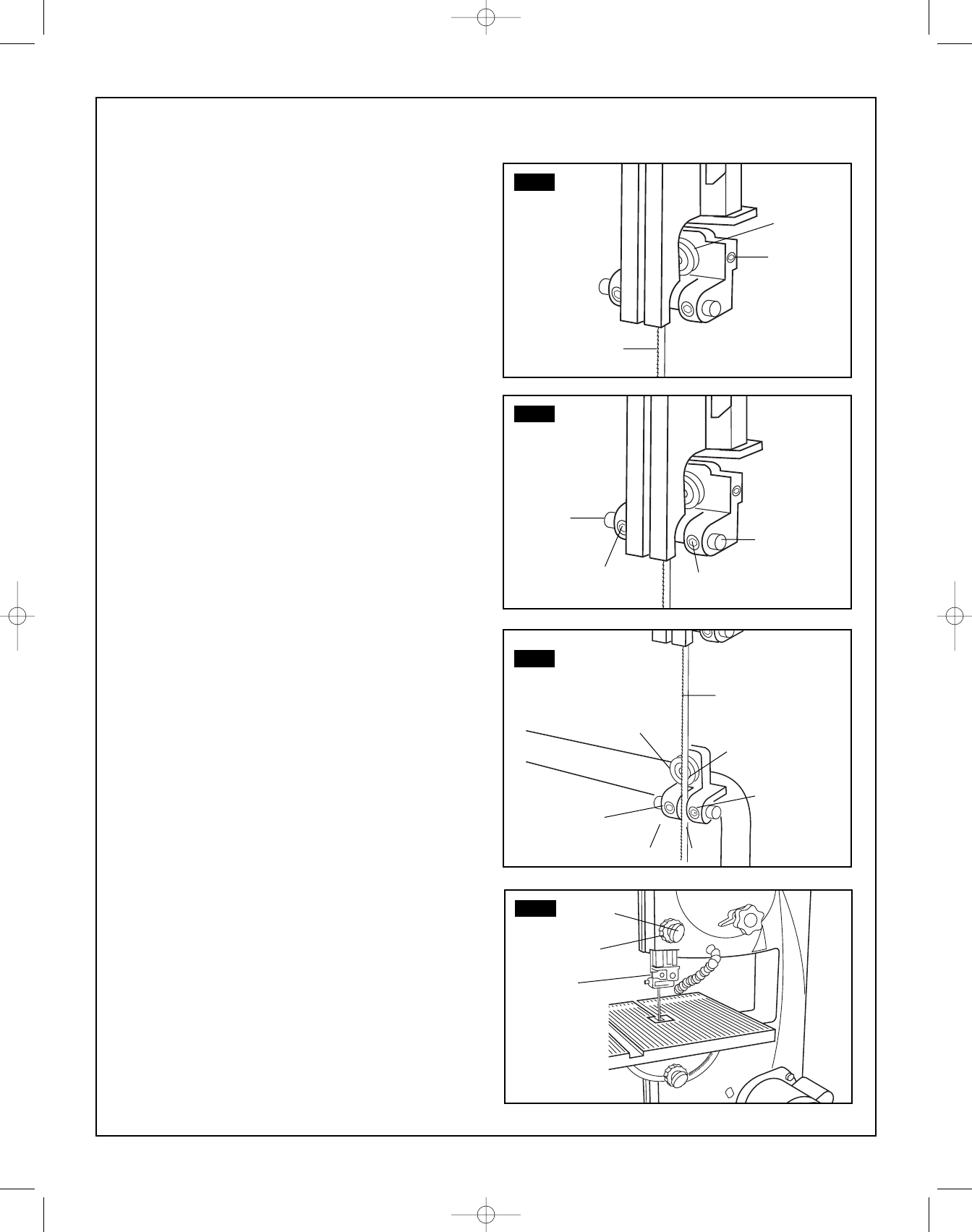

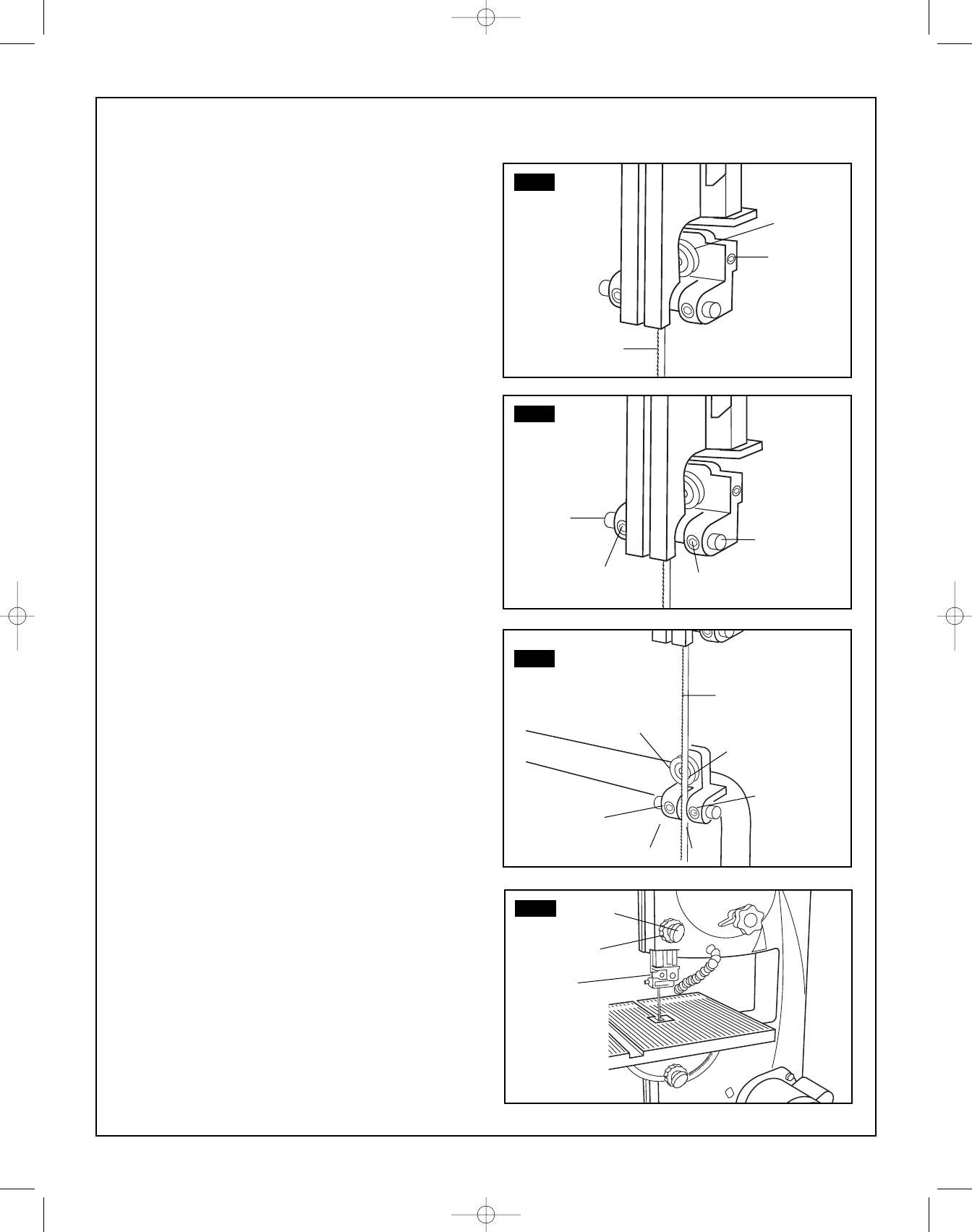

Adjust the lower blade guides (Fig. 17)

1. Remove the table (see page 12).

2. Loosen the lower support bearing screw (1).Move

the support bearing (2) forward or backward until the

bearing is 1/32" (0.8 mm) behind the blade (3).

3. Loosen the lower blade guide screws (4) and move

the left and right blade guides (5) asclose to the

blades as possible without pinching it. Using a feeler

gauge (not provided), make sure the space between

each guide and the blade measures 0.02" (0.5 mm).

Tighten both screws (4).

4. Install the table, taking care not to bump the table

against the blade.

Set blade guide assembly height (Fig. 18)

The blade guide assembly should be set approximately

1/8" (3.2 mm) above the workpiece.

1. Loosen the blade guide lock knob (1).

2. Rotate the blade guide adjustment knob (2) to lower

the blade guide assembly (3).

3. Tighten the blade guide lock knob (1).

FIG. 15

FIG. 16

FIG. 17

FIG. 18

SM 2610957105 05-08 6/5/08 7:39 AM Page 13

14.

Assembly and adjustments

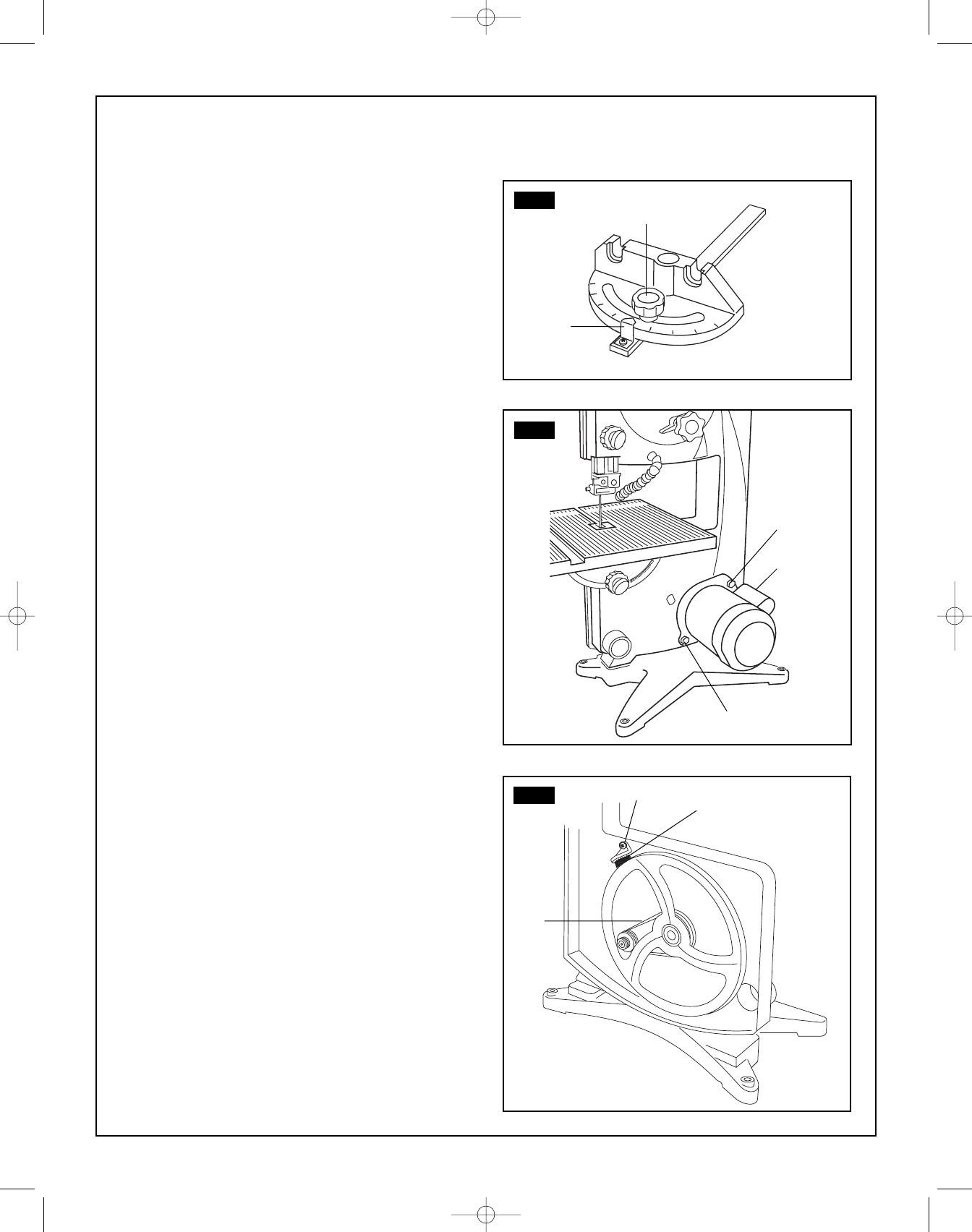

Miter gauge adjustment (Fig. 19)

Place the miter gauge in the right groove on the table.

The miter gauge can be adjusted 0° to 60° right and left

to maintain an accurate angle on your workpiece. To

adjust the angle on the miter gauge:

1. Turn the miter gauge knob (1) counterclockwise to

loosen.

2. Rotate the base of the gauge to align the pointer (2)

with the desired angle.

3. Tighten the miter gauge knob (1).

Change speeds (Figs. 20 and 21)

Change the speed by moving the drive belt to the

adjacent pulleys.

1. Open the door.

2. Loosen, but do not remove, the two bolts (1) that hold

the motor assembly to the housing.

3. Pull the motor assembly (2) up (counterclockwise) to

reduce the tension on the belt (3).

4. Move the belt to the adjacent pulleys. Make sure the

belt is positioned properly on the pulleys.

5. Push the motor assembly down (clockwise) to

increase tension on the belt.

6. Tighten the two bolts that hold the motor to the

housing.

Wheel brush adjustment (Fig. 21)

The wheel brush is located against the lower blade

wheel and helps keep the blade clean of sawdust and

wood chips.

1. Loosen the screw (4) that secures the wheel brush

(5).

2. Position the wheel brush against the blade.

3. Tighten the screw.

FIG. 19

FIG. 20

FIG. 21

SM 2610957105 05-08 6/5/08 7:39 AM Page 14

15.

Operation

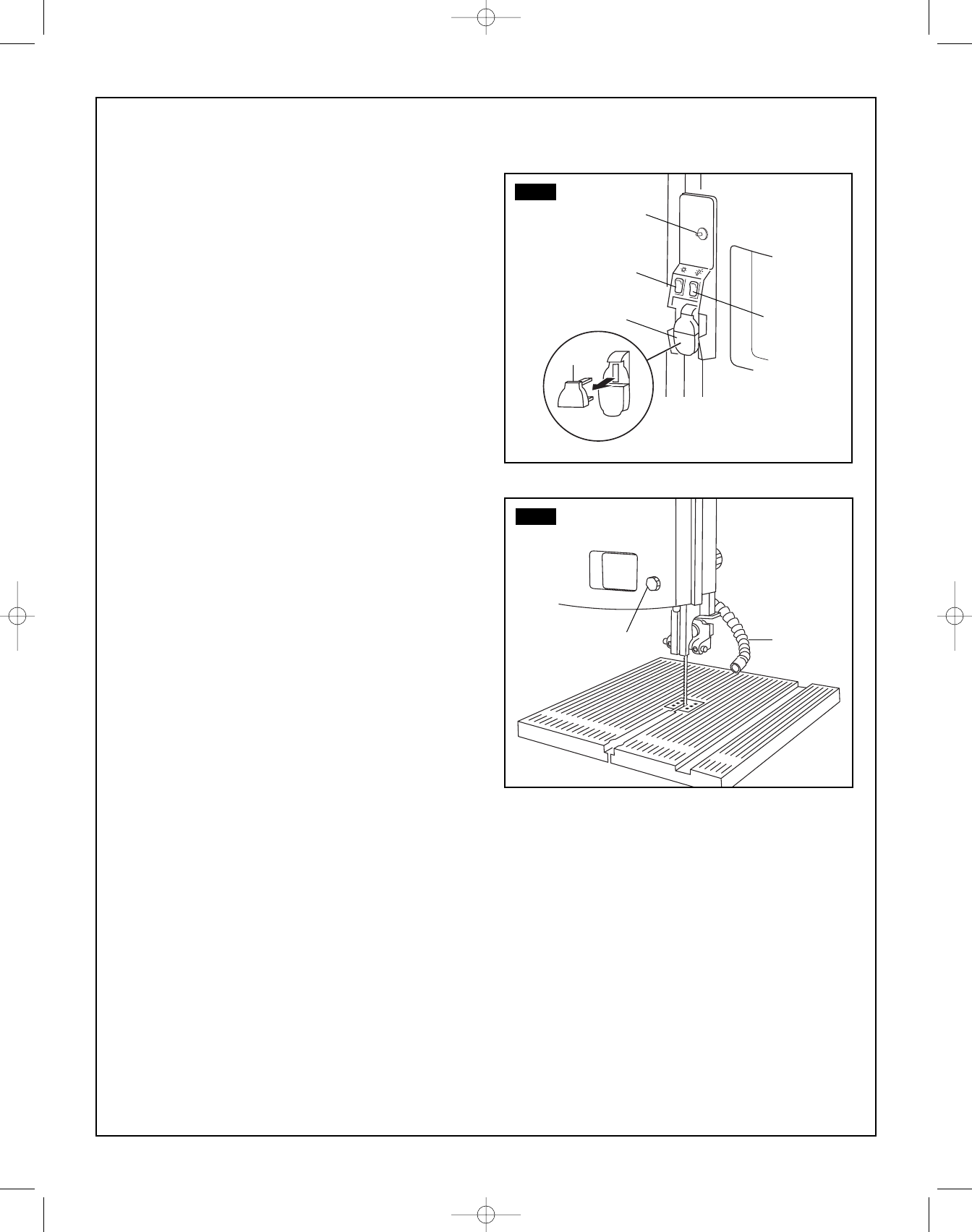

ON/OFF switch (Fig. 22)

1.To turn the saw ON, move the switch (1) tothe up

(ON) position.

2. To turn the saw OFF, move the switch to the down

(OFF) position.

3. To lock the switch in the OFF position:

a. Wait until the band saw has come to a complete stop.

b. Remove the safety key (2) from the switch housing.

Store the safety key in a safe place.

4. To unlock the switch and turn the saw ON, insert the

safety key into the switch, and move the switch to the

ON position.

Reset button (Fig. 22)

In the event of an overload, the band saw has an

overload circuit. During an overload, the saw will stop

operating even though the switch is in the ON position.

To recover from an overload:

1. Turn the ON/OFF switch (1) to the OFF position.

2. Unplug the power cord from the power source.

3. Remove the workpiece, if needed.

4. Plug the power cord back into the power source.

5. Open the door and press the reset button (5).

6. Close the door and turn the ON/OFF switch to the ON

position.

LED work lamp (Figs. 22 and 23)

The LED work lamp (6) has an adjustable gooseneck

for precision control when aiming the

light. The work lamp switch (4) is independent and may

be turned ON or OFF separately from

the band saw switch.

Laser line (Figs. 22 and 23)

1. Set the workpiece in place on the table.

2. Turn ON the laser light switch (3).

3. Rotate the laser line adjustment knob (7) to move the

laser line to the desired position on the workpiece.

FIG. 22

FIG. 23

SM 2610957105 05-08 6/5/08 7:39 AM Page 15

Use the band saw for straight line operations such as

cross-cutting, ripping, miter cutting, beveling, compound

cutting, and resawing.

To avoid twisting the blade, do not turn sharp corners;

instead, saw around corners.

Aband saw is basically a “curve-cutting” saw. It is not

capable of doing intricate inside cutting as can be done

with a scroll saw.

Do not use this band saw to cut

ferrous metals.

16.

Assembly and adjustments

Use scrap lumber to check the settings and to get the feel of operating the band saw

before attempting regular work.

•Do not turn the power on before all adjustments have been made. Check to make sure the upper guide is in

place. Always keep the upper blade guide close to your work, approximately 1/8" (3.2 mm) above the

workpiece.

•Do not force the workpiece against the blade. Light contact permits easier cutting and prevents unwanted

friction and heating of the blade.

• Sharp saw blades need little pressure for cutting. Steadily move the workpiece against the blade without

forcing it.

General cutting

Cutting curves

When cutting curves, carefully turn the workpiece so the

blade follows without twisting. If the curve

is so sharp that you repeatedly back up and cut new

kerf, use a narrower blade, or a blade with more set

(teeth further apart). When a blade has more set, the

workpiece turns easier but the cut is rougher.

When changing a cut, do not withdraw the workpiece

from the blade. The blade may get drawn off the

wheels. To change a cut, turn the workpiece and saw

out through the scrap material area.

When cutting long curves, make relief cuts as you go

along.

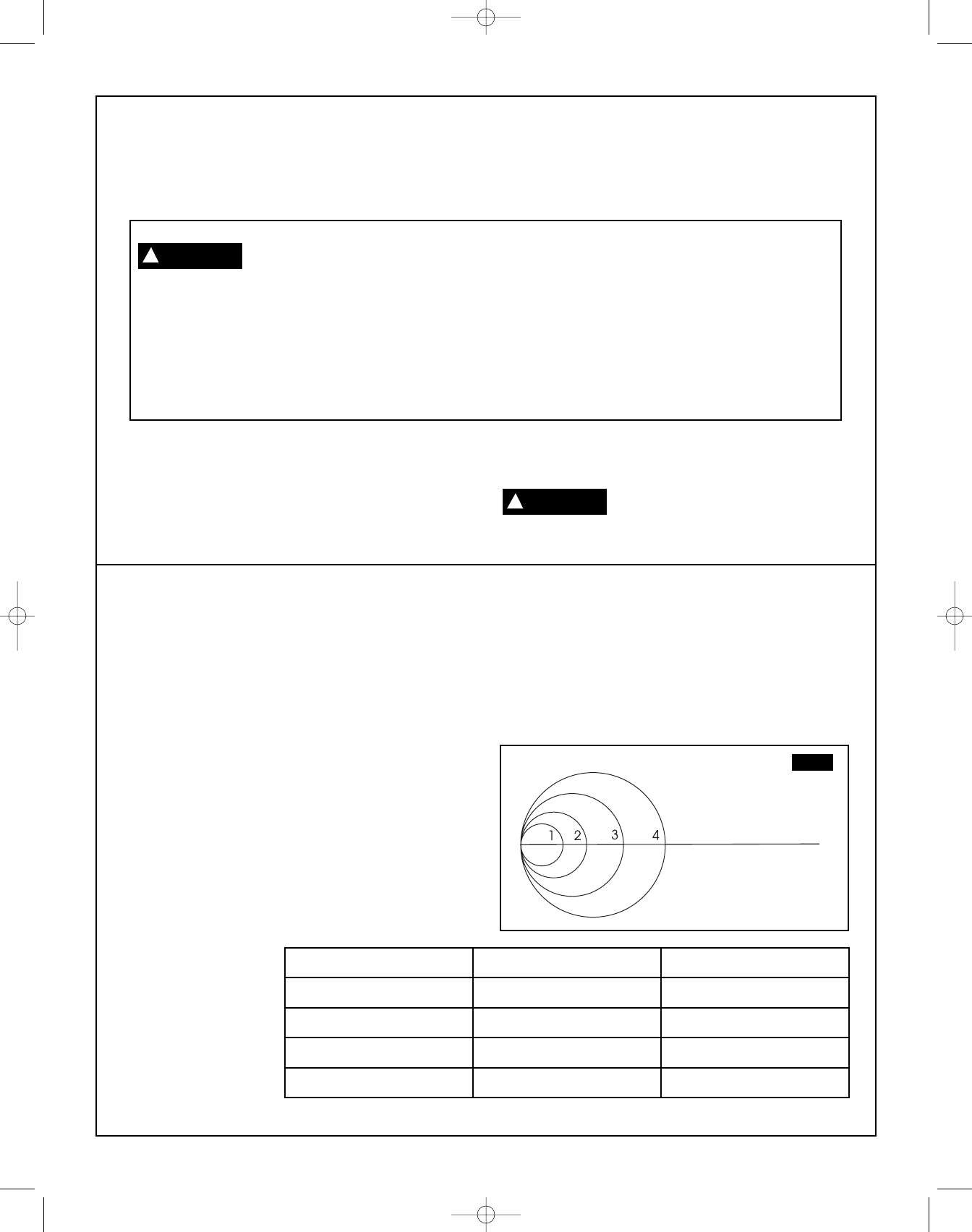

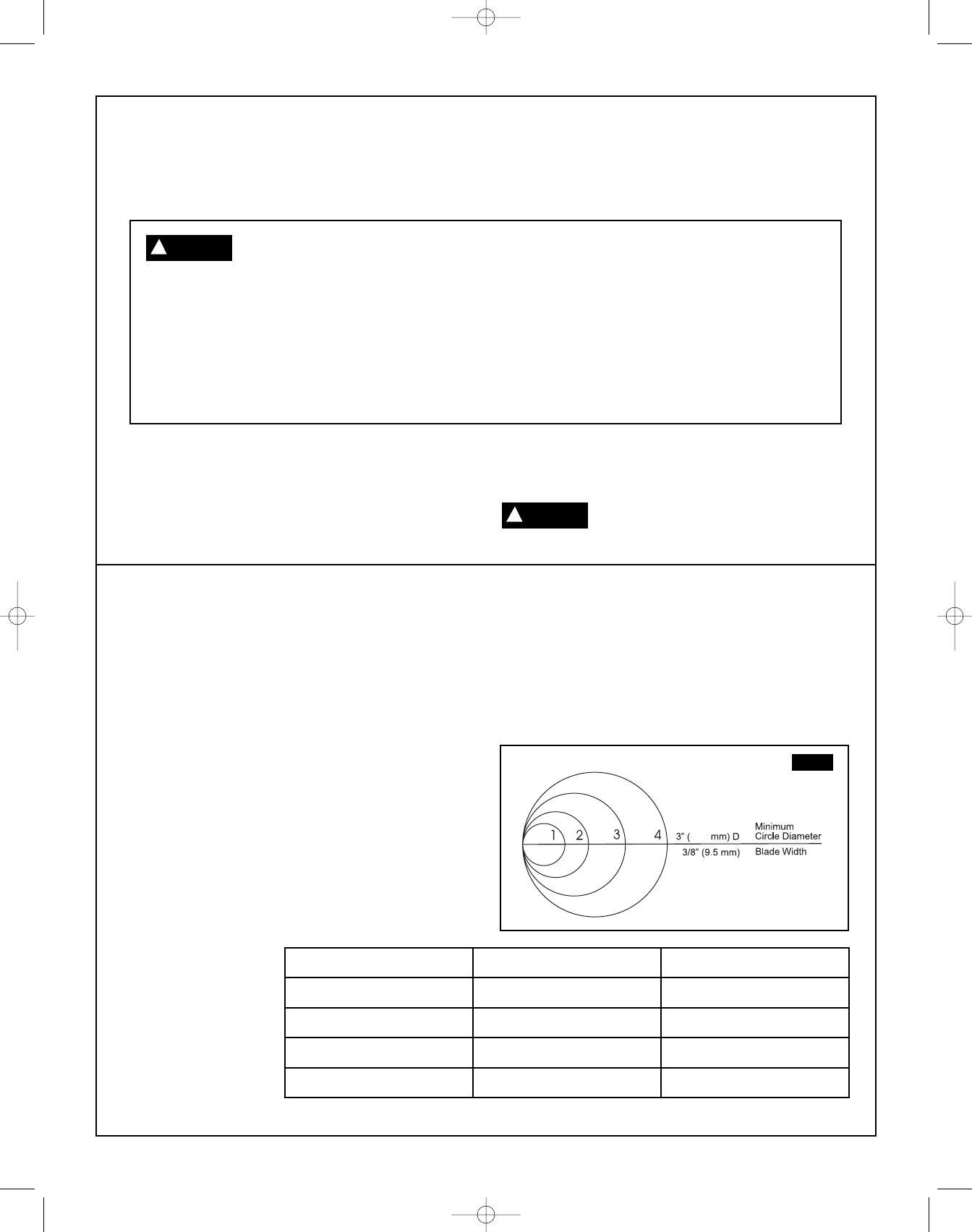

Circle cutting (Fig. 24)

1. Adjust the upper blade guard to 1/8" (3.2 mm) above

the workpiece.

2. Use both hands while feeding the work into the blade.

Hold the workpiece firmly against the table.

Use gentle pressure. Do not force the work, allow the

blade to cut.

3. The smallest diameter circle that can be cut is

determined by the width of the blade. For example, a

1/4" (6.4 mm) wide blade will cut a minimum diameter of

approximately 1 1/2" (38.1 mm).

76.2

FIG. 24

WARNING

Minimum Circle Diameter Minimum Radius Blade Width

11/2” (12.7 mm) 1/4” (6.4 mm) 1/8” (3 mm)

21” (25.4 mm) 1/2” (12.7 mm) 3/16” (4.7 mm)

31-1/2” (38.1 mm) 3/4” (19.05 mm) 1/4” (6.4 mm)

43” (76.2 mm) 1-1/2” (38.1 mm) 3/8” (9.5 mm)

SM 2610957105 05-08 6/5/08 7:39 AM Page 16

17.

Operation (continued)

Blade teeth are sharp. Use care when

handling a band saw blade.

For longest wear and best cutting results, use the

correct blade thickness, width, and temper for the type

of material you will cut.

When sawing small curves and delicate work, use

narrow blades. Otherwise, use the widest blade

possible. For cutting wood and similar materials with this

band saw, purchase blades in widths up to 3/8" (9.5

mm), and a length of 59 1/4 or 59 1/2" (150.5 or 151

mm).

Do not cut ferrous metals with this band saw.

Common causes of blade breakage:

•Poor guide alignment and adjustment.

•Forcing or twisting a wide blade around a short

radius.

•Feeding too fast.

•Dull teeth or not enough set.

•Too much blade tension.

•Setting top guide assembly too high above the

workpiece.

•Lumpy or improperly finished braze or weld on the

blade.

•Continuous running of blade when not cutting.

Blade selection

Operation Recommended Blade Width

sretemilliMsehcnI

5.9,4.68/3,4/1gnittuCssorC

5.9,4.68/3,4/1gnittuCretiM

5.9,4.68/3,4/1gnileveB

5.9,4.68/3,4/1gnittuCdnuopmoC

42.giFeeS42.giFeeSgnittuCelcriC

4.6,2.34/1,8/1gnittuCevruC

WARNING

SM 2610957105 05-08 6/5/08 7:39 AM Page 17

Maintenance

Toreduce the risk of injury, turn

power switch “OFF” and remove

plug from the power source outlet before

maintaining or lubricating your band saw.

GENERAL

Frequently blow out any dust that may accumulate

inside of the housing and motor.

Clean off pitch which accumulates on the table, blade

guides, and bearings.

Remove pitch and dust from the upper and lower

wheels using a stiff brush. Do not use solvents.

An occasional coat of paste wax on the work table

will allow the wood being cut to glide smoothly across

the work surface.

Certain cleaning agents and

solvents damage plastic parts.

Including: gasoline, carbon tetrachloride, chlorinated

cleaning solvents, ammonia and household

detergents that contain ammonia. Avoiding use of

these and other types of cleaning agents minimizes

the probability of damage.

To avoid shock or fire hazard, if the power cord is worn,

cut or damaged in any way, have it replaced

immediately.

All repairs, electrical or mechanical,

should be attempted only by trained

repairmen. Contact the nearest Skil Factory Service

Center, Authorized Skil Service Station or other com-

petent repair service. Use only Skil replacement parts;

any other may create a hazard.

Drive belt replacement (Figs. 25 and 26)

1. Move the blade tension adjustment quick release

handle (1) clockwise to lower the upper wheel and

reduce tension on the blade.

2. Pull on both the upper and lower door latches to open

the wheel cover door.

3. Remove the blade from the lower blade wheel.

4. Remove the snap ring (3) from the lower wheel shaft.

5. Pull the lower blade wheel (2) from the band saw.

6. Remove the drive belt (4).

7. Position a new drive belt on the lower blade wheel

pulley and put the wheel back into the band saw.

Loop the drive belt over the motor pulley (5).

8. Secure the lower blade wheel in position with the

snap ring (3).

9. Place the blade over the lower blade wheel (2).Move

the quick release handle (1) counterclockwise to raise

the upper wheel and increase the tension on the

blade.

10. Adjust the blade tension, tracking, and upper and

lower blade guides. See pages 11 - 13.

11. Check the deflection of the drive belt in the center

between the two pulleys on the opposite side from

the belt tension wheel. The belt should deflect 1/2"

(12 mm) deflection when pressing on the drive belt

in the center between the two pulleys. To adjust the

belt tension, see page 11.

Use only recommended accessories. Follow

instructions that accompany accessories. Use of

improper accessories may cause hazards.

18.

Maintaining Your Band Saw

FIG. 25 2

FIG. 26 23

WARNING

CAUTION

WARNING

SM 2610957105 05-08 6/5/08 7:39 AM Page 18

19.

Consignes générales de sécurité

Lieu de travail

GARDEZ LES ENFANTS À UNE DISTANCE APPROPRIÉE

Ne laissez pas les visiteurs entrer en contact avec un outil ou un fil

de rallonge. Tous les visiteurs doivent être gardés à une distance

suffisante du lieu de travail pour garantir leur sécurité.

MAINTENEZ LE LIEU DE TRAVAIL PROPRE

Les zones et tables encombrées augmentent les risques

d’accidents.

ASSUREZ LA SÉCURITÉ DES ENFANTS DANS L’ATELIER

Utilisez des cadenas et/ou des coupe-circuits, ou retirez les clés de

mise en marche.

ÉVITEZ LES ENVIRONNEMENTS DANGEREUX

N’utilisez pas les outils dans des endroits humides. Gardez la zone

de travail bien éclairée. N’exposez pas les outils électriques à la

pluie. N’utilisez pas l’outil en présence de liquides ou de gaz

inflammables.

Sécurité personnelle

CONNAISSEZ VOTRE OUTIL ÉLECTRIQUE

Lisez et comprenez le mode d’emploi et les étiquettes apposées

sur l’outil. Apprenez son application et ses limitations, ainsi que

les risques spécifiques possibles associés à l’emploi de cet outil.

NE VOUS PENCHEZ PAS EXCESSIVEMENT

Maintenez toujours une bonne assise pour ne pas risquer de

perdre l’équilibre.

RESTEZ ALERTE

Faites attention à ce que vous faites. Faites preuve de bon sens.

N’utilisez pas cet outil lorsque vous êtes fatigué. Ne vous en servez

pas après avoir consommé de l’alcool ou lorsque vous prenez des

médicaments altérant votre état mental.

PORTEZ DES VÊTEMENTS APPROPRIÉS

Ne portez pas de vêtements lâches, de gants, de cravate, de

bagues, de bracelets ou d’autres bijoux qui risqueraient d’être

attrapés dans des pièces en mouvement. Il est recommandé de

porter des chaussures à semelle antidérapante. Couvrez-vous les

cheveux si vous avez les cheveux longs.

UTILISEZ TOUJOURS DES LUNETTES DE SÉCURITÉ

Utilisez aussi un masque facial ou un masque antipoussières si

l’opération de coupe produit de la sciure, et portez des bouche-

oreilles en cas d’utilisation prolongée. Les lunettes ordinaires

n’ont que des lentilles à l’épreuve des chocs – elles NE sauraient

remplacer des lunettes de sécurité.

PROTECTION CONTRE LES CHOCS ÉLECTRIQUES

Empêchez tout contact de quelconques parties de votre corps

avec des surfaces mises à la terre – par exemple : tuyaux,

radiateurs, cuisinière électrique, enceinte de réfrigérateur.

DÉBRANCHEZ LES OUTILS DE LA SOURCE

D’ALIMENTATION ÉLECTRIQUE

Quand vous ne vous en servez pas, avant de les réparer, avant de

changer des lames, mèches, couteaux, etc.

LAISSEZ LES DISPOSITIFS DE PROTECTION À LEUR PLACE

En bon ordre de fonctionnement, et bien ajustés et alignés

RETIREZ LES CLÉS ET CLAVETTES DE RÉGLAGE

Lorsque l’outil n’est pas utilisé, avant une opération d’entretien,

lors du changement de lames, de mèches, de couteaux, etc.

DIMINUEZ LE RISQUE DE MISE EN MARCHE ACCIDENTELLE

Assurez-vous que l’interrupteur est dans la position hors tension

(« OFF ») avant de brancher l’outil.

METTEZ TOUS LES OUTILS À LA TERRE

Cet outil est muni d’un cordon à trois conducteurs agréé et d’une

fiche de mise à la terre de type à trois broches qui sont

compatibles avec la prise de mise à la terre du type approprié. Le

conducteur vert du cordon est le fil de mise à la terre. Ne con-

nectez jamais le fil vert à une borne sous tension.

NE MONTEZ JAMAIS SUR L’OUTIL OU SUR SON SUPPORT

Vous risqueriez une blessure grave si l’outil basculait ou en cas de

contact accidentel avec l’outil. Ne placez pas de matériaux sur

l’outil ou à proximité de celui-ci de telle manière qu’il pourrait être

nécessaire de monter sur l’outil ou sur son support pour les

atteindre.

INSPECTEZ LES PIÈCES ENDOMMAGÉES LE CAS ÉCHÉANT

Avant de continuer à utiliser l’outil, inspectez attentivement tout

dispositif de protection ou autre élément endommagé pour vous

assurer qu’il fonctionne correctement et joue le rôle qu’il est censé

jouer. Vérifiez l’alignement des pièces mobiles, les mécanismes de

montage et tous les autres problèmes éventuels qui pourraient

affecter le fonctionnement. Il faut remplacer tout dispositif de

protection ou autre élément endommagé comme il se doit.

Il ne faut demander qu’à des réparateurs

ayant reçu la formation nécessaire

d’effectuer des réparations, qu’elles soient électriques ou

mécaniques. Contactez le Centre de service usine Skil, un

Centre de service après-vente agréé ou un autre service de

réparation qualifié.

N’utilisez que des pièces de rechange

Skil ; l’emploi de pièces différentes

risquerait d’être dangereux.

L’utilisation d’accessoires quelconques

qui ne figurent pas dans le catalogue Skil

actuel risquerait d’être dangereuse.

«CONSERVEZ CES CONSIGNES D’UTILISATION/DE SÉCURITÉ »

LISEZ TOUTES LES CONSIGNES. Le non-respect des consignes de sécurité indiquées ci-dessous et d’autres

précautions de sécurité de base peut entraîner des blessures corporelles graves.

AVERTISSEMENT

SM 2610957105 05-08 6/5/08 7:39 AM Page 19

20.

Consignes de sécurité additionnelles

Emploi de l’outil

NE FORCEZ PAS L’OUTIL

L’outil fonctionnera mieux et de façon moins dangereuse à la

vitesse pour laquelle il a été conçu.

UTILISEZ L’OUTIL QUI CONVIENT

Ne forcez pas un petit outil ou accessoire pour faire le travail d’un

outil plus robuste. N’utilisez pas d’outils à des fins pour lesquelles

ils n’ont pas été conçus – par exemple, n’utilisez pas de scie

circulaire pour couper des branches d’arbres ou des bûches.

ASSUJETTISSEZ L’OUVRAGE

Utilisez des brides ou des étaux pour maintenir l’ouvrage en place.

C’est plus sûr que d’utiliser vos mains, et cela vous permet de

vous servir de vos deux mains pour utiliser l’outil.

NE LAISSEZ JAMAIS UN OUTIL EN MARCHE SANS

SURVEILLANCE

Mettez l’outil hors tension. Ne vous en éloignez pas avant qu’il se

soit complètement arrêté.

Entretien de l’outil

N’ALTÉREZ PAS L’OUTIL ET UTILISEZ-LE CONFORMÉMENT

AUX INSTRUCTIONS

Ces outils sont construits avec une grande précision. Toute

altération ou modification non spécifiée constitue une utilisation

non conforme qui risquerait de causer des conditions

dangereuses.

ÉVITEZ D’UTILISER DANS UN ENVIRONNEMENT GAZEUX

N’utilisez pas d’outils électriques dans une atmosphère gazeuse

ou explosive. Les moteurs associés à ces outils produisent

généralement des étincelles qui risqueraient de causer des

conditions dangereuses.

ENTRETENEZ SOIGNEUSEMENT LES OUTILS

Gardez les outils bien aiguisés et propres pour obtenir le meilleur

rendement et réduire les dangers. Suivez les instructions pour

lubrifier et changer les accessoires. Inspectez périodiquement les

cordons électriques des outils et, s’ils sont endommagés, faites-

les réparer par un service de réparation agréé. Inspectez

périodiquement les fils de rallonge et remplacez-les s’ils sont

endommagés. Maintenez les poignées sèches et propres, et

assurez-vous qu’il n’y a pas de taches d’huile ou de graisse.

Avant de brancher l’outil dans une source d’alimentation électrique

(prise de courant, connecteur de prolongation, etc.), assurez-vous

que la tension fournie est la même que celle qui est indiquée sur la

plaque signalétique de l’outil. Une source d’alimentation électrique

ayant une tension supérieure à celle qui est spécifiée pour l’outil

pourrait causer des blessures graves à l’utilisateur, ainsi que des

dommages à l’outil. Si vous avez le moindre doute, NE BRANCHEZ

PAS L’OUTIL. L’utilisation d’une source d’alimentation électrique

ayant une tension inférieure à celle de la plaque signalétique est

mauvaise pour le moteur.

LA SÉCURITÉ AVANT TOUT

LA SÉCURITÉ EST UNE COMBINAISON

DE BON SENS DE L’OPÉRATEUR ET DE VIVACITÉ D’ESPRIT À

TOUT MOMENT PENDANT QUE LA SCIE EST EN TRAIN DE

FONCTIONNER.

Il faut toujours rester vigilant, même si, au bout d’un certain

temps, le fait d’avoir utilisé souvent votre scie à ruban risque de

vous faire croire qu’il n’existe aucun danger. Souvenez-vous

toujours qu’une seconde d’inattention est suffisante pour causer

une blessure grave.

Le fonctionnement de tout outil électrique

risque de causer la projection de corps

étrangers dans les yeux, ce qui peut

entraîner des lésions graves des yeux.

Portez toujours des lunettes de sécurité

conformes à la norme ANSI Z87.1 (illustrée

sur l’emballage) avant de commencer à travailler avec l’outil.

Certaines poussières créées par des

opérations de ponçage, de sciage, de

rectification, de perçage et d’autres activités de construction

avec des outils électriques contiennent des produits chimiques

qui sont connus comme causant des cancers, des malformations

congénitales et d’autres problèmes affectant la reproduction.

Voici quelques exemples de tels produits chimiques :

• Le plomb de peintures à base de plomb,

• La silice cristalline de briques et de ciment, ainsi que d’autres

produits de maçonnerie, et

• L’arsenic et le chrome de bois d’œuvre ayant subi un traitement

chimique.

Votre risque résultant de telles expositions est variable, selon la

fréquence de votre exposition. Pour réduire votre exposition à de

tels produits chimiques : travaillez dans un endroit bien ventilé et

en portant un matériel de sécurité agréé, comme un masque

antipoussières qui est conçu spécialement pour filtrer les

particules microscopiques.

NOTEZ ET RESPECTEZ LES AVERTISSEMENTS ET LES

INSTRUCTIONS CONCERNANT LA SÉCURITÉ QUI FIGURENT

SUR LA PRESSE DE SCIE À RUBAN :

AVERTISSEMENT

SM 2610957105 05-08 6/5/08 7:39 AM Page 20

Pour réduire le risque de blessures :

1. Ne regardez pas directement la source du rayon laser. Vous

risquez de subir des dommages aux yeux si vous regardez

délibérément la source du rayon laser.

2. Le rayon laser utilisé dans ce système est un laser de Classe II

de 1 mW avec des longueurs d’ondes maximales de 650 nm.

ÉVITEZ TOUTE EXPOSITION DIRECTE DES YEUX.

3. Le laser doit être utilisé et entretenu conformément aux instruc-

tions du fabricant :

• Ne pointez jamais le rayon laser en direction d’une personne ou

d’un objet autre que l’ouvrage.

• Ne projetez pas le rayon laser dans les yeux de quelqu’un

d’autre.

• Assurez-vous toujours que le rayon laser est dirigé vers un

ouvrage sans surfaces réfléchissantes, parce que le rayon laser

risquerait alors d’être projeté dans vos yeux ou dans les yeux

de quelqu’un d’autre.

L’utilisation de

commandes ou de

réglages, ou l’exécution de procédures

autres que ce qui est indiqué ici

risquerait de causer une exposition à des

rayonnements dangereux.

21.

Consignes de sécurité relatives aux rayons laser

Consignes de sécurité particulières pour les scies à ruban

1. Pour éviter tout risque de blessure à la suite d’un mouvement

inattendu, assurez-vous que la scie est sur une surface ferme et de

niveau, et qu’elle est correctement assujettie pour éviter qu’elle ne

se balance. Vérifiez qu’il y a assez de place pour l’opération prévue.

Boulonnez la scie sur une surface de support pour empêcher tout

glissement ou dérapage pendant l’opération de coupe.

2. Éteignez et débranchez la scie avant de la déplacer.

3. Utilisez des lames de la taille et du style appropriés.

4. Assurez-vous que les dents de la lame sont orientées vers le bas

et en direction de la table.

5. Le guide de la lame, les supports, les paliers et la tension de la

lame doivent être ajustés correctement pour éviter tout risque de

contact accidentel avec la lame et pour réduire au minimum le

risque de bris de lame. Pour maximiser le support de la lame,

ajustez toujours le guide supérieur de la lame et le dispositif de

protection de la lame afin que ce dernier soit bien serré mais ne

fasse pas obstacle au mouvement de l’ouvrage.

6. La poignée de verrouillage de l’inclinaison de la table doit être

bien serrée.

7. Faites extrêmement attention avec les ouvrages très grands, très

petits ou ayant des formes compliquées.

8. Utilisez des supports supplémentaires pour empêcher l’ouvrage

de glisser et de tomber du dessus de la table.

9. Les ouvrages doivent être assujettis de façon à ce qu’ils ne

risquent pas de se tordre, de se balancer ou de glisser pendant

l’opération de coupe.

10. Planifiez soigneusement les opérations de coupe complexes ou

sur des ouvrages de petite taille afin de ne pas risquer un

pincement de la lame. Évitez toutes opérations risquant de vous

faire perdre l’équilibre ou nécessitant des positions inconfortables

des mains pour ne pas risquer d’entrer en contact accidentellement

avec la lame.

11. Les petits ouvrages doivent être assujettis au moyen de brides

ou d’autres attaches. Ne tenez pas les ouvrages de petite taille avec

votre main parce que vos doigts risqueraient de pénétrer au-

dessous du dispositif de protection de la lame.

12. Supportez adéquatement les ouvrages cylindriques (utilisez un

bloc en V ou appuyez-les contre le guide d’onglet) pour éviter qu’ils

ne roulent et pour que la lame ne risque pas de mordre.

13. Coupez seulement un ouvrage à la fois. Assurez-vous qu’il n’y

arien sur la table en dehors de l’ouvrage et de ses guides avant

d’allumer la scie.

14. Inspectez toujours la scie en mouvement avant chaque

opération. Si vous notez des vibrations excessives, des hésitations

de la lame de la scie ou des bruits inhabituels, arrêtez

immédiatement et éteignez la scie. Débranchez-la tout de suite. Ne

remettez pas la scie en marche jusqu’à ce que le problème ait été

localisé et corrigé.

15. Pour libérer tout matériau coincé, mettez d’abord l’interrupteur

dans la position d’arrêt (OFF). Retirez la clé de l’interrupteur et

débranchez la scie.

Attendez que toutes les pièces mobiles soient à l’arrêt avant de

retirer le matériau coincé.

16. Ne quittez pas le lieu de travail avant que toutes les pièces

mobiles soient à l’arrêt. Mettez les coupe-circuit hors tension.

Retirez la clé de l’interrupteur de la scie à ruban et rangez-la en lieu

sûr, hors de portée des enfants. Assurez-vous qu’il n’y ait aucun

danger pour des enfants dans l’atelier !

17. Maintenez un réglage correct de la tension et de l’alignement de

la lame, des guides de lame et des paliers de butée.

18. Ajustez le guide supérieur à 1/8 po au-dessus de l’ouvrage

avant de commencer à couper.

19. Maintenez l’ouvrage fermement contre la table.

20. Utilisez la lame recommandée à la vitesse indiquée en fonction

du matériau de l’ouvrage.

21. Avant de commencer, assurez-vous que le moteur, la table, les

accessoires et les boutons de réglage sont bien dans les positions

désirées.

22. N’utilisez pas la scie avec la porte de l’enjoliveur de roue

ouverte.

23. Débranchez la scie avant de procéder à des changements,

réglages ou réparations de lames.

24. N’exposez pas à la pluie et n’utilisez pas dans des endroits

humides.

AVERTISSEMENT

ATTENTION

SM 2610957105 05-08 6/5/08 7:39 AM Page 21

22.

Spécifications du moteur et spécifications électriques

Spécifications générales

Tension nominale . . . . . . . . . . . . . . . . . . . . . . . . . . .120 V, 60 Hz

Débit nominal en ampères . . . . . . . . . . . . . . . . . . . . . . . . . . .2,5 A

Vitesse à vide . . . . . . . . . . . . . . . .No 1 400 / 2 700 tr/mn (c/mn)

Col . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9 po (22,9 cm)

Lame . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .59 1/2 po (151 cm)

Capacité de coupe . . . . . . . . . . . . . . . . . . . . . . .3 1/2 po (8,9 cm)

Dimensions de la table . . . . . . .11 3/4 x 11 3/4 po (30 x 30 cm)

Spécifications du moteur

En cas de dysfonctionnement ou de panne de fonctionnement, la

mise à la terre fournit un trajet de moindre résistance pour le

courant électrique afin de réduire le risque de choc électrique. Cet

outil est équipé d’un cordon électrique muni d’un conducteur de

mise à la terre de l’équipement et d’une fiche de mise à la terre. La

fiche doit être branchée dans une prise appropriée qui est installée

correctement et mise à la terre conformément à tous les codes et

àtoutes les ordonnances applicables.

Cette scie à ruban est conçue pour utiliser un moteur de

1 700 tr/mn. Elle est câblée pour un fonctionnement avec

alimentation en courant alternatif de 110-120 volts, 60 Hz. Avant de

connecter le cordon du moteur à la source d’alimentation

électrique, assurez-vous que l’interrupteur est dans la position hors

tension (« OFF ») et vérifiez que le courant électrique a les mêmes

caractéristiques que celles qui sont estampées sur la plaque

signalétique de la scie à ruban.

Raccordement à une source d’alimentation

Cette machine doit être mise à la terre pendant son emploi afin de

protéger l’opérateur contre les risques de chocs électriques.

Branchez le cordon d’alimentation électrique dans une prise de

courant de 110-120 V du type correctement mis à la terre protégée

par un disjoncteur ou un fusible à temporisation double de 15

ampères.

Toutes les prises de courant ne sont pas obligatoirement mises à

la terre correctement. Si vous n’êtes pas certain que votre prise de

courant, telle qu’illustrée à la Fig. 1, est bien mise à la terre,

demandez à un électricien professionnel de l’inspecter.

Pour éviter tout risque de choc électrique, ne

touchez pas les broches en métal de la fiche

lorsque vous installez la fiche dans la prise de courant ou

lorsque vous l’en retirez.

L’absence de mise à la terre correcte de cet

outil électrique peut causer une électrocution

ou un choc électrique grave, en particulier en cas d’utilisation

àproximité de canalisations en métal ou d’autres objets en

métal. En cas de choc électrique, votre réaction pourrait causer

un contact accidentel entre vos mains et l’outil.

Si le cordon d’alimentation est usé,

coupé ou endommagé de quelque façon

que ce soit, faites-le remplacer immédiatement pour éviter tout

risque de choc électrique ou d’incendie.

Votre appareil est conçu pour une alimentation électrique de 120

volts ; il a des fiches qui ressemblent à celle de la Figure 1.

Cet outil électrique est muni d’un cordon à trois conducteurs et

d’une fiche mise à la terre agréés par Underwriters Laboratories et

par l’Association Canadienne de Normalisation. Le conducteur de

mise à la terre a une gaine verte et est attaché au bâti de l’outil à

un bout et à la broche de mise à la terre de la fiche de raccorde-

ment à l’autre bout.

Si la prise de courant que vous avez l’intention d’utiliser pour cet

outil électrique est du type à deux broches, IL NE FAUT PAS

RETIRER LA BROCHE DE MISE À LA TERRE OU L’ALTÉRER DE

QUELQUE FAÇON QUE CE SOIT. Demandez à un électricien

professionnel de remplacer la prise de courant à DEUX trous par

une prise de courant à TROIS trous mise à la terre correctement.

Une connexion incorrecte du conducteur de mise à la terre de

l’équipement peut créer un risque de choc électrique. Le

conducteur avec une isolation dont la surface extérieure est verte,

avec ou sans bandes jaunes, est le conducteur prévu pour

l’équipement. S’il s’avère nécessaire de réparer ou de remplacer le

cordon électrique ou la fiche, ne connectez pas le conducteur de

mise à la terre de l’équipement à une borne sous tension.

Consultez un électricien professionnel ou un technicien qualifié si

les instructions de mise à la terre ne sont pas complètement

comprises ou si vous n’êtes pas certain que l’outil est mis à la

terre correctement.

Utilisez toujours un cordon de rallonge approprié. L’emploi de

quelque cordon de rallonge que ce soit causera une certaine perte

de puissance. Pour réduire cette perte au minimum possible et

pour empêcher la surchauffe et le claquage du moteur, utilisez le

tableau ci-dessous afin de déterminer le diamètre minimum des

fils (A.W.G.) du cordon de rallonge. Utilisez seulement des

cordons de rallonge à trois fils ayant des fiches du type de mise à

la terre à trois broches et des prises de courant à trois trous

compatibles avec la fiche de l’outil. Assurez-vous que votre

cordon de rallonge est en bon état.

Longueur du cordon de rallonge Diamètres des fils A.W.G.

0-25 pi (0-7,5 m) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

26-50 pi (7,8-15 m) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

51-100 pi (15,3-30 m) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

DANGER

FIG. 1

«CONSERVEZ CES CONSIGNES

D’UTILISATION/DE SÉCURITÉ »

AVERTISSEMENT

SM 2610957105 05-08 6/5/08 7:39 AM Page 22

23.

Table des matières

Page

Consignes générales de sécurité . . . . . . . . . . . . . . . . . . . . . . . 19

Consignes de sécurité additionnelles . . . . . . . . . . . . . . . . . 20-21

Spécifications du moteur et spécifications électriques . . . . . . 22

Déballage et inspection du contenu . . . . . . . . . . . . . . . . . . . .24

Tableau des pièces en vrac . . . . . . . . . . . . . . . . . . . . . . . . . . . .24

Page

Connaissance élémentaire de votre scie à ruban . . . . . . . . . . .25

Assemblage et réglages ......................................................26-31

Opérations de base avec la perceuse à colonne ..............32-34

Entretien de votre perceuse à colonne ....................................35

Guide de diagnostic ....................................................................53

SM 2610957105 05-08 6/5/08 7:39 AM Page 23

24.

Déballage et inspection du contenu

Pour réduire le risque de blessure, ne

branchez jamais la fiche dans une prise

de courant avant que toutes les étapes de la procédure

d’assemblage ne soient terminées et avant d’avoir lu et

compris la totalité du mode d’emploi.

La scie à ruban motorisée modèle 3385-01 est expédiée complète

dans une seule boîte.

1. Déballez et inspectez le contenu, puis séparez toutes les pièces

des matériaux d’emballage. Comparez chaque pièce avec le «

Tableau des pièces en vrac » pour vous assurer que toutes les

pièces sont présentes avant de mettre au rebut de quelconques

matériaux d’emballage.

Si de quelconques pièces sont

manquantes, ne tentez pas d’assembler

la scie à ruban, de brancher son cordon d’alimentation ou de

mettre l’interrupteur dans la position de marche avant de vous

être procuré toutes les pièces manquantes et de les avoir

installées correctement.

2. Éliminez la couche d’huile de protection qui est appliquée sur la

table et sur la base. Utilisez n’importe quelle graisse domestique

ordinaire et un produit détachant.

Pour éviter tout risque d’incendie ou de

réaction toxique, n’utilisez jamais

d’essence, de naphte ou de solvants très volatils similaires.

3. Appliquez une couche de cire sur la table et sur les surfaces

usinées de la base pour empêcher la formation de rouille.

Essuyez soigneusement toutes les pièces avec un tissu sec et

propre.

Tableau des pièces en vrac

ARTICLE DESCRIPTION QTÉ

A Scie à ruban 1

B Table 1

CPlaque amovible de table 1

D Guide longitudinal 1

EEnsemble de guide d’onglet 1

F Clé hexagonale de 3 mm 1

G Clé combinée de 10 et 13 mm 1

HBoulon, rondelle et rondelle de

blocage de la table 4

I Guide d’utilisation 1

AVERTISSEMENT

SM 2610957105 05-08 6/5/08 7:39 AM Page 24

25.

Connaissance élémentaire de votre scie à ruban

1Bouton de réglage de la tension de la lame

2Poignée à relâchement rapide de la tension de la lame

3Lumière de travail à DEL

4Lame

5Ensemble de support de la table

6Guide inférieur de la lame

7Courroie d’entraînement

8Roue inférieure

9Porte

10Bouton de réinitialisation

11 Roue supérieure

12 Bouton de verrouillage du mécanisme

de contrôle de la lame

13 Bouton du mécanisme de contrôle de la lame

14 Ensemble de moteur

15 Base

16 Orifice de dépoussiérage

17 Bouton de verrouillage du réglage

de l’inclinaison de la table

18 Bouton de réglage de

l’inclinaison de la table

19 Table

20 Guide supérieur de la lame

21 Bouton de verrouillage du

guide supérieur de la lame

22 Bouton de réglage du dispositif du guide supérieur de la lame

23 Hublot supérieur

24 Verrou du haut de la porte

25 Bouton de réglage du rayon laser

26 Verrou du bas de la porte

27 Interrupteur de marche/arrêt (ON/OFF) avec clé de sécurité

28 Interrupteur du laser

29 Interrupteur de la lumière de travail

SM 2610957105 05-08 6/5/08 7:39 AM Page 25

26.

Assemblage et réglages

Avant de commencer à assembler la scie

àruban, éteignez la scie, retirez la clé de

sécurité et débranchez le cordon d’alimentation de la prise de

courant. Le cordon d’alimentation doit rester débranché à

chaque fois que vous travaillez sur la scie.

Installation de la table (Fig. 3-6)

1. Desserrez le bouton de verrouillage (1) et tournez le bouton du

dispositif de protection de la lame (2) pour soulever le dispositif

de protection supérieur de la lame (3) jusqu’à la position la plus

élevée.

2. Placez la table sur le support de la table en faisant glisser la

fente (4) dans la table au-dessus de la lame (5),en faisant

attention de ne pas endommager la lame.

3. Alignez les quatre trous au bas de la table au-dessus des quatre

trous dans le support de la table (6).

4. Placez une rondelle et une rondelle de blocage sur chaque

boulon (7),et assujettissez le boulon à travers le support de la

table et dans la table même.

5. Serrez tous les quatre boulons pour faire en sorte que la table

soit fermement assujettie.

6. Alignez la fente dans la plaque amovible de table en plastique

(8) avec la fente dans la table et la lame. Appuyez sur la plaque

amovible pour la faire entrer dans l’orifice carré au milieu de la

table.

Remarque : la table doit être ajustée correctement avant que la

scie ne soit mise en marche. Voir la rubrique consacrée au réglage

de l’inclinaison de la table (page 27).

Assembly and adjustments

FIG. 3

FIG. 4

FIG. 5

FIG. 6

AVERTISSEMENT

SM 2610957105 05-08 6/5/08 7:39 AM Page 26

27.

Assemblage et réglages

Installation du guide longitudinal (Fig. 7)

1. Soulevez la bride (1) sur l’ensemble de guide longitudinal dans

la position élevée.

2. Placez le guide longitudinal sur la table de façon que la bride

soit à l’avant de la table.

3. Abaissez la bride de fixation du guide longitudinal de façon à

verrouiller le guide longitudinal en position sur la table. Faites

tourner la bride pour serrer ou desserrer.

Pour déplacer le guide longitudinal, soulevez la bride et faites

glisser le guide jusqu’à la position désirée. Abaissez la bride pour

verrouiller le guide en place.

Montage de la scie à ruban sur une surface

de travail (Fig. 8)

Assujettissez la scie à une surface de travail appropriée en insérant

la quincaillerie de montage nécessaire dans les quatre trous

percés en usine (2) dans la base de la scie.

Réglages

Avant de procéder au réglage de la scie à

ruban, éteignez la scie, retirez-en la clé

de sécurité et débranchez le cordon d’alimentation électrique

de la prise de courant. Le cordon d’alimentation doit rester

débranché à chaque fois que vous travaillez sur la scie.

Réglage de l’inclinaison de la table (Fig. 9)

La table s’incline de 0° à 45° vers la droite.

1. Tournez le bouton de verrouillage du réglage de l’inclinaison de

la table (3) dans le sens contraire des aiguilles d’une montre.

2. Tournez le bouton de réglage de l’inclinaison de la table (4)

jusqu’à ce que la flèche indicatrice corresponde à l’angle désiré

sur l’indicateur d’inclinaison de la table (5).

3. Serrez le bouton de verrouillage de l’inclinaison de la table (3)

pour assujettir la table.

Raccordement à un système de collecte

de la poussière(Fig. 10)

Un orifice de dépoussiérage de 1 1/2 po (3,8 cm) (6) est situé sur

le côté moteur de la scie à ruban. Cet orifice peut être raccordé

directement à un système de collecte de la poussière en

connectant le bout de ramassage du tuyau de collecte de la

poussière à l’orifice de dépoussiérage.

FIG. 7

FIG. 8

FIG. 9

FIG. 10

AVERTISSEMENT

SM 2610957105 05-08 6/5/08 7:39 AM Page 27

28.

Assemblage et réglages

Réglage de la tension de la lame (Fig. 11)

Un changement de la largeur de la lame ou du type de matériau

qui est coupé affectera la tension de la lame. Si la tension de la

lame est insuffisante, la lame risquera de glisser sur les roues. Si

la tension de la lame est excessive, il existe un risque de bris de la

lame.

1. Tournez le bouton de réglage de la tension de la lame (1) dans

le sens des aiguilles d’une montre pour élever la roue

supérieure de la lame (2) et augmenter la tension sur la lame.

La lame devrait alors être serrée contre la roue ; il ne faut pas

serrer excessivement le bouton de réglage de la tension de la

lame.

2. Tournez le bouton de réglage de la tension de la lame (1) dans

le sens contraire des aiguilles d’une montre pour abaisser la

roue supérieure de la lame (2) et réduire la tension sur la lame.

Réglage du mécanisme de contrôle

de la lame (Fig. 11 et 12)

Vérifiez la tension de la lame avant de procéder à des réglages du

mécanisme de contrôle de la lame.

1. Tournez la roue supérieure de la lame (2) dans le sens des

aiguilles d’une montre et vérifiez la position de la lame par

rapport à la roue. La lame doit rester au centre de la roue.

a. Si la lame se déplace vers l’avant de la roue, desserrez le

bouton de verrouillage du mécanisme de contrôle de la lame

(4) et tournez légèrement dans le sens des aiguilles d’une

montre le bouton du mécanisme de contrôle de la lame (3).

En même temps, tournez la roue supérieure (2) jusqu’à ce

que la lame soit centrée.

b. Si la lame se déplace vers le bord arrière de la roue, tournez

légèrement dans le sens contraire des aiguilles d’une montre

le bouton du mécanisme de contrôle de la lame (3). En

même temps, tournez la roue supérieure (2) jusqu’à ce que

la lame soit centrée.

2. Serrez le bouton de verrouillage du mécanisme de contrôle de

la lame (4) après avoir fini tous les réglages.

3. Vérifiez la position de la lame sur la roue inférieure. Si le

contrôle de la lame est inadéquat, continuez à effectuer des

réglages de la lame jusqu’à ce qu’elle repose correctement sur

les deux roues.

FIG. 11 1

FIG. 12

SM 2610957105 05-08 6/5/08 7:39 AM Page 28

29.

Assemblage et réglages

Remplacement de la lame (Fig. 13)

Les dents de la lame sont très pointues.

Faites très attention lors de la manipu-

lation d’une lame de scie à ruban.

Il est possible de remplacer la lame avec la table en place, mais il

peut être plus facile de retirer la table avant de remplacer la lame.

Si vous ne retirez pas la table, retirez la plaque amovible de table en

plastique et tirez sur la rallonge de la table pour qu’elle ne bloque

pas la fente dans la table avant de retirer ou d’installer la lame.

1. Desserrez la bride de fixation du guide longitudinal et retirez le

guide de la table.

2. Tirez sur les verrous du haut et du bas de la porte pour ouvrir

la porte de l’enjoliveur de la roue.

3. Déplacez la poignée à relâchement rapide du dispositif de

réglage de la tension de la lame (1) dans le sens des aiguilles

d’une montre pour abaisser la roue supérieure et réduire la

tension sur la lame.

4. Retirez la lame qui se trouve dans la scie (2).Faites glisser la

lame vers l’extérieur et dans le sens opposé aux guides

supérieur et inférieur de la lame (3) (et à travers la fente dans

la table si vous ne l’avez pas déjà retirée).

5. Mettez la nouvelle lame en position autour des roues

supérieure et inférieure, et entre les guides supérieurs et

inférieurs de la lame (3).

6. Centrez la lame sur les roues supérieure et inférieure. Tournez

lentement la roue supérieure afin de vérifier la position de la

lame.

7. Faites tourner la poignée de relâchement rapide du dispositif de

réglage de la tension de la lame (1) dans le sens contraire des

aiguilles d’une montre pour augmenter la tension sur la lame.

8. Assurez-vous que la lame est toujours centrée sur les roues

supérieure et inférieure, et qu’elle se déplace librement entre les

guides de la lame.

9. La lame doit être ajustée correctement avant de mettre la scie

en marche :

a. Voir la rubrique consacrée au réglage de la tension de la lame

(page 28).

b. Voir la rubrique consacrée au réglage du contrôle de la lame

(page 28).

c. Voir la rubrique consacrée au réglage des guides de la lame

(page 29).

FIG. 13

Réglage des guides de la lame

Les guides supérieurs et inférieurs de la lame et les paliers de

support (situés au-dessus et au-dessous de la table) permettent à

la lame de se déplacer en ligne droite pendant le fonctionnement.

Ces guides doivent être inspectés et ajustés avant chaque emploi

et après avoir changé de lame.

Remarque : assurez-vous que les systèmes de réglage de la

tension et du contrôle de la lame sont ajustés correctement avant

de procéder au réglage des guides supérieur et inférieur de la

lame.

Réglage des guides supérieurs de la lame

(Fig. 14-16)

1. Assurez-vous que l’ensemble des guides supérieurs de la lame

(1) est à angle droit par rapport à la lame (2).Si ce n’est pas le

cas :

a. Desserrez la vis (3) et faites tourner l’ensemble jusqu’à ce

qu’il soit perpendiculaire à la lame.

b. Serrez la vis (3).

2. Desserrez la vis de fixation du palier de support (4) et déplacez

le palier de support (5) vers l’avant ou vers l’arrière jusqu’à ce

que le palier soit à 1/32 po (0,8 mm) derrière la lame. Serrez la

vis (4).

3. Desserrez les vis de fixation des guides de la lame à gauche et

àdroite (6) et déplacez les guides (7) de façon à ce qu’ils soient

aussi près de la lame que possible sans la pincer pour autant.

En vous servant d’une jauge d’épaisseur (non fournie),

assurez-vous que l’espace compris entre chaque guide et la

lame mesure 0,02 po (0,5 mm). Serrez les vis (6).

FIG. 14

AVERTISSEMENT

SM 2610957105 05-08 6/5/08 7:39 AM Page 29

30.

Assemblage et réglages

Réglage des guides inférieurs de la lame (Fig. 17)

1. Retirez la table (voir page 29).

2. Desserrez la vis du palier de support inférieur (1).Déplacez le

palier de support (2) vers l’avant ou vers l’arrière jusqu’à ce que

le palier soit à 1/32 po (0,8 mm) derrière la lame (3).

3. Desserrez les vis de fixation des guides inférieurs de la lame (4)

et déplacez les guides de gauche et de droite de la lame (5) de

façon à ce qu’ils soient aussi près de la lame que possible sans

la pincer pour autant. En vous servant d’une jauge d’épaisseur

(non fournie), assurez-vous que l’espace compris entre chaque

guide et la lame mesure 0,02 po (0,5 mm). Serrez les deux vis

(4).

4. Installez la table en faisant attention de ne pas produire de

contact entre la table et la lame.

Réglage de la hauteur de l’ensemble des guides

de la lame (Fig. 18)

L’ensemble des guides de la lame doit être réglé à environ 1/8 po

(3,2 mm) au-dessus de l’ouvrage.

1. Desserrez le bouton de verrouillage des guides de la lame (1).

2. Faites tourner le bouton de réglage des guides de la lame (2)

pour abaisser l’ensemble des guides de la lame (3).

3. Serrez le bouton de verrouillage des guides de la lame (1).

FIG. 15

FIG. 16

FIG. 17

FIG. 18

SM 2610957105 05-08 6/5/08 7:39 AM Page 30

31.

Assemblage et réglages

Réglage du guide d’onglet (Fig. 19)

Placez le guide d’onglet dans la rainure de droite sur la table. Le

guide d’onglet peut être ajusté de 0° à 60° vers la droite comme

vers la gauche afin de maintenir un angle précis sur votre ouvrage.

Pour régler l’angle sur le guide d’onglet :

1. Faites tourner le bouton de réglage du guide d’onglet (1) dans

lesens contraire des aiguilles d’une montre pour le desserrer.

2. Faites tourner la base du guide d’onglet pour aligner la flèche

indicatrice (2) sur l’angle désiré.

3. Serrez le bouton de réglage du guide d’onglet (1).

Changement de la vitesse (Fig. 20 et 21)

Changez la vitesse en déplaçant la courroie d’entraînement sur les

poulies adjacentes.

1. Ouvrez la porte.

2. Desserrez, mais ne retirez pas, les deux boulons (1) qui

assujettissent l’ensemble de moteur au bâti.

3. Tirez l’ensemble de moteur (2) vers le haut (dans le sens

contraire des aiguilles d’une montre) afin de réduire la tension

sur la courroie (3).

4. Déplacez la courroie sur les poulies adjacentes. Assurez-vous

que la courroie est positionnée correctement sur les poulies.

5. Appuyez sur l’ensemble de moteur (dans le sens des aiguilles

d’une montre) pour augmenter la tension sur la courroie.

6. Serrez les deux boulons qui assujettissent le moteur au bâti.

Réglage de la brosse de la roue (Fig. 21)

La brosse de la roue est située contre la roue inférieure de la lame

et contribue à empêcher l’accumulation de sciure ou de copeaux

de bois.

1. Desserrez la vis (4) qui assujettit la brosse de la roue (5).

2. Positionnez la brosse de la roue contre la lame.

3. Serrez la vis.

FIG. 19

FIG. 20

FIG. 21

SM 2610957105 05-08 6/5/08 7:39 AM Page 31

32.

Fonctionnement

Interrupteur MARCHE/ARRÊT

1. Pour allumer la scie, mettez l’interrupteur (1) dans la position

de marche (ON).

2. Pour éteindre la scie, mettez l’interrupteur dans la position

d’arrêt (OFF).

3. Pour verrouiller l’interrupteur dans la position d’arrêt (OFF) :

a. Attendez que la scie se soit complètement arrêtée.

b. Retirez la clé de sécurité (2) du logement de l’interrupteur.

Rangez la clé de sécurité en lieu sûr.

4. Pour déverrouiller l’interrupteur et allumer la scie (ON), insérez

la clé de sécurité dans l’interrupteur et mettez l’interrupteur

dans la position de de marche (ON).

Bouton de réinitialisation (Fig. 22)

La scie à ruban est équipée d’un disjoncteur à déclenchement

automatique en cas de saturation du circuit. Pendant une

surcharge, la scie cessera de fonctionner même si l’interrupteur

est dans la position de marche (ON).

Après une mise hors tension pour cause de surcharge :

1. Mettez l’interrupteur de marche/arrêt (ON/OFF) (1) dans la

position d’arrêt (OFF).

2. Débranchez le cordon d’alimentation électrique de la prise de

courant.

3. Retirez l’ouvrage si besoin est.

4. Branchez à nouveau le cordon d’alimentation dans la prise de

courant.

5. Ouvrez la porte et appuyez sur le bouton de réinitialisation (5).

6. Fermez la porte et mettez l’interrupteur de marche/arrêt

(ON/OFF) dans la position de marche (ON).

Lampe de travail à DEL (Fig. 22 et 23)

La lampe de travail à DEL (6) est munie d’un col de cygne réglable

permettant de contrôler le faisceau lumineux avec plus de

précision. Le commutateur de la lampe de travail (4) est

indépendant et peut être allumé ou éteint séparément de

l’interrupteur de la scie à ruban.

Rayon laser (Fig. 22 et 23)

1. Mettez l’ouvrage à l’endroit désiré sur la table.

2. Allumez le commutateur du rayon laser (3).

3. Faites tourner le bouton de réglage du rayon laser (7) pour

diriger le rayon laser sur la partie appropriée de l’ouvrage.

FIG. 22

FIG. 23

SM 2610957105 05-08 6/5/08 7:39 AM Page 32

Utilisez la scie à ruban pour des opérations de coupe droite, telles

que les coupes transversales, les coupes longitudinales, les

coupes d’onglet, les coupes en biais, les coupes composées et les

coupes de refente.

Pour ne pas risquer de tordre la lame, ne tentez pas de couper des

coins à angle droit ; au lieu de cela, sciez en arrondi autour des

coins.

Une scie à ruban est essentiellement une scie à « coupe

curviligne ». Elle n’est pas capable de faire des coupes intérieures

complexes comme une scie à chantourner.

N’utilisez pas cette scie à ruban pour

couper des métaux ferreux.

33.

Assemblage et réglages

Utilisez un morceau de bois résiduel quelconque pour vérifier les réglages et pour pratiquer l’emploi

de la scie à ruban avant de commencer une opération de coupe réelle.

•Ne mettez pas la scie sous tension avant d’avoir effectué tous les réglages nécessaires. Effectuez une inspection pour vous

assurer que le guide supérieur est correctement en place. Maintenez toujours le guide supérieur de la lame très près de votre

ouvrage, à environ 1/8 po (3,2 mm) au-dessus de l’ouvrage.

•Ne forcez pas l’ouvrage contre la lame. Un léger contact permet de couper plus facilement et évite tout frottement superflu tout

en prévenant le risque de surchauffe de la lame.

•Les lames de scie bien aiguisées n’ont besoin que d’une faible pression pour couper. Faites avancer l’ouvrage contre la lame à

une vitesse constante sans forcer.

Considérations générales relatives aux opérations de coupe

Coupes curvilignes

Lorsque vous effectuez des coupes curvilignes, tournez

délicatement l’ouvrage de façon que la lame puisse le suivre sans

se tordre. Si la courbe est tellement raide que vous devez vous y

reprendre à plusieurs fois et faire de nouveaux traits de scie,

utilisez une lame plus étroite, ou une lame avec des dents plus

espacées les unes par rapport aux autres. Quand une lame a des

dents plus espacées, l’ouvrage tourne plus facilement, mais la

coupe est moins précise.

Lorsque vous changez une coupe, ne retirez pas l’ouvrage de la

lame. La lame risquerait alors d’être séparée des roues. Pour

changer une coupe, faites tourner l’ouvrage et sciez dans la partie

résiduelle du matériau.

Lorsque vous effectuez des coupes curvilignes allongées,

effectuez de petites coupes de dégagement au fur et à mesure.

Coupe de cercles (Fig. 24)

1. Ajustez le dispositif de protection supérieur de la lame de façon

qu’il soit à 1/8 po (3,2 mm) au-dessus de l’ouvrage.

2. Utilisez les deux mains lorsque vous faites avancer l’ouvrage en

direction de la lame. Maintenez fermement l’ouvrage contre la

table.

Faites pression doucement. Ne forcez pas l’ouvrage ; laissez la

lame faire le travail de coupe.

3. Le plus petit diamètre de cercle qui peut être coupé est

déterminé par la largeur de la lame. Par exemple, une lame de

1/4 po (6,4 mm) de large coupera un diamètre minimum

d’environ 1 1/2 po (38,1 mm).

3 po (76,2 mm) D

3/8 po (9,5 mm)

Diamètre minimum

du cercle

Largeur de la lame

FIG. 24

Diamètre minimum du cercle Rayon minimum Largeur de la lame

11/2 po (12,7 mm) 1/4 po (6,4 mm) 1/8 po (3 mm)

21po (25,4 mm) 1/2 po (12,7 mm) 3/16 po (4,7 mm)

31-1/2 po (38,1 mm) 3/4 po (19,05 mm) 1/4 po (6,4 mm)

43po (76,2 mm) 1-1/2 po (38,1 mm) 3/8 po (9,5 mm)

AVERTISSEMENT

SM 2610957105 05-08 6/5/08 7:39 AM Page 33

34.

Fonctionnement (suite)

Les dents de la lame sont très pointues.

Faites très attention lors de la manipula-

tion d’une lame de scie à ruban.

Pour assurer la plus longue durée de vie et les meilleurs résultats

de coupe possibles, utilisez des lames de l’épaisseur, de la largeur

et de la trempe correctes en fonction du matériau que vous allez

couper.

Lorsque vous sciez des petites courbes et effectuez des travaux

délicats, utilisez des lames étroites. Autrement, utilisez les lames

les plus larges possibles. Pour couper du bois et des matériaux

similaires avec cette scie à ruban, achetez des lames ayant des

largeurs allant jusqu’à 3/8 po (9,5 mm) et des longueurs de 59 1/4

ou 59 1/2 po (150,5 ou 151 mm).

Ne coupez pas de métaux ferreux avec une scie à ruban.

Causes communes de bris de lames :

• Mauvais alignement et/ou réglage des guides

• Une lame large a été forcée ou tordue pour couper une courbe

de faible rayon.

• L’alimentation de l’ouvrage a été trop rapide.

• Les dents sont émoussées ou elles sont trop espacées.

• La tension de la lame est excessive.

• L’ensemble des guides supérieurs a été réglé trop haut en

dessus de l’ouvrage.

• Existence d’une soudure ou brasure rugueuse ou mal finie sur

la lame.

• La lame continue à fonctionner à vide pendant une durée

prolongée sans couper de matériau.

Sélection de la lame

Type de coupe Largeur de lame recommandée

5,9,4,68/3,4/1

4,6,2,34/1,8/1

Coupe transversale

Coupe d’onglet

Coupe en biais

Coupe composée

Coupe d’un cercle

Coupe curviligne

Millimètres

Voir Fig. 24 Voir Fig. 24

Pouces

AVERTISSEMENT

SM 2610957105 05-08 6/5/08 7:39 AM Page 34

Entretien

Pour réduire le risque de blessure,

mettez l’interrupteur à l’arrêt (« OFF ») et

débranchez la fiche de la prise de courant avant d’effectuer une

opération d’entretien ou de lubrification de votre scie à ruban.

GÉNÉRALITÉS

Soufflez fréquemment toute accumulation de sciure à l’intérieur du

bâti et du moteur.

Nettoyez la poix qui s’accumule sur la table, les guides de la lame

et les paliers.

Enlevez la poix et la sciure qui se sont accumulées sur les roues

du haut et du bas en utilisant une brosse rêche. N’utilisez pas de

solvants.

L’application occasionnelle d’une couche de cire sur la table de

travail permettra au bois à couper de glisser en douceur à travers

la surface de travail.

Certains produits de nettoyage et

solvants endommagent les composants

en plastique, notamment : essence, tétrachlorure de carbone,

solvants de nettoyage chlorés, ammoniac et détergents

domestiques contenant de l’ammoniac. Évitez d’utiliser ces

produits de nettoyage et des produits similaires pour réduire au

minimum le risque de dommages.

Pour éviter le risque de choc électrique ou d’incendie, faites

remplacer immédiatement un cordon d’alimentation usé, coupé

ou endommagé.

Il ne faut demander qu’à des réparateurs

ayant reçu la formation nécessaire

d’effectuer des réparations, qu’elles soient électriques ou

mécaniques. Contactez le Centre de service usine Skil, un Centre

de service après-vente agréé ou un autre service de réparation

qualifié. N’utilisez que des pièces de rechange Skil ; l’emploi de

pièces différentes risquerait d’être dangereux.

Remplacement de la courroie d’entraînement

(Fig. 25 et 26)

1. Faites tourner la poignée de réglage de la tension de la lame à

relâchement rapide (1) dans le sens des aiguilles d’une montre

pour abaisser la roue supérieure et pour réduire ainsi la tension

sur la lame.

2. Tirez sur les deux verrous du haut et du bas de la porte pour

ouvrir la porte de l’enjoliveur de la roue.

3. Séparez la lame de la roue inférieure de la lame.

4. Retirez l’anneau élastique (3) de l’essieu de la roue inférieure.

5. Tirez sur la roue inférieure de la lame (2) pour la détacher de la

scie à ruban.

6. Retirez la courroie d’entraînement (4).

7. Positionnez une nouvelle courroie d’entraînement sur la poulie

de la roue inférieure de la lame et remettez la roue en contact

avec la scie à ruban. Faites passer la courroie d’entraînement

tout autour de la poulie du moteur (5).

8. Assujettissez la roue inférieure de la lame en position en vous

servant de l’anneau élastique (3).

9. Placez la lame au-dessus de la roue inférieure de la lame (2).

Faites tourner la poignée à relâchement rapide (1) dans le sens

contraire des aiguilles d’une montre pour élever la roue

supérieure et pour augmenter la tension sur la lame.

10. Ajustez la tension et le contrôle de la lame, ainsi que les guides

supérieurs et inférieurs de la lame. Voir pages 28–30

11. Inspectez la déflexion de la courroie d’entraînement au centre

entre les deux poulies sur le côté opposé à celui de la roue de

tension de la courroie. La déflexion de la courroie doit être de

1/2 po (12 mm) lorsque vous appuyez sur la courroie

d’entraînement au centre entre les deux poulies. Pour ajuster

la tension de la courroie, voir page 28.

Utilisez seulement les accessoires recommandés. Suivez les

instructions qui accompagnent les accessoires. L’utilisation

d’accessoires incorrects pourrait être dangereuse.

35.

Entretien de votre scie à ruban

FIG. 25 2

FIG. 26 23

AVERTISSEMENT

MISE EN GARDE

SM 2610957105 05-08 6/5/08 7:39 AM Page 35

36.

Área de trabajo

MANTENGA ALEJADOS A LOS NIÑOS

No deje que los visitantes entren en contacto con la herramienta

nicon el cordón de extensión. Se debe mantener a todos los

visitantes a una distancia segura del área de trabajo.

MANTENGA LIMPIAS LAS ÁREAS DE TRABAJO

Las áreas y las mesas desordenadas invitan a que se produzcan

accidentes.

HAGA EL TALLER A PRUEBA DE NIÑOS

Con candados, con interruptores maestros o retirando las llaves

de arranque.

EVITE LOS AMBIENTES PELIGROSOS

No utilice herramientas eléctricas en lugares húmedos o mojados.

Mantenga bien iluminada el área. No exponga las herramientas

eléctricas a la lluvia. No use la herramienta en presencia de

líquidos o gases inflamables.

Seguridad personal

CONOZCA SU HERRAMIENTA ELÉCTRICA

Lea y entienda el manual del usuario y las etiquetas colocadas en

la herramienta. Aprenda la aplicación y las limitaciones de la

herramienta, así como los peligros potenciales específicos que

son propios de esta herramienta.

NO INTENTE ALCANZAR DEMASIADO LEJOS

Mantenga un apoyo de los pies y un equilibro apropiados en todo

momento.

MANTÉNGASE ALERTA

Fíjese en lo que está haciendo. Use el sentido común. No utilice la

herramienta cuando esté cansado. No la utilice cuando esté

tomando medicamentos o mientras esté consumiendo alcohol u

otras drogas.

VÍSTASE ADECUADAMENTE

No use ropa holgada ni guantes holgados, corbatas, anillos,

pulseras u otras joyas que se podrían enganchar en las piezas

móviles. Se recomienda usar calzado antideslizante. Use una

cubierta protectora del pelo para sujetar el pelo largo.

USE SIEMPRE ANTEOJOS DE SEGURIDAD

Use también una careta o una máscara antipolvo si la operación

de corte genera polvo, y tapones para los oídos durante los

períodos prolongados de utilización de la herramienta. Los

anteojos de uso diario sólo tienen lentes resistentes a los golpes.

NO son anteojos de seguridad.

PROTÉJASE CONTRA LAS DESCARGAS ELÉCTRICAS

Evite el contacto del cuerpo con las superficies conectadas a

tierra. Por ejemplo: tuberías, radiadores, estufas de cocinar y

refrigeradores.

DESCONECTE LAS HERRAMIENTAS DE LA FUENTE

DE ALIMENTACIÓN

Cuando no las esté utilizando, antes de hacerles servicio de

ajustes y reparaciones y al cambiar hojas, brocas, cortadores, etc.

MANTENGA LOS PROTECTORES COLOCADOS EN SU SITIO

En buenas condiciones de funcionamiento y ajustados y alineados

correctamente.

RETIRE LAS LLAVES DE AJUSTE Y DE TUERCA

Cuando no se esté utilizando la herramienta, antes de hacerle

servicio de ajustes y reparaciones y al cambiar hojas, brocas,

cortadores, etc.

REDUZCA EL RIESGO DE ARRANQUE ACCIDENTAL

Asegúrese de que el interruptor esté en la posición de APAGADO

antes de enchufar la herramienta.

CONECTE A TIERRA TODAS LAS HERRAMIENTAS

Esta herramienta está equipada con un cordón eléctrico de tres

conductores aprobado y un enchufe de tipo de conexión a tierra

con tres terminales que encaja en el tomacorriente de tipo de

conexión a tierra apropiado. El conductor verde del cordón

eléctrico es el cable de conexión a tierra. No conecte nunca el

cable verde a un terminal con corriente.

NO SE SUBA NUNCA A LA HERRAMIENTA NI A SU BASE

DE SOPORTE

Se podrían producir lesiones graves si la herramienta se vuelca o

si se entra en contacto accidentalmente con la herramienta de

corte. No almacene materiales sobre la herramienta ni cerca de

ella de manera que sea necesario subirse a la herramienta o a su

base de soporte para alcanzar dichos materiales.

COMPRUEBE LAS PIEZAS DAÑADAS

Si un protector está dañado u otra pieza está dañada, antes de

usar otra vez la herramienta, se debe comprobar minuciosamente

dicho protector o dicha pieza para asegurarse de que funcione

adecuadamente y realice la función para la que se diseñó.

Compruebe la alineación de las piezas móviles, el montaje y todas

las demás situaciones que puedan afectar su funcionamiento. Si

un protector está dañado u otra pieza está dañada, se debe

reemplazar adecuadamente.

Todas las reparaciones, eléctricas o

mecánicas, deben ser intentadas sola-

mente por personal de reparación capacitado. Póngase en

contacto con el Centro de Servicio de Fábrica Skil más cercano,

la Estación de Servicio Skil Autorizada más cercana u otro

servicio de reparaciones competente.

Utilice únicamente piezas de repuesto Skil;

cualquier otra pieza podría crear un

peligro.

El uso de cualquier otro accesorio no

especificado en el catálogo Skil actual

podría crear un peligro.

Normas generales de seguridad

LEA TODAS LAS INSTRUCCIONES. Si no se siguen todas las normas de seguridad que aparecen a continuación

yotras precauciones básicas de seguridad, el resultado podría ser lesiones corporales graves.

“GUARDE ESTAS INSTRUCCIONES”

ADVERTENCIA

SM 2610957105 05-08 6/5/08 7:39 AM Page 36

37.

Normas de seguridad adicionales

Uso de la herramienta

NO FUERCE LA HERRAMIENTA

La herramienta hará el trabajo mejor y con más seguridad a la

velocidad para la cual fue diseñada.

USE LA HERRAMIENTA ADECUADA

No fuerce una herramienta pequeña o un aditamento pequeño a

hacer el trabajo de una herramienta de servicio pesado. No use la

herramienta para un propósito para el que no está diseñada. Por

ejemplo, no use una sierra circular para cortar ramas o troncos de

árbol.

SUJETE FIRMEMENTE LA PIEZA DE TRABAJO

Use abrazaderas o una prensa de tornillo para sujetar la pieza de

trabajo. Es más seguro que usar la mano y deja libres las dos

manos para utilizar la herramienta.

NO DEJE NUNCA DESATENDIDA UNA HERRAMIENTA QUE

ESTÉ EN MARCHA

Apague la herramienta. No deje la herramienta hasta que se haya

detenido por completo.

Cuidado de la herramienta

NO ALTERE NI USE MAL LA HERRAMIENTA

Estas herramientas están construidas con precisión. Cualquier

alteración o modificación no especificada constituye un uso

incorrecto y podría causar situaciones peligrosas.

EVITE LAS ÁREAS GASEOSAS

No utilice herramientas eléctricas en una atmósfera gaseosa o

explosiva. Normalmente, los motores de estas herramientas

generan chispas y podrían ocasionar una situación peligrosa.

MANTENGA LAS HERRAMIENTAS CON CUIDADO

Mantenga las herramientas afiladas y limpias para que brinden un

rendimiento mejor y más seguro. Siga las instrucciones de lubri-

cación y cambio de accesorios. Inspeccione periódicamente los

cordones eléctricos de las herramientas y, si están dañados, haga

que un centro de servicio autorizado los repare. Inspeccione perió-

dicamente los cordones de extensión y reemplácelos si están

dañados. Mantenga los mangos secos, limpios y libres de aceite y

grasa.

Antes de conectar la herramienta a una fuente de alimentación

(receptáculo, tomacorriente, etc.), asegúrese de que la tensión

suministrada sea la misma que la que se especifica en la placa de

identificación de la herramienta. Una fuente de alimentación con

una tensión superior a la especificada para la herramienta puede

causar lesiones graves al usuario, así como daños a la

herramienta. En caso de duda, NO ENCHUFE LA HERRAMIENTA.

La utilización de una fuente de alimentación con una tensión

inferior a la capacidad nominal especificada en la placa de

identificación es perjudicial para el motor.

PIENSE EN LA SEGURIDAD

LA SEGURIDAD ES UNA COMBINACIÓN DE

SENTIDO COMÚN POR PARTE DEL OPERADOR Y DE QUE ÉSTE

SE MANTENGA ALERTA EN TODO MOMENTO CUANDO SE ESTÉ

UTILIZANDO LA SIERRA DE CINTA.

No deje que la familiaridad (adquirida con el uso frecuente de la

sierra de cinta) se vuelva algo común. Recuerde siempre que un

descuido de una fracción de segundo es suficiente para causar

lesiones graves.

La utilización de cualquier herramienta

eléctrica puede hacer que se lancen

objetos extraños hacia los ojos, lo cual

puede causar daños oculares graves. Use

siempre anteojos de seguridad que

cumplan con las normas ANSI Z87.1

(mostrados en el paquete) antes de comenzar a utilizar la

herramienta eléctrica.

Ciertos tipos de polvo generados por las

operaciones de lijado, aserrado, amolado y

taladrado con herramientas eléctricas, así como por otras

actividades de construcción, contienen sustancias químicas

que se sabe que causan cáncer, defectos de nacimiento y otros

daños al sistema reproductor. Algunos ejemplos de estas

sustancias químicas son:

• Plomo procedente de pinturas a base de plomo,

• Sílice cristalina procedente de ladrillos y cemento y otros

productos de mampostería, y

• Arsénico y cromo procedentes de madera de construcción

tratada químicamente.

Su riesgo debido a estas exposiciones varía, dependiendo de la

frecuencia con la que haga este tipo de trabajo. Para reducir su

exposición a estas sustancias químicas: trabaje en un área bien

ventilada y trabaje con equipo de seguridad aprobado, como por

ejemplo máscaras antipolvo que estén diseñadas especialmente

para detener por filtración las partículas microscópicas.

OBSERVE Y SIGA LAS ADVERTENCIAS E INSTRUCCIONES DE

SEGURIDAD QUE APARECEN EN LA SIERRA DE CINTA:

ADVERTENCIA

SM 2610957105 05-08 6/5/08 7:39 AM Page 37

Para reducir el riesgo de lesiones:

1. No mire directamente al rayo láser. Se podrían producir daños

oculares si usted mira deliberadamente hacia el rayo.

2.El rayo de luz láser utilizado en este sistema es de Clase II con

una potencia máxima de 1 mW y una longitud de onda de

650 nm. EVITE LA EXPOSICIÓN DIRECTA DE LOS OJOS AL

RAYO.

3. El láser se debe utilizar y mantener de acuerdo con las

instrucciones del fabricante:

• No apunte nunca el rayo hacia una persona o hacia un objeto

que no sea la pieza de trabajo.

•No proyecte el rayo láser hacia los ojos de otras personas.

•Asegúrese siempre de que el rayo láser esté apuntado hacia

una pieza de trabajo sin superficies reflectantes, ya que el rayo

láser podría ser proyectado hacia sus ojos o hacia los ojos de

otras personas.

El uso de controles

oajustes, o la

realización de procedimientos que no

sean los especificados aquí, puede

causar una exposición a radiación

peligrosa.

38.

Seguridad para utilizar el láser

Normas de seguridad específicas para sierras de cinta

1. Para evitar lesiones por causa de un movimiento inesperado,

asegúrese de que la sierra esté sobre una superficie firme y

nivelada, sujeta apropiadamente para impedir que oscile.

Asegúrese de que haya espacio adecuado para las operaciones.

Emperne la sierra a una superficie de soporte para impedir que

resbale o se deslice durante la operación.

2. Apague y desenchufe la sierra antes de trasladarla.

3. Utilice el tamaño y estilo correctos de hoja.

4. Asegúrese de que los dientes de la hoja estén orientados hacia

abajo y hacia la mesa.

5. La guía de la hoja, los soportes, los cojinetes y la tensión de la

hoja deben estar ajustados apropiadamente para evitar el contacto

accidental con la hoja y minimizar la rotura de la hoja. Para

maximizar el soporte de la hoja, ajuste siempre la guía superior de

la hoja y el protector de la hoja de manera que queden muy cerca

de la pieza de trabajo pero no la toquen.

6. El mango de fijación de la inclinación de la mesa debe estar

apretado.

7. Tenga precaución adicional con las piezas de trabajo muy

grandes, muy pequeñas o con forma complicada.

8. Utilice soportes adicionales para impedir que las piezas de

trabajo se deslicen hasta salirse del tablero de la mesa.

9. Las piezas de trabajo se deben sujetar firmemente para que no

se tuerzan, oscilen o se deslicen mientras estén siendo cortadas.

10. Planee cuidadosamente el trabajo intrincado o pequeño, para

evitar pellizcar la hoja. Evite las operaciones complicadas y las

posiciones difíciles de las manos, para evitar el contacto accidental

con la hoja.

11. Las piezas pequeñas se deben sujetar firmemente con

abrazaderas o dispositivos de fijación. No sostenga las piezas

pequeñas en la mano, porque los dedos podrían meterse debajo

del protector de la hoja.

12. Soporte apropiadamente las piezas de trabajo redondas (use un

bloque en V o presiónelas contra el calibre de ingletes) para evitar

que rueden y que la hoja penetre y se enganche.

13. Corte solamente una pieza de trabajo a la vez. Asegúrese de que

se haya retirado todo de la mesa, excepto la pieza de trabajo y sus

guías, antes de encender la sierra.

14. Observe siempre el funcionamiento de la sierra antes de cada

uso. Si hay vibraciones excesivas, si la sierra titubea o si hay algún

ruido inusual, deténgase inmediatamente. Apague la sierra.

Desenchúfela inmediatamente. No arranque de nuevo la sierra

hasta que se haya localizado y corregido el problema.

15. Para soltar cualquier material atascado, ponga el interruptor en

la posición de apagado. Retire la llave del interruptor y desenchufe

la sierra.

Espere a que todas las piezas móviles se hayan detenido antes de

retirar el material atascado.

16. No se vaya del área de trabajo hasta que todas las piezas

móviles se hayan detenido. Desconecte la alimentación eléctrica a

los interruptores maestros. Retire la llave del interruptor de la sierra

de cinta y guárdela en un lugar seguro, fuera del alcance de los

niños. ¡Haga el taller a prueba de niños!

17. Mantenga un ajuste apropiado de la tensión de la hoja, la

alineación de la hoja, las guías de la hoja y los cojinetes de empuje.

18. Ajuste la guía superior a 1/8 de pulgada por encima de la pieza

de trabajo antes de cortar.

19. Sujete la pieza de trabajo firmemente contra la mesa.

20. Utilice la hoja y la velocidad recomendadas para el material de

la pieza de trabajo.

21. Antes de comenzar, asegúrese de que el motor, la mesa, los

aditamentos y los pomos de ajuste estén firmemente sujetos.

22. No utilice la sierra con la puerta de la cubierta de las ruedas

abierta.

23. Desenchufe la sierra antes de hacer cambios de hoja, ajustes o

reparaciones.

24. No exponga la sierra a la lluvia ni la utilice en lugares húmedos.

ADVERTENCIA

PRECAUCIÓN

SM 2610957105 05-08 6/5/08 7:39 AM Page 38

39.

Especificaciones del motor y requisitos eléctricos

Especificaciones generales

Tensión nominal . . . . . . . . . . . . . . . . . . . . . . . . . . .120 V, 60 Hz

Amperaje nominal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2.5 A

Velocidad sin carga . . . . . . . . . . . .No 1,400 / 2,700 min (CPM)

Garganta . . . . . . . . . . . . . . . . . . . . . . . . . .9 pulgadas (22.9 cm)

Hoja . . . . . . . . . . . . . . . . . . . . . . . . . .59 1/2 pulgadas (151 cm)

Capacidad de corte . . . . . . . . . . . . . . . .3 1/2 pulgadas (8.9 cm)

Tamaño de la mesa . . . . . . . .11 3/4 x 11 3/4 pulg. (30 x 30 cm)

Especificaciones del motor

En caso de mal funcionamiento o avería, la conexión a tierra pro-

porciona un camino de resistencia mínima para la corriente eléc-

trica, con el fin de reducir el riesgo de descargas eléctricas. Esta

herramienta está equipada con un cordón eléctrico que tiene un

conductor de conexión a tierra del equipo y un enchufe de conexión

atierra. El enchufe se debe introducir en un tomacorriente

coincidente que esté instalado y conectado a tierra adecuadamente,

de acuerdo con todos los códigos y ordenanzas locales.

Esta sierra de cinta está diseñada para utilizar un motor de 1700

RPM. Esta cableada para funcionar con corriente alterna de 110-

120 V, 60 Hz. Antes de conectar el cordón eléctrico del motor a la

fuente de alimentación, asegúrese de que el interruptor esté en la

posición de APAGADO y asegúrese de que la corriente eléctrica

tenga las mismas características que las especificadas en la placa

de identificación de la sierra de cinta.

Conexión a una fuente de alimentación

Esta máquina debe estar conectada a tierra mientras se esté utili-

zando, para proteger al operador contra las descargas eléctricas.

Enchufe el cable de alimentación en un tomacorriente de tipo

conectado a tierra apropiadamente de 110-120 V, protegido por

un fusible o cortacircuitos de acción retardada con elemento dual

de 15 A.

No todos los tomacorrientes están conectados a tierra apropiada-

mente. Si no está seguro si su tomacorriente, tal y como se

muestra en la Fig. 1, está conectado a tierra apropiadamente, haga

que un electricista calificado lo compruebe.

Para evitar las descargas eléctricas, no toque

los terminales metálicos del enchufe cuando

inserte el enchufe en el tomacorriente o lo saque del mismo.

Si esta herramienta eléctrica no se conecta

apropiadamente a tierra, el resultado puede

ser electrocución o descargas eléctricas fuertes, especialmente

cuando se utilice cerca de plomería metálica y otros objetos

metálicos. Si recibe una descarga eléctrica, su reacción podría

hacer que las manos golpeen la herramienta.

Si el cable de alimentación está desgas-

tado, cortado o dañado de alguna manera,

haga que lo reemplacen inmediatamente para evitar el peligro

de descargas eléctricas o incendio.

Esta unidad está diseñada para utilizarse con 120 V; tiene un

enchufe que se parece al que se muestra en la Figura 1.

Esta herramienta eléctrica está equipada con un cordón eléctrico

de tres conductores y un enchufe de tipo de conexión a tierra

aprobados por Underwriters Laboratories y la Asociación

Canadiense de Estandarización (Canadian Standards Association).

El conductor de conexión a tierra tiene un forro verde y está sujeto

ala carcasa de la herramienta en un extremo y al terminal de

conexión a tierra del enchufe de conexión en el otro extremo.

Si el tomacorriente que piensa usar para esta herramienta eléctrica

es del tipo de dos terminales, NO QUITE NI ALTERE DE NINGUNA

MANERA EL TERMINAL DE CONEXIÓN A TIERRA. Haga que un

electricista calificado reemplace el tomacorriente para DOS

terminales por un tomacorriente para TRES terminales conectado

atierra adecuadamente.

La conexión incorrecta del conductor de conexión a tierra del

equipo puede causar un riesgo de descargas eléctricas. El

conductor con aislamiento que tiene una superficie exterior de

color verde con o sin franjas amarillas es el conductor del equipo.

Si es necesario reparar o reemplazar el cordón eléctrico o el

enchufe, no conecte el conductor de conexión a tierra del equipo

aun terminal con corriente.

Consulte a un electricista calificado o a personal de servicio

calificado si no entiende completamente las instrucciones de

conexión a tierra o si tiene dudas sobre si la herramienta está

conectada a tierra adecuadamente.

Utilice siempre un cordón de extensión apropiado. La utilización

de cualquier cordón de extensión causará algo de pérdida de

potencia. Para reducir esta pérdida al mínimo y evitar el

recalentamiento y que el motor se queme, utilice la tabla que

aparece a continuación para determinar el cordón de extensión

con el tamaño de cable mínimo (A.W.G., calibre americano de

alambres). Utilice únicamente cordones de extensión de tres

cables que tengan enchufes de tipo de conexión a tierra de tres

terminales y tomacorrientes para tres polos que acepten el

enchufe de la herramienta. Asegúrese de que su cordón de

extensión esté en buenas condiciones.

Longitud del cordón de extensión Calibre de alambre A.W.G.

0-25 pies . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

26-50 pies . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

51-100 pies . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

FIG. 1

“GUARDE ESTAS INSTRUCCIONES”

ADVERTENCIA

PELIGRO

SM 2610957105 05-08 6/5/08 7:39 AM Page 39

40.

Índice

Página

Normas generales de seguridad . . . . . . . . . . . . . . . . . . . . . . . . 36

Normas de seguridad adicionales . . . . . . . . . . . . . . . . . . . . . 37-38

Especificaciones del motor y requisitos eléctricos. . . . . . . . . . 39

Desempaquetado y comprobación del contenido. . . . . . . . . . . 41

Tabla de piezas sueltas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .41

Página

Familiarización con la sierra de cinta . . . . . . . . . . . . . . . . . . . . .42

Ensamblaje y ajustes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43-48

Utilización básicas del taladro de columna . . . . . . . . . . . . . 49-53

Mantenimiento del taladro de columna . . . . . . . . . . . . . . . . . . 52

Localización yreparación de averías . . . . . . . . . . . . . . . . . . . . . . 54

SM 2610957105 05-08 6/5/08 7:39 AM Page 40

41.

Desempaquetado y comprobación del contenido

Para reducir el riesgo de lesiones, no

conecte nunca el enchufe al tomacorriente

de la fuente de alimentación hasta que se hayan completado

todos los pasos de ensamblaje y hasta que haya leído y

entendido todo el manual del usuario.

La sierra de cinta motorizada modelo 3385-01 se envía completa

en una caja.

1. Desempaquetado y comprobación del contenido. Separe todas

las piezas de los materiales de empaquetamiento. Compruebe

cada una de ellas con la “Tabla de piezas sueltas” para

asegurarse de que no falte ningún artículo antes de desechar

cualquier material de empaquetamiento.

Si falta alguna pieza, no intente ensamblar

la sierra de cinta, enchufar el cable de

alimentación o poner el interruptor en la posición de encendido

hasta que las piezas que falten se hayan obtenido y se hayan

instalado correctamente.

2. Quite el aceite protector que se ha aplicado a la mesa y la base.

Utilice cualquier quitagrasa y quitamanchas doméstico

corriente.

Para evitar un incendio o una reacción

tóxica, no use nunca gasolina, nafta o

solventes similares altamente volátiles.

3. Aplique una capa de cera en pasta a la mesa y las superficies

maquinadas de la base para evitar que se oxiden. Limpie

completamente todas las piezas con un paño limpio y seco.

Tabla de piezas sueltas

ARTÍCULO DESCRIPCIÓN CANT.

A Sierra de cinta 1

BMesa 1

C Inserto de la mesa 1

D Tope-guía 1

E Ensamblaje del calibre de ingletes 1

FLlave Allen de 3 mm 1

G Llave de combinación de 10 y 13 mm 1

HPerno, arandela y arandela de

seguridad de la mesa 4

I Guía de utilización 1

ADVERTENCIA

SM 2610957105 05-08 6/5/08 7:39 AM Page 41

42.

Familiarización con la sierra de cinta

1Pomo tensor de la hoja

2Mango de liberación rápida de la tensión de la hoja

3Luz de trabajo LED

4Hoja

5Ensamblaje del soporte de la mesa

6Guía inferior de la hoja

7Correa de accionamiento

8Rueda inferior

9Puerta

10Botón de restablecimiento

11 Rueda superior

12 Pomo de fijación de la trayectoria de la hoja

13 Pomo de ajuste de la trayectoria de la hoja

14 Ensamblaje del motor

15 Base

16 Orificio para polvo

17 Pomo de fijación del ajuste de la inclinación

de la mesa

18 Pomo de ajuste de la

inclinación de la mesa

19 Mesa

20 Guía superior de la hoja

21 Pomo de fijación de la guía superior de la hoja

22 Pomo de ajuste de la guía superior de la hoja

23 Orificio de visión superior

24 Pestillo superior de la puerta

25 Pomo de ajuste de la línea del láser

26 Pestillo inferior de la puerta

27 Interruptor de ENCENDIDO y APAGADO con llave de seguridad

28 Interruptor del láser

29 Interruptor de la luz de trabajo

SM 2610957105 05-08 6/5/08 7:39 AM Page 42

43.

Ensamblaje y ajustes

Antes de ensamblar la sierra de cinta,

apague la sierra, retire la llave de seguri-

dad y desenchufe el cable de alimentación del tomacorriente.

El cable de alimentación debe permanecer desenchufado

siempre que usted esté trabajando en la sierra.

Instale la mesa (Fig. 3–6)

1. Afloje el pomo de fijación (1) ygire el pomo del protector de la

hoja (2) para subir el protector superior de la hoja (3) hasta la

posición más alta.

2. Coloque la mesa sobre el soporte de la mesa deslizando la

ranura (4) ubicada en la mesa sobre la hoja (5),teniendo

cuidado de no dañar la hoja.

3. Alinee los cuatro agujeros ubicados en la parte inferior de la

mesa sobre los cuatro agujeros ubicados en el soporte de la

mesa (6).

4. Coloque una arandela y una arandela de seguridad en cada

perno (7) ysujete firmemente cada perno a través del soporte

de la mesa y en el interior de la mesa.

5. Apriete los cuatro pernos para asegurarse de que la mesa esté

firmemente sujeta.

6. Alinee la ranura ubicada en el inserto de plástico de la mesa (8)

con la ranura ubicada en la mesa y la hoja. Presione el inserto

al interior de la abertura cuadrada ubicada en el centro de la

mesa.

Nota: Antes de utilizar la sierra, se debe ajustar apropiadamente

la mesa. Consulte “Ajuste de la inclinación de la mesa” (página

44).

FIG. 3

FIG. 4

FIG. 5

FIG. 6

ADVERTENCIA

SM 2610957105 05-08 6/5/08 7:39 AM Page 43

44.

Ensamblaje y ajustes

Instale el tope-guía (Fig. 7)

1. Suba la abrazadera (1) ubicada en el ensamblaje del tope-guía

hasta la posición hacia arriba.

2. Coloque el tope-guía sobre la mesa de manera que la

abrazadera esté en la parte delantera de la mesa.

3. Baje la abrazadera del tope-guía para bloquear el tope-guía en

la posición deseada sobre la mesa. Gire la abrazadera para

apretar el tope-guía.

Para mover el tope-guía, suba la abrazadera y deslice el tope-guía

hasta la ubicación deseada. Baje la abrazadera para bloquear el

tope-guía en esa posición.

Monte la sierra de cinta en una superficie

de trabajo (Fig. 8)

Sujete firmemente la sierra a una superficie de trabajo adecuada,

insertando los herrajes de montaje apropiados a través de los

cuatro agujeros pretaladrados (2) ubicados en la base de la sierra.

Ajustes

Antes de ajustar la sierra de cinta, apague

la sierra, retire la llave de seguridad y de-

senchufe el cable de alimentación del tomacorriente. El cable

de alimentación debe permanecer desenchufado siempre que

usted esté trabajando en la sierra.

Ajuste de la inclinación de la mesa (Fig. 9)

La mesa se inclina de 0° a 45° a la derecha.

1. Gire el pomo de fijación de la inclinación de la mesa (3) en

sentido contrario al de las agujas del reloj.

2. Gire el pomo de ajuste de la inclinación de la mesa (4) hasta

que el indicador esté en el ángulo deseado en el calibre de

inclinación de la mesa (5).

3. Apriete el pomo de fijación de la mesa (3) para sujetar

firmemente la mesa.

Conecte la sierra a un sistema de recolección

de polvo (Fig. 10)

Hay un orificio para polvo de 1 1/2 pulgadas (3.8 cm) (6) ubicado

en el lado del motor de la sierra de cinta. Este orificio se puede

conectar directamente a un sistema de recolección de polvo,

conectando el extremo de recogida de la manguera de recolección

de polvo al orificio para polvo.

FIG. 7

FIG. 8

FIG. 9

FIG. 10

ADVERTENCIA

SM 2610957105 05-08 6/5/08 7:39 AM Page 44

45.

Ensamblaje y ajustes

Ajuste de la tensión de la hoja (Fig. 11)

Un cambio en la anchura de la hoja o el tipo de material que se

esté cortando afectará la tensión de la hoja. Si la tensión de la hoja

es demasiado floja, la hoja podría resbalar sobre las ruedas. Si la

hoja está demasiado tensa, se podría romper.

1. Gire el pomo tensor de la hoja (1) en el sentido de las agujas del

reloj para subir la rueda superior de la hoja (2) yaumentar la

tensión de la hoja. La hoja debería estar tensa sobre la rueda,

pero no apriete excesivamente la hoja.

2. Gire el pomo tensor de la hoja (1) en sentido contrario al de las

agujas del reloj para bajar la rueda superior de la hoja (2) y

reducir la tensión de la hoja.

Ajuste de la trayectoria de la hoja (Fig. 11 y 12)

Compruebe si la tensión de la hoja es apropiada antes de hacer

cualquier ajuste de la trayectoria de la hoja.

1. Gire la rueda superior de la hoja (2) en el sentido de las agujas

del reloj y compruebe la posición de la hoja sobre la rueda. La

hoja debería permanecer en el centro de la rueda.

a. Si la hoja se mueve hacia la parte delantera de la rueda, afloje

el pomo de fijación de la trayectoria de la hoja (4) ygire el

pomo de ajuste de la trayectoria de la hoja (3) ligeramente en

el sentido de las agujas del reloj. Al mismo tiempo, gire la

rueda superior (2) hasta que la hoja esté centrada.

b. Si la hoja se mueve hacia el borde trasero de la rueda, gire el

pomo de ajuste de la trayectoria de la hoja (3) ligeramente en

sentido contrario al de las agujas del reloj. Al mismo tiempo,

gire la rueda superior (2) hasta que la hoja esté centrada.

2. Apriete el pomo de fijación de la trayectoria de la hoja (4)

cuando haya acabado de hacer ajustes.

3. Compruebe la posición de la hoja sobre la rueda inferior. Si la

trayectoria está desviada, continúe ajustando la hoja hasta que

esté asentada apropiadamente sobre ambas ruedas.

FIG. 11 1

FIG. 12

SM 2610957105 05-08 6/5/08 7:39 AM Page 45

46.

Ensamblaje y ajustes

Reemplace la hoja (Fig. 13)

Los dientes de la hoja están afilados.

Tenga cuidado cuando maneje una hoja de

sierra de cinta.

Es posible reemplazar la hoja con la mesa colocada en su sitio en

la sierra. Sin embargo, podría ser más fácil retirar la mesa antes de

reemplazar la hoja. Si no retira la mesa, retire el inserto interior de

plástico de la mesa y tire de la extensión de la mesa hacia afuera,

para que no bloquee la ranura ubicada en la mesa, antes de retirar

oinstalar la hoja.

1. Afloje la abrazadera del tope-guía y retire el tope-guía de la

mesa.

2. Tire hacia arriba de los pestillos superior e inferior de la puerta

para abrir la puerta de la cubierta de las ruedas.

3. Mueva el mango de liberación rápida de ajuste de la tensión de

la hoja (1) en el sentido de las agujas del reloj para bajar la

rueda superior y reducir la tensión de la hoja.

4. Retire la hoja vieja (2).Deslice la hoja hacia fuera y alejándola

de las guías superior e inferior de la hoja (3) (y a través de la

ranura ubicada en la mesa, si usted no retiró la mesa).

5. Ponga la hoja nueva en posición correcta alrededor de las

ruedas superior e inferior y entre las guías superior e inferior de

la hoja (3).

6. Centre la hoja sobre las ruedas superior e inferior. Gire

lentamente la rueda superior para comprobar la posición de la

hoja.

7. Mueva el mango de liberación rápida de ajuste de la tensión de

la hoja (1) en sentido contrario al de las agujas del reloj para

aumentar la tensión de la hoja.

8. Asegúrese de que la hoja aún esté centrada sobre las ruedas

superior e inferior y que se mueva libremente a través de las

guías de la hoja.

9. La hoja se debe ajustar apropiadamente antes de utilizar la

sierra:

a. Consulte “Ajuste de la tensión de la hoja” (página 45).

b. Consulte “Ajuste de la trayectoria de la hoja (página 45).

c. Consulte “Ajuste de las guías de la hoja” (página 46).

FIG. 13

Ajuste de las guías de la hoja

Las guías superior e inferior de la hoja y los cojinetes de soporte

(ubicados encima y debajo de la mesa) mantienen el movimiento

de la hoja en línea recta durante la operación. Estas guías se deben

comprobar y ajustar antes de cada y uso y después de cambiar la

hoja.

Nota: Asegúrese de que la tensión y la trayectoria de la hoja estén

ajustadas apropiadamente antes de ajustar las guías superior e

inferior de la hoja.

Ajuste la guía superior de la hoja (Fig. 14–16)

1. Asegúrese de que el ensamblaje de la guía superior de la hoja

(1) esté en ángulo recto con la hoja (2).Si no lo está:

a. Afloje el tornillo (3) ygire el ensamblaje hasta que esté

perpendicular a la hoja.

b. Apriete el tornillo (3).

2. Afloje el tornillo del cojinete de soporte (4) ymueva el cojinete

de soporte (5) hacia delante o hacia atrás hasta que el cojinete

esté a 1/32 de pulgada (0.8 mm) detrás de la hoja. Apriete el

tornillo (4).

3. Afloje los tornillos de las guías izquierda y derecha de la hoja

(6) ymueva las guías (7) tan cerca de la hoja como sea posible

sin pellizcarla. Utilizando un calibre de espesores (no

suministrado), asegúrese de que el espacio entre cada guía y la

hoja mida 0.02 pulgadas (0.5 mm). Apriete los tornillos (6).

FIG. 14

ADVERTENCIA

SM 2610957105 05-08 6/5/08 7:39 AM Page 46

47.

Ensamblaje y ajustes

Ajuste las guías inferiores de la hoja (Fig. 17)

1. Retire la mesa (consulte la página 46).

2. Afloje el tornillo del cojinete de soporte inferior (1).Mueva el

cojinete de soporte (2) hacia delante o hacia atrás hasta que el

cojinete esté 1/32 de pulgada (0.8 mm) detrás de la hoja (3).

3. Afloje los tornillos de la guía inferior de la hoja (4) ymueva las

guías izquierda y derecha de la hoja (5) tan cerca de la hoja

como sea posible sin pellizcarla. Utilizando un calibre de

espesores (no suministrado), asegúrese de que el espacio

entre cada guía y la hoja mida 0.02 pulgadas (0.5 mm). Apriete

ambos tornillos (4).

4. Instale la mesa, teniendo cuidado de no golpearla contra la

hoja.

Ajuste la altura del ensamblaje de las guías

de la hoja (Fig. 18)

El ensamblaje de las guías de la hoja se debe ajustar aproximada-

mente a 1/8 de pulgada (3.2 mm) por encima de la pieza de

trabajo.

1. Afloje el pomo de fijación de las guías de la hoja (1).

2. Gire el pomo de ajuste de las guías de la hoja (2) para bajar el

ensamblaje de las guías de la hoja (3).

3. Apriete el pomo de fijación de las guías de la hoja (1).

FIG. 15

FIG. 16

FIG. 17

FIG. 18

SM 2610957105 05-08 6/5/08 7:39 AM Page 47

48.

Ensamblaje y ajustes

Ajuste del calibre de ingletes (Fig. 19)

Coloque el calibre de ingletes en la ranura derecha de la mesa. El

calibre de ingletes se puede ajustar de 0° a 60° a la derecha y a la

izquierda para mantener un ángulo preciso sobre la pieza de

trabajo. Para ajustar el ángulo en el calibre de ingletes:

1. Gire el pomo del calibre de ingletes (1) en sentido contrario al

delas agujas del reloj para aflojarlo.

2. Gire la base del calibre para alinear el indicador (2) con el

ángulo deseado.

3. Apriete el pomo del calibre de ingletes (1).

Cambie las velocidades (Fig. 20 y 21)

Cambie la velocidad moviendo la correa de accionamiento hasta

las poleas adyacentes.

1. Abra la puerta.

2. Afloje, pero no retire, los dos pernos (1) que sujetan el

ensamblaje del motor a la carcasa.

3. Tire hacia arriba del ensamblaje del motor (2) (en sentido

contrario al de las agujas del reloj) para reducir la tensión de la

correa (3).

4. Mueva la correa hasta las poleas adyacentes. Asegúrese de que

la correa esté posicionada apropiadamente sobre las poleas.

5. Empuje hacia abajo el ensamblaje del motor (en el sentido de las

agujas del reloj) para aumentar la tensión de la correa.

6. Apriete los dos pernos que sujetan el motor a la carcasa.

Ajuste de la escobilla de la rueda (Fig. 21)

La escobilla de la rueda está ubicada contra la rueda inferior de la

hoja y ayuda a mantener la hoja limpia, sin aserrín y sin virutas de

madera.

1. Afloje el tornillo (4) que sujeta la escobilla de la rueda (5).

2. Posicione la escobilla de la rueda contra la hoja.

3. Apriete el tornillo.

FIG. 19

FIG. 20

FIG. 21

SM 2610957105 05-08 6/5/08 7:39 AM Page 48

49.

Utilización

Interruptor de ENCENDIDO y APAGADO (Fig. 22)

1. Para ENCENDER la sierra, mueva el interruptor (1) hasta la

posición de ENCENDIDO.

2. Para APAGAR la sierra, mueva el interruptor hasta la posición

de APAGADO.

3. Para bloquear el interruptor en la posición de APAGADO:

a. Espere hasta que la sierra se haya detenido por completo.

b. Retire la llave de seguridad (2) de la carcasa del interruptor.

Guarde la llave de seguridad en un lugar seguro.

4. Para desbloquear el interruptor y ENCENDER la sierra, inserte la

llave de seguridad en el interruptor y mueva el interruptor hasta

la posición de ENCENDIDO.

Botón de restablecimiento (Fig. 22)

En caso de sobrecarga, la sierra de cinta tiene un circuito de

protección contra sobrecargas. Durante una sobrecarga, la sierra

dejará de funcionar incluso aunque el interruptor esté en la

posición de ENCENDIDO.

Para restablecer el funcionamiento de la sierra en caso de

sobrecarga:

1. Ponga el interruptor (1) de ENCENDIDO y APAGADO en la

posición de APAGADO.

2. Desenchufe el cable de alimentación de la fuente de

alimentación.

3. Retire la pieza de trabajo, si es necesario.

4. Enchufe el cable de alimentación de vuelta en la fuente de

alimentación.

5. Abra la puerta y oprima el botón de restablecimiento (5).

6. Cierre la puerta y ponga el interruptor de ENCENDIDO y

APAGADO en la posición de ENCENDIDO.

Lámpara de trabajo LED (Fig. 22 y 23)

La lámpara de trabajo LED (6) tiene un cuello de cisne ajustable

para poder controlarla con precisión al apuntar la luz. El

interruptor de la lámpara de trabajo (4) es independiente y se

puede ENCENDER y APAGAR separadamente del interruptor de la

sierra de cinta.

Línea del láser (Fig. 22 y 23)

1. Coloque la pieza de trabajo en la posición deseada sobre la

mesa.

2. Ponga el interruptor (3) de la luz láser en la posición de

ENCENDIDO.

3. Gire el pomo de ajuste de la línea del láser (7) para mover dicha

línea hasta la posición deseada sobre la pieza de trabajo.

FIG. 22

FIG. 23

SM 2610957105 05-08 6/5/08 7:39 AM Page 49

Use la sierra de cinta para operaciones en línea recta, tales como

cortar transversalmente, cortar al hilo, cortar ingletes, biselar,

realizar cortes compuestos y reaserrar.

Para evitar torcer la hoja, no corte esquinas agudas; en lugar de

ello, aserre alrededor de las esquinas.

Una sierra de cinta es básicamente una sierra “cortadora de

curvas”. No es capaz de hacer cortes interiores intrincados como

se pueden hacer con una sierra de contornear.

No utilice esta sierra de cinta para cortar

metales ferrosos.

50.

Ensamblaje y ajustes

Utilice madera de desecho para comprobar los ajustes y familiarizarse con la sensación de la sierra de

cinta al utilizarla, antes de intentar trabajo regular.

•No encienda la sierra antes de que se hayan hecho todos los ajustes. Asegúrese de que la guía superior esté colocada en su

sitio. Mantenga siempre la guía superior de la hoja cerca de la pieza de trabajo, aproximadamente 1/8 de pulgada (3.2 mm)

por encima de la pieza de trabajo.

•No fuerce la pieza de trabajo contra la hoja. Un contacto ligero permite cortar más fácilmente y evita la fricción no deseada

yel calentamiento de la hoja.

•Las hojas de sierra afiladas necesitan poca presión para cortar. Mueva firmemente la pieza de trabajo contra la hoja sin

forzarla.

Cortes generales

Corte de curvas

Cuando corte curvas, gire cuidadosamente la pieza de trabajo para

que la hoja la siga sin torcerse. Si la curva es tan cerrada que usted

retrocede repetidamente y corta una sección nueva, use una hoja

más estrecha o una hoja con más triscado (con los dientes más

separados). Cuando una hoja tiene más triscado, la pieza de

trabajo gira más fácilmente, pero el corte es más basto.

Cuando cambie un corte, no retire la pieza de trabajo de la hoja, ya

que la pieza de trabajo podría tirar de la hoja y sacarla de las

ruedas. Para cambiar un corte, gire la pieza de trabajo y la sierra

hacia fuera a través del área de material de desecho.

Cuando corte curvas largas, haga cortes de alivio a medida que

vaya realizando el corte.

Corte de círculos (Fig. 24)

1. Ajuste el protector superior de la hoja a 1/8 de pulgada (3.2

mm) por encima de la pieza de trabajo.

2. Use las dos manos mientras hace avanzar la pieza de trabajo

hacia la hoja. Sujete la pieza de trabajo firmemente contra la

mesa.

Ejerza una presión suave. No fuerce la pieza de trabajo, deje que la

hoja corte.

3. El círculo de diámetro más pequeño que se puede cortar está

determinado por la anchura de la hoja. Por ejemplo, una hoja

de 1/4 de pulgada (6.4 mm) de ancho cortará un diámetro

mínimo de aproximadamente 1 1/2 pulgadas (38.1 mm).

3 pulg. (76.2 mm) de D

3/8 de pulg. (9.5 mm)

Diámetro mínimo

del círculo

Anchura de la hoja

FIG. 24

Diámetro mínimo del círculo Radio mínimo Anchura de la hoja

11/2

(12.7 mm) 1/4

(6.4 mm) 1/8

(3 mm)

(25.4 mm) 1/2

(12.7 mm) 3/16

(4.7 mm)

31-1/2

(38.1 mm) 3/4

(19.05 mm) 1/4

(6.4 mm)

(76.2 mm) 1-1/2

(38.1 mm) 3/8

(9.5 mm)

ADVERTENCIA

SM 2610957105 05-08 6/5/08 7:39 AM Page 50

51.

Utilización (continuación)

Los dientes de la hoja están afilados.

Tenga cuidado cuando maneje una hoja de

sierra de cinta.

Para reducir al mínimo el desgaste y obtener los mejores

resultados de corte, use el grosor, la anchura y el templado de

hoja correctos para el tipo de material que vaya a cortar.

Cuando aserre curvas pequeñas y trabajo delicado, use hojas

estrechas. Si no, use la hoja más ancha posible. Para cortar

madera y materiales similares con esta sierra de cinta, compre

hojas con anchuras de hasta 3/8 de pulgada (9.5 mm) y una

longitud de 59 1/4 ó 59 1/2 pulgadas (150.5 ó 151 mm).

No corte metales ferrosos con esta sierra de cinta.

Causas comunes de rotura de la hoja:

•Mala alineación y mal ajuste de las guías.

•Forzar o torcer una hoja ancha alrededor de un radio corto.

•Hacer avanzar la pieza de trabajo demasiado rápidamente.

•Dientes desafilados o triscado insuficiente.

•Demasiada tensión en la hoja.

•Ajustar el ensamblaje de la guía superior demasiado alto por

encima de la pieza de trabajo.

•Broncesoldadura o soldadura abultada o acabada incorrecta-

mente en la hoja.

•Giro continuo de la hoja cuando no se esté cortando.

Selección de la hoja

Operación Anchura de la hoja recomendada

5.9,4.68/3,4/1

4.6,2.34/1,8/1

Corte transversal

Corte de ingletes

Biselado

Corte compuesto

Corte de círculos

Corte de curvas

Milímetros

Ver la Fig. 24 Ver la Fig. 24

Pulgadas

ADVERTENCIA

SM 2610957105 05-08 6/5/08 7:39 AM Page 51

Mantenimiento

Para reducir el riesgo de lesiones, ponga el

interruptor de encendido en la posición de

“APAGADO” y saque el enchufe del tomacorriente de la fuente

de alimentación antes de hacer mantenimiento de la sierra de

cinta o lubricarla.

GENERAL

Sople frecuentemente todo el polvo que se haya acumulado

dentro de la carcasa y del motor.

Quite la resina que se acumula sobre la mesa, las guías de la hoja

ylos cojinetes.

Quite la resina y el polvo de las ruedas superior e inferior,

utilizando un cepillo duro. No use solventes.

Una capa ocasional de cera en pasta aplicada a la mesa de trabajo

permitirá que la madera que se esté cortando se deslice

suavemente por la superficie de trabajo.

Ciertos agentes limpiadores y solventes

dañan las piezas de plástico, incluyendo:

gasolina, tetracloruro de carbono, solventes de limpieza

clorados, amoníaco y detergentes domésticos que contienen

amoníaco. Si se evita el uso de estos y otros tipos de agentes

limpiadores, se minimiza la probabilidad de que se produzcan

daños.

Para evitar el riesgo de descargas eléctricas o incendio, si el cable

de alimentación está desgastado, cortado o dañado de alguna

manera, haga que lo reemplacen inmediatamente.

Todas las reparaciones, eléctricas o mecá-

nicas, deben ser intentadas únicamente por

personal de reparación capacitado. Póngase en contacto con el

Centro de Servicio de Fábrica Skil más cercano, la Estación de

Servicio Skil Autorizada más cercana u otro servicio de

reparaciones competente. Utilice únicamente piezas de repuesto

Skil; cualquier otra pieza podría crear un peligro.

Reemplazo de la correa de accionamiento

(Fig. 25 y 26)

1. Mueva el mango de liberación rápida de ajuste de la tensión de

la hoja (1) en el sentido de las agujas del reloj para bajar la

rueda superior y reducir la tensión de la hoja.

2. Tire de los pestillos superior e inferior de la puerta para abrir la

puerta de la cubierta de las ruedas.

3. Retire la hoja de la rueda inferior de la hoja.

4. Retire el anillo de presión (3) del eje de la rueda inferior.

5. Tire de la rueda inferior de la hoja (2) hasta retirarla de la sierra

de cinta.

6. Retire la correa de accionamiento (4).

7. Posicione una correa de accionamiento nueva en la polea de la

rueda inferior de la hoja y ponga la rueda de vuelta en la sierra

de cinta. Coloque la correa de accionamiento alrededor de la

polea del motor (5).

8. Sujete firmemente la rueda inferior de la hoja en posición

adecuada con el anillo de presión (3).

9. Coloque la hoja sobre la rueda inferior de la hoja (2).Mueva el

mango de liberación rápida (1) en sentido contrario al de las

agujas del reloj para subir la rueda superior y aumentar la

tensión de la hoja.

10. Ajuste la tensión de la hoja, su trayectoria y las guías superior

einferior de la hoja. Consulte las páginas 45-47.

11. Compruebe la deflexión de la correa de accionamiento en el

centro entre las dos poleas, en el lado opuesto de la rueda

tensora de la correa. La correa de accionamiento debería tener

una deflexión de 1/2 pulgada (12 mm) al presionar dicha

correa en el centro entre las dos poleas. Para ajustar la tensión

de la correa, consulte la página 45.

Utilice únicamente accesorios recomendados. Siga las instruc-

ciones que acompañan a los accesorios. El uso de accesorios

incorrectos puede causar peligros.

52.

Mantenimiento de la sierra de cinta

FIG. 25 2

FIG. 26 23

ADVERTENCIA

PRECAUCIÓN

SM 2610957105 05-08 6/5/08 7:39 AM Page 52

53.

Troubleshooting

Turn switch “OFF” and always remove plug from the

power source before trouble shooting.

TROUBLE: SAW WILL NOT START

PROBLEM 1. Power cord is not plugged in.

2. Fuse or circuit breaker tripped.

3. Cord damaged.

4. Burned out switch.

REMEDY 1. Plug saw in.

2. Replace fuse or reset tripped circuit

breaker.

3. Have cord replaced by an Authorized

Skil Service Center or Service Station.

4. Have switch replaced by an Authorized

Skil Service Center or Service Station.

TROUBLE: BLADE DOES NOT COME

UP TO SPEED

PROBLEM 1. Extension cord too light or too long.

2. Low house voltage.

REMEDY 1. Replace with adequate cord.

2. Contact your electric company.

TROUBLE: CANNOT MAKE SQUARE CUT WHEN

CROSSCUTTING

PROBLEM 1. Miter Gauge not adjusted properly.

REMEDY 1. See “Operating Adjustments” section

TROUBLE: CUT BINDS, BURNS, STALLS MOTOR

WHEN RIPPING

PROBLEM 1. Dull blade with improper tooth set.

2. Warped board.

3. Rip fence not parallel to blade.

REMEDY 1. Replace blade.

2. Make sure concave or hollow side is

facing “DOWN” feed slowly.

3. See “Operating Adjustments” section

Guide de diagnostic

Mettez l’interrupteur en position « ARRÊT » et débranchez le

cordon d’alimentation avant de rechercher les causes d’une

panne éventuelle.

PROBLÈME: LA SCIE NE DÉMARRE PAS

CAUSES

POSSIBLES 1. Le cordon d’alimentation n’est pas branché.

2. Fusible grillé ou disjoncteur déclenché.

3. Cordon d’alimentation endommagé.

4. Interrupteur grillé.

SOLUTION 1. Brancher le cordon.

2. Remplacer le fusible ou réenclencher le

disjoncteur.

3. Faire remplacer le cordon par un Centre de

service ou une Station service Skil agréés.

4. Faire remplacer l’interrupteur par un Centre

de service ou une Station service Skil agréés.

PROBLÈME: LA LAME NE TOURNE PAS À UNE VITESSE

SUFFISANTE

CAUSES

POSSIBLES 1. Rallonge d’alimentation électrique de trop

faible calibre ou trop longue.

2. Tension insuffisante du système électrique

domestique.

SOLUTION 1. Utiliser une rallonge adaptée.

2. Prévenir la compagnie d’électricité.

PROBLÈME: LES COUPES TRANSVERSALES NE SONT PAS

D’ÉQUERRE

CAUSES

POSSIBLES 1. Le guide de coupe angulaire est mal réglé.

SOLUTION 1. Voir la section « Réglage du guide de coupe

angulaire.

PROBLÈME: LA LAME SE COINCE OU PROVOQUE UN

ÉCHAUFFEMENT EXCESSIF DE L’OUVRAGE, OU LE MOTEUR

SE BLOQUE, PENDANT UNE COUPE EN LONG

CAUSES

POSSIBLES 1. Lame émoussée et voie des dents inadaptée.

2. Planche gondolée.

3. Le guide de refente n’est pas parallèle à la

lame.

SOLUTION 1. Remplacer la lame.

2. Vérifier si vous avez placé la planche côté

concave (creux) VERS LE BAS, et faire avancer

lentement contre la lame.

3. Voir la section « Alignement du guide de

refente ».

SM 2610957105 05-08 6/5/08 7:39 AM Page 53

54.

Localización y

reparación de averías

el enchufe de la fuente de energía antes de localizar y

reparar averías.

AVERIA: LA SIERRA NO ARRANCA

PROBLEMA 1. El cordón de energía no está enchufado.

2. El fusible o el cortacircuito ha saltado.

3. Cordón dañado.

4. Interruptor quemado

REMEDIO 1. Enchufe la sierra.

2. Cambie el fusible o reajuste el cortacircuito que

ha saltado.

3. Haga cambiar el cordón en un Centro de

servicio Skil autorizado o en una Estación de

servicio Skil autorizada.

4. Haga cambiar el interruptor en un Centro de

servicio Skil autorizado o en una Estación de

servicio Skil autorizada.

AVERIA: LA HOJA NO ALCANZA TODA SU VELOCIDAD

PROBLEMA 1. Cordón de extensión demasiado ligero o

demasiado largo.

2. Voltaje de red bajo.

REMEDIO 1. Sustitúyalo con un cordón adecuado.

2. Póngase en contacto con la compañía eléctrica.

AVERIA: NO SE PUEDE HACER UN CORTE EN ANGULO RECTO

AL CORTAR TRANSVERSALMENTE

PROBLEMA 1. Calibre de ingletes no ajustado adecuadamente.

REMEDIO 1. Vea la sección “Ajustes de funcionamiento”.

AVERIA: EL CORTE SE ATASCA, QUEMA, DETIENE EL MOTOR

AL CORTAR AL HILO

PROBLEMA 1. Hoja desafilada con triscado inadecuado de los

dientes.

2. Tabla combada.

3. Tope-guía para cortar al hilo no paralelo a la

hoja.

REMEDIO 1. Cambie la hoja.

2. Asegúrese de que el lado cóncavo o ahuecado

está orientado HACIA ABAJO y haga avanzar

lentamente.

3. Vea la sección “Ajustes de funcionamiento”

SM 2610957105 05-08 6/5/08 7:39 AM Page 54

55.

Notes

SM 2610957105 05-08 6/5/08 7:39 AM Page 55

2610957105 05/08 Printed in China

LIMITED WARRANTY OF SKIL CONSUMER PORTABLE, BENCHTOP AND HD AND SHD HEAVY DUTY POWER TOOLS

Robert Bosch Tool Corporation ("Seller") warrants to the original purchaser only, that all SKIL consumer portable, benchtop and HD and SHD Heavy Duty power tools will be free from

defects in material or workmanship for a period of one year from date of purchase. SKIL Benchtop and consumer portable power tool models will be free from defects in material or

workmanship for a period of ninety days if the tool is used for professional use.

SELLER’S SOLE OBLIGATION AND YOUR EXCLUSIVE REMEDY under this Limited Warranty and, to the extent permitted by law, any warranty or condition implied by law, shall be the

repair or replacement of parts, without charge, which are defective in material or workmanship and which have not been misused, carelessly handled, or misrepaired by persons other than

Seller or Authorized Service Station. To make a claim under this Limited Warranty, you must return the complete product, transportation prepaid, to any SKIL Factory Service Center or

Authorized Service Station. For Authorized SKIL Power Tool Service Stations, please visit www.skil.com or call 1-877-SKIL-999 (1-877-754-5999).

THIS LIMITED WARRANTY DOES NOT APPLY TO ACCESSORY ITEMS SUCH AS CIRCULAR SAW BLADES, DRILL BITS, ROUTER BITS, JIGSAW BLADES, SANDING BELTS, GRINDING

WHEELS AND OTHER RELATED ITEMS.

ANY IMPLIED WARRANTIES SHALL BE LIMITED IN DURATION TO ONE YEAR FROM DATE OF PURCHASE. SOME STATES IN THE U.S., SOME CANADIAN

PROVINCES DO NOT ALLOW LIMITATIONS ON HOW LONG AN IMPLIED WARRANTY LASTS, SO THE ABOVE LIMITATION MAY NOT APPLY TO YOU.

IN NO EVENT SHALL SELLER BE LIABLE FOR ANY INCIDENTAL OR CONSEQUENTIAL DAMAGES (INCLUDING BUT NOT LIMITED TO LIABILITY FOR LOSS OF PROFITS) ARISING

FROM THE SALE OR USE OF THIS PRODUCT. SOME STATES IN THE U.S. AND SOME CANADIAN PROVINCES DO NOT ALLOW THE EXCLUSION OR LIMITATION OF INCIDENTAL OR

CONSEQUENTIAL DAMAGES, SO THE ABOVE LIMITATION OR EXCLUSION MAY NOT APPLY TO YOU.

THIS LIMITED WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS, AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM STATE TO STATE IN THE U.S., PROVINCE TO

PROVINCE IN CANADA AND FROM COUNTRY TO COUNTRY.

THIS LIMITED WARRANTY APPLIES ONLY TO PRODUCTS SOLD WITHIN THE UNITED STATES OF AMERICA, CANADA AND THE COMMONWEALTH OF PUERTO RICO. FOR

WARRANTY COVERAGE WITHIN OTHER COUNTRIES, CONTACT YOUR LOCAL SKIL DEALER OR IMPORTER.

GARANTIE LIMITÉE DES OUTILS ÉLECTRIQUES GRAND PUBLIC SKIL PORTATIFS, DE TABLE ET POUR USAGE INDUSTRIEL HD ET SHD

Robert Bosch Tool Corporation (le « Vendeur ») garantit à l'acheteur initial seulement que tous les outils électriques grand public SKIL portatifs, de table et pour usage industriel HD et

SHD seront exempts de vices de matériau ou de façon pendant une période d'un an depuis la date d'achat. Les modèles d'outils électriques grand public SKIL portatifs et de table seront

exempts de vices de matériau ou de façon pendant une période de quatre-vingt-dix jours si l'outil est utilisé professionnellement.

LA SEULE OBLIGATION DU VENDEUR ET LE SEUL RECOURS DE L’ACHETEUR sous la présente garantie limitée, et dans la mesure où la loi le permet sous toute garantie ou condition

implicite qui en découlerait, sera l’obligation de remplacer ou réparer gratuitement les pièces défectueuses en termes de matériau ou de façon, pourvu que lesdites défectuosités ne soient

pas attribuables à un usage abusif ou à quelque réparation ou altération bricolée par quelqu’un d’autre que le Vendeur ou le personnel d’une station-service agréée. En cas de réclamation

sous la présente garantie limitée, l’acheteur est tenu de renvoyer l’outil complet en port payé à un centre de service-usine SKIL ou une station-service agréée. Pour trouver les coordonnées

de la station-service agréée SKIL la plus proche, veuillez visiter www.skil.com ou téléphoner au 1-877-SKIL-999 (1-877-754-5999).

LA PRÉSENTE GARANTIE NE S’APPLIQUE PAS AUX ACCESSOIRES TELS QUE LAMES DE SCIE CIRCULAIRE, MÈCHES DE PERCEUSES, FERS DE TOUPIES, LAMES DE SCIES

SAUTEUSES, COURROIES DE PONÇAGE, MEULES ET AUTRES ARTICLES DU GENRE.

TOUTE GARANTIE IMPLICITE SERA LIMITÉE À UNE DURÉE À UN AN À COMPTER DE LA DATE D’ACHAT. COMME CERTAINS ÉTATS AMÉRICAINS ET CERTAINES PROVINCES

CANADIENNES N’ADMETTENT PAS LE PRINCIPE DE LA LIMITATION DE LA DURÉE DES GARANTIES IMPLICITES, IL EST POSSIBLE QUE LES LIMITATIONS CI-DESSUS NE

S’APPLIQUENT PAS À VOTRE CAS.

EN AUCUN CAS LE VENDEUR NE SAURAIT ÊTRE TENU POUR RESPONSABLE DES INCIDENTS OU DOMMAGES INDIRECTS (INCLUANT, MAIS NE SE LIMITANT PAS AUX PERTES DE

PROFITS) CONSÉCUTIFS À LA VENTE OU À L’USAGE DE CE PRODUIT. COMME CERTAINS ÉTATS AMÉRICAINS ET CERTAINES PROVINCES CANADIENNES N’ADMETTENT PAS LE

PRINCIPE DE LA LIMITATION OU DE L’EXCLUSION DES DOMMAGES INDIRECTS ET SECONDAIRES, IL EST POSSIBLE QUE LES LIMITATIONS OU EXCLUSIONS CI-DESSUS NE

S’APPLIQUENT PAS À VOTRE CAS.

CETTE GARANTIE LIMITÉE VOUS DONNE DES DROITS PRÉCIS, ET VOUS POUVEZ ÉGALEMENT AVOIR D'AUTRES DROITS QUI VARIENT D'UN ÉTAT À L'AUTRE AUX ÉTATS-UNIS,

D'UNE PROVINCE À L'AUTRE AU CANADA, ET D'UN PAYS À L'AUTRE.

CETTE GARANTIE LIMITÉE S'APPLIQUE UNIQUEMENT AUX OUTILS VENDUS AUX ÉTATS-UNIS D'AMÉRIQUE, AU CANADA ET DANS LE COMMONWEALTH DE PORTO RICO. POUR

CONNAÎTRE LA COUVERTURE DE GARANTIE DANS LES AUTRES PAYS, CONTACTEZ VOTRE IMPORTATEUR OU REVENDEUR SKIL LOCAL.

GARANTÍA LIMITADA PARA HERRAMIENTAS MECÁNICAS PORTÁTILES DE CONSUMO, DE BANCO Y DE SERVICIO PESADO HD y SHD DE SKIL

Robert Bosch Tool Corporation ("el Vendedor") garantiza, únicamente al comprador original, que todas las herramientas mecánicas portátiles de consumo, de banco y de servicio pesado

HD y SHD de SKIL estarán libres de defectos de material o de fabricación durante un período de un año a partir de la fecha de compra. Los modelos de herramientas mecánicas de banco y

portátiles de consumo de SKIL estarán libres de defectos de material o de fabricación durante un período de noventa días si la herramienta se emplea para uso profesional.

LA ÚNICA OBLIGACIÓN DEL VENDEDOR Y EL RECURSO EXCLUSIVO QUE USTED TIENE bajo esta Garantía Limitada y, hasta donde la ley lo permita, bajo cualquier garantía o condición

implícita por ley, consistirá en la reparación o sustitución sin costo de las piezas que presenten defectos de material o de fabricación y que no hayan sido utilizadas incorrectamente,

manejadas descuidadamente o reparadas incorrectamente por personas que no sean el Vendedor o una Estación de servicio autorizada. Para efectuar una reclamación bajo esta Garantía

Limitada, usted debe devolver el producto completo, con el transporte prepagado, a cualquier Centro de servicio de fábrica SKIL o Estación de servicio SKIL autorizada. Para localizar

Estaciones de servicio autorizadas de herramientas mecánicas SKIL, sírvase visitar www.skil.com o llame al 1-877-SKIL-999 (1-877-754-5999).

ESTA GARANTÍA LIMITADA NO SE APLICA A ARTÍCULOS ACCESORIOS TALES COMO HOJAS PARA SIERRAS CIRCULARES, BROCAS PARA TALADROS, BROCAS PARA FRESADORAS,

HOJAS PARA SIERRAS DE VAIVÉN, CORREAS PARA LIJAR, RUEDAS DE AMOLAR Y OTROS ARTÍCULOS RELACIONADOS.

TODAS LAS GARANTÍAS IMPLÍCITAS TENDRÁN UNA DURACIÓN LIMITADA A UN AÑO A PARTIR DE LA FECHA DE COMPRA. ALGUNOS ESTADOS DE LOS EE.UU. Y ALGUNAS

PROVINCIAS CANADIENSES NO PERMITEN LIMITACIONES EN CUANTO A LA DURACIÓN DE UNA GARANTÍA IMPLÍCITA, POR LO QUE ES POSIBLE QUE LA LIMITACIÓN ANTERIOR NO

SEA APLICABLE EN EL CASO DE USTED.

EL VENDEDOR NO SERÁ RESPONSABLE EN NINGÚN CASO DE NINGÚN DAÑO INCIDENTAL O EMERGENTE (INCLUYENDO PERO NO LIMITADO A RESPONSABILIDAD POR PÉRDIDA

DE BENEFICIOS) QUE SE PRODUZCA COMO CONSECUENCIA DE LA VENTA O UTILIZACIÓN DE ESTE PRODUCTO. ALGUNOS ESTADOS DE LOS EE.UU. Y ALGUNAS PROVINCIAS

CANADIENSES NO PERMITEN LA EXCLUSIÓN O LIMITACIÓN DE LOS DAÑOS INCIDENTALES O EMERGENTES, POR LO QUE ES POSIBLE QUE LA LIMITACIÓN O EXCLUSIÓN

ANTERIOR NO SEA APLICABLE EN EL CASO DE USTED.

ESTA GARANTÍA LIMITADA LE CONFIERE A USTED DERECHOS LEGALES ESPECÍFICOS Y ES POSIBLE QUE USTED TAMBIÉN TENGA OTROS DERECHOS QUE VARÍAN DE ESTADO A

ESTADO EN LOS EE.UU., DE PROVINCIA A PROVINCIA EN CANADÁ Y DE PAÍS EN PAÍS.

ESTA GARANTÍA LIMITADA SE APLICA SÓLO A LOS PRODUCTOS VENDIDOS EN LOS ESTADOS UNIDOS DE AMÉRICA, CANADÁ Y EL ESTADO LIBRE ASOCIADO DE PUERTO RICO.

PARA COBERTURA DE GARANTÍA EN OTROS PAÍSES, PÓNGASE EN CONTACTO CON SU DISTRIBUIDOR O IMPORTADOR LOCAL DE SKIL.

Exportado por: Robert Bosch Tool Corporation Mt. Prospect, IL 60056-2230, E.U.A.

Importado a México por: Robert Bosch, S.A. de C.V., Calle Robert Bosch No. 405, Zona Industrial, Toluca, Edo. de México, C.P. 50070, Tel. (722) 2792300

SM 2610957105 05-08 6/5/08 7:39 AM Page 56

Skil 3385 01 Users Manual SM 2610956999 E 02 08

3385-01 to the manual 330c8973-012a-4430-abec-427a717a87ff

Navigation menu

Versions of this User Manual:

Views

Navigation
