4-180-170-24(1)

EX701/EX700

4-180-170-24(1)

LCD

Digital Colour TV

Mode d’emploi FR

Manual de instrucciones ES

Gebruiksaanwijzing NL

Istruzioni per l’uso IT

Bedienungsanleitung DE

Manual de Instruções PT

KDL-60EX70x / 55EX71x / 52EX70x / 46EX71x / 46EX70x / 40EX71x / 40EX70x / 40EX60x

KDL-32EX71x / 32EX70x / 32EX60x

EX701/EX700

4-180-170-24(1)

G:\SONY\856316S 3a0.5\0701\4180170241\4180170241KDL60EX700AEP\00COV-KDL-

EX700\100BCO.fm

At Sony we are constantly rethinking and redesigning in order to

create innovative digital entertainment products. And we are also

constantly rethinking and re-evaluating our products, processes and

our potential impact on the planet.

Thanks to our results in that direction, this product achieved the

European Eco label award issued by the European Comission. You

can get more information in following link:

http://ec.europa.eu/environment/ecolabel/

Sony offre une garantie de 2 ans minimum pour ce

téléviseur LCD et 7 ans de disponibilité pour le

remplacement de pièces électroniques.

Sony concede una garantía mínima de dos años para

este televisor LCD y siete años para poder cambiar

piezas electrónicas.

Sony biedt een minimum garantie van 2 jaar voor

deze LCD-televisie en 7 jaar beschikbaarheid voor

vervanging van elektronische onderdelen.

Sony fornisce un minimo di 2 anni di garanzia per

questo televisore LCD e 7 anni di disponibilità per i

pezzi di ricambio elettronici.

Sony gewährt eine Mindestgarantiezeit von 2 Jahren

für dieses LCD Fernsehgerät und 7 Jahre

Lieferbarkeit für den Ersatz von Elektronikteilen.

A Sony dá um mínimo de 2 anos de garantia a este

televisor LCD e uma disponibilidade de 7 anos para

substituição de peças electrónicas.

Award to goods or services which meet the environmental

requirements of the EU ecolabelling scheme

ES-CAT/022/002

Pour obtenir les informations utiles concernant les

produits Sony

Información de utilidad para productos Sony

Voor nuttige informatie over Sony producten

Per informazioni utili sui prodotti Sony

Fur hilfreiche Informationen zu Sony Produkten

Para informação útil sobre os produtos Sony

2FR

Introduction

Sony vous remercie d’avoir choisi ce

téléviseur. Avant de l’utiliser, nous vous

invitons à lire attentivement ce manuel et à

le conserver pour vous y référer

ultérieurement.

Notes sur la fonction TV

numérique

•Les fonctions du Téléviseur numérique

( ) ne sont opérationnelles que dans

les pays ou les zones assurant la

diffusion des signaux numériques

terrestres DVB-T (MPEG-2 et H.264/

MPEG-4 AVC) ou dans les pays ou les

zones couverts par un service de

diffusion par câble DVB-C (MPEG-2 et

H.264/MPEG-4 AVC) compatible.

Vérifiez auprès de votre revendeur local

que votre zone de résidence permet la

réception du signal DVB-T ou

renseignez-vous auprès de votre câblo-

opérateur pour être sûr de la

compatibilité du service DVB-C avec ce

téléviseur.

•Il est possible que celui-ci vous facture

des frais supplémentaires pour ce service

et qu’il vous faille accepter ses

conditions générales pour cette

prestation.

•Ce téléviseur est conforme aux

spécifications DVB-T et DVB-C mais sa

compatibilité avec les futurs

programmes numériques terrestres

DVB-T et par le câble DVB-C ne peut

en aucun cas être garantie.

•Certaines fonctions du téléviseur

numérique peuvent ne pas être

disponibles dans tous les pays/régions et

le service câblé DVB-C peut ne pas

s’avérer totalement opérationnel avec

certains opérateurs.

Pour une liste des câblo-opérateurs

compatibles, consulter le site d’assistance

Internet :

http://support.sony-europe.com/TV/

DVBC/

•Les instructions relatives à

l’« installation du support de fixation

murale » sont incluses dans ce mode

d’emploi.

•Sauf notification contraire, les

illustrations utilisées dans le présent

mode d’emploi sont extraites de la série

KDL-40EX700.

•Dans le nom du modèle du téléviseur,

« x » correspond au numéro associé à la

ligne, à la couleur ou au standard de

télévision.

Informations sur les

marques commerciales

est une marque déposée du projet

DVB.

HDMI, le logo HDMI et High-Definition

Multimedia Interface sont des marques

commerciales ou marques déposées de

HDMI Licensing, LLC aux Etats-Unis et

dans d’autres pays.

DLNA®, le logo DLNA et DLNA

CERTIFIED® sont des marques, des

marques de service ou des marques de

certification de Digital Living Network

Alliance.

DivX® est une technologie de

compression de fichier vidéo développée

par DivX, Inc.

DivX, DivX Certified et les logos associés

sont des marques commerciales de DivX,

Inc. qui sont utilisées sous licence.

À PROPOS DE LA VIDÉO DIVX :

DivX® est un format vidéo numérique

créé par DivX, Inc. Ceci est un appareil

DivX Certified officiel qui lit les vidéos

DivX. Rendez-vous sur www.divx.com

pour plus d’informations et pour

télécharger des outils logiciels permettant

de convertir vos fichiers en vidéos DivX.

À PROPOS DE LA VIDÉO À LA

DEMANDE DIVX : Cet appareil DivX

Certified® doit être enregistré afin de lire

les vidéos à la demande (VOD) DivX.

Pour générer le code d’enregistrement,

consultez la section VOD DivX dans le

menu de configuration de l’appareil.

Rendez-vous ensuite sur vod.divx.com

avec ce code pour procéder à

l’enregistrement et en savoir plus sur la

VOD DivX.

Fabriqué sous licence de Dolby

Laboratories. Dolby et le symbole à double

D sont des marques de Dolby Laboratories.

« BRAVIA » et sont des

marques de Sony Corporation.

« XMB » et « xross media bar » sont des

marques de Sony Corporation et Sony

Computer Entertainment Inc.

Le fabricant de ce produit est Sony

Corporation, 1-7-1 Konan Minato-

ku Tokyo, 108-0075 Japon. Le

représentant autorisé pour les

questions de compatibilité

électromagnétique (EMC) et la

sécurité des produits est Sony

Deutschland GmbH, Hedelfinger

Strasse 61, 70327 Stuttgart,

Allemagne. Pour toute question

relative au SAV ou à la garantie,

merci de bien vouloir vous référer

aux coordonnées contenues dans les

documents relatifs au SAV ou la

garantie.

3FR

Table des matières

Vérification des accessoires ..........................................................................................................3

Insertion de piles dans la télécommande.......................................................................................3

Installation

Fixation du support de table (sauf pour le KDL-60EX70x).............................................................4

Raccordement d’une antenne/d’un décodeur/d’un graveur (notamment un graveur de DVD)......4

Protection du téléviseur contre les chutes .....................................................................................5

Rangement des câbles ..................................................................................................................5

Exécution du réglage initial............................................................................................................6

Démontage du support de table du téléviseur ...............................................................................6

Regarder la télévision

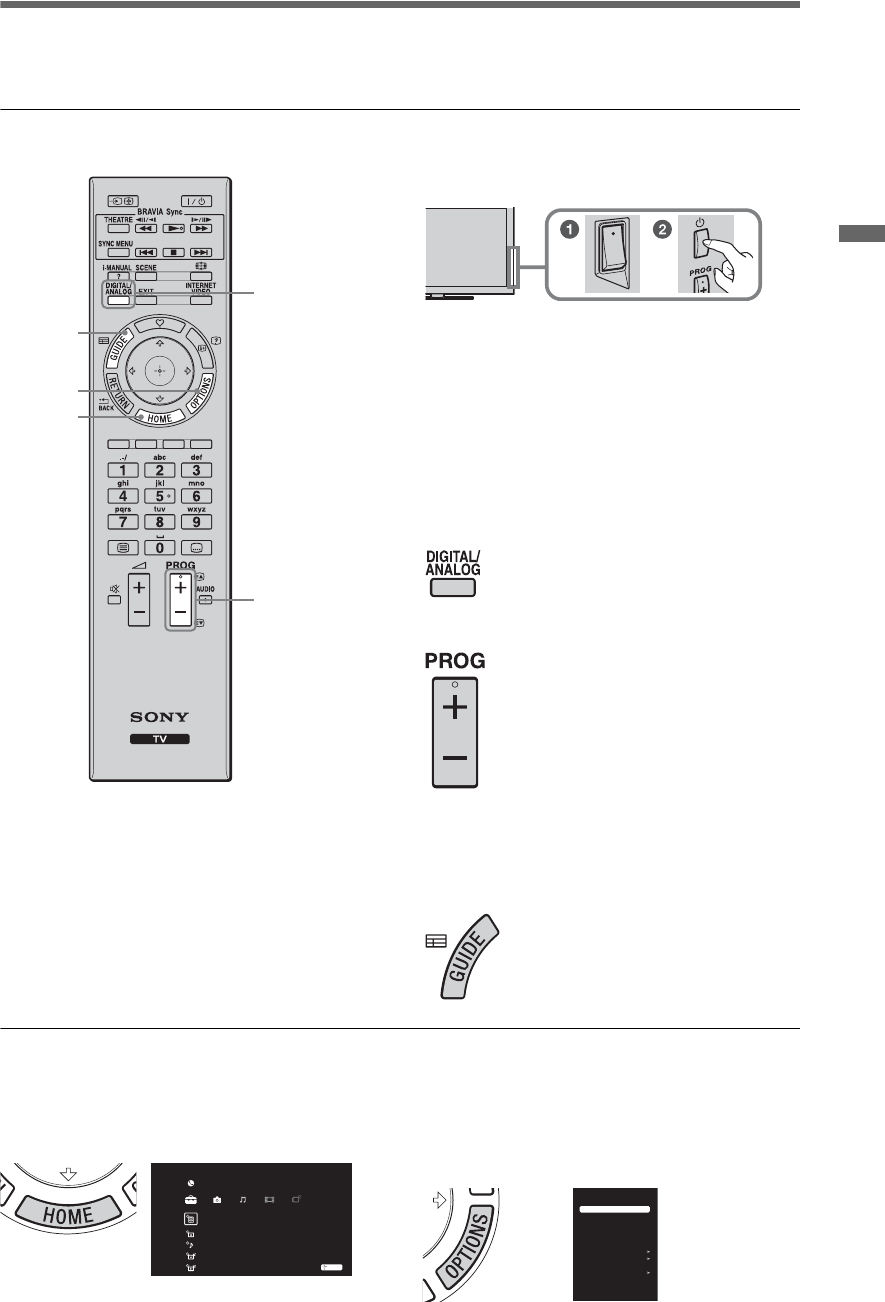

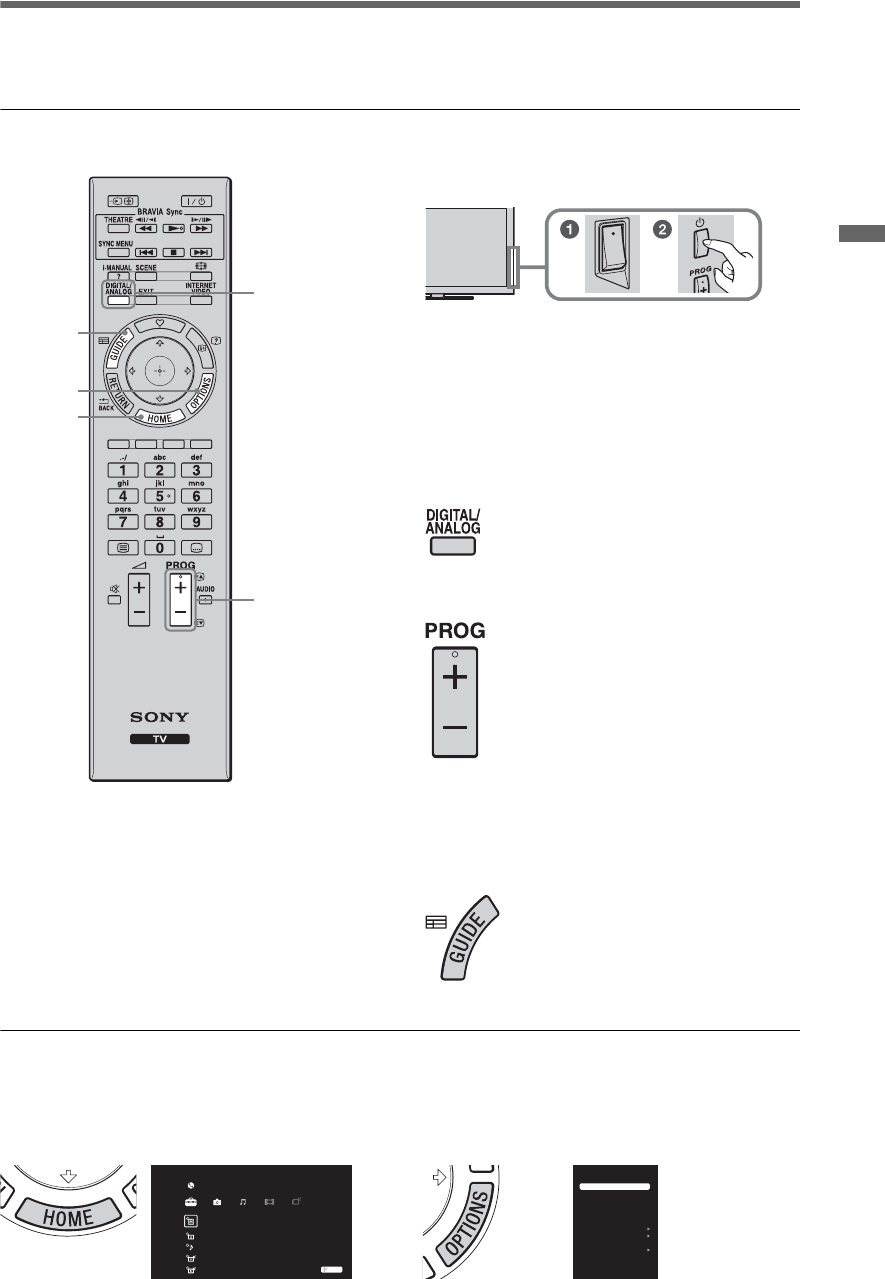

Pour regarder des programmes.....................................................................................................7

Pour utiliser les fonctionnalités du téléviseur.................................................................................7

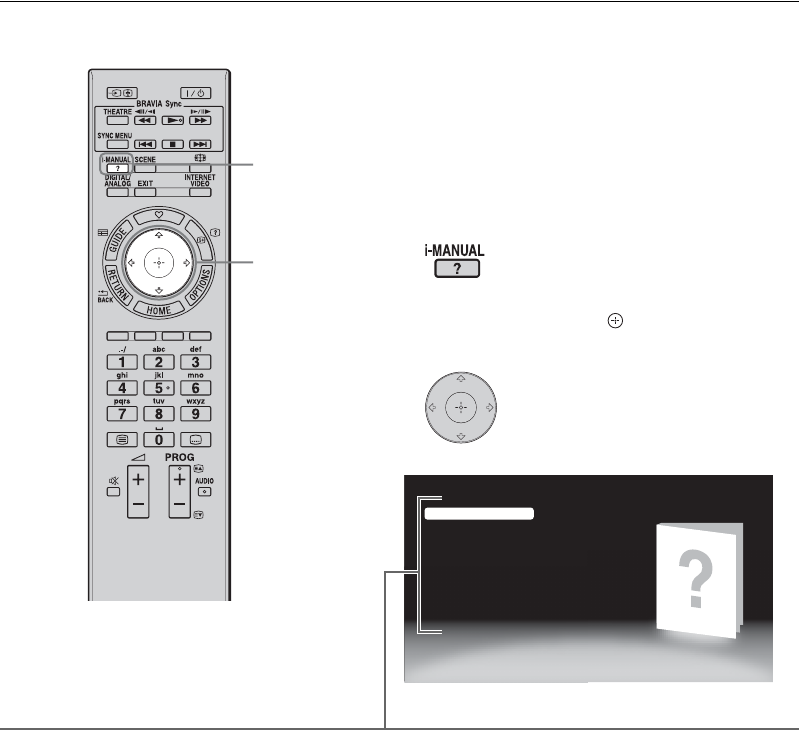

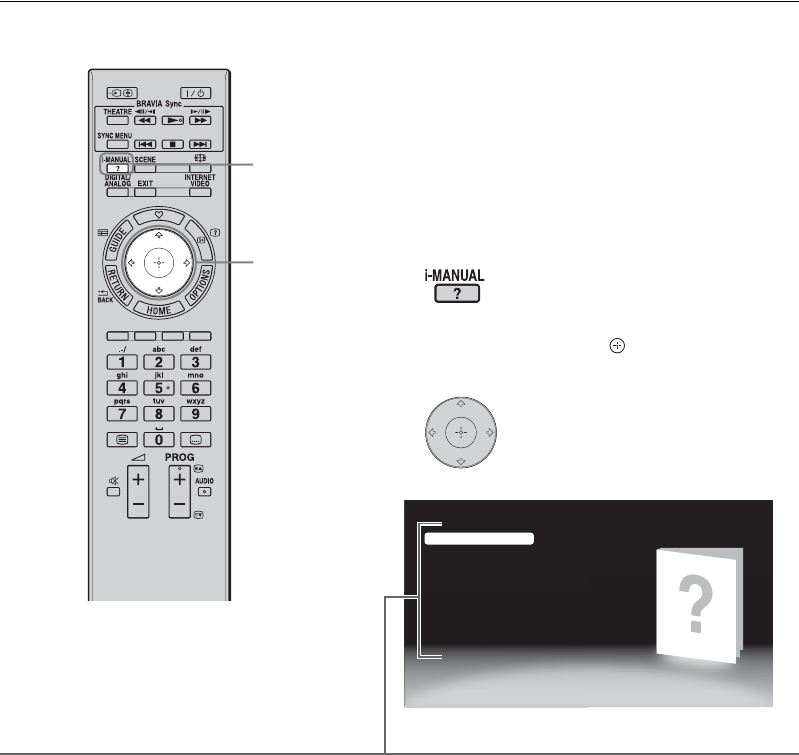

Pour utiliser l’i-Manual....................................................................................................................8

Informations complémentaires

Dépannage ....................................................................................................................................9

Spécifications...............................................................................................................................10

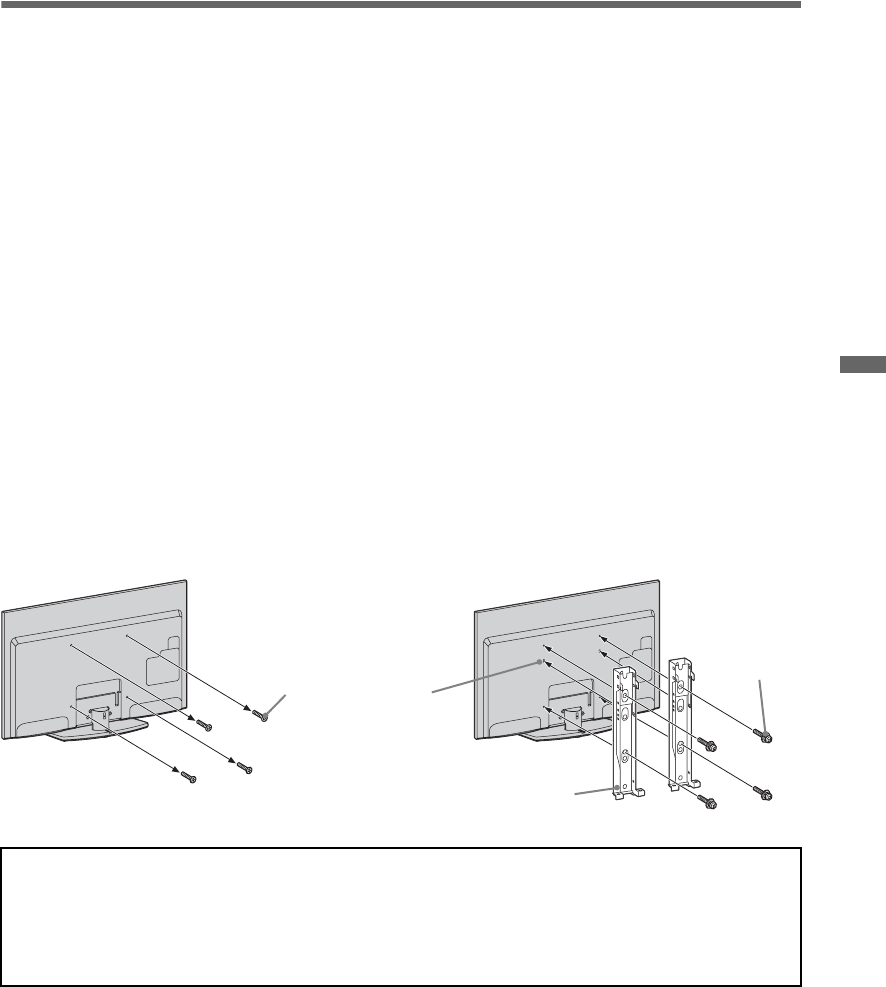

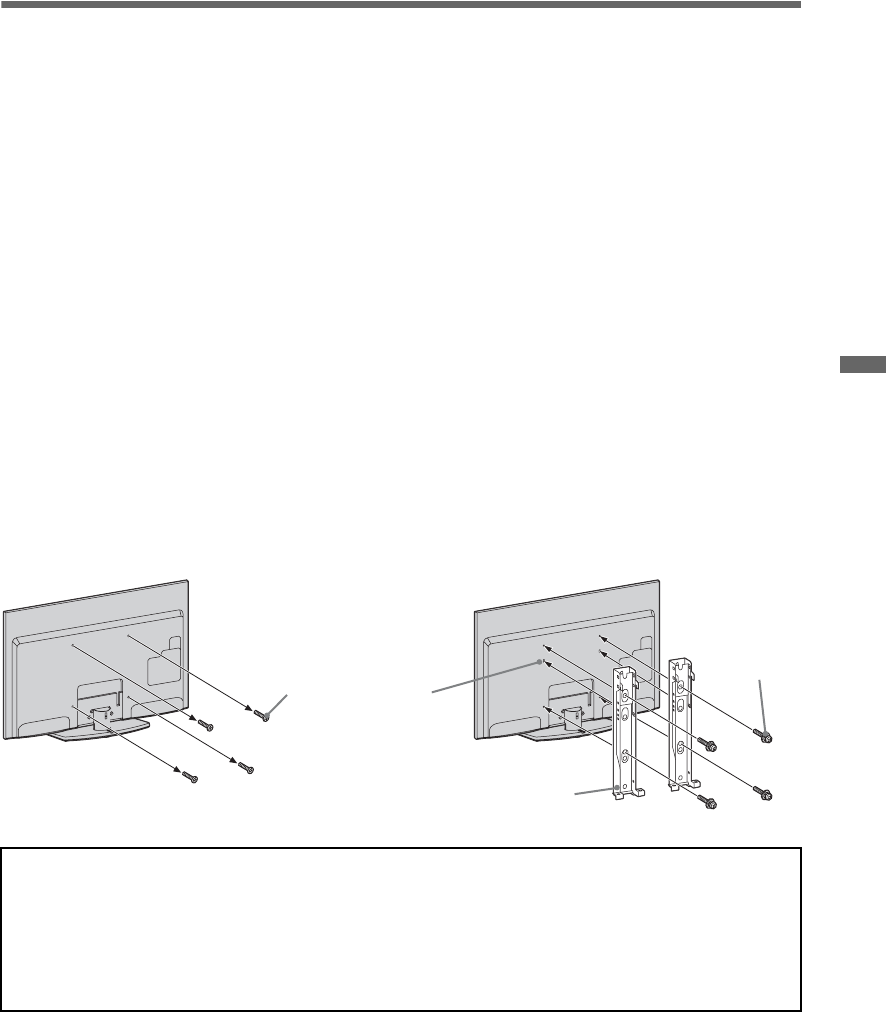

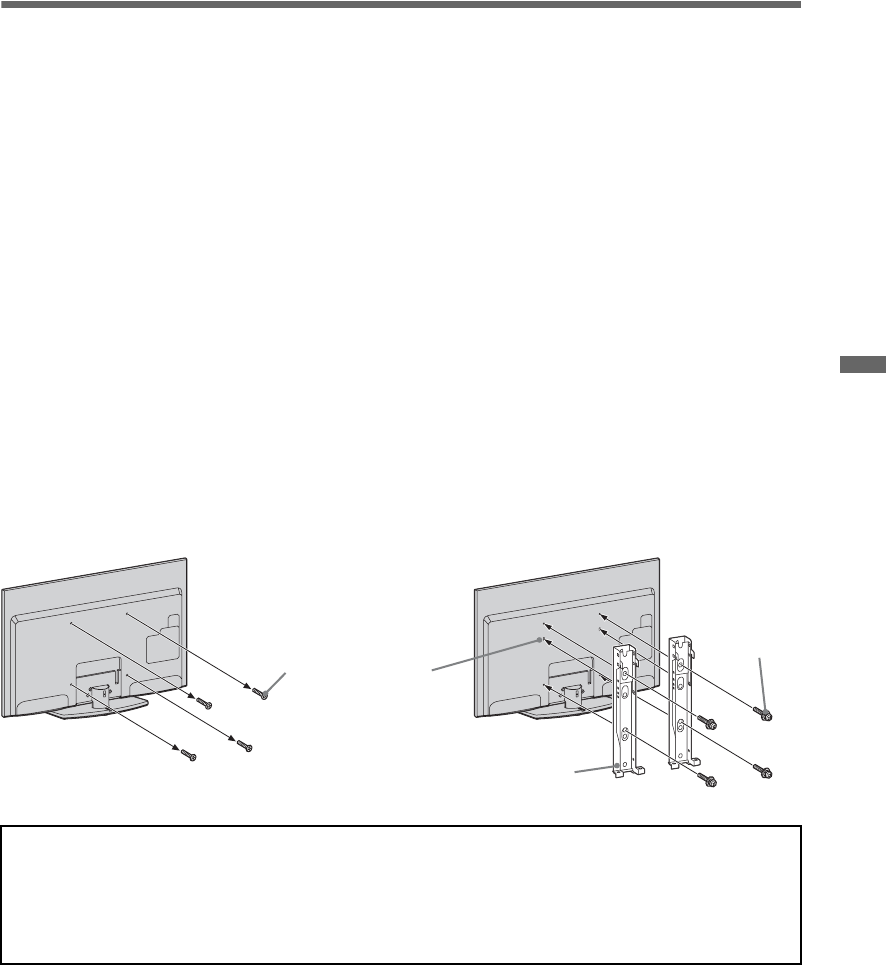

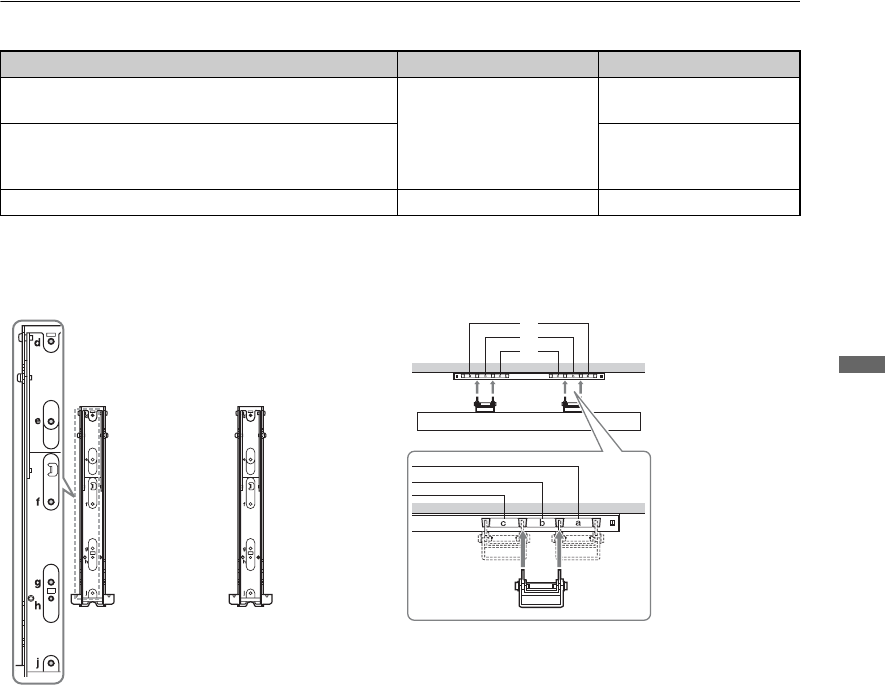

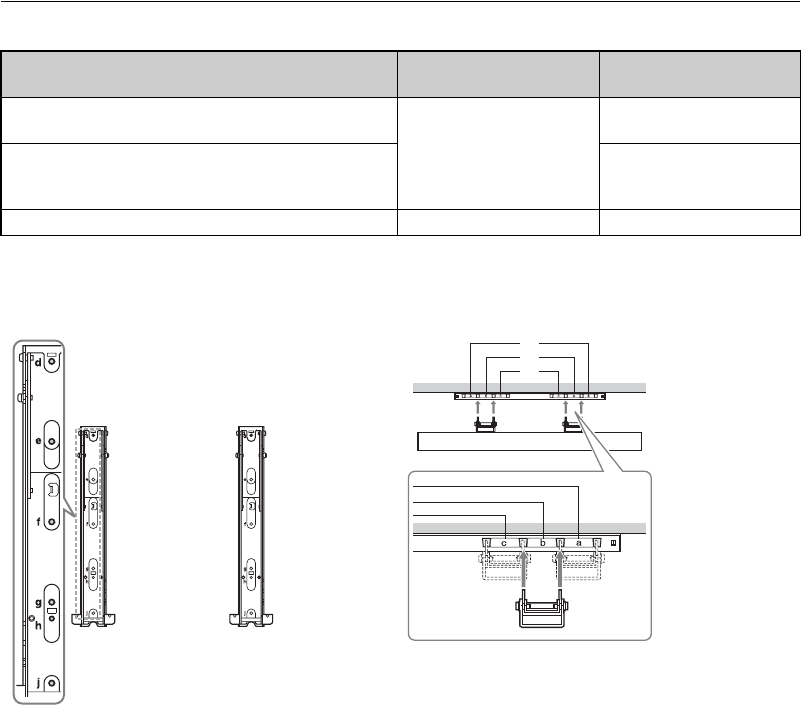

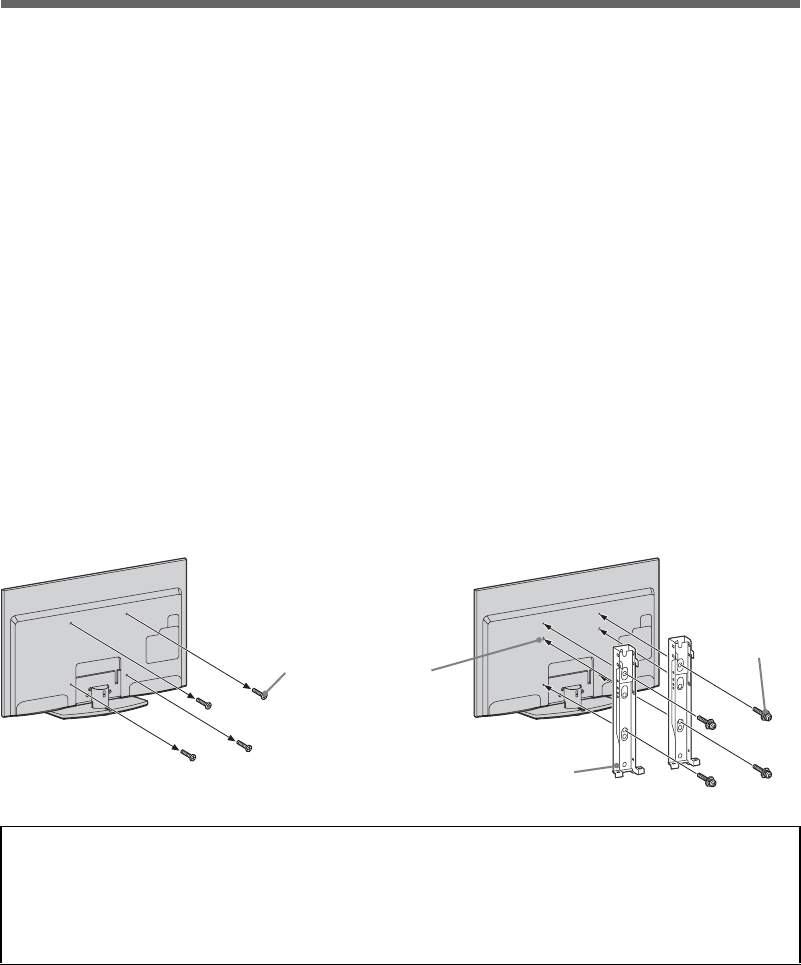

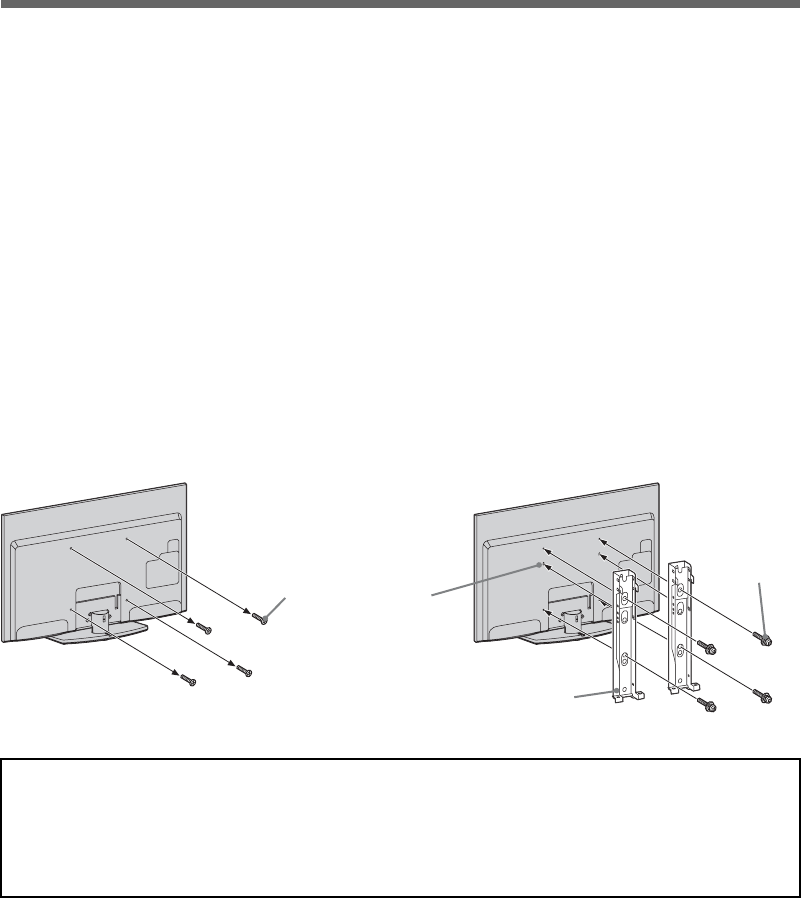

Installation des accessoires (Support de fixation murale)............................................................13

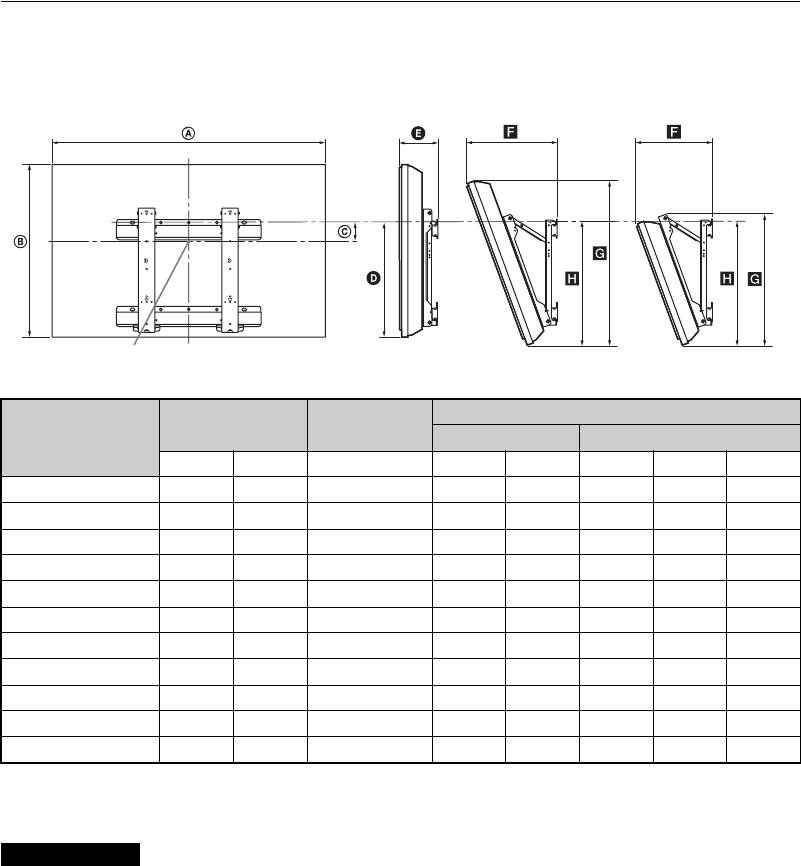

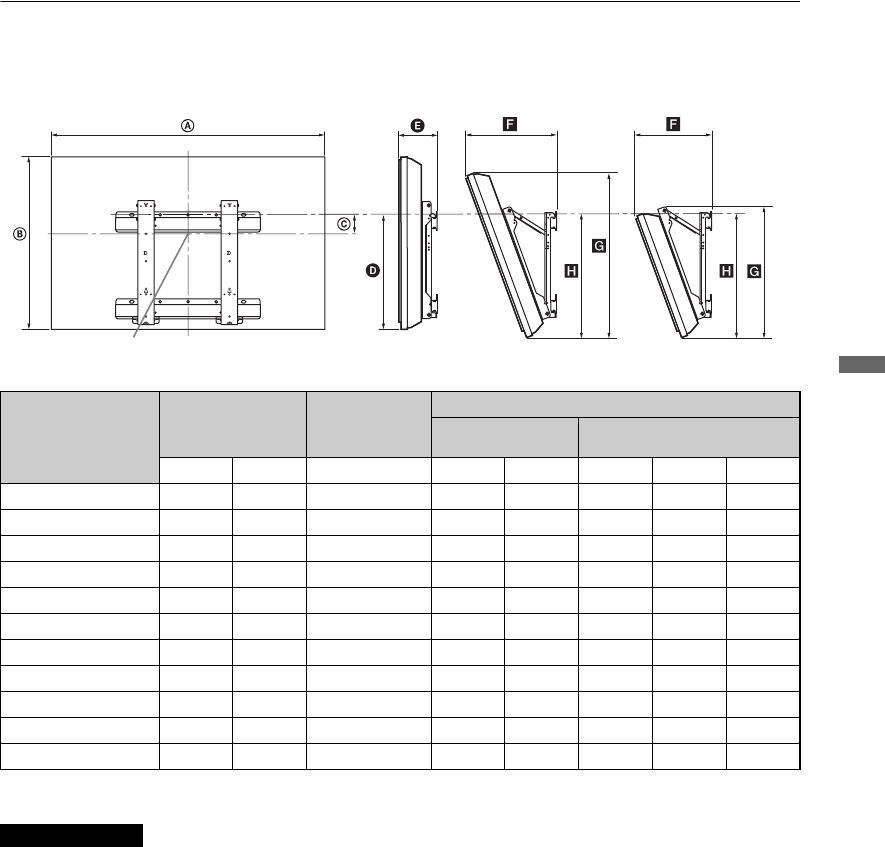

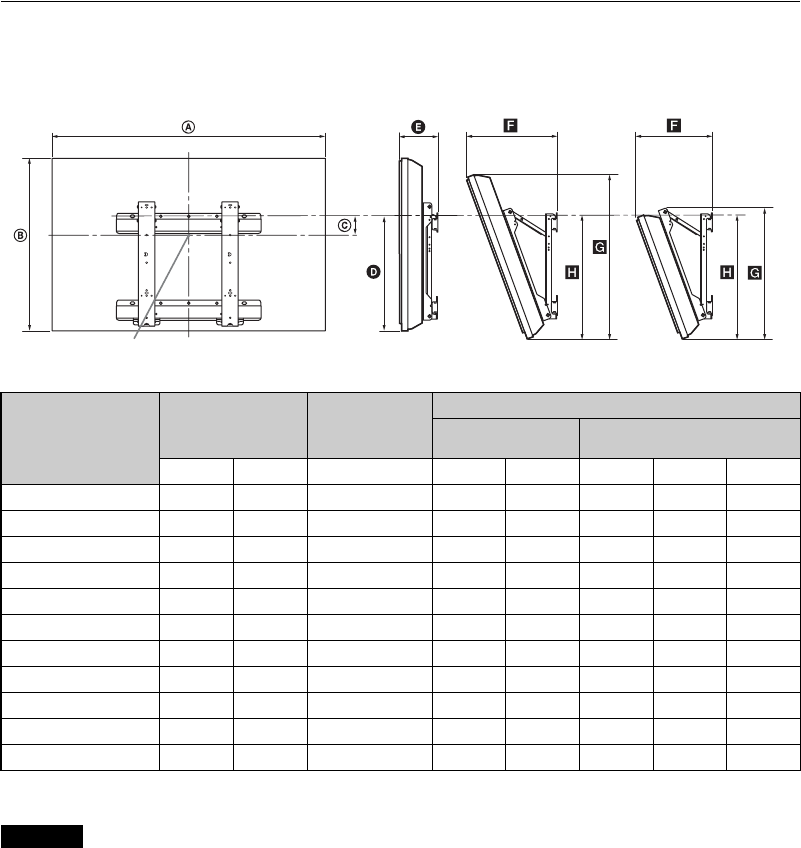

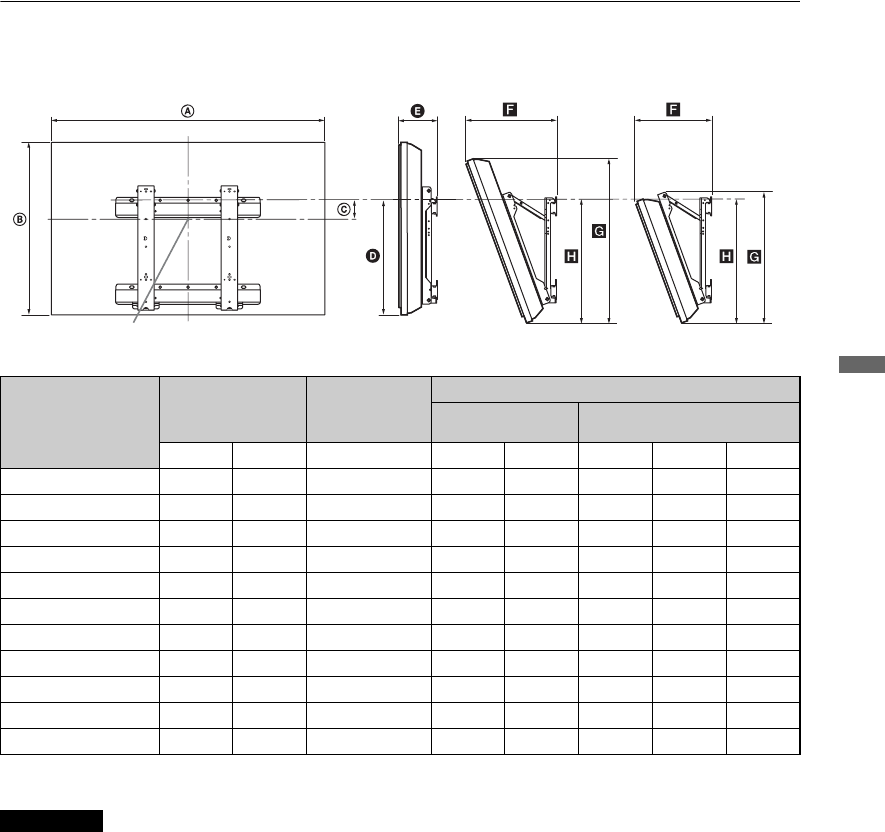

Tableau des dimensions d’installation du téléviseur....................................................................14

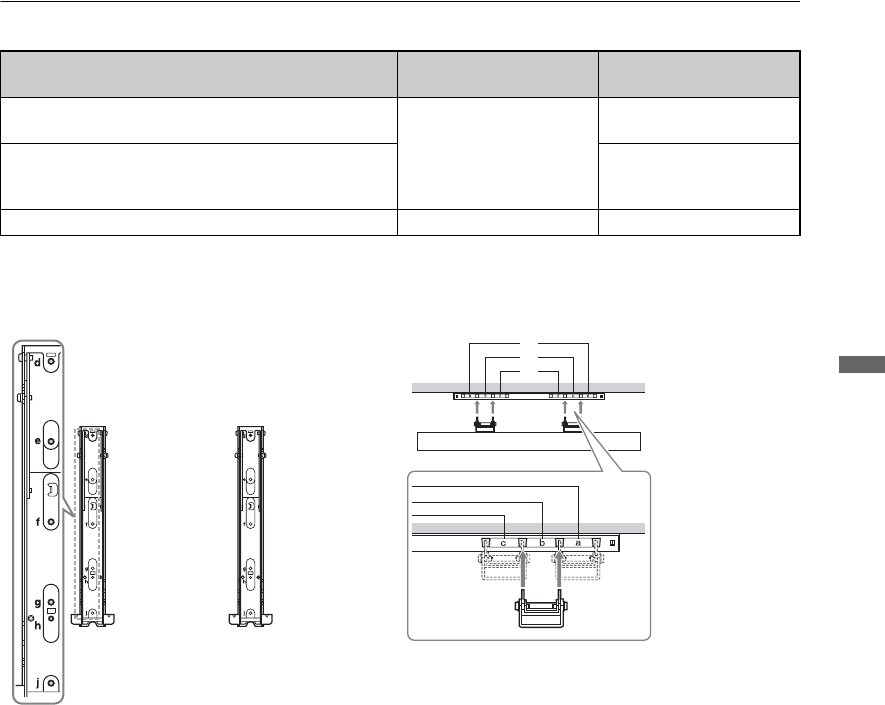

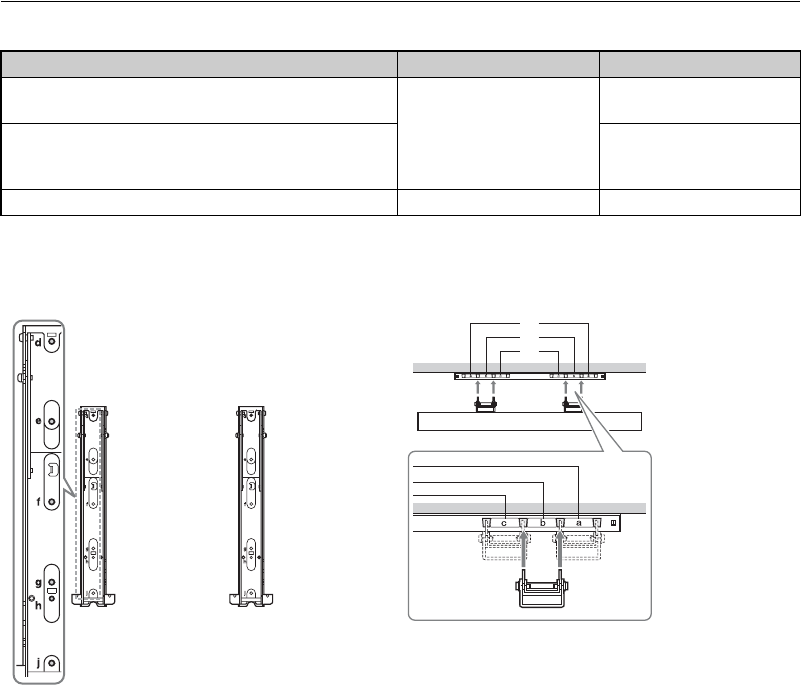

Schéma/tableau d’emplacement des vis et crochets...................................................................15

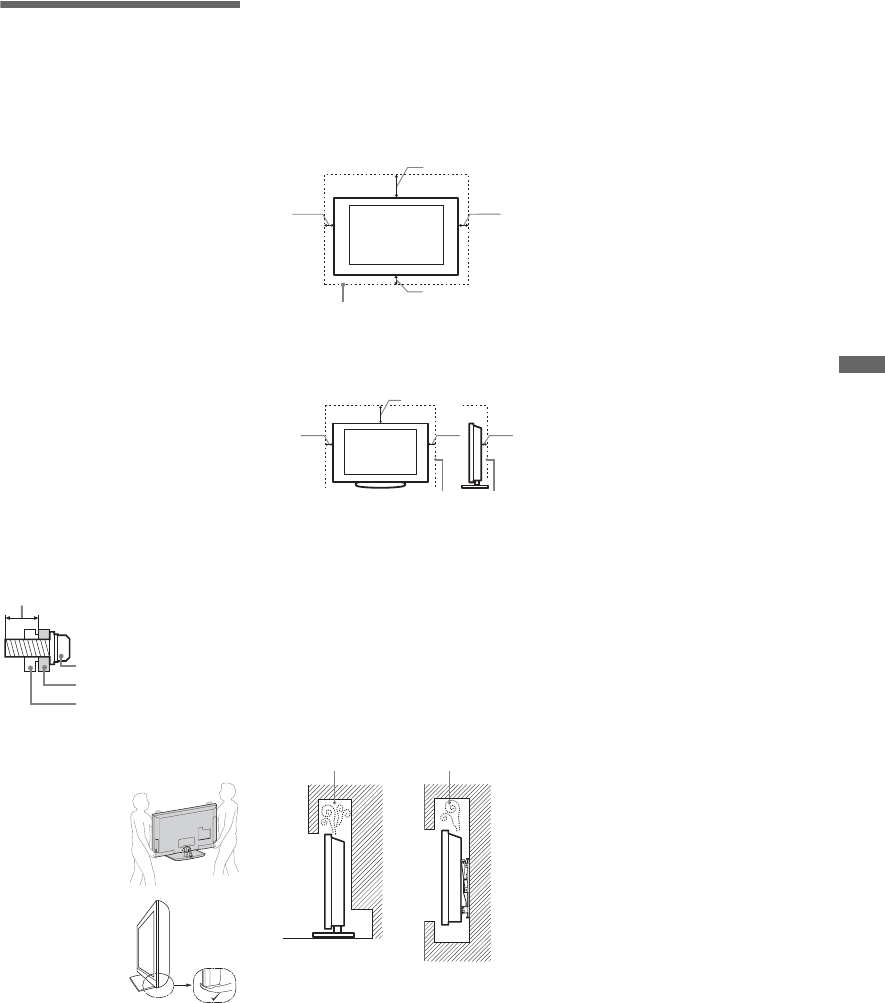

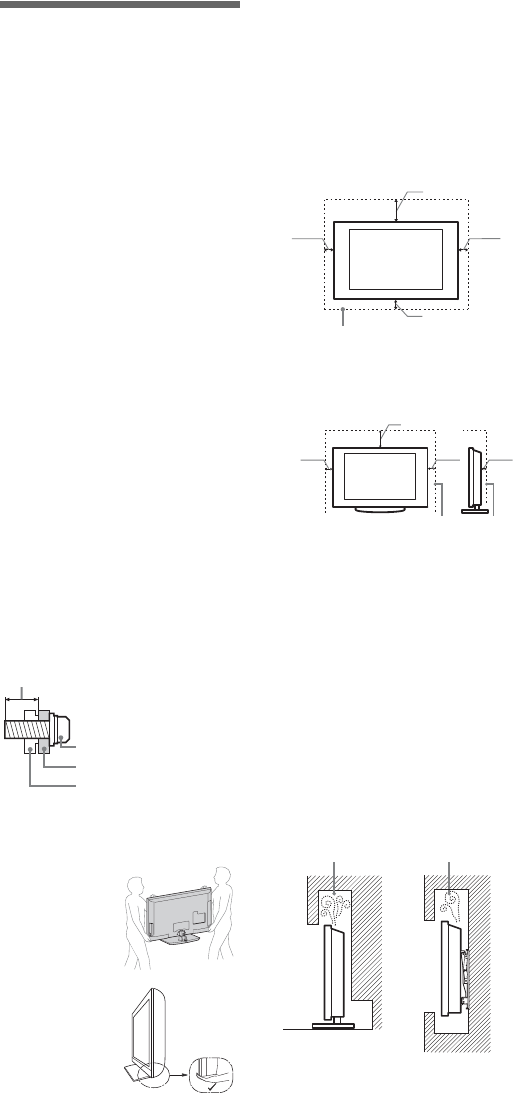

Consignes de sécurité .................................................................................................................16

Précautions..................................................................................................................................17

Vérification des accessoires

Cordon d’alimentation (1)

Télécommande (1)

Piles AAA (type R3) (2)

Support de câble (1)

Cache arrière du support (1)*1

(KDL-40/32EX71x, KDL-40/32EX70x et KDL-40/

32EX60x uniquement)

Support de table (1)*2

(sauf pour le KDL-60EX70x)

Vis de fixation du support (M5 × 16) (4)

(sauf pour le KDL-60EX70x)

Vis de montage du support (M5 × 16) (4)

(KDL-40/32EX71x, KDL-40/32EX70x et KDL-40/

32EX60x)

*1Sur les KDL-46EX71x et KDL-60/52/46EX70x,

le cache arrière du support est fixé d’origine au

support.

*2Pour le KDL-40/32EX71x, KDL-40/32EX70x et

le KDL-40/32EX60x, montez le support de table

à l’aide des vis de montage fournies.

Reportez-vous au feuillet du support de table

pour savoir comment l’assembler.

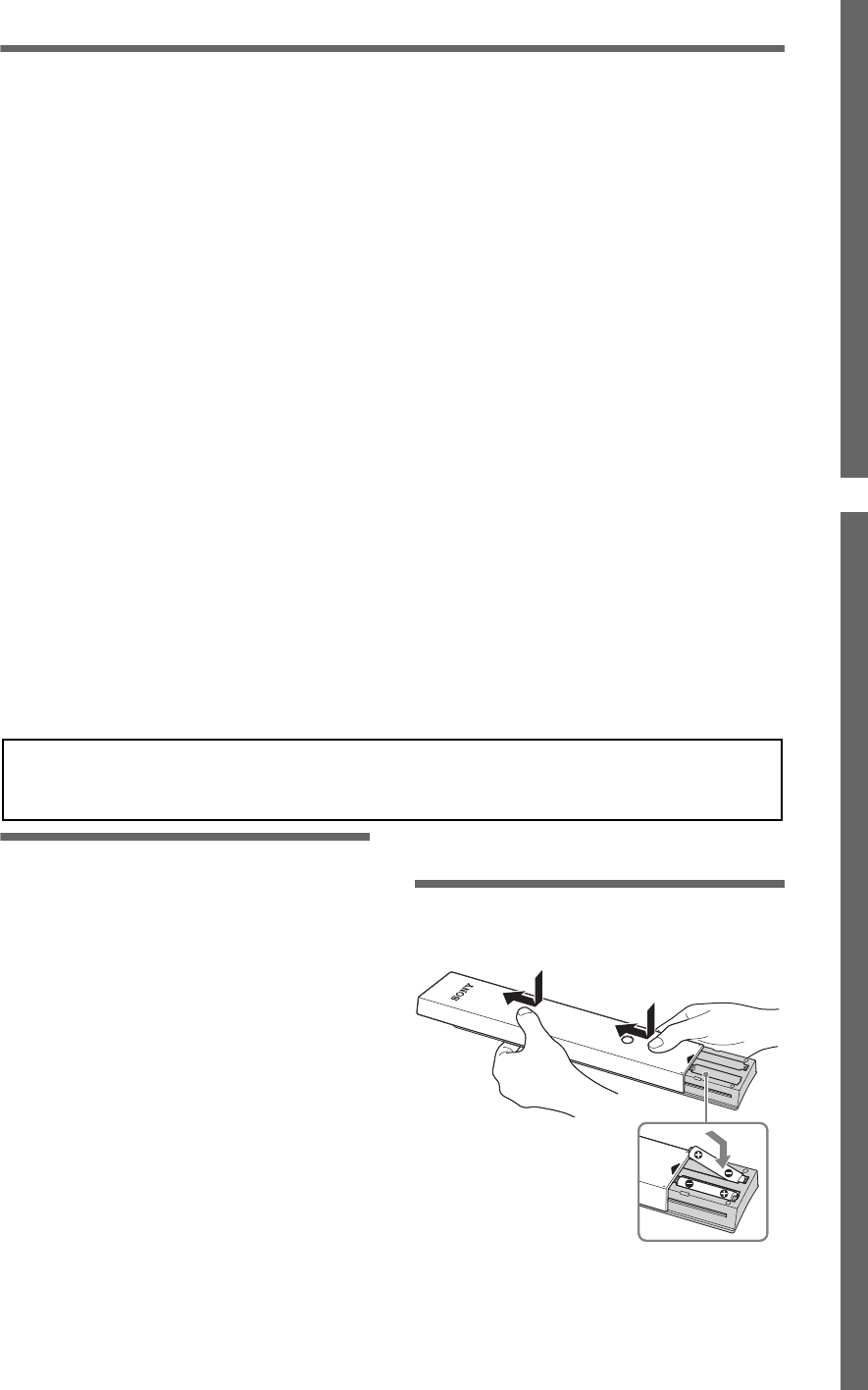

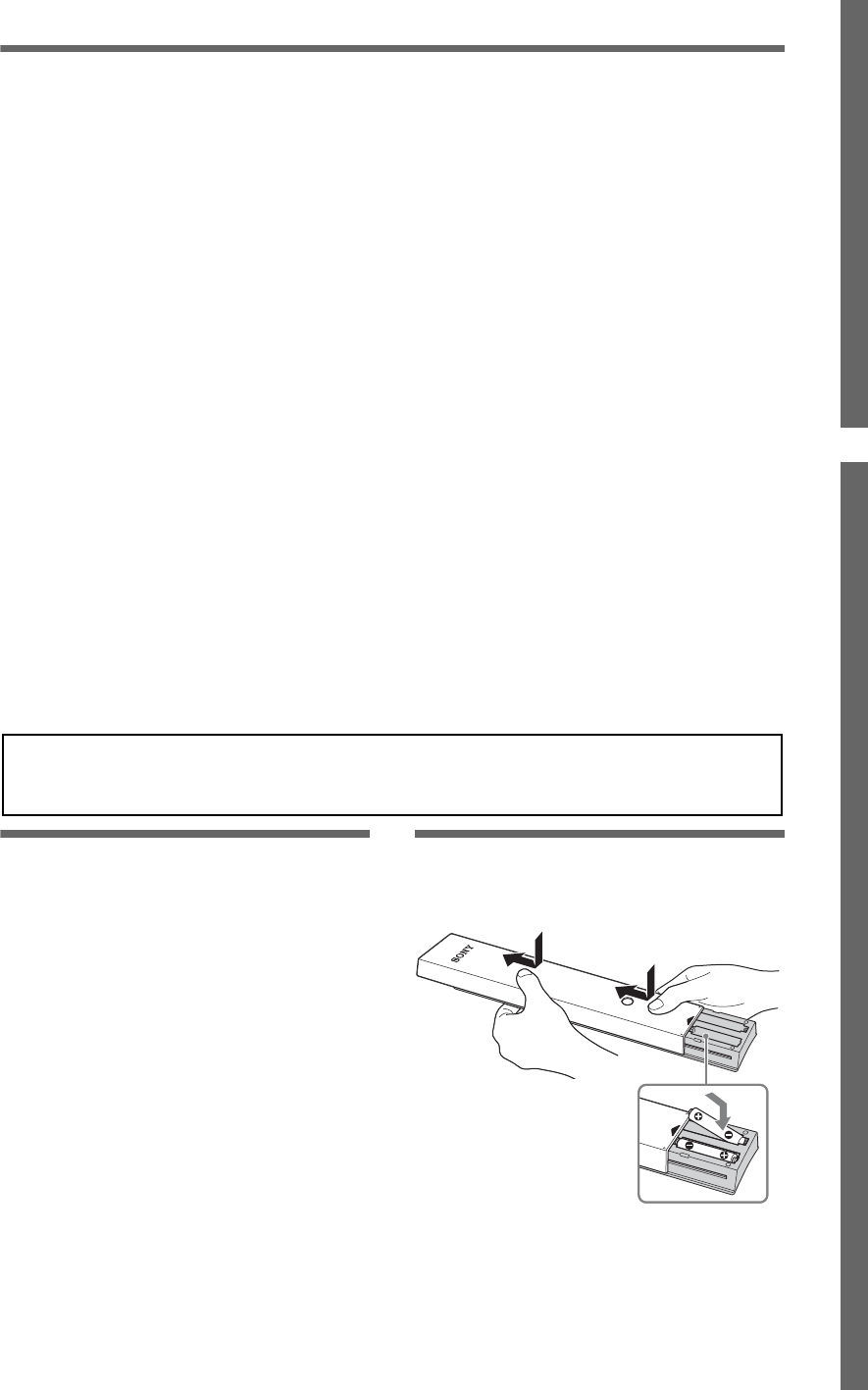

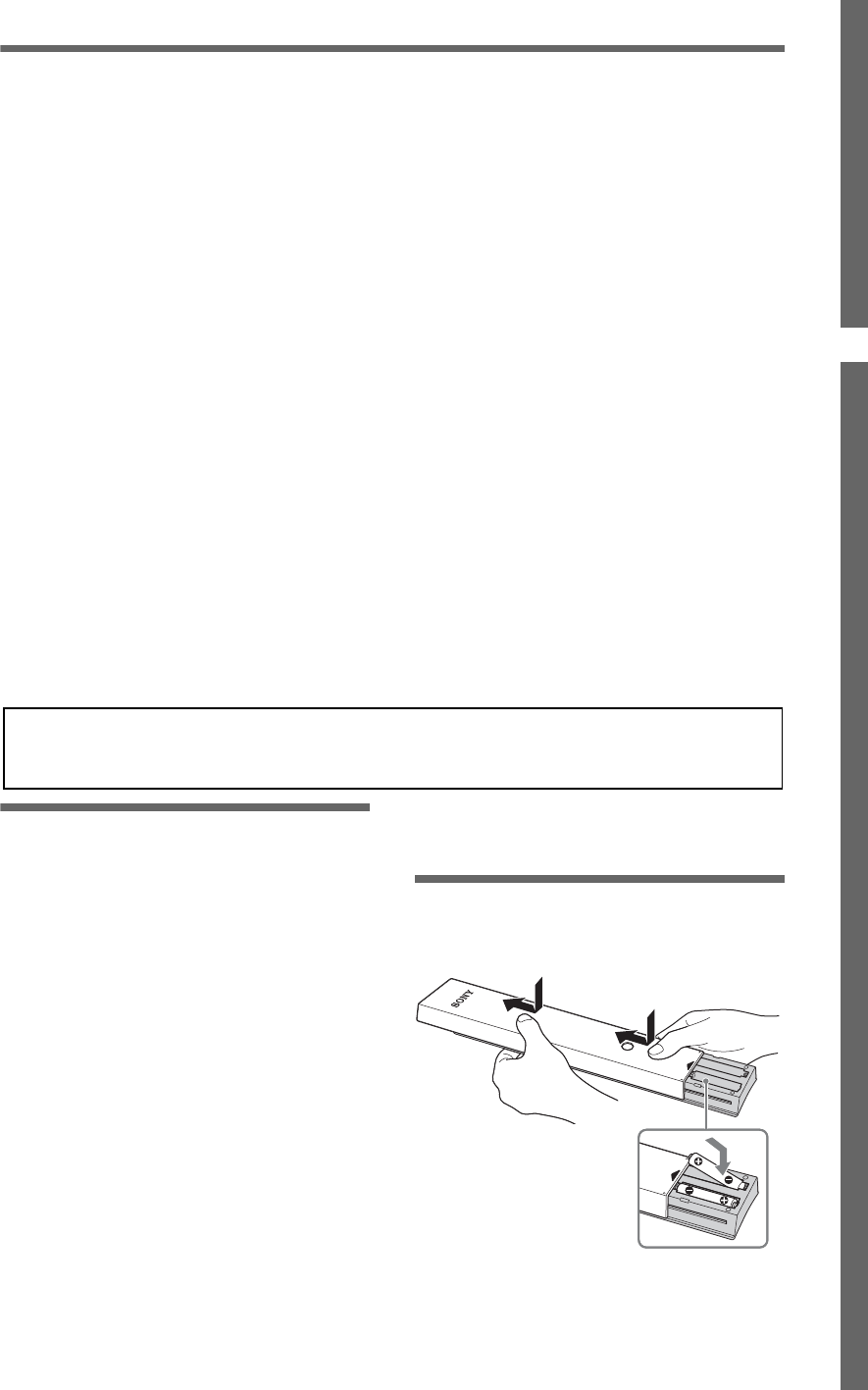

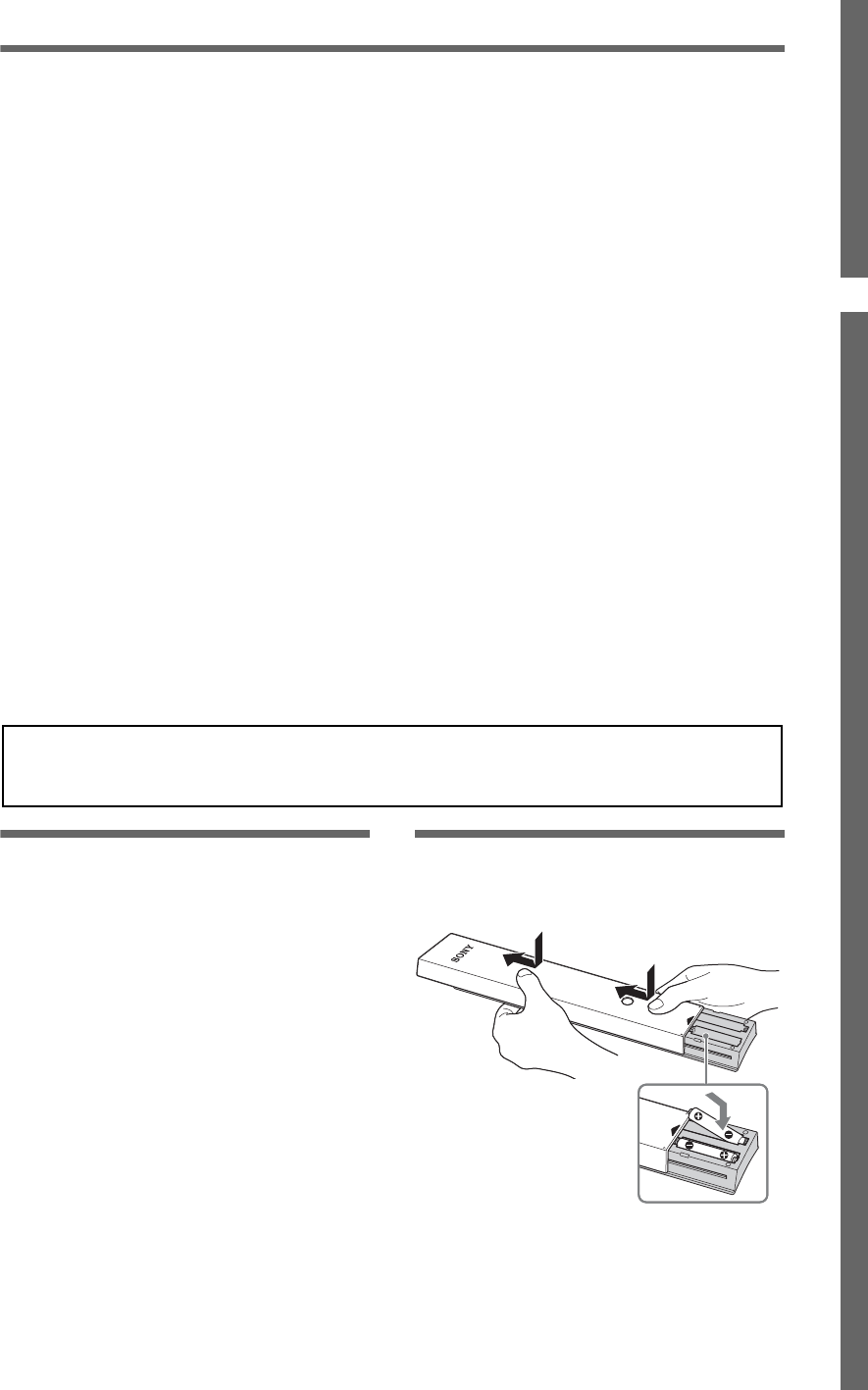

Insertion de piles dans la

télécommande

1Retirez la feuille de protection.

2Appuyez sur le couvercle et faites-le

glisser vers le haut.

•Le mode d’emploi est intégré à votre téléviseur BRAVIA. Pour plus d’informations à ce sujet, reportez-vous à la

section « Pour utiliser l’i-Manual » (page 8).

•Avant d’utiliser le téléviseur, lisez attentivement la section « Consignes de sécurité » (page 16). Conservez ce manuel

pour toute référence ultérieure.

4FR

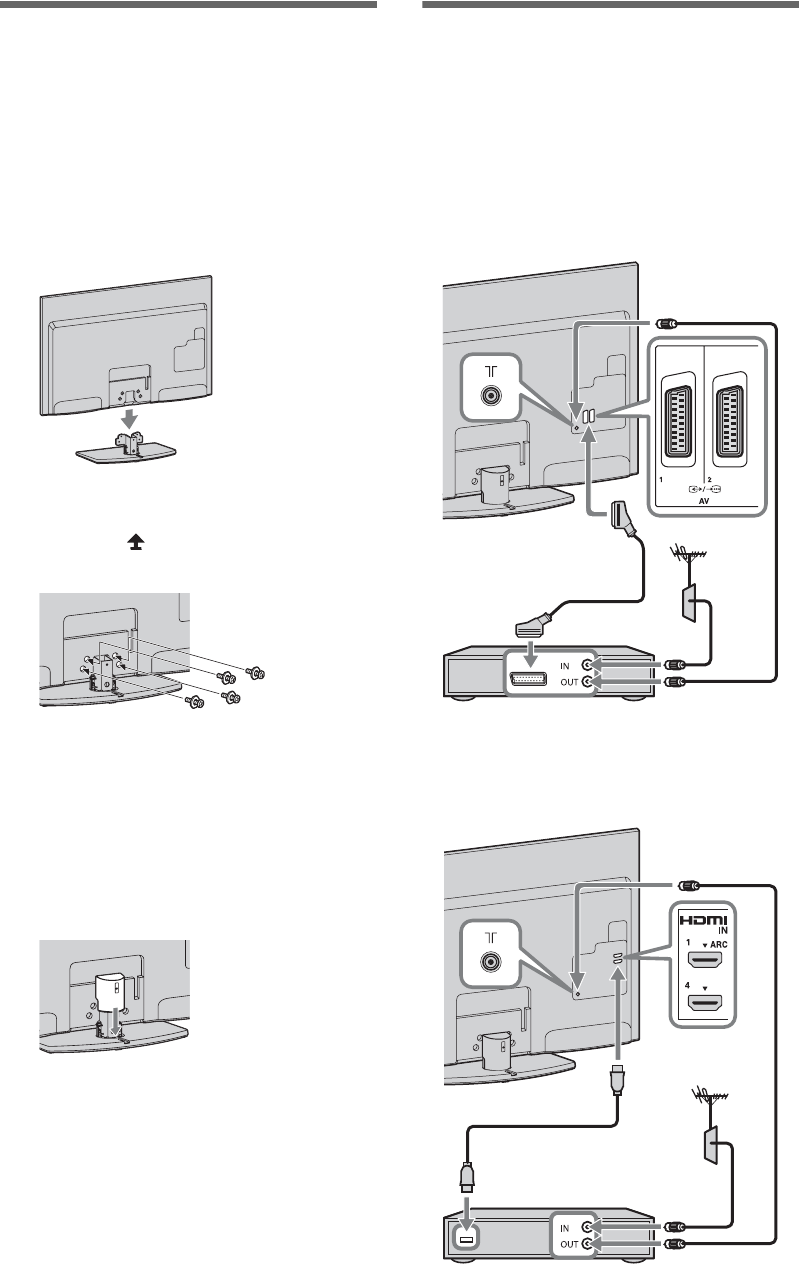

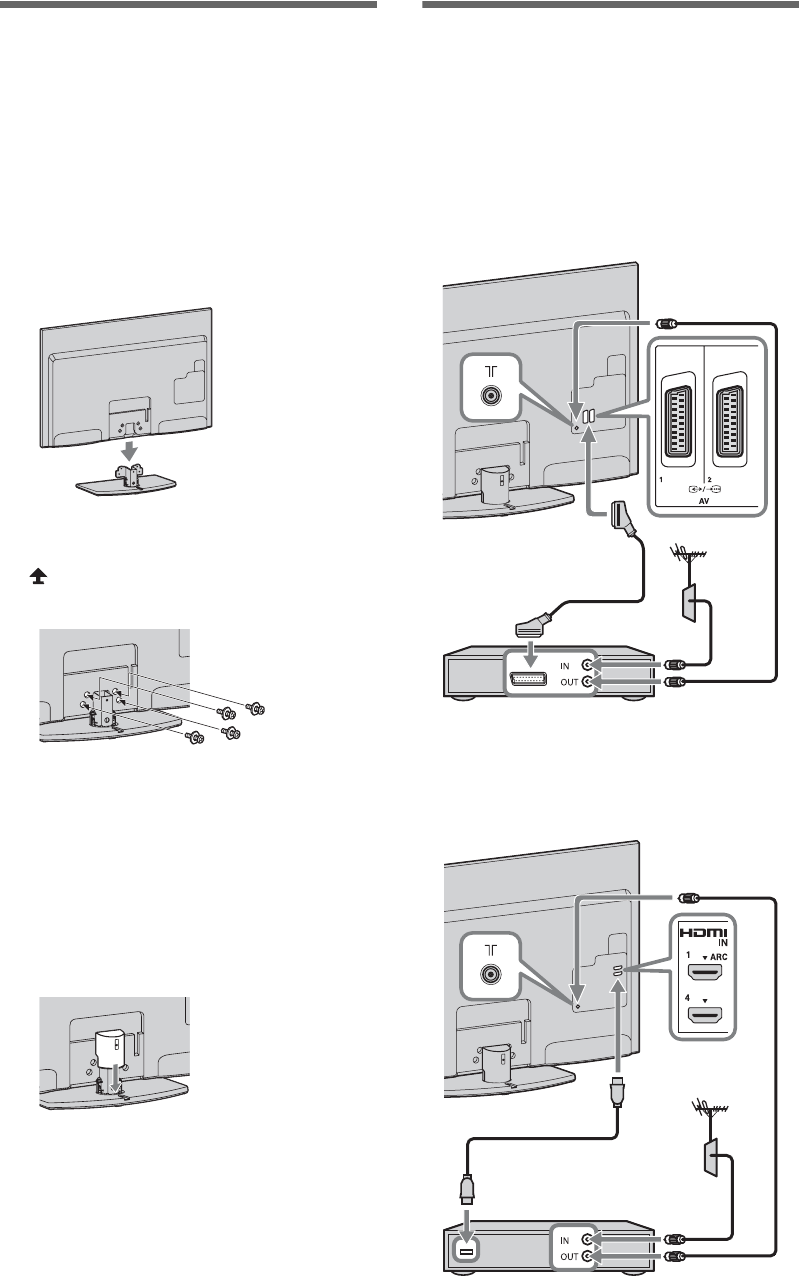

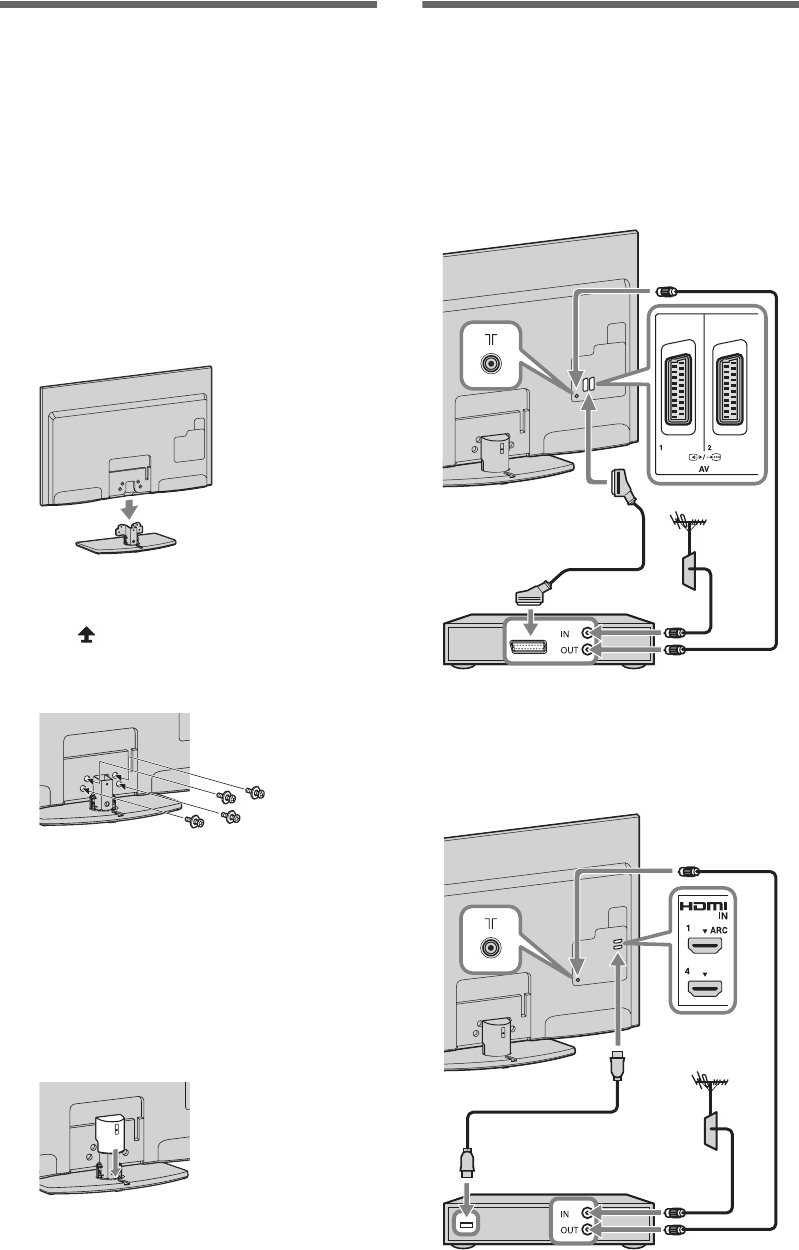

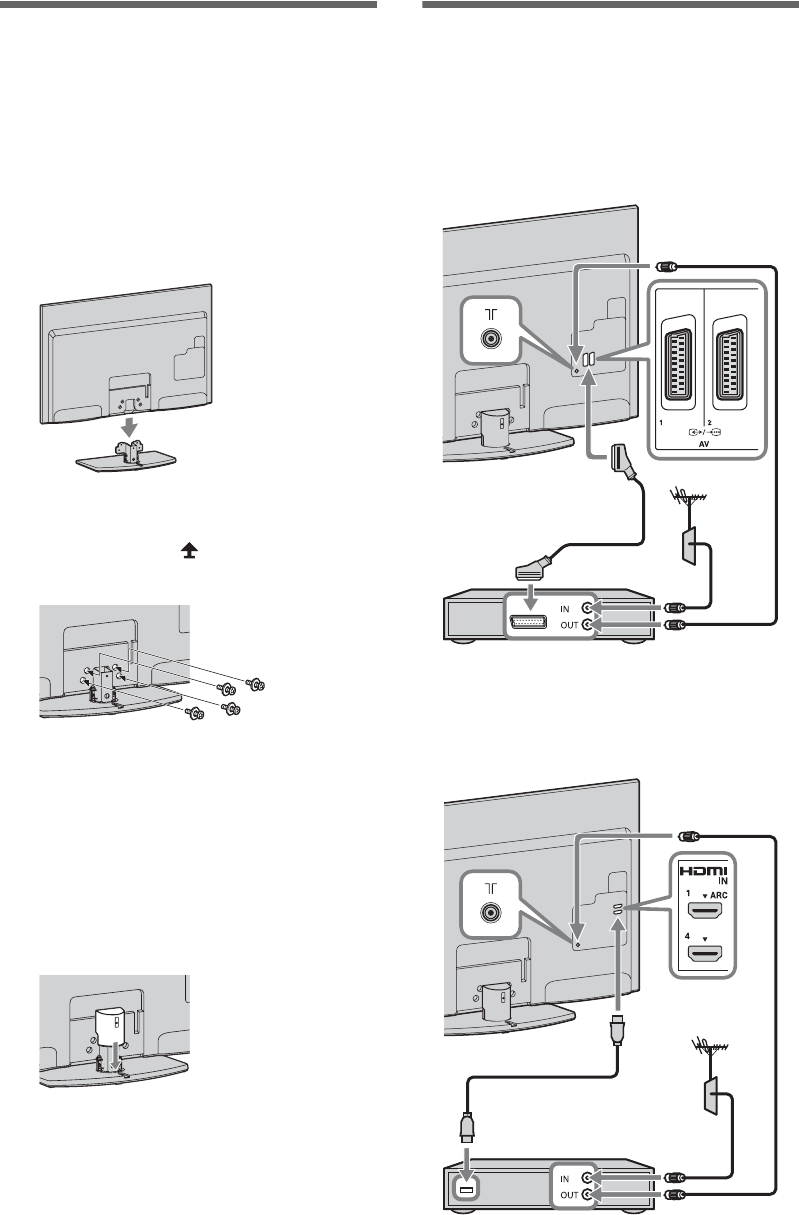

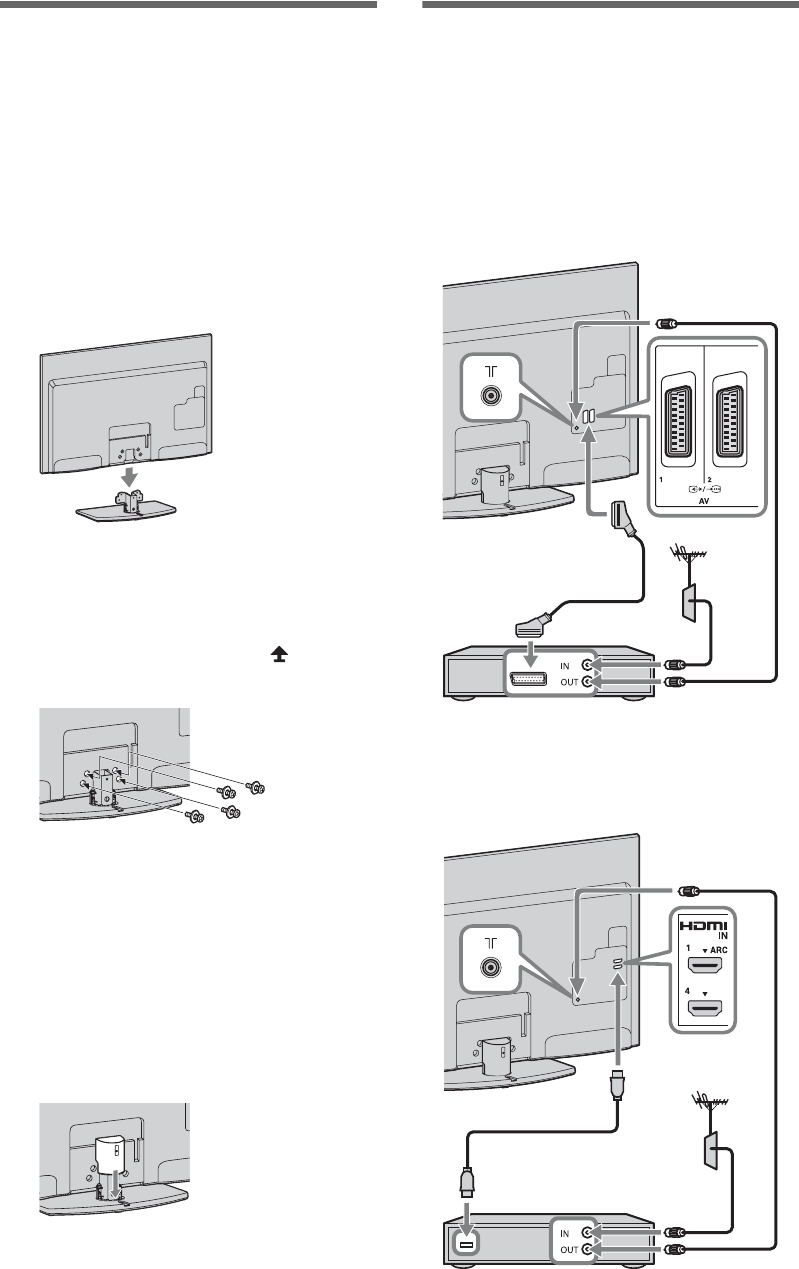

Fixation du support de table

(sauf pour le KDL-60EX70x)

1Pour une fixation correcte à certains

modèles de téléviseurs, reportez-vous

au feuillet fourni avec le support de

table.

2Placez le téléviseur sur le support de

table.

3Fixez le téléviseur au support de table à

l’aide des vis fournies et en respectant

les flèches pour guider les vis dans

les trous.

•Si vous utilisez un tournevis électrique, réglez son

couple sur 1,5 N·m {15 kgf·cm} environ.

4Pour le KDL-40/32EX71x, KDL-40/

32EX70x et le KDL-40/32EX60x,

quand toutes les vis ont été serrées,

fixez le cache arrière fourni au support

de table.

Raccordement d’une

antenne/d’un décodeur/d’un

graveur (notamment un

graveur de DVD)

Raccordement d’un décodeur/graveur

(de DVD, par exemple) avec le câble

Péritel

Raccordement d’un décodeur/graveur (de

DVD, par exemple) avec le câble HDMI

Installation

Décodeur/graveur (de DVD, par exemple)

5FR

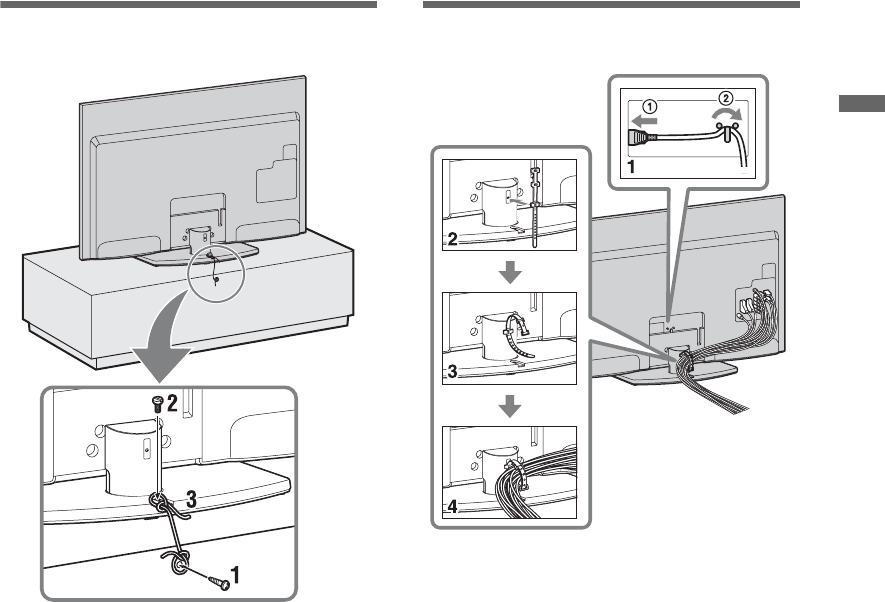

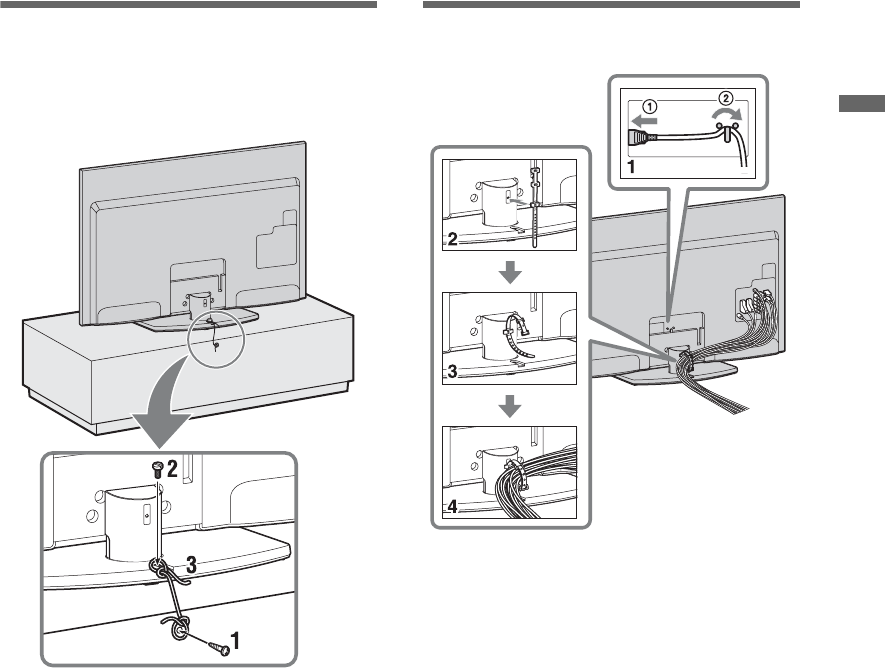

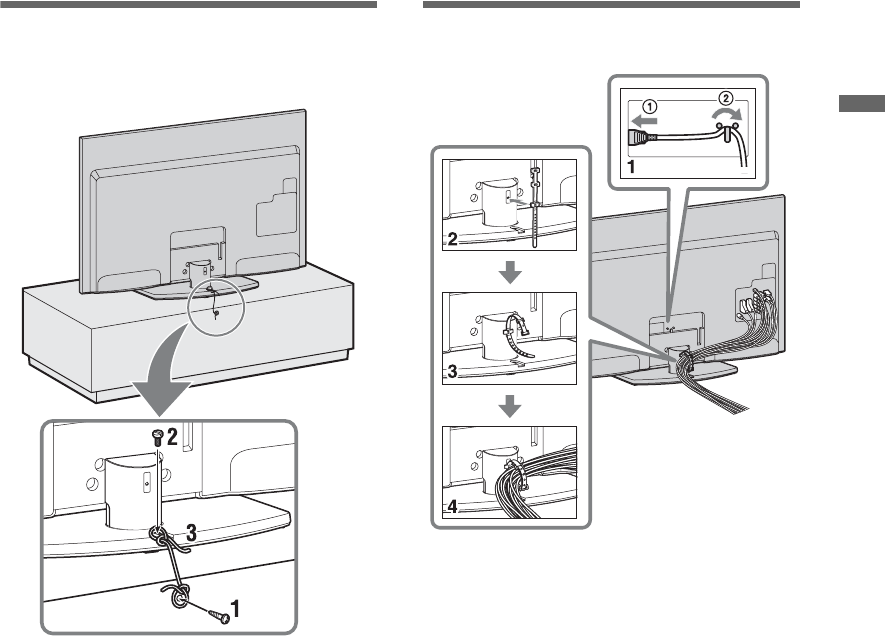

Protection du téléviseur

contre les chutes

1Fixez une vis à bois (4 mm de diamètre,

non fournie) sur le meuble TV.

2Fixez une vis à métaux (M4 × 16, non

fournie) dans l’orifice du téléviseur.

3Reliez la vis à bois et la vis à métaux à

l’aide d’un lien résistant (non fourni).

Rangement des câbles

•Ne rangez pas le cordon d’alimentation avec les

autres câbles.

Installation

6FR

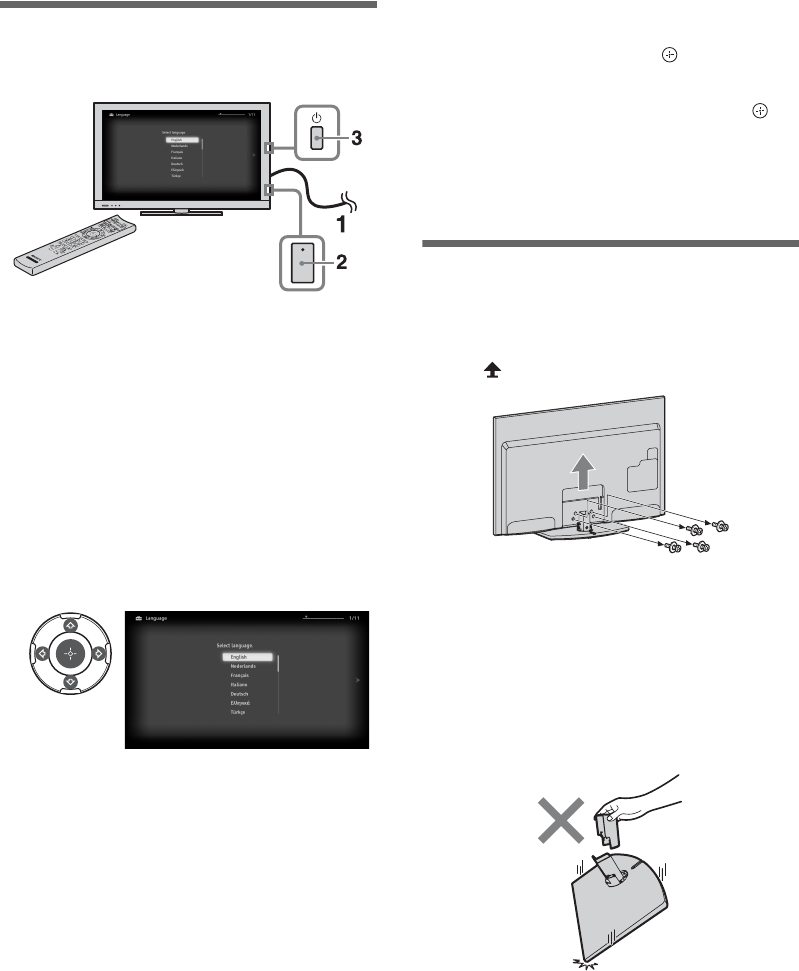

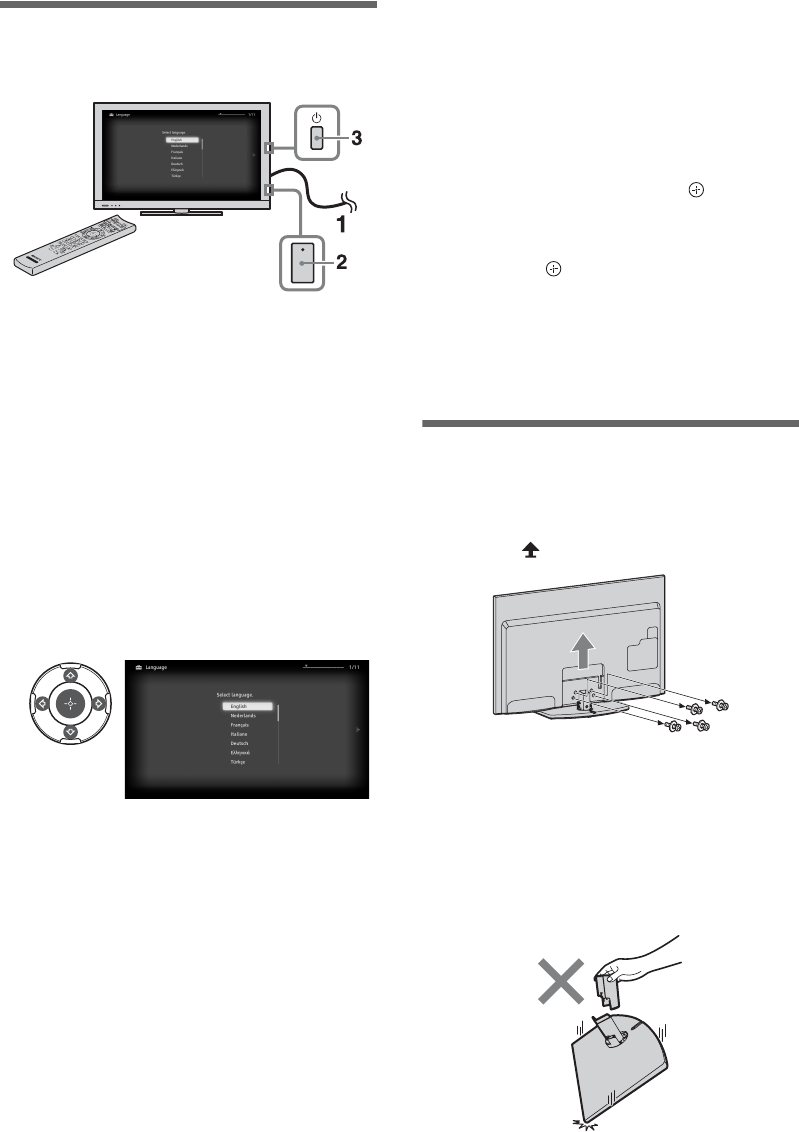

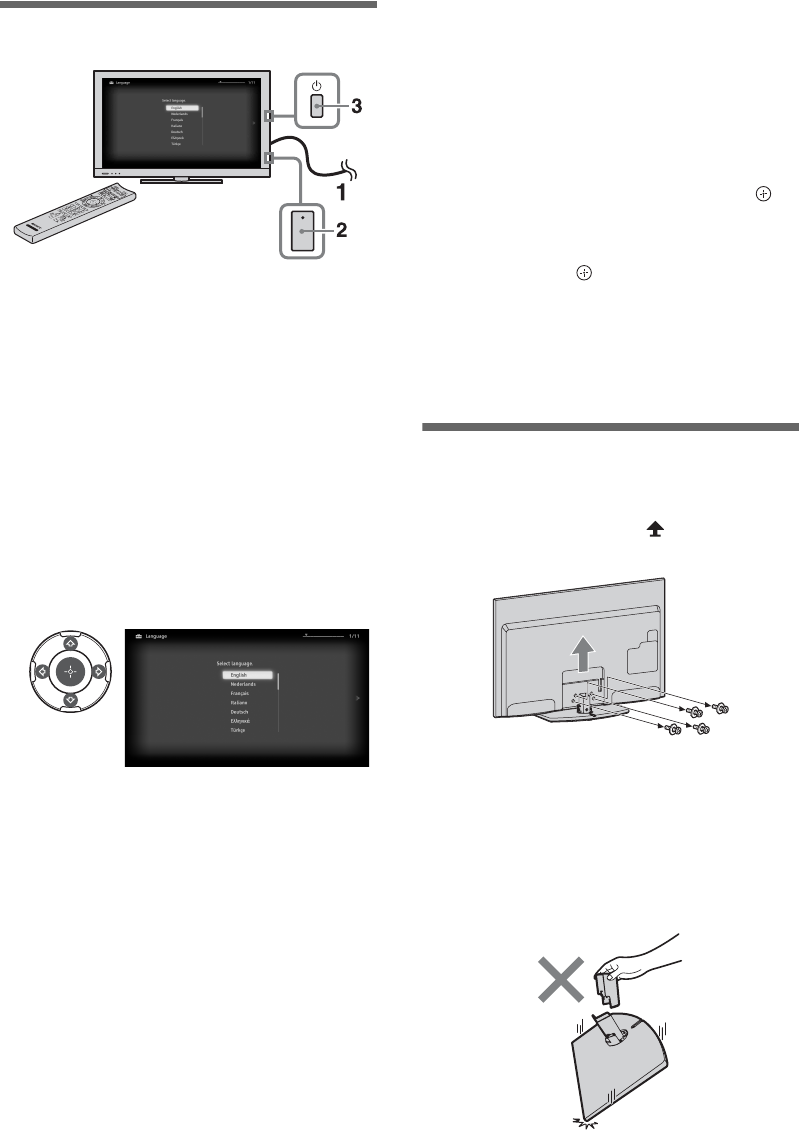

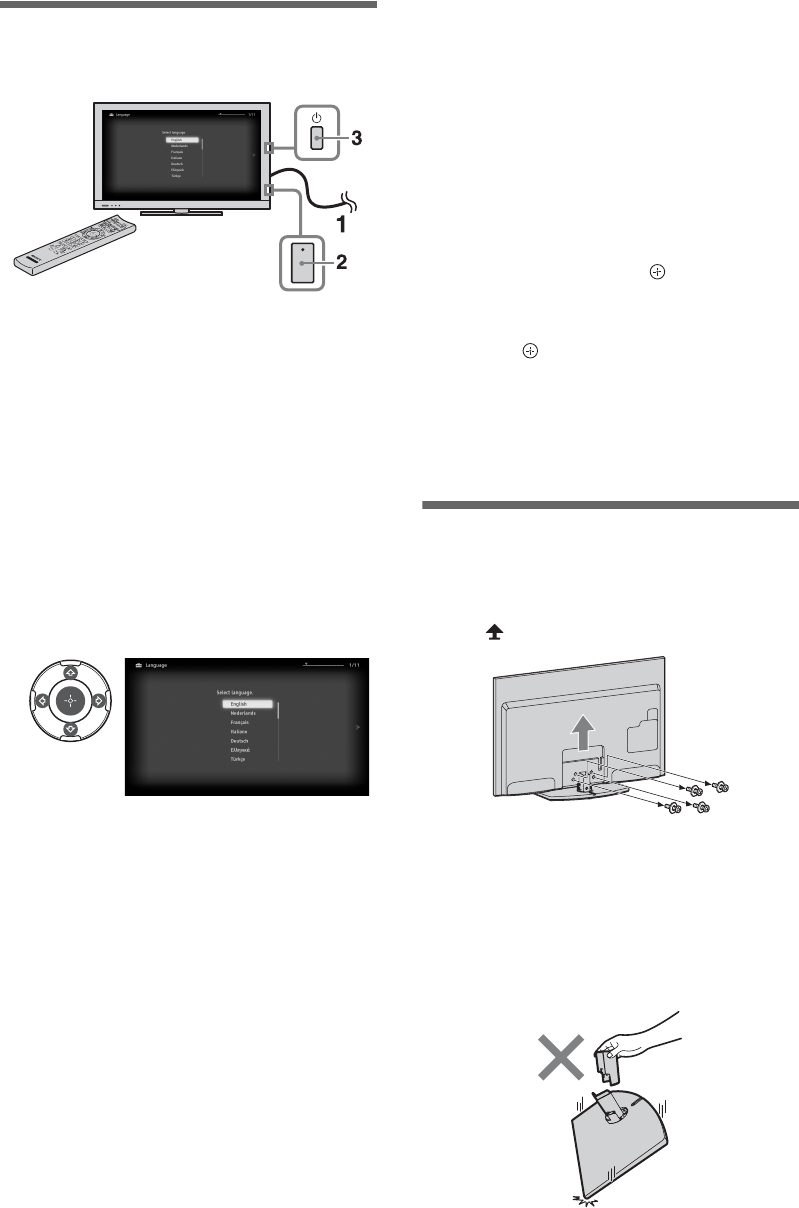

Exécution du réglage initial

1Raccordez le téléviseur à votre prise

secteur.

2Pour le KDL-60/52/46/40EX70x et le

KDL-55/46/40/32EX71x, assurez-vous

que le réglage ENERGY SAVING

SWITCH est activé (z).

3Appuyez sur la touche 1 du téléviseur.

La première fois que vous mettez sous

tension le téléviseur, le menu Langue

apparaît sur l’écran.

Suivez les instructions affichées à l’écran.

Mémo numérique auto : Quand vous

sélectionnez « Câble », nous vous

recommandons de sélectionner

« Recherche rapide » pour un réglage

rapide. Réglez « Fréquence » et

« Identification de réseau » selon les

informations fournies par votre câblo-

opérateur. Si vous ne trouvez aucune

chaîne en utilisant « Recherche rapide »,

essayez « Recherche complète » (même si

cela peut prendre un certain temps).

•Il se peut que la fonction « Recherche

complète » ne soit pas disponible dans certains

pays/certaines régions.

Pour une liste des câblo-opérateurs

compatibles, consultez notre site

d’assistance Internet :

http://support.sony-europe.com/TV/

DVBC/

Ordre des chaînes : Permet de modifier

l’ordre des chaînes analogiques

mémorisées dans le téléviseur.

1Appuyez sur F/f pour sélectionner la

chaîne que vous souhaitez déplacer vers

un autre numéro, puis appuyez sur .

2Appuyez sur F/f pour sélectionner le

nouveau numéro pour la chaîne, puis

appuyez sur .

•Vous pouvez aussi régler les chaînes

manuellement.

Démontage du support de

table du téléviseur

Retirez les vis du téléviseur dans le sens des

flèches.

•Aucun motif ne justifie le démontage du support

de table du téléviseur, excepté l’installation des

accessoires correspondants sur le téléviseur.

•Ne transportez pas le support de table en le tenant

par son cache arrière afin d’éviter de le laisser

tomber, ce qui pourrait entraîner des dégâts ou des

blessures.

(KDL-60/52/46/40EX70x et

KDL-55/46/40/32EX71x uniquement

)

7FR

Regarder la télévision

Pour regarder des programmes

Pour utiliser les fonctionnalités du téléviseur

Touche HOME

Pour afficher les différents écrans d’opérations

et de réglages.

Touche OPTIONS

Pour afficher des fonctions utiles correspondant

à l’entrée ou au contenu en cours.

•La touche numérique 5 et les touches N,

PROG + et AUDIO disposent de points

tactiles. Ils vous serviront de référence

lors de l’utilisation du téléviseur.

1Mettez le téléviseur sous tension.

1Pour le KDL-60/52/46/40EX70x et le

KDL-55/46/40/32EX71x, activez le

ENERGY SAVING SWITCH (z).

2Appuyez sur la touche 1 du téléviseur

pour le mettre sous tension.

2Sélectionnez un mode.

3Sélectionnez une chaîne de

télévision.

Utilisation du Guide des programmes

numérique électronique

Appuyez sur GUIDE en mode numérique

pour afficher le guide des programmes.

GUIDE

OPTIONS

HOME

Réglages

Paramètres système


Son

BRAVIA ENGINE 3 PRO

Ajouter aux Favoris

Verrouiller/Déverrouiller

PAP

Motionflow

Arrêt programmé

Volume du casque

Haut-parleur

Info système

Regarder la télévision

(Suite)

8FR

Pour utiliser l’i-Manual

xBienvenue dans i-Manual

xFonctions du téléviseur « BRAVIA »

xRegarder la télévision

Présente les fonctions utiles, telles que le guide

EPG, les Favoris, etc.

xUtilisation du menu Accueil

Personnalisez les paramètres de votre

téléviseur, etc.

xDivertissement avec l’appareil

raccordé

Décrit comment raccorder un appareil en

option.

xDescription des composants

xDépannage

Pour trouver des solutions à votre problème.

xIndex

•Les Images et illustrations peuvent être différentes de celles affichées à l’écran.

Le mode d’emploi est intégré à votre téléviseur

BRAVIA et peut être affiché à l’écran.

Vous pouvez consulter votre i-Manual à tout

moment pour découvrir ses nombreuses fonctions

utiles.

1Appuyez sur i-MANUAL.

2Appuyez sur G/g/F/f/ pour

sélectionner des éléments.

Bienvenue dans i-Manual

Fonctions du téléviseur « BRAVIA » TV

Regarder la télévision

Utilisation du menu Accueil

Divertissement avec l’appareil raccordé

Description des composants

Dépannage

Index

9FR

Dépannage

Vérifiez si le témoin 1 (veille) clignote en rouge.

Si le témoin 1 (veille) clignote

La fonction d’auto-diagnostic est activée.

1Comptez le nombre de clignotements du témoin 1 (veille) après chaque pause de deux

secondes.

Par exemple, le témoin clignote trois fois, s’éteint pendant deux secondes et clignote de nouveau

trois fois.

2Appuyez sur la touche 1 du téléviseur pour le mettre hors tension, débranchez le

cordon d’alimentation secteur et signalez la façon dont le témoin clignote (nombre de

clignotements) à votre revendeur ou au Centre de Service Après-Vente Sony.

Si le témoin 1 (veille) ne clignote pas

1Vérifiez les éléments des tableaux ci-dessous. (Reportez-vous aussi à la section

« Dépannage » de l’i-Manual.)

2Si le problème persiste, confiez votre téléviseur à un technicien qualifié.

Condition Description/Solution


Absence d’image (écran

noir) et de son.

•Vérifiez le raccordement de l’antenne/câble.

•Raccordez le téléviseur au secteur et appuyez sur la touche 1 du

téléviseur.

•Lorsque le témoin 1 (veille) s’allume en rouge, appuyez sur

TV "/1.

Quelques petits points

noirs et/ou brillants

apparaissent à l’écran.

•L’écran est composé de pixels. La présence de petits points noirs

et/ou brillants (pixels) à l’écran n’est pas le signe d’une

défaillance.

Généralités

Impossible de mettre le

téléviseur sous tension.

(KDL-60/52/46/40EX70x

et KDL-55/46/40/32EX71x

uniquement)

•Assurez-vous que ENERGY SAVING SWITCH est activé (z).

Le téléviseur s’éteint

automatiquement (il passe

en mode veille).

•Vérifiez si la fonction « Arrêt programmé » est activée ou vérifiez

le réglage de « Durée » dans « Marche programmée ».

•Vérifiez si la fonction « Mise en veille du téléviseur » est activée.

La télécommande ne

fonctionne pas.

•Remplacez les piles.

•Votre téléviseur est peut-être en mode SYNC.

Appuyez sur SYNC MENU, sélectionnez « Commande TV »,

puis « Accueil (Menu) » ou « Options » pour commander par le

téléviseur.

Le mot de passe du

« Verrouillage parental » a

été oublié.

•Saisissez 9999 comme code PIN. (Le code PIN 9999 est toujours

accepté.)

Information

complémen

taires

Informations complémentaires

10 FR

Spécifications

Norme

Type d’affichage Ecran à cristaux liquides

Standard de télévision Analogique : Selon le pays/la région sélectionné : B/G/H, D/K, L, I

Numérique : DVB-T2 (KDL-60EX703/55EX713/52EX703/46EX713/46EX703/40EX713/40EX703/

40EX603/32EX713/32EX703/32EX603 uniquement)

DVB-T/DVB-C

Norme Couleur/Vidéo Analogique : PAL, PAL60 (uniquement entrée vidéo), SECAM, NTSC3.58, NTSC4.43 (uniquement

entrée vidéo)

Numérique : MPEG-2 MP@ML/HL, H.264/MPEG-4 AVC MP/HP@L4

Canaux couverts Analogique : VHF : E2–E12/UHF : E21–E69/CATV : S1–S20/HYPER : S21–S41

D/K : R1–R12, R21–R69/L : F2–F10, B–Q, F21–F69/I : UHF B21–B69

Numérique : VHF/UHF

Sortie son 10 W + 10 W

Prises entrée/sortie

Câble d’antenne Borne 75 ohms externe pour VHF/UHF

/ AV1, 2 Connecteur Péritel à 21 broches (norme CENELEC) comprenant entrée audio et vidéo, entrée RVB et

sortie audio et vidéo TV.

COMPONENT IN Formats pris en charge : 1080p, 1080i, 720p, 576p, 576i, 480p, 480i

COMPONENT IN Entrée audio (prises phono)

HDMI IN1, 2, 3, 4 Vidéo : 1080/24p, 1080p, 1080i, 720p, 576p, 576i, 480p, 480i

Audio : PCM linéaire deux canaux : 32, 44,1 et 48 kHz, 16, 20 et 24 bits, Dolby Digital

Entrée audio analogique (mini-prise) (HDMI IN4 uniquement)

Entrée PC

AV3 Entrée vidéo (prise phono)

AV3 Entrée audio (prises phono)

DIGITAL AUDIO OUT

(OPTICAL)

Prise optique numérique (PCM linéaire deux canaux, Dolby Digital)

(VAR/FIX) Sortie audio (prises phono)

PC IN Entrée PC (Mini D-sub 15 broches)

Entrée audio PC (mini-prise)

Port USB

iPrise casque

Emplacement CAM (Module pour système à contrôle d’accès)

LAN Connecteur 10BASE-T/100BASE-TX (La vitesse de connexion du réseau peut varier en fonction de

l’environnement d’exploitation. Le débit et la qualité de la communication 10BASE-T/100BASE-TX ne

sont pas garantis pour ce téléviseur.)

* Pour les connexions LAN, utilisez un câble 10BASE-T/100BASE-TX de catégorie 7 (non fourni).

11FR

Nom du modèle KDL- 60EX70x 52EX70x 46EX70x 40EX70x 32EX70x

Alimentation et autres

Tension d’alimentation 220 V – 240 V CA, 50 Hz

Taille d’écran (mesurée en

diagonale)

60 pouces/Environ

152,5 cm

52 pouces/Environ

132,2 cm

46 pouces/Environ

116,8 cm

40 pouces/Environ

101,6 cm

32 pouces/Environ

80,1 cm

Résolution d’affichage 1 920 points (horizontal) × 1 080 lignes (vertical)

Consommation

électrique

en mode

« Domicile »/

« Standard »

144 W 103 W 90 W 79 W 67 W

en mode

« Point de

vente »/

« Intense »

208 W 142 W 125 W 107 W 91 W

Consommation électrique en

veille*10,23 W (15 W si « Démarrage rapide » est réglé sur « Oui ») 0,2 W (15 W si « Démarrage rapide » est

réglé sur « Oui »)

Consommation électrique

annuelle moyenne*2210 kWh 150 kWh 131 kWh 115 kWh 98 kWh

Dimensions (environ) (l × h × p)

avec support de table 143,1 × 90,9 ×

38,6 cm

125,2 × 80,5 ×

35,0 cm

111,8 × 73,0 ×

28,0 cm

98,5 × 65,5 ×

28,0 cm

81,1 × 53,9 ×

25,0 cm

sans support de table 143,1 × 87,7 ×

6,6 cm

125,2 × 77,5 ×

6,5 cm

111,8 × 69,8 ×

6,5 cm

98,5 × 62,3 ×

6,4 cm

81,1 × 50,7 ×

6,5 cm

Poids (environ)

avec support de table 38,1 kg 27,0 kg 21,3 kg 17,8 kg 12,7 kg

sans support de table 31,3 kg 22,7 kg 18,4 kg 14,9 kg 10,7 kg

Accessoires fournis Voir la section « Vérification des accessoires » (page 3).

Accessoires en option Support de fixation murale : SU-WL500

Nom du modèle KDL- 55EX71x 46EX71x 40EX71x 32EX71x

Alimentation et autres

Tension d’alimentation 220 V – 240 V AC, 50 Hz

Taille d’écran (mesurée en

diagonale)

55 pouces/

Environ 138,8 cm

46 pouces/

Environ 116,8 cm

40 pouces/

Environ 101,6 cm

32 pouces/

Environ 80,1 cm

Résolution d’affichage 1 920 points (horizontal) × 1 080 lignes (vertical)

Consommation

électrique

en mode

« Domicile »/

« Standard »

101 W 86 W 84 W 52 W

en mode

« Point de

vente »/

« Intense »

141 W 120 W 114 W 73 W

Consommation électrique en

veille*10,2 W (15 W si

« Démarrage rapide » est

réglé sur « Oui »)

0,2 W (13 W si « Démarrage rapide » est réglé sur « Oui »)

Consommation électrique

annuelle moyenne*2147 kWh 126 kWh 123 kWh 76 kWh

Dimensions (environ) (l × h × p)

avec support de table 127,8 × 79,7 × 35,0 cm 108,5 × 68,8 × 26,0 cm 95,2 × 61,3 × 25,0 cm 76,4 × 50,7 × 25,0 cm

sans support de table 127,8 × 76,5 × 7,3 cm 108,5 × 65,6 × 7,5 cm 95,2 × 58,1 × 7,4 cm 76,4 × 47,5 × 7,4 cm

Poids (environ)

avec support de table 26,1 kg 18,6 kg 15,4 kg 10,8 kg

sans support de table 21,8 kg 16,3 kg 13,2 kg 8,8 kg

Accessoires fournis Voir la section « Vérification des accessoires » (page 3).

Accessoires en option Support de fixation murale : SU-WL500

Informations complémentaires

(Suite)

12 FR

*1La consommation spécifiée en mode de veille est atteinte une fois que le téléviseur a terminé tous les

processus internes nécessaires.

*24 heures par jour et 365 jours par an

•Pour réduire la consommation électrique

–lorsque vous réduisez le rétroéclairage (la luminosité de l’écran), vous réduisez aussi la consommation

électrique.

–les réglages « Ecologie » (par exemple, « Eco d’énergie », « Mise en veille du téléviseur ») vous aident à

réduire la consommation électrique et économiser sur votre facture d’électricité.

–lorsque vous mettez le téléviseur hors tension à l’aide de l’ENERGY SAVING SWITCH (certains modèles

uniquement), la consommation électrique est pratiquement nulle.

La conception et les spécifications sont sujettes à modification sans préavis.

Nom du modèle KDL- 40EX60x 32EX60x

Alimentation et autres

Tension d’alimentation 220 V – 240 V AC, 50 Hz

Taille d’écran (mesurée en

diagonale)

40 pouces/

Environ 101,6 cm

32 pouces/

Environ 80,1 cm

Résolution d’affichage 1 920 points (horizontal) × 1 080 lignes (vertical)

Consommation

électrique

en mode

« Domicile »/

«Standard»

73 W 58 W

en mode

« Point de

vente »/

« Intense »

98 W 80 W

Consommation électrique en

veille*10,2 W (15 W si « Démarrage rapide » est réglé sur « Oui »)

Consommation électrique

annuelle moyenne*2107 kWh 85 kWh

Dimensions (environ) (l × h × p)

avec support de table 95,2 × 61,3 × 25,0 cm 76,4 × 50,7 × 25,0 cm

sans support de table 95,2 × 58,1 × 7,4 cm 76,4 × 47,5 × 7,3 cm

Poids (environ)

avec support de table 14,9 kg 11,1 kg

sans support de table 12,7 kg 9,1 kg

Accessoires fournis Voir la section « Vérification des accessoires » (page 3).

Accessoires en option Support de fixation murale : SU-WL500

13FR

Installation des accessoires (Support de fixation murale)

À l’attention des clients :

Pour des raisons de protection du produit et de sécurité, Sony recommande vivement que

l’installation de votre téléviseur soit effectuée par un revendeur Sony ou un installateur agréé.

N’essayez pas de l’installer vous-même.

À l’attention des revendeurs Sony et installateurs :

Apportez une attention toute particulière pendant l’installation, l’entretien périodique et le contrôle

de ce produit.

Votre téléviseur peut être installé à l’aide du support de fixation murale SU-WL500 (vendu

séparément).

• Reportez-vous aux instructions qui accompagnent le support de fixation murale pour l’installer

correctement.

• Reportez-vous à la section « Démontage du support de table du téléviseur » (page 6).

•Placez le téléviseur sur le support de table lorsque vous fixez le crochet de montage.

•Les vis que vous retirez doivent être rangées en lieu sûr, hors de portée des enfants.

•Si vous refixez le support de table, veillez à utiliser les vis que vous avez retirées et fixez-les dans les orifices

d’origine à l’arrière du téléviseur.

Une certaine expérience est requise pour installer ce produit, en particulier pour déterminer la

résistance du mur qui devra supporter le poids du téléviseur. Veillez à confier la fixation de ce

produit au mur à un revendeur Sony ou un installateur agréé et apportez une attention suffisante à

la sécurité pendant l’installation. Sony n’est responsable d’aucun dégât ou blessure provoqué par

une erreur de manipulation ou installation incorrecte.

Crochet de fixation

Orifice carré

Vis

(+PSW

6 × 16)

Retirez les vis avant

installation*

* Sauf pour le KDL-46/40/32EX71x

et le KDL-40/32EX60x.

Informations complémentaires

(Suite)

14 FR

Tableau des dimensions d’installation du téléviseur

Unité : cm

Les valeurs indiquées dans le tableau ci-dessus peuvent être légèrement différentes selon

l’installation.

Le mur sur lequel le téléviseur sera installé doit pouvoir supporter un poids d’au moins quatre fois

celui du téléviseur. Pour connaître son poids, reportez-vous à la section « Spécifications » (page 10).

Nom du modèle

KDL-

Dimensions

d’affichage

Dimension du

centre écran

Longueur pour chaque angle de montage

Angle (0°)Angle (20°)

ABCDEFGH

60EX70x 143,1 87,7 3,1 48,3 11,5 37,5 82,4 50,1

55EX71x 127,8 76,5 4,1 43,1 11,3 35,2 71,9 45,2

52EX70x 125,2 77,5 8,2 48,3 11,4 33,9 72,8 50,1

46EX71x 108,5 65,6 9,5 43,1 12,1 32,3 61,6 45,4

46EX70x 111,8 69,8 12,1 48,3 11,4 31,3 65,6 50,1

40EX71x 95,2 58,1 13,3 43,1 12,1 29,7 54,6 45,4

40EX70x 98,5 62,3 15,8 48,3 11,4 28,7 58,5 50,1

40EX60x 95,2 58,1 13,3 43,1 12,0 29,7 54,6 45,4

32EX71x 76,4 47,5 18,5 43,1 12,1 26,0 47,3 45,4

32EX70x 81,1 50,7 19,7 45,9 11,5 25,7 49,7 47,8

32EX60x 76,4 47,5 18,5 43,1 12,0 26,0 47,3 45,4

Point central de l’écran

Sauf pour le

KDL-32EX71x/EX70x/

EX60x

KDL-32EX71x/

EX70x/EX60x

uniquement

AVERTISSEMENT

15FR

Schéma/tableau d’emplacement des vis et crochets

Nom du modèle Emplacement des vis Emplacement des

crochets

KDL-60EX70x

KDL-55EX71x

e, j

KDL-52EX70x

KDL-46EX71x/46EX70x

KDL-40EX71x/40EX70x/40EX60x

KDL-32EX71x/32EX70x/32EX60x f, j c

Emplacement des vis

Lors de la fixation du crochet de montage au

téléviseur.

Emplacement des crochets

Lors de l’installation du téléviseur sur le support

de base.

Informations complémentaires

16 FR

Consignes de

sécurité

Installation/Mise en place

Installez et utilisez le téléviseur

conformément aux instructions ci-dessous

afin d’éviter tout risque d’incendie,

d’électrocution ou autre dommage et/ou

blessure.

Installation

•Le téléviseur doit être installé à

proximité d’une prise de courant

aisément accessible.

•Placez le téléviseur sur une surface

stable et horizontale.

•L’installation murale du téléviseur doit

être confiée à un technicien spécialisé.

•Pour des raisons de sécurité, il est

vivement recommandé d’utiliser les

accessoires Sony, notamment :

–Support de fixation murale

SU-WL500

•Veillez à bien utiliser les vis fournies

avec le support de fixation murale lors

de la mise en place des crochets de

montage à l’arrière du téléviseur. Ces vis

sont usinées de façon à mesurer entre

8 mm et 12 mm de long à partir de la

surface de fixation du crochet de

montage.

Leur diamètre et leur longueur varient

suivant le modèle de support de fixation

murale.

L’utilisation de vis autres que celles

fournies peut occasionner des dégâts à

l’intérieur du téléviseur ou provoquer sa

chute, etc.

Transport

•Avant de

transporter le

téléviseur,

débranchez tous

ses câbles.

•La présence de

deux ou trois

personnes est

nécessaire pour le

transport des

téléviseurs de

grande taille.

•Pour transporter le

téléviseur à la

main, saisissez-le

de la manière

illustrée ci-contre.

N’exercez aucune pression sur le

panneau LCD ni sur le cadre qui entoure

l’écran.

•Pour soulever ou déplacer le téléviseur,

saisissez-le par sa base.

•Lorsque vous transportez le téléviseur,

ne le soumettez pas à des secousses ou

des vibrations excessives.

•Lorsque vous transportez le téléviseur

pour le porter à réparer ou lorsque vous

déménagez, glissez-le dans son

emballage et son carton d’origine.

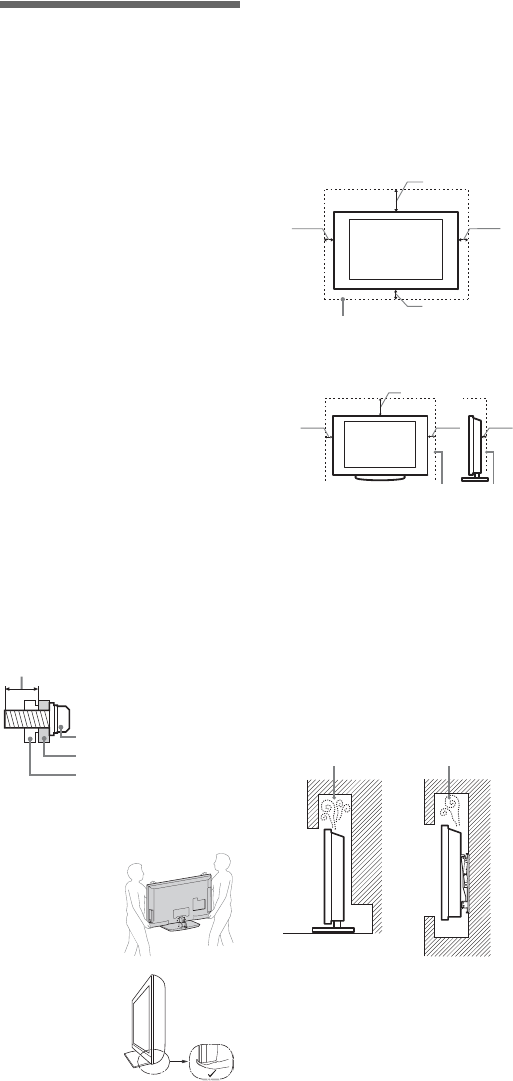

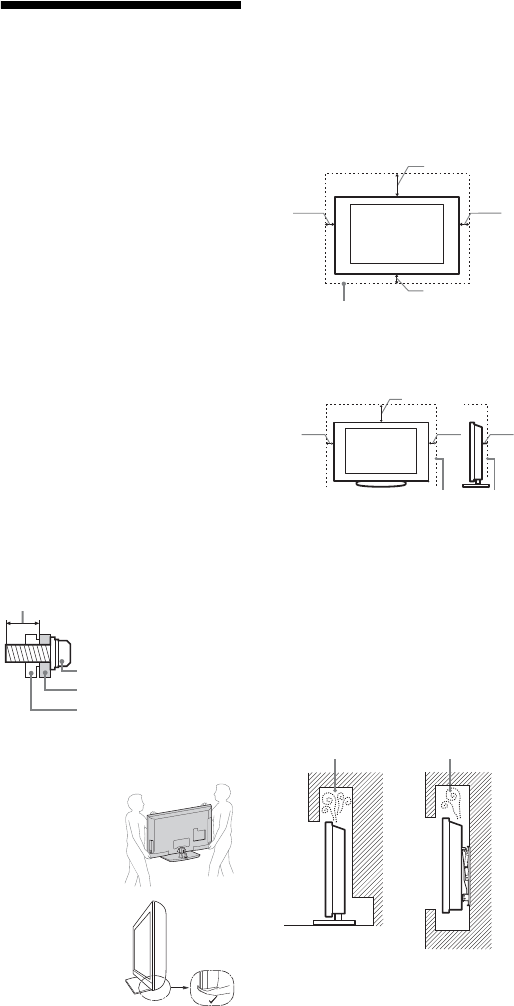

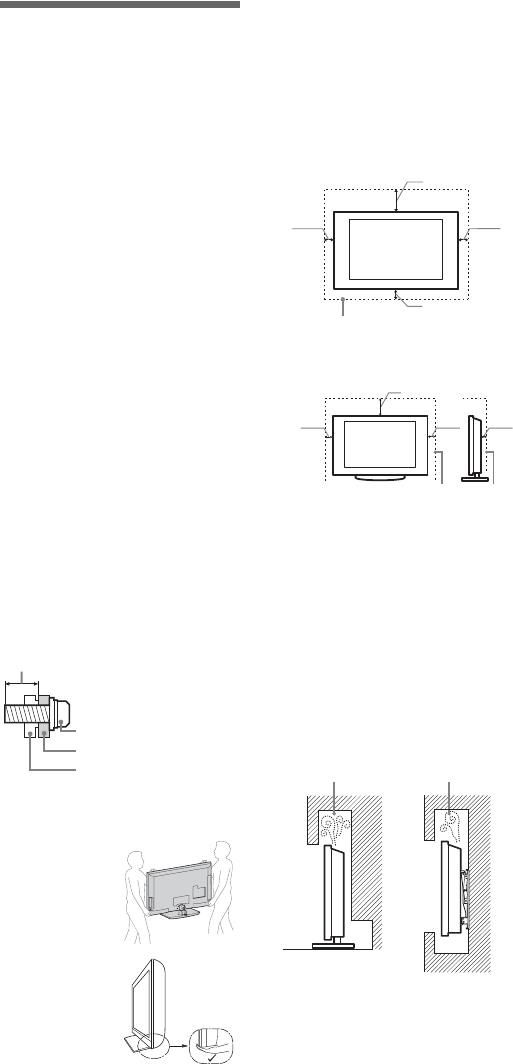

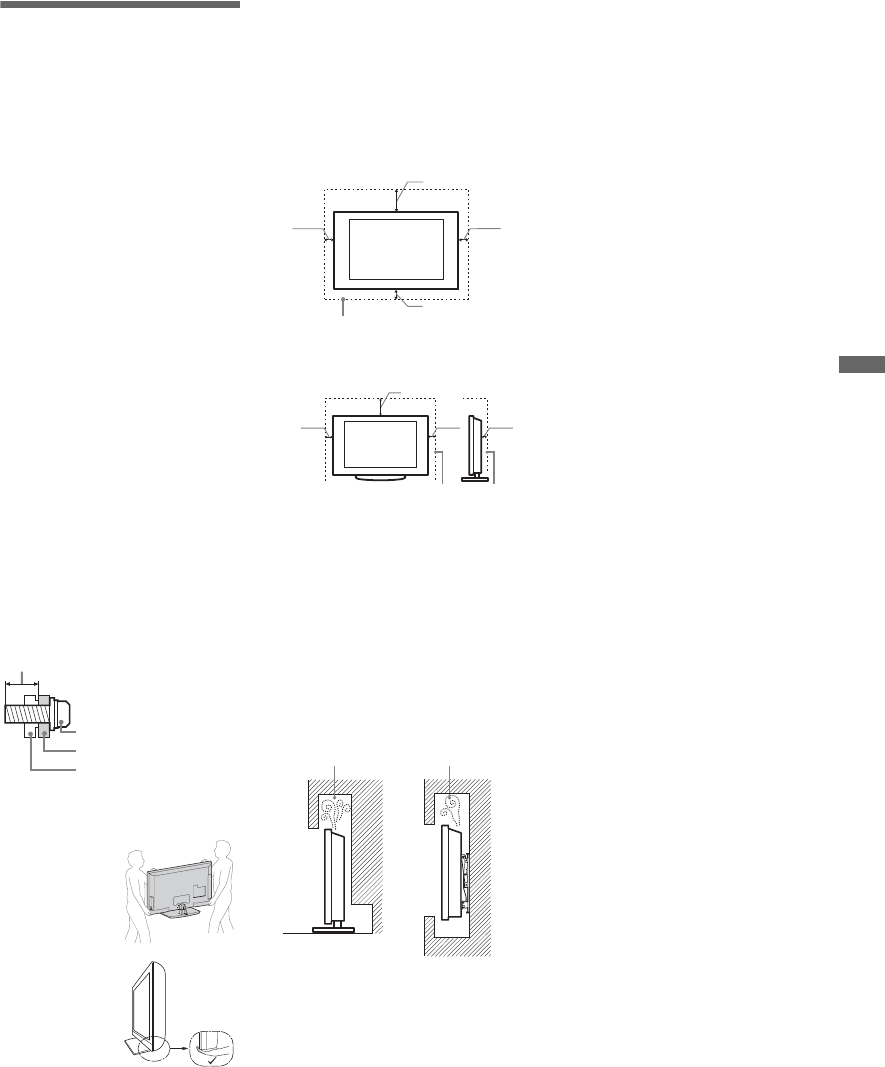

Aération

•Vous ne devez jamais obstruer les

orifices d’aération du boîtier ni y

introduire un objet quelconque.

•Laissez un espace libre autour du

téléviseur, comme indiqué ci-dessous.

•Il est vivement recommandé d’utiliser le

support de fixation murale Sony pour

favoriser la circulation adéquate de l’air.

Installation murale

Installation sur pied

•Pour une ventilation correcte, sans

accumulation de salissures ni de

poussière :

–Ne placez pas le téléviseur à plat, à

l’envers, vers l’arrière ou sur le côté.

–Ne placez pas le téléviseur sur une

étagère, un tapis, un lit ou dans un

placard.

–Ne couvrez pas le téléviseur avec des

tissus tels que des rideaux, pas plus

qu’avec des journaux, etc.

–N’installez pas le téléviseur comme

illustré ci-dessous.

Cordon d’alimentation

secteur

Manipulez le cordon et la prise

d’alimentation secteur comme indiqué ci-

dessous afin d’éviter tout risque

d’incendie, d’électrocution ou autre

dommage et/ou blessure :

–Utilisez uniquement un cordon

d’alimentation Sony et pas d’une autre

marque.

–Insérez la fiche à fond dans la prise

secteur.

–Utilisez le téléviseur sur une

alimentation de 220-240 V CA

uniquement.

–Pour votre propre sécurité, assurez-

vous que le cordon d’alimentation

secteur est débranché lorsque vous

réalisez des branchements et veillez à

ne pas trébucher dans les câbles.

–Avant d’effectuer tout type

d’intervention ou de déplacer le

téléviseur, débranchez le cordon

d’alimentation secteur de la prise de

courant.

–Eloignez le cordon d’alimentation

secteur des sources de chaleur.

–Débranchez la fiche du cordon

d’alimentation secteur et nettoyez-la

régulièrement. Si la fiche accumule de

la poussière ou est exposée à

l’humidité, son isolation peut se

détériorer et un incendie peut se

déclarer.

Remarques

•N’utilisez pas le cordon d’alimentation

fourni avec un autre appareil.

•Ne pliez pas et ne tordez pas

exagérément le cordon d’alimentation

secteur. Cela pourrait mettre à nu ou

rompre les fils conducteurs.

•Ne modifiez pas le cordon

d’alimentation secteur.

•Ne posez jamais d’objet lourd sur le

cordon d’alimentation secteur.

•Ne tirez jamais sur le cordon

d’alimentation secteur proprement dit

pour le débrancher.

•Veillez à ne pas brancher un trop grand

nombre d’appareils sur la même prise de

courant.

•Pour la prise de courant, n’utilisez pas

une prise de mauvaise qualité.

Ce qu’il ne faut pas faire

N’installez/n’utilisez pas le téléviseur dans

des lieux, environnements ou situations

comparables à ceux répertoriés ci-dessous

car sinon, il risque de ne pas fonctionner

correctement ou de provoquer un incendie,

une électrocution, d’autres dommages et/

ou des blessures.

Lieu :

A l’extérieur (en plein soleil), au bord de la

mer, sur un bateau ou voilier, à l’intérieur

d’un véhicule, dans des établissements

hospitaliers, des sites instables, exposés à

la pluie, l’humidité ou à la fumée.

Environnement :

Endroits excessivement chauds, humides

ou poussiéreux ; accessibles aux insectes ;

soumis à des vibrations mécaniques, à

proximité d’objets inflammables (bougies,

etc.). Le téléviseur ne doit être exposé à

aucune forme d’écoulement ou

d’éclaboussure. C’est pourquoi aucun

objet rempli d’un liquide quelconque,

comme un vase, ne doit être placé sur le

téléviseur.

Situation:

N’utilisez pas le téléviseur avec les mains

mouillées, sans son boîtier ou avec des

accessoires non recommandés par le

fabricant. En cas d’orage, débranchez le

téléviseur de la prise secteur et de la prise

d’antenne.

Crochet de montage

Fixation du crochet à

l’arrière du téléviseur

Vis (fournie avec le

support de fixation

murale)

8 mm à 12 mm

30 cm

10 cm 10 cm

10 cm

Laissez au moins cet espace

libre autour du téléviseur.

30 cm

10 cm

6 cm

Laissez au moins cet espace libre

autour du téléviseur.

La circulation de l’air est bloquée.

Mur Mur

17FR

Eclats et projections

d’objets :

•Ne projetez aucun objet en direction du

téléviseur. Le verre de l’écran pourrait

être brisé lors de l’impact et provoquer

des blessures graves.

•Si la surface de l’écran se fendille, ne

touchez pas le téléviseur avant d’avoir

débranché le cordon d’alimentation

secteur. Le non-respect de cette consigne

peut entraîner un risque d’électrocution.

Au repos

•Si vous envisagez de ne pas utiliser le

téléviseur pendant plusieurs jours, il est

conseillé de le débrancher de

l’alimentation secteur pour des raisons

de sécurité et de protection de

l’environnement.

•Le téléviseur étant toujours sous tension

lorsqu’il est simplement éteint,

débranchez la fiche d’alimentation

secteur de la prise de courant pour le

mettre complètement hors tension.

•Toutefois, certains téléviseurs possèdent

des caractéristiques dont le bon

fonctionnement peut exiger que

l’appareil demeure sous tension lorsqu’il

est en mode veille.

Avec les enfants

•Ne laissez pas les enfants grimper sur le

téléviseur.

•Conservez les petits accessoires hors de

portée des enfants pour éviter tout risque

d’ingestion accidentelle.

Si vous rencontrez les

problèmes suivants...

Eteignez le téléviseur et débranchez

immédiatement le cordon d’alimentation

de la prise secteur si l’un des problèmes

suivants devait survenir.

Contactez votre revendeur ou le centre de

service après-vente Sony pour faire

contrôler votre téléviseur par un technicien

spécialisé.

Si :

–Le cordon d’alimentation secteur est

endommagé.

–La prise de courant est de mauvaise

qualité.

–Le téléviseur est endommagé après

avoir subi une chute, un impact ou la

projection d’un objet.

–Un objet liquide ou solide a pénétré à

l’intérieur des ouvertures du boîtier.

Avertissement

Pour éviter les incendies, tenez toujours les

bougies et autres flammes nues éloignées

de ce produit.

Précautions

Regarder la télévision

•Regarder la télévision dans une pièce

modérément éclairée ou peu éclairée ou

pendant une période prolongée soumet

vos yeux à un effort.

•Si vous utilisez un casque, réglez le

volume de façon à éviter un niveau

sonore excessif qui pourrait altérer votre

capacité auditive.

Ecran LCD

•Bien que l’écran LCD soit fabriqué avec

une technologie de haute précision et

soit doté d’une définition de pixels

effectifs de 99,99 % ou supérieure, il est

possible que quelques points noirs ou

points lumineux (rouges, bleus ou verts)

apparaissent constamment sur l’écran.

Ce phénomène est inhérent à la structure

de l’écran LCD et n’indique pas un

dysfonctionnement.

•N’appuyez pas sur le filtre avant, ne

l’éraflez pas et ne placez pas d’objets sur

ce téléviseur. L’image pourrait être

instable ou l’écran LCD être

endommagé.

•Si ce téléviseur est utilisé dans un

environnement froid, l’image peut

apparaître sale ou sombre. Ce n’est pas

le signe d’un dysfonctionnement. Ce

phénomène disparaît au fur et à mesure

que la température augmente.

•Une image rémanente peut apparaître

lorsque des images fixes sont affichées

en continu. Elle peut disparaître au bout

d’un certain temps.

•L’écran et le boîtier se réchauffent

lorsque le téléviseur est en cours

d’utilisation. Ceci n’a rien d’anormal.

•L’écran LCD contient une petite quantité

de cristaux liquides. Certains tubes

fluorescents utilisés dans ce téléviseur

contiennent également du mercure.

Respectez les réglementations locales en

vigueur concernant la mise au rebut de

cet équipement.

Traitement et nettoyage du

boîtier et de la surface de

l’écran du téléviseur

Assurez-vous que le cordon d’alimentation

secteur relié au téléviseur est débranché de

la prise de courant avant d’entreprendre

toute opération de nettoyage.

Pour éviter toute dégradation du matériau

ou du revêtement de l’écran, respectez les

précautions suivantes.

•Pour ôter la poussière du boîtier ou de la

surface de l’écran, frottez délicatement

avec un linge doux. En cas de saleté

tenace, frottez avec un linge doux

légèrement imprégné d’une solution à

base de détergent doux dilué.

•Ne pas vaporiser d’eau ni de détergent

directement sur le téléviseur. Le liquide

pourrait couler au bas de l’écran ou sur

les parties extérieures et provoquer des

dysfonctionnements.

•N’utilisez jamais d’éponge abrasive, de

produit de nettoyage alcalin/acide, de

poudre à récurer ou de solvant volatil,

qu’il s’agisse d’alcool, d’essence, de

diluant ou d’insecticide. L’utilisation de

ces produits ou tout contact prolongé

avec des matériaux en caoutchouc ou en

vinyle peut endommager la surface de

l’écran et le matériau du boîtier.

•Le nettoyage régulier des ouvertures de

ventilation est recommandé pour assurer

une ventilation correcte.

•Si l’angle du téléviseur doit être réglé,

déplacez lentement ce dernier pour

éviter qu’il ne se désolidarise et tombe

de son pied.

Appareils optionnels

•Eloignez le téléviseur de tout appareil ou

équipement optionnel émettant des

rayonnements électromagnétiques.

Sinon, cela pourrait entraîner une

déformation de l’image et/ou un bruit.

•Cet appareil a été testé et déclaré

conforme aux limites de la Directive

CEM lors de l’utilisation d’un câble de

signal de liaison dont la longueur ne

dépasse pas 3 mètres.

Piles

•Respectez les polarités lors de l’insertion

de piles.

•Ne mélangez pas des piles de types

différents, ni des piles usagées avec des

piles neuves.

•Respectez l’environnement lorsque vous

jetez les piles. L’élimination des piles

peut être réglementée dans certaines

régions. Consultez les autorités locales.

•Manipulez la télécommande avec soin.

Ne la laissez pas tomber, ne la piétinez

pas et ne renversez aucun liquide sur

celle-ci.

•Ne placez pas la télécommande à

proximité d’une source de chaleur, dans

un endroit exposé à la lumière directe du

soleil ou dans une pièce humide.

Mise au rebut du

téléviseur

Traitement des

appareils

électriques et

électroniques en

fin de vie

(Applicable dans

les pays de l’Union

Européenne et aux autres

pays européens disposant

de systèmes de collecte

sélective)

Ce symbole, apposé sur le produit ou sur

son emballage, indique que ce produit ne

doit pas être traité avec les déchets

ménagers. Il doit être remis à un point de

collecte approprié pour le recyclage des

équipements électriques et électroniques.

En s’assurant que ce produit est bien mis

au rebut de manière appropriée, vous

aiderez à prévenir les conséquences

négatives potentielles pour

l’environnement et la santé humaine. Le

recyclage des matériaux aidera à préserver

les ressources naturelles. Pour des

informations détaillées sur le recyclage de

ce produit, veuillez contacter le service

municipal local, le service chargé du

traitement des déchets ménagers ou le

magasin où vous avez acheté le produit.

(Suite)

Informations complémentaires

18 FR

Elimination des

piles et

accumulateurs

usagés

(Applicable dans

les pays de

l’Union Européenne et aux

autres pays européens

disposant de systèmes de

collecte sélective)

Ce symbole, apposé sur les piles et

accumulateurs ou sur les emballages,

indique que les piles et accumulateurs

fournis avec ce produit ne doivent pas être

traités comme de simples déchets

ménagers. Sur certains types de piles, ce

symbole apparait parfois combiné avec un

symbole chimique. Les symboles pour le

mercure (Hg) ou le plomb (Pb) sont

rajoutés lorsque ces piles contiennent plus

de 0.0005% de mercure ou 0.004% de

plomb. En vous assurant que ces piles et

accumulateurs sont mis au rebut de façon

appropriée, vous participez activement à la

prévention des conséquences négatives

que leur mauvais traitement pourrait

provoquer sur l’environnement et sur la

santé humaine. Le recyclage des matériaux

contribue par ailleurs à la préservation des

ressources naturelles. Pour les produits qui

pour des raisons de sécurité, de

performance ou d’intégrité de données

nécessitent une connexion permanente à

une pile ou à un accumulateur, il

conviendra de vous rapprocher d’un

service technique qualifié pour effectuer

son remplacement. En rapportant votre

appareil électrique en fin de vie à un point

de collecte approprié vous vous assurez

que la pile ou l’accumulateur incorporé

sera traitée correctement. Pour tous les

autres cas de figure et afin d’enlever les

piles ou accumulateurs en toute sécurité de

votre appareil, reportez-vous au manuel

d’utilisation. Rapporter les piles ou

accumulateurs usagés au point de collecte

approprié pour le recyclage. Pour toute

information complémentaire au sujet du

recyclage de ce produit ou des piles et

accumulateurs, vous pouvez contacter

votre municipalité, votre déchetterie locale

ou le point de vente où vous avez acheté ce

produit.

2ES

Introducción

Gracias por elegir este producto Sony.

Antes de utilizar el televisor, lea este

manual atentamente y consérvelo para

consultarlo en el futuro.

Nota sobre la función de

Televisión digital

• Toda función relacionada con la

Televisión digital ( ) sólo funcionará

en los países o zonas donde se emitan

señales digitales terrestres DVB-T

(MPEG-2 y H.264/MPEG-4 AVC) o

donde pueda acceder a un servicio de

cable DVB-C (MPEG-2 y H.264/MPEG-

4 AVC) compatible. Compruebe con su

distribuidor local si puede recibir la señal

DVB-T en su vivienda o pregunte a su

operador de cable si su servicio de cable

DVB-C puede funcionar de manera

integrada con este televisor.

• El operador de cable puede cobrar por

dicho servicio o exigirle que acepte sus

términos y condiciones comerciales.

• Este televisor cumple las

especificaciones de DVB-T y DVB-C,

pero no se puede garantizar la

compatibilidad con futuras emisiones

digitales terrestres DVB-T y emisiones

digitales por cable DVB-C.

• Es posible que algunas funciones de la

televisión digital no estén disponibles en

algunos países/regiones y que el cable

DVB-C no funcione correctamente con

algunos proveedores.

Consulte la lista de proveedores de cable

compatibles en el sitio web sobre

compatibilidad:

http://support.sony-europe.com/TV/

DVBC/

•En el manual de instrucciones de este

televisor, se incluye la explicación sobre

la “Instalación del soporte de pared”.

•Las ilustraciones utilizadas en este

manual corresponden a la serie

KDL-40EX700, a menos que se

especifique lo contrario.

•La “x” que aparece en el nombre del

modelo corresponde a los dígitos

numéricos que hacen referencia al

diseño, al sistema de color o de

televisión.

Información sobre las

marcas comerciales

es una marca registrada del Proyecto

DVB.

HDMI, el logotipo HDMI y High-

Definition Multimedia Interface son

marcas comerciales o marcas comerciales

registradas de HDMI Licensing LLC en

Estados Unidos y en otros países.

DLNA®, el logotipo de DLNA y DLNA

CERTIFIED® son marcas comerciales,

marcas de servicio o marcas de

certificación de Digital Living Network

Alliance.

DivX® es una tecnología de compresión

de archivos de vídeo desarrollada por

DivX, Inc.

DivX, DivX Certified y los logotipos

asociados son marcas comerciales de

DivX, Inc. y se utilizan bajo licencia.

ACERCA DE VÍDEO DIVX: DivX® es

un formato de vídeo digital creado por

DivX,Inc. Este es un dispositivo que

cuenta con la certificación oficial DivX

Certified que permite reproducir vídeo

DivX. Si desea obtener más información y

herramientas de software para convertir

sus archivos en archivos de vídeo DivX,

visite la página www.divx.com.

ACERCA DE VÍDEO A PETICIÓN

DIVX: este dispositivo que cuenta con la

certificación DivX Certified® debe

registrarse, con el fin de que pueda

reproducir contenido de Vídeo a petición

(VOD) DivX. Para generar el código de

registro, localice la sección VOD DivX en

el menú de configuración del dispositivo.

Diríjase a la página vod.divx.com con este

código para completar el proceso de

registro y obtener más información sobre

VOD DivX.

Fabricado bajo licencia de Dolby

Laboratories. Dolby y el símbolo con una

doble D son marcas comerciales de Dolby

Laboratories.

“BRAVIA” y son marcas

comerciales de Sony Corporation.

“XMB” y “xross media bar” son marcas

comerciales de Sony Corporation y Sony

Computer Entertainment Inc.

El fabricante de este producto es

Sony Corporation, 1-7-1 Konan

Minato-ku Tokyo, 108-0075 Japón.

El representante autorizado para

EMC y seguridad en el producto es

Sony Deutschland GmbH,

Hedelfinger Strasse 61, 70327

Stuttgart, Alemania. Para cualquier

asunto relacionado con servicio o

garantía por favor diríjase a la

dirección indicada en los

documentos de servicio o garantía

adjuntados con el producto.

3ES

Índice

Comprobación de los accesorios...................................................................................................3

Colocación de las pilas en el mando a distancia ...........................................................................3

Instalación

Instalación del soporte de sobremesa (excepto para KDL-60EX70x) ...........................................4

Conexión a una antena/descodificador/grabadora (por ejemplo, grabadora de DVD)..................4

Cómo evitar la caída del televisor..................................................................................................5

Sujeción de los cables ...................................................................................................................5

Realización de la configuración inicial ...........................................................................................6

Extracción del soporte de sobremesa del televisor .......................................................................6

Ver la televisión

Para ver programas de televisión ..................................................................................................7

Para utilizar las funciones del televisor..........................................................................................7

Para usar el i-Manual.....................................................................................................................8

Información complementaria

Solución de problemas ..................................................................................................................9

Especificaciones ..........................................................................................................................10

Instalación de los accesorios (Soporte de pared)........................................................................13

Tabla de dimensiones de instalación del televisor.......................................................................14

Diagrama/tabla de ubicación de los tornillos y ganchos..............................................................15

Información de seguridad ............................................................................................................16

Precauciones ...............................................................................................................................17

Comprobación de los

accesorios

Cable de alimentación de ca (1)

Mando a distancia (1)

Pilas tamaño AAA (Tipo R3) (2)

Portacables (1)

Tapa posterior del soporte (1)*1

(solo KDL-40/32EX71x, KDL-40/32EX70x y

KDL-40/32EX60x)

Soporte de sobremesa (1)*2

(excepto para KDL-60EX70x)

Tornillos de fijación para el soporte

(M5 × 16) (4)

(excepto para KDL-60EX70x)

Tornillos de montaje para el soporte

(M5 × 16) (4)

(solo KDL-40/32EX71x, KDL-40/32EX70x y KDL-

40/32EX60x)

*1En los modelos KDL-55/46EX71x y

KDL-60/52/46EX70x, la tapa posterior del

soporte viene colocada de fábrica en el soporte.

*2Para los modelos KDL-40/32EX71x, KDL-40/

32EX70x y KDL-40/32EX60x, ensamble el

soporte de sobremesa con los tornillos de fijación

suministrados.

Consulte el folleto del soporte de sobremesa

suministrado para montar el soporte.

Colocación de las pilas en

el mando a distancia

1Retire la lámina de protección.

2Empuje y deslice la tapa hacia arriba.

•El manual de instrucciones viene incorporado en el televisor BRAVIA. Para obtener información sobre el

funcionamiento, consulte la sección “Para usar el i-Manual” (página 8).

•Antes de utilizar el televisor, lea la sección “Información de seguridad” (página 16). Conserve este manual para

consultarlo en el futuro.

4ES

Instalación del soporte de

sobremesa (excepto para

KDL-60EX70x)

1Consulte el folleto suministrado con el

soporte de sobremesa para obtener

información acerca de la instalación

correcta para determinados modelos de

televisor.

2Coloque el televisor sobre el soporte de

sobremesa.

3Fije el televisor en el soporte de

sobremesa mediante los tornillos

suministrados de acuerdo con las

flechas que indican los orificios

correspondientes.

•Si utiliza un destornillador eléctrico, ajuste el par

de apriete en 1,5 N·m {15 kgf·cm}

aproximadamente.

4En los modelos KDL-40/32EX71x,

KDL-40/32EX70x y KDL-40/

32EX60x, tras apretar todos los

tornillos, coloque la tapa posterior del

soporte suministrada sobre el soporte

de sobremesa.

Conexión a una antena/

descodificador/grabadora

(por ejemplo, grabadora de

DVD)

Conexión a un descodificador/

grabadora (por ejemplo, grabadora de

DVD) que disponga de euroconector

Conexión a un descodificador/

grabadora (por ejemplo, grabadora de

DVD) que disponga de salida de HDMI

Instalación

Descodificador/grabadora (por ejemplo,

grabadora de DVD)

Descodificador/grabadora (por ejemplo,

grabadora de DVD)

5ES

Cómo evitar la caída del

televisor

1Coloque un tornillo para madera (4 mm

de diámetro, no suministrado) en el

pedestal del televisor.

2Coloque un tornillo para metales

(M4 × 16, no suministrado) en el

orificio del televisor.

3Ate el tornillo para madera y el tornillo

para metales con una cuerda resistente

(no suministrada).

Sujeción de los cables

•No sujete el cable de alimentación de ca junto con

otros cables.

Instalación

6ES

Realización de la

configuración inicial

1Conecte el televisor a la toma de

corriente de ca.

2Para KDL-60/52/46/40EX70x y KDL-

55/46/40/32EX71x, compruebe si el

ajuste ENERGY SAVING SWITCH

está activado (z).

3Pulse 1 en el televisor.

Cuando encienda el televisor por primera

vez, aparecerá el menú Idioma en la

pantalla.

Siga las instrucciones que aparecen en

pantalla.

Sintonía automática digital: Cuando

seleccione “Cable”, es recomendable que

seleccione “Búsqueda Rápida” para

efectuar una sintonización rápida. Ajuste

“Frecuencia” e “ID de Red” en función de

la información suministrada por su

proveedor de cable. Si no encuentra ningún

canal mediante el uso de “Búsqueda

Rápida”, inténtelo con “Búsqueda

Completa” (aunque puede llevar algún

tiempo).

•En función del país o región, es posible que la

opción “Búsqueda Completa” no esté

disponible.

Si desea obtener una lista de los

proveedores de cable compatibles, consulte

la página web de asistencia técnica:

http://support.sony-europe.com/TV/

DVBC/

Ordenación Progra.: Permite cambiar el

orden de almacenamiento de los canales

analógicos en el televisor.

1Pulse F/f para seleccionar el canal que

desea desplazar a una nueva posición y,

a continuación, pulse .

2Pulse F/f para seleccionar la nueva

posición del canal y, a continuación,

pulse .

•También es posible sintonizar canales

manualmente.

Extracción del soporte de

sobremesa del televisor

Retire los tornillos del televisor utilizando las

flechas a modo de referencia.

•No extraiga el soporte de sobremesa para otros

fines que no sean el de instalar los accesorios

correspondientes en el televisor.

•Mientras transporta el Soporte de sobremesa, no lo

sujete por la tapa posterior para evitar que el

soporte se caiga, lo que podría causar lesiones o

daños en la propiedad.

(solo KDL-60/52/46/40EX70x y

KDL-55/46/40/32EX71x)

7ES

Ver la televisión

Para ver programas de televisión

Para utilizar las funciones del televisor

Botón HOME

Púlselo para visualizar diversas pantallas de

operaciones y ajustes.

Botón OPTIONS

Púlselo para visualizar prácticas funciones

basadas en el contenido o en la entrada actual.

•Los botones del número 5, N, PROG +

y AUDIO del mando a distancia cuentan

con un punto táctil. Utilice estos puntos

táctiles como referencia para usar el

televisor.

1Encienda el televisor.

1Para KDL-60/52/46/40EX70x y KDL-

55/46/40/32EX71x, active ENERGY

SAVING SWITCH (z).

2Pulse 1 en el televisor para

encenderlo.

2Seleccione un modo.

3Seleccione un canal de televisión.

Utilización de la Guía digital

electrónica de programas

Pulse GUIDE en modo digital para visualizar

la guía de programas.

GUIDE

OPTIONS

HOME

Ajustes

Ajustes de sistema

Imagen

Sonido

BRAVIA ENGINE 3 PRO

Añadir a Favoritos

Bloquear/Desbloquear

PAP

Motionflow

Desconex. Aut.

Volumen de los auriculares

Altavoz

Información del sistema

(Continúa)

Ver la televisión

8ES

Para usar el i-Manual

xBienvenido al i-Manual

xFunciones del TV “BRAVIA”

xVer TV

Explica funciones prácticas como, por

ejemplo, Guía EPG, Favoritos, etc.

xUso del Menú Inicio

Permite personalizar los ajustes del televisor,

etc.

xFunciones divertidas con equipo

conectado

Explica cómo conectar equipos opcionales.

xDescripción de las partes

xSolución de problemas

Permite encontrar soluciones a los problemas.

xÍndice

•Las imágenes e ilustraciones pueden diferir de las que aparecen en pantalla.

El manual de instrucciones viene incorporado en el

televisor BRAVIA y se puede visualizar en la

pantalla.

Puede buscar el i-Manual siempre que lo necesite

para encontrar la amplia gama de funciones

prácticas.

1Pulse i-MANUAL.

2Pulse G/g/F/f/ para seleccionar

elementos.

Bienvenido al i-Manual

Funciones del TV “BRAVIA”

Ver TV

Uso del Menú Inicio

Funciones divertidas con equipo conectado

Descripción de las partes

Solución de problemas

Índice

9ES

Solución de problemas

Compruebe si el indicador 1 (modo de espera) parpadea en rojo.

Cuando el indicador 1 (modo de espera) parpadea

La función de autodiagnóstico está activada.

1Cuente cuántas veces parpadea el indicador 1 (modo de espera) después de cada

intervalo de dos segundos.

Por ejemplo, el indicador puede parpadear tres veces, apagarse durante dos segundos y, a

continuación, parpadear tres veces más.

2Pulse 1 en el televisor para apagarlo, desconecte el cable de alimentación de ca e

informe a su distribuidor o al centro de servicio técnico de Sony sobre el parpadeo del

indicador (número de parpadeos).

Cuando el indicador 1 (modo de espera) no parpadea

1Compruebe los elementos de las tablas siguientes. (Asimismo, consulte “Solución de

problemas” en el i-Manual).

2Si el problema persiste, solicite al personal de servicio especializado que repare el

televisor.

Problema Explicación/Solución

Imagen

Ausencia de imagen (la

pantalla aparece oscura) y

de sonido.

•Revise la conexión de la antena/cable.

•Conecte el televisor a la toma de alimentación de ca y, a

continuación, pulse 1 en el televisor.

•Si el indicador 1 (modo de espera) se ilumina en rojo, pulse

TV "/1.

Aparecen pequeños puntos

negros y/o brillantes en la

pantalla.

•La pantalla está compuesta de píxeles. Los pequeños puntos

negros y/o brillantes (píxeles) no son síntoma de un

funcionamiento defectuoso.

Generales

El botón de encendido del

televisor no lo enciende.

(solo KDL-60/52/46/

40EX70x y KDL-55/46/40/

32EX71x)

•Compruebe si ENERGY SAVING SWITCH está activado (z).

El televisor se apaga

automáticamente (entra en

modo de espera).

•Compruebe si “Desconex. Aut.” está activado, o bien, confirme si

“Duración” de “Conexión Aut.” está ajustado.

•Compruebe si “Televisor inactivo a Standby” se encuentra

activado.

El mando a distancia no

funciona.

•Cambie las pilas.

•Es posible que el televisor esté en el modo SYNC.

Pulse SYNC MENU, seleccione “Control de TV” y, a

continuación, seleccione “Inicio (Menú)” u “Opciones” para

controlar el televisor.

Se ha olvidado de la

contraseña de “Bloqueo

TV”.

•Introduzca 9999 como código PIN. (El código PIN 9999 siempre

se acepta.)

Informació

complemen

taria

Información complementaria

10 ES

Especificaciones

Sistema

Sistema de panel Panel LCD (pantalla de cristal líquido)

Sistema de televisión Analógico: En función del país/zona seleccionado: B/G/H, D/K, L, I

Digital: DVB-T2 (sólo para los modelos KDL-60EX703/55EX713/52EX703/46EX713/46EX703/

40EX713/40EX703/40EX603/32EX713/32EX703/32EX603)

DVB-T/DVB-C

Sistema de color/vídeo Analógico: PAL, PAL60 (sólo entrada de vídeo), SECAM, NTSC3.58, NTSC4.43 (sólo entrada de vídeo)

Digital: MPEG-2 MP@ML/HL, H.264/MPEG-4 AVC MP/HP@L4

Cobertura de canales Analógico: VHF: E2–E12/UHF: E21–E69/CATV: S1–S20/HYPER: S21–S41

D/K: R1–R12, R21–R69/L: F2–F10, B–Q, F21–F69/I: UHF B21–B69

Digital: VHF/UHF

Salida de sonido 10 W + 10 W

Conectores de entrada/salida

Cable de la antena Terminal externa de 75 ohmios para VHF/UHF

/ AV1, 2 Euroconector de 21 pines (norma CENELEC) con entrada de audio/vídeo, entrada RGB y salida de audio/

vídeo de televisión.

COMPONENT IN Formatos compatibles: 1080p, 1080i, 720p, 576p, 576i, 480p, 480i

COMPONENT IN Entrada de audio (conectores RCA)

HDMI IN1, 2, 3, 4 Vídeo: 1080/24p, 1080p, 1080i, 720p, 576p, 576i, 480p, 480i

Audio: PCM lineal de dos canales: 32, 44,1 y 48 kHz; 16, 20 y 24 bits; Dolby Digital

Entrada de audio analógica (miniconector) (sólo HDMI IN4)

Entrada de PC

AV3 Entrada de vídeo (conector RCA)

AV3 Entrada de audio (conectores RCA)

DIGITAL AUDIO OUT

(OPTICAL)

Toma digital óptica (PCM lineal de dos canales, Dolby Digital)

(VAR/FIX) Salida de audio (tomas fonográficas)

PC IN Entrada de PC (Mini D-sub de 15 pines)

Entrada de audio de PC (miniconector)

Puerto USB

iToma de auriculares

Ranura del módulo de acceso condicional (CAM)

LAN Conector 10BASE-T/100BASE-TX (La velocidad de conexión puede variar según el entorno operativo

de la red. No se garantizan la frecuencia y la calidad de comunicación de 10BASE-T/100BASE-TX para

este televisor.)

* Para las conexiones LAN, utilice un cable 10BASE-T/100BASE-TX de Categoría 7 (no suministrado).

11ES

Nombre del modelo

KDL-

60EX70x 52EX70x 46EX70x 40EX70x 32EX70x

Alimentación y otros aspectos

Requisitos de potencia CA de 220 V a 240 V, 50 Hz

Tamaño de la pantalla

(medida diagonalmente)

60 pulgadas/

Aprox. 152,5 cm

52 pulgadas/

Aprox. 132,2 cm

46 pulgadas/

Aprox. 116,8 cm

40 pulgadas/

Aprox. 101,6 cm

32 pulgadas/

Aprox. 80,1 cm

Resolución de la pantalla 1.920 puntos (horizontal) × 1.080 líneas (vertical)

Consumo de

energía

en modo “Uso

doméstico”/

“Estándar”

144 W 103 W 90 W 79 W 67 W

en modo “Uso

comercial”/

“Viva”

208 W 142 W 125 W 107 W 91 W

Consumo de energía en

modo de espera*1

0,23 W (15 W cuando “Inicio rápido” está ajustado en “Sí”) 0,2 W (15 W cuando “Inicio rápido” está

ajustado en “Sí”)

Consumo medio de energía

anual*2210 kWh 150 kWh 131 kWh 115 kWh 98 kWh

Dimensiones (aprox.) (ancho × alto × fondo)

con el soporte de sobremesa 143,1 × 90,9 ×

38,6 cm

125,2 × 80,5 ×

35,0 cm

111,8 × 73,0 ×

28,0 cm

98,5 × 65,5 ×

28,0 cm

81,1 × 53,9 ×

25,0 cm

sin el soporte de sobremesa 143,1 × 87,7 ×

6,6 cm

125,2 × 77,5 ×

6,5 cm

111,8 × 69,8 ×

6,5 cm

98,5 × 62,3 ×

6,4 cm

81,1 × 50,7 ×

6,5 cm

Peso (aprox.)

con el soporte de sobremesa 38,1 kg 27,0 kg 21,3 kg 17,8 kg 12,7 kg

sin el soporte de sobremesa 31,3 kg 22,7 kg 18,4 kg 14,9 kg 10,7 kg

Accesorios suministrados Consulte “Comprobación de los accesorios” (página 3).

Accesorios opcionales Soporte de montaje mural: SU-WL500

Nombre del modelo

KDL-

55EX71x 46EX71x 40EX71x 32EX71x

Alimentación y otros aspectos

Requisitos de potencia CA de 220 V a 240 V, 50 Hz

Tamaño de la pantalla

(medida diagonalmente)

55 pulgadas/

Aprox. 138,8 cm

46 pulgadas/

Aprox. 116,8 cm

40 pulgadas/

Aprox. 101,6 cm

32 pulgadas/

Aprox. 80,1 cm

Resolución de la pantalla 1.920 puntos (horizontal) × 1.080 líneas (vertical)

Consumo de

energía

en modo “Uso

doméstico”/

“Estándar”

101 W 86 W 84 W 52 W

en modo “Uso

comercial”/

“Viva”

141 W 120 W 114 W 73 W

Consumo de energía en

modo de espera*1

0,2 W (15 W cuando

“Inicio rápido” está

ajustado en “Sí”)

0,2 W (13 W cuando “Inicio rápido” está ajustado en “Sí”)

Consumo medio de energía

anual*2147 kWh 126 kWh 123 kWh 76 kWh

Dimensiones (aprox.) (ancho × alto × fondo)

con el soporte de sobremesa 127,8 × 79,7 × 35,0 cm 108,5 × 68,8 × 26,0 cm 95,2 × 61,3 × 25,0 cm 76,4 × 50,7 × 25,0 cm

sin el soporte de sobremesa 127,8 × 76,5 × 7,3 cm 108,5 × 65,6 × 7,5 cm 95,2 × 58,1 × 7,4 cm 76,4 × 47,5 × 7,4 cm

Peso (aprox.)

con el soporte de sobremesa 26,1 kg 18,6 kg 15,4 kg 10,8 kg

sin el soporte de sobremesa 21,8 kg 16,3 kg 13,2 kg 8,8 kg

Accesorios suministrados Consulte “Comprobación de los accesorios” (página 3).

Accesorios opcionales Soporte de montaje mural: SU-WL500

Información complementaria

(Continúa)

12 ES

*1El consumo de energía en modo de espera especificado se alcanza cuando el televisor termina los procesos

internos necesarios.

*24 horas al día y 365 días al año

•Para ahorrar en el consumo de energía

–si reduce el ajuste de contraluz (el brillo de la pantalla), también se reduce el consumo de energía.

–los ajustes del modo “Ecología” (por ejemplo, “Ahorro de energía” y “Televisor inactivo a Standby”) le

ayudan a reducir el consumo de energía y, por lo tanto, a ahorrar dinero al reducir la factura eléctrica.

–si apaga el televisor mediante el ENERGY SAVING SWITCH (solo en determinados modelos), el consumo

de energía se reducirá prácticamente a cero.

El diseño y las especificaciones están sujetos a cambios sin previo aviso.

Nombre del modelo

KDL-

40EX60x 32EX60x

Alimentación y otros aspectos

Requisitos de potencia CA de 220 V a 240 V, 50 Hz

Tamaño de la pantalla

(medida diagonalmente)

40 pulgadas/

Aprox. 101,6 cm

32 pulgadas/

Aprox. 80,1 cm

Resolución de la pantalla 1.920 puntos (horizontal) × 1.080 líneas (vertical)

Consumo de

energía

en modo “Uso

doméstico”/

“Estándar”

73 W 58 W

en modo “Uso

comercial”/

“Viva”

98 W 80 W

Consumo de energía en

modo de espera*1

0,2 W (15 W cuando “Inicio rápido” está ajustado en “Sí”)

Consumo medio de energía

anual*2107 kWh 85 kWh

Dimensiones (aprox.) (ancho × alto × fondo)

con el soporte de sobremesa 95,2 × 61,3 × 25,0 cm 76,4 × 50,7 × 25,0 cm

sin el soporte de sobremesa 95,2 × 58,1 × 7,4 cm 76,4 × 47,5 × 7,3 cm

Peso (aprox.)

con el soporte de sobremesa 14,9 kg 11,1 kg

sin el soporte de sobremesa 12,7 kg 9,1 kg

Accesorios suministrados Consulte “Comprobación de los accesorios” (página 3).

Accesorios opcionales Soporte de montaje mural: SU-WL500

13ES

Instalación de los accesorios (Soporte de pared)

Para los clientes:

Por razones de protección del producto y de seguridad, Sony recomienda que la instalación del

televisor sea realizada por un distribuidor de Sony o contratista autorizado. No intente instalarlo

usted mismo.

Para distribuidores de Sony y contratistas:

Preste especial atención a la seguridad durante la instalación, mantenimiento periódico y

comprobación de este producto.

Puede instalar el televisor utilizando el soporte de montaje mural SU-WL500 (vendido por

separado).

• Consulte las instrucciones suministradas con el soporte de montaje mural para realizar

correctamente la instalación.

• Consulte el apartado “Extracción del soporte de sobremesa del televisor” (página 6).

•Coloque el televisor en el soporte de sobremesa para fijar el gancho de montaje.

•Asegúrese de guardar en un lugar seguro los tornillos que haya retirado y manténgalos alejados del alcance de

los niños.

•Cuando coloque de nuevo el soporte de sobremesa, asegúrese de colocar los tornillos extraídos en los

orificios originales de la tapa del televisor.

Se requieren conocimientos suficientes para instalar este producto, especialmente para

determinar la resistencia de la pared para soportar el peso del televisor. Acuda a distribuidores de

Sony o contratistas autorizados para realizar la instalación de este producto en la pared y preste

especial atención a la seguridad durante la instalación. Sony no se responsabiliza de ninguna

lesión o daño provocado por una manipulación o instalación incorrectas.

Gancho de montaje

Orificio cuadrado

Tornillo

(+PSW

6 × 16)

Antes de efectuar la

instalación, retire los tornillos*

* Excepto para KDL-46/40/

32EX71x y KDL-40/32EX60x.

Información complementaria

(Continúa)

14 ES

Tabla de dimensiones de instalación del televisor

Unidades: cm

Las cifras de la tabla de arriba podrán diferir ligeramente dependiendo de la instalación.

La pared en la que vaya a ser instalado el televisor deberá ser capaz de soportar un peso de al menos

cuatro veces el del televisor. Consulte “Especificaciones” (página 10) para conocer su peso.

Nombre del

modelo

KDL-

Dimensiones de

la pantalla

Dimensión

del centro de

la pantalla

Longitud para cada ángulo de montaje

Ángulo (0°)Ángulo (20°)

ABCDEFGH

60EX70x 143,1 87,7 3,1 48,3 11,5 37,5 82,4 50,1

55EX71x 127,8 76,5 4,1 43,1 11,3 35,2 71,9 45,2

52EX70x 125,2 77,5 8,2 48,3 11,4 33,9 72,8 50,1

46EX71x 108,5 65,6 9,5 43,1 12,1 32,3 61,6 45,4

46EX70x 111,8 69,8 12,1 48,3 11,4 31,3 65,6 50,1

40EX71x 95,2 58,1 13,3 43,1 12,1 29,7 54,6 45,4

40EX70x 98,5 62,3 15,8 48,3 11,4 28,7 58,5 50,1

40EX60x 95,2 58,1 13,3 43,1 12,0 29,7 54,6 45,4

32EX71x 76,4 47,5 18,5 43,1 12,1 26,0 47,3 45,4

32EX70x 81,1 50,7 19,7 45,9 11,5 25,7 49,7 47,8

32EX60x 76,4 47,5 18,5 43,1 12,0 26,0 47,3 45,4

Punto del centro de la pantalla

Excepto para

KDL-32EX71x/EX70x/

EX60x

Solo KDL-32EX71x/

EX70x/EX60x

AVISO

15ES

Diagrama/tabla de ubicación de los tornillos y ganchos

Nombre de modelo Ubicación de los

tornillos

Ubicación de los

ganchos

KDL-60EX70x

KDL-55EX71x

e, j

KDL-52EX70x

KDL-46EX71x/46EX70x

KDL-40EX71x/40EX70x/40EX60x

KDL-32EX71x/32EX70x/32EX60x f, j c

Ubicación de los tornillos

Cuando instale el gancho de montaje en el

televisor.

Ubicación de los ganchos

Cuando instale el televisor sobre el soporte

base.

Información complementaria

16 ES

Información de

seguridad

Instalación/

configuración

Instale y utilice el televisor siguiendo estas

instrucciones para evitar el riesgo de

incendios, descargas eléctricas u otros

daños y/o lesiones.

Instalación

• Debe instalar el televisor cerca de una

toma de corriente de fácil acceso.

• Coloque el televisor sobre una superficie

estable y plana.

• La instalación en pared sólo puede ser

realizada por personal cualificado.

• Por razones de seguridad, se recomienda

utilizar accesorios Sony como:

– Soporte de pared SU-WL500

• Para colocar los ganchos de montaje en el

televisor, debe utilizar los tornillos que se

suministran con el soporte de pared. Los

tornillos suministrados han sido

diseñados para que tengan una longitud

de 8 mm a 12 mm cuando se midan desde

la superficie de colocación del gancho de

montaje.

El diámetro y longitud de los tornillos

varía en función del modelo de soporte

de pared.

Si utiliza otros tornillos, puede provocar

un daño interno en el televisor o éste

puede caerse, etc.

Transporte

• Desconecte todos

los cables antes de

transportar el

televisor.

• Se necesitan dos o

tres personas para

transportar un

televisor grande.

• Cuando transporte

el televisor con las

manos, sujételo

como se indica a la

derecha. No ejerza

presión sobre la

pantalla LCD ni el

marco que la

rodea.

• Cuando eleve o desplace el televisor,

sujételo bien por abajo.

• Durante el transporte, no someta el

televisor a sacudidas o vibraciones

excesivas.

• Cuando transporte el televisor para

repararlo o cuando lo cambie de sitio,

embálelo con la caja y el material de

embalaje originales.

Ventilación

• Nunca obstruya, cubra ni inserte nada en

los orificios de ventilación del aparato.

• Deje espacio alrededor del televisor, tal y

como se muestra más abajo.

• Se recomienda utilizar el soporte de

pared de Sony para que el aire circule

correctamente.

Instalación en la pared

Instalación sobre

pedestal

• Para garantizar una ventilación apropiada

y evitar la acumulación de suciedad o

polvo:

– No instale el televisor boca arriba,

boca abajo, hacia atrás ni de lado.

– No instale el televisor en un estante,

sobre una alfombra, sobre una cama

o dentro de un armario.

– No cubra el televisor con tejidos

como cortinas, ni otros objetos como

periódicos, etc.

– No instale el televisor como se

muestra a continuación.

Cable de alimentación

Utilice el cable y el enchufe tal y como se

indica a continuación para evitar el riesgo

de incendios, descargas eléctricas u otros

daños y/o lesiones:

– Utilice únicamente cables de

alimentación suministrados por Sony.

No utilice cables de otros proveedores.

– Inserte el enchufe totalmente en la

toma de corriente.

– Este televisor sólo funciona con

alimentación de CA de 220-240 V.

– Cuando conecte los cables, no olvide

desenchufar el cable de alimentación

por razones de seguridad y evite

tropezar o enredarse con los cables.

– Desenchufe el cable de alimentación

antes de manipular o desplazar el

televisor.

– Mantenga el cable de alimentación

alejado de fuentes de calor.

– Desconecte el enchufe y límpielo

regularmente. Si se acumula polvo o

humedad en el enchufe, puede

deteriorarse el aislamiento y producirse

un incendio.

Notas

• No utilice el cable de alimentación

suministrado con otros equipos.

• No apriete, doble ni retuerza

excesivamente el cable de alimentación.

Los conductores internos podrían quedar

al descubierto o romperse.

• No modifique el cable de alimentación.

• No coloque ningún objeto pesado encima

del cable de alimentación.

• No tire del cable para desconectarlo.

• No conecte demasiados aparatos a la

misma toma de corriente.

• No utilice una toma de corriente de mala

calidad.

Uso prohibido

No instale/utilice el televisor en lugares,

entornos o situaciones como las descritas a

continuación ya que el televisor podría

funcionar mal y provocar un incendio, una

descarga eléctrica u otros daños y/o

lesiones.

Lugar:

Espacios exteriores (con luz solar directa),

en la costa, en una embarcación, dentro de

un vehículo, en centros sanitarios,

ubicaciones inestables, cerca del agua, la

lluvia, humedad o humo.

Entorno:

Lugares cálidos, húmedos o con excesivo

polvo; lugares en los que puedan entrar

insectos; lugares expuestos a vibraciones

mecánicas, o lugares próximos a objetos

inflamables (velas, etc.). No exponga el

televisor a goteos ni salpicaduras ni

coloque sobre el aparato ningún objeto

lleno de líquido como los floreros.

Situación:

No lo utilice si tiene las manos mojadas, si

se ha extraído la carcasa o con accesorios

no recomendados por el fabricante.

Desconecte el televisor del cable de

alimentación y de la antena durante las

tormentas eléctricas.

Piezas rotas:

• No arroje ningún objeto contra el

televisor. El cristal de la pantalla podría

romperse debido al impacto y causar

lesiones graves.

• Si la superficie del televisor se agrieta o

se rompe, no la toque sin antes

desconectar el cable de alimentación. De

lo contrario, podría recibir una descarga

eléctrica.

Cuando no se utilice

• Si no va a utilizar el televisor durante

varios días, desconecte el cable por

razones medioambientales y de

seguridad.

• El televisor no se desconecta de la toma

de corriente cuando se apaga.

Desenchúfelo para que quede totalmente

desconectado.

• No obstante, es posible que algunos

televisores dispongan de funciones que

precisen que se encuentren en modo de

espera para funcionar correctamente.

Gancho de montaje

Colocación del gancho

en la cara posterior del

televisor

Tornillo (suministrado

con el soporte de pared)

8 mm - 12 mm

30 cm

10 cm 10 cm

10 cm

Deje, como mínimo, estas

distancias alrededor del televisor.

30 cm

10 cm

6 cm

Deje, como mínimo, estas distancias

alrededor del televisor.

La circulación de aire queda obstruida.

Pared Pared

17ES

Niños

• No deje que los niños suban al televisor.

• Mantenga los accesorios pequeños fuera

del alcance de los niños para que no los

traguen.

Si ocurren los siguientes

problemas...

Apague el televisor y desenchúfelo

inmediatamente si ocurre cualquiera de los

siguientes problemas.

Pida a su distribuidor o al servicio técnico

de Sony que le revise el televisor.

Cuando:

– El cable de alimentación está dañado.

– Toma de corriente de mala calidad.

– El televisor está dañado porque se ha

caído, ha sido golpeado o le ha sido

arrojado algún objeto.

– Alguna sustancia líquida o sólida cae

dentro del televisor.

Advertencia

Para evitar la propagación de fuego,

mantenga las velas u otras llamas siempre

alejadas de este producto.

Precauciones

Ver la televisión

• Vea la televisión en una habitación con

suficiente iluminación, ya que, si lo hace

con poca luz o durante mucho tiempo,

somete la vista a un sobreesfuerzo.

• Cuando utilice auriculares, ajuste el

volumen de forma que se eviten niveles

excesivos, ya que podría sufrir daños en

los oídos.

Pantalla LCD

• Aunque la pantalla LCD ha sido

fabricada con tecnología de alta precisión

y posee píxeles con una eficacia del

99,99% o superior, pueden aparecer de

forma constante unos puntos negros o

puntos brillantes de luz (rojos, azules o

verdes). No se trata de un fallo de

funcionamiento, sino de una

característica de la estructura de la

pantalla de cristal líquido.

• No presione ni raye el filtro frontal, ni

coloque objetos encima del televisor, ya

que la imagen podría resultar irregular o

la pantalla de cristal líquido podría

dañarse.

• Si se utiliza el televisor en un lugar frío,

es posible que la imagen se oscurezca o

que aparezca una mancha en la pantalla.

Esto no significa que el televisor se ha

estropeado. Este fenómeno irá

desapareciendo a medida que aumente la

temperatura.

• Si se visualizan imágenes fijas

continuamente, es posible que se

produzca un efecto de imagen fantasma

que puede desaparecer transcurridos

unos segundos.

• Cuando se utiliza el televisor, la pantalla

y la carcasa se calientan. No se trata de un

fallo de funcionamiento.

• La pantalla LCD contiene una pequeña

cantidad de cristal líquido. Algunos tubos

fluorescentes que utiliza este televisor

también contienen mercurio. Siga la

normativa local para deshacerse de él.

Tratamiento y limpieza de la

superficie de la pantalla y la

carcasa del televisor

Desenchufe el cable de alimentación

conectado al televisor antes de limpiarlo.

Para evitar la degradación del material o

del acabado de la pantalla, tenga en cuenta

las siguientes precauciones.

• Para eliminar el polvo de la superficie de

la pantalla y la carcasa, pase

cuidadosamente un paño suave. Si no

consigue eliminar completamente el

polvo, humedezca ligeramente el paño

con una solución de detergente neutro

poco concentrada.

• No rocíe agua ni detergente directamente

sobre el televisor. Podría filtrarse hacia la

parte inferior de la pantalla o en piezas

exteriores, provocando un mal

funcionamiento del aparato.

• No utilice nunca estropajos abrasivos,

productos de limpieza ácidos o alcalinos,

detergente concentrado ni disolventes

volátiles, como alcohol, bencina,

diluyente o insecticida. Si utiliza este tipo

de materiales o expone la unidad a un

contacto prolongado con materiales de

goma o vinilo, puede dañar el material de

la superficie de la pantalla y de la carcasa.

• Se recomienda pasar la aspiradora

periódicamente por los orificios de

ventilación para que el televisor se

ventile adecuadamente.

• Si necesita ajustar el ángulo del televisor,

desplácelo lentamente para evitar que se

desencaje del soporte.

Equipos opcionales

• Sitúe los equipos opcionales o cualquier

equipo que emita radiaciones

electromagnéticas lejos del televisor. De

lo contrario, la imagen puede aparecer

distorsionada y/o pueden emitirse ruidos.

• El equipo ha sido probado y cumple los

límites establecidos por la directiva EMC

utilizando un cable de señal de conexión

de una longitud inferior a 3 metros.

Pilas

• Coloque las pilas con la polaridad

correcta.

• No utilice pilas de distintos tipos ni

mezcle pilas nuevas con viejas.

• Sea respetuoso con el medio ambiente y

deseche las pilas en los contenedores

dispuestos para este fin. En ciertas

regiones, la eliminación de las pilas está

regulada. Consúltelo con las autoridades

locales.

• Use el mando a distancia con cuidado.

No lo deje caer ni lo pise, ni tampoco

derrame sobre él ningún tipo de líquido.

• No deje el mando a distancia cerca de una

fuente de calor, en un lugar expuesto a la

luz solar directa ni en una habitación

húmeda.

Cómo deshacerse del

televisor

Tratamiento de

los equipos

eléctricos y

electrónicos al

final de su vida

útil (aplicable en

la Unión Europea y en

países europeos con

sistemas de recogida

selectiva de residuos)

Este símbolo en el equipo o el embalaje

indica que el presente producto no puede

ser tratado como residuo doméstico

normal, sino que debe entregarse en el

correspondiente punto de recogida de

equipos eléctricos y electrónicos. Al

asegurarse de que este producto sea

desechado correctamente, Ud. ayuda a

prevenir las consecuencias negativas para

el medio ambiente y la salud humana que

podrían derivarse de la incorrecta

manipulación en el momento de deshacerse

de este producto. El reciclaje de materiales

ayuda a conservar los recursos naturales.

Para recibir información detallada sobre el

reciclaje de este producto, póngase en

contacto con su ayuntamiento, el punto de

recogida más cercano o el establecimiento

donde ha adquirido el producto.

Tratamiento de

las baterías al

final de su vida

útil (aplicable en

la Unión Europea

y en países

europeos con sistemas de

recogida selectiva de

residuos)

Este símbolo en la batería o en el embalaje

indica que la batería proporcionada con

este producto no puede ser tratada como un

residuo doméstico normal. En algunas

baterías este símbolo puede utilizarse en

combinación con el símbolo químico. El

símbolo químico del mercurio (Hg) o del

plomo (Pb) se añadirá si la batería contiene

más del 0,0005% de mercurio o del 0,004%

de plomo. Al asegurarse de que estas

baterías se desechan correctamente, Ud.

ayuda a prevenir las consecuencias

negativas para el medio ambiente y la salud

humana que podrían derivarse de la

incorrecta manipulación en el momento de

deshacerse de la batería. El reciclaje de

materiales ayuda a conservar los recursos

naturales. En el caso de productos que por

razones de seguridad, rendimiento o

mantenimiento de datos, sea necesaria una

conexión permanente con la batería

incorporada, esta batería solo deberá ser

reemplazada por personal técnico

cualificado para ello. Para asegurarse de

que la batería será tratada correctamente,

entregue el producto al final de su vida útil

en un punto de recogida para el reciclado de

aparatos eléctricos y electrónicos. Para las

demás baterías, vea la sección donde se

indica cómo quitar la batería del producto

de forma segura. Deposite la batería en el

correspondiente punto de recogida para el

reciclado. Para recibir información

detallada sobre el reciclaje de este producto

o de la batería, póngase en contacto con el

ayuntamiento, el punto de recogida más

cercano o el establecimiento donde ha

adquirido el producto.

Información complementaria

2NL

Inleiding

Bedankt dat u hebt gekozen voor dit Sony-

product. Alvorens de televisie te gebruiken,

dient u deze handleiding volledig door te

lezen. Bewaar de handleiding voor

raadpleging in de toekomst.

Opmerkingen

betreffende de digitale

televisiefunctie

• Functies met betrekking tot digitale

televisie ( ) werken alleen in landen

of gebieden waar DVB-T (MPEG-2 en

H.264/MPEG-4 AVC) digitale aardse

signalen worden uitgezonden of waar

toegang is tot een compatibele DVB-C

(MPEG-2 en H.264/MPEG-4 AVC)

kabelservice. Vraag uw dealer of u een

DVB-T-signaal kunt ontvangen waar u

woont of vraag uw kabelleverancier of

hun DVB-C-kabelservice geschikt is

voor een geïntegreerde werking met deze

televisie.

• Uw kabelleverancier kan voor een

dergelijke service kosten in rekening

brengen en het kan zijn dat u moet

instemmen met bepaalde voorwaarden.

• Dit televisietoestel voldoet aan de DVB-

T- en DVB-C-specificaties, maar de

compatibiliteit met toekomstige DVB-T

digitale aardse en DVB-C digitale

kabeluitzendingen kan niet worden

gegarandeerd.

• Bepaalde digitale televisiefuncties zijn

wellicht niet beschikbaar in sommige

landen/regio's en DVB-C-kabel werkt

wellicht niet goed bij bepaalde

aanbieders.

Raadpleeg voor een lijst met compatibele

kabelaanbieders de ondersteuningssite:

http://support.sony-europe.com/TV/

DVBC/

•Instructies voor het "Installeren van de

wandmontagesteun" staan vermeld in de

gebruiksaanwijzing van deze televisie.

•De afbeeldingen in deze handleiding zijn

van de reeks KDL-40EX700 tenzij

anders vermeld.

•De "x" die wordt weergegeven in de

modelnaam komt overeen met een cijfer

dat betrekking heeft op het ontwerp, de

kleur of het tv-systeem.

Informatie over

handelsmerken

is een gedeponeerd handelsmerk van

het DVB Project.

HDMI, het HDMI-logo en High Definition

Multimedia Interface zijn handelsmerken

of gedeponeerde handelsmerken van

HDMI Licensing LLC in de Verenigde

Staten en andere landen.

DLNA®, het DLNA-logo en DLNA

CERTIFIED® zijn handelsmerken,

servicemerken of certificaatmerken van

Digital Living Network Alliance.

DivX® is een videocompressietechnologie

ontwikkeld door DivX, Inc.

DivX, DivX Certified en geassocieerde

logo's zijn handelsmerken van DivX, Inc.

en worden gebruikt onder licentie.

OVER DIVX VIDEO: DivX® is een

digitaal videoformaat ontwikkeld door

DivX, Inc. Dit product is een officieel

DivX Certified-product dat DivX-video's

afspeelt. Surf naar www.divx.com voor

meer informatie en softwaretools voor het

converteren van uw bestanden naar DivX-

video.

OVER DIVX VIDEO-ON-DEMAND: dit

DivX Certified®-apparaat moet

geregistreerd zijn om DivX Video-on-

Demand (VOD)-inhoud te kunnen

afspelen. Om de registratiecode aan te

maken, gaat u naar het onderdeel DivX

VOD in het instelmenu van het apparaat.

Surf naar vod.divx.com met deze code om

het registratieproces te voltooien en meer

te weten te komen over DivX VOD.

Vervaardigd onder licentie van Dolby

Laboratories. Dolby en het dubbele

D-symbool zijn handelsmerken van

Dolby Laboratories.

"BRAVIA" en zijn

handelsmerken van Sony Corporation.

"XMB" en "xross media bar" zijn

handelsmerken van Sony Corporation

en Sony Computer Entertainment Inc.

De fabrikant van dit product is Sony

Corporation, 1-7-1 Konan Minato-

ku Tokyo, 108-0075 Japan. De

geautoriseerde vertegenwoordiging

voor EMC en product veiligheid is

Sony Deutschland GmbH,

Hedelfinger Strasse 61, 70327

Stuttgart, Duitsland. Voor service-

of garantiezaken verwijzen wij u

graag naar de adressen in de

afzonderlijke service/garantie

documenten.

3NL

Inhoudsopgave

De accessoires controleren ...........................................................................................................3

Batterijen in de afstandsbediening plaatsen ..................................................................................3

Installatie

De tafelstandaard bevestigen (behalve voor KDL-60EX70x) ........................................................4

Een antenne/Set Top Box/recorder (bv. dvd-recorder) aansluiten ................................................4

Voorkomen dat de tv omvalt ..........................................................................................................5

De kabels samenbundelen ............................................................................................................5

De eerste instellingen uitvoeren.....................................................................................................6

De tafelstandaard van de televisie losmaken ................................................................................6

Televisie kijken

Programma's bekijken ...................................................................................................................7

De functies van de tv gebruiken.....................................................................................................7

i-Manual gebruiken ........................................................................................................................8

Overige informatie

Problemen oplossen ......................................................................................................................9

Specificaties.................................................................................................................................10

De accessoires installeren (wandmontagesteun) ........................................................................12

Tabel met installatie-afmetingen..................................................................................................13

Tabel/overzicht met de plaatsen van de schroeven en haak.......................................................14

Veiligheidsinformatie....................................................................................................................15

Voorzorgsmaatre-gelen ...............................................................................................................16

De accessoires controleren

Netsnoer (1)

Afstandsbediening (1)

AAA-batterijen (type R3) (2)

Kabelhouder (1)

Achterpaneel standaard (1)*1

(alleen KDL-40/32EX71x, KDL-40/32EX70x en

KDL-40/32EX60x)

Tafelstandaard (1)*2

(behalve voor KDL-60EX70x)

Bevestigingsschroeven voor standaard

(M5 × 16) (4)

(behalve voor KDL-60EX70x)

Montageschroeven voor standaard

(M5 × 16) (4)

(alleen KDL-40/32EX71x, KDL-40/32EX70x en

KDL-40/32EX60x)

*1Voor KDL-55/46EX71x en KDL-60/52/

46EX70x werd het achterpaneel van de standaard

in de fabriek vastgemaakt aan de standaard.

*2Monteer voor KDL-40/32EX71x, KDL-40/

32EX70x en KDL-40/32EX60x, de

tafelstandaard met de bijgeleverde

montageschroeven.

Raadpleeg het document geleverd bij de

tafelstandaard om de standaard te monteren.

Batterijen in de

afstandsbediening plaatsen

1Verwijder de beschermfolie.

2Druk en schuif het deksel omhoog.

•De gebruiksaanwijzing is geïntegreerd in uw BRAVIA-tv. Raadpleeg "i-Manual gebruiken" voor het gebruik

(pagina 8).

•Voor u de televisie gebruikt, dient u de paragraaf "Veiligheidsinformatie" te lezen (pagina 15). Bewaar deze

handleiding zodat u deze in de toekomst kunt raadplegen.

4NL

De tafelstandaard

bevestigen (behalve voor

KDL-60EX70x)

1Raadpleeg het document geleverd bij

de tafelstandaard voor de juiste

bevestigingswijze voor bepaalde

tv-modellen.

2Plaats de tv op de tafelstandaard.

3Maak de tv vast aan de tafelstandaard

met de bijgeleverde schroeven en volg

hierbij de pijltjes die de schroefgaten

markeren.

•Als u een elektrische schroevendraaier gebruikt,

stelt u het aandraaimoment in op ongeveer

1,5 N·m {15 kgf·cm}.

4Als voor KDL-40/32EX71x, KDL-40/

32EX70x en KDL-40/32EX60x alle

schroeven vastgedraaid zijn, bevestigt

u het bijgeleverde achterpaneel van de

standaard aan de tafelstandaard.

Een antenne/Set Top Box/

recorder (bv. dvd-recorder)

aansluiten

Een Set Top Box/recorder (bv. dvd-

recorder) aansluiten via SCART

Een Set Top Box/recorder (bv. dvd-

recorder) aansluiten via HDMI

Installatie

Set Top Box/recorder (bv. dvd-recorder)

5NL

Voorkomen dat de tv omvalt

1Plaats een houtschroef (4 mm diameter,

niet bijgeleverd) in de

televisiestandaard.

2Plaats een kolomschroef (M4 × 16, niet

bijgeleverd) in de schroefopening van

de tv.

3Bevestig de houtschroef en de

kolomschroef met een stevige draad

(niet bijgeleverd).

De kabels samenbundelen

•Bundel het netsnoer niet samen met andere kabels.

Installatie

6NL

De eerste instellingen

uitvoeren

1Sluit de tv aan op een stopcontact.

2Controleer voor KDL-60/52/46/

40EX70x en KDL-55/46/40/32EX71x

of de ENERGY SAVING SWITCH

ingeschakeld is (z).

3Druk op 1 op de tv.

De eerste keer dat u de televisie aanzet,

verschijnt het menu Taal op het scherm.

Volg de instructies op het scherm.

Digitale autom. Afstemming: wanneer u

"Kabel" selecteert, raden wij u aan

"Snelscan" te selecteren voor een snelle

afstemming. Stel "Frequentie" en

"Netwerk-ID" in volgens de informatie die

u hebt gekregen van uw kabelleverancier.

Als er geen zender wordt gevonden met

"Snelscan", probeert u "Volledige scan"

(dit duurt langer).

•"Volledige scan" is mogelijk niet beschikbaar

afhankelijk van uw regio/land.

Een lijst met compatibele kabelleveranciers

vindt u op de ondersteuningssite:

http://support.sony-europe.com/TV/

DVBC/

Programma's sorteren: wijzigt de

volgorde van de analoge zenders die

opgeslagen zijn op de tv.

1Druk op F/f om de zender te selecteren

die u naar een nieuwe positie wilt

verplaatsen en druk op .

2Druk op F/f om de nieuwe positie voor

de zender te selecteren en druk op .

•U kunt ook handmatig afstemmen op zenders.

De tafelstandaard van de

televisie losmaken

Verwijder de schroeven gemarkeerd met de

pijltjes van de tv.

•Verwijder de tafelstandaard niet, tenzij u

bijbehorende accessoires wilt installeren op de

televisie.

•Neem het achterpaneel van de standaard niet vast

bij het verplaatsen van de tafelstandaard om te

vermijden dat u de standaard laat vallen, wat

letsels of schade aan eigendommen kan

veroorzaken.

(alleen KDL-60/52/46/40EX70x en

KDL-55/46/40/32EX71x)

7NL

Televisie kijken

Programma's bekijken

De functies van de tv gebruiken

HOME-knop

Druk hierop om verschillende bedienings- en

instellingsschermen weer te geven.

OPTIONS-knop

Druk hierop om handige functies weer te geven

voor de huidige ingang of inhoud.

•De knoppen 5, N, PROG + en AUDIO

zijn voorzien van een voelstip. Gebruik de

voelstippen als richtpunt wanneer u de tv

bedient.

1Schakel de tv in.

1Schakel voor KDL-60/52/46/40EX70x

en KDL-55/46/40/32EX71x de

ENERGY SAVING SWITCH in (z).

2Druk op 1 op de tv om de tv in te

schakelen.

2Selecteer een stand.

3Selecteer een tv-kanaal.

De Digitale Elektronische

Programmagids gebruiken

Druk op GUIDE in de digitale modus om de

programmagids weer te geven.

GUIDE

OPTIONS

HOME

Instellingen

Systeem settings

Beeld

Geluid

BRAVIA ENGINE 3 PRO

Toevoegen aan Favorieten

Vergrendelen/Ontgrendelen

PAP

Motionflow

Sleep Timer

Volume hoofdtelefoon

Speaker

Systeeminformatie

Televisie kijken

(Vervolg)

8NL

i-Manual gebruiken

xWelkom bij i-Manual

x"BRAVIA" TV-functies

xTv kijken

Bevat informatie over handige functies zoals

de EPG-gids, Favorieten enz.

xHet menu Start gebruiken

Voor het aanpassen van de instellingen van uw

tv enz.

xLeuke functies met aangesloten

apparatuur

Bevat informatie over het aansluiten van

optionele apparatuur.

xBeschrijving van de onderdelen

xProblemen oplossen

Bevat oplossingen voor mogelijke problemen.

xIndex

•Beelden en illustraties kunnen afwijken van deze die op het scherm worden weergegeven.

De gebruiksaanwijzing is geïntegreerd in uw

BRAVIA-tv en kan op het scherm worden

weergegeven.

U kunt steeds uw i-Manual doorbladeren op zoek

naar meer uitleg over de vele handige functies.

1Druk op i-MANUAL.

2Druk op G/g/F/f/ om items te

selecteren.

Welkom bij i-Manual

"BRAVIA" TV-functies

Tv kijken

Het menu Start gebruiken

Leuke functies met aangesloten apparatuur

Beschrijving van de onderdelen

Problemen oplossen

Index

9NL

Problemen oplossen

Controleer of het 1 (stand-by)-lampje rood knippert.

Wanneer het 1 (stand-by)-lampje knippert

De functie voor zelfdiagnose is geactiveerd.

1Tel hoeveel keer het 1 (stand-by)-lampje knippert tussen elke pauze van twee

seconden.

Het lampje kan bijvoorbeeld drie keer knipperen, dan twee seconden gedoofd blijven en

vervolgens weer drie keer knipperen.

2Druk op 1 op de tv om deze uit te schakelen, haal de stekker uit het stopcontact en

breng uw dealer of het Sony-servicecentrum op de hoogte van het knipperen van het

lampje (duur en interval).

Wanneer het 1 (stand-by)-lampje niet knippert

1Controleer de items in de onderstaande tabellen. (Zie ook "Problemen oplossen" in de

i-Manual.)

2Als het probleem aanhoudt, moet u de televisie laten nakijken door bevoegd

onderhoudspersoneel.

Omstandigheid Uitleg/oplossing

Beeld

Er is geen beeld (scherm is

donker) en geen geluid.

•Controleer de aansluiting van de antenne/kabel.

•Sluit de tv aan op een stopcontact en druk op 1 op de tv.

•Als het 1 (stand-by)-lampje rood oplicht, drukt u op TV "/1.

Er verschijnen kleine

zwarte en/of heldere

puntjes op het scherm.

•Het scherm is opgebouwd uit pixels. Kleine zwarte en/of heldere

puntjes (pixels) op het scherm duiden niet op een storing.

Algemeen

De tv kan niet worden

ingeschakeld.

(alleen KDL-60/52/46/

40EX70x en KDL-55/46/

40/32EX71x)

•Controleer of de ENERGY SAVING SWITCH ingeschakeld is

(z).

De tv wordt automatisch

uitgeschakeld (de tv wordt

in stand-by gezet).

•Controleer of de "Sleep Timer" geactiveerd is of controleer de

"Duur"-instelling van "Timer Aan".

•Controleer of "Inactiviteit TV Stand-by" geactiveerd is.

De afstandsbediening

werkt niet.

•Vervang de batterijen.

•Mogelijk is de stand SYNC geactiveerd op de tv.

Druk op SYNC MENU, selecteer "TV-bediening" en selecteer

vervolgens "Start (menu)" of "Optie" om de tv te bedienen.

U bent het wachtwoord

voor het "Kinderslot"

vergeten.

•Voer 9999 in als PIN-code. (PIN-code 9999 wordt altijd

geaccepteerd.)

Overige

informatie

Overige informatie

10 NL

Specificaties

Systeem

Beeldschermsysteem LCD-scherm (van het Engelse "Liquid Crystal Display" = display van vloeibare kristallen)

Televisiesysteem Analoog: afhankelijk van de land/gebiedkeuze: B/G/H, D/K, L, I

Digitaal: DVB-T2 (alleen KDL-60EX703/55EX713/52EX703/46EX713/46EX703/40EX713/40EX703/

40EX603/32EX713/32EX703/32EX603)

DVB-T/DVB-C

Kleur-/videosysteem Analoog: PAL, PAL60 (alleen video-ingang), SECAM, NTSC3.58, NTSC4.43 (alleen video-ingang)

Digitaal: MPEG-2 MP@ML/HL, H.264/MPEG-4 AVC MP/HP@L4

Beschikbare kanalen Analoog: VHF: E2–E12/UHF: E21–E69/CATV: S1–S20/HYPER: S21–S41

D/K: R1–R12, R21–R69/L: F2–F10, B–Q, F21–F69/I: UHF B21–B69

Digitaal: VHF/UHF

Geluidsuitgang 10 W + 10 W

Ingangen/uitgangen

Antennekabel 75 ohm externe aansluiting voor VHF/UHF

/ AV1, 2 21-pins scart-aansluiting (CENELEC-standaard) inclusief audio/video-ingang, RGB-ingang en TV audio/

video-uitgang.

COMPONENT IN Ondersteunde formaten: 1080p, 1080i, 720p, 576p, 576i, 480p, 480i

COMPONENT IN Audio-ingang (RCA-aansluitingen)

HDMI IN1, 2, 3, 4 Video: 1080/24p, 1080p, 1080i, 720p, 576p, 576i, 480p, 480i

Audio: tweekanaals lineaire PCM: 32, 44,1 en 48 kHz, 16, 20 en 24 bits, Dolby Digital

Analoge audio-ingang (miniaansluiting) (alleen HDMI IN4)

Pc-ingang

AV3 Video-ingang (RCA-aansluiting)

AV3 Audio-ingang (RCA-aansluitingen)

DIGITAL AUDIO OUT

(OPTICAL)

Digitale optische aansluiting (tweekanaals lineaire PCM, Dolby Digital)

(VAR/FIX) Audio-uitgang (RCA-aansluitingen)

PC IN PC-ingang (mini D-sub 15 pins)

Pc-audio-ingang (mini-aansluiting)

USB-poort

iHoofdtelefoonaansluiting

CAM-sleuf (Conditional Access Module)

LAN 10BASE-T/100BASE-TX-stekker (Afhankelijk van de besturingsomgeving van het netwerk kan de

verbindingssnelheid variëren. De communicatiesnelheid en -kwaliteit van 10BASE-T/100BASE-TX

worden niet gegarandeerd voor deze tv.)

* Gebruik voor LAN-verbindingen een 10BASE-T/100BASE-TX-kabel van categorie 7 (niet

bijgeleverd).

Modelnaam KDL- 60EX70x 52EX70x 46EX70x 40EX70x 32EX70x

Vermogen en andere

Netspanningsvereisten 220 V – 240 V AC, 50 Hz

Schermgrootte (diagonaal

gemeten)

60 inch/ong.

152,5 cm

52 inch/ong.

132,2 cm

46 inch/ong.

116,8 cm

40 inch/ong.

101,6 cm

32 inch/ong.

80,1 cm

Beeldschermresolutie 1.920 punten (horizontaal) × 1.080 lijnen (verticaal)

Vermogens-

verbruik

in de stand

"Thuis"/

"Standaard"

144 W 103 W 90 W 79 W 67 W

in de stand

"Winkel"/

"Levendig"

208 W 142 W 125 W 107 W 91 W

Stand-by-

vermogensverbruik*10,23 W (15 W wanneer "Snel starten" ingesteld is op "Aan") 0,2 W (15 W wanneer "Snel starten"

ingesteld is op "Aan")

Gemiddeld jaarlijks

energieverbruik*2210 kWh 150 kWh 131 kWh 115 kWh 98 kWh

Afmetingen (ong.) (b × h × d)

met tafelstandaard 143,1 × 90,9 ×

38,6 cm

125,2 × 80,5 ×

35,0 cm

111,8 × 73,0 ×

28,0 cm

98,5 × 65,5 ×

28,0 cm

81,1 × 53,9 ×

25,0 cm

zonder tafelstandaard 143,1 × 87,7 ×

6,6 cm

125,2 × 77,5 ×

6,5 cm

111,8 × 69,8 ×

6,5 cm

98,5 × 62,3 ×

6,4 cm

81,1 × 50,7 ×

6,5 cm

11 NL

Gewicht (ong.)

met tafelstandaard 38,1 kg 27,0 kg 21,3 kg 17,8 kg 12,7 kg

zonder tafelstandaard 31,3 kg 22,7 kg 18,4 kg 14,9 kg 10,7 kg

Bijgeleverde accessoires Zie "De accessoires controleren" (pagina 3).

Optionele accessoires Wandmontagesteun: SU-WL500

Modelnaam KDL- 55EX71x 46EX71x 40EX71x 32EX71x

Vermogen en andere

Netspanningsvereisten 220 V – 240 V AC, 50 Hz

Schermgrootte (diagonaal

gemeten)

55 inch/ong. 138,8 cm 46 inch/ong. 116,8 cm 40 inch/ong. 101,6 cm 32 inch/ong. 80,1 cm

Beeldschermresolutie 1.920 punten (horizontaal) × 1.080 lijnen (verticaal)

Vermogens-

verbruik

in de stand

"Thuis"/

"Standaard"

101 W 86 W 84 W 52 W

in de stand

"Winkel"/

"Levendig"

141 W 120 W 114 W 73 W

Stand-by-

vermogensverbruik*10,2 W (15 W wanneer

"Snel starten" ingesteld

is op "Aan")

0,2 W (13 W wanneer "Snel starten" ingesteld is op "Aan")

Gemiddeld jaarlijks

energieverbruik*2147 kWh 126 kWh 123 kWh 76 kWh

Afmetingen (ong.) (b × h × d)

met tafelstandaard 127,8 × 79,7 × 35,0 cm 108,5 × 68,8 × 26,0 cm 95,2 × 61,3 × 25,0 cm 76,4 × 50,7 × 25,0 cm

zonder tafelstandaard 127,8 × 76,5 × 7,3 cm 108,5 × 65,6 × 7,5 cm 95,2 × 58,1 × 7,4 cm 76,4 × 47,5 × 7,4 cm

Gewicht (ong.)

met tafelstandaard 26,1 kg 18,6 kg 15,4 kg 10,8 kg

zonder tafelstandaard 21,8 kg 16,3 kg 13,2 kg 8,8 kg

Bijgeleverde accessoires Zie "De accessoires controleren" (pagina 3).

Optionele accessoires Wandmontagesteun: SU-WL500

Modelnaam KDL- 40EX60x 32EX60x

Vermogen en andere

Netspanningsvereisten 220 V – 240 V AC, 50 Hz

Schermgrootte (diagonaal

gemeten)

40 inch/ong. 101,6 cm 32 inch/ong. 80,1 cm

Beeldschermresolutie 1.920 punten (horizontaal) × 1.080 lijnen (verticaal)

Vermogens-

verbruik

in de stand

"Thuis"/

"Standaard"

73 W 58 W

in de stand

"Winkel"/

"Levendig"

98 W 80 W

Stand-by-

vermogensverbruik*10,2 W (15 W wanneer "Snel starten" ingesteld is op "Aan")

Gemiddeld jaarlijks

energieverbruik*2107 kWh 85 kWh

Afmetingen (ong.) (b × h × d)

met tafelstandaard 95,2 × 61,3 × 25,0 cm 76,4 × 50,7 × 25,0 cm

zonder tafelstandaard 95,2 × 58,1 × 7,4 cm 76,4 × 47,5 × 7,3 cm

Gewicht (ong.)

met tafelstandaard 14,9 kg 11,1 kg

zonder tafelstandaard 12,7 kg 9,1 kg

Bijgeleverde accessoires Zie "De accessoires controleren" (pagina 3).

Optionele accessoires Wandmontagesteun: SU-WL500

Modelnaam KDL- 60EX70x 52EX70x 46EX70x 40EX70x 32EX70x

Overige informatie

(Vervolg)

12 NL

*1Het gespecificeerde stand-by vermogen wordt bereikt als de televisie de benodigde interne processen heeft

voltooid.

*24 uur per dag, 365 dagen per jaar

•Het energieverbruik verlagen

–Wanneer u de instelling voor de achtergrondverlichting verlaagt (de helderheid van het scherm), vermindert

het energieverbruik.

–De "Eco"-instellingen (e.g. "Power Saving", "Inactiviteit TV Stand-by") helpen u om het energieverbruik te

verlagen en op die manier geld te sparen.

–Wanneer u de tv uitschakelt met de ENERGY SAVING SWITCH (alleen voor bepaalde modellen),

verbruikt de tv nagenoeg geen energie.

Ontwerp en specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

De accessoires installeren (wandmontagesteun)

Aan klanten:

Om het apparaat te beschermen en om veiligheidsredenen raadt Sony u met klem aan uw tv te laten

installeren door een Sony-dealer of erkend installateur. Probeer niet de wandmontagesteun zelf te

installeren.

Aan Sony-dealers en installateurs:

Let goed op de veiligheid tijdens de installatie, het periodiek onderhoud en inspectie van dit product.

U kunt uw tv installeren in combinatie met de wandmontagesteun SU-WL500 (los verkrijgbaar).

• Raadpleeg de instructies bij de wandmontagesteun om de installatie correct door te voeren.

• Raadpleeg "De tafelstandaard van de televisie losmaken" (pagina 6).

•Plaats de tv op de tafelstandaard wanneer u de montagehaak vastmaakt.

•Bewaar de verwijderde schroeven op een veilige plaats waar kinderen er niet bij kunnen.

•Wanneer u de tafelstandaard opnieuw bevestigt, schroeft u de verwijderde schroeven opnieuw vast in de

oorspronkelijke openingen aan de achterzijde van de tv.

Voor de installatie van dit product is de nodige expertise vereist, met name om te bepalen of de

muur sterk genoeg is om het gewicht van de tv te dragen. Laat altijd de installatie van dit product

aan een muur uitvoeren door een Sony-dealer of erkende installateur, en let goed op de veiligheid

tijdens de installatie. Sony kan niet aansprakelijk worden gesteld voor enigerlei schade of letsel

als gevolg van een onjuiste behandeling of installatie.

Montagehaak

Vierkant gat

Schroef

(+PSW

6 × 16)

Verwijder de schroeven

vóór de installatie*

* Behalve voor KDL-46/40/

32EX71x en KDL-40/32EX60x.

13 NL

Tabel met installatie-afmetingen

Eenheid: cm

De waarden in bovenstaande tabel kunnen iets verschillen afhankelijk van de montage.

De muur waarop de tv wordt gemonteerd, moet sterk genoeg zijn om een gewicht te dragen dat

minstens viermaal zo hoog is als dat van de tv. Raadpleeg "Specificaties" (pagina 10) voor het

gewicht.

Modelnaam

KDL-

Afmetingen

beeldscherm

Afstand tot

middelpunt

beeldscherm

Afstand voor iedere montagehoek

Hoek (0°)Hoek (20°)

AB C DEFGH

60EX70x 143,1 87,7 3,1 48,3 11,5 37,5 82,4 50,1

55EX71x 127,8 76,5 4,1 43.1 11.3 35.2 71,9 45,2

52EX70x 125,2 77,5 8,2 48,3 11,4 33,9 72,8 50,1

46EX71x 108,5 65,6 9,5 43.1 12.1 32.3 61,6 45,4

46EX70x 111,8 69,8 12,1 48,3 11,4 31,3 65,6 50,1

40EX71x 95,2 58,1 13,3 43.1 12.1 29.7 54,6 45,4

40EX70x 98,5 62,3 15,8 48,3 11,4 28,7 58,5 50,1

40EX60x 95,2 58,1 13,3 43,1 12,0 29,7 56,6 45,4

32EX71x 76,4 47,5 18,5 43.1 12.1 26.0 47,3 45,4

32EX70x 81,1 50,7 19,7 45,9 11,5 25,7 49,7 47,8

32EX60x 76,4 47,5 18,5 43,1 12,0 26,0 47,3 45,4

Middelpunt van het beeldscherm

Behalve voor

KDL-32EX71x/

EX70x/EX60x

Alleen KDL-32EX71x/

EX70x/EX60x

WAARSCHUWING

Overige informatie

(Vervolg)

14 NL

Tabel/overzicht met de plaatsen van de schroeven en haak

Modelnaam Plaats van de

schroeven

Plaats van de haak

KDL-60EX70x

KDL-55EX71x

e, j

KDL-52EX70x

KDL-46EX71x/46EX70x

KDL-40EX71x/40EX70x/40EX60x

KDL-32EX71x/32EX70x/32EX60x f, j c

Plaats van de schroeven

Bij het bevestigen van de montagehaak aan

de tv.

Plaats van de haak

Bij het bevestigen van de tv aan de steun.

15 NL

Veiligheidsinformatie

Installatie/configuratie

Installeer en gebruik de televisie volgens

de instructies hieronder om het risico op

brand, elektrische schok, schade en/of

letsel te vermijden.

Installatie

• Het televisietoestel moet in de buurt van

een goed toegankelijk stopcontact

worden geplaatst.

• Plaats het televisietoestel op een stabiele,

vlakke ondergrond.

• Laat wandinstallaties alleen door

gekwalificeerd servicepersoneel

uitvoeren.

• Het wordt om veiligheidsredenen

aanbevolen accessoires van Sony te

gebruiken, zoals:

– Wandmontagesteun SU-WL500

• Gebruik de schroeven die bij de

wandmontagesteun zijn geleverd voor het

bevestigen van de montagehaken aan het

televisietoestel. De meegeleverde

schroeven zijn 8 mm tot 12 mm lang

gemeten langs het bevestigingsoppervlak

van de montagehaak.

De diameter en de lengte van de schroeven

verschillen naar gelang het model van de

wandmontagesteun.

Het gebruik van andere schroeven dan de

meegeleverde schroeven kan resulteren in

interne schade van het televisietoestel of

kan ertoe leiden dat de televisie valt enz.

Transport

• Voordat u het

televisietoestel

transporteert, moet

u alle snoeren

loskoppelen.

• Voor het transport

van een groot

televisietoestel zijn

twee of drie

personen nodig.

• Als u het

televisietoestel in

uw armen draagt,

moet u het

vasthouden zoals

rechts wordt

getoond. Druk niet tegen het LCD-

scherm en het kader rond het scherm.

• Als het televisietoestel wordt opgetild of

verplaatst, houdt u het toestel stevig vast

aan de onderkant.

• Wanneer u het televisietoestel vervoert,

mag u dit niet blootstellen aan schokken

of sterke trillingen.

• Als u het televisietoestel naar de

reparateur brengt of vervoert, verpakt u

het in de oorspronkelijke doos en

verpakkingsmaterialen.

Ventilatie

• Bedek nooit de ventilatie-openingen en

steek nooit iets daardoor naar binnen.

• Houd ruimte vrij rond het televisietoestel

zoals hierna wordt aangegeven.

• Het wordt aanbevolen de

wandmontagesteun van Sony te gebruiken

voor een goede luchtcirculatie.

Installatie aan de wand

Installatie op

de standaard

• Voor een goede ventilatie en om

ophoping van vuil en stof te voorkomen:

– Plaats het televisietoestel niet plat

op de grond en installeer het niet

ondersteboven, achterstevoren of

gedraaid.

– Installeer het televisietoestel niet op

een plank, kleed, bed of in een kast.

– Dek het televisietoestel niet af met

een doek, zoals gordijnen, of

voorwerpen als kranten enz.

– Installeer het televisietoestel niet

zoals hierna wordt getoond.

Netsnoer

Hanteer het netsnoer en het stopcontact als

volgt om het risico op brand, elektrische

schok of schade en/of letstel te vermijden:

– Gebruik alleen Sony-netsnoeren en geen

netsnoeren van andere leveranciers.

– Steek de stekker volledig in het

stopcontact.

– Gebruik het televisietoestel uitsluitend

op een wisselspanning van 220–240 V.

– Koppel voor alle veiligheid het netsnoer

los als u de kabels aansluit en let erop dat

u niet over de kabels struikelt.

– Verwijder het netsnoer uit het

stopcontact voordat er werkzaamheden

aan het televisietoestel worden

uitgevoerd of het wordt verplaatst.

– Houd het netsnoer uit de buurt van

warmtebronnen.

– Verwijder de stekker uit het

stopcontact en reinig deze regelmatig.

Indien de stekker wordt bedekt door

stof en vocht opneemt, kan de isolatie

verslechteren, hetgeen brand kan

veroorzaken.

Opmerkingen

• Gebruik het meegeleverde netsnoer niet

voor andere apparatuur.

• Zorg dat het netsnoer niet te veel wordt

afgeklemd, gebogen of gedraaid.

Hierdoor kunnen de draden worden

blootgelegd of doorgesneden.

• Pas het netsnoer niet aan.

• Plaats geen zware voorwerpen op het

netsnoer.

• Trek nooit aan het netsnoer zelf als

dit wordt losgekoppeld.

• Sluit niet te veel apparaten aan op

hetzelfde stopcontact.

• Gebruik geen stopcontact waarbij de

stekker slecht contact maakt.

Verboden gebruik

Installeer/gebruik het televisietoestel niet

op locaties, in omgevingen of situaties

die hierna worden weergegeven.

Het televisietoestel kan dan slecht gaan

functioneren en brand, elektrische schok,

schade en/of letsel veroorzaken.

Locatie:

Buiten (in direct zonlicht), aan de kust,

op een schip of ander vaartuig, in een

voertuig, in medische instellingen, op

instabiele locaties, in de buurt van water,

regen vocht of rook.

Omgeving:

Locaties die heet, vochtig of zeer stoffig zijn;

waar insecten kunnen binnendringen; waar

het toestel kan worden blootgesteld aan

mechanische trillingen, in de buurt van

brandbare voorwerpen (kaarsen enz.). Stel

het televisietoestel niet bloot aan druppels of

spetters en plaats geen met vloeistof gevulde

voorwerpen, zoals vazen, op het toestel.

Situatie:

Gebruik het toestel niet als u natte handen

heeft, als de kast is verwijderd of met

bevestigingen die niet worden aangeraden

door de fabrikant. Verwijder de stekker van

het televisietoestel uit het stopcontact en

ontkoppel de antenne tijdens onweer.

Gebroken glas:

• Gooi niets tegen het televisietoestel.

Het schermglas kan breken door de

impact en ernstig letsel veroorzaken.

• Als het scherm van het televisietoestel

barst, mag u het toestel pas aanraken

nadat u de stekker uit het stopcontact

hebt getrokken. Anders bestaat er

gevaar op elektrische schokken.

Wanneer de televisie niet

wordt gebruikt

• Als u het televisietoestel een aantal dagen

niet gebruikt, dan moet het worden

losgekoppeld van de netspanning

vanwege milieu- en veiligheidsredenen.

• Als het televisietoestel nog onder

spanning staat wanneer het net is

uitgeschakeld, trekt u de stekker uit het

stopcontact om het televisietoestel

volledig uit te schakelen.

• Bepaalde televisietoestellen kunnen over

functies beschikken waarvoor het toestel

in de stand-bystand moet blijven om

correct te werken.

Montagehaak

Haakbevestiging op de

achterzijde van het

televisietoestel

Schroef (geleverd bij

wandmontagesteun)

8 mm - 12 mm

30 cm

10 cm 10 cm

10 cm

Houd minimaal deze ruimte

vrij rond het toestel.

30 cm

10 cm

6 cm

Houd minimaal deze ruimte

vrij rond het toestel.

Luchtcirculatie geblokkeerd.

Wand Wand

(Vervolg)

Overige informatie

16 NL

Voor kinderen

• Zorg dat kinderen niet op het

televisietoestel klimmen.

• Houd kleine accessoires buiten het bereik

van kinderen, zodat deze niet kunnen

worden ingeslikt.

In het geval de volgende

problemen optreden...

Schakel het televisietoestel uit en

verwijder onmiddellijk het netsnoer als een

van de volgende problemen optreedt.

Vraag uw dealer of Sony-servicecentrum

het toestel te laten nakijken door

gekwalificeerd servicepersoneel.

In het geval:

– het netsnoer is beschadigd.

– het netsnoer niet goed past.

– het televisietoestel is beschadigd omdat

het is gevallen, er tegenaan is geslagen

of er iets naar is gegooid.

– een vloeibaar of vast voorwerp door

de openingen in de kast terecht is

gekomen.

Waarschuwing

Om het verspreiden van vuur tegen te

gaan, mag u geen kaarsen of andere open

vuur in de buurt van dit product plaatsen.

Voorzorgsmaatre-

gelen

Televisie kijken

• Kijk televisie met gedempt licht, omdat

televisie kijken in het donker of gedurende

een lange periode de ogen extra belast.

• Als u een hoofdtelefoon gebruikt, mag

u het volume niet te hoog zetten om

gehoorbeschadiging te voorkomen.

LCD-scherm

• Hoewel het LCD-scherm is vervaardigd

met precisietechnologie en 99,99% of

meer van de pixels werken, kunnen er

toch donkere of heldere puntjes (rood,

blauw of groen) permanent zichtbaar

zijn op het LCD-scherm. Dit is een

structureel kenmerk van een LCD-

scherm en duidt niet op een defect.

• Druk en kras niet het op het scherm

en plaats geen voorwerpen op het

televisietoestel. Het beeld kan hierdoor

vervormen of het LCD-scherm kan

beschadigen.

• Als het televisietoestel op een koude

plaats wordt gebruikt, kan het beeld

vlekkerig of donker zijn. Dit wijst niet op

een storing. Dit verschijnsel verdwijnt

wanneer de temperatuur stijgt.

• Bij langdurige weergave van stilstaande

beelden kunnen spookbeelden optreden.

Deze kunnen na enige tijd verdwijnen.

• Het scherm en de kast worden warm als

het televisietoestel wordt gebruikt. Dit

duidt niet op een defect.

• Het LCD-scherm bevat een kleine

hoeveelheid vloeibare kristallen en kwik.

Sommige fluorescentielampen in het

televisietoestel bevatten ook kwik.

Gooi het toestel weg volgens de geldende

lokale wetgeving en voorschriften.

Schermoppervlak/kast

van het televisietoestel

behandelen en reinigen

Zorg er om veiligheidsredenen voor dat

u het netsnoer van het televisietoestel

loskoppelt voordat u het reinigt.

Neem de volgende voorzorgsmaatregelen

in acht om verkleuring of beschadiging van

het materiaal of de coating van het scherm

te voorkomen.

• Reinig het schermoppervlak/de kast met

een zachte doek om stof te verwijderen.

Bevochtig een zachte doek licht met een

verdund reinigingsmiddel bij

hardnekkige stofvorming.

• Geen water of schoonmaakmiddelen

direct op de TV sproeien. Dit kan naar de

onderzijde van het scherm lopen of op

uitwendige onderdelen terechtkomen

waardoor een technische storing kan

optreden.

• Gebruik geen schuursponsje, alkalisch/

zuurhoudend reinigingsmiddel,

schuurpoeder of vluchtig oplosmiddel,

zoals alcohol, benzeen, thinner of

insectenbestrijdingsmiddel. Het gebruik

van dergelijke materialen of het langdurig

in aanraking komen met rubber- of

vinylmaterialen kan beschadiging van het

schermoppervlak en het materiaal van de

kast tot gevolg hebben.

• Het wordt aanbevolen de ventilatie-

openingen regelmatig met de stofzuiger

te reinigen om een goede ventilatie te

handhaven.

• Als u de hoek van het televisietoestel

aanpast, moet u het toestel langzaam

verplaatsen om te voorkomen dat het

televisietoestel van de standaard schiet.

Optionele apparatuur

• Plaats optionele onderdelen of

apparatuur die elektromagnetische

straling uitzendt op een afstand van het

televisietoestel. Anders kan

beeldvervorming en/of ruis optreden.

• Dit toestel is getest en compatibel

bevonden met de limieten vermeld in de

EMC-richtlijn voor het gebruiken van

een verbindingssignaalkabel korter dan

3 meter.

Batterijen

• Let op de + en de - bij het plaatsen van de

batterijen.

• Combineer geen verschillende typen

batterijen, of oude en nieuwe batterijen.

• Gooi oude batterijen niet gewoon weg,

maar lever ze in. In bepaalde regio's kan

het verwerken van batterijen aan regels

zijn gebonden. Neem hiervoor contact op

met de lokale autoriteiten.

• Hanteer de afstandsbediening met zorg.

Laat de afstandsbediening niet vallen, ga er

niet op staan en mors er geen vloeistof op.

• Plaats de afstandsbediening niet in de

buurt van een warmtebron, op een plek in

direct zonlicht of in een vochtige ruimte.

Wegwerpen van het

televisietoestel

Verwijdering van

oude elektrische

en elektronische

apparaten

(toepasbaar in de

Europese Unie en

andere Europese landen met

gescheiden afvalsystemen)

Het symbool op het product of op de

verpakking wijst erop dat dit product niet

als huishoudelijk afval mag worden

behandeld. Het moet echter naar een plaats

worden gebracht waar elektrische en

elektronische apparatuur wordt gerecycled.

Als u ervoor zorgt dat dit product op de

correcte manier wordt verwerkt, voorkomt

u voor mens en milieu negatieve gevolgen

die zich zouden kunnen voordoen in geval

van verkeerde afvalbehandeling. De

recycling van materialen draagt bij tot het

vrijwaren van natuurlijke bronnen. Voor

meer details in verband met het recyclen

van dit product, neemt u contact op met de

gemeentelijke instanties, het bedrijf of de

dienst belast met de verwijdering van

huishoudafval of de winkel waar u het

product hebt gekocht.

17 NL

Verwijdering van

oude batterijen

(in de Europese

Unie en andere

Europese landen

met afzonderlijke

inzamelingssystemen)

Dit symbool op de batterij of verpakking

wijst erop dat de meegeleverde batterij van

dit product niet als huishoudelijk afval

behandeld mag worden. Op sommige

batterijen kan dit symbool voorkomen in

combinatie met een chemisch symbool. De

chemische symbolen voor kwik (Hg) of

lood (Pb) worden toegevoegd als de batterij

meer dan 0,0005 % kwik of 0,004 % lood

bevat. Door deze batterijen op juiste wijze

af te voeren, voorkomt u voor mens en

milieu negatieve gevolgen die zich zouden

kunnen voordoen in geval van verkeerde

afvalbehandeling. Het recycleren van

materialen draagt bij tot het vrijwaren van

natuurlijke bronnen. In het geval dat de

producten om redenen van veiligheid,

prestaties dan wel in verband met data-

integriteit een permanente verbinding met

batterij vereisen, dient deze batterij enkel

door gekwalificeerd servicepersoneel

vervangen te worden. Om ervoor te zorgen

dat de batterij op een juiste wijze zal

worden behandeld, dient het product aan

het eind van zijn levenscyclus overhandigd

te worden aan het desbetreffende

inzamelingspunt voor de recyclage van

elektrisch en elektronisch materiaal. Voor

alle andere batterijen verwijzen we u naar

het gedeelte over hoe de batterij veilig uit

het product te verwijderen. Overhandig de

batterij bij het desbetreffende

inzamelingspunt voor de recyclage van

batterijen. Voor meer details in verband

met het recyclen van dit product of batterij,

neemt u contact op met de gemeentelijke

instanties, het bedrijf of de dienst belast

met de verwijdering van huishoudafval of

de winkel waar u het product hebt gekocht.

Overige informatie

2IT

Introduzione

Grazie per avere scelto questo prodotto

Sony. Prima di mettere in funzione il

televisore, si prega di leggere attentamente

il presente manuale e di conservarlo per

farvi riferimento in futuro.

Note sul funzionamento

del televisore digitale

•Le funzioni relative al televisore digitale

( ) saranno attive esclusivamente in

paesi o zone dove vengano trasmessi i

segnali digitali terrestri DVB-T (MPEG-

2 e H.264/MPEG-4 AVC) o dove sia

disponibile un servizio via cavo DVB-C

compatibile (MPEG-2 e H.264/MPEG-4

AVC). Verificare con il proprio

rivenditore locale la possibilità di

ricevere un segnale DVB-T nella zona di

residenza o chiedere al fornitore di

servizi via cavo se il servizio DVB-C è

adatto al funzionamento integrato con

questo televisore.

•Il vostro fornitore di servizi via cavo

potrà addebitare un costo aggiuntivo per

tale servizio e richiedere che vengano

accettati i propri termini e condizioni

commerciali.

•Sebbene questo televisore segua le

specifiche DVB-T e DVB-C, non è

possibile garantire la compatibilità con

future trasmissioni digitali terrestri

DVB-T e digitali via cavo DVB-C.

•Alcune funzioni del televisore digitale

potranno non essere disponibili in alcuni

paesi/regioni e il cavo DVB-C potrà non

funzionare correttamente con tutti i

fornitori.

Per ottenere un elenco dei fornitori di

servizi via cavo supportati, visitare il sito

web per l’assistenza:

http://support.sony-europe.com/TV/

DVBC/

•Le istruzioni per “l’Installazione della

staffa di montaggio a parete” sono

presenti all’interno di questo manuale di

istruzioni del televisore.

•Salvo diversamente specificato, le

illustrazioni riportate nel presente

manuale si riferiscono ai modelli della

serie KDL-40EX700.

•La “x” che appare sul nome del modello

corrisponde a un carattere numerico

correlato al design, al colore o al sistema

TV.

Informazioni sui marchi

è un marchio depositato del progetto

DVB.

HDMI, il logo di HDMI e High-Definition

Multimedia Interface sono marchi di

fabbrica o marchi di fabbrica registrati di

HDMI Licensing LLC negli Stati Uniti e

in altri Paesi.

DLNA®, il logo DLNA e DLNA

CERTIFIED® sono marchi, marchi di

servizio o marchi di certificazione di

Digital Living Network Alliance.

DivX® è una tecnologia di compressione

dei file video sviluppata da DivX, Inc.

DivX, DivX Certified e i relativi loghi

sono marchi depositati di DivX, Inc. e

sono utilizzati su licenza.

INFORMAZIONI SU DIVX VIDEO:

DivX® è un formato video digitale creato

da DivX, Inc. Questo è un prodotto

ufficiale DivX Certified in grado di

riprodurre video DivX. Per ulteriori

informazioni e per scaricare software per

la conversione dei file in formato DivX

video, visitare il sito www.divx.com.

INFORMAZIONI SU DIVX VIDEO-ON-

DEMAND: questo prodotto DivX

Certified® deve essere registrato per

consentire la riproduzione di contenuti

DivX Video-on-Demand (VOD). Per

generare il codice di registrazione,

selezionare la sezione DivX VOD nel

menu di impostazione del prodotto. Per

completare il processo di registrazione e

per ulteriori informazioni in merito al

formato DivX VOD, aprire la pagina

vod.divx.com.

Prodotto su licenza di Dolby Laboratories.

Dolby e il simbolo doppio D sono marchi

depositati di Dolby Laboratories.

“BRAVIA” e sono marchi

depositati di Sony Corporation.

“XMB” e “xross media bar” sono marchi

depositati di Sony Corporation e Sony

Computer Entertainment Inc.

Il fabbricante di questo prodotto è

Sony Corporation, 1-7-1 Konan

Minato-ku Tokyo, 108-0075,

Giappone. Il rappresentante

autorizzato ai fini della

Compatibilità Elettromagnetica e

della sicurezza del prodotto è Sony

Deutschland GmbH, Hedelfinger

Strasse 61, 70327, Stoccarda

Germania. Per qualsiasi problema

relativo all’assistenza o alla

garanzia, si prega di fare riferimento

agli indirizzi indicati nei documenti

di assistenza e garanzia forniti con il

prodotto.

3IT

Sommario

Verifica degli accessori forniti ........................................................................................................3

Inserimento delle batterie nel telecomando ...................................................................................3

Operazioni preliminari

Installazione del supporto da tavolo (eccetto KDL-60EX70x)........................................................4

Collegamento di un’antenna/decoder/registratore (es. registratore DVD).....................................4

Fissaggio del televisore per impedirne la caduta...........................................................................5

Raggruppamento dei cavi..............................................................................................................5

Esecuzione dell’impostazione iniziale............................................................................................6

Rimozione del supporto da tavolo..................................................................................................6

Visione del televisore

Visione dei programmi ...................................................................................................................7

Uso delle funzioni del televisore ....................................................................................................7

Uso dell’i-Manual ...........................................................................................................................8

Informazioni utili

Risoluzione dei problemi................................................................................................................9

Caratteristiche tecniche ...............................................................................................................10

Installazione degli accessori (Staffa di montaggio a parete)........................................................12

Tabella delle dimensioni di installazione del televisore................................................................13

Diagramma/tabella delle posizioni delle viti e dei ganci...............................................................14

Informazioni di sicurezza .............................................................................................................15

Precauzioni ..................................................................................................................................16

Verifica degli accessori

forniti

Cavo di alimentazione CA (1)

Telecomando (1)

Batterie AAA (tipo R3) (2)

Fermacavo (1)

Coperchio posteriore del supporto (1)*1

(solo KDL-40/32EX71x, KDL-40/32EX70x e

KDL-40/32EX60x)

Supporto da tavolo (1)*2

(eccetto KDL-60EX70x)

Viti di fissaggio per il supporto (M5 × 16) (4)

(eccetto KDL-60EX70x)

Viti di montaggio per il supporto (M5 × 16) (4)

(solo KDL-40/32EX71x, KDL-40/32EX70x e

KDL-40/32EX60x)

*1Per KDL-55/46EX71x e KDL-60/52/46EX70x, il

coperchio posteriore del supporto è già

preinstallato al supporto stesso.

*2Per KDL-40/32EX71x, KDL-40/32EX70x e

KDL-40/32EX60x, montare il supporto da tavolo

con le viti di montaggio in dotazione.

Fare riferimento all’opuscolo del supporto da

tavolo per montare il supporto.

Inserimento delle batterie

nel telecomando

1Rimuovere il foglio protettivo.

2Premere e far scorrere il coperchio

verso l’alto.

•Le istruzioni per l’uso sono integrate nel televisore BRAVIA. Per la consultazione, vedere la sezione “Uso dell’i-

Manual” (pagina 8).

•Prima di utilizzare il televisore, leggere la sezione “Informazioni di sicurezza” (pagina 15). Conservare il manuale per

riferimento futuro.

4IT

Installazione del supporto

da tavolo (eccetto KDL-

60EX70x)

1Per informazioni sull’installazione

corretta per determinati modelli di

televisore, consultare l’opuscolo fornito

con il supporto da tavolo.

2Collocare il televisore sul supporto da

tavolo.

3Fissare il televisore sul supporto da

tavolo facendo riferimento alle frecce

riportate sui fori delle viti,

utilizzando le viti fornite in dotazione.

•Qualora si utilizzi un cacciavite elettrico,

impostare la coppia di serraggio a circa 1,5 N·m

{15 kgf·cm}.

4Per KDL-40/32EX71x, KDL-40/

32EX70x e KDL-40/32EX60x, dopo

aver serrato tutte le viti, applicare il

coperchio posteriore del supporto in

dotazione al supporto da tavolo.

Collegamento di

un’antenna/decoder/

registratore (es. registratore

DVD)

Collegamento di un decoder/

registratore (es. registratore DVD)

tramite SCART

Collegamento di un decoder/

registratore (es. registratore DVD)

tramite HDMI

Operazioni

preliminari

Decoder/registratore (es. registratore DVD)

5IT

Fissaggio del televisore per

impedirne la caduta

1Installare una vite per legno (4 mm di

diametro, non in dotazione) nel

supporto del televisore.

2Inserire una vite per ferro (M4 × 16,

non in dotazione) nell’apposito foro del

televisore.

3Legare tra loro la vite da legno e la vite

da ferro con una corda robusta (non in

dotazione).

Raggruppamento dei cavi

•Non raggruppare il cavo di alimentazione CA

nello stesso fascio degli altri cavi.

Operazioni preliminari

6IT

Esecuzione

dell’impostazione iniziale

1Collegare il televisore a una presa di

corrente CA.

2Per KDL-60/52/46/40EX70x e KDL-

55/46/40/32EX71x, controllare che

l’impostazione ENERGY SAVING

SWITCH sia attiva (z).

3Premere 1 sul televisore.

La prima volta che si accende il televisore,

sullo schermo compare il menu di

impostazione della lingua.

Seguire le istruzioni sullo schermo.

Preselezione Digitale Automatica: se si

seleziona “via Cavo”, si consiglia di

selezionare “Scansione rapida” per una

sintonizzazione rapida. Impostare

“Frequenza” e “ID rete” come indicato

nelle istruzioni fornite dal fornitore dei

servizi via cavo. Se non si trova nessun

canale con la “Scansione rapida”, provare a

eseguire la “Scansione completa” (potrebbe

richiedere del tempo).

•L’opzione “Scansione completa” potrebbe

non essere disponibile, a seconda dell’area

geografica o del paese in cui ci si trova.

Per un elenco dei fornitori di servizi via

cavo compatibili, consultare il sito Web

dell’assistenza tecnica:

http://support.sony-europe.com/TV/

DVBC/

Ordinamento Programmi: consente di

ordinare i canali analogici memorizzati sul

televisore.

1Premere F/f per selezionare il canale

che si desidera spostare in una nuova

posizione, quindi premere .

2Premere F/f per selezionare la nuova

posizione da assegnare al canale, quindi

premere .

•La sintonizzazione dei canali può anche essere

eseguita manualmente.

Rimozione del supporto da

tavolo

Rimuovere le viti del televisore come indicato

dalle frecce .

•Non rimuovere il supporto da tavolo per nessuna

ragione, salvo che per l’installazione degli

accessori sul televisore.

•Non afferrare il coperchio posteriore del supporto

durante il trasporto del supporto da tavolo, onde

evitare di far cadere il supporto provocando ferite

o danni a oggetti.

(solo KDL-60/52/46/40EX70x e

KDL-55/46/40/32EX71x)

7IT

Visione del televisore

Visione dei programmi

Uso delle funzioni del televisore

Pulsante HOME

Premere per visualizzare le varie opzioni di

funzionamento e schermate di impostazione.

Pulsante OPTIONS

Premere per visualizzare varie funzioni utili in

base al segnale di ingresso o ai contenuti

selezionati.

•I tasti 5, N, PROG + e AUDIO del

telecomando sono provvisti di un

riferimento tattile (pallino sporgente).

Questi pallini sono utili durante l’uso del

televisore per individuare i tasti.

1Accendere il televisore.

1Per KDL-60/52/46/40EX70x e KDL-

55/46/40/32EX71x, attivare

l’interruttore ENERGY SAVING

SWITCH (z).

2Premere 1 sul televisore per

accenderlo.

2Selezionare una modalità.

3Selezionare un canale TV.

Uso della guida elettronica ai

programmi (EPG)

Premere GUIDE in modalità digitale per

visualizzare la guida ai programmi.

GUIDE

OPTIONS

HOME

Impostazioni

Impostazioni Sistema

Immagine

Suono

BRAVIA ENGINE 3 PRO

Aggiungi ai Preferiti

Blocca/Sblocca

PAP

Motionflow

Timer Spegnimento

Volume cuffie

Altoparlante

Informazioni di Sistema

Visione del televisore

(Continua)

8IT

Uso dell’i-Manual

xBenvenuti in i-Manual

xFunzioni del televisore “BRAVIA”

xUso del televisore

Contiene informazioni introduttive in merito a

varie funzionalità, come la guida EPG, i

Preferiti, ecc.

xUso di Home Menu

Consente di personalizzare le impostazioni del

televisore, ecc.

xModalità d’uso con apparecchi

collegati

Illustra la procedura di connessione dei

dispositivi opzionali.

xDescrizione dei componenti

xRisoluzione dei problemi

Per ricercare le soluzioni ai problemi.

xIndice

•Le immagini e illustrazioni possono differire da quelle effettivamente visualizzate sullo schermo.

Questo televisore BRAVIA contiene un manuale di

istruzioni incorporato, visualizzabile sullo

schermo.

L’i-Manual può essere consultato in qualsiasi

momento per trovare le informazioni necessarie in

merito alle varie funzioni.

1Premere i-MANUAL.

2Premere G/g/F/f/ per selezionare

le voci.

Benvenuti in i-Manual

Funzioni del televisore “BRAVIA”

Uso del televisore

Uso di Home Menu

Modalità d’uso con apparecchi collegati

Descrizione dei componenti

Risoluzione dei problemi

Indice

9IT

Risoluzione dei problemi

Verificare se l’indicatore 1 (standby) lampeggia in rosso.

Se l’indicatore 1 (standby) lampeggia

La funzione di autodiagnostica è attivata.

1Annotare il numero di lampeggi dell’indicatore 1 (standby) tra una pausa di due

secondi e l’altra.

Per esempio, può capitare che l’indicatore lampeggi tre volte, quindi ci sia una pausa di due

secondi, seguita da altri tre lampeggi, ecc.

2Premere 1 sul televisore per spegnerlo, scollegare il cavo di alimentazione CA e

comunicare al proprio rivenditore o centro servizi Sony la modalità di lampeggio

dell’indicatore (numero di lampeggi).

Se l’indicatore 1 (standby) non lampeggia

1Controllare gli elementi indicati nella tabella sottostante. (fare riferimento anche alla

sezione “Risoluzione dei problemi” nell’i-Manual).

2Se il problema persiste, fare riparare il televisore da personale tecnico qualificato.

Condizione Spiegazione/soluzioni

Immagine

Assenza di immagine

(schermo scuro) e assenza

di audio.

•Controllare il collegamento dell’antenna/del cavo.

•Collegare il televisore alla presa di alimentazione CA (presa di

rete) e premere 1 sul televisore.

•Se l’indicatore 1 (standby) lampeggia in rosso, premere TV "/1.

Sullo schermo compaiono

puntini neri e/o luminosi.

•L’immagine sullo schermo è composta di pixel. Eventuali puntini

neri e/o luminosi (pixel) sullo schermo non denotano un

malfunzionamento.

Generale

Il televisore non si accende.

(solo KDL-60/52/46/

40EX70x e KDL-55/46/40/

32EX71x)

•Controllare che l’interruttore ENERGY SAVING SWITCH sia

acceso (z).

Il televisore si spegne

automaticamente (passa

automaticamente alla

modalità standby).

•Verificare se sia stato attivato “Timer Spegnimento”, oppure

verificare l’impostazione di “Durata” in corrispondenza di “Avvio

timer”.

•Verificare se sia stato attivato Standby TV per inattività.

Il telecomando non

funziona.

•Sostituire le batterie.

•Il televisore potrebbe trovarsi in modalità SYNC.

Premere SYNC MENU, selezionare “Controllo TV”, quindi

selezionare “Home (menu)” o “Opzioni” per controllare il

televisore.

La password “Blocco

programmi” è stata

dimenticata.

•Inserire 9999 come codice PIN (il codice PIN 9999 è sempre

accettato).

Informazion

i utili

Informazioni utili

10 IT

Caratteristiche tecniche

Sistema

Sistema pannello Pannello LCD (Display Cristalli Liquidi)

Sistema televisivo Analogico: In base alla nazione/regione selezionata: B/G/H, D/K, L, I

Digitale: DVB-T2 (solo KDL-60EX703/55EX713/52EX703/46EX713/46EX703/40EX713/40EX703/

40EX603/32EX713/32EX703/32EX603)

DVB-T/DVB-C

Sistema Colore/Video Analogico: PAL, PAL60 (solo ingresso video), SECAM, NTSC3.58, NTSC4.43 (solo ingresso video)

Digitale: MPEG-2 MP@ML/HL, H.264/MPEG-4 AVC MP/HP@L4

Copertura dei canali Analogico: VHF: E2–E12/UHF: E21–E69/CATV: S1–S20/HYPER: S21–S41

D/K: R1–R12, R21–R69/L: F2–F10, B–Q, F21–F69/I: UHF B21–B69

Digitale: VHF/UHF

Uscita audio 10 W + 10 W

Jack di entrata/uscita

Cavo dell’antenna Terminale esterno 75 ohm per VHF/UHF

/ AV1, 2 Connettore scart a 21 pin (standard CENELEC) per ingresso audio/video, ingresso RGB e uscita audio/

video TV.

COMPONENT IN Formati supportati: 1080p, 1080i, 720p, 576p, 576i, 480p, 480i

COMPONENT IN Ingresso audio (connettori fono)

HDMI IN1, 2, 3, 4 Video: 1080/24p, 1080p, 1080i, 720p, 576p, 576i, 480p, 480i

Audio: PCM lineare due canali: 32, 44,1 e 48 kHz, 16, 20 e 24 bit, Dolby Digital

Ingresso audio analogico (minijack) (solo HDMI IN4)

Ingresso PC

AV3 Ingresso video (connettore fono)

AV3 Ingresso audio (connettori fono)

DIGITAL AUDIO OUT

(OPTICAL)

Connettore ottico digitale (PCM lineare due canali, Dolby Digital)

(VAR/FIX) Uscita audio (connettori fono)

PC IN Ingresso PC (Mini D-sub 15 pin)

Ingresso audio del PC (minijack)

Porta USB

iUscita cuffie

Alloggiamento CAM (Conditional Access Module, modulo di accesso condizionale)

LAN Connettore 10BASE-T/100BASE-TX (La velocità di connessione può variare a seconda delle

caratteristiche operative della rete. La velocità di comunicazione 10BASE-T/100BASE-TX e la qualità di

comunicazione non sono garantite con questo televisore.)

* Per le connessioni LAN, utilizzare un cavo 10BASE-T/100BASE-TX di Categoria 7 (non in dotazione).

Nome del modello KDL- 60EX70x 52EX70x 46EX70x 40EX70x 32EX70x

Alimentazione e altre informazioni

Requisiti di alimentazione 220 V – 240 V CA, 50 Hz

Dimensioni schermo

(diagonale)

60 pollici/ca.

152,5 cm

52 pollici/ca.

132,2 cm

46 pollici/ca.

116,8 cm

40 pollici/ca.

101,6 cm

32 pollici/ca.

80,1 cm

Risoluzione schermo 1.920 punti (orizzontale) × 1.080 linee (verticale)

Potenza

assorbita

in modalità

“Casa”/

“Standard”

144 W 103 W 90 W 79 W 67 W

in modalità

“Negozio”/

“Brillante”

208 W 142 W 125 W 107 W 91 W

Potenza assorbita in modalità

standby*10,23 W (15 W con “Avvio rapido” impostato su “Sì”) 0,2 W (15 W con “Avvio rapido”

impostato su “Sì”)

Consumo energetico medio

annuo*2210 kWh 150 kWh 131 kWh 115 kWh 98 kWh

Dimensioni (approssimative) (l × a × p)

con supporto da tavolo 143,1 × 90,9 ×

38,6 cm

125,2 × 80,5 ×

35,0 cm

111,8 × 73,0 ×

28,0 cm

98,5 × 65,5 ×

28,0 cm

81,1 × 53,9 ×

25,0 cm

senza supporto da tavolo 143,1 × 87,7 ×

6,6 cm

125,2 × 77,5 ×

6,5 cm

111,8 × 69,8 ×

6,5 cm

98,5 × 62,3 ×

6,4 cm

81,1 × 50,7 ×

6,5 cm

11IT

Peso (approssimativo)

con supporto da tavolo 38,1 kg 27,0 kg 21,3 kg 17,8 kg 12,7 kg

senza supporto da tavolo 31,3 kg 22,7 kg 18,4 kg 14,9 kg 10,7 kg

Accessori in dotazione Vedere “Verifica degli accessori forniti” (pagina 3).

Accessori opzionali Staffa di montaggio a parete: SU-WL500

Nome del modello KDL- 55EX71x 46EX71x 40EX71x 32EX71x

Alimentazione e altre informazioni

Requisiti di alimentazione 220 V – 240 V AC, 50 Hz

Dimensioni schermo

(diagonale)

55 pollici/ca. 138,8 cm 46 pollici/ca. 116,8 cm 40 pollici/ca. 101,6 cm 32 pollici/ca. 80,1 cm

Risoluzione schermo 1.920 punti (orizzontale) × 1.080 linee (verticale)

Potenza

assorbita

in modalità

“Casa”/

“Standard”

101 W 86 W 84 W 52 W

in modalità

“Negozio”/

“Brillante”

141 W 120 W 114 W 73 W

Potenza assorbita in modalità

standby*10,2 W (15 W con “Avvio

rapido” impostato su

“Sì”)

0,2 W (13 W con “Avvio rapido” impostato su “Sì”)

Consumo energetico medio

annuo*2147 kWh 126 kWh 123 kWh 76 kWh

Dimensioni (approssimative) (l × a × p)

con supporto da tavolo 127,8 × 79,7 × 35,0 cm 108,5 × 68,8 × 26,0 cm 95,2 × 61,3 × 25,0 cm 76,4 × 50,7 × 25,0 cm

senza supporto da tavolo 127,8 × 76,5 × 7,3 cm 108,5 × 65,6 × 7,5 cm 95,2 × 58,1 × 7,4 cm 76,4 × 47,5 × 7,4 cm

Peso (approssimativo)

con supporto da tavolo 26,1 kg 18,6 kg 15,4 kg 10,8 kg

senza supporto da tavolo 21,8 kg 16,3 kg 13,2 kg 8,8 kg

Accessori in dotazione Vedere “Verifica degli accessori forniti” (pagina 3).

Accessori opzionali Staffa di montaggio a parete: SU-WL500

Nome del modello KDL- 40EX60x 32EX60x

Alimentazione e altre informazioni

Requisiti di alimentazione 220 V – 240 V AC, 50 Hz

Dimensioni schermo

(diagonale)

40 pollici/ca. 101,6 cm 32 pollici/ca. 80,1 cm

Risoluzione schermo 1.920 punti (orizzontale) × 1.080 linee (verticale)

Potenza

assorbita

in modalità

“Casa”/

“Standard”

73 W 58 W

in modalità

“Negozio”/

“Brillante”

98 W 80 W

Potenza assorbita in modalità

standby*10,2 W (15 W con “Avvio rapido” impostato su “Sì”)

Consumo energetico medio

annuo*2107 kWh 85 kWh

Dimensioni (approssimative) (l × a × p)

con supporto da tavolo 95,2 × 61,3 × 25,0 cm 76,4 × 50,7 × 25,0 cm

senza supporto da tavolo 95,2 × 58,1 × 7,4 cm 76,4 × 47,5 × 7,3 cm

Peso (approssimativo)

con supporto da tavolo 14,9 kg 11,1 kg

senza supporto da tavolo 12,7 kg 9,1 kg

Accessori in dotazione Vedere “Verifica degli accessori forniti” (pagina 3).

Accessori opzionali Staffa di montaggio a parete: SU-WL500

Nome del modello KDL- 60EX70x 52EX70x 46EX70x 40EX70x 32EX70x

Informazioni utili

(Continua)

12 IT

*1Il consumo specificato in standby viene raggiunto una volta ultimati i processi interni necessari del

televisore.

*24 ore al giorno e 365 giorni all’anno

•Per ridurre il consumo energetico

–quando si riduce l’impostazione della retroilluminazione (la luminosità dello schermo), si riduce anche il

consumo energetico.

–le impostazioni “Eco” (ad es. “Risparmio Energia”, “Standby TV per inattività” ) consentono di ridurre il

consumo energetico e di risparmiare denaro sulle bollette elettriche.

–spegnendo il televisore mediante l’interruttore ENERGY SAVING SWITCH (solo per alcuni modelli), il

consumo eneregetico è pressoché pari a zero.

Design e specifiche sono soggetti a modifiche senza preavviso.

Installazione degli accessori (Staffa di montaggio a parete)

Per i clienti:

Per ragioni di protezione e sicurezza del prodotto, Sony consiglia fortemente che l’installazione del

televisore venga eseguita da rivenditori Sony o da installatori autorizzati. Non tentare di installare il

televisore da soli.

Per i rivenditori e gli installatori Sony:

Prestare la massima attenzione alla sicurezza durante l’installazione, la manutenzione periodica e

l’analisi di questo prodotto.

Il televisore può essere installato utilizzando la staffa di montaggio a parete SU-WL500 (venduta

separatamente).

• Per eseguire correttamente l’installazione, consultare le istruzioni fornite insieme alla staffa di

montaggio a parete.

• Vedere “Rimozione del supporto da tavolo” (pagina 6).

•Collocare il televisore sul supporto da tavolo, fissando il gancio di montaggio.

•Accertarsi di riporre le viti rimosse in un luogo sicuro, lontano dalla portata dei bambini.

•Durante la successiva reinstallazione del supporto da tavolo, accertarsi di fissare le viti rimosse ai fori

originali sulla parte posteriore del televisore.

Per l’installazione di questo prodotto è richiesta una certa capacità, specialmente per determinare

la resistenza della parete per sopportare il peso del televisore. Assicurarsi di affidare il fissaggio

di questo prodotto alla parete a rivenditori Sony o installatori autorizzati e di prestare adeguata

attenzione alla sicurezza durante l’installazione. Sony non può essere ritenuta responsabile per

eventuali danni o lesioni causati da un uso errato o un’installazione non appropriata.

Gancio di montaggio

Foro quadrato

Vite

(+PSW

6 × 16)

Rimuovere le viti prima

dell’installazione*

* Eccetto KDL-46/40/32EX71x e

KDL-40/32EX60x.

13IT

Tabella delle dimensioni di installazione del televisore

Unità di misura: cm

Le cifre nella suddetta tabella possono variare leggermente a seconda dell’installazione.

La parete su cui il televisore sarà installato deve essere in grado di supportare un peso di almeno

quattro volte quello del televisore. Per informazioni sul peso del televisore, consultare la sezione

“Caratteristiche tecniche” (pagina 10).

Nome del modello

KDL-

Dimensioni del

display

Dimensione

centrale dello

schermo

Lunghezza per ciascun angolo di montaggio

Angolo (0°)Angolo (20°)

AB C DEFGH

60EX70x 143,1 87,7 3,1 48,3 11,5 37,5 82,4 50,1

55EX71x 127,8 76,5 4,1 43,1 11,3 35,2 71,9 45,2

52EX70x 125,2 77,5 8,2 48,3 11,4 33,9 72,8 50,1

46EX71x 108,5 65,6 9,5 43,1 12,1 32,3 61,6 45,4

46EX70x 111,8 69,8 12,1 48,3 11,4 31,3 65,6 50,1

40EX71x 95,2 58,1 13,3 43,1 12,1 29,7 54,6 45,4

40EX70x 98,5 62,3 15,8 48,3 11,4 28,7 58,5 50,1

40EX60x 95,2 58,1 13,3 43,1 12,0 29,7 54,6 45,4

32EX71x 76,4 47,5 18,5 43,1 12,1 26,0 47,3 45,4

32EX70x 81,1 50,7 19,7 45,9 11,5 25,7 49,7 47,8

32EX60x 76,4 47,5 18,5 43,1 12,0 26,0 47,3 45,4

Punto centrale dello schermo

Eccetto KDL-32EX71x/

EX70x/EX60x

Solo KDL-32EX71x/

EX70x/EX60x

ATTENZIONE

Informazioni utili

(Continua)

14 IT

Diagramma/tabella delle posizioni delle viti e dei ganci

Nome del modello Posizione delle viti Posizione dei ganci

KDL-60EX70x

KDL-55EX71x

e, j

KDL-52EX70x

KDL-46EX71x/46EX70x

KDL-40EX71x/40EX70x/40EX60x

KDL-32EX71x/32EX70x/32EX60x f, j c

Posizione delle viti

Fissaggio del gancio di montaggio sul

televisore.

Posizione dei ganci

Installazione del televisore sulla staffa di base.

15IT

Informazioni di

sicurezza

Installazione/

Impostazione

Installare e utilizzare il televisore

attenendosi alle istruzioni fornite di

seguito al fine di evitare il rischio di

incendi, scosse elettriche o danni e/o

lesioni.

Installazione

•Il televisore deve essere installato in

prossimità di una presa di rete facilmente

accessibile.

•Collocare il televisore su una superficie

piana e stabile.

•Per l’installazione a parete rivolgersi

esclusivamente a personale qualificato.

•Per motivi di sicurezza, si consiglia

caldamente di utilizzare esclusivamente

accessori Sony, compresi:

–Staffa di montaggio a parete

SU-WL500

•Per fissare i ganci di montaggio al

televisore, utilizzare le viti fornite in

dotazione con la staffa per l’installazione

a parete. La lunghezza delle viti in

dotazione è compresa tra 8 mm e 12 mm,

misurata dalla superficie di fissaggio del

gancio di montaggio.

Il diametro e la lunghezza delle viti

differiscono in base al modello di staffa

per il montaggio a parete.

L’uso di viti diverse da quelle in

dotazione può determinare danni interni

al televisore o provocarne la caduta, ecc.

Trasporto

•Prima di

trasportare il

televisore,

scollegare tutti i

cavi.

•Per trasportare un

televisore di

grandi dimensioni

sono necessarie

due o tre persone.

•Se il televisore

viene trasportato a

mano, sollevarlo

come illustrato a

destra. Non

praticare pressione

sul pannello LCD

e sulla cornice intorno allo schermo.

•Durante il sollevamento o lo

spostamento del televisore, sorreggerlo

saldamente dal fondo.

•Durante il trasporto, non sottoporre il

televisore a urti o vibrazioni eccessive.

•Nel caso in cui si renda necessario

trasportare il televisore per farlo riparare

o per un trasloco, richiuderlo sempre

nell’imballaggio originale.

Ventilazione

•Non coprire i fori di ventilazione o

inserire oggetti nel mobile.

•Lasciare un po’ di spazio intorno al

televisore.

•Si raccomanda caldamente di utilizzare

la staffa di montaggio a parete Sony al

fine di consentire un’adeguata

circolazione dell’aria.

Installato a parete

Installato sul supporto

•Per garantire una ventilazione adeguata

ed evitare l’accumulo di sporcizia e

polvere:

–Non posare il televisore piatto, né

installarlo in posizione capovolta,

girato all’indietro o lateralmente.

–Non posizionare il televisore su uno

scaffale o dentro un armadio.

–Non coprire il televisore con tessuti

od oggetti, come per esempio tende,

giornali e simili.

–Non installare il televisore nel modo

indicato di seguito.

Cavo di alimentazione

Maneggiare il cavo e la presa di rete nel

modo indicato di seguito al fine di evitare

il rischio di incendi, scosse elettriche o

danni e/o lesioni:

–Utilizzare soltanto cavi di

alimentazione forniti da Sony, non di

altre marche.

–Inserire completamente la spina nella

presa di rete.

–Utilizzare il televisore esclusivamente

con alimentazione da 220–240 V CA.

–Prima di effettuare i collegamenti, per

motivi di sicurezza assicurarsi di aver

scollegato il cavo di alimentazione e

prestare attenzione a non rimanere

impigliati nei cavi con i piedi.

–Disinserire il cavo di alimentazione

dalla presa di rete prima di effettuare

operazioni sul televisore o di spostarlo.

–Tenere il cavo di alimentazione

lontano da fonti di calore.

–Scollegare e pulire regolarmente la

spina del cavo di alimentazione. Se la

spina è ricoperta di polvere ed è

esposta a umidità, l’isolamento

potrebbe deteriorarsi e provocare un

incendio.

Note

•Non utilizzare il cavo di alimentazione

fornito su altri apparecchi.

•Non sottoporre a pressione, piegare o

attorcigliare eccessivamente il cavo di

alimentazione. I fili interni potrebbero

scoprirsi o danneggiarsi.

•Non modificare il cavo di alimentazione.

•Non collocare oggetti pesanti sul cavo di

alimentazione.

•Non tirare il cavo di alimentazione per

disinserirlo.

•Non collegare un numero eccessivo di

apparecchiature alla medesima presa di

rete.

•Non utilizzare una presa di rete

inadeguata alla spina in uso.

Uso proibito

Non installare/utilizzare il televisore in

luoghi, ambienti o situazioni come quelle

elencate di seguito: il televisore potrebbe

presentare un malfunzionamento e

provocare incendi, scosse elettriche, danni

e/o lesioni.

Luogo:

All’aperto (esposto alla luce solare

diretta), in spiaggia, su imbarcazioni,

all’interno di un veicolo, in ambiente

medico, in posizioni instabili, esposto

all’acqua, pioggia, umidità o fumo.

Ambiente:

Luoghi caldi, umidi o eccessivamente

polverosi; esposti all’ingresso di insetti;

dove potrebbero essere soggetti a

vibrazioni meccaniche; nelle vicinanze di

oggetti infiammabili (candele, ecc.). Non

esporre il televisore a sgocciolamento o

spruzzi e non posizionarvi sopra oggetti

contenenti liquidi, come per esempio vasi.

Situazione:

Non utilizzare con le mani bagnate, senza

il mobile o con accessori diversi da quelli

raccomandati dal fabbricante. Durante i

temporali scollegare il televisore dalla

presa di rete e dall’antenna.

Rottura di componenti:

•Non tirare oggetti contro il televisore. Il

vetro dello schermo potrebbe rompersi a

causa dell’impatto e provocare lesioni

gravi.

•Se la superficie del televisore si rompe,

non toccarla finché non è stato

scollegato il cavo di alimentazione. In

caso contrario, potrebbero generarsi

scosse elettriche.

Gancio di montaggio

Fissaggio del gancio sul

retro del televisore

Vite (in dotazione con la

staffa per il montaggio a

parete)

8 mm - 12 mm

30 cm

10 cm 10 cm

10 cm

Spazio minimo indispensabile

attorno al televisore.

30 cm

10 cm

6 cm

Spazio minimo indispensabile

attorno al televisore.

Circolazione dell’aria bloccata.

Parete Parete

(Continua)

Informazioni utili

16 IT

Periodi di inutilizzo

•Qualora si preveda di non utilizzare il

televisore per numerosi giorni, esso

dovrà essere scollegato dalla presa di

rete per motivi ambientali e di sicurezza.

•Anche se spento, il televisore non è

scollegato dalla rete elettrica; per

scollegare completamente il televisore,

estrarre la spina dalla presa di rete.

•Alcuni televisori potrebbero comunque

disporre di funzioni che per operare

correttamente richiedono di lasciare il

televisore in standby.

Bambini

•Impedire ai bambini di salire sul

televisore.

•Tenere gli accessori di piccole

dimensioni lontano dalla portata dei

bambini, affinchè non vengano

accidentalmente ingeriti.

Qualora si verifichino i

seguenti problemi...

Spegnere il televisore e disinserire

immediatamente il cavo di alimentazione

qualora si verifichino i seguenti problemi.

Rivolgersi al proprio rivenditore o a Sony

per fare controllare il televisore da

personale opportunamente qualificato.

Quando:

–Il cavo di alimentazione è danneggiato.

–La presa di rete è inadeguata alla spina

in uso.

–Il televisore è danneggiato per una

caduta, un urto o un oggetto lanciato.

–All’interno del televisore sono

penetrate sostanze liquide o oggetti

solidi.

Avvertimento

Per evitare il rischio di incendi, tenere

sempre candele o altre fiamme libere

lontano da questo prodotto.

Precauzioni

Visione del televisore

•Si consiglia la visione del televisore in

condizioni di luce adatta, in quanto

condizioni di luce scarsa o periodi

prolungati danneggiano la vista.

•Onde evitare danni all’udito, durante

l’uso delle cuffie regolare il volume a

livelli moderati.

Schermo LCD

•Per quanto lo schermo LCD sia

realizzato con tecnologia ad alta

precisione e disponga del 99,99% od

oltre di pixel effettivi, potranno

comparire ripetutamente punti neri o

luminosi (rossi, blu o verdi) sullo

schermo. Ciò costituisce una

caratteristica di fabbricazione dello

schermo LCD e non è un problema di

funzionamento.

•Non spingere o graffiare il filtro

anteriore e non posizionare oggetti sopra

al televisore. L’immagine potrà risultare

non uniforme o lo schermo LCD

danneggiato.

•Se il televisore viene utilizzato in un

luogo freddo, le immagini potrebbero

risultare distorte o più scure del normale.

Non si tratta di un problema di

funzionamento, bensì di un fenomeno

che scompare con l’aumento della

temperatura.

•Se vengono visualizzati in modo

continuo fermi immagine, è possibile

che si presenti un’immagine residua.

Tale immagine scompare dopo alcuni

istanti.

•Durante l’uso del televisore, lo schermo

e il rivestimento si scaldano. Non si

tratta di un problema di funzionamento.

•Lo schermo LCD contiene piccole

quantità di cristalli liquidi. I tubi

fluorescenti utilizzati in questo

televisore, contengono mercurio. Per lo

smaltimento attenersi ai regolamenti e

alle normative locali.

Cura e pulizia della

superficie dello schermo e

del rivestimento

Verificare di avere disinserito il cavo di

alimentazione collegato al televisore dalla

presa di rete prima di procedere alla

pulizia.

Per evitare il degradamento del materiale o

del rivestimento dello schermo, prendere

le seguenti precauzioni.

•Per rimuovere la polvere dalla superficie

dello schermo e dal rivestimento,

utilizzare un panno morbido e procedere

con delicatezza. Se la polvere persiste,

utilizzare un panno morbido

leggermente inumidito con una

soluzione detergente neutra diluita.

•Non spruzzare acqua o detergente

direttamente sul televisore. Potrebbe

gocciolare verso la parte inferiore dello

schermo o altre parti esterne causando

danni al funzionamento.

•Non utilizzare spugnette abrasive,

detergenti alcalini o acidi, polveri

abrasive o solventi volatili quali alcool,

benzene, diluenti o insetticidi. L’uso di

tali materiali o il contatto prolungato con

gomma o materiali vinilici potrebbero

danneggiare la superficie dello schermo

e il materiale di rivestimento del

televisore.

•Si consiglia di passare di tanto in tanto

l’aspirapolvere sulle aperture di

ventilazione per garantire una

ventilazione adeguata.

•Per regolare l’angolazione del televisore,

spostarlo lentamente in modo da evitare

che muovendolo scivoli dalla base.

Apparecchiature opzionali

•Mantenere i componenti opzionali o

eventuali apparecchiature che emettono

radiazioni elettromagnetiche lontano dal

televisore. In caso contrario, si potranno

verificare distorsione dell’immagine e/o

disturbi dell’audio.

•Il presente apparecchio è stato testato ed

è risultato conforme ai limiti imposti

dalla Direttiva EMC utilizzando un cavo

del segnale di collegamento di lunghezza

inferiore a 3 metri.

Batterie

•Inserire le batterie rispettando la corretta

polarità.

•Non utilizzare tipi diversi di batterie

insieme o combinare batterie usate e

nuove.

•Nel rispetto dell’ambiente, depositare le

batterie scariche negli appositi

contenitori adibiti alla raccolta

differenziata. Alcune regioni potrebbero

avere normative particolari per lo

smaltimento delle batterie. Consultare le

autorità locali.

•Maneggiare il telecomando con cura,

evitando di lasciarlo cadere, calpestarlo

o rovesciarvi sopra liquidi di alcun tipo.

•Non posizionare il telecomando in

prossimità di fonti di calore, né in luoghi

direttamente esposti alla luce solare o in

stanze umide.

Smaltimento del

televisore

Trattamento del

dispositivo

elettrico o

elettronico a fine

vita (applicabile

in tutti i paesi

dell’Unione Europea e in

altri paesi europei con

sistema di raccolta

differenziata)

Questo simbolo sul prodotto o sulla

confezione indica che il prodotto non deve

essere considerato come un normale rifiuto

domestico, ma deve invece essere

consegnato a un punto di raccolta

appropriato per il riciclo di apparecchi

elettrici ed elettronici. Accertandosi che

questo prodotto sia smaltito correttamente,

si contribuisce a prevenire potenziali

conseguenze negative per l’ambiente e per

la salute che potrebbero altrimenti essere

causate dal suo smaltimento inadeguato. Il

riciclo dei materiali aiuta a conservare le

risorse naturali. Per informazioni più

dettagliate circa il riciclo di questo

prodotto, potete contattare l’ufficio

comunale, il servizio locale di smaltimento

rifiuti oppure il negozio dove l’avete

acquistato. Trattamento delle pile esauste

(applicabile in tutti i paesi dell’Unione

Europea e in altri paesi Europei con

sistema di raccolta differenziata).

17IT

Trattamento

delle pile esauste

(applicabile in

tutti i paesi

dell’Unione

Europea e in altri

paesi Europei con sistema

di raccolta differenziata)

Questo simbolo sul prodotto o sulla

confezione indica che la pila non deve

essere considerata un normale rifiuto

domestico. Su alcuni tipi di pile questo

simbolo potrebbe essere utilizzato in

combinazione con un simbolo chimico. I

simboli chimici per il mercurio (Hg) o per

il piombo (Pb) sono aggiunti, se la batteria

contiene più dello 0,0005% di mercurio o

dello 0,004% di piombo. Assicurandovi

che le pile siano smaltite correttamente,

contribuirete a prevenire potenziali

conseguenze negative per l’ambiente e per

la salute che potrebbero altrimenti essere

causate dal loro inadeguato smaltimento. Il

riciclaggio dei materiali aiuta a conservare

le risorse naturali. In caso di prodotti che

per motivi di sicurezza, prestazione o

protezione dei dati richiedano un

collegamento fisso ad una pila interna, la

stessa dovrà essere sostituita solo da

personale di assistenza qualificato.

Consegnare il prodotto a fine vita al punto

di raccolta idoneo allo smaltimento di

apparecchiature elettriche ed elettroniche;

questo assicura che anche la pila al suo

interno venga trattata correttamente. Per le

altre pile consultate la sezione relativa alla

rimozione sicura delle pile. Conferire le

pile esauste presso i punti di raccolta

indicati per il riciclo. Per informazioni più

dettagliate circa lo smaltimento della pila

esausta o del prodotto, potete contattare il

Comune, il servizio locale di smaltimento

rifiuti oppure il negozio dove l’avete

acquistato.

DICHIARAZIONE DI CONFORMITA’ IN BASE ALL’ARTICOLO 2 PARAGRAFO B DEL D.M. 26.03.1992

Si dichiara che questi modelli sono stati assemblati nella Comunità Economica Europea nel rispetto delle disposizioni di cui

al D.M. 26.03.92 ed in particolare sono conformi alle prescrizioni dell’articolo 1 dello stesso D.M.

DICHIARAZIONE DI CONFORMITÀ

Si dichiara che gli apparecchi sono stati fabbricati in conformità all’Art. 2 Comma 1 del D.M. 28.08.1995 n.548.

Le prescrizioni alle frequenze sono quelle indicate nel paragrafo 3 dell’allegato A. al D.M. 25.06.85 e nel paragrafo 3

dell’allegato 1 al D.M. 27.08.87 e precisamente:

BANDE DI FREQUENZA

1. Bande di frequenza:

Low VHF E2 - C Freq. da 48,25 a 82,25 MHz Compreso Canale C

S01 - S2 Freq. da 69,25 a 112,25 MHz

S3 - S10 Freq. da 119,25 a 168,25 MHz

High VHF E5 - E12 Freq. da 175,25 a 224,25 MHz

S11 - S20 Freq. da 231,25 a 294,25 MHz

Hyperband S21 - S36 Freq. da 303,25 a 423,25 MHz

S37 - S41 Freq. da 431,25 a 463,25 MHz

UHF E21- E69 Freq. da 471,25 a 855,25 MHz

2. Per quanto attiene le frequenze intermedie, i valori di riferimento sono:

Multi - Standard FI-Video: 7,3 MHz

FI-Audio I: 1,8 MHz

FI-Audio II: 1,56 MHz

3. Oscillatore locale: Frequenza oscillatore locale superiore a quella del segnale.

Informazioni utili

18 IT

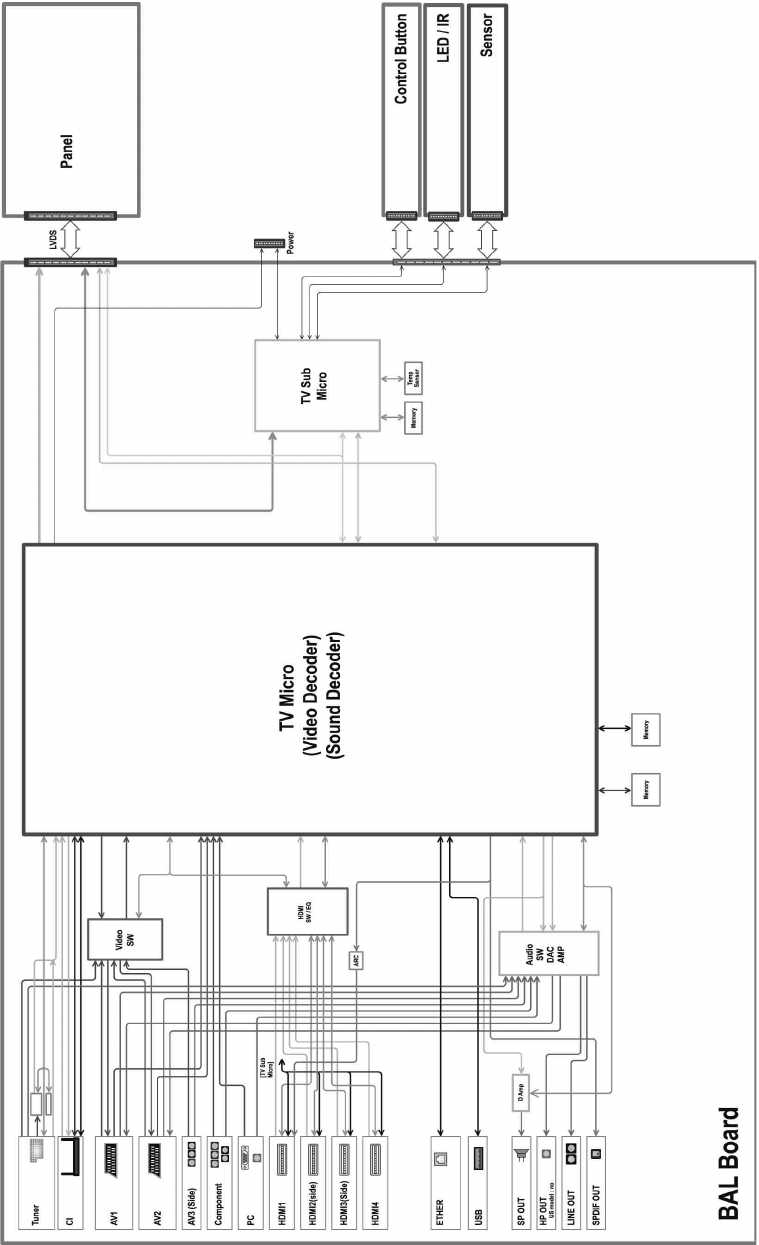

Diagrammi a blocchi

2DE

Einführung

Vielen Dank, dass Sie sich für ein Produkt

von Sony entschieden haben. Bitte lesen

Sie dieses Handbuch aufmerksam durch,

bevor Sie das Fernsehgerät verwenden, und

bewahren Sie es auf, um später bei Bedarf

darin nachschlagen zu können.

Anmerkungen zu

Funktionen für digitale

Sender

• Alle Funktionen, die sich auf digitales

Fernsehen ( ) beziehen,

funktionieren nur in Ländern und

Gebieten, in denen digitale terrestrische

Fernsehsignale im Standard DVB-T

(MPEG-2 und H.264/MPEG-4 AVC)

ausgestrahlt werden oder in denen ein

Zugang zu DVB-C-kompatiblen

Kabeldiensten (MPEG-2 und H.264/

MPEG-4 AVC) existiert. Bitte

erkundigen Sie sich bei Ihrem

Fachhändler vor Ort, ob an Ihrem

Wohnort DVB-T-Signale empfangen

werden können oder fragen Sie Ihren

Kabelanbieter, ob dessen DVB-C-

Kabeldienst mit dem Betrieb dieses

Fernsehers kompatibel ist.

• Ihr Kabelanbieter kann für seine Dienste

eine Gebühr oder die Anerkennung

seiner Geschäftsbedingungen verlangen.

• Dieses Fernsehgerät erfüllt die DVB-T-

und DVB-C-Spezifikationen. Die

Kompatibilität mit zukünftigen digitalen

terrestrischen DVB-T- und DVB-C-

Signalen ist jedoch nicht garantiert.

• In manchen Ländern/Gebieten sind u. U.

einige Funktionen für digitales

Fernsehen nicht verfügbar, sodass die

Möglichkeit besteht, dass das DVB-C-

Kabelsignal bei einigen Anbietern nicht

einwandfrei funktioniert.

Eine Liste der kompatiblen Kabelanbieter

finden Sie auf der Support-Webseite:

http://support.sony-europe.com/TV/

DVBC/

•Anweisungen zum „Installieren der

Wandhalterung“ sind in der

Bedienungsanleitung dieses

Fernsehgeräts enthalten.

•Sofern nicht anders angegeben, zeigen

die Abbildungen in diesem Handbuch

die Serie KDL-40EX700.

•Das „x“ in der Modellbezeichnung steht

für eine Ziffer, die auf das Design, eine

Farbvariante oder das Fernsehsystem

hinweist.

Information zu

Warenzeichen

ist ein eingetragenes Warenzeichen

des DVB-Projekts.

HDMI, das HDMI-Logo und High-

Definition Multimedia Interface sind

Markenzeichen oder eingetragene

Markenzeichen von HDMI Licensing LLC

in den Vereinigten Staaten und anderen

Ländern.

DLNA®, das DLNA-Logo und DLNA

CERTIFIED® sind Markenzeichen,

Dienstleistungsmarken oder

Zertifizierungsmarken von Digital Living

Network Alliance.

DivX® ist eine von DivX, Inc.,

entwickelte Komprimierungstechnologie

für Videodateien.

DivX, DivX Certified und die

entsprechenden Logos sind

Markenzeichen von DivX, Inc., und

werden in Lizenz verwendet.

HINWEIS ZU DIVX VIDEO: DivX® ist

ein digitales Videoformat und wurde von

DivX, Inc., entwickelt. Dieses Gerät ist

offiziell als DivX Certified-Gerät

zertifiziert und zur Wiedergabe von DivX-

Videos geeignet. Unter www.divx.com

finden Sie weitere Informationen und

Softwaretools zum Konvertieren von

Dateien in DivX-Videos.

HINWEIS ZU DIVX VIDEO-ON-

DEMAND: Dieses DivX Certified®-Gerät

muss für die Wiedergabe von DivX Video-

on-Demand-Inhalten (VOD-Inhalten)

registriert werden. Zum Generieren des

Registriercodes suchen Sie bitte den

Abschnitt zu DivX VOD im

Gerätekonfigurationsmenü. Rufen Sie

vod.divx.com auf und geben Sie diesen

Code an, um die Registrierung

abzuschließen und weitere Informationen

über DivX VOD abrufen zu können.

In Lizenz von Dolby Laboratories

hergestellt. „Dolby“ und das Doppel-D

Symbol sind Warenzeichen der Dolby

Laboratories.

„BRAVIA“ und sind

Warenzeichen der Sony Corporation.

„XMB“ und „xross media bar“ sind

Warenzeichen von Sony Corporation und

Sony Computer Entertainment Inc.

Der Hersteller dieses Produktes ist

Sony Corporation, 1-7-1 Konan

Minato-ku Tokio, 108-0075 Japan.

Bevollmächtigter für EMV und

Produktsicherheit ist Sony

Deutschland GmbH, Hedelfinger

Strasse 61, 70327 Stuttgart,

Deutschland. Für Kundendienst-

oder Garantieangelegenheiten

wenden Sie sich bitte an die in

Kundendienst- oder

Garantiedokumenten genannten

Adressen.

3DE

Inhaltsverzeichnis

Überprüfen des Zubehörs..............................................................................................................3

Einsetzen von Batterien in die Fernbedienung ..............................................................................3

Aufstellung und Grundeinstellungen

Befestigen des Tischständers (außer beim Modell KDL-60EX70x)...............................................4

Anschließen einer Antenne/einer Set-Top-Box/eines Recorders (z. B. DVD-Recorder) ...............4

Anbringen einer Kippsicherung für das Fernsehgerät ...................................................................5

Bündeln der Kabel .........................................................................................................................5

Durchführen der anfänglichen Grundeinstellungen .......................................................................6

Abnehmen des Tischständers vom Fernsehgerät .........................................................................6

Fernsehen

So sehen Sie fern ..........................................................................................................................7

So verwenden Sie die Funktionen des Fernsehgeräts ..................................................................7

So verwenden Sie i-Manual...........................................................................................................8

Zusatzinformationen

Störungsbehebung.........................................................................................................................9

Technische Daten........................................................................................................................10

Montieren des Zubehörs (Wandhalterung) ..................................................................................13

Tabelle der Fernsehgeräte-Installationsabmessungen................................................................14

Zeichnung/Tabelle der Schrauben- und Hakenpositionen...........................................................15

Sicherheitsinformationen .............................................................................................................16

Sicherheitsmaßnahmen...............................................................................................................17

Überprüfen des Zubehörs

Netzkabel (1)

Fernbedienung (1)

Batterien der Größe AAA (Typ R3) (2)

Kabelhalter (1)

Hintere Ständerabdeckung (1)*1

(nur beim Modell KDL-40/32EX71x, KDL-40/

32EX70x und KDL-40/32EX60x)

Tischständer (1)*2

(außer beim Modell KDL-60EX70x)

Befestigungsschrauben für Ständer

(M5 × 16) (4)

(außer beim Modell KDL-60EX70x)

Montageschrauben für Ständer (M5 × 16) (4)

(nur beim Modell KDL-40/32EX71x, KDL-40/

32EX70x und KDL-40/32EX60x)

*1Bei den Modellen KDL-55/46EX71x und KDL-

60/52/46EX70x ist die hintere Ständerabdeckung

werkseitig am Ständer angebracht.

Bei den Modellen KDL-40/32EX71x, KDL-40/

32EX70x und KDL-40/32EX60x, befestigen Sie

den Tischständer mit den mitgelieferten

Befestigungsschrauben.

Anweisungen zum Zusammenbauen des Ständers

finden Sie im mitgelieferten Infoblatt zum

Tischständer.

Einsetzen von Batterien in

die Fernbedienung

1Entfernen Sie die Schutzfolie.

2Drücken und schieben Sie die

Abdeckung aufwärts.

•Dieses BRAVIA-Fernsehgerät ist mit einer integrierten Bedienungsanleitung ausgestattet. Wie Sie diese verwenden,

ist unter „So verwenden Sie i-Manual“ (Seite 8) erläutert.

•Lesen Sie vor der Inbetriebnahme des Fernsehgeräts bitte den Abschnitt „Sicherheitsinformationen“ (Seite 16).

Bewahren Sie das Handbuch zum späteren Nachschlagen auf.

4DE

Befestigen des

Tischständers (außer beim

Modell KDL-60EX70x)

1Bei bestimmten Fernsehmodellen

schlagen Sie die Erläuterungen zur

ordnungsgemäßen Befestigung bitte im

mitgelieferten Infoblatt zum

Tischständer nach.

2Setzen Sie das Fernsehgerät auf den

Tischständer.

3Befestigen Sie das Fernsehgerät am

Tischständer, indem Sie die

mitgelieferten Schrauben in die

richtigen Schraubenlöcher drehen, wie

mit den Pfeilmarkierungen

angegeben.

•Falls Sie einen elektrischen Schraubendreher

verwenden, stellen Sie das Anzugsmoment auf ca.

1,5 N·m {15 kgf·cm} ein.

4Nachdem Sie bei den Modellen

KDL-40/32EX71x, KDL-40/32EX70x

und KDL-40/32EX60x alle Schrauben

angezogen haben, bringen Sie die

mitgelieferte hintere Ständerabdeckung

am Tischständer an.

Anschließen einer Antenne/

einer Set-Top-Box/eines

Recorders (z. B. DVD-

Recorder)

Anschließen einer Set-Top-Box/eines

Recorders (z. B. DVD-Recorder) über

SCART

Anschließen einer Set-Top-Box/eines

Recorders (z. B. DVD-Recorder) über

HDMI

Aufstellung

und

Grundeinst

ellungen

Set-Top-Box/Recorder (z. B. DVD-Recorder)

5DE

Anbringen einer

Kippsicherung für das

Fernsehgerät

1Schrauben Sie eine Holzschraube

(4 mm Durchmesser, nicht mitgeliefert)

in das Fernsehuntergestell.

2Schrauben Sie eine Maschinenschraube

(M4 × 16, nicht mitgeliefert) in das

Schraubenloch des Fernsehgerätes.

3Verbinden Sie die Holzschraube und

die Maschinenschraube mit einem

starken Seil (nicht mitgeliefert).

Bündeln der Kabel

•Bündeln Sie das Netzkabel nicht zusammen mit

anderen Kabeln.

Aufstellung und Grundeinstellungen

6DE

Durchführen der

anfänglichen

Grundeinstellungen

1Schließen Sie das Fernsehgerät an eine

Netzsteckdose an.

2Überprüfen Sie beim KDL-60/52/46/

40EX70x und beim KDL-55/46/40/

32EX71x, ob die Stromversorgung mit

dem ENERGY SAVING SWITCH

eingeschaltet wurde (z).

3Drücken Sie am Fernsehgerät auf 1.

Wenn Sie das Fernsehgerät zum ersten Mal

einschalten, erscheint auf dem

Fernsehschirm das Menü für die

Sprachauswahl.

Befolgen Sie die Anweisungen auf dem

Bildschirm.

Auto. Digital-Suchlauf: Wenn Sie

„Kabel“ auswählen, empfiehlt es sich, mit

„Schnellsuchlauf“ einen schnellen

Sendersuchlauf auszuführen. Stellen Sie

„Frequenz“ und „Netzwerk-ID“ gemäß den

Angaben des Kabelbetreibers ein. Wenn

mit „Schnellsuchlauf“ keine Sender

gefunden werden, versuchen Sie es mit

„Vollständiger Suchlauf“ (dies kann

allerdings eine Weile dauern).

•„Vollständiger Suchlauf“ ist in manchen

Ländern oder Regionen möglicherweise nicht

verfügbar.

Eine Liste kompatibler Kabelbetreiber

finden Sie auf der Support-Website:

http://support.sony-europe.com/TV/

DVBC/

Programme ordnen: Zum Verändern der

Reihenfolge, in der analoge Sender im

Fernsehgerät gespeichert sind.

1Wählen Sie mit F/f den Sender, den Sie

an eine andere Position verschieben

möchten, und drücken Sie dann .

2Wählen Sie mit F/f die neue Position

für den Sender aus und drücken Sie

anschließend .

•Sie können die Sender auch manuell

abstimmen.

Abnehmen des

Tischständers vom

Fernsehgerät

Lösen Sie die Schrauben am Fernsehgerät, wie

mit den Pfeilmarkierungen angegeben.

•Nehmen Sie den Tischständer nur ab, wenn Sie

entsprechendes Zubehör für das Fernsehgerät

installieren wollen.

•Halten Sie den Tischständer beim Tragen nicht an

der hinteren Ständerabdeckung. Andernfalls kann

der Ständer herunterfallen und Verletzungen oder

Sachschäden verursachen.

(nur beim Modell KDL-60/

52/46/40EX70x und

KDL-55/46/40/32EX71x)

7DE

Fernsehen

So sehen Sie fern

So verwenden Sie die Funktionen des Fernsehgeräts

Taste HOME

Zum Anzeigen verschiedener Funktions- und

Einstellbildschirme.

Taste OPTIONS

Zum Anzeigen nützlicher Funktionen, je nach

aktuellem Eingang oder je nach den aktuellen

Inhalten.

•Die Zahlentaste 5 sowie die Tasten N,

PROG + und AUDIO auf der

Fernbedienung sind mit Tastpunkten

gekennzeichnet. Verwenden Sie die

Tastpunkte beim Bedienen des

Fernsehgeräts als Bezugspunkte.

1Schalten Sie das Fernsehgerät ein.

1Schalten Sie beim KDL-60/52/46/

40EX70x und beim KDL-55/46/40/

32EX71x die Stromversorgung mit

dem ENERGY SAVING SWITCH

ein (z).

2Drücken Sie 1 am Fernsehgerät, um

es einzuschalten.

2Wählen Sie einen Modus.

3Wählen Sie einen Fernsehsender.

Verwenden der digitalen,

elektronischen Programmzeitschrift

Drücken Sie im Digitalmodus GUIDE, um die

Programmzeitschrift aufzurufen.

GUIDE

OPTIONS

HOME

Einstellungen

Systemeinstellungen


Ton

BRAVIA ENGINE 3 PRO

Zu Favoriten hinzufügen

Sperren/Freigeben

PAP

Motionflow

Abschalttimer

Lautstärke Kopfhörer

Lautsprecher

Systeminfo

Fernsehen

(Fortsetzung)

8DE

So verwenden Sie i-Manual

xWillkommen beim i-Manual

x„BRAVIA“ TV-Funktionen

xFernsehempfang

Hier werden nützliche Funktionen wie die

elektronische Programmzeitschrift (EPG),

Favoriten usw. beschrieben.

xVerwenden des Home-Menüs

Hier können Sie beispielsweise Einstellungen

für das Fernsehgerät vornehmen.

xSpaßfunktionen mit

angeschlossenem Gerät

Hier wird das Anschließen von Zusatzgeräten

erläutert.

xBeschreibung der Teile und

Bedienelemente

xStörungsbehebung

Hier können Sie Lösungen für verschiedene

Probleme suchen.

xIndex

•Die Anzeigen und Bilder können sich von der tatsächlichen Anzeige auf dem Bildschirm unterscheiden.

Dieses BRAVIA-Fernsehgerät ist mit einer

integrierten Bedienungsanleitung ausgestattet, die

Sie am Bildschirm aufrufen können.

Sie können das i-Manual jederzeit nach nützlichen

Informationen zu den verschiedenen Funktionen

durchsuchen.

1Drücken Sie i-MANUAL.

2Drücken Sie G/g/F/f/ , um

Optionen auszuwählen.

Willkommen beim i-Manual

„BRAVIA“ TV-Funktionen

Fernsehempfang

Verwenden des Home-Menüs

Spaßfunktionen mit angeschlossenem Gerät

Beschreibung der Teile und Bedienelemente

Störungsbehebung

Index

9DE

Störungsbehebung

Überprüfen Sie, ob die Standby-Anzeige 1 rot blinkt.

Wenn die Standby-Anzeige 1 blinkt

Die Selbstdiagnosefunktion wurde aktiviert.

1Zählen Sie, wie oft die Standby-Anzeige 1 zwischen den 2-sekündigen Pausen blinkt.

Beispiel: Die Anzeige blinkt dreimal, dann folgt eine 2-sekündige Pause und danach blinkt die

Anzeige wieder dreimal.

2Schalten Sie das Fernsehgerät mit 1 am Fernsehgerät aus, trennen Sie das Netzkabel

vom Gerät und teilen Sie Ihrem Händler oder dem Sony-Kundendienst mit, wie die

Anzeige blinkt (Anzahl der Blinkzeichen).

Wenn die Standby-Anzeige 1 nicht blinkt

1Sehen Sie in den folgenden Tabellen nach. (Schlagen Sie auch unter

„Störungsbehebung“ im i-Manual nach.)

2Wenn sich das Problem mit den aufgeführten Maßnahmen nicht beheben lässt, lassen

Sie das Fernsehgerät von qualifiziertem Kundendienstpersonal überprüfen.

Symptom Erklärung/Abhilfe


Es wird kein Bild angezeigt

(Bildschirm ist dunkel) und

es ist kein Ton zu hören.

•Prüfen Sie die Antennen- oder Kabelverbindung.

•Schließen Sie das Fernsehgerät an eine Netzsteckdose an und

drücken Sie 1 am Fernsehgerät.

•Wenn die Standby-Anzeige 1 rot leuchtet, drücken Sie TV "/1.

Auf dem Bildschirm sind

winzige schwarze und/oder

helle Punkte zu sehen.

•Der Bildschirm setzt sich aus Pixeln (Bildpunkten) zusammen.

Winzige schwarze Punkte und/oder helle Lichtpunkte (Pixel) auf

dem Bildschirm stellen keine Fehlfunktion dar.

Allgemeines

Das Fernsehgerät lässt sich

nicht einschalten.

(nur beim Modell KDL-60/

52/46/40EX70x und KDL-

55/46/40/32EX71x)

•Überprüfen Sie, ob die Stromversorgung mit dem ENERGY

SAVING SWITCH eingeschaltet wurde (z).

Das Fernsehgerät schaltet

sich automatisch aus

(wechselt in den Standby-

Betrieb).

•Überprüfen Sie, ob der „Abschalttimer“ aktiviert ist, oder

überprüfen Sie die Einstellung von „Dauer“ für den

„Einschalttimer“.

•Überprüfen Sie, ob „TV-Standby nach Nichtbenutzung“ aktiviert

ist.

Die Fernbedienung

funktioniert nicht.

•Tauschen Sie die Batterien aus.

•Das Fernsehgerät befindet sich möglicherweise im SYNC-

Modus.

Drücken Sie SYNC MENU und wählen Sie zum Steuern des

Fernsehgeräts die Option „TV-Steuerung“ und dann „Home

(Menü)“ oder „Optionen“.

Das Passwort für die

„Kindersicherung“ wurde

vergessen.

•Geben Sie 9999 als PIN-Code ein. Der PIN-Code 9999 wird

immer akzeptiert.

Zusatzinfor

mationen

Zusatzinformationen

10 DE

Technische Daten

TV-System

Bildschirmsystem LCD-Bildschirm (Flüssigkristallbildschirm)

Fernsehnorm Analog: Je nach ausgewähltem Land/Gebiet: B/G/H, D/K, L, I

Digital: DVB-T2 (nur beim Modell KDL-60EX703/55EX713/52EX703/46EX713/46EX703/40EX713/

40EX703/40EX603/32EX713/32EX703/32EX603)

DVB-T/DVB-C

Farb-/Videosystem Analog: PAL, PAL60 (nur Videoeingang), SECAM, NTSC3.58, NTSC4.43 (nur Videoeingang)

Digital: MPEG-2 MP@ML/HL, H.264/MPEG-4 AVC MP/HP@L4

Kanalbereich Analog: VHF: E2–E12/UHF: E21–E69/CATV: S1–S20/HYPER: S21–S41

D/K: R1–R12, R21–R69/L: F2–F10, B–Q, F21–F69/I: UHF B21–B69

Digital: VHF/UHF

Tonausgänge 10 W + 10 W

Eingangs-/Ausgangsbuchsen

Antennenkabel 75 Ohm, externer Anschluss für VHF/UHF

/ AV1, 2 21-poliger Scart-Anschluss (CENELEC-Standard) mit Audio-/Videoeingang, RGB-Eingang und Audio-/

Videoausgang für Fernsehsignale.

COMPONENT IN Unterstützte Formate: 1080p, 1080i, 720p, 576p, 576i, 480p, 480i

COMPONENT IN Audioeingang (CINCH)

HDMI IN1, 2, 3, 4 Video: 1080/24p, 1080p, 1080i, 720p, 576p, 576i, 480p, 480i

Audio: zwei Kanäle, lineares PCM: 32, 44,1 und 48 kHz, 16, 20 und 24 Bit, Dolby Digital

Analoger Audioeingang (Miniklinke) (nur HDMI IN4)

PC-Eingang

AV3 Videoeingang (CINCH)

AV3 Audioeingang (CINCH)

DIGITAL AUDIO OUT

(OPTICAL)

Optische Digitalbuchse (zwei Kanäle, lineares PCM, Dolby Digital)

(VAR/FIX) Audioausgang (CINCH)

PC IN PC-Eingang (Mini-D-Sub, 15-polig)

PC-Audioeingang (Miniklinke)

USB-Anschluss

iKopfhörerbuchse

CAM-Slot (Zugangskontrollmodul)

LAN 10BASE-T/100BASE-TX-Anschluss (Je nach Betriebsumgebung des Netzwerks kann die

Verbindungsgeschwindigkeit variieren. 10BASE-T/100BASE-TX-Kommunikationsrate und

Kommunikationsqualität können für dieses Fernsehgerät nicht garantiert werden.)

* Verwenden Sie für LAN-Verbindungen ein 10BASE-T/100BASE-TX-Kabel der Kategorie 7 (nicht

mitgeliefert).

11 DE

Modellbezeichnung

KDL-

60EX70x 52EX70x 46EX70x 40EX70x 32EX70x

Stromversorgung und Sonstiges

Betriebsspannung 220 V – 240 V Wechselstrom, 50 Hz

Bildschirmgröße (Diagonale) 60 Zoll/ca.

152,5 cm

52 Zoll/ca.

132,2 cm

46 Zoll/ca.

116,8 cm

40 Zoll/ca.

101,6 cm

32 Zoll/ca. 80,1 cm

Anzeigeauflösung 1.920 Punkte (horizontal) × 1.080 Zeilen (vertikal)

Leistungs-

aufnahme

im Modus

„Wohnung“/

„Standard“

144 W 103 W 90 W 79 W 67 W

im Modus

„Geschäft“/

„Brillant“

208 W 142 W 125 W 107 W 91 W

Leistungsaufnahme im

Standby-Betrieb*10,23 W (15 W, wenn „Schnellstart“ auf „Ein“ gesetzt ist) 0,2 W (15 W, wenn „Schnellstart“ auf

„Ein“ gesetzt ist)

Durchschnittlicher

Energieverbrauch im Jahr*2210 kWh 150 kWh 131 kWh 115 kWh 98 kWh

Abmessungen (ca.) (B × H × T)

mit Tischständer 143,1 × 90,9 ×

38,6 cm

125,2 × 80,5 ×

35,0 cm

111,8 × 73,0 ×

28,0 cm

98,5 × 65,5 ×

28,0 cm

81,1 × 53,9 ×

25,0 cm

ohne Tischständer 143,1 × 87,7 ×

6,6 cm

125,2 × 77,5 ×

6,5 cm

111,8 × 69,8 ×

6,5 cm

98,5 × 62,3 ×

6,4 cm

81,1 × 50,7 ×

6,5 cm

Gewicht (ca.)

mit Tischständer 38,1 kg 27,0 kg 21,3 kg 17,8 kg 12,7 kg

ohne Tischständer 31,3 kg 22,7 kg 18,4 kg 14,9 kg 10,7 kg

Mitgeliefertes Zubehör Siehe „Überprüfen des Zubehörs“ (Seite 3).

Sonderzubehör Wandhalterung: SU-WL500

Modellbezeichnung

KDL-

55EX71x 46EX71x 40EX71x 32EX71x

Stromversorgung und Sonstiges

Betriebsspannung 220 V – 240 V Wechselstrom, 50 Hz

Bildschirmgröße (Diagonale) 55 Zoll/ca. 138,8 cm 46 Zoll/ca. 116,8 cm 40 Zoll/ca. 101,6 cm 32 Zoll/ca. 80,1 cm

Anzeigeauflösung 1.920 Punkte (horizontal) × 1.080 Zeilen (vertikal)

Leistungs-

aufnahme

im Modus

„Wohnung“/

„Standard“

101 W 86 W 84 W 52 W

im Modus

„Geschäft“/

„Brillant“

141 W 120 W 114 W 73 W

Leistungsaufnahme im

Standby-Betrieb*10,2 W (15 W, wenn

„Schnellstart“ auf „Ein“

gesetzt ist)

0,2 W (13 W, wenn „Schnellstart“ auf „Ein“ gesetzt ist)

Durchschnittlicher

Energieverbrauch im Jahr*2147 kWh 126 kWh 123 kWh 76 kWh

Abmessungen (ca.) (B × H × T)

mit Tischständer 127,8 × 79,7 × 35,0 cm 108,5 × 68,8 × 26,0 cm 95,2 × 61,3 × 25,0 cm 76,4 × 50,7 × 25,0 cm

ohne Tischständer 127,8 × 76,5 × 7,3 cm 108,5 × 65,6 × 7,5 cm 95,2 × 58,1 × 7,4 cm 76,4 × 47,5 × 7,4 cm

Gewicht (ca.)

mit Tischständer 26,1 kg 18,6 kg 15,4 kg 10,8 kg

ohne Tischständer 21,8 kg 16,3 kg 13,2 kg 8,8 kg

Mitgeliefertes Zubehör Siehe „Überprüfen des Zubehörs“ (Seite 3).

Sonderzubehör Wandhalterung: SU-WL500

Zusatzinformationen

(Fortsetzung)

12 DE

*1Die angegebene Leistungsaufnahme im Standby-Betrieb wird erreicht, nachdem das Fernsehgerät die

notwendigen internen Prozesse abgeschlossen hat.

*24 Stunden an 365 Tagen im Jahr

•So können Sie Strom sparen

–Wenn Sie die Helligkeit der Hintergrundbeleuchtung (die Helligkeit des Bildschirms) verringern, sinkt der

Stromverbrauch.

–Mit den „Öko“-Einstellungen (z. B. „Energie sparen“, „TV-Standby nach Nichtbenutzung“) können Sie den

Stromverbrauch und damit Ihre Stromkosten senken.

–Wenn Sie die Stromversorgung des Fernsehgeräts mit dem ENERGY SAVING SWITCH ausschalten (nur

bei bestimmten Modellen), sinkt der Stromverbrauch fast auf Null.

Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

Modellbezeichnung

KDL-

40EX60x 32EX60x

Stromversorgung und Sonstiges

Betriebsspannung 220 V – 240 V Wechselstrom, 50 Hz

Bildschirmgröße (Diagonale) 40 Zoll/ca. 101,6 cm 32 Zoll/ca. 80,1 cm

Anzeigeauflösung 1.920 Punkte (horizontal) × 1.080 Zeilen (vertikal)

Leistungs-

aufnahme

im Modus

„Wohnung“/

„Standard“

73 W 58 W

im Modus

„Geschäft“/

„Brillant“

98 W 80 W

Leistungsaufnahme im

Standby-Betrieb*10,2 W (15 W, wenn „Schnellstart“ auf „Ein“ gesetzt ist)

Durchschnittlicher

Energieverbrauch im Jahr*2107 kWh 85 kWh

Abmessungen (ca.) (B × H × T)

mit Tischständer 95,2 × 61,3 × 25,0 cm 76,4 × 50,7 × 25,0 cm

ohne Tischständer 95,2 × 58,1 × 7,4 cm 76,4 × 47,5 × 7,3 cm

Gewicht (ca.)

mit Tischständer 14,9 kg 11,1 kg

ohne Tischständer 12,7 kg 9,1 kg

Mitgeliefertes Zubehör Siehe „Überprüfen des Zubehörs“ (Seite 3).

Sonderzubehör Wandhalterung: SU-WL500

13 DE

Montieren des Zubehörs (Wandhalterung)

An die Kunden:

Zum Schutz des Produkts und aus Sicherheitsgründen empfiehlt Sony dringend, die Installation

Ihres Fernsehgerätes von Sony-Händlern oder lizenzierten Monteuren durchführen zu lassen.

Versuchen Sie nicht, die Montage selbst durchzuführen.

An Sony-Händler und Monteure:

Schenken Sie während der Installation sowie der regelmäßigen Wartung und Überprüfung dieses

Produkts der Sicherheit Ihre volle Aufmerksamkeit.

Sie können das Fernsehgerät mit der Wandhalterung SU-WL500 (getrennt erhältlich) an der Wand

montieren.

• Lesen Sie bitte in der mit der Wandhalterung gelieferten Anleitung nach, um die Montage richtig

auszuführen.

• Näheres dazu finden Sie unter „Abnehmen des Tischständers vom Fernsehgerät“ (Seite 6).

•Stellen Sie das Fernsehgerät auf den Tischständer, wenn Sie den Montagehaken befestigen.

•Bewahren Sie die abgenommenen Schrauben unbedingt an einem sicheren, für Kinder nicht zugänglichen Ort

auf.

•Wenn Sie den Tischständer wieder anbringen wollen, drehen Sie die abgenommenen Schrauben unbedingt

wieder in die Originalbohrungen an der Rückseite des Fernsehgeräts.

Für die Installation dieses Produkts ist ausreichende Sachkenntnis erforderlich, besonders da

vorab ermittelt werden muss, ob die Wandfestigkeit für das Gewicht des Fernsehgerätes

ausreichend ist. Überlassen Sie die Wandmontage dieses Produkts unbedingt Sony-Händlern

oder lizenzierten Monteuren, und achten Sie angemessen auf die Sicherheit während der

Installation. Sony übernimmt keine Haftung für etwaige Sachschäden oder Verletzungen, die

durch falsche Handhabung oder unsachgemäße Installation verursacht werden.

Montagehaken

Vierkantbohrung

Schraube

(+PSW

6 × 16)

Vor der Montage

Schrauben entfernen*

* Außer beim Modell KDL-46/40/

32EX71x und KDL-40/32EX60x.

Zusatzinformationen

(Fortsetzung)

14 DE

Tabelle der Fernsehgeräte-Installationsabmessungen

Einheit: cm

Die Zahlen in der obigen Tabelle können je nach der Installation geringfügig abweichen.

Die Wand, an der das Fernsehgerät montiert werden soll, muss in der Lage sein, mindestens das

vierfache Gewicht des Fernsehgerätes zu tragen. Das Gewicht ist unter „Technische Daten“

(Seite 10) angegeben.

Modellbezeichnung

KDL-

Display-

abmessungen

Bildschirm-

mitten-

abmessung

Länge für jeden Montagewinkel

Winkel (0°)Winkel (20°)

ABCDEFGH

60EX70x 143,1 87,7 3,1 48,3 11,5 37,5 82,4 50,1

55EX71x 127,8 76,5 4,1 43,1 11,3 35,2 71,9 45,2

52EX70x 125,2 77,5 8,2 48,3 11,4 33,9 72,8 50,1

46EX71x 108,5 65,6 9,5 43,1 12,1 32,3 61,6 45,4

46EX70x 111,8 69,8 12,1 48,3 11,4 31,3 65,6 50,1

40EX71x 95,2 58,1 13,3 43,1 12,1 29,7 54,6 45,4

40EX70x 98,5 62,3 15,8 48,3 11,4 28,7 58,5 50,1

40EX60x 95,2 58,1 13,3 43,1 12,0 29,7 54,6 45,4

32EX71x 76,4 47,5 18,5 43,1 12,1 26,0 47,3 45,4

32EX70x 81,1 50,7 19,7 45,9 11,5 25,7 49,7 47,8

32EX60x 76,4 47,5 18,5 43,1 12,0 26,0 47,3 45,4

Bildschirm-Mittelpunkt

Außer beim Modell

KDL-32EX71x/EX70x/

EX60x

Nur beim Modell

KDL-32EX71x/EX70x/

EX60x

WARNUNG

15 DE

Zeichnung/Tabelle der Schrauben- und Hakenpositionen

Modellbezeichnung Schraubenposition Hakenposition

KDL-60EX70x

KDL-55EX71x

e, j

KDL-52EX70x

KDL-46EX71x/46EX70x

KDL-40EX71x/40EX70x/40EX60x

KDL-32EX71x/32EX70x/32EX60x f, j c

Schraubenposition

Anbringen des Montagehakens am

Fernsehgerät.

Hakenposition

Anbringen des Fernsehgeräts an der

Sockelhalterung.

Zusatzinformationen

16 DE

Sicherheitsinfor-

mationen

Installation/Einstellung

Installieren und benutzen Sie das

Fernsehgerät unter Berücksichtigung der

unten angegebenen Anweisungen, um alle

Risiken wie Feuer, Elektroschock oder

Beschädigungen und /oder Verletzungen

zu vermeiden.

Installation

• Das Fernsehgerät sollte neben einer frei

zugänglichen Netzsteckdose installiert

werden.

• Stellen Sie das Fernsehgerät auf eine

stabile, ebene Fläche.

• Wandeinbauten sollten nur von

qualifiziertem Fachpersonal ausgeführt

werden.

• Aus Sicherheitsgründen wird dringend

Sony 32EX60x EX70x/55EX71x/52EX70x/46EX71x/46EX70x/40EX71x/40EX70x/40EX60x/EX71x/32EX70x/32EX60x User Manual To The A13d675c 21c9 4b23 Bb6c 63ce93e45e35

Navigation menu

Versions of this User Manual:

Views

Navigation
