Attenzione

• Questo apparecchio è stato progettato per l’uso solo a

12 V CC con massa negativa.

• Evitare che i cavi rimangano bloccati da una vite o

incastrati nelle parti mobili (ad esempio nelle guide

scorrevoli dei sedili).

• Prima di effettuare i collegamenti, spegnere il motore

dell’imbarcazione onde evitare di causare cortocircuiti.

• Collegare i cavi di alimentazione giallo e rosso solo

dopo avere effettuato il collegamento di tutti gli altri

cavi.

• Portare tutti i cavi di massa a un punto di

massa comune.

• Per sicurezza, assicurarsi di isolare qualsiasi cavo non

collegato utilizzando del nastro adesivo.

Note sul cavo di alimentazione (giallo)

• Se il presente apparecchio viene collegato in

combinazione con altri componenti stereo, la potenza

nominale dei circuiti dell’imbarcazione deve essere

superiore a quella prodotta dalla somma dei fusibili di

ciascun componente.

• Se la potenza nominale dei circuiti dell’imbarcazione

non è suffi ciente, collegare l’apparecchio direttamente

alla batteria.

Elenco dei componenti

I numeri nella lista corrispondono a quelli riportati nelle

istruzioni.

Esempio di collegamento

Note (-A)

• Assicurarsi di collegare il cavo di terra prima di collegare

l’apparecchio all’amplifi catore.

• L’allarme viene emesso solo se è in uso l’amplifi catore

incorporato.

Suggerimento (-B-)

Per collegare due o più cambia CD/MD, occorre utilizzare il

selettore di fonte XA-C40 (non in dotazione).

Schema di collegamento

 Ad una superfi cie metallica dell’imbarcazione

Collegare innanzitutto il cavo di massa nero, quindi collegare

i cavi di alimentazione giallo e rosso.

 Al cavo di controllo dell’antenna elettrica o

al cavo di alimentazione dell’amplifi catore di

potenza dell’antenna

Note

• Non è necessario collegare questo cavo se non sono

presenti un’antenna elettrica o un amplifi catore di potenza

dell’antenna oppure nel caso venga utilizzata un’antenna

telescopica ad uso manuale.

• Se l’imbarcazione è dotata di un’antenna FM/AM

incorporata sul vetro posteriore/laterale, consultare le

“Note sui cavi di controllo e di alimentazione”.

 A AMP REMOTE IN di un amplifi catore di

potenza opzionale

Questo collegamento è riservato esclusivamente agli

amplifi catori. Non collegare un tipo di sistema diverso onde

evitare di causare danni all’apparecchio.

 Al cavo di interfaccia di un telefono

 Al segnale del sistema di illuminazione

Accertarsi di collegare innanzitutto il cavo di massa nero ad

una superfi cie metallica dell’imbarcazione.

 Al terminale di alimentazione da +12 V

che viene alimentato nella posizione

accessoria dell’interruttore di accensione

dell’imbarcazione

Nota

Se l’imbarcazione è priva della posizione accessoria,

collegare il terminale di alimentazione da +12 V (batteria)

che viene costantemente alimentato.

Accertarsi di collegare innanzitutto il cavo di massa nero ad

una superfi cie metallica dell’imbarcazione.

 Al terminale di alimentazione da +12 V che

viene costantemente alimentato

Accertarsi di collegare innanzitutto il cavo di massa nero ad

una superfi cie metallica dell’imbarcazione.

Note sui cavi di controllo e di alimentazione

• Il cavo (blu) di controllo dell’antenna elettrica fornisce

alimentazione pari a +12 V CC quando viene attivato il

sintonizzatore.

• Non è possibile usare un’antenna elettrica senza scatola a relè

con questo apparecchio.

Collegamento per la conservazione della memoria

Quando il cavo di ingresso alimentazione giallo è collegato,

viene sempre fornita alimentazione al circuito di memoria anche

quando l’interruttore di accensione è spento.

Note sul collegamento dei diffusori

• Prima di collegare i diffusori spegnere l’apparecchio.

• Usare diffusori di impedenza compresa tra 4 e 8 ohm e con

capacità di potenza adeguata, altrimenti i diffusori potrebbero

venire danneggiati.

• Non collegare i terminali dei diffusori al telaio dell’imbarcazione

e non collegare i terminali del diffusore destro con quelli del

diffusore sinistro.

• Non collegare il cavo di terra di questo apparecchio al

terminale negativo (–) del diffusore.

• Non collegare i diffusori in parallelo.

• Assicurarsi di collegare soltanto diffusori passivi, poiché

il collegamento di diffusori attivi, dotati di amplifi catori

incorporati, ai terminali dei diffusori potrebbe danneggiare

l’apparecchio.

• Onde evitare problemi di funzionamento, non utilizzare i

cavi dei diffusori incorporati installati nell’imbarcazione se

l’apparecchio condivide un cavo comune negativo (–) per i

diffusori destro e sinistro.

• Non collegare fra loro i cavi dei diffusori dell’apparecchio.

Nota sui collegamenti

Se l’amplifi catore e il diffusore non sono collegati correttamente,

“FAILURE” viene visualizzato nel display. In tal caso, accertarsi

che l’amplifi catore e il diffusore siano collegati correttamente.

Cautions

• This unit is designed for negative ground (earth) 12 V

DC operation only.

• Do not get the leads under a screw, or caught in moving

parts (e.g. seat railing).

• Before making connections, turn the boat’s ignition off

to avoid short circuits.

• Connect the yellow and red power supply leads only

after all other leads have been connected.

• Run all ground (earth) leads to a common

ground (earth) point.

• Be sure to insulate any loose unconnected leads with

electrical tape for safety.

• The use of optical instruments with this product will

increase eye hazard.

Notes on the power supply lead (yellow)

• When connecting this unit in combination with other

stereo components, the connected boat circuit’s rating

must be higher than the sum of each component’s fuse.

• When no boat circuits are rated high enough, connect

the unit directly to the battery.

Parts Iist

The numbers in the list are keyed to those in the

instructions.

Connection example

Notes (-A)

• Be sure to connect the ground (earth) lead before connecting

the amplifi er.

• The alarm will only sound if the built-in amplifi er is used.

Tip (-B-)

For connecting two or more CD/MD changers, the source

selector XA-C40 (not supplied) is necessary.

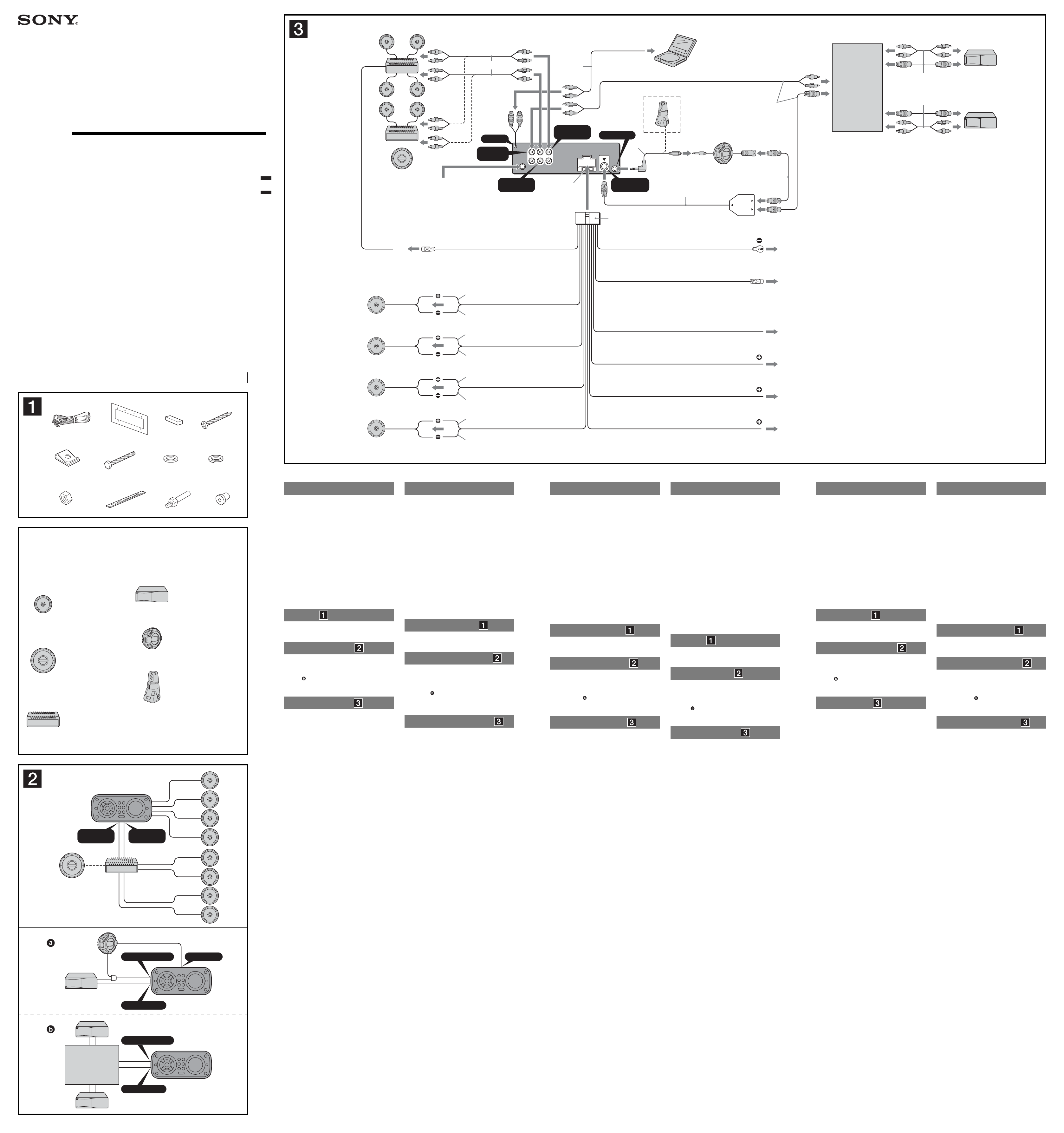

Connection diagram

 To a metal surface of the boat

First connect the black ground (earth) lead, then connect the

yellow and red power supply leads.

 To the power antenna (aerial) control lead or

power supply lead of antenna (aerial) booster

Note

• It is not necessary to connect this lead if there is no power

antenna (aerial) or antenna (aerial) booster, or with a

manually-operated telescopic antenna (aerial).

• When your boat has a built-in FM/AM antenna (aerial) in

the rear/side glass, see “Notes on the control and power

supply leads.”

 To AMP REMOTE IN of an optional power

amplifi er

This connection is only for amplifi ers. Connecting any other

system may damage the unit.

 To the interface cable of a telephone

 To the illumination signal

Be sure to connect the black ground (earth) lead to a metal

surface of the boat fi rst.

 To the +12 V power terminal which is

energized in the accessory position of the

ignition switch

Note

If there is no accessory position, connect to the +12 V power

(battery) terminal which is energized at all times.

Be sure to connect the black ground (earth) lead to a metal

surface of the boat fi rst.

 To the +12 V power terminal which is

energized at all times

Be sure to connect the black ground (earth) lead to a metal

surface of the boat fi rst.

Notes on the control and power suppy leads

• The power antenna (aerial) control lead (blue) supplies +12 V

DC when you turn on the tuner.

• A power antenna (aerial) without a relay box cannot be used

with this unit.

Memory hold connection

When the yellow power supply lead is connected, power will

always be supplied to the memory circuit even when the ignition

switch is turned off.

Notes on speaker connection

• Before connecting the speakers, turn the unit off.

• Use speakers with an impedance of 4 to 8 ohms, and with

adequate power handling capacities to avoid its damage.

• Do not connect the speaker terminals to the boat chassis, or

connect the terminals of the right speakers with those of the

left speaker.

• Do not connect the ground (earth) lead of this unit to the

negative (–) terminal of the speaker.

• Do not attempt to connect the speakers in parallel.

• Connect only passive speakers. Connecting active speakers

(with built-in amplifi ers) to the speaker terminals may damage

the unit.

• To avoid a malfunction, do not use the built-in speaker leads

installed in your boat if the unit shares a common negative (–)

lead for the right and left speakers.

• Do not connect the unit’s speaker leads to each other.

Note on connection

If speaker and amplifi er are not connected correctly, “FAILURE”

appears in the display. In this case, make sure the speaker and

amplifi er are connected correctly.
