E:\STR-DA5300ES_UC\3209668112\3209668112STRDA5300ESUC\00COV-

STRDA5300ESUC\010BCO.fm

masterpage: Left

STR-DA5300ES

3-209-668-11(2)

Sony Corporation Printed in Malaysia

010BCO.fm Page 396 Wednesday, May 30, 2007 2:05 PM

E:\STR-DA5300ES_UC\3209668112\3209668112STRDA5300ESUC\00COV-

STRDA5300ESUC\010COV.fm

masterpage: Right

STR-DA5300ES

3-209-668-11(2)

Multi Channel

AV Receiver

Operating Instructions

Mode d’emploi

Owner’s Record

The model and serial numbers are located on the rear of the unit. Record the

serial number in the space provided below. Refer to them whenever you call

upon your Sony dealer regarding this product.

Model No. Serial No.

STR-DA5300ES

010COV.fm Page 1 Wednesday, May 30, 2007 2:05 PM

2GB

To reduce the risk of fire or electric

shock, do not expose this apparatus to

rain or moisture.

Do not install the appliance in a confined space, such

as a bookcase or built-in cabinet.

To prevent fire or shock hazard, do not place objects

filled with liquids, such as vases, on the apparatus.

Install this system so that the power cord can be

unplugged from the wall socket immediately in the

event of trouble.

Batteries or batteries installed apparatus shall not be

exposed to excessive heat such as sunshine, fire or

the like.

Don’t throw away battery with

general house waste; dispose of it

correctly as chemical waste.

For customers in the United

States

This symbol is intended to alert the

user to the presence of uninsulated

“dangerous voltage” within the

product’s enclosure that may be of

sufficient magnitude to constitute a

risk of electric shock to persons.

This symbol is intended to alert the

user to the presence of important

operating and maintenance

(servicing) instructions in the

literature accompanying the

appliance.

WARNING

This equipment has been tested and found to comply

with the limits for a Class B digital device, pursuant

to Part 15 of the FCC Rules. These limits are

designed to provide reasonable protection against

harmful interference in a residential installation.

This equipment generates, uses, and can radiate

radio frequency energy and, if not installed and used

in accordance with the instructions, may cause

harmful interference to radio communications.

However, there is no guarantee that interference will

not occur in a particular installation. If this

equipment does cause harmful interference to radio

or television reception, which can be determined by

turning the equipment off and on, the user is

encouraged to try to correct the interference by one

or more of the following measures:

– Reorient or relocate the receiving antenna.

– Increase the separation between the equipment

and receiver.

– Connect the equipment into an outlet on a circuit

different from that to which the receiver is

connected.

– Consult the dealer or an experienced radio/TV

technician for help.

CAUTION

You are cautioned that any changes or modification

not expressly approved in this manual could void

your authority to operate this equipment.

Note to CATV system installer:

This reminder is provided to call CATV system

installer’s attention to Article 820-40 of the NEC

that provides guidelines for proper grounding and, in

particular, specifies that the cable ground shall be

connected to the grounding system of the building,

as close to the point of cable entry as practical.

WARNING

3GB

About This Manual

• The instructions in this manual are for model

STR-DA5300ES. Check your model number by

looking at the lower right corner of the front panel.

• The instructions in this manual describe the

controls on the supplied remote. You can also use

the controls on the receiver if they have the same

or similar names as those on the remote.

• “Neural-THX” and “neural THX” introduced in

the Operating Instructions and displayed in the

display window and on the GUI menu screen mean

Neural-THX Surround.

This receiver incorporates Dolby* Digital and Pro

Logic Surround and the DTS** Digital Surround

System.

* Manufactured under license from Dolby

Laboratories.

Dolby, Pro Logic, Surround EX, and the double-

D symbol are trademarks of Dolby Laboratories.

** Manufactured under license from DTS, Inc.

“DTS”, “DTS-ES” and “Neo:6” are registered

trademarks of DTS, Inc. and “DTS-HD Master

Audio”, “DTS-HD High Resolution Audio” and

“DTS 96/24” are trademarks of DTS, Inc.

This receiver incorporates High-Definition

Multimedia Interface (HDMI™) technology.

HDMI, the HDMI logo and High-Definition

Multimedia Interface are trademarks or registered

trademarks of HDMI Licensing LLC.

The XM name and related logos are registered

trademarks of XM Satellite Radio Inc.

the SIRIUS dog logo are registered trademarks of

SIRIUS Satellite Radio Inc.

This product using Neural Surround, THX

Technologies is manufactured under license from

Neural Audio Corporation and THX Ltd. Sony

Corporation hereby grants the user a non-exclusive,

non-transferable, limited right to use this product,

and other related technologies dully licensed owned

by Neural Audio Corporation and/or THX Ltd.,

following US and foreign patent and patent pending

laws. Neural Surround is a trademark owned by

Neural Audio Corporation, THX is a trademark of

THX Ltd., which may be registered in some

jurisdictions.

The font type (Shin Go R) installed in this receiver

is provided by MORISAWA & COMPANY LTD.

These names are the trademarks of MORISAWA &

COMPANY LTD., and the copyright of the font also

belongs to MORISAWA & COMPANY LTD.

iPod is a trademark of Apple Inc., registered in the

U.S. and other countries.

All other trademarks and registered trademarks are

of their respective holders. In this manual, ™ and ®

marks are not specified.

Hereby, Sony Corporation declares that this

STR-DA5300ES Multi Channel AV Receiver is in

compliance with the essential requirements and

other relevant provisions of Directive 1999/5/EC.

For details, please access the following URL:

http://www.compliance.sony.de/

The Bluetooth word mark and logos are owned by

the Bluetooth SIG, Inc. and any use of such marks

by Sony Corporation is under license.

Other trademarks and trade names are those of their

respective owners.

“M-crew Server” is a trademark of Sony

Corporation.

“x.v.Color” is a trademark of Sony Corporation.

4GB

Table of Contents

Getting Started

Description and location of parts ..................6

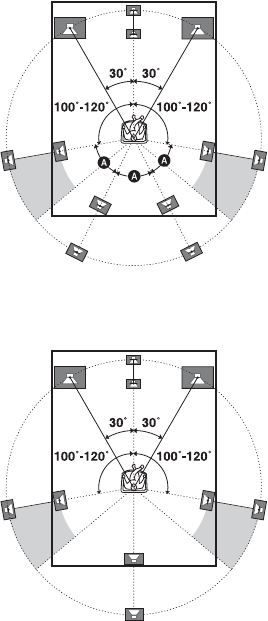

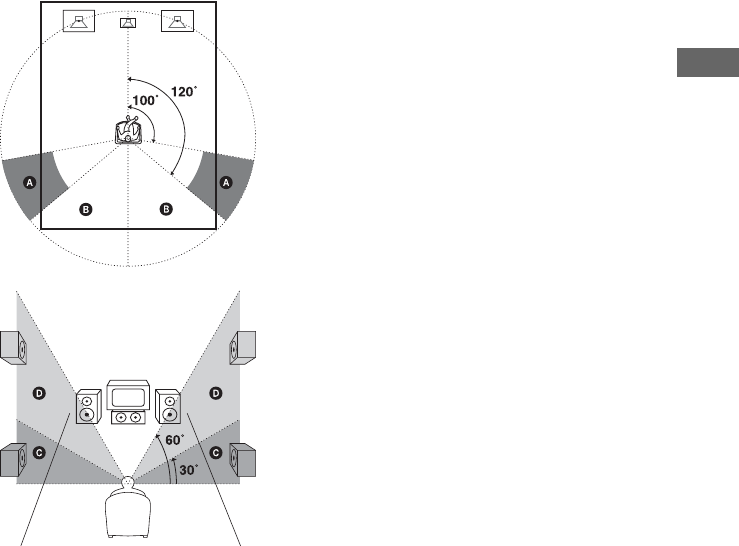

1: Installing speakers ..................................16

2: Connecting speakers ...............................18

3: Connecting the monitor ..........................20

4a: Connecting the audio components ........22

4b: Connecting the video components .......27

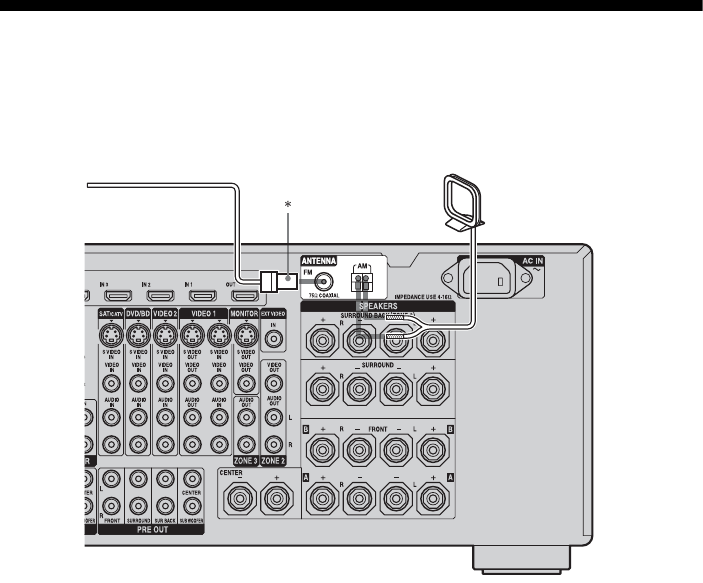

5: Connecting the antennas (aerials) ...........38

6: Preparing the receiver and the remote ....39

7: Operating the receiver using the GUI

(Graphical User Interface) .....................41

8: Setting the speakers ................................44

9: Calibrating the appropriate speaker settings

automatically (Auto Calibration) ...........46

Playback

Selecting a component ................................53

Listening to a Super Audio CD/CD ............55

Watching a DVD/Blu-ray Disc ...................56

Enjoying video games ................................57

Watching video ...........................................58

Amplifier Operations

Settings for the audio

(Audio settings menu) ...........................59

Settings for the video

(Video settings menu) ............................60

Settings for HDMI (HDMI menu) ..............60

Settings for the system

(System settings menu) .........................61

Enjoying Surround Sound

Enjoying a pre-programmed sound field ....62

Adjusting the sound effect ..........................69

Using the surround back decoding mode ...71

Enjoying the surround effect at low volume

levels (NIGHT MODE) .........................73

Advanced Speakers Setting

Adjusting the speaker settings manually .... 74

Adjusting the equalizer .............................. 80

Tuner Operations

Listening to FM/AM radio ......................... 82

Listening to satellite radio .......................... 85

Other Operations

Converting analog video input signals ....... 94

Using the DIGITAL MEDIA PORT

adapter ................................................... 94

Naming inputs ............................................ 98

Switching between digital and analog audio

(INPUT MODE) ................................... 99

Enjoying the sound/images from other

inputs ................................................... 100

Changing the display ............................... 102

Using the sleep timer ............................... 106

Recording using the receiver .................... 107

Listening to the sound in another zone

(ZONE 2/ZONE 3 operations) ............ 108

Using a bi-amplifier connection ............... 113

Using the CONTROL S Control

System ................................................. 114

Operating without connecting to the

TV ....................................................... 115

Using the Remote

Operating each component using the

remote ................................................. 125

Programming the remote ......................... 127

Performing several commands in sequence

automatically (Macro Play) ................ 130

Setting remote control codes that are not

stored in the remote ............................. 132

5GB

Clearing all the contents of the remote’s

memory ............................................... 134

Additional Information

Glossary ................................................... 135

Precautions ...............................................138

Troubleshooting ....................................... 139

Specifications ........................................... 143

Index ......................................................... 146

6GB

Description and location of parts

Getting Started

Front panel

To remove the cover

Press PUSH.

When you remove the cover, keep it out

of reach from children.

Status of the POWER button

Off

The receiver is turned off (initial

setting).

Press POWER to turn the receiver on.

You cannot turn the receiver on using

the remote.

On/Standby

Press ?/1 on the remote to turn the

receiver on or set it to the standby mode.

When you press POWER on the

receiver, the receiver will be turned off.

7GB

Getting Started

Name Function

APOWER Press to turn the

receiver on or off.

BAUTO CAL MIC

jack

Connects to the

supplied optimizer

microphone for the

Digital Cinema Auto

Calibration function

(page 47).

CTONE MODE Adjusts FRONT/

CENTER/

SURROUND/

SURROUND BACK

BASS and TREBLE.

Press TONE MODE

repeatedly to select

BASS or TREBLE,

then turn TONE to

adjust the level.

TONE

DMEMORY/

ENTER

Press to operate a tuner

(FM/AM) and satellite

radio (XM/SIRIUS)

(page 121-123).

TUNING MODE

TUNING

ERemote sensor Receives signals from

remote commander.

FDIMMER Press repeatedly to

adjust brightness of the

display.

GDISPLAY Press repeatedly to

select information

displayed on the

display.

HSUR BACK

DECODING

Press to activate SB

DECODING

(page 71).

IDisplay

window

The current status of

the selected component

or a list of selectable

items appears here

(page 103).

J2CH/A.DIRECT Press to select sound

field (page 62).

A.F.D.

MOVIE

MUSIC

KZONE/

POWER,

SELECT

Press SELECT

repeatedly to select

zone 2, zone 3 or main

zone. Each time you

press POWER, the

output signals for the

selected zone will be

turned on or off

(page 108).

LDMPORT Press to select the

audio/video input

signal from the

component connected

to the DIGITAL

MEDIA PORT adapter

(page 23, 94).

MHDMI Press to select input

source from the

component connected

to the HDMI IN jack.

NPHONES jack Connects to

headphones.

OSPEAKERS

(OFF/A/B/A+B)

Switch to OFF, A, B,

A+B of the front

speakers (page 46).

PVIDEO 3 IN/

PORTABLE AV

IN jacks

Connect to a portable

audio/video component

such as a camcorder or

video game.

QMULTI

CHANNEL

DECODING

lamp

Lights up when multi-

channel audio signals

are decoded.

Name Function

continued

8GB

RINPUT

SELECTOR

Turn to select the input

source to play back.

To select the input

source for zone 2 or

zone 3, press ZONE/

SELECT (qa) to select

zone 2 or zone 3 first

(“ZONE 2 INPUT” or

“ZONE 3 INPUT”

appears on the display),

then turn INPUT

SELECTOR to select

the input source.

SMASTER

VOLUME

Turn to adjust the

volume level of all

speakers at the same

time.

Name Function

9GB

Getting Started

Rear panel

ADIGITAL INPUT/OUTPUT section

OPTICAL IN/

OUT jacks

Connect to a DVD

player, Super Audio

CD player, etc. The

COAXIAL jack

provides a better

quality sound (page

20, 22, 23, 31, 32).

COAXIAL IN

jacks

HDMI IN/

OUT* jacks

Connect to a DVD

player, Blu-ray Disc

Player, or a satellite

tuner. An image and

the sound are output

to TV or a projector

(page 20, 28).

BControl jack for Sony equipment

and other external components

IR REMOTE

IN/OUT jacks

Connect an IR

repeater (page 109,

110).

TRIGGER

OUT jacks

Connect to interlock

on/off of the power

supply of other 12V

TRIGGER

compliant

components, or the

amplifier/receiver of

zone 2 or zone 3

(page 111).

CTRL S IN/

OUT jacks

Connect to Sony TV,

DVD player or VCR

with CONTROL S

jack (page 114).

CDMPORT

Connects to a Sony

DIGITAL MEDIA

PORT adapter

(page 23).

continued

10GB

* You can watch the selected input image when you

connect the MONITOR VIDEO OUT jack to a TV

(page 20). You can operate this receiver using a

GUI (Graphical User Interface) (page 41).

DANTENNA section

FM ANTENNA

jack

Connects to the FM

wire antenna (aerial)

supplied with this

receiver (page 38).

ANTENNA

jack

Connects to the AM

loop antenna (aerial)

supplied with this

receiver (page 38).

XM jack Connects to the XM

Mini Tuner and

Home Dock (not

supplied) (page 86).

SIRIUS jack Connects to a

SiriusConnect Home

tuner (not supplied)

(page 86).

ECOMPONENT VIDEO INPUT/

OUTPUT section

Y, PB/CB, PR/

CR IN/OUT*

jacks

Connect to a DVD

player, TV, or a

satellite tuner (page

20, 31, 32).

FRS-232C port

Used for

maintenance and

service.

GAUDIO INPUT/OUTPUT section

AUDIO IN/

OUT jacks

Connect to a tape

deck or MD deck, etc

(page 20, 22, 23, 26).

MULTI

CHANNEL

INPUT jacks

Connect to a Super

Audio CD player or

DVD player with an

analog audio jack for

7.1 channel or 5.1

channel sound (page

22, 25).

PRE OUT jacks Connect to an

external power

amplifier.

HVIDEO/AUDIO INPUT/OUTPUT

section

AUDIO IN/

OUT jacks

Connect to a VCR or

a DVD player etc.

(page 20, 31, 32, 33).

VIDEO IN/

OUT* jacks

S VIDEO IN/

OUT* jacks

AUDIO OUT

jacks

VIDEO OUT

jack

Connect to the

component in zone 2

or zone 3 (page 108).

EXT VIDEO IN

jack

Connects to the

component when

you want to watch in

PIP (Picture in

Picture) window.

ISPEAKERS section

Connects to speakers

(page 18).

11GB

Getting Started

You can use the supplied remote RM-AAL008

to operate the receiver and to control the Sony

audio/video components that the remote is

assigned to operate (page 127).

RM-AAL008

Remote commander Name Function

AAV ?/1 (on/

standby) Press to turn on or off the audio/

video components that the

remote is assigned to operate

(page 127).

If you press the ?/1 (B) at the

same time, it will turn off the

receiver and other Sony

components (SYSTEM

STANDBY).

Note

The function of the AV ?/1

switch changes automatically

each time you press the input

button (C).

B?/1 (on/

standby) Press to turn the receiver on or

off.

If ZONE 2 or ZONE 3 is

selected, only the main receiver

is turned on or off with this

button. To turn off all

components including an

amplifier in zone 2 or zone 3,

press ?/1 and AV ?/1 (A) at

the same time (SYSTEM

STANDBY).

CInput

buttons Press one of the buttons to

select the component you want

to use. Press a pink-labeled

button after pressing SHIFT

(wj). When you press any of the

input buttons, the receiver turns

on. The buttons are factory

assigned to control Sony

components (page 53). You can

program the remote to control

non-Sony components

following the steps in

“Programming the remote”

(page 127).

DZONE 2

ZONE 3 Press to enable the zone 2 or

zone 3 operation (page 108).

EAMP Press to enable the receiver

operation (page 41).

FMUSIC Press to select sound field

(page 67).

GMOVIE Press to select sound field

(page 67).

continued

12GB

HNumeric

buttons Press to

– preset/tune to preset stations.

– select track numbers of the

CD player, DVD player, Blu-

ray Disc Player or MD deck.

Press 0/10 to select track

number 10.

– select channel numbers of

the VCR or satellite tuner.

– After pressing TV (wk),

press the numeric buttons to

select the TV channels.

IENTER Press to enter the value after

selecting a channel, disc or

track using the numeric buttons.

MEMORY Press to store a station during

tuner operation.

JAMP MENU Press to display the menu to

operate the receiver.

V/v/B/b

Press V/v/B/b to select the

menu items. Then press to

enter the selection.

LOPTIONS Press to display and select items

from option menus for receiver

and DVD player, Blu-ray Disc

Player.

TOOLS Press to display and select items

from the option menus for DVD

player or Blu-ray Disc Player,

etc.

MMENU Press to display the menu to

operate the audio/video

components.

SCREEN/

DSPL

CONTROL

Press SHIFT (wj), then press

MENU to switch the display

mode of the menu between

SCREEN (to display the menu

on the TV screen) and DSPL (to

display the menu in the display

window).

NCATEGORY

+/– Press to select the category for

satellite tuner (page 123).

Name Function

Om/M a)

x a)

X a)

H a) b)

./> a)

Press to operate the DVD

player, Blu-ray Disc Player, CD

player, MD deck, tape deck, or

component connected to the

DIGITAL MEDIA PORT

adapter etc.

CATEGORY

MODE Press to select the category

mode for satellite tuner

(page 123).

TUNING +/– Press to select station

(page 122).

PPRESET

+ b)/– Press to register FM/AM/

satellite tuner stations or to

select preset stations.

TV CH +/– Press TV (wk), then press TV

CH+/– to operate the TV,

satellite tuner, VCR, etc.

Name Function

13GB

Getting Started

QF1/F2 Press TV (wk), then press F1 or

F2 to select a component to

operate.

• HDD recorder

F1: HDD

F2: DVD player, Blu-ray Disc

Player

• DVD/VHS combo player

F1: DVD player, Blu-ray Disc

Player

F2: VHS

MACRO1,

MACRO2 Press AMP (5), then press

MACRO 1 or MACRO 2 to set

up the macro function

(page 130).

TV/INPUT Press TV/INPUT and TV (wk)

at the same time to select the

input signal (TV input or video

input).

WIDE Press repeatedly to select the

wide picture mode.

PIP Press SHIFT (wj), then press

PIP to switch the image of the

PIP (Picture in Picture) window.

The image will be changed as

follows. EXT VIDEO t

ZONE 2 VIDEO t OFF. You

can swap the position of the

main screen and the PIP

window (swap) by pressing the

(qa). You can also move

the window position using V/v/

B/b (qa).

Note

The HDMI video signals are not

output while the PIP window is

displayed.

RESOLUTION

Press SHIFT (wj), then press

RESOLUTION repeatedly to

change the resolution of signals

output from the HDMI OUT or

COMPONENT VIDEO

MONITOR OUT jack

(page 94).

Name Function

RDVD/

TOP MENU,

Press to display the menus of

the DVD player on the TV

screen. Then use V/v/B/b and

to perform a menu

operations (page 125).

NIGHT

MODE Press AMP (5), then press

NIGHT MODE to activate the

NIGHT MODE function

(page 73).

INPUT

MODE Press AMP (5), then press

INPUT MODE to select the

input mode when the same

components are connected to

both digital and analog jacks

(page 99).

SLEEP Press SHIFT (wj), then press

SLEEP to activate the sleep

timer function and the duration

which the receiver turns off

automatically (page 106).

TEST TONE Press SHIFT (wj), then press

TEST TONE to output the test

tone from each speaker.

SMUTING Press to turn off the sound

temporarily. Press the button

again to restore the sound.

TMASTER

VOL +/– Press to adjust the volume level

of all speakers at the same time.

TV VOL +/– Press TV (wk), then press TV

VOL +/– to adjust the volume

level of the TV.

UDISC SKIP Press to skip a disc when using

a multi-disc changer.

VRETURN/

EXIT O

Press to return to the previous

menu or exit the menu while the

menu or on-screen guide of the

VCR, DVD player, or satellite

tuner is displayed on the TV

screen.

WDISPLAY Press to select information

displayed in the display

window, TV screen of the VCR,

satellite tuner, CD player, DVD

player, Blu-ray Disc Player, or

MD deck.

Note

In the SCREEN mode, press the

button to display the menu on

the TV screen.

Name Function

continued

14GB

a)See the table on page 126 for information on the

buttons that you can use to control each

component.

b)The tactile dot is attached to these buttons (H,

PRESET+). Use as a mark of operation.

Notes

• Some functions explained in this section may not

work depending on the model.

• The above explanation is intended to serve as an

example only. Therefore, depending on the

component, the above operation may not be

possible or may operate differently than described.

RM-AAU016

This remote can only be used to operate the

receiver. You can control the main functions of

the receiver with simple operations using this

remote.

XCLEAR Press to

– clear a mistake when you

press the incorrect numeric

button.

– return to continuous

playback, etc. of the satellite

tuner or DVD player.

>10 Press to select

– track numbers over 10 of the

VCR, satellite tuner, CD

player or MD deck.

– channel numbers of the

Digital CATV terminal.

D.TUNING Press to enter direct tuning

mode (page 83, 88).

Y2CH/

A.DIRECT Press to select sound field

(page 62) or to switch the audio

of the selected input to analog

signal without any adjustment

(page 121).

ZA.F.D. Press to select sound field

(page 65).

wj SHIFT Press to light up the button. It

changes the remote button

function to activate the buttons

with pink printing.

wk TV Press to enable the TV

operation.

wl RM SET UP Press to set up the remote.

Name Function

A?/1 (on/

standby) Press to turn a receiver on or off.

B2CH/

A.DIRECT Press to select sound field

(page 62).

A.F.D.

MOVIE

MUSIC

CSCREEN/

DSPL

CONTROL

Press to switch the display

mode of the menu between

SCREEN (to display the menu

on the TV screen) and DSPL (to

display the menu in the display

window).

V/v/B/b

After pressing SCREEN/DSPL

CONTROL (3), press V/v/B/

b to select the menu item. Then

press to enter the selection.

15GB

Getting Started

EOPTIONS Press to display and select items

from option menus.

FMENU Press to display the menu to

operate the receiver.

GDMPORT Press to operate the component

connected to the DIGITAL

MEDIA PORT adapter

(page 53).

NStarts play.

xStops play.

./>Skips tracks.

HINPUT

SELECTOR Press to select the input source

to play back.

IMASTER

VOLUME +/– Press to adjust the volume level.

JMUTING Press to turn off the sound

temporarily. Press the button

again to restore the sound.

KRETURN/

EXIT Press to return to the previous

menu or exit the menu.

LDISPLAY Press to select information

displayed in the display

window.

Note

In the SCREEN mode, press the

button to display the menu on

the TV screen.

MPIP Press PIP to switch the image of

the PIP (Picture in Picture)

window. The image will be

changed as follows. EXT

VIDEO t ZONE 2 VIDEO

t OFF. You can swap the

position of the main screen and

the PIP window (swap) by

pressing the (4). You can

also move the window position

using V/v/B/b (4).

Note

The HDMI video signals are not

output while the PIP window is

displayed.

Name Function

16GB

1: Installing speakers

This receiver allows you to use a 7.1 channel

system (7 speakers and one sub woofer).

To fully enjoy theater-like multi-channel

surround sound requires five speakers (two

front speakers, a center speaker, and two

surround speakers) and a sub woofer (5.1

channel system).

Example of a 5.1 channel

speaker system configuration

AFront left speaker

BFront right speaker

CCenter speaker

DSurround left speaker

ESurround right speaker

HSub woofer

You can enjoy high fidelity reproduction of

DVD software recorded sound in the Surround

EX format if you connect one additional

surround back speaker (6.1 channel system) or

two surround back speakers (7.1 channel

system.) See “Using the surround back

decoding mode” (page 71).

Example of a 7.1 channel

speaker system configuration

AFront left speaker

BFront right speaker

CCenter speaker

DSurround left speaker

ESurround right speaker

FSurround back left speaker

GSurround back right speaker

HSub woofer

Enjoying a 5.1/7.1 channel

system

17GB

Getting Started

Tips

• The angle A should be the same.

• When you connect a 6.1 channel speaker system,

place the surround back speaker behind the seating

position.

• Since the sub woofer does not emit highly

directional signals, you can place it wherever you

want.

18GB

2: Connecting speakers

Before connecting cords, make sure to

disconnect the AC power cord (mains lead).

AFront speaker A (L)

BFront speaker A (R)

CCenter speaker

DSub wooferb)

ESurround back speaker (L)c)

FSurround back speaker (R)c)

GSurround speaker (L)

HSurround speaker (R)

a) If you have an additional front speaker

system, connect them to the FRONT

SPEAKERS B terminals. You can select

the front speaker system you want to use

with the SPEAKERS switch (OFF/A/B/

A+B) on the front panel (page 46).

HG F

BAD

BFRONT SPEAKERS

B terminals a)

AMonaural audio cord (not supplied)

BSpeaker cords (not supplied)

19GB

Getting Started

b) When you connect a sub woofer with an auto

standby function, turn off the function when

watching movies. If the auto standby

function is set to on, it turns to standby mode

automatically based on the level of the input

signal to a sub woofer, then sound may not

be output.

c) If you connect only one surround back

speaker, connect it to the SURROUND

BACK SPEAKERS L terminals.

Notes

• When you connect all the speakers with a nominal

impedance of 8 ohms or higher, set “Impedance” in

the Speaker settings menu to “8 Ω.” In other

connections, set it to “4 Ω.” For details, see “8:

Setting the speakers” (page 44).

• Before connecting the AC power cord (mains

lead), make sure that metallic wires of the speaker

cords are not touching each other between the

SPEAKERS terminals.

Tip

To connect certain speakers to another power

amplifier, use the PRE OUT jacks. The same signal

is output from both the SPEAKERS terminals and

the PRE OUT jacks. For example, if you want to

connect just the front speakers to another amplifier,

connect that amplifier to the PRE OUT FRONT L

and R jacks.

You can assign the SURROUND BACK

SPEAKER terminals E and F to the

speakers of the zone 2. Set “Sur Back Assign”

to “ZONE 2” in the Speaker settings menu.

See “Listening to the sound in another zone

(ZONE 2/ZONE 3 operations)” (page 108) for

details on connection and operation in zone 2.

ZONE 2 connection

20GB

3: Connecting the monitor

You can watch the selected input image when

you connect the MONITOR VIDEO OUT jack

to a TV. You can operate this receiver using a

GUI (Graphical User Interface).

It is not necessary to connect all the cables.

Connect audio and video cords according to

the jacks of your components.

TV monitor

AOptical digital cord (not supplied)

BAudio cord (not supplied)

CComponent video cord (not supplied)

DHDMI cable (not supplied)

ES video cord (not supplied)

FVideo cord (not supplied)

Audio signals

CDEF

Video signals

21GB

Getting Started

Notes

• Before connecting cords, make sure to disconnect

the AC power cord (mains lead).

• Connect image display components such as a TV

monitor or a projector to the MONITOR VIDEO

OUT jack on the receiver. You may not be able to

record, even if you connect recording components.

• Turn on the receiver when the video and audio of a

playback component are being output to a TV via

the receiver. If the power supply of the receiver is

not turned on, neither video nor audio is

transmitted.

• Depending on the status of the connection between

the TV and the antenna (aerial), the image on the

TV screen may be distorted. In this case, place the

antenna (aerial) farther away from the receiver.

Tips

• The receiver has a video conversion function. For

details, see “Notes on converting video signals”

(page 36).

• The sound of the TV is output from the speakers

connected to the receiver if you connect the audio

output jack of the TV and the TV IN jacks of the

receiver. In this configuration, set the sound output

jack of the TV to “Fixed” if it can be switched

between either “Fixed” or “Variable.”

• The screen saver is activated when the GUI menu

is displayed on the TV screen and there has been no

operation attempted for 15 minutes.

22GB

4a: Connecting the audio components

This section describes how to hook up your

components to this receiver. Before you begin,

refer to “Component to be connected” below

for the pages which describe how to connect

each component.

After hooking up all your components,

proceed to “5: Connecting the antennas

(aerials)” (page 38).

The sound quality depends on the jack used.

Refer to the illustration that follows. Select the

connection configuration according to the

jacks of your components.

Notes

• When connecting optical digital cords, insert the

plugs straight in until they click into place.

• Do not bend or tie optical digital cords.

Tip

All the digital audio jacks are compatible with 32

kHz, 44.1 kHz, 48 kHz, and 96 kHz sampling

frequencies.

How to hook up your

components

Component to be connected Page

Super Audio CD

player/ CD player

With digital audio

output

With multi-channel

audio output

With analog audio

output only

MD player With digital audio

output

With analog audio

output only

Tape deck, Analog disc turntable 26

Audio input/output jacks to be

connected

High quality sound

Digital Analog

23GB

Getting Started

The following illustration shows how to

connect a Super Audio CD player, CD player,

an MD deck and DIGITAL MEDIA PORT

adapter.

Notes

• Before connecting cords, make sure to disconnect

the AC power cord (mains lead).

• To disconnect the DIGITAL MEDIA PORT

adapter, observe the following precautions.

– Remove the DIGITAL MEDIA PORT adapter

after removing the cord when cords are

connected to the COMPONENT VIDEO jack.

– Remove the DIGITAL MEDIA PORT adapter

by squeezing the sides of the connector, since

the connector is locked in place.

Connecting components with

digital audio input/output jacks

Super Audio CD

player, CD player

MD deck

AOptical digital cord (not supplied)

BAudio cord (not supplied)

CCoaxial digital cord (not supplied)

DIGITAL MEDIA PORT

adapter

BBC

continued

24GB

Notes on playing a Super Audio

CD on a Super Audio CD player

• No sound is output when playing a Super

Audio CD on a Super Audio CD player

connected to only the COAXIAL SA-CD/

CD IN jack on this receiver. When you play

a Super Audio CD, connect the player to the

MULTI CHANNEL INPUT or SA-CD/CD

IN jacks. Refer to the operating instructions

supplied with the Super Audio CD player.

• Connect a player which can output DSD

signals from the HDMI jack to the receiver

using an HDMI cable.

• You cannot make digital recordings of a

Super Audio CD.

• When connecting optical digital cords, insert

the plugs straight in until they click into

place.

• Do not bend or tie optical digital cords.

If you want to connect several

digital components, but cannot

find an unused input

See “Enjoying the sound/images from other

inputs” (page 100).

25GB

Getting Started

If your DVD or Super Audio CD player is

equipped with multi-channel output jacks, you

can connect them to the MULTI CHANNEL

INPUT jacks of this receiver to enjoy multi-

channel sound. Alternatively, the multi-

channel input jacks can be used to connect an

external multi-channel decoder.

Notes

• Before connecting cords, make sure to disconnect

the AC power cord (mains lead).

• DVD and Super Audio CD players do not have the

SURROUND BACK jacks.

• When “Sur Back Assign” is set to “BI-AMP” or

“ZONE 2” in the Speaker settings menu, the input

to the SUR BACK jacks is invalid.

• Audio input signals from MULTI CHANNEL

INPUT jacks are not output to any audio output

jacks. The signals cannot be recorded.

Connecting components with

multi-channel output jacks

DVD player,

Super Audio CD player,

etc.

AAudio cord (not supplied)

BMonaural audio cord (not supplied)

26GB

The following illustration shows how to

connect a component with analog jacks, such

as tape deck, turntable, etc.

Notes

• If your turntable has a ground (earth) wire, connect

it to the (U) SIGNAL GND terminal.

• Before connecting cords, make sure to disconnect

the AC power cord (mains lead).

Connecting components with

analog audio jacks

Super

Audio CD

player, CD

player

Tur ntabl e

Tape deck

AAudio cord (not supplied)

MD deck

27GB

Getting Started

4b: Connecting the video components

This section describes how to hook up your

components to this receiver. Before you begin,

refer to “Component to be connected” below

for the pages which describe how to connect

each component.

After hooking up all your components,

proceed to “5: Connecting the antennas

(aerials)” (page 38).

The image quality depends on the connecting

jack. Refer to the illustration that follows.

Select the connection according to the jacks on

your components.

How to hook up your

components

Component to be connected Page

TV monitor 20

With HDMI jack 28

DVD player, Blu-ray Disc Player 31

Satellite tuner, CATV system 32

DVD recorder, VCR 33

Camcorder, video game, etc. 33

Video input/output jacks to be

connected

High quality image

Digital Analog

28GB

HDMI is the abbreviated name for High-

Definition Multimedia Interface. It is an

interface which transmits video and audio

signals in digital format.

HDMI features

• A digital audio signals transmitted by HDMI

can be output from the speakers and the PRE

OUT jacks on this receiver. This signal

supports Dolby Digital, DTS, DSD, and

linear PCM.

• Linear PCM (sampling frequency less than

192 kHz) with digital audio signals of up to

8 channels can be received with this receiver

using the HDMI jack.

• Analog video signals input to the VIDEO

jack, S VIDEO jack, or COMPONENT

VIDEO jacks can be output as HDMI

signals. Audio signals are not output from an

HDMI OUT jack when the image is

converted.

• This receiver supports DSD transmission

(Super Audio CD), extended by HDMI

ver1.2.

• This receiver supports High Bitrate Audio

(DTS-HD Master Audio, Dolby TrueHD),

DeepColor and xvYCC transmission,

extended by HDMI ver1.3.

• This receiver supports the HDMI

CONTROL function. Refer to “HDMI

CONTROL Guide” supplied with the

receiver.

• HDMI IN6 is input which is considered

sound quality. Input IN6 when you need

higher quality sound. You can also use IN6

jack in the same manner as the HDMI IN1 to

IN5 jacks.

Connecting components with

HDMI jacks

29GB

Getting Started

DVD player Satellite tuner Blu-ray Disc Player, PS3™,

hard disk recorder

AHDMI cable (not supplied)

Audio/video

signals

Audio/video

signals Audio/video

signals

TV monitor, projector, etc.

Audio/video

signals

continued

30GB

Notes on connecting cables

• We recommend that you use a Sony HDMI

cable.

• We recommend that you use an HDMI cable

with the HDMI logo (made by Sony) for the

HDMI jack corresponding to high speed (an

HDMI version1.3a, category 2 cable) when

you view images or listen to sound during a

DeepColor transmission or when you watch

a video image of 1080p or higher.

• We do not recommend using an HDMI-DVI

conversion cable. When you connect an

HDMI-DVI conversion cable to a DVI-D

component, the sound and/or the image may

not be output. Connect other audio cords or

digital connecting cords, then set “Input

Assign” in the Input Option menu when the

sound is not output correctly.

• Before connecting cables, make sure to

disconnect the AC power cord (mains lead).

Notes on HDMI connections

• Check the setup of the connected component

if an image is poor or the sound does not

come out of a component connected via the

HDMI cable.

• An audio signal input to the HDMI IN jack

is output from the speaker output jacks,

HDMI OUT jack and PRE OUT jacks. It is

not output from any other audio jacks.

• A video signal input to the HDMI IN jack

can only be output from the HDMI OUT

jack. The video input cannot be output from

the VIDEO OUT jacks, S VIDEO OUT

jacks or MONITOR VIDEO OUT jacks.

• The audio and video signals of HDMI input

are not output from the HDMI OUT jack

while the receiver menu is displayed.

• When you want to listen to the sound from

the TV speaker, set “HDMI Audio” to

“TV+AMP” in the HDMI settings menu. If

set to “AMP,” the sound is not output from

the TV speaker.

• Be sure to turn on the receiver when video

and audio signals of a playback component

are being output to a TV through this

receiver. Unless the power is on, neither

video nor audio signals will be transmitted.

• Audio signals (sampling frequency, bit

length, etc.) transmitted from an HDMI jack

may be suppressed by the connected

component. Check the setup of the

connected component if an image is poor or

the sound does not come out of a component

connected via the HDMI cable.

• Sound may be interrupted when the

sampling frequency, the number of channels

or audio format of audio output signals from

the playback component is switched.

• When the connected component is not

compatible with copyright protection

technology (HDCP), the image and/or the

sound from the HDMI OUT jack may be

distorted or may not be output.

In this case, check the specification of the

connected component.

• Refer to the operating instructions of each

component connected for details.

• You can enjoy High Bitrate Audio (DTS-HD

Master Audio, Dolby TrueHD), DSD, multi-

channel Linear PCM only with an HDMI

connection.

• Set the image resolution of the player to

more than 720p/1080i to enjoy High Bitrate

Audio (DTS-HD Master Audio, Dolby

TrueHD).

• The image resolution of player may need

certain settings be made before you can

enjoy DSD and multi-channel Linear PCM.

Refer to the operating instructions of the

player.

• Not every HDMI component supports all

functions that are defined by the specified

HDMI version. For example, components

that support HDMI, ver. 1.3a, may not

support DeepColor.

31GB

Getting Started

The following illustration shows how to

connect a DVD player, Blu-ray Disc Player.

It is not necessary to connect all the cables.

Connect audio and video cords according to

the jacks of your components.

Notes

• To output multi-channel digital audio, set the

digital audio output setting on the DVD player,

Blu-ray Disc Player. Refer to the operating

instructions supplied with the DVD player, Blu-ray

Disc Player.

• Before connecting cords, make sure to disconnect

the AC power cord (mains lead).

* When you connect a component equipped with an

OPTICAL jack, set “Input Assign” in the Input

menu.

Connecting a DVD player, Blu-

ray Disc Player

DVD player, Blu-ray Disc Player

ABC

AOptical digital cord (not supplied)

BCoaxial digital cord (not supplied)

CAudio cord (not supplied)

DComponent video cord (not supplied)

ES video cord (not supplied)

FVideo cord (not supplied)

Audio signals Video signals

32GB

The following illustration shows how to

connect a satellite tuner, CATV system.

It is not necessary to connect all the cables.

Connect audio and video cords according to

the jacks of your components.

Note

Before connecting cords, make sure to disconnect

the AC power cord (mains lead).

Connecting a satellite tuner,

CATV system

Satellite tuner, CATV system

AB C D

AOptical digital cord (not supplied)

BAudio cord (not supplied)

CComponent video cord (not supplied)

DS video cord (not supplied)

EVideo cord (not supplied)

Audio signals Video signals

33GB

Getting Started

The following illustration shows how to

connect a component which has analog jacks

such as a DVD recorder or VCR, etc.

It is not necessary to connect all the cables.

Connect audio and video cords according to

the jacks of your components.

Connecting components with

analog video and audio jack

DVD recorder, VCR

To the VIDEO 3 IN/PORTABLE

AV IN jacks (Front panel)

AAudio cord (not supplied)

BS video cord (not supplied)

CVideo cord (not supplied)

DAudio/video cord (not supplied)

Audio signals Video signals

Camcorder,

video game

Note

Before connecting cords, make sure to disconnect

the AC power cord (mains lead).

34GB

This receiver is equipped with a function for

converting video signals. You can output the

video signal after connecting this receiver via

the MONITOR VIDEO OUT jack as shown in

the illustration.

• Video signals can be output as HDMI video,

component video and S video signals.

• S video signals can be output as HDMI

video, component video and video signals.

• Component video signals can be output as

HDMI video, S video and video signals.

For details on the video converting function,

see “In the video input/output conversion table

classified by the menu settings” (page 37).

Function for conversion of video

signals

35GB

Getting Started

In the video input/output conversion table of the receiver

Refer to “In the video input/output conversion table classified by the menu settings” (page 37) on

the conversion function of images.

a : Video signals are converted and output through the video converter.

f : The same type of signal as that of the input signal is output. Video signals are not converted.

X : Video signals are not output.

* Video signals are output when “Resolution” is set to “DIRECT” in the Video settings menu.

Input Signals

Output Signals

HDMI OUT COMPONENT VIDEO

MONITOR OUT MONITOR S VIDEO

OUT MONITOR VIDEO

OUT

HDMI IN 1/2/3/4/5/6

AfXXX

COMPONENT

VIDEO IN Baa/fa a

S VIDEO IN Caa a/f*a

VIDEO IN Daa a a/f*

INPUT jack

OUTPUT jac

continued

36GB

Notes on converting video signals

• When video or S video signals from a VCR,

etc., are converted on this receiver and then

output to your TV, depending on the status of

the video signal output, the image on the TV

screen may appear distorted horizontally or

no image may be output.

• HDMI video signals cannot be converted to

component video signals, S video signal and

video signals.

• The converted video signals are output only

from the MONITOR VIDEO OUT jacks.

They are not output from VIDEO OUT

jacks, S VIDEO OUT jacks or the ZONE 2

VIDEO OUT jack.

• When you play a VCR with an image

improvement circuit, such as TBC, the

images may be distorted or may not be

output. In this case, set the image

improvement circuit function to off.

• The resolution of the signals output to the

COMPONENT VIDEO MONITOR OUT

jacks is converted up to 1080i. The

resolution of the signals output to the HDMI

OUT jack is converted up to 1080p.

• COMPONENT VIDEO MONITOR OUT

jacks have restrictions on resolution when

the resolution of video signals protected by

Resolution of up to 480p can be output to the

COMPONENT VIDEO MONITOR OUT

jacks. The HDMI OUT jack has no

restriction on resolution.

• Video signals for which the resolution has

been converted cannot be output from either

the COMPONENT VIDEO MONITOR

OUT jacks or the HDMI OUT jack. The

video signals are output from the HDMI

OUT jack when both are connected.

• Set “Resolution” to “AUTO” or “480i/576i”

in the Video settings menu to output the

video signals from the MONITOR VIDEO

OUT, MONITOR S VIDEO OUT,

COMPONENT VIDEO MONITOR OUT

jack when both are connected.

To display Closed Caption

Set “Resolution” to “DIRECT” in the Video

settings menu when receiving a signal that

supports Closed Captions.

Use the same kind of cords for the input/output

signals.

To connect a recording

component

When recording, connect the recording

component to the VIDEO OUT jacks or S

VIDEO OUT jacks of the receiver. Connect

cords for input and output signals to the same

type of jack, as VIDEO OUT jacks and S

VIDEO OUT jacks do not have an up-

conversion function.

Note

Signals output from the MONITOR VIDEO OUT

jacks may not be recorded properly.

37GB

Getting Started

In the video input/output conversion table classified by the menu

settings

For details on “Resolution” menu setting, see “Settings for the video (Video settings menu)”

(page 60) and on operating, see “Converting analog video input signals” (page 94).

a : Video signals are converted and output through the video converter.

f : The same type of signal as that of the input signal is output. Video signals are not converted.

X : Video signals are not output.

a)The resolution is set automatically, depending on the connected monitor.

b)When the TV is connected to jacks other than the HDMI jacks, 480i/576i signals are output when

“Resolution” is set to “AUTO.”

c)480p/576p signals are output even if 480i/576i is set.

d)Video signals without copyright protection are output based on the settings menu. Video signals with

Notes

• Video signals are not output from the COMPONENT VIDEO MONITOR OUT, MONITOR S VIDEO OUT

or MONITOR VIDEO OUT jacks when the monitor, etc., is connected to the HDMI OUT jack.

• If you select a resolution that the connected TV does not support in the “Resolution” menu, the images from

the TV cannot be output correctly.

• Converted HDMI image output signals do not support “x.v.Color.”

• Converted HDMI image output signals do not support DeepColor.

“Resolution”

menu setting HDMI OUT

jack COMPONENT

VIDEO

MONITOR

OUT jacks

MONITOR S

VIDEO OUT

jack

MONITOR

VIDEO OUT

jack

DIRECT Component video XfXX

S video XXfX

Video XXXf

AUTO (initial

setting)

Component video

aa)

ab) ab) ab)

S video ab) ab) ab)

Video ab) ab) ab)

480i/576i Component video ac) aaa

S video ac) aaa

Video ac) aaa

480p/576p Component video aaXX

S video aaf X

Video aaXf

720p, 1080i Component video aa

d) XX

S video aa

d) fX

Video aa

d) Xf

1080p Component video afXX

S video aXfX

Video aXXf

Input signals

Output from

38GB

5: Connecting the antennas (aerials)

Connect the supplied AM loop antenna

(aerial) and FM wire antenna (aerial).

* The shape of the connector varies depending on

the area.

Notes

• To prevent noise pickup, keep the AM loop antenna

(aerial) away from the receiver and other

components.

• Be sure to fully extend the FM wire antenna

(aerial).

• After connecting the FM wire antenna (aerial),

keep it as horizontal as possible.

• Before connecting cords, make sure to disconnect

the AC power cord (mains lead).

FM wire antenna (aerial) (supplied)

AM loop antenna (aerial)

(supplied)

39GB

Getting Started

6: Preparing the receiver

and the remote

Connect the supplied AC power cord (mains

lead) to the AC IN terminal on the receiver,

then connect the AC power cord (mains lead)

to a wall outlet.

Notes

• Before connecting the AC power cord (mains

lead), make sure that metallic wires of the speaker

cords are not touching each other between the

SPEAKERS terminals.

• Connect the AC power cord (mains lead) firmly.

A several space is left between the plug and the

rear panel even when the power cord (mains

lead) is inserted firmly. The cord is supposed

be connected this way. This is not malfunction.

Before using the receiver for the first time,

initialize the receiver by performing the

following procedure. This procedure can also

be used to return settings you have made to

their factory defaults.

1Press POWER to turn off the

receiver.

2Hold down POWER while

pressing TONE MODE and

DMPORT to turn on the

receiver.

3Release the TONE MODE and

DMPORT after a few seconds.

After “MEMORY CLEARING...”

appears on the display for a while,

“MEMORY CLEARED!” appears.

All the settings you have changed or

adjusted are reset to the initial settings.

Connecting the AC power cord

(mains lead)

AC IN terminal

To the wall outlet

AC power cord

(mains lead)

(supplied)

Performing initial setup

operations

1,2 2,3 2,3

40GB

Insert two R6 (size-AA) batteries in the RM-

AAL008 remote commander.

Insert two R6 (size-AA) batteries in the RM-

AAU016 remote control.

Observe the correct polarity when installing

batteries.

Notes

• Do not leave the remote in an extremely hot or

humid place.

• Do not use a new battery with old ones.

• Do not mix manganese batteries and other kinds of

batteries.

• Do not expose the remote sensor to direct sunlight

or lighting apparatuses. Doing so may cause a

malfunction.

• If you do not intend to use the remote for an

extended period of time, remove the batteries to

avoid possible damage from battery leakage and

corrosion.

• When you replace the batteries, the programmed

remote codes may be cleared. If this happens,

program the remote codes again (page 127).

Tip

When the remote no longer operates the receiver,

replace all the batteries with new ones.

The receiver and the remote use the same

command mode.

If the command modes of the receiver and the

remote are different, you cannot use the

remote to operate the receiver.

If the command modes of both the receiver and

the remote are those of the initial setting (AV

SYSTEM 2), it is not necessary to reset them.

You can switch the command mode (AV

SYSTEM 1 or AV SYSTEM 2) of the receiver

and the remote. If both the receiver and the

other Sony component respond to the same

remote command, switch the command mode

of either the component or the receiver to

another command mode so that the component

does not respond to the same remote command

as the receiver.

To switch the command mode

of the receiver

Turn on the receiver while pressing

2CH/A.DIRECT.

When the command mode is set to “AV2,”

“COMMAND MODE [AV2]” appears on the

display.

When the command mode is set to “AV1,”

“COMMAND MODE [AV1]” appears on the

display.

To switch the command mode

of the RM-AAL008 remote

Inserting batteries into the

remote

About the command mode

RM-AAL008 RM-AAU016

2CH/A.DIRECT

41GB

Getting Started

1Press ?/1 while pressing RM SET UP.

The RM SET UP button flashes.

2Press 1 or 2 while the RM SET UP

button is flashing.

When you press 1, the command mode is

set to AV SYSTEM 1. When you press 2,

the command mode is set to AV SYSTEM

3Press ENTER when the RM SET UP

button lights up.

The RM SET UP button flashes twice, then

the command mode setting process is

completed.

Tip

When you press RM SET UP, use a thin wire, such

as a paper clip.

To switch the command mode

of the RM-AAU016 remote

Press and hold DISPLAY, then press

MUTING and at the same time.

7: Operating the receiver

using the GUI (Graphical User

Interface)

By using the GUI menu, you can make various

settings and adjustments.

1Connect a TV monitor to this

receiver.

Refer to “3: Connecting the monitor”

(page 20).

2Turn on the receiver and the TV.

3Press AMP to enable receiver

operation.

DISPLAY

MUTING

Displaying the GUI menu on the

TV screen

AMP

continued

42GB

4Press SHIFT, then press MENU.

The menu list of this receiver appears on

the TV screen. Press AMP MENU if the

menu list does not appear on the TV

screen.

5Press V/v repeatedly to select a

menu you want, then press

or b.

The following menu items are available in

each settings menu.

Input

Selects the input to the receiver.

For details on each input, see “Selecting a

component” (page 53).

Music

You can listen to the music from an audio

component connected the DIGITAL MEDIA

PORT adapter.

For details on Music function, see “Using the

DIGITAL MEDIA PORT adapter” (page 94).

FM/AM/XM/SIRIUS

You can listen to the radio using the receiver.

For details on Tuner operation, see “Tuner

Operations” (page 82).

Settings

You can use Settings menu to set and adjust

this receiver.

Auto Calibration

You can use the Auto Calibration settings

menu to adjust the speakers automatically.

For details, see “9: Calibrating the

appropriate speaker settings automatically

(Auto Calibration)” (page 46).

Speaker

You can use the Speaker settings menu to

adjust the speakers manually for the current

position, and to set the speaker impedance.

For details, see “Setting the speaker

impedances” (page 44) and “Adjusting the

speaker settings manually” (page 74).

Surround

You can use the Surround settings menu to

select the sound field you want for your

listening pleasure. For details on adjusting

the parameters, see “Enjoying a pre-

programmed sound field” (page 62).

You can use the EQ settings menu to adjust

the equalizer. For details, see “Adjusting the

equalizer” (page 80).

Multi Zone

You can use the Multi Zone settings menu to

operate components in the multi zone. For

details on adjusting the parameters, see

“Listening to the sound in another zone

(ZONE 2/ZONE 3 operations)” (page 108).

Audio

For details on adjusting the audio using the

Audio settings menu, see “Settings for the

audio (Audio settings menu)” (page 59).

Video

For details on adjusting the video using the

Video settings menu, see “Settings for the

video (Video settings menu)” (page 60).

Overview of the menus

43GB

Getting Started

HDMI

You can use the HDMI settings menu to

operate components connected to the HDMI

jacks. For details on adjusting the relevant

parameters, see “Settings for HDMI (HDMI

menu)” (page 60).

System

For details on adjusting the system using the

System settings menu, see “Settings for the

system (System settings menu)” (page 61).

1Make sure that the AMP button

is lit.

If it is not lit, or “GUI MODE” is not

displayed in the display window of the

receiver, follow the steps given in

“Displaying the GUI menu on the TV

screen” (page 41).

2Press MENU repeatedly to

display the GUI menu on the TV

screen.

3Press V/v repeatedly to select a

menu you want.

4Press or b to enter the

menu.

The menu item list appears on the TV

screen.

5Press V/v repeatedly to select

the menu item you want to

adjust.

6Press or b to enter the menu

item.

7Repeat steps 3 to 6 to select the

parameter you want.

Navigating through menus

3-6

RETURN/

EXIT O

continued

44GB

To return to the previous screen

Press RETURN/EXIT O.

To exit the menu

Press MENU.

8: Setting the speakers

Set the appropriate speaker impedance for the

speakers you are using.

1Make sure that the AMP button

is lit.

If it is not lit, or “GUI MODE” is not

displayed in the display window of the

receiver, follow the steps given in “7:

Operating the receiver using the GUI

(Graphical User Interface)” (page 41).

2Press V/v repeatedly to select

“Settings,” then press or b.

The Settings menu list appears on the TV

screen.

3Press V/v repeatedly to select

“Speaker,” then press or b.

Setting the speaker impedances

2-5

45GB

Getting Started

4Press V/v repeatedly to select

“Impedance,” then press .

5Press V/v repeatedly to select

“4 Ω” or “8 Ω” depending on

the speakers you are using,

then press .

Notes

• If you are not sure of the impedances of the

speakers, refer to the operating instructions

supplied with your speakers. (This information is

often on the back of the speaker.)

• When you connect all speakers with a normal

impedance of 8 ohms or higher, set “Impedance” to

“8 Ω.” When connecting other types of speakers,

set it to “4 Ω.”

• When you connect front speakers to both the

SPEAKERS A and B terminals, connect the

speakers with a normal impedance of 8 ohms or

higher.

– When you connect speakers with impedance of

16 ohms or higher in both “A” and “B”

configuration:

Set “Impedance” to “8 Ω” in the Speaker

settings menu.

– For other types of speakers in other

configurations:

Set “Impedance” to “4 Ω” in the Speaker

settings menu.

46GB

You can select the front speakers you want to

drive.

Set the SPEAKERS switch to select

the front speaker system you want

to drive.

Note

This setting is not available when headphones are

connected.

9: Calibrating the

appropriate speaker

settings automatically

(Auto Calibration)

The DCAC (Digital Cinema Auto Calibration)

function allows you to perform automatic

calibration, such as checking the connection

between each speaker and the receiver,

adjusting the speaker level, and measuring the

distance of each speaker from your seating

position automatically. Refer also to “Quick

Setup Guide” supplied with the receiver.

Before you perform the auto calibration, set up

and connect the speakers (page 16-19).

• The AUTO CAL MIC jack is used for the

supplied optimizer microphone only. Do not

connect other microphones. Doing so may

damage the receiver and the microphone.

• During the measurement, the sound that

comes out of the speakers is very loud. The

volume of the sound cannot be adjusted. Pay

attention to the presence of children or to the

effect on your neighborhood.

• Perform the measurement in a quiet

environment to avoid the effect of noise and

get a more accurate measurement.

• If there are any obstacles in the path between

the optimizer microphone and the speakers,

the calibration cannot be performed

correctly. Remove any obstacle from the

measurement area to avoid measurement

error.

• When you use a bi-amplifier connection, set

“Sur Back Assign” to “BI-AMP” in the

Speaker settings menu before you perform

auto calibration.

Selecting the front speakers

Set to To select

A The speakers connected to the

FRONT SPEAKERS A terminals.

B The speakers connected to the

FRONT SPEAKERS B terminals.

A+B The speakers connected to both the

FRONT SPEAKERS A and B

terminals (parallel connection).

OFF No audio signals are output from

any speaker terminals, or the PRE

OUT jacks.

SPEAKERS switch

Before you perform the auto

calibration

47GB

Getting Started

Notes

• The auto calibration function does not work if

headphones are connected.

• Cancel MUTING if it is set to on.

1Connect the supplied optimizer

microphone to the AUTO CAL

MIC jack.

2Set up the optimizer

microphone.

Place the optimizer microphone at your

seating position. Use a stool or tripod so

that the optimizer microphone remains at

the same height as your ears. Orient the L

end of the optimizer microphone toward

the front left speaker and the R end of the

optimizer microphone toward the front

right speaker.

Note

When you position the optimizer microphone

at the center of the two speakers, if the angle

between the two speakers is too narrow, the

optimizer microphone cannot measure the left

and right speakers properly.

On setting up the active sub

woofer

• When a sub woofer is connected, turn on the

sub woofer and turn up the volume

beforehand. Turn the MASTER VOLUME

knob to just before the mid-point.

• If you connect a sub woofer with the

crossover frequency function, set the value

to maximum.

• If you connect a sub woofer with an auto

standby function, set it to off (deactivated).

Note

Depending on the characteristics of the sub woofer

you are using, the setup distance value may be

further away from the actual position.

Using the receiver as a pre-

amplifier

You can use the auto calibration function when

you use the receiver as a pre-amplifier.

In this case, the distance value shown on the

display may differ from the actual distance

value. However, there will be no problems

even if you continue to use the receiver with

that value.

The auto calibration function allows you to

measure the following:

• Speaker connectionsa)

• Polarity of speakers

• Speaker distanceb)

• Speaker angleb)

• Speaker sizeb)

• Speaker level

• Frequency characteristicsc)

Optimizer microphone

Performing auto calibration

continued

48GB

a) This receiver corrects signals by analog

downmix processing only for the center speaker

and sub woofer when the multi-channel input is

selected. The correction is invalid for other

speakers.

b) The measurement result is not utilized when the

multi-channel input is selected.

c) • Signals with a sampling frequency of more than

96 kHz are always played back at either

44.1 kHz or 48 kHz.

• The measurement result is not utilized in the

following cases.

–The multi-channel input is selected.

–“2ch Analog Direct” is being used.

–Dolby TrueHD signals with a sampling

frequency of more than 96 kHz are being

received.

1Make sure that the AMP button

is lit.

If it is not lit, or “GUI MODE” is not

displayed in the display window of the

receiver, follow the steps given in “7:

Operating the receiver using the GUI

(Graphical User Interface)” (page 41).

2Press V/v repeatedly to select

“Settings,” then press or b.

The Settings menu list appears on the TV

screen.

3Press V/v repeatedly to select

“Auto Calibration,” then press

or b.

4Press V/v repeatedly to select

“Quick Setup,” then press .

5Press V/v repeatedly and to

un-check the items you do not

want to measure.

• Speaker Distance

• Speaker Level

• Frequency Characteristic

6Press b.

7Press to select “Start.”

8The measurement starts in five

seconds.

2-7

49GB

Getting Started

9Measurement starts.

The measurement process will take

approximately 30 seconds with a test

tone. Wait until the measurement process

completes.

Note

You cannot measure the speaker height of the

surround speakers and the surround back speakers.

Set the position of the surround speakers from

“Position” in the Speaker settings menu.

Tips

• Operations other than turning the receiver on or off

are deactivated during the measurement.

• In the following situations, the measurements have

not been performed correctly or auto calibration

cannot be performed.

– when connecting special speakers, such as

dipole speakers.

– when using the zone 2/zone 3 function in zone 2/

zone 3.

To cancel the measurement

The measurement is cancelled when you

change the volume, switch functions, change

the setting of the SPEAKERS switch, or

connect headphones.

1Confirm the measurement

result.

When the measurement ends, a beep

sounds and the measurement result

appears on the TV screen.

Note

When the speaker(s) is (are) out of the phase,

“Out Phase” is displayed on the TV screen.

The “+” and “–” terminals of the speaker may

be connected the other way around. However,

depending on the speakers, “Out Phase”

appears on the TV screen even though the

speakers are connected properly. This is

because of the speakers’ specifications. In this

case, you can continue to use the receiver.

Tip

The displayed unit of distance for models for

US and Canada is feet. The unit of distance for

models for countries/areas other than US and

Canada is meters. You can change the unit of

distance use in “Distance Unit” in the Speaker

settings menu.

2Press to select “Next.”

When “Save auto calibration (auto

speaker setup) results?” appears on the

TV screen, you can select whether to

confirm the warning (“Yes”) or not

(“No”).

Follow the instructions of the TV screen

when you select “Yes.”

For details on warning and error codes,

see “Message list after auto calibration

measurement” (page 51).

Confirming/saving the

measurement results

continued

50GB

Tip

Press on the remote when “Please Press

ENTER.” appears on the TV screen.

3Press B/b repeatedly to select

“Yes,” then press .

4Press V/v repeatedly to select

the auto calibration type, then

press b.

The measurement results are saved.

5Press .

The exit screen appears.

Notes

• After reflecting the results of a compensation for a

frequency characteristic, signals with a sampling

frequency of more than 96 kHz are always played

back at either 44.1 kHz or 48 kHz.

• The frequency response measurement result is not

utilized in the following cases.

– The multi-channel input is selected.

– “2ch Analog Direct” is being used.

– Dolby TrueHD signals with a sampling

frequency of more than 96 kHz are being

received.

Tip

The size of a speaker (LARGE/SMALL) is

determined by the low characteristics. The

measurement results may vary, depending on the

position of the optimizer microphone and speakers,

and the shape of the room. It is recommended that

you follow the measurement results. However, you

can change those settings in the Speaker settings

menu. Save the measurement results first, then try to

change the settings if you want.

Parameter Explanation

Full Flat Makes the measurement of

frequency from each

speaker flat.

Engineer Sets the frequency to one

that matches that of the

Sony listening room

standard.

Front Reference Adjusts the characteristics

of all the speakers to match

the characteristics of the

front speaker.

OFF Sets the auto calibration EQ

to off.

Parameter Explanation

51GB

Getting Started

•Code 31

1Press , then follow the instructions from step

1 of “Performing auto calibration.”

•Code 32, 33, 34

1When you press , “Retry?” appears.

2Press B/b to select “Yes,” then press .

3Follow the instructions from step 2 of

“Performing auto calibration.”

When you select “WRN CHECK”

If a warning on the measurement result is

present, detailed information is displayed.

Press to return to step 1 of

“Confirming/saving the measurement

results” (page 49).

Message list after auto calibration measurement

Display Explanation

Code 30 Headphones are connected. Remove the headphones and perform the auto calibration again.

Code 31 SPEAKERS (OFF/A/B/A+B) is set to OFF. Set it to others and re-perform the measurement.

Code 32 None of the speakers were detected. Make sure that the optimizer microphone is connected

properly and reperform the measurement.

If the optimizer microphone is connected properly but the error code appears, the optimizer

microphone cable may be damaged or improperly connected.

Code 33 • None of the front speakers are connected or only one front speaker is connected.

• The optimizer microphone is not connected.

• Either the left or right surround speakers is not connected.

• Surround back speakers are connected even though surround speakers are not connected.

Connect the surround speaker(s) to the SURROUND terminals.

• The surround back speaker is connected only to the SURROUND BACK SPEAKERS R

terminals. When you connect only one surround back speaker, connect it to the

SURROUND BACK SPEAKERS L terminals.

Code 34 Speakers are not placed in the proper position. Speakers or an optimizer microphone on the

right or left may be placed wrongly. See “1: Installing speakers” (page 16) and check the

speaker position.

Warning 40 The measurement has completed. However, the noise level is high. You may be able to

perform the measurement properly if you try it again, even though the measurement cannot

be performed in all environments. Try to perform the measurement in a quiet environment.

Warning 41 The sound input from the optimizer microphone is outside the acceptable range. It is louder

than the loudest sound that can be measured. Try to perform the measurement when the

environment is quiet enough to allow proper measurement.

Warning 42 The volume of the receiver is out of the acceptable range. Try to perform the measurement

when the environment is quiet enough to allow proper measurement.

Warning 43 The distance and position of a sub woofer cannot be detected. Or the angle of the speaker

position cannot be detected. This may be caused by noise. Try to perform the measurement

in a quiet environment.

Warning 44 Measurement has been completed. However the speakers are not placed in the proper position

with respect to each other. See “1: Installing speakers” (page 16) and check the relative

positions of the speakers.

NO WARNING There is no warning information.

---------- No speakers are connected.

continued

52GB

Tip

Depending on the position of the sub woofer, the

measurement results for polarity may vary.

However, there will be no problems even if you

continue to use the receiver with that value.

To set auto calibration items

more precisely (Enhanced

Setup)

On the Auto Calibration menu, select

“Enhanced Setup,” then press .

• Seating Position

You can register three patterns as position 1,

2, and 3, depending on the seating position,

listening environment, and measurement

conditions.

• Calibration Type

For details, see the table on page 50.

Optional menu parameters for

Enhanced Setup settings

•EQ Curve

Activates/deactivates the EQ curve

measurement.

• Name Input

You can rename the position number; for

details, refer to “Naming inputs” (page 98).

53GB

Playback

Selecting a component

1Press one of the input buttons.

When you want to select a

component connected to the

PHONO, the MULTI CHANNEL

INPUT, the TV, the TAPE/CD-R,

the satellite radio or the HDMI 4,

5, 6 jack, press SHIFT and then

press PHONO, MULTI IN, TV,

TAPE/CD-R, SIRIUS, XM or

HDMI 4, 5, 6.

You can also use INPUT SELECTOR on

the receiver or the RM-AAU016 remote.

2Turn on the component and

start playback.

Playback

MUTING

Selected

input Components that can be

played back

VIDEO 1, 2 VCR, etc., connected to the

VIDEO 1 or VIDEO 2 jack.

VIDEO 3 Video camera and TV game,

etc., connected to the VIDEO

3 jack.

DVD/BD DVD player, Blu-ray Disc

Player, etc., connected to the

DVD/BD jack.

SAT/CATV Satellite tuner, etc., connected

to the SAT/CATV jack.

MD/DAT MD or DAT deck, etc.,

connected to the MD/DAT

jack.

SA-CD/CD Super Audio CD or CD

player, etc., connected to the

SA-CD/CD jack.

TUNER Built-in radio tuner.

DMPORT Portable audio, etc.,

connected to the DIGITAL

MEDIA PORT adapter

connected to the receiver.

HDMI 1, 2, 3,

4, 5, 6

HDMI components connected

to the HDMI 1, HDMI 2,

HDMI 3, HDMI 4, HDMI 5,

or HDMI 6 jack.

PHONO Turntable, etc., connected to

the PHONO jack.

MULTI IN Component connected to the

MULTI CHANNEL INPUT

jack.

TV TV connected to the TV jack.

TAPE/CD-R Tape deck, etc., connected to

the TAPE/CD-R jack.

SIRIUS SIRIUS Satellite Radio

connected to the SIRIUS jack.

XM XM Radio connected to the

XM jack.

continued

54GB

3Press MASTER VOL +/– to

adjust the volume.

You can also use MASTER VOLUME on

the receiver.

Tips

• You can adjust the volume differently depending

on the speed with which you turn the MASTER

VOLUME knob.

To turn the volume up or down quickly: turn the

knob quickly.

To make fine adjustment: turn the knob slowly.

• You can adjust the volume differently depending

on the length of time you press and hold the

MASTER VOL +/– button on the remote.

To turn the volume up or down quickly: press and

hold the button.

To make a fine adjustment: press the button and

release it immediately.

To activate the muting function

Press MUTING on the remote. To cancel,

press MUTING on the remote again or turn

MASTER VOLUME clockwise to raise the

volume. Even if you turn off the receiver, the

muting function works when you turn the

receiver on again.

To avoid damaging your

speakers

Before you turn off the receiver, be sure to turn

down the volume level.

Playback

55GB

Listening to a Super Audio CD/CD

• The operation is described for a

Sony Super Audio CD player.

• Refer to the operating

instructions supplied with the

Super Audio CD player or CD

player.

You can select the sound field to

suit the music. Refer to page 67

for details.

Recommended sound fields:

Classical: D.Concert Hall

Jazz: Jazz Club

Live concert: Live Concert,

Stadium

1Turn on the Super Audio CD player or CD

player, then place the disc in the tray.

2Turn on the receiver.

3Press INPUT SELECTOR to select “SA-CD/

CD.”

You can also use INPUT SELECTOR on this receiver to

select “SA-CD/CD.”

An example of the display

4Play back the disc.

5Adjust to a suitable volume.

6After you have finished listening to a Super

Audio CD or CD, eject the disc and turn off

the receiver and the Super Audio CD player

or CD player.

56GB

Watching a DVD/Blu-ray Disc

MULTI CHANNEL DECODING lamp

• Refer to the operating

instructions supplied with the

TV and DVD player, Blu-ray

Disc Player.

Select the sound format of the

disc to be played, if necessary.

You can select the sound field to

suit the movie or the music. Refer

to page 67 for details.

Recommended sound fields:

Movie: Cinema Studio EX

Live image: Live Concert

Sport: Sports

Check the following if you cannot

listen to the multi-channel sound.

• Be sure the sound source

corresponds to the multi-

channel format (the MULTI

CHANNEL DECODING lamp

on the front panel lights up

during playback).

• Be sure this receiver is

connected to the DVD player,

Blu-ray Disc Player via a digital

connection.

• Be sure the digital audio output

of the DVD player, Blu-ray Disc

Player is set up properly.

1Turn on the TV and DVD player or Blu-ray

Disc Player.

2Turn on the receiver.

3Press INPUT SELECTOR to select “DVD/BD.”

You can also use INPUT SELECTOR on this receiver to

select “DVD/BD.”

An example of the display

4Switch the input of the TV so that an image

of the DVD, Blu-ray Disc is displayed.

5Play back the disc.

6Adjust to a suitable volume.

7After you have finished watching a DVD/Blu-

ray Disc, eject the disc and turn off the

receiver, the TV, and the DVD player or Blu-

ray Disc Player.

Playback

57GB

Enjoying video games

VIDEO 3 IN/PORTABLE AV IN

• Refer to the operating

instructions supplied with the

TV and video game.

1Turn on the TV and video game.

2Turn on the receiver.

3Press INPUT SELECTOR to select “VIDEO

3*.”

You can also use INPUT SELECTOR on this receiver to

select “VIDEO 3*.”

* When you connect a TV game to the VIDEO 3 IN/PORTABLE

AV IN jack on the front panel.

An example of the display

4Switch the input of the TV so that an image

of the video game is displayed.

5Place the disc in the tray and play it back on

the video game.

6Adjust to a suitable volume.

7After you have finished playing a game, eject

the disc and turn off the receiver, the TV, and

the video game.

58GB

Watching video

• Refer to the operating

instructions supplied with the

TV and VCR.

1Turn on the VCR.

2Turn on the receiver.

3Press INPUT SELECTOR to select “VIDEO

1*.”

You can also use INPUT SELECTOR on this receiver to

select “VIDEO 1*.”

* When you connect VCR to the VIDEO 1 jack.

An example of the display

4Switch the input of the TV so that an image

of the VCR is displayed.

5Play back the tape on the VCR.

6Adjust to a suitable volume.

7After you have finished a watching video,

eject the tape and turn off the receiver, the

TV, and the VCR.

59GB

Amplifier Operations

Settings for the audio

(Audio settings menu)

You can use the Audio settings menu to make

settings for the audio to suit your preference.

Select “Audio” in the Settings menu. For

details on adjusting the parameters, see “7:

Operating the receiver using the GUI

(Graphical User Interface)” (page 41).

xA/V Sync

(Synchronizes audio and video

output)

Lets you delay the output of audio to minimize

the time gap between audio output and visual

display. You can adjust the delay from 0 ms to

300 ms in 10 ms steps.

Notes

• This function is useful when you use a large LCD

or plasma monitor or a projector.

• This function does not work in the following cases.

– The multi-channel input is selected.

– “2ch Analog Direct” is being used.

xDual Mono

(Digital broadcast language

selection)

Lets you select the language you want to listen

to during a digital broadcast. This feature only

functions for Dolby Digital sources.

• MAIN/SUB

Sound of the main language will be output

through the front left speaker, and sound of

the sub language will be output through the

front right speaker simultaneously.

•MAIN

Sound of the main language will be output.

•SUB

Sound of the sub language will be output.

• MAIN+SUB

Mixed sound of both the main and sub

languages will be output.

xDecode Priority

(Digital audio input decoding

priority)

Lets you specify the input mode for the digital

signal input to the DIGITAL IN jacks or

HDMI IN jacks.

•PCM

When signals from the DIGITAL IN jack are

selected, PCM signals are given priority (to

prevent interruption when playback starts).

However, when other signals are input, there

may be no sound, depending on the format.

In this case, set this item to “AUTO.”

When signals from the HDMI IN jack are

selected, only PCM signals are output from

the connected player. When signals in any

other format are received, set this item to

“AUTO.”

•AUTO

Automatically switches the input mode

between Dolby Digital, DTS, DSD or PCM.

Note

When set to “AUTO” and the sound from the digital

audio jacks (for a CD, etc.) is interrupted when

playback starts, set to “PCM.”

Amplifier Operations

Audio settings menu parameters

60GB

Settings for the video

(Video settings menu)

You can use the Video settings menu to make

settings for video. Select “Video” in the

Settings menu. For details on adjusting the

parameters, see “7: Operating the receiver

using the GUI (Graphical User Interface)”

(page 41).

xResolution

(Converting video signals)

Lets you convert the resolution of analog video

input signals.

•DIRECT

•AUTO

• 480i/576i

• 480p/576p

•720p

• 1080i

• 1080p

For details on operating, see “In the video

input/output conversion table classified by the

menu settings” (page 37).

Settings for HDMI

(HDMI menu)

You can use the HDMI menu to make the

required settings for components connected to

the HDMI jack. Select “HDMI” in the Settings

menu. For details on adjusting the parameters,

see “7: Operating the receiver using the GUI

(Graphical User Interface)” (page 41).

xHDMI Control

Lets you turn the components connected to the

HDMI jack using an HDMI cable on or off.

•ON

•OFF

Note

When you set “HDMI Control” to “ON,” “HDMI

Audio” may be changed automatically.

xHDMI Audio

(Setting HDMI audio input)

Lets you set the HDMI audio signals output

from the playback component connected to the

receiver via an HDMI connection.

• TV+AMP

The sound is output from TV’s speaker and

the speakers connected to the receiver.

Notes

• The sound quality of the playback component

depends on the TV’s sound quality, such as the

number of channels, and the sampling frequency,

etc. When the TV has stereo speakers, the sound

output from the receiver is also stereo as that of

the TV, even if you play multi-channel source.

• When you connect the receiver to a video

component (projector, etc.), sound may not be

output from the receiver. In this case, select

“AMP.”

• When you select the input that you have assigned

the HDMI input, sound does not output from the

TV.

•AMP

The HDMI audio signals from the playback

component is only output to speakers

Video settings menu parameters HDMI menu parameters

61GB

Amplifier Operations

connected to the receiver. The multi-channel

sound can be played back as it is.

Note

Audio signals are not output from the TV’s

speakers when HDMI Audio is set to “AMP.”

xHDMI SW Level

Lets you set the level of the sub woofer to 0 dB

or +10 dB when PCM signals are input via an

HDMI connection. You can set the level for

each HDMI input independently.

•0 dB

•AUTO

Automatically sets the level to 0 dB or +10

dB depending on the frequency.

• +10 dB

Settings for the system

(System settings menu)

You can use the System settings menu to

customize the settings of the receiver. Select

“System” in the Settings menus. For details on

adjusting the parameters, see “7: Operating the

receiver using the GUI (Graphical User

Interface)” (page 41).

xScreen Saver

Lets you activate the screen saver function for

the GUI menu on the TV connected to the

receiver.

•ON

When there has been no operation attempted

for 15 minutes, the screen saver function is

activated automatically.

•OFF

The screen saver function is disabled.

xRS-232C Control

Lets you use this menu for the zone2/zone3

operation.

For details, see “Option menu parameter of

zone 2/zone 3 operations” (page 112) in

“Listening to the sound in another zone

(ZONE 2/ZONE 3 operations).”

•ON

•OFF

System settings menu

parameters

62GB

Enjoying a pre-

programmed sound field

1Start playing a source encoded

with multi-channel surround

effects (DVD, etc.).

2Make sure that the AMP button

is lit.

If it is not lit, or “GUI MODE” is not

displayed in the display window of the

receiver, follow the steps given in “7:

Operating the receiver using the GUI

(Graphical User Interface)” (page 41).

3Press V/v repeatedly to select

“Settings,” then press or b.

The Settings menu list appears on the TV

screen.

4Press V/v repeatedly to select

“Surround,” then press or b.

5Press V/v repeatedly to select

“Sound Field Setup,” then

press .

6Press V/v repeatedly to select

the surround sound you want.

Parameter that allows custom settings

provides a “Custom Settings” menu that

can be used to make advanced

adjustments. For details, see “Adjusting

the sound effect” (page 69).

x2ch Stereo

The receiver outputs the sound from the front

left/right speakers only. There is no sound

from the sub woofer.

Standard 2 channel stereo sources completely

bypass the sound field processing and multi-

channel surround formats are downmixed to 2

channel.

Note

No sound is output from the sub woofer in the 2ch

Stereo mode. To listen to 2 channel stereo sources

using the front left/right speakers and a sub woofer,

select “A.F.D. Auto.”

This receiver will generate a low frequency signal

for output to the sub woofer when there is no L.F.E.

signal, which is a low-pass sound effect output from

a sub woofer to a 2 channel signal.

x2ch Analog Direct

You can switch the audio of the selected input

to 2 channel analog input. This function

Enjoying Surround Sound

3-6

Types of 2CH mode

63GB

Enjoying Surround Sound

enables you to enjoy high quality analog

sources.

When using this function, only the volume and

front speaker balance can be adjusted.

This receiver supports the following audio formats.

When connecting Blu-ray Disc Players and other next generation HD

players

Audio format Maximum number

of channels

Connection of the playback component and

the receiver

COAXIAL/OPTICAL HDMI

Dolby Digital 5.1ch

Dolby Digital EX 6.1ch

Dolby Digital Plus a) 7.1ch

×a

Dolby TrueHD a) 7.1ch

×a

DTS 5.1ch

DTS-ES 6.1ch

DTS 96/24 5.1ch

DTS-HD

High Resolution Audio a) 7.1ch

×a

DTS-HD

Master Audio a) b) 7.1ch

×a

continued

64GB

a)Audio signals are output in another format if the playback component does not correspond to the format. For

details, refer to the operating instructions of the playback component.

b)Signals with a sampling frequency of more than 96 kHz are played back at 96 kHz or 88.2 kHz.

DSD a) 5.1ch

×a

Multi channel Linear PCM a) 7.1ch × a

Audio format Maximum number

of channels

Connection of the playback component and

the receiver

COAXIAL/OPTICAL HDMI

65GB

Enjoying Surround Sound

The Auto Format Direct (A.F.D.) mode allows

you to listen to higher fidelity sound and select

the decoding mode for listening to a 2 channel

stereo sound as multi-channel sound.

* You cannot select this decoding mode if there are no surround back speakers connected to the receiver.

Types of A.F.D. mode

A.F.D. mode Multi-channel

audio after

decoding

Effect

A.F.D. Auto (Detecting

automatically)

Presets the sound as it was recorded/encoded without

adding any surround effects.

ProLogic 4-channel signals Performs Dolby Pro Logic decoding. The source

recorded in 2 channel format is decoded into 4.1

channels.

PLII Movie 5-channel signals Performs Dolby Pro Logic II Movie mode decoding.

This setting is ideal for movies encoded in Dolby

Surround. In Addition, this mode can reproduce sound in

5.1 channel system for watching videos of overdubbed or

old movies.

PLII Music 5-channel signals Performs Dolby Pro Logic II Music mode decoding.

This setting is ideal for normal stereo sources such as

CDs.

PLII Game 5-channel signals Performs Dolby Pro Logic II Game mode decoding.

PLIIx Movie* 7-channel signals Performs Dolby Pro Logic IIx Movie mode decoding.

This setting is ideal for movies encoded in Dolby

Surround. In addition, this mode can reproduce sound in

7.1 channel system for watching videos of overdubbed or

old movies.

PLIIx Music* 7-channel signals Performs Dolby Pro Logic IIx Music mode decoding.

This setting is ideal for normal stereo sources such as

CDs.

PLIIx Game* 7-channel signals Performs Dolby Pro Logic IIx Game mode decoding.

Neo:6 Cinema 7-channel signals Performs DTS Neo:6 Cinema mode decoding.

Neo:6 Music 7-channel signals Performs DTS Neo:6 Music mode decoding. This setting

is ideal for normal stereo sources such as CDs.

Multi Stereo (Multi Stereo) Outputs 2 channel left/right signals from all speakers.

Neural-THX 7-channel signals Next generation of Neural Surround™, THX®

technologies. In addition to stereo enhancement

processing and pure 5.1 surround sound, now capable for

full 360° 7.1 surround sound image from Neural-THX®

Surround encoded content.

continued

66GB

Notes

• This function does not work in the following cases.

– The multi-channel input is selected.

– DTS-HD signals with a sampling frequency of

more than 48 kHz are being received.

– Dolby TrueHD signals with a sampling

frequency of more than 96 kHz are being

received.

• If you set up the sound field effect while the

receiver is receiving signals with a sampling

frequency of more than 48 kHz, the signals will

always be played back at either 44.1 kHz or

48 kHz.

• If you set up the sound field during DTS 96/24

signal reception, the signal will be played back

only at 48 kHz.

• The beginning of the sound stream may be dropped

out when Neural-THX processing is turned on or

off.

Tips

• We usually recommend “A.F.D. Auto,” however

sometimes it may be better to use SB Decoding to

match the input stream to the mode you prefer.

• You can identify the encoding format of DVD

software, etc., by looking at the logo on the

package.

• Dolby Pro Logic IIx decoding is effective, when a

multi-channel signal is input.

At this time, the setup of “SB Decoding” and “SB

Dec Mode” in the Surround settings menu becomes

invalid. When you select decoding modes other

than Dolby Pro Logic IIx, multi-channel sound

(being encoded) is output.

• Neural-THX is effective when multi-channel

signals are input.

If you connect a sub woofer

This receiver will generate a low frequency

signal for output to the sub woofer when there

is no L.F.E. signal, which is a low-pass sound

effect output from a sub woofer to a 2 channel

signal. However, the low frequency signal is

not generated for “Neo:6 Cinema” or “Neo:6

Music” when all speakers are set to “LARGE.”

In order to take full advantage of the Dolby

Digital bass redirection circuitry, we

recommend setting the sub woofer’s cut off

frequency as high as possible.

67GB

Enjoying Surround Sound

You can take advantage of surround sound

simply by selecting one of the receiver’s

preprogrammed sound fields. They bring the

exciting and powerful sound of movie theaters

and concert halls into your home.

Types of music/movie mode

Sound field

for Sound field Effect

Movie Cinema Studio EX A

DCS

Reproduces the sound characteristics of the Sony Pictures

Entertainment “Cary Grant Theater” cinema production

studio. This is a standard mode, great for watching almost any

type of movie.

Cinema Studio EX B

DCS

Reproduces the sound characteristics of the Sony Pictures

Entertainment “Kim Novak Theater” cinema production

studio. This mode is ideal for watching science-fiction or

action movies with lots of sound effects.

Cinema Studio EX C

DCS

Reproduces the sound characteristics of the Sony Pictures

Entertainment scoring stage. This mode is ideal for watching

musicals or films where orchestra music is featured in the

soundtrack.

V.Multi Dimension

DCS

Creates many virtual speakers from a single pair of actual

surround speakers.

Music D.Concert Hall A Uses 3D sound imaging to reproduce the sound characteristics

of a concert hall, which simulates a large sound stage produced

by reflectivity.

D.Concert Hall B Uses 3D sound imaging to reproduce the sound characteristics

of a concert hall, which simulates resonant and unique

reverberative sound.

Church Reproduces the acoustics of a stone church.

Jazz Club Reproduces the acoustics of a jazz club.

Live Concert Reproduces the acoustics of a 300-seat live house.

Stadium Reproduces the feeling of a large open-air stadium.

Sports Reproduces the feeling of sports broadcasting.

Portable Audio Reproduces a clear enhanced sound image from your portable

audio device. This mode is ideal for MP3 and other

compressed music.

continued

68GB

* You can select this sound field mode if the headphones are connected to the receiver.

Notes

• The sound fields for music and movies do not work

in the following cases.

– The multi-channel input is selected.

– DTS-HD signals with a sampling frequency of

more than 48 kHz are being received.

– Dolby TrueHD signals with a sampling

frequency of more than 96 kHz are being

received.

• If you set up the sound field during DTS 96/24

signal reception, the signal will be played back

only at 48 kHz.

• If you set up the sound field effect while the

receiver is receiving signals with a sampling

frequency of more than 48 kHz, the signals will

always be played back at either 44.1 kHz or

48 kHz.

• The effects provided by the virtual speakers may

cause increased noise in the playback signal.

• When listening with sound fields that employ the

virtual speakers, you will not be able to hear any

sound coming directly from the surround speakers.

• When one of the sound fields for music is selected,

no sound is output from the sub woofer if all the

speakers are set to “LARGE” in the Speaker

settings menu. However, the sound will be output

from the sub woofer if the digital input signal

contains L.F.E. signals, or if the front or surround

speakers are set to “SMALL,” the sound field for

movie is selected, or “Portable Audio” is selected.

Tips

• Sound fields with DCS marks use DCS

technology. See “Glossary” (page 135).

• When the sound field’s DCS mark is selected,

the Digital Cinema Sound lamp lights up on the

display.

To turn off the surround effect

for MOVIE/MUSIC

Select “2ch Stereo” or “A.F.D. Auto” in the

Surround settings menu.

Headphone* Headphone (2ch) This mode is selected automatically if you use headphones

when “2ch Stereo” mode or A.F.D. mode is selected. Standard

2 channel stereo sources completely bypass the sound field

processing and multi-channel surround formats are

downmixed to 2 channels.

Headphone Theater DCS This mode is selected automatically when you use headphones

when sound field is selected for movie/music. It allows you to

experience a theater-like environment while listening through

a pair of headphones.

Headphone (Direct) Outputs the analog signals without processing by the tone,

sound field, etc.

Headphone (Multi) This mode is selected automatically if you use headphones

when the multi-channel input is selected. Outputs the front

analog signals from the MULTI CHANNEL INPUT jacks.

Sound field

for Sound field Effect

69GB

Enjoying Surround Sound

Adjusting the sound

effect

Parameter that allows custom settings provides

a “Custom Settings” menu that can be used to

make advanced adjustments.

1Choose the sound field

(page 62).

2Press b to select “Custom

Settings,” then press .

3While monitoring the sound,

adjust the selected parameter

using V/v and .

For details, see following menu

parameters.

Note

The setup items you can adjust on each menu vary

depending on the sound field.

To adjust the effect level

1Press V/v repeatedly to select the

effect level, then press in step 2.

2Press V/v repeatedly to adjust the

level.

Higher settings apply more surround effect.

You can adjust the level from 20% to 120%

in 5% steps.

xCenter Width Control

Lets you perform further adjustments for

Dolby Pro Logic II and IIx Music mode

decoding. You can set this parameter only

when A.F.D. mode is set to “PLII Music” or

“PLIIx Music.”

You can adjust the distribution of the center

channel signal, generated through the Dolby

Pro Logic II decoding, to the left/right

speakers.

2-3

Custom Settings menu

parameter

continued

70GB

xDimension Control

Lets you perform further adjustments for

Dolby Pro Logic II and IIx Music mode

decoding. You can set this parameter only

when A.F.D. mode is set to “PLII Music” or

“PLIIx Music.”

You can adjust the difference between the front

channels and the surround channels.

xPanorama Mode

Lets you perform further adjustments for

Dolby Pro Logic II and IIx Music mode

decoding. You can set this parameter only

when A.F.D. mode is set to “PLII Music” or

“PLIIx Music.”

•ON

Lets you enjoy surround sound by spreading

the sound field of the front speakers to the

left and right of the seating position.

•OFF

This function is not activated.

xScreen Depth

This parameter is provided especially for

Cinema Studio EX modes.

Lets you create the sensation that the sound of

the front speakers comes from inside the

screen in your listening room, just like in

theaters.

•ON

Lets you create a sound environment where

you will feel the sound comes directly out of

a large screen in front of you.

•OFF

This function is not activated.

xVirtual Speakers

This parameter is provided especially for

Cinema Studio EX modes.

•ON

Virtual speakers are created.

•OFF

This function is not activated.

xFront Reverb

(Front reverberation)

This parameter is especially for “D.Concert

Hall A/B.” This parameter lets you adjust the

amount of reverberations to add to the front

signals according to the original reverberations

in the source.

•STD

Normally, select “STD.”

•WET

Select to increase front reverberations.

71GB

Enjoying Surround Sound

Using the surround back

decoding mode

By decoding the surround back signal

recorded in Dolby Digital Surround EX, DTS-

ES Matrix, DTS-ES Discrete 6.1, etc., format,

you can enjoy the surround sound intended by

the filmmakers.

1Make sure that the AMP button

is lit.

If it is not lit, or “GUI MODE” is not

displayed in the display window of the

receiver, follow the steps in “7: Operating

the receiver using the GUI (Graphical

User Interface)” (page 41).

2Press V/v repeatedly to select

“Settings,” then press or b.

The Settings menu list appears on the TV

screen.

3Press V/v repeatedly to select

“Surround,” then press or b.

4Press V/v repeatedly to select

“SB Dec Mode,” then press .

5Press V/v repeatedly to select

the surround back decoding

mode, then press .

Tip

You can select the surround back decoding mode

using “SB Decoding” on the Surround settings

menu.

xSB Decoding

(Surround back decoding)

•AUTO

When the input stream contains the 6.1

channel decode flaga), the appropriate

decoding is performed on the surround back

signal.

2-5

Using the surround back

decoding mode (SB Decoding)

continued

72GB

a)A 6.1 channel decode flag is information recorded

in software, such as DVDs.

b)A Dolby Digital DVD that includes a Surround EX

flag. The Dolby Corporation web page can help

you distinguish Surround EX films.

c)Software encoded with a flag to denote it has both

DTS-ES Matrix and 5.1 channel signals.

d)Software encoded with both 5.1 channel signals

and an extension stream designed for returning

those signals to 6.1 discrete channels. Discrete 6.1

channel signals are DVD specific signals not used

in movie theaters.

e)When two surround back speakers are connected,

the output channel will be 7.1 channel signals.

•ON

The SB Dec Mode setting is applied to 5.1

channel and 6.1 channel decoding in the

input stream.

•OFF

Surround back decoding is not performed.

Notes

• This function does not work in the following cases.

– The multi-channel input is selected.

– The sound field for music or movies is selected.

• If surround back decoding processing is being

performed while the receiver is receiving signals

with a sampling frequency of more than 48 kHz,

the signals will always be played back at either

44.1 kHz or 48 kHz.

• If surround back decoding processing is being

performed while the receiver is receiving DTS 96/

24 signals, the signals will always be played back

at 48 kHz.

• There may be no sound from the surround back

speaker in Dolby Digital EX mode. Some discs

have no Dolby Digital Surround EX flag even

though the packages have Dolby Digital EX logos.

In this case, select “ON.”

• When “PLIIx” of the A.F.D. mode is selected, the

SB Decoding is decoded in the PLIIx mode.

xSB Dec Mode

(Surround back decoding mode)

You can select surround back decoding mode

only when “SB Decoding” is set to “ON” or

“AUTO” and the input stream contains the

Dolby Digital Surround EX flag.

Note

Matrix decoding conforming to Dolby Digital EX is

applied if the speaker setting is 6.1 channel system

and movie decoding conforming to Pro Logic IIx is

applied if the speaker setting is 7.1 channel system,

when you select Dolby PLIIx MS under the

following conditions:

– a Dolby Digital Surround EX signal is input

– “SB Decoding” is set to “AUTO”

Input stream Output

channels Surround back

decoding

Dolby Digital

5.1

5.1e) —

Dolby Digital

Surround EXb) 6.1e) Matrix decoder that

confirms to Dolby

Digital EX

DTS 5.1 5.1e) —

DTS-ES Matrix

6.1c) 6.1e) DTS Matrix decoding

DTS-ES

Discrete 6.1d) 6.1e) DTS Discrete

decoding

Parameter Speaker

setting Surround back

decoding

DDEX 7.1

channels

Matrix decoder conforms

to Dolby Digital EX

6.1

channels

Matrix decoder conforms

to Dolby Digital EX

PLIIx MV 7.1

channels

Movie decoder conforms

to Dolby Pro Logic IIx

6.1

channels

Matrix decoder conforms

to Dolby Digital EX

PLIIx MS 7.1

channels

Music decoder conforms

to Dolby Pro Logic IIx

6.1

channels

Music decoder conforms

to Dolby Pro Logic IIx

73GB

Enjoying Surround Sound

Enjoying the surround

effect at low volume

levels

(NIGHT MODE)

This function allows you to retain a theater like

environment at low volume levels. This

function can be used with other sound fields.

When watching a movie late at night, you will

be able to hear the dialog clearly even at a low

volume level.

1Press AMP.

Receiver operation is enabled.

2Press NIGHT MODE.

The NIGHT MODE function is activated.

The NIGHT MODE is set to on and off as

you press NIGHT MODE.

Notes

• This function does not work in the following cases.

– The multi-channel input is selected.

– Dolby TrueHD signals with a sampling

frequency of more than 96 kHz are being

received.

• If the NIGHT MODE function is turned on while

the receiver is receiving signals with a sampling

frequency of more than 96 kHz, the signals will

always be played back at either 44.1 kHz or

48 kHz.

Tip

While this function is on, the Bass, Treble, and

Effect Levels increase, and “D.Range Comp” is

automatically set to “MAX.”

74GB

Adjusting the speaker

settings manually

You can adjust the each speaker manually.

You can also adjust the speaker levels after the

auto calibration is completed.

1Make sure that the AMP button

is lit.

If it is not lit, or “GUI MODE” is not

displayed in the display window of the

receiver, follow the steps given in “7:

Operating the receiver using the GUI

(Graphical User Interface)” (page 41).

2Press V/v repeatedly to select

“Settings,” then press or b.

The Settings menu list appears on the TV

screen.

3Press V/v repeatedly to select

“Speaker,” then press .

4Press V/v repeatedly to select

“Manual Setup,” then press .

xLevel

(Level of speaker)

You can adjust each speaker’s level (center,

surround left/right, surround back left/right,

sub woofer). You can adjust the level from –20

dB to +10 dB in 0.5 dB steps.

For the front left/right speakers, you can adjust

the balance on either side. You can adjust the

front left level from FL–10.0 dB to FL+10.0

dB in 0.5 dB steps. You can also adjust the

front right level from FR–10.0 dB to FR+10.0

dB in 0.5 dB steps.

Note

When one of the sound fields for music is selected,

no sound is output from the sub woofer if all the

speakers are set to “LARGE.” However, the sound

Advanced Speakers Setting Up

Making settings with the

Manual Setup menu

2-4

1Manual Setup menu parameters

75GB

Advanced Speakers Setting Up

will be output from the sub woofer if the digital

input signal contains L.F.E. signals, or if the front or

surround speakers are set to “SMALL,” the sound

field for movie is selected, or “Portable Audio” is

selected.

xDistance

(Distance from the seating

position to each speaker)

You can adjust the distance from the seating

position to each speaker (front left/right,

center, surround left/right, surround back left/

right, sub woofer).

You can adjust the distance from 1.0 meter to

10.0 meters (3 feet 3 inches to 32 feet

9 inches) in 1 cm (1 inch) steps.

xSize

(Size of each speaker)

You can adjust each speaker’s (front left/right,

center, surround left/right, surround back left/

right) size.

•LARGE

If you connect large speakers that will

effectively reproduce bass frequencies,

select “LARGE.” Normally, select

“LARGE.”

•SMALL

If the sound is distorted, or you feel a lack of

surround effects when using multi-channel

surround sound, select “SMALL” to activate

the bass redirection circuitry and output the

bass frequencies of each channel from the

sub woofer or other “LARGE” speakers.

Tips

• The “LARGE” and “SMALL” settings for each

speaker determine whether the internal sound

processor will cut the bass signal from that

channel.

When the bass is cut from a channel, the bass

redirection circuitry sends the corresponding bass

frequencies to the sub woofer or other “LARGE”

speakers.

However, since bass sound has a certain amount of

directionality, it is best not to cut it, if possible.

Therefore, even when using small speakers, you

can set them to “LARGE” if you want to output the

bass frequencies from that speaker. On the other

hand, if you are using a large speaker, but prefer not

to have bass frequencies output from that speaker,

set it to “SMALL.”

If the overall sound level is lower than you prefer,

set all speakers to “LARGE.” If there is not enough

bass, you can use the equalizer to boost the bass

levels.

• The surround back speakers will be set to the same

setting as that of the surround speakers.

• When the front speakers are set to “SMALL,” the

center, surround, and surround back speakers are

also automatically set to “SMALL.”

• If you do not use the sub woofer, the front speakers

are automatically set to “LARGE.”

xPosition

(Surround speakers position)

Lets you specify the location of your surround

speakers for proper implementation of the

surround effects in the Cinema Studio EX

modes. This setup item is not available when

there are no surround speakers.

continued

76GB

•SIDE/LOW

Select if the location of your surround

speakers corresponds to sections A and C.

• SIDE/HIGH

Select if the location of your surround

speakers corresponds to sections A and D.

• BEHD/LOW

Select if the location of your surround

speakers corresponds to sections B and C.

• BEHD/HIGH

Select if the location of your surround

speakers corresponds to sections B and D.

Tip

Surround speaker position is designed specifically

for implementation of the Cinema Studio EX modes.

For other sound fields, speaker position is not so

critical.

Those sound fields were designed under the premise

that the surround speakers would be located behind

the seating position, but presentation remains fairly

consistent even with the surround speakers

positioned at a rather wide angle. However, if the

speakers are pointing toward the listener from the

immediate left and right of the seating position, the

surround effects become unclear unless set to

“SIDE.”

Nevertheless, each listening environment has many

variables, such as wall reflections, and you may

obtain better results using “BEHD” if your speakers

are located high above the seating position, even if

they are located to the immediate left and right.

Therefore, although it may result in a setting

contrary to the above explanation, we recommend

that you play back multi-channel surround encoded

software and select the setting that provides a good

sense of spaciousness and that best succeeds in

forming a cohesive space between the surround

sound from the surround speakers and the sound of

the front speakers. If you are not sure which sounds

best, select “BEHD” and then use the speaker

distance parameter and speaker level adjustments to

obtain proper balance.

Making settings with the

Speaker Pattern menu

2-5

77GB

Advanced Speakers Setting Up

1Make sure that the AMP button

is lit.

If it is not lit, or “GUI MODE” is not

displayed in the display window of the

receiver, follow the steps given in “7:

Operating the receiver using the GUI

(Graphical User Interface)” (page 41).

2Press V/v repeatedly to select

“Settings,” then press or b.

The Settings menu list appears on the TV

screen.

3Press V/v repeatedly to select

“Speaker,” then press .

4Press V/v repeatedly to select

“Speaker Pattern,” then press

Select “Speaker Pattern” according to the

speaker system which you are using. You

do not need to select the speaker pattern

after auto calibration.

5Press V/v repeatedly to select

the speaker pattern you want.

1Make sure that the AMP button

is lit.

If it is not lit, or “GUI MODE” is not

displayed in the display window of the

receiver, follow the steps given in “7:

Operating the receiver using the GUI

(Graphical User Interface)” (page 41).

2Press V/v repeatedly to select

“Settings,” then press or b.

The Settings menu list appears on the TV

screen.

3Press V/v repeatedly to select

“Speaker,” then press .

4Press V/v repeatedly to select

“Test Tone,” then press .

Making settings with the Test

Tone menu

2-6

continued

78GB

You can select the test tone type.

5Select the speaker you want to

adjust, then press .

The test tone is output from each speaker

in sequence.

6Adjust the parameter using V/v,

then press .

Tips

• To adjust the level of all speakers at the same

time, press MASTER VOL +/–.

• The adjusted value is shown on the display

during adjustment.

When a test tone is not output

from the speakers

• The speaker cords may not be connected

securely. Check to see if they are connected

securely and cannot be disconnected by

pulling on them slightly.

• The speaker cords may have the short-circuit

problem.

When a test tone is output from

a different speaker than the

speaker displayed on the

screen

The speaker pattern to the connected speaker

is not set up correctly. Make sure the speaker

connection and the speaker pattern match.

xTest Tone

•OFF

•AUTO

The test tone is output from each speaker in

sequence.

•FIX

You can select which speakers will output

the test tone.

xPhase Noise

•OFF

•

L/R, L/C, C/R, R/SL, R/SR, SR/SL, SR/

SBR, SBR/SBL, SR/SB, SBL/SL, SB/SL,

SL/L, L/SR

Lets you output the test tone sequentially

from adjacent speakers.

Some items may not be displayed,

depending on the setting of the speaker

pattern.

xPhase Audio

•OFF

• L/R, L/C, C/R, R/SL, R/SR, SR/SL, SR/

SBR, SBR/SBL, SR/SB, SBL/SL, SB/SL,

SL/L, L/SR

Lets you output front 2 channel source sound

(instead of the test tone) sequentially from

adjacent speakers.

Some items may not be displayed,

depending on the setting of the speaker

pattern.

xCenter Mix

(On/off of the analog downmix

settings)

•OFF

If there is no center speaker connected, this

setting is set to “OFF” automatically.

•ON

We recommend you set “Center Mix” to

“ON” to enjoy digital audio with high

Test Tone menu parameters

Other menu parameters of

Speaker settings

79GB

Advanced Speakers Setting Up

quality sound when you do not have a center

speaker connected. Analog downmix works

when you set “Center Mix” to “ON.” This

setting is also effective to input signals from

MULTI CHANNEL INPUT jacks.

xSur Back Assign

(Settings of the surround back

speaker(s))

•OFF

If you have not connected surround back

speakers, select “OFF.”

•BI-AMP

If you connect front speakers in a bi-

amplifier configuration, select “BI-AMP.”

•ZONE 2

If you are using the surround back speakers

in zone 2, select “ZONE 2.” When you select

“ZONE 2,” the input to the SUR BACK

jacks of the MULTI CHANNEL INPUT is

invalid.

Note

Set “Sur Back Assign” to “OFF,” then connect the

surround back speakers to this receiver when you

want to change the connection from a bi-amplifier

connection or a zone 2 connection to a surround

back speakers connection. Re-set up the speakers

after you connect the surround back speakers. Refer

to “Auto Calibration” (page 46) or “Manual Setup”

(page 74).

xCrossover Freq

(Speaker crossover frequency)

Lets you set the bass crossover frequency of

speakers that has been set to “SMALL” in the

Speaker menu. Measured speaker crossover

frequency is set for each speaker after the auto

calibration.

The adjusted value is set for each speaker

when you adjust the speaker crossover

frequency using “Crossover Freq” after the

auto calibration.

xMulti Ch SW Level

(Multi-channel sub woofer level)

Lets you increase the level of the MULTI

CHANNEL INPUT sub woofer channel signal

by +10 dB. This adjustment may be necessary

when connecting a DVD player to the MULTI

CHANNEL INPUT jacks.

The sub woofer level from DVD players is 10

dB lower than that of Super Audio CD players.

xD.Range Comp

(Dynamic range compressor)

Lets you compress the dynamic range of the

sound track. This may be useful when you

want to watch movies at low volumes late at

night. Dynamic range compression is possible

with Dolby Digital sources only.

•OFF

The dynamic range is not compressed.

•STD

The dynamic range is compressed as

intended by the recording engineer.

•MAX

The dynamic range is compressed

dramatically.

Tips

• Dynamic range compressor lets you compress the

dynamic range of the soundtrack based on the

dynamic range information included in the Dolby

Digital signal.

• “STD” is the standard setting, but it only enacts

light compression. Therefore, we recommend

using the “MAX” setting. This greatly compresses

the dynamic range and lets you view movies late at

night at low volumes. Unlike analog limiters, the

levels are predetermined and provide a very natural

compression.

xDistance Unit (Distance unit)

Lets you select the unit of measure for setting

distances.

•meter

The distance is displayed in meters.

• feet

The distance is displayed in feet.

80GB

Adjusting the equalizer

You can use following parameters to adjust the

tonal quality (bass/treble level) of all speakers,

store up to 5 different equalizer settings, and

apply them. These settings are applied to all

sound fields and for each speaker.

Notes

• This function does not work in the following cases.

– The multi-channel input is selected.

– Dolby TrueHD signals with a sampling

frequency of more than 96 kHz are being

received.

• If the equalizer is adjusted while the receiver is

receiving signals with a sampling frequency of

more than 96 kHz, the signals will always be

played back at either 44.1 kHz or 48 kHz.

1Make sure that the AMP button

is lit.

If it is not lit, or “GUI MODE” is not

displayed in the display window of the

receiver, follow the steps given in “7:

Operating the receiver using the GUI

(Graphical User Interface)” (page 41).

2Press V/v repeatedly to select

“Settings,” then press or b.

The Settings menu list appears on the TV

screen.

3Press V/v repeatedly to select

“EQ,” then press .

Level

(dB)

Bass Treble

Frequency

(Hz)

2-7

OPTIONS

81GB

Advanced Speakers Setting Up

4Press V/v repeatedly to select

the preset number that you

want to register as the number

to store the equalizer

adjustment, then press .

The equalizer adjustment screen appears

on the TV screen.

5Choose the speaker you want

to adjust using B/b, then press

6Press B/b repeatedly to select

“Bass” or “Treble,” then press

V/v to adjust the parameter.

Tip

You can adjust the front speaker bass and treble

level with TONE MODE and TONE on the

receiver.

7Press to enter the

parameter.

Clearing stored equalizer

settings

1Press OPTIONS, then press .

“Are you sure to clear EQ Settings?”

appears.

2Press B/b repeatedly to select “Yes,”

then press .

82GB

Listening to FM/AM radio

You can listen to FM and AM broadcasts

through the built-in tuner. Before operation,

make sure you have connected the FM and

AM antennas (aerials) to the receiver

(page 38).

Tip

The tuning scale for direct tuning is shown below.

• FM band 100 kHz

• AM band 10 kHz*

* The AM tuning scale can be changed (page 144).

1Make sure that the AMP button

is lit.

If it is not lit, or “GUI MODE” is not

displayed in the display window of the

receiver, follow the steps given in “7:

Operating the receiver using the GUI

(Graphical User Interface)” (page 41).

2Press V/v repeatedly to select

“FM” or “AM,” then press or

The FM or AM menu list appears on the

TV screen.

3Press V/v to select “Auto

Tuning,” then press .

4Press V/v.

Press V to scan from low to high, press v

to scan from high to low.

The receiver stops scanning whenever a

station is received.

In case of poor FM stereo

reception

1Press OPTIONS.

2Press V/v to select “FM Mode,” then

press .

3Press V/v to select “MONO,” then

press .

Tuner Operations

Automatic tuning

2-4

83GB

Tuner Operations

Enter the frequency of a station directly by

using the numeric buttons.

1Make sure that the AMP button

is lit.

If it is not lit, or “GUI MODE” is not

displayed in the display window of the

receiver, follow the steps given in “7:

Operating the receiver using the GUI

(Graphical User Interface)” (page 41).

2Press V/v repeatedly to select

“FM” or “AM,” then press or

3Press V/v to select “Direct

Tuning,” then press .

4Press the numeric buttons to

enter the frequency, then press

to enter.

Example 1: FM 102.50 MHz

Select 1 b 0 b 2 b 5

Example 2: AM 1,350 kHz

Select 1 b 3 b 5 b 0

Tip

If you have tuned in an AM station, adjust

the direction of the AM loop antenna

(aerial) for optimum reception.

If you cannot tune in a station

“– – – .– – MHz” appears and then the display

returns to the current frequency.

Make sure you have entered the right

frequency. If not, repeat step 4. If you still

cannot tune in a station, the frequency is not

used in your area.

Direct tuning

2-4

84GB

You can preset up to 30 FM and 30 AM

stations. Then you can easily tune in the

stations you often listen to.

1Make sure that the AMP button

is lit.

If it is not lit, or “GUI MODE” is not

displayed in the display window of the

receiver, follow the steps given in “7:

Operating the receiver using the GUI

(Graphical User Interface)” (page 41).

2Press V/v repeatedly to select

“FM” or “AM,” then press or

3Tune in the station that you

want to preset using Automatic

Tuning (page 82) or Direct

Tuning (page 83).

In case of poor FM stereo reception,

switch the FM reception mode (page 82).

4Press OPTIONS.

5Press V/v to select “Memory,”

then press to enter.

6Press V/v to select a preset

number.

7Press .

The station is stored as the selected preset

number.

8Repeat steps 3 to 7 to preset

another station.

To tune to preset stations

1Repeat steps 1 and 2 of “Presetting

radio stations.”

2Press V/v to select the preset station

you want.

You can select a preset station as follows:

• AM band AM1 to AM30

• FM band FM1 to FM30

To name preset stations

1Select a preset station you want to

name.

2Press OPTIONS, then select “Name

Input.”

For details on naming operations, refer to

“Naming inputs” (page 98).

Presetting radio stations

5-7

85GB

Tuner Operations

Listening to satellite

radio

ABOUT XM RADIO

XM offers over 170 digital radio channels: the

most commercial-free music channels, premier

news, sports, talk, and traffic and weather in 21

metro markets. XM’s on-air hosts broadcast live

from studios in Washington, D.C., New York

City and Nashville.

For more information or to subscribe in the

US, visit xmradio.com or call Listener Care at

1-800-XMRADIO (1-800-967-2346).

XM Satellite Radio Terms and

Conditions

XM monthly service subscription sold

separately. XM Mini Tuner and Home Dock

required (each sold separately) to receive XM

service. Installation costs and other fees and

taxes, including a one-time activation fee may

apply. Subscription fee is consumer only. All

fees and programming subject to change.

Channels with frequent explicit language are

indicated with an XL. Channel blocking is

available for XM radio receivers by calling 1-

800-XMRADIO (1-800-967-2346). For a full

listing of the XM commercial-free channels

and advertising supported channels, visit

lineup.xmradio.com. Subscriptions subject to

Customer Agreement available at

xmradio.com. XM service only available in

the 48 contiguous United States. XM Satellite

Radio and XM Ready are trademarks of XM

To Activate XM Satellite Radio

Once you have installed the XM Mini-Tuner

Dock, inserted the XM Mini-Tuner, connected

the XM Dock to your XM Ready® home audio

system, and installed the antenna, you are

ready to subscribe and begin receiving XM

programming. There are three places to find

your eight character XM Radio ID: on the XM

Mini-Tuner, on the XM Mini-Tuner package,

and on XM Channel 0. Record the Radio ID in

the following eight squares for reference.

ssssssss

Note: The XM Radio ID does not use the

letters “I”, “O”, “S” or “F”. Activate your XM

Satellite Radio service in the U.S. online at

http://activate.xmradio.com or call 1-800-

XMRADIO (1-800-967-2346). You will need

a major credit card. XM will send a signal

from the satellites to activate the full channel

lineup. Activation normally takes 10 to 15

minutes, but during peak busy periods you

may need to keep your XM Ready home audio

system on for up to an hour. When you can

access the full channel lineup on your XM

Ready home audio system you are done.

Note

Residents in Canada, please see information about

XM Canada at the following webpage or number:

(http://www.xmradio.ca/)

(1-877-GET-XMSR or 1-877-438-9677)

SIRIUS Satellite Radio: The Best

Radio On Radio

SIRIUS brings all your favorite entertainment

including 100% commercial-free music, plus

superior sports coverage, uncensored talk and

comedy, world-class entertainment, news,

weather and more for your car, home or office.

Sirius is available in the US for subscribers with

addresses in the continental US and is available

in Canada for subscribers with a Canadian

address. Required subscription plus compatible

SiriusConnect Home Tuner with antenna are

required and sold separately. SIRIUS

Programming is subject to change. Visit

sirius.com or siriuscanada.ca for the most

complete and up-to-date channel lineup and

product information. “SIRIUS” and the SIRIUS

dog logo and related marks are trademarks of

continued

86GB

To Subscribe to SIRIUS Satellite

Radio

Purchase and connect a SiriusConnect Home

Tuner to your Sirius Ready home audio

system.

You are then ready to activate and subscribe to

Sirius by either calling 1.888.539.SIRIUS

(7474) or log on to sirius.com. It is that easy.

To connect to the XM jack

Before operating the system, connect the XM

Mini Tuner and Home Dock to the XM jack.

Note

To ensure optimal reception of XM’s satellite signal,

move your antenna to various window locations

around your home to see where the best reception

will be received. Most XM customers place the

antenna in a south-facing window with a clear view

to the sky.

To connect to the SIRIUS jack

Connect the SiriusConnect Home tuner. When

you use the SiriusConnect Home tuner with

this receiver, be sure to connect the AC power

adaptor supplied with the tuner to a wall outlet.

Keep the SiriusConnect Home tuner, antenna,

and AC power adaptor away from the speaker

cords and the power cord to avoid picking up

noise.

1Make sure that the AMP button

is lit.

If it is not lit, or “GUI MODE” is not

displayed in the display window of the

receiver, follow the steps given in “7:

Operating the receiver using the GUI

(Graphical User Interface)” (page 41).

2Press V/v repeatedly to select

“XM” or “SIRIUS,” then press

or b.

Connecting the XM Radio or

SIRIUS Satellite Radio

XM jackSIRIUS jack

Checking the XM Radio ID or

SIRIUS ID number

2-3

87GB

Tuner Operations

3Press OPTIONS, then press V/v

repeatedly to select “Radio ID”

or “Sirius ID,” then press .

4Check the XM Radio ID or Sirius

ID on the TV screen and write it

in the space provided here.

XM Radio ID:_____________________

Sirius ID:_________________________

You can also check the XM Radio ID and

Sirius ID using the display on the

receiver.

You can select a channel from one category or

all the categories.

SIRIUS

Selecting a channel by Category

Mode

2-4

continued

88GB

1Make sure that the AMP button

is lit.

If it is not lit, or “GUI MODE” is not

displayed in the display window of the

receiver, follow the steps given in “7:

Operating the receiver using the GUI

(Graphical User Interface)” (page 41).

2Press V/v repeatedly to select

“XM” or “SIRIUS,” then press

or b.

3Press V/v repeatedly to select

the category, then press .

• ALL: You can select a channel from all

the categories.

• (category name): You can select a

channel from one category.

When the “Preset Mode” screen is

displayed, press OPTIONS, then press V/

v repeatedly to select “Category Mode.”

4Press V/v to select the channel,

then press .

The selected channel is being received.

The channel information is displayed on

the TV screen.

Note

When you select a channel in the “Category Mode,”

the channel you selected may not be the one in the

category you want. This is because one channel may

belong to more than one category.

1Make sure that the AMP button

is lit.

If it is not lit, or “GUI MODE” is not

displayed in the display window of the

receiver, follow the steps given in “7:

Operating the receiver using the GUI

(Graphical User Interface)” (page 41).

2Press V/v repeatedly to select

“XM” or “SIRIUS,” then press

or b.

3Press OPTIONS.

4Press V/v to select “Direct

Tuning,” then press .

SIRIUS

Selecting a channel by inputting

the channel number directly

4,6

89GB

Tuner Operations

5Press the numeric buttons to

enter the channel number.

6Press .

The selected channel is tune in.

You can select the channels you want directly

by presetting them using the preset numbers.

You can preset up to 30 XM Radio channels

and 30 SIRIUS Satellite Radio channels.

1Make sure that the AMP button

is lit.

If it is not lit, or “GUI MODE” is not

displayed in the display window of the

receiver, follow the steps given in “7:

Operating the receiver using the GUI

(Graphical User Interface)” (page 41).

2Press V/v repeatedly to select

“XM” or “SIRIUS,” then press

or b.

3Select a channel you want to

preset using Category Tuning

(page 87) or Direct Tuning

(page 88).

4Press OPTIONS.

5Press V/v to select “Memory,”

then press to enter.

6Press V/v repeatedly to select

the preset channel you want to

use as the preset channel, then

press .

Preset channels from 1 to 30 are available,

and a default channel is preset for all the

preset channels when you purchase the

receiver.

The selected channel is registered as the

preset channel you selected in step 3.

7Repeat steps 3 to 6 to preset

another channel.

To select the preset channels

1Repeat steps 1 and 2 of “Presetting the

channels”.

2Press V/v to select the preset number

from the preset list, then press .

You can select stored preset channels

from 1 to 30.

Notes

• The channel information you have preset may be

changed if XM Satellite Radio Inc. or SIRIUS

Satellite Radio Inc. change their channel

programming.

• When the “Category Mode” screen is displayed,

press OPTIONS, then press V/v to select “Preset

Mode.”

Presetting the channels

5,6

90GB

You can restrict access to certain channels

using your own lock code. The lock code is set

to “0000” as the default.

Change the lock code before you use this

function for the first time (see “To change the

lock code”).

1Make sure that the AMP button

is lit.

If it is not lit, or “GUI MODE” is not

displayed in the display window of the

receiver, follow the steps given in “7:

Operating the receiver using the GUI

(Graphical User Interface)” (page 41).

2Press V/v repeatedly to select

“SIRIUS,” then press or b.

3Select a channel you want to

lock using Category Tuning

(page 87) or Direct Tuning

(page 88).

4Press OPTIONS, then press V/v

to select “Parental Lock,” then

press or b.

5Press V/v repeatedly to select

“ON,” then press .

“Enter your 4-digit lock code.” appears.

6Enter your 4-digit lock code

using the number buttons.

“The channel has been locked.” appears

and the Parental Lock is set.

To delete the numbers you have entered,

go back to step 4 by pressing RETURN/

EXIT O, and then repeat the procedure

above from step 4.

Restricting access to specific

channels (Parental Lock)

(SIRIUS only)

4,5

91GB

Tuner Operations

To change the lock code

1Press V/v repeatedly to select

“SIRIUS,” then press or b.

2Press OPTIONS, then press V/v to

select “Lock Code,” then press .

“Enter your 4-digit lock code.” appears.

3Enter your 4-digit lock code using the

number buttons.

“Enter a new lock code.” appears.

4Enter a new 4-digit lock code using the

number buttons.

“To confirm, enter your new lock code

again.” appears.

5Reenter the new lock code with the

number buttons.

“The lock code has been changed.”

appears.

To listen to the locked channels

1Press V/v repeatedly to select

“SIRIUS,” then press or b.

2Select a locked channel you want to

listen to using “Direct Tuning”

(page 88).

“The channel is locked. Enter your 4-digit

lock code.” appears.

3Enter your 4-digit lock code using the

number buttons.

The channel is tuned in.

To cancel the Parental Lock

1Press V/v repeatedly to select

“SIRIUS,” then press or b.

2Tune in the channel you want to unlock

using “Direct Tuning” (page 88).

3Press OPTIONS, then press V/v to

select “Parental Lock,” then press

or b.

4Press V/v repeatedly to select “OFF,”

then press .

“Enter your 4-digit lock code.” appears.

5Enter your 4-digit lock code using the

number buttons.

“The channel has been unlocked.” appears

and the channel is unlocked.

Notes

• When you select a channel using Category Tuning,

locked channels are skipped.

• When the receiver is reset to the factory settings,

the lock code returns to the default (0000), but the

Parental Lock settings are not removed.

• You cannot preset locked channels. If you set the

Parental Lock for a preset channel, the preset

information for that channel returns to the default.

• You cannot set the Parental Lock for channel 0 or

channel 184.

continued

92GB

XM Radio message list

SIRIUS Satellite Radio message list

Message

appears Explanation Remedies

Check Antenna The XM antenna is not connected or

transmission is not being received

properly.

Make sure that the antenna is securely connected.

Try to disconnect the antenna, then reconnect it, or

turn off the power, then it turn back on.

Updating The encryption code is being updated. Wait until the encryption code has been updated.

No Signal The signal is too weak. Adjust the antenna so that the signal is as strong as

possible.

Loading The audio channel or information is

being acquired.

Wait until the audio channel or information has

been acquired.

Off Air The selected channel is off the air. Make sure that you selected the channel properly.

Try to select another channel.

(space)–––– There is no characteristic information

such as an artist name, song title or

program title available.

—

CH––– The selected channel is not available. —

Message

appears Explanation Remedies

Antenna Error The antenna is not connected properly. Check the connection between the SiriusConnect

Home tuner and the antenna.

Acquiring Signal The receiving condition is not good. Try moving the antenna to another location. For

details about the antenna location, see the

instructions supplied with the SiriusConnect

Home tuner.

Call 888-539-

SIRI

You have not subscribed for the selected

channel.

—

Check Sirius

Tuner

The SiriusConnect Home tuner is not

connected properly.

Check all the connections, and then turn the

system on again. Also make sure if the AC adaptor

supplied with the SiriusConnect Home tuner is

connected to a wall socket.

Invalid Channel You have entered an invalid channel

number.

The channel to be tuned-in is void due to the

change by the broadcast service, or the receiving

condition is not good.

Locked

Channel

The selected channel is locked. —

Subscription

Updated

The subscription information has been

updated.

—

Updating

Channels

xx%

Completed

(xx are for

integers)

Channel information is being updated. —

93GB

Tuner Operations

Firmware

Updating

The SiriusConnect Home tuner

firmware is being updated.

—

––––– There is no text information in the

channel.

This is not an error. The text information may not

be displayed depending on the system condition,

for example, right after the system has received a

channel.

Message

appears Explanation Remedies

94GB

Converting analog video

input signals

This receiver allows you to convert the

resolution of analog video input signals.

Press SHIFT, then press

RESOLUTION repeatedly.

Each time you press the button, the resolution

of the output signals will be changed.

You can also use “Resolution” in the Video

settings menu.

Using the DIGITAL MEDIA

PORT adapter

The DIGITAL MEDIA PORT adapter is for

enjoying sound from a portable audio source

or computer. By connecting a DIGITAL

MEDIA PORT adapter, you can enjoy sound

from the connected component on the receiver.

Available DIGITAL MEDIA PORT adapters

vary in each area.

For details on connecting the DIGITAL

MEDIA PORT adapter, see “Connecting

components with digital audio input/output

jacks” (page 23).

Sony offers the following DIGITAL MEDIA

PORT adapters:

• TDM-BT1 Bluetooth™ Wireless Audio

Adapter

• TDM-NW1 DIGITAL MEDIA PORT

Adapter

• TDM-NC1 Wireless Network Audio Client

• TDM-iP1 DIGITAL MEDIA PORT Adapter

The DIGITAL MEDIA PORT adapter is an

optional product.

Notes

• Do not connect an adapter other than the DIGITAL

MEDIA PORT adapter.

• Before disconnecting the DIGITAL MEDIA PORT

adapter, make sure to turn the receiver off using the

remote.

• Do not connect or disconnect the DIGITAL

MEDIA PORT adapter to/from the receiver while

the system is turned on.

• Depending on the type of DIGITAL MEDIA

PORT adapter, the images are also output.

Other Operations

RESOLUTION

SHIFT

95GB

Other Operations

You can select an operation screen using the

GUI menu, depending on the DIGITAL

MEDIA PORT adapter you want to use. For

some adapter, such as TDM-BT1 or TDM-

NW1, the operation screen is fixed and you

cannot change it on the GUI screen.

1Make sure that the AMP button

is lit.

If it is not lit, or “GUI MODE” is not

displayed in the display window of the

receiver, follow the steps given in “7:

Operating the receiver using the GUI

(Graphical User Interface)” (page 41).

2Press MENU repeatedly to

display the GUI menu on the TV

screen.

3Press V/v repeatedly to select

“Music,” then press or b.

“DMPORT” appears beside “Music.”

4Press or b.

The component connected to the

DIGITAL MEDIA PORT adapter is

recognized and “DMPORT” on the screen

will change to each component’s name.

The category of the component connected

to DIGITAL MEDIA PORT adapter

appears on the screen.

Note

An icon which shows the component

recognized is displayed on the TV screen. If

the adapter connected cannot be recognized,

“DMPORT” is displayed on the TV screen.

5Press OPTIONS to display

“Function List.”

6Press V/v to select “DMPORT

Control.”

You can select the following modes in this

menu;

• System GUI

This mode is for the TDM-iP1 and

TDM-NC1. The list of tracks will be

displayed on the GUI screen of the

receiver. You can select a track you want

and play back it on each GUI screen.

• Adapter GUI

This mode is for the TDM-iP1 and

TDM-NC1. The menu of the adapter

will be displayed on the TV screen.

•iPod

This mode can be selected only when

the TDM-iP1 is connected.

If “DMPORT Control” is not displayed,

see the operating instructions supplied

with component for details on operating

that component.

Selecting an operation screen

to operate the component

connected to the DIGITAL MEDIA

PORT adapter

4,6

continued

96GB

To operate the TDM-iP1 or TDM-

NC1 using the GUI menu of the

receiver

1Make sure that “System GUI” is

selected in step 6 in “Selecting

an operation screen to operate

the component connected to

the DIGITAL MEDIA PORT

adapter” (page 95).

2Select content from the

contents list displayed on the

GUI screen and play it back.

a)Displayed only when M-crew Server is connected.

b)Displayed only when a DLNA server other than

M-crew Server is connected.

c)Displayed as “Genre,” “Artist” or “Album,”

depending on setting of “List Mode.”

To operate the TDM-iP1 or TDM-

NC1 using the adapter menu

Make sure that “Adapter GUI” is selected in

step 6 in “Selecting an operation screen to

operate the component connected to the

DIGITAL MEDIA PORT adapter” (page 95).

For details on operating the adapter using the

adapter GUI menu, refer to the operating

instructions supplied with the adapter you are

using.

To operate the TDM-iP1 using

the iPod menu

Make sure that “iPod” is selected in step 6 in

“Selecting an operation screen to operate the

component connected to the DIGITAL

MEDIA PORT adapter” (page 95).

For details on operating the iPod, refer to the

operating instruction supplied with the iPod.

During playback of the track selected, the

displayed screen changes depending on the

DIGITAL MEDIA PORT adapter connected.

You can also operate the components

connected to the DIGITAL MEDIA PORT

adapter using the play mode buttons on the

remote of the receiver.

Operating the component

connected to the DIGITAL MEDIA

PORT adapter

iPod Playlists > Playlist > Track

Artists > Artist > Track

Albums > Album > Track

Songs > Track

Genres > Genre > Artist > Album > Track

Composers > Composer > Track

Audiobooks > Audiobook

Network Client Music Surfin

> Album

> Track

Playlist

> Playlist > Track

Web Radio

> Station > Program

Music Library

> Album > Track

Playing back the track selected

TDM-iP1

TDM-NC1

97GB

Other Operations

* When a TDM-iP1 is connected, the receiver

enters pause mode when x is pressed.

** Fast-backward/forward while pressing and

holding the m/M button.

Option parameters in the play

modes

xRepeat Mode (TDM-iP1 only)

•Off

•One

•All

xShuffle (TDM-iP1 only)

•Off

• Songs

•Albums

xList Mode (TDM-NC1 only)

•All Tracks

•Disc List

• Artist List

•Genre List

Tip

The List Mode can be used with the Function List

menu even when the list is displayed.

DIGITAL MEDIA PORT message

list

* TDM-NC1 only.

To Do the following

Play Press H.

Pause Press X. To resume play,

press the button again.

Stop Press x.*

Find the beginning of a

track during playback, or

find the beginning of the

previous track

Press ..

Find the beginning of the

next track

Press >.

Skip to the previous

album

Press B•.

Skip to the next album Press •b.

Go backward/forward Press m/M.**

Message appears Explanation

No Adapter The adapter is not connected.

No Device There is no device connected

to the adapter.

No Audio No audio file was found.

Loading The data is being read.

No Server* There is no server connected.

No Track* No track was found.

No Item* No item was found.

Connecting* Connecting to the server.

Configuring* The network is setting up.

Warning* Check the display of the

DIGITAL MEDIA PORT

adapter.

Party Mode* The unit is currently in party

mode “Guest.”

Searching* Searching the server.

98GB

Naming inputs

You can enter a name of up to 8 characters for

inputs and display it.

This is convenient for labeling the jacks with

the names of the connected components.

1Choose the item you want to

name.

You can name the following items.

• Auto calibration position (page 46)

• Inputs (page 53)

• Preset stations (page 84)

2Press OPTIONS.

3Select “Name Input,” then press

The soft keyboard appears on the screen.

4Press V/v/B/b to select a

character, then press .

5Press [Finish] to enter the

name.

The name you entered is registered.

To cancel naming input

Press [Cancel].

3-4

99GB

Other Operations

Switching between

digital and analog audio

(INPUT MODE)

When you connect components to both digital

and analog audio input jacks on the receiver,

you can fix the audio input mode to either of

them, or switch from one to the other,

depending on the type of material you intend

to watch.

1Press the input button.

You can also use INPUT SELECTOR on

the receiver.

2Press AMP.

3Press INPUT MODE repeatedly

to select the audio input mode.

The selected audio input mode appears on

the TV screen.

Audio input modes

•Auto

Gives priority to digital audio signals when

there are both digital and analog

connections.

If there are no digital audio signals, analog

audio signals are selected.

•Analog

Specifies the analog audio signals input to

the AUDIO IN (L/R) jacks.

Notes

• Some audio input modes may not be set up

depending on the input.

• When either HDMI input, satellite tuner or

DIGITAL MEDIA PORT adapter is selected,

“------” appears on the display, and you cannot

select other modes. Select an input mode other than

the HDMI input, satellite tuner and DIGITAL

MEDIA PORT adapter then set the audio input

mode.

• When “2ch Analog Direct” is being used, or the

multi-channel input is selected, audio input is set to

“Analog.” You cannot select other modes.

100GB

Enjoying the sound/

images from other inputs

You can reassign video and/or audio signals to

another input.

Example) Connect the OPTICAL OUT jack of

the DVD player to the OPTICAL VIDEO 1 IN

jack of this receiver when you want to input

the only digital optical audio signals from the

DVD player.

Connect the component video jack of the DVD

player to the COMPONENT VIDEO DVD/

BD IN jack of this receiver when you want to

input the video signals from the DVD player.

Assign video and/or audio signals to the DVD

input jack using “Input Assign” in the Input

menu.

1Make sure that the AMP button

is lit.

If it is not lit, or “GUI MODE” is not

displayed in the display window of the

receiver, follow the steps given in “7:

Operating the receiver using the GUI

(Graphical User Interface)” (page 41).

2Press MENU repeatedly to

display the GUI menu on the TV

screen.

3Press V/v repeatedly to select

“Input,” then press or b.

4Press V/v to select the input

name you want to assign.

5Press OPTIONS, then select

“Input Assign.”

6Select the audio and/or video

signals you want to assign to

the input which you selected in

step 4 using V/v/B/b, then

press .

4,6

101GB

Other Operations

Notes

• You cannot assign optical signals from an input

source to the optical input jacks on the receiver, and

you cannot assign coaxial signals from the input

source to the coaxial input jacks on the receiver.

• When you assign the digital audio input, the

INPUT MODE setting may change automatically.

• You cannot reassign more than one HDMI input to

the same input.

• You cannot reassign more than one digital audio

input to the same input.

• You cannot reassign more than one component

video input to the same input.

Input name

VIDEO1 VIDEO2 VIDEO3 DVD/

BD SAT/

CATV TAPE/

CD-R MD/

DAT SA-CD/

Assignable video

input jacks

Video1 Component aaa ––aaa

Video1 S a–––––––

Video1 Composite a–––––––

Video2 S – a––––––

Video2 Composite – a––––––

Video3 S – – a–––––

Video3 Composite – – a–––––

DVD/BD

Component

–aaa –aaa

DVD/BD S – – – a––––

DVD/BD

Composite

–––a––––

SAT/CATV

Component

–aa –aaaa

SAT/CATV S ––––a–––

SAT/CATV

Composite

––––a–––

HDMI1 aaaaaaaa

HDMI2 aaaaaaaa

HDMI3 aaaaaaaa

HDMI4 aaaaaaaa

HDMI5 aaaaaaaa

HDMI6 aaaaaaaa

Assignable audio

input jacks

Video1 OPT aa –a–––a

Video3 OPT – aaa –––a

SAT/CATV OPT – a–aa ––a

Tape/CD-R OPT – a–a–a–a

MD/DAT OPT – a–a––aa

Video2 COAX aaa –aaa –

DVD/BD COAX a–aaaaa –

SA-CD/CD COAX a–a–aaaa

102GB

Changing the display

You can check the sound field, etc., by

changing the information on the display.

Press DISPLAY repeatedly.

Each time you press DISPLAY, the display

will change as follows.

Input name you selected t Original input

name t Sound field type t Volume...

Tip

You cannot switch the display while “GUI MODE”

is shown on the display. Press SHIFT, then press

MENU to cancel the GUI display mode.

FM and AM band

Station name t Frequency t Sound field

type t Vo lum e . ..

Index name appears only when you have

assigned one to the input or preset station.

Index name does not appear when only blank

spaces have been entered.

DISPLAY

SHIFT

103GB

Other Operations

About the indicators on the display

Name Function

ASW Lights up when sub woofer

is connected and the audio

signal is output from the

SUB WOOFER jack. While

this indicator lights up, the

receiver creates a sub

woofer signal based on the

L.F.E. signal in the disc

being played back or the

low frequency components

of the front channels.

BPlayback

channel

indicators

SBL

SBR

The letters (L, C, R, etc.)

indicate the channels being

played back. The boxes

around the letters vary to

show how the receiver

downmixes the source

sound (based on the speaker

settings).

Front Left

Front Right

Center (monaural)

Surround Left

Surround Right

Surround (monaural or the

surround components

obtained by Pro Logic

processing)

Surround Back Left

Surround Back Right

Surround Back (the

surround back components

obtained by 6.1 channel

decoding)

Example:

Recording format (Front/

Surround): 3/2.1

Output channel: Surround

speakers are set to “NO.”

Sound Field: A.F.D. AUTO

C;Dolby

Digital+

Lights up when the receiver

is decoding Dolby Digital+.

Name Function

LSW

SL SR

continued

104GB

DINPUT Lights up constantly. One of

the input indicators also

lights up according to the

current input.

EAUTO Lights up when INPUT

MODE is set to “Auto.”

FHDMI Lights up when the receiver

recognizes a component

connected via an HDMI IN

jack.

GDMPORT Lights up when DIGITAL

MEDIA PORT adapter is

connected and “DMPORT”

is selected.

HCOAX Lights up when INPUT

MODE is set to “Auto” and

the source signal is a digital

signal being input through

the COAXIAL jack.

ITrueHD Lights up when the receiver

is decoding Dolby TrueHD.

JOPT Lights up when INPUT

MODE is set to “Auto” and

the source signal is a digital

signal being input through

the OPTICAL jack.

KANALOG Lights up when INPUT

MODE is set to “Auto” and

no digital signal is being

input through the

COAXIAL or OPTICAL

jacks, or when INPUT

MODE is set to “Analog,”

or when the “2ch Analog

Direct” is being used.

LDTS-HD Lights up when the receiver

is decoding DTS-HD.

MMULTI IN Lights up when multi-

channel input is selected.

NMSTR Lights up when the receiver

is decoding DTS-HD

Master Audio.

Name Function

OD.RANGE Lights up when dynamic

range compression is

activated.

PXM Lights up when XM Mini

Tuner and Home Dock are

connected and “XM” is

selected.

QEQ Lights up when the

equalizer is activated.

RSIRIUS Lights up when the

SiriusConnect Home tuner

is connected and “SIRIUS”

is selected.

SD.C.A.C. Lights up when auto

calibration is activated.

TZONE 2/

ZONE 3

Lights up while operation in

zone 2/zone 3 is being

enabled.

USLEEP Lights up when the sleep

timer is activated.

VL.F.E. Lights up when the disc

being played back contains

an L.F.E. (Low Frequency

Effects) channel and the

L.F.E. channel signal is

actually being reproduced,

the bars underneath the

letters light up to indicate

the level. Since the L.F.E.

signal is not recorded in all

parts of the input signal the

bar indication will fluctuate

(and may turn off) during

playback.

Name Function

105GB

Other Operations

W;DIGITAL

(EX)

Lights up when the receiver

is decoding Dolby Digital

Surround signals. When the

receiver is decoding Dolby

Digital Surround EX

signals, “;DIGITAL EX”

also lights up. When

playing a Dolby Digital

format disc, be sure that you

have made digital

connections and that

INPUT MODE is not set to

“Analog.”

X;PRO

LOGIC (II/

IIx)

Lights up when the receiver

applies Dolby Pro Logic

processing to 2 channel

signals in order to output

the center and surround

channel signals. “;PRO

LOGIC II” also lights up

when the Dolby Pro Logic

II Movie/Music/Game

decoder is activated.

“;PRO LOGIC IIx” also

lights up when the Dolby

Pro Logic IIx Movie/Music/

Game decoder is activated.

Note

This indicator does not light

when either the center speaker

and surround speaker is not

connected.

YDTS (-ES) Lights up when DTS

signals are input. “DTS-

ES” also lights up when

DTS-ES signals are

decoded. When playing a

DTS format disc, be sure

that you have made digital

connections and that

INPUT MODE is not set to

“Analog.”

ZNEO:6 Lights up when DTS Neo:6

Cinema/Music decoding is

activated.

Name Function

wj 96/24 Lights up when the receiver

is decoding DTS 96/24 (96

kHz/24 bit).

wk MATRIX Lights up when DTS-ES

Matrix decoding is

activated.

wl SB DEC Lights up when surround

back sound decoding is

activated.

e; DISCRETE Lights up when DTS-ES

Discrete decoding is

activated.

ea DSD Lights up when the receiver

is receiving DSD (Direct

Stream Digital) signals

(page 28).

es Tuner

indicators

Lights up when using the

receiver to tune in radio

stations, etc.

ed PRESET Lights up when the tuning

mode is set to the preset

mode.

ef MEMORY Lights up when a memory

function, such as Name

Input etc., is activated.

eg CAT Lights up when category

mode is selected during the

satellite radio operation.

eh neural THX Lights up when the receiver

applies Neural-THX

processing to input signals.

ej BI-AMP Lights up when surround

back speakers selection is

set to “BI-AMP.”

ek SP.A/SP.B Lights up according to the

speaker system used.

“SP.A” and “SP.B” turn off,

when the SPEAKERS

switch is set to OFF or

headphones are connected.

el VOLUME Displays the current

volume.

Name Function

106GB

Using the sleep timer

You can set the receiver to turn off

automatically at a specified time.

Press SHIFT, then press SLEEP

repeatedly.

Each time you press SLEEP, the display

changes cyclically as follows:

When sleep timer is being used, “SLEEP”

lights up.

Tip

To check the remaining time before the receiver

turns off, press SLEEP. The remaining time appears

on the display. If you press SLEEP again, the sleep

timer will be changed.

SLEEP

SHIFT

107GB

Other Operations

Recording using the

receiver

You can record from a video/audio component

using the receiver. Refer to the operating

instructions supplied with your recording

component.

You can record onto a MiniDisc or audio tape

using the receiver. See the operating

instructions supplied with your MD deck or

tape deck.

1Press the input button of the

playback component.

2Prepare the playback

component for playing.

For example, insert a CD into the CD

player.

3Prepare the recording

component.

Insert a blank MD or tape into the

recording deck and adjust the recording

level.

4Start recording on the

recording deck, then start

playback on the playback

component.

Notes

• Sound adjustments do not affect the signal output

from the MD/DAT OUT jacks.

• The audio input signals from the MULTI

CHANNEL INPUT jacks are not output.

To record digital sound

Connect a component for playback to the

digital audio input (OPTICAL IN) jack, and

connect the recording component to the

OPTICAL MD/DAT OUT jack.

1Press the input button of the

playback component.

2Prepare the component for

playing.

For example, insert the video tape you

want to copy into the VCR.

3Prepare the recording

component.

Insert a blank video tape, etc., into the

recording component (VIDEO 1 or

VIDEO 2) for recording.

4Start recording on the

recording component, then

start playback on the playback

component.

Notes

• Some sources contain copy guards to prevent

recording. In this case, you may not be able to

record from the sources.

• The audio input signals from the MULTI

CHANNEL INPUT jacks are not output.

• Only analog input signals are output from the

analog output jack (for recording).

• Only digital input signals are output from the

digital output jack (for recording).

• HDMI sound cannot be recorded.

Recording onto a MiniDisc or

audio tape

1Recording onto recording media

108GB

Listening to the sound in

another zone (ZONE 2/ZONE 3

operations)

You can enjoy images and sounds from a

component connected to the receiver in a zone

(zone 2 or zone 3) other than the main zone.

For example, you can watch the DVD in the

main zone and listen to the CD in zone 2 or

zone 3.

When using an IR repeater (not supplied), you

can also operate both a component in the main

zone and Sony receiver in zone 2 or zone 3

from zone 2 or zone 3.

• Switching the output source for the ZONE 2

or ZONE 3 OUT jacks.

• Switching the Sony receiver’s power on or

off in zone 2 or zone 3.

Before using the zone 2/zone 3

function

It is necessary to perform connection and

menu settings.

For details on the settings, refer to the

following illustration or “2: Connecting

speakers” (page 18).

Set “Sur Back Assign” to “ZONE 2” in the

Speaker settings menu.

109GB

Other Operations

1:Zone 2 connections

1Outputs sound from speakers in zone 2 using the SURROUND BACK

SPEAKERS terminals of the receiver.

2Outputs sound from speakers in zone 2 using the receiver and another

amplifier.

AAudio component

BVideo component

CIR repeater (not supplied)

DSpeakers

Main zone Zone 2

monitor

ZONE 2 VIDEO

OUT

STR-DA5300ES

SURROUND BACK

SPEAKERS

RM-AAL008

Main zone Zone 2

ZONE 2 VIDEO

OUT

monitor

ZONE 2 AUDIO

OUT

STR-DA5300ES

AAudio component

BVideo component

CIR repeater (not supplied)

DSony Amplifier/Receiver

ESpeakers

RM-AAL008

continued

110GB

2:Zone 3 connections

ZONE 3 AUDIO

OUT

STR-DA5300ES

Main room Zone 3

AAudio component

BVideo component

CIR repeater (not supplied)

DSony Amplifier/Receiver

ESpeakers

RM-AAL008

111GB

Other Operations

1Make sure that the AMP button

is lit.

If it is not lit, or “GUI MODE” is not

displayed in the display window of the

receiver, follow the steps given in “7:

Operating the receiver using the GUI

(Graphical User Interface)” (page 41).

2Press MENU repeatedly to

display the GUI menu on the TV

screen.

3Press V/v repeatedly to select

“Settings,” then press or b.

4Press V/v repeatedly to select

“Multi Zone,” then press .

5Press V/v to select the zone to

which you want to output

audio/video signals, then press

“Main” (this receiver) is always selected.

If you do not change the setting, proceed

to step 7.

6Press V/v to select, “ON” or

“OFF,” then press .

7Press V/v/B/b repeatedly to

select item and parameter, then

press .

xPower

Lets you turn zone operation on.

•ON

•OFF

xInput

Lets you select the source that is output to the

zone. Audio and video signals are output to

zone 2, only audio signals are output to zone 3.

xVolume

Lets you adjust the volume in the zone.

Setting audio/video output

signals to the zone 2/zone 3

3-7

Multi Zone menu parameters

continued

112GB

x12V Trigger

You can turn the receiver on/off in another

zone, or select various options for use of the

12V Trigger function, as explained below.

•OFF

Lets you turn off output of 12V triggers even

when the main receiver is turned on.

• ZONE

Lets you turn the output of 12V triggers on

or off based on whether the selected zone is

turned on or off.

•CTRL

Lets you turn the output of 12V triggers on

or off manually using the CIS command of

the IR remote.

• INPUT (for “Main” only)

Lets you turn on the output of 12V triggers

when the preset input is selected.

When you select “Input,” the setting display

which sets each input trigger to on/off

appears. Press V/v to select the input, then

press to check the box.

• MAIN (for “Zone 2” and “Zone 3” only)

Lets you link operation of trigger in zone 2

or zone 3 to the main receiver.

Tips

• Even when this receiver is standby mode (press

?/1 on the remote to turned off this receiver), the

receiver in zone 2 or zone 3 remains turned on. To

turn off all receivers, press ?/1 and AV ?/1 on the

RM-AAL008 remote at the same time (SYSTEM

STANDBY).

• Only signals from components connected to the

analog input jacks are output through the ZONE 2

OUT/ZONE 3 OUT jacks. No signals are output

from components connected to only the digital

input jacks.

• When SOURCE is selected, the signals input to the

MULTI CHANNEL INPUT jacks are not output

from the ZONE 2 OUT or ZONE 3 OUT jacks

even when the multi-channel input is selected. The

analog audio signals of the current function are

output.

• When “Tuner” is selected; the same type of radio

station (FM/AM) selected in the main zone is set in

zone 2 and zone 3. However, you can select the

inpu t o th er than “Tuner ” in z one 2 an d zone 3.

• When the receiver in the main zone is turned off, or

an input source other than “Tuner” is selected, you

can select a radio station from AM or FM in zone

2. When the receiver in the main zone and zone 2

are turned off, you can select a radio station from

AM or FM in zone 3.

When two of the receivers in the main zone, zone 2

or zone 3 are turned off, you can select a broadcast

from FM/AM/XM/SIRIUS in one zone in which

the receiver is turned on.

xRS-232C Control

•ON

The receiver can receive commands from the

RS-232C port.

•OFF

The receiver does not receive commands

from the RS-232C port.

About the IR REMOTE jack

You can operate the receiver without pointing

the remote toward the IR repeater of the

receiver if you connect an IR repeater (not

supplied) to the IR REMOTE jack.

Use an IR repeater when you install the

receiver in a place where signals from the

remote cannot reach.

Option menu parameter of zone

2/zone 3 operations

IR repeater

(not supplied)

STR-DA5300ES

RM-AAL008

113GB

Other Operations

Using a bi-amplifier

connection

If you are not using surround back speakers,

you can use the SURROUND BACK

SPEAKERS terminals for the front speakers

for use with a bi-amplifier connection.

To connect speakers

Connect the jacks on the Lo (or Hi) side of the

front speakers to the FRONT SPEAKERS A

jacks, and connect the jacks on the Hi (or Lo)

side of the front speakers to the SURROUND

BACK SPEAKERS terminals. Make sure that

metal fittings of Hi/Lo attached to the speakers

have been removed from the speakers. Not

doing so may cause a malfunction of the

receiver.

To set up speakers

Set “Sur Back Assign” to “BI-AMP” in the

Speaker settings menu. The same signals

output from the FRONT SPEAKERS A jacks

can be output from the SURROUND BACK

SPEAKERS terminals by setting “Sur Back

Assign” to “BI-AMP.”

Notes

• You cannot use the FRONT SPEAKERS B jacks

for a bi-amplifier connection.

• When you use the auto calibration function, make

the bi-amplifier settings before you perform auto

calibration.

• If you make the bi-amplifier settings, the speaker

level, balance, and equalizer settings of the

surround back speakers become invalid, and those

of the front speakers are used.

• Signals output from the PRE OUT jacks are used

with the same settings as those of the SPEAKERS

terminals.

Front speaker

(R) Front speaker

(L)

114GB

Using the CONTROL S

Control System

If you have a CONTROL S-compatible Sony

TV, satellite tuner, monitor, DVD player or

VCR, use a CONTROL S connecting cord (not

supplied) to connect the CTRL S IN (for TV,

satellite tuner, or monitor) or CTRL S OUT

(for VCR, etc.) jack on the receiver to the

appropriate CONTROL S jack on the

respective component. Refer to the operating

instructions supplied with your TV, satellite

tuner, monitor, VCR, etc., for details.

If you connect the CONTROL S

OUT jack on another

component to the CTRL S IN

jack on this receiver

Example

The remote sensor on the CONTROL S OUT

component receives remote codes the same

way as the remote sensor on this receiver. This

is useful if you have placed this receiver in a

rack, etc.

If you connect the CONTROL S

IN jack on another component

to the CTRL S OUT jack on this

receiver

Example

The remote sensor on this receiver receives

remote codes the same way as the remote

sensor on the CONTROL S IN component.

This is useful if you place the other component

away from this receiver.

TV, VCR, tuner,

monitor, etc.

Receiver

Remote

Receiver

TV VCR Tuner

Remote

115GB

Other Operations

Operating without

connecting to the TV

You can operate this receiver using the display

even if you do not use a GUI when a TV

monitor is not connected.

Press SHIFT, then press MENU to

display “DISPLAY” in the display

window.

When “GUI MODE” is displayed in the

display window, the menu is set to display on

the TV screen using a GUI.

116GB

The following options are available in each

menu. For details on navigating through

menus, see page 43.

Overview of the menus

Menu Item Parameter Initial

setting

Auto Calibration AUTO CAL START?

COMPLETE

[xxxxxxxxxx]

RETRY, SAVE EXIT, WRN CHECK,

PHASE INFO, DIST. INFO,

LEVEL INFO, EXIT

SAVE

EXIT

WARNING CODE [xxx:4x] FL, FR, C, SL, SR, SBL,

SBR : 0, 1, 2, 3, 4

ERROR CODE [xxx:3x] F, SR, SB : 0, 1, 2, 3, 4

CAL TYPE [xxxxxxxxx] FULL FLAT, ENGINEER,

FRONT REF, OFF

FULL FLAT

POSITION [xxxxxxxx] POS.1, POS.2, POS.3 POS.

NAME IN ? [xxxxxxxx]

Level Settings TEST TONE [xxxxxxxx] OFF, L to SW (AUTO), L to SW (FIX) OFF

PHASE NOISE [xxxxxxx] OFF, L/C, C/R, R/SL, R/SR, SR/SL,

SR/SBR, SBR/SBL, SBL/SL, SL/L,

L/SR

OFF

PHASE AUDIO [xxxxxxx] OFF, L/C, C/R, R/SL, R/SR, SR/SL,

SR/SBR, SBR/SBL, SBL/SL, SL/L,

L/SR

OFF

FRONT L [xxx.x dB] –10.0dB to +10.0dB (0.5dB step) 0dB

FRONT R [xxx.x dB] –10.0dB to +10.0dB (0.5dB step) 0dB

CENTER [xxx.x dB] –20.0dB to +10.0dB (0.5dB step) 0dB

SURROUND L [xxx.x dB] –20.0dB to +10.0dB (0.5dB step) 0dB

SURROUND R [xxx.x dB] –20.0dB to +10.0dB (0.5dB step) 0dB

SUR BACK [xxx.x dB] –20.0dB to +10.0dB (0.5dB step) 0dB

SUR BACK L [xxx.x dB] –20.0dB to +10.0dB (0.5dB step) 0dB

SUR BACK R [xxx.x dB] –20.0dB to +10.0dB (0.5dB step) 0dB

SUB WOOFER [xxx.x dB] –20.0dB to +10.0dB (0.5dB step) 0dB

MULTI CH SW [xxx dB] 0dB, +10.0dB 0dB

D. RANGE COMP. [xxx] OFF, STD, MAX OFF

117GB

Other Operations

Speaker Settings SP PATTERN [xxxxx] 2/0 to 3/4.1 3/4.1

SUB WOOFER [xxx] NO, YES YES

FRONT SP [xxxxx] SMALL, LARGE LARGE

CENTER SP [xxxxx] NO, SMALL, LARGE LARGE

SURROUND SP [xxxxx] NO, SMALL, LARGE LARGE

SUR BACK SP [xxxxxx] NO, SINGLE, DUAL DUAL

BI-AMP [xxx] OFF, ON OFF

ZONE 2 SP [xxx] OFF, ON OFF

FRONT L [xxxxxxxxx] 3’ 3” to 32’ 9” (1 inch step) 9’ 10”

FRONT R [xxxxxxxxx] 3’ 3” to 32’ 9” (1 inch step) 9’ 10”

CENTER [xxxxxxxxx] 3’ 3” to 32’ 9” (1 inch step) 9’ 10”

SURROUND L

[xxxxxxxxx]

3’ 3” to 32’ 9” (1 inch step) 9’ 10”

SURROUND R

[xxxxxxxxx]

3’ 3” to 32’ 9” (1 inch step) 9’ 10”

SUR BACK [xxxxxxxxx] 3’ 3” to 32’ 9” (1 inch step) 9’ 10”

SUR BACK L

[xxxxxxxxx]

3’ 3” to 32’ 9” (1 inch step) 9’ 10”

SUR BACK R

[xxxxxxxxx]

3’ 3” to 32’ 9” (1 inch step) 9’ 10”

SUB WOOFER

[xxxxxxxxx]

3’ 3” to 32’ 9” (1 inch step) 9’ 10”

DISTANCE UNIT [xxxxx] meter, feet feet

SP POSI. [xxxxxxxxx] SIDE/LOW, SIDE/HIGH, BEHD/LOW,

BEHD/HIGH

SIDE/LOW

FR CROSSOVER* [xxx Hz] 40 Hz to 200 Hz (10 Hz step) 120 Hz

CNT CROSSOVER* [xxx Hz] 40 Hz to 200 Hz (10 Hz step) 120 Hz

SUR CROSSOVER* [xxx Hz] 40 Hz to 200 Hz (10 Hz step) 120 Hz

CNT A.DOWN MIX [xxx] OFF, ON OFF

SP IMPEDANCE [x ohm] 4 ohm, 8 ohm 8 ohm

Menu Item Parameter Initial

setting

* You cannot c

oose t

s sett

ng w

en t

e spea

s set to “LARGE.”

continued

118GB

Sur Settings SOUND FIELD SELECT ?

SB DECODING [xxxx] OFF, AUTO, ON AUTO

SB DEC MODE [xxxxxxx] DDEX, PLIIx MV, PLIIx MS PLIIx MV

EFFECT LEVEL [xxx%] 20% to 120% (5% step) 100%

CENTER WIDTH [x] 0 to 3 to 7 (8 step) 3

DIMENSION [xxxxxxx] FRONT +3 to 0 to SUR +3 (7 step) 0

PANORAMA MODE [xxx]OFF, ON OFF

SCREEN DEPTH [xxx]OFF, ON ON

VIR. SPEAKERS [xxx]OFF, ON ON

FRONT REVERB [xxx] WET, STD STD

EQ Settings EQ PRESET [xxx] OFF, 1, 2, 3, 4, 5 1

FRONT BASS [xxx dB] –10.0dB to +10.0dB (1dB step) 0dB

FRONT TREBLE [xxx dB] –10.0dB to +10.0dB (1dB step) 0dB

CENTER BASS [xxx dB] –10.0dB to +10.0dB (1dB step) 0dB

CENTER TREBLE [xxx dB] –10.0dB to +10.0dB (1dB step) 0dB

SUR/SB BASS [xxx dB] –10.0dB to +10.0dB (1dB step) 0dB

SUR/SB TREBLE [xxx dB] –10.0dB to +10.0dB (1dB step) 0dB

PRESET x CLEAR [xxx]YES, NO NO

Tuner Settings FM MODE [xxxxxx] MONO, STEREO STEREO

NAME IN ? FMxx

PARENTAL LOCK [xxx] ON, OFF OFF

LOCK CODE EDIT ? 0000

XM ID DISPLAY

SIRIUS ID DISPLAY

Menu Item Parameter Initial

setting

119GB

Other Operations

Audio Settings A/V SYNC [xxxms] 0ms to 300ms (10 ms step) 0ms

DUAL MONO [xxxxxxxx] MAIN/SUB, MAIN, SUB, MAIN+SUB MAIN

DEC. PRIORITY [xxxx]PCM, AUTO AUTO

DIGITAL ASSIGN ?

VIDEO1 OPT c [xxxxxx] NONE, VIDEO1 to 3, DVD/BD, SAT,

TAPE, MD/DAT, SA-CD

VIDEO1

VIDEO2 COAX c

[xxxxxx]

VIDEO2

VIDEO3 OPT c [xxxxxx]VIDEO3

DVD/BD COAX c

[xxxxxx]

DVD/BD

SAT OPT c [xxxxxx]SAT

TAPE OPT c [xxxxxx]TAPE

MD/DAT OPT c [xxxxxx]MD

SA-CD COAX c

[xxxxxx]

SA-CD

Video Settings RESOLUTION

[xxxxxxxx]

DIRECT, AUTO, 480/576i, 480/576p,

720p, 1080i, 1080p

AUTO

COMPONENT V. ASSIGN ?

VIDEO 1 c [xxxxxxxx] NONE, VIDEO1 to 3, DVD/BD, SAT/

CATV, TAPE/CDR, MD/DAT, SA-CD/

CD, MULTI IN

VIDEO1

DVD/BD c [xxxxxxxx] DVD/BD

SAT/CATV c

[xxxxxxxx]

SAT/CATV

HDMI Settings HDMI CONTROL [xxx] OFF, ON OFF

HDMI AUDIO [xxxxxx] AMP, TV+AMP AMP

HDMI SW [xxx dB] 0dB, +10.0dB, AUTO AUTO

HDMI VIDEO ASSIGN ?

HDMI 1 c [xxxxxxxx] HDMI1 to 6, VIDEO1 to 3, DVD/BD,

SAT/CATV, TAPE/CDR, MD/DAT, SA-

CD/CD, MULTI IN

HDMI1

HDMI 2 c [xxxxxxxx] HDMI2

HDMI 3 c [xxxxxxxx] HDMI3

HDMI 4 c [xxxxxxxx] HDMI4

HDMI 5 c [xxxxxxxx] HDMI5

HDMI 6 c [xxxxxxxx] HDMI6

System Settings NAME IN ? [xxxxxxxx]

12V TRIG. MAIN [xxxxx] OFF, CTRL, ZONE, INPUT OFF

12V TRIG. ZONE 2 [xxxxx] OFF, CTRL, ZONE, MAIN OFF

12V TRIG. ZONE 3 [xxxxx] OFF, CTRL, ZONE, MAIN OFF

RS-232C CONTROL [xxx] OFF, ON ON

Menu Item Parameter Initial

setting

120GB

For details on the auto calibration, see “9:

Calibrating the appropriate speaker settings

automatically (Auto Calibration)” (page 46).

Refer to “Before you perform the auto

calibration” (page 46) before performing the

auto calibration.

To operate on the receiver

1Press SHIFT, then press MENU to set

the GUI display mode to off.

The menu appears on the TV screen when

“GUI MODE” appears on the display.

2Press AMP.

Receiver operation is enabled.

3Press MENU.

“Auto Calibration” is displayed.

4Press .

5Press V/v repeatedly to select “AUTO

CAL START?,” then press to start

the measurement.

Measurement starts in five seconds. A

count down is displayed.

Note

While the time is counting down, stand away

from the measurement area to avoid

measurement error.

6Measurement starts.

The measurement process will take

approximately 30 seconds. Wait until the

measurement process completes.

To cancel auto calibration, change the volume,

activate the MUTING function, switch

functions, change the setting of the

SPEAKERS switch of the receiver, or connect

headphones.

Note

You cannot measure the speaker height of the

surround speakers and the surround back speakers.

Set this value from “SP POSI.” settings in the

Speaker settings menu.

Tips

• Operations other than turning the receiver on or off

are deactivated during auto calibration.

• In the following situations, the measurements may

not be performed correctly or auto calibration

cannot be performed.

– when special speakers, such as dipole speakers

are used.

– when the multi zone function is used in zone 2.

To confirm/save auto calibration

when GUI function is turned off

1Confirm the measurement result.

When the measurement ends, a beep

sounds and the measurement result appears

on the display.

2Press V/v repeatedly to select the item,

then press .

The measurement results are saved.

Performing auto calibration

Measurement

result Display Explanation

When the

measurement

process

completes

properly

COMPLETE

Proceed to step

When the

measurement

process fails

ERROR

CODE 3x

See “Message

list after auto

calibration

measurement”

(page 51).

Item Explanation

RETRY Re-performs the auto

calibration.

SAVE EXIT Saves the measurement

results and exits the setting

process.

WRN CHECK Displays a warning

concerning the measurement

results. See “When you select

“WRN CHECK”” (page 51).

PHASE INFO Displays the phase of each

speaker (in phase/out of

phase). See “When you select

“PHASE INFO””.

DIST.INFO Displays the measurement

result for speaker distance.

121GB

Other Operations

3Press V/v repeatedly to select the

parameter, then press .

Tip

The size of a speaker (LARGE/SMALL) is

determined by the low characteristics. The

measurement results may vary, depending on the

position of the optimizer microphone and speakers,

and the shape of the room. It is recommended that

you follow the measurement results. However, you

can change those settings in the Speaker settings

menu. Save the measurement results first, then try to

change the settings if you want.

When you select “PHASE INFO”

You can check the phase of each speaker (in

phase/out of phase).

Press V/v repeatedly to select a speaker,

then press to return to step 1 in “To

confirm/save auto calibration when GUI

function is turned off.”

Tip

Depending on the position of the sub woofer, the

measurement results for polarity may vary.

However, there will be no problems even if you

continue to use the receiver with that value.

For details on each sound field type, see

“Enjoying a pre-programmed sound field”

(page 62).

Press 2CH/A.DIRECT, A.F.D.,

MOVIE, or MUSIC repeatedly.

The selected sound field type appears on the

display.

You can also use the 2CH/A.DIRECT, A.F.D.,

MOVIE, or MUSIC buttons on the receiver.

Press 2CH/A.DIRECT.

You can also use 2CH/A.DIRECT on the

receiver.

For details on the tuner function, see “Tuner

Operations” (page 82).

LEVEL INFO Displays the measurement

result for speaker level.

EXIT Exits the setting process

without saving the

measurement results.

AUTO EQ type Explanation

FULL FLAT Makes the measurement of

frequency from each speaker

flat.

ENGINEER Sets the frequency

characteristics to a set that

matches that of the Sony

listening room standard.

FRONT REF Adjusts the characteristics of

all the speakers to match the

characteristics of the front

speaker.

OFF Set the auto calibration type

to off.

Display Explanation

IN The speaker is in phase.

Item Explanation

OUT The speaker is out of phase. The

“+” and “–” terminals of the

speaker may be connected the

other way around. However,

depending on the speakers,

“OUT” appears on the display

even though the speakers are

connected properly. This is

because of the speakers’

specifications. In this case, you

can continue to use the receiver.

– – – No speakers are connected.

Selecting a sound field type

Listening to the sound without

any adjustment (ANALOG

DIRECT)

Listening to the FM/AM radio

Display Explanation

continued

122GB

Tuning radio stations

1Press TUNER repeatedly to select the

FM or AM band.

You can also use INPUT SELECTOR on

the receiver.

2Press TUNING + or TUNING –.

Press TUNING + to scan from low to high

frequencies, press TUNING – to scan from

high to low frequencies. The receiver stops

scanning whenever a station is received.

You can also press TUNING MODE on the

receiver to select “AUTO,” and then turn

TUNING to select stations.

Selecting a frequency directly

(Direct Tuning)

1After selecting the FM or AM band,

press D.TUNING.

2Press the numeric buttons to enter the

frequencies, then press to enter.

1Tune in the station that you

want to preset.

For details on the operation, refer to

“Tuning radio stations.”

2Press MEMORY.

“MEMORY” appears on the display for a

few seconds. Perform steps 3 and 4 before

the display changes.

3Press PRESET + or PRESET –

to select a preset number.

30 FM and 30 AM preset numbers are

available. If “MEMORY” disappears

before you select the preset number, start

again from step 2.

4Press ENTER.

The station is stored as the selected preset

number. If “MEMORY” disappears

before you select the preset number, start

again from step 2.

5Repeat steps 1 to 4 to preset

another station.

Selecting a preset station

1Press TUNER repeatedly to select the

FM or AM band.

2Press PRESET+ or PRESET –

repeatedly to select the preset station

you want.

You can also press the numeric buttons to

select the preset station you want. Then,

press ENTER to enter the selection.

You can also press TUNING MODE on the

receiver repeatedly to select “PRESET,”

then use TUNING to select the preset

stations you want.

For details on XM/SIRIUS Radio service,

refer to “Listening to satellite radio” (page 85)

in “Tuner Operations.”

Checking the Satellite Tuner ID

1Press SHIFT, then press XM to select

“XM RADIO,” or press SIRIUS to select

“SIRIUS.”

You can also use INPUT SELECTOR on

the receiver.

2Press TUNING + or TUNING – to select

channel 0.

You can also press TUNING MODE on the

receiver to select “AUTO,” then turn

TUNING to select channel 0.

3Check the XM ID or SIRIUS ID on the

display and write it in the space

provided here.

XM ID:_____________________

SIRIUS ID:_______________________

Presetting radio stations

Listening to satellite tuner

123GB

Other Operations

Selecting channels from a

category (CATEGORY TUNING)

1Press SHIFT, then press XM to select

“XM RADIO,” or press SIRIUS to select

“SIRIUS.”

You can also use INPUT SELECTOR on

the receiver.

2Press CATEGORY MODE repeatedly

to select “ONE CATEGORY.”

• All Categories: You can select a channel

from all the categories. The initial setting

is “All Categories.”

• One Category: You can select a channel

from one category. “CAT” is displayed on

the display when you set to “ONE

CATEGORY” mode.

3Press CATEGORY + or CATEGORY –

to select the category you want.

The category is selected and the channel

with the lowest number in the specified

category is selected.

4Press TUNING + or TUNING – to select

the channel.

You can also press TUNING MODE on the

receiver to select “AUTO,” then turn

TUNING to select the channel.

Selecting a channel number

directly (Direct tuning)

1After selecting satellite tuner, press

D.TUNING.

2Press the numeric buttons to enter the

channel number, then press to

enter.

Displaying the satellite tuner

information

Press DISPLAY repeatedly.

Each time you press DISPLAY while tuning in

the channel, the display changes cyclically as

follows:

Channel name t Channel number t

Category t Artist name t Song title t

Composer name (SIRIUS only) t Sound

field type

1Select a channel you want to

preset.

For details on this operation, refer to

“Selecting channels from a category

(CATEGORY TUNING).”

2Press MEMORY.

3Press PRESET + or PRESET –

to select a preset number.

You can also select the number by

pressing the numeric buttons. Preset

numbers from 1 to 30 are available.

Channel 1 is preset for the preset numbers

when you purchase the receiver.

4Press ENTER.

5Repeat steps 1 to 4 to preset

another station.

Selecting a preset channel

1Press SHIFT, then press XM to select

“XM RADIO,” or press SIRIUS to select

“SIRIUS.”

2Press PRESET+ or PRESET –

repeatedly to select the preset station

you want.

You can also press the numeric buttons to

select the preset station you want. Then,

press ENTER to enter the selection.

You can also press TUNING MODE on the

receiver repeatedly to select “PRESET”

then use TUNING to select the preset

stations you want.

Presetting satellite tuner

channels

124GB

For details on the connections and settings of

zone 2/zone 3, see “Listening to the sound in

another zone (ZONE 2/ZONE 3 operations)”

(page 108).

The following operations are described for

connecting an IR repeater and operating the

receiver in zone 2 or zone 3. When an IR

repeater is not connected, use this receiver in

the main zone.

1Turn on the main receiver (this

receiver).

2Press ZONE 2 or ZONE 3.

The remote switches to zone 2 mode or

zone 3 mode.

3Turn on the amplifier in zone 2

or zone 3.

4Press INPUT SELECTOR on the

remote to select the source

signals you want to output.

For zone 2, analog video and audio

signals are output. For the zone 3, only

analog audio signals are output. When

you select SOURCE, the signals of the

current input are output.

5Adjust to a suitable volume.

• In the case of illustration 1-1 or 2

(page 109), you can only adjust the

surround back speaker volume in

zone 2.

1Set “SUR BACK SP” to “NO” in the

Speaker settings menu.

2Set “ZONE 2 SP” to “ON” in the

Speaker settings menu.

3Adjust the volume using MASTER

VOL +/– on the remote.

• In the case of illustration 1-2

(page 109), adjust the volume using the

receiver of zone 2.

Tips

• Even when this receiver is standby mode (press

?/1 on the remote to turned off this receiver), the

receiver in zone 2 or zone 3 remains turned on. To

turn off all receivers, press ?/1 and AV ?/1 on the

RM-AAL008 remote at the same time (SYSTEM

STANDBY).

• Only signals from components connected to the

analog input jacks are output through the ZONE 2

or ZONE 3 jacks. No signals are output from

components connected to only the digital input

jacks.

• When SOURCE is selected, the signals input to the

MULTI CHANNEL INPUT jacks are not output

from the ZONE 2 OUT or ZONE 3 OUT jacks

even when the multi-channel input is selected. The

analog audio signals of the current function are

output.

Operating the output to zone 2/

zone 3

125GB

Using the Remote

Operating each

component using the

remote

When you program the remote to control the

following Sony or non-Sony components, you

can use the buttons on the remote that are

marked with circles. Note, however, that some

buttons may not operate your component.

If you want to change the contents of the input

list to match your particular components, see

“Programming the remote” (page 127).

Using the Remote

126GB

* LD player only.

** DSS only.

***Deck B only.

Table of buttons used to control each component

Component

Button

TV VCR DVD

player,

DVD/

VHS

combo

Blu-ray

Disc

Player

PSX Video

player,

player

Digital

CATV

terminal

(UC)

Digital

satellite/

terrestrial

receiver

(EURO)

DSS,

BST Tape deck

A/B DAT

deck CD

player,

deck

Tuner Receiver DIGITAL

MEDIA

PORT

device

(after pressing TV)

zz z z z z z z z z z

Numeric buttons

zz z z z z z z z z z z z z

MEMORY/ENTER

zz z z z z

*zzzzzzz

CLEAR/D.TUNING/

>10/-/--

zz z z z z z z z z z z

DISPLAY

zz z z z z z z z z z

OPTIONS/TOOLS

zz z zz

RETURN/EXIT

zz z z z z z z z

** zz z

zz z z z z z z z z z

zz zzz z z

*** zz z z

CATEGORY +/–,

·/·

zz z zzz

/TUNING –,

/TUNING +

zzzzzz zzzzzz

zz zzz z z zz z z

zzzzzz zzzzzz

DISC SKIP

zz zz z

MUTING,

MASTER VOL +/–,

TV VOL +/–

zz z z z z z z z z z z z z

PRESET +/–,

TV CH +/–

zz z z z

*zzz z

DVD TOP MENU/

NIGHT MODE/

SLEEP, DVD MENU/

INPUT MODE/TEST

TONE

zzz z

F1/PIP/TV INPUT/

MACRO 1

zzz z

** z

F2/RESOLUTION/

WIDE/MACRO 2

zzz z

127GB

Using the Remote

Programming the remote

You can customize the remote to match the

components connected to your receiver. You

can even program the remote to control non-

Sony components and also Sony components

that the remote is normally unable to control.

The procedure below uses as an example a

case in which a VCR made by a company other

than Sony is connected to the VIDEO 2 IN

jacks on the receiver.

Before you begin, note that:

– You cannot change the settings of PHONO.

– The remote can control only components

that accept infrared wireless control signals.

Be sure to turn on the receiver and

point the remote towards the

receiver when performing the

following procedure.

1Press AV ?/1 while pressing RM

SET UP.

The RM SET UP button flashes.

Tip

When you press RM SET UP, use a thin wire,

such as a paper clip.

2While the RM SET UP button is

flashing, press the input button

(including TV) for the

component you want to control.

For example, if you are going to control a

VCR connected to VIDEO 2, press

VIDEO 2.

RM SET UP and the input button light up.

If you press the button for a component of

which you cannot program the remote,

such as DMPORT, XM or SIRIUS, etc.,

the RM SET UP button keeps flashing.

3Press the numeric buttons to

enter the numeric code (or one

of the codes if more than one

code exists) corresponding to

the component and the maker

of the component you want to

control.

RM SET UP and the input button light up.

Note

For a TV remote code value, only numbers in

the 500’s are valid.

4Press ENTER.

Once the numeric code has been verified,

the RM SET UP button flashes twice and

the remote automatically exits the

programming mode. The input button

also turns off.

To cancel programming

Press RM SET UP during any step.

The numeric codes

corresponding to the

component and the maker of

the component

Use the numeric codes in the tables below to

control non-Sony components and also Sony

components that the remote is normally unable

to control. Since the remote signal that a

component accepts differs depending on the

model and year of the component, more than

continued

128GB

one numeric code may be assigned to a

component. If you fail to program your remote

using one of the codes, try using other codes.

Notes

• The numeric codes are based on the latest

information available for each brand. There is a

chance, however, that your component will not

respond to some or all of the codes.

• All of the input buttons on this remote may not be

available when used with your particular

component.

To control a CD player

To control a DAT deck

To control an MD deck

To control a tape deck

To control an LD player

To control a video CD player

To control a VCR

Maker Code(s)

SONY 101, 102, 103

DENON 104, 123

JVC 105, 106, 107

KENWOOD 108, 109, 110

MAGNAVOX 111, 116

MARANTZ 116

ONKYO 112, 113, 114

PANASONIC 115

PHILIPS 116

PIONEER 117

TECHNICS 115, 118, 119

YAMAHA 120, 121, 122

Maker Code(s)

SONY 203

PIONEER 219

Maker Code(s)

SONY 301

DENON 302

JVC 303

KENWOOD 304

Maker Code(s)

SONY 201, 202

DENON 204, 205

KENWOOD 206, 207, 208, 209

NAKAMICHI 210

PANASONIC 216

PHILIPS 211, 212

PIONEER 213, 214

TECHNICS 215, 216

YAMAHA 217, 218

Maker Code(s)

SONY 601, 602, 603

PIONEER 606

Maker Code(s)

SONY 605

Maker Code(s)

SONY 701, 702, 703, 704,

705, 706

AIWA* 710, 750, 757, 758

AKAI 707, 708, 709, 759

BLAUPUNKT 740

EMERSON 711, 712, 713, 714,

715, 716, 750

FISHER 717, 718, 719, 720

GENERAL ELECTRIC 721, 722, 730

GOLDSTAR/LG 723, 753

GRUNDIG 724

HITACHI 722, 725, 729, 741

ITT/NOKIA 717

JVC 726, 727, 728, 736

MAGNAVOX 730, 731, 738

MITSUBISHI/MGA 732, 733, 734, 735

NEC 736

129GB

Using the Remote

* If an AIWA VCR does not work even though you

enter the code for AIWA, enter the code for Sony

instead.

To control a DVD player

To control a DVD recorder

To control a TV

To control a satellite tuner or

cable box

To control a tuner

To control a hard disc recorder

To control a Blu-ray Disc Player

PANASONIC 729, 730, 737, 738,

739, 740

PHILIPS 729, 730, 731

PIONEER 729

RCA/PROSCAN 722, 729, 730, 731,

741, 747

SAMSUNG 742, 743, 744, 745

SANYO 717, 720, 746

SHARP 748, 749

TELEFUNKEN 751, 752

TOSHIBA 747, 755, 756

ZENITH 754

Maker Code(s)

SONY 401, 402, 403

PANASONIC 406, 408

PHILIPS 407

PIONEER 409

TOSHIBA 404

DENON 405

Maker Code(s)

SONY 403

Maker Code(s)

SONY 501, 502

DAEWOO 504, 505, 506, 507,

515, 544

FISHER 508

GOLDSTAR/LG 503, 511, 512, 515,

534, 544

GRUNDIG 517, 534

HITACHI 513, 514, 515, 544

ITT/NOKIA 521, 522

JVC 516

Maker Code(s)

MAGNAVOX 503, 518, 544

MITSUBISHI/MGA 503, 519, 544

NEC 503, 520, 544

PANASONIC 509, 524

PHILIPS 515, 518

PIONEER 509, 525, 526, 540

RCA/PROSCAN 510, 527, 528, 529,

544

SAMSUNG 503, 515, 531, 532,

533, 534, 544

SANYO 508, 545, 546, 547

SHARP 535

TELEFUNKEN 523, 536, 537, 538

THOMSON 530, 537, 539

TOSHIBA 535, 540, 541

ZENITH 542, 543

Maker Code(s)

SONY 801, 802, 803, 804

JERROLD/G.I. 806, 807, 808, 809,

810, 811, 812, 813,

814

PANASONIC 818

RCA 805, 819

S. ATLANTA 815, 816, 817

Maker Code(s)

SONY 002, 003, 004, 005

Maker Code(s)

SONY 307, 308, 309

Maker Code(s)

SONY 310, 311, 312

Maker Code(s)

continued

130GB

To control a PSX Performing several

commands in sequence

automatically

(Macro Play)

The Macro Play function lets you link several

commands in a sequential order as a single

command.

The remote provides 2 macro lists (MACRO 1

and MACRO 2). You can specify up to 20

commands for each macro list.

Note

When setting up Macro Play, replace the batteries

with new ones.

Maker Code(s)

SONY 313, 314, 315

131GB

Using the Remote

1Press MACRO 1 or MACRO 2 for

more than 1 second while

pressing RM SET UP.

The RM SET UP button flashes.

Tip

When you press RM SET UP, use a thin wire,

such as a paper clip.

2Press the input button of the

component that you want to

assign one of the following

operations.

The selected input button lights up.

3Press the button for the

operation you want to perform

to learn the function as follows.

The input button selected in step 2 flashes

twice, then lights up again.

4Repeat steps 2 and 3. When you

want to assign another

command for the same

component, repeat step 3.

5Press RM SET UP to finish the

programming process.

Tip

If the RM SET UP button flashes five times in

step 1, and the macro programming process

does not start, replace the batteries with new

ones.

To cancel programming

Press RM SET UP. Also, not pressing any

button for 60 seconds cancels the settings.

The previous command remains valid.

Program the sequence of the

operation

1,5

1,3

2,3 Press Operations to be

programmed

H, x, X,

M, m,

., >

Performs the operation

of the button.

The input

button for more

than 1 second

Switches inputs.

MACRO 1 or

MACRO 2

Make a one second

interval. When you want

to make a longer

interval, press MACRO

1 or MACRO 2

repeatedly.

continued

132GB

Starting macro play

1Press AMP.

The AMP button lights up, and then turns

off.

2Press MACRO 1 or MACRO 2 to start

the macro.

The macro starts and execute the

commands in the order you assigned them.

While the commands are being sent, the

RM SET UP button flashes and the AMP

button lights up. When the commands have

been sent, the RM SET UP and AMP

buttons turn off.

To erase a programmed macro

1Press MACRO 1 or MACRO 2 for more

than 1 second while pressing RM SET

UP to clear the stored macro.

The RM SET UP button flashes,

repeatedly.

2Press RM SET UP.

Settings stored as macro are cleared.

Setting remote control

codes that are not stored

in the remote

Even if a remote control code is not one of the

presets stored in the remote, it is possible for

the remote to learn the code using the learning

function.

Note

When setting up the receiver to learn the remote

command modes, replace the batteries with new

ones.

Example for assigning numeric button 1 to

VIDEO 1 of the remote:

1Press TV while pressing RM

SET UP.

The RM SET UP button lights up.

Tip

When you press RM SET UP, use a thin wire,

such as a paper clip.

2Press the input button (VIDEO 1

in the example) for which you

want to use the Learning input

function.

The input button flashes. (The RM SET

UP button remains lit.)

1,6

133GB

Using the Remote

3Press the numeric button

(button 1 in the example) you

want to use as the VIDEO 1

button.

The input button you selected in step 2

lights up. (The RM SET UP button

remains lit.)

4Point the remote code receiver

section of the remote toward

the receiver/transmitter on the

remote control to be learned

from.

While the second remote is receiving the

signal, the input button selected in step 2

turns off.

5The RM SET UP button flashes

twice, then the learning

process is completed.

When the learning process fails, the RM

SET UP button flashes five times. Try to

perform process again from step 2.

6Press RM SET UP to finish the

Learning function process.

Tips

• When the memory capacity for storing remote

control codes reaches a certain limit, the RM SET

UP button flashes 10 times, and then the learning

process ends.

• If the RM SET UP button flashes five times in step

1, and the learning process does not start, replace

the batteries with new ones.

To cancel learning

Press RM SET UP. Also, not pressing any

button for 60 seconds cancels the settings.

Using a command that has been

learned

When selecting a learned input, press the

button used to learn that function.

To erase the learned code

1Press TV while pressing RM SET UP.

2Press the input button (VIDEO 1 in the

example) for which you want to clear

the setting.

The input button flashes. (The RM SET UP

button remains lit.)

3Press ?/1 for more than 1 second.

The input button flashes twice, repeatedly.

4Press the input button to clear the

stored setting.

The RM SET UP button flashes twice, then

the clearing process is completed.

When the clearing process fails, the RM

SET UP button flashes five times. Try to

perform process again from step 2.

About 5 cm - 10 cm (2" - 4")

134GB

Clearing all the contents

of the remote’s memory

1Press and hold MASTER VOL –

first, then press ?/1, then press

AV ?/1.

The RM SET UP button flashes three

times.

2Release MASTER VOL –.

All the contents of the remote’s memory

(i.e., all the programmed data) are

cleared.

AV ?/1

?/1

MASTER

VOL –

135GB

Additional Information

Glossary

xCinema Studio EX

A surround sound mode that can be regarded

as the compilation of Digital Cinema Sound

technology, delivers the sound of a dubbing

theater using three technologies: “Virtual

Multi Dimensions,” “Screen Depth Matching,”

and “Cinema Studio Reverberation.”

“Virtual Multi Dimensions,” the virtual

speaker technology, creates a virtual multi-

surround environment with actual speakers up

to 7.1 channels, and brings the surround sound

experience of a theater with the latest facilities

into your home.

“Screen Depth Matching” reproduces treble

attenuation, fullness, and depth of sound

usually created in a theater using sound

emission from behind the screen. This is then

added to the front and center channels.

“Cinema Studio Reverberation” reproduces

the sound characteristics of state-of-the-art

dubbing theaters and recording studios,

including Sony Pictures Entertainment’s

dubbing studios. There are three modes, A/B/

C, available according to the studio type.

xComponent video

A format for transmitting video signal

information consisting of three separate

signals: luminance Y, chrominance Pb, and

chrominance Pr. High quality pictures, such as

DVD video or HDTV pictures, are transmitted

more faithfully. The three jacks are color-

coded green, blue, and red.

xComposite video

A standard format for transmitting video

signal information. The luminance signal Y

and chrominance signal C are combined and

transmitted together.

xCrossover frequency

The frequency at which two speaker’s

frequencies intersect.

xDeepColor

Video signals for which the color depth of

signals passing through an HDMI jack have

been raised.

The number of colors that could be expressed

by 1 pixel was 24 bits (16,777,216 colors) with

the current HDMI jack. However, the number

of colors which can be expressed by 1 pixel

will be 36, etc., bits when the receiver

corresponds to DeepColor.

Since the gradation of the depth of a color can

be expressed more finely with more bits,

continuous color changes can be more

smoothly expressed.

xDigital Cinema Sound (DCS)

Unique sound reproduction technology for

home theater developed by Sony, in

cooperation with Sony Pictures Entertainment,

for enjoying the exciting and powerful sound

of movie theaters at home. With this “Digital

Cinema Sound” developed by integrating a

DSP (Digital Signal Processor) and measured

data, the ideal sound field intended by

filmmakers can be experienced at home.

xDigital Concert Hall

“Digital Concert Hall” delivers richer sound

for 2ch stereo sources such as CDs, etc. With

the use of 5.1ch or 7.1ch speakers and virtual

speaker technology, stereoscopic

reverberation and reflected sound are

reproduced, and music software can be

enjoyed with richer sound and presence. The

sound field in a concert hall is recreated by a

geometrical analysis of the concert hall and

precise modeling of reflected and reverberant

sounds based on actual measured data. Tonal

qualities such as sound strength and frequency

response are taken into account and calculated

on the DSP (Digital Signal Processor) to bring

reverberation in. Sound is enjoyed with natural

and comfortable resonance, as if listening to

music in a concert hall.

Additional Information

continued

136GB

xDolby Digital

Digital audio encoding/decoding technology

developed by Dolby Laboratories, Inc. It

consists of front (left/right), center, surround

(left/right) and sub woofer channels. It is a

designated audio standard for DVD-video and

also known as 5.1 channels surround.

xDolby Digital Plus

Dolby Digital Plus provides the flexibility and

efficiency to deliver more channels of

compelling surround sound for high-definition

video media. Its superior coding efficiencies

enable up to 7.1ch of high-quality

multichannel audio without negatively

impacting bit budgets allocated for video

performance or additional feature sets.

xDolby Digital Surround EX

Acoustic technology developed by Dolby

Laboratories, Inc. Surround back information

is matrixed into regular left and right surround

channels so that the sound can be reproduced

in 6.1 channels. Active scenes, especially, are

recreated with a more dynamic and realistic

sound field.

xDolby Pro Logic II

This technology converts 2 channels stereo

recorded audio into 5.1 channels for playback.

There is a MOVIE mode for movies and

MUSIC mode for stereo sources such as

music. Old movies encoded in the traditional

stereo format can be enhanced with 5.1

channels surround sound.

The GAME mode is suitable for video games.

xDolby Pro Logic IIx

Technology for 7.1 channels (or 6.1 channels)

playback. Along with audio encoded in Dolby

Digital Surround EX, 5.1 channels Dolby

Digital encoded audio can be reproduced in

7.1 channels (or 6.1 channels). Furthermore,

existing stereo recorded content can also be

reproduced in 7.1 channels (or 6.1 channels).

xDolby Surround (Dolby Pro

Logic)

Audio processing technology developed by

Dolby Laboratories, Inc. Center and mono

surround information is matrixed into two

stereo channels. When reproduced, audio is

decoded and output in 4 channels surround

sound. This is the most common audio

processing method for DVD-video.

xDolby TrueHD

Dolby TrueHD is Dolby’s lossless audio

technology developed for high-definition

optical discs. Dolby TrueHD audio is bit-for-

bit identical to the original studio masters and

provides supreme-quality audio up to 8ch at

96 kHz/24 bit and up to 6ch at 192 kHz/24 bit.

Together with high-definition video, it offers

an unprecedented home theater experience.

xDSD

Audio format used for a Super Audio CD.

DSD converts analog signals to digital and

records them directly, without adding any

processing, so that no information is omitted.

Recording and playback of high fidelity,

quality sound is achieved.

xDTS 96/24

A high sound quality digital signal format. It

records audio at a sampling frequency and bit

rate of 96 kHz/24 bit which is the highest

possible for DVD-video. The number of

playback channels varies depending on the

software.

xDTS Digital Surround

Digital audio encoding/decoding technology

for theaters developed by DTS, Inc. It

compresses audio less than Dolby Digital,

delivering a higher quality sound

reproduction.

xDTS-ES

Format for 6.1 channels playback with

surround back information. There are two

modes, “Discrete 6.1” which records all

channels independently, and “Matrix 6.1”

which matrixes surround back channel into

137GB

Additional Information

surround left and surround right channels. It is

ideal for playback of motion picture

soundtracks.

xDTS-HD

Audio format which extends the conventional

DTS Digital Surround format.

This format consists of a core and an

extension, and the core part has DTS Digital

Surround compatibility. There are two kinds of

DTS-HD, DTS-HD High Resolution Audio

and DTS-HD Master Audio. DTS-HD High

Resolution Audio has a maximum

transmission rate of 6 Mbps, with lossy

compression (Lossy), and DTS-HD High

Resolution Audio corresponds to a maximum

sampling frequency of 96 kHz, and a

maximum of 7.1 ch. DTS-HD Master Audio

has a the maximum transmission rate of

24.5 Mbps, and uses lossless

compression(Lossless), and DTS-HD Master

Audio corresponds to a maximum sampling

frequency of 192 kHz, and a maximum of 7.1

ch.

xDTS Neo:6

This technology converts 2 channels stereo

recorded audio for 6.1 channels playback.

There are two modes to select according to the

playback source or your preference, CINEMA

for movies, and MUSIC for stereo sources

such as music.

xHDMI (High-Definition

Multimedia Interface)

HDMI (High-Definition Multimedia

Interface) is an interface that supports both

video and audio on a single digital connection,

allowing you to enjoy high quality digital

picture and sound. The HDMI specification

supports HDCP (High-bandwidth Digital

Contents Protection), a copy protection

technology that incorporates coding

technology for digital video signals.

xHigh Bitrate Audio

It refers to the audio formats of the

compression method (DTS-HD Master Audio,

Dolby TrueHD, etc.) which is a high bitrate

format recorded mainly on Blu-ray Disc etc.

xInterlace

A scanning method which completes a picture

by displaying half of the lines on a tube surface

of a TV or monitor each 1/60 second. First, all

the odd-numbered lines are drawn, leaving

spaces between each line, then all the even-

numbered lines are drawn to fill the spaces.

“i” of “480i” stands for “Interlace.”

xL.F.E. (Low Frequency Effects)

Sound effects of low frequencies which are

output from a sub woofer in Dolby Digital or

DTS, etc. By adding a deep bass with a

frequency between 20 to 120 Hz, audio

becomes more powerful.

xNeural THX

Neural Surround™, THX® Technologies has

been chosen as the official surround sound

broadcast format for XM Satellite Radio’s

“XM HD Surround” and other leading FM/HD

radio stations in the USA and worldwide.

Neural Surround, THX Technologies delivers

the rich envelopment and discrete image detail

of surround sound in a format 100%

compatible with stereo.

xPCM (Pulse Code Modulation)

A method of converting analog audio to digital

audio for easy enjoyment of digital sound.

xProgressive

A scanning method that draws all scanning

lines sequentially, as opposed to interlaced

scanning where all the odd and then all the

even lines are drawn.

“p” of “480p” stands for “Progressive.”

xS video signal

A format for transmitting video signal

information. S video uses a single cable and

two channels, one for the Luminance signal Y

and another for the chrominance signal C.

Better picture quality for recording and

playback than that of Composite signal is

achieved.

continued

138GB

xx.v.Color

x.v.Color is a more familiar term for the

xvYCC standard proposed by Sony, and is a

trademark of Sony. xvYCC is an international

standard for color space in video.

This standard can express a wider color range

than the currently used broadcast standard.

Precautions

On safety

Should any solid object or liquid fall into the

cabinet, unplug the receiver and have it

checked by qualified personnel before

operating it any further.

On power sources

• Before operating the receiver, check that the

operating voltage is identical with your local

power supply.

The operating voltage is indicated on the

nameplate on the back of the receiver.

• The unit is not disconnected from the AC

power source (mains) as long as it is

connected to the wall outlet, even if the unit

itself has been turned off.

• If you are not going to use the receiver for a

long time, be sure to disconnect the receiver

from the wall outlet. To disconnect the AC

power cord (mains lead), grasp the plug

itself; never pull the cord.

• One blade of the plug is wider than the other

for the purpose of safety and will fit into the

wall outlet only one way. If you are unable to

insert the plug fully into the outlet, contact

your dealer.

• AC power cord (mains lead) must be

changed only at a qualified service shop.

On heat buildup

Although the receiver heats up during

operation, this is not a malfunction. If you

continuously use this receiver at a large

volume, the cabinet temperature of the top,

side and bottom rises considerably. To avoid

burning yourself, do not touch the cabinet.

On placement

• Place the receiver in a location with adequate

ventilation to prevent heat buildup and

prolong the life of the receiver.

139GB

Additional Information

• Do not place the receiver near heat sources,

or in a place subject to direct sunlight,

excessive dust, or mechanical shock.

• Do not place anything on top of the cabinet

that might block the ventilation holes and

cause malfunctions.

• Do not place the receiver near equipment

such as a television, VCR, or tape deck. (If

the receiver is being used in combination

with a television, VCR, or tape deck, and is

placed too close to that equipment, noise

may result, and picture quality may suffer.

This is especially likely when using an

indoor antenna (aerial). Therefore, we

recommend using an outdoor antenna

(aerial).)

On operation

Before connecting other components, be sure

to turn off and unplug the receiver.

On cleaning

Clean the cabinet, panel, and controls with a

soft cloth slightly moistened with a mild

detergent solution. Do not use any type of

abrasive pad, scouring powder, or solvent,

such as alcohol or benzine.

If you have any questions or problems

concerning your receiver, please consult your

nearest Sony dealer.

Troubleshooting

If you experience any of the following

difficulties while using the receiver, use this

troubleshooting guide to help you remedy the

problem. Should any problem persist, consult

your nearest Sony dealer.

Audio

There is no sound, no matter which

component is selected, or only a very

low-level sound is heard.

• Check that the speakers and components

are connected securely.

• Check that all speaker cords are connected

correctly.

• Check that both the receiver and all

components are turned on.

• Check that MASTER VOLUME control is

not set at –∞ dB. Try to set it at about –40

dB.

• Check that SPEAKERS (OFF/A/B/A+B)

is not set to OFF (page 46).

• Press MUTING on the remote to cancel

the muting function.

• Check that you have selected the correct

component with INPUT SELECTOR.

• Check that headphones are not connected.

• When only a very low-level sound is

heard, check to see if NIGHT MODE is

activated (page 73).

• The protective device on the receiver has

been activated. Turn off the receiver,

eliminate the short-circuit problem, and

turn on the power again.

There is no sound from a specific

component.

• Check that the component is connected

correctly to the audio input jacks for that

component.

• Check that the cord(s) used for the

connection is (are) fully inserted into the

jacks on both the receiver and the

component.

continued

140GB

There is no sound from one of the front

speakers.

• Connect a pair of headphones to the

PHONES jack to verify that sound is

output from the headphones. If only one

channel is output from the headphones, the

component may not be connected to the

receiver correctly. Check that all the cords

are fully inserted into the jacks on both the

receiver and the component. If both

channels are output from the headphones,

the front speaker may not be connected to

the receiver correctly. Check the

connection of the front speaker which is

not outputting any sound.

• Make sure you have connected both the L

or R jack to an analog component and not

just to either the L or R jack. Use a

monaural-stereo cable (not supplied).

However, there will be no sound from the

center speaker when a sound field (Pro

Logic, etc.) is selected. When the center

speaker is not connected, sound is output

only from the front left/right speakers.

There is no sound from analog 2

channel sources.

• Check to make sure the selected audio

(digital) input jack is not assigned to other

inputs in “Input Assign” in the Input menu

(page 100).

There is no sound from digital sources

(from COAXIAL or OPTICAL input jack).

• Check that the INPUT MODE is not set to

“Analog” (page 99).

• Check that the “2ch Analog Direct” is not

being used.

• Check to make sure the selected audio

(digital) input jack is not assigned to other

inputs in “Input Assign” in the Input menu

(page 100).

The source sound input from the HDMI

jack is not output from an amplifier or

the TV speaker connected to the

receiver.

• Check that the component is connected

correctly to the HDMI jack for that

component.

• The sound is not output when you display

the receiver’s menu on the TV monitor.

Press AMP MENU to turn off the display.

• Depending on the playback component,

component may need to be set up. Refer to

the operating instructions supplied with

the each component.

• Be sure to use a connecting cable for the

HDMI jack corresponding to high speed

(an HDMI version1.3a, category 2 cable)

when you view images or listen to sound

during a DeepColor transmission.

The left and right sounds are

unbalanced or reversed.

• Check that the speakers and components

are connected correctly and securely.

• Adjust the balance parameters using the

Auto Calibration settings menu.

There is severe hum or noise.

• Check that the speakers and components

are connected securely.

• Check that the connecting cords are away

from a transformer or motor, and at least

3 meters (10 feet) away from a TV set or

fluorescent light.

• Move your TV away from the audio

components.

• Make sure you have grounded the U

SIGNAL GND terminal (only when a

turntable is connected).

• The plugs and jacks are dirty. Wipe them

with a cloth slightly moistened with

alcohol.

There is no sound, or only a very low-

level sound is heard from the center/

surround/surround back speakers.

• Select a “Cinema Studio EX” mode

(page 67).

141GB

Additional Information

• Adjust the speaker level (page 74).

• Make sure the center/surround speaker (s)

is (are) set to either “SMALL” or

“LARGE” (page 74).

There is no sound from the surround

back speakers.

• Some discs have no Dolby Digital

Surround EX flag even though the

packages have Dolby Digital Surround EX

logos. In this case, select “ON” in the “SB

Dec Mode” (page 71).

There is no sound from the sub woofer.

• Check that the sub woofer is connected

correctly and securely.

• Make sure you have turned on your

speaker.

• When all speakers are set to “LARGE”

and “Neo:6 Cinema,” or “Neo:6 Music” is

selected, there is no sound from the sub

woofer.

The surround effect cannot be

obtained.

• Make sure the sound field function is on

(press MOVIE or MUSIC).

• Sound fields do not function for signals

with a sampling frequency of more than 48

kHz.

Dolby Digital or DTS multi-channel

sound is not reproduced.

• Check that the DVD, etc. you are playing

is recorded in Dolby Digital or DTS

format.

• When connecting the DVD player, etc., to

the digital input jacks of this receiver,

make sure the setting for the digital audio

output of the connected component is

available.

Recording cannot be carried out.

• Check that the components are connected

correctly (page 22).

• Select the source component using INPUT

SELECTOR (page 53).

The MULTI CHANNEL DECODING lamp

does not light up in blue.

• Check that the playback component is

connected on a digital jack and the input is

selected properly on this receiver.

• Check whether the input source of the

software being played back corresponds to

the multi-channel format.

• Check whether the setup on the playback

component is set to multi-channel sound.

• Check to make sure the selected audio

(digital) input jack is not assigned to other

inputs in “Input Assign” in the Input menu

(page 100).

There is no sound from the component

connected to the DIGITAL MEDIA PORT

adapter.

• Adjust the volume of this receiver.

• The DIGITAL MEDIA PORT adapter

and/or component is not connected

correctly. Turn off the receiver, then

reconnect the DIGITAL MEDIA PORT

adapter and/or component.

• Check the DIGITAL MEDIA PORT

adapter and/or component device to make

sure it supports this receiver.

Video

There is no picture or an unclear

picture appears on the TV screen or

monitor.

• Select the appropriate input on the receiver

(page 53).

• Set your TV to the appropriate input mode.

• Move your TV away from the audio

components.

• Assign the component video input

correctly.

• The input signal should be same as input

when you are up-converting an input

signal with this receiver (page 34).

The image of the COMPONENT VIDEO

OUT is corrupted.

• Video input signals other than 480p

component are not received when signals

continued

142GB

are output from the VIDEO jack. Input

480i component video signals.

• When component input signals other than

480p are output, use the COMPONENT

VIDEO OUT jack and set “Resolution” to

“DIRECT.”

Images of the source with HDMI

connection is not output to the TV.

• Make sure that cables are correctly and

securely connected to components.

• Depending on the playback component,

component may need to be set up. Refer to

the operating instructions supplied with

the each component.

• Be sure to use a connecting cable for the

HDMI jack corresponding to high speed

(an HDMI version1.3a, category 2 cable)

when you view images or listen to sound

during a DeepColor transmission.

Recording cannot be carried out.

• Check that the components are connected

correctly (page 27).

• Select the source component using INPUT

SELECTOR (page 53).

The GUI does not appear on the TV

screen.

• Press SHIFT, then press MENU to show

“GUI MODE” on the display.

• Check the TV is connected correctly.

Tuner

The FM reception is poor.

• Use a 75-ohm coaxial cable (not supplied)

to connect the receiver to an outdoor FM

antenna (aerial) as shown below. If you

connect the receiver to an outdoor antenna

(aerial), ground it against lightning. To

prevent a gas explosion, do not connect the

ground (earth) wire to a gas pipe.

Radio stations cannot be tuned in.

• Check that the antennas (aerials) are

connected securely. Adjust the antennas

(aerials) and connect an external antenna

(aerial), if necessary.

• Keep the satellite radio antenna, away

from the speaker cords and the power cord

to avoid picking up noise.

• The signal strength of the stations is too

weak (when tuning in with automatic

tuning). Use direct tuning.

• Make sure you set the tuning interval

correctly (when tuning in AM stations

with direct tuning).

• No stations have been preset or the preset

stations have been cleared (when tuning by

scanning preset stations). Preset the

stations (page 84).

• Press DISPLAY so that the frequency

appears on the display.

The system cannot receive satellite

channels at all.

• The receiving condition is not good. Move

the antenna to the place where the

condition is good.

• Check that you subscribed to the desired

satellite radio service (see page 85).

Remote control

The remote does not function.

• Point the remote at the remote sensor on

the receiver.

Receiver

To ground

Ground (earth)

wire (not supplied)

Outdoor FM antenna (aerial)

143GB

Additional Information

• Remove any obstacles in the path between

the remote and the receiver.

• Replace all the batteries in the remote with

new ones, if they are weak.

• Make sure that the command modes of the

receiver and the remote are the same. If the

command mode of the receiver and the

remote are different, you cannot operate

the receiver with the remote (page 40).

• Make sure you select the correct input on

the remote.

• When you operate a programmed non-

Sony component, the remote may not

function properly depending on the model

and the maker of the component.

Error messages

If there is a malfunction, the display shows a

code of two numbers and a message. You can

check the condition of the system by the

message. Refer to the following table to solve

the problem. If any problem persists, consult

your nearest Sony dealer.

PROTECTOR

Irregular current is output to the speakers, or

the upper panel of the receiver is covered

with something. The receiver will

automatically turn off after a few seconds.

Check the connection of speakers and turn

on the power again.

For other messages, refer to “Message list after

auto calibration measurement” (page 51),

“XM Radio message list” (page 92), “SIRIUS

Satellite Radio message list” (page 92) and

“DIGITAL MEDIA PORT message list”

(page 97).

Reference sections for clearing

the memory

Specifications

AUDIO POWER

SPECIFICATIONS

POWER OUTPUT AND TOTAL

HARMONIC DISTORTION:

With 8 ohm loads, both channels driven, from

20 – 20,000 Hz; rated 120 watts per channel

minimum RMS power, with no more than

0.09% total harmonic distortion from 250

milliwatts to rated output.

Amplifier section

POWER OUTPUT

Rated Power Output at Stereo Mode1) 2)

(8 ohms 20 Hz – 20 kHz,

THD 0.09%):

120 W + 120 W

Reference Power Output at Stereo Mode

(4 ohms 20 Hz – 20 kHz,

THD 0.15%):

120 W + 120 W

Reference Power Output

(8 ohms 1 kHz, THD 0.7%)

FRONT2):

130 W + 130 W

CENTER2): 130 W

SURROUND2):

130 W + 130 W

SURROUND BACK2):

130 W + 130 W

Reference Power Output

(4 ohms 1 kHz, THD 0.7%)

FRONT2):

120 W + 120 W

CENTER2): 120 W

SURROUND2):

120 W + 120 W

SURROUND BACK2):

120 W + 120 W

1)Depending on the sound field settings and the

source, there may be no sound output.

2)Measured under the following conditions:

Power requirements: 120 V AC, 60 Hz

To clear See

All memorized settings page 39

continued

144GB

Frequency response

Inputs (Analog)

Inputs (Digital)

Outputs

EQUALIZER

FM tuner section

Tuning range 87.5 – 108.0 MHz

Antenna (aerial) FM wire antenna (aerial)

Antenna (aerial) terminals

75 ohms, unbalanced

AM tuner section

Tuning range

With 10-kHz tuning scale

530 – 1,710 kHz3)

With 9-kHz tuning scale

531 – 1,710 kHz3)

Antenna (aerial) Loop antenna (aerial)

3)You can change the AM tuning scale to either 9

kHz or 10 kHz. After tuning in any AM station,

turn off the receiver. While holding down

TUNING MODE, press POWER on the receiver.

All preset stations will be erased when you change

the tuning scale. To reset the scale to 10 kHz (or 9

kHz), repeat the procedure.

Video section

Inputs/Outputs

Video: 1 Vp-p, 75 ohms

COMPONENT VIDEO:

Y: 1 Vp-p, 75 ohms

PB/CB: 0.7 Vp-p, 75 ohms

PR/CR: 0.7 Vp-p, 75 ohms

80 MHz HD Pass Through

HDMI Video

Input/Output (HDMI Repeater block)

640 × 480p@60 Hz

720 × 480p@59.94/60 Hz

1440 × 480p@59.94/60 Hz (pixel sent 2times)

1280 × 720p@59.94/60 Hz

1920 × 1080i@59.94/60 Hz

1920 × 1080p@59.94/60 Hz

720 × 576p@50 Hz

1440 × 576p@50 Hz (pixel sent 2times)

1280 × 720p@50 Hz

1920 × 1080i@50 Hz

1920 × 1080p@50 Hz

1920 × 1080p@24 Hz

PHONO RIAA equalization curve

± 0.5 dB

MULTI CHANNEL

INPUT, SA-CD/CD,

MD/DAT, DVD/BD,

TV, SAT/CATV,

VIDEO 1/2/3

10 Hz – 100 kHz

± 3 dB

PHONO Sensitivity: 2.5mV

Impedance: 50kohms

S/N: 90dB (A, 20 kHz

LPF)

MULTI CHANNEL

INPUT, SA-CD/CD,

MD/DAT, DVD/BD, TV,

SAT/CATV,

VIDEO 1/2/3

Sensitivity: 150mV

Impedance: 50kohms

S/N: 100dB (A, 20 kHz

LPF)

DVD/BD, VIDEO 2,

SA-CD/CD (Coaxial)

Impedance: 75ohms

S/N: 96dB (A, 20 kHz

LPF)

VIDEO 1, TV,

SAT/CATV,

TAPE/CDR,

MD/DAT (Optical)

S/N: 96 dB

(A, 20 kHz LPF)

MD/DAT (REC OUT),

VIDEO 1, ZONE 2,

ZONE 3 (AUDIO OUT)

Voltage:150mV

Impedance: 1kohm

FRONT L/R, CENTER,

SURROUND L/R,

SURROUND BACK L/R,

SUB WOOFER

Voltage: 2V

Impedance: 1kohm

Gain levels ±10 dB, 1 dB step

145GB

Additional Information

General

Power requirements 120 V AC, 60 Hz

Power output (DIGITAL MEDIA PORT)

DC OUT:5 V, 700 mA

Power consumption 480 W/580 VA (US/

Canada)

Power consumption (during standby mode)

0.7 W (when “HDMI

Control” and “RS-232C

Control” is set to “OFF”)

Dimensions 430 × 175 × 430 mm

(width/height/depth)

including projecting parts

and controls

Mass (Approx.) 16.0 kg

Supplied accessories

Operating Instructions (this manual)

Quick Setup Guide (1)

HDMI CONTROL Guide (1)

GUI Menu List (1)

Optimizer microphone ECM-AC1 (1)

FM wire antenna (aerial) (1)

AM loop antenna (aerial) (1)

AC power cord (mains lead) (1)

Remote commander RM-AAL008 (1)

Remote commander RM-AAU016 (1)

R6 (size-AA) batteries (4)

Design and specifications are subject to

change without notice.

• Standby power consumption

0.7 W.

• Halogenated flame retardants

are not used in the printed

wiring boards.

146GB

Index

Symbols

U SIGNAL GND terminal 26

Numerics

2 channel 62

2ch Analog Direct 62, 121

2ch Stereo Mode 62

4Ω 45

5.1 channel 16

7.1 channel 16

8Ω 45

A.F.D. (mode) 65

A/V Sync 59, 119

AC power cord 39

AM 82, 102, 121

Audio (Settings) 59, 119

Auto Calibration 46, 116, 120

Auto Tuning 82, 122

Bass 7, 80, 118

BI-AMP 79, 117

Bi-amplifier connection 113

Blu-ray Disc Player 29, 31, 56

Calibration Type Select 50, 116

Category Mode 87, 123

CD player 23, 26, 55

Center Mix 78, 117

Center Width Control 69, 118

Changing the display 102

Cinema Studio EX (mode) 67

Clear

EQ 81, 118

memory 39

remote 134

Command mode 40

Connections

antennas 38

audio components 22

monitor 20

speakers 18

video components 27

Control S 9, 114

Crossover Freq 79, 117

Custom Settings 69

D.Range Comp (Dynamic range compressor)

79, 116

DCAC (Digital Cinema Auto Calibration) 46

DCS 67

Decode Priority 59, 119

DIGITAL MEDIA PORT 7, 9, 15, 23, 94

Dimension Control 70, 118

Direct Tuning 83, 88, 122, 123

Display 103

Distance 75

Distance Unit 79, 117

Dolby Digital EX 63, 72

DTS Neo:6 (Cinema, Music) 65

DTS-ES Discrete 72

Dual Mono 59, 119

DVD player 29, 31, 56

DVD recorder 33

Effect Level 69, 118

Enhanced Setup 52

EQ (Settings) 80, 118

EQ Curve 52

EQ Preset Change 118

Equalizer 80

FM 82, 102, 121

FM Mode 82, 118

Front Reverb 70, 118

Gain Adjusting (Bass/Treble) 80

GUI (Graphical User Interface) 20, 41

147GB

Additional Information

HDMI (Settings) 60, 119

HDMI Audio 60, 119

HDMI button 7

HDMI Control 60

HDMI jacks 9, 28

HDMI SW Level 61, 119

Headphone (Settings) 68

Input 53

Input Assign 100

INPUT MODE 99

INPUT SELECTOR 55, 56, 57, 58

iPod 95, 96

L.F.E. (Low Frequency Effect) 104

LARGE 75

Level 74, 80

List Mode 97

Lock Code 91, 118

Manual Setup 74

MASTER VOLUME 8, 55, 56, 57, 58

Messages

Auto Calibration 51

DIGITAL MEDIA PORT 97

error 143

SIRIUS 92

XM 92

Movie 67

Multi Ch SW Level 79, 116

MULTI CHANNEL DECODING lamp 56

Multi Zone 108

Music 67

Muting 54

Name Input 98

Network Client 96

Neural-THX 65

NIGHT MODE 73

Panorama Mode 70, 118

Parental Lock 90, 118

Phase Audio 78, 116

Phase Noise 78, 116

PHONES 7

PIP (Picture in Picture) 10, 13, 15

PLII (Game, Movie, Music) 65

PLIIx (Game, Movie, Music) 65

Position (Auto Calibration) 52, 116

Position (Surround Speakers) 75

Preset channels 89, 123

Preset Mode 89

Preset stations 84, 122

PROTECTOR 143

Quick Setup 48

Radio ID 86, 118, 122

Recording 107

Remote 11–15, 40, 125–134

Resetting 39

Resolution 60, 94, 119

RS-232C Control 61, 112, 119

Satellite radio 85

SB Dec Mode 72, 118

SB Decoding 71, 118

Screen Depth 70, 118

Screen Saver 61

SIRIUS Satellite Radio 85

Size 75

Sleep timer 106

SMALL 75

Sound Field Select 62, 121

Sound Field Setup 62

Speaker (Settings) 44, 78, 117

Speaker Impedance 44, 117

Speaker Pattern 76, 117

SPEAKERS (OFF/A/B/A+B) 7, 46

Super Audio CD player 23, 25, 26, 55

Sur Back Assign 79

Sur Settings 118

Surround 62

continued

148GB

System (Settings) 61, 119

Test Tone 77, 78, 116

TONE 7

TONE MODE 7, 39

Treble 7, 80, 118

Tuner 82

Tuner (Settings) 118

Tuning 82, 83, 84

Up converting 34

VCR 33, 58

Video (Settings) 60, 119

VIDEO 3 IN/PORTABLE AV IN jacks 33, 57

Video game 57

Virtual Speakers 70, 118

XM Radio 85

Zone 12V Trigger 112, 119

ZONE 2 79, 108

ZONE 3 108

Zone Input Change 111

Zone Power ON/OFF 111

Zone Volume Adjust 111

149GB

Additional Information

2FR

Afin de réduire les risques d’incendie

ou d’choc électrique, n’exposez pas

cet appareil à la pluie ni à l’humidité.

N’installez pas l’appareil dans un endroit exigu tel

qu’une bibliothèque ou un meuble encastré.

Ne placez pas de récipients remplis de liquides

(vases, etc.) sur l’appareil. Ceci ferait courir un

risque d’incendie ou d’électrocution.

Installez cette chaîne afin de pouvoir débrancher

immédiatement le cordon d’alimentation de la prise

secteur en cas de problème.

Les piles ou les appareils qui fonctionnent à partir de

piles installées ne devront pas être exposés à une

chaleur excessive telle qu’un ensoleillement direct,

un incendie ou autre similaire.

Ne jetez pas les piles avec les

ordures ménagères. Débarassez-

vous en correctement comme des

déchets chimiques.

Notes sur le mode d’emploi

• Les instructions de ce manuel couvrent le modèle

STR-DA5300ES. Vérifiez le numéro de votre

modèle en bas et à droite du panneau avant.

• Dans ce manuel, les opérations sont décrites en

utilisant les commandes de la télécommande

fournie. Vous pouvez également utiliser les

commandes sur l’ampli-tuner si elles portent des

noms identiques ou similaires à ceux de la

télécommande.

• « Neural-THX » et « neural THX » présentés dans

le mode d’emploi et affichés sur l’afficheur et dans

l’écran du menu GUI signifient Surround Neural-

THX.

Cet ampli-tuner est doté du système Dolby* Digital,

du système Pro Logic Surround et du système

DTS** Digital Surround.

* Fabriqué sous licence de Dolby Laboratories.

Les termes Dolby, Pro Logic et Surround EX,

ainsi que le sigle double D sont des marques

commerciales de Dolby Laboratories.

** Fabriqué sous licence de DTS, Inc. « DTS »,

« DTS-ES » et « Neo:6 » sont des marques

déposées de DTS, Inc., et « DTS-HD Master

Audio », « DTS-HD High Resolution Audio » et

« DTS 96/24 » sont des marques commerciales

de DTS, Inc.

Cet ampli-tuner intègre la technologie HDMI™

(High-Definition Multimedia Interface).

HDMI, le logo HDMI et High-Definition

Multimedia Interface sont des marques

commerciales ou déposées de HDMI Licensing

LLC.

Le nom XM et les logos relatifs sont des marques

déposées de XM Satellite Radio Inc.

logo du chien SIRIUS sont des marques déposées de

SIRIUS Satellite Radio Inc.

AVERTISSEMENT

3FR

Cet appareil utilisant Neural Surround, THX

Technologies est fabriqué sous licence par Neural

Audio Corporation et THX Ltd. Par la présente Sony

Corporation concède à l’utilisateur le droit limité,

non exclusif, non transférable d’utiliser ce produit et

d’autres technologies y attenant dûment autorisées

sous la propriété de Neural Audio Corporation et/ou

THX Ltd., en conformité avec la loi sur les brevets

et les brevets en instance des États-Unis et étrangers.

Neural Surround est une marque de Neural Audio

Corporation, THX est une marque de THX Ltd., qui

peut être déposée dans certaines juridictions.

Le type de police de caractères (Shin Go R) installé

sur cet ampli-tuner est fourni par MORISAWA &

COMPANY LTD.

Ces noms sont des marques commerciales de

MORISAWA & COMPANY LTD. et les droits

d’auteur de la police appartiennent aussi à

MORISAWA & COMPANY LTD.

iPod est une marque de Apple Inc., déposée aux

Etats-Unis et dans d’autres pays.

Toutes les autres marques et marques déposées

appartiennent à leurs détenteurs respectifs. Dans ce

manuel, les sigles ™ et ® ne sont pas spécifiés.

Par la présente Sony Corporation déclare que

l’ampli-tuner multicanal AV STR-DA5300ES est

conforme aux exigences essentielles et aux autres

dispositions pertinentes de la directive 1999/5/CE.

Pour toute information complémentaire, veuillez

consulter l’URL suivante :

http://www.compliance.sony.de/

La marque Bluetooth et les logos appartiennent à

Bluetooth SIG, Inc. et sont utilisés sous licence

uniquement par Sony Corporation.

Les autres marques commerciales et noms

commerciaux appartiennent à leurs propriétaires

respectifs.

« M-crew Server » est une marque de Sony

Corporation.

« x.v.Color » est une marque de Sony Corporation.

4FR

Table des matières

Mise en service

Description et emplacement des pièces ........6

1: Installation des enceintes ........................17

2: Raccordement des enceintes ...................19

3: Raccordement de l’écran ........................21

4a: Raccordement des appareils audio .......23

4b: Raccordement des appareils vidéo .......29

5: Raccordement des antennes ....................40

6: Préparation de l’ampli-tuner et de la

télécommande ........................................41

7: Utilisation de l’ampli-tuner à l’aide de GUI

(Graphical User Interface) .....................44

8: Réglage des enceintes .............................47

9: Calibrage automatique aux réglages

appropriés (Auto Calibration) ................49

Lecture

Sélection d’un appareil ...............................56

Écoute d’un Super Audio CD/CD ..............58

Lecture d’un DVD/Blu-ray Disc ................59

Utilisation d’une console de jeux vidéo .....60

Lecture d’une cassette vidéo ......................61

Opérations de l’amplificateur

Paramètres pour l’audio

(Menu de paramétrage Audio) ...............62

Paramètres pour la vidéo

(Menu de paramétrage Video) ...............63

Paramètres pour HDMI (Menu HDMI) ......63

Paramètres pour le système

(Menu de paramétrage System) .............64

Écoute du son surround

Écoute d’un champ sonore préprogrammé .65

Sélection de l’effet sonore ..........................73

Utilisation du mode de décodage du son

surround arrière .....................................75

Écoute du son surround à faible volume

(NIGHT MODE) ................................... 77

Paramétrage avancé des

enceintes

Réglage manuel des paramètres

d’enceintes ............................................ 79

Réglages de l’égaliseur .............................. 86

Opérations du tuner

Écoute de stations de radio FM/AM .......... 88

Écoute de la radio satellite ......................... 92

Autres opérations

Conversion de signaux d’entrée vidéo

analogiques ......................................... 103

Utilisation de l’adaptateur DIGITAL MEDIA

PORT .................................................. 104

Attribution de noms à des entrées ............ 108

Passage entre son numérique et analogique

(INPUT MODE) ................................. 109

Écoute du son/visionnage d’images d’autres

entrées ................................................. 110

Changement des informations sur

l’affichage ........................................... 113

Utilisation de la minuterie d’arrêt ............ 118

Enregistrement à l’aide de

l’ampli-tuner ....................................... 119

Écoute du son dans une autre zone

(opération ZONE 2/ZONE 3) ............. 120

Utilisation d’un raccordement

bi-amplificateur ................................... 125

Utilisation du système de commande

CONTROL S ...................................... 126

Utilisation sans raccordement au

téléviseur ............................................. 127

5FR

Utilisation de la

télécommande

Commande de chaque appareil à l’aide de la

télécommande ..................................... 138

Programmation de la télécommande ........ 140

Exécution automatique d’une séquence de

plusieurs commandes

(Exécution de macro-commandes) ...... 143

Mémorisation de codes de télécommande

n’ayant pas été préprogrammés dans la

télécommande ..................................... 145

Effacement de tout le contenu de la mémoire

de la télécommande ............................. 147

Informations

complémentaires

Glossaire ................................................... 148

Précautions ...............................................151

Guide de dépannage ................................. 152

Spécifications ........................................... 157

Index ......................................................... 159

6FR

Description et emplacement des pièces

Mise en service

Panneau avant

Pour retirer le cache

Appuyez sur PUSH.

Après avoir retiré le cache, gardez-le hors de portée des enfants.

État de la touche POWER

Arrêt

L’ampli-tuner est éteint (réglage par

défaut).

Appuyez sur POWER pour allumer

l’ampli-tuner. Vous ne pouvez pas allumer

l’ampli-tuner avec la télécommande.

Marche/Veille

Appuyez sur ?/1 de la télécommande

pour allumer l’ampli-tuner ou pour

sélectionner le mode de veille.

Lorsque vous appuyez sur POWER sur

l’ampli-tuner, il s’éteint.

7FR

Mise en service

Désignation Fonction

APOWER Appuyez sur cette

touche pour allumer ou

éteindre l’ampli-tuner.

BPrise AUTO

CAL MIC

Permet de brancher le

microphone

d’optimisation pour la

fonction Digital

Cinema Auto

Calibration (page 49).

CTONE MODE Permet de régler

FRONT/CENTER/

SURROUND/

SURROUND BACK

BASS et TREBLE.

Appuyez plusieurs fois

sur TONE MODE pour

sélectionner BASS ou

TREBLE, puis tournez

TONE pour régler le

niveau.

TONE

DMEMORY/

ENTER

Appuyez sur cette

touche pour

commander un tuner

(FM/AM) et une radio

satellite (XM/SIRIUS)

(page 134-136).

TUNING MODE

TUNING

ECapteur de

télécommande

Capte les signaux de la

télécommande.

FDIMMER Appuyez plusieurs fois

pour régler la

luminosité de

l’affichage.

GDISPLAY Appuyez plusieurs fois

pour sélectionner les

informations

apparaissant sur

l’affichage.

HSUR BACK

DECODING

Appuyez pour activer

SB DECODING

(page 76).

IAfficheur Affiche l’état actuel de

l’appareil sélectionné

ou la liste des

paramètres du menu

pouvant être

sélectionnés

(page 114).

J2CH/A.DIRECT Appuyez sur cette

touche pour

sélectionner le champ

sonore (page 65).

A.F.D.

MOVIE

MUSIC

KZONE/

POWER,

SELECT

Appuyez plusieurs fois

sur SELECT pour

sélectionner la zone 2,

la zone 3 ou la zone

principale. A chaque

pression sur POWER,

les signaux de sortie

pour la zone

sélectionnée sont

activés ou désactivés

(page 120).

LDMPORT Appuyez sur cette

touche pour

sélectionner le signal

d’entrée audio/vidéo de

l’appareil raccordé à

l’adaptateur DIGITAL

MEDIA PORT (pages

24, 104).

MHDMI Appuyez sur cette

touche pour

sélectionner la source

d’entrée de l’appareil

raccordé à la prise

HDMI IN.

NPrise PHONES Permet de raccorder un

casque.

OSPEAKERS

(OFF/A/B/A+B)

Permet de commuter

les enceintes avant

(page 48) sur OFF, A,

B, A+B.

Désignation Fonction

suite

8FR

PPrises VIDEO 3

IN/PORTABLE

AV IN

Permet de raccorder un

appareil audio/vidéo

portable tel qu’un

caméscope ou une

console de jeux vidéo.

QTémoin MULTI

CHANNEL

DECODING

S’allume lors du

décodage de signaux

audio multicanal.

RINPUT

SELECTOR

Tournez ce bouton pour

sélectionner la source

d’entrée que vous

désirez écouter.

Pour sélectionner la

source d’entrée pour la

zone 2 ou la zone 3,

appuyez sur ZONE/

SELECT (qa) pour

sélectionner d’abord la

zone 2 ou la zone 3

(« ZONE 2 INPUT »

ou « ZONE 3 INPUT »

s’affiche), puis tournez

INPUT SELECTOR

pour sélectionner la

source d’entrée.

SMASTER

VOLUME

Tournez ce bouton pour

régler le volume du son

de toutes les enceintes

en même temps.

Désignation Fonction

9FR

Mise en service

Panneau arrière

ASection DIGITAL INPUT/OUTPUT

Prises

OPTICAL IN/

OUT

Permet de raccorder

un lecteur DVD, un

lecteur Super Audio

CD, etc. La prise

COAXIAL offre une

meilleure qualité du

son (pages 21, 23,

24, 33, 34).

Prises

COAXIAL IN

Prises HDMI

IN/OUT*

Permettent de

raccorder un lecteur

DVD, un lecteur

Blu-ray Disc, un

tuner satellite.

L’image et le son

sont envoyés vers un

téléviseur ou un

projecteur (pages 21,

30).

BPrise de commande pour appareils

Sony et autres appareils externes

Prises IR

REMOTE IN/

OUT

Permet de raccorder

un répéteur

infrarouge (pages

121, 122).

Prises

TRIGGER

OUT

Permet d’asservir la

mise sous/hors

tension d’autres

appareils

compatibles 12V

TRIGGER ou de

l’amplificateur/

ampli-tuner de la

zone 2 ou de la zone

3 (page 123).

Prises CTRL S

IN/OUT

Permet de raccorder

un téléviseur Sony,

un lecteur DVD

Sony ou un

magnétoscope Sony

doté d’une prise

CONTROL S

(page 126).

CDMPORT

Permet de raccorder

un adaptateur Sony

DIGITAL MEDIA

PORT (page 24).

suite

10FR

* Vous pouvez visionner l’image de l’entrée

sélectionnée lorsque vous raccordez la prise

MONITOR VIDEO OUT à un écran de téléviseur

(page 21). Vous pouvez commander cet ampli

tuner à l’aide d’une interface utilisateur graphique

GUI (Graphical User Interface) (page 44).

DSection ANTENNA

Prise FM

ANTENNA

Permet de raccorder

l’antenne fil FM

fournie avec l’ampli-

tuner (page 40).

Prise AM

ANTENNA

Permet de raccorder

l’antenne cadre AM

fournie avec l’ampli-

tuner (page 40).

Prise XM Permet de raccorder

un XM Mini Tuner

and Home Dock

(non fourni)

(page 93).

Prise SIRIUS Permet de raccorder

un tuner

SiriusConnect (non

fourni) (page 93).

ESection COMPONENT VIDEO

INPUT/OUTPUT

Prises Y, PB/

CB, PR/CR IN/

OUT*

Permettent de

raccorder un lecteur

DVD, un téléviseur,

un tuner satellite

(pages 21, 33, 34).

FPort RS-232C

Utilisée pour la

maintenance et le

dépannage.

GSection AUDIO INPUT/OUTPUT

Prises AUDIO

IN/OUT

Permet de raccorder

un magnétoscope,

une platine MD, etc.

(pages 21, 23, 24,

28).

Prises MULTI

CHANNEL

INPUT

Permettent de

raccorder un lecteur

Super Audio CD ou

un lecteur DVD doté

d’une prise audio

analogique pour son

7.1 canaux ou 5.1

canaux (pages 23,

26).

Prises PRE

OUT

Permettent de

raccorder un

amplificateur de

puissance externe.

HSection VIDEO/AUDIO INPUT/

OUTPUT

Prises AUDIO

IN/OUT

Permet de raccorder

un magnétoscope, un

lecteur DVD, etc.

(pages 21, 33, 34,

35).

Prises VIDEO

IN/OUT*

Prises S VIDEO

IN/OUT*

Prises AUDIO

OUT

Prise VIDEO

OUT

Permet de raccorder

l’appareil dans la

zone 2 ou zone 3

(page 120).

Prise EXT

VIDEO IN

Permet de raccorder

l’appareil pour

visionner dans la

fenêtre PIP (Picture

in Picture).

ISection SPEAKERS

Permet de raccorder

des enceintes

(page 19).

11FR

Mise en service

Vous pouvez utiliser la télécommande fournie

RM-AAL008 pour commander l’ampli-tuner

et des appareils audio/vidéo Sony pour

lesquels la télécommande a été programmée

(page 140).

RM-AAL008

Télécommande Désignation Fonction

AAV ?/1

(marche/

veille)

Appuyez sur cette touche pour

allumer ou éteindre les

appareils audio/vidéo pour

lesquels la télécommande a été

programmée (page 140).

Si vous appuyez en même

temps sur ?/1 (B), l’ampli-

tuner et les autres appareils

Sony s’éteignent (SYSTEM

STANDBY).

Remarque

La fonction de la touche

AV ?/1 change

automatiquement à chaque fois

que vous appuyez sur une des

touches de source d’entrée

(C).

B?/1 (marche/

veille) Appuyez sur cette touche pour

allumer ou éteindre l’ampli-

tuner.

Si ZONE 2 ou ZONE 3 est

sélectionnée, cette touche

n’allume ou n’éteint que

l’ampli-tuner principal. Pour

éteindre tous les appareils, y

compris un amplificateur de la

zone 2 ou de la zone 3, appuyez

en même temps sur ?/1 et

AV ?/1 (A) (SYSTEM

STANDBY).

CTouches de

source

d’entrée

Appuyez sur l’une de ces

touches pour sélectionner

l’appareil que vous désirez

commander. Appuyez sur une

touche dont le nom est en rose

après avoir appuyé sur SHIFT

(wj). Lorsque vous appuyez sur

une touche de source d’entrée,

l’ampli-tuner s’allume. Les

touches ont été programmées en

usine pour commander des

appareils Sony (page 56). Vous

pouvez reprogrammer la

télécommande pour qu’elle

commande des appareils non-

Sony en procédant comme il est

indiqué sous « Programmation

de la télécommande »

(page 140).

DZONE 2

ZONE 3 Appuyez sur cette touche pour

activer la commande de la zone

2 ou de la zone 3 (page 120).

suite

12FR

EAMP Appuyez sur cette touche pour

activer la commande de

l’ampli-tuner (page 44).

FMUSIC Appuyez sur cette touche pour

sélectionner le champ sonore

(page 71).

GMOVIE Appuyez sur cette touche pour

sélectionner le champ sonore

(page 71).

HTouches

numériques Appuyez sur cette touche pour

– mémoriser/rappeler des

stations préréglées.

– sélectionner les numéros de

plage d’un lecteur CD, d’un

lecteur DVD, d’un lecteur

Blu-ray Disc ou d’une

platine MD. Appuyez sur 0/

10 pour sélectionner le

numéro de plage 10.

– sélectionner les numéros de

chaîne d’un magnétoscope

ou d’un tuner satellite.

– Après avoir appuyé sur TV

(wk), appuyez sur les touches

numériques pour

sélectionner les chaînes du

téléviseur.

IENTER Appuyez sur cette touche pour

valider la saisie après avoir

sélectionné une chaîne, un

disque ou une plage à l’aide des

touches numériques.

MEMORY Appuyez sur cette touche pour

mémoriser une station lorsque

vous utilisez un tuner.

JAMP MENU Appuyez sur cette touche pour

afficher le menu de commande

de l’ampli-tuner.

V/v/B/b

Appuyez sur V/v/B/b pour

sélectionner l’option du menu.

Appuyez ensuite sur pour

valider la sélection.

Désignation Fonction

LOPTIONS Appuyez sur cette touche pour

afficher et sélectionner des

éléments sur les menus

d’options pour un ampli-tuner,

un lecteur DVD et un lecteur

Blu-ray Disc.

TOOLS Appuyez sur cette touche pour

afficher ou sélectionner des

éléments sur les menus

d’options pour un lecteur DVD

ou un lecteur Blu-ray Disc, etc.

MMENU Appuyez sur cette touche pour

afficher le menu de commande

des appareils audio/vidéo.

SCREEN/

DSPL

CONTROL

Appuyez sur SHIFT (wj), puis

sur MENU pour commuter le

mode d’affichage du menu

entre SCREEN (pour afficher le

menu sur l’écran du téléviseur)

et DSPL (pour afficher le menu

sur l’afficheur).

NCATEGORY

+/– Appuyez sur cette touche pour

sélectionner la catégorie pour le

tuner satellite (page 135).

Om/M a)

x a)

X a)

H a) b)

./> a)

Appuyez sur cette touche pour

commander un lecteur DVD, un

lecteur Blu-ray Disc, un lecteur

CD, une platine MD, une

platine cassette ou un appareil

raccordé à l’adaptateur

DIGITAL MEDIA PORT, etc.

CATEGORY

MODE Appuyez sur cette touche pour

sélectionner le mode de

catégorie pour le tuner satellite

(page 135).

TUNING +/– Appuyez sur cette touche pour

sélectionner une station

(page 134).

PPRESET

+ b)/– Appuyez sur cette touche pour

mémoriser des stations de radio

FM/AM/tuner satelite ou pour

les rappeler.

TV CH +/– Appuyez sur TV (wk), puis sur

TV CH +/– pour commander un

téléviseur, un tuner satellite, un

magnétoscope, etc.

Désignation Fonction

13FR

Mise en service

QF1/F2 Appuyez sur TV (wk), puis sur

F1 ou F2 pour sélectionner un

appareil à commander.

• Enregistreur à disque dur

F1: HDD

F2: Lecteur DVD, lecteur

Blu-ray Disc

• Combo lecteur DVD/VHS

F1: Lecteur DVD, lecteur

Blu-ray Disc

F2: VHS

MACRO1,

MACRO2 Appuyez sur AMP (5), puis

sur MACRO 1 ou MACRO 2

pour programmer la fonction

macro (page 143).

TV/INPUT Appuyez en même temps sur

TV/INPUT et TV (wk) pour

sélectionner le signal d’entrée

(entrée TV ou entrée vidéo).

WIDE Appuyez plusieurs fois sur cette

touche pour sélectionner le

mode d’image format large.

PIP Appuyez sur SHIFT (wj), puis

sur PIP pour changer l’image de

la fenêtre PIP (Picture in

Picture). L’image changera

comme suit : EXT VIDEO t

ZONE 2 VIDEO t OFF. Vous

pouvez échanger la position de

l’écran principal et de la fenêtre

PIP (échanger) en appuyant sur

(qa). Vous pouvez aussi

changer la position de la fenêtre

à l’aide de V/v/B/b (qa).

Remarque

Les signaux vidéo HDMI ne

sont pas émis lorsque la fenêtre

PIP est affichée.

RESOLUTION

Appuyez sur SHIFT (wj) puis

plusieurs fois sur

RESOLUTION pour changer la

résolution des signaux émis

depuis les prises HDMI OUT

ou COMPONENT VIDEO

MONITOR OUT (page 103).

Désignation Fonction

RDVD/

TOP MENU,

Appuyez sur cette touche pour

afficher les menus d’un lecteur

DVD sur l’écran du téléviseur.

Puis utilisez V/v/B/b et

pour effectuer une opération de

menu (page 138).

NIGHT

MODE Appuyez sur AMP (5), puis

sur NIGHT MODE pour activer

la fonction NIGHT MODE

(page 77).

INPUT

MODE Appuyez sur AMP (5), puis

sur INPUT MODE pour

sélectionner le mode d’entrée

lorsqu’un appareil est raccordé

à la fois à une prise numérique

et à une prise analogique

(page 109).

SLEEP Appuyez sur SHIFT (wj) puis

sur SLEEP pour activer la

fonction de minuterie d’arrêt

qui éteint automatiquement

l’ampli-tuner après une durée

donnée (page 118).

TEST TONE Appuyez sur SHIFT (wj),puis

sur TEST TONE pour faire

émettre le signal de test par

chaque enceinte.

SMUTING Appuyez sur cette touche pour

couper temporairement le son.

Appuyez de nouveau sur cette

touche pour rétablir le son.

TMASTER

VOL +/– Appuyez sur cette touche pour

régler le volume du son de

toutes les enceintes en même

temps.

TV VOL +/– Appuyez sur TV (wk), puis sur

TV VOL +/– pour régler le

niveau du son du téléviseur.

UDISC SKIP Appuyez sur cette touche pour

sauter un disque lorsque vous

utilisez un changeur

multidisque.

VRETURN/

EXIT O

Appuyez sur cette touche pour

revenir au menu précédent ou

pour quitter le menu lorsque le

menu ou le guide à l’écran du

magnétoscope, lecteur DVD ou

tuner satellite est affiché sur

l’écran du téléviseur.

Désignation Fonction

suite

14FR

a)Pour plus d’informations sur les touches que vous

pouvez utiliser pour commander chaque appareil,

consultez le tableau de la page 139.

b)Ces touches (H, PRESET+) comportent un point

tactile. Utilisez ce point tactile comme repère.

Remarques

• Certaines fonctions expliquées dans cette section

peuvent être inopérantes sur certains modèles.

• L’explication ci-dessus n’est donnée qu’à titre

d’exemple. Pour certains appareils, l’opération ci-

dessus n’est donc pas possible ou s’effectue

différemment.

WDISPLAY Appuyez sur cette touche pour

sélectionner les informations

apparaissant sur l’afficheur ou

sur l’écran du téléviseur pour un

magnétoscope, un tuner

satellite, un lecteur CD, un

lecteur DVD, un lecteur Blu-ray

Disc ou une platine MD.

Remarque

Dans le mode SCREEN,

appuyez sur la touche pour

afficher le menu sur l’écran du

téléviseur.

XCLEAR Appuyez sur cette touche pour

– annuler une erreur lorsque

vous avez appuyé sur une

touche numérique incorrecte.

– pour revenir à la lecture

continue, etc. du tuner

satellite ou lecteur DVD.

>10 Appuyez sur cette touche pour

sélectionner

– des numéros de plage

supérieurs à 10 d’un

magnétoscope, d’un tuner

satellite, d’un lecteur CD ou

d’une platine MD.

– des numéros de chaîne d’un

décodeur câble numérique.

D.TUNING Appuyez sur cette touche pour

passer en mode de sélection

directe des stations (page 89,

96).

Y2CH/

A.DIRECT Appuyez sur cette touche pour

sélectionner le champ sonore

(page 66) ou pour commuter

l’entrée sélectionnée en mode

analogique sans aucun réglage

(page 134).

ZA.F.D. Appuyez sur cette touche pour

sélectionner le champ sonore

(page 69).

wj SHIFT Appuyez sur cette touche de

façon qu’elle s’allume. Cette

touche permet de changer la

fonction des touches de la

télécommande en leur donnant

la fonction en caractères roses.

wk TV Appuyez sur cette touche pour

activer la commande du

téléviseur.

Désignation Fonction

wl RM SET UP Appuyez sur cette touche pour

configurer la télécommande.

Désignation Fonction

15FR

Mise en service

RM-AAU016

Cette télécommande n’est destinée qu’à

commander l’ampli-tuner. Vous pouvez

contrôler les fonctions principales de l’ampli-

tuner en utilisant cette télécommande grâce à

des opérations simples.

Désignation Fonction

A?/1 (marche/

veille) Appuyez sur cette touche pour

allumer ou éteindre l’ampli-

tuner.

B2CH/

A.DIRECT Appuyez sur cette touche pour

sélectionner le champ sonore

(page 65).

A.F.D.

MOVIE

MUSIC

CSCREEN/

DSPL

CONTROL

Appuyez sur cette touche pour

commuter le mode d’affichage

du menu entre SCREEN (pour

afficher le menu sur l’écran du

téléviseur) et DSPL (pour

afficher le menu sur

l’afficheur).

V/v/B/b

Après avoir appuyé sur

SCREEN/DSPL CONTROL

(3), appuyez sur V/v/B/b

pour sélectionner l’option du

menu. Appuyez ensuite sur

pour valider la sélection.

EOPTIONS Appuyez sur cette touche pour

afficher et sélectionner les

éléments des menus d’options.

FMENU Appuyez sur cette touche pour

afficher le menu de commande

de l’ampli-tuner.

GDMPORT Appuyez sur cette touche pour

commander les appareils

raccordés à l’adaptateur

DIGITAL MEDIA PORT

(page 56).

NCommence la lecture.

xArrête la lecture.

./>Permet de sauter des plages.

HINPUT

SELECTOR Appuyez sur cette touche pour

sélectionner la source d’entrée

que vous désirez écouter.

IMASTER

VOLUME +/– Appuyez sur cette touche pour

régler le niveau du son.

JMUTING Appuyez sur cette touche pour

couper temporairement le son.

Appuyez de nouveau sur cette

touche pour rétablir le son.

KRETURN/

EXIT Appuyez sur cette touche pour

revenir au menu précédent ou

pour quitter le menu.

LDISPLAY Appuyez sur cette touche pour

sélectionner les informations

apparaissant sur l’afficheur.

Remarque

Dans le mode SCREEN,

appuyez sur la touche pour

afficher le menu sur l’écran du

téléviseur.

Désignation Fonction

suite

16FR

MPIP Appuyez sur PIP pour

commuter l’image de la fenêtre

PIP (Picture in Picture).

L’image changera comme suit :

EXT VIDEO t ZONE 2

VIDEO t OFF. Vous pouvez

échanger la position de l’écran

principal et de la fenêtre PIP

(échanger) en appuyant sur

(4). Vous pouvez aussi

changer la position de la fenêtre

à l’aide de V/v/B/b (4).

Remarque

Les signaux vidéo HDMI ne

sont pas émis lorsque la fenêtre

PIP est affichée.

Désignation Fonction

17FR

Mise en service

1: Installation des enceintes

Cet ampli-tuner vous permet d’utiliser un

système 7.1 canaux (7 enceintes et un

subwoofer).

Pour tirer pleinement parti du son surround

cinéma multicanal, vous devez utiliser cinq

enceintes (deux enceintes avant, une enceinte

centrale et deux enceintes surround) et un

subwoofer (caisson de graves) (système 5.1

canaux).

Exemple d’une configuration

d’enceintes 5.1 canaux

AEnceinte avant gauche

BEnceinte avant droite

CEnceinte centrale

DEnceinte surround gauche

EEnceinte surround droite

HSubwoofer

Vous pourrez bénéficier de la haute fidélité de

restitution du son d’un contenu DVD

enregistré en format Surround EX si vous

raccordez une enceinte surround arrière

supplémentaire (système 6.1 canaux) ou deux

enceintes surround arrière supplémentaires

(système 7.1 canaux). Voir « Utilisation du

mode de décodage du son surround arrière »

(page 75).

Exemple d’une configuration

d’enceintes 7.1 canaux

AEnceinte avant gauche

BEnceinte avant droite

CEnceinte centrale

DEnceinte surround gauche

EEnceinte surround droite

FEnceinte surround arrière gauche

GEnceinte surround arrière droite

HSubwoofer

Utilisation d’un système 5.1/7.1

canaux

suite

18FR

Conseils

• Les angles A doivent être identiques.

• Dans le cas d’un système 6.1 canaux, placez

l’enceinte surround arrière derrière la position du

siège.

• Vous pouvez placer le subwoofer où vous le désirez

car il n’émet pas de signaux très directionnels.

19FR

Mise en service

2: Raccordement des enceintes

Avant de raccorder les cordons, débranchez le

cordon d’alimentation secteur.

AEnceinte avant A (G)

BEnceinte avant A (D)

CEnceinte centrale

DSubwooferb)

EEnceinte surround arrière (G)c)

FEnceinte surround arrière (D)c)

GEnceinte surround (G)

HEnceinte surround (D)

a) Si vous disposez d’une paire d’enceintes

supplémentaires, raccordez-les aux bornes

FRONT SPEAKERS B. Vous pouvez

sélectionner les enceintes avant que vous

désirez utiliser à l’aide du commutateur

SPEAKERS (OFF/A/B/A+B) du panneau

avant (page 48).

HG F

BAD

BBornes FRONT

SPEAKERS B a)

ACordon audio mono (non fourni)

BCordons d’enceintes (non fournis)

suite

20FR

b) Si le subwoofer raccordé comporte une

fonction de mise en veille automatique,

désactivez cette fonction pour regarder des

films. Si la fonction de mise en veille

automatique est activée, l’ampli-tuner se met

automatiquement en veille lorsque le signal

d’entrée du subwoofer descend au-dessous

d’un certain seuil et il n’y a alors plus de son.

c) Si vous ne raccordez qu’une enceinte

surround arrière, raccordez-la aux bornes

SURROUND BACK SPEAKERS L.

Remarques

• Lorsque toutes les enceintes raccordées ont une

impédance nominale égale ou supérieure à 8 ohms,

placez « Impedance » dans le menu de paramétrage

Speaker sur « 8 Ω ». Dans les autres cas,

sélectionnez « 4 Ω ». Pour plus d’informations,

voir « 8: Réglage des enceintes » (page 47).

• Avant de brancher le cordon d’alimentation

secteur, assurez-vous que les câbles métalliques

des cordons d’enceintes ne sont pas en contact

entre les bornes SPEAKERS.

Conseil

Pour ne raccorder que certaines de vos enceintes à

un autre amplificateur de puissance, utilisez les

prises PRE OUT. Le même signal est émis par les

bornes SPEAKERS et les prises PRE OUT. Si, par

exemple, vous ne désirez raccorder que les enceintes

avant à un autre amplificateur, raccordez cet

amplificateur aux prises PRE OUT FRONT L et R.

Vous pouvez affecter les bornes SURROUND

BACK SPEAKER E et F aux enceintes de

la zone 2. Placez « Sur Back Assign » sur

« ZONE 2 » dans le menu des paramètres

Speaker.

Pour plus d’informations sur les

raccordements et les commandes pour la zone

2, voir « Écoute du son dans une autre zone

(opération ZONE 2/ZONE 3) » (page 120).

Raccordement pour la ZONE 2

21FR

Mise en service

3: Raccordement de l’écran

Vous pouvez visionner l’image de l’entrée

sélectionnée lorsque vous raccordez la prise

MONITOR VIDEO OUT à un écran de

téléviseur. Vous pouvez commander cet ampli-

tuner à l’aide d’une interface utilisateur

graphique GUI (Graphical User Interface).

Il n’est pas nécessaire de raccorder tous les

câbles. Raccordez les cordons audio et vidéo

correspondant aux prises de vos appareils.

Écran de téléviseur

ACordon optique numérique (non fourni)

BCordon audio (non fourni)

CCordon vidéo composantes (non fourni)

DCâble HDMI (non fourni)

ECordon S-vidéo (non fourni)

FCordon vidéo (non fourni)

Signaux audio

CDEF

Signaux vidéo

suite

22FR

Remarques

• Avant de raccorder les cordons, débranchez le

cordon d’alimentation secteur.

• Raccordez un écran tel qu’un écran de téléviseur

ou un projecteur à la prise MONITOR VIDEO

OUT de l’ampli-tuner. Il se peut que vous ne

puissiez pas enregistrer, même si vous raccordez un

appareil enregistreur.

• Allumez l’ampli-tuner si les signaux vidéo et audio

de l’appareil lecteur sont transmis au téléviseur via

l’ampli-tuner. Si l’ampli-tuner n’est pas allumé, les

signaux vidéo et audio ne seront pas transmis.

• Si l’état de la liaison entre le téléviseur et l’antenne

est mauvais, il se peut que l’image sur l’écran du

téléviseur présente des distorsions. Éloignez alors

l’antenne de l’ampli-tuner.

Conseils

• L’ampli-tuner possède une fonction de conversion

vidéo. Pour plus d’informations, voir « Remarques

sur la conversion des signaux vidéo » (page 38).

• Si vous raccordez la prise de sortie audio du

téléviseur aux prises TV IN de l’ampli-tuner, vous

entendez le son du téléviseur par les enceintes

connectées à l’ampli-tuner. Dans cette

configuration, si la prise de sortie audio du

téléviseur peut être commutée entre « Fixe » et

« Variable », placez-la sur « Fixe ».

• L’économiseur d’écran est activé lorsque le menu

GUI s’affiche sur l’écran du téléviseur et

qu’aucune commande n’a été effectuée pendant 15

minutes.

23FR

Mise en service

4a: Raccordement des appareils audio

Cette section décrit comment raccorder vos

appareils à cet ampli-tuner. Avant de

commencer, consultez le tableau « Appareil à

raccorder » pour connaître les pages à

consulter pour le raccordement de chaque

appareil.

Après avoir raccordé tous vos appareils,

passez à « 5: Raccordement des antennes »

(page 40).

La qualité du son dépend de la prise utilisée.

Voir l’illustration ci-dessous. Sélectionnez la

méthode de raccordement correspondant aux

prises de vos appareils.

Remarques

• Lors du raccordement de cordons optiques

numériques, insérez les fiches en les tenant bien

droites jusqu’au déclic.

• Ne pliez pas et n’attachez pas des cordons optiques

numériques.

Conseil

Toutes les prises audio numériques sont compatibles

avec des fréquences d’échantillonnage de 32 kHz,

44,1 kHz, 48 kHz et 96 kHz.

Comment raccorder vos

appareils

Appareil à raccorder Page

Lecteur Super Audio

CD/CD

Avec sortie audio

numérique

Avec sortie audio

multicanal

Avec sortie audio

analogique seulement

Platine MD Avec sortie audio

numérique

Avec sortie audio

analogique seulement

Platine-cassette, platine tourne-disque

analogique

Prises d’entrée/sortie audio à

raccorder

Son de haute qualité

Numérique Analogique

24FR

L’illustration suivante indique comment

raccorder un lecteur Super Audio CD, un

lecteur CD, une platine MD et un adaptateur

DIGITAL MEDIA PORT.

Remarques

• Avant de raccorder les cordons, débranchez le

cordon d’alimentation secteur.

• Pour débrancher l’adaptateur DIGITAL MEDIA

PORT, observez les précautions suivantes.

– Retirez l’adaptateur DIGITAL MEDIA PORT

après avoir rétiré le cordon si des cordons sont

branchés sur la prise COMPONENT VIDEO.

– Retirez l’adaptateur DIGITAL MEDIA PORT

en appuyant sur les côtés du connecteur car

celui-ci est verrouillé en position.

Raccordement d’appareils dotés

de prises d’entrée/sortie audio

numériques

Lecteur Super

Audio CD, lecteur

Platine MD

ACordon optique numérique (non fourni)

BCordon audio (non fourni)

CCordon coaxial numérique (non fourni)

Adaptateur DIGITAL

MEDIA PORT

BBC

25FR

Mise en service

Remarques sur la lecture d’un

Super Audio CD sur un lecteur

Super Audio CD

• Vous n’entendrez pas le son d’un Super

Audio CD si le lecteur Super Audio CD

utilisé pour le lire n’est raccordé qu’à la prise

COAXIAL SA-CD/CD IN de cet ampli-

tuner. Pour la lecture d’un Super Audio CD,

raccordez le lecteur aux prises MULTI

CHANNEL INPUT ou SA-CD/CD IN.

Consultez le mode d’emploi du lecteur

Super Audio CD.

• Raccordez un lecteur qui peut émettre des

signaux DSD depuis la prise HDMI vers

l’ampli-tuner à l’aide d’un câble HDMI.

• Vous ne pouvez pas effectuer un

enregistrement numérique d’un Super Audio

CD.

• Lors du raccordement de cordons optiques

numériques, insérez les fiches en les tenant

bien droites jusqu’au déclic.

• Ne pliez pas et n’attachez pas des cordons

optiques numériques.

Si vous désirez raccorder

plusieurs appareils numériques

alors que toutes les prises sont

occupées

Voir « Écoute du son/visionnage d’images

d’autres entrées » (page 110).

26FR

Si votre lecteur DVD ou lecteur Super Audio

CD comporte des prises de sortie multicanal,

vous pouvez les raccorder aux prises MULTI

CHANNEL INPUT de cet ampli-tuner pour

bénéficier du son multicanal. Vous pouvez

également utiliser les prises d’entrée

multicanal pour raccorder un décodeur

multicanal externe.

Raccordement d’appareils dotés

de prises de sortie multicanal

Lecteur DVD,

lecteur Super Audio CD,

etc.

ACordon audio (non fourni)

BCordon audio mono (non fourni)

27FR

Mise en service

Remarques

• Avant de raccorder les cordons, débranchez le

cordon d’alimentation secteur.

• Les lecteurs DVD et lecteurs Super Audio CD ne

comportent pas de prises SURROUND BACK.

• Lorsque « Sur Back Assign » est placé sur « BI-

AMP » ou « ZONE 2 » dans le menu de

paramétrage Speaker, l’entrée aux prises SUR

BACK n’est pas valide.

• Les signaux d’entrée audio des prises MULTI

CHANNEL INPUT ne sont émis sur aucune prise

de sortie audio. Les signaux ne peuvent pas être

enregistrés.

28FR

L’illustration suivante indique comment

raccorder un appareil doté de prises

analogiques tel qu’une platine-cassette, une

platine tourne-disque, etc.

Remarques

• Si votre platine tourne-disque comporte un fil de

terre, raccordez-le à la borne (U) SIGNAL GND.

• Avant de raccorder les cordons, débranchez le

cordon d’alimentation secteur.

Raccordement d’appareils dotés

de prises audio analogiques

Lecteur

Super

Audio CD,

lecteur CD

Platine tourne-disque

Platine-cassette

ACordon audio (non fourni)

Platine MD

29FR

Mise en service

4b: Raccordement des appareils vidéo

Cette section décrit comment raccorder vos

appareils à cet ampli-tuner. Avant de

commencer, consultez le tableau « Appareil à

raccorder » pour connaître les pages à

consulter pour le raccordement de chaque

appareil.

Après avoir raccordé tous vos appareils,

passez à « 5: Raccordement des antennes »

(page 40).

La qualité d’image dépend de la prise utilisée

pour le raccordement. Voir l’illustration ci-

dessous. Sélectionnez la méthode de

raccordement correspondant aux prises de vos

appareils.

Comment raccorder vos

appareils

Appareil à raccorder Page

Écran de téléviseur 21

Avec prise HDMI 30

Lecteur DVD, lecteur Blu-ray Disc 33

Tuner satellite, système CATV 34

Enregistreur DVD, magnétoscope 35

Caméscope, console de jeux vidéo, etc. 35

Prises d’entrée/sortie vidéo à

raccorder

Image de haute qualité

Numérique

Analogique

30FR

HDMI est le sigle de High-Definition

Multimedia Interface. Cette interface transmet

les signaux vidéo et audio en format

numérique.

Fonctionnalités HDMI

• Un signal audio numérique d’une liaison

HDMI peut être émis par les enceintes et les

prises PRE OUT de cet ampli-tuner. Ce

signal prend en charge le Dolby Digital, le

DTS, le DSD et le PCM linéaire.

• Ce récepteur peut recevoir le PCM linéaire

(fréquence d’échantillonnage inférieure à

192 kHz) avec des signaux audio

numériques comportant jusqu’à 8 canaux

grâce à la prise HDMI.

• Des signaux vidéo analogiques reçus à la

prise VIDEO, à la prise S VIDEO, ou à la

prises COMPONENT VIDEO peuvent être

émis comme des signaux HDMI. Les

signaux audio ne sont pas émis par une prise

HDMI OUT lorsque l’image est convertie.

• Cet ampli-tuner prend en charge la

transmission DSD (Super Audio CD),

étendue en HDMI ver1.2.

• Cet ampli-tuner prend en charge les

transmissions High Bitrate Audio (DTS-HD

Master Audio, Dolby TrueHD), DeepColor

et xvYCC, étendues en HDMI ver1.3.

• Cet ampli-tuner prend en charge la fonction

HDMI CONTROL. Consultez le « Guide de

la fonction HDMI CONTROL » fourni avec

l’ampli-tuner.

• HDMI IN6 est une entrée de grande qualité

sonore. Entrez IN6 lorsque vous avez besoin

d’une qualité sonore supérieure. Vous

pouvez aussi utiliser la prise IN6 de la même

façon que la prise HDMI IN1 vers IN5.

Raccordement d’appareils dotés

de prises HDMI

31FR

Mise en service

Lecteur DVD Tuner satellite Lecteur Blu-ray Disc, PS3™,

enregistreur à disque dur

ACâble HDMI (non fourni)

Signaux audio/

vidéo

Signaux audio/

vidéo Signaux audio/

vidéo

Écran de téléviseur, projecteur, etc.

Signaux audio/

vidéo

suite

32FR

Remarques sur les

raccordements des câbles

• Nous vous recommandons d’utiliser un

câble HDMI de Sony.

• Nous vous recommandons d’utiliser un

câble HDMI portant le logo HDMI (fabriqué

par Sony) pour la prise HDMI correspondant

à la haute vitesse (un câble HDMI version

1.3a, catégorie 2) lorsque vous regardez des

images ou écoutez du son pendant une

transmission DeepColor ou lorsque vous

regardez une image en 1080p ou plus.

• Nous déconseillons d’utiliser un câble de

conversion HDMI-DVI. Si l’on raccorde un

câble de conversion HDMI-DVI à un

appareil DVI-D, il se peut que le son et/ou

l’image ne soient pas émis. Raccordez

d’autres cordons audio ou cordons de liaison

numérique, puis réglez « Input Assign » dans

le menu d’options Input lorsque le son n’est

pas émis correctement.

• Avant de raccorder les câbles, débranchez le

cordon d’alimentation secteur.

Remarques sur les

raccordements HDMI

• Si l’image laisse à désirer ou si le son n’est

pas émis par un appareil raccordé par le

câble HDMI, vérifiez le paramétrage de

l’appareil raccordé.

• Un signal audio reçu à la prise HDMI IN est

éùis par les prises de sortie d’enceintes, la

prise HDMI OUT et les prises PRE OUT. Il

n’est pas émis par les autres prises audio.

• Un signal vidéo reçu à la prise HDMI IN ne

peut être émis que par la prise HDMI OUT.

Le signal vidéo reçu ne peut être émis ni par

les prises VIDEO OUT ou S VIDEO OUT,

ni par les prises MONITOR VIDEO OUT.

• Les signaux audio et vidéo de l’entrée

HDMI ne sont pas émis de la prise HDMI

OUT lorsque le menu de l’ampli-tuner est

affiché.

• Pour entendre le son par les haut-parleurs du

téléviseur, placez « HDMI Audio » sur

« TV+AMP » dans le menu de paramétrage

HDMI. S’il est réglé sur « AMP », le son ne

peut pas être émis par le haut-parleur du

téléviseur.

• Allumez l’ampli-tuner si les signaux vidéo

et audio d’un appareil lecteur sont transmis à

un téléviseur via l’ampli-tuner. Si l’ampli-

tuner n’est pas allumé, les signaux vidéo et

audio ne seront pas transmis.

• Il se peut que les signaux audio (fréquence

d’échantillonnage, nombre de bits, etc.)

transmis par une prise HDMI soient

supprimés par l’appareil raccordé. Si

l’image laisse à désirer ou si le son n’est pas

émis par un appareil raccordé par le câble

HDMI, vérifiez le paramétrage de l’appareil

raccordé.

• Le son peut être interrompu lors d’une

commutation de la fréquence

d’échantillonnage, du nombre de canaux ou

du format audio des signaux de sortie de

l’appareil lecteur.

• Si l’appareil raccordé n’est pas compatible

avec la technologie de protection des droits

d’auteur (HDCP), il se peut qu’il y ait une

distorsion ou une absence de sortie d’image

et/ou de son à la prise HDMI OUT.

Vérifiez alors les spécifications de l’appareil

raccordé.

• Pour plus d’informations, consultez le mode

d’emploi de chaque appareil raccordé.

• Vous pouvez profiter du High Bitrate Audio

(DTS-HD Master Audio, Dolby TrueHD),

DSD, PCM linéaire multicanal uniquement

avec une connexion HDMI.

• Réglez la résolution de l’image du lecteur

supérieure à 720p/1080i pour profiter du

High Bitrate Audio (DTS-HD Master

Audio, Dolby TrueHD).

• La résolution d’image du lecteur peut

nécessiter des réglages avant que vous ne

puissiez profiter du DSD et du PCM linéaire

multicanal. Reportez-vous au mode

d’emploi du lecteur.

• Tous les appareils HDMI ne prennent pas en

charge toutes les fonctions définies par la

version HDMI spécifiée. Par exemple, les

appareils qui prennent en charge HDMI, ver.

1.3a, peuvent ne pas prendre en charge

DeepColor.

33FR

Mise en service

L’illustration suivante indique comment

raccorder un lecteur DVD ou un lecteur Blu-

ray Disc.

Il n’est pas nécessaire de raccorder tous les

câbles. Raccordez les cordons audio et vidéo

correspondant aux prises de vos appareils.

Remarques

• Pour l’émission du son numérique multicanal,

activez la sortie audio numérique sur le lecteur

DVD ou le lecteur Blu-ray Disc. Consultez le mode

d’emploi du lecteur DVD ou du lecteur Blu-ray

Disc.

• Avant de raccorder les cordons, débranchez le

cordon d’alimentation secteur.

* Lorsque vous raccordez un appareil comportant

une prise OPTICAL, placez « Input Assign » dans

le menu Input.

Raccordement d’un lecteur DVD

ou d’un lecteur Blu-ray Disc

Lecteur DVD, lecteur Blu-ray Disc

ABC

ACordon optique numérique (non

fourni)

BCordon coaxial numérique (non

fourni)

CCordon audio (non fourni)

DCordon vidéo composantes (non

fourni)

ECordon S-vidéo (non fourni)

FCordon vidéo (non fourni)

Signaux audio Signaux vidéo

34FR

L’illustration suivante indique comment

raccorder un tuner satellite ou un system

CATV.

Il n’est pas nécessaire de raccorder tous les

câbles. Raccordez les cordons audio et vidéo

correspondant aux prises de vos appareils.

Remarque

Avant de raccorder les cordons, débranchez le

cordon d’alimentation secteur.

Raccordement d’un tuner

satellite ou d’un système CATV

Tuner satellite, système CATV

AB C D

ACordon optique numérique (non

fourni)

BCordon audio (non fourni)

CCordon vidéo composantes (non

fourni)

DCordon S-vidéo (non fourni)

ECordon vidéo (non fourni)

Signaux audio Signaux vidéo

35FR

Mise en service

L’illustration suivante indique comment

raccorder un appareil doté de prises

analogiques tel qu’un enregistreur DVD ou un

magnétoscope, etc.

Il n’est pas nécessaire de raccorder tous les

câbles. Raccordez les cordons audio et vidéo

correspondant aux prises de vos appareils.

Raccordement d’appareils dotés

de prises vidéo et audio

analogiques

Enregistreur DVD, magnétoscope

Vers les prises VIDEO 3 IN/

PORTABLE AV IN (panneau

avant)

ACordon audio (non fourni)

BCordon S-vidéo (non fourni)

CCordon vidéo (non fourni)

DCordon audio/vidéo (non fourni)

Signaux audio Signaux vidéo

Caméscope,

console de jeux vidéo

Remarque

Avant de raccorder les cordons, débranchez le

cordon d’alimentation secteur.

36FR

Cet ampli-tuner est doté d’une fonction de

conversion des signaux vidéo. Le signal vidéo

peut être émis après le raccordement de

l’ampli-tuner par la prise MONITOR VIDEO

OUT comme sur l’illustration.

• Les signaux vidéo peuvent être émis après

avoir été convertis en signaux vidéo HDMI,

signaux vidéo composantes ou signaux S-

vidéo.

• Les signaux S-vidéo peuvent être émis après

avoir été convertis en signaux vidéo HDMI,

signaux vidéo composantes ou signaux

vidéo.

• Les signaux vidéo composantes peuvent être

émis après avoir été convertis en signaux

vidéo HDMI, signaux S-vidéo ou signaux

vidéo.

Pour plus d’informations sur la fonction de

conversion des signaux vidéo, voir « Tableau

de conversion des entrées/sorties vidéo

classées selon le paramétrage du menu »

(page 39).

Fonction de conversion des

signaux vidéo

37FR

Mise en service

Tableau de conversion des entrées/sorties vidéo de l’ampli-tuner

Consultez « Tableau de conversion des entrées/sorties vidéo classées selon le paramétrage du

menu » (page 39) à propos de la fonction de conversion d’images.

a : Les signaux vidéo sont convertis avant d’être émis via le convertisseur vidéo.

f : Un signal de même type que le signal d’entrée est émis. Les signaux vidéo ne sont pas convertis.

X : Les signaux vidéo ne sont pas émis.

* Les signaux vidéo sont émis lorsque « Resolution » est placé sur « DIRECT » dans le menu de paramétrage

Video.

Signaux d’entrée

Signaux de sortie

HDMI OUT COMPONENT VIDEO

MONITOR OUT MONITOR S VIDEO

OUT MONITOR VIDEO

OUT

HDMI IN 1/2/3/4/5/6

AfXXX

COMPONENT

VIDEO IN Baa/fa a

S VIDEO IN Caa a/f*a

VIDEO IN Daa a a/f*

Prise INPUT

Prise OUTPUT

suite

38FR

Remarques sur la conversion des

signaux vidéo

• Lorsque des signaux vidéo ou S-vidéo d’un

magnétoscope, etc., sont convertis sur cet

ampli-tuner avant d’être fournis à votre

téléviseur, il se peut que l’image à l’écran

présente une distorsion horizontale ou ne

s’affiche pas selon l’état de sortie du signal

vidéo.

• Les signaux vidéo HDMI ne peuvent pas

être convertis en signaux vidéo

composantes, signaux S-video et signaux

vidéo.

• Les signaux vidéo convertis ne sont émis que

par les prises MONITOR VIDEO OUT. Ils

ne sont pas émis par les prises VIDEO OUT,

par les prises S VIDEO OUT ni par la prise

ZONE 2 VIDEO OUT.

• Lorsque vous visionnez une cassette sur un

magnétoscope doté d’un circuit

d’amélioration d’image tel que TBC, il se

peut que les images présentent une

distorsion ou qu’il n’y ait pas d’image.

Désactivez alors la fonction de circuit

d’amélioration d’image.

• La résolution des signaux émis vers les

prises COMPONENT VIDEO MONITOR

OUT est convertie jusqu’à 1080i. La

résolution des signaux émis vers la prise

HDMI OUT est convertie jusqu’à 1080p.

• Les prises COMPONENT VIDEO

MONITOR OUT comportent des

restrictions de résolution lors de la

conversion de la résolution de signaux vidéo

codés par des technologies de protection des

droits d’auteur. Les prises COMPONENT

VIDEO MONITOR OUT émettent jusqu’à

une résolution de 480p. La prise HDMI

OUT ne comporte pas de restriction de

résolution.

• Des signaux vidéo dont la résolution a été

convertie ne peuvent pas être émis des prises

COMPONENT VIDEO MONITOR OUT ni

de la prise HDMI OUT. Les signaux vidéo

sont émis de la prise HDMI OUT lorsque les

deux sont connectés.

• Placez « Resolution » sur « AUTO » ou

« 480i/576i » dans le menu de paramétrage

Video pour émettre les signaux vidéo depuis

les prises MONITOR VIDEO OUT,

MONITOR S VIDEO OUT, COMPONENT

VIDEO MONITOR OUT lorsque les deux

sont raccordées.

Pour afficher les sous-titres

codés

Placez « Resolution » sur « DIRECT » dans le

menu de paramétrage Video lors de la

réception d’un signal qui accepte les sous-

titres codés.

Utilisez le même type de cordon pour les

signaux d’entrée/sortie.

Pour raccorder un appareil

enregistreur

Pour enregistrer, raccordez l’appareil

enregistreur aux prises VIDEO OUT ou S

VIDEO OUT de l’ampli-tuner. Raccordez les

cordons pour les signaux d’entrée et de sortie

au même type de prise, car les prises VIDEO

OUT et S VIDEO OUT ne sont pas dotées

d’une fonction de transcodage.

Remarque

Il se peut que les signaux émis par les prises

MONITOR VIDEO OUT ne soient pas

correctement enregistrés.

39FR

Mise en service

Tableau de conversion des entrées/sorties vidéo classées selon le

paramétrage du menu

Pour plus d’informations sur les paramètres du menu « Resolution », voir « Paramètres pour la

vidéo (Menu de paramétrage Video) » (page 63) et concernant l’utilisation, voir « Conversion de

signaux d’entrée vidéo analogiques » (page 103).

a : Les signaux vidéo sont convertis avant d’être émis via le convertisseur vidéo.

f : Un signal de même type que le signal d’entrée est émis. Les signaux vidéo ne sont pas convertis.

X : Les signaux vidéo ne sont pas émis.

a)La résolution est réglée automatiquement selon l’écran raccordé.

b)Lorsque le téléviseur est raccordé à d’autres prises que les prises HDMI, les signaux 480i/576i sont émis

lorsque « Resolution » est réglé sur « AUTO ».

c)Des signaux 480p/576p sont émis même si 480i/576i est spécifié.

d)Des signaux vidéo sans protection des droits d’auteur sont émis d’après les paramètres du menu. Les signaux

vidéo avec une protection des droits d’auteur sont émis en 480p.

Remarques

• Les signaux vidéo ne sont pas émis par les prises COMPONENT VIDEO MONITOR OUT, MONITOR S

VIDEO OUT ou MONITOR VIDEO OUT lorsque l’écran, etc., est raccordé à la prise HDMI OUT.

• Si vous sélectionnez une résolution que le téléviseur raccordé ne prend pas en charge dans le menu

« Resolution », les images du téléviseur ne peuvent pas être émises correctement.

• Les signaux de sortie d’image HDMI convertis ne prennent pas en charge le « x.v.Color ».

• Les signaux de sortie d’image HDMI convertis ne prennent pas en charge le DeepColor.

Paramètres du

« Resolution »

Prise HDMI

OUT

Prises

COMPONENT

VIDEO

MONITOR OUT

Prise

MONITOR S

VIDEO OUT

Prise

MONITOR

VIDEO OUT

DIRECT Vidéo composantes XfXX

S-vidéo XXfX

Vidéo XXXf

AUTO (Réglage

initial)

Vidéo composantes

aa)

ab) ab) ab)

S-vidéo ab) ab) ab)

Vidéo ab) ab) ab)

480i/576i Vidéo composantes ac) aaa

S-vidéo ac) aaa

Vidéo ac) aaa

480p/576p Vidéo composantes aaXX

S-vidéo aaf X

Vidéo aaXf

720p, 1080i Vidéo composantes aa

d) XX

S-vidéo aa

d) fX

Vidéo aa

d) Xf

1080p Vidéo composantes afXX

S-vidéo aXfX

Vidéo aXXf

Signaux

d’entrée

Emis de

40FR

5: Raccordement des antennes

Raccordez l’antenne cadre AM et l’antenne fil

FM fournies.

* La forme du connecteur peut différer selon les

zones.

Remarques

• Pour empêcher les parasites, placez l’antenne cadre

AM à l’écart de l’ampli-tuner et des autres

appareils.

• Déployez complètement l’antenne fil FM.

• Après avoir raccordé l’antenne fil FM, maintenez-

la aussi horizontale que possible.

• Avant de raccorder les cordons, débranchez le

cordon d’alimentation secteur.

Antenne fil FM (fournie)

Antenne cadre AM

(fournie)

41FR

Mise en service

6: Préparation de l’ampli-

tuner et de la

télécommande

Branchez une extrémité du cordon

d’alimentation secteur fourni à la borne AC IN

de l’ampli-tuner et l’autre extrémité à une

prise murale.

Remarques

• Avant de brancher le cordon d’alimentation

secteur, assurez-vous que les câbles métalliques

des cordons d’enceintes ne sont pas en contact

entre les bornes SPEAKERS.

• Branchez fermement le cordon d’alimentation

secteur.

Il reste un espace entre la fiche du cordon

d’alimentation secteur et le panneau arrière,

même lorsque la fiche est enfoncée à fond.

C’est ainsi que le cordon doit être branché.

Ceci n’est pas une anomalie.

Avant d’utiliser l’ampli-tuner pour la première

fois, exécutez la procédure de configuration

initiale ci-dessous. Vous pouvez également

utiliser cette procédure pour réinitialiser les

paramètres aux réglages d’usine.

1Appuyez sur POWER pour

éteindre l’ampli-tuner.

2Maintenez POWER enfoncé tout

en apuyant sur TONE MODE et

DMPORT pour allumer l’ampli-

tuner.

3Relâchez TONE MODE et

DMPORT après quelques

secondes.

Après que « MEMORY CLEARING... »

est apparu pendant quelques instants sur

l’affichage, « MEMORY CLEARED! »

s’affiche.

Tous les paramètres que vous avez

modifiés ou réglés sont réinitialisés aux

réglages d’usine.

Branchement du cordon

d’alimentation secteur

Borne AC IN

Vers la prise murale

Cordon

d’alimentation

secteur (fourni)

Exécution de la procédure de

configuration initiale

1,2 2,3 2,3

42FR

Insérez deux piles R6 (format AA) dans la

télécommande RM-AAL008.

Insérez deux piles R6 (format AA) dans la

télécommande RM-AAU016.

Respectez les polarités correctes lors de la

mise en place des piles.

Remarques

• Ne laissez pas la télécommande dans un endroit

très chaud ou très humide.

• N’utilisez pas une pile neuve avec des piles

usagées.

• N’utilisez pas des piles au manganèse avec des

piles d’un autre type.

• N’exposez pas le capteur de télécommande (sur

l’appareil) aux rayons directs du soleil ou à des

appareils d’éclairage. Ceci pourrait provoquer un

dysfonctionnement.

• Si vous prévoyez que la télécommande restera

longtemps inutilisée, retirez-en les piles pour éviter

qu’elles ne coulent et provoquent des dommages

ou une corrosion.

• Lorsque vous remplacez les piles, les codes de

télécommande programmés peuvent être effacés.

Dans ce cas, reprogrammez les codes de

télécommande (page 140).

Conseil

Lorsque l’ampli-tuner ne répond plus à la

télécommande, remplacez toutes les piles par des

neuves.

L’ampli-tuner et la télécommande utilisent le

même mode de commande.

Si le mode de commande de la télécommande

n’est pas le même que celui de l’ampli-tuner,

vous ne pouvez pas commander l’ampli-tuner

avec la télécommande.

Si les modes de commande de l’ampli-tuner et

de la télécommande sont ceux par défaut (AV

SYSTEM 2), vous n’avez pas besoin de les

changer.

Vous pouvez changer le mode de commande

(AV SYSTEM 1 ou AV SYSTEM 2) de

l’ampli-tuner et de la télécommande. Si

l’ampli-tuner et l’autre appareil Sony

répondent à la même télécommande, changez

le mode de commande de l’un d’eux pour y

remédier.

Pour changer le mode de

commande de l’ampli-tuner

Allumez l’ampli-tuner tout en

appuyant sur 2CH/A.DIRECT.

Lorsque le mode de commande sélectionné est

« AV2 », « COMMAND MODE [AV2] »

apparaît sur l’affichage.

Lorsque le mode de commande sélectionné est

« AV1 », « COMMAND MODE [AV1] »

apparaît sur l’affichage.

Mise en place des piles dans la

télécommande

RM-AAL008 RM-AAU016

Mode de commande

2CH/A.DIRECT

43FR

Mise en service

Pour changer le mode de

commande de la télécommande

RM-AAL008

1Appuyez sur ?/1 tout en appuyant sur

RM SET UP.

La touche RM SET UP clignote.

2Appuyez sur 1 ou 2 pendant le

clignotement de la touche RM SET UP.

Lorsque vous appuyez sur 1, le mode de

commande AV SYSTEM 1 est sélectionné.

Lorsque vous appuyez sur 2, le mode de

commande AV SYSTEM 2 est sélectionné.

3Appuyez sur ENTER lorsque la touche

RM SET UP s’allume.

La touche RM SET UP clignote deux fois

et l’opération de sélection du mode de

commande est terminée.

Conseil

Pour appuyer sur RM SET UP, utilisez une tige très

fine, comme un trombone.

Pour changer le mode de

commande de la télécommande

RM-AAU016

Maintenez DISPLAY enfoncée, puis

appuyez sur MUTING et en même

temps.

DISPLAY

MUTING

44FR

7: Utilisation de l’ampli-

tuner à l’aide de GUI

(Graphical User Interface)

Grâce au menu GUI, vous pouvez affectuer

divers paramétrages et réglages.

1Raccordez un écran de

téléviseur à cet ampli-tuner.

Consultez « 3: Raccordement de l’écran »

(page 21).

2Allumez l’ampli-tuner et le

téléviseur.

3Appuyez sur AMP pour activer

la commande de l’ampli-tuner.

4Appuyez sur SHIFT, puis sur

MENU.

La liste du menu de cet ampli-tuner

apparaît sur l’écran du téléviseur.

Appuyez sur AMP MENU si la liste du

menu n’apparaît pas sur l’écran du

téléviseur.

5Appuyez plusieurs fois sur V/v

pour sélectionner le menu

désiré, puis appuyez sur ou

Les options de menu suivantes sont

disponibles dans chaque menu de

paramétrage.

Input

Permet de sélectionner l’entrée à l’ampli-

tuner.

Pour plus d’informations sur les entrées, voir

« Sélection d’un appareil » (page 56).

Music

Vous permet d’écouter la musique d’un

appareil audio raccordé à l’adaptateur

DIGITAL MEDIA PORT.

Pour plus d’informations sur la fonction de

musique, voir « Utilisation de l’adaptateur

DIGITAL MEDIA PORT » (page 104).

FM/AM/XM/SIRIUS

Vous permet d’écouter la radio à l’aide de

l’ampli-tuner.

Pour plus d’informations sur l’utilisation du

tuner, voir « Opérations du tuner » (page 88).

Affichage du menu GUI sur

l’écran du téléviseur

AMP

Aperçu des menus

45FR

Mise en service

Settings

Vous pouvez utiliser le menu Settings pour

paramétrer et régler cet ampli-tuner.

Auto Calibration

Vous pouvez utiliser le menu de paramétrage

Auto Calibration pour régler les enceintes

automatiquement.

Pour plus d’informations, voir « 9:

Calibrage automatique aux réglages

appropriés (Auto Calibration) » (page 49).

Speaker

Vous pouvez utiliser le menu de paramétrage

Speaker pour régler manuellement les

enceintes depuis la position actuelle et pour

régler l’impédance des enceintes. Pour plus

d’informations, voir « Sélection de

l’impédance des enceintes » (page 47) et

« Réglage manuel des paramètres

d’enceintes » (page 79).

Surround

Vous pouvez utiliser le menu de paramétrage

Surround pour sélectionner le champ sonore

désiré selon vos préférences d’écoute. Pour

plus d’informations sur le réglage des

paramètres, voir « Écoute d’un champ

sonore préprogrammé » (page 65).

Vous pouvez utiliser le menu de paramétrage

EQ pour régler l’égaliseur. Pour plus

d’informations, voir « Réglages de

l’égaliseur » (page 86).

Multi Zone

Vous pouvez utiliser le menu de paramétrage

Multi Zone pour commander des appareils

dans la multizone. Pour plus d’informations

sur le réglage des paramètres, voir « Écoute

du son dans une autre zone (opération ZONE

2/ZONE 3) » (page 120).

Audio

Pour plus d’informations sur le réglage du

son à l’aide du menu de paramétrage Audio,

voir « Paramètres pour l’audio (Menu de

paramétrage Audio) » (page 62).

Video

Pour plus d’informations sur le réglage de

l’image à l’aide du menu de paramétrage

Video, voir « Paramètres pour la vidéo

(Menu de paramétrage Video) » (page 63).

HDMI

Vous pouvez utiliser le menu de paramétrage

HDMI pour commander des appareils

raccordés aux prises HDMI. Pour plus

d’informations sur le réglage des paramètres

appropriés, voir « Paramètres pour HDMI

(Menu HDMI) » (page 63).

System

Pour plus d’informations sur le réglage du

système à l’aide du menu de paramétrage

System, voir « Paramètres pour le système

(Menu de paramétrage System) » (page 64).

46FR

1Assurez-vous que la touche

AMP est allumée.

Si elle n’est pas allumée ou si « GUI

MODE » n’apparaît pas sur l’afficheur de

l’ampli-tuner, suivez les étapes données

dans « Affichage du menu GUI sur

l’écran du téléviseur » (page 44).

2Appuyez plusieurs fois sur

MENU pour afficher le menu

GUI sur l’écran du téléviseur.

3Appuyez plusieurs fois sur V/v

pour sélectionner le menu

désiré.

4Appuyez sur ou b pour

valider.

La liste d’options du menu s’affiche sur

l’écran du téléviseur.

5Appuyez plusieurs fois sur V/v

pour sélectionner l’option de

menu que désirez régler.

6Appuyez sur ou b pour

valider.

7Répétez les opérations des

étapes 3 à 6 pour sélectionner

le paramètre désiré.

Pour revenir à l’écran précédent

Appuyez sur RETURN/EXIT O.

Pour quitter le menu

Appuyez sur MENU.

Navigation dans les menus

3-6

RETURN/

EXIT O

47FR

Mise en service

8: Réglage des enceintes

Sélectionnez l’impédance correspondant à

celle des enceintes utilisées.

1Assurez-vous que la touche

AMP est allumée.

Si elle n’est pas allumée ou si « GUI

MODE » n’apparaît pas sur l’afficheur de

l’ampli-tuner, suivez les étapes données

dans « 7: Utilisation de l’ampli-tuner à

l’aide de GUI (Graphical User

Interface) » (page 44).

2Appuyez plusieurs fois sur V/v

pour sélectionner « Settings »,

puis appuyez sur ou b.

La liste du menu Settings s’affiche sur

l’écran du téléviseur.

3Appuyez plusieurs fois sur V/v

pour sélectionner « Speaker »,

puis appuyez sur ou b.

4Appuyez plusieurs fois sur V/v

pour sélectionner

« Impedance », puis appuyez

sur .

5Appuyez plusieurs fois sur V/v

pour sélectionner « 4 Ω » ou

«8Ω » selon les enceintes que

vous utilisez, puis appuyez sur

Remarques

• Si vous ne connaissez pas l’impédance des

enceintes, consultez le mode d’emploi des

enceintes. (Cette information se trouve souvent au

dos des enceintes.)

• Lorsque toutes les enceintes raccordées ont une

impédance nominale d’au moins 8 ohms, placez

Sélection de l’impédance des

enceintes

2-5

suite

48FR

« Impedance » sur « 8 Ω ». Lorsque des enceintes

d’autres types sont raccordées, sélectionnez

«4Ω».

• Lorsque vous raccordez deux paires d’enceintes

avant aux bornes SPEAKERS A et B, raccordez les

enceintes ayant une impédance nominale de 8

ohms ou plus.

– Lorsque les enceintes raccordées dans une

configuration « A » et « B » ont une impédance

de 16 ohms ou plus :

Placez « Impedance » sur « 8 Ω » dans le menu

de paramétrage Speaker.

– Pour les autres types d’enceinte dans d’autres

configurations :

Placez « Impedance » sur « 4 Ω » dans le menu

de paramétrage Speaker.

Vous pouvez sélectionner les enceintes avant

que vous désirez utiliser.

Réglez le commutateur SPEAKERS

pour sélectionner les enceintes

avant que vous désirez utiliser.

Remarque

Ce paramètre n’est pas disponible lorsqu’un casque

est raccordé.

Sélection des enceintes avant

Placezle

sur

Pour sélectionner

A Les enceintes raccordées aux

bornes FRONT SPEAKERS A.

B Les enceintes raccordées aux

bornes FRONT SPEAKERS B.

A+B Les deux paires d’enceintes

raccordées aux bornes FRONT

SPEAKERS A et B (en parallèle).

OFF Aucun signal audio n’est émis

depuis bornes d’enceinte ni des

prises PRE OUT.

Commutateur SPEAKERS

49FR

Mise en service

9: Calibrage automatique

aux réglages appropriés

(Auto Calibration)

La fonction DCAC (Digital Cinema Auto

Calibration) vous permet de réaliser un

calibrage automatique tel que vérification de la

connexion entre l’ampli-tuner et chaque

enceinte, réglage du niveau des enceintes et

mesure de la distance entre votre position

d’écoute et chaque enceinte. Consultez

également le « Guide d’installation rapide »

fourni avec l’ampli-tuner.

Avant de commencer le calibrage

automatique, installez et raccordez les

enceintes (pages 17-20).

• La prise AUTO CAL MIC ne doit être

utilisée que pour le microphone

d’optimisation fourni. Ne raccordez pas un

autre microphone. Ceci pourrait

endommager l’ampli-tuner et le

microphone.

• Pendant la mesure, le son émis par les

enceintes est très fort. Le volume du son ne

peut pas être ajusté. Veillez à ce qu’il n’y ait

pas d’enfants à proximité et à ne pas

perturber le voisinage.

• Effectuez la mesure dans un environnement

silencieux pour éviter l’effet de bruit et

obtenir une mesure plus précise.

• S’il y a des obstacles dans la trajectoire entre

le microphone d’optimisation et les

enceintes, le calibrage ne s’effectuera pas

correctement. Pour éviter des erreurs de

mesure, enlevez tout obstacle de la zone de

mesure.

• Si vous utilisez un raccordement bi-

amplificateur, placez « Sur Back Assign »

sur « BI-AMP » dans le menu de

paramétrage Speaker avant d’effectuer le

calibrage automatique.

Remarques

• La fonction de calibrage automatique est

inopérante lorsqu’un casque est raccordé.

• Désactivez MUTING s’il est en marche.

1Raccordez le microphone

d’optimisation fourni à la prise

AUTO CAL MIC.

2Installez le microphone

d’optimisation.

Placez le microphone d’optimisation sur

votre position d’écoute. Utilisez un

tabouret ou un trépied pour que le

microphone d’optimisation soit à la

même hauteur que vos oreilles. Orientez

l’extrémité L du microphone

d’optimisation vers l’enceinte avant

gauche et l’extrémité R vers l’enceinte

avant droite.

Remarque

Lorsque vous positionnez le microphone

d’optimisation au centre des deux enceintes, si

l’angle qu’elles forment est trop petit, le

microphone d’optimisation ne peut pas les

mesurer correctement.

Avant de commencer le

calibrage automatique

Microphone

d’optimisation

suite

50FR

Réglage du subwoofer amplifié

• Si un subwoofer est raccordé, allumez-le et

augmentez le volume au préalable. Tournez

le bouton du MASTER VOLUME jusque un

peu avant le point central.

• Si le subwoofer est doté d’une fonction de

sélection de la fréquence de recouvrement,

choisissez la valeur maximale.

• Si le subwoofer est doté d’une fonction de

mise en veille automatique, désactivez cette

fonction.

Remarque

Selon les caractéristiques du subwoofer utilisé, il se

peut que la valeur de réglage de la distance soit

supérieure à la distance réelle.

Utilisation de l’ampli-tuner

comme un préampli

Vous pouvez utiliser la fonction de calibrage

automatique lorsque vous vous servez de

l’ampli-tuner comme un préampli.

Dans ce cas, la valeur de distance apparaissant

sur l’affichage peut différer de la valeur de

distance réelle. Vous pouvez, toutefois,

continuer à utiliser l’ampli-tuner sans

problème avec cette valeur.

La fonction de calibrage automatique vous

permet de déterminer ce qui suit :

• la connection des enceintesa)

• la polarité des enceintes

• la distance des enceintesb)

• l’angle des enceintesb)

• la taille des enceintesb)

• le niveau des enceintes

• les caractéristiques de fréquencec)

a) Lorsque l’entré multicanal est sélectionnée, cet

ampli-tuner ne remixe le son multicanal en son

stéréo (downmix analogique) que pour les

canaux de l’enceinte centrale et du subwoofer.

Le remixage est inopérant pour les autres

enceintes.

b) Le résultat de la mesure n’est pas utilisé lorsque

l’entrée multicanal est sélectionné.

c) • Les signaux dont la fréquence

d’échantillonnage est supérieure à 96 kHz sont

toujours lus à 44,1 kHz ou 48 kHz.

• Le résultat de la mesure n’est pas utilisé dans

les cas suivants :

–L’entrée multicanal est sélectionnée.

–« 2ch Analog Direct » est utilisé.

–Des signaux Dolby TrueHD dont la fréquence

d’échantillonnage est supérieure à 96 kHz

sont reçus.

1Assurez-vous que la touche

AMP est allumée.

Si elle n’est pas allumée ou si « GUI

MODE » n’apparaît pas sur l’afficheur de

l’ampli-tuner, suivez les étapes données

dans « 7: Utilisation de l’ampli-tuner à

l’aide de GUI (Graphical User

Interface) » (page 44).

Exécution du calibrage

automatique

2-7

51FR

Mise en service

2Appuyez plusieurs fois sur V/v

pour sélectionner « Settings »,

puis appuyez sur ou b.

La liste du menu Settings s’affiche sur

l’écran du téléviseur.

3Appuyez plusieurs fois sur V/v

pour sélectionner « Auto

Calibration », puis appuyez sur

ou b.

4Appuyez plusieurs fois sur V/v

pour sélectionner « Quick

Setup », puis appuyez sur .

5Appuyez plusieurs fois sur V/v

et sur pour décocher les

options que vous ne voulez pas

mesurer.

• Speaker Distance

• Speaker Level

• Frequency Characteristic

6Appuyez sur b.

7Appuyez sur pour

sélectionner « Start ».

8La mesure commence dans les

cinq secondes.

9La mesure commence.

L’opération de mesure demande environ

30 secondes avec un signal de test.

Attendez la fin de l’opération de mesure.

Remarque

Vous ne pouvez pas mesurer la hauteur des enceintes

surround et des enceintes surround arrière. Réglez la

position des enceintes surround depuis « Position »

dans le menu de paramétrage Speaker.

Conseils

• Les opérations autres que la mise sous ou hors

tension de l’ampli-tuner sont désactivées pendant

la mesure.

• Il se peut que les mesures ne s’effectuent pas

correctement ou que le calibrage automatique ne

soit pas possible dans les cas suivants :

– lors du raccordement d’enceintes spéciales,

telles que des enceintes bipôles.

– lors de l’utilisation de la fonction zone 2/zone 3

dans la zone 2/zone 3.

Pour annuler la mesure

La mesure est annulée si vous réglez le

volume, changez de fonction, changez les

paramètres de configuration des SPEAKERS

ou raccordez un casque.

52FR

1Vérifiez les résultats de

mesure.

Lorsque la mesure se termine, un bip

retentit et le résultat de mesure s’affiche

sur l’écran du téléviseur.

Remarque

Lorsque l’enceinte (les enceintes) est (sont)

déphasée(s), « Out Phase » s’affiche sur l’écran

du téléviseur. Il est possible que les connexions

des bornes « + » et « – » de l’enceinte soient

inversées. Pour certaines enceintes, toutefois,

« Out Phase » apparaît sur l’écran du téléviseur

même si les enceintes sont correctement

connectées. Ceci est dû aux spécifications des

enceintes. Dans un tel cas, vous pouvez

continuer à utiliser l’ampli-tuner.

Conseil

L’unité de distance affichée pour les modèles

aux Etats-Unis et Canada est le pied. L’unité de

distance pour les modèles de pays/régions

autres que les Etats-Unis et le Canada est le

mètre. Vous pouvez changer l’unité de distance

utilisée dans « Distance Unit » du menu de

paramétrage Speaker.

2Appuyez sur pour

sélectionner « Next ».

Lorsque « Save auto calibration (auto

speaker setup) results? » s’affiche sur

l’écran du téléviseur, vous pouvez

sélectionner de confirmer (« Yes ») ou

non (« No ») l’avertissement.

Suivez les instructions affichées sur

l’écran du téléviseur lorsque vous

sélectionnez « Yes ».

Pour plus d’informations sur les codes

d’avertissement et d’erreur, voir « Liste

des messages après une mesure de

calibrage automatique » (page 54).

Conseil

Appuyez sur de la télécommande lorsque

« Please Press ENTER. » s’affiche sur l’écran

du téléviseur.

3Appuyez plusieurs fois sur B/b

pour sélectionner « Yes », puis

appuyez sur .

4Appuyez plusieurs fois sur V/v

pour sélectionner le type de

calibrage automatique, puis

appuyez sur b.

Les résultats de mesure sont sauvegardés.

Vérification/sauvegarde des

résultats de mesure

53FR

Mise en service

5Appuyez sur .

L’écran de fin s’affiche.

Remarques

• Après la réflexion des résultats d’une correction

pour une caractéristique de fréquence, les signaux

dont la fréquence d’échantillonnage est supérieure

à 96 kHz sont toujours à 44,1 kHz ou à 48 kHz.

• Le résultat de la mesure de la réponse en fréquence

n’est pas utilisé dans les cas suivants :

– L’entrée multicanal est sélectionnée.

– « 2ch Analog Direct » est utilisé.

– Des signaux Dolby TrueHD dont la fréquence

d’échantillonnage est supérieure à 96 kHz sont

reçus.

Conseil

La taille d’une enceinte (LARGE/SMALL) est

déterminée par les caractéristiques basses. Les

résultats de mesure peuvent différer selon la position

du microphone d’optimisation et des enceintes et en

fonction de la forme de la pièce. Il est recommandé

de suivre les résultats de mesure. Vous pouvez

toutefois changer ces paramètres dans le menu de

paramétrage Speaker. Sauvegardez les résultats de

mesure avant de changer éventuellement les

réglages.

Paramètre Explication

Full Flat Rend la mesure de

fréquence de chaque

enceinte plane.

Engineer Sélectionne des

caractéristiques de

fréquence correspondant

aux normes d’un auditorium

Sony.

Front Reference Règle les caractéristiques de

toutes les enceintes sur

celles des enceintes avant.

OFF Désactive l’EQ de calibrage

automatique.

54FR

•Code 31

1Appuyez sur , puis suivez les instructions

depuis l’étape 1 de « Exécution du calibrage

automatique ».

•Code 32, 33, 34

1Lorsque vous appuyez sur , « Retry? »

apparaît.

2Appuyez sur B/b pour sélectionner « Yes », puis

appuyez sur .

3Suivez les instructions depuis l’étape 2 de

« Exécution du calibrage automatique ».

Liste des messages après une mesure de calibrage automatique

Affichage Explication

Code 30 Un casque est branché. Débranchez le casque et effectuez de nouveau le calibrage

automatique.

Code 31 SPEAKERS (OFF/A/B/A+B) se trouve sur OFF. Sélectionnez une autre option pour ce

paramètre, puis recommencez la mesure.

Code 32 Aucune enceinte n’a été détectée. Assurez-vous que le microphone d’optimisation est

correctement branché, puis recommencez la mesure.

Si le microphone d’optimisation est correctement branché, mais que le code d’erreur

apparaît, il se peut que le câble du microphone d’optimisation soit endommagé ou

incorrectement branché.

Code 33 • Aucune des enceintes avant n’est raccordée ou seulement une enceinte avant est raccordée.

• Le microphone d’optimisation n’est pas branché.

• L’enceinte surround gauche ou droite n’est pas raccordée.

• Des enceintes surround arrière sont raccordées alors que des enceintes surround ne le sont

pas. Raccordez la (les) enceinte(s) surround aux bornes SURROUND.

• L’enceinte surround arrière n’est raccordée qu’aux bornes SURROUND BACK

SPEAKERS R. Lorsque vous ne raccordez qu’une enceinte surround arrière, raccordez-la

aux bornes SURROUND BACK SPEAKERS L.

Code 34 Les enceintes ne sont pas placées sur la position correcte. Des enceintes ou un microphone

d’optimisation sur la droite ou la gauche peuvent être placés incorrectement. Voir « 1:

Installation des enceintes » (page 17) et vérifiez la position des enceintes.

Warning 40 La mesure est terminée. Toutefois, le niveau de bruit est élevé. Vous pourrez peut-être

effectuer la mesure correctement en la recommençant, même si elle ne peut pas être effectuée

dans tous les environnements. Essayez d’effectuer la mesure dans un environnement

silencieux.

Warning 41 Le son capté par le microphone d’optimisation se trouve hors de la plage admissible. Son

niveau dépasse le son le plus fort pouvant être mesuré. Essayez d’effectuer la mesure dans un

environnement suffisamment silencieux pour permettre une mesure correcte.

Warning 42 Le volume de l’ampli-tuner se trouve hors de la plage admissible. Essayez d’effectuer la

mesure dans un environnement suffisamment silencieux pour permettre une mesure correcte.

Warning 43 La distance et la position d’un subwoofer ne peut pas être détectée. Ou l’angle de la position

d’une enceinte ne peut pas être détecté. Ceci peut être dû au bruit. Essayez d’effectuer la

mesure dans un environnement silencieux.

Warning 44 La mesure est terminée. Cependant les enceintes ne sont pas situées correctement l’une par

rapport à l’autre. Voir « 1: Installation des enceintes » (page 17) et vérifiez la position relative

des enceintes.

NO WARNING Il n’y a pas d’informations d’avertissement.

---------- Aucune enceinte n’est raccordée.

55FR

Mise en service

Si vous sélectionnez « WRN

CHECK »

Si un avertissement sur le résultat de mesure

est présent, des informations détaillées sont

affichées.

Appuyez sur pour revenir à l’étape 1

de « Vérification/sauvegarde des résultats

de mesure » (page 52).

Conseil

Les résultats de mesure pour la polarité peuvent

différer selon la position du subwoofer. Vous

pouvez, toutefois, continuer à utiliser l’ampli-tuner

sans problème avec cette valeur.

Pour régler plus précisément

les options du calibrage

automatique (Enhanced Setup)

Dans le menu Auto Calibration,

sélectionnez « Enhanced Setup », puis

appuyez sur .

• Seating Position

Vous pouvez enregistrer trois configurations

comme positions 1, 2 et 3, selon la position

d’écoute, l’environnement d’écoute et les

conditions de mesure.

• Calibration Type

Pour plus d’informations, voir le tableau

page 53.

Paramètres optionnels du menu

pour les réglages dans

Enhanced Setup

•EQ Curve

Active/désactive la EQ mesure de la courbe.

•Name Input

Vous pouvez modifier le nom d’un numéro

de position ; pour plus d’informations,

consultez « Attribution de noms à des

entrées » (page 108).

56FR

Sélection d’un appareil

1Appuyez sur l’une des touches

de source d’entrée.

Lorsque vous souhaitez

raccorder un appareil raccordé

aux prises PHONO, MULTI

CHANNEL INPUT, TV, TAPE/

CD-R, radio satellite ou HDMI 4,

5, 6, appuyez sur SHIFT puis

sur PHONO, MULTI IN, TV,

TAPE/CD-R, SIRIUS, XM ou

HDMI 4, 5, 6.

Vous pouvez aussi utiliser INPUT

SELECTOR sur l’ampli-tuner ou la

télécommande RM-AAU016.

2Allumez l’appareil et

commencez la lecture.

Lecture

MUTING

Entrée

sélectionnée Appareils utilisables

pour la lecture

VIDEO 1, 2 Magnétoscope, etc., raccordé

à la prise VIDEO 1 ou VIDEO

VIDEO 3 Caméscope, console de jeux,

etc., raccordés à la prise

VIDEO 3.

DVD/BD Lecteur DVD, lecteur Blu-ray

Disc, etc., raccordé à la prise

DVD/BD.

SAT/CATV Tuner satellite, etc., raccordé

à la prise SAT/CATV.

MD/DAT Platine MD ou DAT, etc.,

raccordée à la prise MD/DAT.

SA-CD/CD Lecteur Super Audio CD,

lecteur CD, etc., raccordé à la

prise SA-CD/CD.

TUNER Tuner radio interne.

DMPORT Appareil audio portable, etc.,

raccordé à l’adaptateur

DIGITAL MEDIA PORT

raccordé à l’ampli-tuner.

HDMI 1, 2, 3,

4, 5, 6

Appareils HDMI raccordés à

la prise HDMI 1, HDMI 2

HDMI 3, HDMI 4, HDMI 5,

ou HDMI 6.

PHONO Platine tourne-disque, etc.,

raccordée à la prise PHONO.

MULTI IN Appareil raccordé à la prise

MULTI CHANNEL INPUT.

TV Téléviseur raccordé à la prise

TV.

TAPE/CD-R Platine-cassette, etc.,

raccordée à la prise TAPE/

CD-R.

SIRIUS Radio satellite SIRIUS

raccordée à la prise SIRIUS.

XM Radio XM raccordée à la prise

XM.

57FR

Lecture

3Appuyez sur MASTER VOL +/–

pour régler le volume du son.

Vous pouvez également utiliser MASTER

VOLUME sur l’ampli-tuner.

Conseils

• Vous pouvez ajuster le son de manière différente en

fonction de la vitesse à laquelle vous tournezle

bouton MASTER VOLUME.

Pour monter ou baisser rapidement le son : tournez

le bouton rapidement.

Pour effectuer un ajustement précis : tournez le

bouton lentement.

• Vous pouvez ajuster le volume de manière

différente en fonction de la durée pendant laquelle

vous appuyez et maintenez enfoncée la touche

MASTER VOL +/– de la télécommande.

Pour monter ou baisser rapidement le son :

appuyez sur la touche et maintenez-la enfoncée.

Pour effectuer un ajustement précis : appuyez sur la

touche et relâchez-la immédiatement.

Pour activer la fonction de

coupure du son

Appuyez sur MUTING sur la télécommande.

Pour rétablir le son, appuyez à nouveau sur

MUTING sur la télécommande ou tournez

MASTER VOLUME dans le sens des aiguilles

d’une montre pour augmenter le volume. La

fonction de coupure du son reste active lorsque

vous rallumez l’ampli-tuner après l’avoir

éteint.

Pour ne pas risquer

d’endommager les enceintes

Baissez le niveau du son avant d’éteindre

l’ampli-tuner.

58FR

Écoute d’un Super Audio CD/CD

• La procédure est décrite pour un

lecteur Super Audio CD Sony.

• Consultez le mode d’emploi du

lecteur Super Audio CD ou du

lecteur CD.

Vous pouvez sélectionner le

champ sonore convenant au type

de musique. Voir page 71 pour

plus d’informations.

Champs sonores recommandés :

Musique classique : D.Concert

Hall

Jazz : Jazz Club

Concert « live » : Live Concert,

Stadium

1Allumez le lecteur Super Audio CD ou le

lecteur CD, puis placez le disque sur le

plateau.

2Allumez l’ampli-tuner.

3Appuyez sur INPUT SELECTOR pour

sélectionner « SA-CD/CD ».

Vous pouvez également utiliser INPUT SELECTOR sur

l’ampli-tuner pour sélectionner « SA-CD/CD ».

Exemple d’affichage

4Commencez la lecture du disque.

5Réglez le volume du son.

6Après avoir écouté un Super Audio CD ou un

CD, éjectez-le, puis éteignez l’ampli-tuner et

le lecteur Super Audio CD ou le lecteur CD.

Lecture

59FR

Lecture d’un DVD/Blu-ray Disc

Témoin MULTI CHANNEL DECODING

• Consultez le mode d’emploi du

téléviseur, du lecteur DVD et du

lecteur Blu-ray Disc.

Si nécessaire, sélectionnez le

format du son du disque à lire.

Vous pouvez sélectionner le

champ sonore convenant au type

de film ou de musique. Voir

page 71 pour plus d’informations.

Champs sonores recommandés :

Film : Cinema Studio EX

Image « live » : Live Concert

Sport : Sports

Vérifiez les points suivants si vous

n’entendez pas le son en format

multicanal.

• Assurez-vous que la source de

son est en format multicanal (le

témoin MULTI CHANNEL

DECODING s’allume sur le

panneau avant pendant la

lecture).

• Assurez-vous que l’ampli-tuner

est raccordé au lecteur DVD ou

au lecteur Blu-ray Disc par une

liaison numérique.

• Assurez-vous que la sortie audio

numérique du lecteur DVD ou

du lecteur Blu-ray Disc est

correctement configurée.

1Allumez le téléviseur et le lecteur DVD ou le

lecteur Blu-ray Disc.

2Allumez l’ampli-tuner.

3Appuyez sur INPUT SELECTOR pour

sélectionner « DVD/BD ».

Vous pouvez également utiliser INPUT SELECTOR sur

l’ampli-tuner pour sélectionner « DVD/BD ».

Exemple d’affichage

4Sélectionnez la source d’entrée du

téléviseur de façon que l’image du DVD, Blu-

ray Disc soit affichée.

5Commencez la lecture du disque.

6Réglez le volume du son.

7Après avoir visionné un DVD/Blu-ray Disc,

éjectez-le, puis éteignez l’ampli-tuner, le

téléviseur et le lecteur DVD ou le lecteur Blu-

ray Disc.

60FR

Utilisation d’une console de jeux vidéo

VIDEO 3 IN/PORTABLE AV IN

• Consultez le mode d’emploi du

téléviseur et de la console de

jeux vidéo.

1Allumez le téléviseur et la console de jeux

vidéo.

2Allumez l’ampli-tuner.

3Appuyez sur INPUT SELECTOR pour

sélectionner « VIDEO 3* ».

Vous pouvez également utiliser INPUT SELECTOR sur

l’ampli-tuner pour sélectionner « VIDEO 3* ».

* Lorsque la console de jeux vidéo est raccordée à la prise VIDEO

3 IN/PORTABLE AV IN du panneau avant.

Exemple d’affichage

4Sélectionnez la source d’entrée du

téléviseur de façon que l’image de la console

de jeux vidéo soit affichée.

5Placez le disque sur le plateau et

commencez la lecture sur la console de jeux

vidéo.

6Réglez le volume du son.

7Après avoir joué à un jeu, éjectez le disque,

puis éteignez l’ampli-tuner, le téléviseur et la

console de jeux vidéo.

Lecture

61FR

Lecture d’une cassette vidéo

• Consultez le mode d’emploi du

téléviseur et du magnétoscope.

1Allumez le magnétoscope.

2Allumez l’ampli-tuner.

3Appuyez sur INPUT SELECTOR pour

sélectionner « VIDEO 1*».

Vous pouvez également utiliser INPUT SELECTOR sur

l’ampli-tuner pour sélectionner « VIDEO 1* ».

* Lorsque le magnétoscope est raccordé à la prise VIDEO 1.

Exemple d’affichage

4Sélectionnez la source d’entrée du

téléviseur de façon que l’image du

magnétoscope soit affichée.

5Commencez la lecture de la cassette sur le

magnétoscope.

6Réglez le volume du son.

7Après avoir visionné une cassette vidéo,

éjectez-la, puis éteignez l’ampli-tuner, le

téléviseur et le magnétoscope.

62FR

Paramètres pour l’audio

(Menu de paramétrage Audio)

Vous pouvez utiliser le menu de paramétrage

Audio pour effectuer des réglages du son en

fonction de vos préférences. Sélectionnez

« Audio » dans le menu Settings. Pour plus

d’informations sur le réglage des paramètres,

voir « 7: Utilisation de l’ampli-tuner à l’aide

de GUI (Graphical User Interface) »

(page 44).

xA/V Sync

(Synchronise la sortie audio et la

sortie vidéo)

Permet de retarder la sortie audio pour

minimiser l’écart entre la sortie audio et

l’affichage visuel. Vous pouvez régler le retard

de 0 ms à 300 ms en pas de 10 ms.

Remarques

• Cette fonction est utile lorsque vous utilisez un

écran LCD ou plasma de grande taille ou un

projecteur.

• Cette fonction est inopérante lorsque :

– L’entrée multicanal est sélectionnée.

– « 2ch Analog Direct » est utilisé.

xDual Mono

(Sélection de la langue d’une

émission numérique)

Permet de sélectionner la langue que l’on

désire écouter lors d’une émission numérique.

Cette fonctionnalité ne fonctionne qu’avec des

sources Dolby Digital.

•MAIN/SUB

Le son de la langue principale est émis par

l’enceinte avant gauche tandis que le son de

la langue auxiliaire est émis par l’enceinte

avant droite.

•MAIN

Le son de la langue principale est émis.

•SUB

Le son de la langue auxiliaire est émis.

• MAIN+SUB

Le son mixé de la langue principale et de la

langue auxiliaire est émis.

xDecode Priority

(Priorité au décodage d’une

entrée audio numérique)

Permet de spécifier le mode d’entrée du signal

numérique reçu aux prises DIGITAL IN ou

HDMI IN.

•PCM

Lorsque des signaux de la prise DIGITAL IN

sont sélectionnés, les signaux PCM sont

prioritaires (afin d’éviter une interruption

lorsque la lecture commence).

Pour d’autres formats de signaux reçus, il se

peut, toutefois, qu’il n’y ait pas de son.

Dans ce cas, réglez cette option sur

«AUTO».

Lorsque des signaux de la prise HDMI IN

sont sélectionnés, seuls les signaux PCM

sont émis du lecteur raccordé. Lorsque des

signaux d’un autre format sont reçus, réglez

cette option sur « AUTO ».

•AUTO

Le mode d’entrée est automatiquement

commuté entre Dolby Digital, DTS, DSD ou

PCM.

Remarque

Sélectionnez « AUTO » si, après avoir sélectionné

« PCM », le son émis par les prises audio

numériques (pour un CD, etc.) s’interrompt lorsque

la lecture commence.

Opérations de l’amplificateur

Paramètres du menu de

paramétrage Audio

63FR

Opérations de l’amplificateur

Paramètres pour la vidéo

(Menu de paramétrage Video)

Vous pouvez utiliser le menu de paramétrage

Video pour effectuer des réglages de vidéo.

Sélectionnez « Video » dans le menu Settings.

Pour plus d’informations sur le réglage des

paramètres, voir « 7: Utilisation de l’ampli-

tuner à l’aide de GUI (Graphical User

Interface) » (page 44).

xResolution

(Conversion de signaux vidéo)

Permet de convertir la résolution de signaux

d’entrée vidéo analogiques.

•DIRECT

•AUTO

• 480i/576i

• 480p/576p

•720p

• 1080i

• 1080p

Pour plus d’informations sur les entrées, voir

« Tableau de conversion des entrées/sorties

vidéo classées selon le paramétrage du menu »

(page 39).

Paramètres pour HDMI

(Menu HDMI)

Vous pouvez utiliser le menu HDMI pour

effectuer les réglages des appareils raccordés à

la prise HDMI. Sélectionnez « HDMI » dans le

menu Settings. Pour plus d’informations sur le

réglage des paramètres, voir « 7: Utilisation de

l’ampli-tuner à l’aide de GUI (Graphical User

Interface) » (page 44).

xHDMI Control

Vous permet d’allumer ou d’éteindre un

appareil raccordé à la prise HDMI grâce à un

câble HDMI.

•ON

•OFF

Remarque

Quand vous réglez « HDMI Control » sur « ON »,

« HDMI Audio » peut changer automatiquement.

xHDMI Audio

(Paramétrage de l’entrée audio

HDMI)

Permet de spécifier les signaux audio HDMI

émis de l’appareil lecteur raccordé à l’ampli-

tuner via une connexion HDMI.

• TV+AMP

Le son est émis par les haut-parleurs du

téléviseur et les enceintes raccordées à

l’ampli-tuner.

Remarques

• La qualité du son de l’appareil lecteur dépend de

la qualité du son du téléviseur comme le nombre

de canaux, la fréquence d’échantillonnage, etc.

Lorsque le téléviseur dispose d’enceintes stéréo,

le son émis par l’ampli-tuner est aussi en stéréo

comme celui du téléviseur, même si vous lisez

des sources multicanal.

• Lorsque vous raccordez l’ampli-tuner à un

appareil vidéo (projecteur, etc.), il se peut que le

son ne soit pas émis par l’ampli-tuner. Dans un

tel cas, sélectionnez « AMP ».

Paramètres du menu de

paramétrage Video Paramètres du menu HDMI

suite

64FR

• Lorsque vous sélectionnez l’entrée à laquelle

vous avez affecté l’entrée HDMI, le son n’est

plus émis par le téléviseur.

•AMP

Les signaux audio HDMI de l’appareil

lecteur ne sont émis que par les haut-parleurs

raccordés à l’ampli-tuner. Le son multicanal

peut être lu tel quel.

Remarque

Les signaux audio ne sont pas émis des haut-

parleurs du téléviseur lorsque HDMI Audio se

trouve sur « AMP ».

xHDMI SW Level

Permet de régler le niveau du subwoofer sur 0

dB ou +10 dB quand les signaux PCM sont

reçus via une connexion HDMI. Vous pouvez

réglez le niveau pour chaque entrée HDMI

séparément.

•0 dB

•AUTO

Règle automatiquement le niveau sur 0 dB

ou +10 dB en fonction de la fréquence.

•+10 dB

Paramètres pour le

système (Menu de

paramétrage System)

Vous pouvez utiliser le menu de paramétrage

System pour personnaliser les réglages de

l’ampli-tuner. Sélectionnez « System » dans

les menus Settings. Pour plus d’informations

sur le réglage des paramètres, voir « 7:

Utilisation de l’ampli-tuner à l’aide de GUI

(Graphical User Interface) » (page 44).

xScreen Saver

Permet d’activer la fonction économiseur

d’écran pour le menu GUI du téléviseur

raccordé à l’ampli-tuner.

•ON

Si aucune opération n’est effectuée pendant

15 minutes, la fonction économiseur d’écran

est automatiquement activée.

•OFF

La fonction économiseur d’écran est

désactivée.

xRS-232C Control

Permet d’utiliser ce menu pour des opérations

zone 2/zone3.

Pour plus d’informations, voir « Paramètres

du menu d’options des opérations zone 2/zone

3 » (page 125) dans « Écoute du son dans une

autre zone (opération ZONE 2/ZONE 3) ».

•ON

•OFF

Paramètres du menu de

paramétrage System

65FR

Écoute du son surround

Écoute d’un champ

sonore préprogrammé

1Commencez la lecture d’une

source codée avec des effets

surround multicanal (DVD,

etc.).

2Assurez-vous que la touche

AMP est allumée.

Si elle n’est pas allumée ou si « GUI

MODE » n’apparaît pas sur l’afficheur de

l’ampli-tuner, suivez les étapes données

dans « 7: Utilisation de l’ampli-tuner à

l’aide de GUI (Graphical User

Interface) » (page 44).

3Appuyez plusieurs fois sur V/v

pour sélectionner « Settings »,

puis appuyez sur ou b.

La liste du menu Settings s’affiche sur

l’écran du téléviseur.

4Appuyez plusieurs fois sur V/v

pour sélectionner « Surround »,

puis appuyez sur ou b.

5Appuyez plusieurs fois sur V/v

pour sélectionner « Sound

Field Setup », puis appuyez sur

6Appuyez plusieurs fois sur V/v

pour sélectionner le son

surround désiré.

Un paramètre qui permet des réglages

personnalisés comporte un menu

« Custom Settings » qui peut être utilisé

pour effectuer des réglages avancés. Pour

plus d’informations, voir « Sélection de

l’effet sonore » (page 73).

Écoute du son surround

3-6

66FR

x2ch Stereo

L’ampli-tuner émet le son seulement des

enceintes avant gauche/droite. Il n’y a pas de

son au subwoofer.

Le son stéréo 2 canaux ordinaire n’est soumis

à aucun traitement du champ sonore et le son

surround multicanal est remixé en format

stéréo 2 canaux (downmix).

Remarque

En mode 2ch stereo, aucun son n’est émis par le

subwoofer. Pour écouter des sources stéréo 2 canaux

par les enceintes avant gauche/droite et un

subwoofer, sélectionnez « A.F.D. Auto ».

Lorsqu’il n’y a pas de signal L.F.E. (Il s’agit de

l’émission d’un effet sonore passe-bas par un

subwoofer sur un signal 2 canaux.), l’ampli-tuner

génère un signal de fréquences graves destiné au

subwoofer.

x2ch Analog Direct

Vous pouvez commuter le son de l’entrée

sélectionnée en mode analogique 2 canaux.

Cette fonction vous permet de bénéficier de

sources analogiques de haute qualité.

Lorsque vous utilisez cette fonction, seul le

volume et la balance des enceintes avant

peuvent être réglés.

Types de mode 2CH

67FR

Écoute du son surround

Cet ampli-tuner prend en charge les formats audio suivants.

Lorsque vous raccordez des lecteurs Blu-ray Disc et d’autres lecteurs

HD de nouvelle génération

Format audio Nombre maximal

de canaux

Raccordement de l’appareil lecteur à l’ampli-

tuner

COAXIAL/OPTICAL HDMI

Dolby Digital 5.1ch

Dolby Digital EX 6.1ch

Dolby Digital Plus a) 7.1ch

×a

Dolby TrueHD a) 7.1ch

×a

DTS 5.1ch

DTS-ES 6.1ch

DTS 96/24 5.1ch

DTS-HD

High Resolution Audio a) 7.1ch

×a

DTS-HD

Master Audio a) b) 7.1ch

×a

suite

68FR

a)Les signaux audio sont émis dans un autre format si l’appareil lecteur ne correspond pas au format. Pour plus

de détails, consultez le mode d’emploi de l’appareil lecteur.

b)Les signaux dont la fréquence d’échantillonnage est supérieure à 96 kHz sont lus à 96 kHz ou 88,2 kHz.

DSD a) 5.1ch

×a

PCM linéaire multicanal a) 7.1ch × a

Format audio Nombre maximal

de canaux

Raccordement de l’appareil lecteur à l’ampli-

tuner

COAXIAL/OPTICAL HDMI

69FR

Écoute du son surround

Le mode Auto Format Direct (A.F.D.) vous

permet d’obtenir une restitution plus fidèle du

son et de sélectionner le mode de décodage

pour l’écoute d’un son stéréo 2 canaux comme

un son multicanal.

* Vous ne pouvez pas sélectionner ce mode de décodage s’il n’y a pas d’enceintes surround arrière raccordées

à l’ampli-tuner.

Types de mode A.F.D.

Mode A.F.D. Son multicanal

après décodage Effet

A.F.D. Auto (Détection

automatique)

Prérègle le son tel qu’il a été enregistré/encodé sans lui

ajouter d’effet surround.

ProLogic Signaux 4 canaux Effectue le décodage Dolby Pro Logic. La source

enregistrée en format 2 canaux est décodée sur 4.1

canaux.

PLII Movie Signaux 5 canaux Effectue le décodage du mode Dolby Pro Logic II

Movie. Cette option est idéale pour les films encodés en

Dolby Surround. Ce mode permet également de restituer

le son sur un système 5.1 canaux pour visionner des films

vidéo doublés ou des films anciens.

PLII Music Signaux 5 canaux Effectue le décodage du mode Dolby Pro Logic II Music.

Cette option est idéale pour les sources stéréo normales

telles que CD.

PLII Game Signaux 5 canaux Effectue le décodage du mode Dolby Pro Logic II Game.

PLIIx Movie* Signaux 7 canaux Effectue le décodage du mode Dolby Pro Logic IIx

Movie. Cette option est idéale pour les films encodés en

Dolby Surround. Ce mode permet également de restituer

le son sur un système 7.1 canaux pour visionner des films

vidéo doublés ou des films anciens.

PLIIx Music* Signaux 7 canaux Effectue le décodage du mode Dolby Pro Logic IIx

Music. Cette option est idéale pour les sources stéréo

normales telles que CD.

PLIIx Game* Signaux 7 canaux Effectue le décodage du mode Dolby Pro Logic IIx

Game.

Neo:6 Cinema Signaux 7 canaux Effectue le décodage du mode DTS Neo:6 Cinema.

Neo:6 Music Signaux 7 canaux Effectue le décodage du mode DTS Neo:6 Music. Cette

option est idéale pour les sources stéréo normales telles

que CD.

Multi Stereo (Multi-stéréo) Des signaux gauche/droite 2 canaux sont émis par toutes

les enceintes.

Neural-THX Signaux 7 canaux Nouvelle génération des technologies Neural

Surround™, THX®. En plus de l’amélioration du

traitement stéréo et du pur son surround 5.1, il est

désormais capable de délivrer une image en son surround

7.1 de 360° à partir d’un contenu encodé en Neural-

THX® Surround.

suite

70FR

Remarques

• Cette fonction est inopérante lorsque :

– L’entrée multicanal est sélectionnée.

– Des signaux DTS-HD dont la fréquence

d’échantillonnage est supérieure à 48 kHz sont

reçus.

– Des signaux Dolby TrueHD dont la fréquence

d’échantillonnage est supérieure à 96 kHz sont

reçus.

• Si vous réglez un effet de champ sonore alors que

l’ampli-tuner reçoit des signaux dont la fréquence

d’échantillonnage est supérieure à 48 kHz, ces

signaux seront toujours lus à 44,1 kHz ou à

48 kHz.

• Si vous configurez le champ sonore pendant la

réception d’un signal DTS 96/24, le signal sera

reproduit à 48 kHz seulement.

• Le début du son peut être coupé lorsque le

traitement Neural-THX est activé ou désactivé.

Conseils

• Nous recommandons généralement de choisir le

mode « A.F.D. Auto », mais il est parfois

préférable d’utiliser le mode SB Decoding pour

faire correspondre le flux d’entrée au mode

souhaité.

• Vous pouvez identifier de format d’encodage d’un

contenu DVD, etc., d’après le logo sur l’emballage.

• Lors de la réception d’un signal multicanal, seul le

décodage Dolby Pro Logic IIx est actif.

Le réglage de « SB Decoding » et « SB Dec

Mode » dans le menu de paramétrage Surround

devient alors invalide. Si vous sélectionnez un

mode de décodage autre que Dolby Pro Logic IIx,

un son multicanal (encodé) est émis.

• Neural-THX est effectif lorsque des signaux

multicanaux sont entrés.

Si vous raccordez un subwoofer

Lorsqu’il n’y a pas de signal L.F.E. (Il s’agit de

l’émission d’un effet sonore passe-bas par un

subwoofer sur un signal 2 canaux.), l’ampli-

tuner génère un signal de fréquences graves

destiné au subwoofer. Le signal de fréquences

graves n’est toutefois pas généré pour les

modes « Neo:6 Cinema » ou « Neo:6 Music »

lorsque toutes les enceintes sont sur

« LARGE ». Pour tirer le meilleur parti du

circuit de réacheminement des graves Dolby

Digital, nous vous recommandons de régler la

fréquence de coupure du subwoofer à un

niveau aussi élevé que possible.

71FR

Écoute du son surround

Vous pouvez bénéficier du son surround en

sélectionnant simplement l’un des champs

sonores préprogrammés de l’ampli-tuner. Ces

champs sonores vous permettent de recréer le

son saisissant et puissant d’une salle de cinéma

ou de concert dans votre salon.

Types de modes de musique/film

Champ

sonore pour Champ sonore Effet

Movie Cinema Studio EX A

DCS

Restitue les caractéristiques sonores du studio de production

cinématographique « Cary Grant Theater » de Sony Pictures

Entertainment. Il s’agit d’un mode standard parfaitement

adapté à presque tous les types de films.

Cinema Studio EX B

DCS

Restitue les caractéristiques sonores du studio de production

cinématographique « Kim Novak Theater » de Sony Pictures

Entertainment. Ce mode est idéal pour les films de science-

fiction ou d’action comportant de nombreux effets sonores.

Cinema Studio EX C

DCS

Restitue les caractéristiques sonores du plateau de

sonorisation de Sony Pictures Entertainment. Ce mode

convient idéalement aux comédies musicales ou films avec de

la musique orchestrale sur la bande son.

V.Multi Dimension

DCS

Crée plusieurs enceintes virtuelles à partir d’une seule paire

d’enceintes surround réelles.

Music D.Concert Hall A Utilise la reproduction sonore 3D pour reproduire les

caractéristiques sonores d’une salle de concert, ce qui simule

une scène sonore de grande taille produite par réverbération.

D.Concert Hall B Utilise la reproduction sonore 3D pour reproduire les

caractéristiques sonores d’une salle de concert, ce qui simule

une scène sonore de grande taille produite par réverbération.

Church Restitue l’acoustique d’une église en pierre.

Jazz Club Restitue l’acoustique d’un club de jazz.

Live Concert Restitue l’acoustique d’une live house de 300 places.

Stadium Restitue l’ambiance d’un grand stade en plein air.

Sports Restitue l’ambiance d’une émission sportive.

Portable Audio Restitue une image sonore enrichie très claire depuis votre

appareil audio portable. Ce mode est idéal pour la musique

MP3 ou d’autres musiques compressées.

suite

72FR

* Vous pouvez sélectionner ce mode de champ sonore si un casque est raccordé à l’ampli-tuner.

Remarques

• Les champs sonores pour la musique et les films

sont inopérants dans les cas suivants.

– L’entrée multicanal est sélectionnée.

– Des signaux DTS-HD dont la fréquence

d’échantillonnage est supérieure à 48 kHz sont

reçus.

– Des signaux Dolby TrueHD dont la fréquence

d’échantillonnage est supérieure à 96 kHz sont

reçus.

• Si vous configurez le champ sonore pendant la

réception d’un signal DTS 96/24, le signal sera

reproduit seulement à 48 kHz.

• Si vous réglez un effet de champ sonore alors que

l’ampli-tuner reçoit des signaux dont la fréquence

d’échantillonnage est supérieure à 48 kHz, ces

signaux seront toujours lus à 44,1 kHz ou à

48 kHz.

• Les effets produits par les enceintes virtuelles

peuvent entraîner une augmentation du bruit du

signal de lecture.

• Lors de l’écoute d’un champ sonore utilisant des

enceintes virtuelles, vous n’entendez aucun son

provenant directement des enceintes surround.

• Lorsque l’un des champs sonores pour la musique

est sélectionné, aucun son n’est émis du subwoofer

si toutes les enceintes sont réglées sur « LARGE »

dans le menu de paramétrage Speaker. Le son sera

toutefois émis du subwoofer si le signal d’entrée

numérique contient des signaux L.F.E., ou si les

enceintes avant ou surround sont réglées sur

« SMALL », le champ sonore pour films est

sélectionné ou si « Portable Audio » est

sélectionné.

Conseils

• Les champs sonores portant la marque DCS

utilisent la technologie DCS. Voir « Glossaire »

(page 148).

• Lorsque la marque DCS du champ sonore est

sélectionnée, le témoin Digital Cinema Sound

s’allume sur l’affichage.

Pour désactiver l’effet surround

pour MOVIE/MUSIC

Sélectionnez « 2ch Stereo » ou « A.F.D.

Auto » dans le menu de paramétrage

Surround.

Headphone* Headphone (2ch) Ce mode est automatiquement sélectionné si vous utilisez un

casque lorsque le mode « 2ch Stereo » ou le mode A.F.D. est

sélectionné. Le son stéréo 2 canaux ordinaire n’est soumis à

aucun traitement du champ sonore et le son surround

multicanal est remixé en format stéréo 2 canaux (downmix).

Headphone Theater DCS Ce mode est automatiquement sélectionné si vous utilisez un

casque lorsqu’un champ sonore est sélectionné pour le film/la

musique. Il vous donne l’impression de vous trouver dans une

salle de cinéma lors d’une écoute avec un casque.

Headphone (Direct) Des signaux analogiques sont émis sans traitement de tonalité,

champ sonore, etc.

Headphone (Multi) Ce mode est automatiquement activé si vous utilisez un casque

avec l’entrée multicanal sélectionnée. Les signaux

analogiques avant sont émis par les prises MULTI CHANNEL

INPUT.

Champ

sonore pour Champ sonore Effet

73FR

Écoute du son surround

Sélection de l’effet

sonore

Un paramètre qui permet des réglages

personnalisés comporte un menu « Custom

Settings » qui peut être utilisé pour effectuer

des réglages avancés.

1Choisissez le champ sonore

(page 65).

2Appuyez sur b pour

sélectionner « Custom

Settings », puis appuyez sur

3Pendant le contrôle du son,

réglez le paramètre sélectionné

à l’aide de V/v et .

Pour plus d’informations, voir les

paramètres de menu suivants.

Remarque

Les paramètres pouvant être réglés sur chaque menu

dépendent du champ sonore.

Pour régler le niveau d’effet

1Appuyez plusieurs fois sur V/v pour

sélectionner le niveau d’effet, puis

appuyez sur à l’étape 2.

2Appuyez plusieurs fois sur V/v pour

régler le niveau.

Une valeur plus élevée accentue l’effet

surround.

Vous pouvez régler le niveau entre 20 et

120% par pas de 5%.

2-3

74FR

xCenter Width Control

Permet d’effectuer d’autres réglages pour le

décodage en mode Dolby Pro Logic II et IIx

Music. Vous ne pouvez réglez ce paramètre

que lorsque le mode A.F.D. est réglé sur « PLII

Music » ou « PLIIx Music ».

Ce paramètre vous permet de régler la

distribution du signal du canal central généré

par le décodage Dolby Pro Logic II vers les

enceintes gauche/droite.

xDimension Control

Permet d’effectuer d’autres réglages pour le

décodage en mode Dolby Pro Logic II et IIx

Music. Vous ne pouvez réglez ce paramètre

que lorsque le mode A.F.D. est réglé sur « PLII

Music » ou « PLIIx Music ».

Permet de régler la différence entre les canaux

avant et les canaux surround.

xPanorama Mode

Permet d’effectuer d’autres réglages pour le

décodage en mode Dolby Pro Logic II et IIx

Music. Vous ne pouvez réglez ce paramètre

que lorsque le mode A.F.D. est réglé sur « PLII

Music » ou « PLIIx Music ».

•ON

Enrichit l’effet surround en étendant le

champ sonore des enceintes avant vers la

gauche et la droite de la position d’écoute.

•OFF

La fonction est désactivée.

xScreen Depth

Ce paramètre est tout particulièrement destiné

aux modes Cinema Studio EX.

Lorsque la fonction est activée, le son des

enceintes avant semble provenir de l’intérieur

de l’écran tout comme dans une salle de

cinéma.

•ON

Il vous permet de créer un environnement

sonore où le son semble provenir

directement d’un grand écran devant vous.

•OFF

La fonction est désactivée.

xVirtual Speakers

Ce paramètre est tout particulièrement destiné

aux modes Cinema Studio EX.

•ON

Des enceintes virtuelles sont créées.

•OFF

La fonction est désactivée.

xFront Reverb

(réverbération avant)

Ce paramètre est destiné particulièrement à

« D.Concert Hall A/B ». Ce paramètre vous

permet de régler la quantité de réverbération

pour ajouter les signaux avant en fonction des

réverbérations d’origine de la source.

•STD

Normalement, sélectionnez « STD ».

•WET

Sélectionnez pour augmenter les

réverbérations avant.

Paramètres du menu Custom

Settings

75FR

Écoute du son surround

Utilisation du mode de

décodage du son

surround arrière

Le décodage du signal surround arrière

enregistré en format Dolby Digital Surround

EX, DTS-ES Matrix, DTS-ES Discrete 6.1,

etc., permet de restituer le son surround tel que

le réalisateur l’a voulu.

1Assurez-vous que la touche

AMP est allumée.

Si elle n’est pas allumée ou si « GUI

MODE » n’apparaît pas sur l’afficheur de

l’ampli-tuner, suivez les étapes de « 7:

Utilisation de l’ampli-tuner à l’aide de

GUI (Graphical User Interface) »

(page 44).

2Appuyez plusieurs fois sur V/v

pour sélectionner « Settings »,

puis appuyez sur ou b.

La liste du menu Settings s’affiche sur

l’écran du téléviseur.

3Appuyez plusieurs fois sur V/v

pour sélectionner « Surround »,

puis appuyez sur ou b.

4Appuyez plusieurs fois sur V/v

pour sélectionner « SB Dec

Mode », puis appuyez sur .

5Appuyez plusieurs fois sur V/v

pour sélectionner le mode de

décodage du son surround

arrière, puis appuyez sur .

Conseil

Vous pouvez sélectionner le mode de décodage du

son surround arrière à l’aide de « SB Decoding » sur

le menu de paramétrage Surround.

2-5

76FR

xSB Decoding

(Décodage du son surround

arrière)

•AUTO

Lorsque le flux d’entrée contient un drapeau

de décodage 6.1 canauxa), le décodage

approprié est exécuté sur le signal surround

arrière.

a)Un drapeau de décodage 6.1 canaux est une

information enregistrée dans un contenu tel que

DVD.

b)Un DVD Dolby Digital comprenant un drapeau

Surround EX. Sur la page Web de Dolby

Corporation, vous trouverez des informations pour

vous aider à identifier les films Surround EX.

c)Contenu codé avec un drapeau indiquant qu’il

comporte à la fois de signaux DTS-ES Matrix et

des signaux 5.1 canaux.

d)Contenu codé avec à la fois des signaux 5.1 canaux

et un flux d’extension conçu pour ramener ces

signaux au format 6.1 canaux discrets (séparés).

Les signaux au format Discrete 6.1 sont des

signaux propres aux DVD et ne sont pas utilisés

dans les salles de cinéma.

e)Lorsque deux enceintes surround arrière sont

raccordées, le canal de sortie émet des signaux 7.1

canaux.

• ON

L’option SB Dec Mode sélectionnée est

appliquée aux décodage 5.1 canaux et 6.1

canaux dans le flux d’entrée.

•OFF

Le décodage surround arrière n’est pas

exécuté.

Remarques

• Cette fonction est inopérante lorsque :

– L’entrée multicanal est sélectionnée.

– Le champ sonore pour la musique ou le film est

sélectionné.

• Si un décodage du son surround arrière est en cours

alors que l’ampli-tuner reçoit des signaux dont la

fréquence d’échantillonnage est supérieure à

48 kHz, ces signaux seront toujours lus à 44,1 kHz

ou à 48 kHz.

• Si un décodage du son surround arrière est en cours

alors que l’ampli-tuner reçoit des signaux DTS 96/

24, ces signaux seront toujours lus à 48 kHz.

• Il se peut qu’il n’y ait pas de son à l’enceinte

surround arrière en mode Dolby Digital EX.

Certains disques n’ont pas de drapeau Dolby

Digital Surround EX même s’ils portent le logo

Dolby Digital EX sur l’emballage. Dans un tel cas,

sélectionnez « ON ».

• Lorsque « PLIIx » est sélectionné dans le mode

A.F.D., le SB Decoding est décodé en mode PLIIx.

xSB Dec Mode

(Mode de décodage du son

surround arrière)

Vous ne pouvez sélectionner le mode de

décodage du son surround arrière que lorsque

« SB Decoding » se trouve sur « ON » ou

« AUTO » et que le flux d’entrée contient le

drapeau Dolby Digital Surround EX.

Utilisation du mode de

décodage du son surround

arrière (SB Decoding)

Flux d’entrée Canaux

de sortie Décodage du son

surround arrière

Dolby Digital

5.1

5.1e) —

Dolby Digital

Surround EXb) 6.1e) Décodage Matrix

conforme au Dolby

Digital EX

DTS 5.1 5.1e) —

DTS-ES Matrix

6.1c) 6.1e) Décodage DTS

Matrix

DTS-ES

Discrete 6.1d) 6.1e) Décodage DTS

Discrete

Paramètre

Mode

d’enceintes

Décodage du son

surround arrière

DDEX 7.1 canaux Décodage Matrix

conforme au Dolby

Digital EX

6.1 canaux Décodage Matrix

conforme au Dolby

Digital EX

77FR

Écoute du son surround

Remarque

Lorsque vous sélectionnez Dolby PLIIx MS dans les

conditions suivantes, un décodage Matrix conforme

au Dolby Digital EX est appliqué si le mode

d’enceintes sélectionné est 6.1 canaux et un

décodage Movie conforme au Pro Logic IIx est

appliqué si le mode d’enceintes sélectionné est 7.1

canaux dans les conditions suivantes :

– un signal Dolby Digital Surround EX est reçu

– « SB Decoding » se trouve sur « AUTO »

Écoute du son surround à

faible volume

(NIGHT MODE)

Cette fonction vous permet de recréer

l’ambiance d’une salle de cinéma à faible

volume. Elle peut être utilisée avec d’autres

champs sonores.

Lorsque vous regardez un film tard dans la

nuit, elle vous permet d’entendre

distinctement les dialogues même à faible

volume du son.

PLIIx MV 7.1 canaux Décodage Movie

conforme au Dolby

Pro Logic IIx

6.1 canaux Décodage Matrix

conforme au Dolby

Digital EX

PLIIx MS 7.1 canaux Décodage Music

conforme au Dolby

Pro Logic IIx

6.1 canaux Décodage Music

conforme au Dolby

Pro Logic IIx

Paramètre

Mode

d’enceintes

Décodage du son

surround arrière

suite

78FR

1Appuyez sur AMP.

La commande de l’ampli-tuner est

activée.

2Appuyez sur NIGHT MODE.

La fonction NIGHT MODE est activée.

Le NIGHT MODE bascule entre marche

et arrêt en appuyant sur NIGHT MODE.

Remarques

• Cette fonction est inopérante lorsque :

– L’entrée multicanal est sélectionnée.

– Des signaux Dolby TrueHD dont la fréquence

d’échantillonnage est supérieure à 96 kHz sont

reçus.

• Si la fonction NIGHT MODE est activée alors que

l’ampli-tuner reçoit des signaux dont la fréquence

d’échantillonnage est supérieure à 96 kHz, ces

signaux seront toujours lus à 44,1 kHz ou à

48 kHz.

Conseil

Lorsque cette fonction est activée, les niveaux

Graves, Aigus et Effet augmentent et « D.Range

Comp » est automatiquement placé sur « MAX ».

79FR

Paramétrage avancé des enceintes

Réglage manuel des

paramètres d’enceintes

Vous pouvez régler manuellement chaque

enceinte.

Vous pouvez aussi régler le volume des

enceintes après que le calibrage automatique

est terminé.

1Assurez-vous que la touche

AMP est allumée.

Si elle n’est pas allumée ou si « GUI

MODE » n’apparaît pas sur l’afficheur de

l’ampli-tuner, suivez les étapes données

dans « 7: Utilisation de l’ampli-tuner à

l’aide de GUI (Graphical User

Interface) » (page 44).

2Appuyez plusieurs fois sur V/v

pour sélectionner « Settings »,

puis appuyez sur ou b.

La liste du menu Settings s’affiche sur

l’écran du téléviseur.

3Appuyez plusieurs fois sur V/v

pour sélectionner « Speaker »,

puis appuyez sur .

4Appuyez plusieurs fois sur V/v

pour sélectionner « Manual

Setup », puis appuyez sur .

xLevel

(Volume de l’enceinte)

Vous pouvez régler le volume de chaque

enceinte (centrale, surround gauche/droite,

surround arrière gauche/droite, subwoofer).

Vous pouvez régler le niveau entre –20 et +10

dB par pas de 0,5 dB.

Pour les enceintes avant gauche/droite, vous

pouvez régler la balance sur les deux côtés.

Vous pouvez régler le volume avant gauche de

FL–10,0 dB à FL+10,0 dB en pas de 0,5 dB.

Vous pouvez aussi régler le volume avant droit

de FR–10,0 dB à FR+10,0 dB en pas de 0,5

dB.

Paramétrage avancé des

enceintes

Paramétrage avec le menu

Manual Setup

2-4

Paramètres du menu Manual

Setup

suite

80FR

Remarque

Lorsque l’un des champs sonores pour la musique

est sélectionné, aucun son n’est émis du subwoofer

si toutes les enceintes se trouvent sur « LARGE ».

Le son sera toutefois émis du subwoofer si le signal

d’entrée numérique contient des signaux L.F.E., ou

si les enceintes avant ou surround sont réglées sur

« SMALL », le champ sonore pour films est

sélectionné ou si « Portable Audio » est sélectionné.

xDistance

(Distance de la position d’écoute

à chaque enceinte)

Vous pouvez régler la distance de la position

d’écoute à chaque enceinte (avant gauche/

droite, centrale, surround gauche/droite,

surround arrière gauche/droite, subwoofer).

Vous pouvez ajuster la distance de 1,0 mètre à

10,0 mètres par pas de 1 cm.

xSize

(Taille de chaque enceinte)

Vous pouvez régler la taille de chaque enceinte

(avant gauche/droite, centrale, surround

gauche/droite, surround arrière gauche/droite).

• LARGE

Sélectionnez « LARGE » si vous raccordez

de grandes enceintes qui restitueront

efficacement les fréquences graves.

Normalement, sélectionnez « LARGE ».

•SMALL

Si le son est déformé ou que vous sentez un

manque d’effets surround lors de

l’utilisation d’un son surround multicanal,

sélectionnez « SMALL » pour activer le

circuit de réacheminement des graves et

émettre les basses fréquences de chaque

canal du subwoofer ou d’autres enceintes

« LARGE ».

Conseils

• Les options « LARGE » et «SMALL » pour chaque

enceinte déterminent si le processeur de son interne

coupera ou non les signaux de graves sur ce canal.

Lorsque les graves sont coupées sur un canal, le

circuit de réacheminement des graves dirige les

fréquences graves correspondantes vers le

subwoofer ou les autres enceintes « LARGE ».

Il est, toutefois, préférable de ne pas les couper si

on peut l’éviter car les sons graves ont une certaine

directivité. Lorsque vous utilisez de petites

enceintes et désirez qu’elles émettent les

fréquences graves, vous pouvez donc les régler sur

« LARGE ». À l’inverse, si vous utilisez de grandes

enceintes, mais préférez qu’elles n’émettent pas

des fréquences graves, vous pouvez les régler sur

«SMALL ».

Si le volume sonore global est inférieur à ce que

vous préférez, réglez toutes les enceintes sur

« LARGE ». Si le son manque de graves, vous

pouvez utiliser l’égaliseur pour accentuer le niveau

des graves.

• Les enceintes surround arrière seront réglées sur la

même option que les enceintes surround.

• Lorsque les enceintes avant sont réglées sur

« SMALL », les enceintes centrale, surround et

81FR

Paramétrage avancé des enceintes

surround arrière sont aussi automatiquement

réglées sur « SMALL ».

• Si vous n’utilisez pas le subwoofer, les enceintes

avant sont automatiquement réglées sur

« LARGE ».

xPosition

(Position des enceintes

surround)

Permet de spécifier l’emplacement des

enceintes surround pour une bonne application

des effets surround dans les modes Cinema

Studio EX. Cette option n’est pas disponible

lorsqu’il n’y a pas d’enceintes surround.

• SIDE/LOW

Sélectionnez cette option si vos enceintes

surround sont placées dans les sections A et

• SIDE/HIGH

Sélectionnez cette option si vos enceintes

surround sont placées dans les sections A et

• BEHD/LOW

Sélectionnez cette option si vos enceintes

surround sont placées dans les sections B et

• BEHD/HIGH

Sélectionnez cette option si vos enceintes

surround sont placées dans les sections B et

Conseil

La position des enceintes surround est tout

particulièrement destinée à l’application des modes

Cinema Studio EX. Pour les autres champs sonores,

la position des enceintes ne joue pas un rôle

essentiel.

Ces champs sonores ont été conçus en supposant que

les enceintes surround sont positionnées derrière la

position d’écoute, mais la représentation sonore

reste cohérente même avec les enceintes surround

positionnées avec un angle important. Si les

enceintes sont directement dirigées vers la position

d’écoute depuis la droite et la gauche, les effets

surround perdent de leur netteté si vous ne

sélectionnez pas l’option « SIDE ».

Chaque environnement d’écoute comporte de

nombreuses variables telles que la réflexion des

murs et il se peut que vous obteniez de meilleurs

résultats avec l’option « BEHD » si vos enceintes se

trouvent au-dessus de la position d’écoute, même si

elles sont directement à gauche et à droite.

Même si cela doit résulter en un paramétrage

différent de celui indiqué ci-dessus, nous vous

recommandons d’écouter un contenu surround

multicanal et de choisir le paramétrage donnant la

meilleure impression spatiale et assurant le mieux la

cohérence entre le son des enceintes surround et

celui des enceintes avant. En cas de doute,

sélectionnez « BEHD », puis utilisez le paramètre de

distance des enceintes et les réglages de niveau des

enceintes pour obtenir un bon équilibrage des

canaux.

82FR

1Assurez-vous que la touche

AMP est allumée.

Si elle n’est pas allumée ou si « GUI

MODE » n’apparaît pas sur l’afficheur de

l’ampli-tuner, suivez les étapes données

dans « 7: Utilisation de l’ampli-tuner à

l’aide de GUI (Graphical User

Interface) » (page 44).

2Appuyez plusieurs fois sur V/v

pour sélectionner « Settings »,

puis appuyez sur ou b.

La liste du menu Settings s’affiche sur

l’écran du téléviseur.

3Appuyez plusieurs fois sur V/v

pour sélectionner « Speaker »,

puis appuyez sur .

4Appuyez plusieurs fois sur V/v

pour sélectionner « Speaker

Pattern », puis appuyez sur .

Sélectionnez « Speaker Pattern » en

fonction des enceintes que vous utilisez.

Vous n’avez pas besoin de sélectionner la

configuration des enceintes après le

calibrage automatique.

5Appuyez plusieurs fois sur V/v

pour sélectionner le modèle

désiré de configuration des

enceintes.

Paramétrage avec le menu

Speaker Pattern

2-5

83FR

Paramétrage avancé des enceintes

1Assurez-vous que la touche

AMP est allumée.

Si elle n’est pas allumée ou si « GUI

MODE » n’apparaît pas sur l’afficheur de

l’ampli-tuner, suivez les étapes données

dans « 7: Utilisation de l’ampli-tuner à

l’aide de GUI (Graphical User

Interface) » (page 44).

2Appuyez plusieurs fois sur V/v

pour sélectionner « Settings »,

puis appuyez sur ou b.

La liste du menu Settings s’affiche sur

l’écran du téléviseur.

3Appuyez plusieurs fois sur V/v

pour sélectionner « Speaker »,

puis appuyez sur .

4Appuyez plusieurs fois sur V/v

pour sélectionner « Test Tone »,

puis appuyez sur .

Vous pouvez sélectionner le type de

signal de test.

5Sélectionnez l’enceinte que

vous souhaitez régler, puis

appuyez sur .

Le signal de test est émis par chaque

enceinte.

6Réglez le paramètre à l’aide de

V/v, puis appuyez sur .

Conseils

• Pour régler le niveau de toutes les enceintes

en même temps, appuyez sur MASTER VOL

+/–.

• La valeur réglée apparaît sur l’affichage

pendant le réglage.

Lorsqu’un signal de test n’est

pas émis par les enceintes

• Les cordons d’enceinte ne sont peut-être pas

solidement connectés. Vérifiez s’ils sont

solidement connectés et si vous ne pouvez

pas les déconnecter en tirant dessus

légèrement.

• Les cordons d’enceinte présentent peut-être

un court-circuit.

Paramétrage avec le menu Test

Tone

2-6

suite

84FR

Lorsqu’un signal de test est

émis par une enceinte différente

de celle affichée à l’écran

Le modèle de configuration des enceintes pour

l’enceinte raccordée n’est pas correctement

sélectionné. Assurez-vous que le

raccordement des enceintes correspond au

modèle de configuration des enceintes.

xTest Tone

•OFF

•AUTO

Le signal de test est émis par chaque

enceinte.

•FIX

Vous pouvez sélectionner par quelles

enceintes le signal de test sera émis.

xPhase Noise

•OFF

•

L/R, L/C, C/R, R/SL, R/SR, SR/SL, SR/

SBR, SBR/SBL, SR/SB, SBL/SL, SB/SL,

SL/L, L/SR

Permet d’émettre le signal de test par des

enceintes adjacentes dans l’ordre.

Certaines options peuvent ne pas s’afficher

selon le réglage de la configuration des

enceintes.

xPhase Audio

•OFF

• L/R, L/C, C/R, R/SL, R/SR, SR/SL, SR/

SBR, SBR/SBL, SR/SB, SBL/SL, SB/SL,

SL/L, L/SR

Permet d’émettre le son d’une source 2

canaux avant (au lieu du signal de test) par

des enceintes adjacentes dans l’ordre.

Certaines options peuvent ne pas s’afficher

selon le réglage de la configuration des

enceintes.

xCenter Mix

(Active/désactive les paramètres

downmix analogique)

•OFF

S’il n’y a pas d’enceinte centrale raccordée,

ce paramètre est réglé automatiquement sur

« OFF ».

•ON

Nous vous recommandons de régler « Center

Mix » sur « ON » pour profiter de l’audio

numérique avec un son de grande qualité

lorsque vous n’avez pas raccordé d’enceinte

centrale. Le downmix analogique fonctionne

lorsque vous réglez « Center Mix » sur

« ON ». Ce réglage est aussi efficace pour

entrer des signaux via les prises MULTI

CHANNEL INPUT.

xSur Back Assign

(Paramètres de (des) enceinte(s)

surround arrière)

•OFF

Sélectionnez « OFF » si vous n’avez pas

raccordé d’enceintes surround arrière.

• BI-AMP

Sélectionnez « BI-AMP » si vous raccordez

des enceintes avant dans une configuration à

bi-amplificateur.

• ZONE 2

Sélectionnez « ZONE 2 » si vous utilisez

l’enceinte surround arrière dans la zone 2. Si

vous sélectionnez « ZONE 2 », l’entrée sur

les prises SUR BACK de MULTI

CHANNEL INPUT est invalide.

Remarque

Placez « Sur Back Assign » sur « OFF », puis

raccordez les enceintes surround arrière à cet ampli-

tuner lorsque vous souhaitez modifier le

raccordement d’une configuration à bi-amplificateur

ou dans la zone 2 à une configuration de

raccordement aux enceintes surround arrière.

Reconfigurez les enceintes après avoir raccordé les

enceintes surround arrière. Consultez « Auto

Calibration » (page 49) ou « Manual Setup »

(page 79).

Paramètres du menu Test Tone

Paramètres du menu d’options

des réglages Speaker

85FR

Paramétrage avancé des enceintes

xCrossover Freq

(Fréquence de recouvrement

des enceintes)

Permet de régler la fréquence de recouvrement

des graves des enceintes qui ont été placées sur

« SMALL » dans le menu de paramétrage

Speaker. La fréquence de recouvrement des

enceintes mesurée est réglée pour chaque

enceinte après le calibrage automatique.

La valeur ajustée est réglée pour chaque

enceinte lorsque vous ajustez la fréquence de

recouvrement des enceintes à l’aide de

« Crossover Freq » après le calibrage

automatique.

xMulti Ch SW Level

(Niveau du subwoofer pour une

entrée multicanal)

Permet d’augmenter le niveau des signaux du

canal du subwoofer pour MULTI CHANNEL

INPUT de +10 dB. Ce réglage peut être

nécessaire lorsque vous raccordez un lecteur

DVD aux prises MULTI CHANNEL INPUT.

Le niveau de subwoofer depuis les lecteurs

DVD est de 10 dB inférieur à celui des lecteurs

Super Audio CD.

xD.Range Comp

(Compression de plage

dynamique)

Permet de compresser la plage dynamique de

la piste son. Cette fonction est utile pour

visionner un film à faible volume du son tard

dans la nuit. La compression de plage

dynamique n’est possible qu’avec des sources

Dolby Digital.

•OFF

La plage dynamique n’est pas compressée.

•STD

La plage dynamique est compressée de la

manière voulue par l’ingénieur du son.

•MAX

La plage dynamique est considérablement

compressée.

Conseils

• La fonction de compression de plage dynamique

vous permet de compresser la plage dynamique de

la piste son en fonction des informations de plage

dynamique contenues dans le signal Dolby Digital.

• Le réglage standard « STD » n’offre qu’une légère

compression. Nous recommandons donc d’utiliser

le réglage « MAX ». La plage dynamique sera alors

considérablement compressée, ce qui vous

permettra de regarder des films à faible volume tard

dans la nuit. À la différence des limiteurs

analogiques, les niveaux sont prédéterminés et

procurent une compression très naturelle.

xDistance Unit (Unité de distance)

Permet de sélectionner l’unité de mesure pour

le réglage des distances.

•meter

La distance est affichée en mètres.

• feet

La distance est affichée en pieds.

86FR

Réglages de l’égaliseur

Vous pouvez utiliser les paramètres suivants

pour régler la qualité tonale (niveau des

graves/aigus) de toutes les enceintes, pour

mémoriser jusqu’à 5 jeux de paramètres

d’égalisation différents et les appliquer. Ces

réglages s’appliquent à tous les champs

sonores pour toutes les enceintes.

Remarques

• Cette fonction est inopérante lorsque :

– L’entrée multicanal est sélectionnée.

– Des signaux Dolby TrueHD dont la fréquence

d’échantillonnage est supérieure à 96 kHz sont

reçus.

• Si l’égaliseur est ajusté alors que l’ampli-tuner

reçoit des signaux dont la fréquence

d’échantillonnage est supérieure à 96 kHz, ces

signaux seront toujours lus à 44,1 kHz ou à

48 kHz.

1Assurez-vous que la touche

AMP est allumée.

Si elle n’est pas allumée ou si « GUI

MODE » n’apparaît pas sur l’afficheur de

l’ampli-tuner, suivez les étapes données

dans « 7: Utilisation de l’ampli-tuner à

l’aide de GUI (Graphical User

Interface) » (page 44).

2Appuyez plusieurs fois sur V/v

pour sélectionner « Settings »,

puis appuyez sur ou b.

La liste du menu Settings s’affiche sur

l’écran du téléviseur.

3Appuyez plusieurs fois sur V/v

pour sélectionner « EQ », puis

appuyez sur .

Niveau

(dB)

Graves Aigus

Fréquence

(Hz) 2-7

OPTIONS

87FR

Paramétrage avancé des enceintes

4Appuyez plusieurs fois sur V/v

pour sélectionner le numéro

préréglé que vous souhaitez

pour mémoriser le réglage de

l’égaliseur, puis appuyez sur

L’écran de réglage de l’égaliseur s’affiche

sur l’écran du téléviseur.

5Sélectionnez l’enceinte que

vous souhaitez régler à l’aide

de B/b, puis appuyez sur .

6Appuyez plusieurs fois sur B/b

pour sélectionner « Bass » ou

« Treble », puis tournez V/v

pour régler le paramètre.

Conseil

Vous pouvez régler le niveau des graves et des

aigus des enceintes avant avec TONE MODE

et TONE de l’ampli-tuner.

7Appuyez sur pour valider.

Effacement des paramètres

mémorisés de l’égaliseur

1Appuyez sur OPTIONS, puis sur .

« Are you sure to clear EQ Settings? »

s’affiche.

2Appuyez plusieurs fois sur B/b pour

sélectionner « Yes », puis appuyez sur

88FR

Écoute de stations de

radio FM/AM

Vous pouvez écouter des émissions FM et AM

avec le tuner interne. Avant l’utilisation,

assurez-vous que les antennes FM et AM ont

été raccordées à l’ampli-tuner (page 40).

Conseil

L’intervalle d’accord pour l’accord direct est indiqué

ci-dessous.

• Gamme FM 100 kHz

• Gamme AM 10 kHz*

* L’intervalle d’accord pour la gamme AM peut être

modifié (page 158).

1Assurez-vous que la touche

AMP est allumée.

Si elle n’est pas allumée ou si « GUI

MODE » n’apparaît pas sur l’afficheur de

l’ampli-tuner, suivez les étapes données

dans « 7: Utilisation de l’ampli-tuner à

l’aide de GUI (Graphical User

Interface) » (page 44).

2Appuyez plusieurs fois sur V/v

pour sélectionner « FM » ou

« AM », puis appuyez sur ou

La liste du menu FM ou AM s’affiche sur

l’écran du téléviseur.

Opérations du tuner Sélection Automatique des

stations

2-4

89FR

Opérations du tuner

3Appuyez sur V/v pour

sélectionner « Auto Tuning »,

puis appuyez sur .

4Appuyez sur V/v.

Appuyez sur V pour commencer le

balayage des stations vers les fréquences

supérieures; appuyez sur v pour le

commencer vers les fréquences

inférieures.

Le balayage s’arrête lorsqu’une station

est captée.

Si la réception FM stéréo est

mauvaise

1Appuyez sur OPTIONS.

2Appuyez sur V/v pour sélectionner

« FM Mode », puis appuyez sur .

3Appuyez sur V/v pour sélectionner

« MONO », puis appuyez sur .

Vous pouvez saisir directement la fréquence de

la station à l’aide des touches numériques.

1Assurez-vous que la touche

AMP est allumée.

Si elle n’est pas allumée ou si « GUI

MODE » n’apparaît pas sur l’afficheur de

l’ampli-tuner, suivez les étapes données

dans « 7: Utilisation de l’ampli-tuner à

l’aide de GUI (Graphical User

Interface) » (page 44).

2Appuyez plusieurs fois sur V/v

pour sélectionner « FM » ou

« AM », puis appuyez sur ou

3Appuyez sur V/v pour

sélectionner « Direct Tuning »,

puis appuyez sur .

Sélection directe des stations

2-4

suite

90FR

4Appuyez sur les touches

numériques pour saisir la

fréquence, puis appuyez sur

pour valider votre choix.

Exemple 1 : FM 102,50 MHz

Sélectionnez 1 b 0 b 2 b 5

Exemple 2 : AM 1 350 kHz

Sélectionnez 1 b 3 b 5 b 0

Conseil

Si vous avez sélectionné une station AM,

orientez l’antenne cadre AM de façon à

obtenir la meilleure réception.

Si vous ne parvenez pas à

sélectionner une station

« – – – .– – MHz » s’affiche puis l’affichage

revient à la fréquence actuelle.

Vérifiez si vous avez bien saisi la fréquence

correcte. Si ce n’est pas le cas, répétez

l’opération 4. Si vous ne parvenez toujours pas

à sélectionner la station, la fréquence n’est pas

utilisée dans votre région.

Vous pouvez prérégler jusqu’à 30 stations FM

et 30 stations AM. Vous pouvez ensuite

rappeler facilement vos stations favorites.

1Assurez-vous que la touche

AMP est allumée.

Si elle n’est pas allumée ou si « GUI

MODE » n’apparaît pas sur l’afficheur de

l’ampli-tuner, suivez les étapes données

dans « 7: Utilisation de l’ampli-tuner à

l’aide de GUI (Graphical User

Interface) » (page 44).

2Appuyez plusieurs fois sur V/v

pour sélectionner « FM » ou

« AM », puis appuyez sur ou

Préréglage des stations de radio

5-7

91FR

Opérations du tuner

3Sélectionnez la station que

vous désirez prérégler en

utilisant la procédure de

sélection automatique des

stations (page 88) ou la

procédure de sélection directe

des stations (page 89).

Dans le cas d’une mauvaise réception FM

stéréo, changez le mode de réception FM

(page 89).

4Appuyez sur OPTIONS.

5Appuyez sur V/v pour

sélectionner « Memory », puis

appuyez sur pour valider.

6Appuyez sur V/v pour

sélectionner le numéro de

préréglage.

7Appuyez sur .

La station est mémorisée sur le numéro de

station préréglée sélectionné.

8Répétez les opérations des

étapes 3 à 7 pour prérégler une

autre station.

Pour rappeler une station

préréglée

1Répétez les étapes 1 à 2 de

« Préréglage des stations de radio ».

2Appuyez sur V/v pour sélectionner la

station préréglée désirée.

Vous pouvez sélectionner une station

préréglée comme suit :

• Bande AM AM1 à AM30

• Bande FM FM1 à FM30

Pour attribuer des noms aux

stations préréglées

1Sélectionnez la station préréglée à

laquelle vous voulez attribuer un nom.

2Appuyez sur OPTIONS, puis

sélectionnez « Name Input ».

Pour plus d’informations sur les opérations

d’attribution de nom, consultez

« Attribution de noms à des entrées »

(page 108).

92FR

Écoute de la radio

satellite

À PROPOS DE RADIO XM

XM offre plus de 170 canaux de radio

numériques : les canaux ayant le moins de

publicité, proposant bulletins d’information,

sport, discussions, radioguidage et météo pour

21 villes. Les stations de XM émettent en direct

depuis les studios de Washington, D.C., New

York City et Nashville.

Pour plus d’iunformations ou pour vous

abonner aux Etats-Unis, accédez à

xmradio.com ou appelez Listener Care à 1-

800-XMRADIO (1-800-967-2346).

Radio Satellite XM Conditions

générales

L’abonnement mensuel au service XM est

vendu séparément. XM Mini Tuner and Home

Dock sont nécessaires (chacun est vendu

séparément) pour recevoir le service XM. Des

coûts d’installation ainsi que d’autres frais et

taxes, notamment des frais de mise en route,

peuvent être appliqués. Les frais

d’abonnement ne concernent que les

consommateurs. Les frais et la programmation

sont sujets à modification. Les canaux sur

lesquels un langage suggestif est fréquemment

utilisé sont indiqués par un XL. Le blocage des

canaux est possible pour les abonnés de la

radio XM en appelant le 1-800-XMRADIO

(1-800-967-2346). Pour une liste complète des

canaux XM sans publicité et avec publicité,

accédez à lineup.xmradio.com. Les

abonnements soumis à un accord client sont

disponibles sur xmradio.com. Le service XM

est uniquement disponible dans les 48 états

limitrophes des Etats-Unis. XM Satellite

Radio et XM Ready sont des marques de XM

Pour activer Radio Satellite XM

Après avoir installé la station du XM Mini-

Tuner, introduit le XM Mini-Tuner, raccordé

le XM Dock à votre système audio XM

Ready® et installé l’antenne, vous êtes prêt à

vous abonner et à recevoir les programmes

XM. Vous pouvez trouver votre ID XM Radio

de huit caractères en trois endroits : sur le XM

Mini-Tuner, sur l’emballage du XM Mini-

Tuner, et sur le canal 0 de XM. Enregistrez le

Radio ID dans les huit carrés suivant pour

référence.

ssssssss

Remarque : l’ID de la radio XM n’utilise pas

les lettres « I », « O », « S » ni « F ». Activez

votre service de radio satellite XM en ligne sur

http://activate.xmradio.com ou en appelant le

1-800-XMRADIO (1-800-967-2346). Pour ce

faire, vous aurez besoin d’une carte de crédit

majeure. XM envoie un signal depuis les

satellites pour activer le bouquet de canaux

complet. L’activation prend normalement 10 à

15 minutes mais en période chargée, il se peut

que vous deviez laisser votre système audio

XM Ready allumé pendant une heure. Le

processus est terminé lorsque vous pouvez

accéder au bouquet de canaux complet depuis

votre système audio XM Ready.

Remarque

Abonnés résidant au Canada, veuillez consulter les

informations concernant XM Canada sur le site Web

ou au numéro suivant :

(http://www.xmradio.ca/)

(1-877-GET-XMSR ou 1-877-438-9677)

Radio satellite SIRIUS : La

meilleure radio sur la radio

SIRIUS vous offre tous vos divertissements

favoris comprenant de la musique sans

publicité, une couverture des sports supérieure,

des discussions libres et des comédies, des

divertissements de classe mondiale, des

informations, la météo et plus encore pour votre

voiture, votre maison ou votre bureau. Sirius est

disponible aux États-Unis pour les abonnés

ayant une adresse sur le continent aux États-

Unis ainsi qu’au Canada pour les abonnés ayant

93FR

Opérations du tuner

une adresse au Canada. Un abonnement

indispensable et un tuner compatible

SiriusConnect avec une antenne sont

nécessaires et vendus séparément. La

programmation de SIRIUS est susceptible de

changer. Accédez à sirius.com ou

siriuscanada.ca pour la gamme de canaux la

plus complète et mise à jour ainsi que pour les

informations produit. « SIRIUS » et le logo du

chien SIRIUS et les symboles s’y rapportant

sont des marques de SIRIUS Satellite Radio

Pour vous abonner à SIRIUS

Radio Satellite

Achetez et raccordez un tuner SiriusConnect à

votre système audio Sirius Ready.

Vous êtes alors prêt à activer et à vous abonner

à Sirius soit en appelant le 1.888.539.SIRIUS

(7474) ou accédez à sirius.com. C’est aussi

simple que ça.

Pour raccorder la prise XM

Avant d’utiliser le système, raccordez le XM

Mini Tuner and Home Dock à la prise XM.

Remarque

Pour que la réception des signaux du satellite XM

soit optimale, déplacez votre antenne vers différents

endroits de votre maison situés à proximité d’une

fenêtre pour trouver la meilleure réception. La

plupart des abonnés XM placent l’antenne au niveau

d’une fenêtre orientée au sud, avec une vue dégagée

sur le ciel.

Pour raccorder la prise SIRIUS

Raccordez le tuner SiriusConnect. Lorsque

vous utilisez le tuner SiriusConnect avec cet

ampli-tuner, assurez-vous de brancher

l’adaptateur secteur fourni avec le tuner sur

une prise secteur.

Tenez le tuner SiriusConnect, l’antenne et

l’adaptateur secteur à distance des cordons

d’enceintes et du cordon d’alimentation pour

éviter toute interférence.

Raccorder Radio XM ou Radio

Satellite SIRIUS

Prise XMPrise SIRIUS

94FR

1Assurez-vous que la touche

AMP est allumée.

Si elle n’est pas allumée ou si « GUI

MODE » n’apparaît pas sur l’afficheur de

l’ampli-tuner, suivez les étapes données

dans « 7: Utilisation de l’ampli-tuner à

l’aide de GUI (Graphical User

Interface) » (page 44).

2Appuyez plusieurs fois sur V/v

pour sélectionner « XM » ou

« SIRIUS », puis appuyez sur

ou b.

3Appuyez sur OPTIONS puis

plusieurs fois sur V/v pour

sélectionner « Radio ID » ou

« Sirius ID », puis appuyez sur

Vérifier le numéro XM Radio ID

ou SIRIUS ID

2-3

SIRIUS

95FR

Opérations du tuner

4Vérifiez XM Radio ID ou Sirius

ID sur l’écran du téléviseur et

inscrivez-le dans l’espace

prévu à cet effet ci-dessous.

XM Radio ID : ____________________

Sirius ID : ________________________

Vous pouvez aussi vérifiez XM Radio ID

et Sirius ID à l’aide de l’afficheur de

l’ampli-tuner.

Vous pouvez sélectionner un canal à partir

d’une catégorie ou de toutes les catégories.

1Assurez-vous que la touche

AMP est allumée.

Si elle n’est pas allumée ou si « GUI

MODE » n’apparaît pas sur l’afficheur de

l’ampli-tuner, suivez les étapes données

dans « 7: Utilisation de l’ampli-tuner à

l’aide de GUI (Graphical User

Interface) » (page 44).

2Appuyez plusieurs fois sur V/v

pour sélectionner « XM » ou

« SIRIUS », puis appuyez sur

ou b.

3Appuyez plusieurs fois sur V/v

pour sélectionner la catégorie,

puis appuyez sur .

• ALL : vous pouvez sélectionner un

canal à partir de toutes les catégories.

• (nom de catégorie) : Vous pouvez

sélectionner un canal à partir d’une

catégorie.

Lorsque l’écran « Preset Mode »

s’affiche, appuyez sur OPTIONS, puis

plusieurs fois sur V/v pour sélectionner

« Category Mode ».

Sélection d’un canal par

Category Mode

2-4

SIRIUS

suite

96FR

4Appuyez sur V/v pour

sélectionner le canal, puis sur

Le canal sélectionné est en cours de

réception. Les informations du canal

s’affichent sur l’écran du téléviseur.

Remarque

Si vous sélectionnez un canal dans « Category

Mode », le canal sélectionné risque de ne pas être

celui de la catégorie souhaitée. En effet, un canal

peut appartenir à plusieurs catégories.

1Assurez-vous que la touche

AMP est allumée.

Si elle n’est pas allumée ou si « GUI

MODE » n’apparaît pas sur l’afficheur de

l’ampli-tuner, suivez les étapes données

dans « 7: Utilisation de l’ampli-tuner à

l’aide de GUI (Graphical User

Interface) » (page 44).

2Appuyez plusieurs fois sur V/v

pour sélectionner « XM » ou

« SIRIUS », puis appuyez sur

ou b.

3Appuyez sur OPTIONS.

4Appuyez sur V/v pour

sélectionner « Direct Tuning »,

puis appuyez sur .

5Appuyez sur les touches

numériques pour saisir le

numéro de canal.

6Appuyez sur .

Le canal sélectionné est réglé.

Sélection d’un canal en

saisissant directement le

numéro de canal

4,6

97FR

Opérations du tuner

Vous pouvez sélectionner directement les

canaux souhaités en les préréglant à l’aide des

numéros de préréglage.

Vous pouvez prérégler jusqu’à 30 canaux de

radio XM et 30 canaux de radio satellite

SIRIUS.

1Assurez-vous que la touche

AMP est allumée.

Si elle n’est pas allumée ou si « GUI

MODE » n’apparaît pas sur l’afficheur de

l’ampli-tuner, suivez les étapes données

dans « 7: Utilisation de l’ampli-tuner à

l’aide de GUI (Graphical User

Interface) » (page 44).

2Appuyez plusieurs fois sur V/v

pour sélectionner « XM » ou

« SIRIUS », puis appuyez sur

ou b.

3Sélectionnez le canal que vous

souhaitez prérégler à l’aide de

la sélection des catégories

(page 95) ou en saisissant

directement le numéro du canal

(page 96).

4Appuyez sur OPTIONS.

5Appuyez sur V/v pour

sélectionner « Memory », puis

appuyez sur pour valider.

6Appuyez plusieurs fois sur V/v

pour sélectionner le numéro de

préréglage que vous souhaitez

utiliser comme numéro de

préréglage, puis appuyez sur

Les canaux préréglés sont compris entre 1

et 30 et un canal par défaut est préréglé

pour tous les canaux préréglés lorsque

vous achetez l’ampli-tuner.

Le canal sélectionné est enregistré sur le

canal préréglé sélectionné à l’étape 3.

7Répétez les étapes 3 à 6 pour

prérégler un autre canal.

Pour sélectionner les canaux

préréglés

1Répétez les étapes 1 à 2 de

« Préréglage des canaux ».

2Appuyez sur V/v pour sélectionner le

numéro de préréglage dans la liste de

numéros, puis appuyez sur .

Vous pouvez sélectionner des canaux

préréglés entre 1 et 30.

Remarques

• Les informations du canal que vous avez préréglé

peuvent changer si XM Satellite Radio Inc. ou

SIRIUS Satellite Radio Inc. changent leur

programmation de canaux.

• Lorsque l’écran « Category Mode » s’affiche,

appuyez sur OPTIONS, puis sur V/v pour

sélectionner « Preset Mode ».

Préréglage des canaux

5,6

98FR

Vous pouvez restreindre l’accès à certains

canaux à l’aide de votre code de verrouillage.

Le code de verrouillage est « 0000 » par

défaut.

Changez le code de verrouillage avant

d’utiliser cette fonction pour la première fois

(voir « Pour changer le code de verrouillage »).

1Assurez-vous que la touche

AMP est allumée.

Si elle n’est pas allumée ou si « GUI

MODE » n’apparaît pas sur l’afficheur de

l’ampli-tuner, suivez les étapes données

dans « 7: Utilisation de l’ampli-tuner à

l’aide de GUI (Graphical User

Interface) » (page 44).

2Appuyez plusieurs fois sur V/v

pour sélectionner « SIRIUS »,

puis appuyez sur ou b.

3Sélectionnez le canal que vous

souhaitez verrouiller à l’aide de

la sélection des catégories

(page 95) ou en saisissant

directement le numéro du canal

(page 96).

4Appuyez sur OPTIONS, puis

sur V/v pour sélectionner

« Parental Lock », puis sur

ou b.

5Appuyez plusieurs fois sur V/v

pour sélectionner « ON », puis

appuyez sur .

« Enter your 4-digit lock code. » s’affiche.

6Saisissez votre code de

verrouillage à 4 chiffres à l’aide

des touches numérotées.

Restreindre l’accès à des

canaux spécifiques (Parental

Lock) (SIRIUS uniquement)

4,5

99FR

Opérations du tuner

« The channel has been locked. » s’affiche

et le code Parental Lock est réglé.

Pour effacer les numéros que vous avez

saisis, revenez à l’étape 4 en appuyant sur

RETURN/EXIT O, puis répétez la

procédure ci-dessus depuis l’étape 4.

Pour changer le code de

verrouillage

1Appuyez plusieurs fois sur V/v pour

sélectionner « SIRIUS », puis appuyez

sur ou b.

2Appuyez sur OPTIONS, puis sur V/v

pour sélectionner « Lock Code », puis

sur .

« Enter your 4-digit lock code. » s’affiche.

3Saisissez votre code de verrouillage à

4 chiffres à l’aide des touches

numérotées.

« Enter a new lock code. » s’affiche.

4Saisissez un nouveau code de

verrouillage à 4 chiffres à l’aide des

touches numérotées.

« To confirm, enter your new lock code

again. » s’affiche.

5Resaisissez le nouveau code de

verrouillage à l’aide des touches

numérotées.

« The lock code has been changed. »

s’affiche.

Pour écouter les canaux

verrouillés

1Appuyez plusieurs fois sur V/v pour

sélectionner « SIRIUS », puis appuyez

sur ou b.

2Sélectionnez le canal que vous

souhaitez écouter à l’aide de « Direct

Tuning » (page 96).

« The channel is locked. Enter your 4-digit

lock code. » s’affiche.

3Saisissez votre code de verrouillage à

4 chiffres à l’aide des touches

numérotées.

Le canal sélectionné est réglé.

Pour annuler la mesure Parental

Lock

1Appuyez plusieurs fois sur V/v pour

sélectionner « SIRIUS », puis appuyez

sur ou b.

2Sélectionnez le canal que vous

souhaitez déverrouiller à l’aide de

« Direct Tuning » (page 96).

3Appuyez sur OPTIONS, puis sur V/v

pour sélectionner « Parental Lock »,

puis sur ou b.

4Appuyez plusieurs fois sur V/v pour

sélectionner « OFF », puis appuyez sur

« Enter your 4-digit lock code. » s’affiche.

5Saisissez votre code de verrouillage à

4 chiffres à l’aide des touches

numérotées.

« The channel has been unlocked. »

s’affiche et le canal est déverrouillé.

Remarques

• Quand vous sélectionnez un canal à l’aide de la

sélection des catégories, les canaux verrouillés sont

ignorés.

• Lorsque l’ampli-tuner est réinitialisé aux valeurs

d’usine, le code de verrouillage reprend sa valeur

par défaut (0000), mais les réglages de Parental

Lock ne sont pas effacés.

suite

100FR

• Vous ne pouvez pas prérégler des canaux

verrouillés. Si vous réglez un canal préréglé sur le

Parental Lock, les informations préréglées pour ce

canal reprennent leur valeur par défaut.

• Vous ne pouvez pas régler le Parental Lock pour les

canaux 0 et 184.

101FR

Opérations du tuner

Liste des messages radio XM

Liste des messages radio satellite SIRIUS

Message qui

s’affiche Explication Remèdes

Check Antenna L’antenne XM n’est pas raccordée ou la

transmission n’est pas reçue

correctement.

Assurez-vous que l’antenne est bien raccordée.

Essayez de débrancher, puis de rebrancher

l’antenne ou mettez l’appareil hors, puis sous

tension.

Updating Le code de chiffrement est mis à jour. Attendez que le code de chiffrement ait été mis à

jour.

No Signal Le signal est trop faible. Réglez l’antenne pour que le signal soit aussi

puissant que possible.

Loading Les informations ou le canal audio sont

mémorisés.

Attendez que les informations ou le canal audio

soient mémorisés.

Off Air Le canal sélectionné n’est plus diffusé. Vérifiez que le canal est bien sélectionné.

Essayez de sélectionner un autre canal.

(espace)–––– Aucune information telle que le nom de

l’artiste, le titre de la chanson ou le titre

du programme n’est disponible.

—

CH––– Le canal sélectionné n’est pas

disponible.

—

Message qui

s’affiche Explication Remèdes

Antenna Error L’antenne n’est pas raccordée

correctement.

Vérifiez le raccordement entre le tuner

SiriusConnect et l‘antenne.

Acquiring Signal Les conditions de réception ne sont pas

bonnes.

Essayez de déplacer l’antenne en un autre endroit.

Pour plus de détails sur la situation de l’antenne,

voir les instructions fournies avec le tuner

SiriusConnect.

Call 888-539-

SIRI

Vous n’est pas abonné au canal

sélectionné.

—

Check Sirius

Tuner

Le tuner SiriusConnect n’est pas

raccordé correctement.

Vérifiez tous les raccordements puis rallumez le

système. Vérifiez aussi que l’adaptateur secteur

fourni avec le tuner SiriusConnect est bien

branché sur le secteur.

Invalid Channel Vous avez saisi un numéro de canal

invalide.

La canal sélectionné est vide suite à un

changement effectué par le service de diffusion, ou

les conditions ne réception ne sont pasbonnes.

Locked

Channel

Le canal sélectionné est verrouillé. —

Subscription

Updated

Les informations d’abonnement ont été

mises à jour.

—

suite

102FR

Updating

Channels

xx%

Completed

(xx

représentent

des entiers)

Les informations des canaux sont en

cours de mises à jour.

—

Firmware

Updating

Le programme interne du tuner

SiriusConnect est mis à jour.

—

––––– Il n’y a pas d’informations en texte sur

ce canal.

Il ne s’agit pas d’une erreur. Les informations de

texte peuvent ne pas s’afficher en fonction de l’état

du système, par exemple, juste après que le

système a reçu un canal.

Message qui

s’affiche Explication Remèdes

103FR

Autres opérations

Conversion de signaux

d’entrée vidéo

analogiques

Cet ampli-tuner vous permet de convertir la

résolution de signaux d’entrée vidéo

analogiques.

Appuyez sur SHIFT, puis sur

RESOLUTION plusieurs fois.

A chaque pression sur la touche, la résolution

des signaux émis change.

Vous pouvez aussi utiliser « Resolution » dans

le menu de paramétrage Video.

Autres opérations

RESOLUTION

SHIFT

104FR

Utilisation de

l’adaptateur DIGITAL

MEDIA PORT

L’adaptateur DIGITAL MEDIA PORT sert à

écouter du son depuis une source audio ou un

ordinateur portables. En raccordant un

adaptateur DIGITAL MEDIA PORT, yvous

pouvez profiter de l’appareil raccordé à

l’ampli-tuner.

Les adaptateurs DIGITAL MEDIA PORT

disponibles varienten fonction de la zone

géographique.

Pour plus de détails concernant le

raccordement d’un adaptateur DIGITAL

MEDIA PORT, voir « Raccordement

d’appareils dotés de prises d’entrée/sortie

audio numériques » (page 24).

Sony propose les adaptateurs DIGITAL

MEDIA PORT suivants :

• TDM-BT1 Bluetooth™ Wireless Audio

Adapter

• TDM-NW1 DIGITAL MEDIA PORT

Adapter

• TDM-NC1 Wireless Network Audio Client

• TDM-iP1 DIGITAL MEDIA PORT Adapter

L’adaptateur DIGITAL MEDIA PORT est un

appareil en option.

Remarques

• Ne raccordez pas un autre adaptateur que le

DIGITAL MEDIA PORT.

• Avant de débrancher l’adaptateur DIGITAL

MEDIA PORT assurez-vous d’avoir éteint l’ampli-

tuner à l’aide de la télécommande.

• Ne raccordez/débranchez pas l’adaptateur

DIGITAL MEDIA PORT à/de l’ampli-tuner

lorsque le système est en marche.

• En fonction du type d’adaptateur DIGITAL

MEDIA PORT, les images peuvent aussi être

émises.

Vous pouvez sélectionner un écran

d’utilisation à l’aide du menu GUI, en fonction

de l’adaptateur DIGITAL MEDIA PORT que

vous utilisez. Pour certains adaptateurs,

comme le, TDM-BT1 ou TDM-NW1, l’écran

d’utilisation est fixe et vous ne pouvez pas le

changer à l’écran GUI.

1Assurez-vous que la touche

AMP est allumée.

Si elle n’est pas allumée ou si « GUI

MODE » n’apparaît pas sur l’afficheur de

l’ampli-tuner, suivez les étapes données

dans « 7: Utilisation de l’ampli-tuner à

l’aide de GUI (Graphical User

Interface) » (page 44).

Sélection d’un écran

d’utilisation pour commander

l’appareil connecté à

l’adaptateur DIGITAL MEDIA

PORT

4,6

105FR

Autres opérations

2Appuyez plusieurs fois sur

MENU pour afficher le menu

GUI sur l’écran du téléviseur.

3Appuyez plusieurs fois sur V/v

pour sélectionner « Music »,

puis appuyez sur ou b.

« DMPORT » s’affiche à côté de

« Music ».

4Appuyez sur ou b.

L’appareil raccordé à l’adaptateur

DIGITAL MEDIA PORT est reconnu et

« DMPORT » à l’écran est changé en

chacun des noms d’appareils.

La catégorie de l’appareil raccordé à

l’adaptateur DIGITAL MEDIA PORT

s’affiche sur l’écran.

Remarque

Une icône qui indique que l’appareil est

reconnu s’affiche sur l’écran du téléviseur. Si

l’adaptateur raccordé n’est pas reconnt,

« DMPORT » s’affiche sur l’écran du

téléviseur.

5Appuyez sur OPTIONS pour

afficher « Function List ».

6Appuyez sur V/v pour

sélectionner « DMPORT

Control ».

Vous pouvez sélectionner les modes

suivants dans ce menu ;

• System GUI

Ce mode est pour TDM-iP1 et TDM-

NC1. La liste des plages s’affiche sur

l’écran GUI de l’ampli-tuner. Vous

pouvez sélectionner une plage que vous

désirez et la lire sur chaque écran GUI.

• Adapter GUI

Ce mode est pour TDM-iP1 et TDM-

NC1. Le menu de l’adaptateur s’affiche

sur l’écran du téléviseur.

•iPod

Ce mode ne peut être sélectionné que

lorsque le TDM-iP1 est raccordé.

Si « DMPORT Control » n’est pas

affiché, consultez le mode d’emploi

fourni avec l’appareil pour plus

d’informations sur son fonctionnement.

Pour utiliser le TDM-iP1 ou le

TDM-NC1 à l’aide du menu GUI

de l’ampli-tuner

1Assurez-vous que « System

GUI » est sélectionné à l’étape 6

de « Sélection d’un écran

d’utilisation pour commander

l’appareil connecté à

l’adaptateur DIGITAL MEDIA

PORT » (page 104).

2Sélectionnez le contenu dans la

liste des contenus affichée sur

l’écran GUI et lisez-la.

a)Affiché uniquement si M-crew Server est

connecté.

b)Affiché uniquement si un serveur DLNA autre que

M-crew Server est connecté.

c)Affiché en tant que « Genre », « Artist » ou

« Album », en fonction du réglage de « List

Mode ».

Commande de l’appareil

raccordé à l’adaptateur DIGITAL

MEDIA PORT

iPod Playlists > Playlist > Track

Artists > Artist > Track

Albums > Album > Track

Songs > Track

Genres > Genre > Artist > Album > Track

Composers > Composer > Track

Audiobooks > Audiobook

Network Client Music Surfin

> Album

> Track

Playlist

> Playlist > Track

Web Radio

> Station > Program

Music Library

> Album > Track

suite

106FR

Pour utiliser le TDM-iP1 ou le

TDM-NC1 à l’aide du menu de

l’adaptateur

Assurez-vous que « Adapter GUI » est

sélectionné à l’étape 6 de « Sélection d’un

écran d’utilisation pour commander l’appareil

connecté à l’adaptateur DIGITAL MEDIA

PORT » (page 104).

Pour plus de détails sur l’utilisation de

l’adaptateur à l’aide du menu GUI de

l’adaptateur, consultez le mode d’emploi

fourni avec l’adaptateur que vous utilisez.

Pour utiliser le TDM-iP1 à l’aide

du menu iPod

Assurez-vous que « iPod » est sélectionné à

l’étape 6 de « Sélection d’un écran

d’utilisation pour commander l’appareil

connecté à l’adaptateur DIGITAL MEDIA

PORT » (page 104).

Pour plus de détails sur l’utilisation du iPod,

consultez le mode d’emploi fourni avec le

iPod.

Pendant la lecture de la plage sélectionnée,

l’écran affiché change en fonction de

l’adaptateur DIGITAL MEDIA PORT

connecté.

Vous pouvez aussi commander les appareils

connectés à l’adaptateur DIGITAL MEDIA

PORT à l’aide des touches de mode de lecture

de la télécommande de l’ampli-tuner.

* Lorsqu’un TDM-iP1 est raccordé, l’ampli-tuner

entre en mode pause si vous appuyez sur x.

** Retour/avance rapide pendant que la touche

m/M est maintenue enfoncée.

Relecture de la plage

sélectionnée

TDM-iP1

Pour Faites ceci

Démarrer la lecture Appuyez sur H.

Passer en pause Appuyez sur X. Pour

reprendre la lecture,

appuyez de nouveau sur

la touche.

Arrêter la lecture Appuyez sur x.*

Trouver le début d’une

plage pendant la lecture

ou trouver le début de la

plage précédente

Appuyez sur ..

Trouver le début de la

plage suivante

Appuyez sur >.

Sauter à l’album

Appuyez sur B•.

Sauter à l’album suivant Appuyez sur •b.

Permet de retourner en

arrière/avancer

Appuyez sur m/

M.**

TDM-NC1

107FR

Autres opérations

Paramètres des options des

modes de lecture

xRepeat Mode (TDM-iP1

uniquement)

•Off

•One

•All

xShuffle (TDM-iP1 uniquement)

•Off

• Songs

•Albums

xList Mode (TDM-NC1

uniquement)

•All Tracks

•Disc List

• Artist List

•Genre List

Conseil

Le List Mode peut être utilisé avec le menu Function

List même lorsque la liste est affichée.

Liste des messages DIGITAL

MEDIA PORT

* TDM-NC1 uniquement.

Message qui

s’affiche Explication

No Adapter L’adaptateur n’est pas

connecté.

No Device Il n’y a aucun appareil

connecté à l’adaptateur.

No Audio Aucun fichier audio trouvé.

Loading Les données sont en cours de

lecture.

No Server* Il n’y a pas de serveur

connecté.

No Track* Aucune plage trouvée.

No Item* Aucune option trouvée.

Connecting* Connexion au serveur

Configuring* Le réseau est en cours de

configuration.

Warning* Vérifiez l’affichage de

l’adaptateur DIGITAL

MEDIA PORT.

Party Mode* L’appareil est actuellement

en mode « Guest ».

Searching* Recherche du serveur en

cours.

Message qui

s’affiche Explication

108FR

Attribution de noms à des

entrées

Vous pouvez saisir un nom de jusqu’à 8

caractères pour les entrées et l’afficher.

Cette fonction est pratique pour attribuer aux

prises le nom des appareils raccordés.

1Choisissez l’option à laquelle

vous voulez attribuer un nom.

Vous pouvez attribuer un nom aux options

suivantes.

• Position de calibrage automatique

(page 49)

• Entrées (page 56)

• Stations préréglées (page 90)

2Appuyez sur OPTIONS.

3Sélectionnez « Name Input »,

puis appuyez sur .

Le clavier logiciel s’affiche sur l’écran.

4Appuyez sur V/v/B/b pour

sélectionner un caractère, puis

sur .

5Appuyez sur [Finish] pour

valider.

Le nom que vous avez saisi est enregistré.

Pour annuler l’attribution de

nom

Appuyez sur [Cancel].

3-4

109FR

Autres opérations

Passage entre son

numérique et analogique

(INPUT MODE)

Lorsqu’un appareil est raccordé à la fois à une

prise d’entrée audio numérique et à une prise

d’entrée audio analogique de l’ampli-tuner,

vous pouvez figer son mode d’entrée audio à

l’une des prises ou passer d’une prise à l’autre

selon le contenu à visionner.

1Appuyez sur une touche de

source d’entrée.

Vous pouvez également utiliser INPUT

SELECTOR sur l’ampli-tuner.

2Appuyez sur AMP.

3Appuyez plusieurs fois sur

INPUT MODE pour sélectionner

le mode d’entrée audio.

Le mode d’entrée audio sélectionné

apparaît sur l’écran du téléviseur.

Modes d’entrée audio

•Auto

Donne priorité aux signaux audio

numériques lorsqu’il y a à la fois une

connexion numérique et une connexion

analogique.

S’il n’y a pas de signaux audio numériques,

les signaux audio analogiques sont

sélectionnés.

•Analog

Spécifie les signaux audio analogiques reçus

aux prises AUDIO IN (L/R).

Remarques

• Certains modes d’entrée audio ne peuvent pas être

spécifiés pour certaines entrées.

• Lorsque l’entrée HDMI, tuner satellite ou

adaptateur DIGITAL MEDIA PORT est

sélectionnée, « ------ » apparaît sur l’affichage et

vous ne pouvez pas sélectionner un autre mode.

Sélectionnez un mode d’entrée autre que HDMI,

tuner satellite et adaptateur DIGITAL MEDIA

PORT puis spécifiez le mode d’entrée audio.

• Lorsque « 2ch Analog Direct » est utilisé ou que

l’entrée multicanal est sélectionnée, l’entrée audio

est placée sur « Analog ». Vous ne pouvez pas

sélectionner d’autres modes.

110FR

Écoute du son/visionnage

d’images d’autres

entrées

Vous pouvez réaffecter des signaux vidéo et/

ou audio à une autre entrée.

Exemple) Raccordez la prise OPTICAL OUT

du lecteur DVD à la prise OPTICAL VIDEO 1

IN de cet ampli-tuner lorsque vous voulez

entrer seulement les signaux audio optique

numérique du lecteur DVD.

Raccordez la prise vidéo composante du

lecteur DVD à la prise COMPONENT VIDEO

DVD/BD IN de cet ampli-tuner lorsque vous

voulez entrer les signaux vidéo du lecteur

DVD. Affectez les signaux vidéo et/ou audio à

la prise d’entrée DVD à l’aide de « Input

Assign » dans le menu Input.

1Assurez-vous que la touche

AMP est allumée.

Si elle n’est pas allumée ou si « GUI

MODE » n’apparaît pas sur l’afficheur de

l’ampli-tuner, suivez les étapes données

dans « 7: Utilisation de l’ampli-tuner à

l’aide de GUI (Graphical User

Interface) » (page 44).

2Appuyez plusieurs fois sur

MENU pour afficher le menu

GUI sur l’écran du téléviseur.

3Appuyez plusieurs fois sur V/v

pour sélectionner « Input »,

puis appuyez sur ou b.

4Appuyez sur V/v pour

sélectionner le nom d’entrée

que vous voulez affecter.

5Appuyez sur OPTIONS, puis

sélectionnez « Input Assign ».

4,6

111FR

Autres opérations

6Sélectionnez les signaux audio

et/ou vidéo que vous voulez

affecter à l’entrée que vous

avez sélectionnée à l’étape 4 à

l’aide de V/v/B/b, puis appuyez

sur .

suite

112FR

Remarques

• Vous ne pouvez pas affecter des signaux optiques

d’une source d’entrée aux prises d’entrée optiques

de l’ampli-tuner et vous ne pouvez pas affecter des

signaux coaxiaux d’une source d’entrée aux prises

d’entrée coaxiales de l’ampli-tuner.

• Lorsque vous affectez l’entrée audio numérique, il

se pent que l’option INPUT MODE sélectionnée

change automatiquement.

• Vous ne pouvez pas réaffecter plusieurs entrées

HDMI à une même entrée.

• Vous ne pouvez pas réaffecter plusieurs entrées

audio numériques à une même entrée.

• Vous ne pouvez pas réaffecter plusieurs entrées

vidéo composantes à une même entrée.

Nom de l’entrée

VIDEO1 VIDEO2 VIDEO3 DVD/

BD SAT/

CATV TAPE/

CD-R MD/

DAT SA-CD/

Prises d’entrée

vidéo affectables

Video1 Component aaa ––aaa

Video1 S a–––––––

Video1 Composite a–––––––

Video2 S – a––––––

Video2 Composite – a––––––

Video3 S – – a–––––

Video3 Composite – – a–––––

DVD/BD

Component

–aaa –aaa

DVD/BD S – – – a––––

DVD/BD

Composite

–––a––––

SAT/CATV

Component

–aa –aaaa

SAT/CATV S – – – – a–––

SAT/CATV

Composite

––––a–––

HDMI1 aaaaaaaa

HDMI2 aaaaaaaa

HDMI3 aaaaaaaa

HDMI4 aaaaaaaa

HDMI5 aaaaaaaa

HDMI6 aaaaaaaa

Prises d’entrée

audio affectables

Video1 OPT aa –a–––a

Video3 OPT – aaa –––a

SAT/CATV OPT – a–aa ––a

Tape/CD-R OPT – a–a–a–a

MD/DAT OPT – a–a––aa

Video2 COAX aaa –aaa –

DVD/BD COAX a–aaaaa –

SA-CD/CD COAX a–a–aaaa

113FR

Autres opérations

Changement des

informations sur

l’affichage

Vous pouvez vérifier le champ sonore, etc., en

changeant les informations sur l’affichage.

Appuyez sur DISPLAY plusieurs

fois.

À chaque pression sur DISPLAY, l’affichage

change comme suit :

Nom de l’entrée que vous avez sélectionnée

t Nom de l’entrée originale t Type de

champ sonore t Vo lu me…

Conseil

Vous ne pouvez pas changer les informations sur

l’affichage pendant que « GUI MODE » est indiqué

sur l’affichage. Appuyez sur SHIFT, puis sur

MENU pour annuler le mode d’affichage GUI.

Gammes FM et AM

Nom de station t Fréquence t Type de

champ sonore t Vo lu me…

Le nom d’index ne s’affiche que lorsque vous

avez attribué un nom à la source d’entrée ou à

la station préréglée. Le nom d’index ne

s’affiche pas si seulement des caractères

« espace » ont été saisis.

DISPLAY

SHIFT

114FR

Indicateurs sur l’affichage

Désignation Fonction

ASW S’allume quand le

subwoofer est raccordé et

que le signal audio est émis

par la prise SUB WOOFER.

Lorsque cet indicateur est

allumé, l’ampli-tuner crée

un signal de subwoofer

d’après le signal L.F.E.

(effet basses fréquences)

qu’il reçoit du disque en

cours de lecture ou des

composantes basse

fréquence des canaux avant.

115FR

Autres opérations

BIndicateurs

de canal de

lecture

SBL

SBR

Les lettres (L, C, R, etc.)

indiquent les canaux en

cours de lecture. Les cases

des lettres changent pour

indiquer comment l’ampli-

tuner convertit le son

multicanal de la source sur

deux canaux (downmix) (en

fonction du paramétrage

des enceintes).

Avant gauche

Avant droite

Centrale (mono)

Surround gauche

Surround droite

Surround (signal mono ou

composantes surround

obtenu par le traitement Pro

Logic)

Surround arrière gauche

Surround arrière droite

Surround arrière (signal

composantes surround

arrière obtenu par le

décodage 6.1 canaux)

Exemple :

Format d’enregistrement

(Avant/Surround) : 3/2.1

Canal de sortie : Enceintes

surround réglées sur

«NO».

Champ sonore : A.F.D.

AUTO

C;Dolby

Digital+

S’allume lorsque l’ampli-

tuner décode du Dolby

Digital+.

DINPUT Reste toujours allumé.

L’indicateur correspondant

à l’entrée actuelle s’allume

également.

EAUTO S’allume lorsque le

décodage INPUT MODE

est réglé sur « Auto ».

Désignation Fonction

LSW

SL SR

FHDMI S’allume lorsque l’ampli-

tuner reconnaît un appareil

raccordé via une prise

HDMI IN.

GDMPORT S’allume lorsque

l’adaptateur DIGITAL

MEDIA PORT est raccordé

et que « DMPORT » est

sélectionné.

HCOAX S’allume lorsque INPUT

MODE est sur « Auto » et

que le signal de la source est

un signal numérique reçu à

la prise COAXIAL.

ITrueHD S’allume lorsque l’ampli-

tuner décode du Dolby

TrueHD.

JOPT S’allume lorsque INPUT

MODE est sur « Auto » et

que le signal de la source est

un signal numérique reçu à

la prise OPTICAL.

KANALOG S’allume si INPUT MODE

est réglé sur « Auto » et

qu’aucun signal numérique

n’est entré sur les prises

COAXIAL ou OPTICAL

ou si INPUT MODE est

réglé sur « Analog », ou si le

« 2ch Analog Direct » est en

cours d’utilisation.

LDTS-HD S’allume lorsque l’ampli-

tuner décode du DTS-HD.

MMULTI IN S’allume lorsque l’option

multicanal est sélectionnée.

NMSTR S’allume lorsque l’ampli-

tuner décode du DTS-HD

Master Audio.

OD.RANGE S’allume lorsque la

compression de plage

dynamique est activée.

Désignation Fonction

suite

116FR

PXM S’allume si XM Mini Tuner

and Home Dock sont

raccordés et si « XM » est

sélectionné.

QEQ S’allume lorsque

l’égaliseur est activé.

RSIRIUS S’allume lorsque le tuner

SiriusConnect est raccordé

et que « SIRIUS » est

sélectionné.

SD.C.A.C. S’allume lorsque le

calibrage automatique est

activé.

TZONE 2/

ZONE 3

S’allume lorsque la

commande de la zone 2/

zone 3 est activée.

USLEEP S’allume lorsque la

minuterie d’arrêt est

activée.

VL.F.E. S’allume lorsque le disque

en cours de lecture contient

un canal L.F.E. (Low

Frequency Effects) et que le

signal du canal L.F.E. est en

cours de restitution. Les

barres sous les lettres

s’allument pour indiquer le

niveau. Comme le signal

L.F.E. n’est pas enregistré

sur la totalité du signal

d’entrée, l’indication des

barres fluctue (et peut

s’éteindre) pendant la

lecture.

Désignation Fonction

W;DIGITAL

(EX)

S’allume lorsque l’ampli-

tuner décode des signaux

Dolby Digital Surround.

Lorsque l’ampli-tuner

décode des signaux Dolby

Digital Surround EX,

«;DIGITAL EX »

sallume également. Avant la

lecture d’un disque au

format Dolby Digital,

assurez-vous que des

raccordements numériques

ont été effectués et que

INPUT MODE ne se trouve

pas sur « Analog ».

X;PRO

LOGIC (II/

IIx)

S’allume lorsque l’ampli-

tuner applique un traitement

Dolby Pro Logic aux

signaux des 2 canaux pour

la sortie des signaux du

canal central et des canaux

surround. « ;PRO LOGIC

II » s’allume aussi lorsque

le décodeur Dolby Pro

Logic II Movie/Music/

Game est activé. « ;PRO

LOGIC IIx » s’allume aussi

lorsque le décodeur Dolby

Pro Logic IIx Movie/Music/

Game est activé.

Remarque

Cet indicateur ne s’allume pas

lorsque l’enceinte centrale ou

l’enceinte surround n’est pas

raccordée.

Désignation Fonction

117FR

Autres opérations

YDTS (-ES) S’allume lors de la

réception de signaux DTS.

« DTS-ES » s’allume aussi

lorsque les signaux DTS-ES

sont décodés. Avant la

lecture d’un disque au

format DTS, assurez-vous

que des raccordements

numériques ont été

effectués et que INPUT

MODE ne se trouve pas sur

« Analog ».

ZNEO:6 S’allume lorsque le

décodage DTS Neo:6

Cinema/Music est activé.

wj 96/24 S’allume lorsque l’ampli-

tuner décode des signaux

DTS 96/24 (96 kHz/24

bits).

wk MATRIX S’allume lorsque le

décodage DTS-ES Matrix

est activé.

wl SB DEC S’allume lorsque le

décodage du son surround

arrière est activé.

e; DISCRETE S’allume lorsque le

décodage DTS-ES Discrete

est activé.

ea DSD S’allume lorsque l’ampli-

tuner reçoit des signaux

DSD (Direct Stream

Digital) (page 30).

es Indicateurs

du tuner

S’allume lorsque vous

utilisez l’ampli-tuner

pour sélectionner des

stations de radio, etc.

ed PRESET S’allume lorsque le mode

de sélection est sur le mode

préréglé.

ef MEMORY S’allume lorsqu’une

fonction de mémoire, telle

que Name Input etc., est

activée.

Désignation Fonction

eg CAT S’allume lorsqu’un mode

de catégorie est sélectionné

pendant l’utilisation de la

radio satellite.

eh neural THX S’allume lorsque l’ampli-

tuner applique le traitement

Neural-THX aux signaux

d’entrée.

ej BI-AMP S’allume lorsque la

sélection des enceintes

surround arrière est placée

sur « BI-AMP ».

ek SP.A/SP.B S’allume selon les enceintes

utilisées.

« SP.A » et « SP.B »

s’éteignent lorsque le

commutateur SPEAKERS

est sur OFF ou lorsqu’un

casque est raccordé.

el VOLUME Affiche le volume actuel du

son.

Désignation Fonction

118FR

Utilisation de la

minuterie d’arrêt

Vous pouvez programmer l’ampli-tuner pour

qu’il s’éteigne automatiquement après la durée

sélectionnée.

Appuyez sur SHIFT, puis sur

SLEEP plusieurs fois.

À chaque pression sur SLEEP, l’affichage

change comme suit :

Lorsque la minuterie d’arrêt est utilisée,

« SLEEP » s’allume.

Conseil

Pour vérifier le temps restant avant que l’ampli-tuner

ne s’éteigne, appuyez sur SLEEP. Le temps restant

apparaît également sur l’affichage. Si vous appuyez

à nouveau sur SLEEP, la minuterie d’arrêt change.

SLEEP

SHIFT

119FR

Autres opérations

Enregistrement à l’aide

de l’ampli-tuner

Vous pouvez enregistrer le son d’un appareil

vidéo/audio à l’aide de l’ampli-tuner.

Consultez le mode d’emploi de l’appareil

enregistreur.

Vous pouvez enregistrer sur un MiniDisc ou

une cassette audio à l’aide de l’ampli-tuner.

Consultez le mode d’emploi de la platine MD

ou de la platine-cassette.

1Appuyez sur la touche de

source d’entrée de l’appareil

lecteur.

2Préparez l’appareil lecteur pour

la lecture.

Insérez, par exemple, un CD dans le

lecteur CD.

3Préparez l’appareil

enregistreur.

Insérez un MD ou une cassette vierge

dans la platine d’enregistrement et réglez

le niveau d’enregistrement.

4Commencez l’enregistrement

sur la platine d’enregistrement,

puis la lecture sur l’appareil

lecteur.

Remarques

• Les réglages du son sont sans effet sur le signal

émis par les prises MD/DAT OUT.

• Les signaux audio reçus aux prises MULTI

CHANNEL INPUT ne sont pas émis.

Pour enregistrer un son

numérique

Raccordez l’appareil lecteur à la prise d’entrée

audio numérique (OPTICAL IN) et l’appareil

enregistreur à la prise OPTICAL MD/DAT

OUT.

1Appuyez sur la touche de

source d’entrée de l’appareil

lecteur.

2Préparez l’appareil pour la

lecture.

Insérez, par exemple la cassette vidéo à

copier dans le magnétoscope.

3Préparez l’appareil

enregistreur.

Insérez une cassette vidéo vierge, etc.,

dans l’appareil enregistreur (VIDEO 1 ou

VIDEO 2) pour l’enregistrement.

4Commencez l’enregistrement

sur l’appareil enregistreur, puis

la lecture sur l’appareil lecteur.

Remarques

• Certains contenus comportent des signaux de

protection contre la copie qui empêchent

l’enregistrement. Il se peut que vous ne puissiez

alors pas enregistrer depuis ces sources.

• Les signaux audio reçus aux prises MULTI

CHANNEL INPUT ne sont pas émis.

• Seuls des signaux d’entrée analogiques sont émis

par les prises de sortie analogiques (pour

l'enregistrement).

• Seuls des signaux d’entrée numériques sont émis

par les prises de sortie numériques (pour

l’enregistrement).

• Il n'est pas possible d'enregistrer du son HDMI.

Enregistrement sur un MiniDisc

ou une cassette audio

1Enregistrement sur un support

d’enregistrement

120FR

Écoute du son dans une

autre zone (opération ZONE 2/

ZONE 3)

Vous pouvez visionner des images et écouter le

son d’un appareil raccordé à l’ampli-tuner

dans une autre zone (zone 2 ou zone 3) que la

zone principale. Vous pouvez, par exemple,

regarder un DVD dans la zone principale et

écouter un CD dans la zone 2 ou 3.

Si vous utilisez un répéteur infrarouge (non

fourni), vous pouvez également commander

un appareil de la zone principale et un ampli-

tuner Sony de la zone 2 ou zone 3 depuis la

zone 2 ou la zone 3.

• Sélection de la source de sortie aux prises

ZONE 2 ou ZONE 3 OUT.

• Mise sous tension ou hors tension de

l’ampli-tuner Sony de la zone 2 ou zone 3.

Avant d’utiliser la fonction de la

zone 2/zone 3

Il est nécessaire d’effectuer le raccordement et

le paramétrage du menu.

Pour plus d’informations sur les paramètres,

consultez l’illustration suivante ou « 2:

Raccordement des enceintes » (page 19).

Placez « Sur Back Assign » sur « ZONE 2 »

dans le menu de paramétrage Speaker.

121FR

Autres opérations

1 : Raccordements pour la zone 2

1Son émis par les enceintes de la zone 2 via les bornes SURROUND

BACK SPEAKERS de l’ampli-tuner.

2Son émis par les enceintes de la zone 2 via l’ampli-tuner et un autre

amplificateur.

AAppareil audio

BAppareil vidéo

CRépéteur infrarouge (non fourni)

DEnceintes

Zone principale Zone 2

Téléviseur

écran

ZONE 2 VIDEO

OUT

STR-DA5300ES

SURROUND BACK

SPEAKERS

RM-AAL008

Zone principale Zone 2

ZONE 2 VIDEO

OUT

Téléviseur

écran

ZONE 2 AUDIO

OUT

STR-DA5300ES

AAppareil audio

BAppareil vidéo

CRépéteur infrarouge (non fourni)

D Amplificateur/ampli-tuner Sony

EEnceintes

RM-AAL008

suite

122FR

2 : Raccordements pour la zone 3

ZONE 3 AUDIO

OUT

STR-DA5300ES

Pièce principale Zone 3

AAppareil audio

BAppareil vidéo

CRépéteur infrarouge (non fourni)

DAmplificateur/ampli-tuner Sony

EEnceintes

RM-AAL008

123FR

Autres opérations

1Assurez-vous que la touche

AMP est allumée.

Si elle n’est pas allumée ou si « GUI

MODE » n’apparaît pas sur l’afficheur de

l’ampli-tuner, suivez les étapes données

dans « 7: Utilisation de l’ampli-tuner à

l’aide de GUI (Graphical User

Interface) » (page 44).

2Appuyez plusieurs fois sur

MENU pour afficher le menu

GUI sur l’écran du téléviseur.

3Appuyez plusieurs fois sur V/v

pour sélectionner « Settings »,

puis appuyez sur ou b.

4Appuyez plusieurs fois sur V/v

pour sélectionner « Multi

Zone », puis appuyez sur .

5Appuyez sur V/v pour

sélectionner la zone vers

laquelle vous désirez émettre

les signaux audio/vidéo, puis

appuyez sur .

« Main » (cet ampli-tuner) est toujours

sélectionné. Si vous ne changez pas le

paramètre, passez à l’étape 7.

6Appuyez sur V/v pour

sélectionner « ON » ou « OFF »,

puis appuyez sur .

7Appuyez plusieurs fois sur V/v/

B/b pour sélectionner l’option

et le paramètre, puis appuyez

sur .

Réglage des signaux de sortie

audio/vidéo vers la zone 2/

zone 3

3-7

124FR

xPower

Permet d’activer la commande de zone.

•ON

•OFF

xInput

Permet de sélectionner la source qui est émise

vers la zone. Les signaux audio et vidéo sont

émis vers la zone 2, seulement les signaux

audio sont émis vers la zone 3.

xVolume

Permet de régler le volume dans la zone.

x12V Trigger

Vous pouvez mettre l’ampli-tuner sous/hors

tension dans une autre zone ou sélectionner

diverses options pour l’utilisation de la

fonction 12V Trigger, comme expliqué ci-

dessous.

•OFF

Permet de désactiver la sortie de signaux de

déclenchement de 12V même lorsque

l’ampli-tuner principal est allumé.

• ZONE

Permet d’activer ou désactiver la sortie de

signaux de déclenchement de 12V en liaison

avec l’activation ou désactivation de la zone

sélectionnée.

•CTRL

Permet d’activer ou désactiver

manuellement la sortie de signaux de

déclenchement de 12V à l’aide de la

commande CIS de la télécommande IR.

• INPUT (pour « Main » uniquement)

Permet d’activer la sortie de signaux de

déclenchement de 12V lorsque l’entrée

préréglée est sélectionnée.

Lorsque vous sélectionnez « Input »,

l’affichage de paramétrage qui règle chaque

signal de déclenchement d’entrée sur activé/

désactivé apparaît. Appuyez sur V/v pour

sélectionner l’entrée, puis appuyez sur

pour cocher la case.

• MAIN (pour « Zone 2 » et « Zone 3 »

uniquement)

Permet de lier l’opération de déclenchement

dans la zone 2 ou zone 3 à l’ampli-tuner

principal.

Conseils

• Même lorsque cet ampli-tuner est en mode veille

(appuyez sur ?/1 sur la télécommande pour

éteindre cet ampli-tuner), l’ampli-tuner en zone 2

ou zone 3 reste allumé. Pour éteindre tous les

ampli-tuner, appuyez en même temps sur ?/1 et

AV ?/1 sur la télécommande RM-AAL008

(SYSTEM STANDBY).

• Seuls les signaux d’appareils raccordés aux prises

d’entrée analogique sont émis via les prises ZONE

2 OUT/ZONE 3 OUT. Aucun signal n’est émis par

des appareils qui ne sont raccordés qu’aux prises

d’entrée numériques.

• Lorsque SOURCE est sélectionné, les signaux

entrés sur les prises MULTI CHANNEL INPUT ne

sont pas émis sur les prises ZONE 2 OUT ou

ZONE 3 OUT même lorsque l’entrée multicanal

est sélectionnée. Les signaux audio analogiques de

la fonction actuelle sont émis.

• Lorsque « Tuner » est sélectionné, le type de

station de radio (FM/AM) sélectionné dans la zone

principale est également sélectionné dans la zone 2

et zone 3. Vous pouvez cependant sélectionner une

entrée différente de « Tuner » dans les zone 2 et

zone 3.

• Lorsque l’ampli-tuner de la zone principale est

éteint ou quand une source d’entrée différente de

« Tuner » est sélectionnée, vous pouvez

sélectionner une station de radio en AM ou FM de

la zone 2. Lorsque l’ampli-tuner de la zone

principale et de la zone 2 sont éteints, vous pouvez

sélectionner une station de radio en AM ou FM

dans la zone 3.

Lorsque deux des amplis-tuners dans la zone

principale, la zone 2 ou zone 3 sont éteints, vous

pouvez sélectionner une émission de FM/AM/XM/

SIRIUS dans la zone où l’ampli-tuner est allumé.

Paramètres du menu Multi Zone

125FR

Autres opérations

xRS-232C Control

•ON

L’ampli-tuner peut recevoir des commandes

par le port RS-232C.

•OFF

L’ampli-tuner ne peut pas recevoir des

commandes par le port RS-232C.

À propos de la prise IR REMOTE

Vous pouvez commander l’ampli-tuner sans

pointer la télécommande vers le répéteur IR de

l’ampli-tuner si vous raccordez un répéteur IR

(non fourni) à la prise IR REMOTE.

Utilisez un répéteur infrarouge lorsque

l’ampli-tuner est installé dans un endroit hors

de portée des signaux de la télécommande.

Utilisation d’un

raccordement bi-

amplificateur

Si vous n’utilisez pas d’enceintes surround

arrière, vous pouvez utiliser les bornes

SURROUND BACK SPEAKERS pour les

enceintes avant dans une configuration bi-

amplificateur.

Pour raccorder les enceintes

Raccordez les prises du côté Lo (ou Hi) des

enceintes avant aux prises FRONT

SPEAKERS A et raccordez les prises du côté

Hi (ou Lo) des enceintes avant aux bornes

SURROUND BACK SPEAKERS. Assurez-

vous que les ferrures métalliques de Haut/Bas

fixées aux enceintes ont été retirées des

enceintes. Il pourrait autrement en résulter un

dysfonctionnement de l’ampli-tuner.

Paramètres du menu d’options

des opérations zone 2/zone 3

Répéteur

infrarouge

(non fourni)

STR-DA5300ES

RM-AAL008

Enceinte

avant (D) Enceinte

avant (G)

suite

126FR

Pour paramétrer les enceintes

Placez « Sur Back Assign » sur « BI-AMP »

dans le menu de paramétrage Speaker. Le

même signal émis des prises FRONT

SPEAKERS A peut être émis des bornes

SURROUND BACK SPEAKERS en réglant

« Sur Back Assign » sur « BI-AMP ».

Remarques

• Vous ne pouvez pas utiliser les prises FRONT

SPEAKERS B pour un raccordement bi-

amplificateur.

• Lorsque vous utilisez la fonction de calibrage

automatique, effectuez le paramétrage bi-

amplificateur avant d’exécuter le calibrage

automatique.

• Si vous effectuez le paramétrage bi-amplificateur,

le niveau des enceintes, l’équilibrage des canaux et

les réglages d’égalisation des enceintes surround

arrière deviennent invalides et ceux des enceintes

avant sont utilisés.

• Les signaux émis des prises PRE OUT sont utilisés

avec les mêmes paramètres que ceuxdes bornes

SPEAKERS.

Utilisation du système de

commande CONTROL S

Si vous possédez un téléviseur, tuner satellite,

moniteur, lecteur DVD ou magnétoscope Sony

compatible CONTROL S, utilisez un cordon

de raccordement CONTROL S (non fourni)

pour raccorder la prise CTRL S IN (pour un

téléviseur, tuner satellite ou moniteur) ou la

prise CTRL S OUT (pour un magnétoscope,

etc.) de l’ampli-tuner à la prise CONTROL S

appropriée de l’autre appareil. Pour plus

d’informations, consultez le mode d’emploi de

votre téléviseur, tuner satellite, moniteur,

magnétoscope, etc.

Si vous connectez la prise

CONTROL S OUT d’un autre

appareil sur la prise CTRL S IN

de cet ampli-tuner

Exemple

Le capteur de télécommande de l’appareil

avec prise CONTROL S OUT reçoit les codes

de télécommande de la même manière que le

capteur de télécommande de l’ampli-tuner.

Ceci est utile si vous avez placé l’ampli-tuner

dans un rack, etc.

Téléviseur,

magnétoscope,

tuner, moniteur,

etc. Ampli-tuner

Télécommande

127FR

Autres opérations

Si vous connectez la prise

CONTROL S IN d’un autre

appareil sur la prise CTRL S

OUT de cet ampli-tuner

Exemple

Le capteur de télécommande de cet ampli-

tuner reçoit les codes de télécommande de la

même manière que le capteur de

télécommande de l’appareil CONTROL S IN.

Ceci est utile si l’autre appareil est éloigné de

l’ampli-tuner.

Utilisation sans

raccordement au

téléviseur

Vous pouvez commander cet ampli-tuner à

l’aide de l’affichage même si vous n’utilisez

pas de GUI lorsqu’un écran de téléviseur n’est

pas raccordé.

Appuyez sur SHIFT, puis sur MENU

pour afficher « DISPLAY » sur

l’afficheur.

Lorsque « GUI MODE » apparaît sur

l’afficheur, le menu est réglé pour afficher sur

l’écran du téléviseur à l’aide d’une GUI.

Ampli-tuner

Téléviseur

Magné-

toscope

Tuner

Télécommande

128FR

Les options suivantes sont disponibles dans

chaque menu. Pour plus d’informations sur la

navigation dans les menus, voir page 46.

Aperçu des menus

Menu Option Paramètre Réglage

initial

Auto Calibration AUTO CAL START?

COMPLETE

[xxxxxxxxxx]

RETRY, SAVE EXIT, WRN CHECK,

PHASE INFO, DIST. INFO,

LEVEL INFO, EXIT

SAVE

EXIT

WARNING CODE [xxx:4x] FL, FR, C, SL, SR, SBL,

SBR : 0, 1, 2, 3, 4

ERROR CODE [xxx:3x] F, SR, SB : 0, 1, 2, 3, 4

CAL TYPE [xxxxxxxxx] FULL FLAT, ENGINEER,

FRONT REF, OFF

FULL FLAT

POSITION [xxxxxxxx] POS.1, POS.2, POS.3 POS.

NAME IN ? [xxxxxxxx]

Level Settings TEST TONE [xxxxxxxx] OFF, L à SW (AUTO), L à SW (FIX) OFF

PHASE NOISE [xxxxxxx] OFF, L/C, C/R, R/SL, R/SR, SR/SL,

SR/SBR, SBR/SBL, SBL/SL, SL/L,

L/SR

OFF

PHASE AUDIO [xxxxxxx] OFF, L/C, C/R, R/SL, R/SR, SR/SL,

SR/SBR, SBR/SBL, SBL/SL, SL/L,

L/SR

OFF

FRONT L [xxx.x dB] –10,0dB à +10,0dB (pas de 0,5 dB) 0dB

FRONT R [xxx.x dB] –10,0dB à +10,0dB (pas de 0,5 dB) 0dB

CENTER [xxx.x dB] –20,0dB à +10,0dB (pas de 0,5 dB) 0dB

SURROUND L [xxx.x dB] –20,0dB à +10,0dB (pas de 0,5 dB) 0dB

SURROUND R [xxx.x dB] –20,0dB à +10,0dB (pas de 0,5 dB) 0dB

SUR BACK [xxx.x dB] –20,0dB à +10,0dB (pas de 0,5 dB) 0dB

SUR BACK L [xxx.x dB] –20,0dB à +10,0dB (pas de 0,5 dB) 0dB

SUR BACK R [xxx.x dB] –20,0dB à +10,0dB (pas de 0,5 dB) 0dB

SUB WOOFER [xxx.x dB] –20,0dB à +10,0dB (pas de 0,5 dB) 0dB

MULTI CH SW [xxx dB] 0dB, +10,0dB 0dB

D. RANGE COMP. [xxx] OFF, STD, MAX OFF

129FR

Autres opérations

Speaker Settings SP PATTERN [xxxxx] 2/0 à 3/4,1 3/4,1

SUB WOOFER [xxx] NO, YES YES

FRONT SP [xxxxx] SMALL, LARGE LARGE

CENTER SP [xxxxx] NO, SMALL, LARGE LARGE

SURROUND SP [xxxxx] NO, SMALL, LARGE LARGE

SUR BACK SP [xxxxxx] NO, SINGLE, DUAL DUAL

BI-AMP [xxx] OFF, ON OFF

ZONE 2 SP [xxx] OFF, ON OFF

FRONT L [xxxxxxxxx] 3’ 3” à 32’ 9” (pas de 1 pouce) 9’ 10”

FRONT R [xxxxxxxxx] 3’ 3” à 32’ 9” (pas de 1 pouce) 9’ 10”

CENTER [xxxxxxxxx] 3’ 3” à 32’ 9” (pas de 1 pouce) 9’ 10”

SURROUND L

[xxxxxxxxx]

3’ 3” à 32’ 9” (pas de 1 pouce) 9’ 10”

SURROUND R

[xxxxxxxxx]

3’ 3” à 32’ 9” (pas de 1 pouce) 9’ 10”

SUR BACK [xxxxxxxxx] 3’ 3” à 32’ 9” (pas de 1 pouce) 9’ 10”

SUR BACK L

[xxxxxxxxx]

3’ 3” à 32’ 9” (pas de 1 pouce) 9’ 10”

SUR BACK R

[xxxxxxxxx]

3’ 3” à 32’ 9” (pas de 1 pouce) 9’ 10”

SUB WOOFER

[xxxxxxxxx]

3’ 3” à 32’ 9” (pas de 1 pouce) 9’ 10”

DISTANCE UNIT [xxxxx] meter, feet feet

SP POSI. [xxxxxxxxx] SIDE/LOW, SIDE/HIGH, BEHD/LOW,

BEHD/HIGH

SIDE/LOW

FR CROSSOVER* [xxx Hz] 40 Hz à 200 Hz (pas de 10 Hz) 120 Hz

CNT CROSSOVER* [xxx Hz] 40 Hz à 200 Hz (pas de 10 Hz) 120 Hz

SUR CROSSOVER* [xxx Hz] 40 Hz à 200 Hz (pas de 10 Hz) 120 Hz

CNT A.DOWN MIX [xxx] OFF, ON OFF

SP IMPEDANCE [x ohm] 4 ohm, 8 ohm 8 ohm

Menu Option Paramètre Réglage

initial

* Vous ne pouvez pas c

r ce rég

age quan

’ence

nte est

e à « LARGE ».

suite

130FR

Sur Settings SOUND FIELD SELECT ?

SB DECODING [xxxx] OFF, AUTO, ON AUTO

SB DEC MODE [xxxxxxx] DDEX, PLIIx MV, PLIIx MS PLIIx MV

EFFECT LEVEL [xxx%] 20% à 120% (pas de 5%) 100%

CENTER WIDTH [x] 0 à 3 à 7 (pas de 8) 3

DIMENSION [xxxxxxx] FRONT +3 à 0 à SUR +3 (pas de 7) 0

PANORAMA MODE [xxx]OFF, ON OFF

SCREEN DEPTH [xxx]OFF, ON ON

VIR. SPEAKERS [xxx]OFF, ON ON

FRONT REVERB [xxx] WET, STD STD

EQ Settings EQ PRESET [xxx] OFF, 1, 2, 3, 4, 5 1

FRONT BASS [xxx dB] –10,0dB à +10,0dB (pas de 1 dB) 0dB

FRONT TREBLE [xxx dB] –10,0dB à +10,0dB (pas de 1 dB) 0dB

CENTER BASS [xxx dB] –10,0dB à +10,0dB (pas de 1 dB) 0dB

CENTER TREBLE [xxx dB] –10,0dB à +10,0dB (pas de 1 dB) 0dB

SUR/SB BASS [xxx dB] –10,0dB à +10,0dB (pas de 1 dB) 0dB

SUR/SB TREBLE [xxx dB] –10,0dB à +10,0dB (pas de 1 dB) 0dB

PRESET x CLEAR [xxx]YES, NO NO

Tuner Settings FM MODE [xxxxxx] MONO, STEREO STEREO

NAME IN ? FMxx

PARENTAL LOCK [xxx] ON, OFF OFF

LOCK CODE EDIT ? 0000

XM ID DISPLAY

SIRIUS ID DISPLAY

Menu Option Paramètre Réglage

initial

131FR

Autres opérations

Audio Settings A/V SYNC [xxxms] 0ms à 300ms (pas de 10 ms) 0ms

DUAL MONO [xxxxxxxx] MAIN/SUB, MAIN, SUB, MAIN+SUB MAIN

DEC. PRIORITY [xxxx]PCM, AUTO AUTO

DIGITAL ASSIGN ?

VIDEO1 OPT c [xxxxxx] NONE, VIDEO1 à 3, DVD/BD, SAT,

TAPE, MD/DAT, SA-CD

VIDEO1

VIDEO2 COAX c

[xxxxxx]

VIDEO2

VIDEO3 OPT c [xxxxxx]VIDEO3

DVD/BD COAX c

[xxxxxx]

DVD/BD

SAT OPT c [xxxxxx]SAT

TAPE OPT c [xxxxxx]TAPE

MD/DAT OPT c [xxxxxx]MD

SA-CD COAX c

[xxxxxx]

SA-CD

Video Settings RESOLUTION

[xxxxxxxx]

DIRECT, AUTO, 480/576i, 480/576p,

720p, 1080i, 1080p

AUTO

COMPONENT V. ASSIGN ?

VIDEO 1 c [xxxxxxxx] NONE, VIDEO1 à 3, DVD/BD, SAT/

CATV, TAPE/CDR, MD/DAT, SA-CD/

CD, MULTI IN

VIDEO1

DVD/BD c [xxxxxxxx] DVD/BD

SAT/CATV c

[xxxxxxxx]

SAT/CATV

HDMI Settings HDMI CONTROL [xxx] OFF, ON OFF

HDMI AUDIO [xxxxxx] AMP, TV+AMP AMP

HDMI SW [xxx dB] 0dB, +10,0dB, AUTO AUTO

HDMI VIDEO ASSIGN ?

HDMI 1 c [xxxxxxxx] HDMI1 à 6, VIDEO1 à 3, DVD/BD,

SAT/CATV, TAPE/CDR, MD/DAT, SA-

CD/CD, MULTI IN

HDMI1

HDMI 2 c [xxxxxxxx] HDMI2

HDMI 3 c [xxxxxxxx] HDMI3

HDMI 4 c [xxxxxxxx] HDMI4

HDMI 5 c [xxxxxxxx] HDMI5

HDMI 6 c [xxxxxxxx] HDMI6

System Settings NAME IN ? [xxxxxxxx]

12V TRIG. MAIN [xxxxx] OFF, CTRL, ZONE, INPUT OFF

12V TRIG. ZONE 2 [xxxxx] OFF, CTRL, ZONE, MAIN OFF

12V TRIG. ZONE 3 [xxxxx] OFF, CTRL, ZONE, MAIN OFF

RS-232C CONTROL [xxx] OFF, ON ON

Menu Option Paramètre Réglage

initial

132FR

Pour plus d’informations sur la fonction de

calibrage automatique, voir « 9: Calibrage

automatique aux réglages appropriés (Auto

Calibration) » (page 49).

Consultez « Avant de commencer le calibrage

automatique » (page 49) avant d’effectuer le

calibrage automatique.

Pour effectuer l’opération sur

l’ampli-tuner

1Appuyez sur SHIFT, puis sur MENU

pour régler le mode d’affichage GUI.

Le menu s’affiche sur l’écran du téléviseur

lorsque « GUI MODE » apparaît sur

l’affichage.

2Appuyez sur AMP.

La commande de l’ampli-tuner est activée.

3Appuyez sur MENU.

« Auto Calibration» s’affiche.

4Appuyez sur .

5Appuyez plusieurs fois sur V/v pour

sélectionner « AUTO CAL START? »,

puis appuyez sur pour commencer

la mesure.

La mesure commence dans les cinq

secondes. Un compte à rebours est affiché.

Remarque

Pendant le décompte du temps, restez hors de la

zone de mesure pour éviter des erreurs de

mesure.

6La mesure commence.

L’opération de mesure demande environ 30

secondes. Attendez la fin de l’opération de

mesure.

Pour annuler le calibrage automatique,

changez le volume, activez la fonction

MUTING, changez de fonction, changez les

paramètres du commutateur SPEAKERS de

l’ampli-tuner ou raccordez un casque.

Remarque

Vous ne pouvez pas mesurer la hauteur des enceintes

surround et des enceintes surround arrière.

Réglez cette valeur par les paramètres « SP POSI. »

dans le menu de paramétrage Speaker.

Conseils

• Les opérations autres que la mise sous ou hors

tension de l’ampli-tuner sont désactivées pendant

le calibrage automatique.

• Il se peut que les mesures ne s’effectuent pas

correctement ou que le calibrage automatique ne

soit pas possible dans les cas suivants :

– lorsque des enceintes spéciales telles

qu’enceintes dipôles sont utilisées.

– lorsque la fonction multizone est utilisée dans la

zone 2.

Vérification/sauvegarde du

calibrage automatique lorsque

la fonction GUI est désactivée

1Vérifiez les résultats de mesure.

À la fin de la mesure, un bip est émis et le

résultat de mesure apparaît sur l’affichage.

2Appuyez plusieurs fois sur V/v pour

sélectionner l’option, puis appuyez sur

Les résultats de mesure sont sauvegardés.

Exécution du calibrage

automatique

Résultat de

mesure Affichage Explication

Quand

l’opération de

mesure a été

correctement

réalisée

COMPLETE

Passez à l’étape

Quand

l’opération de

mesure a échoué

ERROR

CODE 3x

Voir « Liste des

messages après

une mesure de

calibrage

automatique »

(page 54).

Option Explication

RETRY Permet d’exécuter à nouveau

le calibrage automatique.

SAVE EXIT Permet de sauvegarder les

résultats de mesure et de

quitter l’opération de réglage.

133FR

Autres opérations

3Appuyez plusieurs fois sur V/v pour

sélectionner le paramètre, puis

appuyez sur .

Conseil

La taille d’une enceinte (LARGE/SMALL) est

déterminée par les caractéristiques basses. Les

résultats de mesure peuvent différer selon la position

du microphone d’optimisation et des enceintes et en

fonction de la forme de la pièce. Il est recommandé

de suivre les résultats de mesure. Vous pouvez

toutefois changer ces paramètres dans le menu de

paramétrage Speaker. Sauvegardez les résultats de

mesure avant de changer éventuellement les

réglages.

Si vous sélectionnez « PHASE

INFO »

Vous pouvez vérifier la phase de chaque

enceinte (en phase/déphasée).

Appuyez plusieurs fois sur V/v pour

sélectionner une enceinte, puis appuyez

sur pour revenir à l’étape 1 de

« Vérification/sauvegarde du calibrage

automatique lorsque la fonction GUI est

désactivée ».

Conseil

Les résultats de mesure pour la polarité peuvent

différer selon la position du subwoofer. Vous

pouvez, toutefois, continuer à utiliser l’ampli-tuner

sans problème avec cette valeur.

Pour plus d’informations sur les types de

champ sonore, voir « Écoute d’un champ

sonore préprogrammé » (page 65).

Appuyez sur 2CH/A.DIRECT,

A.F.D., MOVIE, ou MUSIC plusieurs

fois.

Le type de champ sonore sélectionné apparaît

sur l’affichage.

Vous pouvez aussi utiliser les touches 2CH/

A.DIRECT, A.F.D., MOVIE, ou MUSIC sur

l’ampli-tuner.

WRN CHECK Permet d’afficher un

avertissement sur les résultats

de mesure. Voir « Si vous

sélectionnez « WRN

CHECK » » (page 55).

PHASE INFO Permet d’afficher la phase de

chaque enceinte (en phase/

déphasée). Voir « Si vous

sélectionnez « PHASE

INFO » ».

DIST.INFO Permet d’afficher le résultat

de mesure pour la distance des

enceintes.

LEVEL INFO Permet d’afficher le résultat

de mesure pour le niveau des

enceintes.

EXIT Permet de quitter l’opération

de réglage sans sauvegarder

les résultats de mesure.

Type de AUTO

EQ Explication

FULL FLAT Rend la mesure de fréquence

de chaque enceinte plane.

ENGINEER Sélectionne des

caractéristiques de fréquence

correspondant aux normes

d’un auditorium Sony.

FRONT REF Règle les caractéristiques de

toutes les enceintes sur celles

des enceintes avant.

OFF Désactive le type de

calibrage automatique.

Option Explication

Affichage Explication

IN L’enceinte est en phase.

OUT L’enceinte est déphasée. Il est

possible que les connexions des

bornes « + » et « – » de l’enceinte

soient inversées. Pour certaines

enceintes, toutefois, « OUT »

apparaît sur l’afficheur même si

les enceintes sont correctement

connectées. Ceci est dû aux

spécifications des enceintes.

Dans un tel cas, vous pouvez

continuer à utiliser l’ampli-tuner.

– – – Aucune enceinte n’est raccordée.

Sélection d’un type de champ

sonore

134FR

Appuyez sur 2CH/A.DIRECT.

Vous pouvez également utiliser 2CH/

A.DIRECT sur l’ampli-tuner.

Pour plus d’informations sur la fonction tuner,

voir « Opérations du tuner » (page 88).

Accord de stations de radio

1Appuyez plusieurs fois sur TUNER

pour sélectionner la gamme FM ou AM.

Vous pouvez également utiliser INPUT

SELECTOR sur l’ampli-tuner.

2Appuyez sur TUNING + ou TUNING –.

Appuyez sur TUNING + pour balayer des

basses aux hautes fréquences, appuyez sur

TUNING – pour balayer des hautes aux

basses fréquences. Le balayage s’arrête

lorsqu’une station est captée.

Vous pouvez aussi appuyer sur TUNING

MODE sur l’ampli-tuner pour sélectionner

« AUTO » puis tournez TUNING pour

sélectionner les stations.

Sélection directe d’une

fréquence (Direct Tuning)

1Après avoir sélectionné la gamme FM

ou AM, appuyez sur D.TUNING.

2Appuyez sur les touches numériques

pour saisir les fréquences, puis

appuyez sur pour valider votre

choix.

1Sélectionnez la station que

vous désirez prérégler.

Pour plus d’informations sur les

opérations, consultez « Accord de

stations de radio ».

2Appuyez sur MEMORY.

« MEMORY » s’affiche pendant quelques

secondes. Effectuez les opérations des

étapes 3 et 4 avant que l’affichage change.

3Appuyez sur PRESET + ou

PRESET – pour sélectionner le

numéro de préréglage.

Des numéros préréglés sont disponibles

pour 30 stations FM et 30 stations AM. Si

l’indication « MEMORY » disparaît avant

que vous ayez sélectionné le numéro de

station préréglée, recommencez depuis

l’étape 2.

4Appuyez sur ENTER.

La station est mémorisée sur le numéro de

station préréglée sélectionné. Si

l’indication « MEMORY » disparaît avant

que vous ayez sélectionné le numéro de

station préréglée, recommencez depuis

l’étape 2.

5Répétez les opérations des

étapes 1 à 4 pour prérégler une

autre station.

Sélection de la station préréglée

1Appuyez plusieurs fois sur TUNER

pour sélectionner la gamme FM ou AM.

2Appuyez plusieurs fois sur PRESET +

ou PRESET – pour sélectionner la

station préréglée désirée.

Vous pouvez également utiliser les touches

numériques pour sélectionner une station

préréglée. Appuyez ensuite sur ENTER

pour valider la sélection.

Écoute du son sans aucun

réglage (ANALOG DIRECT)

Écoute de stations de radio FM/

Préréglage des stations de radio

135FR

Autres opérations

Vous pouvez aussi appuyer plusieurs fois

sur TUNING MODE de l’ampli-tuner pour

sélectionner « PRESET », puis utiliser

TUNING pour sélectionner les stations

préréglées désirées.

Pour plus d’informations sur le service de

radio XM/SIRIUS, voir « Écoute de la radio

satellite » (page 92) dans « Opérations du

tuner ».

Vérification de l’ID du tuner

satellite

1Appuyez sur SHIFT, puis sur XM pour

sélectionner « XM RADIO », ou sur

SIRIUS pour sélectionner « SIRIUS ».

Vous pouvez également utiliser INPUT

SELECTOR sur l’ampli-tuner.

2Appuyez sur TUNING + or TUNING –

pour sélectionner le canal 0.

Vous pouvez aussi appuyer sur TUNING

MODE sur l’ampli-tuner pour sélectionner

« AUTO », puis tournez TUNING pour

sélectionner le canal 0.

3Vérifiez XM ID ou SIRIUS ID sur

l’affichage et inscrivez-la dans l’espace

prévu à cet effet ci-dessous.

XM ID : _____________________

SIRIUS ID : ______________________

Sélection des canaux à partir

d’une catégorie (CATEGORY

TUNING)

1Appuyez sur SHIFT, puis sur XM pour

sélectionner « XM RADIO », ou sur

SIRIUS pour sélectionner « SIRIUS ».

Vous pouvez également utiliser INPUT

SELECTOR sur l’ampli-tuner.

2Appuyez plusieurs fois sur CATEGORY

MODE pour sélectionner « ONE

CATEGORY ».

• All Categories : vous pouvez sélectionner

un canal à partir de toutes les catégories.

Le réglage par défaut est « All

Categories ».

• One Category : vous pouvez sélectionner

un canal à partir d’une catégorie. « CAT »

est affiché sur l’afficheur lorsque vous

êtes en mode « ONE CATEGORY ».

3Appuyez sur CATEGORY + ou

CATEGORY – pour sélectionner la

catégorie souhaitée.

La catégorie est sélectionnée et le canal

dont le numéro est le plus petit dans la

catégorie spécifiée est sélectionné.

4Appuyez sur TUNING + ou TUNING –

pour sélectionner le canal.

Vous pouvez aussi appuyer sur TUNING

MODE sur l’ampli-tuner pour sélectionner

« AUTO », puis tournez TUNING pour

sélectionner le canal.

Sélection directe d’un numéro

de canal (Direct Tuning)

1Après avoir sélectionné le tuner

satellite, appuyez sur D.TUNING.

2Appuyez sur les touches numériques

pour saisir le numéro de canal, puis

appuyez sur pour valider.

Affichage des information du

tuner satellite

Appuyez sur DISPLAY plusieurs fois.

Chaque fois que vous appuyez sur DISPLAY

pendant le réglage du canal, les informations

affichées changent comme suit :

Nom de canal t Numéro de canal t

Catégorie t Nom d’artiste t Titre de la

chanson t Nom du compositeur (SIRIUS

uniquement) t type de champ sonore

Écoute de la radio satellite

136FR

1Sélectionnez un canal que vous

souhaitez prérégler.

Pour plus d’informations sur les

opérations, consultez « Sélection des

canaux à partir d’une catégorie

(CATEGORY TUNING) ».

2Appuyez sur MEMORY.

3Appuyez sur PRESET + ou

PRESET – pour sélectionner le

numéro de préréglage.

Vous pouvez aussi sélectionner le numéro

en appuyant sur les touches numériques.

Les numéros de préréglage sont compris

entre 1 et 30. Le canal 1 est préréglé pour

tous les numéros de préréglage lorsque

vous achetez l’ampli-tuner.

4Appuyez sur ENTER.

5Répétez les opérations des

étapes 1 à 4 pour prérégler une

autre station.

Sélection d’un canal préréglé

1Appuyez sur SHIFT, puis sur XM pour

sélectionner « XM RADIO », ou sur

SIRIUS pour sélectionner « SIRIUS ».

2Appuyez plusieurs fois sur PRESET+

ou PRESET – pour sélectionner la

station préréglée désirée.

Vous pouvez également utiliser les touches

numériques pour sélectionner une station

préréglée. Appuyez ensuite sur ENTER

pour valider la sélection.

Vous pouvez aussi appuyer plusieurs fois

sur TUNING MODE de l’ampli-tuner pour

sélectionner « PRESET », puis utiliser

TUNING pour sélectionner les stations

préréglées désirées.

Pour plus d’informations sur les

raccordements et paramètres de zone 2/zone 3,

voir « Écoute du son dans une autre zone

(opération ZONE 2/ZONE 3) » (page 120).

La procédure de commande de l’ampli-tuner

de la zone 2 ou zone 3 lorsqu’un répéteur

infrarouge est raccordé est décrite ci-dessous.

Lorsqu’un répéteur infrarouge n’est pas

raccordé, utilisez cet ampli-tuner dans la zone

principale.

1Allumez l’ampli-tuner principal

(cet ampli-tuner).

Préréglage des canaux du tuner

satellite Commande de l’émission vers la

zone 2/zone 3

137FR

Autres opérations

2Appuyez sur ZONE 2+ ou ZONE

La télécommande passe en mode zone 2

ou mode zone 3.

3Allumez l’amplificateur dans la

zone 2 ou zone 3.

4Appuyez sur INPUT SELECTOR

sur la télécommande pour

sélectionner les signaux

source que vous souhaitez

émettre.

Pour la zone 2, des signaux vidéo et audio

analogiques sont émis. Pour la zone 3,

seuls les signaux audio analogiques sont

émis. Lorsque vous sélectionnez

SOURCE, les signaux de l’entrée actuelle

sont émis.

5Réglez le volume du son.

• Dans le cas de l’illustration 1-1 ou 2

(page 121), vous ne pouvez régler le

volume de l’enceinte surround arrière

que dans la zone 2.

1Placez « SUR BACK SP » sur

« NO » dans le menu de paramétrage

Speaker.

2Placez « ZONE 2 SP » sur « ON »

dans le menu de paramétrage

Speaker.

3Réglez le volume du son à l’aide de

MASTER VOL +/– sur la

télécommande.

• Dans le cas de l’illustration 1-2

(page 121), réglez le volume depuis

l’ampli-tuner de la zone 2.

Conseils

• Même lorsque cet ampli-tuner est en mode veille

(appuyez sur ?/1 sur la télécommande pour

éteindre cet ampli-tuner), l’ampli-tuner en zone 2

ou zone 3 reste allumé. Pour éteindre tous les

ampli-tuner, appuyez en même temps sur ?/1 et

AV ?/1 sur la télécommande RM-AAL008

(SYSTEM STANDBY).

• Seuls les signaux d’appareils raccordés aux prises

d’entrée analogique sont émis via les prises ZONE

2 ou ZONE 3. Aucun signal n’est émis par des

appareils qui ne sont raccordés qu’aux prises

d’entrée numériques.

• Lorsque SOURCE est sélectionné, les signaux

entrés sur les prises MULTI CHANNEL INPUT ne

sont pas émis sur les prises ZONE 2 OUT ou

ZONE 3 OUT, même lorsque l’entrée multicanal

est sélectionnée. Les signaux audio analogiques de

la fonction actuelle sont émis.

138FR

Commande de chaque

appareil à l’aide de la

télécommande

Si vous avez programmé la télécommande

pour qu’elle commande les appareils Sony ou

autres que Sony ci-dessous, vous pouvez

utiliser les touches de la télécommande

marquées d’un rond dans le tableau. Notez,

toutefois, qu’il se peut que certaines touches

ne commandent pas votre appareil.

Pour modifier la liste des entrées pour qu’elle

corresponde à vos appareils, voir

« Programmation de la télécommande »

(page 140).

Utilisation de la télécommande

139FR

Utilisation de la télécommande

* Lecteur LD seulement.

** DSS seulement.

***Platine B seulement.

Tableau des touches utilisées pour commander chaque appareil

Appareil

Touche

Télévi-

seur Magnéto-

scope

Lecteur

DVD,

combo

DVD/

VHS

Lecteur

Blu-ray

Disc

PSX Lecteur

vidéo,

lecteur

Terminal

câble

numérique

(UC)

Récepteur

satellite/

terrestre

numérique

(EURO)

DSS,

BST

Platine-

cassette

A/B

Platine

DAT

Lecteur

CD,

platine

Tuner Ampli-

tuner Appareil

DIGITAL

MEDIA

PORT

(après avoir appuyé

sur TV)

zz z zzz z z z zz

Touches numériques

zz z zzz z z zz zzzz

MEMORY/ENTER

zz z zzz

*zzzzzzz

CLEAR/D.TUNING/

>10/-/--

zz z zzz z zz zzz

DISPLAY

z z z zzz z z zzz

OPTIONS/TOOLS

zz z zz

RETURN/EXIT

zz z zzz z zz

** zz z

zz z zz z z z zz z

zzzzz z z

*** zz z z

CATEGORY +/–,

·/·

zz z zzz

/TUNING –,

/TUNING +

zzzzz z zzzzzz

zzzzz z zzz zz

zzzzz z zzzzzz

DISC SKIP

zz z z z

MUTING,

MASTER VOL +/–,

TV VOL +/–

zz z zzz z z zz zzzz

PRESET +/–,

TV CH +/–

zz z z z

*zzz z

DVD TOP MENU/

NIGHT MODE/

SLEEP, DVD MENU/

INPUT MODE/TEST

TONE

zzz z

F1/PIP/TV INPUT/

MACRO 1

zzz z

** z

F2/RESOLUTION/

WIDE/MACRO 2

zzz z

140FR

Programmation de la

télécommande

Vous pouvez personnaliser la télécommande

pour qu’elle commande les appareils

raccordés à l’ampli-tuner. Vous pouvez même

programmer la télécommande pour qu’elle

commande des appareils autres que Sony ou

des appareils Sony qu’elle ne devrait

normalement pas pouvoir commander.

La procédure ci-dessous prend pour exemple

un magnétoscope d’un fabricant autre que

Sony qui est raccordé aux prises VIDEO 2 IN

de l’ampli-tuner.

Avant de commencer, notez que :

– Vous ne pouvez pas changer les paramètres

de PHONO.

– La télécommande ne peut commander que

des appareils acceptant des signaux de

télécommande infrarouges.

Lors des opérations ci-dessous,

allumez l’ampli-tuner et dirigez la

télécommande vers l’ampli-tuner.

1Appuyez sur AV ?/1 tout en

appuyant sur RM SET UP.

La touche RM SET UP clignote.

Conseil

Pour appuyer sur RM SET UP, utilisez une tige

très fine, comme un trombone.

2Alors que la touche RM SET UP

clignote, appuyez sur la touche

de source d’entrée (y compris

TV) correspondant à l’appareil

que vous désirez commander.

Par exemple, si vous désirez commander

un magnétoscope raccordé à VIDEO 2,

appuyez sur VIDEO 2.

RM SET UP et la touche de source

d’entrée s’allument.

Si vous appuyez sur la touche d’un

appareil dont vous ne pouvez pas

programmer la télécommande, comme

DMPORT, XM ou SIRIUS, etc., la

touche RM SET UP continue à clignoter.

3Appuyez sur les touches

numériques pour saisir le code

numérique (ou l’un des codes

numériques s’il en existe

plusieurs) correspondant à

l’appareil et fabricant de

l’appareil que vous désirez

commander.

RM SET UP et la touche de source

d’entrée s’allument.

Remarque

Comme code de télécommande d’un

téléviseur, seuls des nombres dans les 500 sont

valides.

4Appuyez sur ENTER.

Une fois le code numérique vérifié, la

touche RM SET UP clignote deux fois et

la télécommande quitte automatiquement

le mode de programmation. La touche de

source d’entrée s’éteint également.

141FR

Utilisation de la télécommande

Pour annuler la programmation

Appuyez sur RM SET UP à tout moment.

Codes numériques

correspondant à l’appareil et

fabricant de l’appareil

Utilisez les codes numériques des tableaux ci-

dessous pour commander des appareils non-

Sony ou des appareils Sony que la

télécommande ne peut pas normalement

commander. Plusieurs codes numériques

peuvent être affectés à un appareil car le signal

de télécommande accepté par un appareil

diffère selon son modèle et son année de

fabrication. Si un code n’est pas accepté par la

télécommande, utilisez d’autres codes.

Remarques

• Les codes numériques sont basés sur les dernières

informations disponibles pour chaque marque. Il se

peut que votre l’appareil ne réponde pas à certains

ou à tous les codes.

• Toutes les touches de source d’entrée de cette

télécommande ne sont pas disponibles lorsqu’elles

sont utilisées avec certains appareils.

Pour commander un lecteur CD

Pour commander une platine

DAT

Pour commander une platine

Pour commander une platine-

cassette

Pour commander un lecteur LD

Pour commander un lecteur CD

vidéo

Fabricant Code(s)

SONY 101, 102, 103

DENON 104, 123

JVC 105, 106, 107

KENWOOD 108, 109, 110

MAGNAVOX 111, 116

MARANTZ 116

ONKYO 112, 113, 114

PANASONIC 115

PHILIPS 116

PIONEER 117

TECHNICS 115, 118, 119

YAMAHA 120, 121, 122

Fabricant Code(s)

SONY 203

PIONEER 219

Fabricant Code(s)

SONY 301

DENON 302

JVC 303

KENWOOD 304

Fabricant Code(s)

SONY 201, 202

DENON 204, 205

KENWOOD 206, 207, 208, 209

NAKAMICHI 210

PANASONIC 216

PHILIPS 211, 212

PIONEER 213, 214

TECHNICS 215, 216

YAMAHA 217, 218

Fabricant Code(s)

SONY 601, 602, 603

PIONEER 606

Fabricant Code(s)

SONY 605

suite

142FR

Pour commander un

magnétoscope

* Si un magnétoscope AIWA ne fonctionne pas avec un

code AIWA, saisissez un code Sony.

Pour commander un lecteur

DVD

Pour commander un

enregistreur DVD

Pour commander un téléviseur

Pour commander un tuner

satellite ou un décodeur câble

Fabricant Code(s)

SONY 701, 702, 703, 704,

705, 706

AIWA* 710, 750, 757, 758

AKAI 707, 708, 709, 759

BLAUPUNKT 740

EMERSON 711, 712, 713, 714,

715, 716, 750

FISHER 717, 718, 719, 720

GENERAL ELECTRIC 721, 722, 730

GOLDSTAR/LG 723, 753

GRUNDIG 724

HITACHI 722, 725, 729, 741

ITT/NOKIA 717

JVC 726, 727, 728, 736

MAGNAVOX 730, 731, 738

MITSUBISHI/MGA 732, 733, 734, 735

NEC 736

PANASONIC 729, 730, 737, 738,

739, 740

PHILIPS 729, 730, 731

PIONEER 729

RCA/PROSCAN 722, 729, 730, 731,

741, 747

SAMSUNG 742, 743, 744, 745

SANYO 717, 720, 746

SHARP 748, 749

TELEFUNKEN 751, 752

TOSHIBA 747, 755, 756

ZENITH 754

Fabricant Code(s)

SONY 401, 402, 403

PANASONIC 406, 408

PHILIPS 407

PIONEER 409

TOSHIBA 404

DENON 405

Fabricant Code(s)

SONY 403

Fabricant Code(s)

SONY 501, 502

DAEWOO 504, 505, 506, 507,

515, 544

FISHER 508

GOLDSTAR/LG 503, 511, 512, 515,

534, 544

GRUNDIG 517, 534

HITACHI 513, 514, 515, 544

ITT/NOKIA 521, 522

JVC 516

MAGNAVOX 503, 518, 544

MITSUBISHI/MGA 503, 519, 544

NEC 503, 520, 544

PANASONIC 509, 524

PHILIPS 515, 518

PIONEER 509, 525, 526, 540

RCA/PROSCAN 510, 527, 528, 529,

544

SAMSUNG 503, 515, 531, 532,

533, 534, 544

SANYO 508, 545, 546, 547

SHARP 535

TELEFUNKEN 523, 536, 537, 538

THOMSON 530, 537, 539

TOSHIBA 535, 540, 541

ZENITH 542, 543

Fabricant Code(s)

SONY 801, 802, 803, 804

Fabricant Code(s)

143FR

Utilisation de la télécommande

Pour commander un tuner

Pour commander un

enregistreur à disque dur

Pour commander un lecteur

Blu-ray Disc

Pour commander un PSX

Exécution automatique

d’une séquence de

plusieurs commandes

(Exécution de macro-commandes)

La fonction d’exécution de macro-commandes

vous permet de programmer et exécuter une

séquence de commandes comme une seule

commande.

La télécommande offre 2 listes de macro-

commandes (MACRO 1 et MACRO 2). Vous

pouvez spécifier jusqu’à 20 commandes pour

chaque liste de macro-commandes.

Remarque

Lors de la configuration de macro-commandes,

remplacez les piles par des neuves.

JERROLD/G.I. 806, 807, 808, 809,

810, 811, 812, 813,

814

PANASONIC 818

RCA 805, 819

S. ATLANTA 815, 816, 817

Fabricant Code(s)

SONY 002, 003, 004, 005

Fabricant Code(s)

SONY 307, 308, 309

Fabricant Code(s)

SONY 310, 311, 312

Fabricant Code(s)

SONY 313, 314, 315

Fabricant Code(s)

144FR

1Appuyez sur MACRO 1 ou

MACRO 2 pendant plus de 1

seconde tout en appuyant sur

RM SET UP.

La touche RM SET UP clignote.

Conseil

Pour appuyer sur RM SET UP, utilisez une tige

très fine, comme un trombone.

2Appuyez sur la touche de

source d’entrée correspondant

à l’appareil auquel vous désirez

affecter l’une des opérations ci-

dessous.

La touche de source d’entrée sélectionnée

s’allume.

3Appuyez sur la touche

correspondant à l’opération

que vous désirez programmer

par apprentissage comme il est

indiqué ci-dessous.

La touche de source d’entrée sélectionnée

à l’étape 2 clignote deux fois, puis se

rallume.

4Répétez les opérations des

étapes 2 et 3. Pour programmer

une autre commande pour le

même appareil, répétez

l’opération de l’étape 3.

5Appuyez sur RM SET UP pour

terminer la procédure de

programmation.

Conseil

Si la touche RM SET UP clignote cinq fois à

l’étape 1 et que la programmation de macro-

commandes ne commence pas, remplacez les

piles par des neuves.

Programmation de la séquence

d’opérations

1,5

1,3

2,3

Appuyez sur Opérations à

programmer

H, x, X,

M, m,

., >

Exécute l’opération de

la touche.

La touche de

source d’entrée

pendant plus de

1 seconde

Les entrées sont

commutées.

MACRO 1 ou

MACRO 2

Un intervalle d’une

seconde est créé. Pour

créer un intervalle plus

long, appuyez plusieurs

fois sur MACRO 1 ou

MACRO 2.

145FR

Utilisation de la télécommande

Pour annuler la programmation

Appuyez sur RM SET UP. Si vous n’appuyez

sur aucune touche pendant 60 secondes, la

programmation est abandonnée.

La commande précédente reste valide.

Pour exécuter une macro-

commande

1Appuyez sur AMP.

La touche AMP s’allume, puis s’éteint.

2Appuyez sur MACRO 1 ou MACRO 2

pour démarrer la macro.

La macro démarre et exécute les

commandes dans l’ordre où vous les avez

programmées. Pendant l’envoi des

commandes, la touche RM SET UP

clignote et la touche AMP s’allume.

Lorsque les commandes ont été envoyées,

les touches RM SET UP et AMP

s’éteignent.

Pour effacer une macro

programmée

1Appuyez sur MACRO 1 ou MACRO 2

pendant plus de 1 seconde tout en

appuyant sur RM SET UP pour effacer

la macro-commande mémorisée.

La touche RM SET UP clignote plusieurs

fois.

2Appuyez sur RM SET UP.

Les commandes mémorisées dans la macro

sont effacées.

Mémorisation de codes

de télécommande

n’ayant pas été

préprogrammés dans la

télécommande

Lorsqu’un code de télécommande ne figure

pas parmi ceux préprogrammés en usine dans

la télécommande, vous pouvez le programmer

par apprentissage dans la télécommande avec

la fonction d’apprentissage.

Remarque

Lors de la configuration de l’ampli-tuner pour

l’apprentissage des modes de télécommande,

remplacez les piles par des neuves.

Exemple pour affecter la touche numérique

1 à VIDEO 1 de la télécommande :

1Appuyez sur TV tout en

appuyant sur RM SET UP.

La touche RM SET UP s’allume.

Conseil

Pour appuyer sur RM SET UP, utilisez une tige

très fine, comme un trombone.

2Appuyez sur la touche de

source d’entrée (VIDEO 1 dans

cet exemple) pour laquelle vous

désirez utiliser la fonction

d’apprentissage.

La touche de source d’entrée clignote. (La

touche RM SET UP reste allumée.)

1,6

suite

146FR

3Appuyez sur la touche

numérique (touche 1 dans cet

exemple) que vous désirez

utiliser comme touche VIDEO 1.

La touche de source d’entrée sélectionnée

à l’étape 2 s’allume. (La touche RM SET

UP reste allumée.)

4Pointez le récepteur de code de

la télécommande vers

l’émetteur/récepteur de l’autre

télécommande dont vous

désirez copier le code par

apprentissage.

Lorsque la seconde télécommande reçoit

le signal, la touche de source d’entrée

sélectionnée à l’étape 2 s’éteint.

5La touche RM SET UP clignote

deux fois et l’opération

d’apprentissage est terminée.

Si l’opération d’apprentissage échoue, la

touche RM SET UP clignote cinq fois.

Recommencez alors l’opération depuis

l’étape 2.

6Appuyez sur RM SET UP pour

terminer la procédure de

fonction d’apprentissage.

Conseils

• Lorsque la capacité mémoire nécessaire pour

enregistrer les codes de télécommande atteint une

certaine limite, la touche RM SET UP clignote 10

fois, puis l’opération d’apprentissage se termine.

• Si la touche RM SET UP clignote cinq fois à

l’étape 1 et que la procédure d’apprentissage ne

commence pas, remplacez les piles par des neuves.

Pour annuler l’apprentissage

Appuyez sur RM SET UP. Si vous n’appuyez

sur aucune touche pendant 60 secondes, la

programmation est abandonnée.

Utilisation d’une commande

ayant été apprise

Pour sélectionner une entrée apprise,

appuyez sur la touche programmée par

apprentissage.

Pour effacer le code appris

1Appuyez sur TV tout en appuyant sur

RM SET UP.

2Appuyez sur la touche de source

d’entrée (VIDEO 1 dans cet exemple)

dont vous désirez effacer la

programmation.

La touche de source d’entrée clignote. (La

touche RM SET UP reste allumée.)

3Appuyez sur ?/1 pendant plus de 1

seconde.

La touche de source d’entrée clignote deux

fois à plusieurs reprises.

4Appuyez sur une touche de source

d’entrée pour effacer la programmation

mémorisée.

La touche RM SET UP clignote deux fois

et l’opération d’effacement est terminée.

Si l’opération d’effacement échoue, la

touche RM SET UP clignote cinq fois.

Recommencez alors l’opération depuis

l’étape 2.

5 - 10 cm environ

147FR

Utilisation de la télécommande

Effacement de tout le

contenu de la mémoire

de la télécommande

1D’abord, appuyez et

maintenez enfoncé MASTER

VOL –, puis appuyez sur ?/1,

puis sur AV ?/1.

La touche RM SET UP clignote trois fois.

2Relâchez MASTER VOL –.

Tout le contenu de la mémoire de la

télécommande (c’est-à-dire toutes les

données programmées) est effacé.

AV ?/1

?/1

MASTER

VOL –

148FR

Glossaire

xCinema Studio EX

Véritable compilation de la technologie Digital

Cinema Sound, ce mode de son surround offre

le son d’un studio de doublage grâce à trois

technologies : « Virtual Multi Dimensions »,

« Screen Depth Matching » et « Cinema

Studio Reverberation ».

La fonction « Virtual Multi Dimensions », qui

utilise la technologie d’enceintes virtuelles,

crée un environnement virtuel multisurround

de jusqu’à 7.1 canaux avec des enceintes

réelles et fait entrer le son surround des salles

de cinéma les mieux équipées dans votre

salon.

La fonction « Screen Depth Matching »

restitue l’atténuation des aigus, la plénitude et

la profondeur du son d’une salle de cinéma

dans laquelle le son provient de derrière

l’écran. Cet effet est ensuite ajouté aux canaux

avant et central.

La fonction « Cinema Studio Reverberation »

reproduit les caractéristiques sonores des

studios de doublage et studios

d’enregistrement à la pointe de la technologie

et notamment celles des studios de doublage

Sony Pictures Entertainment. Trois modes, A/

B/C, sont disponibles selon le type de studio.

xDeepColor

Les signaux vidéo pour lesquels la profondeur

de couleur des signaux passant par une prise

HDMI a été intensifiée.

Le nombre de couleurs exprimables sur 1 pixel

était de 24 bits (16 777 216 couleurs) sur la

prise HDMI actuelle. Cependant, le nombre de

couleurs exprimables sur 1 pixel est de 36, etc.,

bits lorsque l’ampli-tuner correspond à

DeepColor.

Comme le degré de profondeur d’une couleur

peut s’exprimer plus finement quand le

nombre de bits augmente, des changements

progressifs de couleur peuvent être exprimés

plus finement.

xDigital Cinema Sound (DCS)

Cette technologie originale de restitution du

son Home Cinema a été mise au point par Sony

en association avec Sony Pictures

Entertainment pour faire entrer le réalisme et

la puissance du son d’une salle de cinéma dans

votre salon. Intégrant un DSP (Digital Signal

Processor) (processeur de signal numérique)

avec des données mesurées sur le vif, le

« Digital Cinema Sound » recrée dans votre

salon le champ sonore idéal voulu par les

réalisateurs de cinéma.

xDigital Concert Hall

« Digital Concert Hall » délivre un son plus

riche pour les sources stéréo 2ch comme les

CD, etc. Avec des enceintes 5.1ch ou 7.1ch et

la technologie d’enceintes virtuelles, la

réverbération stéréoscopique et le son réfléchi

sont reproduis et vous pouvez profiter de

logiciels de musique avec un son et une

présence plus riches. Le champ sonore d’une

salle de concert est recréé par une analyse

géométrique de la salle et un modelage précis

des sons réfléchis et subissant un écho en

fonction des données actuelles mesurées. Les

qualités tonales comme l’intensité du son et la

réponse en fréquence sont prises en compte et

calculées sur le DSP (Digital Signal

Processor) pour donner de la réverbération au

son dont vous pouvez profiter avec une

résonance naturelle et confortable, comme si

vous vous trouviez dans une salle de concert.

xDolby Digital

Technologie d’encodage/décodage audio

numérique mise au point par Dolby

Laboratories, Inc. Cette technologie utilise des

canaux avant (gauche/droit), central, surround

(gauche/droit) et de subwoofer. Norme audio

pour les DVD VIDEO, elle est également

connue sous le nom de « surround 5.1 canaux

».

Informations complémentaires

149FR

Informations complémentaires

xDolby Digital Plus

Dolby Digital Plus offre la flexibilité et

l’efficacité pour délivrer davantage de canaux

de son surround captivant pour des supports

vidéo à haute définition. Son efficacité

supérieure de codage permet d’obtenir un son

atteignant 7.1ch en haute qualité multicanal

sans impact négatif sur la quantité de bits

allouée à la vidéo ou aux autres fonctions.

xDolby Digital Surround EX

Technologie acoustique mise au point par

Dolby Laboratories, Inc. Les informations

surround arrière sont matricées dans les

canaux surround gauche et droit ordinaires

pour permettre une restitution du son sur 6.1

canaux. Ceci permet en particulier de recréer

les scènes d’action avec un champ sonore plus

dynamique et plus réaliste.

xDolby Pro Logic II

Cette technologie convertit un son stéréo

enregistré sur 2 canaux pour une lecture sur

5.1 canaux. Elle offre un mode MOVIE pour

les films et un mode MUSIC pour des sources

stéréo telles que musique. Les films anciens

encodés en format stéréo classique peuvent

être enrichis d’un son surround 5.1 canaux.

Le mode GAME convient aux jeux vidéo.

xDolby Pro Logic IIx

Technologie pour une lecture 7.1 canaux (ou

6.1 canaux). De même que le son encodé en

Dolby Digital Surround EX, le son encodé en

Dolby Digital 5.1 canaux peut être restitué sur

7.1 canaux (ou 6.1 canaux). Le contenu

existant enregistré en stéréo peut également

être restitué sur 7.1 canaux (ou 6.1 canaux).

xDolby Surround (Dolby Pro

Logic)

Technologie de traitement du son mise au

point par Dolby Laboratories, Inc. Les

informations surround centrale et mono sont

matricées dans deux canaux stéréo. À la

lecture, le son est décodé et émis comme un

son surround 4 canaux. Il s’agit de la méthode

de traitement du son la plus répandue pour les

DVD VIDEO.

xDolby TrueHD

Dolby TrueHD est une technologie audio

Dolby sans perte développée pour les disques

optiques à haute définition. Le son Dolby

TrueHD est identique bit par bit aux matrices

de studio d’origine et offre un son de qualité

extrême atteignant 8ch à 96 kHz/24 bits et 6ch

à 192 kHz/24 bits. Associé à la vidéo haute

définition, il offre une expérience de Home

Cinema inégalée.

xDSD

Format audio utilisé par les Super Audio CD.

DSD convertit les signaux analogiques en

numérique et les enregistre directement, sans

aucun traitement supplémentaire, de sorte

qu’aucune information n’est perdue. Effectue

un enregistrement et une lecture du son en

qualité haute fidélité.

xDTS 96/24

Un format de signal numérique assurant un

son de haute qualité. Ce format permet

d’enregistrer le son avec une fréquence

d’échantillonnage et un débit binaire de 96

kHz/24 bits, soit avec les valeurs les plus

élevées possibles pour les DVD VIDEO. Le

nombre de canaux de lecture dépend du

contenu.

xDTS Digital Surround

Technologie d’encodage/décodage audio

numérique pour salles de cinéma mise au point

par DTS, Inc. Compressant moins le son que le

Dolby Digital, cette technologie offre une

restitution du son de meilleure qualité.

xDTS Neo:6

Cette technologie convertit un son stéréo

enregistré sur 2 canaux pour une lecture sur

6.1 canaux. Deux modes sont disponibles

selon la source de lecture ou vos préférences :

CINEMA pour les films et MUSIC pour les

sources stéréo telles que la musique.

xDTS-ES

Format pour une lecture 6.1 canaux avec des

informations surround arrière. Deux modes

sont disponibles : le mode « Discrete 6.1 »

suite

150FR

dans lequel tous les canaux sont enregistrés

séparément et le mode « Matrix 6.1 » dans

lequel le canal surround arrière est matricé

dans les canaux surround gauche et surround

droit. Ce format convient idéalement à la

lecture des pistes son des films.

xDTS-HD

Format audio qui étend le format DTS Digital

Surround conventionnel.

Ce format consiste en un noyau et une

extension, le noyau étant compatible DTS

Digital Surround. Il existe deux sortes de DTS-

HD, DTS-HD High Resolution Audio et DTS-

HD Master Audio. DTS-HD High Resolution

Audio possède un taux de transmission

maximal de 6 Mbps avec une compression à

perte (Lossy), et DTS-HD High Resolution

Audio correspond à une fréquence

d’échantillonnage maximale de 96 kHz, et à

un maximum de 7.1 ch. DTS-HD Master

Audio possède un taux de transmission

maximal de 24,5 Mbps, et utilise une

compression sans perte (Lossless), et DTS-HD

Master Audio correspond à une fréquence

d’achantillonnage maximale de 192 kHz, et à

un maximum de of 7.1 ch.

xEntrelacé

Une méthode de balayage qui forme l’image

en affichant la moitié des lignes sur le tube

d’un téléviseur ou d’un moniteur toutes les 1/

60 de seconde. Toutes les lignes impaires sont

d’abord tracées avec un espace entre les lignes.

Les lignes paires sont ensuite tracées en

remplissant les espaces.

Le « i » de « 480i » représente « Interlace ».

xFréquence de recouvrement

La fréquence à laquelle les fréquences des

deux enceintes se recoupent.

xHDMI (High-Definition

Multimedia Interface)

HDMI (High-Definition Multimedia

Interface) est une interface qui prend en charge

à la fois les signaux vidéo et les signaux audio

sur une même liaison numérique, vous

permettant de profiter d’une image et d’un son

numériques de haute qualité. La spécification

HDMI prend en charge le HDCP (High-

bandwidth Digital Contents Protection), une

technologie de protection contre la copie

incorporant une technologie de codage des

signaux vidéo numériques.

xHigh Bitrate Audio

Cela se rapporte aux formats audio de la

méthode de compression (DTS-HD Master

Audio, Dolby TrueHD, etc.) qui se fait en

format à haut débit enregistré principalement

sur les Blu-ray Disc etc.

xL.F.E. (Low Frequency Effects)

Effets sonores de fréquences graves émis par

un subwoofer en Dolby Digital, DTS, etc.

L’ajout de graves profondes dans des

fréquences de 20 à 120 Hz permet d’obtenir un

son plus puissant.

xNeural THX

Les technologies Neural Surround™, THX®

ont été choisies comme format officiel de

diffusion du son surround pour le « XM HD

Surround » de la radio satellite XM et d’autres

stations de radio FM/HD importantes aux

États-Unis et dans le monde. Neural Surround,

THX Technologies offre une enveloppe riche

ainsi que le détail discret du son surround dans

un format 100% compatible avec le son stéréo.

xPCM (Pulse Code Modulation)

Une méthode de conversion du son analogique

en son numérique pour vous permettre de

bénéficier facilement du son numérique.

xProgressif

Une méthode de balayage qui trace toutes les

lignes du balayage de manière séquentielle,

par opposition au balayage entrelacé où toutes

les lignes impaires puis toutes les lignes paires

sont tracées.

Le « p » de « 480p » représente

« Progressive ».

151FR

Informations complémentaires

xSignal S-vidéo

Un format pour transmettre les informations

d’un signal vidéo. Le format S-vidéo utilise un

seul câble et deux canaux, l’un pour le signal

de luminance Y, l’autre pour le signal de

chrominance C. Il en résulte une meilleure

qualité d’image à l’enregistrement et à la

lecture qu’avec un signal composite.

xVidéo composantes

Un format permettant de transmettre les

informations du signal vidéo en trois signaux

séparés : luminance Y, chrominance Pb et

chrominance Pr. Ce format assure une

transmission plus fidèle d’images de haute

qualité telles que les images DVD VIDEO ou

HDTV. Les trois prises sont identifiées par un

codage couleur vert, bleu et rouge.

xVidéo composite

Un format standard pour la transmission des

informations du signal vidéo. Le signal de

luminance Y et le signal de chrominance C

sont combinés et transmis ensemble.

xx.v.Color

x.v.Color est un terme plus familier pour la

norme xvYCC proposée par Sony, et est une

marque de Sony. xvYCC est une norme

internationale pour l’espace couleur de vidéo.

Cette norme peut exprimer une plus grande

plage de couleurs que la norme de diffusion

utilisée actuellement.

Précautions

Sécurité

Si un objet ou un liquide pénètre dans le boîtier

de l’ampli-tuner, débranchez l’ampli-tuner et

faites-le vérifier par un technicien qualifié

avant de le remettre sous tension.

Sources d’alimentation

• Avant d’utiliser l’ampli-tuner, assurez-vous

que sa tension de fonctionnement

correspond à celle du secteur.

La tension de fonctionnement est indiquée

sur la plaque signalétique au dos de l’ampli-

tuner.

• La chaîne n’est pas isolée du secteur tant

qu’elle reste branchée à la prise murale,

même lorsqu’elle est éteinte.

• Débranchez l’ampli-tuner de la prise murale

si vous ne comptez pas l’utiliser pendant

longtemps. Pour débrancher le cordon

d’alimentation secteur, tenez-le par la fiche ;

ne tirez jamais directement sur le cordon lui-

même.

• Une lame de la fiche est plus large que

l’autre. Ceci est une mesure de sécurité

empêchant que la fiche puisse être branchée

à l’envers. Si vous ne parvenez pas à insérer

la fiche à fond dans la prise, adressez-vous à

votre revendeur.

• Le cordon d’alimentation secteur ne doit être

remplacé que dans un centre de service

après-vente qualifié.

Accumulation de chaleur

Cet ampli-tuner chauffe pendant le

fonctionnement, mais ceci n’est pas une

anomalie. Si vous utilisez constamment

l’ampli-tuner avec un niveau du son élevé, la

température du dessus, des côtés et du dessous

du boîtier augmente considérablement. Pour

ne pas risquer de vous brûler, ne touchez pas le

coffret.

suite

152FR

Lieu d’installation

• Placez l’ampli-tuner dans un endroit bien

aéré pour éviter toute accumulation de

chaleur et prolonger ainsi la durée de

service.

• Ne placez pas l’ampli-tuner près d’une

source de chaleur ou dans un endroit exposé

aux rayons directs du soleil, à une poussière

excessive ou à des chocs mécaniques.

• Ne placez rien au-dessus du boîtier qui

puisse obstruer les orifices d’aération et

provoquer des dysfonctionnements.

• Ne placez pas l’ampli-tuner près d’appareils

tels que téléviseurs, magnétoscopes ou

platine cassettes. (Lorsque vous utilisez

l’ampli-tuner avec un téléviseur, un

magnétoscope ou une platine cassette et

qu’il est placé trop près de ces appareils, il

pourrait en résulter des bruits parasites et la

qualité de l’image pourrait en souffrir. Ceci

est particulièrement vrai si vous utilisez une

antenne intérieure. Nous vous

recommandons donc d’utiliser une antenne

extérieure.)

Utilisation

Avant de raccorder d’autres appareils, éteignez

et débranchez toujours l’ampli-tuner.

Nettoyage

Nettoyez le boîtier, le panneau et les

commandes avec un chiffon doux légèrement

humecté d’une solution détergente douce.

N’utilisez pas de tampons abrasifs, de poudres

à récurer ou de solvants tels qu’alcool ou

benzine.

Pour toute question au sujet de l’ampli-tuner

ou tout problème, adressez-vous au revendeur

Sony le plus proche.

Guide de dépannage

Si vous rencontrez l’un des problèmes suivants

lors de l’utilisation de l’ampli-tuner, utilisez ce

guide pour le résoudre. Si le problème persiste,

adressez-vous au revendeur Sony le plus

proche.

Audio

Il n’y a pas de son quel que soit

l’appareil sélectionné ou le son produit

est très faible.

• Assurez-vous que les enceintes et les

appareils sont solidement connectés.

• Assurez-vous que tous les cordons

d’enceinte sont correctement branchés.

• Assurez-vous que l’ampli-tuner et tous les

appareils sont allumés.

• Assurez-vous que MASTER VOLUME

n’est pas sur –∞ dB. Essayez de le régler à

–40 dB environ.

• Vérifiez que SPEAKERS (OFF/A/B/A+B)

n’est pas sur OFF (page 48).

• Appuyez sur MUTING sur la

télécommande pour désactiver la fonction

de coupure du son.

• Assurez-vous que vous avez sélectionné

l’appareil correct avec INPUT

SELECTOR.

• Assurez-vous qu’un casque n’est pas

branché.

• Si le son est très faible, vérifiez si la

fonction NIGHT MODE n’est pas activée

(page 77).

• Le dispositif de protection de l’ampli-

tuner a été activé. Éteignez l’ampli-tuner,

corrigez le problème à l’origine du court-

circuit, puis rallumez l’ampli-tuner.

Il n’y a pas de son à un appareil

particulier.

• Assurez-vous que l’appareil est

correctement raccordé aux prises d’entrée

audio pour cet appareil.

• Assurez-vous que le ou les cordons utilisés

pour le raccordement sont solidement

153FR

Informations complémentaires

branchés dans les prises de l’ampli-tuner

et de l’appareil.

Il n’y a pas de son à l’une des enceintes

avant.

• Raccordez un casque d’écoute à la prise

PHONES pour vérifier le son. Si vous

n’entendez que le son d’un seul canal par

le casque, il se peut que l’appareil ne soit

pas correctement raccordé à l’ampli-tuner.

Assurez-vous que tous les cordons sont

solidement branchés dans les prises de

l’ampli-tuner et de l’appareil. Si vous

entendez le son des deux canaux par le

casque, il se peut que l’une des enceintes

avant ne soit pas correctement raccordée à

l’ampli-tuner. Vérifiez le raccordement de

l’enceinte avant qui n’émet pas de son.

• Assurez-vous que vous avez raccordé la

prise L et la prise R à un appareil

analogique et pas seulement à la prise L ou

la prise R. Utilisez un câble mono-stéréo

(non fourni). Cependant, il n’y aura pas de

son sur l’enceinte centrale lorsqu’un

champ sonore (Pro Logic, etc.) est

sélectionné. Lorsque l’enceinte centrale

n’est pas raccordée, le son n’est émis que

par les enceintes avant gauche/droite.

Il n’y a pas de son pour les sources

analogiques 2 canaux.

• Assurez-vous que la prise d’entrée audio

(numérique) sélectionnée n’est pas

affectée à une autre entrée dans « Input

Assign » dans le menu Input (page 110).

Il n’y a pas de son des sources

numériques (depuis la prise d’entrée

COAXIAL ou OPTICAL).

• Vérifiez que INPUT MODE n’est pas sur

« Analog » (page 109).

• Vérifiez que « 2ch Analog Direct » n’est

pas utilisé.

• Assurez-vous que la prise d’entrée audio

(numérique) sélectionnée n’est pas

affectée à une autre entrée dans « Input

Assign » dans le menu Input (page 110).

Le son de la source raccordée à la prise

HDMI n’est pas émis par un

amplificateur ou le haut-parleur du

téléviseur raccordé à l’ampli-tuner.

• Assurez-vous que l’appareil est

correctement raccordé à la prise HDMI

pour cet appareil.

• Le son n’est pas émis lorsque vous

affichez le menu de l’ampli-tuner sur

l’écran du téléviseur. Appuyez sur AMP

MENU pour éteindre l’affichage.

• Un paramétrage de l’appareil lecteur peut

être nécessaire pour certains appareils.

Consultez le mode d’emploi de chaque

appareil.

• Assurez-vous d’utiliser un câble de

raccordement pour la prise HDMI qui

correspond à une haute vitesse (un câble

HDMI version1.3a, catégorie 2) lorsque

vous regardez des images ou écoutez du

son pendant une transmission DeepColor.

Le son gauche et le son droit sont

déséquilibrés ou inversés.

• Assurez-vous que les enceintes et les

appareils sont correctement et solidement

connectés.

• Réglez les paramètres de balance à l’aide

du menu de paramétrage Auto Calibration.

Ronflement ou parasites importants.

• Assurez-vous que les enceintes et les

appareils sont solidement connectés.

• Assurez-vous que les cordons de

raccordement ne se trouvent pas près d’un

transformateur ou d’un moteur électrique

et qu’ils sont à au moins 3 mètres d’un

téléviseur ou d’une lampe fluorescente.

• Éloignez le téléviseur des appareils audio.

• Assurez-vous que vous avez relié la borne

U SIGNAL GND à la terre (uniquement si

une platine tourne-disque est raccordée).

• Les fiches et prises sont sales. Essuyez-les

avec un chiffon légèrement humecté

d’alcool.

suite

154FR

Il n’y a pas de son ou le son est très

faible à l’enceinte centrale/enceintes

surround/enceintes surround arrière.

• Sélectionnez un mode « Cinema Studio

EX » (page 71).

• Réglez le niveau des enceintes (page 79).

• Assurez-vous que l’enceinte centrale/

enceinte(s) surround sont réglées sur

« SMALL » ou « LARGE » (page 79).

Il n’y a pas de son aux enceintes

surround arrière.

• Certains disques n’ont pas de drapeau

Dolby Digital Surround EX même s’ils

portent le logo Dolby Digital Surround EX

sur l’emballage. Dans ce cas, sélectionnez

« ON » dans « SB Dec Mode » (page 76).

Il n’y a pas de son au subwoofer.

• Assurez-vous que le subwoofer est

correctement et solidement connecté.

• Assurez-vous que l’enceinte est allumée.

• Lorsque toutes les enceintes sont réglées

sur « LARGE » et que l’option « Neo:6

Cinema » ou « Neo:6 Music » est

sélectionnée, il n’y a pas de son au

subwoofer.

L’effet surround ne peut pas être

obtenu.

• Assurez-vous que la fonction de champ

sonore est activée (appuyez sur MOVIE ou

MUSIC).

• Les champs sonores sont inopérants pour

des signaux avec une fréquence

d’échantillonnage supérieure à 48 kHz.

Le son multicanal Dolby Digital ou DTS

n’est pas restitué.

• Assurez-vous que le DVD, etc., en cours

de lecture est enregistré en format Dolby

Digital ou DTS.

• Lorsque vous raccordez un lecteur DVD,

etc. aux prises d’entrée numériques de

l’ampli-tuner, assurez-vous que le

paramètre pour la sortie audio numérique

de l’appareil raccordé est disponible.

L’enregistrement ne s’effectue pas.

• Assurez-vous que les appareils sont

correctement raccordés (page 23).

• Sélectionnez l’appareil source à l’aide de

INPUT SELECTOR (page 56).

Le témoin MULTI CHANNEL

DECODING ne s’allume pas en bleu.

• Assurez-vous que l’appareil lecteur est

raccordé à une prise numérique et que

l’entrée est correctement sélectionnée sur

l’ampli-tuner.

• Vérifiez si la source d’entrée du contenu en

cours de lecture est au format multicanal.

• Vérifiez si l’appareil lecteur est paramétré

sur le son multicanal.

• Assurez-vous que la prise d’entrée audio

(numérique) sélectionnée n’est pas

affectée à une autre entrée dans « Input

Assign » dans le menu Input (page 110).

Il n’y a pas de son de l’appareil

raccordé à l’adaptateur DIGITAL MEDIA

PORT.

• Réglez le volume de cet ampli-tuner.

• L’adaptateur DIGITAL MEDIA PORT et/

ou l’appareil n’est pas raccordé

correctement. Éteignez l’ampli-tuner, puis

raccoder de nouveau l’adaptateur

DIGITAL MEDIA PORT et/ou l’appareil.

• Vérifiez l’adaptateur DIGITAL MEDIA

PORT et/ou l’appareil pour vous assurer

qu’il prend en charge cet ampli-tuner.

Vidéo

Il n’y a pas d’image ou l’image n’est

pas nette sur l’écran du téléviseur ou

du moniteur.

• Sélectionnez l’entrée appropriée sur

l’ampli-tuner (page 56).

• Réglez votre téléviseur sur le mode

d’entrée approprié.

• Éloignez le téléviseur des appareils audio.

• Affectez correctement l’entrée vidéo

composantes.

• Le signal d’entrée doit être le même que

celui reçu lorsque vous convertissez un

155FR

Informations complémentaires

signal d’entrée avec l’ampli-tuner

(page 36).

L’image émise par la prise du

COMPONENT VIDEO OUT est

corrompue.

• Des signaux d’entrée vidéo autres que les

signaux composantes 480p ne sont pas

reçus lorsque des signaux sont émis par la

prise VIDEO. Veillez à ce que les signaux

d’entrée soient des signaux vidéo

composantes 480i.

• Lorsque des signaux d’entrée

composantes autres que 480p sont émis,

utilisez la prise COMPONENT VIDEO

OUT et placez « Resolution » sur

«DIRECT ».

Les images de la source avec une

connexion HDMI ne sont pas émises

sur le téléviseur.

• Assurez-vous que les câbles sont

correctement et solidement raccordés aux

appareils.

• Un paramétrage de l’appareil lecteur peut

être nécessaire pour certains appareils.

Consultez le mode d’emploi de chaque

appareil.

• Assurez-vous d’utiliser un câble de

raccordement pour la prise HDMI qui

correspond à une haute vitesse (un câble

HDMI version1.3a, catégorie 2) lorsque

vous regardez des images ou écoutez du

son pendant une transmission DeepColor.

L’enregistrement ne s’effectue pas.

• Assurez-vous que les appareils sont

correctement raccordés (page 29).

• Sélectionnez l’appareil source à l’aide de

INPUT SELECTOR (page 56).

L’affichage GUI n’apparaît pas sur

l’écran du téléviseur.

• Appuyez sur SHIFT, puis sur MENU pour

faire apparaître « GUI MODE » sur

l’affichage.

• Vérifiez que le téléviseur est correctement

raccordé.

Tuner

La réception FM est mauvaise.

• Utilisez un câble coaxial de 75 ohms (non

fourni) pour raccorder l’ampli-tuner à une

antenne FM extérieure comme sur la

figure ci-dessous. Si vous raccordez

l’ampli-tuner à une antenne extérieure,

reliez-le à la terre pour le protéger contre la

foudre. Pour ne pas risquer une explosion,

ne raccordez pas le fil de terre à un tuyau

de gaz.

Vous ne parvenez pas à sélectionner

les stations de radio.

• Assurez-vous que les antennes sont

correctement raccordées. Réglez les

antennes et utilisez une antenne extérieure

si nécessaire.

• Tenez l’antenne radio satellite à distance

des cordons d’enceintes et du cordon

d’alimentation pour éviter toute

interférence.

• Le signal des stations est trop faible

(lorsqu’elles sont sélectionnées avec la

fonction de sélection automatique).

Utilisez la sélection directe des stations.

• Réglez correctement l’intervalle d’accord

(lors d’une sélection des stations AM avec

la fonction de sélection directe).

• Aucune station n’a été préréglée ou les

stations préréglées ont été effacées de la

mémoire (lors d’une sélection des stations

avec la fonction de rappel d’une station

Ampli-tuner

Vers terre

Fil de terre (non

fourni)

Antenne FM extérieure

suite

156FR

préréglée). Préréglez les stations

(page 90).

• Appuyez sur DISPLAY de façon que la

fréquence s’affiche.

Le système ne reçoit pas du tout les

canaux satellite.

• Les conditions de réception ne sont pas

bonnes. Déplacez l’antenne dans un

endroit où les conditions sont meilleures.

• Vérifiez que vous êtres abonné au service

de radio satellite souhaité (voir page 92).

Télécommande

La télécommande ne fonctionne pas.

• Dirigez la télécommande vers le capteur

de l’ampli-tuner.

• Retirez tout obstacle entre la

télécommande et l’ampli-tuner.

• Remplacez toutes les piles de la

télécommande par des neuves si elles sont

faibles.

• Assurez-vous que le mode de commande

de l’ampli-tuner est le même que celui de

la télécommande. Si le mode de

commande de l’ampli-tuner n’est pas le

même que celui de la télécommande, vous

ne pouvez pas commander l’ampli-tuner

avec la télécommande (page 42).

• Sélectionnez l’entrée correcte sur la

télécommande.

• Si vous avez programmé un appareil non

Sony, il se peut que la télécommande ne

fonctionne pas correctement pour certains

modèles et fabricants.

Messages d’erreur

En cas d’anomalie, un code de deux chiffres et

un message s’affichent. Les indications du

message vous permettent de vérifier l’état du

système. Pour la résolution du problème,

consultez le tableau ci-dessous. Si le problème

persiste, adressez-vous au revendeur Sony le

plus proche.

PROTECTOR

Un courant irrégulier est émis vers les

enceintes ou quelque chose recouvre le

panneau supérieur de l’ampli-tuner.

L’ampli-tuner se met automatiquement hors

tension après quelques secondes. Vérifiez le

raccordement des enceintes et remettez sous

tension.

Pour les autres messages, consultez « Liste des

messages après une mesure de calibrage

automatique » (page 54), « Liste des messages

radio XM » (page 101), « Liste des messages

radio satellite SIRIUS » (page 101) et « Liste

des messages DIGITAL MEDIA PORT »

(page 107).

Référence pour l’effacement de

la mémoire

Pour effacer Voir

Tous les réglages mémorisés page 41

157FR

Informations complémentaires

Spécifications

Section amplificateur

PUISSANCE DE SORTIE

Puissance de sortie nominale en mode stéréo1) 2)

(8 ohms 20 Hz – 20 kHz,

THD 0,09%) :

120 W + 120 W

Puissance de sortie de référence en mode stéréo

(4 ohms 20 Hz – 20 kHz,

THD 0,15%) :

120 W + 120 W

Puissance de sortie de référence

(8 ohms 1 kHz, THD 0,7%)

FRONT2) :

130 W + 130 W

CENTER2) : 130 W

SURROUND2) :

130 W + 130 W

SURROUND BACK2) :

130 W + 130 W

Puissance de sortie de référence

(4 ohms 1 kHz, THD 0,7%)

FRONT2) :

120 W + 120 W

CENTER2) : 120 W

SURROUND2) :

120 W + 120 W

SURROUND BACK2) :

120 W + 120 W

1)Il se peut qu’il n’y ait pas de sortie de son pour

certains réglages du champ sonore et certaines

sources.

2)Mesurée dans les conditions suivantes :

Alimentation électrique : 120 V CA, 60 Hz

Réponse en fréquence

Entrées (Analogiques)

Entrées (Numériques)

Sorties

EQUALIZER

Section tuner FM

Plage d’accord 87,5 – 108,0 MHz

Antenne Antenne fil FM

Bornes d’antenne 75 ohms, asymétrique

PHONO Courbe d’égalisation

RIAA ±0,5 dB

MULTI CHANNEL

INPUT, SA-CD/CD,

MD/DAT, DVD/BD,

TV, SAT/CATV,

VIDEO 1/2/3

10 Hz – 100 kHz

± 3 dB

PHONO Sensibilité : 2,5 mV

Impédance : 50 kohms

S/B : 90 dB (A, filtre

passe-bas 20 kHz)

MULTI CHANNEL

INPUT, SA-CD/CD,

MD/DAT, DVD/BD, TV,

SAT/CATV,

VIDEO 1/2/3

Sensibilité : 150 mV

Impédance : 50 kohms

S/B : 100 dB (A, filtre

passe-bas 20 kHz)

DVD/BD, VIDEO 2,

SA-CD/CD (Coaxial)

Impédance : 75 ohms

S/B : 96 dB (A, filtre

passe-bas 20 kHz)

VIDEO 1, TV,

SAT/CATV, TAPE/CDR,

MD/DAT (Optique)

S/B : 96 dB

(A, filtre passe-bas 20

kHz)

MD/DAT (REC OUT),

VIDEO 1, ZONE 2,

ZONE 3 (AUDIO OUT)

Tension : 150 mV

Impédance : 1 kohm

FRONT L/R, CENTER,

SURROUND L/R,

SURROUND BACK L/R,

SUB WOOFER

Tension : 2 V

Impédance : 1 kohm

Niveaux de gain ±10 dB, pas de 1 dB

suite

158FR

Section tuner AM

Plage d’accord

Avec intervalle d’accord de 10 kHz

530 – 1 710 kHz3)

Avec intervalle d’accord de 9 kHz

531 – 1 710 kHz3)

Antenne Antenne cadre

3)Vous pouvez modifier l’intervalle d’accord pour la

gamme AM sur 9 kHz ou 10 kHz. Après avoir

sélectionné une station AM quelconque, éteignez

l’ampli-tuner. Tout en maintenant enfoncée

TUNING MODE, appuyez sur POWER de

l’ampli-tuner. Lorsque vous changez l’intervalle

d’accord, ceci efface toutes les stations préréglées.

Pour rétablir l’intervalle d’accord sur 10 kHz (ou 9

kHz), répétez la procédure ci-dessus.

Section vidéo

Entrées/sorties

Video : 1 Vc-c, 75 ohms

COMPONENT VIDEO :

Y : 1 Vc-c, 75 ohms

PB/CB : 0,7 Vc-c, 75 ohms

PR/CR : 0,7 Vc-c, 75 ohms

Conversion directe du

signal HD 80 MHz

HDMI Video

Entrée/Sortie (bloc répéteur HDMI)

640 × 480p@60 Hz

720 × 480p@59.94/60 Hz

1440 × 480p@59.94/60 Hz (pixel émis 2 fois)

1280 × 720p@59.94/60 Hz

1920 × 1080i@59.94/60 Hz

1920 × 1080p@59.94/60 Hz

720 × 576p@50 Hz

1440 × 576p@50 Hz (pixel émis 2 fois)

1280 × 720p@50 Hz

1920 × 1080i@50 Hz

1920 × 1080p@50 Hz

1920 × 1080p@24 Hz

Généralités

Alimentation électrique

120 V CA, 60 Hz

Puissance de sortie (DIGITAL MEDIA PORT)

DC OUT : 5 V, 700 mA

Consommation électrique

480 W/580 VA (États-

Unis/Canada)

Consommation électrique (en mode de veille)

0,7 W (lorsque « HDMI

Control » et « RS-232C

Control » sont réglés sur

« OFF »)

Dimensions 430 × 175 × 430 mm

(largeur/hauteur/

profondeur)

parties saillantes et

commandes comprises

Poids (env.) 16,0 kg

Accessoires fournis

Mode d’emploi (ce manuel)

Guide d’installation rapide (1)

Guide de la fonction HDMI CONTROL (1)

Liste des menus de la GUI (1)

Microphone d’optimisation ECM-AC1 (1)

Antenne fil FM (1)

Antenne cadre AM (1)

Cordon d’alimentation secteur (1)

Télécommande RM-AAL008 (1)

Télécommande RM-AAU016 (1)

Piles R6 (format-AA) (4)

La conception et les spécifications peuvent

être modifiées sans préavis.

159FR

Informations complémentaires

Index

Valeurs numériques

2 canaux 66

2ch Analog Direct 66, 134

4Ω 47

5.1 canaux 17

7.1 canaux 17

8Ω 47

A.F.D. (mode) 69

A/V Sync 62, 131

Accord automatique 88, 134

AM 88, 113, 134

Audio (Settings) 62, 131

Auto Calibration 49, 128, 132

Bass 7, 86, 130

BI-AMP 84, 129

Borne U SIGNAL GND 28

Canaux préréglés 97, 136

Category Mode 95, 135

Center Mix 84, 129

Center Width Control 74, 130

Changement d’EQ Preset 130

Changement de Zone Input 124

Changement des informations sur l’afficheur

113

Cinema Studio EX (mode) 71

Configuration d’un bi-amplificateur 125

Console de jeux vidéo 60

Control S 9, 126

Cordon d’alimentation secteur 41

Coupure du son 57

Crossover Freq 85, 129

Custom Settings 74

D.Range Comp (Compression de plage

dynamique) 85, 128

DCAC (Digital Cinema Auto Calibration) 49

DCS 71

Decode Priority 62, 131

DIGITAL MEDIA PORT 7, 9, 15, 24, 104

Dimension Control 74, 130

Direct Tuning 89, 96, 134, 135

Distance 80

Distance Unit 85, 129

Dolby Digital EX 67, 76

DTS Neo:6 (Cinema, Music) 69

DTS-ES Discrete 76

Dual Mono 62, 131

Effacer

EQ 87, 130

mémoire 41

télécommande 147

Effect Level 73, 130

Egaliseur 86

Enhanced Setup 55

Enregistrement 119

Enregistreur DVD 35

EQ (Settings) 86, 130

EQ Curve 55

FM 88, 113, 134

FM Mode 89, 130

Front Reverb 74, 130

GUI (Graphical User Interface) 21, 44

HDMI (Settings) 63, 131

HDMI Audio 63, 131

HDMI Control 63

HDMI SW Level 64, 131

Headphone (Settings) 72

Input 56

suite

160FR

Input Assign 110

INPUT MODE 109

INPUT SELECTOR 58, 59, 60, 61

iPod 105

L.F.E. (Low Frequency Effect) 116

LARGE 80

Lecteur Blu-ray Disc 31, 33, 59

Lecteur CD 24, 28, 58

Lecteur DVD 31, 33, 59

Lecteur Super Audio CD 24, 26, 28, 58

List Mode 107

Lock Code 99, 130

Magnétoscope 35, 61

Manual Setup 79

MASTER VOLUME 8, 58, 59, 60, 61

Messages

Calibrage automatique 54

DIGITAL MEDIA PORT 107

erreur 156

SIRIUS 101

XM 101

Minuterie d’arrêt 118

Mode 2ch Stéreo 66

Mode de commande 42

Movie 71

Multi Ch SW Level 85, 128

Multi Zone 120

Music 71

Name Input 108

Network Client 105

Neural-THX 69

NIGHT MODE 77

Niveau 79, 86

Panorama Mode 74, 130

Parental Lock 98, 130

Phase Audio 84, 128

Phase Noise 84, 128

PHONES 7

PIP (Picture in Picture) 10, 13, 16

PLII (Game, Movie, Music) 69

PLIIx (Game, Movie, Music) 69

Position (Auto Calibration) 55, 128

Position (Surround Speakers) 81

Preset Mode 97

Prises HDMI 9, 30

Prises VIDEO 3 IN/PORTABLE AV IN 35,

PROTECTOR 156

Quick Setup 51

Raccordements

antennes 40

appareils audio 23

appareils vidéo 29

écran 21

enceintes 19

Radio ID 94, 130, 135

Radio satellite 92

Radio satellite SIRIUS 92

Radio XM 92

Réglage de Zone Volume 124

Réglage du gain (graves/aigus) 86

Réinitialisation 41

Resolution 63, 103, 131

RS-232C Control 64, 125, 131

SB Dec Mode 76, 130

SB Decoding 76, 130

Screen Depth 74, 130

Screen Saver 64

Sélection de Calibration Type 52, 128

Sélection de Sound Field 65, 133

Sélection des stations 88, 89, 90

Size 80

SMALL 80

Sound Field Setup 65

Speaker (Settings) 47, 84, 129

Speaker Impedance 47, 129

Speaker Pattern 82, 129

SPEAKERS (OFF/A/B/A+B) 7, 48

Stations préréglées 90, 134

Sur Back Assign 84

161FR

Informations complémentaires

Sur Settings 130

Surround 65

System (Settings) 64, 131

Télécommande 11–16, 42, 138–143

Témoin MULTI CHANNEL DECODING 59

Test Tone 83, 84, 128

TONE 7

TONE MODE 7, 41

Touche HDMI 7

Transcodage 36

Treble 7, 86, 130

Tuner 88

Tuner (Settings) 130

Video (Settings) 63, 131

Virtual Speakers 74, 130

Zone 12V Trigger 124, 131

ZONE 2 84, 120

ZONE 3 120

Zone Power ON/OFF 124

162FR
