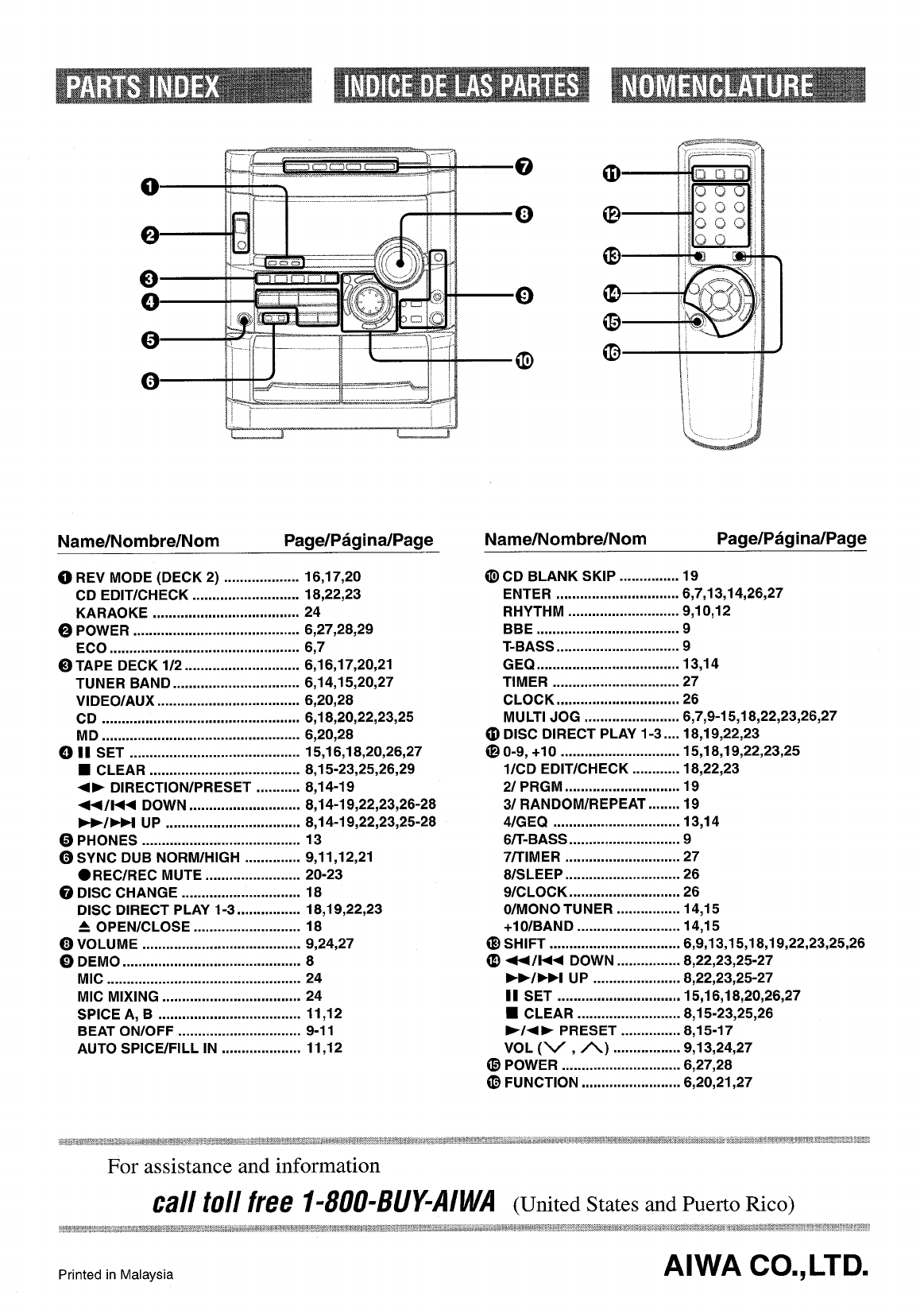

For assistance and information

call toll free I-800-BUY-AIWA

(United States and Puerto Rico)

8Z-NF7-91 3-11

990210 BMI-U-!3 mm DIGITAL AUDIO

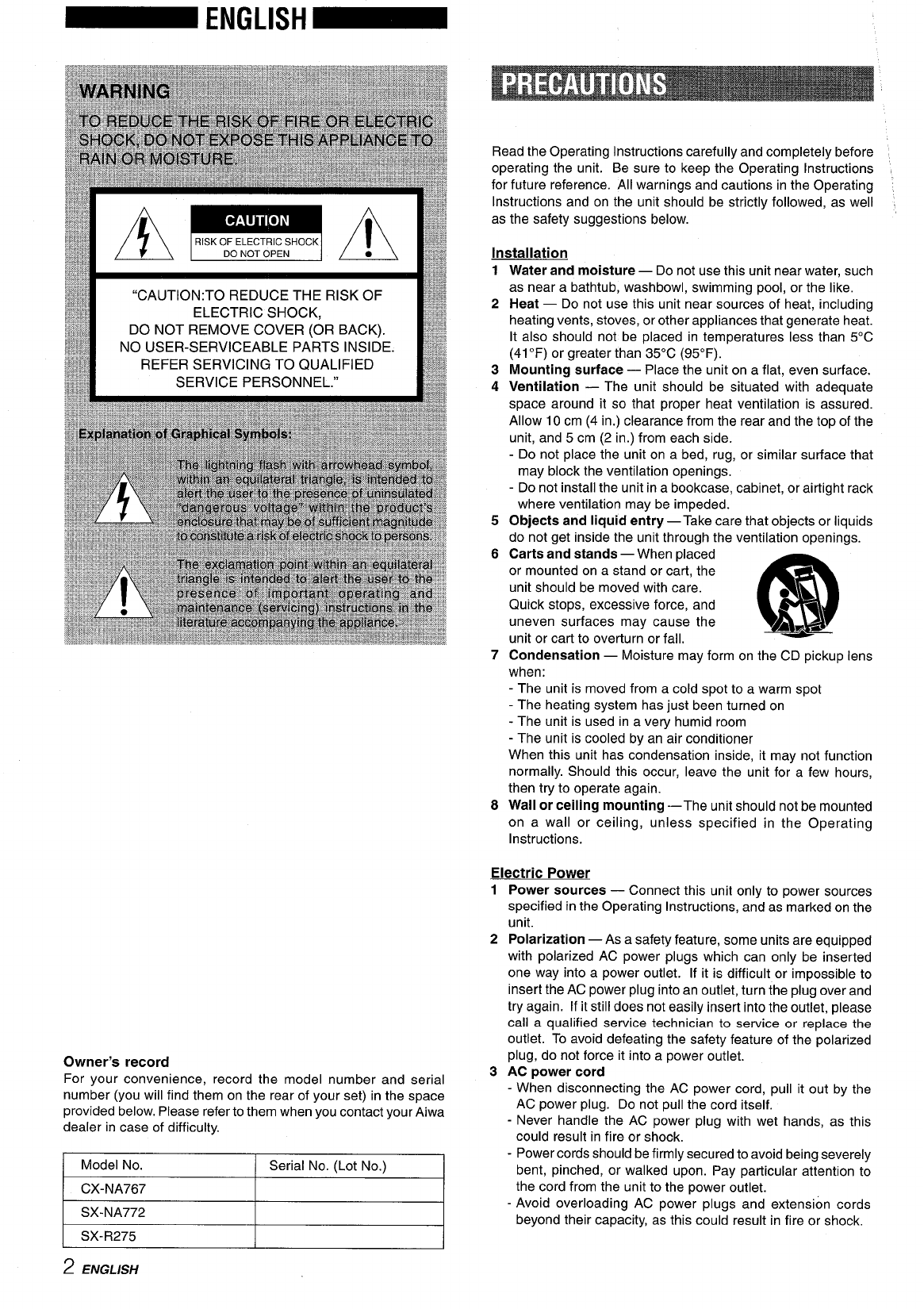

/7 \lRlsKOFELEcTRIC SHOCKl / I \

“CAUTION:TO REDUCE THE RISK OF

ELECTRIC SHOCK,

DO NOT REMOVE COVER (OR BACK).

NO USER-SERVICEABLE PARTS INSIDE.

REFER SERVICING TO QUALIFIED

SERVICE PERSONNEL.”

Owner’s record

For your convenience, record the model number and serial

number (you will find them on the rear of your set) in the space

provided below, Please refer to them when you contact your Aiwa

dealer in case of difficulty.

Model No. Serial No. (Lot No.)

CX-NA767

SX-NA772

SX-R275

2ENGLISH

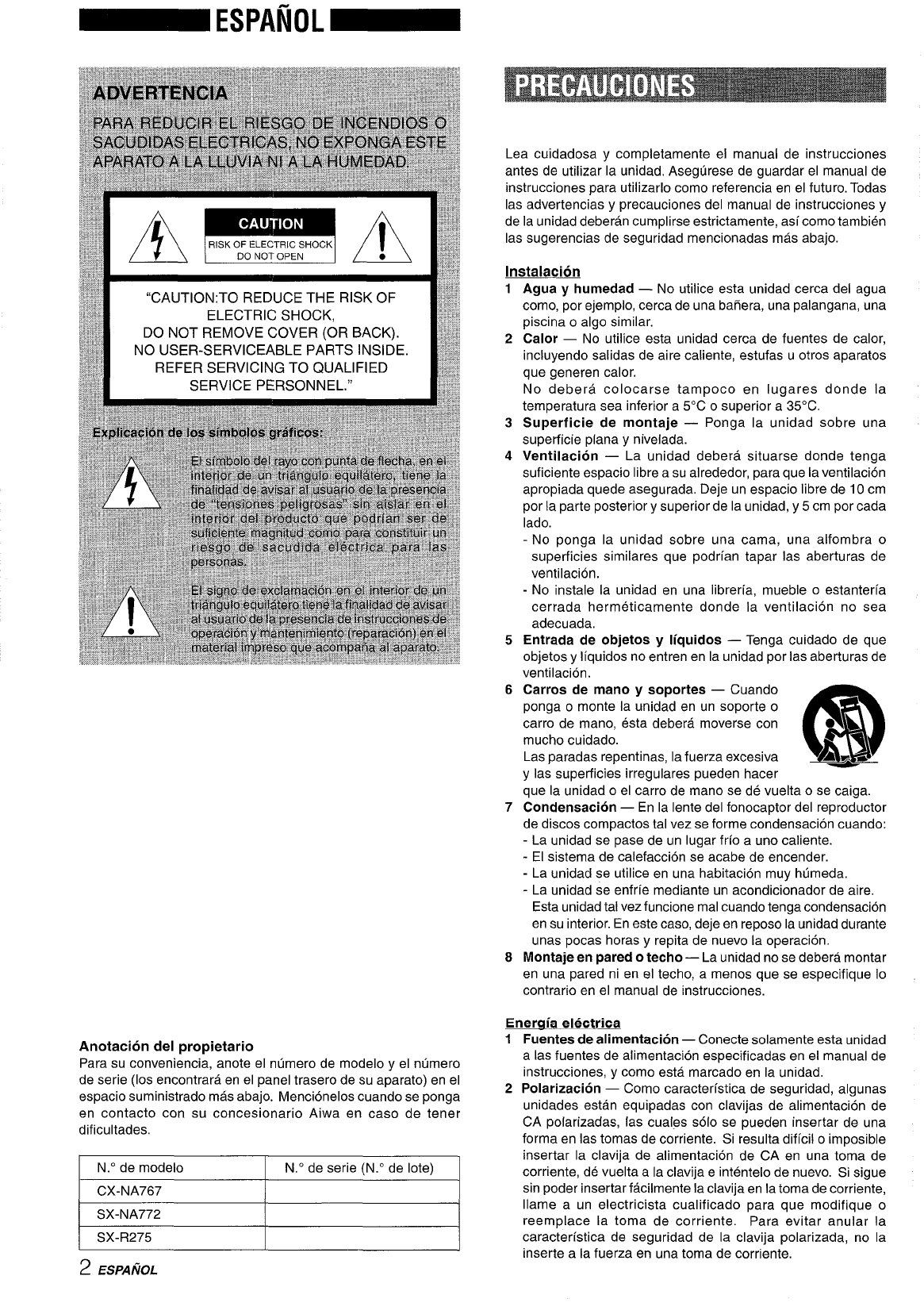

Read the Operating Instructions carefully and completely before

operating the unit. Be sure to keep the Operating Instructions

for future reference. All warnings and cautions in the Operating

Instructions and on the unit should be strictly followed, as well

as the safety suggestions below.

Installation

Water and moisture —Do not use this unit near water, such

as near abathtub, washbowl, swimming pool, or the like,

Heat —Do not use this unit near sources of heat, including

heating vents, stoves, or other appliances that generate heat.

It also should not be placed in temperatures less than 5°C

(41“F) or greater than 35°C (95”F).

Mounting surface —Place the unit on a flat, even surface.

Ventilation —The unit should be situated with adequate

space around it so that proper heat ventilation is assured.

Allow 10 cm (4 in.) clearance from the rear and the top of the

unit, and 5 cm (2 in.) from each side,

-Do not place the unit on a bed, rug, or similar surface that

may block the ventilation openings.

-Do not install the unit in abookcase, cabinet, or airtight rack

where ventilation may be impeded.

Objects and liquid entry —Take care that objects or liquids

do not get inside the unit through the ventilation openings.

Carts and stands —When placed

or mounted on a stand or cart, the

unit should be moved with care.

Quick stops, excessive force, and

uneven surfaces may cause the @!!!l

“3

A~s

unit or cart to overturn or fall.

Condensation —Moisture may form on the CD pickup lens

when:

-The unit is moved from acold spot to awarm spot

-The heating system has just been turned on

-The unit is used in avery humid room

-The unit is cooled by an air conditioner

When this unit has condensation inside, it may not function

normally. Should this occur, leave the unit for afew hours,

then try to operate again.

Wall or tailing mounting —The unit should not be mounted

on a wall or ceiling, unless specified in the Operating

Instructions.

Electric Power

1Power sources —Connect this unit only to power sources

specified in the Operating Instructions, and as marked on the

unit.

2Polarization —As asafety feature, some units are equipped

with polarized AC power plugs which can only be inserted

one way into apower outlet. If it is difficult or impossible to

insert the AC power plug into an outlet, turn the plug over and

try again. If it still does not easily insert into the outlet, please

call aqualified service technician to service or replace the

outlet. To avoid defeating the safety feature of the polarized

plug, do not force it into apower outlet.

3AC power cord

-When disconnecting the AC power cord, pull it out by the

AC power plug. Do not pull the cord itself.

-Never handle the AC power plug with wet hands, as this

could result in fire or shock.

-Power cords should be firmly secured to avoid being severely

bent, pinched, or walked upon. Pay particular attention to

the cord from the unit to the power outlet.

-Avoid overloading AC power plugs and extension cords

beyond their capacity, as this could result in fire or shock,

Extension cord —To help prevent electric shock, do not use

apolarized AC power plug with an extension cord, receptacle,

or other outlet unless the polarized plug can be completely

inserted to prevent exposure of the blades of the plug.

When not in use— Unplug the AC power cord from the power

outlet if the unit will not be used for several months or more.

When the cord is plugged in, asmall amount of current

continues to flow to the unit, even when the power is turned

off

Outdoor Antenna

Power lines —When connecting an outdoor antenna, make

sure it is located away from power lines.

Outdoor antenna grounding —Be sure the antenna system

is properly grounded to provide protection against unexpected

voltage surges or static electricity build-up. Article 810 of the

National Electrical Code, ANS1/NFPA 70, provides information

on proper grounding of the mast, supporting structure, and

the lead-in wire to the antenna discharge unit, as well as the

size of the grounding unit, connection to grounding terminals,

and requirements for grounding terminals themselves.

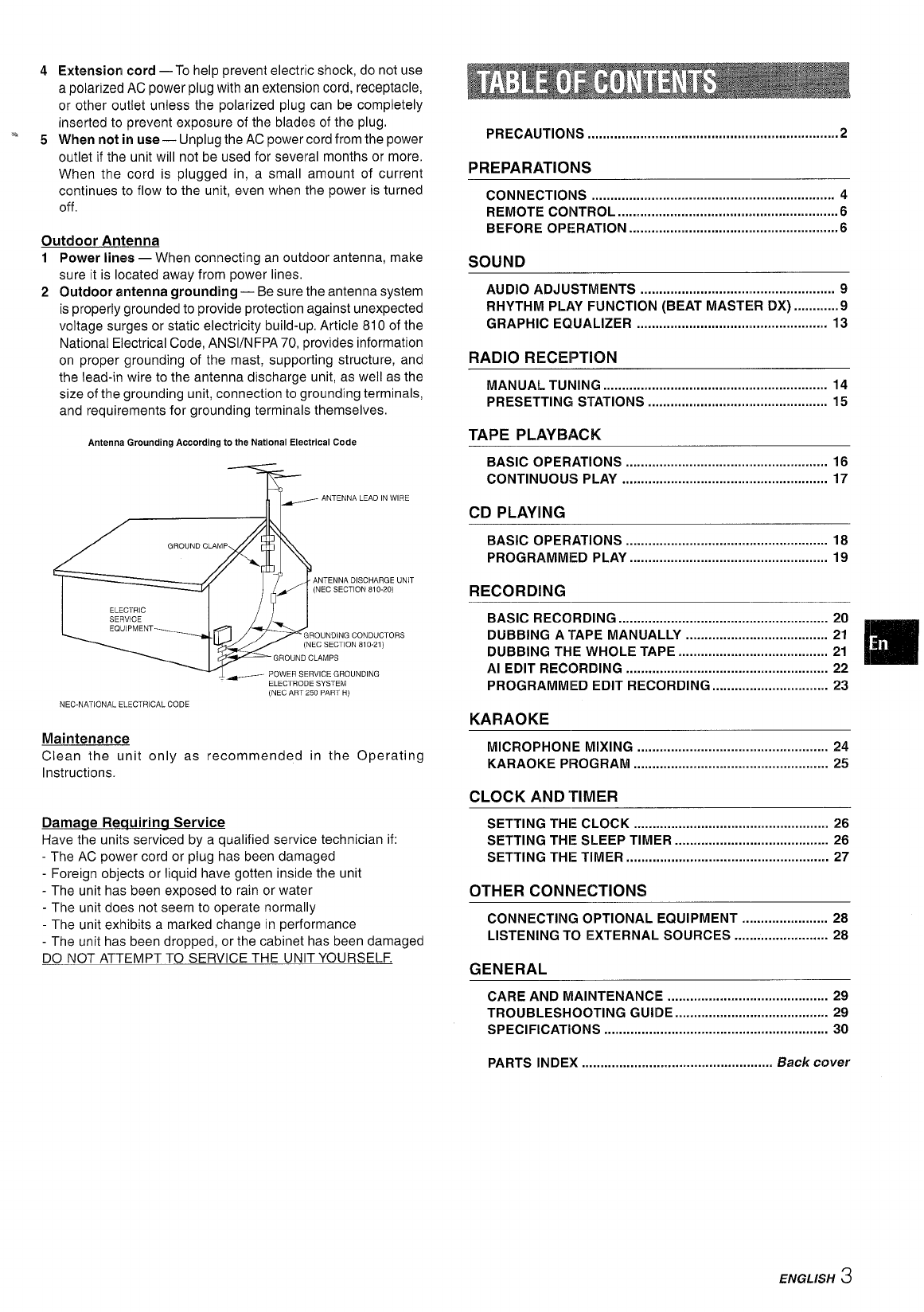

Antenna Grounding According to the National Electrical Code

~ANTENNA LEAD IN WIRE

ANTENNA DISCHARGE UNIT

(NEC SECTION 81O-20)

GROUNDING CONDUCTORS

(NEC SECTION 810-21)

GROUND CLAMPS

~POWER 5ERVICE GROUNDING

ELECTRODE SYSTEM

(NEC ART 250 PART H)

NEC-NATIONAL ELECTRICAL CODE

Maintenance

Clean the unit only as recommended in the Operating

Instructions.

Damaqe Reauirina Service

Have the units serviced by aqualified service technician if:

-The AC power cord or plug has been damaged

-Foreign objects or liquid have gotten inside the unit

-The unit has been exposed to rain or water

-The unit does not seem to operate normally

-The unit exhibits amarked change in performance

-The unit has been dropped, or the cabinet has been damaged

DO NOT ATTEMPT TO SERVICE THE UNIT YOURSELF.

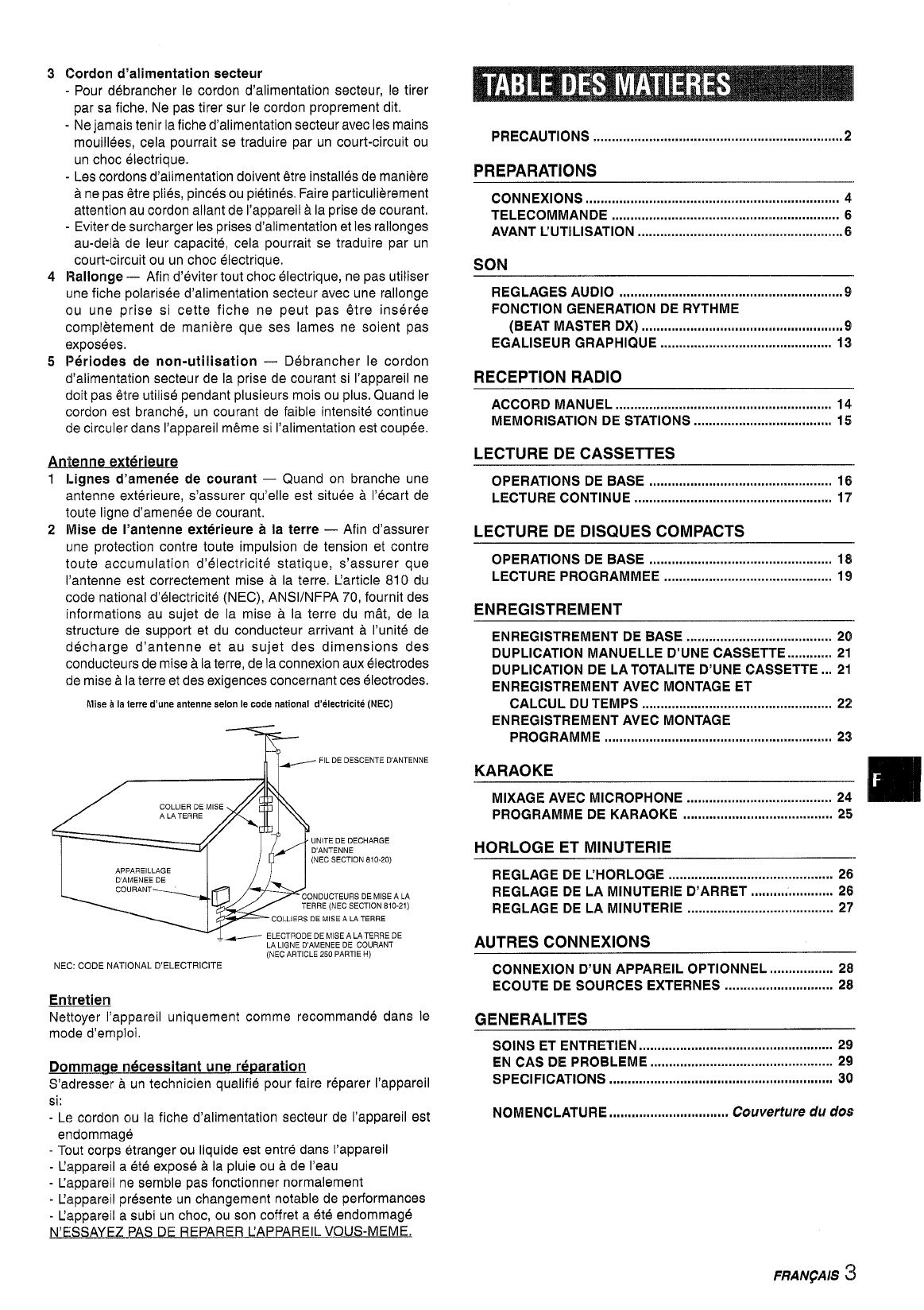

PRECAUTIONS ..................................................................2

PREPARATIONS

CONNECTIONS .......................................... .................... 4

REMOTE COIVTROL ...................................4.......................6

BEFORE Operation .......................................................6

SOUND

AUDIO ADJUSTMENTS ............................. .................... 9

RHYTHM PLAY FUNCTION (BEAT MASTER DX) ............9

GRAPHIC EQUALIZER ..............................>>.................... 13

RADIO RECEIPTION

MANUAL TUNING .......................................<r.................... 14

PRESETTING STATIONS .............................................. 15

TAPE PLAYBACK

BASIC OPERATIONS ..................................................... 16

CONTINUOUS PLAY ...................................................... 17

CD PLAYING

BASIC OPERATIONS ...................................................... 18

PROGRAMMED PLAY ..................................................... 19

RECORDING

BASIC Recording ........................................................ 20

DUBBING ATAPE MANUALLY ...................................... 21

DUBBING THE WHOLE TAPE ........................................ 21 r

Al EDIT RECORDING ...................................................... 22 Im

PROGRAMMED EDIT RECORDING ............................... 23

KARAOKE

MICROPHONE MIXING ................................................... 24

KARAOKE PROGRAM .................................................... 25

CLOCK AND TIMER

SETTING THE CLOCK .................................................... 26

SETTING THE SLEEP TIMER ......................................... 26

SETTING THE TIMER ...................................................... 27

OTHER CONNECTIONS

CONNECTING OPTIONAL EQUIPMENT ....................... 28

LISTENING TO EXTERNAL SOURCES ......................... 28

GENERAL

CARE AND MAINTENANCE ........................................... 29

TROUBLESHOOTING GUIDE ......................................... 29

SPECIFICATIONS ............................................................ 30

PARTS INDEX .................................................. Back cover

ENGLISH 3

Check your system and accessories

CX-NA767 Compact disc stereo cassette receiver

SX-NA772 Front speakers

SX-R275 Surround speakers

Remote control AM antenna FM antenna

“’%

IMPORTANT

Connect the speakers, antennas, and afl optional equipment first,

Then connect the AC cord.

There are no differences between the front speakers, Both

speakers can be connected as L(left) or R(right),

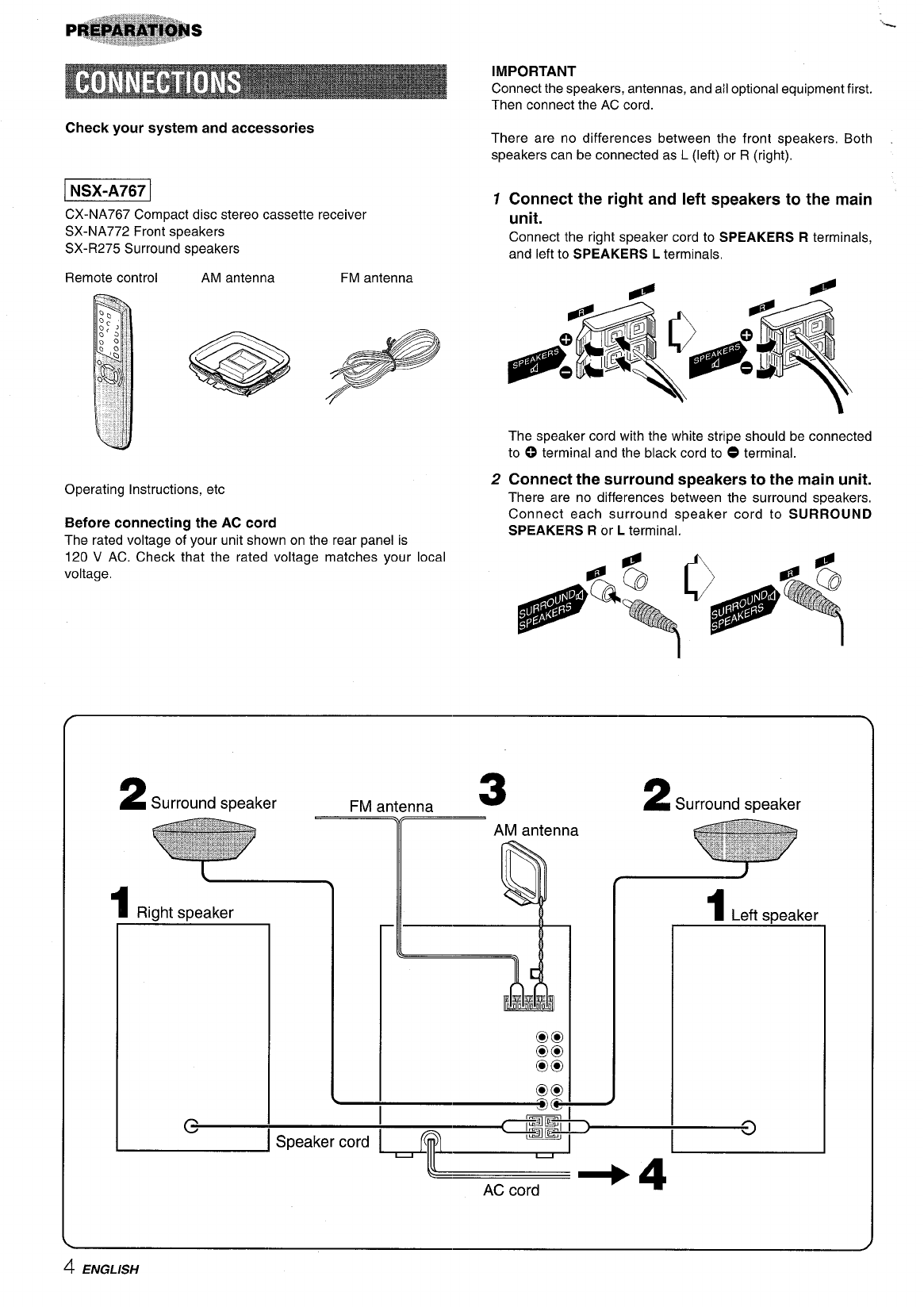

1Connect the right and left speakers to the main

unit.

Connect the right speaker cord to SPEAKERS Rterminals,

and left to SPEAKERS Lterminals,

Operating Instructions, etc

Before connecting the AC cord

The rated voltage of your unit shown on the rear panel is

The speaker cord with the white stripe should be connected

to ~terminal and the black cord to 0terminal.

2Connect the surround speakers to the main unit.

There are no differences between the surround speakers,

Connect each surround speaker cord to SURROUND

SPEAKERS Ror Lterminal.

120 VAC. Check that the rated voltage matches your local #

voltage, flQ

Q~@

0,4 .“ .~:.

,Pc ,~=~-,.

,,0 ‘.$-

,’ .’

4ENGLISH

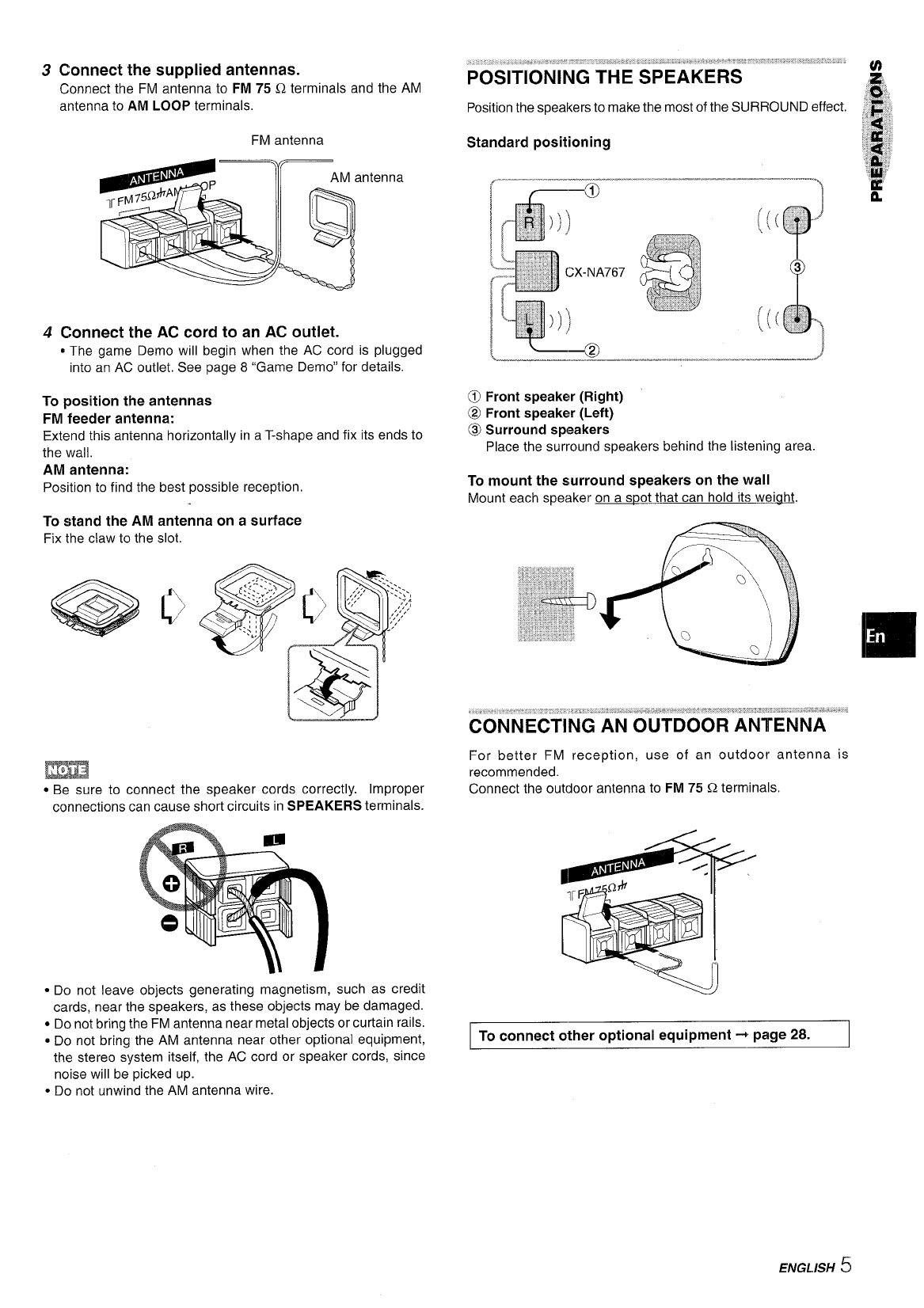

Connect the supplied antennas.

Connect the FM antenna to FM 75 Qterminals and the AM

antenna to AM LOOP terminals.

FM antenna

ntenna

Connect the AC cord to an AC outlet.

*The game Demo will begin when the AC cord is plugged

into an AC outlet. See page 8 “Game Demo” for details.

To position the antennas

FM feeder antenna:

Extend this antenna horizontally in aT-shape and fix its ends to

the wall.

AM antenna:

Position to find the best possible reception.

To stand the AM antenna on asurface

Fix the claw to the slot.

●Be sure to connect the speaker cords correctly. Improper

connections can cause short circuits in SPEAKERS terminals.

●Do not leave objects generating magnetism, such as credit

cards, near the speakers, as these objects may be damaged.

●Do not bring the FM antenna near metal objects or curtain rails.

~Do not bring the AM antenna near other optional equipment,

the stereo system itself, the AC cord or speaker cords, since

noise will be picked up.

●Do not unwind the AM antenna wire.

POSITIONING THE SPEAKERS ““ ““

Position the speakers to make the most of the SLJRROUND effect.

Standard positioning

,..—._.;..-—B-–._..___l...______.._l

[....._!!_-”@

————- ..——

@l Front speaker (Right)

@Front speaker (Left)

@Surround speakers

Place the surround speakers behind the listening area.

To mount the surround speakers on the wall

Mount each speaker on a s~ot that can hold it:>weight.

For better FM reception, use of an outdoor antenna is

recommended.

Connect the outdoor antenna to FM 75 Qterminals.

ITo connect other optional equipment+ page 28. I

ENGLISH ~1

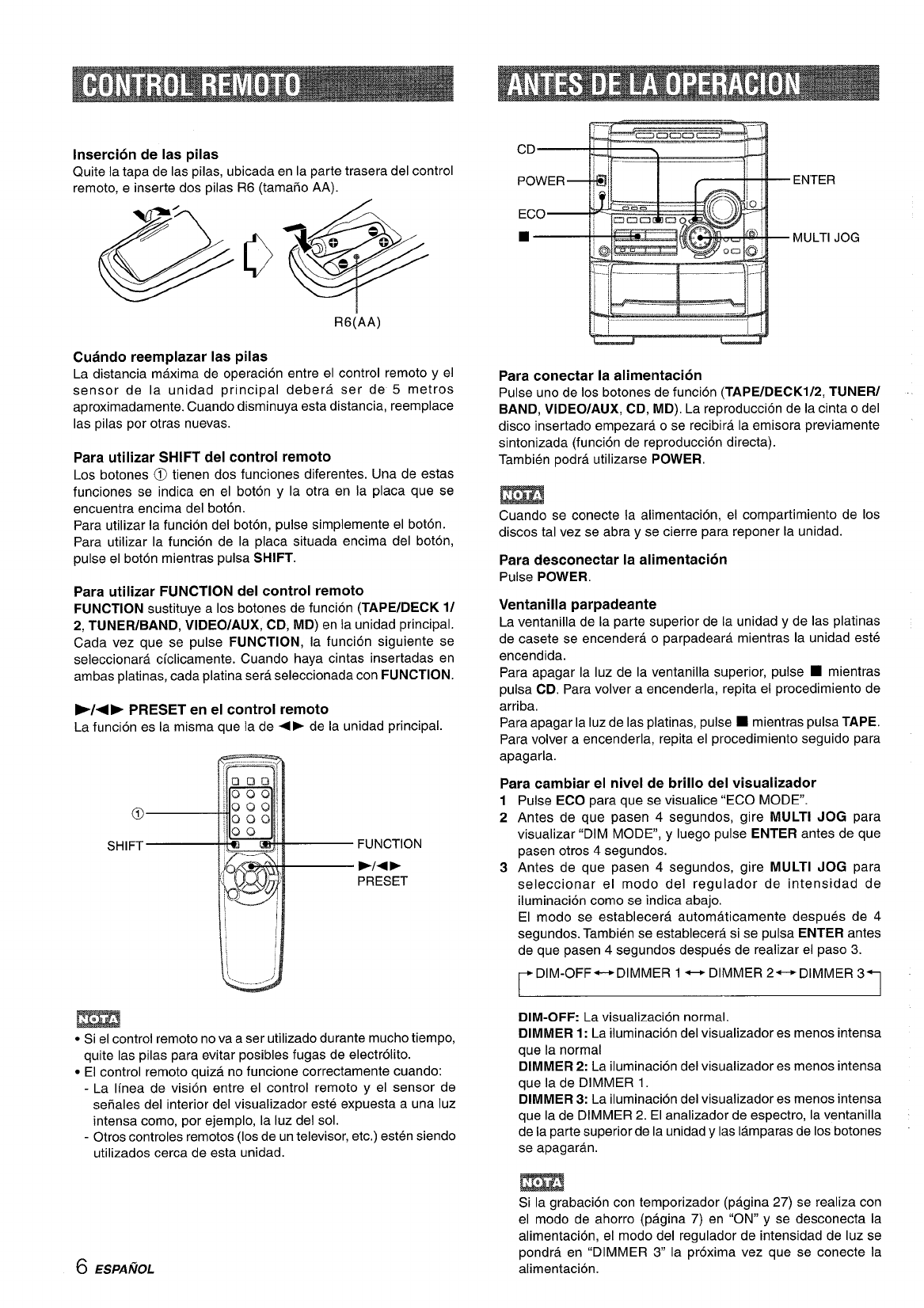

Inserting batteries

Detach the battery cover on the rear of the remote control and

insert two R6 (size AA) batteries.

R6(AA)

When to replace the batteries

The maximum operational distance between the remote control

and the sensor on the main unit should be approximately 5meters

(16 feet). When this distance decreases, replace the batteries

with new ones.

To use SHIFT on the remote control

Buttons @l have two different functions. One of these functions

is indicated on the button, and the other on the plate above the

button.

To use the function on the button, simply press the button.

To use the function on the plate above the button, press the

button while pressing SHIFT.

To use FUNCTION on the remote control

FUNCTION substitutes for the function buttons (TAPE/DECK 1/

2, TUNER/BAND, VIDEO/AUX, CD, MD) on the main unit.

Each time FUNCTION is pressed, the next function is selected

cyclically. When tapes are inserted in both decks, each deck is

selected with FUNCTION.

>/+~ PRESET on the remote control

The function is the same as that of +E on the main unit.

●If the remote control is not going to be used for an extended

period of time, remove the batteries to prevent possible

electrolyte leakage.

●The remote control may not operate correctly when:

-The line of sight between the remote control and the remote

sensor inside the display window is exposed to intense light,

such as direct sunlight

-Other remote controls are used nearby (those of atelevision,

etc.)

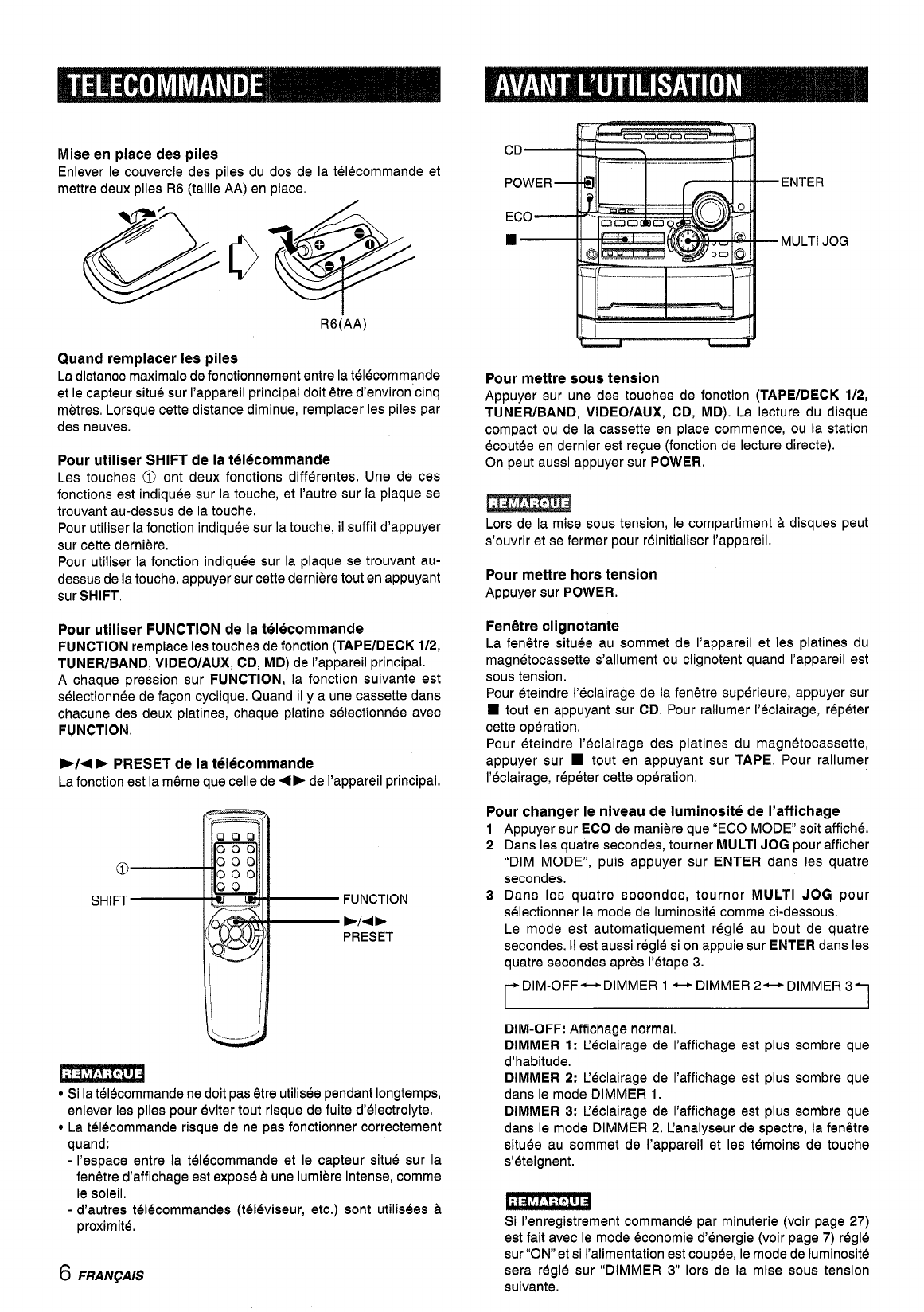

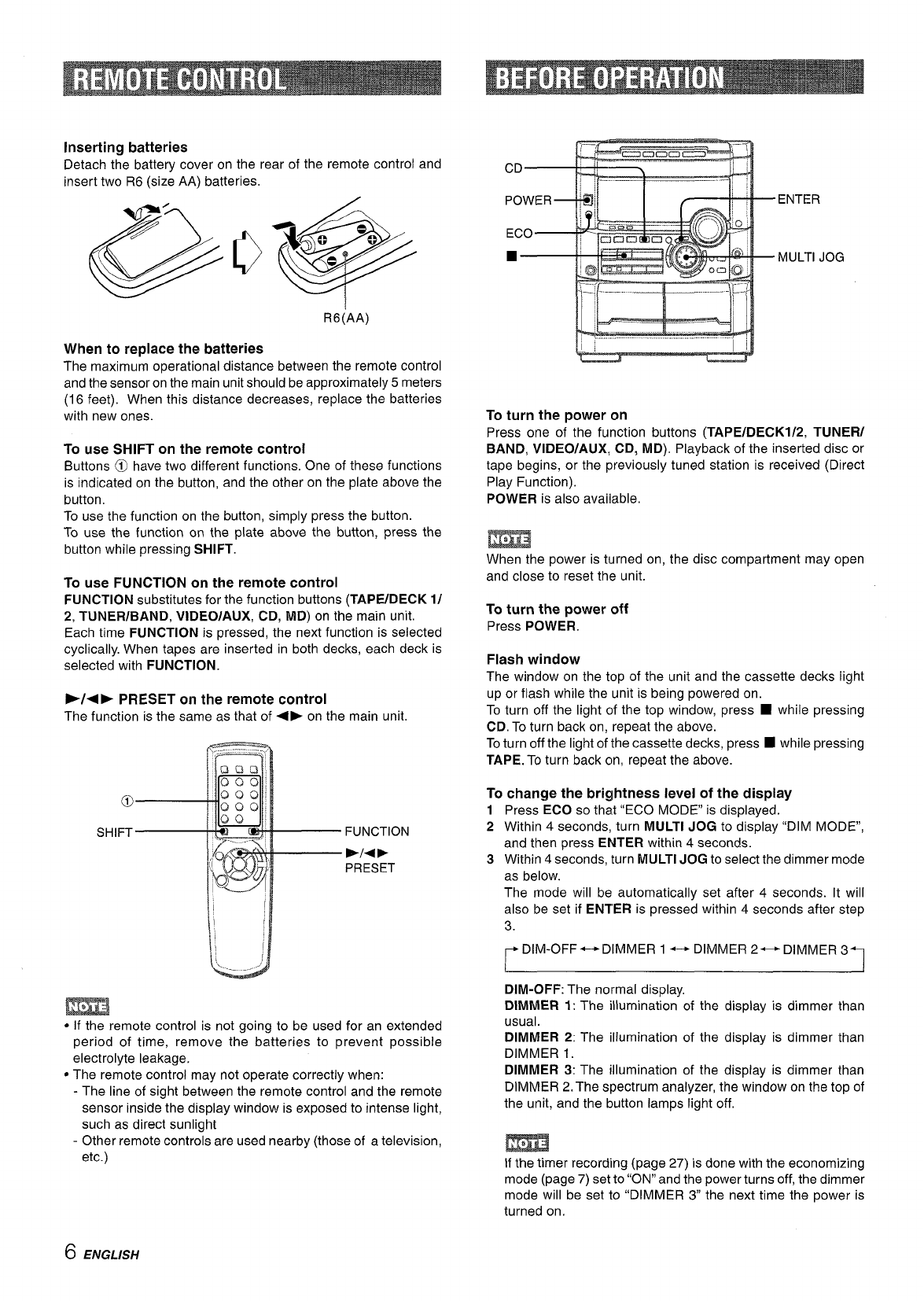

To turn the power on

Press one of the function buttons (TAPE/DECKl/2, TUNER/

BAND, VIDEO/AUX, CD, MD). Playback of the inserted disc or

tape begins, or the previously tuned station is received (Direct

Play Function).

POWER is also available,

When the power is turned on, the disc compartment may open

and close to reset the unit.

To turn the power off

Press POWER.

Flash window

The window on the top of the unit and the cassette decks light

up or flash while the unit is being powered on.

To turn off the light of the top window, press ■while pressing

CD. To turn back on, repeat the above.

To turn off the light of the cassette decks, press Wwhile pressing

TAPE. To turn back on, repeat the above.

To change the brightness level of the display

1Press ECO so that “ECO MODE is displayed.

2Within 4seconds, turn MULTI JOG to display “DIM MODE,

and then press ENTER within 4seconds.

3Within 4seconds, turn MULTI JOG to select the dimmer mode

as below.

The mode will be automatically set after 4seconds. It will

also be set if ENTER is pressed within 4seconds after step

FDIM-OFF++DIMMER 1+-+ DIMMER 2-DIMMER 3%

DIM-OFF: The normal display,

DIMMER 1: The illumination of the display is dimmer than

usual.

DIMMER 2: The illumination of the display is dimmer than

DIMMER 1.

DIMMER 3: The illumination of the display is dimmer than

DIMMER Z.The spectrum analyzer, the window on the top of

the unit, and the button lamps light off,

If the timer recording (page 27) is done with the economizing

mode (page 7) set to “ON” and the power turns off, the dimmer

mode will be set to “DIMMER 3the next time the power is

turned on.

6ENGLISH

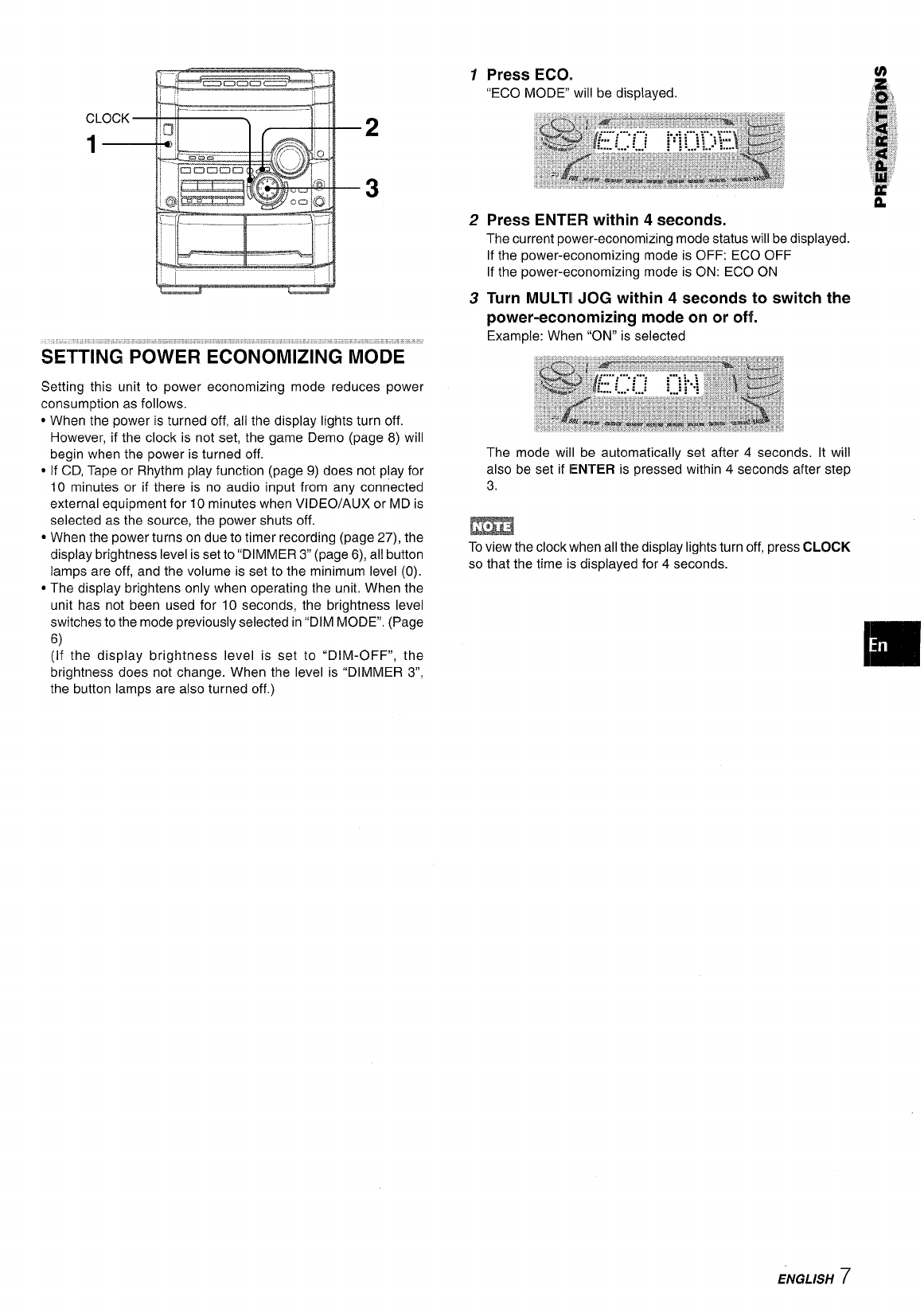

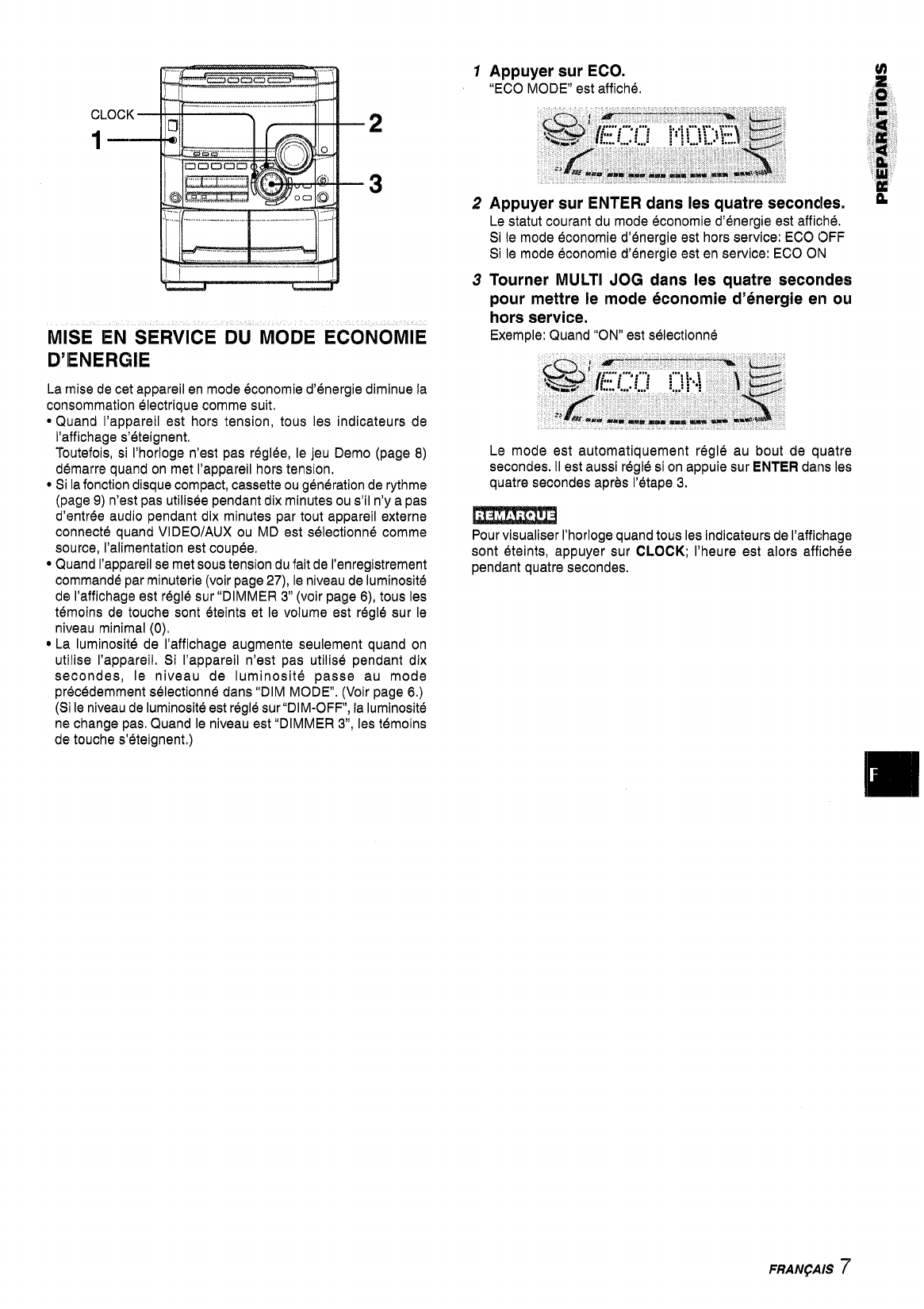

SETTING POWER ECONOMIZING MODE

Setting this unit to power economizing mode reduces power

consumption as follows.

●When the power is turned off, all the display lights turn off.

However, if the clock is not set, the game Demo (page 8) will

begin when the power is turned off,

●If CD, Tape or Rhythm play function (page 9) does not play for

10 minutes or if there is no audio input from any connected

external equipment for 10 minutes when VIDEO/AUX or MD is

selected as the source, the power shuts off.

●When the power turns on due to timer recording (page 27), the

display brightness level is set to “DIMMER 3“ (page 6), all button

lamps are off, and the volume is set to the minimum level (0).

●The display brightens only when operating the unit, When the

unit has not been used for 10 seconds, the brightness level

switches to the mode previously selected in “DIM MODE”. (Page

(If the display brightness level is set to “DIM-OFF”, the

brightness does not change. When the level is “DIMMER 3,

Press ECO,

“ECO MODE will be displayed.

Press ENTER within 4seconds.

The current power-economizing mode status will be displayed.

If the power-economizing mode is OFF: ECO OFF

If the power-economizing mode is ON: ECC)ON

Turn MULTII JOG within 4seconds to switch the

power-economizing mode on or off.

Example: When “ON” is selected

The mode will be automatically set after 4seconds. It will

also be set if IENTER is pressed within 4seconds after step

To view the clock when all the display lights turn c)ff,press CLOCK

so that the time is displayed for 4seconds.

the button lamps are also turned off.)

ENGLISH 7

1-}-—. 1%$-NWI

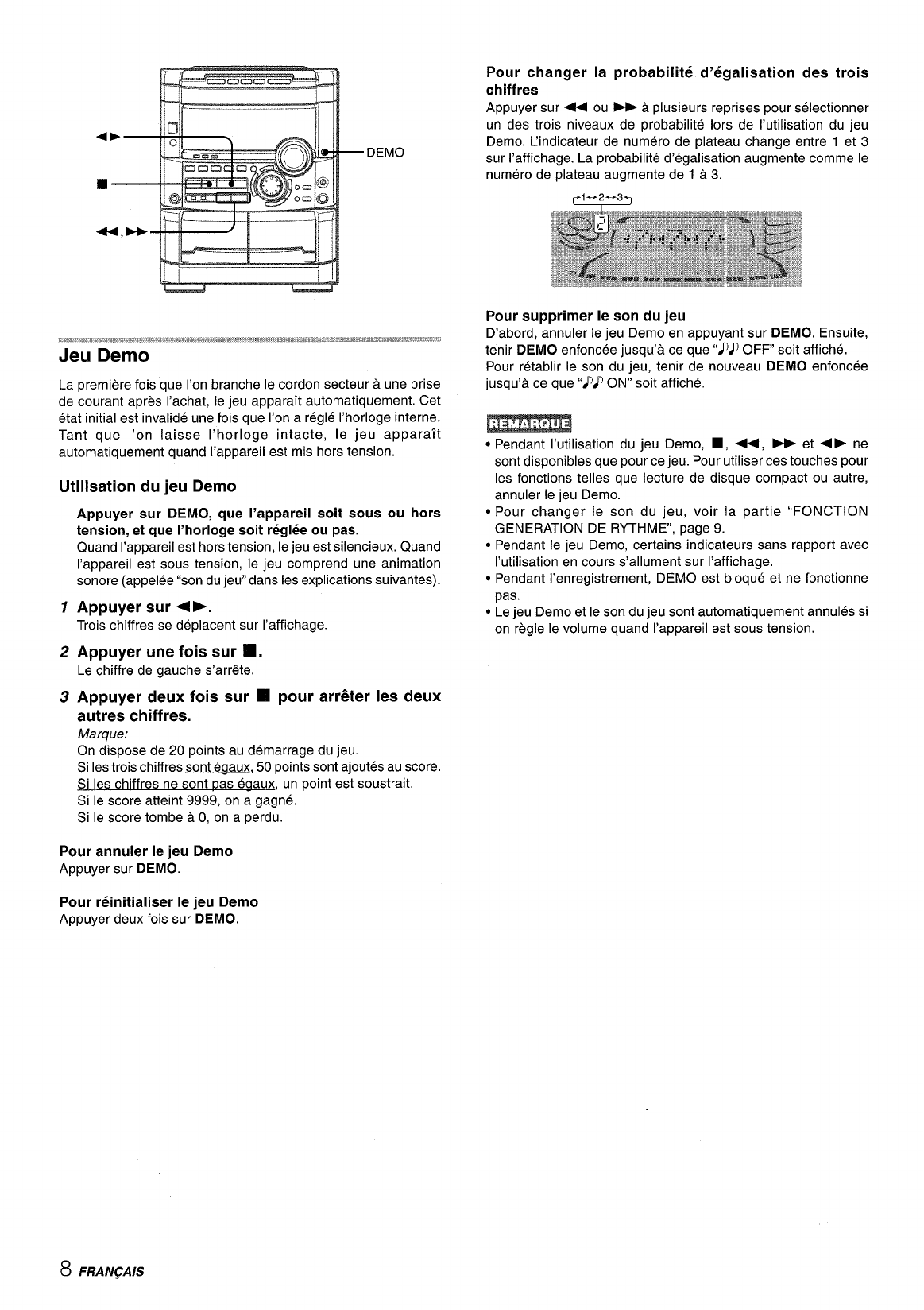

When you only plug the AC power cord for the first time after

purchase, the game automatically comes on. This initial state is

disabled once you set the built-in clock. As long as you leave the

clock intact, the game automa~ically comes on when switching

off power.

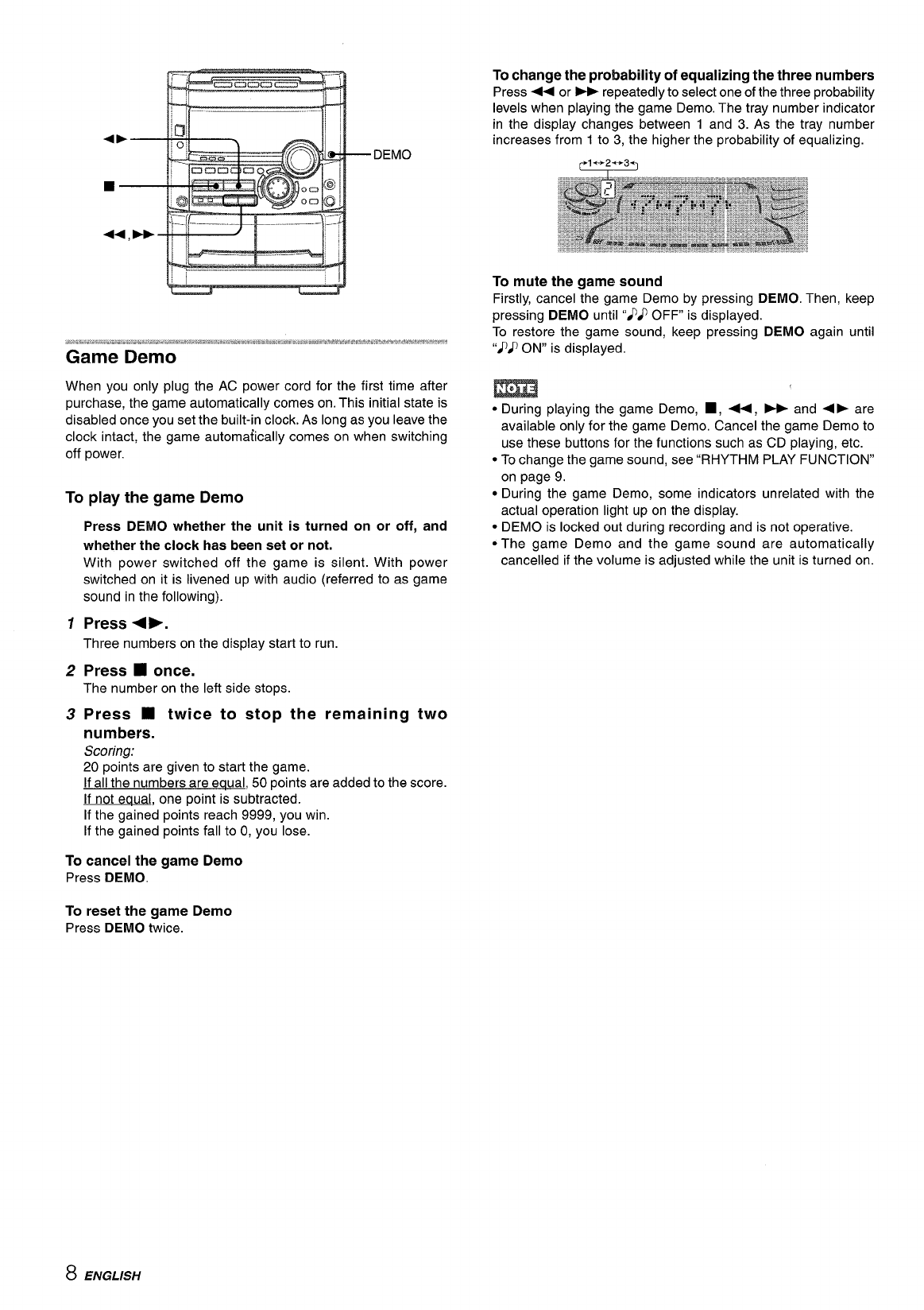

To play the game Demo

Press DEMO whether the unit is turned on or off, and

whether the clock has been set or not.

With power switched off the game is silent. With power

switched on it is livened up with audio (referred to as game

sound in the following).

Press +>.

Three numbers on the display start to run.

Press ■once.

The number on the left side stops.

Press ■twice to stop the remaining two

numbers.

Scoring:

20 points are given to start the game.

If all the numbers are eaual, 50 points are added to the score.

If not equal, one point is subtracted.

If the gained points reach 9999, you win.

If the gained points fall to O,you lose.

To cancel the game Demo

Press DEMO.

To reset the game Demo

Press DEMO twice.

To change the probability of equalizing the three numbers

Press +or -repeatedly to select one of the three probability

levels when playing the game Demo. The tray number indicator

in the display changes between 1 and 3. As the tray number

increases from 1to 3, the higher the probability of equalizing.

Tl+2--3~

To mute the game sound

Firstly, cancel the game Demo by pressing DEMO. Then, keep

pressing DEMO until “~~ OFF is displayed.

To restore the game sound, keep pressing DEMO again until

“}} ON” is displayed.

●During playing the game Demo, ■,++, -and <F are

available only for the game Demo, Cancel the game Demo to

use these buttons for the functions such as CD playing, etc.

●To change the game sound, see “RHYTHM PLAY FUNCTION”

on page 9,

●During the game Demo, some indicators unrelated with the

actual operation light up on the display.

●DEMO is locked out during recording and is not operative.

●The game Demo and the game sound are automatically

cancelled if the volume is adjusted while the unit is turned on.

8ENGLISH

FT==-----l

‘&aC3acam ‘

—.— —Ir

~tm

VOLUME ““ ‘““”‘“

Turn VOLUME on the main unit, or

remote control.

press VOL on the

The volume level is displayed as anumber from Oto MAX (50).

The volume level is automatically set to 20 when the power is

turned off with the volume level set to 21 or more,

The BBE system enhances the clarity of high-frequency sound.

It also enriches the Karaoke function to make your voice sound

clear and pleasant.

Press BBE.

Each time it is pressed, the level changes, Select one of the

three levels, or the off position to suit your preference,

The T-BASS system enhances the realism of low-frequency

sound.

Press T-BASS.

Each time it is pressed, the level changes. Select one of the

three levels, or the off position to suit your preference.

To select with the remote control

Press T-BASS while pressing SHIFT.

;;“.’

.~.~,”~, ,, ~,-,””.. >’ ., ,.,, ,,,.

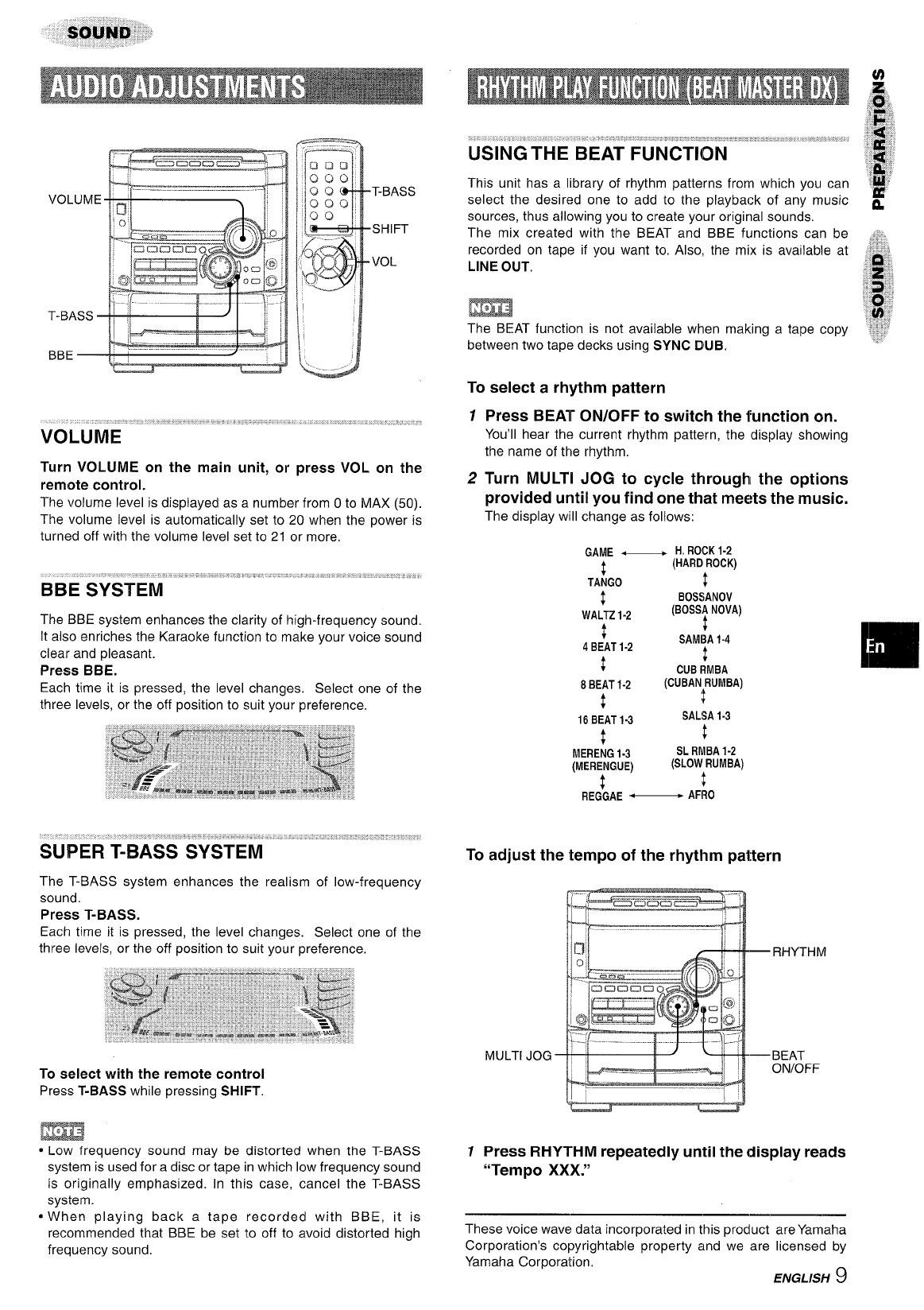

USING’THE BEAT FUNCTION ,,*

#,,,,

This unit has alibrary of rhythm patterns from which you can ,$#

select the desired one to add to the playback of any music ~

sources, thus allowing you to create your original sounds.

The mix created with the BEAT and BBE functions can be ,:,.

recorded on tape if you want to, Also, the mix is available at ‘~&.

LINE OUT,

“+.

,:.

“: :, ,

The BEAT function is not available when making atape copy j’

*,’,$,

between two tape decks using SYNC DUB. .,.

To select arhythm pattern

Press BEAT ON/OFF to switch the function on.

You’ll hear the current rhythm pattern, the display showing

the name of the rhythm,

Turn MULTI JOG to cycle through[ the options

provided until you find-one that m&?ts the music.

The display will change as follows:

GAME_H.ROCK

1-2

t(HARDROCK)

TANGO $

$BOS$lANOV

WALTZ1-2 (BOSS!NOVA)

4BEAT1-2 SAMBA1-4

CUBRMBA

8BEAT1-2 (CUBANRUMBA)

16BEAT1-3 SALSA1-3

{{

MERENG1-3 SLRMBA1-2

(MERENGUE) (SLOWRUMBA)

REGGAE—AFRO

To adjust the tempo of the rhythm pattern

●Low frequency sound may be distorted when the T-BASS

system is used for adisc or tape in which low frequency sound

is originally emphasized. In this case, cancel the T-BASS

system.

●When playing back atape recorded with BBE, it is

recommended that BBE be set to off to avoid distorted high

frequency sound,

7Press RHYTHM repeatedly until the display reads

“Tempo XXX.”

These voice wave data incorporated in this product are Yamaha

Corporation’s copyrightable property and we are licensed by

Yamaha Corporation,

ENGL/SF/ 9

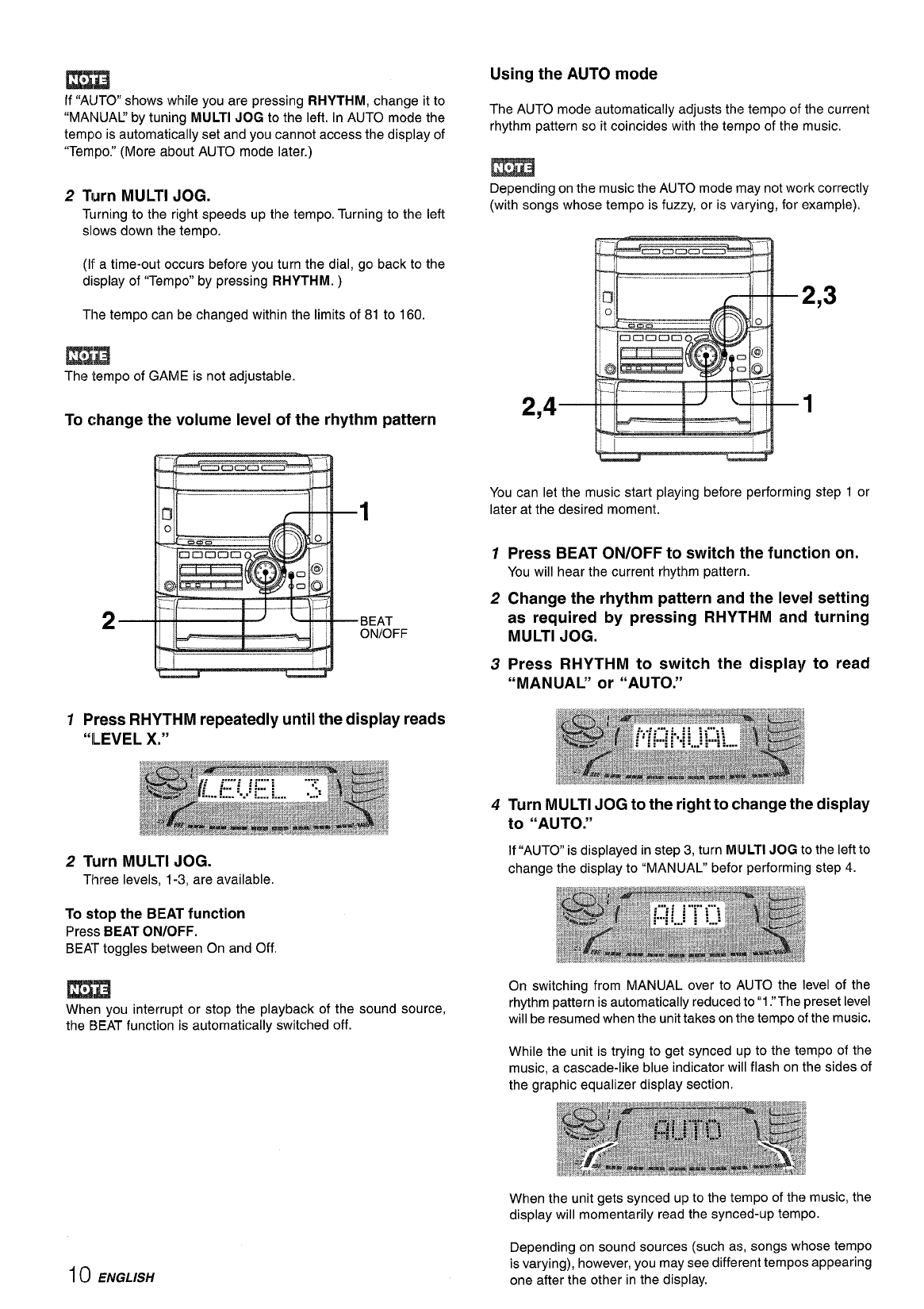

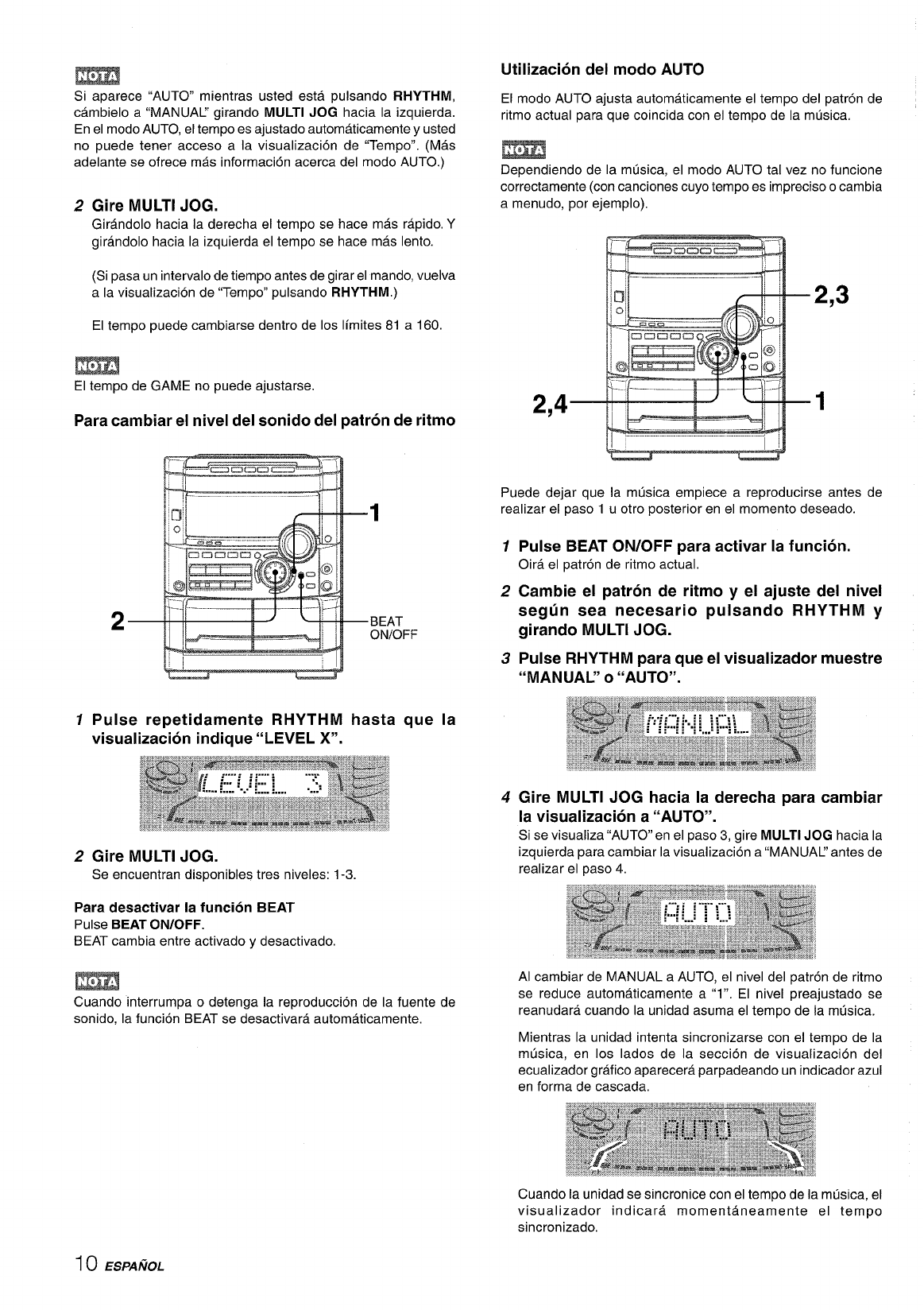

Using the AUTO mode

If “AIJTO shows while you are pressing RHYTHM, change it to

“MANUAL’ by tuning MULTI JOG to the left. in AUTO mode the

tempo is automatically set and you cannot access the display of

“Tempo.” (More about AUTO mode later.)

2Turn MULTI JOG.

Turning to the right speeds up the tempo. Turning to the left

slows down the tempo.

(If atime-out occurs before you turn the dial, go back to the

display of “Tempo” by pressing RHYTHM. )

The tempo can be changed within the limits of 81 to 160.

The tempo of GAME is not adjustable.

To change the volume level of the rhythm pattern

GC3CICOC2UY

—.. ,.. —

1,----

J’ _>j---

2p~ II BEAT

_._. —- ~! ONIOFF

1Press RHYTHM repeatedly until the display reads

“ILEVEL X.”

2Turn MULTI JOG.

Three levels, 1-3, are available.

To stop the BEAT function

Press BEAT ON/OFF.

BEAT toggles between On and Off

When you interrupt or stop the playback of the sound source,

the E?.EAT function is automatically switched off.

1() ENGLISH

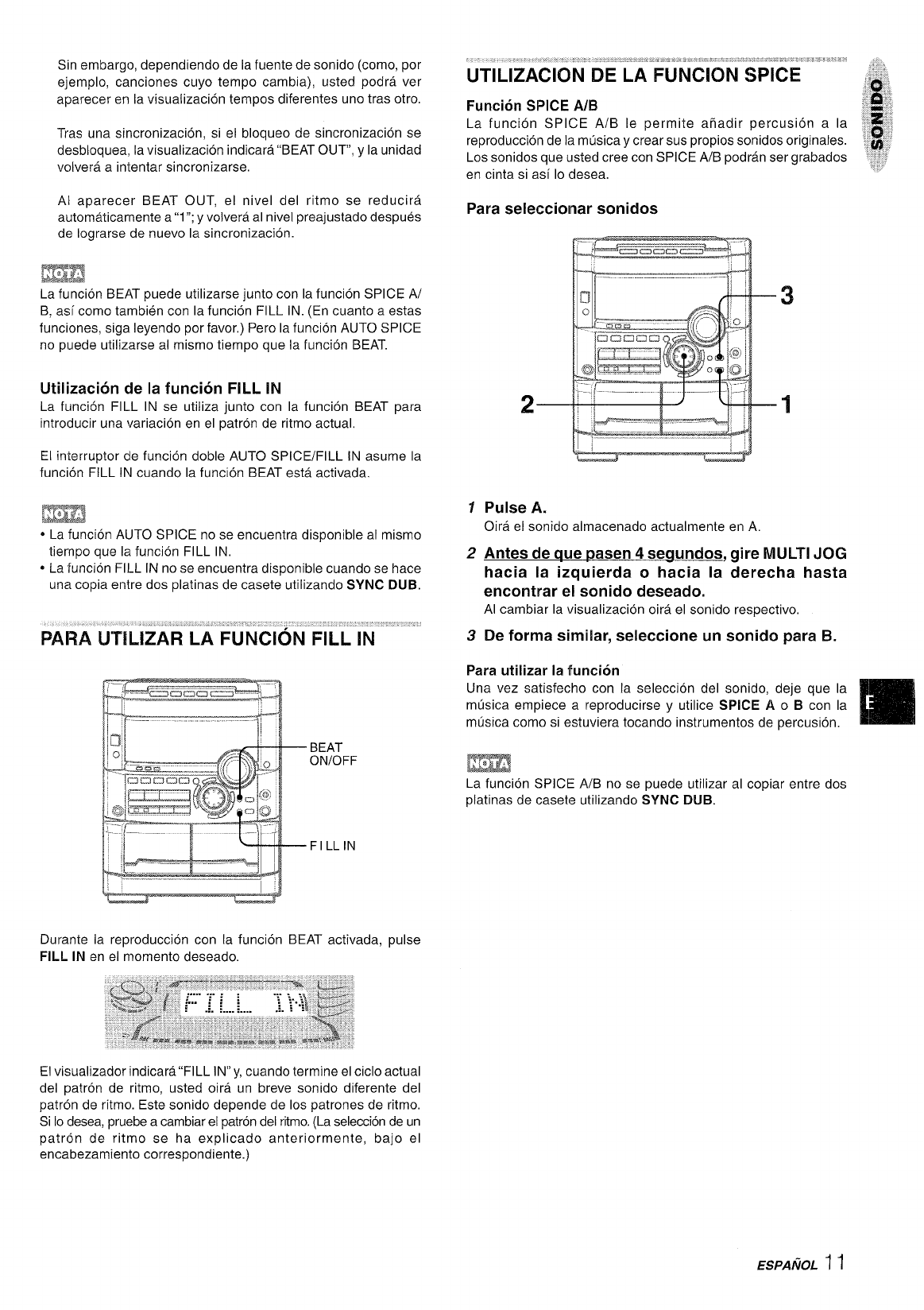

The AUTO mode automatically adjusts the tempo of the current

rhythm pattern so it coincides with the tempo of the music,

Depending on the music the AUTO mode may not work correctly

(with songs whose tempo is fuzzy, or is varying, for example).

2,4

2,3

You can let the music start playing before performing step 1or

later at the desired moment.

Press BEAT ON/OFF to switch the function on.

You will hear the current rhythm pattern.

Change the rhythm pattern and the level setting

as required by pressing RHYTHM and

MULTI JOG.

Press RHYTHM to switch the display

“MANUAL” or “AUTO.”

turning

to read

Turn MULTI JOG to the right to change the display

to “AUTO.”

If “AUTO” is displayed in step 3, turn MLfLTlJOG to the left to

change the display to “MANUAL” befor performing step 4.

On switching from MANUAL over to AUTO the level of the

rhythm pattern is automatically reduced to”1 .“The preset level

will be resumed when the unit takes on the tempo c)fthe music.

While the unit is trying to get synced up to the t(?mpo of the

music, acascade-like blue indicator will flash on the sides of

the graphic equalizer display section.

When the unit gets synced up to the tempo of thf? music, the

display will momentarily read the synced-up tempo.

Depending on sound sources (such as, songs whose tempo

is varying), however, you may see different tempos appearing

one after the other in the display.

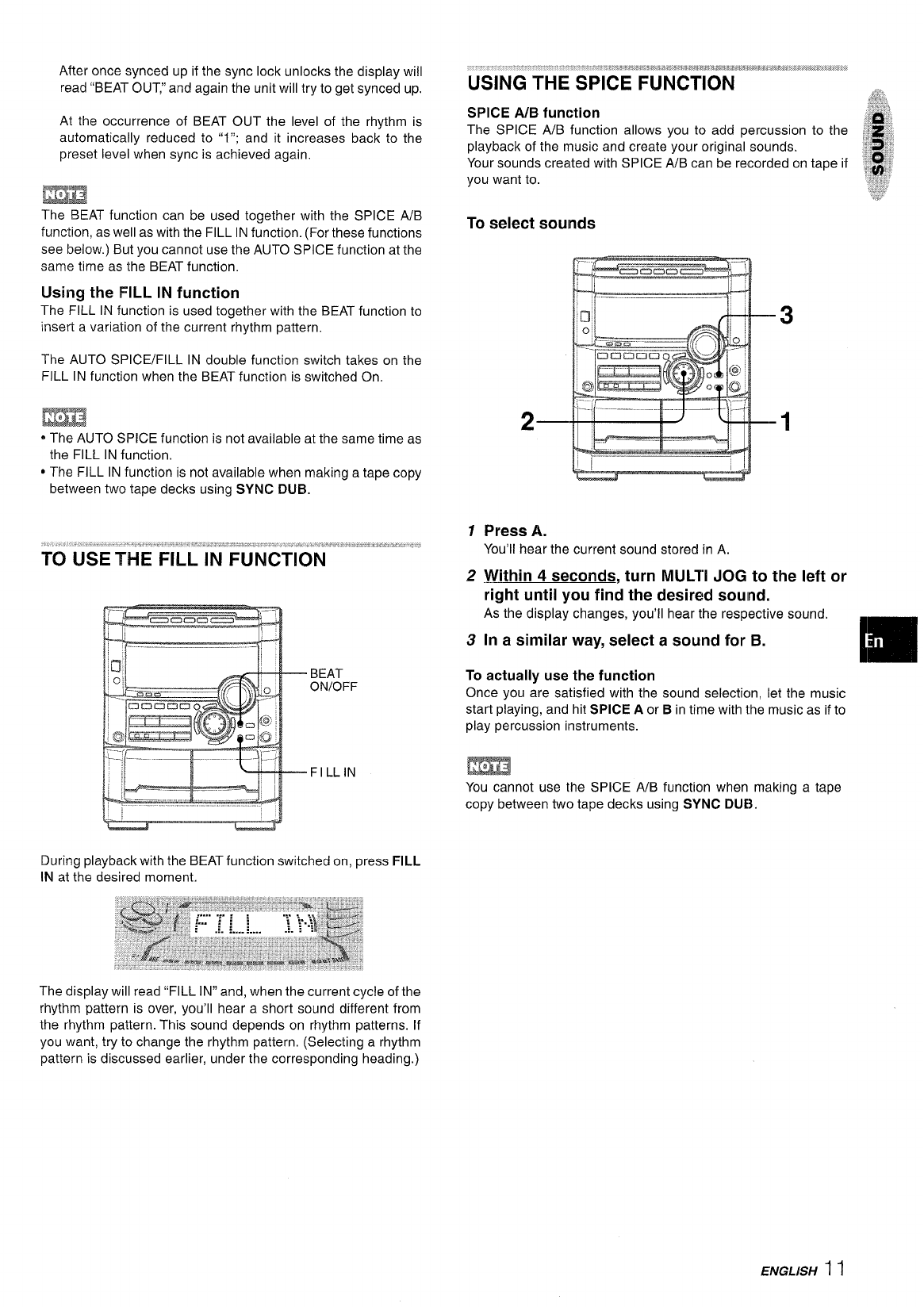

After once synced up if the sync lock unlocks the display will

read “BEAT OUT,” and again the unit will try to get synced up.

At the occurrence of BEAT OUT the level of the rhythm is

automatically reduced to “1”; and it increases back to the

preset level when sync is achieved again,

The BEAT function can be used together with the SPICE A/B

function, as well as with the FILL IN function. (For these functions

see below. )But you cannot use the AUTO SPICE function at the

same time as the BEAT function.

Using the FILL IN function

The FILL IN function is used together with the BEAT function to

insert avariation of the current rhythm pattern,

The AUTO SPICE/FILL IN double function switch takes on the

FILL IN function when the BEAT function is switched On.

*The AUTO SPICE function is not available at the same time as

the FILL IN function,

●The FILL IN function is not available when making atape copy

between two tape decks using SYNC DUB.

--- Cnemacntna–---” ‘

BEAT

ON/OFF

FILLIN

During playback with the BEAT function switched on, press FILL

IN at the desired moment.

USING THE SPICE FUNCTION

SPICE A/B function

The SPICE A/B function allows you to add percussion to the

playback of the music and create your original sounds.

Your sounds created with SPICE A/B can be recorded on tape if

you want to.

To select sounds

f—.—

Press A.

You’ll hear the current sound stored in A,

Within 4seconds, turn MULTI JOG to the left or

right until you find the desired sound.

As the display changes, you’ll hear the respective sound,

In asimilar way, select asound for B. [m

To actually use the function

Once you are satisfied with the sound selection, let the music

start playing, and hit SPICE Aor Bin time with the music as if to

play percussion instruments.

You cannot use the SPICE WB function when making atape

copy between two tape decks using SYNC DUE3.

The display will read “FILL IN” and, when the current cycle of the

rhythm pattern is over, you’ll hear ashort sound different from

the rhythm pattern. This sound depends on rhythm patterns. If

you want, try to change the rhythm pattern, (Selecting arhythm

pattern is discussed earlier, under the corresponding heading.)

ENGLISH 1 I

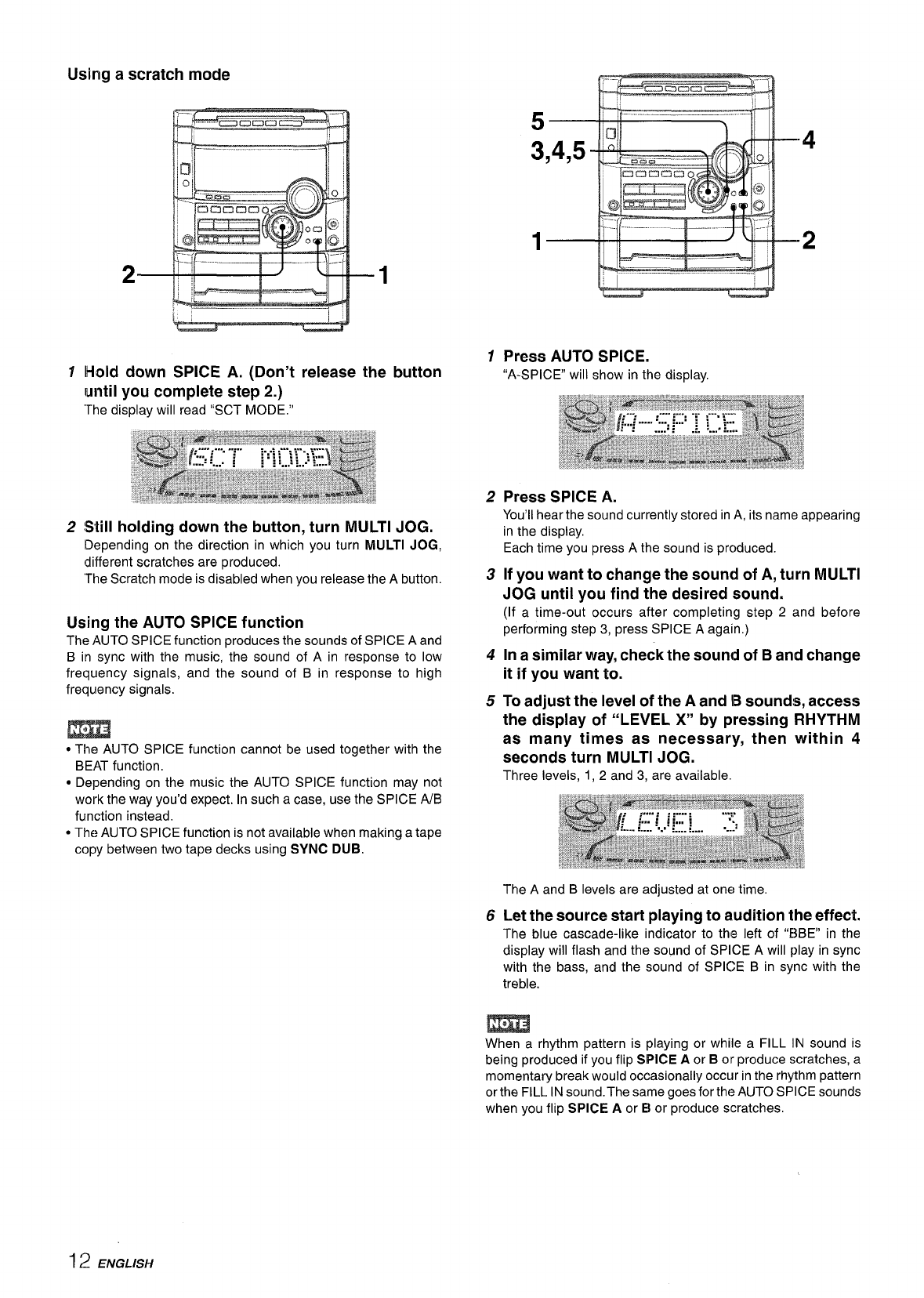

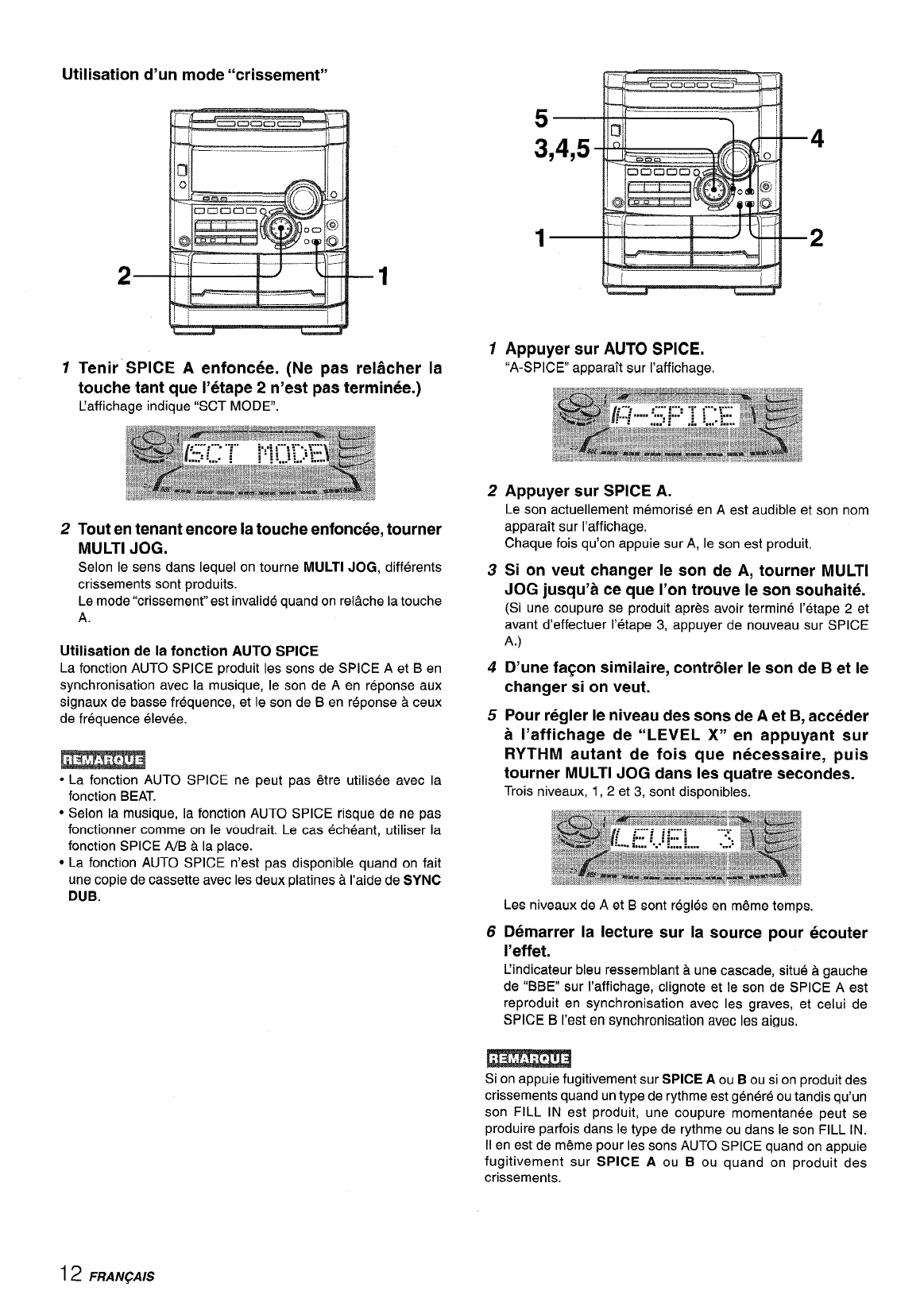

Using ascratch mode

1,-,

lHold down SPICE A. (Don’t release the button

until you complete step 2.)

The display will read %CT MODE,”

Still holding down the button, turn MULTI JOG.

Depending on the direction in which you turn MULTI JOG,

different scratches are produced.

“TheScratch mode is disabled when you release the Abutton.

Using the AUTO SPICE function

The AUTO SPICE function produces the sounds of SPICE Aand

Bin sync with the music, the sound of Ain response to low

frequency signals, and the sound of Bin response to high

frequency signals.

●The AUTO SPICE function cannot be used together with the

BEAT function,

cDepending on the music the AUTO SPICE function may not

work the way you’d expect. In such acase, use the SPICE A/B

function instead.

●The AUTO SPICE function is not available when making atape

copy between two tape decks using SYNC DUB.

!-. .11-- —.J_. L1-\ --4

Press AUTO SPICE.

“A-SPICE will show in the display.

Press SPICE A.

You’ll hear the sound currently stored in A, its name appearing

in the display,

Each time you press Athe sound is prc)duced.

If you want to change the sound of A, turn MULTI

JOG until you find the desired sound.

(If atime-out occurs after completing step 2 and before

performing step 3, press SPICE Aagain.)

In asimilar way, check the sound of Band change

it if you want to.

To adjust the level of the Aand Bsounds, access

the display of “LEVEL X“ by pressing RHYTHM

as many times as necessary, then within 4

seconds turn MULTI JOG.

Three levels, 1, 2 and 3, are available.

The Aand Blevels are adjusted at one time

Let the source start playing to audition the effect,

The blue cascade-like indicator to the left of “BBE” in the

display will flash and the sound of SPICE Awill play in sync

with the bass, and the sound of SPICE Bin sync with the

treble.

When arhythm pattern is playing or while aFILL IN sound is

being produced if you flip SPICE Aor Bor produce scratches, a

momentary break would occasionally occur in the rhythm pattern

or the FILL IN sound. The same goes forth(? AUTO SPICE sounds

when you flip SPICE Aor Bor produce scratches.

12 ENGLISH

... . .,

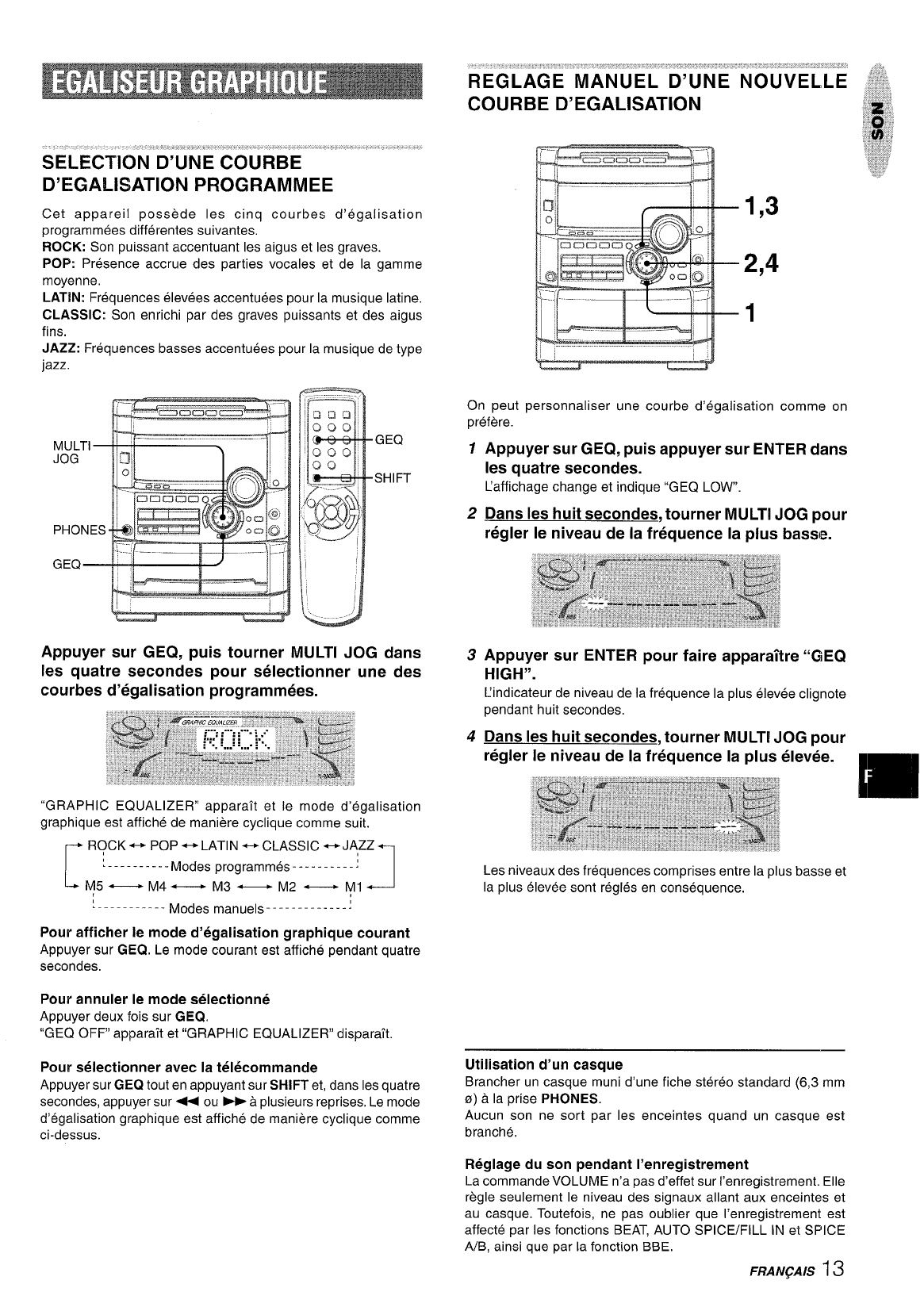

SELECTING THE PROGi3AM”MED”M“K”’ ‘

EQUALIZATION CURVE

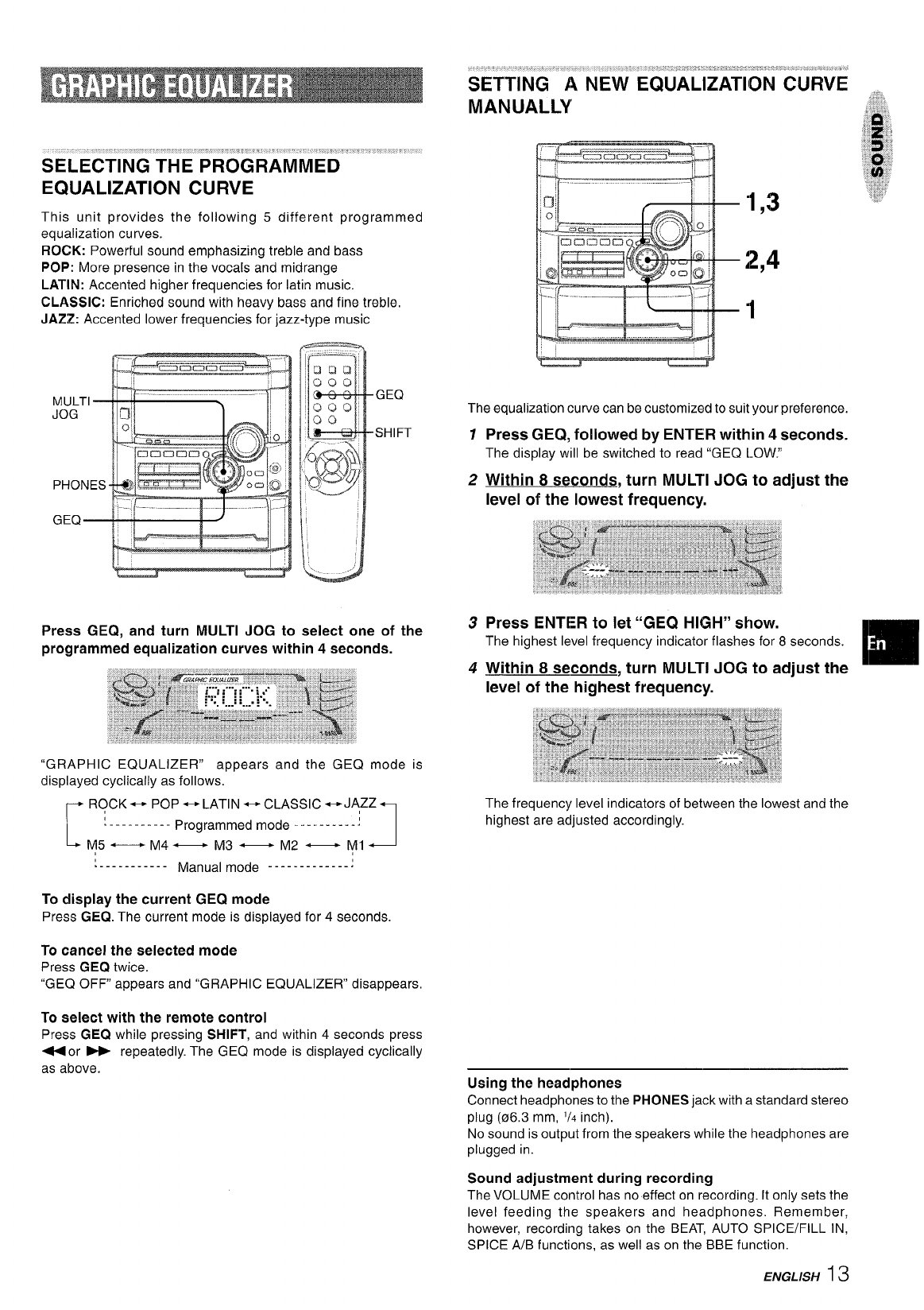

This unit provides the following 5different programmed

equalization curves.

ROCK: Powerful sound emphasizing treble and bass

POP: More presence in the vocals and midrange

LATIN: Accented higher frequencies for Iatin music.

CLASSIC: Enriched sound with heavy bass and fine treble,

JAZZ: Accented lower frequencies for jazz-type music

Press GEQ, and turn MULTI JOG to select one of the

programmed equalization curves within 4seconds.

“GRAPHIC EQUALIZER” appears and the GEQ mode is

displayed cyclically as follows.

ROCK *POP +LATIN ~CLASSIC *JAZZ

‘---------- Programmed mode ----------:

M5 —M4 —M3 —M2 —Ml‘J

‘----------- Manual mode -------------:

To display the current GEQ mode

Press GEQ. The current mode is displayed for 4seconds.

To cancel the eelected mode

Press GEQ twice.

‘iGEQ OFF appears and “GRAPHIC EQUALIZER” disappears,

To select with the remote control

Press GEQ while pressing SHIFT, and within 4seconds press

+or -repeatedly. The GEQ mode is displayed cyclically

as above.

SETTING ANEW EQUALIZATION CURVE

MANUALLY

“1,3

2,4

The equalization curve can be customized to suit your preference.

1Press GEQ, followed by ENTER within 4seconds.

The display will be switched to read “GEQ LOW!!

2Within 8seconds, turn MULTI JOG to adjust the

level of the lowest frequency.

Using the headphones

Connect headphones to the PHONES jack with astandard stereo

plug (06.3 mm, 1/4 inch).

No sound is output from the speakers while the headphones are

plugged in.

Sound adjustment during recording

The VOLUME control has no effect on recording. It only sets the

level feeding the speakers and headphones. Remember,

however, recording takes on the BEAT, AUTO SPICE/FILL IN,

SPICE A/B functions, as well as on the BBE function.

ENGLISH 13

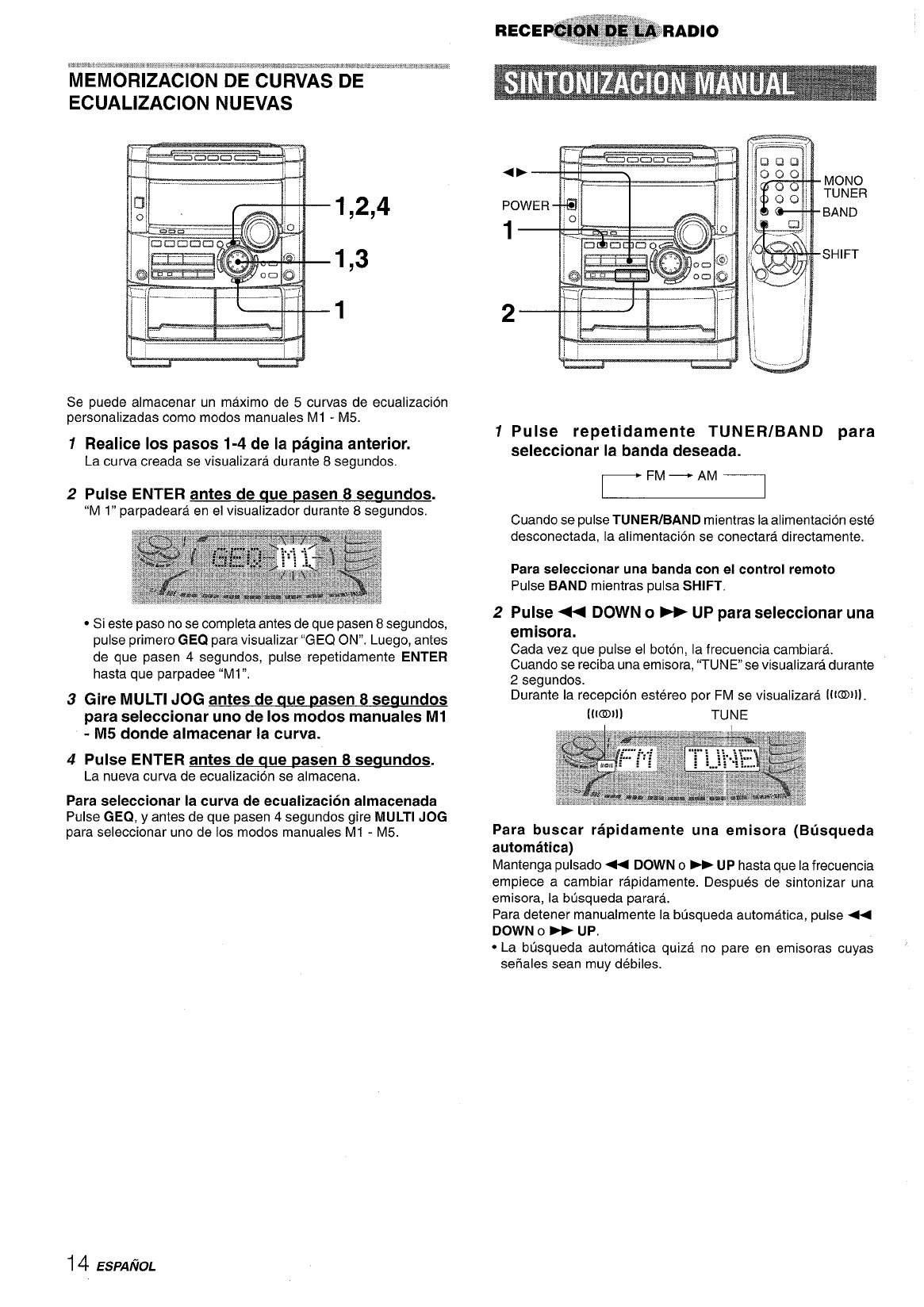

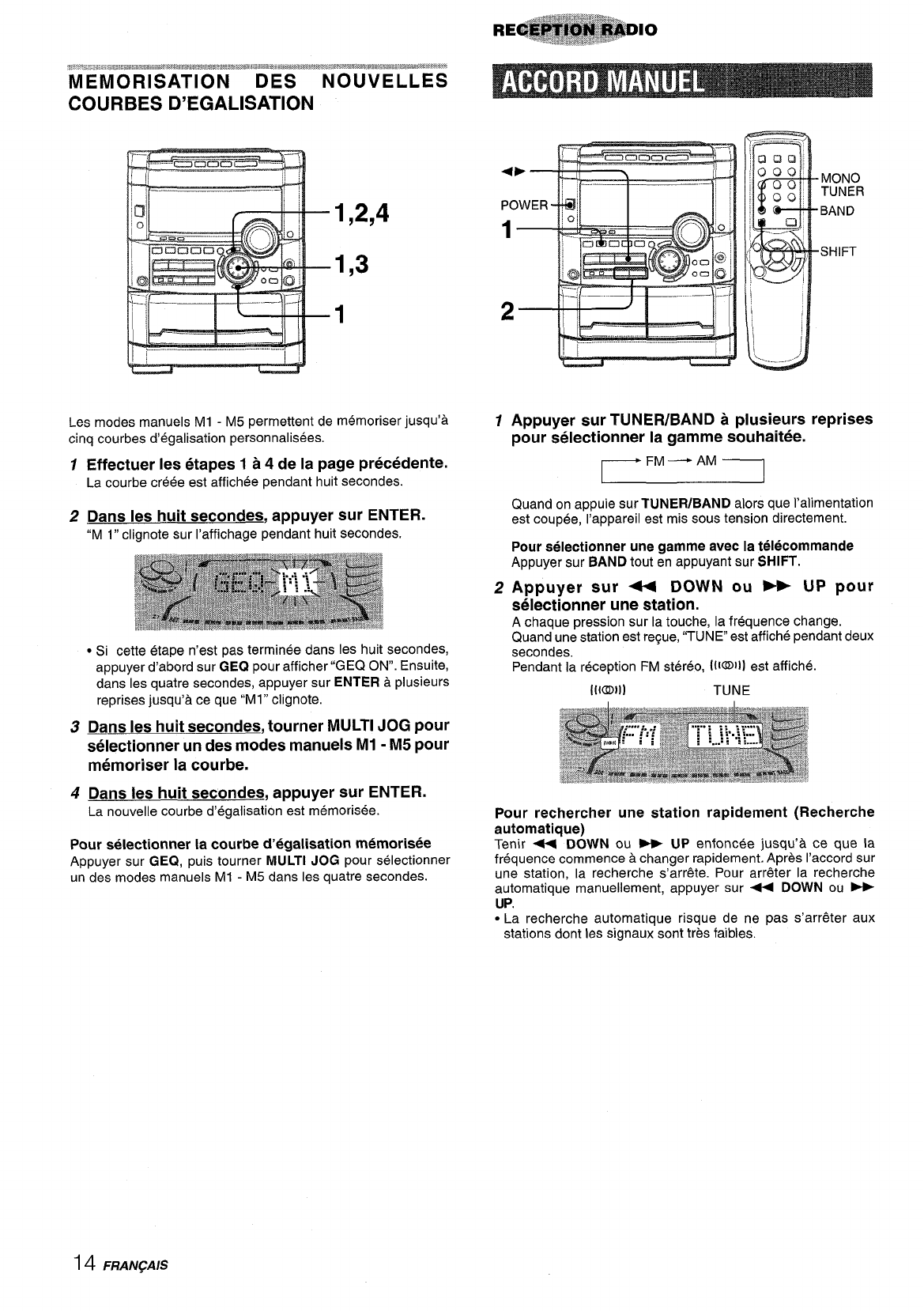

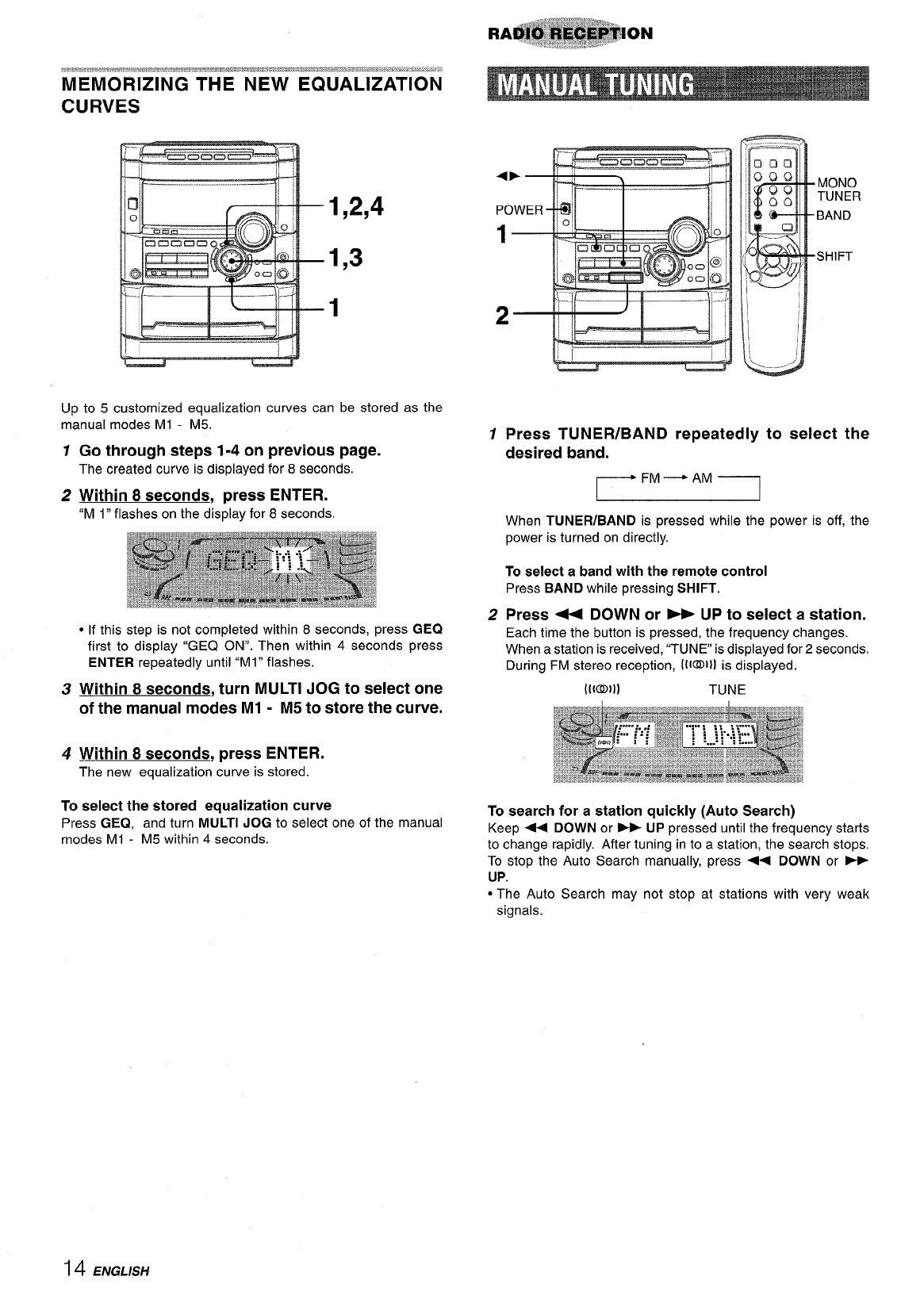

MEMORIZING THE NEW EQUALIZATION

CURVES

1,2,4

1,3

Up to 5customized equalization curves can be stored as the

manual modes Ml -M5.

Go through steps 1-4 on previous page.

The created curve is displayed for 8seconds.

Within 8seconds, press ENTER.

“M 1” flashes on the display for 8seconds.

●If this step is not completed within 8seconds, press GEQ

first to display “GEQ ON”. Then within 4seconds press

ENTER repeatedly until “Ml” flashes.

Within 8seconds, turn MULTI JOG to select one

of the manual modes Ml -M5 to store the curve.

Within 8seconds, press ENTER.

The new equalization curve is stored.

To select the stored equalization curve

Press GEQ, and turn MULTI JOG to select one of the manual

modes Ml -M5 within 4seconds.

,- ,8

Press TUNER/BAND repeatedly to select the

desired band.

FM —AM

r-1

When TUNER/BAND is pressed while the power is off, the

power is turned on directly.

To select a band with the remote control

Press BAND while pressing SHIFT.

Press 44 DOWN or -UP to select astation.

Each time the button is pressed, the frequency changes.

When astation is received, “TUNE is displayed for 2seconds.

During FM stereo reception, [l@lll is displayed.

([(0)1) TUNE

To search for astation quickly (Auto Search)

Keep +DOWN or *UP pressed untilthe frequency starts

to change rapidly. After tuning in to astation, the search stops.

To stop the Auto Search manually, press +DOWN or w

UP.

“The Auto Search may not stop at stations with very weak

signals.

14 ENGLISH

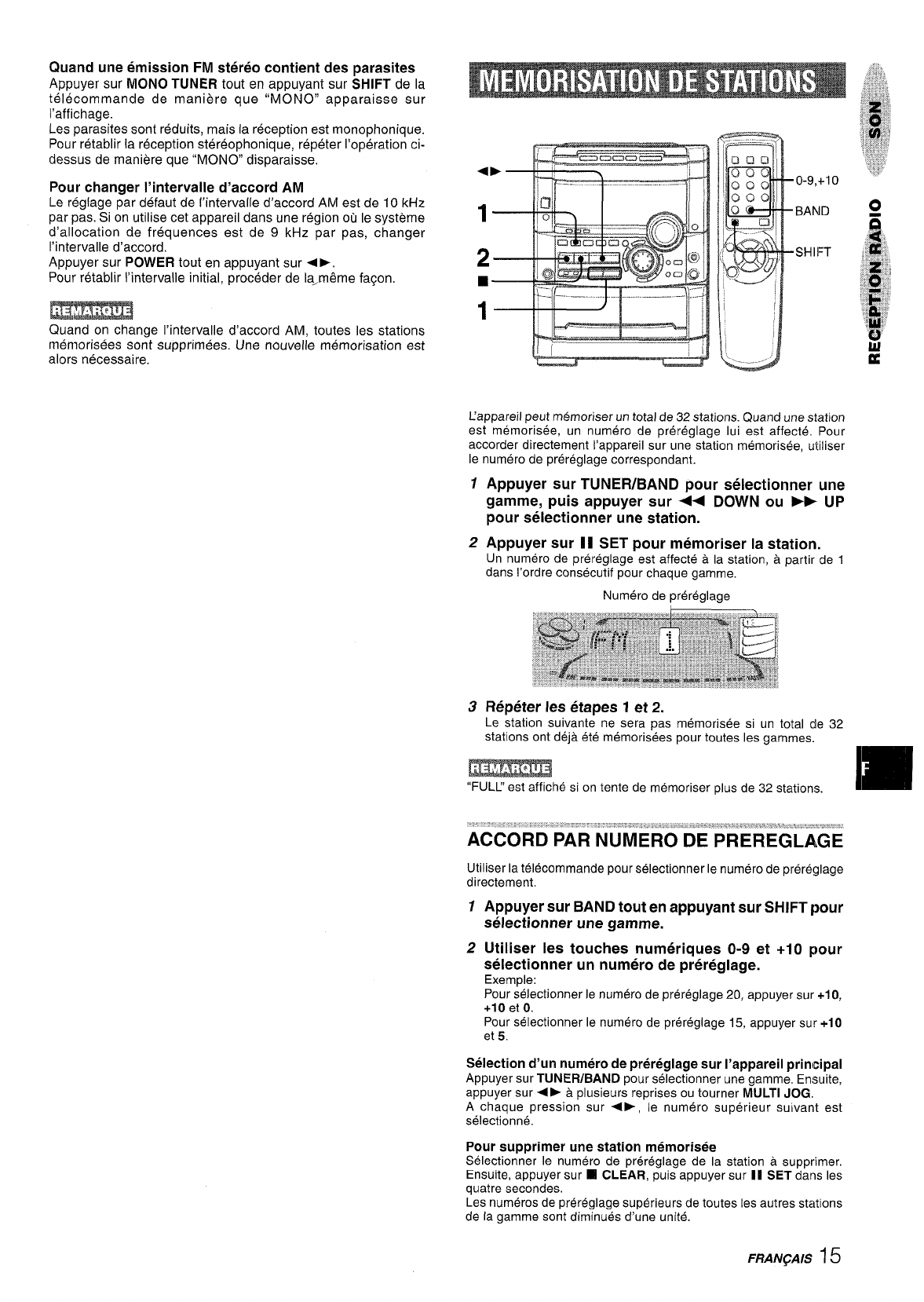

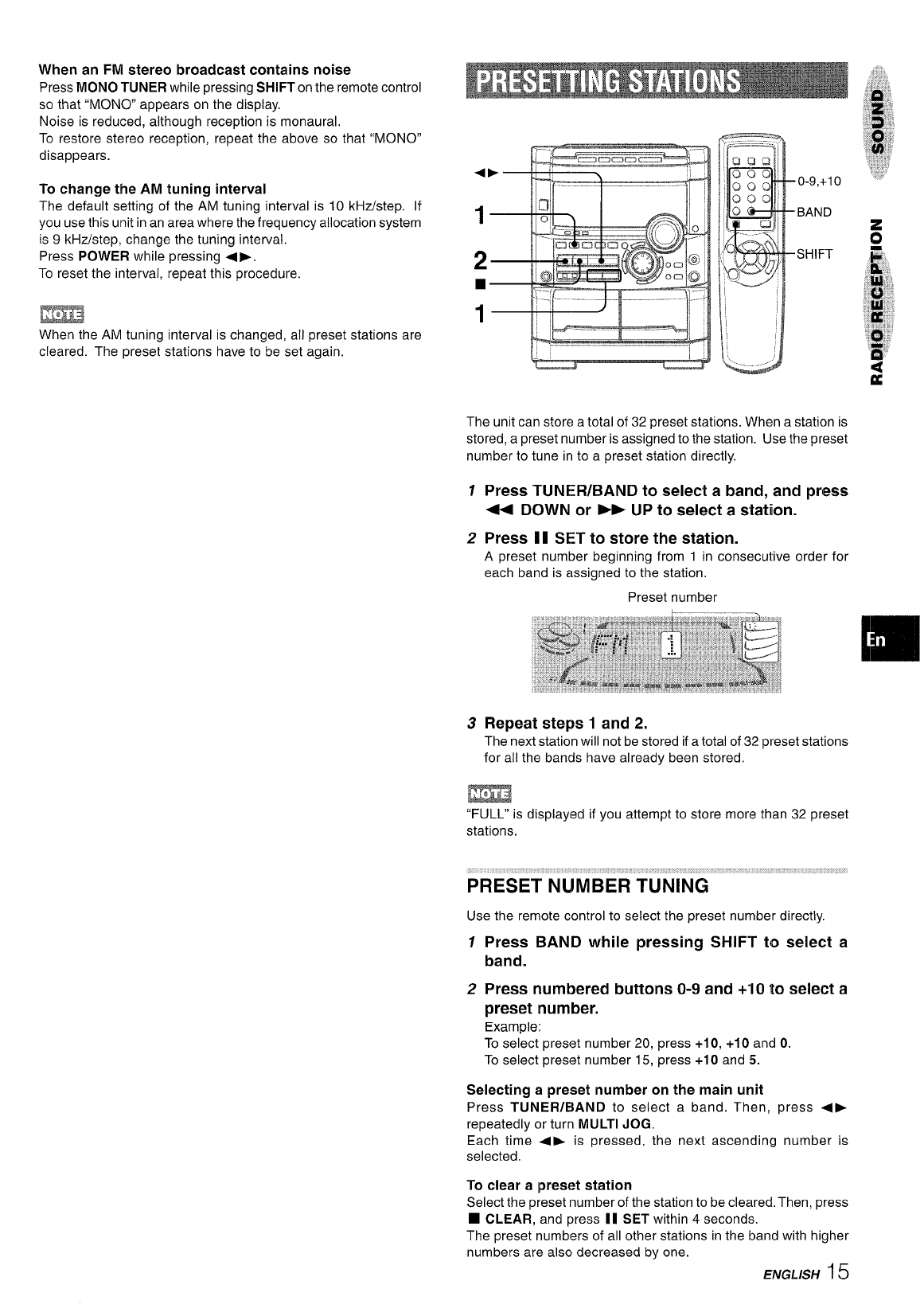

When an FM stereo broadcast contains noise

Press MONO TUNER while pressing SHIFT on the remote control

so that “MONO appears on the display.

Noise is reduced, “although reception is monaural

To restore stereo reception, repeat the above so that “MONO”

disappears.

To change the AM tuning interval

The default setting of the AM tuning interval is 10 kHz/step. If

you use this unit in an area where the frequency allocation system

is 9kHz/step, change the tuning interval.

Press POWER while pressing <>.

To reset the interval, repeat this procedure.

P..?-—– IR..–- –Il. .

EEm!l

When the AM tuning interval is changed, all preset stations are

cleared. The preset stations have to be set again.

The unit can store atotal of 32 preset stations. When astation is

stored, apreset number is assigned to the station. Use the preset

number to tune in to apreset station directly.

7Press TUNER/BAND to select aband, and press

4+ DOWN or -UP to select astation.

2Press 11 SET to store the station.

Apreset number beginning from 1in consecutive order for

each band is assigned to the station.

Preset number

3Repeat steps 1and 2.

The next station will not be stored if atotal of 32 preset stations

for all the bands have already been stored,

“FULL” is displayed if you attempt to store more than 32 preset

stations.

...-,

PRESET””NU”MBERTUNING’ “’”

Use the remote control to select the preset number directly.

Press BAND while pressing SHIFT to select a

band.

Press numbered buttons O-9 and +“1Oto select a

preset number.

Example:

To select preset number 20, press +10, +10 and O.

To select preset number 15, press +10 and 5.

Selecting apreset number on the main urlit

Press TUNER/BAND to select aband. Then, press 4E

repeatedly or turn MULTI JOG.

Each time •~ is pressed, the nexl ascending number is

selected.

To clear apreset station

Select the preset inumberof the stationto be cleared. Then, press

❑CLEAR, and press 11 SET within 4seconds,

The preset numbers of all other stations in the band with higher

numbers are also decreased by one.

ENGL/SH 15

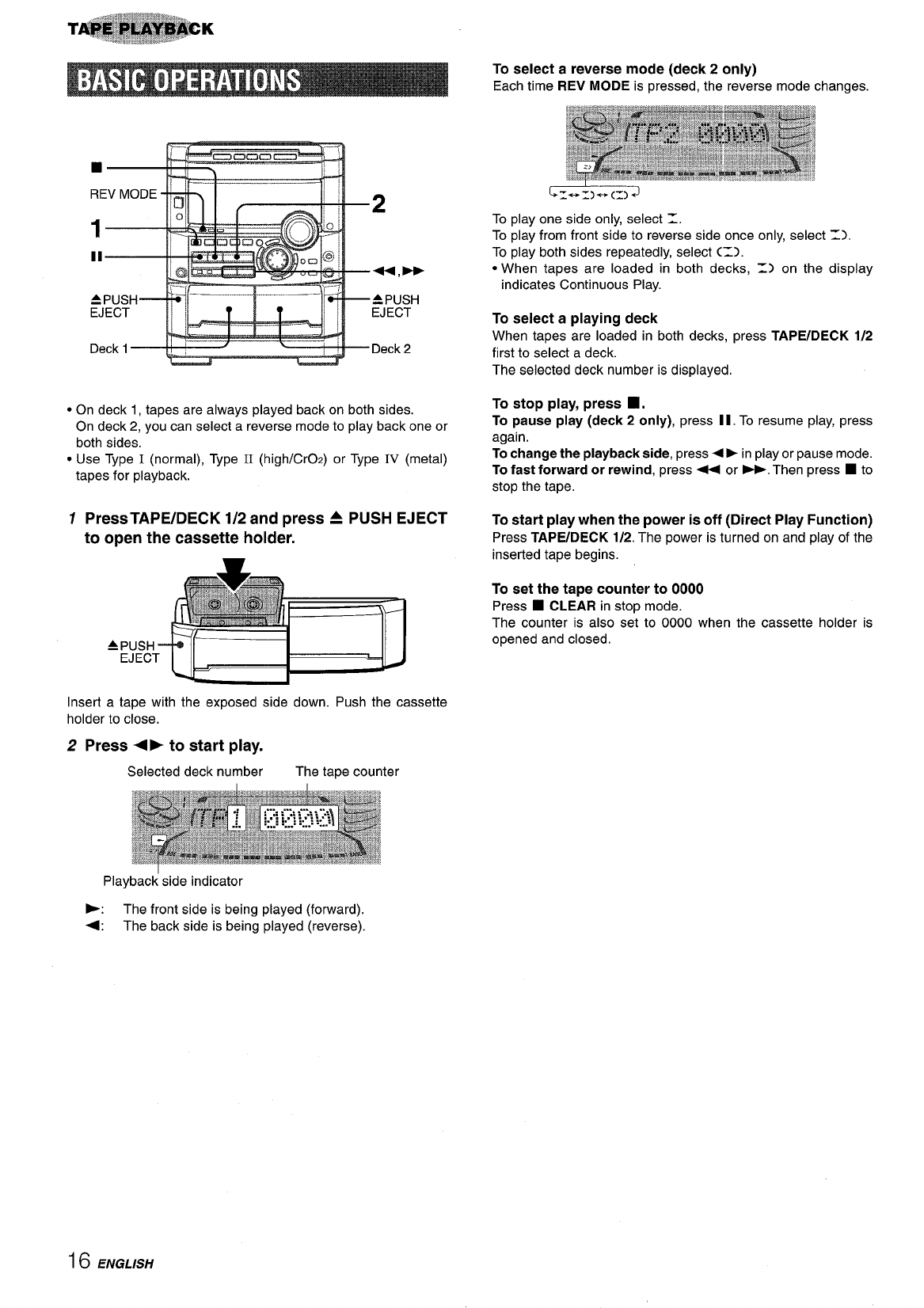

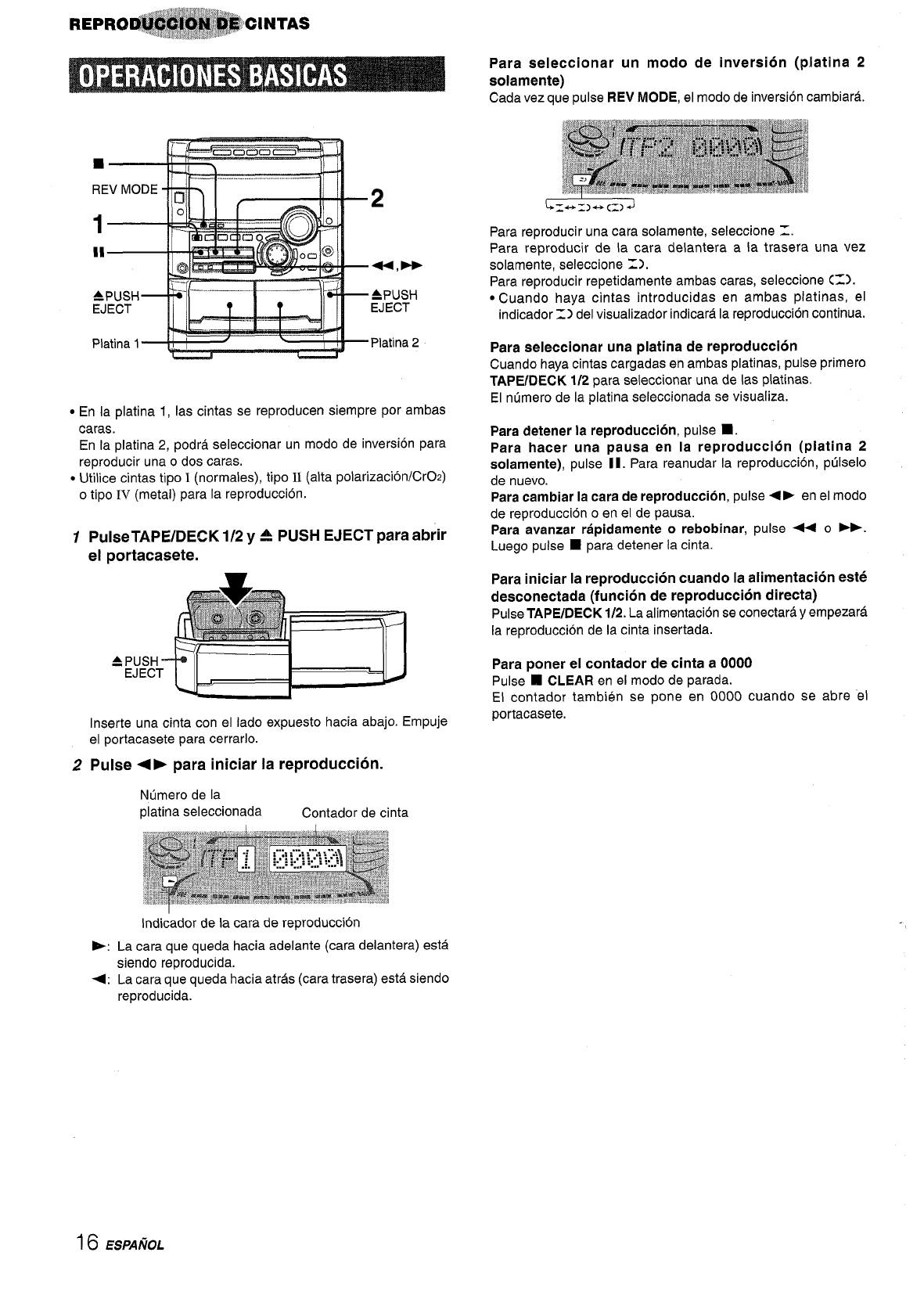

EJECT

●On deck 1, tapes are always played back on both sides.

On deck 2, you can select areverse mode to play back one or

both sides,

●Use Type I(normal), Type II (high/CrOz) or Type IV (metal)

tapes for playback.

1PressTAPE/DECK 1/2 and press APUSH EJECT

to open the cassette holder.

Insert atape with the exposed side down. Push the cassette

holder to close.

2Press <F to start play.

Selected deck number The tape counter

Playback side indicator

To select areverse mode (deck 2only)

Each time REV MODE is pressed, the reverse mode changes.

To play one side only, select 1.

To play from front side to reverse side once only, select Z),

To play both sides repeatedly, select C=).

●When tapes are loaded in both decks, =) on the display

indicates Continuous Play.

To select aplaying deck

When tapes are loaded in both decks, press TAPE/DECK 1/2

first to select adeck.

The selected deck number is displayed,

To stop play, press ■.

To pause play (deck 2only), press II. To resume play, press

again.

To change the playback side, press 4➤in play or pause mode.

To fast forward or rewind, press <or -. Then press ■to

stop the tape.

To start play when the power is off (Direct Play Function)

Press TAPE/DECK 1/2. The power is turned on and play of the

inserted tape begins.

To set the tape counter to 0000

Press ■CLEAR in stop mode.

The counter is also set to 0000 when the cassette holder is

opened and closed.

F: The front side is being played (forward).

+: The back side is being played (reverse).

16 ENGLISH

..... .....,,, ,”, ... .. . .

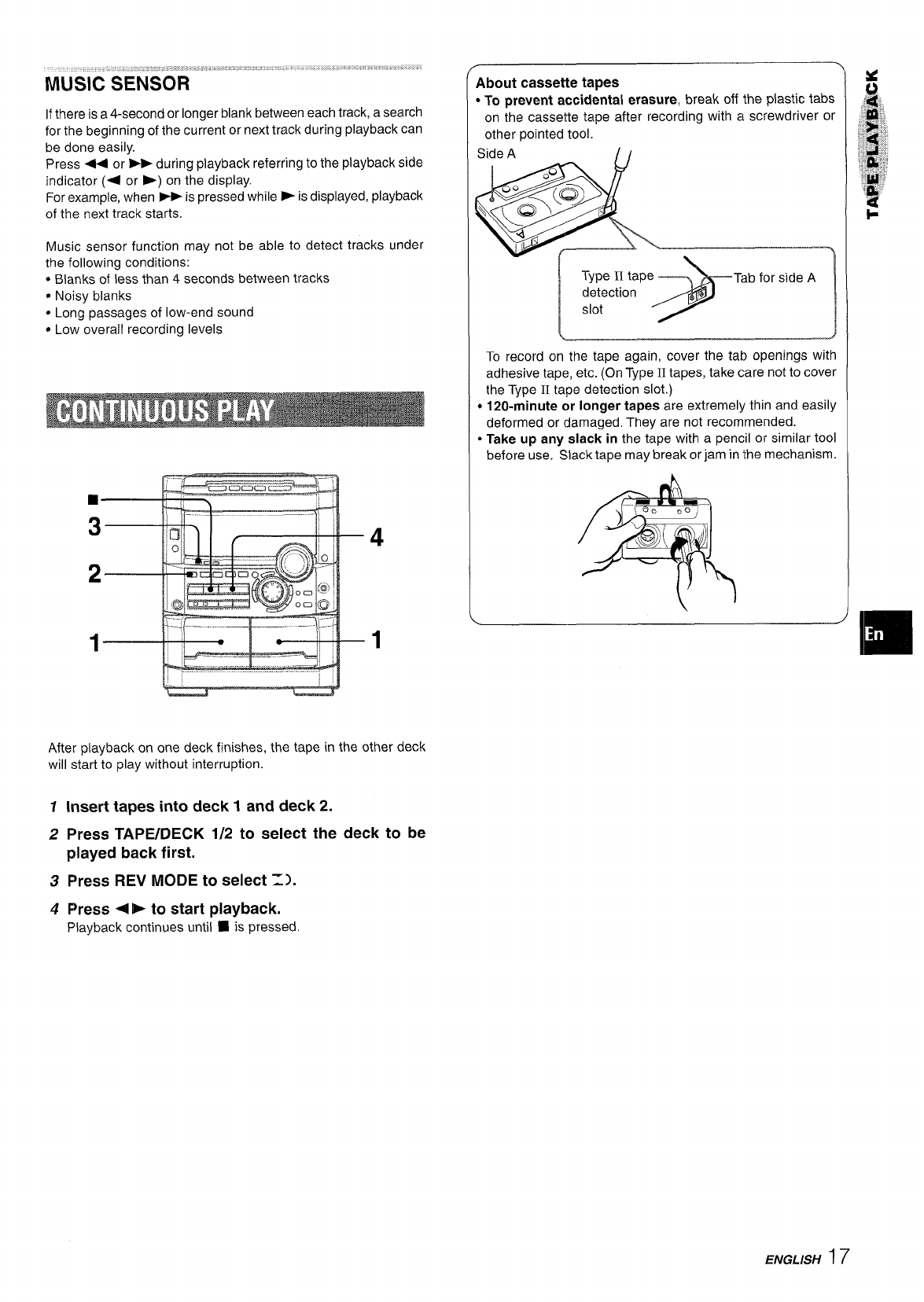

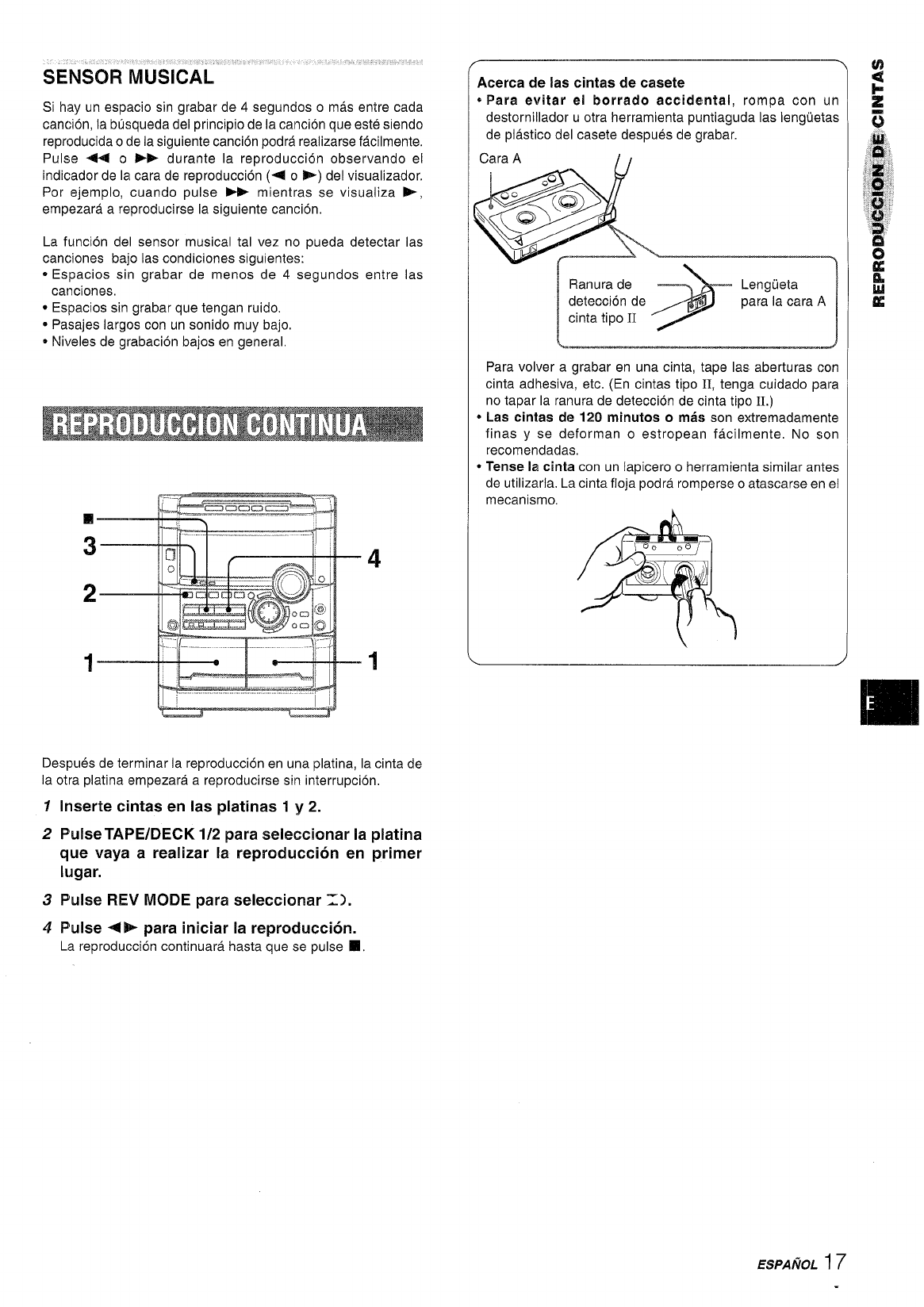

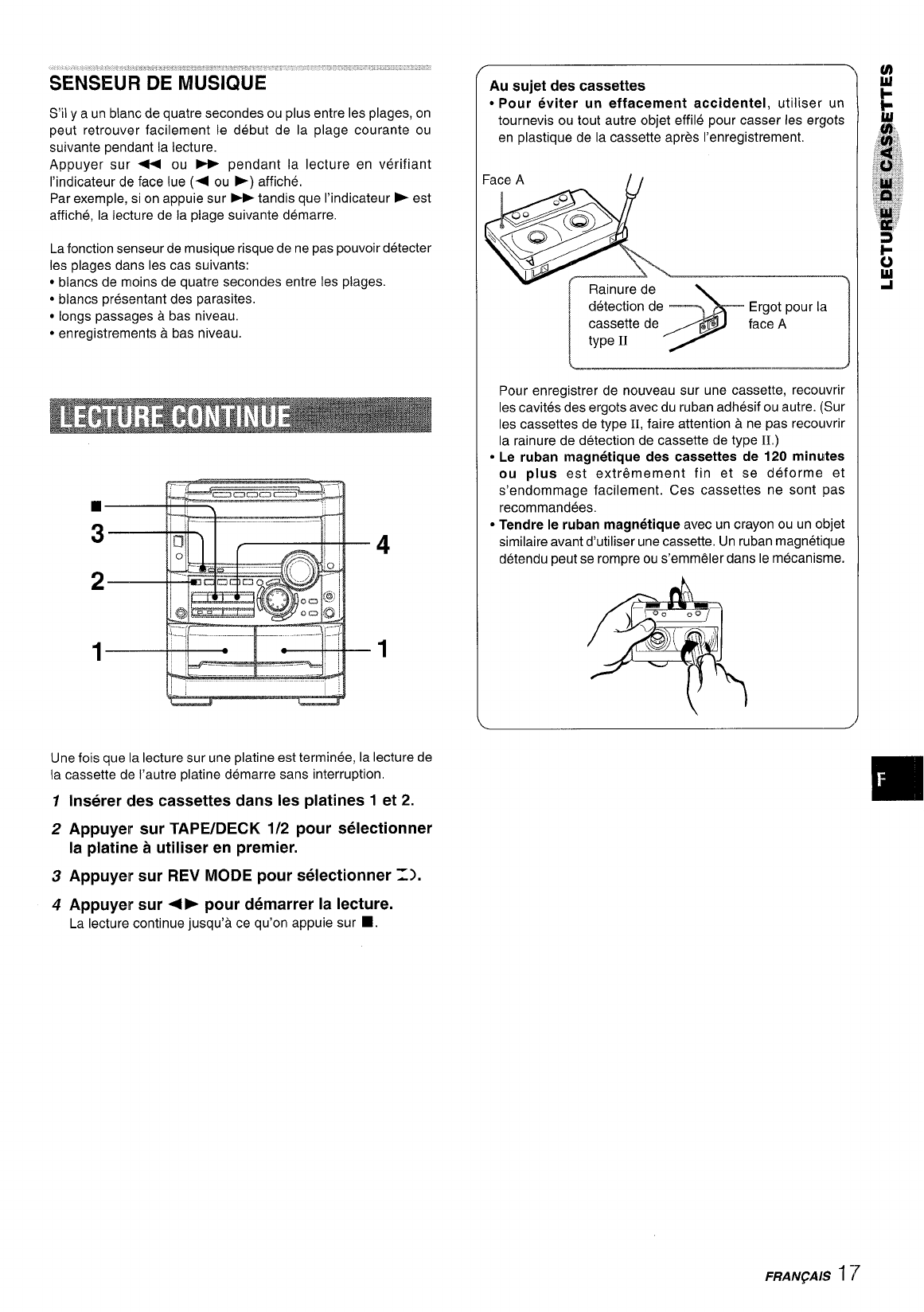

MUSIC SENSOR

If there is a4-second or longer blank between each track, asearch

for the beginning of the current or next track during playback can

be done easily.

Press 44 or ➤>during playback referring to the playback side

indicator (+ or -) on the display.

For example, when *is pressed while -is displayed, playback

of the next track starts.

Music sensor function may not be able to detect tracks under

the following conditions:

●Blanks of less than 4seconds between tracks

@Noisy blanks

●Long passages of low-end sound

●Low overall recording levels

After playback on one deck finishes, the tape in the other deck

will start to play without interruption.

Insert tapes into deck 1and deck 2.

Press TAPE/DECK 1/2 to select the deck to be

played back first.

Press REV MODE to select =1.

Press ~Pto start playback.

Playback continues until 9is pressed.

About cassette tapes

*To prevent accidental erasure, break off the plastic tabs

on the cassette tape after recording with ascrewdriver or

other pointed tool.

Side A

‘E

To record on the tape again, cover the tab openings with

adhesive tape, etc. (On Type II tapes, take care not to cover

the Type 11tape detection slot.)

●120-minute or longer tapes are extremely thin and easily

deformed or damaged. They are not recommended.

●Take up any slack in the tape with apencil or similar tool

before use. Siack tape may break orjam in the mechanism.

ENGL/SH 17

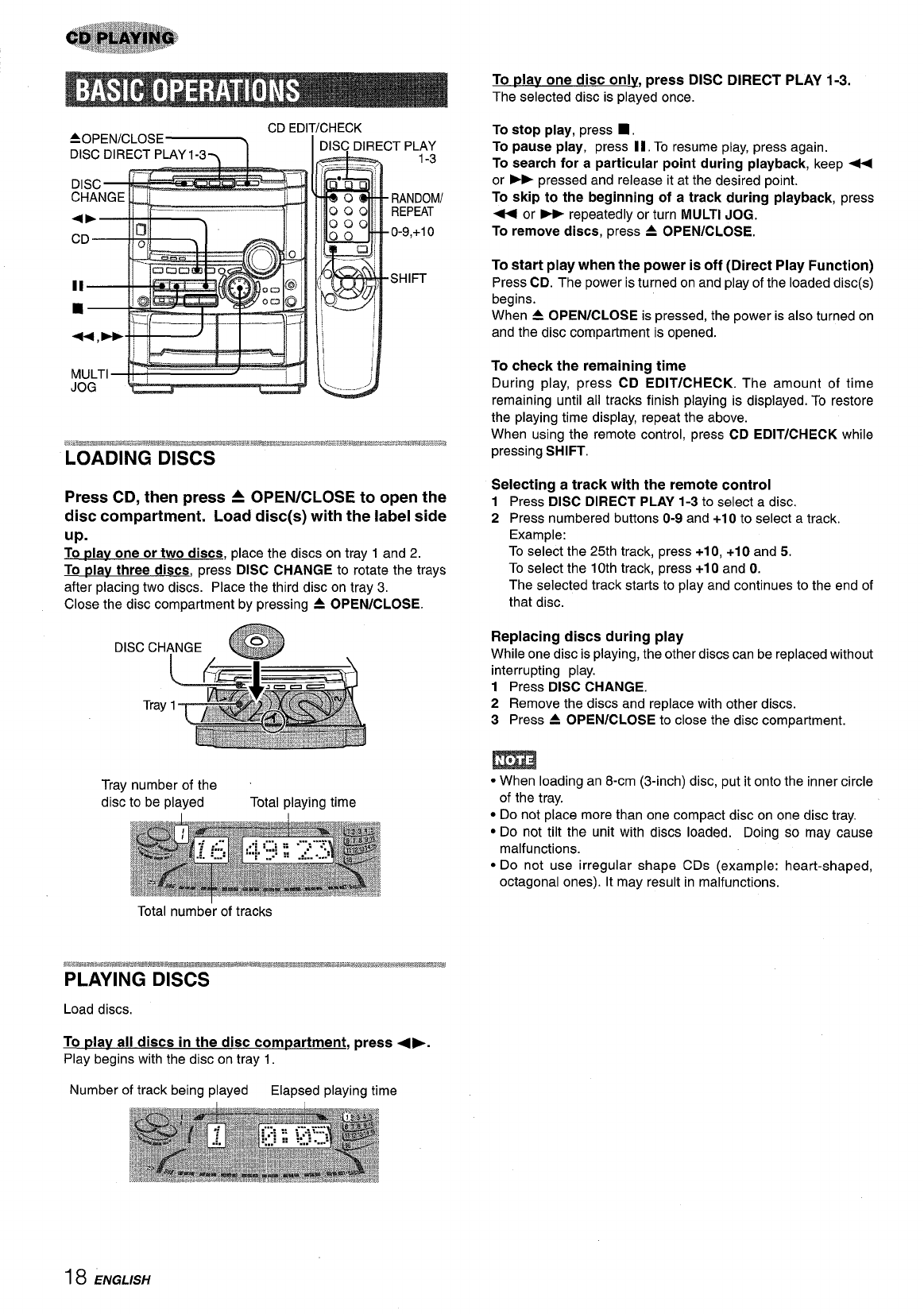

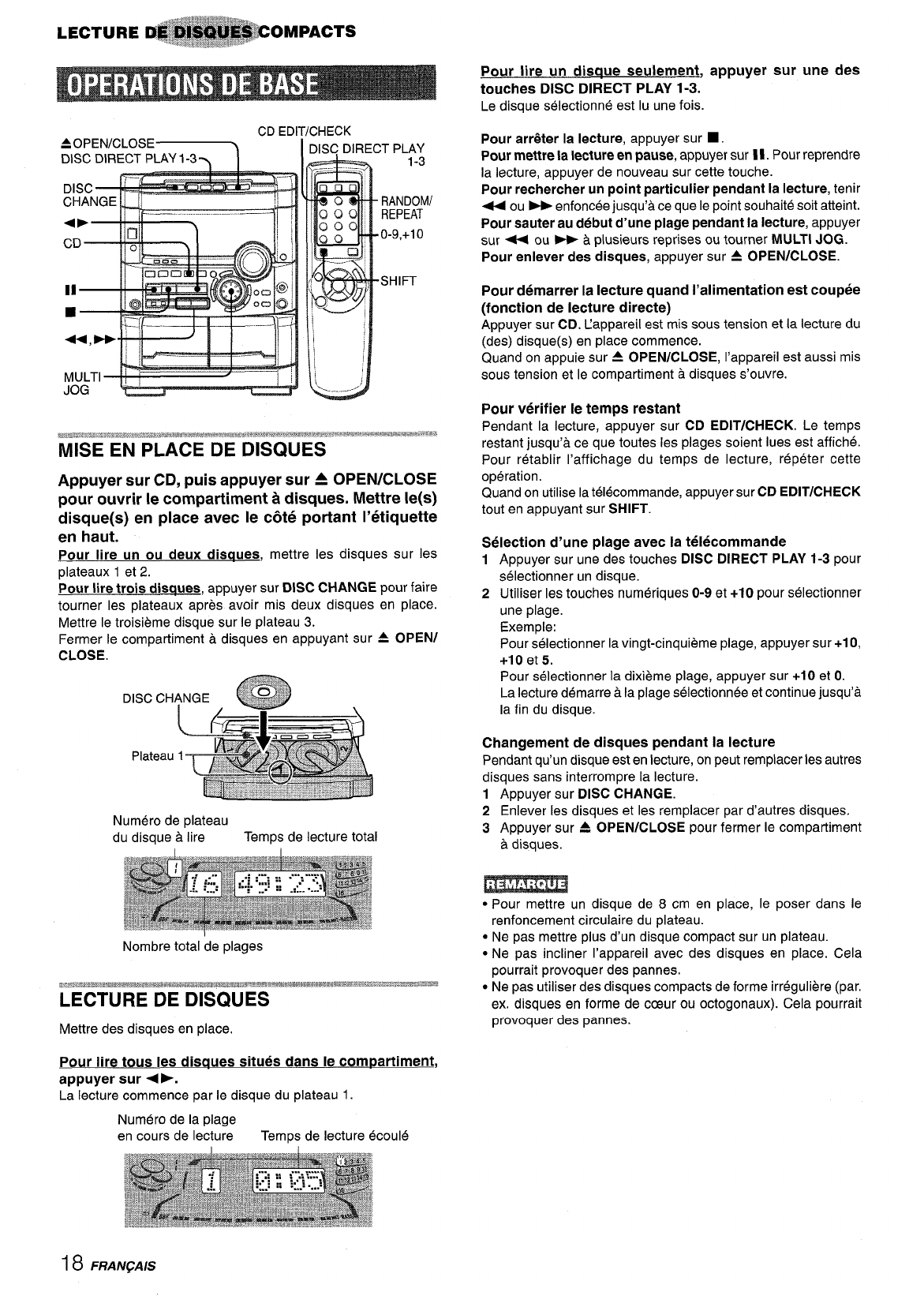

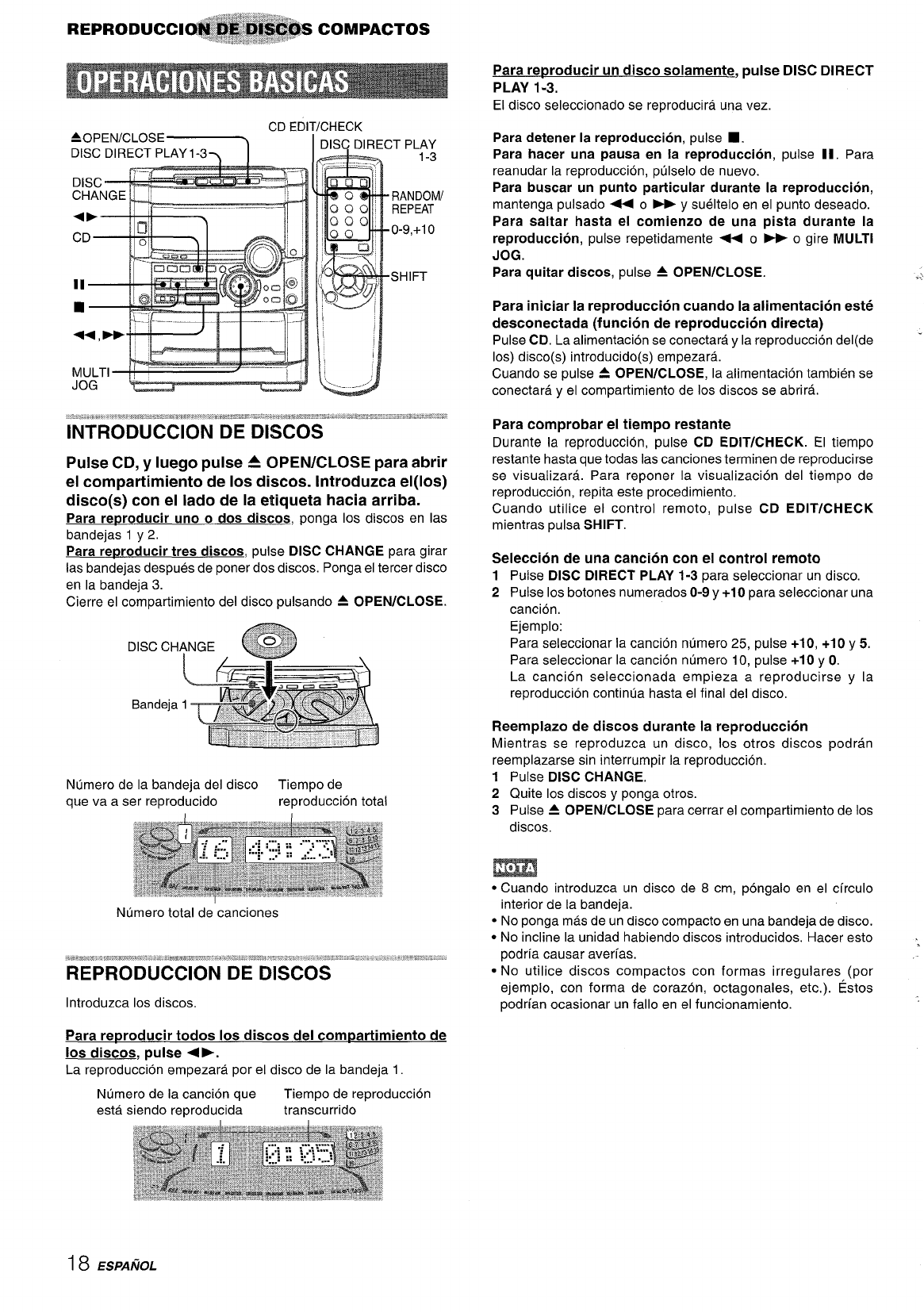

AOPEN/CLOSE~ CD EDI

Press CD, then press AOPEN/CLOSE to open the

disc compartment. Load disc(s) with the label side

up.

To nlav one or two discs, place the discs on tray 1 and 2.

To plav three discs, press DISC CHANGE to rotate the trays

after placing two discs. Place the third disc on tray 3,

Close the disc compartment by pressing 4OPEN/CLOSE.

Tray number of the

disc to be played Total playing time

Total number of tracks

Load discs,

To ~lav all discs in the disc compartment, press 4b.

Play begins with the disc on tray 1.

Number of track being played Elapsed playing time

To play one disc only, press DISC DIRECT PLAY 1-3.

The selected disc is played once.

To stop play, press ■,

To pause play, press II, To resume play, press again.

To search for aparticular point during playback, keep ~

or >pressed and release it at the desired point.

To skip to the beginning of atrack during playback, press

+or *repeatedly or turn MULTI JOG.

To remove discs, press =OPEN/CLOSE.

To start play when the power is off (Direct Play Function)

Press CD. The power is turned on and play of the loaded disc(s)

begins.

When 4OPEN/CLOSE is pressed, the power is also turned on

and the disc compartment is opened.

To check the remaining time

During play, press CD EDIT/CHECK. The amount of time

remaining until all tracks finish playing is displayed. To restore

the playing time display, repeat the above.

When using the remote control, press CD EDIT/CHECK while

pressing SHIFT.

Selecting atrack with the remote control

1Press DISC DIRECT PLAY 1-3 to select adisc.

2Press numbered buttons O-9 and +1Oto select atrack.

Example:

To select the 25th track, press +1O,+1Oand 5.

To select the 10th track, press +1Oand O.

The selected track starts to play and continues to the end of

that disc.

Replacing discs during play

While one disc is playing, the other discs can be replaced without

interrupting play.

1Press DISC CHANGE.

2Remove the discs and replace with other discs.

3Press AOPEN/CLOSE to close the disc compartment.

●When loading an 8-cm (3-inch) disc, put it onto the inner circle

of the tray.

●Do not place more than one compact disc on one disc tray.

●Do not tilt the unit with discs loaded. Doing so may cause

malfunctions.

●Do not use irregular shape CDs (example: heart-shaped,

octagonal ones). It may result in malfunctions.

18 ENGLISH

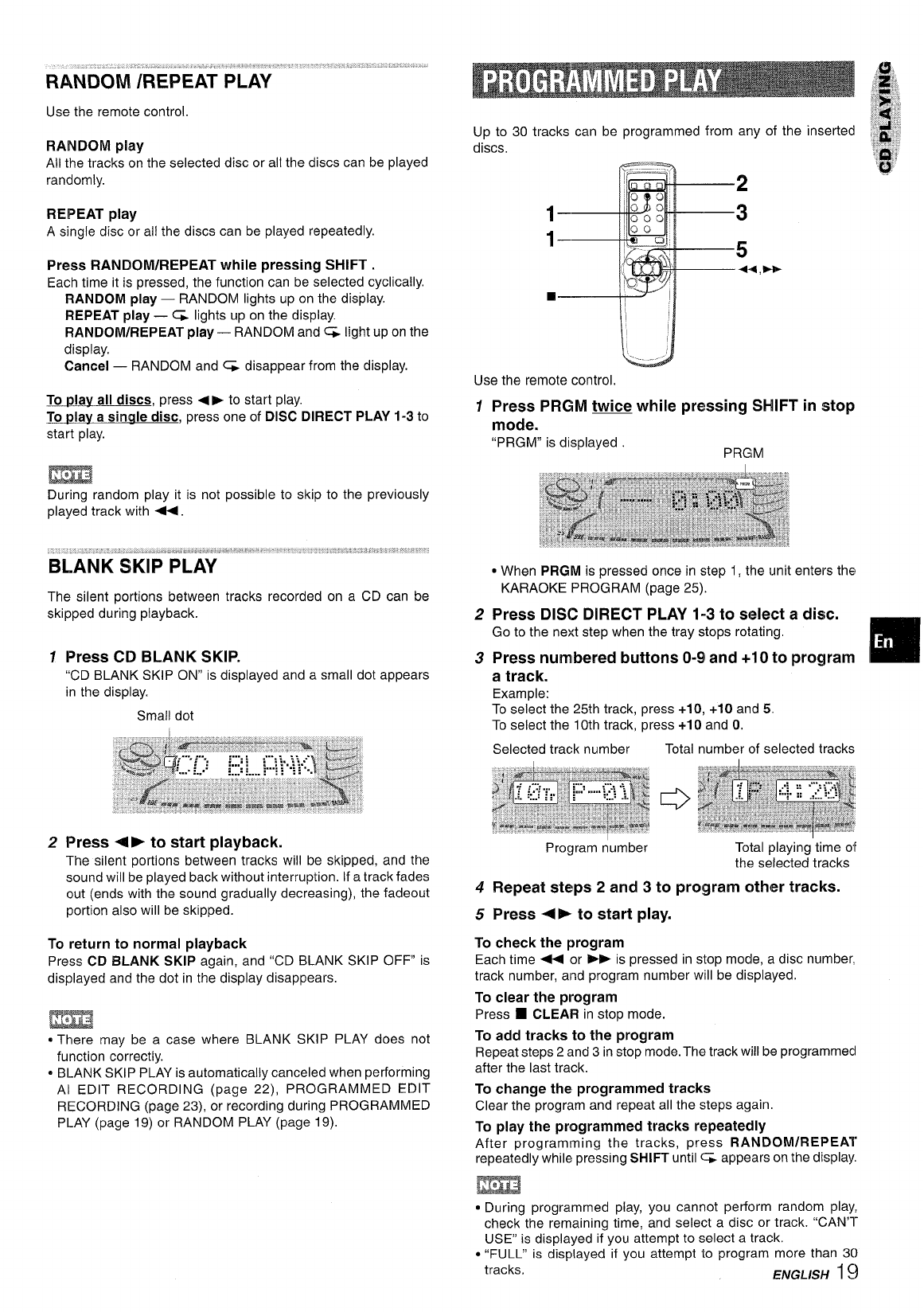

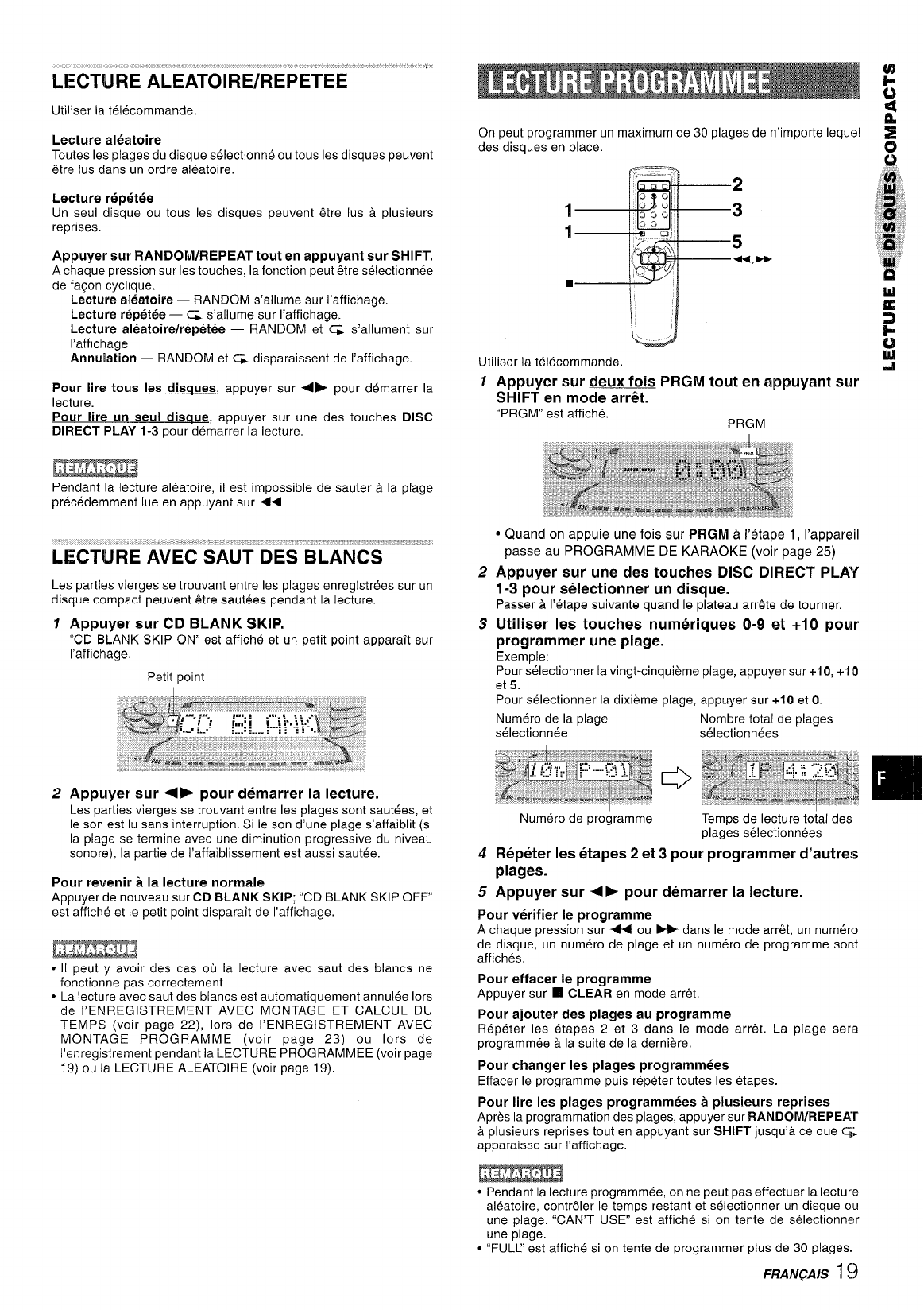

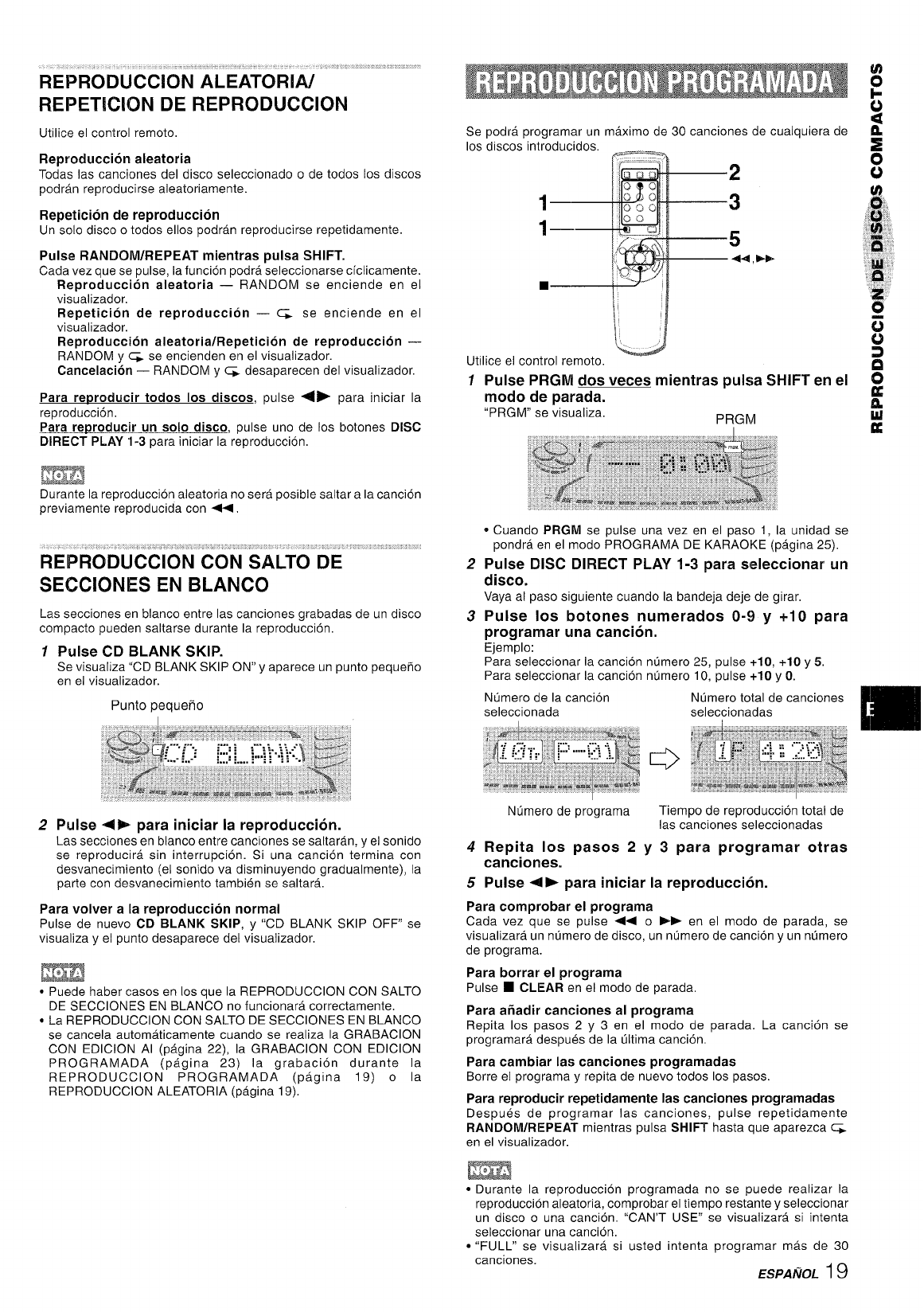

RANDOM iREPEAT PLAY” ‘“““ ““’““”

Use the remote control.

RANDOM play

All the tracks on the selected disc or all the discs can be played

randomly.

REPEAT play

Asingle disc or all the discs can be played repeatedly.

Press RANDOM/REPEAT while pressing SHIFT.

Each time it is pressed, the function can be selected cyclically.

RANDOM play —RANDOM lights up on the display.

REPEAT play —CL lights up on the display.

RANDOM/REPEAT play —RANDOM and C& light upon the

display,

Cancel —RANDOM and CL disappear from the display.

llplav all discs, press +- to start play.

To tAav asirmle disc, press one of DISC DIRECT PLAY 1-3 to

start play.

During random play it is not possible to skip to the previously

played track with +.

., ..’..: ,. :’.’’.’,!.,:,,~,,”,,..!*, ““.

BiANK SKIP”’-PLAY’”‘“”~‘“‘~

The silent portions between tracks recorded on a CD can be

skipped during playback.

fPress CD BLANK SKIP.

“CD BLANK SKIP ON” is displayed and a small dot appears

in the display.

Small dot

2Press 4E to start playback.

The silent portions between tracks will be skipped, and the

sound will be played back without interruption. If atrack fades

out (ends with the sound gradually decreasing), the fadeout

portion also will be skipped.

To return to normal playback

Press CD BLANK SKIP again, and “CD BLANK SKIP OFF” is

displayed and the dot in the display disappears.

*There may be a case where BLANK SKIP PLAY does not

function correctly.

*BLANK SKIP PLAY is automatically canceled when performing

Al EDIT RECORDING (page 22), PROGRAMMED EDIT

RECORDING (page 23), or recording during PROGRAMMED

PLAY (page 19) or RANDOM PLAY (page 19).

Up to 30 tracks can be programmed from any of the inserted

discs,

Pal

—

,- +2

44.-

Use the remote control.

Press PRGM twice while pressing SHIFT in stop

mode.

“PRGM” is displayed PRGM

●When PRGM is pressed once in step 1, the unit enters the

KARAOKE PROGRAM (page 25).

Press DISC DIRECT PLAY 1-3 to select adisc.

Go to the next step when the tray stops rotating.

Press numbered buttons 0-9 and +1 Oto program

atrack.

Example:

To select the 25th track, press +10, +10 and 5.

To select the 10th track, press +10 and 0.

Selected track number Total number of selected tracks

Program number Total playing time of

the selected tracks

Repeat steps 2 and 3 to program other tracks.

Press 4P to start play.

To check the program

Each time -or >- is pressed in stop mode, adisc number,

track number, and program number will be displayed.

To clear the program

Press ❑CLEAR in stop mode.

To add tracks to the program

Repeat steps 2 and 3 in stop mode. The track will be programmed

after the last track.

To change the programmed tracks

Clear the program and repeat all the steps again.

To play the programmed tracks repeatedly

After programming the tracks, press RANDOM/REPEAT’

repeatedly while pressing SHIFT until ~appears on the display.

●During programmed play, you cannot perform random play,

check the remaining time, and select adisc or track. “CAN’l-

USE” is displayed if you attempt to select atrack.

●“FULP is displayed if you attempt to program more than 30

tracks. ENGLISH 1$)

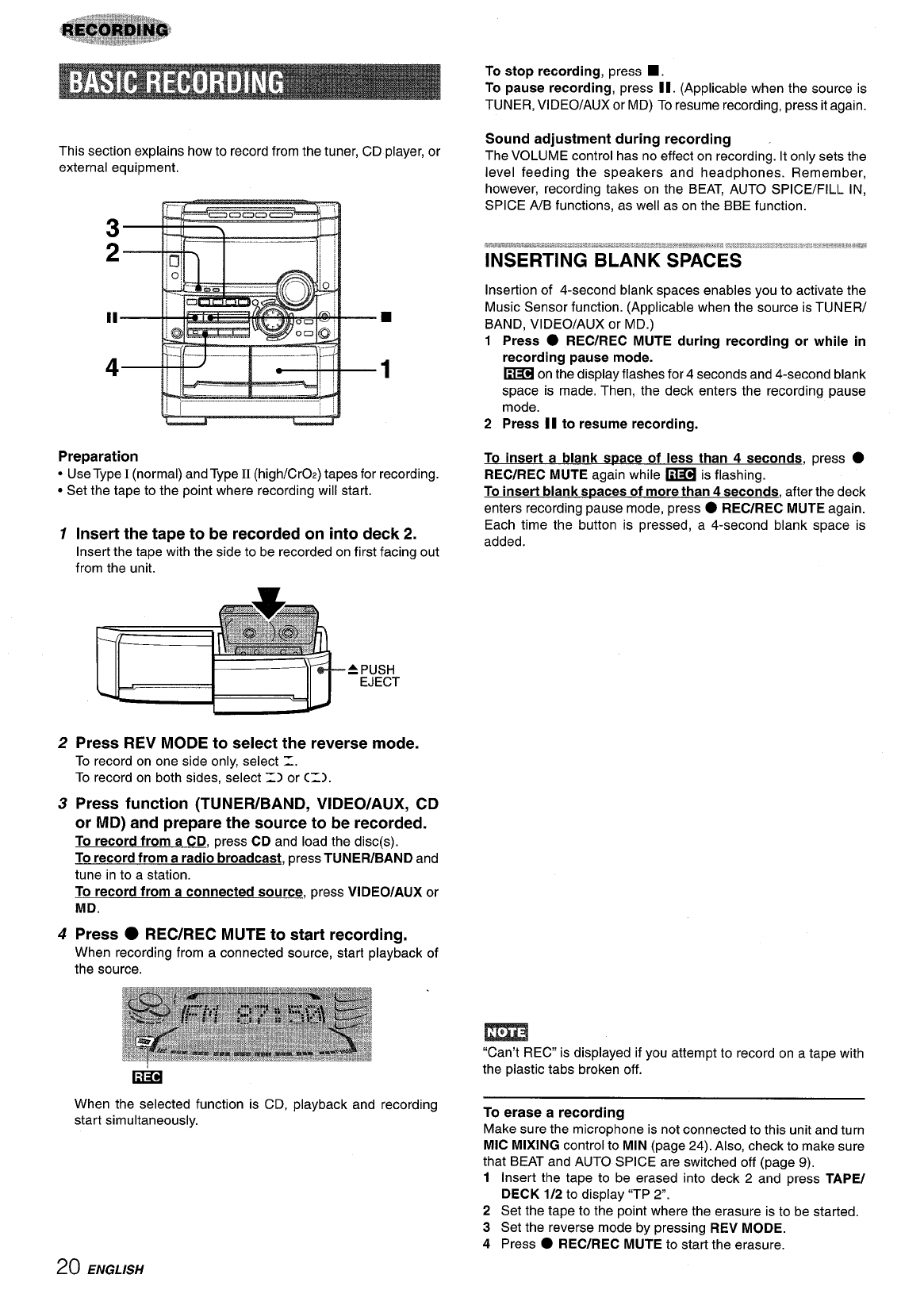

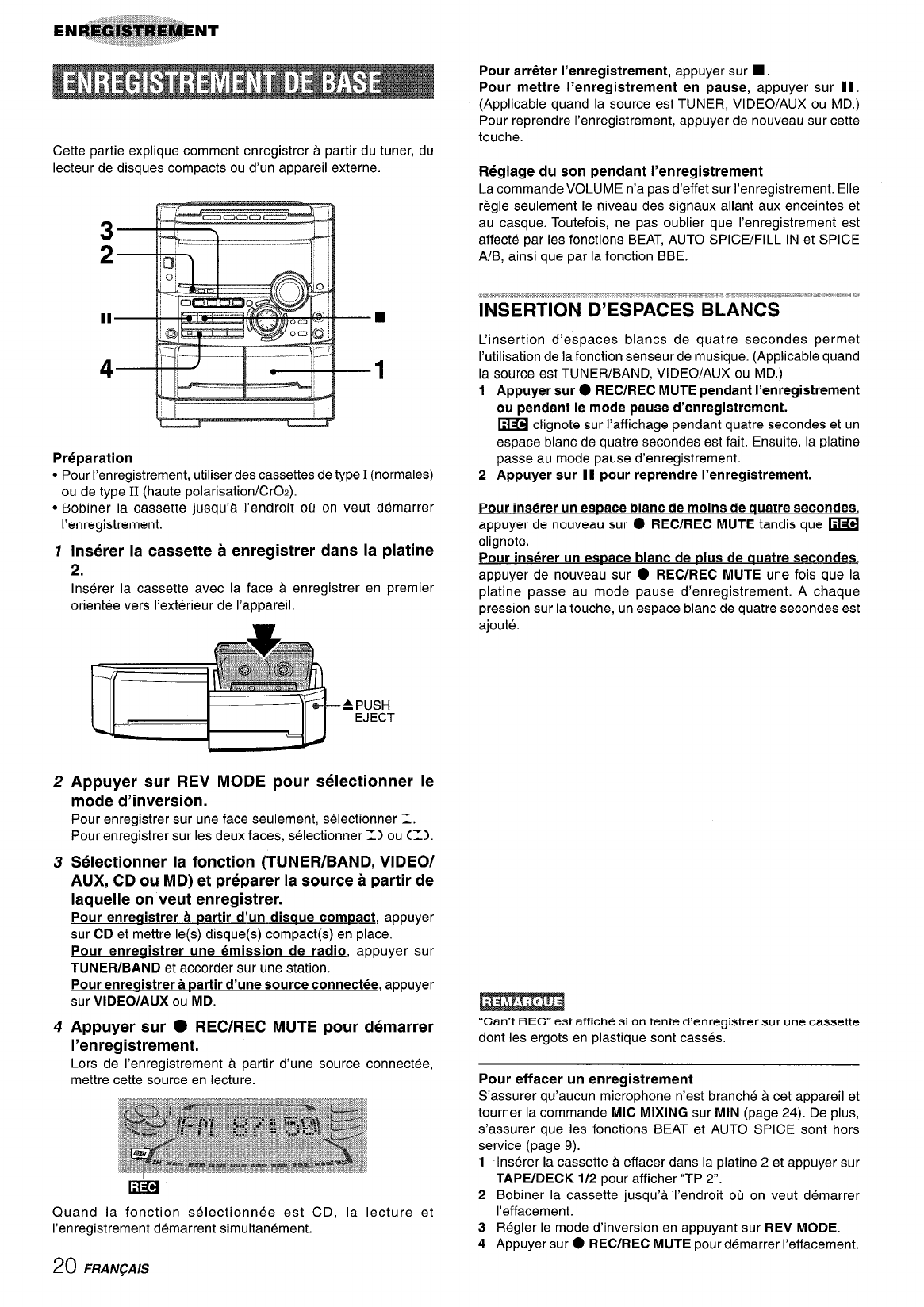

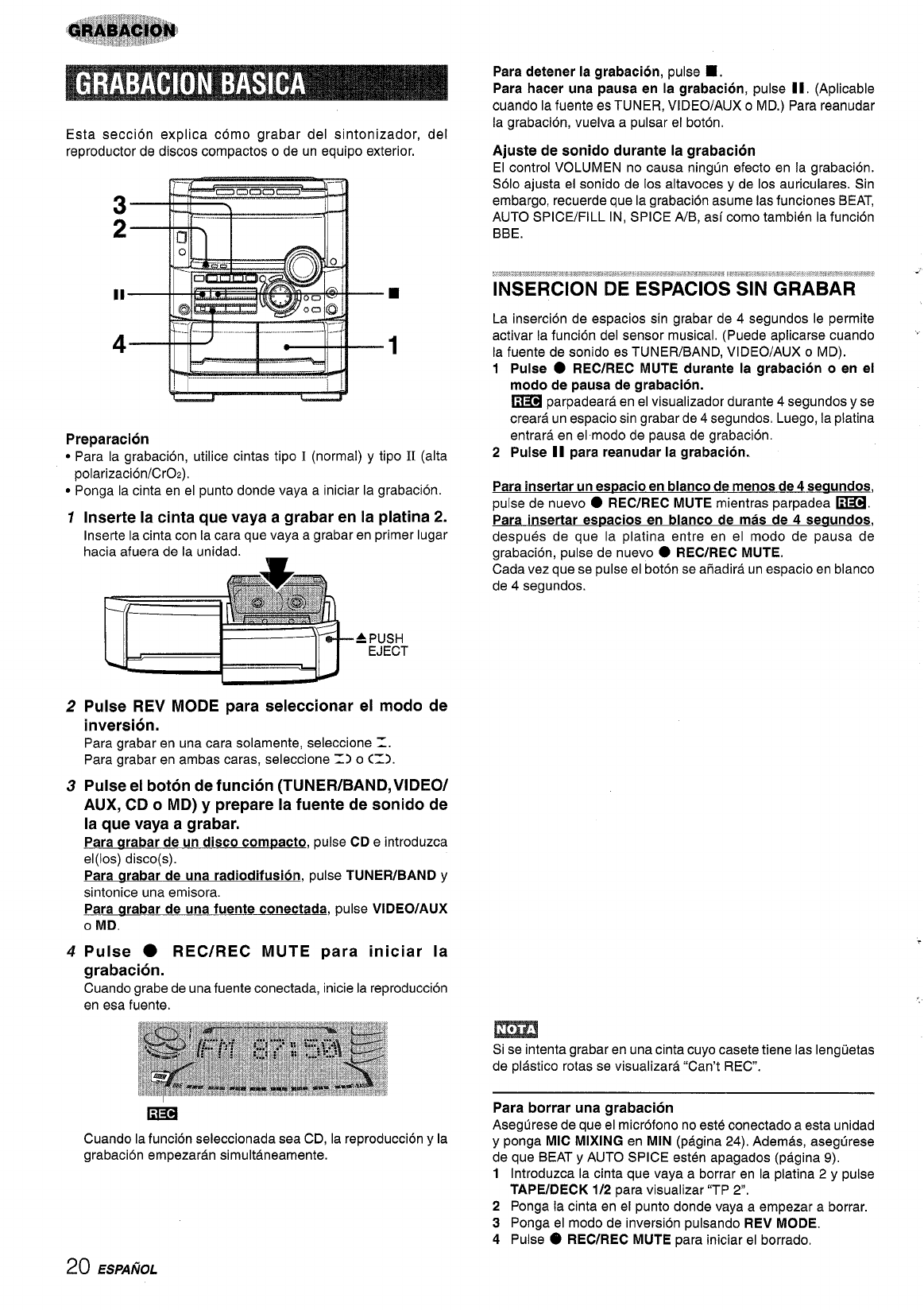

This section explains how to record from the tuner, CD player, or

external equipment,

11—

4— !1

—

! . . . . . . ---- ..-.

Preparation

●Use Type I(normal) and Type II (high/CrOz) tapes for recording.

●Set the tape to the point where recording will start.

1Insert the tape to be recorded on into deck 2.

Insert the tape with the side to be recorded on first facing out

from the unit.

APUSH

EJECT

2Press REV MODE to select the reverse mode.

To record on one side only, select =.

To record on both sides, select 1) or C=).

3Press function (TUNER/BAND, VIDEO/AUX, CD

or MD) and prepare the source to be recorded.

To record from aCD, press CD and load the disc(s).

To record from aradio broadcast, press TUNER/BAND and

tune in to astation.

To record from aconnected source, press VIDEO/AUX or

MD.

4Press ●REC/REC MUTE to start recording,

When recording from aconnected source, start playback of

the source,

When the selected function is CD, playback and recording

start simultaneously.

To stop recording, press ■.

To pause recording, press II. (Applicable when the source is

TUNER, VIDEO/AUX or MD) To resume recording, press it again.

Sound adjustment during recording

The VOLUME control has no effect on recording. It only sets the

level feeding the speakers and headphones. Remember,

however, recording takes on the BEAT, AUTO SPICE/FILL IN,

SPICE A/B functions, as well as on the BBE function.

re3.%.esa.%.sbmti.a.,zbv.”.a.:.z.?: .,,4 ,2.:.. $.E:!::?!.i%.:wreq88,,,,”z,,,, .. . . .. .. . ... .. .. . .. . . . . . . . . . .

. . . .. . . . . . .. .. . . .. ... ., ,~, >.-. ., . ...,., .=,,,,,, >,, ,W ,,, w#

INSERTING BLANK SPACES

Insertion of 4-second blank spaces enables you to activate the

Music Sensor function. (Applicable when the source is TUNER/

BAND, VIDEO/AUX or MD.)

1Press ●REC/REC MUTE during recording or while in

recording pause mode.

~on the display flashes for 4seconds and 4-second blank

space is made. Then, the deck enters the recording pause

mode.

2Press II to resume recording.

To insert ablank s~ace of less than 4seconds, press ●

REC/REC MUTE again while ~is flashing.

To insert blank s~aces of more than 4seconds, after the deck

enters recording pause mode, press ●REC/REC MUTE again.

Each time the button is pressed, a4-second blank space is

added.

“Can’t REC” is displayed if you attempt to record on a tape with

the plastic tabs broken off.

To erase arecording

Make sure the microphone is not connected to this unit and turn

MIC MIXING control to MIN (page 24). Also, check to make sure

that BEAT and AUTO SPICE are switched off (page 9),

1Insert the tape to be erased into deck 2 and press TAPE/

DECK 1/2 to display “TP 2“.

2Set the tape to the point where the erasure is to be started.

3Set the reverse mode by pressing REV MODE.

4Press ●REC/REC MUTE to sta;t the erasure

20 ENGLISH

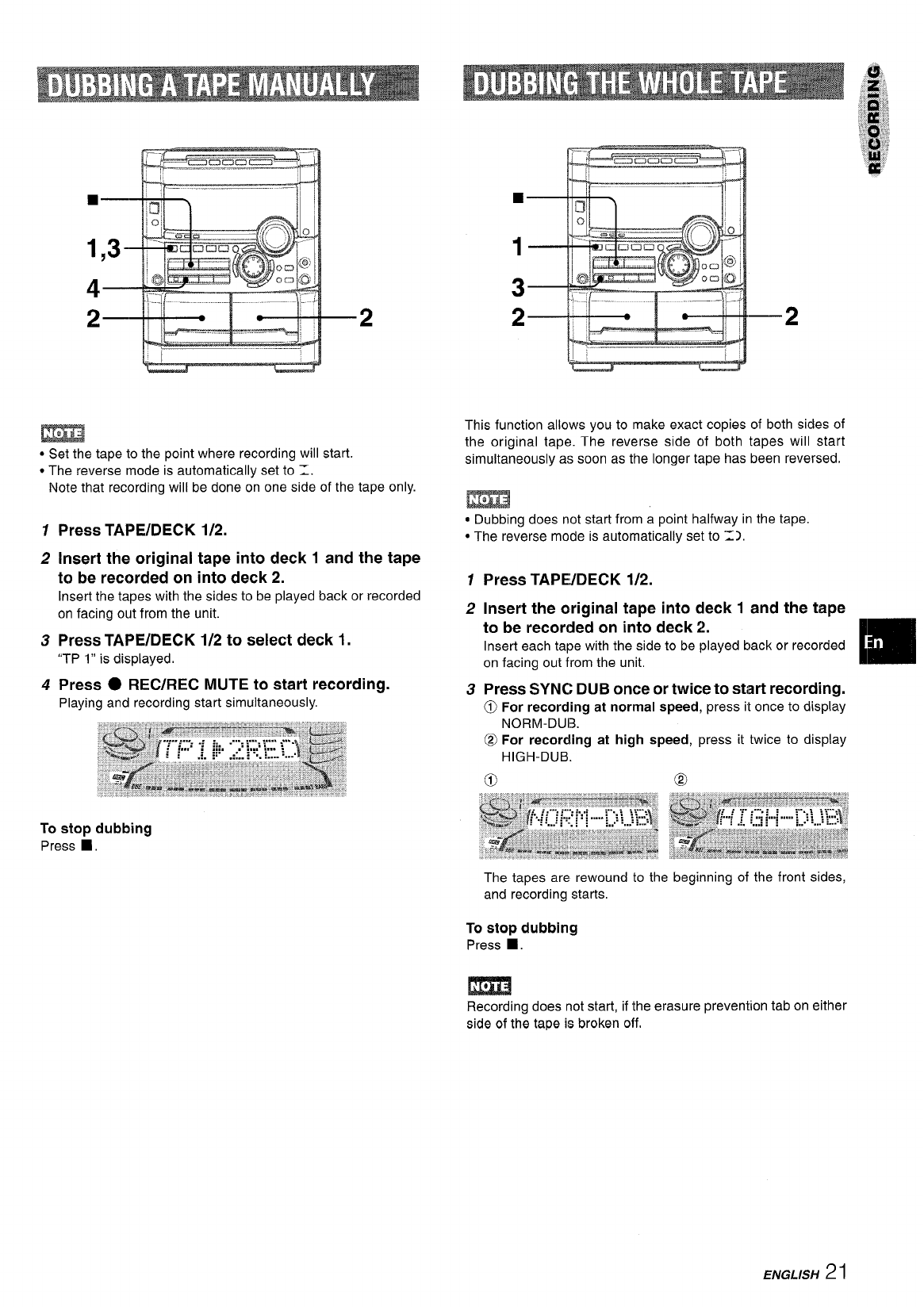

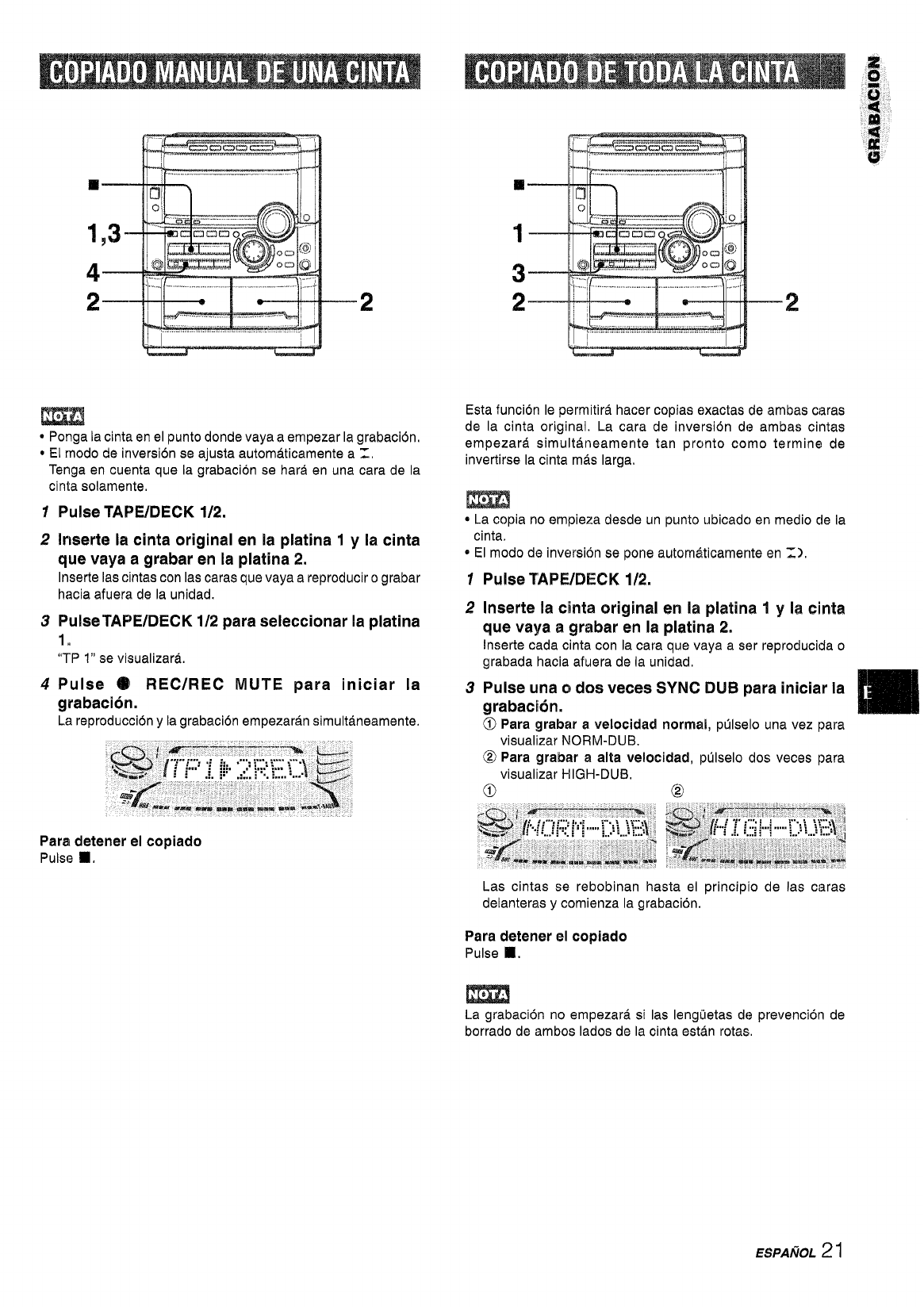

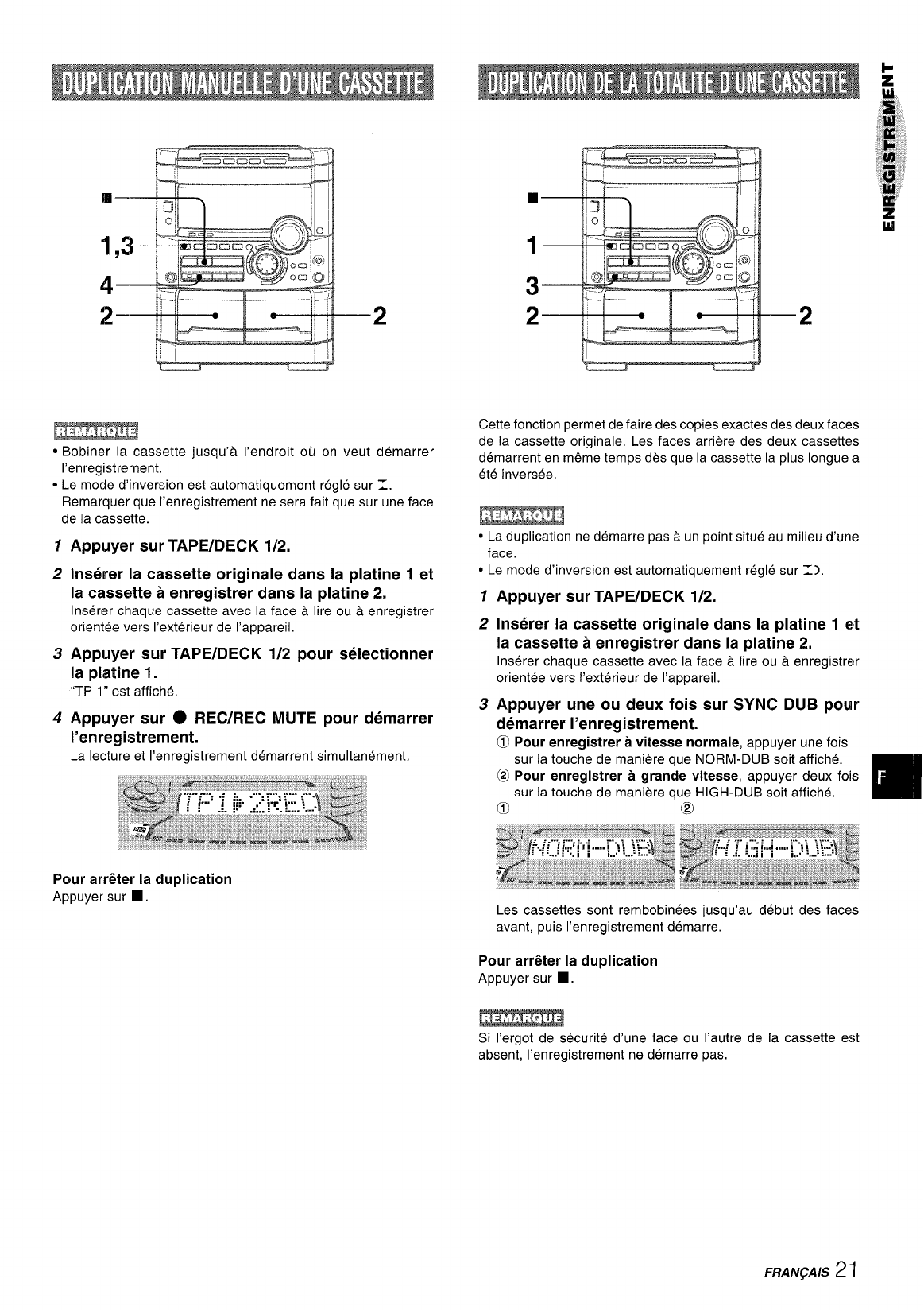

●Set the tape to the point where recording will start.

●The reverse mode is automatically set to 1.

Note that recording will be done on one side of the tape only.

Press TAPE/DECK 1/2.

Insert the original tape into deck 1and the tape

to be recorded on into deck 2.

Insert the tapes with the sides to be played back or recorded

on facing out from the unit.

Press TAPE/DECK 1/2 to select deck 1.

“TP 1” is displayed.

Press ●REC/REC MUTE to start recording.

Playing and recording start simultaneously

To stop dubbing

Press ■,

2— *.I. “.1

—

—. .—--.

-”.—

-“—-2

This function allows you to make exact copies of both sides of

the original tape. The reverse side of both tapes will start

simultaneously as soon as the longer tape has been reversed,

●Dubbing does not start from apoint halfway in the tape.

●The reverse mode is automatically set to =).

Press TAPE/DECK 1/2.

Insert the original tape into deck 1and the tape

to be recorded on into deck 2.

Insert each tape with the side to be played back or recorded

on facing out from the unit.

Press SYNC DUB once or twice to start recording.

@For recording at normal speed, press it once to display

NORM-DUB.

@For recording at high speed, press it twice to display

HIGH-DUB.

The tapes are rewound to the beginning of the front sides,

and recording starts.

To stop dubbing

Press _.

Recording does not start, if the erasure prevention tab on either

side of the tape is broken off,

ENGLISH 21

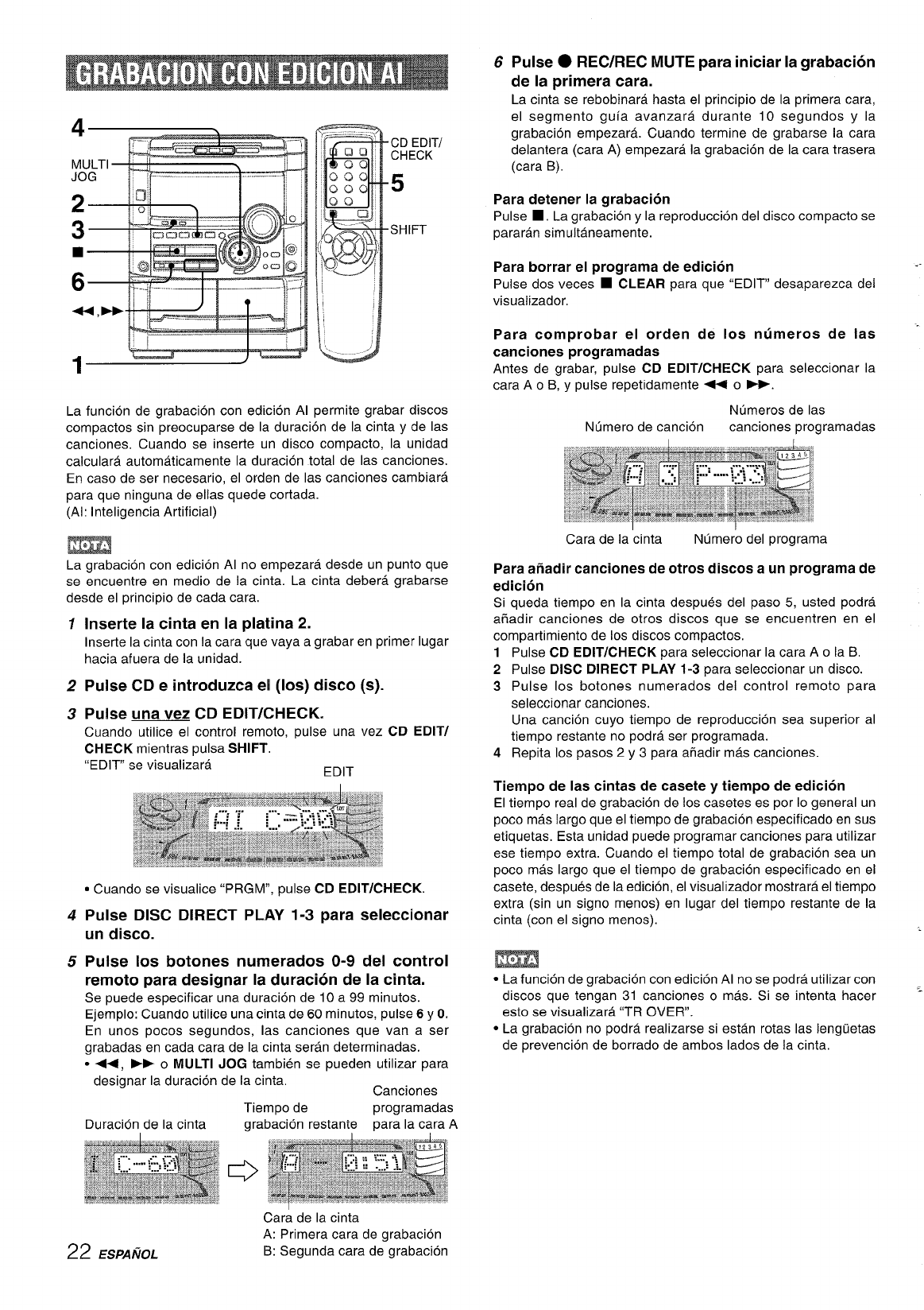

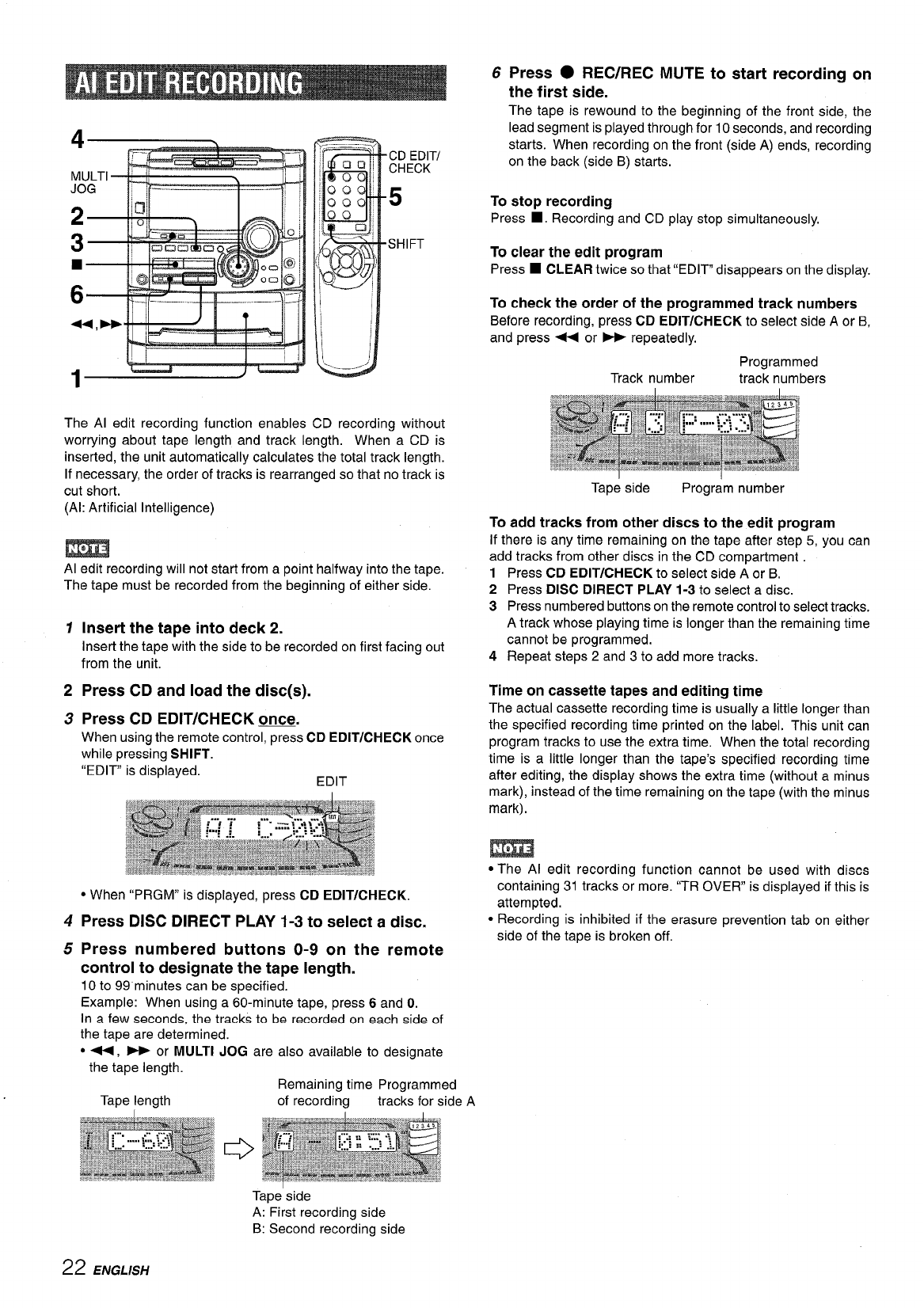

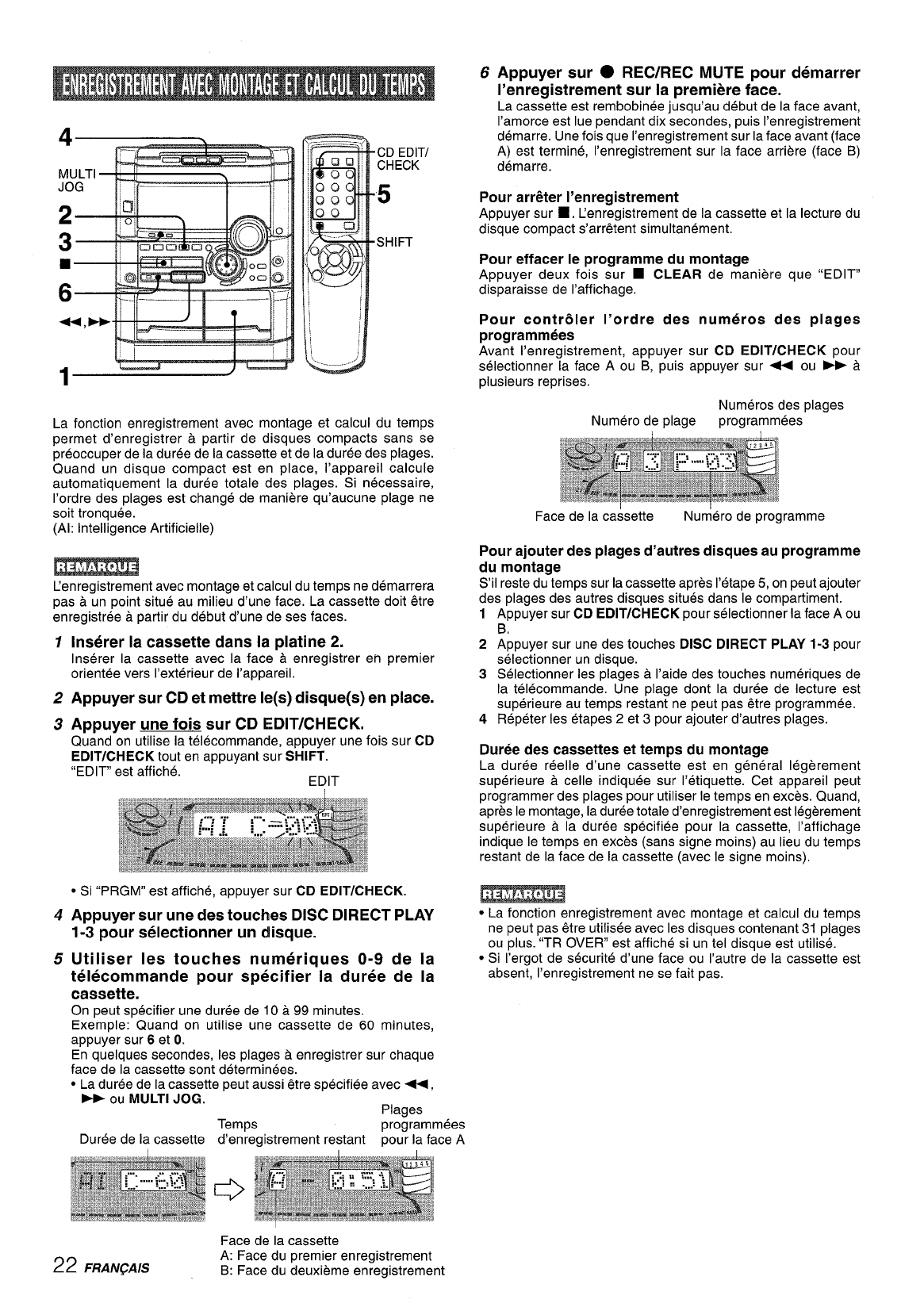

The Al edit recording function enables CD recording without

worrying about tape length and track length. When aCD is

inserted, the unit automatically calculates the total track length.

If necessary, the order of tracks is rearranged so that no track is

cut short.

(Al: Artificial Intelligence)

Al edit recording will not start from apoint halfway into the tape.

The tape must be recorded from the beginning of either side.

Insert the tape into deck 2.

Insert the tape with the side to be recorded on first facing out

from the unit.

Press CD and load the disc(s).

Press CD EDIT/CHECK ~.

When using the remote control, press CD EDIT/CHECK once

while pressing SHIFT.

“EDIT is displayed. EDIT

●When “PRGM” is displayed, press CD EDIT/CHECK.

Press DISC DIRECT PLAY 1-3 to select adisc.

Press numbered buttons O-9 on the remote

control to designate the tape length.

10 to 99 minutes can be specified.

Example: When using a60-minute tape, press 6 and O.

In afew seconds, the tracks to be recorded on each sid~ of

the tape are determined.

●++, -or MULTI JOG are also available to designate

6Press ●REC/REC MUTE to start recording on

the first side.

The tape is rewound to the beginning of the front side, the

lead segment is played through for 10 seconds, and recording

starts. When recording on the front (side A) ends, recording

on the back (side B) starts.

To stop recording

Press ■.Recording and CD play stop simultaneously.

To clear the edit program

Press ■CLEAR twice so that “EDIT disappears on the display.

To check the order of the programmed track numbers

Before recording, press CD EDIT/CHECK to select side Aor B,

and press 4+ or *repeatedly,

Programmed

Track number track numbers

Tape side Program number

To add tracks from other discs to the edit program

If there is any time remaining on the tape after step 5, you can

add tracks from other discs in the CD compartment

Press CD EDIT/CHECK to select side Aor B.

Press DISC DIRECT PLAY 1-3 to select adisc.

Press numbered buttons on the remote control to select tracks.

Atrack whose playing time is longer than the remaining time

cannot be programmed,

Repeat steps 2 and 3 to add more tracks.

the tape length

Tape length

Remaining time Programmed

of recording tracks for side A

Time on cassette tapes and editing time

The actual cassette recording time is usually alittle longer than

the specified recording time printed on the label, This unit can

program tracks to use the extra time. When the total recording

time is alittle longer than the tape’s specified recording time

after editing, the display shows the extra time (without aminus

mark), instead of the time remaining on the tape (with the minus

mark).

●The Al edit recording function cannot be used with discs

containing 31 tracks or more. ‘(TR OVER is displayed if this is

attempted.

●Recording is inhibited if the erasure prevention tab on either

side of the tape is broken off.

Tape side

A: First recording side

B: Second recording side

22 ENGLISH

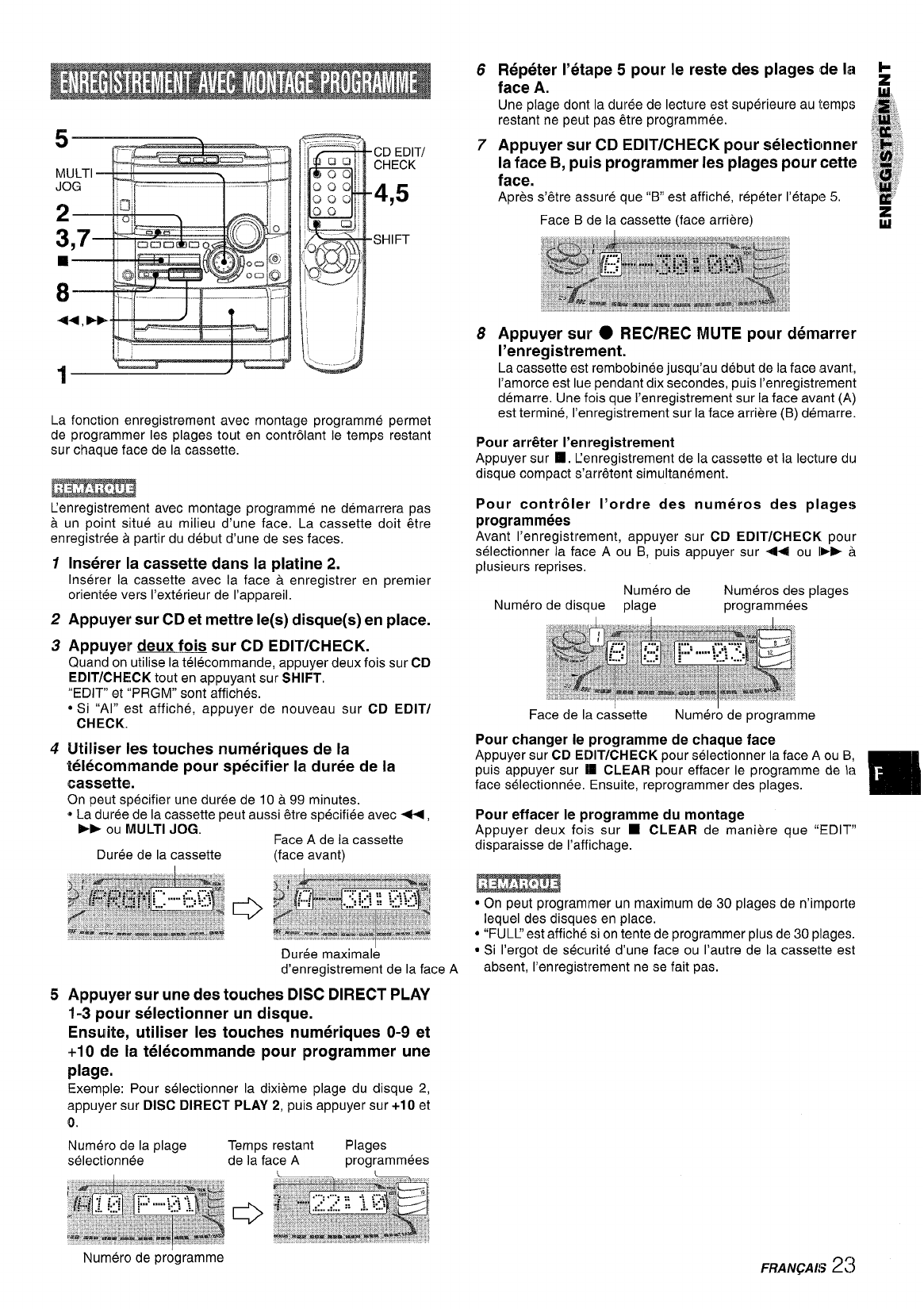

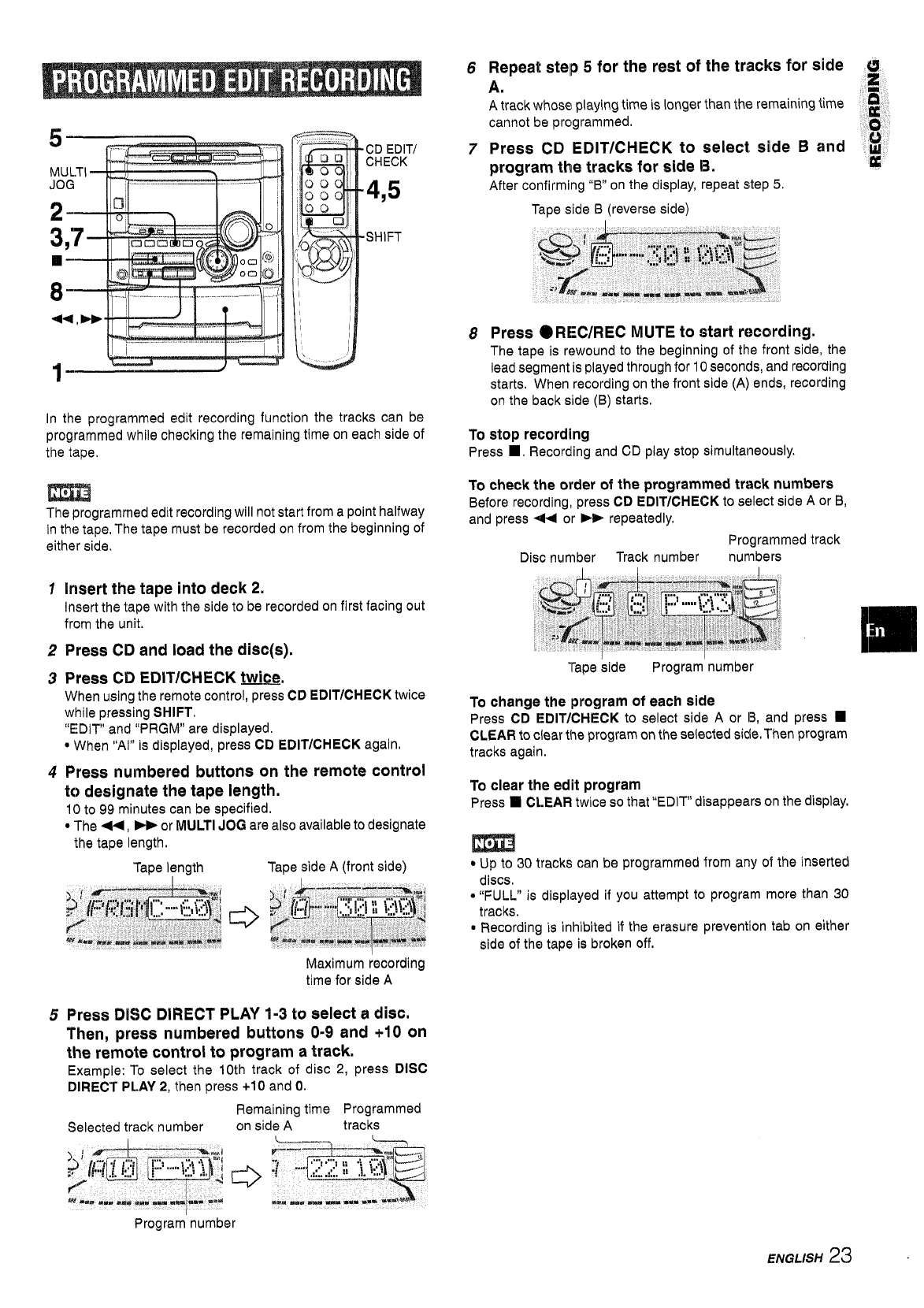

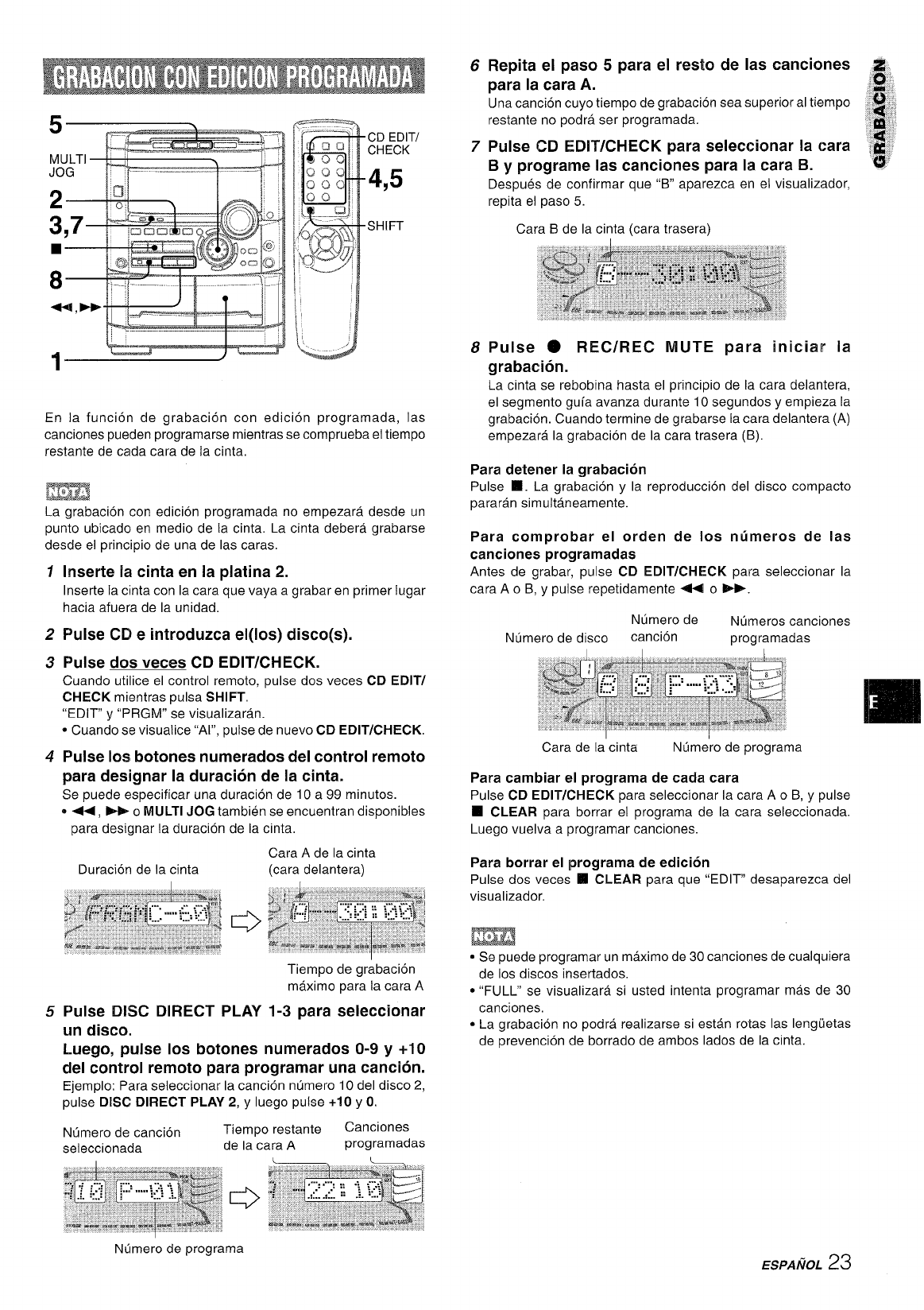

CD EDIT/

CHECK

4,5

SHIFT

In the programmed edit recording function the tracks can be

programmed while checking the remaining time on each side of

the tape.

The programmed edit recording will not start from apoint halfway

in the tape, The tape must be recorded on from the beginning of

either side.

Insert the tape into deck 2,

Insert the tape with the side to be recorded on first facing out

from the unit.

Press CD and load the disc(s).

Press CD EDIT/CFIECK twice

When using the remote contro-; CD EDIT/CHECK twice

while pressing SHIFT.

“EDIV and “PRGM” are displayed.

●When “AI” is displayed, press CD EDIT/CHECK again,

Press numbered buttons on the remote control

to designate the tape length.

1()

to 99 minutes can be specified.

●The +4, -or MULTI JOG are also available to designate

the tape length.

Tape length Tape side A(front side)

Maximum recording

time for side A

Press DISC DIRECT PLAY 1-3 to select adisc.

Then, press numbered buttons 0-9 and +1 Oon

the remote control to program atrack.

Example: To select the 10th track of disc 2, press DISC

DIRECT PLAY 2, then press +10 and O.

Remaining time Programmed

Selected track number on side Atracks

Repeat step 5for the rest of the tracks for side ~

A. g

Atrack whose playing time is longer than the remaining time ~

cannot be programmed. o

Press CD EDIT/CHECK to select side Band $!

program the tracks for side B. u

After confirming “B” on the display, repeat step 5.

Tape side B(reverse side)

Press OREC/REC MUTE to start recording.

The tape is rewound to the beginning of the front s~e, the

lead segment is played through for 10 seconds, and recording

starts. When recording on the front side (A) ends, recording

on the back side (B) starts.

To stop recording

Press W. Recording and CD play stop simultaneously.

To check the order of the programmed track numbers

Before recording, press CD EDIT/CHECK to select side Aor B,

and press +4 or ** repeatedly.

Programmed track

Disc number Track number numbers

Tape side Program number

To change the Iprogram of each side

Press CD EDIT/CHECK to select side Aor 13,and press ❑

CLEAR to clear the program on the selected side. Then program

tracks again.

To clear the edit program

Press ❑CLEAR twice so that “EDIT” disappears on the display,

●Up to 30 tracks can be programmed from any of the inserted

discs.

@“FULL” is displayed if you attempt to program more than 30

tracks.

*Recording is inhibited if the erasure prevention tab on either

side of the tape ie broken off.

Program number

ENGLISH 23

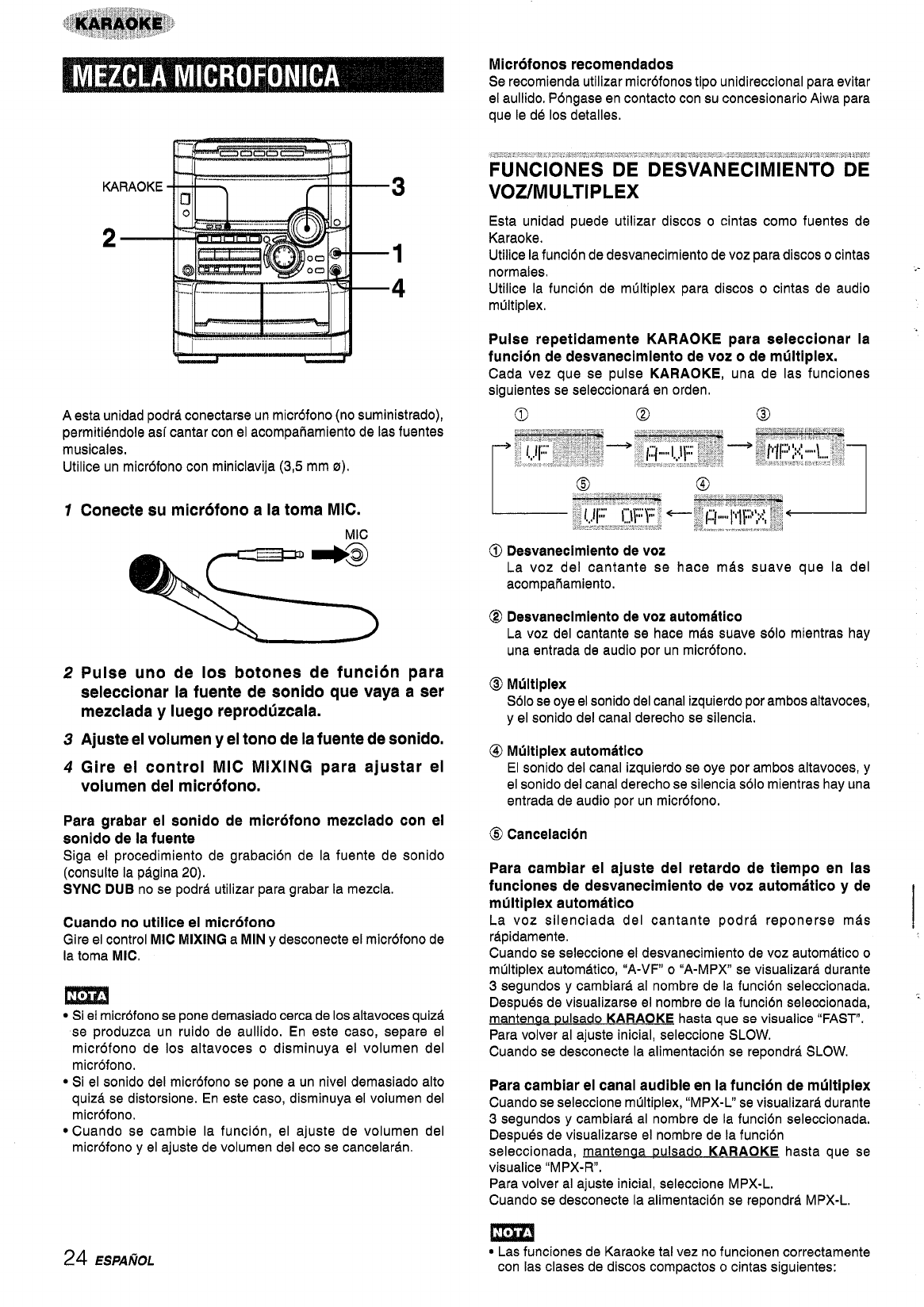

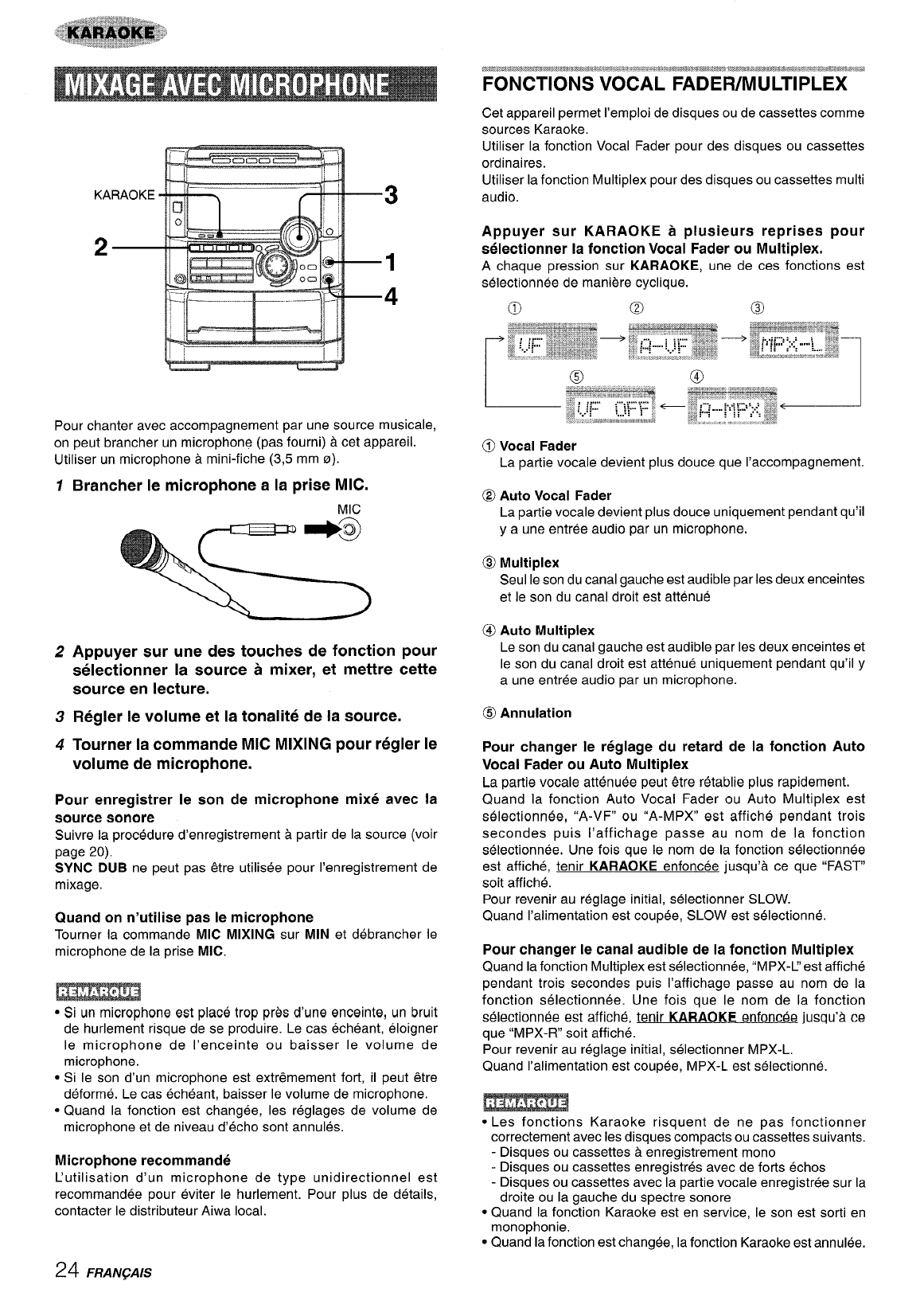

Gcmocn$’-=$ ‘

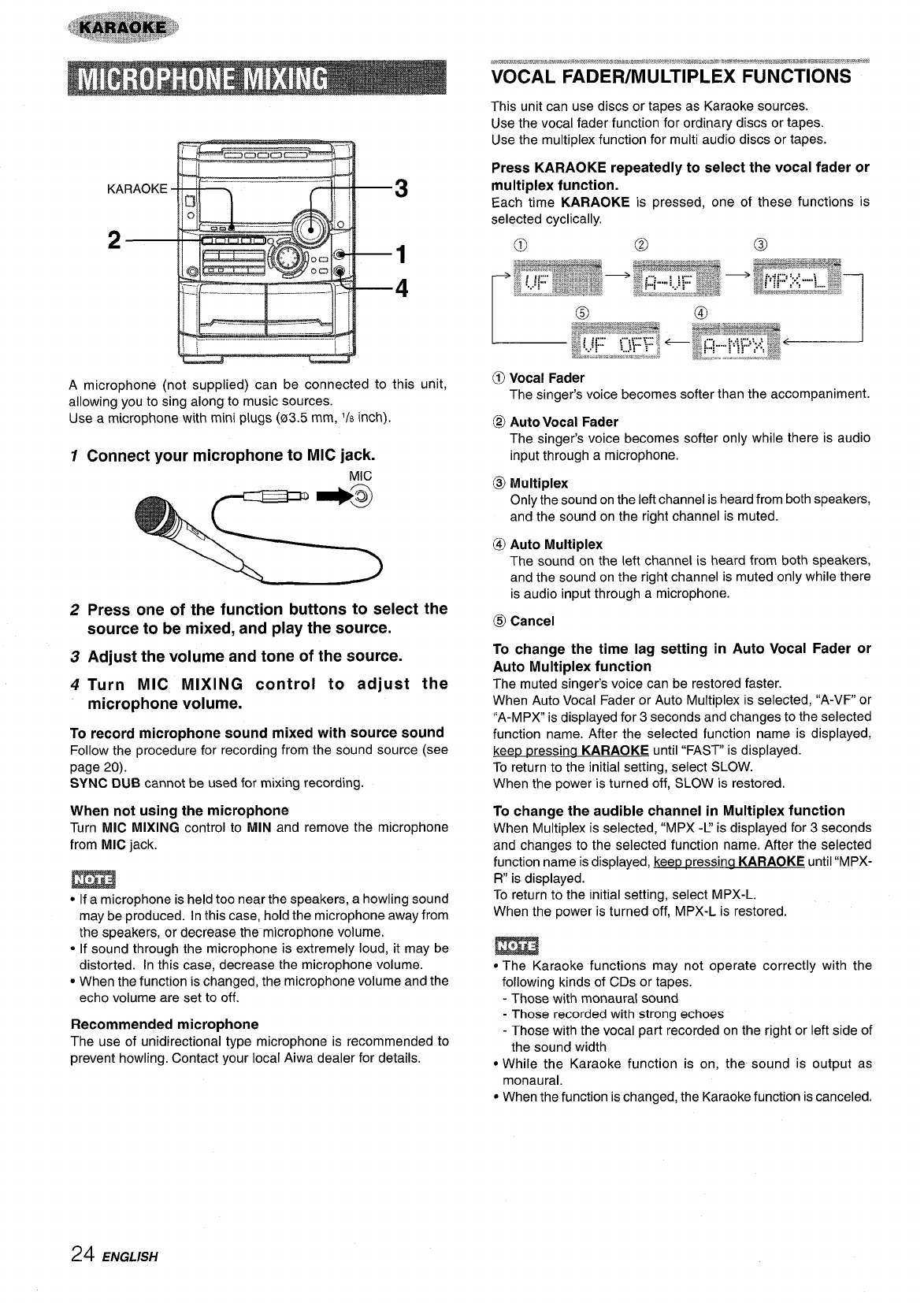

Amicrophone (not supplied) can be connected to

allowing you to sing along to music sources.

Use amicrophone with mini plugs (03.5 mm, l/s inch)

Connect your microphone to MIC jack.

MIC

Press

this unit,

one of the function buttons to select the

source to be mixed, and play the source.

Adjust the volume and tone of the source.

Turn MIC MIXING control to adjust the

microphone volume.

To record microphone sound mixed with source sound

Follow the procedure for recording from the sound source (see

page 20).

SYNC DUB cannot be used for mixing recording.

When not using the microphone

Turn MIC MIXING control to MIN and remove the microphone

from MIC jack.

●If amicrophone is held too near the speakers, ahowling sound

may be produced. In this case, hold the microphone away from

the speakers, or decrease the’ microphone volume.

●If sound through the microphone is extremely loud, it may be

distorted. In this case, decrease the microphone volume.

cWhen the function is changed, the microphone volume and the

echo volume are set to off.

Recommended microphone

The use of unidirectional type microphone is recommended to

prevent howling. Contact your local Aiwa dealer for details.

,mw*,wmmw#m,,*. ***,, *xqw,a*#,o&mam., 7wtx?.mwg{g#, !Mt g%w,ww=m-mmmnwnmm!!,%i,~, ,-*,,

VOCAL FADER/MULTIPLEX FUNCTIONS

This unit can use discs or tapes as Karaoke sources.

Use the vocal fader function for ordinary discs or tapes.

Use the multiplex function for multi audio discs or tapes.

Press KARAOKE repeatedly to select the vocal fader or

multiplex function.

Each time KARAOKE is pressed, one of these functions is

The singer’s voice becomes softer than the accompaniment.

@Auto Vocal Fader

The singer’s voice becomes softer only while there is audio

input through amicrophone.

@Multiplex

Only the sound on the left channel is heard from both speakers,

and the sound on the right channel is muted.

@Auto Multiplex

The sound on the left channel is heard from both speakers,

and the sound on the right channel is muted only while there

is audio input through amicrophone.

@Cancel

To change the time lag setting in Auto Vocal Fader or

Auto Multiplex function

The muted singer’s voice can be restored faster.

When Auto Vocal Fader or Auto Multiplex is selected, “A-VF or

l’A-MPX” is displayed for 3seconds and changes to the selected

function name. After the selected function name is displayed,

keep pressina KARAOKE until “FAST” is displayed.

To return to the initial setting, select SLOW.

When the power is turned off, SLOW is restored.

To change the audible channel in Multiplex function

When Multiplex is selected, “MPX -L’ is displayed for 3seconds

and changes to the selected function name. After the selected

function name is displayed, kee~ messina KARAOKE until “MPX-

R“ is displayed.

To return to the initial setting, select MPX-L.

When the power is turned off, MPX-L is restored.

●The Karaoke functions may not operate correctly with the

following kinds of CDs or tapes.

-Those with monaural sound

-Those recorded with strong echoes

-Those with the vocal part recorded on the right or left side of

the sound width

.While the Karaoke function is on, the sound is output as

monaural.

●When the function is changed, the Karaoke function is canceled.

24 ENGLISH

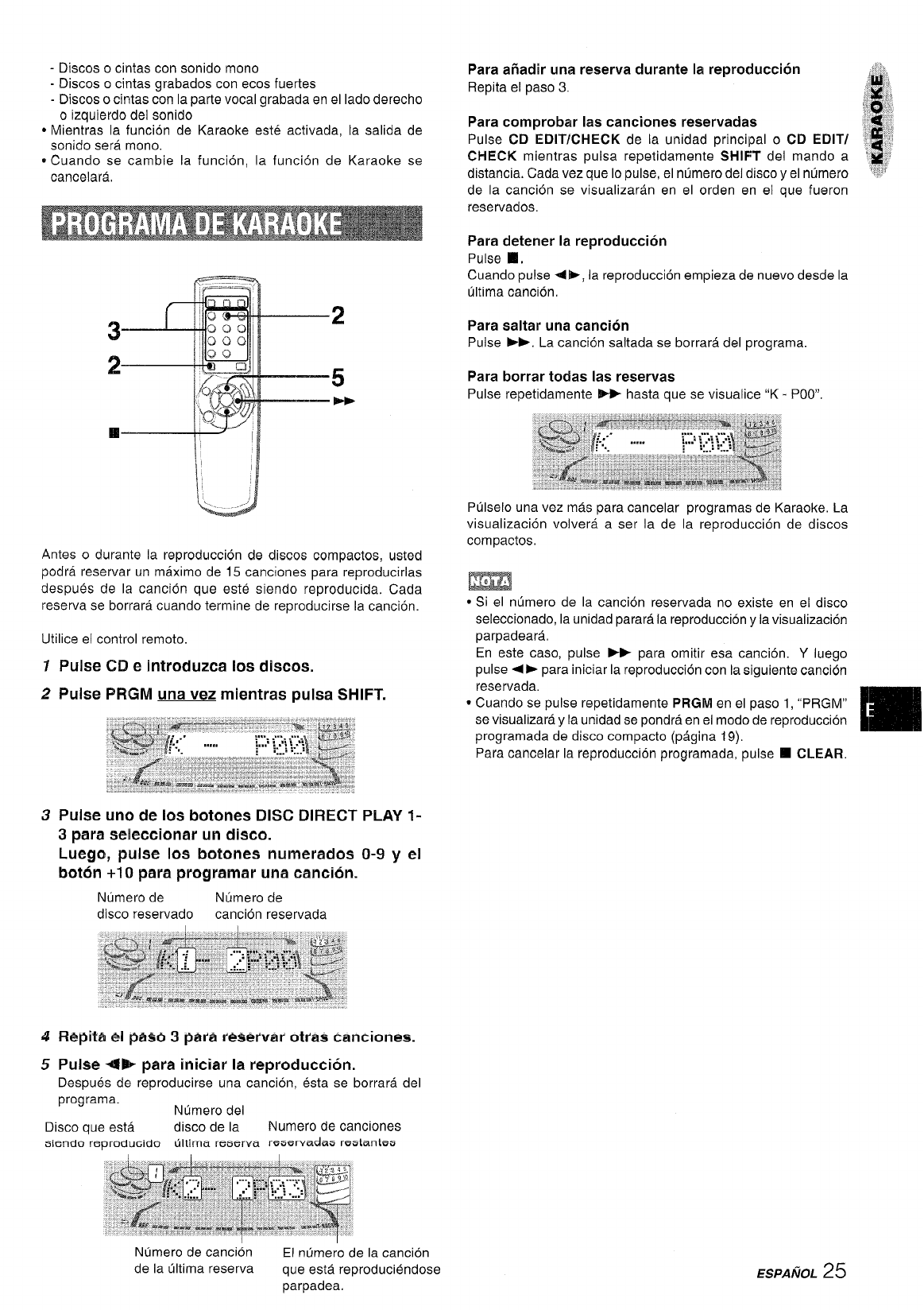

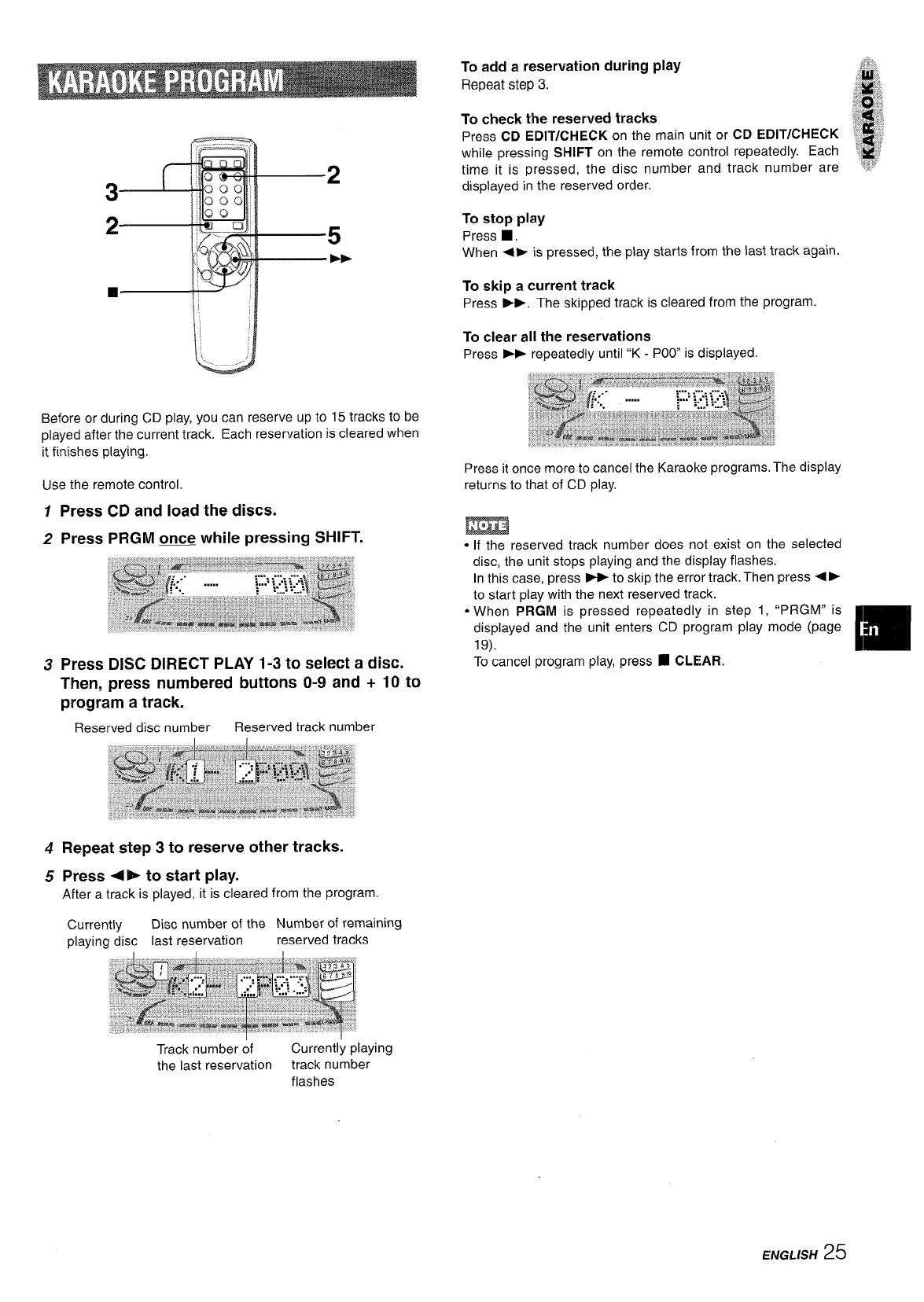

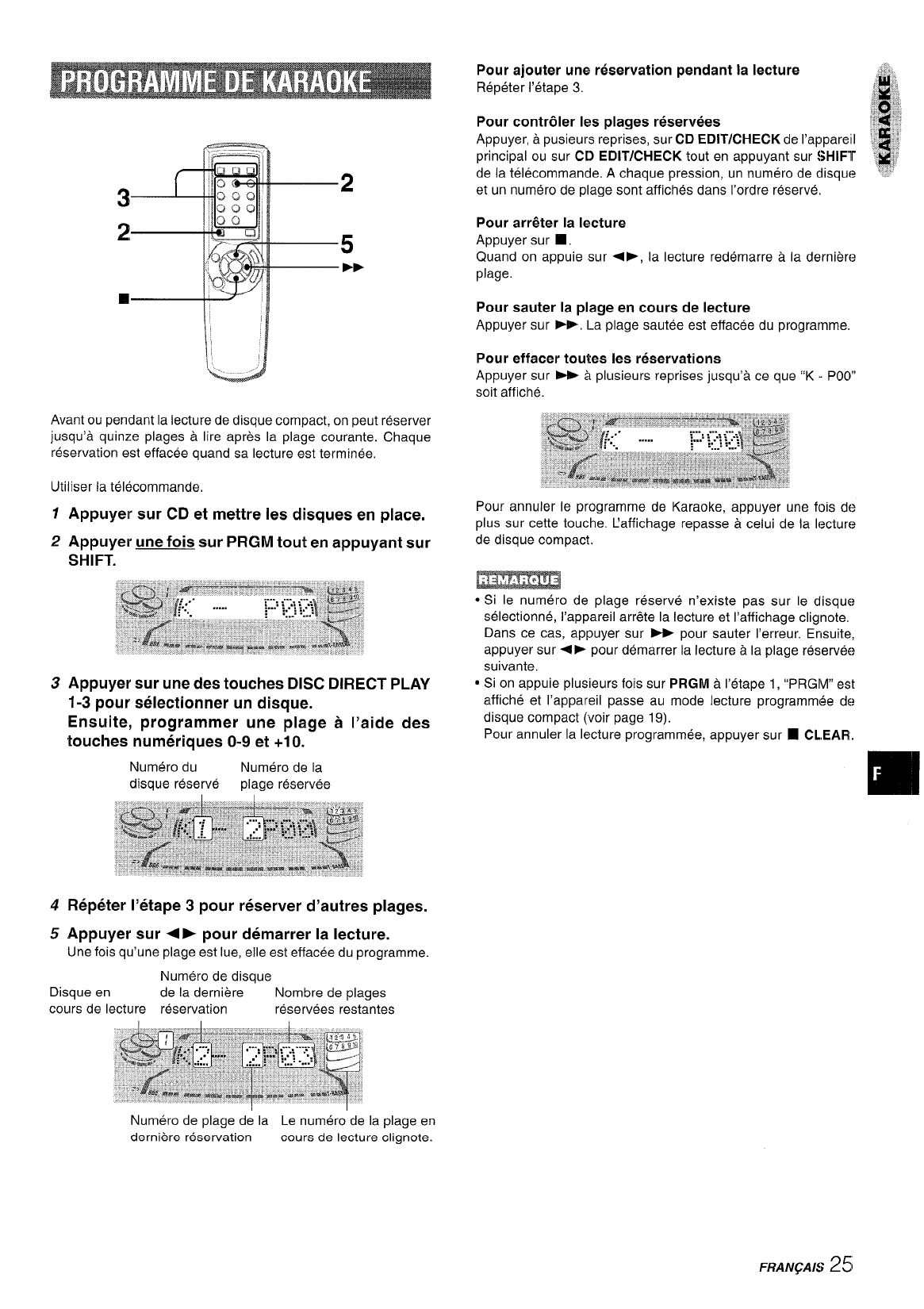

Before or during CD play, you can reserve up to 15 tracks to be

played after the current track. Each reservation is cleared when

it finishes playing.

Use the remote control.

1Press CD and load the discs.

2Press PRGM ~while pressing SHIFT.

3Press DISC DIRECT PLAY 1-3 to select adisc.

Then, press numbered buttons O-9 and +

program atrack.

Reserved disc number Reserved track number

10 to

4Repeat step 3to reserve other tracks.

5Press <F to start play.

After atrack is played, it is cleared from the program

Currently Disc number of the Number of remaining

playing disc last reservation reserved tracks

To add areservation during play i‘;”,

Repeat step 3. %fi

,,,&&,

To check the reserved tracks

,,,.

:’/:?>/#“,

Press CD EDIT/CHECK on the main unit or CD EDIT/CHECK ‘:. ~j

while pressing SHIFT on the remote control repeatedly. Each ~~j

time it is pressed, the disc number and track number are .

displayed in the reserved order.

To stop play

Press ■,

When <~ is pressed, the play starts from the last track again.

To skip acurrent track

Press -. The skipped track is cleared from the program.

To clear all the reservations

Press P+ repeatedly until “K -POO is displayed.

Press it once more to cancel the Karaoke programs, The display

returns to that of CD play.

●If the reserved track number does not exist on the selected

disc, the unit stops playing and the display flashes.

In this case, press >to skip the error track. Then press 4>

to start play with the next reserved track.

●When PRGM is pressed repeatedly in step 1, “PRGM” is

displayed and the unit enters CD program play mode (page

19). [m

To cancel program play, press ❑CLEAR.

Track number of Currently playing

the last reservation track number

flashes

ENGLISH 25

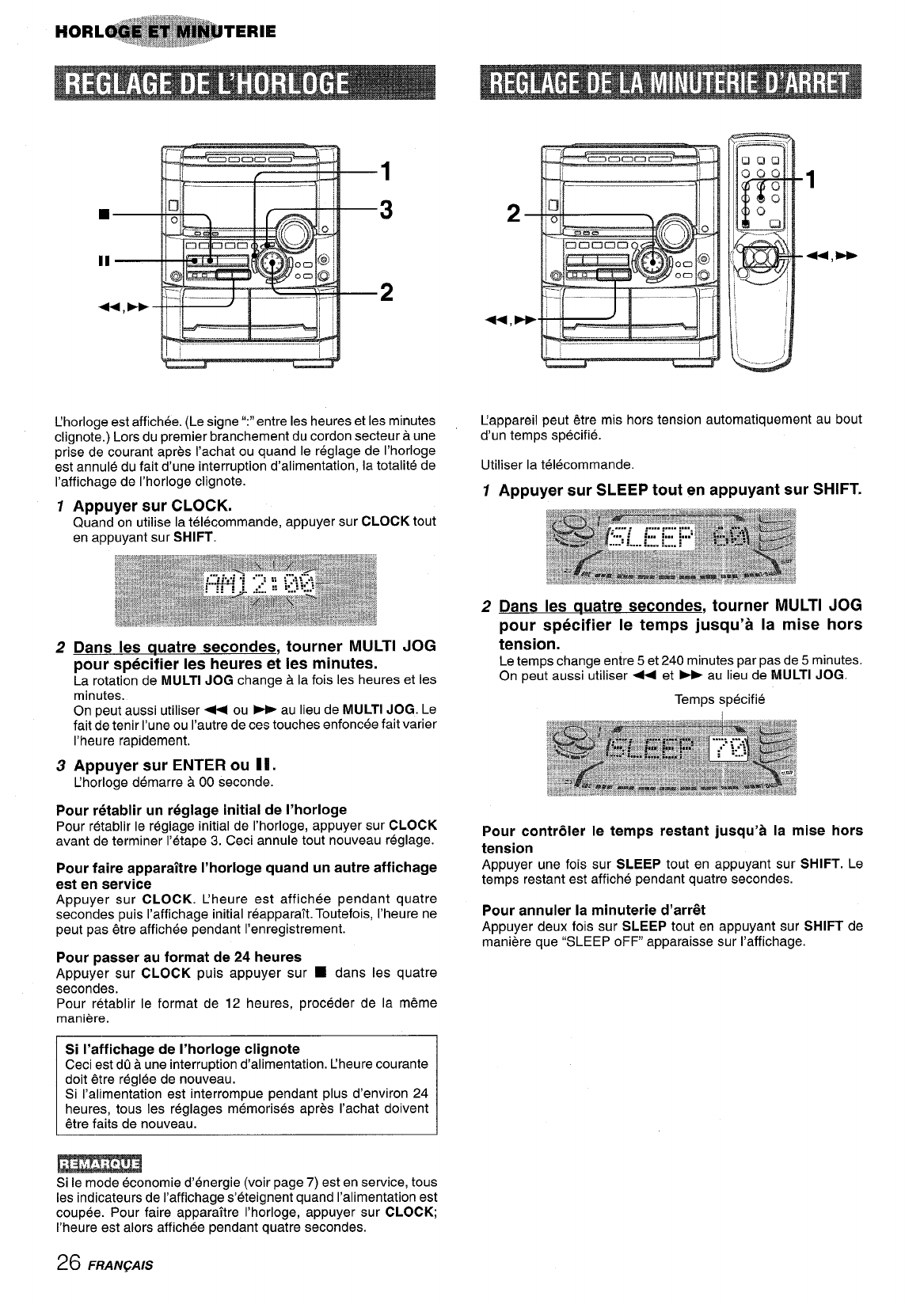

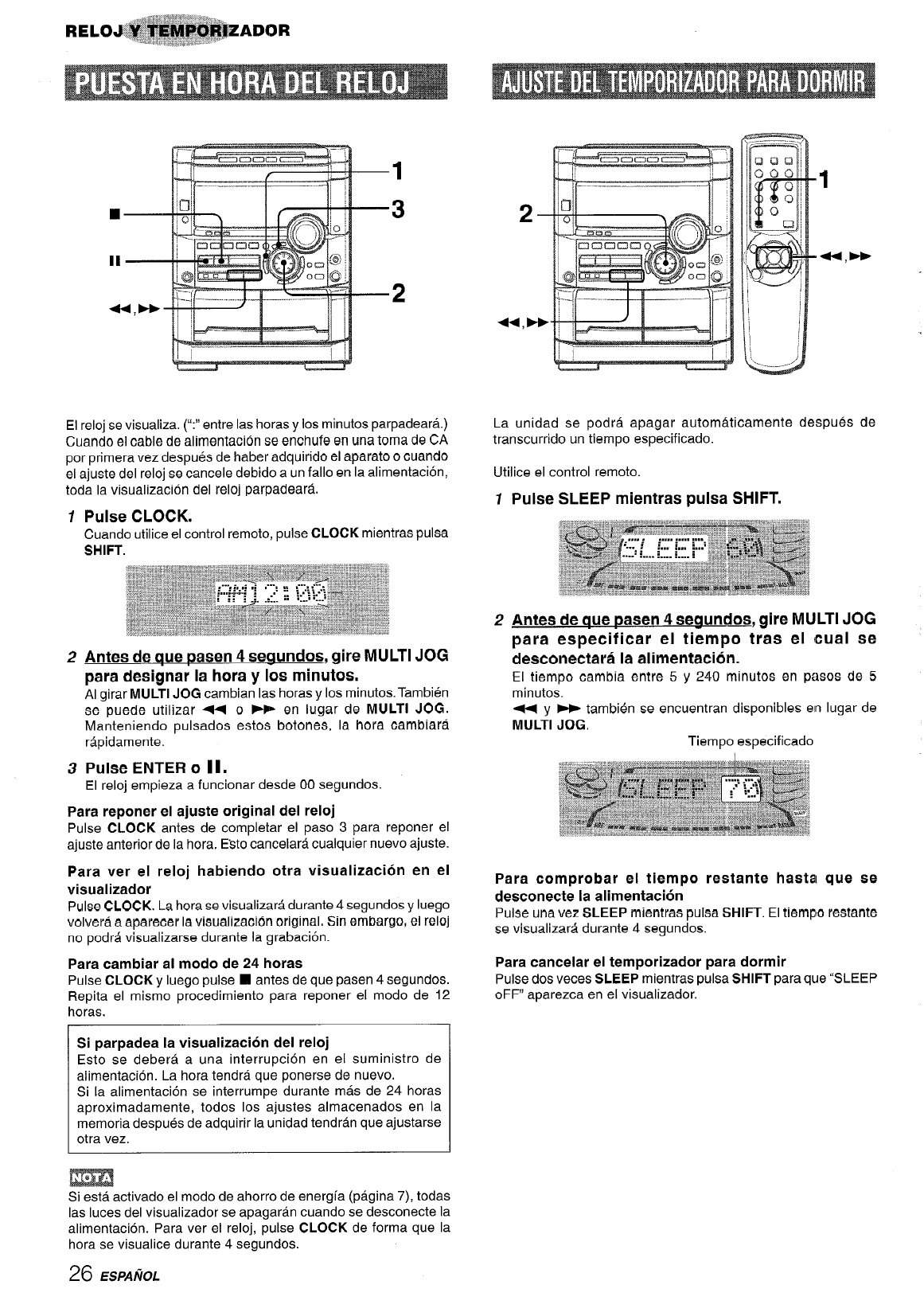

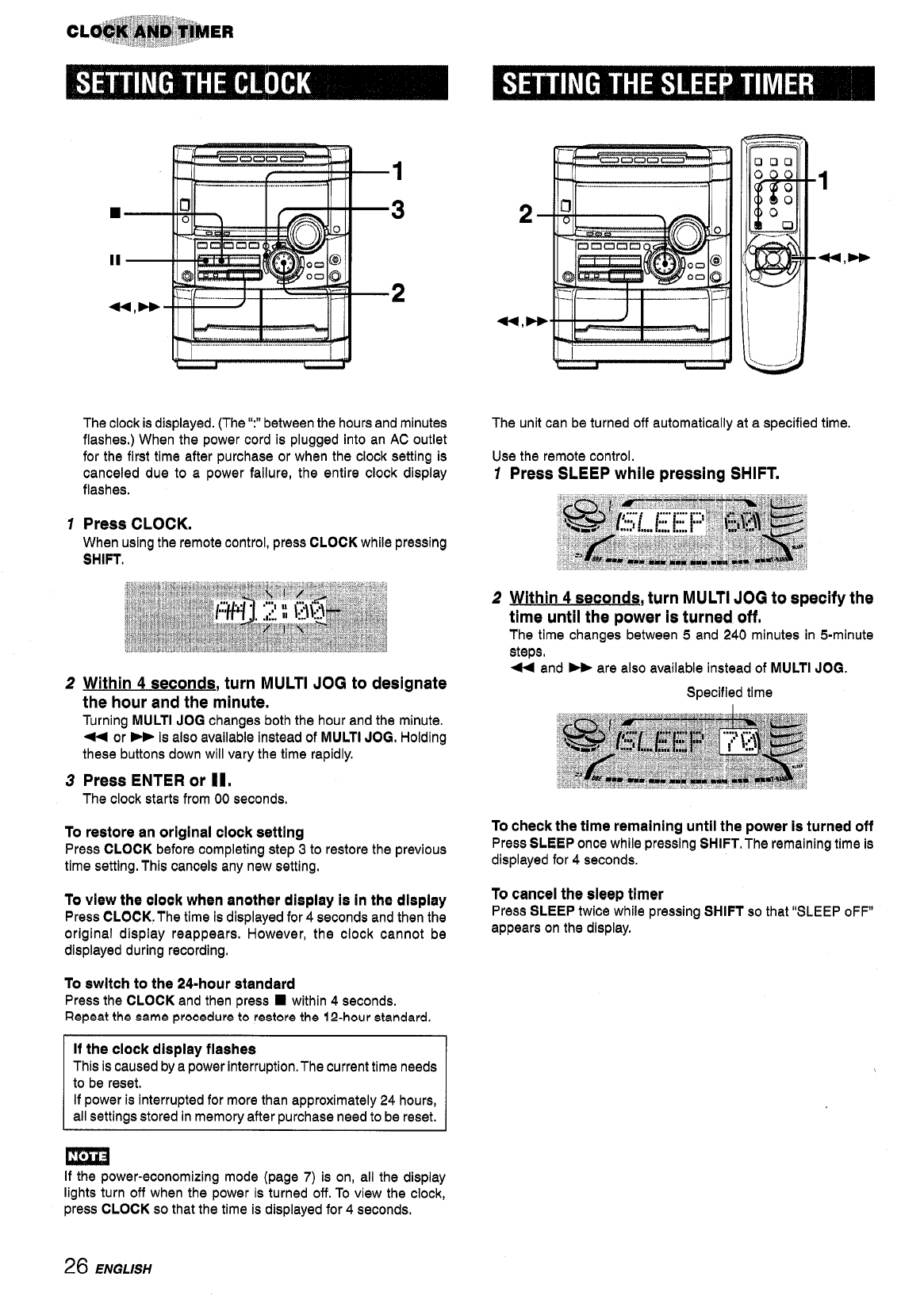

■3

The clock is displayed. (The “:” between the hours and minutes

flashes,) When the power cord is plugged into an AC outlet

for the first time after purchase or when the clock setting is

canceled due to apower failure, the entire clock display

flashes.

Press CLOCK.

When using the remote control, press CLOCK while pressing

SHIFT.

Within 4seconds, turn MULTI JOG to designate

the hour and the minute.

Turning MULTI JOG changes both the hour and the minute.

<or ➤-ie also available instead of MULTI JOG, Holding

these buttons down will vary the time rapidly.

Press ENTER or El,

The clock starts from 00 seconds,

To restore an original clock setting

Press CLOCK before completing step 3to restore the previous

time setting, This cancels any new setting,

To view the clook when another diepiay ia in the dlepiay

Press CLOCK. The time is displayed for 4seconds and then the

original display reappears, However, the clock cannot be

displayed during recording,

To ewHch to the 24-hour standard

Press the CLOCK and then press ■within 4seconds.

Repeat the came procedure to reetor.s the 12-hour standard.

If the clock diepiay fiaahea

This is caused by apower interruption. The current time needs

to be reset,

If power is interrupted for more than approximately 24 hours,

all settings stored in memory after purchase need to be reset.

.-.,. ........ ... ,-

The unit can be turned off automatically at aspecified time,

Use the remote control.

1Press SLEEP while pressing SHIFT.

2Within 4seconds, turn MULTI JOG to specify the

time until the power is turned off,

The time changes between 5 and 240 minutes in 5-minute

steps,

44 and *are also available instead of MULTI JOG.

Specified time

To check the time remaining untii the power Is turned off

Press SLEEP once while preseing SHIFT, The remaining time ie

displayed for 4seconds.

To cancel the sleep timer

Press SLEEP twice whiie pressing SHIFT so that “SLEEP oFF”

appeare on the dieplay,

If the power-economizing mode (page 7) is on, all the display

iights turn off when the power is turned off. TOview the clock,

press CLOCK so that the time is displayed for 4seconds,

26 ENGLISH

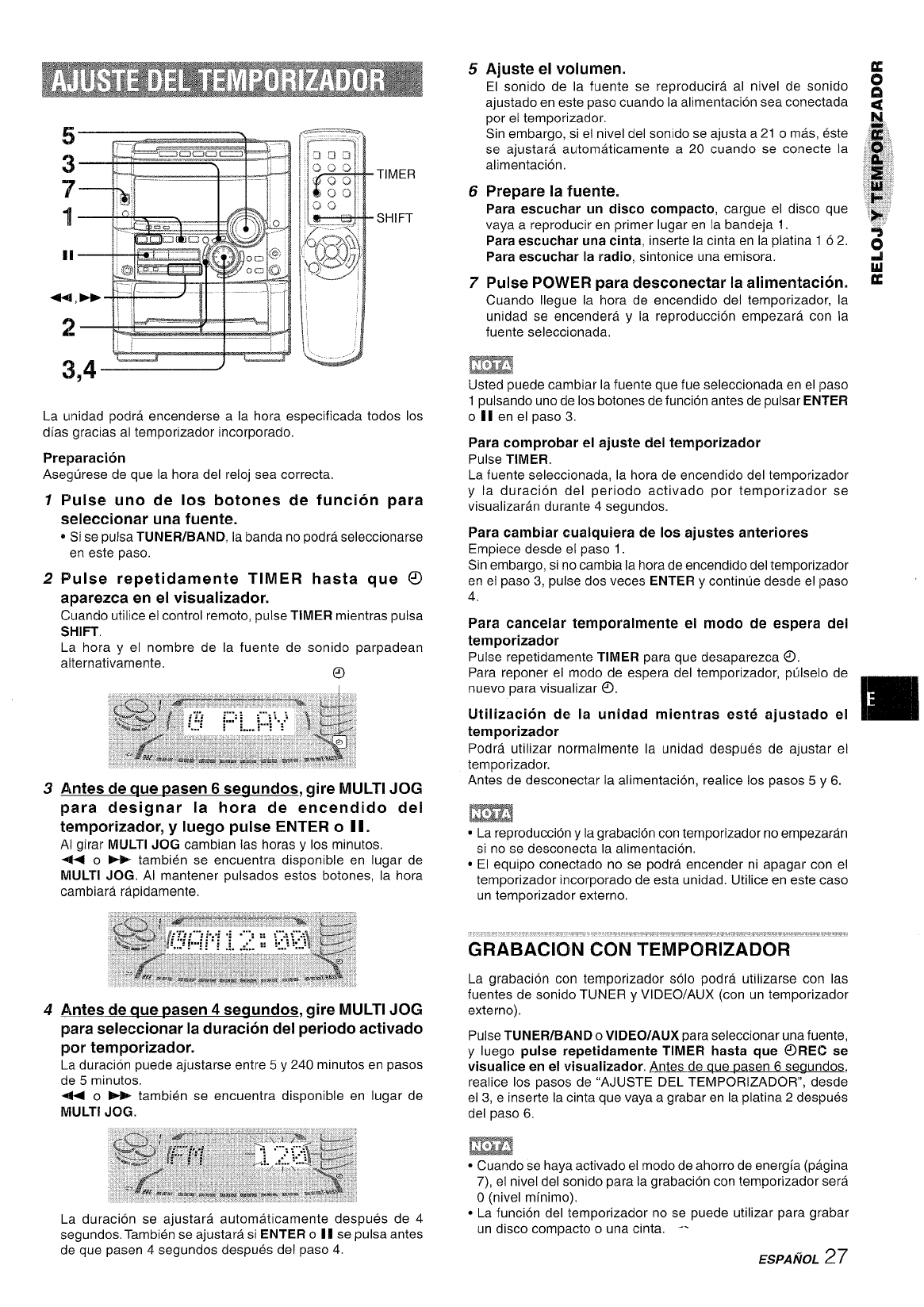

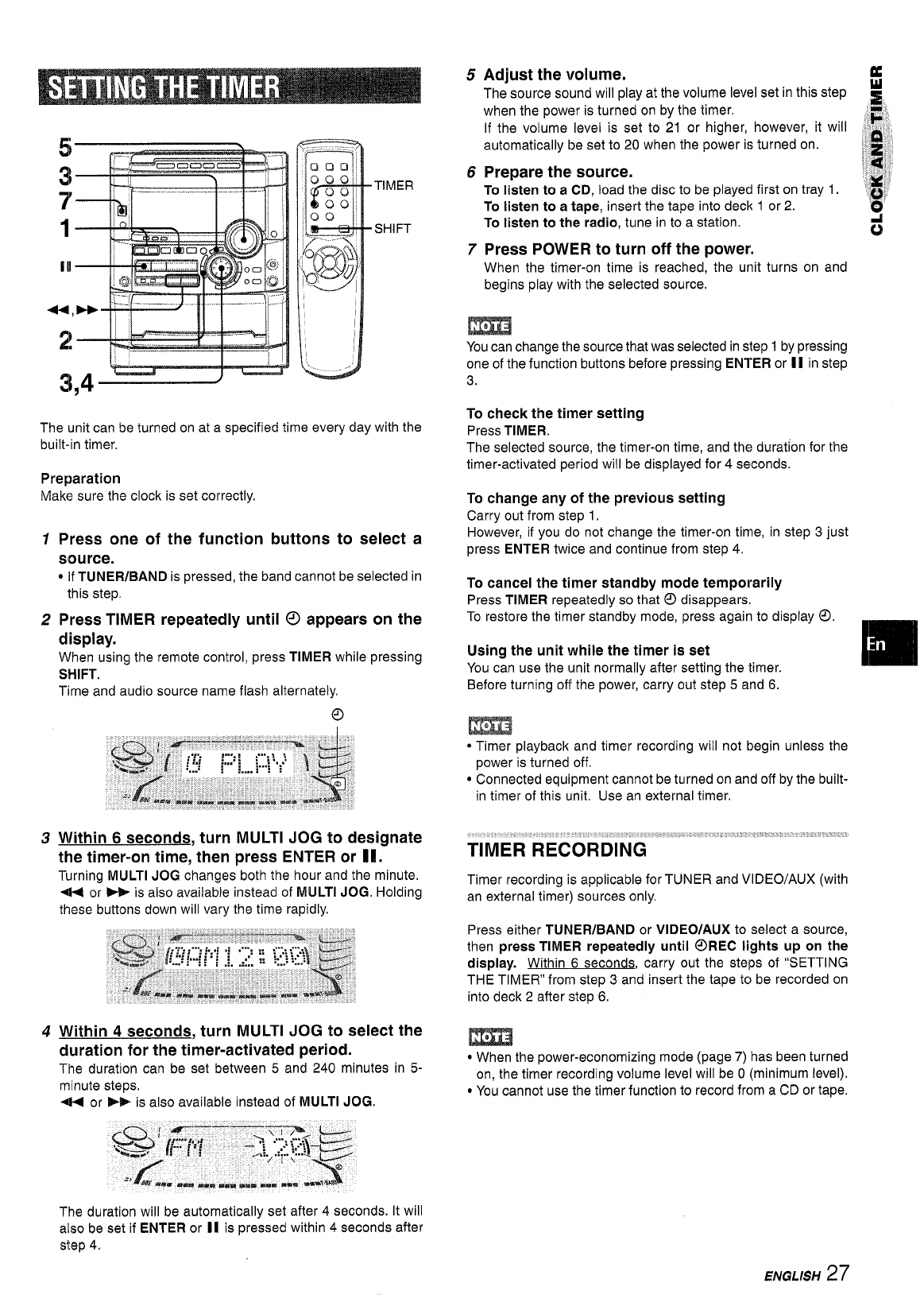

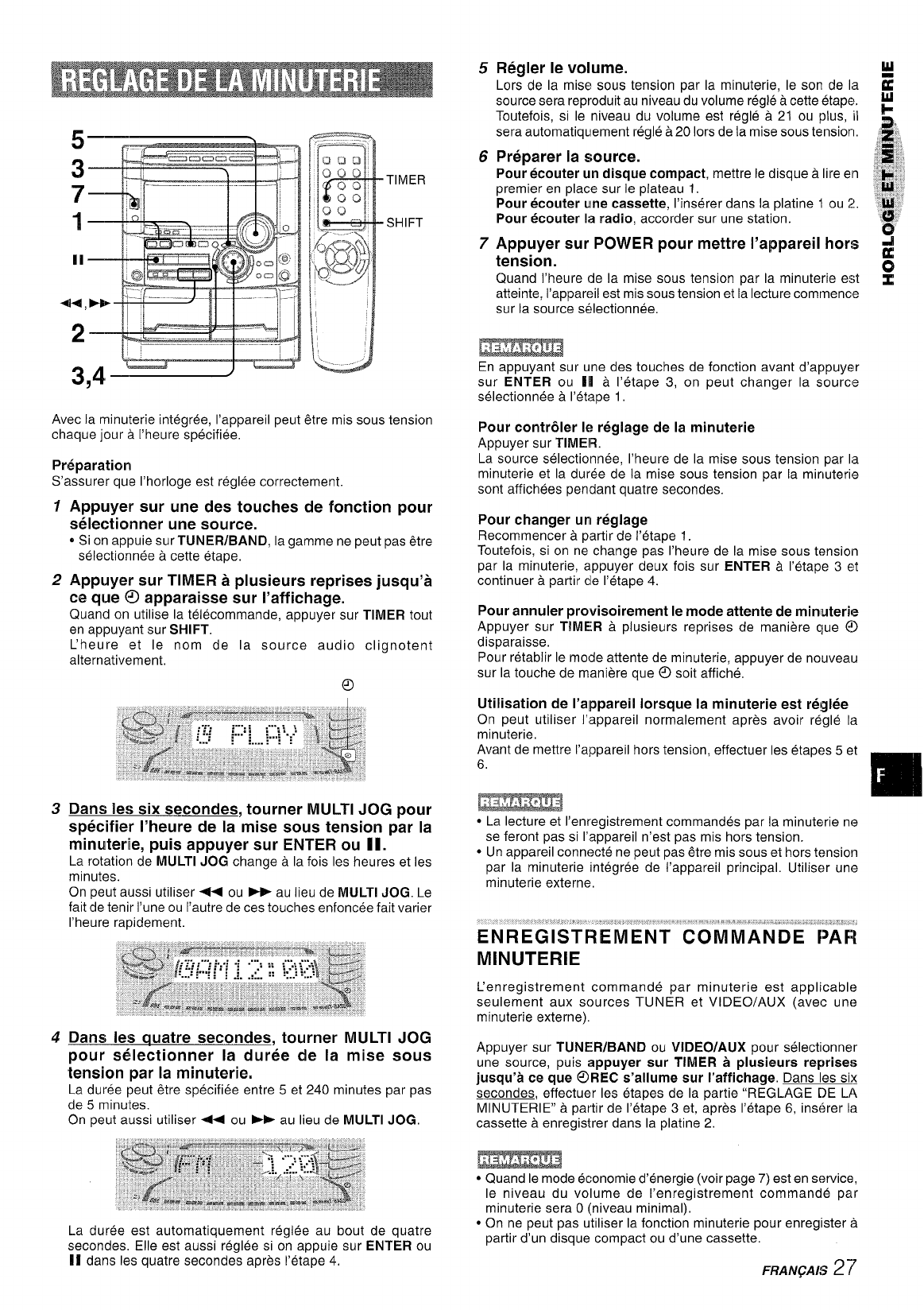

1.!

3,4 ‘d J(8

TIMER

SHIFT

The unit can be turned on at aspecified time every day with the

built-in timer,

Preparation

Make sure the clock is set correctly.

Press one of the function buttons to select a

source.

*If TUNER/BAND is pressed, the band cannot be selected in

this step,

Press TIMER repeatedly until ~appears on the

display.

When using the remote control, press TIMER while pressing

SHIFT.

Time and audio source name flash alternately.

Within 6seconds, turn MULTI JOG to designate

the timer-on time, then press ENTER or HM.

Turning MULTI JOG changes both the hour and the minute.

+or -is also available instead of MULTI JOG. Holding

these buttons down will vary the time rapidly.

Within 4seconds, turn MULTI JOG to select the

duration for the timer-activated period.

The duration can be set between 5 and 240 minutes in 5-

minute steps.

+or B+ is also available instead of MULTI JOG,

Adjust the volume. a

The source sound will play at the volume level set in this step i

when the power is turned on by the timer.

If the volume level is set to 21 or higher, however, it will ‘~’

automatically be set to 20 when the power is turned on. ::~

Prepare the source. !,’

‘,, ,

To listen to aCD, load the disc to be played first on tray 1. ;~’,

To listen to atape, insert the tape into deck 1or 2. ‘~’

To listen to the radio, tune in to astation. o

Press POWER to turn off the power.

When the timer-on time is reached, the unit turns on and

begins play with the selected source.

You can change the source that was selected in step 1by pressing

one of the function buttons before pressing ENTER or 11 in step

To check the timer setting

Press TIMER.

The selected source, the timer-on time, and the duration for the

timer-activated period will be displayed for 4seconds.

To change any of the previous setting

Carry out from step 1.

However, if you do not change the timer-on time, in step 3just

press ENTER twice and continue from step 4.

To cancel the timer standby mode temporarily

Press TIMER re~eatedlv so that @disarmears.

To restore the timer sta;dby mode, press again to display ~.

Using the unit while the timer is set

You can use the unit normally after setting the timer. Im

Before turning off the power, carry out step 5 and 6.

●Timer playback and timer recording will not begin unless the

power is turned off.

●Connected equipment cannot be turned on and off by the built-

in timer of this unit. Use an external timer.

TIMER RECORDING

Timer recording is applicable for TUNER and VIDEO/AUX (with

an external timer) sources only.

Press either TUNER/BAND or VIDEO/AUX to select asource,

then press TIMER repeatedly until @REC lights up on the

display. Within 6seconds, carry out the steps of “SETTING

THE TIMER” from step 3 and insert the tape to be recorded on

into deck 2after steo 6,

●When the power-economizing mode (page 7) has been turned

on, the timer recording volume level will be O(minimum level).

●You cannot use the timer function to record from aCD or tape.

The duration will be automatically set after 4seconds. It will

also be set if IENTER or II is pressed within 4seconds after

step 4.

ENGLISH 27

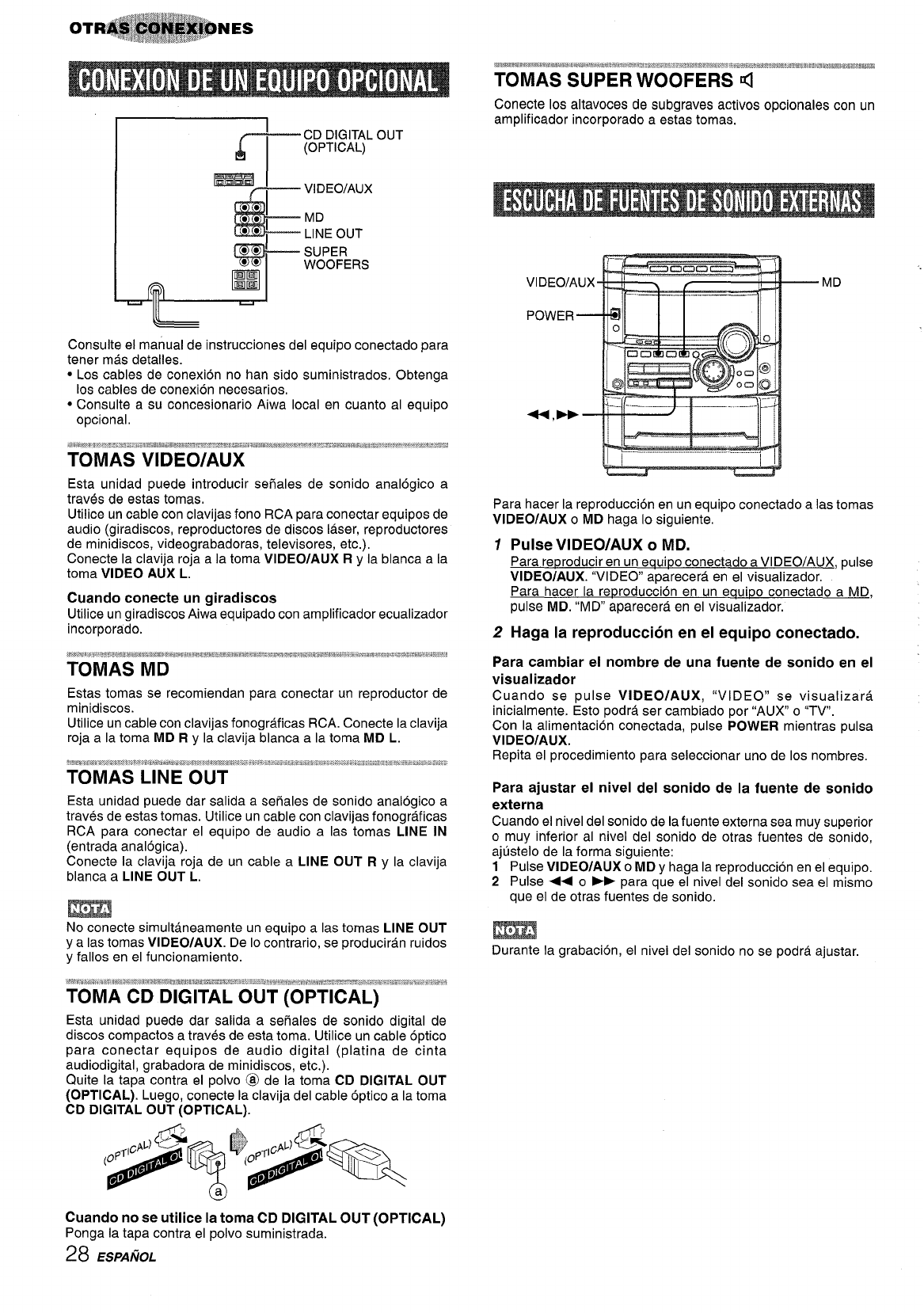

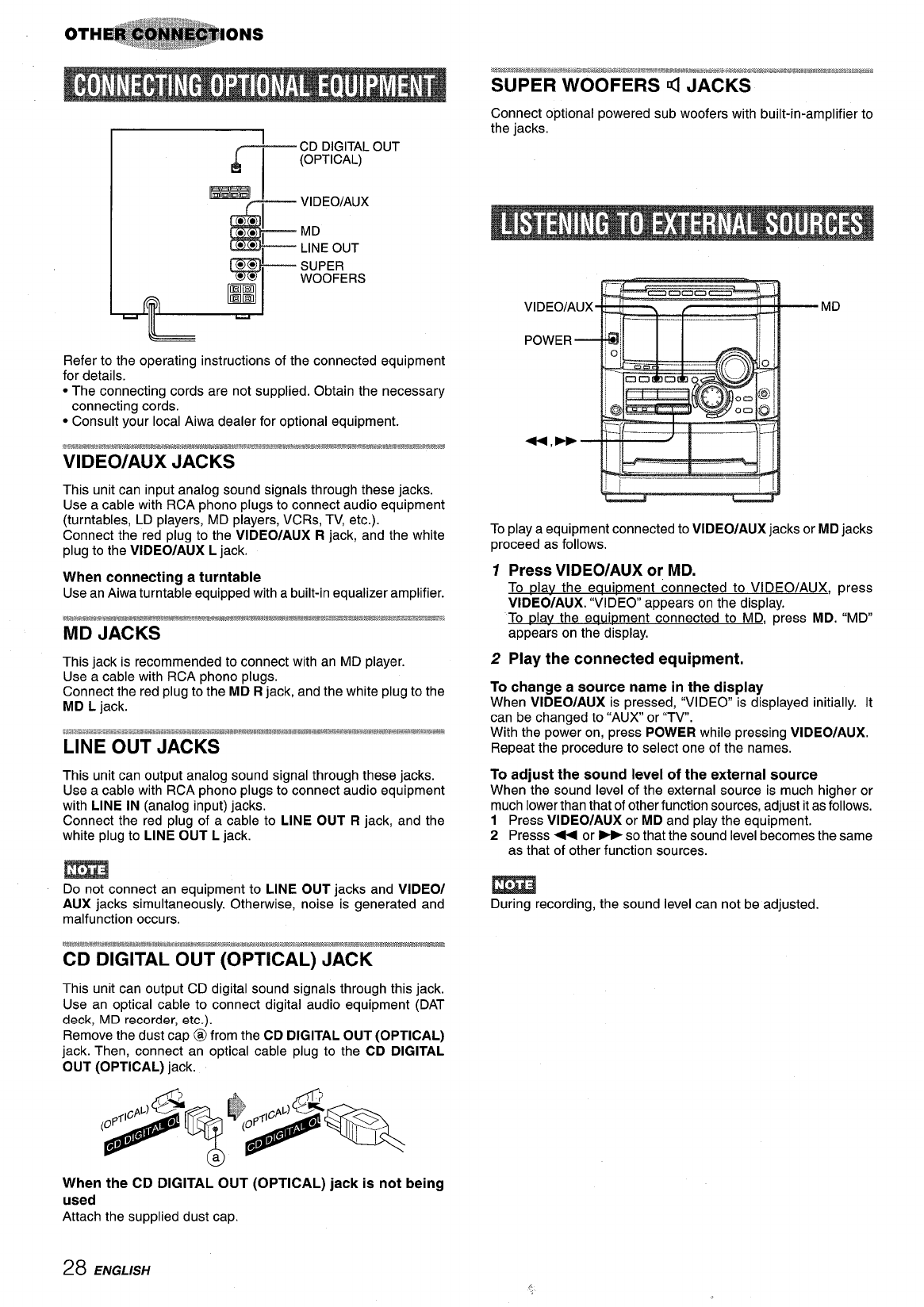

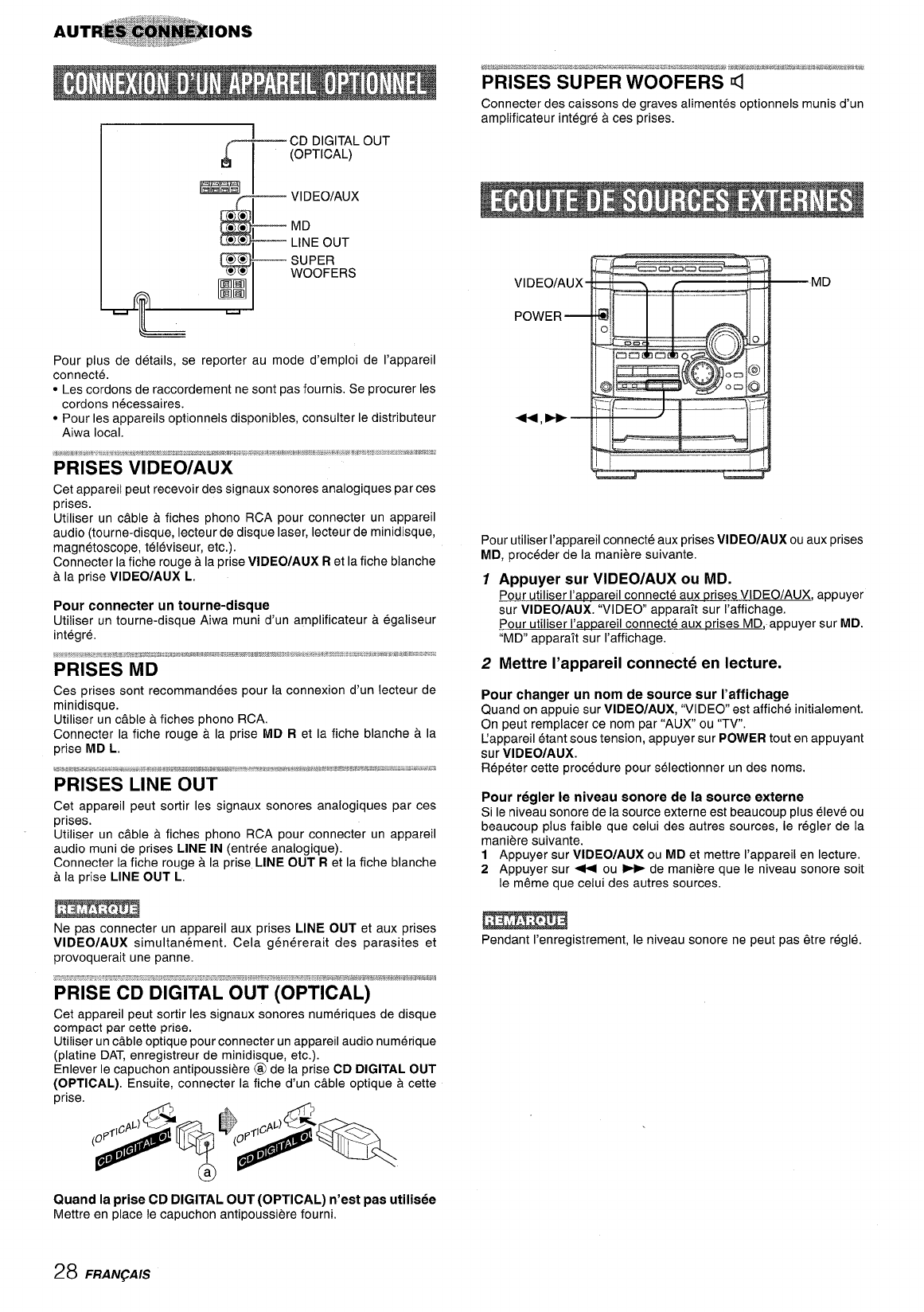

FCD DIGITAL OUT

(OPTICAL)

=VIDEO/AUX

L’●*MD

●*

iLINE OUT

&SUPER

WOOFERS

Refer to the operating instructions of the connected equipment

for details.

●The connecting cords are not supplied. Obtain the necessary

connecting cords.

●Consult your local Aiwa dealer for optional equipment.

This unit can input analog sound signals through these jacks.

Use acable with RCA phono plugs to connect audio equipment

(turntables, LD players, MD players, VCRs, TV, etc.).

Connect the red plug to the VIDEO/AUX Rjack, and the white

plug to the VIDEO/AUX Ljack.

When connecting aturntable

Use an Aiwa turntable equipped with abuilt-in equalizer amplifier.

This jack is recommended to connect with an MD player.

Use acable with RCA phono plugs.

Connect the red plug to the MD Rjack, and the white plug to the

MD Ljack.

LINE OUT JACKS

This unit can output analog sound signal through these jacks.

Use acable with RCA phono plugs to connect audio equipment

with LINE IN (analog input) jacks.

Connect the red plug of acable to LINE OUT Rjack, and the

white plug to LINE OUT Ljack.

Do not connect an equipment to LINE OUT jacks and VIDEO/

AUX jacks simultaneously. Otherwise, noise is generated and

malfunction occurs.

This unit can output CD digital sound signals through this jack.

Use an optical cable to connect digital audio equipment (DAT

deck, MD recorder, etc.).

Remove the dust cap @from the CD DIGITAL OUT (OPTICAL)

jack. Then, connect an optical cable plug to the CD DIGITAL

OUT (OPTICAL) jack.

Connect optional powered sub woofers with built-in-amplifier to

the jacks.

IL—. .,. . .._.l_.. .—J

r“--– ‘t-i

To play aequipment connected to VIDEO/AUX jacks or MD jacks

proceed as follows.

1Press VIDEO/AUX or MD.

To plav the equipment connected to VI DEO/AUX, press

VIDEO/AUX. “VIDEO” appears on the display,

To play the eaui~ment connected to MD, press MD. “MD”

appears on the display.

2Play the connected equipment.

To change asource name in the display

When VIDEO/AUX is pressed, “VIDEO” is displayed initially. It

can be changed to “AUX or “TV.

With the power on, press POWER while pressing ViDEO/AUX.

Repeat the procedure to select one of the names.

To adjust the sound level of the external source

When the sound level of the external source is much higher or

much lower than that of other function sources, adjust it as follows.

1Press VIDEO/AUX or MD and play the equipment.

2Presss <or -so that the sound level becomes the same

as that of other function sources.

During recording, the sound level can not be adjusted.

When the CD DIGITAL OUT (OPTICAL) jack is not being

used

Attach the supplied dust cap.

28 ENGLISH ,.

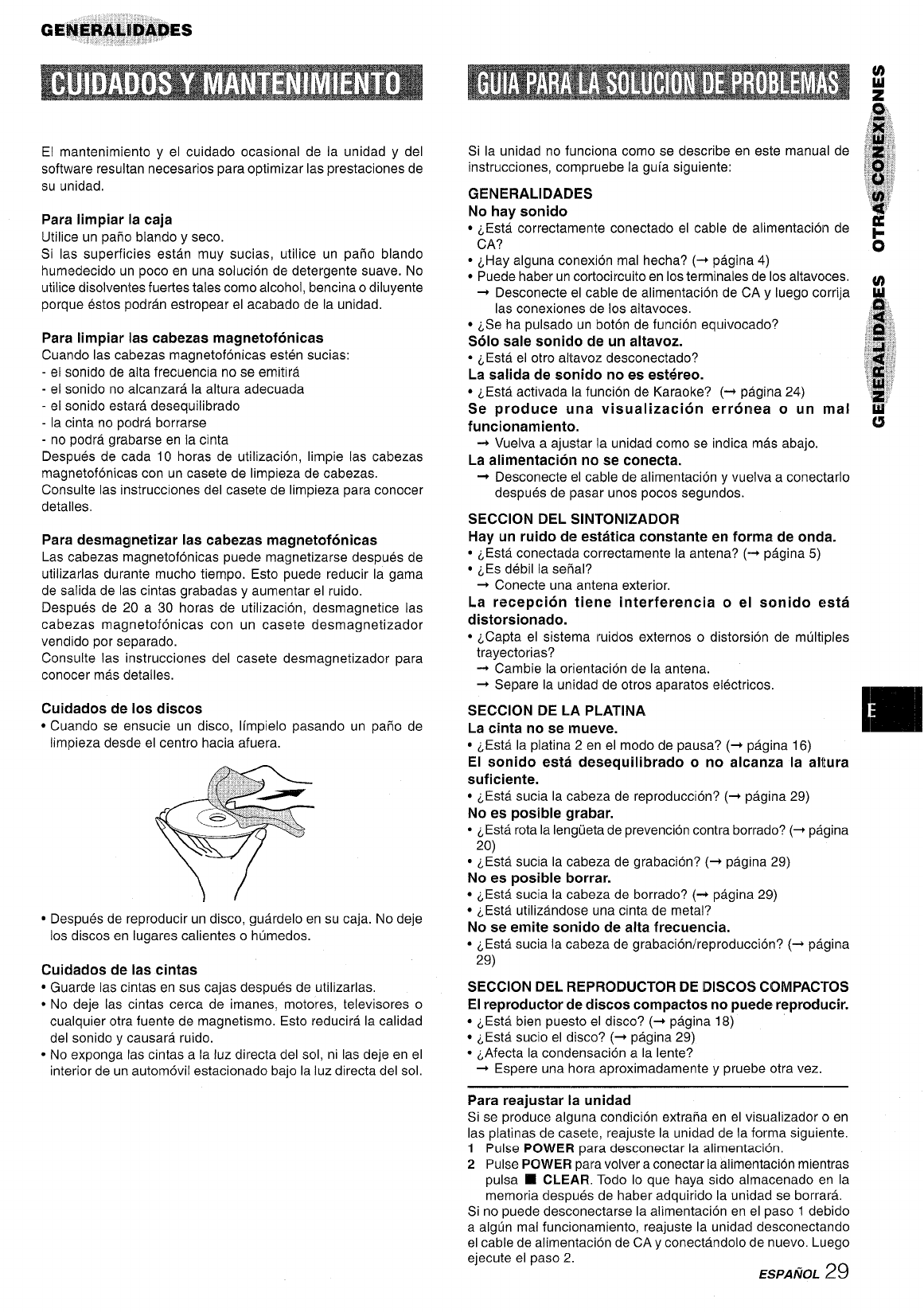

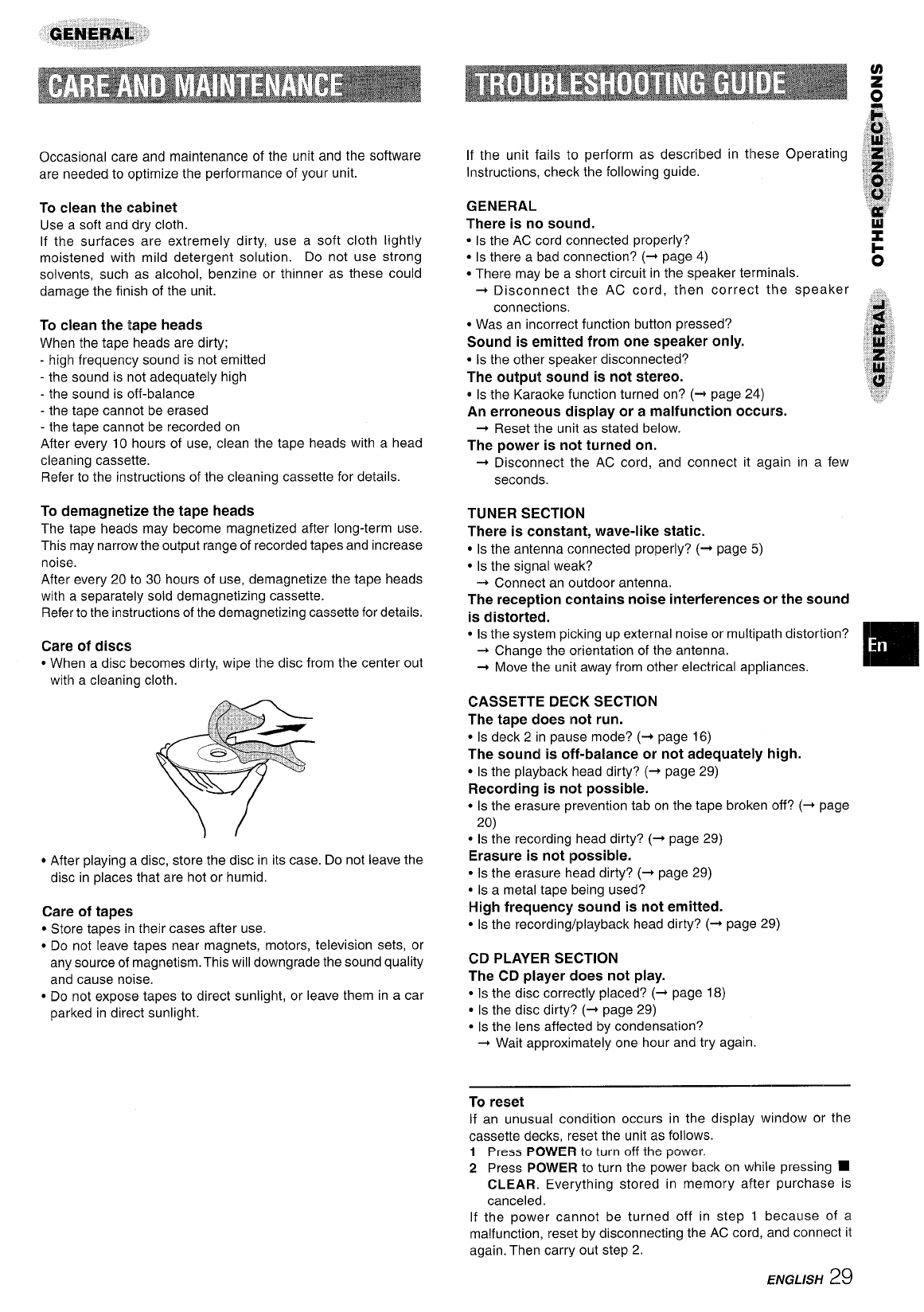

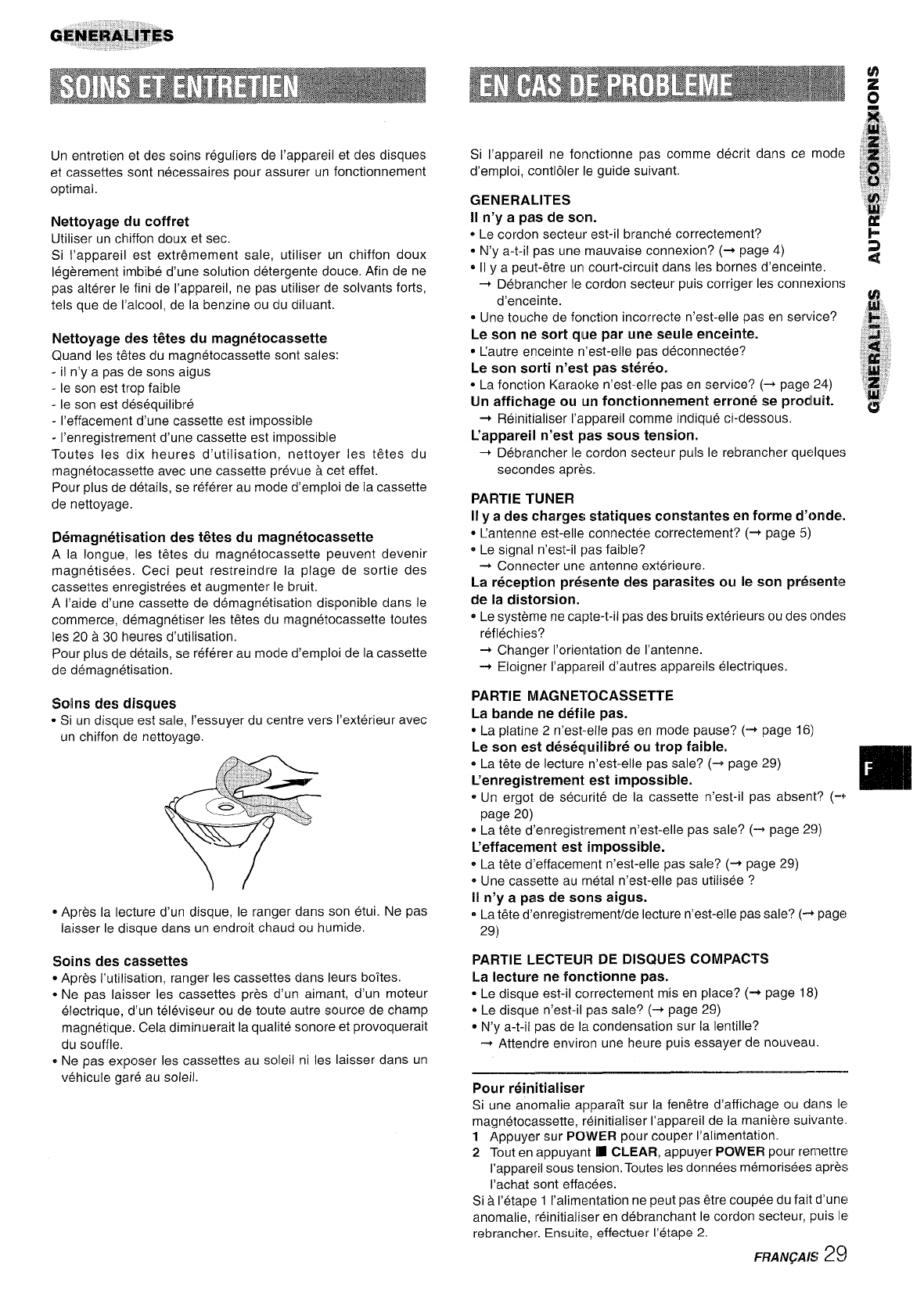

Occasional care and maintenance of the unit and the software

are needed to optimize the performance of your unit.

To clean the cabinet

Use asoft and dry cloth.

If the surfaces are extremely dirty, use asoft cloth lightly

moistened with mild detergent solution. Do not use strong

solvents, such as alcohol, benzine or thinner as these could

damage the finish of the unit.

To clean the tape heads

When the tape heads are dirty;

-high frequency sound is not emitted

-the sound is not adequately high

-the sound is off-balance

-the tape cannot be erased

-the tape cannot be recorded on

After every 10 hours of use, clean the tape heads with a head

cleaning cassette.

Refer to the instructions of the cleaning cassette for details.

To demagnetize the tape heads

The tape heads may become magnetized after long-term use.

This may narrow the output range of recorded tapes and increase

noise.

After every 20 to 30 hours of use, demagnetize the tape heads

with aseparately sold demagnetizing cassette.

Refer to the instructions of the demagnetizing cassette for details.

Care of discs

●When adisc becomes dirty, wipe the disc from the center out

with acleaning cloth.

●After playing adisc, store the disc in its case. Do not leave the

disc in places that are hot or humid.

Care of tapes

●Store tapes in their cases after use.

●Do not leave tapes near magnets, motors, television sets, or

any source of magnetism. This will downgrade the sound quality

and cause noise.

“Do not expose tapes to direct sunlight, or leave them in acar

parked in direct sunlight.

If the unit fails to perform as described in these Operating

Instructions, check the following guide.

GENERAL

There is no sound.

●Is the AC cord connected properly?

●Is there a bad connection? (~ page 4)

●There may be a short circuit in the speaker terminals.

+Disconnect the AC cord, then correct the speaker

connections.

●Was an incorrect function button pressed?

Sound is emitted from one speaker only.

●Is the other speaker disconnected?

The output sound is not stereo.

*Is the Karaoke function turned on? (-+ page .24)

An erroneous display or amalfunction occurs.

+Reset the unit as stated below.

The power is not turned on.

+Disconnect the AC cord, and connect it again in afew

seconds.

TUNER SECTION

There is constant, wave-like static.

●Is the antenna connected properly? (-+ page 5)

●Is the signal weak?

+Connect an outdoor antenna.

The reception contains noise interferences or the sound

is distorted.

●Is the system picking up external noise or multipath distortion?

+Change the orientation of the antenna.

~Move the unit away from other electrical appliances.

CASSETTE DECK SECTION

The tape does not run.

●Is deck 2in pause mode? (~ page 16)

The sound is off-balance or not adequately high.

●Is the playback head dirty? (+ page 29)

Recording is not possible.

●Is the erasure prevention tab on the tape broken off? (+ page

20)

●Is the recording head dirty? (+ page 29)

Erasure is not possible.

●Is the erasure head dirty? (+ page 29)

●Is ametal tape being used?

High frequency sound is not emitted.

●Is the recording/playback head dirty? (+ page 29)

CD PLAYER SECTION

The CD player does not play.

●Is the disc correctly placed? (+ page 18)

●Is the disc dirty? (+ page 29)

●Is the lens affected by condensation?

+Wait approximately one hour and try again

To reset

If an unusual condition occurs in the display window or the

cassette decks, reset the unit as follows.

1Press POWER to turn off the power.

2Press POWER to turn the power back on while pressing ■

CLEAR. Everything stored in memory after purchase is

canceled.

If the power cannot be turned off in step 1because of a

malfunction, reset by disconnecting the AC cord, and connect it

again. Then carry out step 2.

ENGLISH 29

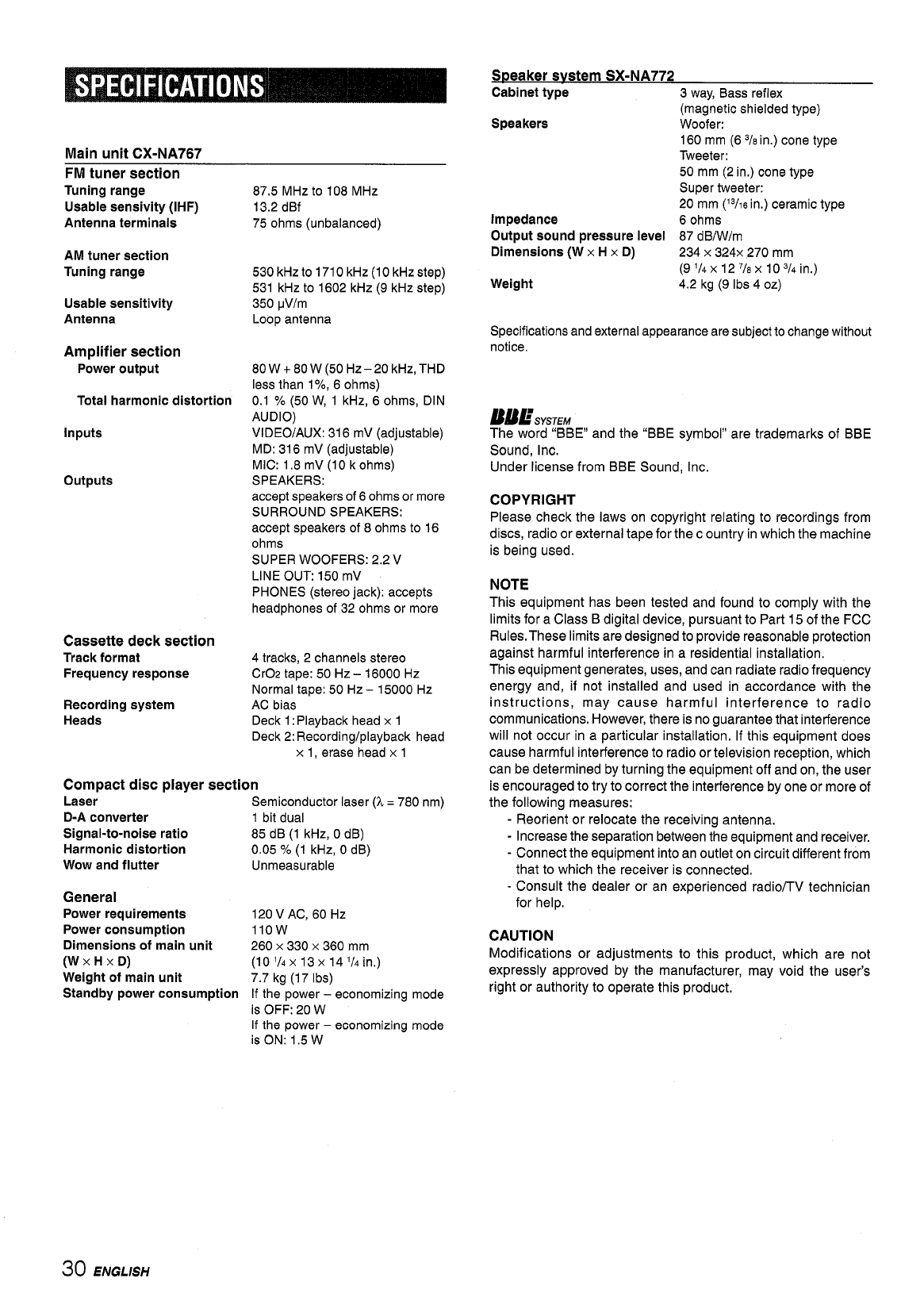

Speaker svstem SX-NA772

Main unit CX-NA767

FM tuner section

Tuning range

Ueable senaivity (IHF)

Antenna terminals

AM tuner section

Tuning range

Usable sensitivity

Antenna

Amplifier section

Power output

Total harmonic distortion

Inputs

outputs

Cassette deck section

Track format

Frequency response

Recording system

Heads

87.5 MHz to 108 MHz

13.2 dBf

75 ohms (unbalanced)

530 kHz to 1710 kHz (10 kHz step)

531 kHz to 1602 kHz (9 kHz step)

350 pV/m

Loop antenna

80 W+80W (50 Hz-20 kHz,THD

less than 1%, 6ohms)

0.1 %(50 W, 1kHz, 6ohms, DIN

AUDIO)

VIDEO/AUX:316 mV (adjustable)

MD: 316 mV (adjustable)

MIC: 1,8 mV (10 kohms)

SPEAKERS:

accept speakers of 6ohms or more

SURROUND SPEAKERS:

accept speakers of 8ohms to 16

ohms

SUPER WOOFERS: 2.2 V

LINE OUT 150 mV

PHONES (stereo jack): accepts

headphones of 32 ohms or more

4tracks, 2channels stereo

CrOz tape: 50 Hz -16000 Hz

Normal tape: 50 Hz – 15000 Hz

AC bias

Deck 1:Playback head x1

Deck 2: Recording/playback head

x1, erase head x1

Compact disc player section

Laser

D-A converter

Signal-to-noise ratio

Harmonic distortion

Wow and flutter

General

Power requirements

Power consumption

Dimensions of main unit

(W XHXD)

Weight of main unit

Standby power consumption

Semiconductor laser (h= 780 nm)

1bit dual

85 dB (1 kHz, OdB)

0.057. (1 kHz, OdB)

Unmeasurable

120 VAC, 60 HZ

Ilow

260 x330 x360 mm

(10i/4x 13x14’/4 in,)

7.7 kg (17 Ibs)

If the power -economizing mode

is OFF: 20 W

If the power –economizing mode

is ON: 1.5 W

Cabinet type

Speakers

Impedance

Output sound pressure level

Dimensions (W xHxD)

Weight

3way, Bass reflex

(magnetic shielded type)

Woofer:

160 mm (6 3/sin.) cone type

Tweeter:

50 mm (2 in.) cone type

Super tweeter:

20 mm (’3/16in.) ceramic type

6ohms

87 dBIWlm

234 x324x 270 mm

(9 1/4x 12 7/6x10 3/4in.)

4.2 kg (9 Ibs 402)

Specifications and external appearance are subject to change without

notice,

fCBl!SYSTEM

The word “BBE” and the “BBE symbol” are trademarks of BBE

Sound, Inc.

Under license from BBE Sound, Inc.

Please check the laws on copyright relating to recordings from

discs, radio or external tape for the country in which the machine

is being used.

NOTE

This equipment has been tested and found to comply with the

limits for aClass Bdigital device, pursuant to Part 15 of the FCC

Rules, These limits are designed to provide reasonable protection

against harmful interference in aresidential installation.

This equipment generates, uses, and can radiate radio frequency

energy and, if not installed and used in accordance with the

instructions, may cause harmful interference to radio

communications. However, there is no guarantee that interference

will not occur in aparticular installation. If this equipment does

cause harmful interference to radio or television reception, which

can be determined by turning the equipment off and on, the user

is encouraged to try to correct the interference by one or more of

the following measures:

-Reorient or relocate the receiving antenna.

-Increase the separation between the equipment and receiver.

-Connect the equipment into an outlet on circuit different from

that to which the receiver is connected.

-Consult the dealer or an experienced radio/TV technician

for help.

CAUTION

Modifications or adjustments to this product, which are not

expressly approved by the manufacturer, may void the user’s

right or authority to operate this product.

30 ENGL/SF/

“CAUTION:TO REDUCE THE RISK OF

ELECTRIC SHOCK,

DO NOT REMOVE COVER (OR BACK).

NO USER-SERVICEABLE PARTS INSIDE.

REFER SERVICING TO QUALIFIED

SERVICE PERSONNEL.”

Anotacion del propietario

Para su conveniencia, anote el numero de modelo yel numero

de serie (Ios encontrara en el panel trasero de su aparato) en el

espacio suministradomas abajo. Mencionelos cuando se ponga

en contacto con su concesionario Aiwa en caso de tener

dificultades.

N.” de modelo N,” de serie (N.” de Iote)

CX-NA767

ISX-NA772 I1

ISX-R275 II

Lea cuidadosa ycompletamente el manual de instrucciones

antes de utilizar la unidad. Asegurese de guardar el manual de

instrucciones para utilizarlo como referencia en el future. Todas

Ias advertencias yprecauciones del manual de instrucciones y

de la unidad deberan cumplirse estrictamente, as( como tambien

Ias sugerencias de seguridad mencionadas mas abajo.

Instalacion

Agua yhumedad —No utilice esta unidad cerca del agua

como, por ejemplo, cerca de una baiiera, una palangana, una

piscina oalgo similar.

Calor —No utilice esta unidad cerca de fuentes de calor,

incluyendo salidas de aire caliente, estufas uotros aparatos

que generen calor.

No debera colocarse tampoco en lugares donde la

temperature sea inferior a5°C osuperior a35°C.

Superficie de montaje —Ponga la unidad sobre una

superficie plana ynivelada.

Ventilation —La unidad debera situarse donde tenga

suficiente espacio Iibre asu alrededor, para que la ventilation

apropiada quede asegurada. Deje un espacio Iibre de 10 cm

por la parte posterior ysuperior de la unidad, y5cm por cada

Iado.

-No ponga la unidad sobre una cama, una alfombra o

superficies similares que podrian tapar Ias aberturas de

ventilation.

-No instale la unidad en una Iibrer[a, mueble oestanterfa

cerrada hermeticamente donde la ventilation no sea

adecuada.

Entrada de objetos yIiquidos —Tenga cuidado de que

objetos yIiquidos no entren en la unidad por Ias aberturas de

ventilation.

Carros de mano ysoportes —Cuando

ponga omonte la unidad en un soporte o

carro de mane, esta debera moverse con

●k

mucho cuidado.

Las paradas repentinas, la fuerza excesiva 3

A&*

yIas superficies irregulars pueden hater

que la u“nidad oel c&rode rnano se de vuelta ose caiga.

Condensation —En la Iente del fonocaptor del reproductor

de discos compactos tal vez se forme condensation cuando:

-La unidad se pase de un Iugar frio a uno caliente.

-El sistema de calefaccion se acabe de encender.

-La unidad se utilice en una habitacicjn muy humeda,

-La unidad se enfrie mediante un acondicionador de sire,

Esta unidad tal vez funcione mal cuando tenga condensation

en su interior. En este case, deje en reposo la unidad durante

unas pocas horas yrepita de nuevo la operation.

Montaje en pared otecho —La unidad no se debera montar

. .

en una pared ni en el techo, amenos que se especifique 10

contrario en el manual de instrucciones.

Energia electrica

Fuentes de alimentacion —Conecte solamente esta unidad

aIas fuentes de alimentacion especificadas en el manual de

instrucciones, ycomo esta marcado en la unidad,

Polarization —Como caracteristica de seguridad, algunas

unidades estan equipadas con clavijas de alimentacion de

CA polarizadas, Ias cuales solo se pueden insertar de una

forma en Ias tomas de corriente. Si resulta diffciloimposible

insertar la clavija de alimentacion de CA en una toma de

corriente, de vuelta ala clavija eintentelo de nuevo. Si sigue

sin poder insertar facilmente la clavija en la toma de corriente,

Ilame a un electricista cualificado para que modifique o

reemplace la toma de corriente. Para evitar anular la

caracteristica de seguridad de la clavija polarizada, no la

inserte ala fuerza en una toma de corriente.

2ESPAriOL

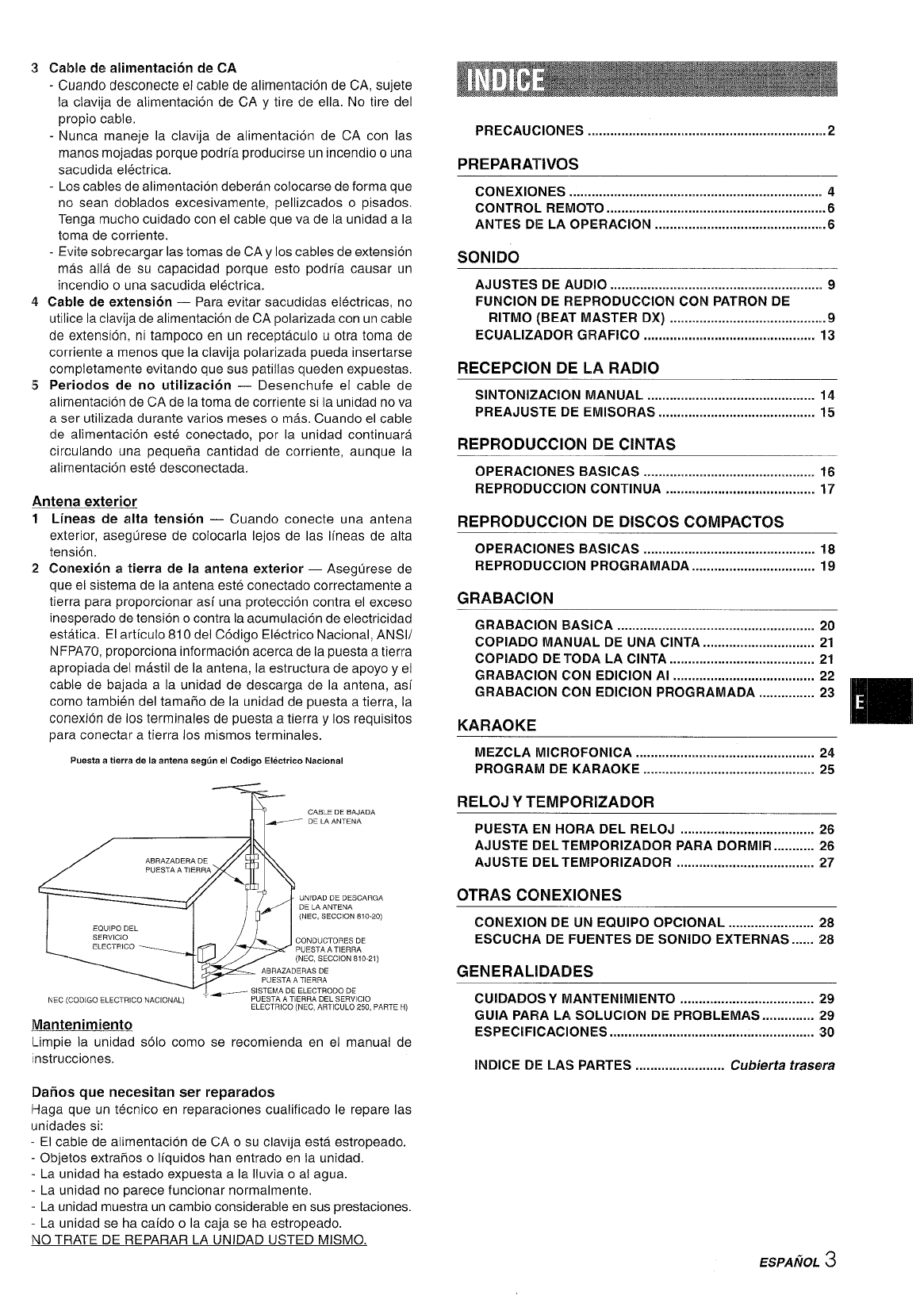

Cable de alimentacion de CA

-Cuando desconecte el cable de alimentacion de CA, sujete

la clavija de alimentacion de CA ytire de ells. No tire del

propio cable,

-Nunca maneje la clavija de alimentacion de CA con Ias

manes mojadas porque podr~aproducirseun incendioouna

sacudida electrica.

-Loscables de alimentacion deberan colocarse de forma que

no scan doblados excesivamente, pellizcados opisados.

Tenga mucho cuidado con el cable que va de la unidad ala

toma de corriente.

-Evite sobrecargar Iastomas de CA yIos cables de extension

mas alla de su capacidad porque esto podr~a causar un

incendio o una sacudida electrica.

Cable de extensi6n —Para evitar sacudidas electrical, no

utilice la clavija de alimentacion de CA polarizada con un cable

de extension, ni tampoco en un receptaculo uotra toma de

corriente amenos que la clavija polarizada pueda insertarse

completamente evitando que sus patinas queden expuestas,

Periodos de no utilization —Desenchufe el cable de

alimentacion de CA de la toma de corriente si la unidad no va

aser utilizada durante varies meses omas. Cuando el cable

de alimentacion este conectado, por la unidad continuara

circulando una pequetia cantidad de corriente, aunque la

alimentacion este desconectada.

Antena exterior

1Lineas de alta tension —Cuando conecte una antena

exterior, asegurese de colocarla Iejos de Ias I[neas de alta

tension.

2Conexion atierra de la antena exterior —Asegurese de

que el sistema de la antena este conectado correctamente a

tierra para proporcionar as( una protection contra el exceso

inesperado de tension ocontra la acumulacion de electricidad

estatica. El art(cu[o 810 del Codigo Electrico National, ANSV

NFPA70, proporciona information acerca de la puesta atierra

apropiada del mastil de la antena, la estructura de apoyo yet

cable de bajada ala unidad de descarga de la antena, as(

como tambien del tamafio de la unidad de puesta atierra, la

conexion de Ios terminals de puesta atierra yIos requisites

para conectar atierra 10smismos terminals.

Puesta atierra de la antena segun el Codigo Electrico National

UNIDAD DE DESCARGA

DE LA ANTENA

(NEC, SECCION 810-20)

CONDUCTORES DE

PUESTA ATIERRA

(NEC, SECCION 810-2i)

ABRAZADERAS DE

PUESTA &TIERRA

NEC (CODIGO ELECTRICO NACIONAL) ~‘lSTEMA ‘E ‘LEcTRODO ‘E

PUESTAATIERRA DEL SERVICIO

ELECTRICO (NEC, ARTICULO 250, PARTE H)

Mantenimiento

Limpie la unidad solo como se recomienda en el manual de

instrucciones,

Daiios que necesitan ser reparaclos

I--lagaque un tecnico en reparaciones cualificado Ie repare Ias

Iunidades si:

-El cable de alirnentacion de CA osu clavija esta estropeado.

.Objetos extrahos oIiquidos han entrado en la unidad.

-La unidad ha estado expuesta ala Iluvia oal agua.

-La unidad no parece funcionar normalmente,

-La unidad muestra un cambio considerable en sus prestaciones.

-La unidad se ha ca(do ola caja se ha estropeado.

NO TRATE DE REPARAR LA UNIDAD USTED MISMO.

PRECAUCIONES ................................................................2

PREPARATIVES

CONEXIONES .................................................................... 4

CONTROL REMOTO ...........................................................6

ANTES DE LA OPERACION ..............................................6

SONIDO

AJUSTES DE AUDIO ......................................................... 9

FUNCION DE REPRODUCTION CON PATRON DE

RITMO (BEAT MASTER DX) ...........................................9

ECUALIZADOR GFiAFICO .............................................. 13

RECEPCION DE LA RADIO

SINTONIZACK3N MANUAL ............................................. 14

PREAJUSTE DE EMISORAS .......................................... 15

REPRODUCTION DE CiNTAS

OPERACIONES BASICAS .............................................. 16

REPRODUCTION CONTINUA ........................................ 17

REPRODUCCK)N DE DISCOS COMPACTOS

OPERACIONES BASICAS .............................................. 18

REPRODUCCI(3N PROGRAMADA ................................. 19

GRABACION

GRABACION 5ASICA ..................................................... 20

COPIADO MANUAL DE UNA CINTA .............................. 21

COPIADO DETODA LA CINTA ....................................... 21

GRABACION CON EDICION Al ...................................... 22

GRABACION CON EDICION PROGRAMADA ...............23

KARAOKE

MEZCLA MICROFONICA ................................................ 24

PROGRAM DE KARAOKE .............................................. 25

RELOJYTEMPOFNZADOR

PUESTA EN HORA DEL RELOJ .................................... 26

AJUSTE DEL TEMPORIZADOR PARA DORMIR ...........26

AJUSTE DEL TEMPORIZADOR ..................................... 27

OTRAS CONEXIONES

CONEXION DE UN EQUIPO OPCIONAL ....................... 28

ESCUCHA DE FUENTES DE SONIDO EXTERNAS ......28

GENERALIDA12ES

CUIDADOSY NIANTENIMIENTO .................................... 29

GUIA PARA LA SOLUCION DE PROBLEMAS ..............29

ESPECIFICACIONES ......m................................................ 30

INDICE DE LAS PARTES ........................ Cubierfa frasera

ESPANOL 3

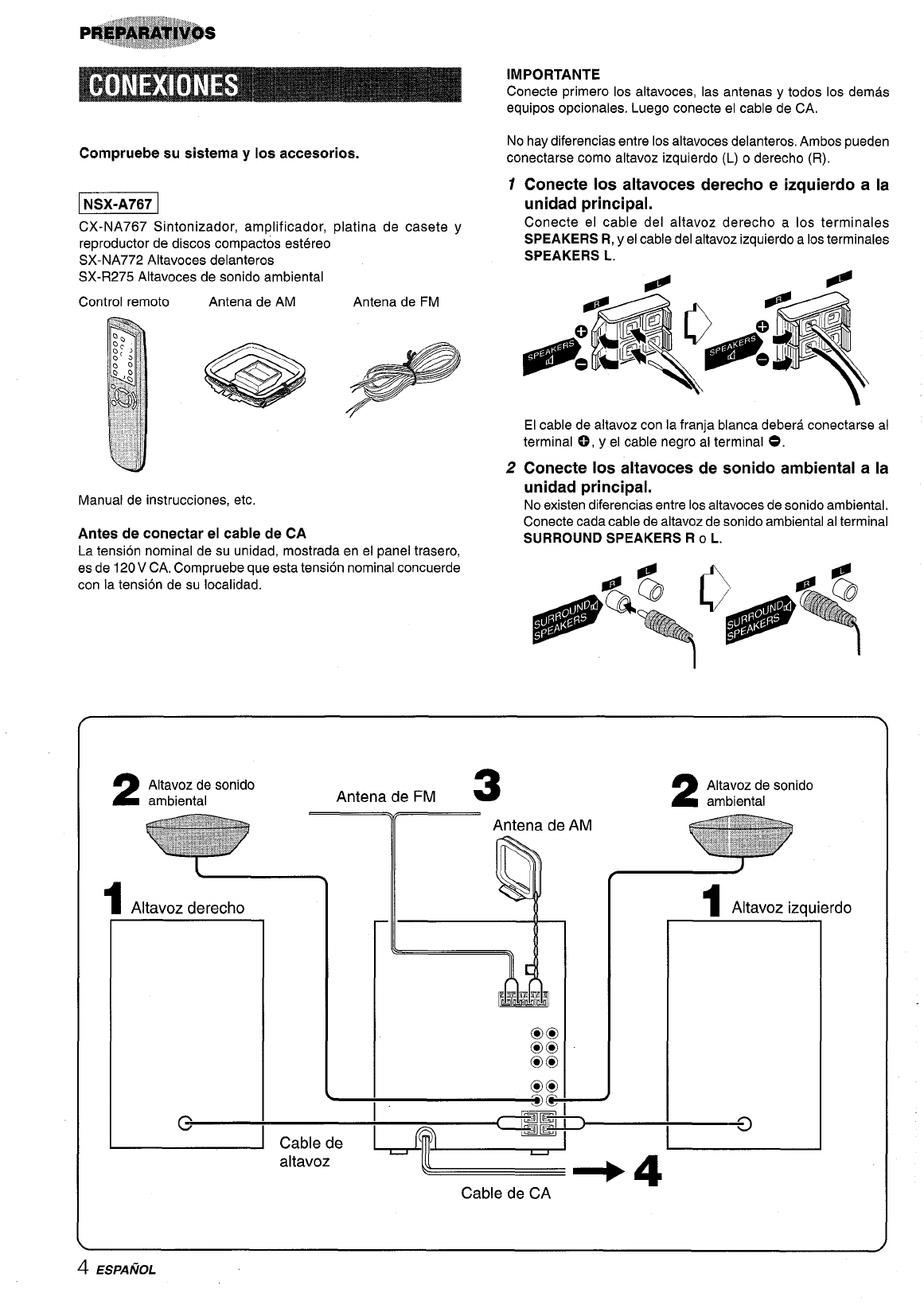

Compruebe su sistema yIos accesorios.

b!!2w!z

CX-NA767 Sintonizador, amplificador, platina de casete y

reproductor de discos compactos estereo

SX-NA772 Altavoces delanteros

SX-R275 Altavoces de sonido ambiental

Control remoto Antena de AM Antena de FM

Manual de instrucciones, etc.

IMPORTANTE

Conecte primero Ios altavoces, Ias antenas ytodos Ios demas

equipos opcionales. Luego conecte el cable de CA,

No hay diferencias entre Ios altavoces delanteros, Ambos pueden

conectarse como altavoz izquierdo (L) oderecho (R),

1Conecte Ios altavoces derecho eizquierdo ala

unidad principal,

Conecte el cable del altavoz derecho aIos terminals

SPEAKERS R, yel cable del altavoz izquierdo aIosterminals

SPEAKERS L.

El cable de altavoz con la franja blanca debera conectarse al

terminal 0, yel cable negro al terminal O.

2Conecte Ios altavoces de sonido ambiental ala

unidad principal.

No existen diferencias entre Ios altavoces de sonido ambiental,

Antes de conectar el cable de CA Conecte cada cable de altavoz de sonido ambiental al terminal

SURROUND SPEAKERS ROL.

La tension nominal de su unidad, mostrada en el panel trasero,

es de 120 VCA. Compruebe que esta tension nominal concuerde

con la tension de su Iocalidad. @

s,4

,.C ,@

,’

2Altavoz de sonido Antena de FM 32Altavoz de sonido

ambiental ambiental

Y(Antena de AM

1. \Q

Altavoz derecho 1Altavoz izquierdo

.[ ‘; ,,

~Uq

c—

,. I

l=JJ&J

Cable de

altzl\/n7 4)

4ESPAliOL

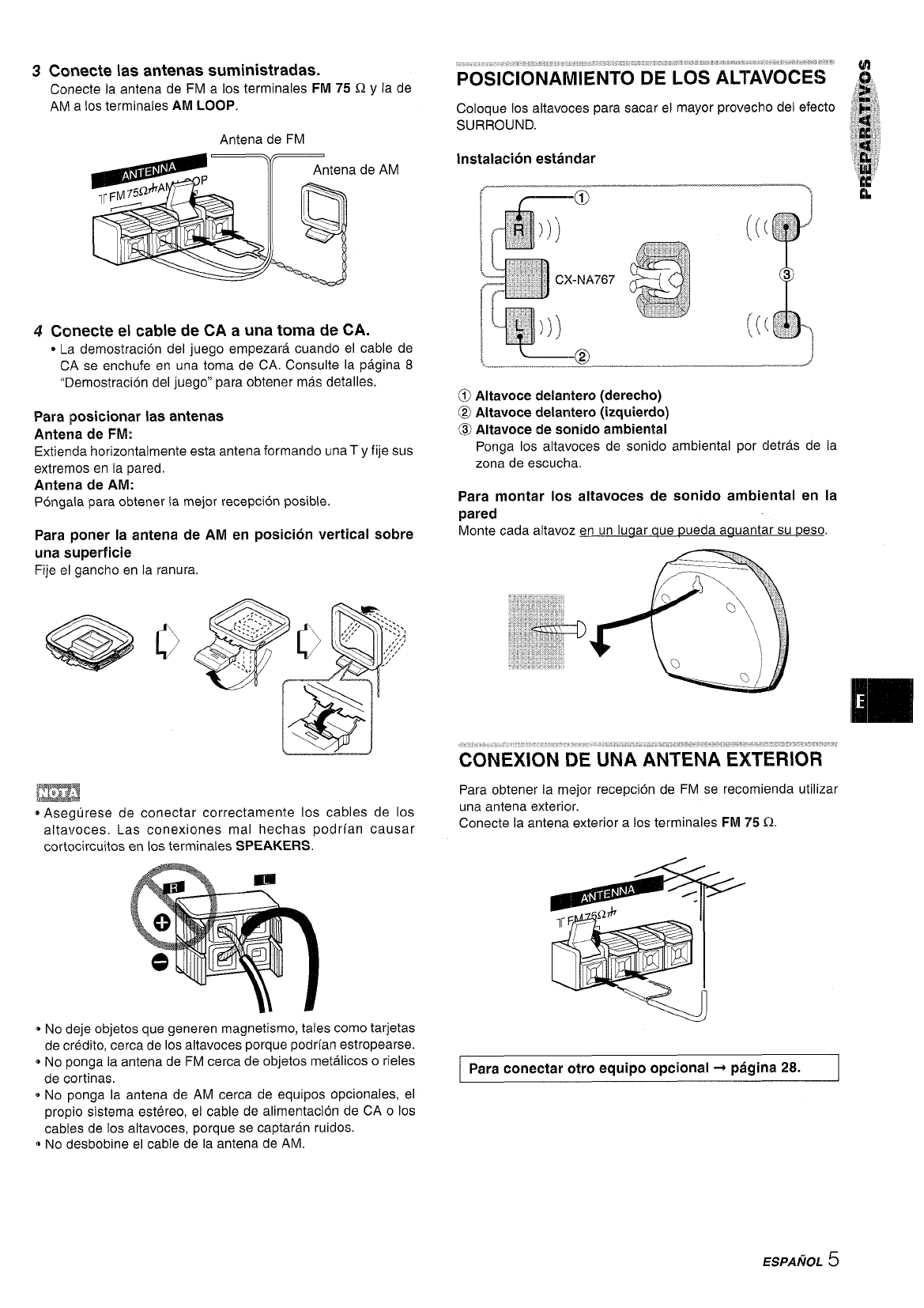

3Conecte Ias antenas suministradas.

Conecte la antena de FM aIos terminals FM 75 Qyla de

AM aIos terminals AM LOOP.

Antena de FM

4Cmecte el cable de CA auna toma de CA.

●La demostracion del juego empezara cuando el cable de

CA se enchufe en una toma de CA. Consulte la pagina 8

‘rDemostracion del juego” para obtener mas detalles.

Para posicionar Ias antenas

Antena de FM:

Extienda horizontalmente esta antena formando una Tyfije sus

extremos en la pared.

Antena de AM:

Pongala para obtener la mejor recepcion posible.

Para poner la antena de AM en position vertical sobre

una superficie

Fije el gancho en la ranura.

Imz3

*Asegtirese de conectar correctamente Ios cables de Ios

altavoces. Las conexiones mal hechas podr(an causar

cortocircuitos en Ios terminals SPEAKERS.

*No deje objetos que generen magnetism, tales como tarjetas

de credito, cerca de Ios altavoces porque podr[an estropearse.

*No ponga la antena de FM cerca de objetos metalicos orieles

de cortinas.

*No ponga la antena de AM cerca de equipos opcionales, el

propio sistema estereo, el cable de alimentacion de CA oIos

cables de Ios altavoces, porque se captaran ruidos.

@No desbobine el cable de la antena de AM.

Coloque Ios altavoces para sacar el mayor provecho del efecto

SURROUND.

Instalacion estandar

@Altavoce delantero (derecho)

@Altavoce delantero (izquierdo)

@Altavoce de sonido ambiental

Ponga Ios altavoces de sonido ambiental por detras de la

zona de escucha.

Para montar Iosi altavoces de sonido ambiental en la

pared

Monte cada altavoz en un Iwaar aue cmeda aauantar su peso.

Para obtener la mejor recepcion de FM se recomienda utilizar

una antena exterior.

Conecte la antena exterior aIos terminals FM 75 Q.

Para conectar otro equipo optional +pagina 28.

ESPANOL 5

Insertion de Ias pilas

Quite la tapa de Ias pilas, ubicada en la parte trasera del control

remoto, einserte dos pilas R6 (tamafio AA).

R6(AA)

Cuando reemplazar Ias pilas

La distancia maxima de operation entre el control remoto yel

sensor de la unidad principal debera ser de 5 metros

aproximadamente. Cuando disminuya esta distancia, reemplace

Ias pilas por otras nuevas.

Para utilizar SHIFT del control remoto

Los botones @tienen dos funciones diferentes. Una de estas

funciones se indica en el boton yla otra en la placa que se

encuentra encima del boton.

Para utilizar la funcion del boton, pulse simplemente el boton.

Para utilizar la funcion de la placa situada encima del boton,

pulse el boton mientras pulsa SHIFT.

Para utilizar FUNCTION del control remoto

FUNCTION susfituye aIos botones de funcion (TAPE/DECK 1/

2, TUNER/BAND, VIDEO/AUX, CD, MD) en la unidad principal.

Cada vez que se pulse FUNCTION, la funcion siguiente se

seleccionara c[clicamente. Cuando haya cintas insertadas en

ambas platinas, cada platina sera seleccionada con FUNCTION.

H+> PRESET en el control remoto

La funcion es la misma que la de <F de la unidad principal.

SHIFT FUNCTION

+[4 F

PRESET

●Si el control remoto no va aser utilizado durante mucho tiempo,

quite Ias pilas para evitar posibles fugas de electrolito.

●El control remoto quiza no funcione correctamente cuando:

-La Iinea de vision entre el control remoto yel sensor de

setiales del interior del visualizador este expuesta a una Iuz

intensa como, por ejemplo, la Iuz del sol.

-Otros controles remotos (Ios de un televisor, etc.) esten siendo

utilizados cerca de esta unidad.

6ESPAtiOL

mclK3ca -‘

CD ,

Para conectar la alimentacion

Pulse uno de Ios botones de funcion (TAPE/DECKl/2, TUNERI

BAND, VIDEO/AUX, CD, MD), La reproduction de la cinta odel

disco insertado empezara ose recibira la emisora previamente

sintonizada (funcion de reproduction directs).

Tambien podra utilizarse POWER.

Cuando se conecte la alimentacion, el compartimiento de Ios

discos tal vez se abra yse cierre para reponer la unidad.

Para desconectar la alimentacion

Pulse POWER,

Ventaniila parpadeante

La ventanilla de la parte superior de la unidad yde Ias platinas

de casete se encendera oparpadeara mientras la unidad este

encendida.

Para apagar la Iuz de la ventanilla superior, pulse Wmientras

pulsa CD. Para volver aencenderla, repita el procedimiento de

arriba.

Para apagar la Iuz de Ias platinas, pulse 9mientras pulsa TAPE.

Para volver aencenderla, repita el procedimiento seguido para

apagarla.

Para cambiar el nivel de brillo del visualizador

Pulse ECO para que se visualice “ECO MODE”.

Antes de que pasen 4segundos, gire MULTI JOG para

visualizer “DIM MODE, yIuego pulse ENTER antes de que

pasen otros 4segundos.

Antes de que pasen 4segundos, gire MULTI JOG para

seleccionar el modo del regulador de intensidad de

iluminacion como se indica abajo.

El modo se establecera automaticamente despues de 4

segundos. Tambien se establecera si se pulsa ENTER antes

de que pasen 4segundos despues de realizar el paso 3.

DIM-OFF *DIMMER 1~DIMMER 2-DIMMER 3

DIM-OFF: La visualization normal.

DIMMER 1: La iluminacion del visualizador es menos intensa

que la normal

DIMMER 2: La iluminacion del visualizador es menos intensa

que lade DIMMER 1.

DIMMER 3: La iluminacion del visualizador es menos intensa

que lade DIMMER 2. El analizador de espectro, la ventanilla

de la parte superior de la unidad yIas Iamparas de 10sbotones

se apagaran.

Si la grabacion con temporizador (pagina 27) se realiza con

el modo de ahorro (pagina 7) en “ON” yse desconecta la

alimentacion, et modo del regulador de intensidad de Iuz se

pondra en “DIMMER 3la proxima vez que se conecte la

alimentacion.

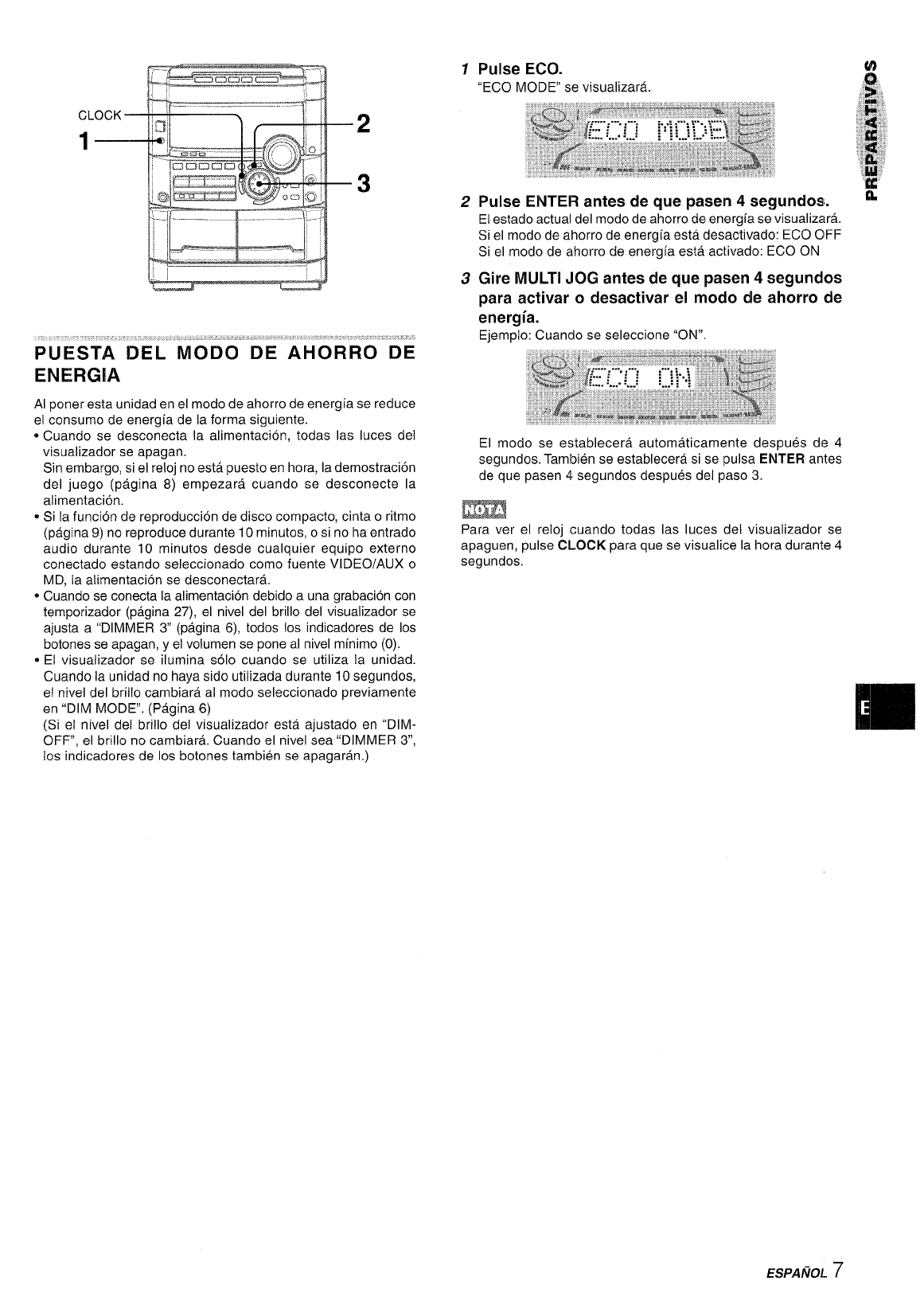

PUESTi ‘DEL MObO”” DE AliO’RRO” QE

ENERGIA

Al poner esta unidad en el modo de ahorro de energ~a se reduce

el consumo de energfa de la forma siguiente.

*Cuando se desconecta la alimentacion, todas Ias Iuces del

visualizador se apagan.

Sin embargo, si el reloj no esta puesto en hors, la demostracion

del juego-(pagina 8) empezara cuando se desconecte la

alimentacion.

*Si la funcion de reproduction de disco compacto, cinta oritmo

(pagina 9) no reproduce durante 10 minutes, osi no ha entrado

audio durante 10 minutes desde cualquier equipo externo

conectado estando seleccionado como fuente VIDEO/AUX o

MD, la alimentacion se desconectara.

*Cuando se conecta la alimentacion debido a una grabacion con

temporizador (pagina 27), el nivel del brillo del visualizador se

ajusta a“DIMMER 3(pagina 6), todos Ios indicadores de Ios

botones se apagan, yel volumen se pone al nivel m(nimo (0).

cEl visual izador se ilumina solo cuando se utiliza la unidad.

Cuando la unidad no haya sido utilizada durante 10 segundos,

el nivel del brillo cambiara al modo seleccionado previamente

en “DIM MODE”. (Pagina 6)

(Si el nivel del brillo del visualizador esta ajustado en “DIM-

OFF”, el brillo no cambiara. Cuando el nivel sea “DIMMER 3,

[OSindicadores de Ios botones tambien se apagaran.)

Pulse ECO.

“ECO MODE” se visualizara.

Pulse ENTER antes de que pasen 4segundos. ii

El estado actual del modo de ahorro de energ~a se visualizara.

Si el modo de ahorro de energ[a esta desactivado: ECO OFF

Si el modo de ahorro de energ[a esta activado: ECO ON

Gire MULTI JOG antes de que pasen 4segundos

para activar odesactivar el modo de ahorro de

energia.

Ejemplo: Cuando se seleccione “ON”.

El modo se establecera automaticamente despues de 4

segundos. Tambien se establecera si se pulsa ENTER antes

de que pasen 4segundos despues del paso 3.

Para ver el reloj cuando todas Ias Iuces del visualizador se

apaguen, pulse CLOCK para que se visualice la hors durante 4

segundos,

ESPANOL 7

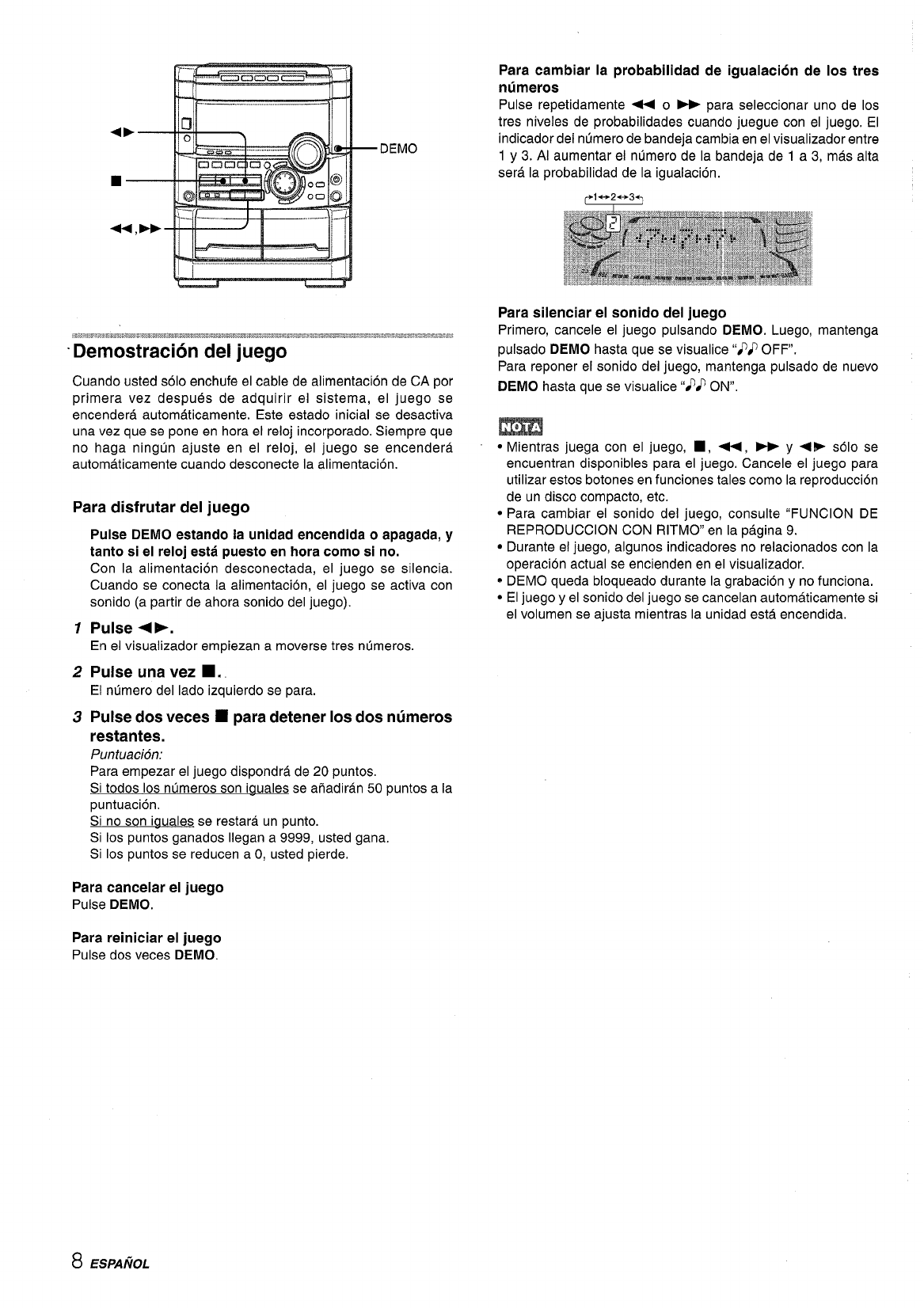

f-..—— —II

DEMO

.. ..— I . —.-J !2.

44, E+ J; ,

——,,. —— I

.-.—.. .,,..— .

.. . . . . .. . . . .

-Demostracion del juego

Cuando usted solo enchufe el cable de alimentacion de CA por

primers vez despues de adquirir el sistema, el juego se

encendera automaticamente. Este estado iniciai se desactiva

una vez que se pone en hors et reloj incorporado. Siempre que

no haga ningtin ajuste en el reloj, el juego se encendera

automaticamente cuando desconecte la alimentacion.

Para disfrutar del juego

Pulse DEMO estando la unidad encendida oapagada, y

tanto si el reloj esta puesto en hors como si no.

Con la alimentacion desconectada, et juego se silencia.

Cuando se conecta la alimentacion, el juego se activa con

sonido (a partir de ahora sonido del juego).

Pulse ●-.

En el visualizador empiezan amoverse tres numeros.

Pulse una vez ■.,

El ntimero del Iado izquierdo se para.

Pulse dos veces ■para detener Ios dos numeros

restantes.

Puntuacion:

Para empezar el juego dispondra de 20 puntos,

Si todos Ios numeros son iquales se aiiadiran 50 puntos ala

puntuacion.

Si no son icyales se restara un punto.

Si Ios puntos ganados Ilegan a9999, usted gana.

Si Ios puntos se reducen aO, usted pierde.

Para cancelar el juego

Pulse DEMO.

Para reiniciar el juego

Pulse dos veces DEMO.

Para cambiar la probabilidad de igualacion de Ios tres

numeros

Pulse repetidamente <0-para seleccionar uno de Ios

tres niveles de probabilidades cuando juegue con el juego, El

indicador del ntimero de bandeja cambia en el visualizador entre

1y3. Al aumentar el ntimero de la bandeja de 1 a 3, mas alta

sera la probabilidad de la igualacion.

Para silenciar el sonido del juego

Primero, cancele el juego pulsando DEMO. Luego, mantenga

pulsado DEMO hasta que se visualice “JJ OFF.

Para reponer el sonido del juego, mantenga pulsado de nuevo

DEMO hasta que se visualice “~~ ON”,

●Mientras juega con el juego, ■,<, PF y<E solo se

encuentran disponibles para el juego. Cancele el juego para

utilizar estos botones en funciones tales como la reproduction

de un disco compacto, etc.

●Para cambiar el sonido del juego, consulte “FUNCION DE

REPRODUCTION CON RITMO en la pagina 9.

●Durante el juego, algunos indicadores no relacionados con la

operation actual se encienden en el visualizador.

@DEMO queda bloqueado durante la grabacion yno funciona.

●El juego yel sonido del juego se cancelan automaticamente si

el volumen se ajusta mientras la unidad esta encendida.

8ESPANOL

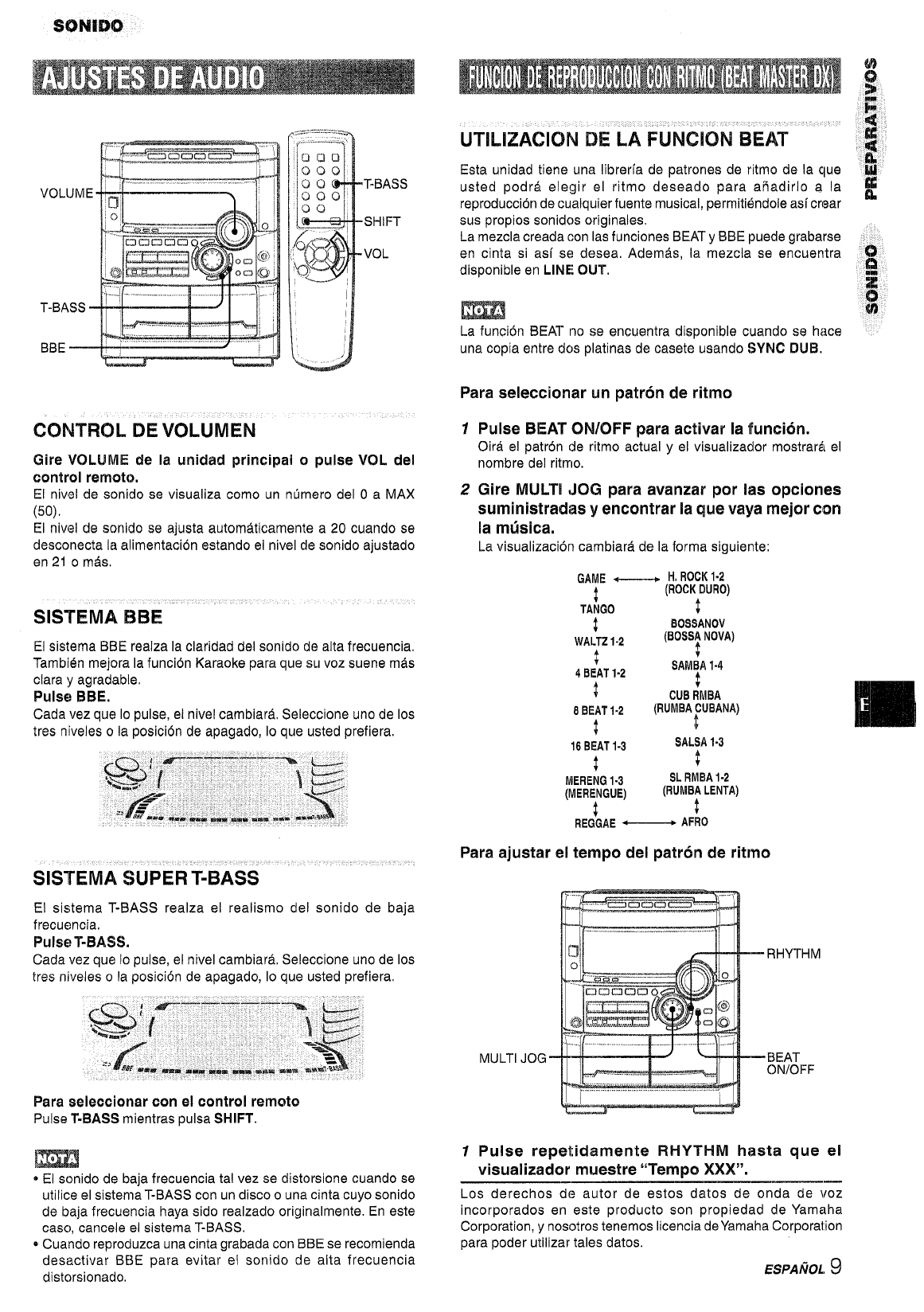

UTILIZATION DE LA FUNCION BEAT ~z

Esta unidad tiene una librwr(a de patrones de ritrrm de la que lf!~

usted podra elegir el ritmo deseado para afiadirlo ala ~~

reproducci6n de cualquierfuemte musical, permiti6ndole asfcrear

sus propios sonidos originals,

La mezcla creada con Ias funciones BEAT yBBE puede grabarse

en cinta si asi se desea. Ademas, la mezcla se encuentra ~>

disponible en LINE OUT. Q

al?

J/’

La funcitm BEAT tno se encuentra disponible cuando se hate

una copia entre cic)splatinas de casete usando SYNC DUB.

Par@ seleccionar un patr6n de ritmo

CONTROL DE VOLUMEN 1

Pulse BEAT OtWQFF para activar la ffunci6n.

Oir~ el patrtm de ritmo actual yel visualizador mostrar~ el

nombre del ritmo.

Gire MULTI JOG para avanzar ~or Ias opckmes

Gire VOLUME de la unidad principal opulse VC)L dsl

control rernoto.

El nivel de sonido se visualiza como un ndmero del OaMAX

(50),

El nivel de sonido se ajusta automaticamente a 20 cuando se

desconecta la alimentacitm estando el nivel de sonido ajustado

en 21 0 m&.

surninistradas ytihccmtrar la qtie vaya m~jcw con

la mtisica,

La visualization cambiar& de la forma siguiente:

GAME+——=——+

1-1,ROCK1s2

t(ROCK12URO)

TANGO 1

tBOSSANOV

WALTZ1.2 (BOSSANOVA)

SISTfEMA BBE

El sistema BBE realza la claridad del sonido de alta frecuencia,

Tambien mejora la funci6n Karaoke para que mvoz suene mas

clara yagradable.

Pulse 1313E”

Cada vez que 10pulse, el nivel cambiar~, Seleccione uno de Ios

tres niveles ola position de apagado, 10que usted prefiera.

4BEAT1.2 SAMEiA1.4

CUB RIvIBA

8BEAT 1.2 (RUMBA CUBANA)

16 BEAT 1-3 SALSA 1-3

MERENG 1-3 SL RMBA 1.2

(MERE~GUE) (RUMBf! LENTA)

REGGAE —AF}O

Para ajustar el tempo del patr6n de ritmo

SISTEMA SUPER T-BASS

!-. .

Caocnon ,:

El sistema T-BASS realza el realismo del sonido de baja

frecuencia.

Pulse T-BASS,

Cada vez que 10pulse, el nivel cambiara. Seleccione uno de Ios

tres niveles ola position de apagado, 10que usted prefiera,

It--l- -- “-”----- ~~~+--II

MULTI

Para seleccionar con el control remoto

Pulse T-BASS mientras pulsa SHIFT.

1Pulse repetidarnente RtlYTld Mhasta que el

visualizador muestre “Temrm XXX”.

*El sonido de baja frecuencia tal vez se distorsione cuando se

utilice el sistema T-!3ASS con un disco o una cinta cuyo sonido

de baja frecuencia haya sido realzado originalmente. En este

easel, cancele el sistema T-BASS.

eCuando reproduzca una cinta grabada con BE3Ese recomienda

desactivar BBE para evitar el sonido de alta frecuencia

distorsionado.

Los derechos de autor de estos dates de onda de voz

incorporados en este producto son propiedad de Yamaha

Corporation, ynosotros tenemos Iicencia de Yamaha Corporation

para poder utilizar tales dates.

ESPAfiOL 9

mUtilization del modo AUTO

Si aparece “AUTO” mientras usted esta pulsando RHYTHM,

cambielo a“MANUAL’ girando MULTI JOG hacia la izquierda.

En el modo AUTO, el tempo es ajustado automaticamente yusted

no puede tener acceso ala visualization de “Tempo”. (Mas

adelante se ofrece mas informaci6n acerca del modo AUTO.)

2Gire MULTI JOG.

Girandolo hacia la derecha et tempo se hate mas rapido. Y

girandolo hacia la izquierda el tempo se hate mas lento.

(Si pasa un intervalo de tiempo antes de girar el mando, vuelva

ala visualization de “Tempo” pulsando RHYTHM.)

El tempo puede cambiarse dentro de Ios Iimites 81 a 160.

El tempo de GAME no puede ajustarse.

Para cambiar el nivel del sonido del patron de ritmo

l–l I1! -1

L-!

1Pulse repetidamente RHYTHM hasta

visualization indique “LEVEL X“.

2Gire MULTI JOG.

Se encuentran disponibles tres niveles: 1-3.

Para desactivar la funcion BEAT

Pulse BEAT ON/OFF.

BEAT cambia entre activado ydesactivado.

—

OFF

que la

Cuando interrumpa odetenga la reproduction de la fuente de

sonido, la funcion BEAT se desactivara automaticamente.

El modo AUTO ajusta automaticamente el tempo del patron de

ritmo actual para que coincida con el tempo de la musics.

Dependiendo de la musics, el modo AUTO tal vez no funcione

correctamente (con canciones cuyo tempo es impreciso ocambia

amenudo, por ejemplo),

2,4

2,3

Puede dejar que la musics empiece areproducirse antes de

realizar el paso 1uotro posterior en el momento deseado.

Pulse BEAT ON/OFF para activar la funcion.

Oira el patron de ritmo actual.

Cambie el patron de ritmo yel ajuste del nive!

segun sea necesario pulsando RHYTHM y

girando MULTI JOG.

Pulse RHYTHM para que el visualizador muestre

“MANUAL” O“AUTO”.

Gire MULTI JOG hacia la derecha para cambiar

la visualization a“AUTO”.

Sise visualiza “AUTO” en el paso 3, gire MULTI JOG hacia la

izquierda para cambiar la visualization a“MANUAL”antes de

realizar el paso 4.

Al cambiar de MANUAL aAUTO, el nivel del patron de ritmo

se reduce automaticamente a“1”, El nivel preajustado se

reanudara cuando la unidad asuma el tempo de la musics.

Mientras la unidad intenta sincronizarse con el tempo de la

musics, en Ios Iados de la seccion de visualization del

ecualizador grafico aparecera parpadeando un indicador azul

en forma de cascada,

Cuando la unidad se sincronice con el tempo de la musics, el

visual izador indicara momenta neamente el tempo

sincronizado.

1() ESPAMOL

Sin embargo, dependiendo de la fuente de sonido (como, por

ejemplo, canciones cuyo tempo cambia), usted podra ver

aparecer en la visualization tempos diferentes uno tras otro.

Tras una sincronizacion, si el bloqueo de sincronizacion se

desbloquea, la visualization indicara “BEAT OUT, yla unidad

volvera aintentar sincronizarse.

Al aparecer BEAT OUT, el nivel del ritmo se reducira

automaticamente a“l”; yvolvera al nivel preajustado despues

de Iograrse de nuevo la sincronizacion.

La funcion BEAT puede utilizarse junto con la funcion SPICE A/

B, asf como tambien con la funcion FILL IN. (En cuanto aestas

funciones, siga Ieyendo por favor,) Pero la funcion AUTO SPICE

no puede utilizarse al mismo tiempo que la funcion BEAT.

Utilization de la funcion FILL IN

La funcion FILL IN se utiliza junto con la funcion BEAT para

introducer una variation en el patron de ritmo actual,

El interrupter de funcion doble AUTO SPICE/FILL IN asume la

funcion FILL IN cuando la funcion BEAT esta activada,

*La funcion AUTO SPICE no se encuentra disponible al mismo

tiempo que la funcion FILL IN,

*La funcion FILL IN no se encuentra disponible cuando se hate

una copia entre dos platinas de casete utilizando SYNC DUB.

LBEAT

ON/OFF

Durante la reproduction con la funcion BEAT activada, pulse

FILL IN en el memento deseado.

Funcion SPICE M3

La funcion SPICE A/B Ie permite afiadir percusion ala

reproduction de la mtisica ycrear sus propios sonidos originals.

Los sonidos que usted tree con SPICE A/B podran ser grabados

en cinta si asi 10desea.

Para seleccionar sonidos

YPulse A.

Oira el sonido almacenado actualmente en A

2Antes de aue pasen 4segundos, gire MULTI JOG

hacia la izquierda ohacia la derecha hasta

encontrar el sonido deseado.

Al cambiar la visualization oira el sonido respective,

3De forma similar, seleccione un sonido para B.

Para utilizar la funcion

Una vez satisfecho con la seleccion del sonido, deje que la

mkica empiece areproducirse yutilice SPICE AoBcon la

mkica como si estuviera tocando instruments de percusion. [m

La funcion SPICE A/B no se puede utilizar al copiar entre dos

platinas de casete utilizando SYNC DUB.

El visualizador indicara’’FlLL IN” y, cuando termine el ciclo actual

del patron de ritmo, usted oira un breve sonido diferente del

patron de ritmo. Este sonido depende de Ios patrones de ritmo.

Si 10desea, pruebe acambiar el patron del ritmo, (La seleccion de un

patron de ritmo se ha explicado anteriormente, bajo el

encabezamiento correspondiente.)

ESPANOL 1 I

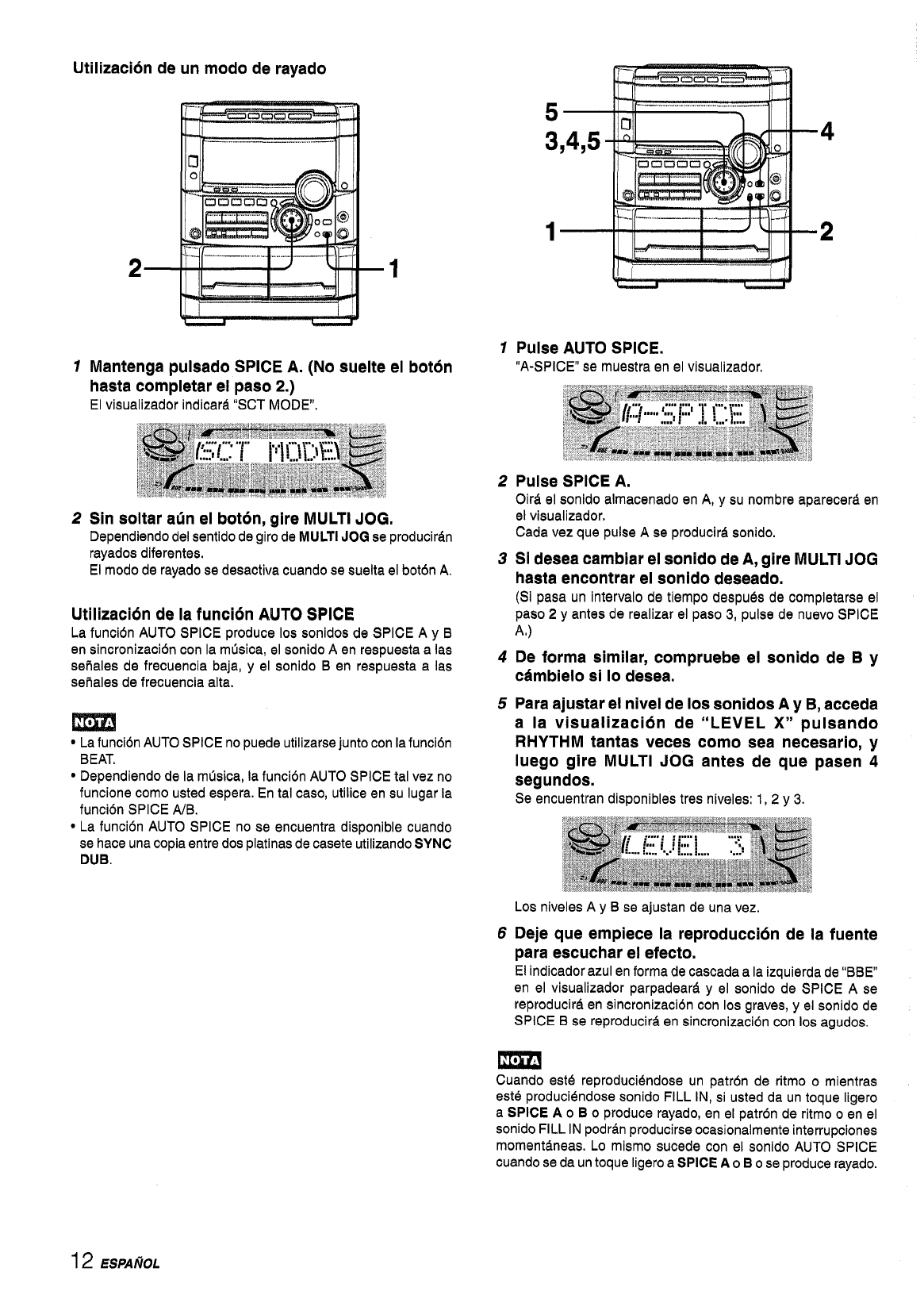

Utilization de un modo de rayado

K9C52C29C=Z2

..=,, ,,,,,,,,.,,,.,,,.___,,.,, .,,,,,,,,,,,—..

11“l!-w-.=-.fla~

—-1-

..-.. . . . .,,,,,,,,,.,,,,,—.... ,... .

2 1

-,-,,,,,—,,,,,,,,,,,,,..,,,,,.,,,,,”—,,’-.,-,,,,,..

\.-,,,,,,.,,_____ . . 6*

s’ t

4I-+

Mantenga pulsado SPICE A, (No suelte el boton

hasta completar el paso 2.)

El visualizador indicat% ‘(SCT MODE”,

Sin soltar atln el bot6n, gire MULTI JOG.

Dependiendo del sentido de giro de MULTI JOG se producikm

rayados diferentes,

El modo de rayado se desactiva cuando se suelta el bot6n A,

Utilizaci6n de la funcicfn AUTO SPICE

La funcidn AUTO SPICE produce Ios sonidos de SPICE AyB

en sincronizaci6n con la mk.ica, el sonido Aen respuesta aIas

sefiales de frecuencia baja, yel eonido Ben respuesta aIas

serlales de frecuencia alta.

●La funci6n AUTO SPICE no puede utilizarse junto con la funci6n

BEAT.

●Dependiendo de la mksica, la funcion AUTO SPICE tal vez no

funcione como usted espera. En tal case, utilice en su Iugar la

funci6n SPICE A/B,

●La funci6n AUTO SPICE no se encuentra disponible cuando

se hate una copia entre dos platinas de casete utilizando SYNC

DUB.

----- .,,,,,,,...—.,

Pulse AUTO SPICE,

“A-SPICE” se muastra en el visualizador,

Pulse SPICE A,

0ir6 el sonido almacenado en A, ysu nombre aparecer~ en

et visualizador,

Cada vez que pulse Ase producirA sonido.

Si desea cambiar el sonido de A, gire MULTI JOG

hasta encontrar el sonido deseado.

(Si pasa un intervalo de tiempo despu6s de completarse el

paso 2yantes de realizar el paso 3, pulse de nuevo SPICE

A,)

De forma similar, compruebe el sonido de By

cdmbielo si 10 desea,

Para ajustar el nivel de Ios sonidos AyB, acceda

ala visualization de “LEVEL X“ pulsando

RHYTHM tantas veces como sea necesario, y

Iuego gire MULTI JOG antes de que pasen 4

segundos.

Se encuentran disponibles tres niveles: 1,2 y3.

Los niveles AyBse ajustan de una vez.

Deje que empiece la reproduction de la fuente

para escuchar el efecto.

El indicador aZUlen forma de cascada ala izquierda de “BBF

en el visualizador parpadearA yel sonido de SPICE Ase

reproducir~ en sincronizaci6n con Ios graves, yel sonido de

SPICE Bse reproducirA en sincronizaci6n con Ios agudos.

Cuando estc$ reproduci6ndose un patr6n de ritmo omientras

este produci6ndose sonido FILL IN, si usted da un toque Iigero

aSPICE AoBoproduce rayado, en el patron de ritmo o en el

sonido FILL IN podran producirse ocasionalmente interrupciones

momentaneas. Lo mismo sucede con el sonido AUTO SPICE

cuando se da un toque Iigero aSPICE AoBose produce rayado.

12 ESPAfiOL

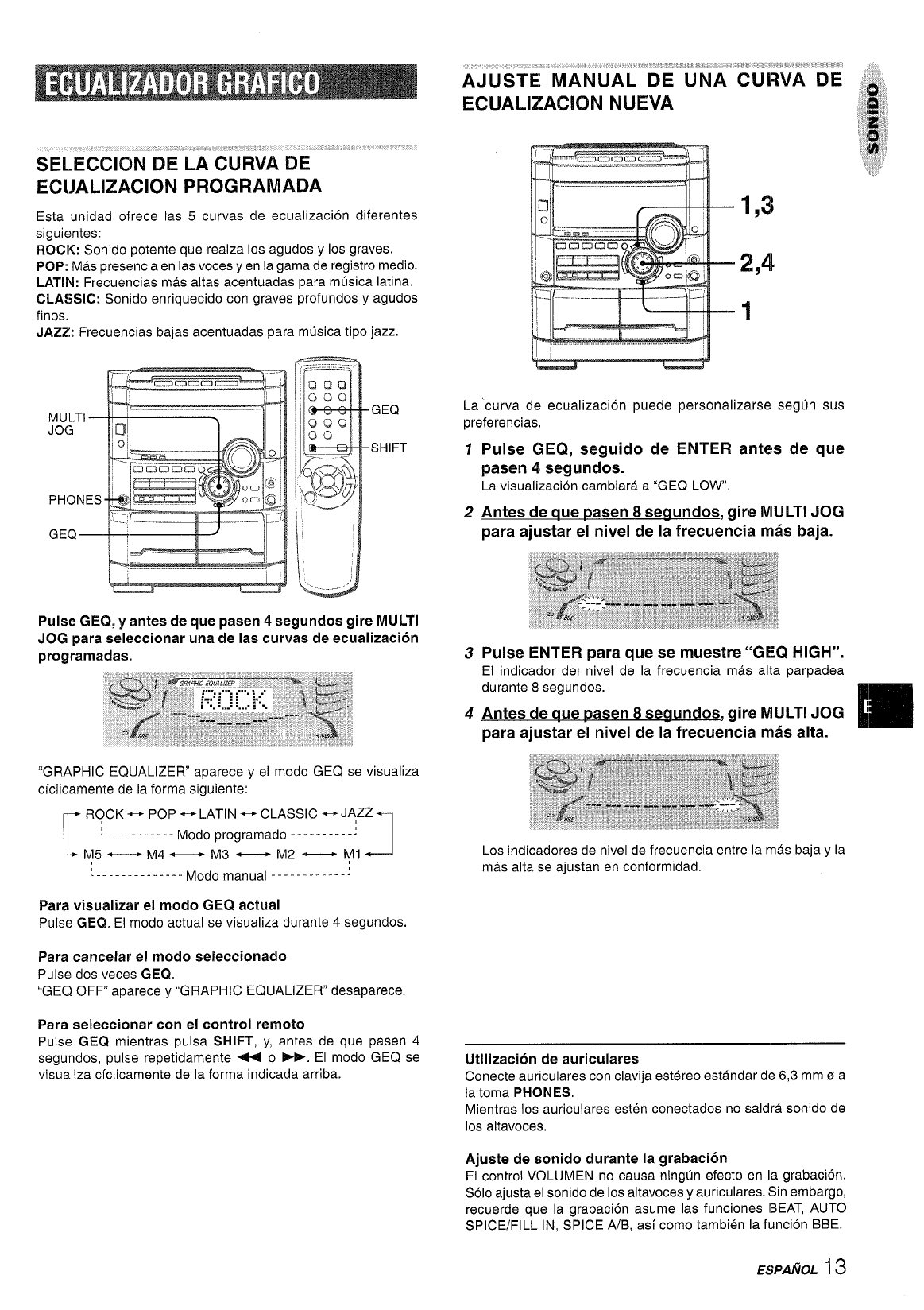

SELEC6K2N DE LA CURVA DE ,,

ECIJALIZACION PROGRAMADA

Esta unidad ofrece Ias 5curvas de ecualizacich diferentes

siguientes:

ROCK: Sonido potente que realza Ios agudos yIos graves.

POP: Mas presencia en Ias votes yen la gama de registro medio.

LATIN: Frecuencias mas altas acentuadas para musics Iatina.

CLASSIC: Sonido enriquecido con graves profundos yagudos

fines.

JAZZ: Frecuencias bajas acentuadas para mkica tipo jazz.

Pulse GEQ, yantes de que pasen 4segundos gire MULTI

JOG para seleccionar una de Ias curvas de ecualizacion

programadas.

“GRAPHIC EQUALIZER” aparece yel modo GEQ se visualiza

cfclicamente de la forma siguiente:

ROCK ~POP ~LATIN ~CLASSIC +JA,ZZ

‘----------- Modo programado ----------:

M5 +-+ M4 —M3 —M2 —Ml J

-------------- Modomanual------------:

Para visualizer el modo GEQ actual

Pulse GE(J. El modo actual se visualiza durante 4segundos.

Para cancelar el modo seleccionado

Pulse dos veces GEQ.

“GEQ OFF” aparece y“GRAPHIC EQUALIZER” desaparece.

Para seleccionar con el control remoto

Pulse GEQ mientras pulsa SHIFT, y, antes de que pasen 4

segundos, pulse repetidamente ++ o-~. El modo GEQ se

visualiza c[clicamente de la forma indicada arriba.

1,3

2,4

La ‘curva de ecualizacion puede personalizarse segtin sus

preferencias,

Pulse GEQ, seguido de ENTER antes de que

pasen 4segundos.

La visualization cambiara a“GEC! LOW.

Antes de uue pasen 8seuundos, gire MULTI JOG

para ajustar el nivel de la frecuencia mas baja.

Pulse ENTER para que se muestre “GEQ HIGH”.

El indicador del nivel de la frecuencia mas alta parpadea

durante 8segundos.

Antes de uue ~asen 8seuurtdos, gire MULTI JOG

para ajustar el nivel de la frecuencia mas alta.

Los indicadores de nivel de frecuencia entre la mas baja yla

mas alta se ajustan en conformidad.

—

Utilization de auriculares

Conecte auriculares con clavija estereo estandar de 6,3 mm 0 a

la toma PHONES.

Mientras 10sauriculares esten conectados no saldra sonido de

10saltavoces,

Ajuste de sonido durante la grabacion

El control VOLUMEN no causa ningun efecto en la grabacion.

Solo ajusta el sonido de Ios altavoces yauriculares. Sin embargo,

recuerde que la grabacion asume Ias funciones BEAT, AUTO

SPICE/FILL IN, SPICE A/B, as[ como tambien la funcion BBE.

ESPAliOL 13

1,2,4

1,3

Se puedealmacenarun maximode 5curvas deecualizacion

personalizadas como modos manuales Ml -M5.

1Realice Ios pasos 1-4 de la pagina anterior.

La curva creada se visualizara durante 8segundos.

2Pulse ENTER antes de aue pasen 8seaundos.

“M 1” parpadeara en el visual izador durante 8segundos.

●Si este paso no se completa antes de que pasen 8segundos,

pulse primero GEQ para visualizar’’GEQ ON”. Luego, antes

de que pasen 4segundos, pulse repetidamente ENTER

hasta que parpadee “Ml”,

3Gire MULTI JOG antes de aue pasen 8seaundos

para seleccionar uno de Ios modos manuales Ml

-M5 donde almacenar la curva.

4Pulse ENTER antes de aue pasen 8seaundos.

La nueva curva de ecualizacion se almacena.

Para seleccionar la curva de ecualizacion almacenada

Pulse GEQ, yantes de que pasen 4segundos gire MULTI JOG

para seleccionar uno de Ios modos manuales Ml -M5.

Pulse repetidamente TUNER/BAND para

seleccionar la banda deseada.

FM—AM

Cuando se pulse TUNEFUBAND mientras la alimentacion este

desconectada, la alimentacion se conectara directamente.

Para seleccionar una banda con el control remoto

Pulse BAND mientras pulsa SHIFT.

Pulse <DOWN 0- UP para seleccionar una

emisora.

Cada vez que pulse el boton, la frecuencia cambiara.

Cuando se reciba una emisora, “TUNE” se visual izara durante

2segundos.

Durante la recepcion estereo por FM se visual izara [(KDII).

[(1011 TUNE

Para buscar rapidamente una emisora (Busqueda

automatic)

Mantenga pulsado ++ DOWN 0- UP hasta que la frecuencia

empiece acambiar rapidamente. Despues de sintonizar una

emisora, la bkqueda parara.

Para detener manualmente la busqueda automatic, pulse +

DOWN OMUP,

●La btisqueda automatic quiza no pare en emisoras cuyas

seiiales scan muy debiles.

I4 ESPA/iOL

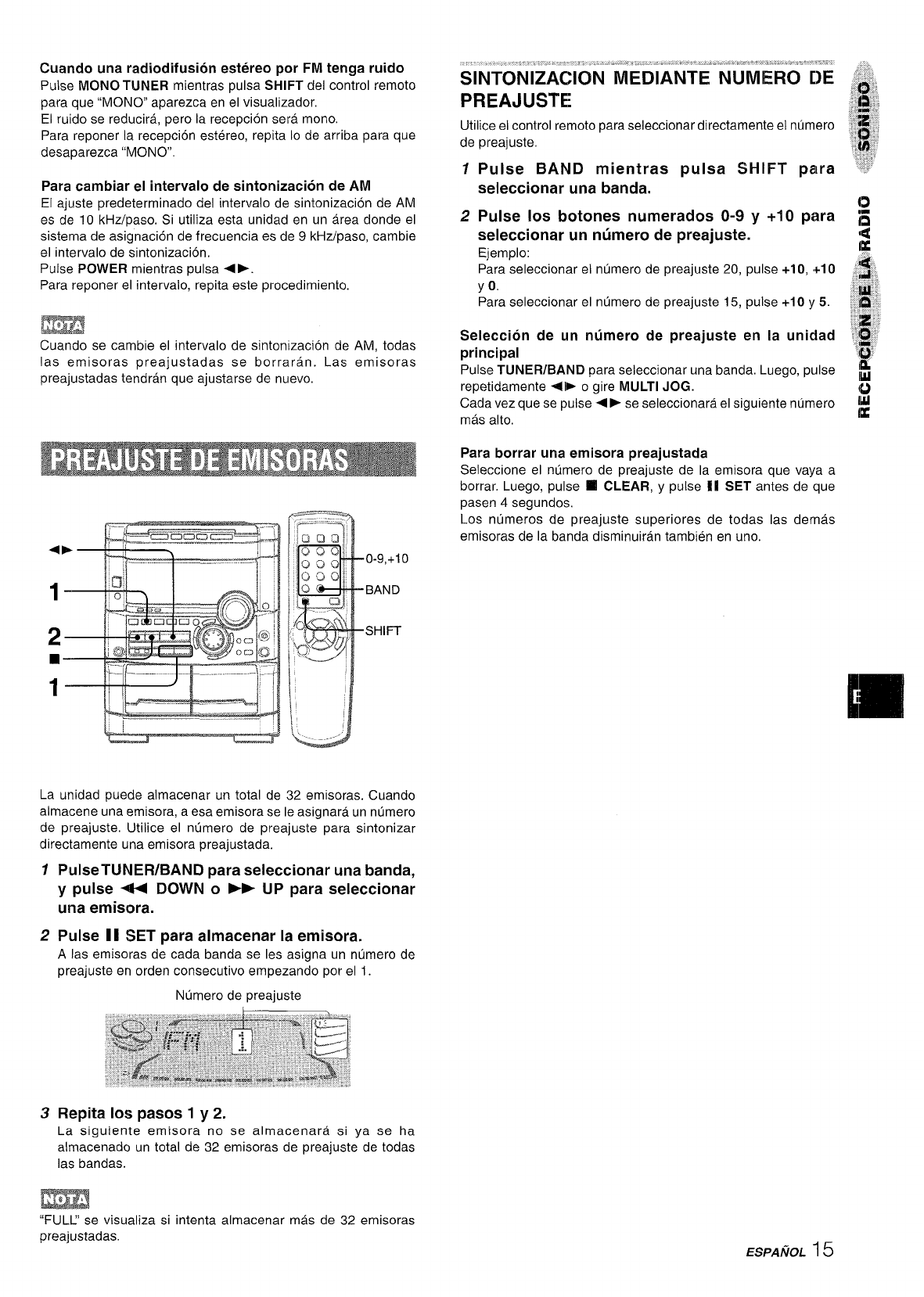

Cuando una radiodifusion estereo por FM tenga ruido

Pulse MONO TUNER mientras pulsa SHIFT del control remoto

para que “MONO” aparezca en el visualizador,

El ruido se reducira, pero la recepcion sera mono.

Para reponer la recepcion estereo, repita 10de arriba para que

desaparezca “MONO”.

Para cambiar el intervalo de sintonizacion de AM

El ajuste predeterminado del intervalo de sintonizacion de AM

es de 10 kHz/paso. Si utiliza esta unidad en un area donde el

sistema de asignacion de frecuencia es de 9 kHz/paso, cambie

el intervalo de sintonizacion,

Pulse POWER mientras pulsa <>.

Para reponer el intervaio, repita este procedimiento.

EEEa

Cuando se cambie el intervalo de sintonizacion de AM, todas

Ias emisoras preajustadas se borraran. Las emisoras

preajustadas tendran que ajustarse de nuevo,

La unidad puede almacenar un total de 32 emisoras. Cuando

almacene una emisora, aesa emisora se Ie asignara un numero

de preajuste, Utilice el ntimero de preajuste para sintonizar

directamente una emisora preajustada.

1PulseTUNER/BAND para seleccionar una banda,

ypulse +4 DOWN o>UP para seleccionar

una emisora.

2Pulse 11 SET para almacenar la emisora.

AIas emisoras de cada banda se Ies asigna un ntimero de

preajuste en orden consecutive empezando por el 1.

Numero de preajuste

3Repita Ios pasos 1 y 2.

La siguiente emisora no se almacenara si ya se ha

almacenado un total de 32 emisoras de preajuste de todas

Ias bandas.

SINTONIZACION MEDIANTE NUMERO DE ;;~:.:

PREAJUSTE K

:;!d;:

Pulse BAND mientras pulsa SHIFT para “::

seleccionar una banda. O

Pulse IOS botones numerados O-9 y+1 Opara is

seleccionar un numero de preajuste. - - 4

Ejemplo: “.

Para seleccionar el numero de preajuste 20, pulse +10, +10 ‘.:s ,

yo.

Para seleccionar el numero de preajuste 15, pulse +10 y5.

Seleccion de un numero de preajuste en la unidad

principal

Pulse TUNER/BAND para seleccionar una banda, Luego, pulse

repetidamente -P ogire MULTI JOG.

Cada vez que se pulse +> se seleccionara el siguiente numero

mas alto,

Para borrar una etmisora preajustada

Seleccione el numero de preajuste de la emisora que vaya a

borrar. Luego, pulse 9CLEAR, ypulse II SET antes de que

pasen 4segundos,

Los numeros de preajuste superiors de todas Ias demas

emisoras de la banda disminuiran tambien en uno.

“FUL~ se visualiza si intenta almacenar mas de 32 emisoras

preajustadas. ESPANOL 15

■t!?.._,.,,.,,,,,. ..— +1 I

44,W

=PUSH =pusH

EJECT EJECT

Platina 2

●En la platina 1, Ias cintas se reproduce siempre por ambas

caras.

En la platina 2, podra seleccionar un modo de inversion para

reproducer una o dos caras.

cUtilice cintas tipo I(normales), tipo 11(alta polarizaci6n/Cr02)

otipo IV (metal) para la reproduction.

Para seleccionar un modo de inversion (platina 2

solamente)

Cada vez que pulse REV MODE, el modo de inversi6n cambiara.

Para reproducer una cara solamente, seleccione =.

Para reproducer de la cara delantera ala trasera una vez

solamente, seleccione Z>.

Para reproducer repetidamente ambas caras, seleccione (23.

●Cuando haya cintas introducidas en ambas platinas, el

indicador Z> del visualizador indicara la reproduction continua.

Para seleccionar una platina de reproduction

Cuando haya cintas cargadas en ambas platinas, pulse primero

TAPE/DECK 1/2 para seleccionar una de Ias platinas.

El numero de la platina seleccionada se visualiza.

Para detener la reproducclon, pulse ■.

Para hater una pausa en la reproducci6n (platina 2

solamente), pulse II. Para reanudar la reproduction, ptilselo

de nuevo.

Para cambiar la cara de reproduction, pulse <~ en el modo

de reproduction o en el de pausa.

Para avanzar rapidamente orebobinar, pulse -0*.

Luego pulse ■para detener la cinta.

1PulseTAPE/DECK 1/2 yAPUSH EJECT para abrir

el portacasete.

Para iniciar la reproduction cuando la alimentacion este

desconectada (funcion de reproduction directs)

Pulse TAPE/DECK 1/2. La alimentacion se conectar~ yempezara

la reproduction de la cinta insertada.

Inserte una cinta con el Iado expuesto hacia abajo. Empuje

el portacasete para cerrarlo.

2Pulse <> para iniciar la reproduction.

Numero de la

platina seleccionada Contador de cinta

Indicador de la cara de reproduccibn

Para poner el contador de cinta a 0000

Pulse ❑CLEAR en el modo de parada.

El contador tambien se pone en 0000 cuando se abre el

portacasete.

E: La cara que queda hacia adelante (cara delantera) esta

siendo reproducida.

<: La cara que queda hacia atras (cara trasera) esta siendo

reproducida.

16 ESPA/iOL

Si hay un espacio sin grabar de 4 segundos omas entre cada

cancion, la btisqueda del principio de la cancion que este siendo

reproducida o de la siguiente cancion podra realizarse facilmente.

Pulse -4-4 0*BD durante la reproduction observando el

indicador de la cara de reproduction (+ o~) del visualizador.

Por ejemplo, cuando pulse E-P mientras se visualiza E,

empezara areproducirse la siguiente cancion,

La funcion del sensor musical tal vez no pueda detectar Ias

canciones bajo [as condiciones siguientes:

eEspacios sin grabar de menos de 4 segundos entre Ias

canciones,

●Espacios sin grabar que tengan ruido,

~Pasajes Iargos con un sonido muy bajo,

*Niveles de grabacion bajos en general.

❑

Despues de terminar la reproduction en una platina, la cinta de

la otra platina empezara areproducirse sin interruption,

Irwerte cintas en Ias platinas 1 y 2,

Pulse TAPE/DECK 1/2 para sehxxionar la platina

que vaya a realizar la reproduction en primer

Iugar.

Pulse REV MODE para seleccionar Z).

Pulse -4* para iniciar la reproduction.

La reproduction continuara hasta que se pulse ❑,

Acerca de Ias cintas de casete

ePara evitar el borrado accidental, romps con un

destornillador uotra herramienta puntiaguda Ias Iengtietas

de plastico del casete despues de grabar.

Cara AII

\:s

+* ~

Ranura de Lengfieta

deteccion de para la cara A

cinta tipo II

Para volver agrabar en una cinta, tape Ias aberturas con

cinta adhesiva, etc. (En cintas tipo II, tenga cuidado para

no tapar la ranura de deteccion de cinta tipo II.)

*Las cintas de 120 minutes omas son extremadamente

finas yse deforman oestropean facilmente, No son

recomendadas,

●Tense la cinta con un Iapicero oherramienta similar antes

de utilizarla. La cinta floja podra romperse oatascarse en el

mecanismo.

ESPA/fOL 1~

Para reproducer un disco solamente, pulse DISC DIRECT

PLAY 1-3.

El disco seleccionado se reproducira una vez.

Para detener la reproduction, pulse ■.

Para hater una pausa en la reproduction, pulse 11. Para

reanudar la reproduction, pulselo de nuevo.

Para buscar un punto particular durante [a reproduction,

mantenga pulsado +o-ysueltelo en el punto deseado.

Para saltar hasta el comienzo de una pista durante la

reproduction, pulse repetidamente +o-0 gire MULTI

JOG.

Para quitar discos, pulse AOPEN/CLOSE.

Para iniciar la reproduction cuando la alimentacion este

desconectada (funcion de reproduction directs)

Pulse CD, La alimentacion se conectara yla reproduction del(de

Ios) disco(s) introducido(s) empezara.

Cuando se pulse =OPEN/CLOSE, la alimentacion tambien se

conectara yel compartimiento de Ios discos se abrira.

.:.-,>,,.,,,! ‘, w:?**Wm-e%w. 8‘*,WBIWJW .“ ,1“m.m,ka$mm ai.~.J.:r:,.,:a,, il/ri814i:..=”Bi .- -~a%kim- =. .

.,. ,. .- ~,=,,g,a>,, “,,.,:::.

INTRODUCTION DE DISCOS Para comprobar el tiempo restante

Durante la reproduction, pulse CD EDIT/CHECK. El tiempo

Pulse CD, yIuego pulse AOPEN/CLOSE para abrir restante hasta que todas Ias canciones terminen de reproducirse

el compartimiento de Ios discos. Introduzca el(los) se visualizara. Para reponer la visualization del tiempo de

disco(s) con el Iado de la etiqueta hacia arriba. reproduction, repita este procedimiento.

Para remoducir uno o dos discos, ponga Ios discos en Ias Cuando utilice el control remoto, pulse CD EDIT/CHECK

bandejas 1y2. mientras pulsa SHIFT.

Para retxoducir tres discos, pulse DISC CHANGE para girar

Ias bandejas despues de poner dos discos. Ponga el tercer disco Seleccion de una cancion con el control remoto

1Pulse DISC DIRECT PLAY 1-3 para seleccionar un disco.

en la bandeja 3.

Cierre el compartimiento del disco pulsando =OPEN/CLOSE. 2Pulse Ios botones numerados O-9y+10 para seleccionar una

cancion,

Ntimero de la bandeja del disco Tiempo de

que va aser reproducido reproduction total

Numero total de canciones

Introduzca Ios discos

Para retxoducir todos Ios discos del compartimiento de

Ios discos, pulse <>.

La reproduction empezara por el disco de la bandeja 1.

Numero de la cancion que Tiempo de reproduction

esta siendo reproducida transcurrido

Ejemplo:

Para seleccionar la cancion numero 25, pulse +10, +10 y5.

Para seleccionar la cancion numero 10, pulse +10 yO.

La cancion seleccionada empieza areproducirse yla

reproduction continua hasta el final del disco,

Reemplazo de discos durante la reproduction

Mientras se reproduzca un disco, Ios otros discos podran

reemplazarse sin interrumpir la reproduction.

1Pulse DISC CHANGE,

2Quite Ios discos yponga otros.

3Pulse AOPEN/CLOSE para cerrar el compartimiento de Ios

discos.

,.,

●Cuando introduzca un disco de 8 cm, pongalo en el cfrculo

interior de la bandeja.

●No ponga mas de un disco compacto en una bandeja de disco.

●No incline la unidad habiendo discos introducidos. Hater esto ~

podria causar averias.

●No utilice discos compactos con formas irregulars (per

ejemplo, con forma de corazon, octagonaies, etc.). Estos

podrian ocasionar un fallo en el funcionamiento.

18 ESPAfiOL

REPRODUCTION ALEATORL4/

REPETKX)N DE REPRODUCTION

Utilice el control remoto,

Reproducciorr aleatoria

Todaslas canciones deldisco seleccionado odetodos Ios discos

podran reproducirse aleatoriamente.

Repetition de reproduction

Un solo disco otodos ellos podran reproducirse repetidamente.

Pulse RANDOM/REPEAT mientras pulsa SHIFT.

Cada vez que se pulse, Iafuncion podra seleccionarse c~clicamente.

Reproduction aleatoria —RANDOM se enciende en el

visualizador.

Repetition de reproduction —C& se enciende en el

visualizador.

Reproduction aleatoria/Repetition de reproduction —

RANDOM yGse encienden en el visualizador.

Cancelacion —RANDOM y~desaparecen del visualizador.

Para remoducir todos Ios discos, pulse ~> para iniciar la

reproduction,

Para retwoducir un solo disco, pulse uno de Ios botones DISC

DIRECT PLAY 1-3 para iniciar la reproduction,

Durante la reproduction aleatoria no sera posible saltar ala cancion

previamente reproducida con -.

REPRODLiCCION CON SALTO DE

SECCIONES EN BLANCO

Las secciones en blanco entre Ias canciones grabadas de un disco

compacto pueden saltarse durante la reproduction,

Pulse CD BLANK SKIP.

Se visualiza “CD BLANK SKIP ON” yaparece un punto pequeho

en el visual izador.

Punto pequefio

Pulse -41E- para iniciar la reproduction.

Las secciones en blanco entre canciones se saltaran, yel sonido

se reproducira sin interruption. Si una cancion termina con

desvanecimiento (el sonido va disminuyendo gradualmente), la

parte con desvanecimiento tambien se saltara.

Para volver ala reproduction normal

Pulse de nuevo CD BLANK SKIP, y“CD BLANK SKIP OFF se

visualiza yel punto desaparece del visualizador.

●Puede haber cases en Ios que la REPRODUCTION CON SALTO

DE SECCIONES EN BLANCO no funcionara correctamente.

●La REPRODUCTION CON SALTO DE SECCIONES EN BLANCO

se cancela automaticamente cuando se realiza la GRABACION

CON EDICION Al (pagina 22), la GRABACION CON EDICION

PRO GRAMADA (pagina 23) la grabacion durante la

REPRODUCTION PRO GRAM ADA (pagina 19) ola

REPRODUCTION ALEATORIA (pagina 19).

Se podra programar un maximo de 30 canciones de cualquiera de

Ios discos introducidos.

44,E+-

■

Utilice el contr

Pulse PRGM dos veces mientras pulsa SHIFT en el

modo de parada.

“PRGM” se visualiza, PRGM

*Cuando PRGM se pulse una vez en el paso 1, la unidad se

pondra en el modo PROGRAMA DE KARAOKE (pagina 25).

Pulse DISC DIRECT PLAY 1-3 para seleccionar un

disco.

Vaya al paso siguiente cuando la bandeja deje de girar,

Pulse Ios botones numerados 0-9 y+10 para

programar una cancion.

Ejemplo:

Para seleccionar la cancion numero 25, pulse +10, +10 y5,

Para seleccionar la cancion ntimero 10, pulse +10 yO.

Ntimero de la cancion

seleccionada

Numero total de canciones

seleccionadas

Ntimero de programa Tiempo de reproduction total de

Ias canciones seleccionadas

Repita Ios pasos 2y3para programar otras

canciones.

Pulse 4> para iniciar la reproducci6n.

Para comprobar el programa

Cada vez que se pulse 44 0 P- en el modo de parada, se

visualizara un numero de disco, un ntimero de cancion yun numero

de programa.

Para borrar el programa

Pulse 9CLEAR en el modo de parada.

Para aiiadir carwiones al programa

Repita Ios pasos 2y3 en el modo de parada. La cancion se

programara despues de la ultima cancion.

Para cambiar [as canciones programadas

Borre el programa yrepita de nuevo todos Ios pasos.

Para reproducer repetidamente Ias canciones prmgramadas

Despues de programar Ias canciones, pulse repetidamente

RANDOM/REPEAT mientras pulsa SHIFT hasta que aparezca C&

en el visualizador.

*Durante la reproduction programada no se puede realizar la

reproduction aleatoria, comprobar el tiempo restante yseleccionar

un disco o una cancion. “CAN’T USE” se visualizara si intenta

seleccionar una cancion.

●‘(FUL~ se visualizara si usted intenta programar mas de 30

canciones.

ESPA~OL 19

Esta seccion explica como grabar del sintonizador, del

reproductor de discos compactos o de un equipo exterior.

3— wmmmm -

2— 111111)I

\11“

.“ .—

●1

-#-- – ---–“.,.,,,—,.-,,,,e

m,. #

.—.--.—...—.

Preparation

●Para la grabacion, utilice cintas tipo I(normal) ytipo II (alta

polarization/Cr02).

●Ponga la cinta en el punto donde vaya ainiciar la grabacion.

lnserte la cinta que vaya a grabar en la platina 2.

Inserte la cinta con la cara que vaya agrabar en primer Iugar

hacia afuera de la unidad.

APUSH

EJECT

Pulse REV MODE para seleccionar el modo de

inversion.

Para grabar en una cara solamente, seleccione =.

Para grabar en ambas caras, seleccione 1>0 C=).

Pulse el boton de funcion (TUNER/BAND, VIDEO/

AUX, CD oMD) yprepare la fuente de sonido de

la que vaya a grabar.

Para arabar de un disco com~acto, pulse CD eintroduzca

el(los) disco(s).

Para arabar de una radiodifusion, pulse TUNER/BAND y

sintonice una emisora.

Para arabar de una fuente conectada, pulse VIDEO/AUX

oMD.

Pulse ●REC/REC MUTE para iniciar la

grabacion.

Cuando grabe de una fuente conectada, inicie la reproduction

en esa fuente.

Cuando la funcion seleccionada sea CD, la reproduction yla

grabacion empezaran simultaneamente.

Para detener la grabacion, pulse ■,

Para hater una pausa en la grabacion, pulse II, (Aplicable

cuando la fuente es TUNER, VIDEO/AUX oMD.) Para reanudar

la grabacion, vuelva apulsar el boton.

Ajuste de sonido durante la grabacion

El control VOLUMEN no causa ningun efecto en la grabacion.

Solo ajusta el sonido de Ios altavoces yde Ios auriculares. Sin

embargo, recuerde que la grabacion asume Ias funciones BEAT,

AUTO SPICE/FILL IN, SPICE A/B, asi como tambien la funcion

BBE.

La insertion de espacios sin grabar de 4 segundos Ie permite

activar la funcion del sensor musical. (Puede aplicarse cuando “

la fuente de sonido es TUNER/BAND, VIDEO/AUX oMD).

1Pulse ●REC/REC MUTE durante la grabacion o en el

modo de pausa de grabacion.

~parpadeara en el visualizador durante 4segundos yse

creara un espacio sin grabar de 4 segundos. Luego, la platina

entrara en elmodo de pausa de grabacion.

2Pulse II para reanudar la grabacion.

Para insertar un es~acio en blanco de menos de 4 seaundos,

pulse de nuevo ●REC/REC MUTE mientras parpadea ~.

Para insertar espacios en blanco de mas de 4 segundos,

despues de que la platina entre en el modo de pausa de

grabacion, pulse de nuevo ●REC/REC MUTE.

Cada vez que se pulse el boton se afiadira un espacio en blanco

de 4 segundos.

Para borrar una grabacion

Asegtirese de que el microfono no este conectado aesta unidad

yponga MIC MIXING en MIN (pagina 24). Ademas, asegbrese

de que BEAT yAUTO SPICE esten apagados (pagina 9).

1Introduzca la cinta que vaya aborrar en la platina 2ypulse

TAPE/DECK 1/2 para visualizer “TP 2“.

2Ponga la cinta en el punto donde vaya aempezar aborrar.

3Ponga el modo de inversion pulsando REV MODE.

4Pulse @REC/REC MUTE para iniciar el borrado.

Sise intenta grabar en una cinta cuyo casete tiene Ias Ienguetas

de plastico rotas se visualizara “Can’t REC”.

20 ESPAfiOL

!’+-‘i..,,,______ .,,,–+--II

●Ponga la cinta. en el punto donde vaya aempezar la grabaci6n,

●El rnodo de irwersi6n se ajusta autom~ticamente a1,

Tenga en cuenta que la grabacibn se hara en una cara de la

cinta solamente,

Puke TAPE/DECK 1/2,

Inserte la cinta original en la platina 1 y la cinta

We vaya a grabar en la platina 2.

Inserte Ias cintas con Ias caras que vaya areproducer ograbar

hacia afuera de la unidad.

Pulse TAPE/DECK 1/2 para seleccionar la platina

“TP 1“ se visualizara.

Pulse @REC/REC MUTE para iniciar la

grabacion.

La reproducci6n yla grabaci6n empezaran simultaneamente,

Para detener el copiado

Pulse ❑,

Esta funci6n Ie permitir&4hater copias exactas de ambas caras

de la cinta original. La cara de inversi6n de ambas cintas

empezar~ simult~neamente tan pronto como termine de

invertirse la cinta m~s Iarga.

*La copia no empieza desde un punto ubicadc) en medio de la

cinta,

*El modo de inversion se pone automi?dicamente en X),

Pulse TAPE/DECK 1/2,

Inserte la clnta original en la pktina 1 y la cinta

que vaya a grabar en la platina 2.

Inserti? cada cinta con la cara que vaya aser mproducida o

grabada hacia afuera de la unidad. -

Pulse una odos veces SYNC DUB para iniciar la ~

grabacklh.

@Para wabar avelocidad normal, ptilselo una vez para

visualizer NORM-DUB.

~Para grabar aalta velocidad, ptilselo dos veces para

visualizer HIGH-DUB,

@ @

Las cintas se rebobinan hasta el principio de Ias caras

delanteras ycomienza la grabacion.

Para detener @lcopiado

Pulse ❑.

La grabacion no empezara si Ias IengUetas da prevention de

borrado de ambos Iados de la cinta estan rotas.

ESPANOL 21

1‘~’ .+

La funcion de grabacion con edition Al

cara AoB, ypulse repetidamente +0-.

permite grabar discos

compactos sin preocuparse de la duration de la cinta yde Ias

canciones. Cuando se inserte un disco compacto, la unidad

calculara automaticamente la duration total de Ias canciones.

En caso de ser necesario, el orden de Ias canciones cambiara

para que ninguna de ellas quede cortada.

(Al: Inteligencia Artificial)

La grabacion con edition Al no empezara desde un punto que

se encuentre en medio de la cinta. La cinta debera grabarse

desde el principio de cada cara.

Inserte la cinta en la platina 2.

Inserte la cinta con la cara que vaya agrabar en primer Iugar

hacia afuera de la unidad.

Pulse CD eintroduzca e! (Ios) disco (s).

Puke una vez CD EDiT/CHECK.

Cuando utilice el control remoto, pulse una vez CD EDIT/

CHECK mientras pulsa SHIFT’.

“EDIT” se visualizara EDIT

●Cuando se visualice “PRGM”, pulse CD EDIT/CHECK.

Pulse DISC DIRECT PLAY 1-3 para seleccionar

un disco.

Pulse Ios botones numerados O-9 del control

remoto para designar la duration de la cinta.

Se puede especificar una duration de 10 a 99 minutes.

Ejemplo: Cuando utilice una cinta de 60 minutes, pulSe 6y0.

En unos pocos segundos, Ias canciones que van aser

grabadas en cada cara de la cinta seran determinadas.

●+, -0 MULTI JOG tambien se pueden utilizar para

designar la duration de la cinta. Canciones

Duration de la cinta

Tiempo de programadas

grabacion restante para la cara A

22 ESPANOL

Cara de la cinta

A: Primers cara de grabacion

B: Segunda cara de-grabacion

6Pulse ●REC/REC MUTE para iniciar la grabacion

de la primera cara.

La cinta se rebobinara hasta el principio de la primers cara,

el segmento guia avanzara durante 10 segundos yla

grabacion empezara. Cuando termine de grabarse la cara

delantera (cara A) empezara la grabacion de la cara trasera

(cara B).

Para detener la grabacion

Pulse ■.La grabacion yla reproduction del disco compacto se

pararan simultaneamente.

Para borrar el programa de edition .-

Pulse dos veces ■CLEAR para que “EDIT” desaparezca del

visualizador,

Para comprobar el orden de Ios numeros de Ias -

canciones programadas

Antes de grabar, pulse CD EDIT/CHECK para seleccionar la

Numeros de Ias

Ntimero de cancion canciones programadas

Cara de la cinta Numero del programa

Para ahadir canciones de otros discos aun programa de

edition

Si queda tiempo en la cinta despues del paso 5, usted podra

abadir canciones de otros discos que se encuentren en el

compartimiento de Ios discos compactos.

1Pulse CD EDIT/CHECK para seleccionar la cara Aola B.

2Pulse DISC DIRECT PLAY 1-3 para seleccionar un disco.

3Pulse [OS botones numerados del control remoto para

seleccionar canciones.

Una cancion cuyo tiempo de reproduction sea superior al

tiempo restante no podra ser programada.

4Repita Ios pasos 2y3para afiadir mas canciones.

Tiempo de Ias cintas de casete ytiempo de edici6n

El tiempo real de grabacion de Ios casetes es por 10general un

poco mas Iargo que el tiempo de grabacion especificado en sus

etiquetas. Esta unidad puede programar canciones para utilizar

ese tiempo extra. Cuando el tiempo total de grabacion sea un

poco mas Iargo que el tiempo de grabacion especificado en el

casete, despues de la edition, el visualizador mostrara el tiempo

extra (sin un signo menos) en Iugar del tiempo restante de la

cinta (con el signo menos).

●La funcion de grabacion con edition Al no se podra utilizar con

discos que tengan 31 canciones omas. Si se intenta hater Z

esto se visualizara “TR OVER”.

●La grabacion no podra realizarse si estan rotas Ias Iengi.ietas

de prevention de borrado de ambos Iados de la cinta,

—

MULTI —-~\

JOG

1J~ “u

En la funcion de grabacion con edition programada, Ias

canciones pueden programarse mientras se comprueba el tiempo

restante de cada cara de la cinta,

La grabacion con edition programada no empezara desde un

punto ubicado en medio de la cinta. La cinta debera grabarse

desde el principio de una de Ias caras.

Inserte la cinta en la platina 2.

Inserte la cinta con la cara que vaya agrabar en primer Iugar

hacia afuera de la unidad.

Pulse Cil eintroduzca el(los) disco(s).

Pulse dos veces CD EDIT/CHECK.

Cuando utilice el control remoto, pulse dos veces CD EDIT/

CHECK mientras pulsa SHIFT,

‘(EDIT’ y‘(PRGM” se visualizaran.

=Cuando se visual ice “AI”, pulse de nuevo CD EDIT/CHECK.

Pulse IOS botones numerados del control remoto

para designar la duration de la cinta.

Se puede especificar una duration de 10 a 99 minutes.

*+, ~oMULTI JOG tambien se encuentran disponibles

para designar la duration de la cinta.

Cara Ade la cinta

Duration de la cinta (cara delantera)

Tiempo de grabacion

maximo para la cara A

Pulse DISC DIRECT PLAY 1-3 para seleccionar

un disco.

Luego, pulse Ios botones numerados O-9 y+10

del control remoto para programar una cancion.

Ejemplo: Para seleccionar la cancion numero 10 del disco 2,

pulse DISC DIRECT PLAY 2, yIuego pulse +fO yO.

Ntimero de cancion Tiempo restante Canciones

seleccionada de la cara Aprogramadas

Repita el paso 5para el resto de Ias canciones

para la cara A.

Una cancion cuyo tiempo de grabacion sea superior al tiempo

restante no podra ser programada.

Pulse CD EDIT/CHECK para seleccionar la cara

Byprograune Ias canciones para la cara B.

Despues de confirmar que “B” aparezca en el visualizador,

repita el paso 5.

Cara Bde la cinta (cara trasera)

Pulse 0REC/REC MUTE para iniciar la

grabacion.

La cinta se rebobina hasta el principio de la cara delantera,

el segmento gu(a avanza durante 10 segundos yempieza la

grabacion. Cuando termine de grabarse la cara delantera (A)

empezara la grabacion de la cara trasera (B).

Para detener la grabacion

Pulse ❑.La grabacion yla reproduction del disco compacto

pararan simultaneamente.

Para comprobar el orden de Ios nurneros de Ias

canciones programadas

Antes de grabar, pulse CD EDIT/CHECK para seleccionar la

cara AoB, ypulse repetidamente +o*.

Numero de Numeros canciones

Ntimero de disco cancion programadas

Cara de la’cinta Numero de programa

Para cambiar el programa de cada cara

Pulse CD EDIT/CHECK para seleccionar la cara AoB, ypulse

❑CLEAR para borrar el programa de la cara seleccionada.

Luego vuelva aprogramar canciones.

Para borrar el programa de edition

Pulse dos veces ❑CLEAR para que “EDIT” desaparezca del

visualizador.

●Se puede programar un maximo de 30 canciones de cualquiera

de Ios discos insertados.

●“FULL” se visual izara si usted intenta programar mas de 30

canciones,

●La grabacion no podra realizarse si estan rotas Ias Ienguetas

de prevention de borrado de ambos Iados de la cinta.

Numero de programa

ESPANOL 23

,.. ,,,.,,..,, .1

Aesta unidad podr~ conectarse un micr6fono (no suministrado),

permiti6ndole as~cantar con el acompafiamiento de Ias fuentes

musicales,

Utilice un micr6fono con miniclavija (3,5 mm a),

Conecte su microfono ala toma MIC.

MIC

Pulse uno de Ios botones de funcion para

seleccionar la fuente de sonido que vaya a ser

mezclada yIuego reproddzcala.

Ajuste el volumen yel tono de la fuente de sonido.

Gire el control MIC MIXING Para aiustar el

volr.rmen del microfono,

Para grabar el aonido de microfono mezclado con el

sonido de la fuente

Siga et procedimiento de grabaci6n de la fuente de sonido

(consulte la pagina 20).

SYNC DUB no se podr~ utilizar para grabar la mezcla.

Cuando no utilice el microfono

Gire el control MIC MIXING aMIN ydesconecte el micr6fono de

la toma MIC.

●Si el micr6fono se pone demasiado cerca de Ios altavoces quiz~

se produzca un ruido de aullido. En este case, separe el

microfono de Ios altavoces odisminuya el volumen del

microfono.

●Si el sonido del micr6fono se pone aun nivel demasiado alto

quizA se distorsione. En este case, disminuya el voiumen del

microfono,

●Cuando se cambie la funci6n, el ajuste de volumen del

microfono yel ajuste de volumen del eco se cancelat%m,

Microfonos recomendados

Se recomienda utilizar micr6fonos tipo unidirectional para evitar

el aullido, P6ngase en contacto con su concesionario Aiwa para

que Ie d6 Ios detalles,

,..,dl”.f .,, “J~~,,,,c.,..:,>,,\ ,,, ,,.<.,,,,.,, ,,..l,,,,.l.,~~ ;-;;,.l:,[”$.”~,$,’”f:,,,.;;l,,~J1~~,rl,lv.

FUNClONES DE DESVANECIMIENTO DE

VOZ/MULTIPLEX

Esta unidad puede utilizar discos ocintas como fuentes de

Karaoke.

Utilice la funci6n de desvanecimiento de voz para discos ocintas

normales. .-

Utilice la funci6n de mtiltiplex para discos ocintas de audio

multiplex,

Pulse repetldamente KARAOKE para seleccionar la “

funci6n de desvaneclmlento de voz ode miiltlplex.

Cada vez que se pulse KARAOKE, una de Ias funciones

siguientes se seleccionar~ en orden.

@@@

@Desvaneclmlento de voz

La voz del cantante se hate mAs suave que la del

acompahamiento.

@Desvaneclmiento de voz automdico

La voz del cantante se hate mAs suave s610 mientras hay

una entrada de audio por un micr6fono.

@Mtiltiplex

S610se oye el sonido del canal izquierdo por ambos altavoces,

yel sonido del canal derecho se silencia.

@MrNtiplex autom&lco

El sonido del canal izquierdo se oye por ambos altavoces, y

el sonido del canal derecho se silencia solo mientras hay una

entrada de audio por un microfono.

@Cancelacion

Para cambiar el ajuste del retardo de tiempo en [as

funciones de desvanecimiento de voz autom&ico yde

multiplex automatic

La voz silenciada del cantante podr~ reponerse m&s

r~pidamente.

Cuando se seleccione el desvanecimiento de voz automdtico o

mtiltiplex autom&ico, “A-VF’] o“A-MPX se visualizara durante

3segundos ycambiara al nombre de la funci6n seleccionada.

Despues de visualizarse el nombre de la funci6n seleccionada,

mantenaa mk.ado KARAOKE hasta que se visualice “FAST”.

Para volver al ajuste initial, seleccione SLOW.

Cuando se desconecte la alimentaci6n se repondr~ SLOW.

Para cambiar el canal audible en la funcih de mtiltiplex

Cuando se seleccione mtiltiplex, “MPX-L” se visualizarti durante

3segundos ycambiara al nombre de la funci6n seleccionada,

Despu&s de visualizarse el nombre de la funcion

seleccionada, mantenaa ~ulsado KARAOKE hasta que se

visualice “MPX-R”, -

Para volver al ajuste initial, seleccione MPX-L.

Cuando se desconecte la alimentaci6n se repondr~ MPX-L,

24 ESPANOL *Las funciones de Karaoke tai vez no funcionen correctamente

con Ias clases de discos compactos ocintas siguientes:

-Discos ocintas con sonido mono

-Discos ocintas grabados con ecos fuertes

-Discos ocintas con la parte vocal grabada en el Iado derecho

oizquierdo del sonido

●Mientras la funcion de Karaoke este activada, la salida de

sonido sera mono,

*Cuando se cambie la funci6n, la funci6n de Karaoke se

cancelara,

Antes odurante la reproducci6n de discos compactos, usted

podra reservar un maximo de 15 canciones para reproducirlas

despues de la cancion que este siendo reproducida, Cada

reserva se borrara cuando termine de reproducirse la cancion.

Utilice el control remoto,

1Pulse CD eintroduzca Ios discos.

2Pulse PRGM una vez mientras pulsa SHIFT,

3Pulse uno de Ios botones DISC DIRECT

3para seleccionar un disco.

PLAY 1-

Luego, pulse 10s botones nurnerados O-9 yel

boton +1 Opara programar una cancion.

Numero de Ntimero de

disco reservado cancion reservada

4R&pita dpaM 3lk?fa t’~setvat otr’as ~an~iones.

5Pulse -4 K- para iniciar la reproduction.

Despues de reproducirse una cancion, esta se borrara del

programa. Ntimero del

Disco que esta disco de la Numero de canciones

aiendo reproducido tikima reeerva reservadas restantes

Para ar?adir um reserva durante la reproduction

Repita el paso 3.

Para comprobar Ias canciones reservadas

Pulse CD EDITICHECK de la unidad principal oCD EDIT/

CHECK mientras pulsa repetidamente SHIFT cfel mando a

distancia. Cada vez que 10pulse, el rulmero del disco yel ntirnero

de la cancion se visualizaran en el orden en el que fueron

reservados.

Para detener la reproduction

Pulse ❑,

Cuando pulse 4E, la reproducci6n empieza de nuevo desde la

tiltima cancion,

Para saltar una cancion

Pulse k>. La cancion saltada se borrara del programa.

Para borrar todas Ias reservas

Pulse repetidamente *hasta que se visualice “K -POO,

Pulselo una vez mas para cancelar programas de Karaoke, La

visualization volvera aser la de la reproduction de discos

compactos.

*Si el nfimero de la cancion reservada no existe en el disco

seleccionado, la unidad parara la reproduction yla visualization

parpadeara.

En este case, pulse ~para omitir esa cancion. YIuego

pulse +> para iniciar la reproduction con la siguiente cancion

reservada.

●Cuando se pulse repetidamente PRGM en el paso 1, ‘iPRGM”

se visualizara yla unidad se pondra en el modo de reproduction [m

progjramada de disco compacto (pAgina 19),

Para cancelar la reproduction prigr~mada pulse 19 CLEAR.

Numero de cancion El numero de la cancion

de la ultima reserva que esta reproduciendose

parpadea. ESPANOL 25

El reloj se visualiza. (“:” entre Ias horas yIos minutes parpadeara.)

Cuando el cable de alimentacion se enchufe en una toma de CA

por primers vez despues de haber adquirido el aparato ocuando

el ajuste del reloj se cancele debido a un fallo en la alimentacion,

toda la visualization del reloj parpadeara.

Pulse CLOCK.

Cuando utilice el control remoto, pulse CLOCK mientras pulsa

SHIFT.

Antes de aue pasen 4seaundos, gire MULTI JOG

para designar la hors yIos minutes.

Al girar MULTI JOG cambian Ias horas yIos minutes. Tambien

se puede utilizar -0*en Iugar de MULTI JOG.

Manteniendo pulsados estos botones, la hors cambiara

rapidamente.

Pulse ENTER oIl.

El reloj empieza afuncionar desde 00 segundos.

Para reponer el ajuste original del reloj

Pulse CLOCK antes de completar el paso 3para reponer el

ajuste anterior de la hors, Esto cancelara cualquier nuevo ajuste.

Para ver el reloj habiendo otra visualization en ei

visualizador

Pulse CLOCK. La hors se visualizar~ durante 4segundos yIuego

volvera aaparecer la viaualizacion original, Sin emDargo, e! reloj

no podrir visual izarse durante la grabacion.

Para cambiar al modo de 24 horas

Pulse CLOCK yIuego pulse ❑antes de que pasen 4segundos.

Repita el mismo procedimiento para reponer el modo de 12

horas.

Si parpadea la visualization dei reloj

Esto se debera a una interruption en el suministro de

aiimentacion. La hors tendra que ponerse de nuevo.

Si la alimentacion se interrumpe durante mas de 24 horas

aproximadamente, todos Ios ajustes almacenados en la

memoria despues de adquirir la unidad tendran que ajustarse

otra vez.

l——.——u

‘<. -

La unidad se podra apagar automaticamente despues de

transcurrido un tiempo especificado.

Utilice el control remoto

1Pulse SLEEP mientras pulsa SHIFT.

2Antes de aue pasen 4seaundos, gire MULTI JOG

para especificar el tiempo tras el oual se

desconectara la alimentacion.

El tiempo cambia entre 5y240 minutes en pasos de 5

minutes.

-y-tambien se encuentran disponibles eln Iugar de

MULTI JOG.

Tiempo especificado

Para comprobar el tiempo restante hastal que se

desconecte la alimentaci6n

Pulse una vez SLEEP mientras pulsa SHIFT. El tiempo reStante

se visualizar~ durante 4segundos.

Para cancelar el temporizador para dormir

Pulse dos veces SLEEP mientras pulsa SHIFT para que “SLEEP

oFF” aparezca en el visualizador.

Siesta activado el modo de ahorro de energ(a (pagina 7), todas

Ias Iuces del visualizador se apagaran cuando se desconecte la

alimentacion. Para ver el reloj, pulse CLOCK de forma que la

hors se visualice durante 4segundos.

26 ESPANOL

La unidad podra encenderse ala hors especificada todos Ios

alias gracias al temporizador incorporado,

Preparation

Asegurese de que la hors del reloj sea corrects.

Pulse uno de Ios botones de funcion para

seleccionar una fuente.

~Si se pulsa TUNER/BAND, la banda no podra seleccionarse

en este paso.

Pulse repetidamente TIMER hasta que 0

aparezca en el visualizador.

Cuando utilice e} control remoto, pulse TIMER mientras puisa

SHIFT.

La hors yel nombre de la fuente de sonido parpadean

alternativamente. o

Antes de cfue pasen 6seciundos, gire MULTI JOG

para designar la hors de encendido del

temporizador, yIuego pulse ENTER 011.

Al girar MULTI JOG cambian Ias horas yIos minutes.

4-4 0-k- tambien se encuentra disponible en Iugar de

MULTI JOG, Al mantener pulsados estos botones, la hors

cambiara rapidamente.

Antes de aue pasen 4segundos, gire MULTI JOG

para seleccionar la duration del periodo activado

por temporizador.

La duration puede ajustarse entre 5y240 minutes en pasos

de 5 minutes.

<0Wtambien se encuentra disponible en Iugar de

MULTI JOG.

La duration se ajustara automaticamente despues de 4

segundos. Tambien se ajustara si ENTER 011 se pulsa antes

de que pasen 4segundos despues del paso 4.

Ajuste el volumen. %

El sonido de la fuente se reproducira al nivel de sonido ~

ajustado en este paso cuando la alimentaci6n sea conectada ~

por el temporizador. ~

Sin embargo, si el nivel del sonido se ajusta a 210 mas, este w

se ajustara automaticamente a 20 cuando se conecte la .:~$’

alimentacion, ;~::

Prepare la fuente.

Para escuchar un disco compacto, cargue el disco que b“

vaya areproducer en primer Iugar en la bandeja 1. ‘~.

Para escuchar una cinta, inserte la cinta en la platina 102. q

Para escuchar la radio, sintonice una emisora. Mil

Pulse POWER para desconectar la alimentacion. ~

Cuando Ilegue Ia”hora de encendido del temporizador, la

unidad se encendera yla reproduction empezara con la

fuente seleccionada,

Usted puede cambiar la fuente que fue seleccionada en el paso

1pulsando uno de Ios botones de funcion antes de pulsar ENTER

o 11 en el paso 3.

Para comprobar el ajuste del temporizador

Pulse TIMER,

La fuente seleccionada, la hors de encendido cfel temporizador

yla duration del periodo activado por temporizador se

visualizaran durante 4segundos.

Para cambiar cwalquiera de Ios ajustes anteriores

Empiece desde el paso 1.

Sin embargo, si no cambia la hors de encendido del temporizador

en el paso 3, pulse dos veces ENTER ycontinue desde el paso

Para canceiar temporalmente el modo de espera del

temporizador

Pulse repetidamente TIMER para que desaparezca ~.

Para reponer el modo de espera del temporizador, ptilselo de

nuevo para visualizer 0.

Utilization de la unidad mientras este ajustado el Im

temporizador

Podra utilizar normalmente la unidad despues de ajustar el

temporizador.

Antes de desconectar la alimentacion, realice Ios pasos 5y6.

cLa reproduction yla grabacion con temporizador no empezaran

si no se desconecta la alimentacion,

●El equipo conectado no se podra encender ni apagar con el

temporizador incorporado de esta unidad. Utilice en este caso

un temporizador externo,

1,’1,$!‘d’M’.’,J,$;!,,‘.,’,“,JJ!,$,?. ,‘?.”?,!?,,,“?1?J!i!?.$

GRABAClbN tiON’TEiiiPORIZADOR

La grabacion con temporizador solo podra utilizarse con Ias

fuentes de sonido TUNER yVIDEO/AUX (con un temporizador

externo).

Pulse TUNER/BAND oVIDEO/AUX para seleccionar unafuente,

yIuego pulse repetidamente TIMER hasta que oREC se

visualice en el visualizador, Antes de aue oasen 6seaundos,

realice Ios pasos de “AJUSTE DEL TEMPORIZADOR”, desde

el 3, einserte la cinta que vaya agrabar en la platina 2despues

del paso 6.

QCuando se haya activado el modo de ahorro de energfa (pagina

7), el nivel del sonido para la grabacion con temporizador sera

O(nivel minimo).

●La funcion del tempo rizador no se puede utilizar para grabar

un disco compacto o una cinta. --

ESPANOL 27

FCD DIGITALOUT

(OPTICAL)

lf?’!wa VIDEO/AUX

LINE OUT

SUPER

WOOFERS

Consulte el manual de instrucciones del equipo conectado para

tener mas detalles.

cLos cables de conexion no han sido suministrados, Obtenga

Ios cables de conexion necesarios,

“Consulte asu concesionario Aiwa local en cuanto al equipo

optional.

TOMAS VIDEO/AUX

Esta unidad puede introducer sefiales de sonido analogico a

traves de estas tomas.

Utilice un cable con clavijas fono RCA para conectar equipos de

audio (giradiscos, reproductores de discos laser, reproductores

de minidiscos, videograbadoras, televisors, etc.),

Conecte la clavija roja ala toma VIDEO/AUX Ryla blanca ala

toma VIDEO AUX L.

Cuando conecte un giradiscos

Utilice un giradiscos Aiwa equipado con amplificador ecualizador

incorporado.

~,',BE@-,dfl,*,,,-h-KH' "F/ixi'!!i,,*s5 %,i8M,*`ln,.#~*~ -!*WWKIH .:.., kr...#.!h,,i9?i,!g* w,,,,l ,2%8~,.-,is3;! We $**W. $W%”=%SW: *MT

TOMAS LINE OUT

Esta unidad puede dar salida asetiales de sonido analogico a

traves de estas tomas. Utilice un cable con clavijas fonograficas

RCA para conectar el equipo de audio aIas tomas LINE IN

(entrada analogical).

Conecte la clavija roja de un cable aLINE OUT Ryla clavija

blanca aLINE OUT L.

No conecte simultaneamente un equipo aIas tomas LINE OUT

yaIas tomas VIDEO/AUX. De 10contrario, se produciran ruidos

yfallos en el funcionamiento.

*QW288R?$m8a?2*:Eed:a*t&’818e#a8d2#!M8ed?dstJ#;*v=---k,-, A%,%%

. . *, ,.*,~,l~mM,::F~=-rwam-.Ta-.-4awn$n,%wWSWL*

TOMA CD DIGITAL OUT (OPTICAL)

Esta unidad puede dar salida asehales de sonido digital de

discos compactos atraves de esta toma. Utilice un cable optico

para conectar equipos de audio digital (platina de cinta

audiodigital, grabadora de minidiscos, etc.).

Quite la tapa contra el POIVOOde la toma CD DIGITAL OUT

(OPTICAL). Luego, conecte la clavija del cable optico ala toma

CD DIGITAL OUT (OPTICAL).

TOMAS SUPER WOOFERS d

Conecte Ios altavoces de subgraves activos opcionales con un

amplificador incorporado aestas tomas.

Para hater la reproduction en un equipo conectado aIas tomas

VIDEO/AUX oMD haga 10siguiente,

1Pulse VIDEO/AUX o MD.

Para re~roducir en un eaui~o conectado aVIDEO/AUX, pulse

VIDEO/AUX. ‘[VIDEO” aparecera en el visualizador,

Para hater la re~roduccion en un eaui~o conectado aMD,

pulse MD. “MD” aparecera en el visualizador,

2Haga la reproduction en el equipo conectado.

Para cambiar el nombre de una fuente de sonido en el

visual izador

Cuando se pulse VI DEO/AUX, “VIDEO” se visual izara

inicialmente. Esto podra ser cambiado por “AUX o“TV.

Con la alimentacion conectada, pulse POWER mientras pulsa

VIDEO/AUX.

Repita el procedimiento para seleccionar uno de Ios nombres.

Para ajustar el nivel del sonido de la fuente de sonido

externa

Cuando el nivel del sonido de la fuente externa sea muy superior

omuy inferior al nivel del sonido de otras fuentes de sonido,

ajtistelo de la forma siguiente:

1Pulse VIDEO/AUX oMD yhaga la reproduction en el equipo.

2Pulse ++ 0- para que el nivel del sonido sea el mismo

que el de otras fuentes de sonido.

Durante la grabacion, el nivei del sonido no se podra ajustar,

Cuando no se utilice la toma CD DIGITAL OUT (OPTICAL)

Ponga la tapa contra el polvo suministrada.

28 ESPAMOL

El mantenimiento yel cuidado ocasional de la unidad ydel

software resultan necesarios para optimizar Ias prestaciones de

su unidad.

Para Iimpiar la caja

Utilice un pafio blando yseco.

Si Ias superficies estan muy sucias, utilice un paho blando

humedecido un poco en una solution de detergence suave. No

utilice disolventes fuertes tales como alcohol, bencina odiluyente

porque estos podran estropear el acabado de la unidad.

Para Iimpiar Ias cabezas magnetofonicas

Cuando Ias cabezas magnetofonicas esten sucias:

-el sonido de alta frecuencia no se emitira

-el sonido no alcanzara la altura adecuada

-el sonido estara desequilibrado

-la cinta no podra borrarse

-no podra grabarse en la cinta

Despues de cada 10 horas de utilization, Iimpie [as cabezas

magnetofonicas con un casete de Iimpieza de cabezas,

Consulte Ias instrucciones del casete de Iimpieza para conocer

detalles.

Para desmagnetizar Ias cabezas magnetofonicas

Las cabezas magnetofonicas puede magnetizarse despues de

utilizarlas durante mucho tiempo. Esto puede reducir la gama

de salida de Ias cintas grabadas yaumentar el ruido,

Despues de 20 a 30 horas de utilization, desmagnetice Ias

cabezas magnetofonicas con un casete desmagnetizador

vendido por separado.

Consulte Ias instrucciones del casete desmagnetizador para

conocer mas detalles.

Cuidados de IOS discos

●Cuando se ensucie un disco, Iimpielo pasando un paho de

Iimpieza desde el centro hacia afuera.

●Despues de reproducer un disco, guardelo en su caja. No deje

Ios discos en lugares calientes ohtimedos.

Cuidados de Ias cintas

“Guarde Ias cintas en sus cajas despues de utilizarlas.

●No deje Ias cintas cerca de imanes, motores, televisors o

cualquier otra fuente de magnetism. Esto reducira la calidad

del sonido ycausara ruido.

●No exponga Ias cintas ala Iuz directs del sol, ni Ias deje en el

interior de un automovil estacionado bajo la Iuz directs del sol,

Si la unidad no funciona como se describe en este manual de

instrucciones, compruebe la gufa siguiente:

GENERALIDADES

No hay sonido

●~Esta correctamente Conectado el cable de alimentaci~n de

CA?

*LHay alguna conexion mal hecha? (+ pagina 4)

●Puede haber un cortocircuito en Ios terminals de Ios altavoces,

+Desconecte el cable de alimentacion de CA yIuego corrija

Ias conexiones de Ios altavoces.

●~se ha pulsado un boton de funcion equivocado?

Solo sale sonido de un altavoz.

.~Esta el otro altavoz desconectado?

La salida de sonido no es est4reo.

●LEsta activada la funcion de Karaoke? (-+ pagina 24)

Se produce una visualization errotaea o un mal

funcionamiento.

-+ Vuelva aajustar la unidad como se indica mas abajo.

La alimentaci6n no se conecta.

+Desconecte el cable de alimentacion yvuelva aconectarlo

despues de pasar unos pocos segundos.

SECCION DEL SINTONIZADOR

Hay un ruido de estatica constante en forma de onda.

●~Esta conectada correctamente la antena? (-+ pagina 5)

●@, debil la Sefial?

+Conecte una antena exterior,

La recepcion tiene interferencia oel sonido esta

distorsionado.

●LCapta el sistema ruidos externos odistortion de multiples

trayectorias?

+Cambie la orientation de la antena.

+Separe la unidad de otros aparatos electricos.

SECCION DE LA PLATINA

La cinta no se mueve.

●~Esta la platina 2 en el modo de pausa? (+ pagina 16)

El sonido esta desequilibrado o no alcanza la altura

suficiente.

.LEsta sucia la cabeza de reproduction? (+ pagina 29)

No es posible grabar.

.~Esta rotala Iengtieta de prevention contra borrado? (+ pagina

20)

●LEsta sucia la cabeza de grabacion? (+ pagina 29)

No es posible borrar.

●~Esta sucia la cabeza de borrado? (-+ pagina 29)

●LEsta utilizandose una cinta de metal?

No se emite sonido de alta frecuencia.

●~Esta sucia la cabeza de grabacion/reproduction? (+ pagina

29)

SECCION DEL REPRODUCTOR DE DISCOS COMPACrOS

El reproductor de discos compactos no puede reproducer.

.~Esta bien puesto el disco? (-+ pagina 18)

.LEsta sucio el disco? (+ pagina 29)

●~Afecta la condensation ala Iente?

+Espere una hors aproximadamente ypruebe otra vez.

Para reajustar la unidad

Si se produce alguna condicion extraria en el visualizador o en

Ias platinas de casete, reajuste la unidad de la forma siguiente.

1Pulse POWER para desconectar la alimentacion,

2Pulse POWER para volver aconectar la alimentacion mientras

pulsa ❑CLEAR. Todo 10que haya sido almacenado en la

memoria despues de haber adquirido la unidad se borrara.

Si no puede desconectarse la alimentacion en el paso 1debido

aalgtin mal funcionamiento, reajuste la unidad desconectando

el cable de alimentacion de CA yconectandolo de nuevo. Luego

ejecute el paso 2.

ESPANOL 29

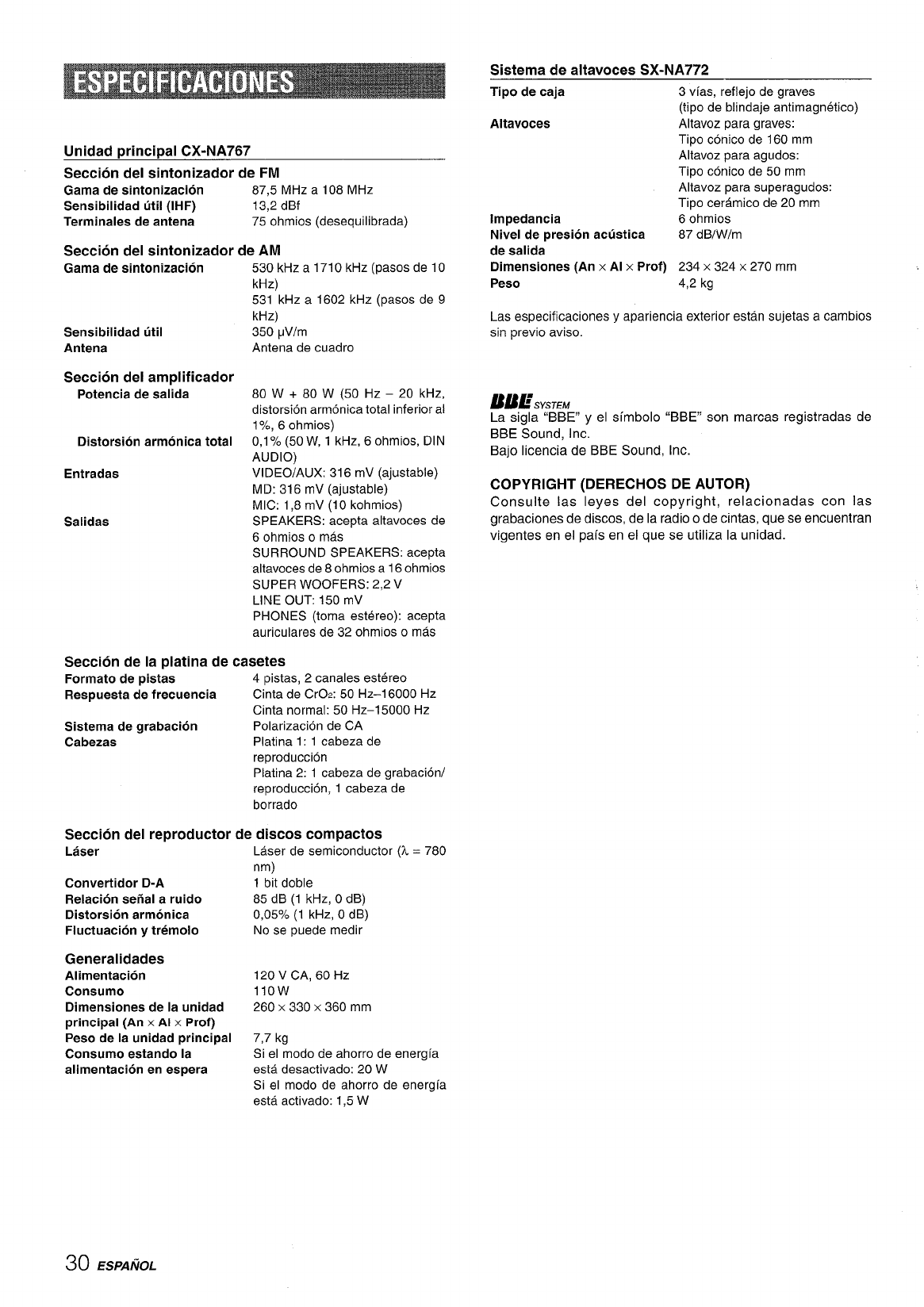

Unidad principal CX-NA767

Seccion del sintonizador de FM

Gama de sintonizacion 87,5 MHz a 108 MHz

Sensibilidad util (IHF) 13,2 dBf

Terminals de antena 75 ohmios (desequilibrada)

Seccion del sintonizador de AM

Gama de sintonizacion

Sensibilidad util

Antena

Seccion del amplificador

Potencia de salida

Distortion armonica total

Entradas

Salidas

530 kHz a 1710 kHz (pasos de 10

kHz)

531 kHz a 1602 kHz (pasos de 9

kHz)

350 pV/m

Antena de cuadro

80 W+80 W(50 Hz –20 kHz,

distortion armonica total inferior al

1%, 6ohmios)

0,1”/. (50 W, 1kHz, 6ohmios, DIN

AUDIO)

VI DEO/AUX: 316 mV (ajustable)

MD: 316 mV (ajustable)

MIC: 1,8 mV (10 kohmios)

SPEAKERS: acepta altavoces de

6ohmios omas

SURROUND SPEAKERS: acepta

altavoces de 8 ohmios a 16 ohmios

SUPER WOOFERS: 2,2 V

LINE OUT: 150 mV

PHONES (toma estereo): acepta

auriculares de 32 ohmios omas

Seccion de la platina de casetes

Formato de pistas 4pistas, 2canales estereo

Respuesta de frecuencia Cinta de CrOx 50 Hz–16000 Hz

Cinta normal: 50 Hz–1 5000 Hz

Sistema de grabacion Polarization de CA

Cabezas Platina 1:1 cabeza de

reproduction

Platina 2:1 cabeza de grabacion/

reproduction, 1cabeza de

borrado

Seccion del reproductor de discos compactos

Laser

Convertidor D-A

Relation sefial aruido

Distortion armonica

Fluctuation ytremolo

Generalidades

Alimentacion

Consumo

Dimensioned de la unidad

principal (An xAl xProf)

Peso de la unidad principal

Consumo estando la

alimentacion en espera

Laser de semiconductor (h =780

nm)

1bit doble

85 dB (1 kHz, OdB)

0,05% (1 kHz, OdB)

No se puede medir

120 VCA, 60 IIz

11OW

260 x330x 360 mm

7,7 kg

Si el modo de ahorro de energia

esta desactivado: 20 W

Si el modo de ahorro de energia

esta activado: 1,5 W

Sistema de altavoces SX-NA772

Tipo de caja

Altavoces

Impedancia

Nivel de presion acustica

de salida

Dimensioned (An xAl xProf)

Peso

3vias, reflejo de graves

(tipo de blindaje antimagnetic)

Altavoz para graves:

Tipo conico de 160 mm

Altavoz para agudos:

Tipo conico de 50 mm

Altavoz para superagudos:

Tipo ceramico de 20 mm

6ohmios

87 dB/W/m

234 x324 x270 mm

4,2 kg

Las especificaciones yapariencia exterior estan sujetas acambios

sin previo aviso.

LME.SYSTEM

La sigla “BBE yel s(mbolo “BBE” son marcas registradas de

BBE Sound, Inc.

Bajo Iicencia de BBE Sound, Inc.

Consulte Ias Ieyes del copyright, relacionadas con Ias

grabaciones de discos, de la radio ode cintas, que se encuentran

vigentes en el pais en el que se utiliza la unidad.

30 ESPAiiOL

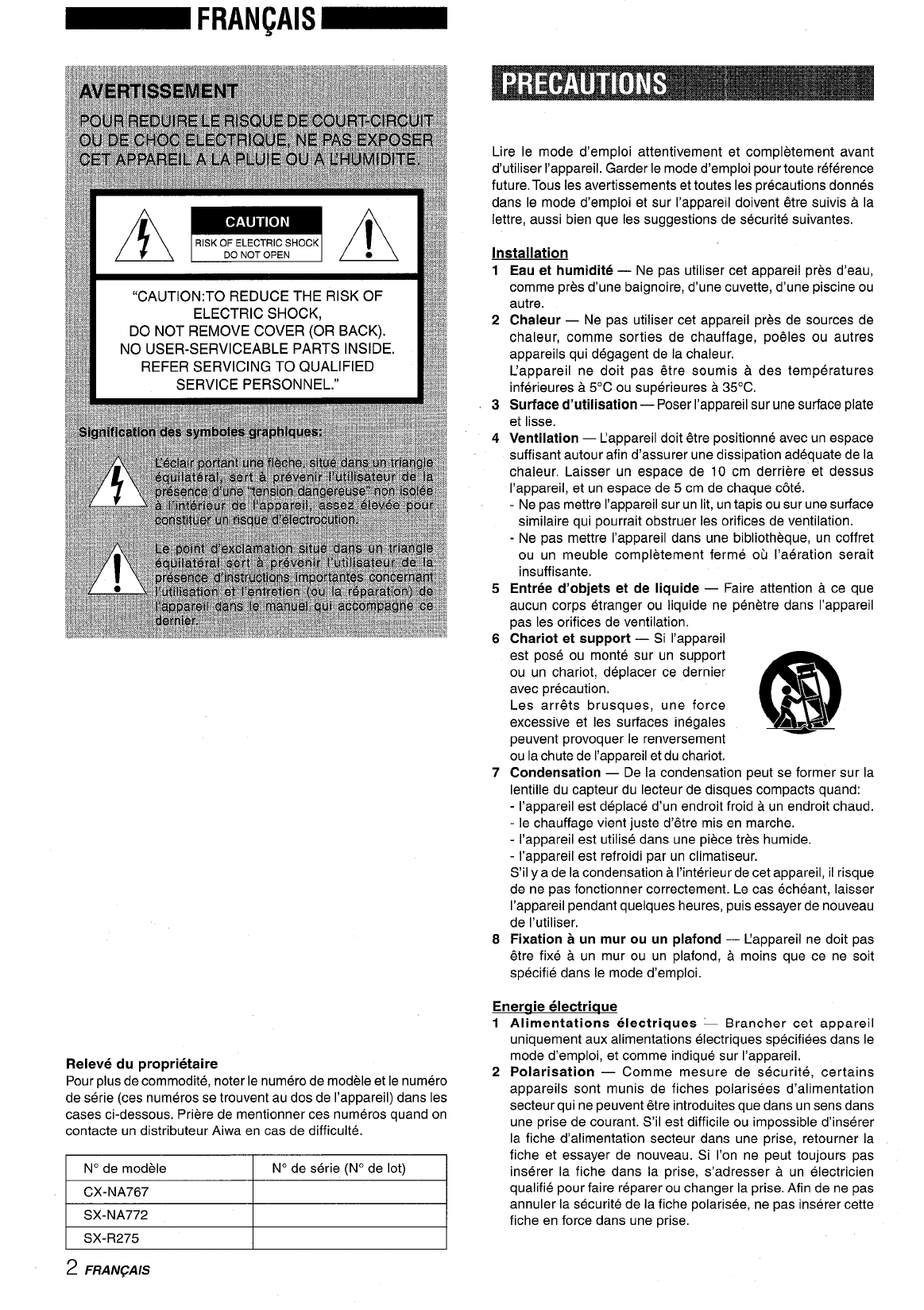

~[g “CAUTION:TO REDUCE THE RISK OF

ELECTRIC SHOCK,

DO NOT REMOVE COVER (OR BACK).

NO USER-SERVICEABLE PARTS INSIDE

REFER SERVICING TO QUALIFIED

SERVICE PERSONNEL.”

Releve du proprietaire

Pour plus de commodite, rioter Ie numero de modele et Ie numero

de serie (ces numeros se trouvent au dos de I’appareil) clans Ies

cases ci-dessous. Priere de mentioner ces numeros quand on

contacte un distributeur Aiwa en cas de difficult.

N“ de modele N“ de serie (N” de lot)

CX-NA767

SX-NA772

ISX-R275 II

2FRAN(2AIS

Lire Ie mode d’emploi attentivement et completement avant

d’utiliser I’appareil. Garder Ie mode d’emploi pour toute reference

future, Tous Ies avertissements et toutes Ies precautions donnes

clans Ie mode d’emploi et sur I’appareil doivent &re suivis ala

Iettre, aussi bien que Ies suggestions de securite suivantes.

Installation

Eau et humidite —Ne pas utiliser cet appareil pres d’eau,

comme pres d’une baignoire, d’une cuvette, d’une piscine ou

autre.

Chaleur —Ne pas utiliser cet appareil pres de sources de

chaleur, comme sorties de chauffage, po?4es ou autres

appareils qui degagent de la chaleur.

L’appareil ne doit pas &re soumis ades temperatures

inferieures a5°C ou superieures a35°C,

Surface d’utilisation —Poser I’appareil sur une surface plate

et Iisse.

Ventilation —Lappareil doit ~tre positionne avec un espace

suffisant autour afin d’assurer une dissipation adequate de la

chaleur, Laisser un espace de 10 cm derriere et dessus

I’appareii, et un espace de 5 cm de chaque c&e.

-Ne pas mettre I’appareil sur un lit, un tapis ou sur une surface

similaire qui pourrait obstruer Ies orifices de ventilation.

-Ne pas mettre I’appareil clans une bibliotheque, un coffret

ou un meuble completement ferme ou I’aeration serait

insuffisante.

Entree d’objets et de Iiquide —Faire attention ace que

aucun corps etranger ou Iiquide ne penetre clans I’appareil

pas Ies orifices de ventilation.

Chariot et support —Si I’appareil

est pose ou monte sur un support

ou un chariot, deplacer ce dernier

avec precaution.

Les arr~ts brusques, une force

excessive et Ies surfaces inegales Y

AL*

peuvent provoquer Ie renversement

ou la chute de I’appareil et du chariot.

Condensation —De la condensation peut se former sur la

Ientille du capteur du Iecteur de disques compacts quand:

-I’appareil est deplace d’un endroit froid a un endroit chaud.

-Ie chauffage vient juste d’~tre mis en marche.

-I’appareil est utilise clans une piece tres humide.

-I’appareil est refroidi par un climatiseur.

S’il ya de la condensation aI’interieur de cet appareil, il risque

de ne pas fonctionner correctement. Le cas echeant, Iaisser

I’appareil pendant quelques heures, puis essayer de nouveau

de I’utiliser.

Fixation aun mur ou un plafond —L’appareil ne doit pas

&re fixe a un mur ou un plafond, amoins que ce ne soit

specifie clans Ie mode d’emploi.

Eneraie electrique

Alimentations electriques =Brancher cet appareil

uniquement aux alimentations electriques specifiers clans Ie

mode d’emploi, et comme indique sur I’appareil.

Polarisation —Comme mesure de securite, certains

appareils sent munis de fiches polarisees d’alimentation

secteur qui ne peuvent etre introduites que clans un sens clans

une prise de courant. S’il est difficile ou impossible d’inserer

la fiche d’alimentation secteur clans une prise, retourner la

fiche et essayer de nouveau. Si I’on ne peut toujours pas

inserer la fiche clans la prise, s’adresser a un electrician

qualifie pour faire reparer ou changer la prise, Afin de ne pas

annuler la securite de la fiche polarisee, ne pas inserer cette

fiche en force clans une prise,

Cordon d’alimentation eecteur

-Pour debrancher Ie cordon d’alimentation secteur, Ie tirer

par sa fiche. Ne pas tirer sur Ie cordon proprement alit,

-Ne jamais tenir la fiche d’alimentation secteur avec Ies mains

mouillees, cela pourrait se traduire par un court-circuit ou

un choc t$lectrique.

-Les cordons d’alimentation doivent etre installes de maniere

a ne pas &re plies, pinces ou pietines. Faire particulierement

attention au cordon allant de I’appareil b.la prise de courant.

-Eviter de surcharge Ies prises d’alimentation et Ies rallonges

au-dela de Ieur capacite, cela pourrait se traduire par un

court-circuit ou un choc e[ectrique,

Rallorige -– Afin d’eviter tout choc electrique, ne pas utiliser

une fiche polarisee d’alimentation secteur avec une rallonge

ou une prise si cette fiche ne peut pas t?tre inseree

complbtement de maniere que ses lames ne soient pas

exposees.

Periodes de non-utilisation —Debrancher Ie cordon

d’alimentation secteur de la prise de courant si I’appareil ne

doit pas @treutilise pendant plusieurs mois ou plus. Quand Ie

cordon est branche, un courant de faible intensite continue

de circuler clans I’appareil m6me si I’alimentation est toupee.

Antenne exterieure

Lignes d’amenee de courant —Quand on branche une

antenne exterieure, s’assurer qu’elle est situee aI’ecart de

toute Iigne d’amenee de courant.

Mise de I’antenne exterieure &la terre —Afin d’assurer

une protection contre toute impulsion de tension et contre

toute accumulation d’electricity statique, s’assurer que

I’antenne est correctement mise ala terre. Particle 810 du

code national d’electricity (NEC), ANS1/NFPA 70, fournit des

information au sujet de la mise ala terre du mat, de la

structure de support et du conducteur arrivant aI’unite de

decharge d’antenne et au sujet des dimensions des

conducteurs de mise aIaterre, de la connexion aux electrodes

de mise ala terre et des exigences concernant ces electrodes.

Mise ala ierre d’une antenne selon Ie code national d’electricit~ (NEC)

Ti-

~FIL DE DESCENTE DANTENNE

,UNITE DE DECHARGE

LSANTENNE

(NEC SECTION 81020)

APPAREILLAGE

Q!!!+ww=:::$

COLLIERS DE MISE ALA TERRE

~ELECTRODE DE MISE ALA TERRE OE

LA LIGNE DAMENEE OE COURANT

(NECARTICLE 250 PARTIE H)

NEC: CODE NATIONAL DELECTRICITE

Entretien

Nettoyer I’appareil uniquement comme recommande clans Ie

mode d’emploi.

Dornmaae necessitant ume reparation

S’adresser a un technician qualifie pour faire reparer I’appareil

si:

-Le cordon ou la fiche d’alimentation secteur de I’appareil est

endommag6

-Tout corps 6tranger ou Iiquide est entre clans I’appareil

-Lappareil aete expose ala pluie ou a de I’eau

-L’appareil ne semble pas fonctionner normalement

-Lappareil pr6sente un changement notable de performances

-L’appareil asubi un choc, cm scm coffret a6te endommag+

N’ESSAYEZ PAS DE REPARER LAPPAREIL VOUS-MEME.

PRECAUTIONS ..............lm...m..........................................m..m2

PREPARATIONS

CONNEXIONS ...............................................................m.... 4

TELECOMMANDE ..................m.......................r.............o.... 6

AVANT L’UTILISATION .......................................................6

SON

REGLAGES AUDIO ,,!,,,.,1...1.........................................$!.....9

FONCTION GENERATION DE RYTHME

(BEAT MASTER DX) .....................m.s..........c....m...........m..9

EGALISEUR GRAPHIQUE ............................................. 13

RECEPTION RADIO

ACCORD MANUEL .........................................m............... 14

MEMORISATION DE STATIONS ..................................... 15

LECTURE DE CASSETTES

OPERATIONS DE BASE ............................mm......m............ 16

LECTURE CONTINUE ........................................m........m...17

LECTURE DE DISQUES COMPACTS

OPERATIONS DE BASE ,,,.,,,,.,,,,.,,,. .!,,,..,...,...,.. ............. 18

LECTURE PROGRAMMED m........................................... 19

ENREGISTREMENT —.

ENREGISTREMENT DE BASE ,,.,,,...,,,..,,,.,,,,.,,,,.,,,.,,,. ,,, 20

DUPLICATION MANUELLE D’UNE CASSETTE ............ 21

DUPLICATION DE LA TOTALITE D’UNE CASSETTE ...21

ENREGISTREMENT AVEC MONTAGE ET

CALCUL DU TEMPS ,,,.,,,,,.......................................... 22

ENREGISTREMENT AVEC MONTAGE

PROGRAMME ............................................................. 23

KARAOKE

MIXAGE AVEC MICROPHONE ....................................... 24 ❑

PROGRAMME DE KARAOKE ........................................ 25

HORLOGE ET MINUTERIE

REGLAGE DE L’HORLOGE ............................................ 26

REGLAGE DE LA MINUTERIE D’ARRET ........s............. 26

REGLAGE DE LA MINUTERIE ....................................... 27

AUTRES CONNEXIONS

CONNEXION D’UN APPAREIL OPTIONNEL ................. 28

ECOUTE DE SOURCES EXTERNES ............................. 28

GENERALITIES —.

SOINS ET ENTRETIEN ...............................................m.... 29

EN CAS DE PROBLEME ................................................. 29

SPECIFICATIONS ,,l......................................................... 30

NOMENCLATURE ,,,............................. Couverture du dos

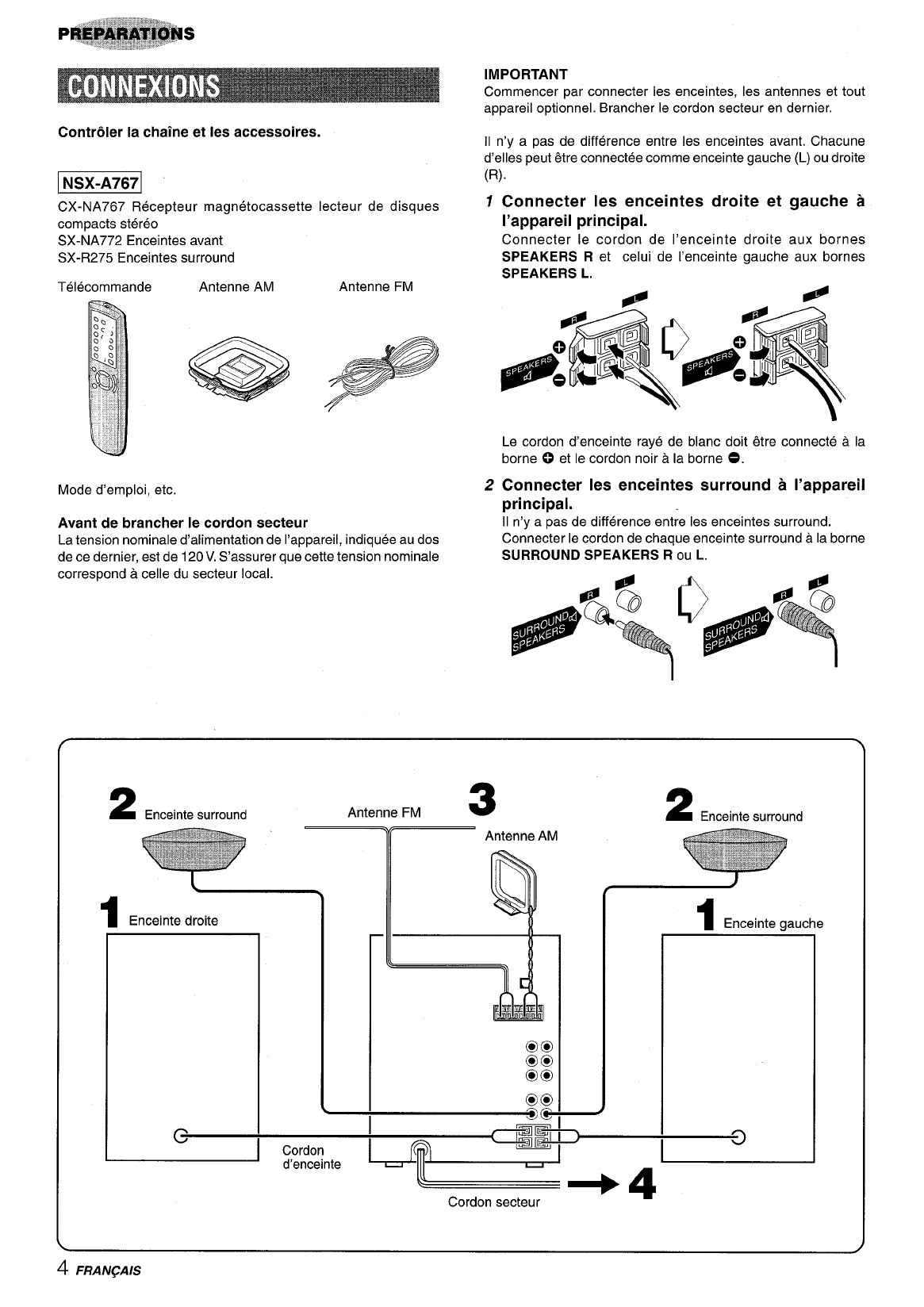

IMPORTANT

Commencer par connecter Ies enceintes, Ies antennes et tout

appareil optionnel. Brancher Ie cordon secteur en dernier.

Controler la chaine et Ies accessoires. II n’y apas de difference entre Ies enceintes avant. Chacune

d’elles peut 6tre connectee comme enceinte gauche (L) ou droite

~(R).

1 1

CX-NA767 Recepteur magnetocassette Iecteur de disques 1Connecter Ies enceintes droite et gauche a

compacts stereo I’appareil principal.

SX-NA772 Enceintes avant

SX-R275 Enceintes surround

Telecommande Antenne AM Antenne FM

Connecter je cordon de I’enceinte droite aux bornes

SPEAKERS Ret celui de I’enceinte gauche aux bornes

SPEAKERS L.

Le cordon d’enceinte raye de blanc doit 6tre connecte ala

borne 0et Ie cordon noir ala borne O.

Mode d’emploi, etc.

Avant de brancher Ie cordon secteur

Latension nominale d’alimentation de I’appareil, indiquee au dos Co;necter Ie cordon de chaque enceinte surround ala borne

de ce dernier, est de 120V. S’assurer que cette tension nominale SURROUND SPEAKERS ROU L.

2Connecter Ies enceintes surround aI’appareil

principal.

II n’v a~as de difference entre Ies enceintes surround.

correspond acelle du secteur local.

2Enceinte surround

1Enceinte droite

Antenne FM 3

7Antenne AM

2Enceinte surround

1Enceinte gauche

@@ r

II II 661 III

Cordon secteur m

4FRAN~AIS

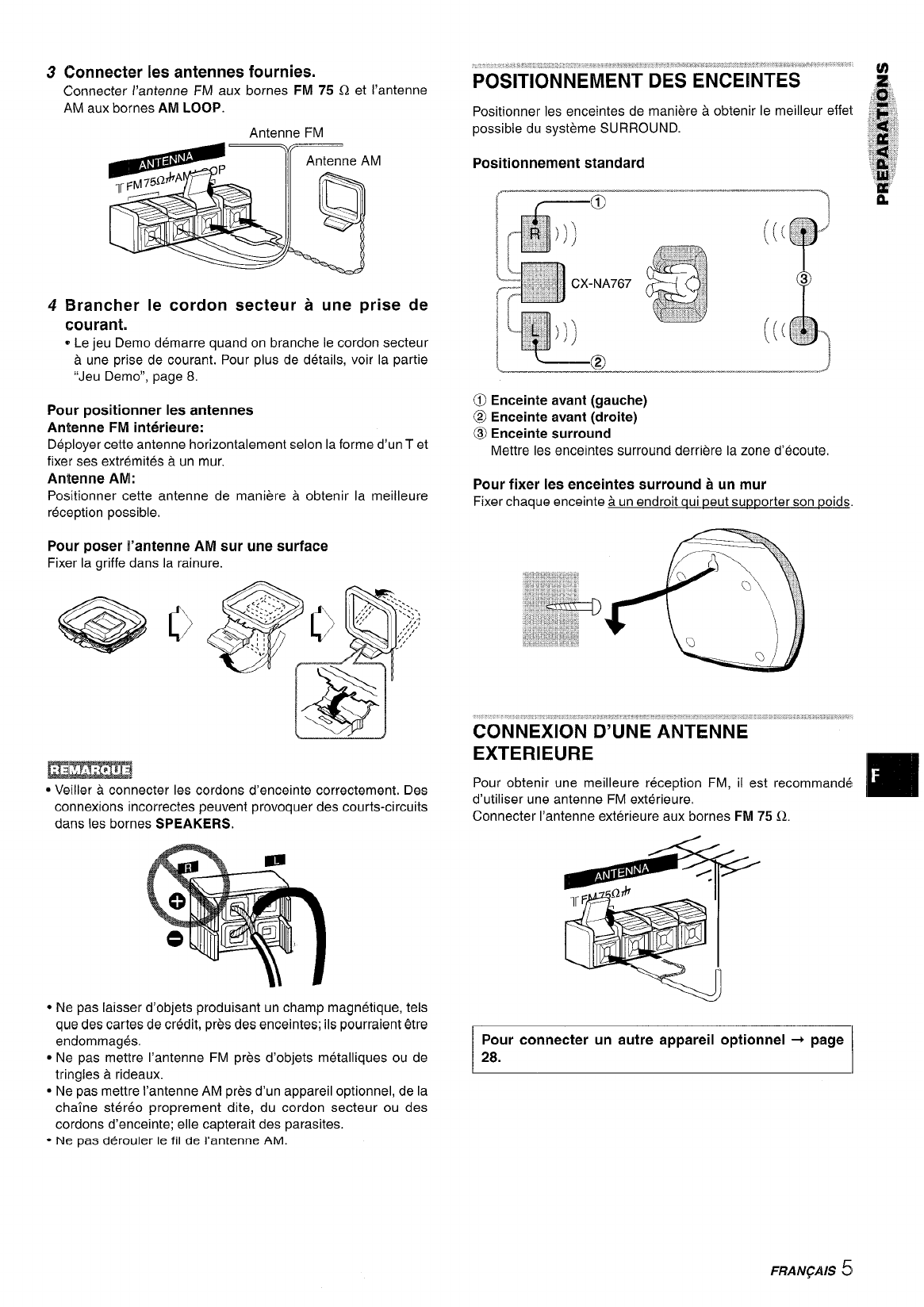

Connecter Ies antennes fournies.

Connecter I’antenne FM aux bornes FM 75 Qet I’antenne

AM aux bornes AM LOOP.

Antenne FM

13rancher Ie cordon secteur aune prise de

courant.

~Le jeu Demo demarre quand on branche Ie cordon secteur

a une prise de courant. Pour plus de details, voir la partie

“Jeu Demo”’, page 8.

Pour positioner Ies antennes

Antenne FM interieure:

Deployer cette antenne horizontalement selon la forme d’un Tet

fixer ses extremities a un mur,

Antenne Afvl:

Positioner cette antenne de maniere aobtenir la meilleure

reception possible.

Pour poser Pantenne AM sur une surface

Fixer la griffe clans la rainure.

*Veiller aconnecter Ies cordons d’enceinte correctement. Des

connexions incorrectes peuvent provoquer des courts-circuits

clans Ies bornes SPEAKERS.

●Ne pas Iaisser d’objets produisant un champ magnetique, tels

que des cartes de credit, pres des enceintes; ils pourraient &re

endommages.

●Ne pas mettre I’antenne FM pres d’objets metal liques ou de

tringles arideaux.

●Ne pas mettre I’antenne AM pres d’un appareil optionnel, de la

chalne ster~o proprement dite, du cordon secteur ou des

cordons d’enceinte; elle capterait des parasites.

-Ne pas derouler Ie fil de I’antenne AM.

Positioner Ies enceintes de maniere aobtenir Ie meilleur effei. ,:&.

possible du systeme SURROUND.

Positionnement standard

;L L---@ J

.——..

oEnceinte avant (gauche)

@Enceinte avant (droite)

@Enceinte surround

Mettre Ies enceintes surround derriere la zone d’ecoute,

Pour fixer Ies enceintes surround aun mur

Fixer chaque enceinte a un endroit aui ~eut su~~orter son Poids.

CONNEXION D’UNE ANTENNE

EXTERIEURE

Pour obtenir une meilleure reception FM, ii est recommande

d’utiliser une antenne FM exterieure, ❑

Connecter I’antenne exterieure aux bornes FM 75 Q.

Pour connecter un autre appareil optionnel +page

28.

Mise en place des piles

Enlever Ie couvercle des piles du dos de la tekcommande et

mettre deux piles R6 (taille AA) en place.

R6(AA)

Quand remplacer Ies piles

La distance maximale de fonctionnement entre la tt$lecommande

et Ie capteur situe sur I’appareil principal doit &re d’environ cinq

metres. Lorsque cette distance diminue, remplacer Ies piles par

des neuves.

Pour utiliser SHIFT de la telecommande

Les touches @ont deux fonctions differences. Une de ces

fonctions est indiquee sur la touche, et I’autre sur la plaque se

trouvant au-dessus de la touche.

Pour utiliser la fonction indiquee sur la touche, il suffit d’appuyer

sur cette derniere.

Pour utiliser la fonction indiquee sur la plaque se trouvant au-

dessus de la touche, appuyer sur cette derniere tout en appuyant

sur SHIFT.

Pour utiliser FUNCTION de la telecommande

FUNCTION remplace Ies touches de fonction (TAPE/DECK 1/2,

TUNER/BAND, VIDEO/AUX, CD, MD) de I’appareil principal.

Achaque pression sur FUNCTION, la fonction suivante est

selectionnee de fagon cyclique. Quand il ya une cassette clans

chacune des deux platines, chaque platine selectionnee avec

FUNCTION.

E/+P PRESET de la telecommande

La fonction est la m~me que celle de +- de I’appareil principal.

SHIFT FUNCTION

F/+ b

PRESET

●Si la t61ecommande ne doit pas &tre utilis6e pendant Iongtemps,

enlever Ies piles pour eviter tout risque de fuite d’61ectrolyte.

●La tr$k$commande risque de ne pas fonctionner correctement

quand:

-I’espaca entre la t616commande et Ie capteur situ6 sur la

fen6tre d’affichage est expos6 Aune Iumibre intense, comme

Ie soleil,

-d’autres t616commandes (t616viseur, etc.) sent utilis6es A

proximit6,

6FRAN(2AIS

ENTER

MULTI JOG

;JL

——

\1.

-,_,,,,,_,,,.,,, ,,,,,,,,

”,-_”,,,._,..

—...,,,,,,,,,,,,.,._,...“........ ..—

+ +

Pour mettre sous tension

Appuyer sur une des touches de fonction (TAPE/DECK 1/2,

TUNER/BAND, VIDEO/AUX, CD, MD). La lecture du disque

compact ou de la cassette en place commence, ou la station

ecoutee en dernier est re$ue (fonction de lecture directe).

On peut aussi appuyer sur POWER,

Lors de la mise sous tension, Ie compartment adisques peut

s’ouvrir et se fermer pour reinitialiser I’appareil.

Pour mettre hors tension

Appuyer sur POWER,

Fen@tre clignotante

La fen~tre situee au sommet de I’appareil et Ies platines du

magnetocassette s’allument ou clignotent quand I’appareil est

sous tension.

Pour eteindre I’eclairage de la fen6tre superieure, appuyer sur

■tout en appuyant sur CD. Pour rallumer I’eclairage, repeter

cette operation.

Pour eteindre I’eclairage des platines du magnetocassette,

appuyer sur ■tout en appuyant sur TAPE, Pour rallumer

I’eclairage, repf$tercette operation.

Pour changer Ie niveau de Iuminosite de I’affichage

Appuyer&r ECO de maniere que “ECO MODE” soit =ffiche.

Dans Ies quatre secondes, tourner MULTI JOG pour afficher

“DIM MODE”, puis appuyer sur ENTER clans Ies quatre

secondes.

Dans Ies quatre secondes, tourner MULTI JOG pour

selectionner Ie mode de Iuminosite comme ci.dessous.

Le mode est automatiquement regle au bout de quatre

secondes. II est aussi regle si on appuie sur ENTER clans Ies

quatre secondes apres I’etape 3.

rDIM-OFF *DIMMER 1~DIMMER 2-DIMMER 37

DIM-OFF: AffiChage nOrmal.

DIMMER 1:Leclairage de I’affichage est plus sombre que

d’habitude.

DIMMER 2: L6clairage de I’affichaga ast plus sombre que

clans Ie mode DIMMER 1.

DIMMER 3: l%clairage de I’affichage est plus sombre que

clans Ie mode DIMMER 2. IJanalyseur de spectre, la fen~tre

situ6e au sommet de I’appareil et Ies t6moins de touche

s’&eignent.

Si I’enregistrement command6 par minuterie (voir page 27)

est fait avec Ie mode 6conomie d’~nergie (voir page 7) r6g16

sur’’ON” et si I’alimentation est coup6e, Ie mode de luminosit&

sera r6g16 sur “DIMMER 3“ Iors de la mice sous tension

suivante.

.—.

CLOCK III-II 7. 1] n

—,

MISE EN SERVICE DU MODE ECONOMIE

D’IENERGIE

La rnise de cet appareil en mode economie d’energie diminue la

consummation electrique comme suit.

●Quand I’appareil est hors tension, tous Ies indicateurs de

I’affichage s’eteignent,

Toutefois, si I’horloge n’est pas rt$gk$e,Ie jeu Demo (page 8)

d6marre quand on met I’appareil hors tension.

*Si la fonction disque compact, cassette ou gh~ration de rythme

(page 9) n’est pas utilis6e pendant dix minutes ou s’il n’y apas

d’entr6e audio pendant dix minutes par tout appareil externe

connectr4 quand VIDEO/AUX ou MD est s61ectionn6 comme

source, I’alimentation est coupt!e,

●Quand I’appareil se met sous tension du fait de I’enregistrement

command6 par minuterie (voir page 27), Ie niveau de luminosit6

de I’affichage est r6g16sur “DIMMER Y(voir page 6), tous Ies

tdmoins de touche sent &einte et Ie volume est r6g16 sur Ie

niveau minimal (0).

oLa luminosit6 de I’affichage augmenle seulement quand on

utilise I’appareil, Si I’appareil n’est pas utilis6 pendant dix

second es, Ie niveau de luminosit6 passe au mode

pr4c6demment s61ectionn6 clans “DIM MODE”. (Voir page 6,)

(Si Ie niveau de Iuminosite est rr$g16sur’’DIM-OFF”, la Iuminosite

ne change pas, Quand Ie niveau est “DIMMER 3“, Ies t~moins

de touche s’6teignent,)

Appuyer sur ECO.

“ECO MODE” est affich6.

Appuyer sur ENTER clans Ies quatre secondes.

Le statut courant du mode economie d’energie est affiche.

Si Ie mode 6conomie d’6nergie est hors service: ECO OFF

Si Ie mode economie d’fhergie est en service: ECO ON

Tourner MULTI JOG clans Ies auatre secondes

pour rnettre kmode economie ‘d’6nergie en ou

hors service.

Exemple: Quand “ON” est selectionne

Le mode est automatiquement r6g16 au bout de quatre

secondes. II est aussi r6g16si on appuie sur ENTER clans Ies

quatre secondes aprt?s l’6tape 3,

Pour visualizer I’horloge quand tous Ies indicateurs de I’affichage

sent &eints, appuyer sur

pendant quatre secondes. CLOCK; I’heure est alors affich~e

FRAN~AIS 7

4--II

La premiere fois que I’on branche Ie cordon secteur a une prise

de courant apres I’achat, Ie jeu apparaR automatiquement. Cet

etat initial est invalide une fois que I’on aregle I’horloge interne.

Tant que I’on Iaisse I’horloge intacte, Ie jeu apparalt

automatiquement quand I’appareil est mis hors tension.

Utilisation du jeu Demo

Appuyer sur DEMO, que I’appareil soit sous ou hors

tension, et que I’horloge soit reglee ou pas.

Quand I’appareil est hors tension, Ie jeu est silencieux. Quand

I’appareil est sous tension, Ie jeu comprend une animation

sonore (appelee “son du jeu” clans [es explications suivantes).

Appuyer sur <P.

Trois chiffres se deplacent sur I’affichage.

Appuyer une fois sur ❑.

Le chiffre de gauche s’arr~te.

Appuyer deux fois sur ❑pour arr&er Ies deux

autres chiffres.

Marque:

On dispose de 20 points au demarrage du jeu.

Si Ies trois chiffres sent eaaux, 50 points sent ajoutes au score.

Si Ies chiffres ne sent Das eaaux, un point est soustrait.

Si Ie score atteint 9999, on a gagne.

Si Ie score tombe aO,on a perdu.

Pour annuler Ie jeu Demo

Appuyer sur DEMO.

Pour reinitialiser [e jeu Demo

Appuyer deux fois sur DEMO.

Pour changer la probability d’egalisation des trois

chiff res

Appuyer sur 4 ou -aplusieurs reprises pour selectionner

un des trois niveaux de probability Iors de I’utilisation du jeu

Demo, Uindicateur de numero de plateau change entre 1et 3

sur I’affichage. La probability d’egalisation augmente comme Ie

numero de plateau augmente de 1 a 3.

@-:-3,

Pour supprimer Ie son du jeu

D’abord, annuler Ie jeu Demo en appuyant sur DEMO. Ensuite,

tenir DEMO enfoncee jusqu’a ce que “~~ OFF soit affiche.

Pour retablir Ie son du jeu, tenir de nouveau DEMO enfoncee

jusqu’a ce que ‘(JJ ON” soit affiche.

●Pendant I’utilisation du jeu Demo, ■,+, -et +- ne

sent disponibles que pour ce jeu. Pour utiliser ces touches pour

Ies fonctions telles que lecture de disque compact ou autre,

annuler Ie jeu Demo.

●Pour changer Ie son du jeu, voir la partie “FONCTION

GENERATION DE RYTHME, page 9.

●Pendant Ie jeu Demo, certains indicateurs saris rapport avec

I’utilisation en tours s’allument sur I’affichage.

●Pendant I’enregistrement, DEMO est bloque et ne fonctionne

pas.

●Le jeu Demo et Ie son du jeu sent automatiquement annules si

on regle Ie volume quand I’appareil est sous tension.

8FRAN~AIS

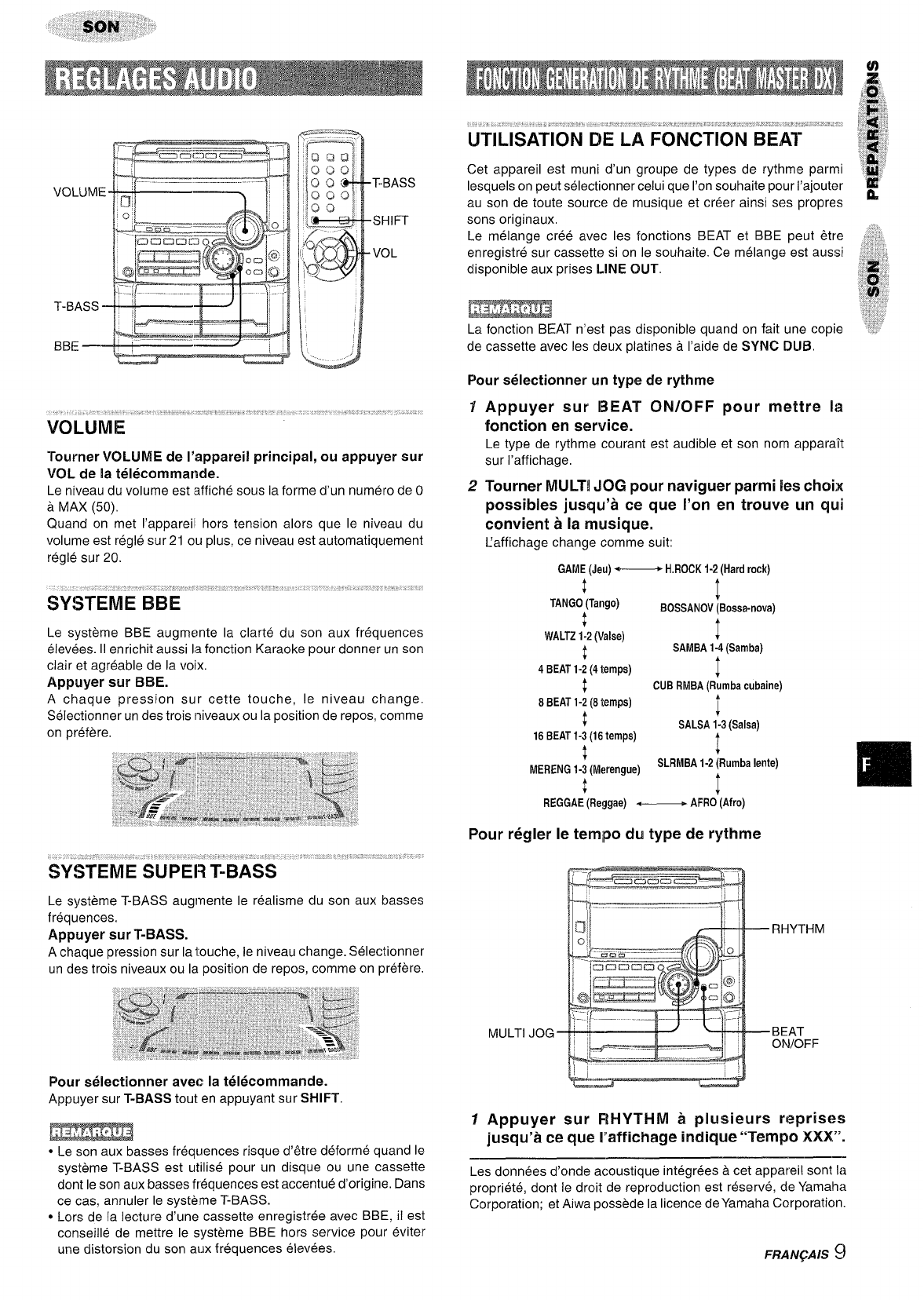

Tourner VOLUME de I’appareil principal, ou appuyer sur

VOL de la telecommande.

Le niveau du volume est affiche sous la forme d’un numero de O

aMAX (50).

Quand on met I’appareil hors tension alors que Ie niveau du

volume est regle sur 21 ou plus, ce niveau est automatiquement

regle sur 20.

Le systeme BBE augmente la clarte du son aux frequencies

elevees. II enrichit aussi la fonction Karaoke pour dormer un son

clair et agreable de la voix,

Appuyer sur BBE.

Achaque pression sur cette touche, Ie niveau change.

Selectionner un des trois Iniveauxou la position de repos, comme

on prefere,

Le systeme T-BASS auglmente Ie realisme du son aux basses

frequencies.

Appr.ryer sur T-BASS.

Achaque pression sur la touche, Ie niveau change. Selectionner

un des trois niveaux ou la position de repos, comme on prefere.

Pour selectionner avec la telecommande.

Appuyer sur T-BASS tout en appuyant sur SHIFT

●Le son aux basses frequencies risque d’&re deforme quand Ie

systeme T-BASS est utilise pour un disque ou une cassette

dent Ie son aux basses frequencies est accentue d’origine, Dans

ce cas, annuler Ie systeme T-BASS.

●Lors de la lecture d’une cassette enregistree avec BBE, il est

conseille de mettre Ie systeme BBE hors service pour eviter

une distortion du son aux frequencies eievees.

UTILISATION DE LA FONCTION BEAT

Cet appareil est muni d’un groupe de types de rythme parmi

Iesquels on peut selectionner celui que I’on souhaite pour I’ajouter

au son de toute source de musique et cr6er ainsi ses propres

sons originaux.

Le melange tree avec Ies fonctions BEAT et BBE peut @tre

enregistre sur cassette si on Ie souhaite. Ce melange est aussi

disponible aux prises LINE OUT.

La fonction BEAT n’est pas disponible quand on fait une copie

de cassette avec Ies deux platines aI’aide de SYNC DUB.

Pour selectionner un type de rythme

Appuyer sur IBEAT ON/OFF pour mettre la

fonction en service.

Le type de rythme courant est audible et son nom appara’it

sur I’affichage.

Tourner MULTI JOG pour naviguer parmi Ies choix

possibles jusqu’a ce que I’on en trouve un quli

convient ala musiquem

Uaffichage change comme suit:

GAME(Jeu)—H.ROCK1-2(Hardrock)

! t

TANGO(Tango) +

BOSSANOV

(Bossa-nova)

WALTZ1-2(Valse) 1

tSAMBA

1-4(Samba)

4BEAT1-2(4temps)

CUBRMBA(Rumbacubaine)

8BEAT1-2(8tempa)

JSALSA1-3(Salaa)

16BEAT1-3(16temps)

MERENG1-3(Merengue) SLRMBA1-2(RumbaIente)

REGGAE(Reggae) +— AFRO(Afro)

Pour regler Ie temlpo du type de rythme

MULTI JOG

.“—

7Appuyer sur FIHYTHM aplu!sieurs reprises

jusqu’a ce que I“afficf’tage indique “Tempo XXX”.

Les donnees d’onde acoustique integrees acet appareil sent la

propriete, dent Ie droit de reproduction est reserve, de Yamaha

Corporation; et Aiwa possede la Iicence de Yamaha Corporation.

Ems3ml

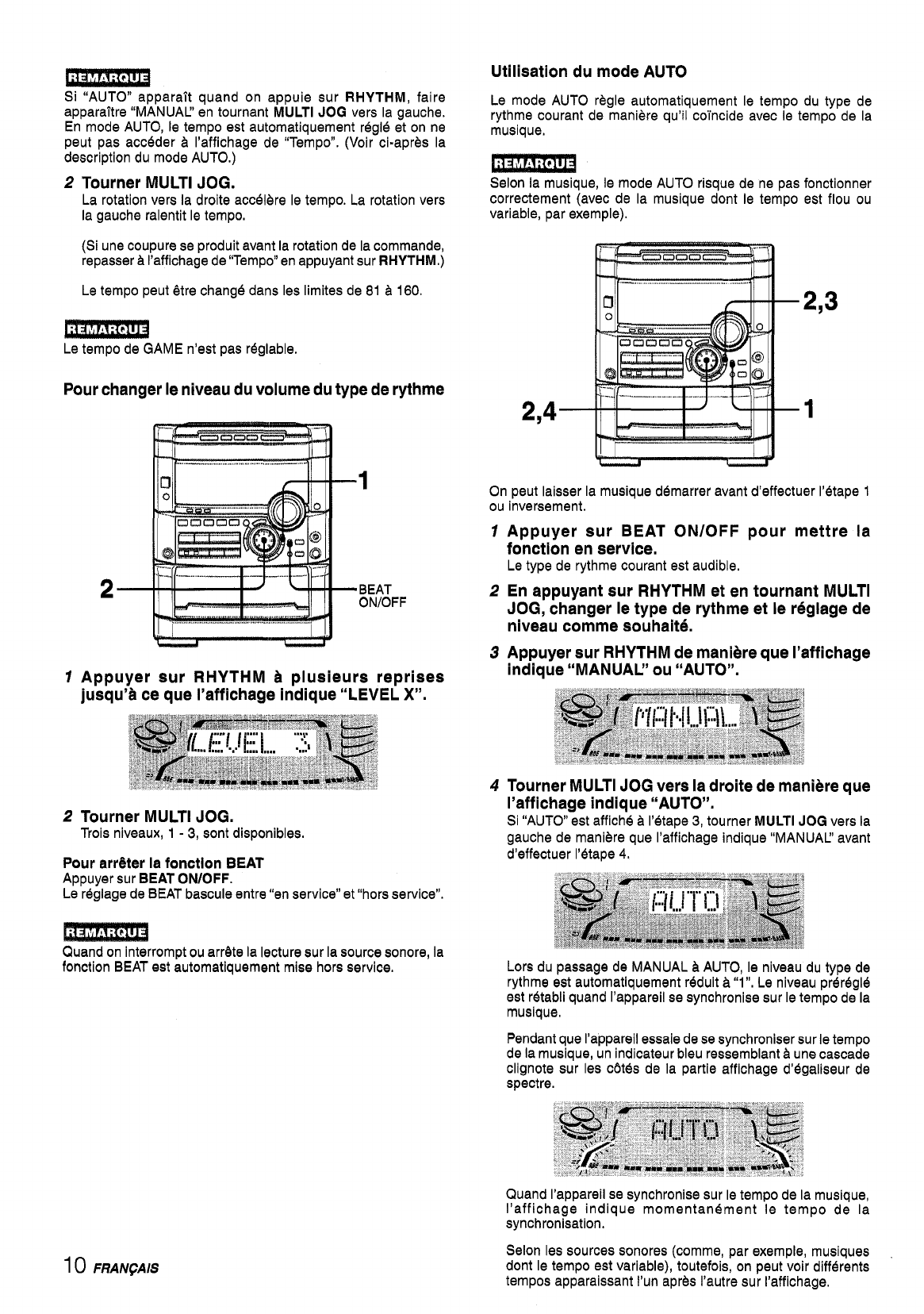

Si “AUTO” apparalt quand on appuie sur RHYTHM, faire

apparaltre “MANUAL’ en tournant MULTI JOG vers la gauche.

En mode AUTO, Ie tempo est automatiquement r6g16et on ne

peut pas acc6der ti I’affichage de “Tempo”. (Voir ci-aprbs la

description du mode AUTO,)

2Tourner MULTI JOG.

La rotation vers la droite acc41&e Ie tempo. La rotation vers

la gauche ralentit Ie tempo,

(Si une coupure se produit avant la rotation de la commande,

repasser AI’affichage de “Tempo” en appuyant sur RHYTHM,)

Le tempo peut 6tre chang6 clans Ies Iimites de 81 ~180,

Le tempo de GAME n’est pas r6glable,

Pour changer Ie niveau du volume du type de rythme

Caincacoca

I,....—.,,.,,,,,,,,,,,,,,,,,,,,,,,,,,,,., ,,,,,,.—

Ilnll A-u---l

2BEAT

ONIOFF

,*.......... ,,,.,.,...,,,.,,.,,.,.,.,...

7Appuyer sur RHYTHM hplusieurs reprises

jusqu’a ce que I’affichage indique “LEVEL X“.

2Tourner MULTI JOG,

Trois niveaux, 1-3, sent disponibles,

Pour arriiwer la fonction BEAT

Appuyer sur BEAT ON/OFF.

Le r6glage de BEAT bascule entre “en service” et “hors service”.

Quand on interrompt ou art%te la lecture sur la source sonore, la

fonction BEAT est automatiquement mise hors service,

10 FRAN~A/S

Utilisation du mode AUTO

Le mode AUTO rbgle automatiquement Ie tempo du type de

rythme courant de maniere qu’il co’incide avec Ie tempo de la

musique,

SeIon la musique, Ie mode AUTO risque de ne pas fonctionner

correctement (avec de la musique dent Ie tempo est flou ou

variable, par exemple).

2,4

2,3

On peut Iaisser la musique d6marrer avant d’effectuer l’6tape 1

ou inversement.

7Appuyer sur BEAT ON/OFF pour mettre la

fonction en service,

Le type de rythme courant est audible.

2En appuyant sur RHYTHM et en tournant MULTI

JOG, changer Ie type de rythme et Ie rdglage de

niveau comme souhait&

3Appuyer sur RHYTHM de manibre que I’affichage

indique “MANUAL” ou “AUTO”.

4Tourner MULTI JOG vers la droite de maniere que

I’affichage indique “AUTO”.

Si “AUTO est affich6 Al’6tape 3, tourner MULTI JOG vers la

gauche de manibre que I’affichage indique “MANUA12 avant

d’effectuer l’r5tape 4,

Lore du passage de MANUAL AAUTO, Ie niveau du type de

rythme est automatiquement r6duit A”1”, Le niveau pr6r6g16

est r&abli quand I’appareil se synchronise sur Ie tempo de la

musique,

Pendant que I’appareil essaie de se synchroniser sur Ie tempo

de la musique, un indicateur bleu ressemblant &une cascade

clignote sur Ies c6t6s de la partie affichage d’6galiseur de

spectre.

Quand I’appareil se synchronise sur Ie tempo de la musique,

I’affichage indique momentan6ment Ie tempo de la

synchronisation,

SeIon Ies sources sonores (comme, par exemple, musiques

dent Ie tempo est variable), toutefois, on peut voir diff6rents

tempos apparaissant I’un aprbs I’autre sur I’affichage.

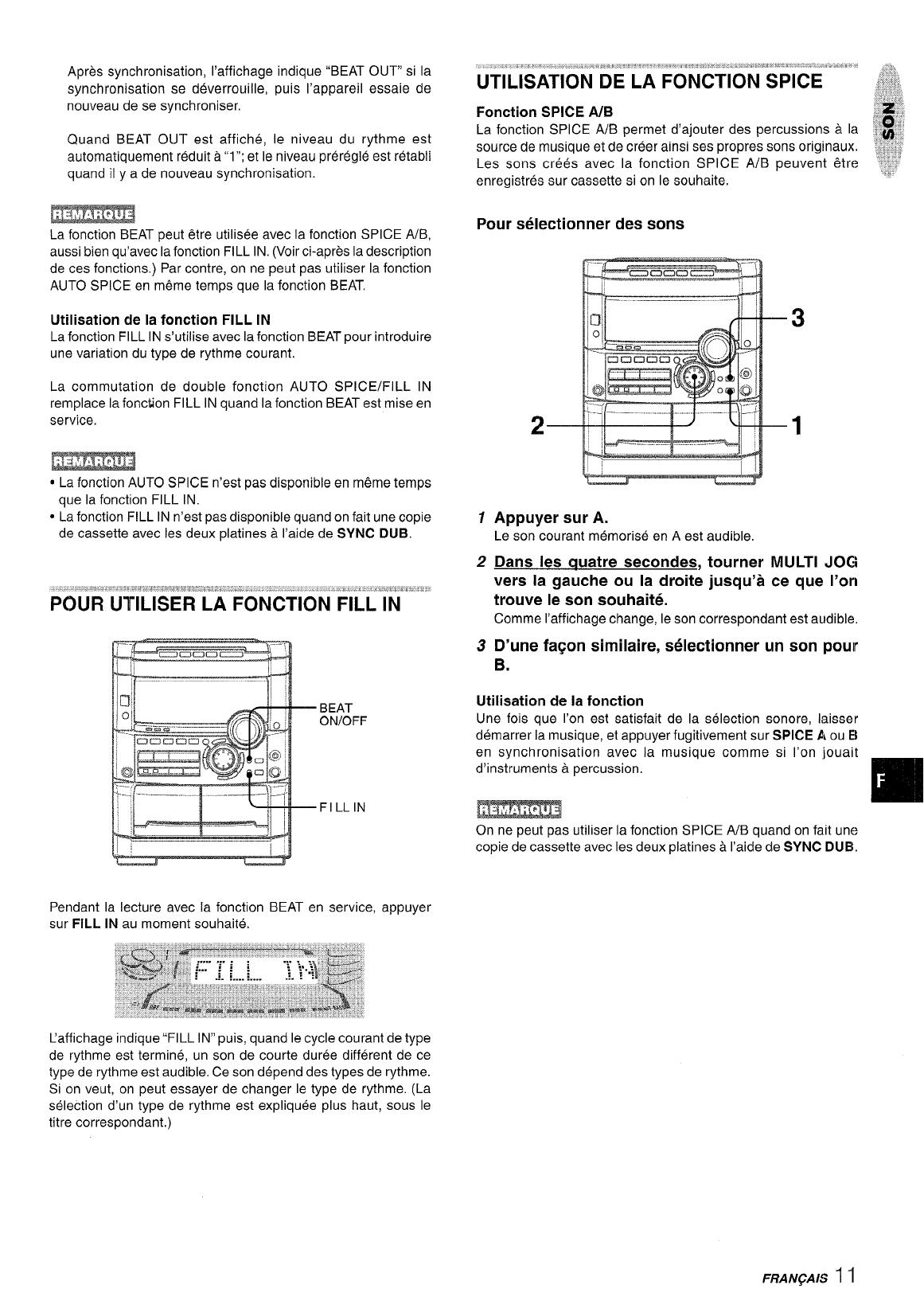

Apres synchronisation, I’affichage indique “BEAT OUT si la

synchronisation se deverrouille, puis I’appareil essaie de

nouveau de se synchroniser,

Cluand BEAT OUT est affiche, Ie niveau du rythme est

automatiquement reduit a“1”; et Ie niveau preregle est retabli

quand it ya de nouveau synchronisation.

La fonction BEAT peut etre utilisee avec la fonction SPICE A/B,

aussi bien qu’avec la fonction FILL IN. (Voir ci-apres la description

de ces functions.) Par contre, on ne peut pas utiliser la fonction

AUTO SPICE en m~me temps que la fonction BEAT,

Utilisation de la fonction FILL IN

La fonctionFILL IN s’utiliseavec la fonctionBEATpour introduire

une variation du type de rythme courant.

La commutation de double fonction AUTO SPICE/FILL IN

remplace la fonction FILL IN quand la fonction BEAT est mise en

service.

●La fonction AUTO SPICE n’est pas disponible en m6me temps

que la fonction FILL IN.

●La fonction FILL IN n’est pas disponible quand on fait une copie

de cassette avec Ies deux platines aI’aide de SYNC DUB.

POUR UTILISER LA FONCTION FILL IN

.BEAT

ONIOFF

I__q ~FILLIN

,: —

Pendant la lecture avec la fonction BEAT

sur FILL IN au moment souhaite.

en service, appuyer

Fonction SPICE A/B

La fonction SPICE A/B permet d’ajouter des percussions ala

source de musique et de creer ainsi ses propres sons originaux.

Les sons trees avec la fonction SPICE A/B peuvent Gtre

enregistres sur cassette si on Ie souhaite.

Pour selectionner des sons

II I—L

Appuyer sur A.

Le son courant memorise en Aest audible.

Dans Ies ctuatre secondes, tourner MULTI JOG

vers la gauche ou la droite jusqu’a ce que I’on

trouve Ie son souhaite.

Comme I’affichage change, Ie son correspondent est audible,

D’une faqon similaire, selectionner un son pour

Utilisation de la fonction

Une fois que I’on est satisfait de la selection sonore, Iaisser

demarrer la musique, et appuyerfugitivement sur SPICE Aou B

en synchronisation avec la musique comme si I’on jouait

d’instruments apercussion,

~❑

On ne peut pas utiliser la fonction SPICE A/B quand on fait unf?

copie de cassette avec Ies deux platines aI’aide de SYNC DUB.

Paffichage indique “FILL IN” puis, quand Ie cycle courant de type

de rythme est termine, un son de courte duree different de ce

type de rythme est audible. Ce son depend des types de rythme.

Si on veut, on peut essayer de changer Ie type de rythme. (La

selection d’un type de rythme est expliquee plus haut, sous Ie

titre correspondent,)

FRAN~AIS 11

Utilisation d’un mode “crissement”

C5CJOCIQ ;

---–—–- -#--Ii

Tenir SPICE Aenfonc@e. (Ne pas rek?icher la

touche tant que I’etape 2n’est pas terminee.)

L!affichage indique “SCT MODE”.

Tout en tenant encore la touche enfoncee, tourner

MULTI JOG,

SeIon Ie sens clans Iequel on tourne MULTI JOG, different

crissements sent produits.

Le mode “crissement” est invalide quand on rel~che la touche

Utilisation de la fonction AUTO SPICE

La fonction AUTO SPICE produit Ies sons de SPICE Aet Ben

synchronisation avec la musique, Ie son de Aen reponse aux

signaux de basse frequence, et Ie son de Ben reponse aceux

de frequence elevee.

●La fonction AUTO SPICE ne peut pas etre utilisee avec la

fonction BEAT.

“SeIon la musique, la fonction AUTO SPICE risque de ne pas

fonctionner comme on Ie voudrait. Le cas echeant, utiliser la

fonction SPICE A/B ala place.

●La fonction AUTO SPICE n’est pas disponible quand on fait

une copie de cassette avec Ies deux platines aI’aide de SYNC

DUB.

3,4,5

1, ,

5 h–- ‘-””“ >–-H

“4

Appuyer sur AUTO SPICE,

“A-SPICE apparatt sur I’affichage.

Appuyer sur SPICE A.

Le son actuellement memorise en Aest audible et son nom

appara~t sur I’affichage.

Chaque fois qu’on appuie sur A, Ie son est produit.

Si on veut changer Ie son de A, tourner MULTI

JOG jusqu’a ce que I’on trouve Ie son souhaite.

(Si Une coupure se produit apres avoir termine l’&ape 2et

avant d’effectuer I’etape 3, appuyer de nouveau sur SPICE

A.)

D’une fagon similaire, contr61er Ie son de Bet Ie

changer si on veut.

Pour regler Ie niveau des sons de Aet B, acceder

aI’affichage de “LEVEL X“ en appuyant sur

RYTHM autant de fois que necessaire, puis

tourner MULTI JOG clans Ies quatre secondes.

Trois niveaux, 1, 2et 3, sent disponibles.

Les niveaux de Aet Bsent regles en m~me temps.

Demarrer la lecture sur la source pour ecouter

I’effet.

Uindicateur bleu ressemblant a une cascade, situe agauche

de “BBE” sur l’affichage, clignote et Ie son de SPICE Aest

reproduit en synchronisation avec Ies graves, et celui de

SPICE BI’est en synchronisation avec Ies aigus.

Si on appuie fugitivement sur SPICE Aou Bou si on produit des

crissements quand un type de rythme est genere ou tandis qu’un

son FILL IN est produit, une coupure momentanee peut se

produire parfois clans Ie type de rythme ou clans Ie son FILL IN.

II en est de m~me pour Ies sons AUTO SPICE quand on appuie

fugitivement sur SPICE Aou Bou quand on produit des

crissements.

12 FRANQA/S

,. .,., ,.

SELECTK)N”D’UNE 60URBE ““

D’E5GALISATION PROGRAMMED

Cet appareil possede Ies cinq courbes d’egalisation

programmers differences suivantes,

ROCK: Son puissant accentuant Ies aigus et Ies graves.

POP: Presence accrue des parties vocales et de la gamme

moyenne,

LATIN: Frequencies elevees accentuees pour la musique Iatine.

CLASSIC: Son enrichi par des graves puissants et des aigus

fins.

JAZZ: Frequenciesbasses accentuees pour la musique de type

jazz.

I‘7

~+-!

Appuyer sur GEQ, puis tourner MULTI JOG clans

Ies quatre secondes pour selectionner une des

courbes d’egalisation programmers.

“GRAPHIC EQUALIZER” apparalt et Ie mode d’egalisation

graphique est affiche de maniere cyclique comme suit.

ROCK +POP ~LATIN *CLASSIC ~JAZZ

---------- Modesprogrammes----------:

M5 —M4— M3 —M2 —Ml‘J

‘----------- Modes manuels-------------:

Pour afficher Ie mode d’egalisation graphique courant

Appuyer sur GEQ. Le mode courant est affiche pendant quatre

secondes.

Pout’ annuler Ie mode selectionne

Appuyer deux fois sur GEQ.

ciGEQOFF’ appara~t et “GRAPHIC EQUALIZER” disparalt.

Pour selectionner avec la telecommande

Appuyer sur GEQ tout en appuyant sur SHIFT et, clansIes quatre

secondes, appuyer sur 4+ ou >aplusieurs reprises, Le mode

d’egalisation graphique est affiche de maniere cyclique comme

ci-dessus.

COURBE D’EGALISATION

1,3

2,4

On peut personnaliser une courbe d’egalisation comme on

prefere.

—

Appuyer sur GEQ, puis appuyer sur ENTER clans

Ies quatre secondes.

~affichage change et indique “GEQ LOW.

Dans Ies huit secondes, tourner MULTI JOG pour

regler Ie niveau de la frequence la plus basse.

Appuyer sur ENTER pour faire apparaftre “GEQ

HIGH”.

Lindicateur de niveau de la frequence la plus elevee clignote

pendant huit secondes,

Dans Ies huit secondes, tourner MULTI JOG pour

Les niveaux des frequencies comprises entre la plus basse et

la plus elevee sent regles en consequence.

Utilisation d’un casque

Brancher un casque muni d’une fiche stereo standard (613 mm

a) ala prise PHONES.

Aucun son ne sort par Ies enceintes quand un casque est

branche,

Reglage du son pendant l’enregistrement

La commande VOLUME n’a pas d’effet sur I’enregistrement. Elle

regle seulement Ie niveau des signaux allant aux enceintes et

au casque. Toutefois, ne pas oublier que I’enregistrement est

affecte par Ies fonctions BEAT, AUTO SPICE/FILL IN et SPICE

A/B, ainsi que par la fonction BBE.

FRAN$?AIS j3

MEMORISATION DES NOUVELLES

COURBES D’EGALISATION

1,2,4

1,3

Les modes manuels Ml -M5 permettent de memoriser jusqu’a

cinq courbes d’egalisation personnalisees.

Effectuer Ies etapes 1a4de la page precedence.

La courbe creee est affichee pendant huit secondes.

Dans Ies huit secondes, appuyer sur ENTER.

“M 1” clignote sur I’affichage pendant huit secondes.

●Si cette etape n’est pas terminee clans Ies huit secondes,

appuyer d’abord sur GEQ pour afficher’’GEQ ON”. Ensuite,

clans Ies quatre secondes, appuyer sur ENTER aplusieurs

reprises jusqu’a ce que “Ml” clignote.

Dans Ies huit secondes, tourner MULTI JOG pour

selectionner un des modes manuels Ml -M5 pour

memoriser la courbe.

Dans Ies huit secondes, appuyer sur ENTER.

La nouvelle courbe d’egalisation est memorisee.

Pour selectionner la courbe d’egalisation memorisee

Appuyer sur GEQ, puis tourner MULTI JOG pour selectionner

un des modes manuels Ml -M5 clans Ies quatre secondes.

Appuyer sur TUNER/BAND aplusieurs reprises

pour selectionner la gamme souhaitee.

FM —AM

Quand on appuie sur TUNER/BAND alors que I’alimentation

est toupee, I’appareil est mis sous tension directement.

Pour selectionner une gamme avec la telecommande

Appuyer sur BAND tout en appuyant sur SHIFT.

Appuyer sur ++ DOWN ou >UP pour

selectionner une station.

Achaque pression sur la touche, la fr6quence change.

Quand une station est regue, “TUNE” est affiche pendant deux

secondes.

Pendant la reception FM stereo, [[loll] est affiche.

([(ml]) TUNE

Pour rechercher une station rapidement (Recherche

automatique)

Tenir +DOWN ou -UP enfoncee jusqu’a ce que la

frequence commence achanger rapidement. Apres I’accord sur

une station, la recherche s’arr6te. Pour arr6ter la recherche

automatique manuellement, appuyer sur ++ DOWN ou >

UP.

●La recherche automatique risque de ne pas s’arr&er aux

stations dent Ies signaux sent tres faibles.

14 FRAN~A/S

Quand une emission FM stereo contient des parasites

Appuyer sur MONO TUNER tout en appuyant sur SHIFT de la

telecommande de maniere que “MONO” apparaisse sur

I’affichage.

Les parasites sent reduits, mais la reception est monophonique.

Pour retablir la reception stereophonique, repeter I’operation ci-

dessus de maniere que “MONO disparaisse.

Pour changer I’intervalle d’accord AM

Le reglage par defaut de [’intervalle d’accord AM est de 10 kHz

par pas. Si on utilise cet appareil clans une region ou Ie systeme

deallocation de frequencies est de 9 kHz par pas, changer

I’intervalle d’accord,

Appuyer sur POWER tout en appuyant sur +-,

Pour retablir I’intervalle initial, proceder de la,m~me fagon,

Quand on change I’intervalle d’accord AM, toutes Ies stations

memorisees sent supprimees, Une nouvelle memorisation est

alors necessaire.

Uappareil peut m6moriser un total de 32 stations. Quand une station

est memorisee, un numero de prereglage Iui est affecte, Pour

accorder directement I’appareil sur une station memorisee, utiliser

Ie numero de prereglage correspondent.

1Appuyer sur TUNER/BAND pour selectionner une

gamme, puis appuyer sur 44 DOWN ou ~UP

pour selectionner une station.

2Appuyer sur II SET pour memoriser la station.

Un numero de prereglage est affecte ala station, apartir de 1

clans I’ordre consecutif pour chaque gamme.

Numero de prereglage

3Repeter Ies 6tapes 1et 2.

Le station suivante ne sera pas memorisee si un total de 32

stations ont deja ete memorisees pour toutes Ies gammes.

“FULL’ est affiche si on tente de memoriser plus de 32 stations.

Utiliser la telecommande pour selectionner Ie numero de prereglage

directement,

7Appuyer sur BAND tout en appuyant sur SHIFT pour

selectionner une gamme.

2Utiliser Ies touches numeriques O-9 et +10 pour

selectionner un numero de prereglage.

Exemple:

Pour selectionner Ie numero de prereglage 20, appuyer sur +10,

+10 et 0,

Pour selectionner Ie numero de prereglage 15, appuyer sur +10

et 5.

Selection d’un numero de prereglage sur I’appareil principal

Appuyer sur TUNER/BAND pour selectionner une gamme, Ensuite,

appuyer sur 4P aplusieurs reprises ou tourner MULTI JOG,

Achaque pression sur <E, Ie numero superieur suivant est

selectionne.

Pour supprimer une station memorisee

Selectionner Ie numero de prereglage de la station asupprimer,

Ensuite, appuyer sur ❑CLEAR, puis appuyer sur II SET clans Ies

quatre secondes,

Les numeros de prereglage superieurs de toutes Ies autres stations

de la gamme sent diminues d’une unite.

FRAIV~AIS I5

EJECT EJECT

●Avec la platine 1, Ies cassettes sent toujours Iues sur Ies deux

faces.

Avec la platine 2, on peut choisir un mode d’inversion pour Iire

une face ou Ies deux.

●Pour la lecture, utiliser des cassettes de type I(normales), de

type II (haute polarisation/CrOp) ou de type IV (metal).

1Appuyer surTAPE/DECK 1/2 puis appuyer sur 4

PUSH EJECT pour ouvrir Ie porte-cassette.

Inserer une cassette avec Ie c6te expose du ruban magnetique

en has. Pousser Ie porte-cassette pour Ie fermer.

2Appuyer sur +> pour demarrer la lecture.

Numero de la

platine selectionnee Compteur

Pour selectionner un mode d’inversion (platine 2

seulement)

Achaque pression sur REV MODE, Ie mode d’inversion change.

Pour Iire une seule face, selectionner Z.

Pour Iire de la face avant ala face arriere une seule fois,

selectionner Z).

Pour Iire Ies deux faces aplusieurs reprises, selectionner C=).

●Quand il yades cassettes clans Ies deux platines, X) sur

I’affichage signifie “Lecture continue”.

Pour seiectionner une platine de lecture

Quand ii ydes cassettes en place clans Ies deux platines, appuyer

d’abord sur TAPE/DECK 1/2 pour selectionner une platine.

Le numero de la platine selectionnee est affiche.

Pour arri$ter la lecture, appuyer sur ■.

Pour mettre la lecture en pause (platine 2seulement), appuyer

sur 11. Pour reprendre la lecture, appuyer de nouveau sur cette

touche.

Pour changer de face Iue, appuyer sur +➤pendant la lecture

ou Ie mode pause.

Pour obtenir une avarice rapide ou un rembobinage, appuyer

sur 44 ou *. Ensuite, appuyer sur ■pour arrl%er Ie

defilement.

Pour demarrer la lecture quand I’alimentation est toupee

(fonction de lecture directe)

Appuyer sur TAPE/DECK 1/2. Pappareil est mis sous tension et

la lecture de la cassette en place commence.

Pour mettre Ie compteur a 0000

Appuyer sur ■CLEAR clans Ie mode arr&.

Le compteur est aussi mis a 0000 quand on ouvre et ferme Ie

porte-cassette.

Indicateur de face Iue

E: La face avant (orientee vers I’avant) est Iue.

+: La face arriere (orientee vers I’arriere) est Iue.

16 Fi?AN~A/S

S’il ya un blanc de quatre secondes ou plus entre Ies plages, on

peut retrouver facilement Ie debut de la plage courante ou

suivante pendant la lecture.

Appuyer sur ++ ou PP pendant la lecture en verifiant

I’indicateur de face Iue (+ ou ➤)affiche,

Par exemple, si on appuie sur *tandis que I’indicateur -est

affiche, la lecture de la plage suivante demarre.

La fonction senseur de musique risque de ne pas pouvoir detecter

Ies plages clans Ies cas suivants:

●blancs de moins de quatre secondes entre Ies plages.

*blancs presentant des parasites.

●longs passages abas niveau.

cenregistrements abas niveau.

Une fois que la lecture sur une platine est terminee, la lecture de

la cassette de I’autre platine demarre saris interruption.

Inserer cles cassettes clans Ies platines 1et 2.

Appuyeu’ sur TAPE/DECK 1/2 pour selectionner

la platine autiliser en premier.

Appuyer sur REV MODE pour selectionner Z].

Appuyer sur +- pour demarrer la lecture.

La lecturecontinuejusqu’ace qu’onappuiesur H.

Au sujet des cassettes

●Pour eviter un effacement accidental, utiliser un

tournevis ou tout autre objet effile pour casser Ies ergots

en plastique de la cassette apres I’enregistrement.

‘ace A

\:Q7

4@?

Rainure de

detection de

Ergot pour la

cassette de face A

type II

.-J

Pour enregistrer de nouveau sur une cassette, recouvrir

Ies cavites des ergots avec du ruban adhesif ou autre. (Sur

Ies cassettes de type II, faire attention a ne pas recouvrir

la rainure de detection de cassette de type 11.)

●Le ruban magnetique des cassettes de 120 minutes

ou plus est extr~mement fin et se deforme et

s’endommage facilement. Ces cassettes ne sent pas

recommandees.

●Tendre Ie ruban magnetique avec un crayon ou un objet

similaire avant d’utiliser une cassette. Un ruban magnetique

detendu peut se rompre ou s’emmeler clans Ie mecanisme.

FRAN~AIS 1 i7

‘T PLAY

1-3

RANnr7M/

,!-, -, !.

0-9,+1 o

SHIFT

MISE EN PLACE DE DISQUES

Appuyer sur CD, puis appuyer sur AOPEN/CLOSE

pour ouvrir Ie compartment adisques. Mettre Ie(s)

disque(s) en place avec Ie cdte portant I’etiquette

en haut.

Pour Iire un ou deux disaues, mettre Ies disques sur Ies

plateaux 1et 2.

Pour Iire trois disaues, appuyer sur DISC CHANGE pour faire

tourner Ies plateaux apres avoir mis deux disques en place.

Mettre Ie troisieme disque sur Ie plateau 3.

Fermer Ie compartment adisques en appuyant sur AOPEN/

CLOSE.

Numero de plateau

du disque aIire Temps de lecture total

Nombre total de plages

Mettre des disques en place.

Pour Iire tous Ies disaues situes clans Ie com~artiment,

appuyer sur 4>.

La lecture commence par Ie disque du plateau 1.

Numero de la plage

en tours de lecture Temps de lecture ecoule

Pour Iire un disaue seulement, appuyer sur une des

touches DISC DIRECT PLAY 1-3.

Le disque selectionne est Iu une fois.

Pour arr~ter la lecture, appuyer sur ■.

Pour mettre la lecture en pause, appuyer sur IE.Pour reprendre

la lecture, appuyer de nouveau sur cette touche.

Pour rechercher un point particulier pendant la lecture, tenir

44 ou -enfoncee jusqu’a ce que Ie point souhaite soit atteint.

Pour sauter au debut d’une plage pendant la lecture, appuyer

sur +ou >aplusieurs reprises ou tourner MULTI JOG.

Pour enlever des disques, appuyer sur AOPEN/CLOSE.

Pour demarrer la lecture quand I’aiimentation est toupee

(fonction de lecture directe)

Appuyer sur CD. IJappareil est mis sous tension et la lecture du

(ales) disque(s) en place commence.

Quand on appuie sur 4OPEN/CLOSE, I’appareii est aussi mis

sous tension et Ie compartment adisques s’ouvre.

Pour verifier Ie temps restant

Pendant la lecture, appuyer sur CD EDIT/CHECK. Le temps

restant jusqu’a ce que toutes Ies plages soient Iues est affiche.

Pour retablir I’affichage du temps de lecture, repeter cette

operation.

Quand on utilise la telecommande, appuyer sur CD EDIT/CHECK

tout en appuyant sur SHIFT.

Selection d’une plage avec la telecommande

1Appuyersur une destouchesDISC DIRECT PLAY 1-3 pour

selectionnerundisque.

2UtiliserIestouchesnumeriquesO-9et +1Opourselectionner

uneplage.

Exemple:

Pour selectionner la vingt-cinquieme piage, appuyer sur +10,

+10 et 5.

Pour selectionner la dixieme plage, appuyer sur +10 et O.

La lecture demarre ala pIage selectionnee et continue jusqu’a

la fin du disque.

Changement de disques pendant la lecture

Pendant qu’un disque est en lecture, on peut remplacer Ies autres

disques saris interrompre la lecture.

1Appuyer sur DISC CHANGE.

2Enlever [es disques et Ies remplacer par d’autres disques.

3Appuyer sur 4OPEN/CLOSE pour fermer Ie compartment

adisques.

●Pour mettre un disque de 8 cm en place, Ie poser clans Ie

renfoncement circuiaire du plateau.

●Ne pas mettre plus d’un disque compact sur un plateau.

●Ne pas incliner I’appareil avec des disques en place. Cela

pourrait provoquer des pannes.

●Ne pas utiliser des disques compacts de forme irreguliere (par.

ex. disques en forme de ca?ur ou octogonaux). Cela pourrait

provoquer des pannes.

18 FRAIV~AIS

LECTURE ALEATOIRE/REPETEE

Utiliser la telecommande.

Lecture aleatoire

ToutesIes plages du disque selectionne ou tous Ies disques peuvent

etre Ius clans un ordre aleatoire.

Lecture rep6tee

Un seul disque ou tous Ies disques peuvent We Ius aplusieurs

reprises,

AppuyeI’ sur RANDOM/REPEAT tout en appuyant sur SHIFT.

AchaquepressionsurIestouches, la fonction peut etre selectionnee

de fa~on cyclique.

Lecture aleatoire —RANDOM s’allume sur I’affichage.

Lecture rapetee —Gs’a[lume sur I’affichage.

Lecture aleatoire/repetee —RANDOM et C& s’allument sur

I’affichage.

Annulation —RANDOM et cdisparaissent de I’affichage.

Pour Iire tous Ies disaues, appuyer sur +E pour d6marrer la

lecture.

Pour Iire un seul disaue, appuyer sur une des touches DISC

DIRECT PLAY 1-3 pourdemarrerla lecture.

Pendant la lecture aleatoire, il est impossible de sauter ala plage

precedemment Iue en appuyant sur ~.

Les parties vierges se trouvant entre Ies plages enregistrees sur un

disque compact peuvent &re sautees pendant la lecture.

Appuyer sur CD BLANK SKIP.

“CD BLANK SKIP ON” est affiche et un petit point apparan sur

I’affichage,

Petit point

Appuyer sur <F pour demarrer la lecture,

Les-pa;ies vierges se {rouvant entre Ies plages sent sautees, et

Ie son est Iu saris interruption. Si Ie son d’une plage s’affaiblit (si

la plage se termine avec une diminution progressive du niveau

sonore), la partie de I’affaiblissement est aussi sautee.

Pour revenir ala lecture normale

Appuyerde nouveausurCD BLANK SKIP; “CDBLANKSKIP OFF

est affiche et Ie petit point disparait de I’affichage.

*II peut yavoir des cas or) la lecture avec saut des blancs ne

fonctionne pas correctement.

●La lecture avec saut des blancs est automatiquement annulee Iors

de I’ENREGISTREMENT AVEC MONTAGE ET CALCUL DU

TEMPS (voir page 22), Iors de I’ENREGISTREMENT AVEC

MONTAGE PROGRAMME (voir page 23) ou Iors de

I’enregistrement pendant la LECTURE PROGRAMMED (voir page

19) ou la LECTURE ALEATOIRE (voir page 19),

On peut programmer un maximum de 30 plages de n’importe Iequf?l

des disques en place.

Utiliser la telecommande.

Appuyer sur deux fois PRGM tout en appuyant sur

SHIFT en mode arr~t.

“PRGM” est affiche PRGM

●Quand on appuie une fois sur PRGM aI’etape 1, I’appareil

passe au PROGRAMME DE KARAOKE (voir page 25)

Appuyer sur une des touches DISC DIRECT PLAY

1-3 pour sdectionner un disque.

Passer &l’&ape suivante quand Ie plateau arr&e de tourner.

Utiliser Ies touches numeriques 0-9 et +1 Opour

programmer une plage.

Exemple:

Pour s61ectionner Iavingt-cinquieme plage, appuyersur+l O,+10

et 5.

Pour s61ectionner la dixieme plage, appuyer sur +10 et O.

Numero de la plage

selectionn6e

Numero de programme

Nombre total de plages

selectionnees

Temps de lecture total des

plages selectionnees

Repeter Ies eitapes 2et 3pour programmer d’autres

plages.

Appuyer sur 4> pour demarrer la lecture.

Pour verifier Ie programme

Achaque pressionsur +ou >clansIe mode arr6t, un numero

de disque, un numero de plage et un num&o de programme sent

affiches.

Pour effacer Ie programme

Appuyer sur ❑CLEAR en mode arr&.

Pour ajouter des plages au programme

Repeter Ies etapes 2et 3clans Ie mode arret, La plage seria

programmed ala suite de la derniere,

Pour changer Ies plages programmers

EffacerIe programmepuis repetertoutesIes etapes.

Pour Iire Ies plages programmers aplusieurs reprises

Apreslaprogrammationdesplages,appuyersurFtANDOM/REPEAT

aplusieursreprisestouten appuyantsur SHIFT jusqu’ace que C&

=pparaisse sur I’affichage.

●Pendant la lecture programmed, on ne peut pas effectuer la lecture

aleatoire, controller Ie temps restant et selectionner un disque OIU

une plage. “CAN’-r USE” est affiche si on tente de selectionner

une plage.

●“FULL’ est affiche si on tente de programmer plus de 30 plages.

H?AIV~A/S I{)

Cette partie explique comment enregistrer apartir du tuner, du

Iecteur de disques compacts ou d’un appareil externe.

~--=-h4

-. —-.-

.,___ _, _,.

..-

—.:

‘T‘B

Preparation

●Pour [’enregistrement, utiliser des cassettes de type I(normales)

ou de type II (haute polarisation/CrOz).

“Bobiner la cassette jusqu’a I’endroit ou on veut demarrer

I’enregistrement.

Inserer la cassette aenregistrer clans la platine

Inserer la cassette avec la face aenregistreren premier

orienteeversI’exterieurde I’appareil.

APUSH

EJECT

Appuyer sur REV MODE pour selectionner Ie

mode d’inversion.

Pourenregistrersur uneface seulement,selectionner=.

PourenregistrersurIesdeuxfaces,selectionner11 ou C=>.

Selectionner la fonction (TUNER/BAND, VIDEO/

AUX, CD ou MD) et preparer la source apartir de

Iaquelle on veut enregistrer.

Pour enreaistrer a~artir d’un disaue com~act, appuyer

sur CD et mettre Ie(s) disque(s) compact(s) en place.

Pour enreaistrer une emission de radio, appuyer sur

TUNER/BAND et accorder sur une station.

Pour enreaistrer apartir d’une source connectee, appuyer

sur VIDEO/AUX ou MD.

Appuyer sur ●REC/REC MUTE pour demarrer

I’enregistrement.

Lors de I’enregistrementapartir d’une sourceconnectee,

mettrecettesourceen lecture.

E&a

Quand la fonction selectionnee est CD, la lecture et

I’enregistrement demarrent simultanement.

Pour arrster I’enregistrement, appuyer sur ■,

Pour mettre I’enregistrement en pause, appuyer sur II.

(Applicable quand la source est TUNER, VIDEO/AUX ou MD.)

Pour reprendre I’enregistrement, appuyer de nouveau sur cette

touche.

Reglage du son pendant I’enregistrement

La commande VOLUME n’a pas d’effet sur I’enregistrement. Elle

regle seulement Ie niveau des signaux allant aux enceintes et

au casque. Toutefois, ne pas oublier que I’enregistrement est

affecte par Ies fonctions BEAT, AUTO SPIGE/FILL IN et SPICE

A/B, ainsi que par la fonction BBE.

. ...—

,,,.,*,,#,,,,,,,,8,,*,,.,q,,8

mJzw,s,sr-.=-.-. -..? J?.-.7 .!@,.@.!@.!@~. . . 4.!s-?-!.-? ,W,w.-p.!c .,. . -!e...,!,,’,*,8,,#, grw4,w,,,0808 *, ,.,,$ ,!4, ,,., e

INSERTION D’ESPACES BLANCS

L’insertion d’espaces blancs de quatre secondes permet

I’utilisation de la fonction senseur de musique. (Applicable quand

la source est TUNER/BAND, VIDEO/AUX ou MD,)

1Appuyer sur ●REC/REC MUTE pendant I’enregistrement

ou pendant Ie mode pause d’enregistrement.

~clignote sur I’affichage pendant quatre secondes et un

espace blanc de quatre secondes est fait. Ensuite, la platine

passe au mode pause d’enregistrement.

2Appuyer sur II pour reprendre I’enregistrement.

Pour inserer un estIace blanc de moins de ctuatre secondes,

appuyer de nouveau sur ●REC/REC MUTE tandis que ~

clignote,

Pour inserer un e.wace blanc de Dlus de auatre secondes,

appuyer de nouveau sur ●REC/REC MUTE une fois que la

platine passe au mode pause d’enregistrement. Achaque

pression sur la touche, un espace blanc de quatre secondes est

ajoute.

“Can’t REG” est affiche si on tente d’enregistrer sur une cassette

dent Ies ergots en plastique sent casses,

Pour effacer un enregistrement

S’assurer qu’aucun microphone n’est branche acet appareil et

tourner la commande MIC MIXING sur MIN (page 24). De plus,

s’assurer que Ies fonctions BEAT et AUTO SPICE sent hors

service (page 9).

Inserer 1: cassette aeffacer clans la platine 2et appuyer sur

TAPE/DECK 1/2 pour afficher ‘(TP 2“.

Bobiner la cassette jusqu’a I’endroit ou on veut demarrer

I’effacement.

Regler Ie mode d’inversion en appuyant sur REV MODE.

Appuyer sur ●REC/REC MUTE pour demarrer I’effacement.

20 Fi3AfV~A/S

●Bobiner la cassette jusqu’a I’endroit ou on veut demarrer

I’enregistrement.

●Le mode d’inversion est automatiquement regle sur =.

Remarquer que I’enregistrement ne sera fait que sur une face

de la cassette.

Appuyer sur TAPE/DECK 1/2.

Inserer la cassette originale clans la platine 1et

la cassette aenregistrer clans la platine 2.

Inserer chaque cassette avec la face aIire ou a enregistrer

orientee vers I’exterieur de I’appareil.

Appuyer sur TAPE/DECK 1/2 pour selectionner

la platine 1.

“TP 1” est affiche,

Appuyer sur ●REC/REC MUTE pour demarrer

I’enregistrement.

La lecture et I’enregistrement demarrent simultanement.

Pour arr&er la duplication

Appuyer sur ■.

Cette fonction permet de faire des copies exactes des deux faces

de la cassette originale, Les faces arriere des deux cassettes

demarrent en m~me temps des que la cassette la plus Iongue a

ete inversee.

●La duplication ne demarre pas a un point situe au milieu d’urw

face.

●Le mode d’inversion est automatiquement regle sur Z).

Appuyer sur TAPE/DECK 1/2.

Inserer la cassette originale clans la platine 1et

la cassette aenregistrer clans la platine 2.

Inserer chaque cassette avec la face aIire ou a enregistrer

orientee vers I’exterieur de I’appareil.

Appuyer une ou deux fois sur SYNC DUB pow

dernarrer I’enregistrement.

@Pour enregistrer avitesse normale, appuyer une fois

sur la touche de maniere que NORM-DUB soit affiche.

@Pour enregktrer agrande vitesse, appuyer deux fois

sur la touche de maniere que HIGH-DUB soit affiche,

Les cassettes sent rembobinees jusqu’au debut des faces

avant, puis I’enregistrement demarre.

Pour arr~ter la duplication

Appuyer sur ■.

Si I’ergot de securite d’une face ou I’autre de la cassette est

absent, I’enregistrement ne demarre pas.

FRAN~AIS 2‘1

6Amwver sur ●REC/REC MUTE Dour demarrer

La fonction enregistrement avec montage et calcul du temps

permet d’enregistrer apartir de disques compacts saris se

preoccuper de la duree de la cassette et de la duree des plages.

Quand un disque compact est en place, I’appareil calcule

automatiquement la duree totale des plages. Si necessaire,

I’ordre des plages est change de maniere qu’aucune plage ne

soit tronquee.

(Al: Intelligence Artificielle)

Ilenregistrement avec montage et calcul du temps ne demarrera

pas a un point situe au milieu d’une face. La cassette doit &re

enregistree apartir du debut d’une de ses faces.

Inserer la cassette clans la platine 2.

Inserer la cassette avec la face aenregistrer en premier

orientee vers I’exterieur de I’appareil.

Appuyer sur CD et mettre Ie(s) disque(s) en place.

Appuyer une fois sur CD EDIT/CHECK.

Quand on utilise la telecommande, appuyer une fois sur CD

EDITICHECK tout en arw-rvant sur SHIFT.

“EDIT” est affiche. “‘EDIT

●Si “PRGM” est affiche, appuyer sur CD EDIT/CHECK

Appuyer sur une des touches DISC DIRECT PLAY

1-3 pour selectionner un c$isque.

Utiliser Ies touches numeriaues O-9 de la

telecommande pour specifier “la duree de la

cassette.

On peut specifier une duree de 10 a 99 minutes.

Exemple: Quand on utilise une cassette de 60 minutes,

appuyer sur 6et O.

En quelques secondes, Ies plages aenregistrer sur chaque

face de la cassette sent determiners.

●La duree de la cassette peut aussi etre specifiee avec +,

-ou MULTI JOG. Plaaes

Temps pro~rammees

d’enregistrement restant pour la face A

I’enregistrement sur la premiere face.

La cassette est rembobinee jusqu’au debut de la face avant,

I’amorce est Iue pendant dix secondes, puis I’enregistrement

demarre. Une fois que I’enregistrement sur la face avant (face

A) est termine, I’enregistrement sur la face arriere (face B)

demarre.

Pour arr&er I’enregistrement

Appuyer sur ■.Lenregistrement de la cassette et la lecture du

disque compact s’arr&ent simultanement.

Pour effacer Ie programme du montage

Appuyer deux fois sur ■CLEAR de maniere que “EDIT”

disparaisse de I’affichage.

Pour controller I’ordre des numeros des plages

programmers

Avant I’enregistrement, appuyer sur CD EDIT/CHECK pour

selectionner la face Aou B, puis appuyer sur +ou ➤>a

plusieurs reprises.

Numeros des plages

Numero de plage programmers

Face de la cassette Nurnero de programme

Pour ajouter des plages d’autres disques au programme

du montage

S’il reste du temps sur la cassette apres I’etape 5, on peut ajouter

des daaes des autres disaues situes clans Ie com~artiment.

App;yer sur CD EDIT/C’HECK pour selectionne’r la face Aou

Appuyer sur une des touches DISC DIRECT PLAY 1-3 pour

selectionner un disque.

Selectionner Ies plages aI’aide des touches numeriques de

la telecommande. Une plage dent la duree de lecture est

superieure au temps restant ne peut pas &re programmed.

Repeter [es etapes 2et 3pour ajouter d’autres plages.

Duree des cassettes et temps du montage

La duree reelle d’une cassette est en general Iegerement

superieure acelle indiquee sur I’etiquette. Cet appareil peut

programmer des plages pour utiliser Ie temps en exces. Quand,

apres Ie montage, la duree totale d’enregistrement est Iegerement

superieure ala duree specifiee pour la cassette, I’affichage

indique Ie temps en exces (saris signe moins) au lieu du temps

restant de la face de la cassette (avec Ie signe moins).

●La fonction enregistrement avec montage et calcul du temps

ne peut pas ~tre utilisee avec Ies disques contenant 31 plages

ou plus. ‘(TR OVER” est affiche si un tel disque est utilise.

●Si I’ergot de securite d’une face ou I’autre de la cassette est

absent, I’enregistrement ne se fait pas,

22 FRAfV~AIS

Face de la cassette

A: Face du premier enregistrement

B: Face du deuxieme enregistrement

MULTI

JOG f-—

I!2

1Jd

La fonction enregistrement avec montage programme permet

de programmer Ies plages tout en controlant Ie temps restant

sur chaque face de la cassette.

Lenregistrement avec montage programme ne demarrera pas

a un point situe au milieu d’une face. La cassette doit 6tre

enregistree apartir du debut d’une de ses faces.

Inserer la cassette clans la platine 2.

Inserer la cassette avec la face aenregistrer en premier

orient6e vers I’exterieur de I’appareil.

Appuyer sur CD et mettre Ie(s) disque(s) en place.

Appuyer deux fois sur CD EDIT/CHECK.

Quand on utilise la telecommande, appuyer deux fois sur CD

EDIT/CHE!CK tout en appuyant sur SHIFT,

“EDIT et “PRGM” sent affiches.

“Si “Al” est affiche, appuyer de nouveau sur CD EDIT/

CHECK.

Utiliser Ies touches numeriques de la

‘telecommande pour specifier la duree de la

cassette.

On peut specifier une duree de 10 a 99 minutes.

*La duree de la cassette ~eut aussi &tre s~ecifiee avec ++,

Wou MULTI JOG. ‘

Duree de la cassette

Face Ade la cassette

(face avant)

Repeter I’etape 5pour Ie reste des plages de la

face A.

Une plage dent la duree de lecture est superieure au temps

restant ne peut pas etre programmed.

Appuyer sur CD EDIT/CHECK pour selectiomner

la face B, puis programmer Ies plages pour cette

face.

Apres s’etre assure que “B” est affiche, repeter I’etape 5.

Face Bde la cassette (face arriere)

Appuyer sw .REC/REC MUTE pour demarrer

I’enregistrement.

La cassette est rembobinee jusqu’au debut de la face avant,

I’amorce est Iue pendant dix secondes, puis I’enregistrement

demarre. Une fois que I’enregistrement sur la face avant (A)

est termine, I’enregistrement sur la face arriere (B) demarre.

Pour arrt$ter I’enregistrement

Appuyer sur IS. Lenregistrement de la cassette et la lecture du

disque compact s’arretent simultanement.

Pour contr61er I’ordre des numeros des plage!;

programmers

Avant I’enregistretment, appuyer sur CD EDIT/CHECK pour

selectionner la face Aou B, puis appuyer sur +ou >A

plusieurs reprises,

Numero de Numeros des plages

Numero de disque plage programmers

Face de la cassette Numero de programme

Pour changer Ie programme de chaque face

Appuyer sur CD Et)lT/CHECK pour selectionner la face Aou Et,

puis appuyer sur MCLEAR pour effacer Ie programme de la

face selectionnee, Ensuite, reprogrammed des plages.

Pour effacer Ie programme du montage

Appuyer deux fois sur ■CLEAR de maniere que “EDIT”

disparaisse de I’affichage.

“On peut programmer un maximum de 30 plages de n’importe

Iequel des disques en place.

●“FUL~ est affiche si on tente de programmer plus de 30 plages.

Dur6e maximale ●Si I’ergot de securite d’une face ou I’autre de la cassette est

d’enregistrement de la face Aabsent, I’enregistrement ne se fait pas.

Appuyer sur une des touches DISC DIRECT PLAY

1-3 pour seiectionner un disque.

Ensuite, utiliser Ies touches numeriques O-9 et

+1 Ode la teiecommande pour programmer une

plage.

Exemple: Pour selectionner la dixieme plage du disque 2,

appuyer sur DISC DIRECT PLAY 2, puis appuyer sur +10 et

Numero de la plage Temps restant Plages

selectionnee de la face Aprogrammers

Numero de programme FRAN~AiS 23

OOmO -

Pour chanter avec accompagnement par une source musicale,

on peut brancher un microphone (pas fourni) acet appareil.

Utiliser un microphone amini-fiche (3,5 mm 0).

Brancher Ie microphone ala prise MIC.

MIC

Appuyer sur une des touches de fonction pour

selectionner la source amixer, et mettre cette

source en lecture.

Regler Ie volume et la tonalite de la source.

Tourner la commande MIC MIXING pour regler Ie

volume de microphone.

Pour enregistrer Ie son de microphone mixe avec la

source sonore

Suivre la procedure d’enregistrement apartir de la source (voir

page 20).

SYNC DUB ne peut pas 6tre utilisee pour I’enregistrement de

mixage,

Quand on n’utilise pas Ie microphone

Tourner la commande MIC MIXING sur MIN et debrancher Ie

microphone de la prise MIC.

●Si un microphone est place trop pres d’une enceinte, un bruit

de hurlement risque de se produire. Le cas echeant, eloigner

Ie microphone de I’en.ceinte ou baisser Ie volume de

microphone.

●Si Ie son d’un microphone est extr~mement fort, il peut @tre

deforme. Le cas echeant, baisser Ie volume de microphone.

●Quand la fonction est changee, Ies reglages de volume de

microphone et de niveau d’echo sent annules.

Microphone recommande

Lutilisation d’un microphone de type unidirectionnel est

recommandee pour eviter Ie hurlement. Pour plus de details,

contacter Ie distributeur Aiwa local.

e4mie#!w*MwH$mwM&!BmMHB&wam.-&!m9.,#sa.,9e.a@.,* *.jakwH,@#m!,mmM)swM*!.!-B##,w=@ .mw*,mi8 !***!*{

FONCTIONS VOCAL FADEFUMULTIPLEX

Cet appareil permet I’emploi de disques ou de cassettes comme

sources Karaoke.

Utiliser la fonction Vocal Fader pour des disques ou cassettes

ordinaires.

Utiliser la fonction Multiplex pour des disques ou cassettes multi

audio.

Appuyer sur KARAOKE aplusieurs reprises pour

selectionner la fonction Vocal Fader ou Multiplex.

Achaque pression sur KARAOKE, une de ces fonctions est

selectionnee de maniere cyclique.

o@ @

@Vocal Fader

La partie vocale devient plus deuce que I’accompagnement.

@Auto Vocal Fader

La partie vocale devient plus deuce uniquement pendant qu’il

ya une entree audio par un microphone.

@Multiplex

Seul Ie son du canal gauche est audible par Ies deux enceintes

et Ie son du canal droit est attenue

@Auto Multiplex

Le son du canal gauche est audible par Ies deux enceintes et

Ie son du canal droit est attenue uniquement pendant qu’il y

a une entree audio par un microphone.

@Annulation

Pour changer Ie reglage du retard de la fonction Auto

Vocal Fader ou Auto Multiplex

La partie vocale attenuee peut &re retablie plus rapidement.

Quand la fonction Auto Vocal Fader ou Auto Multiplex est

selectionnee, “A-VF” ou “A-MPX” est affiche pendant trois

secondes puis I’affichage passe au nom de la fonction

selectionnee. Une fois que Ie nom de la fonction selectionnee

est affiche, tenir KARAOKE enfoncee jusqu’a ce que “FAST”

soit affiche.

Pour revenir au reglage initial, selectionner SLOW.

Quand I’alimentation est toupee, SLOW est selectionne.

Pour changer Ie canal audible de la fonction Multiplex

Quand la fonction Multiplex est selectionnee, “MPX-P’ est affiche

pendant trois secondes puis I’affichage passe au nom de la

fonction selectionnee. Une fois que Ie nom de la fonction

selectionnee est affiche, tenir KARAOKE enfoncee jusqu’a ce

que ‘rMPX-R soit affiche.

Pour revenir au reglage initial, selectionner MPX-L,

Quand I’alimentation est toupee, MPX-L est selectionne.

●Les fonctions Karaoke risquent de ne pas fonctionner

correctement avec Ies disques compacts ou cassettes suivants.

-Disques OU cassettes aenregistrement mono

-Disques ou cassettes enregistres avec de forts ethos

-Disques ou cassettes avec la partie vocale enregistree sur la

droite ou la gauche du spectre sonore

●Quand la fonction Karaoke est en service, Ie son est sorti en

monophonic.

“Quand la fonction est changee, la fonction Karaoke est annulee.

24 FRAPl~AIS

❑

Avant ou pendant la lecture de disque compact, on peut reserver

jusqu’a quinze plages aIire apres la plage courante. Chaque

reservation est effacee quand sa lecture est terminee,

Utiliser la tek$commande,

Appuyer sur CD et mettre Ies disques en place,

Appuyer une fois sur PRGM tout en appuyant sur

SHIFT.

Appuyer sur une des touches DISC DIRECT PLAY

1-3 pour selectionner un disque.

Ensuite, programmer une plage aI’aide des

touches numeriques O-9 et +1 O.

Numero du Numero de la

disque reserve plage reservee

Rep@ter I’etape 3pour reserver d’autres plages.

Appuyer sur +> pour demarrer la lecture.

Une fo~ qu’une plage est Iue, elle est effacee du programme.

Numero de disque

Disque en de la derniere Nombre de plages

tours de lecture reservation reservees restantes

Pour aiouter une reservation pendant la lecture ‘,:

,!,,,,%,,

.,.,. .

Repete; I’etape 3.

Pour contr61er k-s plages reservees f~fi

Appuyer, apusieurs reprises, sur CD EDIT/CHECK de I’appareil ‘,:.F:;,

principal ou sur Ct) EDIT/CHECK tout en appuyant sur SHIF’T ‘~~”1

de la telecommande. Achaque pression, un numero de disque ?3’,7;,

et un numero de plage sent affiches clans I’ordre reserve.

Pour arr&er la lecture

Appuyer sur ❑.

Quand on appuie sur +>, la lecture redemarre ala derniere

plage.

Pour sauter la plage en tours de lecture

Appuyer sur ~b. La plage sautee est effacee du programme,

Pour effacer toutes Ies reservations

Appuyer sur -- Aplusieurs reprises jusqu’a ce que “K -POO”

soit affiche.

Pour annuler Ie programme de Karaoke, appuyer une fois de

plus sur cette touche. L’affichage repasse acelui de la lecture

de disque compact,

●Si Ie numero de plage reserve n’existe pas sur Ie disque

selectionne, I’appareil arrete la lecture et I’affichage clignote,

Dans ce cas, appuyer sur -pour sauter I’erreur. Ensuite,

appuyer sur <P pour demarrer la lecture ala plage reservee

suivante.

“Si on appuie plusieurs fois sur PRGM aI’etape 1, “PRGM” est

affiche et I’appareil passe au mode lecture programmed de

disque compact (voir page 19).

Pour annuler la lecture programmed, appuyer sur ❑CLEAR.

Numero de plage de la Le numero de la plage en

derniere reservation tours de lecture clignote.

FRAIV~AIS 25

,, I .

4 L ii4

L’horloge est affichee. (Le signe “:” entre Ies heures et Ies minutes

clignote.) Lors du premier branchement du cordon secteur a une

prise de courant apres I’achat ou quand Ie reglage de I’horloge

est annule du fait d’une interruption d’alimentation, la totalite de

I’affichage de I’horloge clignote.

Appuyer sur CLOCK,

Quand on utilise la telecommande, appuyer sur CLOCK tout

en appuyant sur SHIFT.

Dans les auatre secondes, tourner MULTI JOG

pour specifier Ies heures et Ies minutes.

La rotation de MULTI JOG change ala fois Ies heures et Ies

minutes.

On peut aussi utiliser ++ ou -au lieu de MULTI JOG. Le

fait de tenir I’une ou I’autre de ces touches enfoncee fait varier

I’heure rapidement.

Appuyer sur ENTER ou 11.

Lhorloge demarre a 00 seconde.

Pour retablir un reglage initial de l’horloge

Pour retablir Ie reglage initial de I’horloge, appuyer sur CLOCK

avant de terminer I’etape 3. Ceci annule tout nouveau reglage.

Pour faire apparaitre I’horloge quand un autre affichage

est en service

Appuyer sur CLOCK. L’heure est affichee pendant quatre

secondes puis I’affichage initial reappara~t. Toutefois, l’heure ne

peut pas &re affichee pendant I’enregistrement.

Pour passer au format de 24 heures

Appuyer sur CLOCK puis appuyer sur 9clans Ies quatre

secondes.

Pour retablir Ie format de 12 heures, proceder de la m~me

maniere.

Si I’affichage de I’horloge clignote

Ceci est dii a une interruption d’alimentation. Lheure courante

doit 6tre reglee de nouveau.

Si I’alimentation est interrompue pendant plus d’environ 24

heures, tous Ies reglages memorises apres I’achat doivent

6tre faits de nouveau.

<—/ ,—.j

,---[—,r—?,--lr’nr-----l

~;---------- 3

— —

Lappareil peut ?#re mis hors tension automatiquement au bout

d’un temps specifie.

Utiliser la telecommande.

1Appuyer sur SLEEP tout en appuyant sur SHIFT.

JOG

hors

Le temps change entre 5et 240 minutes par pas de 5 minutes.

On peut aussi utiliser +et -au lieu de MULTI JOG.

Temps specifie

Pour contr61er Ie temps restant jusqu’a la mise hors

tension

Appuyer une fois sur SLEEP tout en appuyant sur SHIFT. Le

temps restant est affiche pendant quatre secondes.

Pour annuler la minuterie d’arr~t

Appuyer deux fois sur SLEEP tout en appuyant sur SHIFT de

maniere que “SLEEP oFF apparaisse sur I’affichage.

Si Ie mode economie d’energie (voir page 7) est en service, tous

Ies indicateurs de I’affichage s’eteignent quand I’alimentation est

toupee. Pour faire apparaltre I’horloge, appuyer sur CLOCK;

I’heure est alors affichee pendant quatre secondes.

26 FRAN~AIS

TIMER

SHIFT

Avec la minuterie integree, I’appareil peut 6tre mis sous tension

chaque jour a[’heure specifiee,

Pr6paraticm

S’assurer que I’horloge est reglee correctement.

Appuyer sur une ties touches de fonction pour

selectionner une source.

*Si on appuie sur TUNER/BAND, la gamme ne peut pas &re

selectionnee acette etape.

Appuyer sur TIMER aplusieurs reprises jusqu’a

ce que 0 apparaisse sur I’affichage.

Quand on utilise la telecommande, appuyer sur TIMER tout

en appuyant sur SHIFT,

L’heure et Ie nom de la source audio clignotent

alternativement,

Dans Ies six secondes, tourner MULTI JOG pour

specifier I’heure de la mise sous tension par la

minuterie, puis appuyer sur ENTER ou II.

La rotation de MULTI JOG change ala fois Ies heures et Ies

minutes.

On peut aussi utiliser ++ ou *au lieu de MULTI JOG. Le

fait de tenir I’une ou I’autre de ces touches enfoncee fait varier

I’heure rapidement.

Dans Ies uuatre secondes, tourner MULTI JOG

pour s61ectionner la duree de la mise sous

tension par la minuterie.

La duree peut 6tre specifiee entre 5et 240 minutes par pas

de 5 minutes.

On peut aussi utiliser ++ ou ›~ au lieu de MULTI JOG,

La duree est automatiquement reglee au bout de quatre

secondes, Elle est aussi reglee si on appuie sur ENTER ou

II clans Ies quatre secondes apres I’etape 4,

Regler Ie volume. g

Lors de la mise sous tension par la minuterie, Ie son de Iia

source sera reproduit au niveau du volume regle acette etape, %

Toutefois, si Ie niveau du volume est regle a 21 ou plus, il *

sera automatiqL\ement regle a 20 lors de la mise sous tension, ~~i

Preparer la source. ;~,

Pour ecouter un disque compact, mettre Ie disque aIire en ~K$,

premier en place sur Ie plateau 1. ;,,W2’”;

Pour ecouter ulne cassette, I’inserer clans la platine 1 ou 2!, W

Pour ecouter la radio, accorder sur une station. 8

‘,, ;:

Appuyer sur POWER pour mettre I’appareil hors 4

ten-sion.

Quand I’heure de la mise sous tension par la minuterie e$t *

atteinte, I’appareil est mis sous tension et la lecture commence

sur la source selectionnee,

En appuyant sur une des touches de fonction avant d’appuyer

sur ENTER ou Ill aI’etape 3, on peut changer la sourc,s

selectionnee aI’etape 1,

Pour contrder k! reglage de la minuterie

Appuyer sur TIMEIR.

La source selectionnee, I’heure de la mise sous tension par la

minuterie et la duree de la mise sous tension par la minuterie

sent affichees pendant quatre secondes.

Pour changer ur?reglage

Recommence apartir de I’etape 1.

Toutefois, si on ne change pas I’heure de la mise sous tension

par la minuterie, appuyer deux fois sur ENTER aI’etape 3et

continuer apartir cle I’etape 4.

Pour annuler provisoirement Ie mode attente de mintuterie

Appuyer sur TIMER aplusieurs reprises de maniere que @

disparaisse.

Pour retablir Ie mode attente de minuterie, appuyer de nouveau

sur la touche de maniere que @soit affiche,

Utilisation de I’appareil Iorsque la minuterie est reglee

On peut utiliser I’appareil normalement apres avoir regle la

minuterie,

Avant de mettre I’appareil hors tension, effectuer Ies etapes 5et

~❑

●La lecture et I’enregistrement commandes par la minuterie m?

se feront pas si I’appareil n’est pas mis hors tension.

*Un appareil connecte ne peut pas 6tre mis sous et hors tension

par la minuterie integree de I’appareil principal, Utiliser une

minuterie externe,

... ’,,, b,.,,. ,~~ .’ $”” “$~’’~$~@ “,. !”.,.” “.. ..,: ~,’%!’””

EN REGISTREMENT COMMANDE PAR

MINUTERIE

L’enregistrement commande par minuterie est applicable

seulement aux sources TUNER et VI DEO/AUX (avec une

minuterie externe).

Appuyer sur TUNER/BAND ou VIDEOIAUX pour selectionner

une source, puis appuyer sur TIMER aplusieurs reprisea

jusqu’a ce que OREC s’allume sur I’affichage. Dans Ies six

secondes, effectuer Ies etapes de la partie “REGLAGE DE LA

MINUTERIE” apartir de I’etape 3et, apres I’etape 6, ins6rer la

cassette aenregistrer clans la platine 2.

●Quand Ie mode economie d’energie (voir page 7) est en service,

Ie niveau du volume de I’enregistrement commande par

minuterie sera O(niveau minimal),

●On ne peut pas utiliser la fonction minuterie pour enregister A

partir d’un disque compact ou d’une cassette.

FCD DIGITAL OUT

(OPTICAL)

m~‘IDEOIAUX

●mMD

●*LINE OUT

●*

SUPER

●*WOOFERS

Pour plus de details, se reporter au mode d’emploi de I’appareil

connecte.

●Les cordons de raccordement ne sent pas fournis. Se procurer leS

cordons necessaires.

●Pour Ies appareils optionnels disponibles, consulter Ie distributeur

Aiwa local.

Cet appareil peut recevoir des signaux sonores analogiques par ces

prises.

Utiliser un cable afiches phono RCA pour connecter un appareil

audio (tourne-disque, Iecteur de disque laser, Iecteurde minidisque,

magnetoscope, te[eviseur, etc.).

Connecter la fiche rouge ala prise VIDEO/AUX Ret la fiche blanche

ala prise VIDEO/AUX L.

Pour connecter un tourne-disque

Utiliser un tourne-disque Aiwa muni d’un amplificateur aegaliseur

integre.

Ces prises sent recommandees pour la connexion d’un lecteur de

minidisque.

Utiliser un cable afiches phono RCA.

Connecter la fiche rouge ala prise MD Ret la fiche blanche ala

prise MD L,

Cet appareil peut sortir Ies signaux sonores analogiques par ces

prises.

Utiliser un cable afiches phono RCA pour connecter un appareil

audio muni de prises LINE IN (entree analogique).

Connecter la fiche rouge ala prise LINE OUT Ret la fiche blanche

ala prise LINE OUT L.

PRISES SUPER WOOFERS 4

Connecter des caissons de graves alimentes optionnels munis d’un

amplificateur integre aces prises.

5’‘1!

Pour utiliser I’appareil connecte aux prises VIDEO/AUX ou aux prises

MD, proceder de la maniere suivante.

1Appuyer sur VIDEO/AUX ou MD.

Pour utiliser I’aopareil connecte aux m’ises VIDEO/AUX, appuyer

sur VIDEO/AUX. “VIDEO appara~t sur I’affichage.

Pour utiliser I>amareil connecte aux rxises MD, appuyer sur MD.

“MD” apparalt sur I’affichage.

2Mettre I’appareil connecte en lecture.

Pour changer un nom de source sur I’affichage

Quand on appuie sur VIDEO/AUX, “VIDEO est affiche initialement.

On peut remplacer ce nom par “AUX ou “TV.

Lappareil etant sous tension, appuyer sur POWER tout en appuyant

sur VIDEO/AUX.

Repeter cette procedure pour selectionner un des noms.

Pour regler Ie niveau sonore de la source externe

Si Ie niveau sonore de la source externe est beaucoup plus eleve ou

beaucoup plus faible que celui des autres sources, ie regler de la

maniere suivante.

1Appuyer sur VIDEO/AUX ou MD et mettre I’appareil en lecture.

2Appuyer sur +ou -de maniere que Ie niveau sonore soit

Ie m~me que celui des autres sources,

Ne pas connecter un appareil aux prises LINE OUT et aux prises ~

VIDEO/AUX simultanement. Cela genererait des parasites et Pendant I’enregistrement, Ie niveau sonore ne peut pas i5tre regle.

provoquerait une panne

Cet appareil peut sortir Ies signaux sonores numeriques de disque

compact par cette prise.

Utiliser un cable optique pour connecter un appareil audio numerique

(platine DAT, enregistreur de minidisque, etc.).

Enlever Ie capuchon antipoussiere @de la prise CD DIGITAL OUT

(OPTICAL). Ensuite, connecter la fiche d’un cable optique acette

Quand la prise CD DIGITAL OUT (OPTICAL) n’est pas utilisee

Mettre en place Ie capuchon antipoussiere fourni.

28 FRAPl~AIS

Un entretien et des soins reguliers de I’appareil et des disques

et cassettes sent necessaires pour assurer un fonctionnement

optimal.

Nettoyage du coffret

Utiliser un chiffon doux et sec.

Si I’appareil est extr@mement sale, utiliser un chiffon doux

Iegerement imbibe d’une solution detergence deuce. Afin de ne

pas alterer Ie fini de I’appareil, ne pas utiliser de solvants forts,

tels que de I’alcool, de la benzine ou du diluant.

Nettoyage des t&es du magnetocassette

Quand Ies kftes du magnetocassette sent sales:

-il n’y apas de sons aigus

-Ie son est trop faible

-Ie son est desequilibre

-I’effacement d’une cassette est impossible

-I’enregistrement d’une cassette est impossible

Toutes Ies dix heures d’utilisation, nettoyer Ies t6tes du

magnetocassette avec une cassette prevue acet effet.

Pour plus de details, se referer au mode d’emploi de la cassette

de nettoyage.

Demagnetisation des t~tes du magnetocassette

Ala Iongue, Ies t~tes du magnetocassette peuvent devenir

magnetisees. Ceci peut restreindre la plage de sortie des

cassettes enregistrees et augmenter Ie bruit.

AI’aide d’une cassette de demagnetisation disponible clans Ie

commerce, demagnetiser Ies tetes du magnetocassette toutes

Ies 20 a 30 heures d’utilisation.

Pour plus de details, se referer au mode d’emploi de la cassette

de demagnetisation.

$oins des disques

●Si un disque est sale, I’essuyer du centre vers I’exterieur avec

un chiffon de nettoyage.

oApres la lecture d’un disque, Ie ranger clans son etui

Iaisser Ie disque clans un endroit chaud ou humide.

Soins des cassettes

Ne pas

●Apres I’utilisation, ranger Ies cassettes clans Ieurs boltes.

*Ne pas Iaisser Ies cassettes pres d’un aimant, d’un moteur

electrique, d’un televiseur ou de toute autre source de champ

magnetique. Cela diminuerait la qualite sonore et provoquerait

du souffle,

MNe pas exposer Ies cassettes au soleil ni Ies Iaisser clans un

vehicule gare au soleil.

of)

Si I’appareil ne fonctionne pas comme decrit clans ce mode .;g:

d’emploi, contlder Ie guide suivant. 3

?,;.,’”,,

,.u.

GENERALITIES

II n’y apas de son. ‘B’

6Le cordon secteur est-il branche correctement?

*N’y a-t-ii pas une mauvaise connexion? (+ page 4) ~

eII yapeut-etre un court-circuit clans Ies bornes d’enceinte.

+Debrancher Ie cordon secteur puis corriger Ies connexions

d’enceinte. B

*Une touche de fonction incorrect n’est-elle pas en service? ,~

Le son ne sort que par une seule ermeinte.

*Lautre enceinte n’est-elle pas deconnectee? :$ ~

Le son sorti n’est pas stereo. ‘.5’

*La fonction Karaake n’est-elle pas en service? (+ page 24) “z

Un affichage ou lun fonctionnement errone se produit. #‘

+Reinitialiser I’appareil comme indique ci-dessous.

L’appareil n’est pas sous tension.

+Debrancher Ie cordon secteur puls Ie rebrancher quelques

secondes apr&s.

PARTIE TUNER

II y a des charges statiques constants en forme d’onde.

*Ilantenne est-elle connectee correctement? (+ page 5)

*Le signal n’est-il pas faible?

+Connecter une antenne exterieure.

La reception presente des parasites ou kson pr&ente

de la distortion.

*Le systeme ne capte-t-il pas des bruits exterieurs ou des ondes

reflechies?

+Changer I’orientation de I’antenne.

+Eloigner I’appareil d’autres appareils electriques.

PARTIE MAGNETOCASSETTE

La bande ne defile pas.

cLa platine 2n’est-elle pas en mode pause? (+ page 16)

Le son est deseqluilibre OIJtrop faible.

~La tete de lecture n’est-elle pas sale? (+ page 29)

L’enregistrement est impossible.

*Un ergot de securite de la cassette n’est-il pas absent? (+

page 20)

*La t&e d’enregistrement n’est-elle pas sale? (+ page 29)

L’effacement est impossible.

eLa tete d’effacement n’est-elle pas sale? (+ page 29)

*Une cassette au metal n’est-elle pas utilisee ?

II n’y apas de sons aigus.

eLa t6te d’enregistrement/de lecture n’est-elle pas sale? (+ page

29)

PARTIE LECTEUR DE DISQUES COMPACTS

La lecture ne fonctionne pas.

=Le disque est-il cc)rrectement mis en place? (+ page 18)

*Le disque n’est-il pas sale? (+ page 29)

*N’y a-t-ii pas de la condensation sur la Ientille?

+Attendre environ une heure puis essayer de nouveau.

Pour reinitiaiiser

Si une anomalie aEmara!t sur la fen&re d’affichage ou clans Ie

magnetocassette, reinitialiser I’appareil de la mar~ere suivante

1Appuyer Sur PO’WER pour couper I’alimentation.

2Tout en appuyant ❑CLEAR, appuyer POWER pour remettrel

I’appareil sous tension. Toutes Ies donnees memorisees apres

I’achat sent effacees.

Si aI’etape 1I’alimentation ne peut pas ~tre toupee du fait d’urw

anomalie, reinitialiser en debranchant Ie cordon secteur, puis Ie

rebrancher. Ensuite, effectuer I’etape 2.

FRAN~A\S 29

Enceintes acoustiques SX-NA772

Atmareil txinci~al CX-NA767

Partie tuner FM

Plage d’accord 87,5 MHz a 108 MHz

Sensibility utile (IHF) 13,2 dBf

Bormes d’antenne 75 ohms (asymetrique)

Partie tuner AM

Plage d’accord 530 kHz a 1710 kHz (par pas de

10 kHz)

531 kHz a 1602 kHz (par pas de 9

kHz)

Sensibility utile 350 pV/m

Antenne Antenne cadre

Partie amplificateur

Puissance de sortie 80 W+80 W(50 Hz –20 kHz,

D.H.T. inferieure a1%, 6ohms)

Distortion harmonique totale 0,1 %(50 W, 1kHz, 6ohms, DIN

Entrees

Sorties

Partie magnetocassette

Format de piste

Reponse en frequence

Systeme d’enregistrement

T&es

AUDIO)

VIDEO/AUX: 316 mV (reglable)

MD: 316 mV (reglable)

MIC: 1,8 mV (10 kohms)

SPEAKERS:

acceptent des enceintes de 6

ohms ou plus

SURROUND SPEAKERS:

acceptent des enceintes de 8 a 16

ohms

SUPER WOOFERS: 2,2 V

LINE OUT: 150 mV

PHONES (prise stereo): accepte

un casque de 32 ohms ou plus

4pistes, 2canaux stereo

Bande CrOz 50 Hz – 16000 Hz

Bande normale: 50 Hz – 15000 Hz

Polarisation CA

1t6te de lecture (platine 1)

1t&e d’enregistrement/de iecture,

1t~te d’effacement (platine 2)

Partie Iecteur de discwes compacts

Laser

Convertisseur N/A

Rapport signal/bruit

Distortion harmonique

Pleurage et scintillement

Generalities

Alimentation eiectrique

Puissance absorbee

Dimensions de I’appareil

principal (Lx HxP)

Poids de I’appareil principal

Puissance absorbee

en attente

Laser asemi-conducteurs (k =780

nm)

1bit, double

85 dB (1 kHz, OdB)

O, O&’/o (1 kHz, OdB)

Non mesurable

Secteur 120 V, 60 Hz

Ilow

260 x330 x360 mm

7,7 kg

Quand Ie mode economie

d’energie est hors service: 20 W

Quand Ie mode economie

d’energie est en service: 1,5 W

Type de caisson 3voies, bass-reflex

(type ablindage antimagnetique)

Haut-parleurs Hault-parleur de grave:

cbne de 160 mm

Haut-parleur d’aigu

ceramique 50 mm

Super-tweeter:

ceramique 20 mm

lmp6dance 6ohms

Niveau de pression 87 dBIWlm

acoustique de sortie

Dimensions (Lx HxP) 234 x 324 x 270 mm

Poids 4,2 kg

Les specifications et I’aspect exterieur peuvent i?+tremodifies saris

preavis.

DBEsYSTEM

L!expression “BBE” et [e symbole “BBE” sent des marques

deposees de BBE Sound, Inc.

Sous Iicence de BBE Sound, Inc

DROITS D’AUTEUR

Priere de verifier Ies Iois sur la propriete artistique relatives a

I’enregistrement de disques, de la radio ou de cassettes clans Ie

pays d’utilisation de I’appareil.

30 FRAN~A/S

(3 il

I———--

—

L--!-A L__d

Name/Nombre/Nom Page/Pagina/Page

~REV MODE (DECK 2) ................... 16.17.20

CD EDIT/CHECK ........................... 18,22,23

KARAOKE .... .. ... .. ... .. .. .... .. ... .. .. ... .. . 24

@POWER .......................................... 6,27,28,29

ECO ................................................ 6,7

0TAPE DECK 1/2 ............................. 6,16,17,20,21

TUNER BAND ................................ 6,14,15,20,27

VIDEO/AUX .................................... 6,20,28

CD .................................................. 6,18,20,22,23,25

.................................................. 6,20,28

0!IDSET ........................................... 15,16,18,20,26,27

■CLEAR ...................................... 8,15-23,25,26,29

+> DIRECTION/PRESET ...........8.14-19

+/M DOWN ............................ 8,14-19,22,23,26-28

w/w UP .................................. 8,14-19,22,23,25-28

~PHONES ........................................ 13

@SYNC DUB NORM/HIGH .............. 9.11 .12.21

●REC/REC MUTE ........................ 20-23

@DISC CHANGE .............................. 18

DISC DIRECT PLAY 1-3 ................ 18.19 .22.23

AOPEN/CLOSE ........................... 18

@VOLUME ........................................ 9,24,27

~DEMO ............................................. 8

MIC ................................................. 24

MIC MIXING ................................... 24

SPICE A, B.................................... 11,12

BEAT ON/OFF ............................... 9-11

AUTO SPICE/FILL IN .................... 11,12

Name/Nombre/Nom Page/Pagina/Page

@CD BLANK SKIP ...............19

ENTER ............................... 6,7,13,14,26,27

RHYTHM ............................9.10.12

BBE .................................... 9

T-BASS ............................... 9

GEQ .................................... 13,14

TIMER ................................ 27

CLOCK ............................... 26

MULTI JOG ........................ 6,7,9-15,18,22,23,26,27

@DISC DIRECT PLAY 1-3....18,19,22,23

@O-9, +10 .............................. 15,18,19,22,23,25

l/CD EDIT/CHECK ............18.22 .23

2/ PRGM ............................. 19

3/ RANDOM/REPEAT ........19

4/GEQ ................................ 13,14

61T-BASS ............................ 9

7/TIMER ............................. 27

81SLEEP ............................. 26

9/cLocK ............................ 26

O/MONO TUNER ................14.15

+10/BAND .......................... 14,15

@l SHIFT ................................. 6,9,13,15,18,19,22,23,25,26

@</K< DOWN ................8.22 .23.25-27

-/m UP ...................... 8,22,23,25-27

II SET ............................... 15,16,18,20,26,27

■CLEAR .......................... 8,15-23,25,26

WI++ PRESET ...............8.15-17

VOL (V ,A) .................9.13.24.27

Cil// b//free l-800-BUY-A/WA (United States and Puerto Rico)

Printed in Malaysia AIWA CO.,LTD.

Sony Nsx A767 Users Manual Rzge245

NSX-A767 to the manual e2fc8457-cb84-4236-a82c-d05d9d2f73b3

Navigation menu

Versions of this User Manual:

Views

Navigation
