STIHL FS 56

Warning!

Read and follow all safety

precautions in Instruction Manual –

improper use can cause serious or

fatal injury.

Advertencia!

Lea y siga todas las precauciones

de seguridad dadas en el manual

de instrucciones – el uso incorrecto

puede causar lesiones graves o

mortales.

Instruction Manual

Manual de instrucciones

Instruction Manual

1 - 47

Manual de instrucciones

48 - 99

Original Instruction ManualPrinted on chlorine-free paper

Printing inks contain vegetable oils, paper can be recycled.

© ANDREAS STIHL AG & Co. KG, 2011

0458-547-8621-C. M15.H11.CP.

0000000997_010_GB

FS 56, FS 56 R, FS 56 C, FS 56 RC

English

1

{

Contents

Allow only persons who fully understand

this manual to operate your trimmer /

brushcutter.

To receive maximum performance and

satisfaction from your STIHL trimmer /

brushcutter, it is important that you read,

understand and follow the safety

precautions and the operating and

maintenance instructions in chapter

"Safety Precautions and Working

Techniques" before using your trimmer /

brushcutter. For further information you

can go to www.stihlusa.com.

Contact your STIHL dealer or the STIHL

distributor for your area if you do not

understand any of the instructions in this

manual.

Make sure your unit is equipped with the

proper deflector, handle and harness for

the type of cutting attachment being

used. Always wear proper eye

protection.

Guide to Using this Manual 2

Safety Precautions and Working

Techniques 3

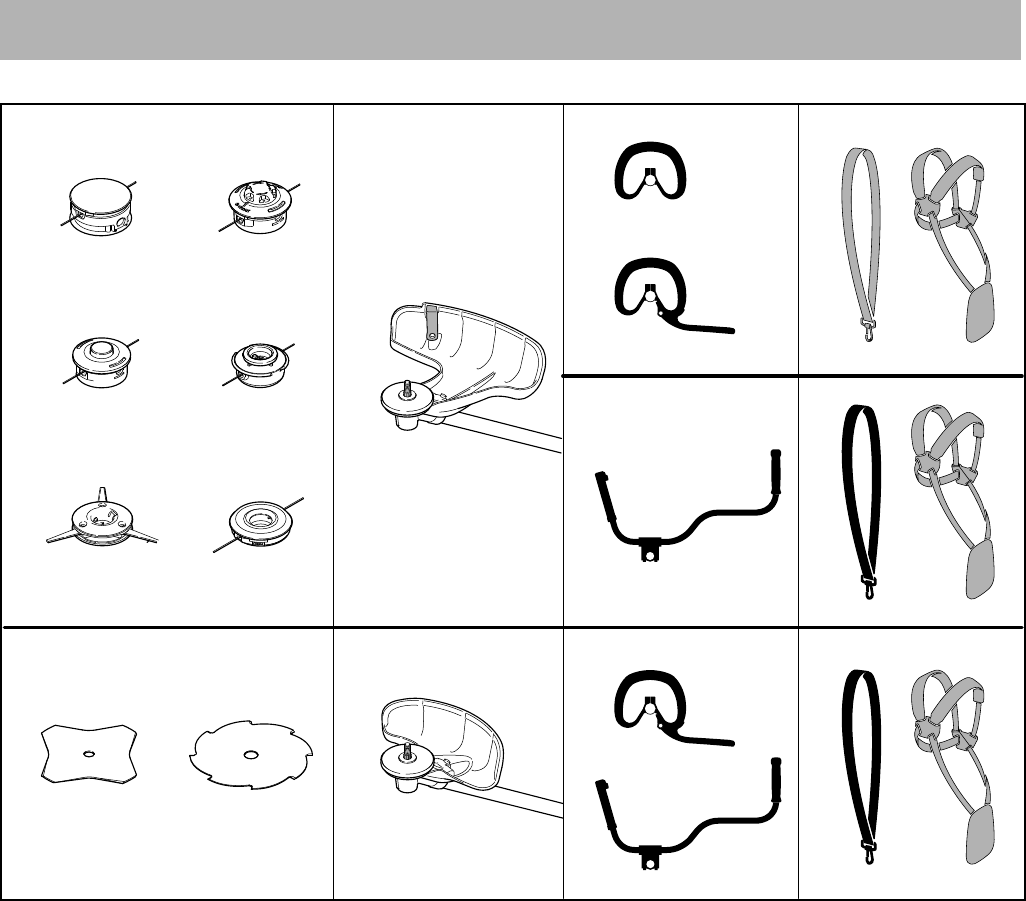

Approved Combinations of Cutting

Attachment, Deflector, Handle and

Harness 16

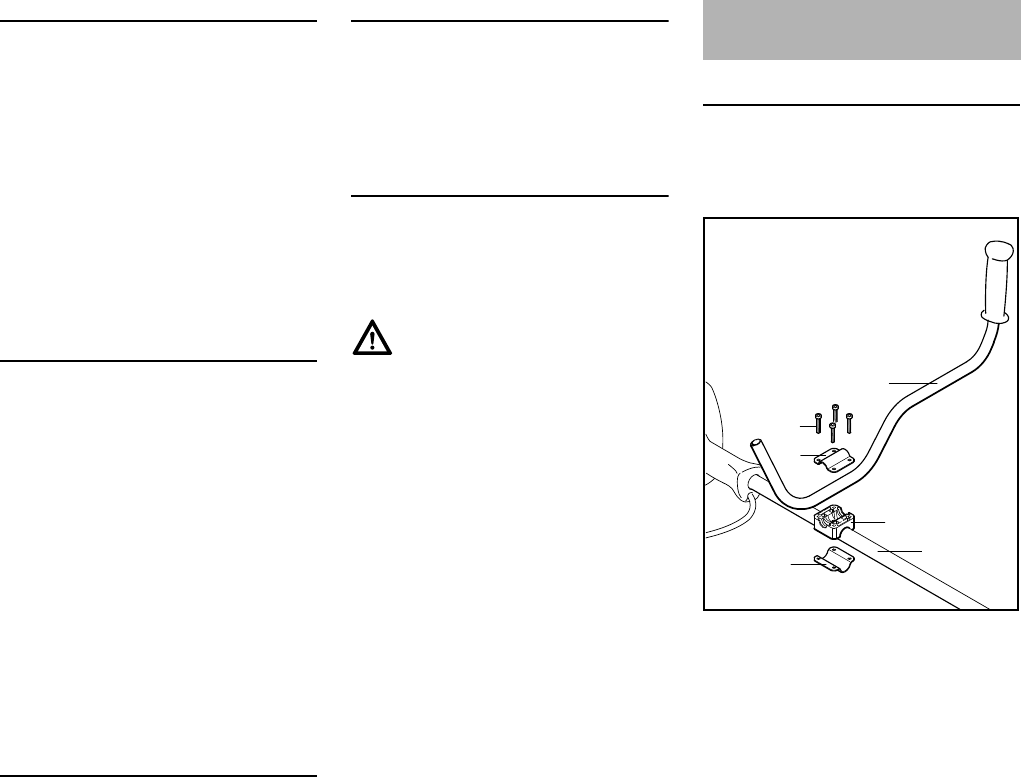

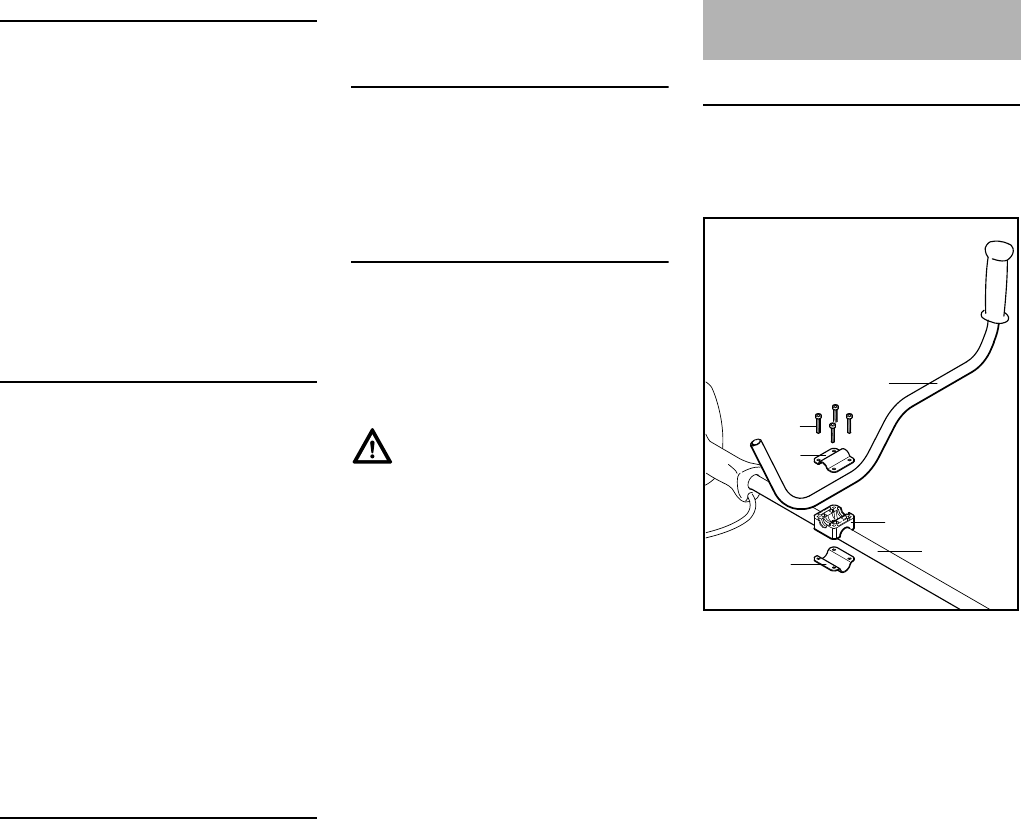

Mounting the Bike Handle 17

Mounting the Loop Handle 19

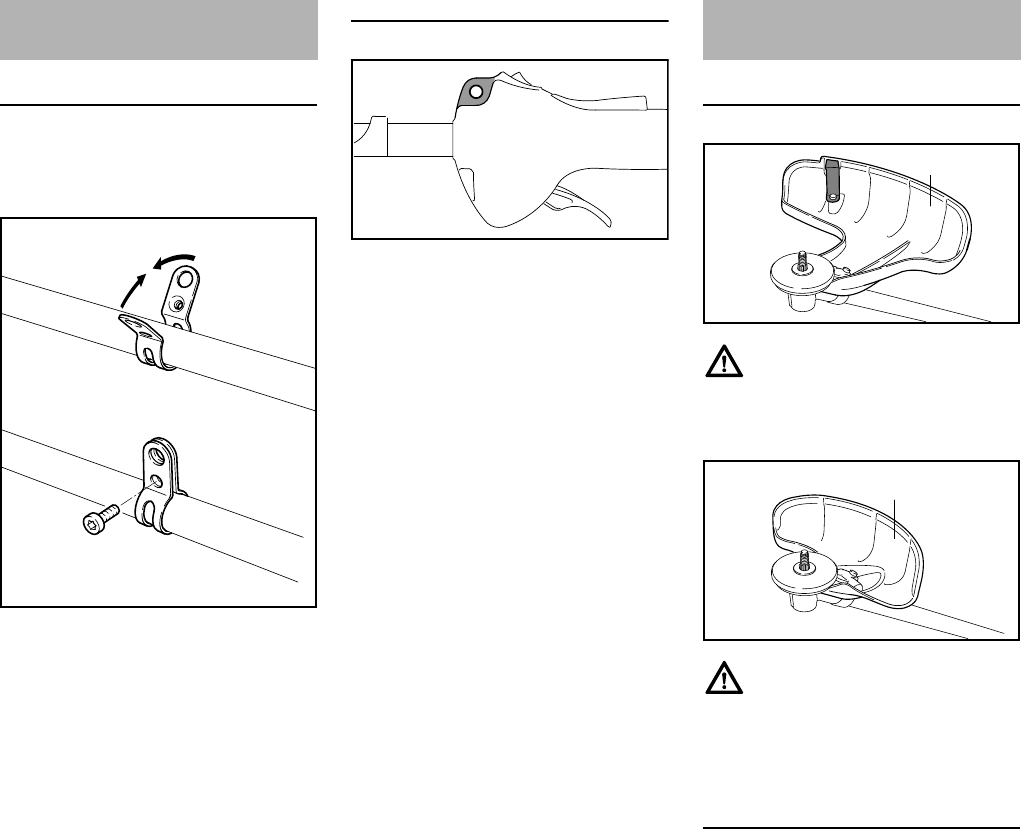

Fitting the Carrying Ring 20

Mounting the Deflector 20

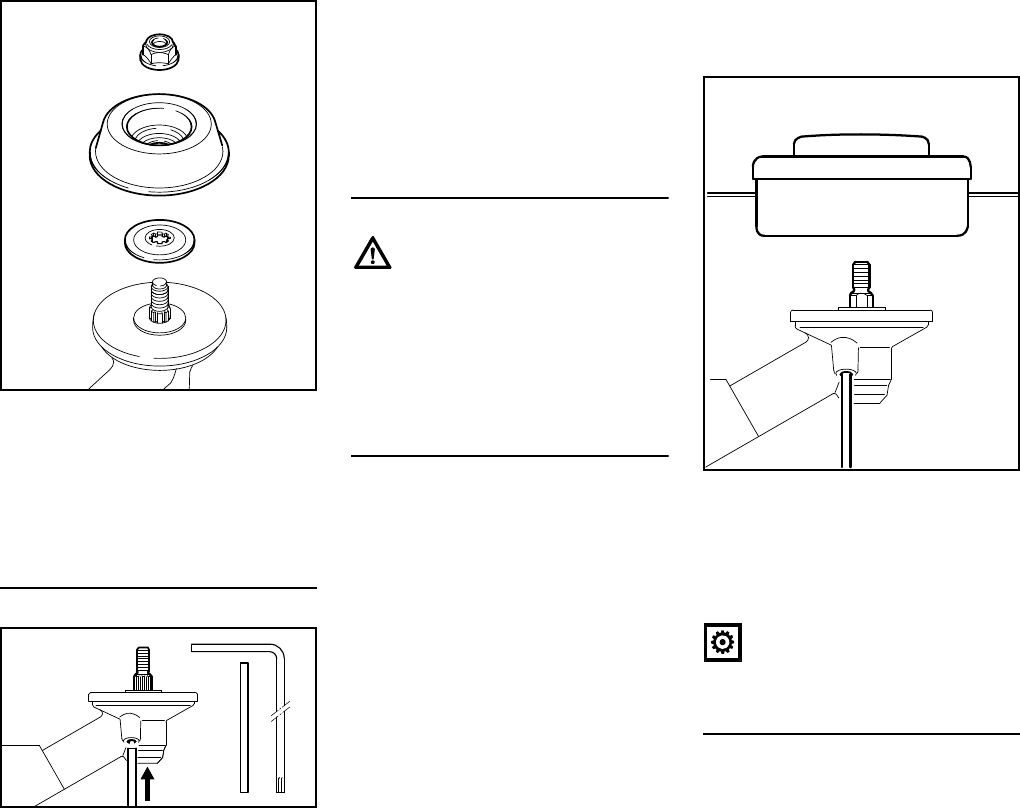

Mounting the Cutting Attachment 21

Fuel 24

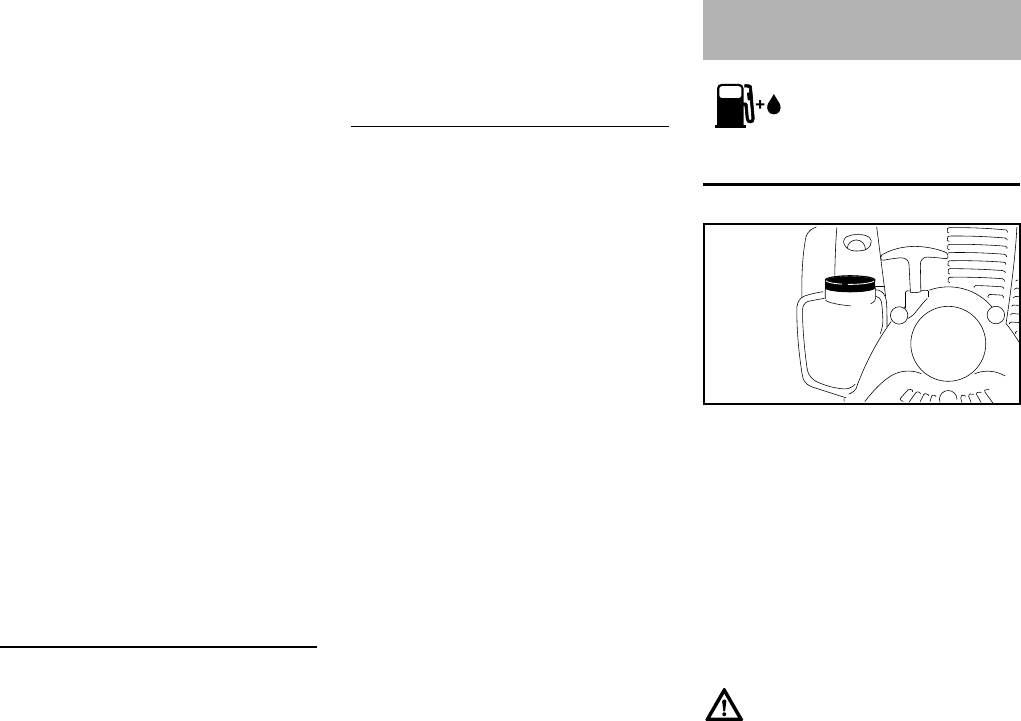

Fueling 25

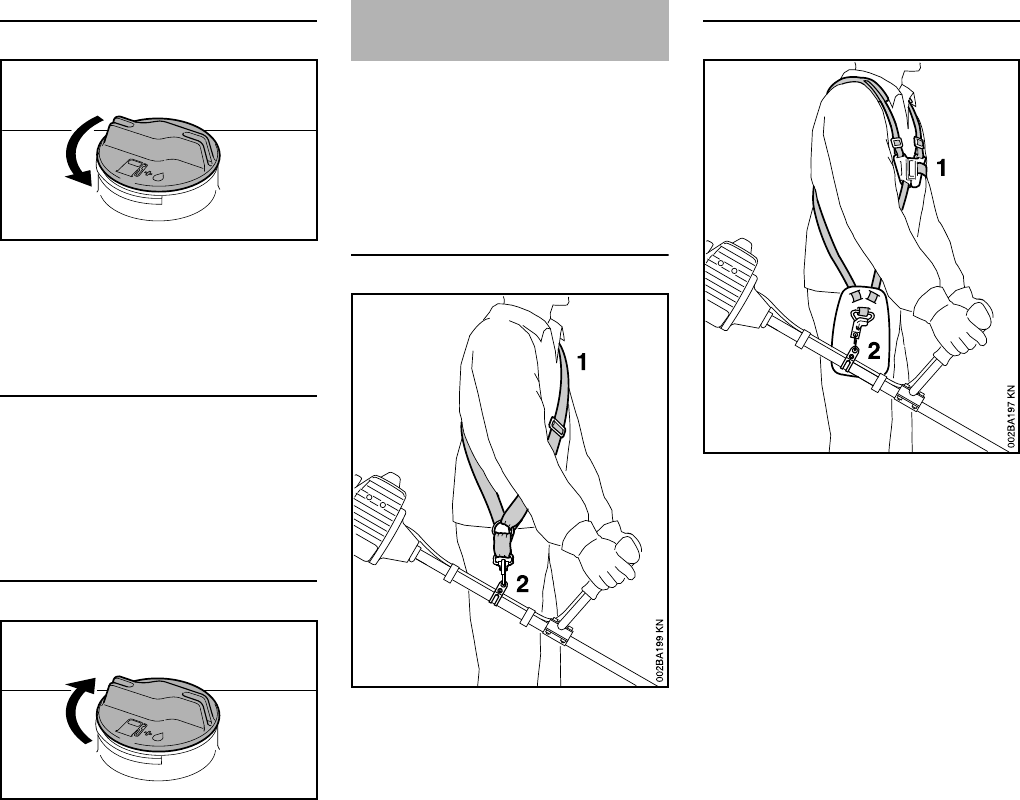

Fitting the Harness 27

Balancing the Trimmer/Brushcutter 28

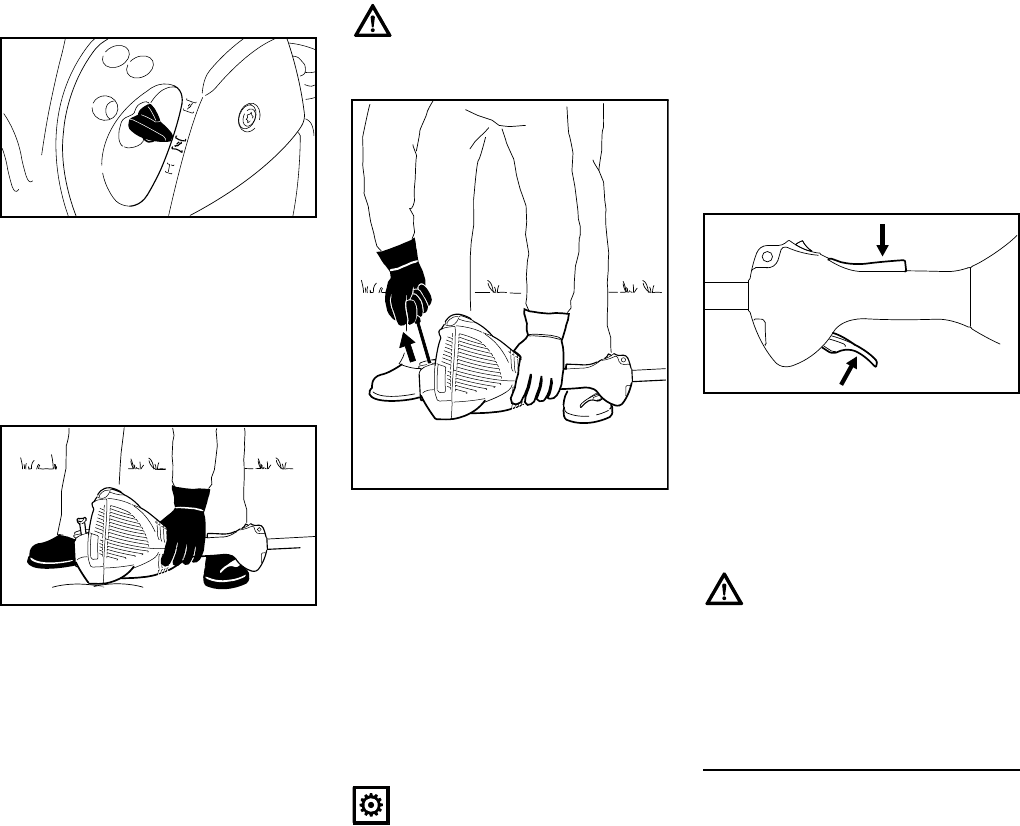

Starting / Stopping the Engine 29

Operating Instructions 31

Cleaning the Air Filter 32

Engine Management 32

Adjusting the Carburetor 33

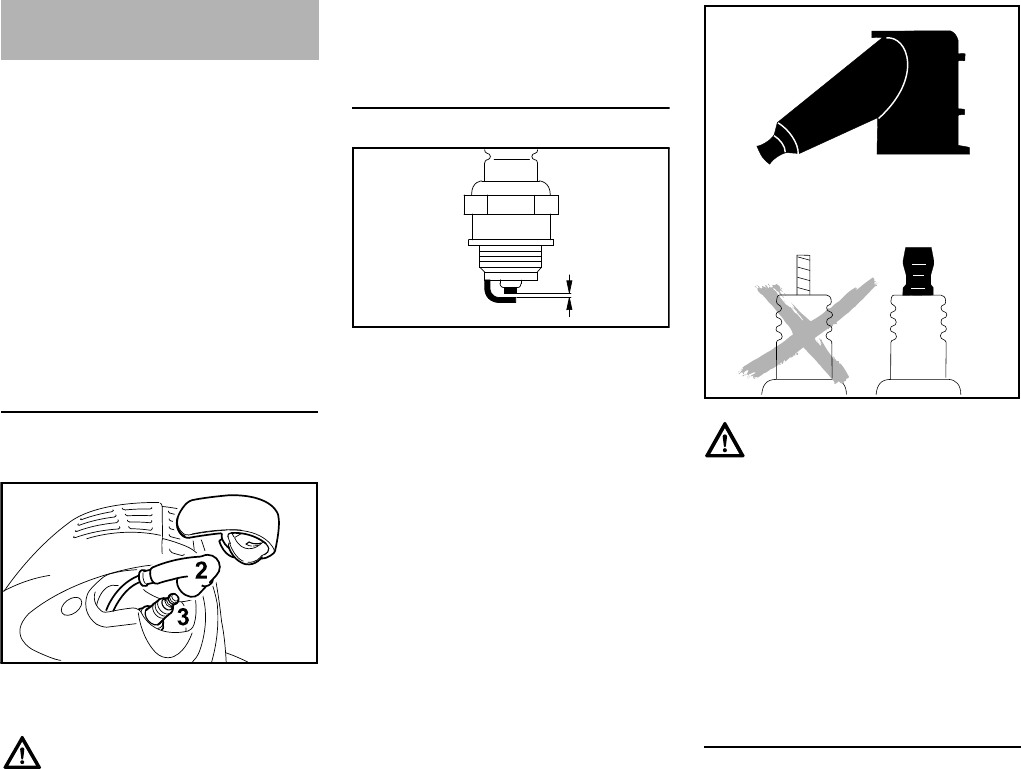

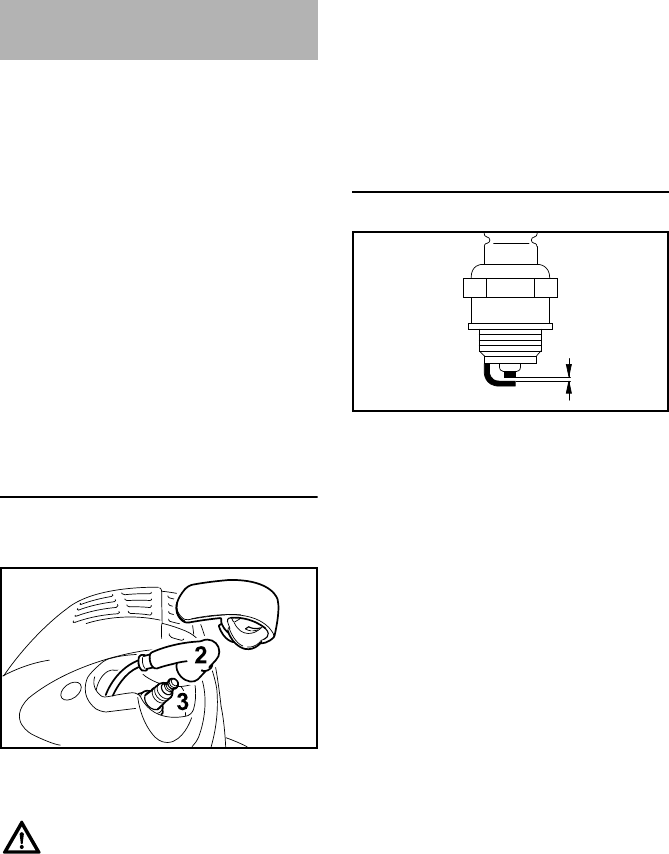

Spark Plug 34

Engine Running Behavior 35

Rewind Starter 35

Storing the Machine 36

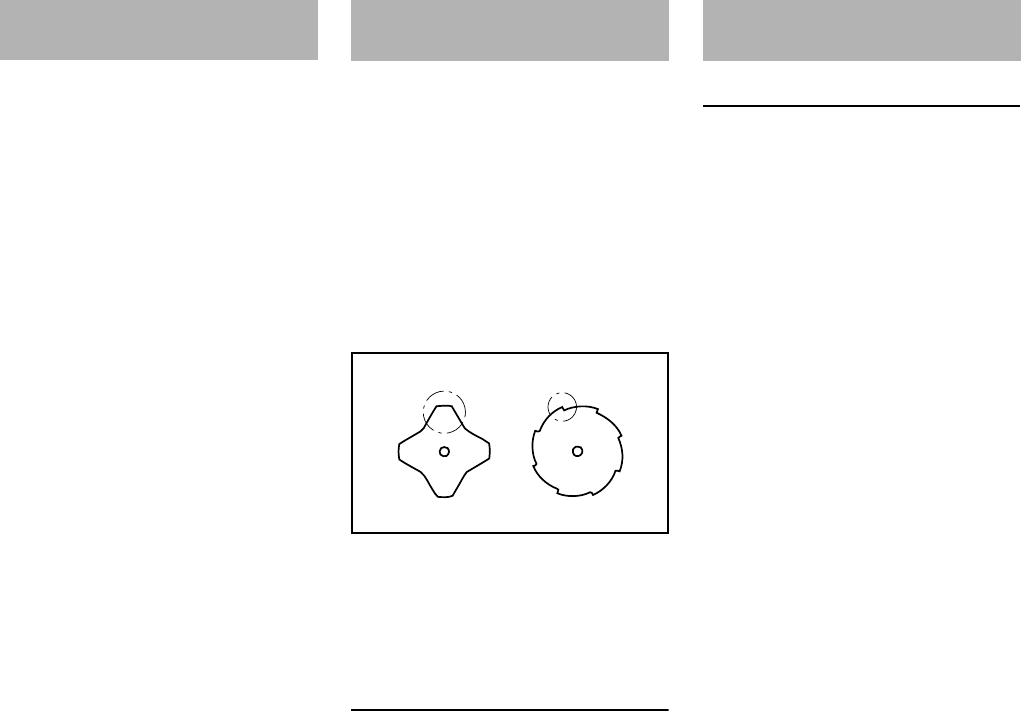

Sharpening Metal Cutting Blades 36

Inspections and Maintenance by

Dealer 36

Maintenance and Care 37

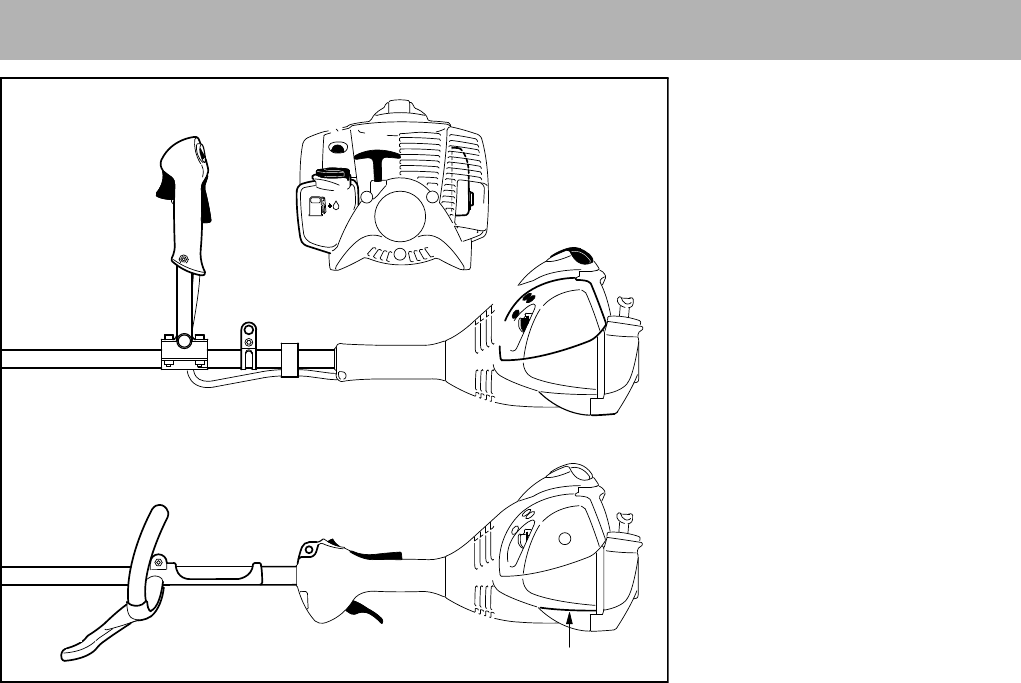

Main Parts 39

Specifications 41

Special Accessories 42

Maintenance and Repairs 42

STIHL Incorporated Federal

Emission Control Warranty

Statement 43

STIHL Incorporated California

Exhaust and Evaporative

Emissions Control Warranty

Statement 45

Trademarks 47

Warning!

Because a trimmer / brushcutter is a

high-speed cutting tool some special

safety precautions must be observed to

reduce the risk of personal injury. Care-

less or improper use may cause serious

or even fatal injury.

FS 56, FS 56 R, FS 56 C, FS 56 RC

English

2

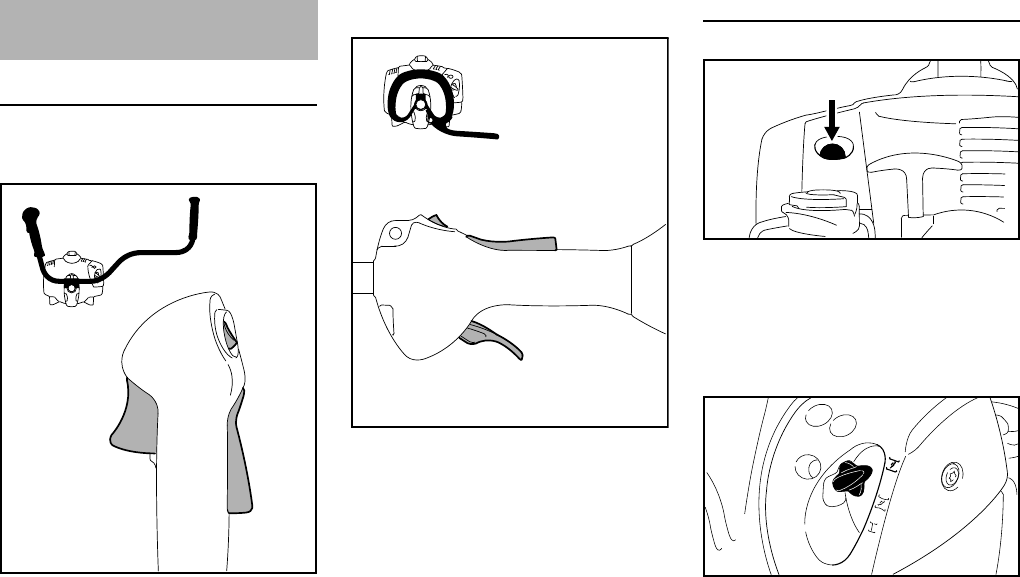

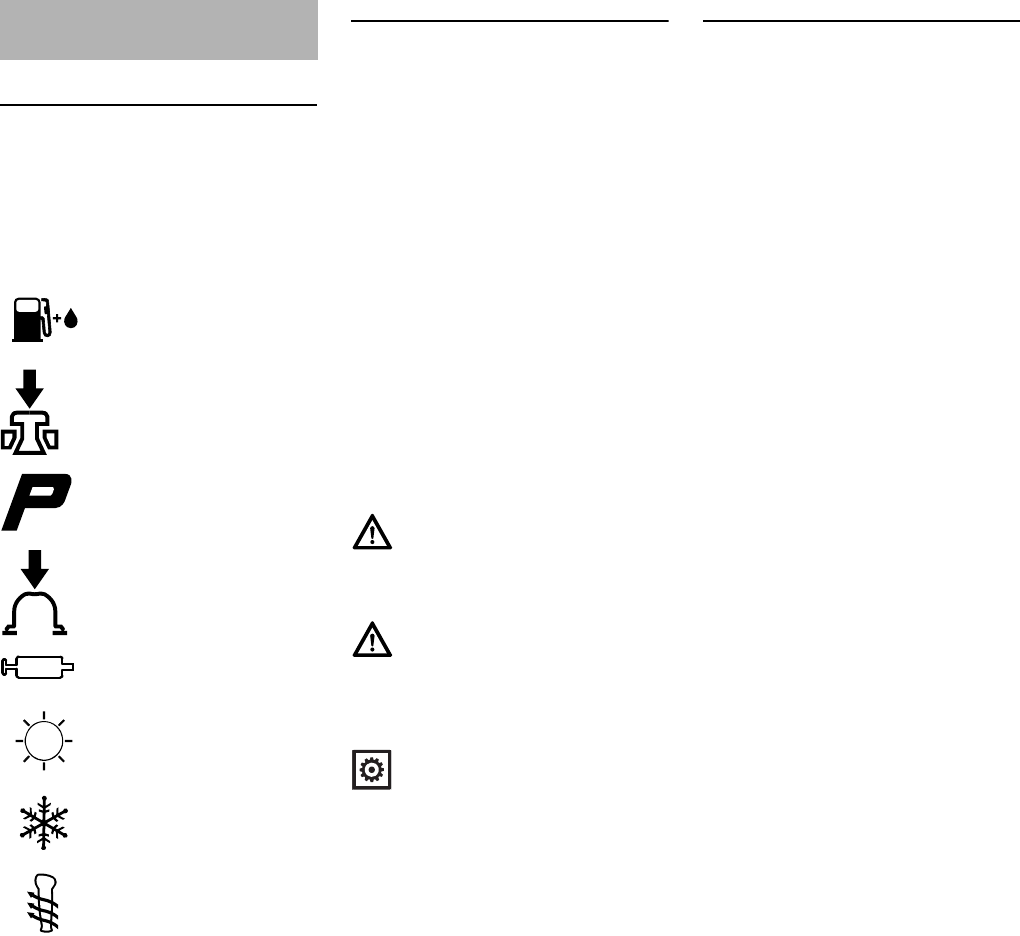

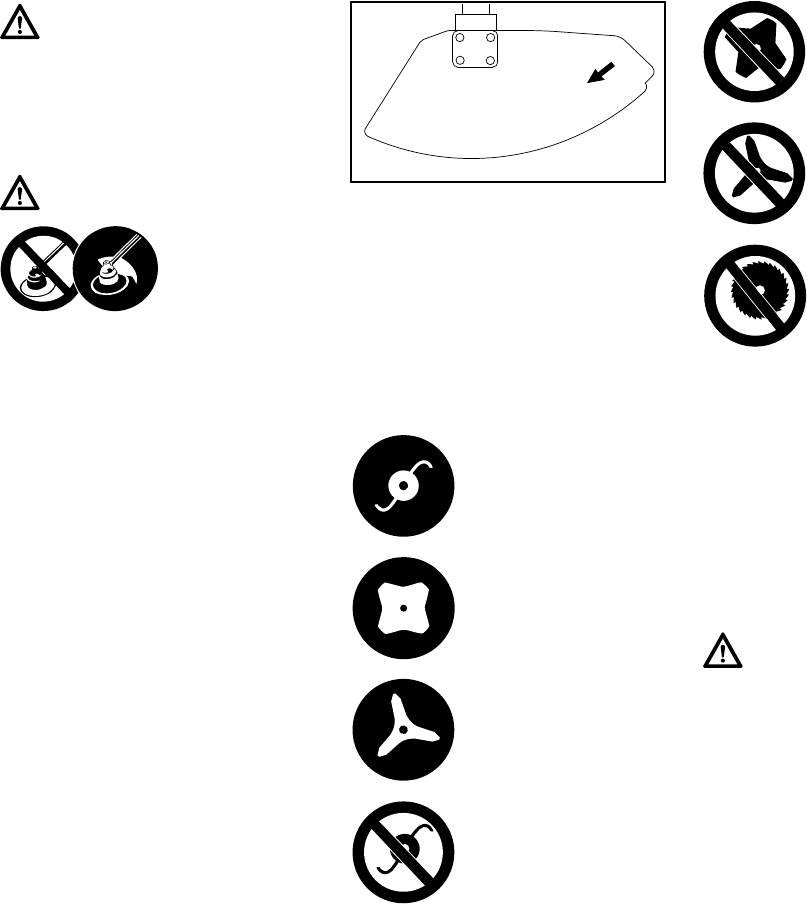

Pictograms

The meanings of the pictograms

attached to or embossed on the

machine are explained in this manual.

Depending on the model concerned, the

following pictograms may be on your

machine.

Symbols in Text

Many operating and safety instructions

are supported by illustrations.

The individual steps or procedures

described in the manual may be marked

in different ways:

NA bullet marks a step or procedure.

A description of a step or procedure that

refers directly to an illustration may

contain item numbers that appear in the

illustration. Example:

NLoosen the screw (1).

NLever (2) ...

In addition to the operating instructions,

this manual may contain paragraphs

that require your special attention. Such

paragraphs are marked with the

symbols and signal words described

below:

Engineering Improvements

STIHL’s philosophy is to continually

improve all of its products. As a result,

engineering changes and improvements

are made from time to time. Therefore,

some changes, modifications and

improvements may not be covered in

this manual. If the operating

characteristics or the appearance of

your machine differs from those

described in this manual, please contact

your STIHL dealer for assistance.

Guide to Using this Manual

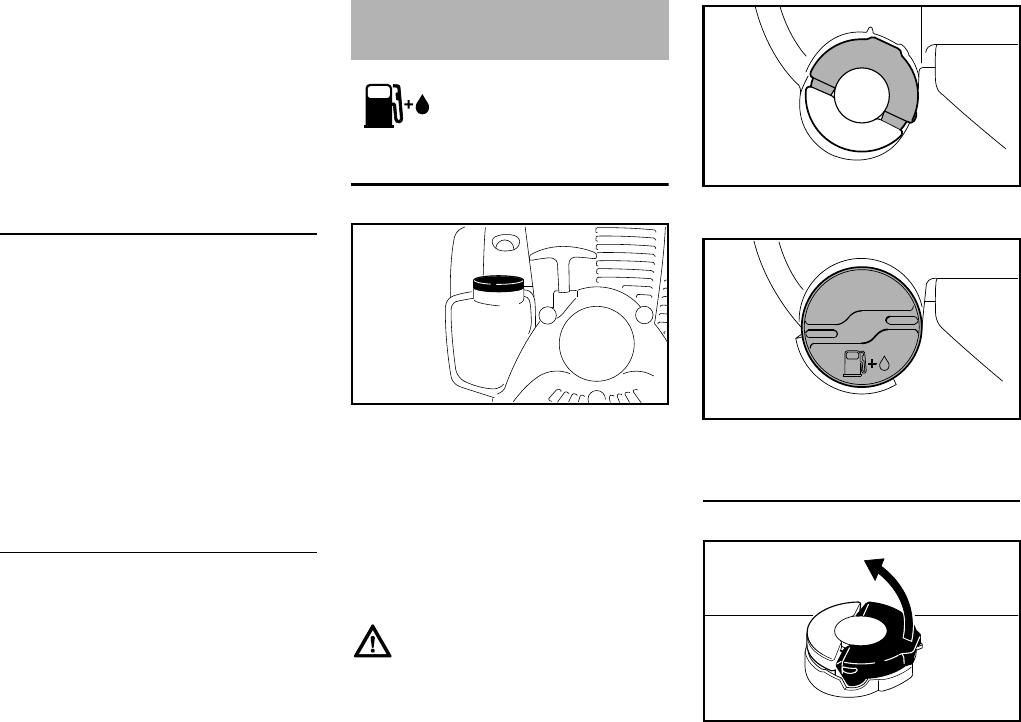

Fuel tank for gasoline

and engine oil mixture

Press to operate decom-

pression valve

Manual fuel pump

Press to operate manual

fuel pump

Filler hole for gear

lubricant

Air intake summer mode

Air intake winter mode

Handle heating

Danger!

Indicates an imminent risk of severe or

fatal injury.

Warning!

Indicates a hazardous situation which, if

not avoided, could result in severe or

fatal injury.

Caution!

Indicates a risk of property damage,

including damage to the machine or its

individual components.

FS 56, FS 56 R, FS 56 C, FS 56 RC

English

3

The terminology utilized in this manual

when referring to the power tool reflects

the fact that different types of cutting

attachments may be mounted on it. The

term "trimmer" is used to designate an

FS unit that is equipped with a nylon line

head or a head with flexible plastic

blades (i.e., the PolyCut head.) A

"brushcutter" designates a unit

equipped with a rigid metal blade. Many

FS models may be used as either a

trimmer or a brushcutter – therefore, the

power tool is referred in this manual as a

"trimmer / brushcutter". Some smaller

and / or lightweight FS models may only

be used as a trimmer, i.e., they may not

be used with metal blades.

FS models with an "R" on the nameplate

were originally configured (at the time of

distribution) as a trimmer with a loop

handle.

Have your STIHL dealer show you how

to operate your power tool. Observe all

applicable local safety regulations,

standards and ordinances.

STIHL does not recommend the use of

rigid blades when cutting in stony areas.

Use your trimmer / brushcutter equipped

with the appropriate cutting attachment

only for cutting grass and similar

material.

Most of these safety precautions and

warnings apply to the use of all STIHL

trimmer / brushcutters. Different models

may have different parts and controls.

See the appropriate section of your

instruction manual for a description of

the controls and the function of the parts

of your model.

Safety Precautions and

Working Techniques

Because a trimmer /

brushcutter is a high-

speed, fast-cutting power

tool sometimes equipped

with sharp cutting blades,

special safety precau-

tions must be observed to

reduce the risk of per-

sonal injury.

It is important that you

read, fully understand

and observe the following

safety precautions and

warnings. Read the

instruction manual and

the safety precautions

periodically. Careless or

improper use may cause

serious or fatal injury.

Warning!

As more fully explained later in these

Safety Precautions, to reduce the risk of

personal injury, make sure your unit is

equipped with the proper handle, har-

ness and deflector for the type of cutting

attachment you are using. Use only cut-

ting attachments that are specifically

authorized by STIHL for use on your FS

model.

Warning!

Do not lend or rent your power tool with-

out the instruction manual. Be sure that

anyone using it understands the infor-

mation contained in this manual.

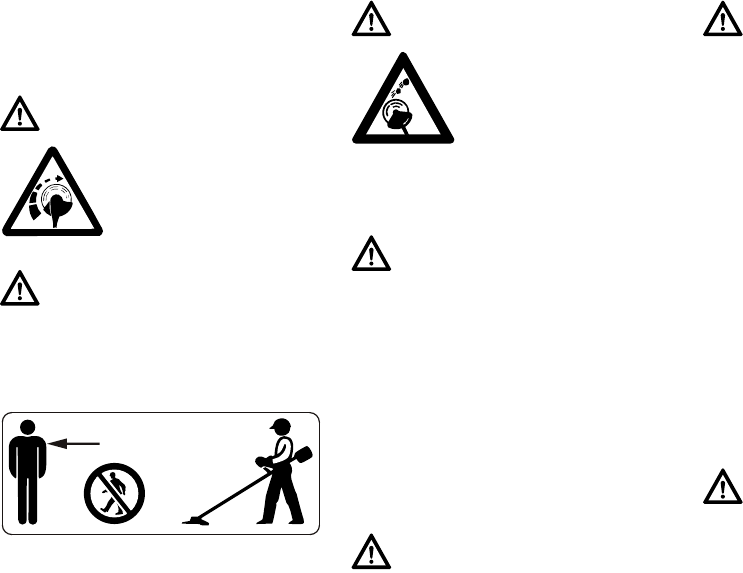

Warning!

The use of this machine may be hazard-

ous. If the rotating line or blade comes in

contact with your body, it will cut you.

When it comes in contact with solid for-

eign objects such as rocks or bits of

metal, it may fling them directly or by ric-

ochet in the direction of bystanders or

the operator. Striking such objects could

damage the cutting attachment and may

cause blades to crack, chip or break.

Thrown objects, including broken heads

or blades, may result in serious or fatal

injury to the operator or bystanders.

Warning!

Do not use it for other purposes, since

misuse may result in personal injury or

property damage, including damage to

the machine.

Warning!

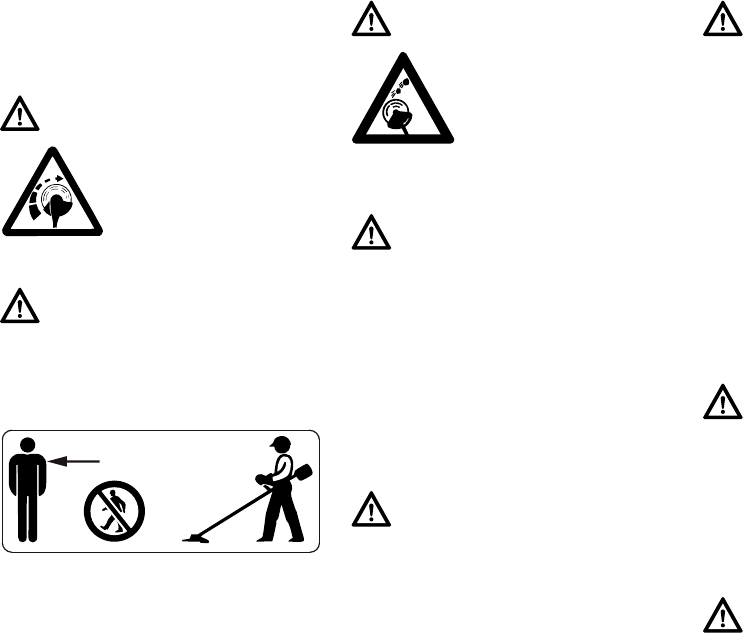

Minors should never be allowed to use

this power tool. Bystanders, especially

children, and animals should not be

allowed in the area where it is in use.

Warning!

To reduce the risk of injury to bystand-

ers and damage to property, never let

your power tool run unattended. When it

is not in use (e.g. during a work break),

shut it off and make sure that unauthor-

ized persons do not use it.

FS 56, FS 56 R, FS 56 C, FS 56 RC

English

4

Safe use of a trimmer / brushcutter

involves

1. the operator

2. the power tool

3. the use of the power tool.

THE OPERATOR

Physical Condition

You must be in good physical condition

and mental health and not under the

influence of any substance (drugs,

alcohol, etc.) which might impair vision,

dexterity or judgment. Do not operate

this machine when you are fatigued.

These conditions reduce the hand's

ability to feel and regulate temperature,

produce numbness and burning

sensations and may cause nerve and

circulation damage and tissue necrosis.

All factors which contribute to

whitefinger disease are not known, but

cold weather, smoking and diseases or

physical conditions that affect blood

vessels and blood transport, as well as

high vibration levels and long periods of

exposure to vibration are mentioned as

factors in the development of whitefinger

disease. In order to reduce the risk of

whitefinger disease and carpal tunnel

syndrome, please note the following:

–Most STIHL power tools are

available with an anti-vibration

("AV") system designed to reduce

the transmission of vibrations

created by the machine to the

operator's hands. An AV system is

recommended for those persons

using power tools on a regular or

sustained basis.

–Wear gloves and keep your hands

warm.

–Keep the AV system well

maintained. A power tool with loose

components or with damaged or

worn AV elements will tend to have

higher vibration levels.

–Maintain a firm grip at all times, but

do not squeeze the handles with

constant, excessive pressure. Take

frequent breaks.

All the above-mentioned precautions do

not guarantee that you will not sustain

whitefinger disease or carpal tunnel

syndrome. Therefore, continual and

regular users should closely monitor the

condition of their hands and fingers. If

any of the above symptoms appear,

seek medical advice immediately.

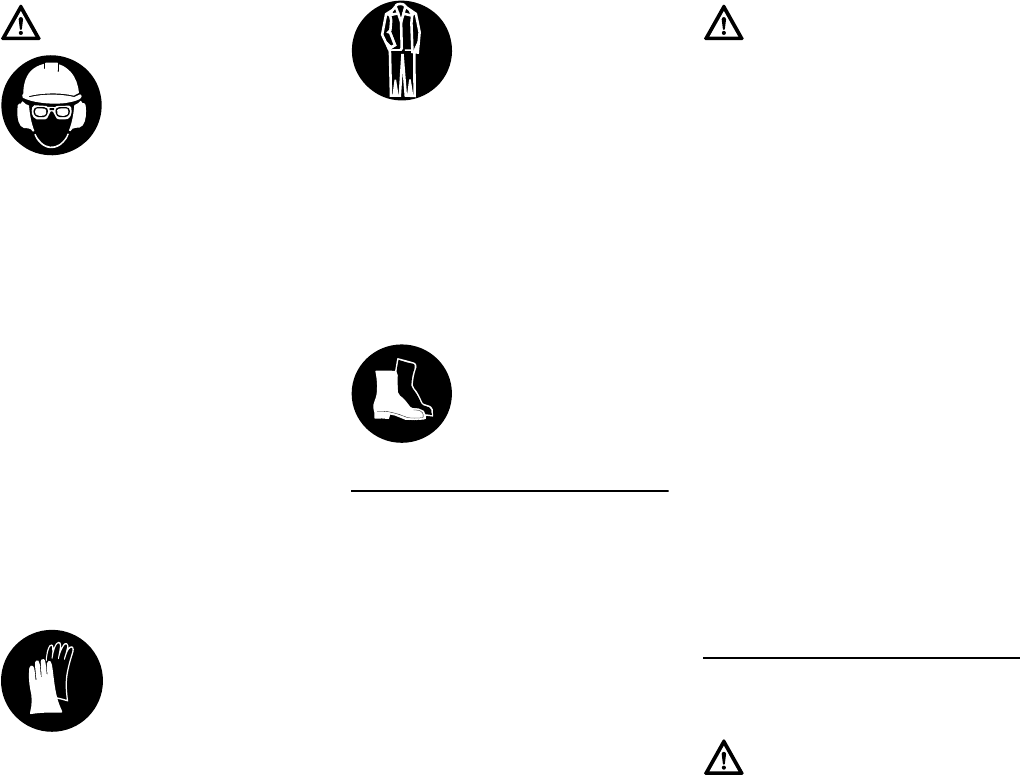

Proper Clothing

The deflector provided with your power

tool will not protect the operator from all

foreign objects (gravel, glass, wire, etc.)

thrown back by the rotating cutting

attachment. Thrown objects may also

ricochet and strike the operator.

Warning!

Be alert – if you get tired, take a break.

Tiredness may result in loss of control.

Working with any power tool can be

strenuous. If you have any condition

that might be aggravated by strenuous

work, check with your doctor before

operating this machine.

Warning!

Prolonged use of a power tool (or other

machines) exposing the operator to

vibrations may produce whitefinger dis-

ease (Raynaud's phenomenon) or

carpal tunnel syndrome.

Warning!

The ignition system of the STIHL unit

produces an electromagnetic field of a

very low intensity. This field may inter-

fere with some pacemakers. To reduce

the risk of serious or fatal injury, persons

with a pacemaker should consult their

physician and the pacemaker manufac-

turer before operating this tool.

Warning!

To reduce the risk of injury, the operator

should wear proper protective apparel.

FS 56, FS 56 R, FS 56 C, FS 56 RC

English

5

Be particularly alert and cautious when

wearing hearing protection because

your ability to hear warnings (shouts,

alarms, etc.) is restricted.

Avoid loose-fitting jackets, scarfs,

neckties, jewelry, flared or cuffed pants,

unconfined long hair or anything that

could become caught on branches,

brush or the moving parts of the unit.

Secure hair so it is above shoulder level.

THE POWER TOOL

For illustrations and definitions of the

power tool parts see the chapter on

"Main Parts."

If this tool is subjected to unusually high

loads for which it was not designed (e.g.

heavy impact or a fall), always check

that it is in good condition before

continuing work. Check in particular that

the fuel system is tight (no leaks) and

that the controls and safety devices are

working properly. Do not continue

operating this machine if it is damaged.

In case of doubt, have it checked by your

STIHL servicing dealer.

THE USE OF THE POWER TOOL

Transporting the Power Tool

Warning!

To reduce the risk of

injury to your eyes never

operate your power tool

unless wearing goggles

or properly fitted protec-

tive glasses with

adequate top and side protection com-

plying with ANSI Z 87.1 (or your

applicable national standard). To

reduce the risk of injury to your face

STIHL recommends that you also wear

a face shield or face screen over your

goggles or protective glasses.

Wear an approved safety hard hat to

reduce the risk of injury to your head

when there is a danger of head injuries.

Power tool noise may damage your

hearing. Wear sound barriers (ear plugs

or ear mufflers) to protect your hearing.

Continual and regular users should

have their hearing checked regularly.

Always wear gloves

when handling the

machine and metal

blades. Heavy-duty, non-

slip gloves improve your

grip and help to protect

your hands.

Clothing must be sturdy

and snug-fitting, but allow

complete freedom of

movement. Wear long

pants made of heavy

material to help protect

your legs. Do not wear

shorts, sandals or go

barefoot.

Good footing is very

important. Wear sturdy

boots with nonslip soles.

Steel-toed safety boots

are recommended.

Warning!

Never modify this power tool in any way.

Only attachments supplied by STIHL

and expressly approved by STIHL for

use with the specific STIHL model are

authorized. Although certain unauthor-

ized attachments are useable with

STIHL power tools, their use may, in

fact, be extremely dangerous. For the

cutting attachments authorized by

STIHL for your unit, see the chapter

"Approved Combinations of Cutting

Attachment, Deflector, Handle and Har-

ness" in the instruction manual or the

STIHL "Cutting Attachments, Parts &

Accessories" catalog.

Warning!

To reduce the risk of injury from loss of

control and blade or line contact, never

carry or transport your power tool with

the cutting attachment moving.

FS 56, FS 56 R, FS 56 C, FS 56 RC

English

6

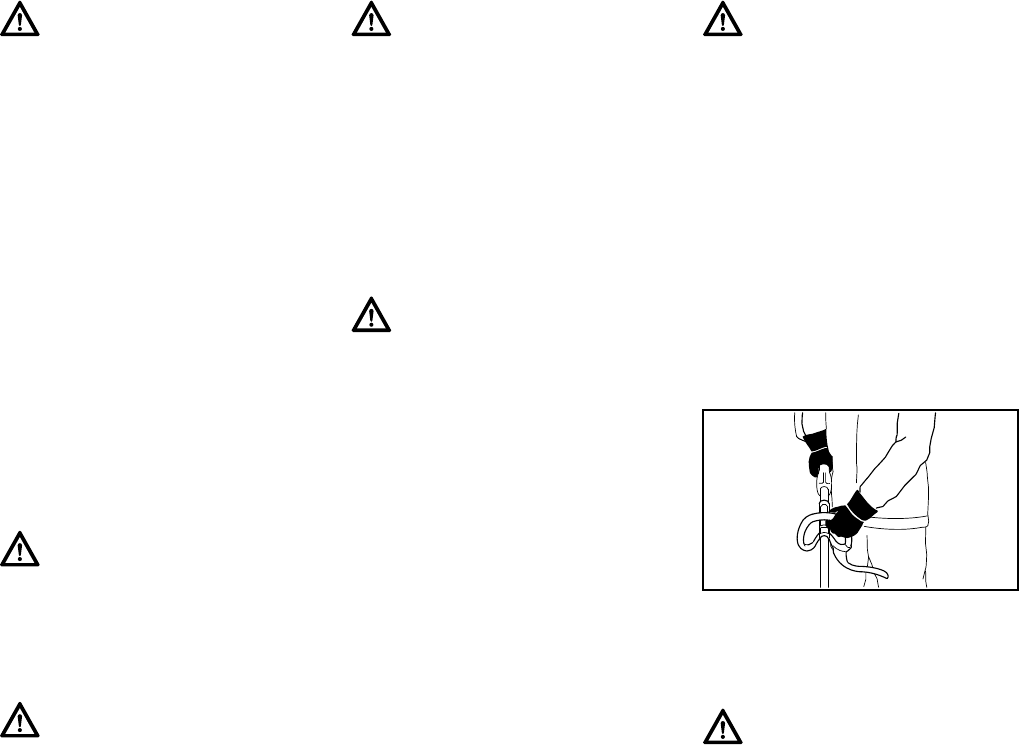

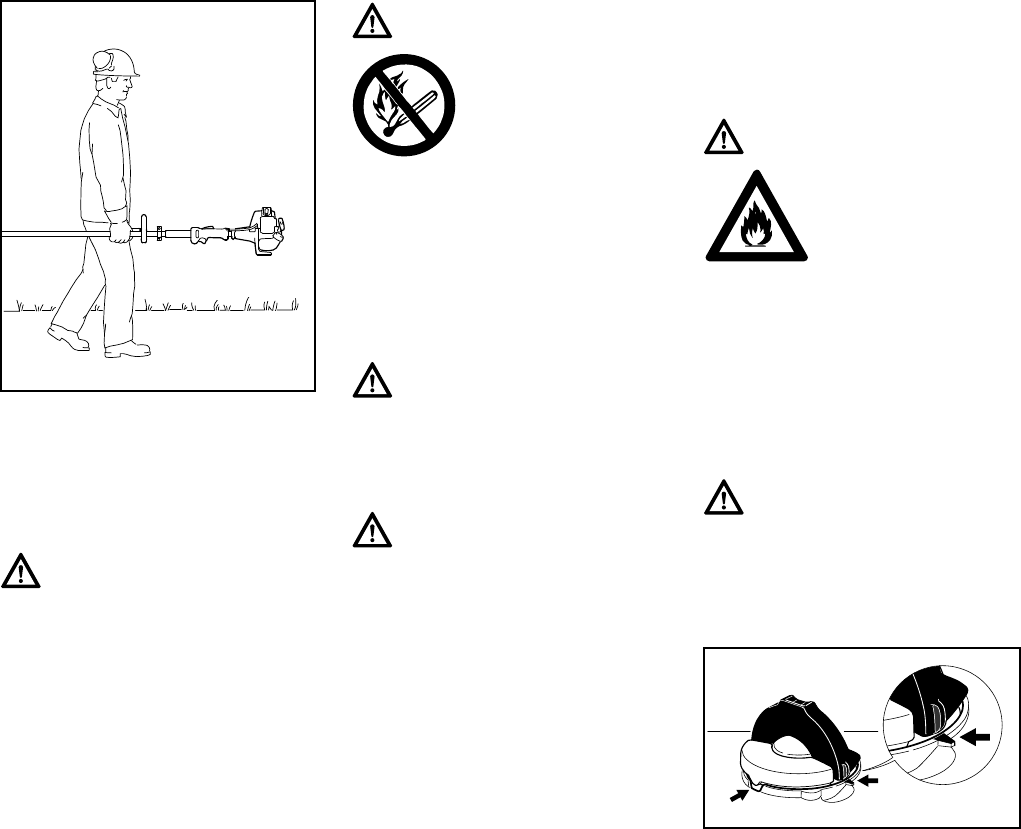

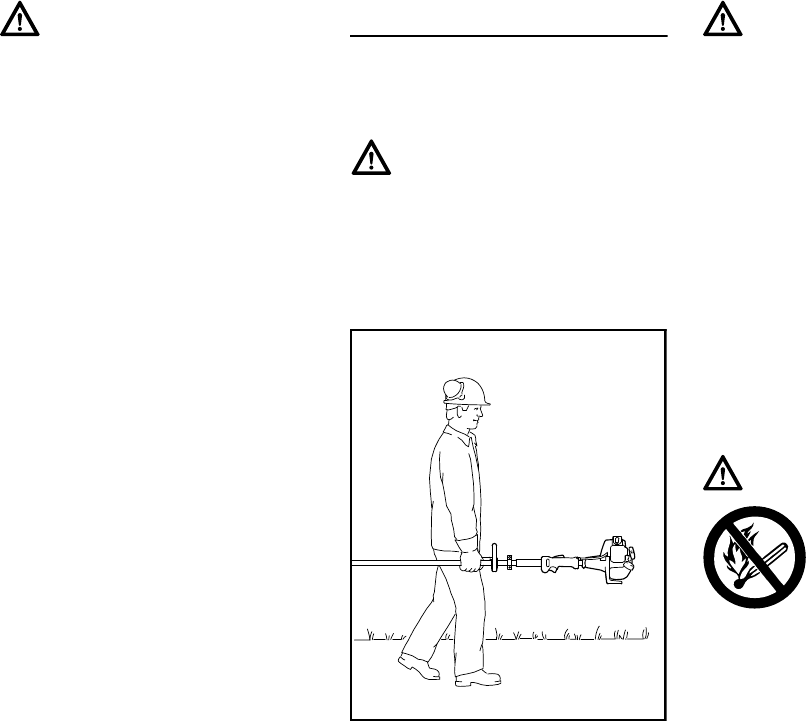

It may be carried only in a horizontal

position. Grip the shaft in a manner that

the machine is balanced horizontally.

Keep the hot muffler away from your

body and the cutting attachment behind

you.

Fuel

Your STIHL power tool uses an oil-

gasoline mixture for fuel (see the

chapter on "Fuel" of your instruction

manual.)

Fueling Instructions

In order to reduce the risk of burns and

other personal injury from escaping gas

vapor and fumes, remove the fuel filler

cap on your power tool carefully so as to

allow any pressure build-up in the tank

to release slowly. Never remove the fuel

filler cap while the engine is running.

Select bare ground for fueling and move

at least 10 feet (3 m) from the fueling

spot before starting the engine. Wipe off

any spilled fuel before starting your

machine.

Different models may be equipped with

different fuel caps.

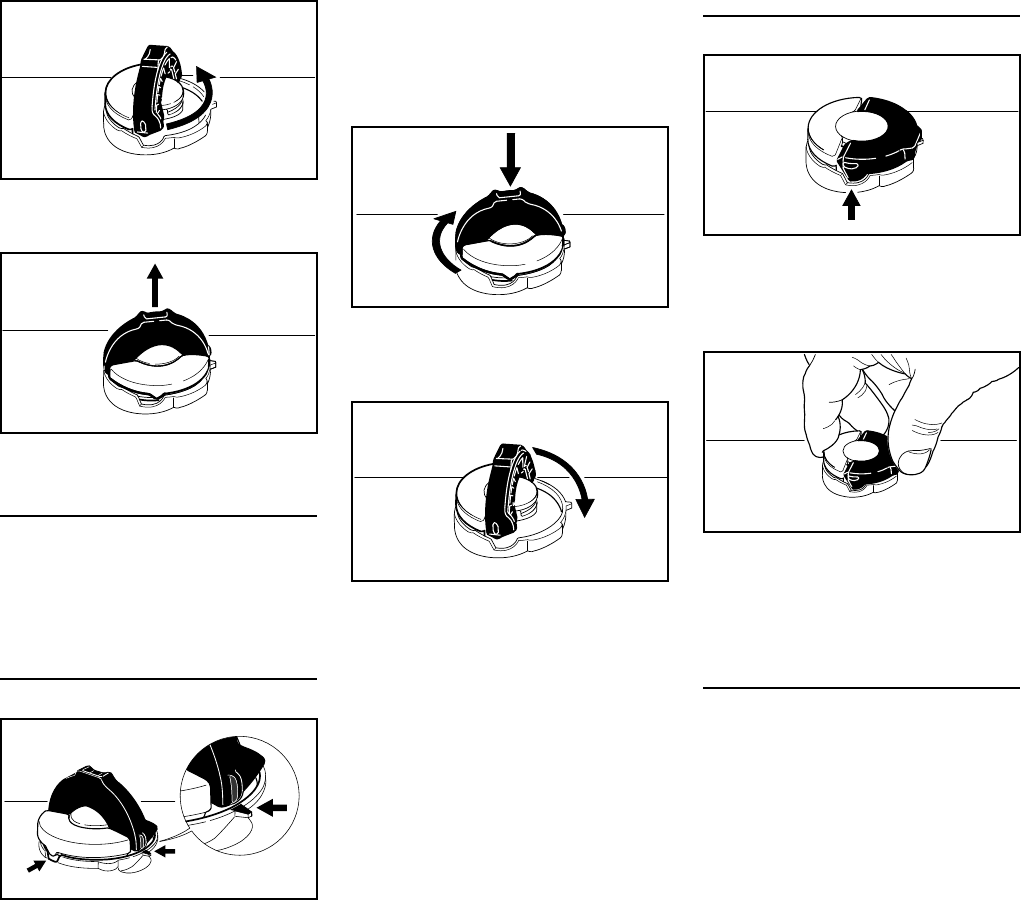

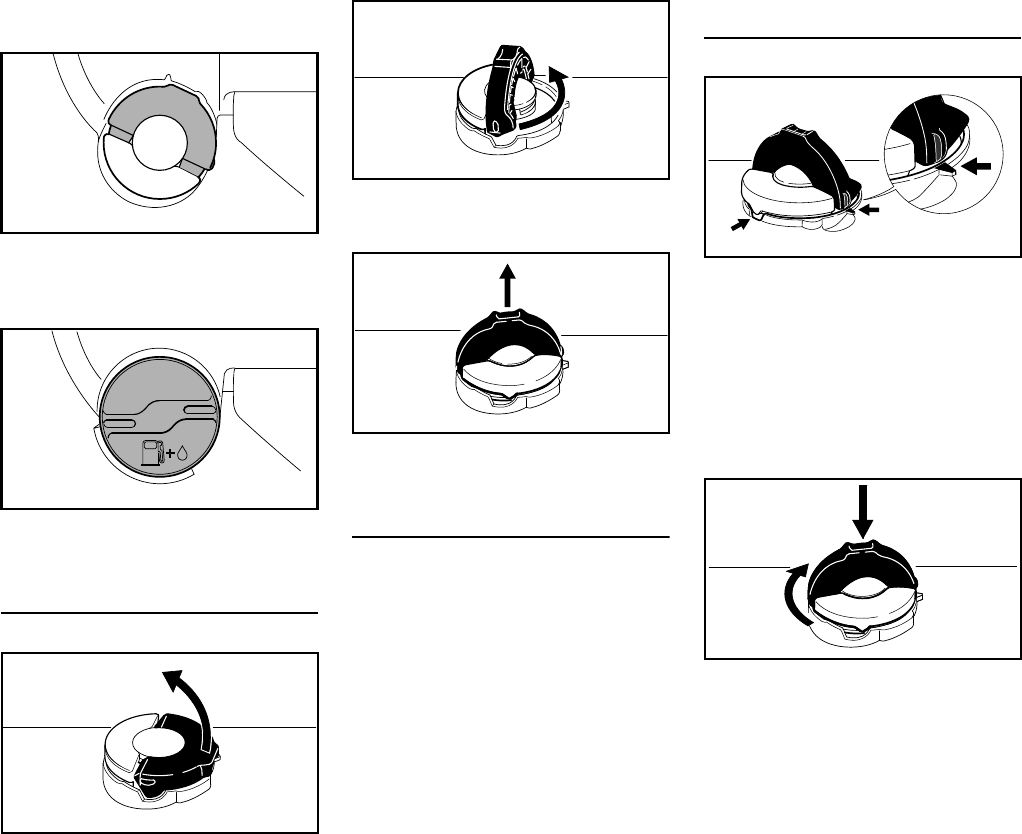

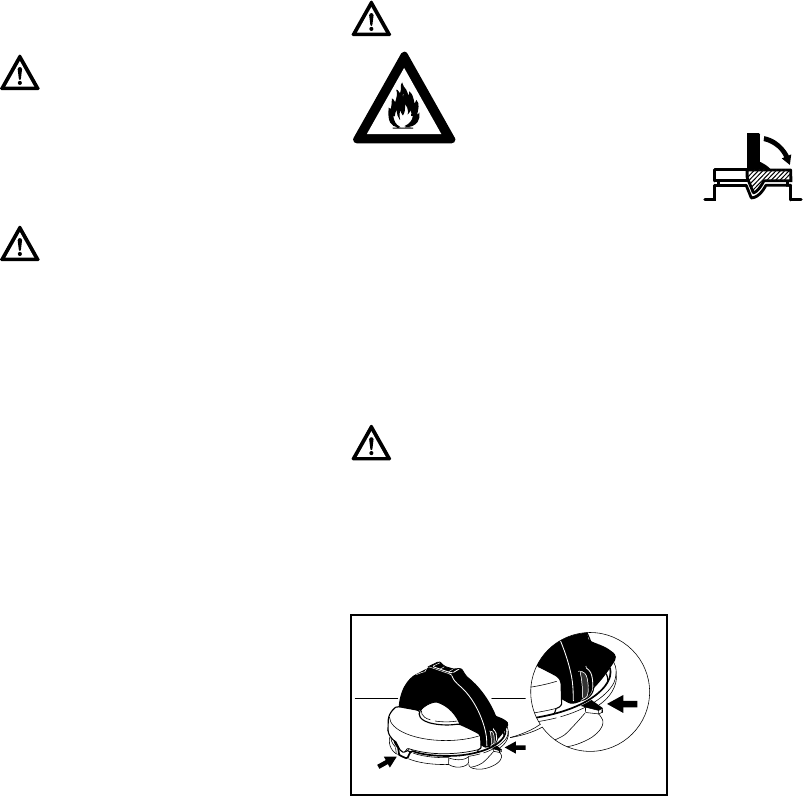

Toolless cap with grip

To do this with this STIHL cap, raise the

grip on the top of the cap until it is upright

at a 90° angle. Insert the cap in the fuel

tank opening with the raised positioning

Warning!

Always shut off the engine and make

sure the cutting attachment has stopped

before putting a trimmer / brushcutter

down. When transporting it in a vehicle,

properly secure it to prevent turnover,

fuel spillage and damage to the unit.

STIHL recommends that you keep

metal blades covered with the transport

guard (optional accessory.)

389BA019 KN

Warning!

Gasoline is an extremely

flammable fuel. If spilled

and ignited by a spark or

other ignition source, it

can cause fire and seri-

ous burn injury or

property damage. Use extreme caution

when handling gasoline or fuel mix. Do

not smoke or bring any fire or flame near

the fuel or the power tool. Note that

combustible fuel vapor may escape

from the fuel system.

Warning!

To reduce the risk of serious injury from

burns, never attempt to refuel the unit

until it has been completely removed

from the operator.

Warning!

Fuel your power tool in well-ventilated

areas, outdoors. Always shut off the

engine and allow it to cool before refu-

eling. Gasoline vapor pressure may

build up inside the fuel tank depending

on the fuel used, the weather conditions

and the tank venting system.

Warning!

Check for fuel leakage

while refueling and dur-

ing operation. If fuel

leakage is found, do not

start or run the engine

until the leak is fixed and

any spilled fuel has been wiped away.

Take care not to get fuel on your cloth-

ing. If this happens, change your

clothing immediately.

Warning!

In order to reduce the risk of fuel spill-

age and fire from an improperly

tightened fuel cap, correctly position

and tighten the fuel cap in the fuel tank

opening.

001BA220 KN

FS 56, FS 56 R, FS 56 C, FS 56 RC

English

7

marks on the grip of the cap and on the

fuel tank opening lining up. Using the

grip, press the cap down firmly while

turning it clockwise as far as it will go

(approx. 1/4 turn).

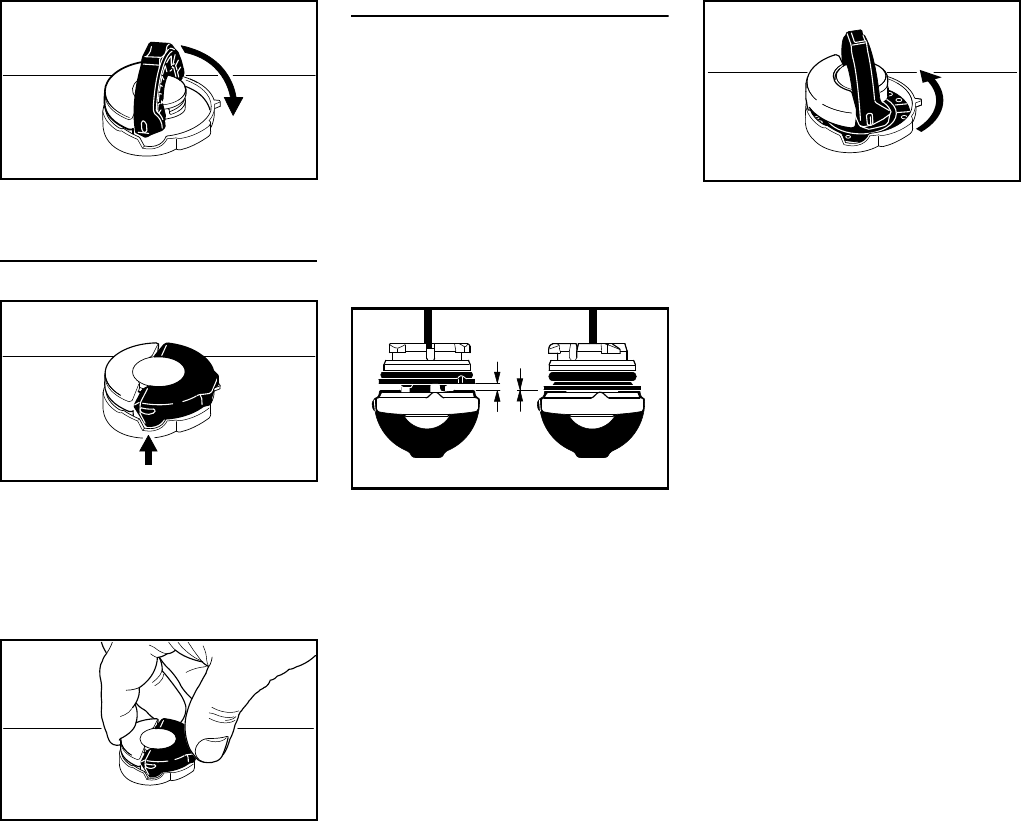

Misaligned, damaged or broken cap

NIf the cap does not drop fully into the

opening when the positioning marks

line up and/or if the cap does not

tighten properly when twisted, the

base of the cap may be prematurely

rotated (in relation to the top) to the

closed position. Such misalignment

can result from handling, cleaning

or an improper attempt at

tightening.

NTo return the cap to the open

position for installation, turn the cap

(with the grip up) until it drops fully

into the tank opening. Next, twist the

cap counterclockwise as far as it will

go (approx. 1/4 turn) – this will twist

the base of the cap into the correct

position. Then, twist the cap

clockwise, closing it normally.

NIf your cap still does not tighten

properly, it may be damaged or

broken; immediately stop use of the

unit and take it to your authorized

STIHL dealer for repair.

Screw Cap

See also the "Fueling" chapter in your

Instruction Manual for additional

information.

Before Starting

Fold the grip flush with

the top of the cap. Grip

the cap and check for

tightness. If the grip does

not lie completely flush

with the cap and the

detent on the grip does

not fit in the correspond-

ing recess in the filler

opening, or if the cap is

loose in the filler opening,

the cap is not properly

seated and tightened and

you must repeat the

above steps.

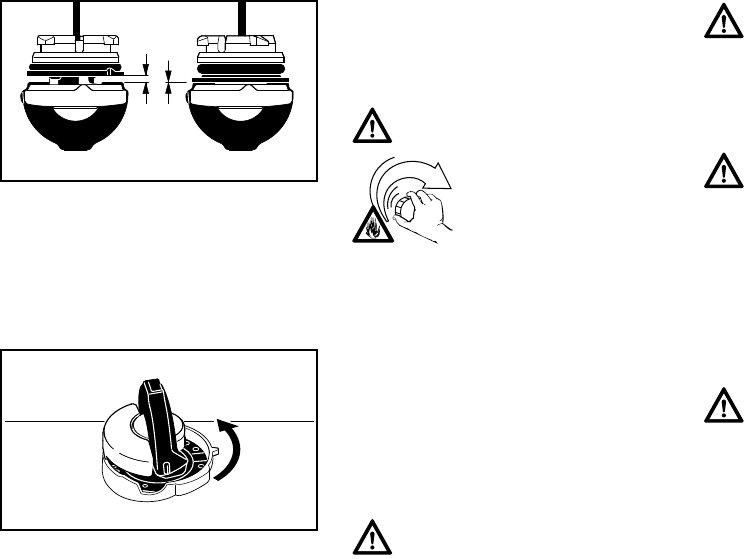

Left: Base of cap in closed posi-

tion (with open space)

Right: Base of cap correctly posi-

tioned for installation

001BA227 KN

001BA226 KN

Warning!

Unit vibrations can cause

an improperly tightened

fuel filler cap to loosen or

come off and spill quanti-

ties of fuel. In order to

reduce the risk of fuel

spillage and fire, tighten the fuel filler

cap by hand as securely as possible.

Warning!

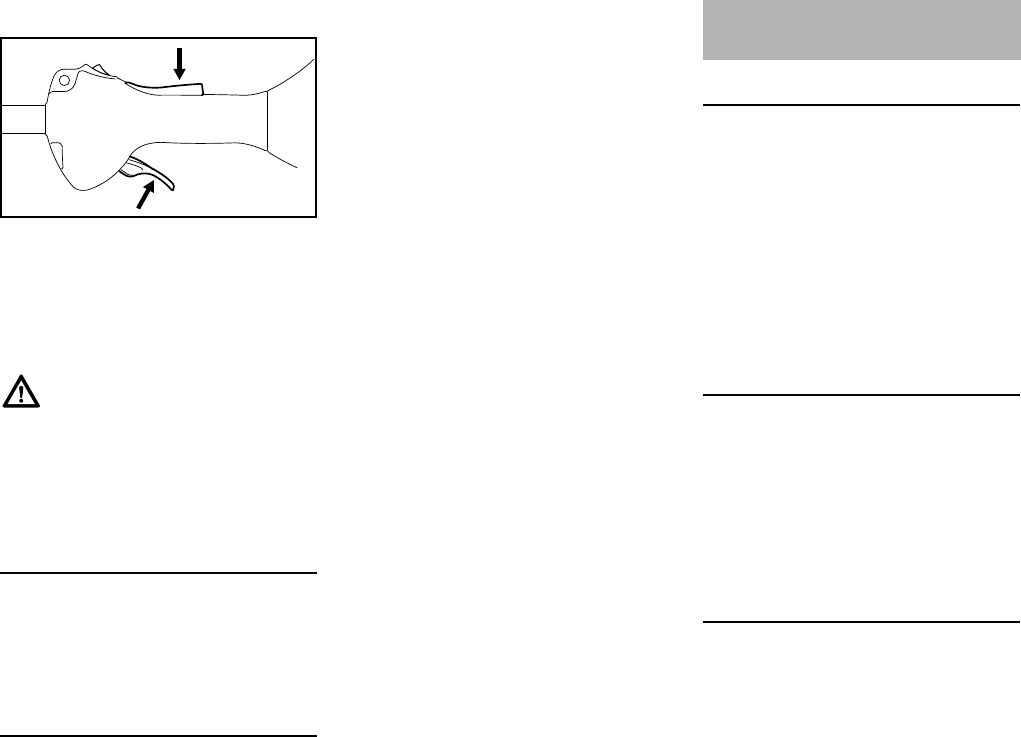

Always check your power tool for proper

condition and operation before starting,

particularly the throttle trigger, throttle

trigger lockout, momentary stop switch,

cutting attachment, deflector and har-

ness. The throttle trigger must move

freely and always spring back to the idle

position. Never attempt to modify the

controls or safety devices.

Warning!

Never operate your power tool if it is

damaged, improperly adjusted or main-

tained, or not completely or securely

assembled.

FS 56, FS 56 R, FS 56 C, FS 56 RC

English

8

Keep the handles clean and dry at all

times; it is particularly important to keep

them free of moisture, pitch, oil, fuel mix,

grease or resin in order for you to

maintain a firm grip and properly control

your power tool.

As can be seen in that chart, some

cutting attachments may require you to

change your deflector, handle and / or

harness.

Keep the deflector (and the attached

skirt where appropriate) adjusted

properly at all times (see chapters on

"Mounting the Deflector" and "Mounting

the Cutting Attachment" of your

instruction manual.)

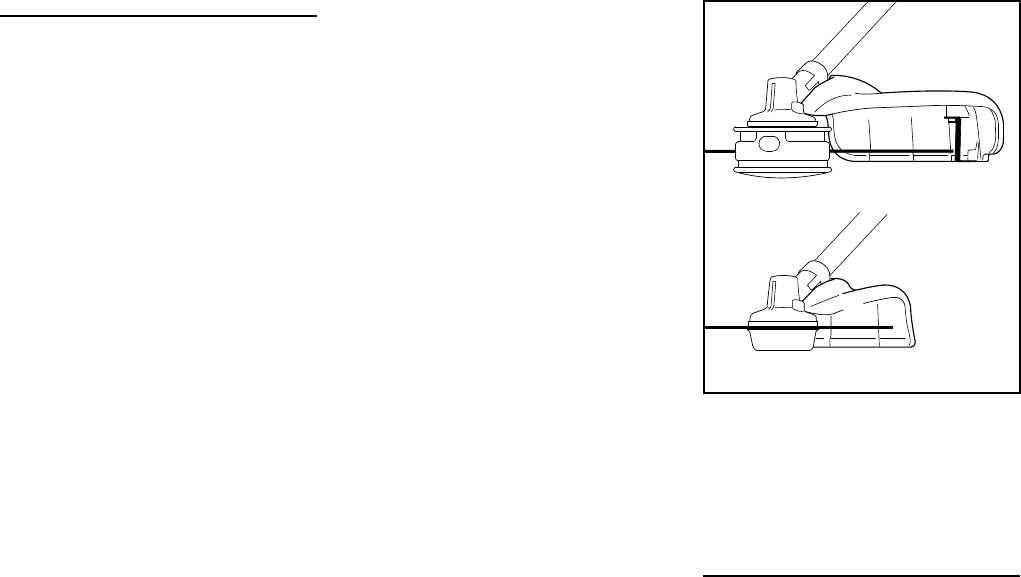

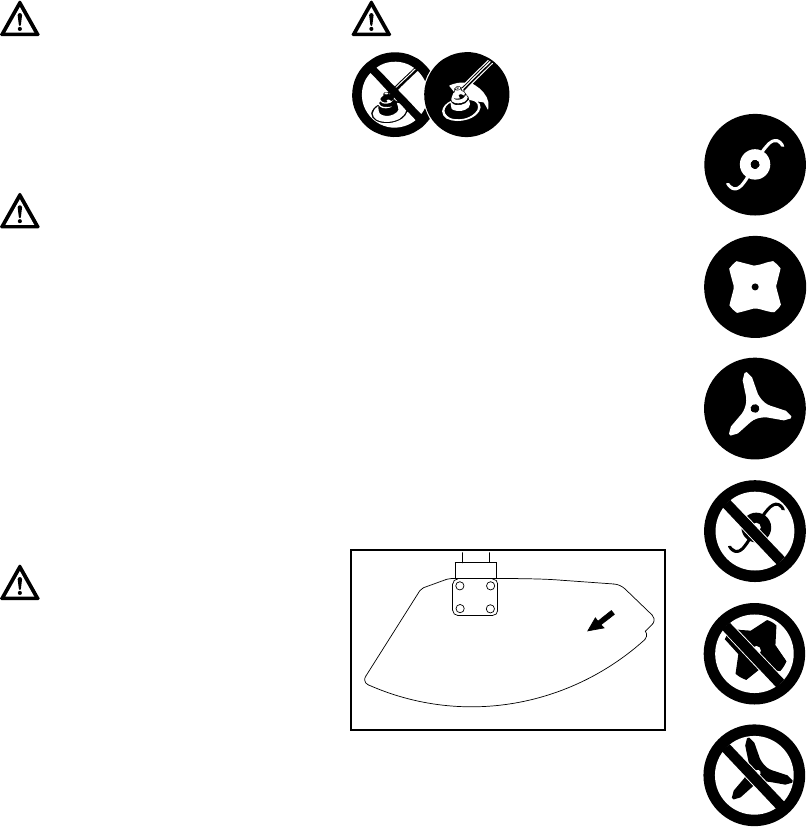

Arrows on the deflector (A) (as seen

from the underside) show the correct

direction of rotation of the cutting

attachment. When viewed from above,

however, the cutting attachment rotates

counterclockwise.

Some of the following symbols may be

embossed on the outside of the deflector

in order to indicate the approved

combination of cutting attachment and

deflector.

Warning!

Do not attach any cutting attachment to

a unit without proper installation of all

required parts. Failure to use the proper

parts may cause the blade or head to fly

off and seriously injure the operator or

bystanders.

Warning!

The cutting attachment must be prop-

erly tightened and in safe operating

condition. Inspect for loose parts (nuts,

screws, etc.) and for cracked or dam-

aged heads or cracked, bent, warped or

damaged blades. Replace damaged

heads or blades before using the power

tool. Always keep blades sharp.

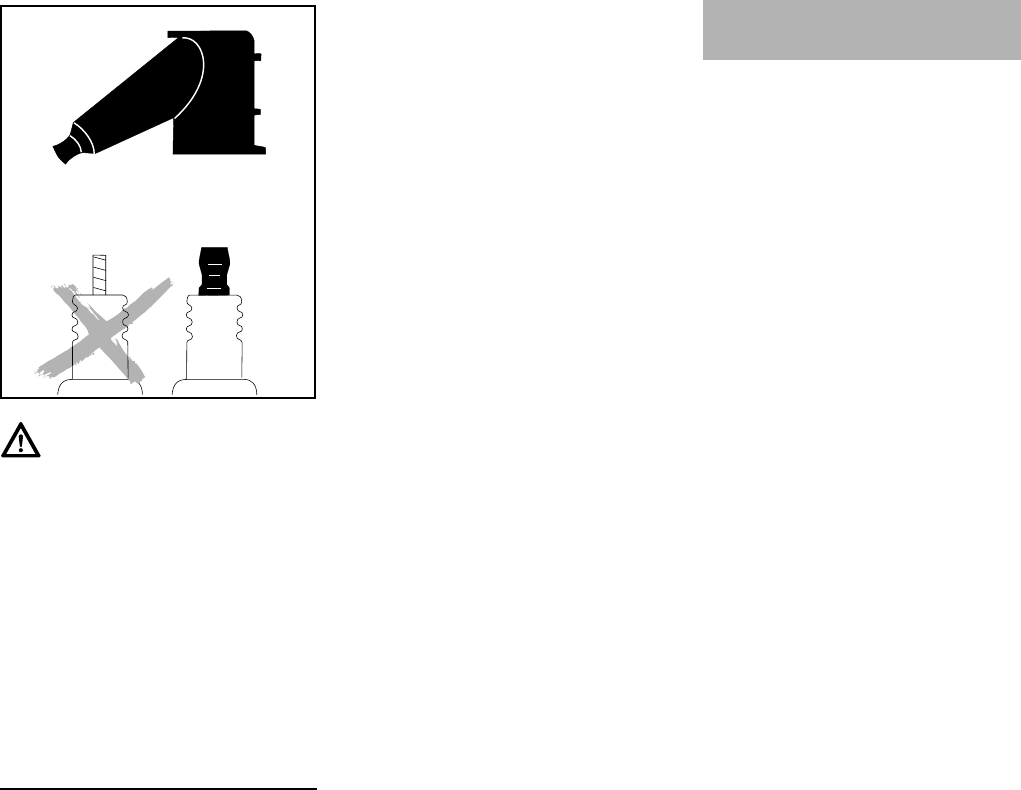

Warning!

Check that the spark plug boot is

securely mounted on the spark plug – a

loose boot may cause arcing that could

ignite combustible fumes and cause a

fire.

Warning!

To reduce the risk

of personal injury

to the operator

from blade or line

contact and

thrown objects, make sure your unit is

equipped with the proper deflector, han-

dle and harness for the type of cutting

attachment being used (see chart in the

chapter on "Approved Combinations of

Cutting Attachment, Deflector, Handle

and Harness".)

A

000BA006 KN

The deflector may be

used in combination with

mowing heads.

The deflector may be

used in combination with

grass cutting blades.

The deflector may be

used in combination with

brush knives.

The deflector must not be

used in combination with

mowing heads.

The deflector must not be

used in combination with

grass cutting blades.

The deflector must not be

used in combination with

brush knives.

FS 56, FS 56 R, FS 56 C, FS 56 RC

English

9

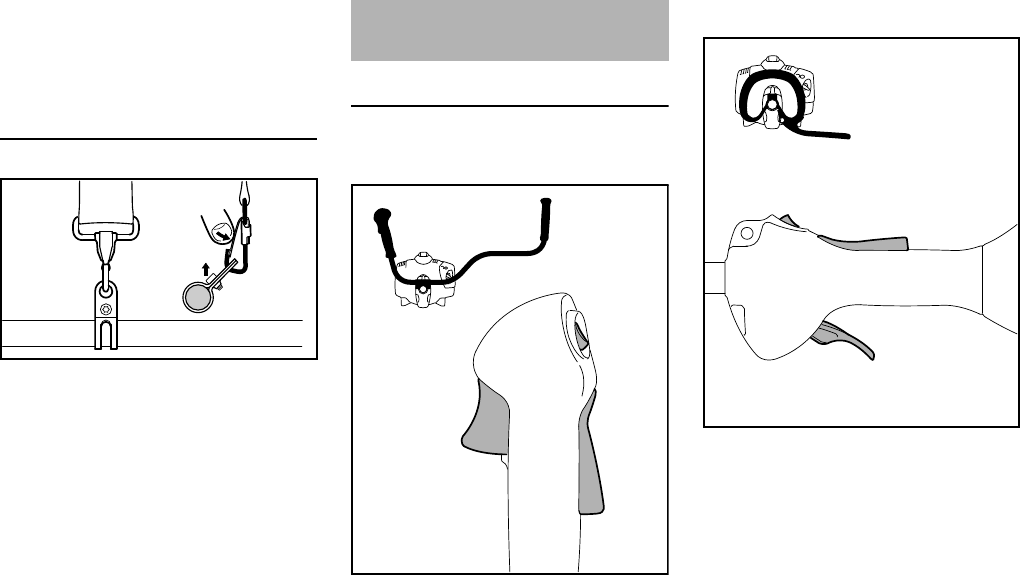

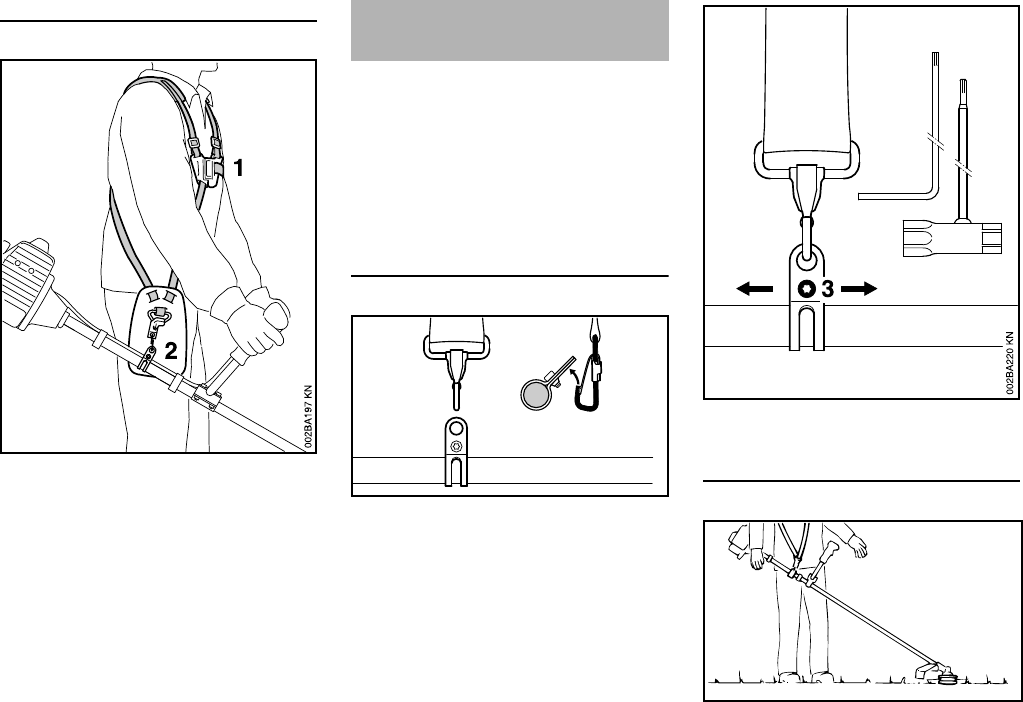

Adjust carrying harness and hand grip to

suit your size before starting work. The

machine should be properly balanced as

specified in your instruction manual for

proper control and less fatigue in

operation. To be better prepared in case

of an emergency, practice releasing the

unit from the harness as quickly as

possible.

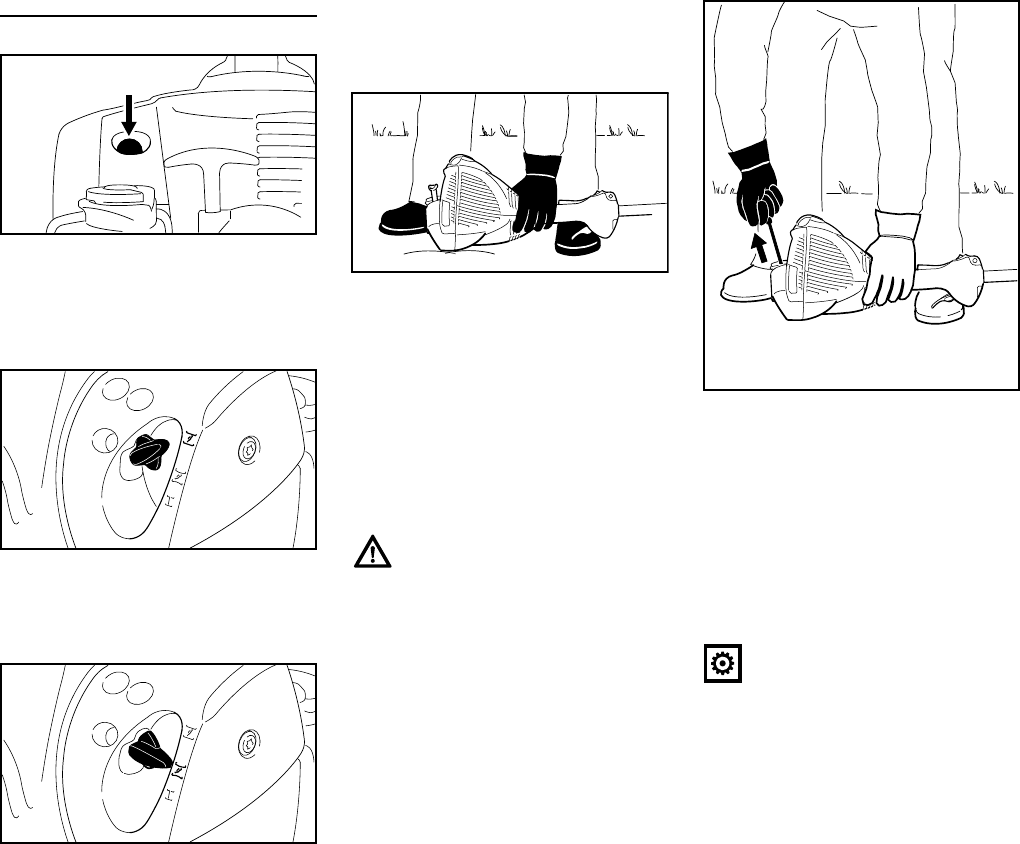

Starting

For specific starting instructions, see the

appropriate section of your manual.

Place the power tool on firm ground or

other solid surface in an open area.

Maintain good balance and secure

footing.

Once the engine has started,

immediately blip the throttle trigger,

which should release the starting throttle

and allow the engine to slow down to

idle.

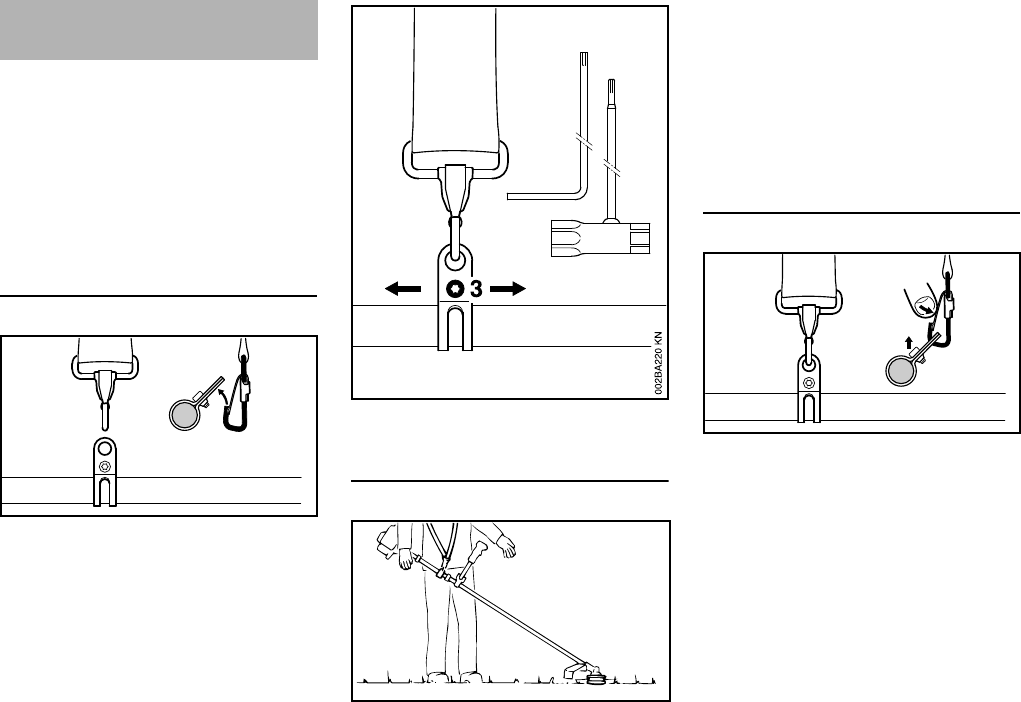

With the engine running only at idle,

attach the power tool to the spring hook

of your harness (see appropriate

chapter of this manual.)

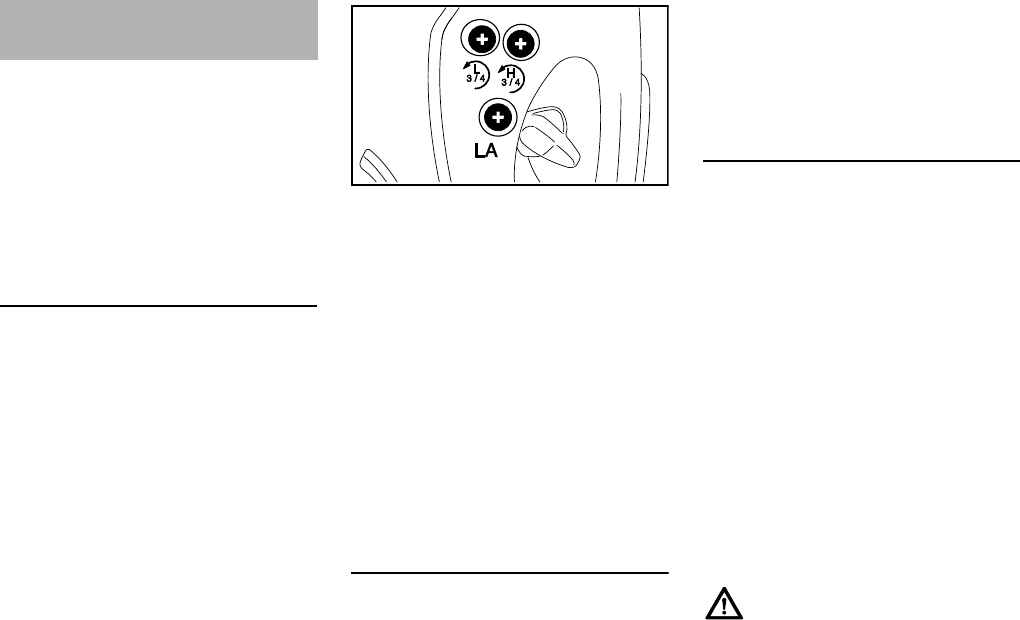

Important Adjustments

If you cannot set the correct idle speed,

have your STIHL dealer check your

power tool and make proper

adjustments and repairs.

The deflector must not be

used in combination with

circular saw blades.

Warning!

Start the engine at least 10 feet (3 m)

from the fueling spot, outdoors only.

Warning!

To reduce the risk of injury from blade or

line contact, be absolutely sure that the

cutting attachment is clear of you and all

other obstructions and objects, includ-

ing the ground, because when the

engine starts at starting-throttle, engine

speed will be fast enough for the clutch

to engage and move the cutting

attachment.

Warning!

Your power tool is a one-person

machine. Do not allow other persons in

the general work area, even when

starting.

Warning!

To reduce the risk of injury from loss of

control, do not attempt to "drop start"

your power tool.

Warning!

When you pull the starter grip, do not

wrap the starter rope around your hand.

Do not let the grip snap back, but guide

the starter rope to rewind it properly.

Failure to follow this procedure may

result in injury to your hand or fingers

and may damage the starter

mechanism.

Warning!

To reduce the risk of personal injury

from loss of control or contact with the

running cutting attachment, do not use

your unit with incorrect idle adjustment.

At correct idle speed, the cutting attach-

ment should not move. For directions on

how to adjust idle speed, see the appro-

priate section of your instruction

manual.

Warning!

This unit is equipped with an ignition

system that is normally in operational

readiness. After the setting lever is used

to stop the engine, it automatically

springs back to the "on" position. If the

engine is warm, it may be possible to

start it by simply pulling the starter rope,

with no further adjustments. To reduce

the risk of injury, be particularly alert to

keep children away from the unit.

FS 56, FS 56 R, FS 56 C, FS 56 RC

English

10

During Operation

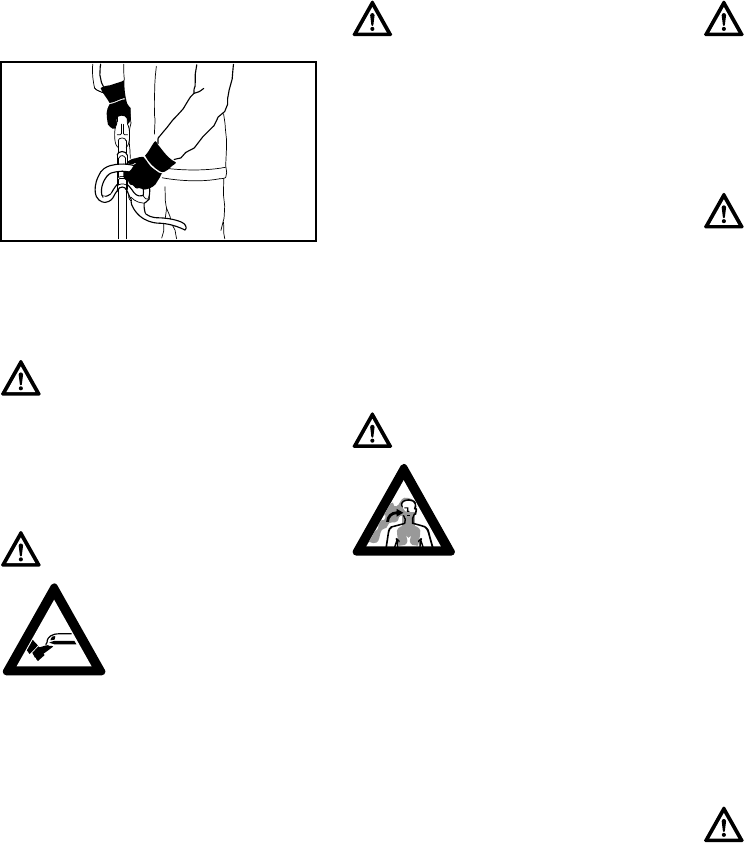

Holding and Controlling the Power Tool

Always hold the unit firmly with both

hands on the handles while you are

working. Wrap your fingers and thumbs

around the handles.

Working Conditions

Operate and start your power tool only

outdoors in a well ventilated area.

Operate it under good visibility and

daylight conditions only. Work carefully.

Operating Instructions

Warning!

To reduce the risk of injury from loss of

control, never work on a ladder or on

any other insecure support. Never hold

the cutting attachment above waist

height.

Warning!

Never attempt to operate

your power tool with one

hand. Loss of control of

the power tool resulting

in serious or fatal injury

may result. To reduce

the risk of cut injuries, keep hands and

feet away from the cutting attachment.

Never touch a moving cutting attach-

ment with your hand or any other part of

your body.

002BA273 KN

Warning!

Do not overreach. Keep proper footing

and balance at all times. Special care

must be taken in slippery conditions

(wet ground, snow) and in difficult, over-

grown terrain. Watch for hidden

obstacles such as tree stumps, roots

and ditches to avoid stumbling. For bet-

ter footing, clear away scrub and

cuttings. Be extremely cautious when

working on slopes or uneven ground.

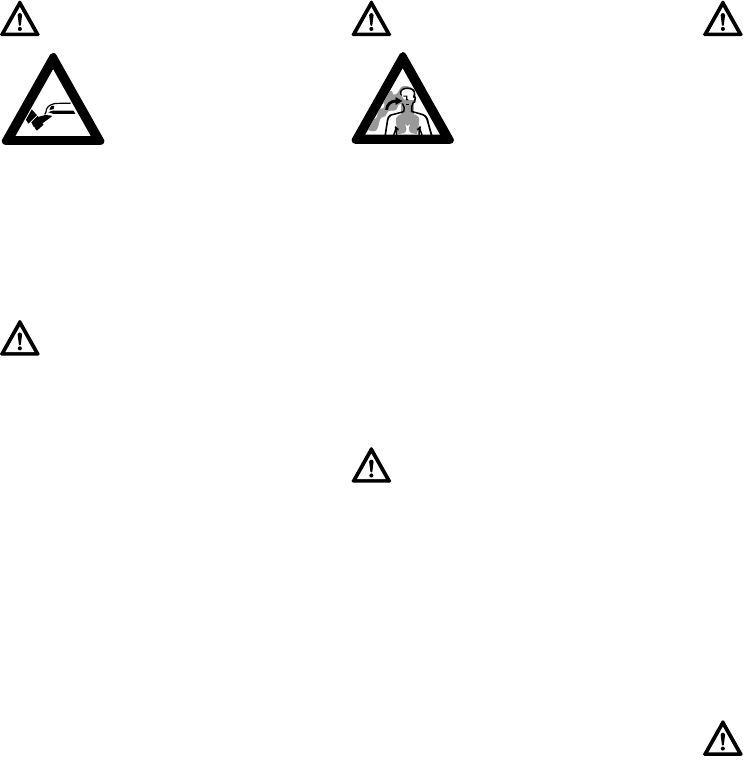

Warning!

As soon as the engine is

running, this product

generates toxic exhaust

fumes containing chemi-

cals, such as unburned

hydrocarbons (including

benzene) and carbon monoxide, that

are known to cause respiratory prob-

lems, cancer, birth defects, or other

reproductive harm. Some of the gases

(e.g. carbon monoxide) may be color-

less and odorless. To reduce the risk of

serious or fatal injury / illness from inhal-

ing toxic fumes, never run the machine

indoors or in poorly ventilated locations.

Warning!

If the vegetation being cut or the sur-

rounding ground is coated with a

chemical substance (such as an active

pesticide or herbicide), read and follow

the instructions and warnings that

accompanied the substance at issue.

Warning!

Inhalation of certain dusts, especially

organic dusts such as mold or pollen,

can cause susceptible persons to have

an allergic or asthmatic reaction. Sub-

stantial or repeated inhalation of dust

and other airborne contaminants, in par-

ticular those with a smaller particle size,

may cause respiratory or other ill-

nesses. Control dust at the source

where possible. Use good work prac-

tices, such as operating the unit so that

the wind or operating process directs

any dust raised by the power tool away

from the operator. Follow the recom-

mendations of EPA / OSHA / NIOSH

and occupational and trade associa-

tions with respect to dust ("particulate

matter".) When the inhalation of dust

cannot be substantially controlled, i.e.,

kept at or near the ambient (back-

ground) level, the operator and any

bystanders should wear a respirator

approved by NIOSH / MSHA for the type

of dust encountered.

Warning!

Do not operate your power tool using

the starting throttle lock, as you do not

have control of the engine speed.

FS 56, FS 56 R, FS 56 C, FS 56 RC

English

11

In the event of an emergency, switch off

the engine immediately – move the slide

control / momentary stop switch to 0 or

STOP.

To reduce the risk of eye and other injury

always wear proper eye protection (see

the chapter on "Proper Clothing") and

ensure that bystanders are at least

50 feet (15 m) away. To reduce the risk

of damage to property, also maintain this

distance from such objects as vehicles

or windows. Any coworkers who must be

in the restricted area should also wear

goggles or protective glasses. Stop the

engine immediately if you are

approached.

Warning!

The cutting attachment

continues to rotate for a

short period after the

throttle trigger is

released (flywheel

effect.)

Warning!

The rotating cutting attachment may

fling foreign objects directly or by rico-

chet a great distance.

15m (50ft)

Warning!

Before you start work,

examine the area for

stones, glass, fence wire,

metal, trash or other solid

objects. The cutting

attachment could throw

objects of this kind.

Warning!

This trimmer / brushcutter is normally to

be used at ground level with the cutting

attachment parallel to the ground. Use

of a trimmer / brushcutter above ground

level or with the cutting attachment per-

pendicular to the ground may increase

the risk of injury, since the cutting

attachment is more fully exposed and

the power tool may be more difficult to

control.

Warning!

During cutting, check the tightness and

the condition of the cutting attachment

at regular short intervals with the engine

and attachment stopped. If the behavior

of the attachment changes during use,

stop the engine immediately, wait until

the cutting attachment stops, and check

the nut securing the attachment for

tightness and the blade or head for

cracks, wear and damage.

Warning!

A loose blade or head may vibrate,

crack, break or come off the trimmer /

brushcutter, which may result in serious

or fatal injury. Make sure that the cutting

attachment is properly tightened. Use

the wrench supplied or one of sufficient

length to obtain the proper torque. If the

blade or head loosens after being prop-

erly tightened, stop work immediately.

The retaining nut may be worn or dam-

aged and should be replaced. If the

blade or head continues to loosen, see

your STIHL dealer. Never use a trimmer

/ brushcutter with a loose cutting

attachment.

Warning!

Replace a cracked, damaged or worn-

out head or a cracked, bent, warped,

damaged, dull or worn out blade imme-

diately, even if damage is limited to

superficial cracks. Such attachments

may shatter at high speed and cause

serious or fatal injury.

Warning!

When using rigid blades, avoid cutting

close to fences, sides of buildings, tree

trunks, stones or other such objects that

could cause the power tool to kick out or

could cause damage to the blade.

STIHL recommends use of the nylon

line heads for such jobs. In addition, be

alert to an increased possibility of rico-

chets in such situations.

FS 56, FS 56 R, FS 56 C, FS 56 RC

English

12

Your muffler is furnished with a spark

arresting screen designed to reduce the

risk of fire from the emission of hot

particles. Never operate your unit with a

missing or damaged spark arresting

screen. If your gas/oil mix ratio is correct

(i.e., not too rich), this screen will

normally stay clean as a result of the

heat from the muffler and need no

service or maintenance. If you

experience loss of performance and you

suspect a clogged screen, have your

muffler maintained by a STIHL servicing

dealer. Some state or federal laws or

regulations may require a properly

maintained spark arrestor for certain

uses. See the "Maintenance, Repair and

Storing" section of these Safety

Precautions. Remember that the risk of

a brush or forest fire is greater in hot or

dry conditions.

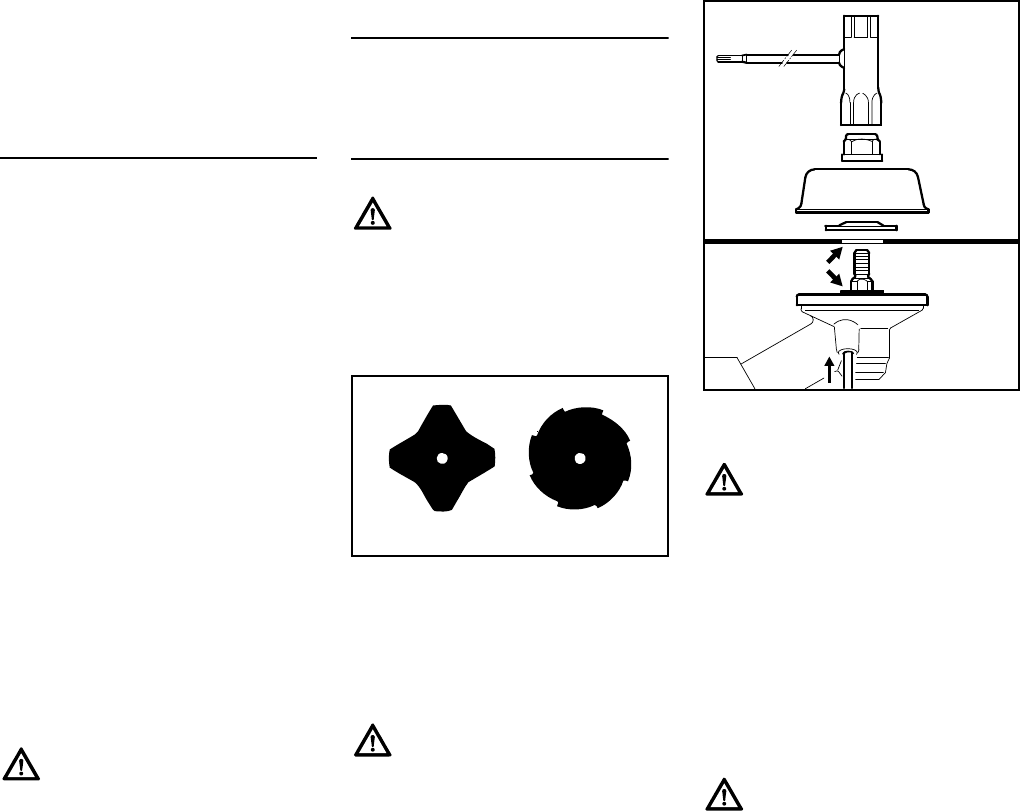

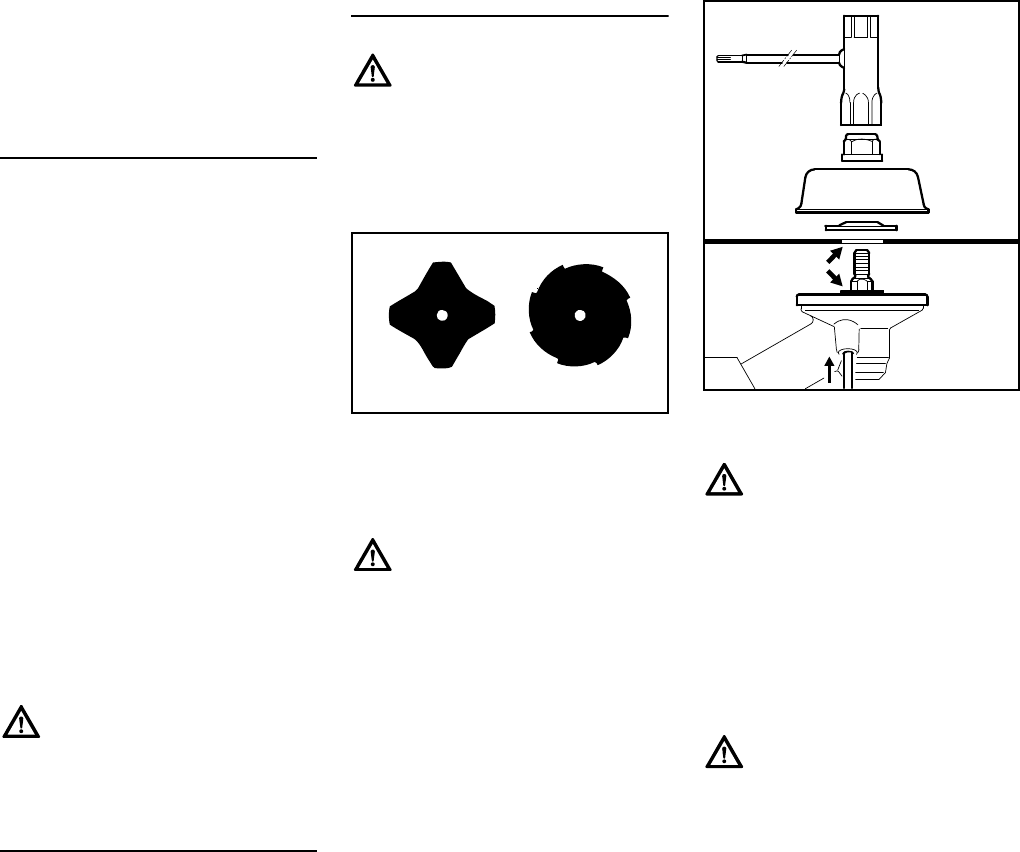

USING THE CUTTING ATTACHMENT

For an illustration of the various cutting

attachments and instructions on proper

mounting see the chapter on "Mounting

the Cutting Attachment" in your

instruction manual.

Warning!

If the head, blade or deflector becomes

clogged or stuck, always shut off the

engine and make sure the cutting

attachment has stopped before clean-

ing. Grass, weeds, etc. should be

cleaned off the blade or from around the

head at regular intervals.

Warning!

To reduce the risk of unintentional rota-

tion of the cutting attachment and injury,

always shut off the engine and remove

the spark plug boot before replacing the

cutting attachment. To reduce the risk of

injury, always shut off the engine before

adjusting the length of the nylon line on

manually adjustable mowing heads.

Warning!

Do not turn the engine on over the

starter with the spark plug boot or spark

plug removed since there is otherwise a

risk of fire from uncontained sparking.

Warning!

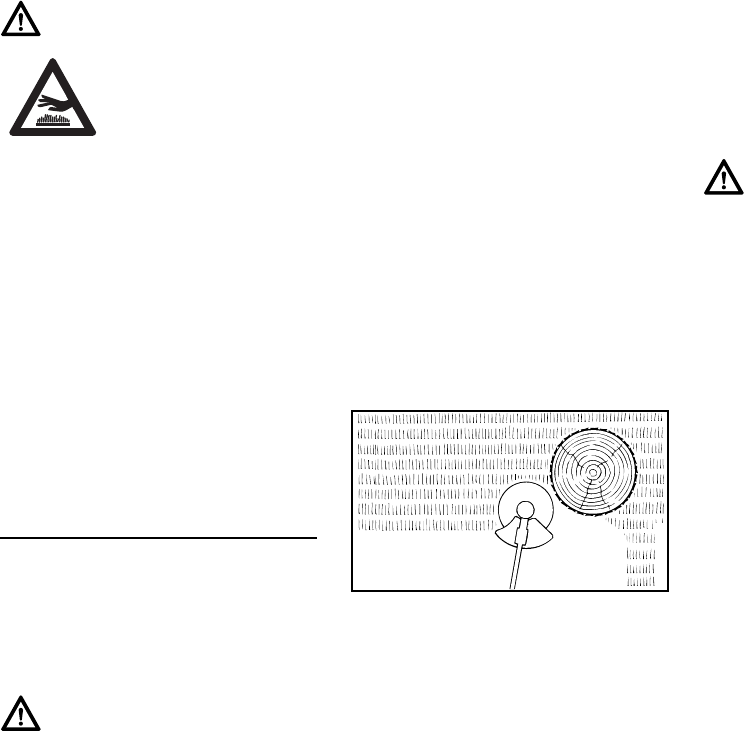

The gearbox becomes hot during oper-

ation. To reduce the risk of burn injury,

do not touch the gear housing when it is

hot.

Warning!

Never modify your muffler. Any modifi-

cation could cause an increase in heat

radiation, sparks or sound level, thereby

increasing the risk of fire, burn injury or

hearing loss. You may also permanently

damage the engine. Have your muffler

serviced and repaired by your STIHL

servicing dealer only.

Warning!

The muffler and other parts of the

engine (e.g. fins of the cylinder, spark

plug) become hot during operation and

remain hot for a while after stopping the

engine. To reduce risk of burns, do not

touch the muffler and other parts while

they are hot. Keep the area around the

muffler clean. Remove excess lubricant

and all debris such as pine needles,

branches or leaves. Let the engine cool

down sitting on concrete, metal, bare

ground or solid wood (away from any

combustible substances.

Warning!

An improperly mounted or damaged cyl-

inder housing or a damaged/deformed

muffler shell may interfere with the cool-

ing process of the muffler. To reduce the

risk of fire or burn injury, do not continue

work with a damaged or improperly

mounted cylinder housing or a dam-

aged/deformed muffler shell.

Warning!

Some STIHL power tools

are equipped with a cata-

lytic converter, which is

designed to reduce the

exhaust emissions of the

engine by a chemical

process in the muffler. Due to this proc-

ess, the muffler does not cool down as

rapidly as conventional mufflers when

the engine returns to idle or is shut off.

To reduce the risk of fire and burn inju-

ries when using a catalytic converter,

always set your power tool down in the

upright position and never locate it

where the muffler is near dry brush,

grass, wood chips or other combustible

materials while it is still hot.

FS 56, FS 56 R, FS 56 C, FS 56 RC

English

13

Using the Mowing Heads

Do not use with mowing line longer than

the intended length. With a properly

mounted deflector, the built-in line-

limiting blade will automatically adjust

the line to its proper length.

Using the unit with an overly long nylon

cutting line increases the load on the

engine and reduces its operating speed.

This causes the clutch to slip

continuously and results in overheating

and damage to important components

(e.g. clutch, polymer housing

components.) Such damage could,

among other things, cause the cutting

attachment to rotate at idle.

Mowing heads are to be used only on

trimmer / brushcutters equipped with a

line-limiting blade in the deflector in

order to keep the line at the proper

length (see "Main Parts" chapter in your

instruction manual.)

If the lawn edges are planted with trees

or bordered by a fence etc., it is best to

use a nylon line head. It achieves a

"softer" cut with less risk of damaging

tree bark etc. than polymer blades.

However, the polymer-bladed STIHL

PolyCut produces a better cut if there

are no plants along the edge of the lawn.

Sharpening is not necessary, and worn

polymer blades are easily replaced.

STIHL SuperCut mowing head

Fresh line is advanced automatically.

Frayed line is replaced by a simple

adjustment (see instruction sheet

supplied with mowing head.)

STIHL AutoCut mowing head

Nylon cutting line advances

automatically when tapped against the

ground (TapAction.)

STIHL TrimCut mowing head

Frayed line is replaced by a simple

adjustment (see instruction sheet

supplied with mowing head.)

STIHL PolyCut mowing head

Uses either nylon lines or nonrigid,

pivoting polymer blades.

Observe wear indicators.

STIHL FixCut mowing head

Uses pre-cut lengths of nylon line.

Observe wear indicators.

Warning!

To reduce the risk of severe or fatal

injury from blade contact and / or loss of

control, never attempt to use a metal

blade on an FS model for which it is not

authorized.

002BA354 KN

Warning!

To reduce the risk of serious injury,

never use wire or metal-reinforced line

or other material in place of the nylon

cutting lines. Pieces of wire could break

off and be thrown at high speed toward

the operator or bystanders.

Warning!

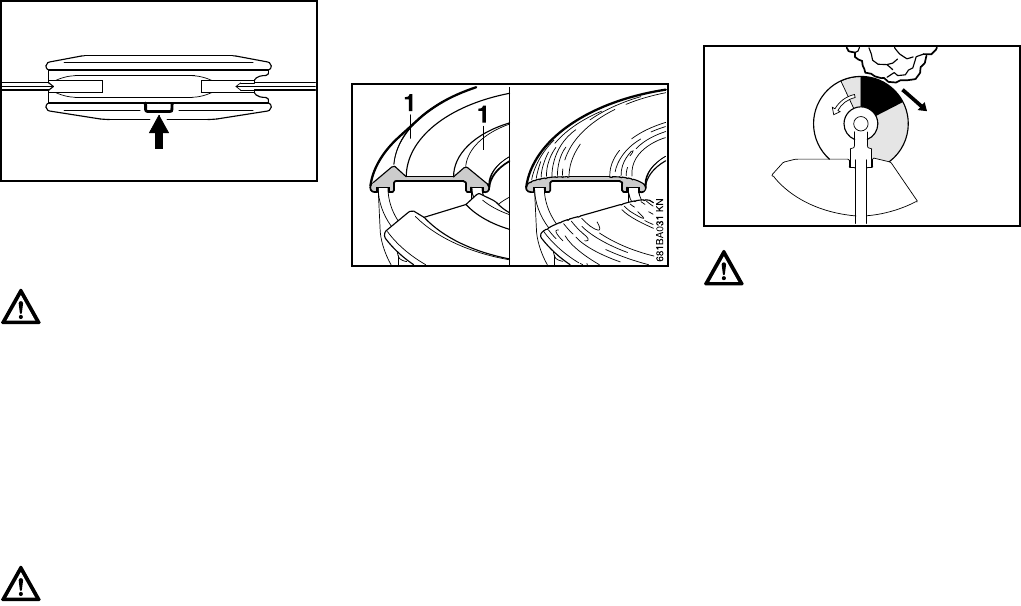

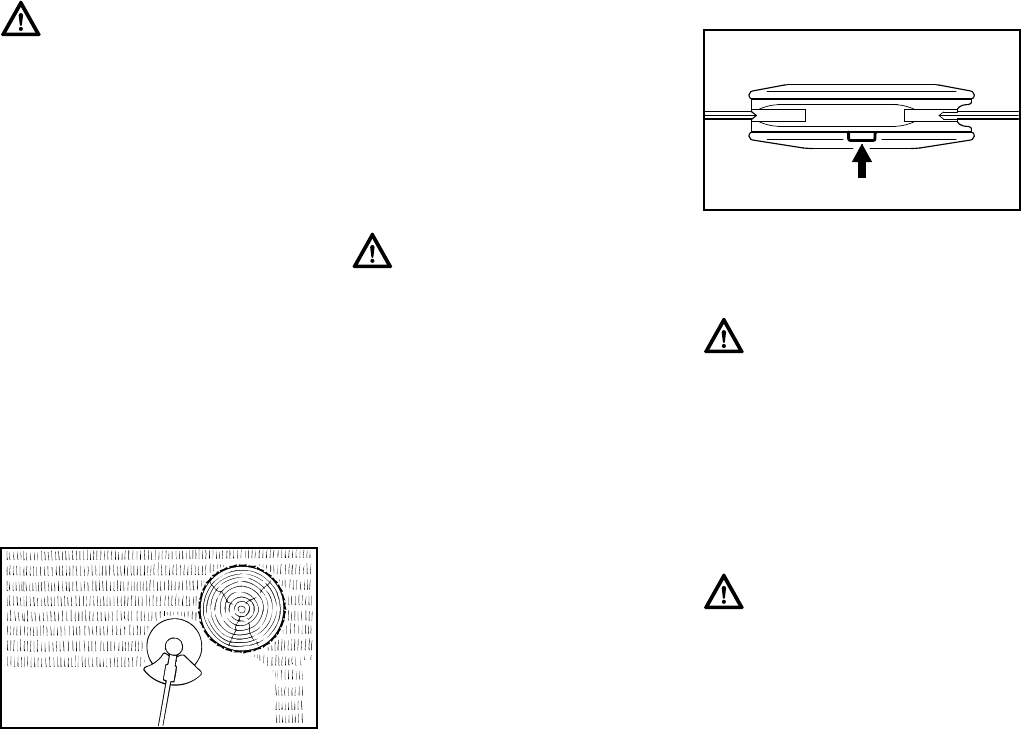

Three rectangular wear limit marks are

applied to the base (periphery) of the

PolyCut. To reduce the risk of serious

injury from breakage of the head or

blades, the PolyCut must not be used

when it has worn as far as one of these

marks. It is important to follow the main-

tenance instructions supplied with the

head.

Warning!

If the wear limit marks are ignored, there

is a risk of the cutting attachment shat-

tering and flying parts injuring the

operator or bystanders. To reduce the

risk of accidents from shattered blades,

avoid contact with stones, metal and

similar solid objects. Check PolyCut

blades for cracks at regular intervals. If

a crack is found on one blade, always

replace all blades.

002BA177 KN

FS 56, FS 56 R, FS 56 C, FS 56 RC

English

14

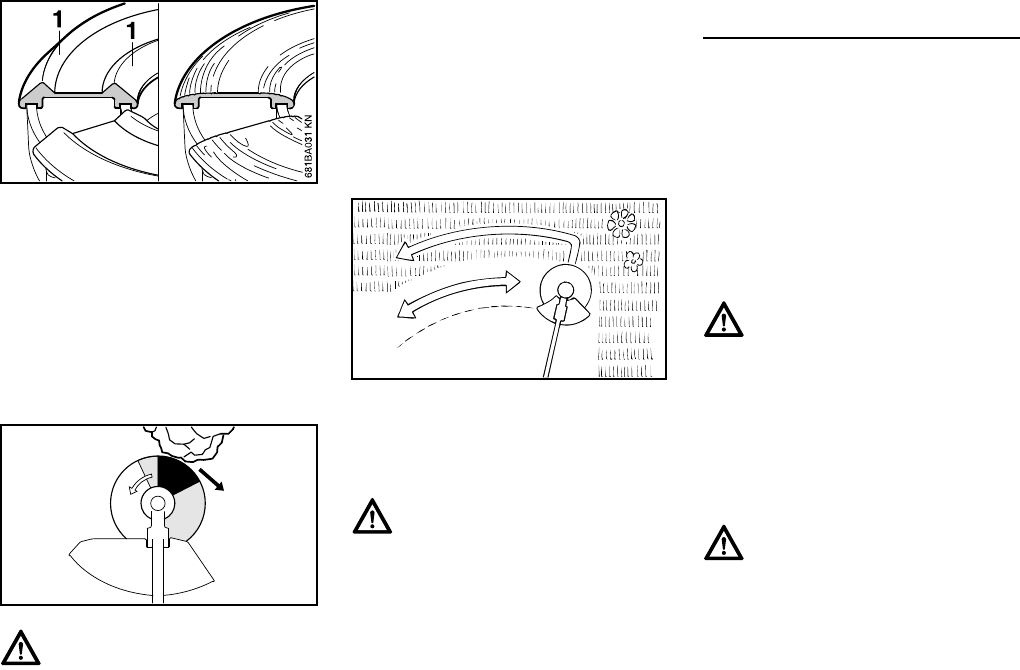

Do not continue using the mowing head

if the raised moldings (1) on the base

are missing or worn – see right

illustration above. The mowing head

may otherwise shatter and flying objects

could result in injury to the operator or

bystanders. Install a new mowing head.

Risk of Kickout (Blade Thrust) with All

Rigid Cutting Blades

This kickout (blade thrust) may cause

loss of control of the power tool and may

result in serious or fatal injury to the

operator or bystanders. To reduce the

risk of injury, extreme caution should be

used when cutting with the shaded area

of any rigid blade.

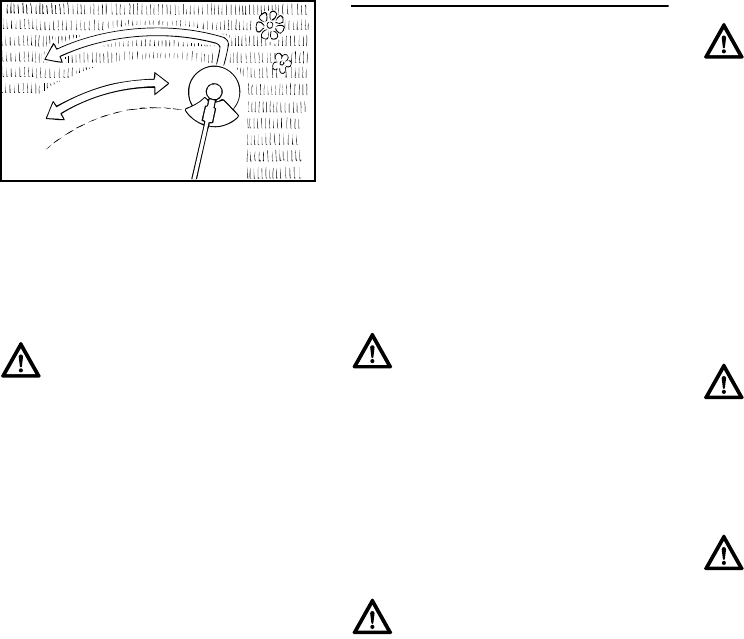

Using the Grass Cutting Blade

All kinds of grass and weeds can be

easily cut with the grass cutting blade.

The power tool is swept in an arc similar

to a scythe.

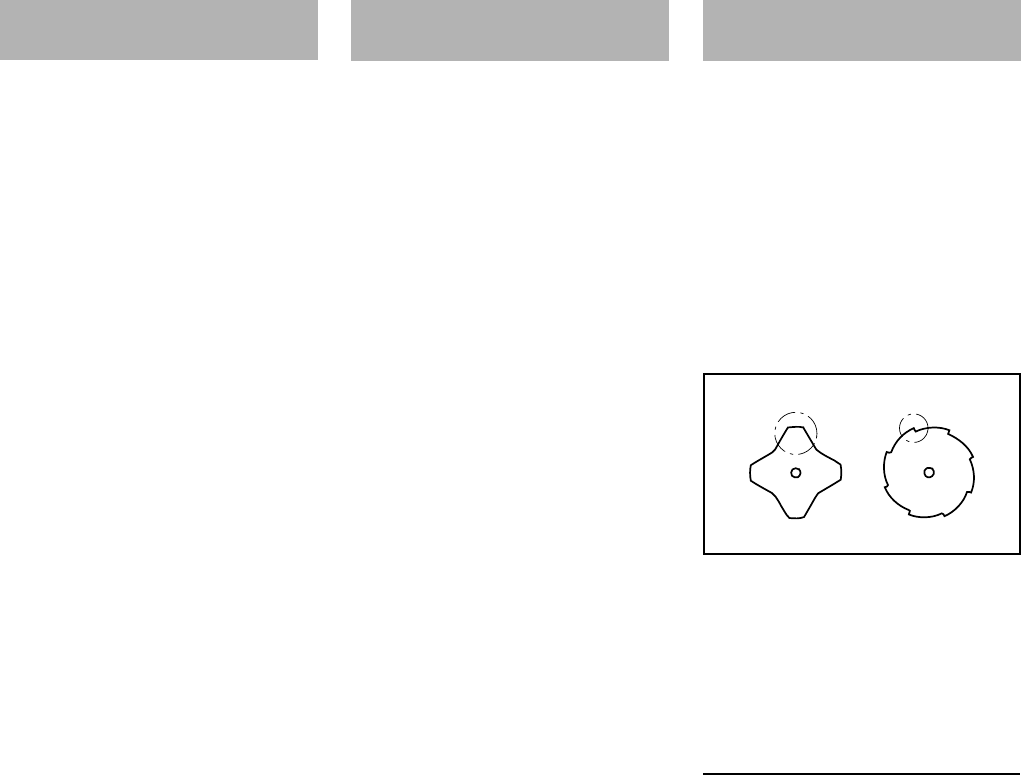

The 4-tooth grass cutting blade is

intended to cut grass and weeds. It has

4 cutting knives with cutting edges on

both sides, i.e. front and rear. When the

cutting edges on one side become dull,

the blade can be turned over to utilize

the cutting edges on the other side.

The 8-tooth grass cutting blade is

recommended for cutting fern or reed.

Both types of grass cutting blade have to

be resharpened when all cutting edges

are dull.

MAINTENANCE, REPAIR AND

STORING

Maintenance, replacement, or repair of

the emission control devices and

systems may be performed by any

nonroad engine repair establishment or

individual. However, if you make a

warranty claim for a component which

has not been serviced or maintained

properly or if nonapproved replacement

parts were used, STIHL may deny

coverage.

Strictly follow the maintenance and

repair instructions in the appropriate

sections of your instruction manual.

Wear gloves when handling or

performing maintenance on blades.

Warning!

Kickout (blade thrust) is the sudden and

uncontrolled motion towards the opera-

tor's right or rear that can occur when

the shaded area (especially the darkly

shaded area) of a rotating blade comes

in contact with a solid rigid object like a

tree, rock, bush or wall. The rapid coun-

terclockwise rotation of the blade may

be stopped or slowed, and the cutting

attachment may be thrown to the right or

to the rear.

002BA135 KN

Warning!

To reduce the risk of serious or fatal

injury from blade breakage, never

attempt to use this blade to cut woody

materials.

002BA355 KN

Warning!

Use only identical STIHL replacement

parts for maintenance and repair. Use of

non-STIHL parts may cause serious or

fatal injury.

Warning!

Always stop the engine and make sure

that the cutting attachment is stopped

before doing any maintenance or repair

work or cleaning the power tool. Do not

attempt any maintenance or repair work

not described in your instruction man-

ual. Have such work performed by your

STIHL servicing dealer only.

FS 56, FS 56 R, FS 56 C, FS 56 RC

English

15

In California, it is a violation of § 4442 or

§ 4443 or the Public Resources Code to

use or operate gasoline-powered tools

on forest-covered, brush-covered or

grass-covered land unless the engine’s

exhaust system is equipped with a

complying spark arrester that is

maintained in effective working order.

The owner/operator of this product is

responsible for properly maintaining the

spark arrester. Other states or

governmental entities/agencies, such as

the U.S. Forest Service, may have

similar requirements. Contact your local

fire agency or forest service for the laws

or regulations relating to fire protection

requirements.

Keep blades sharp. Tighten all nuts,

bolts and screws, except the carburetor

adjustment screws, after each use.

Do not clean your machine with a

pressure washer. The solid jet of water

may damage parts of the machine.

Store the power tool in a dry and high or

locked location out of reach of children.

Before storing for longer than a few

days, always empty the fuel tank. See

chapter "Storing the Machine" in the

instruction manual.

Warning!

Use the specified spark plug, and make

sure it and the ignition lead are always

clean and in good condition. Always

press the spark plug boot snugly onto

the spark plug terminal of the proper

size. (Note: If the terminal has a detach-

able SAE adapter nut, it must be

securely attached.) A loose connection

between the spark plug and the ignition

wire connector in the boot may create

arcing that could ignite combustible

fumes and cause a fire.

Warning!

Never test the ignition system with the

spark plug boot removed from the spark

plug or with a removed spark plug, since

uncontained sparking may cause a fire.

Warning!

Do not operate your power tool if the

muffler is damaged, missing or modi-

fied. An improperly maintained muffler

will increase the risk of fire and hearing

loss. Your muffler is equipped with a

spark-arresting screen to reduce the

risk of fire; never operate your power

tool if the screen is missing, damaged or

clogged. Remember that the risk of a

brush or forest fire is greater in hot or dry

weather.

Warning!

Never repair damaged cutting attach-

ments by welding, straightening or

modifying the shape. This may cause

parts of the cutting attachment to come

off and result in serious or fatal injuries.

FS 56, FS 56 R, FS 56 C, FS 56 RC

English

16

Approved Combinations of Cutting Attachment, Deflector, Handle and Harness

Cutting attachment Deflector, Limit Stop Handle Harness/Strap

547BA034 KN

12

5

7

3

8

12

11

9

14

17

15

4

16

16 17

17

6

10

13

12

13

14

FS 56, FS 56 R, FS 56 C, FS 56 RC

English

17

Approved Combinations

The complete unit includes:

–Cutting attachment

–Deflector

–Handle

–Harness (not required for mowing

heads with loop handle)

Select the correct combination from the

table according to the cutting

attachment you intend to use. Read the

table horizontally from left to right.

Cutting attachments

Mowing heads

1STIHL SuperCut 20-2

2STIHL AutoCut C 25-2

3STIHL AutoCut 25-2

4STIHL TrimCut 31-2

5STIHL PolyCut 20-3

6STIHL FixCut 25-2

Grass cutting blades

7Grass cutting blade 230-4

8Grass cutting blade 230-8

Grass cutting blades made of any other

non-metal material are not permitted.

Deflectors

9Deflector with line limiting blade for

mowing heads only

10 Deflector for grass cutting blades

only

Handles

11 Loop handle

12 Loop handle with

13 Barrier bar

14 Bike handle

Harnesses

15 Shoulder strap may be used

16 Shoulder strap must be used

17 Full harness may be used

Mounting the Handlebar

Mount the handlebar on the drive tube

about 4 in (10 cm) forward of the engine

housing.

NPlace the handle support (1) on the

drive tube (2).

NPlace the handlebar (3) in the

handle support.

NFit the clamp (4) on the handle

support. Insert the screws (5)

through the holes in the parts and

screw them into clamp (6) as far as

stop – tighten them only moderately

at this stage.

Warning!

Based on the cutting attachment being

used:

Choose the proper deflector in order to

reduce the risk of injury from thrown

objects and contact with the cutting

attachment.

Make sure your unit is equipped with the

proper handle and harness in order to

reduce the risk of injury from loss of con-

trol and contact with the cutting

attachment: use grass cutting metal

blades on this unit only if equipped with

a bike handle or a loop handle with bar-

rier bar.

Do not use rigid plastic blades, brush

knifes or circular saw blades on this unit.

Mounting the Bike Handle

4

5

1

6

3

2

002BA274 KN

FS 56, FS 56 R, FS 56 C, FS 56 RC

English

18

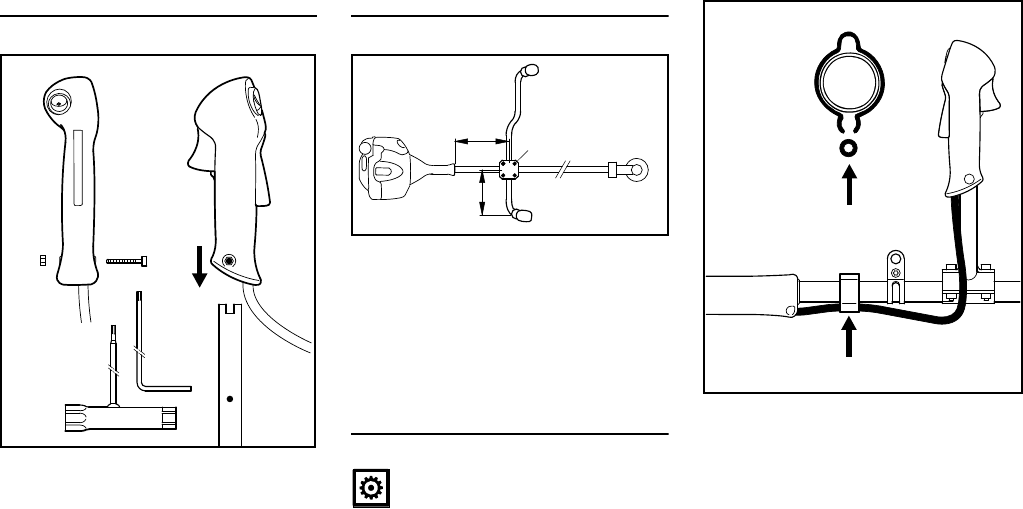

Mounting the control handle

NTake out the screw (1) – the nut (2)

remains in the control handle (3).

NPush the control handle onto the

end of the handlebar (5) until the

holes (6) line up – the throttle

trigger (4) must point towards the

gearbox.

NInsert the screw (1) and tighten it

down firmly.

Adjusting and Securing the Handlebar

NAlign the handlebar so that

distance (A) is about 8 in (20 cm)

and distance (B) about 6 in

(15 cm).

NTighten down the screws (1) firmly

in a crosswise pattern.

Fitting the Throttle Cable

Do not kink the throttle cable or lay it in

tight radii – make sure the throttle trigger

moves freely.

NPush the throttle cable (1) into the

retainer (2).

36

547BA027 KN

1

2

4

6

5

A1

B

002BA275 KN

002BA276 KN

2

1

1

2

FS 56, FS 56 R, FS 56 C, FS 56 RC

English

19

A factory-new machines comes with the

loop handle aready mounted.

Using the barrier bar

A barrier bar may have to be mounted to

suit the tool you intend to use – see

"Approved Combinations of Cutting

Attachment, Deflector, Handle and

Harness."

The barrier bar comes standard with the

machine or is available as a special

accessory.

Mounting the barrier bar

NFit the washer (1) on the M5x23

screw (2).

NHold the barrier bar (3) against the

loop handle and insert the screw

with washer.

NTighten down the screw (2) firmly.

Leave the barrier bar permanently

mounted to the loop handle.

Adjusting and securing the loop handle

The loop handle can be adjusted to suit

the height and reach of the operator and

the application by changing

distance (A).

Recommended distance (A): about

14 in (35 cm)

NLoosen the screw on the handle.

NSlide the handle to the required

position.

NTighten down the screw so that the

handle cannot be rotated on the

drive tube.

Mounting the Loop Handle

547BA004 KN

547BA005 KN

(5,3 mm)

547BA031 KN

12

3

0.2 in

547BA007 KN

A

FS 56, FS 56 R, FS 56 C, FS 56 RC

English

20

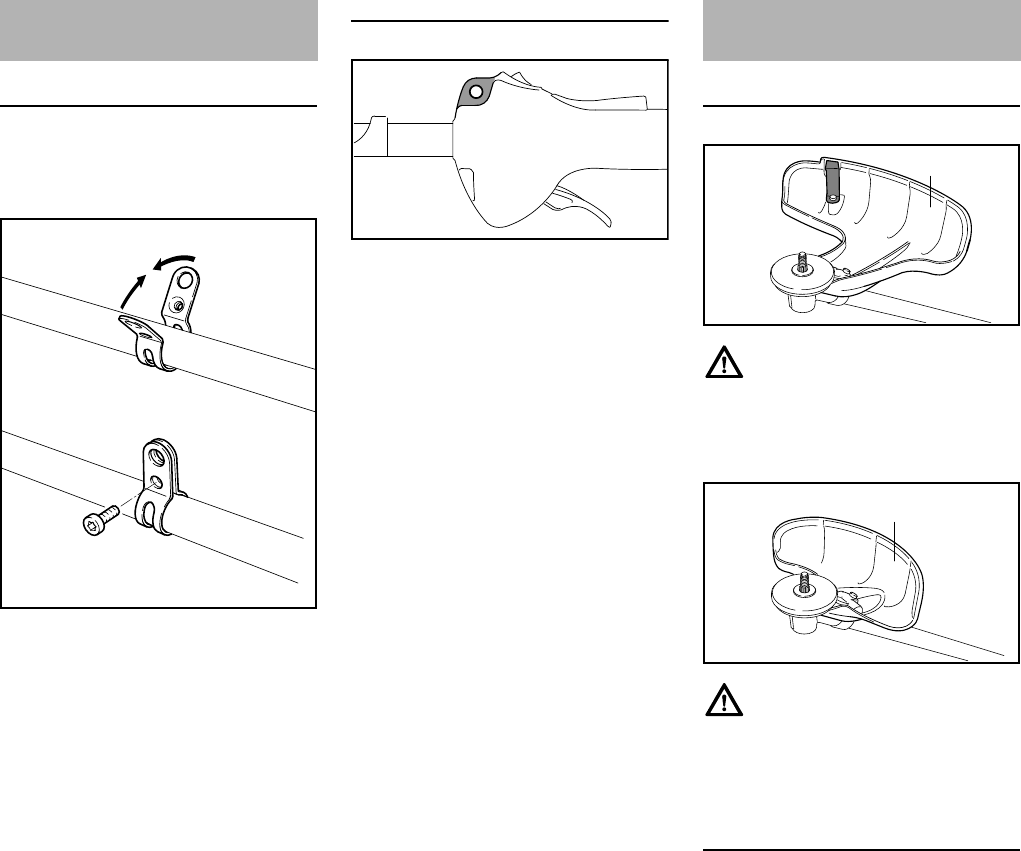

Version with bike handle

The carrying ring comes standard with

the machine or is available as a special

accessory.

NPosition of carrying ring: see "Main

Parts".

NPlace the clamp (1) against the

drive tube with the tapped hole on

the left (viewed from engine).

NSqueeze the two ends of the clamp

together and hold in that position.

NInsert the M6x14 screw (2).

NLine up the carrying ring.

NTighten down the screw firmly.

Version with loop handle

The carrying ring is integrated in the

front end of the control handle.

Use the right deflector

Deflector (1) is approved for mowing

heads only and must therefore be

mounted before fitting a mowing head

Deflector (2) is approved for grass

cutting blades only and must therefore

be mounted before fitting a grass cutting

blade.

Mounting the deflector

Deflectors (1) and (2) are both mounted

to the gearbox in the same way.

Fitting the Carrying Ring

002BA142 KN

1

2

1

547BA008 KN

Mounting the Deflector

002BA262 KN

1

002BA263 KN

2

FS 56, FS 56 R, FS 56 C, FS 56 RC

English

21

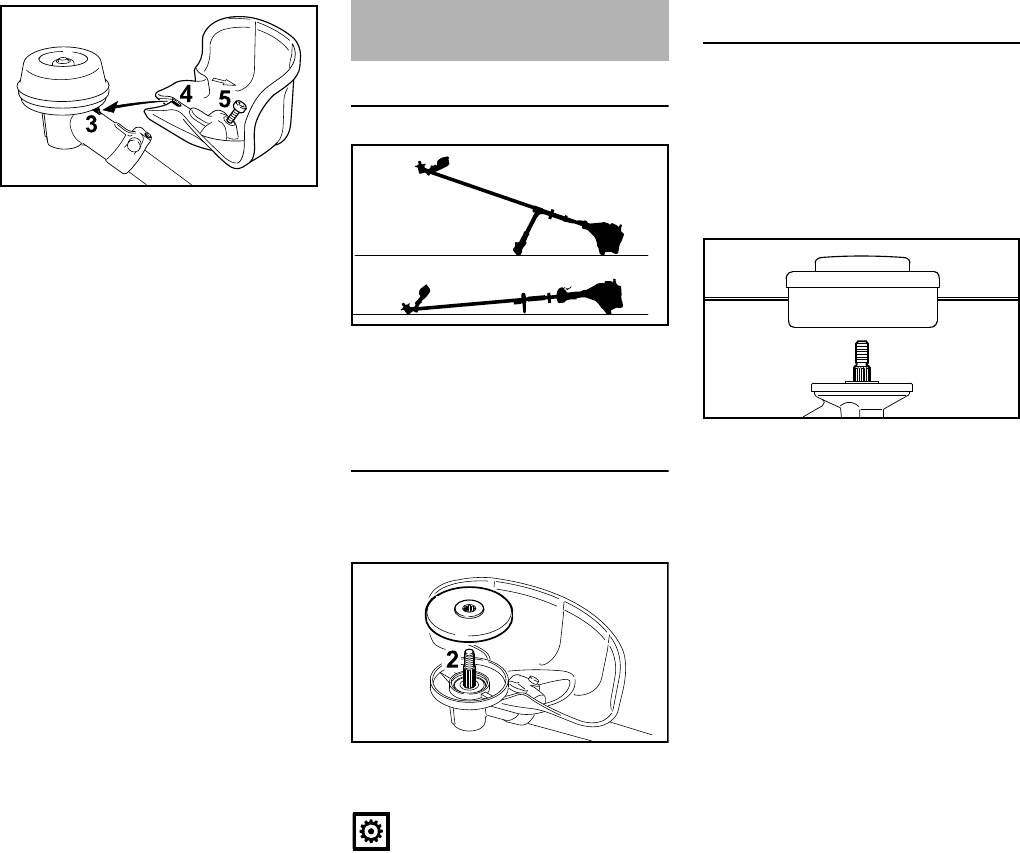

NPosition the deflector against the

gearbox so that the lug (3) engages

the recess (4) in the deflector.

NInsert the screw (5) and tighten it

down firmly.

On some versions the M5x14 screw is

packed loose with the deflector.

Preparations

NLay your trimmer on its back so that

the cutting attachment mounting

face is pointing up.

Fitting the thrust plate

The machine comes standard with the

thrust plate.

NSlip the thrust plate (1) over the

shaft (2).

The thrust plate on the gearbox is

necessary for mounting cutting tools.

Mounting hardware for cutting

attachments

The mounting hardware supplied

depends on the cutting attachment that

comes as original equipment with the

new machine.

Mounting hardware is not packed with

machine

Only mowing heads may be used which

mount directly to the shaft (2).

Mounting hardware is packed with

machine

Mowing heads and metal cutting tools

may be mounted.

0414BA007 KN

Mounting the Cutting

Attachment

002BA104 KN

002BA265 KN

1

2

002BA266 KN

FS 56, FS 56 R, FS 56 C, FS 56 RC

English

22

The nut (3), rider plate (4) and thrust

washer (5) are required to secure some

mowing heads.

These parts are included in a kit

supplied with the machine and are also

available as special accessories.

Block the drive shaft.

The output shaft (2) must be blocked

with the stop pin (7) or screwdriver (7) to

mount or remove cutting tools. These

parts come standard with the machine or

are available as special accessories.

NInsert the stop pin (7) or

screwdriver (7) in the hole (8) in the

gearbox as far as stop – and apply

slight pressure.

NRotate nut or cutting tool on the

shaft until the stop pin slips into

position and blocks the shaft.

Mounting the cutting attachment

Use a deflector that matches the cutting

attachment – see "Mounting the

Deflector".

NGo to "Mounting the Mowing Head"

or "Mounting the Metal Cutting

Attachment".

Mounting the mowing head

Keep the instruction sheet for the

mowing head in a safe place.

STIHL SuperCut 20-2,

STIHL AutoCut 25-2,

STIHL AutoCut C 25-2,

STIHL TrimCut 31-2,

STIHL FixCut 25-2,

STIHL PolyCut 20-3

NScrew the mowing head

counterclockwise on to the shaft (1)

as far as stop.

NBlock the shaft.

NTighten down the mowing head.

Remove the tool used to block the shaft.

Removing the mowing head

NBlock the shaft.

STIHL SuperCut 20-2,

STIHL AutoCut 25-2,

STIHL AutoCut C 25-2,

002BA267 KN

3

4

5

7

8

2

002BA166 KN

7

1

002BA081 KN

FS 56, FS 56 R, FS 56 C, FS 56 RC

English

23

STIHL TrimCut 31-2,

STIHL FixCut 25-2,

STIHL PolyCut 20-3

NUnscrew the mowing head

clockwise.

Adjusting nylon line

STIHL SuperCut

Fresh line is advanced automatically if

remaining line is still at least 2.4 in

(6 cm) long. The blade on the deflector

trims surplus line to the correct length.

STIHL AutoCut

NHold the rotating mowing head

above the ground – tap it on the

ground once – about 1.2 in (3 cm)

fresh line is advanced.

The blade on the deflector trims surplus

line to the correct length – avoid tapping

the mowing head more than once at a

time.

Line feed operates only if both lines still

have a minimum length of 1in (2.5cm).

All other mowing heads

Refer to the instructions supplied with

the mowing head.

To reduce the risk of injury, always shut

off the engine before adjusting the

mowing line by hand.

Replacing nylon line or cutting blades

Refer to the instructions supplied with

the mowing head.

Mounting Metal Cutting Blades

If you want to use a grass cutting blade,

mount the deflector for grass cutting

blades – see "Mounting the Deflector".

Check direction of rotation of metal

cutting blade

Cutting edges of grass cutting blade (1)

may point in either direction.

Cutting edges of grass cutting blade (2)

must point clockwise.

Direction of rotation is indicated by an

arrow on the inside of the deflector.

NPlace the cutting attachment (4) on

the thrust plate (5).

Collar (see arrow) must engage the

mowing head's mounting hole.

Securing the cutting attachment

NFit the thrust washer (6) and rider

plate (7) on the shaft (8).

NBlock the shaft and screw the

mounting nut (9) on to the shaft

counterclockwise and tighten it

down firmly.

If the mounting nut has become too

loose, fit a new one.

12

681BA108 KN

681BA051 KN

6

9

7

8

5

4

FS 56, FS 56 R, FS 56 C, FS 56 RC

English

24

Removing the metal cutting blade

NBlock the output shaft

NUnscrew the mounting nut

clockwise.

NTake the parts off the shaft – do not

remove the thrust plate (5).

This engine is certified to operate on

unleaded gasoline and the STIHL two-

stroke engine oil at a mix ratio of 50:1.

Your engine requires a mixture of high-

quality gasoline and two-stroke air

cooled engine oil.

Use mid-grade unleaded gasoline with a

minimum octane rating of 89 (R+M/2)

and no more than 10% ethanol content.

Fuel with a lower octane rating may

increase engine temperatures. This, in

turn, increases the risk of piston seizure

and damage to the engine.

The chemical composition of the fuel is

also important. Some fuel additives not

only detrimentally affect elastomers

(carburetor diaphragms, oil seals, fuel

lines, etc.), but magnesium castings and

catalytic converters as well. This could

cause running problems or even

damage the engine. For this reason

STIHL recommends that you use only

high-quality unleaded gasoline!

Gasoline with an ethanol content of

more than 10% can cause running

problems and major damage in engines

with a manually adjustable carburetor

and should not be used in such engines.

The ethanol content in gasoline affects

engine running speed – it may be

necessary to readjust the carburetor if

you use fuels with various ethanol

contents.

The idle speed and maximum speed of

the engine change if you switch from a

fuel with a certain ethanol content to

another fuel with a much higher or lower

ethanol content.

This problem can be avoided by always

using fuel with the same ethanol

content.

Use only STIHL two-stroke engine oil or

equivalent high-quality two-stroke

engine oils that are designed for use

only in air cooled two-cycle engines.

We recommend STIHL HP Ultra 2-Cycle

Engine Oil since it is specially

formulated for use in STIHL engines.

Do not use BIA or TCW rated (two-

stroke water cooled) mix oils or other

mix oils that state they are for use in both

water cooled and air cooled engines

(e.g., outboard motors, snowmobiles,

chain saws, mopeds, etc.).

Take care when handling gasoline.

Avoid direct contact with the skin and

avoid inhaling fuel vapor. When filling at

the pump, first remove the container

from your vehicle and place the

container on the ground before filling. To

reduce the risk of sparks from static

Fuel Warning!

To reduce the risk of personal injury

from loss of control and / or contact with

the running cutting tool, do not use your

unit with incorrect idle adjustment. At

correct idle speed, the cutting tool

should not move.

If your power tool shows an incorrect

idle adjustment, have your STIHL dealer

check your power tool and make proper

adjustments and repairs.

FS 56, FS 56 R, FS 56 C, FS 56 RC

English

25

discharge and resulting fire and/or

explosion, do not fill fuel containers that

are sitting in or on a vehicle or trailer.

The container should be kept tightly

closed in order to limit the amount of

moisture that gets into the mixture.

The machine‘s fuel tank should be

cleaned as necessary.

Fuel mix ages

Only mix sufficient fuel for a few days

work, not to exceed 3 months of storage.

Store in approved fuel-containers only.

When mixing, pour oil into the container

first, and then add gasoline. Close the

container and shake it vigorously by

hand to ensure proper mixing of the oil

with the fuel.

Dispose of empty mixing-oil containers

only at authorized disposal locations.

Preparations

NBefore fueling, clean the filler cap

and the area around it to ensure that

no dirt falls into the tank.

Always thoroughly shake the mixture in

the canister before fueling your

machine.

NPosition the machine so that the

filler cap is facing up.

In order to reduce the risk of fire and

personal injury from escaping gas vapor

and fumes, remove the fuel filler cap

carefully so as to allow any pressure

build-up in the tank to release slowly.

One of two different filler caps is

installed as standard at the factory.

Toolless filler cap (with folding grip)

Threaded filler cap

Opening the toolless filler cap

NRaise the grip into an upright

position.

Gaso-

line

Oil (STIHL 50:1 or equiva-

lent high-quality oils)

US gal. US fl.oz.

12.6

2 1/2 6.4

512.8

Fueling

002BA456 KN

002BA418 KN

002BA419 KN

001BA218 KN

FS 56, FS 56 R, FS 56 C, FS 56 RC

English

26

NTurn the cap counterclockwise

(approx. 1/4 turn).

NRemove fuel filler cap.

Refueling

Take care not to spill fuel while fueling

and do not overfill the tank. STIHL

recommends use of the STIHL filling

system (special accessory).

Closing the toolless filler cap

With grip in an upright position:

NInsert the cap – positioning marks

on the cap and the fuel tank opening

must line up.

NThe cap should drop fully into the

opening in this position.

NWhile pressing the cap down, twist it

firmly clockwise as far as it will go

(approx. 1/4 turn).

NFold down the grip.

Checking for proper closure

NThe lug on the grip must engage

entirely in the recess (arrow), and

the grip must lie completely flush

with the top of the cap.

NGrip the cap and check for

tightness.

NIf the cap can be moved, it is not

properly installed.

Misalignment of the cap parts

NIf the cap does not drop fully into the

opening when the positioning marks

line up and/or if the cap does not

tighten properly when twisted, the

base of the cap may be rotated out

of position vis-à-vis the top.

NSuch misalignment can result from

handling, cleaning or an improper

attempt at tightening.

001BA219 KN

001BA224 KN

001BA220 KN

001BA221 KN

001BA222 KN

001BA223 KN

001BA225 KN

FS 56, FS 56 R, FS 56 C, FS 56 RC

English

27

NTo correct a misalignment, turn the

cap (with the grip up) until it drops

fully into the tank opening.

NTwist the cap counterclockwise as

far as it will go (approx. 1/4 turn) –

this will twist the base of the cap into

the correct position.

NTwist the cap clockwise, closing it

normally – see the sections

"Closing" and "Checking for proper

closure."

NIf your cap still does not tighten

properly, it may be damaged or

broken; immediately stop use of the

unit and take it to your authorized

STIHL dealer for repair.

Opening the threaded filler cap

NTurn the cap counterclockwise until

it can be removed from the tank

opening.

NRemove the filler cap.

Refueling

Take care not to spill fuel while fueling

and do not overfill the tank. STIHL

recommends use of the STIHL filling

system (special accessory).

Closing the threaded filler cap

NPosition cap.

NTurn the cap clockwise as far as it

will go and tighten it as securely as

possible by hand.

The type and style of the harness

depend on the market.

The use of the shoulder strap is

described in the chapter on "Approved

Combinations of Cutting Attachment,

Deflector, Handle and Harness".

Shoulder strap

NPut on the shoulder strap (1).

NAdjust the length of the strap so that

the spring hook (2) is about a hand’s

width below your right hip.

NBalance the trimmer/brushcutter.

Left: Base of improperly aligned

cap (with open space)

Right: Base of cap correctly posi-

tioned for installation

001BA227 KN

001BA226 KN

002BA447 KN

002BA448 KN

Fitting the Harness

FS 56, FS 56 R, FS 56 C, FS 56 RC

English

28

Full harness

NPut on the full harness (1).

NAdjust the length of the strap so that

the spring hook (2) is about a hand’s

width below your right hip.

NBalance the trimmer/brushcutter.

The type and style of the harness and

carabiner (spring hook) depend on the

market.

The carrying ring is integrated in the

control handle on loop-handled units–

see "Main Parts". Loop-handled units do

not need to be balanced.

Attaching the unit to the harness

NAttach the carabiner (1) to the

carrying ring (2) on the drive tube.

NLoosen the screw (3).

Floating position

NMowing heads and grass cutting

blades should just touch the ground.

Proceed as follows to adjust the floating

position:

NMove the carrying ring up or down

the drive tube – tighten the screw

moderately – let the unit go and wait

until is its balanced – then check the

floating position.

Balancing the

Trimmer/Brushcutter

1

2

1

2

002BA311 KN

002BA313 KN

FS 56, FS 56 R, FS 56 C, FS 56 RC

English

29

When the correct floating position has

been reached:

NTighten down the screw on the

carrying ring firmly.

Detaching the unit from the harness

NPress down the bar on the

carabiner (1) and pull the carrying

ring (2) out of the carabiner.

Controls

Version with bike handle

1Throttle trigger lockout

2Throttle trigger

3Stop switch with Run and 0= Stop

positions.

Version with loop handle

1Throttle trigger lockout

2Throttle trigger

3Stop switch with Run and 0=Stop

positions.

Function of stop switch and ignition

system

The stop switch is normally in the Run

position: Ignition is on in this position –

the engine is ready to start and may be

started. If the stop switch is moved to the

0 position, the ignition is switched off. It

is automatically switched on again after

the engine comes to a standstill.

1

2

1

2

002BA312 KN

Starting / Stopping the

Engine

1

002BA268 KN

2

3

002BA269 KN

1

3

2

FS 56, FS 56 R, FS 56 C, FS 56 RC

English

30

Starting the engine

NPress the fuel pump bulb (4) at least

five times – even if the bulb is

already filled with fuel.

Cold engine (cold start)

NPress in the choke lever (5) and turn

it to g at the same time.

Warm engine (warm start)

NPress in the choke lever (5) and turn

it to < at the same time.

Also use this setting if the engine has

been running but is still cold.

Cranking

NPlace the unit on the ground: It must

rest securely on the engine support

and the deflector. Check that the

cutting attachment is not touching

the ground of any other obstacles.

NMake sure you have a firm footing.

NHold the unit firmly on the ground

with your left hand and press down

– do not touch the throttle trigger or

throttle trigger lockout lever.

Do not stand or kneel on the drive tube.

NHold the starter grip with your right

hand.

Version without Easy2Start

NPull the starter grip slowly until you

feel it engage and then give it a brisk

strong pull.

Version with Easy2Start

NPull the starter grip steadily.

Do not pull out the starter rope all the

way – it might otherwise break.

NDo not let the starter grip snap back.

Guide it slowly back into the housing

so that the starter rope can rewind

properly.

NContinue cranking until the engine

runs.

4

547BA015 KN

5

547BA016 KN

5

547BA017 KN

547BA018 KN

547BA020 KN

FS 56, FS 56 R, FS 56 C, FS 56 RC

English

31

As soon as the engine runs

NPress down the throttle trigger

lockout lever and open the throttle –

the choke lever moves to the run

position F . After a cold start, warm

up the engine by opening the

throttle several times.

Make sure the carburetor is correctly

adjusted. The cutting attachment must

not rotate when the engine is idling.

Your machine is now ready for

operation.

Shut odd the engine.

NMove the stop switch in the direction

of 0 – the engine stops – release

the stop switch – it springs back to

the run position.

Other hints on starting

Engine stalls in cold start position g or

under acceleration

NMove the choke lever to < and

continue cranking until the engine

runs.

Engine does not start in warm start

position <

NMove the choke lever to g and

continue cranking until the engine

runs.

If the engine does not start

NCheck that all settings are correct.

NCheck that there is fuel in the tank

and refuel if necessary.

NCheck that the spark plug boot is

properly connected.

NRepeat the starting procedure.

Fuel tank run until completely dry

NAfter refueling, press the fuel pump

bulb at least five times – even if the

bulb is filled with fuel.

NSet the choke lever to suit the

engine temperature.

NStart the engine.

During break-in period

A factory-new machine should not be

run at high revs (full throttle off load) for

the first three tank fillings. This avoids

unnecessary high loads during the

break-in period. As all moving parts

have to bed in during the break-in

period, the frictional resistances in the

engine are greater during this period.

The engine develops its maximum

power after about 5 to 15 tank fillings.

During Operation

After a long period of full throttle

operation, allow the engine to run for a

short while at idle speed so that engine

heat can be dissipated by the flow of

cooling air. This protects engine-

mounted components (ignition,

carburetor) from thermal overload.

After Finishing Work

Storing for a short period: Wait for the

engine to cool down. Empty the fuel tank

and keep the machine in a dry place,

well away from sources of ignition, until

you need it again. For longer out-of-

service periods – see "Storing the

Machine".

547BA021 KN

Operating Instructions

FS 56, FS 56 R, FS 56 C, FS 56 RC

English

32

If there is a noticeable loss of engine

power

NMove the choke lever (1) to <.

NTurn the screw (2) in the filter

cover (3) counterclockwise until the

cover is loose.

NEase the filter cover (3) over the

choke lever and lift it away.

NClean away loose dirt from around

the filter.

NReach into the recess (4) in the filter

housing and take out the felt

filter (5).

NFit a new felt filter element (5). As a

temporary measure you can knock it

out on the palm of your hand or blow

it out with compressed air. Do not

wash.

Replace damaged parts.

NFit the felt filter (5) in the filter

housing, make sure it is properly

seated – the arrow points to the

recess.

NMove the choke lever (1) to <.

NFit the filter cover in position,

making sure the screw is square.

Tighten down the screw.

Exhaust emissions are controlled by the

design of the fundamental engine

parameters and components (e.g.

carburation, ignition, timing and valve or

port timing) without the addition of any

major hardware.

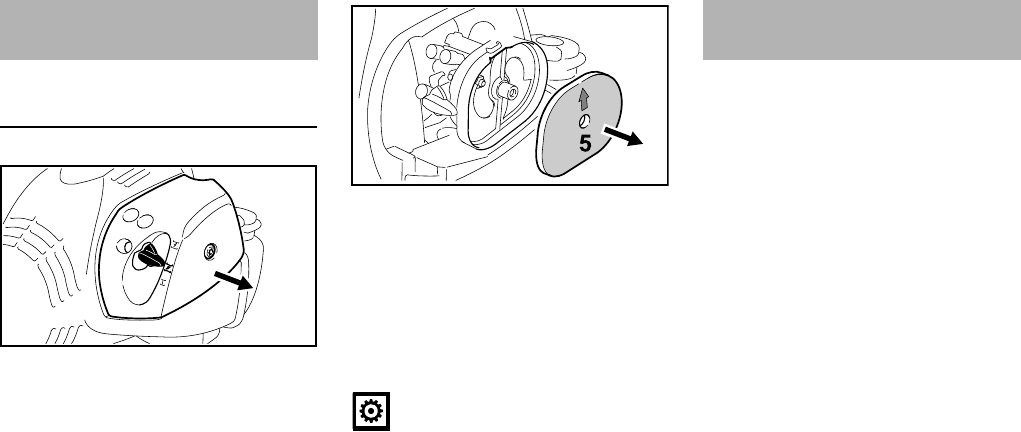

Cleaning the Air Filter

1

547BA022 KN

2

3

547BA023 KN

4

Engine Management

FS 56, FS 56 R, FS 56 C, FS 56 RC

English

33

The carburetor comes from the factory

with a standard setting.

This setting provides an optimum fuel-air

mixture under most operating

conditions.

With this carburetor it is only possible to

make corrections with the adjusting

screws within fine limits.

Standard Setting

NShut odd the engine.

NMount a cutting tool – we

recommend you use a mowing

head.

NCheck the air filter and replace the

element if necessary.

NHave the spark arresting screen

(not all markets) checked – see

“Inspection and Maintenance by

Dealer"

NTurn the high speed screw (H)

counterclockwise as far as stop

(max. 3/4 turn possible).

NTurn the low speed screw (L)

counterclockwise as far as stop

(max. 3/4 turn possible).

NStart and warm up the engine if

necessary.

NAdjust idle speed with the idle speed

screw (LA) so that the cutting tools

does not turn.

Fine Tuning for Operation in Mountains

or at Sea Level

A slight correction of the setting may be

necessary if engine power is not

satisfactory when operating at high

altitude or at sea level.

NWarm up the engine.

At high altitude

NTurn high speed screw (H)

clockwise (leaner) – no further than

stop.

At sea level

NTurn high speed screw (H)

counterclockwise (richer) – no

further than stop.

Adjusting Idle Speed

NWarm up the engine.

Engine stops while idling

NTurn the idle speed screw (LA)

slowly clockwise until the engine

runs smoothly – the cutting

attachment must not turn.

Cutting attachment rotates when engine

is idling

NTurn the idle speed screw (LA)

counterclockwise until the tool stops

moving and then turn the screw

another full turn in the same

direction.

If the cutting tool continues to rotate

when the engine is idling, have your

machine checked and repaired by your

servicing dealer.

Erratic idling behavior, engine stops

even though setting of LA-screw has

been corrected, poor acceleration

Idle setting is too lean

NTurn the low speed screw (L)

counterclockwise, no further than

stop, until the engine runs and

accelerates smoothly.

Erratic idling behavior, engine speed

drops when swinging the machine

Idle setting is too rich

NTurn the low speed screw (L)

clockwise (1/8 of a turn or 45° at a

time) until the engine runs smoothly

and accelerates well.

It is usually necessary to change the

setting of the idle speed screw (LA) after

corrections to the low speed screw (L).

Adjusting the Carburetor

547BA024 KN

FS 56, FS 56 R, FS 56 C, FS 56 RC

English

34

If engine is down on power, difficult to

start or runs poorly at idling speed, first

check the spark plug.

Fit a new spark plug after approx. 100

operating hours or earlier if the

electrodes are badly eroded.

Wrong fuel mix (too much engine oil in

the gasoline), a dirty air filter and

unfavorable running conditions (mostly

at part throttle etc.) affect the condition

of the spark plug. These factors cause

deposits to form on the insulator nose

which may result in trouble in operation.

Removing the Spark Plug

NShut off the engine

The spark plug boot (2) sits inside the

cap (1).

The cap (1) protects the spark plug boot

from damage. Do not operate the

machine without a cap – replace a

damaged cap.

NPull off the spark plug boot (2)

together with the cap (1).

NUnscrew the spark plug (3).

If the cap becomes detached while

pulling off the spark plug boot, see

"Installing the Spark Plug".

Checking the Spark Plug

NClean dirty spark plug.

NCheck electrode gap (A) and

readjust if necessary – see

"Specifications".

NUse only resistor type spark plugs of

the approved range.

Rectify problems which have caused

fouling of spark plug:

–Too much oil in fuel mix.

–Dirty air filter.

–Unfavorable running conditions,

e.g. operating at part load.

Installing the Spark Plug

NScrew the spark plug into the

cylinder.

NPress the spark plug boot with cap

firmly on to the spark plug.

If the cap has become detached from

the spark plug boot:

Spark Plug

547BA028 KN

1

000BA039 KN

A

Warning!

To reduce the risk of fire and burn injury,

use only spark plugs authorized by

STIHL. Always press spark plug boot (1)

snugly onto spark plug terminal (2) of

the proper size. (Note: If terminal has

detachable SAE adapter nut, it must be

attached.) A loose connection between

spark plug boot and ignition wire con-

nector in the boot may create arcing that

could ignite combustible fumes and

cause a fire.

1

2

000BA071 KN

FS 56, FS 56 R, FS 56 C, FS 56 RC

English

35

NPush the cap on to the spark plug

boot as far as stop.

If engine running behavior is

unsatisfactory even though the air filter

is clean and the carburetor is properly

adjusted, the cause may be the muffler.

Have the muffler checked for

contamination (carbonization) by your

servicing dealer.

STIHL recommends that you have

servicing and repair work carried out

exclusively by an authorized STIHL

servicing dealer.

To help prolong the wear life of the

starter rope, observe the following

points:

NPull the starter rope only in the

direction specified.

NDo not pull the rope over the edge of

the guide bushing.

NDo not pull out the rope more than

specified.

NDo not allow the starter grip to snap

back, guide it back into the housing

slowly – see chapter on "Starting /

Stopping the Engine."

Have a damaged starter rope replaced

by your dealer before it breaks

completely. STIHL recommends that

you have servicing and repair work

carried out exclusively by an authorized

STIHL servicing dealer.

Engine Running Behavior Rewind Starter

FS 56, FS 56 R, FS 56 C, FS 56 RC

English

36

For periods of 3 months or longer

NDrain and clean the fuel tank in a

well ventilated area.

NDispose of fuel properly in

accordance with local

environmental requirements.

NRun the engine until the carburetor

is dry – this helps prevent the

carburetor diaphragms sticking

together.

NRemove, clean and inspect the

cutting attachment.

NThoroughly clean the machine – pay

special attention to the cylinder fins

and air filter.

NStore the machine in a dry and

secure location – out of the reach of

children and other unauthorized

persons.

NUse a sharpening file (see "Special

Accessories") to sharpen dull

cutting attachments. In case of

more serious wear or nicks:

Resharpen with a grinder or have

the work done by a dealer – STIHL

recommends a STIHL servicing

dealer.

NResharpen frequently, take away as

little material as possible: two or

three strokes of the file are usually

enough.

NResharpen the cutters (1) uniformly

– do not alter the contour or the

parent blade (2) in any way.

See cutting attachment packaging for

additional sharpening instructions.

Balancing

NAfter resharpening about 5 times,

check the cutting tool for out-of-

balance on a STIHL balancer

(special accessory) or have it

checked by a dealer and re-

balanced as necessary – STIHL

recommends a STIHL servicing

dealer.

Spark Arresting Screen in Muffler

Spark arresting screen in muffler (not all

markets)

NIf the engine is down on power,

check the spark arresting screen in

the muffler.

STIHL recommends that you have

servicing and repair work carried out

exclusively by an authorized STIHL

servicing dealer.

Storing the Machine Sharpening Metal Cutting

Blades

22

1

002BA124 KN

1

Inspections and Maintenance

by Dealer

FS 56, FS 56 R, FS 56 C, FS 56 RC

English

37

Maintenance and Care

The following intervals apply to normal operating conditions only. If your daily work-

ing time is longer or operating conditions are difficult (very dusty work area, etc.),

shorten the specified intervals accordingly.

before starting work

after finishing work or daily

after each refueling stop

weekly

monthly

every 12 months

if problem

if damaged

if required

Complete machine Visual inspection (condition, leaks) XX

Clean X

Control handle Check operation XX

Air filter Clean XX

Replace X

Pickup body in fuel tank Check X

Replace XXX

Fuel tank Clean XX

Carburetor

Check idle adjustment – the cutting

attachment must not move XX

Readjust idle X

Spark plug Readjust electrode gap X

Replace after every 100 operating hours

Cooling inlets Visual inspection X

Clean X

Spark arresting screen2) in muffler

Have checked by dealer1) X

Have cleaned or replaced by servicing

dealer1) XX

All accessible screws and nuts (not adjust-

ing screws) Retighten X

FS 56, FS 56 R, FS 56 C, FS 56 RC

English

38

Cutting attachment

Visual inspection XX

Replace X

Check tightness XX

Metal cutting attachment Sharpen XX

Safety labels Replace X

1) STIHL recommends a STIHL servicing dealer.

2) not in all versions, market-specific

The following intervals apply to normal operating conditions only. If your daily work-

ing time is longer or operating conditions are difficult (very dusty work area, etc.),

shorten the specified intervals accordingly.

before starting work

after finishing work or daily

after each refueling stop

weekly

monthly

every 12 months

if problem

if damaged

if required

FS 56, FS 56 R, FS 56 C, FS 56 RC

English

39

1Fuel Pump

2Fuel Filler Cap

3Fuel Tank

4Starter Grip

5Muffler

6Throttle Trigger

7Momentary Stop Switch

8Throttle Trigger Lockout

9Bike Handle

10 Handle Support

11 Carrying Ring

12 Throttle Cable Retainer

13 Carburetor Adjusting Screws

14 Choke Lever

15 Air Filter Cover

16 Cap with Spark Plug Boot

17 Machine Support

18 Loop Handle

19 Barrier Bar (country specific)

20 Drive Tube

#Serial Number

Main Parts

14

13

15

2

7

11

11

6

8

547BA026 KN

1

3

4

16

5

6

7

8

9

20

10

12

17

#

18

19

20

FS 56, FS 56 R, FS 56 C, FS 56 RC

English

40

Definitions

1. Fuel Pump

Provides additional fuel feed for a

cold start.

2. Fuel Filler Cap

For closing the fuel tank.

3. Fuel Tank

For fuel and oil mixture.

4. Starter Grip

The grip of the pull starter, for

starting the engine.

5. Muffler with Spark Arresting Screen

Muffler reduces exhaust noises and

diverts exhaust gases away from

operator. Spark arresting screen is

designed to reduce the risk of fire.

6. Throttle Trigger

Controls the speed of the engine.

7. Momentary Stop Switch

Switches the engine's ignition off

and stops the engine.

8. Throttle Trigger Lockout

Must be depressed before the

throttle trigger can be activated.

9. Bike Handle

For easy control of the machine with

both hands during cutting work.

10. Handle Support

Connects the drive shaft to the

handle bars.

11. Carrying Ring

Connects the trimmer/brushcutter to

the harness.

12. Throttle Cable Retainer

Secures the throttle cable to the

drive tube.

13. Carburetor Adjusting Screws

For tuning the carburetor.

14. Choke Lever

Eases engine starting by enriching

mixture.

15. Air Filter Cover

Covers and protects the air filter

element.

16. Cap with Spark Plug Boot

Connects the spark plug to the

ignition wire.

17. Machine Support

For resting machine on the ground.

18. Loop Handle (with Barrier Bar)

For easy control of machine during

cutting work.

19. Barrier Bar

Helps keep user's feet and legs

clear of the cutting attachment.

20. Drive Tube

Encloses and protects the drive

shaft between the engine and

gearbox.

1Mowing Head

2Deflector for Mowing Heads

3Line Limiting Blade

4Deflector for Grass Cutting Blades

5Grass Cutting Blade

Definitions

1. Mowing Head

The cutting attachment, i. e.

mowing head, for different

purposes.

2. Deflector for Mowing Heads

The deflector is designed to reduce

the risk of injury from foreign objects

flung backwards toward the

operator by the cutting attachment

and from contact with the cutting

attachment.

1

002BA270 KN

2

3

4

5

FS 56, FS 56 R, FS 56 C, FS 56 RC

English

41

3. Line Limiting Blade

Metal blade at the deflector in order

to keep the line of the mowing head

at the proper length.

4. Deflector for Grass Cutting Blades

The deflector is designed to reduce

the risk of injury from foreign objects

flung backwards toward the

operator by the cutting attachment

and from contact with the cutting

attachment.

5. Grass Cutting Blade

The grass cutting blade made from

metal for different purposes (special

accessory).

EPA / CEPA

The Emission Compliance Period

referred to on the Emissions

Compliance Label indicates the number

of operating hours for which the engine

has been shown to meet Federal

emission requirements.

Category

CARB

The Emission Compliance Period used

on the CARB-Air Index Label indicates

the terms:

Engine

Ignition System

Electronic magneto ignition

Fuel System

All position diaphragm carburetor with

integral fuel pump

Weight

Specifications

A = 300 hours

B = 125 hours

C = 50 hours

Extended = 300 hours

Intermediate = 125 hours

Moderate = 50 hours

Single cylinder two-stroke engine

Displacement: 1.66 cu. in.

(27.2 cm3)

Bore: 1.34 in. (34 mm)

Stroke: 1.18 in. (30 mm)

Engine power to

ISO 8893:

1.1 hp (0.8 kW)

at 8,500 rpm

Idle speed: 2,800 rpm

Cut-off speed (rated): 10,000 rpm

Max. output shaft

speed (cutting

attachment): 8,100 rpm

Spark plug (resistor

type): NGK CMR 6 H

Electrode gap: 0.02 in.

(0.5 mm)

Fuel tank capacity: 11.5 fl.oz (0.34 l)

Standard versions

dry, without cutting attachment and

deflector

FS 56: 11.3 lbs. (5.1 kg)

FS 56 R: 10.4 lbs (4.7 kg)

FS 56, FS 56 R, FS 56 C, FS 56 RC

English

42

Contact your STIHL dealer for

information regarding special

accessories that may be available for

your product.

Users of this unit should carry out only

the maintenance operations described

in this manual. Other repair work may be

performed only by authorized STIHL

service shops.

Warranty claims following repairs can be

accepted only if the repair has been

performed by an authorized STIHL

servicing dealer using original STIHL

replacement parts.

Original STIHL parts can be identified by

the STIHL part number, the {

logo and, in some cases, by the STIHL

parts symbol K. The symbol may

appear alone on small parts.

Versions with Easy2Start

dry, without cutting attachment and

deflector

FS 56 C: 11.6 lbs (5.2 kg)

FS 56 RC: 10.7 lbs (4.8 kg)

Special Accessories Maintenance and Repairs

FS 56, FS 56 R, FS 56 C, FS 56 RC

English

43

Not for California

Your Warranty Rights and Obligations

The U.S. Environmental Protection

Agency (EPA) and STIHL Incorporated

are pleased to explain the Emission

Control System Warranty on your

equipment type engine. In the U.S. new

1997 and later model year small off-road

equipment engines must be designed,

built and equipped, at the time of sale, to

meet the U.S. EPA regulations for small

non road engines. The equipment

engine must be free from defects in

materials and workmanship which

cause it to fail to conform with U.S. EPA

standards for the first two years of

engine use from the date of sale to the

ultimate purchaser.

STIHL Incorporated must warrant the

emission control system on your small

off-road engine for the period of time

listed below provided there has been no

abuse, neglect or improper maintenance

of your small off-road equipment engine.

Your emission control system includes

parts such as the carburetor and the

ignition system. Also included may be

hoses, and connectors and other

emission-related assemblies.

Where a warrantable condition exists,

STIHL Incorporated will repair your

small off-road equipment engine at no

cost to you, including diagnosis (if the

diagnostic work is performed at an

authorized dealer), parts, and labor.

Manufacturer's Warranty Coverage

In the U.S., 1997 and later model year

small off-road equipment engines are

warranted for two years. If any emission-

related part on your engine is defective,

the part will be repaired or replaced by

STIHL Incorporated free of charge.

Owner's Warranty Responsibilities

As the small off-road equipment engine

owner, you are responsible for the

performance of the required

maintenance listed in your instruction

manual. STIHL Incorporated

recommends that you retain all receipts

covering maintenance on your small off-

road equipment engine, but STIHL

Incorporated cannot deny warranty

solely for the lack of receipts or for your

failure to ensure the performance of all

scheduled maintenance.

Any replacement part or service that is

equivalent in performance and durability

may be used in non-warranty

maintenance or repairs, and shall not

reduce the warranty obligations of the

engine manufacturer.

As the small off-road equipment engine

owner, you should be aware, however,

that STIHL Incorporated may deny you

warranty coverage if your small off-road

equipment engine or a part has failed

due to abuse, neglect, improper

maintenance or unapproved

modifications.

You are responsible for presenting your

small off-road equipment engine to a

STIHL service center as soon as a

problem exists. The warranty repairs will

be completed in a reasonable amount of

time, not to exceed 30 days.

If you have any questions regarding your

warranty rights and responsibilities,

please contact a STIHL customer

service representative at 1-800-467-

8445 or you can write to

STIHL Inc.,

536 Viking Drive, P.O. Box 2015,

Virginia Beach, VA 23450-2015

www.stihlusa.com

Coverage by STIHL Incorporated

STIHL Incorporated warrants to the

ultimate purchaser and each

subsequent purchaser that your small

off-road equipment engine will be

designed, built and equipped, at the time

of sale, to meet all applicable

regulations. STIHL Incorporated also

warrants to the initial purchaser and

each subsequent purchaser that your

engine is free from defects in materials

and workmanship which cause the

engine to fail to conform with applicable

regulations for a period of two years.

Warranty Period

The warranty period will begin on the

date the utility equipment engine is

purchased by the initial purchaser and

you have signed and sent back the

warranty card to STIHL.

If any emission-related part on your

engine is defective, the part will be

replaced by STIHL Incorporated at no

cost to the owner. Any warranted part

which is not scheduled for replacement

as required maintenance, or which is

scheduled only for regular inspection to

the effect of "repair or replace as

necessary" will be warranted for the

warranty period. Any warranted part

which is scheduled for replacement as

STIHL Incorporated Federal

Emission Control Warranty

Statement

FS 56, FS 56 R, FS 56 C, FS 56 RC

English

44

required maintenance will be warranted

for the period of time up to the first

scheduled replacement point for that

part.

Diagnosis

You, as the owner, shall not be charged

for diagnostic labor which leads to the

determination that a warranted part is

defective. However, if you claim

warranty for a component and the

machine is tested as non-defective,

STIHL Incorporated will charge you for

the cost of the emission test. Mechanical

diagnostic work will be performed at an

authorized STIHL servicing dealer.

Emission test may be performed either

at STIHL Incorporated or at any

independent test laboratory.

Warranty Work

STIHL Incorporated shall remedy

warranty defects at any authorized

STIHL servicing dealer or warranty

station. Any such work shall be free of

charge to the owner if it is determined

that a warranted part is defective.

Any manufacturer-approved or

equivalent replacement part may be

used for any warranty maintenance or

repairs on emission-related parts and

must be provided without charge to the

owner. STIHL Incorporated is liable for

damages to other engine components

caused by the failure of a warranted part

still under warranty.

The following list specifically defines the

emission-related warranted parts:

–Air Filter

–Carburetor

–Fuel Pump

–Choke (Cold Start Enrichment

System)

–Control Linkages

–Intake Manifold

–Magneto or Electronic Ignition

System (Ignition Module)

–Spark Plug

–Catalytic Converter (if applicable)

–Fuel Tank

–Fuel Cap

–Fuel Line

–Fuel Line Fittings

–Clamps

–Fasteners

Where to make a Claim for Warranty

Service

Bring the product to any authorized

STIHL servicing dealer and present the

signed warranty card.

Maintenance Requirements

The maintenance instructions in this

manual are based on the application of

the recommended 2-stroke fuel-oil

mixture (see also instruction "Fuel").

Deviations from this recommendation

regarding quality and mixing ratio of fuel

and oil may require shorter maintenance

intervals.

Limitations

This Emission Control Systems

Warranty shall not cover any of the

following:

Nrepair or replacement required

because of misuse, neglect or lack

of required maintenance,

Nrepairs improperly performed or

replacements not conforming to

STIHL Incorporated specifications

that adversely affect performance

and/or durability, and alterations or

modifications not recommended or

approved in writing by STIHL

Incorporated,

and

Nreplacement of parts and other

services and adjustments

necessary for required maintenance

at and after the first scheduled

replacement point.

FS 56, FS 56 R, FS 56 C, FS 56 RC

English

45

For California only

Your Warranty Rights and Obligations

The California Air Resources Board

(CARB) and STIHL Incorporated are

pleased to explain the Emission Control

System Warranty on your 2007 and later

small off-road equipment engine.

In California, new equipment that uses

small off-road engines must be

designed, built, and equipped to meet

the State's stringent anti-smog

standards. STIHL Incorporated must

warrant the emissions control system on

your small off-road engine for the period

listed below provided there has been no

abuse, neglect or improper maintenance

of your small off-road engine.

Your emissions control system may

include parts such as:

Air Filter, Carburetor, Fuel Pump, Choke

(Cold Start Enrichment System), Control

Linkages, Intake Manifold, Magneto or

Electronic Ignition System (Ignition

Module), Spark Plug, Catalytic

Converter (if applicable), Fuel Tank,

Fuel Cap, Fuel Line, Fuel Line Fittings,

Clamps, Fasteners.

Where a warrantable condition exists,

STIHL Incorporated will repair your

small off-road equipment engine at no

cost to you including diagnosis, parts

and labor.

Manufacturer’s Warranty

Responsibilities

This emissions control system is

warranted for two years in California. If

any emissions-related part on your

equipment is defective, the part will be

repaired or replaced by STIHL

Incorporated free of charge.

Owner’s Warranty Responsibilities

As the small off-road equipment engine

owner, you are responsible for

performance of the required

maintenance listed in your instruction

manual. STIHL Incorporated

recommends that you retain all receipts

covering maintenance on your small off-

road equipment engine, but STIHL

Incorporated cannot deny warranty

solely for the lack of receipts or your

failure to ensure the performance of all

scheduled maintenance.

As the small off-road equipment engine

owner, you should however be aware

that STIHL Incorporated may deny you

warranty coverage if your small off-road

equipment engine or a part has failed

due to abuse, neglect, or improper

maintenance or unapproved

modifications.

You are responsible for presenting your

small off-road equipment engine to a

STIHL servicing dealer as soon as the

problem exists. The warranty repairs

should be completed in a reasonable

amount of time, not to exceed 30 days. If

you have any questions regarding your

warranty rights and responsibilities,

please contact a STIHL customer

service representative at 1-800-467-

8445 or you can write to

STIHL Inc., 536 Viking Drive,

P.O. Box 2015,

Virginia Beach, VA 23450-2015.

Coverage by STIHL Incorporated

STIHL Incorporated warrants to the

ultimate purchaser and each

subsequent purchaser that your small

off-road equipment engine is designed,

built and equipped, at the time of sale, to

meet all applicable emission

regulations.

STIHL Incorporated also warrants to the

initial purchaser and each subsequent

purchaser that your engine is free from

defects in materials and workmanship

which cause the engine to fail to conform

to applicable emission regulations for a

period of two years.

Defects Warranty Period

The warranty periods will begin on the

date the utility equipment engine is

purchased by the initial purchaser. If any

emission-related part on your engine is

defective, the part will be replaced by

STIHL Incorporated at no cost to the

owner.

Add-on or modified parts that are not

exempted by CARB may not be used.

The use of any non exempted add-on or

modified parts will be grounds for

disallowing a warranty claim. STIHL

Incorporated will not be liable to warrant

failures of warranted parts caused by the

use of a non exempted add-on or

modified part.

STIHL Incorporated

California Exhaust and

Evaporative Emissions

Control Warranty Statement

FS 56, FS 56 R, FS 56 C, FS 56 RC

English

46

The warranty on emissions-related parts

will be interpreted as follows:

1. Any warranted part that is not

scheduled for replacement as

required maintenance in the written

instructions required in the

Emission Warranty Parts List (see

below) must be warranted for the

warranty period defined in

Subsection COVERAGE BY STIHL

INCORPORATED, see above. If

any such part fails during the period

of warranty coverage, it must be

repaired or replaced by the

manufacturer according to

Subsection (4) below. Any such part

repaired or replaced under the

warranty must be warranted for the

remaining warranty period.

2. Any warranted part that is

scheduled only for regular

inspection in the written instructions

required by the Emission Warranty

Parts List (see below) must be

warranted for the warranty period

defined in Subsection COVERAGE

BY STIHL INCORPORATED, see

above. A statement in such written

instructions to the effect of "repair or

replace as necessary" will not

reduce the period of warranty

coverage. Any such part repaired or

replaced under warranty must be

warranted for the remaining

warranty period.

3. Any warranted part that is

scheduled for replacement as

required maintenance in the written

instructions required by the

Emission Warranty Parts List (see

below) must be warranted for the

period of time prior to the first

scheduled replacement point for

that part. If the part fails prior to the

first scheduled replacement, the

part must be repaired or replaced by

the engine manufacturer according

to Subsection (4) below. Any such

part repaired or replaced under

warranty must be warranted for the

remainder of the period prior to the

first scheduled replacement point

for the part.

4. Repair or replacement of any

warranted part under the warranty

must be performed at a warranty

station at no charge to the owner.

5. Notwithstanding the provisions of

Subsection (4) above, warranty

services or repairs will be provided

at all manufacturer distribution

centers that are authorized to

service the subject engines.

6. The owner must not be charged for

diagnostic labor that leads to the

determination that a warranted part

is in fact defective, provided that

such diagnostic work is performed

at a warranty station.

Warranty Work

STIHL Incorporated shall remedy

warranty defects at any authorized

STIHL servicing dealer or warranty

station. Any such work shall be free of

charge to the owner if it is determined

that a warranted part is defective. Any

manufacturer approved or equivalent

replacement part may be used for any

warranty maintenance or repairs on

emission-related parts and must be

provided without charge to the owner.

STIHL Incorporated is liable for

damages to other engine components

caused by the failure of a warranted part

still under warranty.

Emission Warranty Parts List

Air Filter, Carburetor, Fuel Pump, Choke

(Cold Start Enrichment System), Control

Linkages, Intake Manifold, Magneto or

Electronic Ignition System (Ignition

Module), Spark Plug, Catalytic

Converter (if applicable), Fuel Tank,

Fuel Cap, Fuel Line, Fuel Line Fittings,

Clamps, Fasteners

Where to make a Claim for Warranty

Service

Bring the STIHL product to any

authorized STIHL servicing dealer and

present the signed STIHL product

registration card, or the print-out of the

electronic product registration.

Limitations

The repair or replacement of any

warranted part otherwise eligible for

warranty coverage may be excluded

from such warranty coverage if STIHL

Incorporated demonstrates that the

STIHL product has been abused,

neglected, or improperly maintained,

and that such abuse, neglect, or

improper maintenance was the direct

cause of the need for repair or

replacement of the part. That

notwithstanding, any adjustment of a

component that has a factory installed,

and properly operating, adjustment

limiting device is still eligible for warranty

coverage.

FS 56, FS 56 R, FS 56 C, FS 56 RC

English

47

STIHL Registered Trademarks

STIHL®

{

K

The color combination orange-grey

(U.S. Registrations #2,821,860;

#3,010,057, #3,010,058, #3,400,477;

and #3,400,476)

4-MIX®

AUTOCUT®

EASYSTART®

FARM BOSS®

iCademy®

OILOMATIC®

STIHL Cutquik®

STIHL DUROMATIC®

STIHL Quickstop®

STIHL ROLLOMATIC®

STIHL WOOD BOSS®

TIMBERSPORTS®

WOOD BOSS®

YARD BOSS®

Some of STIHL’s Common Law

Trademarks

BioPlus ™

Easy2Start ™

EasySpool ™

ElastoStart ™

Ematic ™

FixCut ™

HT Plus ™

IntelliCarb ™

Master Control Lever ™

Micro ™

Pro Mark ™

Quad Power ™

Quiet Line ™

STIHL Compact ™

STIHL HomeScaper Series ™

STIHL Interchangeable Attachment

Series ™

STIHL M-Tronic ™

STIHL Magnum ™

STIHL MiniBoss ™

STIHL MotoPlus 4 ™

STIHL Multi-Cut HomeScaper Series ™

STIHL OUTFITTERS ™

STIHL PICCO ™

STIHL PolyCut ™

STIHL PowerSweep ™

STIHL Precision Series ™

STIHL Protech ™

STIHL RAPID ™

STIHL SuperCut ™

STIHL Territory ™

TapAction ™

TrimCut ™

This listing of trademarks is subject to

change.

Any unauthorized use of these

trademarks without the express written

consent of

ANDREAS STIHL AG & Co. KG,

Waiblingen is strictly prohibited.

Trademarks

Manual de instrucciones original Impreso en papel libre de cloro.

Las tintas contienen aceites vegetales, el papel es reciclable.

© ANDREAS STIHL AG & Co. KG, 2011

0458-547-8621-C. M15.H11.CP.

0000000997_010_EA

FS 56, FS 56 R, FS 56 C, FS 56 RC

español / EE.UU

48

{

Contenido

Permita que solamente las personas

que comprenden la materia tratada en

este manual manejen su

orilladora/cortadora de matorrales.

Para obtener el rendimiento y

satisfacción máximos de la

orilladora/cortadora de matorrales

STIHL, es importante que lea, obedezca

y comprenda las precauciones de

seguridad y las instrucciones de uso y

mantenimiento dadas en el capítulo

"Precauciones de seguridad y técnicas

de uso", antes de usar la orilladora. Para

obtener información adicional, visite

www.stihlusa.com.

Comuníquese con su representante de

STIHL o el distribuidor de STIHL para su

zona si no se entiende alguna de las

instrucciones dadas en el presente

manual.

Asegúrese que su máquina esté

equipada con el deflector, mango y

arnés adecuados para el tipo de

accesorio de corte que se está

utilizando. Siempre protéjase

adecuadamente los ojos.

Acerca de este manual de

instrucciones 49

Medidas de seguridad y técnicas

de manejo 50

Combinaciones aprobadas de

accesorio de corte, deflector,

mango y arnés 65

Montaje del manillar 66

Montaje del mango tórico 68

Montaje de la argolla de transporte 69

Montaje de la barra de defensa 69

Montaje del accesorio de corte 70

Combustible 73

Llenado de combustible 74

Uso de la correa para hombro 77

Equilibro de la unidad 78

Arranque / parada del motor 79

Instrucciones para el uso 81

Limpieza del filtro de aire 82

Gestión del motor 82

Ajuste del carburador 83

Bujía 84

Funcionamiento del motor 85

Dispositivo de arranque 86

Almacenamiento de la máquina 86

Afilado de los accesorios de corte 86

Inspección y mantenimiento por el

concesionario 87

Información para mantenimiento 88

Componentes importantes 90

Especificaciones 92

Accesorios especiales 93

Información de reparación 93

Declaración de garantía de STIHL

Incorporated sobre sistemas de

control de emisiones según normas

Federales 94

Declaración de garantía de STIHL

Incorporated sobre el control de

emisiones de gases de escape y

emisiones por evaporación para el

Estado de California 96

Marcas comerciales 99

Advertencia!

Dado que la orilladora/cortadora de

matorrales es una herramienta de corte

motorizada de gran velocidad, es nece-

sario tomar medidas especiales de

seguridad para reducir el riesgo de

lesiones. El uso descuidado o inade-

cuado puede causar lesiones graves e

incluso mortales.

FS 56, FS 56 R, FS 56 C, FS 56 RC

español / EE.UU

49

Pictogramas

Todos los pictogramas que se

encuentran fijados o grabados en la

máquina se explican en este manual.

Según el modelo, los pictogramas

siguientes pueden aparecer en su

máquina.

Símbolos en el texto

Muchas de las instrucciones de uso y

seguridad vienen acompañadas de

ilustraciones.

Los pasos individuales o

procedimientos descritos en el manual

pueden estar señalados en diferentes

maneras:

NSe usa un punto para denotar un

paso o procedimiento.

Una descripción de un paso o

procedimiento que se refiere

directamente a una ilustración puede

contener números de referencia que

aparecen en la ilustración. Ejemplo:

NSuelte el tornillo (1).

NPalanca (2) ...

Además de las instrucciones de uso, en

este manual pueden encontrarse

párrafos a los que usted debe prestar

atención especial. Tales párrafos están

marcados con los símbolos y las

palabras identificadoras que se

describen a continuación.

Mejoramientos técnicos

La filosofía de STIHL es mejorar

continuamente todos sus productos.

Como resultado de ello, periódicamente

se introducen cambios de diseño y

mejoras. Por lo tanto, es posible que

algunos cambios, modificaciones y

mejoras no se describen en este

manual. Si las características de

funcionamiento o la apariencia de su

máquina difieren de las descritas en

este manual, comuníquese con el

concesionario STIHL para obtener la

ayuda que requiera.

Acerca de este manual de

instrucciones

Tanque de combustible

que contiene la mezcla

de combustible y aceite

Presione para accionar la

válvula de

descompresión

Bomba de combustible

manual

Presione para accionar la

bomba manual de

combustible

Orificio de llenado para

lubricante de engranajes

Toma de aire para modo

de verano

Toma de aire para modo

de invierno

Calentador de manillar

¡Peligro!

Indica un riesgo inminente de lesiones

graves o mortales.

Advertencia!

Identifica una situación de peligro que,

al no evitarse, puede resultar en lesio-

nes graves o mortales.

¡Precaución!

Indica el riesgo de daños a la propie-

dad, incluyendo a la máquina o sus

componentes.

FS 56, FS 56 R, FS 56 C, FS 56 RC

español / EE.UU

50

Los términos empleados en este manual

para designar la herramienta

motorizada variarán de acuerdo con los

tipos de accesorios de corte instalados

en la misma. La palabra "orilladora" se

usa para identificar una unidad FS

equipada con un cabezal de hilo de nilón

o un cabezal con cuchillas de plástico

flexibles (tal como el cabezal PolyCut).

La designación "cortadora de

matorrales" identifica una unidad

equipada con una cuchilla de metal

rígida. Muchos de los modelos FS

pueden usarse como una orilladora o

una cortadora de matorrales – por lo

tanto, la herramienta motorizada se

designa aquí como una "orilladora /

cortadora de matorrales". Algunos de

los modelos FS pequeños y/o livianos

sólo pueden usarse como orilladoras, es

decir no pueden equiparse con cuchillas

metálicas.

Los modelos FS con una "R" en la

chapa de identificación se configuraron

originalmente (en el momento de

distribución) como una orilladora con un

mango tórico.

Pida a su concesionario STIHL que le

enseñe el manejo de la herramienta

motorizada. Respete todas las

disposiciones, reglamentos y normas de

seguridad locales del caso.

STIHL no recomienda el uso de

cuchillas rígidas en zonas pedregosas.

Use la orilladora / cortadora de

matorrales equipada con el accesorio de

corte apropiado únicamente para cortar

pasto y materiales similares.

Medidas de seguridad y

técnicas de manejo

Dado que la orilladora /

cortadora de matorrales

es una herramienta de

corte motorizada, a

veces equipada con

cuchillas afiladas, que

funciona a gran veloci-

dad, es necesario tomar

medidas especiales de

seguridad para reducir el

riesgo de lesiones

personales.

Es importante que usted

lea, comprenda bien y

respete las siguientes

advertencias y medidas

de seguridad. Lea el

manual de instrucciones

y las precauciones de

seguridad

periódicamente. El uso

descuidado o inadecuado

puede causar lesiones

graves o incluso

mortales.

¡Advertencia!

Tal como se explicará a continuación en

estas Medidas de seguridad, para redu-

cir el riesgo de lesiones personales,

asegúrese que su máquina esté equi-

pada con el mango, arnés y deflector

adecuados para el tipo de accesorio de

corte que se está utilizando. Utilice

exclusivamente los accesorios de corte

autorizados específicamente por STIHL

para usar en su modelo FS.

¡Advertencia!

No preste ni alquile nunca su herra-

mienta motorizada sin entregar el

manual de instrucciones. Asegúrese

que todas las personas que utilicen la

máquina lean y comprendan la

información contenida en este manual.

¡Advertencia!

El uso de esta máquina puede ser peli-

groso. Si el hilo o la cuchilla giratoria

llega a entrar en contacto con su

cuerpo, le ocasionará una cortadura.

Cuando choca con algún objeto extraño

sólido tal como rocas o pedazos de

metal, puede arrojarlo directamente o

por rebote en dirección de personas

que se encuentren en la cercanía o del

operador. El contacto con dichos obje-

tos puede dañar los accesorios de corte

y puede hacer que las cuchillas se rom-

pan, astillen o agrieten. Los objetos

lanzados, incluso los cabezales o las

cuchillas rotos, pueden provocar lesio-

nes graves o mortales al operador o a

personas que se encuentren en su

proximidad.

¡Advertencia!

No debe usarse para ningún otro

propósito ya que el uso indebido puede

resultar en lesiones personales o daños

a la propiedad, incluso daños de la

máquina.

¡Advertencia!

Nunca se debe permitir a los niños que

usen esta herramienta motorizada. No

se debe permitir la proximidad de otros,

especialmente niños y animales, donde

se esté utilizando la máquina.

FS 56, FS 56 R, FS 56 C, FS 56 RC

español / EE.UU

51

Las medidas de seguridad y avisos

contenidos en este manual se refieren al

uso de todas las orilladoras / cortadoras

de matorrales de STIHL. Los distintos

modelos pueden contar con piezas y

controles diferentes. Vea la sección

correspondiente de su manual de

instrucciones para tener una

descripción de los controles y la función

de los componentes de su modelo.

El uso seguro de una orilladora /

cortadora de matorrales atañe a

1. el operador

2. la herramienta motorizada

3. el uso de la herramienta

motorizada.

EL OPERADOR

Condición física

Usted debe estar en buenas

condiciones físicas y psíquicas y no

encontrarse bajo la influencia de

ninguna sustancia (drogas, alcohol,

etc.) que le pueda restar visibilidad,

destreza o juicio. No maneje esta

máquina cuando está fatigado.

Estas condiciones reducen la capacidad

de las manos de sentir y regular la

temperatura, producen entumecimiento

y ardor y pueden provocar trastornos

nerviosos y circulatorios, así como

necrosis de los tejidos.

No se conocen todos los factores que

contribuyen a la enfermedad de

Raynaud, pero el clima frío, el fumar y

las enfermedades o condiciones físicas

que afectan los vasos sanguíneos y la

circulación de la sangre, como asimismo

los niveles altos de vibración y períodos

prolongados de exposición a la

vibración son mencionados como

factores en el desarrollo de la

enfermedad de Raynaud. Por lo tanto,

para reducir el riesgo de la enfermedad

de dedos blancos y del síndrome del

túnel carpiano, sírvase notar lo

siguiente:

–La mayor parte de las herramientas

motorizadas de STIHL se ofrecen

con un sistema antivibración ("AV")

cuyo propósito es reducir la

transmisión de las vibraciones

creadas por la máquina a las manos

del operador. Se recomienda el uso

del sistema AV a aquellas personas

que utilizan herramientas

motorizadas en forma constante y

regular.

–Use guantes y mantenga las manos

abrigadas.

–Mantenga el sistema AV en buen

estado. Una herramienta

motorizada con los componentes

flojos o con elementos AV dañados

o desgastados también tendrá

tendencia a tener niveles más altos

de vibración.

–Agarre firmemente los mangos en

todo momento, pero no los apriete

con fuerza constante y excesiva.

Tómese descansos frecuentes.

Todas las precauciones antes

mencionadas no le garantizan que va a

estar totalmente protegido contra la

enfermedad de Raynaud o el síndrome

del túnel carpiano. Por lo tanto, los

operadores constantes y regulares

deben revisar con frecuencia el estado

de sus manos y dedos. Si aparece

alguno de los síntomas arriba

mencionados, consulte inmediatamente

al médico.

¡Advertencia!

Para reducir el riesgo de ocasionar

lesiones a las personas en la cercanía y

daños a la propiedad, nunca deje la

herramienta motorizada en marcha

desatendida. Cuando no está en uso

(por ejemplo durante el descanso),

apáguela y asegúrese de que las perso-

nas no autorizadas no puedan usarla.

¡Advertencia!

Esté alerta. Si se cansa, tómese un des-

canso. El cansancio puede provocar

una pérdida del control. El uso de cual-

quier herramienta motorizada es

fatigoso. Si usted padece de alguna

dolencia que pueda ser agravada por la

fatiga, consulte a su médico antes de

utilizar esta máquina.

¡Advertencia!

El uso prolongado de una herramienta

motorizada (u otras máquinas) expone

al operador a vibraciones que pueden

provocar el fenómeno de Raynaud

(dedos blancos) o el síndrome del túnel

carpiano.

FS 56, FS 56 R, FS 56 C, FS 56 RC

español / EE.UU

52

Vestimenta adecuada

El deflector provisto con su herramienta

motorizada no siempre protege al

operador contra todos los objetos

extraños (gravilla, vidrio, alambre, etc.)

arrojados por el accesorio de corte

giratorio. Los objetos arrojados o

lanzados por el accesorio también

pueden rebotar y golpear al operador.

Esté especialmente alerta y tenga

cuidado cuando se usa protectores de

oídos, ya que los mismos reducen la

posibilidad de oír señales de

advertencia (gritos, alarmas, etc.).

Evite el uso de chaquetas sueltas,

bufandas, corbatas, joyas, pantalones

acampanados o con vueltas, pelo largo

suelto o cualquier cosa que pueda

engancharse en las ramas, matorrales o

piezas en movimiento de la máquina.

Sujétese el pelo de modo que quede

sobre los hombros.

LA HERRAMIENTA MOTORIZADA

Para las ilustraciones y definiciones de

los componentes de la herramienta

motorizada, vea el capítulo sobre

"Piezas principales".

¡Advertencia!

El sistema de encendido de la máquina

STIHL produce un campo

electromagnético de intensidad muy

baja. El mismo puede interferir con

algunos tipos de marcapasos. Para

reducir el riesgo de lesiones graves o

mortales, las personas portadoras de

marcapasos deben consultar a sus

médicos y al fabricante del marcapasos

antes de usar esta máquina.

¡Advertencia!

Para reducir el riesgo de lesiones el

operador debe usar el equipo protector

adecuado.

¡Advertencia!

Para reducir el riesgo de

lesionarse los ojos,

nunca maneje la herra-

mienta motorizada si no

tiene puestas gafas o

anteojos de seguridad

bien ajustados con una protección ade-

cuada en las partes superior y laterales

que satisfagan la norma ANSI Z 87.1 (o

la norma nacional correspondiente).

Para reducir el riesgo de lesionarse la

cara, STIHL recomienda usar también

una careta o protector facial adecuado

sobre las gafas o anteojos de

seguridad.

Utilice un casco de seguridad aprobado

para reducir el riesgo de lesionarse la

cabeza en caso de existir tal tipo de

peligro.

El ruido de la herramienta motorizada

puede dañar los oídos. Siempre use

amortiguadores del ruido (tapones u

orejeras) para protegerse los oídos. Los

usuarios constantes y regulares deben

someterse con frecuencia a un examen

o control auditivo.

Siempre use guantes al

usar la máquina y las

cuchillas metálicas. Los

guantes gruesos y anti-

deslizantes mejoran el

manejo y ayudan a prote-

ger las manos.

La ropa debe ser de

confección fuerte y ajus-

tada, pero no tanto que

impida la completa liber-

tad de movimiento. Use

pantalones largos hechos

de un material grueso

para protegerse las pier-

nas. No use pantalones

cortos, sandalias o pies

descalzos.

Es muy importante tener

una buena superficie de

apoyo para los pies.

Póngase botas gruesas

con suela antideslizante.

Recomendamos las

botas de seguridad con

puntera de acero

FS 56, FS 56 R, FS 56 C, FS 56 RC

español / EE.UU

53

Si la máquina experimenta cargas

excesivas para las cuales no fue

diseñada (por ejemplo, impactos

severos o una caída), siempre

asegúrese de que la máquina esté en

buenas condiciones antes de seguir con

el trabajo. Inspeccione específicamente

la integridad del sistema de combustible

(ausencia de fugas) y asegúrese de que

los controles y dispositivos de seguridad

funcionen como es debido. No siga

manejando esta máquina si está

dañada. En caso de dudas, pida que el

concesionario de servicio de STIHL la

revise.

USO DE LA HERRAMIENTA

MOTORIZADA

Transporte de la herramienta

motorizada

Puede acarrearse solamente en

posición horizontal. Agarre el eje de una

manera que mantenga la máquina

equilibrada horizontalmente. Mantenga

el silenciador caliente lejos de su cuerpo

y el accesorio de corte detrás de usted.

Combustible

La herramienta motorizada STIHL utiliza

una mezcla de aceite-gasolina como

combustible (vea el capítulo

"Combustible" en el manual de

instrucciones).

¡Advertencia!

Nunca modifique, de ninguna manera,

esta herramienta motorizada. Utilice

únicamente los accesorios y repuestos

suministrados por STIHL y expresa-

mente autorizados por STIHL para

usarse con el modelo específico de

STIHL. Si bien es posible conectar a la

herramienta motorizada de STIHL cier-

tos accesorios no autorizados, su uso

puede ser, en la práctica, extremada-

mente peligroso. Para los accesorios de

corte autorizados por STIHL para su

unidad, consulte el capítulo "Combina-

ciones aprobadas de accesorio de

corte, deflector, mango y arnés", en el

manual de instrucciones o en el

catálogo STIHL "Accesorios de corte,

piezas y accesorios".

¡Advertencia!

Para reducir el riesgo de sufrir lesiones

debido a la pérdida de control y al con-

tacto con las cuchillas o el hilo, nunca

lleve ni transporte la herramienta moto-

rizada con el accesorio de corte en

marcha.

389BA019 KN

¡Advertencia!

Antes de apoyar la orilladora / cortadora

de matorrales en el suelo, apague el

motor y asegúrese de que el accesorio

de corte ha dejado de girar. Cuando

transporte la máquina en un vehículo,

sujétela firmemente para impedir su

vuelco, el derrame de combustible y el

daño a la máquina. STIHL recomienda

mantener las cuchillas metálicas cubier-

tas con el protector para el transporte

(accesorio opcional).

¡Advertencia!

La gasolina es un com-

bustible muy inflamable.

Si se derrama y arde a

causa de una chispa u

otra fuente de ignición,

puede provocar un

incendio y quemaduras graves o daños

a la propiedad. Tenga sumo cuidado

cuando manipule gasolina o la mezcla

de combustible. No fume cerca del com-

bustible o la herramienta motorizada, ni

acerque ningún fuego o llama a ellos.

Puede escapar vapor inflamable del sis-

tema de combustible.

FS 56, FS 56 R, FS 56 C, FS 56 RC

español / EE.UU

54

Instrucciones para el llenado de

combustible

Para reducir el riesgo de quemaduras,

así como otras lesiones corporales

ocasionadas por los escapes de vapor

de gasolina y otras emanaciones, quite

la tapa de llenado de combustible de la

herramienta motorizada

cuidadosamente de modo que la

presión que se pueda haber acumulado

en el tanque se disipe lentamente.

Nunca quite la tapa de llenado de

combustible mientras el motor esté

funcionando.

Elija una superficie despejada para

llenar el tanque y aléjese 3 m (10 pies)

por lo menos del lugar en que lo haya

llenado antes de arrancar el motor.

Limpie todo el combustible derramado

antes de arrancar la máquina.

El tipo de tapa de llenado difiere con los

distintos modelos.

Tapa sin herramientas con empuñadura

Para hacer esto con esta tapa STIHL,

levante la empuñadura en la parte

superior de la tapa hasta dejarla vertical

a un ángulo de 90°. Inserte la tapa en la

boca de llenado del tanque, alineando

las marcas de posición en la

empuñadura de la tapa y en la boca del

tanque. Utilice la empuñadura para

oprimir la tapa firmemente hacia abajo

mientras la gira en sentido horario hasta

que tope (aprox. un cuarto de vuelta).

Tapa desalineada, dañada o rota

NSi la tapa no encaja completamente

en la abertura cuando se alinean las

marcas de posición y/o si la tapa no

se aprieta debidamente al girarla, la

base de la tapa puede haber girado

prematuramente (con relación a la

parte superior) hasta la posición

cerrada. Tal desalineación puede

ser resultado de la manipulación,

limpieza o un intento incorrecto de

apriete.

¡Advertencia!

Para reducir el riesgo de lesiones gra-

ves causadas por quemaduras, nunca

intente abastecer la máquina con com-

bustible sin que el operador se haya

despojado de la misma.

¡Advertencia!

Cargue de combustible su herramienta

motorizada en lugares al aire libre bien

ventilados. Siempre apague el motor y

deje que se enfríe antes de llenar de

combustible. Dependiendo del combus-

tible utilizado, de las condiciones

climáticas y del sistema de ventilación

del tanque, es posible que se forme

vapor de gasolina a presión dentro del

tanque de combustible.

¡Advertencia!

Compruebe que no exis-

ten fugas de

combustible mientras

llena el tanque y durante

el funcionamiento de la

máquina. Si detecta

alguna fuga de combustible, no arran-

que el motor ni lo haga funcionar sin

antes reparar la fuga y limpiar el com-

bustible derramado. Tenga cuidado de

no mancharse la ropa con combustible.

Si la mancha, cámbiesela

inmediatamente.

¡Advertencia!

Para reducir el riesgo de derramar com-

bustible y provocar un incendio debido a

una tapa de combustible mal apretada,

coloque la tapa en la posición correcta y

apriétela en la boca de llenado del

tanque.

001BA220 KN

Doble la empuñadura

dejándola a ras con la

parte superior de la tapa.

Sujete la tapa y com-

pruebe que esté bien

apretada. Si la

empuñadura no queda

completamente a ras con

la tapa y el tope de la

empuñadura no encaja

en la hendidura corres-

pondiente de la abertura

de llenado, o si la tapa

está suelta en la boca de

llenado, la tapa no está

debidamente asentada ni

apretada y es necesario

repetir los pasos previa-

mente descritos.

FS 56, FS 56 R, FS 56 C, FS 56 RC

español / EE.UU

55

NPara volver a colocar la tapa en

posición abierta para instalarla,

gírela (con la empuñadura hacia

arriba) hasta que caiga

completamente en la abertura del

tanque. A continuación, gire la tapa

en sentido contrahorario hasta que

tope (aprox. 1/4 de vuelta) – esto

gira la base de la tapa a la posición

correcta. Luego gire la tapa en

sentido horario, cerrándola de

modo normal.

NSi aún no es posible apretar la tapa

de modo debido, la misma podría

estar averiada o rota; ponga la

máquina fuera de servicio de

inmediato y llévela a un

concesionario STIHL autorizado

para repararla.

Tapa roscada

Consulte también el capítulo

"Combustible" del Manual de

instrucciones para obtener información

adicional.

Antes de arrancar

Mantenga los mangos limpios y secos

en todo momento; es particularmente

importante mantenerlos libres de

humedad, aceite, combustible, grasa o

resinas para garantizar que la máquina

pueda empuñarse firmemente para

mantenerla bajo control seguro.

A izquierda: Base de la tapa en

posición cerrada (con

espacio vacío)

A derecha: Base de la tapa correcta-

mente colocada para la

instalación

001BA227 KN

001BA226 KN

¡Advertencia!

Las vibraciones de la

máquina pueden aflojar

una tapa de combustible

que ha quedado mal

apretada, o simplemente

soltarla y derramar com-

bustible. Para reducir el riesgo de

derrames e incendio, apriete la tapa de

llenado de combustible a mano tan fir-

memente como sea posible.

¡Advertencia!

Siempre revise la herramienta motori-

zada para comprobar que está en

buenas condiciones y que funciona

correctamente antes de arrancarla, en

particular el gatillo de aceleración y su

bloqueo, el interruptor momentáneo de

parada, el accesorio de corte, el deflec-

tor y el arnés. El gatillo de aceleración

debe moverse libremente y siempre

debe regresar a la posición de marcha

en vacío por la acción de resorte. Nunca

intente modificar los controles o los dis-

positivos de seguridad.

¡Advertencia!

No maneje nunca una herramienta

motorizada que esté dañada, mal ajus-

tada o mantenida o que no fue armada

completa y debidamente.

¡Advertencia!

No instale ningún accesorio de corte en

una máquina sin que todas las piezas

requeridas estén correctamente instala-

das. Si no se utilizan las piezas debidas

se puede causar el desprendimiento de

la cuchilla o el cabezal y lesionar grave-

mente al operador o a las personas que

encuentren en su proximidad.

¡Advertencia!

El accesorio de corte debe estar correc-

tamente apretado y en buenas

condiciones de trabajo. Busque piezas

sueltas (tuercas, tornillos, etc.) y cabe-

zales agrietados o dañados, o cuchillas

agrietadas, combadas, deformadas o

dañadas. Sustituya los cabezales o las

cuchillas dañados antes de usar la

herramienta motorizada. Mantenga las

cuchillas siempre afiladas.

FS 56, FS 56 R, FS 56 C, FS 56 RC

español / EE.UU

56

Tal como se puede ver en la tabla, para

usar algunos de los accesorios de corte

puede ser necesario cambiar el

deflector, el mango y/o el arnés.

Mantenga siempre el deflector (y la

faldilla en su caso) bien ajustado (vea en

su manual de instrucciones los capítulos

de "Montaje del deflector" y "Montaje del

accesorio de corte").

Las flechas en el deflector (A) (vista de

abajo) muestran el sentido correcto de

rotación del accesorio de corte. Sin

embargo, al verlo de arriba, el accesorio

de corte gira en sentido contrahorario.

Algunos de los siguientes símbolos

pueden aparecer grabados en el

exterior del deflector para indicar una

combinación aprobada de accesorio de

corte y deflector.

Ajuste el arnés y la empuñadura de

modo correspondiente a su estatura

antes de empezar a trabajar. La

máquina debe estar correctamente

equilibrada de la forma especificada en

el manual de instrucciones para un

control correcto y menos fatiga de

trabajo. Para prepararse para

emergencias, practique la liberación

rápida de la unidad del arnés.

Arranque

Para las instrucciones específicas de

arranque, vea la sección

correspondiente en el manual del

usuario. Coloque la herramienta

motorizada sobre suelo firme u otra

superficie sólida en un lugar abierto.

Mantenga el equilibrio y elija un buen

punto de apoyo para los pies.

¡Advertencia!

Asegúrese de que el casquillo de la

bujía esté firmemente colocado – un

casquillo suelto puede crear un arco

voltaico y encender los vapores del

combustible, provocando un incendio.

¡Advertencia!

Para reducir el

riesgo de sufrir

lesiones corpora-

les debido a la

pérdida de control

y/o al contacto con la cuchilla o el hilo y

los objetos arrojados, asegúrese que su

máquina está equipada con el deflector,

mango y arnés correctos para el tipo de

accesorio de corte que está usando

(vea la tabla en el capítulo "Combina-

ciones aprobadas de accesorio de

corte, deflector, mango y arnés").

El deflector puede usarse

en conjunto con las cabe-

zas segadoras.

El deflector puede usarse

en conjunto con las

cuchillas para cortar

pasto.

El deflector puede usarse

en conjunto con las

cuchillas para matorrales.

El deflector no debe

usarse en conjunto con

las cabezas segadoras.

A

000BA006 KN

El deflector no debe

usarse en conjunto con

las cuchillas para cortar

pasto.

El deflector no debe

usarse en conjunto con

las cuchillas para

matorrales.

El deflector no debe

usarse en conjunto con

las sierras circulares.

¡Advertencia!

Arranque el motor al aire libre, por lo

menos 3 m (10 pies) del lugar en que lo

haya llenado.

FS 56, FS 56 R, FS 56 C, FS 56 RC

español / EE.UU

57

Tan pronto arranque, accione

inmediatamente por un breve momento

el gatillo de aceleración para

desconectarlo de la posición de

arranque y permitir que el motor se

desacelere a la marcha en vacío.

Con el motor funcionando a marcha en

vacío solamente, enganche la

herramienta motorizada al gancho de

resorte de su arnés (vea el capítulo

correspondiente en este manual).

Ajustes importantes

Si no puede regular correctamente el

ralentí, pida a su concesionario STIHL

que revise la herramienta motorizada y

haga los ajustes o reparaciones

correspondientes.

Durante el trabajo

Sujeción y control de la herramienta

motorizada

Al trabajar, siempre sujete la máquina

firmemente con ambas manos en los

mangos. Cierre firmemente los dedos y

pulgares sobre los mangos.

¡Advertencia!

Para reducir el riesgo de lesiones

debido al contacto con las cuchillas o el

hilo, esté absolutamente seguro que el

accesorio de corte se encuentra lejos

de su cuerpo y de todas las obstruccio-

nes y objetos, incluido el suelo, porque

al arrancar el motor, su velocidad será

lo suficientemente rápida para que el

embrague se engrane y haga girar el

accesorio de corte.

¡Advertencia!

Su herramienta motorizada es una

máquina que debe ser manejada por

solamente una persona. No deje que

otras personas estén en el lugar de tra-

bajo, aun durante el arranque.

¡Advertencia!

Para reducir el riesgo de sufrir lesiones

causadas por la pérdida de control, no

intente arrancar el motor de la herra-

mienta "por lanzamiento".

¡Advertencia!

Cuando tire del mango de arranque, no

enrolle la cuerda de arranque alrededor

de la mano. No deje que el mango retro-

ceda bruscamente, sino guíe la cuerda

de arranque para que se enrolle debida-

mente. Si no ejecuta este procedimiento

puede lastimarse la mano o los dedos y

también dañar el mecanismo de

arranque.

¡Advertencia!

Para reducir el riesgo de lesiones per-

sonales debido a la pérdida de control o

al contacto con el accesorio de corte en

movimiento, no use una máquina cuyo

régimen de marcha en vacío está mal

regulado. Cuando el régimen de mar-

cha en vacío está correctamente

regulado, el accesorio de corte no debe

moverse. Para instrucciones acerca de

cómo ajustar el régimen de marcha en

vacío, vea la sección correspondiente

del manual de instrucciones.

¡Advertencia!

Esta unidad tiene un sistema de encen-

dido que normalmente está listo para

usar en todo momento. Después de

usar la palanca de ajuste para detener

el motor, la misma regresa

automáticamente a la posición "acti-

vada". Si el motor está caliente, puede

ser posible arrancarlo tirando de la

cuerda de arranque sin ajustes adicio-

nales. Para evitar el riesgo de lesiones,

tenga sumo cuidado y mantenga aleja-

dos a los niños de la máquina.

¡Advertencia!

Para reducir el riesgo de lesiones cau-

sadas por la pérdida del control, nunca

trabaje sobre una escalera o cualquier

otra superficie de soporte poco seguro.

Nunca mantenga el accesorio de corte

a una altura más arriba de la cintura.

002BA273 KN

FS 56, FS 56 R, FS 56 C, FS 56 RC

español / EE.UU

58

Condiciones de trabajo

Maneje y arranque su herramienta

motorizada solamente al aire libre en un

lugar bien ventilado. Manéjela

solamente en condiciones de buena

visibilidad y a la luz del día. Trabaje con

mucho cuidado.

Instrucciones de manejo

¡Advertencia!

Nunca intente manejar la

herramienta motorizada

con una sola mano. La

pérdida de control de la

herramienta motorizada

puede ocasionar lesio-

nes graves o mortales. Para reducir el

riesgo de lesionarse, mantenga las

manos y los pies alejados del accesorio

de corte. No toque nunca con las manos

ni con cualquier parte del cuerpo un

accesorio de corte en movimiento.

¡Advertencia!

No trate de alcanzar más lejos de lo

debido. Mantenga los pies bien apoya-

dos y equilibrados en todo momento. Se

debe tener cuidado especial cuando las

condiciones del suelo son resbaladizas

(suelo húmedo, nieve) y en terreno

difícil y con mucha vegetación. Para evi-

tar tropezarse, esté atento a los

obstáculos ocultos tales como tocones,

raíces y zanjas. Para obtener un punto

de apoyo seguro, quite los matorrales y

el material cortado. Sea sumamente

precavido cuando trabaje en declives o

terreno irregular.

¡Advertencia!

Tan pronto arranca, este

producto genera vapores

de escape tóxicos que

contienen productos

químicos (tales como

hidrocarburos sin que-

mar y monóxido del carbono,

incluyendo el benceno) considerados

como causantes de enfermedades res-

piratorias, cáncer, defectos de

nacimiento u otra toxicidad reproduc-

tora. Algunos de estos gases (por ej.,

monóxido de carbono) pueden ser inco-

loros e inodoros. Para reducir el riesgo

de sufrir lesiones graves o mortales por

respirar gases tóxicos, nunca haga fun-

cionar la máquina puertas adentro o en

lugares mal ventilados.

¡Advertencia!

Si la vegetación que se está cortando o

la tierra en el lugar está recubierta de

una sustancia química (tal como un

pesticida o herbicida activo), lea y siga

las instrucciones suministradas con la

sustancia en cuestión.

¡Advertencia!

La inhalación de ciertos polvos, espe-

cialmente los polvos orgánicos, tales

como el moho o polen, puede provocar

reacciones alérgicas o asmáticas en las

personas sensibles. La inhalación repe-

tida o de grandes cantidades de polvo u

otros contaminantes del aire, especial-

mente los de partículas pequeñas

puede causar enfermedades respirato-

rias o de otro tipo. Controle el polvo en

su fuente, siempre que sea posible. Uti-

lice buenas prácticas de trabajo, tal

como trabajar de manera que el viento

o el proceso de corte dirija el polvo pro-

ducido por la herramienta motorizada

en sentido opuesto del operador.

Observe las recomendaciones emitidas

por EPA/OSHA/NIOSH y las asociacio-

nes de trabajo y los sindicatos con

respecto al polvo ("materia particu-

lada"). Cuando sea imposible eliminar

significativamente la inhalación del

polvo, es decir mantener el nivel cerca

del valor ambiente, el operador y las

personas que se encuentren en la

cercanía siempre deberán usar un res-

pirador aprobado por NIOSH/MSHA

para el tipo de polvo presente en el

lugar.

¡Advertencia!

No maneje la herramienta motorizada

usando el bloqueo de acelerador para

arranque, pues no tendrá control de la

velocidad del motor.

FS 56, FS 56 R, FS 56 C, FS 56 RC

español / EE.UU

59

En caso de emergencia, apague el

motor inmediatamente – mueva el

control deslizante / interruptor de parada

a 0 o STOP.

Para reducir el riesgo de ocasionar

lesiones a los ojos u otras partes del

cuerpo (vea el capítulo "Vestimenta

adecuada"), asegúrese que las

personas estén a por lo menos 15 m

(50 pies) de distancia de la máquina.

Para reducir el riesgo de ocasionar

daños a la propiedad, mantenga esta

distancia con respecto a los vehículos y

las ventanas. Los trabajadores que

deben quedar en la zona prohibida

también deben usar gafas o protección

ocular. Apague el motor

inmediatamente si se le aproxima

alguna persona.

¡Advertencia!

El accesorio de corte

sigue girando por un rato

después que se suelta el

gatillo de aceleración

(efecto de volante).

¡Advertencia!

El accesorio de corte giratorio puede

arrojar objetos extraños a gran distancia

directa o indirectamente.

15m (50ft)

¡Advertencia!

Antes de empezar a tra-

bajar, inspeccione el

área en busca de pie-

dras, vidrio, alambre,

pedazos de metal,

basura u otros objetos

sólidos. El accesorio de corte puede

arrojar los objetos de esta clase.

¡Advertencia!

La orilladora / cortadora de matorrales

normalmente se usa a nivel del suelo

con el accesorio de corte paralelo al

suelo. El uso de la orilladora / cortadora

de matorrales sobre el nivel del suelo o

con el accesorio de corte perpendicular

al suelo puede incrementar el riesgo de

lesiones, dado que el accesorio de corte

queda casi totalmente expuesto y la

herramienta motorizada es más difícil

de controlar.

¡Advertencia!

Durante el corte, revise frecuentemente

el apriete y la condición del accesorio

de corte en intervalos regulares con el

motor y el accesorio parados. Si nota un

cambio en el comportamiento del acce-

sorio durante el trabajo, apague el

motor inmediatamente, espere hasta

que se pare el accesorio de corte y

revise el apriete de la tuerca que sujeta

el accesorio y revise la cuchilla o el

cabezal en busca de grietas, desgaste y

daños.

¡Advertencia!

Una cuchilla o un cabezal suelto puede

vibrar, agrietarse, romperse o salirse de

la orilladora / cortadora de matorrales,

lo que puede provocar lesiones graves

o mortales. Asegúrese que el accesorio

de corte esté correctamente apretado.

Utilice la llave suministrada o cualquier

otra que tenga el largo adecuado para

obtener el par de apriete adecuado. Si

la cuchilla o el cabezal se suelta

después de haberlo apretado correcta-

mente, deje de usar la máquina

inmediatamente. La tuerca de retención

puede estar desgastada o dañada y

debe ser sustituida. Si la cuchilla o el

cabezal continúa aflojándose, consulte

al concesionario STIHL. No use nunca

una orilladora / cortadora de matorrales

con un accesorio de corte suelto.

¡Advertencia!

Sustituya inmediatamente un cabezal

trizado, dañado o desgastado o una

cuchilla trizada, combada, deformada,

dañada, desafilada o desgastada,

incluso si solamente hay rayas superfi-

ciales. Los accesorios en esa condición

pueden romperse a alta velocidad y

causar lesiones graves o mortales.

FS 56, FS 56 R, FS 56 C, FS 56 RC

español / EE.UU

60

El silenciador tiene un chispero

diseñado para reducir el riesgo de

incendio debido a la emisión de

partículas calientes. Nunca haga

funcionar la unidad sin tener instalado el

chispero. Si la mezcla de gasolina y

aceite está correcta (no es demasiado

rica), en condiciones normales el

chispero quedará limpio como resultado

del calor del silenciador y no necesitará

servicio ni mantenimiento. Si el

rendimiento de su máquina comienza a

disminuir y sospecha que las rejillas

están obstruidas, haga reparar el

silenciador por un concesionario de

servicio STIHL. Para ciertas

aplicaciones, las leyes o los

reglamentos estatales o federales

pueden requerir el uso de un chispero

en buenas condiciones. Consulte la

sección "Mantenimiento, Reparación y

Almacenamiento" de estas Medidas de

seguridad. Recuerde que el riesgo de

incendios de matorrales o forestales es

mayor durante las estaciones calurosas

y secas.

¡Advertencia!

Cuando utilice cuchillas rígidas, evite

cortar cerca de vallas, edificios, toco-

nes, piedras u otros objetos de ese tipo

que puedan causar contragolpe de la

herramienta motorizada o daños a la

cuchilla. Para ese tipo de trabajo, STIHL

recomienda el uso de cabezas con hilo

de nilón. Además, tenga en cuenta que

en estos casos aumenta la posibilidad

de que ocurran rebotes.

¡Advertencia!

Si el cabezal, la cuchilla o el deflector se

atasca o queda pegado, siempre apa-

gue el motor y asegúrese que el

accesorio de corte está detenido antes

de limpiarlo. Quite el pasto, las male-

zas, etc. de la cuchilla o de alrededor

del cabezal en intervalos regulares.

¡Advertencia!

Para reducir el riesgo de la rotación

inesperada del accesorio de corte y la

posibilidad de sufrir lesiones, siempre

apague el motor y quite el casquillo de

la bujía antes de sustituir el accesorio

de corte. Para reducir el riesgo de sufrir

lesiones, siempre apague el motor

antes de ajustar el largo del hilo de nilón

en las cabezas segadoras de ajuste

manual.

¡Advertencia!

Debido al riesgo de encendido no con-

trolado, no haga girar el motor con el

arrancador sin tener instalada la bujía o

el casquillo de la misma.

¡Advertencia!

La caja de engranajes está caliente

durante el funcionamiento de la

máquina. Para reducir el riesgo de

lesiones por quemaduras, no toque la

caja de engranajes cuando está

caliente.

¡Advertencia!

Nunca modifique el silenciador. La

modificación del silenciador podría cau-

sar el aumento del calor irradiado, de

las chispas y del nivel de ruido, lo que

aumentará el riesgo de incendios, lesio-

nes por quemadura o la pérdida

auditiva. Además, se podría dañar per-

manentemente el motor. Haga reparar

el silenciador únicamente por el conce-

sionario de servicio STIHL.

¡Advertencia!

El silenciador y otros componentes del

motor (por ej., aletas del cilindro, bujía)

se calientan durante el funcionamiento

y permanecen calientes por un buen

rato después de apagar el motor. Para

reducir el riesgo de quemaduras, no

toque el silenciador ni los otros compo-

nentes mientras están calientes.

Mantenga limpia la zona alrededor del

silenciador. Quite el lubricante excesivo

y toda la basura tal como las agujas de

pinos, ramas u hojas. Deje que el motor

se enfríe apoyado sobre una superficie

de hormigón, metal, suelo raso o

madera maciza, lejos de toda sustancia

combustible.

¡Advertencia!

Una caja de cilindro dañada o mal insta-

lada, o una envuelta del silenciador

dañada o deformada, puede perjudicar

el proceso de enfriamiento del silencia-

dor. Para reducir el riesgo de incendio o

lesiones por quemadura, no continúe

trabajando con una caja de cilindro

dañada o mal instalada, o una envuelta

del silenciador dañada o deformada.

FS 56, FS 56 R, FS 56 C, FS 56 RC

español / EE.UU

61

USO DEL ACCESORIO DE CORTE

Para una ilustración de los diversos

accesorios de corte y las instrucciones

sobre el montaje correcto, vea el

capítulo sobre "Montaje del accesorio

de corte" en su manual de instrucciones.

Uso de las cabezas segadoras

No use con un hilo de segado más largo

que el deseado. Con un deflector

debidamente instalado, la cuchilla

limitadora integral automáticamente

ajusta el hilo al largo adecuado.

Al usar la máquina con un hilo de nilón

de largo excesivo se aumenta la carga

del motor y se reduce la velocidad de

funcionamiento. Esto hace que el

embrague patine continuamente y

resulta en sobrecalentamiento y daño

de los componentes importantes (por

ejemplo, el embrague y las piezas de

polímero de la caja). Un efecto de este

tipo de daño puede ser la rotación del

accesorio de corte cuando el motor está

a la velocidad de ralentí.

Las cabezas segadoras deben usarse

solamente en las orilladoras / cortadoras

de matorrales con una cuchilla

limitadora del hilo en el deflector para

mantener el hilo al largo correcto (vea el

capítulo "Piezas principales" en el

manual de instrucciones).

Si las orillas del césped tienen árboles o

están bordeadas por un cerco, etc., es

mejor usar el cabezal de hilo de nilón.

Deja un corte más "suave" con menos

riesgo de dañar la corteza de los

árboles, etc., que si se usan cuchillas de

polímero.

Sin embargo, el cabezal PolyCut de

STIHL con cuchilla de polímero produce

un mejor corte si no hay plantas a lo

largo de la orilla del césped. No es

necesario afilar y las cuchillas de

polímero desgastadas se pueden

cambiar fácilmente.

Cabeza segadora SuperCut de STIHL

El hilo se avanza automáticamente. Los

hilos deshilachados se reemplazan con

un ajuste sencillo (consulte la hoja de

instrucciones provista con la cabeza

segadora).

Cabeza segadora AutoCut de STIHL

El hilo de corte de nilón avanza

automáticamente cuando se le golpea

contra el suelo (característica

TapAction).

Cabeza segadora TrimCut de STIHL

Los hilos deshilachados se reemplazan

con un ajuste sencillo (consulte la hoja

de instrucciones provista con la cabeza

segadora).

¡Advertencia!

Algunas herramientas

motorizadas STIHL están

equipadas con un con-

vertidor catalítico, el que

está diseñado para redu-

cir las emisiones de

escape del motor mediante un proceso

químico en el silenciador. Debido a este

proceso, el silenciador no se enfría tan

rápidamente como los del tipo conven-

cional cuando el motor regresa a

marcha en vacío o es apagado. Para

reducir el riesgo de incendios y lesiones

por quemadura al usar un convertidor

catalítico, apoye siempre su herra-

mienta motorizada en posición vertical y

no la coloque nunca donde el silencia-

dor quede cerca de material seco como

por ejemplo matorrales, pasto, virutas

de madera u otros materiales combusti-

bles mientras todavía está caliente.

¡Advertencia!

Para reducir el riesgo de lesiones per-

sonales o la muerte debido al contacto

con las cuchillas y/o a la pérdida de con-

trol, nunca intente usar una cuchilla

metálica en una máquina modelo FS no

aprobada para esta aplicación.

002BA354 KN

¡Advertencia!

Para reducir el riesgo de lesiones gra-

ves, nunca use un hilo de alambre o

reforzado con metal ni ningún otro

material en lugar de los hilos de corte de

nilón. Es posible que unos pedazos de

alambre sean desprendidos y arrojados

a gran velocidad contra el operador o

terceros.

FS 56, FS 56 R, FS 56 C, FS 56 RC

español / EE.UU

62

Cabeza segadora PolyCut de STIHL

Utiliza ya sea hilos de nilón o cuchillas

de polímero pivotantes no rígidas.

Observe los indicadores de desgaste.

Cabeza segadora FixCut de STIHL

Utiliza tramos de largo fijo del hilo de

nilón.

Observe los indicadores de desgaste.

No siga trabajando con la cabeza

segadoras si le faltan las piezas

moldeadas (1) elevadas en la base o si

las mismas están desgastadas - vea la

ilustración arriba a la derecha. En este

caso, la cabeza segadora puede

astillarse y los objetos lanzados pueden

ocasionar lesiones al operador o a las

personas que se encuentren en la

cercanía. Instale una cabeza segadora

nueva.

El riesgo de expulsión (disparo de la

cuchilla) existe con todas las cuchillas

rígidas

Esta expulsión (disparo de la cuchilla)

puede ocasionar la pérdida de control

de la herramienta motorizada y provocar

lesiones graves o mortales al usuario o

a personas en su proximidad. Para

reducir el riesgo, es necesario extremar

las precauciones a la hora de cortar con

la zona sombreada de cualquier cuchilla

rígida.

¡Advertencia!

En la base (periferia) de la PolyCut hay

tres marcas rectangulares de límite de

desgaste. Para reducir el riesgo de

lesiones graves causadas por la rotura

de la cabeza o de las cuchillas, la Poly-

Cut no debe ser utilizada cuando se ha

desgastado hasta una de estas marcas.

Es importante seguir las instrucciones

para el mantenimiento suministradas

con la cabeza segadora.

¡Advertencia!

Si se pasan por alto las marcas de límite

de desgaste, el accesorio de corte

puede astillarse y lanzar objetos que

puedan lesionar al operador o a terce-

ros. Para reducir el riesgo de lesiones

causadas por la rotura de la cuchilla,

evite el contacto con las piedras, el

metal u otros objetos sólidos. Revise la

condición de las cuchillas PolyCut en

intervalos regulares. Siempre sustituya

todas las cuchillas si se encuentra una

fisura en una cuchilla.

002BA177 KN

¡Advertencia!

La expulsión (disparo de la cuchilla) es

el movimiento repentino y no controlado

hacia el lado derecho o posterior del

operador que puede suceder cuando la

zona sombreada (especialmente la

zona muy oscura) de la cuchilla giratoria

entra en contacto con un objeto macizo

tal como un árbol, roca, arbusto o

pared. La rápida rotación en sentido

contrahorario puede ser detenida o ami-

norada y el accesorio de corte puede

salir despedido hacia la derecha o

detrás.

002BA135 KN

FS 56, FS 56 R, FS 56 C, FS 56 RC

español / EE.UU

63

Uso de la cuchilla de cortar pasto

Todos los tipos de pasto y malezas se

pueden cortar fácilmente con la cuchilla

de cortar pasto. Para ello, la

herramienta motorizada se mueve en

forma de arco, como si fuera una

guadaña.

La función de la cuchilla de 4 dientes es

la de cortar pasto y malezas. Tiene 4

cuchillos con filo en los dos lados, esto

es, en las partes delantera y trasera.

Cuando los bordes cortantes en un lado

se desafilan, es posible invertir la

cuchilla para usar los bordes cortantes

en el otro lado.

Recomendamos la cuchilla de 8 dientes

para los casos en que haya que cortar

helechos o cañas.

Los dos tipos de cuchillas para cortar

pasto deben ser afiladas al desgastarse

sus filos o bordes cortantes.

MANTENIMIENTO, REPARACIÓN Y

ALMACENAMIENTO

Los trabajos de mantenimiento,

reemplazo o reparación de los

dispositivos y sistemas de control de

emisiones de escape pueden ser

realizados por cualquier taller o técnico

de motores no diseñados para

vehículos. Sin embargo, si usted está

reclamando cobertura de garantía para

algún componente que no ha sido

reparado o mantenido debidamente, o

cuando se utilizan repuestos no

autorizados, STIHL puede denegar la

garantía.

Siga precisamente las instrucciones de

mantenimiento y reparación dadas en

las secciones correspondientes del

manual de instrucciones.

Use guantes para manipular o reparar

las cuchillas.

¡Advertencia!

Para reducir el riesgo de lesiones gra-

ves o mortales debido a la rotura de la

cuchilla, no intente nunca cortar madera

con esta cuchilla.

002BA355 KN

¡Advertencia!

Utilice solamente piezas de repuesto de

STIHL para el mantenimiento y la

reparación. El uso de piezas no fabrica-

das por STIHL puede causar lesiones

graves o mortales.

¡Advertencia!

Siempre apague el motor y verifique

que el accesorio de corte está parado

antes de llevar a cabo cualquier trabajo

de mantenimiento, reparación o lim-

pieza de la herramienta motorizada. No

intente hacer ningún trabajo de mante-

nimiento o reparación que no esté

descrito en su manual de instrucciones.

Este tipo de trabajo debe ser realizado

únicamente por el concesionario de ser-

vicio de STIHL.

¡Advertencia!

Use la bujía especificada y asegúrese

de que ella y el cable de encendido

están limpios y en buen estado. Siem-

pre inserte el casquillo de la bujía bien

apretado en el borne de la bujía del

tamaño adecuado. (Nota: Si el borne

tiene una tuerca adaptadora SAE des-

montable, tiene que ser firmemente

instalada.) Una conexión suelta entre la

bujía y el conector del cable de encen-

dido en el casquillo puede crear un arco

voltaico y encender los vapores del

combustible y provocar un incendio.

¡Advertencia!

No pruebe nunca el sistema de encen-

dido con el casquillo desconectado de

la bujía, o sin tener instalada la bujía, ya

que las chispas al descubierto pueden

causar un incendio.

¡Advertencia!

Nunca maneje su herramienta motori-

zada si el silenciador está dañado, se

ha perdido o si fue modificado. Un silen-

ciador mal cuidado aumenta el riesgo

de incendio y puede causar pérdida de

audición. El silenciador está equipado

con un chispero para reducir el riesgo

de incendio; no maneje nunca su herra-

mienta motorizada si le falta el chispero

o está dañado. Recuerde que el riesgo

de incendios de matorrales o forestales

es mayor durante las estaciones caluro-

sas y secas.

FS 56, FS 56 R, FS 56 C, FS 56 RC

español / EE.UU

64

En California, es una violación de los

acápites § 4442 o § 4443 o de Código

de Recursos Públicos el uso de

herramientas con motor de gasolina en

tierras cubiertas por bosques, arbustos

o pasto a menos que el sistema de

escape del motor cuente con un

chispero que satisfaga los requisitos

legales y que reciba el mantenimiento

adecuado para estar en buenas

condiciones de funcionamiento. El

propietario/operador de este producto

es responsable del mantenimiento

adecuado del chispero. Otras

entidades/agencias estatales o

gubernamentales, tales como el

Servicio Forestal de los EE.UU., pueden

tener requisitos similares. Comuníquese

con el cuerpo de bomberos de su

localidad o con el servicio forestal para

informarse en cuanto a las leyes y

reglamentos relacionados con los

requisitos de protección contra

incendios.

Mantenga las cuchillas afiladas. Apriete

todas las tuercas, pernos y tornillos,

excepto los tornillos de ajuste del

carburador, después de cada uso.

No limpie la máquina con una lavadora

a presión. El chorro fuerte de agua

puede dañar las piezas de la máquina.

Guarde la herramienta motorizada en un

lugar seco y elevado o con llave lejos del

alcance de los niños.

Antes de guardar la máquina durante un

período de más de algunos días,

siempre vacíe el tanque de combustible.

Consulte el capítulo "Almacenamiento

de la máquina" en el manual de

instrucciones.

¡Advertencia!

Nunca repare los accesorios de corte

dañados aplicándoles soldadura,

enderezándolos o modificándoles su

forma. Esto puede causar el desprendi-

miento de alguna pieza del accesorio de

corte y producir lesiones graves o

mortales.

FS 56, FS 56 R, FS 56 C, FS 56 RC

español / EE.UU

65

Combinaciones aprobadas de accesorio de corte, deflector, mango y arnés

Accesorio de corte Deflector, límite de tope Mango Arnés/Correa

547BA034 KN

12

5

7

3

8

12

11

9

14

17

15

4

16

16 17

17

6

10

13

12

13

14

FS 56, FS 56 R, FS 56 C, FS 56 RC

español / EE.UU

66

Combinaciones aprobadas

La máquina completa incluye:

–Accesorio de corte

–Deflector

–Mango

–Arnés (no necesario para cabezas

segadoras con mango tórico)

Utilice la tabla para seleccionar la

combinación correcta según el

accesorio de corte a ser utilizado. Lea la

tabla en sentido horizontal, de izquierda

a derecha.

Accesorios de corte

Cabezas segadoras

1STIHL SuperCut 20-2

2STIHL AutoCut C 25-2

3STIHL AutoCut 25-2

4STIHL TrimCut 31-2

5STIHL PolyCut 20-3

6STIHL FixCut 25-2

Cuchillas para pasto

7Cuchilla para pasto 230-4

8Cuchilla para pasto 230-8

No se permite el uso de cuchillas para

pasto hechas de cualquier otro material

no metálico.

Deflectores

9Deflector con cuchilla limitadora del

hilo para cabezas segadoras

solamente

10 Deflector para cuchillas para pasto

solamente

Mangos

11 Mango tórico

12 Mango tórico con

13 Barra de defensa

14 Manillar tipo bicicleta

Arneses

15 Se puede usar la correa para el

hombro

16 Es obligatorio usar la correa para el

hombro

17 Se puede usar el arnés completo

Montaje del manillar

Instale el manillar en el tubo de mando a

aproximadamente 10 cm (4 pulg)

delante del motor.

NColoque el soporte del manillar (1)

en el tubo de mando (2).

NColoque el manillar (3) en el soporte

del manillar.

NColoque la abrazadera (4) en el

soporte del manillar. Introduzca los

tornillos (5) a través de los agujeros

en las piezas y atorníllelos hasta

fondo en la abrazadera (6) – sólo

apriételos moderadamente en este

momento.

Advertencia!

Basado en el accesorio de corte en uso:

Seleccione un deflector adecuado para

reducir el riesgo de lesiones causadas

por los objetos lanzados y por el con-

tacto con el accesorio de corte.

Para reducir el riesgo de sufrir lesiones

debido a la pérdida de control y al con-

tacto con el accesorio de corte,

asegúrese que su máquina está equi-

pada con el mango y arnés correctos:

Utilice cuchillas metálicas para pasto

solamente si la máquina está equipada

con un manillar o un mango tórico con

una barra de defensa.

No utilice cuchillas de plástico rígidas,

cuchillas para cortar matorrales ni sie-

rras circulares en esta máquina.

Montaje del manillar

4

5

1

6

3

2

002BA274 KN

FS 56, FS 56 R, FS 56 C, FS 56 RC

español / EE.UU

67

Montaje del mango de control

NSaque el tornillo (1) – la tuerca (2)

queda en el mango de control (3).

NEmpuje el mango de control en el

extremo del manillar (5) hasta que

se alineen los agujeros (6) – el

gatillo del acelerador (4) debe

apuntar hacia la caja de

engranajes.

NInserte el tornillo (1) y apriételo bien

firme.

Alineación y fijación del manillar

NAlinee el manillar para que la

distancia (A) sea de aprox. 20 cm

(8 pulg) y la distancia (B) sea de

aprox. 15 cm (6 pulg).

NApriete firmemente en forma

cruzada los tornillos (1).

Instalación del cable del acelerador

No tuerza el cable del acelerador ni

forme curvas agudas al colocar el

mismo – asegúrese de que el gatillo de

aceleración se mueva libremente.

NEmpuje el cable del acelerador (1)

en el retenedor (2).

36

547BA027 KN

1

2

4

6

5

A1

B

002BA275 KN

002BA276 KN

2

1

1

2

FS 56, FS 56 R, FS 56 C, FS 56 RC

español / EE.UU

68

Las máquinas nuevas se despachan de

la fábrica con el mango tórico ya

instalado.

Uso de la barra de defensa

Puede ser necesario instalar una barra

de defensa adaptada a la herramienta

que se va usar – vea "Combinaciones

aprobadas accesorio de corte, deflector,

mango y arnés".

La barra de defensa se suministra como

equipo estándar o puede ser disponible

como un accesorio especial.

Montaje de la barra de defensa

NColoque la arandela (1) en el

tornillo M5x23 (2).

NMantenga la barra de defensa (3)

contra el mango tórico e inserte el

tornillo con la arandela.

NApriete el tornillo (2) firmemente.

Deje la barra de defensa

permanentemente instalada en el

mango tórico.

Ajuste y fijación del mango tórico

El mango tórico puede ajustarse de

acuerdo con la talla y el alcance del

operador y la aplicación, variando la

distancia (A).

Distancia recomendada (A): aprox.

35 cm (14 in)

NAfloje el tornillo en el mango.

NDeslice el mango a la posición

requerida.

NApriete el tornillo hasta que no sea

posible girar el mango en el tubo de

mando.

Montaje del mango tórico

547BA004 KN

547BA005 KN

(5,3 mm)

547BA031 KN

12

3

0.2 in

547BA007 KN

A

FS 56, FS 56 R, FS 56 C, FS 56 RC

español / EE.UU

69

Versión con manillar de bicicleta

La argolla de transporte se suministra

como equipo estándar o puede ser

disponible como un accesorio especial.

NPosición de la argolla de transporte:

vea "Piezas principales".

NColoque la abrazadera (1) contra el

tubo de mando con el agujero con

roscas a la izquierda (vista desde el

motor).

NApriete juntos los dos extremos de

la abrazadera y sosténgala en esa

posición.

NIntroduzca el tornillo M6x14 (2).

NAlinee la argolla de transporte

NApriete el tornillo firmemente.

Versión con mango tórico

La argolla de transporte está

incorporada en la parte delantera del

mango de control.

Utilice el deflector correcto

El deflector (1) está aprobado sólo para

uso con cabezas segadoras y, por lo

tanto, debe instalarse antes de colocar

una cabeza segadora

El deflector (2) está aprobado sólo para

uso con cuchillas para pasto y, por lo

tanto, debe instalarse antes de colocar

una cuchilla para pasto.

Montaje del deflector

Los deflectores (1) y (2) se instalan en la

caja de engranajes de la misma manera.

Montaje de la argolla de

transporte

002BA142 KN

1

2

1

547BA008 KN

Montaje de la barra de

defensa

002BA262 KN

1

002BA263 KN

2

FS 56, FS 56 R, FS 56 C, FS 56 RC

español / EE.UU

70

NColoque el deflector contra la caja

de engranajes de modo que la

orejeta (3) se encaja en el

rebajo (4) del deflector.

NInserte el tornillo (5) y apriételo bien

firme.

En algunas versiones el tornillo M5x14

se embala suelto con el deflector.

Preparaciones

NApoye la orilladora sobre su parte

trasera con la superficie de montaje

para el accesorio de corte esté

hacia arriba.

Instalación de la placa de empuje

La máquina viene con la placa de

empuje como equipo estándar.

NDeslice la placa de empuje (1)

sobre el eje (2).

Se requiere la placa de empuje en la

caja de engranajes para poder instalar

las herramientas de corte.

Tornillería de montaje para accesorios

de corte

La tornillería de montaje suministrada

depende del accesorio de corte incluido

como equipo original con la nueva

máquina.

La tornillería de montaje no se embala

con la máquina

Se pueden usar sólo las cabezas

segadoras que se instala directamente

en el eje (2).

La tornillería de montaje se embala con

la máquina

Se pueden montar cabeza segadoras y

herramientas de corte metálicas.

0414BA007 KN

Montaje del accesorio de

corte

002BA104 KN

002BA265 KN

1

2

002BA266 KN

FS 56, FS 56 R, FS 56 C, FS 56 RC

español / EE.UU

71

La tuerca (3), la placa de refuerzo (4) y

la arandela de empuje (5) son

necesarias para la instalación de

algunas cabezas segadoras.

Estas piezas se incluyen en un kit

suministrado con la máquina y también

están disponibles como accesorios

especiales.

Bloqueo del eje impulsor.

Para instalar o quitar las herramientas

de corte, es necesario bloquear el eje de

salida (2) con el pasador de tope (7) o el

destornillador (7). Estas piezas se

suministran con la máquina como

equipo estándar o están disponibles

como accesorios especiales.

NInserte el pasador de tope (7) o el

destornillador (7) en el agujero (8)

hasta fondo en la caja de

engranajes y aplique algo de

presión.

NGire la tuerca o la herramienta de

corte en el eje hasta que el pasador

de tope se deslice en su lugar y

bloquee el eje.

Montaje del accesorio de corte

Utilice el deflector apropiado para la

máquina – vea "Montaje del deflector".

NPase a "Montaje de la cabeza

segadora" o "Montaje del accesorio

de corte metálico".

Montaje de la cabeza segadora

Guarde la hoja de instrucciones de la

cabeza segadora en un lugar seguro.

STIHL SuperCut 20-2,

STIHL AutoCut 25-2,

STIHL AutoCut C 25-2,

STIHL TrimCut 31-2,

STIHL FixCut 25-2,

STIHL PolyCut 20-3

NAtornille la cabeza segadora en

sentido contrahorario en el eje (1)

hasta donde tope.

NBloquee el eje.

NApriete la cabeza segadora.

Quite la herramienta usada para

bloquear el eje.

Retiro de la cabeza segadora

NBloquee el eje.

STIHL SuperCut 20-2,

STIHL AutoCut 25-2,

STIHL AutoCut C 25-2,

002BA267 KN

3

4

5

7

8

2

002BA166 KN

7

1

002BA081 KN

FS 56, FS 56 R, FS 56 C, FS 56 RC

español / EE.UU

72

STIHL TrimCut 31-2,

STIHL FixCut 25-2,

STIHL PolyCut 20-3

NDestornille la cabeza segadora en

sentido horario.

Ajuste del hilo de nilón

STIHL SuperCut

Un pedazo de hilo nuevo avanza

automáticamente si el hilo todavía tiene

una longitud mínima de 6 cm (2.4 pulg).

La cuchilla en el deflector corta el hilo

sobrante al largo correcto.

STIHL AutoCut

NSujete la cabeza segadora sobre el

suelo mientras está girando,

golpéelo contra el suelo una vez, y

avanzarán aproximadamente 3cm

(1,2 pulg) de hilo nuevo.

La cuchilla en el deflector corta el hilo

sobrante al largo correcto. Evite golpear

la cabeza más de una vez.

El avance del hilo funciona solamente si

los dos hilos todavía tienen una longitud

mínima de 2,5 cm (1 pulg).

Todas las otras cabezas segadoras

Consulte las instrucciones que se

suministran con la cabeza segadora.

Para reducir el riesgo de sufrir lesiones,

siempre apague el motor antes de

ajustar el hilo con la mano.

Sustitución del hilo de nilón o las

cuchillas

Consulte las instrucciones que se

suministran con la cabeza segadora.

Montaje de cuchillas metálicas

Para usar una cuchilla para pasto,

instale el deflector correspondiente –

vea "Montaje del deflector".

Verifique el sentido de rotación de la

cuchilla metálica

Los bordes cortantes de la cuchilla para

pasto (1) pueden quedar orientados en

cualquiera de los dos sentidos.

Los bordes cortantes de la cuchilla para

pasto (2) deben apuntar en sentido

horario.

El sentido de rotación está indicado por

una flecha ubicada en la superficie

interior del deflector.

NColoque el accesorio de corte (4)

sobre la placa de empuje (5).

El collar (vea la flecha) debe encajar en

el agujero de montaje de la cabeza

segadora.

Sujeción del accesorio de corte

NColoque la arandela de empuje (6)

y la placa de refuerzo (7) en el

eje (8).

NBloquee el eje y atornille la tuerca

de montaje (9) en sentido

contrahorario en el eje y apriétela

firmemente.

Si la tuerca de montaje está demasiado

floja, instale una nueva.

12

681BA108 KN

681BA051 KN

6

9

7

8

5

4

FS 56, FS 56 R, FS 56 C, FS 56 RC

español / EE.UU

73

Retiro de la cuchilla metálica

NBloquee el eje de salida

NDestornille la tuerca de montaje en

sentido horario.

NQuite las piezas del eje – do no

retire la placa de empuje (5).

Este motor está certificado para

funcionar con una mezcla de 50 a 1 de

gasolina sin plomo y aceite STIHL para

motores de dos tiempos.

Su motor requiere una mezcla de

gasolina de alta calidad y aceite para

motores de dos tiempos enfriados por

aire.

Utilice gasolina de grado intermedio con

un índice de octanaje mínimo de 89

(R+M/2) y un contenido de etanol no

mayor que 10%.

El combustible de octanaje bajo puede

aumentar la temperatura de

funcionamiento del motor. Esto, a su

vez, aumenta el riesgo de que se

agarrote el pistón y se dañe el motor.

La composición química del

combustible también es importante.

Algunos aditivos de combustible no

solamente tienen efectos perjudiciales

en los elastómeros (diafragmas de

carburador, sellos de aceite, tuberías de

combustible, etc.), sino también en las

piezas fundidas de magnesio y en los

convertidores catalíticos. Esto podría

causar problemas de funcionamiento e

incluso daño del motor. Por esta razón,

STIHL recomienda el uso exclusivo de

gasolina sin plomo reconocida de buena

calidad.

La gasolina con un contenido de etanol

mayor que el 10% puede causar

problemas de funcionamiento y averías

graves en motores con carburadores

manualmente ajustables, por lo cual no

debe utilizarse en este tipo de motores.

El contenido de etanol en la gasolina

afecta el régimen de marcha del motor –

podría resultar necesario reajustar el

carburador si se utilizan combustibles

con diversos niveles de contenido de

etanol.

Las velocidades de ralentí y máxima del

motor varían si se cambia el

combustible por otro con un contenido

mayor o menor de etanol.

Este problema se evita si siempre se

utiliza combustible con un mismo

contenido de etanol..

Use solamente el aceite STIHL para

motores de dos tiempos o un aceite de

marca equivalente para motores de dos

tiempos diseñado para usar

exclusivamente con los motores de dos

tiempos enfriados por aire.

Se recomienda usar aceite STIHL HP

Ultra para motores de 2 tiempos, puesto

que éste ha sido formulado

especialmente para uso en motores

STIHL.

Combustible

¡Advertencia!

Para reducir el riesgo de lesiones per-

sonales debido a la pérdida de control y

/ o al contacto con la herramienta de

corte en movimiento, no use una

máquina cuyo régimen de marcha en

vacío está mal regulado. Cuando el

ralentí está correctamente regulado, la

herramienta de corte no debe moverse.

Si su herramienta motorizada indica

que el régimen de marcha en vacío está

mal regulado, pida a su representante

de STIHL que revise la herramienta

motorizada y haga los ajustes o repara-

ciones correspondientes.

FS 56, FS 56 R, FS 56 C, FS 56 RC

español / EE.UU

74

No use aceites para mezclar con

designaciones BIA o TCW (para

motores de dos tiempos enfriados por

agua) ni otros aceites para mezclar

diseñados para usar en motores

enfriados por agua o por aire (por

ejemplo, en motores marinos fuera de

borda, motonieves, sierras de cadenas,

bicimotos, etc.).

Manipule la gasolina con sumo cuidado.

Evite el contacto directo con la piel y

evite inhalar los vapores de

combustible. Cuando se reabastece de

combustible, quite primero el envase del

vehículo y colóquelo en el suelo antes

de llenarlo. Para reducir el riesgo de la

formación de chispas causadas por la

descarga de electricidad estática y un

posible incendio y/o explosión, no llene

los envases de combustible cuando

están colocados dentro de un vehículo o

remolque.

Mantenga el envase bien cerrado para

limitar la cantidad de humedad que

penetre en la mezcla.

Limpie el tanque de combustible de la

máquina según sea necesario.

Duración de la mezcla de combustible

Mezcle una cantidad suficiente de

combustible para trabajar unos pocos

días, no lo guarde por más de 3 meses.

Guárdelo únicamente en envases

aprobados para combustible. Para el

proceso de mezclado, vierta el aceite en

el envase primero y luego agregue la

gasolina. Cierre el envase y agítelo

vigorosamente a mano para asegurar

que se mezclen bien el aceite y la

gasolina.

Deseche los envases vacíos usados

para mezclar el aceite únicamente en

vertederos autorizados para ello.

Preparaciones

NAntes de llenar la máquina con

combustible, limpie a fondo la tapa

de llenado y la zona alrededor del

mismo para evitar la entrada de

tierra al tanque.

Siempre agite bien la mezcla en el

recipiente antes de llenar la máquina

con combustible.

NColoque la máquina de modo que la

tapa de llenado quede orientada

hacia arriba.

Para reducir el riesgo de quemaduras,

así como de incendios y de lesiones

corporales ocasionadas por los escapes

de vapor de gasolina y otras

emanaciones, quite la tapa de llenado

de combustible cuidadosamente de

modo que la presión que se pueda

haber acumulado en el tanque se disipe

lentamente.

Gaso-

lina

Aceite (STIHL 50:1 ó aceite

de alta calidad equivalente)

gal

EE.UU.

oz fl

EE.UU.

12,6

2 1/2 6,4

5 12,8

Llenado de combustible

002BA456 KN

FS 56, FS 56 R, FS 56 C, FS 56 RC

español / EE.UU

75

En la fábrica se instala una de dos tipos

diferentes de tapas.

Tapa de llenado sin necesidad de

herramientas (con empuñadura

plegable)

Tapa de llenado roscada

Apertura de la tapa de llenado sin

herramientas

NLevante la empuñadura a la

posición vertical.

NGire la tapa en sentido

contrahorario (aprox. 1/4 de vuelta).

NQuite la tapa de llenado de

combustible.

Carga de combustible

Tenga cuidado de no derramar el

combustible y no llene en exceso el

tanque. STIHL recomienda el uso del

sistema de llenado STIHL (accesorio

especial).

Cierre de la tapa de llenado sin

herramientas

Con la empuñadura en posición vertical:

NInserte la tapa – las marcas de

posición de la tapa deberán quedar

alineadas con las marcas de la

abertura del tanque de combustible.

NLa tapa deberá caer

completamente en la abertura en

esta posición.

NMientras presiona la tapa hacia

abajo con firmeza, gírela en sentido

horario hasta que tope

(aprox. 1/4 de vuelta).

002BA418 KN

002BA419 KN

001BA218 KN

001BA219 KN

001BA224 KN

001BA220 KN

001BA221 KN

FS 56, FS 56 R, FS 56 C, FS 56 RC

español / EE.UU

76

NPliegue la empuñadura.

Comprobación del cierre

NLa orejeta de la empuñadura

deberá encajar completamente en

la hendidura (flecha) y la

empuñadura debe quedar

completamente a ras con la parte

superior de la tapa.

NSujete la tapa y compruebe que

esté bien apretada.

NSi es posible mover la tapa, no se

encuentra debidamente instalada.

Desalineación de la tapa

NSi la tapa no encaja completamente

en la abertura cuando se alinean las

marcas de posición y/o si la tapa no

se aprieta debidamente al girarla, la

base de la tapa puede haber girado

fuera de su posición correcta con

relación a la parte superior.

NTal desalineación puede ser

resultado de la manipulación,

limpieza o un intento incorrecto de

apriete.

NPara corregir la desalineación, gire

la tapa (con la empuñadura hacia

arriba) hasta que encaje

completamente en la abertura del

tanque.

NGire la tapa en sentido

contrahorario hasta que tope

(aprox. 1/4 de vuelta) – esto gira la

base de la tapa a la posición

correcta.

NGire la tapa en sentido horario,

cerrándola de modo normal –

consulte las secciones "Cierre" y

"Comprobación del cierre."

NSi aún no es posible apretar la tapa

de modo debido, la misma podría

estar averiada o rota; ponga la

máquina fuera de servicio de

inmediato y llévela a un

concesionario STIHL autorizado

para repararla.

001BA222 KN

001BA223 KN

001BA225 KN

A izquierda: Base de tapa incorrecta-

mente alineada (con

espacio vacío)

A derecha: Base de la tapa correc-

tamente colocada para

la instalación

001BA227 KN

001BA226 KN

FS 56, FS 56 R, FS 56 C, FS 56 RC

español / EE.UU

77

Apertura de la tapa de llenado roscada

NGire la tapa en sentido

contrahorario hasta quitarla de la

boca de llenado del tanque.

NQuite la tapa de llenado.

Carga de combustible

Tenga cuidado de no derramar el

combustible y no llene en exceso el

tanque. STIHL recomienda el uso del

sistema de llenado STIHL (accesorio

especial).

Cierre de la tapa de llenado roscada

NColoque la tapa en posición.

NGire la tapa en sentido horario hasta

que tope y apriétela hasta donde

sea posible con la mano.

El tipo y el estilo del arnés dependen del

lugar de venta.

El uso de la correa para el hombro se

describe en el capítulo "Combinaciones

aprobadas de accesorio de corte,

deflector, mango y arnés".

Correa para hombro

NColóquese la correa para

hombro (1).

NAjuste el largo de la correa de modo

que el gancho con resorte (2)

quede aproximadamente el ancho

de la mano por debajo de su cadera

derecha.

NEquilibre la orilladora/cortadora de

matorrales.

Arnés completo

NPóngase el arnés completo (1).

NAjuste el largo de la correa de modo

que el gancho con resorte (2)

quede aproximadamente el ancho

de la mano por debajo de su cadera

derecha.

NEquilibre la orilladora/cortadora de

matorrales.

002BA447 KN

002BA448 KN

Uso de la correa para

hombro

FS 56, FS 56 R, FS 56 C, FS 56 RC

español / EE.UU

78

El tipo y el estilo del arnés y mosquetón

(gancho con resorte) dependen del

lugar de venta.

La argolla de transporte forma parte del

mango de control en las unidades con

mango tórico – vea "Piezas principales".

No es necesario equilibrar las unidades

con mango tórico.

Fijación de la unidad al arnés

NEnganche el mosquetón (1) en la

argolla para transporte (2) ubicada

en el tubo de mando.

NSuelte el tornillo (3).

Posición de flotación

NLas cabezas de segado y la

cuchillas para pasto apenas deben

tocar el suelo.

Proceda de la manera siguiente para

ajustar la posición de flotación:

NMueva la argolla de transporte

hacia arriba o abajo en el tubo de

mando – apriete moderadamente el

tornillo – suelte la unidad y espere

hasta que la misma quede

equilibrada – revise la posición de

flotación.

Cuando se alcanza el punto de flotación

correcto:

NApriete firmemente el tornillo en la

argolla de transporte.

Desconexión de la unidad del arnés

NEmpuje la barra en el

mosquetón (1) y extraiga la argolla

de transporte (2) del gancho.

Equilibro de la unidad

1

2

1

2

002BA311 KN

002BA313 KN

1

2

1

2

002BA312 KN

FS 56, FS 56 R, FS 56 C, FS 56 RC

español / EE.UU

79

Controles

Versión con manillar de bicicleta

1Bloqueo del gatillo de aceleración

2Gatillo de aceleración

3Interruptor de parada con

posiciones de Marcha and

0= Parada.

Versión con mango tórico

1Bloqueo del gatillo de aceleración

2Gatillo de aceleración

3Interruptor de parada con

posiciones de Marcha and

0= Parada.

Funcionamiento del interruptor de

parada y sistema de encendido

El interruptor de parada normalmente

está en la posición de Marcha: En esta

posición el encendido está conectado –

el motor está listo para arrancar y puede

arrancarse. Cuando el interruptor de

parada se mueve a la posición 0, se

desconecta el encendido. El sistema de

encendido se vuelve a conectar

después que el motor deje de girar.

Arranque del motor

NOprima el bulbo (4) de la bomba de

combustible por lo menos cinco

veces, aunque el bulbo esté lleno

de combustible.

Motor frío (arranque en frío)

NEmpujar la palanca del

estrangulador (5) y gírela a g al

mismo tiempo.

Arranque / parada del motor

1

002BA268 KN

2

3

002BA269 KN

1

3

2

4

547BA015 KN

5

547BA016 KN

FS 56, FS 56 R, FS 56 C, FS 56 RC

español / EE.UU

80

Motor caliente (arranque en caliente)

NEmpujar la palanca del

estrangulador (5) y gírela a <al

mismo tiempo.

También utilice esta posición si el motor

ha estado en marcha, pero todavía se

encuentra frío.

Arranque

NColoque la máquina sobre el suelo:

Debe quedar firmemente apoyada

en el soporte del motor y el

deflector. Verifique que el accesorio

de corte no esté tocando el suelo ni

ningún otro obstáculo.

NAsegúrese de tener los pies bien

apoyados.

NSujete la máquina firmemente en el

suelo usando la mano izquierda en

la caja y empuje hacia abajo.

No se pare ni se arrodille sobre el tubo

de mando.

NSujete el mango de arranque con la

mano derecha.

Versión sin Easy2Start

NTire lentamente del mango de

arranque hasta que sienta el

enganche del mismo y en seguida

déle un tirón fuerte y rápido.

Versión con Easy2Start

NTire uniformemente del mango de

arranque.

No tire de la cuerda de arranque

totalmente hasta fuera, se podría

romper.

NNo deje que el mango de arranque

salte bruscamente hacia atrás.

Guíelo lentamente hacia el interior

de la caja para que la cuerda de

arranque se enrolle correctamente.

NContinúe haciendo girar el motor

hasta que arranque.

Tan pronto arranca

NEmpuje la palanca de interbloqueo

y abra el acelerador – la palanca del

estrangulador se mueve a la

posición de marcha F . Después de

un arranque en frío, caliente el

motor accionando varias veces el

acelerador.

Asegúrese que el carburador esté

correctamente ajustado. El accesorio de

corte no debe girar cuando el motor está

funcionando a ralentí.

Su máquina está lista para trabajar.

Apague el motor

NMueva el interruptor de parada

hacia 0 – el motor se para – suelte

el interruptor de parada – el mismo

regresa a la posición de marcha.

5

547BA017 KN

547BA018 KN

547BA020 KN

547BA021 KN

FS 56, FS 56 R, FS 56 C, FS 56 RC

español / EE.UU

81

Sugerencias adicionales para el

arranque

El motor se cala en la posición de

arranque en frío g o durante la

aceleración

NMueva la palanca del estrangulador

a < y continúe haciendo girar el

motor hasta que arranque.

El motor no arranca en la posición de

arranque en caliente <

NMueva la palanca del estrangulador

a g y continúe haciendo girar el

motor hasta que arranque.

Si el motor no arranca

NRevise todos los ajustes.

NVerifique que haya combustible en

el tanque y agregue combustible de

ser necesario.

NVerifique que el casquillo de la bujía

esté correctamente conectado.

NRepita el procedimiento de

arranque.

Se agotó completamente el combustible

en el tanque

NDespués de llenar el tanque, oprima

el bulbo de la bomba de

combustible por lo menos cinco

veces, aunque el bulbo esté lleno

de combustible.

NAjuste la palanca del estrangulador

según la temperatura del motor.

NArranque el motor.

Durante el período de rodaje

Una máquina nueva de fábrica no debe

hacerse funcionar a velocidad alta

(aceleración máxima sin carga) por el

lapso que tome llenar el tanque tres

veces. Esto evita la imposición de

cargas innecesariamente altas durante

el período de rodaje. Ya que todas las

piezas móviles deben asentarse

durante el período de rodaje inicial,

durante este tiempo la resistencia

causada por fricción en el motor es más

elevada. El motor desarrolla su potencia

máxima después de haber llenado el

tanque de 5 a 15 veces.

Durante el trabajo

Después de un período largo de

funcionamiento con el acelerador a

fondo, deje funcionar el motor por un

rato en ralentí de modo que el calor en

el motor sea disipado por la corriente de

aire de enfriamiento. Esto ayuda a evitar

que los componentes montados en el

motor (encendido, carburador) sufran

sobrecargas térmicas.

Después de terminar el trabajo

Almacenamiento por corto tiempo:

Espere hasta que el motor se enfríe.

Vacíe el tanque de combustible y

guarde la máquina en un lugar seco,

alejada de fuentes de encendido, hasta

que la vuelva a utilizar. Para los

intervalos de almacenamiento por

tiempo prolongado – vea

"Almacenamiento de la máquina".

Instrucciones para el uso

FS 56, FS 56 R, FS 56 C, FS 56 RC

español / EE.UU

82

Si se nota una pérdida considerable de

la potencia del motor

NPonga la palanca del

estrangulador (1) en <.

NGire el tornillo (2) en la cubierta del

filtro (3) en sentido contrahorario

hasta que la cubierta esté suelta.

NLevante cuidadosamente la

cubierta del filtro (3) encima de la

lengüeta y quítela.

NLimpie toda la suciedad de

alrededor del filtro.

NExtraiga el filtro de fieltro (5) del

rebajo (4) en la caja del filtro.

NColoque un elemento de filtro de

fieltro (5) nuevo. Como una medida

provisoria, es posible limpiarlo

golpeándolo en la palma de la mano

o soplándolo con aire comprimido.

No lo lave.

Siempre sustituya las piezas dañadas.

NInstale el filtro de fieltro (5) en la

caja y asegúrese que esté bien

asentado – la flecha debe apuntar

hacia el rebajo.

NPonga la palanca del

estrangulador (1) en <.

NColoque la cubierta del filtro en su

lugar y asegúrese que el tornillo

esté recto. Apriete el tornillo.

Las emisiones de gases de escape son

controladas por el diseño de parámetros

y componentes fundamentales del

motor (por ej. carburación, encendido,

regulación y regulación de las válvulas o

la lumbrera) sin la adición de ningún

equipo importante.

Limpieza del filtro de aire

1

547BA022 KN

2

3

547BA023 KN

4

Gestión del motor

FS 56, FS 56 R, FS 56 C, FS 56 RC

español / EE.UU

83

El carburador se ajusta en la fábrica al

ajuste estándar.

Este ajuste provee una mezcla óptima

de combustible y aire bajo la mayoría de

las condiciones de funcionamiento.

Con este carburador sólo es posible

ajustar los tornillos de ajuste dentro de

una gama pequeña.

Ajuste estándar

NApague el motor

NInstale una herramienta de corte –

recomendamos el uso de una

cabeza segadora.

NRevise el filtro de aire y sustituya el

elemento, de ser necesario.

NPida que se revise el chispero (no

se instala en todos los países) – vea

“Inspecciones y mantenimiento por

el concesionario"

NGire el tornillo de ajuste de

velocidad alta (H) en sentido

contrahorario hasta su tope (no más

de 3/4 de vuelta).

NGire el tornillo de ajuste de

velocidad lenta (L) en sentido

contrahorario hasta su tope (no más

de 3/4 de vuelta).

NArranque el motor y caliéntelo, de

ser necesario.

NAjuste la velocidad de ralentí con el

tornillo (LA) hasta que la

herramienta de corte deje de girar.

Ajuste fino para trabajo en montañas o a

nivel del mar

Puede ser necesario efectuar un ajuste

ligero si la potencia del motor no es

adecuada para trabajar en alturas

grandes o al nivel del mar.

NCaliente el motor.

En alturas grandes

NGire el tornillo de ajuste de

velocidad alta (H) en sentido

horario (mezcla más pobre), pero

no más allá del tope.

Al nivel del mar

NGire el tornillo de ajuste de

velocidad alta (H) en sentido

contrahorario (mezcla más rica),

pero no más allá del tope.

Ajuste de ralentí

NCaliente el motor.

El motor se para durante el

funcionamiento a ralentí

NGire el tornillo de ajuste de

ralentí (LA) lentamente en sentido

horario hasta que el motor funcione

de modo suave - el accesorio de

corte no debe girar.

El accesorio de corte gira cuando el

motor funciona a ralentí

NGire el tornillo de ralentí (LA) en

sentido contrahorario hasta que la

herramienta se detenga y luego otra

vuelta completa en el mismo

sentido.

Si la herramienta de corte sigue girando

cuando el motor está funcionando a

ralentí, pida a su concesionario de

servicio que revise y repare la máquina.

Funcionamiento irregular a ralentí, el

motor se para aunque se ha corregido el

ajuste del tornillo LA, aceleración

inadecuada

Ajuste de ralentí con mezcla muy pobre

NGire el tornillo de ajuste de

velocidad baja (L) en sentido

contrahorario (sin pasar más allá

Ajuste del carburador

547BA024 KN

FS 56, FS 56 R, FS 56 C, FS 56 RC

español / EE.UU

84

del tope) hasta que el motor

funcione y se acelere de modo

uniforme.

Funcionamiento errático a ralentí, la

velocidad del motor se baja al girar la

máquina

Ajuste de ralentí con mezcla muy rica

NGire el tornillo de ajuste de

velocidad baja (L) en sentido

horario (1/8 de vuelta o 45° a la vez)

hasta que el motor funcione

uniformemente y se acelere

adecuadamente.

Generalmente es necesario cambiar el

ajuste del tornillo de ralentí (LA)

después de cada corrección hecha al

tornillo de velocidad baja (L).

Si el motor pierde potencia, es difícil

arrancarlo o funciona de modo irregular

a ralentí, revise la bujía primero.

Instale una bujía nueva después de

aprox. 100 horas de funcionamiento, o

más temprano si los electrodos están

muy gastados.

Si la mezcla del combustible es

incorrecta (demasiado aceite en la

gasolina), el filtro de aire está sucio, y

las condiciones de trabajo no son

favorables (especialmente a

aceleraciones intermedias) se afecta la

condición de la bujía. Estos factores

permiten la formación de depósitos en la

punta aislante, los cuales pueden

perjudicar el rendimiento.

Retiro de la bujía

NApague el motor

El casquillo de la bujía (2) queda dentro

de la tapa (1).

La tapa (1) protege el casquilla de la

bujía contra daños. No haga funcionar la

máquina sin la tapa – sustituya la tapa si

está dañada.

NExtraiga el casquillo (2) de la bujía

junto con la tapa (1).

NDesenrosque la bujía (3).

Si la tapa se desconecta al quitar el

casquillo de bujía, vea "Instalación de la

bujía".

Revisión de la bujía

NLimpie la bujía si está sucia.

NRevise la separación entre

electrodos (A) y ajústela de ser

necesario – vea "Especificaciones".

NUtilice únicamente bujías tipo

resistencia cuyo margen de

rendimiento sea el aprobado.

Corrija los problemas que hayan

causado la contaminación de la bujía:

–Demasiado aceite en la mezcla de

combustible.

–Filtro de aire sucio.

–Condiciones desfavorables de

funcionamiento, por ejemplo,

funcionando bajo carga parcial.

Bujía

547BA028 KN

1

000BA039 KN

A

FS 56, FS 56 R, FS 56 C, FS 56 RC

español / EE.UU

85

Instalación de la bujía

NAtornille la bujía en el cilindro.

NEmpuje el casquillo con la tapa

firmemente en la bujía.

Si la tapa no está conectada al casquillo

de la bujía:

NEmpuje la tapa en la bujía hasta que

toque fondo. Si el funcionamiento del motor es

insatisfactorio aunque el filtro de aire

está limpio y el carburador ha sido

debidamente ajustado, la causa puede

hallarse en el silenciador.

Solicite al concesionario que revise si

hay contaminación (coquización) en el

silenciador.

STIHL recomienda que un

concesionario STIHL autorizado efectúe

los trabajos de mantenimiento y

reparación.

Advertencia!

Para reducir el riesgo de incendio y de

quemaduras, utilice solamente las

bujías autorizadas por STIHL. Siempre

empuje el casquillo (1) de la bujía firme-

mente en el borne (2) del tamaño

adecuado. (Nota: Si el borne tiene una

tuerca adaptadora SAE desmontable,

tiene que ser instalada.) Una conexión

suelta entre el casquillo de la bujía y el

conector del cable de encendido en el

casquillo puede crear un arco voltaico y

encender los vapores del combustible,

provocando un incendio.

1

2

000BA071 KN

Funcionamiento del motor

FS 56, FS 56 R, FS 56 C, FS 56 RC

español / EE.UU

86

Para prolongar la vida útil de la cuerda

de arranque, siempre observe los

puntos siguientes:

NTire de la cuerda de arranque

solamente en el sentido

especificado.

NNo tire de la cuerda sobre el borde

del buje guía.

NNo tire de la cuerda más de lo

especificado.

NNo deje que el mango de arranque

retroceda bruscamente, guíelo

lentamente hacia el interior de la

caja – vea el capítulo

"Arranque/Parada del motor."

Pida que el concesionario de servicio

sustituya la cuerda de arranque dañada

oportunamente. STIHL recomienda que

un concesionario STIHL autorizado

efectúe los trabajos de mantenimiento y

reparación.

Para intervalos de 3 meses o más

NVacíe y limpie el tanque de

combustible en una zona bien

ventilada.

NDeseche el combustible de acuerdo

con los requerimientos locales de

protección del medio ambiente.

NHaga funcionar el motor hasta que

el carburador se seque. Esto ayuda

a evitar que los diafragmas del

carburador se peguen.

NRetire, limpie e inspeccione el

accesorio de corte.

NLimpie la máquina a fondo - preste

atención especial a las aletas del

cilindro y al filtro de aire.

NGuarde la máquina en un lugar seco

y bajo llave, fuera del alcance de los

niños y de otras personas no

autorizadas.

NUse una lima (vea "Accesorios

especiales") para afilar los

accesorios de corte romos. En el

caso de desgaste o mellas más

serios: Vuelva a afilar con una

rectificadora o pida que el trabajo se

lo haga el concesionario – STIHL

recomienda acudir a un

concesionario de STIHL.

NAfile frecuentemente, quitando la

menor cantidad posible de material;

por lo general dos o tres pasadas de

la lima son suficientes.

NAfile las cuchillas (1)

uniformemente – no altere de

manera alguna el contorno de la

cuchilla matriz (2).

Vea las instrucciones en el embalaje del

accesorio de corte para información

adicional acerca del afilado.

Equilibrio

NDespués de aproximadamente 5

afiladas, revise la herramienta de

corte con un equilibrador STIHL

(accesorio especial) – o pida que un

concesionario la revise y vuelva a

ajustar el equilibrio según sea

Dispositivo de arranque Almacenamiento de la

máquina Afilado de los accesorios de

corte

22

1

002BA124 KN

1

FS 56, FS 56 R, FS 56 C, FS 56 RC

español / EE.UU

87

necesario – STIHL recomienda

acudir a un concesionario STIHL

para servicio.

Chispero en el silenciador

Chispero en silenciador (no en todos los

mercados)

NSi el motor pierde potencia, revise el

chispero del silenciador.

STIHL recomienda que un

concesionario STIHL autorizado efectúe

los trabajos de mantenimiento y

reparación.

Inspección y mantenimiento

por el concesionario

FS 56, FS 56 R, FS 56 C, FS 56 RC

español / EE.UU

88

Información para mantenimiento

Los intervalos dados a continuación corresponden únicamente a condiciones nor-

males de trabajo. Si el tiempo de trabajo por jornada es más largo que lo normal, o

si las condiciones son extremas (zonas polvorientas, etc.), acorte los intervalos indi-

cados de modo correspondiente.

antes de comenzar el trabajo

después de terminar el tra-

bajo o diariamente

después de cada parada

para cargar combustible

semanalmente

mensualmente

cada 12 meses

si hay problema

si tiene daños

si se requiere

Máquina completa

Inspección visual (condición general,

fugas) XX

Limpiar X

Mango de control Comprobar el funcionamiento XX

Filtro de aire Limpiar XX

Reemplazar X

Recogedor en tanque de combustible Revisar X

Reemplazar XXX

Tanque de combustible Limpiar XX

Carburador

Comprobar el ajuste de ralentí – el acce-

sorio de corte no debe desplazarse XX

Ajustar la marcha en vacío X

Bujía

Ajustar la distancia entre electrodos X

Cambiar después de aprox. cada 100

horas de funcionamiento

Entradas de enfriamiento Inspección visual X

Limpiar X

Chispero en silenciador2)

Solicitar al concesionario de servicio su

revisión1) X

Solicitar al concesionario de servicio su

limpieza o sustitución1) XX

Todos los tornillos y tuercas accesibles

(salvo los tornillos de ajuste) Volver a apretar X

FS 56, FS 56 R, FS 56 C, FS 56 RC

español / EE.UU

89

Accesorio de corte

Inspección visual XX

Reemplazar X

Revisar el apriete XX

Accesorio de corte metálico Afilar XX

Etiquetas de seguridad Reemplazar X

1) STIHL recomienda acudir a un concesionario STIHL para servicio.

2) no se instala en todas las versiones, depende del mercado

Los intervalos dados a continuación corresponden únicamente a condiciones nor-

males de trabajo. Si el tiempo de trabajo por jornada es más largo que lo normal, o

si las condiciones son extremas (zonas polvorientas, etc.), acorte los intervalos indi-

cados de modo correspondiente.

antes de comenzar el trabajo

después de terminar el tra-

bajo o diariamente

después de cada parada

para cargar combustible

semanalmente

mensualmente

cada 12 meses

si hay problema

si tiene daños

si se requiere

FS 56, FS 56 R, FS 56 C, FS 56 RC

español / EE.UU

90

1Bomba de combustible

2Tapa de llenado de combustible

3Tanque de combustible

4Mango de arranque

5Silenciador

6Gatillo de aceleración

7Interruptor momentáneo de parada

8Bloqueo de gatillo de aceleración

9Manillar tipo bicicleta

10 Soporte del manillar

11 Argolla de transporte

12 Retenedor del cable del acelerador

13 Tornillos de ajuste del carburador

14 Palanca del estrangulador

15 Tapa del filtro de aire

16 Tapa con casquillo de bujía

17 Apoyo de la máquina

18 Mango tórico

19 Barra de defensa (depende del

país)

20 Tubo de mando

#Número de serie

Componentes importantes

14

13

15

2

7

11

11

6

8

547BA026 KN

1

3

4

16

5

6

7

8

9

20

10

12

17

#

18

19

20

FS 56, FS 56 R, FS 56 C, FS 56 RC

español / EE.UU

91

Definiciones

1. Bomba de combustible

Suministra alimentación adicional

de combustible para el arranque en

frío.

2. Tapa de llenado de combustible

Para tapar el tanque de

combustible.

3. Tanque de combustible

Contiene la mezcla de combustible

y aceite.

4. Mango de arranque

El mango del arrancador usado

para arrancar el motor.

5. Silenciador con chispero

El silenciador reduce los ruidos del

tubo de escape y desvía los gases

de escape lejos del operador. El

chispero está diseñado para reducir

el riesgo de incendios.

6. Gatillo de aceleración

Regula la velocidad del motor.

7. Interruptor momentáneo de parada

Apaga el sistema de encendido del

motor y para el motor.

8. Bloqueo de gatillo de aceleración

Debe ser oprimido antes de poder

activar el gatillo de aceleración.

9. Manillar tipo bicicleta

Para facilitar el control de la

máquina con ambas manos durante

el proceso de corte.

10. Soporte del manillar

Conecta el eje impulsor al manillar.

11. Argolla de transporte

Conecta la orilladora/cortadora de

matorrales al arnés.

12. Retenedor del cable del acelerador

Sujeta el cable del acelerador al

tubo de mando.

13. Tornillos de ajuste del carburador

Para afinar el carburador.

14. Palanca del estrangulador

Facilita el arranque del motor al

enriquecer la mezcla.

15. Tapa del filtro de aire

Cubre y proteja el elemento del filtro

de aire.

16. Tapa con casquillo de bujía

Conecta la bujía al alambre de

encendido.

17. Apoyo de la máquina

Para apoyar la máquina en el suelo.

18. Mango tórico (con barra de

defensa).

Para facilitar el control de la

máquina durante el proceso de

corte.

19. Barra de defensa

Ayuda a mantener los pies y piernas

del usuario lejos del accesorio de

corte.

20. Tubo de mando

Encierra y protege el eje impulsor

entre el motor y la caja de

engranajes.

1Cabeza de segado

2Deflector para cabezas segadoras

3Cuchilla limitadora del hilo

4Deflector para cuchillas para pasto

5Cuchilla para pasto

Definiciones

1. Cabeza de segado

El accesorio de corte, por ej. una

cabeza segadora, se usa para

diferentes propósitos.

2. Deflector para cabezas segadoras

El deflector tiene por objeto reducir

el riesgo de lesiones causadas por

objetos extraños arrojados contra el

operador por el accesorio de corte y

por el contacto con el accesorio de

corte.

1

002BA270 KN

2

3

4

5

FS 56, FS 56 R, FS 56 C, FS 56 RC

español / EE.UU

92

3. Cuchilla limitadora del hilo

Una cuchilla de metal en el deflector

para mantener el hilo de la cabeza

segadora al largo adecuado.

4. Deflector para cuchillas para pasto

El deflector tiene por objeto reducir

el riesgo de lesiones causadas por

objetos extraños arrojados contra el

operador por el accesorio de corte y

por el contacto con el accesorio de

corte.

5. Cuchilla para pasto

La cuchilla para cortar pasto hecha

de metal para distintos propósitos

(accesorio especial).

EPA / CEPA

El período de cumplimiento de

emisiones indicado en la etiqueta de

cumplimiento de emisiones es la

cantidad de horas de funcionamiento

para la cual la máquina ha demostrado

la conformidad con los requerimientos

de emisiones del Gobierno federal de

los EE.UU.

Categoría

CARB

El período de cumplimiento de

emisiones empleado en la etiqueta del

índice de aire CARB tiene las siguientes

definiciones:

Motor

Sistema de encendido

Encendido por magneto electrónico

Sistema de combustible

Carburador de diafragma de todas

posiciones con bomba de combustible

integral

Especificaciones

A = 300 horas

B = 125 horas

C = 50 horas

Extended = 300 horas

Intermediate = 125 horas

Moderate = 50 horas

Motor de un cilindro, dos tiempos

Cilindrada: 27,2 cm3

(1,66 pulg³)

Diámetro: 34 mm

(1,34 pulg)

Carrera: 30 mm

(1,18 pulg)

Potencia del motor

según ISO 8893:

0,8 kW (1,1 hp)

a 8500 rpm

Marcha en vacío: 2800 rpm

Velocidad de corte

(nominal): 10 000 rpm

Velocidad máx. de eje

de salida (accesorio

de corte) 8100 rpm

Bujía(tipo resistencia): NGK CMR 6 H

Distancia entre

electrodos:

0,5 mm

(0,02 pulg)

Capacidad del tanque

de combustible:

(0,34 l)

(11,5 fl.oz)

FS 56, FS 56 R, FS 56 C, FS 56 RC

español / EE.UU

93

Peso

Comuníquese con su concesionario

STIHL para información acerca de

accesorios especiales que pueden estar

disponibles para su producto.

Los usuarios de esta máquina deben

efectuar únicamente los trabajos de

mantenimiento descritos en este

manual. Solamente los talleres

autorizados por STIHL deben llevar a

cabo los demás trabajos de reparación.

Los reclamos de garantía presentados

después de realizadas las reparaciones

serán aceptados únicamente si las

mismas fueron ejecutadas por un

concesionario de servicio autorizado

STIHL utilizando piezas de repuesto

originales de STIHL.

Es posible identificar las piezas

originales de STIHL por el número de

pieza STIHL, el logotipo de {

y, en ciertos casos, el símbolo K de

piezas STIHL. En las piezas pequeñas

el símbolo puede aparecer solo.

Versiones estándar

seco, sin accesorio de corte y deflector

FS 56: 5,1 kg (11,3 lb)

FS 56 R: 4,7 kg (10,4 lb)

Versiones con Easy2Start

seco, sin accesorio de corte y deflector

FS 56 C: 5,2 kg (11,6 lb)

FS 56 RC: 4,8 kg (10,7 lb)

Accesorios especiales Información de reparación

FS 56, FS 56 R, FS 56 C, FS 56 RC

español / EE.UU

94

No para California

Sus derechos y obligaciones de

garantía

La Agencia de Protección del Medio

Ambiente (EPA) de los EE.UU. y STIHL

Incorporated se complacen en

explicarle la garantía del sistema de

control de emisiones instalado en el

motor de su equipo. En los EE.UU., los

nuevos motores pequeños para equipos

de uso fuera de carretera modelos 1997

y posteriores deben estar diseñados,

construidos y equipados, al tiempo de la

venta, de conformidad con los

reglamentos de la EPA de los EE.UU.

para los motores pequeños de uso fuera

de carretera. El motor del equipo debe

carecer de defectos en el material y la

fabricación que puedan causar el

incumplimiento de las normas de la EPA

de los EE.UU. durante los primeros dos

años de uso del motor a partir de la

fecha de compra por el último

comprador.

STIHL Incorporated debe garantizar el

sistema de control de emisiones en el

motor pequeño para uso fuera de

carretera por el intervalo mencionado

más arriba, siempre que dicho motor no

haya estado sujeto a maltrato,

negligencia o cuidado inapropiado.

El sistema de control de emisiones de

su máquina incluye piezas tales como el

carburador y el sistema de encendido.

Además puede incluir mangueras,

conectores y otros conjuntos asociados

con el control de emisiones.

En los casos de existir una condición

amparada bajo garantía, STIHL

Incorporated reparará el motor pequeño

para equipo de uso fuera de carretera

sin costo alguno, incluido el diagnóstico

(si el trabajo de diagnóstico fue

realizado por un concesionario

autorizado), las piezas y la mano de

obra.

Cobertura de garantía del fabricante

En los EE.UU., los motores pequeños

para equipos de uso fuera de carretera

modelos 1997 y posteriores también

están garantizados por dos años. En el

caso de encontrarse defectos en

cualquiera de las piezas del motor

relacionadas con el sistema de control

de emisiones, la pieza será reparada o

sustituida por STIHL Incorporated sin

costo alguno.

Responsabilidades del usuario relativas

a la garantía

Como propietario de motor pequeño

para equipo de uso fuera de carretera,

usted tiene la responsabilidad de

realizar el mantenimiento requerido

descrito en su manual de instrucciones.

STIHL Incorporated le recomienda

guardar todos los recibos comprobantes

de los trabajos de mantenimiento

hechos a su motor pequeño para equipo

de uso fuera de carretera, pero STIHL

Incorporated no puede negar garantía

basado en el solo hecho de faltar los

recibos o del incumplimiento del

propietario de realizar todos los trabajos

de mantenimiento programados.

El uso de cualquier pieza de repuesto o

servicio cuyo comportamiento y

durabilidad sean equivalentes está

permitido en trabajos de mantenimiento

o reparación no contemplados en la

garantía, y no reducirá las obligaciones

de la garantía del fabricante del motor.

Sin embargo, como propietario del

motor pequeño para equipo de uso

fuera de carretera usted debe ser

consciente de que STIHL Incorporated

puede negarle cobertura de garantía si

dicho motor o una pieza del mismo ha

fallado debido a maltrato, descuido,

mantenimiento inadecuado o

modificaciones no autorizadas.

Usted es responsable de llevar el motor

pequeño para equipo de uso fuera de

carretera a un centro de servicio STIHL

tan pronto surja el problema. Las

reparaciones bajo garantía serán

realizadas en un tiempo razonable, sin

exceder de 30 días.

Ante cualquier duda respecto a sus

derechos y responsabilidades bajo esta

garantía, sírvase contactar al

representante de atención al cliente

STIHL llamando al 1-800-467-8445, o si

lo prefiere puede escribir a

STIHL Inc.,

536 Viking Drive, P.O. Box 2015,

Virginia Beach, VA 23450-2015 EE.UU.

www.stihlusa.com

Cobertura por STIHL Incorporated

STIHL Incorporated garantiza al último

comprador y a cada comprador

subsiguiente que el motor pequeño para

Declaración de garantía de

STIHL Incorporated sobre

sistemas de control de

emisiones según normas

Federales

FS 56, FS 56 R, FS 56 C, FS 56 RC

español / EE.UU

95

equipo de uso fuera de carretera está

diseñado, construido y equipado, al

tiempo de la venta, de conformidad con

todos los reglamentos aplicables.

Además, STIHL Incorporated garantiza

al comprador inicial y a cada comprador

subsiguiente que el motor está libre de

defectos en el material y fabricación que

puedan causar el incumplimiento de los

reglamentos aplicables durante un

período de dos años.

Período de garantía

El período de garantía comienza en la

fecha en que el motor del equipo

utilitario es entregado a usted y usted

firma y remite la tarjeta de garantía a

STIHL.

Si cualquier componente relacionado

con el sistema de control de emisiones

está defectuoso, el mismo será

sustituido por STIHL Incorporated sin

costo alguno para el propietario.

Cualquier pieza garantizada cuyo

reemplazo no está programado como

mantenimiento requerido, o que debe

recibir únicamente inspección regular

en el sentido de "reparar o sustituir

según sea necesario", estará

garantizada por el período de garantía.

Cualquier pieza cuyo reemplazo está

programado como mantenimiento

requerido estará garantizada por el

intervalo hasta el primer punto de

reemplazo programado para esa pieza.

Diagnóstico

Como propietario, a usted no se le debe

cobrar la mano de obra por los

diagnósticos que determinen que una

pieza garantizada está defectuosa. No

obstante, si usted reclama garantía para

un componente y se comprueba que la

máquina no está defectuosa, STIHL

Incorporated le cobrará el costo de la

prueba del sistema de control de

emisiones. El trabajo de diagnóstico

mecánico se realiza en un centro de

servicio autorizado por STIHL. La

prueba del sistema de control de

emisiones se realiza ya sea en la fábrica

de STIHL Incorporated o en un

laboratorio de ensayos independiente.

Trabajo bajo garantía

STIHL Incorporated reparará los

defectos amparados por la garantía en

cualquier estación de garantía o centro

de servicio autorizado por STIHL. Todo

trabajo de este tipo se hará gratis para el

propietario siempre que se determine

que la pieza cubierta por la garantía está

defectuosa.

Se puede usar cualquier pieza de

repuesto aprobada por el fabricante o

equivalente en las piezas relacionadas

con el sistema de control de emisiones,

y debe ser suministrada gratis al

propietario. STIHL Incorporated es

responsable por daños a otros

componentes del motor causados por la

falla de una pieza garantizada que

todavía está bajo garantía.

La lista siguiente define

específicamente las piezas

garantizadas y relacionadas con las

emisiones:

–Filtro de aire

–Carburador

–Bomba de combustible

–Estrangulador (sistema de refuerzo

para arranque en frío)

–Varillajes de control

–Múltiple de admisión

–Magneto o sistema de encendido

electrónico (módulo de encendido)

–Bujía

–Convertidor catalítico (si lo tiene)

–Tanque de combustible

–Tapa de tanque de combustible

–Línea de combustible

–Adaptadores de línea de

combustible

–Abrazaderas

–Sujetadores/pernos

Dónde presentar el reclamo para

servicio bajo garantía

Lleve el producto a cualquier centro de

servicio autorizado por STIHL y

presente la tarjeta de garantía firmada.

Requerimientos de mantenimiento

Las instrucciones presentadas en este

manual se basan en la aplicación de la

mezcla recomendada para motores de 2

tiempos (vea también la instrucción

"Combustible"). Las discrepancias de

estas recomendaciones con respecto a

la calidad y la proporción de la mezcla

de combustible y aceite pueden exigir

intervalos de mantenimiento más

cortos.

Limitaciones

Esta garantía de los sistemas de control

de emisiones no cubrirá ninguno de los

puntos siguientes:

FS 56, FS 56 R, FS 56 C, FS 56 RC

español / EE.UU

96

Nreparación o sustitución requerida

debido a maltrato, negligencia o

falta del mantenimiento requerido,

Nreparaciones mal hechas o

sustituciones contrarias a las

especificaciones de STIHL

Incorporated que afecten

desfavorablemente el

funcionamiento y/o la durabilidad, y

las alteraciones o modificaciones

no recomendadas o aprobadas por

escrito por STIHL Incorporated,

y

Nla sustitución de piezas y otros

servicios y ajustes necesarios para

el mantenimiento requerido en y

después del primer punto de

reemplazo programado.

Solamente para California

Sus derechos y obligaciones de

garantía

El Consejo de Recursos del Aire del

Estado de California (CARB) y STIHL

Incorporated se complacen en

explicarle la Garantía del sistema de

control de emisiones instalado en el

motor de su equipo de uso fuera de

carretera para el año 2007 y posteriores.

En California, el equipo nuevo que tiene

motores pequeños para uso fuera de

carretera debe estar diseñado,

construido y equipado de conformidad

con las rigurosas normas de

contaminación del aire del estado.

STIHL Incorporated debe garantizar el

sistema de control de emisiones en el

motor pequeño para uso fuera de

carretera por el intervalo mencionado

más arriba, siempre que dicho motor

pequeño para uso fuera de carretera no

haya estado sujeto a maltrato,

negligencia o cuidado inapropiado.

El sistema de control de emisiones

puede contar con los siguientes

componentes:

Filtro de aire, carburador, bomba de

combustible, estrangulador (sistema de

enriquecimiento para arranque en frío),

varillaje de control, colector de

admisión, magneto o sistema de

encendido electrónico (módulo de

encendido), bujía, convertidor catalítico

(si lo tiene), tanque de combustible, tapa

de tanque de combustible, línea de

combustible, adaptadores de líneas de

combustible, abrazaderas y

sujetadores.

En los casos de existir una condición

amparada bajo garantía, STIHL

Incorporated reparará el motor pequeño

para equipo de uso fuera de carretera

sin costo alguno, incluido el diagnóstico,

las piezas y la mano de obra.

Responsabilidades del fabricante

relativas a la garantía

El sistema de control de emisiones tiene

una garantía de dos años en California.

En el caso de encontrarse defectos en

cualquiera de los componentes del

motor relacionados con el sistema de

control de emisiones, el mismo será

reparado o sustituido por STIHL

Incorporated sin costo alguno.

Responsabilidades del propietario

relativas a la garantía

Como propietario de motor pequeño

para equipo de uso fuera de carretera,

usted tiene la responsabilidad de

realizar el mantenimiento requerido

descrito en su manual de instrucciones.

STIHL Incorporated le recomienda

guardar todos los recibos comprobantes

de los trabajos de mantenimiento

hechos a su motor pequeño para equipo

de uso fuera de carretera, pero STIHL

Incorporated no puede negar garantía

basado en el solo hecho de faltar los

recibos o de su incumplimiento de

realizar todos los trabajos de

mantenimiento programados.

Declaración de garantía de

STIHL Incorporated sobre el

control de emisiones de

gases de escape y

emisiones por evaporación

para el Estado de California

FS 56, FS 56 R, FS 56 C, FS 56 RC

español / EE.UU

97

Sin embargo, como propietario del

motor pequeño para equipo de uso

fuera de carretera usted debe ser

consciente de que STIHL Incorporated

puede negarle cobertura de garantía si

dicho motor o un componente del mismo

ha fallado debido a maltrato, descuido,

mantenimiento inadecuado o

modificaciones no autorizadas.

Usted es responsable de llevar el motor

pequeño para equipo de uso fuera de

carretera a un concesionario de servicio

STIHL tan pronto surja el problema. Las

reparaciones bajo garantía deben

realizarse en un tiempo razonable, sin

exceder de 30 días. Ante cualquier duda

respecto a sus derechos y

responsabilidades bajo esta garantía,

sírvase contactar al representante de

atención al cliente STIHL llamando al 1-

800-467-8445, o si lo prefiere puede

escribir a

STIHL Inc., 536 Viking Drive,

P.O. Box 2015,

Virginia Beach, VA 23450-2015 EE.UU.

Cobertura por STIHL Incorporated

STIHL Incorporated garantiza al último

comprador y a cada comprador

subsiguiente que el motor pequeño para

equipo de uso fuera de carretera está

diseñado, construido y equipado, al

tiempo de la venta, de conformidad con

todos los reglamentos acerca de

emisiones aplicables.

Además, STIHL Incorporated garantiza

al comprador inicial y a cada comprador

subsiguiente que el motor está libre de

defectos en el material y fabricación que

puedan causar el incumplimiento de los

reglamentos acerca de emisiones

aplicables durante un período de dos

años.

Período de garantía contra defectos

Los períodos de garantía comenzarán el

día en que el motor de equipo utilitario

es comprado por el comprador inicial. Si

cualquier componente relacionado con

el sistema de control de emisiones está

defectuoso, el mismo será sustituido por

STIHL Incorporated sin costo alguno

para el propietario.

No se permite usar componentes

adicionales o modificados que no hayan

sido eximidos por el Consejo de

Recursos del Aire (CARB). El uso de

cualquier componente adicional o

modificado no eximido será motivo para

la denegación del reclamo bajo

garantía. STIHL Incorporated no es

responsable por las fallas de los

componentes garantizados causadas

por el uso de un componente adicional o

modificado no eximido.

La garantía de los componentes

relacionados con el control de

emisiones se interpretará de la manera

siguiente:

1. Cualquier componente garantizado

cuyo reemplazo no está

programado como mantenimiento

requerido en las instrucciones

escritas requeridas en la Lista de

Piezas bajo la Garantía de Control

de Emisiones (vea más abajo) debe

garantizarse por el período de

garantía definido en la subsección

COBERTURA POR STIHL

INCORPORATED, vea más arriba.

Si uno de estos componentes falla

durante el período de garantía, el

fabricante debe reparar o sustituir el

mismo de acuerdo con la

subsección (4) más abajo. Un

componente reparado o sustituido

bajo la garantía debe garantizarse

durante el resto del período de

garantía.

2. Cualquier componente garantizado

que solamente debe

inspeccionarse periódicamente de

acuerdo con las instrucciones

escritas requeridas en la Lista de

Piezas bajo la Garantía de Control

de Emisiones (vea más abajo) debe

garantizarse por el período de

garantía definido en la subsección

COBERTURA POR STIHL

INCORPORATED, vea más arriba.

Una declaración en las

instrucciones escritas tal como

"reparar o sustituir según sea

necesario" no acortará el período

de cobertura de garantía. Un

componente de este tipo reparado o

sustituido bajo la garantía debe

garantizarse durante el resto del

período de garantía.

3. Cualquier componente garantizado

que debe sustituirse como un

elemento de mantenimiento

requerido en las instrucciones

escritas requeridas por la lista de

piezas bajo la garantía de control de

emisiones (vea más abajo) debe

garantizarse por el intervalo antes

del primer punto de sustitución

programado para este componente.

Si el componente falla antes del

primer punto de sustitución

programado, el fabricante del motor

debe reparar o sustituir el mismo de

acuerdo con la subsección (4) más

abajo. Un componente de este tipo

FS 56, FS 56 R, FS 56 C, FS 56 RC

español / EE.UU

98

reparado o sustituido bajo la

garantía debe garantizarse durante

el resto del período de garantía

antes del primer punto de

sustitución programado para el

componente.

4. La reparación o sustitución de

cualquier componente garantizado

debe llevarse a cabo en una

estación de reparaciones bajo

garantía sin costo alguno para el

propietario.

5. No obstante lo expuesto en la

subsección (4) de arriba, los

servicios o las reparaciones bajo

garantía pueden obtenerse en

todos los centros de distribución del

fabricante autorizados para dar

servicio a los motores en cuestión.

6. Al propietario no se le debe cobrar

el trabajo del diagnóstico que

establece que el componente

garantizado es de hecho

defectuoso, a condición de que tal

trabajo de diagnóstico se realice en

una estación de reparaciones bajo

garantía.

Trabajo bajo garantía

STIHL Incorporated reparará los

defectos amparados por la garantía en

cualquier estación de garantía o centro

de servicio autorizado por STIHL. Todo

trabajo de este tipo se hará gratis para el

propietario siempre que se determine

que la pieza cubierta por la garantía está

defectuosa. Se puede usar cualquier

pieza de repuesto aprobada por el

fabricante o equivalente para el

mantenimiento o la reparación de los

componentes relacionados con el

sistema de control de emisiones, y la

misma debe ser suministrada gratis al

propietario. STIHL Incorporated es

responsable por daños a otros

componentes del motor causados por la

falla de una pieza garantizada que

todavía está bajo garantía.

Lista de piezas bajo la garantía de

emisiones

Filtro de aire, carburador, bomba de

combustible, estrangulador (sistema de

enriquecimiento para arranque en frío),

varillaje de control, colector de

admisión, magneto o sistema de

encendido electrónico (módulo de

encendido), bujía, convertidor catalítico

(si lo tiene), tanque de combustible, tapa

de tanque de combustible, línea de

combustible, adaptadores de líneas de

combustible, abrazaderas y sujetadores

Dónde presentar el reclamo para

servicio bajo garantía

Lleve el producto de STIHL a cualquier

concesionario de servicio autorizado por

STIHL y presente la tarjeta de registro

de producto STIHL firmado o la copia

impresa del registro electrónico del

producto.

Limitaciones

La reparación o la sustitución de

cualquier componente garantizado y

normalmente abarcado por la garantía

se puede excluir de la garantía si STIHL

Incorporated demuestra el maltrato,

negligencia o mantenimiento incorrecto

del producto de STIHL, y que tal

maltrato, negligencia, o mantenimiento

incorrecto era la causa directa de la

necesidad de reparación o sustitución

del componente. A pesar de lo anterior,

el ajuste de un componente que tiene un

dispositivo limitador instalado en fábrica

y funcionando correctamente no

perjudicará la cobertura bajo garantía.

FS 56, FS 56 R, FS 56 C, FS 56 RC

español / EE.UU

99

Marcas registradas de STIHL

STIHL®

{

K

La combinación de colores anaranjado-

gris (Números de registro EE.UU.

2,821,860; 3,010,057, 3,010,058,

3,400,477; y 3,400,476)

4-MIX®

AUTOCUT®

EASYSTART®

FARM BOSS®

iCademy®

OILOMATIC®

STIHL Cutquik®

STIHL DUROMATIC®

STIHL Quickstop®

STIHL ROLLOMATIC®

STIHL WOOD BOSS®

TIMBERSPORTS®

WOOD BOSS®

YARD BOSS®

Algunos de las marcas comerciales de

STIHL por ley común

BioPlus ™

Easy2Start ™

EasySpool ™

ElastoStart ™

Ematic ™

FixCut ™

HT Plus ™

IntelliCarb ™

Master Control Lever ™

Micro ™

Pro Mark ™

Quad Power ™

Quiet Line ™

STIHL Compact ™

STIHL HomeScaper Series ™

STIHL Interchangeable Attachment

Series ™

STIHL M-Tronic ™

STIHL Magnum ™

STIHL MiniBoss ™

STIHL MotoPlus 4 ™

STIHL Multi-Cut HomeScaper Series ™

Stihl Outfitters ™

STIHL PICCO ™

STIHL PolyCut ™

STIHL PowerSweep ™

STIHL Precision Series ™

STIHL Protech ™

STIHL RAPID ™

STIHL SuperCut ™

STIHL Territory ™

TapAction ™

TrimCut ™

Esta lista de marcas comerciales está

sujeta a cambios.

Queda terminantemente prohibido todo

uso de estas marcas comerciales sin el

consentimiento expreso por escrito de

ANDREAS STIHL AG & Co. KG,

Waiblingen.

Marcas comerciales

FS 56, FS 56 R, FS 56 C, FS 56 RC

español / EE.UU

100

www.stihl.com *04585478621C*

0458-547-8621-C

0458-547-8621-C

englisch / spanisch USA

G U

! WARNING!

The engine exhaust from this product

contains chemicals known to the State

of California to cause cancer, birth

defects or other reproductive harm.

! WARNING!

The engine exhaust from this product

contains chemicals known to the State

of California to cause cancer, birth

defects or other reproductive harm.

! ADVERTENCIA!

El gas de escape del motor de esta máquina

contiene productos químicos que en el estado de

California son considerados como causantes de

cáncer, defectos de nacimiento u otros efectos

nocivos para los órganos de la reproducción.

englisch / spanisch USA

U
