STIHL FSA 65, 85

Warning!

Read and follow all safety

precautions in Instruction Manual –

improper use can cause serious or

fatal injury.

Advertencia!

Lea y siga todas las precauciones

de seguridad dadas en el manual

de instrucciones – el uso incorrecto

puede causar lesiones graves o

mortales.

Instruction Manual

Manual de instrucciones

Instruction Manual

1 - 31

Manual de

instrucciones

33 - 65

Original Instruction ManualPrinted on chlorine-free paper

Printing inks contain vegetable oils, paper can be recycled.

0458-284-8621-A. M8.L10.FST.

0000003591_002_GB

FSA 65, FSA 85

English

{

Contents

Allow only persons who fully understand

this manual to operate your trimmer.

To receive maximum performance and

satisfaction from your STIHL trimmer, it

is important that you read, understand

and follow the safety precautions and

the operating and maintenance

instructions in the chapters "Important

Safety Instructions" and "Safety

Precautions and Working Techniques"

before using your trimmer. For further

information you can go to

www.stihlusa.com.

Contact your STIHL dealer or the STIHL

distributor for your area if you do not

understand any of the instructions in this

manual.

Make sure your unit is equipped with the

proper deflector and handle for the type

of cutting attachment being used.

Always wear proper eye protection.

Guide to Using this Manual 2

Important Safety Instructions 2

Safety Precautions and Working

Techniques 3

Description of Operation 12

Using the Unit 12

Approved Combinations of Cutting

Attachment and Deflector 13

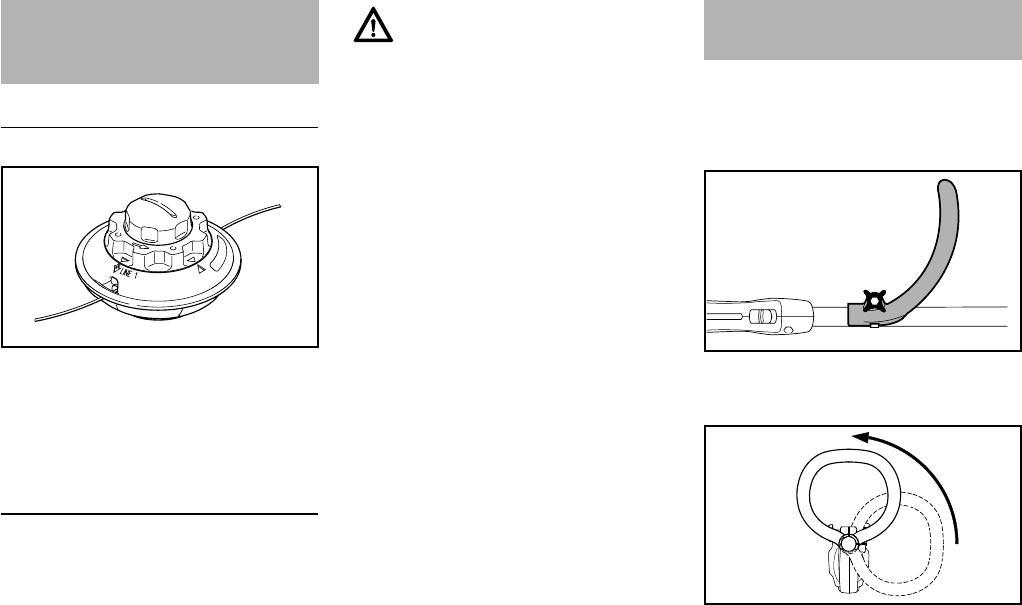

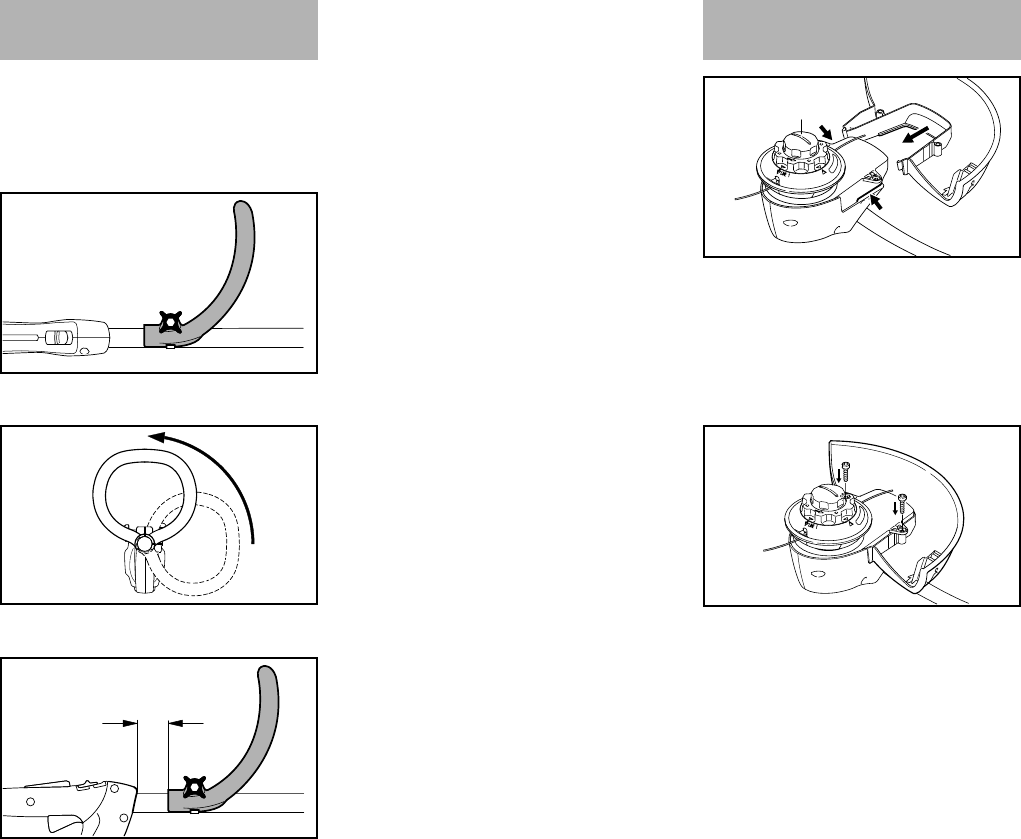

Adjusting the Loop Handle 13

Mounting the Deflector 14

Adjusting Nylon Line 14

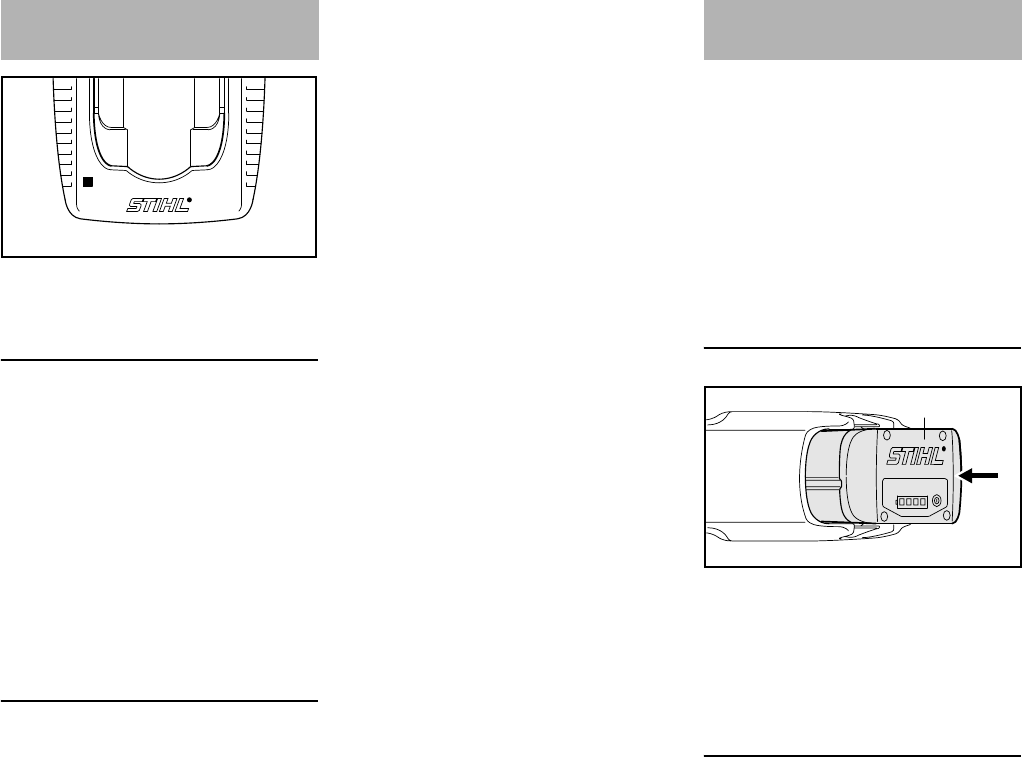

Connecting Charger to Power

Supply 15

Charging the Battery 15

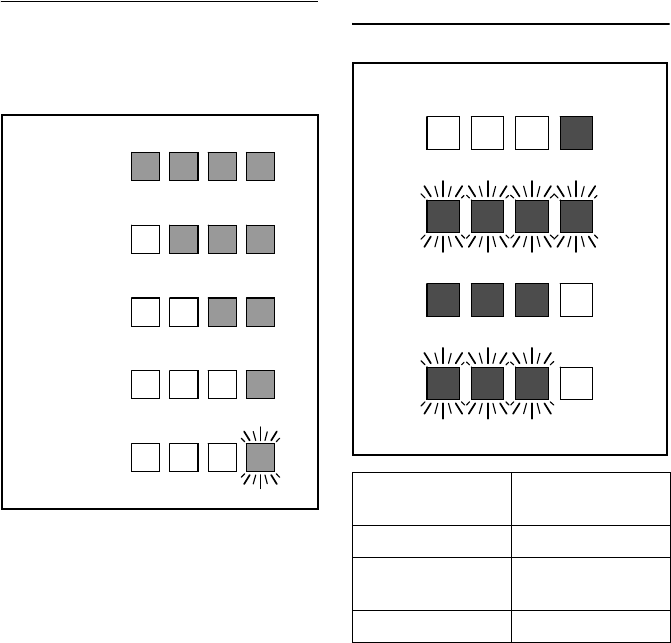

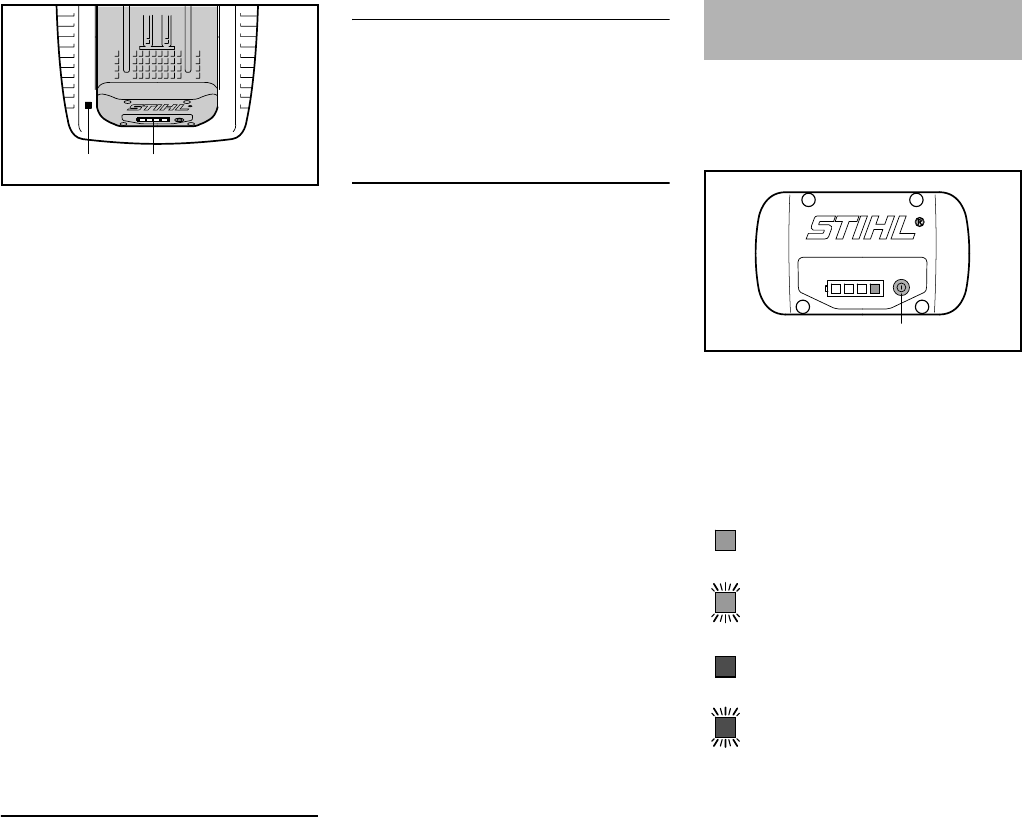

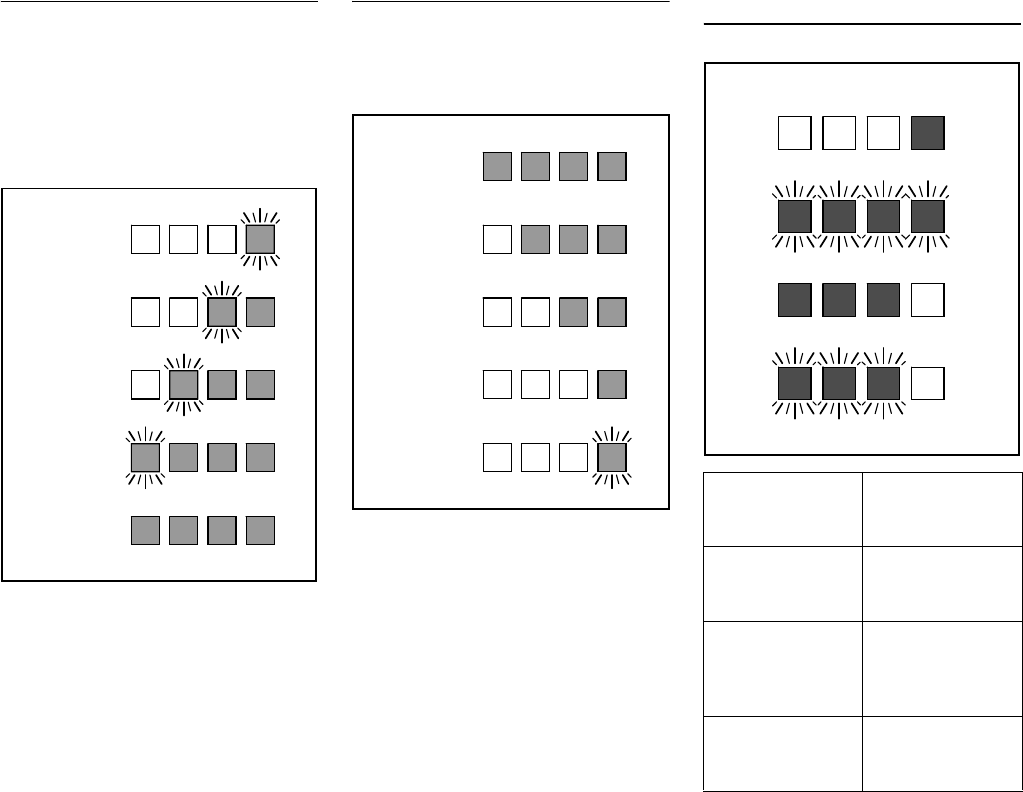

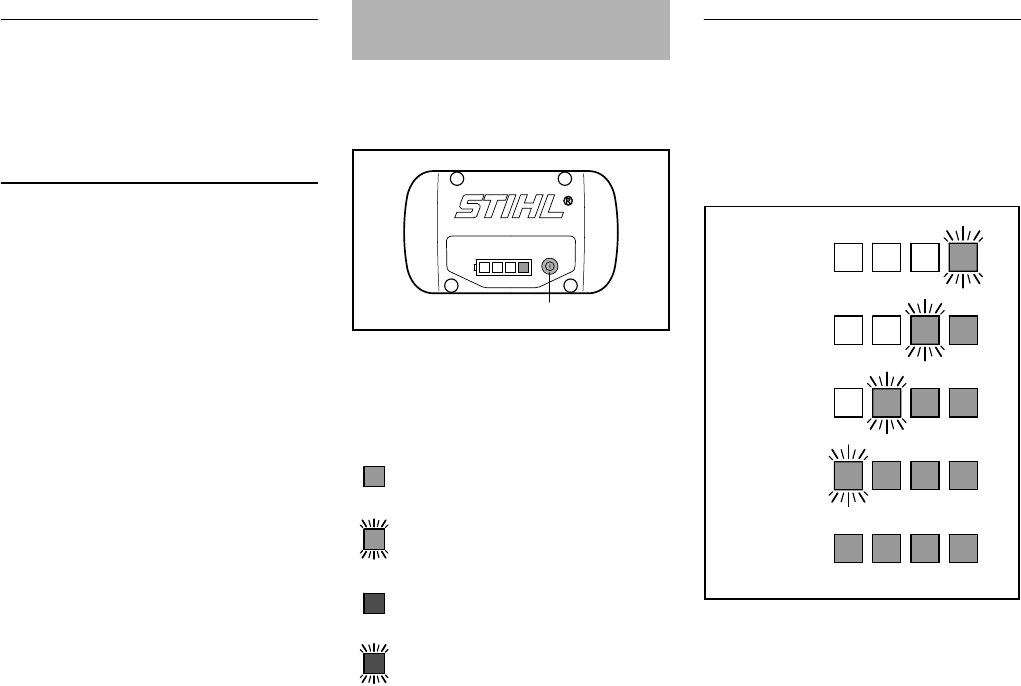

Light Emitting Diodes (LED) on

Battery 16

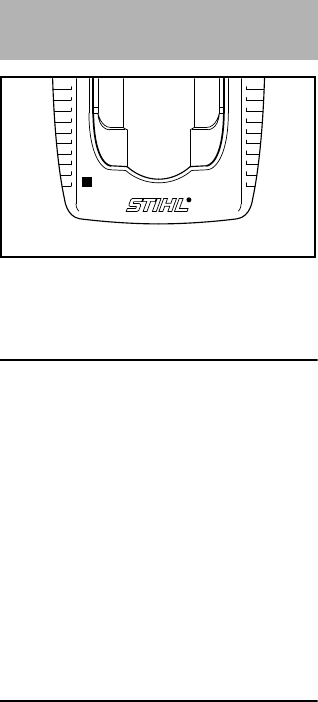

Light Emitting Diodes (LED) on

Charger 18

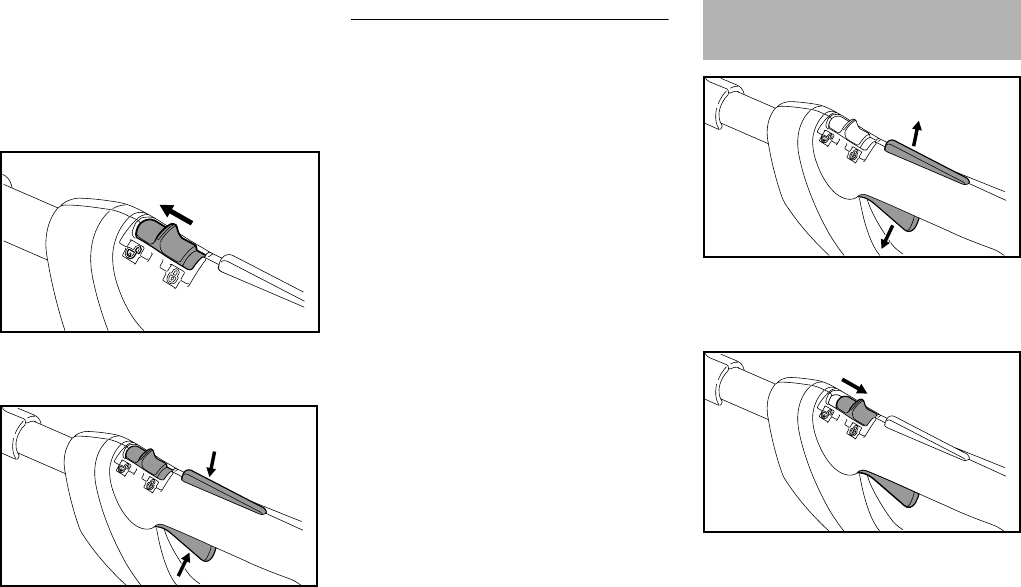

Switching On 18

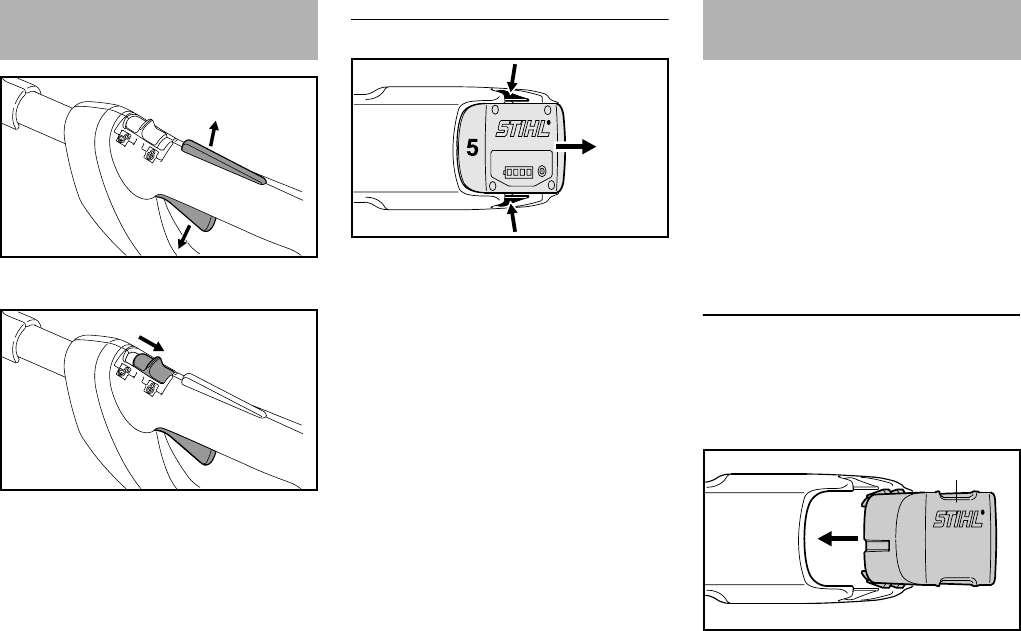

Switching Off 19

Storing the Machine 20

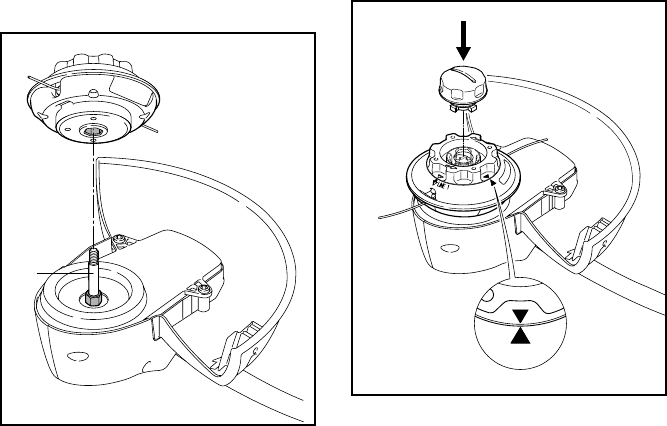

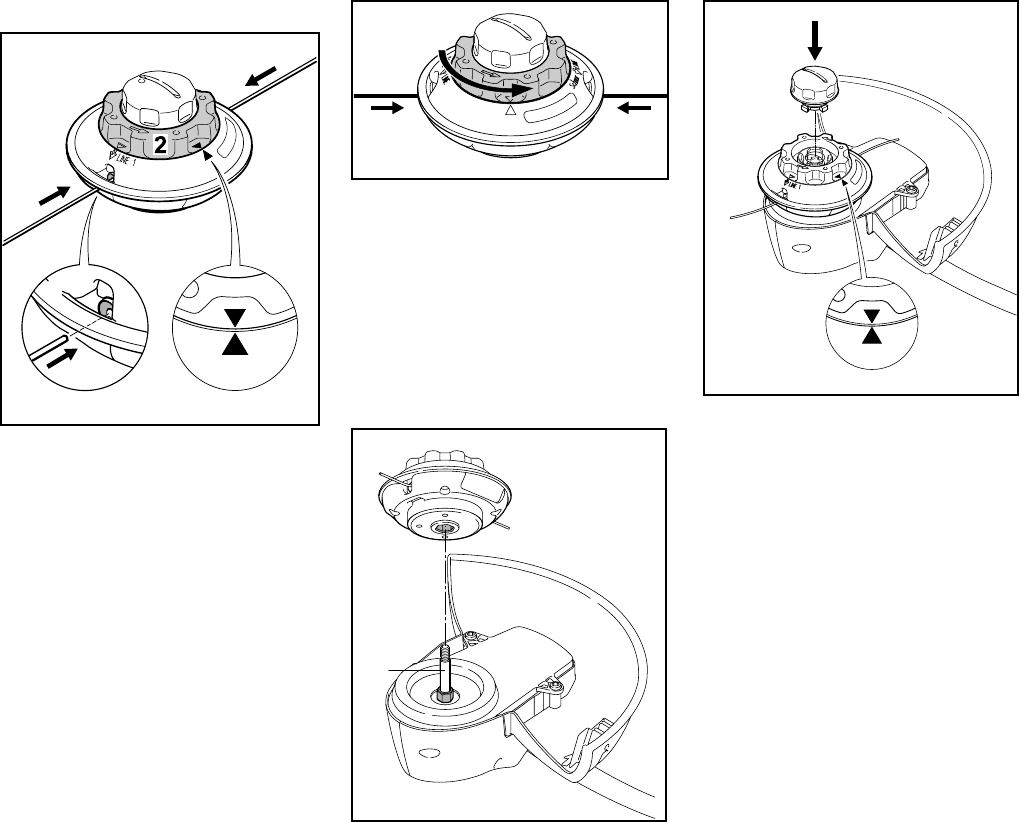

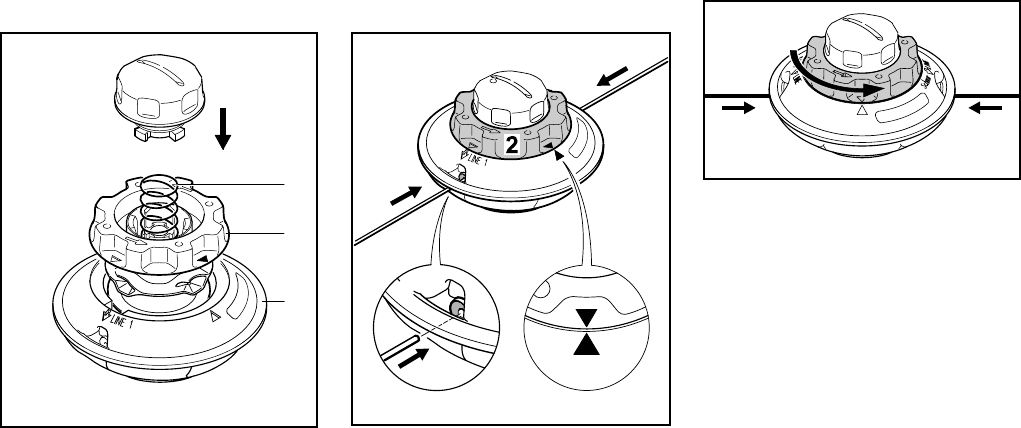

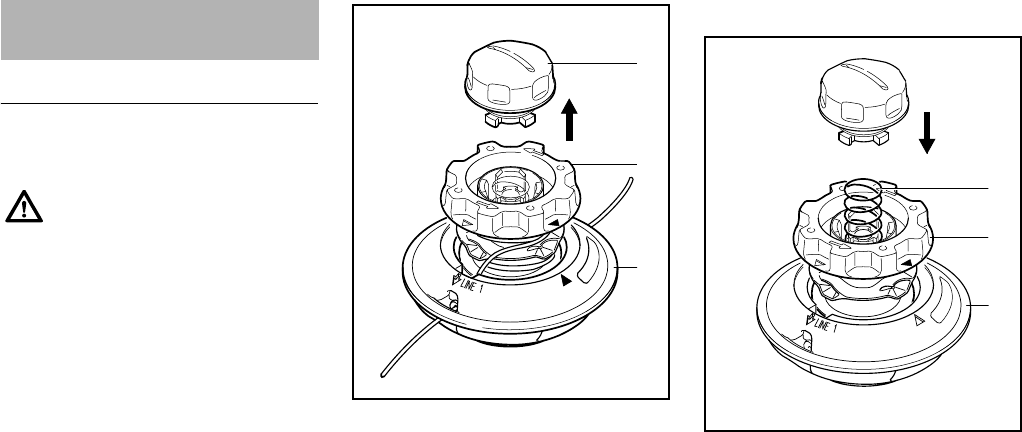

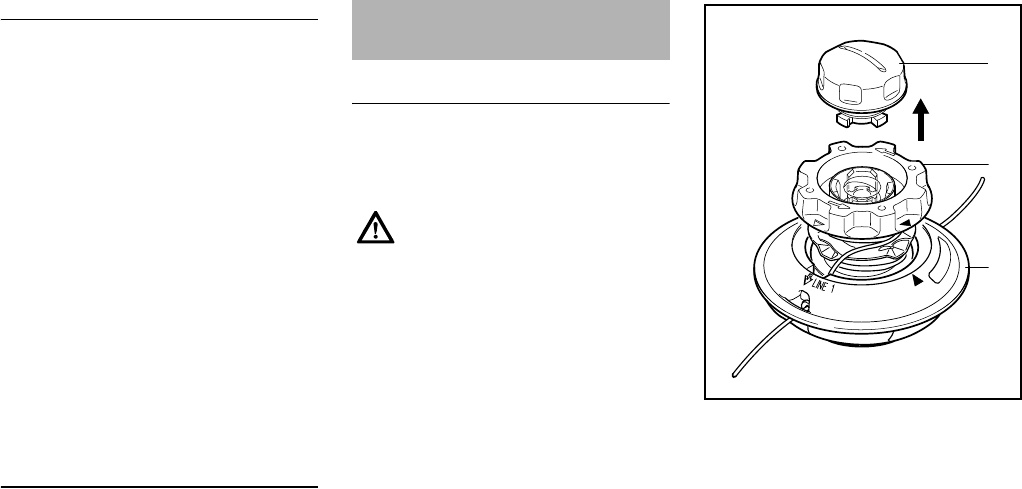

Replacing Nylon Line 21

Maintenance and Care 23

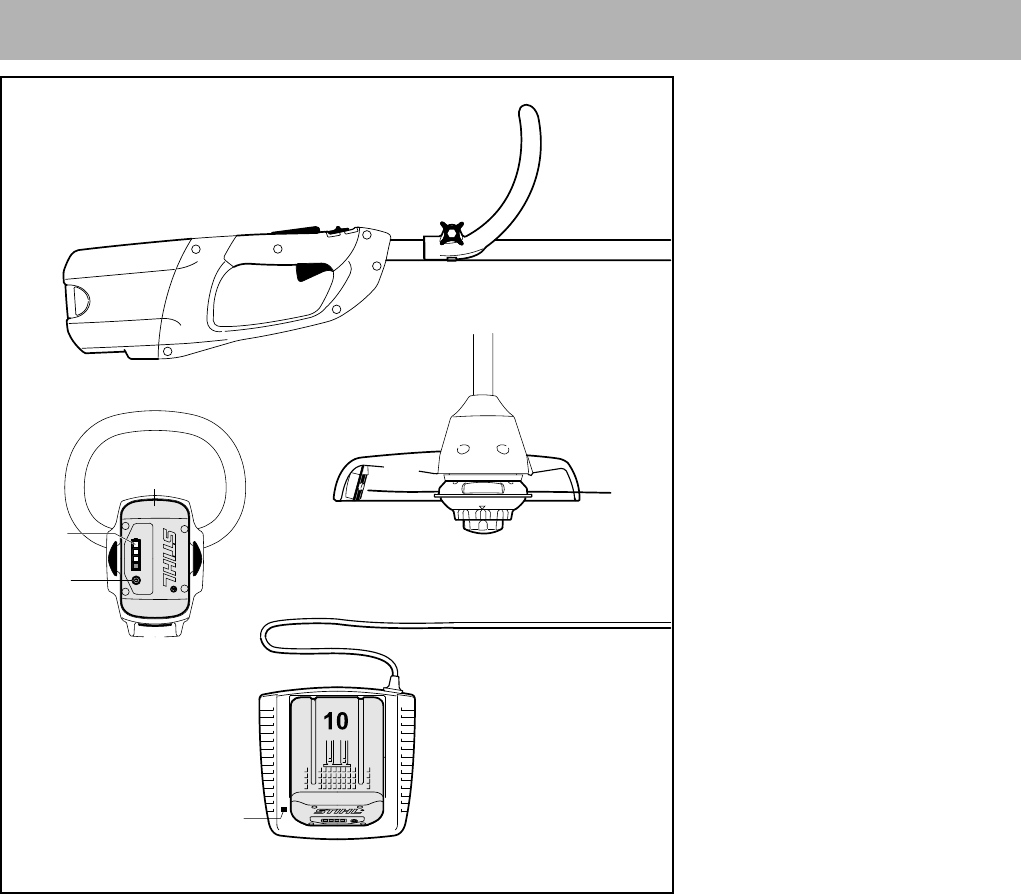

Main Parts 24

Specifications 25

Special Accessories 26

Troubleshooting 27

Maintenance and Repairs 29

Battery Recycling 29

Disposal 29

Trademarks 30

Addresses 31

Warning!

Because a trimmer is a high-speed cut-

ting tool and is battery-powered, some

special safety precautions must be

observed to reduce the risk of personal

injury. Careless or improper use may

cause serious or even fatal injury.

FSA 65, FSA 85

English

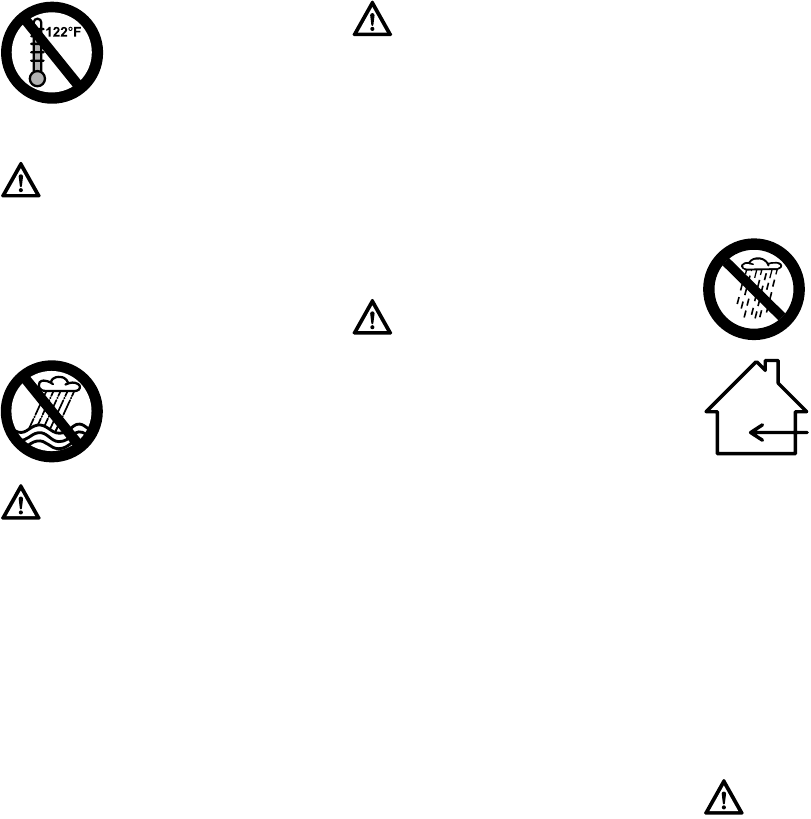

Pictograms

All the pictograms attached to or

embossed on the machine are shown

and explained in this manual.

Symbols in Text

Many operating and safety instructions

are supported by illustrations.

The individual steps or procedures

described in the manual may be marked

in different ways:

NA bullet marks a step or procedure.

A description of a step or procedure that

refers directly to an illustration may

contain item numbers that appear in the

illustration. Example:

NLoosen the screw (1).

NLever (2) ...

In addition to the operating instructions,

this manual may contain paragraphs

that require your special attention. Such

paragraphs are marked with the

symbols and signal words described

below:

Engineering Improvements

STIHL’s philosophy is to continually

improve all of its products. As a result,

engineering changes and improvements

are made from time to time. Therefore,

some changes, modifications and

improvements may not be covered in

this manual. If the operating

characteristics or the appearance of

your machine differ from those

described in this manual, please contact

your STIHL dealer for assistance.

1. Avoid Dangerous Environment –

Don’t use trimmers in damp or wet

locations.

2. Don’t Use In Rain.

3. Keep Children Away –

All visitors should be kept at a

distance from work area.

4. Dress Properly –

Do not wear loose clothing or

jewelry. They can be caught in

moving parts. Use of rubber gloves

and substantial footwear is

recommended when working

outdoors. Wear protective hair

covering to contain long hair.

5. Use Safety Glasses –

Always use face or dust mask if

operation is dusty.

6. Use Right Tool –

Do not use tool for any job except

that for which it is intended.

7. Avoid Unintentional Starting –

Do not carry trimmer with battery

plugged in. Be sure trigger switch is

not depressed when inserting the

battery.

Guide to Using this Manual

Danger!

Indicates an imminent risk of severe or

fatal injury.

Warning!

Indicates a hazardous situation which, if

not avoided, could result in severe or

fatal injury.

Caution!

Indicates a risk of property damage,

including damage to the machine or its

individual components.

Important Safety

Instructions

Warning!

When using electric trimmers, basic

safety precautions should always be fol-

lowed to reduce the risk of fire, electric

shock and personal injury, including the

following:

READ ALL INSTRUCTIONS

FSA 65, FSA 85

English

8. Don’t Force Trimmer –

It will do the job better and with less

likelihood of a risk of injury at the

rate for which it was designed.

9. Don’t Overreach –

Keep proper footing and balance at

all times.

10. Stay Alert –

Watch what you are doing. Use

common sense. Do not operate

trimmer when you are tired.

11. Store Trimmer Indoors –

When not in use, trimmer should be

stored indoors in a dry, and high,

locked place with battery removed

and retaining latch on ƒ – out of

reach of children.

12. Maintain Trimmer With Care –

Keep cutting attachment clean for

best performance and to reduce the

risk of injury. Follow instructions for

changing accessories. Keep

handles dry, clean, and free from oil

and grease.

13. Check Damaged Parts –

Before further use of the trimmer, a

guard or other part that is damaged

should be carefully checked to

determine that it will operate

properly and perform its intended

function. Check for alignment of

moving parts, binding of moving

parts, breakage of parts, mounting,

and any other condition that may

affect its operation. A guard or other

part that is damaged should be

properly repaired or replaced by an

authorized service center unless

indicated elsewhere in this manual.

14. Keep Guards In Place And In

Working Order

15. Keep Hands And Feet Away From

Cutting Area And Cutting

Attachment

16. Replacement Parts –

When servicing, use only identical

STIHL replacement parts

SAVE THESE INSTRUCTIONS

The terminology utilized in this manual

when referring to the power tool reflects

the types of cutting attachments that

may be mounted on it. The term

"trimmer" is used to designate an FSA

unit that is equipped with a nylon line

head.

Safety Precautions and

Working Techniques

Because this trimmer is a

high-speed, fast-cutting

power tool and is battery-

powered, special safety

precautions must be

observed to reduce the

risk of personal injury.

It is important that you

read, fully understand

and observe the following

safety precautions and

warnings. Read the

instruction manual and

the safety precautions

periodically. Careless or

improper use may cause

serious or fatal injury.

Warning!

As more fully explained later in these

Safety Precautions, to reduce the risk of

personal injury, make sure your unit is

equipped with the proper handle and

deflector for the type of cutting attach-

ment you are using. Use only cutting

attachments that are specifically author-

ized by STIHL for use on your FSA

model. To reduce the risk of severe or

fatal injury from loss of control, never

attempt to use a metal blade or rigid pol-

ymer blade.

FSA 65, FSA 85

English

Have your STIHL dealer show you how

to operate your power tool. Observe all

applicable local safety regulations,

standards and ordinances.

The use of noise emitting power tools

may be restricted to certain times by

national or local regulations.

Use your trimmer equipped with the

appropriate cutting attachment only for

cutting grass and similar material.

Most of these safety precautions and

warnings apply to the use of all STIHL

trimmers. Different models may have

different parts and controls. See the

appropriate section of your instruction

manual for a description of the controls

and the function of the parts of your

model.

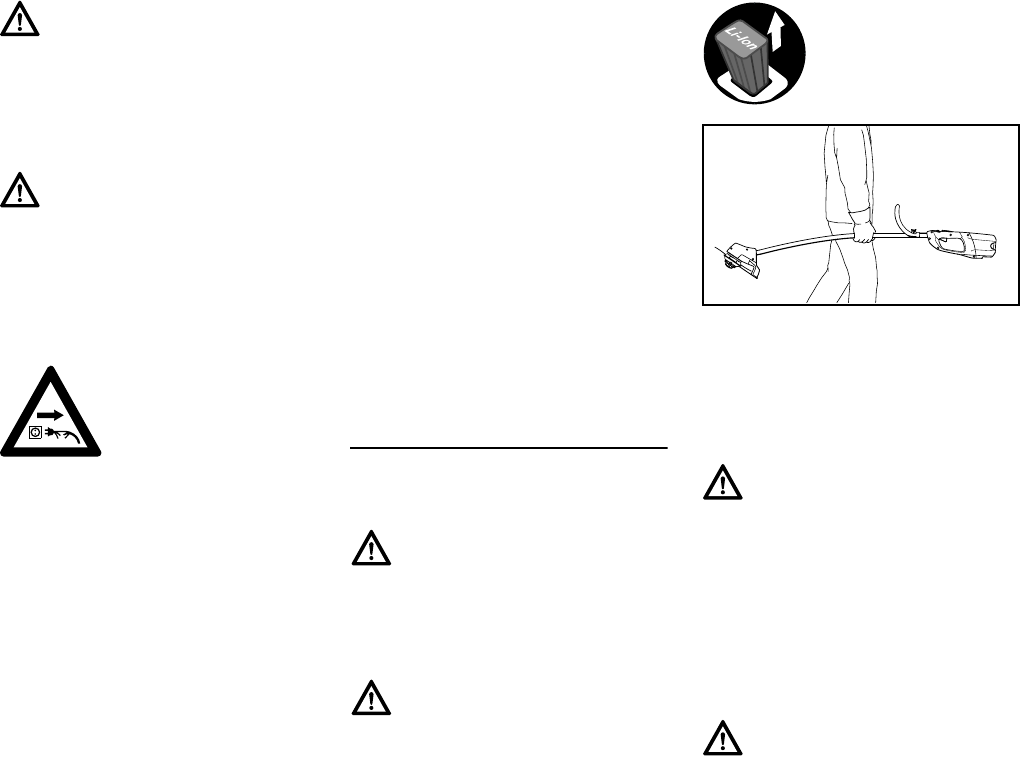

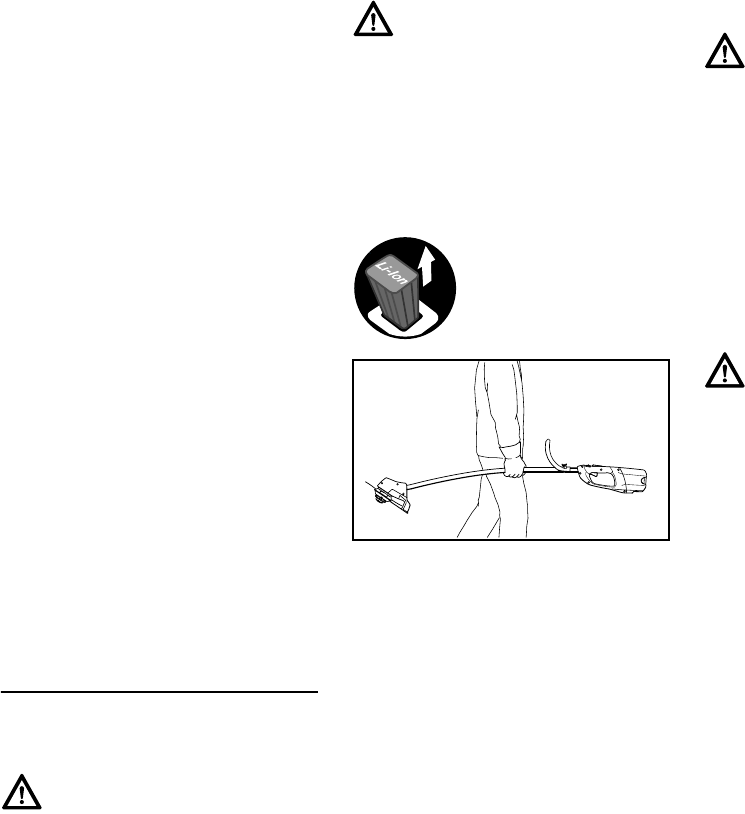

Always remove the battery and move

retaining latch to ƒ before transporting,

storing or carrying out any work on the

power tool. This avoids the risk of the

motor starting unintentionally.

STIHL recommends the use of original

STIHL replacement parts. They are

specifically designed to match your

model and meet your performance

requirements.

Safe use of a trimmer involves

1. the operator

2. the power tool

3. the use of the power tool.

THE OPERATOR

Physical Condition

You must be in good physical condition

and mental health and not under the

influence of any substance (drugs,

alcohol, etc.) which might impair vision,

dexterity or judgment. Do not operate

this machine when you are fatigued.

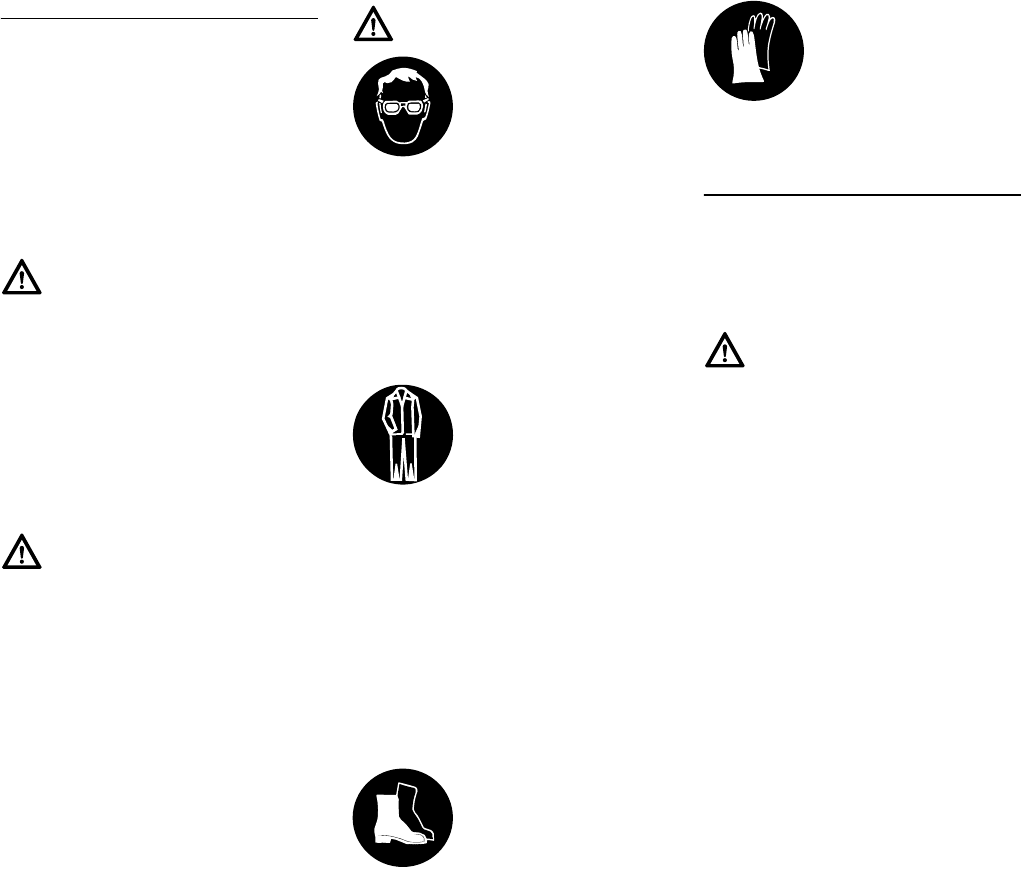

Proper Clothing

The deflector provided with your power

tool will not protect the operator from all

foreign objects (gravel, glass, wire, etc.)

thrown back by the rotating cutting

attachment. Thrown objects may also

ricochet and strike the operator.

Warning!

Do not lend or rent your power tool with-

out the instruction manual. Be sure that

anyone using it understands the infor-

mation contained in this manual.

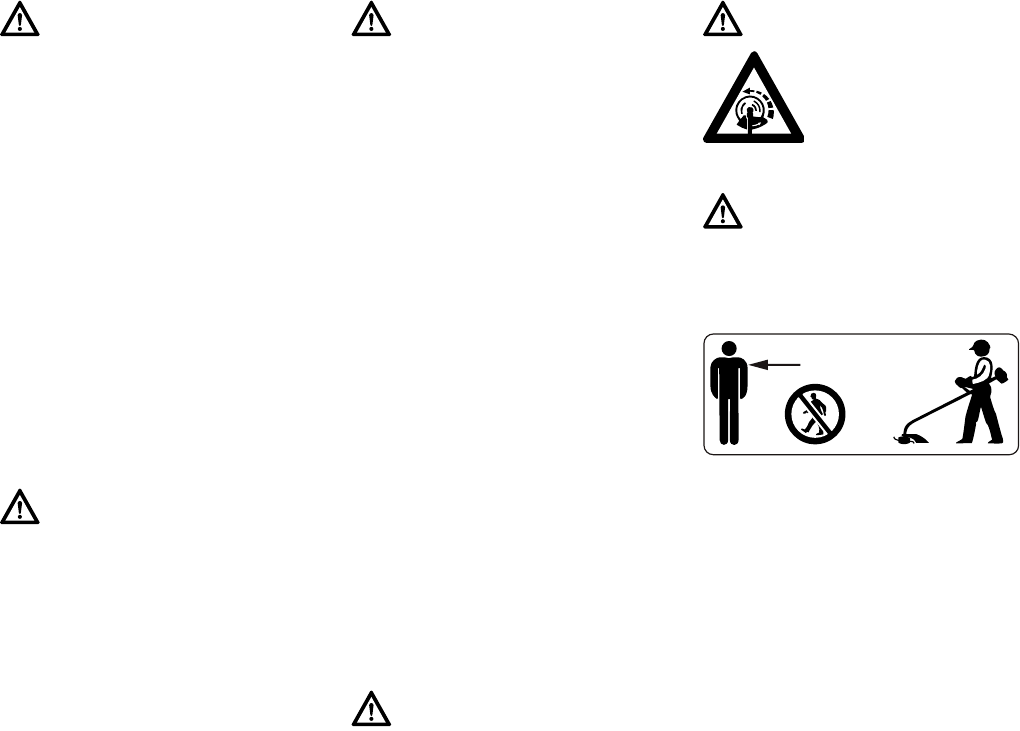

Warning!

The use of this machine may be hazard-

ous. If the rotating line comes in contact

with your body, it may cut you. When it

comes in contact with solid foreign

objects such as rocks or bits of metal, it

may fling them directly or by ricochet in

the direction of bystanders or the opera-

tor. Striking such objects could damage

the cutting attachment. Thrown objects,

including broken heads, may result in

serious or fatal injury to the operator or

bystanders.

Warning!

Do not use it for other purposes, since

misuse may result in personal injury or

property damage, including damage to

the machine.

Warning!

Minors should never be allowed to use

this power tool. Bystanders, especially

children, and animals should not be

allowed in the area where it is in use.

Warning!

To reduce the risk of injury to bystand-

ers and damage to property, never let

your power tool run unattended. When it

is not in use (e.g. during a work break),

shut it off and make sure that unauthor-

ized persons do not use it. To do this,

move retaining latch to ƒ and remove

the battery from the power tool.

Warning!

Be alert – if you get tired, take a break.

Tiredness may result in loss of control.

Working with any power tool can be

strenuous. If you have any condition

that might be aggravated by strenuous

work, check with your doctor before

operating this machine.

Warning!

To reduce the risk of injury, the operator

should wear proper protective apparel.

FSA 65, FSA 85

English

Avoid loose-fitting jackets, scarfs,

neckties, jewelry, flared or cuffed pants,

unconfined long hair or anything that

could become caught on branches,

brush or the moving parts of the unit.

Secure hair so it is above shoulder level.

THE POWER TOOL

For illustrations and definitions of the

power tool parts see the chapter on

"Main Parts."

If your power tool is subjected to

unusually high loads for which it was not

designed (e.g. heavy impact or a fall),

always check that it is in good condition

before continuing work – see also

"Before Starting Work." Make sure the

safety devices are working properly. Do

not continue operating your power tool if

it is damaged. In case of doubt, have the

machine checked by your STIHL

servicing dealer.

Battery

Do not place the battery on or near fires,

stoves or in other high-temperature

locations. Do not place the battery in

direct sunlight or store it inside a vehicle

in hot weather. Doing so may cause the

battery to generate heat, rupture or

ignite. Using the batteries in this manner

may also result in a loss of performance

and a shortened life expectancy.

In case of fire: Stay clear of any vapors

or gases generated, taking wind

direction into account. If possible without

danger, remove battery from the vicinity

of the fire. In principle, cooling the

battery or extinguishing the fire with

water is possible. It is preferable to

extinguish the fire with a multipurpose

dry chemical fire extinguisher. As for any

fire, evacuate the area and fight the fire

from a safe distance. Once the fire has

been extinguished, the area should be

monitored (fire watch) in case of a flare-

up, until the battery has cooled

sufficiently. Restrict access to the area

until completion of clean-up. Do not

touch the burnt battery or any spilled

liquids. Use inert absorbent to absorb

spilled liquids.

Warning!

To reduce the risk of

injury to your eyes never

operate your power tool

unless wearing goggles

or properly fitted protec-

tive glasses with

adequate top and side protection com-

plying with ANSI Z 87.1 (or your

applicable national standard.) To

reduce the risk of injury to your face

STIHL recommends that you also wear

a face shield or face screen over your

goggles or protective glasses.

Clothing must be sturdy

and snug-fitting but allow

complete freedom of

movement. Wear long

pants made of heavy

material to help protect

your legs. Do not wear

shorts.

Good footing is very

important. Wear sturdy

boots with nonslip soles.

Never wear sandals, flip-

flops or go barefoot.

Always wear gloves

when handling the

machine. Heavy-duty,

nonslip gloves improve

your grip and help to pro-

tect your hands.

Warning!

Never modify this power tool in any way.

Only attachments supplied by STIHL

and expressly approved by STIHL for

use with the specific STIHL model are

authorized. Although certain unauthor-

ized attachments are useable with

STIHL power tools, their use may, in

fact, be extremely dangerous. For the

cutting attachments authorized by

STIHL for your unit, see the chapter

"Approved Combinations of Cutting

Attachment and Deflector" in the

instruction manual or the STIHL "Cut-

ting Attachments, Parts & Accessories"

catalog.

Warning!

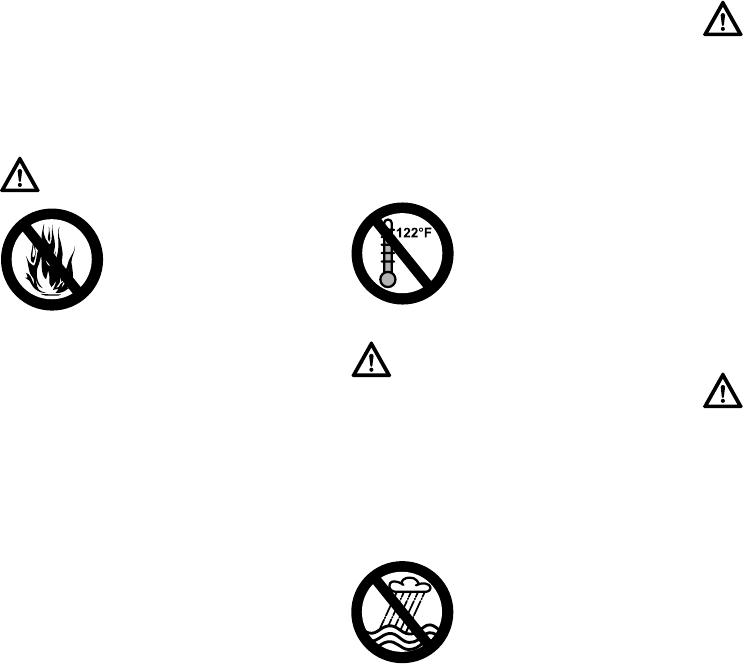

Risk of fire, explosion

and / or burns, including

chemical burns. Do not

disassemble, crush,

heat above 212 °F

(100 °C), expose to fire

or incinerate. Never expose the battery

to microwaves or high pressures.

FSA 65, FSA 85

English

Charge the battery before use.

Immediately discontinue use of the

battery if, while using, charging or

storing, it emits an unusual smell, feels

hot or appears abnormal in any other

way.

Store the battery out of reach of children

in a cool and dry area away from direct

sunlight and excess heat or cold (14 °F

– 122 °F (-10 °C – +50 °C)).

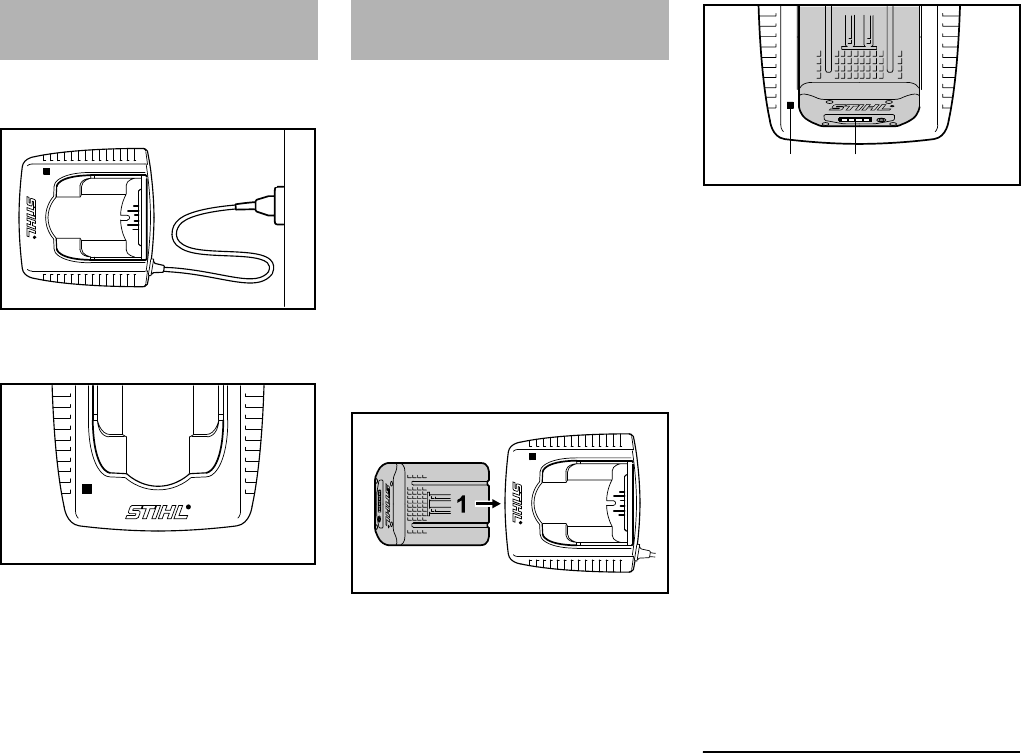

Charger

Use only original STIHL chargers.

Use only for charging geometrically

matching STIHL type AP batteries with a

maximum capacity of 10 Ah and a

maximum voltage of 42 V.

Never charge defective, leaking or

deformed batteries.

Connect the charger only to a power

supply with the voltage and frequency

specified on the rating plate. Always

connect the charger to a properly

installed wall outlet.

Never use a charger with damaged

housing, damaged power supply cord or

damaged plug. Do not operate the

charger if it has received a sharp blow,

been dropped or otherwise damaged in

any way.

Do not open or dissassemble charger –

no user serviceable parts inside.

Store charger out of the reach of

children.

Operate charger at temperatures

between 41 °F (5 °C) and 104 °F

(40 °C).

Allow the charger to cool down normally

– do not cover it.

Never bridge the contacts of the charger

with metallic objects (e.g. nails, coins,

jewelry) – short circuit. The charger may

be damaged by a short circuit.

In the event of smoke or fire in the

charger, disconnect it from outlet

immediately.

Use and store the bat-

tery only within a

temperature range from

14 °F (-10 °C) and no

more than 122 °F

(+ 50 °C). Protect the bat-

tery from direct sunlight.

Warning!

Use STIHL batteries only with STIHL

power tools and charge them only with

STIHL chargers. Replace battery with

STIHL AP battery only. Use only original

STIHL rechargeable batteries.

Protect from rain – do not

immerse in fluids.

Warning!

Do not open, drop, hit or damage bat-

tery. Never insert objects into the

battery's cooling slots, since they may

damage the battery. The battery con-

tains safety features and devices which,

if damaged, may cause the battery to

generate heat, rupture or ignite. Never

use or charge a defective, damaged,

cracked or deformed battery.

Warning!

Fluid may leak from the battery if it is

damaged or is not used properly – avoid

contact with the skin! Leaking battery

fluid can cause skin irritation and chem-

ical burns. In the event of accidental

contact, immediately rinse thoroughly

with mild soap and water. If fluid gets

into your eye(s), do not rub your eye(s)

but rinse water over the open eye(s) for

15 minutes at least. Also seek medical

attention immediately.

Warning!

Never bridge (short circuit) the battery

terminals with metallic objects, since

this may damage the battery and possi-

bly cause a fire. Keep a battery that is

not in use away from metal objects (e.g.

nails, coins, jewelry). Do not use metal

containers for transporting batteries.

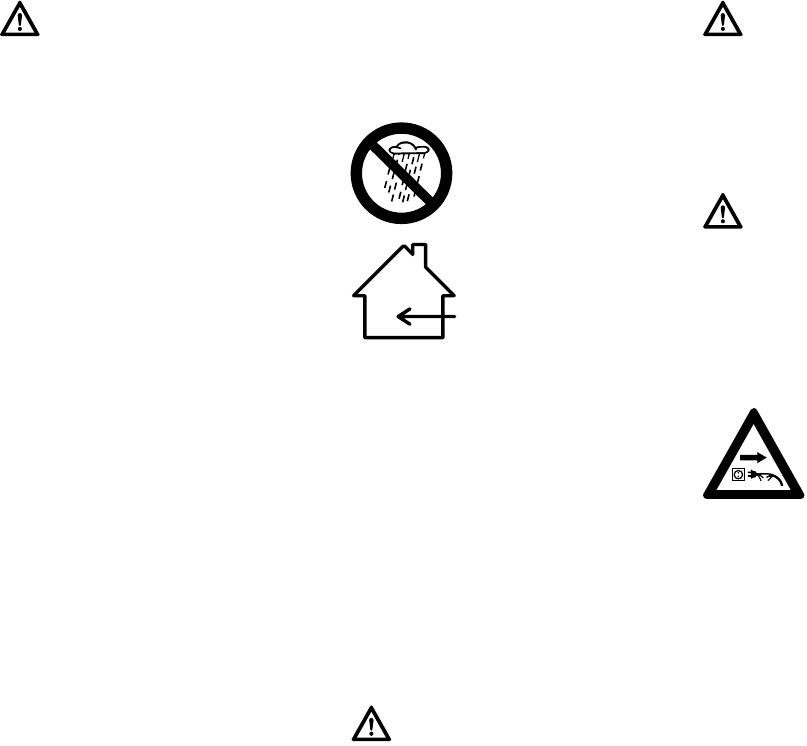

Protect the charger from

rain and dampness. Keep

charger dry.

Use and store charger

only indoors in dry rooms.

Warning!

To reduce the risk of electric shock or

short circuit, do not insert any objects

into the charger's cooling slots.

FSA 65, FSA 85

English

Never jerk the power supply cord to

disconnect it from the wall outlet. To

unplug, grasp the plug, not the cord.

Have a damaged power supply cord

repaired by an experienced electrician.

Do not use the power supply cord for

any other purpose, e.g. for carrying or

hanging up the charger.

Never use power supply cords that do

not comply with regulations.

Make sure the power supply cord is

located and / or marked so that it will not

be stepped on, tripped over, come in

contact with sharp edges or moving

parts or otherwise be subjected to

damage or stress.

An extension cord should not be used

unless absolutely necessary. If an

extension cord must be used, plug the

charger into a properly wired 16 gauge

(AWG 16) or heavier gauge extension

cord with blades that are the same

number, size and shapes as the blades

on the charger.

To reduce the risk of electric shock:

–Always connect the charger to a

properly installed wall outlet.

–Make sure the insulation of the

power supply cord and plug is in

good condition.

Unplug the power supply cord from the

outlet when charger is not in use.

Never store the battery in the charger.

THE USE OF THE POWER TOOL

Transporting the Unit

It may be carried only in a horizontal

position. Grip the shaft in a manner that

the machine is balanced horizontally.

Keep the cutting attachment behind you.

Before Starting Work

Keep the handles clean and dry at all

times; it is particularly important to keep

them free of moisture, pitch, oil, grease

Warning!

The charger heats up during the charg-

ing process. Do not operate on an easily

combustible surface (e.g. paper, texiles)

or in an easily combustible environment

– risk of fire.

Warning!

Do not operate in a hazardous location,

i.e. in a location where there are com-

bustible liquids (fumes), vapors or

dusts. Chargers can produce sparks,

which may ignite the dust or vapors –

risk of explosion.

Check the charger's

power supply cord and

plug regularly for dam-

age. If the power supply

cord or plug is damaged,

immediately disconnect

the plug from the wall

outlet to avoid the risk of

electric shock.

Warning!

To reduce the risk of injury from loss of

control and line contact, never carry or

transport your power tool with the cut-

ting attachment moving.

Warning!

Always switch off the power tool, move

retaining latch to ƒ and remove the bat-

tery – even when you carry the unit for

short distances. When transporting it in

a vehicle, properly secure the power

tool to prevent turnover and damage.

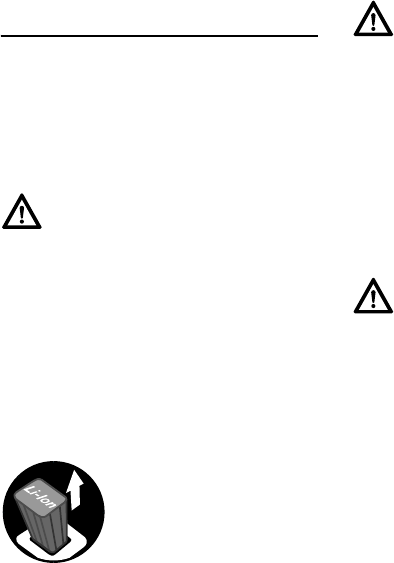

Remove the battery from

the power tool. This

avoids the risk of the

motor starting

unintentionally.

Warning!

Always check your power tool for proper

condition and operation before starting,

particularly the trigger switch, trigger

switch lockout and retaining latch. The

trigger switch and the trigger switch

lockout must move freely and always

spring back to the idle position (retaining

latch on ‚). Never attempt to modify

the controls or safety devices.

Warning!

Never operate your power tool if it is

damaged, improperly adjusted or main-

tained, or not completely or securely

assembled.

3905BA000 KN

FSA 65, FSA 85

English

or resin in order for you to maintain a firm

grip and properly control your power

tool.

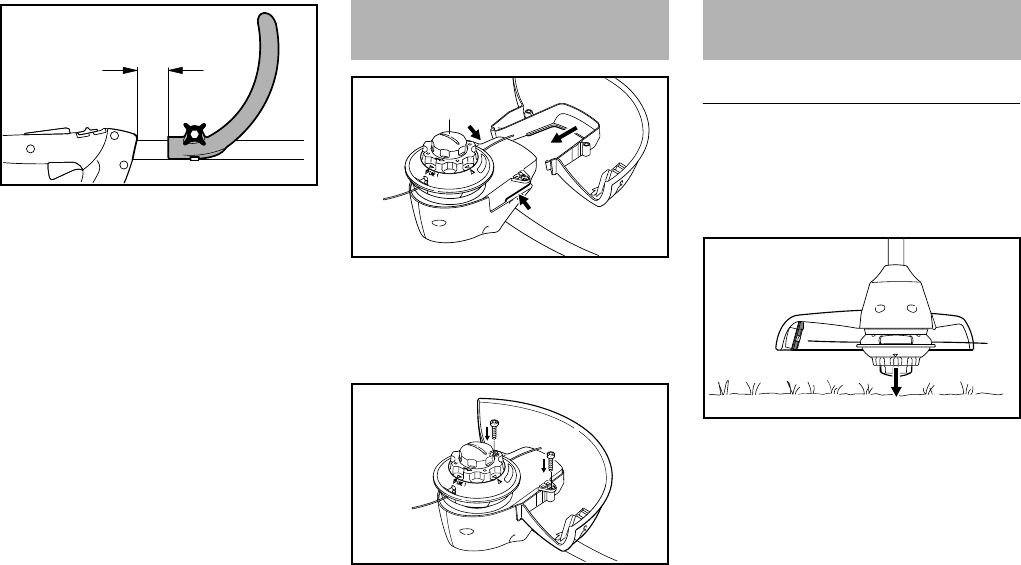

Keep the deflector adjusted properly at

all times (see chapter on "Mounting the

Deflector" of your instruction manual.)

Adjust the hand grip to suit your size

before starting work. The machine

should be properly balanced for proper

control and less fatigue in operation.

Check contacts in battery compartment

for foreign matter. Keep clean.

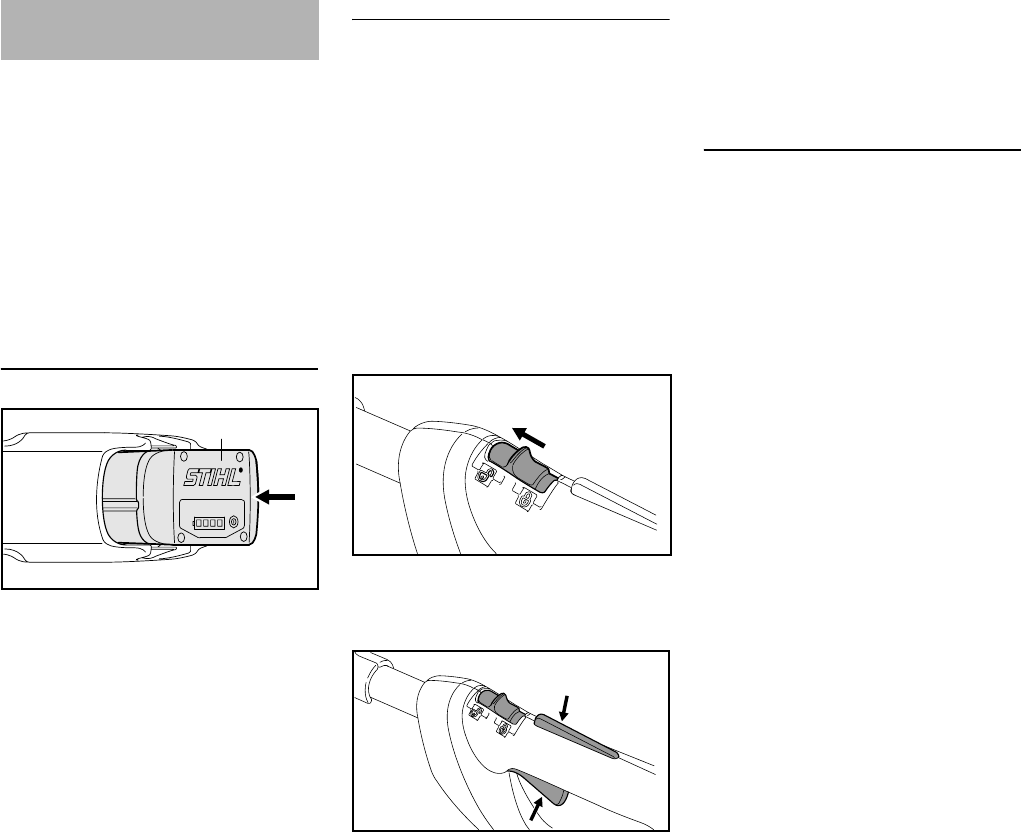

Fit the battery correctly – it must engage

audibly.

For specific starting instructions, see the

appropriate section of your instruction

manual.

During Operation

Holding and Controlling the Power

Tool

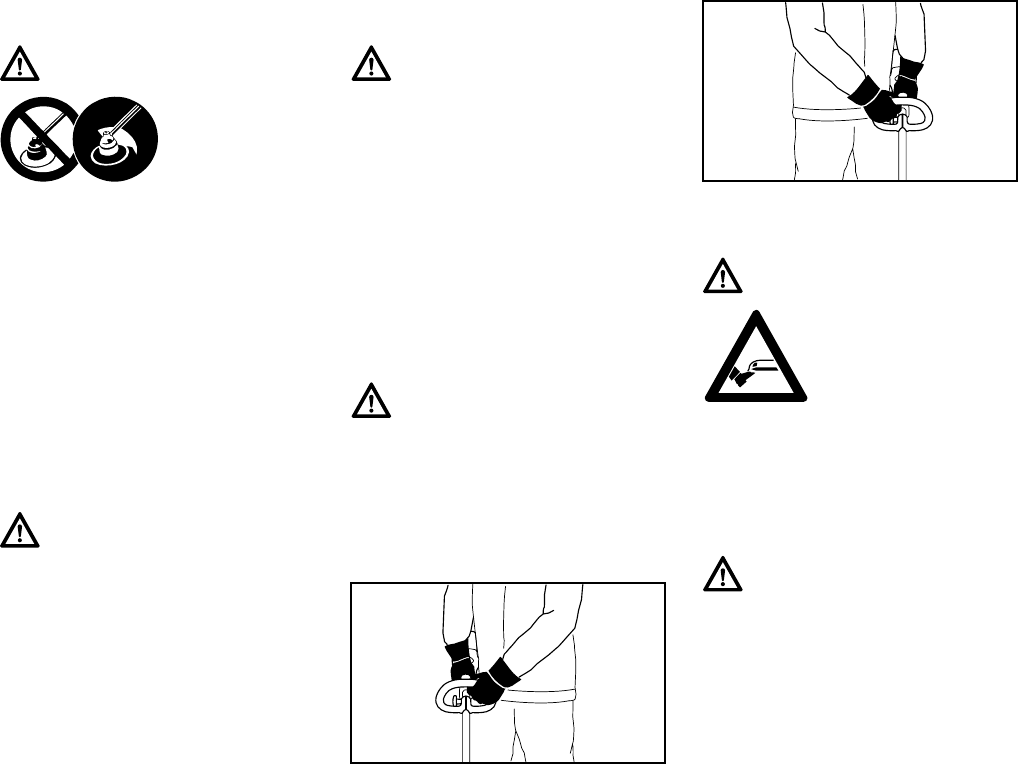

Always hold the unit firmly with both

hands on the handles while you are

working. Wrap your fingers and thumbs

around the handles.

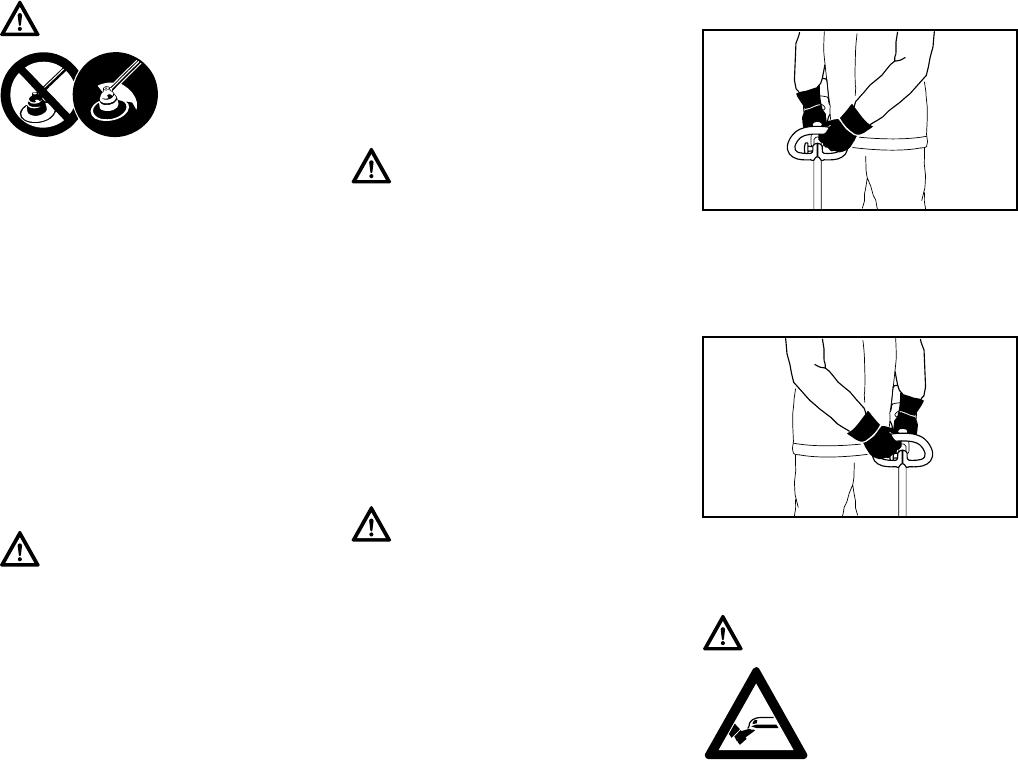

Right-Handers

Right hand on the control handle and left

hand on the loop handle.

Left-Handers

Left hand on the control handle and right

hand on the loop handle.

Warning!

To reduce the risk

of personal injury

to the operator

from line contact

and thrown

objects, make sure your unit is equipped

with the proper deflector and handle for

the type of cutting attachment being

used (see chapter on "Approved Combi-

nations of Cutting Attachment and

Deflector").

Warning!

The cutting attachment must be prop-

erly tightened and in safe operating

condition. Inspect for loose parts (nuts,

screws, etc.). Regularly check the con-

dition and tightness of the cutting

attachment – with the motor stopped,

retaining latch on ƒ and battery

removed! Replace damaged cutting

attachments before using the power

tool.

Warning!

Your power tool is a one-person

machine. Do not allow other persons in

the general work area, even when

starting.

Warning!

To reduce the risk of injury from loss of

control, never work on a ladder or on

any other insecure support. Never hold

the cutting attachment above waist

height.

3905BA001 KN

Warning!

Never attempt to operate

your power tool with one

hand. Loss of control of

the power tool resulting

in serious or fatal injury

may result. To reduce

the risk of cut injuries, keep hands and

feet away from the cutting attachment.

Never touch a moving cutting attach-

ment with your hand or any other part of

your body.

Warning!

Do not overreach. Keep proper footing

and balance at all times. Special care

must be taken in slippery conditions and

in difficult, overgrown terrain. Watch for

hidden obstacles such as tree stumps,

roots and ditches to avoid stumbling.

For better footing, clear away fallen

branches, scrub and cuttings. Be

extremely cautious when working on

slopes or uneven ground.

3905BA026 KN

FSA 65, FSA 85

English

Working Conditions

Operate your power tool only under

good visibility and daylight conditions

only. Work carefully.

Operating Instructions

To reduce the risk of eye and other injury

always wear proper eye protection (see

the chapter on "Proper Clothing") and

ensure that bystanders are at least

50 feet (15 m) away. To reduce the risk

of damage to property, also maintain this

distance from such objects as vehicles

or windows. Any coworkers who must be

in the restricted area should also wear

goggles or protective glasses.

Switch off the motor immediately if you

are approached.

Warning!

If the vegetation being cut or the sur-

rounding ground is coated with a

chemical substance (such as an active

pesticide or herbicide), read and follow

the instructions and warnings that

accompanied the substance at issue.

Warning!

Inhalation of certain dusts, especially

organic dusts such as mold or pollen,

can cause susceptible persons to have

an allergic or asthmatic reaction. Sub-

stantial or repeated inhalation of dust

and other airborne contaminants, in par-

ticular those with a smaller particle size,

may cause respiratory or other ill-

nesses. Control dust at the source

where possible. Use good work prac-

tices, such as operating the unit so that

the wind or operating process directs

any dust raised by the power tool away

from the operator. Follow the recom-

mendations of EPA / OSHA / NIOSH

and occupational and trade associa-

tions with respect to dust ("particulate

matter.") When the inhalation of dust

cannot be substantially controlled, i.e.,

kept at or near the ambient (back-

ground) level, the operator and any

bystanders should wear a respirator

approved by NIOSH / MSHA for the type

of dust encountered.

Warning!

In the event of an emergency, switch off

the motor immediately, move retaining

latch to ƒ and remove the battery.

Warning!

The cutting attachment

continues to rotate for a

short period after the trig-

ger switch is released

(flywheel effect.)

Warning!

The rotating cutting attachment may

fling foreign objects directly or by rico-

chet a great distance.

15m (50ft)

Never use metal

blades or rigid pol-

ymer blades on

this trimmer. Only

the provided cut-

ting attachment

with nylon line is

authorized.

Warning!

Before you start work,

examine the area for

stones, glass, fence wire,

metal, trash or other solid

objects. The cutting

attachment could throw

objects of this kind.

Warning!

This trimmer is normally to be used at

ground level with the cutting attachment

parallel to the ground. Use of a trimmer

above ground level or with the cutting

attachment perpendicular to the ground

may increase the risk of injury, since the

cutting attachment is more fully exposed

and the power tool may be more difficult

to control.

Warning!

During cutting, check the tightness and

the condition of the cutting attachment

at regular short intervals with the motor

and attachment stopped. If the behavior

of the attachment changes during use,

switch off the motor immediately, wait

until the cutting attachment stops, and

check the nut securing the attachment

for tightness and the attachment for

cracks, wear and damage.

FSA 65, FSA 85

English

Check the cutting attachment at regular

short intervals during operation, or

immediately if there is a noticeable

change in cutting behavior:

–Switch off the motor.

–Move retaining latch to ƒ.

–Remove the battery.

–Check condition and tightness, look

for cracks.

Do not leave the machine outdoors in

the rain.

Be particularly alert and cautious when

wearing hearing protection because

your ability to hear warnings (shouts,

alarms, etc.) is restricted.

USING THE CUTTING ATTACHMENT

For an illustration of the cutting

attachment and instructions on proper

mounting see the chapter on "Replacing

Nylon Line" in your instruction manual.

Mowing heads are to be used only on

trimmers equipped with a line-limiting

blade in the deflector in order to keep the

line at the proper length (see "Main

Parts" chapter in your instruction

manual.)

Do not use with mowing line longer than

the intended length. With a properly

mounted deflector, the built-in line-

limiting blade will automatically adjust

the line to its proper length.

Using the unit with an overly long nylon

cutting line increases the load on the

motor and reduces its operating speed.

This results in overheating and damage

to important components (e.g. polymer

housing components.)

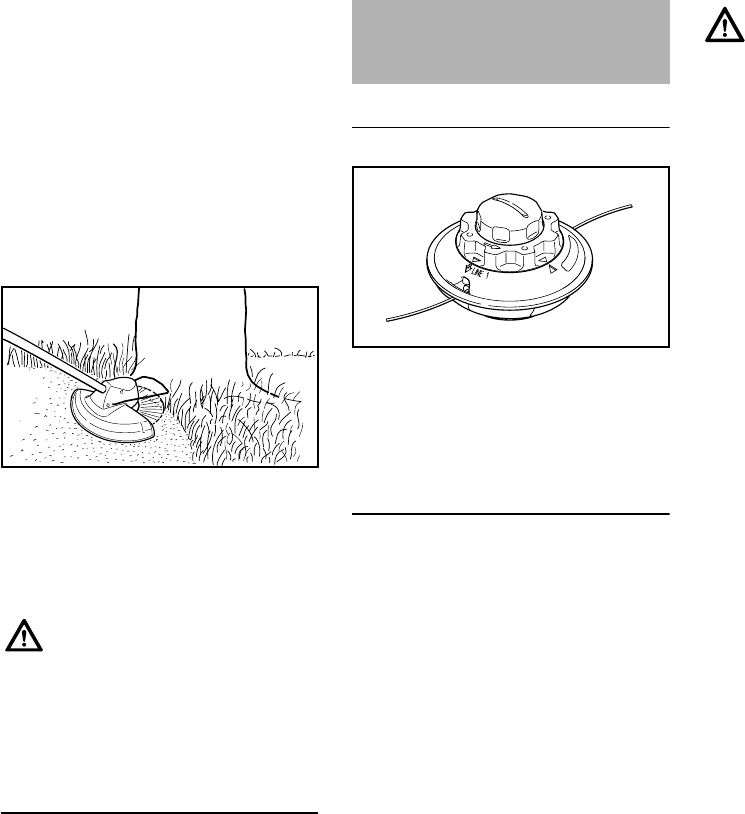

STIHL AutoCut mowing head

Nylon cutting cord advances

automatically when tapped against the

ground (TapAction).

After Finishing Work

Always clean dust and dirt off the power

tool – do not use any grease solvents for

this purpose.

Warning!

A loose head may vibrate, crack, break

or come off the trimmer, which may

result in serious or fatal injury. Make

sure that the cutting attachment is prop-

erly tightened. If the head loosens after

being properly tightened, stop work

immediately. The retaining nut may be

worn or damaged and should be

replaced. If the head continues to

loosen, see your STIHL dealer. Never

use a trimmer with a loose cutting

attachment.

Warning!

Replace a cracked, damaged or worn-

out head immediately, even if damage is

limited to superficial cracks. Such

attachments may shatter at high speed

and cause serious or fatal injury.

Warning!

If the head or deflector becomes

clogged or stuck, always switch off the

motor, remove the battery and make

sure the cutting attachment has stopped

before cleaning. Grass, weeds, etc.

should be cleaned from around the

head at regular intervals.

Warning!

To reduce the risk of unintentional rota-

tion of the cutting attachment and injury,

always switch off the motor, move

retaining latch to ƒ and remove the bat-

tery before replacing the cutting

attachment.

Danger!

Do not rely on the tool’s

insulation against electric

shock. To reduce the risk

of electrocution, never

operate this power tool in

the vicinity of any wires or

cables (power, etc.) which may be car-

rying electric current.

The drive motor is not

waterproof. Never work

with the power tool in the

rain or in wet or very

damp locations.

Warning!

To reduce the risk of serious injury,

never use wire or metal-reinforced line

or other material in place of the nylon

cutting lines. Pieces of wire could break

off and be thrown at high speed toward

the operator or bystanders.

FSA 65, FSA 85

English

MAINTENANCE, REPAIR AND

STORING

If you make a warranty claim for a

component which has not been

serviced or maintained properly or if

nonapproved replacement parts were

used, STIHL may deny coverage.

Strictly follow the maintenance and

repair instructions in the appropriate

section of your instruction manual.

Please also refer to the maintenance

chart in this manual. Tighten all nuts, bolts and screws after

each use.

Regularly check the electrical contacts

and ensure that the insulation of the

power cord and plug of the charger is in

good condition and shows no sign of

aging.

Electrical components, e.g. power cord

of charger, may only be repaired or

replaced by a qualified electrician.

Clean plastic components with a cloth.

Do not use aggressive detergents. They

may damage the plastic.

Do not spray the machine with water.

Do not clean your machine with a

pressure washer. The solid jet of water

may damage parts of the machine.

Keep the battery guides free from

foreign matter – clean as necessary.

Store the power tool in a dry, locked

location with the retaining latch on ƒ,

the battery removed and out of reach of

children.

Warning!

Use only identical STIHL replacement

parts for maintenance and repair. Use of

non-STIHL parts may cause serious or

fatal injury.

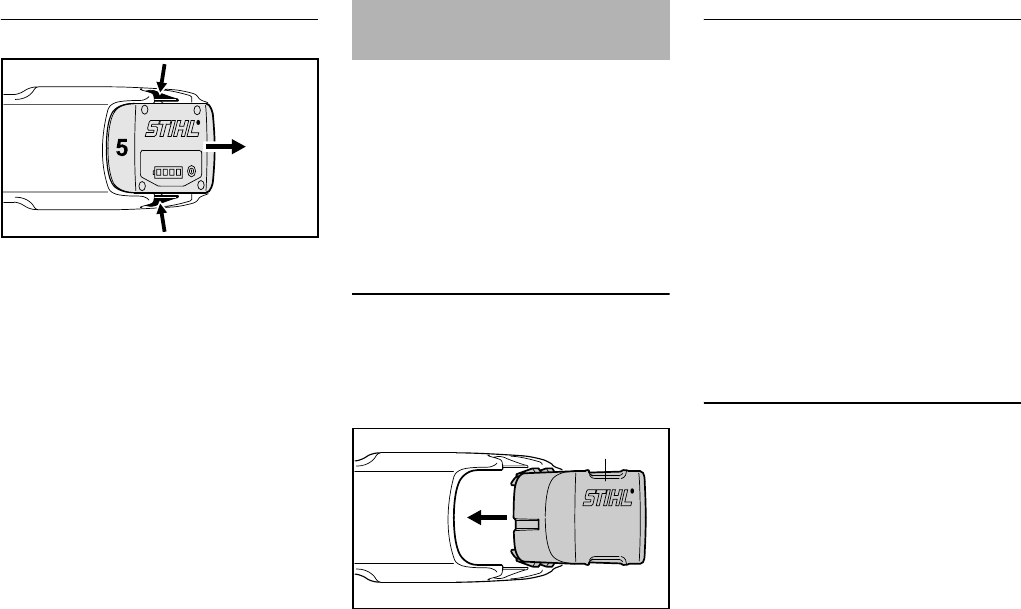

Always move retaining

latch to ƒ and remove

the battery from the

power tool before carry-

ing out any repairs or

maintenance work, such

as replacing the cutting

attachment. This avoids

the risk of the motor start-

ing unintentionally.

Warning!

Always switch off the motor, move

retaining latch to ƒ, remove the battery

and make sure that the cutting attach-

ment is stopped before doing any

maintenance or repair work or cleaning

the power tool. Do not attempt any

maintenance or repair work not

described in your instruction manual.

Have such work performed by your

STIHL servicing dealer only.

Warning!

Never repair damaged or broken heads.

This may cause parts of the cutting

attachment to come off and result in

serious or fatal injuries.

FSA 65, FSA 85

English

The power tool is operated with a

rechargeable battery. Use only STIHL

chargers to recharge the battery.

Data exchange

The power tool, battery and charger

communicate with each other. The

charger charges the battery and the

battery supplies the necessary power

only if data exchange functions properly.

For this reason you should operate your

power tool only with the approved STIHL

batteries and STIHL chargers.

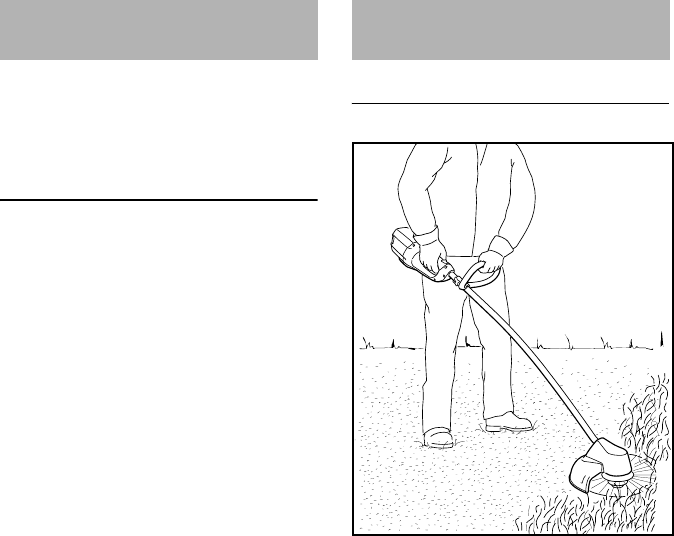

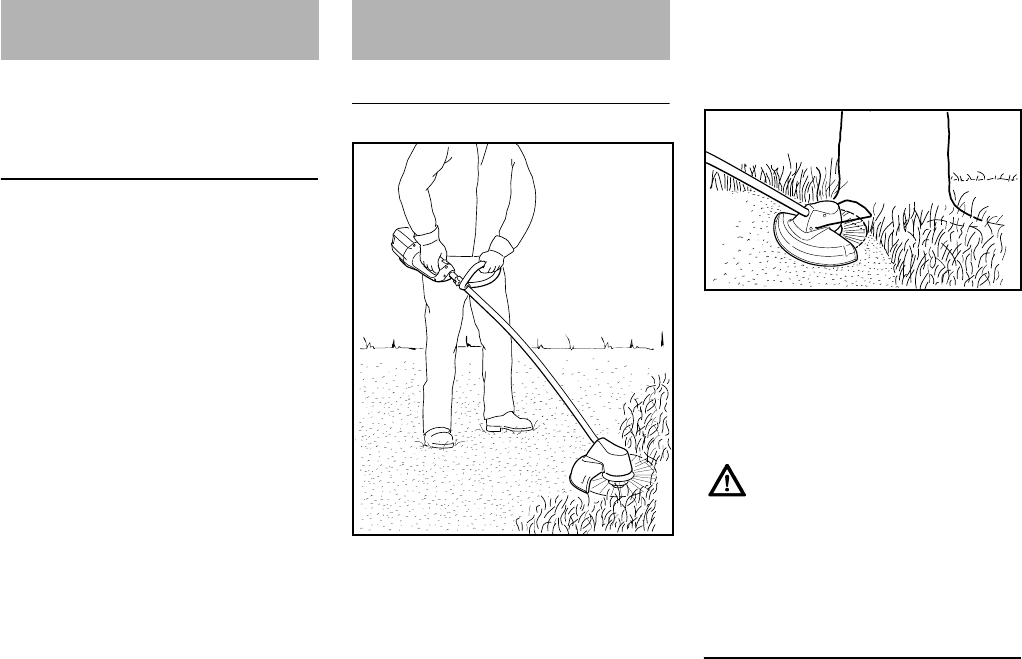

Mowing

NHold the unit with both hands – one

hand on the control handle – one

hand on the loop handle.

NStand upright – hold the power tool

in a relaxed position.

NMake sure the cutting attachment is

not touching the ground or any other

objects.

NSwing the trimmer back and forth in

an arc.

NThe cutting height is determined by

the distance of the mowing line from

the lawn surface.

NAvoid contact with fences, walls,

rocks, etc. since it will result in a

higher rate of wear.

Working with bump guard

The bump guard comes standard with

the FSA 85. It is available as a special

accessory for the FSA 65.

The bump guard (1)

–Limits the cutting range of the

mowing line

–reduces the risk of the rotating

mowing line causing damage (e.g.

tree bark)

Disposal

NDo not throw cuttings into the

garbage can – they can be

composted.

Description of Operation Using the Unit

3905BA002 KN

The mowing head may continue

to rotate briefly after you switch off

your power tool – wait for the

mowing head to come to a

standstill before adjusting the

bump guard – do not adjust it with

your foot.

3905BA003 KN

FSA 65, FSA 85

English

Cutting attachment

The trimmer comes from the factory with

the AutoCut C 4-2 mowing head already

fitted. For safety reasons no other

cutting attachments may be mounted to

the trimmer.

Deflector

The trimmer is supplied with a deflector.

Only this deflector may be mounted to

the trimmer – no other deflectors are

permitted. For further information see

"Mounting the Deflector".

Your new power tool comes with the

loop handle mounted on the shaft, but it

must be turned and lined up to suit your

requirements.

NLoosen the star knob (1) on the

handle.

NTurn the handle to the vertical

position.

Approved Combinations of

Cutting Attachment and

Deflector

3905BA004 KN

Warning!

Use only the provided deflector in order

to reduce the risk of injury from thrown

objects and contact with the cutting

attachment.

Make sure your unit is equipped with the

provided handle in order to reduce the

risk of injury from loss of control and

contact with the cutting attachment.

Do not use rigid polymer blades, metal

cutting attachments or circular saw

blades on this unit.

Only the provided mowing head may be

used.

Adjusting the Loop Handle

3905BA005 KN

3905BA006 KN

FSA 65, FSA 85

English

The loop handle can be adjusted to suit

the height and reach of the operator and

the application by changing

distance (A).

Recommendation: distance (A):

about 4.0 in

NSlide the handle to the required

position.

NTighten down the star knob so that

the handle cannot be rotated on the

shaft.

NPosition your trimmer so that the

mowing head (1) faces up.

The motor housing has guide slots

(arrows) to correctly locate the deflector.

NPush the deflector (2) into the guide

slots as far as stop.

NInsert the screws (3) and tighten

them down firmly.

Adjusting Nylon Line

NHold the rotating mowing head

above the ground – tap it on the

ground once – about 1.2 in. of fresh

line is advanced.

The blade (1) on the deflector (2) trims

surplus line to the correct length – avoid

tapping the mowing head more than

once at a time.

Line feed operates only if both lines still

have a minimum length of 1.0 in.

If the line is shorter than 1.0 in:

NSwitch off the trimmer.

NMove the retaining latch to ƒ and

remove the battery.

NTurn the trimmer on its back.

NPress down the cap on the spool as

far as stop.

NPull the ends of the lines out of the

spool.

If the spool is empty, see "Replacing

Nylon Line".

3905BA007 KN

Mounting the Deflector

3905BA008 KN

3905BA009 KN

Adjusting Nylon Line

3905BA010 KN

FSA 65, FSA 85

English

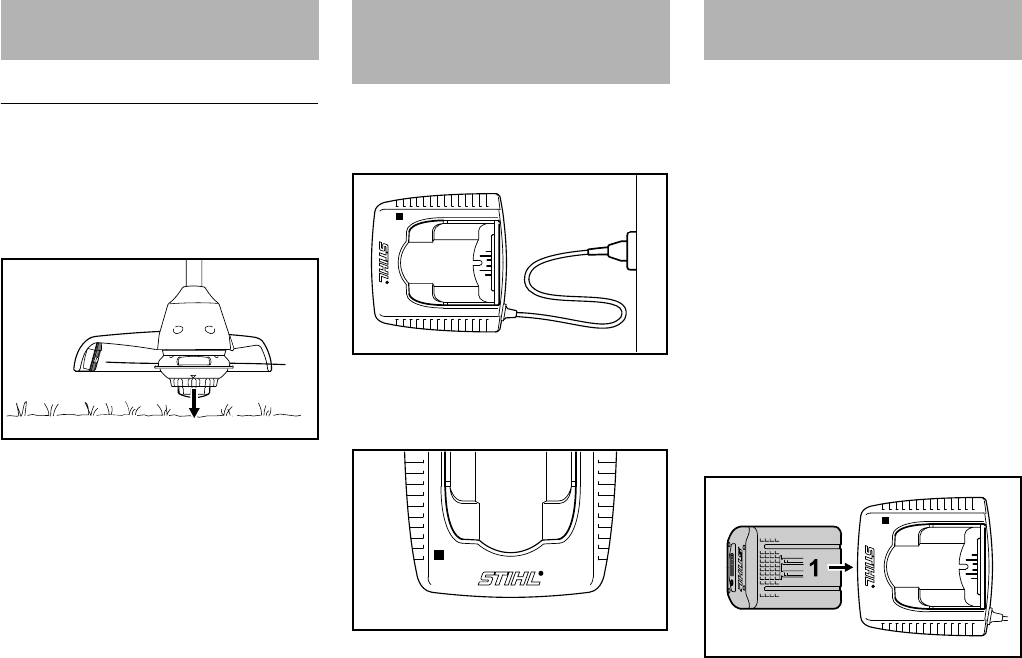

Mains voltage and operating voltage

must be the same.

NInsert the mains plug (1) in the wall

outlet (2).

A self test is performed after the charger

is connected to the power supply. During

this process the light emitting diode (1)

on the charger lights up green for about

1 second, then red and goes off again.

The battery is given a charge of about

30% before leaving the factory.

Recommendation: Fully charge the

battery before using your power tool for

the first time.

NConnect the charger to the power

supply – mains voltage and

operating voltage of the charger

must be the same – see

"Connecting Charger to Power

Supply".

Operate the charger only in enclosed

and dry rooms at ambient temperatures

between 41°F (5°C) and 104°F (40°C).

NPush the battery (1) into the

charger (2) until you feel noticeable

resistance – then push it as far as

stop.

The light emitting diode (3) on the

charger comes on when the battery is

inserted – see "Light Emitting Diodes

(LED) on Charger"

Charging begins as soon as the light

emitting diodes (4) on the battery light

up green – see "Light Emitting Diodes

(LED) on Battery".

The charge time is dependent on a

number of factors, including battery

condition, ambient temperature, etc.,

and may therefore vary from the charge

time in the "Specifications".

The battery becomes hot during

operation. If a hot battery is inserted in

the charger, it may be necessary to cool

it down before charging. The charging

process begins only after the battery has

cooled down. The time required for

cooling may prolong the charge time.

The battery and charger become warm

during the charging process.

AL 300 charger

This charger is equipped with a battery

cooling fan which is audible when it is

running.

Connecting Charger to

Power Supply

3901BA015 KN

3901BA019 KN

Charging the Battery

3901BA009 KN

3901BA014 KN

FSA 65, FSA 85

English

AL 100 charger

This charger waits for the battery to cool

down before starting the charging

process. The battery is cooled normally

by heat transfer to the ambient air.

End of charge

The charger switches itself off

automatically when the battery is fully

charged:

–Light emitting diodes on the battery

go off

–The light emitting diode on the

charger goes off

–The charger's fan is switched off (if

charger is so equipped)

Remove the charged battery from the

charger.

Four LEDs indicate the charge state of

the battery as well as any problems that

occur with the battery or the machine.

NPress button (1) to activate the

display – display switches off

automatically after 5 seconds

The LEDs can be green, red or flashing.

During charging

The LEDs indicate the progress of

charging by lighting up continuously or

flashing.

During charging, the current charging

capacity is indicated by a flashing green

LED.

When the charging process is

completed, the LEDs on the battery

switch off automatically.

If the LEDs on the battery are

continuously red or flash red – see "If the

red LEDs are continuously red / flash".

Light Emitting Diodes

(LED) on Battery

LED is continuously green.

LED flashes green.

LED is continuously red.

LED flashes red.

3901BA010 KN

3901BA016 KN

80 - 100 %

60 - 80 %

40 - 60 %

20 - 40 %

0 - 20 %

FSA 65, FSA 85

English

During work

The green LEDs indicate the charge

state by lighting up continuously or

flashing.

If the LEDs on the battery are

continuously red or flash red – see "If the

red LEDs are continuously red / flash".

If the red LEDs are continuously red /

flash

3901BA016 KN

80 - 100 %

60 - 80 %

40 - 60 %

20 - 40 %

0 - 20 %

1LED is continu-

ously red:

Battery is too hot

1) 2)/cold 1)

1) During charging: The charging

process starts automatically after

the battery has cooled down /

warmed up.

2) During work: Machine switches off

automatically – let the battery cool

off for a while, it may help to remove

the battery from the machine for

this.

4 LEDs flash red: Fault in battery 3)

3 LEDs are contin-

uously red:

Machine is too hot

– allow it to cool off

3 LEDs flash red: Fault in machine 4)

3901BA017 KN

3) Remove battery from the machine

and reinsert it. Turn on the machine

– if the LEDs still flash, the battery is

faulty and must be replaced.

4) Remove battery from the machine

and reinsert it. Turn on the machine

– if the LEDs still flash, the machine

is faulty and must be checked by a

servicing dealer – STIHL

recommends STIHL servicing

dealers.

FSA 65, FSA 85

English

The light emitting diode lights up green

or flashes red.

Green continuous light ...

... means the following:

The battery

–is being charged

–is too hot and must cool down

before it is charged

See also "Light Emitting Diodes (LED)

on Battery".

The green light emitting diode on the

charger goes off as soon as the battery

is fully charged.

Red flashing light ...

... means the following:

–No electrical contact between

battery and charger – remove and

refit the battery

–Faulty battery – see also "Light

Emitting Diodes (LED) on Battery".

–Charger faulty – have checked by a

servicing dealer. STIHL

recommends a STIHL servicing

dealer.

The battery is given a charge of about

30% before leaving the factory.

Recommendation: Fully charge the

battery before using your power tool for

the first time.

NIf necessary, remove the cover from

the battery compartment before

fitting the battery, i.e. depress both

locking tabs to unlock and remove

the cover.

Fitting the battery

NInsert the battery (1) in the power

tool – the battery slides into the

compartment – press it down

carefully until it snaps into position –

the battery must be flush with the

top of the housing.

Switching On

NMake sure you have a secure and

balanced footing.

NStand upright – hold the power tool

in a relaxed position.

Light Emitting Diodes

(LED) on Charger

3901BA019 KN

Switching On

3905BA011 KN

FSA 65, FSA 85

English

NMake sure the cutting attachment is

not touching the ground or any other

objects.

NHold the unit with both hands – one

hand on the control handle – one

hand on the loop handle.

NUnlock the power tool by moving the

retaining latch (2) to ‚.

NPush down the trigger switch

lockout (3) and depress the trigger

switch (4) and hold them in that

position.

The motor runs only if the retaining

latch (2) is on ‚ and the trigger switch

lockout (3) and trigger switch (4) are

operated simultaneously.

Trigger Switch

Motor speed can be controlled with the

trigger switch. Motor speed is increased

progressively by squeezing the trigger

switch (FSA 85 only).

NRelease the trigger switch

lockout (1) and the trigger

switch (2).

NMove the retaining latch (3) to ƒ –

the trigger switch (2) cannot be

operated – the power tool is locked

to prevent start-up.

Always remove the battery from the

power tool during work breaks and after

finishing work.

3905BA012 KN

3905BA013 KN

Switching Off

3905BA014 KN

3905BA015 KN

FSA 65, FSA 85

English

Removing the battery

NPress in both locking tabs (4) at the

same time to unlock the battery (5).

NTake the battery (5) out of the

housing.

When the power tool is not in use, shut it

off so that it does not endanger others.

Secure it against unauthorized use.

NMove the retaining latch to ƒ.

NRemove the battery.

NThoroughly clean the machine.

NStore the machine in a dry, high or

locked location – out of the reach of

children and other unauthorized

persons.

Cover for battery compartment

In some markets the machine comes

with a cover for the battery

compartment. It protects the battery

compartment from contamination.

NAfter finishing work, slide the

cover (1) home until it engages

audibly in position.

Storing the battery

NTake the battery out of the power

tool or the charger.

NStore in a dry, locked location. Keep

it out of the reach of children and

other unauthorized persons and

protected from contamination.

NDo not store spare batteries unused

– use in rotation.

To ensure maximum battery life:

NStore at a temperature between

50°F (10°C) and 68°F (20°C).

NStore with a charge of about 30%.

Storing the charger

NRemove the battery.

NDisconnect the plug from the wall

outlet.

NStore the charger in a dry, locked

location. Keep it out of the reach of

children and other unauthorized

persons and protected from

contamination.

3905BA016 KN

Storing the Machine

3905BA027 KN

FSA 65, FSA 85

English

STIHL AutoCut C 4-2

Always check the mowing head for signs

of wear before replacing the nylon line.

Preparations

NSwitch off the trimmer.

NMove the retaining latch to ƒ.

NRemove the battery

NPut the power tool on the ground

with the mowing head facing up.

Removing the mowing head and

remaining nylon line

In normal operation, the supply of nylon

line in the head is used up almost

completely.

NHold the mowing head steady and

rotate the cap (1) counterclockwise

until it can be removed.

NRemove the mowing head.

NPull the spool (2) out of the mowing

head (3) and remove the remaining

line.

Assembling the mowing head

NFit the empty spool in the mowing

head (3).

If the spring (4) has popped out:

NPush the spring into the spool (2) as

far as stop.

Replacing Nylon Line

If there are signs of serious wear,

replace the complete mowing

head.

3905BA017 KN

3905BA018 KN

FSA 65, FSA 85

English

Winding line onto spool

NUse green-coded nylon line with a

diameter of 0.08 in (2.0 mm).

NCut two 8 ft (2.5 m) lengths of nylon

line from the reel (special

accessory).

NRotate the spool (2)

counterclockwise until the two arrow

points are in alignment.

NPush the straight end of each line

through one sleeve (5) in the

mowing head (3) until you feel a

noticeable resistance – and then

continue pushing as far as stop.

NHold the mowing head steady.

NRotate the spool counterclockwise

until the shortest line is about 4 in

(10 cm) long.

NIf necessary, cut the longer line to a

length of about 4 in (10 cm).

The mowing head is now full.

Mounting the Mowing Head

NSlip the mowing head (6) over the

shaft (7) and engage hex recess (8)

on the external hexagon (9).

NTurn the spool (2) clockwise until

the two arrow heads line up –

secure the spool in this position.

NInsert the cap (1) in the spool (2),

press it down as far as stop and turn

it clockwise at the same time.

NTurn the cap (1) as far as stop and

tighten it down by hand.

3905BA019 KN

3905BA020 KN

3905BA021 KN

3905BA022 KN

FSA 65, FSA 85

English

Maintenance and Care

The following intervals apply to normal operating conditions only. If your daily work-

ing time is longer or operating conditions are difficult (very dusty work area, etc.),

shorten the specified intervals accordingly.

Move the retaining latch to ƒ before performing any work on the power tool.

before starting work

after finishing work or daily

weekly

monthly

every 12 months

if problem

if damaged

if required

Complete machine Visual inspection (condition) X

Clean X

Controls (retaining latch, trigger switch

lockout, trigger switch)

Check operation X

Clean XX

All accessible screws and nuts Retighten X

Battery Visual inspection XXX

Battery compartment Clean XX

Check operation (eject battery) X

Cutting attachment (mowing head)

Visual inspection X

Replace X

Check tightness X

Safety labels Replace X

FSA 65, FSA 85

English

1Battery Compartment

2Control Handle

3Trigger Switch Lockout

4Trigger Switch

5Retaining Latch

6Loop Handle

7Wing Screw

8Drive Tube

9Battery Locking Tabs

10 Battery

11 Light Emitting Diodes (LED) on

Battery

12 Push Button

13 Mowing Head

14 Line Limiting Blade

15 Deflector

16 Charger

17 Light Emiting Diode (LED) on

Charger

18 Power Supply Cord

#Serial Number

Main Parts

3905BA023 KN

11 13

FSA 65, FSA 85

English

Definitions

1. Battery Compartment

Accommodates the battery in the

unit.

2. Control Handle

The handle of the trimmer held by

the rear hand.

3. Trigger Switch Lockout

Must be depressed before the

trigger switch can be activated.

4. Trigger Switch

Switches the motor on and off and

controls the speed of the motor.

5. Retaining Latch

Locks or unlocks the trigger switch.

6. Loop Handle

For easy control of machine during

cutting work.

7. Wing Screw

Locks loop handle in selected

position.

8. Drive Tube

Encloses and protects the cables

between the motor and control

handle.

9. Battery Locking Tabs

Secure the battery in the unit.

10. Battery

Supplies the motor with electrical

power.

11. Light Emitting Diodes (LED) on

Battery

Indicate the state of charge and

operating condition of the battery.

12. Push Button

For activating light emitting diodes

(LED) on battery.

13. Mowing Head

The cutting attachment for cutting

grass and similar material.

14. Line Limiting Blade

Metal blade on the deflector which

keeps the line of the mowing head

at the proper length.

15. Deflector

Designed to reduce the risk of injury

from foreign objects flung

backwards toward the operator by

the cutting attachment and from

contact with the cutting attachment.

16. Charger

Charges the battery.

17. Light Emitting Diode (LED) on

Charger

Indicates charger operating mode

and certain problems.

18. Power Supply Cord

Supplies electric current to charger.

Battery

The power tool can be operated with

STIHL type AP batteries.

Power tool running time depends on the

stored energy of the battery (e.g. 80 Wh

with AP 80 or 160 Wh with AP 160).

Charger

Specifications

Type: Lithium-Ion

AL 100

Mains voltage: 120 V

Rated current: 1.3 A

Frequency: 60 Hz

Power consumption: 75 W

Charging current: 1.6 A

Insulation: II, E (double

insulated)

AL 300

Mains voltage: 120 V

Rated current: 4.7 A

Frequency: 60 Hz

Power consumption: 330 W

Charging current: 6.5 A

Insulation: II, E (double

insulated)

FSA 65, FSA 85

English

Charging Times

Cutting Attachment

Length

Weight

Transport

STIHL batteries fulfill the requirements

stated in UN-Manual

ST/SG/AC.10/11/Rev.5 Part III,

Subsection 38.3.

The user can transport STIHL batteries

by road transport to the place where the

machine is to be used without additional

requirements.

Observe national regulations for air or

sea transport.

Contact your STIHL dealer for

information regarding special

accessories that may be available for

your product.

AL 100

with AP 80:

– up to 80% capacity: 70 min

– up to 100% capacity: 100 min

with AP 160:

– up to 80% capacity: 150 min

– up to 100% capacity: 165 min

AL 300

with AP 80:

– up to 80% capacity: 25 min

– up to 100% capacity: 50 min

with AP 160:

– up to 80% capacity: 35 min

– up to 100% capacity: 60 min

Cutting swath:

– FSA 65: 11.8 in.

(300 mm)

– FSA 85: 13.8 in.

(350 mm)

FSA 65: 60 in.

(1530 mm)

FSA 85: 65 in.

(1650 mm)

without battery, with cutting attachment

and deflector

FSA 65: 6.0 lbs

(2.7 kg)

FSA 85: 6.2 lbs

(2.8 kg)

Special Accessories

FSA 65, FSA 85

English

Troubleshooting

Always remove the battery before carrying out any work on the power tool.

Condition Cause Remedy

Machine does not run when switched on

No electrical contact between power tool

and battery

Remove battery, check contacts and refit

battery

Battery discharged

(1 light emitting diode on battery flashes

green)

Charge the battery

Battery too hot / too cold

(1 light emitting diode on battery glows

red)

Allow battery to cool down / Warm up

battery slowly at a temperature of 60°F

to 70°F (15°C–20°C).

Fault in battery

(4 light emitting diodes on battery flash

red)

Take the battery out of the power tool

and refit it. Switch on the power tool – if

the light emitting diodes still flash, the

battery is faulty and must be replaced.

Power tool too hot

(3 light emitting diodes on battery glow

red)

Allow power tool to cool down

Fault in power tool

(3 light emitting diodes on battery flash

red)

Take the battery out of the power tool

and refit it. Switch on the power tool – if

the light emitting diodes still flash, the

power tool is faulty and must be checked

by a servicing dealer 1).

Moisture in power tool and/or battery Allow power tool/battery to dry

Power tool cuts out during operation

Battery or power tool circuitry too hot Take the battery out of the power tool;

allow the battery and power tool to cool

down

Electrical malfunction Remove the battery and refit it again

FSA 65, FSA 85

English

Running time is too short

Battery is not fully charged Charge the battery

Using unsuitable nylon line Replace nylon line

Life of battery has been reached or

exceeded

Check battery1) and replace

Battery jams when being inserted in power

tool / charger

Guides / contacts dirty Carefully clean the guides / contacts

Battery is not being charged even though the

light emitting diode on the charger glows

green

Battery too hot / too cold

(1 light emitting diode on battery glows

red)

Allow battery to cool down / Warm up

battery slowly at a temperature of 60°F

to 70°F (15°C–20°C).

Operate the charger only in enclosed

and dry rooms at ambient temperatures

between 40°F (5°C) and 105°F (5°C–

40°C).

Light emitting diode on charger flashes red

No electrical contact between charger

and battery

Remove the battery and refit it again

Fault in battery

(4 light emitting diodes on battery flash

red for about 5 seconds)

Take the battery out of the power tool

and refit it. Switch on the power tool – if

the light emitting diodes still flash, the

battery is faulty and must be replaced.

Fault in charger Have charger checked by servicing

dealer1)

1) STIHL recommends a STIHL servicing dealer.

Always remove the battery before carrying out any work on the power tool.

Condition Cause Remedy

FSA 65, FSA 85

English

Users of this unit should carry out only

the maintenance operations described

in this manual. Other repair work may be

performed only by authorized STIHL

service shops.

Warranty claims following repairs can be

accepted only if the repair has been

performed by an authorized STIHL

servicing dealer using original STIHL

replacement parts.

Original STIHL parts can be identified by

the STIHL part number, the {

logo and, in some cases, by the STIHL

parts symbol K. The symbol may

appear alone on small parts.

Battery Recycling Information

STIHL is committed to the development

of products that are environmentally

responsible. This commitment does not

stop when the product leaves the STIHL

dealer. STIHL has partnered with the

RBRC (Rechargeable Battery Recycling

Corporation) to promote the collection

and recycling of spent STIHL lithium ion

batteries in the United States and

Canada. The RBRC seal can be found

on every STIHL rechargeable battery

and indicates that STIHL has prepaid for

recycling the battery. The seal has a toll

free phone number (1-800-822-8837)

that connects you to information on

battery recycling locations and

information on battery disposal bans or

restrictions in your area. You can also

return your spent battery to any STIHL

authorized servicing dealer for recycling

free of charge.

Observe all country-specific waste

disposal rules and regulations.

Electrical appliances must not be thrown

in the garbage can. Take the machine,

accessories and packaging to an

approved disposal site for environment-

friendly recycling.

Contact your STIHL servicing dealer for

the latest informaton on waste disposal.

Maintenance and Repairs Battery Recycling Disposal

264BA050 KN

FSA 65, FSA 85

English

STIHL Registered Trademarks

STIHL®

{

The color combination orange-grey

(U.S. Registrations #2,821,860;

#3,010,057, #3,010,058, #3,400,477;

and #3,400,476)

4-MIX®

AUTOCUT®

EASYSTART®

FARM BOSS®

OILOMATIC®

STIHL Cutquik®

STIHL DUROMATIC®

STIHL Quickstop®

STIHL ROLLOMATIC®

STIHL WOOD BOSS®

TIMBERSPORTS®

YARD BOSS®

Some of STIHL’s Common Law

Trademarks

BioPlus™

Easy2Start™

EasySpool™

ElastoStart™

Ematic™ / Stihl-E-Matic™

FixCut™

HT Plus™

IntelliCarb™

Master Control Lever™

Micro™

Pro Mark™

Quad Power™

Quiet Line™

STIHL M-Tronic™

STIHL Compact™

STIHL HomeScaper Series™

STIHL Interchangeable Attachment

Series™

STIHL Magnum™ / Stihl-Magnum™

STIHL MiniBoss™

STIHL MotoPlus 4™

STIHL Multi-Cut HomeScaper Series™

STIHL OUTFITTERS™

STIHL PICCO™

STIHL PolyCut™

STIHL PowerSweep™

STIHL Precision Series™

STIHL Protech™

STIHL RAPID™

STIHL SuperCut™

STIHL Territory™

TapAction™

TrimCut™

This listing of trademarks is subject to

change.

Any unauthorized use of these

trademarks without the express written

consent of

ANDREAS STIHL AG & Co. KG,

Waiblingen is strictly prohibited.

Trademarks

FSA 65, FSA 85

English

STIHL Inc.

536 Viking Drive

P.O. Box 2015

Virginia Beach

VA 23452-2015

Addresses

FSA 65, FSA 85

English

Manual de instrucciones originalImpreso en papel libre de cloro.

Las tintas contienen aceites vegetales, el papel es reciclable.

0458-284-8621-A. M8.L10.FST.

0000003591_002_EA

FSA 65, FSA 85

español / EE.UU

{

Contenido

Permita que solamente las personas

que comprenden la materia tratada en

este manual manejen su motoguadaña.

Para obtener el rendimiento y

satisfacción máximos de la

motoguadaña STIHL, es importante que

lea, obedezca y comprenda las

precauciones de seguridad y las

instrucciones de uso y mantenimiento

dadas en los capítulos "Instrucciones

importantes de seguridad" y

"Precauciones de seguridad y técnicas

de uso", antes de usar la motoguadaña.

Para obtener información adicional,

visite www.stihlusa.com.

Comuníquese con su representante de

STIHL o el distribuidor de STIHL para su

zona si no se entiende alguna de las

instrucciones dadas en el presente

manual.

Asegúrese que su máquina esté

equipada con el deflector y mango

adecuados para el tipo de accesorio de

corte que se está utilizando. Siempre

protéjase adecuadamente los ojos.

Acerca de este manual de

instrucciones 34

Instrucciones importantes de

seguridad 34

Medidas de seguridad y técnicas

de manejo 35

Descripción del funcionamiento 45

Uso 45

Combinaciones aprobadas de

accesorio de corte y deflector 46

Ajuste del mango tórico 47

Montaje del deflector 47

Ajuste del hilo de nilón 48

Conexión del cargador al

suministro de energía eléctrica 48

Carga de la batería 48

Diodos fotoemisores (LED) de la

batería 49

Diodos fotoemisores (LED) del

cargador 51

Encendido de la máquina 52

Apagado de la máquina 53

Almacenamiento de la máquina 53

Sustitución del hilo de nilón 54

Información para mantenimiento 57

Componentes importantes 58

Especificaciones 59

Accesorios especiales 60

Localización de averías 61

Información de reparación 63

Reciclado de las baterías 63

Desecho 63

Marcas comerciales 64

Direcciones 65

Advertencia!

Dado que la motoguadaña es una

herramienta de corte motorizada de

gran velocidad impulsada por baterías,

es necesario tomar medidas especiales

de seguridad para reducir el riesgo de

lesiones. El uso descuidado o inade-

cuado puede causar lesiones graves e

incluso mortales.

FSA 65, FSA 85

español / EE.UU

Pictogramas

Todos los pictogramas que se

encuentran fijados o grabados en la

máquina se muestran y explican en este

manual.

Símbolos en el texto

Muchas de las instrucciones de uso y

seguridad vienen acompañadas de

ilustraciones.

Los pasos individuales o

procedimientos descritos en el manual

pueden estar señalados en diferentes

maneras:

NSe usa un punto para denotar un

paso o procedimiento.

Una descripción de un paso o

procedimiento que se refiere

directamente a una ilustración puede

contener números de referencia que

aparecen en la ilustración. Ejemplo:

NSuelte el tornillo (1).

NPalanca (2) ...

Además de las instrucciones de uso, en

este manual pueden encontrarse

párrafos a los que usted debe prestar

atención especial. Tales párrafos están

marcados con los símbolos y las

palabras identificadoras que se

describen a continuación.

Mejoramientos técnicos

La filosofía de STIHL es mejorar

continuamente todos sus productos.

Como resultado de ello, periódicamente

se introducen cambios de diseño y

mejoras. Por lo tanto, es posible que

algunos cambios, modificaciones y

mejoras no se describen en este

manual. Si las características de

funcionamiento o la apariencia de su

máquina difieren de las descritas en

este manual, comuníquese con el

concesionario STIHL para obtener la

ayuda que requiera.

1. Evite los entornos peligrosos –

No utilice las motoguadañas en

lugares húmedos ni mojados.

2. No las use bajo la lluvia.

3. Mantenga alejados a los niños –

Las demás personas deben

mantenerse alejadas de la zona de

trabajo.

4. Use vestimenta apropiada –

No utilice ropa suelta ni artículos de

joyería. Estos pueden ser

atrapados por las piezas en

movimiento. Se recomienda usar

guantes de caucho y calzado de

seguridad al trabajar a la

intemperie. Utilice medidas de

protección para sujetar el pelo

largo.

5. Use gafas de seguridad –

Siempre utilice una máscara contra

polvo si se trabaja en un lugar

polvoriento.

6. Utilice la herramienta correcta –

No utilice la herramienta para

ninguna tarea distinta de aquellas

para las cuales fue diseñada.

Acerca de este manual de

instrucciones

¡Peligro!

Indica un riesgo inminente de lesiones

graves o mortales.

Advertencia!

Identifica una situación de peligro que,

al no evitarse, puede resultar en lesio-

nes graves o mortales.

¡Precaución!

Indica el riesgo de daños a la propie-

dad, incluyendo a la máquina o sus

componentes.

Instrucciones importantes

de seguridad

Advertencia!

Para reducir el riesgo de incendios, cho-

ques eléctricos y lesiones personales,

siempre siga las precauciones de segu-

ridad básicas al usar motoguadañas

eléctricas:

LEA TODAS LAS INSTRUCCIONES

FSA 65, FSA 85

español / EE.UU

7. Evite los arranques inesperados –

No transporte la motoguadaña con

la batería conectada. Compruebe

que el gatillo no esté oprimido

cuando se inserta la batería.

8. No fuerce la motoguadaña –

Funciona mejor y con menos riesgo

de lesiones si se usa al ritmo para el

cual fue diseñado.

9. No trate de llegar más lejos de lo

debido –

Mantenga los pies bien apoyados y

equilibrados en todo momento.

10. Permanezca alerta –

Preste atención a su trabajo. Use

buen criterio. No maneje la

motoguadaña cuando está

cansado.

11. Guarde la motoguadaña bajo techo

–

Cuando no la utilice, guarde la

motoguadaña bajo techo, en un

lugar seco, elevado y bajo llave, sin

la batería, con el pestillo de

retención en la posición ƒ y fuera

del alcance de los niños.

12. Mantenga la motoguadaña con

esmero –

Mantenga el accesorio de corte

limpio para obtener el mejor

rendimiento y reducir el riesgo de

lesiones. Al sustituir accesorios,

aténgase a las instrucciones del

caso.. Mantenga los mangos secos,

limpios y sin aceite ni grasa.

13. Revise las piezas dañadas –

Antes de seguir usando la

motoguadaña, revise

minuciosamente su protector u

otras piezas que se hayan dañado

para verificar que funcionarán

correctamente y cumplirán su

función. Compruebe la alineación

de las piezas móviles y si éstas

tienen agarrotamiento, si hay

piezas rotas, el montaje de las

piezas y toda condición que pueda

afectar su funcionamiento. Si un

protector u otra pieza tiene daños,

deberá ser sustituido o reparado

por un taller de servicio autorizado,

salvo indicación contraria en este

manual.

14. Mantenga los protectores en su

lugar y en buenas condiciones.

15. Mantenga las manos y los pies

alejados de la zona de corte y del

accesorio de corte

16. Repuestos –

Al darle mantenimiento a la

máquina, utilice únicamente

repuestos STIHL genuinos.

GUARDE ESTAS INSTRUCCIONES

Los términos empleados en este manual

para designar la herramienta

motorizada variarán de acuerdo con los

tipos de accesorios de corte que pueden

instalarse en la misma. El término

"motoguadaña" se usa para describir a

una máquina FSA provista con una

cabeza segadora con hilo de nilón.

Medidas de seguridad y

técnicas de manejo

Debido a que esta moto-

guadaña es una

herramienta de corte de

alta velocidad y es impul-

sada por batería, es

necesario tomar precau-

ciones especiales para

reducir el riesgo de sufrir

lesiones personales.

Es importante que usted

lea, comprenda bien y

respete las siguientes

advertencias y medidas

de seguridad. Lea el

manual de instrucciones

y las precauciones de

seguridad periódica-

mente. El uso

descuidado o inadecuado

puede causar lesiones

graves o incluso

mortales.

FSA 65, FSA 85

español / EE.UU

Pida a su concesionario STIHL que le

enseñe el manejo de la herramienta

motorizada. Respete todas las

disposiciones, reglamentos y normas de

seguridad locales del caso.

Es posible que el uso de herramientas

motorizadas que producen ruido esté

restringido a determinados horarios por

reglamentos nacionales y locales.

Use la motoguadaña equipada con el

accesorio de corte apropiado

únicamente para cortar pasto y

materiales similares.

Las medidas de seguridad y avisos

contenidos en este manual se refieren al

uso de todas las motoguadañas de

STIHL. Los distintos modelos pueden

contar con piezas y controles diferentes.

Vea la sección correspondiente de su

manual de instrucciones para tener una

descripción de los controles y la función

de los componentes de su modelo.

Siempre retire la batería y mueva el

pestillo de retención a la posición ƒ

antes de trasladar o guardar la

herramienta motorizada o realizar

alguna tarea sobre ésta. Esto evita el

riesgo de que el motor arranque

inesperadamente.

STIHL recomienda el uso de piezas de

repuesto originales de STIHL. Éstas han

sido diseñadas específicamente para

usar con su modelo y satisfacen sus

necesidades de rendimiento.

El uso seguro de una motoguadaña

atañe a

1. el operador

2. la herramienta motorizada

3. el uso de la herramienta

motorizada.

Advertencia!

Tal como se explicará a continuación en

estas Medidas de seguridad, para redu-

cir el riesgo de lesiones personales,

asegúrese que su máquina esté equi-

pada con el mango y deflector

adecuados para el tipo de accesorio de

corte que se está utilizando. Utilice

exclusivamente los accesorios de corte

autorizados específicamente por STIHL

para usar en su modelo FSA. Para

reducir el riesgo de lesiones personales

graves o la muerte debido a la pérdida

del control, nunca intente usar una

cuchilla metálica ni una cuchilla de polí-

mero rígida.

Advertencia!

No preste ni alquile nunca su herra-

mienta motorizada sin entregar el

manual de instrucciones. Asegúrese

que todas las personas que utilicen la

máquina lean y comprendan la informa-

ción contenida en este manual.

Advertencia!

El uso de esta máquina puede ser peli-

groso. Si el hilo giratorio llega a entrar

en contacto con su cuerpo, podría oca-

sionarle una cortadura. Cuando choca

con algún objeto extraño sólido tal como

rocas o pedazos de metal, puede arro-

jarlo directamente o por rebote en

dirección de personas que se encuen-

tren en la cercanía o del operador. El

chocar contra este tipo de objetos

puede dañar el accesorio de corte. Los

objetos lanzados, incluso las cabezas

rotas, pueden provocar lesiones graves

o mortales al operador o a personas

que se encuentren en su proximidad.

Advertencia!

No debe usarse para ningún otro propó-

sito ya que el uso indebido puede

resultar en lesiones personales o daños

a la propiedad, incluso daños de la

máquina.

Advertencia!

Nunca se debe permitir a los niños que

usen esta herramienta motorizada. No

se debe permitir la proximidad de otros,

especialmente niños y animales, donde

se esté utilizando la máquina.

Advertencia!

Para reducir el riesgo de ocasionar

lesiones a las personas en la cercanía y

daños a la propiedad, nunca deje la

herramienta motorizada en marcha

desatendida. Cuando no está en uso

(por ejemplo durante el descanso), apá-

guela y asegúrese de que las personas

no autorizadas no puedan usarla. Para

ello, mueva el pestillo de retención a la

posición ƒ y extraiga la batería de la

herramienta motorizada.

FSA 65, FSA 85

español / EE.UU

EL OPERADOR

Condición física

Usted debe estar en buenas

condiciones físicas y psíquicas y no

encontrarse bajo la influencia de

ninguna sustancia (drogas, alcohol,

etc.) que le pueda restar visibilidad,

destreza o juicio. No maneje esta

máquina cuando está fatigado.

Vestimenta adecuada

El deflector provisto con su herramienta

motorizada no siempre protege al

operador contra todos los objetos

extraños (gravilla, vidrio, alambre, etc.)

arrojados por el accesorio de corte

giratorio. Los objetos arrojados o

lanzados por el accesorio también

pueden rebotar y golpear al operador.

Evite el uso de chaquetas sueltas,

bufandas, corbatas, joyas, pantalones

acampanados o con vueltas, pelo largo

suelto o cualquier cosa que pueda

engancharse en las ramas, matorrales o

piezas en movimiento de la máquina.

Sujétese el pelo de modo que quede

sobre los hombros.

LA HERRAMIENTA MOTORIZADA

Para las ilustraciones y definiciones de

los componentes de la herramienta

motorizada, vea el capítulo sobre

"Piezas principales".

Si la herramienta motorizada

experimenta cargas excesivas para las

cuales no fue diseñada (por ejemplo,

impactos severos o una caída), siempre

asegúrese de que la máquina esté en

buenas condiciones antes de seguir con

el trabajo – vea también "Antes de

empezar a trabajar". Compruebe que

los dispositivos de seguridad funcionen

Advertencia!

Esté alerta. Si se cansa, tómese un des-

canso. El cansancio puede provocar

una pérdida del control. El uso de cual-

quier herramienta motorizada es

fatigoso. Si usted padece de alguna

dolencia que pueda ser agravada por la

fatiga, consulte a su médico antes de

utilizar esta máquina.

Advertencia!

Para reducir el riesgo de lesiones el

operador debe usar el equipo protector

adecuado.

Advertencia!

Para reducir el riesgo de

lesionarse los ojos,

nunca maneje la herra-

mienta motorizada si no

tiene puestas gafas o

anteojos de seguridad

bien ajustados con una protección ade-

cuada en las partes superior y laterales

que satisfagan la norma ANSI Z 87.1 (o

la norma nacional correspondiente).

Para reducir el riesgo de lesionarse la

cara, STIHL recomienda usar también

una careta o protector facial adecuado

sobre las gafas o anteojos de

seguridad.

La ropa debe ser de con-

fección fuerte y ajustada,

pero permitir la completa

libertad de movimiento.

Use pantalones largos

hechos de un material

grueso para protegerse

las piernas. No vista pan-

talones cortos.

Es muy importante tener

una buena superficie de

apoyo para los pies. Pón-

gase botas gruesas con

suela antideslizante.

Nunca use sandalias,

ojotas ni ande descalzo.

Siempre use guantes al

usar la máquina. Los

guantes gruesos y anti-

deslizantes mejoran el

manejo y ayudan a prote-

ger las manos.

Advertencia!

Nunca modifique, de ninguna manera,

esta herramienta motorizada. Utilice

únicamente los accesorios y repuestos

suministrados por STIHL y expresa-

mente autorizados por STIHL para

usarse con el modelo específico de

STIHL. Si bien es posible conectar a la

herramienta motorizada de STIHL cier-

tos accesorios no autorizados, su uso

puede ser, en la práctica, extremada-

mente peligroso. Para los accesorios de

corte autorizados por STIHL para su

unidad, consulte el capítulo "Combina-

ciones aprobadas de accesorio de corte

y deflector", en el manual de instruccio-

nes o en el catálogo STIHL "Accesorios

de corte, piezas y accesorios".

FSA 65, FSA 85

español / EE.UU

correctamente. No utilice la herramienta

motorizada si están dañados. En caso

de dudas, pida al concesionario de

servicio de STIHL que revise la

máquina.

Batería

No la coloque sobre o cerca del fuego,

estufas u otros sitios con altas

temperaturas. No la exponga a la luz

solar directa ni la guarde dentro de un

vehículo en climas calurosos. De lo

contrario, la batería puede generar

calor, reventarse o incendiarse.

Además, puede disminuir su

rendimiento y su vida útil.

En caso de incendio: Manténgase

alejado de los vapores y los gases,

teniendo en cuenta la dirección del

viento. Si es posible hacerlo sin

exponerse a ningún riesgo, retire la

batería de las inmediaciones del

incendio. En principio, es posible enfriar

la batería o extinguir un incendio con

agua. Es preferible extinguir los

incendios con un extinguidor universal

con agente químico seco. Para

cualquier tipo de incendio, evacue el

área y extinga el fuego desde una

distancia segura. Una vez apagado,

controle la zona (vigilancia contra

incendios) hasta que la batería se haya

enfriado lo suficiente para actuar en

caso de que el fuego vuelva a

encenderse. Restrinja el acceso al área

hasta terminar de limpiar. No toque la

batería quemada ni ningún líquido

derramado. Use un absorbente inerte

para absorber los líquidos derramadas.

Cargue la batería antes de utilizarla.

Suspenda su uso si mientras la usa, la

carga o la guarda, emana un olor poco

habitual, está caliente al tacto o tiene un

aspecto anormal.

Advertencia!

Riesgo de incendio,

explosión y/o quemadu-

ras, inclusive aquellas

provocadas por agentes

químicos. No desarme la

batería, la golpeen, la

caliente por encima de los 100 °C

(212 °F) ni la exponga al fuego o a un

incinerador. Nunca la exponga a micro-

ondas o altas presiones.

Utilice y guarde la batería

únicamente a una tempe-

ratura entre 10 °C (14 °F)

y no más de + 50 °C

(122 °F). Proteja la bate-

ría de la luz solar directa.

Advertencia!

Utilice baterías STIHL sólo con herra-

mientas motorizadas STIHL y cárguelas

únicamente con cargadores STIHL.

Reemplácelas solamente por baterías

AP de STIHL. Use sólo baterías recar-

gables STIHL originales.

Protéjala de la lluvia – no

la sumerja en líquidos.

Advertencia!

No abra, arroje, golpee ni dañe la bate-

ría. Nunca inserte objetos en las

ranuras de enfriamiento de la batería

porque podría dañarla. La batería

posee características y dispositivos de

seguridad que, de dañarse, pueden

provocar que ésta genere calor, se

reviente o se incendie. Nunca utilice ni

cargue una batería defectuosa, dañada,

agrietada o deformada.

Advertencia!

Puede haber fuga de líquido si la bate-

ría está dañada o se utiliza

incorrectamente – ¡evite el contacto con

la piel! El líquido que se escapa de la

batería puede irritar de la piel y causar

quemaduras. En caso de contacto inad-

vertido, lávese inmediatamente con

agua y un jabón suave. Si el líquido

penetra en los ojos, no los restriegue,

sino láveselos con agua durante al

menos 15 minutos manteniéndolos

abiertos. También busque atención

médica de inmediato.

FSA 65, FSA 85

español / EE.UU

Guarde la batería fuera del alcance de

los niños, en un lugar fresco y seco y

alejada de la exposición directa a la luz

solar y al exceso de calor o frío (-10 °C

– +50°C [14°F – 122°F]).

Cargador

Utilice sólo cargadores STIHL

originales.

Úselo solamente para cargar baterías

tipo AP de STIHL con forma geométrica

correspondiente y con una capacidad

máxima de 10 Ah y un voltaje máximo

de 42 V.

Nunca cargue baterías defectuosas,

deformadas o que pierdan líquido.

Conecte el cargador únicamente a un

suministro de energía eléctrica que

brinde el voltaje y la frecuencia

indicados en la chapa de

especificaciones. Siempre conecte el

cargador a un tomacorriente de pared

instalado correctamente.

Nunca use un cargador que tenga la

caja, el cordón eléctrico o el enchufe

dañado. No opere el cargador si éste

hubiera recibido un fuerte golpe, o se

hubiera caído o dañado de cualquier

otro modo.

No abra ni desarme el cargador –

adentro no hay partes útiles para el

usuario.

Guarde el cargador fuera del alcance de

los niños.

Use el cargador a temperaturas que

oscilen entre 5 °C (41 °F) y 40 °C

(104 °F).

Deje que se enfríe por sí solo – no lo

cubra.

Nunca cree un puente entre los

contactos del cargador con objetos

metálicos (por ejemplo, clavos,

monedas, joyas) – cortocircuito. El

cargador podría dañarse debido a un

cortocircuito.

En caso de producirse humo o fuego en

el cargador, desconéctelo del

tomacorriente inmediatamente.

Nunca tire del cordón eléctrico para

desconectarlo del tomacorriente de la

pared. Para desenchufarlo, sujete el

enchufe y no el cordón. El cordón

eléctrico dañado debe ser reparado por

un electricista experimentado.

No use el cordón eléctrico para ningún

otro fin, por ejemplo, para transportar o

sostener el cargador.

Nunca use cordones eléctricos que no

cumplan con los reglamentos.

Advertencia!

Nunca cree un puente (cortocircuito)

entre los bornes de la batería con obje-

tos metálicos porque se puede dañar la

batería y posiblemente generar un

incendio. Mantenga las baterías en des-

uso alejadas de objetos metálicos (por

ejemplo, clavos, monedas, joyas). No

emplee recipientes metálicos para

transportar baterías.

Protéjalo de la lluvia y la

humedad. Mantenga el

cargador seco.

Úselo y guárdelo bajo

techo y en un recinto

seco.

Advertencia!

Para reducir el riesgo de choque eléc-

trico o cortocircuito, no inserte ningún

objeto en las ranuras de enfriamiento

del cargador.

Advertencia!

El cargador se calienta durante el pro-

ceso de carga. No lo manipule sobre

superficies que puedan incendiarse con

facilidad (por ejemplo, papel o telas) o

en un entorno altamente combustible –

peligro de incendio.

Advertencia!

No trabaje en un lugar peligroso, por

ejemplo, en un lugar donde haya líqui-

dos combustibles (gases), vapores o

polvo. Los cargadores pueden producir

chispas, las cuales son capaces de

encender el polvo o los vapores - riesgo

de explosión.

Revise regularmente el

cordón eléctrico y el

enchufe del cargador en

busca de daños. Si

alguno de los dos está

dañado, desconecte de

inmediato el enchufe del

tomacorriente de la pared

para evitar el riesgo de

choque eléctrico.

FSA 65, FSA 85

español / EE.UU

Asegúrese que el cordón eléctrico esté

ubicado y/o marcado como para que no

se lo pise, cause tropiezos, esté en

contacto con bordes cortantes o partes

móviles o, de otro modo expuesto a

daños o esfuerzos.

No debería usarse un alargador a

menos que sea absolutamente

necesario. Si es imprescindible

utilizarlo, enchufe el cargador en un

alargador calibre 16 (AWG 16) o de

mayor calibre cableado en forma

apropiada, con hojas que sean del

mismo número, tamaño y forma que las

del cargador.

Para reducir el riesgo de choque

eléctrico:

–Siempre conecte el cargador a un

tomacorriente de pared instalado

correctamente.

–Asegúrese de que el aislamiento

del cordón eléctrico y del enchufe

esté en buenas condiciones.

Desenchufe el cordón eléctrico del

tomacorriente cuando el cargador esté

en desuso.

Nunca guarde la batería en el cargador.

USO DE LA HERRAMIENTA

MOTORIZADA

Traslado de la unidad

Puede acarrearse solamente en

posición horizontal. Agarre el eje de una

manera que mantenga la máquina

equilibrada horizontalmente. Mantenga

el accesorio de corte detrás de su

persona.

Antes de empezar a trabajar

Mantenga los mangos limpios y secos

en todo momento; es particularmente

importante mantenerlos libres de

humedad, aceite, grasa o resinas para

garantizar que la máquina pueda

empuñarse firmemente para mantenerla

bajo control seguro.

Advertencia!

Para reducir el riesgo de sufrir lesiones

debido a la pérdida de control y al con-

tacto con el hilo, nunca lleve ni

transporte la herramienta motorizada

con el accesorio de corte en marcha.

Advertencia!

Siempre desconecte la energía de la

herramienta motorizada, mueva el pes-

tillo de retención a ƒ y extraiga la

batería, aun si se va a trasladar la

máquina una distancia corta. Cuando

transporte la herramienta motorizada

en un vehículo, sujétela firmemente

para evitar que se vuelque y se dañe.

Retire la batería de la

herramienta motorizada.

Esto evita el riesgo de

que el motor arranque

inesperadamente.

3905BA000 KN

Advertencia!

Antes de empezar a trabajar, siempre

revise que la herramienta motorizada

esté en buenas condiciones y que fun-

cione correctamente, particularmente el

gatillo, el bloqueo del gatillo y el pestillo

de retención. El gatillo y su el bloqueo

deberán moverse libremente y siempre

regresar a la posición de ralentí (el pes-

tillo de retención debe estar en la

posición ‚). Nunca intente modificar

los controles o los dispositivos de

seguridad.

Advertencia!

No maneje nunca una herramienta

motorizada que esté dañada, mal ajus-

tada o mantenida o que no fue armada

completa y debidamente.

FSA 65, FSA 85

español / EE.UU

Conserve el ajuste correcto del deflector

en todo momento (vea el capítulo

"Montaje del deflector", en su manual de

instrucciones).

Ajuste la empuñadura de modo

correspondiente a su estatura antes de

empezar a trabajar. La máquina debe

estar correctamente equilibrada para un

control correcto y menos fatiga de

trabajo.

Revise los contactos del compartimiento

de la batería en busca de materia

extraña. Manténgalos limpios.

Coloque la batería correctamente – se

debe escuchar un ruido cuando encaja.

Para las instrucciones específicas de

arranque, vea la sección

correspondiente en el manual de

instrucciones.

Durante el trabajo

Sujeción y control de la herramienta

motorizada

Al trabajar, siempre sujete la máquina

firmemente con ambas manos en los

mangos. Cierre firmemente los dedos y

pulgares sobre los mangos.

Personas diestras

La mano derecha sobre el mango de

control y la izquierda sobre el mango

tórico.

Personas zurdas

La mano izquierda sobre el mango de

control y la derecha sobre el mango

tórico

Advertencia!

Para reducir el

riesgo de sufrir

lesiones corpora-

les debido al

contacto con el

hilo y objetos arrojados, asegúrese que

su máquina está equipada con el

deflector y mango correctos para el tipo

de accesorio de corte en uso (consulte

el capítulo "Combinaciones aprobadas

de accesorio de corte y deflector".)

Advertencia!

El accesorio de corte debe estar correc-

tamente apretado y en buenas

condiciones de trabajo. Inspeccione en

busca de piezas flojas (tuercas, torni-

llos, etc.). Revise el estado y el apriete

del accesorio de corte regularmente,

con el motor detenido, el pestillo de

retención en la posición ƒ y sin la bate-

ría. Sustituya los accesorios de corte

dañados antes de usar la herramienta

motorizada.

Advertencia!

Su herramienta motorizada es una

máquina que debe ser manejada por

solamente una persona. No deje que

otras personas estén en el lugar de tra-

bajo, aun durante el arranque.

Advertencia!

Para reducir el riesgo de lesiones cau-

sadas por la pérdida del control, nunca

trabaje sobre una escalera o cualquier

otra superficie de soporte poco seguro.

Nunca mantenga el accesorio de corte

a una altura más arriba de la cintura.

Advertencia!

Nunca intente manejar la

herramienta motorizada

con una sola mano. La

pérdida de control de la

herramienta motorizada

puede ocasionar lesio-

nes graves o mortales. Para reducir el

riesgo de lesionarse, mantenga las

manos y los pies alejados del accesorio

de corte. No toque nunca con las manos

ni con cualquier parte del cuerpo un

accesorio de corte en movimiento.

3905BA001 KN3905BA026 KN

FSA 65, FSA 85

español / EE.UU

Condiciones de trabajo

Maneje la herramienta motorizada

solamente en condiciones de buena

visibilidad y a la luz del día. Trabaje con

mucho cuidado.

Instrucciones de manejo

Para reducir el riesgo de ocasionar

lesiones a los ojos u otras partes del

cuerpo (vea el capítulo "Vestimenta

adecuada"), asegúrese que las

personas estén a por lo menos 15 m

(50 pies) de distancia de la máquina.

Para reducir el riesgo de ocasionar

daños a la propiedad, mantenga esta

distancia con respecto a los vehículos y

las ventanas. Los trabajadores que

deben quedar en la zona prohibida

también deben usar gafas o protección

ocular.

Apague el motor inmediatamente si se

le aproxima alguna persona.

Advertencia!

No trate de alcanzar más lejos de lo

debido. Mantenga los pies bien apoya-

dos y equilibrados en todo momento. Se

debe tener cuidado especial cuando las

condiciones del suelo son resbaladizas

y en terreno difícil y con mucha vegeta-

ción. Para evitar tropezarse, esté atento

a los obstáculos ocultos tales como

tocones, raíces y zanjas. Para obtener

un punto de apoyo seguro, quite las

ramas caídas, los matorrales y el mate-

rial cortado. Sea sumamente precavido

cuando trabaje en declives o terreno

irregular.

Advertencia!

Si la vegetación que se está cortando o

la tierra en el lugar está recubierta de

una sustancia química (tal como un

pesticida o herbicida activo), lea y siga

las instrucciones suministradas con la

sustancia en cuestión.

Advertencia!

La inhalación de ciertos polvos, espe-

cialmente los polvos orgánicos, tales

como el moho o polen, puede provocar

reacciones alérgicas o asmáticas en las

personas sensibles. La inhalación repe-

tida o de grandes cantidades de polvo u

otros contaminantes del aire, especial-

mente los de partículas pequeñas

puede causar enfermedades respirato-

rias o de otro tipo. Controle el polvo en

su fuente, siempre que sea posible. Uti-

lice buenas prácticas de trabajo, tal

como trabajar de manera que el viento

o el proceso de corte dirija el polvo pro-

ducido por la herramienta motorizada

en sentido opuesto del operador. Cum-

pla con las recomendaciones emitidas

por EPA/OSHA/NIOSH y las asociacio-

nes de trabajo y los sindicatos con

respecto al polvo ("materia particu-

lada"). Donde no sea posible regular

efectivamente la inhalación de polvo, es

decir, mantener el nivel cerca del valor

ambiente, el operador y las personas

que se encuentren en la cercanía siem-

pre deberán usar un respirador

aprobado por NIOSH/MSHA para el tipo

de polvo presente en el lugar.

Advertencia!

En caso de emergencia, apague el

motor inmediatamente, mueva el pesti-

llo de retención a la posición ƒ y

extraiga la batería.

Advertencia!

El accesorio de corte

sigue girando por un

período breve después

que se suelta el gatillo de

aceleración (efecto de

volante).

Advertencia!

El accesorio de corte giratorio puede

arrojar objetos extraños a gran distancia

directa o indirectamente.

15m (50ft)

FSA 65, FSA 85

español / EE.UU

Revise el accesorio de corte frecuente y

periódicamente durante el trabajo, o

inmediatamente si hay cambios

importantes de las características de

corte:

–Apague el motor.

–Mueva el pestillo de retención a la

posición ƒ.

–Retire la batería.

–Revise la condición y el apriete,

busque grietas.

Nunca utilice

cuchillas metálicas

ni de polímero rígi-

das con esta

motoguadaña. Úni-

camente se admite

el uso de un acce-

sorio de corte con

hilo de nilón.

Advertencia!

Antes de empezar a tra-

bajar, inspeccione el área

en busca de piedras,

vidrio, alambre, pedazos

de metal, basura u otros

objetos sólidos. El acce-

sorio de corte puede arrojar los objetos

de esta clase.

Advertencia!

La motoguadaña normalmente se usa a

nivel del suelo con el accesorio de corte

paralelo al suelo. El uso de la motogua-

daña sobre el nivel del suelo o con el

accesorio de corte perpendicular al

suelo puede incrementar el riesgo de

lesiones, dado que el accesorio de corte

queda casi totalmente expuesto y la

herramienta motorizada es más difícil

de controlar.

Advertencia!

Durante el corte, revise frecuentemente

el apriete y la condición del accesorio

de corte en intervalos regulares breves

con el motor y el accesorio parados. Si

nota un cambio en el comportamiento

del accesorio durante el trabajo, apague

el motor inmediatamente, espere hasta

que se pare el accesorio de corte y

revise el apriete de la tuerca que sujeta

el accesorio y revise el accesorio en

busca de roturas, desgaste y daños.

Advertencia!

Una cabeza suelta puede vibrar, agrie-

tarse, romperse o salirse de la

motoguadaña, lo que puede provocar

lesiones graves o mortales. Asegúrese

que el accesorio de corte esté correcta-

mente apretado. Si la cabeza se suelta

después de haberla apretado correcta-

mente, deje de manejar la máquina

inmediatamente. La tuerca de retención

puede estar desgastada o dañada y

debe ser sustituida. Si la cabeza conti-

núa suelta, consulte al concesionario

STIHL. Nunca use una motoguadaña

con un accesorio de corte suelto.

Advertencia!

Sustituya inmediatamente una cabeza

trizada, dañada o desgastada, incluso si

solamente tiene roturas superficiales.

Los accesorios en esa condición pue-

den romperse a alta velocidad y causar

lesiones graves o mortales.

Advertencia!

Si la cabeza o el deflector se atasca o

queda pegado, siempre apague el

motor, saque la batería y asegúrese

que el accesorio de corte está detenido

antes de limpiarlo. Despeje los restos

de pasto, malezas, etc. de alrededor de

la cabeza periódicamente.

Advertencia!

Para reducir el riesgo de rotación no

intencional del accesorio de corte y de

lesiones, siempre apague el motor,

mueva el pestillo de retención a ƒ y

extraiga la batería antes de cambiar el

accesorio de corte.

¡Peligro!

No confíe en el aisla-

miento contra choques

eléctricos de la herra-

mienta. Para reducir el

riesgo de electrocución,

nunca utilice esta herra-

mienta motorizada cerca de alambres o

cables (de alimentación, etc.) que pue-

dan tener corriente eléctrica.

FSA 65, FSA 85

español / EE.UU

No deje la máquina al aire libre bajo la

lluvia.

Esté especialmente alerta y tenga

cuidado cuando se usa protectores de

oídos, ya que los mismos reducen la

posibilidad de oír señales de

advertencia (gritos, alarmas, etc.).

USO DEL ACCESORIO DE CORTE

Para una ilustración del accesorio de

corte y las instrucciones acerca del

montaje correcto, vea el capítulo sobre

"Sustitución del hilo de nilón" en su

manual de instrucciones.

Las cabezas segadoras deben usarse

solamente en las motoguadañas con

una cuchilla limitadora del hilo en el

deflector para mantener el hilo al largo

correcto (vea el capítulo "Piezas

principales" en el manual de

instrucciones).

No use con un hilo de segado más largo

que el deseado. Con un deflector

debidamente instalado, la cuchilla

limitadora integral automáticamente

ajusta el hilo al largo adecuado.

Al usar la máquina con un hilo de nilón

de largo excesivo se aumenta la carga

del motor y se reduce la velocidad de

funcionamiento. Esto produce

sobrecalentamiento y daños de

componentes importantes (por ejemplo,

componentes de la caja fabricados de

polímero.)

Cabeza segadora AutoCut de STIHL

El hilo de corte de nilón avanza

automáticamente cuando se le golpea

contra el suelo (característica

TapAction).

Después de terminar el trabajo

Siempre limpie el polvo y la suciedad de

la herramienta motorizada – no utilice

disolventes de grasa para este

propósito.

MANTENIMIENTO, REPARACIÓN Y

ALMACENAMIENTO

Si usted está reclamando cobertura

de garantía para algún componente

que no ha sido reparado o mantenido

debidamente, o cuando se utilizan

repuestos no autorizados, STIHL

puede denegar la garantía.

Siga precisamente las instrucciones de

mantenimiento y reparación dadas en la

sección correspondiente del manual de

instrucciones. Consulte también la tabla

de mantenimiento en este manual.

El motor propulsor no es

a prueba de agua. Nunca

trabaje con una herra-

mienta motorizada bajo la

lluvia o en lugares muy

húmedos o mojados.

Advertencia!

Para reducir el riesgo de lesiones gra-

ves, nunca use un hilo de alambre o

reforzado con metal ni ningún otro

material en lugar de los hilos de corte de

nilón. Es posible que unos pedazos de

alambre sean desprendidos y arrojados

a gran velocidad contra el operador o

terceros.

Advertencia!

Utilice solamente piezas de repuesto de

STIHL para el mantenimiento y la repa-

ración. El uso de piezas no fabricadas

por STIHL puede causar lesiones gra-

ves o mortales.

Siempre mueva el pesti-

llo de retención a la

posición ƒ y extraiga la

herramienta de la herra-

mienta motorizada antes

de realizar algún trabajo

de reparación o manteni-

miento, por ejemplo, el

reemplazo del accesorio

de corte. Esto evita el

riesgo de que el motor

arranque

inesperadamente.

Advertencia!

Siempre apague el motor, mueva el

pestillo de retención a la posición ƒ,

extraiga la batería y asegúrese de que

el accesorio de corte se detenga antes

de realizar algún trabajo de manteni-

miento o reparación o de limpiar la

herramienta motorizada. No intente

hacer ningún trabajo de mantenimiento

o reparación que no esté descrito en su

manual de instrucciones. Este tipo de

trabajo debe ser realizado únicamente

por el concesionario de servicio de

STIHL.

Advertencia!

Nunca repare los cabezales dañados o

rotos. Esto puede causar el desprendi-

miento de alguna pieza del accesorio de

corte y producir lesiones graves o

mortales.

FSA 65, FSA 85

español / EE.UU

Apriete todas las tuercas, pernos y

tornillos después de haber usado la

máquina.

Revise regularmente los contactos

eléctricos y asegúrese de que el

aislamiento del cordón eléctrico y del

enchufe del cargador estén en buenas

condiciones y no muestren signos de

deterioro.

Es posible que los componentes

eléctricos, como el cordón eléctrico del

cargador, sólo puedan ser reparados o

sustituidos por un electricista calificado.

Limpie los componentes de plástico con

un trapo. No use detergentes abrasivos.

Éstos pueden dañar el plástico.

No rocíe agua sobre la máquina.

No limpie la máquina con una lavadora

a presión. El chorro fuerte de agua

puede dañar las piezas de la máquina.

Mantenga las ranuras de la batería

libres de materia extraña – límpielas

según sea necesario.

Guarde la herramienta motorizada en un

lugar seco y bajo llave, con el pestillo de

retención en la posición ƒ, sin la batería

y fuera del alcance de los niños.

La herramienta motorizada funciona con

una batería recargable. Utilice

únicamente cargadores STIHL para

recargar la batería.

Intercambio de datos

La herramienta motorizada, la batería y

el cargador se comunican entre sí. El

cargador carga la batería y ésta

suministra la potencia necesaria sólo si

el intercambio de datos funciona

correctamente. Por tal motivo, debe

hacer funcionar la herramienta

motorizada únicamente con baterías y

cargadores STIHL apropiados.

Corte de césped

NSujete la unidad con ambas manos

– una mano sobre el mango de

control y la otra sobre el mango

tórico.

NPárese bien derecho – sujete la

herramienta motorizada en una

posición relajada.

NAsegúrese de que el accesorio de

corte no toque el suelo ni ningún

otro objeto.

NGire la motoguadaña describiendo

un arco en uno y otro sentido.

Descripción del

funcionamiento Uso

3905BA002 KN

FSA 65, FSA 85

español / EE.UU

NLa altura de corte la determina al

distancia del hilo cortador sobre la

superficie del césped.

NEvite el contacto con vallados,

paredes, piedras, etc., ya que esto

acelera el ritmo de desgaste.

Uso del protector contra golpes

El protector contra golpes es equipo

estándar del modelo FSA 85. Se ofrece

como accesorio especial para el modelo

FSA 65.

El protector contra golpes (1)

–Limita el alcance del hilo de corte

–reduce el riesgo de que el hilo

giratorio cause daños (por ejemplo,

a la corteza de un árbol)

Desecho

NNo tire los recortes al basurero –

pueden usarse para abono.

Accesorio de corte

La motoguadaña se despacha de la

fábrica con la cabeza segadora

AutoCut C 4-2 instalada. Por motivos de

seguridad, no es posible instalar otros

accesorios de corte en la motoguadaña.

Deflector

La motoguadaña tiene un deflector.

Únicamente se debe montar este

deflector en la motoguadaña – no se

permite el uso de otros tipos de

deflectores. Para más información,

consulte "Montaje del deflector".

La cabeza segadora puede

continuar girando por un tiempo

breve después de haber apagado

la herramienta – espere a que la

cabeza de corte se detenga antes

de ajustar el protector contra

golpes – no lo ajuste con el pie.

3905BA003 KN

Combinaciones aprobadas

de accesorio de corte y

deflector

3905BA004 KN

Advertencia!

Utilice únicamente el deflector que se

suministra para reducir el riesgo de

lesiones causadas por los objetos lan-

zados y por el contacto con el accesorio

de corte.

Para reducir el riesgo de sufrir lesiones

debido a la pérdida de control y al con-

tacto con el accesorio de corte,

asegúrese que su máquina está equi-

pada con el mango que se suministra.

No utilice cuchillas de de polímero

rígido, accesorios de corte metálicos ni

discos de sierra con esta máquina.

Solamente se debe utilizar la cabeza de

segado que se suministra.

FSA 65, FSA 85

español / EE.UU

En el tubo de mando, la nueva

herramienta motorizada tiene montado

un mango tórico que debe girarse y

alinearse de acuerdo con sus

necesidades.

NAfloje la perilla (1) en el mango.

NGire el mango a la posición vertical.

El mango tórico puede ajustarse de

acuerdo con la talla y el alcance del

operador y la aplicación, variando la

distancia (A).

Recomendación: Distancia (A):

aproximadamente 4,0 pulg

NDeslice el mango a la posición

requerida.

NApriete la perilla hasta que no sea

posible girar el mango en el tubo de

mando.

NColoque la motoguadaña de modo

que la cabeza de segado (1) esté

orientada hacia arriba.

La carcasa del motor tiene agujeros

alargados guía (flechas) que ayudan a

ubicar el deflector en posición correcta.

NEmpuje el deflector (2) en los

agujeros alargados guía hasta que

tope.

NInserte los tornillos (3) y apriételos

bien firmes.

Ajuste del mango tórico

3905BA005 KN

3905BA006 KN

3905BA007 KN

Montaje del deflector

3905BA008 KN

3905BA009 KN

FSA 65, FSA 85

español / EE.UU

Ajuste del hilo de nilón

NSujete la cabeza segadora sobre el

suelo mientras está girando,

golpéela contra el suelo una vez, y

avanzarán aproximadamente

1,2 pulg de hilo nuevo.

La cuchilla (1) en el deflector (2) corta el

hilo sobrante al largo correcto. Evite

golpear la cabeza más de una vez.

El avance del hilo funciona solamente si

los dos hilos todavía tienen una longitud

mínima de 1,0 pulg.

Si el hilo mide menos de 1,0 pulg:

NApague la motoguadaña.

NMueva el pestillo de retención a la

posición ƒ y saque la batería.

NApoye la motoguadaña sobre la

parte trasera.

NEmpuje hasta el tope la tapa en el

carrete.

NExtraiga los extremos de los hilos

del carrete.

Si no hay hilo en el carrete, vea

"Sustitución del hilo de nilón".

El voltaje de la red de electricidad y el

voltaje operacional deben ser iguales

entre sí.

NInserte el enchufe de

alimentación (1) en el tomacorriente

de pared (2).

Se realiza una prueba de error luego de

que el cargador se conecta al suministro

de energía eléctrica. Durante este

proceso el diodo fotoemisor (1) del

cargador se ilumina de verde durante 1

segundo aproximadamente, luego de

rojo y luego se apaga otra vez.

La batería se carga aproximadamente

un 30% de su capacidad en la fábrica.

Recomendación: Cargue la batería

completamente antes de usar la

herramienta motorizada por primera

vez.

NConecte el cargador al suministro

de energía eléctrica – el voltaje de

la red de electricidad y el voltaje

operacional del cargador deben ser

iguales – vea "Conexión de la

unidad al suministro de energía

eléctrica".

Use el cargador sólo en recintos

cerrados y secos, a temperaturas

ambiente de entre 5 °C y 40 °C (41°F-

104 °F).

NColoque la batería (1) en el

cargador (2) hasta que perciba una

resistencia notable – luego presione

hasta el tope.

Ajuste del hilo de nilón

3905BA010 KN

Conexión del cargador al

suministro de energía

eléctrica

3901BA015 KN

3901BA019 KN

Carga de la batería

3901BA009 KN

FSA 65, FSA 85

español / EE.UU

El diodo fotoemisor (3) del cargador se

enciende cuando se inserta la batería –

vea "Diodos fotoemisores (LED) del

cargador"

La batería comienza a cargarse cuando

los diodos fotoemisores (4) se

encienden de verde – vea "Diodos

fotoemisores (LED) de la batería".

El tiempo de carga depende de varios

factores, que incluyen el estado de la

batería, la temperatura ambiente, etc.;

por lo tanto, pueden variar con respecto

al tiempo de carga indicado en

"Especificaciones".

La batería se calienta durante el

funcionamiento de la máquina. Si se

coloca una batería caliente dentro del

cargador, es posible que deba enfriarse

antes de cargarla. El proceso de carga

comienza únicamente cuando la batería

se enfría. El tiempo que la batería

necesita para enfriarse puede prolongar

el tiempo de carga.

La batería y el cargador se calientan

durante el proceso de carga.

Cargador AL 300

Este cargador está equipado con un

ventilador para enfriar la batería, que

emite un sonido cuando está

funcionando.

Cargador AL 100

Este cargador espera a que la batería se

enfríe para iniciar el proceso de carga.

La batería se enfría normalmente por

medio de transferir el calor al aire.

Culminación del proceso de carga

El cargador se apaga automáticamente

cuando la batería está completamente

cargada:

–Los diodos fotoemisores de la

baterías se apagan.

–El diodo fotoemisor del cargador se

apaga.

–El ventilador del cargador se apaga

(si viene con el cargador)

Retire la batería del cargador.

Cuatro diodos fotoemisores indican el

estado de carga de la batería y cualquier

problema que pueda ocurrir en ésta o en

la máquina.

NPresione el botón (1) para activar la

pantalla – la pantalla se apaga

automáticamente después de 5

segundos.

Los diodos fotoemisores pueden ser

verdes, rojos o destellantes.

3901BA014 KN

Diodos fotoemisores (LED)

de la batería

El diodo fotoemisor está verde

de manera continua.

El diodo fotoemisor destella en

verde.

El diodo fotoemisor está rojo de

manera continua.

El diodo fotoemisor destella en

rojo.

3901BA010 KN

FSA 65, FSA 85

español / EE.UU

Durante la carga

Los diodos fotoemisores indican el

progreso de la carga encendiéndose o

destellando.

Durante la carga, la capacidad de carga

actual es indicada por un diodo

fotoemisor destellante en verde.

Cuando se completa el proceso de

carga, los diodos fotoemisores de la

batería se apagan en forma automática.

Si los diodos fotoemisores de la batería

destellan o se encienden en rojo – vea

"Si los diodos fotoemisores rojos se

encienden / destellan".

Durante el trabajo

Los diodos fotoemisores indican el

estado de la carga encendiéndose o

destellando.

Si los diodos fotoemisores de la batería

destellan o se encienden en rojo – vea

"Si los diodos fotoemisores rojos se

encienden / destellan".

Si los diodos fotoemisores rojos se

encienden continuamente/destellan

3901BA016 KN

80 - 100 %

60 - 80 %

40 - 60 %

20 - 40 %

0 - 20 %

3901BA016 KN

80 - 100 %

60 - 80 %

40 - 60 %

20 - 40 %

0 - 20 %

1 El diodo fotoemi-

sor está rojo de

manera continua:

Si la batería está

demasiado

caliente1) 2) / fría1)

1) Durante la carga: La carga se inicia

automáticamente una vez que la

batería se enfría / calienta.

4 diodos fotoemi-

sores destellan en

rojo:

Defecto en la bate-

ría 3)

3 diodos fotoemi-

sores están rojos

de manera

continua:

La máquina está

demasiado

caliente – deje que

se enfríe

3 diodos fotoemi-

sores destellan en

rojo:

Defecto en la bate-

ría 4)

3901BA017 KN

FSA 65, FSA 85

español / EE.UU

El diodo fotoemisor se enciende de

verde o destella en rojo.

Luz verde continua...

... significa lo siguiente:

La batería

–se está cargando

–está muy caliente y debe enfriarse

antes de cargarse

Vea también "Diodos fotoemisores

(LED) de la batería".

El diodo fotoemisor verde del cargador

se apaga cuando la batería está

completamente cargada.

Luz roja destellante...

... significa lo siguiente:

–No existe ningún contacto eléctrico

entre la batería y el cargador – quite

la batería y vuelva a colocarla.

–Batería averiada – vea también

"Diodos fotoemisores (LED) de la

batería".

–Cargador averiado – solicite a un

concesionario de servicio que lo

revise. STIHL recomienda acudir a

un concesionario de servicio de

STIHL.

2) Durante el trabajo: La máquina se

apaga en forma automática - deje

que la batería se enfríe un rato; para

ello es recomendable extraer la

batería de la máquina.

3) Extraiga la batería de la máquina y

vuelva a insertarla. Encienda la

máquina – si los diodos

fotoemisores aún destellan, la

batería es defectuosa y debe ser

reemplazada.

4) Extraiga la batería de la máquina y

vuelva a insertarla. Encienda la

máquina – si los diodos

fotoemisores aún destellan, la

batería es defectuosa y debe

hacerla revisar por un

concesionario de servicio - STIHL

recomienda recurrir a los

concesionarios de servicio de

STIHL.

Diodos fotoemisores (LED)

del cargador

3901BA019 KN

FSA 65, FSA 85

español / EE.UU

La batería se carga aproximadamente

un 30% de su capacidad en la fábrica.

Recomendación: Cargue la batería

completamente antes de usar la

herramienta motorizada por primera

vez.

NDe ser necesario, quite la tapa del

compartimiento de la batería antes

de instalar la batería, es decir,

oprima las dos pestañas de traba

para soltarlas y quitar la tapa.

Instalación de la batería

NColoque la batería (1) en la

herramienta motorizada – la batería

se desliza por el compartimiento –

presiónela hacia abajo

cuidadosamente hasta que encaje

en su lugar – la batería debe estar a

ras con la parte superior de la caja.

Encendido

NAsegúrese de tener los pies bien

apoyados y de estar bien

equilibrado.

NPárese bien derecho – sujete la

herramienta motorizada en una

posición relajada.

NAsegúrese de que el accesorio de

corte no toque el suelo ni ningún

otro objeto.

NSujete la unidad con ambas manos

– una mano sobre el mango de

control y la otra sobre el mango

tórico.

NDesbloquee la herramienta

motorizada moviendo el pestillo de

retención (2) a la posición ‚.

NEmpuje el bloqueo del gatillo (3)

hacia abajo, oprima el gatillo (4) y

mantenga ambos en dichas

posiciones.

El motor únicamente funciona si el

pestillo de retención (2) está en la

posición ‚ y la palanca de cambio (3),

el bloqueo del gatillo (3) y el gatillo (4)

se accionan simultáneamente.

Gatillo

La velocidad del motor se controla con

el gatillo. El motor aumenta su velocidad

de modo progresivo cuando se aprieta

el gatillo (FSA 85 solamente).

Encendido de la máquina

3905BA011 KN

3905BA012 KN

3905BA013 KN

FSA 65, FSA 85

español / EE.UU

NSuelte el bloqueo (1) y el gatillo (2).

NMueva el pestillo de retención (3) a

la posición ƒ – el gatillo (2) no

puede accionarse – la herramienta

motorizada está bloqueada para

evitar que arranque.

Siempre retire la batería de la

herramienta motorizada durante los

descansos y después de terminar el

trabajo.

Extracción de la batería

NPresione ambas lengüetas de

traba (4) al mismo tiempo para

desbloquear la batería.

NExtraiga la batería (5) de la caja.

Cuando la herramienta motorizada no

está en uso, apáguela para no poner en

peligro a terceros.

Tome medidas para proteger la

máquina contra el uso no autorizado.

NMueva el pestillo de retención a la

posición ƒ.

NRetire la batería.

NLimpie a fondo la máquina.

NGuarde la máquina en un lugar seco

y elevado, o bajo llave – fuera del

alcance de los niños y de otras

personas no autorizadas.

Tapa de compartimiento de batería

En algunos mercados la máquina

incluye una tapa para el compartimiento

de la batería. Protege al compartimiento

de la batería contra la contaminación.

NUna vez terminados los trabajos,

deslice la tapa (1) a su posición

inicial hasta que se escuche que se

engancha en su posición.

Apagado de la máquina

3905BA014 KN

3905BA015 KN

3905BA016 KN

Almacenamiento de la

máquina

3905BA027 KN

FSA 65, FSA 85

español / EE.UU

Almacenamiento de la batería

NExtraiga la batería de la

herramienta motorizada o del

cargador.

NGuárdela en un lugar seco y bajo

llave. Manténgalo fuera del alcance

de los niños y de otras personas no

autorizadas, y protegido de la

contaminación.

NNo guarde baterías sin usar –

alterne su uso.

Para garantizar la máxima vida útil de la

batería:

NGuárdela a un temperatura entre

10 °C (50 °F) y 20 °C (68 °F).

NGuárdela con aproximadamente un

30% de carga.

Almacenamiento del cargador

NRetire la batería.

NDesconecte el enchufe del

tomacorriente de pared.

NGuarde el cargador en un lugar

seco y bajo llave. Manténgalo fuera

del alcance de los niños y de otras

personas no autorizadas, y

protegido de la contaminación.

AutoCut C 4-2 de STIHL

Revise siempre la cabeza segadora en

busca de desgaste antes de sustituir el

hilo de nilón.

Preparaciones

NApague la motoguadaña.

NMueva el pestillo de retención a la

posición ƒ.

NRetire la batería

NApoye la herramienta motorizada

en el suelo con la cabeza segadora

vuelta hacia arriba.

Retiro de la cabeza segadora y del

hilo de nilón restante

Durante el funcionamiento normal, se

utiliza todo el hilo de nilón disponible en

la cabeza segadora.

NSujete bien firme la cabeza

segadora y gire la tapa (1) en

sentido contrahorario hasta que la

pueda retirar.

NRetire la cabeza segadora.

NExtraiga el carrete (2) de la cabeza

segadora (3) y saque el hilo

restante.

Sustitución del hilo de

nilón

Si hay señales de desgaste serio,

sustituya la cabeza segadora

completa.

3905BA017 KN

FSA 65, FSA 85

español / EE.UU

Armado de la cabeza segadora

NColoque el carrete vacío en la

cabeza segadora (3).

Si el resorte (4) se ha salido de su lugar:

NEmpuje el resorte dentro del

carrete (2) hasta que tope.

Enrollado del hilo en el carrete

NUse hilo de nilón codificado verde

de 2,0 mm (0,08 pulg) de diámetro.

NCorte dos trozos de hilo de nilón de

2,5 m (8 pies) de largo del carrete

(accesorio especial).

NGire el carrete (2) en sentido

contrahorario hasta que las dos

puntas de flecha estén alineadas.

NEmpuje el extremo recto de cada

hilo a través de un manguito (5) en

la cabeza segadora (3) hasta sentir

resistencia, y luego siga empujando

hasta el tope.

NSujete la cabeza segadora

firmemente.

NGire el carrete en sentido

contrahorario hasta que el hilo más

corto mida aproximadamente 10 cm

(4 pulg) de largo.

NDe ser necesario, corte el hilo más

largo a una longitud aproximada de

10 cm (4 pulg).

Ahora, la cabeza segadora está llena.

3905BA018 KN

3905BA019 KN

3905BA020 KN

FSA 65, FSA 85

español / EE.UU

Montaje de la cabeza segadora

NDeslice la cabeza segadora (6) por

encima del tubo (7) y engrane el

rebajo hexagonal (8) en el

hexágono externo (9).

NEnrosque el carrete (2) en sentido

horario hasta que las dos flechas

queden alineadas entre sí - fije el

carrete en esta posición.

NColoque la tapa (1) en el

carrete (2), presionándola hacia

abajo hasta el tope y girándola en

sentido horario al mismo tiempo.

NGire la tapa (1) hasta el tope y

apriétela con la mano.

3905BA021 KN

3905BA022 KN

FSA 65, FSA 85

español / EE.UU

Información para mantenimiento

Los intervalos dados a continuación corresponden únicamente a condiciones nor-

males de trabajo. Si el tiempo de trabajo por jornada es más largo que lo normal, o

si las condiciones son extremas (zonas polvorientas, etc.), acorte los intervalos indi-

cados de modo correspondiente.

Mueva el pestillo de retención a la posición ƒ antes de realizar algún trabajo en la

herramienta motorizada.

antes de comenzar el trabajo

después de terminar el tra-

bajo o diariamente

semanalmente

mensualmente

cada 12 meses

si hay problema

si tiene daños

si se requiere

Máquina completa Inspección visual (condición general) X

Limpiar X

Controles (pestillo de retención, bloqueo

del gatillo y gatillo)

Comprobar el funcionamiento X

Limpiar XX

Todos los tornillos y tuercas accesibles Volver a apretar X

Batería Inspección visual XXX

Compartimiento para la batería

Limpiar XX

Revisar el funcionamiento (extraer la

batería) X

Accesorio de corte (cabeza de segado)

Inspección visual X

Reemplazar X

Revisar el apriete X

Etiquetas de seguridad Reemplazar X

FSA 65, FSA 85

español / EE.UU

1Compartimiento para la batería

2Mango de control

3Bloqueo del gatillo

4Gatillo

5Pestillo de retención

6Mango tórico

7Tornillo mariposa

8Tubo de mando

9Lengüetas de traba de la batería

10 Batería

11 Diodos fotoemisores (LED) de la

batería

12 Pulsador

13 Cabeza segadora

14 Cuchilla limitadora del hilo

15 Deflector

16 Cargador

17 Diodo fotoemisor (LED) del

cargador

18 Cordón eléctrico

N.º Número de serie

Componentes importantes

3905BA023 KN

11 13

FSA 65, FSA 85

español / EE.UU

Definiciones

1. Compartimiento para la batería

Aloja la batería en la unidad.

2. Mango de control

Mango de la motoguadaña sujetado

con la mano que se coloca atrás.

3. Bloqueo del gatillo

Hay que oprimirlo antes de poder

activar el gatillo.

4. Gatillo

Apaga y enciende el motor y

controla su velocidad.

5. Pestillo de retención

Boquea o desbloquea el gatillo.

6. Mango tórico

Para facilitar el control de la

máquina durante el proceso de

corte.

7. Tornillo mariposa

Sujeta el mango tórico en la

posición seleccionada.

8. Tubo de mando

Aloja y protege los cables tendidos

entre el motor y el mango de

control.

9. Lengüetas de traba de la batería

Fija la batería en la unidad.

10. Batería

Suministra energía eléctrica al

motor.

11. Diodos fotoemisores (LED) de la

batería

Indican el estado de la carga y la

condición de funcionamiento de la

batería.

12. Pulsador

Se usa para activar los diodos

fotoemisores (LED) de la batería.

13. Cabeza segadora

El accesorio que permite cortar

pasto y materiales similares.

14. Cuchilla limitadora del hilo

Cuchilla metálica en el deflector que

mantiene el hilo de la cabeza

segadora a un largo adecuado.

15. Deflector

Sirve para reducir el riesgo de

lesiones causadas por objetos

extraños arrojados contra el

operador por el accesorio de corte y

por el contacto con el accesorio de

corte.

16. Cargador

Carga la batería.

17. Diodo fotoemisor (LED) del

cargador

Indica el modo de funcionamiento

del cargador y determinados

problemas.

18. Cordón eléctrico

Suministra corriente eléctrica al

cargador.

Batería

La herramienta mecánica puede

accionarse con baterías STIHL tipo AP.

El tiempo de funcionamiento de la

herramienta depende de la energía

almacenada en la batería (por ejemplo:

80 Wh con la AP 80 o 160 Wh con la

AP 160).

Cargador

Especificaciones

Tipo: Ion de litio

AL 100

Voltaje de alimentación: 120 V

Corriente nominal: 1,3 A

Frecuencia: 60 Hz

Consumo de corriente: 75 W

Corriente de carga: 1,6 A

Aislamiento: II, E (aisla-

miento doble)

AL 300

Voltaje de alimentación: 120 V

Corriente nominal: 4,7 A

Frecuencia: 60 Hz

Consumo de corriente: 330 W

Corriente de carga: 6,5 A

Aislamiento: II, E (aisla-

miento doble)

FSA 65, FSA 85

español / EE.UU

Tiempos de carga

Accesorio de corte

Largo

Peso

Transporte

Las baterías STIHL satisfacen los

requisitos establecidos en el Manual de

la ONU bajo la signatura

ST/SG/AC.10/11/Rev.5/Parte III,

subsección 38.3.

El usuario puede trasladar las baterías

STIHL por transporte terrestre hasta el

lugar donde se utilizará la máquina sin

requisitos adicionales.

Respete los reglamentos nacionales

para el transporte aéreo o marítimo.

Comuníquese con su concesionario

STIHL para información acerca de

accesorios especiales que pueden estar

disponibles para su producto.

AL 100

con AP 80:

– hasta 80% de la

capacidad: 70 min

– 100% de la capacidad: 100 min

con AP 160:

– hasta 80% de la

capacidad: 150 min

– 100% de la capacidad: 165 min

AL 300

con AP 80:

– hasta 80% de la

capacidad: 25 min

– 100% de la capacidad: 50 min

con AP 160:

– hasta 80% de la

capacidad: 35 min

– 100% de la capacidad: 60 min

Ancho de corte:

– FSA 65: 300 mm

(11,8 pulg)

– FSA 85: 350 mm

(13,8 pulg)

FSA 65: 1530 mm

(60 pulg)

FSA 85: 1650 mm

(65 pulg)

sin batería, con accesorio de corte y

deflector

FSA 65: 2,7 kg (6,0 lb)

FSA 85: 2,8 kg (6,2 lb)

Accesorios especiales

FSA 65, FSA 85

español / EE.UU

Localización de averías

Siempre retire la batería antes de realizar algún trabajo en la herramienta motorizada.

Condición Causa Solución

La máquina no funciona cuando se la

enciende.

No hay contacto eléctrico entre la herra-

mienta motorizada y la batería

Extraiga la batería, revise los contactos

y vuelva a colocarla

La batería está descargada

(1 diodo fotoemisor de la batería deste-

lla en verde)

Cargue la batería

La batería está muy caliente/fría

(1 diodo fotoemisor de la batería se

enciende en rojo)

Deje que la batería se enfríe/caliente

lentamente a una temperatura entre

15 °C y 20 °C (60 °F-70 °F)

Defecto en la batería

(4 diodos fotoemisores de la batería

destellan en rojo)

Saque la batería de la herramienta y

vuélvala a colocar en su lugar. Encienda

la herramienta mecánica - si los diodos

fotoemisores continúan destellando, la

batería está averiada y es necesario

reemplazarla.

Herramienta se calienta excesivamente

(3 diodos fotoemisores de la batería

destellan en rojo)

Deje que la herramienta motorizada se

enfríe

Defecto en herramienta motorizada

(3 diodos fotoemisores de la batería

destellan en rojo)

Saque la batería de la herramienta y

vuélvala a colocar en su lugar. Encienda

la herramienta - si los diodos fotoemiso-

res continúan destellando, la

herramienta está averiada y deberá ser

revisada por un concesionario de servi-

cio 1).

Hay humedad en la herramienta motori-

zada y/o en la batería

Deje que la herramienta motori-

zada/batería se seque

La herramienta motorizada se apaga durante

el funcionamiento

Los circuitos eléctricos de la batería o de

la herramienta motorizada están muy

calientes

Extraiga la batería de la herramienta

motorizada y deje que ambas se enfríen

El sistema eléctrico no funciona bien Extraiga la batería y vuelva a colocarla

en su lugar

FSA 65, FSA 85

español / EE.UU

El tiempo de funcionamiento es muy corto

La batería no está completamente

cargada

Cargue la batería

Se utiliza un hilo de nilón no adecuado Sustituya el hilo de nilón

Se alcanzó o se superó la vida útil de la

batería

Revise la batería1) y sustitúyala

La batería se atasca al colocarla en la herra-

mienta motorizada/el cargador

Suciedad en guías/contactos Limpie las guías/contactos

cuidadosamente

La batería no se carga a pesar de que el

diodo fotoemisor del cargador se enciende en

verde

La batería está muy caliente/fría

(1 diodo fotoemisor de la batería se

enciende en rojo)

Deje que la batería se enfríe/caliente

lentamente a una temperatura entre

15 °C y 20 °C (60 °F-70 °F)

Use el cargador sólo en recintos cerra-

dos y secos, a temperaturas ambiente

entre 5 °C y 40 °C (40 °F-105 °F).

El diodo fotoemisor del cargador se enciende

de rojo

No hay contacto eléctrico entre el carga-

dor y la batería

Extraiga la batería y vuelva a colocarla

en su lugar

Defecto en la batería

(4 diodos fotoemisores de la batería

destellan en rojo durante aproximada-

mente 5 segundos)

Saque la batería de la herramienta y

vuélvala a colocar en su lugar. Encienda

la herramienta mecánica - si los diodos

fotoemisores continúan destellando, la

batería está averiada y es necesario

reemplazarla.

Defecto en el cargador Solicite al concesionario de servicio que

revise el cargador1)

1) STIHL recomienda acudir a un concesionario STIHL para servicio.

Siempre retire la batería antes de realizar algún trabajo en la herramienta motorizada.

Condición Causa Solución

FSA 65, FSA 85

español / EE.UU

Los usuarios de esta máquina deben

efectuar únicamente los trabajos de

mantenimiento descritos en este

manual. Solamente los talleres

autorizados por STIHL deben llevar a

cabo los demás trabajos de reparación.

Los reclamos de garantía presentados

después de realizadas las reparaciones

serán aceptados únicamente si las

mismas fueron ejecutadas por un

concesionario de servicio autorizado

STIHL utilizando piezas de repuesto

originales de STIHL.

Es posible identificar las piezas

originales de STIHL por el número de

pieza STIHL, el logotipo de {

y, en ciertos casos, el símbolo K de

piezas STIHL. En las piezas pequeñas

el símbolo puede aparecer solo.

Información sobre reciclado de

baterías

STIHL está comprometida con el

desarrollo de productos que protejan el

medio ambiente. Este compromiso no

termina cuando el producto sale del

concesionario STIHL. STIHL se asoció

con la RBRC (Corporación de Reciclaje

de Baterías Recargables) para fomentar

la recolección y el reciclado de baterías

de ion de litio STIHL en los Estados

Unidos y Canadá. En todas las baterías

recargables STIHL se puede encontrar

el sello de la RBRC, que indica que la

empresa aportó dinero para financiar el

reciclado de dicha batería. El sello lleva

impreso un número telefónico gratuito

(1-800-822-8837) que le permite

acceder a información sobre lugares de

reciclaje de baterías y prohibiciones o

restricciones respecto del reciclado de

baterías en su zona. También puede

devolver las baterías a cualquier

concesionario STIHL autorizado para

reciclarlas gratuitamente.

Respete todas las leyes y los

reglamentos sobre eliminación de

desechos que correspondan a su país.

No se debe tirar los aparatos eléctricos

en el basurero. Lleve la máquina, los

accesorios y el embalaje a un vertedero

autorizado para reciclarlos y contribuir al

cuidado del medio ambiente.

Comuníquese con un concesionario de

servicio de STIHL para obtener la

información más actualizada sobre la

eliminación de desechos.

Información de reparación Reciclado de las baterías Desecho

264BA050 KN

FSA 65, FSA 85

español / EE.UU

Marcas registradas de STIHL

STIHL®

{

La combinación de colores anaranjado-

gris (Números de registro EE.UU.

2,821,860; 3,010,057, 3,010,058,

3,400,477; y 3,400,476)

4-MIX®

AUTOCUT®

EASYSTART®

FARM BOSS®

OILOMATIC®

STIHL Cutquik®

STIHL DUROMATIC®

STIHL Quickstop®

STIHL ROLLOMATIC®

STIHL WOOD BOSS®

TIMBERSPORTS®

YARD BOSS®

Algunos de las marcas comerciales

de STIHL por ley común

BioPlus™

Easy2Start™

EasySpool™

ElastoStart™

Ematic™ /Stihl-E-Matic™

FixCut™

HT Plus™

IntelliCarb™

Master Control Lever™

Micro™

Pro Mark™

Quad Power™

Quiet Line™

STIHL M-Tronic™

STIHL Compact™

STIHL HomeScaper Series™

STIHL Interchangeable Attachment

Series™

STIHL Magnum™ / Stihl-Magnum™

STIHL MiniBoss™

STIHL MotoPlus 4™

STIHL Multi-Cut HomeScaper Series™

Stihl Outfitters™

STIHL PICCO™

STIHL PolyCut™

STIHL PowerSweep™

STIHL Precision Series™

STIHL Protech™

STIHL RAPID™

STIHL SuperCut™

STIHL Territory™

TapAction™

TrimCut™

Esta lista de marcas comerciales está

sujeta a cambios.

Queda terminantemente prohibido todo

uso de estas marcas comerciales sin el

consentimiento expreso por escrito de

ANDREAS STIHL AG & Co. KG,

Waiblingen.

Marcas comerciales

FSA 65, FSA 85

español / EE.UU

STIHL Inc.

536 Viking Drive

P.O. Box 2015

Virginia Beach

VA 23452-2015 EE.UU.

Direcciones

www.stihl.com *04582848621A*

0458-284-8621-A

englisch / spanisch USA

G U

! WARNING!

This product contains chemicals

known to the State of Californinia to

cause cancer, birth defects

or other reproductive harm.

! WARNING! ! ADVERTENCIA!

Este producto contiene sustancias químicas

consideradas por el Estado de California

como causantes de cáncer, defectos de

nacimiento u otra toxicidad reproductora.

englisch / spanisch USA

Stihl Fsa 65 85 Manual 65/85 Lithium Ion Curved/Straight Shaft Grass Trimmer Instruction | USA

Navigation menu

Versions of this User Manual:

Views

Navigation
