Instruction Manual

Manual de instrucciones

Warning!

Read and follow all safety precautions in

Instruction Manual – improper use can cause

serious or fatal injury.

Advertencia!

Lea y siga todas las precauciones de

seguridad dadas en el manual de

instrucciones – el uso incorrecto puede

causar lesiones graves o mortales.

STIH)

STIHL HT-KM

BA_U1_86_02.fm Seite 0 Mittwoch, 23. Mai 2007 10:48 10

1HT-KM

English / USA

BA_SE_119_006_01_10.fmPrinted on chlorine-free paper.

Printing inks contain vegetable oils; paper can be recycled.

0458 473 8621 A. M7. B9. CP. Printed in USA

STIHl

Contents

KombiSystem ................................... 2

Guide to Using this Manual .............. 2

Safety Precautions and

Working Techniques ......................... 3

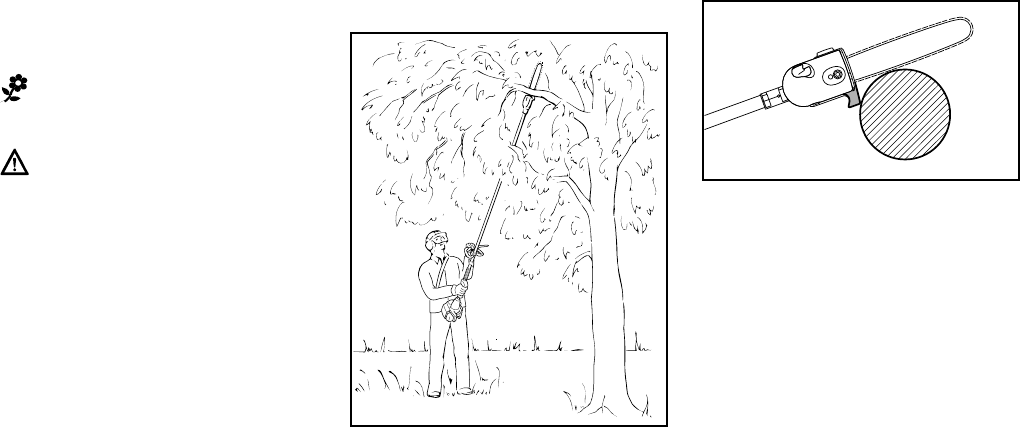

Using the Pole Pruner .................... 13

Approved KombiEngines ................ 16

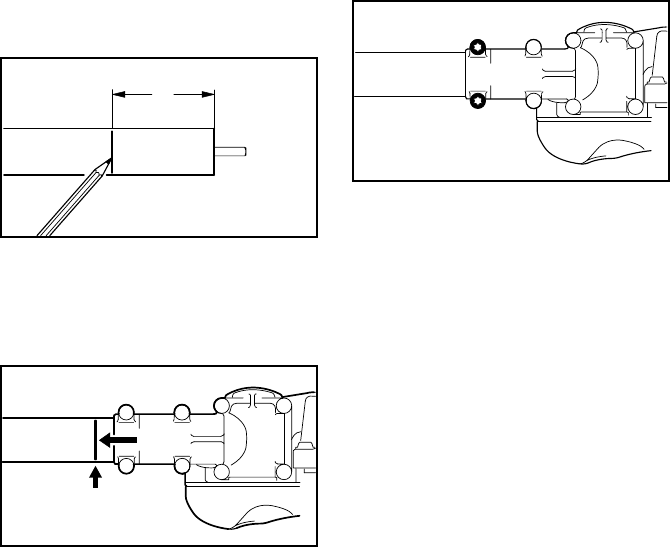

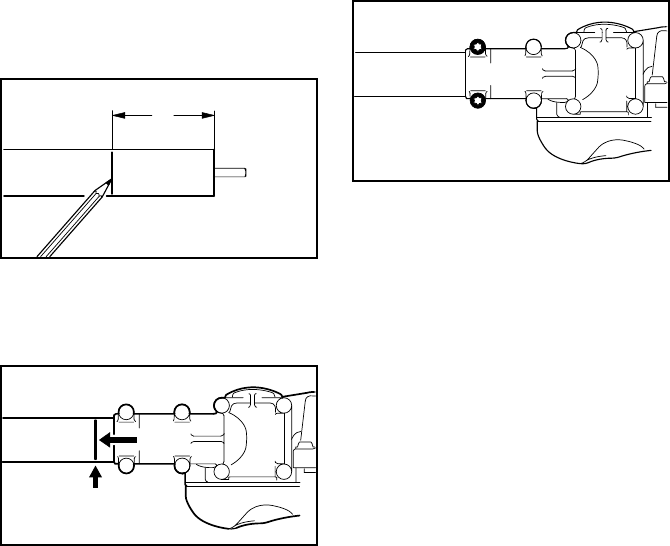

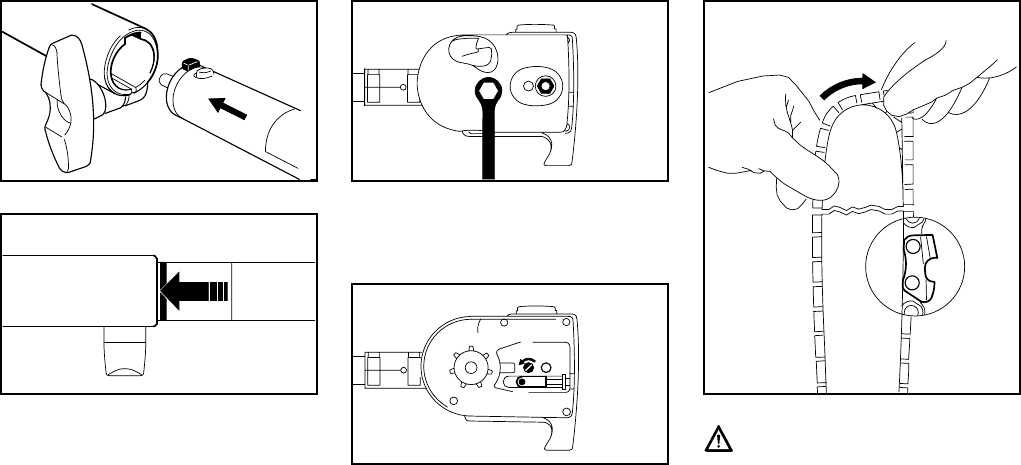

Mounting the Pole Pruner ............... 16

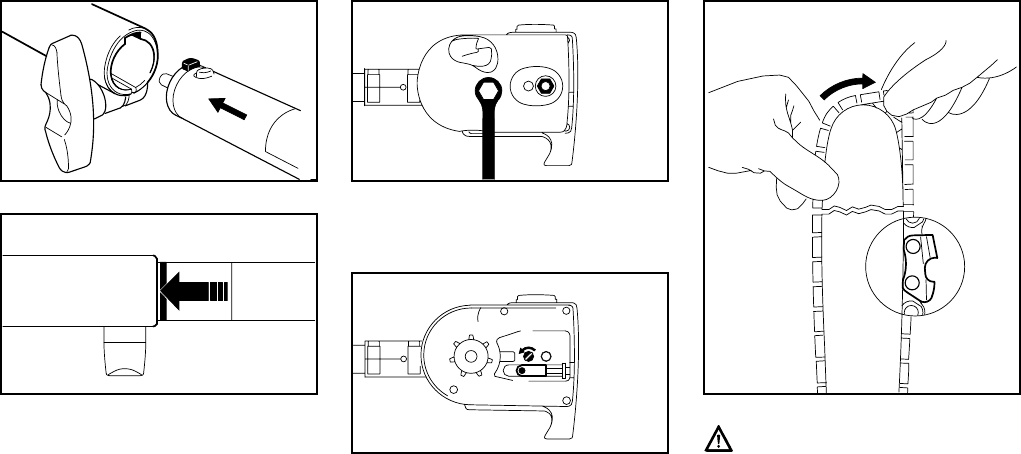

Mounting the KombiTool ................. 17

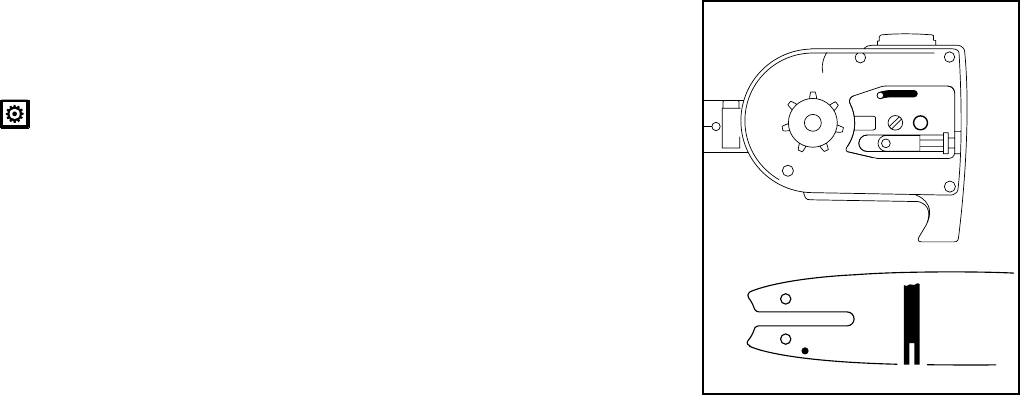

Mounting the Bar and Chain ........... 17

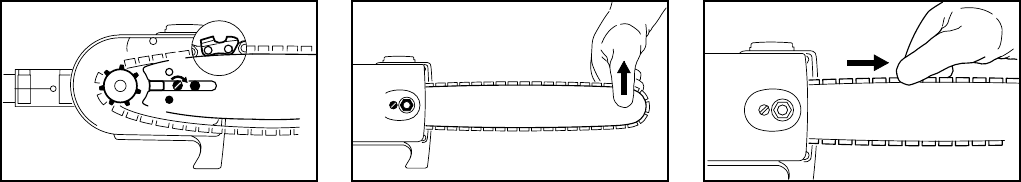

Tensioning the Saw Chain .............. 18

Checking Chain Tension ................. 18

Chain Lubricant .............................. 19

Filling Chain Oil Tank ...................... 19

Checking Chain Lubrication ........... 20

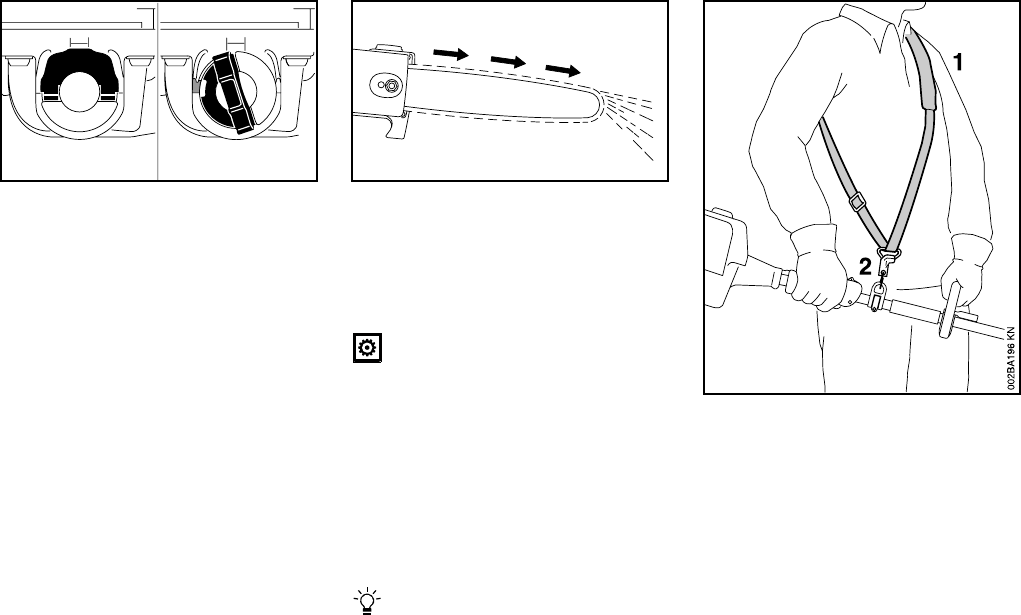

Fitting the Harness ......................... 20

Starting / Stopping the Engine ........ 21

Operating Instructions .................... 21

Storing the Machine ........................ 22

Taking Care of Guide Bar ............... 22

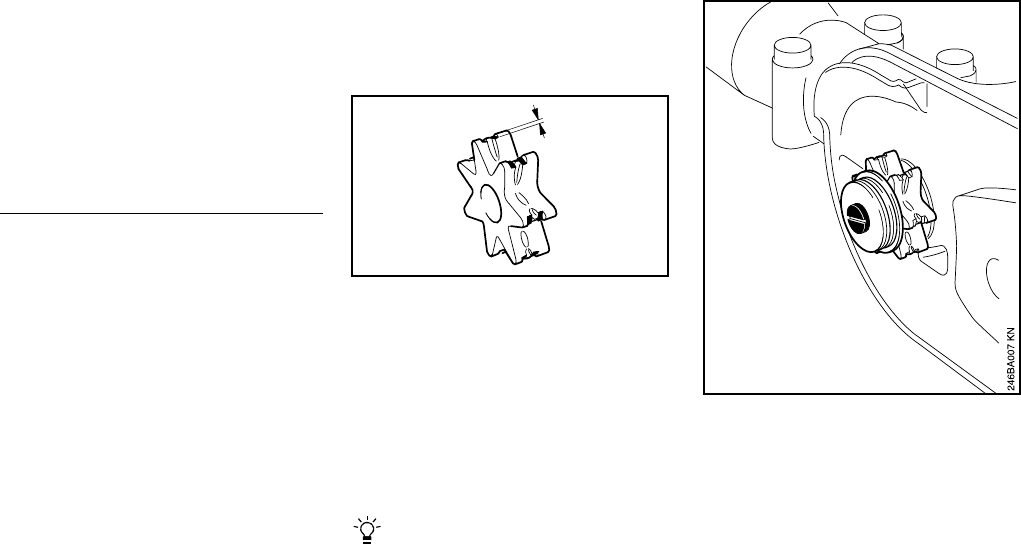

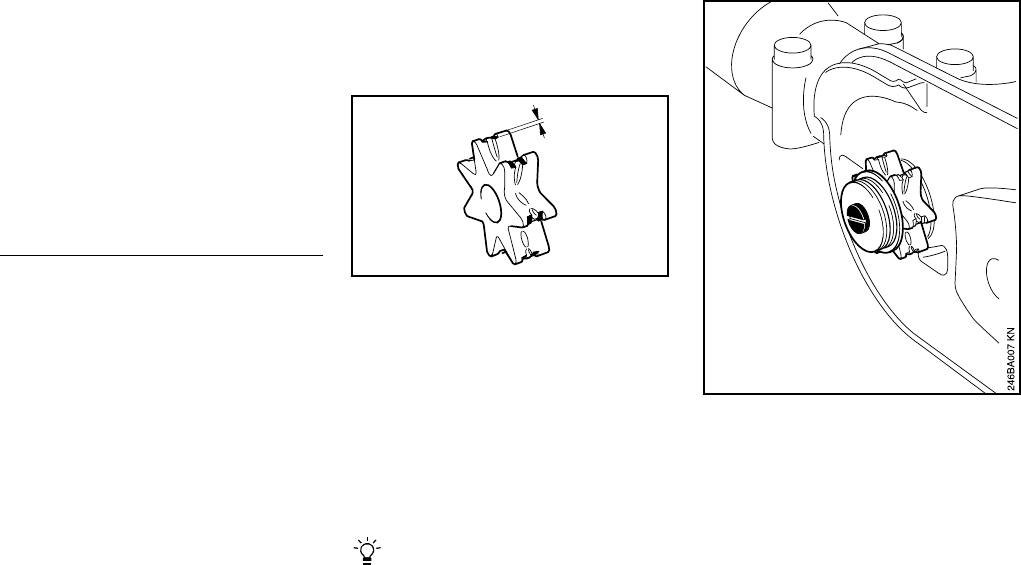

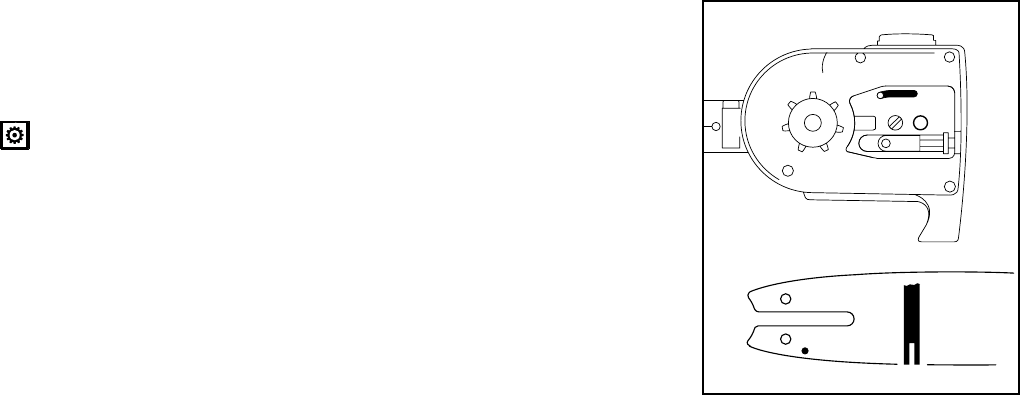

Checking and Replacing

the Chain Sprocket ......................... 23

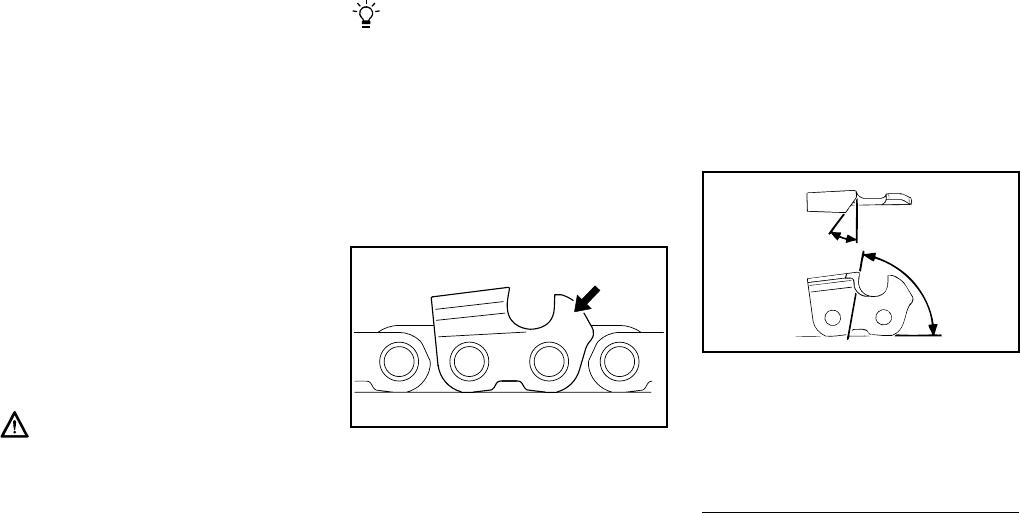

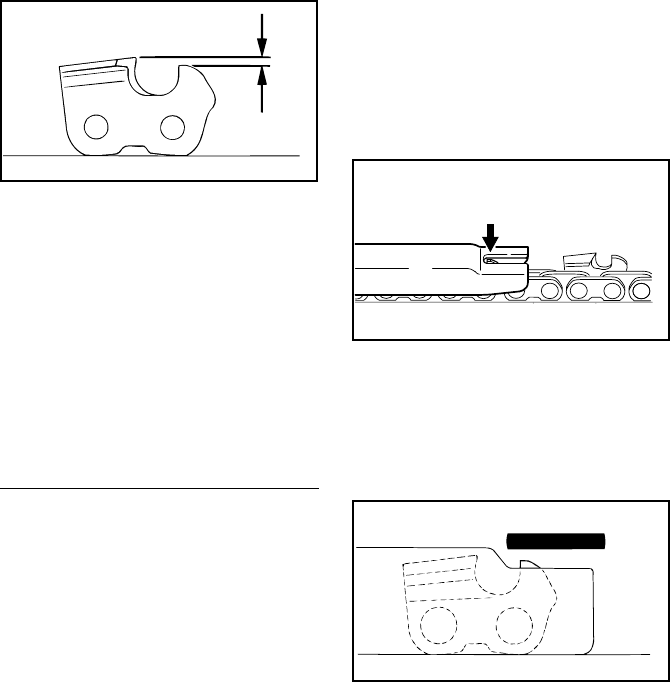

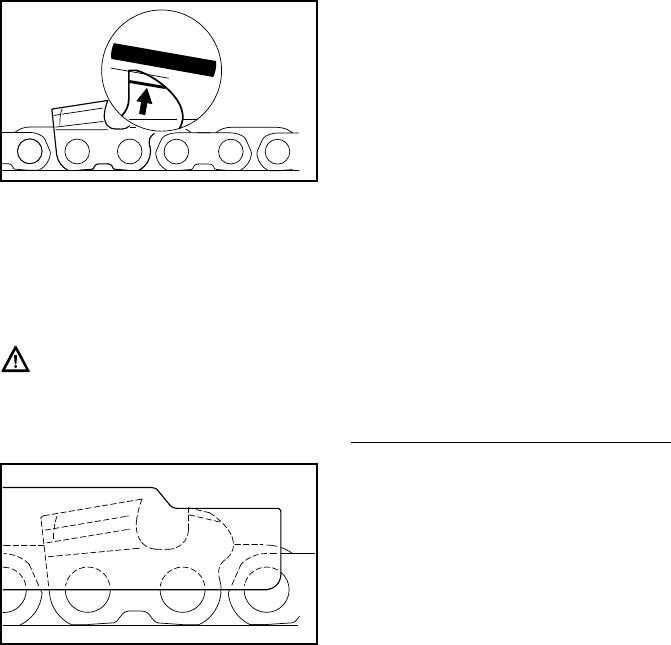

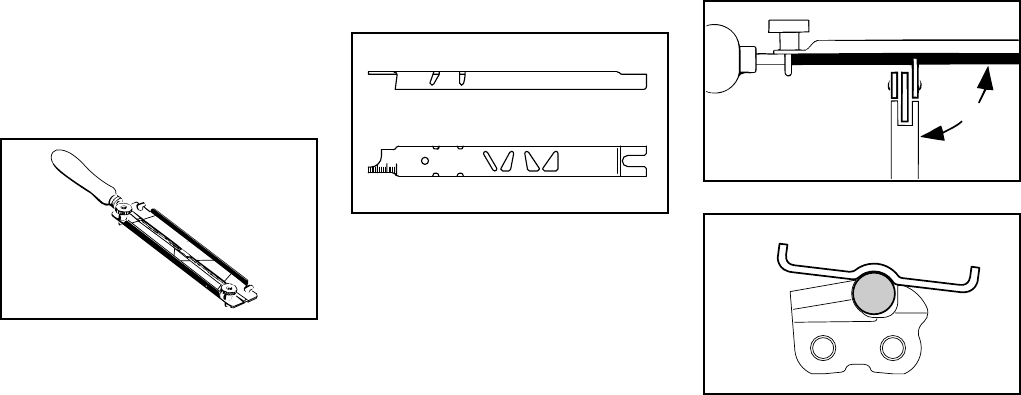

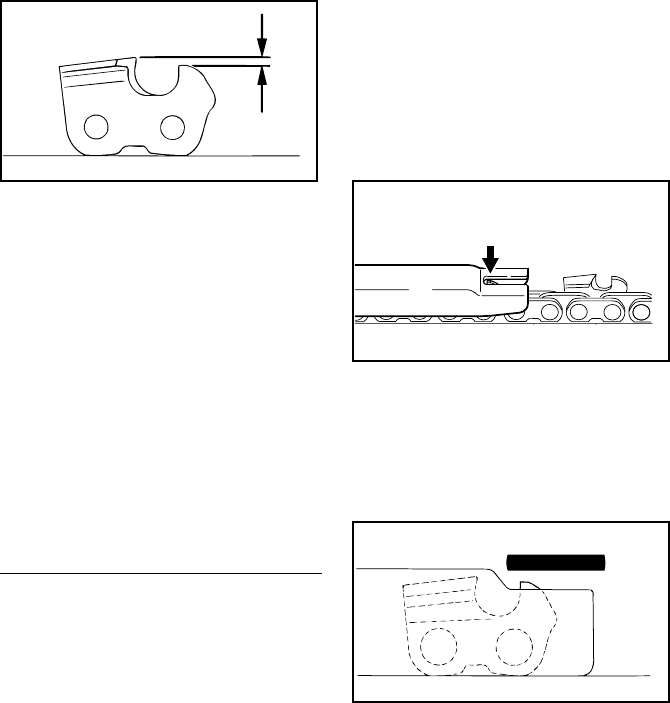

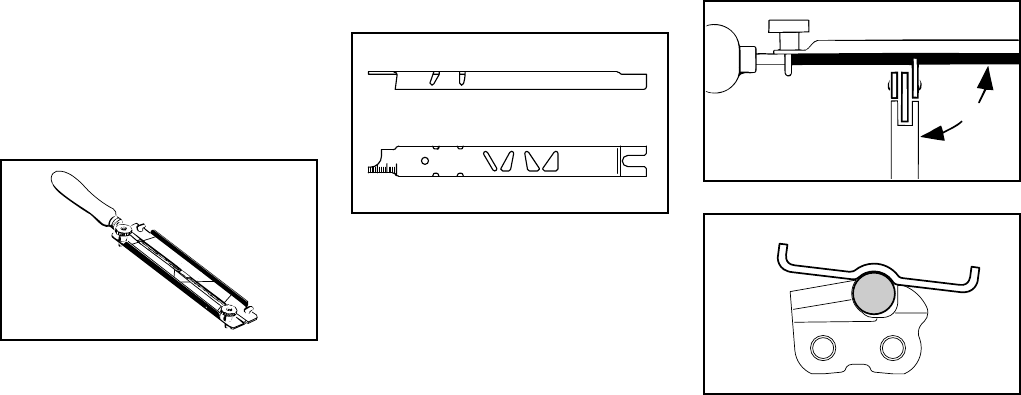

Maintaining and Sharpening

Saw Chain ...................................... 24

Maintenance Chart ......................... 28

Parts and Controls .......................... 29

Specifications ................................. 30

Special Accessories ....................... 30

Maintenance and Repairs ............... 31

Trademarks .................................... 32

Allow only persons who understand the

manuals of the KombiEngine and pole

pruner KombiTool to operate this power

tool combination.

To receive maximum performance and

satisfaction from your STIHL KombiTool,

it is important that you read and

understand the maintenance and safety

precautions, starting on page 3, before

using your KombiTool.

Contact your STIHL dealer or the STIHL

distributor for your area if you do not

understand any of the instructions in this

Manual.

!Warning!

Because this power-tool is a high-speed

cutting tool with a very long reach some

special safety precautions must be

observed to reduce the risk of personal

injury.

Careless or improper use may cause

serious or even fatal injury.

STIHL's philosophy is to continually

improve all of its products. As a result,

engineering changes and improve-

ments are made from time to time. If the

operating characteristics or the

appearance of your attachment differs

from those described in this Manual,

please contact your STIHL dealer for

information and assistance.

English / USA

HT-KM

In the STIHL KombiSystem a number of

different KombiEngines and KombiTools

can be combined to produce a power

tool. In this instruction manual the

functional unit formed by the

KombiEngine and KombiTool is referred

to as the power tool.

The KombiEngine and KombiTool come

with separate instruction manuals.

Always read and make sure you

understand both instruction manuals

before starting and using your machine.

Keep the manuals in a safe place for

later reference.

Pictograms

All the pictograms attached to the

machine are shown and explained in

this manual.

The operating and handling instructions

are supported by illustrations.

Symbols in text

The individual steps or procedures

described in the manual may be marked

in different ways:

:A bullet marks a step or procedure

without direct reference to an

illustration.

A description of a step or procedure that

refers directly to an illustration may

contain item numbers that appear in the

illustration.

Example:

Loosen the screw (1)

Lever (2) ...

In addition to the operating instructions,

this manual may contain paragraphs

that require your special attention. Such

paragraphs are marked with the

symbols described below:

Warning where there is a risk of an

accident or personal injury or

serious damage to property.

Caution where there is a risk of

damaging the machine or its

individual components.

Note or hint which is not essential

for using the machine, but may

improve the operator’s under-

standing of the situation and result

in better use of the machine.

Note or hint on correct procedure in

order to avoid damage to the

environment.

KombiSystem

002BA159 KN

Guide to Using this Manual

3HT-KM

English / USA

Equipment and features

This instruction manual may refer to

several models with different

features. Components that are not

installed on all models and related

applications are marked with an

asterisk (*). Such components may

be available as special accessories

from your STIHL dealer.

Engineering improvements

STIHL’s philosophy is to continually

improve all of its products. As a result,

engineering changes and improvements

are made from time to time. If the

operating characteristics or the

appearance of your machine differ from

those described in this manual, please

contact your STIHL dealer for

assistance.

Therefore some changes, modifications

and improvements may not be covered

in this manual.

Because a KombiEngine

equipped with a pole

pruner KombiTool is a

high-speed, fast-cutting

power tool with a very

long reach, special safety

precautions must be

observed to reduce the

risk of personal injury.

It is important that you

read, fully understand and

observe the following

safety precautions and

warnings. Read the

instruction manuals and

the safety precautions for your

KombiEngine and pole pruner

KombiTool periodically. Careless or

improper use may cause serious or fatal

injury.

Have your STIHL dealer show you how

to operate your power tool. Observe all

applicable local safety regulations,

standards and ordinances.

!Warning!

Do not lend or rent your power tool

without the instruction manuals for your

KombiEngine and pole pruner

KombiTool. Be sure that anyone using it

understands the information contained

in these manuals.

!Warning!

The use of this machine may be

hazardous. The pole pruner chain has

many sharp cutters. If the cutters contact

your flesh, they will cut you, even if the

chain is not moving.

Do not cut any material other than wood

or wooden objects. Use your pole pruner

for limbing only. It must not be used for

any other purposes, since such misuse

may result in an accident or damage to

the machine.

!Warning!

Minors should never be allowed to use

this power tool. Bystanders, especially

children, and animals should not be

allowed in the area where it is in use.

!Warning!

To reduce the risk of injury to bystanders

and damage to property, never let your

power tool run unattended. When it is

not in use (e.g. during a work break),

shut it off and make sure that

unauthorized persons do not use it.

Safety Precautions and

Working Techniques

English / USA

HT-KM

Most of these safety precautions and

warnings apply to the use of all STIHL

pole pruners. Different models may have

different parts and controls. See the

appropriate section of your

KombiEngine and KombiTool instruction

manuals for a description of the controls

and the function of the parts of your

model.

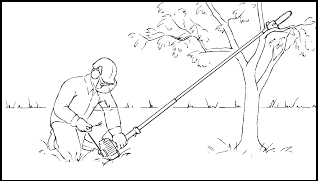

Safe use of a pole pruner involves

1. the operator

2. the pole pruner

3. the use of the pole pruner.

THE OPERATOR

Physical Condition

You must be in good physical condition

and mental health and not under the

influence of any substance (drugs,

alcohol, etc.) which might impair vision,

dexterity or judgment. Do not operate

this machine when you are fatigued.

!Warning!

Be alert – if you get tired, take a break.

Tiredness may result in loss of control.

Working with any power tool can be

strenuous. If you have any condition that

might be aggravated by strenuous work,

check with your doctor before operating

this machine.

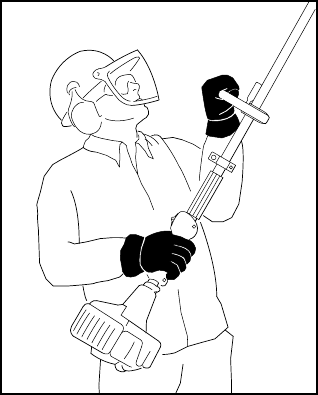

Proper Clothing

!Warning!

To reduce the risk of injury, the operator

should wear proper protective apparel.

!Warning!

To reduce the risk of injury

to your eyes never

operate your power tool

unless wearing goggles or

properly fitted protective

glasses with adequate top

and side protection complying with ANSI

Z 87.1 (or your applicable national

standard). To reduce the risk of injury to

your face STIHL recommends that you

also wear a face shield or face screen

over your goggles or protective glasses.

Wear an approved safety hard hat to

reduce the risk of injury to your head.

Power tool noise may damage your

hearing. Wear sound barriers (ear plugs

or ear mufflers) to protect your hearing.

Continual and regular users should have

their hearing checked regularly.

Be particularly alert and cautious when

wearing hearing protection because

your ability to hear warnings (shouts,

alarms, etc.) is restricted.

Always wear gloves when

handling the machine and

the cutting tool. Heavy-

duty, nonslip gloves

improve your grip and

help to protect your

hands.

Clothing must be sturdy

and snug-fitting, but allow

complete freedom of

movement. Wear long

pants made of heavy

material to help protect

your legs. Do not wear shorts, sandals

or go barefoot.

Avoid loose-fitting jackets, scarfs,

neckties, jewelry, flared or cuffed pants,

unconfined long hair or anything that

could become caught on branches,

brush or the moving parts of the unit.

Secure hair so it is above shoulder level.

Good footing is very

important. Wear sturdy

boots with nonslip soles.

Steel-toed safety boots

with cut retardant inserts

are recommended.

5HT-KM

English / USA

THE POLE PRUNER KOMBITOOL

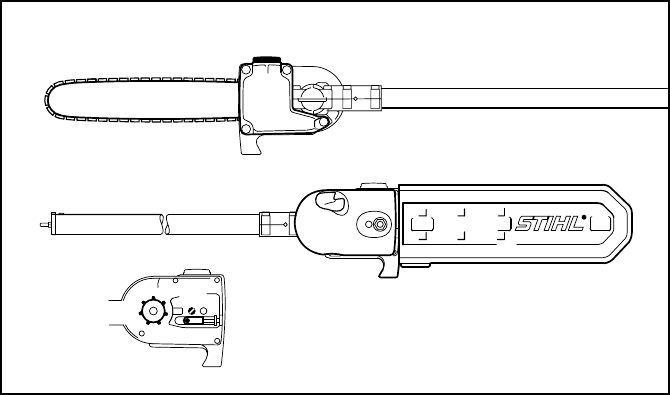

For illustrations and definitions of the

pole pruner KombiTool parts see the

chapter on “Main Parts and Controls.”

!Warning!

Never modify this KombiTool in any way.

Only attachments supplied by STIHL or

expressly approved by STIHL for use

with the specific STIHL model are

authorized. Although certain

unauthorized attachments are useable

with STIHL power tools, their use may, in

fact, be extremely dangerous.

If this tool is subjected to unusually high

loads for which it was not designed (e.g.

heavy impact or a fall), always check

that it is in good condition before

continuing work. Check in particular that

the fuel system is tight (no leaks) and

that the controls and safety devices are

working properly. Do not continue

operating this machine if it is damaged.

In case of doubt, have it checked by your

STIHL servicing dealer.

THE USE OF THE UNIT

(KOMBIENGINE EQUIPPED WITH

POLE PRUNER KOMBITOOL)

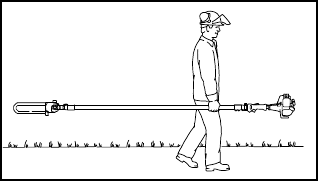

Transporting the Power Tool

!Warning!

This power tool should be carried only in

a horizontal position. Grip the shaft in a

manner that the machine is balanced

horizontally. Keep the hot muffler away

from your body and the cutting

attachment behind you. Accidental

acceleration of the engine can cause the

chain to rotate and cause serious

injuries.

!Warning!

Always switch off the engine and fit the

scabbard over the cutting attachment

before transporting the power tool over

long distances. When transporting it in a

vehicle, properly secure it to prevent

turnover, fuel spillage and damage to the

unit.

Before Starting

Take off the chain guard (scabbard) and

inspect the pole pruner for proper

condition and operation. (See the

maintenance chart near the end of the

instruction manuals.)

!Warning!

Always check your power tool for proper

condition and operation before starting,

particularly the throttle trigger, throttle

trigger interlock, stop switch and cutting

attachment. The throttle trigger must

move freely and always spring back to

the idle position. Never attempt to

modify the controls or safety devices.

!Warning!

Never operate your power tool if it is

damaged, improperly adjusted or

maintained, or not completely or

securely assembled.

390BA000 KN

English / USA

HT-KM

Keep the handles clean and dry at all

times; it is particularly important to keep

them free of moisture, pitch, oil, fuel mix,

grease or resin in order for you to

maintain a firm grip and properly control

your power tool.

For proper assembly of the bar and

chain follow the procedure described in

the chapter “Mounting the Bar and

Chain” of your instruction manual.

STIHL Oilomatic chain, guide bar and

sprocket must match each other in

gauge and pitch.

!Warning!

Proper chain tension is extremely

important. In order to avoid improper

setting, the tensioning procedure must

be followed as described in your

manual. Always make sure the hex

nut(s) for the sprocket cover is (are)

tightened securely after tensioning the

chain. Check chain tension once more

after having tightened the nut(s). Never

start the pole pruner with the sprocket

cover loose.

Adjust carrying harness and hand grip to

suit your size before starting work.

Starting

!Warning

To reduce the risk of fire and burn

injuries, start the engine at least 10 feet

(3 meters) from the fueling spot,

outdoors only.

Start and operate your pole pruner

without assistance.

For specific starting instructions, see the

appropriate section of your

KombiEngine manual. Proper starting

methods reduce the risk of injury.

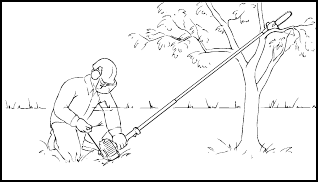

Place the pole pruner on firm ground or

other solid surface in an open area or, in

the alternative, as shown in the above

picture. Maintain good balance and

secure footing.

!Warning!

To reduce the risk of injury from loss of

control, do not attempt to “drop start”

your power tool.

!Warning!

To reduce the risk of injury from loss of

control be absolutely sure that the guide

bar and chain are clear of you and all

other obstructions and objects, including

the ground, because when the engine

starts at starting-throttle, engine speed

will be fast enough for the clutch to

engage the sprocket and turn the chain.

Once the engine has started,

immediately blip the throttle trigger,

which should release the starting throttle

and allow the engine to slow down to

idle.

With the engine running only at idle,

attach the power tool to the spring hook

of your harness (see appropriate

chapter of this manual).

!Warning!

When you pull the starter grip, do not

wrap the starter rope around your hand.

Do not let the grip snap back, but guide

the starter rope to rewind it properly.

Failure to follow this procedure may

result in injury to your hand or fingers

and may damage the starter

mechanism.

275BA006 KN

7HT-KM

English / USA

Important Adjustments

!Warning!

To reduce the risk of personal injury from

loss of control or contact with the

running cutting tool, do not use your unit

with incorrect idle adjustment. At correct

idle speed, the saw chain should not

move. For directions on how to adjust

idle speed, see the appropriate section

of your KombiEngine instruction

manual.

If you cannot set the correct idle speed,

have your STIHL dealer check your

power tool and make proper

adjustments and repairs.

Proper chain tension is very important at

all times. Check it at regular intervals

(whenever the pole pruner is shut off). If

the chain becomes loose while cutting,

switch off the engine and then tighten.

Never try to tighten the chain while the

engine is running.

During Operation

Holding and controlling the power

tool

Always hold the unit firmly with both

hands on the handles while you are

working. Wrap your fingers and thumbs

around the handles.

Place your left hand on front handle and

your right hand on rear grip and throttle

trigger. Left handers should follow these

instructions too. Keep your hands in this

position to have your pole pruner under

control at all times.

!Warning!

Never attempt to operate your power

tool with one hand. Loss of control of the

power tool resulting in serious or fatal

injury may result.

!Warning!

In order to properly control your pole

pruner, always maintain good balance

and a firm foothold. Never work on a

ladder, in a tree or on any other insecure

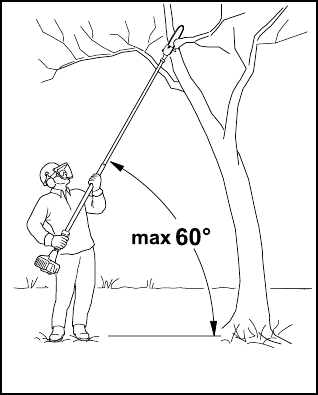

support. Never hold the machine above

shoulder height. Do not overreach.

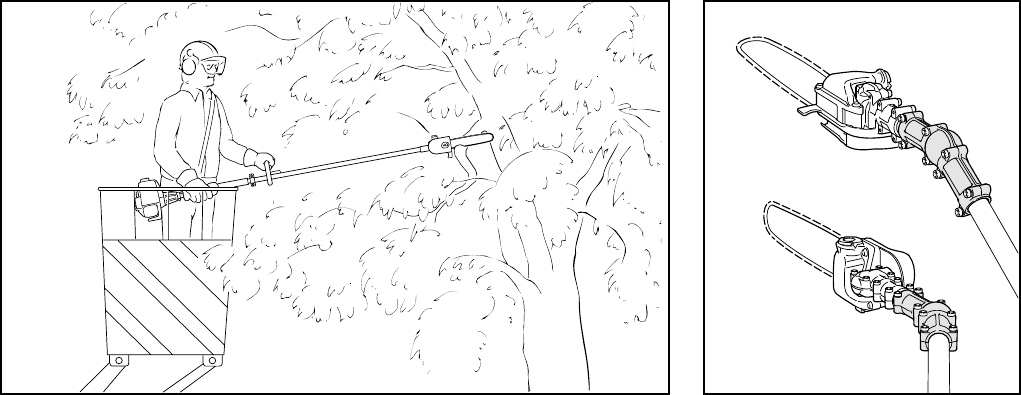

When working at a height above 15 feet

(4.5 m) use a lift bucket.

!Warning!

Special care must be taken in slippery

conditions (wet ground, snow) and in

difficult, overgrown terrain. Watch for

hidden obstacles such as tree stumps,

roots, rocks, holes and ditches to avoid

stumbling. For better footing, clear away

fallen branches, scrub and cuttings. Be

extremely cautious when working on

slopes or uneven ground.

!Warning!

Take extreme care in wet and freezing

weather (rain, snow, ice). Put off the

work when the weather is windy, stormy

or rainfall is heavy.

402BA000 KN

English / USA

HT-KM

Working conditions

Operate and start your power tool only

outdoors in a well ventilated area.

Operate it under good visibility and

daylight conditions only. Work carefully.

!Warning!

As soon as the engine is

running, this product

generates toxic exhaust

fumes containing

chemicals, such as

unburned hydrocarbons

(including benzene) and carbon

monoxide, that are known to cause

respiratory problems, cancer, birth

defects, or other reproductive harm.

Some of the gases (e.g. carbon

monoxide) may be colorless and

odorless. To reduce the risk of serious or

fatal injury/illness from inhaling toxic

fumes, never run the machine indoors or

in poorly ventilated locations. If exhaust

fumes become concentrated due to

insufficient ventilation, clear

obstructions from work area to permit

proper ventilation before proceeding

and/or take frequent breaks to allow

fumes to dissipate before they become

concentrated.

!Warning!

Inhalation of certain dusts, especially

organic dusts such as mold or pollen,

can cause susceptible persons to have

an allergic or asthmatic reaction.

Substantial or repeated inhalation of

dust and other airborne contaminants, in

particular those with a smaller particle

size, may cause respiratory or other

illnesses. This includes wood dust,

especially from hardwoods, but also

from some softwoods such as Western

Red Cedar. Control dust at the source

where possible. Use good work

practices, such as always cutting with a

properly sharpened chain (which

produces wood chips rather than fine

dust) and operating the unit so that the

wind or operating process directs any

dust raised by the power tool away from

the operator. Follow the

recommendations of EPA/OSHA/

NIOSH and occupational and trade

associations with respect to dust

(“particulate matter”). When the

inhalation of dust cannot be substantially

controlled, i.e., kept at or near the

ambient (background) level, the

operator and any bystanders should

wear a respirator approved by NIOSH/

MSHA for the type of dust encountered.

!Warning!

Breathing asbestos dust is dangerous

and can cause severe or fatal injury,

respiratory illness or cancer. The use

and disposal of asbestos-containing

products have been strictly regulated by

OSHA and the Environmental Protection

Agency. If you have any reason to

believe that you might be cutting

asbestos, immediately contact your

employer or a local OSHA

representative.

!Warning

This power tool has a large range. In

order to reduce the risk of personal or

even fatal injury to bystanders from

falling objects or inadvertent contact with

the moving chain of your power tool

always keep bystanders at least 50 feet

(15 m) away when the power tool is

running.

!Warning!

Even though bystanders should be kept

away from the running saw, never work

alone. Keep within calling distance of

others in case help is needed.

Stop the engine immediately if you are

approached.

9HT-KM

English / USA

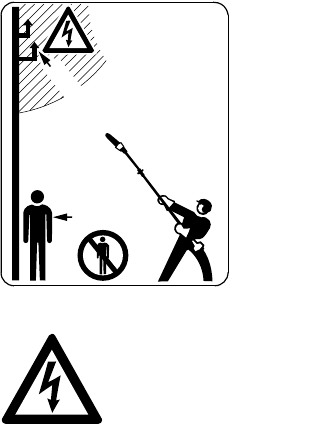

Danger!

Your power tool is not

insulated against electric

shock. To reduce the risk

of electrocution, never

operate this power tool in the vicinity of

any wires or cables (power, etc.) which

may be carrying electric current.

Electricity can jump from one point to

another by means of arcing. Higher

voltage increases the distance electricity

can arc. Electricity can also move

through branches, especially if they are

wet. Maintain a clearance of at least

50 feet (15 m) between the pole pruner

(including any branches it is contacting)

and any electrical line carrying live

current. Before working with less

clearance, contact your electric utility

and make sure the current is turned off.

Operating instructions

!Warning!

Do not operate your power tool using the

starting throttle lock, as you do not have

control of the engine speed.

In the event of an emergency, switch off

the engine immediately – move the slide

control / stop switch to 0 or STOP.

!Warning

To reduce the risk of cut injuries, keep

hands and feet away from the saw

chain. Never touch a moving chain with

your hand or any other part of your body.

The saw chain continues to move for a

short period after the throttle trigger is

released (inertia effect).

!Warning!

Accelerating the engine while the chain

is blocked increases the load and will

cause the clutch to slip continuously.

This may result in overheating and

damage to important components (e.g.

clutch, polymer housing components) –

which can then increase the risk of injury

from the chain moving while the engine

is idling.

!Warning!

If the chain becomes clogged, always

turn off the engine and make sure the

chain has stopped before cleaning.

Make sure that the saw chain does not

touch any foreign materials such as

rocks, fences, nails and the like. Such

objects may be flung off and injure the

operator or bystanders, or damage the

saw chain.

!Warning!

Prior to limbing, clear the working area

from interfering limbs and brush. Then,

establish an escape area away from

where the cut limbs can fall, and remove

all obstacles.

Keep work area clear – move away

fallen limbs. Place all tools and

equipment at a safe distance from the

branches being limbed, but not in the

escape area.

!Warning!

Always observe the general condition of

the tree. Look for decay and rot in the

trunk and branches. If it is rotted inside,

it could snap and fall toward the operator

while being cut. Also look for broken or

dead branches which could vibrate

loose and fall on the operator.

If branch is thick or heavy, make a

shallow relief cut on the bottom of the

branch before cutting down from the top

to help prevent splitting of the branch.

15m (50ft)

English / USA

HT-KM

!Warning!

To reduce the risk of severe or even fatal

injury from falling objects do not cut

vertically above your body. Hold the pole

pruner at an angle of not more than 60°

from the horizontal level (see picture).

Objects may fall in unexpected

directions. Do not stand directly

underneath the limb being cut!

Watch for falling wood! As soon as the

limbed branch starts to fall, step aside

and keep a sufficient distance away from

the falling wood.

!Warning

Always pull the unit out of the cut with

the chain running to reduce the

possibility of pinching the cutting

attachment. Don't put pressure on the

pole pruner when reaching the end of a

cut. The pressure may cause the bar

and rotating chain to pop out of the cut or

kerf, go out of control and strike some

other object.

If the bar becomes pinched and caught

in the branch so that the chain can no

longer move, shut off the pole pruner

and carefully move the branch to open

the pinch and release the bar.

Reactive forces

!Warning!

Reactive forces may occur any time the

chain is rotating.The force used to cut

wood can be reversed and work against

the operator. If the rotating chain is

suddenly stopped by contact with any

solid object such as a branch or is

pinched, the reactive forces may occur

instantly. These reactive forces may

result in loss of control, which, in turn,

may cause personal injury. An

understanding of the causes of these

reactive forces may help you avoid the

element of surprise and loss of control.

Because of the design of the pole

pruner, the reactive forces experienced

when working with it are generally not as

severe as those encountered with a

chainsaw. Nevertheless, you should

always maintain a proper grip and good

footing to control the power tool when

you experience such forces.

The most common reactive forces are:

– kickback,

– pushback,

– pull-in.

275BA005 KN

11HT-KM

English / USA

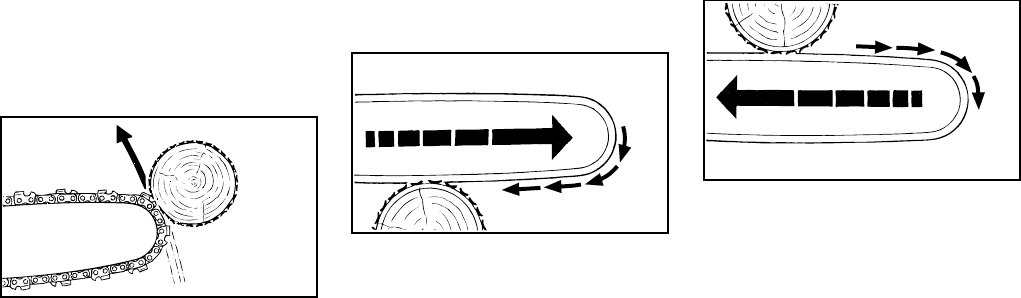

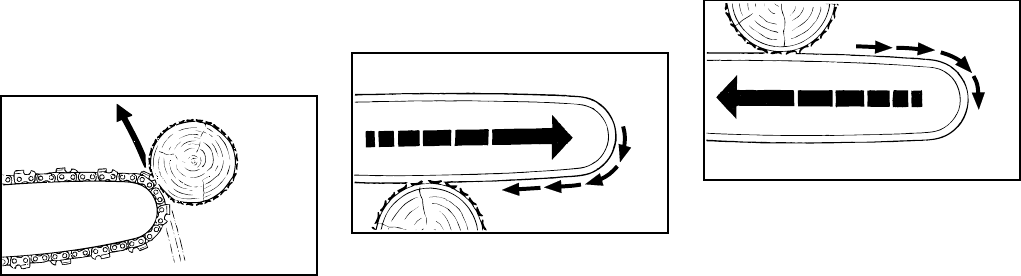

Kickback

Kickback may occur when the moving

saw chain near the upper quadrant of

the bar nose contacts a solid object or is

pinched.

The reaction of the cutting force of the

chain causes a rotational force on the

chainsaw in the direction opposite to the

chain movement. This may cause the

bar to move upward.

To avoid kickback

The best protection from kickback is to

avoid kickback situations:

1. Be aware of the location of the guide

bar nose at all times.

2. Never let the nose of the guide bar

contact any object. Do not cut limbs

with the nose of the guide bar. Be

especially careful near wire fences

and when cutting small, tough

limbs, which may easily catch the

chain.

3. Cut only one limb at a time.

A = Pull-in

Pull-in occurs when the chain on the

bottom of the bar is suddenly stopped

when it is pinched, caught or encounters

a foreign object in the wood. The

reaction of the chain pulls the saw

forward.

Pull-in frequently occurs when the chain

is not rotating at full speed before it

contacts the wood.

To avoid pull-in

1. Be alert to forces or situations that

may cause material to pinch the

chain at the bottom of the bar.

2. Always start a cut with the chain

rotating at full speed

B = Pushback

Pushback occurs when the chain on the

top of the bar is suddenly stopped when

it is pinched, caught or encounters a

foreign object in the wood. The reaction

of the chain may drive the saw rapidly

straight back toward the operator.

Pushback frequently occurs when the

top of the bar is used for cutting.

To avoid pushback

1. Be alert to forces or situations that

may cause material to pinch the

chain at the top of the bar.

2. Do not cut more than one limb at a

time.

3. Do not twist the bar when

withdrawing it from an underbuck

cut because the chain can pinch.

002BA230 KN

001BA037 KN

001BA038 KN

English / USA

HT-KM

MAINTENANCE, REPAIR AND

STORING

Maintenance, replacement, or repair

of the emission control devices and

systems may be performed by any

nonroad engine repair establishment

or individual. However, if you make a

warranty claim for a component

which has not been serviced or

maintained properly or if

nonapproved replacement parts were

used, STIHL may deny coverage.

!Warning!

Use only identical STIHL replacement

parts for maintenance and repair. Use of

non-STIHL parts may cause serious or

fatal injury.

Strictly follow the maintenance and

repair instructions in the appropriate

sections of your instruction manuals.

Please refer to the maintenance charts

in the manuals.

!Warning!

Always stop the engine and make sure

that the chain is stopped before doing

any maintenance or repair work or

cleaning the power tool. Do not attempt

any maintenance or repair work not

described in your instruction manuals.

Have such work performed by your

STIHL servicing dealer only.

Wear gloves when handling or

performing maintenance on the cutting

attachment.

!Warning!

Keep the chain, bar and sprocket clean;

replace worn sprockets or chains. Keep

the chain sharp. You can spot a dull

chain when easy-to-cut wood becomes

hard to cut or burn marks appear on the

wood.

Tighten all nuts, bolts and screws except

the carburetor adjustment screws after

each use.

Store the power tool in a dry and high or

locked location out of reach of children.

Before storing for longer than a few

days, always empty the fuel tank. See

chapter "Storing the machine" in the

KombiEngine manual.

Store fuel and chain oil in approved and

properly labeled safety-type canisters

only. Take care when handling gasoline!

Avoid direct contact with the skin and

avoid inhaling fuel vapor!

13HT-KM

English / USA

Preparations

:Wear suitable protective clothing

and equipment – see "Safety

Precautions".

:Start the engine.

:Put on the shoulder strap.

Never throw cuttings into the

household garbage can – they

can be composted!

Never stand directly under the

branch you are cutting – be wary of

falling branches. Note that a branch

may spring back at you after it hits

the ground!

Cutting sequence

To allow branches a free fall, always cut

the lower branches first. Prune heavy

branches (large diameter) in several

controllable pieces.

Working position

Hold the control handle with your right

hand, and the drive tube with your left

hand. Your left arm should be extended

to the most comfortable position.

The shaft should always be held at an

angle of 60° or less!

The most convenient working position is

a tool angle of 60°, but any lesser angle

may be used to suit the situation

concerned.

Cross-cutting

To avoid pinching the bar in the cut,

position the cutting attachment with the

hook against the branch and then

perform the cross-cut from the top

downwards.

Using the Pole Pruner

402BA012 KN

390BA052 KN

English / USA

HT-KM

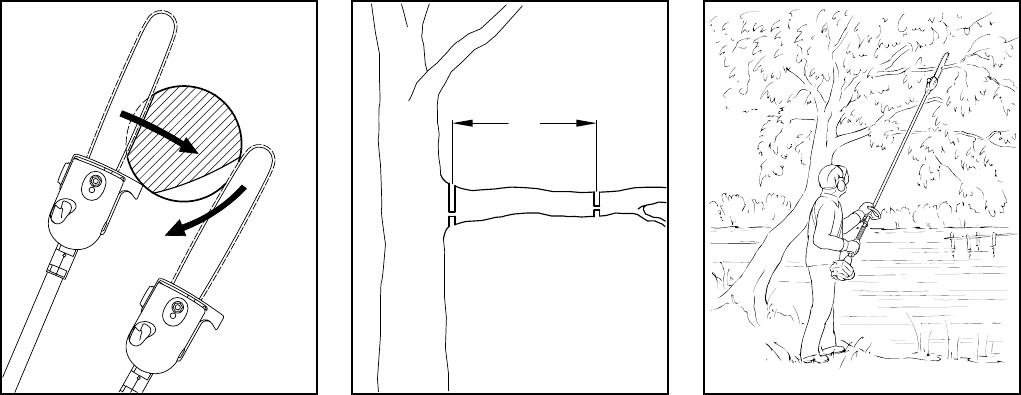

Relieving cut

:To avoid tearing the bark on thick

branches, always start by

performing a relieving cut (1) on the

underside of the branch.

:To do this, apply the cutting

attachment and pull it in an arc

across the bottom of the branch

(see illustration).

:Locate the hook against the branch

and then perform the cross-cut (2).

Flush-cutting thick branches

:If branch diameter is more than

4“ (10 cm), first perform undercut (3)

and then cross-cut at a distance (A)

of about 8“ (20 cm) from the final

cut.

Then carry out the flush-cut (4),

starting with a relieving cut and

finishing with a cross-cut.

Cutting above obstacles

The unit's long reach makes it possible

to prune branches that are overhanging

obstacles, such as rivers or lakes.

The tool angle in this case depends on

the position of the branch.

390BA041 KN

390BA024 KN

402BA013 KN

15HT-KM

English / USA

Cutting from a lift bucket

The unit's long reach enables cutting to

be performed next to the trunk without

the risk of the lift bucket damaging other

branches.

The tool angle in this case depends on

the position of the branch.

30° angle drive

(special accessories)

The angle drive keeps the cutting

attachment at an angle of 30° to the

drive tube.

The angle drive may be adjusted on the

drive tube to the following positions only:

:For cutting vertical branches and

bushes, horizontally (1)

:For a better view of the cutting

attachment (2)

402BA014 KN

390BA053 KN

English / USA

HT-KM

Only use KombiEngines supplied by

STIHL or expressly approved by STIHL

for use with the KombiTool.

This KombiTool may be operated only in

combination with the following

KombiEngines:

STIHL KM 55 R, KM 55 RC, KM 90 R,

KM 85 R, KM 110 R, KM 130 R

The KombiTool may also be mounted to

STIHL brushcutters with a split boom or

drive tube (T models).

Operation of this KombiTool is therefore

also permitted on the following power

tool models:

STIHL FS 55 RT, FS 55 RTC, FS 85 RT,

FS 83 RT

Mounting the Gearbox

Pull the protective caps off the ends of

the drive tube and keep them in a safe

place.

:Apply a mark to the drive tube at a

distance A of 50 mm (2“).

:Push the gearbox (1) onto the drive

tube (2) as far as stop – turn the

gearbox back and forth until the

square end of the shaft engages.

The gearbox is correctly positioned if it

reaches or covers the mark (see arrow).

:Insert clamp screws (3) as far as

stop.

:With the engine is resting on the

machine support, line up the

gearbox (1) so that the clamp

screws face up and the chain

sprocket cover is exactly vertical.

:Tighten down the clamp screws (3)

in the following sequence:

– tighten the left screw moderately

– tighten the right screw moderately

– tighten down the left screw firmly

– tighten down the right screw firmly

Approved KombiEngines Mounting the Pole Pruner

402BA002 KN

402BA023 KN

402BA024 KN

17HT-KM

English / USA

Mounting

:Engage lug (1) on drive tube in

slot (2) in the coupling sleeve and

push home the drive tube as far as

stop.

:When correctly installed, the red

line (3) (arrow point) must be flush

with the end of the coupling sleeve.

:Tighten the wing screw (4) firmly.

Removing

:Reverse the above sequence to

remove the drive tube.

:Unscrew nut and take off cover.

:Turn tensioning screw (1)

counterclockwise until the

tensioning nut (2) butts against the

left end of the housing slot, then

back it off 5 full turns.

The chain is very sharp – wear work

gloves to protect hands from cuts.

:Fit the chain –

start at the bar nose.

Mounting the KombiTool

002BA132 KN

002BA133 KN

Mounting the Bar and Chain

390BA042 KN

390BA043 KN

390BA003 KN

English / USA

HT-KM

:Fit guide bar over the stud (3).

Engage peg of tensioner slide in

locating hole (4) – place the chain

over sprocket (5) at the same time.

:Now turn tensioning screw (1)

clockwise until there is very little

chain sag on the underside of the

bar – and the drive link tangs are

located in the bar groove.

:Refit the sprocket cover and screw

on the nut only fingertight.

:Now refer to "Tensioning the Saw

Chain".

Retensioning during cutting work:

:Shut off the engine and then

slacken the nut.

:Hold the bar nose up.

:Use screwdriver to turn the

tensioning screw (1) clockwise until

chain fits snugly against the

underside of the bar.

Tighten down the nut firmly.

A new chain has to be retensioned more

often than one that has been in use for

some time – check chain tension

frequently – see chapter "Operating

Instructions / During Operation".

:Check chain tension.

:Shut down the engine.

:Wear work gloves to protect hands.

:Chain must fit snugly against the

underside of the bar and it must still

be possible to pull the chain along

the bar by hand.

:If necessary, retension the chain.

A new chain has to be retensioned more

often than one that has been in use for

some time.

Check chain tension frequently –

see chapter "Operating Instructions /

During Operation".

390BA044 KN

Tensioning the Saw Chain

390BA045 KN

Checking Chain Tension

390BA046 KN

19HT-KM

English / USA

For automatic and reliable

lubrication of the chain and guide

bar – use only an environmentally

compatible quality chain and bar

lubricant with non-fling additive

or the rapidly biodegradable

STIHL BioPlus is recommended.

Biological chain oil must be resistant

to aging (e.g. STIHL BioPlus) since

it will otherwise quickly turn to resin.

This results in hard deposits that are

difficult to remove, especially in the

area of the chain drive and chain. It

may even cause the oil pump to

seize.

The service life of the chain and guide

bar depends on the quality of the

lubricant. It is therefore essential to use

only a specially formulated chain

lubricant.

If special chain lubricant is not available,

you may – in an emergency – use an HD

single grade or multigrade engine oil

with a viscosity that suits the prevailing

outside temperature.

Do not use waste oil!

Medical studies have shown that

renewed contact with waste oil can

cause skin cancer. Moreover, waste

is environmentally harmful!

Waste oil does not have the

necessary lubricating properties

and is unsuitable for chain

lubrication.

:A full chain oil tank is sufficient

for only half a tankful of fuel.

Check the oil level regularly

during cutting work. Never allow

the oil tank to run dry!

:Thoroughly clean the filler cap and

area around it so that no dirt can fall

into the tank.

:Position the unit so that the filler cap

faces up.

If the oil level in the tank does not go

down, the reason may be a problem in

the oil supply system: Check chain

lubrication, clean the oilways, contact

your servicing dealer for assistance if

necessary. STIHL recommends that you

have maintenance and repair work

performed only by a STIHL servicing

dealer.

Chain Lubricant Filling Chain

Oil Tank

390BA047 KN

English / USA

HT-KM

The bayonet-type oil tank filler cap with

its hinged grip can be opened and

closed without tools.

:To open the tank, swing the grip (1)

to the vertical position.

:Turn the filler cap counterclockwise

as far as stop and remove.

:Fill up with chain oil.

:To close the oil tank, place the filler

cap in position with the grip upright,

making sure the recesses (2) are in

alignment.

:Turn the filler cap clockwise as far

as stop.

:Fold the grip down so that it is flush

with the top of the cap.

The saw chain must always throw off a

small amount of oil.

:Always check chain lubrication and

the oil level in the tank before

starting work.

Never operate your pruner without

chain lubrication. If the chain is run

dry, the whole cutting attachment

will be irretrievably damaged within

a very short time.

Inadequate lubrication can be caused by

a dirty oil strainer: Have the oil strainer

cleaned or replaced by your servicing

dealer.

Every new chain has to be broken in

for about 2 to 3 minutes.

After breaking in the chain, check

chain tension and adjust if

necessary – see chapter

"Checking Chain Tension".

Shoulder Strap

The type and style of harness depend on

the market.

:Put on the shoulder strap (1).

:Adjust the length of the strap so that

the spring hook (2) is about a hand’s

width below your right hip.

247BA011 KN

Checking Chain Lubrication

390BA048 KN

Fitting the Harness

21HT-KM

English / USA

:Remove the chain guard

(scabbard). Check that chain is not

touching the ground or any other

obstacles.

:Position the unit securely for

starting:

The powerhead must rest on the

engine support. Place the hook on

the cutting attachment on a raised

support, e.g. a mound or branch

(see illustration).

:Make sure you have a firm footing:

Press the unit firmly against the

ground with your left hand on the fan

housing. Your thumb should be

under the fan housing.

Do not stand or kneel on the drive

tube.

Alternative method:

:Remove the chain guard.

Hang the cutting attachment on a

branch so that it is held by the hook.

:Hold the unit firmly with your left

hand around the fan housing – your

thumb under the fan housing.

The starting procedure is now as

described in the KombiEngine

instruction manual.

To shut down the engine

:Move the slide control in direction of

arrow ( h ) to STOP – $ or the stop

switch to $.

During operation

Check chain tension frequently!

A new chain has to be tensioned more

often than one that has been in use for

some time.

Cold chain:

Tension is correct when the chain fits

snugly against the underside of the bar

and can still be pulled along the bar by

hand.

Retension if necessary –

see chapter “Tensioning the Saw Chain”.

Chain at operating temperature:

The chain stretches and begins to sag.

The drive links on the underside of the

bar must not come out of the bar groove

– the chain may otherwise jump off the

bar.

Retension the chain – see chapter

“Tensioning the Saw Chain”.

Always slacken off the chain again

after finishing work. The chain

contracts as it cools down. If it is not

slackened off, it may damage the

gear shaft and bearings.

Starting / Stopping

the Engine

402BA028 KN

402BA029 KN

Operating Instructions

English / USA

HT-KM

After finishing work

:Slacken off the chain if you have

retensioned it at operating

temperature during cutting work.

The chain contracts as it cools

down. If it is not slackened off, it may

damage the gear shaft and

bearings.

Storing for longer period:

See chapter "Storing the Machine".

For periods of about 3 months or longer:

:Remove and clean the saw chain

and guide bar, spray with corrosion

inhibiting oil.

:If you use biological chain and bar

lubricant (e.g. STIHL BioPlus)

completely fill the chain oil tank.

:If the KombiTool is stored

separately, fit the protective cap on

the drive tube to avoid dirt getting

into the coupling.

:Store the machine in a dry, high or

locked location – out of the reach of

children and other unauthorized

persons.

:Turn the bar over –

every time you sharpen the chain –

and every time you replace the

chain – this avoids one-sided wear,

especiallly at nose and underside of

the bar.

Regularly clean

1 = oil inlet hole

2 = oil passage

3 = bar groove

Storing the Machine Taking Care of Guide Bar

390BA050 KN

23HT-KM

English / USA

:Measure groove depth –

with scale on filing gauge – see

"Special Accessories" – in area

used most for cutting on Rollomatic

bars.

If groove depth is less than specified:

:Replace the guide bar.

The drive link tangs will otherwise

scrape along the bottom of the groove –

the cutters and tie straps will not ride on

the rails.

:Remove the chain sprocket cover,

chain and guide bar.

Replace the chain sprocket:

– after using two Oilomatic chains or

sooner

– if the wear marks (dimension a)

on the sprocket are deeper than

0.02 in (0.5 mm) – the life of the

chain would otherwise be reduced.

Use reference gauge (special

accessory) to check the depth of the

wear marks.

The service life of the chain

sprocket is prolonged if it is used

with two chains in rotation.

Use only original STIHL replacement

sprockets.

The chain sprocket is driven via a friction

clutch and must be replaced by a

servicing dealer.

STIHL recommends that you have

maintenance and repair work performed

only by a STIHL servicing dealer.

Chain type Chain pitch Minimum

groove depth

Picco-Mini 3/8" P 5.0 mm

(0.20")

Checking and Replacing

the Chain Sprocket

000BA054 KN

English / USA

HT-KM

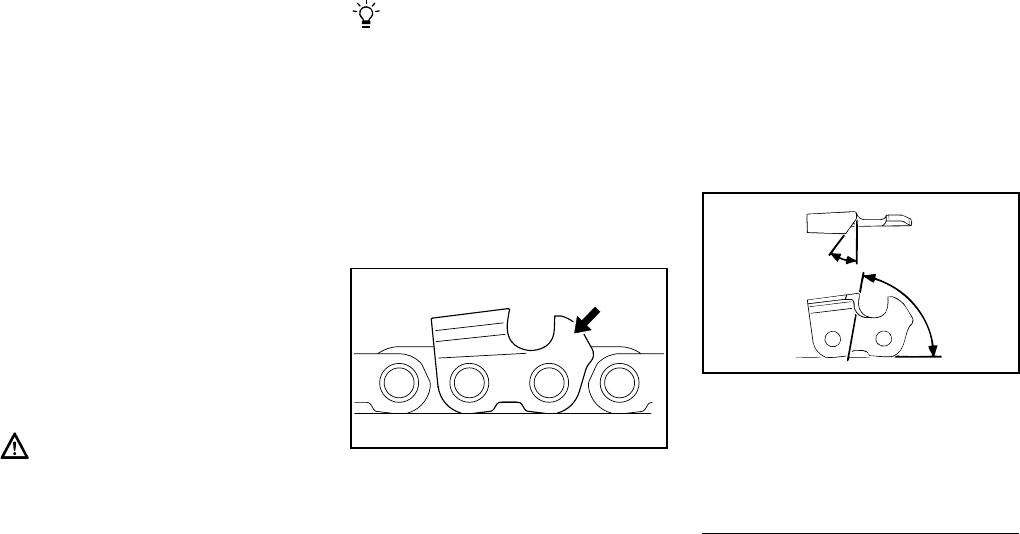

Correctly sharpened chain

A properly sharpened chain slices

through wood effortlessly and requires

very little feed pressure.

Do not work with a dull or damaged saw

chain as it will increase the physical

effort required, cause higher vibrations,

produce unsatisfactory results and a

higher rate of wear.

:Clean the chain.

:Check the chain for cracks in the

links and damaged rivets.

:Replace any damaged or worn parts

of the chain and match the new

parts to the shape and size of the

original parts by filing back as

necessary.

It is necessary to comply with the

angles and dimensions specified

below. If the saw chain is

incorrectly sharpened – especially

if the depth gauges are too low –

there is an increased risk of

kickback and resulting injury!

The pruner’s saw chain cannot be

locked in place on the guide bar.

Therefore, it is best to remove the

chain from the bar and resharpen it

on a workshop sharpening tool

(FG 2, HOS, USG).

:Select the appropriate sharpening

tools for the chain pitch.

See "Specifications" for the

permitted chain pitches.

The chain pitch (e.g. 3/8") is marked on

the depth gauge of each cutter.

Use only special saw chain files!

Other files have the wrong shape and

cut.

Select the file diameter according to the

chain pitch (see table "Sharpening

Tools" at the end of this chapter).

You must also observe the following

angles when resharpening the chain

cutters.

A = Filing angle

B = Side plate angle

Cutter shape: Micro = Semi-chisel

Specified angles A and B are more

readily obtained if recommended files or

sharpening tools and correct settings

are used.

Maintaining and Sharpening

Saw Chain

3/8

689BA020 KN

Chain type Angle (°)

Picco Micro Mini

(PMMC3, PMN) 30 85

689BA021 KN

25HT-KM

English / USA

Furthermore, the angles must be the

same on all cutters. If angles are uneven

the chain will run roughly, not in a

straight line, wear quickly and break

prematurely.

As these requirements can be met only

after sufficient and constant practice:

:Use a file holder

A file holder must be used for manual

resharpening of saw chain (see table

"Sharpening Tools"). The correct filing

angles are marked on the file holder.

For checking angles

Use a STlHL filing gauge (see table

"Sharpening Tools"). This is a universal

tool for checking the filing and side plate

angles, depth gauge setting and cutter

length. It also cleans the guide bar

groove and oil inlet holes.

File correctly

:If you use an FG 2, HOS or USG

sharpener: Remove the chain from

the bar and sharpen according to

instructions supplied with the tool.

:Sharpen chain frequently; take

away as little metal as possible –

two or three strokes of the file are

usually enough.

:Hold the file horizontally (at right

angle to side of guide bar) and file

according to the angles marked on

the file holder. Rest the file holder on

the top plate and depth gauge.

:Always file from the inside to the

outside of the cutter.

:The file only sharpens on the

forward stroke – lift the file off the

cutter on the backstroke.

:Avoid touching the tie straps and

drive links with the file.

689BA025 KN

90°

60°

85° 70° 80°

0°

35°

10°

30°

689BA022 KN

689BA018 KN

90°

689BA043 KN

English / USA

HT-KM

:Rotate the file at regular intervals

while filing to avoid one-sided wear.

:Use a piece of hardwood to remove

burrs from cutting edge.

:Check angles with the filing gauge.

All cutters must be the same length.

If the cutters are not the same length,

they will have different heights. This

makes the chain run roughly and

increases the risk of breakage of the

chain.

:Find the shortest cutter and then file

all other cutters back to the same

length – it is best to have this work

done in a workshop on an electric

grinder.

Depth gauge setting

The depth gauge determines the height

at which the cutter enters the wood and

thus the thickness of the chip removed.

Specified distance or setting between

depth gauge and cutting edge = a:

This setting may be increased by 0.008"

(0.2 mm) for cutting softwood in mild

weather season – no frost.

Lowering depth gauges

The depth gauge setting is reduced

when the chain is sharpened because

the top plate of the cutter slopes

downward towards the back.

:Check the depth gauge setting

every time you sharpen the chain.

:Place a filing gauge (1) that

matches the chain pitch on the

chain – if the depth gauge projects

from the filing gauge, the depth

gauge has to be lowered.

:File down the depth gauge until it is

level with the filing gauge.

Chain pitch Depth gauge

setting “a“

Inch (mm) mm (inch)

3/8-PMMC3 (9.32) 0.65 (0.026)

3/8-PMN (9.32) 0.45 (0.018)

689BA023 KN

689BA047 KN

689BA051 KN

27HT-KM

English / USA

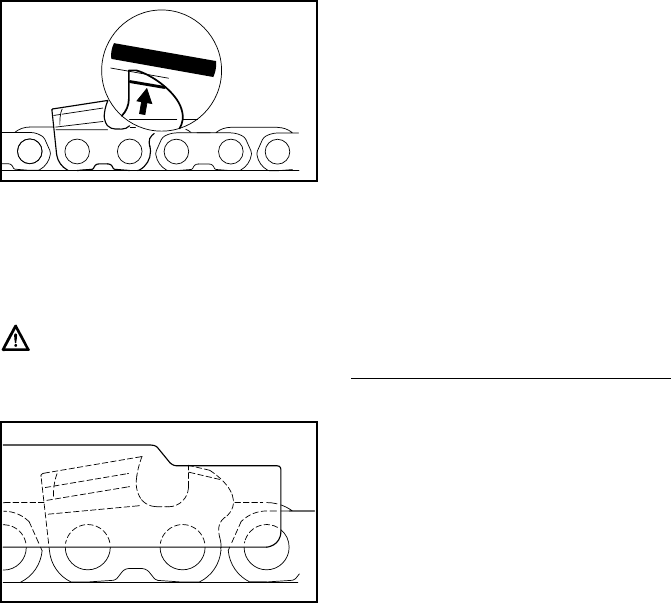

:File the top of the depth gauge

parallel to the stamped service

marking (see arrow) – but do not

lower the highest point of the depth

gauge in this process.

The kickback tendency of the

chainsaw is increased if the depth

gauges are too low.

:Place filing gauge on the chain –

highest point of depth gauge must

be level with the filing gauge.

After sharpening

After sharpening, clean the chain

thoroughly, remove filings or grinding

dust – lubricate the chain thoroughly.

Before long out-of-service period

Clean the chain with a brush and store it

in a well-oiled condition.

Saw chain

Sharpening Tools

(special accessories)

689BA044 KN

689BA052 KN

Type: Picco Micro Mini

(PMMC3, PMN)

Pitch: 3/8" P (9.32 mm)

Description Part No.

Round file

5/32" (4.0 mm)

diameter 5605 772 4006

File holder with

Round file 5605 750 4327

Filing gauge

PMMC3

PMN

1110 893 4000

0000 893 4000

Flat file 0814 252 3356

Sharpening kit

(includes all parts

listed above)

PMMC3

PMN

5605 007 1027

5605 007 1026

English / USA

HT-KM

1) STIHL recommends a STIHL servicing dealer

Maintenance Chart

Please note that the following maintenance intervals apply for normal

operating conditions only. If your daily working time is longer than normal

or cutting conditions are difficult (very dusty work area, resin-rich wood,

tropical wood etc.), shorten the specified intervals accordingly.

before

starting work

after finishing

work or daily

after each

refueling stop

weekly

monthly

every 12 months

if problem

if damaged

if required

Chain lubrication Check X

Saw chain

Check, also check sharpness XX

Check chain tension XX

Sharpen X

Guide bar

Check (wear, damage) X

Clean and turn over XX

Deburr X

Replace XX

Chain sprocket Check X

Replace 1) X

Safety labels Replace X

29HT-KM

English / USA

1 = Oilomatic Saw Chain

2 = Guide Bar

3 = Oil Tank

4 = Oil Filler Cap

5 = Drive tube

6 = Chain Sprocket Cover

7= Hook

8= Chain Guard (Scabbard)

9= Chain Sprocket

10= Chain Tensioner

11= Bush

Definitions

1. Oilomatic Saw Chain

A loop consisting of cutters,

tie straps and drive links.

2. Guide Bar

Supports and guides the saw chain.

3. Oil Tank

Tank for chain lubricating oil.

4. Oil Filler Cap

For closing the oil tank.

5. Drive tube

Device to connect the engine with

the gearbox.

6. Chain Sprocket Cover

Covers the sprocket.

7. Hook

For hooking machine to branch and

pulling branches away.

8. Chain Guard (Scabbard)

Covers chain for transportation and

during out-of-service periods.

9. Chain Sprocket

The toothed wheel that drives the

saw chain.

10. Chain Tensioner

Permits precise adjustment of chain

tension.

11. Bush

Locates drive tube in coupling

sleeve.

Parts and Controls

473BA001 KN

910

English / USA

HT-KM

Engine

See KombiEngine instruction manual.

Cutting Attachment

Weight

Contact your STIHL dealer for

information regarding special

accessories that may be available for

your product.

Guide bar

Type: Rollomatic

Rollomatic with

sprocket nose

Cutting length: 12" (30cm)

Oilomatic chain

Type: Picco Micro Mini

Pitch: 3/8"P (9.32mm)

Drive link gauge: 0,043" (1.1mm)

Chain sprocket

Type: Spur sprocket

Pitch: 3/8"P (9,32mm)

No. of teeth: 6

7 (special

accessory)

Specifications

Chain lubrication

Fully automatic, speed-controlled

rotary piston oil pump

Oil tank capacity: 0.46 US pt

(0.22 l)

Cutting attachment

with drive tube:

4 lbs (1.8kg)

Special Accessories

31HT-KM

English / USA

Users of this unit should carry out only

the maintenance operations described

in this manual. Other repair work may be

performed only by authorized STIHL

service shops.

Warranty claims following repairs can be

accepted only if the repair has been

performed by an authorized STIHL

servicing dealer using original STIHL

replacement parts.

Original STlHL parts can be identified by

the STlHL part number, the

STIHl

logo and, in some cases, by the STlHL

parts symbol (. This symbol may

appear alone on small parts.

Maintenance and Repairs

English / USA

HT-KM

STIHL Registered Trademarks

STIHL®

(

The color combination orange-grey

(U.S. Registrations #2,821,860;

#3,010,057; and #3,010,058)

4-MIX®

AUTOCUT®

EASYSTART®

OILOMATIC®

STIHL Cutquik®

STIHL DUROMATIC®

STIHL Farm Boss®

STIHL Quickstop®

STIHL ROLLOMATIC®

STIHL WOOD BOSS®

TIMBERSPORTS®

YARD BOSS®

Some of STIHL’s Common Law

Trademarks

BioPlus™

Easy2Start™

EasySpool™

ElastoStart™

Ematic™ / Stihl-E-Matic™

FixCut™

HT Plus™

IntelliCarb™

Master Control Lever™

Micro™

Pro Mark™

Quad Power™

Quiet Line™

STIHL Arctic™

STIHL Compact™

STIHL HomeScaper Series™

STIHL Interchangeable Attachment

Series™

STIHL Magnum™ / Stihl-Magnum™

STIHL MiniBoss™

STIHL MotoPlus 4™

STIHL Multi-Cut HomeScaper Series™

Stihl Outfitters™

STIHL PICCO™

STIHL PolyCut™

STIHL PowerSweep™

STIHL Precision Series™

STIHL Protech™

STIHL RAPID™

STIHL SuperCut™

STIHL Territory™

TapAction™

TrimCut™

This listing of trademarks is subject to

change.

Any unauthorized use of these

trademarks without the express written

consent of

ANDREAS STIHL AG & Co. KG,

Waiblingen is strictly prohibited.

Trademarks

33HT-KM

español / EE.UU

BA_SE_119_006_31_10.fmImpreso en papel sin cloro.

Las tintas contienen aceites vegetales,el papel es reciclable.

0458 473 8621 A. M7. B9. CP. Printed in USA

STIHl

Contenido

Sistema Kombi ............................... 34

Guía para el uso de este manual ... 34

Medidas de seguridad y

técnicas de manejo ........................ 35

Uso del podador de varilla .............. 45

Motores KombiEngine aprobados .. 48

Montaje del podador de varilla ....... 48

Instalación del KombiTool ............... 49

Montaje de la barra y la cadena ..... 49

Tensado de la cadena de sierra ..... 50

Revisión de tensión de la cadena .. 50

Lubricante de la cadena ................. 51

Llenado del tanque de aceite

de la cadena ................................... 51

Revisión de lubricación

de la cadena ................................... 52

Colocación del arnés ...................... 52

Arranque / parada del motor ........... 53

Instrucciones de manejo ................ 53

Almacenamiento de la máquina ..... 54

Cuidado de la barra guía ................ 54

Revisión y sustitución

de la rueda dentada de cadena ...... 55

Mantenimiento y afilado

de la cadena de sierra .................... 56

Tabla de mantenimiento ................. 60

Piezas y controles .......................... 61

Especificaciones ............................. 62

Accesorios especiales .................... 62

Mantenimiento y reparaciones ....... 63

Marcas comerciales ........................ 64

Permita que solamente las personas

que comprenden la materia tratada en

los manuales del motor KombiEngine y

del podador de varilla KombiTool mane-

jen esta herramienta motorizada combi-

nada.

Para obtener el rendimiento y satisfac-

ción máximos de la KombiTool STIHL,

es importante leer y comprender las ins-

trucciones de mantenimiento y las pre-

cauciones de seguridad, que empiezan

en la página 35, antes de usarla.

Comuníquese con el concesionario o

distribuidor de STIHL si no entiende

alguna de las instrucciones dadas en el

presente manual.

!Advertencia

Dado que ésta es una herramienta de

corte motorizada de gran velocidad y de

largo alcance, es necesario tomar medi-

das especiales de seguridad para redu-

cir el riesgo de lesiones.

El uso descuidado o inadecuado puede

causar lesiones graves e incluso morta-

les.

La filosofía de STIHL es mejorar conti-

nuamente todos su productos. Como

resultado de ello, periódicamente se

introducen cambios de diseño y mejo-

ras. Si las características de funciona-

miento o la apariencia de su accesorio

difieren de las descritas en este manual,

comuníquese con el concesionario

STIHL para obtener la información y

ayuda que requiera.

español / EE.UU

HT-KM

Con el sistema Kombi de STIHL, varios

motores Kombi y accesorios Kombi pue-

den combinarse para formar una herra-

mienta motorizada. En este manual de

instrucciones la unidad formada por el

motor Kombi y el accesorio Kombi se

identifica como la herramienta motori-

zada.

Hay manuales de instrucciones distintos

para el motor Kombi y el accesorio

Kombi.

Siempre lea y asegúrese que com-

prenda bien ambos manuales de ins-

trucciones antes de arrancar y usar la

máquina. Guarde los manuales en un

lugar seguro para referencia futura.

Pictogramas

Todos los pictogramas que se

encuentran en la máquina se muestran

y explican en este manual.

Las instrucciones de uso y manipulación

vienen acompañadas de ilustraciones.

Símbolos en el texto

Los pasos individuales o procedimientos

descritos en el manual pueden estar

señalados en diferentes maneras:

:Un punto identifica un paso o

procedimiento sin referencia directa

a una ilustración.

Una descripción de un paso o

procedimiento que se refiere

directamente a una ilustración puede

tener números de referencia que

aparecen en la ilustración.

Ejemplo:

Suelte el tornillo (1)

Palanca (2) ...

Además de las instrucciones de uso, en

este manual pueden encontrarse

párrafos a los que usted debe prestar

atención especial. Tales párrafos están

marcados con los símbolos que se

describen a continuación.

Advertencia donde existe el riesgo

de un accidente o lesiones

personales o daños graves a la

propiedad.

Precaución donde existe el riesgo

de dañar la máquina o los

componentes individuales.

Nota o sugerencia que no es

esencial para el uso de la máquina,

pero puede ayudar al operador a

comprender mejor la situación y

mejorar su manera de manejar la

máquina.

Nota o sugerencia sobre el

procedimiento correcto con el fin de

evitar dañar el medio ambiente.

Sistema Kombi

002BA159 KN

Guía para el uso de este

manual

35HT-KM

español / EE.UU

Equipo y características

Este manual de instrucciones

puede describir varios modelos con

diferentes características. Los

componentes que no se encuentran

instalados en todos los modelos y

las aplicaciones correspondientes

están marcados con un asterisco

(*). Esos componentes pueden ser

ofrecidos como accesorios

especiales por el concesionario

STIHL.

Mejoramientos técnicos

La filosofía de STIHL es mejorar

continuamente todos su productos.

Como resultado de ello, periódicamente

se introducen cambios de diseño y

mejoras. Si las características de

funcionamiento o la apariencia de su

máquina difieren de las descritas en

este manual, comuníquese con el

concesionario STIHL para obtener la

ayuda que requiera.

Por lo tanto, es posible que algunos

cambios, modificaciones y

mejoramientos no hayan sido descritos

en este manual.

Dado que un motor

KombiEngine equipado

con un accesorio podador

de varilla KombiTool es

una herramienta de corte

motorizada de gran velo-

cidad y de alcance largo, es necesario

tomar medidas especiales de seguridad

para reducir el riesgo de lesiones.

Es importante que usted

lea, comprenda bien y

respete las siguientes

advertencias y medidas

de seguridad. Lea periódi-

camente los manuales de

instrucciones y las instrucciones de

seguridad de su motor KombiEngine y

accesorio podador de varilla KombiTool.

El uso descuidado o inadecuado puede

causar lesiones graves o incluso morta-

les.

Pida a su concesionario STIHL que le

enseñe el manejo de la herramienta

motorizada. Respete todas las disposi-

ciones, reglamentos y normas de segu-

ridad locales del caso.

!Advertencia!

No preste ni alquile nunca su herra-

mienta motorizada sin entregar los

manuales de instrucciones de su motor

KombiEngine y el accesorio podador de

varilla KombiTool. Asegúrese que todas

las personas que utilicen la máquina

lean y comprendan la información con-

tenida en estos manuales.

!Advertencia!

El uso de esta máquina puede ser peli-

groso. La cadena del podador tiene

muchos cortadores afilados. Si los cor-

tadores entran en contacto con alguna

parte del cuerpo del operador, le causa-

rán una herida, aunque la cadena esté

detenida.

No corte ningún material que no sea

madera u objetos de madera. Utilice el

podador solamente para recortar ramas.

No debe usarse para ningún otro propó-

sito ya que el uso indebido puede resul-

tar en accidentes o daños de la

máquina.

!Advertencia!

Nunca se debe permitir a los niños que

usen esta herramienta motorizada. No

se debe permitir la proximidad de otros,

especialmente niños y animales, donde

se esté utilizando la máquina.

!Advertencia!

Para reducir el riesgo de ocasionar

lesiones a las personas en la cercanía y

daños a la propiedad, nunca deje la

herramienta motorizada en marcha des-

atendida. Cuando no está en uso (por

ejemplo durante el descanso), apáguela

y asegúrese que las personas no autori-

zadas no pueden usarla.

Medidas de seguridad y

técnicas de manejo

español / EE.UU

HT-KM

Las medidas de seguridad y avisos con-

tenidos en este manual se refieren al

uso de todos los podadores de varilla

STIHL. Los distintos modelos pueden

contar con piezas y controles diferentes.

Vea la sección correspondiente de sus

manuales de instrucciones del motor

Kombi y accesorio Kombi para tener una

descripción de los controles y la función

de los componentes de su modelo.

El uso seguro de un podador de varilla

atañe a

1. el operador

2. el podador de varilla

3. el uso del podador de varilla.

EL OPERADOR

Condición física

Usted debe estar en buenas condicio-

nes físicas y psíquicas y no encontrarse

bajo la influencia de ninguna sustancia

(drogas, alcohol, etc.) que le pueda res-

tar visibilidad, destreza o juicio. No

maneje esta máquina cuando está fati-

gado.

!Advertencia!

Esté alerta. Si se cansa, tómese un des-

canso. El cansancio puede provocar

una pérdida del control. El uso de cual-

quier herramienta motorizada es fati-

goso. Si usted padece de alguna dolen-

cia que pueda ser agravada por la

fatiga, consulte a su médico antes de

utilizar esta máquina.

Vestimenta adecuada

!Advertencia!

Para reducir el riesgo de lesiones el

operador debe usar el equipo protector

adecuado.

!Advertencia!

Para reducir el riesgo de

lesionarse los ojos, nunca

maneje la herramienta

motorizada si no tiene

puestas gafas o anteojos

de seguridad bien ajusta-

dos con una protección adecuada en las

partes superior y laterales que satisfa-

gan la norma ANSI Z 87.1 (o la norma

nacional correspondiente). Para reducir

el riesgo de lesionarse la cara, STIHL

recomienda usar también una careta o

protector facial adecuado sobre las

gafas o anteojos de seguridad.

Use un casco aprobado para reducir el

riesgo de lesionarse la cabeza.

El ruido de la herramienta motorizada

puede dañar los oídos. Siempre use

amortiguadores del ruido (tapones u

orejeras) para protegerse los oídos. Los

usuarios constantes y regulares deben

someterse con frecuencia a un examen

o control auditivo.

Esté especialmente alerta y tenga cui-

dado cuando se usa protectores de

oídos, ya que los mismos reducen la

posibilidad de oír señales de adverten-

cia (gritos, alarmas, etc.).

Siempre use guantes

cuando manipule la

máquina y la herramienta

de corte. Los guantes

gruesos y antideslizantes

mejoran el manejo y ayu-

dan a proteger las manos.

La ropa debe ser de con-

fección fuerte y ajustada,

pero no tanto que impida

la completa libertad de

movimiento. Use pantalo-

nes largos hechos de un

material grueso para protegerse las

piernas. No use pantalones cortos, san-

dalias o pies descalzos.

Evite el uso de chaquetas sueltas,

bufandas, corbatas, joyas, pantalones

acampanados o con vueltas, pelo largo

suelto o cualquier cosa que pueda

engancharse en las ramas, matorrales o

piezas en movimiento de la máquina.

Sujétese el pelo de modo que quede

sobre los hombros.

Es muy importante tener

una buena superficie de

apoyo para los pies. Pón-

gase botas gruesas con

suela antideslizante.

Recomendamos las botas

de seguridad con puntera de acero con

insertos reforzados resistentes a corta-

duras.

37HT-KM

español / EE.UU

EL PODADOR DE VARILLA

KOMBITOOL

Para las ilustraciones y definiciones de

los componentes del podador de varilla

KombiTool, vea el capítulo "Piezas prin-

cipales y controles".

!Advertencia!

Nunca modifique, de ninguna manera,

este accesorio KombiTool. Utilice única-

mente los accesorios y repuestos sumi-

nistrados por STIHL o expresamente

autorizados por STIHL para usarse con

el modelo específico de STIHL. Si bien

es posible conectar a la herramienta

motorizada de STIHL ciertos accesorios

no autorizados, su uso puede ser, en la

práctica, extremadamente peligroso.

Si la máquina experimenta cargas exce-

sivas para las cuales no fue diseñada

(por ejemplo, impactos severos o una

caída), siempre asegúrese que la

máquina está en buenas condiciones

antes de seguir con el trabajo. Inspec-

cione específicamente la integridad del

sistema de combustible (ausencia de

fugas) y asegúrese que los controles y

dispositivos de seguridad funcionan

como es debido. No siga manejando

esta máquina cuando si la misma está

dañada. En caso de dudas, pida que el

concesionario de servicio de STIHL lo

revise.

USO DE LA MAQUINA

(MOTOR KOMBIENGINE

EQUIPADO CON PODADOR DE

VARILLA KOMBITOOL)

Transporte de la herramienta

motorizada

!Advertencia!

Esta herramienta motorizada puede

acarrearse solamente en posición hori-

zontal. Agarre el eje de una manera que

mantenga la máquina equilibrada hori-

zontalmente. Mantenga el silenciador

caliente lejos de su cuerpo y el acceso-

rio de corte detrás de usted. La acelera-

ción accidental del motor puede causar

la rotación de la cadena y lesiones gra-

ves.

!Advertencia!

Siempre apague el motor y coloque la

funda sobre el accesorio de corte antes

de transportar la herramienta motori-

zada por una distancia considerable.

Cuando transporte la máquina en un

vehículo, sujétela firmemente para

impedir su vuelco, el derrame de com-

bustible y el daño a la máquina.

Antes de arrancar

Quite el protector de la cadena (la

funda) e inspeccione el podador de vari-

lla para verificar que está en buenas

condiciones de funcionamiento. (Con-

sulte la tabla de mantenimiento cerca

del final de los manuales de instruccio-

nes.)

!Advertencia!

Siempre revise la herramienta motori-

zada para comprobar que está en bue-

nas condiciones y que funciona correc-

tamente antes de arrancarla, en

particular el gatillo de aceleración y su

bloqueo, el interruptor de parada y el

accesorio de corte. El gatillo de acelera-

ción debe moverse libremente y siempre

debe retornar a la posición de ralentí por

la acción de resorte. Nunca intente

modificar los controles o los dispositivos

de seguridad.

!Advertencia!

No maneje nunca una herramienta

motorizada que esté dañada, mal ajus-

tada o mantenida o que no fue armada

completa y debidamente.

390BA000 KN

español / EE.UU

HT-KM

Mantenga los mangos limpios y secos

en todo momento; es particularmente

importante mantenerlos libres de hume-

dad, aceite, combustible, grasa o resi-

nas para garantizar que la máquina

pueda empuñarse firmemente para

mantenerla bajo control seguro.

Para el armado de la espada y la

cadena, siga el procedimiento descrito

en el capítulo "Montaje de la espada y la

cadena" del manual de instrucciones.

La cadena Oilomatic, la espada y el

piñón STIHL deben coincidir entre sí en

cuanto a calibre y paso.

!Advertencia!

La tensión adecuada de la cadena es

extremadamente importante. Para evitar

el ajuste inadecuado, ejecute los proce-

dimientos de tensado tal como se des-

criben en su manual. Siempre asegú-

rese que la tuerca o tuercas

hexagonales para la cubierta del piñón

quedan firmemente apretadas después

de tensar la cadena. Compruebe la ten-

sión de la cadena una vez más después

de apretar la tuerca o las tuercas. Nunca

arranque el podador de varilla mientras

la cubierta del piñón está suelta.

Ajuste el arnés y la empuñadura de

modo correspondiente a su estatura

antes de empezar a trabajar.

Arranque

!Advertencia

Para reducir la posibilidad de incendios

y lesiones por quemaduras, arranque el

motor al aire libre, por lo menos 3 m

(10 pies) del lugar en que lo haya lle-

nado.

Ponga en marcha y maneje el podador

de varilla sin ayuda de nadie.

Para las instrucciones específicas de

arranque, vea la sección correspon-

diente en el manual del motor KombiEn-

gine. Los métodos correctos de arran-

que reducen el riesgo de sufrir lesiones.

Coloque el podador de varilla sobre

suelo firme u otra superficie dura en una

zona despejada, o en la posición alter-

nativa mostrada en la ilustración ante-

rior. Mantenga el equilibrio y elija un

buen punto de apoyo para los pies.

!Advertencia!

Para reducir el riesgo de sufrir lesiones

causadas por la pérdida de control, no

intente arrancar el motor de la herra-

mienta "por lanzamiento".

!Advertencia!

Para reducir el riesgo de lesiones

debido a la pérdida de control, esté

absolutamente seguro que la herra-

mienta de corte se encuentra lejos de su

cuerpo y de todas las obstrucciones y

objetos, incluido el suelo, porque al

arrancar el motor acelerado, su veloci-

dad será lo suficientemente rápida para

que el embrague engrane el piñón y

haga girar la cadena.

Tan pronto arranque, accione inmediata-

mente por un breve momento el gatillo

de aceleración para desconectarlo de la

posición de arranque y permitir que la

velocidad del motor se reduzca al valor

de ralentí.

Con el motor funcionando a velocidad

de ralentí solamente, enganche la herra-

mienta motorizada al gancho de resorte

de su arnés (vea el capítulo correspon-

diente en este manual).

!Advertencia!

Cuando tire del mango de arranque, no

enrolle la cuerda de arranque alrededor

de la mano. No deje que el mango retro-

ceda bruscamente, sino guíe la cuerda

de arranque para que se enrolle debida-

mente. Si no ejecuta este procedimiento

puede lastimarse la mano o los dedos y

también dañar el mecanismo de arran-

que.

275BA006 KN

39HT-KM

español / EE.UU

Ajustes importantes

!Advertencia!

Para reducir el riesgo de lesiones perso-

nales debido a la pérdida de control o al

contacto con la herramienta de corte en

movimiento, no use una máquina cuyo

ralentí está mal regulado. Cuando el

ralentí está correctamente regulado, la

cadena de aserrado no debe moverse.

Para instrucciones acerca de cómo

ajustar la velocidad de ralentí, vea la

sección correspondiente del manual de

instrucciones del motor KombiEngine.

Si no puede regular correctamente el

ralentí, pida a su concesionario STIHL

que revise la herramienta motorizada y

haga los ajustes o reparaciones corres-

pondientes.

Es importante mantener la cadena

correctamente tensada. Revísela perió-

dicamente (cada vez que se apague el

podador de varilla). Si durante el corte la

cadena llega a aflojarse, apague el

motor y ajuste la tensión. Nunca trate de

tensar la cadena mientras el motor está

funcionando.

Durante el trabajo

Sujeción y control de la herramienta

motorizada

Al trabajar, sujete la máquina firme-

mente con ambas manos en los man-

gos. Cierre firmemente los dedos y pul-

gares sobre los mangos.

Coloque la mano izquierda sobre el

mango delantero y la derecha sobre la

empuñadura trasera y el gatillo de ace-

leración. Las personas que trabajan con

la mano izquierda (zurdos) también

deben seguir estas instrucciones. Man-

tenga las manos en esta posición para

guardar el control del podador de varilla

en todo momento.

!Advertencia!

Nunca intente manejar la herramienta

motorizada con una sola mano. La pér-

dida de control de la herramienta moto-

rizada puede ocasionar lesiones graves

o mortales.

!Advertencia!

Para mantener el control del podador de

varilla, siempre tenga bien apoyados y

equilibrados los pies. No trabaje sobre

una escalera, en un árbol o cualquier

otro punto de apoyo que no sea seguro.

Nunca mantenga la máquina a una

altura más arriba de los hombros. No

trate de alcanzar más lejos de lo debido.

Si se va a trabajar a una altura de más

de 4,5 m (15 pies), utilice un canasto

elevador.

!Advertencia!

Se debe tener cuidado especial cuando

las condiciones del suelo son resbaladi-

zas (suelo húmedo, nieve) y en terreno

difícil y con mucha vegetación. Para evi-

tar tropezarse, esté atento a los obstá-

culos ocultos tales como tocones, raí-

ces, hoyos y zanjas. Para obtener un

punto de apoyo seguro, quite las ramas

caídas, los matorrales y el material cor-

tado. Sea precavido cuando trabaje en

declives o terreno irregular.

!Advertencia!

Proceda con sumo cuidado cuando tra-

baje en condiciones climáticas húmedas

o frías (lluvia, nieve, hielo). Interrumpa el

trabajo cuando hay condiciones de

mucho viento, tormenta o lluvia intensa.

402BA000 KN

español / EE.UU

HT-KM

Condiciones de trabajo

Maneje y arranque su herramienta

motorizada solamente al aire libre en un

lugar bien ventilado. Manéjela sola-

mente en condiciones de buena visibili-

dad y a la luz del día. Trabaje con mucho

cuidado.

!Advertencia!

Tan pronto arranca, este

producto genera vapores

de escape tóxicos que

contienen productos quí-

micos (tales como hidro-

carburos sin quemar y

monóxido del carbono, incluyendo el

benceno) considerados como causan-

tes de enfermedades respiratorias, cán-

cer, defectos de nacimiento u otra toxici-

dad reproductora. Algunos de estos

gases (por ej., monóxido de carbono)

pueden ser incoloros e inodoros. Para

reducir el riesgo de sufrir lesiones gra-

ves o mortales por respirar gases tóxi-

cos, nunca haga funcionar la máquina

puertas adentro o en lugares mal venti-

lados. Si, debido a la falta de ventilación

adecuada, los gases de escape se con-

centran, elimine los obstáculos de la

zona de trabajo para obtener ventilación

adecuada antes de proceder y/o tome

descansos frecuentes para permitir la

disipación de los gases antes de que se

puedan concentrarse.

!Advertencia!

La inhalación de ciertos polvos, espe-

cialmente los polvos orgánicos, tales

como el moho o polen, puede provocar

reacciones alérgicas o asmáticas en las

personas sensibles. La inhalación repe-

tida o de grandes cantidades de polvo u

otros contaminantes del aire, especial-

mente los de partículas pequeñas

puede causar enfermedades respirato-

rias o de otro tipo. Esto incluye el polvo,

especialmente de las maderas duras,

pero también de algunas maderas blan-

das, tales como el cedro rojo occidental.

Controle el polvo en su fuente, siempre

que sea posible. Utilice buenas prácti-

cas de trabajo, tal como siempre cortar

con una cadena bien afilada (que pro-

duce virutas de madera en vez de polvo

fino) y trabajar de manera que el viento

o el proceso de corte dirige el polvo pro-

ducido por la herramienta motorizado en

sentido opuesto del operador. Observe

las recomendaciones emitidas por EPA/

OSHA/NIOSH y las asociaciones de tra-

bajo y los sindicatos con respecto al

polvo ("materia particulada"). Cuando

sea imposible eliminar significativa-

mente la inhalación del polvo, es decir

mantener el nivel cerca del valor

ambiente, el operador y las personas

que se encuentren en la cercanía siem-

pre deberán usar un respirador apro-

bado por NIOSH/MSHA para el tipo de

polvo presente en el lugar.

!Advertencia!

La aspiración de polvo de asbesto es

peligrosa y puede causar lesiones gra-

ves o mortales, enfermedades de las

vías respiratorias o cáncer. El uso y la

eliminación de los productos que contie-

nen asbesto están estrictamente regla-

mentados por OSHA y el Organismo

para la Protección del Medio Ambiente

(EPA) de los EE.UU. Si por cualquier

motivo cree que está cortando asbesto,

póngase en contacto inmediatamente

con su empleador o un representante de

OSHA local.

!Advertencia

La herramienta motorizada tiene

alcance largo. Para reducir el riesgo de

que otras personas sufran lesiones gra-

ves o mortales causadas por la caída de

objetos, o el contacto inesperado con la

cadena en movimiento de la herra-

mienta motorizada, siempre mantenga a

las demás personas a una distancia no

menor de 15 m (50 pies) de la herra-

mienta motorizada cuando se encuentre

en marcha.

!Advertencia!

Si bien es necesario mantener los terce-

ros lejos de la motosierra en marcha,

nunca trabaje solo. Manténgase a una

distancia que le permita comunicarse

con otras personas en caso de necesitar

ayuda.

Apague el motor inmediatamente si se

le aproxima alguna persona.

41HT-KM

español / EE.UU

¡Peligro!

Su herramienta motori-

zada no está aislada con-

tra las sacudidas eléctri-

cas. Para reducir el riesgo

de electrocución, nunca utilice esta

herramienta motorizada cerca de alam-

bres o cables (de alimentación, etc.) que

puedan tener corriente eléctrica.

La electricidad puede saltar de un punto

a otro al formar arcos en el aire. Los

niveles altos de voltaje aumentan la dis-

tancia sobre la cual la electricidad puede

formar arcos. La electricidad también

puede conducirse por las ramas de un

árbol, especialmente si éstas están

húmedas. Guarde una distancia no

menor de 15 m (50 pies) entre el poda-

dor de varilla (incluyendo las ramas con

las cuales tenga contacto) y todas las

líneas que conduzcan corriente eléc-

trica.

Antes de trabajar a una distancia menor,

comuníquese con la empresa de servi-

cio eléctrico y comprobar que se haya

interrumpido el suministro eléctrico.

Instrucciones de manejo

!Advertencia!

No maneje la herramienta motorizada

usando el bloqueo de acelerador para

arranque, pues no tendrá control de la

velocidad del motor.

En caso de emergencia, apague el

motor inmediatamente – mueva el con-

trol deslizante / interruptor de parada a 0

o STOP.

!Advertencia

Para reducir el riesgo de lesionarse,

mantenga las manos y los pies alejados

de la cadena de aserrado. No toque

nunca con las manos o cualquier parte

del cuerpo la cadena que está en movi-

miento. La cadena de aserrado sigue en

marcha por un rato después que se

suelta el gatillo de aceleración (efecto

de inercia).

!Advertencia!

Al aumentar la velocidad del motor con

la cadena bloqueada se aumenta la

carga y se provoca el patinaje continuo

del embrague. Ésto puede causar

sobrecalentamiento y daño de los com-

ponentes importantes (por ejemplo, el

embrague y las piezas de plástico poli-

mérico de la caja) – ésto a su vez

aumenta el riesgo de lesiones causadas

por el movimiento de la cadena cuando

el motor está a velocidad de ralentí.

!Advertencia!

Si la cadena se atasca, siempre apague

el motor y asegúrese que la cadena está

detenida antes de limpiarla.

Asegúrese que la cadena de aserrado

no toque ninguna materia extraña como

por ejemplo rocas, cercas, clavos y

cosas por el estilo. Tales objetos pueden

ser lanzados y lesionar al operador o a

terceros y dañar la cadena de aserrado.

!Advertencia!

Antes de recortar las ramas, despeje de

zona de trabajo las ramas y matorrales

que puedan causar interferencia. Des-

pués, establezca un lugar de escape de

la zona de caída de las ramas y retire

todos los obstáculos.

Mantenga despejada la zona de trabajo

– quite las ramas caídas. Coloque todas

las herramientas y el equipo a una dis-

tancia prudente de las ramas recorta-

das, pero no en la zona de escape.

!Advertencia!

Siempre observe la condición general

del árbol. Busque evidencia de deterioro

y pudrición en el tronco y en las ramas.

Si está podrido en su interior, podría

romperse repentinamente y caer hacia

el operador cuando está siendo recor-

tado. Siempre busque las ramas que-

bradas o muertas que puedan soltarse

con la vibración y caerle encima.

Si la rama es gruesa o pesada, haga un

corte de distensión no muy profundo en

la parte inferior de la rama antes de cor-

tarla por su parte superior para evitar

que la rama se parta.

15m (50ft)

español / EE.UU

HT-KM

!Advertencia!

Para reducir el riesgo de lesiones gra-

ves o mortales causadas por la caída de

objetos, no haga cortes directamente

sobre su cuerpo. Sostenga el podador

de varilla a un ángulo no mayor que 60°

respecto a la horizontal (vea la ilustra-

ción). Los objetos pueden caer en direc-

ciones no anticipadas. No se pare direc-

tamente debajo de la rama que es está

recortando!

Esté atento a la caída de las ramas. Tan

pronto la rama recortada empieza a

caer, apártese y guarde una distancia

adecuada de la rama.

!Advertencia

Siempre saque la máquina del corte con

la cadena todavía en marcha para redu-

cir la posibilidad de atrapar el accesorio

de corte. No ejerza presión sobre el

podador de varilla cuando llegue al final

del corte. La presión puede hacer que la

espada y la cadena en movimiento sal-

ten fuera de la ranura de corte o entalla,

perdiéndose el control y golpeando otro

objeto.

Si la espada queda aprisionada en la

rama de modo que la cadena ya no

pueda moverse, apague el podador de

varilla y mueva la rama con cuidado

para aflojar la estricción y liberar la

espada.

Fuerzas reactivas

!Advertencia!

Las fuerzas reactivas pueden ocurrir en

cualquier momento mientras la cadena

está girando. La fuerza utilizada para

cortar madera puede cambiar de sentido

y actuar contra el operador. Si una

cadena en movimiento se detiene

repentinamente al tocar un objeto sólido

como por ejemplo una rama, o bien

queda aprisionada, pueden presentarse

de inmediato las fuerzas reactivas. Esas

fuerzas reactivas pueden causar la pér-

dida del control, lo que a su vez puede

causar lesiones personales. Una buena

comprensión de las causas de estas

fuerzas reactivas puede ayudarle a evi-

tar el elemento de sorpresa y la pérdida

del control.

Debido a su diseño, las fuerzas reacti-

vas producidas al trabajar con el poda-

dor de varilla, por lo general, no son tan

severas como las producidas por una

motosierra. No obstante, siempre agarre

firmemente la herramienta motorizada y

tenga buen apoyo para los pies para

mantener el control cuando se producen

tales fuerzas.

Las fuerzas reactivas más comunes

son:

– contragolpe,

– rechazo,

– tirón.

275BA005 KN

43HT-KM

español / EE.UU

Contragolpe

El contragolpe puede ocurrir cuando la

cadena en movimiento cerca del cua-

drante superior de la punta de la espada

toca un objeto sólido o queda aprisio-

nada.

La reacción de la fuerza de corte de la

cadena causa una fuerza de rotación en

la motosierra en sentido contrario al

movimiento de la cadena. Esto puede

causar el movimiento hacia arriba de la

espada.

Para evitar el contragolpe

La mejor protección contra un contra-

golpe es evitar las situaciones de con-

tragolpe:

1. Sea consciente de la ubicación de

la punta de la espada en todo

momento.

2. Nunca deje que la punta de la

espada haga contacto con ningún

objeto. No corte ramas con la punta

de la espada. Preste especial aten-

ción al trabajar cerca de vallas de

alambre y cuando corte ramas

pequeñas y duras que pueden fácil-

mente quedar enredados en la

cadena.

3. Corte solamente una rama a la vez.

A = Tirón

El tirón ocurre cuando la cadena en la

parte inferior de la espada se detiene

repentinamente cuando queda aprisio-

nada, retenida o choca con algún objeto

extraño en la madera. La reacción de la

cadena tire la motosierra hacia ade-

lante.

A menudo, el tirón ocurre cuando la

cadena no está a plena velocidad antes

de quedar en contacto con la madera.

Para evitar los tirones

1. Esté alerta a las fuerzas o situacio-

nes que pueden permitir que el

material aprisione la cadena en la

parte inferior de la espada.

2. Siempre empiece el corte con la

cadena girando a velocidad

máxima.

B = Rechazo

El rechazo ocurre cuando la cadena en

la parte superior de la espada se detiene

repentinamente cuando queda aprisio-

nada, retenida o choca con algún objeto

extraño en la madera. La reacción de la

cadena puede impulsar repentinamente

la sierra hacia atrás contra el operador.

El rechazo frecuentemente ocurre

cuando se utiliza la parte superior de la

espada para hacer los cortes.

Para evitar el rechazo

1. Esté alerta a las fuerzas o situacio-

nes que pueden permitir que el

material aprisione la cadena en la

parte superior de la espada.

2. No corte más de una rama a la vez.

3. No tuerza la espada al retirarla de

un corte por debajo, porque la

cadena puede quedar aprisionada.

002BA230 KN

001BA037 KN

001BA038 KN

español / EE.UU

HT-KM

MANTENIMIENTO, REPARACION

Y ALMACENAMIENTO

Los trabajos de mantenimiento,

reemplazo o reparación de los dispo-

sitivos y sistemas de control de emi-

siones de escape pueden ser realiza-

dos por cualquier taller o técnico de

motores no diseñados para vehícu-

los. Sin embargo, si usted está recla-

mando cobertura de garantía para

algún componente que no ha sido

reparado o mantenido debidamente,

o cuando se utilizan repuestos no

autorizados, STIHL puede denegar la

garantía.

!Advertencia!

Utilice solamente piezas de repuesto de

STIHL para el mantenimiento y repara-

ción. El uso de piezas no fabricadas por

STIHL puede causar lesiones graves o

mortales.

Siga precisamente las instrucciones de

mantenimiento y reparación dadas en

las secciones correspondiente de los

manuales de instrucciones. Consulte las

tablas de mantenimiento en los manua-

les.

!Advertencia!

Siempre apague el motor y verifique que

la cadena está parada antes de llevar a

cabo cualquier trabajo de manteni-

miento, reparación o limpieza de la

herramienta motorizada. No intente

hacer ningún trabajo de mantenimiento

o reparación que no esté descrito en los

manuales de instrucciones.

Este tipo de trabajo debe ser realizado

únicamente por el concesionario de ser-

vicio de STIHL.

Use guantes para manipular o efectuar

trabajos de mantenimiento de la herra-

mienta de corte.

!Advertencia!

Mantenga la cadena, la espada y el

piñón limpios; sustituya los piñones o

cadenas que estén desgastados. Man-

tenga afilada la cadena. Podrá notar que

la cadena está desafilada cuando la

madera fácil de cortar exige gran

esfuerzo y cuando aparecen marcas de

quemaduras en la madera.

Apriete todas las tuercas, pernos y torni-

llos, excepto los tornillos de ajuste del

carburador, después de cada uso.

Guarde la herramienta motorizada en un

lugar seco y elevado o con llave lejos del

alcance de los niños.

Antes de guardar la máquina durante un

período de más de algunos días, siem-

pre vacíe el tanque de combustible.

Consulte el capítulo "Almacenamiento

de la máquina" en el manual del motor

KombiEngine.

Guarde el combustible y el aceite de la

cadena solamente en envases de segu-

ridad debidamente aprobados para tal

uso. Manipule la gasolina con sumo cui-

dado! Evite el contacto directo con la

piel y evite inhalar los vapores de com-

bustible!

45HT-KM

español / EE.UU

Preparaciones

:Use ropa y equipos protectores

adecuados – vea "Medidas de

seguridad".

:Arranque el motor.

:Colóquese la correa sobre el hom-

bro.

Nunca tire las piezas recortadas en

el basurero doméstico – ¡éstas pue-

den convertirse en abono!

Nunca se pare directamente debajo

de la rama que se está cortando –

esté atento a la caída de las ramas.

¡Obsérvese que una rama puede

rebotar hacia usted después de

haber caído al suelo!

Secuencia de corte

Para permitir que las ramas caigan libre-

mente, siempre corte las ramas más

bajas primero. Recorte las ramas pesa-

das (de diámetro grande) en varios tro-

zos fáciles de manejar.

Posición de trabajo

Sujete el mango de control con la mano

derecha y el tubo de mando con la

izquierda. Extienda el brazo izquierdo a

la posición que le resulte más cómoda.

El eje siempre deberá mantenerse a un

ángulo de 60° ó menos.

La posición de trabajo más cómoda es

mantener la herramienta a un ángulo de

60°, pero cualquier ángulo más

pequeño puede usarse según el caso.

Corte transversal

Para reducir el riesgo de aprisionar la

espada en el corte, coloque el accesorio

de corte con su gancho contra la rama y

después lleve a cabo el corte transver-

sal de arriba hacia abajo.

Uso del podador de varilla

402BA012 KN

390BA052 KN

español / EE.UU

HT-KM

Corte de distensión

:Para evitar arrancar la corteza al

recortar ramas gruesas, siempre

haga primero un corte de distensión

(1) en el lado inferior de la rama.

:Para hacer esto, coloque el acceso-

rio de corte y tire del mismo a lo

ancho de la parte inferior de la rama

(vea la ilustración).

:Coloque el gancho contra la rama y

después lleve a cabo el corte trans-

versal (2).

Corte a ras de ramas gruesas

:Si el diámetro de la rama es mayor

que 4 cm (10 pulg), primero haga

un corte en el lado inferior (3) y

haga un corte transversal a una dis-

tancia (A) de aproximadamente

20 cm (8 pulg) del corte final.

Después haga el corte a ras (4),

empezando con un corte de disten-

sión y terminando con el corte trans-

versal.

Corte sobre obstáculos

El largo alcance de la máquina posibilita

el recorte de ramas que se proyectan

sobre obstáculos, tales como los ríos y

lagos.

El ángulo de la herramienta en este

caso depende de la posición de la rama.

390BA041 KN

390BA024 KN

402BA013 KN

47HT-KM

español / EE.UU

Corte desde un canasto elevado

El largo alcance de la máquina permite

cortar junto al tronco sin el riesgo de que

el canasto dañe otras ramas.

El ángulo de la herramienta en este

caso depende de la posición de la rama.

Transmisión angular de 30°

(accesorios especiales)

La transmisión angular mantiene al

accesorio de corte a un ángulo de 30°

respecto al tubo de mando.

La transmisión angular puede ajustarse

en el tubo de mando solamente en las

posiciones siguientes:

:Para cortar ramas en sentido verti-

cal y arbustos en sentido horizontal

(1)

:Para tener una mejor vista del acce-

sorio de corte (2)

402BA014 KN

390BA053 KN

español / EE.UU

HT-KM

Utilice únicamente los motores Kom-

biEngine provistos por STHIL o expresa-

mente aprobados por STIHL para uso

con la KombiTool.

Esta herramienta KombiTool puede

usarse únicamente con los motores

KombiEngine siguientes:

STIHL KM 55 R, KM 55 RC, KM 90 R,

KM 85 R, KM 110 R, KM 130 R

La herramienta KombiTool también

puede instalarse en cortadoras de mato-

rrales STIHL con brazo o tubo de mando

dividido (modelos T).

El uso de la herramienta KombiTool, por

lo tanto, también se permite en los

modelos siguientes de herramientas

mecánicas:

STIHL FS 55 RT, FS 55 RTC, FS 85 RT,

FS 83 RT

Montaje de la caja de engranajes

Quite las tapas protectoras de los

extremos del tubo de mando y déjelas

en un lugar seguro.

:Haga una marca en el tubo de

mando a una distancia A de 50 mm

(2 pulg).

:Empuje la caja de engranajes (1)

sobre el tubo de mando (2) hasta el

tope – gire la caja de engranajes a

uno y otro lado hasta que se encaje

el extremo cuadrado del eje.

La caja de engranajes está

debidamente colocada si alcance o

cubre la marca (vea la flecha).

:Inserte los tornillos de fijación (3)

hasta el tope.

:Con el motor apoyado en el soporte

de la máquina, alinee la caja de

engranajes (1) de modo que los

tornillos de fijación queden

orientados hacia arriba y la cubierta

de la rueda dentada quede

precisamente en posición vertical.

:Apriete los tornillos de fijación (3) en

el orden siguiente:

– apriete el tornillo izquierdo

moderadamente

– apriete el tornillo derecho

moderadamente

– apriete el tornillo izquierdo

firmemente

– apriete el tornillo derecho

firmemente

Motores KombiEngine

aprobados

Montaje del podador de

varilla

402BA002 KN

402BA023 KN

402BA024 KN

49HT-KM

español / EE.UU

Montaje

:Enganche la orejeta (1) del tubo de

mando en la ranura (2) del manguito

de acoplamiento y empuje el tubo

de mando hasta donde tope.

:Cuando la instalación es correcta, la

raya roja (3) (punta de la flecha)

debe estar a ras con el extremo del

manguito de acoplamiento.

:Apriete el tornillo mariposa (4)

firmemente.

Retiro

:Invierta la secuencia anterior para

retirar el tubo de mando.

:Desenrosque la tuerca y quite la

tapa.

:Gire el tornillo tensor (1) en sentido

contrahorario, hasta que la tuerca

tensora (2) tope contra el extremo

izquierdo de la ranura de la caja;

después gírelo en sentido opuesto

5 vueltas completas.

La cadena es muy afilada –

póngase guantes para protegerse

las manos de las cortaduras.

:Coloque la cadena –

empiece por la punta de la barra.

Instalación del KombiTool

002BA132 KN

002BA133 KN

Montaje de la barra y la

cadena

390BA042 KN

390BA043 KN

390BA003 KN

español / EE.UU

HT-KM

:Coloque la barra guía sobre el

espárrago (3). Enganche la espiga

del tensor deslizante en el agujero

localizador (4) – coloque la cadena

sobre la rueda dentada (5) al mismo

tiempo.

:Gire el tornillo tensor (1) en sentido

horario hasta que la cadena tenga

muy poco huelgo por el lado inferior

de la barra y las pestañas de los

eslabones impulsores se encuen-

tren en la ranura de la barra.

:Vuelva a colocar la tapa de la rueda

dentada y apriete su tuerca con los

dedos.

:Ahora vea "Tensado de la cadena

de sierra".

Tensado durante el trabajo de corte:

:Apague el motor y después afloje la

tuerca.

:Sostenga la punta de la barra hacia

arriba.

:Utilice un destornillador para girar el

tornillo tensor (1) en sentido horario

hasta que la cadena quede ajustada

contra el lado inferior de la barra.

Apriete la tuerca bien firme.

Es necesario tensar una cadena nueva

con mayor frecuencia que una que ha

estado en uso por cierto tiempo – revise

la tensión de la cadena con frecuencia –

vea el capítulo "Instrucciones de

manejo / Durante el funcionamiento".

:Revise la tensión de la cadena.

:Apague el motor.

:¡Use guantes de trabajo para prote-

gerse las manos!

:La cadena debe quedar ajustada

contra el lado inferior de la barra,

pero debe ser posible tirar de la

cadena a lo largo de la barra con la

mano.

:De ser necesario, vuelva a tensar la

cadena.

Es necesario volver a tensar las cade-

nas nuevas con mayor frecuencia que

las que han estado en uso por algún

tiempo. Revise la tensión de la cadena

frecuentemente – vea el capítulo "Ins-

trucciones de manejo / Durante el fun-

cionamiento".

390BA044 KN

Tensado de la cadena de

sierra

390BA045 KN

Revisión de tensión de la

cadena

390BA046 KN

51HT-KM

español / EE.UU

Para una lubricación automática y

segura de la cadena y la barra guía

– se recomienda el uso exclusivo

de un lubricante para cadena y

barra guía no dañino para el

ambiente con aditivo antisalpica-

duras o el aceite STIHL Bioplus.

El aceite de cadena biodegradable

debe ser resistente al envejeci-

miento (por ejemplo, STIHL Bio-

plus), pues de lo contrario se con-

vertiría rápidamente en resina. Esto

produce como resultado depósitos

sólidos difíciles de quitar, especial-

mente en las zonas del mando de la

cadena y la cadena misma. Hasta

puede causar el agarrotamiento de

la bomba de aceite.

La vida útil de la cadena y de la barra

guía depende de la calidad del lubri-

cante. Por lo tanto, es esencial usar un

lubricante de cadena de formulación

especial.

Si no se cuenta con un lubricante espe-

cial para cadena, en caso de emergen-

cia se puede usar un aceite de motor de

grado sencillo o múltiple para servicio

severo cuyo grado de viscosidad corres-

ponda con la temperatura ambiente.

No use aceite de desecho.

Los estudios médicos han determi-

nado que el contacto prolongado

con el aceite de desecho puede

causar cáncer en la piel. Además, el

aceite de desecho es dañino para el

ambiente.

El aceite de desecho no tiene las

propiedades lubricantes necesarias

y no es adecuado para la lubrica-

ción de cadenas.

:El tanque de aceite de cadena

lleno tiene suficiente aceite para

el tiempo de funcionamiento de la

máquina con el tanque de com-

bustible medio lleno. Revise el

nivel de aceite periódicamente

durante los trabajos de corte.

Nunca permita que se agote el

aceite del tanque!

:Limpie a fondo la tapa de llenado y

la zona alrededor del mismo para

evitar la entrada de tierra al tanque.

:Coloque la máquina de modo que la

tapa de llenado quede orientada

hacia arriba.

Si el nivel de aceite en el tanque no se

baja, es posible que existe un problema

en el suministro de aceite. Revise la

lubricación de la cadena y limpie los

conductos de aceite; comuníquese con

el concesionario de servicio, de ser

necesario. STIHL recomienda que un

concesionario de servicio STIHL efectúe

los trabajos de mantenimiento y repara-

ción.

Lubricante de la cadena Llenado del tanque

de aceite de la

cadena

390BA047 KN

español / EE.UU

HT-KM

La tapa de llenado tipo bayoneta del tan-

que de aceite, con su empuñadura arti-

culada, puede abrirse y cerrarse sin

necesidad de herramientas.

:Para abrir el tanque, gire la empu-

ñadura (1) a la posición vertical.

:Gire la tapa de llenado en sentido

contrahorario hasta el tope y quí-

tela.

:Llénelo con aceite para la cadena.

:Para cerrar el tanque de aceite,

coloque la tapa de llenado en su

posición, con la empuñadura verti-

cal, asegurándose que las partes

hendidas (2) queden alineadas.

:Gire la tapa de llenado en sentido

horario hasta que tope.

:Pliegue hacia abajo la empuñadura

de tal modo que quede al ras con la

parte superior de la tapa.

La cadena de sierra siempre debe lan-

zar una pequeña cantidad de aceite.

:Siempre revise la lubricación de la

cadena y el nivel de aceite en el tan-

que antes de empezar a trabajar.

Nunca haga funcionar el podador si

la cadena no está lubricada. Si la

cadena funciona sin lubricación,

todo el accesorio de corte sufrirá

daños permanentes en un lapso

muy breve.

La lubricación inadecuada puede

deberse a suciedad en el colador de

aceite: Solicite al concesionario de ser-

vicio que limpie o sustituya el colador de

aceite.

Es necesario someter las cadenas

nuevas a un período de rodaje por 2

a 3 minutos.

Después del rodaje inicial de la

cadena, revise su tensión y ajústela

de ser necesario – vea el capítulo

“Revisión de la tensión de la

cadena”.

Correa para hombro

El tipo y el estilo del arnés dependen del

lugar de venta.

:Colóquese la correa (1) sobre el

hombro.

:Ajuste el largo de la correa de modo

que el gancho con resorte (2) quede

aproximadamente el ancho de la

mano por debajo de su cadera dere-

cha.

247BA011 KN

Revisión de lubricación de

la cadena

390BA048 KN

Colocación del arnés

53HT-KM

español / EE.UU

:Quite el protector (funda) de la

cadena. Verifique que la cadena no

esté tocando el suelo ni ningún otro

obstáculo.

:Coloque la máquina en una posi-

ción segura para arrancarla:

El motor debe quedar firmemente

apoyado en su soporte. Coloque el

gancho del accesorio de corte

sobre un soporte elevado, es decir,

un montículo o rama (vea la ilustra-

ción).

:Asegúrese de tener los pies bien

apoyados: Empuje la máquina fir-

memente contra el suelo colocando

la mano izquierda sobre la caja del

ventilador. Coloque el dedo pulgar

debajo de la caja del ventilador.

No se pare ni se arrodille sobre el

tubo de mando.

Método alternativo:

:Quite el protector de la cadena.

Coloque el accesorio de corte sobre

una rama, de modo que quede

sujeto por el gancho.

:Sostenga la máquina firmemente

colocando la mano izquierda alre-

dedor de la caja del ventilador – el

dedo pulgar debe quedar debajo de

la caja del ventilador.

El procedimiento de arranque siguiente

corresponde al descrito en el manual de

instrucciones del KombiEngine.

Para apagar el motor

:Mueva el control deslizante en el

sentido indicado por la flecha (h) a

STOP – $ o el interruptor de parada

a la posición $.

Durante el funcionamiento

Revise frecuentemente la tensión de

la cadena.

Es necesario volver a tensar las cade-

nas nuevas con mayor frecuencia que

las que han estado en uso por algún

tiempo.

Cadena fría:

La tensión es correcta cuando la cadena

encaja ajustadamente contra la parte

inferior de la barra y todavía puede ser

tirada a lo largo de la barra con la mano.

Vuélvala a tensar de ser necesario –

Vea el capítulo "Tensado de la cadena

de sierra".

Cadena a temperatura de funciona-

miento:

La cadena se estira y empieza a colgar

con soltura. Los eslabones impulsores

en la parte inferior de la barra no deben

salirse de la ranura de la barra – de lo

contrario la cadena puede salirse de la

barra.

Vuelva a tensar la cadena – Vea el capí-

tulo "Tensado de la cadena de sierra".

Suelte siempre la tensión de la

cadena después de terminar los tra-

bajos. La cadena se contrae al

enfriarse. Si no se suelta la tensión,

se podría dañar el eje del engranaje

y los cojinetes.

Arranque / parada del moto

402BA028 KN

402BA029 KN

Instrucciones de manejo

español / EE.UU

HT-KM

Después de terminar el trabajo

:Afloje la cadena si se ha vuelto a

tensar la cadena cuando está a

temperatura de funcionamiento

durante los trabajos de corte.

La cadena se contrae al enfriarse.

Si no se suelta la tensión, se podría

dañar el eje del engranaje y los coji-

netes.

Almacenamiento por tiempo prolon-

gado:

Consulte el capítulo "Almacenamiento

de la máquina".

Para intervalos de 3 meses o más:

:Quite la cadena y la barra guía, lím-

pielas y rocíelas con aceite inhibidor

de corrosión.

:Si se usa lubricante biodegradable

para cadenas y barras (tal como

STIHL BioPlus), llene completa-

mente el tanque de aceite de la

cadena.

:Si la KombiTool se guarda aparte,

coloque la tapa protectora en el

tubo de mando para evitar la

entrada de tierra al acoplamiento.

:Guarde la máquina en un lugar seco

y elevado, o bajo llave – fuera del

alcance de los niños y de otras per-

sonas no autorizadas.

:Dé vuelta a la barra –

cada vez que afile la cadena y cada

vez que sustituya la cadena – con

ello evitará que se produzca des-

gaste por un solo lado, especial-

mente en la punta y la cara inferior

de la barra.

Limpie periódicamente

1 = el agujero de entrada de aceite

2 = el conducto de aceite

3 = la ranura de la barra guía.

Almacenamiento de la

máquina

Cuidado de la barra guía

390BA050 KN

55HT-KM

español / EE.UU

:Mida la profundidad de la ranura

con el calibrador de rectificación* –

consulte "Accesorios especiales" –

en la zona utilizada para la mayoría

de los cortes en las barras Rolloma-

tic.

Si la profundidad de la ranura es menor

que la especificada:

:Sustituya la barra guía.

De lo contrario las pestañas de los

eslabones impulsores rasparán la parte

inferior de la ranura – los cortadores y

amarras no viajarán sobre los rieles.

:Quite la cubierta de la rueda den-

tada, la cadena y la espada.

Cambie la rueda dentada de la cadena:

– después de usar dos cadenas Oilo-

matic o más a menudo

– si las marcas de desgaste (dimen-

sión a) en la rueda dentada tienen

más de 0,5 mm (0,02 pulg) de pro-

fundidad – de lo contrario se acor-

tará la vida útil de la cadena. Utilice

el calibrador (accesorio especial)

para comprobar la profundidad de

las marcas de desgaste.

Se prolongará la vida útil de la

rueda dentada de cadena al usarla

con dos cadenas en secuencia

alternada.

Utilice exclusivamente ruedas dentadas

de repuesto STIHL originales.

La rueda dentada de la cadena es

impulsada por medio de un embrague

de fricción y un taller de servicio debe

cambiarla.

STIHL recomienda que un concesiona-

rio de servicio STIHL efectúe los traba-

jos de mantenimiento y reparación.

Tipo de

cadena

Paso de

cadena

Profundidad

mínima de

ranura

Picco-Mini 3/8 pulg P 5,0 mm

(0,20 pulg)

Revisión y sustitución

de la rueda dentada de

cadena

000BA054 KN

español / EE.UU

HT-KM

Cadena debidamente afilada

Una cadena debidamente afilada corta

la madera con poco esfuerzo y requiere

aplicar muy poca presión.

No trabaje con una cadena desafilada o

dañada, ya que esto aumenta el

esfuerzo físico requerido, aumenta las

vibraciones, produce resultados no

satisfactorios y acelera el desgaste.

:Limpie la cadena.

:Revise la cadena en busca de rotu-

ras en sus eslabones y daños en

sus remaches.

:Sustituya las piezas dañadas o des-

gastadas de la cadena e instale pie-

zas nuevas que tengan la misma

forma y tamaño que las originales,

rectificándolas de ser necesario.

Es necesario cumplir con los ángu-

los y dimensiones abajo especifica-

dos. Si la cadena se afila de modo

incorrecto – y en particular si los

calibradores de profundidad se fijan

demasiado bajos – se aumenta el

riesgo de contragolpes y lesiones

resultantes de los mismos.

La cadena de sierra del podador no

puede trabarse en su lugar en la

espada. Por lo tanto, es mejor quitar

la cadena de la barra y afilarla colo-

cándola en una herramienta de afi-

lado de taller (FG 2, HOS, USG).

:Elija las herramientas de afilado

correspondientes al paso de la

cadena.

Vea "Especificaciones" para los

pasos de cadena admisibles.

El paso de la cadena (por ejemplo: 3/8

pulg) se encuentra marcado en el lado

del calibrador de profundidad de cada

cortador.

Utilice únicamente limas especiales

para cadenas de sierra. Las limas de

otros tipos tienen forma y patrón de

corte incorrectos.

Seleccione el diámetro de acuerdo al

paso de la cadena (vea la tabla "Herra-

mientas de afilado" al final de este capí-

tulo).

También es necesario observar los

ángulos siguientes al afilar los cortado-

res de las cadenas.

A = Angulo de rectificación

B = Angulo de placa lateral

Forma de cortador:

Micro = Semicincelado

Los ángulos A y B que se especifican se

obtienen con más facilidad si se usan

las limas o herramientas afiladoras que

se recomiendan y si se usan los ajustes

correctos.

Mantenimiento y afilado de

la cadena de sierra

3/8

689BA020 KN

Tipo de cadena Angulo (°)

Picco Micro Mini

(PMMC3, PMN) 30 85

689BA021 KN

57HT-KM

español / EE.UU

Además, los ángulos deben ser iguales

en todos los cortadores. Si los ángulos

son desiguales, la cadena viajará áspe-

ramente, no en línea recta, se desgas-

tará rápidamente y se romperá prematu-

ramente.

Como estos requisitos pueden cum-

plirse solamente después de una prác-

tica constante y suficiente:

:Use un portalima

Se debe usar un portalima para afilar

manualmente la cadena (vea la tabla

"Herramientas de afilado"). Los ángulos

de rectificación correctos están marca-

dos en el portalima.

Para comprobar los ángulos

Utilice un calibrador de rectificación

STIHL (vea la tabla "Herramientas de

afilado"). Esta es una herramienta uni-

versal para revisar los ángulos de recti-

ficación y de la placa lateral, el ajuste de

los calibradores de profundidad y el

largo de los cortadores. Además, limpia

la ranura de la espada y los agujeros de

entrada de aceite.

Rectificación correcta

:Si se usa la herramienta FG 2, HOS

o USG: Quite la cadena de la barra

y afílela según las instrucciones

incluidas con la herramienta.

:Afile la cadena con frecuencia;

rebaje tan poco metal como sea

posible – dos o tres pasadas de la

lima generalmente son suficientes.

:Sostenga la lima en posición hori-

zontal (perpendicular al lado de la

espada) y pásela a los ángulos indi-

cados en el portalima. Apoye el por-

talima en la placa superior y en el

calibrador de profundidad.

:Siempre pase la lima desde el inte-

rior hacia el exterior del cortador.

:La lima afila únicamente en la

pasada de ida – quite la lima del

cortador para la pasada de retorno.

:Evite tocar las amarras y eslabones

impulsores con la lima.

689BA025 KN

90°

60°

85° 70° 80°

0°

35°

10°

30°

689BA022 KN

689BA018 KN

90°

689BA043 KN

español / EE.UU

HT-KM

:Gire la lima a intervalos regulares al

limar para evitar desgastar uno de

sus lados solamente.

:Utilice un trozo de madera dura

para quitar las rebabas del borde

cortante.

:Compruebe el ángulo con el calibra-

dor de rectificación.

Todos los cortadores deben tener el

mismo largo.

Si los cortadores no tienen el mismo

largo, sus alturas serán diferentes. Esto

hace que la cadena viaje de modo

áspero y aumenta el riesgo de que se

rompa.

:Identifique el cortador más corto y

rectifique los demás cortadores

para que tengan el mismo largo – es

mejor hacer este trabajo en un

taller, con un esmeril eléctrico.

Ajuste de calibrador de profundi-

dad

El calibrador de profundidad determina

la altura a la cual el cortador penetra en

la madera y por lo tanto determina el

espesor de la viruta que se quita.

La distancia o el ajuste especificado

entre el calibrador de profundidad y el

borde de corte = a:

Este ajuste puede aumentarse en

0,2 mm (0,008 pulg) para cortar made-

ras blandas cuando el tiempo está tem-

plado – sin escarcha.

Reducción de calibradores de

profundidad

El ajuste del calibrador de profundidad

se reduce cuando se afila la cadena

debido a que la placa superior del corta-

dor se inclina hacia abajo, hacia la parte

trasera.

:Cada vez que afile la cadena, use

un calibrador de rectificación para

verificar el ajuste.

:Coloque un calibrador de rectifica-

ción (1) que iguale el paso en la

cadena – si el calibrador de profun-

didad sobresale del calibrador de

rectificación, entonces se debe

bajar el de profundidad.

:Lime el calibrador de profundidad

hasta que esté a nivel con el de rec-

tificación.

Paso de cadena Calibrador de

profundidad

ajuste "a"

pulg (mm) mm (pulg)

3/8-PMMC3 (9.32) 0.65 (0.026)

3/8-PMN (9.32) 0.45 (0.018)

689BA023 KN

689BA047 KN

689BA051 KN

59HT-KM

español / EE.UU

:Lime la parte superior del calibrador

de profundidad en sentido paralelo

a la marca de servicio estampada

(vea la flecha) – pero no baje el

punto más alto del calibrador de

profundidad en este proceso.

La tendencia de la motosierra a dar

contragolpes aumenta si los calibra-

dores de profundidad están demasi-

ado bajos.

:Coloque el calibrador de rectifica-

ción en la cadena – el punto más

alto del calibrador de profundidad

debe estar a nivel con el de rectifi-

cación.

Después del afilado

Después del afilado, limpie a fondo la

cadena, quite las limaduras o polvo del

rectificado y lubrique completamente la

cadena.

Antes de poner la máquina fuera de

servicio por un tiempo prolongado

Limpie la cadena con un cepillo y

guárdela bien aceitada.

Cadena de sierra

Herramientas de afilado

(accesorios especiales)

689BA044 KN

689BA052 KN

Tipo: Picco Micro Mini

(PMMC3, PMN)

Paso: 9,32 mm P

(3/8 pulg)

Descripción N° de pieza

Lima redonda

4,0 mm (5/32 pulg)

de diámetro 5605 772 4006

Portalima con lima

redonda 5605 750 4327

Calibrador de rectifi-

cación

PMMC3

PMN

1110 893 4000

0000 893 4000

Lima plana 0814 252 3356

Juego de afilar

(incluye todas las

piezas arriba indica-

das)

PMMC3

PMN

5605 007 1027

5605 007 1026

español / EE.UU

HT-KM

1) STIHL recomienda acudir a un concesionario

STIHL para servicio

Tabla de mantenimiento

Por favor observe que los intervalos de mantenimiento dados a continuación

corresponden únicamente a condiciones normales de trabajo. Si el tiempo de tra-

bajo por jornada es más largo que lo normal, o si las condiciones de corte son

extremas (zonas polvorientas, maderas ricas en resina, bosques tropicales, etc.),

acorte los intervalos indicados de modo correspondiente.

antes de

comenzar el trabajo

después de terminar

el trabajo o diariamente

después de cada parada

para cargar combustible

semanalmente

mensualmente

cada 12 meses

si hay problema

si tiene daños

si se requiere

Lubricación de la cadena Revisar X

Cadena de sierra

Inspeccionar, también revisar afilado XX

Revisar la tensión de la cadena XX

Afilar X

Espada

Revisar (desgaste, daño) X

Limpiar e invertir XX

Quitar las rebabas X

Reemplazar XX

Rueda dentada de la cadena Revisar X

Reemplazar 1) X

Etiquetas de seguridad Reemplazar X

61HT-KM

español / EE.UU

1 = Cadena de sierra Oilomatic

2 = Barra guía

3 = Tanque de aceite

4 = Tapa de llenado de aceite

5 = Tubo de mando

6 = Cubierta de la rueda dentada de la

cadena

7= Gancho

8= Protector de cadena (funda)

9= Rueda dentada de la cadena

10= Tensor de cadena

11= Buje

Definiciones

1. Cadena de sierra Oilomatic

Cadena cerrada formada por corta-

dores, amarras y eslabones impul-

sores.

2. Barra guía

Sirve de soporte y de guía de la

cadena de sierra.

3. Tanque de aceite

Tanque que contiene el aceite lubri-

cante de la cadena.

4. Tapa de llenado de aceite

Para tapar el tanque de aceite.

5. Tubo de mando

Dispositivo que conecta el motor

con la caja de engranajes.

6. Cubierta de la rueda dentada de

la cadena

Cubre la rueda dentada.

7. Gancho

Para enganchar ramas con la

máquina con el fin de apartarlas del

camino.

8. Protector de cadena (funda)

Cubre la cadena para transportarla

y durante los períodos de inactivi-

dad.

9. Rueda dentada de la cadena

Una rueda con dientes que impulsa

la cadena de sierra.

10. Tensor de cadena

Permite el ajuste preciso de la ten-

sión de la cadena.

11. Buje

Sitúa el tubo de mando en el man-

guito de acoplamiento.

Piezas y controles

473BA001 KN

910

español / EE.UU

HT-KM

Motor

Consulte el manual de instrucciones del

KombiEngine.

Accesorio de corte

Peso

Comuníquese con su concesionario

STIHL para información acerca de los

accesorios especiales que pueden estar

disponibles para su producto.

Barra guía

Tipo: Rollomatic con

punta de rueda

dentada

Largo de corte: 12 pulg (30 cm)

Cadena Oilomatic

Tipo: Picco Micro Mini

Paso: 9,32 mm P

(3/8 pulg)

Grueso de eslabón

impulsor:

1,1 mm

(0.043 pulg)

Rueda dentada de

la cadena

Tipo: Rueda dentada

de dientes rectos

Paso: 9,32 mm P

(3/8 pulg)

N° de dientes: 6

7 (Accesorio

especial)

Especificaciones

Lubricación de la

cadena

Bomba de aceite de émbolo giratorio

controlada por velocidad y plenamente

automática

Capacidad del tan-

que de aceite:

0,46 pt EE.UU.

(0,22 l)

Accesorio de corte

con tubo de mando:

4 lb (1,8 kg)

Accesorios especiales

63HT-KM

español / EE.UU

Los usuarios de esta máquina deben

efectuar únicamente los trabajos de

mantenimiento descritos en este

manual. Solamente los talleres autoriza-

dos por STIHL deben llevar a cabo los

demás trabajos de reparación.

Los reclamos de garantía presentados

después de realizadas las reparaciones

serán aceptados únicamente si las mis-

mas fueron ejecutadas por un concesio-

nario de servicio autorizado STIHL utili-

zando piezas de repuesto originales de

STIHL.

Es posible identificar las piezas origina-

les de STIHL por el número de pieza

STIHl

, el logotipo de STIHL y, en

algunos casos, el símbolo ( de piezas

STIHL. En las piezas pequeñas el sím-

bolo puede aparecer solo.

Mantenimiento y

reparaciones

español / EE.UU

HT-KM

Marcas registradas de STIHL

STIHL®

(

La combinación de colores anaranjado-

gris (N° de registro EE.UU. #2,821,860;

#3,010,057; y #3,010,058)

4-MIX®

AUTOCUT®

EASYSTART®

OILOMATIC®

STIHL Cutquik®

STIHL DUROMATIC®

STIHL Farm Boss®

STIHL Quickstop®

STIHL ROLLOMATIC®

STIHL WOOD BOSS®

TIMBERSPORTS®

YARD BOSS®

Marcas comerciales de STIHL por

ley común

BioPlus™

Easy2Start™

EasySpool™

ElastoStart™

Ematic™ / Stihl-E-Matic™

FixCut™

HT Plus™

IntelliCarb™

Master Control Lever™

Micro™

Pro Mark™

Quad Power™

Quiet Line™

STIHL Arctic™

STIHL Compact™

STIHL HomeScaper Series™

STIHL Interchangeable Attachment

Series™

STIHL Magnum™ / Stihl-Magnum™

STIHL MiniBoss™

STIHL MotoPlus 4™

STIHL Multi-Cut HomeScaper Series™

Stihl Outfitters™

STIHL PICCO™

STIHL PolyCut™

STIHL PowerSweep™

STIHL Precision Series™

STIHL Protech™

STIHL RAPID™

STIHL SuperCut™

STIHL Territory™

TapAction™

TrimCut™

Esta lista de marcas comerciales está

sujeta a cambios.

Queda terminantemente prohibido todo

uso de estas marcas comerciales sin el

consentimiento expreso por escrito de

ANDREAS STIHL AG & Co. KG,

Waiblingen.

Marcas comerciales

0458 473 8621 A

englisch / English USA / spanisch / español EE.UU

BA_U4_86_01.fm Seite 1 Mittwoch, 23. Mai 2007 10:49 10

Stihl Ht Km Manual

Navigation menu

Versions of this User Manual:

Views

Navigation
