Stinger Wd20250 Owners Manual ManualsLib Makes It Easy To Find Manuals Online!

: Stinger Stinger-Wd20250-Owners-Manual-121518 stinger-wd20250-owners-manual-121518 stinger pdf

Open the PDF directly: View PDF .
Page Count: 36

For Your Safety:

Read All Instructions Carefully

QUESTIONS OR COMMENTS?

CALL: 1-800-474-3443

Part No. SP6568 Printed in Mexico

• Assembly

• Operation

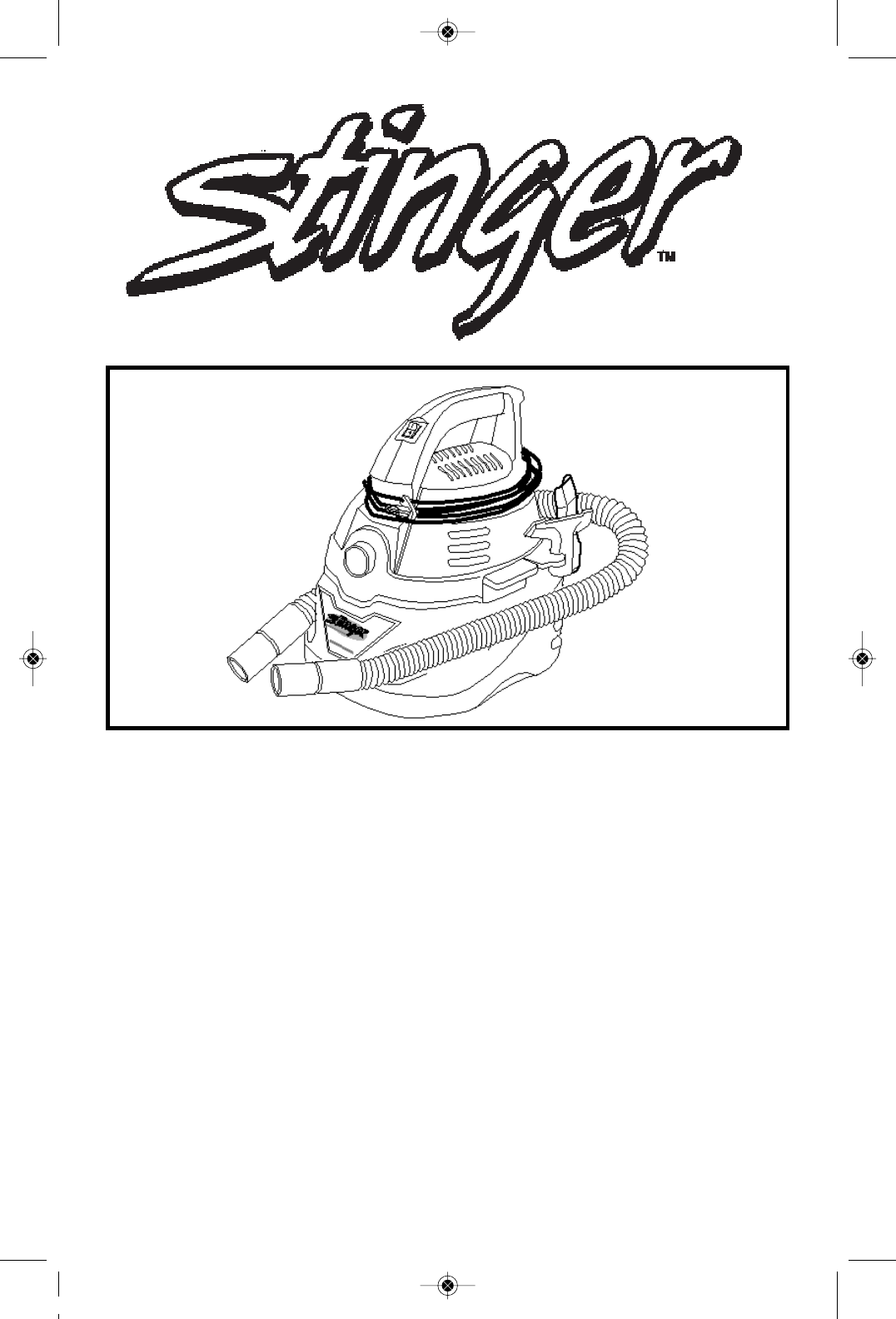

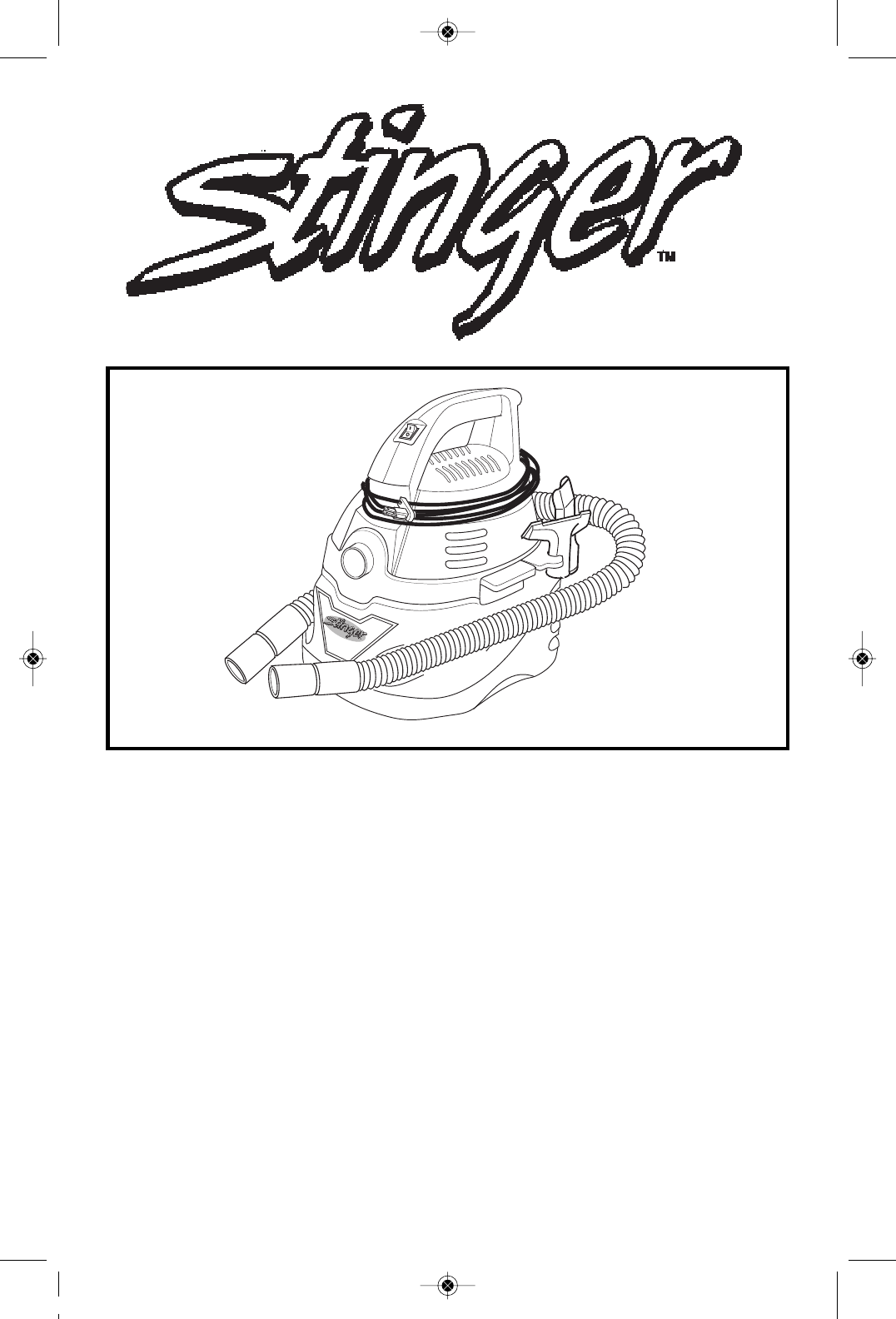

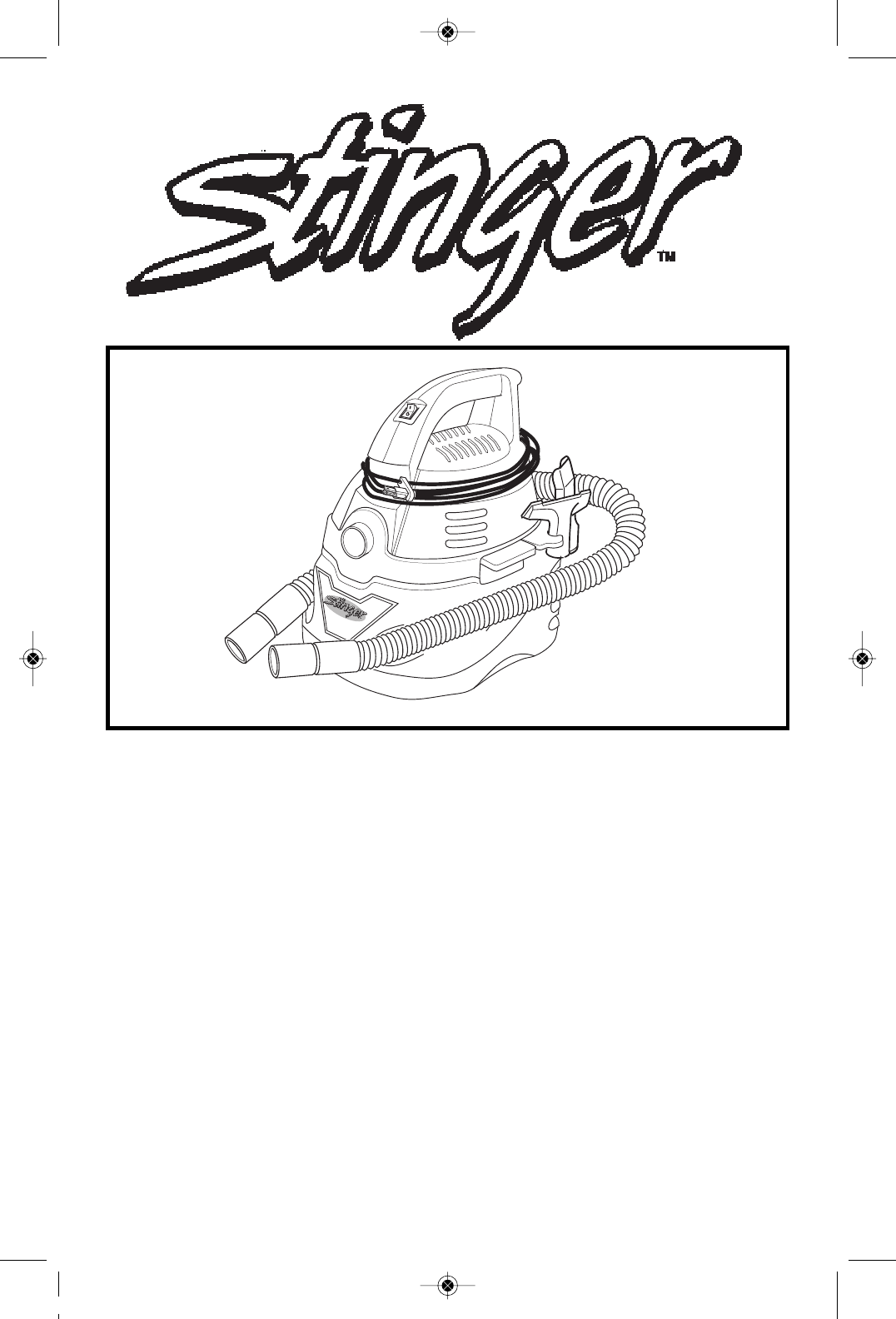

OWNERS MANUAL

WD20250

LITRE

LITRE

2.5 /9.5

GAL

GALGAL LITRE

WET/DRY VAC

WET/DRY VACWET/DRY VAC

WET/DRY VAC

2.5GAL./7.5LITRE

SP6568-3 Stinger.qxd:SP6568-2 Stinger.qxd 8/17/10 10:06 AM Page 1

IMPORTANT SAFETY INSTRUCTIONS

2

Table of Contents

Important Safety Instructions . . . . . . . . . 2

Save This Manual. . . . . . . . . . . . . . . . . . 3

Introduction . . . . . . . . . . . . . . . . . . . . . . 4

Checking Carton Contents. . . . . . . . . . . 4

Getting to Know Your Vac. . . . . . . . . . . . 5

Cord Storage . . . . . . . . . . . . . . . . . . . 5

Hose Storage . . . . . . . . . . . . . . . . . . . 5

Grounding Instructions. . . . . . . . . . . . . . 6

Operation . . . . . . . . . . . . . . . . . . . . . . . . 7

Vacuuming Dry Materials . . . . . . . . . . 8

Vacuuming Liquids . . . . . . . . . . . . . . . 8

Emptying the Dust Drum . . . . . . . . . . 9

Blowing Feature . . . . . . . . . . . . . . . . . 9

Maintenance. . . . . . . . . . . . . . . . . . . . . 10

Filter . . . . . . . . . . . . . . . . . . . . . . . . . 10

Easy to Replace Filter . . . . . . . . . . . 10

Installation . . . . . . . . . . . . . . . . . . . . 10

Cleaning . . . . . . . . . . . . . . . . . . . . . . 11

Storage . . . . . . . . . . . . . . . . . . . . . . . 11

Troubleshooting . . . . . . . . . . . . . . . . . . 11

Replacement Filter. . . . . . . . . . . . . . . . 11

Section Page

Section Page

Safety is a combination of common sense,

staying alert, and knowing how your

Wet/Dry vacuum cleaner (“Vac”) works.

Safety Signal Words

DANGER: Indicates an imminently

hazardous situation which, if not avoided,

will result in death or serious injury.

WARNING: Indicates a potentially

hazardous situation which, if not avoided,

could result in death or serious injury.

CAUTION: Indicates a potentially

hazardous situation which, if not avoided,

may result in minor or moderate injury, or

property damage.

When using your Vac, always follow basic

safety precautions including the following:

WARNING - To reduce

the risk of fire, electric shock, or injury:

• Read and understand this manual and

all labels on the Vac before operating.

• Use only as described in this manual.

• Do not leave Vac running while

unattended - you may fail to notice

important signs indicating abnormal

operation such as loss of suction,

debris/liquid exiting exhaust, or

abnormal motor noises. Immediately

stop using Vac if you notice these signs.

• Do not leave Vac when plugged in.

Unplug from outlet when not in use and

before servicing.

!

!

!

!

• Sparks inside the motor can ignite

flammable vapors or dust. To reduce the

risk of fire or explosion, do not

vacuum or use near flammable or

combustible liquids, gases, or

dusts, such as gasoline or other fuels,

lighter fluid, cleaners, oil-based paints,

natural gas, coal dust, magnesium dust,

grain dust, aluminum dust, or gun

powder.

• Do not vacuum anything that is burning

or smoking, such as cigarettes,

matches, or hot ashes.

• Do not vacuum drywall dust, cold

fireplace ash, or other fine dusts, which

may pass through the filter bag and be

exhausted back into the air.

• To reduce the risk of inhaling toxic

vapors, do not vacuum or use near toxic

or hazardous materials.

• To reduce the risk of electric shock,

do not expose to rain or allow liquid

to enter motor compartment. Store

indoors.

• Do not allow to be used as a toy. Close

attention is necessary when used by or

near children.

• Do not use with a torn filter or without

the filter installed except when

vacuuming liquids as described in this

manual. Dry debris ingested by the

impeller may damage the motor or be

exhausted back into the air.

SP6568-3 Stinger.qxd:SP6568-2 Stinger.qxd 8/17/10 10:06 AM Page 2

3

SAVE THIS MANUAL

• Turn off Vac before unplugging.

• To reduce the risk of injury from

accidental starting, unplug power cord

before changing or cleaning filter.

• Do not unplug by pulling on cord.

To unplug, grasp the plug, not the cord.

• Do not use with damaged cord, plug or

other parts. If your Vac is not working as

it should, has missing parts, has been

dropped, damaged, left outdoors, or

dropped into water, call customer

service.

• Do not pull or carry by cord, use cord as

handle, close a door on cord, or pull

cord around sharp edges or corners. Do

not run Vac over cord. Keep cord away

from heated surfaces.

• Do not handle plug, switch, or the Vac

with wet hands.

• Use only extension cords that are rated

for outdoor use and have a grounding

conductor. Extension cords in poor

condition or too small in wire size can

pose fire and shock hazards.

To reduce the risk of these hazards,

be sure the cord is in good condition

and that the liquid does not contact the

connection. Do not use an extension

cord with conductors smaller than 16

gauge (AWG) in size. To reduce power

loss, use a 14 gauge extension cord if

25 to 50 ft. long and 12 gauge for 50 ft.

or longer.

• Connect only to a properly-grounded

outlet. See grounding instructions.

• Do not put any object into ventilation

openings. Do not vacuum with any

ventilation openings blocked; keep free

of dust, lint, hair or anything that may

reduce air flow.

• Keep hair, loose clothing, fingers, and all

parts of body away from openings and

moving parts.

• To reduce the risk of falls, use extra care

when cleaning on stairs.

• To reduce the risk of personal injury or

damage to Vac, use only Stinger

recommended accessories.

• When using as a blower:

- Direct air discharge only at work

area.

- Do not direct air at bystanders.

- Keep children away when blowing.

- Do not use blower for any job except

blowing dirt and debris.

- Do not use as a sprayer.

- Wear safety eyewear.

• To reduce the risk of eye injury, wear

safety eyewear. The operation of any

utility Vac or blower can result in

foreign objects being blown into the

eyes, which can result in severe eye

damage.

CAUTION:

• To reduce the risk of hearing damage,

wear ear protectors when using for

extended time or in a noisy area.

• For dusty operations, wear dust mask.

• Static shocks are common when the

relative humidity of the air is low.

Vacuuming fine debris with your Vac can

deposit static charge on the hose or

Vac. To reduce the frequency of static

shocks in your home or when using this

Vac, add moisture to the air with a

humidifier.

Observe the following warning that

appears on the motor housing of your Vac:

!

WARNING: To reduce the risk of

electric shock - do not expose to rain

- store indoors.

For your own safety, read and

understand owner’s manual. Do not

run unattended. Do not pick up hot

ashes, coals, toxic, flammable or

other hazardous materials. Do not

use around explosive liquids or

vapors.

!

SP6568-3 Stinger.qxd:SP6568-2 Stinger.qxd 8/17/10 10:06 AM Page 3

4

Introduction

This Vac is intended for household use. It

may be used for light vacuuming of wet or

dry media and may also be used as a

blower. The light weight design allows

usage for most small household

Checking Carton Contents

vacuuming chores. Familiarize yourself

with the following product features and

read the entire owner’s manual for specific

usage of your new Wet/Dry Vac.

Remove entire contents of carton. Check

each item against the Carton Contents

List. Contact 1-800-474-3443 if any parts

are damaged or missing.

Carton Contents Lists

Key Description Qty.

A Vac . . . . . . . . . . . . . . . . . . . . . . . 1

B Hose. . . . . . . . . . . . . . . . . . . . . . 1

C Car Nozzle . . . . . . . . . . . . . . . . . 1

D Utility Nozzle . . . . . . . . . . . . . . . 1

E Retainer Band . . . . . . . . . . . . . . 1

F Filter . . . . . . . . . . . . . . . . . . . . . . 1

G Owner’s Manual . . . . . . . . . . . . . 1

* Replacement filters and retainer band

(already assembled)

Replacement filters are sold by Stock No.

VF2000. They are available where you

purchased your Stinger Vac.

A

WET/DRY VAC

2.5GAL./7.5LITRE

C

G

B

D

F

E

*

*

SP6568-3 Stinger.qxd:SP6568-2 Stinger.qxd 8/17/10 10:06 AM Page 4

Getting to Know Your Vac

Hose Storage

Drum has recesses on each side for hose

storage.

Vacuum

Port

Carry Handle with On/Off

Switch Conveniently

Positioned

Filter and

Retainer Band

(Inside Unit)

Two and a Half Gallon

Capacity Dust Drum

Blowing Port

Accessory

Storage

Two Easy to

Open Latches

(Each Side)

Power Cord

1-1/4" Hose

in Storage

Position

WET/DR

Y VAC

2.5GAL./7.5LITRE

5

Cord Wrap

Storage

WET/DRY VAC

2.5GAL./7.5LITRE

Accessory

Storage

Drum Recess

for Hose Storage

WET/DRY VAC

2.5GAL./7.5LITRE

Cord Storage

1. Your Wet/Dry Vac has a convenient area

to store your power cord while not in use.

2. Coil the power cord around the handle

in the recesses provided in the power

head assembly.

Accessory Storage

Accessory storage is provided on the rear

of the unit. Clip the accessory into the

bracket from the side as shown.

SP6568-3 Stinger.qxd:SP6568-2 Stinger.qxd 8/17/10 10:06 AM Page 5

6

Grounding Instructions

This appliance must be grounded. If it

should malfunction or break down,

grounding provides a path of least

resistance for electric current to reduce

the risk of electric shock. This appliance is

equipped with a cord having an

equipment-grounding conductor and

grounding plug. The plug must be inserted

into an appropriate outlet that is properly

installed and grounded in accordance with

all local codes and ordinances.

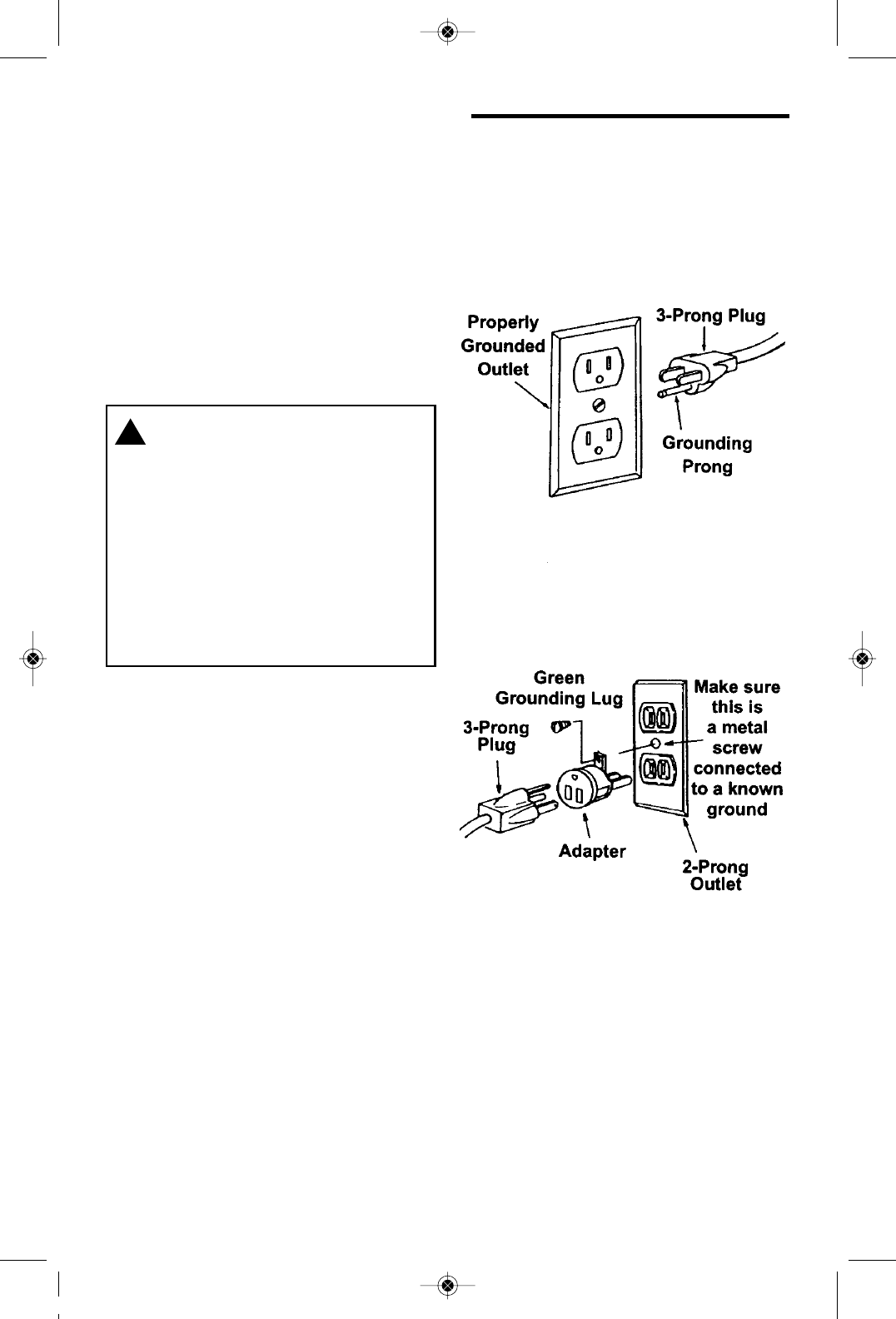

This appliance is for use on a nominal 120

volt circuit, and has a grounded plug that

looks like the plug shown. A temporary

adaptor that looks like the adaptor shown

may be used to connect this plug to a

2-pole receptacle, as shown. If a properly

grounded outlet is not available, the

temporary adaptor should be used only

until a properly grounded outlet can be

installed by a qualified electrician. The

green colored rigid ear, lug or the like

extending from the adaptor must be

connected to a permanent ground such as

a properly grounded outlet box cover.

Whenever the adaptor is used, it must be

held in place by a metal screw.

NOTE: In Canada, the use of a temporary

adaptor is not permitted by the Canadian

Electrical Code.

WARNING:

Improper connection of the

equipment grounding conductor can

result in a risk of electric shock.

Check with a qualified electrician or

service person if you are in doubt as

to whether the outlet is properly

grounded. Do not modify the plug

provided with the appliance - if it will

not fit the outlet, have a proper outlet

installed by a qualified electrician.

!

SP6568-3 Stinger.qxd:SP6568-2 Stinger.qxd 8/17/10 10:06 AM Page 6

Operation

Your two and a half-gallon Wet/Dry Vac is

assembled at the factory and ready for use

when you remove it from the carton. The

unit is ready for dry vacuuming or blowing.

After you plug the power cord into the outlet,

turn the unit on by pushing the switch from

position "O" to position "l". The symbols

used on the switch actuator are international

"On & Off" symbols:

"O" - "OFF"

Position

"I" - "ON"

Position

=OFF =ON

7

WARNING: To reduce the risk of electric shock or injury:

• Do not expose to rain or allow liquid to enter the motor compartment. Store

indoors.

• Do not handle plug, switch, or Vac with wet hands.

• Do not service Vac while it is plugged-in. If your Vac is not working as it

should, has missing parts, has been dropped, damaged, left outdoors, or

dropped into water, return it to an independent service center or call

customer service.

• When using an extension cord, use only outdoor-rated cords that are in good

condition. Do not allow the connection to come into contact with liquid.

• Do not vacuum toxic materials to reduce the risk of inhaling the vapors or

dust.

!

WARNING: To reduce the risk of fire, explosion, or damage to Vac:

• Do not leave Vac running while unattended - you may fail to notice important

signs indicating abnormal operation such as loss of suction, debris/liquid

exiting exhaust, or abnormal motor noises. Immediately stop using Vac if you

notice these signs.

• Do not leave Vac plugged-in when not in use.

• Do not continue running when float has cut off suction.

• Do not operate Vac in areas with flammable gases, vapors or explosive dust

in the air. Sparks inside the motor can ignite airborne flammables. Flammable

gases and vapors include: lighter fluid, solvent-type cleaners,

oil-based paints, gasoline, alcohol, or aerosol sprays. Flammable dusts

include: coal, magnesium, aluminum, grain, or gun powder.

• Do not vacuum up explosive dusts, flammable liquids, or hot ashes.

• Do not use Vac as a sprayer.

!

SP6568-3 Stinger.qxd:SP6568-2 Stinger.qxd 8/17/10 10:06 AM Page 7

Operation (continued)

8

Vacuuming Dry Materials

1. The filter must always be in correct

position to reduce the risk of leaks and

possible damage to Vac. Make sure that

the filter is completely covering the filter

cage and that the retainer band is as

close to the lid as possible. Make sure

there are no gaps between the filter and

the lid. (See illustration). It is very

important to assemble the filter to the

cage without allowing any possible

leaks or tears. Any leaks will allow

the picked up media to be blown out

of the blower port and back into the

surrounding environment.

2. To maintain peak performance of your

Vac when picking up small debris such

as sawdust, it may be helpful to empty

the dust drum and clean or replace the

filter at more frequent intervals.

NOTE: The filter should be dry to pick up

dry material. If you use your Vac to pick up

dry debris when the filter is wet, the filter

will clog quickly and be very difficult to

clean.In case the filter gets wet, replace it

before continuing dry pickup.

WARNING: Never leave Vac

running while unattended.

Retainer

Band

Filter

Float In

Raised

Position

Vacuuming Liquids

1. Removal of the filter is highly

recommended for wet pickups.

2. This Wet/Dry Vac is equipped with a float

mechanism which will rise automatically

to cut off the airflow when the liquid in the

drum reaches a predetermined level.

When this happens, turn off Vac, unplug

the power cord, and empty the dust drum.

You will know that the float has shut the

airflow off because the suction ceases

and the motor noise becomes higher in

pitch, due to increased motor speed. The

liquid capacity may vary with the rate of

pickup.

3. Be sure to replace filter after wet pickup.

Never pick up dry debris without the filter

properly installed.

IMPORTANT: To reduce the risk of

damage to the Vac, do not run motor with

float in raised position.

!

SP6568-3 Stinger.qxd:SP6568-2 Stinger.qxd 8/17/10 10:06 AM Page 8

1. Place Vac squarely on a stable surface,

such as ground, floor, bench, etc.

2. Remove the power head assembly of

the Wet/Dry Vac by pulling outward on

the latches located on each side of the

Vac. Lift off the power head assembly.

3. Dump the drum contents into the proper

waste disposal container.

9

WARNING: To reduce the risk of

injury from accidental starting,

unplug power cord before emptying

the drum.

CAUTION: To reduce the risk of

hearing damage, wear ear protectors

when using the Vac/Blower for

extended time or in a noisy area.

WARNING: Always wear safety

goggles complying with ANSI Z87.1

(or in Canada CSA Z94.3) when using

as a blower.

CAUTION: Wear a dust mask if

blowing creates dust which might be

inhaled.

WARNING: To avoid injury to

bystanders, keep them clear of

blowing debris.

Emptying the Drum

Unlatch

Power Head

Assembly

WET/DR

Y VAC

2.5GAL./7.5LITRE

WET/DR

Y V

AC

2.5GAL./7.5LITRE

Blowing Feature

Your Vac contains a blowing feature. It has

the capability to blow sawdust and other

debris. It is excellent to use to blow dust

and debris out of garages or off patios and

driveways. Follow the steps below to use

your Vac as a blower.

1. Locate blowing port of your Vac.

2. Insert one end of the 4 foot x 1-1/4 inch

hose into the blowing port.

4. Turn Vac “ON”and you are ready to use

your Vac as a blower.

!

!

!

!

!

SP6568-3 Stinger.qxd:SP6568-2 Stinger.qxd 8/17/10 10:06 AM Page 9

Your filter should be cleaned often to

maintain peak Vac performance.

NOTE: The filter is made of high quality

material designed to stop small particles

such as sawdust. Handle the filter carefully

when removing to clean or installing a new

filter. Do not tear the filter during removal

or installation if your intent is to reuse the

filter.

Easy to Replace Filter

1. Extend the retainer band around the

plastic posts on the lid.

2. Remove filter bag off the filter cage.

3. Place the replacement filter on the filter

cage until open end touches bottom of

lid.

4. Release the retainer band from the

plastic post on the lid, holding the filter

bag secure to the lid.

5. Make sure the retainer band is

positioned on the filter bag covering the

black printed line.

Maintenance

Filter

10

IMPORTANT: To avoid damage to the

blower wheel and motor, always reinstall

the filter before using the Vac for dry

material pick-up.

Take the dirty filter to a disposal container

and gently brush away small dirt particles

that may be adhering to the filter material.

IMPORTANT: After cleaning, check the

filter for tears or small holes. Do not use a

filter with holes or tears in it. Even a small

hole can allow a lot of dust to come out of

your Vac. Replace it immediately.

Installation

Before installing the filter on the Vac, clean

the area of the lid so that the retainer band

will seal the bag against the lid and stop

small particles from bypassing the filter

bag.

If the filter is clean and not damaged,

replace it on the filter cage. If it cannot be

reused, place a new filter over the filter

cage.

Replace the retainer band around the

filter. Make sure the retainer band is

positioned on the filter, and the filter

completely covers the filter cage. Also,

make sure the edges of the filter are

completely secured under the retainer

band.

NOTE: Clean the filter in an open area.

Cleaning should be done outdoors and not

in the living quarters.

Retainer

Band

Power Head

(upside-down)

Lid

Plastic

Post

WARNING: Do not remove the

filter cage and float. The float

prevents liquid from entering the

impeller and damaging the motor.

The cage prevents fingers from

touching the moving impeller.

!

SP6568-3 Stinger.qxd:SP6568-2 Stinger.qxd 8/17/10 10:06 AM Page 10

11

Troubleshooting

Replacement Filter

Problem Cause Remedy

Vac will not pick up dirt 1. Clogged filter 1. Clean or replace filter

(follow instructions on

page 10)

2. Clogged hose 2. Remove hose and

clear debris.

3. Air leak 3. Make sure power

head is securely

attached to dust drum.

Vac will not run 1. No electricity 1. Make sure electrical

outlet has voltage.

(A qualified electrician

may need to be

contacted).

WARNING: If any of the power head assembly parts should become

detached or broken, exposing motor or any other electrical components,

operation should be discontinued immediately to avoid personal injury or

further damage to the vacuum. This vacuum has no user serviceable parts.

Cleaning

To keep your Wet/Dry Vac looking its best,

clean the outside with a cloth dampened

with warm water and mild soap.

To clean the drum:

1. Dump debris out.

2. Wash drum thoroughly with warm water

and mild soap.

3. Wipe out with dry cloth.

Storage

Before storing your Vac, the dust drum

should be emptied and cleaned. The cord

should be wrapped around the unit and

the hose should be stored as described in

the cord/hose storage section in this

manual. Accessories should be kept in the

same area as the Vac so they can be

readily available. The Vac should be stored

indoors.

Replacement filters are available where

you purchased your Vac. The stock

number is VF2000.

!

SP6568-3 Stinger.qxd:SP6568-2 Stinger.qxd 8/17/10 10:06 AM Page 11

LITRE

LITRE

2.5 /9.5

GAL

GALGAL LITRE

WET/DRY VAC

WET/DRY VACWET/DRY VAC

Part No. SP6568 Form No. SP6568-3 Printed in Mexico 08/10

c 2010 Emerson

QUESTIONS OR COMMENTS?

CALL: 1-800-474-3443

Professional Tools

Emerson Tool Company

A Division Of

Emerson Electric Co.

Model Number: WD20250

Full One Year Warranty

If within one year from the date of purchase, this Wet/Dry Vac fails due to a defect

in material or workmanship, Emerson will repair or replace it free of charge. This

warranty does not cover filters, which are considered customer replaceable parts.

This product is not intended for commercial use.

Warranty service is available by simply contacting Emerson.

Do not return product to the store.

This warranty applies only to products purchased in the United State and Canada.

This warranty gives you specific legal rights, and it is possible that you may have

other rights that may vary in the country (state or province) where you are situated.

Emerson

8100 West Florissant

St. Louis, MO 63136

Stock No. WD2025

Model No. WD20250

Model and serial number may be found on the left side of Vac top. You should record

both model and serial number in a safe place for future use.

SP6568-3 Stinger.qxd:SP6568-2 Stinger.qxd 8/17/10 10:06 AM Page 12

Para su seguridad:

Lea detenidamente todas las instrucciones

¿PREGUNTAS O COMENTARIOS?

LLAME AL 1-800-474-3443

No. de pieza SP6568 Impreso en México

• Ensamblaje

• Funcionamiento

MANUAL DEL USUARIO

WD20250

LITRE

LITRE

2.5 /9.5

GAL

GALGAL LITRE

WET/DRY VAC

WET/DRY VACWET/DRY VAC

ASPIRADORA PARA MOJADO/SECO 2.5 GAL. / 9.5 LITROS

SP6568-3 Stinger.qxd:SP6568-2 Stinger.qxd 8/17/10 10:06 AM Page 13

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

14

Índice

Sección Página

Instrucciones de seguridad importantes . . . . . . . 14

Guarde este manual . . . . . . . . . . . . . . . . . . . . . . . 15

Introducción . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Comprobación del contenido

de la caja de cartón . . . . . . . . . . . . . . . . . . . . . 16

Familiarización con la aspiradora . . . . . . . . . . . . . 17

Almacenamiento del cordón . . . . . . . . . . . . . . 17

Almacenamiento de la manguera . . . . . . . . . . . 17

Instrucciones de conexión a tierra . . . . . . . . . . . . 18

Funcionamiento . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Recogida de materiales secos

con la aspiradora . . . . . . . . . . . . . . . . . . . . . . . 20

Sección Página

Recogida de líquidos con la aspiradora . . . . . . 20

Vaciado del tambor para polvo . . . . . . . . . . . . 21

Dispositivo de soplado . . . . . . . . . . . . . . . . . . 21

Mantenimiento . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Filtro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Filtro fácil de reemplazar. . . . . . . . . . . . . . . . . . 22

Instalación . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Limpieza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Almacenamiento . . . . . . . . . . . . . . . . . . . . . . . 23

Localización y resolución de problemas . . . . . . . 23

Filtro de repuesto . . . . . . . . . . . . . . . . . . . . . . . . . 23

La seguridad es una combinación de sentido común,

permanecer alerta y saber cómo funciona la

aspiradora para mojado/seco (“la aspiradora”).

Palabras de señal de seguridad

PELIGRO: indica una situación inminentemente

peligrosa que, si no se evita, causará la muerte o

lesiones graves

ADVERTENCIA: indica una situación potencial -

mente peligrosa que, si no se evita, podría causar la

muerte o lesiones graves

PRECAUCIÓN: indica una situación potencial -

mente peligrosa que, si no se evita, pudiera causar

lesiones leves o moderadas.

Cuando utilice la aspiradora para mojado/seco, siga

siempre las precauciones básicas de seguridad,

incluyendo las siguientes.

ADVERTENCIA– Para

reducir el riesgo de incendio, sacudidas

eléctricas o lesiones:

• Lea y entienda este manual del usuario y todas las

etiquetas que están colocadas en la aspiradora para

mojado/seco antes de utilizarla.

• Utilice la aspiradora únicamente de la manera que

se describe en este manual.

• No deje la aspiradora en marcha mientras esté

desatendida. Usted podría no notar señales

importantes que indiquen un funcionamiento

anormal, tal como pérdida de succión, residuos o

líquido que salen por el escape o ruidos anormales

del motor. Deje de usar la aspiradora inmedia -

tamente si observa estas señales.

• No abandone la aspiradora cuando esté enchufada.

Desenchúfela del tomacorriente cuando no la esté

utilizando y antes de realizar servicio de revisión.

• Las chispas que se producen en el interior del

motor pueden incendiar los vapores inflamables o

el polvo. Para reducir el riesgo de incendio o

explosión: No recoja con la aspiradora líquidos,

gases, o polvos combustibles como gasolina u

otros combustibles, líquido encen dedor,

limpiadores, pinturas a base de aceite, gas natural,

hidrógeno, polvo de carbón, polvo de magnesio,

polvo de aluminio, polvo de granos de cereal o

pólvora, ni use la aspiradora cerca de estos

materiales.

• No recoja con la aspiradora nada que esté ardiendo

o humeando, como cigarrillos, fósforos o cenizas

calientes.

• No recoja con la aspiradora polvo de panel de yeso,

cenizas de chimenea frías ni otros polvos finos, los

cuales es posible que pasen a través de la bolsa del

filtro y sean expulsados de vuelta al aire.

• Para reducir el riesgo de que se produzcan peligros

para la salud causados por vapores o polvo, no

recoja con la aspiradora materiales tóxicos.

• Para reducir el riesgo de descargas eléctricas, no

exponga la aspiradora a la lluvia ni deje que entren

líquidos en el compartimiento del motor. Guarde la

aspiradora en un lugar interior.

• No permita que la aspiradora se utilice como un

juguete. Se necesita prestar máxima atención

cuando sea utilizada por niños o cerca de éstos.

• No use la aspiradora con un filtro desgarrado o sin

tener el filtro instalado, excepto cuando recoja con

ella líquidos de la manera que se describe en este

manual. Los residuos secos absorbidos por el

impulsor podrían dañar el motor o ser expulsados

de vuelta al aire.

• Apague la aspiradora antes de desenchufarla.

• Para reducir el riesgo de lesiones debidas a un

arranque accidental, desenchufe el cordón de

energía antes de cambiar o limpiar el filtro.

!

!

!

!

SP6568-3 Stinger.qxd:SP6568-2 Stinger.qxd 8/17/10 10:06 AM Page 14

GUARDE ESTE MANUAL

15

• No desenchufe la aspiradora tirando del cordón.

Para desenchufarla, agarre el enchufe y no el

cordón.

• No use la aspiradora con el cordón dañado, el

enchu fe dañado u otras piezas dañadas. Si la

aspira dora no funciona como debe, le faltan piezas,

se ha caído, ha sido dañada, se ha dejado a la

intem perie o se ha caído al agua, llame a servicio

al cliente.

• No tire de la aspiradora usando el cordón ni la lleve

por el cordón, ni use el cordón como asa, ni cierre

una puerta sobre el cordón, ni tire del cordón alre -

dedor de bordes o esquinas afilados. No pase la

aspiradora en marcha sobre el cordón. Mantenga el

cordón alejado de las superficies calientes.

• No maneje el enchufe, el interruptor o la aspiradora

con las manos mojadas.

• Utilice únicamente cordones de extensión que tengan

capacidad nominal para uso a la intemperie y

tengan un conductor de conexión a tierra. Los

cordones de extensión que estén en malas

condiciones o tengan un tamaño de alambre

demasiado pequeño pueden crear peligros de

incendio y descargas eléctricas. Para reducir el

riesgo de estos peligros, asegúrese de que el

cordón esté en buenas condiciones y que el líquido

no entre en contacto con la conexión. No utilice un

cordón de extensión que tenga conductores con un

diámetro menor al calibre 16 (AWG). Para reducir la

pérdida de potencia, utilice un cordón de extensión

de calibre 14 si la longitud es de 25 a 50 pies, y de

calibre 12 si la longitud es de 50 pies o más.

• Conecte la aspiradora solamente a un toma -

corriente conectado a tierra apropiadamente.

Consulte las instrucciones de conexión a tierra.

• No ponga ningún objeto en las aberturas de venti -

lación. No recoja nada con la aspiradora cuando

cualquiera de las aberturas de ventilación esté

bloqueada; mantenga dichas aberturas libres de

polvo, pelusa, pelo o cualquier cosa que pueda

reducir el flujo de aire.

• Mantenga el pelo, la ropa holgada, los dedos y

todas las partes del cuerpo alejados de las aber -

turas y de las piezas móviles.

• Para reducir el riesgo de caídas, tenga cuidado

adicional al limpiar en escaleras.

• Para reducir el riesgo de lesiones corporales o

daños a la aspiradora, utilice únicamente

accesorios recomendados por Stinger.

• Cuando utilice la aspiradora como soplador :

- Dirija la descarga de aire solamente hacia el área

de trabajo.

- No dirija el aire hacia las personas que estén

presentes.

- Mantenga alejados a los niños durante la

operación de soplado.

- No utilice el soplador para trabajos que no sean

soplar suciedad y residuos.

- No use la aspiradora como rociador.

- Use protección ocular de seguridad.

• Para reducir el riesgo de lesiones en los ojos,

use pro tección ocular de seguridad. La utilización

de cual quier aspiradora utilitaria o soplador utilitario

puede hacer que se soplen objetos extraños hacia

los ojos, lo cual puede causar daños graves en

los ojos.

PRECAUCIÓN:

• Para reducir el riesgo de daños a la audición, use

protectores de oídos cuando utilice la aspiradora

durante muchas horas seguidas o cuando la

emplee en un área ruidosa.

• Para operaciones que generan polvo, use una

máscara antipolvo.

• Las descargas de estática son comunes cuando

la humedad relativa del aire es baja. Si recoge

residuos finos con la aspiradora, se puede

depositar carga estática en la manguera o en la

aspiradora. El mejor remedio para reducir la

frecuencia de las descargas de estática en su casa

o cuando use esta aspiradora es añadir humedad

al aire con un humidificador.

!

Siga las siguientes advertencias que aparecen en la

caja del motor de la aspiradora.

ADVERTENCIA: Para reducir el riesgo de

sacudidas eléctricas, no exponga la aspiradora a

la lluvia y almacénela en interiores.

Para su propia seguridad, lea y entienda el

manual del operador. No tenga en marcha la

aspiradora desatendida. No recoja cenizas

calientes, carbón caliente, materiales tóxicos ni

inflamables ni otros materiales peligrosos. No

use la aspiradora alrededor de líquidos o

vapores explosivos.

!

SP6568-3 Stinger.qxd:SP6568-2 Stinger.qxd 8/17/10 10:06 AM Page 15

16

Introducción

Comprobación del contenido

de la caja de cartón

Esta aspiradora está diseñada para uso doméstico

solamente. Se puede utilizar para la recogida ligera

de medios mojados o secos y también puede

utilizarse como soplador. El diseño liviano per mite

la utilización para realizar la mayoría de las tareas

domésticas de aspiración pequeñas.

Familia rí cese con las siguientes características del

producto y lea todo el manual del usuario para

obtener instruc ciones sobre la utilización

específica de su nueva aspiradora para

mojado/seco.

Saque todo el contenido de la caja de cartón.

Asegúrese de que no falte ningún artículo utili -

zando la lista del contenido de la caja. Llame al

1-800-474-3443 si alguna pieza está dañada o falta.

Lista del contenido de la caja de cartón

Clave Descripción Cant.

A Aspiradora . . . . . . . . . . . . . . . . . . . . . . 1

B Manguera . . . . . . . . . . . . . . . . . . . . . . . 1

C Boquilla para auto . . . . . . . . . . . . . . . . 1

D Boquilla de uso general . . . . . . . . . . . . 1

E*Banda retenedora . . . . . . . . . . . . . . . . . 1

F*Filtro. . . . . . . . . . . . . . . . . . . . . . . . . . . 1

G Manual del usuario. . . . . . . . . . . . . . . . 1

* Filtros de repuesto y banda retenedora (ya

ensamblada)

Los filtros de repuesto se venden con el No. de

existencias VF2000. Están disponibles en el

establecimiento donde usted compró la aspiradora

Stinger.

A

WET/DRY VAC

2.5GAL./7.5LITRE

C

G

B

D

F

E

SP6568-3 Stinger.qxd:SP6568-2 Stinger.qxd 8/17/10 10:06 AM Page 16

Familiarización con la aspiradora

Almacenamiento de la manguera

El tambor tiene entrantes a cada lado para

almacenar la manguera.

Vacuum

Port

Carry Handle with On/Off

Switch Conveniently

Positioned

Filter and

Retainer Band

(Inside Unit)

Two and a Half Gallon

Capacity Dust Drum

Blowing Port

Accessory

Storage

Two Easy to

Open Latches

(Each Side)

Power Cord

1-1/4" Hose

in Storage

Position

WET/DR

Y VAC

2.5GAL./7.5LITRE

Cord Wrap

Storage

WET/DRY VAC

2.5GAL./7.5LITRE

Accessory

Storage

Drum Recess

for Hose Storage

WET/DRY VAC

2.5GAL./7.5LITRE

Asa de transporte con interruptor

de encendido y apagado

convenientemente ubicado

Cordón de energía

Orificio de soplado

Orificio de

aspiración

Manguera de 1-1/4

pulgada en posición

de almacenamiento

Área de

almacenamiento

de accesorios

Dos pestillos

fáciles de abrir

(a cada lado)

Tambor para polvo de

dos galones y medio

de capacidad

Filtro y banda retenedora

(dentro de la unidad)

Área de

almacenamiento

de accesorios

Almacenamiento

en el enrollador

del cordón Entrante en el tambor para

almacenar la manguera

17

Almacenamiento del cordón

1. La aspiradora para mojado/seco tiene una

práctica área para almacenar el cordón de energía

cuando no se esté utilizando.

2. Enrolle el cordón de energía alrededor del asa en

los entrantes provistos en el ensamblaje del

cabezal del motor.

Área de almacenamiento de accesorios

Se proporciona un área de almacenamiento de

accesorios en la parte trasera de la unidad. Sujete el

accesorio en el soporte desde el lado de la manera

que se muestra en la ilustración.

SP6568-3 Stinger.qxd:SP6568-2 Stinger.qxd 8/17/10 10:06 AM Page 17

18

Instrucciones de conexión a tierra

Terminal de

conexión a

tierra

Enchufe de

3 terminales

Enchufe de

3 terminales

Adaptador Tomacorriente para

2 terminales

Orejeta verde de

conexión a tierra

Tomacorriente

conectado

a tierra

apropia-

damente

Asegúrese de

que esto sea

un tornillo

metálico

conectado

a una toma

de tierra

conocida

Este electrodoméstico se debe conectar a tierra. En

caso de mal funcionamiento o avería, la conexión a

tierra proporciona una ruta de resistencia mínima

para la corriente eléctrica con el fin de reducir el

riesgo de sacudidas eléctricas. Este electro -

doméstico está equipado con un cordón que tiene

un conductor de conexión a tierra del equipo y un

enchufe de conexión a tierra. El enchufe debe

introducirse en un tomacorriente apropiado que esté

instalado correctamente y conectado a tierra

adecuadamente, de acuerdo con todos los códigos y

ordenanzas locales.

Este electrodoméstico está diseñado para

utilizarse en un circuito de 120 V nominales y

tiene un enchufe conectado a tierra que tiene un

aspecto como el del enchufe que se muestra en

la ilustración. Se puede utilizar un adaptador

temporal, que tenga un aspecto como el del

adaptador que se muestra en la ilustración, para

conectar este enchufe a un receptáculo de dos

polos, de la manera que se muestra en la ilus -

tración, si no se dispone de un tomacorriente

conectado a tierra apropiadamente. El adaptador

temporal debe utilizarse únicamente hasta que un

electricista calificado pueda instalar un toma -

corriente conectado a tierra apropiada mente. La

orejeta, lengüeta o pieza similar rígida de color

verde que sobresale del adaptador se debe

conectar a una toma de tierra permanente, como

por ejemplo una tapa de caja tomacorriente

conectada a tierra apropiadamente. Siempre que

se utilice el adaptador, se debe sujetar en la

posición correcta con un tornillo metálico.

NOTA: En Canadá, el uso de un adaptador temporal

no está permitido por el Código Eléctrico

Canadiense.

ADVERTENCIA:

La conexión incorrecta del conductor de

conexión a tierra del equipo puede causar un

riesgo de sacudidas eléc tricas. Consulte a un

electricista calificado o a una persona de

servicio competente si tiene dudas sobre si

el tomacorriente está conectado a tierra

apropiadamente. No modifique el en chufe

suministrado con el electrodoméstico. Si el

enchufe no cabe en el tomacorriente, haga que

un electricista calificado instale un

tomacorriente apropiado.

!

SP6568-3 Stinger.qxd:SP6568-2 Stinger.qxd 8/17/10 10:06 AM Page 18

Funcionamiento

La aspiradora para mojado/seco de dos galones y

medio se ensambla en la fábrica y está lista para

utilizarse cuando se saca de la caja de cartón. La

unidad está lista para aspirar o soplar materiales

secos.

Después de enchufar el cordón de energía en el

receptáculo de la pared, encienda la unidad

empujando el interruptor de la posición “0” a la

posición “I”. Los símbolos utilizados en el

interruptor son símbolos internacionales:

"O" - "OFF"

Position

"I" - "ON"

Position

=APAGADO =ENCENDIDO

“O”: Posición

de apagado

“I”: Posición de

encendido

19

ADVERTENCIA: Para reducir el riesgo de descargas eléctricas o lesiones:

• No exponga la aspiradora a la lluvia ni deje que entre líquido en el compartimiento del motor. Almacene

la aspiradora en un lugar interior.

• No maneje el enchufe, el interruptor o la aspiradora con las manos mojadas.

• No haga servicio de ajustes y reparaciones de la aspiradora mientras esté enchufada. Si la aspiradora

no está funcionando como debería, le faltan piezas, se ha caído, está dañada, se ha dejado a la

intemperie o se ha caído al agua, devuélvala a un centro de servicio independiente o llame a servicio

al cliente.

• Cuando utilice un cordón de extensión, utilice únicamente cordones con capacidad nominal para uso a

la intemperie que estén en buenas condiciones. No deje que la conexión entre en contacto con líquido.

• No recoja con la aspiradora materiales tóxicos, para reducir el riesgo de inhalar los vapores o el polvo.

!

ADVERTENCIA: Para reducir el riesgo de incendio, explosión o daños a la aspiradora:

• No deje la aspiradora en marcha mientras esté desatendida. Usted podría no notar señales

importantes que indiquen un funcionamiento anormal, tal como pérdida de succión, residuos o

líquido que salen por el escape o ruidos anormales del motor. Deje de usar la aspiradora

inmediatamente si observa estas señales.

• No deje la aspiradora enchufada cuando no se esté utilizando.

• No continúe usando la aspiradora cuando el flotador haya cortado la succión.

• No utilice la aspiradora en áreas con gases inflamables, vapores inflamables o polvo explosivo en

el aire. Las chispas generadas dentro del motor pueden incendiar los materiales inflamables

suspendidos en el aire. Los gases inflamables y los vapores inflamables incluyen: líquido

encendedor, limpiadores tipo solvente, pinturas a base de aceite, gasolina, alcohol o rociadores

tipo aerosol. Los polvos inflamables incluyen: polvo de carbón, polvo de magnesio, polvo de

aluminio, polvo de grano de cereal o pólvora.

• No recoja con la aspiradora polvos explosivos, líquidos inflamables ni cenizas calientes.

• No use la aspiradora como un rociador.

!

SP6568-3 Stinger.qxd:SP6568-2 Stinger.qxd 8/17/10 10:06 AM Page 19

Recogida de materiales secos con

la aspiradora

1. El filtro debe estar siempre en la posición

correcta para reducir el riesgo de fugas y

posibles daños a la aspiradora. Asegúrese de

que el filtro esté cubriendo completamente la

jaula del filtro y de que la banda retenedora esté

tan cerca de la tapa como sea posible.

Asegúrese de que no haya holguras entre el

filtro y la tapa (vea la ilustración). Es muy

importante ensamblar el filtro en la jaula sin

permitir ninguna fuga o desgarradura posible.

Cualquier fuga permitirá que el medio

recogido se expulse por el orificio del

soplador y vuelva al entorno circundante.

2. Para mantener el máximo rendimiento de la

aspiradora cuando recoja residuos pequeños,

como por ejemplo aserrín, podría ser útil vaciar

el tambor para polvo y limpiar o reemplazar el

filtro a intervalos más frecuentes.

NOTA: El filtro debería estar seco para recoger

material seco. Si usa la aspiradora para recoger

residuos secos cuando el filtro está mojado, el

filtro se taponará rápidamente y será muy difícil

limpiarlo. En caso de que el filtro se moje,

reemplácelo antes de continuar la recogida de

material seco.

Recogida de líquidos con la aspiradora

1. Se recomienda enfáticamente quitar el filtro

para recoger material mojado.

2. Esta aspiradora para mojado/seco está

equipada con un mecanismo de flotador que

subirá automáticamente para cortar la

circulación de aire cuando el líquido contenido

en el tambor alcance un nivel predeterminado.

Cuando esto ocurra, apague la aspiradora,

desenchufe el cordón de energía y vacíe el

tambor. Sabrá que el flotador ha cortado la

circulación de aire porque la succión cesará y el

ruido del motor alcanzará una frecuencia más

alta debido al aumento de la velocidad del

motor. La capacidad de líquido puede variar con

la velocidad de recogida.

3. Asegúrese de reemplazar el filtro después de

recoger material mojado. No recoja nunca

residuos secos sin tener el filtro instalado

adecuadamente.

IMPORTANTE: Para reducir el riesgo de daños a la

aspiradora, no haga funcionar el motor con el

flotador en la posición subida.

Funcionamiento (continuación)

20

Retainer

Band

Filter

Float In

Raised

Position

Filtro

Flotador en

la posición

subida

Banda

retenedora

ADVERTENCIA: No deje nunca la

aspiradora en marcha mientras esté

desatendida.

!

SP6568-3 Stinger.qxd:SP6568-2 Stinger.qxd 8/17/10 10:06 AM Page 20

1. Ponga la aspiradora sobre una superficie

estable, como el terreno, el piso, un banco, etc.

2. Quite el ensamblaje del cabezal del motor de

la aspiradora para mojado/seco tirando hacia

fuera de los pestillos ubicados a cada lado de la

aspiradora. Levante el ensamblaje del cabezal

del motor.

3. Tire el contenido del tambor en el recipiente

de eliminación de residuos apropiado.

ADVERTENCIA: Para reducir el riesgo de

lesiones debidas a un arranque accidental,

desenchufe el cordón de energía antes de

vaciar el tambor.

ADVERTENCIA: Use siempre gafas de

seguridad que cumplan la norma ANSI Z87.1

(o en Canadá, con la norma CSA Z94.3)

cuando se use la aspiradora como soplador.

PRECAUCIÓN: Use una máscara antipolvo

si el soplado genera polvo que se pudiera

inhalar.

ADVERTENCIA: Para evitar lesiones a las

personas que se encuentren presentes, man -

tén galas alejadas de los residuos soplados.

PRECAUCIÓN: Para reducir el riesgo de

daños a la audición, use protectores de oídos

al utilizar la aspiradora/soplador durante

varias horas seguidas o al utilizarla en un

área ruidosa.

Vaciado del tambor para polvo

Unlatch

Power Head

Assembly

WET/DR

Y VAC

2.5GAL./7.5LITRE

WET/DR

Y V

AC

2.5GAL./7.5LITRE

Dispositivo de soplado

La aspiradora contiene un dispositivo de soplado.

Este dispositivo tiene capacidad para soplar

aserrín y otros residuos. Es excelente para

utilizarlo con el fin de soplar el polvo y los

residuos para sacarlos de garajes o patios y

entradas de autos. Siga los pasos que se indican

más adelante para utilizar la aspiradora como

soplador.

1. Localice el orificio de soplado de la aspiradora.

2. Introduzca un extremo de la manguera de

4 pies x 1-1/4 pulgadas en el orificio de

soplado.

3. Encienda la aspiradora y estará listo para

utilizarla como soplador.

Desenganche

el ensamblaje

del cabezal del

motor

21

!

!

!

!

!

SP6568-3 Stinger.qxd:SP6568-2 Stinger.qxd 8/17/10 10:06 AM Page 21

Se debe limpiar a menudo el filtro para mantener

el rendimiento máximo de la aspiradora.

NOTA: El filtro está hecho de material de alta

calidad diseñado para detener partículas peque -

ñas, tales como aserrín. Maneje con cuidado el

filtro cuando lo quite para limpiarlo o instalar un

filtro nuevo. No desgarre el filtro al quitarlo o

instalarlo si tiene intención de reutilizarlo.

Filtro fácil de reemplazar

1. Extienda la banda retenedora alrededor de los

postes de plástico que están sobre la tapa.

2. Quite la bolsa del filtro de la jaula del filtro.

3. Coloque el filtro de repuesto sobre la jaula del

filtro hasta que el extremo abierto toque la parte

inferior de la tapa.

4. Suelte la banda retenedora del poste de plástico

que está sobre la tapa, sujetando la bolsa del

filtro firmemente a la tapa.

5. Asegúrese de que la banda retenedora esté

posicionada sobre la bolsa del filtro de manera

que cubra la línea impresa de color negro.

Mantenimiento

Filtro

22

IMPORTANTE: Para evitar daños a la rueda del

soplador y al motor, reinstale siempre el filtro

antes de utilizar la aspiradora para recoger

material seco.

Lleve el filtro sucio a un recipiente de desecho y

quite suavemente con un cepillo las partículas de

suciedad pequeñas que puedan estar adhiriéndose

al material del filtro.

IMPORTANTE: Después de limpiar el filtro,

compruebe si tiene desgarraduras o agujeros

pequeños. No utilice un filtro que tenga agujeros o

desgarraduras. Incluso un agujero pequeño puede

hacer que salga mucho polvo de la aspiradora.

Reemplace inmediatamente dicho filtro.

Instalación

Antes de instalar el filtro en la aspiradora, limpie el

área de la tapa para que la banda retenedora selle

la bolsa contra la tapa y evite que las partículas

pequeñas pasen rodeando la bolsa del filtro.

Si el filtro está limpio y no está dañado, colóquelo

de nuevo en la jaula del filtro. Si el filtro no se

puede reutilizar, coloque un filtro nuevo sobre la

jaula del filtro.

Coloque de nuevo la banda retenedora alrededor

del filtro. Asegúrese de que la banda retenedora

esté posicionada sobre el filtro y de que el filtro

cubra completamente la jaula del filtro. Además,

asegúrese de que los bordes del filtro estén

completamente sujetos debajo de la banda

retenedora.

NOTA: Limpie el filtro en un área abierta. La

limpieza se debe realizar en el exterior y no en

áreas interiores de vivienda.

Retainer

Band

Power Head

(upside-down)

Lid

Plastic

Post

Poste de

plástico

Banda

retenedora

Tapa

Cabezal del motor

(en posición

invertida)

ADVERTENCIA: No quite la jaula del filtro y el

flotador. El flotador evita que entre líquido en el

impulsor y dañe el motor. La jaula impide que los

dedos toquen el impulsor cuando éste está en

movimiento.

!

SP6568-3 Stinger.qxd:SP6568-2 Stinger.qxd 8/17/10 10:06 AM Page 22

Localización y resolución de problemas

Filtro de repuesto

Problema Causa Remedio

La aspiradora no recoge 1. Filtro taponado 1. Limpie o reemplace el filtro

la suciedad. (siga las instrucciones de

la página 22)

2. Manguera taponada 2. Quite la manguera y

retire los residuos.

3. Fuga de aire 3. Asegúrese de que el cabezal

del motor esté sujeto

firmemente al tambor para polvo.

La aspiradora no funciona. 1. No hay electricidad 1. Asegúrese de que el

tomacorriente tenga

corriente. (Es posible que

sea necesario ponerse en

contacto con un electricista

calificado.)

ADVERTENCIA: Si cualquiera de las piezas del ensamblaje del cabezal del motor se desprende

o rompe, dejando al descubierto el motor o cualquier otro componente eléctrico, se debe interrumpir

inmediatamente la operación para reducir el riesgo de lesiones personales o daños adicionales a la

aspiradora. Esta aspiradora no tiene piezas que puedan ser ajustadas o reparadas por el usuario.

Limpieza

Para mantener el mejor aspecto posible de la

aspiradora para mojado/seco, limpie su exterior

con un paño humedecido con agua templada y un

jabón suave.

Para limpiar el tambor:

1. Vacíe de residuos del tambor.

2. Lave a fondo el tambor con agua templada y un

jabón suave.

3. Limpie el tambor con un paño seco.

Almacenamiento

Antes de almacenar la aspiradora, se debe vaciar y

limpiar el tambor para polvo. El cordón se debe

enrollar alrededor de la unidad y la manguera se

debe almacenar de la manera descrita en la

sección sobre almacenamiento del cordón y de la

manguera de este manual. Los accesorios se

deben mantener en la misma área que la

aspiradora para que estén al alcance de la mano

cuando se necesiten. La aspiradora se debe

almacenar en interiores.

Los filtros de repuesto están disponibles en el

establecimiento donde usted compró la

aspiradora. El número de existencias es VF2000.

23

!

SP6568-3 Stinger.qxd:SP6568-2 Stinger.qxd 8/17/10 10:06 AM Page 23

LITRE

LITRE

2.5 /9.5

GAL

GALGAL LITRE

WET/DRY VAC

WET/DRY VACWET/DRY VAC

No. de pieza SP6568 Formulario No. SP6568-3 Impreso en México 08/10

© 2010 Emerson

¿PREGUNTAS O COMENTARIOS?

LLAME AL 1-800-474-3443

Professional Tools

Emerson Tool Company

Una División de

Emerson Electric Co.

Número de modelo: WD20250

Garantía completa de un año

Si dentro del plazo de un año a partir de la fecha de compra, esta aspiradora para mojado/seco

falla debido a un defecto de material o de fabricación, Emerson la reparará o reemplazará sin

ningún cargo. Esta garantía no cubre los filtros, que se consideran piezas reemplazables por

el cliente.

Este producto no está diseñado para uso comercial.

El servicio de garantía está disponible simplemente poniéndose en contacto con Emerson.

No devuelva el producto a la tienda.

Esta garantía se aplica solamente a productos comprados en los Estados Unidos y Canadá.

Esta garantía le confiere a usted derechos legales específicos y es posible que usted tenga

otros derechos que pueden variar en el país (estado o provincia) donde usted esté ubicado.

Emerson

8100 West Florissant

St. Louis, MO 63136

No. de existencias WD2025

No. de modelo WD20250

Los números de modelo y de serie se pueden encontrar en el lado izquierdo de la parte superior

de la aspiradora. Se debe anotar tanto el número de modelo como el número de serie en un lugar

seguro para uso futuro.

ASPIRADORA PARA MOJADO/SECO 2.5 GAL. / 9.5 LITROS

SP6568-3 Stinger.qxd:SP6568-2 Stinger.qxd 8/17/10 10:06 AM Page 24

LITRE

LITRE

2.5 /9.5

GAL

GALGAL LITRE

WET/DRY VAC

WET/DRY VACWET/DRY VAC

WET/DRY VAC

2.5GAL./7.5LITRE

Pour votre sécurité :

Lire attentivement toutes les instructions.

QUESTIONS OU COMMENTAIRES?

TÉLÉPHONER AU 1-800-474-3443

Pièce N° SP6568FR Imprimé au Mexique

• Montage

• Fonctionnement

MODE D’EMPLOI

WD20250

ASPIRATEUR DE LIQUIDES ET DE POUSSIÈRES 9,5 litres/2,5 gallons

SP6568-3 Stinger.qxd:SP6568-2 Stinger.qxd 8/17/10 10:06 AM Page 25

INSTRUCTIONS IMPORTANTES RELATIVES À LA SÉCURITÉ

26

Table des matières

Sujet Page

Instructions importantes relatives à la sécurité. . 26

Conserver ce manuel . . . . . . . . . . . . . . . . . . . . 27

Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Déballage et contrôle du contenu du carton . . . 28

Apprenez à connaître votre aspirateur . . . . . . . 29

Rangement du cordon d’alimentation . . . . . 29

Rangement du tuyau . . . . . . . . . . . . . . . . . . 29

Instructions relatives à la mise à la terre . . . . . 30

Fonctionnement . . . . . . . . . . . . . . . . . . . . . . . . 31

Aspiration de matériaux secs . . . . . . . . . . . 32

Aspiration de liquides . . . . . . . . . . . . . . . . . 32

Sujet Page

Vidage du tambour à poussière . . . . . . . . . . 33

Soufflerie . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Entretien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Filtre . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Filtre facile à remplacer . . . . . . . . . . . . . . . . 34

Installation . . . . . . . . . . . . . . . . . . . . . . . . . 34

Nettoyage . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Rangement . . . . . . . . . . . . . . . . . . . . . . . . . 35

Localisation de la cause des problèmes . . . . . 35

Filtres de rechange. . . . . . . . . . . . . . . . . . . . . . 35

Pour utiliser cet aspirateur en toute sécurité, l’utilisateur

doit faire preuve de bon sens, rester alerte et savoir

comment l’appareil fonctionne.

Termes de signalisation de questions de

sécurité

DANGER : indique une situation dangereuse immi -

nente qui, si elle n’est pas évitée, causera la mort ou

une blessure grave.

AVERTISSEMENT : indique une situation pouvant

être dangereuse qui, si elle n’est pas évitée, risque de

causer la mort ou une blessure grave.

MISE EN GARDE : indique une situation pouvant

être dangereuse qui, si elle n’est pas évitée, pourrait

causer une blessure légère ou modérée.

Prenez toujours des précautions élémentaires,

notamment les précautions suivantes, lorsque vous

utilisez votre aspirateur de liquides et de poussières :

AVERTISSEMENT– Pour

réduire le risque d’incendie, de choc électrique ou de

blessure:

• Lisez et comprenez ce manuel et toutes les étiquettes

placées sur l’aspirateur avant de mettre celui-ci en

marche.

• N’utilisez l’aspirateur que comme cela est décrit dans

ce mode d’emploi.

• Ne laissez pas en marche pendant que vous êtes

absent – vous vous risqueriez de manquer des

signes importants indiquant un fonctionnement

anormal, comme une perte de puissance d’aspira -

tion, la sortie de débris ou de liquides par la bouche

de soufflage d’air ou des bruits anormaux en pro ve -

nance du moteur. Cessez immédiatement d’utiliser

l’aspirateur si vous constatez de tels signes.

• Ne laissez pas l’aspirateur sans surveillance

quand il est branché dans une prise de courant.

Débranchez-le de la prise quand il n’est pas utilisé et

avant toute opération de maintenance.

• Des étincelles à l’intérieur du moteur risquent de

mettre feu à des vapeurs ou poussières

inflammables. Pour réduire le risque d’incendie ou

d’explosion : n’aspirez pas et n’utilisez pas à

proximité de gaz ou de liquides inflammables ou

combustibles, ou de poussières explosives, comme

de l’essence automobile ou d’autres fiouls, de

l’essence à briquet, des produits de nettoyage, de la

peinture à l’huile, du gaz naturel, de l’hydrogène, de

la poussière de charbon, de la poussière de

magnésium, de la poussière d’aluminium, de la

poussière de céréales ou de la poudre.

• N’aspirez jamais de matières en train de brûler ou

des matières fumigènes, telles que des cigarettes,

des allumettes ou des cendres chaudes.

• N’aspirez pas de poussières de cloisons sèches, de

cendres de cheminée froides ou d’autres poussières

fines, parce qu’elles risqueraient de traverser le sac-

filtre et d’être rejetées dans l’air ambiant.

• Pour réduire le risque d’inhalation de vapeurs

toxiques, n’aspirez pas de matériaux toxiques ou

dangereux, et n’utilisez pas à proximité de tels

matériaux.

• Pour réduire le risque de choc électrique, n’exposez

pas à la pluie et empêchez l’entrée de liquides dans

le compartiment du moteur. Rangez à l’intérieur.

• Ne laissez pas les enfants se servir de l’aspirateur

comme d’un jouet. Il faut surveiller de très près

quand il est utilisé par des enfants ou à proximité

d’enfants.

• N’utilisez pas avec un filtre déchiré ou sans avoir

installé de filtre, sauf quand vous aspirez des

liquides, comme cela est décrit dans ce mode

d’emploi. Des débris secs capturés par la roue

risquent d’endommager le moteur ou d’être expulsés

à nouveau dans l’air ambiant.

!

!

!

!

SP6568-3 Stinger.qxd:SP6568-2 Stinger.qxd 8/17/10 10:06 AM Page 26

CONSERVER CE MANUEL

• Éteignez l’aspirateur avant de le débrancher.

• Pour réduire le risque de blessure pouvant être

causée par une mise en marche accidentelle,

débranchez le cordon d’alimentation avant de

changer le filtre ou de le nettoyer.

• Ne débranchez pas en tirant sur le cordon. Pour

débrancher, saisissez la fiche – pas le cordon.

• N’utilisez pas l’aspirateur avec une fiche, un cordon

ou un autre composant endommagé. Si votre

aspirateur ne fonctionne pas comme il faut, s’il

manque des pièces, s’il quelqu’un l’a laissé tomber,

s’il est endommagé, s’il a été laissé à l’extérieur ou

s’il est tombé dans de l’eau, téléphonez au service

d’assistance à la clientèle.

• Ne tirez pas l’aspirateur et ne le portez pas par son

cordon, n’utilisez pas le cordon pour servir de

poignée, ne fermez pas une porte sur le cordon et ne

laissez pas le cordon tendu passer sur des bords ou

des coins tranchants. Ne traînez pas l’aspirateur sur

son cordon. Maintenez le cordon à distance des

surfaces chauffées.

• Ne touchez pas la fiche, l’interrupteur ou l’aspirateur

avec des mains mouillées.

• Utilisez seulement des cordons de rallonge conçus

pour emploi à l’extérieur et pourvus d’un conducteur

de mise à la terre. Les cordons de rallonge en

mauvais état ou trop petits en termes de calibre des

fils peuvent poser des risques d’incendie et de choc

électrique. Pour réduire le risque de tels dangers,

inspectez les cordons pour vous assurer qu’ils sont

en bon état et que le liquide n’entre pas en contact

avec le raccordement. N’utilisez pas de cordons de

rallonge dont les conducteurs ont un calibre inférieur

à 16 AWG. Pour réduire la perte d’énergie, utilisez un

cordon de rallonge de calibre 14 s’il mesure entre 7,5

et 15 mètres de long, ou de calibre 12 s’il mesure

15 mètres de long ou plus.

• Connecter cet outil uniquement à une prise mise à la

terre correctement. Veuillez vous reporter aux

instructions relatives à la mise à la terre.

• Ne mettez aucun objet dans les orifices de venti -

lation. N’aspirez pas quand de quelconques orifices

de ventilation sont obstrués ; assurez-vous que ces

orifices ne sont pas bloqués par de la poussière, de

la peluche, des cheveux ou de quel conques objets

pouvant réduire la circulation de l’air.

• Gardez les cheveux, les vêtements flottants, les

doigts et toutes les parties du corps à distance des

orifices et des pièces mobiles.

• Pour réduire le risque de chute, faites très attention

lorsque vous utilisez l’aspirateur dans des escaliers.

• Pour réduire le risque de blessure ou le risque

d’endommagement de l’aspirateur, n’utilisez que des

accessoires recommandés par Stinger.

• En cas d’utilisation de l’aspirateur comme

soufflante :

- Ne dirigez la décharge d’air que vers la zone de

travail.

- Ne dirigez pas l’air vers des personnes présentes

à proximité.

- Gardez les enfants à distance lors du fonction -

nement de la soufflante.

- N’utilisez la soufflante que pour souffler des

saletés et des débris.

- N’utilisez pas en guise de pulvérisateur.

- Portez des lunettes de sécurité.

•Pour réduire le risque de blessure pour les yeux,

portez des lunettes de sécurité. L’utilisation de toute

soufflante ou de tout aspirateur utilitaire peut

toujours causer la projection de corps étrangers

dans les yeux, ce qui risque d’entraîner des

blessures graves aux yeux.

MISE EN GARDE :

• Pour réduire le risque de perte auditive, portez des

protecteurs d’oreilles lorsque vous vous servez de

l’aspirateur pendant plusieurs heures ou quand vous

l’utilisez dans un endroit bruyant.

• Portez un masque antipoussières en cas d’utilisa tion

dans un environnement poussiéreux.

• Les décharges statiques sont fré quentes dans les

endroits secs ou lorsque l’humidité relative de l’air

ambiant est faible. L’aspiration de débris fins avec

votre aspirateur peut déposer une charge statique

sur le tuyau ou sur l’aspirateur. La meilleure chose à

faire pour réduire la fréquence des décharges

statiques chez vous ou lorsque vous utilisez cet

aspirateur consiste à ajouter de l’humidité dans l’air

avec un humidificateur.

Observez les avertissements suivants qui figurent sur le

carter du moteur de votre aspirateur :

AVERTISSEMENT: pour réduire le risque de

choc électrique – n’exposez pas à la pluie –

rangez à l’intérieur.

Pour votre propre sécurité, lisez et comprenez

le manuel de l’opérateur. Ne laissez jamais

l’aspirateur en marche sans surveillance. Ne

ramassez pas de cendres chaudes, de charbon

ou de matières toxiques, inflammables ou

dangereuses. N’utilisez pas à proximité de

vapeurs ou de liquides explosifs.

!

27

SP6568-3 Stinger.qxd:SP6568-2 Stinger.qxd 8/17/10 10:06 AM Page 27

28

Introduction

Cet aspirateur a été conçu pour une utilisation

ménagère uniquement. Il peut être utilisé pour

l’aspiration de débris humides ou secs, mais aussi

comme une soufflerie. Sa conception légère lui

permet d’être utilisé pour la plupart des travaux

Déballage et contrôle du contenu du carton

ménagers d’aspiration. Familiarisez-vous avec les

fonctions suivantes de ce produit, et lisez le mode

d’emploi du début à la fin pour des détails spéci -

fiques quant à l’utilisation de votre nouvel aspirateur

de liquides et poussières.

Vider complètement la boîte en carton. Inspecter

chaque élément en le comparant à la liste incluse

dans la boîte en carton. Téléphonez au 1-800-474-

3443 si de quelconques pièces sont endommagées

ou absentes.

Liste du contenu de la boîte en carton

Légende Description Qté

A Aspirateur . . . . . . . . . . . . . . . . . . . . . 1

B Tuyau . . . . . . . . . . . . . . . . . . . . . . . . 1

C Suceur pour véhicules . . . . . . . . . . . 1

D Suceur à usages multiples . . . . . . . . 1

E*Bande de retenue

F*Filtre . . . . . . . . . . . . . . . . . . . . . . . . . 1

G Mode d’emploi . . . . . . . . . . . . . . . . . 1

* Filtres de rechange et bande de retenue (déjà

assemblés)

Le numéro de catalogue des filtres de rechange

Stinger est VF2000. Vous pouvez vous procurer

ces filtres dans le magasin où vous avez acheté

votre aspirateur Stinger.

A

WET/DRY VAC

2.5GAL./7.5LITRE

C

G

B

D

F

E

SP6568-3 Stinger.qxd:SP6568-2 Stinger.qxd 8/17/10 10:06 AM Page 28

Vacuum

Port

Carry Handle with On/Off

Switch Conveniently

Positioned

Filter and

Retainer Band

(Inside Unit)

Two and a Half Gallon

Capacity Dust Drum

Blowing Port

Accessory

Storage

Two Easy to

Open Latches

(Each Side)

Power Cord

1-1/4" Hose

in Storage

Position

WET/DR

Y VAC

2.5GAL./7.5LITRE

Cord Wrap

Storage

WET/DRY VAC

2.5GAL./7.5LITRE

Accessory

Storage

D R

WET/DRY VAC

2.5GAL./7.5LITRE

Apprenez à connaître votre aspirateur

Rangement du cordon d’alimentation

1. Votre aspirateur de liquides et de poussières est

muni d’un système pratique pour ranger le

cordon d’alimentation lorsque l’aspirateur n’est

pas utilisé.

2. Enroulez le cordon d’alimentation autour de la

poignée dans les rainures conçues à cet effet et

situées sur l’ensemble moteur.

Rangement du tuyau

Il y a des encastrements de chaque côté du tambour

pour permettre d’y ranger le tuyau.

Rangement des accessoires

Un rangement est fourni pour les accessoires à

l’arrière de l’appareil. Fixez l’accessoire dans le

support depuis le côté, tel que cela est illustré.

Poignée de transport avec

interrupteur de marche/arrêt

stratégiquement positionné

Cordon d’alimentation

Orifice de soufflerie

Orifice

d’aspiration

Tuyau de 3,2 cm (1,25 po)

de diamètre dans la

position de rangement

Rangement

des accessoires

Deux mécanismes

de verrouillage

faciles à ouvrir

(un de chaque côté)

Tambour à poussière

de 9,5 litres (2,5 gallons)

Filtre et élastique de retenue

(à l’intérieur de l’appareil)

Rangement

des accessoires

Rangement pour

enrouler le cordon

d’alimentation Renfoncement sur le tambour

pour ranger le tuyau

29

SP6568-3 Stinger.qxd:SP6568-2 Stinger.qxd 8/17/10 10:06 AM Page 29

30

Cet appareil doit être mis à la terre. Dans le cas d’un

mauvais fonctionnement ou d’une panne de

l’appareil, la mise à la terre fournit un chemin de

moindre résistance pour le courant électrique qui

permet de réduire le risque de choc électrique. Cet

appareil est équipé d’un cordon électrique muni d’un

conducteur de mise à la terre et d’une fiche de mise

à la terre. Cette fiche doit être branchée dans une

prise compatible qui a été correctement installée et

mise à la terre conformément à tous les codes et à

toutes les ordonnances en vigueur.

Cet appareil a été conçu pour être utilisé sur un

circuit nominal de 120 volts, et il est muni d’une

fiche à trois broches (dont une de mise à la terre) qui

ressemble à la fiche représentée sur l’illustration. Si

vous n’avez pas à votre dispo sition une prise de

courant avec mise à la terre correcte, un adaptateur

temporaire qui ressemble à l’adaptateur représenté

sur l’illustration peut être utilisé pour brancher cette

fiche dans une prise de courant à deux sorties. Cet

adaptateur temporaire ne doit être utilisé que jusqu’à

ce qu’un électricien agréé ait installé une prise de

courant avec mise à la terre correcte. La patte rigide

de couleur verte, la cosse et les autres pièces qui

dépassent de l’adaptateur doivent être connectées à

une terre permanente telle qu’une boîte à prise de

courant mise à la terre correcte ment. Chaque fois

que l’adaptateur est utilisé, il doit être tenu en place

par une vis en métal.

REMARQUE : au Canada, l’utilisation d’un

adaptateur temporaire n’est pas autorisée par le

code d’électricité du Canada.

AVERTISSEMENT :

une connexion erronée du conducteur de mise

à la terre de l’appareil peut entraîner des

risques de choc électrique. Adressez-vous à un

électricien qualifié ou à un membre du

personnel de service si vous n’êtes pas sûr que

votre outil est correctement mis à la terre. Ne

modifiez pas la fiche qui vous a été fournie

avec cet appareil – Si elle n’est pas compatible

avec votre prise de courant, demandez à un

électricien qualifié de vous installer une prise

appropriée.

!

Instructions relatives à la mise à la terre

Broche de

mise à la terre

Fiche à

3 broches

Fiche à

3 broches

Adaptateur Prise de courant

à deux sorties

Cosse verte de

mise à la terre

Prise de

courant

avec mise

à la terre

correcte

Veillez à ce

que cet

élément soit

une vis

en métal qui

aboutit à une

terre connue

SP6568-3 Stinger.qxd:SP6568-2 Stinger.qxd 8/17/10 10:06 AM Page 30

"O" - "OFF"

Position

"I" - "ON"

Position

Fonctionnement

AVERTISSEMENT : pour réduire le risque d’incendie, d’explosion ou d’endommagement

de l’aspirateur :

• Ne laissez pas en marche pendant que vous êtes absent – vous vous risqueriez de manquer des signes

importants indiquant un fonctionnement anormal, comme une perte de puissance d’aspiration, la sortie

de débris ou de liquides par la bouche de soufflage d’air ou des bruits anormaux en provenance du moteur.

Cessez immédiatement d’utiliser l’aspirateur si vous constatez de tels signes.

• Ne laissez pas l’aspirateur branché lorsque vous ne l’utilisez pas.

• Ne continuez pas à utiliser l’aspirateur lorsque le flotteur a coupé l’aspiration.

• N’utilisez pas l’aspirateur à des endroits où il y a des gaz ou vapeurs inflammables, ou des poussières

explosives, dans l’air. Les étincelles à l’intérieur du moteur risqueraient de mettre feu à des matières

inflammables en suspension dans l’air. Les gaz et vapeurs inflammables comprennent : essence à

briquet, produits de nettoyage du type solvant, peinture à base d’huile, essence, alcool ou aérosols. Les

poussières inflammables comprennent : charbon, magnésium, aluminium, grains ou poudre à canon.

• N’aspirez pas de poussières explosives, de liquides inflammables ou de cendres chaudes.

• Ne vous servez pas de l’aspirateur comme pulvérisateur.

AVERTISSEMENT : pour réduire le risque de choc électrique ou de blessure :

• N’exposez pas à la pluie, et ne laissez pas de liquides pénétrer dans le compartiment du moteur.

Rangez à l’intérieur.

• Ne touchez pas la fiche de branchement, l’interrupteur ou l’aspirateur si vous avez les mains mouillées.

• N’effectuez pas d’opération de maintenance pendant que l’aspirateur est branché. Si votre aspirateur ne

fonctionne pas comme il devrait, si des pièces sont manquantes, si vous l’avez laissé tomber, s’il est

endommagé, s’il a été laissé à l’extérieur ou s’il a été immergé dans de l’eau, rapportez-le dans un centre

de réparation indépendant ou téléphonez au service d’assistance à la clientèle.

• Lorsque vous utilisez un cordon de rallonge, n’utilisez qu’un cordon prévu pour emploi à l’extérieur et en

bon état. Ne laissez pas la connexion entrer en contact avec des liquides.

• N’aspirez pas de matières toxiques afin de réduire le risque d’inhaler des vapeurs ou des poussières

dangereuses.

!

!

Votre aspirateur de liquides et de poussières de

9,5 litres (2,5 gallons) a été assemblé en usine, et il

est prêt à l’emploi quand vous le déballez du carton.

L’appareil est prêt à assurer ses fonctions de

soufflerie, ou d’aspiration de déchets secs.

Après avoir branché le cordon d’alimentation dans la

prise de courant, mettez l’appareil sous tension en

appuyant sur l’interrupteur pour le faire passer de la

position «O» à la position «I». Les deux symboles

internationaux qui figurent sur l’interrupteur

indiquent, respectivement, la position de marche et

la position d’arrêt de votre aspirateur.

=ARRÊT =MARCHE

« O» – Position

d’arrêt

« I» – Position

de marche

31

SP6568-3 Stinger.qxd:SP6568-2 Stinger.qxd 8/17/10 10:06 AM Page 31

Aspiration de matériaux secs

1. Le filtre doit toujours être mis en place

correctement afin de réduire le risque de fuite et

le potentiel d’endommager l’aspirateur. Veillez à

ce que le filtre couvre complètement la cage du

filtre et à ce que l’élastique de retenue soit le plus

près possible du couvercle. Veillez à ce qu’il n’y

ait pas d’espace entre le filtre et le couvercle.

(Veuillez vous reporter à l’illustration.) Il est très

important d’assembler le filtre et la cage sans

permettre la moindre possibilité de fuite ou de

déchirure. Toute fuite causerait l’éjection des

déchets aspirés par l’orifice de soufflerie et leur

propagation dans l’environnement immédiat.

2. Lorsque vous utilisez votre aspirateur pour

aspirer des poussières fines, vous devrez vider le

tambour à poussière ou remplacer le filtre plus

fréquemment afin de maintenir la performance

maximale de l’aspirateur.

REMARQUE : le filtre doit être sec pour aspirer des

déchets secs. Si vous vous servez de l’aspirateur en

vue de ramasser de la poussière alors que le filtre est

humide, le filtre se bouchera très vite et il sera

ensuite très difficile à nettoyer. Si le filtre est humide,

remplacez-le avant de continuer à ramasser des

matériaux secs.

Aspiration de liquides

1. Il est fortement recommandé de retirer le filtre

avant d’aspirer des déchets humides.

2. Votre aspirateur de liquides et de poussières est

muni d’un flotteur qui s’élève automatiquement

afin de couper la circulation de l’air lorsque le

liquide aspiré atteint un niveau prédéterminé dans

le tambour. Lorsque ceci se produit, mettez

l’aspirateur hors tension, débranchez le cordon

d’alimentation et videz le tambour. Vous vous

rendrez compte que le flotteur a fermé la

circulation de l’air parce que le bruit de succion

s’interrompt et parce que le bruit du moteur

devient alors plus aigu en raison de l’accélération

de sa vitesse. La capacité d’aspiration de liquide

de l’aspirateur peut varier en fonction de la

vitesse de ramassage.

3. N’oubliez pas de changer le filtre après un

ramassage de débris humides. Ne ramassez

jamais de débris secs si le filtre n'est pas installé

correctement.

IMPORTANT : pour réduire les risques d’en -

dommager l’aspirateur, ne faites pas fonctionner le

moteur quand le flotteur est dans la position élevée.

AVERTISSEMENT : ne laissez jamais

l’aspirateur en marche sans surveillance.

32

Retainer

Band

Filter

Float In

Raised

Position

!

Fonctionnement (suite)

Filtre

Bande de

retenue

Flotteur

dans la

position

élevée.

SP6568-3 Stinger.qxd:SP6568-2 Stinger.qxd 8/17/10 10:06 AM Page 32

AVERTISSEMENT : il faut toujours porter

des lunettes de protection respectant la norme

ANSI Z87.1 (ou, au Canada, la norme CSA

Z94.3) avant d’utiliser la soufflerie de façon

autonome.

AVERTISSEMENT : pour réduire le risque

de blessure en raison d’une mise en marche

accidentelle, débrancher le cordon électrique

avant de vider le tambour.

Unlatch

Power Head

Assembly

WET/DR

Y VAC

2.5GAL./7.5LITRE

WET/DR

Y V

AC

2.5GAL./7.5LITRE

Soufflerie

Votre aspirateur est muni d’une fonction de

soufflerie; cela veut dire qu’il est capable de

disperser la sciure de bois et d’autres débris. Il est

excellent pour disperser la poussière et les débris

hors d’un garage, d’une cour ou d’une allée. Suivez

la procédure indiquée ci-dessous pour utiliser

l’aspirateur comme une soufflerie.

1. Localiser l’orifice de soufflerie de votre aspirateur.

2. Insérer une extrémité du tuyau flexible de 1,22

mètre (4 pi) x 3,2 cm (1,25 po) dans l’orifice de

soufflerie.

3. Metter l’aspirateur en marche – l’aspirateur peut

désormais être utilisé comme une soufflerie.

!

!

1. Placer l’aspirateur à plat sur une surface stable

telle que le sol, le plancher, un banc, etc.

2. Retirer l’ensemble de tête du moteur de l’aspi ra -

teur de liquides et de poussières en tirant vers

l’extérieur les mécanismes de verrouillage situés

de chaque côté de l’aspirateur. Soulevez l’ensem -

ble de tête du moteur.

3. Versez le contenu du tambour à poussière dans

une poubelle appropriée.

Vidage du tambour à poussière

Déverrouillez

l’ensemble

moteur

AVERTISSEMENT : pour éviter que les

visiteurs ne soient blessés, demandez-leur de

se tenir hors de la trajectoire des débris

soufflés.

AVERTISSEMENT : porter un masque anti-

poussière si la soufflerie produit de la

poussière risquant d’être inhalée.

MISE EN GARDE : pour réduire le risque de

dommage auditif, porter des protecteurs

antibruit lorsque l’aspirateur est utilisé

pendant très longtemps ou lorsqu’il est

employé dans un endroit très bruyant.

!

!

!

33

SP6568-3 Stinger.qxd:SP6568-2 Stinger.qxd 8/17/10 10:06 AM Page 33

AVERTISSEMENT : ne retirez pas la cage

du filtre et le flotteur à leur place. Le flotteur

empêche l’eau de pénétrer dans l’hélice et

d’endommager le moteur. La cage empêchera

les doigts d’entrer en contact avec l’hélice en

train de tourner.

Votre filtre doit être nettoyé souvent afin de

maintenir la performance maximale de votre

aspirateur.

REMARQUE : le filtre est fait d’un matériau de haute

qualité conçu pour arrêter de petites particules de

poussière. Lorsque vous retirez un filtre pour le

nettoyer, ou lorsque vous installez un filtre de

rechange, manipulez toujours ce filtre avec soin. Si

vous avez l’intention de réutiliser un filtre, ne

l’arrachez jamais pendant son retrait ou pendant sa

mise en place.

Filtre facile à remplacer

1. Étendre l’élastique de retenue jusqu’à ce qu’il

puise être placé autour des montants en plastique

sur le couvercle.

2. Retirez le sac filtrant de la cage du filtre.

3. Placer le filtre de rechange sur la cage à filtre

jusqu’à ce que l’extrémité ouverte touche le fond

du couvercle.

4. Relâcher l’élastique de retenue du montant en

plastique sur le couvercle, tout en maintenant le

sac de filtre fermement contre le couvercle.

5. Veiller à ce que l’élastique de retenue soit

positionné sur le sac de filtre de façon à recouvrir

la ligne imprimée noire.

34

Retainer

Band

Power Head

(upside-down)

Lid

Plastic

Post

!

Entretien

Filtre IMPORTANT : pour éviter d’endommager la roue de

la soufflerie et le moteur, remettez toujours le filtre

en place avant d’aspirer des matériaux solides.

Mettez le filtre sale au-dessus d’une poubelle et

brossez-le doucement pour enlever les petites

particules de poussière qui peuvent adhérer au filtre.

IMPORTANT : après avoir nettoyé le filtre, vérifiez

qu’il ne présente pas de déchirures ou de petits

trous. Si vous détectez des trous ou des déchirures,

n’utilisez pas le filtre. Même un trou de petite taille

peut laisser beaucoup de poussière s’échapper de

votre aspirateur. Remplacez le filtre immédiatement.

Installation

Avant d’installer le filtre sur l’aspirateur, nettoyez la

surface du couvercle de façon à ce que l’élastique de

retenue fasse adhérer le sac hermétiquement au

couvercle et empêche les petites particules de

contourner le sac de filtre.

Si le filtre est propre et non endommagé, remettez-

le en place sur la cage à filtre. S’il ne peut pas être

réutilisé, placez un nouveau filtre sur la cage à filtre.

Remettez l’élastique de retenue autour du filtre.

Veillez à ce que l’élastique de retenue soit positionné

sur le filtre et à ce que le filtre recouvre complète -

ment la cage à filtre. De plus, veillez à ce que les

rebords du filtre soient tout à fait assujettis par

l’élastique de retenue.

REMARQUE : nettoyez le filtre dans un espace

ouvert. Un tel nettoyage doit être effectué à

l’extérieur, et non pas à l’intérieur d’un bâtiment.

Montant en

plastique

Bande

de retenue

Couvercle

Tête du moteur

(sens dessus

dessous)

SP6568-3 Stinger.qxd:SP6568-2 Stinger.qxd 8/17/10 10:06 AM Page 34

Nettoyage

Pour conserver l’esthétique optimale de votre

aspirateur de poussières et de liquides, nettoyez la

surface extérieure de l’aspirateur à l’aide d’un chiffon

imbibé d’eau tiède savonneuse.

Procédure de nettoyage du tambour :

1. Vider les débris.

2. Nettoyez soigneusement le tambour à poussière à

l’aide d’un savon doux et d’eau tiède.

3. Essuyer avec un chiffon sec.

Rangement

Vous devez vider et nettoyer le tambour à poussière

avant de ranger votre aspirateur. Le cordon

d’alimentation doit ensuite être enroulé autour de

l’appareil et le tuyau doit être rangé de la façon

décrite dans la section de ce mode d’emploi relative

au rangement du cordon et du tuyau. Les

accessoires doivent être rangés à proximité de

l’aspirateur de façon à pouvoir les trouver

facilement. L’aspirateur doit être rangé à l’intérieur

d’un bâtiment.

Localisation de la cause des problèmes

Filtre de rechange

Problème Cause Solution

L’aspirateur n’aspire pas 1. Filtre bouché 1. Nettoyez le filtre ou remplacez-le

les déchets. (en suivant les instructions de

la page 34)

2. Tuyau obturé 2. Retirez le tuyau et enlevez

les débris.

3. Fuite d’air 3. Veillez à ce que la tête du moteur

soit fermement assujettie

au tambour à poussière.

L’aspirateur ne 1. Pas d’électricité 1. Veillez à ce que la prise de

fonctionne pas. courant soit sous tension

(vous devrez peut-être faire

appel à un électricien qualifié).

AVERTISSEMENT : au cas où les éléments de l’ensemble de tête du moteur seraient endommagés

ou se détacheraient, exposant ainsi des éléments du moteur ou des composants électriques, vous

devrez cesser immédiatement d’utiliser l’aspirateur afin de réduire le risque de blessures

personnelles ou d’endommagement supplémentaire de l’aspirateur. Cet aspirateur ne contient pas

de composants pouvant être réparés par l’utilisateur.

Vous pouvez vous procurer des filtres de rechange

dans le magasin où vous avez acheté votre

aspirateur. Le numéro de catalogue de ces filtres est

VF2000.

35

SP6568-3 Stinger.qxd:SP6568-2 Stinger.qxd 8/17/10 10:06 AM Page 35

LITRE

LITRE

2.5 /9.5

GAL

GALGAL LITRE

WET/DRY VAC

WET/DRY VACWET/DRY VAC

Pièce N° SP6568FR Imprimé N° SP6568-3FR Imprimé au Mexique 08/10

c 2010 Emerson

QUESTIONS OU COMMENTAIRES?

TÉLÉPHONER AU 1-800-474-3443

Professional Tools

Emerson Tool Company

Une division de

Emerson Electric Co.

Numéro de modèle : WD20250

Garantie complète pendant un an

Si, pendant un an après la date de l’achat, cet aspirateur de liquides et de poussières cesse de

fonctionner correctement à cause d’un défaut de matériau ou de façon, Emerson réparera

l’aspirateur ou le remplacera gratuitement. Cette garantie ne couvre pas les filtres, qui sont

considérés comme des pièces remplaçables par le client.

Ce produit n’est pas conçu pour un usage commercial.

Il est possible d’obtenir des réparations pendant la période de garantie en contactant simplement

Emerson.

Ne pas retourner le produit à ce magasin.

Cette garantie s’applique exclusivement aux produits achetés aux États-Unis et au Canada.

Cette garantie vous confère des droits contractuels spécifiques, et vous disposez peut-être

d’autres droits qui peuvent varier d’une province à l’autre.

Emerson

8100 West Florissant

St. Louis, MO 63136

ASPIRATEUR DE LIQUIDES ET DE POUSSIÈRES 9,5 litres/2,5 gallons

N° de catalogue : WD2025

N° de modèle : WD20250

Le numéro de modèle et le numéro de série sont indiqués sur le côté gauche de la partie supérieure

de l’aspirateur. Nous vous conseillons d’inscrire ces deux numéros dans un endroit sûr afin de

pouvoir vous y référer à l’avenir.

SP6568-3 Stinger.qxd:SP6568-2 Stinger.qxd 8/17/10 10:06 AM Page 36
