Suunto Tandem

USER'S GUIDE

TABLE OF CONTENTS

SUUNTO TANDEM, TWO PRECISION INSTRUMENTS IN ONE .................... 4

ADJUSTING OPTICS ......................................................................................... 4

CLEANING THE TANDEM ................................................................................. 5

CONTACT MEASURING ................................................................................... 6

BEARING COMPASS ........................................................................................ 7

ISO 9001 .......................................................................................................... 11

CLINOMETER .................................................................................................. 11

SUUNTO TANDEM, TWO PRECISION INSTRUMENTS IN ONE

Congratulations on your choice of the Suunto Tandem. The Suunto Tandem is all you

need for both slope/height measurements and compass bearings. It is a liquid-filled

precision compass and clinometer in one compact aluminum housing that is easy to

use and rugged enough to protect against impact, corrosion, and water. This top-

quality precision instrument combines precision accuracy with fast and easy one-

hand operation.

The pocket-size construction renders the Suunto Tandem most suitable for every type

of work. Its unique shape makes it comfortable to hold in your hand. The optics of the

Tandem can be adjusted to make the reading easier. The clinometer scale is in

degree and percent (0 – 90°, 0 – 150 %) while the compass scale is azimuth (0 –

360° with reverse scale). Both the clinometer and compass are graduated in 1° / 1 %

increments and each is individually calibrated. The two edges at 90 degrees angle

make the contact measurements possible, for example, when installing and

positioning a satellite antenna.

ADJUSTING OPTICS

The optics of the Tandem can be adjusted by turning the eye

piece with your fingers as shown in Figure 1. Adjust the eye

piece so that both the hairline and the scale are sharp and the

eye piece slot settles in a vertical position in the bearing

compass and in a horizontal position in the clinometer.

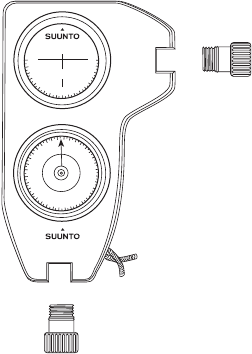

Fig. 1. Adjusting optics

CLEANING THE TANDEM

In the case humidity or dirt develop inside

the Tandem it can be cleaned by removing

the detachable eye piece. The eye piece can

be removed by rotating it counter-clockwise

(Fig. 2). Rinse with clean water, allow to dry

and carefully reassemble the eye piece.

Caution! Do not use detergents or solvents

of any kind as they might cause damage to

the capsules.

Code:

PM-5/360PC

TANDEM

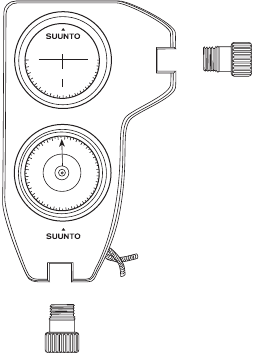

Fig. 2. Removing the eye piece

CONTACT MEASURING

The Tandem can be used for aligning satellite

dish antennas or for other type of contact mea-

suring. The clinometer incorporates two different

contact edges (see Fig. 3) which enable the mea-

surement to be made compared to the horizontal

or vertical plane. The scale (0 – 90 – 0 degrees)

can be used in contact measuring and it gives the

angle of the surface compared to the contact

plane.

TWO CONTACT

EDGES

Code:

PM-5/360PC

TANDEM

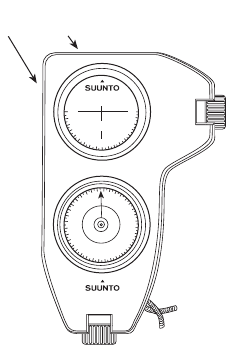

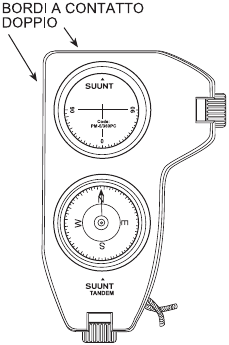

Fig. 3. Edges for contact

measurement

BEARING COMPASS

Construction

The bearing compass is designed to combine extreme accuracy with ease and speed

of operation. The card is supported by a jewel bearing and it is immersed in a

dampening fluid, giving vibrationless, smooth movement. The compass has been

given permanent antistatic treatment.

Inclination - balancing

The compass card is balanced to correspond to area within which the compass is

used. When using the compass elsewhere (e.g. on trips abroad) the change of the

vertical magnetic field could make the compass card dip and this may cause

difficulties in taking the bearing. The balancing zone (see Fig. 4), if other than one, is

indicated on the back of the instrument below the serial number, contact your dealer

for details.

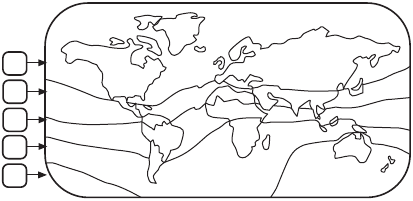

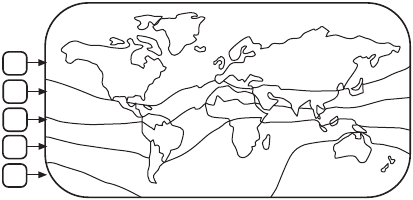

Fig. 4. The balancing

zones

Declination

The compass reads magnetic north, which differs from true north by the amount of

the local declination which is printed on your map. In order to lay out on a map a

bearing obtained with the compass, the plus or minus declination for the locality in

question must be added to or subtracted from the compass bearing.

Deviation

Iron and steel objects close to the compass, like a wristwatch or steel rimmed

eyeglasses, may cause deviation. Whenever possible, remove such objects to a safe

distance. Large structures like buildings, reinforced concrete quays etc. will cause

deviation at some distance. A reverse sighting from the opposite end of the target line

will show up any deviation present.

Operation

With both eyes open, aim the compass so that the hairline is superimposed on the

target, when viewed through the lens. The main scale (large numbers) gives the

bearing from your position to the target, the small numbers give a reverse bearing

from the target to your position. This feature is of great assistance when calculating a

precise position.

Use the left or the right eye as preferred. With both eyes open, an optical illusion

makes the hairline appear to continue above the instrument frame, superimposed on

the target. This improves reading accuracy and speed.

Because of an eye condition called heterophoria,

the reading accuracy of some users may be

impaired. Check for this as follows:

Take a reading with both eyes open and then close

the free eye. If the reading does not change

appreciably there is no disalignment of the eye

axes, and both eyes can be kept open. Should there

be a difference in the readings, keep the other eye

closed and sight halfway above the instrument

body. The hairline now rises above the instrument

body and is seen against the target (Fig. 5).

Code:

PM-5/360PC

TANDEM

0350

190 180 180

View

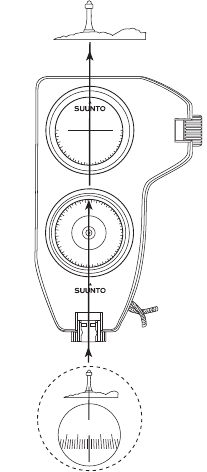

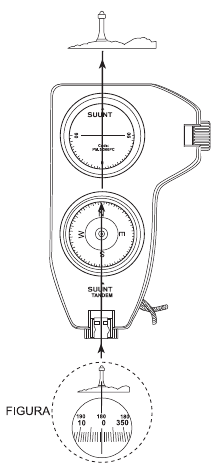

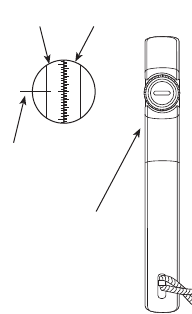

Fig. 5. The hairline is seen against the target

The instrument can also be

used for triangulation, see Fig 6.

The bearings obtained from the

main scale are 0° against the hill

and 64° against the curve of the

road, or 180° and 244° on the

reverse scale. Your own location

is indicated by the intersection

point of these two lines. When

performing very accurate posi-

tioning tasks the bearings

obtained have to be corrected

for local declination.

The co-tangent table at the back

of the Tandem can be utilized

for distance calculations, and

especially for locating position in

cases where two landmarks are

visible at a narrow angle. This

procedure is also illustrated in

Fig. 6.

The angle between the curve of the road and the oil derrick is 15°. A line is drawn at a

90° angle to the 64° bearing line from the curve of the road toward the oil derrick

bearing line. The distance, as measured on the chart, is 1.6 km [1 mile]. Then your

position is cot 15° x 1.6 km = 6 km [cot 15'° x 1 mile = 3.7 mile] along the corrected

bearing line of 64°.

0°64°15°

90°

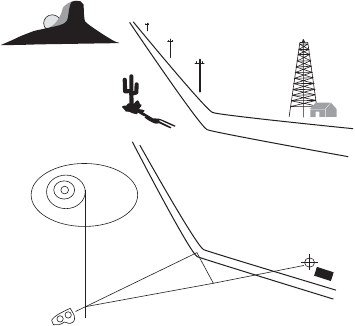

Fig. 6. Triangulation

These instructions are copyrighted and all rights are reserved. It may not, in whole or

in part be copied, photocopied, reproduced, translated, or reduced to any media

without prior written consent from SUUNTO.

SUUNTO, Tandem and their logos are all registered trademarks of SUUNTO. All

rights are reserved. Patents have been issued or applied for one or several features

of this product.

ISO 9001

SUUNTO 0y's Quality Assurance System is certified by Det Norske Veritas to be

according to the ISO 9001 in all SUUNTO Oy's operations (Quality Certificate No. 96-

HEL- AQ-220).

CLINOMETER

Construction

The scale card is supported by a jewel bearing assembly and all moving parts are

immersed in a damping liquid inside a high strength hermetically sealed plastic

container. The liquid dampens all undue scale vibrations and permits a smooth

shockless movement of the scale card.

Instructions for use

Readings are usually taken with the right eye. Owing to differences in the keenness of

the sight of the eyes and because of personal preferences the use of the left eye is

sometimes easier. It is of prime importance that both eyes are kept open. The sup-

porting hand must not obstruct the vision of the other eye.

The instrument is held in front of the reading eye so

that the scale can be read through the eye piece,

and the round side-window faces to the left.

The instrument is aimed at the object by raising or

lowering it until the horizontal hairline is sighted

against the point to be measured. The position of

the hairline now on the scale is the reading. Owing

to an optical illusion the hairline (cross-hair) seems

to continue outside the housing and is thus easily

observed against the sighted object (Fig. 7).

The left-hand scale angle gives the slope angle in

degrees from the horizontal plane at eye level.

The right-hand scale gives the height of the point of

sight from the same horizontal eye level, and it is

expressed in per cent of the horizontal distance.

The following example illustrates the procedure.

+ AND -

DEGREE

SCALE

+ AND -

PER CENT

SCALE

HAIRLINE

EXTENDED

BY OPTICAL

ILLUSION

THIRD SCALE

IN SIDE

WINDOW

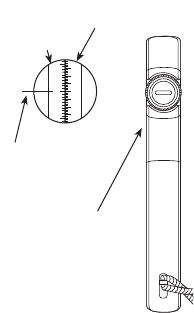

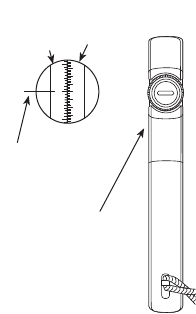

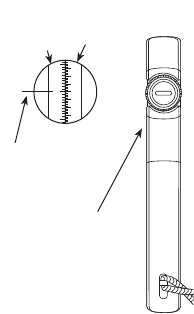

Fig. 7. The hairline

indicates the reading

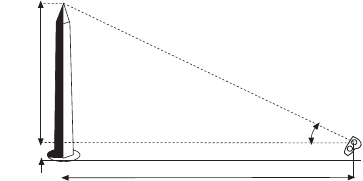

The task is to measure the

height of a pillar at a distance

of 25 m [82 ft] on level ground

(Fig. 8).

The instrument is tilted so that

the hairline is seen against the

pillar-top (apex). The reading

obtained will be 48 % (ca

25 ½°), As the distance is

25 m [82 ft] the height of the

pillar is 48 / 100 x 25 = ca.

12 m [48 / 100 x 82 ft = ca.

39 ft]. To this must be added

the eye's height from the

ground, e.g., 1.6 m [5 ½ ft].

Their sum is 13.6 m [44 ½ ft],

the height of the pillar.

In very exact measurements,

and particularly on sloping

ground two readings are

taken, one to the top, the other

to the base of the pillar. When

the pillar base is below eye

level the percentages ob-

tained are added. The total

height is the sum percentage

25 m [82 ft]

12 m

[38 ft]

1.6 m

[5½ ft]

48 %

25 ½°

25 m [82 ft]

3.25 m

[10½ ft]

41%

10.25 m

[33½ ft]

13.5 m

[44½ ft]

13%

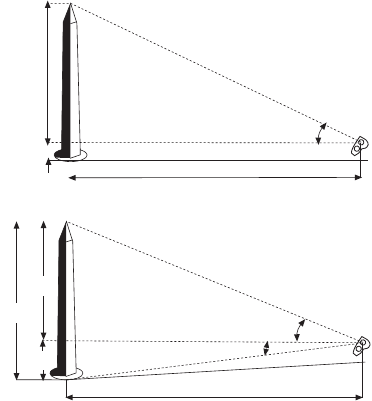

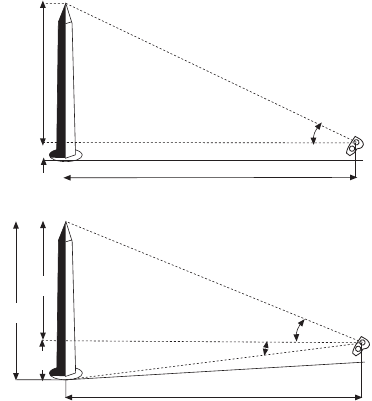

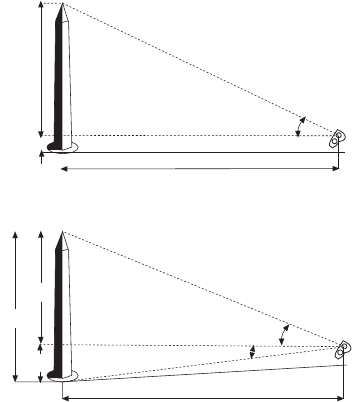

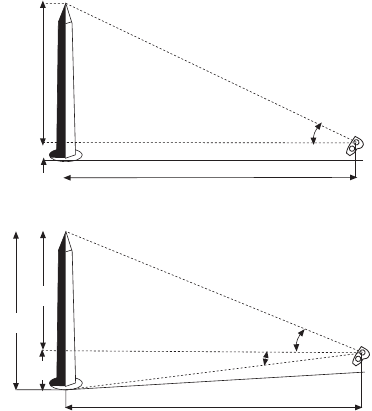

Fig. 8. Measuring height of a pillar

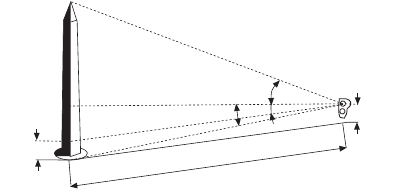

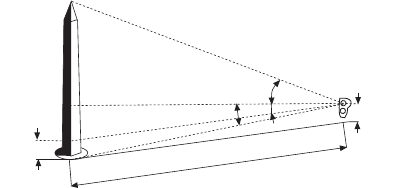

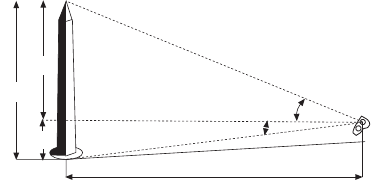

Fig. 9. Taking two readings

of the horizontal distance. For example (Fig. 9), if the apex reading is 41 % and the

ground reading 13 %, the total height of the pillar measured from a distance of 25 m

[82 ft] is (41 + 13) / 100 x 25 m = 54 / 100 x 25 m = ca. 13.5 m [(41 + 13)/100 x 82 ft =

54/100 x 82 ft = ca. 44 ½ ft].

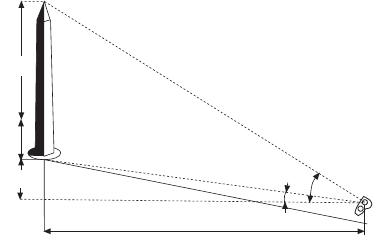

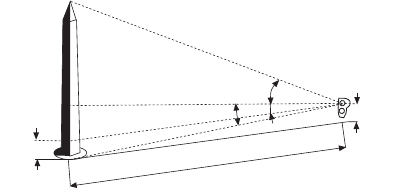

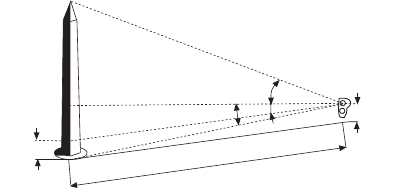

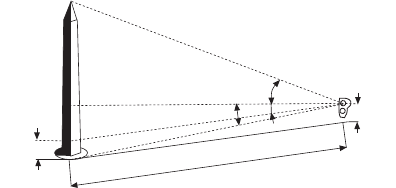

When the pillar base is above eye level, the base reading is subtracted from the apex

reading, and the total height is the difference percentage of the horizontal distance.

For example (Fig. 10), if the apex reading is 64 % and the base reading 14 %, the

total height is (64 – 14) / 100 x 25 m = 50 / 100 x 25 m = 12.5 m [(64 – 14) / 100 x 82 ft

= 50 / 100 x 82 ft = 41 ft]. When calculations are made mentally, it is advisable to use

measuring distances of 50, 100 or 200 ft, for the sake of simplicity.

Fig. 10. Pillar above eye level

3.5 m

[11½ ft]

64%

12.5 m

[33½ ft]

14%

25 m

[82 ft]

All readings on the percentage scale are based on the horizontal distance. This

means that if the distance on sloping terrain is measured along the ground an error is

introduced, and this must be corrected for accurate results. The error is insignificant

for most purposes at small ground slope angles but increases progressively as the

angle increases.

The trigonometrical correlation is H = h x cos a

where

H = the true or corrected height,

h = the observed height and

a = the ground slope angle.

With the aid of the above equation the correction can also be made in the distance,

where

h = the distance measured along the ground

H = the horizontal distance sought. If the corrected distance is used no correction in

the height observed is needed.

When calculating the hori-

zontal distance by using

the ground distance and

the slope angle, it must be

pointed out that an error is

introduced if the slope is

measured from eye level to

the pillar base. Measuring

the slope along the ground

would be cumbersome and

inconvenient. No error is

introduced, however, when

the slope angle is mea-

sured from eye level to a

sighting mark made or

placed on the pillar at eye level (Fig. 11) whereby the two lines of measurement

become parallel. The true angle of slope is 9 degrees. The example shown in Fig. 11

illustrates both methods of calculation.

Method 1. Measure the ground distance. This is found to be 25 m [82 ft]. Then

measure the slope angle. This is 9 degrees. Read percentages of top and ground

points. These are 29 and 23 per cent.

Calculate:

1.6 m

[5½ ft]

29%

1.6 m

[5½ ft]

25 m

[82 ft]

23%

24.7 m [81 ft]

Fig. 11. Calculating horizontal distance by using

ground distance and slope angle

100

---------29

100

---------52

100

---------

Take 52 per cent of 25 m [82 ft]. This is 13 m [42.6 ft]. Multiply this by the cosine of

9 degrees.

0.987 x 13 m = 12.8 m [0.987 x 42.6 fl = 42 ft]

Method 2. Multiply the ground distance by the slope angle cosine (strait distance).

0.987 x 25 m = 24.7 m [0.987 x 82 ft = 80.9 ft]. Add percentage readings as above

and take the sum percentage of the corrected distance. 52 / 100 x 24.7 m = 12.8 m

[52 / 100 x 80.9 ft = 42 ft]. This example shows that a slope angle of 9 degrees

causes a correction of only 2.3 % but when the slope angle is 35 degrees the

correction means a reduction of about 18 % in the observed height.

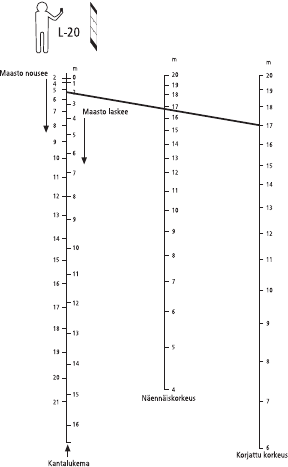

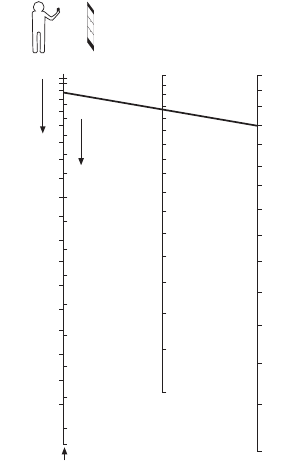

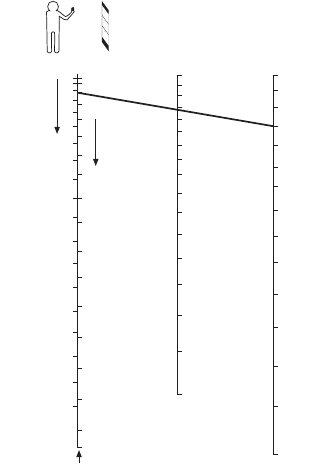

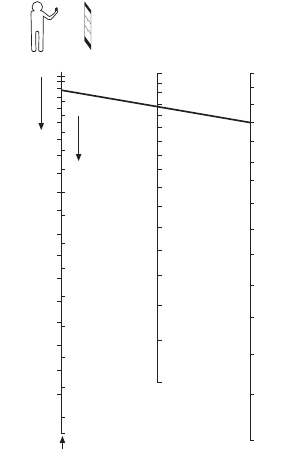

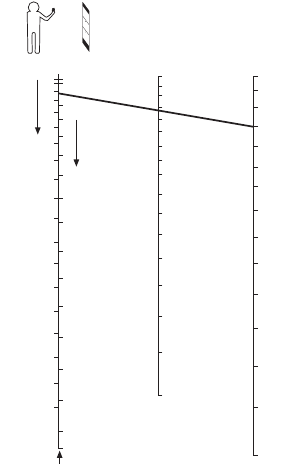

Nomographic height correction

When the accompanying nomogram is used, all correction calculations become

unnecessary. Only a ruler or some other convenient object with a straight edge is

needed to obtain the nomographical solution. The nomogram is used by placing the

ruler so that its edge intersects the angle scale on the left at the slope angle point and

the observed height scale (on the right) at the pertinent point. The corrected height (or

distance) is read at the point where the edge intersects the corrected height scale in

the middle. When using a measuring distance of 20 m or 100 ft along the ground the

correction procedure becomes very simple. No slope angle measurement is then

necessary. One needs only the reading of the top point and that of the ground point.

Depending on the situation their sum or difference gives the apparent height directly

in feet. This is then corrected as follows:

First, find on the right-hand scale in the

nomogram the point indicating the

apparent height. Secondly find on the left-

hand double scale the point indicating the

ground point reading. Thirdly, connect

these points. The corrected reading will

be found from the pertinent middle scale

at the point of intersection. In this

procedure the slope angle can be

neglected as the left-hand ground point

scale has been constructed so that both

the ground slope angle and the average

eye level height of 1.6 m [5.5 ft] have

been taken into account.

Uphill

Base reading

Apparent height

Corrected height

L-20

Downhill

Fig. 12.

Suunto Tandem

GUIDE DE L'UTILISATEUR FR

TABLE DES MATIÈRES

SUUNTO TANDEM, DEUX INSTRUMENTS DE PRECISION EN UN .............. 4

REGLAGE DES OPTIQUES .............................................................................. 5

NETTOYAGE DE TANDEM ............................................................................... 6

MESURE DE CONTACT .................................................................................... 7

BOUSSOLE DE RELEVEMENT ........................................................................ 8

IS0 9001 ........................................................................................................... 12

LE CLINOMETRE ............................................................................................ 12

SUUNTO TANDEM, DEUX INSTRUMENTS DE PRECISION

EN UN

Félicitations pour votre choix. Le SUUNTO TANDEM est l'instrument idéal pour la

mesure des pentes, hauteurs et relèvements. C'est une boussole liquide de précision

combinés à un clinometre dans un boitier en aluminium. Très simple d'utilisation et

assez solide pour resister aux différents impacts, à la corrosion et à l'eau.

Ce instrument de qualité combine precision avec facilité, rapidité d'utilisation et

légèreté.

Par sa conception compacte, le SUUNTO TANDEM, est extrêmement pratique pour

toutes sortes de travaux. Grâce à son forme spéciale, sa tenue en main est très

agréable. Les oeilletons de visée peuvent être ajustés à votre vue pour rendre la

lecture plus aisée. L'échelle de pente du clinomètre est graduée en pourcentage et

en degrés (0 – 90°, 0 – 150 %). L'échelle des azimuts de la boussole est graduée en

degrés (0 – 360° et échelle inversée). Le clinomètre et la boussole ont une

graduation à 1° et 1 %, et sont calibrés individuellement. Les deux bords

perpendiculaires de l'appareil permettent de faire des mesures en positionnant

l'appareil directement sur un objet (par ex. en cas d'installation et positionnement

d'une antenne satellite).

REGLAGE DES OPTIQUES

Les optiques de TANDEM peuvent être réglées en tournant

l'oculaire avec les doigts (fig. 1, voir revers). Régler l'oculaire

de façon à ce que la ligne de visée et l'échelle, soient nettes, et

que la fente de l'oculaire se mette dans une position verticale

dans le cas de la boussole de relèvement, et dans une position

horizontale, dans le cas du clinomètre.

Fig. 1 Réglage des optiques

NETTOYAGE DE TANDEM

Dans le cas où il y aurait de l'humidité ou de

la saleté dans le TANDEM, il peut être

nettoyé en enlevant l'oculaire mobile. Il se

dévisse, en le tournant dans le sens inverse

des aiguilles d'une montre (fig. 2, voir

revers). Rincer à l'eau propre, laisser

sécher, et assembler attentivement.

Attention! Ne jamais utiliser de solvants

ou détergents, qui peuvent gravement

endommager la capsule.

Code:

PM-5/360PC

TANDEM

Fig. 2. L'oculaire mobile se dévisse

en tournant

MESURE DE CONTACT

Le TANDEM est un instrument idéal pour

l'orientation d'antenne satellite ou la mesure

directionnelle de toute autre surface de

contact. Le clinomètre comporte deux échelles

différentes permettant d'effectuer la mesure par

rapport à son plan horizontal ou vertical (fig. 3,

voir revers). L'échelle (0 – 90 – 0°) s'utilise pour

la mesure de contact; elle fournit l'angle de la

surface mesurée par rapport à la surface de

contact.

DEUX BORDS DE

CONTACT

Code:

PM-5/360PC

TANDEM

Fig. 3. Les côtés pour la mesure

de contact

BOUSSOLE DE RELEVEMENT

Conception

La boussole de relèvement de précision est conçue de façon à combiner le maximum

de précision avec la légèreté et la rapidité. La rose des vents de la boussole est

immergée dans un liquide amortisseur qui donne un mouvement doux, exempt de

vibrations. La boussole a été soumise à un traitement antistatique permanent.

Equilibrage de l'inclinaison

La rose des vents est équilibrée de façon à ce qu'elle corresponde à la région

d'utilisation. Si vous utilisez votre TANDEM dans une des quatre autres zones de

balancement (proche orient, afrique équatoriale ... ) la variation du champs

magnétique peut faire pencher la rose des vents ce qui peut rendre la visée difficile

ou erronée. La zone de balancement (voir fig. 4) est indiquée au dos de l'instrument,

juste au dessous du numéro de série. Pour de plus amples renseignements,

contactez votre importateur SUUNTO.

Fig. 4. Les zones

de balancement

Déclinaison

La boussole indique le pôle nord magnétique, qui diffère du nord réel, comme la

déclinaison locale qui est imprimée sur votre carte. Pour pouvoir établir sur la carte

un relèvement obtenu avec la boussole, la déclinaison positive ou négative pour la

position en question doit être ajoutée au soustraite du relèvement de la boussole.

Déviation

Des objets de fer et d'acier se trouvant près de la boussole, comme par ex. une

montre bracelet, ou des lunettes à monture d'acier, peuvent causer des sérieuses

erreurs de lecture. De tels objets doivent être, autant que possible, placés à une

bonne distance. De grandes structures, tels que bâtiments, quais en béton armé,

etc., peuvent causer des erreurs de lecture à une certaine distance. Une direction

inverse à partir de l'extrémité opposée de la ligne d'objectif montre toute déviation

éxistante.

Mode d'emploi

Tenir les deux yeux ouverts et diriger la boussole de telle façon que la ligne de visée

soit dirigée vers l'objectif lorsque l'on regarde à travers la lentille. La graduation

principale (grands chiffres) donne le relèvement, à partir de votre position; les petits

chiffres donnent le relèvement inverse, c'est à dire, à partir de l'objectif vers votre

position. Cette propriété est d'une position exacte.

Employer soit l'oeil gauche, soit l'oeil droit, au choix. Si l'on a les deux yeux ouverts,

une illusion optique donne l'impression que la ligne de visée continue par dessus le

cadre de l'instrument en direction de l'objectif. Celà améliore l'exactitude et la rapidité

de la lecture.

En raison d'une phénomène optique, appelé

hétérophorie, il est possible que la précision de la

lecture soit altérée chez certains. Celà se contrôle

de la façon suivante:

Lire en ayant les deux yeux ouverts. Fermer

ensuite l'oeil libre. Si la lecture ne change pas

notablement, il n'y a pas de différence dans les

axes optiques et les deux yeux peuvent être tenus

ouverts. S'il apparaît une différence à la lecture :

fermer l'autre oeil et diriger le regard à mi-chemin

au dessus de l'instrument. La ligne de visée

s'élève maintenant au dessus de l'instrument et

est vue contre l'objectif (fig. 5).

Code:

PM-5/360PC

TANDEM

0350

190 180 180

Vue

Fig. 5. La ligne de visée vue

contre l'objectif

L'instrument peut aussi être uti-

lisé pour la triangulation, (voir fig

6). Les relèvements qui ont été

obtenus à l'aide de la graduation

principale sont 0° contre la col-

line et 64° contre le virage, ou

180° et 244° sur la graduation

inverse. Votre pro pre position

est indiquée par le point d'inter-

section de ces deux lignes.

Lorsque l'on exécute des

recherches de positions pré-

cises, les relèvements obtenus

doivent être corrigés relative-

ment à la déclinaison locale.

Le table des cotangentes qui se

trouve au dos de TANDEM, peut

être employée pour les calculs

de distances, spécialement pour

la localisation de position dans

les cas où, deux amers appa-

raissent dans un angle aigu. L'angle entre le virage et le dérrick est de 15°. Une ligne

est tracée à un angle de 90° jusqu'à ligne de relèvement á 64° à partir du virage vers

la ligne de relèvement du derrick. La distance qui est ainsi mesurée sur la carte est

de 1,6 km [1 mile]. Votre position est donc: cot. 15° x 1,6 km = 6 km [cot. 15° x 1 mile

= 3,7 miles] le long de la ligne de relèvement corrigée à 64°.

0°64°15°

90°

Fig. 6. La triangulation

reproduction ou traduction, même partielle par quelque procédé que ce soit effectuée

sans le consentement écrit de Suunto est illicite.

Suunto, Tandem et leurs logos sont des marques déposées ou non de Suunto. Tous

droits réservés.

Brevets déposés uo en cours pour une ou plusieurs caractéristiques de ce produit.

IS0 9001

Le Systéme d'Assurance Qualité de Suunto est certifié conforme ISO 9001 pour

toutes les opérations de Suunto OY par Det Norske Veritas (Certificat Qualité n° 96-

HEL-AQ-220).

LE CLINOMETRE

Construction

Le disque gradué se déplace entre deux paliers à rubis. Les pièces mobiles sont

logées dans une capsule en plastique hermétiquement close remplie de liquide.

Le liquide amortit toutes les oscillations qui perturbent le disque gradué, et fait que la

graduation se déplace lentement et également.

Mode d'emploi

Dans la plupart des cas, les mesures se font avec l'oeil droit. Selon les propriétés des

yeux de l'usager, il peut cependant parfois être plus facile de se servir de l'oeil

gauche. Il est très important de garder les deux yeux ouverts. La main qui supporte le

clinomètre ne doit pas ombrager le champ de vision d'aucun des deux yeux.

Le clinomètre est tenu devant l'oeil de manière que

la graduation soit lisible à travers l'optique et que

l'orifice latéral rond soit à gauche. Le clinomètre est

dirigé vers l'objectif en le levant ou le baissant,

jusqu'à ce que le réticule horizontal rencontre

l'objectif à mesurer. La position du réticule sur la

graduation indique la mesure. En raison d'une

illusion optique, le réticule semble se prolonger au-

delà du boîtier du clinomètre et est de ce fait facile

à discerner en surimpression du point de visée

(fig.7).

La graduation à gauche, indique l'angle en degrés

du plan horizontal et de la droite allant de l'oeil à

l'objectif, et la graduation à droite indique la

hauteur de l'objectif en pourcentage, par rapport

au plan horizontal, la hauteur de l'oeil de

l'opérateur étant le plan zéro. Les exemples

suivants illustrent les différents modes de mesure.

+ ET – LA

GRADUATION

EN DEGRÉS

+ ET – LA

GRADUATION EN

POURCENTAGE

LE RÉTICULE

AGRANDI PAR

L’ILLUSION

OPTIQUE

LA TROISIÈME

GRADUATION À

L’ORIFICE

LATÉRAL

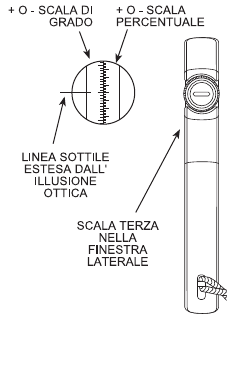

Fig. 7. Le réticule indique

le résultat de mesure

La mesure de la hauteur

d'un pilier sur un plan égal à

une distance de 25 mètres

[82 ft] (fig. 8).

Incliner le clinomètre de

façon que le réticule soit

visible contre le sommet du

pilier. La valeur lue sera

48 % (env. 25,5°). A une

distance de 25 m, la hauteur

du pilier est 48 / 100 x 25 =

env. 12 m [48 / 100 x 82 ft =

env. 39 ft]. En y ajoutant la

hauteur de l opérateur (du

soi à l'oeil, soit env. 1,60 m –

5,5 ft) on obtient comme

résultat 13,6 m [44½ ft].

Dans les mesures très pré-

cises et particulièrement

dans un terrain inégal, on

éxécute deux mesures, l'une

vers le sommet et l'autre

vers la base du pilier. Si la

valeur vers le sommet du

pilier est par ex. 41 % et vers

la base 13 %, la hauteur

25 m [82 ft]

12 m

[38 ft]

1.6 m

[5½ ft]

48 %

25 ½°

25 m [82 ft]

3.25 m

[10½ ft]

41%

10.25 m

[33½ ft]

13.5 m

[44½ ft]

13%

Fig. 8. La mesure de la hauteur d'un pilier

Fig. 9. L'exécution de deux mesures

totale du pilier, mesurée à une distance de 25 m sera (41 + 13) / 100 x 25 m = 54 /

100 X 25 m = env. 13,5 m [(41 + 13) / 100 x 82 ft = 54 / 100 x 82 ft = env. 44½ft] (fig.

9).

Si le bas du pilier est au dessus du niveau des yeux, on soustraira la valeur obtenue

vers la base de celle vers le sommet. Par ex. (fig. 10) si la visée vers le sommet du

pilier donne la valeur 64 %, et celle vers le bas du pilier 14 %, la hauteur du pilier à

une distance de 25 m sera (64 – 14) / 100 x 25 m – 50 / 100 x 25 m = 12,5 m [(64 –

14) / l 00 x 82 ft = 50 / 100 x 82 ft = 41 ft]. Quand les calculs sont faits mentalement, il

est conseillé d'utiliser 50, 100 or 200 ft comme la distance de mesure pour rendre les

calculs plus simples.

Fig. 10. Le pilier au-dessus du niveau des yeux

3.5 m

[11½ ft]

64%

12.5 m

[33½ ft]

14%

25 m

[82 ft]

Toutes les valeurs de la graduation en pourcentage sont basées sur la distance dans

le plan horizontal. Dans un terrain incliné les valeurs mesurées doivent donc être

corrigées en conséquence. Si les dénivellations du terrain sont faibles, l'erreur reste

insignifiante, mais s'accroît progressivement, lorsque l'angle de déclivité s'agrandit.

La formule trigonométrique est

H = h x cos a

ou H = hauteur réelle (corrigée)

h = hauteur lue

a = angle de déclivité.

Cette formule permet également de corriger une erreur de distance, où

h = distance mesurée

H = distance horizontale

En calculant une distance

dans le plan horizontal, à

partir d'une distance le

long du sol d'un angle de

déclivité, il y a lieu de tenir

compte de ce que l'angle

de déclivité doit être

mesuré du niveau de l'oeil

à l'objectif marqué sur le

surface du pilier, qui est au

niveau de l'oeil (fig. 11). Si

la déclivité est mesurée du

niveau de l'oeil à la base

du pilier, il se produit une

erreur. La mesure de

déclivité, le long du sol,

donne également un

résultat correct, mais la

mesure peut être difficile.

1.6 m

[5½ ft]

29%

1.6 m

[5½ ft]

25 m

[82 ft]

23%

24.7 m [81 ft]

Fig. 11. Le calcul d'une distance horizontale en utilisant

la distance le long du sol et l'angle de déclivité

Méthode 1. Mesurez la distance le long du sol. C'est 25m [82 ft]. Ensuite, mesurez

l'angle de déclivité. C'est 9°. Lisez les pourcentages du point le plus haut et de la

base. Ce sont 29 % et 23 %.

Calculez:

Prenez 52 % de 25 m [82 ft]. C'est 13 m [42,6 ft]. Multipliez celà avec le cosinus du

9°. 0,987 x 13 m = 12,8 m [ 0,987 x 42,6 ft = 42 ft].

Méthode 2. Multipliez la distance le long du sol par le cosinus de l'angle de déclivité.

0,987 x 25 m = 24,7 m [0,987 x 82 ft = 80,9 ft].

Ajoutez les pourcentages lus comme au dessus, et prenez l'addition des

pourcentages de la distance corrigée. 52 / 100 x 24,7 m = 12,8 m [52 / 100 x 80,9 =

42 ft].

Cet exemple nous montre que l'angle de déclivité de 9° ne cause qu'une correction

de 2,3 %, mais, quand l'angle de déclivité est de 35°, la correction constitue une

réduction d'environ 18 % de la hauteur observée

100

---------29

100

---------52

100

---------=+

Emploi du nomogramme pour la correction de la hauteur

En utilisant le nomogramme livré avec le clinonnètre, tous les calculs de correction

sont inutiles. Il suffit d'avoir une règle ou un autre objet approprié à côtes droits.

Mettre la règle de manière que le bord de celle ci coupe la graduation d'angle

gauche, au droit de la valeur de hauteur mesurée. La valeur de hauteur (ou de

distance) corrigée s'obtient à l'endroit où la règle coupe la graduation médiane.

En utilisant une distance de mesure de 20 m [100 ft] et en mesurant cette distance le

long du sol, l'opération de correction est très simple. Il suffit d'avoir le relevé du point

le plus haut, et de la base; leur somme ou différence, selon la situation, donne alors

la hauteur apparente, qui est corrigée comme suit:

Cherchez d'abord sur la graduation de

droite du nomogramme la hauteur

apparente mesurée. Cherchez ensuite

sur la graduation double de gauche, le

point correspondant à la valeur

obtenue à la base du pilier. Réunir ces

points, la valeur corrigée sera alors le

point d'intersection de la graduation

médiane. En ce cas, on peut ignorer

l'angle de déclivité, car la graduation de

gauche a été établie en tenant compte

de l'angle de déclivité du sol et du

niveau moyen de l'oeil 1,6 m [5,5 ft].

L-20

Terrain mountant

Lecture à la base

Hauteur corrigeé

Hauteur apparente

Terrain déclinant

Fig. 12.

Suunto Tandem

BEDIENUNGSANLEITUNG

INHALTSVERZEICHNIS

SUUNTO TANDEM, ZWEI PRÄZISIONSGERÄTE IN EINEM .......................... 4

EINSTELLUNG DER OPTIK .............................................................................. 5

REINIGUNG DES TANDEM .............................................................................. 6

ANSCHLAGMESSUNGEN ................................................................................ 7

PEILKOMPASS .................................................................................................. 8

ISO 9001 .......................................................................................................... 12

INKLINOMETER .............................................................................................. 13

SUUNTO TANDEM, ZWEI PRÄZISIONSGERÄTE IN EINEM

Wir gratulieren Ihnen zu Ihrer Entscheidung für den Suunto Tandem. Der Suunto

Tandem ist das einzige Gerät, das Sie für Höhen- und Neigungsmessungen sowie

Kompasspeilungen benötigen. Es handelt sich um einen flüssigkeitsgefüllten

Präzisionskompass und Inklinometer in einem kompakten Aluminiumgehäuse.

Das Gerät ist benutzerfreundlich und robust sowie unempfindlich gegen Stöße,

Korrosion und Wasser. Dieses hochwertige Präzisionsinstrument vereint Mess-

genauigkeit mit schneller und bequemer Einhandbedienung.

Dank der kompakten Konstruktion eignet sich der Suunto Tandem ideal für die

meisten Einsatzarten. Durch die ergonomische Form liegt er bequem in der Hand.

Die Optik des Tandem-Geräts kann angepasst werden, um das Ablesen zu

erleichtern. Die Skala des Inklinometers ist in Grad und Prozent geeicht (0 bis 90°,

0 bis 150 %), die Kompassskala in Azimut (0 bis 360° mit Umkehrskala). Sowohl

de Kompass als auch der Inklinometer sind in 1° / 1 %-Schritten markiert und einzeln

kalibriert. Die beiden Schenkel des Winkels von 90° erlauben auch Anschlag-

messungen, beispielsweise bei der Positionierung und dem Aufbau einer Satelliten-

antenne.

EINSTELLUNG DER OPTIK

Die Optik des Tandem-Geräts lässt sich durch Verdrehen

des Okulars mit den Fingern wie in Abbildung 1 einstellen.

Das Okular so einstellen, dass sowohl das Fadenkreuz als

auch die Skala scharf zu erkennen sind, und der Schlitz

des Okulars in einer vertikalen Position im Peilkompass und

in einer horizontalen Position im Inklinometer einrastet.

Abb. 1. Einstellung der Optik

REINIGUNG DES TANDEM

Wenn Feuchtigkeit oder Schmutz in

das Gerät gelangt sind, können diese

durch Abnehmen des Okulars entfernt

werden. Das Okular lässt sich durch Dre-

hen entgegen dem Uhrzeigersinn ent-

fernen (Abbildung 2). Mit sauberem

Wasser spülen, trocknen lassen und das

Okular vorsichtig wieder aufsetzen.

Achtung! Keine Lösungsmittel oder

Reinigungsmittel verwenden, da diese

die Instrumentenkapseln beschädigen

könnten.

Code:

PM-5/360PC

TANDEM

Abb. 2. Abnehmen des Okulars

ANSCHLAGMESSUNGEN

Der Suunto Tandem lässt sich beim Ausrichten

von Satellitenantennen und für andere Anschlag-

messungen einsetzen. Der Inklinometer hat zwei

verschiedene Anschlagseiten (siehe Abbildung

3), so dass die Messung mit der horizontalen

oder vertikalen Ebene verglichen werden kann.

Die Skala von 0–90–0° kann für Anschlag-

messungen verwendet werden und zeigt dann

den Winkel der Oberfläche im Vergleich mit

der Anschlagebene an.

ZWEI

ANSCHLAGKANTEN

Code:

PM-5/360PC

TANDEM

Abb. 3. Kanten für Anschlag-

messung

PEILKOMPASS

Aufbau

Der Peilkompass zeichnet sich durch extreme Genauigkeit sowie schnelle und ein-

fache Bedienung aus. Die Kompassnadel liegt auf einem Edelsteinlager und in einer

Dämpfungsflüssigkeit, so dass sich eine schwingungsfreie, sanfte Bewegung ergibt.

Der Kompass wurde so behandelt, dass er dauerhaft antistatisch ist.

Neigungsmessung – Korrektur der Inklination

Die Kompassscheibe ist so abgestimmt, dass sie dem Einsatzgebiet angepasst ist.

Wird der Kompass in einer anderen Region eingesetzt, beispielsweise bei Reisen im

Ausland, können die Änderungen des vertikalen Magnetfelds dazu führen, dass

die Kompassnadel „kippt“ und dadurch die Bestimmung der Peilung erschwert wird.

Gilt die Inklinationskorrektur (siehe Abbildung 4) für mehrere Regionen, sind

die betreffenden Regionen auf der Rückseite des Geräts unter der Seriennummer

angegeben, genaueres erfahren Sie von Ihrem Fachhändler.

Abb. 4. Die Inklinations-

korrektur

Deklination

Der Kompass zeigt die Lage des magnetischen Nordpols an, die vom geo-

graphischen Nordpol um den Betrag der lokalen Deklination abweicht, die auf Ihrer

Karte aufgedruckt ist. Um eine mit dem Kompass bestimmte Peilung in der Karte ein-

zunorden, muss die positive oder negative Missweisung für die betreffende Region

von der Kompasspeilung subtrahiert oder dazu addiert werden.

Deviation

Eisen- und Stahlgegenstände in der Nähe des Kompasses, beispielsweise eine

Armbanduhr oder eine Brille mit Stahlgestell, können zu Abweichungen

der Magnetnadel führen. Sofern möglich, solche Gegenstände immer in sicherer

Entfernung halten. Große Bauten wie Gebäude, Anleger aus Stahlbeton usw.

verursachen auch in einiger Entfernung noch Abweichungen. Wird die Ziellinie von

der Gegenseite aus anvisiert, zeigt sich, ob eine Abweichung vorhanden ist.

Bedienung

Beide Augen öffnen und den Kompass so ausrichten, dass das Fadenkreuz über

dem Ziel liegt, das durch das Okular anvisiert wird. Die Hauptskala (große Zahlen)

zeigt die Peilung von der Position zum Ziel an, die kleinen Zahlen

die entgegengesetzte Peilung vom Ziel bis zu Ihrer Position. Diese Funktion ist zur

Berechnung einer exakten Position sehr hilfreich.

Je nach Bedarf das linke oder rechte Auge zum Anvisieren verwenden. Wenn beide

Augen geöffnet sind, erscheint durch eine optische Illusion das Fadenkreuz weiterhin

über dem Geräterahmen und wird durch das Ziel überlagert. Dadurch lassen sich

Ablesegenauigkeit und -geschwindigkeit erhöhen.

Aufgrund einer als Heterophorie bezeichneten Fehl-

sichtigkeit kann die Ablesegenauigkeit bei manchen

Benutzern eingeschränkt sein. Ob Sie an einer

Heterophorie leiden, lässt sich wie folgt feststellen:

Messen Sie einen Punkt mit beiden geöffneten

Augen und schließen Sie dann ein Auge. Wenn sich

der Messwert nicht wesentlich ändert, existiert keine

Abweichung der Augensichtachsen, und Sie können

beide Augen geöffnet lassen. Sollten sich andere

Messwerte ergeben, lassen Sie das andere Auge

geschlossen, und sehen Sie nur mit einem Auge

über das Gerät. Das Fadenkreuz liegt jetzt über dem

Gerätegehäuse und vor dem anvisierten Ziel (siehe

Abbildung 5).

Code:

PM-5/360PC

TANDEM

0350

190 180 180

Blick

Abb. 5. Das Fadenkreuz liegt vor

dem anvisierten Ziel

Das Instrument kann auch für

die Triangulation entsprech-

end Abbildung 6 verwendet

werden. Die Peilungen

der Hauptskala betragen 0° in

Richtung des Hügels und 64°

zur Straßenkurve bzw. 180°

und 244° auf der Umkehr-

skala. Die eigene Position

wird durch den Schnittpunkt

dieser beiden Linien bestimmt.

Bei sehr exakten Positions-

bestimmungen müssen die er-

mittelten Peilungen unter Be-

rücksichtigung der lokalen

Deklination korrigiert werden.

Die Kotangenstabelle auf der

Rückseite des Tandem lässt

sich für Entfernungsberech-

nungen einsetzen, insbe-

sondere für Positionen, bei

denen zwei Landmarken in

einem spitzen Winkel sichtbar

sind. Dieses Verfahren wird

auch in Abbildung 6 darge-

stellt.

0°64°15°

90°

Abb. 6. Triangulation

Der Winkel zwischen der Straßenkurve und dem Ölbohrturm beträgt 15°. Ziehen Sie

eine Linie im Winkel von 90° zu der 64°-Peillinie der Straßenkurve zur Peillinie

des Ölbohrturms. Die auf der Karte gemessene Entfernung beträgt 1,6 km (1 Meile).

Ihre Position ist dann cot 15° × 1,6 km = 6 km (cot 15° x 1 Meile = 3,7 Meilen) auf

de korrigierten Peillinie von 64°.

ohne die vorherige schriftliche Zustimmung von SUUNTO weder ganz noch teilweise

kopiert, fotokopiert, reproduziert, übersetzt oder für die Medien überarbeitet werden.

SUUNTO, Tandem und die entsprechenden Logos sind eingetragene Warenzeichen

dieses Produkts wurden Patente erteilt oder angemeldet.

ISO 9001

Das Qualitätssicherungssystem der SUUNTO Oy erhielt durch Det Norske Veritas

das ISO 9001-Zertifikat, welches besagt, dass SUUNTO Oy in allen Arbeitsabläufen

diese Norm erfüllt (Qualitätszertifikat No. 96-HEL-AQ-220).

INKLINOMETER

Aufbau

Die Kompassnadel ist in einem Edelsteinlager gelagert, alle beweglichen Teile

befinden sich in einer Dämpfungsflüssigkeit im Inneren eines hochfesten hermetisch

versiegelten Kunststoffgehäuses. Die Flüssigkeit dämpft alle übermäßigen

Schwingungen der Kompassnadel und erlaubt eine sanfte, zitterfreie Bewegung.

Bedienungsanleitung

Messungen erfolgen in der Regel mit dem rechten Auge. Aufgrund der unter-

schiedlichen Sehschärfe der Augen und von persönlichen Präferenzen ist ein

Ablesen mit dem linken Auge mitunter einfacher. Es sollten beide Augen offen

gehalten werden. Die haltende Hand darf die Sicht des anderen Auges nicht

behindern.

Das Instrument vor das ablesende Auge halten, so

dass die Skala durch das Okular abgelesen

werden kann und das runde Seitenfenster nach

links zeigt. Mit dem Instrument das Ziel anvisieren

und dabei das Instrument so lange höher oder

tiefer stellen, bis die horizontale Linie des Faden-

kreuzes vor dem zu vermessenden Punkt erkenn-

bar ist. Die Position des Fadenkreuzes auf

der Skala ist der Messwert. Aufgrund einer optis-

chen Täuschung erscheint das Fadenkreuz weiter-

hin außerhalb des Gehäuses und ist daher vor dem

anvisierten Ziel sichtbar (Abbildung 7).

Der Winkel auf der linken Skala gibt den Neigungs-

winkel in Grad von der horizontalen Ebene in

Augenhöhe an. Die rechte Skala zeigt die Höhe

des Sichtpunkts von der gleichen horizontalen

Ebene in Augenhöhe an und wird in Prozent

der horizontalen Entfernung angegeben. Das fol-

gende Beispiel zeigt die Vorgehensweise.

+ UND –

GRADSKALA

+ UND –

PROZENTSKALA

DAS

FADENKREUZ

ERSCHEINT

AUFGRUND

OPTISCHER

DRITTE

SKALA IM

INNERN DES

FENSTERS

Abb. 7. Das Fadenkreuz

zeigt den Messwert an

Es soll die Höhe einer Säule

in einer Entfernung von 25 m

(82 Fuß) in ebenem Gelände

(Abbildung 8) gemessen

werden.

Das Instrument wird so ge-

kippt, dass das Fadenkreuz

auf die Spitze der Säule

zeigt (Scheitelpunkt). Es er-

gibt sich ein Messwert von

48 % (ca. 25,5°). Da der Ab-

stand 25 m (82 ft) beträgt, ist

die Höhe der Säule 48 : 100

× 25 = ca. 12 m (48 / 100 x

82 ft = ca. 39 ft). Dazu muss

die Höhe addiert werden, in

der sich das Instrument vor

dem Auge befindet, z. B.

1,6m (5,5 ft). DieSumme ist

somit 13,6 m (44,5 ft), dies

ist die Höhe der Säule.

25 m [82 ft]

12 m

[38 ft]

1.6 m

[5½ ft]

48 %

25 ½°

25 m [82 ft]

3.25 m

[10½ ft]

41%

10.25 m

[33½ ft]

13.5 m

[44½ ft]

13%

Abb. 8. Messung der Höhe einer Säule

Abb. 9. Zwei Messungen vornehmen

Bei sehr exakten Messun-

gen und insbesondere in ab-

schüssigem Gelände wer-

den zwei Messungen vorge-

nommen, eine für die Spitze

und eine für den Fuß der

Säule. Wenn der Säulenfuß

sich unterhalb der Augen-

höhe befindet, werden

die ermittelten Prozentwerte

addiert. Die Gesamthöhe ist

die Summe der Prozent-

werte der horizontalen Ent-

fernung. Wird für die Spitze

beispielsweise wie in Abbil-

dung 9 ein Wert von 41 %

ermittelt und für die Messung am Fuß 13 %, ergibt sich als Gesamthöhe der Säule

bei einem Abstand von 25 m (82 ft) ein Wert von ca.: (41 + 13) / 100 x 25 m = 54 / 100

x 25 m = ca. 13,5 m [(41 + 13) / 100 x 82 ft = 54 / 100 x 82 ft = ca. 44,5 ft].

Befindet sich der Säulenfuß oberhalb der Augenhöhe, wird die Messung für

den Säulenfuß von der Messung für die Säulenspitze subtrahiert, und die

Gesamthöhe entspricht dem Differenzbetrag der Prozentsätze für die horizontale

Entfernung. Beträgt beispielsweise die Messung für die Säulenspitze wie in

Abbildung 10 64 % und der Messwert für den Säulenfuß 14 %, ergibt sich eine

Gesamthöhe von: (64 – 14) / 100 x 25 m = 50 / 100 x 25 m = 12,5 m [(64 – 14) / 100

x 82 fit = 50 / 100 x 82 ft = 41 ft]. Sollen die Berechnungen im Kopf durchgeführt

Abb. 10. Säule über Augenhöhe

3.5 m

[11½ ft]

64%

12.5 m

[33½ ft]

14%

25 m

[82 ft]

werden, ist es aus Gründen der Einfachheit sinnvoll, Entfernungen von 50, 100 oder

200 m zu wählen.

Alle Messwerte auf der Prozentskala beziehen sich auf die horizontale Entfernung.

Das heißt, bei Messung von Abständen in abschüssigem Gelände ergibt sich bei

Messungen am Boden ein Messfehler, der korrigiert werden muss, um exakte

Ergebnisse zu erhalten. Dieser Fehler ist für die meisten Fälle bei geringer Neigung

des Geländes insignifikant, erhöht sich jedoch progressiv mit zunehmender Neigung

des Geländes.

Die trigonometrische Korrektur erfolgt mit H = h × cos a.

Hierbei ist:

H = echte oder korrigierte Höhe,

h = gemessene Höhe und

a = der Winkel, mit dem das Gelände abfällt.

Mit der oben erwähnten Korrekturgleichung kann auch die gemessene Entfernung

korrigiert werden. Hierbei ist

h = die gemessene Entfernung am Boden und

H die gewünschte horizontale Entfernung. Wird die korrigierte Entfernung verwendet,

muss die gemessene Höhe nicht korrigiert werden.

Bei der Berechnung der

horizontalen Entfer-

nung aus dem Abstand

am Boden und dem

Neigungswinkel des

Geländes sei darauf

hingewiesen, dass ein

Messfehler vorhanden

ist, wenn die Neigung

von der Augenhöhe bis

zum Säulenfuß gemes-

sen wird. Die Messung

der Neigung direkt am

Boden wäre mühsam

und unbequem. Es ent-

steht jedoch kein Messfehler, wenn der Neigungswinkel aus Augenhöhe für eine

Markierung bestimmt wird, die an der Säule in Augenhöhe angebracht oder

vorhanden ist (siehe Abbildung 11). Dadurch verlaufen die beiden Messlinien parallel.

Der tatsächliche Neigungswinkel des Geländes beträgt 9°. Das Beispiel in Abbildung

11 zeigt die beiden Berechnungsmethoden.

Methode 1: Den Abstand am Boden messen. Dieser beträgt 25 m. Den Neigungs-

winkel messen. Dieser beträgt 9°. Die Prozentangaben für den oberen und unteren

Messpunkt ermitteln. Diese betragen 29 und 23 %.

1.6 m

[5½ ft]

29%

1.6 m

[5½ ft]

25 m

[82 ft]

23%

24.7 m [81 ft]

Abb. 11. Berechnung der horizontalen Entfernung aus

dem Abstand am Boden und dem Neigungswinkel des

Geländes

Berechnung:

52 % von 25 m Dies entspricht 13 m. Multiplikation mit dem Kosinus von 9°

0,987 x 13 m = 12,8 m [0,987 x 42,6 fl = 42 ft]

Methode 2: Multiplikation der Entfernung am Boden mit dem Kosinus

des Neigungswinkels (direkte Entfernung) 0,987 x 25 m = 24,7 m [0,987 x 82 ft: =

80,9 ft]. Addition der Prozentwerte wie oben und Ermittlung des Gesamtprozentwerts

für die korrigierte Entfernung 52 / 100 x 24,7 m = 12,8 m [52 / 100 x 80,9 ft: = 42 ft].

Dieses Beispiel zeigt, dass ein Neigungswinkel von 9° nur eine Korrektur von 2,3 %

erfordert. Beträgt der Neigungswinkel des Geländes jedoch 35°, ist eine Korrektur

der gemessenen Höhe von etwa 18 % erforderlich.

Höhenkorrektur mit dem Nomogramm

Wird das mitgelieferte Nomogramm verwendet, werden alle Korrekturberechnungen

überflüssig. Um die tatsächlichen Werte zu ermitteln, ist für das Nomogramm lediglich

ein Lineal oder ein anderer Gegenstand mit gerader Kante erforderlich. Das Lineal so

auf das Nomogramm auflegen, dass es den Punkt auf der Winkelskala links,

der der Geländeneigung entspricht und den gemessenen Punkt auf der Höhenskala

verbindet. Die korrigierte Höhe oder Entfernung wird an dem Punkt abgelesen, wo

das Lineal in der Mitte die Skala mit der korrigierten Höhe schneidet. Bei einer

Messentfernung von 20 m am Boden wird die Korrekturprozedur extrem einfach. In

100

---------29

100

---------52

100

---------=+

diesem Fall ist keine Messung

de Geländeneigung erforderlich.

Es müssen lediglich die Messwerte an

der Spitze und am Fuß des anvisierten

Gegenstands bekannt sein. Je nach

de Situation gibt die Summe bzw.

die Differenz die annähernde Höhe

direkt an. Dieser Wert wird dann wie

folgt korrigiert:

Zunächst auf der rechten Skala

des Nomogramms den Punkt für

die annähernde Höhe suchen. Dann auf

der linken Skala des Nomogramms

den Punkt für die Messung am Boden

suchen. Diese beiden Punkte verbinden.

Der korrigierte Messwert befindet sich

am Schnittpunkt der Verbindungslinie

mit der mittleren Skala. Bei dieser

Vorgehensweise kann der Neigung-

swinkel vernachlässigt werden, weil

die Messskala für die Bodenmessungen

auf der linken Seite so gestaltet wurde,

dass bereits der Neigungswinkel des

Geländes und die durchschnittliche

Augenhöhe von 1,6 m berücksichtigt

sind.

L-20

Ansteigendes

Gelände

Ablesung beim Anvisieren

d. unteren Stammende

Scheinbare Höhe

Wahre Höhe

Fallendes Gelände

Fig. 12.

Suunto Tandem

GUÍA DEL USUARIO

ÍNDICE

SUUNTO TANDEM, DOS INSTRUMENTOS DE PRECISIÓN EN UNO ........... 4

AJUSTE DE LOS ELEMENTOS ÓPTICOS ....................................................... 5

LIMPIEZA DEL TANDEM ................................................................................... 6

MEDICIÓN POR CONTACTO ........................................................................... 7

BRÚJULA ........................................................................................................... 8

AVISO DE COPYRIGHT, MARCA REGISTRADA Y PATENTE ...................... 13

ISO 9001 .......................................................................................................... 13

INCLINÓMETRO .............................................................................................. 14

SUUNTO TANDEM, DOS INSTRUMENTOS DE PRECISIÓN

EN UNO

Enhorabuena por elegir el Suunto Tandem. Este Suunto Tandem es todo lo que

necesitará para mediciones de pendiente y altura y orientación con brújula. Se trata

de una brújula de precisión rellena de líquido y un inclinómetro dentro una misma

carcasa compacta de aluminio, muy fácil de usar y protegido contra impactos,

corrosión y salpicaduras. Este instrumento de precisión y alta calidad combina una

alta exactitud con un manejo rápido y sencillo, con una sola mano.

Su diseño de bolsillo hace que el Suunto Tandem sea idóneo para todo tipo de

trabajos. Su forma única permite sostenerlo cómodamente en la mano.

Los elementos ópticos del Tandem pueden ajustarse para facilitar la lectura.

La escala del inclinómetro se indica en grados y en porcentaje (de 0 a 90°, del 0 % al

150 %), mientras que la escala de la brújula es de acimut (de 0 a 360° con escala

inversa). Tanto el inclinómetro como la brújula están graduados con incrementos de

1° / 1% y cada uno se calibra de forma individual. Las dos superficies en ángulo recto

hacen posible hacer mediciones por contacto, por ejemplo al instalar y posicionar

una antena de satélite.

AJUSTE DE LOS ELEMENTOS ÓPTICOS

Los elementos ópticos del Tandem pueden ajustarse

girando el ocular con los dedos como se muestra en la

Figura 1. Ajuste el ocular de forma que tanto el retículo

como la escala se vean nítidamente y la ranura del ocular

quede situada en posición vertical en la brújula y en

posición horizontal en el inclinómetro.

Fig. 1. Ajuste de los elementos ópticos

LIMPIEZA DEL TANDEM

En caso de que se acumule humedad o

suciedad dentro del Tandem, puede limpiarlo

tras retirar el ocular desmontable. Para retirar

el ocular, gírelo en el sentido contrario a las

agujas del reloj (Figura 2). Lávelo con agua

limpia, espere a que se seque y vuelva a

montar con cuidado el ocular.

¡Cuidado! No utilice detergentes ni

disolventes de ningún tipo, dado que pueden

causar daños a las cápsulas.

Code:

PM-5/360PC

TANDEM

Fig. 2. Cómo retirar el ocular

MEDICIÓN POR CONTACTO

El Tandem puede usarse para alinear antenas

parabólicas de satélite o para otros tipos de

mediciones por contacto. El inclinómetro incor-

pora dos superficies de contacto diferentes

(consulte la Figura 3) que permiten realizar las

mediciones respecto del plano horizontal o

vertical. La escala (0 – 90 – 0 grados) puede

usarse para mediciones por contacto e indica

el ángulo de la superficie respecto del plano

de contacto.

DOS SUPERFICIES

DE CONTACTO

Code:

PM-5/360PC

TANDEM

Fig. 3. Superficies para

medición por contacto

BRÚJULA

Diseño

La brújula se ha diseñado para combinar una excepcional exactitud con un manejo

sencillo y rápido. La escala se apoya en un rodamiento de piedra preciosa y está

sumergido en un líquido amortiguador, lo que le proporciona un movimiento suave y

sin vibraciones. La brújula ha sido sometida a un tratamiento antiestático

permanente.

Inclinación y equilibrado

La escala de la brújula está equilibrada para la zona en la que se prevé utilizar la

brújula. Si utiliza la brújula en otras zonas (por ejemplo en viajes al extranjero),

la variación del campo magnético vertical podría hacer que la escala de la brújula se

incline y podría ser más difícil medir la orientación. La zona para la que está

equilibrado el instrumento (consulte la Figura 4) se indica en la parte trasera del

Fig. 4. Zonas de

equilibrado

instrumento, debajo del número de serie, póngase en contacto con su distribuidor

para obtener más detalles.

Declinación

La brújula indica el norte magnético, que difiere del norte real en la magnitud de

la declinación local, que aparece impresa en su mapa. Para poder trazar en un mapa

la orientación obtenida con la brújula, la declinación positiva o negativa de la

localidad correspondiente debe sumarse o restarse de la orientación indicada por

la brújula.

Desviación

Los objetos de hierro y acero situados cerca de la brújula, como un reloj de muñeca o

unas gafas con montura de acero, pueden provocar desviaciones. Siempre que sea

posible, sitúe estos objetos a una distancia segura. Las estructuras de gran tamaño,

como edificios, muelles de hormigón armado, etc. pueden causar desviaciones a

cierta distancia. Una observación inversa desde el lado opuesto de la línea de

objetivo le permitirá determinar si existe cualquier desviación.

Manejo

Sin cerrar ningún ojo, oriente la brújula de forma que el retículo quede situado sobre

el objetivo, visto a través del visor. La escala principal (números de mayor tamaño)

indica la orientación desde su posición hacia el objetivo. Los números pequeños

indican la orientación inversa desde el objetivo hasta su posición. Esta característica

la resultará muy útil a la hora de calcular una posición exacta.

Utilice el ojo izquierdo o el derecho, según sus preferencias. Con los dos ojos

abiertos, una ilusión óptica hace que el retículo parezca continuar por encima del

bastidor del instrumento, superpuesto sobre el objetivo. De esta forma disfrutará de

más exactitud y agilidad en el trabajo.

Debido a una afección ocular conocida como

heteroforia, la exactitud de lectura de algunos

usuarios puede verse perjudicada. Para comprobar

si es su caso, haga lo siguiente:

Tome una lectura con los dos ojos abiertos y cierre

a continuación el ojo libre. Si la lectura no cambia

apreciablemente, quiere decir que no existen

problemas de alineación de los ejes del ojo y puede

mantener los dos ojos abiertos. Si detecta una

diferencia en las lecturas, mantenga el otro ojo

cerrado y mire a media altura por encima del cuerpo

del instrumento. Ahora el retículo se eleva por

encima del cuerpo del instrumento y se ve

superpuesta al objetivo (Figura 5).

Code:

PM-5/360PC

TANDEM

0350

190 180 180

Vista

Fig. 5. Retículo visto

sobre el objetivo

Este instrumento también

puede usarse para triangu-

laciones. Consulte la Figura

6. Las orientaciones obte-

nidas con la escala principal

se encuentran a 0° respecto

de la colina y a 64° respecto

de la curva de la carretera, o

a 180° y 244° en la escala

inversa. Su propia ubicación

se indica con el punto de

intersección de estas dos

líneas. A la hora de realizar

tareas de posicionamiento

de alta precisión, las orien-

taciones obtenidas deben

ser corregidas a la decli-

nación local.

La tabla de cotangentes de

la parte trasera del Tandem

puede usarse en los cálculos

de distancia y especialmente

a la hora de ubicar posiciones en los casos en que hay dos hitos visibles en un

ángulo reducido. Este procedimiento también se ilustra en la Figura 6.

El ángulo formado por la curva de la carretera y la torre de perforación es de 15°.

Se traza una línea en ángulo recto respecto de la línea de orientación de 64°, desde

0°64°15°

90°

Fig. 6. Triangulación

la curva de la carretera hasta la línea de orientación de la torre de perforación.

La distancia medida en la tabla es de 1,6 km [1 milla]. Por tanto, su posición es cot

15° x 1,6 km = 6 km [cot 15'° x 1 milla = 3,7 millas] a lo largo de la línea de orientación

corregida de 64°.

AVISO DE COPYRIGHT, MARCA REGISTRADA Y PATENTE

Estas instrucciones están sujetas a copyright y se reservan todos los derechos.

No puede ser copiadas, fotocopiadas, reproducidas, traducidas ni transferidas a

ningún tipo de soporte sin la autorización previa por escrito de SUUNTO.

SUUNTO, Tandem y sus logotipos son marcas registradas de SUUNTO. Reservados

todos los derechos. Una o varias características de este producto tienen una patente

vigente o en proceso.

ISO 9001

El sistema de garantía de calidad de SUUNTO OY ha sido certificado por Det Norske

Veritas en cuanto a su cumplimiento con la norma ISO 9001 en todas las

instalaciones de SUUNTO Oy (certificado de calidad nº 96-HEL-AQ-220).

INCLINÓMETRO

Diseño

La escala se apoya en un conjunto de rodamiento de piedra preciosa y todas las

partes móviles están sumergidas en un líquido amortiguador, dentro de un

contenedor de plástico sellado herméticamente y de alta resistencia. El líquido

amortigua todas las vibraciones no deseadas en la escala y permite que ésta se

mueva con suavidad y sin sacudidas.

Instrucciones de uso

Las lecturas se suelen tomar con el ojo derecho. Debido a las diferencias existentes

en la agudeza visual de cada ojo y en función de sus preferencias personales,

en ocasiones resulta más fácil usar el ojo izquierdo. Es de una importancia capital

mantener los dos ojos abiertos. La mano con la que sujete el instrumento no debe

obstaculizar la visión del otro ojo.

El instrumento se sostiene delante del ojo con el que

se realiza la medición, de forma que sea posible leer

la escala a través del ocular y la ventana lateral

redonda quede orientada hacia la izquierda. Para

apuntar el instrumento hacia el objeto, eleve o baje el

instrumento hasta que el retículo horizontal se vea

superpuesto sobre el punto a medir. Ahora, la

posición del retículo en la escala es la lectura.

Debido a una ilusión óptica, el retículo (la cruz de

hilos) parece continuar más allá de la carcasa y por

tanto puede observarse fácilmente superpuesto

sobre el objeto enfocado (Figura 7).

El ángulo de la escala izquierda indica el ángulo de

pendiente en grados, respecto del plano horizontal a

la altura de los ojos. La escala derecha indica la

altura del punto visualizado respecto de la misma

horizontal a la altura de los ojos y se expresa en

porcentaje de la distancia horizontal. En el ejemplo

siguiente se ilustra este procedimiento.

La tarea consiste en medir la altura de una columna

a una distancia de 25 m [82 pies] desde el nivel del

suelo (Figura 8).

ESCALA EN

GRADOS

+ Y –

ESCALA EN

PORCENTAJE

+ Y –

RETÍCULO

AMPLIADO

POR ILUSIÓN

ÓPTICA

TERCERA

ESCALA EN

VENTANA

LATERAL

Fig. 7. El retículo indica

la lectura

Se inclina el instrumento de

forma que el retículo se vea

superpuesto sobre la parte

superior (la cúspide) de la

columna. La lectura obtenida

será del 48 % (aprox. 25 ½°).

Dado que la distancia es de

25 m [82 pies], la altura de la

columna es de 48 / 100 x 25

= aprox. 12 metros [48 / 100

x 82 pies = aprox. 39 pies].

A ello debe sumarse la altura

de los ojos respecto del

terreno, es decir, 1,6 m [5 ½

pies]. La suma es 13,6 m

[44 ½ pies], la altura de la

columna.

25 m [82 ft]

12 m

[38 ft]

1.6 m

[5½ ft]

48 %

25 ½°

Fig. 8. Medición de la altura de una columna

En mediciones muy exactas,

y especialmente en terrenos

inclinados, se toman dos

medidas, una hasta el

extremo superior de la

columna y otra hasta su

base. Si la base del pilar se

encuentra por debajo de la

altura de los ojos, se

obtienen y suman los por-

centajes. La altura total es la

suma de porcentajes de la

distancia horizontal.

Por ejemplo (Figura 9), si la lectura de la cúspide es del 41 % y la lectura en el

terreno es del 13 %, la altura total de la columna medida desde una distancia de 25 m

[82 pies] es (41 + 13) / 100 x 25 m = 54 / 100 x 25 m = aprox. 13,5 m [(41 + 13) / 100

x 82 pies = 54 / 100 x 82 pies = aprox. 44 ½ pies].

25 m [82 ft]

3.25 m

[10½ ft]

41%

10.25 m

[33½ ft]

13.5 m

[44½ ft]

13%

Fig. 9. Realización de dos lecturas

Si la base de la columna se

encuentra por encima del

nivel de los ojos, la lectura

de la base se resta de la

lectura de la cúspide y la

altura total es la diferencia

de porcentajes de la

distancia horizontal. Por

ejemplo (Figura 10), si la

lectura de cúspide es del 64

% y la lectura de la base es

del 14 %, la altura total es

de (64 – 14) / 100 x 25 m =

50 / 100 x 25 m = 12,5 m

[(64 – 14) / 100 x 82 pies =

50 / 100 x 82 pies = 41

pies]. Si hace los cálculos mentalmente, es recomendable tomar las mediciones a

distancias de 50, 100 ó 200 pies para que resulte más sencillo.

Todas las lecturas de la escala de porcentajes se basan en la distancia horizontal.

Esto significa que si se mide la distancia en un terreno inclinado a lo largo del

terreno, se introduce un error que es necesario corregir para conseguir resultados

exactos. El error no es significativo para la mayoría de los fines si el terreno presenta

una inclinación reducida, pero aumenta progresivamente con el aumento de la

inclinación.

Fig. 10. Columna por encima del nivel de los ojos

3.5 m

[11½ ft]

64%

12.5 m

[33½ ft]

14%

25 m

[82 ft]

La correlación trigonométrica es H = h x cos a

Donde

H = La altura real o corregida

h = La altura observada

a = El ángulo de inclinación del terreno

Con la ayuda de la ecuación anterior, la corrección también puede hacerse en la

distancia, donde

h = La distancia medida a lo largo del terreno

H = La distancia horizontal buscada Si se usa la distancia corregida, no se requiere

ninguna corrección en la altura observada.

Al calcular la distancia horizontal a partir de la distancia sobre el terreno y el ángulo

de inclinación, es necesario tener en cuenta que se introduce un error si la pendiente

se mide desde la altura de los ojos hasta la base de la columna. La medición de la

inclinación a lo largo del terreno sería trabajosa e incómoda. Sin embargo, no se

introduce ningún error si el ángulo de inclinación se mide desde la altura de los ojos

hasta una marca de observación realizada o situada en al superficie del pilar a la

altura de los ojos (Figura 11), dado que las dos líneas de medición quedan paralelas.

El ángulo de inclinación real es de 9 grados. El ejemplo mostrado en la Figura 11

ilustra los dos métodos de cálculo.

Método 1. Mida la distancia a nivel del terreno. Se determina que es de 25 m [82

pies]. A continuación, mida el ángulo de inclinación. Es de 9 grados. Lea los

porcentajes del punto superior y del terreno. Se trata del 29 % y el 23 %.

Calcule:

Obtenga el 52 % de 25 m [82 pies]. Es 13 m [42,6 pies]. Multiplique este valor por el

1.6 m

[5½ ft]

29%

1.6 m

[5½ ft]

25 m

[82 ft]

23%

24.7 m [81 ft]

Fig. 11. Cálculo de la distancia horizontal con la distancia

sobre el terreno y el ángulo de inclinación

100

---------29

100

---------52

100

---------=+

coseno de 9 grados.

0,987 x 13 m = 12,8 m [0,987 x 42,6 pies = 42 pies]

Método 2. Multiplique la distancia sobre el terreno por el coseno del ángulo de

inclinación (distancia recta). 0,987 x 25 m = 24,7 m [0,987 x 82 pies = 80,9 pies].

Sume los porcentajes leídos de la forma indicada arriba y calcule la distancia

corregida con la suma de los porcentajes. 52 / 100 x 24,7 m = 12,8 m [52 / 100 x 80,9

pies = 42 pies]. En este ejemplo se muestra que un ángulo de inclinación de 9 grados

causa una corrección de sólo un 2,3 %, pero si el ángulo de inclinación es de 35

grados, la corrección supone la reducción de la altura observada en

aproximadamente un 18 %.

Corrección de la altura con el nomograma

Si se utiliza el nomograma que se incluye, se elimina la necesidad de realizar

cálculos de corrección. Sólo se requiere una regla u otro objeto fácil de usar con un

borde recto, para obtener la solución nomográfica. Para usar el nomograma, coloque

la regla de forma que su borde corte la escala de ángulos de la izquierda en el punto

que corresponda al ángulo de inclinación y la escala de altura observada (a la

derecha) en el punto pertinente. La altura (o distancia) corregida se lee en el punto

en el que el borde corta la escala de altura de la parte central. Si se utiliza una

distancia de medición de 20 m ó 100 pies sobre el terreno, el procedimiento de

corrección es muy sencillo. En este caso no se requiere ninguna medición del ángulo

de inclinación. Sólo es necesario hacer la lectura del punto superior y la del punto a

la altura del terreno. En función de la situación, su suma o resta indica la altura

aparente, directamente en pies. A

continuación, este valor se corrige de la

forma siguiente:

En primer lugar, busque en la escala

derecha del nomograma el punto

correspondiente a la altura aparente. En

segundo lugar, busque en la escala

doble de la izquierda el punto que indica

la lectura del punto situado a la altura del

terreno. En tercer lugar, conecte estos

puntos. La lectura corregida se indica en

la escala central pertinente, en el punto

de intersección. En este procedimiento,

el ángulo de inclinación puede omitirse,

dado que la escala de puntos izquierda

para el terreno se ha creado de forma

que se tengan en cuenta tanto el ángulo

de inclinación del terreno como la altura

media de los ojos 1,6 m [5,5 pies].

L-20

Lectura desde la base

Altura corregida

Altura aparente

Pendiente

descendente

Pendiente

ascendente

Fig. 12.

Suunto Tandem

GUIDA DELL'UTENTE

INDICE

SUUNTO TANDEM, DUE STRUMENTI DI PRECISIONE IN UNO ................... 4

REGOLAZIONE DELL'OTTICA .......................................................................... 4

PULIZIA DI TANDEM ......................................................................................... 5

MISURAZIONE A CONTATTO .......................................................................... 6

BUSSOLA DA RILEVAMENTO .......................................................................... 7

ISO 9001 .......................................................................................................... 11

CLINOMETRO ................................................................................................. 11

SUUNTO TANDEM, DUE STRUMENTI DI PRECISIONE IN UNO

Congratulazioni per il vostro acquisto di Suunto Tandem. Suunto Tandem è la

risposta per le misurazioni sia d'inclinazione che d'altezza e per i rilevamenti con

bussola. È sia bussola di precisione riempita di liquido che clinometro, tutto all'interno

di un alloggiamento compatto in alluminio, facile da utilizzare e sufficientemente

robusto da resistere a urti, corrosione e acqua. Questo strumento di precisione di alta

qualità combina l'accuratezza di precisione a un uso facile e rapido che può avvenire

anche solo con una mano.

La struttura di dimensioni ridotte rende il Tandem Suunto la soluzione ideale per ogni

tipo di lavoro. La sua forma unica lo rende pratico da sorreggere. L'ottica di Tandem

può essere regolata per facilitare la lettura. La scala del clinometro è in gradi e in

percentuale (0 – 90°, 0 – 150 %) mentre la scala della bussola è in azimut (0 –

360°con scala inversa). Sia il clinometro che la bussola sono graduati con incrementi

di 1° / 1 % e ciascuno strumento è calibrato individualmente. I due bordi ad angolo

retto rendono possibili le misurazioni a contatto, ad esempio per l'installazione e il

posizionamento di un'antenna satellitare.

REGOLAZIONE DELL'OTTICA

L'ottica di Tandem può essere regolata girando l'oculare con le

dita, come da Figura 1. Regolare l'oculare in modo che sia la

linea di puntamento che la scala siano ben visibili e che

l'apertura dell'oculare si inserisca in posizione verticale nella

bussola per i rilevamenti e in posizione orizzontale nel

clinometro.

Fig. 1. Regolazione dell'ottica

PULIZIA DI TANDEM

Qualora si accumuli sporco o umidità

all'interno di Tandem, è possibile pulirlo

staccando l'oculare rimovibile. L' oculare può

essere rimosso ruotandolo in senso antiorario

(Fig. 2). Risciacquare con acqua pulita, fare

asciugare e riassemblare con attenzione

l'oculare.

Attenzione! Non utilizzare detergenti o

solventi di alcun tipo, poiché potrebbero

danneggiare le capsule.

Code:

PM-5/360PC

TANDEM

Fig. 2. Rimozione dell' oculare

MISURAZIONE A CONTATTO

Il Tandem può essere utilizzato per l'allineamento

delle antenne paraboliche o per altri tipi di

misurazione a contatto. Il clinometro possiede

due bordi di contatto differenti (vedere Fig. 3),

che consentono di confrontare la misurazione

con il piano orizzontale o verticale. La scala (0 –

90 – 0 gradi) può essere utilizzata nelle

misurazioni a contatto e indica l'angolo della

superficie rispetto al piano di contatto.

Fig. 3. Bordi

per la misurazione a contatto

BUSSOLA DA RILEVAMENTO

Struttura

La bussola da rilevamento è progettata per unire un'estrema precisione a un

funzionamento facile e veloce. La scheda è sostenuta da un gruppo di supporto in

pietra dura ed è immersa in un liquido di smorzamento per consentire un movimento

fluido e privo di vibrazioni. Alla bussola viene applicato un trattamento permanente

antistatico.

Inclinazione - equilibrio

La scheda della scala è bilanciata per corrispondere all'area al cui interno viene

utilizzata la bussola. Durante l'utilizzo della bussola in altri luoghi (es.: nei viaggi

all'estero) il cambio del campo magnetico verticale potrebbe inclinare la scheda,

causando difficoltà durante il rilevamento. La zona d'equilibrio (vedere Fig. 4), se

diversa, è indicata sul retro dello strumento sotto il numero di serie; contattare il

proprio fornitore di fiducia per dettagli.

Fig. 4. Le zone

d'equilibrio

Declinazione

La bussola legge il nord magnetico, che è diverso dal nord geografico per la quantità

di declinazione locale stampata sulla mappa. Per applicare su una mappa un

rilevamento ottenuto con la bussola, la declinazione positiva o negativa per la località

in questione deve essere aggiunta o sottratta dal rilevamento della bussola.

Deviazione

Gli oggetti di ferro e acciaio posti vicino alla bussola, ad esempio orologi od occhiali

da vista con montatura in acciaio, potrebbero causare deviazioni. Ove possibile,

spostare tali oggetti a una distanza di sicurezza. Strutture grandi quali edifici e

banchine in cemento armato causano deviazione a una certa distanza. Per rilevare la

possibile deviazione, eseguire un avvistamento contrario dalla parte opposta della

linea dell'obiettivo.

Funzionamento

Tenere entrambi gli occhi ben aperti e puntare la bussola in modo che la linea di

puntamento sia sovrapposta all'obiettivo, guardandolo attraverso le lenti. La scala

principale (numeri grandi) fornisce il rilevamento dalla propria posizione verso

l'obiettivo, i numeri piccoli indicano un rilevamento inverso dall'obiettivo verso la

propria posizione. Tale caratteristica si rivela assai utile durante il calcolo di una

posizione precisa.

Utilizzare l'occhio sinistro o destro, a seconda della propria preferenza. Quando

entrambi gli occhi sono aperti, un'illusione ottica fa proseguire la linea di puntamento

al di là del corpo dello strumento, sovrapponendola all'obiettivo. Ciò consente di

incrementare la precisione e la velocità.

A causa di un disturbo della vista detto eteroforia, la

precisione con cui alcuni utenti rilevano i dati della

lettura potrebbe essere ridotta. Per controllare la

presenza di tale problema, effettuare la seguente

procedura:

eseguire una lettura tenendo entrambi gli occhi

aperti, quindi chiudere quello libero. Se la lettura

non cambia notevolmente, gli assi visivi sono

allineati ed è possibile tenere entrambi gli occhi

aperti. Se dovesse verificarsi una differenza nelle

letture, tenere l'altro occhio chiuso e fissare a

mezza altezza sopra lo strumento. La linea di

puntamento apparirà al di sopra del corpo dello

strumento e sarà visibile sull'obiettivo (Fig. 5).

Fig. 5. La linea di puntamento appare sull'obiettivo

Lo strumento può essere

utilizzato anche per la

triangolazione, vedere Fig. 6. I

rilevamenti ottenuti dalla scala

principale sono 0° rispetto alla

collina e 64° rispetto alla curva

della strada, oppure 180° e 244°

nella scala inversa. La propria

posizione è indicata dal punto di

intersezione di queste due linee.

Durante l'esecuzione di

operazioni di posizionamento

assai precise, i rilevamenti

ottenuti devono essere corretti

per la declinazione locale.

La tabella trigonometrica posta

nel retro del Tandem può essere

utilizzata per il calcolo di

distanze e soprattutto per

determinare posizioni quando

due punti di riferimento

appaiono in un angolo molto

ristretto. Tale procedura è illustrata nella Fig. 6.

L'angolo tra la curva della strada e la torre per il petrolio (derrick) è 15°. Viene

tracciata una linea a un angolo di 90° verso la linea di rilevazione di 64°, che parte

dalla curva della strada e arriva alla linea di rilevazione del derrick. La distanza, come

0°64°15°

90°

Fig. 6. Triangolazione

misurata nella tabella, è 1,6 km [1 miglio]. Quindi, la propria posizione è cot

15° x 1,6 km = 6 km [cot 15'° x 1 miglio = 3,7 miglia] lungo la linea di rilevazione

corretta di 64°.

Le presenti istruzioni sono coperte da copyright. Tutti i diritti sono riservati. Ne è

vietata la riproduzione, la traduzione o la riproduzione sia totale che parziale, con

qualsiasi mezzo o tecnica, senza il previo consenso scritto da parte di SUUNTO.

SUUNTO, Tandem e relativi loghi sono tutti marchi commerciali registrati di proprietà

di SUUNTO. Tutti i diritti sono riservati. Sono stati rilasciati o applicati dei brevetti per

una o più caratteristiche del presente prodotto.

ISO 9001

Il Sistema di Controllo Qualità di SUUNTO 0y è certificato dal Det Norske Veritas

quale conforme all’ISO 9001 in tutte le sue operazioni (Certificato di Qualità n° 96-

HEL-AQ-220).

CLINOMETRO

Struttura

La scheda della scala è sostenuta da un gruppo di supporto in pietra dura e tutte le

parti mobili sono immerse in un liquido di smorzamento all'interno di un resistente

contenitore di plastica sigillato ermeticamente. Il liquido smorza tutte le vibrazioni di

scala eccessive e consente un movimento fluido privo di scosse della scheda della

scala.

Istruzioni per l'uso

Le letture vengono solitamente eseguite con l'occhio destro. A causa delle differenze

nell'acutezza visiva e delle preferenze personali, a volte è più facile utilizzare l'occhio

sinistro. È di importanza fondamentale che entrambi gli occhi siano ben aperti. La

mano di sostegno non deve ostruire la visibilità dell'altro occhio.

Lo strumento viene posto di fronte all'occhio di

lettura, in modo da leggere la scala attraverso

l'oculare, mentre la finestra circolare è rivolta a

sinistra. Lo strumento viene puntato verso l'oggetto

sollevandolo o abbassandolo, finché la linea di

puntamento orizzontale non viene visualizzata sul

punto da misurare. La posizione della linea di

puntamento sulla scala corrisponde alla lettura. A

causa di un'illusione ottica, la linea di puntamento

(reticolo) sembra proseguire all'esterno

dell'alloggiamento e pertanto può essere osservata

sul terreno o sull'oggetto avvistato (Fig. 7).

L'angolo della scala di sinistra indica l'angolo di

inclinazione in gradi dal piano orizzontale

all'altezza degli occhi. La scala di destra indica

l'altezza del punto di avvistamento rispetto

all'altezza orizzontale degli occhi ed è espressa

nella percentuale della distanza orizzontale.

Il seguente esempio ne illustra la procedura.

Fig. 7. La linea di puntamento

indica la lettura

L'obiettivo è di misurare l'altezza

di un pilastro da una distanza di

25 m [82 piedi] a livello del suolo

(Fig. 8).

Lo strumento è inclinato in modo

da visualizzare la linea di

puntamento sulla cima del

pilastro (apice). La lettura

ottenuta sarà del 48 %, (circa il

25 ½°), dato che la distanza è di

25 m [82 piedi], l'altezza del

pilastro è 48 / 100 x 25 m = circa

12 m [48 / 100 x 82 piedi = circa

39 piedi]. A tale cifra deve

essere sommata l'altezza

dell'occhio dal terreno, ad es.

1,6 m [5 ½ piedi]. La somma è

quindi 13,6 m [44 ½ piedi],

ovvero l'altezza del pilastro.

Per misurazioni estremamente

precise, soprattutto su terreni in

pendenza, è necessario

effettuare due letture: una dalla

cima e l'altra dalla base del

pilastro. Quando la base del

pilastro è posta al di sotto

25 m [82 ft]

12 m

[38 ft]

1.6 m

[5½ ft]

48 %

25 ½°

25 m [82 ft]

3.25 m

[10½ ft]

41%

10.25 m

[33½ ft]

13.5 m

[44½ ft]

13%

Fig. 8. Misurazione dell'altezza di un pilastro

Fig. 9. Esecuzione di due letture

dell'altezza degli occhi, le percentuali ottenute vengono sommate. L'altezza totale è

la somma percentuale della distanza orizzontale. Ad esempio (Fig. 9), se la lettura

dell'apice è 41 % e la lettura al terreno è 13 %, l'altezza totale del pilastro misurata da

una distanza di 25 m [41 piedi] è di (41+13) / 100 x 25 m = 54 / 100 x 25 m = circa

13,5 m [(41 + 13) / 100 x 82 piedi = 54 / 100 x 82 piedi = circa 44 ½ piedi].

Quando il pilastro si trova al di sopra dell'altezza degli occhi, la lettura della base

viene sottratta dalla lettura dell'apice e l'altezza totale equivale alla differenza

percentuale della distanza orizzontale. Ad esempio (Fig. 10), se la lettura dell'apice è

64 % e la lettura al terreno è 14 %, l' altezza totale del pilastro è di (64 – 14) / 100 x

25 m = 50 / 100 x 25 m = 12,5 m [(64 – 14) / 100 x 82 piedi = 50 / 100 x 82 piedi = 41

piedi]. Quando i calcoli vengono eseguiti mentalmente, si consiglia di utilizzare delle

distanze di misurazione di 50, 100 o 200 piedi, per pura semplicità.

Fig. 10. Pilastro al di sopra dell'altezza degli occhi

3.5 m

[11½ ft]

64%

12.5 m

[33½ ft]

14%

25 m

[82 ft]

Tutte le letture della scala percentuale sono basate sulla distanza orizzontale. Ciò

significa che se la distanza sul terreno in pendenza viene misurata lungo il terreno si

verificherà un errore, che deve essere corretto per ottenere dei risultati precisi. Nella

maggioranza dei casi l'errore risulta insignificante per gli angoli di inclinazione del

terreno di dimensione ridotte, ma aumenta progressivamente con l'incremento

dell'angolo.

La correlazione trigonometrica è H = h x cos a

dove

H = l'altezza vera o corretta,

h = l'altezza osservata e

a = l'angolo di inclinazione del terreno.

Utilizzando tale equazione è possibile correggere anche la distanza, dove

h = la distanza misurata lungo il terreno

H = la distanza orizzontale avvistata. Se viene utilizzata la distanza giusta non è

necessario correggere l'altezza osservata.

Durante il calcolo della distanza orizzontale utilizzando la distanza del terreno e

l'inclinazione, si verificherà un errore, se l'inclinazione viene misurata dall'altezza

degli occhi alla base del pilastro. La misurazione dell'inclinazione sul terreno

potrebbe risultare scomoda. Per evitare errori, misurare l'angolo di inclinazione

dall'altezza degli occhi fino al punto di avvistamento eseguito o posizionato sul

pilastro all'altezza degli occhi (Fig. 11), in tal modo le due linee di misurazione

diventano parallele. Il vero angolo dell'inclinazione è di 9 gradi. L'esempio mostrato

nella Figura 11 illustra entrambi i metodi di calcolo.

Metodo 1. Misurazione della distanza del terreno. Essa corrisponde a 25 m [82 piedi].

Quindi misurare l'angolo di inclinazione. L'angolo è di 9 gradi. Leggere le percentuali

dei punti della cima e del terreno. Sono 20 e 23 percento.

Calcolo:

Prendere il 52 percento di 25 m [82 piedi]. Il risultato è 13 m [42,6 piedi]. Moltiplicarlo

per il coseno di 9 gradi.

0,987 x 13 m = 12,8 m [0,987 x 42,6 piedi = 42 piedi]

1.6 m

[5½ ft]

29%

1.6 m

[5½ ft]

25 m

[82 ft]

23%

24.7 m [81 ft]

Fig. 11. Calcolo della distanza orizzontale utilizzando la

distanza del terreno e l'angolo di inclinazione

Metodo 2. Moltiplicazione della distanza del terreno per il coseno dell'angolo di

inclinazione (distanza rettilinea). 0,987 x 25 m = 24,7 m [0,987 x 82 piedi = 80,9 piedi]

Come nella procedura precedente, aggiungere le letture in percentuale e prendere la

somma percentuale della distanza corretta. 52 / 100 x 24,7 m = 12,8 m [52 / 100 x

80,9 piedi = 42 piedi]. Questo esempio mostra che un angolo di inclinazione di 9 gradi

causa una correzione di solo il 2,3 % ma quando l'angolo di inclinazione è di 35 gradi,

la correzione comporta una riduzione di circa il 18 % nell'altezza osservata.

Correzione nomografica dell'altezza

Utilizzando il nomogramma fornito, tutte le correzioni dei calcoli si rivelano inutili. Per

ottenere la soluzione nomografica, è necessario solo un righello o un altro oggetto

dotato di un bordo rettilineo. Per utilizzare il nomogramma, posizionare il righello in

modo che il bordo intersezioni la scala dell'angolo a sinistra sul punto di inclinazione

dell'angolo e la scala dell'altezza osservata (a destra) sul punto corretto. L'altezza (o

distanza) corretta viene letta nel punto dove il bordo interseca il centro della scala

dell'altezza corretta. Utilizzando una distanza di misurazione di 20 m o 100 piedi

lungo il terreno, la procedura di correzione diventa assai semplice. A quel punto non

è necessaria alcuna misurazione dell'angolo di inclinazione. È sufficiente solo la

lettura del punto superiore e del punto inferiore. In base alla situazione, la loro

100

---------29

100

---------52

100

---------=+

somma o differenza dà come risultato

l'altezza apparente direttamente in piedi.

Tale risultato può essere corretto nel

modo seguente:

nella scala di destra del nomogramma,

trovare il punto che indica l'altezza

apparente. Quindi, nella scala doppia di

sinistra del nomogramma, trovare il

punto che indica la lettura del punto del

terreno. A questo punto collegare tali

punti. La lettura corretta verrà rilevata

dalla relativa scala di mezzo in

corrispondenza del punto di intersezione.

In questa procedura, l'angolo di

inclinazione può essere ignorato, poiché

la scala del punto del terreno di sinistra è

stata costruita tenendo presente sia

l'angolo di inclinazione che l'altezza

media degli occhi di 1,6 m [5,5 piedi].

In salita

Lettura alla base

Altezza apparente

Altezza corretta

L-20

In pendenza

Fig. 12.

Suunto Tandem

KÄYTTÖOPAS

SISÄLLYSLUETTELO

SUUNTO TANDEM, KAKSI TARKKUUSINSTRUMENTTIA YHDESSÄ ........... 4

OPTIIKAN SÄÄTÄMINEN .................................................................................. 5

TANDEMIN PUHDISTAMINEN .......................................................................... 6

KOSKETUSMITTAUS ........................................................................................ 7

SUUNTIMAKOMPASSI ...................................................................................... 8

TEKIJÄNOIKEUDET, TAVARAMERKKI JA PATENTIT .................................. 12

ISO 9001 .......................................................................................................... 12

KALTEVUUSMITTARI ...................................................................................... 12

SUUNTO TANDEM, KAKSI TARKKUUSINSTRUMENTTIA

YHDESSÄ

Onneksi olkoon valittuasi Suunto Tandemin. Suunto Tandem on kaikki mitä tarvitset

kaltevuuden ja korkeuksen mittauksessa sekä kompassisuuntimien ottamisessa.

Tämä helppokäyttöinen instrumentti on kompakti, nestetäytteinen tarkkuuskompassi

ja kallistusmittari yksissä lujatekoisissa kuorissa, jotka on valmistettu alumiinista ja

suojaavat iskuilta, korroosiolta ja vedeltä. Tässä huippulaatuisessa tarkkuusinstru-

mentissa yhdistyvät huippuluokan mittatarkkuus sekä nopea ja helppo vain yhden

käden vaativa käyttö.

Suunto Tandemin taskukokoinen rakenne tekee siitä sopivimman valinnan joka

tarkoitukseen. Sen ainutlaatuinen muoto istuu mukavasti käteesi. Tandemin optiikka

on säädettävissä, jotta lukemien ottaminen on helpompaa. Kallistusmittarin mitta-

asteikko on asteissa ja prosenteissa (0 – 90°, 0 – 150 %) kun taas kompassissa on

suuntakulma-asteikko (0 – 360° käänteisellä asteikolla). Sekä kallistusmittarin että

kompassin asteikko on porrastettu 1° / 1 % välein, ja molemmat on kalibroitu erik-

seen. Laitteen kaksi 90 asteen kulmassa olevaa reunaa mahdollistavat kosketusmit-

tauksen esimerkiksi satelliittiantennia asennettaessa ja suunnattaessa.

OPTIIKAN SÄÄTÄMINEN

Tandemin optiikkaa voidaan säätää kääntämällä silmäkappa-

letta sormin kuvan 1 mukaisesti. Säädä silmäkappale niin, että

sekä hiusviiva että mitta-asteikko näkyvät terävinä, ja silmä-

kappaleen lovi asettuu suuntimakompassiin pystysuorassa

asennossa ja kallistusmittariin vaakasuorassa asennossa.

Kuva 1. Optiikan säätäminen

TANDEMIN PUHDISTAMINEN

Mikäli Tandemin sisään pääsee kosteutta

tai likaa, se voidaan puhdistaa poistamalla

irrotettava silmäkappale. Voit irrottaa silmä-

kappaleen kiertämällä sitä vastapäivään

(kuva 2). Huuhtele puhtaalla vedellä, anna

kuivaa ja asenna silmäkappale varovasti

takaisin paikalleen.

Huomio! Älä käytä mitään puhdistusaineita

tai liuottimia, sillä ne voivat vaurioittaa lai-

tetta.

Code:

PM-5/360PC

TANDEM

Kuva 2. Silmäkappaleen irrottaminen

KOSKETUSMITTAUS

Tandemia voidaan käyttää satelliittilautasanten-

nien suuntaamiseen sekä muunlaiseen koske-

tusmittaukseen. Kallistusmittarissa on kaksi eri

kosketusreunaa (ks. kuva 3), joiden avulla voi-

daan suorittaa mittaus suhteessa joko vaaka-

suoraan tai pystysuoraan tasoon. Mitta-asteik-

koa (0 – 90 – 0 astetta) voidaan käyttää koske-

tusmittauksessa, jolloin lukemana saadaan pin-

nan kulma verrattuna kosketustasoon.

KAKSI

KOSKETUSREUNAA

Code:

PM-5/360PC

TANDEM

Kuva 3. Reunat kosketus-

mittausta varten

SUUNTIMAKOMPASSI

Rakenne

Suuntimakompassi on suunniteltu yhdistämään äärimmäisen tarkkuuden helppoon ja

nopeaan käyttöön. Kompassiruusu on jalokivilaakeroitu ja upotettu vaimentavaan

nesteeseen, minkä ansiosta sen liike on tärinätöntä ja sulavaa. Kompassille on

annettu pysyvä antistaattinen käsittely.

Inklinaatio - tasapainotus

Kompassiruusu on tasapainotettu kompassin käyttöalueen mukaisesti. Kun kompas-

sia käytetään muualla (esim. ulkomaanmatkoilla), pystysuuntaisen magneettikentän

muutos voi saada kompassiruusun kallistumaan, mikä voi aiheuttaa vaikeuksia suun-

timan otossa. Mikäli tasapainotusvyöhyke (katso kuva 4) on muu kuin yksi, se on

merkitty laitteen taakse sarjanumeron alle, lisätietoja saat jälleenmyyjältäsi.

Kuva 4. Tasapainotus-

vyöhykkeet

Eranto

Kompassi osoittaa magneettiseen pohjoiseen, joka eroaa maantieteellisestä pohjoi-

sesta paikallisen erannon verran. Paikallinen eranto ilmoitetaan kartoissa. Jotta voit

siirtää kompassilla saadun suuntiman kartalle, on kompassin suuntimaan ensin lisät-

tävä paikallinen positiivinen tai negatiivinen eranto.

Eksymä

Kompassin lähellä olevat rauta- ja teräsesineet, kuten rannekello tai terässankaiset

silmälasit, voivat aiheuttaa eksymää. Siirrä tämänkaltaiset esineet turvallisen matkan

päähän aina kun mahdollista. Suuret rakenteet, kuten rakennukset, teräsbetonilaiturit

jne. aiheuttavat eksymää jonkin matkan päähän. Vastakkaiseen suuntaan tehty suun-

timan otto tähtäyslinjan toisesta päästä paljastaa mahdollisen eksymän.

Käyttö

Pidä molemmat silmäsi auki ja tähtää kompassilla siten, että hiusviiva on kohteen

päällä linssin läpi katsottaessa. Pääasteikko (isot numerot) antaa suuntiman sinusta

kohteeseen, pienet numerot taas ovat vastakkaissuuntima kohteesta sinuun. Tämä

ominaisuus on erittäin hyödyllinen tarkkaa sijaintia laskettaessa.

Voit käyttää haluamasi puoleista silmää. Kun pidät molemmat silmäsi auki, hiusviiva

näyttää optisen harhan ansiosta jatkuvan laitteen rungon yläpuolelle ja kohteen

päälle. Tämä parantaa lukeman oton tarkkuutta ja nopeutta.

Silmissä esiintyvän piilokarsastuksen vuoksi joidenkin

käyttäjien lukemanottotarkkuus saattaa olla heikompi.

Voit tarkistaa tämän seuraavasti:

Ota lukema molemmat silmät auki ja sulje sitten se

silmä, joka ei ole linssin edessä. Mikäli lukema ei

muutu havaittavasti, silmät kohdistuvat yhdensuuntai-

sesti ja voit pitää molemmat silmät auki. Mikäli lukem-

issa on eroa, pidä toinen silmä suljettuna ja tähtää

katse puolittain laitteen rungon yläpuolella. Hiusviivan

pitäisi nyt nousta laitteen rungon yläpuolelle ja näkyä

vasten kohdetta (kuva 5).

Instrumenttia voidaan käyttää myös kolmiomittauk-

seen, katso kuva 6. Pääasteikolta saatavat lukemat

ovat 0° kukkulaan ja 64° tienmutkaan, tai 180° ja 244°

vastakkaisasteikolla. Näiden kahden viivan leikkaus-

piste ilmoittaa oman sijaintisi. Hyvin tarkkaa paikan-

määritystä tehtäessä saadut suuntimat pitää korjata

paikallisen eksymän mukaan.

Code:

PM-5/360PC

TANDEM

0350

190 180 180

Näkymä

Kuva 5. Hiusviiva kohdetta

vasten nähtynä

Tandemin taustassa olevaa

kotangenttitaulukkoa voidaan

käyttää etäisyyslaskelmissa

ja erityisesti sijainninmääri-

tyksessä silloin, kun kaksi

maamerkkiä ovat kapean

suuntakulman päässä toisis-

taan. Tämä toimenpide esite-

tään myös kuvassa 6.

Tien mutkan ja kairaustornin

välinen kulma on 15°. Piirre-

tään viiva 90° kulmassa 64°

suuntimaviivaan nähden tien

mutkasta kohti kairaustornin

suuntimaviivaa. Etäisyys kar-

talta mitattuna on 1,6 km.

Niinpä sijaintisi on cot 15° x

1,6 km = 6 km korjattua 64°

suuntimaviivaa pitkin.

0°64°15°

90°

Kuva 6. Kolmiomittaus

TEKIJÄNOIKEUDET, TAVARAMERKKI JA PATENTIT

Nämä käyttöohjeet ovat tekijänoikeuden suojaamat, ja kaikki oikeudet pidätetään.

Niitä ei saa kokonaisuudessaan tai osina kopioida, valokopioida, jäljentää, kääntää

tai sovittaa mihinkään muotoon ilman SUUNNON aikaisempaa kirjallista lupaa.

SUUNTO, Tandem ja niiden logot ovat kaikki SUUNNON rekisteröityjä tavara-

merkkejä. Kaikki oikeudet pidätetään. Tämän tuotteen yhdelle tai useammalle omi-

naisuudelle on myönnetty tai haettu patentti.

ISO 9001

SUUNTO Oy:n noudattama laadunvarmistusjärjestelmä on ISO 9001 -laatustandar-

din mukainen (laatusertifikaatti nro 96-HEL-AQ-220). Sertifikaatin myöntää Det

Norske Veritas.

KALTEVUUSMITTARI

Rakenne

Kompassiruusu on jalokivilaakeroitu, ja kaikki liikkuvat osat on upotettu vaimentavaan

nesteeseen ilmatiiviisti suljetun erittäin lujan muovisäiliön sisään. Neste vaimentaa

ruusuun kohdistuvan tärinän ja mahdollistaa kompassiruusun pehmeän, tasaisen liik-

keen.

Käyttöohjeet

Lukemat otetaan yleensä oikealla silmällä. Silmien näkökyvyn eroavaisuuksien ja

henkilökohtaisten mieltymysten vuoksi vasemman silmän käyttö on toisinaan helpom-

paa. On erittäin tärkeää pitää molemmat silmät auki. Tukikäsi ei saa peittää toisen

silmän näkökenttää.

Pidä laitetta lukevan silmän edessä niin, että mitta-

asteikko näkyy silmäkappaleen läpi ja pyöreä

sivuikkuna osoittaa vasemmalle. Tähtää kohtee-

seen nostamalla tai laskemalla instrumenttia, kun-

nes vaakasuora hiusviiva näkyy mitattavan pisteen

päällä. Hiusviivan kohta mitta-asteikolla on lukema.

Optisen harhan ansiosta hiusviiva näyttää jatkuvan

laitteen rungon ulkopuolelle ja on siten helposti

nähtävissä tähdättävää kohdetta vasten (kuva 7).

Vasemmanpuoleinen kulma-asteikko antaa kalte-

vuuslukeman asteina vaakasuorasta tasosta sil-

män tasolla. Oikeanpuoleinen asteikko antaa täh-

täyspisteen korkeuden samasta vaakasuorasta sil-

mätasosta ilmaistuna prosentteina vaakasuorasta

etäisyydestä. Seuraava esimerkki havainnollistaa

toimenpiteen.

Tehtävänä on mitata 25 m päässä tasaisessa

maastossa olevan pilarin korkeus (kuva 8).

+ JA –

ASTEIDEN

MITTA-

ASTEIKKO

+ JA –

PROSENTTI

ASTEIKKO

OPTISEN

HARHAN

PIDENTÄMÄ

HIUSVIIVA

SIVUIKKUNAN

KOLMAS

MITTA-

ASTEIKKO

Kuva 7. Hiusviiva ilmaisee

lukeman

Laitetta kallistetaan niin, että

hiusviiva näkyy pilarin huipun

kohdalla. Saatu lukema on

48 % (n. 25 ½°). Koska etäi-

syys on 25 m, pilarin korkeus

on 48 / 100 x 25 = n. 12 m.

Tähän on lisättävä silmän kor-

keus maanpinnasta, esim.

1,6 m. Niiden summa on

13,6 m, joka on pilarin kor-

keus.

Hyvin tarkkoja mittauksia suo-

ritettaessa, erityisesti kaltevas-

sa maastossa, otetaan kaksi

lukemaa: yksi pilarin huipusta

ja toinen sen tyvestä. Kun pila-

rin tyvi on silmätason alapuo-

lella, saadut prosenttiluvut las-

ketaan yhteen. Kokonaiskor-

keus on tämä summa prosent-

tilukuna vaakasuorasta etäi-

syydestä. Esimerkiksi (kuva

9), jos huipun lukema on 41 %

ja tyven lukema 13 %, 25 m

etäisyydeltä mitatun pilarin

korkeus on (41+13) / 100 x 25 m = 54 / 100 x 25 m = n. 13,5 m.

25 m [82 ft]

12 m

[38 ft]

1.6 m

[5½ ft]

48 %

25 ½°

25 m [82 ft]

3.25 m

[10½ ft]

41%

10.25 m

[33½ ft]

13.5 m

[44½ ft]

13%

Kuva 8. Pilarin korkeuden mittaaminen

Kuva 9. Kahden lukeman ottaminen

Kun pilarin tyvi on silmätason

yläpuolella, tyven lukema vä-

hennetään huipun lukemasta

ja pilarin kokonaiskorkeus on

tämän erotus prosenttilukuna

vaakasuorasta etäisyydestä.

Esimerkiksi (kuva 10), jos hui-

pun lukema on 64 % ja tyven

lukema 14 %, kokonaiskor-

keus on (64 – 14) / 100 x 25 m

= 50 / 100 x 25 m = 12,5 m.

Kun suoritat laskelmat pääs-

sälaskuna, on suositeltavaa

käyttää mittausetäisyytenä ta-

sakymmenlukuja yksinkertai-

suuden vuoksi.

Kaikki prosenttiasteikon lukemat perustuvat vaakasuoraan etäisyyteen. Tämä tarkoit-

taa sitä, että jos etäisyys mitataan maata pitkin kaltevassa maastossa, laskelmiin

tulee virhe, joka on korjattava tarkan tuloksen saamiseksi. Loivasti kaltevassa maas-

tossa virhe on merkityksetön useimpiin tarkoituksiin, mutta sen suuruus kasvaa prog-

ressiivisesti kaltevuuden lisääntyessä.

Trigonometrinen vastaavuus on H = h x cos a, missä

H = todellinen tai korjattu korkeus,

h = mitattu korkeus ja

a = maaston kaltevuuskulma.

Kuva 10. Pilari silmän korkeuden yläpuolella

3.5 m

[11½ ft]

64%

12.5 m

[33½ ft]

14%

25 m

[82 ft]

Ylläolevan yhtälön avulla korjaus voidaan tehdä myös etäisyyteen, missä

h = maata pitkin mitattu etäisyys

H = haluttu vaakasuora etäisyys. Mikäli käytetään korjattua etäisyyttä, mitattuun

korkeuteen ei tarvitse tehdä korjausta.

Kun lasketaan vaakasuoraa etäisyyttä käyttämällä maata pitkin mitattua etäisyyttä ja

kaltevuuskulmaa, on huomattava, että laskelmiin tulee virhe, jos rinteen kaltevuus

mitataan silmätasosta pilarin tyveen. Rinteen kaltevuuden mittaaminen maan tasalta

olisi vaivalloista ja epäkäytännöllistä. Virhettä ei kuitenkaan tule, mikäli rinteen kalte-

vuus mitataan silmätasosta pilariin silmän korkeudelle merkittyyn tähtäyspisteeseen

(kuva 11), jolloin mittauslinjat ovat yhdensuuntaiset. Rinteen todellinen kaltevuus-

kulma on 9 astetta. Kuvan 11 esimerkki havainnollistaa molemmat laskentatavat.

1.6 m

[5½ ft]

29%

1.6 m

[5½ ft]

25 m

[82 ft]

23%

24.7 m [81 ft]

Kuva 11. Vaakasuoran etäisyyden laskeminen

käyttäen etäisyyttä maata pitkin ja rinteen kallistus-

kulmaa

Tapa 1. Mittaa etäisyys maata pitkin. Etäisyydeksi saadaan 25 m. Seuraavaksi

mitataan rinteen kaltevuuskulma. Se on 9 astetta. Luetaan huipun ja tyven prosentti-

luvut. Ne ovat 29 ja 23 prosenttia.

Lasketaan:

Lasketaan 52 prosenttia 25 metristä. Se on 13 m. Kerrotaan tämä etäisyys 9 asteen

kosinilla.

0,987 x 13 m = 12,8 m.

Tapa 2. Kerrotaan etäisyys maata pitkin rinteen kaltevuuskulman kosinilla (suora etäi-

syys). 0,987 x 25 m = 24,7 m. Lasketaan prosenttilukemat yhteen kuten yllä ja lasket-

aan tämä prosenttiluku korjatusta etäisyydestä. 52 / 100 x 24,7 m = 12,8 m. Tämä

esimerkki havainnollistaa, että 9 asteen kaltevuuskulma aiheuttaa ainoastaan 2,3 %

korjauksen, mutta kun rinteen kaltevuuskulma on 35 astetta, korjaus merkitsee

n. 18 % vähennystä mitatusta korkeudesta.

100

---------29

100

---------52

100

---------=+

Nomografinen korkeuden korjaus

Kun käytetään laitteen mukana tulevaa nomogrammia, mitään korjauslaskelmia ei

tarvita. Nomografisen ratkaisun saamiseen tarvitaan ainoastaan viivoitin tai muu

kätevä esine, jossa on suora reuna. Nomogrammia käytetään asettamalla viivoitin

siten, että sen reuna leikkaa vasemmalla olevan kulma-asteikon rinnekulman

kohdalta ja oikealla olevan näennäisen korkeuden asteikon asiaankuuluvalta

kohdalta. Lue korjattu korkeus (tai etäisyys) pisteestä, jossa viivoittimen reuna leikkaa

keskellä olevan korjatun korkeusasteikon. Kun suoritat mittauksen 20 m etäisyydeltä

maata pitkin mitattuna, korjaustoimenpiteestä tulee hyvin yksinkertainen. Rinteen

kaltevuuskulman mittausta ei silloin tarvita. Tarvitsee ainoastaan ottaa lukema hui-

pusta ja tyvestä. Tilanteesta riippuen näiden lukemien summa tai erotus antaa suo-

raan näennäisen korkeuden jalkoina. Tämä lukema korjataan sitten seuraavasti:

Ensin etsitään nomogrammin oikean-

puoleisesta asteikosta näennäistä kor-

keutta ilmaiseva piste. Toiseksi etsitään

vasemmanpuoleisesta kaksoisastei-

kosta tyven lukemaa ilmaiseva piste.

Kolmanneksi yhdistetään nämä pisteet.

Korjattu lukema löytyy keskimmäisestä

asteikosta leikkauspisteestä. Tässä toi-

menpiteessä rinteen kaltevuuskulma

voidaan jättää huomioimatta, sillä

vasemmalla oleva maantasoasteikko on

rakennettu siten, että sekä maaston

kaltevuuskulma ja keskimääräinen sil-

mäntason korkeus 1,6 m on otettu huo-

mioon.

Fig. 12.

Suunto Tandem

BRUKSANVISNING

INNEHÅLLSFÖRTECKNING

SUUNTO TANDEM, TVÅ PRECISIONINSTRUMENT I ETT ............................. 4

JUSTERA OPTIKEN .......................................................................................... 4

RENGÖRA TANDEM-ENHETEN ....................................................................... 5

KONTAKTMÄTNING .......................................................................................... 6

BÄRINGSKOMPASS ......................................................................................... 7

MEDDELANDE OM UPPHOVSRÄTT, VARUMÄRKE OCH PATENT ............. 11

ISO 9001 .......................................................................................................... 11

HÖJDMÄTARE ................................................................................................. 11

SUUNTO TANDEM, TVÅ PRECISIONINSTRUMENT I ETT

Vi gratulerar dig till ditt val av Suunto Tandem. Suunto Tandem är allt du behöver för

mätning av både lutningsgrad och höjd samt kompassbäringar. Produkten är en

vätskefylld precisionskompass och höjdmätare i ett kompakt aluminiumhölje som är

lätt att använda och tillräckligt robust för att skydda mot stötar, korrosion och vatten.

Det här precisionsinstrumentet av högsta kvalitet kombinerar noggrannhet med

snabb och enkel användning med en hand.

Den praktiska fickstorleken gör Suunto Tandem lämplig för allt slags arbete. Dess

unika form innebär att den är bekväm att ha i sin hand. Tandem-enhetens optik kan

justeras så att läsningen blir lättare. Höjdmätarens skala anges i grader och procent

(0 – 90°, 0 – 150 %) medan kompassens skala anges i azimut (0 – 360° med omvänd

skala). Både höjdmätaren och kompassen är graderade i ökningar om 1° / 1 % och

individuellt kalibrerade. De två kanterna med 90 graders vinkel möjliggör kontak-

tmätningar vid exempelvis installation och inställning av en satelitantenn.

JUSTERA OPTIKEN

Tandem-enhetens optik kan justeras genom att du vrider

okularet med fingrarna enligt beskrivningen i Figur 1. Justera

okularet så att både hårstrecket och skalan är tydliga och

okularets skåra hamnar i vertikalt läge i bäringskompassen

och i horisontellt läge i höjdmätaren.

Figur 1. Justera optiken

RENGÖRA TANDEM-ENHETEN

Om imma eller smuts bildas inuti Tandem-

enheten kan den rengöras genom att det

avtagbara okularet tas bort. Okularet tas bort

genom att det vrids moturs (Figur 2). Skölj

av okularet med rent vatten, låt torka och

sätt försiktigt tillbaka det.

Varning! Använd inte tvättmedel eller

lösningsmedel eftersom de kan skada

kapslarna.

Code:

PM-5/360PC

TANDEM

Figur 2. Ta bort okularet

KONTAKTMÄTNING

Tandem-enheten kan användas för att ställa in

satellitantenner eller för annan typ av kontakt-

mätning. Höjdmätaren har två olika kontakt-

kanter (se Figur 3), vilket innebär att mätningen

kan göras i jämförelse med det horisontella eller

vertikala planet. Skalan (0 – 90 – 0 grader) kan

användas vid kontaktmätning och anger ytans

vinkel i jämförelse med kontaktplanet.

TVÅ

KONTAKTKANTER

Code:

PM-5/360PC

TANDEM

Figur 3. Kanter för kontakt-

mätning

BÄRINGSKOMPASS

Konstruktion

Bäringskompassen är utformad för att kombinera hög noggranhet med enkelhet och

snabbhet. Kortet stöds av en juvelbäring och sänks ned i fuktande vätska vilket ger

en vibrationsfri och jämn rörelse. Kompassen har fått permanent antistatbehandling.

Lutning - balans

Kompasskortet är balanserat för att motsvara det område där kompassen används.

När kompassen används på annan plats (t.ex. vid resor utomlands) kan förändringar i

det vertikala magnetfältet medföra att kompasskortet pekar nedåt och detta kan i sin

tur leda till svårigheter att mäta bäringen. Om det finns fler balansområden (se Figur

4) än ett anges det på baksidan av instrumentet under serienumret, kontakta din åter-

försäljare för information.

Figur 4. Balansområden

Declination (missvisning)

Kompassen läser magnetiskt norr, som skiljer sig från rättvisande norr genom den

lokala missvisningen som är tryckt på kartan. För att kunna rita upp en bäring med

kompassen på en karta måste plus- eller minusmissvisningen för platsen i fråga

läggas till eller dras ifrån kompassens bäring.

Avvikelse

Järn- och stålföremål i närheten av kompassen, t.ex. en armbandsklocka eller stål-

bågade glasögon, kan orsaka avvikelser. Om så är möjligt ska sådana föremål flyttas

till en plats på ett säkert avstånd från enheten. Stora konstruktioner såsom

byggnader, betongkajer etc. orsaker avvikelser på visst avstånd. En omvänd sikt från

den motsatta mållinjen visar alla eventuella avvikelser.

Användning

Med båda ögonen öppna riktar du kompassen så att hårstrecket placeras ovanpå

målet när du betraktar det genom linsen. Huvudskalan (de stora siffrorna) visar

bäringen från din position till målet och de små siffrorna visar den motsatta bäringen

från målet till din position. Denna funktion är till stor hjälp vid fastställandet av en

exakt position.

Använd vänster eller höger öga, det du föredrar. När båda ögonen är öppna medför

en optisk synvilla att hårstrecket ser ut att fortsätta ovanför instrumentets ram,

ovanpå målet. Detta förbättrar noggranheten och hastigheten på mätningen.

P.g.a. ett synfel som kallas skelning kan mätnings-

noggranheten hos vissa användare försämras.

Kontrollera detta enligt följande:

Gör en mätning med båda ögonen och stäng sedan

det öga som du inte skelar med. Om mätningen inte

ändras märkbart sker ingen försämring av mät-

ningen och båda ögonen kan hållas öppna. Om

mätningarna skiljer sig åt ska du blunda med det

andra ögat och titta halvvägs ovanför instrumentet.

Hårstrecket lyfts nu ovanför instrumentet och syns

igen på målet (Figur 5).

Code:

PM-5/360PC

TANDEM

0350

190 180 180

Sikt

Figur 5. Håstrecket syns på målet

Instrumentet kan även använ-

das för triangulering, se Figur 6.

Bäringarna från huvudskalan är

0° i förhållande till backen och

64° i förhållande till vägens

krökning eller 180° respektive

244° i motsatt skala. Din egen

position anges genom dessa

två linjers skärningspunkt. Vid

mycket noggrant fastställande

av position måste de bäringar

som anges korrigeras så att

lokala missvisningar försvinner.

Cotangent-tabellen på Tandem-

enhetens baksida kan använ-

das för avståndsberäkning och

framför allt för att fastställa posi-

tion när två landmärken syns i

en snäv vinkel. Hur du utför

detta visas även i Figur 6.

Vinkeln mellan vägens krökning och oljetornet är 15°. En linje dras vid en vinkel på

90° till bäringslinjen på 64° från vägens krökning mot oljetornets bäringslinje.

Avståndet, enligt mätningen i diagrammet, är 1,6 km. Då är din position cotangent 15°

x 1,6 km = 6 km längs med den korrigerade bäringslinjen 64°.

0°64°15°

90°

Figur 6. Triangulering

MEDDELANDE OM UPPHOVSRÄTT, VARUMÄRKE OCH PATENT

Dessa anvisningar är upphovsrättsskyddade. Med ensamrätt. De får inte, vare sig i

sin helhet eller delvis, kopieras, fotokopieras, reproduceras, översättas eller minskas

ned till någon media utan föregående skriftligt tillstånd från SUUNTO.

SUUNTO, Tandem och deras logotyper är registrerade varumärken som tillhör

SUUNTO. Med ensamrätt. Patent har utfärdats eller är under behandling när det

gäller en eller flera av denna produkts funktioner.

ISO 9001

SUUNTO Oys kvalitetssäkringssystem är certifierat av Det Norske Veritas såsom

överensstämmande med ISO 9001 vad gäller SUUNTO Oys samtliga verksamheter

(kvalitetscertifikat nr 96-HEL-AQ-220).

HÖJDMÄTARE

Konstruktion

Skalkortet stöds av en juvelbäring och alla rörliga delar är nedsänkta i fuktande

vätska inuti en mycket hållbar hermetiskt kapslad plastbehållare. Vätskan fuktar alla

onödiga skalvibrationer och möjliggör jämna och stötfria rörelser från skalkortet.

Användningsanvisningar

Mätningar görs oftast med höger öga. P.g.a. skillnader i ögonens synskärpa och

personliga preferenser är det ibland lättare att mäta med det vänstra ögat. Det är

ytterst viktigt att båda ögonen är öppna. Den hand som håller i höjdmätaren får inte

skymma det andra ögats sikt.

Instrumentet hålls framför ögat som gör mätningen

så att skalan kan mätas genom okularet. Det runda

sidofönstret är vänt åt vänster. Instrumentet riktas

mot objektet genom att det höjs eller sänks tills det

horisontella hårstrecket syns mot den punkt som

ska mätas. Hårstreckets position på skalan är mät-

ningen. En optisk synvilla gör så att hårstrecket

(hårkorset) tycks fortsätta utanför höljet och därför

kan det enkelt ses mot objektet (Figur 7).

Den vänstra skalvinkeln anger lutningsgradens

vinkel i grader från det horisontella planet på ögon-

nivå. Den högra skalan anger höjden på den punkt

som syns från samma horisontella ögonnivå och

uttrycks i procent av det horisontella avståndet.

Följande exempel visar hur det går till.

GRADSKALA

MED + OCH –

PROCENT-

SKALA MED

+ OCH –

HÅRSTRECKET

FÖRLÄNGT

P.G.A. OPTISK

SYNVILLA

TREDJE SKALA I

SIDOFÖNSTRET

Figur 7. Håstrecket

indikerar mätningen

Uppgiften är att mäta en pe-

lares höjd på 25 meters av-

stånd på en jämn nivå (Figur

8).

Instrumentet lutar så att hår-

strecket syns mot pelartoppen

(spetsen). Mätningen blir 48 %

(ca. 25 ½°), Eftersom avstån-

det är 25 m är pelarens höjd

48 / 100 x 25 = ca. 12 m. Till

detta måste ögats höjd från

marken läggas till, t.ex. 1,6 m.

Summan är 13,6 m, pelarens

höjd.

I mycket exakta mått och fram-

för allt på sluttande mark ut-

förs två mätningar, en på top-

pen och en på botten. När

pelarbotten är under ögonnivå

läggs procentandelarna till.

Totalhöjden är summans pro-

cent av det horisontella av-

ståndet. Om t.ex. (Figur 9)

spetsmätningen är 41 % och

markmätningen är 13 %, är

totalhöjden för pelaren som

25 m [82 ft]

12 m

[38 ft]

1.6 m

[5½ ft]

48 %

25 ½°

25 m [82 ft]

3.25 m

[10½ ft]

41%

10.25 m

[33½ ft]

13.5 m

[44½ ft]

13%

Figur 8. Mätning av en pelares höjd

Figur 9. Två mätningar utförs

mäts från 25 meters avstånd (41 + 13) / 100 x 25 m = 54 / 100 x 25 m = ca. 13.5 m.

När pelarbotten är ovanför ögonnivå dras bottenmätningen av från spetsmätningen

och totalhöjden är det horisontella avståndets procentskillnad. Om t.ex. (Figur 10)

spetsmätningen är 64 % och bottenmätningen 14 % är totalhöjden (64 – 14) / 100 x

25 m = 50 / 100 x 25 m = 12,5 m. När beräkningarna utförs mentalt bör avstånden 50,

100 eller 200 användas för enkelhetens skull.

Alla mätningar av procentskalan bygger på det horisontella avståndet. Det innebär att

om avståndet på sluttande mark mäts längs marken uppstår ett fel och detta måste

korrigeras för att få rätt resultat. Felet är oftast obetydligt vid små lutningsvinklar, men

ökar i takt med att vinkeln ökar.

Figur 10. Pelare ovanför ögonnivå

3.5 m

[11½ ft]

64%

12.5 m

[33½ ft]

14%

25 m

[82 ft]

Det trigonometriska sambandet är H = h x cosinus a

där

H = är den sanna eller korrigerade höjden,

h = den observerade höjden och

a = markens lutningsvinkel.

Med hjälp av ovanstående ekvation kan korrigeringen även göras på avstånd där

h = avståndet som mäts längs med marken

H = det horisontella avståndet som söks. Om det korrigerade avståndet används

behövs ingen korrigering av den observerade höjden.

När det gäller beräkning av

det horisontella avståndet

med markavståndet och

lutningsvinkeln är det vik-

tigt att framhålla att ett fel

uppstår om lutningen mäts

från ögonnivå till pelar-

botten. Att mäta lutningen

längs med marken skulle

vara både besvärligt och

opraktiskt. Inget fel uppstår

dock om lutningsvinkeln

mäts från ögonnivå till ett

siktmärke som placeras på

pelaren på ögonnivå (Figur

11) så att de två mätningslinjerna blir parallella. Den riktiga lutningsvinkeln är 9

grader. Exemplet i Figur 12 visar båda beräkningsmetoderna.

Metod 1. Mät markavståndet. Detta visar sig vara 25 m. Mät sedan lutningsvinkeln.

Denna är 9 grader. Avläs procentsatserna på topp- och marknivå. Dessa är 29 res-

pektive 23 %.

Beräkna:

1.6 m

[5½ ft]

29%

1.6 m

[5½ ft]

25 m

[82 ft]

23%

24.7 m [81 ft]

Figur 11. Beräkning av det horisontella avståndet med

hjälp av markavstånd och lutningsvinkel

100

---------29

100

---------52

100

---------=+

Beräkna 52 % av 25 m. Det är 13 m. Multiplicera det med 9 graders cosinus.

0,987 x 13 m = 12,8 m

Metod 2. Multiplicera markavståndet med lutningsvinkelns cosinus. 0,987 x 25 m =

24,7 m. Lägg till procentmätningarna enligt ovan och beräkna summans procent av

det korrigerade avståndet. 52 / 100 x 24,7 m = 12,8 m. Detta exempel visar att en lut-

ningsvinkel på 9 grader medför en korrigering på endast 2,3 %, men när lutnings-

vinkeln är 35 grader innebär korrigeringen att den observerade höjden minskar med

ca. 18 %.

Nomografisk höjdkorrigering

Om det medföljande nomogrammet används, behöver inga korrigeringsberäkningar

utföras. Då behövs endast en linjal eller något annat användbart objekt med en rak

kant för att få den nomografiska lösningen. Nomogrammet används genom att lin-

jalen placeras så att dess kant korsar vinkelns skala till vänster på lutningsvinkelns

punkt och den observerade höjdskalan (till höger) vid den relevanta punkten. Den

korrigerade höjden (eller avståndet) mäts vid den punkt där kanten korsar den korrig-

erade höjdskalan i mitten. När mätningsavståndet är 20 m längs med marken blir

korrigeringen mycket enkel. Ingen mätning av lutningsvinkel behövs. Det enda som

behövs är mätningen av den högsta punkten och av markpunkten. Beroende på

situationen anger summan eller skillnaden rätt höjd i meter. Detta korrigeras sedan

enligt följande:

Först hittar du punkten som anger den

uppenbara höjden på den högra skalan i

nomogrammet. Därefter hittar du punk-

ten som anger mätningen av markpunk-

ten i den vänstra dubbla skalan. Därefter

ansluter du dessa punkter till varandra.

Den korrigerade mätningen finns från den

relevanta mittenskalan vid skärning-

spunkten. Här kan lutningsvinkeln ignor-

eras eftersom den vänstra markpunktens

skala är utformad så att både marklut-

ningsvinkeln och den genomsnittliga

ögonhöjden på 1,6 m har beaktats.

In salita

Lettura alla base

Altezza apparente

Altezza corretta

L-20

In pendenza

Fig. 12.

Suunto Oy 6/1997, 2/2006, 3/2007

Suunto Tandem Users Manual

Tandem to the manual 60b25d4e-86bc-4a86-ae46-50b58f6d1847

Navigation menu

Versions of this User Manual:

Views

Navigation
