© Swann Communications 2009

Swann Communications USA Inc.

12636 Clark Street

Santa Fe Springs CA 90670

USA

Swann Communications PTY. LTD.

Building 4, 650 Church Street,

Richmond, Victoria 3121

Australia

Información sobre la garantía

Centro de asistencia técnica

Soporte Técnico Swann

Todos los países Correo Electrónico: tech@swannsecurity.com

Atención Telefónica al Usuario

Ver http://www.worldtimeserver.com para obtener información acerca de las

distintas zonas horarias y la hora en Melbourne Australia, comparada con su

hora local.

ESTADOS UNIDOS Sin costo

1800-627-2799

(Dom, 2pm-10pm HP EE.UU.Lun-Juev, 6am-10pm, HP EE.UU.

Viern, 6am-2pm HP EE.UU.)

ESTADOS UNIDOS Cambios & Devoluciones

562-777-2551

(Lun-Viern, 9am-5pm HP EE.UU.)

Swann Communications garantiza este producto por defectos de fabricación y material,

por un período de un (1) año a partir de la fecha original de compra. Usted deberá

presentar su recibo como prueba de la fecha de compra para validar la garantía.

Cualquier unidad que se compruebe defectuosa durante el período antes citado será

reparada sin cobrar los repuestos o la mano de obra, o será sustituida, a discreción

exclusiva de Swann. La reparación o sustitución se garantizará por noventa días o por el

período que falte de la garantía original de un año, el que resulte más largo de los dos.

El usuario final asume los costos de fletes incurrido para enviar el producto a los centros

de reparación de Swann. El usuario final se responsabiliza de los costos de envío en que

incurran cuando envía desde y hacia cualquier país distinto al país de origen. La garantía

no cubre daños accidentales, circunstanciales o que resulten del uso o la imposibilidad

de utilizar este producto. Cualquier costo asociado con la adaptación o remoción

de este producto por parte de un vendedor o de otra persona, o cualquier costo

asociado con el uso del mismo son responsabilidad del usuario final. Esta garantía aplica

exclusivamente al comprador original del producto, y no es transferible a terceros.

Si el usuario final o un tercero hacen modificaciones no autorizadas a cualquier

componente o si hay evidencia de mal uso o abuso del dispositivo, se anularán todas

las garantías.

1

SW231-WCH / SW231-WDC

SW231-WOY / SW233-W2Y

SW233-W3Y / SW231-WCX

SW233-W2B

www.swannsecurity.com

SR231-W0Y-10006-110209

Wireless OutdoorCam™

Security Camera & Receiver

Operating Instructions

™

™

Advanced security made easy

222

FCC Verifi cation:

NOTE: This equipment has been tested and found to comply with the limits for

Class B digital device, pursuant to part 15 of the FCC Rules. These limits are de-

signed to provide reasonable protection against harmful interference in a residen-

tial installation. This equipment generates, uses and can radiate radio frequency

energy and, if not installed and used in accordance with the instructions, may

cause harmful interference to radio or television reception, which can be deter-

mined by turning the equipment off and on, the user is encouraged to try to cor-

rect the interference by one or more of the following measures:

· Reorient or relocate the receiving antenna

· Increase the separation between the equipment and the receiver

· Connect the equipment into an outlet on a circuit different from that to which

the receiver is connected

· Consult the dealer or an experienced radio/TV technician for help

IMPORTANT NOTE: Prohibition against eavesdropping

Except for the operations of law enforcement offi cers conducted under lawful

authority, no person shall use, either directly or indirectly, a device operated pursu-

ant to the provisions of this Part for the purpose of overhearing or recording the

private conversations of others unless such use is authorized by all of the parties

engaging in the conversation.

WARNING: Modifi cations not approved by the party responsible for compliance

could void user’s authority to operate the equipment.

IMPORTANT SAFETY INSTRUCTIONS:

· Make sure product is fi xed correctly and stable if fastened in place

· Do not operate if wires and terminals are exposed

Before You Begin

2 35

Especificaciones técnicas

35

Video

Sensor de Imagen CMOS de 1/3”

Resolución de Imagen 380 Líneas de Televisión

Número de Píxeles Efectivos NTSC: 510 x 492 / PAL: 628 x 582

Obturador Electrónico 1/60 - 1/15,000 NTSC / 1/50 - 1/15,000 PAL

Radio de Señal / Ruido > 48 dB

Balance de Blancos Automático

Control de Ganancia Automático

Compensación de Luz Posterior Sí

Modo Día/Noche Color durante el día /

Cambia a B y N en la noche

Iluminación Mínima 0 Lux (IR encendido)

Lente 6 mm

Ángulo de Visión 53 grados

Visión Nocturna

Distancia de Visión Nocturna Hasta 26 pies / 8m

Número de LEDs Infrarrojos 11

Inalámbrico

Digital o Análogo Análogo

Rango de Transmisión Máx. Hasta 165 pies / 50m

Rango Típico 65 pies / 20m

Frecuencia 2.4 GHz

Canales de Transmisión 4

General

Energía de Funcionamiento DC 12V

Temperatura de Funcionamiento -10°C ~ 50°C / -14°F ~ 122°F

Construcción de la Caja Aluminum

Dimensiones Cámara y Soporte 5.1” x 2.0” x 2.0” / 130mm x 50mm x 50mm

Peso – Cámara y Soporte 8.6 oz / 245 g

Dimensiones – Receptor 1.0” x 3.1” x 4.3” / 25mm x 80mm x 110mm

Peso – Receptor 6.5 oz / 185 g

343434

Solución de problemas

Problema: No puedo ver la cámara o receptor en mi TV.

Solución: Asegúrese que la cámara y receptor estén conectados y la televisión

o VCR esté sintonizado en el canal de entrada correcto como se describe en la

Página 6.

Problema: Lo único que veo es una imagen blanca en la noche.

Solución: Los LEDs infrarrojos de la cámara brillan una luz invisible que se refl eja

en las superfi cies tales como vidrio causando luz blanca. Coloque la cámara del

otro lado de la ventana o coloque el lente de la cámara al ras contra la ventana

para intentar mejorar la visión nocturna o coloque la cámara en un área bien

iluminada.

Problema: Sigo teniendo interferencia en mi hogar.

Solución: La OutdoorCam Inalámbrica funciona con una frecuencia de 2.4GHz

como muchos aparatos tales como routers inalámbricos, teléfonos inalámbri-

cos, microondas. Si es posible mantenga las cámaras y receptores lejos de estos

aparatos.

Problema: El detector de movimiento sigue grabando interferencia de mis cá-

maras.

Solución: Las cámaras análogas tales como la OutdoorCam Inalámbrica no son

recomendadas para usar con DVRs debido a la potencial interferencia de otros

aparatos. Recomendamos usar cámara con cable o la cámara Inalámbrica Digital

ADW-300 que no sufre interferencia.

Problema: El cuadro guarda el cambiar a partir de una cámara al siguiente.

Solución: El receptor está en modo del lazo. En el movimiento del receptor el

interruptor de L del `hasta la posición de reposo.

Problema: Veo solamente 1 o 2 de mis cámaras cuando presiono el botón del

sistema.

Solución: Los canales en el receptor se apagan. Baje los interruptores a la

posición de trabajo para activar todas las cámaras.

Problema: Cuando intento accionar la cámara con una batería la imagen para el

transmitir después solamente de unas par de horas.

Solución: Esta cámara requiere una fuente constante de energía de funcionar.

Las baterías se pueden utilizar para la prueba temporal, propósitos de la colo-

cación pero la alimentación principal se recomienda para una solución de largo

plazo.

3

Table of Contents

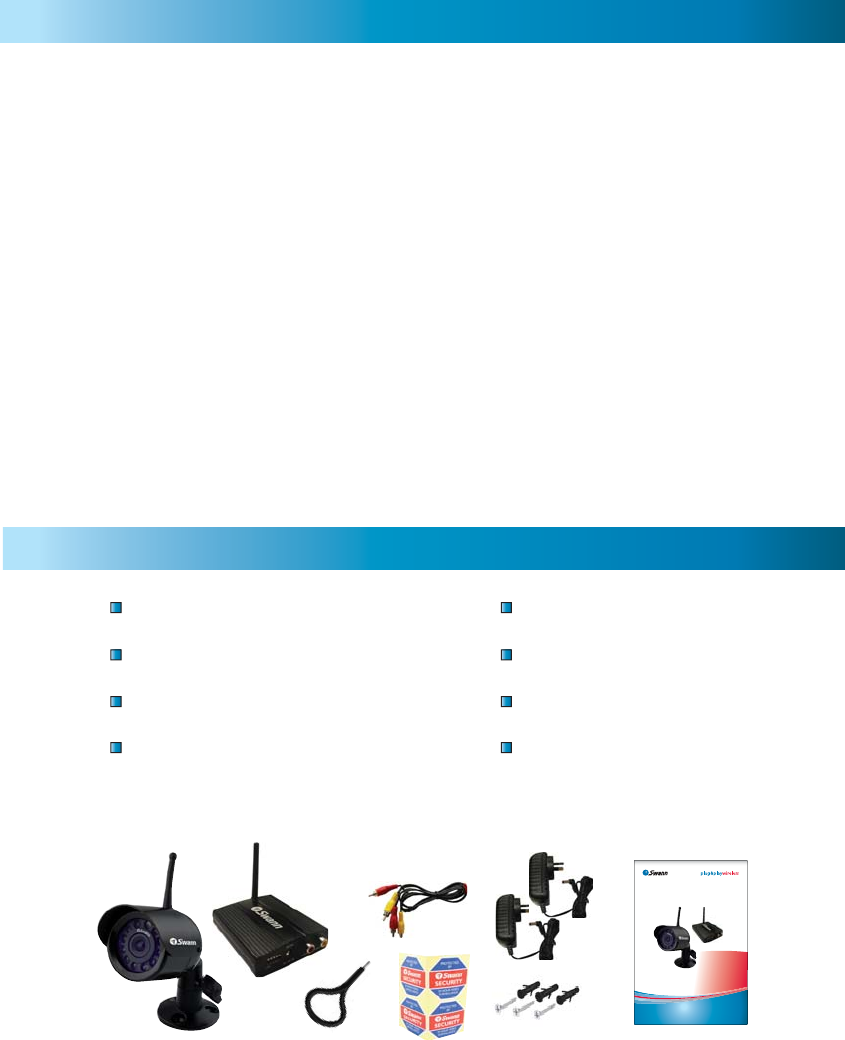

Package Contents

Before You Begin 2

Table of Contents 3

Package Contents 3

Direct to TV Connection Guide 4

VCR / DVD Recorder Connection Guide 5

Viewing the Camera on a TV or VCR 6

Setting / Changing the Camera Channel 7

Selecting Channels on the Receiver 8

Setting the Loop Mode 9

Camera Placement & Interference 9

Troubleshooting Guide 10

Technical Specifi cations 11

Helpdesk / Technical Support Details 12

Warranty Information 12

3

Wireless OutdoorCam*

Receiver with Antenna

A/V Cable

Dip Switch Tool

Power Adapters

Operating Instructions

Security Stickers

Mounting Hardware

SW231-WCH / SW231-WDC

SW231-WOY / SW233-W2Y

SW233-W3Y / SW231-WCX

www.swannsecurity.com

SR231-W0Y-10006-110209

Wireless OutdoorCam™

Security Camera & Receiver

Operating Instructions

™

™

Advanced security made easy

*Camera color may vary by region - 1, 2 or 3 Camera Packs

444

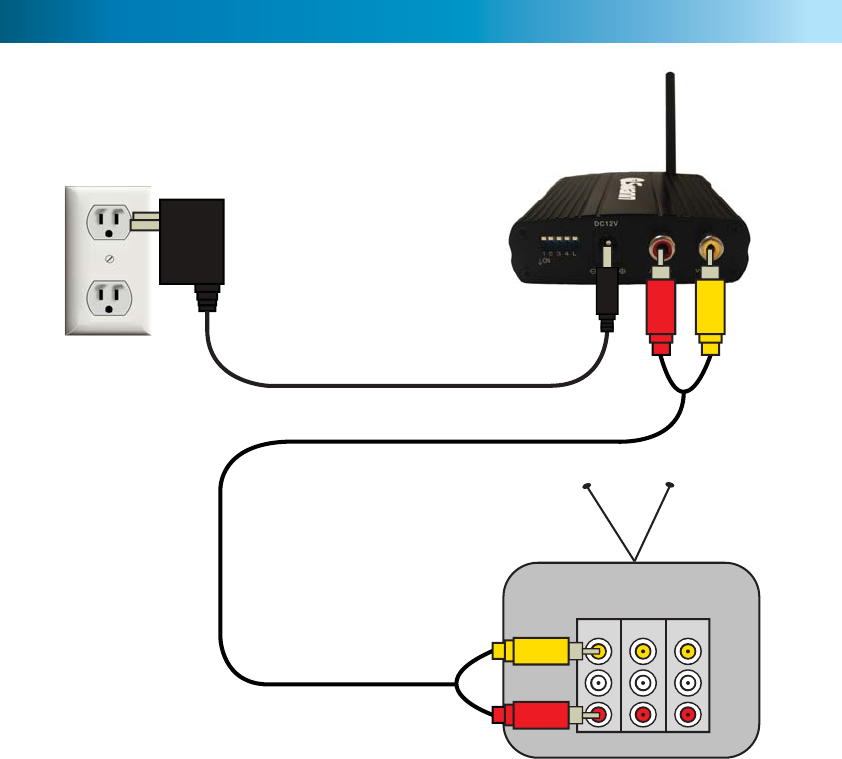

Direct to TV Connection Guide

Connect the A/V Cable to the

RCA plugs on the back of the

receiver

1

C

able to t

he

b

ack of t

he

INPUT 1 INPUT 3 OUTPUT

Connect the other end of the

A/V cable to the INPUT on

the back of your TV

2

Plug in the Receiver

Power Adapter

3

Note: if your TV or VCR does

not have a red RCA connection

use the white RCA connection

33

El Receptor Inalámbrico tiene un Modo de Ciclar integrado que mostrará en ciclo

todos los canales activos cada pocos segundos.

Para encender el Modo de Ciclar, mueva el interruptor “L” o Ciclar hacia abajo a la

posición de ENCENDIDO. El Receptor cambiará automáticamente entre los canales

activos cada pocos segundos.

Cuando el interruptor para Ciclar está ENCENDIDO el indicador LED en el frente

del Receptor parpadeará en ROJO en el canal activo actual.

La OutdoorCam Inalámbrica funciona con una frecuencia de 2.4 GHz. Algunos

aparatos tales como routers inalámbricos, microondas, teléfonos inalámbricos

pueden causar interferencia y afectar la calidad de la imagen ya que usan la misma

frecuencia. Si está experimentando interferencia o una mala calidad de imagen

intente los siguientes pasos:

- Mueva u oriente la cámara a una diferente ubicación.

- Ajuste o apunte la antena del receptor

- Limite el número de paredes, pisos entre la cámara y el receptor ya que esto

puede alterar dramáticamente la calidad de la imagen.

- Los materiales densos tales como concreto o metal impedirán la señal inalám-

brica; mueva la cámara y/o receptor lejos de materiales densos.

- Si es posible, mantenga la cámara y receptor lejos de aparatos confl ictivos como

routers inalámbricos, microondas o teléfonos inalámbricos o muévalos de su lu-

gar.

- Asegúrese que todas las cámaras estén en canales de cámara distintos.

- Desconecte todos los aparatos inalámbricos para saber cuál está causando el

problema y ajuste su confi guración de acuerdo a esto.

- Las cámaras análogas inalámbricas no son recomendadas para usarse con siste-

mas de DVR; si busca una solución de cámara inalámbrica con propósitos de gra-

bación, vea la ADW-300 digital inalámbrica (SW233-ADW) la cual no sufrirá inter-

ferencia.

Algunas señales inalámbricas pueden originarse en casas o negocios cercanos; en

este caso puede que se requiera de una cámara con cable.

En este diagrama el Ciclar ha sido encendido

así como los Canales 1 y 4. El Receptor ciclará

entre el Canal 1 al Canal 4 cada pocos segundos.

123 4L

ON

Ajustando el Modo de Ciclar

Colocación de la Cámara e Interferencia

323232

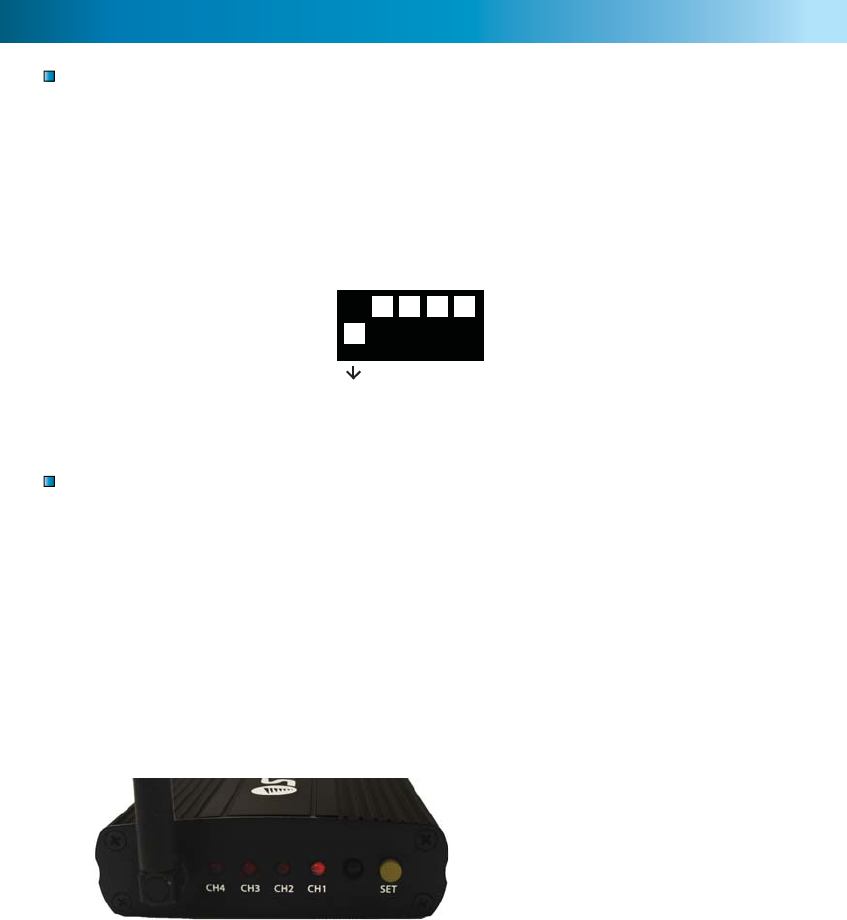

Encendiendo o Apagando los Canales

El Receptor Inalámbrico es capaz de recibir hasta 4 canales separados. Para en-

cender los canales mueva los interruptores dip en el receptor a la posición de

‘ON’.

En el ejemplo siguiente el receptor muestra el canal 1 encendido. Ningún otro

canal aparecerá más que el Canal 1. Las cámaras solo aparecerán en canales en

posición de ‘ON’.

Cambiando Entre Canales Activos

El frente del Receptor Inalámbrico tiene 4 LEDs representando los 4 canales del

receptor. Cuando se enciende, el LED indica qué canal se muestra actualmente.

En el diagrama a continuación CH1 está encendido indicando que el Canal 1 se

mostrará en pantalla.

El Receptor Inalámbrico le permite cambiar manualmente entre los canales activos

presionando el botón SET.

Nota: El Receptor Inalámbrico sólo cambiará entre los canales activos que han sido

puestos en posición de ENCENDIDO como se describe anteriormente.

Para activar canales mueva el interrup-

tor de canal hacia abajo a la posición

de ‘ON’.

El Receptor tiene 4 luces indicando los

4 canales del Receptor

Si los interruptores están hacia arriba,

están en APAGADO y las cámaras no

aparecerán en la pantalla.

El botón SET cambiará manualmente

entre los canales activos

123 4L

ON

Seleccionando Canales en el Receptor

5

Connect the A/V Cable to the

RCA plugs on the back of the

receiver

1

C

able to t

he

b

ack of t

he

INPUT 1 INPUT 3 OUTPUT

Input

Output

Connect the other end of the

A/V cable to the INPUT on

the back of your VCR

2

Connect your VCR to your TV if it is not

already connected. Play a tape to ensure

it is connected properly

3

Plug in the Receiver

Power Adapter

4

VCR / DVD Recorder Connection Guide

Note: if your TV or VCR does

not have a red RCA connection

use the white RCA connection

6666

Viewing the Camera on a TV or VCR

Viewing the Wireless OutdoorCam connected directly to a TV

1. Connect the Camera and Receiver as described in Connection Guide Direct

to TV on page 4

2. Plug in the Receiver and Cameras

3. Turn on your TV

4. Press the INPUT button on your TV’s Remote Control until your camera /

receiver appears on screen. The majority of TVs will label this button as INPUT,

A/V, SOURCE, AUX, TV/AV, Channel 0. If you are unable to change the input on

your TV, consult the TV’s instruction manual or contact your

TV’s manufacturer.

Viewing and Recording the Wireless OutdoorCam on a VCR or DVD

Recorder

1. Connect the camera and receiver as described in the VCR/DVD Recorder

Connection Guide

2. Plug in the Receiver and Cameras

3. Turn on your TV and VCR

4. Play a tape to confi rm your TV is on the correct channel, then press stop

5. Press the INPUT button on your VCR’s Remote Control until your camera /

receiver appears on screen. The majority of TVs will label this button as INPUT,

A/V, SOURCE, AUX, TV/AV, Channel 0. If you are unable to change the input on

your TV, consult the TV’s instruction manual or contact your

TV’s manufacturer.

*The INPUT button is sometimes labeled Input, Source, Line In, L1, L2, AUX,

A/V, channel 0 etc. Consult the TV or VCR instruction manual for details about

changing input channels on your device.

3131

Ajustando / Cambiando el Canal de la Cámara

La OutdoorCam Inalámbrica funciona en un rango de frecuencia 2.4 GHz. Es ca-

paz de transmitir en 4 canales. Siga los pasos a continuación para ajustar o cambiar

el canal de frecuencia de la cámara.

Canal1 Canal 3

Canal 2 Canal 4

Jale para abrir la aleta de hule en el

cable de energía de la cámara.

Localice los 2 interruptores

dip bajo la aleta de hule.

Use la Herramienta del Interruptor

Dip para mover los interruptores

para cambiar los canales de trans-

misión de la cámara.

Ajuste el canal de la cámara según la confi guración de interruptor

a continuación. No ajuste las cámaras múltiples en el mismo canal

o aparecerá interferencia en la pantalla.

1

2

3

4

1 2 1 2 1 2 1 2

30303030

Viendo la Cámara en su Televisión o VCR

Viendo la Wireless OutdoorCam en una Televisión

1. Conecte la Cámara y Receptor como se describe en la Guía de Conexión Di-

recto a la Televisión en la página 4.

2. Conecte el Receptor y las Cámaras

3. Encienda su Televisión

4. Presione el botón de ENTRADA en el Control Remoto de su Televisión hasta

que su cámara / receptor aparezca en su pantalla. La mayoría de las televisiones

nombrarán este botón como ENTRADA, A/V, FUENTE, AUX, TV/AV, Canal 0. Si no

puede cambiar la entrada en su televisión, consulte el manual de instrucciones de

su televisión o contacte al fabricante de su televisión.

Viendo y Grabando la OutdoorCam Inalámbrica en un VCR o Grabadora

DVD

1. Conecte la cámara y receptor como se describe en la Guía de Conexión a VCR/

Grabadora DVD.

2. Enchufe el Receptor y las Cámaras.

3. Encienda su televisión y VCR.

4. Reproduzca una cinta para confi rmar que su televisión esté en el canal cor-

recto, luego presione detener.

5. Presione el botón de ENTRADA en el Control Remoto de su VCR hasta que su

cámara/receptor aparezca en su pantalla. La mayoría de las televisiones nom-

brarán este botón como ENTRADA, A/V, FUENTE, AUX, TV/AV, Canal 0. Si no

puede cambiar la entrada en su televisión, consulte el manual de instrucciones de

su televisión o contacte al fabricante de su televisión.

*El botón de ENTRADA es a veces nombrado Entrada, Fuente, Línea, L1, L2,

AUX, A/V, canal 0, etc. Consulte el manual de instrucciones de su televisión o

VCR por destalles sobre cómo cambiar los canales de entrada en su aparato.

77

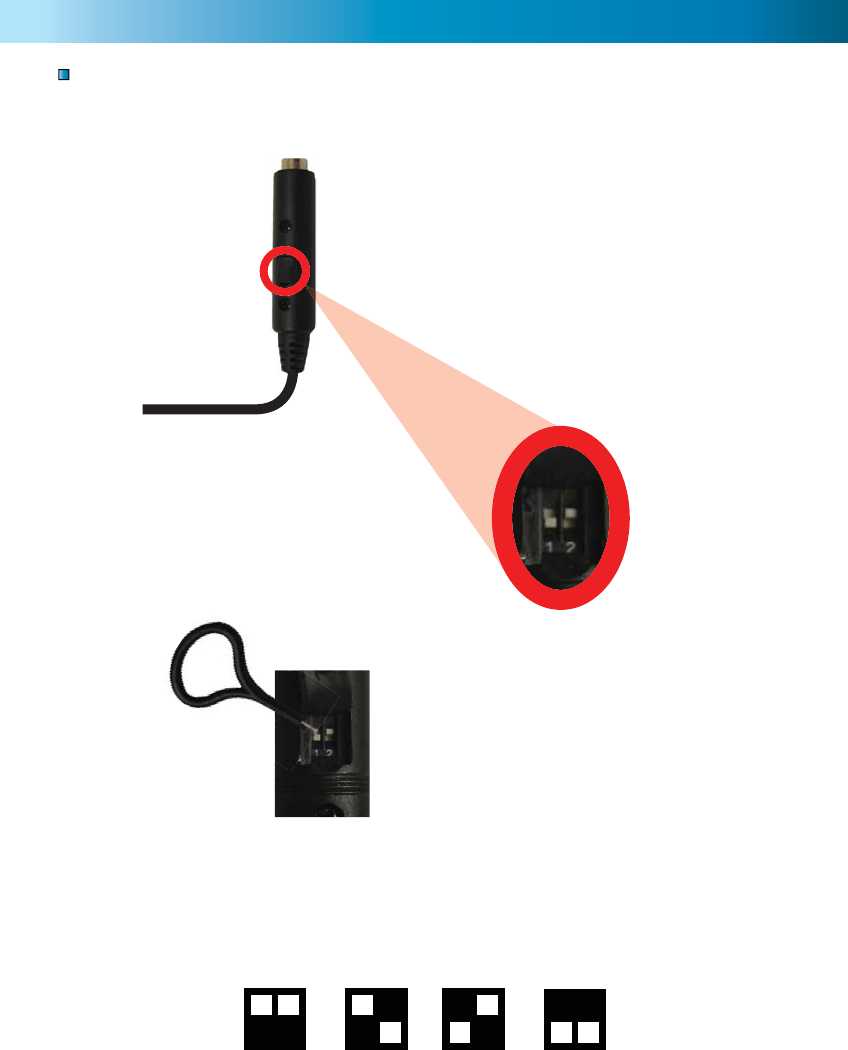

Setting / Changing the Camera Channel

The Wireless OutdoorCam operates in the 2.4GHz frequency range. It is capable

of transmitting on 4 channels. Follow the steps below to set or change the fre-

quency channel of the camera.

Channel 1 Channel 3

Channel 2 Channel 4

Pull open the rubber fl ap on

the camera’s power cable

Locate the 2 dip switches

under the rubber fl ap

Use the Dip Switch Tool to fl ip

the switches to change the

camera’s transmitting channel

Set the camera channel as per the switch confi guration below. Do

not set multiple cameras on the same channel or interference will

appear on screen

1

2

3

4

1 2 1 2 1 2 1 2

888

Turning Channels ON or OFF

The Wireless Receiver is capable of receiving up to 4 separate channels. To turn on

channels move the dip switches on the receiver down to the ON position.

In the example below the receiver shows channel 1 is ON. No other channel will

appear other than Channel 1. Cameras will only appear on channels in the ON

position.

Switching Between Active Channels

The front of the Wireless Receiver has 4 LEDs representing the 4 channels of the

receiver. When lit, the LED will indicate which channel is currently being displayed.

In the diagram below CH1 is lit up indicating Channel 1 will display on screen.

The Wireless Receiver allows you to manually switch between active channels by

pushing the SET button.

Note: The Wireless Receiver will only switch between active channels that have

been be set to the ON position as described above.

To activate channels move the channel

switch down to the ON position

The Receiver has 4 lights indicating

the 4 channels of the Receiver

If switches are up, they are set to OFF

and cameras will not appear on screen

The SET button will manually switch

between active channels

123 4L

ON

Selecting Channels on the Receiver

29

Conecte el Cable A/V a los

enchufes RCA en la parte

posterior del receptor

1

A

/V

a los

a

p

arte

p

to

r

INPUT 1 INPUT 3 OUTPUT

Input

Output

Conecte el otro extremo del

cable A/V a la ENTRADA en

la parte posterior de su VCR

2

Conecte su VCR con su TV si no

está conectada ya. Juegue una

cinta video para asegurarse que

está conectada correctamente

3

Conecte el Adaptador

de Energía del Receptor

4

Conexión al VCR / DVD

Nota: Si su televisión o VCR no

tiene la conexión roja de RCA

use la conexión blanca de RCA

282828

Conexión directa al TV

Conecte el Cable A/V a

los enchufes RCA en la

parte posterior del receptor

1

A

/V

a

e

n la

l rece

p

tor

INPUT 1 INPUT 3 OUTPUT

Conecte el otro extremo del

cable A/V a la ENTRADA en

la parte posterior de su TV

2

Conecte el Adaptador

de Energía del Receptor

3

Nota: Si su televisión o VCR no

tiene la conexión roja de RCA

use la conexión blanca de RCA

9

The Wireless Receiver has a built in Loop Mode that will display cycle between all

active channels every few seconds.

To turn Loop Mode on, move the ’L’ or Loop switch down to the ON position. The

Receiver will automatically switch between active channels every few seconds.

When the Loop switch is ON the LED indicator on the front of the Receiver will

fl ash RED on the current active channel.

The Wireless OutdoorCam operates on 2.4GHz frequency. Some devices such as

wireless routers, microwaves, cordless phones can cause interference and affect

picture quality as they use the same frequency. If you are experiencing interference

or poor image quality try the following steps:

- move or orient the camera in a different location

- adjust or aim the receiver antenna

- limit the number of walls, fl oors between the camera and receiver as this can

dramatically alter picture quality

- dense materials such as concrete or metal will impede the wireless signal; move

the camera and/or receiver away from dense materials

- if possible keep the camera and receiver away from or move confl icting devices

such as wireless routers, microwaves, cordless phones

- make sure all cameras are set to different camera channels

- disconnect all other wireless devices to fi nd out which is causing the problem and

adjust your setup accordingly

- analog wireless cameras are not recommended for use with DVR systems; if you

are looking for a wireless camera solution for recording purposes see the digital

wireless ADW-300 (SW233-ADW) which will not suffer from interference

- some wireless signals may originate from nearby homes or businesses; in this case

a wired camera may be necessary

In this diagram Loop has been turned

on as well as Channels 1 and 4. The

Receiver will cycle from Channel 1 to

Channel 4 every few seconds.

123 4L

ON

Setting the Loop Mode

Camera Placement & Interference

101010

Troubleshooting Guide

Problem: I can’t see the camera or receiver on my TV.

Solution: Ensure the camera and receiver are plugged in and the TV or VCR is

tuned to the correct input channel as described on Page 6.

Problem: All I can see at night is a white image.

Solution: The camera’s infrared LEDs shine invisible light that refl ects off surfaces

such as glass causing white light. Place the camera on the other side of windows

or place lens of camera fl ush against the window to try to improve the night

vision or place the camera in a well lit area.

Problem: I keep getting interference in my home or business.

Solution: The Wireless OutdoorCam operates on the 2.4GHz frequency like

many devices such as wireless routers, cordless phones, microwaves. If possible

keep the cameras and receivers away from these devices.

Problem: Motion detection on my DVR keeps recording interference from my

cameras.

Solution: Analog cameras such as the Wireless OutdoorCam are not

recommended for use with DVRs due to potential interference from other

devices. We recommend using wired cameras or the ADW-300 Digital Wireless

(SW233-ADW) camera that does not suffer from interference.

Problem: The picture keeps changing from one camera to the next.

Solution: The receiver is in Loop Mode. On the receiver move the ‘L’ switch up

to the Off position.

Problem: I only see 1 or 2 of my cameras when I press the Set button.

Solution: Channels on the receiver are turned off. Move the switches down to

the ON position to activate all cameras.

Problem: When I try to power the camera with a battery the image stops

transmitting after only a couple of hours.

Solution: This camera requires a constant supply of power to operate. Batter-

ies can be used for temporary testing, placement purposes but mains power is

recommended for a long term solution.

27

Antes que usted empiece 26

Tabla de contenido 27

Contenido del paquete 27

Conexión directa al TV 28

Conexión al VCR / DVD 29

Viendo la Cámara en su Televisión o VCR 30

Ajustando / Cambiando el Canal de la Cámara 31

Seleccionando Canales en el Receptor 32

Ajustando el Modo de Ciclar 33

Colocación de la Cámara e Interferencia 33

Solución de problemas 34

Especifi caciones técnicas 35

Centro de asistencia técnica 36

Información sobre la garantía 36

27

Wireless OutdoorCam*

Receptor con Antena

Cable A/V

Herramienta de Interruptor Dip

Adaptadores de Energía

Instrucciones de Funcionamiento

Calcomanías de Seguridad

Equipo de Montaje

SW231-WCH / SW231-WDC

SW231-WOY / SW233-W2Y

SW233-W3Y / SW231-WCX

www.swannsecurity.com

SR231-W0Y-10006-110209

Wireless OutdoorCam™

Security Camera & Receiver

Operating Instructions

™

™

Advanced security made easy

*Disponible en negro y plata y Paquetes de 1, 2 o 3 Cámaras

Tabla de contenido

Contenido del paquete

26262626

Cumplimiento con normas de la FCC:

NOTA: Este equipo ha sido probado y cumple con las disposiciones impuestas

para los equipos digitales de clase B, de acuerdo con el aparte 15 de las normas

de la FCC. Estas disposiciones se dan con la intención de proporcionar una pro-

tección razonable, contra las interferencias perjudiciales en instalaciones residen-

ciales. Este equipo genera, utiliza y puede irradiar energía en forma de frecuen-

cias de radio, y si no se instala de acuerdo con las indicaciones, puede causar

interferencias perjudiciales en la recepción de señales de radio o televisión, las

cuales pueden ser detectadas encendiendo y apagando sucesivamente el equipo.

Se invita al usuario a tratar de corregir dichas interferencias siguiendo una o más

de las siguientes medidas:

• Volver a orientar o cambiar de sitio la antena receptora;

• Incrementar la distancia existente entre el equipo y el receptor;

• Conectar el equipo en un tomacorriente diferente al que se encuentra conecta

do el receptor;

• Para obtener ayuda, consulte al distribuidor o a un técnico especializado en

radio y TV.

IMPORTANTE: Prohibición contra la interceptación de llamadas.

Con excepción de las operaciones llevadas a cabo por las fuerzas de la ley bajo

autorización judicial, ninguna persona podrá utilizar directa o indirectamente, un

dispositivo que sea operado de acuerdo con las disposiciones de este aparte, con

el propósito de escuchar o grabar conversaciones privadas de terceras personas,

a menos que tal uso sea aprobado por todas las partes que estén involucradas en

la conversación.

ADVERTENCIA: Cualquier modifi cación no aprobada por la parte responsable

del funcionamiento del equipo, puede invalidar la autorización de operación del

equipo por parte del usuario.

IMPORTANTES INSTRUCCIONES DE SEGURIDAD

· Asegúrese que el equipo esté instalado y asegurado correctamente, cuando esté

colocado en su lugar defi nitivo;

· No manipule el equipo si encuentra los cables y terminales pelados.

Antes que usted empiece

11

Technical Specifications

11

Video

Image Sensor 1/3” CMOS

Video Quality 380 TV Lines

Number of Effective Pixels NTSC: 510 x 492 / PAL: 628 x 582

Electronic Shutter 1/60 - 1/15,000 NTSC / 1/50 - 1/15,000 PAL

Signal / Noise Ratio > 48dB

White Balance Automatic

Gain Control Automatic

Backlight Compensation Yes

Day/Night Mode Color during the day / Switches to B&W at night

Minimum Illumination 0 Lux (IR On)

Lens 6mm

Viewing Angle 53 degrees

Night Vision

Night Vision Distance Up to 26ft / 8m

Number of infrared LEDs 11

Wireless

Digital or Analog Analog

Max Transmission Range 165ft / 50m

Typical Range 65ft / 20m

Frequency 2.4GHz

Transmission Channels 4

General

Indoor/Outdoor Indoor or Outdoor

Operating Power DC 12V

Operating Temperature -10°C ~ 50°C / -14°F ~ 122°F

Body Construction Aluminum

Dimensions Camera & Stand 5.1” x 2.0” x 2.0” / 130mm x 50mm x 50mm

Weight – Camera & Stand 8.6oz / 245g

Dimensions Receiver 1.0” x 3.1” x 4.3” / 25mm x 80mm x 110mm

Weight – Receiver 6.5oz / 185g

121212

© Swann Communications 2009

Swann Communications warrants this product against defects in workmanship and material

for a period of one (1) year from it’s original purchase date. You must present your receipt

as proof of date of purchase for warranty validation. Any unit which proves defective during

the stated period will be repaired without charge for parts or labour or replaced at the sole

discretion of Swann. The end user is responsible for all freight charges incurred to send the

product to Swann’s repair centres. The end user is responsible for all shipping costs incurred

when shipping from and to any country other than the country of origin.

The warranty does not cover any incidental, accidental or consequential damages arising

from the use of or the inability to use this product. Any costs associated with the fitting or

removal of this product by a tradesman or other person or any other costs associated with

its use are the responsibility of the end user. This warranty applies to the original purchaser

of the product only and is not transferable to any third party. Unauthorized end user or

third party modifications to any component or evidence of misuse or abuse of the device will

render all warranties void.

By law some countries do not allow limitations on certain exclusions in this warranty. Where

applicable by local laws, regulations and legal rights will take precedence.

Swann Communications USA Inc.

12636 Clark Street

Santa Fe Springs CA 90670

USA

Swann Communications PTY. LTD.

Building 4, 650 Church Street,

Richmond, Victoria 3121

Australia

Warranty Information

Helpdesk / Technical Support Details

Swann Technical Support

All Countries E-mail: tech@swannsecurity.com

Telephone Helpdesk

See http://www.worldtimeserver.com for information on time zones and the

current time in Melbourne, Australia compared to your local time.

USA toll free

1-800-627-2799

(Su, 2pm-10pm US PT)

(M-Th, 6am-10pm US PT)

(F 6am-2pm US PT)

USA Exchange & Repairs

562-777-2551

(M-F, 9am-5pm US PT)

AUSTRALIA toll free

1300 138 324

(M 9am-5pm AUS ET)

(Tu-F 1am-5pm AUS ET)

(Sa 1am-9am AUS ET)

NEW ZEALAND toll free

0800 479 266

INTERNATIONAL

+61 3 8412 4610

25

SW231-WCH / SW231-WDC

SW231-WOY / SW233-W2Y

SW233-W3Y / SW231-WCX

SW233-W2B

www.swannsecurity.com

SR231-W0Y-S0006-100109

Wireless OutdoorCam™

Cámara de Seguridad y Receptor

Instrucciones de Funcionamiento

™

™

Advanced security made easy
