608290_SpeedScrub 2701 3301 Operator & Parts Manual Speed Scrub And 12 2006 Up

2016-01-20

: Sweepscrub Speed Scrub 2701 And 3301 Parts And Operator Manual 12-2006 And Up Speed_Scrub_2701_and_3301_parts_and_operator_manual_12-2006_and_up 1221 file product_file

Open the PDF directly: View PDF .
Page Count: 105 [warning: Documents this large are best viewed by clicking the View PDF Link!]

ENGLISH
ESPAÑOL
FRANÇAIS

ENGLISH - ESPAÑOL - FRANÇAIS

608290

Rev. 06 (12-2006)

*608290*

Operator and Parts Manual

Manual del Operador y Piezas

Opérateur Manuel et Liste Des Piéces

Automatic Floor Scrubber

Fregadora Automática

Balayeuse Automatique

The Safe Scrubbing Alternativer

Quick- Train

Controls

Model No.:

608695 -- 2701

608696 -- 2701 Quick Ship Pack

609239 -- 2701 Can. Pac

614163 -- 2701 FaST

608275 -- 3301

608276 -- 3301 Quick Ship Pack

609238 -- 3301 Can. Pac

614164 -- 3301 FaST

Speed Scrub

2701/3301

Home

Find...

Go To..

OPERATION

2Speed Scrub 2701/3301 (12--06)

This manual is furnished with each new model.

It provides necessary operation and maintenance

instructions and an illustrated parts list.

Read this manual completely and understand the

machine before operating or servicing it.

Use the illustrated Parts Lists to order parts. Before

ordering parts or supplies, be sure to have your

machine model number and serial number handy.

Parts and supplies may be ordered by phone or mail

from any authorized parts and service center,

distributor or from any of the manufacturer’s

subsidiaries.

This machine will provide excellent service. However,

the best results will be obtained at minimum costs if:

SThe machine is operated with reasonable care.

SThe machine is maintained regularly - per the

machine care instructions provided.

SThe machine is maintained with manufacturer

supplied or equivalent parts.

PROTECT THE ENVIRONMENT

Please dispose of packaging materials,

old machine components such as

batteries, hazardous fluids such as

antifreeze and oil, in a safe

environmentally way according to your

local waste disposal regulations.

Always remember to recycle.

Tennant Company

PO Box 1452

Minneapolis, MN 55440

Phone: (800) 553--8033 or (763) 513--2850

www.nobles.com

Nobles, the Nobles logo, the Speed Scrub logo, the FaST Foam Scrubbing

Technology logo, and the “The safe scrubbing alternative” tag line are

registered United States trademarks of Tennant Company.

Specifications and parts are subject to change without notice.

MACHINE DATA

Please fill out at time of installation for future reference.

Model No.-

Install. Date -

Serial No.-

Home

Find...

Go To..

OPERATION

Speed Scrub 2701/3301 (12--06) 3

TABLE OF CONTENTS (ESPAÑOL....23) (FRANÇAIS....47)

SAFETY PRECAUTIONS 4....................

SAFETY LABELS 5...........................

MACHINE COMPONENTS 6...................

MACHINE INSTALLATION 7...................

UNCRATING MACHINE 7..................

INSTALLING BATTERIES 7................

MACHINE SETUP 8..........................

ATTACHING SQUEEGEE ASSEMBLY 8.....

INSTALLING BRUSH OR PAD DRIVERS 8...

INSTALLING FaST--PAK AGENT

(FaST MODEL) 9.........................

FILLING SOLUTION TANK 10...............

MACHINE OPERATION 11.....................

PRE--OPERATION CHECKS 11..............

OPERATING THE MACHINE 11.............

OPERATING FaST SCRUB SYSTEM

(FaST MODEL) 12.........................

WHILE OPERATING MACHINE 13...........

CIRCUIT BREAKERS 13....................

DRAINING TANKS 14..........................

DRAINING RECOVERY TANK 14............

DRAINING SOLUTION TANK 14.............

CHARGING BATTERIES 14....................

MACHINE MAINTENANCE 16..................

DAILY MAINTENANCE 16...................

MONTHLY MAINTENANCE 16...............

QUARTERLY MAINTENANCE 17............

ANNUAL MAINTENANCE 17................

BATTERY MAINTENANCE 17...............

DRIVE CHAIN MAINTENANCE 18...........

TRANSPORTING MACHINE 19.................

STORING MACHINE 19........................

RECOMMENDED STOCK ITEMS 19.............

TROUBLE SHOOTING 20......................

SPECIFICATIONS 22..........................

ELECTRICAL DIAGRAM 71....................

PARTS LIST 72...............................

REPLACEMENT BRUSHES AND PAD

DRIVER GROUP 72.......................

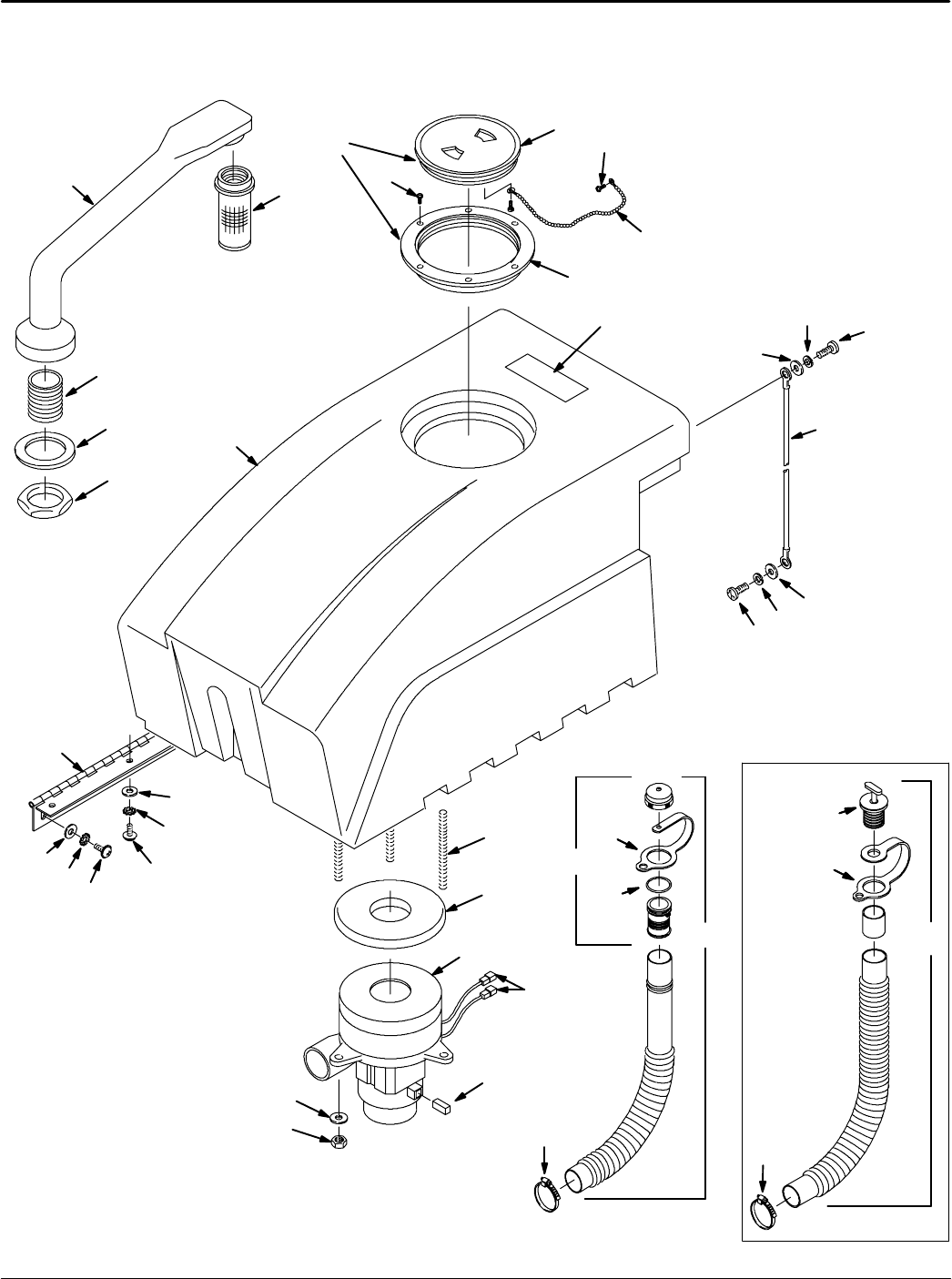

RECOVERY TANK GROUP 74...............

CHASSIS GROUP 76.......................

CONTROL CONSOLE GROUP 78...........

CONTROL CONSOLE GROUP --

FaST MODEL 80..........................

LEVER GROUP 82.........................

ELECTRICAL PANEL GROUP 84............

ELECTRICAL PANEL GROUP --

FaST MODEL 86..........................

DRIVE WHEEL GROUP 88..................

BRUSH DRIVE AND SOLUTION

HOSE GROUP 90.........................

SOLUTION GROUP -- FaST MODEL 92......

SKIRT GROUP -- 2701 MODEL 94...........

SKIRT GROUP -- 3301 MODEL 95...........

SQUEEGEE CONTROL GROUP 96..........

SQUEEGEE ASSEMBLY GROUP --

2701 MODEL 98...........................

SQUEEGEE ASSEMBLY GROUP --

3301 MODEL 100...........................

FaST SOLUTION PUMP BREAKDOWN 102....

FaST AIR PUMP BREAKDOWN 102...........

OPTIONS 103..................................

SQUEEGEE WAND ASSEMBLY 103..........

ES (EXTENDED SCRUB)

SOLUTION GROUP 80.....................

Home

Find...

Go To..

OPERATION

4Speed Scrub 2701/3301 (07--04)

SAFETY PRECAUTIONS

This machine is intended for commercial use. It is

designed exclusively to scrub hard floors in an

indoor environment and is not constructed for any

other use. Use only recommended pads, brushes

and commercially available floor cleaners

intended for machine application.

All operators must read, understand and practice

the following safety precautions.

The following warning alert symbol and the “FOR

SAFETY” heading are used throughout this manual as

indicated in their description:

WARNING: To warn of hazards or unsafe

practices which could result in severe personal

injury or death.

FOR SAFETY: To identify actions which must be

followed for safe operation of equipment.

Failure to follow these warnings may result in

personal injury, electrical shock, fire or explosion.

WARNING: Fire Or Explosion Hazard:

-- Never Use Flammable Liquids Or Operate

Machine in Or Near Flammable Liquids,

Vapors Or Combustible Dusts.

This machine is not equipped with explosion proof

motors. The electric motors will spark upon start

up and during operation which could cause a flash

fire or explosion if machine is used in an area

where flammable vapors/liquids or combustible

dusts are present.

-- Do Not Pick Up Flammable Materials Or

Reactive Metals.

-- Batteries Emit Hydrogen Gas. Keep Sparks

And Open Flame Away. Keep Battery

Compartment Open When Charging.

WARNING: Electrical Hazard. Disconnect

Battery Cables Before Servicing Machine.

The following information signals potentially

dangerous conditions to the operator or

equipment:

FOR SAFETY:

1. Do not operate machine:

-- With flammable liquids or near flammable

vapors as an explosion or flash fire may

occur.

-- Unless trained and authorized.

-- Unless operation manual is read and

understood.

-- If not in proper operating condition.

2. Before starting machine:

-- Make sure all safety devices are in place

and operate properly.

3. When using machine:

-- Go slow on inclines and slippery surfaces.

-- Wear no--slip shoes.

-- Reduce speed when turning.

-- Report machine damage or faulty

operation immediately.

-- Never allow children to play on or around.

-- Follow mixing and handling instructions

on chemical containers.

4. Before leaving or servicing machine:

-- Stop on level surface.

-- Turn off machine.

5. When servicing machine:

-- Avoid moving parts. Do not wear loose

jackets, shirts, or sleeves.

-- Block machine tires before jacking up.

-- Use hoist or jack that will support the

weight of the machine.

-- Disconnect battery connections before

working on machine.

-- Wear protective gloves and eye protection

when handling batteries or battery cables.

-- Avoid contact with battery acid.

-- Do not power spray or hose off machine.

Electrical malfunction may occur.

-- Use manufacturer supplied or approved

replacement parts.

-- All repairs must be performed by a

qualified service person.

-- Do not modify the machine from its

original design.

Home

Find...

Go To..

OPERATION

Speed Scrub 2701/3301 (12--06) 5

6. When transporting machine:

-- Turn machine off.

-- Get assistance when lifting machine.

-- Do not lift machine when batteries are

installed.

-- Use a recommended ramp when

loading/unloading into/off truck or trailer.

-- Use tie--down straps to secure machine to

truck or trailer.

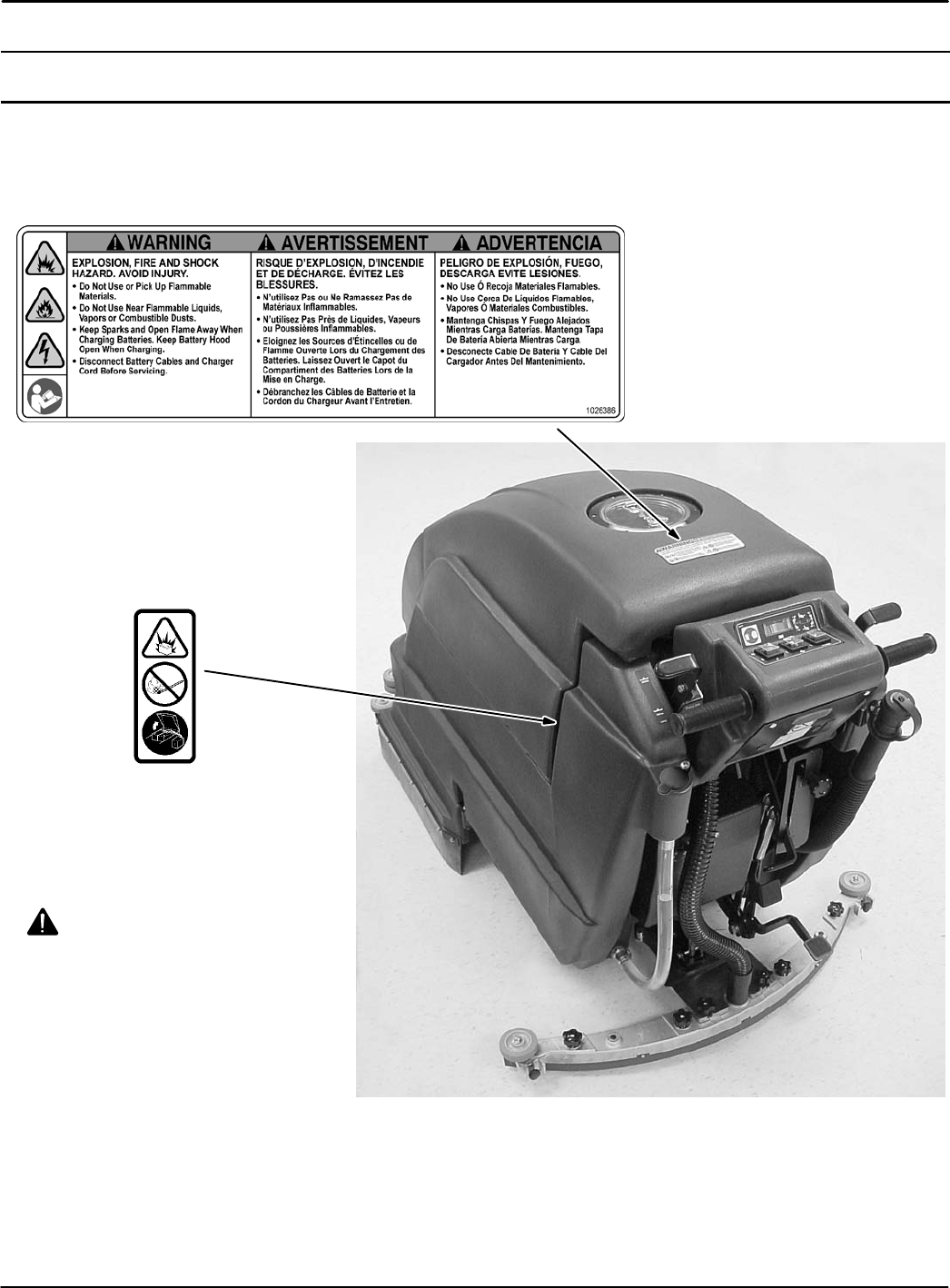

SAFETY LABELS

The safety labels appear on the machine in the locations indicated. Replace labels if they are missing or become

damaged or illegible.

WARNING LABEL -- LOCATED ON THE RECOVERY TANK.

BATTERY CHARGE LABEL --

LOCATED IN BATTERY COMPARTMENT.

WARNING: Fire Or Explosion

Hazard. Batteries Emit Hydrogen

Gas. Keep Sparks And Open Flame

Away. Keep Battery Compartment

Open When Charging.

Home

Find...

Go To..

OPERATION

6Speed Scrub 2701/3301 (07--04)

MACHINE COMPONENTS

8910

1. Control Console

2. Control Grips

3. Main ON/OFF switch

4. Vacuum ON/OFF Switch

5. Brush ON/OFF Switch

6. Battery Meter

7. Circuit Breakers

8. Squeegee Lift Lever

9. Squeegee Release Lever

10. Solution Flow Lever

11. Solution Flow Adjustment Knob

12. Adjustable Control Console Levers

13. Scrub Head Lift Foot Pedal

14. Recovery Tank Drain Hose

15. Solution Tank Drain Hose with Gallon Markers

16. Rear Fill Port

17. Squeegee Assembly

18. Recovery Tank

19. Recovery Tank Lid

20. Solution Fill Door

21. Safety Lights

22. Rear Casters

23. Skirt Housing

24. Scrub Head Skirt

FaST Model

25. Wall Rollers

26. Brush Pressure Lever

27. FaST Scrub/Conventional Scrub Switch

(FaST Model)

28. FaST--PAK Dispensing System (FaST Model)

Home

Find...

Go To..

OPERATION

Speed Scrub 2701/3301 (07--04) 7

MACHINE INSTALLATION

UNCRATING MACHINE

1. Carefully check the shipping crate for signs of

damage. Report damages at once to carrier.

2. Check the contents list. Contact distributor for

missing items.

Contents:

S4--6V Batteries -- Optional

S1--Battery Charger -- Optional

S1--Battery Plate (#100707)

S3--Battery Cables (#130367)

S1--FaST--PAK Concentrate (FaST Model)

S1--Squeegee Assembly

Pad drivers, brushes and pads must be purchased

separately.

3. To uncrate your machine, remove the shipping

hardware and straps that secure the machine to

the pallet. With assistance, carefully lift the

machine off the pallet.

ATTENTION: Do not roll machine off pallet unless

a ramp is used, machine damage may occur.

ATTENTION: To prevent possible machine

damage, install batteries after removing machine

from shipping pallet.

INSTALLING BATTERIES

WARNING: Fire Or Explosion Hazard.

Batteries Emit Hydrogen Gas. Keep Sparks And

Open Flame Away. Keep Battery Hood Open When

Charging.

FOR SAFETY: When servicing machine, wear

protective gloves and eye protection when

handling batteries and battery cables. Avoid

contact with battery acid.

Battery Specifications:

Four 6 volt, deep cycle, 305 amp hour batteries. Part

Number #606991. Maximum battery dimensions are

178mm (7 in.) W x 308mm (12.13 in.) L x 356mm

(14 in.) H.

1. Turn all switches to the off position and pull out the

main (10 amp) circuit breaker button as shown

(Figure 1).

FaST Model

FIG. 1

ATTENTION: To prevent motors from accidental

starting, be certain to pull out the main circuit

breaker button before installing batteries.

2. Carefully hinge open recovery tank to access

battery compartment. Remove loose battery

cables from compartment (Figure 2).

FIG. 2

3. Carefully install batteries into compartment and

arrange battery posts as shown (Figure 3).

ATTENTION: Do not drop the batteries into the

compartment, battery and machine housing

damage may result.

FRONT

FIG. 3

4. Before connecting the battery cables, make sure

the terminals and posts are clean. Use a post

cleaner and wire brush if necessary.

Home

Find...

Go To..

OPERATION

8Speed Scrub 2701/3301 (07--04)

NOTE: Apply a light coating of non-metallic grease or

protective spray on the cable connections to prevent

battery corrosion.

5. Connect cables to battery posts in numerical order

as labeled, RED TO POSITIVE & BLACK TO

NEGATIVE (Figure 3).

6. Double check cable connections before closing up

battery compartment.

7. Reset the main circuit breaker button.

8. Turn main switch on, and check battery meter

charge level to ensure batteries are fully charged.

If batteries need charging, see CHARGING

BATTERIES.

MACHINE SETUP

ATTACHING SQUEEGEE ASSEMBLY

1. Turn main switch to the off position.

FOR SAFETY: Before leaving or servicing

machine, stop on level surface and turn off

machine.

2. Pull back on squeegee lift lever to raise squeegee

mount bracket (Figure 4).

FIG. 4

3. Loosen two thumb knobs on squeegee and slide

squeegee into slots at rear of squeegee mount

bracket (Figure 5).

FIG. 5

4. Tighten thumb knobs securely.

5. Connect the vacuum hose from the machine to the

squeegee assembly (Figure 6).

FIG. 6

INSTALLING BRUSHES OR PAD DRIVERS

1. Turn main switch to the off position and pull out

the main circuit breaker button.

FOR SAFETY: Before leaving or servicing

machine, stop on level surface and turn off

machine.

ATTENTION: To prevent accidental starting, pull

out the main circuit breaker button before

installing brush or pad drivers. Circuit breaker

button is located at rear of control housing.

2. Raise scrub head. Step down firmly on bottom

brush lift foot pedal to raise (Figure 7).

FIG. 7

Home

Find...

Go To..

OPERATION

Speed Scrub 2701/3301 (07--04) 9

3. Unfasten black latch at front of machine and hinge

open skirt housing to access motor hub (Figure 8).

FIG. 8

4. Select recommended pad or brush that best

meets your cleaning needs.

NOTE: Consult your authorized distributor for pad and

brush recommendations.

5. (For Pad Installation) Attach pads to pad drivers

before connecting drivers to motor hub. To attach

pad to driver, remove plastic centerlock ring from

pad driver. Position pad on pad driver and replace

centerlock ring (Figure 9).

FIG. 9

6. Attach brush/pad drivers to motor hubs. Align (3)

mounting studs with slots in motor hub. Give driver

a quick turn toward spring clip located on motor

hub. Be certain pad driver is securely fastened

and spring clip locks into one of the studs before

operating machine (Figure 10).

FIG. 10

NOTE: Always make sure pad driver and motor hub

surfaces are clean before installing drivers. Keeping

surfaces clean will make it easier when removing pad

drivers.

7. Close skirt housing and refasten latch.

INSTALLING FaST--PAK AGENT (FaST MODEL)

1. Remove the perforated knock-out from the

FaST--PAK carton. Do not remove the bag from

the carton. Pull the hose connector through the

knock--out and remove the orange cap (Figure 11).

ATTENTION: The FaST--PAK Concentrate Formula

is specifically designed for the FaST system.

NEVER use a substitute, machine damage will

result.

FOR SAFETY: When using machine, always follow

the handling instructions on chemical container.

FIG. 11

2. Place the FaST--PAK carton in the carton holder at

the rear of the machine and connect the supply

hose to the FaST--PAK bag (Figure 12).

NOTE: If any dried concentrate is visible on the supply

hose connector or on the FaST--PAK connector, soak

and clean with warm water.

Home

Find...

Go To..

OPERATION

10 Speed Scrub 2701/3301 (07--04)

FIG. 12

3. Make sure to connect the supply hose onto the

hose storing plug when not in use (Figure 13).

This will prevent the FaST solution system from

drying out and clogging up the supply hose.

FIG. 13

4. The FaST solution system MUST be primed for

first time use. To prime system, make sure the

solution tank is empty and operate the machine in

the FaST Scrub Mode for 3 minutes (See

MACHINE OPERATION). This step is only

required for first time FaST system use.

FILLING SOLUTION TANK

ATTENTION: For Models equipped with the FaST

Option. USE CLEAR COOL WATER ONLY. DO NOT

add cleaning agents in solution tank. Conventional

cleaning agents/restorers may cause failure to the

FaST solution system.

1. Transport machine to filling station. Raise

squeegee and brush when transporting.

2. Turn off machine.

FOR SAFETY: Before leaving or servicing

machine, stop on level surface and turn off

machine.

3. Shut off solution flow. Pull solution flow lever

completely back to shut off (Figure 14).

FIG. 14

4. Open solution fill door at front of machine and fill

solution tank with clean water, 60°C (140°F)

maximum temperature. Or you can fill solution

tank using hose fill port at rear of machine. Pull off

plug and insert hose to fill. The clear tube below

the fill port has 19L (5 gallon) increment markers

to indicate amount of water in tank (Figure 15).

NOTE: The water must not be hotter than 60_C

(140_F) or tank damage may occur.

FIG. 15

NOTE: If filling with a bucket be certain that bucket is

clean. This will prevent possible solution line clogs.

5. FOR CONVENTIONAL SCRUBBING: Pour a

recommended cleaning detergent into the solution

tank according to mixing instructions on the bottle.

ATTENTION: For Conventional Scrubbing, only

use recommended cleaning detergents. Machine

damage due to improper detergent usage will void

the manufacturer’s warranty.

WARNING: Fire or Explosion Hazard.

Never Use Flammable Liquids.

FOR SAFETY: When using machine, follow mixing

and handling instructions on chemical containers.

Home

Find...

Go To..

OPERATION

Speed Scrub 2701/3301 (07--04) 11

MACHINE OPERATION

FOR SAFETY: Do not operate machine unless

operator manual is read and understood.

WARNING: Fire or Explosion Hazard. Never

Operate Machine In Or Near Flammable Liquids,

Vapors Or Combustible Dusts.

PRE--OPERATION CHECKS

1. Sweep and dust mop the floor.

2. Check battery meter charge level to ensure

batteries are fully charged (See CHARGING

BATTERIES).

3. Check that pads or brushes are installed.

4. Check that squeegee is installed.

5. FaST scrub mode: Make sure that the solution

tank is filled with clear cool water only.All

conventional cleaning agents/restorers must be

drained and rinsed from solution tank. Check

FaST--PAK agent level, replace carton as needed.

OPERATING THE MACHINE

NOTE: If your machine is equipped with the FaST

Option, refer to page 11 for additional operation

procedures.

1. Adjust control grips to a comfortable operating

height (three settings). Squeeze two levers

together, located under console, to raise and lower

control grips (Figure 16).

FIG. 16

2. Lower squeegee. Depress thumb lever on

squeegee lift lever to lower (Figure 17).

FIG. 17

3. Lower scrub head. Depress top brush lift foot

pedal forward to lower (Figure 18).

FIG. 18

4. Turn on the main, vacuum and brush switches.

NOTE: The brush motors will not start until control

grips are rotated.

5. Activate solution flow (for conventional scrubbing

only). Push solution flow lever slightly forward to

activate. The further the lever is pushed forward

the more solution will flow. Push completely

forward for maximum flow. Solution will

immediately begin to flow once lever is activated

(Figure 19).

FIG. 19

Home

Find...

Go To..

OPERATION

12 Speed Scrub 2701/3301 (07--04)

NOTE: To increase or decrease the maximum solution

flow, turn solution flow adjustment knob (for

conventional scrubbing only). Turn knob clockwise to

decrease solution flow or counterclockwise to increase

(Figure 20).

FIG. 20

6. Slowly rotate control grips forward to begin

scrubbing. The machine will continue to gain

speed the further you rotate grips. To drive

machine in reverse, simply rotate control grips

backwards.

ATTENTION: Always start machine out slowly to

prevent machine from leaping forward.

7. View amount of solution flow on floor and adjust

solution control lever to desired solution flow (for

conventional scrubbing only).

8. To stop machine, release control grips.

OPERATING FaST SCRUB SYSTEM (FaST

MODEL)

How the FaST System operates (Foam Scrubbing

Technology): The FaST--PAK concentrate agent is

injected into the system with a mixture of a small

amount water and compressed air. This mixture

creates a large volume of expanded wet foam. The

expanded foam mixture is then dispersed onto the

floor while two scrubbing disks go to work. By the time

the squeegee picks up the mixture, the patented

foaming agent has collapsed and recovered into the

recovery tank. By performing the FaST system

application, you can increase your productivity rate by

30% by reducing your dump/fill cycle. You will also

reduce your chemical usage and storage space. One

FaST--PAK of concentrated agent allows you to scrub

up to 1 million sq. ft.

1. Make sure that the FaST--PAK carton is properly

installed (See INSTALLING FaST--PAK

AGENT).

2. Make sure that the solution tank is filled with clear

cool water only. DO NOT add conventional

cleaning agents in solution tank. Conventional

cleaning agents/restorers in the solution tank may

result in premature FaST system failure.

3. Make sure that the main and brush switches are in

the on position, and pull the solution flow lever all

the way back (Figure 21).

FIG. 21

NOTE: The water flow rate from the solution tank is

automatically regulated by the operation of the FaST

system. The solution flow rate can not be adjusted by

the Solution Control Adjustment Lever during the

FaST Scrub mode.

4. Press the FaST Scrub/Conventional Scrub Switch

toward the FaST Scrub mode position -- switch

light will come on (Figure 22).

NOTE: The solution flow lever must be in the pulled

back position in order to activate the switch.

FIG. 22

NOTE: To scrub with clear water only, simply press

the FaST Scrub/Conventional Scrub Switch toward the

Conventional Scrub mode position. This allows you to

operate the machine in a rinsing application.

5. Follow the standard MACHINE OPERATION

instructions to begin scrubbing.

Home

Find...

Go To..

OPERATION

Speed Scrub 2701/3301 (07--04) 13

WHILE OPERATING MACHINE

FOR SAFETY: When using machine, go slow on

inclines and slippery surfaces.

WARNING: Fire Or Explosion Hazard. Do Not

Pick Up Flammable Materials Or Reactive Metals.

1. Overlap each scrubbing path by 2 inches (5 cm).

2. Conventional scrubbing: Pour a recommended

foam control solution into the recovery tank if

excessive foam appears.

ATTENTION: Do not allow foam or water to enter

the float shut-off screen, vacuum motor damage

will result. Foam will not activate the float shut-off

screen.

3. If more scrubbing pressure is needed for small

heavily soiled areas, follow steps below:

a. Lower brush.

b. Lift brush pressure lever to the locked position

(Figure 23).

NOTE: Brush MUST be down to allow brush pressure

lever to be lifted to the locked position. Do not leave

lever in the lock position when brushes are raised.

FIG. 23

4. If squeegee leaves streaks, raise and wipe blades

with a cloth. Pre--sweep area to prevent streaking.

5. Before stopping or turning machine around, pull

back on solution control lever to shut off solution

flow (conventional scrubbing only).

6. During brief stops, you do not have to turn off

brush switch, the brush will automatically stop

when control grips are released.

7. While cleaning, view clear tube gallon marker for

remaining cleaning solution. Each mark on hose

indicates 19 liters (5 gal).

8. Periodically check battery meter discharge level.

When needle drops to the red zone, recharge

batteries.

ATTENTION: Do not continue to run machine

when battery meter needle is in the red zone,

battery damage will result.

9. When solution tank runs dry, turn off brush switch,

shut off solution control lever and continue to

vacuum until all dirty water is consumed. Then

drain recovery tank (See DRAINING TANKS).

CIRCUIT BREAKERS

The machine is equipped with (4) circuit breakers to

protect motors from damage. If circuit breakers trip,

they cannot be reset immediately. Determine reason

why breaker tripped, allow motor to cool and then

reset. Brush motor circuit breakers will trip due to

excessive overload on pad. Clean or change pad if

breaker should trip. Circuit breaker buttons are

located at rear of machine as shown (Figure 24).

-- 10A Main Circuit Breaker

-- 35A Drive Motor/Vacuum Circuit Breaker

-- 35A Brush Motor Circuit Breaker (2)

-- 10A FaST System (FaST Model)

FaST Model

FIG. 24

NOTE: When servicing machine or when machine is

left unattended, pull out the Main circuit breaker

button. This will shut off all power to machine.

Home

Find...

Go To..

OPERATION

14 Speed Scrub 2701/3301 (07--04)

DRAINING TANKS

The recovery tank should be drained and cleaned out

after every use. The solution tank should be cleaned

out periodically to remove any corrosion.

Transport the machine to a draining site, turn the key

off and follow the draining instructions below:

FOR SAFETY: Before leaving or servicing

machine, stop on level surface and turn off

machine.

DRAINING RECOVERY TANK

1. Remove drain hose from holder, position hose

over floor drain and twist off drain hose cap. To

completely drain recovery tank, hinge open tank

and flip up tank support stand to rest tank on

(Figure 25).

NOTE: If using a bucket to drain machine, do not use

same bucket for filling solution tank. This will prevent

possible solution line clogs.

FIG. 25

2. Rinse out recovery tank after each use. This will

prevent foul odor buildup. Use a hose to rinse out

the recovery tank. Be careful not to spray water

into shut--off float screen.

DRAINING SOLUTION TANK

1. Pull clear hose off hose barb at rear of machine

and drain solution into floor drain or bucket

(Figure 26).

FIG. 26

2. Rinse out solution tank with clean water after each

use and flush out solution flow system by pushing

solution flow lever forward. This will prevent

clogging due to chemical buildup. Use clear hose

to drain solution tank.

3. Reconnect clear hose to hose barb. Be certain

hose is completely pushed onto hose barb.

CHARGING BATTERIES

ATTENTION: To prolong the life of the batteries

and to provide optimum machine performance,

ONLY recharge the batteries after a total of 30

minutes of use or more. Do not leave batteries

discharged for lengthy periods.

The following charging instructions are intended for

battery chargers supplied with the machine. Only use

a battery charger with the following specifications to

prevent battery damage.

BATTERY CHARGER SPECIFICATIONS:

SCHARGER TYPE: FOR LEAD ACID BATTERIES

SOUTPUT VOLTAGE -- 24 VOLTS

SOUTPUT CURRENT -- 25 AMPS

SAUTOMATIC SHUT--OFF CIRCUIT

SFOR DEEP CYCLE BATTERY CHARGING

1. Transport machine to a well ventilated area for

charging.

Home

Find...

Go To..

OPERATION

Speed Scrub 2701/3301 (07--04) 15

WARNING: Fire Or Explosion Hazard.

Batteries Emit Hydrogen Gas. Keep Sparks And

Open Flame Away. Keep Battery Compartment

Open When Charging.

2. Before charging the batteries, check the

electrolyte level in each battery cell (Figure 27).

FIG. 27

FOR SAFETY: When servicing machine, wear

protective gloves and eye protection when

handling batteries and battery cables. Avoid

contact with battery acid.

The electrolyte level (A) should slightly cover the

battery plates (B). Add distilled water as needed.

DO NOT OVERFILL, the fluid may expand and

overflow while charging. Replace cell caps before

charging (Figure 28).

FIG. 28

3. Connect the charger’s AC power supply cord to a

properly grounded receptacle (Figure 29).

Grounded

3HoleOutlet

Ground Pin

FIG. 29

4. Plug charger’s DC output connector to battery

connector located near battery compartment

(Figure 30).

FIG. 30

5. The charger will automatically begin charging and

shut off when fully charged.

6. Rest the recovery tank on the support stand to

promote ventilation during charging (Figure 31).

FIG. 31

ATTENTION: Do not disconnect the charger’s DC

cord from the machine’s receptacle when the

charger is operating. Arcing may result. If the

charger must be interrupted during charging,

disconnect the AC power supply cord first.

WARNING: Fire Or Explosion Hazard.

Batteries Emit Hydrogen Gas. Keep Sparks And

Open Flame Away. Keep Battery Compartment

Open When Charging.

7. Lead Acid Batteries: After charging, check the

electrolyte level (A) again. The level should be

approximately 1 cm from the bottom of the fill--port

(B) (Figure 32). Add distilled water if needed. DO

NOT OVERFILL.

FIG. 32

Home

Find...

Go To..

OPERATION

16 Speed Scrub 2701/3301 (07--04)

MACHINE MAINTENANCE

To keep the machine in good working condition, simply

follow the daily, monthly and quarterly maintenance

procedures.

WARNING: Electrical Hazard. Disconnect

Battery Cables Before Servicing Machine.

DAILY MAINTENANCE

(After Every Use)

1. Remove and clean pads or brushes. Never use

soiled pads when cleaning. Replace pads when

they become loaded with residue.

2. Remove and clean lint from float shut--off screen

located in recovery tank (Figure 33).

FIG. 33

3. Drain and rinse tanks thoroughly. After draining

tanks, hinge recovery tank until you can see

vacuum intake hole at rear of tank. Remove any

clogging debris in hole if necessary.

4. Raise squeegee and wipe it down with a dry cloth.

Store squeegee in the up position to prevent

squeegee damage.

5. Clean machine housing with a nonabrasive,

non--solvent cleaner.

FOR SAFETY: When cleaning machine, do not

power spray or hose off machine. Electrical

malfunction may occur.

6. FaST Model: Connect the FaST--PAK supply hose

to the storage plug when not in use (Figure 34).

Remove any dried concentrate from the hose

connector by soaking it in warm water.

FIG. 34

7. Recharge the batteries after a total of 30 minutes

of use or more (See CHARGING BATTERIES).

MONTHLY MAINTENANCE

(Every80HoursofUse)

1. Check water level in battery cells (See BATTERY

MAINTENANCE).

2. Clean battery tops to prevent corrosion

(See BATTERY MAINTENANCE).

3. Check for loose or corroded battery cables.

4. FaST Model: Open right side skirt housing,

remove and rinse out inline strainer filter. Before

removing filter, be certain solution tank is empty

(Figure 35).

FIG. 35

5. Check drive chain for excess slack and lubricate

with a water resistant grease. If chain needs

tightening, see DRIVE CHAIN MAINTENANCE.

6. Lubricate axle and caster grease fittings with a

water resistant grease.

7. Lubricate all linkage pivot points with silicone

spray then coat with a water resistant grease to

maintain a smooth operation.

8. Check machine for water leaks and loose nuts and

bolts.

Home

Find...

Go To..

OPERATION

Speed Scrub 2701/3301 (08--05) 17

QUARTERLY MAINTENANCE

(Every 250 Hours of Use)

1. Inspect motors for carbon brush wear. Replace

brushes when worn to a length of 10mm (0.38 in.)

or less. Contact an Authorized Service Center for

carbon brush inspection.

Contact an Authorized Service Center for motor

maintenance.

2. FaST Model: Unscrew and remove the filter from

the air pump, then clean out the filter using forced

air. To access the air pump, remove the two

mounting screws that attach the pump to the front

of the machine (Figure 36).

FIG. 36

ANNUAL MAINTENANCE

(Every 1000 hours of use)

FaST Model Only:

Clean or replace the orifice plate and filter screen

located inside the solution injector assembly.

1. To access the solution injector assembly, open the

battery compartment. The injector assembly is

connected to the solution pump (Figure 37).

FIG. 37

2. Open the black filter housing and clean or replace

the orifice plate and filter (Figure 38).

FIG. 38

BATTERY MAINTENANCE

WARNING: Fire Or Explosion Hazard.

Batteries Emit Hydrogen Gas. Keep Sparks And

Open Flame Away. Keep Battery Compartment

Open When Charging.

FOR SAFETY: When servicing machine, wear

protective gloves and eye protection when

handling batteries and battery cables. Avoid

contact with battery acid.

1. Check the specific gravity using a hydrometer to

determine the charge level and the condition of the

batteries (Figure 39). If one or more of the battery

cells read lower than the other battery cells (0.050

or more), the cell is damaged, shorted, or is about

to fail. Check the hydrometer readings against the

following chart to determine the remaining battery

charge level.

NOTE: Do not take readings immediately after adding

distilled water. If the water and acid are not thoroughly

mixed, the readings may not be accurate.

FIG. 39

Home

Find...

Go To..

OPERATION

18 Speed Scrub 2701/3301 (07--04)

SPECIFIC GRAVITY

at 27_C(80_F) BATTERY

CHARGE

1.265 100% CHARGED

1.223 75% CHARGED

1.185 50% CHARGED

1.148 25% CHARGED

1.110 DISCHARGED

NOTE: If the readings are taken when the battery

electrolyte is any temperature other than 27_C(80_F),

the reading must be temperature corrected. Add or

subtract to the specific gravity reading 0.004, 4 points,

for each 6_C(43_F) above or below 27_C(80_F).

2. Always follow proper charging instructions

(See CHARGING BATTERIES).

3. Check the electrolyte level (A) in each battery cell

after charging batteries. The level should be

approximately 1 cm from the bottom of the fill--port

(B). Add distilled water if needed (Figure 40).

DO NOT OVERFILL.

FIG. 40

4. Keep the battery tops clean to prevent battery

corrosion.

To clean batteries:

FOR SAFETY: When servicing machine, wear

protective gloves and eye protection when

handling batteries and battery cables. Avoid

contact with battery acid.

a. Mix a strong solution of baking soda and water

(Figure 41).

FIG. 41

b. Brush the solution sparingly over the battery

tops and cable connectors.

NOTE: Do not allow baking soda solution to enter

battery cells.

c. Use a wire brush to clean the battery terminals

and cable connectors.

d. After cleaning, apply a coating of clear battery

post protectant to the terminals and cable

connectors.

5. Check for loose or worn cables. Replace if worn.

DRIVE CHAIN MAINTENANCE

FOR SAFETY: Before leaving or servicing

machine, stop on level surface and turn off

machine.

Inspect drive chain for proper tension. Chain should

flex between 6.35mm (0.25 in.) and 12.7mm (0.50 in.)

from center. If chain flexes more than 12.7mm

(0.50 in.), chain should be tightened. To tighten chain,

follow steps below:

1. Turn main switch to the off position and pull out

the main circuit breaker button.

2. From operators right side of machine, locate and

loosen 4 motor mount bolts, do not remove bolts.

3. Loosen locking nut on tension bolt (Figure 42).

FIG. 42

4. Turn tension bolt clockwise until chain is taut.

5. Retighten locking nut and 4 motor mount screws.

6. Lubricate chain with a water resistant oil.

Home

Find...

Go To..

OPERATION

Speed Scrub 2701/3301 (07--04) 19

TRANSPORTING MACHINE

When transporting machine by use of trailer or truck,

be certain to follow tie--down procedures below:

FOR SAFETY: When using machine, go slow on

inclines and slippery surfaces.

1. Remove squeegee from machine and raise brush

head. Leave pad or brush installed.

2. Load machine using a recommended loading

ramp.

3. Position front of machine up against front of trailer

or truck. Once machine is positioned, lower brush

head.

4. Place a block behind the drive wheel and the rear

casters.

5. Place tie--down straps over top of machine and

secure straps to floor. It may be necessary to

install tie--down brackets to the floor of your trailer

or truck.

STORING MACHINE

1. Before storing machine, be certain to flush tanks

and drain machine of all water.

2. Store machine in a dry area with squeegee

removed and pad driver in the raised position.

3. Remove recovery lid to promote air circulation.

4. When storing machine for short periods, raise pad

driver and squeegee off floor to prevent damage.

ATTENTION: If storing machine in freezing

temperatures, be certain to drain machine of all

water. Damage due to freezing temperatures is not

covered by warranty.

ATTENTION: Do not expose machine to rain; store

indoors.

RECOMMENDED STOCK ITEMS

Refer to the Parts List section for recommended stock

items. Stock Items are clearly identified with a bullet

preceding the parts description. See example below:

Home

Find...

Go To..

OPERATION

20 Speed Scrub 2701/3301 (07--04)

TROUBLE SHOOTING

PROBLEM CAUSE SOLUTION

No power, nothing runs. Batteries need charging. See CHARGING BATTERIES.

Faulty battery(s). Replace battery(s).

Loose battery cable. Tighten loose cable.

Battery connection is improper. See INSTALLING BATTERIES.

Faulty Main switch Contact Service Center.

Main circuit breaker has tripped. Determine cause and reset circuit

breaker button.

Brush motor does not run. Brush circuit breakers have

tripped, or has been pulled out. Clean or change to a less aggres-

sive pad. Also, release brush

pressure lever if it’s in the up posi-

tion. Reset breaker button.

Control grips are not twisted. Control grips must be twisted to

activate brushes.

Faulty brush motor or wiring. Contact Service Center.

Faulty brush switch. Contact Service Center.

Carbon brushes worn. Contact Service Center.

Faulty solenoid. Contact Service Center.

Vacuum motor does not run. Vacuum circuit breaker has

tripped. Remove obstruction and reset

breaker.

Faulty vacuum switch. Contact Service Center.

Faulty vacuum motor or wiring. Contact Service Center.

Faulty solenoid. Contact Service Center.

Carbon brushes worn. Contact Service Center.

Short run time. Batteries not fully charged. Charge batteries.

Bad cell in one or more batteries. Replace battery.

Batteries need maintenance. See BATTERY MAINTENANCE.

Faulty charger. Replace battery charger.

Poor squeegee pick up. Recovery tank is full. Empty recovery tank.

Ball float shutoff screen inside

recovery tank is clogged. Remove screen and clean.

Squeegee is clogged with debris. Clean squeegee.

Squeegee blades are worn. Replace squeegee blades.

Squeegee thumbscrews are loose. Tighten thumbscrews.

Vacuum hose connections are

loose or hose has a hole. Push hose cuffs firmly on connec-

tions. Replace hose if damaged.

Vacuum hose is clogged with

debris. Remove clogged debris.

Recovery tank water inlet is

plugged. Inlet is located at bottom

of recovery tank.

Empty recovery tank and tilt it

sideways to locate inlet hole,

remove clogged debris.

Tank gasket is defective. Replace gasket.

Home

Find...

Go To..

OPERATION

Speed Scrub 2701/3301 (08--05) 21

TROUBLE SHOOTING --continued

PROBLEM CAUSE SOLUTION

Poor squeegee pick up -- continued. Drain hose plug is loose. Tighten drain plug.

Clear recovery tank lid is loose. Tighten lid.

Vacuum motor is loose. Contact Service Center.

Battery charge is low. Charge batteries. Do not run

machine when battery meter is in

the red zone.

Drive motor does not run. Main circuit breaker has tripped or

is pulled. Determine cause and reset

breaker.

Faulty Main switch. Contact Service Center.

Faulty speed control circuit board

or connection. Contact Service Center.

Faulty solenoid. Contact Service Center.

Faulty wiring. Contact Service Center.

Faulty drive motor. Contact Service Center.

Worn carbon brushes. Contact Service Center.

Drive motor runs, but not correctly. Faulty potentiometer or speed

control board. Contact Service Center.

Faulty resistor. Contact Service Center.

Little or no solution flow. Solution flow lever in not activated. Push solution flow lever forward.

Solution line or filter is clogged. Remove hose and blow com-

pressed air through it. Flush solu-

tion tank after each use.

Solution valve is clogged. Remove valve and clean. Do not

scratch or damage inside of valve.

Solution flow adjustment knob

needs adjusting. Turn solution flow knob clockwise

to increase flow.

Safety lights do not work. Flasher is burned out. Contact Service Center.

FaST Model: FaST System does not oper-

ate or operate correctly. Solution flow lever not pulled

back. Pull back solution flow lever.

Scrub Mode switch is not selected

on FaST Scrub. Select FaST Scrub Mode.

FaST circuit breaker has tripped. Determine cause and reset the

10A circuit breaker button.

Clogged FaST--PAK supply hose

and/or connectors. Soak connector and hose in warm

water and clean.

FaST--PAK carton is empty or not

connected. Replace FaST--PAK carton and/or

connect supply hose.

Clogged orifice/filter screen. Replace orifice/filter screen

(see Annual Maintenance).

Faulty scrub mode switch. Contact Service Center.

Faulty pump or air compressor. Contact Service Center.

Clogged solution tank filter. Drain solution tank.

Remove solution tank filter, clean

and reinstall.

Home

Find...

Go To..

OPERATION

22 Speed Scrub 2701/3301 (07--04)

SPECIFICATIONS

MODEL SPEED SCRUB 2701 SPEED SCRUB 3301

LENGTH 1500 mm (59 in.) 1500 mm (59 in.)

WIDTH 740 mm (29 in.) 890 mm (35 in.)

HEIGHT 1040 mm (41 in.) 1040 mm (41 in.)

WEIGHT -- WITH BATTERIES 352kg (760 lbs) 355kg (765 lbs)

TANKS CAPACITY 102L (27 Gal) 102L (27 Gal)

SPEED CONTROL VARIABLE FWD/REV VARIABLE FWD/REV

CLEANING SPEED (MAX.) 2787 sq. m.(30,000 sq. ft.)/hr. 3251 sq. m. (35,000 sq. ft.)/hr.

CLEANING PATH WIDTH 680 mm (27 in.) 830 mm (33 in.)

PAD DIAMETER 2 -- 355 mm (14 in.) 2 -- 430 mm (17 in.)

SQUEEGEE WIDTH 965 mm (38 in.) 1067 mm (42 in.)

DRIVE MOTOR .5 h.p., 0--1800 rpm, 24V, 10A .5 h.p., 0--1800 rpm, 24V, 10A

BRUSH MOTOR 2 -- .75 h.p., 220 rpm, 24V, 20A, 550W 2 -- .75 h.p., 220 rpm, 24V, 20A, 550W

VACUUM MOTOR .75 h.p., 3--stage 5.7”, 24V, 21A, 550W .75 h.p., 3--stage 5.7”, 24V, 21A, 550W

WATER LIFT 1720 mm (68 in.) 1720 mm (68 in.)

BATTERIES 4--305A/hr, 6V deep cyc 4--305A/hr, 6V deep cyc

RUN TIME on full charge 4.76 Hours 4.76 Hours

DECIBEL RATING AT OPERATOR’S

EAR, INDOORS ON TILE. <70dB(A) <70dB(A)

FaST SYSTEM (FaST MODEL)

SOLUTION PUMP 24 Volt DC, 3.5 A, 1.5 GPM open flow, 45 psi bypass setting

SOLUTION FLOW RATE 0.68 LPM (0.18 GPM)

DETERGENT PUMP 24 Volt, 24 Watts

CONCENTRATE FLOW RATE 0.80 CC/Minute (0.02 Ounces/Minute)

CONCENTRATE TO WATER

DILUTION RATIO 1:850

AIR COMPRESSOR 24 Volt DC, 0.6 Maximum Amp draw

AIR COMPRESSOR FLOW RATE 8.7 LPM (0.3 CFM) open flow

Home

Find...

Go To..

OPERACIÓN

Speed Scrub 2701/3301(12--06)

Este manual se incluye en todos los modelos nuevos.

Proporciona la información necesaria para su

utilización y mantenimiento.

Lea todo el manual detenidamente para

comprender la máquina antes de utilizarla o

revisarla.

Use la Lista de Piezas incluida en este manual al

ordenar piezas de repuesto. Antes de ordenar piezas

o suministros, asegúrese de tener el número de

modelo y el número de serie de su máquina. Las

piezas y los suministros pueden ordenarse por

teléfono o por correo de cualquier centro autorizado

de piezas y servicios, distribuidor de piezas o de

cualquier subsidiaria del fabricante.

Esta máquina proporcionará un servicio excelente. Sin

embargo, los mejores resultados se obtienen a un

costo mínimo si:

SLa máquina se opera con un cuidado razonable.

SLa máquina se mantiene con regularidad, según las

instrucciones de mantenimiento provistas.

SLa máquina se mantiene con las piezas provistas

por el fabricante o equivalentes.

PROTECCIÓN DEL MEDIO

AMBIENTE

Deseche el material de embalaje, los

componentes usados de la máquina

como las baterías y los líquidos

peligrosos como el anticongelante y el

aceite, de forma segura para el medio

ambiente, de acuerdo con las

normativas o disposiciones locales.

No olvide reciclar.

DATOS DE LA MÁQUINA

Por favor complete al momento de la instalación para

referencia futura.

No. de Modelo-

Fechadeinstalación-

No. de Serie-

Home

Find...

Go To..

OPERACIÓN

24 Speed Scrub 2701/3301 (08--05)

ÍNDICE

MEDIDAS DE SEGURIDAD 25..................

ETIQUETAS DE SEGURIDAD 26................

COMPONENTES DE LA MÁQUINA 27...........

INSTALACIÓN DE LA MÁQUINA 28.............

DESEMBALADO DE LA MÁQUINA 28........

INSTALACIÓN DE LAS BATERÍAS 28........

PREPARACIÓN DE LA MÁQUINA 29............

FIJACIÓN DEL CONJUNTO DE LA

ESCOBILLA DE GOMA 29..................

INSTALACIÓN DE LOS CEPILLOS O DE LOS

IMPULSORES DE LAS ALMOHADILLAS 30...

INSTALACIÓN DEL AGENTE

FaST--PAK (MODELO FaST) 31..............

LLENADO DEL DEPÓSITO DE

LA DISOLUCIÓN 31........................

FUNCIONAMIENTO DE LA MÁQUINA 32........

COMPROBACIONES PREVIAS A LA

PUESTA EN FUNCIONAMIENTO 32.........

UTILIZACIÓN DE LA MÁQUINA 32...........

OPERACIÓN DEL SISTEMA

LIMPIADOR FAST (MODELO FaST) 34.......

DURANTE LA UTILIZACIÓN DE

LA MÁQUINA 34...........................

CORTACIRCUITOS 35......................

VACIADO DE LOS DEPÓSITOS 36..............

VACIADO DEL DEPÓSITO

DE RECUPERACIÓN 36....................

VACIADO DEL DEPÓSITO

DE LA DISOLUCIÓN 36.....................

CARGA DE LAS BATERÍAS 36.................

MANTENIMIENTO DE LA MÁQUINA 38.........

MANTENIMIENTO DIARIO 38...............

MANTENIMIENTO MENSUAL 39............

MANTENIMIENTO TRIMESTRAL 39.........

MANTENIMIENTO ANUAL 39...............

MANTENIMIENTO DE LA BATERÍAS 40......

MANTENIMIENTO DE LA CADENA DE

IMPULSIÓN 41............................

TRANSPORTE DE LA MÁQUINA 41.............

ALMACENAMIENTO DE LA MÁQUINA 42.......

ARICULOS RECOMENDADOS A

MANTENER EN EXISTENCIA 42................

LOCALIZACIÓN DE AVERÍAS 43...............

ESPECIFICACIONES 46.......................

DIAGRAMA ELECTRICO 71....................

LISTA DE PIEZAS 72..........................

CEPILLO DEL REEMPLAZO Y GRUPO

DEL MANDO DE LA ALMOHADILLA 72.......

CONJUNTO DESPOSITO RECUPERAR 74...

CONJUNTO TELAIO 76.....................

CONJUNTO CONSOLA DE CONTROLES 78..

CONJUNTO CONSOLA DE CONTROLES --

MODELO FaST 80.........................

CONJUNTO DE PALANCAS 82..............

CONJUNTO CONSOLA ELÉCTRICO 84......

CONJUNTO CONSOLA ELÉCTRICO --

MODELO FaST 86.........................

CONJUNTO RUEDA DE MANDO 88..........

ACCIONAMIENTO DEL CEPILLO Y GRUPO

DE MANGUERA DE SOLUCIÓN 90..........

GRUPO DE SOLUCIÓN -- MODELO FaST 92.

CONJUNTO JUEGO -- MODELO 2701 94

.....

CONJUNTO JUEGO -- MODELO 3301 95.....

GROUPO DE CONTROL DE LA ESCOBILLA

DE GOMA 96..............................

CONJUNTO PALETA ENCORUADO --

MODELO 2701 98..........................

CONJUNTO PALETA ENCORUADO --

MODELO 3301 100..........................

AVERÍA DE LA BOMBA DE DISOLUCIÓN 102.

AVERÍA DE LA BOMBA DE AIRE 102..........

OPCIONES 103................................

KIT DE HERRAMIENTA MOJADO 103.........

ES (FREGADO PROLONGADO) JUEGO 104...

Home

Find...

Go To..

OPERACIÓN

Speed Scrub 2701/3301(07--04)

MEDIDAS DE SEGURIDAD

Esta máquina está diseñada para el uso

comercial. Se ha diseñado exclusivamente para

limpiar pisos duros en un ambiente interior y no

se fabrica para ningún otro uso. Use sólo

limpiadores recomendados de pisos

comercialmente disponibles para la aplicación de

la máquina.

Todos los operadores deben leer, entender y

practicar las precauciones siguientes de

seguridad.

El siguiente símbolo de alerta de advertencia y el

encabezamiento de ”PARA SU SEGURIDAD” se usan

en este manual como se indica en su descripción:

ADVERTENCIA: Para advertir de riesgos o

prácticas inseguras que podrían resultar en

lesiones personales graves o la muerte.

PARA SU SEGURIDAD: Para identificar acciones

que deben seguirse para el funcionamiento

seguro del equipo.

El no cumplimiento de estas advertencias puede

causar lesiones personales, descargas eléctricas,

incendios y explosiones.

ADVERTENCIA: Peligro de incendio o

explosión:

-- Nunca utilice líquidos inflamables ni haga

funcionar la máquina en las proximidades de

líquidos, vapores o polvos inflamables.

La máquina no está equipada con motores a

prueba de explosiones. Los motores eléctricos

producirán chispas tanto durante el arranque y

como durante su utilización que pueden provocar

incendios o explosiones si utiliza la máquina en

presencia de líquidos o vapores inflamables o

partículas combustibles.

-- No recoja materiales inflamables ni metales

reactivos.

-- Las baterías emiten hidrógeno. Mantenga

chispasyllamasalejadasdelamáquina.

Mantenga el compartimento de la batería

abierto mientras realiza la operación de carga.

ADVERTENCIA: Peligro eléctrico. Desconecte

los cables de la batería antes de realizar

reparaciones en la máquina.

La información siguiente señala condiciones

potencialmente peligrosas para el operador o el

equipo:

PARA SU SEGURIDAD:

1. No opere la máquina:

-- Con líquidos inflamables o cerca de los

vapores inflamables ya que puede ocurrir

una explosión o fuego explosivo.

-- A menos que está capacitado y autorizado.

-- A menos que se haya leído y entendido el

manual del funcionamiento.

-- Si no está en condición de ejecutar una

operación apropiada.

2. Antes de arrancar la máquina:

-- Asegúrese que todos los dispositivos de

seguridad están en su lugar y operando

apropiadamente.

3. Al usar máquina:

-- Avance lentamente en las cuestas y

superficies resbaladizas.

-- Use zapatos antiresbalosos.

-- Reduzca la velocidad al realizar giros.

-- Informe inmediatamente acerca de daños

o una operación defectuosa de la

máquina.

-- Nunca permita que los niños jueguen en o

alrededor de la máquina.

-- Siga las instrucciones de mezcla y manejo

indicados en los recipientes químicos.

4. Antes de salir de o reparar la máquina:

-- Deténgala en una superficie nivelada.

-- Apague la máquina.

5. Al prestar servicio a la máquina:

-- Evite las piezas móviles. No use

chaquetas, camisas, o mangas, holgadas.

-- Bloquee las ruedas de la máquina antes de

alzar.

-- Use güinches o gatos para soportar el

peso de la máquina.

-- Desconecte las conexiones de la batería

antes de trabajar en la máquina.

-- Utilice guantes y gafas de protección al

trabajar con las baterías o sus cables.

-- Evite el contacto con el ácido de la batería.

-- No moje la máquina rociándola o

utilizando una manguera. Pueden

producirse fallos eléctricos.

-- Use piezas de repuesto provistas o

aprobadas por el fabricante.

-- Todas las reparaciones deben ser

realizadas por una persona de servicio

calificada.

-- No modifique la máquina de su diseño

original.

Home

Find...

Go To..

OPERACIÓN

26 Speed Scrub 2701/3301 (12--06)

6. Al transportar máquina:

-- Apague la máquina.

-- Obtenga ayuda al alzar la máquina.

-- No alce la máquina al instalar las baterías.

-- Use una rampa recomendada al

cargar/descargar al/fuera del camión o

remolque .

-- Use correas de amarre para asegurar la

máquina al camión o remolque.

ETIQUETAS DE SEGURIDAD

Los adhesivos de seguridad se encuentran en las posiciones indicadas a continuación. Sustituya los adhesivos si se

han desprendido, están deteriorados o son ilegibles.

ETIQUETA DE ADVERTENCIA -- LOCALIZADA EN EL TANQUE DE RECUPERACION.

ETIQUETA DE CAMBIO DE BATERIA

-- ESTÁ SITUADA EN EL

COMPARTIMIENTO DE BATERIÁ.

ADVERTENCIA: Peligro de

incendio o explosión. Las baterías

emiten hidrógeno. Mantenga chispas

yllamasalejadasdelamáquina.

Mantenga el compartimento de la

batería abierto mientras realiza la

operación de carga.

Home

Find...

Go To..

OPERACIÓN

Speed Scrub 2701/3301(07--04)

COMPONENTES DE LA MÁQUINA

8910

1. Panel de control

2. Mandos giratorios de control

3. Interruptor principal (MAIN) y de

Encendido/Apagado de la transmisión

4. Interruptor de Encendido/Apagado

(ON/OFF) de la aspiración

5. Interruptor de Encendido/Apagado

(ON/OFF) del cepillo

6. Indicador del nivel de carga de la batería

7. Cortacircuitos

8. Palanca de elevación de la escobilla de goma

9. Palanca de liberación de la escobilla de goma

10. Palanca del flujo de la disolución

11. Botón de ajuste del flujo de la disolución

12. Palancas de ajuste del panel de control

13. Pedal para elevar el cepillo

14. Manguera de vaciado del depósito de

recuperación

15. Manguera de vaciado del depósito de

recuperación con indicación en galones

16. Puerta trasera de llenado

17. Conjunto de la escobilla de goma

18. Depósito de recuperación

19. Tapa del depósito de recuperación

20. Puerta de relleno de la disolución

21. Luces de seguridad

Modelo FaST

22. Ruedecillas traseras

23. Soporte de la aleta

24. Aleta del cabezal de fregado

25. Rodillos de pared

26. Palanca de presión del cepillo

27. Conmutador de Limpiado

FaST/Convencional (Modelo FaST)

28. Sistema surtidor FaST--PAK (Modelo FaST)

Home

Find...

Go To..

OPERACIÓN

28 Speed Scrub 2701/3301 (07--04)

INSTALACIÓN DE LA MÁQUINA

DESEMBALADO DE LA MÁQUINA

1. Controle cuidadosamente si la caja de embalaje

presenta signos de deterioro. Si existieran

desperfectos, informe inmediatamente al

transportista.

2. Compruebe la lista del contenido. Póngase en

contacto con el distribuidor en caso de no haber

recibido todos los accesorios.

Contenido:

S4--Baterías de 6V -- Opción

S1--Cargador de baterías -- Opción

S1--Bandeja de batería (núm. 100707)

S3--Cables de batería (núm. 130367)

S1--concentrado FaST--PAK (modelo FaST)

S1--Conjunto de la escobilla de goma

Los impulsores de almohadillas y las almohadillas

deben adquirirse por separado.

3. Para desembalar la máquina, retire los elementos

y cintas de embalaje que fijan la máquina al pallet.

Con ayuda, levante la máquina del pallet.

ATENCIÓN: No haga rodar la máquina para

retirarla del pallet si no utiliza una rampa, ya que

podría averiarla.

ATENCIÓN: Para evitar el posible deterioro de la

máquina, monte las baterías después de retirar la

máquina del pallet de transporte.

INSTALACIÓN DE LAS BATERÍAS

ADVERTENCIA: Peligro de incendio o

explosión. Las baterías emiten hidrógeno.

Mantenga chispas y llamas alejadas de la

máquina. Mantenga la tapa del compartimento de

la batería abierto mientras realiza la operación de

carga.

PARA SU SEGURIDAD: Al revisar la máquina,

utilice guantes y gafas de protección cuando

manipule las baterías y sus cables. Evite el

contacto con el ácido de la batería.

Especificaciones de la batería:

Cuatro baterías de 6 voltios, de ciclo profundo, de 305

amp--hora; pieza Nobles número 606991. Las

dimensiones máximas de las baterías son 178mm

(7 pulg.) de ancho x 308mm (12--1/8 pulg.) de largo x

356mm (14 pulg.) de alto.

1. Coloque todos los interruptores en la posición de

apagado off y tire hacia fuera del botón del

cortacircuitos principal main (Figura 1).

Modelo FaST

FIG. 1

ATENCIÓN: Para evitar que los motores

arranquen accidentalmente, asegúrese de tirar

hacia fuera del botón del cortacircuitos principal

main antes de instalar las baterías.

2. Abra lateralmente y con cuidado el depósito de

recuperación girándolo sobre la bisagra para

poder acceder al compartimento de la batería.

Extraiga del compartimento los cables sueltos de

la batería (Figura 2).

FIG. 2

3. Instale cuidadosamente las baterías en el

compartimento y coloque los bornes de la batería

como se indica (Figura 3).

Home

Find...

Go To..

OPERACIÓN

Speed Scrub 2701/3301(07--04)

ATENCIÓN: No deje caer las baterías en el

compartimento, tanto la batería como su soporte

podrían averiarse.

DELANTE

ENCHUFE DEL CARGADOR

FIG. 3

4. Antes de conectar los cables de la batería,

asegúrese de que los bornes y terminales están

limpios. Utilice un limpiador de bornes y un cepillo

de cerdas metálicas si es necesario.

NOTA: Aplique una fina capa de grasa no metálica o

espray de protección en las conexiones del cable para

evitar la aparición de corrosión en la batería.

5. Conecte los cables a los bornes de la batería en el

orden numérico indicado en la etiqueta, ROJO EN

EL POSITIVO Y NEGRO EN EL NEGATIVO

(Figura 3).

6. Vuelva a comprobar la conexión de los cables

antes de cerrar el compartimento de la batería.

7. Oprima el botón del cortacircuitos principal para

restablecerlo.

8. Coloque el interruptor principal en la posición de

encendido y revise el indicador de nivel de carga

de las baterías para asegurarse de que estén

totalmente cargadas. Si es necesario recargar las

baterías, consulte la sección CARGA DE LAS

BATERÍAS.

PREPARACIÓN DE LA MÁQUINA

FIJACIÓN DEL CONJUNTO DE LA ESCOBILLA DE

GOMA

1. Coloque el interruptor principal en la posición de

apagado.

PARA SU SEGURIDAD: Antes de abandonar o

revisar la máquina, deténgase en una superficie

plana, apague la máquina.

2. Tire hacia atrás de la palanca de elevación de la

escobilla de goma para elevar el soporte de la

escobilla de goma (Figura 4).

FIG. 4

3. Afloje los dos tornillos de orejas de la escobilla de

goma e introduzca dicha escobilla deslizándola en

las ranuras de la parte posterior del soporte de la

escobilla de goma (Figura 5).

FIG. 5

4. Fije los tornillos de orejas.

5. Conecte la manguera de aspiración de la máquina

al conjunto de la escobilla de goma (Figura 6).

FIG. 6

Home

Find...

Go To..

OPERACIÓN

30 Speed Scrub 2701/3301 (07--04)

INSTALACIÓN DE LOS CEPILLOS O DE LOS

IMPULSORES DE LAS ALMOHADILLAS

1. Coloque el interruptor principal en la posición de

apagado y tire hacia fuera del botón del

cortacircuitos principal.

PARA SU SEGURIDAD: Antes de abandonar o

revisar la máquina, deténgase en una superficie

plana, apague la máquina.

ATENCIÓN: Para evitar que la máquina comience

a funcionar accidentalmente, tire hacia fuera del

botón del cortacircuitos principal antes de instalar

los impulsores de las almohadillas. El botón del

cortacircuitos principal está en la parte posterior

de la consola de control.

2. Eleve el cabezal del cepillo, pise con fuerza la

parte inferior del pedal de elevación del cepillo

para elevarlo (Figura 7).

FIG. 7

3. Suelte el enganche negro de la parte delantera de

la máquina y abra la bisagra del soporte de la

aleta para acceder al cubo del motor (Figura 8).

FIG. 8

4. Seleccione el cepillo o la almohadilla

recomendados que mejor se adapte a sus

necesidades de limpieza.

NOTA: Consulte a su distribuidor autorizado para la

elección del cepillo o de la almohadilla adecuados

para su caso específico.

5. (Instalación de la almohadilla) Fije las

almohadillas a los impulsores de la almohadilla

antes de conectar dichos impulsores al cubo del

motor. Para fijar la almohadilla a su impulsor retire

el cierre central de plástico del impulsor de la

almohadilla. Coloque la almohadilla en el centro

del impulsor de la almohadilla y vuelva a colocar y

fijar el cierre central (Figura 9).

FIG. 9

6. Conecte los impulsores del cepillo/de la

almohadilla a los cubos del motor. Alinee los (3)

pernos de montaje con las ranuras del cubo del

motor. Gire rápidamente el impulsor hacia el

sujetador de resorte del cubo del motor.

Asegúrese de que el impulsor de la almohadilla

esté bien sujeto y que el sujetador de resorte se

introduzca en uno de los pernos del impulsor

antes de poner la máquina en funcionamiento

(Figura 10).

FIG. 10

NOTA: Asegúrese siempre de que las superficies del

impulsor de la almohadilla y del cubo del motor estén

limpias antes de instalar los impulsores. El mantener

las superficies limpias facilitará la extracción de los

impulsores de las almohadillas.

7. Cierre el soporte de la aleta y ajuste de nuevo el

enganche.

Home

Find...

Go To..

OPERACIÓN

Speed Scrub 2701/3301(07--04)

INSTALACIÓN DEL AGENTE FaST--PAK (Modelo

FaST)

1. Abra el envase de FaST--PAK por la marca

perforada. No retire la bolsa del envase. Saque el

conector de la manguera a través de la marca y

retire el tapón naranja (Figura 11).

ATENCION: El concentrado limpiador de pisos

FaST--PAK está específicamente diseñado para

aplicar al sistema de limpieza FaST. NUNCA use

un substituto ya que pueden resultar daños a la

máquina.

PARA SU SEGURIDAD: Al utilizar la máquina, siga

siempre las instrucciones de uso indicadas en el

envase del producto químico.

FIG. 11

2. Coloque la caja FaST--PAK en el recipiente de la

caja en la parte posterior de la máquina y conecte

la manguera de alimentación a la bolsa del

FaST--PAK (Figura 12).

NOTA: Empape y limpie con agua tibia, si hay

concentrado seco visible en el conector de la

manguera de alimentación o en el conector del

FaST--PAK.

FIG. 12

3. Asegúrese de conectar la manguera de

alimentación sobre la tapa de almacenamiento de

la manguera cuando no se usa (Figura 13). Esto

impide que el sistema de solución FaST se seque

y tapone la manguera de alimentación.

FIG. 13

4. El sistema de solución FaST DEBE cebarse para

el primer uso. Para cebar el sistema asegúrese

que el tanque de solución está vacío y opere la

máquina en el modo de limpieza FaST Scrub por

3 minutos (Vea OPERACION DE LA MÁQUINA).

Este paso se requiere sólo para el primer uso del

sistema FaST.

LLENADO DEL DEPÓSITO DE LA DISOLUCIÓN

ATENCION: SOLO USE AGUA LIMPIA Y FRIA, para

los modelos equipados con la opción de FaST.

NO agregue agentes limpiadores al tanque de

solución. Los agentes/restauradores

convencionales de limpieza pueden causar la falla

del sistema de solución FaST.

1. Empuje o dirija la máquina a la estación de

llenado. Levante la escobilla de goma y el cepillo

durante el transporte.

2. De vuelta apagado a la máquina

PARA SU SEGURIDAD: Antes de abandonar o

revisar la máquina, deténgase en una superficie

plana, apague la máquina.

3. Cierre del flujo de la disolución. Tire totalmente

hacia atrás de la palanca del flujo de la disolución

(Figura 14).

FIG. 14

Home

Find...

Go To..

OPERACIÓN

32 Speed Scrub 2701/3301 (07--04)

4. Abra la puerta de llenado de la disolución que se

encuentra en la parte delantera de la máquina y

llene el depósito de la disolución con agua limpia

(temperatura máxima de 60°C) o puede llenar el

depósito de la disolución utilizando el orificio de

llenado de la parte trasera de la máquina. Quite el

tapón e introduzca la manguera para llenar el

depósito. El tubo transparente que se encuentra

debajo del orificio de llenado tiene marcas cada 19

litros para indicar el volumen de agua del depósito

(Figura 15).

NOTA: La temperatura del agua NO debe ser superior

a los 60_C (140_F) ya que se podría dañar el tanque.

FIG. 15

NOTA: Si utiliza un cubo para llenar el depósito,

asegúrese de que dicho cubo esté limpio para evitar

que se obstruyan las tuberías de la disolución.

5. PARA FREGADO CONVENCIONAL: Vierta un

detergente recomendado en el depósito de

disolución siguiendo las instrucciones de uso

indicadas en el envase.

ATENCIÓN: Utilice únicamente productos de

limpieza recomendados, NO utilice sustitutos.

Consulte a un distribuidor autorizado acerca de

los productos recomendados.

ADVERTENCIA: Peligro de incendio o

explosión. No utilizar NUNCA líquidos

inflamables.

PARA SU SEGURIDAD: Al usar la máquina,

observe las instrucciones de mezcla y manejo de

los recipientes de substancias químicas.

FUNCIONAMIENTO DE LA MÁQUINA

PARA SU SEGURIDAD: No utilice la máquina

salvo que el operario haya leído y comprendido el

manual de instrucciones.

ADVERTENCIA: Peligro de incendio o

explosión. NUNCA haga funcionar la máquina

sobre o en las proximidades de líquidos, vapores

o polvos inflamables.

COMPROBACIONES PREVIAS A LA PUESTA EN

FUNCIONAMIENTO

1. Barra el suelo y quite el polvo que pueda quedar

con una mopa.

2. Controle el nivel de carga de la batería para

asegurarse que de las baterías estén

completamente cargadas (Consulte CARGA DE

LAS BATERÍAS).

3. Controle que están instalados los cepillos o

almohadillas.

4. Controle que está instalada la escobilla de goma.

5. Modo FaST scrub: Asegúrese que se ha drenado

todo el tanque de solución y se ha enjuagado de

todos los agentes limpiadores convencionales.

Inspeccione el nivel del agente FaST--PAK,

reemplace la caja según requerido.

UTILIZACIÓN DE LA MÁQUINA

NOTA: Refiérase a las página 33 por procedimientos

adicionales de operación, si su máquina está

equipada con la opción de FaST .

1. Ajuste los mandos de control a una altura de

manejo cómoda (tres ajustes posibles). Presione

las dos palancas que se encuentran bajo el panel

para elevar o bajar los mandos de control

(Figura 16).

FIG. 16

Home

Find...

Go To..

OPERACIÓN

Speed Scrub 2701/3301(07--04)

2. Baje la escobilla de goma, pulse los pulsadores de

la palanca de elevación de la escobilla de goma

(Figura 17).

FIG. 17

3. Bajada del cabezal del cepillo: Pise con fuerza la

parte superior del pedal de elevación del cepillo y

empuje dicho pedal hacia delante para liberarlo

(Figura 18).

FIG. 18

4. Coloque el interruptor principal, el de los cepillos y

el de aspiración en la posición de encendido.

NOTA: Los motores de los cepillos no arrancan hasta

que se giran los mandos de control.

5. Empuje la palanca del flujo de la disolución

ligeramente hacia delante para activar el paso de

la disolución (para fregado convencional). Cuanto

más empuje dicha palanca hacia delante mayor

será el flujo de disolución. Empuje la palanca

completamente para que el flujo sea máximo. La

disolución empezará a fluir inmediatamente

después de activar la palanca (Figura 19).

FIG. 19

NOTA: Para aumentar o disminuir el flujo máximo de

la disolución gire el botón de ajuste del flujo de la

disolución (para fregado convencional). Gire el botón

en el sentido de las agujas del reloj para reducirlo y en

sentido contrario para incrementar el flujo (Figura 20).

FIG. 20

6. Gire lentamente los mandos giratorios de control

hacia delante para comenzar la operación de

barrido. Cuanto más gire los mandos más

velocidad ganará la máquina. Para desplazar la

máquina marcha atrás basta girar los mandos

hacia atrás.

ATENCIÓN: Arranque siempre la máquina a baja

velocidad para evitar que salga despedida.

7. Controle la cantidad de flujo de disolución en el

suelo y ajuste la palanca de control de la

disolución para la cantidad de flujo de la disolución

deseada (para fregado convencional).

8. Para detener la máquina suelte los mandos de

control.

Home

Find...

Go To..

OPERACIÓN

34 Speed Scrub 2701/3301 (07--04)

OPERACIÓN DEL SISTEMA LIMPIADOR FaST

(MODELO FaST)

Cómo opera el sistema FaST (Tecnología de limpieza

por espuma). El agente concentrado FaST--PAK se

inyecta dentro del sistema con una mezcla de una

pequeña cantidad de agua y aire comprimido. Esta

mezcla crea un volumen grande de espuma

expandida. La mezcla de espuma expandida se

dispersa a continuación sobre el piso mientras que

dos discos limpiadores comienzan a funcionar.

Cuando el escurridor aspira la mezcla, el agente

espumante patentado se hundido y recobrado dentro

del tanque de recuperación. Al usar la aplicación del

sistema FaST, usted puede incrementar su

productividad en un 30% al reducir su ciclo de

volcado/llenado. Usted reducirá también el uso y

espacio de almacenamiento de las substancias

químicas. Un FaST--PAK de agente concentrado le

permite limpiar hasta 1 millón de pies cuadrados.

1. Asegúrese que la caja de concentrado de limpieza

de pisos FaST--PAK esté bien instalada (Vea

INSTALACIÓN DEL AGENTE FaST--PAK).

2. Asegúrese que el tanque de solución esté lleno de

agua limpia y fría solamente. NO agregue agentes

limpiadores convencionales al tanque de solución.

Agentes/Restauradores convencionales de

limpieza en el tanque de solución pueden ser en

una falla prematura del sistema FaST.

3. Coloque el interruptor principal y el de los cepillos

en la posición de encendido. Tire totalmente hacia

atrás la palanca del flujo de la disolución

(Figura 21).

FIG. 21

NOTA: La velocidad del flujo de agua del tanque de

solución se regula automáticamente mediante la

operación del sistema FaST. La velocidad del flujo de

solución no puede ajustarse mediante la perilla de

ajuste de control de la solución durante el modo de

FaST Scrub.

4. Oprima el conmutador de FaST

Scrub/Conventional hacia la posición de modo de

FaST Scrub -- la luz del interruptor se encenderá

(Figura 22).

NOTA: La palanca del flujo de la solución se debe tirar

para activar el interruptor.

FIG. 22

NOTA: Para limpiar con agua limpia solamente,

simplemente oprima el conmutador de FaST

Scrub/Conventional Scrub hacia la posición de modo

de Conventional Scrub. Esto le permite operar la

máquina en una aplicación de enjuague.

5. Para comenzar a limpiar siga las instrucciones

estándar de OPERACIÓN DE LA MÁQUINA.

DURANTE LA UTILIZACIÓN DE LA MÁQUINA

PARA SU SEGURIDAD: Conduzca despacio

cuando utilice la máquina en pendientes o

superficies resbaladizas.

ADVERTENCIA: Peligro de incendio o

explosión. NO recoja materiales inflamables ni

metales reactivos.

1. Superponga cada pasada de fregado 5 cm

(2 pulg.).

2. Fregado convencional: Vierta un producto para el

control de la formación de espuma en el depósito

de recuperación si existe exceso de espuma.

ATENCIÓN: No permita que el agua o la espuma

se introduzcan en el filtro del flotador de cierre de

la aspiración porque podría averiar el motor de

aspiración. La espuma no activará el filtro del

flotador de cierre.

Home

Find...

Go To..

OPERACIÓN

Speed Scrub 2701/3301(07--04)

3. Cuando sea necesaria una mayor presión de

fregado para limpiar pequeñas áreas muy sucias,

siga los siguientes pasos:

a. Baje el cepillo.

b. Levante la palanca de presión del cepillo

hasta que quede bloqueada (Figura 23).

NOTA: El cepillo DEBE estar bajado para poder

elevar la palanca de la presión del cepillo hasta la

posición de bloqueo. No deje la palanca en esta

posición cuando los cepillos estén elevados.

FIG. 23

4. Si la escobilla de goma deja marcas, eleve la

escobilla de goma y limpie las láminas con un

paño. Barra la zona con anterioridad para evitar la

formación de marcas.

5. Antes de detener o girar la máquina, tire hacia

atrás de la palanca de control de la disolución

para detener el paso de disolución (para fregado

convencional).

6. Durante las paradas cortas no es necesario

apagar el interruptor del cepillo; el cepillo se

detendrá automáticamente al soltar los mandos de

control.

7. Controle la disolución que queda en el depósito de

la disolución durante la operación de limpieza a

través del tubo indicador transparente. Cada

marca de la manguera indica 19 litros.

8. Controle periódicamente el nivel de carga de la

batería. Recargue las baterías cuando la aguja se

encuentre en la zona roja.

ATENCIÓN: No siga utilizando la máquina cuando

la aguja del indicador de carga de la batería se

encuentre en la zona roja porque podría dañar la

batería.

9. Cuando se vacíe el depósito de la disolución,

apague el interruptor del cepillo, cierre el flujo de

la disolución mediante la palanca del flujo de la

disolución y continúe aspirando hasta que todo el

agua sucia se introduzca en el depósito de

recuperación. A continuación vacíe el depósito de

recuperación. (Consulte el apartado de VACIADO

DE LOS DEPÓSITOS)

CORTACIRCUITOS

Se equipa la máquina con (4) cortacircuitos para

proteger los motores contra daños. Si se abre algún

cortacircuitos, no es posible restablecerlo (cerrarlo) de

inmediato. Determine la razón por la que se abrió,

permita que el motor se enfríe y luego restablezca el

cortacircuitos. Los cortacircuitos de los motores de los

cepillos se abren debido a alguna sobrecarga excesiva

en las almohadillas. En caso que el cortacircuitos llegara

a abrirse, limpie o cambie la almohadilla afectada. Los

botones de los cortacircuitos están en la parte posterior

de la máquina, como se muestra en la Figura 24.

-- Interruptor de circuito principal 10A

-- Interruptor de circuito aspiración/impulsoras 35A

-- Interruptor de circuito cepillo 35A (2)

-- Interruptor de circuito FaST System 10A

(Modelo FaST)

Modelo FaST

FIG. 24

NOTA: Si está realizando cualquier tipo de servicio en

la máquina, tire hacia fuera del botón del cortacircuitos

principal. Esto evita que algún motor llegue a

funcionar accidentalmente mientras le esté dando

servicio a la máquina.

Home

Find...

Go To..

OPERACIÓN

36 Speed Scrub 2701/3301 (07--04)

VACIADO DE LOS DEPÓSITOS

Debe vaciarse y limpiarse el depósito de recuperación

después de cada uso. El depósito de disolución debe

limpiarse periódicamente para retirar cualquier

corrosión.

Transporte la máquina a un punto de vaciado, apague

la llave de alimentación y realice las siguientes

instrucciones de vaciado:

PARA SU SEGURIDAD: Antes de abandonar o

revisar la máquina, deténgase en una superficie

plana, apague la máquina.

VACIADO DEL DEPÓSITO DE RECUPERACIÓN

1. Retire la manguera de vaciado de su soporte,

coloque la manguera en el desagüe del suelo y

desenrosque el tapón de la manguera de vaciado.

Para vaciar completamente el depósito de

recuperación, desplace dicho depósito

lateralmente girándolo sobre la bisagra, monte el

soporte del depósito y coloque el depósito sobre

dicho soporte (Figura 25).

NOTA: Si utiliza un cubo para vaciar la máquina, no

utilice el mismo cubo para llenar el depósito de la

disolución.

FIG. 25

2. Aclare el depósito de recuperación después de

cada uso. Esto evitará malos olores. Destornille la

tapa transparente del depósito de recuperación.

Utilice una manguera para aclarar el depósito de

recuperación. Tenga cuidado de no introducir agua

en el flotador de cierre.

VACIADO DEL DEPÓSITO DE LA DISOLUCIÓN

1. Extraiga la lengüeta de la manguera transparente

con marcas de la parte posterior de la máquina

tirando de ella y vacíe la disolución limpiadora en

el desagüe o en un cubo (Figura 26).

FIG. 26

2. Aclare el depósito de la disolución con agua limpia

después de cada uso y aclare el sistema de

tuberías de la disolución empujando la palanca del

flujo de disolución hacia delante. Esto evitará

obstrucciones debidas a la acumulación de

productos químicos. Utilice la manguera

transparente para vaciar el depósito de la

disolución.

3. Conecte de nuevo la manguera transparente a la

lengüeta de la manguera. Asegúrese de que la

manguera está bien introducida en la lengüeta de

la manguera.

CARGA DE LAS BATERÍAS

ATENCIÓN: Para prolongar la vida útil de las

baterías y obtener un rendimiento óptimo de la

máquina, recargue ÚNICAMENTE las baterías si se

ha utilizado la máquina más de 30 minutos. No

deje nunca las baterías descargadas durante

periodos largos.

Las siguientes instrucciones de carga se refieren sólo

a los cargadores suministrados con la máquina. Utilice

únicamente cargadores de baterías de las siguientes

características para evitar el deterioro de las baterías.

CARACTERÍSTICAS DEL CARGADOR DE

BATERÍAS:

STIPO DE CARGADOR: PARA BATERÍAS DE PLOMO

CON ÁCIDO

SVOLTAJE DE SALIDA 24 VOLTIOS

SCORRIENTE DE SALIDA 25 AMP

SCIRCUITO DE CIERRE AUTOMÁTICO

SPARA CARGAR BATERÍAS DE CICLO PROFUNDO

Home

Find...

Go To..

OPERACIÓN

Speed Scrub 2701/3301(07--04)

1. Dirija la máquina a una zona bien ventilada para

cargar las baterías.

ADVERTENCIA: Peligro de incendio o

explosión. Las baterías emiten hidrógeno.

Mantenga chispas y llamas alejadas de la

máquina. Mantenga el compartimento de la batería

abierto mientras realiza la operación de carga.

2. Antes de cargar las baterías, compruebe el nivel

de electrólito en cada elemento de la batería

(Figura 27).

FIG. 27

PARA SU SEGURIDAD: Al revisar la máquina,

utilice guantes y gafas de protección cuando

manipule las baterías y sus cables. Evite el

contacto con el ácido de la batería.

El nivel del electrólito (A) debe cubrir ligeramente

los electrodos de la batería (B). Añada agua

destilada si es necesario. NO LLENE EN

EXCESO, el nivel del líquido puede expandirse y

desbordarse al cargar. Coloque de nuevo las

tapas de los elementos antes de la operación de

carga (Figura 28).

FIG. 28

3. Conecte el cable de alimentación eléctrica de CA

del cargador a un enchufe con toma de tierra

adecuada (Figura 29).

ENCHUFE CONECTADO

A TIERRA (3 ORIFICIOS)

CLAVIJA DE

CONEXION A

TIERRA

FIG. 29

4. Enchufe el conector de salida CC del cargador al

conector de la batería situado cerca del

compartimento de la batería (Figura 30).

FIG. 30

5. El cargador comenzará la carga automáticamente

y se apagará cuando la carga sea completa.

6. Coloque el depósito de recuperación sobre su

soporte para facilitar la ventilación durante la

carga (Figura 31).

FIG. 31

ATENCIÓN: No desenchufe del receptáculo de la

máquina el cable de CC del cargador cuando esté

en funcionamiento. Pueden producirse arcos

voltaicos. Si es necesario interrumpir la carga,

desenchufe el cable de alimentación de CA

primero.

Home

Find...

Go To..

OPERACIÓN

38 Speed Scrub 2701/3301 (07--04)

ADVERTENCIA: Peligro de incendio o

explosión. Las baterías emiten hidrógeno.

Mantenga chispas y llamas alejadas de la

máquina. Mantenga el compartimento de la batería

abierto mientras realiza la operación de carga.

7. Baterías de plomo con ácido: Después de realizar

la carga, compruebe el nivel del electrólito (A) de

nuevo. El nivel debe estar a aproximadamente 1

cm de la parte inferior del orificio de llenado (B)

(Figura 32). Añada agua destilada en caso

necesario. NO LLENE EN EXCESO.

FIG. 32

MANTENIMIENTO DE LA MÁQUINA

Para mantener la máquina en buenas condiciones de

funcionamiento bastará realizar las siguientes

operaciones de mantenimiento diaria, mensual o

trimestralmente.

ADVERTENCIA: Peligro eléctrico. Desconecte

los cables de la batería antes de realizar

reparaciones en la máquina.

MANTENIMIENTO DIARIO

(Después de cada uso)

1. Retire y limpie los cepillos o almohadillas. No

utilice nunca almohadillas sucias durante las

operaciónes de limpieza. Sustituya las

almohadillas cuando estén cargadas de residuos.

2. Retire y limpie la suciedad y las pelusas del filtro

del flotador situado en el depósito de recuperación

(Figura 33).

FIG. 33

3. Vacíe y limpie los depósitos en profundidad.

Después de aclarar los depósitos, desplace

lateralmente el depósito de recuperación sobre su

bisagra hasta poder ver el orificio de entrada de la

aspiración situado en la parte posterior del

depósito. En caso necesario retire los restos que

puedan bloquear dicho orificio.

4. Levante la escobilla de goma y límpiela con un

paño seco. Guarde la escobilla de goma en la

posición elevada para evitar que resulte dañada.

5. Limpie el bastidor de la máquina con un limpiador

no abrasivo que no contenga disolventes.

PARA SU SEGURIDAD: Cuando limpie la máquina,

no moje la máquina rociándola o utilizando una

manguera. Pueden producirse fallos eléctricos.

6. Modelo FaST: Conecte la manguera de

alimentación FaST--PAK al tapón de

almacenamiento cuando no se esté utilizando

(Figura 34). Retire el concentrado resecado del

conector de la manguera humedeciéndolo con

agua caliente.

FIG. 34

7. Recargue las baterías después de haberlas

utilizado durante un tiempo mínimo de 30 minutos

(Consulte CARGA DE LAS BATERÍAS).

Home

Find...

Go To..

OPERACIÓN

Speed Scrub 2701/3301(08--05)

MANTENIMIENTO MENSUAL

(Cada 80 horas de uso)

1. Controle el nivel del agua de los elementos de la

batería (Consulte el apartado de

MANTENIMIENTO DE LAS BATERÍAS).

2. Limpie la parte superior de la batería para evitar la

formación de corrosión (Consulte el apartado de

MANTENIMIENTO DE LAS BATERÍAS).

3. Controle si los cables de la batería están sueltos u

oxidados.

4. Modelo FaST: Abra la falda en el lado derecho,

quite y limpie el filtro. Antes de extraer el filtro,

asegúrese de que el depósito de la disolución está

vacío (Figura 35).

FIG. 35

5. Controle si la tensión de la cadena de impulsión

es la apropiada y lubríquela con una grasa

impermeable. Si necesita tensar la cadena

consulte el apartado de MANTENIMIENTO DE LA

CADENA DE IMPULSIÓN.

6. Lubrique los puntos de ajuste y el eje de la

ruedecilla con una grasa impermeable.

7. Lubrique la conexión de los puntos pivotantes con

un spray de silicona y cúbrala a continuación con

una grasa impermeable para mantener un

funcionamiento suave.

8. Controle que la máquina no presente escapes de

agua ni tornillos ni tuercas flojos.

MANTENIMIENTO TRIMESTRAL

(Cada 250 horas de uso)

1. Controle el desgaste del cepillo de carbono del eje

de transmisión, de los motores de aspiración y del

cepillo, sustituya los cepillos cuando la longitud de

sus cerdas sea igual o inferior a 10mm (0,38

pulg.). Póngase en contacto con el Centro de

servico autorizado para el maintenimiento de los

motores.

Póngase en contacto con el Centro de servicio

autorizado para el mantenimiento de los motores.

2. Modelo FaST: El tornillo saque el filtro de la

bomba de aire. Limpie el filtro usando el aire

presurizado. Para tener acceso a la bomba de

aire, saque los dos tornillos de montaje que unen

la bomba al frente de la máquina (Figura 36).

FIG. 36

MANTENIMIENTO ANUAL

(Cada 1000 horas de uso)

Modelos FaST solamente:

Limpie o reemplace la placa perforada y el filtro

situados dentro de la unidad inyectora de solución.

1. Para acceder al conjunto del inyector de la

disolución, abra el compartimento de la batería.

El conjunto del inyector está conectado a la

bomba de la disolución (Figura 37).

FIG. 37

Home

Find...

Go To..

OPERACIÓN

40 Speed Scrub 2701/3301 (08--05)

2. Abra la carcasa del filtro negro y limpie o cambie

la placa perforada y el filtro (Figura 38).

FIG. 38

MANTENIMIENTO DE LAS BATERÍAS

ADVERTENCIA: Peligro de incendio o

explosión. Las baterías emiten hidrógeno.

Mantenga chispas y llamas alejadas de la

máquina. Mantenga el compartimento de la batería

abierto mientras realiza la operación de carga.

PARA SU SEGURIDAD: Al revisar la máquina,

utilice guantes y gafas de protección cuando

manipule las baterías y sus cables. Evite el

contacto con el ácido de la batería.

1. Compruebe la densidad específica utilizando un

densímetro para determinar el nivel de carga y el

estado de las baterías (Figura 39). Si el valor de

uno o más elementos de la batería es inferior al

de los otros elementos de la batería (0,050 ó

más), este elemento está deteriorado, en

cortocircuito o a punto de fallar. Compare los

valores obtenidos con el densímetro con los del

siguiente esquema para determinar el nivel de

carga que queda en la batería.

NOTA: No tome medidas inmediatamente después de

añadir agua destilada. Si el agua y el ácido no están

bien mezclados, es posible que el valor medido puede

no sea correcto.

FIG. 39

DENSIDAD ESPECÍFICA a

27_C(80_F) CARGA DE LA BATERÍA

1,265 100% DE CARGA

1,223 75% DE CARGA

1,185 50% DE CARGA

1,148 25% DE CARGA

1,110 DESCARGADA

NOTA: Si la temperatura del electrólito de la batería a

la que se miden los valores no es de 27_C(80_F),

deberá corregir el valor dependiendo de la

temperatura. Sume o reste 0,004, 4 puntos, al valor

de la densidad específica por cada 6_C(43_F) de

diferencia por encima o debajo de 27_C(80_F).

2. Siga siempre las instrucciones de la operación de

carga (consulte CARGA DE LAS BATERÍAS).

3. Controle el nivel de electrólito (A) en todos los

elementos de las baterías después de realizar la

operación de carga. El nivel debe estar a

aproximadamente 1 cm de la parte inferior del

orificio de llenado (B). Añada agua destilada en

caso necesario (Figura 40). NO LLENE EN

EXCESO.

FIG. 40

Home

Find...

Go To..

OPERACIÓN

Speed Scrub 2701/3301(07--04)

4. Mantenga limpias las partes superiores de las

baterías para evitar la corrosión.

Limpieza de las baterías:

PARA SU SEGURIDAD: Al revisar la máquina,

utilice guantes y gafas de protección cuando

manipule las baterías y sus cables. Evite el

contacto con el ácido de la batería.

a. Haga una solución concentrada de

bicarbonato y agua (Figura 41).

FIG. 41

b. Rocíe ligeramente las partes superiores de las

baterías y conectores de cables con la

disolución.

NOTA: No permita que la solución de bicarbonato se

introduzca en los elementos de las baterías.

c. Utilice un cepillo de cerdas metálicas para

limpiar los bornes y conectores de cables.

d. Después de la limpieza, aplique una capa de

protector transparente de bornes de baterías

a los bornes y conectores de cables.

5. Controle si existen cables gastados o sueltos.

Sustitúyalos si están gastados.

MANTENIMIENTO DE LA CADENA DE IMPULSIÓN

PARA SU SEGURIDAD: Antes de abandonar o

revisar la máquina, deténgase en una superficie

plana, apague la máquina.

Examine la cadena impulsora para saber si hay la

tensión apropiada. La cadena debe presentar una

deformación del centro de 6,35mm a 12,7mm. Si la

cadena se deforma más de 12,7mm debe tensar dicha

cadena. Para tensar la cadena siga los pasos

indicados a continuación:

1. Coloque el interruptor principal en la posición de

apagado y tire hacia fuera del botón del

cortacircuitos principal.

2. Localice y afloje los cuatro tornillos de fijación del

motor a la derecha de la máquina desde el lado

del operario. No extraiga los tornillos.

3. Afloje la tuerca de bloqueo del tensor (Figura 42).

FIG. 42

4. Gire el tensor en el sentido de las agujas del reloj

hasta que se tense la cadena.

5. Vuelva a apretar la tuerca de bloqueo y los

4 tornillos de fijación del motor.

6. Lubrique la cadena con aceite impermeable.

TRANSPORTE DE LA MÁQUINA

Cuando utilice un camión o remolque para transportar

la máquina asegúrese de seguir los pasos siguientes

para sujetar la máquina:

ATENCIÓN: No utilice la máquina en pendientes a

menos que esté presente el personal adecuado

para ayudarle.

1. Retire la escobilla de goma de la máquina, levante

el cabezal del cepillo. Deje instalados el cepillo o

la almohadilla.

2. Cargue la máquina utilizando la rampa de carga

recomendada.

3. Coloque la parte delantera de la máquina contra la

parte delantera del remolque o camión. Una vez

colocada la máquina, baje el cabezal del cepillo.

4. Coloque un calzo detrás de la rueda tractora y de

las ruedecillas traseras.

5. Pase las cintas de sujeción por la parte superior

de la máquina y sujételas al suelo del remolque o

camión. Puede ser necesario el instalar varios

soportes de sujeción en el suelo de su camión o

remolque.

Home

Find...

Go To..

OPERACIÓN

42 Speed Scrub 2701/3301 (07--04)

ALMACENAMIENTO DE LA MÁQUINA

1. Antes de guardar la máquina asegúrese de

aclarar los depósitos y vaciar el agua de la

máquina.

2. Guarde la máquina en un sitio seco con las

escobillas de goma quitadas y el impulsor de la

almohadilla en posición elevada.

3. Retire la tapa del depósito de recuperación para

facilitar la circulación de aire.

4. Cuando guarde la máquina por periodos cortos,

levante el impulsor de la almohadilla y la escobilla

de goma de manera que no toquen el suelo; esto

evitará que se deterioren.

ATENCIÓN: Si guarda la máquina con

temperaturas iguales o inferiores a 0°C, asegúrese

de vaciar todo el agua de la misma. La garantía no

cubre las averías causadas por heladas.

ATENCIÓN: No permita que la lluvia moje la

máquina, guárdela en recintos cerrados.

ARICULOS RECOMENDADOS A

MANTENER EN EXISTENCIA

Para los artículos recomendados a mantener en

existencia, refiérase a la sección de Lista de Piezas.

Los artículos para mantener en existencia están

claramente identificados con una bala que precede a

la descripción de las piezas. Vea el ejemplo de abajo:

Home

Find...

Go To..

OPERACIÓN

Speed Scrub 2701/3301(07--04)

LOCALIZACIÓN DE AVERÍAS

PROBLEMA CAUSA SOLUCIÓN

No hay alimentación,

no funciona nada. Las baterías necesitan ser

cargadas. Consultar el apartado de CARGA DE LAS

BATERÍAS.

Batería(s) defectuosa(s). Sustituir la(s) batería(s).

Cable de la batería flojo. Apretar los cables flojos.

Las baterías están mal

conectadas. Consultar el apartado de INSTALACIÓN DE

LAS BATERÍAS.

Defectuoso principal interruptor. Contactar con el Servicio Técnico.

Cortacircuitos PRINCIPAL activado. Determinar la causa y reajustar el botón del

cortacircuitos.

El motor del cepillo no funciona. Cortacircuitos del cepillo activado

o se ha sacado. Limpiar o sustituir el cepillo o la almohadilla y

reajustar el cortacircuitos.

Los mandos de control no están

girados. Girar los mandos de control.

Cableado defectuoso o motor del

cepillo averiado. Contactar con el Servicio Técnico.

Interruptor del cepillo defectuoso. Contactar con el Servicio Técnico.

Cepillos de carbón gastados. Contactar con el Servicio Técnico.

Solenoide defectuoso. Contactar con el Servicio Técnico.

El motor de aspiración no

funciona. Cortacircuitos de aspiración

activado. Retirar la obstrucción y reajustar el

cortacircuitos.

Interruptor de aspiración

defectuoso. Contactar con el Servicio Técnico.

Cableado defectuoso o motor de

aspiración averiado. Contactar con el Servicio Técnico.

Solenoide defectuoso. Contactar con el Servicio Técnico.

Cepillos de carbón gastados. Contactar con el Servicio Técnico.

Tiempo de funcionamiento

demasiado corto. Las baterías no están totalmente

cargadas. Cargar las baterías.

Elemento defectuoso en una o

más baterías. Sustituir la batería.

Las baterías necesitan una

revisión. Consultar el apartado de MANTENIMIENTO

DE LA BATERÍAS.

Cargador defectuoso. Sustituir el cargador.

Funcionamiento defectuoso

de las escobilla de goma. Depósito de recuperación lleno. Vaciar el depósito de recuperación.

Filtro del flotador de cierre del

depósito de recuperación obstruido. Extraer el filtro y limpiarlo.

Escobilla de goma bloqueada por

restos. Limpiar la escobilla de goma.

Láminas de la escobilla de goma

gastadas. Sustituir las láminas de la escobilla de goma.

Tornillos de orejas de la escobilla

de goma flojos. Apretar los tornillos de orejas.

Home

Find...

Go To..

OPERACIÓN

44 Speed Scrub 2701/3301 (07--04)

LOCALIZACIÓN DE AVERÍAS -- continuación

PROBLEMA CAUSA SOLUCIÓN

Funcionamiento defectuoso

de las escobilla de goma --

continuación.

Conexiones de la manguera de

aspiración sueltas o la manguera

está perforada.

Introducir bien la manguera de

aspiración en sus conexiones.

Sustituir la manguera si está dañada.

Manguera de aspiración

bloqueada por restos. Retirar los restos que la bloquean.

Entrada al depósito de recupera-

ción bloqueada. La entrada se

encuentra en la parte inferior del

depósito de recuperación.

Vaciar el depósito de recuperación y levantarlo

lateralmente para localizar el orificio de

entrada, retirar los restos que bloquean dicho

orificio.

Junta del depósito defectuosa. Sustituir la junta del depósito.

Tapón de la manguera de vaciado

mal cerrado. Cerrar bien el tapón de vaciado.

Tapa transparente del depósito de

recuperación floja. Cerrar bien la tapa.

Motor de aspiración flojo. Contactar con el Servicio Técnico.

Batería poco cargada. Cargar las baterías. No utilizar la máquina

cuando la aguja indicadora del nivel de carga

de la batería se encuentra en la zona roja.

El motor de impulsión no

funciona. Cortacircuitos PRINCIPAL

activado. Determinar la causa y reajustar el

cortacircuitos.

Defectuoso principal interruptor. Contactar con el Servicio Técnico.

Tarjeta de control de la velocidad

o su conexión defectuosas. Contactar con el Servicio Técnico.

Solenoide defectuoso. Contactar con el Servicio Técnico.

Cableado defectuoso. Contactar con el Servicio Técnico.

Motor de impulsión defectuoso. Contactar con el Servicio Técnico.

Cepillos de carbón gastados. Contactar con el Servicio Técnico.

El motor de impulsión funciona

pero no correctamente. Potenciómetro o tarjeta de control

de la velocidad defectuosos. Contactar con el Servicio Técnico.

Resistencia defectuosa. Contactar con el Servicio Técnico.

Elflujodeladisoluciónes

insuficiente o nulo. La palanca del flujo de la

disolución no ha sido activada. Empujar la palanca del flujo de la disolución

hacia delante.

Tubería o filtro de la disolución

bloqueadas. Extraer la manguera y limpiarla con aire com-

primido. Para evitar que se vuelva a bloquear

aclarar el depósito de la disolución con agua

limpia después de cada uso.

Válvula de la disolución bloqueada. Extraer la válvula y limpiarla. No raye ni dañe

el interior de la válvula.

Es necesario ajustar el botón de

ajuste el flujo de la disolución. Girar el botón del flujo de la disolución en el

sentido de las agujas del reloj para incremen-

tar dicho flujo.

Las luces de seguridad no

funcionan. Bombilla fundida. Contactar con el Servicio Técnico.

Home

Find...

Go To..

OPERACIÓN

Speed Scrub 2701/3301(07--04)

LOCALIZACIÓN DE AVERÍAS -- continuación

PROBLEMA CAUSA SOLUCIÓN

Modelo FaST: El sistema

FaST no funciona o no lo hace

correctamente.

La palanca de la solución no se

tira. Tire totalmente hacia atrás la palanca del flujo

de la disolución

No se ha seleccionado el conmu-

tador de Scrub Mode en FaST

Scrub.

Seleccione el modo de FaST Scrub.

Se ha activado el interruptor de

circuito FaST. Determine la causa y regradúe el botón del

interruptor de circuito de 10A.

La manguera de alimentación y/o

los conectores del FaST--PAK

están taponados.

Empape el conector y la manguera en agua

tibia y limpia.

La caja de FaST--PAK está vacía

o no conectada. Reemplace la caja FaST--PAK y/o conecte la

manguera de alimentación.

El orificio de control de flujo está

taponado. Extraiga el orificio, limpie y vuelva a instalar

(refiérase al diagrama de lista de piezas).

El conmutador de modo de limpie-

za es defectuoso. Consulte con el Centro de Servicio.

La bomba o el compresor de aire

son defectuosos. Consulte con el Centro de Servicio.

El filtro del tanque de solución

está taponado. Drene el tanque de solución. Extraiga el filtro

del tanque de solución, limpie y vuelva a

instalar.

Home

Find...

Go To..

OPERACIÓN

46 Speed Scrub 2701/3301 (07--04)

ESPECIFICACIONES

MODELO SPEED SCRUB 2701 SPEED SCRUB 3301

LONGITUD 1500 mm (59 pulg.) 1500 mm (59 pulg.)

ANCHURA 740 mm (29 pulg.) 890 mm (35 pulg.)

ALTURA 1040 mm (41 pulg.) 1040 mm (41 pulg.)

PESO -- CON BATERÍAS 352kg (760 lbs) 355kg (765 lbs)

CAPACIDAD DE LOS DEPÓSITOS 102 L (27 Gal) 102 L (27 Gal)

CONTROL DE LA VELOCIDAD Variable delante/detrás Variable delante/detrás

VELOCIDAD DE LIMPIEZA (MAX.) 2787 m@/h (30,000 sq. ft./h) 3251 m@/h (35,000 sq. ft./h)

ANCHURA DEL CARRIL DE LIMPIEZA 680 mm (27 pulg.) 830 mm (33 pulg.)

DIÁMETRO DE LA ALMOHADILLA 2 -- 355 mm (14 pulg.) 2 -- 430 mm (17 pulg.)

ANCHURA DE LA ESCOBILLA DE

GOMA 965 mm (38 pulg.) 1067 mm (42 pulg.)

MOTOR DE IMPULSIÓN 0.5 cv, 0--1800 rpm, 24V, 10A 0.5 cv, 0--1800 rpm, 24V, 10A

MOTOR DEL CEPILLO 2--0.75cv, 220 rpm, 24V, 20A, 550W 2--0.75cv, 220 rpm, 24V, 20A, 550W

MOTOR DE ASPIRACIÓN 0.75 cv, 3--fases 5,7”, 24V, 21A, 550W 0.75 cv, 3--fases 5,7”, 24V, 21A, 550W

ELEVACIÓN DEL AGUA 1720 mm (68 pulg.) 1720 mm (68 pulg.)

BATERÍAS 4--305 amp/hora

6 v ciclo 4--305 amp/hora

6 v ciclo

AUTONOMÍA POR CARGA 4.76 horas 4.76 horas

NIVEL DE RUIDO EN DECIBELIOS A

LA ALTURA DEL OPERARIO EN

RECINTO CERRADO CON SUELO DE

BALDOSAS.

<70dB(A) <70dB(A)

SISTEMA FaST (Modelo FaST)

VELOCIDAD DE FLUJO DE SOLUCIÓN 24 Volt DC, 3.5 A, 45 psi

BOMBADESOLUCIÓN 0.68 LPM (0.18 GPM)

BOMBADEAGENTEFaSTPAK 24 Volt, 24 Watts

VELOCIDAD DE FLUJO DE CONCENTRADO 0.80 CC/Minuto (0.02 Onzas/Minuto)

RELACION DE DILUCION ENTRE CONCENTRADO

YAGUA 1:850

COMPRESOR DE AIRE 24 Volt DC, 0.6 A

VELOCIDAD DE FLUJO DEL COMPRESOR DE AIRE 8.7 LPM (0.3 CFM)

Home

Find...

Go To..

FONCTIONNEMENT

Speed Scrub 2701/3301 (12--06)

Ce manuel est fourni avec chaque nouveau modèle. Il

fournit les instructions nécessaires au fonctionnement

et à l’entretien.

Lisez complètement ce manuel et

familiarisez--vous avec la machine avant de

l’utiliser ou de l’entretenir.

Une liste complète de pièces détachées avec

illustrations accompagne également chaque nouveau

modèle. Utilisez la liste de pièces détachées pour

commander des pièces de rechange. Avant de

commander des pièces ou des fournitures, soyez sûr

d’avoir avec vous le numéro de modèle de la machine

et le numéro de série. Les pièces et les fournitures se

commandent par téléphone ou par courrier auprès de

tout centre de dépannage agréé, de tout distributeur

ou de l’une des filiales du fabricant.

Cette machine vous fournira d’excellents services.

Toutefois, vous obtiendrez les meilleurs résultats pour

un prix de revient minimum si:

SLa machine est manipulée avec un certain soin.

SLa machine fait l’objet d’un entretien régulier

conformément aux instructions d’entretien de ce

manuel.

SL’entretien de la machine est effectué avec des

pièces fournies par le fabricant ou des pièces

équivalentes.

PROTECTION DE

L’ENVIRONNEMENT

Veuillez éliminer les matériaux

d’emballage, les composants

d’anciennes machines comme les

batteries, les fluides dangereux tels que

l’antigel ou l’huile, d’une manière sûre au

point de vue environnemental, suivant la

règlementation locale en vigueur en

matière d’élimination des déchets.

N’oubliez pas de toujours recycler.

DONNÉES DE LA MACHINE

A remplir au moment de l’installation à titre de référence.

Modèle nº

Date d’installation --

Nº série --

Home

Find...

Go To..

FONCTIONNEMENT

48 Speed Scrub 2701/3301 (12--06)

TABLE DES MATIÈRES

MESURES DE SÉCURITÉ 49...................

ÉTIQUETTES DE MISE EN GARDE 51..........

COMPOSANTS DE LA MACHINE 52............

ASSEMBLAGE DE LA MACHINE 53............

DÉBALLAGE DE LA MACHINE 53...........

MISE EN PLACE DES BATTERIES 53........

MISE EN SERVICE DE LA MACHINE 54.........

FIXATION DU BLOC DE RACLOIR 54........

MISE EN PLACE DE LA BROSSE OU DES

SYSTÈMES D’ENTRAÎNEMENT

DES PATINS 54...........................

INSTALLATION DE L’AGENT FaST--PAK

(MODÈLE FaST) 56........................

REMPLISSAGE DU RÉSERVOIR

DE SOLUTION 56.........................

UTILISATION DE LA MACHINE 57..............

CONTRÔLES AVANT LA MISE EN SERVICE 57

ACTIONNEMENT DE LA MACHINE 57.......

UTILISATION DU SYSTÈME FaST SCRUB

(MODÈLE FaST) 59........................

PENDANT LE FONCTIONNEMENT DE

LA MACHINE 59...........................

COUPE--CIRCUITS 60......................

VIDANGE DES RESERVOIRS 61................

VIDANGE DU RÉSERVOIR DE

RÉCUPÉRATION 61.......................

DRAINING SOLUTION TANK 61.............

CHARGE DES BATTERIES 61..................

ENTRETIEN DE LA MACHINE 63...............

ENTRETIEN QUOTIDIEN 63................

ENTRETIEN MENSUEL 64..................

ENTRETIEN TRIMESTRIEL 64..............

ENTRETIEN ANNUEL 64...................

ENTRETIEN DES BATTERIES 65............

ENTRETIEN DE LA CHAÎNE

D’ENTRAÎNEMENT 66.....................

TRANSPORT DE LA MACHINE 66..............

RANGEMENT DE LA MACHINE 66..............

PIECES DE STOCK

RECOMMANDEES 66.........................

DEPISTAGE DES PANNES 67..................

SPECIFICATIONS 70..........................

SYSTÈM ÉLECTRIQUE 71.....................

LISTE DES PIÈCES 72.........................

GROUPE REMPLACEMENT DES BROSSES ET

DU PIGNON MENANT DE PATIN 72.........

GROUPE RESERVOIR DE RECUPERATION 74

GROUPE DU CHASSIS 76..................

GROUPE TABLEAU DE COMMANDE 78.....

GROUPE TABLEAU DE COMMANDE --

MODÈLE FaST 80.........................

GROUPE DES LEVIERS 82.................

GROUPE TABLEAU D’ELECTRIQUE 84......

GROUPE TABLEAU D’ELECTRIQUE --

MODÈLE FaST 86.........................

GROUPE ROUE ENTRAINEMENT 88........

COMMANDE DE GROUPE DES BROSSES ET

DU TUYAU DE SOLUTION 90...............

GROUPE DE SOLUTION -- MODÈLE FaST 92

GROUPE SOUFLET JUPE -- MODÈLE 2701 94

GROUPE SOUFLET JUPE -- MODÈLE 3301 95

GROUPE DE LA RACLETTE 96.............

GROUPE DE LA RACLETTE --

MODÈLE 2701 98.........................

GROUPE DE LA RACLETTE --

MODÈLE 3301 100.........................

ÉQUIPEMENT AU CHOIX 103...................

PANNE DE POMPE A SOLUTION 102........

PANNE DE POMPE A AIR 102................

GROUPE RACLOIR AUXILIAIRE

D’EXTRACTION 103........................

ES GRUPE DE SOLUTION 105...............

Home

Find...

Go To..

FONCTIONNEMENT

Speed Scrub 2701/3301 (12--06)

MESURES DE SÉCURITÉ

Cette machine est conçue pour un usage

commercial. Elle est destinée exclusivement à

nettoyer les sols intérieurs à surface dure et ne

convient pas à un quelconque autre usage.

Utilisez uniquement des patins, des brosses et

des produits nettoyants pour sols disponibles

dans le commerce, prévus pour l’application de la

machine.

Tous les opérateurs sont tenus de lire et

comprendre les consignes de sécurité suivantes

et de se familiariser avec celles--ci.

Le symbole de mise en garde suivant et l’en--tête «

POUR VOTRE SECURITE » sont utilisés tout au long

de ce manuel comme indiqué dans leur description:

MISE EN GARDE : identifie la présence de

dangers ou les opérations dangereuses

susceptibles de blesser grièvement ou de

provoquer la mort.

POUR VOTRE SECURITÉ : identifie les

instructions qui doivent être suivies afin de

garantir la sécurité lors de l’utilisation de

l’équipement.

Le fait de ne pas respecter ces avertissements

peut entraîner des blessures, un choc électrique,

un incendie ou une explosion.

MISE EN GARDE : danger d’incendie ou

d’explosion:

-- N’utilisez jamais de liquides inflammables ou

n’utilisezpaslamachinedansouprèsde

liquides ou vapeurs inflammables ou de

poussières combustibles.

Cette machine n’est pas équipée de moteurs

protégés contre les explosions. Les moteurs

électriques émettent des étincelles au moment du

démarrage et pendant leur fonctionnement, ce qui

peut entraîner un incendie instantané ou une

explosion si la machine est utilisée dans une zone

où des vapeurs/liquides inflammables ou des

poussières combustibles, sont présents.

-- Ne ramassez pas de matériaux inflammables

ou de métaux réactifs.

-- Les batteries émettent du gaz hydrogène.

Evitez toute étincelle et toute flamme nue à

proximité des batteries. Laissez ouvert le

compartiment des batteries pendant la mise

en charge.

MISE EN GARDE : danger de choc électrique.

Débranchez les câbles de la batterie avant

l’entretien ou la réparation de la machine.

Les signaux d’information ci--après indiquent les

situations potentiellement dangereuses pour

l’opérateur ou l’équipement:

POUR VOTRE SECURITÉ:

1. N’utilisez pas la machine:

-- avec des liquides inflammables ou près de

vapeurs inflammables, afin d’éviter le

risque d’explosion ou d’incendie

instantané.

-- Si vous n’y êtes pas formé et autorisé.

-- Avant d’avoir lu et compris le manuel

opérateur.

-- Avant d’avoir lu et compris le manuel

opérateur.

2. Avant d’utiliser la machine:

-- Assurez--vous que tous les dispositifs de

sécurité se trouvent à leur place et

fonctionnent correctement.

3. Lors de l’utilisation de la machine:

-- Roulez lentement sur les pentes et sur les

surfaces glissantes.

-- Portez des chaussures antidérapantes..

-- Réduisez la vitesse dans les tournants.

-- Signalez immédiatement tout dommage

occasionnéàlamachineoutoutmauvais

fonctionnement.

-- Empêchez les enfants de jouer à proximité

de la machine.

-- Suivez les instructions de mélange et de

manipulation indiquées sur les conteneurs

chimiques.

4. Avant de quitter ou d’entretenir la machine:

-- Arrêtez la machine sur une surface

horizontale.

-- Coupez le contact de la machine.

5. Lors de l’entretien de la machine:

-- Évitez les pièces mobiles. Ne portez pas

de veste ou de chemise large ou de

manches amples.

-- Bloquez les roues de la machine avant de

la soulever avec un cric.

-- Utilisez un levier ou cric pouvant

supporter le poids de la machine.

-- Déconnectez les cosses des batteries

avant de travailler sur la machine.

-- Portez des gants et des lunettes de

protection lorsque vous maniez les

batteries ou les câbles de batteries.

Home

Find...

Go To..

FONCTIONNEMENT

50 Speed Scrub 2701/3301 (12--06)

-- Évitez tout contact avec l’acide des

batteries.

-- N’utilisez pas de jet de pression sur la

machine. Un dysfonctionnement électrique

risque de se produire.

-- Utilisez des pièces de rechanges fournies

ou agréées par le fabricant.

-- Toutes les réparations doivent être

effectuées uniquement par un technicien

qualifié.

-- Ne modifiez pas le design d’origine de la

machine.

6. Lors du transport de la machine:

-- Coupez le contact de la machine.

-- Ne soulevez pas la machine lorsque les

batteries sont installées.

-- Demandez de l’aide pour soulever la

machine.

-- Lorsque vous chargez la machine sur le

camion ou la remorque ou lorsque vous la

déchargez, utilisez une rampe

recommandée.

-- Utilisez des sangles pour arrimer la

machine sur le camion ou la remorque.

Home

Find...

Go To..

FONCTIONNEMENT

Speed Scrub 2701/3301 (12--06)

ÉTIQUETTES DE MISE EN GARDE

Les étiquettes de mise en garde se trouvent sur la machine aux endroits indiqués. Remplacez les étiquettes

lorsqu’elles sont endommagées ou qu’elles deviennent illisibles.

ÉTIQUETTE MISE EN GARDE -- SITUÉE AU--DESSUS DE LA MACHINE.

ÉTIQUETTE CHARGE DE BATTERIE

–SITUÉE SUR LA FACE

INFÉRIEURE DU RÉSERVOIR DE

RÉCUPÉRATION.

MISE EN GARDE: danger

d’incendie ou d’explosion. Les

batteries émettent du gaz

hydrogène. Evitez toute étincelle et

toute flamme nue à proximité des

batteries. Laissez ouvert le

compartiment des batteries

pendant la mise en charge.

Home

Find...

Go To..

FONCTIONNEMENT

52 Speed Scrub 2701/3301 (12--06)

COMPOSANTS DE LA MACHINE

8910

1. Panneau de commande

2. Poignées de commande

3. Bouton principal marche--arrêt

4. Bouton d’activation/de désactivation de l’extracteur

5. Bouton d’activation/de désactivation de la brosse

6. Appareil de mesure de la charge des batteries

7. Panneau des coupe--circuits

8. Levier de levage du racloir

9. Levier de relâchement du racloir

10. Levier de distribution de la solution

11. Bouton de réglage du débit de la solution

12. Commandes du panneau de commande réglable

13. Pédale de la brosse

14. Tuyau de vidange du réservoir de récupération

15. Tuyau de vidange du réservoir de

solution à graduations en gallons

16. Porte de remplissage arrière

17. Bloc racloir

18. Réservoir de récupération

19. Couvercle du réservoir de récupération

20. Porte de remplissage du réservoir de solution

21. Lampes de sécurité

22. Roulettes arrière

23. Logement de la jupe

24. Jupe de la tête de nettoyage

FaST Modèle

25. Roulettes de mur

26. Levier de réglage de la pression de la brosse

27. Commutateur Brossage FaST/Brossage

conventionnel (Modèle FaST)

28. Système de diffusion FaST--PAK (Modèle FaST)

Home

Find...

Go To..

FONCTIONNEMENT

Speed Scrub 2701/3301 (12--06)

ASSEMBLAGE DE LA MACHINE

DÉBALLAGE DE LA MACHINE

1. Vérifiez soigneusement si le carton ne présente

pas de traces d’endommagement. Signalez

directement tout dommage au transporteur.

2. Vérifiez le contenu du carton pour vous assurer

que tous les accessoires sont présents. Le racloir

est emballé avec la machine.

Contents:

S4 batteries 6 V -- En option

S1 chargeur de batterie -- En option

S1 plaque de batterie (#100707)

S3 câbles de batterie (#130367)

S1 paquet de concentré FaST--PAK (Modèle

FaST)

S1 bloc de racloir

Les brosses, les systèmes d’entraînement de

patin et les patins doivent être achetés

séparément.

3. Pour déballer la machine, enlevez les sangles et

relevezlatêtedelabrosse.Pourcefaire,

appuyez fermement sur la pédale inférieure de la

brosse jusqu’à ce que la pédale se bloque en

position relevée. Soulevez avec précaution ou

fabriquez une rampe avec les cartons de la boîte

pour enlever la machine de la palette.

ATTENTION: Ne faites pas rouler la machine de la

palette pour éviter de l’endommager.

ATTENTION: afin d’éviter le risque

d’endommagement de la machine, installez les

batteries après avoir retiré la machine de la palette

d’expédition.

MISE EN PLACE DES BATTERIES

ATTENTION: Les batteries émettent de

l’hydrogène qui est un gaz susceptible d’exploser

ou de s’enflammer. Evitez toute étincelle et toute

flamme nue.

POUR VOTRE SECURITÉ: L’acide des batteries

peut occasionner des brûlures. Protégez--vous les

mains et les yeux lorsque vous entretenez les

batteries.

Spécifications des batteries:

Quatre batteries de 6 volts, cycle intensif. Part

Number #606991. Dimensions maximum des

batteries: 178mm (7 in.) W x 308mm (12.13 in.) L x

356mm (14 in.) H.

1. Tournez tous les commutateurs en position OFF

et tirez sur le bouton du coupe--circuit (10 A)

comme illustré (Figure 1).

FaST Modèle

FIG. 1

ATTENTION: Pour empêcher des moteurs de

démarrer accidentel, soyez sûr de retirer le bouton

principal de disjoncteur avant d’installer des

batteries.

2. Faites pivoter avec précaution le réservoir de

récupération sur le côté pour accéder au

compartiment des batteries. Enlevez le câble de

batterie qui est déconnecté (Figure 2).

FIG. 2

3. Déposez avec précaution les batteries dans le

compartiment et connectez les bornes comme

illustré (Figure 3).

ATTENTION: ne laissez pas tomber les batteries

dans le compartiment, afin d’éviter d’endommager

les batteries et le châssis de la machine.

AVANT

FIG. 3

Home

Find...

Go To..

FONCTIONNEMENT

54 Speed Scrub 2701/3301 (12--06)

4. Avant de connecter les câbles de batterie, veillez

à ce que les bornes et les cosses soient propres.

Si nécessaire, utilisez un nettoyant pour cosses et

une brosse métallique.

REMARQUE: Appliquez un enduit léger de graisse

non métallique ou de jet protecteur sur les jonctions de

câble pour empêcher la corrosion de batterie.

5. Branchez les câbles aux bornes de batteries suivant

l’ordre des numéros indiqués sur les étiquettes.

(ROUGE SUR BORNE POSITIVE ET NOIR SUR

BORNE NEGATIVE) (Figure 3).

6. Vérifiez les connexions des câbles avant de

refermer le compartiment des batteries.

7. Réenclenchez le bouton du coupe--circuit

principal.

8. Mettez le contact, mettez le bouton principal sur la

position marche et vérifiez le niveau de charge

des batteries pour vous assurer que les batteries

sont complètement chargées. Si les batteries

doivent être chargées, reportez--vous à CHARGE

DES BATTERIES.

MISE EN SERVICE DE LA MACHINE

FIXATION DU BLOC DE RACLOIR

1. Tournez le commutateur principal en position OFF.

POUR VOTRE SECURITÉ: Avant de quitter ou

d’entretenir la machine, arrêtez--la sur une surface

horizontale, coupez le contact.

2. Tirez sur le levier de soulèvement du racloir, pour

soulever la bride de montage du racloir (Figure 4).

FIG. 4

3. Desserrez les deux molettes qui se trouvent sur

racloir et faites glisser le racloir dans les fentes

situées à l’arrière de la bride de fixation du racloir.

(Figure 5).

FIG. 5

4. Resserrez fermement les molettes.

5. Branchez le tuyau d’aspiration de la machine sur

le bloc de racloir (Figure 6).

FIG. 6

MISE EN PLACE DE LA BROSSE OU DES

SYSTÈMES D’ENTRAÎNEMENT DES PATINS

1. Tournez le commutateur principal en position OFF

et tirez sur le bouton du coupe--circuit principal.

POUR VOTRE SECURITE: Pour éviter toute mise

en marche accidentelle, veillez à retirer la clé du

contact avant de mettre en place la brosse ou les

systèmes d’entraînement des patins.

ATTENTION: Pour empêcher commencer

accidentel, retirez le bouton principal de

disjoncteur avant d’installer des conducteurs de

brosse ou de garniture. Le bouton de disjoncteur

est situé à l’arrière du logement de commande.

Home

Find...

Go To..

FONCTIONNEMENT

Speed Scrub 2701/3301 (12--06)

2. Soulevez la tête de la brosse en appuyant

fermement sur la pédale inférieure de la brosse

(Figure 7).

FIG. 7

3. Défaites le loquet noir à l’avant de la machine et

ouvrez le logement de la jupe pour accéder au

moyen du moteur (Figure 8).

FIG. 8

4. Sélectionnez le patin ou la brosse recommandé(e)

qui répond au mieux à vos besoins.

REMARQUE: Consultez votre distributeur agréé pour

vous aider à choisir le patin ou la brosse adéquat(e)

répondant à vos besoins particuliers.

5. (Mise en place du patin) Fixez les patins aux

systèmes d’entraînement des patins avant

d’attacher les systèmes d’entraînement des patins

au moyeu du moteur. Pour attacher le patin au

système d’entraînement, enlevez le dispositif de

blocage central en plastique du système

d’entraînement du patin. Positionnez le patin sur le

système d’entraînement du patin et remettez le

dispositif de blocage en place (Figure 9).

FIG. 9

6. Fixez la brosse ou les systèmes d’entraînement

des patins sur le moyeu du moteur. Mettez les (3)

ergots en face des fentes du moyeu du moteur.

Faites faire un tour rapide au système

d’entraînement en direction de l’attache à ressort

qui se trouve sur le moyeu du moteur. Vérifiez si le

système d’entraînement du patin est bien fixé et si

l’attache à ressort est bloquée dans un des ergots

du système d’entraînement avant d’utiliser la

machine (Figure 10).

FIG. 10

REMARQUE : Veillez toujours à ce que les surfaces

du système d’entraînement du patin et du moyeu du

moteur soient propres avant de mettre en place les

systèmes d’entraînement afin de faciliter le démontage

des systèmes d’entraînement des patins.

7. Refermez le logement de la jupe et remettez

l’attache.

Home

Find...

Go To..

FONCTIONNEMENT

56 Speed Scrub 2701/3301 (12--06)

INSTALLATION DE L’AGENT FaST--PAK

(MODÈLE FaST)

1. Retirez l’éjecteur perforé du carton de concentré

FaST--PAK. N’enlevez pas le sac du carton. Tirez

le raccord de tuyau au travers de l’éjecteur et

retirez le bouchon orange (Figure 11).

ATTENTION : la formule de concentré FaST--PAK a

été spécialement conçue pour le système FaST.

N’utilisez JAMAIS un produit de substitution, ceci

provoquera l’endommagement de la machine.

POUR VOTRE SECURITÉ : lorsque vous utilisez la

machine, suivez toujours les instructions de

manipulation indiquées sur le conteneur

chimique.

FIG. 11

2. Placez le carton de FaST PAK dans le support de

carton situé à l’arrière de la machine et branchez

le tuyau d’alimentation sur le sac FaST PAK

(Figure 12).

REMARQUE: si du concentré séché est visible sur le

raccord du tuyau d’alimentation ou sur le raccord

FaST-- PAK, trempez--les dans l’eau chaude et

nettoyez--les.

FIG. 12

3. Veillez à brancher le tuyau d’alimentation sur le

bouchon de stockage du tuyau, quand celui--ci

n’est pas utilisé (Figure 13). Ceci permet d’éviter

que le système de solution FaST sèche et obstrue

le tuyau d’alimentation.

FIG. 13

4. Le système de solution FaST DOIT être amorcé

lors de la première utilisation. Pour amorcer le

système, assurez--vous que le réservoir de

solution est vide et faites fonctionner la machine en

mode de brossage FaST pendant 3 minutes (Voir

FONCTIONNEMENT DE LA MACHINE). Cette

étape est nécessaire uniquement pour la

première utilisation du système FaST.

REMPLISSAGE DU RÉSERVOIR DE SOLUTION

ATTENTION: Pour les modèles équipés de l’option

FaST. UTILISEZ DE L’EAU CLAIRE FROIDE

UNIQUEMENT. N’ajoutez PAS d’agents nettoyants

dans le réservoir de solution. Les agents

nettoyants/régénérateurs traditionnels peuvent

provoquer la panne du système de solution FaST.

1. Transportez la machine jusqu’au poste de

ravitaillement. Relevez le racloir et la brosse

pendant le transport.

2. Coupez le contact de la machine.

POUR VOTRE SECURITÉ: Avant de quitter ou

d’entretenir la machine, arrêtez--la sur une surface

horizontale, coupez le contact.

3. Arrêtez l’écoulement de solution en tirant

complètement vers l’arrière le levier de distribution

de la solution. (Figure 14).

FIG. 14

Home

Find...

Go To..

FONCTIONNEMENT

Speed Scrub 2701/3301 (12--06)

4. Ouvrez la porte de remplissage de la solution qui

se trouve à l’avant de la machine et remplissez le

réservoir de solution d’eau claire [température

maximum 60°C (140°F)] ou remplissez la machine

en utilisant la porte de remplissage du tuyau qui

se trouve à l’arrière de la machine. Enlevez le

bouchon et introduisez le tuyau pour remplir le

réservoir. Le tube transparent qui se trouve sous

la porte de remplissage est pourvu de graduations

tous les 5 gallons qui indiquent la quantité d’eau

versée dans le réservoir (Figure 15).

NOTE: The water must not be hotter than 60_C

(140_F) or tank damage may occur.

FIG. 15

REMARQUE: Si vous remplissez le réservoir avec un

seau, assurez--vous que le seau est propre afin

d’éviter tout risque d’obstruction des conduites du

système de distribution de la solution.

5. POUR LE BROSSAGE CONVENTIONNEL :

Versez un produit détergent recommandé dans le

réservoir de solution, suivant les instructions de

mélange figurant sur le flacon.

ATTENTION : pour le brossage conventionnel,

utilisez uniquement des produits détergents

recommandés. Un endommagement de la machine

dû à l’utilisation d’un détergent impropre,

entraînera l’annulation de la garantie.

MISE EN GARDE : Utilisez uniquement les

produits d’entretien recommandés, n’utilisez PAS

de produits de substitution. Consultez un

distributeur agréé qui vous indiquera les produits

d’entretien recommandés.

POUR VOTRE SECURITE: Quand vous utilisez la

machine, suivez les instructions de mélange et de

manipulation indiquées sur les conteneurs

chimiques.

UTILISATION DE LA MACHINE

POUR VOTRE SECURITE: N’utilisez la machine

qu’après avoir lu et compris le manuel opérateur.

MISE EN GARDE: danger d’incendie ou

d’explosion. N’utilisez jamais de liquides

inflammables.

CONTRÔLES AVANT LA MISE EN SERVICE

1. Balayez le sol et essuyez--le pour enlever la

poussière.

2. Vérifiez le niveau de charge des batteries sur

l’appareil de mesure de la charge des batteries

pour vous assurer que les batteries sont chargées

(Voir CHARGE DES BATTERIES).

3. Assurez--vous que les patins ou les brosses sont

installés.

4. Assurez--vous que le racloir est installé.

5. Mode de brossage FaST : Assurez--vous que le

réservoir de solution est rempli uniquement d’eau

claire froide. Assurez--vous que tous les agents

nettoyants/régénérateurs conventionnels sont

vidangés et rincés dans le réservoir de solution.

Vérifiez le niveau d’agent concentré du FaST

PAK, remplacez le carton le cas échéant.

ACTIONNEMENT DE LA MACHINE

REMARQUE: Si votre machine est équipée de l’option

FaST, reportez--vous à la page 11 pour d’autres

procédures d’opérations.

1. Réglez les poignées à une hauteur confortable

(trois positions). Pressez en même temps les deux

leviers sous le panneau de commande pour

soulever ou abaisser les poignées (Figure 16).

FIG. 16

Home

Find...

Go To..

FONCTIONNEMENT

58 Speed Scrub 2701/3301 (12--06)

2. Abaissez le racloir en relâchant le bouton qui se

trouve sur le levier de levage du racloir

(Figure 17).

FIG. 17

3. Abaissez la tête de la brosse. Appuyez fermement

sur la pédale supérieure de la brosse et poussez

la pédale vers l’avant pour relâcher (Figure 18).

FIG. 18

4. Mettez le contact et allumez le bouton principal et

les boutons de l’extracteur et de la brosse.

REMARQUE: Les moteurs de la brosse ne se

mettent pas en marche tant que les poignées ne

sont pas actionnées.

5. Activez la distribution de solution en poussant

légèrement le levier de distribution de la solution

vers l’avant. Plus fort le levier est enfoncé plus

grand est le débit de solution. Enfoncez

complètement pour obtenir un débit maximum. La

solution commence à couler dès que le levier est

activé (Figure 19).

FIG. 19

REMARQUE: Pour augmenter ou diminuer le débit

maximum de la solution, tournez le bouton de réglage

du débit de la solution. Tournez le bouton dans le sens

des aiguilles d’une montre pour augmenter le débit ou

dans le sens contraire des aiguilles d’une montre pour

réduire le débit. (Figure 20).

FIG. 20

6. Tournez doucement les poignées de commande

vers l’avant pour commencer à nettoyer. Plus loin

vous tournez les poignées plus vite ira la machine.

Pour déplacer la machine en marche arrière,

tournez les poignées de commande vers l’arrière.

ATTENTION: Faites toujours démarrer la machine

sur la vitesse minimum pour éviter que la machine

ne fasse un bond.

7. Examinez la quantité de solution sur le sol et

réglez le levier de distribution de solution sur le

débit de solution souhaité (pour le frottement

conventionnel seulement).

8. Pour arrêter la machine, relâchez les poignées de

commande.

Home

Find...

Go To..

FONCTIONNEMENT

Speed Scrub 2701/3301 (12--06)

UTILISATION DU SYSTÈME FaST SCRUB

(MODÈLE FaST)

Comment fonctionne le système FaST (Foam Scrubbing

Technology = technologie de brossage en milieu

moussant): L’agent concentré FaST--PAK est injecté

dans le système avec un mélange composé d’une petite

quantité d’eau et d’air comprimé. Ce mélange crée un

grand volume de mousse humide expansée. Le

mélange de mousse expansée est ensuite dispersé sur

le sol, tandis que les deux disques de brossage se

mettent en marche. Lorsque le racloir récupère le

mélange, l’agent moussant breveté cesse d’être actif et

est récupéré dans le réservoir de récupération.

L’utilisation du système FaST peut augmenter votre

productivité de 30%, en réduisant vos cycles de

vidage/remplissage. Elle permet également de réduire

l’utilisation de produits chimiques ainsi que l’espace de

stockage. Un carton FaST--PAK d’agent concentré

permet un brossage d’environ 93,000 m2(1,000,000 ft2).

1. Assurez--vous que le carton FaST--PAK est

correctement installé (Voir INSTALLATION DE

L’AGENT FaST--PAK).

2. Assurez--vous que le réservoir de solution est

rempli uniquement d’eau claire froide. N’ajoutez

PAS d’agents nettoyants conventionnels dans le

réservoir de solution. La présence d’agents

nettoyants/régénérateurs conventionnels dans le

réservoir de solution risque de provoquer la panne

prématurée du système FaST.

3. Assurez--vous que le commutateur principal et le

commutateur de brosse sont activés et tirez

complètement vers l’arrière le levier de distribution

de solution (Figure 21).

FIG. 21

REMARQUE: Le débit d’eau s’écoulant du réservoir

de solution est régulé automatiquement par l’activation

du système FaST. Durant le brossage en mode de

brossage FaST, le débit de solution ne peut pas être

ajusté par l’intermédiaire du levier de réglage de la

commande de solution.

4. Placez le bouton de brossage FaST/conventionnel

en position de mode de brossage FaST -- le

voyant du bouton s’allume (Figure 22).

REMARQUE: Le levier de distribution de solution doit

être en position de retrait afin d’activer le bouton.

FIG. 22

REMARQUE: Pour brosser à l’eau claire seulement, il

vous suffit de placer le bouton de brossage

FaST/conventionnel en position de mode de brossage

conventionnel. Ceci vous permet d’utiliser la machine

dans une application de rinçage.

5. Suivez les instructions standard de la section

FONCTIONNEMENT DE LA MACHINE pour

débuter le brossage.

PENDANT LE FONCTIONNEMENT DE LA

MACHINE

POUR VOTRE SECURITE: Lors de l’utilisation de

la machine, roulez lentement sur les pentes et sur

les surfaces glissantes.

MISE EN GARDE: danger d’incendie ou

d’explosion. Ne ramassez pas de matériaux

inflammables ou de métaux réactifs.

1. Faites chevaucher de 5 cm chaque couloir de

brossage.

2. Brossage conventionnel : versez une solution de

contrôle de mousse recommandée dans le

réservoir de récupération, si un excès de mousse

apparaît.

ATTENTION: Veillez à ne pas laisser entrer de

mousse ou d’eau dans le tuyau ascendant de

l’extracteur pour éviter d’endommager le moteur

de l’extracteur. Le flotteur n’empêche pas la

mousse d’entrer dans le tuyau ascendant. Tout

dommage de l’extracteur occasionné par de la

mousse ou de l’eau n’est pas couvert par la

garantie.

3. Si vous souhaitez une plus grande pression pour

nettoyer des petites surfaces fort encrassées,

suivez les étapes ci--dessus:

a. Abaissez la brosse.

b. Levez le levier de réglage de la pression pour

le bloquer(Figure 23).

Home

Find...

Go To..

FONCTIONNEMENT

60 Speed Scrub 2701/3301 (12--06)

ATTENTION : La brosse DOIT être abaissée pour que

le levier de réglage de la pression de la brosse puisse

être relevé dans la position bloquée. Ne laissez pas le

levier dans la position bloquée quand les brosses sont

relevées.

FIG. 23

4. Si le racloir laisse des traînées, relevez le racloir

et essuyez les lames avec un chiffon. Balayez au

préalable la zone pour éviter la formation de

traînées.

5. Avant d’arrêter la machine ou de faire demi--tour,

tirez vers l’arrière le levier de distribution de la

solution pour interrompre l’écoulement de la

solution (pour le frottement conventionnel

seulement).

6. Pendant les arrêts de courte durée, il n’est pas

nécessaire de désactiver le bouton de la brosse.

La brosse s’arrête automatiquement quand les

poignées de commande sont relâchées.

7. Pendant que vous nettoyez, vérifiez la quantité de

solution restant dans le réservoir de solution au

moyen des graduations du tube transparent.

Chaque graduation du tuyau correspond à cinq

gallons 19 litres (5 gal).

8. Vérifiez périodiquement le niveau de charge sur

l’appareil de mesure de la charge des batteries.

Quand l’aiguille descend dans la zone rouge,

rechargez les batteries.

ATTENTION: Ne continuez pas à utiliser la

machine quand l’aiguille se trouve dans la zone

rouge pour éviter d’endommager la batterie.

9. Quand le réservoir de solution est vide, coupez le

bouton de la brosse et le levier de distribution de

la solution et continuez à aspirer jusqu’à ce que

toute l’eau sale se trouve dans le réservoir de

récupération. Vidangez ensuite le réservoir de

récupération (Voir VIDANGE DES

RESERVOIRS).

COUPE--CIRCUITS

Les modèles SS2701 et SS3301 sont équipés de (4)

coupe--circuits destinés à protéger les moteurs des

dommages. Si les coupe--circuits se déclenchent, il

n’est pas possible de les réenclencher

immédiatement. Déterminez la cause du

désenclenchement des coupe--circuits, laissez le

moteur refroidir et réenclenchez les coupe--circuits.

Les coupe--circuits des moteurs des brosses se

déclenchent en cas de surcharge du patin. Nettoyez

ou changez le patin si le coupe--circuit se déclenche.

Les boutons des coupe--circuits se trouvent à l’arrière

de la machine comme illustré (Figure 24).

-- Coupe--circuit principal 10 A

-- Coupe--circuit du moteur de propulsion/extracteur 35 A

-- Coupe--circuit du moteur de brosse 35 A (2)

-- Système FaST 10 A (Modèle FaST)

FaST Modele

FIG. 24

REMARQUE: En entretenant la machine ou quand la

machine est laissée sans surveillance, retirez le

bouton principal de disjoncteur. Ceci coupera toute la

puissance d’usiner.

Home

Find...

Go To..

FONCTIONNEMENT

Speed Scrub 2701/3301 (12--06)

VIDANGE DES RESERVOIRS

Le réservoir de récupération doit être vidé et nettoyé

après chaque utilisation. Le réservoir de solution doit

être nettoyé périodiquement, afin d’éliminer toute

corrosion.

Transportez la machine vers un site de vidange,

coupez le contact et suivez les instructions de vidange

ci--dessous:

POUR VOTRE SECURITÉ : Avant de quitter ou

d’entretenir la machine, arrêtez--la sur une surface

horizontale, coupez le contact.

VIDANGE DU RÉSERVOIR DE RÉCUPÉRATION

1. Enlevez le tuyau de vidange de son support,

amenez le tuyau au--dessus du trou de vidange au

sol et enlevez le bouchon du tuyau de vidange.

Pour vidanger complètement le réservoir de

récupération, faites pivoter sur le côté le réservoir

et faites basculer le support du réservoir pour

soutenir le réservoir (Figure 25).

REMARQUE: Si vous utilisez un seau pour vidanger

la machine, n’employez pas le même seau pour

remplir le réservoir de solution pour ne pas obstruer

les conduites du système de solution.

FIG. 25

2. Rincez le réservoir de récupération après chaque

emploi afin d’éviter les mauvaises odeurs.

Dévissez le couvercle transparent du réservoir de

récupération. Utilisez un tuyau pour rincer le

réservoir de récupération. Veillez à ne pas mettre

d’eau dans le flotteur.

DRAINING SOLUTION TANK

1. Pull clear hose off hose barb at rear of machine

and drain solution into floor drain or bucket

(Figure 26).

FIG. 26

2. Rinse out solution tank with clean water after each

use and flush out solution flow system by pushing

solution flow lever forward. This will prevent

clogging due to chemical buildup. Use clear hose

to drain solution tank.

3. Reconnect clear hose to hose barb. Be certain

hose is completely pushed onto hose barb.

CHARGE DES BATTERIES

ATTENTION : pour prolonger la durée de vie des

batteries et obtenir des performances optimales,

rechargez les batteries UNIQUEMENT après une

durée d’utilisation totale de 30 minutes ou plus.

Ne laissez jamais les batteries se décharger sur de

longues périodes.

Les instructions de mise en charge ci--dessous sont

destinées uniquement aux chargeurs de batteries

fournis avec la machine. Utilisez uniquement un

chargeur de batterie ayant les caractéristiques

ci--dessous, afin d’éviter l’endommagement des

batteries.

SPÉCIFICATIONS DU CHARGEUR DE BATTERIS:

STYPE DE CHARGEUR:

-- POUR DES BATTERIES PLOMB--ACIDE

STENSION DE SORTIE -- 24 VOLTS

SCOURANT DE SORTIE --15 AMPÈRES

SCIRCUIT DE COUPURE AUTOMATIQUE

SPOUR LA MISE EN CHARGE DE BATTERIES A CYCLE

INTENSIF

Home

Find...

Go To..

FONCTIONNEMENT

62 Speed Scrub 2701/3301 (12--06)

1. Transportez la machine dans un endroit bien aéré

pour recharger les batteries.

MISE EN GARDE: danger d’incendie ou

d’explosion. Les batteries émettent du gaz

hydrogène. Evitez toute étincelle et toute flamme

nue à proximité des batteries. Laissez ouvert le

compartiment des batteries pendant la mise en

charge.

2. Avant de mettre en charge les batteries, vérifiez le

niveau d’électrolyte dans chaque élément de

batterie (Figure 27).

FIG. 27

POUR VOTRE SECURITÉ: lorsque vous entretenez

la machine, portez des gants et des lunettes de

protection quand vous maniez les batteries et les

câbles de batterie. Evitez tout contact avec l’acide

des batteries.

Le niveau d’électrolyte (A) doit légèrement

recouvrir les plaques de batteries (B). Ajoutez de

l’eau distillée si nécessaire. NE REMPLISSEZ

PAS TROP, le fluide va augmenter de volume et

risque de déborder lors de la mise en charge.

Remettez les bouchons sur les éléments, avant la

mise en charge (Figure 28).

FIG. 28

3. Branchez le cordon d’alimentation CA du chargeur

sur une prise mise à la terre correctement

(Figure 29).

Priseà3trous

reliéeàlaterre

Fichedeterre

FIG. 29

4. Branchez la fiche de sortie CC du chargeur sur la

prise des batteries située près du compartiment

des batteries (Figure 30).

FIG. 30

5. Le chargeur commence automatiquement à

charger et se coupe lorsque les batteries sont

complètement chargées.

6. Posez le réservoir de récupération sur la béquille

de support, afin de faciliter la ventilation durant la

mise en charge (Figure 31).

FIG. 31

ATTENTION: ne débranchez pas le cordon

d’alimentation en courant continu de la prise de la

machine lorsque le chargeur est en

fonctionnement. Ceci peut provoquer des

étincelles. Si le chargeur doit être arrêté durant la

mise en charge, débranchez d’abord le cordon

d’alimentation en courant alternatif.

Home

Find...

Go To..

FONCTIONNEMENT

Speed Scrub 2701/3301 (12--06)

MISE EN GARDE: danger d’incendie ou

d’explosion. Les batteries émettent du gaz

hydrogène. Evitez toute étincelle et toute flamme

nue à proximité des batteries. Laissez ouvert le

compartiment des batteries pendant la mise en

charge.

7. Batteries plomb--acide: après le chargement,

vérifiez le niveau d’électrolyte (A) des batteries. Le

niveau doit se trouver environ à .375 in / 1 cm du

bord inférieur de l’orifice de remplissage (B)

(Figure 32). Ajoutez de l’eau distillée si

nécessaire. NE REMPLISSEZ PAS TROP.

FIG. 32

ENTRETIEN DE LA MACHINE

Pour garder la machine en bon état de marche, suivez

les procédures d’entretien quotidiennes,

hebdomadaires et mensuelles.

MISE EN GARDE: danger électrique.

Débranchez les câbles de la batterie avant

l’entretien ou la réparation de la machine.

ENTRETIEN QUOTIDIEN

(Toutes les 4 heures de service)

1. Enlevez et nettoyez les patins ou les brosses.

N’utilisez jamais de patins sales pour nettoyer.

Remplacez les patins quand ils sont pleins de

résidus.

2. Retirez et nettoyez le ruban du filtre du flotteur

situé dans le réservoir de récupération

(Figure 33).

FIG. 33

3. Vidangez et rincez les réservoirs soigneusement.

Après avoir vidangé les réservoirs, faites pivoter le

réservoir de récupération jusqu’à ce que vous

voyiez l’orifice d’admission à l’arrière du réservoir.

Enlevez tous les détritus obstruant l’orifice si

nécessaire.

4. Relevez le racloir et essuyez--le avec un chiffon

sec. Mettez le racloir en position relevée pour

éviter de l’endommager.

5. Nettoyez la carrosserie de la machine avec un

produit non--abrasif et non--solvant.

POUR VOTRE SECURITÉ : lorsque vous nettoyez

la machine, n’utilisez pas de jet de pression sur la

machine. Un dysfonctionnement électrique risque

de se produire.

6. Modèle FaST : branchez le tuyau d’alimentation

FaST--PAK sur le bouchon de stockage lorsque

vous ne l’utilisez pas (Figure 34). Eliminez toute

trace de concentré séché du raccord du tuyau, en

le trempant dans de l’eau chaude.

FIG. 34

7. Rechargez les batteries après un total de 30

minutes de service ou plus (Voir CHARGE DES

BATTERIES).

Home

Find...

Go To..

FONCTIONNEMENT

64 Speed Scrub 2701/3301 (12--06)

ENTRETIEN MENSUEL

(Toutes les 80 heures de service)

1. Contrôlez le niveau de liquide des éléments des

batteries (Voir ENTRETIEN DES BATTERIES).

2. Nettoyez la partie supérieure des batteries pour

éviter la corrosion (Voir ENTRETIEN DES

BATTERIES).

3. Vérifiez si les câbles des batteries ne sont pas

détachés ou corrodés.

4. Modèle FaST: Ouvrez le le logement de jupe

droite, retirez et rincez le filtre en ligne. Avant de

retirer le filtre, assurez--vous que le réservoir de

solution est vide (Figure 35).

FIG. 35

5. Vérifiez le niveau d’eau des éléments des

batteries. (Voir ENTRETIEN DES BATTERIES).

6. Nettoyez la partie supérieure des batteries pour

éviter la corrosion.

7. Lubrifiez toutes les articulations de la tringlerie

avec du silicone sous forme de spray; puis,

recouvrez--les avec une graisse imperméable pour

assurer un fonctionnement régulier.

8. Vérifiez la présence éventuelle de fuites d’eau et

le serrage des écrous et des boulons.

ENTRETIEN TRIMESTRIEL

(Toutes les 250 heures de service)

1. Inspectez l’état d’usure des balais de charbon des

moteurs. Remplacez les balais lorsque leur

longueur est de 10 mm ou moins. Contactez un

centre d’entretien agréé pour un contrôle des

balais de charbon.

Contactez un service de réparation agréé pour

l’entretien des moteurs.

2. Modèle FaST: Dévissez le filtre et retirez--le de la

pompe à air, puis nettoyez le filtre en utilisant de

l’air pulsé. Pour accéder à la pompe à air, retirez

les deux vis de fixation qui maintiennent la pompe

sur l’avant de la machine (Figure 36).

FIG. 36

ENTRETIEN ANNUEL

(Toutes les 1000 heures de service)

Modéle FaST Seulement:

Nettoyez ou remplacez le plat d’orifice et le tamis

filtrant situés à l’intérieur de l’injecteur de solution.

1. Pour accéder à l’injecteur de solution, ouvrez le

compartiment de batterie. L’injecteur est relié à la

pompe de solution (Figure 37).

FIG. 37

2. Ouvrez le boîtier de crépine noir et nettoyez ou

remplacez le plat et le filtre d’orifice (Figure 38).

FIG. 38

Home

Find...

Go To..

FONCTIONNEMENT

Speed Scrub 2701/3301 (12--06)

ENTRETIEN DES BATTERIES

MISE EN GARDE: danger d’incendie ou

d’explosion. Les batteries émettent du gaz

hydrogène. Evitez toute étincelle et toute flamme

nue à proximité des batteries. Laissez ouvert le

compartiment des batteries pendant la mise en

charge.

POUR VOTRE SECURITÉ: lorsque vous entretenez

la machine, portez des gants et des lunettes de

protection quand vous maniez les batteries et les

câbles de batterie. Evitez tout contact avec l’acide

des batteries.

1. Vérifiez la densité spécifique à l’aide d’un

hydromètre, pour déterminer le niveau de charge

et l’état des batteries (Figure 39). Si un ou

plusieurs des éléments des batteries est (sont)

plus faible(s) que les autres éléments des

batteries (de 0,050 ou plus), cela signifie que

l’élément (les éléments) est (sont) endommagé(s),

que sa (leur) capacité est réduite ou qu’il(s) va

(vont) bientôt tomber en panne. Comparez les

mesures hydrométriques avec le tableau suivant

pour déterminer le niveau de charge.

REMARQUE: n’effectuez pas de mesures juste après

avoir ajouté de l’eau distillée. Si l’eau et l’acide ne sont

pas bien mélangés, il se peut que les mesures ne

soient pas exactes.

FIG. 39

DENSITÉ SPÉCIFIQUE à

27°C(80°F)

CHARGE DE BATTERIE

1.265 100% CHARGED

1.223 75% CHARGED

1.185 50% CHARGED

1.148 25% CHARGED

1.110 DISCHARGED

REMARQUE: si les lectures sont effectuées quand la

température de l’électrolyte est autre que 80_F/27°C,

la lecture doit être corrigée par rapport au niveau de

température. Ajoutez ou soustrayez 0,004 (4 points) à

la lecture de densité spécifique, pour chaque 43_F/

6°C au--dessus ou au--dessous de 80_F/27°C.

2. Suivez toujours attentivement les instructions de

chargement (Voir CHARGEMENT DES

BATTERIES).

3. Après la mise en charge des batteries, vérifiez le

niveau d’électrolyte (A) dans chaque élément de

batterie. Leniveaudoitsetrouverenvironà1cm

(3/8 in) du bord inférieur de l’orifice de remplissage

(B). Ajoutez de l’eau distillée si nécessaire (Figure

40). NE REMPLISSEZ PAS TROP.

FIG. 40

4. Nettoyez la partie supérieure des batteries pour

prévenir la corrosion des batteries.

Pour nettoyer les batteries:

POUR VOTRE SECURITÉ: lorsque vous entretenez

la machine, portez des gants et des lunettes de

protection quand vous maniez les batteries et les

câbles de batterie. Evitez tout contact avec l’acide

des batteries.

a. Préparez une solution concentrée de

bicarbonate de soude (Figure 41).

FIG. 41

b. Brossez les surfaces supérieures et les

cosses de câbles des batteries en utilisant la

solution avec modération.

REMARQUE: veillez à ce que la solution de

bicarbonate de soude ne pénètre pas dans les

éléments des batteries.

c. Utilisez une brosse métallique pour nettoyer

les bornes et les cosses de câbles.

d. Une fois le nettoyage terminé, appliquez une

couche de produit de protection pour batteries

sur les bornes et les cosses de câbles.

Home

Find...

Go To..

FONCTIONNEMENT

66 Speed Scrub 2701/3301 (12--06)

5. Vérifiez si les câbles ne sont pas débranchés ou

usés. Remplacez--les s’ils sont usés.

ENTRETIEN DE LA CHAÎNE D’ENTRAÎNEMENT

POUR VOTRE SECURITÉ: Avant de quitter ou

d’entretenir la machine, arrêtez--la sur une surface

horizontale, coupez le contact.

Inspectez la chaîne d’entraînement périodiquement

pour contrôler la tension. La chaîne doit défléchir de

6.35mm (1/4”) à 12.7mm (1/2”) à partir du centre. Si la

chaîne défléchit de plus de 12.7mm (1/2”), elle doit

être retendue. Pour retendre la chaîne, procédez de la

façon suivante:

1. Turn main switch to the off position and pull out

the main circuit breaker button.

2. Depuis le côté droit de la machine pour

l’opérateur, localisez et desserrez les 4 boulons de

fixation du moteur sans les enlever.

3. Desserrez l’écrou de blocage du boulon de

réglage de la tension. (Figure 42).

FIG. 42

4. Tournez le boulon de réglage de la tension dans le

sens des aiguilles d’une montre jusqu’à ce que la

chaîne soit tendue.

5. Resserrez l’écrou de blocage et les 4 vis de

montage du moteur.

6. Lubrifiez la chaîne avec une huile imperméable.

TRANSPORT DE LA MACHINE

Lorsque vous transportez la machine à l’aide d’une

remorque ou d’un camion, veuillez suivre les

instructions suivantes pour attacher la machine.

POUR VOTRE SECURITE: N’utilisez pas la

machine sur des rampes ou des pentes sauf en

présence du personnel compétent.

1. Enlevez le racloir de la machine, relevez la tête de

la brosse. Laissez le patin ou la brosse monté(e).

2. Chargez la machine à l’aide d’une rampe de

chargement adéquate.

3. Mettez l’avant de la machine contre l’avant de la

remorque ou du camion. Une fois la machine à sa

place, abaissez la tête de la brosse.

4. Engagez le frein de parcage et mettez un bloc

derrière la roue motrice et les roulettes arrière.

5. Mettez des sangles par--dessus la machine et

fixez--les au plancher. Il peut être nécessaire

d’installer des brides d’attache au plancher de

votre remorque ou camion.

RANGEMENT DE LA MACHINE

1. Avant d’entreposer la machine, veillez à rincer les

réservoirs et à vider toute l’eau de la machine.

2. Entreposez la machine dans un endroit sec en

veillant à enlever le racloir et à relever le système

d’entraînement du patin.

3. Enlevez le couvercle du réservoir de récupération

pour favoriser la circulation de l’air.

4. Si vous entreposez la machine pendant de courtes

périodes, relevez le système d’entraînement du

patin et le racloir du sol pour éviter de les

endommager.

ATTENTION: ATTENTION: Si vous entreposez la

machine à des températures inférieures à 0°C

(32°F),assurez--vous que toute l’eau de la machine

est vidangée. Les dommages occasionnés par le

gel ne sont pas couverts par la garantie.

ATTENTION: N’exposez pas la machine à la pluie;

entreposez--la à l’intérieur.

PIECES DE STOCK RECOMMANDEES

Reportez--vous à la section Liste des pièces pour les

pièces de stock recommandées. Les pièces de stock

sont identifiées clairement à l’aide d’un point

précédant la description des pièces. Voir exemple

ci--dessous:

Home

Find...

Go To..

FONCTIONNEMENT

Speed Scrub 2701/3301 (12--06)

DEPISTAGE DES PANNES

PROBLEME CAUSE REMEDE

Pas de tension, rien ne fonctionne. Les batteries doivent être rechar-

gées. Voyez CHARGE DES BATTERIES.

Batterie(s) défectueuse(s). Remplacez batterie(s).

Câble de batterie détaché. Reconnectez câble détaché.

Batteries ne sont pas branchées

convenablement. Voyez MISE EN PLACE DES

BATTERIES.

Bouton de coupure de l’alimenta-

tion activé. Tournez le bouton pour le désac-

tiver.

Coupe--circuit principal s’est

déclenché. Déterminez la cause et réenclen-

chez le bouton du coupe--circuit.

Le moteur de la brosse ne fonctionne pas. Coupe--circuit de la brosse s’est

déclenché. Nettoyez ou remplacez le patin ou

la brosse et réenclenchez le bou-

ton du coupe--circuit de la brosse.

Les poignées de commande ne

sont pas actionnées. Vous devez tourner les poignées

de commande pour activer les

brosses.

Câblage ou moteur de brosse dé-

fectueux. Contactez le service de dépannage.

Bouton de la brosse défectueux. Contactez le service de dépannage.

Balais de charbon usés. Contactez le service de dépannage.

Solénoïde défectueux. Contactez le service de dépannage.

Le moteur de l’extracteur ne fonctionne

pas. Coupe--circuit de l’extracteur s’est

déclenché. Enlevez l’objet causant l’ostruction

et réenclenchez le coupe--circuit.

Bouton de l’extracteur défectueux. Contactez le service de dépannage.

Câblage ou moteur de l’extracteur

défectueux. Contactez le service de dépannage.

Solénoïde défectueux. Contactez le service de dépannage.

Balais de charbon usés. Contactez le service de dépannage.

Brève durée de fonctionnement. Batteries pas complètement char-

gées. Rechargez les batteries.

Elément défectueux dans une ou

plusieurs batteries. Remplacez batterie.

Batteries doivent être entretenues. Voyez ENTRETIEN DES BATTER-

IES.

Chargeur défectueux. Remplacez le chargeur.

Home

Find...

Go To..

FONCTIONNEMENT

68 Speed Scrub 2701/3301 (12--06)

DEPISTAGE DES PANNES -- Suite

PROBLEM CAUSE SOLUTION

Ramassage non satisfaisant du racloir. Réservoir de récupération est

plein. Videz le réservoir de récupération.

Le filtre du flotteur à l’intérieur du

réservoir de récupération est

obstrué.

Enlevez le filtre et nettoyez--le.

Le racloir est obstrué par des

détritus. Nettoyez le racloir.

Les lames du racloir sont usées. Remplacez les lames du racloir.

Les vis papillons du racloir sont

desserrées. Resserrez les vis papillons.

Les raccords du tuyau d’aspiration

sont détachés ou le tuyau est

percé.

Enfoncez bien les extrémités du

tuyau d’aspiration dans les rac-

cords. Remplacez le tuyau s’il est

endommagé.

Le tuyau d’aspiration est obstrué

par des détritus. Enlevez les détritus responsables

de l’obstruction.

Le joint d’étanchéité du réservoir

est défectueux. Remplacez le joint du réservoir.

L’alimentation d’eau du réservoir

de récupération est obstruée. L’ali-

mentation se trouve dans le bas

du réservoir de récupération.

Videz le réservoir de récupération

et soulevez--le par le côté pour

localiser l’orifice d’alimentation;

enlevez les détritus responsables

de l’obstruction.

Le bouchon du tuyau de vidange

est desserré. Resserrez le bouchon du tuyau de

vidange.

Le couvercle transparent du réser-

voir de récupération est desserré. Resserrez le couvercle.

Le moteur de l’extracteur est des-

serré. Contactez le service de dépannage.

La charge des batteries est faible. Rechargez les batteries. N’utilisez

pas la machine quand l’aiguille de

l’appareil de mesure de la charge

des batteries se trouve dans la

zone rouge.

Le moteur du système d’entraînement ne

fonctionne pas. Coupe--circuit principal s’est dé-

clenché. Déterminez la cause et réenclen-

chez le coupe--circuit.

Interrupteur principal défectueux. Contactez le service de dépannage.

Connexion ou panneau du circuit

de commande de la vitesse défec-

tueux..

Contactez le service de dépannage.

Solénoïde défectueux. Contactez le service de dépannage.

Moteur du système d’entraîne-

ment défectueux. Contactez le service de dépannage.

Câblage défectueux. Contactez le service de dépannage.

Balais de charbon usés. Contactez le service de dépannage.

Home

Find...

Go To..

FONCTIONNEMENT

Speed Scrub 2701/3301 (12--06)

DEPISTAGE DES PANNES -- Suite

PROBLEM CAUSE SOLUTION

Le moteur du système d’entraînement

fonctionne mais pas convenablement. Potentiomètre ou panneau de

commande de la vitesse défec-

tueux.

Contactez le service de dépannage.

Résisteur défectueux. Contactez le service de dépannage.

Débit faible ou nul de la solution. Le levier de distribution de la solu-

tion n’est pas activé. Poussez le levier de distribution

de la solution vers l’avant.

La conduite ou le filtre du système

de distribution de la solution est

obstrué(e).

Enlevez le tuyau et soufflez--y de

l’air comprimé. Pour éviter les

obstructions, rincez le réservoir de

solution à l’eau claire après cha-

que usage.

La soupape du système de dis-

tribution de la solution est ob-

struée.

Enlevez la soupape et nettoyez--

la. N’éraflez pas et n’endomma-

gez pas l’intérieur de la soupape.

Le bouton de réglage du débit de

la solution doit être réglé. Tournez le bouton de réglage du

débit de la solution dans le sens

des aiguilles d’une montre pour

augmenter le débit.

Les lampes de sécurité ne fonctionnent

pas. Boîte clignotante a brûlé. Contactez le service de dépannage.

Modèle FaST : Le système FaST ne

fonctionne pas (correctement). Le levier de distribution de la

solution n’est pas rétracté. Tirez vers l’arrière le levier de

distribution de solution.

Le mode de brossage n’est pas

sélectionné sur le brossage FaST. Sélectionnez le mode de brossage

FaSTt.

Coupe--circuit FaST déclenché. Déterminez la cause et

réenclenchez le bouton du

coupe--circuit de 10 A.

Tuyau d’alimentation et/ou

raccords du FaST--PAK obstrués. Trempez les raccords et le tuyau

dans l’eau chaude et

nettoyez--les.

Le carton FaST--PAK est vide ou

n’est pas raccordé. Remplacez le carton FaST--PAK

et/ou branchez le tuyau

d’alimentation.

Orifice de commande de débit

obstrué. Retirez l’orifice, nettoyez--le et

réinstallez--le (reportez--vous à la

liste de pièces détachées).

Bouton de mode de brossage

défectueux. Contactez le service de

dépannage.

Pompe ou compresseur d’air

défectueux. Contactez le service de

dépannage.

Filtre du réservoir de solution

obstrué. Vidangez le réservoir de solution.

Retirez le filtre du réservoir de

solution, nettoyez--le et

réinstallez--le.

Home

Find...

Go To..

FONCTIONNEMENT

70 Speed Scrub 2701/3301 (12--06)

SPECIFICATIONS

MODELE SPEED SCRUB 2701 SPEED SCRUB 3301

LONGUEUR 1500 mm (59 in.) 1500 mm (59 in.)

LARGEUR 740 mm (29 in.) 890 mm (35 in.)

HAUTEUR 1040 mm (41 in.) 1040 mm (41 in.)

POIDS -- AVEC BATTERIES 352kg (760 lbs) 355kg (765 lbs)

CAPACITE RESERVOIRS 102L (27 Gal) 102L (27 Gal)

COMMANDE DE LA VITESSE VARIABLE MARCHE AVANT/ARRIERE VARIABLE MARCHE AVANT/ARRIERE

VITESSE DE NETTOYAGE (MAX.) 2787 sq. m.(30,000 sq. ft.)/hr. 3251 sq. m. (35,000 sq. ft.)/hr.

LARGEUR DE LA TRACE DE NETTOYA-

GE 680 mm (27 in.) 830 mm (33 in.)

DIAMETRE DU PATIN 2 -- 355 mm (14 in.) 2 -- 430 mm (17 in.)

LARGEURDURACLOIR 965 mm (38 in.) 1067 mm (42 in.)

MOTEUR DU SYST. D’ENTR. .5 h.p., 0--1800 rpm, 24V, 10A .5 h.p., 0--1800 rpm, 24V, 10A

MOTEUR DE BROSSE 2 -- .75 h.p., 220 rpm, 24V, 20A, 550W 2 -- .75 h.p., 220 rpm, 24V, 20A, 550W

MOTEUR DE L’EXTRACTEUR .75 h.p., 3--étages 5.7”, 24V, 21A, 550W .75 h.p., 3--étages 5.7”, 24V, 21A, 550W

HAUTEUR DE DEPLACEMENT D’EAU 1720 mm (68 in.) 1720 mm (68 in.)

BATTERIES 4--305A/hr, 6V deep cyc 4--305A/hr, 6V deep cyc

DUREE DE FONCTIONNEMENT PAR

CHARGE Jusqu’à 4.76 heures Jusqu’à 4.76 heures

NIVEAU SONORE A L’OREILLE DE L’OP-

ERATEUR, A L’INTERIEUR SUR DU CAR-

RELAGE

<70dB(A) <70dB(A)

SYSTÈME FaST (MODÈLE FaST)

POMPEÀSOLUTION 24 Volts CC, 3,5 A, circulation ouverte 5,7 l/min, réglage de dérivation 45 psi

DÉBITDELASOLUTION 0,68 l/min

POMPE À DETERGENT 24 V, 24 Watts

DÉBIT DU CONCENTRÉ 0,80 CC/minute

TAUX DE DILUTION DU CONCENTRÉ

DANS L’EAU 1:850

COMPRESSEUR D’AIR 24 volts CC, consommation 0,6 A maximum

DÉBIT DU COMPRESSEUR D’AIR 8,7 l/min circulation ouverte

Home

Find...

Go To..

ELECTRICAL DIAGRAMS -DIAGRAMAS ELECTRICA -SYSTÈM ÉLECTRIQUE

Speed Scrub 2701/3301 (07--04)

FaST PULSE PUMP

PROPEL

SOL 1B

FaST AIR PUMP

FLASHER

35 AMP

SOL 2B

FaST SOL. PUMP

24 VDC

+--

FaST PULSE MODULE

3(+)

(--)

OUT

VACUUM

35 AMP

SOL 3B

BRUSH

LEFT BRUSH

RIGHT BRUSH

PROPEL

30 WHT

VAC.

N.O.

FaST DET. VALVE1

SOL 4B

10 A

SW3

FaST SW.

35 AMP

MAIN SW1

17BA

VOLT METER

24BA

24V CHARGER

RED

24BA YEL

24BC YEL

14BA

24BE YEL

24BD YEL

24BF YEL

24BB YEL

8BA

LIGHTS

26BA BLU

BLK

7BA 5BA

36 BLK

14 BLK

26 BLUE

5RED

28 BLK

10 RED

7BLK

9RED

4RED

3RED

FaST RELAY

SPEED CONTROL

CIRCUIT BOARD

17 24 RED

21 RED

35 RED

13BC BLK

RED

13BC BLK

23 RED

13BB BLK

13BE BLK

13BD BLK

6RED

19BA

MAIN

BREAKER

SOL 1A

SOL 2A

VAC & DRIVE

BREAKER

FaST

SOL 4A

SOL 3A

RIGHT BRUSH

BREAKER

LEFT BRUSH

BREAKER

BLK

15 BLK

31 WHT/ORG

32 ORG

POTENTIOMETER

RED

RED RED RED

16 RED

BRUSH

CONTACTOR

PUR GRN

SWITCH 1

YEL GRY

RED BRN

5BB GRN

ORG

BLU

WHT

RED RED

BREAKER

YEL

PUR

WHT M2

VACUUM CONTACTOR

BLK

41 BLK

2BLK

12 RED

PROPEL CONTACTOR

SWITCH

Home

Find...

Go To..

RED

BLK

T1 T3 T4 T2

PARTS LIST -LISTA DE PIEZAS -LISTE DES PIÈCES

Speed Scrub 2701/3301 (10--00)

REPLACEMENT BRUSHES AND PAD DRIVER GROUP /

CEPILLO DEL REEMPLAZO Y GRUPO DEL MANDO DE LA ALMOHADILLA /

GROUPE REMPLACEMENT DES BROSSES ET DU PIGNON MENANT DE PATIN

Home

Find...

Go To..

PARTS LIST -LISTA DE PIEZAS -LISTE DES PIÈCES

Speed Scrub 2701/3301 (08--05) 73

REPLACEMENT BRUSHES AND PAD DRIVER GROUP /

CEPILLO DEL REEMPLAZO Y GRUPO DEL MANDO DE LA ALMOHADILLA /

GROUPE REMPLACEMENT DES BROSSES ET DU PIGNON MENANT DE PATIN

REF PART # DESCRIPTION QTY.

∇1240227 DBRUSH, 14” POLY SCRUB PK/2

(2701) 2

240234 DBRUSH, 14” NYLON GRIT PK/2

(2701) 2

240236 DBRUSH, 14” DYNA SCRUB PK/2

(2701) 2

240243 DBRUSH, 14” SCRUB/STRIP PK/2

(2701) 2

240230 DBRUSH, 17” POLY SCRUB PK/2 (3301) 2

240235 DBRUSH, 17” NYLON GRIT PK/2 (3301) 2

240237 DBRUSH, 17” DYNA SCRUB PK/2

(3301) 2

240241 DBRUSH, 17” SCRUB/STRIP PK/2

(3301) 2

Y2240238 LUGS,W/SCREWS(SETOF3) 6

∇ASSEMBLY / CONJUNTO / ENSEMBLE

YINCLUDED IN ASSEMBLY / INCLUIDO A CONJUNTA / Y COMPRIS EN

ENSEMBLE

DRECOMMENDED STOCK ITEM / PIEZAS RECOMENDADAS EN ALMACÉN /

ELÉMENTS DE STOCK RECOMMANDÉS

REF PART # DESCRIPTION QTY.

∇3240232 DASM, 14” PAD DRIVER (2701) 2

240233 DASM, 17” PAD DRIVER (3301) 2

Y4240238 LUGS,W/SCREWS(SETOF3) 6

Y5100106 PLATE, PAD DRIVER BASE 2

Y6100107 DRING, PAD RETAINER SNAP--IN 2

Home

Find...

Go To..

PARTS LIST -LISTA DE PIEZAS -LISTE DES PIÈCES

Speed Scrub 2701/3301 (08--05)

RECOVERY TANK GROUP / CONJUNTO DESPOSITO RECUPERAR / GROUPE RESERVOIR DE RECUPERATION

Before SN 10132464

Home

Find...

Go To..

PARTS LIST -LISTA DE PIEZAS -LISTE DES PIÈCES

Speed Scrub 2701/3301 (12--06) 75

RECOVERY TANK GROUP / CONJUNTO DESPOSITO RECUPERAR / GROUPE RESERVOIR DE RECUPERATION

REF PART # DESCRIPTION QTY.

∇100162 ASM, STANDPIPE W/NIPPLE 1

Y1100759 STANDPIPE, RM--NAT 1

Y2606088 FITTING, 1--1/2” NIPPLE CPVC 1

3101714 DGASKET, WASTE AIR CHAMBER 1

4210240 NUT, FLANGED 1--1/2 FPT 1

∇5614118 ASM, RECOVERY TANK WITH

LABEL, GREEN 1

614119 ASM, RECOVERY TANK WITH

LABEL, DK. GRAY 1

Y61026386 LABEL, WARNING

[EXPL,FIRE,SHK EN/FR/ES] 1

∇7100102 DCLEAR LID W/STANDARD HOLE 1

Y8100105 DLID, CENTER ONLY, CLEAR 1

Y9100109 DLID, OUTER RING 1

10 140826 SCREW, #6X3/4 PANPHL SHTMTL 6

11 180613 DFLOAT, SHUT--OFF 1

12 3701.6 SCREW, #6X3/8 PANPHL SHTMTL 2

13 230513 ASSEMBLY, CHAIN 1

14 140027 WASHER, 5/16 FLAT 2

15 140015 WASHER, 5/16 LOCK 2

16 16931 SCREW, M8X1.25X20 HEXHD 2

∇ASSEMBLY / CONJUNTO / ENSEMBLE

YINCLUDED IN ASSEMBLY / INCLUIDO A CONJUNTA / Y COMPRIS EN

ENSEMBLE

DRECOMMENDED STOCK ITEM / PIEZAS RECOMENDADAS EN ALMACÉN /

ELÉMENTS DE STOCK RECOMMANDÉS

REF PART # DESCRIPTION QTY.

17 140960 CABLE, REC TANK SUPPORT 1

18 230938 HINGE, REC TANK 1

19 363503 SCREW, M6X1.0X12 PANHD 11

∇20 1010143 DASSEMBLY, DRAIN HOSE 1

Y∇21 1008639 DASSEMBLY, CAP, DRAIN HOSE 1

Y22 1008637 DO--RING 1

Y23 1019563 DSTRAP, DRAIN CAP 1

∇24 130477 DMOTOR, VAC 5.7 3S 24V 1

Y25 190163 DBRUSH, CARBON 2/PK 1

26 130096 TERMINAL, MALE 2

27 140000 WASHER, 0.28B, 0.62D, .04, FLAT 3

28 08712 NUT, M6X1.0 NYLOCK 3

29 140052 WASHER, 1/4 LOCK 11

30 140000 WASHER, 0.28B, 0.62D, .04, FLAT 11

31 140308 CLAMP, HOSE 1.31--2.25D 1

32 140353 SCREW, M6X1.0X108 STUD 3

33 626092 DGASKET, VAC MOTOR 1

34 621324 PLUG, EXPANDABLE, 1.5D 1

35 578441 STRAP, HOSE, DRAIN 1

36 N/A DRAIN HOSE / PLUG ASSEMBLY --

REPLACED BY ASSEM. ITEM #20 1

Home

Find...

Go To..

PARTS LIST -LISTA DE PIEZAS -LISTE DES PIÈCES

Speed Scrub 2701/3301 (08--05)

CHASSIS GROUP / CONJUNTO TELAIO / GROUPE DU CHASSIS

31 33

15 16

47 48

Before SN 10183106

Home

Find...

Go To..

PARTS LIST -LISTA DE PIEZAS -LISTE DES PIÈCES

Speed Scrub 2701/3301 (08--05) 77

CHASSIS GROUP / CONJUNTO TELAIO / GROUPE DU CHASSIS

REF PART # DESCRIPTION QTY.

1130367 CABLE, BATTERY 15” BLK X 6 GA. 3

2606991 DBATTERY 6V 305AH DUAL TERM 4

130986 DBATTERY 6V 250AH 4

∇3608518 ASM, COVER SOL. TANK GREEN 1

701196 ASM, COVER SOL. TANK

DK. GRAY 1

Y4612518 COVER, SOL. TANK, GREEN 1

602712 COVER, SOL. TANK, DK. GRAY 1

Y5611068 HINGE, COVER 1

Y6140706 RIVET, POP 1/8 4

73701.6 SCREW, #6X3/8 PANPHL SHTMTL 2

8140032 WASHER, #6 FLAT 2

9602529 FILTER, SCREEN 1

10 140300 CLAMP, INSULATED 1/2” ID 1

11 07514 WASHER, #10 LOCK 1

12 1026454 SCREW, PAN, M5X0.8X10,SS 1

13 230665 BRACKET, CHARGER PLUG 1

14 07514 WASHER, #10 LOCK 2

15 1026454 SCREW, PAN, M5X0.8X10,SS 2

16 604556 ASM, WIRE, CHARGE PLUG 1

17 140019 WASHER, #6 LOCK 2

18 2728.12 SCREW #6--32X3/4 PANPHL 2

19 120567 DECAL, WARNING BATT. DIAGRAM 1

20 600649 DECAL, SOLUTION LEVER, CE 1

614356 DECAL, SOLUTION LEVER, FaST 1

21 600650 DECAL, SQUEEGEE LEVER CE 1

22 230925 SUPPORT, RECOVERY TANK 1

23 611418 SLEEVE, .437D, .315B, .14L 1

24 140027 WASHER, 5/16 FLAT 2

25 140015 WASHER, 5/16 LOCK 1

∇ASSEMBLY / CONJUNTO / ENSEMBLE

YINCLUDED IN ASSEMBLY / INCLUIDO A CONJUNTA / Y COMPRIS EN

ENSEMBLE

DRECOMMENDED STOCK ITEM / PIEZAS RECOMENDADAS EN ALMACÉN /

ELÉMENTS DE STOCK RECOMMANDÉS

REF PART # DESCRIPTION QTY.

26 578237000 SCREW M8X1.25X18 HXHDCP 1

27 140706 RIVET, POP 1/8 3

28 1012965 DCAP, PORT, SOLUTION FILL 1

29 01683 WASHER, FLAT #10 1

30 140340 SCREW, PAN #10--24 X 0.62 1

31 150529 FITTING, 3/4M X 3/4H BARB 2

32 600796 HOSE, DRAIN W/LEVEL INDCTR 1

33 630369 CLAMP, HOSE .50 -- 1.1 1

34 608448 DECAL, SPEED SCRUB 2701 2

608447 DECAL, SPEED SCRUB 3301 2

614357 DECAL, SPEED SCRUB 2701, FaST 2

614358 DECAL, SPEED SCRUB 3301, FaST 2

35 608184 LABEL, NOBLES LOGO 1

36 1020770 SHIELD, LIGHT 1

37 1026454 SCREW, PAN, M5X0.8X10,SS 2

38 07514 WASHER, #10 LOCK 2

39 130020AM DLIGHT, SAFETY 19” 1

40 613453 GASKET, 1/2” CLOSED CELL 2

41 608282 TANK, SOLUTION GREEN 1

101801 TANK, SOLUTION DK. GRAY 1

42 130871 DCHARGER, 24VDC 25AMP

(FOR 250--305 AMP BATTERIES) 1

601734 DCHARGER, 24VDC 36AMP

(FOR 250--335 AMP BATTERIES) 1

43 130390 ASM., WIRE #6 BLK 29” 1

44 130391 ASM., WIRE #6 RED 64” 1

45 621324 DPLUG, EXPANSION 1

46 600476 DSTRAP, PLUG, REAR FILL 1

47 140011 WASHER, 3/16 FLAT 1

48 140350 SCREW, #10X1/2 PANPHL 1

49 613733 LABEL, ATTENTION (FaST MODEL) 1

50 100707 PLATE, BATTERY SUPPORT 1

Home

Find...

Go To..

PARTS LIST -LISTA DE PIEZAS -LISTE DES PIÈCES

Speed Scrub 2701/3301 (07--04)

CONTROL CONSOLE GROUP / CONJUNTO CONSOLA DE CONTROLES / GROUPE TABLEAU DE COMMANDE

10 12

39 40 41 40

4342

Home

Find...

Go To..

PARTS LIST -LISTA DE PIEZAS -LISTE DES PIÈCES

Speed Scrub 2701/3301 (08--05) 79

CONTROL CONSOLE GROUP / CONJUNTO CONSOLA DE CONTROLES / GROUPE TABLEAU DE COMMANDE

REF PART # DESCRIPTION QTY.

1606020AM DMETER, BATTERY VOLTAGE 24V 1

2130816 DSWITCH, ROCKER SPST 2

3130764 DSWITCH, ROCKER DPST 240V 1

4230698.BK PANEL, CONSOLE 1

5600648 DECAL, DASH CE 1

6100057 DGASKET, CONSOLE 1

7606276 PANEL, REAR COVER 1

8140519 NUT, #10--24 KEP 1

9140197 SCREW, #10--24X3/8 TRSPHL 2

10 582150 PLUG, ACCESSORY SWITCH 1

11 606105 LABEL, DO NOT SPRAY 1

12 130198 PLUG, PRY OUT .500 OD 1

13 069764626 PLUG, HOLE 012.7MM 1

14 140519 NUT, #10--24 KEP 4

15 230652 COLLAR, HANDLE 2

16 140859 SCREW, 1/4--20X1/4 SET 2

17 200823 DGRIP, HANDLE TUBE 2

18 230491 PIN, SPRING RETURN 1

19 1002114 SPRING, ROLL THROTTLE 1

20 230564 BRACKET, SPRING 1

21 140900 SCREW, #10--24X3/4 TRSPHL 1

22 611986 WRAP, LOOM .50DX1.5’ 1

23 600646 DHARNESS, HOUSING 1

24 230613 TUBE, HANDLE ADJUSTMENT 1

DRECOMMENDED STOCK ITEM / PIEZAS RECOMENDADAS EN ALMACÉN /

ELÉMENTS DE STOCK RECOMMANDÉS

REF PART # DESCRIPTION QTY.

25 230649 PIN, HANDLE ADJUSTMENT 2

26 230648 PIN, HANDLE ADJUSTMENT LOCK 2

27 140415 SPRING, LOCK PIN 1

28 140351 SCREW, M12X1.75X70 HXHDCP 2

29 140024 WASHER, 1/2 LOCK 2

30 3148.816 WASHER, .875X.515X.06 FLAT 2

31 140885 SCREW, 1/4--20X1/2 TRSPHL 2

32 140052 WASHER, 1/4 LOCK 2

33 230690 BRACKET, SPEED POT 1

34 140155 BUSHING, .48X.62X2.00 2

35 190802 DKIT, POT REPLACEMENT 1

36 140519 NUT, #10--24 KEP 2

37 230688 LEVER ARM, SPEED POT 1

38 230689 LINK, SPEED POT 1

39 140900 SCREW, #10--24X3/4 TRSPHL 2

40 41579 WASHER, #8 FLAT 4

41 140138 BUSHING, .19X.25X.14 2

42 32520 NUT, 1/4--20 HXJM 1

43 24672 SCREW, 1/4--20X3/4 HEXHD 1

44 230687 BRACKET, SPEED POT TUBE 1

45 140899 SCREW, #10--24X1--1/4 RNDHD 1

46 230671 HANDLE, TUBE 1

47 101119 HOUSING, CONTROL DK. GRAY 1

608278 HOUSING, CONTROL GREEN 1

614359 HOUSING, CONTROL GREEN, FaST

MODEL 1

48 140948 SCREW, #10--24X1/4 SET 1

Home

Find...

Go To..

PARTS LIST -LISTA DE PIEZAS -LISTE DES PIÈCES

Speed Scrub 2701/3301 (12--06)

CONTROL CONSOLE GROUP -- FaST MODEL / CONJUNTO CONSOLA DE CONTROLES -- MODELO FaST /

GROUPE TABLEAU DE COMMANDE -- MODÈLE FaST

10 12

Home

Find...

Go To..

PARTS LIST -LISTA DE PIEZAS -LISTE DES PIÈCES

Speed Scrub 2701/3301 (12--06) 81

CONTROL CONSOLE GROUP -- FaST MODEL / CONJUNTO CONSOLA DE CONTROLES -- MODELO FaST /

GROUPE TABLEAU DE COMMANDE -- MODÈLE FaST

REF PART # DESCRIPTION QTY.

11018717 DGASKET, SWITCH, FaST PLATE 1

21018645 PLATE, MTG, SWITCH, FaST 1

3613399 LABEL, FaST SWITCH 1

4383721 DBREAKER, CIRCUIT, 10 AMP 1

5630419 DSWITCH, ROCKER, 28VDC 1

6391937 DHARNESS, WIRE, FaST 1

7140519 NUT, #10--24 KEP 2

DRECOMMENDED STOCK ITEM / PIEZAS RECOMENDADAS EN ALMACÉN /

ELÉMENTS DE STOCK RECOMMANDÉS

REF PART # DESCRIPTION QTY.

849309 DRELAY, 24VDC 1

9222290 DIODE, ELEC, PLUG 1

10 1018093 DTIMER, PUMP, DETGT, 12--40VDC 1

11 140899 SCREW, #10--24X1.25 RNDHD PHL 1

12 19066 WASHER, #10 FLAT 2

13 140519 NUT, #10--24 KEP 1

Home

Find...

Go To..

PARTS LIST -LISTA DE PIEZAS -LISTE DES PIÈCES

Speed Scrub 2701/3301 (11--04)

LEVER GROUP / CONJUNTO DE PALANCAS / GROUPE DES LEVIERS

13 1

21 22

20 21

17 15

546 45

50 29

27 20

55 56

Components #51--58

used on FaST

machine only

Home

Find...

Go To..

PARTS LIST -LISTA DE PIEZAS -LISTE DES PIÈCES

Speed Scrub 2701/3301 (08--05) 83

LEVER GROUP / CONJUNTO DE PALANCAS / GROUPE DES LEVIERS

REF PART # DESCRIPTION QTY.

1200816 DGRIP, HANDLE 1/4X1X2--1/4 3

2230680 HANDLE, VALVE HANDLE 1

1018009 HANDLE, VALVE HANDLE, FaST 1

369225 SCREW, 3/8--16X1 SS 2

4140017 WASHER, 3/8 LOCK 2

5140028 WASHER, 3/8 FLAT 4

6140136 BUSHING, .38X.50X.28 1

7140208 SCREW, 1/4--20X1 HEXHD 2

8140016 WASHER, 1/4 LOCK 2

9140000 WASHER, 0.28B, 0.62D, .04, FLAT 4

10 140134 SLEEVE, .376D, .253B, .28L 2

11 230656 LEVER, VALVE 1

1018486 LEVER, VALVE, FaST 1

12 32520 NUT, 1/4--20 HXJM 1

13 230661 PLATE, LOCK CONTROL HOUSING 1

14 611979 BRACKET, DRAIN HOSE HANGER 1

15 140027 WASHER, 5/16 FLAT 8

16 140015 WASHER, 5/16 LOCK 8

17 578237000 SCREW M8X1.25X18 HXHDCP 8

18 230654 HANDLE, BRUSH PRESSURE 1

19 140144 SLEEVE, .496D, .318B, .33L 1

20 140028 WASHER, 3/8 FLAT 9

21 140017 WASHER, 3/8 LOCK 5

22 2949.7 SCREW, 3/8--16X7/8 HEXHD 1

23 230631 SPACER, SQUEEGEE LIFT 1

24 230659 LATCH, SQUEEGEE HANDLE 1

25 200817 DGRIP, HANDLE .095X7/8X1--3/8 1

26 240208 DKNOB, HEIGHT ADJUSTMENT 1

27 02994 SCREW, 3/8--16X3/4 HEXHD 3

28 230658 HANDLE, SQUEEGEE LEVER 1

29 140016 WASHER, 1/4 LOCK 1

DRECOMMENDED STOCK ITEM / PIEZAS RECOMENDADAS EN ALMACÉN /

ELÉMENTS DE STOCK RECOMMANDÉS

REF PART # DESCRIPTION QTY.

30 01697 SCREW, 1/4--20X5/8 HEXHD 1

31 140231 SCREW, 3/8--16X1--1/2 HEXHD 1

32 230660 LINK, SQUEEGEE HANDLE 1

33 140136 BUSHING, .38X.50X.28 4

34 140133 BUSHING, SQUEEGEE MNT BRKT 4

35 230750 BRACKET, SQUEEGEE MOUNT 1

36 230297 PLATE, LOCK CONTROL HOUSING 1

37 59156 NUT, 3/8--16 NYLOCK 1

38 611982 WELDMENT, REAR PANEL 1

39 140237 SCREW, 1/2--13X1 HEXHD 1

40 140024 WASHER, 1/2 LOCK 1

41 140045 WASHER, 1/2 FLAT 2

42 140139 SLEEVE, .625D, .500B, .25L 1

43 230775 LATCH, BRUSH LIFT PEDAL 1

44 102560 PAD, NON--SLIP 1.62 SQ. 1

45 140136 BUSHING, .38X.50X.28 (INNER) 1

46 140145 SLEEVE, .625D, .50B, .25L (OUTER) 1

47 140423 SPRING, BRUSH PRESSURE 2

48 140525 NUT, 3/8--16 HEX 1

49 230944 BLOCK, VALVE STOP 1

50 230945 STUD, VALVE ADJUSTMENT STOP 1

51 1017449 BRACKET, SWITCH (FaST ONLY) 1

52 140890 SCREW, #10--24X0.50 TRSPHL (FaST

ONLY) 2

53 140519 NUT, #10--24 KEP (FaST ONLY) 2

54 49539 DSWITCH, SNAP ACTN, 250VAC 15A

SPDT RLR (FaST ONLY) 1

55 578403000 SCREW, M3X0.5X20 PANPHL

(FaST ONLY) 2

56 200301012 WASHER, M3 FLAT (FaST ONLY) 4

57 579211 NUT, M3X0.5 HEXLK (FaST ONLY) 2

58 600372 DBOOT, SWITCH (FaST ONLY) 1

Home

Find...

Go To..

PARTS LIST -LISTA DE PIEZAS -LISTE DES PIÈCES

Speed Scrub 2701/3301 (12--06)

ELECTRICAL PANEL GROUP / CONJUNTO CONSOLA ELÉCTRICO / GROUPE TABLEAU D’ELECTRIQUE

765

11 12 27

22 21

25 26

Home

Find...

Go To..

PARTS LIST -LISTA DE PIEZAS -LISTE DES PIÈCES

Speed Scrub 2701/3301 (12--06) 85

ELECTRICAL PANEL GROUP / CONJUNTO CONSOLA ELÉCTRICO / GROUPE TABLEAU D’ELECTRIQUE

REF PART # DESCRIPTION QTY.

1630010 GASKET, TUBE--ADAPTER 1

2630011 TUBE, VAC TRANS 1

3630267 SPRING, TUBE--ADAPTER 1

4608706 BRACKET, VAC TRANS 1

5578237000 SCREW M8X1.25X18 HXHDCP 5

6140015 WASHER, 5/16 LOCK 5

7140027 WASHER, 5/16 FLAT 4

8611982 WELDMENT, REAR PANEL 1

9130104 BUSHING, SNAP .88ID -- BLACK 1

10 140565 SCREW, #4--40X3/8 FLTPHL 1

11 130021 DFLASHER, 24VDC 1

12 605905AM DSOLENOID, 24VDC 3

13 604486 DDIODE ASSY, SPLICED 1

DRECOMMENDED STOCK ITEM / PIEZAS RECOMENDADAS EN ALMACÉN /

ELÉMENTS DE STOCK RECOMMANDÉS

REF PART # DESCRIPTION QTY.

14 140197 SCREW, #10--24X3/8 TRSPHL 10

15 630016 RING, RETAINING 1

16 19066 WASHER, #10 FLAT 8

17 611756 COVER, ELECTRICAL PANEL 1

18 600651 DECAL, CIRCUIT BREAKER CE 1

19 140197 SCREW, #10--24X3/8 TRSPHL 2

20 230553 BRACKET, CIRCUIT BREAKER 1

21 130755AM DBREAKER, CIRCUIT 10A 1

22 130756 DBREAKER, CIRCUIT 35A 3

23 190959 DASM, SPEED CONTROL 1

24 230552 PANEL, ELECTRICAL 1

25 140000 WASHER, 0.28B, 0.62D, .04, FLAT 4

26 08712 NUT, M6X1.0 NYLOCK 4

27 606404 DASM, DIODE W/RING TERMINALS 3

28 281001009 TERMINAL, RING, #10 14--16 6

Home

Find...

Go To..

PARTS LIST -LISTA DE PIEZAS -LISTE DES PIÈCES

Speed Scrub 2701/3301 (12--06)

ELECTRICAL PANEL GROUP -- FaST MODEL / CONJUNTO CONSOLA ELÉCTRICO -- MODELO FaST / GROUPE

TABLEAU D’ELECTRIQUE -- MODÈLE FaST

11 12 20

17 18

Home

Find...

Go To..

PARTS LIST -LISTA DE PIEZAS -LISTE DES PIÈCES

Speed Scrub 2701/3301 (12--06) 87

ELECTRICAL PANEL GROUP -- FaST MODEL / CONJUNTO CONSOLA ELÉCTRICO -- MODELO FaST / GROUPE

TABLEAU D’ELECTRIQUE -- MODÈLE FaST

REF PART # DESCRIPTION QTY.

11018628 BRACKET, CIRCUIT BREAKER 1

2130755AM DBREAKER, CIRCUIT 10A 1

3130756 DBREAKER, CIRCUIT 35A 3

4190959 DASM, SPEED CONTROL 1

51017119 PANEL, ELECTRICAL 1

6140000 WASHER, 1/4 FLAT 4

708712 NUT, M6X1.0 NYLOCK 4

81016745 BRACKET, BOX, DETERGENT 1

9130104 BUSHING, SNAP .88ID -- BLACK 1

10 140565 SCREW, #4--40X3/8 FLTPHL 1

DRECOMMENDED STOCK ITEM / PIEZAS RECOMENDADAS EN ALMACÉN /

ELÉMENTS DE STOCK RECOMMANDÉS

REF PART # DESCRIPTION QTY.

11 130021 DFLASHER, 24VDC 1

12 605905AM DSOLENOID, 24VDC 3

13 604486 DIODE ASSY, SPLICED 1

14 140197 SCREW, #10--24X3/8 TRSPHL 8

15 605975 SCREW, TRS, #10--24X0.50 SEM 3

16 19066 WASHER, #10 FLAT 8

17 1016968 COVER, ELECTRICAL PANEL 1

18 600651 DECAL, CIRCUIT BREAKER CE 1

19 140197 SCREW, #10--24X3/8 TRSPHL 2

20 606404 DASM, DIODE W/RING TERMINALS 3

21 281001009 TERMINAL, RING, #10 14--16 6

Home

Find...

Go To..

PARTS LIST -LISTA DE PIEZAS -LISTE DES PIÈCES

Speed Scrub 2701/3301 (07--04)

DRIVE WHEEL GROUP / CONJUNTO RUEDA DE MANDO / GROUPE ROUE ENTRAINEMENT

101112

28 67

52 56

57 58 59

5958 57

62 61

68 72

Home

Find...

Go To..

PARTS LIST -LISTA DE PIEZAS -LISTE DES PIÈCES

Speed Scrub 2701/3301 (12--06) 89

DRIVE WHEEL GROUP / CONJUNTO RUEDA DE MANDO / GROUPE ROUE ENTRAINEMENT

REF PART # DESCRIPTION QTY.

1600349 SCREW, 5/16--18X2--3/4 HEXHD 2

2140015 WASHER, 5/16 LOCK 2

3611048 SCREW, 3/8--16X1--1/4 HEXHD 1

41014918 DWHEEL, RUBBER, 3”X1” 4

5140027 WASHER, 5/16 FLAT 2

6140333 WASHER, M10 LOCK 2

7140276 SCREW, M10X1.5X16 HEXHD 2

81016124 CHASSIS, WELDMENT 1

9230655 BRACKET, DRIVE MTR TENSION 1

10 69225 SCREW, 3/8--16X1 SS 3

11 140017 WASHER, 3/8 LOCK 3

12 140028 WASHER, 3/8 FLAT 3

13 130713 DRESISTOR, 100 WATT .9 OHM 2

14 140519 NUT, #10--24 KEP 8

15 140900 SCREW, #10--24X3/4 TRSPHL 4

16 140024 WASHER, 1/2 LOCK 3

17 09745 SCREW, M12X1.75X25 HEXHD 3

18 103002 DCASTER, 4” SWIVEL (STD) 2

608255 DCASTER, 4” SWIVEL (SOFTER

TREAD COMPOUND) 2

19 140036 WASHER, 3/8 FLAT 8

20 140333 WASHER, M10 LOCK 8

21 140285 NUT, M10X1.5 HEX 8

22 140859 SCREW, 1/4--20X1/4 SET 1

23 240071 SPROCKET, DRIVE MOTOR #40--10 1

∇24 613422 DMOTOR, DRIVE, 24V, .5HP 1

140632 DKEY, 1/4X1/4X1” 1

Y26 613424 DCAP, CARBON BRUSH 4

Y27 130508 DCARBON BRUSH 4

28 140525 NUT, 3/8--16 HEX 5

29 611048 SCREW, 3/8--16X1--1/4 HEXHD 2

30 140233 SCREW, 3/8--16X1--3/4 HEXHD 2

31 140525 NUT, 3/8--16 HEX 1

32 230796 BRACKET, WHEEL SUPPORT 1

33 140525 NUT, 3/8--16 HEX 1

34 103007 DWHEEL, 4” X 1” 1

∇ASSEMBLY / CONJUNTO / ENSEMBLE

YINCLUDED IN ASSEMBLY / INCLUIDO A CONJUNTA / Y COMPRIS EN

ENSEMBLE

DRECOMMENDED STOCK ITEM / PIEZAS RECOMENDADAS EN ALMACÉN /

ELÉMENTS DE STOCK RECOMMANDÉS

REF PART # DESCRIPTION QTY.

35 140510 NUT, 1/4--20 HEXJAM 6

36 230941 BRACKET, FRONT LIFT GUIDE 1

37 140015 WASHER, 5/16 LOCK 2

38 15675 SCREW, M8X1.25X16 HEXHD 2

39 606426 DKIT, CHAIN & LINKS 1

40 02991 SCREW, 5/16--18X3/4 HEXHD 6

41 140015 WASHER, 5/16 LOCK 6

42 240070 SPROCKET, #40--39 DRIVE WHEEL 1

43 140124 BEARING 2

44 611048 SCREW, 3/8--16X1--1/4 HEXHD 2

45 103058 DWHEEL, 8” DRIVE 1

46 230205 SHAFT, DRIVE WHEEL 1

47 611980 CLAMP, AXLE 2

48 140017 WASHER, 3/8 LOCK 4

49 140509 NUT, 1/2--13 HEXJAM 1

50 604646 SLEEVE, .625D, .501B, .66L 1

51 140235 SCREW, 1/2--13X2 HEXHD 1

52 140208 SCREW, 1/4--20X1 HEXHD 5

53 140000 WASHER, 0.28B, 0.62D, .04, FLAT 8

54 230554 BOARD, CONNECTION 1

55 140524 NUT, 1/4--20 KEP 2

56 611396 PEDAL, LIFT, SCRUBHEAD 1

57 15678 SCREW, M6X1.0X16 HEXHD 2

58 140016 WASHER, 1/4 LOCK 2

59 140003 WASHER, 1/4X1 FENDER 2

60 230940 PIN, LIFT ARM PIVOT 1

61 140045 WASHER, 1/2 FLAT 4

62 140139 SLEEVE, .625D, .500B, .25L 1

63 140024 WASHER, 1/2 LOCK 1

64 140237 SCREW, 1/2--13X1 HEXHD 1

65 102560 PAD, NON--SLIP 1.62 SQ. 1

66 140016 WASHER, 1/4 LOCK 6

67 140231 SCREW, 3/8--16X1--1/2 HEXHD 1

68 140028 WASHER, 3/8 FLAT 2

69 1017046 BRACKET, MTG, PUMP

(FaST MACHINE ONLY) 1

70 140000 WASHER, 0.28B, 0.62D, .04, FLAT

(FaST MACHINE ONLY) 3

71 140524 NUT, 1/4--20 KEP

(FaST MACHINE ONLY) 3

72 140824 SCREW, .25--20X0.62 TRSPHL

(FaST MACHINE ONLY) 3

Home

Find...

Go To..

(key not included with motor)

PARTS LIST -LISTA DE PIEZAS -LISTE DES PIÈCES

Speed Scrub 2701/3301 (07--04)

BRUSH DRIVE AND SOLUTION HOSE GROUP / ACCIONAMIENTO DEL CEPILLO Y GRUPO DE MANGUERA DE

SOLUCIÓN / COMMANDE DE GROUPE DES BROSSES ET DU TUYAU DE SOLUTION

33 30

Home

Find...

Go To..

PARTS LIST -LISTA DE PIEZAS -LISTE DES PIÈCES

Speed Scrub 2701/3301 (12--06) 91

BRUSH DRIVE AND SOLUTION HOSE GROUP / ACCIONAMIENTO DEL CEPILLO Y GRUPO DE MANGUERA DE

SOLUCIÓN / COMMANDE DE GROUPE DES BROSSES ET DU TUYAU DE SOLUTION

REF PART # DESCRIPTION QTY.

1100764 COVER, BRUSH MOTOR 2

∇2130491 DMOTOR, W/GEARBOX 3/4HP IMP 2

Y190970 DCARBON BRUSH 4

Y3140632 DKEY, 1/4X1/4X1” 1

4281001014 TERMINAL, RING 4

5140028 WASHER, 3/8 FLAT 4

6606243 TAPE, DOUBLE STICK 1

7230691 BRACKET, BRUSH MOTOR MOUNT 1

8140618 PIN, ROLL 1/4 X 1--1/2 4

9130041 WIRE TIE 1

10 606248 HOSE, PVC, WIR, 0.38ID 0.62OD

17.0L 1

11 54333 CLAMP, HOSE 5/16--7/8 4

12 140017 WASHER, 3/8 LOCK 8

13 69225 SCREW, 3/8--16X1 SS 8

14 606335 PLATE, DRIVE 2

15 606915 SCREW, #10--16X3/8 HIGH--LOW 4

16 613440 HOSE, PVC, WIR, 0.38ID 0.62OD 9.0L 1

17 230651 CLAMP, BRUSH PLATE 2

∇ASSEMBLY / CONJUNTO / ENSEMBLE

YINCLUDED IN ASSEMBLY / INCLUIDO A CONJUNTA / Y COMPRIS EN

ENSEMBLE

DRECOMMENDED STOCK ITEM / PIEZAS RECOMENDADAS EN ALMACÉN /

ELÉMENTS DE STOCK RECOMMANDÉS

REF PART # DESCRIPTION QTY.

18 140417 CLIP, SPRING 2

19 25732 WASHER, 1.25 X .359 X .093 4

20 140015 WASHER, 5/16 LOCK 2

21 140219 SCREW, 5/16--18X1 HEXHD 2

22 140616 PIN, ROLL 3/32DIAX5/8 1

23 230657 ARM, VALVE 1

24 150516 FITTING, STR, BM06/PF04 1

25 27048 FITTING, E90, PM04/PF04 1

26 180640 FILTER, SCREEN, 012 MESH 1

27 54333 CLAMP, HOSE 5/16--7/8 2

28 605098 HOSE, PVC, CLR, 0.62ID 0.88OD

13.6L 1

29 150409 FITTING, 1/4MX5/8H ELBOW 90 1

30 210259 DVALVE, BALL, 3--WAY, 05PF 1

31 140552 NUT, #10--24 NYLCK 2

32 605394 FITTING, E45, BM06/PM04 1

33 140895 SCREW, #10--24X3/4 RNDPHL 2

Home

Find...

Go To..

PARTS LIST -LISTA DE PIEZAS -LISTE DES PIÈCES

Speed Scrub 2701/3301 (08--05)

SOLUTION GROUP -- FaST MODEL / GRUPO DE SOLUCIÓN -- MODELO FaST / GROUPE DE SOLUTION --

MODÈLE FaST

SCRUB

HEAD

SCRUB

HEAD

SOLUTION

TANK

15 38

15 50 15 45 15 51

53 65 53

15 58

53 C

Home

Find...

Go To..

PARTS LIST -LISTA DE PIEZAS -LISTE DES PIÈCES

Speed Scrub 2701/3301 (12--06) 93

SOLUTION GROUP -- FaST MODEL / GRUPO DE SOLUCIÓN -- MODELO FaST / GROUPE DE SOLUTION --

MODÈLE FaST

REF PART # DESCRIPTION QTY.

11002603 BRACKET, PUMP, SOLUTION 1

2140524 NUT, 1/4--20 KEP 2

3140000 WASHER, FLAT, 0.28B 0.62D 2

4140824 SCREW, .25--20X0.62 TRS PHL 2

543555 CLAMP, HOSE 1.62--3.5OD 1

61002345 DPUMP, SOLUTION ELE 24VDC 1

7210259 DVALVE, BALL, 3--WAY, 05PF 1

∇81005522 ASSY, FITTING, CAP, 0.040B, PF04 1

Y91005507 FITTING, PLSTC, BODY SPRAY 1

Y10 1006447 DSTRAINER, ORIFICE 1

Y11 1005508 WASHER, .034B 0.75D 0.12 1

Y12 1005510 PLATE, ORIFICE, 0.040ID 1

Y13 1005506 FITTING, PLSTC CAP SPRAY 1

14 57248 FITTING, PLSTC E90 BM06/PM04 1

15 54333 CLAMP, HOSE, 0.31--0.88D 30

16 613724 HOSE, PVC, BRD, 0.38ID 0.60OD

10.0L, CLR 1

17 606249 HOSE, PVC, WIR, 0.38ID 0.62OD 8.0L,

CLR 1

18 1016745 BRACKET, BOX, DETGT. 1

19 605975 SCREW, TRS, #10--24X0.50 SEM 2

20 613724 HOSE, PVC, BRD, 0.38ID 0.60OD

10.0L, CLR 1

21 1005435 FITTING, PLSTC, CAP, PF04 1

22 1006206 COUPLING, MALE .25NPT 1

23 1006204 DCOUPLING, FEM W/VALVE 1

24 613842 HOSE, PVC, CLR, 0.25ID 0.38OD

15.0L 1

25 1017019 DDETERGENT, PKG, 2--LITER, SGL 1

26 1005630 FITTING, PLSTC E90 BM06/PM06 3

27 27048 FITTING, BRS E90 PM04/PF04 1

28 150516 FITTING, BRS STR BM06/PM04 1

29 1017046 BRACKET, MTG, PUMP 1

30 19066 WASHER, #10 FLAT 4

31 577031000 SCREW, #8X1/2 PANPHL 2

∇32 1005302 DFILTER, INLINE, PF06/PF06

80 MESH 1

Y33 613993 DBODY,TOP,FILTER 1

Y34 1005304 DSCREEN, FILTER, 80 MESH 1

Y35 613992 DGASKET, VITON, FILTER 1

Y36 613991 DBOWL, CLEAR, FILTER 1

37 130041 TIE, CABLE 2

38 150409 FITTING, PLSTC, E90 PM04/BM10 1

∇ASSEMBLY / CONJUNTO / ENSEMBLE

YINCLUDED IN ASSEMBLY / INCLUIDO A CONJUNTA / Y COMPRIS EN

ENSEMBLE

DRECOMMENDED STOCK ITEM / PIEZAS RECOMENDADAS EN ALMACÉN /

ELÉMENTS DE STOCK RECOMMANDÉS

REF PART # DESCRIPTION QTY.

39 605098 HOSE, PVC, CLR, 0.62ID 0.88OD

13.6L 1

40 613724 HOSE, PVC, BRD, 0.38ID 0.60OD

10.0L, CLR 1

41 160310 FITTING, TEE BM06/BM06/BM06 1

42 1017255 FITTING, Y BM06/BM06/BM06 1

43 606249 HOSE, PVC, WIR, 0.38ID 0.62OD 8.0L,

CLR 1

44 180640 DFILTER, SCREEN, 012 MESH 1

45 613717 HOSE, PVC, BRD, 0.38ID 0.60OD

2.0L, CLR 1

46 79484 FITTING, PLSTC E90 BM06/PM12 1

47 1002789 DFILTER, FOAM 3

48 1005086 TUBE, PLASTIC 25MM ID 1

49 73467 FITTING, STR BM06/PM12 NYLON 1

50 61456 FITTING, TEE BM06/BM03/BM06 2

51 1017938 FITTING, BRS E90 BM06/PM02 2

52 1002530 DVALVE, SHUTOFF ELECT 24VDC 1

53 1014575 CLAMP, HOSE, PLSTC 12

54 1005413 DPUMP, CONCENTRATE 24VDC 1

55 613720 HOSE, PVC, CLR, 0.19ID 0.38OD 3.0L 1

56 613720 HOSE, PVC, CLR, 0.19ID 0.38OD 3.0L 1

57 210044 DVALVE, CHECK BM06/BM06 1

58 606249 HOSE, PVC, WIR, 0.38ID 0.62OD 8.0L,

CLR 1

59 1017340 FITTING, TEE, BM06/PM04/BM06 1

60 606667 HOSE, PVC, WIR, 0.38ID 0.62OD

10.0L, CLR 1

61 613722 HOSE, PVC BRD, 0.38ID 0.60OD

21.0L, CLR 1

62 1002344 DPUMP, AIR 1

63 1005255 DFILTER, ASM AIR 1

64 1013900 FITTING, PLSTC STR, BM10/PM06 2

65 1005327 FITTING, CVALVE BM03/BM03 1

66 1006420 HOSE, PVC, CLR, 0.19ID 3.0FT. 1

67 1005324 FITTING, PLSTC STR BM03/BM04 2

68 613727 HOSE, PVC, CLR, 0.25ID 0.38OD

11.0L 1

69 606915 SCREW, #10--16X3/8 HIGH--LOW 2

70 61118 FITTING, PLSTC STR, BM06/PM06 1

71 1017319 FITTING, TEE, PF06/PF06/PF06 1

72 605099 HOSE, PVC, CLR, 0.62ID 0.88OD 3.0L 1

73 1005219 FITTING, PLSTC, STR PM04/PM06 1

Home

Find...

Go To..

PARTS LIST -LISTA DE PIEZAS -LISTE DES PIÈCES

Speed Scrub 2701/3301 (08--05)

SKIRT GROUP -- 2701 Model / CONJUNTO JUEGO -- Modelo 2701 / GROUPE SOUFLET JUPE -- Modèle 2701

19 18

7815

REF PART # DESCRIPTION QTY.

∇611016 ASSEMBLY, SKIRT, RIGHT, GREEN

(2701) 1

∇601334 ASSEMBLY, SKIRT, RIGHT,

DK. GRAY (2701) 1

∇611017 ASSEMBLY, SKIRT, LEFT, GREEN

(2701) 1

∇601333 ASSEMBLY, SKIRT, LEFT,

DK. GRAY (2701) 1

YY 1603154 SCREW, M8X1.25X40 PANPHL 1

YY 2140015 WASHER, 5/16 LOCK 1

YY 31014918 DWHEEL, RUBBER, 3“X1” 1

Y4608699 SKIRT, RIGHT SIDE, GREEN (2701) 1

101072 SKIRT, RIGHT SIDE, DK. GRAY (2701) 1

YY 5200070340 SCREW, M4X0.7X8 PANPHL 2

YY 602938 WASHER, #8 LOCK 2

Y749800 DLATCH, HOOD W/KEEPER 1

∇ASSEMBLY / CONJUNTO / ENSEMBLE

YINCLUDED IN ASSEMBLY / INCLUIDO A CONJUNTA / Y COMPRIS EN

ENSEMBLE

DRECOMMENDED STOCK ITEM / PIEZAS RECOMENDADAS EN ALMACÉN /

ELÉMENTS DE STOCK RECOMMANDÉS

REF PART # DESCRIPTION QTY.

YY 809739 NUT, M5X0.8 NYLOCK 3

YY 907514 WASHER, #10 LOCK 6

YY 10 578237000 SCREW, M8X1.25X18 HXHDCP 2

YY 11 140015 WASHER, 5/16 LOCK 2

YY 12 140027 WASHER, 5/16 FLAT 2

13 230943 DPIN, SKIRT 2

YY 14 230942 BRACKET, MOUNTING, SKIRT 1

Y15 608697 SKIRT, LEFT SIDE, GREEN (2701) 1

101071 SKIRT, LEFT SIDE, DK. GRAY (2701) 1

YY 16 240277 SPLASH GUARD (2701) 1

YY 17 230935.BK STRAP, SPLASH GUARD (2701) 1

YY 18 578144000 SCREW, M5X0.8X16 PANPHL 11

YY 19 140011 WASHER, 3/16 FLAT 11

Home

Find...

Go To..

PARTS LIST -LISTA DE PIEZAS -LISTE DES PIÈCES

Speed Scrub 2701/3301 (08--05) 95

SKIRT GROUP -- 3301 Model / CONJUNTO JUEGO -- Modelo 3301 / GROUPE SOUFLET JUPE -- Modèle 3301

REF PART # DESCRIPTION QTY.

∇611018 ASSEMBLY, SKIRT, RIGHT, GREEN

(3301) 1

∇601336 ASSEMBLY, SKIRT, RIGHT,

DK. GRAY (3301) 1

∇611019 ASSEMBLY, SKIRT, LEFT, GREEN

(3301) 1

∇601335 ASSEMBLY, SKIRT, LEFT,

DK. GRAY (3301) 1

YY 1603154 SCREW, M8X1.25X40 PANPHL 1

YY 2140015 WASHER, 5/16 LOCK 1

YY 31014918 DWHEEL, RUBBER, 3“X1” 1

Y4608288 SKIRT, RIGHT SIDE, GREEN (3301) 1

101074 SKIRT, RIGHT SIDE, DK. GRAY (3301) 1

YY 5200070340 SCREW, M4X0.7X8 PANPHL 2

YY 602938 WASHER, #8 LOCK 2

Y749800 DLATCH, HOOD W/KEEPER 1

∇ASSEMBLY / CONJUNTO / ENSEMBLE

YINCLUDED IN ASSEMBLY / INCLUIDO A CONJUNTA / Y COMPRIS EN

ENSEMBLE

DRECOMMENDED STOCK ITEM / PIEZAS RECOMENDADAS EN ALMACÉN /

ELÉMENTS DE STOCK RECOMMANDÉS

REF PART # DESCRIPTION QTY.

YY 809739 NUT, M5X0.8 NYLOCK 6

YY 907514 WASHER, #10 LOCK 8

YY 10 578237000 SCREW M8X1.25X18 HXHDCP 2

YY 11 140015 WASHER, 5/16 LOCK 2

YY 12 140027 WASHER, 5/16 FLAT 2

13 230943 DPIN, SKIRT 2

YY 14 230942 BRACKET, MOUNTING, SKIRT 1

Y15 608286 SKIRT, LEFT SIDE, GREEN (3301) 1

101073 SKIRT, LEFT SIDE, DK. GRAY (3301) 1

YY 16 240276 SPLASH GUARD (3301) 1

YY 17 230934.BK STRAP, SPLASH GUARD (3301) 1

YY 18 578144000 SCREW, M5X0.8X16 PANPHL 12

YY 19 140011 WASHER, 3/16 FLAT 12

Home

Find...

Go To..

PARTS LIST -LISTA DE PIEZAS -LISTE DES PIÈCES

Speed Scrub 2701/3301 (07--04)

SQUEEGEE CONTROL GROUP

GROUPO DE CONTROL DE LA ESCOBILLA DE GOMA / GROUPE DE LA RACLETTE

10 11 12

14 15

16 5

22 21

Home

Find...

Go To..

PARTS LIST -LISTA DE PIEZAS -LISTE DES PIÈCES

Speed Scrub 2701/3301 (12--06) 97

SQUEEGEE CONTROL GROUP

GROUPO DE CONTROL DE LA ESCOBILLA DE GOMA / GROUPE DE LA RACLETTE

REF PART # DESCRIPTION QTY.

11015921 DHOSE, VAC 1.5ID X 43.0L, 2CUFF 1

2230441 SHAFT, LIFT 1

3140209 SCREW, 1/4--20X2--1/2 HEXHD 1

4140000 WASHER, 0.28B, 0.62D, .04, FLAT 4

5605422 BEARING SLEEVE 2

6140027 WASHER, 5/16 FLAT 4

741169 NUT, 1/4--20 NYLK 1

808714 NUT, M10X1.5 HEXLK 2

9140237 SCREW, 1/2--13X1 HEXHD 2

10 140024 WASHER, 1/2 LOCK 2

11 3148.816 WASHER, 1/2 FLAT 4

12 140139 SLEEVE, .625D, .500B, .25L 2

DRECOMMENDED STOCK ITEM / PIEZAS RECOMENDADAS EN ALMACÉN /

ELÉMENTS DE STOCK RECOMMANDÉS

REF PART # DESCRIPTION QTY.

13 140546 NUT, 5/16--18 NYLCK 2

14 611777 BRACKET, SQUEEGEE PIVOT 1

15 140219 SCREW, 5/16--18X1 HEXHD 2

16 01697 SCREW, 1/4--20X5/8 HEXHD 1

17 140016 WASHER, 1/4 LOCK 1

18 140003 WASHER, 1/4 X 1 FENDER 1

19 230440.BK BRACKET, SQUEEGEE PIVOT 1

20 1011094 DKNOB 2

21 611397 BRACKET, MOUNT, SQUEEGEE 1

22 390879 SLEEVE, .625D, .406B, .38L 2

23 611476 SCREW, M10X1.5X30, SHCS 2

Home

Find...

Go To..

PARTS LIST -LISTA DE PIEZAS -LISTE DES PIÈCES

Speed Scrub 2701/3301 (08--05)

SQUEEGEE ASSEMBLY GROUP -- 2701 Model / CONJUNTO PALETA -- Modelo 2701 / GROUPE DE LA

RACLETTE -- Modèle 2701

616

14 15

21 22

Home

Find...

Go To..

PARTS LIST -LISTA DE PIEZAS -LISTE DES PIÈCES

Speed Scrub 2701/3301 (08--05) 99

SQUEEGEE ASSEMBLY GROUP -- 2701 Model / CONJUNTO PALETA -- Modelo 2701 / GROUPE DE LA

RACLETTE -- Modèle 2701

REF PART # DESCRIPTION QTY.

∇613953 ASM, SQUEEGEE, XR 2701 1

611884 SQUEEGEE KIT, REPLMT

(RETROFIT) 965MM (38 IN)

(BEFORE SN 10030646)

∇609114 DKIT, SQUEEGEE BLADES,

LINATEX & GUM RUBBER

965MM (38 IN)

Y1222381 DBLADE, FRONT SQUEEGEE,

LINATEX RED 965MM (38 IN) 1

Y2609056 DBLADE, REAR SQUEEGEE GUM

RUBBER TAN 965MM (38 IN) 1

∇609115 DKIT, SQUEEGEE BLADES,

LINATEX 965MM (38 IN) 1

YY 1222381 DBLADE, FRONT SQUEEGEE,

LINATEX RED 965MM (38 IN) 1

YY 2609055 DBLADE, REAR SQUEEGEE

LINATEX RED 940MM (37 IN) 1

1222391 DBLADE, FRONT SQUEEGEE

URETHANE WHITE 965MM (38 IN) 1

222385 DBLADE, FRONT SQUEEGEE

GUM RUBBER TAN 965MM (38 IN) 1

2611713 DBLADE, REAR SQUEEGEE

URETHANE WHITE 965MM (38 IN) 1

609056 DBLADE, REAR SQUEEGEE GUM

RUBBER TAN 965MM (38 IN) 1

∇ASSEMBLY / CONJUNTO / ENSEMBLE

YINCLUDED IN ASSEMBLY / INCLUIDO A CONJUNTA / Y COMPRIS EN

ENSEMBLE

DRECOMMENDED STOCK ITEM / PIEZAS RECOMENDADAS EN ALMACÉN /

ELÉMENTS DE STOCK RECOMMANDÉS

*NOTE: TWO SQUEEGEE SPACERS ARE REQUIRED WITH REAR URETHANE

BLADE #611713 / SE REQUIEREN DOS SEPARADORES DE

ESCOBILLA CON LA HOJA DE URETANO #611713 / DEUX ENTRETOISES SONT

EXIGÉES AVEC LA LAME ARRIÈRE D’URÉTHANE #611713

REF PART # DESCRIPTION QTY.

Y3611661 CASTING, SQUEEGEE 1

Y4140799 SCREW, 5/16--18X1--1/2 TRSPHL 2

Y5140015 WASHER, 5/16 LOCK 2

Y61011094 DKNOB 6

Y7130164 PLUG, DOME 3/8” 2

Y81014918 DWHEEL, RUBBER, 3“X1” 2

Y9222505 SCREW, M8X1.25X45 HEXHD 2

Y10 140027 WASHER, 5/16 FLAT 4

Y11 08709 NUT, M8 HEXLCK 2

Y12 222368 PLATE, BLADE RETAINER 1

Y13 140055 WASHER, .343X1.25X.051--.080 4

Y14 222378 BAND WELDMENT, SQUEEGEE

BLADE 1

Y15 609110 SPACER, SQUEEGEE *1

Y16 222794 DKNOB, 1/4--20X1--1/2 2

Y17 82138 NUT, SPEED RETAINER .25--20 2

Y18 601108000 NUT, 5/16--18 HEXLCK THIN 1

Y19 611399 BRACKET, ROLLER, SQUEEGEE 1

Y20 603144 SCREW, 5/16--18 SHOULDER 1

Y21 630477 DWHEEL, 2.00D X .38W 2

Y22 603368 SPACER, .39X.75X.75 NYLON 1

Home

Find...

Go To..

PARTS LIST -LISTA DE PIEZAS -LISTE DES PIÈCES

Speed Scrub 2701/3301 (08--05)

100

SQUEEGEE ASSEMBLY GROUP -- 3301 Model / CONJUNTO PALETA -- Modelo 3301 / GROUPE DE LA

RACLETTE -- Modèle 3301

616

14 15

21 22

Home

Find...

Go To..

PARTS LIST -LISTA DE PIEZAS -LISTE DES PIÈCES

Speed Scrub 2701/3301 (08--05) 101

SQUEEGEE ASSEMBLY GROUP -- 3301 Model / CONJUNTO PALETA -- Modelo 3301 / GROUPE DE LA

RACLETTE -- Modèle 3301

REF PART # DESCRIPTION QTY.

∇613954 ASM, SQUEEGEE, XR 3301 1

611886 SQUEEGEE KIT, REPLMT

(RETROFIT) 1067MM (42 IN)

(BEFORE SN 10030646)

Y1222241 DBLADE, FRONT SQUEEGEE,

LINATEX RED 1067MM (42 IN) 1

Y2611402 DBLADE, REAR SQUEEGEE

LINATEX RED 1067MM (42 IN) 1

1222392 DBLADE, FRONT SQUEEGEE

URETHANE WHITE 1067MM (42 IN) 1

222384 DBLADE, FRONT SQUEEGEE

GUM RUBBER TAN 1067MM (42 IN) 1

2611457 DBLADE, REAR SQUEEGEE

URETHANE WHITE 1067MM (42 IN) 1

611405 DBLADE, REAR SQUEEGEE

GUM RUBBER TAN 1067MM (42 IN) 1

∇ASSEMBLY / CONJUNTO / ENSEMBLE

YINCLUDED IN ASSEMBLY / INCLUIDO A CONJUNTA / Y COMPRIS EN

ENSEMBLE

DRECOMMENDED STOCK ITEM / PIEZAS RECOMENDADAS EN ALMACÉN /

ELÉMENTS DE STOCK RECOMMANDÉS

*NOTE: TWO SQUEEGEE SPACERS ARE REQUIRED WITH REAR URETHANE

BLADE #611713 / SE REQUIEREN DOS SEPARADORES DE

ESCOBILLA CON LA HOJA DE URETANO #611713 / DEUX ENTRETOISES SONT

EXIGÉES AVEC LA LAME ARRIÈRE D’URÉTHANE #611713

REF PART # DESCRIPTION QTY.

Y3611401 CASTING, SQUEEGEE 1

Y4140799 SCREW, 5/16--18X1--1/2 TRSPHL 2

Y5140015 WASHER, 5/16 LOCK 2

Y61011094 DKNOB 6

Y7130164 PLUG, DOME 3/8” 2

Y81014918 DWHEEL, RUBBER, 3“X1” 2

Y9222505 SCREW, M8X1.25X45 HEXHD 2

Y10 140027 WASHER, 5/16 FLAT 4

Y11 08709 NUT, M8 HEXLCK 2

Y12 222240 PLATE, BLADE RETAINER 1

Y13 140055 WASHER, .343X1.25X.051--.080 4

Y14 222243 BAND WELDMENT, SQUEEGEE

BLADE 1

Y15 611398 SPACER, SQUEEGEE *1

Y16 222794 DKNOB, 1/4--20X1--1/2 2

Y17 82138 NUT, SPEED RETAINER .25--20 2

Y18 601108000 NUT, 5/16--18 HEXLCK THIN 1

Y19 611399 BRACKET, ROLLER, SQUEEGEE 1

Y20 603144 SCREW, 5/16--18 SHOULDER 1

Y21 630477 DWHEEL, 2.00D X .38W 2

Y22 603368 SPACER, .39X.75X.75 NYLON 1

Home

Find...

Go To..

PARTS LIST -LISTA DE PIEZAS -LISTE DES PIÈCES

Speed Scrub 2701/3301 (08--05)

102

FaST SOLUTION PUMP BREAKDOWN / AVERÍA DE LA BOMBA DE DISOLUCIÓN /

PANNE DE POMPE A SOLUTION

REF PART # DESCRIPTION QTY.

∇1002345 DPUMP,SOLTN,ELE,24VDC 1

Y1391433 DKIT, REPAIR, HEAD, PUMP,

WATER 1

Y278950 DCONNECTOR, FEM, 2CAV 1

REF PART # DESCRIPTION QTY.

Y310917 DSEAL, WIRE, 14/16GA 2

Y478951 DTERMINAL, FEM, 16/18GA 2

Y578952 DLOCK, SECONDARY, M/F, 2CAV 1

FaST AIR PUMP BREAKDOWN / AVERÍA DE LA BOMBA DE AIRE / PANNE DE POMPE A AIR

REF PART # DESCRIPTION QTY.

∇1002344 DPUMP,AIR,ELE,24VDC 1

Y1391449 DKIT, REPAIR, DIAPHRAGM, AIR

COMPRESSOR 1

Y278950 DCONNECTOR, FEM, 2CAV 1

∇ASSEMBLY / CONJUNTO / ENSEMBLE

YINCLUDED IN ASSEMBLY / INCLUIDO A CONJUNTA / Y COMPRIS EN

ENSEMBLE

DRECOMMENDED STOCK ITEM / PIEZAS RECOMENDADAS EN ALMACÉN /

ELÉMENTS DE STOCK RECOMMANDÉS

REF PART # DESCRIPTION QTY.

Y310917 DSEAL, WIRE, 14/16GA 2

Y478951 DTERMINAL, FEM, 16/18GA 2

Y578952 DLOCK, SECONDARY, M/F, 2CAV 1

Home

Find...

Go To..

OPTIONS - OPCIONES - ÉQUIPEMENT AU CHOIX

Speed Scrub 2701/3301 (08--05) 103

SQUEEGEE WAND ASSEMBLY / GROUPE D’ASPIRATION ET RACLETTE À MAIN /

GROUPE RACLOIR AUXILIAIRE D’EXTRACTION

REF PART # DESCRIPTION QTY.

∇190928 DKIT, WET PICK--UP 1

Y∇16108.1 DWAND, TWO BEND ALUMINUM 1

Y605257 DRING, LOCK 1

Y600828 DNUT, WAND COUPLING 1

∇ASSEMBLY / CONJUNTO

YINCLUDED IN ASSEMBLY / INCLUIDO EN EL CONJUNTO

DRECOMMENDED STOCK ITEMS / ARTICULOS RECOMENDADOS PARA

MANTENER EN EXISTENCIA

REF PART # DESCRIPTION QTY.

Y∇213840 DSQUEEGEE ASSEMBLY,

PUSH/PULL, 355 MM (14 IN) 1

Y3605137 DBLADES, REPLACEMENT (SET/4) 1

Y4160481 DHOSE, VAC, 1--1/2X3 M (10 FT) 1

Y5160451 DCONNECTOR, 1--1/2 VAC HOSE 1

Home

Find...

Go To..

OPTIONS - OPCIONES - ÉQUIPEMENT AU CHOIX

Speed Scrub 2701/3301 (12--06)

104

ES (EXTENDED SCRUB) SOLUTION GROUP / ES GRUPO DE LA SOLUCIÓN / ES GRUPE DE SOLUTION

13 15

Home

Find...

Go To..

OPTIONS - OPCIONES - ÉQUIPEMENT AU CHOIX

Speed Scrub 2701/3301 (12--06) 105

ES (EXTENDED SCRUB) SOLUTION GROUP / ES GRUPO DE LA SOLUCIÓN / ES GRUPE DE SOLUTION

REF PART # DESCRIPTION QTY.

∇605555 *KIT, ES (EXTENDED SCRUB) 1

Y1603166 DSENSOR, LEVEL, LIQUID 1

Y2630138 DFILTER, SCREEN, 100--MESH 1

Y3630385 FITTING, STR, PM12/PM12 1

Y4601490 FITTING, 3/4NPT BULKHEAD 1

Y5630440 DECAL, FILTER REMOVE 1

Y6630136 DPUMP, SOLUTION 24VDC 1

Y7560497 HOSE, PVC, BRD, 0.38ID 0.60OD

6.0L, CLR 1

Y854333 CLAMP, HOSE, 0.31--0.88D 4

Y9210044 DVALVE, CHECK, 1PSI 06BM/06BM 1

∇ASSEMBLY / CONJUNTO

YINCLUDED IN ASSEMBLY / INCLUIDO EN EL CONJUNTO

DRECOMMENDED STOCK ITEMS / ARTICULOS RECOMENDADOS PARA

MANTENER EN EXISTENCIA

* KIT NOT INTENDED FOR FaST MODELS / LA OPCIÓN DEL ES NO ESTÁ

DISPONIBLE PARA LOS MODELOS FaST. / KIT NON DESTINÉ À MODÈLE FaST

REF PART # DESCRIPTION QTY.

Y10 607103 HOSE, PVC, BRD, 0.38ID 0.60OD

15.0L, CLR 1

Y11 150415 FITTING, E90, PM04/BM06 1

Y12 578008000 SCREW, M5X0.8X30 PANPHL 1

Y13 630145 DTIMER, 24VDC, RANGE: 30SEC 1

Y14 09739 NUT, M5X.08 NYLOCK 1

15 606276 COVER, CONTROL PANEL 1

Y16 630419 DSWITCH, ROCKER 1

Y17 130738 DLIGHT, INDICATOR GREEN 1

YN/S 605551 DHARNESS, WIRE ES 1

Home

Find...

Go To..

608290_SpeedScrub 2701 3301 Operator & Parts Manual Speed Scrub And 12 2006 Up

Navigation menu

Versions of this User Manual:

Views

Navigation
