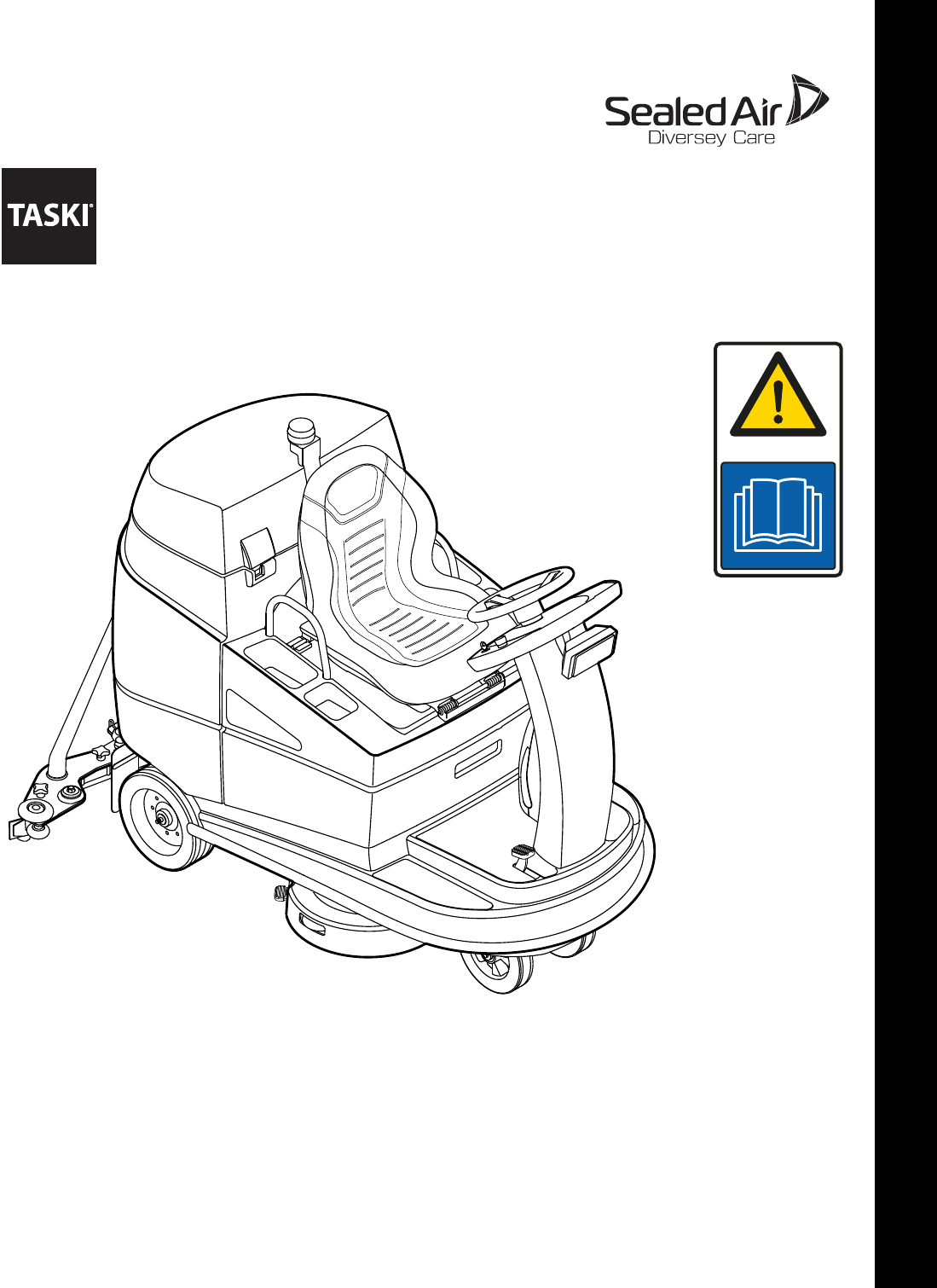

swingo 4000/5000

V007 / 12089-77 1621 *12089-77*

AR .2

BG 17

CS .35

DA .51

DE .66

EN .83

ES .99

ET .116

FI ...131

FR .148

GR 166

HR .184

HU .200

IT ...217

LT ..234

LV .251

NL .268

NO 286

PL ..302

PT .319

RO .337

SK .354

SL ..371

SV .388

TR .404

ZH .420

ماﺪﺨﺘﺳﻼﻟ ﺔﻴﻠﺻﻷا تﺎﻤﻴﻠﻌﺘﻟا ﺔﻤﺟﺮﺗ

:تﺎﻋﻮﻤﺠﻤﻟا

ىﻮﺘﺤﻣ

ﻪﻣﻼﺴﻟا تادﺎﺷرا . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

ﺔﻓﺎﻈﻨﻟا تاودأ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

ىﺮﺧأ ﻖﺋﺎﺛو . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

ﻲﻠﻜﻴﻬﻟا ﻢﻴﻤﺼﺘﻟا . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

تﺎﻳرﺎﻄﺑ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

ﻒﻴﻠﻜﺘﻟا ﻞﺒﻗ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

زﺎﻬﺠﻟا ﻊﻣ ﻞﻤﻌﻟا ءﺪﺑ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

ﻞﻴﻐﺸﺘﻟا ﺔﻳﺎﻬﻧ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

ﺔﻳﺎﻋﺮﻟاو ﺔﻧﺎﻴﺼﻟاو ﺔﻣﺪﺨﻟا . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

لﺎﻄﻋﻷا . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

ﺔﻴﻨﻘﺘﻟا تﺎﻣﻮﻠﻌﻤﻟا . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

تﺎﻘﺤﻠﻣ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

ﺄﻄﺧﻻا زﻮﻣر . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

ﻞﻘﻨﻟا . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

ﺺﻠﺨﺘﻟا . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

زﺎﻬﺠﻟا ﻢﺠﺣ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

ماﺪﺨﺘﺳﻻا فﺪﻫ

قدﺎﻨﻔﻟا ﻲﻓ ،لﺎﺜﻤﻟا ﻞﻴﺒﺳ ﻰﻠﻋ) يرﺎﺠﺘﻟا ماﺪﺨﺘﺳﻼﻟ زﺎﻬﺠﻟا فﺪﻬﻳو

ﻊﻣ .(ﺦﻟا ،ﺐﺗﺎﻜﻤﻟاو قﻮﺴﺘﻟا ﺰﻛاﺮﻣو ﻊﻧﺎﺼﻤﻟاو تﺎﻴﻔﺸﺘﺴﻤﻟاو سراﺪﻤﻟاو

،ماﺪﺨﺘﺳﻻا تﺎﻤﻴﻠﻌﺘﻟ مرﺎﺼﻟا لﺎﺜﺘﻣﻻا ةﺎﻋاﺮﻣ

هﺬﻫ ﺖﻤﻤﺻ ﺪﻗو .ﺔﺒﻠﺼﻟا تﺎﻴﺿرﻷا ﺐﻃﺮﻟا ﻒﻴﻈﻨﺘﻟ تﻻﻵا هﺬﻫ مﺪﺨﺘﺴﺗو

.ﺔﻴﻠﺧاﺪﻟا ﻖﻃﺎﻨﻤﻟا ﻲﻓ ماﺪﺨﺘﺳﻼﻟ ﺎﺼﻴﺼﺧ ةﺰﻬﺟﻷا

ﻪﻣﻼﺴﻟا تادﺎﺷرا

تﻻآ ،ءﺎﻨﺒﻟاو ﺎﻬﻤﻴﻤﺼﺘﻟ اﺮﻈﻧTASKI ﺔﻣﻼﺴﻟاو ﺔﺤﺼﻟا تﺎﺒﻠﻄﺘﻣ ﻊﻣ ﻖﻓاﻮﺘﺗ

ﺔﻣﻼﻋ ﻢﻬﻳﺪﻟ ﻲﻟﺎﺘﻟﺎﺑو .ﺔﻴﺑوروﻷا ﺔﻴﺿﻮﻔﻤﻟا تﺎﻬﻴﺟﻮﺘﻟ ﺔﻠﺼﻟا تاذ ﺔﻴﺳﺎﺳﻷا

CE.

!رﺬﺤﻟا

تﺎﻤﻴﻠﻌﺗ و لﺎﻤﻌﺘﺳﻻا تﺎﻤﻴﻠﻌﺗ ةءاﺮﻗ ﺎﻤﺋاد

.ةﺮﻣ لوﻷ زﺎﻬﺠﻟا ماﺪﺨﺘﺳا ﻞﺒﻗ ﺔﻣﻼﺴﻟا

ﻦﻣآ نﺎﻜﻣ ﻲﻓ ماﺪﺨﺘﺳﻻا تﺎﻤﻴﻠﻌﺗ ﻰﻘﺒﺗ نأ ﺐﺠﻳ

ﻚﻨﻜﻤﻳ ﺚﻴﺤﺑ ﺪﻴﺟ ﻞﻜﺸﺑ ﺎﻬﻴﻟإ لﻮﺻﻮﻟا ﻦﻜﻤﻳ و

.ﺖﻗو يأ ﻲﻓ ﺎﻬﻴﻟإ عﻮﺟﺮﻟا

:ﺮﻄﺧ

ﻲﻓ ﻞﺸﻔﻟا ﺔﻣﺎﻫ تﺎﻣﻮﻠﻌﻣ ﻰﻠﻋ لﺪﺗ ةرﺎﺷﻹا ةﺬﻫ

صﺎﺨﺷﻷا ﻰﻠﻋ ﺮﻄﺧ ﻪﻨﻋ ﺞﺘﻨﻳ تﺎﻤﻴﻠﻌﺘﻟا ةﺬﻫ عﺎﺒﺗإ

تﺎﻜﻠﺘﻤﻤﻟا ﻲﻓ ﺔﻴﻤﺴﺟ را ﺮﺿأ قﺎﺤﻟإ وأ

:ﺮﻳﺬﺤﺗ

ﻲﻓ ﻞﺸﻔﻟا ﺔﻣﺎﻫ تﺎﻣﻮﻠﻌﻣ ﻰﻠﻋ لﺪﺗ ةرﺎﺷﻹا ةﺬﻫ

ﻰﻓ راﺮﺿأو ءﺎﻄﺧأ ﻪﻨﻋ ﺞﺘﻨﻳ تﺎﻤﻴﻠﻌﺘﻟا ةﺬﻫ عﺎﺒﺗإ

تﺎﻜﻠﺘﻤﻤﻟا

:ﺢﻴﻤﻠﺗ

لﻮﺣ ﺔﻣﺎﻫ تﺎﻣﻮﻠﻌﻣ ﻰﻠﻋ لﺪﺗ ةرﺎﺷﻹا ةﺬﻫ

ةﺬﻫ عﺎﺒﺗإ ﻲﻓ ﻞﺸﻔﻟا ﺞﺘﻨﻤﻠﻟ لﺎﻌﻔﻟا ماﺪﺨﺘﺳﻹا

ءﺎﻄﺧأ ﻪﻨﻋ ﺞﺘﻨﻳ تﺎﻤﻴﻠﻌﺘﻟا

ﻲﻓ ﺬﻔﻨﺗ نأ ﺐﺠﻳ ﻲﺘﻟا ﻞﻤﻌﻟا تاﻮﻄﺨﻟ تادﺎﺷرإ ﻦﻤﻀﺘﺗ

مﺎﻈﻨﻟا

:ﺮﻳﺬﺤﺗ

ﻖﻴﺒﻄﺗو ،ﺖﻴﻳﺰﺘﻟا ،ﻊﻴﻤﻠﺘﻟ زﺎﻬﺠﻟا ماﺪﺨﺘﺳا مﺪﻋ ﺐﺠﻳ

ﻒﻴﻈﻨﺗ .رﺎﺒﻐﻟا ﺔﻟازإ وأ دﺎﺠﺴﻟا ﻒﻴﻈﻨﺗو ،ﻊﻤﺸﻟا

زﺎﻬﺠﻟا اﺬﻫ ﻊﻣ ﺔﻴﺒﺸﺨﻟا تﺎﻴﺿرﻷاو ﻪﻴﻛرﺎﺒﻟا ﺐﻃﺮﻟا

.ﺔﺻﺎﺨﻟا ﻚﺘﻴﻟوﺆﺴﻣ ﻰﻠﻋ ﻮﻫ

:ﺮﻄﺧ

حﺮﺼﺗ ﻢﻟ ﻲﺘﻟا زﺎﻬﺠﻟا ﻰﻠﻋ تاﺮﻴﻴﻐﺗ فﻮﺳ

ﺎﻘﻓو ﺔﻣﻼﺴﻟا تﺎﻣﻼﻋ ءﺎﻬﺘﻧا ﻰﻟإ يدﺆﻳ ﻲﺳﺮﻔﻳاد

CE ضﺮﻐﻟا ﺮﻴﻏ ىﺮﺧأ ضاﺮﻏﻷ زﺎﻬﺠﻟا ماﺪﺨﺘﺳا .

ﻒﻠﺗو ،صﺎﺨﺷﻸﻟ تﺎﺑﺎﺻإ ﺐﺒﺴﺗ نأ ﻦﻜﻤﻳ دﻮﺼﻘﻤﻟا

ﺎﻣ ةدﺎﻋ تﻻﺎﺤﻟا هﺬﻫ ﻞﺜﻣو .ﻞﻤﻌﻟا ﺔﺌﻴﺑو زﺎﻬﺠﻟا

نﺎﻤﻀﻟا تﺎﺒﻟﺎﻄﻣو ،تﺎﻧﺎﻤﺿ يأ ءﺎﻬﻧإ ﻰﻟإ يدﺆﺗ

.ﺔﻠﻤﺘﺤﻤﻟا

:ﺮﻄﺧ

صﺎﺨﺷﻷا ﻞﺒﻗ ﻦﻣ ﻂﻘﻓ مﺪﺨﺘﺴﺗ نأ ﻦﻜﻤﻳ ﺔﻟﻵا

وأ زﺎﻬﺠﻟا ماﺪﺨﺘﺳﻻ فﺎﻛ ﻞﻜﺸﺑ ﻢﻬﺒﻳرﺪﺗ ﻢﺘﻳ ﻦﻳﺬﻟا

ﻖﻠﻌﺘﻳ ﺎﻤﻴﻓ ﻢﻬﺗارﺎﻬﻣ ﻰﻠﻋ ﻼﻴﻟد اﻮﻣﺪﻗ ﻦﻳﺬﻟا

ماﺪﺨﺘﺳا ﻰﻠﻋ ﺔﺣاﺮﺻ ﻒﻠﻛ يﺬﻟاو ﺔﻟﻵا ماﺪﺨﺘﺳﺎﺑ

.زﺎﻬﺠﻟا

:ﺮﻄﺧ

صﺎﺨﺷﻷا ﻞﺒﻗ ﻦﻣ زﺎﻬﺠﻟا ماﺪﺨﺘﺳا مﺪﻋ ﺐﺠﻳ و

ﺔﻴﺴﺤﻟا ﺔﻴﻧﺪﺒﻟا تارﺪﻘﻟا ضﺎﻔﺨﻧا ﻦﻣ نﻮﻧﺎﻌﻳ ﻦﻳﺬﻟا

ﻦﻳﺬﻟا صﺎﺨﺷﻷا وأ لﺎﻔﻃﻷا ﻚﻟذ ﻲﻓ ﺎﻤﺑ ،ﺔﻴﻠﻘﻌﻟا و

.ﺔﻓﺮﻌﻤﻟا وأ ةﺮﺒﺨﻟا ﻰﻟإ نوﺮﻘﺘﻔﻳ

ﻦﻣ ﺪﻛﺄﺘﻠﻟ فاﺮﺷﻻا ﺖﺤﺗ لﺎﻔﻃﻻا نﻮﻜﻳ نأ ﺐﺠﻳ

.زﺎﻬﺠﻟا ﻊﻣ ﺐﻌﻠﺗ ﻻ ﺎﻬﻧأ

:ﺮﻄﺧ

ﻦﻳﺰﺨﺗ ﻢﺘﻳ ﺚﻴﺣ فﺮﻐﻟا ﻲﻓ زﺎﻬﺠﻟا مﺪﺨﺘﺴﺗ ﻻ

ﻞﺜﻣ) ﺔﻴﻟﺎﻋ لﺎﻌﺘﺷﻼﻟ ﺔﻠﺑﺎﻘﻟا وأ ةﺮﺠﻔﺘﻤﻟا داﻮﻤﻟا

وأ (ﺦﻟا ،رﺎﺒﻐﻟاو ﺔﺌﻓﺪﺘﻟا دﻮﻗو تﺎﺒﻳﺬﻤﻟاو زﺎﻐﻟا

.ﺎﻬﺘﺠﻟﺎﻌﻣ

تﺎﻧﻮﻜﻤﻟا ﺔﻄﺳاﻮﺑ ﻞﻌﺘﺸﺗ نا ﻦﻜﻤﻳ داﻮﻤﻟا هﺬﻫ

ﻪﻨﻜﻤﻠﻟ ﺔﻴﺋﺎﺑﺮﻬﻜﻟاو ﻪﻴﻜﻴﻧﺎﻜﻴﻤﻟا

:ﺮﻄﺧ

ﺔﻣﺎﺴﻟا داﻮﻤﻟا ﻂﻔﺸﻟ ﻒﻴﻈﻨﺘﻟا ﺔﻟآ مﺪﺨﺘﺴﺗ ﻻ

ﻰﻠﻋ ﺮﻴﻄﺨﻟا رﺎﺒﻐﻟا) ﺔﺠﻴﻬﻤﻟا وأ ﺔﻳوﺎﻜﻟاو ةﺮﻄﺨﻟاو

ﻞﻜﺸﺑ ﻲﻔﺼﻳ ﻻ ﺔﻴﻔﺼﺘﻟا مﺎﻈﻧ .( ،لﺎﺜﻤﻟا ﻞﻴﺒﺳ

.داﻮﻤﻟا ﻦﻣ عاﻮﻧﻷا هﺬﻫ جرﺎﺧ ﻢﺋﻼﻣ

فﺮﻄﻟا وأ مﺪﺨﺘﺴﻤﻟا ﺔﺤﺻ ﻰﻠﻋ ﺔﻠﻤﺘﺤﻤﻟا رﺎﺛﻵا

.هدﺎﻌﺒﺘﺳا ﻦﻜﻤﻳ ﻻ ﺚﻟﺎﺜﻟا

:ﺮﻄﺧ

ﺚﻟﺎﺜﻟا فﺮﻄﻠﻟ ﻚﻟﺬﻛو ﻲﻠﺤﻤﻟا ﻊﺿﻮﻟا ﻰﻟإ تﺎﻔﺘﻟﻻا

ﻞﺜﻣ ءﺎﻴﻤﻌﻟا ﻊﻘﺒﻟا ﻦﻣ ﺔﺑﺮﻘﻣ ﻰﻠﻋ !لﺎﻔﻃﻷاو

ﻦﻣ ،صﻮﺼﺨﻟا ﻪﺟو ﻰﻠﻋ تﺎﻴﻨﺤﻨﻤﻟا وأ باﻮﺑﻷا

.ﺔﻋﺮﺴﻟا ﻦﻣ ﺪﺤﻟا ﻢﻬﻤﻟا

ﺔﻓﺎﻈﻨﻟا تاودأ

ىﺮﺧأ ﻖﺋﺎﺛو

:ﺮﻄﺧ

.زﺎﻬﺠﻟا اﺬﻬﺑ ىﺮﺧﻷا ءﺎﻴﺷﻷاو صﺎﺨﺷﻷا ﻞﻘﻨﺗ ﻻ

:ﺮﻄﺧ

وأ ماﺪﻄﺻا ﺪﻌﺑ وأ ﺐﻴﻋ وأ ﻞﻠﺧ ثوﺪﺣ ﺔﻟﺎﺣ ﻲﻓ

ﺮﻴﺒﺧ ﻖﻳﺮﻃ ﻦﻋ زﺎﻬﺠﻟا ﺺﺤﻓ ﻢﺘﻳ نأ ﺐﺠﻳ ،طﻮﻘﺳ

ﻪﻟﺎﺣ ﻰﻓ ءاﺮﺟﻻا ﺲﻔﻧو .ﻞﻴﻐﺸﺗ ةدﺎﻋإ ﻞﺒﻗ ﻞﻫﺆﻣ

ﺖﺿﺮﻌﺗ وا ءﺎﻤﻟا ﻰﻓ تﺮﻤﻏ وا ﺎﺟرﺎﺧ ﺔﻨﻴﻛﺎﻤﻟا كﺮﺗ

ﻪﺑﻮﻃﺮﻠﻟ

:ﺮﻄﺧ

ﺎﻬﻠﻄﻋ ﻪﻟﺎﺣ ﻰﻓ ارﻮﻓ ﻞﻤﻌﻟا ﻦﻋ ﻪﻨﻴﻜﻤﻟا ﻒﻗو ﺐﺠﻳ

ﺔﻴﻄﻏا ﻞﺜﻣ ﺔﻠﺼﻟا تاذ يﺮﺧﻻا ءاﺰﺟﻻا ﻦﻴﻣﺄﺘﻟ

يﺬﻟا ءاﺰﺟﻻا ﻪﻴﻄﻐﺗ وأ ﻪﻴﺴﻴﺋﺮﻟا كﻼﺳﻻاو هﺎﺷﺮﻔﻟا

ﺎﻫذﺎﻘﻧﻻ ﺎﻬﻟ لﻮﺻﻮﻟا ﻦﻜﻤﻳ

:ﺮﻄﺧ

رﺪﺤﻨﻣ ﻲﻠﻋ نﺰﺨﺗ وا ﻒﻗﻮﺘﺗ نا ﺐﺠﻳ ﻻ ﺔﻨﻴﻛﺎﻤﻟا

:ﺮﻄﺧ

ﻞﺧاﺪﺘﻟا ﺎﻬﻴﻓ ﺪﺟﻮﻳ ﺔﻓﺮﻏ ﻲﻓ ﺔﻟﻻا مﺪﺨﺘﺴﺗ ﻻ

ﻲﻧﺎﺧﺪﻟا بﺎﺒﻀﻟا ) ﻲﻟﺎﻌﻟا ﻲﺴﻴﻃﺎﻨﻐﻣوﺮﻬﻜﻟا

. ( ﻲﺋﺎﺑﺮﻬﻜﻟا

:ﺮﻄﺧ

. تارﺪﺤﻨﻤﻟا ﻰﻠﻋ زﺎﻬﺠﻟا ماﺪﺨﺘﺳا مﺪﻋ ﺐﺠﻳ10 .%

:ﺮﻄﺧ

. تارﺪﺤﻨﻤﻟا ﻰﻠﻋ زﺎﻬﺠﻟا ماﺪﺨﺘﺳا مﺪﻋ ﺐﺠﻳ15 .%

ﺪﻳﺪﺷ ﻂﺒﺑ تارﺪﺤﻨﻤﻟا ﻲﻓ ﺎﻬﻣاﺪﺨﺘﺳا نﻮﻜﻳ نأ ﺐﺠﻳ

.ﻦﻣآ ﻒﻗو نﺎﻤﺿ ﻞﺟأ ﻦﻣ " ﻒﺣﻼﺴﻟا ﻊﺿو

ﺮﺛﺆﺗ نأ ﻦﻜﻤﻳ تارﺪﺤﻨﻤﻟا ﻰﻠﻋ دﺎﺤﻟا فﺎﻄﻌﻧﻻا

ﺮﻄﺧ ةرﻮﻄﺧ ﻰﻟا ﻲﻟﺎﺘﻟﺎﺑو زﺎﻬﺠﻟا راﺮﻘﺘﺳا ﻰﻠﻋ

ثدﺎﺣ عﻮﻗو

:ﺮﻄﺧ

ﺖﺑﺎﺛ ﺢﻄﺳ ﻰﻠﻋ ﻂﻘﻓ زﺎﻬﺠﻟا ماﺪﺨﺘﺳا ﻦﻜﻤﻳو

ﻪﻠﻤﺣ ﻰﻠﻋ ردﺎﻗ ﻦﻜﻤﻳ و ﺮﻘﺘﺴﻣو

ثداﻮﺣ عﻮﻗو ﺮﻄﺧ كﺎﻨﻫ ماﺰﺘﻟﻻا مﺪﻋ ﺔﻟﺎﺣ ﻲﻓ

:ﺮﻳﺬﺤﺗ

.ﻪﺑ حﺮﺼﻤﻟا ﺮﻴﻏ ماﺪﺨﺘﺳﻻا ﻦﻣ زﺎﻬﺠﻟا ﺔﻳﺎﻤﺣ ﺐﺠﻳ

،زﺎﻬﺠﻟا ﻦﻋ دﺎﻌﺘﺑﻻا نأ ﻞﺒﻗ حﺎﺘﻔﻣ ﺎﻤﺋاد ﺔﻟازا ، ﻚﻟﺬﻟ

. ﺔﻠﻔﻘﻣ ﺔﻓﺮﻏ ﻲﻓ ﺎﻬﺑ ظﺎﻔﺘﺣﻻا وأ

:ﺮﻳﺬﺤﺗ

ﺔﻓﺎﺟ ﺔﺌﻴﺑ ﻲﻓ زﺎﻬﺠﻟا ﻰﻠﻋ ظﺎﻔﺤﻟاو ﻞﻤﻌﻟا

ﻦﻴﺑ حواﺮﺘﺗ ةراﺮﺣ تﺎﺟرد ﻲﻓ رﺎﺒﻐﻟا ضﺎﻔﺨﻧاو

+10+ و 35. ﻂﻘﻓ ﺔﺟرد

:ﺮﻳﺬﺤﺗ

ﻰﻠﻋ ﻢﻫ ﻦﻳﺬﻟا ﻂﻘﻓ ﻢﻬﻟ حﺮﺼﻤﻟا ءاﺮﺒﺨﻠﻟ ﺢﻤﺴﻳو

زﺎﻬﺠﻟا اﺬﻬﻟ ﺔﻠﺼﻟا تاذ ﺔﻣﻼﺴﻟا تﺎﻤﻴﻠﻌﺗ ﻞﻜﺑ ﺔﻳارد

. ﺔﻴﺋﺎﺑﺮﻬﻜﻟا وأ ﺔﻴﻜﻴﻧﺎﻜﻴﻤﻟا تﻻﻵا رﺎﻴﻏ ﻊﻄﻗ حﻼﺻﻹ

:ﺮﻳﺬﺤﺗ

( ﻚﻟذ ﻪﺑﺎﺷ ﺎﻣ وأ تادﺎﺒﻟو ، شﺮﻓ ) ﻂﻘﻓ تاودأ

ﻞﻇ ﻲﻓ ماﺪﺨﺘﺳﻼﻟ تﺎﻤﻴﻠﻌﺘﻟا هﺬﻫ ﻲﻓ ةدﺪﺤﻤﻟا

رﺎﺸﺘﺴﻣ ﺎﻬﺒﺘﻛ ﻲﺘﻟا وأ ،تاراﻮﺴﺴﻛﻻاTASKI ،

ﻦﻣ ﻒﻌﻀﺗ ﺪﻗ ىﺮﺧأ شﺮﻓ يأ .ﺎﻬﻣاﺪﺨﺘﺳا ﻦﻜﻤﻳ

.زﺎﻬﺠﻟا ﻒﺋﺎﻇ و ﺔﻣﻼﺳ

:ﺮﻳﺬﺤﺗ

ﻦﻣ ﺔﻳﺎﻗﻮﻟا و ﺔﻴﺼﺨﺸﻟا ﺔﻳﺎﻤﺤﻠﻟ ﺔﻴﻨﻃﻮﻟا ﺔﻤﻈﻧﻷا

تادﺎﺷرإ ﻚﻟﺬﻛ راﺮﻤﺘﺳﺎﺑ ﺎﻬﺗﺎﻋاﺮﻣ ﺐﺠﻳ ، ثداﻮﺤﻟا

. ﻒﻴﻈﻨﺘﻟا لﻮﻠﺣ ماﺪﺨﺘﺳﻻ ﺔﻌﻨﺼﻤﻟا ﺔﻛﺮﺸﻟا

:ﺮﻳﺬﺤﺗ

ﻚﻴﻠﻋ ، زﺎﻬﺠﻟا ﻦﻣ ﻞﺋﺎﺴﻟا بﺮﺴﺗ وأ ةﻮﻏر ﺔﻟﺎﺣ ﻲﻓ

. رﻮﻔﻟا ﻰﻠﻋ ﻂﻔﺸﻟا ةﺪﺣو ءﺎﻔﻃاﺎﺑ مﺎﻴﻘﻟا

:ﺮﻳﺬﺤﺗ

و ﺔﺒﺳﺎﻨﻤﻟا تﺎﻳرﺎﻄﺒﻟا ﻊﻣ زﺎﻬﺠﻟا اﺬﻫ ماﺪﺨﺘﺳا

. ﻂﻘﻓ ةﺪﻤﺘﻌﻤﻟا ﻦﺤﺸﻟا ةﺰﻬﺟأ

:ﺮﻳﺬﺤﺗ

ةﺰﻬﺟأ و تﻻآ ﻢﻴﻤﺼﺗ ﻢﺗTASKI ﺾﻌﺑ ﻞﺜﻣ

وأ ءﺎﺿﻮﺿ تﺎﺛﺎﻌﺒﻧا ﻦﻋ ﺔﻤﺟﺎﻨﻟا ﺔﻴﺤﺼﻟا ﺮﻃﺎﺨﻤﻟا

ﺎﻬﻟ ﺐﺳﺎﻨﻤﻟا ماﺪﺨﺘﺳﺎﺑ ﺎﻫﺪﻌﺒﺘﺳا ﻦﻜﻤﻳ تازاﺰﺘﻫا

ﺔﺤﻔﺼﻟا ﻲﻓ ﺔﻴﻨﻔﻟا تﺎﻣﻮﻠﻌﻤﻟا ةءاﺮﻗ15.

:ﺢﻴﻤﻠﺗ

ﺔﻓﺎﻈﻨﻠﻟ ﻞﺜﻣﻻا ﻞﺤﻠﻟ ﺔﻤﻤﺼﻣ ﻲﻜﺳﺎﺗ تﻻﻻا

اذإ ﻖﻘﺤﺘﻳ نأ ﻦﻜﻤﻳ ﻲﺘﻟاو ﻰﻠﺜﻤﻟا ﺞﺋﺎﺘﻨﻟا ءﺎﻄﻋﻻو

ﻒﻴﻈﻨﺘﻟا تﺎﺠﺘﻨﻣ ماﺪﺨﺘﺳا ﻢﺗTASKI

و لﺎﻄﻋﻷا ىﺮﺧﻷا ﻒﻴﻈﻨﺘﻟا تﺎﺠﺘﻨﻣ ﺐﺒﺴﻳ ﺪﻗ

. ﺔﺌﻴﺒﻟا وأ زﺎﻬﺠﻟا ﻖﺤﻠﺗ ﺪﻗ راﺮﺿﻷا

تﺎﺠﺘﻨﻤﻟ يﺮﺼﺤﻟا ماﺪﺨﺘﺳﺎﺑ ﻲﺻﻮﻧ ﺎﻨﻧﺈﻓ ،ﻚﻟﺬﻟو

ﻒﻴﻈﻨﺘﻟاTASKI.

ﻻ ﺔﻘﺋﻻ ﺮﻴﻏ ﻒﻴﻈﻨﺘﻟا تﺎﺠﺘﻨﻣ ﻦﻋ ﺔﻤﺟﺎﻨﻟا لﺎﻄﻋﻻا

.ﺔﻟﺎﻔﻜﻟا ﺎﻬﻴﻄﻐﺗ

ءﻼﻤﻋ ﺔﻣﺪﺨﺑ لﺎﺼﺗﻻا ﻰﺟﺮﻳ ،ﻞﻴﺻﺎﻔﺘﻟا ﻦﻣ ﺪﻳﺰﻤﻟ

TASKI.ﻚﺑ صﺎﺨﻟا

:ﺢﻴﻤﻠﺗ

ﺔﻤﺋﺎﻗ ﻲﻓ زﺎﻬﺠﻟا اﺬﻬﻟ ﻲﺋﺎﺑﺮﻬﻜﻟا ﻂﻄﺨﻤﻟا ﺮﻴﻓﻮﺗ ﻢﺘﻳ

.رﺎﻴﻐﻟا ﻊﻄﻗ

ﺪﻳﺰﻣ ﻰﻠﻋ لﻮﺼﺤﻠﻟ ءﻼﻤﻌﻟا ﺔﻣﺪﺨﺑ لﺎﺼﺗﻻا ﻰﺟﺮﻳ

.تﺎﻣﻮﻠﻌﻤﻟا ﻦﻣ

ﻲﻠﻜﻴﻬﻟا ﻢﻴﻤﺼﺘﻟا

1ﺔﺤﺴﻤﻤﻟا ﻞﻣﺎﺣ 2ﻂﻔﺷ مﻮﻃﺮﺧ 3هﺎﻴﻤﻟا ناﺰﺨﻟا فﺮﺻ 4ﻂﻔﺷ مﻮﻃﺮﺧ 5ﺔﺤﺴﻤﻣ 6لوﺎﻨﺘﻤﻟا ﻒﻴﻈﻨﺗ 7ﺔﺨﻀﻣ 8ﻊﺟاﺮﻟا هﺎﻴﻤﻟا ناﺰﺧ 9ﻞﻘﻨﻟا تﻼﺠﻋ ﻪﻴﺟﻮﺗ 10ﺔﺤﻟﺎﺼﻟا هﺎﻴﻣ ناﺰﺧ ﺮﺘﻠﻓ 11ﻦﻘﺤﻟا ﺔﻴﻤﻛ 12ﺔﻠﻔﻘﻣ ﺮﻴﻏ ةادا 13شﺮﻔﻟا ةﺪﺣو 14ﻲﺒﻧﺎﺠﻟا ﻞﻴﻜﺸﺘﻟا ﺔﻳﺎﻤﺣ 15دﻮﻗﻮﻟا ﺔﺳاود 16ﺔﻳرﺎﻄﺒﻟا 17(يرﺎﻴﺘﺧا) ﺔﻴﻣﺎﻣﻷا ﺢﻴﺑﺎﺼﻤﻟا 18ﺔﺣﻮﻟ ﻞﻴﻐﺸﺗ 19ﺾﺒﻘﻤﻟا ﻞﻴﻐﺸﺗ 20( رﻮﻀﺣ ﺔﺒﻗاﺮﻣ) ﻖﺋﺎﺴﻟا ﺪﻌﻘﻤﻟا ﻞﻳﺪﺒﺗ 21( يرﺎﻴﺘﺧا) شﻼﻓ 22ناﺰﺨﻟا ءﺎﻄﻏ 23ﻂﻔﺸﻟا ﺮﺘﻠﻓ 24خﺎﺳو ﻻا لﺎﺑﺮﻏ 25ﻞﻣﺎﻛ ناﺰﺨﻟا دادﺮﺘﺳا 26ﺔﺤﻟﺎﺼﻟا هﺎﻴﻣ ناﺰﺧ ﺮﺘﻠﻓ 27(فﺎﻘﻳا /ﻞﻴﻐﺸﺗ) رﺰﻟا ﻊﺿو 28) رﺰﻟا ﻊﺿوon/off(29( فﺎﻘﻳا/ ﻞﻴﻐﺸﺗ) ﻲﺴﻴﺋﺮﻟا رﺰﻟا ﻊﺿو 30ضﺮﻌﻟا رز ﻒﻴﻈﻨﺗ 31( فﺎﻘﻳا/ ﻞﻴﻐﺸﺗ) ﻲﺴﻴﺋﺮﻟا رﺰﻟا ﻊﺿو 32( فﺎﻘﻳا/ ﻞﻴﻐﺸﺗ) ﻲﺴﻴﺋﺮﻟا رﺰﻟا ﻊﺿو 33تﻮﺼﻟا رز 34ﺔﻣﺪﺨﻟا ضﺮﻋ 35ﻞﻳﺪﺒﺘﻟا حﺎﺘﻔﻣ 36رﺰﻟا ﺲﻜﻋ 37ىراﻮﻄﻟا تﻻﺎﺣ ﻒﻗﻮﺗ 38ﺔﻳرﺎﻄﺒﻟا ﺮﺷﺆﻣ ىﻮﺘﺴﻣ

39(-/+) ﻂﻐﻀﻟا ﻒﻴﻨﺼﺗ ،صاﺮﻗﻷا كﺮﺤﻣ ةﺎﺷﺮﻓ رز 40ﻒﻴﻈﻨﺘﻟا لﻮﻠﺤﻣ دوﺰﻣ رز 41ضﺮﻋ ﺔﺷﺎﺷ

56 8 9 13 14

18192022 2123

1210 117

29 34 35

25 37

40 39

تﺎﻳرﺎﻄﺑ

ﺎﻬﺑ حﻮﻤﺴﻤﻟا تﺎﻳرﺎﻄﺑ

زﺎﻬﺟ وأ ﻞﻐﺸﻣ ﺮﻴﻏ) زﺎﻬﺠﻟا اﺬﻫ ماﺪﺨﺘﺳا ﺔﺑﻮﻠﻄﻤﻟا تﺎﻳرﺎﻄﺒﻟا ﺐﺤﺳ ل

هﺬﻫ ﻂﻘﻓ ﺔﻴﻘﻧ ﺐﺤﺳ تﺎﻳرﺎﻄﺑ ماﺪﺨﺘﺳﻻ ﻲﺻﻮﻧ ﻦﺤﻧ .(تﺎﻳرﺎﻄﺒﻟا

.ةﺎﻴﺤﻟا ﻲﻓ ﺔﻠﻳﻮﻄﻟا ﺔﻣﺪﺨﻟا ﻦﻤﻀﺗ تﺎﻳرﺎﻄﺒﻟا

) وأ ﺔﺣﻮﺘﻔﻣ تﺎﻳرﺎﻄﺑ (ﺔﺒﻃﺮﻟا ﺔﻴﻠﺨﻟا) ﻢﺳﺎﺑ ﺮﺠﻟا تﺎﻳرﺎﻄﺑ ﺞﺘﻨﺗوVRLA (

و ﻞﺟ) ﺔﻴﻧﺎﺠﻣ ﺔﻧﺎﻴﺻ تﺎﻳرﺎﻄﺑAGM ﻞﻜﻟ ﺎﻘﻓو زﺎﻬﺠﻟا ﻂﺒﺿ ﻢﺘﻳ نأ ﺐﺠﻳ .(

.ﺔﻌﻨﺼﻤﻟا ﺔﻛﺮﺸﻟاو ءﺎﻨﺒﻟا عﻮﻧ

ﺔﻣﺪﺨﻟا وا ءادا ﻲﻓ ﺔﻔﻠﺘﺨﻣ ﺔﻳرﺎﻄﺑ ﻞﻛ

نﺎﻛ اذإ وأ تﺎﻳرﺎﻄﺑ جاردإ ﻢﺘﻳ نأ ﺪﻌﺑ زﺎﻬﺠﻟا ﻰﻠﻋ ﺔﺠﻣﺮﺒﻣ نﻮﻜﺗ نأ ﺐﺠﻳ

ﻞﻴﻐﺸﺗ ءﺪﺑ ﻞﺒﻗ ﻚﻟﺬﻛو تﺮﻴﻐﺗ ﺪﻗ ﺔﻌﻨﺼﻤﻟا ﺔﻛﺮﺸﻟا وأ / و ﺔﻳرﺎﻄﺒﻟا عﻮﻧ

زﺎﻬﺠﻟا

.ﺮﻜﺒﻣ ﺖﻗو ﻲﻓ ﺔﻳرﺎﻄﺒﻟا ﻞﺸﻓ ﻲﻓ ﺔﺤﻴﺤﺻ ﺮﻴﻏ ﻞﻳﺪﻌﺘﻟا يدﺆﻳ ﺪﻗ

تﺎﻳرﺎﻄﺒﻟا ﻊﻣ ﻞﻣﺎﻌﺘﻟا ﺪﻨﻋ ﺎﻫذﺎﺨﺗا ﺐﺠﻳ ﻲﺘﻟا ﺔﻣﻼﺴﻟا ﺮﻴﺑاﺪﺗ

ﺔﻳرﺎﻄﺒﻟا لﺎﺼﻳﻹ ﻲﻄﻴﻄﺨﺘﻟا ﻢﺳﺮﻟا

6 Vتﺎﻳرﺎﻄﺒﻟا

12 Vتﺎﻳرﺎﻄﺒﻟا

• (ﺾﻤﺤﻟا ) ﺪﻴﺳﻻا ﻰﻠﻋا تﺎﻳرﺎﻄﺒﻟا يﻮﺘﺤﺗ

ﺐﻴﻛﺮﺗو ﺔﻧﺎﻴﺼﻟ ﺔﻣﻼﺴﻟا تارﺎﻈﻧ يﺪﺗرا ﺎﻤﺋاد

.ﺔﺒﻃﺮﻟا ﺎﻳﻼﺨﻟا تﺎﻳرﺎﻄﺑ ﺔﻟازإو

• ﻰﻠﻋ وأ ﻚﻴﻨﻴﻋ ﻦﻣ ﺾﻣﺎﺤﻟا ذاذر ﻒﻄﺸﺑ ﻢﻗ

ﻒﻴﻈﻨﻟا ءﺎﻤﻟا ﻦﻣ ﺮﻴﺜﻜﻟا ﻊﻣ كﺪﻠﺟ

.ارﻮﻓ ﺐﻴﺒﻄﻟا ةرﺎﺸﺘﺳﺎﺑ ﻢﻗ ﻢﺛ

.ءﺎﻤﻟﺎﺒﻛ ﺲﺑﻼﻣ ﻞﺴﻏا

• ﻦﺤﺷ ءﺎﻨﺛأ ﺮﺠﻔﺘﻤﻟاا زﺎﻐﻟا ءﺎﺸﻧإ ﻢﺘﻳ

وأ ﺔﻠﻌﺘﺸﻤﻟا رﺎﻨﻟا ﻦﻋ دﺎﻌﺘﺑﻻا ﻚﻴﻠﻋ .ﺔﻳرﺎﻄﺒﻟا

.ﺞﻫﻮﺘﻤﻟا ﺮﻤﺠﻟا

•( !ﻦﺧﺪﺗ ﻻ ) ﻦﻴﺧﺪﺘﻟا عﻮﻨﻤﻣ

•( ﺾﻤﺤﻟا ) ﺪﻴﺳﻷا ﻦﻣ قوﺮﺤﻟا ﺮﻄﺧ

• ﺔﻄﺸﻧ نﻮﻜﺗ ﺎﻤﺋاد ﺔﻳرﺎﻄﺒﻟا فاﺮﻃأ هﺎﺒﺘﻧا

ﻰﻠﻋ ﻲﺷ يأ ﻊﺿﻮﺑ مﻮﻘﺗ ﻻ ﻚﻟﺬﻟ

!تﺎﻳرﺎﻄﺒﻟا

:ﺮﻳﺬﺤﺗ

ﺢﺴﻣا ﺔﻓﺎﺟو ﺔﻔﻴﻈﻧ ﺔﻳرﺎﻄﺒﻟا ﻰﻠﻋ ﺔﻈﻓﺎﺤﻤﻟا ﺐﺠﻳ

تﺎﻳرﺎﻄﺑ) هﺎﻴﻤﻟا وأ ﺪﻴﺳﻻاأ بﺮﺴﺗ يأ رﻮﻔﻟا ﻰﻠﻋ

.(ﺐﻃﺮﻟا ﺎﻳﻼﺧ

.ضﺮﻐﻟا اﺬﻬﻟ ﺔﻴﻗاو تازﺎﻔﻗ يﺪﺗرا

:ﺮﻳﺬﺤﺗ

ﺔﻣﺪﺨﻟا تﻻﺎﻛو ﻞﺒﻗ ﻦﻣ ﻂﻘﻓ تﺎﻳرﺎﻄﺑ ﺖﻴﺒﺜﺗ ﻦﻜﻤﻳ

ﻲﻓ ﺎﻬﺘﻴﺒﺜﺗ ﺐﺠﻳ .ﻲﺳﺮﻔﻳاد ﻦﻣ ةﺪﻤﺘﻌﻤﻟا ءاﺮﺒﺨﻟا وأ

يدﺆﻳ ﺪﻗ .ﻲﻄﻴﻄﺨﺘﻟا ﻢﺳﺮﻟا ﺎﻘﺒﻃ لﺎﺜﺘﻣﻻا ﺔﻴﻌﺿو

،ةﺪﻳﺪﺷ ﺔﺑﺎﺻإ ﻲﻓ ﺊﻃﺎﺨﻟا ﻞﻴﺻﻮﺘﻟا وأ / و ﺐﻴﻛﺮﺗ

.ﺔﺌﻴﺒﻟاو ﺔﻟﻶﻟ ةﺮﻴﺒﻛ راﺮﺿأو رﺎﺠﻔﻧاا

:ﺮﻳﺬﺤﺗ

ﺎﻫﺮﻓﻮﺗ ﻲﺘﻟا ﻞﻴﻐﺸﺘﻟا تﺎﻤﻴﻠﻌﺗ تﺎﻋاﺮﻣ ﺐﺠﻳ

ﺔﻳرﺎﻄﺒﻠﻟ ﺔﻌﻨﺼﻤﻟا ﺔﻛﺮﺸﻟا

:ﺮﻳﺬﺤﺗ

.ﺔﻳرﺎﻄﺒﻟا ﻦﺤﺷ ﺪﻨﻋ ﺔﻴﻓﺎﻜﻟا ﺔﻳﻮﻬﺘﻟا ﺮﻴﻓﻮﺗ ﻲﻐﺒﻨﻳ

:ﺮﻳﺬﺤﺗ

ءﺪﺒﻟا ﻞﺒﻗ زﺎﻬﺠﻟا ﻦﻣ تﺎﻳرﺎﻄﺒﻟا ﻞﺼﻓ ﺎﻤﺋاد ﺐﺠﻳ

.ﺔﻧﺎﻴﺼﻟا لﺎﻤﻋﺄﺑ

6 V

175A

red

Relay

Charger

Power Board

black

12 V

175A

red

Relay

Charger

Power Board

black

ﺔﻴﺟرﺎﺨﻟا ﺔﻳرﺎﻄﺒﻟا ﻦﺣﺎﺷ ﻊﻣ ﻲﻠﺧاﺪﻟا ﻦﺤﺸﻟا

ﻦﺤﺸﻟا ﺺﺋﺎﺼﺧ ﺐﻠﻄﺘﻳ ﺔﻳرﺎﻄﺒﻠﻟ ﺔﻌﻨﺼﻤﻟا ﺔﻛﺮﺸﻟا وأ / و ﺔﻳرﺎﻄﺒﻟا عﻮﻧ ﻞﻛ

.ﺔﻔﻠﺘﺨﻣ

ﻰﻠﻋ يﻮﺘﺤﻳو ﺔﻳرﺎﻄﺒﻟا ﻢﺠﺤﻟ ﻦﺘﻣ ﻰﻠﻋ ﻦﺤﺸﻟا ﺎﻳرﺎﻴﺘﺧا ﺔﺣﺎﺘﻣ ﺎﻬﻔﻴﻴﻜﺗ ﻢﺘﻳ

ﻞﺒﻗ ﻦﻣ وأ ﻊﻨﺼﻤﻟا ﻢﻴﻠﺴﺗ ﺎﻬﻠﻳﺪﻌﺗ ﻢﺘﻳ ﻲﺘﻟا ﻦﺤﺸﻟا ﺺﺋﺎﺼﺨﻟا ﻦﻣ ﺪﻳﺪﻌﻟا

ﺔﻣﺪﺧ ﻲﻨﻓTASKI ﺎﻀﻳأ ﻖﺒﻄﻨﻳ ﻢﻴﻈﻨﺘﻟا اﺬﻫ نﻮﻜﻳ .ﺎﻬﺑ ﻰﺻﻮﻤﻟا تﺎﻳرﺎﻄﺒﻠﻟ

.(ﺔﻴﺟرﺎﺨﻟا) ﻦﺤﺸﻟا ﺔﺘﺑﺎﺛ ماﺪﺨﺘﺳا ﻰﻠﻋ

ﺔﻴﺟرﺎﺨﻟا ﺔﻳرﺎﻄﺒﻟا ﻦﺣﺎﺷ ﻊﻣ ﻦﺤﺸﻟا تاءاﺮﺟإ

ﻦﺤﺸﻟا ﺪﻌﺑ

(ﺔﺒﻃﺮﻟا ﺔﻴﻠﺨﻟا) تﺎﻳرﺎﻄﺑ ﺔﻳﺎﻋرو ﺔﻧﺎﻴﺻ

ﺔﻧﺎﻴﺼﻠﻟ ﺔﻳرﺎﻄﺒﻟا ةرﻮﺼﻘﻧ ﺢﺘﻓا

.زﺎﻬﺠﻟا ﻦﻣ ﺪﻌﻘﻣ ﺔﻟازإ ﻞﺒﻗ ﺪﻌﻘﻣ حﺎﺘﻔﻣ ﻞﺼﻓا

:ﺮﻳﺬﺤﺗ

ﺞﺋﺎﺘﻧ ماﺪﺨﺘﺳا وأ ﺔﺤﻴﺤﺻ ﺮﻴﻏ ﻦﺤﺸﻟا ﺺﺋﺎﺼﺧ

ﻊﻳﺮﺳ ﺮﻴﻣﺪﺗ وأ ﺮﻜﺒﻤﻟا ﻞﺸﻔﻟا ﻲﻓ ﺔﻘﺋﻻ ﺮﻴﻏ ﻦﺤﺸﻟا

.تﺎﻳرﺎﻄﺒﻠﻟ

:ﺮﻳﺬﺤﺗ

ﻦﺤﺷ ﻊﻣ ﺮﻴﺼﻘﻟا ىﺪﻤﻟا ﻰﻠﻋ ﺮﻤﺘﺴﻤﻟا ماﺪﺨﺘﺳﻻا

تﺎﻳرﺎﻄﺒﻟا ﻰﻠﻋ رﺮﻀﻟا ﺐﺒﺴﺗ ﺪﻗ ﺎﻘﺣﻻ ﺔﻳرﺎﻄﺒﻟا

ﻞﻗﻷا ﻰﻠﻋ : ﺔﻴﺳﺎﻴﻘﻟا ﺔﻤﻴﻘﻟا . ﻞﻳﻮﻄﻟا ىﺪﻤﻟا ﻰﻠﻋ

.ﺎﺒﻳﺮﻘﺗ20 مﺪﺨﺘﺴﺗ نأ ﻲﻐﺒﻨﻳ ﺔﺣﺎﺘﻤﻟا تارﺪﻘﻟا ﻦﻣ ٪

.ﺔﻳرﺎﻄﺒﻟا ﻦﺤﺷ ةدﺎﻋإ ﻞﺒﻗ ﻰﺘﺣ

:ﺮﻳﺬﺤﺗ

ﺔﻨﻜﻤﻣ ﺔﻣﺪﺧ . ﻰﺼﻗأ ﻖﻴﻘﺤﺗ ﻞﺟأ ﻦﻣ

تﺎﻳرﺎﻄﺒﻟا ﻊﻀﺨﺘﺗ نأ ﺐﺠﻳ تﺎﻳرﺎﻄﺒﻟا،ةﺎﻴﺤﻟ

) ﺔﻠﻣﺎﻜﻟا ﻦﺤﺷ ةروﺪﻟ12-16 ﻲﻓ ﻦﻴﺗﺮﻣ (ﺔﻋﺎﺳ

.عﻮﺒﺳﻷا

:ﺮﻳﺬﺤﺗ

ﻞﺒﻗ ﺔﻠﻣﺎﻜﻟا ﻦﺤﺸﻟا ةروﺪﻟ تﺎﻳرﺎﻄﺒﻟا عﺎﻀﺧا ﺐﺠﻳ

ﻊﻄﻗ ﻢﺘﻳ ،ءﺎﻬﺘﻧﻻا ﺪﻌﺑ ﺔﻠﻳﻮﻃ ةﺮﺘﻔﻟ ﺎﻬﻠﻴﻐﺸﺗ ﻒﻗو

غﺮﻔﺗ .ﻲﺋﺎﺑﺮﻬﻜﻟا رﺎﻴﺘﻟا وأ / و زﺎﻬﺠﻟا ﻦﻣ ﻦﺣﺎﺸﻟا

،ﺔﻳرﺎﻄﺒﻟا ﻦﻣ عﻮﻧ ﻰﻠﻋ ادﺎﻤﺘﻋا ﺎﻴﺠﻳرﺪﺗ تﺎﻳرﺎﻄﺒﻟا

ﺪﻌﺑ ﺎﻬﻨﺤﺷ ةدﺎﻋإ ﺐﺠﻳ3-6 ﻞﺒﻗ .ﺮﻬﺷأ

ةروﺪﻟ تﺎﻳرﺎﻄﺒﻟا ﻊﻀﺨﺗ نأ ﺐﺠﻳ ﻞﻴﻐﺸﺘﻟاةدﺎﻋإ

.ىﺮﺧأ ﺔﻠﻣﺎﻛ ﻦﺤﺷ

• ﻦﻣ لوﺰﻌﻤﻟا ﺔﻳرﺎﻄﺒﻟا ﺲﺑﺎﻗ ﻊﻣ ﺔﻴﺟرﺎﺨﻟا ﺔﻳرﺎﻄﺒﻟا ﻦﺣﺎﺸﻟا ﻞﻴﺻﻮﺘﺑ ﻢﻗ

زﺎﻬﺠﻟا

:ﺮﻳﺬﺤﺗ

ﺔﻄﺤﻤﻟا ﻰﻟإ ﻞﺼﻴﻟ ﺲﺑﺎﻘﻟا لﺎﺧدإ ﻢﺘﻳ نأ ﻦﻣ ﺪﻛﺄﺗ

.ةﺪﻴﺟ ﺔﻴﺋﺎﺑﺮﻬﻜﻟا لﺎﺼﺗﻻا نﺎﻤﺿ ﻞﺟأ ﻦﻣ

:ﺢﻴﻤﻠﺗ

.ﻦﺤﺸﻟا ءﺎﻨﺛأ زﺎﻬﺠﻟا ﻒﺋﺎﻇو ﻊﻴﻤﺟ ﻞﻴﻄﻌﺗ ﻲﻐﺒﻨﻳ

•زﺎﻬﺠﻟا ﻞﻴﻐﺸﺗ فﺎﻘﻳﺈﺑ مﺎﻴﻘﻟا ﻚﻴﻠﻋ

•.(ءﻲﻄﺑ ﻞﻴﺘﻓ ﻞﺒﻗ ﻦﻣ ﺔﻴﻤﺤﻣ) ﺬﺧﺄﻣ ﻊﻣ ﻲﺴﻴﺋﺮﻟا ﻚﻠﺳ ﻞﻴﺻﻮﺗ

• .ﺎﺒﻳﺮﻘﺗ ﻰﺘﺣ راﺮﻤﺘﺳﺎﺑ ﺮﻔﺻﻷا ﺮﺷﺆﻤﻟا ءﻲﻀﻳ

ﻰﻟإ ﻞﺻﻮﺘﻟا ﻢﺗ ﺪﻗو90 .ﺔﻳرﺎﻄﺒﻟا ﺔﻌﺳ ﻦﻣ ٪

ﺮﺷﺆﻣ تﺎﻀﻣو ﻞﻣﺎﻜﻟﺎﺑ ﺔﻧﻮﺤﺸﻣ ،ﻚﻟذ ﺪﻌﺑ

.ﺔﻳرﺎﻄﺒﻟا ﻰﺘﺣ

• ﺮﻀﺧﻷا ﺮﺷﺆﻤﻟاو ،ﺔﻠﻣﺎﻛ ﻦﺤﺸﻟا ﺔﻴﻠﻤﻋ ﺎﻣﺪﻨﻋ

.ةءﺎﻀﻣ ﻮﻫ

:ﺮﻳﺬﺤﺗ

ﻂﻘﻓ) تﺎﻳرﺎﻄﺒﻟا ﻞﺼﻓ ﻞﺒﻗ ﻦﺣﺎﺸﻟا فﺎﻘﻳﺈﺑ ﻢﻗ

.(ﺔﻴﺟرﺎﺨﻟا ﻦﺤﺸﻟ

ﻰﻟإ يدﺆﻳ ﺪﻗ ﻞﻴﻐﺸﺘﻟا ﻊﺿو ﻲﻓ ﻦﺣﺎﺸﻟا ﻞﺼﻓ

.ﺔﻳرﺎﻄﺒﻟا ﻲﻓ رﺎﺠﻔﻧا

• ﻲﻓ ةرﻮﺼﻘﻤﻟا ﻦﺘﻣ ﻰﻠﻋ ( يرﺎﻴﺘﺧا ) ﻲﺋﺎﺑﺮﻬﻜﻟا ﻚﻠﺴﻟا ﻦﻳﺰﺨﺘﺑ ﻢﻗ

ﺔﻣﺪﻘﻤﻟا

• .ﻒﻠﺘﻟا ﻦﻣ ﺎﻬﺘﻳﺎﻤﺣ ﻢﺘﻳ ﺚﻴﺣ فﺎﺟ نﺎﻜﻣ ﻲﻓ ﻦﺤﺸﻟا ﻞﺑﺎﻛ ﻦﻳﺰﺨﺘﺑ ﻢﻗ

:ﺮﻳﺬﺤﺗ

مﺪﺨﺘﺴﺗ ﻻ ﺔﻴﻟﺎﻋ تارﺎﻴﺗ ﻞﻘﻨﺗ ﻦﺤﺸﻟا تﻼﺑﺎﻛ

راﺮﺿﻷا ﻰﻠﻋ تﺎﻣﻼﻋ يأ كﺎﻨﻫ نﺎﻛ اذإ ﻦﺣﺎﺸﻟا

.لﺎﺼﺗا زﺎﻬﺟ وأ تﻼﺑﺎﻜﻟا ،ﺲﺑﺎﻘﻟﺎﺑا ﺖﻘﺤﻟ ﻲﺘﻟا

:ﺢﻴﻤﻠﺗ

ﻰﻟإ ﺔﻴﻧﺎﺠﻤﻟا ﺔﻧﺎﻴﺼﻟا ﻰﻠﻋ تﺎﻳرﺎﻄﺒﻠﻟ ﺔﻳﺎﻋﺮﻟا ﺮﺼﺘﻘﺗ

ﺢﻴﺤﺼﻟا ﻒﻴﻜﺘﻟاو ﺢﻴﺤﺼﻟا ﻦﺤﺸﻟا تﺎﻴﻠﻤﻌﻟ لﺎﺜﺘﻣﻻا

.ﻦﺤﺸﻟا ﻰﻨﺤﻨﻤﻟ

•زﺎﻬﺠﻟا ﻞﻴﻐﺸﺗ فﺎﻘﻳﺈﺑ مﺎﻴﻘﻟا ﻚﻴﻠﻋ

•.زﺎﻬﺠﻟا ﻦﻣ ﻪﺘﻟازإو رﺎﻤﺴﻤﻟا ﻚﻓ

•ﺔﻟﻷا ﻦﻣ ﺔﻳرﺎﻄﺒﻟا ءﺎﻄﻏ ﺔﻟازا

رﺎﻄﺧﻹ ﺎﻘﻓو ﻰﻠﻋ ظﺎﻔﺤﻟا ﻦﻜﻤﻳ ﺔﻳرﺎﻄﺒﻟا

.ﺔﻌﻨﺼﻤﻟا ﺔﻛﺮﺸﻟا

ﻒﻴﻠﻜﺘﻟا ﻞﺒﻗ

فﻮﻗﻮﻟا ﻞﻣاﺮﻓ

ﻞﻴﻐﺸﺘﻟا

:قﻼﻃﻻا

ىراﻮﻄﻟا ﺔﻟﺎﺣ فﺎﻔﻳا

.يراﺮﻄﺿﻻا ﻒﻗﻮﺘﻟاو ﺪﻴﻟا ﻞﻣاﺮﻓ ﻦﻣ ﻖﻘﺤﺗ

راﺬﻧﻹا ةﺰﻬﺟأ

ﻖﺋﺎﺴﻟا ﺪﻌﻘﻣ ﻂﺒﺿ

ﻞﻘﻧ كﺮﺤﻣ

ﺔﺳاوﺪﺑ ﺔﻋﺮﺴﻟاو ةدﺎﻴﻘﻟا ﺔﻠﺠﻌﺑ ﻢﻜﺤﺘﻟﺎﺑ ﻪﻴﻠﻋ ةﺮﻄﻴﺴﻟا ﻦﻜﻤﻳ ةدﺎﻴﻘﻟا هﺎﺠﺗا

.ﺔﻋﺮﺳ راﺮﻤﺘﺳﺎﺑ ﻢﻈﻨﻳو .ﻦﻳﺰﻨﺒﻟا

ﻞﻴﻌﻔﺗ ﻢﺘﻳو ﻒﻗﻮﺘﻳ ﻰﺘﺣ زﺎﻬﺠﻟا ﺄﻃﺎﺒﺗو ،ﻦﻳﺰﻨﺒﻟا ﺔﺳاود ﻦﻋ جاﺮﻓﻻا ﺎﻣﺪﻨﻋ

.ﺪﻴﻟا ﻞﻣاﺮﻓ

مﺎﻣﻷا ﻰﻟإ ةدﺎﻴﻘﻟا

ﺲﻜﻋ

• ﺎﻣﺪﻨﻋ ﺔﻴﻧوﺮﺘﻜﻟﻹا ةﺰﻬﺟﻷا ﻞﺒﻗ ﻦﻣ ﺎﻴﺋﺎﻘﻠﺗ ﺪﻴﻟا ﻞﻣاﺮﻓ ﻦﻣﺆﻣ ﺮﻴﻏ

.ﻦﻳﺰﻨﺒﻟا ﺔﺳاود ﻰﻠﻋ تﻼﻐﺸﻤﻟا

:ﺢﻴﻤﻠﺗ

اﺬﻫ .ﺎﻤﺋاد ﻂﻴﺸﻨﺗ ﺪﻴﻟا ﻞﻣاﺮﻓ لاﺰﻳ ﻻ زﺎﻬﺠﻟا ﻒﻗﻮﺗ

زﺎﻬﺠﻟا ﻞﻴﻐﺸﺗ ﺎﻬﻴﻓ ﻢﺘﻳ نﺎﻛ اذإ ﺎﻣ ﻦﻋ ﺮﻈﻨﻟا ﺾﻐﺑ

.ﻪﻠﻴﻐﺸﺗ فﺎﻘﻳإ وأ

:ﺢﻴﻤﻠﺗ

ﻒﺸﻜﻟا) ﺪﻌﻘﻣ ﻞﻳﺪﺒﺗ ﻊﻣ ﻖﺋﺎﺴﻟا ﺪﻌﻘﻣ ﺰﻴﻬﺠﺗ ﻢﺗ

ﺎﻣﺪﻨﻋ ﺪﻌﻘﻣ لﻮﺤﺘﻟا اﺬﻫ ﻰﻟإ ﺎﻬﺘﻌﻓد .(دﻮﺟو ﻦﻋ

ﻦﻴﻔﻇﻮﻤﻟا ﻞﺒﻗ ﻦﻣ ﻖﺋﺎﺴﻟا ﺪﻌﻘﻣ ﺖﻠﺘﺣا

.ﻞﻴﻐﺸﺗ ﻦﻋ ﻦﻴﻟوﺆﺴﻤﻟا

حﺎﺘﻔﻣ ﺎﻬﺘﻌﻓد ﺪﻨﻋ ﻞﻤﻌﺗ نأ ﻂﻘﻓ ﻊﻴﻄﺘﺴﻳ ﺔﻟﻵا

.ﺪﻌﻘﻣ

• ،ﻲﺋﺎﺑﺮﻬﻜﻟا رﺎﻴﺘﻟا تاداﺪﻣا وأ ةدﺎﻴﻘﻟا ﻞﺸﻓ اذإ

هﺬﻬﻟ ﺎﻘﻴﻘﺤﺗ .ﺪﻴﻟﺎﺑ قﻼﻃإ ﻦﻜﻤﻳو ﺪﻴﻟا ﻞﻣاﺮﻓ

ﻞﻜﺸﺑ ﺎﻬﺒﺤﺳ ﻢﺘﻳ نأ ﺐﺠﻳ ﺢﺘﻓ عارذ ،ﺔﻳﺎﻐﻟا

.ىﺮﺴﻴﻟا ﺔﻴﻔﻠﺨﻟا ﺔﻠﺠﻌﻟا ﻲﻓ ﺔﻌﻓار ﻊﻘﻳ .ﻢﺋاد

:ﺮﻳﺬﺤﺗ

تﻻﺎﺣ ﻲﻓ ﻒﻗﻮﺘﻟا رز ﻰﻠﻋ ﻂﻐﻀﻟاو ﺪﻴﻟا ﻞﻣاﺮﻓ

،ﻚﻟﺬﻟ .ﺔﻣﻼﺴﻟﺎﺑ ﻖﻠﻌﺘﺗ ﺔﻣﺎﻫ ﺮﺻﺎﻨﻋ ﻲﻫ ئراﻮﻄﻟا

ﺔﻴﻨﻣز تاﺮﺘﻓ ﻲﻓ مﺎﻈﺘﻧﺎﺑ ﺔﻔﻴﻇو ﺺﺤﻓ ﺐﺠﻳ

.زﺎﻬﺠﻟا ماﺪﺨﺘﺳا ﻞﺒﻗو ،ةﺮﻴﺼﻗ

•ﻪﻨﻴﻜﻤﻟا ﻞﻴﻐﺸﺗ

• زﺎﻬﺠﻟا .ةدﺎﻴﻘﻟا ﺔﻠﺠﻋ ﻲﻟاﻮﺘﻟا ﻰﻠﻋ ظﺎﻔﺤﻟا ﻊﻣ ةدﺎﻴﻘﻟا حﺎﺘﻔﻣ ﻰﻠﻋ ﻂﻐﺿا

.ةﺮﺷﺎﺒﻣ مﺎﻣﻷا ﻰﻟإ كﺮﺤﺘﻟا ﻲﻓ أﺪﺒﺗ فﻮﺳ

•.ئراﻮﻄﻟا تﻻﺎﺣ ﻲﻓ ﻒﻗﻮﺘﻟا ﻰﻠﻋ ﻂﻐﺿا نﻵا

:ﺢﻴﻤﻠﺗ

ﻰﻟإ ﻊﻓدو ،ةﺄﺠﻓ ﻞﻣﺎﻜﻟﺎﺑ ﻒﻗﻮﺘﺗ نأ ﺐﺠﻳ ﺔﻟﻵا

.ةدﺎﻴﻘﻟا ﺢﻴﺤﺼﺗ نود ةﺮﺷﺎﺒﻣ مﺎﻣﻷا

:ﺮﻄﺧ

ﺐﺠﻳ ،ﺔﺣﺎﺘﻣ ﺖﺴﻴﻟ ﻒﺋﺎﻇﻮﻟا هﺬﻫ ﺪﺣأ نﺎﻛ اذإ

ﻚﻳﺮﺷ ﺐﻧﺎﺟ ﻦﻣ حﻼﺻإ ﻰﺘﺣ زﺎﻬﺠﻟا ﻞﻴﻐﺸﺗ فﺎﻘﻳإ

ﺔﻣﺪﺧTASKI.ﺎﻬﻳﺪﻟ ﻦﻳﺪﻤﺘﻌﻤﻟا

:ﺮﻳﺬﺤﺗ

ةرﺎﺷإو ءﻮﻀﻟا ﻖﻳﺮﺑ ،ﺮﻳﺬﺤﺗ ءﻮﺿ ﻞﺜﻣ ﺮﻳﺬﺤﺗ ةﺰﻬﺟأ

ﻞﻜﺸﺑ ﻖﻘﺤﺘﻟا ﻢﺘﻳ نأ ﺐﺠﻳ ﺲﻜﻋ ﺎﻣﺪﻨﻋ ﺔﺠﻬﻟ

لﺎﻄﻋﻷا ﻰﻠﻋ ءﺎﻀﻘﻟا ﺐﺠﻳو .ﻪﺘﻔﻴﻇو ءادﻷ ﻢﻈﺘﻨﻣ

وأ ةدﻮﻘﻔﻤﻟا راﺬﻧإ ةﺰﻬﺟﺄﺑ زﺎﻬﺠﻟا ﻞﻴﻐﺸﺗ .ارﻮﻓ

.هﺎﺒﺘﻧﻻاو رﺬﺤﻟا ةدﺎﻳز ﺐﻠﻄﺘﺗ ﺔﻔﻟﺎﺘﻟا

:ﺮﻄﺧ

نأ ﻦﻜﻤﻳ .ﺔﻳﻮﻟوﻷا ﺬﺧﺄﺗ ﺎﻤﺋاد ﺔﻴﻨﻃﻮﻟا ﺢﺋاﻮﻠﻟا

.ﺎﻬﺑ ماﺰﺘﻟﻻا ﺐﺠﻳو ،ىﺮﺧأ تﺎﻴﻛﻮﻠﺳ ﺐﻠﻄﺘﺗ

• ﻦﻣ ﺮﺴﻳﻷا ﺐﻧﺎﺠﻟا ﻰﻠﻋ ﺔﻌﻓار ﻦﻋ جاﺮﻓﻻا

ﻊﺿﻮﻤﻟا ﻰﻟإ ﺪﻌﻘﻤﻟا ﻞﻘﻧو ﻖﺋﺎﺴﻟا ﺪﻌﻘﻣ

بﻮﻠﻄﻤﻟا

•.(ﻞﻳﺪﺒﺘﻟا حﺎﺘﻔﻣ) زﺎﻬﺠﻟا ﻰﻠﻋ ﻞﻳﺪﺒﺘﻟا

•ﺔﻠﻴﻠﻗ ةﺮﺘﻔﻟ ءﻲﻀﺗ ﺮﺷﺆﻣ ﺮﺻﺎﻨﻋ

زﺎﻬﺠﻟا نأ ﻚﻟ ﺮﻄﺨﻳ ﺔﻳرﺎﻄﺒﻟا ىﻮﺘﺴﻣ ﺮﺷﺆﻣ

ﻰﺟﺮﻳ ،لﺎﻄﻋﻷا ﺔﻟﺎﺣ ﻲﻓ .ﻞﻴﻐﺸﺘﻠﻟ ﺰﻫﺎﺟ

ﺔﺤﻔﺼﻟا ﻰﻟإ عﻮﺟﺮﻟا14

•.ﻦﻳﺰﻨﺒﻟا ﺔﺳاود ﻰﻠﻋ ﻂﻐﻀﻟا ﻰﻟإ ﻂﻘﻓ جﺎﺘﺤﺗ ،ﺎﻣﺪﻗ ﻲﻀﻤﻟا ﻰﻟإ فﺪﻬﺗ

:ﺢﻴﻤﻠﺗ

.تﺎﻔﻄﻌﻨﻤﻟﻼﻟ ﺎﻴﻧوﺮﺘﻜﻟإ ﺔﻋﺮﺴﻟا ﺾﻴﻔﺨﺗ ﻢﺘﻳ

• ﺮﺷﺆﻣ ءاﻮﺿأ ،ﺲﻜﻋ رز ﻞﻴﻌﻔﺗ لﻼﺧ ﻦﻣ

.ﺔﻴﺗﻮﺻ ةرﺎﺷإ ﺚﻌﺒﻨﻳو ﻞﻔﺳﻷﺎﺑ

:ﺢﻴﻤﻠﺗ

تاداﺪﻣﻹا ﻊﻄﻘﻨﺗ فﻮﺳو ،ﻞﻤﻌﻟا ﺔﻴﻠﻤﻋ ﻲﻓ ﺲﻜﻋ

.ﺔﺤﺴﻤﻣ ﻊﻓر ﻢﺘﻳ ﻦﻟ .ﻒﻴﻈﻨﺘﻟا لﻮﻠﺤﻣ ﻦﻣ

(ﺐﻴﻋ دﻮﺟو ﺔﻟﺎﺣ ﻲﻓ) ﺔﻨﻴﻛﺎﻤﻟا ﻚﻳﺮﺤﺗ

ةﺎﺷﺮﻔﻟا ﺐﻴﻛﺮﺗ

ﺺﺤﻓ ﻰﺟﺮﻳ لﺎﺧدﻹا ﻞﺒﻗ

• وأ (تاﺮﻴﻌﺸﻟا) ءاﺮﻤﺤﻟا ﺔﻣﻼﻌﻟا ﺖﺤﺗ ﻊﻘﺗ ﻻ ةﺎﺷﺮﻔﻟا نأ1cm لﻮﻃ ﻦﻣ

ﻦﺸﺨﻟا ﺮﻌﺸﻟا

•.ماﺪﺨﺘﺳﻻا ﻞﺒﻗ ﺔﻓﺎﻈﻨﻟاو ءاﺪﺗرﻻ ﺔﻃﻮﻔﻟا

ﺔﺤﺴﻤﻣ ﻊﻴﻤﺠﺗ

ﺔﺤﻟﺎﺼﻟا هﺎﻴﻤﻟا ناﺰﺧ ءﻞﻣ

ﺔﻋﺮﺠﻟا

:ﺢﻴﻤﻠﺗ

.جاوزأ ﻲﻓ ﻂﻘﻓ زﺎﻬﺠﻟا ﻞﻘﻧ ﻢﺘﻳ نأ ﺐﺠﻳ ،ﺎﻣﻮﻤﻋ

:ﺮﻳﺬﺤﺗ

ﺔﻟﻵ يوﺪﻴﻟا ﺔﻛﺮﺤﻟا ،نزﻮﻟا عﺎﻔﺗرا ﻰﻟإ ﻚﻟذ ﻊﺟﺮﻳو

!ﺮﻃﺎﺨﻤﻟﺎﺑ ﺔﻓﻮﻔﺤﻣ

ﺔﻴﺼﺨﺸﻟا ﺔﺑﺎﺻﻹا ﻰﻟإ يدﺆﻳ نأ ﻦﻜﻤﻳ ءﺎﻄﺧﻷا

.زﺎﻬﺠﻟا ﻒﻠﺗو

• ﺖﻘﺤﻟ ﻲﺘﻟا راﺮﺿﻷاو ﺔﻴﺼﺨﺸﻟا ﺔﺑﺎﺻﻹا ﻰﻟإ يدﺆﻳ نأ ﻦﻜﻤﻳ ءﺎﻄﺧﻷا

ﺮﻈﻧا) .زﺎﻬﺠﻟا قﻼﻃإ رز ﻰﻠﻋ ﻂﻐﻀﻟا ﻢﺘﻳ ﺎﻣﺪﻨﻋ ﻻإ ﺔﻨﻜﻤﻣ ﺮﻴﻏ ﺔﻛﺮﺣ

ﺔﺤﻔﺼﻟا7(

:ﺮﻳﺬﺤﺗ

ةرﺪﻗ مﺪﻋ ﺪﺣ ﻰﻟإ ﺖﻠﺻو ﻲﺘﻟا شﺮﻔﻟا مﺪﺨﺘﺴﺗ ﻻ

ﺔﻄﺳاﻮﺑ ﻞﻤﺤﺘﻟا ةرﺪﻗا ﺪﺣ ﻰﻟإ رﺎﺸﻳ ﻞﻤﺤﺘﻟا لﻮﻃ

وأ ﺔﻴﻟﺎﺒﻟا طﻮﻔﻟا مﺪﺨﺘﺴﺗ ﻻ . ﻦﺸﺨﻟا ﺮﻤﺣﻷا ﺮﻌﺸﻟا

شﺮﻓ ماﺪﺨﺘﺳا .ﺔﺛﻮﻠﻤﻟاTASKI نا .ﻂﻘﻓ ﺔﻴﻠﺻﻷا

ﺞﺋﺎﺘﻧ ﻰﻟا ىدﺆﺗ ﺪﻗ تادﺎﺷرﻻا هﺬﻬﺑ ماﺰﺘﻟﻹا مﺪﻋ

ضرﻻا ﻰﻠﻋ راﺮﺿأ وا ﺔﻳﺎﻔﻛ ﻒﻴﻈﻨﺗ

:ﺮﻳﺬﺤﺗ

ﺔﺣﻮﻠﻟا ﻞﻣﺎﺣ ﻦﻣ ﺪﻛﺄﺗ ,زﺎﻬﺠﻟا ماﺪﺨﺘﺳا ﻞﺒﻗ

بﻮﻴﻌﻟا و ءاﺪﺗرﻺﻟ

روﺪﺗ ﺪﻗ ﺐﻴﻌﻣ وا ﻢﻴﻠﺳ ﺮﻴﻏ ﺔﺣﻮﻟ كﺮﺤﻣ ﻞﻣﺎﺣ يا

ﻞﻤﻌﻟا ءﺎﻨﺛا زﺎﻬﺠﻟا جرﺎﺧ

ثداﻮﺣ عﻮﻗو ﺮﻄﺧ كﺎﻨﻫ ماﺰﺘﻟﻻا مﺪﻋ ﺔﻟﺎﺣ ﻲﻓ

•.ةادﻷا ةﺪﺣو رﺎﻃإ ﻲﻓ تاودأ ﻊﺿ

•فﺎﻘﻳا / ﻞﻴﻐﺸﺗ ﺦﺿ ةﺎﺷﺮﻓ ﻰﻠﻋ ﻂﻐﺿا

فﻮﺳو ؛ﺎﻴﺋﺎﻘﻠﺗ ةﺎﺷﺮﻓ ةﺪﺣ ﺾﻔﺧ ﻢﺘﻴﺳ

.ﺎﻬﻔﻗو تاودﻷا كرﺎﺸﺗ

:ﺮﻳﺬﺤﺗ

.شﺮﻔﻟا ﻰﻠﻋ ﻞﻤﻌﺗ ﺖﻧﺎﻛ اذإ ﺎﻣ ﻖﻘﺤﺗ

•.ﻦﻳﺰﻨﺒﻟا ﺔﺳاود ﻰﻠﻋ ﻂﻐﻀﻟا ﻖﻳﺮﻃ ﻦﻋ ةﺎﺷﺮﻓ كﺮﺤﻣ ﻂﻴﺸﻨﺗ

•زﺎﻬﺠﻟا ﻞﻴﻐﺸﺗ فﺎﻘﻳﺈﺑ مﺎﻴﻘﻟا ﻚﻴﻠﻋ

•) ﺔﺤﺴﻤﻣ ﻊﺿو2) ﺔﺤﺴﻤﻣ هﺎﻧدأ (1.(

• ﻰﻠﻋ ﻂﺤﺘﻟ ﺔﺤﺴﻤﻣ ﻞﻣﺎﺣ ﻞﻔﺳأ ﻊﻓد

.ﺔﺤﺴﻤﻣ

•.ﺔﺤﺴﻤﻣ ﻦﻣ ﺬﺧﺂﻤﻟ ﻂﻔﺸﻟا ﻢﻴﻃاﺮﺧ ءاﻮﺳ ﺪﺣ ﻰﻠﻋ ﻖﻠﻌﻧ ﻂﺑر

:ﺮﻳﺬﺤﺗ

ﺎﻬﺑ حﻮﻤﺴﻤﻟا هﺎﻴﻤﻟا ةراﺮﺣ ﺔﺟرد . ﻰﺼﻗﻷا ﺪﺤﻟا

60°C/140 °F.

ﻦﻴﺣ ﻲﻓ درﺎﺒﻟا ءﺎﻤﻟا ماﺪﺨﺘﺳﺎﺑ ﻲﺳﺮﻔﻳاد ﻲﺻﻮﺗ

ﻮﻫ ﺎﻤﻛ ﺖﻗو عﺮﺳأ ﻲﻓ ﺔﻨﺧﺎﺴﻟا هﺎﻴﻤﻟا لﺎﻤﻌﺘﺳا

كﺎﻨﻫ ﺲﻴﻟ ﻲﻟﺎﺘﻟﺎﺑو .ضرﻷا ﻊﻣ لﺎﺼﺗا ﻲﻓ لﺎﺤﻟا

.ﻦﺧﺎﺴﻟا ءﺎﻤﻟا ماﺪﺨﺘﺳﻻ ﺎﻳاﺰﻣ

•زﺎﻬﺠﻟا ﻞﻴﻐﺸﺗ فﺎﻘﻳﺈﺑ مﺎﻴﻘﻟا ﻚﻴﻠﻋ

•ناﺰﺨﻟا ءﺎﻄﻏ ﺢﺘﻓا

•) ﺔﺑﺬﻌﻟا هﺎﻴﻤﻟا ناﺰﺧ ﻊﺿوFlextankﺔﻣﺪﻘﻤﻟا تﺎﺘﺒﺜﻤﻟا ﻰﻠﻋ (

•) ﺔﺑﺬﻌﻟا هﺎﻴﻤﻟا ناﺰﺧ ﻦﻣ تﺎﻋﺮﺠﻟا بﻮﻛ ﺬﺧFlextank.(

• ﺔﺑﺬﻌﻟا هﺎﻴﻤﻟا ناﺰﺧ ﻲﻓ هﺎﻴﻤﻟا ﺔﺌﺒﻌﺗ

)Flextank.(

ﻰﺼﻗﻷا ﺪﺤﻟا ﻰﻟإ ﺮﻴﺸﻳ يﻮﻠﻌﻟا ﺮﻤﺣﻻا نﻮﻠﻟا

ﻪﺑ حﻮﻤﺴﻤﻟا ﺪﺤﻟا

•.ﻲﻠﺻﻷا ﻊﺿﻮﻟا ﻰﻟإ ةدﻮﻌﻟا ناﺰﺧ ءﺎﻄﻏ ﺔﻟﺎﻣإ

:ﺮﻳﺬﺤﺗ

ﺔﺒﺳﺎﻨﻣ ﺔﻴﻗاو تارﺎﻈﻧ ,تازﺎﻔﻗ ءاﺪﺗرﺎﺑ ﻚﻴﻠﻋ

تﺎﺠﺘﻨﻤﻟا ﻊﻣ ﻞﻣﺎﻌﺘﻟا ﺪﻨﻋ ﻞﻤﻌﻟا ﺲﺑﻼﻣ)

!!ﺔﻳوﺎﻤﻴﻜﻟا

:ﺢﻴﻤﻠﺗ

ﺎﻬﺑ ﺖﺻوأ ﻲﺘﻟا ﺔﻴﺋﺎﻴﻤﻴﻜﻟا تﺎﺠﺘﻨﻤﻟا ماﺪﺨﺘﺳا

ﻦﻋ تﺎﻣﻮﻠﻌﻤﻟا ﺔﺒﻗاﺮﻣ ﺎﻤﺋادو ﻂﻘﻓ ﻲﺳﺮﻔﻳاد

.تﺎﺠﺘﻨﻤﻟا

:ﺮﻄﺧ

ﻲﺘﻟا تﺎﺠﺘﻨﻤﻟا ﻞﺜﻣ) ﺔﺒﺳﺎﻨﻣ ﺮﻴﻏ تﺎﺠﺘﻨﻣ ماﺪﺨﺘﺳا

ﺪﻗ (تﺎﺒﻳﺬﻤﻟا وأ ضﺎﻤﺣﻷاو رﻮﻠﻜﻟا ﻰﻠﻋ يﻮﺘﺤﺗ

.زﺎﻬﺠﻟا ﻲﻓ ﺔﻤﻴﺴﺟ راﺮﺿأو ﺔﺤﺼﻟ ارﺮﺿ ﺐﺒﺴﺗ

تﺎﻋﺮﺠﻟا ﻰﻠﻋ ﺔﻠﺜﻣا

ﻒﻴﻈﻨﺘﻟا ﻞﺒﻗ

نﺎﻣﻷا مﺎﻤﺻ ماﺪﺨﺘﺳا ﺔﻴﻠﺒﻘﻟا

زﺎﻬﺠﻟا ﻊﻣ ﻞﻤﻌﻟا ءﺪﺑ

يوﺪﻴﻟا ﺞﻣﺎﻧﺮﺒﻟا ءﺪﺑ

تﺎﺠﺘﻨﻤﻟا ﻦﻣ ﺔﻣﺰﺣ ﻦﻋ تﺎﻣﻮﻠﻌﻣناﺰﺧ ﺔﻌﺳ ﺞﺘﻨﻤﻟا ﻢﺠﺣ

ناﺰﺧ ءﻞﻣ ﻲﻓ

0.5%50ml for 10l

ءﺎﻤﻠﻟ

200l1l

1%100 ml for

10lءﺎﻤﻠﻟ

200l2l

2%200 ml for

10lءﺎﻤﻠﻟ

200l4l

3%300 ml for

10lءﺎﻤﻠﻟ

200l6l

• هﺎﻴﻤﻟا ناﺰﺧ ﻰﻟإ ىﻮﺘﺤﻤﻟا ﺐﺼﺗو ﺔﺒﺳﺎﻨﻣ ﺞﺘﻨﻣ ﻊﻣ تﺎﻋﺮﺠﻟا بﻮﻛ ءﻞﻣ

.ﺔﺑﻮﻠﻄﻤﻟا ﺔﻋﺮﺠﻟا ﻰﻟإ ﻞﺻﻮﺘﻟا ﻢﺘﻳ ﻰﺘﺣ ءاﺮﺟﻹا رﺮﻛ .ﺔﺑﺬﻌﻟا

• ﻲﻓ تﺎﻋﺮﺠﻟا سﺄﻜﻟا ﻞﻈﺗ فﻮﺳو ،ﺔﻋﺮﺠﻟا ﻦﻣ ءﺎﻬﺘﻧﻻا ﻢﺘﻳ ﺎﻣﺪﻨﻋ

.ناﺰﺨﻟا

:ﺢﻴﻤﻠﺗ

ﻦﻣو .رﺎﻴﺨﻛ ﺔﻴﺋﺎﻘﻠﺘﻟا ﺔﻋﺮﺠﻟا ةﺰﻴﻣ ﻲﻜﺳﺎﺗ مﺪﻘﺗ

لﺎﺼﺗﻻا ﻰﺟﺮﻳ .ﻚﻟذ ﻰﻟإ ﺔﻓﺎﺿﻹﺎﺑ ﺎﻬﺒﻴﻛﺮﺗ ﻦﻜﻤﻤﻟا

.ﻚﺑ ﺔﺻﺎﺨﻟا ءﻼﻤﻌﻟا ﺔﻣﺪﺨﺑ

:ﺮﻳﺬﺤﺗ

ﻦﻣ (ﺦﻟا ندﺎﻌﻤﻟا ،ﺐﺸﺨﻟا ءاﺰﺟأ) مﺎﺴﺟأ يأ ﺔﻟازإ

.ﻒﻴﻈﻨﺘﻟا ﺢﻄﺳ

،ﺔﻳروﺪﻟا ةادأ ﺔﻄﺳاﻮﺑ تﺎﻨﺋﺎﻜﻟا فﺬﻗ ﻦﻜﻤﻳ

ﻲﻓ راﺮﺿأو صﺎﺨﺷأ ﺔﺑﺎﺻإ ﻲﻓ ﺐﺒﺴﺘﺗ ﻲﻟﺎﺘﻟﺎﺑو

.ﺔﺌﻴﺒﻟا

:ﺮﻳﺬﺤﺗ

ﺔﻈﺣﻼﻣ ﻰﺟﺮﻳ ،ﺖﻴﺒﺜﺗ ﺔﻴﻗاو ﻒﻘﺴﻟا ﻊﻣ ﻒﻴﻈﻨﺗ ﺪﻨﻋ

ﺔﻟازإ عﺎﻔﺗرا نأ2.1.ﺮﺘﻣ

:ﺮﻳﺬﺤﺗ

,قﻻﺰﻧﻻا ﺔﻣوﺎﻘﻣ ﺔﻳﺬﺣا ءاﺪﺗرا ﻰﻠﻋ ﺎﻣود صﺮﺣا

اﺬﻫ ﻊﻣ ﻞﻣﺎﻌﺘﻟا ﺪﻨﻋ ﺔﺒﺳﺎﻨﻤﻟا ﻞﻤﻌﻟا ﺲﺑﻼﻣ

!زﺎﻬﺠﻟا

:ﺢﻴﻤﻠﺗ

ﻚﻳﺪﻳ ﺎﺘﻠﻛ ﻰﻠﻋ ظﺎﻔﺣ ﺎﻤﺋاد زﺎﻬﺠﻟا ﻞﻴﻐﺸﺗ لﺎﺣ ﻲﻓ

ﻢﺘﻳ ﺚﻴﺤﺑ ،ةدﺎﻴﻘﻟا ﺾﺒﻘﻣ / ةدﺎﻴﻘﻟا ﺔﻠﺠﻋ ﻰﻠﻋ

.ﺔﻨﻣآ ﺔﻴﻠﻤﻌﻟا نأ نﺎﻤﺿ

:ﺮﻳﺬﺤﺗ

نأ لوﺎﺘﺣ ﻰﻟوﻷا ةﺮﻤﻠﻟ زﺎﻬﺠﻟﺎﺑ ﻞﻤﻌﻟا ءﺪﺑ ﺪﻨﻋ

.ﺔﻴﻟﺎﺧ ﺔﻘﻄﻨﻣ ﻲﻓ ﻚﺑ ﺔﺻﺎﺨﻟا ةدﺎﻴﻘﻟا نﻮﻜﺗ

:ﺮﻳﺬﺤﺗ

لﻼﺧ ﺔﻄﻗﺎﺴﻟا مﺎﺴﺟﻷا ﻦﻣ ﺮﻄﺧ كﺎﻨﻫ نﺎﻛ اذإ

ﺔﻣﻼﺴﻟا تﺎﻃﺎﻴﺘﺣا ذﺎﺨﺗا ﺐﺠﻳ ،زﺎﻬﺠﻟا ماﺪﺨﺘﺳا

.ﺔﻴﻨﻃو ﺢﺋاﻮﻠﻟ ﺎﻘﻓو ﺎﻬﺑ ماﺰﺘﻟﻻا وأ ﺔﻳروﺮﻀﻟا

:ﺮﻳﺬﺤﺗ

ﺎﻣ ﻖﻘﺤﺗ ،(ﻞﻤﻌﻟا ﻒﻗﻮﻣ ﻲﻓ) ﻞﻤﻌﻟا ﻲﻓ ءﺪﺒﻟا ﻞﺒﻗ

.ﺔﻨﻣآ ﻞﻤﻋ نﺎﻤﻀﻟ ﺔﻴﻓﺎﻛ ﺔﻳؤﺮﻟا لﺎﺠﻣ نﺎﻛ اذإEN

3411.ﺎﻬﺑ ماﺰﺘﻟﻻا ﺐﺠﻳ

ﻞﻤﻌﻟا ﻞﻌﺠﻳ نأ ﻦﻜﻤﻳ ﺔﻳؤﺮﻟا ﻞﻘﺣ ﺔﻳﺎﻔﻛ مﺪﻋ

ﺔﻟآو ،ﻞﻐﺸﻤﻠﻟ ﺔﻣﻼﺴﻟا ﻒﻌﻀﻳ ﻲﻟﺎﺘﻟﺎﺑو ،ﺎﺒﻌﺻ

.ﺔﺜﻟﺎﺛ فاﺮﻃأو

:ﺮﻳﺬﺤﺗ

باﻮﺑﻷا ﺔﻟازﻹ ﻰﺼﻗﻷا عﺎﻔﺗرﻻا ﻆﺣﻻ ،ﻞﻤﻌﻟا ءﺎﻨﺛأ

ﻰﻠﻋ ﺮﻳﺬﺤﺗ ﺔﻣﻼﻋ ﻰﻠﻋ ﺮﻬﻈﺗ ﻲﺘﻟاو ،قﺎﻔﻧﻷاو

.زﺎﻬﺠﻟا

:ﺢﻴﻤﻠﺗ

ﻞﻴﻐﺸﺗ ﻦﻣ ﺪﺑﻻ ،ﺔﻣﺎﻌﻟا ﻲﻧﺎﺒﻤﻟا ﻲﻓ ﻞﻤﻌﻟا ﺪﻨﻋ

.اﺮﺟ ﺮﻳﺬﺤﺗ ءﻮﺿ

•.ﻖﺋﺎﺴﻟا ﺪﻌﻘﻣ ﻰﻠﻋ سﻮﻠﺠﻟا

•.ئراﻮﻄﻟا تﻻﺎﺣ ﻲﻓ ﻒﻗﻮﺘﻟا رز ﺮﻳﺮﺤﺗ ﻢﺘﻳ نﺎﻛ اذإ ﺎﻣ ﻖﻘﺤﺗ

•.(ﻞﻳﺪﺒﺘﻟا حﺎﺘﻔﻣ) زﺎﻬﺠﻟا ﻰﻠﻋ ﻞﻳﺪﺒﺘﻟا

.ةﺰﻴﺟو ةﺮﺘﻔﻟ ءﻲﻀﺗ فﻮﺳ ﻪﻴﺒﻨﺘﻟا ﺮﺻﺎﻨﻋ نﺈﻓ

•فﺎﻘﻳا / ﻞﻴﻐﺸﺗ ﺦﺿ ةﺪﺣو ﻰﻠﻋ ﻂﻐﺿا

ﻂﻔﺸﻟا كﺮﺤﻣ أﺪﺒﻳ ،ءﻲﻀﺗ ضﺮﻌﻟا ﺔﺷﺎﺷ

ﻞﻴﻐﺸﺘﻟا ﻊﺿو ﻰﻟإ ﺎﻴﺋﺎﻘﻠﺗ ﺔﺤﺴﻤﻣ ﺾﻔﺧو

• ﻞﻴﻐﺸﺗ لﻮﻠﺤﻤﻟا هﺎﻴﻣ ﺦﺿ ةﺪﺣو ﻰﻠﻋ ﻂﻐﺿا

فﺎﻘﻳا /

ةﺰﻴﺟو ةﺮﺘﻔﻟ ﺮﻬﻈﺘﺳ ضﺮﻌﻟا ﺔﺷﺎﺷ

شﺮﻔﻟا ﺮﻳوﺪﺗ ﺪﻨﻋ ﻒﻴﻈﻨﺘﻟا لﻮﻠﺤﻣ ﺪﻳرﻮﺗ ءﺪﺑ

• ﻰﻠﻋ ﻂﻐﻀﻟﺎﺑ ﺔﺑﻮﻠﻄﻤﻟا تﺎﻋﺮﺠﻟا ﺪﻳﺪﺤﺗ

ىﻮﺘﺴﻣ ﻦﻣ -/+ رارزﻷا1-6

ﻊﺿوECO

ﺞﻣﺎﻧﺮﺒﻟا رز ماﺪﺨﺘﺳﺎﺑ زﺎﻬﺠﻟا ﻞﻴﻐﺸﺗ ءﺪﺑ

ﻒﻴﻈﻨﺘﻟا ءﺪﺑ

ﻲﻠﻴﻐﺸﺘﻟا داﺪﻌﺘﺳﻻا ﺔﻳﺎﻬﻧ - ﺔﻳرﺎﻄﺒﻟا ةرﺪﻗ

.ﺔﺣﺎﺘﻤﻟا ﻞﻴﻐﺸﺘﻟا ﺖﻗو ﻦﻋ تﺎﻣﻮﻠﻌﻣ ﺔﻳرﺎﻄﺒﻟا ىﻮﺘﺴﻣ ﺮﺷﺆﻣ ﺮﻓﻮﻳ

• ﻞﻤﻌﻠﻟ ﻲﻘﺒﺘﻤﻟا ﺖﻗﻮﻟا نأ ﻰﻠﻋ لﺪﻳ اﺬﻬﻓ ﺔﺋﺎﺿﻹﺎﺑ ﺮﻤﺣﻷا ءﻮﻀﻟا أﺪﺑ اذإ

ﻮﻫ5ﺎﺒﻳﺮﻘﺗ ﻖﺋﺎﻗد

• ﺪﻌﺑ-و ةﺎﺷﺮﻔﻟا ةﺪﺣو ،ةﺮﺘﻔﻟا هﺬﻫ ﺪﻌﺑ30 .ﺔﺤﺴﻤﻣ ﻊﻓر ﻢﺘﻳ - ﺔﻴﻧﺎﺛ

.ﺮﻤﺘﺴﻣ ءﻮﺿ ﻰﻟإ ﺎﻴﺋﺎﻘﻠﺗ لﻮﺤﺘﻳ ﺮﻤﺣﻷا ءﻮﻀﻟا ﺎﻬﻨﻴﺣ

• لاﺰﺗ ﻻ نﻵا10 ﻢﺘﻳ ﻢﺛ .ﻦﺤﺸﻟا ﺔﻄﺤﻣ ﻰﻟإ زﺎﻬﺠﻟا ةدﺎﻴﻘﻟ ﺮﺜﻛأ ﻖﺋﺎﻗد

.ﺎﻴﺋﺎﻘﻠﺗ زﺎﻬﺠﻟا ﻞﺼﻓ

•.تﺎﻳرﺎﻄﺒﻟا ﻞﻣﺎﻜﻟﺎﺑ ﺔﻧﻮﺤﺸﻣ نﻮﻜﺗ نأ ﺐﺠﻳ ،ﻞﻴﻐﺸﺗ ةدﺎﻋإ ﻞﺟأ ﻦﻣ

:ﺢﻴﻤﻠﺗ

لﻼﺧ ﻦﻣ ماﺪﺘﺴﻤﻟا ﻞﻤﻌﻟاو ﻲﺳﺮﻔﻳاد ﻲﺻﻮﺗ

فﻮﺳ .تﺎﻋﺮﺠﻟا ﺞﺘﻨﻤﻟا ﺔﻴﻤﻛ ﺔﺤﻴﺤﺼﻟا ﺪﻳﺪﺤﺗ

ﺞﺋﺎﺘﻧ ﻰﻟإ يدﺆﻳ ﺔﻋﺮﺠﻟا ﺔﻀﻔﺨﻨﻣ وا ةﺪﺋاز ﺔﻋﺮﺟ

.ﻒﻴﻈﻨﺘﻟا ﺔﻴﺿﺮﻣ ﺮﻴﻏ

:ﺢﻴﻤﻠﺗ

ﻦﻣو . ﻲﺋﺎﻘﻠﺘﻟا ﺔﻋﺮﺟ ةﺰﻴﻣ رﺎﻴﺨﻛ ﻲﻜﺳﺎﺗ مﺪﻘﺗ

لﺎﺼﺗﻻا ﻰﺟﺮﻳ .ﻚﻟذ ﻰﻟإ ﺔﻓﺎﺿﻹﺎﺑ ﺎﻬﺒﻴﻛﺮﺗ ﻦﻜﻤﻤﻟا

.ﻚﺑ ﺔﺻﺎﺨﻟا ءﻼﻤﻌﻟا ﺔﻣﺪﺨﺑ

•فﺎﻘﻳا / ﻞﻴﻐﺸﺗ ﺦﺿ ةﺪﺣو ﻰﻠﻋ ﻂﻐﺿا

ةﺎﺷﺮﻔﻟا ةﺪﺣ ﺾﻔﺧو ،ءﻲﻀﺗ ضﺮﻋ ﺔﺷﺎﺷ

.ﺎﻴﺋﺎﻘﻠﺗ أﺪﺒﻳ كاﺮﺷإ ﺔﻴﻠﻤﻋو

• ﻦﻋ بﻮﻠﻄﻤﻟا ﻂﻐﻀﻟا ﻒﻴﻨﺼﺗ ةﺎﺷﺮﻓ دﺪﺣ

ىﻮﺘﺴﻣ ﻦﻣ -/+ رارزﻷا ﻰﻠﻋ ﻂﻐﻀﻟا ﻖﻳﺮﻃ

1-3.

:ﺢﻴﻤﻠﺗ

ﺔﻴﻓﺎﻛ ﺮﻴﻏ ىﻮﺘﺴﻣ ﻰﻧدأ ﺪﻳﺪﺤﺗو بﺎﺴﺣ ﺎﻤﺋاد

ﻦﻴﺴﺤﺗ فﻮﺳ ﻲﻟﺎﺘﻟﺎﺑ .ﻒﻴﻈﻨﺘﻟا ةﺪﻴﺟ ﺞﺋﺎﺘﻧ ﻖﻴﻘﺤﺘﻟ

.ﺔﻟﻶﻟ ةﺎﻴﺤﻟا ﺔﻣﺪﺧ ةدﺎﻳزو ﺔﻗﺎﻄﻟا كﻼﻬﺘﺳا

• ﻊﺿو ﻂﻴﺸﻨﺗ ﻢﺘﻳECO رز ﻰﻠﻋ ﻂﻐﻀﻟﺎﺑ

ﻊﺿوECO ON / OFF.

ﺔﻋﺮﺳ ﻞﻴﻠﻘﺗ ﻢﺘﻳ ،ﻚﻟﺬﺑ مﺎﻴﻘﻟا لﻼﺧ ﻦﻣ

ﻦﻣ ﺔﻋﺮﺟ ﻦﻴﻴﻌﺗ ﻢﺘﻳو ﻂﻔﺸﻟا كﺮﺤﻤﻟا

ىﻮﺘﺴﻣ ﻰﻠﻋ ﻒﻴﻈﻨﺘﻟا لﻮﻠﺤﻣ2 ﻦﻴﻴﻌﺗ ﻢﺘﻳو ىﻮﺘﺴﻤﻟ ةﺎﺷﺮﻔﻟا ﻂﻐﺿ1

:ﺢﻴﻤﻠﺗ

ﻦﻜﻤﻳ ﻒﻴﻈﻨﺘﻟا لﻮﻠﺤﻣ ىﻮﺘﺴﻣو ،ﺮﻣﻷا مﺰﻟ اذإ

.يدﺎﺼﺘﻗﻻا نوﺎﻌﺘﻟا ﺔﻤﻈﻨﻣ ﻊﺿو ﻲﻓ ﺎﻳوﺪﻳ ﺎﻬﻠﻳﺪﻌﺗ

ﻊﺿوECO نود ﺔﺳﻼﺳ تﺎﻴﺿرﻸﻟ ﺔﺒﺳﺎﻨﻣ ﻮﻫ

.ﻞﺻﺎﻔﻤﻟا

• ﺔﻴﻠﻤﻋ ءﺪﺒﻟ ﺞﻣﺎﻧﺮﺑ رز ﻰﻠﻋ ﻂﻐﻀﻟا ﻖﻳﺮﻃ ﻦﻋ

ﻒﺋﺎﻇو ﻞﻛ أﺪﺑو ،ﻞﻤﻋ ةﻮﻄﺧ وأ ﻞﺒﻘﻤﻟا

ﺔﻴﻔﻴﻇﻮﻟا ﻢﻴﻘﻟا ﻦﻣ سﺎﺳأ ﻰﻠﻋ زﺎﻬﺠﻟا

.ﻲﺿﺎﻤﻟا ﺔﻣﺪﺨﺘﺴﻤﻟا

:ﺢﻴﻤﻠﺗ

ﻢﺘﻴﺳ ،ىﺮﺧأ ةﺮﻣ رﺰﻟا ﻰﻠﻋ ﻂﻐﻀﻟا ﻖﻳﺮﻃ ﻦﻋ

.ﺔﻔﻴﻇو ﺔﺠﻣﺮﺑ ةدﺎﻋإ

:ﺢﻴﻤﻠﺗ

ءﺎﻨﺛأ ﺖﻗو يأ ﻲﻓ ﺎﻘﺒﺴﻣ ﻢﻴﻘﻟا ﻞﻳﺪﻌﺗ ﻦﻜﻤﻳو

فﺎﻘﻳإ ﺪﻨﻋ ﺎﻬﻨﻴﻴﻌﺗ ةدﺎﻋإ ﻲﻐﺒﻨﻳ ﺔﻤﻴﻘﻟا .ﺔﻴﻠﻤﻌﻟا

ﺎﻬﻠﻴﻌﻔﺗ ﻢﺘﻳ فﻮﺳو ﺎﻬﻨﻳﺰﺨﺗ ﻢﺘﻳو زﺎﻬﺠﻟا ﻞﻴﻐﺸﺗ

.زﺎﻬﺠﻟا ﻞﻴﻐﺸﺗ ةدﺎﻋإ ﺪﻨﻋ ﺎﻴﺋﺎﻘﻠﺗ

:ﺢﻴﻤﻠﺗ

ﺔﻴﻠﻤﻋ ﻦﻣ ءﺎﻬﺘﻧﻻا ﺪﻨﻋ ﺞﻣﺎﻧﺮﺒﻟا رز ﻰﻠﻋ ﻂﻐﻀﻟا

ﻊﻠﻃا .ﺔﻴﻠﻤﻌﻟا ﺔﻳﺎﻬﻨﻟ ﻞﺜﻣﻷا ﺎﺠﻣﺎﻧﺮﺑ أﺪﺒﺘﺳ ﻒﻴﻈﻨﺘﻟا

ﺔﻴﻠﻤﻋ" ﻞﺼﻔﻟا لﻮﺣ ﺔﺤﻔﺼﻟا ﻲﻓ تادﺎﺷرﻹا ﻰﻠﻋ

."ﻲﺋﺎﻘﻠﺘﻟا11

.ﻂﻴﺸﻨﺗ ﻒﺋﺎﻇو تاداﺪﻋﻹا ﻆﻔﺣ ﻢﺘﻳ

• ﻞﻐﺸﻤﻟاو ﻰﻠﻋ زﺎﻬﺠﻟا ﻞﻴﻐﺸﺗ ﺎﻬﻴﻓ ﻢﺘﻳ اذإ

أﺪﺒﻳ ﺔﻟآو ،ﻖﺋﺎﺴﻟا ﺪﻌﻘﻣ ﻰﻠﻋ ﺲﻟﺎﺟ ﻮﻫو

،دﺪﺤﻤﻟا اذإ . ﻦﻳﺰﻨﺒﻟا ﺔﺳاود ﺎﻣ عﺮﺳﺄﺑ كﺮﺤﺘﻟا

تﺎﺒﻳﺬﻤﻟا ضﺮﻌﻟاو ةﺎﺷﺮﻔﻟا ةﺪﺣو ﻞﻴﻐﺸﺗ ﻢﺘﻳ

.حﻮﺘﻔﻣ ﻒﻴﻈﻨﺘﻟا

ﻊﺿو ﻖﻳﺮﻃ ﻦﻋ ﺔﻋﺮﺴﻟا ﻲﻓ ﻢﻜﺤﺘﻟا ﻢﺘﻳ

, ﻦﻳﺰﻨﺒﻟا ﺔﺳاود كﺮﺗ ﺪﻨﻋ .ﻦﻳﺰﻨﺒﻟا ﺔﺳاود

ﻒﻗﻮﺘﺗ ﻲﺘﺣ ﻞﻘﺗ فﻮﺳ ﺔﻨﻴﻛﺎﻤﻟا ﻪﻋﺮﺳ

لﻮﻠﺤﻣ ﺪﻳرﻮﺗ ﻒﻗﻮﺗ ﻢﺘﻴﺳ .ﺪﻴﻟا ﻞﻣاﺮﻓ ﻞﻌﻔﺘﺗو

.ﺮﻴﺧﺄﺗ ﻊﻣ ةﺎﺷﺮﻔﻟا ةﺪﺣو ﻒﻗﻮﺘﺗ ﻢﺛ ،ﻒﻴﻈﻨﺘﻟا

:ﺢﻴﻤﻠﺗ

ﻒﻴﻈﻨﺘﻟا لﻮﻠﺤﻣ ﻦﻣ ضوﺮﻌﻤﻟا ﻢﺠﺣ ﻂﺒﺿ ﻢﺘﻳ

) .ﺔﻠﺑﺎﻘﻤﻟا ﻞﻤﻋ ﺔﻋﺮﺴﻟIntelliFlow(

:ﺮﻳﺬﺤﺗ

ﻦﻤﻓ ،ﺔﻘﻴﺿ وأ ةرﻮﻈﺤﻤﻟا ﻖﻃﺎﻨﻤﻟا ﻲﻓ ﻞﻤﻌﻟا ﺪﻨﻋ

ءﻲﻄﺑ ﺞﻬﻧ ﻰﻠﻋ ﻂﻐﻀﻠﻟ ﻦﺴﺤﺘﺴﻤﻟاON / OFF

ﻰﺼﻗﻷا ﺪﺤﻟا ﺾﻴﻔﺨﺗ ﻢﺘﻳ (ءﻲﻀﺗ ضﺮﻌﻟا) .رز

عﻮﻗو ﺮﻄﺧ نﻮﻜﻳ ﻻ ﻰﺘﺣ ﻲﻟﺎﺘﻟﺎﺑو ،ﻞﻤﻌﻟا ﺔﻋﺮﺴﻠﻟ

.ثداﻮﺣ

• اﺬﻫ زوﺎﺠﺗ ىﺮﺧأ ةﺮﻣ رﺰﻟا اﺬﻫ ﻰﻠﻋ ﻂﻐﻀﻟاو

.ضﺮﻌﻟا ﻲﻔﺘﺨﻳو ،ﺪﻴﻴﻘﺘﻟا

ﻒﻴﻈﻨﺘﻟا قﺮﻃ

:ﺮﺷﺎﺒﻤﻟا ﻞﻤﻌﻟا بﻮﻠﺳأ

.ﺪﺣاو ﻞﻤﻋ ةﻮﻄﺧ ﻲﻓ ﻂﻔﺸﻟاو ﺔﻴﻘﻨﺘﻟا ﺔﻴﻠﻤﻋ

:ﺮﺷﺎﺒﻤﻟا ﺮﻴﻏ ﻞﻤﻌﻟا بﻮﻠﺳأ

تاﻮﻄﺧ ةﺪﻌﺑ ﻂﻔﺸﻟاو ﺔﻴﻘﻨﺘﻟا ﺔﻴﻠﻤﻌﺑ مﻮﻘﺗ ﻢﺛ ﻒﻴﻈﻨﺘﻟا لﻮﻠﺤﻣ ﻊﺿو

ﺔﻓﺎﻈﻨﻟا تﺎﺒﻳﺬﻣ ﺪﻳﺪﺠﺗ

هﺎﻴﻤﻟا ناﺰﺨﻟا فﺮﺻ

ﻞﻴﻐﺸﺘﻟا ﺔﻳﺎﻬﻧ

ﺔﻳدﺎﻌﻟا تﺎﻴﻠﻤﻋ

ﺔﻴﺋﺎﻘﻠﺗ ﺔﻴﻠﻤﻋ

ﺔﺤﺴﻤﻤﻟا ﻒﻴﻈﻨﺗو ﺔﻟازإ

ﺔﺑﺬﻌﻟا هﺎﻴﻤﻟا ناﺰﺧو ﻊﺟاﺮﻟا ناﺰﺨﻟا ﻒﻴﻈﻨﺗو غاﺮﻓا

:ﺢﻴﻤﻠﺗ

ﺮﻴﻏو ﺮﺷﺎﺒﻤﻟا ﻞﻤﻌﻟا بﻮﻠﺳأ لﻮﺣ ﺔﻗد ﺮﺜﻛأ ﻞﻴﺻﺎﻔﺗ

ﺔﺻﺎﺨﻟا ﻞﻤﻌﻟا ﺔﻗرو ﻲﻓ ﺎﻫﺪﺠﺗ نا ﻦﻜﻤﻳ ﺮﺷﺎﺒﻤﻟا

ﺪﻳﺰﻣ ﻰﻠﻋ لﻮﺼﺤﻠﻟ ءﻼﻤﻌﻟا ﺔﻣﺪﺨﺑ لﺎﺼﺗﻻا ﻰﺟﺮﻳ

.تﺎﻣﻮﻠﻌﻤﻟا ﻦﻣ

:ﺢﻴﻤﻠﺗ

ﺔﺻﺎﺧ تﺎﺒﻴﻛﺮﺗ ﺔﻟﺎﺣ ﻲﻓ زﺎﻬﺠﻟا ﺔﻴﻬﻴﺟﻮﺘﻟا ﻒﻌﻀﻳ ﺪﻗ

.ﻒﻴﻈﻨﺘﻟا تﺎﺠﺘﻨﻣو ثﻮﻠﺘﻟا / تﺎﻴﺿرﻸﻟ

ﺮﺠﻟا ﻦﻣ ﻦﺴﺤﻳ نأ ﻦﻜﻤﻳ ﺔﺣﺎﺘﻤﻟا تﻼﺠﻋ ﺎﻳرﺎﻴﺘﺧا

ءﻼﻤﻌﻟا ﺔﻣﺪﺨﺑ لﺎﺼﺗﻻا ﻰﺟﺮﻳ .ضرﻷا ﻰﻠﻋ زﺎﻬﺠﻟا

.ﻚﺑ ﺔﺻﺎﺨﻟا

:ﺮﻳﺬﺤﺗ

لﻮﻠﺤﻣ نود ﻞﻤﻌﻟا ﺪﻨﻋ تﺎﻴﺿرﻷا رﺮﻀﺘﺗ ﺪﻗ

.ﻒﻴﻈﻨﺘﻟا

:ﺢﻴﻤﻠﺗ

ﺔﺑﺬﻌﻟا هﺎﻴﻤﻟا ناﺰﺧ نأ ﻰﻟإ ﺮﻴﺸﻳ ﺔﺨﻀﻤﻟا تﻮﺻ

.غرﺎﻓ

:ﺮﻳﺬﺤﺗ

.ﺔﻠﻳﻮﻃ ةﺮﺘﻔﻟ ﺔﺨﻀﻤﻟا ﻒﺠﺗ نأ ﻲﻐﺒﻨﻴﻟ

•ءﻲﻀﻳ ناﺰﺨﻟا ﺔﺌﺒﻌﺘﻟا ىﻮﺘﺴﻣ ﺮﺷﺆﻣ

ﺔﺤﻟﺎﺼﻟا هﺎﻴﻣ ناﺰﺧ ﺮﺘﻠﻓ

•زﺎﻬﺠﻟا ﻞﻴﻐﺸﺗ فﺎﻘﻳﺈﺑ مﺎﻴﻘﻟا ﻚﻴﻠﻋ

•ناﺰﺨﻟا ءﺎﻄﻏ ﺢﺘﻓا

•) ﺔﺑﺬﻌﻟا هﺎﻴﻤﻟا ناﺰﺧ ﻲﻓ هﺎﻴﻤﻟا ﺔﺌﺒﻌﺗFlextank ﺔﺤﻔﺼﻟا ﺮﻈﻧا .(8

•ﺔﻋﺮﺠﻟا مﺎﻈﻧ مﺪﺨﺘﺳﺎﺑ ﻒﻴﻈﻨﺘﻟا تﺎﺠﺘﻨﻣ ﺔﻓﺎﺿﺎﺑ ﻢﻗ

•.ﻲﻠﺻﻷا ﻊﺿﻮﻟا ﻰﻟإ ةدﻮﻌﻟا ناﺰﺧ ءﺎﻄﻏ ﺔﻟﺎﻣإ

•ةﺎﺷﺮﻓ كﺮﺤﻣ ضﺮﻋ ءﻲﻀﺗ

ناﺰﺨﻟا ﻞﻣﺎﻛ دادﺮﺘﺷا

• ﺔﺤﻔﺼﻟا ﺮﻈﻧا ﻊﺟاﺮﻟا ناﺰﺨﻟا فﺮﺼﻟا11.

•فﺎﻘﻳا / ﻞﻴﻐﺸﺗ ﺦﺿ ةﺎﺷﺮﻓ ﻰﻠﻋ ﻂﻐﺿا

•.رﺎﺘﻣأ ﺔﻌﻀﺑ ﻊﻓد ﻲﻓ ﺮﻤﺘﺴﺗ

• ﻊﻓد ةﺎﺷﺮﻓ ﻰﻠﻋ ﻂﻐﺿاON / OFF.رز

.ﻊﻓﺮﺗو ﻒﻗﻮﺘﺗ ﻪﺷﺮﻔﻟا ةﺪﺣوو ﻪﺷﺎﺸﻟا ﺊﻴﻀﺗ

•.ﺔﻴﻘﺒﺘﻤﻟا فﺮﺼﻟا هﺎﻴﻣ بﺎﻌﻴﺘﺳﻻ رﺎﺘﻣأ ﺔﻌﻀﺒﻟ ﻰﻠﻋ ﺔﻠﻤﺣ

• ﻂﻔﺷ ةﺪﺣو ﻰﻠﻋ ﻂﻐﺿاON / OFF.رز

. ﺎﻴﻜﻴﺗﺎﻣﻮﺗوا ﻊﻓﺮﺗ ﺔﺣﺎﺴﻤﻟاو ﻪﺷﺎﺸﻟا ﺊﻴﻀﺗ

ةﺪﻤﻟ ﻂﻔﺸﻟا كﺮﺤﻣ ﻞﻤﻌﻳ15 ﻊﻨﻤﻟ ﺔﻴﻧﺎﺛ .ﻂﻴﻘﻨﺘﻟا

• ﺞﻣﺎﻧﺮﺑ ﻞﻴﻐﺸﺗ رز ﻰﻠﻋ ﻂﻐﺿاON/ OFF.

.ﻒﻴﻈﻨﺘﻟا لﻮﻠﺤﻣ تاداﺪﻣإ ﺖﻔﻗﻮﺗ

.ﻊﻓﺮﺗو ةﺎﺷﺮﻔﻟا ةﺪﺣو فﺎﻘﻳإ ﻢﺘﻳ

ﺪﻌﺑ30.ﺔﺤﺴﻤﻤﻟا ﻊﻓر ﻢﺘﻳ ،ﺔﻴﻧﺎﺛ

ةﺪﻤﻟ ﻞﻤﻌﻟا ﻰﻓ ﺮﻤﺘﺴﻳ ﻂﻔﺸﻟا كﺮﺤﻣ15 .ﺎﻴﺋﺎﻘﻠﺗ ﻪﻓﺎﻗا ﻢﺘﻳ ﻰﺘﺣ ﺔﻴﻧﺎﺛ

•.فﺎﻘﻳإ زﺎﻬﺠﻟا ﻞﻴﻐﺸﺘﺑ مﺎﻴﻘﻟا ﻚﻴﻠﻋ

•.مﻮﻃﺮﺧ ﻞﻣﺎﺣ ﺎﻬﻄﺑرو ﻂﺑاوﺮﻟا ﻦﻣ ﻂﻔﺸﻟا ﻢﻴﻃاﺮﺧ ﻞﻛ ﺔﻟازإ

• ﺔﺤﺴﻤﻣ ﺮﻳﺮﺤﺗ ﻢﺘﻳ .ﻒﻗﻮﻤﻟا لﺎﻔﻗأ ﻂﻐﺿ

.ﺔﺤﺴﻤﻣ ﺐﺣﺎﺻ ﻦﻣ ﺎﻬﺘﻟازإ ﻦﻜﻤﻳو

•.ةﺎﺷﺮﻓ ماﺪﺨﺘﺳﺎﺑ يرﺎﺠﻟا ءﺎﻤﻟا ﺖﺤﺗ ﺔﺤﺴﻤﻣ ﻒﻴﻈﻨﺗ

• ءﺰﺠﻟا ﻰﻠﻋ ﺔﺤﺴﻤﻣ ﻖﻴﻠﻌﺗ ﻰﻠﻋ ﺔﺤﺴﻤﻣ ﻞﻄﻌﺘﻳ ،ﻞﻣﺎﺷ ﻒﻴﻈﻨﺗ ﺪﻌﺑ

.زﺎﻬﺠﻟا ﻦﻣ ﻲﻔﻠﺨﻟا

:ﺢﻴﻤﻠﺗ

ﺞﺋﺎﺘﻧ ﻖﻴﻘﺤﺗ نﺎﻤﺿ ﺔﻤﻴﻠﺳ تاﺮﻔﺷو ﺎﻬﻔﻴﻈﻨﺗ ﻂﻘﻓ

!ﻞﺜﻣﻷا ﻂﻔﺷ

:ﺢﻴﻤﻠﺗ

لﻮﻠﺤﻣ ﻦﻣ ﺺﻠﺨﺘﻟا ﺐﺠﻳ وأ هﺎﻴﻤﻟا فاﺰﻨﺘﺳا

.ﺔﻴﻨﻃو ﺢﺋاﻮﻠﻟ لﺎﺜﺘﻣﻻا ﻲﻓ ﻦﻣ ﻒﻴﻈﻨﺘﻟا

:ﺢﻴﻤﻠﺗ

لﻮﻤﻌﻤﻟا ﺔﻤﻈﻧﻷاو ﻊﺟاﺮﻟا ناﺰﺨﻟا فاﺰﻨﺘﺳا ﺎﻣﺪﻨﻋ

ﺔﻳﺎﻗﻮﻟا تاﺪﻌﻣ نﺄﺸﺑ تﺎﻔﻈﻨﻤﻟا درﻮﻤﻟا ﻲﻓ ﺎﻬﺑ

.ﺎﻬﺗﺎﻋاﺮﻣ ﺐﺠﻳ ﺔﻴﺼﺨﺸﻟا

ﻊﺟاﺮﻟا هﺎﻴﻤﻟا ناﺰﺨﻟا فﺮﺻ

ﺔﺤﻟﺎﺼﻟا هﺎﻴﻤﻟا ناﺰﺧ غاﺮﻓإ

( يرﺎﻴﺘﺧا ) ﻊﺟاﺮﻟا ﺔﺨﻀﻣ

:ﺔﻴﻟﺎﻋ تﺎﻋﺎﻔﺗرا ﻰﻠﻋ ﻎﻳﺮﻔﺗ

ةﺎﺷﺮﻓ ﻒﻴﻈﻨﺗو ﺔﻟازإ

زﺎﻬﺠﻟا ﻒﻴﻈﻨﺗ

(ﻻ) زﺎﻬﺠﻟا ﻞﻴﻐﺸﺗ فﺎﻘﻳا / ﻦﻳﺰﺨﺗ

• .ﻞﻣﺎﺣ ﻦﻣ فﺮﺼﻟا هﺎﻴﻣ مﻮﻃﺮﺧﺔﻟازا

•.فﺮﺼﻟا ﻲﻓ ﻒﻳﺮﺼﺘﻟا مﻮﻃﺮﺧ ﻊﺿو

•) ﻖﺤﺳ ﺔﻄﻘﻧ ﻰﻠﻋ ﻂﻐﺿا1.ﻒﻳﺮﺼﺘﻟا مﻮﻃﺮﺧ ﻦﻣ (

• فاﺰﻨﺘﺳاو ﻒﻳﺮﺼﺘﻟا مﻮﻃﺮﺧ ءﺎﻄﻐﻟا ﺐﺤﺳ

.شﺎﻌﺘﻧﻻا ناﺰﺨﻟا

•) ﺔﺑﺬﻌﻟا هﺎﻴﻤﻟا ناﺰﺧ ﻊﻓرFlextank ﺪﻨﻋ شﺎﻌﺘﻧﻻا ناﺰﺧ ﻲﻓ ﺎﻬﻌﺿوو ،(

.ﺎﻬﻔﻳﺮﺼﺗو ﺔﻄﻘﻧ ﻰﻧدأ

•) ﺔﺑﺬﻌﻟا هﺎﻴﻤﻟا غرﺎﻓ ناﺰﺧ ﺔﻟازإFlextank شﺎﻌﺘﻧﻻا ناﺰﺧ ﻦﻣ (

.ﻒﻴﻈﻨﻟا ءﺎﻤﻟﺎﺑ اﺪﻴﺟ ﻒﻄﺸﻳو

•.ﺔﻔﻴﻈﻨﻟا هﺎﻴﻤﻟا ﻊﻣ شﺎﻌﺘﻧﻻا ناﺰﺧ اﺪﻴﺟ ﻒﻄﺷ

• (ءاﺮﻔﺼﻟا) ﺔﺒﻠﺼﻟا داﻮﻤﻟا ﺔﻴﻔﺼﺘﻟا ﻞﻣﺎﻋ ﺔﻟازإ

.ﺎﻬﻐﻳﺮﻔﺗو

• .يرﺎﺠﻟا ءﺎﻤﻟا ﺖﺤﺗ اﺪﻴﺟ ﺢﺷﺮﻣ ﻒﻄﺷ

• ﻮﺤﻤﺗو (ءاﺮﻔﺼﻟا) ﻂﻔﺷ ﺔﻴﻔﺼﺘﻟا ﻞﻣﺎﻋ ﺔﻟازإ

ةﺎﺷﺮﻓ وأ شﺎﻤﻗ ﺔﻌﻄﻗ ماﺪﺨﺘﺳﺎﺑ خﺎﺳوﻷا

.ﺔﻤﻋﺎﻧ

• ﺔﻌﻄﻘﺑ خﺎﺳوﻷا ﺔﻟازإو لوﺎﻨﺗ ﺢﺷﺮﻣ جاﺮﺧا

.ﺔﻤﻋﺎﻧ ةﺎﺷﺮﻓ وأ شﺎﻤﻗ

:ﺮﻳﺬﺤﺗ

ءادأ ﻰﻠﻋ ﺎﺒﻠﺳ ﺮﺛﺆﻳ ﺪﻗ داﺪﺴﻧا ﻂﻔﺷ تﺎﺤﺷﺮﻣ

.ﻂﻔﺸﻟا

ﻦﻣ ﺔﻴﻤﻛ ﻦﻣ ﻞﻠﻘﻳ ﺪﻗ داﺪﺴﻧا لوﺎﻨﺗ تﺎﺤﺷﺮﻣ

.ﻒﻴﻈﻨﺘﻟا لﻮﻠﺤﻣ

•.ﻂﻔﺸﻟا ﺔﻴﻔﺼﺗو (ءاﺮﻔﺼﻟا) خﺎﺳوﻷا لﺎﺑﺮﻏ ﻊﻴﻤﺠﺗ ةدﺎﻋإ

•.ﻞﻣﺎﺣ ﻰﻟإ ىﺮﺧأ ةﺮﻣ ﻒﻳﺮﺼﺘﻟا ﻢﻴﻃاﺮﺧ ﻊﺿو

•زﺎﻬﺠﻟا ﻞﻴﻐﺸﺗ فﺎﻘﻳﺈﺑ مﺎﻴﻘﻟا ﻚﻴﻠﻋ

•.ﻮﻟد ﻲﻓ وأ ﻒﻳﺰﻧ ﻰﻟإ ﻒﻳﺮﺼﺘﻟا مﻮﻃﺮﺧ ﻪﻴﺟﻮﺗ

•.فﺮﺼﻟا هﺎﻴﻣ ﺦﺿ ﻲﻓ رز ﻰﻠﻋ ﻂﻐﺿا

:ﺢﻴﻤﻠﺗ

. ﻊﺟاﺮﻟا ناﺰﺧ ﺐﻴﺑﺎﻧأ ﻲﻓ ﺐﺼﻳ نﻵا ﻮﻫو

:ﺢﻴﻤﻠﺗ

.لﺎﻤﺘﻛا ﻒﻴﻈﻨﺗ ﻞﻤﻋ ﺎﻤﻠﻛ ةﺎﺷﺮﻓ ﻒﻴﻈﻨﺗ

•.فﺎﻘﻳإ زﺎﻬﺠﻟا ﻞﻴﻐﺸﺘﺑ مﺎﻴﻘﻟا ﻚﻴﻠﻋ

•.ﻚﻣﺪﻗ ﻊﻣ ةﺎﺷﺮﻓ ﻦﻋ جاﺮﻓﻻا ﻰﻠﻋ ﻂﻐﺿا

•.يرﺎﺠﻟا ءﺎﻤﻟا ﺖﺤﺗ ﺎﻬﻔﻴﻈﻨﺗو شﺮﻓ ﺔﻟازإ

:ﺮﻳﺬﺤﺗ

هﺎﻴﻤﻟا وأ ﻲﻟﺎﻌﻟا ﻂﻐﻀﻟا ﻊﻣ زﺎﻬﺠﻟا ﻒﻈﻨﺗ ﻻ

.ﺔﺛﺎﻔﻨﻟا

اﺮﻴﺒﻛ ارﺮﺿ ﺐﺒﺴﺗ ﺪﻗ زﺎﻬﺠﻟا ﻲﻓ ءﺎﻤﻟا لﻮﺧد

.ﺔﻴﺋﺎﺑﺮﻬﻜﻟا وأ ﺔﻴﻜﻴﻧﺎﻜﻴﻤﻟا ءاﺰﺟﻸﻟ

•.ﺔﺒﻃر شﺎﻤﻗ ﺔﻌﻄﻘﺑ زﺎﻬﺠﻟا ﺢﺴﻣ

:ﺢﻴﻤﻠﺗ

.حﺎﺘﻔﻤﻟا ﺔﻟازإ ﺐﺠﻳو زﺎﻬﺠﻟا فﺎﻘﻳﺈﺑ مﺎﻴﻘﻟا ﻚﻴﻠﻋ

:ﺢﻴﻤﻠﺗ

و ةﺎﺷﺮﻔﻟا و ﻮﺤﺴﻤﻤﻟا ﻊﻓر ﻊﻣ زﺎﻬﺠﻟا ﻦﻳﺰﺨﺘﺑ ﻢﻗ

ناﺰﺨﻠﻟ ﻦﻜﻤﻳ ،اﺬﻜﻫو حﻮﺘﻔﻣ ناﺰﺨﻟا ءﺎﻄﻏ ﻲﻘﺑأ

،ﻒﺠﻳ نا

.ﺔﻬﻳﺮﻜﻟا ﺢﺋاوﺮﻟاو ﻦﻔﻌﻟا ﺐﻨﺠﺗ ﻢﺘﻳو

:ﺮﻳﺬﺤﺗ

فﻮﺳ ،ﻻإو ﺔﻏرﺎﻓ ﺔﻳرﺎﻄﺒﻟا و زﺎﻬﺠﻟا ﻦﻳﺰﺨﺘﺑ ﻢﻘﺗ ﻻ

.حﻼﺻﻺﻟ ﺔﻠﺑﺎﻗ نﻮﻜﺗ ﻦﻟ و تﺎﻳرﺎﻄﺒﻟا رﺮﻀﺘﺗ

ﺔﻳﺎﻋﺮﻟاو ﺔﻧﺎﻴﺼﻟاو ﺔﻣﺪﺨﻟا

ﺔﻠﻳﻮﻄﻟا ﺔﻣﺪﺨﻟاو ،ﺔﺒﺋﺎﺷ ﺎﻬﺑﻮﺸﺗ ﻻ ﺔﻴﻠﻤﻌﻟ ﻲﺳﺎﺳأ طﺮﺷ ﻮﻫ زﺎﻬﺠﻟا ﺔﻧﺎﻴﺻ

.ةﺎﻴﺤﻟا ﻲﻓ

ﺔﻣﺪﺨﻟا تاﺮﺘﻓ

تﻻآTASKI ﻲﻓ ﺔﻣﻼﺴﻟا ﻦﻋ ﺎﻬﺼﺤﻓ ﻢﺗ ﻲﺘﻟا ةدﻮﺠﻟا ﺔﻴﻟﺎﻋ تﻻآ ﻲﻫ

ﻊﻀﺨﺗ ﺔﻴﺋﺎﺑﺮﻬﻜﻟاو ﺔﻴﻜﻴﻧﺎﻜﻴﻤﻟا ءاﺰﺟﻻا .ﻢﻬﻟ ﺺﺧﺮﻤﻟا ﻦﻴﺸﺘﻔﻤﻠﻟو ﻊﻨﺼﻤﻟا

.لﻮﻃا ةﺮﺘﻓ ﺪﻌﺑ ﺮﻤﻌﺗو ءاﺪﺗرا

تﺎﻣﺪﺧ ﺰﻛﺮﻣ

وأ حﺮﻄﻟا ﺐﻴﺗﺮﺘﻟ ﺎﻨﺑ ﺖﻠﺼﺗا ﺎﻤﻠﻛ تﻻﻵا دﺪﻋو عﻮﻧ ﻰﻟإ ﺮﻴﺸﺗ نا ﺎﻤﺋاد ﻰﺟﺮﻳ

.لﺎﻄﻋﻷا ﺔﻟﺎﺣ ﻲﻓ

ﻚﻳﺮﺷ بﺮﻗا ناﻮﻨﻋ .كزﺎﻬﺟ ﻦﻣ ﺔﺣﻮﻟ ﻰﻠﻋ ﺔﺑﻮﻠﻄﻤﻟا تﺎﻧﺎﻴﺒﻟا ﺮﻴﻓﻮﺗ ﻢﺘﻳ

ﺔﻣﺪﺨﻟاTASKI.تﺎﻤﻴﻠﻌﺘﻟا هﺬﻫ ﻦﻣ ةﺮﻴﺧﻻا ﺔﺤﻔﺼﻟا ﻰﻠﻋ

ةﺮﻔﺸﻟا لاﺪﺒﺘﺳا

:ﺮﻳﺬﺤﺗ

ءاﺰﺟأ ماﺪﺨﺘﺳاTASKI يأ نﺈﻓ ﻻإو .ﻂﻘﻓ ﺔﻴﻠﺻﻷا

ﻲﻬﺘﻨﺗ تﺎﺒﻟﺎﻄﻤﻟا ﺔﻴﻟوﺆﺴﻤﻟاو ،تﺎﻧﺎﻤﺿ

:ﺮﻳﺬﺤﺗ

ﻞﺒﻗ ،ةدﻮﺼﻘﻣ ﺮﻴﻏ زﺎﻬﺠﻟا ﻒﺋﺎﻇو دﺎﻌﺒﺘﺳا ﻞﺟأ ﻦﻣ

ﺎﻤﺋاد ﻲﻠﻳ ﺎﻣ ﻢﺘﻳ نأ ﺐﺠﻳ ﺔﻧﺎﻴﺼﻟا لﺎﻤﻋأ ﻲﻓ ءﺪﺒﻟا

زﺎﻬﺠﻟا ﻞﻴﻐﺸﺗ فﺎﻘﻳﺈﺑ مﺎﻴﻘﻟا ﻚﻴﻠﻋ

حﺎﺘﻔﻤﻟا ﺔﻟازإ ﻢﺗ-

. ﺪﻛﺄﺗ ئراﻮﻄﻟا تﻻﺎﺣ ﻲﻓ ﻒﻗﻮﺘﻟا

تﺎـــﻋﻮﻤﺠﻤﻟا:

◊ ،ﻒــــﻴﻈﻨﺘﻟا ﻦــــﻣ ءﺎــــﻬﺘﻧﻹا ﺪــــﻨﻋ = ◊◊عﻮﺒـــﺳأ ﻞـــﻛ

طﺎﺸﻧ

◊

◊◊

◊◊◊

⊗

ﺻﻔﺤﺔ

تﺎﻳرﺎﻄﺒﻟا ﻞﻴﻤﺤﺗ●6

.(ﺐﻃﺮﻟا ﺎﻳﻼﺧ تﺎﻳرﺎﻄﺑ) ﺮﻄﻘﻤﻟا ءﺎﻤﻟا ﺪﻳﺪﺠﺗ

!ﺔﻳرﺎﻄﺒﻟا درﻮﻣ ﺔﻣﺪﺧ ﺔﻗرو ﺔﺒﻗاﺮﻣ

●6

ﺔﺨﺴﺘﻤﻟا و ﺔﺑﺬﻌﻟا هﺎﻴﻤﻟا ناﺰﺧ ﻒﻈﻧ و غﺮﻓأ●11

ﻦﻣ ﻂﻔﺷو ﺐﺤﺴﻟا ةﺎﻔﺼﻣ ﻦﻣ ﻖﻘﺤﺗ

ﺎﻬﻔﻴﻈﻨﺗو تﺎﺛﻮﻠﻤﻠﻟ

●

ظﻮﺤﻠﻤﻟا ءاﺮﻔﺼﻟا ءاﺰﺟﻷا ﻊﻴﻤﺟ ﻒﻴﻈﻨﺗ●

ةﺎﺷﺮﻔﻟا ﻒﻴﻈﻨﺘﺑ ﻢﻗ●12

تاﺮﻔﺷ ﻦﻣ ﻖﻘﺤﺘﻟاو ،ﺔﺤﺴﻤﻤﻟا ﻒﻴﻈﻨﺘﺑ ﻢﻗ

ﺮﻣﻷا مﺰﻟ اذإ ﺎﻫﺮﻴﻴﻐﺗو ءاﺪﺗرﻻ

●11

.ﺔﺒﻃر شﺎﻤﻗ ﺔﻌﻄﻘﺑ زﺎﻬﺠﻟا ﺢﺴﻣا●12

ﻦﻋ ﺎﻬﻨﻣ ﻖﻘﺤﺘﻟاو ،ناﺰﺧ ءﺎﻄﻏ مﺎﺘﺧأ ﻒﻴﻈﻨﺗ

ﺮﻣﻷا مﺰﻟ اذإ ،ﺎﻬﻟاﺪﺒﺘﺳاو قﻮﻘﺸﻟا

●

تﻻﺎﺣ ﻲﻓ ﻒﻗﻮﺘﻟاو فﻮﻗﻮﻟا ﻞﻣاﺮﻓ ﻦﻣ ﻖﻘﺤﺗ

ئراﻮﻄﻟا

●7

ﻲﻴﻨﻓ ﻞﺒﻗ ﻦﻣ تﺎﻣﺪﺨﻟاو ﺔﻧﺎﻴﺼﻟا ﺞﻣﺎﻧﺮﺑ مﺎﻗ

ﻲﺳﺮﻔﻳاد ﺔﻣﺪﺨﻟا

●

• داﺪﻌﺘﺳﻻاو ﻞﻴﻐﺸﺘﻟا ﺔﻣﻼﺳ ﻰﻠﻋ ظﺎﻔﺤﻟا ﻞﺟأ ﻦﻣ

ﺪﻌﺑ ﺔﻧﺎﻴﺼﻠﻟ زﺎﻬﺠﻟا مﺪﻘﻳ نأ ﻲﻐﺒﻨﻴﻳو ،ماﺪﺨﺘﺳﻼﻟ

ﻲﻓ ﻞﻗﻷا ﻰﻠﻋ ةﺪﺣاو ةﺮﻣ وأ ةدﺪﺤﻣ ﻞﻤﻋ تﺎﻋﺎﺳ

ﺔﻨﺴﻟا650

•) ﻲﻏاﺮﺒﻟا ﻊﺑرا ﻚﻓ1.ﺔﺤﺴﻤﻣ ﻦﻣ (

•) ﺔﺤﺴﻤﻣ ﻢﺴﺠﻟا ﻞﺼﻓ2) ﺔﺤﺴﻤﻣ ﻢﻴﻤﺻ ﻦﻣ (3.(

•) ﺶﻳر ﺔﻟازإ4.(

•.يرﺎﺠﻟا ءﺎﻤﻟا ﺖﺤﺗ ﺔﺤﺴﻤﻣ ىﻮﻧ ﻦﻣ ﻞﻛو ﺔﺤﺴﻤﻣ ﻢﺴﺠﻟا ﻒﻴﻈﻨﺗ

•.ﺔﺤﺴﻤﻣ ﺮﻫﻮﺟ ﻰﻠﻋ ةﺪﻳﺪﺟ تاﺮﻔﺷ وأ "لﻮﺤﺗ"

•.ﺔﺤﺴﻤﻣ ﻢﺴﺠﻟا ﻲﻓ ﺔﺤﺴﻤﻣ ﺔﻴﺳﺎﺳﻷا ﺪﻋأ

•رﺎﻤﺴﻤﻟا ﻰﻠﻋ قﺎﻨﺨﻟا ﻖﻴﻴﻀﺗ

لﺎﻄﻋﻷا

ﻞﻄﻌﻟاﺔﻠﻤﺘﺤﻤﻟا بﺎﺒﺳﻷاﺎﻬﺣﻼﺻاو ءﺎﻄﺧﻷا فﺎﺸﻜﻨﺳاﺔﺤﻔﺻ

ﺔﻔﻴﻇو نوﺪﺑ ﺔﻟﻵا

ﺔﻟﻵا ﻞﻴﻐﺸﺗ فﺎﻘﻳإ

•حﺎﺘﻔﻤﻟا ردأ

ﺖﻄﻐﺿ ئراﻮﻄﻟا تﻻﺎﺣ ﻲﻓ ﻒﻗﻮﺘﻟا رز

• تﻻﺎﺣ ﻲﻓ ﻒﻗﻮﺘﻟا رز ﻰﻠﻋ جاﺮﻗا

ءىرﺎﻄﻟا

ﻲﺴﻴﺋﺮﻟا ﻞﻴﺘﻓ ﻲﻓ ﻞﻠﺧ

•ﻞﻴﺘﻔﻟا لاﺪﺒﺘﺳا / ﻖﻘﺤﺗ

•ﺔﻣﺪﺨﻟا ﻚﻳﺮﺷ لﺎﺼﺗﻻا

ﺔﺷﺎﺸﻟا ﻰﻠﻋ ﺄﻄﺨﻟا ﺰﻣر•ﺔﻣﺪﺨﻟا ﻚﻳﺮﺷ لﺎﺼﺗﻻا16

ﺔﺑﺎﻗﺮﻟا ﻲﻓ ﺄﻄﺧ وأ ﻂﺸﻨﻤﻟا ﺔﻛﺮﺤﻟا ﻊﻨﻣ•ﻖﺋﺎﺴﻟا ﺪﻌﻘﻣ ﻰﻠﻋ سﻮﻠﺠﻟا

ﻦﺣﺎﺷ ،ﺐﻴﻋ وأ ﺔﻳرﺎﻄﺒﻟا ﻦﺤﺷ ﻞﺼﻓ

ﺐﻴﻌﻣ ﺔﻳرﺎﻄﺑ

•ﻦﺤﺷ تﺎﻳرﺎﻄﺑ

•ﺔﻣﺪﺨﻟا ﻚﻳﺮﺷ لﺎﺼﺗﻻا

ﺔﺒﻴﻌﻤﻟا تﺎﻳرﺎﻄﺒﻟا•ﺔﻣﺪﺨﻟا ﻚﻳﺮﺷ لﺎﺼﺗﻻا

روﺪﺗ ﻻ ةﺎﺷﺮﻓ

ﺔﻟﺎﺒﻗ ةﺎﺷﺮﻓ كﺮﺤﻣ لﻮﺤﺗ•ةﺎﺷﺮﻓ رز ﻰﻠﻋ ﻂﻐﺿا4

ﺐﻴﻌﻣ ﻮﻫ ﻲﺴﻴﺋﺮﻟا ﻞﻴﺘﻓ

•تﺎﻣﺎﻤﺼﻟا لاﺪﺒﺘﺳا

•ﺔﻣﺪﺨﻟا ﻚﻳﺮﺷ لﺎﺼﺗﻻا

ﻻ ةﺎﺷﺮﻓ ،كﺮﺤﻤﻟا روﺪﻳ

•ﺐﻴﻌﻣ ماﺰﺤﻟا ﺔﻠﻤﺣ

•ةادﻷا ﻞﻤﻌﺗ نﺎﻛ اذا ﺎﻣ ﺔﻓﺮﻌﻣ

•ﺔﻣﺪﺨﻟا ﻚﻳﺮﺷ لﺎﺼﺗﻻا

ﺔﻠﻠﺒﻣ ﺔﻴﺿرأ ﻰﻘﺒﻳ ءاﺮﻘﻔﻟا ﻂﻔﺷ ءادأ

ﺖﺴﻴﻟ هﺎﻴﻤﻟا فاﺰﻨﺘﺳا

ﺺﺘﻤﻳ

ﻞﻳﺪﺒﺘﻟا ةﺪﺣو ﻂﻔﺷ•ﻂﻔﺸﻟا ةﺪﺣو رز ﻂﻐﺿا4

رزECOﺖﻄﻐﺿ • لا رز ﺄﻔﻃاECO4

لﻮﺻﻮﻣ ﺮﻴﻏ ﻂﻔﺸﻟا مﻮﻃﺮﺧ•ﻂﻔﺸﻟا مﻮﻃﺮﺧ ﻞﻴﺻﻮﺘﺑ ﻢﻗ8

ضرﻷﺎﺑ ﺔﻠﺼﺘﻣ ﺮﻴﻏ ﺔﺤﺴﻤﻤﻟا

• ﻰﻠﻋ لﻮﺼﺤﻠﻟ ﺔﺤﺴﻤﻣ ﻖﻴﻠﻌﺗ ﻖﻘﺤﺗ

ﻒﺋﺎﻇﻮﻟا

ﺔﻴﻟﺎﺑ تاﺮﻔﺸﻟا

•تاﺮﻔﺸﻟا ﺮﻴﻴﻐﺘﺑ ﻢﻗ

ﻦﻣ ﺔﻌﻄﻗ ﻞﺜﻣ) ﺔﺤﺴﻤﻣ وأ مﻮﻃﺮﺧ داﺪﺴﻧا

(ﺎﻳﺎﻘﺑو ،ﺐﺸﺨﻟا

•ﺔﺒﻳﺮﻏ داﻮﻣ يأ ﺔﻟازإ

ﻂﻔﺸﻟا ﺮﺘﻠﻓ•ﺔﺒﻳﺮﻏ داﻮﻣ يأ ﺔﻟازإ4

ﺔﺴﻨﻜﻤﻟا ﻦﻜﻟ ﺔﺋﺎﻀﻣ ﻂﻔﺸﻟا ةﺪﺣو

ﻞﻤﻌﺗ ﻻ ﺔﻴﺋﺎﺑﺮﻬﻜﻟا

• مﺰﻟ اذإ هﺮﻴﻴﻐﺘﺑ ﻢﻗ و مﺎﻤﺻﻻا ﺺﺤﻔﺗ

ﺮﻧﻷا

• ﻚﻳﺮﺷ ﻞﺼﺗا ،ماﺮﻳ ﺎﻣ ﻰﻠﻋ تﺎﻣﺎﻤﺼﻟا

ﺔﻣﺪﺨﻟا

) ﻂﻔﺷ ةﺪﺣو رزON / OFF(

ﺊﻴﻠﻣ ﺔﻌﺠﺗﺮﻤﻟا هﺎﻴﻤﻟا ناﺰﺧ

•ﺔﻟﺬﺘﺒﻤﻟا هﺎﻴﻤﻟا ناﺰﺧ ﻎﻳﺮﺼﺘﺑ ﻢﻗ

•تﺎﻣﺎﻤﺼﻟا ﻖﻘﺤﺗ

ﺔﺛﻮﻠﻣ شﺎﻌﺘﻧﻻا ناﺰﺧ

• مﺰﻟ اذإ ،ﻪﻔﻴﻈﻨﺗو شﺎﻌﺘﻧﻻا ناﺰﺧ ﻖﻘﺤﺗ

ﺮﻣﻷا

ﻒﻴﻈﻨﺘﻟا ﺐﻳﺬﻣ ﺔﻳﺎﻔﻛ مﺪﻋ

ﺔﺤﻟﺎﺼﻟا هﺎﻴﻣ ناﺰﺧ ﺮﺘﻠﻓ•ﺔﺤﻟﺎﺼﻟا هﺎﻴﻤﻟا ناﺰﺧ ﻦﻣ ﻖﻘﺤﺗ11

اﺪﺟ ﺾﻔﺨﻨﻣ ﻒﻴﻈﻨﺘﻟا لﻮﻠﺤﻣ ﻦﻣ ﺔﻴﻤﻛ•رارزأ -/+ ﻊﻣ تﺎﺒﻳﺬﻤﻟا ﻢﺠﺣ ﻒﻴﻈﻨﺗ ﻂﺒﺿ4

ﺎﻘﻠﻐﻣ تﺎﺒﻳﺬﻤﻟا رز ﻒﻴﻈﻨﺗ•تﺎﺒﻳﺬﻤﻟا رز ﻒﻴﻈﻨﺗ ﺔﻓﺎﺤﺼﻟا4

هﺎﻴﻣ ناﺰﺧ ﺢﺷﺮﻣ ﺔﺑﺬﻌﻟا•ﺮﺘﻠﻓ

ﻦﻜﻤﻳ ﻻ ﻂﻔﺸﻟا ةﺪﺣو وأ ةﺎﺷﺮﻓ ةﺪﺣو

فﺎﻘﻳإ

ﺔﺣﻮﻟ ﻲﻓ وأ ﻲﻧوﺮﺘﻜﻟﻻا مﺎﻈﻨﻟا ﻲﻓ ﺄﻄﺧ

ﻢﻜﺤﺘﻟا

• تﻻﺎﺤﻟا رز ماﺪﺨﺘﺳا زﺎﻬﺠﻟا ﻒﻴﻗﻮﺘﺑ ﻢﻗ

ﺔﺋرﺎﻄﻟا

•ﺔﻣﺪﺨﻟا ﻚﻳﺮﺸﺑ لﺎﺼﺗﻻا

ﺔﻴﻨﻘﺘﻟا تﺎﻣﻮﻠﻌﻤﻟا

تﺎﻘﺤﻠﻣ

ﺔﻟآ40005000

ﻞﻤﻌﻟا ضﺮﻋ85105ﻢﺳ

ﺔﺤﺴﻤﻤﻟا قﺎﻄﻧ110130ﻢﺳ

لﻮﻄﻟا)دﺎﻌﺑأx ضﺮﻌﻟا x( عﺎﻔﺗرﻻا 1x1/1401x1/140ﻢﺳ

ﺔﻴﻠﻴﻐﺸﺘﻟا ﺔﻟﻶﻟ ﻰﺼﻗﻷا نزﻮﻟا680715ماﺮﺟ ﻮﻠﻴﻛ

ﻲﺑﺮﻬﻜﻟا ﺪﻬﺠﻟا ﻒﻴﻨﺼﺗ24V~ﻲﺳ يد

يﺰﻣر ،ةﻮﻘﻟا ﻒﻴﻨﺼﺗ2000W

-/+ يﺰﻣر ،ﺔﺑﺬﻌﻟا هﺎﻴﻤﻟا ناﺰﺧ5٪200I

ل ﺎﻘﻓو ﻢﻴﻘﻟاIEC 60335-2-7240005000

(ﻞﻘﻨﻟا نزو) تﺎﻳرﺎﻄﺒﻟا ﻊﻣ زﺎﻬﺠﻟا نزو480515ماﺮﺟ ﻮﻠﻴﻛ

Sound pressure level LpA67dba

ﻞﺒﻴﺴﻳد2.5dba

زاﺰﺘﻫﻻا<2.5m/s2

kﺪﻛﺆﻣ ﺮﻴﻏ 0.25m/s2

سرﺎﺤﻟا ﻰﺋﺎﻤﻟا شﻼﺒﺳIPX3

ﺔﻳﺎﻤﺤﻟا ﺔﺌﻓIII

ﻢﻗرﺪﻨﺑ40005000

7517859 نﻮﻠﻳﺎﻧ , ﺔﻨﺸﺧ ةﺎﺷﺮﻓ50ﻢﺳ 2X

7517860 ، ﺔﺳﻮﻤﻠﻣ ﺔﻟﻮﺴﻐﻣ ﻒﻴﻈﻨﺗ ةﺎﺷﺮﻓ43 ﻢﺳ 2X

7517861 ﻂﺷﺎﻛ ,نﻮﻠﻳﺎﻧ , ﺔﻨﺸﺧ ةﺎﺷﺮﻓ50ﻢﺳ 2X

7517858 نﻮﺑرﺎﻫ ﺔﻀﺒﻗ صاﺮﻗﻻا كﺮﺤﻣ ﺔﺣﻮﻟ43اﺮﺘﻤﻴﺘﻨﺳ 2X

7510634 ﺔﺑﺮﺤﻟا ةدﺎﺒﻟ كﺮﺤﻣ ﺔﻀﺒﻗ43ﻢﺳ 4x

7510631 نﻮﻠﻳﺎﻧ , ﺔﻨﺸﺧ ةﺎﺷﺮﻓ50ﻢﺳ 4x

7510632 ﺐﻠﺻ سﺎﻗ ﺎﻬﻠﺴﻏ , ﺔﻨﺸﺧ ةﺎﺷﺮﻓ50ﻢﺳ 4x

7510633 ﻂﺷﺎﻛ ,نﻮﻠﻳﺎﻧ , ﺔﻨﺸﺧ ةﺎﺷﺮﻓ50ﻢﺳ 4x

4131268ﺔﻳﺎﻤﺤﻟا ﻒﻠﻣXX

4126922ﻒﺷﺎﻜﻟا حﺎﺒﺼﻤﻟا ﺔﻋﻮﻤﺠﻣXX

7518212 ﻮﻐﻨﻳﻮﺳ ﺔﻴﻛﺬﻟا ﺔﻋﺮﺠﻟا4000/5000XX

7523390IntelliTrailXX

8502830ﻞﻣﺎﺸﻟا هﺎﻴﻤﻟا ﻞﻴﺻﻮﺘﻟا ةادأ ﻊﻣ مﻮﻃﺮﺨﻟا ءﻞﻣXX

4129878فﺮﺼﻟا ﺔﺤﻀﻣXX

(ﺔﺣﻮﻟ لﺎﺼﺗﻻاو ﺮﻤﺣﻷاو قرزﻷاو ﻲﻨﺒﻟا ﺮﺘﺴﻴﻟﻮﺒﻟا) ،ﺔﻔﻠﺘﺨﻣ شﺎﻤﻗ ﻊﻄﻗXX

ﺄﻄﺧﻻا زﻮﻣر

.ﺔﺷﺎﺸﻟا ﻰﻠﻋ ﺮﻬﻈﺗ ﻲﺘﻟا ﺄﻄﺨﻟا زﻮﻣر ﻰﻟإ ةرﺎﺷﻹا ﻢﺘﺗ

ﻞﻘﻨﻟا

ﺺﻠﺨﺘﻟا

تﺎﻳرﺎﻄﺒﻟا

زﺎﻬﺠﻟا ﻢﺠﺣ

!ﻢﺴﻟﺎﺑ ﻲﻫ ﺔﺣﺎﺴﻤﻟا

:ﺢﻴﻤﻠﺗ

ثوﺪﺣ ﺪﻨﻋ ىﺮﺧأ ةﺮﻣ ﻪﻠﻴﻐﺸﺗو زﺎﻬﺠﻟا قﻼﻏﺈﺒﺑ ﻢﻗ

.ﺄﻄﺧ ﺰﻣر

ئﺎﻔﻃإ ﻖﻳﺮﻃ ﻦﻋ ﺄﻄﺨﻟا زﻮﻣر ﺎﻬﺣﻼﺻإ ﻦﻜﻤﻳ

.ﻪﻠﻴﻐﺸﺗو زﺎﻬﺠﻟا

:ﺮﻳﺬﺤﺗ

ﻊﻓر تاﺪﻌﻣ ماﺪﺨﺘﺳﺎﺑ زﺎﻬﺠﻟا اﺬﻫ ﻊﻓر زﻮﺠﻳ ﻻ

ﻰﻟإ ﺎﻣو ،رﺪﺤﻨﻤﻟا ﻞﻴﻤﺤﺗ ،ﻊﻓر ،لﺎﺜﻤﻟا ﻞﻴﺒﺳ ﻰﻠﻋ)

.(ﻚﻟذ

:ﺢﻴﻤﻠﺗ

.ﻲﻘﻓأ ﻊﺿو ﻲﻓ زﺎﻬﺠﻟا ﻞﻘﻧ

:ﺢﻴﻤﻠﺗ

ةرﺎﻴﺳ ﻲﻓ ﺎﻬﻨﻴﻣﺄﺗو ﺔﻟﻵا لﺎﻘﺘﻧا ﻢﺘﻳ نأ ﻦﻣ ﺪﻛﺄﺗ

.ﻞﻘﻨﻟا

:ﺢﻴﻤﻠﺗ

ﺐﺠﻳ ،ﺔﻣﺪﺨﻟا ﻦﻣ تﺎﻘﺤﻠﻤﻟاو ﺔﻟﻷا ءﺎﻬﺘﻧا ﺪﻌﺑ

ﻰﺟﺮﻳ .ﺔﻴﻨﻃو ﺢﺋاﻮﻠﻟ ﺎﻘﻓو ﺪﻴﺟ ﻞﻜﺸﺑ ﺎﻬﻨﻣ ﺺﻠﺨﺘﻟا

ﻰﻠﻋ لﻮﺼﺤﻠﻟ ﻲﺳﺮﻔﻳاد ﺔﻣﺪﺧ ﻚﻜﻳﺮﺷ لﺎﺼﺗﻻا

.ةﺪﻋﺎﺴﻤﻟا

:ﺮﻳﺬﺤﺗ

ﺺﻠﺨﺘﻟا ﻞﺒﻗ زﺎﻬﺠﻟا ﻦﻣ تﺎﻳرﺎﻄﺒﻟا ﻊﻴﻤﺟ ﺔﻟازﺈﺑ ﻢﻗ

.ﺎﻬﻨﻣ

ﺎﻬﻨﻣ ﺔﻠﻤﻌﺘﺴﻤﻟا تﺎﻳرﺎﻄﺒﻟا ﻦﻣ ﺺﻠﺨﺘﻟا ﺐﺠﻳ

ﻲﺑوروﻷا دﺎﺤﺗﻻا ﻪﻴﺟﻮﺘﻟ ﺎﻘﻓو ﺔﺌﻴﺒﻠﻟ ﺔﻘﻳﺪﺻ ﺔﻘﻳﺮﻄﺑ

2006/66 / EC.ﺔﻠﺼﻟا تاذ ﺔﻴﻨﻃﻮﻟا ﺢﺋاﻮﻠﻟا وأ

187

178

140

4000: 110 | 5000: 130

4000: 89 | 5000: 109

Превод на оригиналните инструкции за ползване

Обяснение на символите

Съдържание

Указания за безопасност . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Почистващи продукти: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Разширени документи. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Преглед на структурата . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Батерии . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Преди пускане в експлоатация. . . . . . . . . . . . . . . . . . . . . . . . 23

Започване на работа. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Край на работа . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Сервиз, поддръжка и грижа . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Неизправности. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Техническа информация. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Аксесоари. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Кодове за грешки. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Транспорт. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Отстраняване като отпадък . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Размери на машината. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Използване по предназначение

Машината е предназначена за използване в промишле-

ността (например в хотели, училища, болници, фабрики,

търговски центрове, спортни зали, офиси и др.). При

стриктно спазване на това ръководство за употреба, ма-

шините служат за мокро почистване на отлагания по

твърда повърхност. Тези машини са разработени за из-

ползване изключително на закрито.

Указания за безопасност

Машините на TASKI отговарят съобразно концепцията и

конструкцията си на действащите основни изисквания за

безопасни и здравословни условия на труд на директиви-

те на ЕО и поради това носят маркировката СЕ.

ВНИМАНИЕ!

Преди първото пускане в експлоата-

ция задължително прочетете инструк-

цията за експлоатация и указанията

за безопасност.

Съхранявайте инструкцията за екс-

плоатация внимателно и достъпно, за

да можете по всяко време да направи-

те справка.

Опасност:

Този символ е указание за важна ин-

формация. Неспазването на тези указа-

ния може да доведе до застрашаване

на хора и/или големи материални щети!

Внимание:

Този символ е указание за важна ин-

формация. Неспазването на тези указа-

ния може да доведе до неизправности и

материални щети!

Указание:

Този символ е указание за важна ин-

формация, свързана с ефективното из-

ползване на продукта. Неспазването на

тези указания може да доведе до неиз-

правности!

Съдържа указания за отделните работни

стъпки, които трябва да изпълните една

след друга.

Внимание:

Машината не трябва да се използва за

полиране, омасляване, нанасяне на во-

съчни покрития, почистване на килими

и смукане на прах. Мокрото почистване

на паркет и ламинатни подове с тези

машини е на собствен риск.

Опасност:

Промени по машината, които не са ото-

ризирани от Diversey, водят до изтрива-

не на знаците за безопасност и

маркировката за съответствие „СЕ“. Из-

ползването на машината не по предназ-

начение може да доведе до увреждане

на хора, машини и работна среда. В та-

кива случаи по правило отпадат всякак-

ви гаранции и евентуални гаранционни

претенции.

Опасност:

Машината да се използва само от лица,

които са инструктирани по подходящ

начин или са доказали способността си

да я обслужват и изрично са натоваре-

ни с използването й.

Опасност:

Машината не може да се използва от

лица с намалени физически, сензорни

или ментални възможности, включител-

но от деца, или при липса на опит и зна-

ния.

Децата трябва да бъдат наблюдавани,

за да сте сигурни, че не играят с маши

ната.

Опасност:

Машината не трябва да се използва в

помещения, в които се съхраняват или

преработват взривоопасни и лесноза-

палими материали (например бензин,

разтворители, нафта, прахове).

Електрическите и механичните компо

ненти могат да доведат до възпламеня

ване на тези вещества.

Опасност:

Машината не може да се използва за

засмукването на токсични, вредни за

здравето, разяждащи или дразнещи ве-

щества (например опасен прах и др.).

Филтърната система не може да фил-

трира този вид вещества в достатъчна

степен.

Не могат да се изключат възможни ув

реждания на здравето на потребителя и

трети лица.

Опасност:

Обръщайте внимание на местните да-

дености, както и на трети лица и деца!

По-конкретно в близост до не добре ви-

дими места като например врати или

завои да се намали скоростта.

Опасност:

С тази машина не трябва да се транс-

портират други лица или предмети.

Опасност:

При поява на грешка, дефект, както и

при сблъсък или падане, машината

трябва да бъде проверена от оторизи-

ран специалист, преди отново да бъде

пусната в експлоатация. Същото е в си-

ла, когато машината е останала на от-

крито, била е потопена във вода или е

била под въздействието на влага.

Опасност:

При повреда на части, важни за безо-

пасността като предпазния капак на

четката, мрежовия кабел или предпаз-

ните капаци, които осигуряват достъпа

до захранващите части, експлоатация-

та на машината трябва да се прекрати

незабавно!

Опасност:

Машината не трябва да се спира, по-

ставя или съхранява върху наклонена

повърхност.

Опасност:

Машината не трябва да се използва в

помещения със силно електромагнитно

поле (електросмог).

Опасност:

Машината не трябва да се използва

върху наклонена повърхност >10% по

време на почистване.

Опасност:

Машината не трябва да се използва

върху наклонена повърхност >15%. По

наклоните трябва да се преминава бав-

но и в режим „turtle mode“ (много бавен

ход), за да се гарантира безопасно спи-

ране.

Рязкото навеждане по наклон може да

наруши стабилността на машината и по

тази причина е забранено. Съществува

опасност от злополука.

Опасност:

Машината може да се използва само

върху основа, която е фиксирана, ста-

билна и с достатъчна товароносимост.

При неспазването на горното има опас

ност от злополука.

Внимание:

Машината трябва да бъде защитена

срещу неправомерно използване. По

тази причина, преди на напуснете ма-

шината, винаги изваждайте ключа от

нея; или я съхранявайте в заключено

помещение.

Внимание:

Машината да се съхранява и експлоа-

тира само в суха, бедна на прах среда,

при температура от +10 до + 35 градуса.

Внимание:

Работа по поправката на механичните и

електрическите части на машината

трябва да се извършва само от отори-

зирани специалисти, които са запозна-

ти с всички описани тук, важни за

безопасността разпоредби.

Внимание:

По изключение могат да се използват

работни инструменти (четки, подложки

или подобни), които са упоменати в

това ръководството за употреба като

аксесоари или са препоръчани от съ-

ветник от TASKI. Други работни инстру-

менти могат да нарушат безопасността

и функциите на машината.

Внимание:

Винаги трябва да се съблюдават нацио-

налните разпоредби за лични предпаз-

ни средства и техника на безопасност,

както и информацията на производите-

ля за използване на почистващи сред-

ства.

Внимание:

Веднага изключете смукателния агре-

гат, когато от машината излиза пяна

или течност!

Почистващи продукти:

Разширени документи

Внимание:

Машината да се експлоатира изключи-

телно с подходящи батерии и изпитани

зарядни устройства.

Внимание:

Машините и уредите на TASKI са кон-

струирани така че съгласно съвремен-

ното състояние на науката може да се

изключи заплаха за здравето в резултат

на възникващи шумови емисии или ви-

брации.

Виж техническата информация на стра-

ница 32.

Указание:

Машините TASKI са конструирани за

постигане на оптимални почистващи

резултати с почистващи продукти

TASKI.

Други почистващи продукти могат да

доведат до смущения в експлоатацията

или щети по машината или работната

среда.

Поради тази причина препоръчваме из-

ползването изключително само на по-

чистващите продукти на TASKI.

Неизправности в резултат на погрешен

почистващ препарат не се покриват от

гаранцията.

За допълнителна информация, моля

свържете се с Вашия сервизен парт-

ньор на TASKI.

Указание:

Електрическата схема на машината ще

намерите в списъка с резервните части.

За повече информация се свържете с

отдела за обслужване на клиенти .

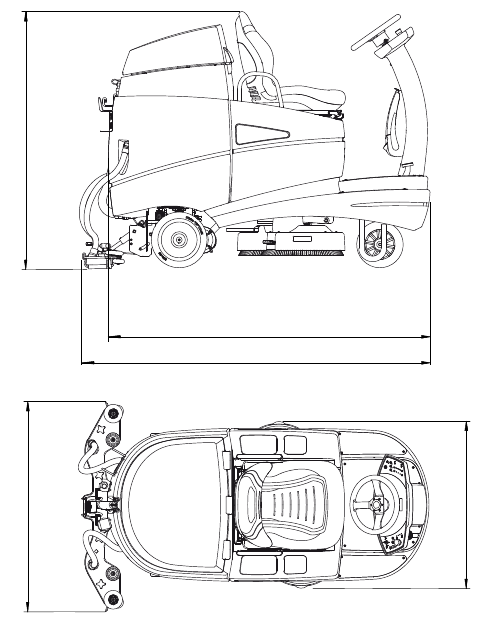

Преглед на структурата

1Държач на дюзите

2Държач на смукателния маркуч

3Маркуч за източване на резервоара за мръсна

вода

4Смукателен маркуч

5Смукателна дюза

6Всмукващ филтър

7Помпа

8Резервоар за мръсна вода

9Задвижващо колело, направлявано

10 Резервоар за прясна вода (гъвкав резервоар

Flextank)

11 Дозиращ съд

12 Деблокиране на работните инструменти

13 Блок работни инструменти

14 Защита от удар (опционално)

15 Педал за газ

16 Отделение за батерии

17 Фар (опционално)

18 Пулт за управление

19 Волан

20 Седалка на водача с превключвател за седалка

(проверка за присъствие)

21 Импулсна лампа (опционално)

22 Капак на резервоара

23 Смукателен филтър

24 Цедка за грубо почистване

25 Индикация за пълен резервоар за мръсна вода

26 Индикация за празен резервоар за чиста вода

(Flextank)

27 Бутон смукателен блок (ВКЛ./ИЗКЛ.)

28 Бутони режим ЕСО (ВКЛ./ИЗКЛ.)

29 Бутон програма (ВКЛ./ИЗКЛ.)

30 Бутон почистващ разтвор (ВКЛ./ИЗКЛ.)

31 Бутон задвижване на работните инструменти

(ВКЛ./ИЗКЛ.)

32 Бутон бавно движение (ВКЛ./ИЗКЛ.)

33 Бутон за клаксон

34 Индикация за сервизно обслужване

35 Контактен ключ

36 Бутон движение назад

37 Аварийно спиране

38 Индикатор за състоянието на батерията

39 Бутони задвижване на работните инструменти,

степен при натискане (+ / -)

40 Бутони за подаване на почистващ разтвор (ВКЛ.

/ ИЗКЛ.), количество (+ / -)

41 Дисплей

56 8 9 13 14

18192022 2123

1210 117

29 34 35

25 37

40 39

Батерии

Разрешени батерии

За експлоатацията на машината са необходими тягови

акумулаторни батерии (не стартерни или акумулаторни

батерии за уреди). Препоръчват се само тягови акумула-

торни батерии. Само те гарантират дълъг срок на експло-

атация.

Тяговите батерии се произвеждат като отворени (мокри)

батерии или като (VRLA) батерии без обслужване (гел и

AGM). Машината трябва съответно да се регулира за вся-

ка конструкция и производители .

Всяка батерия предлага различен срок на експлоатация и

различни експлоатационни характеристики.

Програмирането на машината трябва да се извърши след

монтирането на батерията, респ. при смяна на типа бате-

рия и/или на производителя и преди пускането в експлоа-

тация.

Погрешната настройка може да доведе до преждевре-

менно повреждане на батериите.

Мерки за безопасност при работа с батерии

Схема на свързване на батерията

6 V батерии

12 V батерии

• Батериите съдържат киселина.

При поддръжката, монтажа и де-

монтажа на мокрите батерии да се

носят защитни очила!

• Киселинни пръски в очите или вър-

ху кожата да се измият, съотв. да

се изплакнат обилно с чиста вода.

След това незабавно да се потър-

си лекарска помощ.

Облеклото да се изпере с вода!

• При зареждане на батерии се об-

разува гърмящ газ. Задължително

да се избягва открит огън или тле-

ещи предмети!

•Да не се пуши!

• Опасност от разяждане!

• Внимание! На полюсите на бате-

риите винаги има напрежение, по-

ради което не оставяйте никакви

предмети върху батериите!

Внимание:

Батериите да се поддържат чисти и су-

хи. Изпусната киселина или вода (мокри

батерии) веднага да се избърше.

Носете защитни ръкавици.

Внимание:

Батериите да се монтират само от одо-

брени от Diversey сервизи за обслужва-

не на клиенти или специалисти и да се

инсталират съгласно схемата за включ-

ване. Грешки при монтажа, респ. свърз-

ването могат да доведат до тежки

наранявания, експлозия и големи щети

на машината и околната среда.

Внимание:

Допълнително съблюдавайте експлоа-

тационните изисквания на производи-

теля на батерията.

Внимание:

При зареждане на батериите да се оси-

гури достатъчна вентилация.

Внимание:

При техническо обслужване на батери-

ите те трябва да са отделени от маши-

ната!

6 V

175A

red

Relay

Charger

Power Board

black

12 V

175A

red

Relay

Charger

Power Board

black

Зареждане на батерия с външно зарядно устройство

Всеки тип батерии и/или производител на батерии изис-

ква различни криви на зареждане.

Опционално закупуваните бордови зарядни устройства

са пригодени за размера на батерията и съдържат някол-

ко криви на зареждане, които са настроени от сервизните

техници на TASKI за препоръчваните батерии. Това изис-

кване е в сила и при използването на стационарни (външ-

ни) зарядни устройства.

Зареждане на батерия с външно зарядно устройство

Зареждане с (опционално) бордово зарядно устройство

След приключване на зареждането

Техническо обслужване и поддръжка на отворени (мокри)

батерии

Отваряне на отделението за батерии за техническа под-

дръжка

Извадете превключвателя на седалката, преди да свали-

те седалката от машината.

Внимание:

Погрешна крива на зареждане или из-

ползването на неподходящо зарядно

устройство води до преждевременното

повреждане или твърде бързото разру-

шаване на батерията.

Внимание:

Продължителното използване за кратки

интервали с последващо дозареждане

може трайно да повреди батериите.

Ориентировъчна стойност: Преди доза-

реждане е необходимо спадане на ка-

пацитета с минимално около 20%.

Внимание:

За достигане на максимален експлоата-

ционен живот тяговите батерии трябва

да преминават пълен цикъл на зареж-

дане (12 - 16 часа) 2-пъти седмично.

Внимание:

Преди по-дълго спиране на машината

от експлоатация батериите трябва да

преминат пълен цикъл на зареждане.

След това зарядното устройство се из-

ключва от машината, респ. мрежата. С

течение на времето батерията се раз-

режда. В зависимост от типа тя трябва

да се зареди отново след 3 - 6 месеца.

Преди повторно пускане в експлоата-

ция батериите отново трябва да преми-

нат пълен цикъл на зареждане.

• Свържете външното зарядно устройство за батерии с

щекера за батериите на машината.

Внимание:

Уверете се, че щепселът е включен до

края, за да гарантирате, че има добър

електрически контакт.

Указание:

По време на зареждането всички функ-

ции на машината са деактивирани.

• Машината трябва да е изключена.

• Свържете мрежовия кабел с контакт (с инерционен

предпазител)

• Жълтият индикатор свети непре-

къснато докато се достигне ок. 90

% от капацитета на батерията.

След това индикаторът мига, дока-

то батерията се зареди напълно.

• След завършване на зареждането

светват зелените индикатори.

Внимание:

Изключете зарядното устройство преди

да прекъснете връзката към батериите

(само за външни зарядни устройство).

Отделянето на включеното зарядно ус

тройство може да доведе до експлозия

в отделението за батерии.

• При (опционалното) бордово зарядно устройство при-

берете захранващия кабел в предвиденото отделе-

ние.

• Съхранявайте кабела за зареждане сух и защитен сре-

щу повреди.

Внимание:

Кабелите за зареждане пренасят голя-

мо напрежение. При признаци на по-

вреда по щекера, кабела или

свързването на уреда зарядното ус-

тройство не трябва да се използва.

Указание:

Поддръжката на батерии без обслужва-

не се ограничава до спазването на пра-

вилните процеси на зареждане и

правилно настроена крива на зарежда-

нето.

• Машината трябва да е изключена.

• Развийте седалката на водача и я свалете от машина-

та.

• Свалете капака на акумулаторния

отсек на машината.

Сега батерията може да премине

техническа поддръжка съгласно

инструкциите на производителя.

Преди пускане в експлоатация

Паркинг спирачка

Активиране:

Деблокиране:

Аварийно деблокиране:

Проверка на паркинг спирачката и аварийното спи-

ране

Предупредителни сигнални устройства

Регулиране седалката на водача

Маневриране

Посоката на движение управлявате с волана, а скоростта

- с педала за газта. Скоростта се регулира плавно.

При освобождаване на педала за газта машината се заба-

вя до спиране и паркинг спирачката се активира.

Шофиране напред

Шофиране назад

• Паркинг спирачката се включва автоматично от елек-

трониката при натискане на педала за газта.

Указание:

Когато машината е спряла, паркинг спи-

рачката винаги е задействана. При

включена, както и при изключена маши-

на.

Указание:

Седалката на водача е оборудвана с

превключвател за седалка (разпознава-

не на присъствието). Този превключва-

тел за седалка се активира, когато

операторът заеме седалката на водача.

Машината може да се управлява само

при активиран превключвател за седал-

ка.

• При повреда на управлението или

на електрозахранването паркинг

спирачката може да се задейства

ръчно. За целта деблокиращият

лост трябва да е постоянно издър-

пан. Той се намира до лявото зад-

но колело.

Внимание:

Паркинг спирачката и бутонът за ава-

рийно спиране са важни защитни еле-

менти. По тази причина работата им

трябва да се проверява редовно, на

кратки интервали, преди използване на

машината.

• Включете машината.

• Активирайте превключвателя за движение като в съ-

щото време държите управляващия лост. Машината

тръгва.

• Сега натиснете бутона за аварийно спиране.

Указание:

Машината трябва да спре рязко като

при това се движи напред без корекция

в посоката.

Опасност:

Ако някоя от тези функции липсва, ма-

шината трябва да се извади от експло-

атация до извършването на

професионален ремонт в оторизиран

сервиз - партньор на TASKI.

Внимание:

Правилното функциониране на преду-

предителните сигнални устройства като

предупредителни светлини, пробляс-

кващи светлини и звукови сигнали при

движение назад трябва да се проверя-

ват редовно. Неправилното функциони-

ране трябва да се отстранява

незабавно. Работата на машината при

липсващи или повредени предупреди-

телни сигнални устройства изисква по-

вишена предпазливост и внимание.

Опасност:

Националните разпоредби винаги имат

приоритет. Същите може да изискват

друг начин на поведение и непременно

трябва да се спазват.

• Освободете блокировката от лява-

та страна на седалката на водача

и изместете седалката в желаната

позиция.

• Включете машината (контактен ключ).

• Всички елементи за индикацията

светват за кратко.

Индикацията за състоянието на

батериите Ви сигнализира готов

ността на машината за работа.

(при смущения вж. страница 31).

• За движение напред е необходимо само да натиснете

педала на газта.

Указание:

При движение в завои скоростта се на-

малява по електронен път.

• Чрез натискане на бутона Движе-

ние назад светва индикацията от-

долу и се подава звуков сигнал.

Указание:

При движение назад в режим на работа

подаването на почистващ разтвор се

прекъсва. При това смукателната дюза

не се повдига.

Избутване на машината (при неизправност)

Поставяне на работния инструмент

Преди поставяне:

• дали четката не е под червената маркировка (сноп

косми на четката) или 1 см дължина на космите на чет-

ката.

• проверете подложката за износване и чистота.

Монтиране на смукателна дюза

Пълнене на резервоара с прясна вода

Дозиране

Указание:

Избутването на машината по правило

трябва да се изпълни от двама души.

Внимание:

Поради голямото й тегло избутването

на машината на ръка е рисково!

Всяка погрешна стъпка може да доведе

до злополуки и щети по машината.

• Избутването е възможно само при активиране на буто-

на за отключване. (Виж стр. 23)

Внимание:

Да не се използват четки, при които е

достигната границата на износване.

Това се вижда от дължината на черве-

ното снопче косми на четката. Да не се

използват подложки, които са износени

или замърсени. Да се използват изклю-

чително оригинални работни инстру-

менти на TASKI. Несъблюдаването

може да предизвика от лоши почиства-

щи резултати до повреди.

Внимание:

Преди всяка употреба на машината

проверявайте подложката на направля-

ващия диск за износване и повреди.

При засегната или дефектна подложка

на направляващия диск, тя може да се

отдели от машината по време на рабо

та.

При неспазването на горното има опас

ност от злополука.

• Поставете работните инструменти под блока на работ-

ните инструменти.

• Натиснете бутона Задвижване на

работните инструменти ВКЛ./ИЗ-

КЛ.

Блокът с работни инструменти ав

томатично се спуска, свързва ра

ботните инструменти и спира.

Внимание:

Проверете дали работният инструмент

е захванат.

• Задвижването на работните инструменти се активира

от натискането на педала за газта.

• Машината трябва да е изключена.

• Позиционирайте смукателната

дюза (2) под държача на дюзата

(1).

• Натиснете държача на дюзата на-

долу, за да фиксирате дюзата със

щракване.

• Закрепете здраво двата смукателни маркуча към щу-

церите на дюзата.

Внимание:

Максимално допустима температура на

водата 60 °C/140 °F.

Diversey препоръчва използването на

студена вода, тъй като горещата вода

веднага приема температурата на пода

при контакт с него, поради което не

носи предимства.

• Машината трябва да е изключена.

• Отворете капака на резервоара.

• Поставете резервоара за прясна вода (Flextank) в

предвидената за това позиция.

• Вземете съда за дозиране от резервоара за прясна

вода (Flextank).

• Напълнете вода в резервоара за

прясна вода (Flextank).

Горната червена маркировка по

казва максимално допустимата ви

сочина на пълнене.

• Наклонете капака на резервоара обратно в първона-

чалната позиция.

Внимание:

При работа с химически продукти да се

носят ръкавици, защитни очила и съот-

ветно (защитно) работно облекло!

Указание:

Използвайте само препоръчани от

Diversey химически продукти и задъл-

жително съблюдавайте информацията

за продуктите.

Опасност:

Използването на непригодни продукти

(преди всичко продукти, съдържащи

хлор, киселина или разтворими веще-

ства) може да доведе до увреждане на

здравето и значителни щети по маши-

ната.

Примери за дозиране:

Предварително почистване

Използване на предпазен покрив FOPS

Започване на работа

Ръчно стартиране на програма

Информация върху опаков-

ката на продукта

Обем на ре-

зервоара

Количество

продукт на

пълен ре-

зервоар

0,5% 50 мл на 10 л

вода

200l 1 л

1% 100 мл на 10

л вода

200l 2 л

2% 200 мл на 10

л вода

200l 4 л

3% 300 мл на10

л вода

200l 6 л

• Напълнете съда за дозиране с подходящ продукт и из-

сипете съдържанието в гъвкавия резервоар. Повторе-

те процедурата до достигане на желаната дозировка.

• След приключване на дозирането съдът за дозиране

остава в гъвкавия резервоар.

Указание:

TASKI предлага опционално устройство

за автоматично дозиране. То може да

се монтира допълнително. Моля, обър-

нете се към Вашия консултант за рабо-

та с клиенти.

Внимание:

Отстранете всички възможни предмети

(дървени и метални части и др.) от по-

върхността за почистване.

Въртящият се работен инструмент

може да изхвърли предметите, в резул

тат на което да бъдат засегнати хора и

нанесени материални щети.

Внимание:

При почистване с монтиран защитен

покрив да се обърне внимание на габа-

ритната височина от 2,1 м.

Внимание:

При работа с машината винаги да се но-

сят нехлъзгащи се обувки и съответно

работно облекло!

Указание:

По време на експлоатация на машината

винаги дръжте и двете си ръце на вола-

на / ръкохватката за управление, за да

гарантирате безопасното управление

на машината.

Внимание:

Запознайте се първо с машината, като

направите първите си опити за старти-

ране на свободно място.

Внимание:

Ако по време на използването на маши-

ната има опасност от падащи предме-

ти, трябва да се спазват и да се вземат

необходимите предпазни мерки съглас-

но националните разпоредби.

Внимание:

Преди започване на работа (в позиция

за работа) проверете дали имате дос-

татъчно поле за видимост, за да гаран-

тирате безопасна работа. Да се спазва

EN 3411.

Недостатъчното поле за видимост

може да затрудни работата и по този

начин да влоши безопасността на опе

ратора, машината и трети лица.

Внимание:

При работа спазвайте максималната

проходна височина при врати и тунели,

която е посочена на предупредителна-

та табела на машината.

Указание:

При работа в обществени сгради тряб-

ва да се включат предупредителните

светлини.

• Седнете на седалката на водача.

• Проверете дали бутонът за аварийно спиране е дебло-

киран.

• Включете машината (контактен ключ).

Индикацията светва за кратко.

• Натиснете бутона Смукателен аг-

регат ВКЛ./ИЗКЛ.

Индикацията светва, стартира се

двигателят на смукателя и смука

телната дюза автоматично се спу

ска в работна позиция.

• Натиснете бутона Подаване на по-

чистващ разтвор ВКЛ./ИЗКЛ.

Индикацията светва.

Подаването на почистващ разтвор

се стартира, когато работният ин

струмент започне да се върти.

• Изберете желаното ниво на дози-

ране чрез натискане на бутоните

+/- от ниво 1 до ниво 6.

Указание:

Diversey препоръчва щадящ начин на

работа като се подава правилната доза

от правилния продукт. Предозирането

или недостатъчната доза води до неза-

доволителни резултати от почистване-

то.

Режим ЕСО

Стартиране с бутона за програма

Започване на почистването

Указание:

TASKI предлага опционално устройство

за автоматично дозиране. То може да

се монтира допълнително. Моля, обър-

нете се към Вашия консултант за рабо-

та с клиенти.

• Натиснете бутона Задвижване на

работните инструменти ВКЛ./ИЗ-

КЛ.

Индикацията светва, блокът ра

ботни инструменти се спуска и ав

томатично се стартира процеса на

свързване.

• Изберете желаната степен на при-

тискане на работния инструмент

чрез натискане на бутона +/- от

степен 1-3.

Указание:

Определете и винаги избирайте най-

ниската степен, достатъчна за добър

почистващ резултат. По този начин оп-

тимизирате разхода на електроенергия

и щадите

• С натискането на бутон режим

ЕСО (ВКЛ./ИЗКЛ.) се активира ре-

жим ECO.

Така скоростта на двигателя на

смукателя намалява и дозирането

на почистващия разтвор се включ

ва на степен 2, а натискът на сте

пен 1.

Указание:

При необходимост нивото на почиства-

щия разтвор може да се настрои ръчно

в режим ЕСО. Режимът ЕСО е предви-

ден преди всичко за гладки подове без

фуги.

• Чрез натискане на бутона за про-

грама при следващото започване

на работа или работна стъпка

всички машинни функции старти-

рат с последните използвани стой-

ности на функциите.

Указание:

Чрез повторно натискане на бутон съот-

ветната функция се препрограмира.

Указание:

Настроените стойности могат да се на-

паснат по всяко време на работния про-

цес. Настроените при изключване

стойности се запаметяват и при повтор-

но включване автоматично се активи-

рат.

Указание:

Чрез натискане на бутона за програма в

края на работата се стартира оптимизи-

рана програма за края на работата.

Вижте описанието на страница 28 в (Ав-

томатичен процес)

Настройките и активните функции се

запаметяват.

• При включена машина и наличен

оператор на машината на седалка-

та на водача машината започва да

се движи, когато се натисне пе-

далът на газта. В случай че е из-

бран, се стартира блокът на

работните инструменти и се отва-

ря подаването на почистващ раз-

твор.

Скоростта на движение се упра

влява чрез позицията на педала

на газта. При освобождаване на

педала за газта машината се заба

вя автоматично до спиране и пар

кинг спирачката се активира.

Подаването на почистващ разтвор

се прекъсва, а с известно закъсне

ние след това спира и блокът на

работните инструменти.

Указание:

Подаваното количество почистващ раз-

твор се адаптира съответно към ско-

ростта на работа. (Intelliflow)

Внимание:

При работа в повдигнати или тесни

участъци се препоръчва да се натисне

бутон Бавно придвижване ВКЛ./ИЗКЛ.

(Индикацията светва) В резултат на

това се намалява максималната ско-

рост на работа и опасността от аварии.

Капацитет на батерията - край на готовността за експлоа-

тация

Индикацията за състояние на батерията дава информа-

ция относно продължителността на експлоатация, която е

на разположение.

• Започне ли червената индикация да мига, остават още

около 5 минути за работа.

• След това блокът за работни инструменти, и 30

секунди по-късно смукателната дюза, се прибират.

Червената индикация започва да свети непрекъснато.

• Тогава остават още 10 минути, за да се придвижи

машината до зарядната станция. След това машината

самостоятелно се изключва.

• За повторно пускане в експлоатация батериите трябва

да са напълно заредени.

Метод на почистване

Директен метод на почистване:

Избърсване и засмукване в един работен ход.

Индиректен работен метод:

Поставяне на почистващ разтвор, избърсване и засмуква-

не в няколко работни хода.

Доливане на почистващ разтвор

Изпразване на резервоара за мръсната вода

• При повторно натискане на бутона

се отменя ограничението, изгасва

индикацията.

Указание:

Повече подробности за преките и не-

преките методи на работа ще намерите

на съответната карта за методите.

За по-конкретна информация моля,

свържете се с Вашия консултант за ра-

бота с клиенти в TASKI.

Указание:

При някои обстоятелства, при специал-

ни комбинации от подови настилки/за-

мърсяване и почистващ продукт е

възможно нарушаване управлението на

машината.

С помощта на колела, които се закупу-

ват по желание, приплъзването на ма-

шината по пода може да се подобри.

Моля, обърнете се към Вашия консул-

тант за работа с клиенти в TASKI.

Внимание:

Работата без почистващ разтвор може

да доведе до повреда на подовото по-

критие.

Указание:

Вибриращият звук от помпата показва,

че резервоарът за прясна вода

(Flextank) е празен.

Внимание:

Помпата никога не трябва да работи

продължително на сухо.

• Индикацията за резервоара за

прясна вода светва.

Резервоарът за чиста вода е пра

зен.

• Машината трябва да е изключена.

• Отворете капака на резервоара.

• Напълнете резервоара за чиста вода (Flextank) с вода,

вижте страница 24.

• Добавете почистващия продукт със съда за дозиране.

• Наклонете капака на резервоара обратно в първона-

чалната позиция.

• Индикацията за резервоара за

мръсна вода светва.

Резервоарът за мръсна вода е пъ

лен.

• Изпразнете резервоара за мръсна вода, вижте страни-

ца 28.

Край на работа

Ръчна процедура

Автоматична процедура

Отстраняване на смукателната дюза и почистване

Изпразнете и почистете резервоара за мръсна и прясна

вода (Flextank)

Изпразване на резервоара за мръсната вода

Изпразване на резервоара за прясна вода

• Натиснете бутона Почистващ раз-

твор ВКЛ./ИЗКЛ.

• Изминете още няколко метра.

• Натиснете бутона Задвижване на

работните инструменти ВКЛ./ИЗ-

КЛ.

Индикацията светва, блокът на ра

ботните инструменти спира и се

повдига.

• Придвижете се още няколко метра, за да засмучете ос-

таналата мръсна вода.

• Натиснете бутона Смукателен аг-

регат ВКЛ./ИЗКЛ.

Индикацията светва, смукателна

та дюза автоматично се повдига.

Двигателят на смукателния ръкав

работи още 15 секунди след това,

за да се избегне оттичането на

капки.

• Натиснете бутона Програма ВКЛ./

ИЗКЛ.

Спира се подаването на почист

ващ разтвор.

Блокът с работни инструменти

спира и се повдига.

След 30 секунди се повдига смука

телната дюза.

Двигателят на смукателния ръкав

работи още 15 секунди, преди ав

томатично да се изключи.

• Машината трябва да е изключена.

• Свалете двата смукателни маркуча от щуцерите на

дюзата и ги окачете на държача за маркучите.

• Натиснете заедно фиксиращите

скоби. По този начин се деблокира

смукателната дюза и може да се

свали от рамката за дюза.

• Почистете смукателната дюза под течаща вода с помо-

щта на четка.

• След основно почистване поставете смукателната

дюза на устройството за окачване на дюзата на задна-

та страна на машината.

Указание:

Само почистени и неповредени ламели

постигат оптимален резултат на засмук-

ване!

Указание:

Изхвърлянето на мръсната вода или на

почистващия разтвор трябва да се из-

пълни според националните разпоред-

би.

Указание:

При изпразването на резервоара с

мръсната вода спазвайте разпоредбите

за личното предпазно оборудване на

производителя на почистващите препа-

рати.

• Извадете маркуча за източване на мръсната вода от

държача.

• Поставете маркуча за източване в отточен канал.

• Притиснете мястото на защипване (1) на маркуча за из-

точване.

• Изтеглете капака на маркуча за из-

точване и изпразнете резервоара

за мръсна вода.

• Повдигнете резервоара за чиста вода (Flextank), поста-

вете го в най-ниската точка на резервоара за мръсна

вода и го изпразнете.

• Извадете празния резервоар за чиста вода (Flextank)

от резервоара за мръсна вода и го изплакнете основно

с честа вода.

• Изплакнете основно резервоара за мръсна вода с чис-

та вода.

• Извадете филтъра за грубо по-

чистване (жълто) и го изпразнете.

• Изплакнете го щателно под теча-

ща вода.

• Свалете смукателния филтър

(жълто) и избършете мръсотията с

кърпа или мека четка.

• Свалете смукателния филтър и от-

странете мръсотията с кърпа или

мека четка.

Внимание:

Запушен смукателен филтър може да

наруши смукателната мощност.

Запушен всмукващ филтър може да на-

мали количеството на почистващия

разтвор.

• Монтирайте цедката за грубо почистване (жълта) и

всмукващия филтър.

• Върнете маркуча за източване в държача.

Помпа за мръсна вода (опция)

Изпразване на височина:

Свалете и почистете работния инструмент

Почистване на машината

Съхраняване / паркиране на машината (изключена)

Сервиз, поддръжка и грижа

Техническото обслужване на машината е предпоставка за

безотказна работа и дълъг живот на експлоатация.

• Машината трябва да е включена.

• Поставете маркуча за източване в отточен канал или в

кофа.

• Натиснете бутона на помпата за мръсна вода.

Указание:

Изпразването е до подемната тръба в

резервоара за мръсната вода.

Указание:

Почиствайте инструмента след всяко

приключване на работа.

• Машината трябва да е изключена.

• Натиснете с крак устройството за

деблокиране на работния инстру-

мент.

• Извадете работния инструмент и го почистете под те-

чаща вода.

Внимание:

Никога не почиствайте машината с

уред за почистване под високо наляга-

не или водна струя.

Проникналата в машината вода може

да доведе до значителни повреди на

механичните или електрическите части.

• Избърсвайте машината с влажна кърпа.

Указание:

Машината трябва да е изключена и с

изваден контактен ключ.

Указание:

Съхранявайте машината с повдигната

смукателна дюза, повдигнат работен

инструмент и отворен капак на резерво-

ара. По този начин резервоарът може

да съхне.

В резултат на това се предотвратява

образуването на плесен и неприятни

миризми.

Внимание:

Съхранявайте машината с изпразнени

батерии. По този начин батериите се

повреждат и не е възможно да бъдат

ремонтирани.

Внимание:

Да се използват само оригинални части

на TASKI, в противен случай отпадат

всички гаранции и претенции за отго-

ворност.

Внимание:

За да се изключи нежелано активиране

на функции на машината, преди започ-

ване на работите по техническата под-

дръжка трябва:

- да се изключи машината;

- да се извади ключът и

- да се задейства аварийното спиране.

Обяснение на символите

◊ = при край на всяко почистване, ◊◊ = всяка седмица,

◊◊◊ = всеки месец, ⊗ = сервизна лампа

Дейност

◊

◊◊

◊◊◊

⊗

Страница

Зареждане на батерията ● 22

Доливане на дестилирана вода (мо-

кри батерии) Съблюдавайте кон-

тролната книга на производителя на

батерията!

●22

Изпразнете и почистете резервоара

за мръсна и прясна вода (Flextank) ●28

Всмукващият и смукателният фил-

тър да се контролират/почистят за /

от замърсяване ●

Почистете всички части, които са

маркирани в жълто ●

Почистване на работните инстру-

менти ●29

Почистване на смукателната дюза,

контролиране износването на ламе-

лите и при необходимост смяна ●28

Избърсване на машината с влажна

кърпа ●29

Почистване уплътнението на капака

на резервоара и контролиране за

пукнатини, при необходимост да се

смени

●

Проверете паркинг спирачката и бу-

тона за аварийно спиране ●23

Програма техническо обслужване /

сервиз от сервизен техник на

Diversey ●

Интервали на техническо обслужване

Машините на TASKI са висококачествени машини, чиято

безопасност се контролира във фабриката и от оторизи-

ран контрольор. След по-продължителна експлоатация

електрическите и механичните части подлежат на износ-

ване и стареене.

Отдел за обслужване на клиенти

Когато поради експлоатационни смущения или поръчка

се свържете с нас, винаги посочвайте типовото обозначе-

ние и номера на машината.

Тази информация ще намерите върху фирмената табелка

на Вашата машина. На последната страница на това ръ-

ководство за употреба ще намерите адреса на най-близ-

кия до Вас сервизен партньор на TASKI.

Смяна на ламели

• За запазване на експлоатационната на-

деждност и експлоатационна готовност

лампите на индикацията за техническо

обслужване трябва да се сервизират (фа-

брична настройка 650 работни часа) или

най-малко веднъж годишно.

• Развийте четирите болта със звездообразна глава (1)

от дюзата.

• Отделете корпуса на дюзата (2) от вложката на дюзата

(3).

• Извадете ламелите (4).

• Почистете корпуса на дюзата и двете вложки на дюза-

та под течаща вода.

• Монтирайте "обърнатите" или новите ламели към

вложките на дюзата.

• Поставете отново вложките на дюзата в корпуса на

дюзата.

• Завийте отново четирите болта със звездообразна гла-

ва.

Неизправности

Неизправност Възможна причина Отстраняване на неизправността Страни-

ца

Машината не функционира, не се

включва

Машината е изключена • Завъртете ключа 20

Натиснат превключвател за ава-

рийно спиране • Деблокирайте превключвателя

за аварийно спиране 20

Главният предпазител е дефектен

• Контролирайте/сменете предпа-

зителя

• Свържете се със сервизния

партньор

Код за грешка върху дисплея • Свържете се със сервизния

партньор 33

Активирана блокировка против по-

тегляне или грешка в управление-

то

• Седнете на седалката на водача

Разредени батерии или повреде-

но зарядно за батериите

• Батерията да се зареди

• Свържете се със сервизния

партньор

Батерията е дефектна • Свържете се със сервизния

партньор

Четката не се върти

Задвижването на четката е изклю-

чено • Натиснете бутон Четка 20

Главният предпазител е дефектен

• Да се смени предпазителят

• Свържете се със сервизния

партньор

Двигателят работи, работният ин-

струмент не работи

• Задвижващият ремък е дефек-

тен.

• Проверете дали работният ин-

струмент е свързан.

• Свържете се със сервизния

партньор

Лоша смукателна мощност Подът

остава мокър Мръсната вода не се

засмуква

Смукателният блок не е включен • Натиснете бутон Смукателен

блок 20

Натиснат е бутон ЕСО • Да се изключи бутон ЕСО 20

Не е включен смукателният мар-

куч • Да се включи смукателният мар-

куч 24

Смукателната дюза не е на пода

• Да се контролират функциите на

устройството за окачване на

смукателната дюза 24

Ламелите са износени

• Да се сменят ламелите

Запушен(а) смукателен маркуч

или дюза (например парче дърво,

остатъци от материал)

• Отстранете чуждото тяло

Смукателният филтър е запушен • Отстранете чуждото тяло 20

Индикацията на смукателния блок

свети, но той не работи

• Контролирайте и при необходи-

мост сменете предпазителя

• Предпазителят е наред, обаде-

те се на сервизния партньор

Смукателният блок изключва

Резервоарът за мръсна вода е пъ-

лен

• Изпразнете резервоара за

мръсна вода

• Контролирайте предпазителите

Резервоарът за мръсна вода е за-

мърсен • Контролирайте или при необхо-

димост почистете 28

Техническа информация

Недостатъчно изпускане на по-

чистващ разтвор

Резервоарът за прясна вода е

празен • Проверка на резервоара за

прясна вода 27

Настроено е твърде ниско ниво на

количеството почистващ разтвор • Настройте количеството почист-

ващ разтвор с бутона +/- 20

Бутонът Почистващ разтвор е из-

ключен • Натиснете бутона Почистващ

разтвор 20

Филтър на резервоара за прясна

вода • Почистване

Блокът с работни инструменти или

смукателният блок не могат да се

изключат

Грешка в електрониката или пане-

ла за управление

• Машината да се спре с аварий-

но спиране

• Свържете се със сервизния

партньор

Неизправност Възможна причина Отстраняване на неизправността Страни-

ца

Машина 4000 5000

Работна ширина 85 105 см

Ширина на смукателната дюза 110 130 см

Размери (Д х Ш х В) 187 x 89 x 140 187 x 109 x 140 см

Тегло на машина в експлоатационна готовност, максимално 680 715 кг

Номинално напрежение 24V DC

Номинална мощност 2000 Вт

Резервоар за прясна вода, номинален, +/- 5% 200 л

Установени стойности според IEC 60335-2-72 4000 5000

Тегло на машината с батериите (транспортно тегло) 480 515 кг

Праг на звуковото налягане LpA 67 dB(A)

Колебливост KpA 2.5 dB(A)

Обща стойност на трептенето <2.5 m/s2

Колебливост K 0,25 m/s2

Защита от водни пръски IPX3

Клас на защита III

Аксесоари

Кодове за грешки

Кодовете за грешки се показват на дисплея.

Транспорт

Отстраняване като отпадък

Батерии

№Артикул 4000 5000

7517859 Абразивна четка, найлон, 43 см (стандарт) 2x

7517860 Четка за промит бетон 43 см 2x

7517861 Четка за търкане, найлон, 43 см 2x

7517858 Направляващ диск 43 см 2x

7510634 Направляващ диск 28 см 4X

7510631 Абразивна четка, найлон, 28 см (стандарт) 4X

7510632 Четка за промит бетон 28 см 4X

7510633 Абразивна четка за търкане 28 см 4X

4131268 Защита от удар xx

4126922 Комплект мигаща светлина x x

7518212 IntelliDose swingo 4000/5000 x x

7523390 IntelliTrail xx

8502830 Маркуч за пълнене с универсален извод за свързване към водопровод x x

4129878 Помпа за изпразване x x

Различни подложки (полиестер кафява, синя, червена и контактна) xx

Указание:

При всеки код за грешка изключете ма-

шината и веднага я включете отново.

Чрез изключването и включването е

възможно появила се грешка да се от-

мени.

Внимание:

Тази машина не трябва да се повдига с

помощни средства (напр. платформа,

рампа за изкачване и др.)!

Указание:

Транспортирайте машината в изправе-

на позиция.

Указание:

Уверете се, че машината е здраво за-

вързана и осигурена в транспортното

средство.

Указание:

Машината и принадлежностите да се

отстранят като отпадък след бракува-

нето им по реда на националните раз-

поредби. Вашите сервизни партньори

на Diversey могат да Ви помогнат.

Внимание:

Батериите трябва да се извадят от ма-

шината преди да бъде предадена за на-

длежно извозване и преработка.

Използваните батерии трябва да се

предадат за екологично рециклиране

съгласно Директива на ЕС 2006/66/ЕО

или съответните национални разпоред-

би.

Размери на машината

Размерите са в сантиметри!

187

178

140

4000: 110 | 5000: 130

4000: 89 | 5000: 109

Překlad originálního návodu na použití

Vysvětlení symbolů

Obsah

Bezpečnostní pokyny . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Čisticí prostředky. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Rozšířená dokumentace . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Přehled stroje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Baterie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Před uvedením do provozu . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Začínáme s prací . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Ukončení práce. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Servis, údržba a péče . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

Poruchy . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

Technické údaje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

Příslušenství . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Chybové kódy . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Přeprava . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Likvidace . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Rozměry stroje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

Určené použití stroje

Stroje jsou určeny ke komerčnímu používání (např.

v hotelech, ve školách, v nemocnicích, továrnách, nákupních

centrech, sportovních halách apod.). Slouží k mokrému čiště-

ní tvrdých podlahových krytin za přesného dodržování tohoto

návodu k obsluze. Tyto stroje jsou koncipovány výhradně pro

používání v interiérech.

Bezpečnostní pokyny

Stroje TASKI splňují na základě svého provedení a konstruk-

ce příslušné požadavky na bezpečnost a ochranu zdraví pod-

le předpisů ES, a jsou proto označeny značkou CE.

POZOR!

Před prvním uvedením do provozu si

bezpodmínečně přečtěte návod k obslu-

ze a bezpečnostní pokyny.

Návod k použití si pečlivě uschovejte,

aby byl kdykoli k dispozici k nahlédnutí.

Nebezpečí:

Tento symbol upozorňuje na důležité infor-

mace. Nerespektování těchto pokynů

může vést k ohrožení osob a/nebo ke vzni-

ku rozsáhlých hmotných škod!

Pozor:

Tento symbol upozorňuje na důležité infor-

mace. Nerespektování těchto pokynů

může vést k poruchám a k hmotným ško-

dám!

Upozornění:

Tento symbol upozorňuje na důležité infor-

mace v souvislosti s efektivním používá-

ním produktu. Nerespektování těchto

pokynů může vést k poruchám!

Obsahuje upozornění ohledně pracovních kro-

ků, které je třeba provádět postupně v určeném

pořadí.

Pozor:

Stroj nesmí být používán k leštění, olejo-

vání, voskování, čištění koberců a vysává-

ní prachu. Mokré čištění parket a

laminátových podlah tímto zařízením lze

provádět pouze na vlastní riziko.

Nebezpečí:

Úpravy stroje, které nebyly povoleny spo-

lečností Diversey, vedou k zániku bezpeč-

nostní značky a shody CE. Používání

stroje v rozporu s určeným účelem může

vést ke zranění osob nebo k poškození

stroje a pracovního prostředí. V těchto pří-

padech zaniká jakýkoli nárok na záruku a

odpovědnost.

Nebezpečí:

Stroj smějí používat pouze osoby, které

byly k jeho používání odpovídajícím způ-

sobem zaškoleny nebo které prokázaly

způsobilost k jeho obsluze a jsou jeho ob-

sluhou výslovně pověřeny.

Nebezpečí:

Stroj nesmějí používat osoby včetně dětí,

které mají snížené fyzické, senzorické

nebo mentální schopnosti nebo nemají do-

statek zkušeností a znalostí.

Děti musejí být pod dozorem, aby bylo za

jištěno, že si se strojem nebudou hrát.

Nebezpečí:

Stroj se nesmí používat v prostorách, kde

se skladují nebo zpracovávají snadno hoř-

lavé nebo výbušné látky (např. benzin,

rozpouštědla, topný olej, prach apod.).

Elektrické nebo mechanické komponenty

mohou způsobit vznícení těchto látek.

Nebezpečí:

Stroj se nesmí používat k vysávání toxic-

kých, zdraví škodlivých, žíravých nebo

dráždivých látek (např. nebezpečného

prachu). Filtrační systém nedokáže v do-

statečné míře zadržet látky tohoto typu.

Není proto možné vyloučit negativní vliv

na zdraví uživatele a třetích osob.

Nebezpečí:

Při práci dávejte pozor na své okolí, přede-

vším na ostatní osoby a děti! Zejména je

nutné zpomalit v blízkosti nepřehledných

míst, jako jsou dveře nebo oblouky.

Nebezpečí:

Na tomto stroji se nesmějí přepravovat

žádné další osoby a předměty.

Čisticí prostředky

Rozšířená dokumentace

Nebezpečí:

V případě poruchy, závady nebo také po

kolizi či pádu musí stroj před opětovným

uvedením do provozu zkontrolovat opráv-

něný kvalifikovaný pracovník. Totéž platí v

případě, že byl stroj ponechán venku, byl

ponořen do vody nebo vystaven vlivu vlh-

kosti.

Nebezpečí:

V případě poškození součástí důležitých

z hlediska bezpečnosti, jako je např. kryt

kartáče, hlavní přívodní kabel nebo kryty

umožňující přístup k součástem pod napě-

tím, je nutné provoz stroje okamžitě přeru-

šit!

Nebezpečí:

Stroj nesmí být odstavován, parkován

nebo skladován na šikmých plochách.

Nebezpečí:

Stroj nesmí být používán v prostorách se

silným elektromagnetickým polem (elekt-

rosmog).

Nebezpečí:

Stroj nesmí být používán pro čištění na

plochách se sklonem >10%.

Nebezpečí:

Stroj nesmí být používán na plochách se

sklonem >15%. Šikmé plochy musí být

přejížděny pomalu a za použití režimu

„turtle-mode“, aby bylo možné bezpečně

zastavit v případě potřeby.

Ostré zatáčení na šikmých plochách může

ohrozit stabilitu stroje, a je proto zakázáno.

Hrozí nebezpečí úrazu.

Nebezpečí:

Stroj smí být používán pouze na zpevně-

ném, stabilním a dostatečně nosném pod-

kladu.

V případě nedodržení těchto pokynů hrozí

nebezpečí úrazu.

Pozor:

Stroj musí být chráněn proti neoprávněné-

mu použití. Vždy proto vytáhněte klíček,

když od stroje odcházíte, nebo stroj uložte

do uzamčené místnosti.

Pozor:

Stroj je nutné skladovat a provozovat pou-

ze v suchém a bezprašném prostředí při

teplotách od +10 do +35 °C.

Pozor:

Opravy mechanických a elektrických sou-

částí stroje smějí provádět pouze autorizo-

vaní kvalifikovaní pracovníci, kteří jsou

důkladně seznámeni se všemi důležitými

bezpečnostními předpisy.

Pozor:

Je povoleno používat pouze nástroje (kar-

táče, pady apod.), které jsou v tomto návo-

du k použití definovány jako příslušenství

nebo které vám doporučil konzultant TAS-

KI. Ostatní nástroje mohou negativně

ovlivnit bezpečnost a funkci stroje.

Pozor:

Je nutné důsledně dodržovat národní

předpisy na ochranu osob a ochranu před

úrazy a také pokyny výrobce k používání

čisticích prostředků.

Pozor:

V případě, že ze stroje vystupuje pěna

nebo kapalina, okamžitě vypněte sací jed-

notku!

Pozor:

Tento stroj lze provozovat pouze s vhod-

nými bateriemi a s testovanými nabíječka-

mi.

Pozor:

Stroje a zařízení společnosti TASKI jsou

navrženy tak, aby v souladu se součas-

ným stavem znalostí mohlo být vyloučeno

zdravotní riziko v důsledku emisí hluku

nebo vibrací.

Viz technické údaje na straně 48.

Upozornění:

Stroje TASKI jsou navrženy tak, aby se

s čisticími prostředky TASKI dosáhlo opti-

málních výsledků čištění.

Jiné čisticí prostředky mohou způsobit

provozní poruchy a poškození stroje nebo

pracovního prostředí.

Z tohoto důvodu doporučujeme používat

výhradně čisticí prostředky značky TASKI.

Na poruchy, které vznikly v důsledku pou-

žívání nesprávných čisticích prostředků,

se nevztahuje záruka.

Pro další informace se obraťte na svého

servisního partnera TASKI.

Upozornění:

Schéma elektrického zapojení tohoto stro-

je najdete v seznamu náhradních dílů.

Chcete-li získat další informace, kontaktuj-

te zákaznický servis.

Přehled stroje

1Držák sací lišty

2Držák sací hadice

3Odváděcí hadice sběrné nádrže

4Sací hadice

5Sací lišta

6Nasávací filtr

7Čerpadlo

8Sběrná nádrž

9Hnací řízené kolo

10 Nádrž na pitnou vodu (nádrž s fólií)

11 Dávkovací odměrka

12 Odblokování nástroje

13 Kartáčovací jednotka

14 Ochranný profil

15 Pedál jízdy

16 Prostor pro baterie

17 Světlomet (volitelně)

18 Ovládací panel

19 Volant

20 Sedadlo řidiče se spínačem sedadla (kontrola pří-

tomnosti řidiče)

21 Blikavé světlo (volitelně)

22 Kryt nádrže

23 Sací filtr

24 Sítový filtr

25 Kontrolka Plná sběrná nádrž

26 Kontrolka Prázdná nádrž na čistou vodu (nádrž s fó-

lií na čistou vodu)

27 Tlačítko Sací jednotka (ZAP/VYP)

28 Tlačítka Režim ECO (ZAP/VYP)

29 Tlačítko Program (ZAP./VYP.)

30 Tlačítko Čisticí prostředek (ZAP/VYP)

31 Tlačítko Pohon nástroje (ZAP/VYP)

32 Tlačítko Pomalá jízda (ZAP./VYP.)

33 Tlačítko Houkačka

34 Kontrolka Servis

35 Spínač s klíčkem

36 Tlačítko Couvání

37 Nouzový vypínač

38 Indikace stavu baterie

39 Tlačítko pohonu nástroje, stupeň tlaku (+/ − )

40 Tlačítka Množství přiváděného čisticího prostředku

(+/ − )

41 Displej

56 8 9 13 14

18192022 2123

1210 117

29 34 35

25 37

40 39

Baterie

Povolené baterie

Pro provoz tohoto stroje jsou nutné trakční baterie (v žádném

případě nepoužívejte startovací nebo přístrojové baterie). Do-

poručené jsou čistě trakční baterie. Pouze tyto baterie jsou

zárukou dlouhé životnosti.

Trakční baterie jsou vyráběny jako otevřené (mokré) baterie

nebo jako bezúdržbové (VRLA) baterie (gelové a AGM). Stroj

musí být vhodným způsobem nastaven pro příslušný typ kon-

strukce a výrobce baterie.

Každá baterie nabízí jinou dobu životnosti a různé výkonové

charakteristiky.

Po instalaci baterií nebo při změně typu či výrobce baterie a

před uvedením do provozu je nutné stroj naprogramovat.

Nesprávné nastavení může vést k předčasnému stárnutí ba-

terií.

Bezpečnostní opatření při manipulaci s bateriemi

Schéma připojení baterií

Baterie 6 V

Baterie 12 V

• Baterie obsahují kyselinu. Při údrž-

bě, instalaci nebo vyjímání sady

mokrých baterií je nutné používat

ochranné brýle!

• Při vniknutí kyseliny do očí nebo při

potřísnění pokožky vyplachujte vel-

kým množstvím čisté vody.

Poté neprodleně vyhledejte lékař-

skou pomoc.

Oděv vyperte ve vodě!

• Při nabíjení baterií vzniká výbušný

plyn. Bezpodmínečně zabraňte kon-

taktu s otevřeným ohněm nebo žha-

vými předměty!

• Nekuřte!

• Nebezpečí poleptání!

• Pozor! Póly baterií jsou neustále pod

napětím, na baterie proto nepoklá-

dejte žádné předměty!

Pozor:

Udržujte baterie v suchu a čistotě. Unikají-

cí kyselinu nebo vodu (mokré baterie) oka-

mžitě setřete.

Používejte přitom ochranné rukavice.

Pozor:

Montáž a instalaci baterií podle schématu

zapojení smí provádět pouze servisní stře-

diska akreditovaná společností Diversey

nebo kvalifikovaní pracovníci. Chyby v

montáži a připojení mohou mít za násle-

dek těžká zranění, výbuch nebo rozsáhlá

poškození stroje a jeho okolí.

Pozor:

Dodržujte navíc provozní předpisy výrob-

ce baterií.

Pozor:

Při nabíjení baterií je nutné zajistit dosta-

tečné větrání.

Pozor:

Před zahájením údržby baterií je nutné ba-

terie odpojit od stroje!

6 V

175A

red

Relay

Charger

Power Board

black

12 V

175A

red

Relay

Charger

Power Board

black

Postup nabíjení pomocí externí nabíječky baterií

Každý typ baterie a/nebo výrobce baterií vyžaduje jinou nabí-

jecí charakteristiku.

Palubní nabíječky, které jsou volitelně k dispozici, jsou přizpů-

sobeny velikosti baterií a mají několik nabíjecích křivek, jež

jsou nastaveny z výroby nebo mohou být pracovníky servisu

TASKI nastaveny pro doporučené baterie. Tento předpis platí

rovněž při používání stacionárních (externích) nabíječek.

Postup nabíjení pomocí externí nabíječky

Postup nabíjení s (volitelnou) palubní nabíječkou

Po ukončení procesu nabíjení

Údržba a péče o otevřené (mokré) baterie

Otevření prostoru pro baterie za účelem údržby

Než vyjmete sedadlo ze stroje, uvolněte spínač sedadla.

Pozor:

Nesprávná nabíjecí charakteristika nebo

použití nevhodné nabíječky vede k před-

časnému selhání nebo k rychlému zničení

baterií.

Pozor:

Neustálé krátkodobé používání, po kterém

vždy následuje dobíjení, může baterie tr-

vale poškodit. Pravidlo: Před nabíjením by

měl proběhnout minimální odběr asi 20 %

dostupné kapacity.

Pozor:

Pro dosažení maximální možné životnosti

musí trakční baterie projít 2x týdně kom-

pletním nabíjecím cyklem (12–16 hodin).

Pozor:

Před delším odstavením stroje musí bate-

rie projít kompletním nabíjecím cyklem.

Poté se nabíječka odpojí od stroje i ze sítě.

Baterie se časem vybijí. V závislosti na

typu se musejí po 3 až 6 měsících opět na-

bít. Před opětovným uvedením do provozu

by měly baterie znovu projít kompletním

nabíjecím cyklem.

• Připojte externí nabíječku baterií do odpojovací zástrčky

baterií stroje.

Pozor:

Pro zajištění dobrého elektrického kontak-

tu dbejte na to, aby byl konektor zasunutý

až na doraz.

Upozornění:

V průběhu nabíjení jsou vypnuty všechny

funkce stroje.

• Stroj musí být vypnutý.

• Hlavní přívodní kabel zapojte do zásuvky jištěné pomalou

pojistkou.

• Žlutá kontrolka bude nepřerušovaně

svítit, dokud nebude dosaženo cca

90 % kapacity baterie. Poté bude

kontrolka blikat do plného nabití ba-

terie.

• Po dokončení procesu nabíjení se

rozsvítí zelená kontrolka.

Pozor:

Vypněte nabíječku ještě předtím, než ji od-

pojíte od baterií (pouze pro externí nabí-

ječky).

Při odpojování zapnuté nabíječky může

dojít k výbuchu ve schránce pro baterie.

• Uložte hlavní přívodní kabel u (volitelných) palubních nabí-

ječek do předem vyhrazeného prostoru.

• Nabíjecí kabel musí být uložený v suchu a chráněný před

poškozením.

Pozor:

Nabíjecím kabelem protéká velký proud. V

případě známek poškození konektoru, ka-

belu nebo připojení ke stroji se nabíječka

nesmí používat.

Upozornění:

Péče o bezúdržbové baterie se omezuje

na dodržování správného postupu při na-

bíjení a správně nastavenou křivku nabíje-

ní.

• Stroj musí být vypnutý.

• Odšroubujte sedadlo řidiče a vyjměte je ze stroje.

• Vyjměte kryt skříně na baterie ze

stroje.

Nyní můžete provést údržbu baterie

podle pokynů výrobce.

Před uvedením do provozu

Parkovací brzda

Aktivace:

Odblokování:

Nouzové odblokování:

Kontrola parkovací brzdy a nouzového zastavení

Výstražná zařízení

Nastavení sedadla řidiče

Posunovací jízda

Směr jízdy se ovládá volantem a rychlost pedálem jízdy. Re-

gulace rychlosti probíhá plynule.

Při uvolnění pedálu jízdy stroj pomalu přibrzďuje až do úplné-

ho zastavení a poté se aktivuje parkovací brzda.

Jízda vpřed

Couvání

• Parkovací brzdu odblokuje automaticky elektronický sys-

tém při sešlápnutí pedálu jízdy.

Upozornění:

Když stroj stojí, je parkovací brzda vždy

aktivovaná. Bez ohledu na to, zda je stroj

zapnutý, nebo vypnutý.

Upozornění:

Sedadlo řidiče je vybaveno spínačem se-

dadla (rozpoznání přítomnosti řidiče). Ten-

to spínač sedadla se aktivuje, jakmile se

pracovník obsluhy posadí na sedadlo řidi-

če.

Stroj lze obsluhovat pouze při aktivova-

ném spínači sedadla.

• Při selhání řízení nebo výpadku na-

pájení lze parkovací brzdu odbloko-

vat ručně. Toto odblokování se

provádí vytažením odblokovací páč-

ky. Tato páčka se nachází u levého

zadního kola.

Pozor:

Parkovací brzda a nouzový vypínač jsou

důležitými bezpečnostními prvky. Jejich

funkce proto musí být pravidelně

v krátkých časových intervalech kontrolo-

vána před použitím stroje.

• Zapněte stroj.

• Sešlápněte pedál jízdy, volant přitom držte rovně. Stroj se

začne pohybovat vpřed.

• Nyní stiskněte nouzový vypínač.

Upozornění:

Stroj musí prudce zabrzdit až do úplného

zastavení a přitom jet rovně bez korekce

volantu.

Nebezpečí:

Pokud přístroj nereaguje správně, musí

být odstaven z provozu, dokud autorizova-

ný servisní partner TASKI neprovede od-

bornou opravu.

Pozor:

Výstražná zařízení, jako jsou výstražné

světlo, majáček a zvuková signalizace při

couvání, musí být pravidelně kontrolována

z hlediska správné funkce. Příčiny chyb-

ných funkcí musí být ihned odstraněny.

Provoz stroje s chybějícími nebo závadný-

mi výstražnými zařízeními vyžaduje zvý-

šenou opatrnost a pozornost.

Nebezpečí:

Národní předpisy jsou vždy nadřazené.

Mohou vyžadovat jiné způsoby chování a

musí být bezpodmínečně dodržovány.

• Uvolněte aretaci na levé straně seda-

dla řidiče a posuňte sedadlo do poža-

dované polohy.

• Zapněte stroj (spínač s klíčkem).

• Všechny indikační prvky se krátce

rozsvítí.

Kontrolka stavu baterie signalizuje

připravenost stroje k provozu. (V pří

padě poruchy viz stranu 47).

• Pro jízdu vpřed je nutné pouze sešlápnout pedál jízdy.

Upozornění:

Při jízdě do zatáčky se rychlost elektronic-

ky sníží.

• Po stisknutí tlačítka Couvání se roz-

svítí kontrolka nacházející se pod

ním a zazní zvuková signalizace.

Upozornění:

Při couvání v pracovním režimu se přeruší

přívod čisticího prostředku. Sací lišta se

přitom nezvedne.

Posunutí stroje (při závadě)

Použití nástroje

Před použitím zkontrolujte:

• zda kartáček není pod červenou značkou (svazek štětin),

nebo zda délka štětin není menší než 1 cm,

• pad z hlediska opotřebení a čistoty.

Montáž sací lišty

Plnění nádrže na čistou vodu

Dávkování

Upozornění:

Stroj lze obecně posunout pouze ve dvou

osobách.

Pozor:

Z důvodu vysoké hmotnosti je ruční posu-

nutí stroje spojeno s rizikem!

Chybné kroky mohou vést k osobním i ma

teriálním škodám.

• Posouvání je možné pouze při aktivaci odblokovacího tla-

čítka. (Viz strana 40.)

Pozor:

Nepoužívejte kartáče v případě, že jsou

výrazně opotřebené. Mez opotřebení je in-

dikována délkou červeného svazku štětin.

Nepoužívejte žádné opotřebované nebo

znečištěné pady. Používejte pouze origi-

nální nástroje TASKI. Nerespektování

těchto pokynů může mít za následek ne-

dostatečné výsledky čištění nebo poško-

zení podlahy.

Pozor:

Před každým použitím stroje zkontrolujte

uchycení padu v hnacím kotouči, nevyka-

zuje-li opotřebení a defekty.

Pokud by bylo uchycení padu v hnacím

kotouči porušené nebo defektní, může do

jít k jeho vymrštění ze stroje během práce.

V případě nedodržení těchto pokynů hrozí

nebezpečí úrazu.

• Umístěte nástroje pod kartáčovací jednotku.

• Stiskněte tlačítko Pohon nástroje

ZAP./VYP.

Kartáčovací jednotka se automaticky

spustí dolů, připojí nástroje a zastaví

se.

Pozor:

Zkontrolujte, zda jsou nástroje připojeny.

• Pohon nástrojů se aktivuje sešlápnutím pedálu jízdy.

• Stroj musí být vypnutý.

• Umístěte sací lištu (2) pod držák lišty

(1).

• Aby lišta zacvakla, přitiskněte její dr-

žák nahoru.

• Nasaďte obě sací hadice pevně na hrdlo lišty.

Pozor:

Maximální přípustná teplota vody činí

60 °C / 140 °F.

Společnost Diversey doporučuje používat

studenou vodu, protože horká voda se při

kontaktu s podlahou okamžitě ochladí, a

nepřináší tedy žádné výhody.

• Stroj musí být vypnutý.

• Otevřete kryt nádrže.

• Vložte nádrž na čistou vodu (nádrž s fólií na čistou vodu)

do polohy určené k tomuto účelu.

• Vyjměte z nádrže na pitnou vodu (z nádrže s fólií na pitnou

vodu) dávkovací odměrku.

• Naplňte nádrž na pitnou vodu (nádrž

s fólií na pitnou vodu) vodou.

Horní červená značka ukazuje maxi

mální přípustnou hladinu naplnění.

• Otočte kryt nádrže opět do původní polohy.

Pozor:

Při manipulaci s chemickými produkty je

nutné používat rukavice, ochranné brýle a

odpovídající (ochranný) pracovní oděv!

Upozornění:

Používejte pouze chemické produkty do-

poručené společností Diversey a bezpod-

mínečně dodržujte pokyny k produktu.

Nebezpečí:

Použití nevhodných produktů (mj.

s obsahem chloru, kyselin nebo rozpouš-

tědel) může vést k ohrožení zdraví a zá-

važnému poškození stroje.

Příklady dávkování:

Příprava před zahájením úklidu

Používání bezpečnostní stříšky FOPS

Začínáme s prací

Ruční spuštění programu

Informace na balení produk-

Objem nádr-

že

Množství pro-

duktu na ná-

plň nádrže

0,5 % 50 ml na 10 l

vody

200l 1l

1% 100 ml na 10 l

vody

200l 2l

2% 200 ml na 10 l

vody

200l 4l

3% 300 ml na 10 l

vody

200l 6l

• Naplňte dávkovací odměrku vhodným produktem a vyklop-

te její obsah do nádrže s fólií na pitnou vodu. Tento postup

opakujte tak dlouho, dokud nedosáhnete požadované hod-

noty dávkování.

• Po ukončení dávkování zůstane dávkovací odměrka v ná-

drži s fólií na čistou vodu.

Upozornění:

TASKI nabízí volitelně možnost automatic-

kého dávkování. Toto automatické dávko-

vání je možné nainstalovat i dodatečně.

Obraťte se prosím na vašeho zástupce zá-

kaznického servisu.

Pozor:

Z čištěného povrchu odstraňte případné

předměty (dřevěné, kovové součásti atd.).

Předměty by mohly být vymrštěny rotují

cím nástrojem a přitom způsobit úrazy

osob a poškození okolního prostředí.

Pozor:

Při čištění s namontovanou ochrannou

stříškou je nutné dodržovat průjezdnou

výšku 2,1 m.

Pozor:

Při práci s tímto strojem je nutné stále po-

užívat pevnou a bezpečnou obuv a vhod-

ný pracovní oděv!

Upozornění:

Během provozu ponechte vždy obě ruce

na volantu / řídicí páce, aby byla zaručena

bezpečná obsluha.

Pozor:

Nejprve se se strojem seznamte a první

zkušební jízdy proveďte ve volném prosto-

ru!

Pozor:

Pokud během používání stroje hrozí ne-

bezpečí v souvislosti s padajícími předmě-

ty, musí být učiněna a dodržována

potřebná bezpečnostní opatření podle ná-

rodních předpisů.

Pozor:

Před zahájením práce zkontrolujte

(v pracovní poloze), zda máte dostatečně

velké zorné pole, aby byla zaručena bez-

pečná práce. Dodržujte normu EN 3411.

Nedostatečně velké zorné pole může ztížit

práci a ohrozit bezpečnost pracovníků ob

sluhy, stroje a třetích osob.

Pozor:

Při práci respektujte maximální průjezd-

nou výšku u dveří a podjezdů, která je

uvedena na výstražné tabulce na stroji.

Upozornění:

Při práci ve veřejných budovách musí být

zapnuto výstražné světlo.

• Posaďte se na sedadlo řidiče.

• Zkontrolujte, zda je odblokován nouzový vypínač.

• Zapněte stroj (spínač s klíčkem).

Indikační prvky se krátce rozsvítí.

• Stiskněte tlačítko Sací jednotka

ZAP./VYP.

Rozsvítí se kontrolka, spustí se sací

motor a sací lišta se automaticky

spustí do pracovní polohy.

• Stiskněte tlačítko Přívod čisticího

prostředku ZAP./VYP.

Rozsvítí se kontrolka.

Přívod čisticího prostředku se zapne,

až budou nástroje rotovat.

• Stisknutím tlačítek +/ − zvolte poža-

dovaný stupeň dávkování 1–6.

Režim ECO

Spuštění pomocí tlačítka Program

Zahájení čištění

Kapacita baterie – konec připravenosti k provozu

Kontrolka stavu baterie poskytuje informace o zbývající době

provozu.

• Pokud začne blikat červená kontrolka, zbývá ještě cca

5 minut na dokončení práce.

• Poté se kartáčovací jednotka a po 30 sekundách i sací lišta

vysunou nahoru. Červená kontrolka bude svítit trvale.

• Nyní zbývá stroji dalších 10 minut na přemístění k nabíjecí

stanici. Poté se stroj automaticky vypne.

• Před opětovným uvedením do provozu musí být baterie

kompletně nabity.

Upozornění:

Diversey doporučuje zjistit správné dávko-

vání produktu pro kvalitní dlouhodobé vý-

sledky práce. Nadměrné nebo

nedostatečné dávky čisticího prostředku

vedou k neuspokojivým výsledkům čiště-

ní.

Upozornění:

TASKI nabízí volitelně možnost automatic-

kého dávkování. Toto automatické dávko-

vání je možné nainstalovat i dodatečně.

Obraťte se prosím na vašeho zástupce zá-

kaznického servisu.

• Stiskněte tlačítko Pohon nástroje

ZAP/VYP.

Rozsvítí se kontrolka, spustí se kar

táčovací jednotka a automaticky pro

běhne proces připojení.

• Zvolte požadovaný stupeň přítlaku

nástroje stisknutím tlačítek +/ − ve

stupních 1 až 3.

Upozornění:

Vybírejte a volte vždy nejnižší stupeň, kte-

rý je pro dobrý čisticí výsledek dostačující.

Tím optimalizujete spotřebu elektrické

energie a šetříte stroj.

• Stisknutím tlačítka Režim ECO ZAP./

VYP. se aktivuje režim ECO.

Tím se sníží otáčky sacího motoru,

dávkování čisticího prostředku se

nastaví na stupeň 2 a přítlak na kar

táč se nastaví na stupeň 1.

Upozornění:

V případě potřeby můžete stupeň dávko-

vání čisticího prostředku v režimu ECO

upravit ručně. Režim ECO je dimenzován

spíše pro hladké podlahy beze spár.

• Pokud při příštím zahájení práce

nebo pracovním úseku stisknete tla-

čítko Program, spustí se všechny

funkce stroje s naposledy použitými

funkčními hodnotami.

Upozornění:

Při opakovaném stisknutí tlačítka se funk-

ce nově naprogramuje.

Upozornění:

Nastavené hodnoty lze v průběhu práce

kdykoli upravovat. Hodnoty, které byly na-

stavené při vypnutí, se uloží a při příštím

zapnutí se automaticky opět aktivují.

Upozornění:

Pokud stisknete na konci práce tlačítko

Program, spustí se optimalizovaný pro-

gram pro ukončení činnosti. Viz popis na

straně 44 v části Automatický proces.

Uloží se nastavení a aktivované funkce.

• Sešlápnutím pedálu jízdy se zapnutý

stroj s pracovníkem obsluhy na seda-

dle řidiče rozjede. Pokud je provede-

na tato volba, spustí se kartáčovací

jednotka a otevře se přívod čisticího

prostředku.

Rychlost jízdy se reguluje polohou

pedálu jízdy. Při uvolnění pedálu jíz

dy začne stroj automaticky brzdit až

do úplného zastavení a poté se akti

vuje parkovací brzda. Přívod čisticí

ho prostředku se přeruší a poté se

s určitým zpožděním zastaví

i kartáčovací jednotka.

Upozornění:

Množství přiváděného čisticího prostředku

se vždy přizpůsobuje pracovní rychlosti.

(IntelliFlow)

Pozor:

Při práci v přestavovaných a úzkých úse-

cích se doporučuje stisknout tlačítko Po-

malá jízda ZAP/VYP. (Kontrolka svítí.) Tím

se sníží maximální pracovní rychlost a mi-

nimalizuje se riziko nehody.

• Po dalším stisknutí tlačítka se toto

omezení zruší a kontrolka zhasne.

Postupy čištění

Přímý pracovní postup:

Čištění a vysávání v jednom pracovním kroku.

Nepřímý pracovní postup:

Použití čisticího prostředku, čištění a vysávání v několika pra-

covních krocích.

Doplňování čisticího prostředku

Vyprázdnění sběrné nádrže

Ukončení práce

Ruční postup

Automatický postup

Sejmutí a vyčištění sací lišty

Upozornění:

Podrobnější informace o přímém a nepří-

mém pracovním postupu naleznete na pří-

slušné kartě postupu.

Chcete-li získat více informací, obraťte se

prosím na svého zákaznického poradce

TASKI.

Upozornění:

Za určitých okolností a při zvláštní kombi-

naci podlahové krytiny / znečištění a čisti-

cího prostředku může být nepříznivě

ovlivněno vedení stroje.

Volitelná kola mohou zlepšit trakci stroje

na podlaze. Obraťte se prosím na svého

zákaznického poradce TASKI.

Pozor:

Při práci bez čisticího prostředku může do-

jít k poškození podlahy.

Upozornění:

Rachotící zvuk čerpadla naznačuje, že je

nádrž na čistou vodu (nádrž s fólií na čis-

tou vodu) prázdná.

Pozor:

Čerpadlo nikdy nesmí běžet delší dobu na

sucho.

• Rozsvítí se kontrolka nádrže na čis-

tou vodu.

Nádrž na pitnou vodu je prázdná.

• Stroj musí být vypnutý.

• Otevřete kryt nádrže.

• Naplňte nádrž na pitnou vodu (nádrž s fólií na pitnou vodu)

vodou, viz strana 41.

• Dávkovací odměrkou přidejte čisticí prostředek.

• Otočte kryt nádrže opět do původní polohy.

• Rozsvítí se kontrolka sběrné nádrže.

Sběrná nádrž je plná.

• Vyprázdněte sběrnou nádrž, viz strana 45.

• Stiskněte tlačítko Čisticí prostředek

ZAP./VYP.

• Popojeďte ještě několik metrů.

• Stiskněte tlačítko Pohon nástroje

ZAP/VYP.

Rozsvítí se kontrolka, kartáčovací

jednotka se zastaví a zvedne.

• Popojeďte ještě několik metrů, aby se nasála zbývající

znečištěná voda.

• Stiskněte tlačítko Sací jednotka ZAP/

VYP.

Rozsvítí se kontrolka a sací lišta se

automaticky zvedne.

Sací motor bude ještě asi 15 sekund

dobíhat, aby nedocházelo

k dokapávání.

• Stiskněte tlačítko Program ZAP./

VYP.

Zastaví se přívod čisticího prostřed

ku.

Kartáčovací jednotka se zastaví a

zvedne.

Po 30 sekundách se zvedne sací liš

ta.

Sací motor ještě dobíhá 15 sekund,

než se automaticky vypne.

• Stroj musí být vypnutý.

• Sejměte z hrdla sací lišty obě sací hadice a zavěste je do

držáku hadic.

• Stiskněte k sobě aretační třmeny.

Tím odblokujete sací lištu a můžete ji

vyjmout z držáku lišty.

• Vyčistěte sací lištu kartáčkem pod tekoucí vodou.

• Po důkladném vyčištění zavěste sací lištu na příslušné

místo na zadní straně stroje.

Upozornění:

Pouze vyčištěné a neporušené lamely do-

sahují optimálního výsledku vysávání!

Vyprázdnění a vyčištění sběrné nádrže a nádrže na čistou

vodu

Vyprázdnění sběrné nádrže

Vyprázdnění nádrže na čistou vodu

Čerpadlo na znečištěnou vodu (volitelné)

Vyprázdnění ve vysokých polohách:

Vyjmutí a vyčištění nástroje

Čištění stroje

Uskladnění/parkování stroje (mimo provoz)

Upozornění:

Likvidace znečištěné vody nebo čisticího

prostředku musí probíhat v souladu

s národními předpisy.

Upozornění:

Při vyprazdňování sběrné nádrže dodržuj-

te předpisy výrobce čisticího prostředku

o používání osobních ochranných pomů-

cek.

• Sejměte z držáku odváděcí hadici sběrné nádrže.

• Vložte odváděcí hadici do odtoku.

• Stlačte mačkací krček (1) odváděcí hadice.

• Stáhněte z odváděcí hadice kryt a

vyprázdněte sběrnou nádrž.

• Zvedněte nádrž na čistou vodu (nádrž s fólií na čistou vo-

du), položte ji do nejnižšího místa sběrné nádrže a vy-

prázdněte ji.

• Vyjměte prázdnou nádrž na čistou vodu (nádrž s fólií na

čistou vodu) ze sběrné nádrže a důkladně ji vypláchněte

čistou vodou.

• Důkladně vypláchněte sběrnou nádrž čistou vodou.

• Vyjměte sítový filtr (žlutý) a vyprázd-

něte jej.

• Důkladně jej vypláchněte pod tekou-

cí vodou.

• Vyjměte sací filtr (žlutý) a setřete ne-

čistotu hadříkem nebo měkkým kar-

táčem.

• Vyjměte nasávací filtr a odstraňte ne-

čistotu hadříkem nebo měkkým kar-

táčem.

Pozor:

Ucpaný sací filtr může snižovat sací vý-

kon.

Ucpaný nasávací filtr může snižovat

množství čisticího prostředku.

• Namontujte sítový filtr (žlutý) a sací filtr zpět.

• Vložte odváděcí hadici zpět do držáku.

• Stroj musí být zapnutý.

• Zasuňte vyprazdňovací hadici do odtoku nebo do kbelíku.

• Stiskněte tlačítko Čerpadlo na znečištěnou vodu.

Upozornění:

Sběrná nádrž se vyprázdní jen po úroveň

výstupní trubky.

Upozornění:

Nástroj vyčistěte vždy po dokončení úkli-

dových prací.

• Stroj musí být vypnutý.

• Nohou stlačte odblokování nástrojů.

• Vyjměte nástroje a vyčistěte je pod tekoucí vodou.

Pozor:

Stroj nikdy nečistěte vysokotlakým čisti-

čem nebo proudem vody.

Voda, která by tak do stroje vnikla, by

mohla způsobit závažné poškození me

chanických a elektrických součástí.

• Otřete stroj vlhkým hadrem.

Upozornění:

Stroj musí být vypnutý a musí být vyjmutý

klíček.

Upozornění:

Stroj musí být uložený se zvednutou sací

lištou, zvednutými nástroji a s otevřeným

krytem nádrže. Díky tomu může nádrž vy-

schnout.

Lze tak zabránit vzniku plísní a nepříjem-

ného zápachu.

Pozor:

Nikdy neskladujte stroj s vybitými baterie-

mi. Došlo by k jejich neopravitelnému po-

škození.

Servis, údržba a péče

Údržba stroje je předpokladem pro jeho bezchybný provoz a

dlouhou životnost.

Intervaly údržby

Stroje TASKI jsou velmi kvalitní zařízení, která byla testována

ve výrobě a autorizovanými kontrolory z hlediska bezpečnosti

osob. Elektrické a mechanické komponenty podléhají po delší

době používání opotřebení a procesu stárnutí.

Zákaznická služba

Pokud nás kontaktujete z důvodu provozní poruchy nebo pro

objednání dílů, uvádějte vždy typové označení a číslo stroje.

Tyto údaje najdete na typovém štítku svého stroje. Na posled-

ní straně tohoto návodu k použití je uvedena adresa vašeho

nejbližšího servisního partnera TASKI.

Výměna lamel

Pozor:

Je nutné používat výhradně originální díly

TASKI. V opačném případě zanikají veš-

keré nároky na záruku!

Pozor:

Aby nedošlo k neúmyslné aktivaci funkcí

stroje, před začátkem údržby musí být

vždy

– vypnut stroj,

– vytažen klíček a

– aktivován nouzový vypínač.

Vysvětlení symbolů:

◊ = po každém úklidu, ◊◊ = každý týden,

◊◊◊ = každý měsíc, ⊗ = servisní kontrolka

Činnost

◊

◊◊

◊◊◊

⊗

Strana

Nabíjení baterií ● 39

Doplnění destilované vody (mokré ba-

terie). Respektujte kontrolní brožuru

výrobce baterií! ●39

Vyprázdnění a vyčištění sběrné nádrže

a nádrže na čistou vodu ●45

Kontrola znečištění a čištění sacího fil-

tru a sacího filtru ●

Čištění všech žlutě označených sou-

částí ●

Čištění nástrojů ● 45

Čištění sací lišty, kontrola opotřebení

lamel a v případě potřeby jejich výmě-

na ●44

Otření stroje vlhkým hadříkem ● 45

Čištění těsnění krytu nádrže a kontrola

trhlin, v případě potřeby výměna ●

Kontrola parkovací brzdy a nouzového

zastavení ●40

Provedení programu údržby a servisu

servisním technikem společnosti Diver-

sey ●

• Pro zajištění provozní bezpečnosti a připra-

venosti stroje k provozu musí být prováděn

jeho servis, a to při rozsvícení servisní kont-

rolky (tovární nastavení – 650 pracovních

hodin) nebo alespoň jednou ročně.

• Odšroubujte z lišty čtyři hvězdicové šrouby (1).

• Oddělte těleso sací lišty (2) od jádra lišty (3).

• Vyjměte lamely (4).

• Vyčistěte těleso sací lišty a dvě jádra lišty pod tekoucí vo-

dou.

• „Obrácené“ nebo nové lamely namontujte na jádro lišty.

• Zasuňte jádro lišty zpět do tělesa sací lišty.

• Opět zašroubujte čtyři hvězdicové šrouby.

Poruchy

Porucha Možná příčina Odstranění poruchy Strana

Stroj nefunguje, nelze ho zapnout

Stroj je vypnutý. • Otočte klíčem. 37

Je stisknutý nouzový vypínač • Odblokujte nouzový vypínač 37

Vadná hlavní pojistka

• Zkontrolujte/vyměňte pojistku.

• Kontaktujte svého servisního part-

nera.

Na displeji se zobrazuje chybový kód • Kontaktujte svého servisního part-

nera. 49

Je aktivován imobilizér nebo došlo

k chybě řízení • Posaďte se na sedadlo řidiče

Vybité baterie nebo vadná nabíječka

• Nabijte baterii.

• Kontaktujte svého servisního part-

nera.

Vadná baterie • Kontaktujte svého servisního part-

nera.

Kartáč se neotáčí.

Je vypnutý pohon kartáče. • Stiskněte tlačítko Kartáč. 37

Vadná hlavní pojistka

• Vyměňte pojistku.

• Kontaktujte svého servisního part-

nera

Motor se otáčí, nástroj se neotáčí

• Vadný hnací řemen

• Zkontrolujte, zda je připojen ná-

stroj

• Kontaktujte svého servisního part-

nera

Špatný sací výkon. Podlaha zůstává

mokrá. Znečištěná voda

není nasávána.

Není zapnuta sací jednotka. • Stiskněte tlačítko Sací jednotka. 37

Bylo stisknuto tlačítko ECO • Vypněte tlačítko ECO 37

Není nasazena sací hadice • Nasaďte sací hadici. 41

Sací lišta není na zemi.

• Zkontrolujte funkčnost zavěšení

sací lišty. 41

Lamely jsou opotřebované.

• Vyměňte lamely.

Ucpaná sací hadice nebo lišta (např.

kousky dřeva, zbytky textilu)

• Odstraňte cizí tělesa.

Ucpaný sací filtr. • Odstraňte cizí tělesa. 37

Kontrolka sací jednotky svítí, ale vy-

savač nefunguje

• Zkontrolujte pojistku, v případě po-

třeby ji vyměňte

• Pokud je pojistka v pořádku, kon-

taktujte servisního partnera

Sací jednotka se vypíná.

Sběrná nádrž je plná. • Vyprázdněte sběrnou nádrž.

• Zkontrolujte pojistky 45

Sběrná nádrž je znečištěná • Zkontrolujte a v případě potřeby

vyčistěte. 45

Nedostatečný výstup čisticího pro-

středku.

Prázdná nádrž na čistou vodu. • Zkontrolujte nádrž na čistou vodu.44

Nastaveno příliš malé množství čisti-

cího prostředku. • Nastavte množství čisticího pro-

středku pomocí tlačítek +/–. 37

Je vypnuté tlačítko čisticího pro-

středku. • Stiskněte tlačítko čisticího pro-

středku. 37

Filtr nádrže na čistou vodu • Vyčistěte

Technické údaje

Kartáčovací jednotku nebo sací jed-

notku nelze vypnout Chyba elektroniky nebo panelu ob-

sluhy.

• Zastavte stroj pomocí nouzového

vypínače

• Kontaktujte svého servisního part-

nera

Porucha Možná příčina Odstranění poruchy Strana

Stroj 4000 5000

Pracovní šířka 85 105 cm

Šířka sací lišty 110 130 cm

Rozměry (D x Š x V) 187 x 89 x 140 187 x 109 x 140 cm

Maximální hmotnost stroje připraveného k provozu 680 715 kg

Jmenovité napětí 24 V DC

Jmenovitý výkon, nominální 2000 W

Nádrž na čistou vodu, nominální ±5 % 200 l

Zjištěné hodnoty podle IEC 60335-2-72 4000 5000

Hmotnost stroje s bateriemi (přepravní hmotnost) 480 515 kg

Hladina akustického tlaku LpA 67 dB (A)

Nejistota KpA 2.5 dB (A)

Celková hodnota vibrací <2.5 m/s2

Nejistota K 0,25 m/s2

Ochrana proti rozstřiku vody IPX3

Třída ochrany III

Příslušenství

Chybové kódy

Chybové kódy se zobrazují na displeji.

Přeprava

Likvidace

Baterie

Č. Výrobek 4000 5000

7517859 Nylonový kartáč 43 cm (standardní) 2x

7517860 Kartáč na čistou betonovou podlahu 43 cm 2x

7517861 Abrazivní kartáč, nylon 43 cm 2x

7517858 Hnací kotouč 43 cm 2x

7510634 Hnací kotouč 28 cm 4x

7510631 Nylonový kartáč 28 cm (standardní) 4X

7510632 Kartáč na čistou betonovou podlahu 28 cm 4X

7510633 Abrazivní kartáč 28 cm 4X

4131268 Ochranný profil xx

4126922 Souprava s blikavým světlem x x

7518212 IntelliDose swingo 4000/5000 x x

7523390 IntelliTrail xx

8502830 Plnicí hadice s univerzální vodovodní přípojkou x x

4129878 Odvodňovací čerpadlo x x

Různé druhy padů (polyesterový hnědý, modrý, červený a kontaktní pad) x x

Upozornění:

Při každém zobrazení chybového kódu vy-

pněte stroj a opět jej zapněte.

Vypnutím a zapnutím je možné zrušit pří-

padný nesprávně zobrazený chybový kód.

Pozor:

Tento stroj smí být zvedán pouze

s pomocnými prostředky (např. zvedací

plošina, najížděcí rampa atd.)!

Upozornění:

Stroj přepravujte ve svislé poloze.

Upozornění:

Zajistěte, aby byl stroj v přepravním vozid-

le pevně ukotvený a zabezpečený.

Upozornění:

Stroj a příslušenství je po jejich vyřazení

nutné odvézt k odborné likvidaci provede-

né v souladu s místními předpisy. Vaši

servisní partneři Diversey vám při tom rádi

poskytnou podporu,

Pozor:

Před odbornou likvidací stroje je třeba vy-

jmout baterie.

Použité baterie musí být ekologicky zlikvi-

dovány v souladu se směrnicemi EU

2006/66/ES nebo příslušnými národními

předpisy.

Rozměry stroje

Rozměry jsou uvedeny v centimetrech!

187

178

140

4000: 110 | 5000: 130

4000: 89 | 5000: 109

Oversættelse af den originale Brugervejledning

Symbolforklaring

Indhold

Sikkerhedsanvisninger . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

Rengøringsmidler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

Yderligere dokumentation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

Oversigt over maskinens opbygning . . . . . . . . . . . . . . . . . . . . . 53

Batterier. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

Før idrifttagning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

Arbejdsstart . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

Afslutning af arbejdet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

Service, vedligeholdelse og pleje . . . . . . . . . . . . . . . . . . . . . . . 62

Funktionsfejl . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63

Tekniske specifikationer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

Tilbehør. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

Fejlkoder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

Transport. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

Bortskaffelse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

Maskinens mål . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

Korrekt anvendelse

Maskinerne er beregnet til erhvervsmæssig anvendelse

(f.eks. på hoteller, skoler, hospitaler, fabrikker, indkøbscentre,

sportshaller o.lign.). De skal bruges til vådrengøring af hårde

gulve, hvor denne driftsvejledning skal overholdes nøje. Ma-

skinerne er udelukkende beregnet til indendørs brug.

Sikkerhedsanvisninger

TASKI-maskiner er konstrueret i overensstemmelse med de

gældende sikkerheds- og sundhedskrav i de relevante EU-di-

rektiver og er derfor forsynet med et CE-mærke.

FORSIGTIG!

Læs betjeningsvejledningen og sikker-

hedsanvisningerne grundigt igennem,

inden du bruger maskinen første gang.

Opbevar betjeningsvejledningen et sted,

hvor du let kan få adgang til den, hvis du

får brug for at læse i den på et senere

tidspunkt.

Fare:

Dette symbol gør opmærksom på vigtige

oplysninger. Hvis du ikke overholder disse

anvisninger, kan det medføre personska-

der og / eller omfattende materielle ska-

der!

Vigtigt:

Dette symbol gør opmærksom på vigtige

oplysninger. Hvis du ikke overholder disse

anvisninger, kan det medføre fejl og mate-

rielle skader.

Bemærk!

Dette symbol gør opmærksom på vigtige

oplysninger i sammenhæng med effektiv

brug af produktet. Hvis du ikke overholder

disse anvisninger, kan der opstå fejl!

Det indeholder anvisninger om de arbejdstrin,

der skal udføres i rækkefølge.

Vigtigt:

Maskinen må ikke bruges til polering, olie-

ring, voksning, rengøring af tæpper og

støvsugning. Vådrengøring af parket- og

laminatgulve med denne maskine sker på

egen risiko.

Fare:

Hvis der foretages ændringer på denne

maskine, som ikke er godkendt af Diver-

sey, er sikkerhedsmærkerne og CE-

mærkningen for denne maskine ikke læn-

gere gyldige. Hvis maskinen bruges til an-

dre formål end dem, den er beregnet til,

kan det medføre personskader, skader på

maskinen og skader i de umiddelbare om-

givelser. I sådanne tilfælde bortfalder et-

hvert garanti- og erstatningskrav.

Fare:

Maskinen må kun anvendes af personer,

som er blevet instrueret i brugen af den og

har vist, at de er i stand til at betjene ma-

skinen korrekt, og som desuden udtrykke-

ligt har fået til opgave at anvende den.

Fare:

Maskinen må ikke bruges af personer med

nedsatte fysiske, sensoriske eller mentale

evner, ej heller personer, der mangler er-

faring og viden. Dette gælder også børn.

Børn skal være under opsyn, så de ikke le

ger med maskinen.

Fare:

Maskinen må ikke anvendes eller opbeva-

res i lokaler med eksplosionsfarlige og let

brændbare materialer (som f.eks. benzin,

opløsningsmidler, olie, støv m.m.).

Maskinens elektriske og mekaniske kom

ponenter kan antænde sådanne materia

ler.

Fare:

Maskinen må ikke anvendes til opsugning

af giftige, sundhedsskadelige, ætsende el-

ler irriterende materialer (som f.eks. farligt

støv m.m.). Filtersystemet kan ikke filtrere

sådanne materialer fra på tilstrækkeligt ef-

fektiv vis,

og derfor kan brugerens og øvrige tilstede

værendes helbred være i fare.

Fare:

Vær altid meget opmærksom på omgivel-

serne og eventuelle personer i den umid-

delbare nærhed, især børn. Sørg altid for

at sænke hastigheden på steder med dår-

ligt udsyn, f.eks. ved døre eller foran sving.

Fare:

Det er ikke tilladt at transportere personer

eller genstande på maskinen.

Rengøringsmidler

Yderligere dokumentation

Fare:

I tilfælde af fejl eller defekter samt efter et

sammenstød eller lignende uheld, skal

maskinen efterses af en autoriseret fag-

mand, inden den tages i brug igen. Dette

gælder også, hvis maskinen har stået ude

i det fri, har været nedsænket i vand eller

har været udsat for fugt.

Fare:

Ved skader på sikkerhedsrelevante dele

som skureemne, hovedledning eller cover

til de strømførende dele skal maskinen

standses og slukkes med det samme!

Fare:

Maskinen må ikke stilles, parkeres eller

opbevares på hældninger.

Fare:

Maskinen må ikke anvendes i lokaler med

en høj grad af elektromagnetisk stråling.

Fare:

I rengøringsdrift må maskinen ikke bruges

på hældninger >10%.

Fare:

Maskinen må ikke bruges på hældninger

>15%. På skråninger skal man køre lang-

somt og bruge "turtle-mode" for at kunne

standse sikkert.

Skarpe sving på hældninger kan påvirke

maskinens stabilitet og er derfor forbudt.

Der er fare for ulykker.

Fare:

Maskinen må kun bruges på et fast, stabilt

og tilstrækkeligt bæredygtigt underlag.

Hvis dette ikke overholdes, er der fare for

ulykker.

Vigtigt:

Maskinen skal beskyttes, så den ikke kan

bruges af uvedkommende. Tag derfor altid

nøglen ud inden du bevæger dig væk fra

maskinen, eller opbevar maskinen i et af-

lås rum.

Vigtigt:

Maskinen må kun anvendes og opbevares

i tørre omgivelser med relativt lidt støv ved

temperaturer på mellem +10 og + 35 gra-

der.

Vigtigt:

Reparationer af mekaniske eller elektriske

dele på maskinen skal udføres af autorise-

rede fagfolk, som har kendskab til alle re-

levante sikkerhedsforskrifter i denne

forbindelse.

Vigtigt:

Der må kun anvendes værktøj (børster,

rondeller o.lign.), som er nævnt i afsnittet

Tilbehør i denne betjeningsvejledning, el-

ler som anbefales af TASKI-konsulenten.

Hvis der anvendes andre børster eller an-

det værktøj, kan det begrænse maskinens

sikkerhed og funktioner.

Vigtigt:

Sørg altid for at overholde de gældende

nationale forskrifter vedrørende personbe-

skyttelse og ulykkesforebyggelse samt

producentens anvisninger vedrørende an-

vendelse af rengøringsmidler.

Vigtigt:

Sluk øjeblikkeligt for sugeenheden, hvis

der kommer skum eller væske ud af ma-

skinen!

Vigtigt:

Denne maskine må kun anvendes med

egnede batterier og godkendte opladere.

Vigtigt:

TASKI-maskiner og -apparater er konstru-

eret på en måde, så de – ifølge den aktu-

elle videnskabelige forskning – ikke

udsender støj eller afgiver vibrationer, der

er til skade for sundheden.

Se tekniske specifikationer på side 64.

Bemærk!

TASKI-maskiner er konstrueret til at opnå

optimale rengøringsresultater med TASKI-

rengøringsmidler. Brug af andre rengø-

ringsmidler kan medføre driftsfejl og ska-

der på maskinen eller omgivelserne. Af

samme årsag anbefaler vi, at der udeluk-

kende anvendes TASKI-rengøringsmidler

ved brug af denne maskine. Fejl, der skyl-

des anvendelse af forkerte rengøringsmid-

ler, er ikke omfattet af garantien.

Henvend dig hos din TASKI-servicepart-

ner, hvis du vil have nærmere oplysninger.

Bemærk!

Du kan finde det elektriske diagram til den-

ne maskine på reservedelslisten. Kontakt

kundeservice for yderligere informationer.

Oversigt over maskinens opbygning

1Skviserholder

2Holder til sugeslange

3Afløbsslange til snavsetvandstank

4Sugeslange

5Skviser/sugefod

6Indsugningsfilter

7Pumpe

8Snavsetvandstank

9Drivhjul, styrbart

10 Rentvandstank (flextank)

11 Doseringsbæger

12 Arm til oplåsning af børste

13 Børsteenhed

14 Beskyttelsesprofil (valgfri)

15 Kørepedal

16 Batterirum

17 Lygte (tilbehør)

18 Betjeningspanel

19 Rat

20 Førersæde med sædeafbryder (dødmandskontakt)

21 Blinklys (tilbehør)

22 Tankdæksel

23 Sugefilter

24 Trevlesi

25 Indikator, snavsetvandstank fuld

26 Indikator, rentvandstank (Foliebeholder til rent

vand) tom

27 Tasten Sugeenhed (TIL/FRA)

28 Tasten ECO-Mode (TIL/FRA)

29 Tasten Program (TIL/FRA)

30 Tasten Rengøringsopløsning (TIL/FRA)

31 Tasten Børstedrev (TIL/FRA)

32 Tasten Langsom kørsel (TIL/FRA)

33 Tast, horn

34 Indikator, service

35 Nøgleholder

36 Tast, bakning

37 Nødstop

38 Indikator for batteriniveau

39 Tasten Børstedrev, trykniveau (+ / -)

40 Taster for tilførsel og mængde (+ / -) af rengørings-

middel

41 Display

56 8 9 13 14

18192022 2123

1210 117

29 34 35

25 37

40 39

Batterier

Tilladte batterier

Ved denne maskine må der kun anvendes traktionsbatterier

(ikke startbatterier eller andre former for batterier). Vi anbefa-

ler, at der anvendes rene traktionsbatterier, da disse sikrer op-

timal driftstid.

Traktionsbatterier fås som enten åbne batterier (vådbatterier)

eller vedligeholdelsesfrie VRLA-batterier, (Gel og AGM). Ma-

skinen skal justeres ift. batteritype og -fabrikat.

Alle batterier har forskellig driftstid og forskellige specifikatio-

ner.

Maskinen skal programmeres efter montering af batterier, ved

skift af batteritype eller -fabrikat og før idrifttagning.

Hvis maskinen indstilles forkert, kan det medføre, at batterier-

nes levetid reduceres.

Sikkerhedsforanstaltninger ved håndtering af batterier

Tilslutningsskema for batterier

6 V-batterier

12 V-batterier

• Batterier indeholder syre. Ved vedli-

geholdelse samt montering og af-

montering af vådbatterier skal der

bæres beskyttelsesbriller!

• Ved syrestænk i øjet eller på huden

skal der skylles efter med rigelige

mængder rent vand.

Søg derefter læge med det samme.

Skyl tøjet med vand!

• Ved opladning af batterier opstår der

knaldgas. Batterier skal holdes i sik-

ker afstand af åben ild eller gløder.

• Undlad at ryge, når du opholder dig i

nærheden af batterierne.

• Ætsningsfare!

• Vigtigt! Batteriernes poler er altid un-

der spænding. Du må derfor ikke

lægge genstande fra dig på batterier-

ne!

Vigtigt:

Sørg for altid at holde batterierne rene og

tørre. Tør syre eller vand på batterierne

(vådbatterier) af med det samme.

Bær altid beskyttelseshandsker, når du

gør dette.

Vigtigt:

Batterier må kun monteres af kundeservi-

cepersonale eller fagfolk, der er godkendt

af Diversey, og altid i overensstemmelse

med tilslutningsskemaet. Fejl ved monte-

ring og tilslutning kan medføre alvorlige

personskader, forårsage en eksplosion og

medføre store skader på maskine og om-

givelser.

Vigtigt:

Vær altid opmærksom på batteriproducen-

tens driftsanvisninger.

Vigtigt:

Sørg altid for tilstrækkelig ventilation ved

opladning af batterier.

Vigtigt:

Ved vedligeholdelse af batterier skal disse

afmonteres fra maskinen!

6 V

175A

red

Relay

Charger

Power Board

black

12 V

175A

red

Relay

Charger

Power Board

black

Opladning med ekstern batterioplader

Alle batterityper og/eller -fabrikater har forskellige opladnings-

karakteristika.

Der fås flere forskellige onboard-opladere som tilbehør til for-

skellige batteristørrelser og til flere opladningskurver, som fra

fabrikken eller af TASKIs serviceteknikere er indstillet til de

anbefalede batterier. Dette gælder også ved anvendelse af

stationære (eksterne) opladere.

Opladning med ekstern batterioplader

Opladning med onboard-batterioplader (tilbehør)

Efter afslutning af opladningen

Vedligeholdelse og pleje af åbne batterier (vådbatterier)

Åbning af batterirummet ved vedligeholdelse

Sørg for at løsne sædekontakten, inden du afmonterer sædet

fra maskinen.

Vigtigt:

Forkert opladning eller anvendelse af en

uegnet oplader kan medføre, at batterier-

nes levetid reduceres, eller at batterierne

hurtigt ødelægges.

Vigtigt:

Hyppig kort brug med efterfølgende oplad-

ning kan beskadige batterierne perma-

nent. Tommelfingerregel: Inden en

opladning skal der som minimum være

brugt 20 % af den samlede kapacitet.

Vigtigt:

For at opnå en så lang levetid som muligt

skal traktionsbatterier gennemgå en kom-

plet opladningscyklus (12-16 timer) 2 gan-

ge om ugen.

Vigtigt:

Før længere tids stilstand skal batterierne

gennemgå en komplet opladningscyklus.

Opladeren skal herefter kobles fra maski-

nen og strømnettet. Batterier aflades med

tiden. Derfor skal batterierne – afhængigt

af batteritype – lades op efter 3-6 måne-

der. Inden idrifttagning skal batterierne

igen gennemgå en komplet opladningscy-

klus.

• Slut den eksterne batterioplader til maskinen vha. hovedaf-

bryderen for batteri.

Vigtigt:

Sørg for, at stikket er sat helt i, så der er

god elektrisk kontakt.

Bemærk!

Alle maskinens funktioner er deaktiverede

under opladning.

• Maskinen skal være slået fra.

• Sæt netkablet i en stikkontakt med træk sikring.

• Den gule indikator lyser vedvarende

indtil batteriet har nået ca. 90 % ka-

pacitet. Derefter blinker indikatoren

indtil batteriet er helt opladet.

• Når opladningen er afsluttet, lyser

den grønne indikator.

Vigtigt:

Slå opladeren fra, inden du kobler den fra

batterierne (kun for eksterne opladere).

Ved frakobling af en tilsluttet oplader kan

der ske en eksplosion i batterirummet.

• Læg herefter strømkablet fra onboard-opladeren (tilbehør)

på dets plads under førersædet igen.

• Opbevar ladekablet, så det altid er tørt og beskyttet mod

skader.

Vigtigt:

Ladekabler transporterer store mængder

strøm. Ved tegn på skader på stik, kabler

eller tilslutninger må opladeren ikke an-

vendes.

Bemærk!

Plejen af vedligeholdelsesfrie batterier be-

grænser sig til, at du skal oplade dem kor-

rekt og sørge for at indstille den korrekte

opladningskurve.

• Maskinen skal være slået fra.

• Skru førersædet af, og afmonter det fra maskinen.

• Afmonter batterihuset fra maskinen.

Batteriet kan så vedligeholdes i hen

hold til fabrikantens anvisninger.

Før idrifttagning

Parkeringsbremse

Aktivering:

Oplåsning:

Nødoplåsning

Kontrol af parkeringsbremse og nødstop

Advarselsanordninger

Indstilling af førersæde

Kørsel af maskinen

Maskinen styres ved hjælp af rattet, og hastigheden reguleres

ved hjælp af kørepedalen. Hastigheden reguleres trinløst.

Når kørepedalen slippes, bremses maskinen, til den står helt

stille. Herefter aktiveres parkeringsbremsen.

Kørsel fremad

Kørsel baglæns

• Parkeringsbremsen frivgives automatisk af elektronikken,

når du træder på kørepedalen.

Bemærk!

Parkeringsbremsen er altid aktiveret når

maskinen står stille. Det gælder, uanset

om den er slået til eller fra.

Bemærk!

Førersædet er udstyret med en sædeaf-

bryder (dødmandskontakt) Denne sæde-

afbryder aktiveres når

betjeningspersonalet befinder sig i fører-

sædet.

Maskinen kan kun betjenes når sædeaf-

bryderen er aktiveret.

• Hvis styringen eller spændingsforsy-

ningen svigter, er der mulighed for at

låse parkeringsbremsen op manuelt.

Det skal oplåsningsarmen være truk-

ket permanent til. Den sidder ved

venstre baghjul.

Vigtigt:

Parkeringsbremsen og nødstop-kontakten

er vigtige sikkerhedselementer. Derfor

skal man altid kontrollere i jævne og korte

intervaller, at de fungerer, inden maskinen

bruges.

• Tænd for maskinen.

• Aktiver kørekontakterne mens du holder rattet lige. Maski-

nen sætter sig i bevægelse og kører ligeud.

• Tryk så på nødstop.

Bemærk!

Maskinen skal bremse pludseligt indtil den

standser helt og køre ligeud uden at styre.

Fare:

Hvis en af disse funktioner ikke sker, skal

maskinen tages ud af drift indtil den kan

blive repareret korrekt af en autoriseret

TASKI-servicepartner.

Vigtigt:

Man skal med jævne mellemrum kontrolle-

re, at advarselsanordninger, som f.eks.

advarselslampe, blitzlampe og signalto-

nen for bakgear, fungerer korrekt. Funkti-

onsfejl skal afhjælpes med det samme.

Brug af maskinen med manglende eller

defekte advarselsanordninger kræver

øget forsigtighed og opmærksomhed.

Fare:

De nationale forskrifter er altid overordne-

de. De kan foreskrive anden adfærd og det

er vigtigt, at de overholdes.

• Lås førersædet op ved hjælp af låse-

grebet til venstre for førersædet, og

skub sædet i den ønskede position.

• Tænd for maskinen (nøglekontakt).

• Alle indikatorer lyser op kortvarigt.

Batteriindikatoren viser, at maskinen

er klar til brug. (ved driftsforstyrrelser:

se side 63).

• For at køre fremad skal du træde på kørepedalen.

Bemærk!

Ved kørsel i sving reduceres hastigheden

elektronisk.

• Når du trykker på tasten Bakning, ly-

ser indikatoren under tasten op, og

der lyder et akustisk signal.

Bemærk!

Ved bakning afbrydes tilførslen af rengø-

ringsopløsning. Skviseren løftes ikke.

Flytning af maskinen (ved defekt)

Montering af børste

Inden montagen skal du kontrollere:

• at børsterne ikke har overskredet den røde markering, eller

at børstehårene ikke er under 1 cm lange,

• at rondellen ikke er slidt ned, og at den er ren.

Montering af skviser

Opfyldning af rentvandstank

Dosering

Bemærk!

Maskinen må generelt kun flyttes af to per-

soner.

Vigtigt:

På grund af maskinens høje vægt, er det

risikabelt at flytte maskinen!

Hvis man træder forkert, kan der opstå

skader på personer og maskinen.

• Maskinen kan kun flyttes ved at aktivere oplåsningsknap-

pen. (Se side 56)

Vigtigt:

Undlad at bruge børster, som er slidt ned

til slitagegrænsen. Det ses på længden af

de røde børstehår. Undlad at bruge ron-

deller, som er slidt helt ned eller er beskid-

te. Brug udelukkende originale TASKI-

børster. Hvis ovenstående anvisninger

ikke følges, kan det medføre forringede

rengøringsresultater og skader på gulvbe-

lægningen.

Vigtigt:

Før hver brug af maskinen skal beslaget til

rondel-køreskiven kontrolleres for slitage

og defekter.

Hvis beslaget til rondel-køreskiven ikke er

intakt eller den er defekt, kan den rive sig

løs under arbejdet.

Hvis dette ikke overholdes, er der fare for

ulykker.

• Positionér børsten under børsteenheden.

• Tryk på tasten Børstedrev TIL/FRA.

Børsteenheden sænkes automatisk,

børsterne kobles til og stopper.

Vigtigt:

Kontrollér, om børsterne er koblet til.

• Børstedrevet aktiveres ved aktivering af kørepedalen.

• Maskinen skal være slået fra.

• Positionér skviseren (2) under skvi-

serholderen (1).

• Tryk skviserholderen opad for at

skviseren falder i hak.

• Monter de to sugeslanger på skviserens studser.

Vigtigt:

Maksimal tilladt vandtemperatur 60 °C/140

°F.

Diversey anbefaler, at der anvendes koldt

vand, da varmt vand får samme tempera-

tur som gulvet ved kontakt med det. Der er

derfor ingen fordele forbundet med at an-

vende varmt vand.

• Maskinen skal være slået fra.

• Åbn tankdækslet.

• Sæt rentvandstanken (flextank) i den dertil beregnede po-

sition.

• Tag doseringsbægeret ud af rentvandstanken (flextank).

• Fyld vand i rentvandstanken

(flextank).

Den øverste røde markering viser

den maksimalt tilladte påfyldnings

højde.

• Tip tankdækslet i udgangspositionen igen.

Vigtigt:

Bær altid handsker, beskyttelsesbriller og

passende arbejdstøj (sikkerhedsbeklæd-

ning) ved håndtering af kemiske produk-

ter.

Bemærk!

Anvend kun kemiske produkter, som er

anbefalet af Diversey, og læs den medføl-

gende produktdokumentation grundigt.

Fare:

Brug af uegnede produkter (bl.a. produk-

ter, der indeholder klor, syre eller opløs-

ningsmidler), kan være sundhedsfarligt og

forårsage alvorlige skader på maskinen.

Eksempler på dosering:

Forrengøring

Brug af FOPS-sikkerhedstag

Arbejdsstart

Manuel start af program

Oplysning på emballagen til

produktet

Tankindhold Produkt-

mængde pr.

tankpåfyld-

ning

0,5 % 50 ml pr. 10 l

vand

200 l 1l

1% 100 ml pr. 10 l

vand

200 l 2l

2% 200 ml pr. 10 l

vand

200 l 4l

3% 300 ml pr. 10 l

vand

200 l 6l

• Fyld doseringsbægeret med et egnet produkt, og hæld ind-

holdet i tanken. Gentag dette forløb, indtil du har opnået

den rette dosering.

• Efter doseringen skal doseringsbægeret blive i tanken.

Bemærk!

TASKI tilbyder automatisk dosering som

tilbehør. Den kan også eftermonteres. Du

kan få flere oplysninger hos kundeservice.

Vigtigt:

Fjern eventuelle genstande (trædele, me-

taldele osv.) fra overfladen, der skal gøres

ren.

Den roterende børste kan slynge genstan

dene ud, hvilket kan medføre skader på

personer og materiale.

Vigtigt:

Ved rengøring med beskyttelsesoverdæk-

ning monteret skal du være sørge for, at

maskinen så har en gennemkørselshøjde

på 2,1 m.

Vigtigt:

Bær altid beskyttelsessko og passende ar-

bejdstøj, når du arbejder med denne ma-

skine!

Bemærk!

Hav altid begge hænder på rattet når ma-

skinen er i drift, så betjeningen sker på en

sikker måde.

Vigtigt:

Gør dig først fortrolig med maskinen ved at

gøre de første forsøg på en ledig plads.

Vigtigt:

Hvis der er fare for faldende genstande

mens maskinen er i brug, skal der træffes

eller overholdes nødvendige sikkerheds-

foranstaltninger i henhold til de nationale

forskrifter.

Vigtigt:

Inden arbejdet påbegyndes, skal du kon-

trollere om du har tilstrækkeligt udsyn fra

din arbejdsstilling til at kunne arbejde sik-

kert. EN 3411 skal overholdes.

Utilstrækkeligt udsyn kan gøre arbejdet

besværligt og påvirke sikkerheden for bru

geren, maskinen og tredjeparter.

Vigtigt:

Under arbejdet skal du være opmærksom

på den frihøjde for døre og underføringer,

der er angivet på maskinens advarsels-

skilt.

Bemærk!

Hvis arbejdet foregår i offentlige bygning-

er, skal advarselslampen være tændt.

• Sæt dig på førersædet.

• Kontrollér om nødstop-tasten er låst op.

• Tænd for maskinen (nøglekontakt).

Indikatorerne lyser op kortvarigt.

• Tryk på tasten Sugeaggregat TIL/

FRA.

Indikatoren lyser, sugemotoren star

ter, og skviseren sænkes automatisk

ned i arbejdsposition.

• Tryk på tasten Rengøringsopløsning,

tilførsel TIL/FRA.

Indikatoren lyser kort op.

Tilførslen af rengøringsopløsningen

startes når børsterne roterer.

ECO-Mode

Start med programtast

Start af rengøring

Batterikapacitet – driftsophør

Indikatoren for batteriniveau viser maskinens resterende drift-

stid, inden den skal oplades igen.

• Når den røde indikator begynder at blinke, kan maskinen

arbejde ca. 5 minutter endnu.

• Herefter køres børsten op, og 30 sekunder senere kører

skviseren op. Den røde indikator lyser nu permanent.

• Du har nu yderligere 10 minutter til at køre maskinen til

opladning. Herefter slår maskinen selv fra.

• For at kunne tage maskinen i drift igen, skal batterierne

lades helt op.

• Vælg den ønskede dosering ved at

trykke på tasterne +/- fra trin 1 - 6.

Bemærk!

Diversey anbefaler, at man arbejder på en

bæredygtig måde ved at finde frem til den

rigtige dosering af produktet. Over- eller

underdosering gør resultatet af rengørin-

gen utilfredsstillende.

Bemærk!

TASKI tilbyder automatisk dosering som

tilbehør. Den kan også eftermonteres. Du

kan få flere oplysninger hos kundeservice.

• Tryk på tasten Børstedrev TIL/FRA.

Indikatoren lyser op, børsteenheden

sænkes, og tilkoblingsprocessen

starter automatisk.

• Vælg det ønskede børstetrykniveau

ved at trykke på tasterne +/- fra trin 1-

Bemærk!

Vælg altid det lavest mulige trin, som giver

et godt rengøringsresultat. På den måde

sparer du både strøm og skåner maskinen

• ECO-Mode aktiveres ved at trykke

på tasten ECO-Mode TIL/FRA.

På den måde reduceres sugemoto

rens omdrejningstal og doseringen af

rengøringsopløsning indstilles på trin

2 , og børstetrykket er indstillet på trin

Bemærk!

Rengøringsopløsningens trin i ECO-Mode

kan ved behov indstilles manuelt. ECO-

Mode er mest beregnet til glatte gulve

uden fuger.

• Hvis du trykker på start næste gang,

du skal bruge maskinen, startes ma-

skinen med alle funktioner og indstil-

linger fra sidste gang, den blev

anvendt.

Bemærk!

Hvis du trykker på samme tast endnu en

gang, programmeres funktionen igen.

Bemærk!

De indstillede værdier kan altid indstilles

under et arbejdsforløb. De værdier, der var

indstillet ved frakobling, gemmes og akti-

veres igen, når maskinen slås til igen.

Bemærk!

Hvis du trykker på tasten Program ved ar-

bejdets afslutning, startes der et optimeret

program for afslutningen på arbejdet: Se

beskrivelsen på side 60 under (Automatisk

forløb).

Indstillinger og aktive funktioner gemmes.

• Hvis maskinen er slået til, og der sid-

der en operatør på førersædet, star-

ter maskinen, når kørepedalen

trædes ned. Hvis disse funktioner er

valgt, starter børsteenheden, og der

åbnes for tilførsel af rengøringsop-

løsning.

Kørehastigheden reguleres ved

hjælp af kørepedalen. Når kørepeda

len slippes, bremses maskinen, til

den står helt stille. Herefter aktiveres

parkeringsbremsen. Tilførslen af ren

gøringsopløsning afbrydes, og kort

herefter stopper også børsteenhe

den.

Bemærk!

Mængden af tilført rengøringsopløsning til-

passes til den aktuelle arbejdshastighed.

(IntelliFlow)

Vigtigt:

Ved arbejde på steder med lidt plads, an-

befales det at trykke på tasten Langsom

kørsel TIL/FRA. (Indikator lyser). Herved

reduceres den maksimale arbejdshastig-

hed, og risikoen for ulykker formindskes til-

svarende.

• Hvis du trykker på tasten igen, ophæ-

ves begrænsningen, og indikatoren

slukker.

Rengøringsmetode

Direkte arbejdsmetode:

Skuring og sugning på én gang.

Indirekte arbejdsmetode:

Separat tilberedning af rengøringsopløsning, skuring og sug-

ning.

Påfyldning af rengøringsopløsning

Tømning af snavsetvandstanken

Afslutning af arbejdet

Manuel afslutning

Automatisk forløb

Afmontering og rengøring af skviser

Bemærk!

Nærmere oplysninger om direkte og indi-

rekte arbejdsmetoder findes på de respek-

tive metodekort.

Du kan få nærmere oplysninger herom

hos din TASKI-kunderådgiver.

Bemærk!

I visse tilfælde med en særlig kombination

af gulvbelægning, snavs og rengørings-

produkt kan det være svært at styre maski-

nen ordentligt.

Ved at bruge de valgfri hjul, kan maski-

nens greb på gulvet forbedres. Du kan få

flere oplysninger hos en TASKI-kunderåd-

giver.

Vigtigt:

Hvis maskinen arbejder uden rengørings-

opløsning, kan det medføre skader på

gulvbelægningen.

Bemærk!

En raslende lyd fra pumpen er et tegn på,

at rentvandstanken (Flextank) er tom.

Vigtigt:

Pumpen må aldrig køre tør i en længere

periode.

• Indikatoren Rentvandstank lyser kort

op.

Rentvandstanken er tom.

• Maskinen skal være slået fra.

• Åbn tankdækslet.

• Fyld vand i rentvandstanken (flextank), se side 57.

• Påfyld rengøringsmiddel ved hjælp af doseringsbægeret.

• Tip tankdækslet i udgangspositionen igen.

• Indikatoren Snavsetvandstank lyser

kort op.

Snavsetvandstanken er fuld.

• Tøm snavsetvandstanken, se side 61.

• Tryk på tasten Rengøringsopløsning

TIL/FRA.

• Kør et par meter til.

• Tryk på tasten Børstedrev TIL/FRA.

Indikatoren lyser op, børsteenheden

standser og løftes op.

• Kør nogle få meter videre for at suge det resterende snav-

sede vand op.

• Tryk på tasten Sugeaggregat TIL/

FRA.

Indikatoren lyser op, skviseren

standser og løftes automatisk op.

Sugemotoren fortsætter med at køre

i 15 sekunder for at undgå efterdryp.

• Tryk på tasten Program TIL/FRA.

Tilførslen af rengøringsopløsning

standses.

Børsteenheden stoppes og løftes op.

Efter 30 sekunder løftes skviseren

op.

Sugemotoren fortsætter med at køre

i 15 sekunder, indtil den slår fra auto

matisk.

• Maskinen skal være slået fra.

• Tag de to sugeslanger af studserne til skviseren, og hæng

dem på slangeholderen.

• Tryk låsebøjlerne sammen. Herved

låses skviseren op, så den kan af-

monteres fra skviserholderen.

• Rengør skviseren under rindende vand ved hjælp af en

børste.

• Hæng skviseren på ophænget bag på maskinen efter grun-

dig rengøring.

Bemærk!

Skviseren fungerer kun optimalt, hvis la-

mellerne er rengjorte og intakte.

Tømning og rengøring af snavsetvands- og rentvandstank

Tømning af snavsetvandstanken

Tømning af rentvandstanken

Snavsetvandspumpe (tilbehør)

Tømning i høje stillinger:

Afmontering og rengøring af børster

Rengøring af maskinen

Opbevaring/parkering af maskine (ikke i drift)

Bemærk!

Det snavsede vand og rengøringsopløs-

ningen skal bortskaffes i overensstemmel-

se med gældende nationale forskrifter.

Bemærk!

Ved tømning af snavsetvandstanken skal

du overholde forskrifterne fra fabrikanten

af rengøringsmidlet med hensyn til per-

sonligt sikkerhedsudstyr.

• Tag afløbsslangen til snavsetvandstanken ud af holderen.

• Læg afløbsslangen i et afløb.

• Pres klemmestedet (1) på afløbsslangen sammen.

• Træk dækslet af afløbsslangen, og

tøm snavsetvandstanken.

• Løft rentvandstanken (Flextank) op, læg den længst muligt

nede i snavsetvandstanken, og tøm den derefter.

• Tag den tomme rentvandstank (Flextank) ud af snavset-

vandstanken, og skyl den grundigt med rent vand.

• Skyl snavsetvandstanken grundigt med rent vand.

• Tag tørstoffilteret (gult) ud og tøm

det.

• Skyl det grundigt under rindende

vand.

• Tag sugefilteret (gult) ud og tør skid-

tet af med en klud eller en blød bør-

ste.

• Tag indsugningsfilteret ud og fjern

skidtet med en klud eller en blød bør-

ste.

Vigtigt:

Et tilstoppet sugefilter kan begrænse su-

geevnen.

Et tilstoppet indsugningsfilter kan reducere

mængden af rengøringsopløsning.

• Monter tørstoffilteret (gult) og sugefilteret igen.

• Læg afløbsslangen i holderen igen.

• Maskinen skal være slået til.

• Før afløbsslangen til et afløb eller i en spand.

• Tryk på tasten på snavsetvandspumpen.

Bemærk!

Der tømmes kund indtil stigrøret i snavset-

vandstanken.

Bemærk!

Rengør børsterne hver gang, du har brugt

maskinen.

• Maskinen skal være slået fra.

• Tryk på armen til oplåsning af børster

med foden.

• Afmonter børsterne, og rengør dem under rindende vand.

Vigtigt:

Rengør aldrig maskinen med en højtryks-

renser eller en vandslange.

Vand, der trænger ind i maskinen, kan for

årsage store skader på mekaniske og

elektriske dele.

• Tør maskinen af med en fugtig klud.

Bemærk!

Maskinen skal være slået fra, og nøglen

skal tages ud.

Bemærk!

Opbevar maskinen med løftet skviser, løf-

tede børster og åbent tankdæksel. På den

måde kan tanken tørre,

så skimmeldannelse og ubehagelige lugte

undgås.

Vigtigt:

Maskinen må aldrig opbevares med afla-

det batteri. Dette kan beskadge batterier-

ne uigenkaldeligt.

Service, vedligeholdelse og pleje

For at maskinen kan fungere korrekt og få en lang levetid, skal

den vedligeholdes.

Vedligeholdelsesintervaller

TASKI-maskiner er maskiner af høj kvalitet, hvis sikkerhed er

blevet kontrolleret på fabrikken og af autoriserede kontrollø-

rer. Elektriske og mekaniske komponenter slides og ældes,

efterhånden som de anvendes.

Kundeservice

Hvis du henvender dig til os på grund af en funktionsfejl eller

en bestilling, skal du altid oplyse typenummer og maskinnum-

mer.

Du kan finde begge numre på din maskines typeskilt. På den

sidste side i denne betjeningsvejledning kan du finde adres-

sen på en TASKI-servicepartner i nærheden af dig.

Udskiftning af lameller

Vigtigt:

Der må kun anvendes originale TASKI-re-

servedele, ellers bortfalder garantien og

eventuelle erstatningskrav.

Vigtigt:

Inden vedligeholdelse, for at udelukke util-

sigtede maskinfunktioner, skal man altid

- slukke maskinen,

- tage nøglen ud og

- aktivere nødstoppet.

Symbolforklaring:

◊ = efter hver rengøring, ◊◊ = hver uge,

◊◊◊ = hver måned, ⊗ = servicelampe

Aktivitet

◊

◊◊

◊◊◊

⊗

Side

Opladning af batterier ● 55

Påfyldning af destilleret vand (vådbat-

terier) i overensstemmelse med batteri-

producentens anvisninger ●55

Tømning og rengøring af snavset-

vands- og rentvandstank ●61

Kontrol af indsugnings- og sugefilter for

tilsmudsning / rengøring ●

Rengøring af alle dele, der er mærket i

gult ●

Rengøring af børster ● 61

Rengøring af skviser, kontrol af lamel-

ler for slitage og eventuelt udskiftning ●60

Aftørring af maskine med fugtig klud ● 61

Rengøring af tætning til tankdæksel,

kontrol for ridser og eventuelt udskift-

ning ●

Kontrol af parkeringsbremse og

nødstop ●56

Vedligeholdelses-/serviceprogram ud-

ført af Diversey-servicetekniker ●

• For at opretholde en høj driftssikkerhed og

funktionsdygtighed skal der gennemføres et

serviceeftersyn på maskinerne, når vedlige-

holdelsesindikatoren lyser (indstillet til 650

driftstimer fra fabrikken) eller mindst en gang

om året.

• Skru de fire stjerneskruer (1) af dysen.

• Adskil skviseren (2) fra skviserkernen (3).

• Tag bladene ud (4).

• Rengør skviseren og de to skviserkerner under rindende

vand.

• Monter de "vendte" eller nye lameller på skviserkernen.

• Monter skviserkernen på skviseren igen.

• Skru de fire stjerneskruer fast igen.

Funktionsfejl

Funktionsfejl Mulig årsag Afhjælpning af fejl Side

Maskine fungerer ikke og kan ikke

tændes

Maskinen er slået fra. • Drej nøglen om. 53

Nødstop-kontakt trykket • Lås nødstop-kontakten op 53

Hovedsikringen er defekt. • Kontrollér/udskift sikringen.

• Kontakt din servicepartner.

Der vises en fejlkode på displayet. • Kontakt din servicepartner. 65

Startspærre aktiveret eller fejl i sty-

ringen • Sæt dig på førersædet.

Batteri afladet eller oplader defekt • Oplad batterierne.

• Kontakt din servicepartner. 56

Batterierne er defekte. • Kontakt din servicepartner.

Børsterne drejer ikke rundt.

Børstedrevet er slået fra. • Tryk på tasten Børste. 53

Hovedsikringen er defekt. • Udskift sikringen.

• Kontakt din servicepartner.

Motoren er slået til, men børsterne

drejer ikke rundt.

• Drivrem defekt

• Kontroller om børsten er koblet til

• Kontakt din servicepartner.

Maskinen suger ikke tilstrækkeligt

Gulvet bliver ved med at være vådt.

Det snavsede vand

suges ikke op.

Sugeenheden er ikke slået til. • Tryk på tasten Sugeenhed. 53

Tasten ECO-Mode er blevet aktive-

ret. • Deaktiver tasten ECO-Mode. 53

Sugeslangen er ikke sat på. • Sæt sugeslangen på. 57

Skviseren går ikke ned til gulvet.

• Kontrollér, at ophænget til skvise-

ren fungerer korrekt. 57

Lamellerne er slidt ned.

• Udskift lamellerne.

Sugeslangen eller skviseren er til-

stoppet (med f.eks. små træstykker

eller stofrester).

• Fjern fremmedlegemerne.

Sugefilteret er tilstoppet. • Fjern fremmedlegemerne. 53

Indikatoren for sugeenheden lyser,

men sugeenheden suger ikke.

• Kontrollér sikringen, og udskift den

om nødvendigt.

• Hvis sikringen er i orden, skal du

kontakte din servicepartner.

Sugeenheden slår fra.

Snavsetvandstanken er fuld. • Tøm snavsetvandstanken.

• Kontrollér sikringerne. 61

Snavsetvandstanken er beskidt. • Kontrollér tanken, og rengør den

om nødvendigt. 61

Der kommer ikke nok rengøringsop-

løsning ud.

Rentvandstank tom • Kontroller rentvandstanken 60

Mængden af rengøringsopløsning er

indstillet for lavt • Indstil mængden af rengøringsop-

løsning med tasterne +/-. 53

Tasten Rengøringsopløsning er de-

aktiveret. • Tryk på tasten Rengøringsopløs-

ning. 53

Filter til rentvandstank • Rengør

Børsteenheden eller sugeenheden

kan ikke slås fra. Der er en fejl i elektronikken eller i

betjeningspanelet

• Slå maskinen fra ved hjælp af

nødstoppet.

• Kontakt din servicepartner.

Tekniske specifikationer

Tilbehør

Maskine 4000 5000

Arbejdsbredde 85 105 cm

Skviserens bredde 110 130 cm

Mål (L x B x H) 187 x 89 x 140 187 x 109 x 140 cm

Maksimal vægt, driftsklar maskine 680 715 kg

Mærkespænding 24 V DC

Nominel ydelse 2000 W

Rentvandstank nominel +/- 5% 200 l

Beregnede værdier i henhold til IEC 60335-2-72 4000 5000

Maskinens vægt med batterier (transportvægt) 480 515 kg

Støjniveau LpA 67 dB (A)

Usikkerhed KpA 2.5 dB (A)

Samlet svingningsværdi < 2.5 m/s2

Usikkerhed K 0.25 m/s2

Stænkvandsbeskyttelse IPX3

Beskyttelsesklasse III

Nr. Artikel 4000 5000

7517859 Skurebørste, nylon 43 cm (standard) 2x

7517860 Skurebørste, beton med frilagte sten, 43 cm 2x

7517861 Skurebørste, nylon, slibende, 43 cm 2x

7517858 Køreskive 43 cm 2x

7510634 Køreskive 28 cm 4X

7510631 Skurebørste, nylon 28 cm (standard) 4X

7510632 Skurebørste, beton med frilagte sten, 28 cm 4X

7510633 Skurebørste, slibende, 28 cm 4X

4131268 Beskyttelsesprofil x x

4126922 Blinklyssæt xx

7518212 IntelliDose swingo 4000/5000 x x

7523390 IntelliTrail xx

8502830 Påfyldningsslange med universel vandkobling x x

4129878 Afløbspumpe xx

Forskellige rondeller (polyester, brun, blå, rød og contact pad)xx

Fejlkoder

Fejlkoder vises på displayet.

Transport

Bortskaffelse

Batterier

Maskinens mål

Målene er alle angivet i centimeter!

Bemærk!

Slå maskinen fra og derefter til igen, når

der vises en fejlkode.

En eventuel fejlmeddelelse kan forsvinde

ved en fra- og tilkobling som beskrevet

ovenfor.

Vigtigt:

Maskinen må kun løftes med hjælpemidler

(f.eks. løfteplatform, rampe osv.)!

Bemærk!

Maskinen skal transporteres i stående til-

stand.

Bemærk!

Sørg for, at maskinen er surret godt fast og

sikret tilstrækkeligt på det køretøj, den skal

transporteres på.

Bemærk!

Maskine og tilbehør skal bortskaffes kor-

rekt og i henhold til gældende nationale

bestemmelser. Det kan din Diversey-servi-

cepartner være dig behjælplig med.

Vigtigt:

Batterierne skal afmonteres fra maskinen,

inden de bortskaffes.

Brugte batterier skal bortskaffes miljø-

mæssigt korrekt iht. EU-direktiv 2006/66/

EF eller de respektive nationale forskrifter.

187

178

140

4000: 110 | 5000: 130

4000: 89 | 5000: 109

Originalbedienungsanleitung

Zeichenerklärung

Inhaltsverzeichnis

Sicherheitshinweise. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66

Reinigungsprodukte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68

Erweiterte Dokumente. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68

Aufbauübersicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69

Batterien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70

Vor Inbetriebnahme. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72

Arbeitsbeginn . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74

Arbeitsende . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77

Service, Wartung und Pflege. . . . . . . . . . . . . . . . . . . . . . . . . . . 78

Störungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80

Technische Informationen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81

Zubehör. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81

Error Codes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82

Transport. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82

Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82

Abmessungen der Maschine. . . . . . . . . . . . . . . . . . . . . . . . . . . 82

Bestimmungsgemässe Verwendung

Die Maschinen sind für den gewerblichen Einsatz (z.B. in Ho-

tels, Schulen, Krankenhäuser, Fabriken, Einkaufszentren,

Sporthallen u.ä.) bestimmt.Unter strikter Berücksichtigung

dieser Bedienungsanleitung dienen diese der Nassreinigung

von Hartbodenbelägen.Diese Maschinen sind ausschliesslich

für die Verwendung im Innenbereich konzipiert.

Sicherheitshinweise

TASKI-Maschinen entsprechen aufgrund ihrer Bauart und

Konstruktion den einschlägigen, grundlegenden Sicherheits-

und Gesundheitsanforderungen der EG-Richtlinien und tra-

gen daher das CE-Zeichen.

VORSICHT!

Vor der ersten Inbetriebnahme der Ma-

schine sind die Bedienungsanleitung

und Sicherheitshinweise unbedingt zu

lesen.

Bewahren Sie die Bedienungsanleitung

sorgfältig und griffbereit auf, um jederzeit

nachschlagen zu können.

Gefahr:

Dieses Symbol weist auf wichtige Informa-

tionen hin. Das Nichtbefolgen dieser Hin-

weise kann zur Gefährdung von Personen

und / oder umfangreichen Sachschäden

führen!

Achtung:

Dieses Symbol weist auf wichtige Informa-

tionen hin. Das Nichtbefolgen dieser Hin-

weise kann zu Störungen und

Sachschäden führen!

Hinweis:

Dieses Symbol weist auf wichtige Informa-

tionen im Zusammenhang mit der effizien-

ten Nutzung des Produktes hin. Das

Nichtbefolgen dieser Hinweise kann zu

Störungen führen!

Es enthält Hinweise zu den Arbeitsschritten,

die Sie der Reihe nach ausführen müssen.

Achtung:

Die Maschine darf nicht für das Polieren,

Ölen, Wachs auftragen, Teppich reinigen

und Aufsaugen von Staub verwendet wer-

den. Die Nassreinigung von Parkett- und

Laminatböden mit dieser Maschine erfolgt

auf eigenes Risiko.

Gefahr:

Nicht von Diversey autorisierte Änderun-

gen an der Maschine führen zum Erlö-

schen von Sicherheitszeichen und der CE-

Konformität. Ein Einsatz der Maschine

entgegen der bestimmungsgemässen

Verwendung kann zu Personenschäden,

Schäden an der Maschine und in der Ar-

beitsumgebung führen. In solchen Fällen

verfallen in der Regel jegliche Garantie-

und eventuelle Gewährleistungsansprü-

che.

Gefahr:

Die Maschine darf nur von Personen ver-

wendet werden, welche im Gebrauch an-

gemessen unterwiesen sind oder ihre

Fähigkeiten zum Bedienen nachgewiesen

haben und ausdrücklich mit der Benut-

zung beauftragt sind.

Gefahr:

Die Maschine darf nicht von Personen mit

verringerten physischen, sensorischen

oder mentalen Fähigkeiten, einschliesslich

Kinder, oder einem Mangel an Erfahrung

und Wissen benutzt werden.

Kinder sind zu beaufsichtigen, um sicher

zustellen, dass sie nicht mit der Maschine

spielen.

Gefahr:

Die Maschine darf nicht in Räumen ver-

wendet werden, in denen explosionsge-

fährdete und leicht brennbare Stoffe (z.B.

Benzin, Lösungsmittel, Heizöl, Staub

usw.) gelagert oder verarbeitet werden.

Die elektrischen oder mechanischen Kom

ponenten könnten zur Entzündung dieser

Stoffe führen.

Gefahr:

Die Maschine darf nicht zum Aufsaugen

von giftigen, gesundheitsschädlichen, ät-

zenden oder reizenden Stoffen (z.B. ge-

fährlicher Staub usw.) verwendet werden.

Das Filtersystem filtert Stoffe dieser Art

nicht ausreichend heraus.

Mögliche Beeinträchtigungen der Gesund

heit des Anwenders und Dritter sind nicht

auszuschliessen.

Gefahr:

Achten Sie auf die örtlichen Gegebenhei-

ten wie auf Dritte und Kinder! Insbesonde-

re muss in der Nähe von unübersichtlichen

Stellen, wie z.B. vor Türen oder Kurven,

die Geschwindigkeit verlangsamt werden.

Gefahr:

Mit dieser Maschine dürfen keine weiteren

Personen und Gegenstände transportiert

werden.

Gefahr:

Bei Auftreten einer Fehlfunktion oder ei-

nes Defekts sowie nach einer Kollision

oder einem Umsturz muss die Maschine

vor einer erneuten Inbetriebnahme durch

eine autorisierte Fachkraft überprüft wer-

den. Dasselbe gilt, wenn die Maschine im

Freien belassen, in Wasser getaucht bzw.

Feuchtigkeit ausgesetzt war.

Gefahr:

Bei Beschädigungen sicherheitsrelevanter

Teile, wie beispielsweise Bürstenabde-

ckung, Netzkabel oder Abdeckungen, die

Zugang zu stromführenden Teilen ermög-

lichen, ist der Betrieb der Maschine unver-

züglich zu unterbrechen!

Gefahr:

Die Maschine darf nicht auf Neigungen an-

gehalten, abgestellt oder gelagert werden.

Gefahr:

Die Maschine darf nicht in elektromagne-

tisch belasteten Räumen (Elektrosmog)

verwendet werden.

Gefahr:

Die Maschine darf im Reinigungsbetrieb

nicht auf Neigungen >10% verwendet wer-

den.

Gefahr:

Die Maschine darf nicht auf Neigungen

>15% benutzt werden. Gefälle müssen in

langsamer Fahrt und unter Verwendung

des "turtle-mode" befahren werden, um si-

cheres Anhalten gewährleisten zu können.

Scharfes Einlenken auf Neigungen kann

die Stabilität der Maschine beeinträchtigen

und ist daher untersagt. Es besteht Unfall-

gefahr.

Gefahr:

Die Maschine darf nur auf einem befestig-

ten, stabilen und ausreichend tragfähigen

Untergrund benutzt werden.

Bei Nichtbeachtung besteht Unfallgefahr.

Achtung:

Die Maschine muss vor unbefugter Ver-

wendung geschützt werden. Ziehen Sie

daher immer den Schlüssel ab, bevor Sie

sich von der Maschine entfernen; Oder

verwahren Sie sie in einem abgeschlosse-

nen Raum.

Achtung:

Die Maschine darf nur in einem trockenen,

staubarmen Umfeld bei Temperaturen von

+10 bis + 35 Grad betrieben und gelagert

werden.

Achtung:

Reparaturarbeiten an mechanischen oder

elektrischen Teilen der Maschine dürfen

nur von autorisierten Fachkräften durch-

geführt werden, welche mit allen hier rele-

vanten Sicherheitsvorschriften vertraut

sind.

Achtung:

Es dürfen ausschliesslich Werkzeuge

(Bürsten, Pads oder Ähnliches) verwendet

werden, die in dieser Bedienungsanleitung

unter Zubehör festgelegt oder durch den

TASKI-Berater empfohlen werden. Ande-

re Werkzeuge können Sicherheit und

Funktionen der Maschine beeinträchtigen.

Achtung:

Nationale Vorschriften zum Personen-

schutz und zur Unfallverhütung wie auch

Hersteller Angaben zur Verwendung von

Reinigungsmitteln müssen konsequent

beachtet werden.

Achtung:

Schalten Sie die Saugaggregat sofort ab,

wenn aus der Maschine Schaum oder

Flüssigkeit austritt!

Reinigungsprodukte

Erweiterte Dokumente

Achtung:

Diese Maschine darf ausschliesslich mit

geeigneten Batterien und geprüften Lade-

geräten betrieben werden.

Achtung:

TASKI-Maschinen und -Geräte werden so

konstruiert, dass nach dem derzeitigen

Stand der Wissenschaft eine Gesund-

heitsgefährdung durch die auftretenden

Lärmemissionen oder Vibrationen ausge-

schlossen werden kann.

Siehe Technische Informationen auf Seite

81.

Hinweis:

TASKI-Maschinen sind so konstruiert,

dass sie mit TASKI-Reinigungsprodukten

optimale Reinigungsergebnisse erzielen.

Andere Reinigungsprodukte können zu

Störungen und Schäden an der Maschine

oder der Umwelt führen.

Aus diesem Grund empfehlen wir, aus-

schliesslich TASKI-Reinigungsprodukte

zu verwenden.

Störungen, die durch falsche Reinigungs-

produkte verursacht werden, sind durch

die Garantie nicht abgedeckt.

Für weitere Informationen wenden Sie

sich bitte an Ihren TASKI-Servicepartner.

Hinweis:

Das Elektroschema zu dieser Maschine,

finden Sie in der Ersatzteilliste.

Kontaktieren Sie den Kundendienst für

weitere Informationen.

Aufbauübersicht

1Düsenhalterung

2Saugschlauchhalterung

3Entleerschlauch Schmutzwassertank

4Saugschlauch

5Saugdüse

6Ansaugfilter

7Pumpe

8Schmutzwassertank

9Antriebsrad gelenkt

10 Frischwassertank (Flextank)

11 Dosierbecher

12 Werkzeug-Entriegelung

13 Werkzeugaggregat

14 Rammschutz (optional)

15 Fahrpedal

16 Batterieraum

17 Scheinwerfer (optional)

18 Bedienpult

19 Lenkrad

20 Fahrersitz mit Sitzschalter (Anwesenheitsüberwa-

chung)

21 Blitzleuchte (optional)

22 Tankdeckel

23 Saugfilter

24 Grobschmutzkorb

25 Anzeige Schmutzwassertank voll

26 Anzeige Frischwassertank (Flextank) leer

27 Taste Saugaggregat (EIN / AUS)

28 Tasten ECO-Mode (EIN / AUS)

29 Taste Programm (EIN / AUS)

30 Taste Reinigungslösung (EIN / AUS)

31 Taste Werkzeugantrieb (EIN / AUS)

32 Taste Langsamfahrt (EIN / AUS)

33 Taste Hupe

34 Anzeige Service

35 Schlüsselschalter

36 Taste Rückwärtsfahren

37 Not-Halt

38 Anzeige Batteriestand

39 Taste Werkzeugantrieb, Druckstufe (+ / -)

40 Tasten Reinigungslösung Zufuhr, Menge (+ / -)

41 Display

56 8 9 13 14

18192022 2123

1210 117

29 34 35

25 37

40 39

Batterien

Zulässige Batterien

Für den Betrieb dieser Maschine sind Traktionsbatterien not-

wendig (Keine Starter- oder Gerätebatterien). Empfohlen wer-

den reine Traktionsbatterien. Nur diese garantieren eine

lange Nutzungsdauer.

Traktionsbatterien werden als offene (Nass-) Batterien oder

als wartungsfreie (VRLA-) Batterien produziert, (Gel- und

AGM). Für jede Bauart und Hersteller muss die Maschine ent-

sprechend justiert werden.

Jede Batterie offeriert eine unterschiedliche Nutzungsdauer

und unterschiedliche Leistungsmerkmale.

Die Maschinenprogrammierung muss nach Einbau der Batte-

rien bzw. bei Wechsel von Batterietyp und/oder -Herstellers

und vor der Inbetriebnahme erfolgen.

Eine fehlerhafte Einstellung kann zu frühzeitigem Ausfall der

Batterien führen.

Sicherheitsmassnahmen im Umgang mit Batterien

Batterie Anschlussschema

6 V Batterien

12 V Batterien

• Batterien enthalten Säure. Bei der

Wartung, bei Ein- und Ausbau von

Nassbatterien muss eine Schutzbril-

le getragen werden!

• Säurespritzer im Auge oder auf der

Haut mit viel klarem Wasser aus-

bzw. abspülen.

Danach unverzüglich einen Arzt auf-

suchen.

Kleidung mit Wasser auswaschen!

• Beim Laden von Batterien entsteht

Knallgas. Offenes Feuer oder glü-

hende Gegenstände unbedingt fern-

halten!

• Nicht Rauchen!

• Verätzungsgefahr!

• Achtung! Die Pole der Batterien ste-

hen immer unter Spannung, deshalb

keine Gegenstände auf den Batteri-

en ablegen!

Achtung:

Batterien sauber und trocken halten. Aus-

getretene Säure oder Wasser (Nassbatte-

rien) sofort abwischen.

Tragen Sie dabei Schutzhandschuhe.

Achtung:

Batterien dürfen nur von Diversey zuge-

lassenen Kundendienststellen oder Fach-

kräften eingebaut und gemäss

Anschlussschema installiert werden. Feh-

ler beim Einbau bzw. Anschluss können

zu schweren Verletzungen, zu einer Ex-

plosion und grossen Schäden an Maschi-

ne und Umgebung führen.

Achtung:

Beachten Sie zusätzlich die Betriebsvor-

schriften des Batterieherstellers.

Achtung:

Beim Laden von Batterien muss für ausrei-

chende Lüftung gesorgt werden.

Achtung:

Bei der Wartung der Batterien müssen die-

se von der Maschine getrennt sein!

6 V

175A

red

Relay

Charger

Power Board

black

12 V

175A

red

Relay

Charger

Power Board

black

Ladevorgang mit externem Batterieladegerät

Jeder Batterietyp und/oder Batteriehersteller verlangt eine un-

terschiedliche Ladekennlinie.

Optional erhältliche Onboard Ladegeräte sind auf die Batte-

riegrösse angepasst und enthalten mehrere Ladekurven, die

ab Werk oder durch den TASKI-Servicetechniker für empfoh-

lene Batterien eingestellt werden. Diese Vorschrift gilt ebefalls

bei der Verwendung von stationären (externen) Ladegeräten.

Ladevorgang mit externem Ladegerät

Ladevorgang mit (optionalem) Onboard Ladegerät

Nach Abschluss des Ladevorgangs

Wartung und Pflege von offenen (Nass-) Batterien

Batterieraum öffnen für die Wartung

Stecken Sie den Sitzschalter aus bevor Sie den Sitz von der

Maschine entnehmen.

Achtung:

Eine falsche Ladekennlinie oder die Ver-

wendung eines ungeeigneten Ladegeräts

führt zu frühzeitigem Ausfall oder zur

schnellen Zerstörung der Batterien.

Achtung:

Dauerhafte Kurzeinsätze mit jeweils an-

schliessender Nachladung können Batte-

rien dauerhaft schädigen. Richtwert: Vor

einer Nachladung sollte eine Mindestent-

nahme von ca. 20% der verfügbaren Ka-

pazität erfolgt sein.

Achtung:

Um ihre maximal mögliche Lebensdauer

zu erreichen, müssen Traktionsbatterien

2x wöchentlich einen kompletten Ladezyk-

lus (12-16 Std.) durchlaufen.

Achtung:

Vor einer längeren Stilllegung der Maschi-

ne müssen die Batterien einen kompletten

Ladezyklus durchlaufen. Das Ladegerät

wird anschliessend von der Maschine

bzw. vom Netz getrennt. Batterien entla-

den sich mit der Zeit. Je nach Typ müssen

sie nach 3 - 6 Monaten erneut geladen

werden. Vor einer Wieder-Inbetriebnahme

sollten die Batterien erneut einen komplet-

ten Ladezyklus durchlaufen.

• Verbinden Sie das externe Batterieladegerät mit dem Bat-

terietrennstecker der Maschine.

Achtung:

Achten Sie darauf, dass der Stecker bis

zum Anschlag eingesteckt ist um einen

guten Elektrischen Kontakt zu gewährleis-

ten

Hinweis:

Während eines Ladevorgangs sind alle

Maschinenfunktionen deaktiviert.

• Die Maschine muss ausgeschaltet sein.

• Verbinden Sie das Netzkabel mit einer (träge abgesicher-

ten) Steckdose.

• Die gelbe Anzeige leuchtet dauernd

bis ca. 90% der Batterie-Kapazität

erreicht ist. Danach blinkt die Anzei-

ge, bis die Batterie voll geladen ist.

• Ist der Ladevorgang abgeschlosse-

nen leuchtet die grüne Anzeige.

Achtung:

Schalten Sie das Ladegerät aus bevor Sie

die Verbindung zu den Batterien trennen,

(nur für externe Ladegeräte).

Das Trennen des eingeschalteten Lade

gerätes kann zu einer Explosion im Batte

rieraum führen.

• Verstauen Sie das Netzkabel bei (optionalen) Onboard La-

degeräten im vorgesehenen Bereich.

• Versorgen Sie das Ladekabel trocken und vor Beschädi-

gungen geschützt.

Achtung:

Ladekabel übertragen hohe Ströme. Bei

Anzeichen von Schäden an Stecker, Ka-

bel oder Geräteanschluss darf das Lade-

gerät nicht benutzt werden

Hinweis:

Die Pflege von wartungsfreien Batterien

beschränkt sich auf die Einhaltung korrek-

ter Ladeprozesse und richtig eingestellter

Ladekurve.

• Die Maschine muss ausgeschaltet sein.

• Schrauben Sie den Fahrersitz ab und entnehmen Sie ihn

von der Maschine.

• Entnehmen Sie die Batterie-Kasten-

haube von der Maschine.

Jetzt kann die Batterie gemäss Her

stellerhinweisen gewartet werden.

Vor Inbetriebnahme

Parkbremse

Aktivierung:

Entriegelung:

Not-Entriegelung:

Parkbremse und Not-Halt prüfen

Warneinrichtungen

Fahrersitz einstellen

Verschiebefahrt

Die Fahrtrichtung steuern Sie mit dem Lenkrad und die Ge-

schwindigkeit mit den Fahrpedal. Die Geschwindigkeit wird

stufenlos reguliert.

Beim Loslassen des Fahrpedals wird die Maschine bis zum

Stillstand abgebremst und die Parkbremse wird aktiviert.

Vorwärtsfahren

Rückwärtsfahren

• Die Parkbremse wird beim Betätigen der Fahrpedals durch

die Elektronik automatisch entriegelt.

Hinweis:

Wenn die Maschine still steht ist die Park-

bremse immer aktiviert. Bei ein- wie auch

bei ausgeschalteter Maschine.

Hinweis:

Der Fahrersitz ist mit einem Sitzschalter

(Anwesenheitserkennung) bestückt. Die-

ser Sitzschalter wird betätigt wenn der

Fahrersitz durch das Bedienpersonal be-

setzt ist.

Nur bei betätigtem Sitzschalter kann die

Maschine bedient werden.

• Bei Ausfall der Steuerung oder der

Spannungsversorgung kann die

Parkbremse von Hand entriegelt

werden. Hierfür muss der Entriege-

lungshebel permanent gezogen wer-

den. Dieser befindet sich beim linken

Hinterrad.

Achtung:

Parkbremse und Not-Halt Taster sind

wichtige Sicherheitselemente. Ihre Funkti-

on muss daher regelmässig in kurzen Zeit-

abständen vor Verwendung der Maschine

geprüft werden.

• Schalten Sie die Maschine ein.

• Betätigen Sie das Fahrpedal / -schalter, dabei halten Sie

den Lenker gerade. Die Maschine setzt sich geradeaus in

Bewegung.

• Drücken Sie jetzt den Not-Halt.

Hinweis:

Die Maschine muss abrupt bis zum voll-

ständigen Stopp abbremsen und dabei

ohne Lenkkorrektur geradeaus fahren.

Gefahr:

Ist eine dieser Funktionen nicht gegeben,

muss die Maschine bis zu einer fachge-

rechten Reparatur durch autorisierte

TASKI-Service-Partner ausser Betrieb ge-

setzt werden.

Achtung:

Warneinrichtungen wie Warnlicht, Blitz-

leuchte und Signalton bei Rückwärtsfahrt

müssen regelmässig auf Funktion geprüft

werden. Fehlfunktionen müssen umge-

hend behoben werden. Der Betrieb der

Maschine bei fehlenden oder defekten

Warneinrichtungen verlangt erhöhte Vor-

sicht und Aufmerksamkeit.

Gefahr:

Nationale Vorschriften sind immer überge-

ordnet. Diese können andere Verhaltens-

weisen verlangen und müssen unbedingt

beachtet werden.

• Lösen Sie die Arretierung an der lin-

ken Seite des Fahrersitzes und ver-

schieben Sie den Sitz in die

gewünschte Position.

• Schalten Sie die Maschine ein (Schlüsselschalter).

• Alle Anzeigeelemente leuchten kurz

auf.

Die Batteriestandanzeige signalisiert

Ihnen die Betriebsbereitschaft der

Maschine. (bei Störung siehe Seite

80).

• Für das Vorwärtsfahren muss lediglich das Fahrpedal ge-

drückt werden.

Hinweis:

Bei Kurvenfahrt wird die Geschwindigkeit

elektronisch reduziert.

• Durch Betätigen der Taste Rück-

wärtsfahren leuchtet die Anzeige un-

terhalb auf und es wird ein Signalton

ausgegeben.

Hinweis:

Bei Rückwärtsfahrt im Arbeitsbetrieb wird

die Zufuhr der Reinigungslösung unterbro-

chen. Die Saugdüse wird dabei nicht an-

gehoben.

Verschieben der Maschine (bei Defekt)

Werkzeug einsetzen

Prüfen Sie vor dem Einsetzen:

• dass die Bürste die rote Markierung (Borstenbüschel) oder

1 cm Borstenlänge nicht unterschritten hat.

• den Pad auf Abnutzung und Sauberkeit.

Saugdüse montieren

Frischwassertank befüllen

Dosierung

Hinweis:

Das Verschieben der Maschine darf gene-

rell nur zu zweit durchgeführt werden.

Achtung:

Durch das hohe Gewicht ist das manuelle

Verschieben der Maschine mit Risiko ver-

bunden!

Durch Fehltritte kann es zu Personen- und

Maschinenschäden kommen.

• Das Verschieben ist nur bei Betätigung des Entriegelungs-

knopf /-hebel möglich. (Siehe Seite 72)

Achtung:

Keine Bürsten verwenden, bei denen die

Verschleissgrenze erreicht wurde. Diese

wird durch die Länge des roten Borstenbü-

schel angezeigt. Keine Pads verwenden,

die abgenutzt oder verschmutzt sind. Aus-

schliesslich original TASKI-Werkzeuge

verwenden. Die Nichtbeachtung kann zu

mangelhaften Reinigungsergebnissen bis

hin zu Belagsschäden führen.

Achtung:

Prüfen Sie vor jedem Gebrauch der Ma-

schine die Aufnahme des Pad-Füh-

rungstellers auf Verschleiss und Defekt.

Durch eine nicht intakte oder defekte Auf

nahme des Pad-Führungstellers kann die

ser beim Arbeiten von der Maschine

abkommen.

Bei Nichtbeachtung besteht Unfallgefahr.

• Positionieren Sie die Werkzeuge unter dem Werkzeugag-

gregat.

• Betätigen Sie die Taste Werkzeug-

antrieb EIN/AUS.

Das Werkzeugaggregat wird auto

matisch abgesenkt, die Werkzeuge

werden eingekuppelt und stoppt.

Achtung:

Prüfen Sie ob die Werkzeuge eingekup-

pelt sind.

• Der Werkzeugantrieb wird durch Betätigung des Fahrpe-

dals aktiviert.

• Die Maschine muss ausgeschaltet sein.

• Positionieren Sie die Saugdüse (2)

unter die Düsenhalterung (1).

• Drücken Sie die Düsenhalterung

nach unten um die Düse einzurasten.

• Stecken Sie beide Saugschläuche fest auf die Stutzen der

Düse.

Achtung:

Maximal zulässige Wassertemperatur

60 °C/140 °F.

Diversey empfiehlt die Verwendung von

kaltem Wasser, da heisses Wasser bei

Bodenkontakt sofort die Bodentemperatur

annimmt und daher keine Vorteile bringt.

• Die Maschine muss ausgeschaltet sein.

• Öffnen Sie den Tankdeckel.

• Setzen Sie den Frischwassertank (Flextank) in die dafür

vorgesehene Position.

• Nehmen Sie den Dosierbecher aus dem Frischwassertank

(Flextank).

• Füllen Sie Wasser in den Frischwas-

sertank (Flextank).

Die obere rote Markierung zeigt die

maximal zulässige Füllhöhe.

• Kippen Sie den Tankdeckel wieder in die Ursprungspositi-

on.

Achtung:

Beim Umgang mit chemischen Produkten

sind Handschuhe, Schutzbrille und ent-

sprechende Arbeits(schutz)kleidung zu

tragen!

Hinweis:

Verwenden Sie nur von Diversey empfoh-

lene chemische Produkte und beachten

Sie unbedingt die Produktinformationen.

Gefahr:

Die Verwendung ungeeigneter Produkte

(z. B. von chlor-, säuren- oder lösungsmit-

telhaltigen Produkten) kann zu einer Ge-

sundheitsgefährdung sowie zu

erheblichen Schäden an der Maschine

führen.

Dosierungsbeispiele:

Vorreinigung

FOPS-Sicherheitsdach Benutzung

Arbeitsbeginn

Angabe auf der Verpackung

des Produktes

Tankinhalt Produkte

Menge pro

Tankfüllung

0.5% 50 ml auf 10l

Wasser

200l 1l

1% 100 ml auf 10l

Wasser

200l 2l

2% 200 ml auf 10l

Wasser

200l 4l

3% 300 ml auf 10l

Wasser

200l 6l

• Füllen Sie den Dosierbecher mit einem geeigneten Pro-

dukt und kippen den Inhalt in den Frischwassertank. Wie-

derholen Sie den Vorgang bis die gewünschte Dosierung

erreicht ist.

• Nach Abschluss der Dosierung verbleibt der Dosierbecher

im Tank.

Hinweis:

TASKI bietet optional eine automatische

Dosierung an. Diese kann auch nachträg-

lich montiert werden. Bitte wenden Sie

sich an Ihren Kundendienstberater

Achtung:

Entfernen Sie allfällige Gegenstände

(Holz-, Metallteile usw.) von der Reini-

gungsfläche.

Die Gegenstände können durch das rotie

rende Werkzeug herausgeschleudert wer

den und dabei Personen- und

Sachschäden verursachen.

Achtung:

Beachten Sie beim Reinigen mit montier-

tem Schutzdach, die Durchfahrtshöhe von

2.1m.

Achtung:

Beim Arbeiten mit dieser Maschine ist

stets trittsicheres Schuhwerk und ange-

messene Arbeitskleidung zu tragen!

Hinweis:

Lassen Sie während des Betriebs der Ma-

schine immer beide Hände am Lenkrad /

Fahrgriff, damit eine sichere Bedienung

gewährleistet ist.

Achtung:

Machen Sie sich zuerst mit der Maschine

vertraut, indem Sie auf einem freien Platz

die ersten Fahrversuche starten!

Achtung:

Besteht während des Einsatz der Maschi-

ne eine Gefahr von herabfallenden Ge-

genständen müssen notwendige

Schutzvorkehrungen gemäss nationaler

Vorschriften getroffen oder eingehalten

werden.

Achtung:

Prüfen Sie vor dem Arbeitsbeginn (in Ar-

beitsposition), ob Ihr Sichtfeld ausreichend

ist um ein sicheres Arbeiten zu gewähr-

leisten. Die EN 3411 ist zu beachten.

Das nicht ausreichende Sichtfeld kann das

Arbeiten erschweren und somit die Sicher

heit für Bediener, Maschine und Dritte be

einträchtigen.

Achtung:

Beachten Sie beim Arbeiten die maximale

Durchfahrtshöhe bei Türen und Unterfüh-

rungen, die auf dem Warnschild an der

Maschine aufgezeigt wird.

Hinweis:

Beim Arbeiten in öffentlichen Gebäuden

muss das Warnlicht eingeschaltet sein.

• Setzen Sie sich auf den Fahrersitz.

• Kontrollieren Sie ob die Not-Halt Taste entriegelt ist.

• Schalten Sie die Maschine ein (Schlüsselschalter).

Die Anzeigeelemente leuchten kurz auf.

Programm manuell starten

ECO-Mode

Starten mit Programmtaste

Reinigungsbeginn

• Drücken Sie die Taste Saugaggregat

EIN/AUS.

Die Anzeige leuchtet auf, der Sau

germotor startet und die Saugdüse

wird automatisch in die Arbeitspositi

on abgesenkt.

• Drücken Sie die Taste Reinigungslö-

sung Zufuhr EIN/AUS.

Die Anzeige leuchtet auf.

Die Reinigungslösung Zufuhr wird

gestartet wenn die Werkzeuge rotie

ren.

• Wählen Sie die gewünschte Dosie-

rung durch Drücken der Tasten +/-

von Stufe 1 - 6.

Hinweis:

Diversey empfiehlt nachhaltiges Arbeiten

durch das Ermitteln der richtigen Produkt

Dosiermenge. Eine Über- oder Unterdo-

sierung führt zu unbefriedigende Reini-

gungsresultate.

Hinweis:

TASKI bietet optional eine automatische

Dosierung an. Diese kann auch nachträg-

lich montiert werden. Bitte wenden Sie

sich an Ihren Kundendienstberater

• Drücken Sie die Taste Werkzeugan-

trieb EIN/AUS.

Die Anzeige leuchtet auf, das Werk

zeugaggregat senkt sich ab und der

Einkuppelvorgang startet automa

tisch.

• Wählen Sie den gewünschten Werk-

zeug-Druckstufe durch Drücken der

Tasten +/- von Stufe 1-3.

Hinweis:

Ermitteln und wählen Sie immer die nied-

rigste Stufe, die für ein gutes Reinigungs-

ergebnis ausreicht. Dadurch optimieren

Sie den Stromverbrauch und schonen die

Maschine.

• Durch Drücken der Taste ECO-Mode

EIN/AUS wird der ECO-Mode akti-

viert.

Dadurch wird die Drehzahl des

Saugmotors reduziert und die Dosie

rung der Reinigungslösung auf Stufe

2 und der Bürstendruck auf Stufe 1

gesetzt.

Hinweis:

Bei Bedarf kann die Stufe der Reinigungs-

lösung im ECO-Mode manuell angepasst

werden. Der ECO-Mode ist für eher glatte

Böden ohne Fugen ausgelegt.

• Durch Drücken der Programmtaste

beim nächsten Arbeitsbeginn oder

Arbeitsabschnitt werden alle Maschi-

nenfunktionen mit den zuletzt ver-

wendeten Funktionswerten

gestartet.

Hinweis:

Durch erneutes Drücken einer Taste wird

die Funktion neu programmiert.

Hinweis:

Die eingestellten Werte können während

des Arbeitsvorgangs jederzeit angepasst

werden. Die beim Ausschalten eingestell-

ten Werte werden gespeichert und sind

bei erneutem Einschalten automatisch

wieder aktiviert.

Hinweis:

Durch Drücken der Programmtaste bei Ar-

beitsende wird ein optimiertes Programm

für das Arbeitsende gestartet: Siehe Be-

schrieb auf der Seite 77 unter (Automati-

scher Vorgang).

Einstellungen und aktivierte Funktionen

werden gespeichert.

• Bei eingeschalteter Maschine und ei-

nem Bediener auf dem Fahrersitz

setzt sich die Maschine in Bewe-

gung, wenn das Fahrpedal betätigt

wird. Falls angewählt, werden das

Werkzeugaggregat gestartet und der

Zulauf der Reinigungslösung geöff-

net.

Die Fahrgeschwindigkeit wird über

die Stellung des Fahrpedals gesteu

ert. Bei Loslassen des Fahrpedals

wird die Maschine automatisch bis

zum Stopp abgebremst und die Park

bremse wird aktiviert. Der Zulauf der

Reinigungsflüssigkeit wird unterbro

chen, mit Verzögerung dann das

Werkzeugaggregat gestoppt.

Hinweis:

Die Zulaufmenge der Reinigungslösung

wird der jeweiligen Arbeitsgeschwindigkeit

angepasst. (IntelliFlow)

Achtung:

Bei Arbeiten in überstellten oder engen

Bereichen wird empfohlen die Taste Lang-

samfahrt EIN/AUS zu betätigen. (Anzeige

leuchtet) Dadurch wird die maximale Ar-

beitsgeschwindigkeit reduziert und die Un-

fallgefahr gemindert.

Batteriekapazität - Ende der Betriebsbereitschaft

Die Batteriestandanzeige gibt Auskunft über die verfügbare

Betriebsdauer.

• Beginnt die rote Anzeige zu blinken, verbleiben noch ca. 5

Minuten Restarbeitszeit.

• Danach werden Werkzeugaggregat und -30 Sekunden

später- die Saugdüse hochgefahren. Die rote Anzeige

wechselt auf Dauerlicht.

• Es verbleiben dann weitere 10 Minuten, um die Maschine

zur Ladestation zu fahren. Dann stellt die Maschine selbst-

tätig ab.

• Für eine Wiederinbetriebnahme müssen die Batterien kom-

plett geladen werden.

Reinigungsmethode

Direkte Arbeitsmethode:

Scheuern und Absaugen in einem Arbeitsgang.

Indirekte Arbeitsmethode:

Reinigungslösung anlegen, Scheuern und Absaugen in meh-

reren Arbeitsgängen.

Nachfüllen der Reinigungslösung

Schmutzwassertank entleeren

• Bei erneutem Drücken der Taste wird

die Begrenzung aufgehoben, die An-

zeige erlischt.

Hinweis:

Genauere Details über die direkte und in-

direkte Arbeitsmethode finden Sie auf die

jeweilige Methoden Karte.

Für genauere Informationen kontaktieren

Sie bitte Ihren TASKI-Kundenberater.

Hinweis:

Unter Umständen kann bei spezieller

Kombination von Bodenbelag/Verschmut-

zung und Reinigungsprodukt die Maschi-

nenführung beeinträchtigt werden.

Durch optional erhältliche Räder kann die

Traktion der Maschine auf dem Boden ver-

bessert werden. Bitte wenden Sie sich an

den TASKI-Kundenberater.

Achtung:

Beim Arbeiten ohne Reinigungslösung,

kann dies zu Belagsschäden führen.

Hinweis:

Ein ratterndes Geräusch von der Pumpe

weist darauf hin dass der Frischwasser-

tank (Flextank) leer ist.

Achtung:

Die Pumpe darf niemals für längere Zeit

trocken laufen.

• Die Anzeige Frischwassertank

leuchtet auf.

Frischwassertank ist leer.

• Die Maschine muss ausgeschaltet sein.

• Öffnen Sie den Tankdeckel.

• Befüllen Sie den Frischwassertank (Flextank) mit Wasser,

siehe Seite 73.

• Geben Sie das Reinigungsprodukt mit dem Dosierbecher

hinzu.

• Kippen Sie den Tankdeckel wieder in die Ursprungspositi-

on.

• Die Anzeige Schmutzwassertank

leuchtet auf.

Schmutzwassertank ist voll.

• Entleeren Sie den Schmutzwassertank, siehe Seite 77.

Arbeitsende

Manueller Vorgang

Automatischer Vorgang

Saugdüse entfernen und reinigen

Schmutz- und Frischwassertank entleeren und reinigen

Schmutzwassertank entleeren

Frischwassertank entleeren

• Drücken Sie die Taste Reinigungslö-

sung EIN/AUS.

• Fahren Sie noch einige Meter.

• Drücken Sie die Taste Werkzeugan-

trieb EIN/AUS.

Die Anzeige leuchtet auf, das Werk

zeugaggregat wird angehalten und

angehoben.

• Fahren Sie einige Meter weiter, um restliches

Schmutzwasser aufzusaugen.

• Drücken Sie die Taste Saugaggregat

EIN/AUS.

Die Anzeige leuchtet auf, die Saug

düse wird automatisch angehoben.

Der Saugmotor läuft noch 15 Sekun

den nach um Nachtropfen zu vermei

den.

• Drücken Sie die Taste Programm

EIN/AUS.

Die Zufuhr der Reinigungslösung

wird gestoppt.

Das Werkzeugaggregat wird ge

stoppt und angehoben.

Nach 30 Sekunden wird die Saugdü

se angehoben.

Der Saugmotor läuft noch 15 Sekun

den nach bevor es automatisch ab

geschaltet wird.

• Die Maschine muss ausgeschaltet sein.

• Entnehmen Sie die beiden Saugschläuche von den Dü-

senstutzen und hängen Sie diese an den Schlauchhalter.

• Drücken Sie die Arretierbügel zu-

sammen. Dadurch wird die Saugdü-

se entriegelt und kann von der

Düsenhalterung entnommen wer-

den.

• Reinigen Sie die Saugdüse unter fliessendem Wasser mit

Hilfe einer Bürste.

• Nach der gründliche Reinigung hängen Sie die Saugdüse

an die Düsenaufhängung an der hinteren Seite der Maschi-

ne auf.

Hinweis:

Nur gereinigte und intakte Lamellen errei-

chen ein optimales Absaugergebnis!

Hinweis:

Die Entsorgung des Schmutzwassers

oder der Reinigungslösung muss gemäss

den nationalen Vorschriften vorgenom-

men werden.

Hinweis:

Beachten Sie beim Entleeren des

Schmutzwassertanks die Vorschriften des

Reinigungsmittelherstellers hinsichtlich

der persönlichen Schutzausrüstung.

• Nehmen Sie den Schmutzwasser-Entleerschlauch aus der

Halterung.

• Legen Sie den Entleerschlauch in einen Ablauf.

• Pressen Sie den Quetschstelle (1) des Entleerschlauches

zusammen.

• Ziehen Sie den Deckel vom Entleer-

schlauch und entleeren Sie den

Schmutzwassertank.

• Heben Sie den Frischwassertank (Flextank) an, legen ihn

am tiefsten Punkt in den Schmutzwassertank und entlee-

ren ihn.

• Nehmen Sie den leeren Frischwassertank (Flextank) aus

dem Schmutzwassertank heraus und spülen ihn gründlich

mit sauberem Wasser aus.

• Spülen Sie den Schmutzwassertank gründlich mit saube-

rem Wasser aus.

• Nehmen Sie den Grobschmutzfilter

(gelb) heraus und entleeren Sie ihn.

• Spülen Sie ihn unter fliessendem

Wasser gründlich aus.

• Entnehmen Sie den Saugfilter (gelb)

und wischen Sie den Schmutz mit ei-

nem Tuch oder einer weichen Bürste

ab.

• Nehmen Sie den Ansaugfilter heraus

und entfernen Sie den Schmutz mit

einem Tuch oder einer weichen

Bürste.

Achtung:

Ein verstopfter Saugfilter kann die

Saugleistung beeinträchtigen.

Ein verstopfter Ansaugfilter kann die Men-

ge der Reinigungslösung reduzieren.

• Montieren Sie den Grobschmutzkorb (gelb) und den Saug-

filter wieder.

• Legen Sie den Entleerschlauch wieder in die Halterung.

Schmutzwasserpumpe (Option)

Entleeren in hohen Lagen:

Werkzeug entfernen und reinigen

Maschine reinigen

Lagern / Parken der Maschine (nicht in Betrieb)

Service, Wartung und Pflege

Die Wartung der Maschine ist die Voraussetzung für einen

einwandfreien Betrieb und eine lange Lebensdauer.

• Die Maschine muss eingeschaltet sein.

• Führen Sie den Entleerschlauch auf einen Ablauf oder in

einen Eimer.

• Drücken Sie die Taste an der Schmutzwasserpumpe.

Hinweis:

Es wird nur bis zum Steigrohr im

Schmutzwassertank entleert.

Hinweis:

Reinigen Sie das Werkzeug nach jedem

Abschluss der Reinigungsarbeiten.

• Die Maschine muss ausgeschaltet sein.

• Drücken Sie mit dem Fuss die Werk-

zeug-Entriegelung.

• Entnehmen Sie die Werkzeuge und reinigen Sie diese un-

ter fliessendem Wasser.

Achtung:

Reinigen Sie die Maschine nie mit einem

Hochdruckreiniger oder Wasserstrahl.

Das in die Maschine eindringende Wasser

kann zu erheblicher Beschädigung me

chanischer oder elektrischer Teile führen.

• Wischen Sie die Maschine mit einem feuchten Lappen ab.

Hinweis:

Die Maschine muss ausgeschaltet sein

und der Schlüssel entnommen werden.

Hinweis:

Lagern Sie die Maschine mit abgehobener

Saugdüse, abgehobenem Werkzeug und

geöffnetem Tankdeckel. Der Tank kann

auf diese Weise trocknen.

Dadurch kann die Bildung von Schimmel-

pilzen und unangenehmer Gerüche ver-

hindert werden.

Achtung:

Lagern Sie die Maschine nie mit entlade-

nen Batterien. Die Batterien werden da-

durch irreparabel geschädigt.

Achtung:

Es dürfen nur TASKI-Originalteile verwen-

det werden, andernfalls erlöschen alle Ga-

rantie- und Haftungsansprüche.

Achtung:

Um unbeabsichtigte Maschinenfunktionen

auszuschliessen, muss immer vor Beginn

von Wartungsarbeiten

- die Maschine ausgeschaltet,

- der Schlüssel abgezogen und

- der Not-Halt bestätigt werden.

Zeichenerklärung:

◊ = Bei jedem Reinigungsende, ◊◊ = jede Woche,

◊◊◊ = jeden Monat, ⊗ = Service Lampe

Tätigkeit

◊

◊◊

◊◊◊

⊗

Seite

Batterien laden ● 71

Destilliertes Wasser nachfüllen (Nass-

batterien) Beachten Sie das Kontroll-

heft des Batterieherstellers! ●71

Schmutzwasser- und Frischwasser-

tank entleeren und reinigen ●77

Ansaug- und Saugfilter auf Verschmut-

zung kontrollieren / reinigen ●

Alle gelb markierten Teile reinigen ●

Werkzeuge reinigen ● 78

Saugdüse reinigen, Lamellen auf Ab-

nützung überprüfen und gegebenen-

falls wechseln ●77

Maschine mit feuchtem Lappen abwi-

schen ●78

Dichtung des Tankdeckels reinigen

und auf Risse überprüfen und gegebe-

nenfalls ersetzen ●

Parkbremse und Not-Halt Taster prü-

fen ●72

Wartungs - / Service - Programm durch

Diversey Servicetechniker ●

Wartungsintervalle

TASKI Maschinen sind hochwertige Maschinen, welche im

Werk und durch autorisierte Prüfer auf Ihre Sicherheit geprüft

worden sind. Elektrische und mechanische Bauteile unterlie-

gen nach längerer Einsatzdauer einem Verschleiss und einer

Alterung.

Kundendienst

Wenn Sie aufgrund einer Betriebsstörung oder einer Bestel-

lung mit uns Kontakt aufnehmen, nennen Sie uns stets die Ty-

penbezeichnung und die Maschinennummer.

Diese Angaben finden Sie auf dem Typenschild Ihrer Maschi-

ne. Auf der letzten Seite dieser Bedienungsanleitung finden

Sie die Adresse Ihres nächstgelegenen TASKI-Servicepart-

ners.

Lamellenwechsel

• Zur Erhaltung der Betriebssicherheit und

Einsatzbereitschaft muss beim Leuchten

der Wartungsanzeige (Werkseinstellung

650 Arbeitsstunden) oder mindestens ein-

mal pro Jahr ein Service durchgeführt wer-

den.

• Schrauben Sie die vier Sternschrauben (1) von der Düse

ab.

• Trenne Sie den Düsenkörper (2) vom Düsenkern (3).

• Entnehmen Sie die Lamellen (4).

• Reinigen Sie den Düsenkörper und die zwei Düsenkerne

unter fliessendem Wasser.

• Montieren Sie die gewendeten oder die neuen Lamellen

auf den Düsenkern.

• Stecken Sie den Düsenkern wieder in den Düsenkörper.

• Schrauben Sie die vier Sternschrauben wieder zu.

Störungen

Störung Mögliche Ursache Behebung der Störung Seite

Maschine ohne Funktion lässt sich

nicht einschalten

Maschine ausgeschaltet • Schlüssel drehen 69

Not-Halt Schalter gedrückt • Entriegeln Sie den Not-Halt Schal-

ter 69

Hauptsicherung defekt • Sicherung Kontrollieren/ersetzen

• Service-Partner kontaktieren

Fehlercode auf dem Display • Service-Partner kontaktieren 82

Wegfahrsperre aktiviert oder Fehler

in der Steuerung • Setzen Sie sich auf den Fahrersitz

Batterien entladen oder Batteriela-

degerät defekt

• Batterie laden

• Service-Partner kontaktieren 72

Batterien defekt • Service-Partner kontaktieren

Bürste dreht nicht

Bürstenantrieb ausgeschaltet • Taste Bürste drücken 69

Hauptsicherung defekt • Sicherung ersetzen

• Service-Partner kontaktieren

Motor dreht, Werkzeug nicht

• Antriebsriemen defekt

• Kontrollieren ob das Werkzeug

eingekuppelt ist

• Service-Partner kontaktieren

Schlechte Saugleistung Boden bleibt

nass Schmutzwasser wird nicht

aufgesaugt

Saugaggregat nicht eingeschaltet • Taste Saugaggregat drücken 69

ECO Taste gedrückt • ECO Taste ausschalten 69

Saugschlauch nicht aufgesteckt • Saugschlauch aufstecken 73

Saugdüse nicht am Boden

• Saugdüsenaufhängung auf Funk-

tionstüchtigkeit überprüfen 73

Lamellen abgenutzt

• Lamelle wechseln

Saugschlauch oder Düse verstopft

(z.B. Holzstücke, Stoffreste)

• Entfernen der Fremdkörper

Saugfilter verstopft • Entfernen der Fremdkörper 69

Anzeige Saugaggregat leuchtet,

aber Sauger läuft nicht

• Sicherung kontrollieren, nötigen-

falls ersetzen

• Sicherung in Ordnung, Service-

Partner kontaktieren

Saugaggregat schaltet ab

Schmutzwassertank voll • Leeren des Schmutzwassertanks

• Kontrollieren Sie die Sicherungen 77

Schmutzwassertank verschmutzt • Kontrollieren oder gegebenenfalls

reinigen. 77

Ungenügender Reinigungslö-

sungaustritt

Frischwassertank leer • Frischwassertank kontrollieren 76

Menge der Reinigungslösung zu ge-

ring eingestellt • Stellen Sie die Menge der Reini-

gungslösung mit der +/- Taste ein 69

Taste Reinigungslösung ausge-

schaltet • Taste Reinigungslösung drücken 69

Filter Frischwassertank • Reinigen

Werkzeugaggregat oder Saugaggre-

gat lassen sich nicht ausschalten Fehler in der Elektronik oder Bedien-

tableau

• Maschine mittels Not-Halt unter-

brechen

• Service-Partner kontaktieren

Technische Informationen

Zubehör

Maschine 4000 5000

Arbeitsbreite 85 105 cm

Breite der Saugdüse 110 130 cm

Masse (L x B x H) 187 x 89 x 140 187 x 109 x 140 cm

Maschinengewicht betriebsbereit maximal 680 715 kg

Nennspannung 24V DC

Nennleistung nominal 2000 W

Frischwassertank nominal +/- 5% 200 l

Ermittelte Werte gemäss IEC 60335-2-72 4000 5000

Maschinengewicht mit Batterien (Transportgewicht) 480 515 kg

Schalldruckpegel LpA 67 dB(A)

Unsicherheit KpA 2.5 dB(A)

Schwingungsgesamtwert <2.5 m/s2

Unsicherheit K 0.25 m/s2

Spritzwasserschutz IPX3

Schutzklasse III

Nr. Artikel 4000 5000

7517859 Scheuerbürste Nylon 43 cm (Standarda) 2x

7517860 Scheuerbürste Waschbeton 43 cm 2x

7517861 Scheuerbürste Nylon abrasiv 43 cm 2x

7517858 Führungsteller 43 cm 2x

7510634 Führungsteller 28 cm 4x

7510631 Scheuerbürste Nylon 28 cm (Standard) 4x

7510632 Scheuerbürste Waschbeton 28 cm 4x

7510633 Scheuerbürste abrasiv 28 cm 4x

4131268 Rammschutz xx

4126922 Blitzlicht-Set xx

7518212 IntelliDose swingo 4000/5000 x x

7523390 IntelliTrail xx

8502830 Füllschlauch mit universellem Wasseranschluss x x

4129878 Entleerpumpe xx

Verschiedene Pads (Polyester braun, blau, rot und contact pad) x x

Error Codes

Error Codes werden im Display angezeigt.

Transport

Entsorgung

Batterien

Abmessungen der Maschine

Masse sind in Zentimeter!

Hinweis:

Schalten Sie die Maschine aus- und wie-

der ein bei jedem Error Code.

Durch das Aus- und Einschalten kann evtl.

ein gesetzter Error behoben werden.

Achtung:

Diese Maschine darf nur mit Hilfsmitteln

angehoben werden (z.B. Hebebühne, Auf-

fahrrampe usw.).

Hinweis:

Transportieren Sie die Maschine stehend.

Hinweis:

Achten Sie darauf, dass die Maschine im

Transportfahrzeug verzurrt und gesichert

ist.

Hinweis:

Die Maschine und Zubehör sind nach Ihrer

Ausserbetriebnahme einer fachgerechten

Entsorgung gemäss den nationalen Vor-

schriften zuzuführen. Ihr Diversey-Ser-

vicepartner kann Sie dabei unterstützen.

Achtung:

Alle Batterien müssen aus der Maschine

entfernt werden, bevor diese einer fachge-

rechten Entsorgung zugeführt wird.

Verbrauchte Batterien sind entsprechend

der EU-Richtlinien 2006/66/EG oder den

jeweiligen nationalen Vorschriften umwelt-

gerecht zu entsorgen.

187

178

140

4000: 110 | 5000: 130

4000: 89 | 5000: 109

Translation of the original instructions of use

Legend:

Content

Safety instructions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83

Cleaning products . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85

Further documents . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85

Structural layout . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86

Batteries . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87

Prior to commissioning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89

Beginning work with the machine . . . . . . . . . . . . . . . . . . . . . . . 91

End of operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93

Service, maintenance and care. . . . . . . . . . . . . . . . . . . . . . . . . 95

Malfunctions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96

Technical data. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 97

Accessories. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 97

Error codes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98

Transport. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98

Disposal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98

Machine dimensions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98

Intended use

The machine is intended for commercial use (e.g. in hotels,

schools, hospitals, factories, shopping centers, offices, etc.).

Subject to the strict compliance with the instructions of use,

these machines are used for the wet cleaning of hard flooring.

These machines are exclusively designed for use in interior

zones.

Safety instructions

Due to their design and construction, TASKI machines comply

with the relevant essential health and safety requirements of

the EC directives; they therefore have the CE sign.

CAUTION!

Always read the instructions of use and

the safety instructions before using the

machine for the first time.

The instructions of use must be kept in a

safe and well accessible place so that

you can refer to them at any time.

Caution:

This sign designates important informa-

tion. Failure to follow these instructions

may result in danger to persons and/or ex-

tensive damage to property!

Attention:

This sign designates important informa-

tion. Failure to follow these instructions

may result in faults and damage to proper-

ty!

Notice:

This sign designates important information

regarding the efficient use of the product.

Failure to follow these instructions may re-

sult in faults!

It includes instructions for the work steps that

you must carry out in order.

Attention:

The machine must not be used for polish-

ing, oiling, the application of wax, carpet

cleaning or dust removal. The wet clean-

ing of parquet and laminate flooring with

this machine is at your own risk.

Caution:

Changes to the machine that have not

been authorized by Diversey will lead to

the expiry of safety marks and CE confor-

mity. Using the machine for purposes oth-

er than the intended purpose can cause

injuries to persons, and damage to the ma-

chine and the working environment. Such

cases will usually result in the termination

of any warranty and possible guarantee

claims.

Caution:

The machine may only be used by per-

sons who are adequately trained for the

use of the machine or who have provided

proof of their skills regarding the use of the

machine and who are explicitly commis-

sioned to use the machine.

Caution:

The machine must not be used by people

with reduced physical, sensory or mental

capacities, including children or people

who lack experience or knowledge.

Children must be supervised to ensure

that they do not play with the machine.

Caution:

Do not use the machine in rooms where

explosive or highly combustible substanc-

es (e.g. gas, solvents, heating fuel, dust,

etc.) are stored or processed.

These substances could be ignited by the

electrical or mechanical components of

the machine.

Caution:

Do not use the machine for the vacuum

cleaning of poisonous, harmful, caustic or

irritating substances (e.g. dangerous dust,

etc.). The filter system does not adequate-

ly filter out these kinds of substances.

Possible impacts on the health of the user

or third persons cannot be ruled out.

Caution:

Pay attention to the local situation as well

as to third persons and children! In the vi-

cinity of blind spots such as doors or

curves in particular, it is important to re-

duce speed.

Caution:

Do not transport other persons and objects

with this machine.

Caution:

In case of malfunction or defect or after

collisions or toppling over, the machine

must be inspected by an authorized expert

before restarting. The same applies if the

machine was left outdoors, immersed in

water or subjected to moisture.

Caution:

The machine must be stopped immediate-

ly in case of damage to safety relevant

parts such as brush covers, main cords or

covers that enable access to live parts.

Caution:

The machine must not be stopped, parked

or stored on slopes.

Caution:

Do not use the machine in rooms with high

electromagnetic interference (electric

smog).

Caution:

The machine must not be used on slopes

>10% during cleaning operation.

Caution:

The machine must not be used on slopes

>15%. Slopes must be driven on slowly

and using the "turtle mode" in order to en-

sure safe stopping.

Sharp cornering on slopes can affect the

stability of the machine and is therefore

prohibited. Danger of accident.

Caution:

The machine may only be used on a fixed,

stable and sufficiently load-bearing sur-

face.

In the case of non-adherence there is a

risk of accidents.

Attention:

The machine must be protected against

unauthorized use. Therefore, always pull

out the key before you move away from

the machine; Or keep them in a locked

room.

Attention:

Operate and keep the machine in a dry

and low-dust environment at temperatures

between +10 and +35 degrees only.

Attention:

Only authorized experts who are familiar

with all safety instructions relevant for this

machine are allowed to repair mechanical

or electrical machine parts.

Attention:

Only tools (brushes, pads or similar) that

are specified in these instructions of use

under accessories, or which have been

recommended by a TASKI consultant,

may be used. Any other brushes might im-

pair the safety and functions of the ma-

chine.

Attention:

National regulations for personal protec-

tion and accident prevention as well as the

manufacturer's instructions for the use of

cleaning solutions must be consistently

observed.

Attention:

In case of foam or liquid leakage from the

machine, the suction unit must be

switched off immediately.

Attention:

Use this machine with suitable batteries

and approved chargers only.

Attention:

TASKI machines and devices are de-

signed such that health risks caused by

noise emissions or vibrations can be ruled

out according to the current state of sci-

ence.

See the Technical Information on page 97.

Cleaning products

Further documents

Notice:

TASKI machines are designed in such a

way that optimal cleaning results can be

achieved if TASKI cleaning products are

used.

Other cleaning products may cause mal-

functions and damage to the machine or

the environment.

Therefore, we recommend the exclusive

use of TASKI cleaning products.

Faults caused by inappropriate cleaning

products are not covered by the guaran-

tee.

For further details, please contact your

TASKI service partner.

Notice:

The electric diagram of this machine is

provided in the spare parts list.

Please contact your customer service for

further information.

Structural layout

1Squeegee holder

2Suction hose holder

3Drain hose of recovery tank

4Suction hose

5Squeegee

6Clean intake

7Pump

8Recovery tank

9Steered drive wheel

10 Fresh water tank (Flextank)

11 Dosage cup

12 Tool unlocking

13 Brush unit

14 Protection profile (optional)

15 Gas pedal

16 Battery compartment

17 Headlights (optional)

18 Operating panel

19 Steering wheel

20 Driver seat with seat switch (presence monitoring)

21 Flash (optional)

22 Tank lid

23 Suction filter

24 Dirt sieve

25 Recovery tank full display

26 Fresh water tank (Flextank) empty display

27 Suction unit button (ON/OFF)

28 ECO mode button (ON/OFF)

29 Program button (ON/OFF)

30 Cleaning solution button (ON/OFF)

31 Brush drive button (ON/OFF)

32 Slow approach button (ON/OFF)

33 Horn button

34 Service display

35 Key switch

36 Reversing button

37 Emergency stop

38 Battery indicator

39 Brush drive button, pressure rating (+/-)

40 Cleaning solution supply amount button (+/-)

41 Display

56 8 9 13 14

18192022 2123

1210 117

29 34 35

25 37

40 39

Batteries

Permissible batteries

Traction batteries are required for the use of this machine (no

starter or device batteries). We recommend the use of pure

traction batteries. Only these batteries guarantee a long ser-

vice life.

Traction batteries are produced as open (wet-cell) batteries or

as maintenance-free (VRLA) batteries (Gel and AGM). The

machine must be adjusted according to each construction

type and manufacturer.

Each battery has a different service life and performance.

The machine must be programmed after the batteries have

been inserted or if the battery type and/or the manufacturer

have been changed as well as prior to starting the machine.

Incorrect adjustment may result in early battery failure.

Safety measures to be taken when handling the batteries

Battery connection diagram

6 V batteries

12 V batteries

• Batteries contain acid. Always wear

safety goggles for the maintenance,

installation and removal of wet-cell

batteries.

• Rinse acid splashes in your eyes or

on your skin with plenty of clear wa-

ter.

Then immediately consult a doctor.

Wash your clothes with water.

• Explosive gas is generated during

battery charging. Keep away from

open fire or glowing embers.

• Do not smoke!

• Danger of acid burns!

• Attention! The battery poles are al-

ways energized. Therefore do not

deposit any objects on the batteries!

Attention:

Keep batteries clean and dry. Immediately

wipe off leaking acid or water (wet-cell bat-

teries).

Wear protective gloves for this purpose.

Attention:

Batteries may only be installed by service

agencies or experts approved by Di-

versey; they must be installed in compli-

ance with the connection diagram.

Installation and/or connection errors may

result in severe injury, explosion and major

damage to the machine and the environ-

ment.

Attention:

The operating instructions provided by the

battery manufacturer must also be ob-

served.

Attention:

Provide adequate ventilation when

charging the battery.

Attention:

Always disconnect the batteries from the

machine before starting maintenance

work.

6 V

175A

red

Relay

Charger

Power Board

black

12 V

175A

red

Relay

Charger

Power Board

black

Charging procedure with external battery charger

Each battery type and/or battery manufacturer requires differ-

ent charging characteristics.

Optionally available on-board chargers are adapted to the bat-

tery size and contain several charging characteristics which

are adjusted ex works or by a TASKI service technician for

recommended batteries. This regulation shall also apply for

the use of stationary (external) chargers.

Charging procedure with external charger

Charging procedure with (optional) on-board charger

After charging

Maintenance and care of open (wet-cell) batteries

Open battery compartment for maintenance

Unplug the seat switch before removing the seat from the ma-

chine.

Attention:

Incorrect charging characteristics or the

use of inappropriate chargers results in

early failure or the quick destruction of the

batteries.

Attention:

Persistent short-term use with subsequent

battery charging may cause long-term

damage to the batteries. Standard value:

At least approx. 20% of the available ca-

pacity should be used up before recharg-

ing the battery.

Attention:

In order to achieve their max. possible ser-

vice life, traction batteries must undergo

the complete charging cycle (12-16 hours)

twice a week.

Attention:

Before decommissioning the machine for

a longer period, the batteries must under-

go a complete charging cycle. After com-

pletion, the charger is disconnected from

the machine and/or mains. Batteries grad-

ually discharge. Depending on the type of

battery, they must be recharged after 3-6

months. Before recommissioning, the bat-

teries should undergo another complete

charging cycle.

• Connect the external battery charger with the battery iso-

lating plug of the machine.

Attention:

Make sure that the plug is inserted up to

the stop in order to ensure a good electri-

cal contact.

Notice:

All machine functions are deactivated

during charging.

• The machine must be switched off.

• Connect the main cord with a socket (protected by slow

fuse).

• The yellow indicator is constantly lit

until approx. 90% of the battery ca-

pacity has been reached. After-

wards, the indicator flashes until the

battery is fully charged.

• When the charging process is com-

plete, the green indicator is lit.

Attention:

Switch off the charger before disconnect-

ing the batteries (only for external char-

gers).

Disconnecting the charger while it is still

switched on may result in an explosion in

the battery compartment.

• Stow away the power cord for (optional) on-board chargers

in the provided compartment.

• Store the charging cable in a dry place where it is protected

against damage.

Attention:

Charging cables transfer high currents. Do

not use the charger if there are any signs

of damage to the plug, cable or device

connection.

Notice:

The care for maintenance-free batteries is

limited to the compliance with the correct

charging processes and correct adjust-

ment of the charging curve.

• The machine must be switched off.

• Unscrew the driver seat and remove it from the machine.

• Remove the battery case cover from

the machine.

Now the battery can be maintained

according to the manufacturer's noti

fication.

Prior to commissioning

Parking brake

Activation:

Release:

Emergency stop:

Check parking brake and emergency stop

Warning devices

Adjust driver seat

Relocation drive

The driving direction can be controlled with the steering wheel

and the speed with the gas pedal. The speed is continuously

regulated.

When releasing the gas pedal, the machine is decelerated un-

til it stops and the parking brake is activated.

Driving forward

Reversing

• The parking brake is automatically unlocked by the elec-

tronics when actuating the gas pedal.

Notice:

When the machine is standing still the

parking brake is always activated. This is

regardless of whether the machine is

switched on or off.

Notice:

The driver seat is equipped with a seat

switch (presence detection). This seat

switch is actuated when the driver seat is

occupied by the operating personnel.

The machine can only be operated when

the seat switch is actuated.

• If the steering or voltage supply fails,

the parking brake can be released by

hand. To this end, the unlocking lever

must be permanently pulled. The le-

ver is situated at the left rear wheel.

Attention:

The parking brake and emergency stop

button are important safety elements.

Therefore, their function must be checked

regularly in short time intervals, before us-

ing the machine.

• Switch the machine on.

• Press the driving switch while keeping the steering wheel

straight. The machine will start to move straight ahead.

• Now press the emergency stop.

Notice:

The machine must abruptly brake to a

complete stop, and drive straight ahead

without steering correction.

Caution:

If one of these functions is not available,

the machine must be decommissioned un-

til professional repair by an authorized

TASKI service partner.

Attention:

Warning devices such as warning light,

flashing light and signal tone when revers-

ing must be regularly checked for function-

ing. Malfunctions must be eliminated

immediately. The operation of the machine

with missing or defective warning devices

requires increased caution and attention.

Caution:

National regulations always take priority.

These can require other behaviors and

must be adhered to.

• Release the lever on the left side of

the driver seat and move the seat to

the desired position.

• Switch on the machine (key switch).

• All indicator elements light up briefly.

The battery level indicator notifies

you that the machine is ready for op

eration. (In case of malfunctions,

please see page 96).

• To drive forward, you only need to press the gas pedal.

Notice:

The speed is electronically reduced for

cornering.

• By actuating the reversing button, the

indicator below lights up and an

acoustic signal is emitted.

Notice:

When reversing in working operation, the

supply of the cleaning solution will be inter-

rupted. The squeegee will not be lifted.

Moving the machine (in the case of a defect)

Brush installation

Before inserting, please check:

• that the brush does not fall below the red marking (bristles)

or 1cm of bristle length.

• the pad for wear and cleanliness before use.

Squeegee assembly

Filling the fresh water tank

Dosing:

Notice:

Generally, the machine should only be

moved in pairs.

Attention:

Due to the high weight, manual movement

of the machine is risky!

Missteps can lead to personal injury and

damage to the machine.

• Movement is only possible when the release button is

pressed. (See page 89)

Attention:

Do not use brushes which have reached

their wear limit. The wear limit is indicated

by the length of the red bristle. Do not use

worn or contaminated pads. Use original

TASKI brushes only. Failure to observe

these instructions may result in inade-

quate cleaning results or even floor dam-

age.

Attention:

Before using the machine, check the pad

drive holder for wear and defects.

Any pad drive holder that is not intact or

defective may spin off the machine while

working.

In the case of non-adherence there is a

risk of accidents.

• Position the tools under the brush unit.

• Press the Brush drive ON/OFF but-

ton.

The brush unit will be lowered auto

matically; the tools will be engaged

and stopped.

Attention:

Check whether the brushes are engaged.

• The brush drive is activated by pressing the gas pedal.

• The machine must be switched off.

• Position the squeegee (2) below the

squeegee holder (1).

• Push the squeegee holder down-

wards to latch onto the squeegee.

• Firmly attach both suction hoses to the sockets of the

squeegee.

Attention:

Max. permissible water temperature

60 °C/140 °F.

Diversey recommends using cold water

since hot water will adjust to the floor tem-

perature as soon as it is in contact with the

floor. Thus there are no advantages to us-

ing hot water.

• The machine must be switched off.

• Open the tank lid.

• Put the fresh water tank (Flextank) onto the provided fix-

ture.

• Take the dosing cup from the fresh water tank (Flextank).

• Fill water into the fresh water tank

(Flextank).

The upper red marking indicates the

max. permissible filling level.

• Tilt the tank cover back to the original position.

Attention:

Wear gloves, goggles and appropriate

(protective) working clothes when han-

dling chemical products!

Notice:

Use chemical products recommended by

Diversey only and always observe the

product information.

Caution:

Using unsuitable products (e.g. products

containing chlorine, acids or solvents) may

cause harm to health and severe damage

to the machine.

Dosing examples:

Pre-cleaning

FOPS safety valve use

Beginning work with the machine

Manual program start

Information on the package

of the product

Tank capaci-

Product vol-

ume per tank

filling

0.5% 50ml for 10l

of water

200l 1l

1% 100 ml for 10l

of water

200l 2l

2% 200 ml for 10l

of water

200l 4l

3% 300 ml for 10l

of water

200l 6l

• Fill the dosing cup with a suitable product and pour the con-

tent into the fresh water tank. Repeat the procedure until

the required dosing is reached.

• When dosing is finished, the dosing cup will remain in the

tank.

Notice:

TASKI offers an automatic dosage feature

as an option. It is possible to mount it addi-

tionally. Please contact your customer ser-

vice.

Attention:

Remove any objects (wooden, metal parts

etc.) from the cleaning surface.

The objects could be catapulted by the ro

tating tool, and thereby cause injuries to

people and damage to the environment.

Attention:

When cleaning with the protective roof in-

stalled, please note that the clearance

height is 2.1 m.

Attention:

Always wear slip-resistant shoes and ap-

propriate working clothes when working

with this machine!

Notice:

Whilst operating the machine always keep

both hands on the steering wheel / driving

handle, so that safe operation is guaran-

teed.

Attention:

Start familiarization with the machine by

making your first driving attempts in a free

area.

Attention:

If there is a danger of falling objects during

use of the machine, the necessary safety

precautions must be taken or adhered to in

accordance with national regulations.

Attention:

Before starting work (in the work position),

check whether your field of vision is suffi-

cient to ensure safe working. EN 3411

must be adhered to.

An insufficient field of vision can make

work difficult and therefore impair safety

for the operator, machine and third parties.

Attention:

While working, note the maximum clear-

ance height for doors and underpasses,

which are shown on the warning sign on

the machine.

Notice:

When working in public buildings, the

warning light must be switched on.

• Sit down on the driver seat.

• Check whether the emergency stop button is released.

• Switch on the machine (key switch).

The indicator elements will light up briefly.

• Press the Suction unit ON/OFF but-

ton.

The display lights up, the suction mo

tor starts and the squeegee is auto

matically lowered to the operating

position.

• Press the Cleaning solution supply

ON/OFF button.

The display lights up.

The cleaning solution supply is start

ed when the brushes rotate.

ECO mode

Starting the machine using the program button

Cleaning start

Battery capacity - end of operational readiness

The battery level indicator provides information on the avail-

able operating time.

• If the red indicator begins to flash, approx. 5 minutes of

residual working time are left.

• After this period, the brush unit and – 30 seconds later –

the squeegee is lifted. The red display switches to continu-

ous light.

• Now 10 more minutes remain for driving the machine to the

charging station. Then the machine is automatically

switched off.

• In order to restart, the batteries must be fully charged.

• Select the desired dosing by press-

ing the +/- buttons from level 1-6.

Notice:

Diversey recommends a sustainable work-

ing by determination of the correct product

dosing quantity. Overdosing or underdos-

ing will lead to unsatisfactory cleaning re-

sults.

Notice:

TASKI offers an automatic dosage feature

as an option. It is possible to mount it addi-

tionally. Please contact your customer ser-

vice.

• Press the Brush drive ON/OFF but-

ton.

The display lights up, the brush unit

is lowered and the engaging process

starts automatically.

• Select the desired brush pressure

rating by pressing the +/- buttons

from level 1-3.

Notice:

Always calculate and select the lowest lev-

el that is sufficient for good cleaning re-

sults. Thus you will optimize power

consumption and increase the service life

of the machine.

• The ECO mode is activated by press-

ing the ECO mode ON/OFF button.

By doing so, the speed of the suction

motor is reduced and the dosage of

the cleaning solution is set to level 2

and the brush pressure is set to level

Notice:

If required, the level of the cleaning solu-

tion can be adjusted manually in ECO

mode. The ECO mode is suitable for

smoother floors without joints.

• By pressing the program button for

the next operation start or work step,

all machine functions are started on

the basis of the functional values last

used.

Notice:

By pressing a button again, the function

will be reprogrammed.

Notice:

The preset values can be adjusted at any

time during operation. The values preset

when switching off the machine are stored

and will be automatically activated when

restarting the machine.

Notice:

Pressing the program button when the

cleaning process is finished will start an

optimized program for the end of opera-

tion. See instructions on page 93 in the

"Automatic process" chapter.

Settings and activated functions are

saved.

• If the machine is switched on and the

operator is sitting on the driver seat,

the machine starts moving as soon

as the gas pedal is depressed. If se-

lected, the brush unit is started and

the cleaning solvent supply is open.

The speed is controlled by the posi

tion of the gas pedal. When releasing

the gas pedal, the machine is decel

erated until it stops and the parking

brake is activated. The supply of the

cleaning solution will be interrupted,

then the brush unit will be stopped

with a delay.

Notice:

The supply volume of the cleaning solution

is adjusted to the corresponding working

speed. (IntelliFlow)

Attention:

When working in restricted or narrow ar-

eas, it is recommended to press the slow

approach ON/OFF button. (Display lights

up) The maximum working speed is re-

duced, and thus so is the risk of accidents.

• Pressing this button once more will

override this restriction, and the dis-

play disappears.

Cleaning method

Direct working method:

Scrubbing and suction in one work step.

Indirect working method:

Applying the cleaning solution, scrubbing and suction in sev-

eral work steps.

Replenishing cleaning solvent

Empty recovery tank

End of operation

Manual process

Automatic process

Removing and cleaning the squeegee

Notice:

More precise details regarding the direct

and indirect working method can be found

on the respective method sheet.

Please contact your TASKI customer con-

sultant for further details.

Notice:

The machine guiding might be impaired in

case of special combinations of flooring/

contamination and cleaning product.

Optionally available wheels can improve

the traction of the machine on the floor.

Please contact your TASKI customer con-

sultant.

Attention:

The flooring may be damaged when work-

ing without cleaning solution.

Notice:

A rattling noise from the pump indicates an

empty fresh water tank (Flextank).

Attention:

The pump must never run dry for an ex-

tended period.

• The fresh water tank display lights

up.

Fresh water tank is empty.

• The machine must be switched off.

• Open the tank lid.

• Fill water into the fresh water tank (Flextank), see page 90.

• Add the cleaning product using the dosing cup.

• Tilt the tank cover back to the original position.

• The recovery tank display lights up.

Recovery tank is full.

• Drain the recovery tank, see page 94.

• Press the Brush drive ON/OFF but-

ton.

• Continue to drive a few meters.

• Press the Brush drive ON/OFF but-

ton.

The display lights up and the brush

unit is stopped and lifted.

• Drive on for a few meters in order to absorb the remaining

drain water.

• Press the Suction unit ON/OFF but-

ton.

The display lights up and the squee

gee is automatically lifted.

The suction engine continues run

ning for 15 seconds to prevent drip

ping.

• Press the Program ON/OFF button.

The cleaning solution supply is

stopped.

The brush unit is stopped and lifted.

After 30 seconds, the squeegee is

lifted.

The suction motor is still on for 15

seconds until it is automatically

switched off.

• The machine must be switched off.

• Remove both suction hoses from the connectors and con-

nect them to the hose holder.

• Compress the position locks. The

squeegee is released and can be re-

moved from the squeegee holder.

• Clean the squeegee under running water using a brush.

• After thorough cleaning, hang the squeegee on the squee-

gee suspension on the rear of the machine.

Notice:

Only cleaned and intact blades ensure op-

timal suction results!

Empty and clean the recovery tank and fresh water tank

Empty recovery tank

Empty fresh water tank

Recovery pump (optional)

Emptying at high altitudes:

Removing and cleaning the brush

Cleaning the machine

Storing / parking the machine (not in operation)

Notice:

Drain water or cleaning solution must be

disposed of in compliance with the nation-

al regulations.

Notice:

When draining the recovery tank, the reg-

ulations of the detergent supplier regard-

ing personal protective equipment must be

observed.

• Remove the drain water hose from the holder.

• Put the drain hose into the drainage.

• Press the crushing point (1) of the drain hose.

• Pull the lid off the drain hose and

drain the recovery tank.

• Lift the fresh water tank (Flextank), put it into the recovery

tank at the lowest point and discharge it.

• Remove the empty fresh water tank (Flextank) from the re-

covery tank and thoroughly rinse it with clean water.

• Thoroughly rinse the recovery tank with clean water.

• Remove the solids filter (yellow) and

empty it.

• Rinse the filter thoroughly under run-

ning water.

• Remove the suction filter (yellow)

and wipe off dirt using a cloth or a soft

brush.

• Take out the intake filter and remove

the dirt with a cloth or a soft brush.

Attention:

Clogged suction filters may impair the suc-

tion performance.

Clogged intake filters may reduce the

amount of cleaning solution.

• Reassemble the dirt sieve (yellow) and the suction filter.

• Put the drain hose into the holder.

• The machine must be switched on.

• Direct the drain hose to a drain or into a bucket.

• Press the button at the drain water pump.

Notice:

It is now emptied to the riser pipe in the re-

covery tank.

Notice:

Clean the brush whenever cleaning work

is completed.

• The machine must be switched off.

• Press the brush release with your

foot.

• Remove the brushes and clean them under running water.

Attention:

Never clean the machine with a high-pres-

sure cleaner or water jet.

Water ingress in the machine may cause

considerable damage to the mechanical or

electrical parts.

• Wipe the machine with a moist cloth.

Notice:

The machine must be switched off and the

key must be removed.

Notice:

Store the machine with a lifted squeegee,

lifted brush and open tank lid. Thus, the

tank can dry,

and the generation of mold and unpleas-

ant odors is prevented.

Attention:

Never store the machine with discharged

batteries. Otherwise, the batteries will be

damaged beyond repair.

Service, maintenance and care

The maintenance of the machine is a prerequisite for impec-

cable operation and a long service life.

Service intervals

TASKI machines are high-quality machines that have been

checked for safety in the factory and by authorized inspectors.

Electrical and mechanical parts are subject to wear and aging

after a longer period of use.

Service center

Please always indicate the type and number of the machine

whenever you contact us for order placing or in case of mal-

functions.

The required data are provided on the nameplate of your ma-

chine. The address of your closest TASKI service partner is

provided on the last page of these instructions of use.

Blade replacement

Attention:

Use original TASKI parts only; otherwise,

any warranty and liability claims will ex-

pire.

Attention:

In order to rule out unintended machine

functions, before starting maintenance

works the following must always be carried

out

- the machine must be switched off,

- the key removed and

- the emergency stop confirmed.

Legend:

◊ = whenever cleaning is completed, ◊◊ = every week,

◊◊◊ = every month, ⊗ = service lamp

Activity

◊

◊◊

◊◊◊

⊗

Page

Loading batteries ● 88

Replenishing distilled water (wet-cell

batteries). Observe the service sheet of

the battery supplier! ●88

Draining and cleaning the recovery and

fresh water tank (Flextank) ●94

Check the intake and suction filter for

contaminations and clean them ●

Clean all yellow marked parts ●

Clean the brushes ● 94

Clean the suction nozzle, check the

blades for wear and change them, if

necessary ●93

Wipe the machine using a damp cloth ● 94

Clean the gasket of the tank cover,

check them for cracks and replace

them, if necessary ●

Check parking brake and emergency

stop button ●89

Maintenance and service program car-

ried out by Diversey service techni-

cians ●

• In order to maintain operational safety and

readiness for use, the machine must be ser-

viced whenever the maintenance indicator

lights up (factory setting is 650 working

hours) or at least once a year.

• Unscrew the four star screws (1) from the squeegee.

• Separate the squeegee body (2) from the squeegee core

(3).

• Remove the blades (4).

• Clean the squeegee body and both squeegee cores under

running water.

• Mount the "turned" or new blades onto the squeegee core.

• Reinsert the squeegee core into the squeegee body.

• Retighten the four star screws.

Malfunctions

Malfunction Possible causes Troubleshooting Page

Machine without function

Machine is switched off • Turn the key 86

Emergency stop button pressed • Release the emergency stop but-

ton 86

Main fuse is defective • Check/replace fuse

• Contact your service partner

Error code on the display • Contact your service partner 98

Immobilizer activated or fault in the

controls • Sit down on the driver seat

Batteries discharged or battery char-

ger defective

• Load batteries

• Contact your service partner 89

Batteries defective • Contact your service partner

Brush does not rotate

Brush drive switched off • Press Brush button 86

Main fuse is defective • Replace fuse

• Contact your service partner

Motor rotates, brush does not

• Drive belt defective

• Check if the tool is engaged

• Contact your service partner

Poor suction performance Floor re-

mains wet Drain water is not

absorbed

Suction unit switched on • Press suction unit button 86

ECO button pressed • Switch off ECO button 86

Suction hose not connected • Connect suction hose 90

Suction nozzle not on the floor

• Check suction nozzle suspension

for functionality 90

Blades worn out

• Replace blades

Suction hose or squeegee clogged

(e.g. pieces of wood, pieces of fab-

ric)

• Remove any foreign matter

Suction filter clogged • Remove any foreign matter 86

Suction unit indicator lights up but

vacuum cleaner is not running

• Check fuse and replace it, if nec-

essary

• Fuse is OK, contact your service

partner

Suction unit switches off

Recovery tank full • Drain recovery tank

• Check fuse 94

Recovery tank contaminated • Check recovery tank and clean it, if

necessary 94

Insufficient cleaning solution supply

Fresh water tank empty • Check fresh water tank 93

Quantity of the cleaning solution is

set too low • Adjust cleaning solvent volume

with +/- buttons 86

Cleaning solvent button switched off • Press cleaning solvent button 86

Fresh water tank filter • Filter

Brush unit or suction unit cannot be

turned off Error in the electronic system or in

the control panel

• Stop the machine using emergen-

cy stop

• Contact your service partner

Technical data

Accessories

Machine 4000 5000

Working width 85 105 cm

Squeegee width 110 130 cm

Dimensions (LxWxH) 187 x 89 x 140 187 x 109 x 140 cm

Maximum weight of operational machine 680 715 kg

Rated voltage 24V DC

Rated power, nominal 2000 W

Fresh water tank, nominal +/- 5% 200 l

Values according to IEC 60335-2-72 4000 5000

Machine weight with batteries (transport weight) 480 515 kg

Sound pressure level LpA 67 dB(A)

Uncertainty KpA 2.5 dB(A)

Vibration <2.5 m/s2

Uncertainty K 0.25 m/s2

Splash water guard IPX3

Protection class III

No. Item 4000 5000

7517859 Scrubbing brush, nylon, 43 cm (standard) 2X

7517860 Scrubbing brush, washed concrete, 43 cm 2X

7517861 Scrubbing brush, nylon, abrasive, 43 cm 2X

7517858 Pad drive harpoon grip 43 cm 2X

7510634 Pad drive harpoon grip 28 cm 4x

7510631 Scrubbing brush, nylon, 28 cm (standard) 4x

7510632 Scrubbing brush, washed concrete, 28 cm 4x

7510633 Scrubbing brush, abrasive, 28 cm 4x

4131268 Protection profile X X

4126922 Flash light set XX

7518212 IntelliDose swingo 4000/5000 X X

7523390 IntelliTrail XX

8502830 Filling hose with universal water coupling X X

4129878 Drainage pump XX

Various pads (polyester brown, blue, red and contact pad) X X

Error codes

Error codes are indicated on the display.

Transport

Disposal

Batteries

Machine dimensions

The dimensions are in centimeters!

Notice:

Switch the machine off and on again

whenever an error code occurs.

Error codes might be remedied by switch-

ing the machine off and on.

Attention:

This machine may only be lifted using lift-

ing gear (e.g. hoist, loading ramp, etc.).

Notice:

Transport the machine in an upright posi-

tion.

Notice:

Make sure that the machine is lashed and

secured in the transport vehicle.

Notice:

After withdrawal from service, the machine

and accessory parts must be adequately

disposed of in compliance with the nation-

al regulations. Please contact your Di-

versey service partner for help.

Attention:

Remove all batteries from the machine pri-

or to disposal.

Used batteries must be disposed of in an

environmentally friendly way in compli-

ance with the EC directive 2006/66/EC or

the respective national regulations.

187

178

140

4000: 110 | 5000: 130

4000: 89 | 5000: 109

Traducción de las instrucciones originales de uso

Explicación de los símbolos

Índice

Advertencias de seguridad . . . . . . . . . . . . . . . . . . . . . . . . . . . . 99

Productos de limpieza. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 101

Otros documentos. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 101

Vista general de la estructura. . . . . . . . . . . . . . . . . . . . . . . . . . 102

Baterías. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 103

Antes de la puesta en marcha . . . . . . . . . . . . . . . . . . . . . . . . . 105

Inicio del trabajo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 107

Fin de trabajo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 110

Servicio, mantenimiento y cuidado . . . . . . . . . . . . . . . . . . . . . . 111

Averías . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 113

Datos técnicos. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 114

Accesorio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 114

Códigos de error . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 115

Transporte. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 115

Eliminación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 115

Dimensiones de la máquina . . . . . . . . . . . . . . . . . . . . . . . . . . . 115

Uso previsto

Las máquinas deben destinarse para uso comercial, p. ej. en

hoteles, escuelas, hospitales, fábricas, centros comerciales,

pabellones deportivos, entre otros. Teniendo en cuenta estas

instrucciones de uso sirven para la limpieza con líquido de los

revestimientos de suelos. Estas máquinas se planearon ex-

clusivamente para la utilización en el espacio interior.

Advertencias de seguridad

Las máquinas TASKI cumplen por su diseño y estructura los

requisitos de salud y seguridad básicos de la directiva CE y

llevan por eso el símbolo CE.

CUIDADO

Antes de la primera puesta en funciona-

miento es importante que lea este ma-

nual de instrucciones y las indicaciones

de seguridad.

Conserve el manual de instrucciones

cuidadosamente y en un sitio accesible

para poder consultarlo en cualquier mo-

mento.

Peligro:

Este símbolo indica información importan-

te. El incumplimiento de estas indicacio-

nes puede producir peligros para las

personas y/o grandes daños.

Atención:

Este símbolo indica información importan-

te. El incumplimiento de estas indicacio-

nes puede ocasionar averías o daños.

Nota:

Este símbolo indica información importan-

te relacionada con el uso eficiente del pro-

ducto. El incumplimiento de estas

indicaciones puede ocasionar averías.

Incluye indicaciones sobre los pasos de trabajo

que deben seguirse secuencialmente.

Atención:

La máquina no debe usarse para el pulido,

el engrasado, el encerado, la limpieza de

alfombras y la aspiración de polvo. La lim-

pieza en mojado de suelos de parqué y la-

minado con esta máquina se realiza bajo

su propio riesgo.

Peligro:

Los cambios a la máquina no autorizados

por parte de Diversey, llevan a la invalida-

ción de los símbolos de seguridad y la

Conformidad CE. Un uso de la máquina

en contra del uso adecuado de la maqui-

naria, puede producir daños a personas,

máquina y el entorno laboral. Dichos ca-

sos conllevan siempre a la perdida de

cualquier derecho de garantía.

Peligro:

La máquina debe usarse solo por perso-

nas que han sido instruidas de forma ade-

cuada sobre su uso o que han demostrado

sus conocimientos con respecto al uso y

se les haya encargado dicho uso explícita-

mente.

Peligro:

La máquina no debe utilizarse por perso-

nas, incluido niños, con capacidades físi-

cas, sensoriales o mentales reducidas, o

falta de experiencia y conocimiento.

Los niños deben estar supervisados para

asegurarse de que no juegan con la má

quina.

Peligro:

La máquina no debe usarse en espacios

donde se almacenan o trabajan materiales

con peligro de explosión o fácilmente infla-

mables (por ejemplo: gasolina, disolven-

tes, fuelóleo, polvos, etc.).

Los componentes eléctricos o mecánicos

podrían causar la combustión de este ma

terial.

100

Peligro:

La máquina no debe ser utilizada para ab-

sorber materiales tóxicos, dañinos para la

salud, corrosivos o irritantes (por ejemplo:

polvos peligrosos, etc.). Este sistema de

filtrado no retiene suficientemente los ma-

teriales de este tipo.

Podría perjudicar la salud del usuario y de

terceros.

Peligro:

Durante el funcionamiento, preste aten-

ción a su alrededor como por ejemplo ter-

ceras personas y niños. Se debe moderar

la velocidad especialmente cerca de luga-

res con poca visibilidad como por ejemplo

puertas o curvas.

Peligro:

Con esta máquina no deben transportarse

otras personas u objetos.

Peligro:

Si apareciera un fallo en el funcionamien-

to, un defecto así como tras una colisión o

una caída, la máquina deberá ser inspec-

cionada por un profesional autorizado an-

tes de volver a utilizarla. Lo anterior se

aplica también cuando la máquina se deja

en el exterior, se sumerge en el agua o se

expone a la humedad.

Peligro:

En caso de daños en piezas relevantes

para la seguridad como la cubierta del ce-

pillo, el cable principal o las cubiertas que

dan acceso a piezas conductoras, se debe

interrumpir inmediatamente el funciona-

miento de la máquina.

Peligro:

La máquina no debe ajustarse, estacio-

narse o almacenarse en lugares inclina-

dos.

Peligro:

La máquina no debe usarse en zonas con

cargas electromagnéticas (electrosmog).

Peligro:

La máquina no debe usarse en operacio-

nes de limpieza en lugares con una incli-

nación >10%.

Peligro:

La máquina no debe usarse en lugares

con una inclinación >15%. Las pendientes

deben transitarse en una marcha lenta y

con el empleo del "modo tortuga" para po-

der asegurar una parada segura.

El cambio agudo en una pendiente puede

perjudicar la estabilidad de la máquina,

por lo que está prohibido. Existe peligro de

accidente.

Peligro:

La máquina solo debe utilizarse en suelos

fuertes, estables y suficientemente firmes.

El incumplimiento da lugar a peligro de ac

cidentes.

Atención:

La máquina debe protegerse de usos no

autorizados. Saque las llaves antes de

alejarse de la máquina o guárdelas en una

habitación cerrada.

Atención:

La máquina sólo debe operarse y almace-

narse en un entorno seco y sin polvo a

temperaturas de +10 a +35 grados.

Atención:

Los trabajos de reparación en piezas me-

cánicas o eléctricas de la máquina deben

realizarse solamente por especialistas au-

torizados, que conozcan todas las normas

de seguridad relevantes.

Atención:

Se deben usar exclusivamente herramien-

tas (cepillos, almohadillas o similar), que

hayan sido fijadas dentro de los acceso-

rios de este manual de instrucciones o que

hayan sido recomendadas por un asesor

de TASKI. Otras herramientas pueden

afectar negativamente a la seguridad y las

funciones de la máquina.

Atención:

Las normativas nacionales para la protec-

ción personal y para la prevención de ac-

cidentes como también las indicaciones

del fabricante para el uso de materiales de

limpieza deben ser cumplidas de manera

consecuente.

Atención:

¡Desconecte inmediatamente la unidad de

aspiración, si salieran espuma o líquidos

de la máquina!

Atención:

La máquina debe operarse solo con las

baterías adecuadas y cargadores certifi-

cados.

101

Productos de limpieza

Otros documentos

Atención:

Las máquinas y los dispositivos TASKI es-

tán diseñados de manera que, según el

estado de la tecnología hoy en día, se

pueden excluir peligros para la salud por

las emisiones de ruidos o las vibraciones.

Consulte los datos técnicos en la página

114.

Nota:

Las máquinas TASKI están construidas de

tal forma, que se consiguen obtener resul-

tados de limpieza óptimos con los produc-

tos de limpieza TASKI.

Otros productos de limpieza pueden pro-

vocar averías y daños a las máquinas o el

entorno laboral.

Por esta razón, le recomendamos que use

exclusivamente productos de limpieza

TASKI.

Las averías que se produzcan por el uso

de productos de limpieza incorrectos, no

estarán cubiertas por la garantía.

Para una información más detallada, con-

tacte con el servicio técnico de TASKI.

Nota:

El esquema eléctrico para esta máquina,

se encuentra en la lista de piezas de re-

puesto.

Contacte al servicio de atención al cliente

para más información.

102

Vista general de la estructura.

1Soporte de la tobera

2Soporte de la manguera de aspiración

3Manguera de vaciado en depósito de agua sucia

4Manguera de aspiración

5Labios

6Filtro de aspiración

7Bomba

8Tanque de recuperación

9Rueda de tracción girada

10 Tanque de agua limpia (Flextank)

11 Taza de dosificación

12 Desbloqueo de herramienta

13 Unidad de cepillos

14 Parachoques (opcional)

15 Acelerador

16 Compartimento de la batería

17 Faro delantero (opcional)

18 Panel de control

19 Volante

20 Asiento del conductor con palanca (control de pre-

sencia)

21 Intermitente (opcional)

22 Tapa del depósito

23 Filtro de aspiración

24 Tamiz de la suciedad

25 Indicador de tanque de recuperación lleno

26 Indicador de tanque de agua limpia vacío

27 Llave de la unidad de aspiración (ENCENDIDO /

APAGADO)

28 Tecla de modo ecológico (ENCENDIDO / APAGA-

DO)

29 Tecla del programa (ENCENDIDO / APAGADO)

30 Llave de la solución de limpieza (ENCENDIDO /

APAGADO)

31 Tecla de accionamiento de la herramienta (EN-

CENDIDO / APAGADO)

32 Tecla de conducción lenta (ENCENDIDO / APAGA-

DO)

33 Bocina

34 Indicador de servicio

35 Llave de contacto

36 Tecla marcha atrás

37 Parada de emergencia

38 Indicador del estado de la batería

39 Llave del accionamiento de herramienta, nivel de

presión (+ / -)

40 Llaves de seguridad de cantidad de extracción de

solución de limpieza (+ / -)

41 Pantalla

56 8 9 13 14

18192022 2123

1210 117

29 34 35

25 37

40 39

103

Baterías

Baterías permitidas

Para la operación de ésta máquina son necesarias baterías

de tracción (no baterías de arranque o pilas) Se recomiendan

baterías de tracción limpias. Sólo esto garantiza una larga

vida útil.

Las baterías de tracción se producen como baterías (húme-

das) abiertas o baterías (VRLA) sin mantenimiento (Gel y

AGM). La máquina debe ajustarse según cada tipo de cons-

trucción y de fabricante.

Cada batería ofrece una vida útil diferente y diferentes carac-

terísticas de potencia.

La programación de la máquina debe realizarse después de

instalar las baterías o con el cambio del tipo de batería y/o de-

pendiendo del fabricante y antes de la puesta en marcha.

Un ajuste erróneo puede provocar una avería prematura de

las baterías.

Medidas de seguridad en el manejo de baterías

Esquema de conexión de la batería

Baterías de 6 V

Baterías de 12 V

• Las baterías contienen ácidos. Para

el mantenimiento, para el montaje y

el desmontaje de baterías húmedas,

se deben llevar gafas de protección.

• En caso de salpicaduras de ácido en

los ojos o en la piel, enjuague o lave

con agua limpia.

Acuda inmediatamente a un médico.

Enjuague la ropa con agua.

• Durante la carga de las baterías se

forma gas detonante. Mantener ale-

jado del fuego abierto o de objetos

ardientes.

• ¡No fumar!

• ¡Peligro de corrosión!

• ¡Atención! Los polos de las baterías

están siempre bajo tensión, por eso

no se pueden colocar objetos sobre

la batería.

Atención:

Mantenga las baterías limpias y secas.

Limpie inmediatamente los ácidos o agua

que se hayan escapado (baterías húme-

das).

Para ello, lleve guantes de protección.

Atención:

Las baterías deben ser montadas única-

mente por servicios de atención al cliente

permitidos por Diversey y deben instalarse

según el esquema de conexión. Los erro-

res durante el montaje o la conexión pue-

den provocar graves lesiones, una

explosión y grandes daños a la máquina y

al entorno.

Atención:

Preste también atención a las normas

operativas del fabricante de la batería.

Atención:

Durante la carga de la batería, se debe ga-

rantizar suficiente ventilación.

Atención:

Durante el mantenimiento de las baterías,

éstas deben ser extraídas de la máquina.

6 V

175A

red

Relay

Charger

Power Board

black

12 V

175A

red

Relay

Charger

Power Board

black

104

Proceso de carga con cargador de batería externo.

Cada tipo de batería y/o fabricante de la batería exigen dife-

rentes procesos de carga.

Los cargadores Onboard que se pueden adquirir de manera

opcional, se adaptan al tamaño de la batería y disponen de

varias curvas de carga, que vienen ajustadas de fábrica o se

deben ajustar por técnicos de servicio de TASKI para las ba-

terías recomendadas. Esta norma es válida incluso para el

uso de cargadores (externos) fijos.

Proceso de carga con cargador externo

Proceso de carga con cargador Onboard (opcional)

Tras el cierre del proceso de carga

Mantenimiento y cuidado de baterías (húmedas) abiertas

Abrir compartimento de batería para mantenimiento

Desconecte el soporte del asiento antes de retirar el asiento

de la máquina.

Atención:

Un proceso de carga incorrecto o el uso de

un cargador inadecuado conllevan a una

avería prematura o una destrucción rápida

de la batería.

Atención:

Los usos breves y continuos con la corres-

pondiente recarga a posteriori, puede per-

judicar la batería. Valor orientativo: Antes

de una recarga se debe realizar una míni-

ma absorción de aprox. 20 % de la capa-

cidad disponible.

Atención:

Para alcanzar la máxima vida útil posible,

se debe iniciar un ciclo completo de carga

para las baterías de tracción 2 veces a la

semana (12 - 16 horas).

Atención:

Antes de una parada larga de la máquina,

las baterías deben someterse a un ciclo

de carga completo. A continuación se des-

conecta el cargador de la máquina o de la

red. Las baterías se descargan con el

tiempo. En función del tipo, deberán volver

a cargarse tras 3-6 meses. Antes de la si-

guiente puesta en funcionamiento, las ba-

terías deben realizar de nuevo un ciclo de

carga completo.

• Conecte el cargador de batería externo con el interruptor

de corte de batería de la máquina.

Atención:

Preste atención a que el enchufe esté in-

sertado hasta el final para garantizar un

buen contacto eléctrico.

Nota:

Durante un proceso de carga, se deben

desactivar todas las funciones de la má-

quina.

• La máquina debe estar desconectada.

• Una el cable de red con un enchufe (seguro lento).

• El indicador amarillo se ilumina hasta

que se alcance el 90% de capacidad

de la batería. Después de eso, el in-

dicador parpadea hasta que la bate-

ría esté completamente cargada.

• Cuando finalice la carga, se encien-

de el indicador verde.

Atención:

Apague el cargador antes de cortar la co-

nexión con las baterías (solo para carga-

dores externos).

El corte del cargador encendido puede

producir una explosión en el compartimen

to de las baterías.

• Coloque el cable de red en cargadores Onboard (opcional)

en la zona prevista.

• Mantenga el cable de carga seco y protegido contra daños.

Atención:

Los cables de carga transfieren alta ten-

sión. En caso de la aparición de daños en

el enchufe, el cable o la conexión del dis-

positivo, no se debe usar el cargador.

Nota:

El cuidado de baterías sin mantenimiento

se limita por el correcto cumplimiento del

proceso de carga correcto y la curva de

carga correctamente ajustada.

• La máquina debe estar desconectada.

• Desatornille el asiento del conductor y retírelo de la máqui-

na.

• Retire la tapa del compartimento de

la batería de la máquina.

La batería puede conservarse de

acuerdo con las indicaciones del fa

bricante.

105

Antes de la puesta en marcha

Freno de estacionamiento

Activación:

Desbloqueo:

Desbloqueo de emergencia:

Comprobar frenos de estacionamiento y parada de

emergencia

Dispositivos de advertencia

Ajuste el asiento del conductor

Dirección de desplazamiento

La dirección de avance se controla con el volante y la veloci-

dad con el pedal del acelerador. La velocidad se regula sin ni-

veles.

Al soltar el pedal del acelerador, la máquina se frena automá-

ticamente hasta pararse y se activa el freno de estaciona-

miento.

Avance

Marcha atrás

• El freno de estacionamiento se desatranca automática-

mente apretando el pedal por el sistema electrónico.

Nota:

Si la máquina se encuentra parada, el fre-

no de estacionamiento debe estar siempre

activado. Con la máquina encendida como

también apagada.

Nota:

El asiento del conductor está equipado

con un interruptor del asiento (reconoci-

miento de presencia). Este interruptor del

asiento se activa cuando el asiento del

conductor está ocupado por los operado-

res.

El interruptor de asiento confirmado puede

poner en funcionamiento la máquina.

• En caso de fallo del controlador o de

la alimentación de tensión, se puede

desbloquear el freno de estaciona-

miento manualmente. Para ello, se

debe accionar la palanca de desblo-

queo permanentemente. Ésta se en-

cuentra en la rueda trasera

izquierda.

Atención:

Los frenos de estacionamiento y el botón

de parada de emergencia son elementos

de seguridad importantes. Su función

debe comprobarse con regularidad en in-

tervalos cortos antes de utilizar la máqui-

na.

• Conecte la máquina.

• Confirme el controlador para mantener su manillar. La má-

quina se pone en funcionamiento en línea recta.

• Apriete el botón de parada de emergencia.

Nota:

La máquina debe frenarse por completo

de forma abrupta y desplazarse hacia de-

lante sin ninguna corrección en la direc-

ción.

Peligro:

Cuando no se da una de estas funciones,

la máquina debe apagarse hasta una re-

paración especializada mediante el servi-

cio técnico de TASKI.

Atención:

Debe comprobarse el funcionamiento de

los dispositivos de advertencia como los

indicadores de luz, las luces parpadeantes

y las señales acústicas en marcha atrás.

Las funciones de fallos deben eliminarse

de inmediato. El funcionamiento de la má-

quina con dispositivos de advertencia de-

fectuosos o con errores exige un mayor

cuidado y atención.

Peligro:

Los reglamentos nacionales siempre se

anteponen. Estos pueden exigir otros

comportamientos y deben cumplirse sin

falta.

• Afloje el bloqueo en la parte izquier-

da del asiento del conductor y des-

place el asiento a la posición

deseada.

• Encienda la máquina (interruptor de llave).

• Ilumine todos los elementos de indi-

cación.

El indicador del estado de la batería

señala el estado de servicio de la

máquina. (en caso de avería, consul

te la página 113).

• Para el avance, debe pisarse solo el pedal del acelerador.

Nota:

Durante la conducción en curvas se redu-

ce la velocidad electrónicamente.

• Al pulsar esta tecla, la tecla marcha

atrás ilumina la parte inferior de la

pantalla y se emite un tono de aviso.

Nota:

Durante la marcha atrás en el modo de

funcionamiento, se interrumpe el suminis-

tro de la solución de limpieza. La tobera de

aspiración no se eleva.

106

Desplace la máquina (en caso de fallo)

Colocar la herramienta

Compruebe antes de poner en funcionamiento:

• que el cepillo no esté por debajo de la marca roja (cerdas)

o que la longitud de las cerdas esté por debajo de 1 cm.

• el desgaste y la limpieza del disco.

Monte la boquilla de aspiración

Llene el depósito de agua limpia

Dosificación

Nota:

El desplazamiento de la máquina debe

realizarse generalmente entre dos perso-

nas.

Atención:

El desplazamiento manual de la máquina

es una actividad de riesgo debido a su alto

peso.

Pueden producirse daños en la máquina y

personales debido a pasos en falso.

• El desplazamiento solo es posible con el botón de desblo-

queo activado. (Véase página 105)

Atención:

No use cepillos donde se haya alcanzado

el límite de desgaste. Esto se indica a tra-

vés de la longitud de las cerdas rojas. No

utilice discos que estén desgastados o su-

cios. Utilice solo herramientas originales

de TASKI. El incumplimiento puede produ-

cir resultados de limpieza insatisfactorios

e incluso daños en el piso.

Atención:

Compruebe siempre que no haya indicios

de defecto o deterioro del plato de arrastre

cada vez que vaya a usar el aparato.

Si no se da cuenta de que el plato de

arrastre no está intacto o está defectuoso,

éste podría salirse del aparato durante su

funcionamiento.

El incumplimiento da lugar a peligro de ac

cidentes.

• Coloque la herramienta debajo del módulo de herramien-

tas.

• Confirme la tecla de accionamiento

de herramienta ENCENDIDO/APA-

GADO.

El módulo de herramienta se baja

automáticamente, acopla la herra

mienta y se para.

Atención:

Compruebe si la herramienta está acopla-

da.

• El accionamiento de herramienta se activa pisando el pe-

dal del acelerador.

• La máquina debe estar desconectada.

• Coloque la tobera de aspiración (2)

bajo el soporte de la tobera (1).

• Presione hacia abajo el soporte de la

tobera para que encaje la tobera

• Fije ambos orificios de la manguera de succión en los so-

portes de la tobera.

Atención:

Temperatura de agua máxima permitida

de 60°C/140°F.

Diversey recomienda el uso de agua fría,

porque el agua caliente adquiere la tem-

peratura del suelo en cuanto toma contac-

to con él y esto no aporta ninguna ventaja.

• La máquina debe estar desconectada.

• Abra la tapa del depósito.

• Coloque el tanque de agua limpia (Flextank) correctamen-

te posicionado.

• Extraiga la taza de dosificación del tanque de agua limpia

(Flextank).

• Rellene con agua el tanque de agua

limpia (Flextank).

La marca roja superior muestra el ni

vel de llenado máximo permitido.

• Incline la tapa del depósito hasta devolverla a su posición

inicial.

Atención:

Durante la manipulación de productos quí-

micos deben usarse guantes, gafas de

protección y ropa de trabajo (de protec-

ción) adecuada.

Nota:

Utilice solo los productos químicos reco-

mendados por Diversey y tenga siempre

en cuenta la información de los productos.

Peligro:

El uso inadecuado de productos inade-

cuados (p. ej. productos con cloro, ácido o

disolventes) puede producir riesgos para

la salud así como daños importantes en la

máquina.

107

Ejemplos de dosificación:

Limpieza previa

Uso del techo de seguridad FOPS

Inicio del trabajo

Indicaciones en el embalaje

del producto

Capacidad

del depósito

Cantidad de

producto por

depósito lle-

0.5% 50 ml en 10 l

de agua

200l 1l

1% 100 ml en 10 l

de agua

200l 2l

2% 200 ml en 10 l

de agua

200l 4l

3% 300 ml en 10 l

de agua

200l 6l

• Rellene el vaso de dosificación con un producto adecuado

y eche el contenido en el tank. Repita el procedimiento

hasta que se haya alcanzado la dosificación deseada.

• Tras finalizar la dosificación, el vaso de dosificación se

queda en el tank.

Nota:

TASKI le ofrece opcionalmente una dosifi-

cación automática. Ésta puede montarse

también a posteriori. Póngase en contacto

con su asesor de atención al cliente.

Atención:

Elimine los objetos ocasionales (piezas de

metal, madera, etc.) de las superficies de

limpieza.

Los objetos pueden arrojarse por la herra

mienta rotatoria, lo que provocaría daños

a personas y al entorno.

Atención:

Para la limpieza con el techo protector

montado, se debe tener en cuenta la altu-

ra de paso de 2,1 m.

Atención:

Durante la operación con ésta máquina,

es obligatorio el uso de zapatos de seguri-

dad y ropa de trabajo adecuada.

Nota:

Durante el funcionamiento de la máquina,

coloque ambas manos en el volante / ma-

nillar, para asegurar un correcto agarre.

Atención:

Trate de familiarizarse primero con la má-

quina en la que comenzará en un lugar li-

bre en los ensayos de conducción.

Atención:

En caso de que durante el uso de la má-

quina exista el peligro de caída de objetos,

es necesaria una protección que cumpla

con las directrices nacionales.

Atención:

Compruebe que antes de la puesta en

marcha (en posición de trabajo), si su

campo de visión es suficiente para asegu-

rar un trabajo seguro. Cumplir con la nor-

mativa EN 3411.

Un campo de visión insuficiente puede di

ficultar el trabajo y, por lo tanto, disminuir

la seguridad del usuario, la máquina y de

terceros.

Atención:

Durante el funcionamiento, cumpla la altu-

ra de paso máxima en las puertas y pasos

subterráneos que se señala en el letrero

de aviso de la máquina.

Nota:

Durante el funcionamiento en edificios pú-

blicos, debe encenderse el indicador lumi-

noso.

• Siéntese sobre el asiento del conductor.

• Controle si la tecla de parada de emergencia se encuentra

desbloqueada.

• Conecte la máquina (interruptor de llave).

Ilumine los elementos de indicación.

108

Inicie el programa manualmente

ECO-Mode

Inicie con la tecla del programa

Inicio de la limpieza

• Pulse la llave de la unidad de aspira-

ción ENCENDIDO/APAGADO.

El indicador se enciende, el motor

del aspirador arranca y la tobera de

aspiración baja automáticamente a

la posición de trabajo.

• Pulse la tecla de suministro de solu-

ción de limpieza ENCENDIDO/APA-

GADO.

La pantalla se ilumina.

El suministro de la solución de lim

pieza comenzará cuando la herra

mienta ruede.

• Seleccione la dosificación deseada

pulsando la llave de seguridad +/- de

los niveles 1 - 6.

Nota:

Diversey recomienda trabajos duraderos

mediante el cálculo de la correcta cantidad

de dosificación del producto. Una dosifica-

ción excesiva o insuficiente podría dar lu-

gar a resultados poco satisfactorios de

limpieza.

Nota:

TASKI le ofrece opcionalmente una dosifi-

cación automática. Ésta puede montarse

también a posteriori. Póngase en contacto

con su asesor de atención al cliente.

• Pulse la tecla de accionamiento de

herramienta ENCENDIDO/APAGA-

DO.

El indicador se ilumina, se baja el

módulo de la herramienta y se inicia

automáticamente el proceso de aco

plamiento.

• Seleccione el nivel de presión desea-

do de la herramienta pulsando las

llaves +/- de los niveles 1 - 3.

Nota:

Determine y seleccione siempre el nivel

más bajo que sea suficiente para un buen

resultado de limpieza. De esta forma, se

optimiza el consumo eléctrico y se protege

la máquina.

• Al pulsar la tecla ECO-Mode EN-

CENDIDO/APAGADO se activa el

ECO-Mode.

Con ello, se reducen las revolucio

nes del motor de aspiración, la dosi

ficación de la solución de limpieza se

sitúa en el nivel 2 y la presión del ce

pillo en el nivel 1.

Nota:

Si es necesario, se puede adaptar ma-

nualmente el nivel de la solución de limpie-

za en el ECO-Mode. El ECO-Mode está

diseñado más bien para suelos lisos sin

juntas.

• Al pulsar la tecla del programa en el

siguiente inicio de trabajo o sector de

trabajo, se inician todas las funcio-

nes de la máquina con los últimos

valores de función utilizados.

Nota:

Al volver a pulsar una tecla, se vuelve a

programar la función.

Nota:

Los valores programados pueden ser

ajustados en cualquier momento del pro-

ceso de trabajo. Los valores programados

para la desconexión se guardan y se vuel-

ven a activar automáticamente cuando se

encienda la máquina.

Nota:

Al pulsar la tecla del programa al fin de la

operación, se inicia un programa óptimo

para el fin del trabajo. Consulte la descrip-

ción en la página 110 debajo de (Proceso

automático).

Se guardan los ajustes y las funciones ac-

tivadas.

• Con la máquina conectada y un ope-

rario sentado en el asiento del con-

ductor, la máquina se pone en

movimiento al pisar el pedal del ace-

lerador. Si se selecciona, se inicia el

módulo de la herramienta y se abre

el suministro de la solución de limpie-

za.

La velocidad de avance se controla a

través de la posición del pedal del

acelerador. Al soltar el pedal del ace

lerador, la máquina se frena automá

ticamente hasta pararse y se activa

el pedal de estacionamiento. El su

ministro del líquido de limpieza se in

terrumpe y con algo de retraso se

detiene el módulo de la herramienta.

Nota:

La cantidad de suministro de la solución

de limpieza se adapta a la correspondien-

te velocidad de trabajo. (IntelliFlow)

109

Capacidad de la batería - Fin de la disponibilidad de servicio

El indicador del estado de batería da información sobre la

vida útil disponible.

• Si el indicador rojo empieza a parpadear, quedan todavía

aprox. 5 minutos para los trabajos restantes.

• A continuación, se arranca el módulo de herramientas y 30

segundos más tarde, la tobera de aspiración. La pantalla

roja cambia a luz continua.

• Entonces quedan 10 minutos para llevar la máquina a la

estación de carga. Luego la máquina se desconecta auto-

máticamente.

• Las baterías deben cargarse completamente para una

nueva puesta en marcha.

Método de limpieza

Método de trabajo directo:

Fregar y aspirar dentro del mismo proceso de trabajo.

Método de trabajo indirecto:

Aplicar solución de limpieza, fregar y aspirar en varios proce-

sos de trabajo.

Relleno de la solución de limpieza

Vacíe el agua sucia

Atención:

Para los trabajos en zonas altas o estre-

chas, se recomienda pulsar la tecla de mo-

vimiento lento ENCENDIDO/APAGADO.

(Aviso iluminado) De esta forma se reduce

la velocidad de trabajo máxima y se mini-

miza el peligro de accidente.

• Al volver a pulsar la llave se anula la

limitación, se apaga el indicador.

Nota:

Encuentre detalles exactos sobre el méto-

do de trabajo directo e indirecto en la co-

rrespondiente tarjeta de métodos.

Para una información más detallada, con-

tacte a su servicio oficial de TASKI.

Nota:

En ciertas condiciones y en caso de una

combinación especial del revestimiento

del suelo/suciedad y el producto de limpie-

za, se puede ver influenciada negativa-

mente la conducción de la máquina.

Con las ruedas opcionales, la tracción al

suelo de la máquina puede mejorarse.

Póngase en contacto con su asesor de

atención al cliente de TASKI.

Atención:

En los trabajos sin solución de limpieza

pueden producirse daños en los revesti-

mientos.

Nota:

El ruido del traqueteo de la bomba indica

que el tanque de agua limpia se encuentra

vacío.

Atención:

La bomba no debe permanecer seca du-

rante mucho tiempo.

• La pantalla de funcionamiento del

tanque de agua limpia se ilumina.

Depósito de agua limpia vacío:

• La máquina debe estar desconectada.

• Abra la tapa del depósito.

• Rellene el depósito de agua limpia (Flextank) con agua,

consulte la página 106.

• Introduzca el producto de limpieza con el vaso de dosifica-

ción.

• Incline la tapa del depósito hasta devolverla a su posición

inicial.

• La pantalla de funcionamiento del

tanque de recuperación se ilumina.

El tanque de recuperación está lleno.

• Vacíe el tanque de recuperación, consulte la página 110.

110

Fin de trabajo

Proceso manual

Proceso automático

Retire y limpie la tobera de aspiración

Vacíe y limpie el tanque de agua sucia y limpia

Vacíe el agua sucia

Vacíe el depósito de agua fresca

• Pulse la llave de seguridad de la so-

lución de limpieza ENCENDIDO/

APAGADO.

• Avance unos metros más.

• Pulse la tecla de accionamiento de

herramienta ENCENDIDO/APAGA-

DO.

El indicador se ilumina, se detiene y

se eleva el módulo de la herramien

ta.

• Siga unos metros para aspirar el agua sucia restante.

• Pulse la llave de la unidad de aspira-

ción ENCENDIDO/APAGADO.

El indicador se enciende, la tobera

de aspiración se eleva automática

mente.

El motor de aspiración sigue funcio

nando después durante 15 segun

dos después de evitar el goteo

posterior.

• Pulse la tecla del programa ENCEN-

DIDO/APAGADO.

Se detiene el suministro de la solu

ción de limpieza.

El módulo de herramientas se detie

ne y se levanta.

Después de 30 segundos, se levanta

la tobera de aspiración.

El motor de aspiración sigue funcio

nando después durante 15 segun

dos antes de desconectarse

automáticamente.

• La máquina debe estar desconectada.

• Retire ambos orificios de las mangueras de succión de los

soportes de la tobera y cuélguelos en el soporte de la man-

guera.

• Junte los estribos de bloqueo. De

esta forma se desbloquea la tobera

de aspiración y se puede retirar del

soporte de la tobera.

• Limpie la tobera de aspiración bajo el agua con ayuda de

un cepillo.

• Tras una limpieza a fondo, cuelgue los labios en el engan-

che de los labios en la parte trasera de la máquina.

Nota:

Solo las cuchillas limpias e intactas consi-

guen un resultado óptimo de aspiración.

Nota:

La eliminación del agua sucia o de la solu-

ción de limpieza debe realizarse según las

normativas nacionales.

Nota:

Al vaciar el tanque de recuperación, pres-

te atención a las normativas del fabricante

del producto de limpieza relacionadas con

el equipo de protección individual.

• Retire la manguera de vaciado de agua sucia del soporte.

• Coloque la manguera de purga en un proceso

• Presione el punto de aplastamiento (1) de la manguera de

purga.

• Tire la cubierta de la manguera de

purga y vacíe el depósito de agua su-

cia.

• Eleve el tanque de agua limpia, colóquelo en el punto más

profundo del tanque de recuperación y vacíelo.

• Retire el tanque de agua limpia vacío del tanque de recu-

peración y lávelo a fondo con agua limpia.

• Enjuague el tanque de recuperación a fondo con agua lim-

pia.

• Extraiga el filtro de suciedad (amari-

llo) y vacíelo.

• Enjuáguelo a fondo con agua co-

rriente.

• Tome el filtro de aspiración (amarillo)

y limpie la suciedad con un paño o un

cepillo suave.

• Retire el filtro de aspiración y elimine

la suciedad con un paño o un cepillo

suave.

Atención:

Un filtro de aspiración obstruido puede in-

fluenciar negativamente la potencia de as-

piración.

Un filtro de succión obstruido puede redu-

cir la cantidad de la solución de limpieza.

• Monte el depósito de suciedad gruesa (amarillo) el filtro de

aspiración.

• Vuelva a colocar la manguera de purga en el soporte.

111

Bomba de agua sucia (opción)

Vaciar en posiciones altas:

Retire y limpie la herramienta

Limpie la máquina

Almacenaje/ estacionamiento de la máquina (no operativa)

Servicio, mantenimiento y cuidado

El mantenimiento de la máquina es una condición para el fun-

cionamiento sin problemas y la larga vida útil.

• La máquina debe estar conectada.

• Dirija la manguera de drenaje a un desagüe o a un cubo.

• Pulse la tecla en la bomba de agua sucia

Nota:

Sólo se vaciará hasta el tubo ascendente

del tanque de recuperación.

Nota:

Limpie la herramienta tras finalizar los tra-

bajos de limpieza.

• La máquina debe estar desconectada.

• Pise el desbloqueo de la herramien-

ta.

• Retire la herramienta y límpiela bajo el agua corriente.

Atención:

Nunca limpie la máquina con un limpiador

de aire comprimido o con un chorro de

agua.

El agua que penetra en la máquina, puede

producir daños considerables en las pie

zas mecánicas o eléctricas.

• Limpie la máquina con un trapo húmedo.

Nota:

La máquina debe estar desconectada y se

debe retirar la llave.

Nota:

Almacene la máquina con la tobera de as-

piración elevada, la herramienta elevada y

la cubierta del depósito abierta. El depósi-

to puede secarse de esta forma.

De esta forma se puede evitar la forma-

ción de moho, hongos y olores desagrada-

bles.

Atención:

Nunca almacene la máquina con baterías

descargadas. Las baterías pueden provo-

car daños irreparables.

Atención:

Deben usarse sólo piezas originales de

TASKI, si no se pierde cualquier derecho

de garantía y responsabilidad.

Atención:

Para excluir las funciones involuntarias de

la máquina, siempre debe desde el inicio

de los trabajos de mantenimiento

- apagar la máquina

- retirar las llaves y

- confirmar parada de emergencia.

Explicación de los símbolos:

◊ = para cada fin de limpieza, ◊◊ = cada semana,

◊◊◊ = cada mes, ⊗ = luz de servicio

Actividad

◊

◊◊

◊◊◊

⊗

Página

Cargar baterías ● 104

Rellenar con agua destilada (conjuntos

de baterías de ácido). Cumpla con el

cuaderno de control del fabricante de la

batería.

●104

Vacíe y limpie los depósitos de agua

sucia y fresca ●110

Controle/limpie el filtro de aspiración

para ver si existe suciedad. ●

Limpie todas las partes marcadas en

amarillo ●

Limpie la herramienta ● 111

Limpie los labios, compruebe el des-

gaste de las cuchillas y si es necesario

cámbielas ●110

Limpie la máquina con un trapo húme-

do ●111

Limpie la junta de la tapa del depósito y

compruebe si hay roturas y si es nece-

sario, cámbiela ●

Comprobar frenos de estacionamiento

y parada de emergencia ●105

Programa de mantenimiento/servicio

realizados por el técnico de servicio de

Diversey ●

112

Intervalos de mantenimiento

Las máquinas TASKI son máquinas de alta calidad, cuya se-

guridad ha sido verificada por inspectores autorizados en fá-

brica. Los componentes eléctricos y mecánicos se ven

sometidos tras un uso prolongado al desgaste y al envejeci-

miento.

Servicio de atención al cliente

En caso de ponerse en contacto con nosotros por una avería

o para realizar un pedido, nómbrenos primero la denomina-

ción del tipo y el número de la máquina.

Estas indicaciones se encuentran en la placa de característi-

cas de la máquina. En la última página de este manual de ins-

trucciones encontrará la dirección de su servicio oficial

TASKI.

Cambio de cuchillas

• Para mantener la seguridad en el funciona-

miento y la disponibilidad, se debe realizar

un servicio de mantenimiento cuando se en-

cienda la luz indicadora de servicio (ajuste

de fábrica 650 horas de trabajo) o al menos

una vez al año.

• Desatornille los cuatro tornillos de estrella (1) de la tobera.

• Separe el cuerpo de la tobera (2) del núcleo de la tobera

(3).

• Retire las cuchillas (4).

• Limpie la plataforma de labios de secado y los dos núcleos

de la tobera con agua corriente.

• Monte las láminas «invertidas» o las nuevas láminas en el

núcleo de la tobera.

• Vuelva a colocar el núcleo de la tobera en el cuerpo de la

tobera.

• Vuelva a atornillar los cuatro tornillos de estrella.

113

Averías

Avería Posible causa Solución de la avería Página

Una máquina sin función no se pone

en marcha.

Máquina desconectada • Gire la llave 102

Pulse el botón de parada de emer-

gencia. • Desbloquee el interruptor de para-

da de emergencia. 102

Fusible principal defectuoso • Controle/cambie el fusible

• Contacte con el servicio oficial

Código de error en la pantalla • Contacte con el servicio oficial 115

Active el inmovilizador o el fallo en el

control • Siéntese sobre el asiento del con-

ductor

Baterías descargadas o aparato de

carga de baterías defectuoso

• Cargar batería

• Contacte con el servicio oficial 105

Baterías defectuosas • Contacte con el servicio oficial

El cepillo no gira

Transmisión del cepillo desconecta-

da • Pulse la llave del cepillo 102

Fusible principal defectuoso • Cambie el fusible

• Contacte con el servicio oficial

El motor gira; la herramienta no

• Correas de accionamiento defec-

tuosas

• Controle si la herramienta está

embragada

• Contacte con el servicio oficial

Mala capacidad de aspiración El

suelo permanece húmedo El agua

sucia

no se absorbe

La unidad de aspiración no está co-

nectada • Pulse la llave de seguridad de la

unidad de aspiración 102

Tecla ECO pulsada • Desconectar la tecla ECO 102

Manguera de aspiración no enchufa-

da • Enchufe la manguera de aspira-

ción 106

La tobera de aspiración no está en el

suelo

• Compruebe el correcto funciona-

miento del enganche de la tobera

de aspiración 106

Cuchillas desgastadas

• Cambiar las cuchillas

112

Manguera de aspiración o tobera

obstruida (por ejemplo: trozos de

madera, resto de materiales)

• Retire los cuerpos extraños

Filtro de aspiración obstruido • Retire los cuerpos extraños 102

El indicador de la unidad de aspira-

ción se ilumina, pero el aspirador no

funciona

• Controlar el fusible y cámbielo si

fuese necesario

• Si el fusible está bien, póngase en

contacto con el servicio oficial

106

La unidad de aspiración se desco-

necta

Depósito de agua sucia lleno • Vaciar el depósito de agua sucia

• Controle los fusibles 110

Tanque de recuperación está sucio • Contrólelo o si es necesario lím-

pielo. 110

Salida insuficiente de solución de

limpieza

Vaciar depósito de agua fresco • Controlar depósito de agua fresco109

Cantidad de solución de limpieza de-

masiado poca • Ajuste la cantidad de la solución

de limpieza con la tecla +/- 102

Tecla de la solución de limpieza des-

conectada. • Pulse la tecla de la solución de lim-

pieza 102

Filtro del depósito de agua fresca • Limpiar

114

Datos técnicos

Accesorio

El módulo de la herramienta o el mó-

dulo de aspiración no se puede des-

conectar

Error en el sistema electrónico o pa-

nel de control

• Interrumpa la máquina con la pa-

rada de emergencia

• Contacte con el servicio oficial

102

Avería Posible causa Solución de la avería Página

Máquina 4000 5000

Ancho de trabajo 85 105 cm

Ancho de los labios 110 130 cm

Dimensiones (L x An x Al) 187 x 89 x 140 187 x 109 x 140 cm

Peso de la máquina máximo para el funcionamiento 680 715 kg

Tensión nominal 24 V DC

Potencia nominal 2000 W

Tanque de agua limpia nominal +/- 5% 200 l

Valor calculado de acuerdo con IEC 60335-2-72 4000 5000

Peso de la máquina con batería (peso de transporte) 480 515 kg

Nivel de intensidad acústica en LpA 67 dB(A)

Desconcierto KpA 2.5 dB(A)

Valor total de vibración <2.5 m/s2

Desconcierto K 0,25 m/s2

Protección contra salpicaduras de agua IPX3

Clase de protección III

N.° Artículo 4000 5000

7517859 Cepillo de fregar de nylon 43 cm (estándar) 2X

7517860 Cepillo de fregar cemento 43 cm 2X

7517861 Cepillo de fregar de nylon abrasivo 43 cm 2X

7517858 Placa de guía 43 cm 2X

7510634 Placa de guía 28 cm 4X

7510631 Cepillo abrasivo de nailon 28 cm (estándar) 4X

7510632 Cepillo de fregar cemento 28 cm 4X

7510633 Cepillo de fregar abrasivo 28 cm 4X

4131268 Perfil de protección x x

4126922 Set de luz xx

7518212 IntelliDose swingo 4000/5000 x x

7523390 IntelliTrail xx

8502830 Llenar con agua con Revoflow universal x x

4129878 Bomba de vaciado x x

Diferentes discos (poliéster marrón, azul, rojo y disco contacto) x x

115

Códigos de error

Los códigos de error se muestran en la pantalla.

Transporte

Eliminación

Baterías

Dimensiones de la máquina

¡Las dimensiones se realizan en centímetros!

Nota:

Desconecte la máquina y vuélvala a en-

cender si se produce el código de error.

Al encender y apagar la máquina, pueden

eliminarse códigos de error.

Atención:

Esta máquina solo se eleva con materia-

les auxiliares (p. ej. plataforma elevadora,

rampas, etc.)

Nota:

Transporte la máquina de pie.

Nota:

Asegúrese de que la máquina esté correc-

tamente sujeta y asegurada al vehículo de

transporte.

Nota:

La máquina y los accesorios deben des-

echarse de forma profesional según las

normativas nacionales. Su servicio técnico

Diversey puede ayudarle.

Atención:

Las baterías deben sacarse de la máquina

antes de que se realice una eliminación

profesional.

Las baterías usadas se deben eliminar si-

guiendo las directivas de la UE 2006/66/

CE o las correspondientes normativas na-

cionales según la protección del medio

ambiente.

187

178

140

4000: 110 | 5000: 130

4000: 89 | 5000: 109

116

Tõlkimine originaal kasutusjuhendil

Sümbolite tähendused

Sisukord

Ohutusjuhised . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 116

Puhastustooted . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 117

Lisadokumendid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 117

Ehitus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 118

Akud . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 119

Enne kasutuselevõttu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 121

Töö alustamine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 123

Töö lõpetamine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 125

Teenindus, hooldus ja korrashoid . . . . . . . . . . . . . . . . . . . . . . . 127

Tõrked . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 128

Tehnilised andmed . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 129

Tarvikud. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 129

Veakoodid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 130

Transport. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 130

Kõrvaldamine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 130

Masina mõõtmed. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 130

Otstarbekohane kasutamine

Masinad on ette nähtud kommertskasutamiseks (nt hotelli-

des, haiglates, vabrikutes, ostukeskustes, spordihallides jm).

Järgides rangelt seda kasutusjuhendit, saab masinaid kasuta-

da kõva põrandapinna märgpuhastuseks. Masinaid võib ka-

sutada üksnes sisetingimustes.

Ohutusjuhised

TASKI masinad vastavad oma ehitusviisilt ja ehituselt kohal-

duvate EL-i direktiivide ohutus- ja tervisekaitsenõuetele, mis-

tõttu on masinatel CE-märgis.

ETTEVAATUST!

Enne esimest kasutuskorda tuleb kasu-

tusjuhend ja ohutusjuhised kindlasti läbi

lugeda.

Hoidke kasutusjuhend kergesti kättesaa-

davas kohas hoolikalt alles, et seda

oleks võimalik igal ajal lugeda.

Oht!

Sümbol viitab olulisele teabele. Juhiste ei-

ramine võib kaasa tuua ohu inimestele ja/

või suure materiaalse kahju!

Tähelepanu!

Sümbol viitab olulisele teabele. Juhiste ei-

ramine võib kaasa tuua rikked ja mate-

riaalse kahju!

Märkus

Sümbol viitab toote efektiivse kasutamise-

ga seotud olulisele teabele. Juhiste eirami-

ne võib kaasa tuua rikked!

See sisaldab juhiseid töösammude kohta, mida

peate üksteise järel läbi viima.

Tähelepanu!

Masinaid ei tohi kasutada poleerimiseks,

õli või vaha pealekandmiseks, vaipade pu-

hastamiseks ega tolmu imemiseks. Par-

kett- ja laminaatpõrandate märgpuhastus

selle masinaga toimub omal vastutusel.

Oht!

Kui masinata muudetakse Diversey loata,

võivad ohutusmärgised ja CE-vastavus-

märgised kehtivuse kaotada. Masina mit-

teotstarbekohane kasutamine võib kaasa

tuua kehavigastused ning masina- ja kesk-

konnakahjustused. Sellistel juhtudel kao-

tavad kõik garantiinõuded kehtivuse.

Oht!

Masinat tohivad kasutada üksnes isikud,

kes on saanud asjakohase kasutusalase

koolituse või on oma kasutusoskusi tões-

tanud ning keda on kasutamiseks volita-

tud.

Oht!

Masinat ei tohi kasutada isikud, sealhul-

gas lapsed, kelle füüsilised, organoleptili-

sed või vaimsed võimed on puudulikud või

kellel puuduvad vajalik kogemus ja tead-

mised.

Lapsi tuleb valvata, et nad masinaga ei

mängiks.

Oht!

Masinat ei tohi kasutada ruumides, kus

hoitakse või töödeldakse plahvatusohtlik-

ke ja kergsüttivaid aineid (nt bensiin, la-

hustid, kütteõli, tolm jne).

Elektri- ja mehaanikakomponendid võivad

kaasa tuua nende ainete süttimise.

Oht!

Masinat ei tohi kasutada mürgiste, tervist

kahjustavate, söövitavate ega ärritavate

ainete (nt ohtlik tolm jne) sisseimemiseks.

Filtrisüsteem ei suuda selliseid aineid pii-

savalt filtreerida.

Võimalik on oht kasutaja ja kolmandate isi

kute tervisele.

Oht!

Järgige kohalikke olusid ning säilitage

valvsus kõrvaliste isikute ja laste suhtes!

Kiirust tuleb vähendada eelkõige piiratud

nähtavusega kohtades nagu uksed ja kur-

vid.

Oht!

Selle masinaga ei tohi transportida teisi

inimesi ega esemeid.

117

Puhastustooted

Lisadokumendid

Oht!

Talitlushäirete või defektide korral, samuti

ka pärast kokkupõrkeid või ümberminekut

peab masina kindlasti üle vaatama volita-

tud tehnik, enne kui masinat uuesti kasuta-

takse. Sama kehtib ka siis, kui masin

jäetakse vabasse õhku, pannakse vette

või kui masin puutub kokku niiskusega.

Oht!

Kui on kahjustunud ohutuse seisukohalt

olulised osad, nagu nt harjakate, toitejuhe

või katted ning voolu all olevatele osadele

pääseb seetõttu juurde, tuleb masina ka-

sutamine tingimata katkestada.

Oht!

Masinat ei tohi asetada, parkida ega hoida

kallakul.

Oht!

Masinat ei tohi kasutada ruumides, kus on

elektromagnetväli.

Oht!

Masinat ei tohi puhastusrežiimil kasutada

kallakutel >10%.

Oht!

Masinat ei tohi kasutada kallakutel >15%.

Kallakul peab sõitma aeglaselt ja kasuta-

des "kilpkonna-režiimi", et tagada ohutu

seiskumine.

Järsk pööramine kallakul võib mõjutada

masina stabiilsust ja on seega keelatud.

Õnnetusoht.

Oht!

Masinat tohib kasutada ainult tugeval, sta-

biilsel ja piisavalt kandval aluspinnal.

Eiramise korral tekib õnnetusoht.

Tähelepanu!

Masin peab olema kaitstud omavolilise ka-

sutamise eest. Seega tõmmake alati võti

enne ära, kui masinast eemaldute; või

hoidke masinat lukustatud ruumis.

Tähelepanu!

Masinat tohib kasutada ja hoida üksnes

kuivas, tolmuvaeses keskkonnas tempe-

ratuuril +10 kuni +35 kraadi.

Tähelepanu!

Masina mehaanilisi või elektroonilisi osi

võib remontida üksnes volitatud tehnik,

kes järgib kõiki siin esitatud ohutusjuhi-

seid.

Tähelepanu!

Kasutada tohib üksnes tööriistu (harju,

kettaid vms), mida nimetatakse selles ka-

sutusjuhendis tarvikute hulgas või mida on

soovitanud TASKI konsultant. Muud töö-

riistad võivad ohtu seada masina ohutuse

ja funktsioonide toimimise.

Tähelepanu!

Järjepidevalt tuleb järgida isikukaitse ja

ohutuseeskirju, samuti tootja andmeid pu-

hastusvahendite kasutamise kohta.

Tähelepanu!

Lülitage sisseimuagregaat kohe välja, kui

masinast eritub vahtu või vedelikku!

Tähelepanu!

Masinat tohib kasutada ainult koos sobiva-

te akude ja kontrollitud laadijatega.

Tähelepanu!

TASKI masinad ja seadmed on konstruee-

ritud selliselt, et praeguste teaduslike and-

mete järgi ei ole masina tekitatud müra või

vibratsioon tervisele kahjulik.

Vaadake tehnilist teavet leheküljelt 129.

Märkus

TASKI masinad on konstrueeritud selliselt,

et nende ja TASKI puhastusvahendite

kombineerimisel saavutatakse optimaal-

sed puhastustulemused.

Muud puhastusvahendid võivad põhjusta-

da masina talitlushäireid ja masina või töö-

keskkonna kahjustusi.

Seetõttu soovitame kasutada üksnes

TASKI puhastustooteid.

Tõrked, mis tekivad valede puhastusva-

hendite kasutamise tõttu, ei kuulu garantii

alla.

Lisateabe saamiseks pöörduge oma TAS-

KI hoolduspartneri poole.

Märkus

Selle masina elektriskeemi leiate varuosa-

de loendist.

Lisateabe saamiseks pöörduge klienditee-

ninduse poole.

118

Ehitus

1Düüsihoidik

2Voolikuhoidik

3Heitveepaagi tühjendusvoolik

4Sisseimuvoolik

5Sisseimudüüs

6Sisseimufilter

7Pump

8Heitveepaak

9Juhitav ajamiratas

10 Puhta vee paak (Flex-paak)

11 Doseerimisanum

12 Tööriistade vabastamine

13 Tööriistaagregaat

14 Rammimiskaitse (lisavarustus)

15 Sõidupedaal

16 Akupesa

17 Latern (lisavarustus)

18 Juhtpult

19 Rooliratas

20 Istmelülitiga iste (tuvastab sõitja kohaloleku)

21 Vilkur (lisavarustus)

22 Paagi kaas

23 Imifilter

24 Suurema mustuse korv

25 Näidik "Heitveepaak täis"

26 Näidik "Puhta vee paak (Flextank) tühi"

27 Nupp "Imemisagregaat (SISSE/VÄLJA)"

28 Nupp "Säästurežiim" (SISSE/VÄLJA)

29 Nupp "Programm (SISSE/VÄLJA)"

30 Nupp "Puhastuslahus (SISSE/VÄLJA)"

31 Nupp "Tööriistaajam (SISSE/VÄLJA)"

32 Nupp "Aeglane sõit (SISSE/VÄLJA)"

33 Nupp "Signaal"

34 Hooldusnäidik

35 Võtmega lüliti

36 Nupp "Tagurdamine"

37 Hädaseiskamisnupp

38 Akutasemenäidik

39 Nupp "Tööriistaajam, surveaste (+ / -)"

40 Nupud "Puhastuslahuse juurdevool, kogus (+ / -)"

41 Ekraan

56 8 9 13 14

18192022 2123

1210 117

29 34 35

25 37

40 39

119

Akud

Lubatavad akud

Selle masina kasutamiseks on vaja veoakusid (mitte käivitus-

ega seadmeakusid). Soovitatav on kasutada üksnes veoaku-

sid. Ainult nende puhul on tagatud pikk kasutusiga.

Veoakusid toodetakse tihtipeale avatud akude (märgakud) või

hooldusvabade akudena (VLRA-akud). Tuleb kontrollida aku

ehituse ja tootja sobivust masinaga.

Igal akul on erinev kasutusiga ja võimsusomadused.

Masin tuleb programmeerida pärast aku paigaldamist või aku-

tüübi ja/või aku tootja vahetamist ning enne esmakordset ka-

sutuselevõttu.

Vale seadistamine võib kaasa tuua akude rikke.

Kaitseabinõud akudega käitlemisel

Aku ühendusskeem

6 V akud

12 V akud

• Akud sisaldavad hapet. Märgakude

hooldamisel, paigaldamisel ja eemal-

damisel tuleb kanda kaitseprille.

• Silma või nahale sattunud hap-

pepritsmed tuleb loputada rohke

puhta veega.

Seejärel tuleb viivitamatult arsti poo-

le pöörduda.

Riideid tuleb pesta veega.

• Akude laadimisel tekib paukgaas.

Püsige lahtisest tulest ja hõõguvatest

esemetest kindlasti eemal.

• Mitte suitsetada!

• Söövitusoht!

• Tähelepanu! Akude poolused on ala-

ti pinge all ja aku peale ei tohi aseta-

da esemeid.

Tähelepanu!

Akusid tuleb hoida puhta ja kuivana, Eritu-

nud hape ja vedelik (uus akud) tuleb kohe

lapiga eemaldada.

Kandke selle ajal kindaid.

Tähelepanu!

Akusid tohivad korrektselt ja ühen-

dusskeemi järgi paigaldada ainult Diver-

sey klienditeeninduse töötajad või

tehnikud. Paigaldamisel või ühendamisel

tekkivad vead võivad kaasa tuua rasked

vigastused, plahvatuse ning suure kahju

masinale ja keskkonnale.

Tähelepanu!

Järgige lisaks aku tootja käituseeskirju.

Tähelepanu!

Akude laadimisel tuleb tagada piisav õhu-

tus.

Tähelepanu!

Akude hooldamisel peavad need olema

masinast lahutatud!

6 V

175A

red

Relay

Charger

Power Board

black

12 V

175A

red

Relay

Charger

Power Board

black

120

Laadimine välise akulaadijaga

Igal akutüübil ja/või akutootjal on oma laadimiskõver.

Lisavarustusena saadaval pardalaadijad on kohandatud aku

suurusele ja sisaldavad mitut laadimiskõverat, mis seadista-

takse tehases või TASKi hooldustehniku poolt soovituslikele

akudele. Need juhised kehtivad ka siis, kui kasutate statsio-

naarset (välist) laadijat.

Laadimine välise akulaadijaga

Laadimine (lisavarustusse kuuluva) pardalaadijaga

Pärast laadimise lõpetamist

Lahtiste (märg)akude hooldus

Akupesa avamine hoolduseks

Enne istme eemaldamist masinalt tuleb istmelüliti eemaldada.

Tähelepanu!

Vale laadimiskõver või sobimatu laadija

kasutamine toob kaasa aku enneaegse

tühjenemise või kahjude kiire tekkimise.

Tähelepanu!

Pidev lühiajaline kasutamine koos sellele

järgneva laadimisega võib akut püsivalt

kahjustada. Orienteeruv väärtus: enne

laadimist peab aku olema tühjenenud vä-

hemalt ~20%.

Tähelepanu!

Maksimaalse eluea saavutamiseks tuleb

veoakusid kaks korda nädalas täielikult

täis laadida (12–16 tundi).

Tähelepanu!

Enne masina pikemaks ajaks seisma jät-

mist tuleb akud täielikult täis laadida. See-

järel lahutatakse laadija masinast või

toitevõrgust. Akud tühjenevad aja jooksul.

Sõltuvalt tüübist tuleb neid iga 3–6 kuu jä-

rel uuesti laadida. Enne taaskasutamist tu-

leb aku uuesti täielikult täis laadida.

• Ühendage väline akulaadija masina akupistikuga.

Tähelepanu!

Veenduge, et pistik on korralikult pistiku-

pesas, et tagada hea elektrikontakt.

Märkus

Laadimise ajal on kõik masina funktsioo-

nid välja lülitatud.

• Masin peab olema välja lülitatud.

• Ühendage toitejuhe (maandatud) pistikupessa.

• Kollane näidiktuli põleb ühtlaselt,

kuni aku on laetud 90% ulatuses.

Seejärel näidiktuli vilgub, kuni aku on

täielikult laetud.

• Kui laadimisprotsess on lõppenud,

süttib roheline näidiktuli.

Tähelepanu!

Lülitage laadija enne aku küljest lahuta-

mist välja (kehtib ainult välise laadija pu-

hul).

Sisselülitatud laadijast lahutamine võib

tuua akupesas kaasa plahvatuse.

• Hoidke toitekaablit (lisavarustusse kuuluva) pardalaadija

korral alati ettenähtud kohas.

• Hoidke laadimiskaablit kuivas ja kaitske seda kahjustuste

eest.

Tähelepanu!

Laadimiskaabel kannab üle tugevat voolu.

Kui pistikul, kaablil või seadme ühendusel

on kahjustusi, ei tohi laadijat kasutada

Märkus

Hooldusvabade akude puhul tuleb järgida

vaid korrektset laadimisprotsessi ja õigesti

seadistatud laadimiskõverat.

• Masin peab olema välja lülitatud.

• Keerake juhiiste ära ja eemaldage masinalt.

• Eemaldage masinalt akukasti kate.

Nüüd võib akut tootja juhiste kohaselt

hooldada.

121

Enne kasutuselevõttu

Seisupidur

Aktiveerimine:

Vabastamine:

Hädaolukorras vabastamine:

Seisupiduri ja hädaseiskamisnupu kontrollimine

Hoiatusseadised

Juhiistme seadistamine

Liikumine

Liikumissuunda saab muuta rooliratta ja liikumiskiirust gaa-

sipedaali abil. Kiirust reguleeritakse astmevabalt.

Gaasipedaali lahtilaskmisel pidurdatakse masin seiskumiseni

ja aktiveeritakse seisupidur.

Liikumine edasikäiguga

Tagurdamine

• seisupidur vabastatakse tänu elektroonikale automaatselt,

kui vajutate gaasipedaali.

Märkus

Kui masin seisab, on seisupidur alati akti-

veeritud. See kehtib nii sisse- kui ka välja-

lülitatud masina kohta.

Märkus

Juhiiste on varustatud istmelülitiga (tuvas-

tab kasutaja kohaloleku). Istmelüliti akti-

veerub, kui masinat kasutav töötaja istub

istmele.

Masinat saab kasutada üksnes siis, kui ist-

melüliti on aktiveerunud.

• Juhtseadme või pingevarustuse rik-

ke korral saab seisupiduri vabastada

käsitsi. Selleks tuleb tõmmata vabas-

tushooba. Vabastushoob asub va-

sakpoolse tagaratta juures.

Tähelepanu!

Seisupidur ja hädaseiskamisnupp on oluli-

sed turvaelemendid. Seepärast tuleb nen-

de talitlust korrapäraselt lühikeste

ajavahemike järel enne masina kasutamist

kontrollida.

• Lülitage masin sisse.

• Vajutage sõidulülitit, nii hoiate rooli otse. Masin hakkab

otse liikuma.

• Vajutage nüüd hädaseiskamisnuppu.

Märkus

Masin peab järsult pidurdama kuni täieliku

seiskumiseni ja seejuures ilma rooli korri-

geerimata otse sõitma.

Oht!

Kui üks nendest funktsioonidest ei toimi,

tuleb masin kasutuselt kõrvaldada, kuni

TASKI volitatud hoolduspartner on sellele

teinud nõuetekohase remondi.

Tähelepanu!

Korrapäraselt tuleb kontrollida, kas hoia-

tusseadised, näiteks hoiatustuli, plinktuli ja

tagurdamise korral signaalheli töötavad.

Talitlustõrked tuleb viivitamatult kõrvalda-

da. Masina kasutamine puuduvate või

defektsete hoiatusseadistega nõuab suu-

remat ettevaatust ja tähelepanu.

Oht!

Riiklikud eeskirjad on alati ülimuslikud.

Need võivad nõuda teistsugust käitumist

ja neid peab kindlasti järgima.

• Vabastage juhiistme vasakul küljel

olev kinnitus ja lükake iste soovitud

asendisse.

• Lülitage masin sisse (võtmega lüliti).

• Näidiktuli süttib korraks.

Akutasemenäidik annab teada masi

na töövalmidusest. (rikete korral vt lk

128).

• Edasiliikumiseks tuleb vaid gaasipedaali vajutada.

Märkus

Kurvis sõitmisel vähendatakse kiirust

elektrooniliselt.

• Kui vajutata nuppu "Tagurdamine",

süttib näidiktuli ja kõlab signaalheli.

Märkus

Kui tagurdate töö ajal, katkestatakse sel-

leks ajaks puhastuslahuse sissevool. Sis-

seimudüüsi ei tõsteta üles.

122

Masina nihutamine (defekti korral)

Tööriistade kasutamine

Kontrollige enne kasutamist järgnevat:

• Hari ei tohi jääda alla punase märgistuse (harjasekimp)

ning harjase pikkus ei tohi olla alla 1 cm.

• Tald peab olema puhas ega tohi olla liiga kulunud.

Sisseimudüüsi monteerimine

Puhta vee paagi täitmine

Doseerimine

Märkus

Masinat tohib nihutada üldiselt ainult kahe-

kesi.

Tähelepanu!

Suure kaalu tõttu kaasneb masina käsitsi

nihutamisega risk!

Valesammud võivad kaasa tuua isiku- ja

masinakahjud.

• Nihutamine on võimalik ainult vabastusnuppu vajutades.

(vt lk 121)

Tähelepanu!

Ärge kasutage harju, mille kulumispiir on

ületatud. Kulumispiirist annab märku pu-

nase harjasekimbu pikkus. Ärge kasutage

taldu, mis on kulunud või määrdunud. Ka-

sutage üksnes TASKI originaaltööriistu.

Eiramine võib kaasa tuua puudulikud pu-

hastustulemused või koguni põrandakatte

kahjustumise.

Tähelepanu!

Kontrollige iga kord enne masina kasuta-

mist ketta juhttaldriku kinnituskohta kulu-

mise ja defektide osas.

Ketta juhttaldriku vigastatud või defektse

kinnituskoha tõttu võib see töötamisel ma

sina küljest lahti tulla.

Eiramise korral tekib õnnetusoht.

• Asetage tööriistad tööriistaagregaadi alla.

• Vajutage tööriistaajami SISSE/VÄL-

JA-nuppu.

Tööriistaagregaat langetatakse auto

maatselt, tööriistad ühenduvad ja

seiskuvad.

Tähelepanu!

Kontrollige, kas kõik tööriistad on ühenda-

tud.

• Tööriistaajam aktiveerub gaasipedaali vajutamisel.

• Masin peab olema välja lülitatud.

• Asetage sisseimudüüs (2) düüsihoi-

diku (1) alla.

• Vajutage düüsihoidik alla, kuni düüs

fikseerub.

• Ühendage mõlemad sisseimuvoolikud kindlalt düüsi liitmi-

kele.

Tähelepanu!

Maksimaalne veetemperatuur võib olla

60 °C / 140 °F.

Diversey soovitab kasutada külma vett,

sest kuum vesi langeb põrandaga kokku-

puutel kohe põrandatemperatuurini ega

paku seetõttu eeliseid.

• Masin peab olema välja lülitatud.

• Avage paagi kaas.

• Seadke puhta vee paak (Flex-paak) selleks ettenähtud

asendisse.

• Võtke doseerimisanum puhta vee paagist (Flex-paak) väl-

ja.

• Lisage puhta vee paaki (Flex-paak)

vett.

Ülemine punane märgistus on mak

simaalne lubatav täitekogus.

• Kallutage paagi kaas uuesti esialgsesse asendisse.

Tähelepanu!

Kemikaalide käitlemisel tuleb kanda kin-

daid, kaitseprille ja vastavat (kaitse)riie-

tust!

Märkus

Kasutage üksnes Diversey poolt soovita-

tud kemikaale ning järgige kindlasti too-

teinfot.

Oht!

Ebasobivate toodete (muuhulgas kloori,

hapet või lahustit sisaldavate toodete) ka-

sutamine võib ohustada tervist ja põhjus-

tada masinal olulist kahju.

123

Doseerimisnäide:

Eelpuhastus

Turvakatuse (FOPS) kasutamine

Töö alustamine

Programmi käivitamine käsitsi

Tootepakendil olevad and-

med

Paagi sisu Tootekogus

ühe paagitäie

kohta

0,5% 50 ml iga 10 l

vee kohta

200 l 1l

1% 100 ml iga 10

l vee kohta

200 l 2l

2% 200 ml iga 10

l vee kohta

200 l 4l

3% 300 ml iga 10

l vee kohta

200 l 6l

• Täitke doseerimisanum ettenähtud tootega ja valage puhta

vee paaki. Korrake protsessi, kuni saavutate soovitava do-

seerimise.

• Pärast doseerimist jääb doseerimisanum paaki.

Märkus

TASKI pakub lisavarustusena automaat-

set doseerimist. Selle saab tellida ka hil-

jem. Pöörduge oma müüginõustaja poole

Tähelepanu!

Eemaldage puhastatavalt pinnalt igasugu-

sed esemed (puit- ja metallosad jne).

Esemed võivad pöörleva tööriista tõttu ee

male paiskuda ning põhjustada vigastusi

ja materiaalset kahju.

Tähelepanu!

Arvestage monteeritud kaitsekatusega pu-

hastamisel, et masina kõrgus on sellisel

juhul 2,1 m.

Tähelepanu!

Selle masina kasutamisel tuleb alati kanda

mittelibisevaid jalatseid ja sobivat tööriie-

tust!

Märkus

Hoidke masinat kasutades alati mõlemad

käed roolirattal/sõidukäepidemel, sest nii

on tagatud ohutu kasutamine.

Tähelepanu!

Tutvuge esmalt masinaga ja tehke esime-

se proovisõit kohas, kus on palju vaba ruu-

mi.

Tähelepanu!

Kui masina kasutamise ajal tekib esemete

mahakukkumise oht, tuleb kasutusele võt-

ta vajalikud riiklike eeskirjade kohased

kaitseabinõud.

Tähelepanu!

Kontrollige enne töö alustamist (tööasen-

dis), kas teie vaateväli on piisav, et tagada

ohutu töötamine. Järgige standardit EN

3411.

Ebapiisav vaateväli võib töötamist rasken

dada ja mõjutada seega kasutaja, masina

ning kolmandate isikute ohutust.

Tähelepanu!

Jälgige töötamisel uste ja läbikäigutunneli-

te maksimaalset läbisõidukõrgust, mis on

märgitud masina hoiatussildil.

Märkus

Avalikes hoonetes töötades peab hoiatus-

tuli olema sisse lülitatud.

• Istuge juhiistmele

• Kontrollige, kas hädaseiskamisnupp on vabastatud.

• Lülitage masin sisse (võtmega lüliti).

Näidikelement süttib korraks.

• Vajutage nuppu "Imemisagregaat

SISSE/VÄLJA".

Näidik süttib, imuri mootor käivitub ja

imidüüs liigub automaatselt tööasen

disse.

• Vajutage nuppu "Puhastuslahuse

juurdevool SISSE/VÄLJA".

Näidik süttib.

Kui tööriistad pöörlevad, hakkab pu

hastuslahus sisse voolama.

• Valige soovitud doos skaalal 1–6, va-

jutades nuppu +/-.

Märkus

Diversey soovitab jätkusuutliku töö taga-

miseks kasutada tooteid õiges koguses.

Kui kasutate tooteid liiga suures või liiga

väikeses koguses, ei ole puhastustulemus

rahuldav.

Märkus

TASKI pakub lisavarustusena automaat-

set doseerimist. Selle saab tellida ka hil-

jem. Pöörduge oma müüginõustaja poole

• Vajutage tööriistaajami SISSE/VÄL-

JA-nuppu.

Näidik süttib, tööriistaagregaat liigub

alla ja ühendamine käivitub auto

maatselt.

• Valige tööriistale soovitav surveaste,

vajutades nuppe +/- skaalal 1–3.

124

ECO-režiim

Käivitamine programminupuga

Puhastuse algus

Aku võimsus – kasutusvalmiduse lõpp

Akutaseme näidik annab teavet järelejäänud tööaja kohta.

• Kui punane tuli näidikus hakkab vilkuma, on tööaega alles

jäänud veel 5 minutit.

• Seejärel liiguvad tööriistaagregaat ning 30 sekundit hiljem

ka sisseimudüüs üles. Punane tuli näidikus jääb püsivalt

põlema.

• Nüüd on teil 10 minutit aega, et masinaga laadija juurde

sõita. Seejärel lülitub masin ise välja.

• Enne järgmist kasutuskorda tuleb akud täis laadida.

Puhastamine

Otsene meetod:

Küürimine ja imemine ühe etapina.

Kaudne meetod:

Puhastuslahuse lisamine, küürimine ja sisseimu mitme etapi-

na.

Märkus

Selgitage välja ja valige alati madalaim as-

te, mille juures on tagatud hea puhastustu-

lemus. Sellega optimeerite voolutarvet ja

kaitsete masinat.

• ECO-režiimi aktiveerimiseks tuleb

vajutada ECO-režiimi SISSE/VÄLJA-

nuppu.

Sellega vähendatakse imimootori

pöörete arvu ja puhastuslahuse do

seerimine seatakse astmele 2 ja har

ja surve astmele 1.

Märkus

Vajaduse korral võib ECO-režiimi puhas-

tusvahendi sissevoolu taseme käsitsi sea-

distada. ECO-režiim on mõeldud pigem

siledatele, ilma vuukideta põrandatele.

• Programminupu vajutamisel järgmi-

se töö või töölõigu alustamisel käivi-

tatakse kõik masina funktsioonid

viimati seadistatud väärtustega.

Märkus

Kui nuppu uuesti vajutada, programmeeri-

takse funktsioon uuesti.

Märkus

Seadistatud väärtusi saab igal ajal kohan-

dada ka tööprotsessi ajal. Seadistatud

väärtused salvestatakse väljalülitamise

hetkel ja aktiveeritakse uuesti sisselülita-

misel automaatselt.

Märkus

Programminupu vajutamisel pärast töö lõ-

petamist käivitub töö lõpetamise optimee-

ritud programm: vt kirjeldust lk 125 jaotise

"Automaatne protsess" all.

Seadistused ja aktiveeritud funktsioonid

salvestatakse.

• Sisselülitud masinaga ning eeldusel,

et juht istub juhiistmel, hakkab masin

liikuma gaasipedaali vajutamisel. Kui

tööriistaagregaat on valitud, käivitub

see ning avaneb puhastuslahuse sis-

sevool.

Sõidukiirust reguleeritakse gaasipe

daali abil. Gaasipedaali lahtilaskmi

sel pidurdatakse masin seiskumiseni

ja aktiveeritakse seisupidur. Puhas

tusvedeliku sissevool katkestatakse

viivitusega, kui tööriistaagregaat jääb

seisma.

Märkus

Puhastuslahuse sissevoolukogust regu-

leeritakse vastava töökiirusega. (IntelliF-

low)

Tähelepanu!

Tihedalt sisustatud või kitsastes kohtades

töötamisel on soovitatav vajutada aeglase

sõidu SISSE/VÄLJA-nuppu. (Näidik süttib)

See vähendab maksimaalset töökiirust ja

õnnetusohtu.

• Nupu uuesti vajutamisel piirang tü-

histatakse ja näidik kustub.

Märkus

Täpsemaid üksikasju otsese ja kaudse

töömeetodi kohta saate vastava meetodi

kaardilt.

Täpsema teabe saamiseks pöörduge oma

TASKI müüginõustaja poole.

Märkus

Teatud olukorras võib põrandakatte/mus-

tuse ja puhastustoote kindla kombinat-

siooni korral masina juhtimine olla

raskendatud.

Lisavarustusena on saadaval ratas, mille

abil parandada masina veojõudu ja põran-

dal liikumise võimet. Pöörduge palun oma

TASKI müüginõustaja poole.

125

Puhastuslahuse lisamine

Heitveepaagi tühjendamine

Töö lõpetamine

Manuaalselt

Automaatselt

Sisseimudüüsi eemaldamine ja puhastamine

Heitvee ja puhta vee paagi tühjendamine ja puhastamine

Tähelepanu!

Ilma puhastuslahuseta töötamine võib

kaasa tuua põrandapinna kahjustused.

Märkus

Pumbast kostuv kolin annab märku, et

puhta vee paak (Flex-paak) on tühi.

Tähelepanu!

Pump ei tohi kunagi pikka aega tühjalt töö-

tada.

• Puhta vee paagi näidik süttib.

Puhta vee paak on tühi.

• Masin peab olema välja lülitatud.

• Avage paagi kaas.

• Lisage puhta vee paaki (Flex-paak) vett, vt lk 122.

• Lisage puhastustoodet doseerimisanumaga.

• Kallutage paagi kaas uuesti esialgsesse asendisse.

• Heitveepaagi näidik süttib.

Heitveepaak on täis.

• Tühjendage heitveepaak, vt lk 125.

• Vajutage nuppu "Puhastuslahus SIS-

SE/VÄLJA".

• Sõitke veel mõne meetri jagu edasi.

• Vajutage tööriistaajami SISSE/VÄL-

JA-nuppu.

Näidik süttib, tööriistaagregaat pea

tub ja liigub üles.

• Sõitke mõni meeter edasi, et heitveejäägid eemaldada.

• Vajutage nuppu sisseimuagregaadi

SISSE/VÄLJA-nuppu.

Näidik süttib, tööriistaagregaat pea

tub ja liigub üles.

Sisseimumootor töötab veel 15 se

kundit, et vältida tilkumist.

• Vajutage programmi SISSE/VÄLJA-

nuppu.

Puhastuslahuse juurdevool seiskub.

Tööriistaagregaat peatub ja liigub

üles.

30 sekundi pärast liigub üles sissei

mudüüs.

Sisseimumootor töötab veel 15 se

kundit, enne kui automaatselt välja

lülitub.

• Masin peab olema välja lülitatud.

• Eemaldage düüsiliitmikelt mõlemad imivoolikud ja kinnita-

ge need voolikuhoidikusse.

• Vajutage kinnitusklambrid kokku. Nii

vabaneb imidüüs ja selle saab düüsi-

hoidikust eemaldada.

• Puhastage imidüüsi voolava vee all ja kasutage harja.

• Pärast põhjalikku puhastamist asetage imidüüs masina ta-

gaküljel olevasse düüsikinnitusse.

Märkus

Optimaalse imemistulemuse tagavad ai-

nult puhastatud ja terved lamellid!

Märkus

Heitvee või puhastuslahus tuleb ära visata

riiklike jäätmekäitluseeskirjade kohaselt.

Märkus

Mustaveepaagi tühjendamisel järgige pu-

hastusvahendi tootja eeskirju seoses isi-

kukaitsevarustusega.

126

Heitveepaagi tühjendamine

Puhta vee paagi tühjendamine

Heitveepump (lisavarustus)

Tühjendamine kõrges asendis:

Tööriista eemaldamine ja puhastamine

Masina puhastamine

Masina hoiundamine/parkimine (mitte töö ajal)

• Võtke hoidikust heitveepaagi tühjendusvoolik.

• Asetage tühjendusvoolik äravoolu.

• Vajutage tühjendusvooliku pigistuskohad (1) kokku.

• Võtke tühjendusvoolikult kate ja tüh-

jendage voolik heitveepaaki.

• Tõstke puhta vee paak (Flex-paak) üles, asetage heitvee-

paagi sügavaimasse punkti ja tühjendage.

• Võtke tühi puhta vee paak (Flex-paak) heitveepaagist välja

ja loputage põhjalikult puhta veega.

• Loputage heitveepaaki põhjalikult puhta veega.

• Võtke välja suurema mustuse filter

(kollane) ja tühjendage see.

• Puhastage filter hoolikalt voolava

vee all.

• Eemaldage sisseimufilter (kollane) ja

pühkige sellelt mustus lapi või pehme

harjaga.

• Võtke sisseimufilter välja ja eemalda-

ge sellelt mustus lapi või pehme har-

jaga.

Tähelepanu!

Ummistunud imifilter võib sisseimuvõim-

sust vähendada.

Ummistunud sisseimufilter võib vähenda-

da puhastuslahuse hulka.

• Monteerige suurema mustuse filter (kollane) ja sisseimufil-

ter tagasi masina külge.

• Asetage tühjendusvoolik jälle hoidikusse.

• Masin peab olema sisse lülitatud.

• Juhtige tühjendusvoolik äravoolutorusse või ämbrisse.

• Vajutage heitveepumba nuppu.

Märkus

Tühjendatakse ainult kuni heitveepaagis

oleva tõusutoruni.

Märkus

Puhastage tööriist alati pärast puhastus-

tööde lõpetamist.

• Masin peab olema välja lülitatud.

• Vajutage jalaga tööriistakinnitust.

• Eemaldage tööriistad ja puhastage voolava vee all.

Tähelepanu!

Ärge puhastage masinat survepesuri ega

veejoaga.

Masinasse tungiv vesi võib põhjustada

mehaaniliste või elektriliste osade olulist

kahjustumist.

• Pühkige masinat niiske lapiga.

Märkus

Masin peab olema välja lülitatud ja võti ee-

maldatud.

Märkus

Hoiundage masinat tõstetud sisseimudüü-

si ja tööriistaga ning avatud paagikorgiga.

Paak saab nii kuivada.

Niimoodi saab ära hoida hallitusseente ja

ebameeldiva lõhna teket.

Tähelepanu!

Ärge hoiundage masinat kunagi tühjene-

nud akudega. See kahjustab akusid jääda-

valt.

127

Teenindus, hooldus ja korrashoid

Masina hooldamine on selle laitmatu töö ja pika eluea eeldus.

Hooldusintervallid

TASKI masinad on kvaliteetsed masinad, mille ohutust on te-

hases katsetanud volitatud kontrollijad. Elektri- ja mehaanika-

osad kuluvad ja vananevad pikaajalisel kasutamisel.

Klienditeenindus

Kui pöördute meie poole seoses talitlustõrke või tellimusega,

öelge meile alati masina tüübitähis ja number.

Need leiate oma masina tüübisildilt. Kasutusjuhendi viimasel

lehel on teile lähima TASKI partneri aadress.

Lamellide vahetamine

Tähelepanu!

Kasutada tohib ainult TASKI originaalvaru-

osi, vastasel juhul kaotab garantii kehtivu-

se ja tootja ei vastuta tekkivate kahjude

eest!

Tähelepanu!

Välistamaks soovimatuid masina funkt-

sioone, tuleb alati enne hooldustööde al-

gust

- masin välja lülitada,

- võti eemaldada ja

- hädaseiskamisnupp aktiveerida.

Sümbolite seletus:

◊ = iga puhastuskorra järel, ◊◊ = iga nädal,

◊◊◊ = iga kuu, ⊗ = hoolduslamp

Tegevus

◊

◊◊

◊◊◊

⊗

Aku laadimine ● 120

Destilleeritud vee lisamine (märgakud).

Järgige aku tootja kontrollvihikut! ● 120

Heitvee- ja puhta vee paagi tühjenda-

mine ja puhastamine ● 125

Imu- ja sisseimufiltri puhtuse kontrolli-

mine / puhastamine ●

Kõikide kollasega märgitud osade pu-

hastamine ●

Tööriistade puhastamine ● 126

Sisseimudüüsi puhastamine, lamellide

kulumise kontrollimine ja vajaduse kor-

ral vahetamine ● 125

Masina puhastamine niiske lapiga ● 126

Paagi kaane tihendi puhastamine ja

mõrade kontrollimine, vajaduse korral

vahetamine ●

Seisupiduri ja hädaseiskamisnupu

kontrollimine ● 121

Diversey hooldustehniku hooldus-/tee-

nindusprogramm ●

• Selleks et tagada masina ohutu kasutamine

ja töökorras olek, tuleb seda viia hoolduses-

se siis, kui süttib hooldusnäidik (tehasesea-

de 650 töötunnid) või vähemalt kord aastas.

• Keerake düüsil olevad neli tähtkruvi (1) lahti.

• Lahutage düüsikere (2) düüsisüdamikult (3).

• Eemaldage lamellid (4).

• Puhastage düüsikere ja kaht düüsisüdamikku voolava vee

all.

• Monteerige düüsisüdamikule puhastatud või uued lamellid.

• Asetage düüsisüdamik uuesti düüsikorpusesse.

• Keerake neli tähtkruvi uuesti kinni.

128

Tõrked

Tõrge Võimalik põhjus Tõrke kõrvaldamine Lk

Funktsioonita masinat ei saa sisse

lülitada.

Masin on välja lülitatud •Keerake võtit 118

Hädaseiskamislüliti alla vajutatud • Vabastage hädaseiskamislüliti118

Peakaitse on vigane • Kontrollige/vahetage kaitse

• Pöörduge hoolduspartneri poole

Ekraanil olev veateade • Pöörduge hoolduspartneri poole 130

Seisupidur aktiveeritud või juhtimis-

viga • Istuge juhiistmele

Akusid tuleb laadida või laadija on vi-

gane

• Laadige aku

• Pöörduge hoolduspartneri poole 121

Aku vigane • Pöörduge hoolduspartneri poole

Hari ei pöörle

Harjaajam on välja lülitatud • Vajutage harjanuppu 118

Peakaitse on vigane • Vahetage kaitse

• Pöörduge hoolduspartneri poole

Mootor pöörleb, tööriist mitte

• Vigased ülekanderihmad

• Kontrollige, kas tööriist on kinnita-

tud

• Pöörduge hoolduspartneri poole

Halb imemisvõimsus Põrand jääb

märjaks Heitvett ei imeta

sisse

Sisseimuseade ei ole sisse lülitatud • Vajutage sisseimuagregaadi nup-

pu 118

Vajutatakse ECO-nuppu • Lülitage ECO-nupp välja 118

Sisseimuvoolik ei ole ühendatud • Ühendage sisseimuvoolik 122

Imidüüs ei ole põrandal

• Kontrollige düüsikinnituse toimi-

mist 122

Lamellid kulunud

• Vahetage lamellid

127

Sisseimuvoolik või -düüs on ummis-

tunud (nt puidutükid, kangaribad).

• Eemaldage võõrkehad

Imifilter ummistunud • Eemaldage võõrkehad 118

Sisseimuagregaadi näidik põleb,

kuid imur ei tööta

• Kontrollige kaitset, vajadusel va-

hetage

• Kui kaitse on korras, võtke ühen-

dust hoolduspartneriga

122

Sisseimuagregaat lülitub välja

Heitveepaak on täis • Tühjendage heitveepaak

• Kontrollige kaitsmeid 125

Heitveepaak on määrdunud • Kontrollige või vajadusel puhasta-

ge. 125

Puhastuslahust ei välju piisavas ko-

guses

Puhta vee paak on tühi • Kontrollige puhta vee paaki 125

Seadistatud puhastuslahuse kogus

on liiga väike • Seadistage puhastuslahuse kogus

+/- nupuga 118

Puhastuslahuse nupp on välja lülita-

tud • Vajutage puhastuslahuse nuppu 118

Filtriga puhta vee paak • Puhastamine

Tööriistaaagregaati või sisseimuag-

regaati ei saa välja lülitada Elektroonika või kasutustabloo viga

• Lülitage masin hädaseiskamislüli-

tiga välja

• Pöörduge hoolduspartneri poole

118

129

Tehnilised andmed

Tarvikud

Masin 4000 5000

Töölaius 85 105 cm

Imidüüsi laius 110 130 cm

Mõõtmed (p x l x k) 187 x 89 x 140 187 × 109 × 140 cm

Masina maksimumkaal töövalmis olekus 680 715 kg

Nimipinge 24 V DC

Nimivõimsuse nominaalväärtus 2000 W

Puhta vee paagi nominaalväärtus +/– 5% 200 l

Kindlaks tehtud väärtused vastavalt standardile IEC 60335-2-72 4000 5000

Masina kaal koos akudega (transpordikaal) 480 515 kg

Helirõhutase LpA 67 dB(A)

Ebamäärasus KpA 2,5 dB(A)

Vibratsiooni koguväärtus <2,5 m/s2

Ebamäärasus K 0,25 m/s2

Pritsmeveekaitse IPX3

Kaitseklass III

Nr Artikkel 4000 5000

7517859 Nailonist küürimishari, 43 cm (standardne) 2 x

7517860 Küürimishari pestud betoon, 43 cm 2 x

7517861 Abrasiivne nailonist küürimishari, 43 cm 2 x

7517858 Juhttaldrik, 43 cm 2 x

7510634 Juhttaldrik, 28 cm 4X

7510631 Nailonist küürimishari, 28 cm (standardne) 4X

7510632 Küürimishari pestud betoon, 28 cm 4X

7510633 Abrasiivne küürimishari, 28 cm 4X

4131268 Rammimiskaitse xx

4126922 Plinktulekomplekt x x

7518212 IntelliDose swingo 4000/5000 x x

7523390 IntelliTrail xx

8502830 Täitevoolik koos universaalse veeühendusega x x

4129878 Tühjenduspump xx

Mitmesugused tallad (polüestrist pruun, sinine, punane ja kontakttald) x x

130

Veakoodid

Veakoodid kuvatakse ekraanil

Transport

Kõrvaldamine

Akud

Masina mõõtmed

Mõõtmed on sentimeetrites!

Märkus

Lülitage masin pärast iga veakoodi välja ja

uuesti sisse.

Välja- ja sisselülitamise abil saab veateate

lõplikult eemaldada

Tähelepanu!

Seda masinat võib tõsta ainult abivahen-

deid (hüdraulilist rampi, mahasõidurampi)

kasutades.

Märkus

Transportige masinat püstiasendis.

Märkus

Veenduge, et masin oleks transpordiva-

hendis kindlalt kinnitatud.

Märkus

Masin ja selle tarvikud tuleb pärast nende

kasutamise lõpetamist kõrvaldada vasta-

valt riigis kehtivatele eeskirjadele. Teie Di-

versey hoolduspartner saab teid

sealjuures abistada.

Tähelepanu!

Akud tuleb enne masina nõuetekohast ka-

sutusest kõrvaldamist masinast eemalda-

da.

Kasutatud patareisid tuleb käidelda koos-

kõlas ELi direktiiviga 2006/66/EÜ või riikli-

ke eeskirjade kohaselt keskkonnale ohutul

viisil.

187

178

140

4000: 110 | 5000: 130

4000: 89 | 5000: 109

131

Käännös alkuperäisestä käyttöohjeesta

Merkkien selitys

Sisällysluettelo

Turvallisuusohjeet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 131

Puhdistusaineet. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 133

Laajennetut asiakirjat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 133

Koneen rakennekuva . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 134

Akut. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 135

Ennen käyttöönottoa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 137

Työskentelyn aloittaminen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 139

Työskentelyn lopettaminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . 142

Palvelu, huolto ja ylläpito. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 143

Toimintahäiriöt. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 145

Tekniset tiedot. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 146

Varusteet. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 146

Virhekoodit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 147

Kuljetus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 147

Hävittäminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 147

Koneen mitat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 147

Koneen käyttötarkoitus

Koneet on tarkoitettu ammattikäyttöön (esim. hotellit, koulut,

sairaalat, tehtaat, ostoskeskukset, urheiluhallit ym.). Koneita

käytetään kovien lattioiden märkäpuhdistukseen tätä käyttö-

ohjetta noudattaen. Tämä kone on tarkoitettu käytettäväksi ai-

noastaan sisätiloissa.

Turvallisuusohjeet

TASKI-koneet on suunniteltu ja valmistettu siten, että ne täyt-

tävät EU-direktiivien asiaankuuluvat, voimassa olevat turvalli-

suus- ja terveysvaatimukset, mistä niillä on osoituksena CE-

merkki.

VARO!

Käyttöohje ja turvallisuusohjeet on eh-

dottomasti luettava ennen koneen käyt-

töönottoa.

Säilytä käyttöohjetta huolellisesti ja ko-

neen läheisyydessä myöhempää tarvet-

ta varten.

Vaara:

Tämä symboli ilmaisee, että kyseessä on

tärkeä tieto. Näiden ohjeiden noudatta-

matta jättäminen voi aiheuttaa henkilöille

vaaratilanteen ja/tai johtaa laajoihin esine-

vahinkoihin!

Huomioitavaa:

Tämä symboli ilmaisee, että kyseessä on

tärkeä tieto. Näiden ohjeiden noudatta-

matta jättäminen voi johtaa toimintahäiriöi-

hin ja esinevahinkoihin!

Huomioitavaa:

Tämä symboli ilmaisee, että kyseessä on

tärkeä tieto, jotta tuotetta voidaan käyttää

tehokkaasti. Näiden ohjeiden noudatta-

matta jättäminen voi johtaa toimintahäiriöi-

hin!

Se sisältää ohjeita työvaiheisiin, jotka on suori-

tettava annetussa järjestyksessä.

Huomioitavaa:

Konetta ei saa käyttää lattioiden kiillotuk-

seen, öljyämiseen, vahaamiseen, eikä

maton pesuun ja pölyn imemiseen. Par-

ketti- ja laminaattilattian märkäpuhdistus

suoritetaan tällä koneella aina omalla vas-

tuulla.

Vaara:

Koneeseen tehtävät muutokset, joihin Di-

versey ei ole antanut lupaa, johtavat varoi-

tusmerkkien ja CE-

vaatimustenmukaisuuden raukeamiseen.

Koneen käyttötarkoituksesta poikkeava

käyttö voi aiheuttaa henkilövahinkoja sekä

johtaa koneen ja työympäristön vaurioitu-

miseen. Kyseisissä tapauksissa raukeavat

yleensä kaikki takuu- ja mahdolliset vas-

tuuvaatimukset.

Vaara:

Konetta saavat käyttää vain henkilöt, jotka

ovat saaneet asianmukaisen koulutuksen

koneen käyttöön tai jotka ovat todistaneet

olevansa siihen päteviä ja joille on nimen-

omaan annettu tehtäväksi koneen käyttö.

Vaara:

Tätä konetta eivät saa käyttää lapset ei-

vätkä henkilöt, joilla on rajoittuneet fyysi-

set, sensoriset tai henkiset kyvyt tai joilla ei

ole riittävästi kokemusta tai tietoja koneen

käytöstä.

Lisäksi on varmistettava, etteivät lapset

leiki tämän koneen kanssa.

Vaara:

Konetta ei saa käyttää tiloissa, joissa säi-

lytetään tai käsitellään räjähdysvaarallisia

ja helposti syttyviä aineita (esim. bensiini,

liuottimet, polttoöljy, pöly jne.).

Koneen sähköiset tai mekaaniset osat voi

sivat aiheuttaa kyseisten aineiden syttymi

sen.

132

Vaara:

Konetta ei saa käyttää myrkyllisten, terve-

ydelle haitallisten, syövyttävien tai ärsyttä-

vien aineiden (esim. vaarallisten pölyjen

jne.) imemiseen. Suodatinjärjestelmä ei

suodata riittävän tehokkaasti tällaisia ai-

neita.

Käyttäjälle ja kolmannelle taholle voi mah

dollisesti aiheutua terveydellisiä haittoja.

Vaara:

Ota huomioon ympäröivät olosuhteet, ku-

ten kolmannet osapuolet ja lapset! Nope-

utta on hiljennettävä erityisesti paikoissa,

joissa näkyvyys on rajoitettu, kuten ovien

edessä tai kulman takaa lähestyttäessä.

Vaara:

Koneella ei saa kuljettaa muita ihmisiä ja

esineitä.

Vaara:

Toimintahäiriön tai vian ilmetessä sekä

törmäyksen tai putoamisen jälkeen valtuu-

tetun asiantuntijan on ennen uudestaan

tapahtuvaa käyttöönottoa tarkistettava ko-

ne. Sama pätee myös, jos kone on jätetty

ulkosalle, upotettu veteen tai se on altistu-

nut kosteudelle.

Vaara:

Koneen käyttö on keskeytettävä välittö-

mästi turvallisuudelle merkityksellisten

osien vaurioituessa, joita ovat esim. harjan

suojus, verkkojohto tai koneen kansiosat,

joiden alla on sähköisiä osia!

Vaara:

Konetta ei saa pysäyttää, pysäköidä tai

varastoida ala- tai ylämäkiin.

Vaara:

Konetta ei saa käyttää sähkömagneetti-

sesti kuormitetuissa tiloissa (sähkösavu-

sumu).

Vaara:

Konetta ei saa ajaa >10 % ala- tai ylämäis-

sä puhdistustarkoituksessa.

Vaara:

Konetta ei saa ajaa >15 % ala- tai ylämäis-

sä. Alamäissä on ajettava hitaan ajon toi-

minto päällekytkettynä, jotta voidaan

varmistaa hyvä pito.

Jyrkät käännökset ala- ja ylämäissä saat-

tavat johtaa koneen kallistumiseen, ja siksi

tällaiset käännökset ovat kiellettyjä. Syn-

tyy onnettomuusriski.

Vaara:

Konetta saa käyttää vain kovilla, vakailla ja

riittävän kantokykyisillä lattioilla.

Tämän ohjeen noudattamatta jättäminen

aiheuttaa onnettomuusriskin.

Huomioitavaa:

Estä koneen luvaton käyttö ja vie se suljet-

tuun tilaan. Irrota siksi aina virta-avain en-

nen koneesta poistumista; tai säilytä

konetta suljetussa tilassa.

Huomioitavaa:

Konetta saa käyttää ja säilyttää vain kui-

vassa, pölyttömässä ympäristössä yli +10

ja alle +35 asteen lämpötiloissa.

Huomioitavaa:

Vain valtuutetut asiantuntijat, jotka ovat

perillä kaikista tässä käyttöohjeessa anne-

tuista merkityksellisistä turvallisuusmäärä-

yksistä, saavat suorittaa koneen

mekaanisten tai sähköisten osien korjaus-

työt.

Huomioitavaa:

Käytä koneessa vain näissä käyttöohjeis-

sa mainittuja tai TASKI yhteistyökumppa-

nisi suosittelemia varusteita (harja,

vetoalusta, jne.), muiden varusteiden käyt-

tö voi vaikuttaa koneen turvalliseen käyt-

töön. Muut varusteet voivat heikentää

koneen turvallisuuden ja sen toimintoja.

Huomioitavaa:

Henkilönsuojelua ja tapaturmantorjuntaa

koskevia kansallisia määräyksiä ja myös

valmistajan tietoja puhdistusaineiden käy-

töstä on johdonmukaisesti noudatettava.

Huomioitavaa:

Sammuta imuyksikkö välittömästi, jos ko-

neesta valuu vaahtoa tai nestettä!

Huomioitavaa:

Koneen kanssa saa käyttää ainoastaan

siihen soveltuvia akkuja ja latauslaitteita.

133

Puhdistusaineet

Laajennetut asiakirjat

Huomioitavaa:

TASKI-koneet ja -laitteet suunnitellaan si-

ten, että nykytietämyksen mukaan voi-

daan sulkea pois esiintyvien äänten ja

värinöiden aiheuttamat terveysriskit.

Katso Tekniset tiedot sivulta 146.

Huomioitavaa:

TASKI-koneet on suunniteltu siten, että ne

saavuttavat yhdessä TASKI-puhdistusai-

neiden kanssa optimaaliset puhdistustu-

lokset.

Muut puhdistusaineet voivat johtaa ko-

neen tai työympäristön toimintahäiriöihin

ja koneen vaurioihin.

Tästä syystä suosittelemme käyttämään

ainoastaan TASKI-puhdistusaineita.

Takuu ei kata toimintahäiriöitä, jotka ai-

heutuvat väärien puhdistusaineiden käy-

töstä.

Lisätietoja saat TASKI-huoltokumppanilta.

Huomioitavaa:

Koneen sähkökaavio löytyy varaosaluette-

losta.

Ota yhteyttä asiakaspalveluun lisätietojen

saamiseksi.

134

Koneen rakennekuva

1Suulakkeen pidin

2Imuletkun swingo-välinepidin

3Likavesisäiliön tyhjennysletku

4Imuletku

5Imusuulake

6Imusuodatin

7Pumppu

8Likavesisäiliö

9Kääntyvä käyttöpyörä

10 Puhdasvesisäiliö

11 Annostelukuppi

12 Harjan irrotuspoljin

13 Harjayksikkö

14 Tunkeutumissuoja (valinnainen)

15 Kaasupoljin

16 Akkukotelo

17 Ajovalo (valinnainen)

18 Ohjaustaulu

19 Ohjauspyörä

20 Kuljettajan istuin ja istuinkytkin (paikallaolovalvon-

ta)

21 Vilkkuvalo (valinnainen)

22 Säiliön kansi

23 Imuilman suodatin

24 Roskaseula

25 Täyden likavesisäiliön merkkivalo

26 Tyhjän puhdasvesisäiliön merkkivalo

27 Imumoottorin käynnistyspainike (PÄÄLLE/POIS)

28 ECO-toiminnon painike (PÄÄLLE/POIS)

29 Pesuohjelman käynnistyspainike (PÄÄLLE/POIS)

30 Käyttöliuoksen painike (PÄÄLLE/POIS)

31 Harjojen käynnistyspainike (PÄÄLLE/POIS)

32 Hitaan ajon painike (PÄÄLLE/POIS)

33 Hitaan ajon painike

34 Huollon merkkivalo

35 Avainkytkin

36 Peruutuspainike

37 Hätäpysäytyspainike

38 Akkujen varaustilan näyttö

39 Harjojen painike, painetaso (+ / -)

40 Veden tulon ja määrän säätöpainikkeet (+/-)

41 Näyttö

56 8 9 13 14

18192022 2123

1210 117

29 34 35

25 37

40 39

135

Akut

Sallitut akut

Tämän koneen käyttämiseen tarvitaan ryhmäakkuja (ei käyn-

nistys- tai laiteakkuja). Suosittelemme pelkkiä ryhmäakkuja.

Vain ne takaavat pitkän käyttöiän.

Ryhmäakut tuotetaan avoimina akkuina tai huoltovapaina

(VRLA-)akkuina (geeli- ja AGM-akut). Kone on säädettävä

kunkin akkutyypin ja akkuvalmistajan mukaan.

Kaikki akut tarjoavat eripituisen käyttöiän ja erilaiset suori-

tusominaisuudet.

Kone on ohjelmoitava akkujen asennuksen jälkeen tai akku-

tyypin ja/tai -valmistajan vaihtamisen yhteydessä ja ennen

käyttöönottoa.

Virheelliset säädöt voivat johtaa akkujen ennenaikaiseen ha-

joamiseen.

Akkuihin liittyvät turvallisuustoimenpiteet

Akkujen kytkentäkaavio

6 V:n akut

12 V:n akut

• Akuissa on happoa. Avointen akku-

jen huollon, asennuksen ja irrottami-

sen yhteydessä on käytettävä

suojalaseja.

• Huuhtele tai pese pois silmiin tai ihol-

le roiskunut happo runsaalla ja puh-

taalla vedellä.

Käy sen jälkeen välittömästi lääkäris-

sä.

Pese vaatteet vedellä!

• Akkuja ladattaessa syntyy räjähdys-

kaasua. Vältä ehdottomasti avotulta

tai hehkuvia esineitä!

• Älä polta tupakkaa!

• Syöpymisvaara!

• Huomio! Akkujen navoissa on aina

jännite, siksi akkujen päälle ei saa

asettaa esineitä!

Huomioitavaa:

Pidä akut puhtaina ja kuivina. Pyyhi ulos

työntynyt happo tai vesi (avoimet akut) vä-

littömästi pois.

Pidä tällöin suojakäsineitä.

Huomioitavaa:

Vain Diverseyn hyväksymät asiakaspalve-

lupisteet tai asiantuntijat saavat kiinnittää

akut ja asentaa ne kytkentäkaavion mu-

kaan. Kiinnittämiseen tai liitäntöihin liitty-

vät virheet voivat johtaa vakaviin

loukkaantumisiin, koneen räjähtämiseen

tai sille ja ympäristölle aiheutuviin suuriin

vahinkoihin.

Huomioitavaa:

Noudata lisäksi akkujen valmistajan käyt-

tömääräyksiä.

Huomioitavaa:

Akkuja ladattaessa on huolehdittava riittä-

västä ilmanvaihdosta.

Huomioitavaa:

Akkujen on niitä huollettaessa oltava irti

koneesta!

6 V

175A

red

Relay

Charger

Power Board

black

12 V

175A

red

Relay

Charger

Power Board

black

136

Latausprosessi ulkoisella latauslaitteella

Kukin akkutyyppi ja/tai akkujen valmistaja edellyttää erilaista

latauskäyrää.

Lisävarusteena saatavat sisäänrakennetut latauslaitteet

(BMS) on säädetty akun kokoon ja ne sisältävät enemmän la-

tauskäyriä, jotka on asennettu tehtaalla tai TASKI-huoltotek-

nikko on asentanut ne suositusten mukaan. Tämä määräys

pätee myös käytettäessä kiinteitä (ulkoisia) latauslaitteita.

Latausprosessi ulkoisella latauslaitteella

Latausprosessi sisäänrakennetulla latauslaitteella (BMS)

Latausprosessin ollessa valmis

Avointen akkujen huolto ja ylläpito

Akkutilan avaaminen huoltoa varten

Aseta istuinkytkin pois päältä ennen kuin poistat koneen istui-

men.

Huomioitavaa:

Väärä latauskäyrä tai sopimattoman la-

tauslaitteen käyttö johtaa akkujen ennen-

aikaiseen hajoamiseen tai nopeaan

tuhoutumiseen.

Huomioitavaa:

Jatkuvat lyhytaikaiset käyttökerrat ja niitä

seuraavat lataukset voivat vahingoittaa

akkuja pysyvästi. Ohjearvo: Ennen seu-

raavaa latausta tulee vähimmäiskäytön

olla n. 20 % käytettävissä olevasta kapasi-

teetista.

Huomioitavaa:

Jotta ryhmäakut saavuttavat pisimmän

mahdollisen käyttöiän, ne on ladattava

täyteen 2 x viikossa (12–16 tuntia).

Huomioitavaa:

Ennen koneen pidempää käytöstäpoistoa

on akut ladattava täyteen. Latauslaite irro-

tetaan sen jälkeen koneesta tai verkosta.

Akkujen varaus purkautuu ajan myötä. Ne

täytyy tyypistä riippuen ladata uudelleen

3–6 kuukauden kuluttua. Ennen kuin kone

otetaan takaisin käyttöön, on akut ladatta-

va uudelleen täyteen.

• Liitä ulkoinen latauslaite koneen akkujen irtikytkennän pis-

tokkeeseen.

Huomioitavaa:

Varmista, että pistoke on liitetty huolelli-

sesti pohjaan asti, jotta voidaan varmistaa

kunnollinen sähkökontakti.

Huomioitavaa:

Latausprosessin aikana kaikki koneen toi-

minnot on estetty.

• Koneen on oltava sammutettuna.

• Liitä verkkojohto (hidas sulake) pistorasiaan.

• Keltainen näyttö palaa jatkuvasti,

kunnes on saavutettu n. 90 % akku-

kapasiteetti. Tämän jälkeen näyttö

vilkkuu, kunnes akku on ladattu täy-

teen.

• Kun akku on latautunut täyteen, vih-

reä näyttö palaa.

Huomioitavaa:

Kytke latauslaite pois päältä ennen kuin ir-

rotat sen akuista (vain ulkoiset latauslait-

teet).

Päällä olevan latauslaitteen irrottaminen

voi johtaa räjähdykseen akkutilassa.

• Aseta (valinnaisten) Onboard-laturien verkkojohto sille va-

ratulle paikalleen.

• Pidä latausjohto kuivana ja suojaa se vaurioilta.

Huomioitavaa:

Verkkojohdoissa kulkee korkea jännite.

Jos liittimessä, johdossa tai laiteliitännäs-

sä on merkkejä vaurioista, latauslaitetta ei

saa käyttää

Huomioitavaa:

Huoltovapaiden akkujen ylläpito rajoittuu

oikeiden latausprosessien ja oikein määri-

tettyjen latauskäyrien noudattamiseen.

• Koneen on oltava sammutettuna.

• Ruuvaa ajoistuin auki ja irrota se koneesta.

• Irrota akkukotelon suojus koneesta.

Nyt akku voidaan huoltaa valmista

jan antamien ohjeiden mukaan.

137

Ennen käyttöönottoa

Seisontajarru

Aktivointi:

Vapautus:

Hätävapautus:

Seisontajarrun ja hätäpysäystyspainikkeen toiminnan

tarkistaminen

Varoituslaitteet

Ajoistuimen säätäminen

Siirtoajo

Kulkusuuntaa voi ohjata ohjauspyörällä ja nopeutta kaasupol-

kimella. Nopeutta säädellään portaattomasti.

Kun kaasupoljin vapautetaan, konetta jarrutetaan kunnes se

pysähtyy ja seisontajarru aktivoituu.

Eteenpäin ajo

Peruutusajo

• Elektroniikka vapauttaa seisontajarrun automaattisesti,

kun kaasupoljinta painetaan.

Huomioitavaa:

Koneen ollessa paikoillaan seisontajarru

on aina aktivoitu. Koneen ollessa päällä ja

myös sen ollessa pois päältä.

Huomioitavaa:

Kuljettajan istuimessa on istuinkytkin (pai-

kallaolotunnistus). Tämä istuinkytkin akti-

voituu, kun käyttäjä istuu kuljettajan

istuimella.

Konetta voidaan käyttää vain istuinkytki-

men ollessa aktivoituna.

• Jos ohjaukseen tai jännitelähteeseen

tulee toimintahäiriö, seisontajarru

voidaan vapauttaa käsin. Sitä varten

vapautusvipu on pidettävä vapautus-

asennnossa koko siirron ajan. Se on

vasemman takapyörän vieressä.

Huomioitavaa:

Seisontajarru ja hätäpysäystyspainike

ovat tärkeitä turvallisuuselementtejä. Siksi

niiden toiminta on tarkistettava säännölli-

sesti ja lyhyin aikavälein ennen koneen

käyttämistä.

• Kytke kone päälle.

• Käytä ajokytkintä, ohjauspyörän ollessa suorassa. Kone

liikkuu nyt suoraan eteenpäin.

• Paina hätäpysäytyspainiketta.

Huomioitavaa:

Koneen on tällöin pysähdyttävä nopeasti

ja kuljettava siinä tilanteessa suoraan il-

man ohjausliikkeen korjausta.

Vaara:

Jos jokin näistä toiminnoista ei toimi asian-

mukaisella tavalla, TASKI-huoltokumppa-

nin on korjattava koneen ennen sen

käyttöönottoa.

Huomioitavaa:

Varoituslaitteiden, kuten varoitusvalon,

vilkkuvan valon ja peruutuksen aikaisen

signaaliäänimerkin toiminta on tarkistetta-

va säännöllisesti. Virheelliset toiminnot on

välittömästi korjattava. Konetta, jonka va-

roituslaitteet ovat viallisia tai toimivat puut-

teellisesti, on käytettävä erityisen

varovaisesti ja huolellisesti.

Vaara:

Kansallisilla määräyksillä on aina etusija.

Nämä määräykset saattavat vaatia toisen-

laisia käyttötapoja, ja niitä on ehdottomasti

noudatettava.

• Vapauta vipu ajoistuimen vasemmal-

ta puolelta ja siirrä istuin haluttuun

kohtaan.

• Käynnistä kone (avainkytkin).

• Kaikki näyttöelementit syttyvät pala-

maan lyhyeksi aikaa.

Akkuvalvonta osoittaa koneen käyt

tövalmiuden. (Toimintahäiriön esiin

tyessä katso sivu 145.)

• Eteenpäinajossa on painettava ainoastaan ajopoljinta.

Huomioitavaa:

Kaarreajossa nopeutta hidastetaan elekt-

ronisesti.

• Kun tätä peruutusajon painiketta pai-

netaan, alla oleva merkkivalo syttyy

ja kuuluu äänimerkki.

Huomioitavaa:

Kun peruutetaan työkäytössä, käyttöliuok-

sen syöttö keskeytyy. Imusuulake and hy-

pernation i-mu-suu-la-ke ei tällöin nouse

ylös.

138

Koneen siirto (koneen vian aikana)

Varusteiden käyttö

Tarkista ennen käyttöä:

• Tarkista, että pesuharjan harjakset eivät ole kuluneet alle

punaisen merkkiharjaksen pituuden tai, että harjaksen

pituus on yli 1 cm.

• että laikka ei ole kulunut ja että se on puhdas.

Imusuulakkeen asennus

Puhdasvesisäiliön täyttäminen

Annostelu

Huomioitavaa:

Koneen siirtämiseen tarvitaan pääsääntöi-

sesti kaksi henkilöä.

Huomioitavaa:

Koneen painon vuoksi koneen manuaali-

seen siirtoon liittyy riskejä!

Virheellisesti suoritettu koneen siirto saat

taa johtaa henkilö- ja konevahinkoihin.

• Siirtäminen on mahdollista vain, kun vapautusnappia on

painettu. (Katso sivu 137)

Huomioitavaa:

Älä käytä harjoja, joiden kulumisraja on

saavutettu. Punaisen harjakimpun pituus

osoittaa rajan. Älä käytä laikkoja, jotka on

käytetty loppuun tai jotka ovat likaisia.

Käytä ainoastaan alkuperäisiä TASKI-va-

rusteita. Näiden ohjeiden laiminlyönti voi

johtaa puutteellisiin puhdistustuloksiin ja

jopa lattiavaurioihin.

Huomioitavaa:

Tarkista aina ennen koneen käyttöä, onko

laikan vetoalustan pidikkeessä kulumia tai

vaurioita.

Jos laikan vetoalustan pidike on huono

kuntoinen tai vaurioitunut, se voi irrota ko

neen käytön aikana.

Tämän ohjeen noudattamatta jättäminen

aiheuttaa onnettomuusriskin.

• Aseta harjat lattialle harjayksikön alle.

• Paina harjojen käynnistyspainiketta

PÄÄLLÄ/POIS PÄÄLTÄ.

Harjayksikkö laskeutuu automaatti

sesti alas, harjat kiinnittyvät ja pysäh

tyvät.

Huomioitavaa:

Tarkista, että harjat ovat kunnolla paikoil-

laan.

• Harjat alkavat pyöriä painamalla kaasupoljinta.

• Koneen on oltava sammutettuna.

• Aseta imusuulake (2) lattialle suulak-

keen kiinnikkeen alapuolelle siten,

että imusuulakkeen kiinnikkeessä

olevat lukitustapit (1) ovat suulak-

keen lukitusreikien kohdalla.

• Paina suulakkeen kiinnikettä alas-

päin niin, että suulake loksahtaa pai-

koilleen.

• Aseta molemmat imuletkut tiukasti imusuulakkeen letkuliit-

timiin.

Huomioitavaa:

Suurin sallittu veden lämpötila on 60 °C/

140 °F.

Diversey suosittelee käyttämään kylmää

vettä, koska kuuma vesi jäähtyy lattiakos-

ketuksessa välittömästi lämpötilaan eikä

siitä siksi ole hyötyä.

• Koneen on oltava sammutettuna.

• Avaa säiliön kansi.

• Aseta puhdasvesisäiliö oikeaan asentoon.

• Ota annostelukuppi pois puhdasvesisäiliöstä.

• Lisää vettä puhdasvesisäiliöön.

Ylempi punainen merkki osoittaa

suurimman sallitun täyttötason.

• Kallista säiliön kansi takaisin alkuasentoon.

Huomioitavaa:

Käytä suojakäsineitä, suojalaseja ja tarvit-

taessa työ(suoja)vaatetusta käsitellessäsi

kemikaaleja!

Huomioitavaa:

Käytä vain Diverseyn suosittelemia kemi-

kaaleja ja huomioi ehdottomasti tuotetie-

dot.

Vaara:

Sopimattomien tuotteiden käyttö (esim.

tuotteet, jotka sisältävät liuottimia, klooria

tai happoja) voi aiheuttaa terveyshaittoja

ja vahingoittaa konetta.

139

Annosteluesimerkkejä:

Esipuhdistus

FOPS-suojakaton käyttö

Työskentelyn aloittaminen

Tarkista annosteluohje puh-

distusaineastian etiketistä

Vettä säiliös-

sä

Puhdistusai-

neen määrä

täyteen säi-

liöön

0,5 % 50 ml 10 l:ssa

vettä

200l 1l

1% 100 ml 10

l:ssa vettä

200l 2l

2% 200 ml 10

l:ssa vettä

200l 4l

3% 300 ml 10

l:ssa vettä

200l 6l

• Täytä annostelumitta tarvittavalla puhdistusaineella ja kaa-

da sisältö puhdasvesisäiliöön. Toista prosessi kunnes ha-

luttu annostelu on saavutettu.

• Kun annostelu on valmis, laita annostelumitta puhdasvesi-

säiliöön.

Huomioitavaa:

TASKI tarjoaa valinnaisena automaattisen

annostelun. Se voidaan myös asentaa jäl-

kikäteen. Käänny asiakaspalveluneuvoja-

si puoleen

Huomioitavaa:

Poista mahdolliset irtoroskat (puu-, metal-

liosat jne.) puhdistettavalta alueelta.

Pyörivä harja saattaa lennättää irtoroskia

aiheuttaen ympäristössä henkilö- ja esine

vahingon riskin.

Huomioitavaa:

Jos pesun yhteydessä käytetään asennet-

tua suojakattoa, on noudatettava alikulku-

korkeutta 2,1 m.

Huomioitavaa:

Tällä koneella työskenneltäessä on aina

käytettävä työturvallisia jalkineita ja sopi-

vaa työvaatetusta!

Huomioitavaa:

Pidä käytön aikana molemmat kädet kiinni

ohjauspyörässä, näin varmistat turvallisen

ohjauksen.

Huomioitavaa:

Tutustu ensin koneen toimintaan suoritta-

malla ensimmäinen ajo vapaassa paikas-

sa!

Huomioitavaa:

Jos koneen käytön aikana on olemassa

putoavien esineiden vaara, on ryhdyttävä

tarpeellisiin varotoimenpiteisiin kansalliset

määräykset huomioon ottaen.

Huomioitavaa:

Tarkista ennen työskentelyn aloittamista

(työskentelyasento), että näkyvyys on riit-

tävä turvallisen työskentelyn takaamisek-

si. EN 3411 -normia on noudatettava.

Riittämätön näkyvyys saattaa vaikeuttaa

työskentelyä ja näin käyttäjän, koneen ja

muiden henkilöiden turvallisuutta.

Huomioitavaa:

Huomioi työskentelyn aikana ovien ja tun-

neleiden suurimmat läpiajokorkeudet. Ko-

neen korkeus on ilmoitettu koneen

varoituskylteissä.

Huomioitavaa:

Työskenneltäessä julkisissa rakennuksis-

sa varoitusvalon on oltava kytkettynä pääl-

le.

• Asetu kuljettajan istuimelle.

• Tarkista, että hätäpysäytyspainike on vapautettu.

• Käynnistä kone (avainkytkin).

Näyttöelementit syttyvät palamaan lyhyeksi aikaa.

140

Ohjelman käynnistäminen manuaalisesti

ECO-toiminto

Käynnistäminen ohjelmapainikkeella

Pesun aloittaminen

• Paina imuyksikön painiketta.

Merkkivalo syttyy, imulaitteen moot

tori käynnistyy ja imusuulake laskeu

tuu automaattisesti työasentoon.

• Käynnistä veden tulo painikkeesta.

Merkkivalo syttyy.

Käyttöliuoksen syöttö käynnistyy,

kun harjat pyörivät.

• Valitse haluttu annostelu painamalla

painikkeita +/- tasolta 1–6.

Huomioitavaa:

Pesun aikana tulee veden oikeata määrää

seurata ja valita oikea määrä likaisuuden

ja lattiamateriaalin mukaan. Liian pieni tai

liian suuri pesuliuoksen määrä aiheuttaa

huonon pesutuloksen.

Huomioitavaa:

TASKI tarjoaa valinnaisena automaattisen

annostelun. Se voidaan myös asentaa jäl-

kikäteen. Käänny asiakaspalveluneuvoja-

si puoleen

• Käynnistä harjamoottori painikkees-

ta.

Merkkivalo syttyy, harjayksikkö las

keutuu ja harjojen kiinnitys käynnis

tyy automaattisesti.

• Valitse haluttu harjan painetaso pai-

namalla painikkeita +/- tasolta 1–3.

Huomioitavaa:

Määritä ja valitse aina alin taso, joka riittää

hyvään puhdistustulokseen. Voit siten op-

timoida energiankulutuksen ja säästää ko-

netta.

• Käynnistä tarvittaessa ECO-toiminto

painikkeesta.

Näin imumoottorin kierrosluku piene

nee ja käyttöliuoksen annostelu las

kee tasolle 2 ja harjauspaine tasolle

Huomioitavaa:

Tarvittaessa käyttöliuostaso voidaan sää-

tää ECO-tilassa manuaalisesti. ECO-toi-

minto on suunniteltu pääosin sileille

lattioille, joissa ei ole saumakohtia.

• Painettaessa ohjelmapainiketta seu-

raavan kerran kun työskentely aloite-

taan tai seuraavassa työvaiheessa

kaikki koneen toiminnot käynnistyvät

viimeksi käytetyillä toiminta-arvoilla.

Huomioitavaa:

Kun painiketta painetaan uudelleen, toi-

minto ohjelmoidaan uudelleen.

Huomioitavaa:

Asetettuja arvoja voidaan säätää milloin

tahansa työtapahtuman aikana. Konetta

pois päältä kytkettäessä asetettuina olevat

arvot tallennetaan ja ne aktivoituvat jälleen

automaattisesti, kun kone kytketään pääl-

le.

Huomioitavaa:

Kun työskentelyä ollaan lopettelemassa ja

painetaan ohjelmapainiketta, työskentelyn

lopettamista varten optimoitu ohjelma

käynnistyy: Katso kuvaus sivulla 142 koh-

dassa (automaattinen prosessi).

Asetukset ja aktivoidut toiminnot tallenne-

taan.

• Kun kone on käynnistetty ja käyttäjä

istuu ajoistuimella, kone lähtee liik-

keelle painettaessa kaasupoljinta.

Jos harjayksikkö on käynnistetty,

harjat alkavat pyöriä ja käyttöliuok-

sen virtaus alkaa.

Ajonopeutta ohjataan kaasupolki

men asennolla. Kun kaasupoljin va

pautetaan, konetta jarrutetaan

automaattisesti, kunnes se pysähtyy

ja seisontajarru aktivoidaan. Pesu

nesteen virtaus keskeytetään, tällöin

harjayksikkö pysähtyy viiveellä.

Huomioitavaa:

Käyttöliuoksen virtausmäärä säädetään

kulloiseenkin työskentelynopeuteen sopi-

vaksi. (IntelliFlow)

Huomioitavaa:

Työskenneltäessä kalustetuilla tai ahtailla

alueilla suositellaan painamaan hitaan

ajon painiketta. (merkkivalo palaa) Tällöin

maksimaalista työskentelynopeutta pie-

nennetään ja tapaturmavaara pienenee.

• Jos painiketta painetaan uudelleen,

rajoitus kumoutuu ja merkkivalo

sammuu.

141

Akkukapasiteetti - käyttövalmiuden loppuminen

Akkuvalvonta informoi käytettävissä olevasta työajasta.

• Jos punainen merkkivalo alkaa vilkkua, on vielä käytettä-

vissä n. 5 minuuttia jäljellä oleviin töihin.

• Sen jälkeen harjayksikkö ja -30 sekuntia myöhemmin imu-

suulake nostetaan ylös. Punainen merkkivalo jää pala-

maan.

• Tällöin on vielä 10 minuuttia aikaa ajaa kone latausase-

malle. Sen jälkeen kone kytkeytyy automaattisesti pois toi-

minnasta.

• Uudelleenkäyttöönottoa varten akut on ladattava täydelli-

sesti.

Pesumenetelmä

Suora työskentelymenetelmä:

Pesu ja veden imurointi yhdessä työvaiheessa.

Epäsuora työskentelymenetelmä:

Levitä pesuliuos lattialle harjaamalla (ilman imua), pese ja kui-

vaa pinta toisella ajolla.

Käyttöliuoksen lisääminen

Likavesisäiliön tyhjennys

Huomioitavaa:

Tarkempia tietoja suorista ja epäsuorista

työskentelymenetelmistä löydät kulloises-

takin menetelmäoppaasta.

Ota lisätietojen saamiseksi yhteyttä TAS-

KI-asiakasneuvontaan.

Huomioitavaa:

Tietyissä olosuhteissa koneen ohjaus (oh-

ja-us) voi heikentyä lattianpäällysteen/li-

kaantumisen ja puhdistusaineen tai niiden

yhdistelmän aiheuttamasta liukkaudesta

johtuen.

Lisävarusteena saatavilla pyörillä koneen

lattiaan kohdistuvaa pitoa voidaan paran-

taa. Käänny TASKI-asiakasneuvonnan

puoleen.

Huomioitavaa:

Työskentely ilman käyttöliuosta voi johtaa

lattiavaurioihin.

Huomioitavaa:

Rätisevä ääni pumpusta viittaa puhdasve-

sisäiliön tyhjentymiseen.

Huomioitavaa:

Älä koskaan annan pumpun käydä kuiva-

na pidempiä aikoja.

• Puhdasvesisäiliön merkkivalo syttyy.

Puhdasvesisäiliö on tyhjä.

• Koneen on oltava sammutettuna.

• Avaa säiliön kansi.

• Täytä puhdasvesisäiliö vedellä, katso sivu 138.

• Lisää puhdistusaine annostelumitalla.

• Kallista säiliön kansi takaisin alkuasentoon.

• Likavesisäiliön merkkivalo syttyy.

Likavesisäiliö on täynnä.

• Tyhjennä likavesisäiliö, katso sivu 142.

142

Työskentelyn lopettaminen

Manuaalinen prosessi

Automaattinen prosessi

Imusuulakkeen irrotus ja puhdistus

Likavesisäiliön ja puhdasvesisäiliön tyhjennys ja puhdistus

Likavesisäiliön tyhjennys

Puhdasvesisäiliön tyhjennys

• Sammuta veden tulo painikkeesta.

• Aja vielä muutama metri.

• Sammuta harjamoottori painikkees-

ta.

Merkkivalo välähtää, harjayksikkö

pysähtyy ja nousee ylös.

• Aja vielä muutama metri, jotta loput likavedet imetään pois.

• Sammuta imumoottori painikkeesta.

Merkkivalo välähtää, imusuulake

nousee automaattisesti ylös.

Imulaitteen moottori pyörii vielä 15

sekuntia jälkivalumisen estämiseksi.

• Sammuta koneen toiminnot ohjelma-

painikkeesta.

Käyttöliuoksen syöttö pysähtyy.

Harjayksikkö pysähtyy ja nousee

ylös.

30 sekunnin kuluttua nousee imus

uulake and hypernation i-mu-suu-la-

ke.

Imulaitteen moottori pyörii vielä 15

sekuntia ennen kuin se sammuu au

tomaattisesti.

• Koneen on oltava sammutettuna.

• Irrota molemmat imuletkut suulakkeen letkuliittimistä ja ri-

pusta ne letkunkannattimeen.

• Paina lukitusjousia yhteen. Tällöin

imusuulake irtoaa, ja se voidaan

poistaa suulakkeen pitimestä.

• Puhdista imusuulake juoksevan veden alla harjan avulla.

• Ripusta imusuulake perusteellisen puhdistuksen jälkeen

suulakkeen kiinnikkeeseen koneen takaosaan.

Huomioitavaa:

Vain puhtaat ja ehjät suulakekumit antavat

optimaalisen imutuloksen!

Huomioitavaa:

Likaveden tai käyttöliuoksen hävitys on

suoritettava kansallisten määräysten mu-

kaan.

Huomioitavaa:

Noudata likavesisäiliön tyhjennyksen yh-

teydessä puhdistusaineen valmistajan an-

tamia määräyksiä henkilökohtaisesta

suojavarustuksesta.

• Ota likaveden tyhjennysletku irti pidikkeestä.

• Aseta tyhjennysletku viemäriin.

• Purista letkun kaulaosaa (1).

• Avaa tyhjennysletkun korkki ja tyh-

jennä likavesisäiliö.

• Nosta puhdasvesisäiliö ylös, aseta se likavesisäiliön sy-

vimpään kohtaan ja tyhjennä se.

• Ota tyhjä puhdasvesisäiliö pois likavesisäiliöstä ja huuhtele

se huolellisesti puhtaalla vedellä.

• Huuhtele likavesisäiliö huolellisesti puhtaalla vedellä.

• Poista karkean lian kori (keltainen) ja

tyhjennä se.

• Huuhtele se perusteellisesti juokse-

van veden alla.

• Poista imuilman suodatin (keltainen)

ja pyyhi lika liinalla tai pehmeällä har-

jalla.

• Poista imuilman suodatin ja pyyhi lika

liinalla tai pehmeällä harjalla.

Huomioitavaa:

Tukkeutunut imuilman suodatin voi huo-

nontaa imutehoa.

Tukkeutunut imuilman suodatin voi pie-

nentää käyttöliuoksen määrää.

• Asenna karkean lian kori ja imuilman suodatin (keltaiset)

takaisin.

• Aseta tyhjennysletku takaisin pidikkeeseen.

143

Likavesipumppu (valinnainen)

Tyhjennys korkeissa paikoissa:

Harjan irrotus ja pesu

Koneen puhdistus

Koneen säilytys/pysäköinti (ei toiminnassa)

Palvelu, huolto ja ylläpito

Koneen huolto on edellytys virheettömälle toiminnalle ja pit-

källe käyttöiälle.

• Koneen on oltava päällä.

• Aseta tyhjennysletku viemäriin tai ämpäriin.

• Paina likavesipumpun painiketta.

Huomioitavaa:

Tyhjennys tulee suorittaa vain likavesisäi-

liön nousuputkeen asti.

Huomioitavaa:

Puhdista harja/vetoalusta ja laikat jokaisen

käyttökerran jälkeen.

• Koneen on oltava sammutettuna.

• Paina jalalla harjan irrotuspoljinta.

• Irrota harjat ja pese ne juoksevalla vedellä.

Huomioitavaa:

Älä koskaan puhdista konetta korkeapai-

nepesurilla tai vesisuihkulla.

Koneen sisään tunkeutuva vesi voi johtaa

mekaanisten ja sähköisten osien huomat

tavaan vahingoittumiseen.

• Pyyhi kone kostealla siivouspyyhkeellä.

Huomioitavaa:

Koneen on oltava sammutettuna ja avai-

men irrotettuna.

Huomioitavaa:

Säilytä konetta siten, että imusuulake ja

harja on nostettu ylös ja säiliön kansi on

auki. Säiliö kuivuu kannen ollessa auki.

Näin voidaan estää homesienien ja epä-

miellyttävien hajujen muodostuminen.

Huomioitavaa:

Älä koskaan varastoi konetta, jossa on

purkautuneet akut. Akut vaurioituvat tällöin

pysyvästi eikä niitä voida korjata.

Huomioitavaa:

Ainoastaan TASKI-alkuperäisosia saa

käyttää, muussa tapauksessa kaikki ta-

kuu- ja vastuuvaatimukset mitätöityvät!

Huomioitavaa:

Sulkeaksesi pois ei-toivotut konetoimin-

not, huoltotöiden alussa on aina

-sammutettava kone

-irrotettava avain

-painettava hätä-seis-painiketta

Merkkien selitys:

◊ = jokaisen käytön jälkeen, ◊◊ = viikoittain,

◊◊◊ = kuukausittain, ⊗ = huoltolamppu

Toimenpide

◊

◊◊

◊◊◊

⊗

Sivu

Akkujen lataus ● 136

Tislatun veden lisääminen (avoimet

akut). Noudata akkujen valmistajan tar-

kistusopasta! ●136

Likavesisäiliön ja puhdasvesisäiliön

tyhjennys ja puhdistus ●142

Imuilman suodattimen tarkistus, puh-

distus ja tarvittaessa pesu ●

Kaikkien keltaisella merkittyjen osien

puhdistus ●

Harjojen pesu ● 143

Imusuulakkeen pesu, suulakekumien

kulumisen tarkistus ja tarvittaessa vaih-

to ●142

Koneen pesu kostealla siivouspyyh-

keellä ●143

Säiliön kannen tiivisteen pesu ja hal-

keamien tarkistus ja tarvittaessa vaihto ●

Seisontajarrun ja hätäpysäytyspainik-

keen toiminnan tarkistaminen ●137

Diverseyn huoltoteknikon huolto-/pal-

veluohjelma ●

144

Huoltovälit

TASKI-koneet valmistetaan noudattaen parhaita laatustan-

dardeja ja niiden käyttöturvallisuus varmistetaan tehtaalla val-

tuutettujen tarkastajien toimesta. Koneen sähköiset ja

mekaaniset osat kuitenkin kuluvat ja ikääntyvät normaalisti

pitkän käyttöiän aikana.

Asiakaspalvelu

Jos otat meihin yhteyttä toimintahäiriön tai tilauksen vuoksi,

mainitse aina meille tyyppimerkintä ja koneen numero.

Kyseiset tiedot löytyvät koneen tyyppikilvestä. Tämän käyttö-

ohjeen viimeiseltä sivulta löytyvät lähellä sijaitsevien TASKI-

huoltokumppaneiden osoitteet.

Suulakekumin vaihto

• Koneen jatkuvan häiriöttömän ja turvallisen

toiminnan varmistamiseksi suosittelemme

koneen huoltamista, kun huoltovälin (tehda-

sasetus 650 tuntia) merkkivalo syttyy tai vä-

hintään kerran vuodessa.

• Ruuvaa neljä tähtiruuvia (1) irti imusuulakkeesta.

• Irrota imusuulakkeen runko (2) suulakkeen ytimestä (3).

• Poista suulakekumit (4).

• Pese imusuulakkeen runko ja kaksi imusuulakkeen ydintä

juoksevan veden alla.

• Asenna "käytetyt" tai uudet suulakekumit suulakkeeseen.

• Aseta suulakkeen sisäosa jälleen imusuulakkeen runkoon

• Ruuvaa neljä tähtiruuvia jälleen kiinni.

145

Toimintahäiriöt

Toimintahäiriö Mahdollinen syy Toimintahäiriön korjaus Sivu

Kone ei toimi

Kone on sammutettu • Käännä avainta 134

Hätäpysäytyspainiketta on painettu • Vapauta Hätäpysäytyspainike 134

Pääsulake vioittunut • Tarkista/vaihda sulake

• Ota yhteyttä huoltokumppaniin

Virhekoodi näytössä • Ota yhteyttä huoltokumppaniin 147

Ajamisenesto on aktivoitu tai ohjaus-

laitteessa on vika • Asetu ajoistuimelle

Akut ovat purkautuneet tai latauslai-

te on viallinen

• Lataa akku

• Ota yhteyttä huoltokumppaniin 137

Akut vioittuneet • Ota yhteyttä huoltokumppaniin

Harjat eivät pyöri

Harjaveto pois päältä • Paina harjan painiketta 134

Pääsulake vioittunut • Vaihda sulake

• Ota yhteyttä huoltokumppaniin

Moottori pyörii, harja ei

• Vetohihna on vioittunut

• Tarkasta, onko harjat paikallaan

• Ota yhteyttä huoltokumppaniin

Huono imuteho Lattia jää märäksi Li-

kavettä ei

imetä

Imuyksikköä ei ole käynnistetty • Paina imuyksikön painiketta 134

ECO-painike painettuna • Kytke ECO-painike pois päältä 134

Imuletkua ei ole kiinnitetty • Kiinnitä imuletku 138

Imusuulake ei ole lattialla

• Tarkista imusuulakkeen kiinnik-

keen toimivuus 138

Suulakekumit käytetty loppuun

• Vaihda suulakekumit

144

Imuletku tai imusuulake on tukkeutu-

nut (esim. puukappaleet, ainejää-

mät)

• Poista lika ja roskat

Imuilman suodatin tukkeentunut • Poista vieraat aineet 134

Imumoottorin merkkivalo palaa, mut-

ta imulaite ei toimi

• Tarkista sulake, vaihda se tarvit-

taessa

• Sulake on kunnossa, ota yhteyttä

huoltokumppaniin

138

Imumoottori kytkeytyy pois päältä Likavesisäiliö täynnä • Tyhjennä likavesisäiliö

• Tarkista sulakkeet 142

Likavesisäiliö likaantunut • Tarkista tai pese tarvittaessa. 142

Riittämätön käyttöliuoksen virtaus

Puhdasvesisäiliö tyhjä • Tarkasta puhdasvesisäiliö 141

Käyttöliuoksen määrä on säädetty

liian alhaiseksi • Säädä käyttöliuoksen määrää pai-

nikkeella +/- 134

Veden tulon painike on kytketty pois

päältä • Paina veden tulon painiketta 134

Puhdasvesisuodatin on tukossa • Puhdista

Harjayksikkö tai imuyksikkö eivät

sammu Virhe elektroniikassa tai ohjaustau-

lussa

• Katkaise koneen virta hätäpysäy-

tyksellä

• Ota yhteyttä huoltokumppaniin

134

146

Tekniset tiedot

Varusteet

Kone 4000 5000

Työleveys 85 105 cm

Imusuulakkeen leveys 110 130 cm

Mitat (p x l x k) 187 x 89 x 140 187 x 109 x 140 cm

Koneen paino käyttövalmiina 680 715 kg

Nimellisjännite 24 V DC

Nimellisteho 2000 W

Puhdasvesisäiliön tilavuus +/- 5 % 200 l

Mitatut arvot normin IEC 60335-2-72 mukaan 4000 5000

Koneen paino ml. akut (kuljetuspaino) 480 515 kg

Äänipainetaso LpA 67 dB(A)

Mahdollinen ero KpA 2,5 dB(A)

Värinätaso <2,5 m/s2

Mahdollinen ero K 0,25 m/s2

Roiskevesisuojausluokka IPX3

Suojausluokka III

Tuotenume-

Tuote 4000 5000

7517859 Pesuharja, nailon 43 cm (vakio) 2x

7517860 Pesuharja, pehmeä 43 cm 2x

7517861 Pesuharja, nailon kova 43 cm 2x

7517858 Vetoalusta 43 cm 2x

7510634 Vetoalusta 28 cm 4X

7510631 Pesuharja, nylon 28 cm (vakio) 4X

7510632 Pesuharja, pehmeä 28 cm 4X

7510633 Pesuharja, kova 28 cm 4X

4131268 Suojaprofiili xx

4126922 Varoitusvalosarja x x

7518212 IntelliDose swingo 4000/5000 x x

7523390 IntelliTrail xx

8502830 Täyttöletku yleisellä vesiliitännällä x x

4129878 Tyhjennyspumppu x x

Erilaisia laikkoja (polyesteri ruskea, sininen, punainen ja kontaktilaikka) x x

147

Virhekoodit

Virhekoodit näkyvät näytössä.

Kuljetus

Hävittäminen

Akut

Koneen mitat

Mitat ovat senttimetreinä!

Huomioitavaa:

Sammuta kone ja käynnistä se uudelleen

aina, kun virhekoodi esiintyy.

Sammuttamalla ja käynnistämällä voidaan

mahdollisesti virheellisesti esiintyvä virhe

poistaa.

Huomioitavaa:

Tätä konetta saa nostaa vain apuvälineitä

käyttämällä (esim. nostokorokkeet, ajo-

rampit jne.)!

Huomioitavaa:

Kuljeta kone aina pystyasennossa.

Huomioitavaa:

Varmista, että kone on kiinnitetty hyvin kul-

jetusajoneuvoon ja että se ei pääse kaatu-

maan.

Huomioitavaa:

Kone ja sen osat on käyttöiän päätyttyä

hävitettävä kansallisia määräyksiä noudat-

taen. Diversey-huoltokumppanisi voi aut-

taa sinua siinä.

Huomioitavaa:

Akut on tarvittaessa irrotettava koneesta

ennen sen hävittämistä.

Akut ovat ongelmajätettä ja niiden hävittä-

minen on tehtävä noudattaen EU direktii-

viä 2006/66/EEC.

187

178

140

4000: 110 | 5000: 130

4000: 89 | 5000: 109

148

Traduction des instructions d'utilisation originales

Légende

Table des matières

Instructions de sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 148

Produits de nettoyage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 150

Documents détaillés . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 150

Vue d'ensemble. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 151

Batteries . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 152

Avant la mise en service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 154

Démarrer les opérations . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 156

Fin des opérations. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 159

Service, maintenance et entretien. . . . . . . . . . . . . . . . . . . . . . . 160

Défauts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 162

Données techniques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 163

Accessoires. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 164

Codes d'erreur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 164

Transport. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 164

Mise au rebut. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 164

Dimensions de la machine . . . . . . . . . . . . . . . . . . . . . . . . . . . . 165

Usage normal de la machine

Les machines sont conçues pour un usage professionnel (par

exemple dans des hôtels, écoles, hôpitaux, usines, centres

commerciaux, salles de sport, etc.). Elles servent au net-

toyage par voie humide de revêtements de sol lisses, tout en

tenant compte des instructions d'utilisation et doivent être uti-

lisées exclusivement en intérieur.

Instructions de sécurité

Par leur conception et construction, les machines TASKI sont

conformes aux exigences fondamentales de sécurité et de

santé en vigueur des directives CE et sont donc pourvues du

marquage CE.

ATTENTION !

Avant la première mise en service, lisez

impérativement les instructions d'utilisa-

tion et de sécurité.

Conservez soigneusement les instruc-

tions d'utilisation à portée de main afin

de pouvoir les consulter à tout moment.

Prudence:

Ce symbole indique des informations im-

portantes. Le non-respect de ces re-

marques peut entraîner un danger pour

les personnes et / ou des dommages ma-

tériels importants !

Attention:

Ce symbole indique des informations im-

portantes. Le non-respect de ces re-

marques peut entraîner des défauts et des

dommages matériels !

Remarque:

Ce symbole indique des informations im-

portantes en lien avec l'utilisation efficace

du produit. Le non-respect de ces re-

marques peut entraîner des défauts !

Comporte des remarques sur les opérations de

travail que vous devez effectuer l'une après

l'autre.

Attention:

La machine ne doit pas être employée

pour polir, huiler, cirer, nettoyer des tapis

et aspirer des poussières. Le nettoyage

humide de parquet et sols laminés avec

cette machine se fait à vos propres

risques.

Prudence:

Si la machine subit des changements non

autorisés par Diversey, les signaux de sé-

curité et le marquage CE seront invalides.

Une utilisation de la machine contraire à

l'usage normal de la machine peut entraî-

ner des blessures et des dommages de la

machine et de l'environnement de travail.

De manière générale, cela entraîne dans

ce cas l'annulation de toute garantie et

droits éventuels de réclamation.

Prudence:

La machine doit uniquement être utilisée

par des personnes correctement formées

à son utilisation ou ayant prouvé leur ca-

pacité à l'utiliser et étant explicitement

chargées de son utilisation.

Prudence:

La machine ne doit pas être utilisée par

des personnes, y compris des enfants,

avec des capacités physiques, senso-

rielles ou mentales réduites ou qui n'ont

pas l'expérience et les connaissances né-

cessaires.

Surveiller les enfants et veiller à ce qu'ils

ne jouent pas avec la machine.

Prudence:

La machine ne doit pas être utilisée dans

des pièces dans lesquelles des subs-

tances à risque d'explosion ou facilement

inflammables (par ex. essence, solvants,

huile de chauffage, poussières, etc.) sont

entreposées ou utilisées.

Les composants électriques ou méca

niques pourraient entraîner l'inflammation

de ces substances.

149

Prudence:

La machine ne doit pas être utilisée pour

l'aspiration de substances toxiques, dan-

gereuses pour la santé, caustiques ou irri-

tantes (par ex. poussière dangereuse,

etc.). Le système de filtration ne retient

pas suffisamment les substances de ce

type.

Il n'est alors pas possible d'exclure d'éven

tuels troubles médicaux pour l'utilisateur et

les tiers.

Prudence:

Faites attention à la situation locale ainsi

qu'aux tiers et aux enfants ! Vous devez

en particulier ralentir la vitesse à proximité

d'emplacement difficilement visibles tels

que devant des portes ou des courbes.

Prudence:

Cette machine ne doit pas servir au trans-

port de personnes ou d'objets.

Prudence:

Dans le cas d'une erreur de fonctionne-

ment, d'un défaut et après une collision ou

une chute, la machine doit être examinée

par un technicien compétent avant la pro-

chaine utilisation. Cela vaut également si

la machine a été laissée à l'extérieur, plon-

gée dans l'eau ou exposée à l'humidité.

Prudence:

En cas de dommages de pièces liées à la

sécurité comme le capot de brosse, le cor-

don d'alimentation principale ou les cou-

vercles de protection menant aux pièces

transportant le courant, arrêter la machine

immédiatement !

Prudence:

La machine ne doit pas être stationnée,

garée ou stockée en pente.

Prudence:

La machine ne doit pas être utilisée dans

des pièces électromagnétiques (pollution

électromagnétique).

Prudence:

La machine ne doit pas être utilisée sur

des pentes >10% en mode nettoyage.

Prudence:

La machine ne doit pas être utilisée sur

des pentes >15%. Les pentes doivent être

parcourues en conduisant lentement et en

utilisant le mode « tortue » afin d'assurer

un arrêt de sécurité.

Si vous prenez un virage serré dans les

pentes, cela peut affecter la stabilité de la

machine et est donc interdit. Risque d'ac-

cident.

Prudence:

La machine ne doit être utilisée que sur un

sol solide, stable et suffisamment porteur.

Il existe un risque d'accident en cas de non

respect.

Attention:

La machine doit être protégée contre toute

utilisation non autorisée. Par conséquent,

toujours retirer la clé avant de vous éloi-

gner de la machine ou la conserver dans

une pièce fermée.

Attention:

La machine doit uniquement être utilisée

et entreposée dans un environnement

sec, à faible teneur en poussière, à des

températures comprises entre +10 et +

35 °C.

Attention:

Les travaux de réparation sur des pièces

mécaniques ou électriques de la machine

ne doivent être effectués que par des tech-

niciens compétents habitués à toutes les

consignes de sécurité pertinentes.

Attention:

N'utilisez que des outils (brosses, pads ou

autres) définis dans les présentes instruc-

tions d'utilisation parmi les accessoires ou

recommandés par le conseiller TASKI.

Les autres brosses sont susceptibles de

gêner la sécurité et les fonctions de la ma-

chine.

Attention:

Respectez systématiquement les pres-

criptions nationales concernant la protec-

tion des personnes et la prévention des

accidents ainsi que les indications du fa-

bricant concernant l'utilisation de produits

nettoyants.

Attention:

Coupez immédiatement le système d'aspi-

ration si de la mousse ou un liquide

s'échappe de la machine !

150

Produits de nettoyage

Documents détaillés

Attention:

Cette machine doit uniquement être utili-

sée avec des batteries appropriées et des

chargeurs contrôlés.

Attention:

Les machines et appareils TASKI sont

construits de telle façon que, par l'état ac-

tuelle des connaissances scientifiques, les

dangers sanitaires provenant des émis-

sions de bruit ou de vibrations sont écar-

tés.

Voir les Données techniques à la page

163.

Remarque:

Les machines TASKI sont construites de

manière à fournir les meilleurs résultats

possibles avec les produits de nettoyage

TASKI.

Utiliser d'autres produits de nettoyage

peut entraîner un fonctionnement défec-

tueux ou des dommages sur la machine

ou l'environnement de travail.

Nous vous recommandons ainsi de n'utili-

ser que des produits de nettoyage TASKI.

Les défauts résultants de l'utilisation de

mauvais produits de nettoyage ne sont

pas couverts par la garantie.

Pour plus d'informations, veuillez vous

adresser à votre partenaire de service

TASKI.

Remarque:

Le schéma électrique correspondant à

cette machine est fourni dans la liste des

pièces détachées.

Contactez le service clientèle pour de plus

amples informations.

151

Vue d'ensemble

1Support de buse

2Support à flexible d'aspiration

3Tuyau de vidange de la cuve de récupération

4Flexible d'aspiration

5Raclette

6Filtre d'aspiration

7Pompe

8Cuve de récupération

9Roue motrice articulée

10 Réservoir d'eau propre

11 Verre doseur

12 Déverrouillage de la brosse

13 Unité de brossage

14 Profil de protection (en option)

15 Pédale de conduite

16 Compartiment à batterie

17 Projecteur (en option)

18 Pupitre de commande

19 Volant

20 Siège conducteur avec contacteur de sécurité (dé-

tection de présence)

21 Flash lumineux (en option)

22 Couvercle du réservoir

23 Filtre d'aspiration

24 Tamis à poussière

25 Indicateur cuve de récupération pleine

26 Indicateur réservoir d'eau propre vide

27 Clé de système d'aspiration (MARCHE / ARRÊT)

28 Clé ECO-Mode (MARCHE / ARRÊT)

29 Clé de programme (MARCHE / ARRÊT)

30 Clé de solution de nettoyage (MARCHE / ARRÊT)

31 Clé d'entraînement des brosses (MARCHE / AR-

RÊT)

32 Clé de conduite lente (MARCHE / ARRÊT)

33 Klaxon

34 Indicateur de service

35 Interrupteur

36 Clé de marche arrière

37 Arrêt d'urgence

38 Indicateur de batterie

39 Clé d'entraînement des brosses, niveau de pres-

sion (+ / -)

40 Clés d'alimentation en solution de nettoyage quan-

tité (+ / -)

41 Écran

56 8 9 13 14

18192022 2123

1210 117

29 34 35

25 37

40 39

152

Batteries

Batteries admissibles

Des batteries de traction sont nécessaires pour l'utilisation de

cette machine (pas de batteries de démarrage ou portables).

Nous recommandons des batteries de traction pures. Seules

ces batteries garantissent une longue durée d'utilisation.

Les batteries de traction sont produites sous la forme de bat-

teries ouvertes (liquides) ou de batterie sans entretien (VRLA)

(gel et AGM). Pour chaque modèle et constructeur, la ma-

chine doit être réglée en conséquence.

Chaque batterie offre une durée d'utilisation différente et des

caractéristiques de performance variées.

La programmation de la machine doit être effectuée après

l'installation des batteries ou lors d'un changement du type et /

ou du fabricant de batteries et avant la mise en service.

Un réglage erroné peut entraîner une panne précoce des bat-

teries.

Mesures de sécurité pour la manipulation des batteries

Schéma de raccordement des batteries

Batteries 6 V

Batteries 12 V

• Les batteries contiennent de l'acide.

Lors des travaux de maintenance,

porter des lunettes de protection

pour le montage et le démontage des

batteries liquides !

• Rincer abondamment avec de l'eau

propre les projections d'acide dans

les yeux ou sur la peau.

Puis, consulter immédiatement un

médecin.

Laver les vêtements avec de l'eau !

• Un gaz détonant se forme lors du

chargement des batteries. Tenir im-

pérativement éloigné des flammes

ouvertes ou des objets chauffés !

• Ne pas fumer !

• Danger de brûlure par acide !

• Prudence ! Les pôles de la batterie

sont toujours sous tensions, ne pas

poser d'objet dessus !

Attention:

Conserver les batteries propres et sèches.

Essuyer immédiatement les fuites d'acide

ou d'eau (batteries liquides).

Portez des gants de protection.

Attention:

Seuls des services après-vente ou des

techniciens Diversey agréés peuvent ins-

taller les batteries selon le schéma de rac-

cordement. Les erreurs de montage ou de

raccordement peuvent entraîner des bles-

sures graves, une explosion et des dom-

mages importants de la machine et de son

environnement.

Attention:

Respectez également les instructions

d'utilisation du fabricant des batteries.

Attention:

Veillez à une ventilation suffisante lors du

chargement des batteries.

Attention:

Lors de la maintenance des batteries,

celles-ci doivent être séparées de la

machine !

6 V

175A

red

Relay

Charger

Power Board

black

12 V

175A

red

Relay

Charger

Power Board

black

153

Processus de chargement avec chargeur externe

Chaque type de batterie et / ou fabricant de batterie requiert

une courbe de chargement différente.

Les chargeurs embarqués disponibles en option sont adaptés

à la taille de la batterie et contiennent plusieurs courbes de

chargement réglées en usine ou par le technicien de service

TASKI pour les batteries recommandées. Cette consigne

s'applique également à l'utilisation de chargeurs stationnaires

(externes).

Processus de chargement avec chargeur externe

Processus de chargement avec chargeur embarqué (en op-

tion)

Après le processus de chargement

Maintenance et entretien de batteries ouvertes (liquides)

Ouvrir le compartiment à batterie pour maintenance

Débranchez le contacteur de sécurité avant de retirez le siège

de la machine.

Attention:

Une courbe de chargement erronée ou

l'utilisation d'un chargeur inapproprié en-

traîne une panne précoce ou une destruc-

tion rapide des batteries.

Attention:

Des utilisations brèves durables avec re-

chargement consécutif peuvent endom-

mager durablement les batteries. Valeur

de référence : Avant un rechargement, un

déchargement minimum d'env. 20% de la

capacité disponible doit avoir eu lieu.

Attention:

Pour atteindre leur durée de vie maximale,

les batteries de traction doivent parcourir

2x par semaine un cycle de charge com-

plet (12-16 heures).

Attention:

Avant un arrêt de longue durée de la ma-

chine, les batteries doivent parcourir un

cycle de charge complet. Le chargeur est

ensuite séparé de la machine ou du sec-

teur. Les batteries se déchargent au fil du

temps. Selon le type, elles doivent être re-

chargées après 3 à 6 mois. Avant une re-

mise en service, les batteries doivent à

nouveau parcourir un cycle de charge

complet.

• Raccordez le chargeur de batterie externe à la prise de

connexion de batterie.

Attention:

Assurez-vous que la fiche soit enfoncée

jusqu'à la butée d'arrêt pour garantir un

bon contact électrique.

Remarque:

Toutes les fonctions de la machines sont

désactivées pendant le processus de

chargement.

• La machine doit être coupée.

• Reliez le cordon d'alimentation principale avec une prise

de courant inerte.

• L'indicateur jaune reste allumé

jusqu'à ce que 90 % de la capacité

de la batterie soient atteints. Puis,

l'indicateur clignote jusqu'à ce que la

batterie soit pleine.

• Lorsque le processus de charge est

terminé, l'indicateur vert s'allume.

Attention:

Éteignez le chargeur avant de le débran-

cher de la batterie (seulement pour des

chargeurs externes).

La séparation du chargeur allumé peut en

traîner une explosion dans le comparti

ment à batterie.

• Rangez le cordon d'alimentation principale en cas de char-

geurs embarqué (en option) dans la zone prévue.

• Conservez le cordon de chargement au sec et à l'abri des

dommages.

Attention:

Les cordons de chargement transmettent

des courants élevés. En cas de signe de

dommage sur la fiche, le câble ou le rac-

cordement de l'appareil, ne pas utiliser le

chargeur

Remarque:

L'entretien de batteries ne nécessitant pas

de maintenance se limite au maintien de

processus de chargement corrects et au

réglage de la courbe de chargement.

• La machine doit être coupée.

• Dévissez le siège conducteur et retirez-le de la machine.

• Retirez le capot de batterie de la ma-

chine.

La batterie peut à présent être révi

sée selon les indications du fabri

cant.

154

Avant la mise en service

Frein de stationnement

Activation :

Ouverture :

Ouverture d'urgence :

Contrôler le frein de stationnement et l'arrêt d'urgence

Dispositifs d'avertissement

Réglage du siège conducteur

Déplacement

Utilisez le volant pour contrôler la direction et la pédale d'ac-

célérateur pour la vitesse. La vitesse est réglée en continu.

Relâchez la pédale de conduite pour freiner la machine

jusqu'à l'arrêt et activer le frein de stationnement.

Marche avant

Marche arrière

• Le frein de stationnement est déverrouillé automatique-

ment par le système électronique en appuyant sur la pé-

dale d'accélérateur.

Remarque:

Quand la machine est immobile, le frein de

stationnement est toujours activé. Lorsque

la machine est allumée et coupée.

Remarque:

Le siège conducteur est équipé d'un

contacteur de sécurité (détection de pré-

sence). Ce contacteur de sécurité est ac-

tionné quand le siège conducteur est

occupé.

La machine ne peut être utilisée que

lorsque le contacteur de sécurité est ac-

tionné.

• En cas de panne de la commande ou

de la tension d'alimentation, vous

pouvez actionner le frein de station-

nement manuellement. Le levier

d'ouverture doit donc être tiré de fa-

çon permanente. Celui-ci se trouve

au niveau de la roue arrière gauche.

Attention:

Le frein de stationnement et le poussoir

d'arrêt d'urgence sont des dispositifs de

sécurité importants. Il faut donc contrôler

régulièrement leur fonction à des inter-

valles courts avant l'utilisation de la ma-

chine.

• Mettez la machine en marche.

• Actionnez l'interrupteur de conduite tout en maintenant le

volant droit. La machine se met en mouvement tout droit.

• Appuyez maintenant sur l'arrêt d'urgence.

Remarque:

La machine doit freiner brusquement

jusqu'à l'arrêt complet et avancer tout droit

sans correction de direction.

Prudence:

Si l'une de ces fonctions est absente, la

machine doit être mise hors service

jusqu'à sa réparation correcte par un par-

tenaire de service TASKI agréé.

Attention:

Le fonctionnement des dispositifs d'aver-

tissement tels que témoin lumineux, flash

lumineux et signal sonore en marche ar-

rière, doit être contrôlé régulièrement.

Tout dysfonctionnement doit être suppri-

mé immédiatement. L'utilisation de la ma-

chine avec des dispositifs d'avertissement

absents ou défectueux requiert une pru-

dence et une attention encore plus éle-

vées.

Prudence:

Les prescriptions nationales ont toujours

la priorité. Elles peuvent éventuellement

exiger d'autres comportements et doivent

donc être impérativement respectées.

• Desserrez le levier sur le côté

gauche du siège conducteur et déca-

lez le siège dans la position souhai-

tée.

• Allumez la machine (interrupteur).

• Tous les indicateurs s'allument un

instant.

L'indicateur de batterie vous signale

l'état de fonctionnement de la ma

chine. (en cas de défaut, voir

page162).

• Pour la marche avant, il suffit d'appuyer sur la pédale d'ac-

célérateur.

Remarque:

En cas de courbe, la vitesse est réduite

électroniquement.

• En appuyant sur la clé marche ar-

rière, l'indicateur en-dessous s'al-

lume et émet un signal sonore.

Remarque:

Lors d'une marche arrière en mode de tra-

vail, l'alimentation en solution de net-

toyage est interrompue. La raclette n'est

pas soulevée.

155

Déplacement de la machine (en cas de défaut)

Installer l'outil

Avant le réglage, vérifiez :

• que la brosse n'est pas en-dessous du marquage rouge

(touffe de poils) ou d'une longueur de brosse de 1 cm.

• l'usure et la propreté du pad avant l'utilisation.

Montage de la raclette

Remplir le réservoir d'eau propre

Dosage

Remarque:

De manière générale, le déplacement doit

être effectué par deux personnes.

Attention:

Du fait du poids élevé de la machine, son

déplacement manuel entraîne des

risques !

Un trébuchement peut causer des bles

sures ou des dommages sur la machine.

• Le déplacement n'est possible qu'après actionnement du

bouton de déverrouillage. (Voir page 154)

Attention:

N'utilisez pas de brosses ayant atteint la li-

mite d'usure. Celle-ci est indiquée par la

longueur de la touffe de poils rouge. Ne

pas utiliser de pads usés ou sales. Utilisez

uniquement des brosses TASKI origi-

nales. Le non respect peut entraîner des

résultats de nettoyage médiocres, voire

des dommages sur les sols.

Attention:

Avant chaque utilisation de la machine,

vérifiez que le logement du disque entraî-

neur du pad ne soit pas usé ou défec-

tueux.

Le disque entraîneur du pad peut dévier

de la machine pendant le travail à cause

d’un logement abîmé ou défectueux.

Il existe un risque d'accident en cas de non

respect.

• Positionnez les brosses sous l'unité de brossage.

• Actionnez la clé d'entraînement des

brosses MARCHE / ARRÊT.

L'unité de brossage s'abaisse auto

matiquement, les brosses sont rac

cordées et arrêtées.

Attention:

Vérifiez si les brosses sont raccordées.

• L'entraînement des brosses est activé par l'actionnement

de la pédale de conduite.

• La machine doit être coupée.

• Positionnez la raclette (2) sous le

support (1).

• Poussez le support à raclette vers le

bas pour que la raclette s'enclenche.

• Enfichez les deux flexibles d'aspiration fixement sur les

embases de la raclette.

Attention:

Température d'eau maximale autorisée

60 °C/140 °F.

Diversey recommande l'utilisation d'eau

froide, car l'eau chaude adopte immédiate-

ment la température du sol lors du contact

avec le sol et n'apporte donc aucun avan-

tage.

• La machine doit être coupée.

• Ouvrez le couvercle du réservoir.

• Placez le réservoir d'eau propre dans la position prévue à

cet effet.

• Retirez le verre doseur du réservoir d'eau propre.

• Remplissez l'eau dans le réservoir

d'eau propre.

Le marquage rouge supérieur in

dique la hauteur de remplissage

maximale autorisée.

• Faites à nouveau basculer le couvercle du réservoir dans

sa position d'origine.

Attention:

Lors de la manipulation de produits

chimiques, portez des gants de protection,

des lunettes de protection et des vête-

ments de travail (de protection)

correspondants !

Remarque:

Utilisez uniquement des produits

chimiques recommandés par Diversey et

respectez impérativement les informations

sur le produit.

Prudence:

L'utilisation de produits inappropriés (no-

tamment de produits contenant du chlore,

de l'acide ou un solvant) peut entraîner

des troubles de la santé ainsi que des

dommages importants sur la machine.

156

Exemples de dosage :

Avant le nettoyage

Utilisation du plafond de sécurité FOPS

Démarrer les opérations

Indication sur l'emballage du

produit

Capacité du

réservoir

Quantité de

produit par

remplissage

du réservoir

0,5% 50 ml pour

10l d'eau

200l 1l

1% 100 ml pour

10l d'eau

200l 2l

2% 200 ml pour

10l d'eau

200l 4l

3% 300 ml pour

10l d'eau

200l 6l

• Remplissez le verre doseur avec un produit adapté et ver-

sez le contenu dans le réservoir d'eau propre. Répétez la

procédure jusqu'à avoir atteint le dosage souhaité.

• À la fin du dosage, laissez le verre doseur dans le réser-

voir.

Remarque:

En option, TASKI offre un dosage automa-

tique. Celui-ci peut être monté ultérieure-

ment. Veuillez vous adresser à votre

conseiller clientèle

Attention:

Retirez les éventuels objets (pièces en

bois, en métal, etc.) de la surface de net-

toyage.

Les objets pourraient être projetés par la

brosse rotative et ainsi blesser des per

sonnes ou causer des dommages maté

riels.

Attention:

Respectez la hauteur de passage de 2,1m

lors du nettoyage avec un plafond de pro-

tection monté.

Attention:

Lorsque vous travaillez avec cette ma-

chine, portez toujours des chaussures an-

tidérapantes et des vêtements de travail

appropriés !

Remarque:

Gardez toujours les deux mains sur le vo-

lant / la poignée de conduite lorsque la ma-

chine est en marche pour une utilisation

sûre.

Attention:

Familiarisez-vous d'abord avec la ma-

chine en essayant de rouler dans un en-

droit vide !

Attention:

S'il existe un risque de chute d'objets pen-

dant l'utilisation de la machine, prendre ou

respecter les mesures de protection né-

cessaires conformément aux prescriptions

nationales.

Attention:

Avant de débuter le travail (en position de

travail), contrôlez si votre champ de vision

permet de garantir un travail en toute sé-

curité. Respecter la norme EN 3411.

Un champ de vision insuffisant peut rendre

le travail plus difficile et gêner ainsi la sé

curité de l'opérateur, de la machine et des

tiers.

Attention:

Pendant le travail, respecter la hauteur de

passage maximale pour les portes et les

passages souterrains ; celle-ci est indi-

quée sur la plaque signalétique de la ma-

chine.

Remarque:

Si vous travaillez dans des bâtiments pu-

blics, la lumière d'avertissement doit être

allumée.

• Asseyez-vous sur le siège conducteur.

• Vérifiez que la clé d'arrêt d'urgence est déverrouillée.

• Allumez la machine (interrupteur).

Les indicateurs s'allument un instant.

157

Démarrage manuel du programme

Mode ECO

Démarrage avec la clé de programme

Début du nettoyage

• Appuyez sur la clé de système d'as-

piration MARCHE / ARRÊT.

L'indicateur s'allume, le moteur d'as

piration démarre et la raclette est

abaissée automatiquement en posi

tion de travail.

• Appuyez sur la clé d'alimentation en

solution de nettoyage MARCHE /

ARRÊT.

L'indicateur s'allume.

L'alimentation en solution de net

toyage se met en route quand les

brosses tournent.

• Choisissez le dosage souhaité grâce

aux touches +/- du niveau 1 - 6.

Remarque:

Diversey recommande de choisir le bon

dosage de produit pour un travail durable.

Un surdosage ou sous-dosage entraine

des résultats de nettoyage peu satisfai-

sants.

Remarque:

En option, TASKI offre un dosage automa-

tique. Celui-ci peut être monté ultérieure-

ment. Veuillez vous adresser à votre

conseiller clientèle

• Appuyez sur la clé d'entrainement

des brosses MARCHE / ARRÊT.

L'indicateur s'allume, l'unité de bros

sage s'abaisse et le processus de

raccord démarre automatiquement.

• Sélectionnez le niveau de pression

d'accessoire souhaité en appuyant

sur les touches +/- du niveau 1-3.

Remarque:

Déterminez et sélectionnez toujours le ni-

veau le plus bas permettant d'obtenir un

bon résultat de nettoyage. Vous optimisez

ainsi la consommation de courant et proté-

gez la machine.

• En appuyant sur la clé de mode ECO

MARCHE / ARRÊT, le mode ECO

est activé.

Cela réduit la vitesse du moteur d'as

piration et règle le dosage de la solu

tion de nettoyage sur le niveau 2 et la

pression de la brosse sur le niveau 1.

Remarque:

Si besoin, le niveau de solution de net-

toyage peut être réglé manuellement dans

le mode ECO. Le mode ECO est conçu

pour des sols plutôt lisses, sans joint.

• Appuyez sur la clé de programme

lors du prochain démarrage des opé-

rations ou de la prochaine section de

travail pour démarrer toutes les fonc-

tions de la machine avec les der-

nières valeurs de fonctionnement

utilisées.

Remarque:

La fonction se programme à nouveau en

ré-appuyant sur une clé.

Remarque:

Les valeurs réglées peuvent être ajustées

à tout moment pendant la procédure de

travail. Les valeurs réglées au moment de

la coupure sont enregistrées et seront à

nouveau activées automatiquement au

prochain allumage.

Remarque:

Appuyez sur la clé de programme à la fin

des opérations pour démarrer un pro-

gramme optimisé pour la fin des

opérations : voir la description à la page

159 sous (Processus automatique).

Les réglages et fonctions activées sont en-

registrés.

• Lorsque la machine est allumée et

qu'un utilisateur est assis sur le siège

conducteur, la machine se met en

mouvement lors de l'actionnement

de la pédale d'accélérateur. Si elle

est sélectionnée, l'unité de brossage

démarre et l'alimentation de la solu-

tion de nettoyage s'ouvre.

La vitesse de conduite est comman

dée par la position de la pédale d'ac

célérateur. Relâchez la pédale

d'accélérateur pour freiner la ma

chine automatiquement jusqu'à l'ar

rêt et activer le frein de

stationnement. L'alimentation de li

quide de nettoyage est interrompue,

en peu plus tard l'unité de brossage

s'arrête.

Remarque:

La quantité d'alimentation de solution de

nettoyage est adaptée à la vitesse de tra-

vail correspondante. (IntelliFlow)

Attention:

Si vous travaillez dans des zones encom-

brées ou étroites, il est conseillé d'appuyer

sur la clé de conduite lente MARCHE / AR-

RÊT. (Indicateur allumé) Cela réduit la vi-

tesse de travail maximale et minimise le

risque d'accident.

158

Capacité de la batterie - fin de la préparation au fonctionne-

ment

L'indicateur de batterie vous informe de la durée d'utilisation

disponible.

• Quand l'indicateur rouge commence à clignoter, il reste

environ 5 minutes d'utilisation.

• Puis, l'unité de brossage et, 30 secondes plus tard, la

raclette sont soulevées. L'indicateur rouge passe à une

lumière permanente.

• Il vous reste encore 10 minutes pour conduire la machine à

la station de charge. La machine s'arrête ensuite automati-

quement.

• Pour recommencer à l'utiliser, il faut que la batterie soit

complètement chargée.

Méthode de nettoyage

Méthode de travail directe :

Récurage et aspiration en une opération.

Méthode de travail indirecte :

Mettre de la solution de nettoyage, récurer et aspirer en plu-

sieurs fois.

Remplissage de la solution de nettoyage

Vidanger la cuve de récupération

• Appuyez à nouveau sur la clé pour

annuler la limitation, l'indicateur

s'éteint.

Remarque:

Vous trouverez plus de détails sur les mé-

thodes de travail directe et indirecte sur les

cartes des méthodes respectives.

Pour des informations plus précises, veuil-

lez contacter votre conseiller TASKI.

Remarque:

Dans le cas d'une combinaison spéciale

de revêtement de sol / encrassement et de

produit de nettoyage, la conduite de la ma-

chine peut parfois être gênée.

La traction de la machine sur le sol peut

être améliorée grâce à des roues dispo-

nibles en option. Veuillez contacter votre

conseiller TASKI.

Attention:

Le travail sans solution de nettoyage peut

entraîner des dommages du revêtement.

Remarque:

Un bruit provenant de la pompe indique

que le réservoir d'eau propre est vide.

Attention:

La pompe ne doit en aucun cas continuer

à fonctionner à vide.

• L'indicateur du réservoir d'eau propre

s'allume.

Le réservoir d'eau propre est vide.

• La machine doit être coupée.

• Ouvrez le couvercle du réservoir.

• Remplissez le réservoir d'eau propre avec de l'eau, voir

page 155.

• Ajoutez le produit de nettoyage à l'aide du verre doseur.

• Faites à nouveau basculer le couvercle du réservoir dans

sa position d'origine.

• L'indicateur de la cuve de récupéra-

tion s'allume.

La cuve de récupération est pleine.

• Videz la cuve de récupération, voir page 159.

159

Fin des opérations

Procédure manuelle

Procédure automatique

Retirer et nettoyer la raclette

Vider et nettoyer le réservoir d'eau propre et la cuve de récu-

pération

Vidanger la cuve de récupération

Vidanger le réservoir d'eau propre

• Appuyez sur la clé de solution de net-

toyage MARCHE / ARRÊT.

• Roulez encore sur quelques mètres.

• Appuyez sur la clé d'entrainement

des brosses MARCHE / ARRÊT.

L'indicateur s'allume, l'unité de bros

sage est arrêtée et relevée.

• Avancez encore de quelques mètres afin d'aspirer l'eau de

récupération restante.

• Appuyez sur la clé de système d'as-

piration MARCHE / ARRÊT.

L'indicateur s'allume, la raclette est

relevée automatiquement.

Le moteur d'aspiration fonctionne en

core 15 secondes pour éviter un

écoulement résiduel.

• Appuyez sur la clé de programme

MARCHE / ARRÊT.

L'alimentation en solution de net

toyage est arrêtée.

L'unité de brossage s'arrête et se

soulève.

La raclette est relevée après 30 se

condes supplémentaires.

Le moteur d'aspiration tourne pen

dant encore 15 secondes avant

d'être coupé automatiquement.

• La machine doit être coupée.

• Retirez les deux flexibles d'aspiration des embases de la

raclette et accrochez-les au support pour tuyau.

• Pressez les brides de verrouillage.

Cela ouvre la raclette et permet de la

retirer du support.

• Nettoyez la raclette sous l'eau courante à l'aide d'une

brosse.

• Après le nettoyage minutieux, accrochez la raclette sur la

suspension à raclette à l'arrière de la machine.

Remarque:

Seules des lames propres et intactes per-

mettent d'obtenir un résultat optimal !

Remarque:

L'évacuation de l'eau sale ou de la solution

de nettoyage doit être effectuée conformé-

ment aux consignes nationales.

Remarque:

Respectez les prescriptions du fabricant

des produits détergents concernant le port

d'équipement de protection lors de la vi-

dange de la cuve de récupération.

• Retirez le tuyau de vidange à eau de récupération du sup-

port.

• Placez le tuyau de vidange dans un conduit d'écoulement.

• Pressez les points de pincement (1) du tuyau de vidange.

• Retirez le couvercle du tuyau de vi-

dange et videz la cuve de récupéra-

tion.

• Soulevez le réservoir d'eau propre, placez-le au point le

plus bas dans la cuve de récupération et videz-le.

• Retirez le réservoir d'eau propre de la cuve de récupéra-

tion et rincez-le abondamment à l'eau propre.

• Rincez la cuve de récupération abondamment à l'eau

propre.

• Retirez le filtre à poussière (jaune) et

videz-le.

• Rincez-le bien sous l'eau courante.

• Retirez le filtre d'aspiration (jaune) et

essuyez la poussière avec un chiffon

ou avec une brosse souple.

• Retirez le filtre d'aspiration et élimi-

nez l'encrassement avec un chiffon

ou avec une brosse souple.

Attention:

Un filtre d'aspiration obstrué peut gêner la

performance d'aspiration.

Un filtre d'aspiration obstrué peut réduire

la quantité de solution de nettoyage.

• Replacez le filtre à poussière (jaune) et le filtre d'aspiration.

• Remettez le tuyau de vidange dans le support.

160

Pompe à eau de récupération (option)

Vidange en position élevée :

Retirer et nettoyer la brosse

Nettoyer la machine

Entreposage / stationnement de la machine (hors service)

Service, maintenance et entretien

La maintenance de la machine est la condition pour un fonc-

tionnement parfait et une longue durée de vie.

• La machine doit être allumée.

• Menez le tuyau de vidange sur une évacuation ou dans un

seau.

• Appuyez sur la clé sur la pompe à eau de récupération.

Remarque:

La vidange s'arrête à la colonne montante

dans la cuve de récupération.

Remarque:

Nettoyez la brosse à chaque fois après la

fin des travaux de nettoyage.

• La machine doit être coupée.

• Appuyez avec le pied sur l'ouverture

de brosses.

• Retirez les brosses et nettoyez-les sous l'eau courante.

Attention:

Ne nettoyez jamais la machine avec un

nettoyeur haute pression ou sous un jet

d'eau.

Les pièces mécaniques ou électriques de

la machine peuvent être gravement en

dommagées par la pénétration d'eau.

• Essuyez la machine à l'aide d'un chiffon humide.

Remarque:

La machine doit être coupée et la clé reti-

rée.

Remarque:

Entreposez la machine avec la raclette re-

levée, la brosse relevée et le couvercle du

réservoir ouvert. Cela permet au réservoir

de sécher.

Ainsi, l'apparition de moisissures et

d'odeurs désagréables peut être évitée.

Attention:

N'entreposez jamais la machine avec une

batterie déchargée. Les batteries seraient

sinon endommagées de façon irréparable.

Attention:

N'utilisez que des pièces TASKI origi-

nales, sans quoi la garantie et les droits de

réclamation sont annulés !

Attention:

Afin d'exclure un fonctionnement acciden-

tel de la machine, veillez toujours aux

points suivants avant de débuter les tra-

vaux d'entretien :

- couper la machine,

- retirer la clé et

- actionner l'arrêt d'urgence.

Explication des symboles :

◊ = À chaque fin de nettoyage, ◊◊ = chaque semaine,

◊◊◊ = chaque mois, ⊗ = service de lampe

Activité

◊

◊◊

◊◊◊

⊗

Page

Charger les batteries ● 153

Remplir d'eau distillée (batteries li-

quides) Respectez le carnet de

contrôle du fabricant de la batterie ! ● 153

Vider et nettoyer le réservoir d'eau

propre et la cuve de récupération ● 159

Contrôler / nettoyer les filtres d'aspira-

tion ●

Nettoyer toutes les pièces marquées

en jaune ●

Nettoyer les brosses ● 160

Nettoyer la raclette, contrôler l'usure

des lames et les remplacer éventuelle-

ment ● 159

Essuyer la machine avec un chiffon hu-

mide ● 160

Nettoyer le joint du couvercle du réser-

voir et contrôler la présence de fis-

sures, le remplacer éventuellement ●

Contrôler le frein de stationnement et le

poussoir d'arrêt d'urgence ● 154

Programme de maintenance / service

par un technicien de service Diversey ●

161

Intervalle de maintenance

Les machines TASKI sont des machines de grande qualité

dont la sécurité a été contrôlée à l'usine par des contrôleurs

autorisés. Après une longue durée d'utilisation, les compo-

sants électriques et mécaniques sont soumis à l'usure et au

vieillissement.

Service clientèle

Si vous nous contactez en raison d'un dysfonctionnement ou

d'une commande, veuillez toujours mentionner la désignation

de type et le numéro de la machine.

Ces informations se trouvent sur la plaque signalétique de

votre machine. Vous trouverez l'adresse du partenaire de ser-

vice TASKI le plus proche de chez vous à la dernière page

des présentes instructions d'utilisation.

Remplacement des lames

• Pour conserver la fiabilité et la disponibilité,

un service d'entretien doit être effectué

lorsque l'indicateur de maintenance s'allume

(réglages par défaut 650 heures de travail)

ou au moins une fois par an.

• Dévissez les quatre vis en étoile (1) de la raclette.

• Séparez le corps de la raclette (2) du cœur de la raclette

(3).

• Retirez les lames (4).

• Nettoyez le corps de la raclette et les deux cœurs de ra-

clette sous l'eau courante.

• Montez les lames « retournées » ou neuves sur le cœur de

la raclette.

• Enfichez à nouveau le cœur de la raclette dans le corps de

la raclette.

• Revissez les quatre vis en étoile.

162

Défauts

Défaut Cause possible Résolution du défaut Page

Une machine sans fonction ne peut

pas être allumée

La machine est coupée • Tourner la clé 151

Poussoir d'arrêt d'urgence appuyé • Déverrouillez le poussoir d'arrêt

d'urgence appuyé 151

Fusible principal défectueux

• Contrôler / remplacer le fusible

• Contacter votre partenaire de ser-

vice

Code d'erreur à l'écran • Contacter votre partenaire de ser-

vice 164

Système anti-démarrage activé ou

problème du système de contrôle • Asseyez-vous sur le siège

conducteur

Batterie déchargée ou chargeur dé-

fectueux

• Charger la batterie

• Contacter votre partenaire de ser-

vice

154

Batteries défectueuses • Contacter votre partenaire de ser-

vice

La brosse ne tourne pas

Entraîneur de brosse coupé • Appuyer sur la clé de brosse 151

Fusible principal défectueux

• Remplacer le fusible

• Contacter votre partenaire de ser-

vice

Le moteur tourne mais pas la brosse

• Courroie de transmission défec-

tueuse

• Vérifier que la brosse soit raccor-

dée

• Contacter votre partenaire de ser-

vice

Mauvaise performance d'aspiration

Le sol reste mouillé L'eau de récupé-

ration n'est pas

aspirée

Système d'aspiration non allumé • Appuyer sur la clé de système

d'aspiration 151

Clé ECO appuyée • Couper la clé ECO 151

Flexible d'aspiration non enfiché • Enficher le flexible d'aspiration 155

La raclette n'est pas au sol

• Contrôler le fonctionnement de la

suspension à raclette 155

Lames usées

• Remplacer les lames

161

Flexible d'aspiration ou buse obs-

truée (par exemple morceaux de

bois, chutes de tissus)

• Retirer les corps étrangers

Filtre d'aspiration obstrué • Retirer les corps étrangers 151

Indicateur de système d'aspiration

allumé mais l'aspirateur ne fonc-

tionne pas

• Contrôler le fusible, le remplacer si

nécessaire

• Fusible en bon état, contactez

votre partenaire de service

155

Le système d'aspiration se coupe

Cuve de récupération pleine • Vider la cuve de récupération

• Contrôlez les fusibles 159

Cuve de récupération encrassée • Contrôler ou nettoyer éventuelle-

ment. 159

163

Données techniques

Sortie de solution de nettoyage in-

suffisante

Réservoir d'eau propre vide • Contrôler le réservoir d'eau propre 158

Quantité de solution de nettoyage

trop basse • Réglez la quantité de solution de

nettoyage à l'aide de la clé +/- 151

Clé de solution de nettoyage coupée • Appuyer sur la clé de solution de

nettoyage 151

Filtre du réservoir d'eau propre • Nettoyer

Impossible de couper l'unité de bros-

sage ou le système d'aspiration Problème dans l'électronique ou

dans le boîtier de contrôle

• Couper la machine à l'aide de l'ar-

rêt d'urgence

• Contacter votre partenaire de ser-

vice

151

Défaut Cause possible Résolution du défaut Page

Machine 4000 5000

Largeur de travail 85 105 cm

Largeur de la raclette 110 130 cm

Dimensions (L x P x H) 187 x 89 x 140 187 x 109 x 140 cm

Poids maximal de la machine prête au fonctionnement 680 715 kg

Tension nominale 24V DC

Puissance nominale 2000 W

Réservoir d'eau propre nominal +/- 5% 200 l

Valeurs déterminées selon la CEI 60335-2-72 4000 5000

Poids de la machine avec batteries (poids de transport) 480 515 kg

Niveau de pression acoustique LpA 67 dB(A)

Incertitude KpA 2.5 dB(A)

Valeur de vibration totale <2.5 m/s2

Incertitude K 0,25 m/s2

Protection anti-éclaboussures IPX3

Classe de protection III

164

Accessoires

Codes d'erreur

Les codes d'erreur sont affichés à l'écran.

Transport

Mise au rebut

Batteries

N° Article 4000 5000

7517859 Brosse à récurer en nylon Nylon 43 cm (standard) 2x

7517860 Brosse à récurer béton lavé 43 cm 2x

7517861 Brosse à récurer nylon abrasive 43 cm 2x

7517858 Disque entraîneur 43 cm 2x

7510634 Disque entraîneur 28 cm 4X

7510631 Brosse à récurer en nylon 28 cm (standard) 4X

7510632 Brosse à récurer béton lavé 28 cm 4X

7510633 Brosse à récurer abrasive 28 cm 4X

4131268 Profil de protection x x

4126922 Kit de flash lumineux x x

7518212 IntelliDose swingo 4000/5000 x x

7523390 IntelliTrail xx

8502830 Tuyau de remplissage avec NC universel x x

4129878 Pompe de drainage x x

Différents pads (polyester marron, bleu, rouge et pad de contact) x x

Remarque:

À chaque code d'erreur, coupez et allumez

à nouveau la machine.

Une erreur peut éventuellement être corri-

gée en éteignant et en rallumant la ma-

chine.

Attention:

Cette machine ne doit être soulevée

qu'avec un outil approprié (par exemple

une plateforme de levage, rampe d'accès,

etc.) !

Remarque:

Transportez la machine debout.

Remarque:

Assurez-vous que la machine soit bien at-

tachée et sécurisée dans le véhicule de

transport.

Remarque:

Après leur retrait progressif, la machine et

les accessoires doivent être remis à un

centre d'élimination approprié conformé-

ment aux prescriptions nationales. Votre

partenaire de service Diversey peut vous

aider.

Attention:

Les batteries doivent être retirées de la

machine avant que celle-ci ne soit amenée

à un centre d'élimination.

Les batteries usagées doivent être recy-

clées conformément à la directive euro-

péenne 2006/66/CE ou des directives

nationales correspondantes.

165

Dimensions de la machine

Les dimensions sont indiquées en centimètres !

187

178

140

4000: 110 | 5000: 130

4000: 89 | 5000: 109

166

Μετάφραση του πρωτοτύπου των οδηγιών χρήσης

Επεξήγηση εικόνων

Περιεχόμενα

Οδηγίες ασφάλειας . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 166

Προϊόντα καθαρισμού . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 168

Άλλα έγγραφα . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 168

Επισκόπηση εξαρτημάτων. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 169

Μπαταρίες . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 170

Πριν από τη λειτουργία . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 172

Έναρξη εργασιών . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 174

Τέλος λειτουργίας . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 177

Σέρβις, συντήρηση και φροντίδα . . . . . . . . . . . . . . . . . . . . . . . . 178

Βλάβες. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 180

Τεχνικές πληροφορίες . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 181

Εξαρτήματα . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 182

Κωδικοί σφαλμάτων . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 182

Μεταφορά . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 182

Διάθεση . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 182

Διαστάσεις μηχανής. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 183

Ενδεδειγμένη χρήση των μηχανών

Οι μηχανές προορίζονται για επαγγελματική χρήση (π. χ. σε

ξενοδοχεία, σχολεία, νοσοκομεία, εργοστάσια, εμπορικά κέ-

ντρα, αθλητικά κέντρα κλπ.). Προορίζονται για τον υγρό καθα-

ρισμό σκληρών επικαλύψεων δαπέδου σύμφωνα με τις

παρούσες οδηγίες χρήσης. Οι μηχανές αυτές έχουν σχεδιαστεί

αποκλειστικά για χρήση σε εσωτερικούς χώρους.

Οδηγίες ασφάλειας

Ο σχεδιασμός και η κατασκευή των μηχανών TASKI συμμορ-

φώνονται με τις ισχύουσες θεμελιώδεις απαιτήσεις για την

ασφάλεια και την υγεία των οδηγιών ΕΚ και, ως εκ τούτου, φέ-

ρουν τη σήμανση CE.

ΠΡΟΣΟΧΗ!

Διαβάστε προσεκτικά τις Οδηγίες χρή-

σης και τις Οδηγίες ασφάλειας πριν από

την πρώτη χρήση.

Φυλάξτε με προσοχή και σε κοντινό ση-

μείο τις Οδηγίες χρήσεως για μελλοντική

χρήση.

Προσοχή:

Αυτό το σύμβολο υποδεικνύει σημαντικές

πληροφορίες. Σε περίπτωση μη τήρησης

αυτών των σημειώσεων υπάρχει κίνδυνος

σοβαρών σωματικών τραυματισμών ή/και

εκτεταμένων υλικών ζημιών!

Υπόδειξη:

Αυτό το σύμβολο υποδεικνύει σημαντικές

πληροφορίες. Σε περίπτωση μη τήρησης

αυτών των σημειώσεων υπάρχει κίνδυνος

βλαβών και υλικών ζημιών!

Σημείωση:

Αυτό το σύμβολο υποδεικνύει σημαντικές

πληροφορίες σχετικά με την αποτελεσματι-

κή χρήση του προϊόντος. Σε περίπτωση μη

τήρησης αυτών των σημειώσεων υπάρχει

κίνδυνος βλαβών!

Περιέχει σημειώσεις σχετικά με τα βήματα εργα-

σίας που πρέπει να ακολουθήσετε με τη συγκε-

κριμένη σειρά.

Υπόδειξη:

Απαγορεύεται η χρήση της μηχανής για ερ-

γασίες όπως γυάλισμα, λάδωμα, κέρωμα,

καθαρισμό ταπήτων και απορρόφηση

σκόνης. Η χρήση αυτής της μηχανής για

τον υγρό καθαρισμό δαπέδων παρκέ και

laminate γίνεται με δική σας ευθύνη.

Προσοχή:

Τυχόν τροποποιήσεις στη μηχανή χωρίς

την έγκριση της Diversey θα οδηγήσουν σε

λήξη της ισχύος των σημάνσεων ασφαλεί-

ας καθώς και της Συμμόρφωσης CE.

Οποιαδήποτε μη ενδεδειγμένη χρήση της

μηχανής ενδέχεται να προκαλέσει τραυμα-

τισμούς και ζημιές στο μηχάνημα και το ερ-

γασιακό περιβάλλον. Σε αυτήν την

περίπτωση ακυρώνεται αυτόματα κάθε εγ-

γύηση και αξίωση που απορρέει από την

εγγύηση.

Προσοχή:

Επιτρέπεται η χρήση της μηχανής μόνο

από άτομα που είναι καταλλήλως εκπαι-

δευμένα, έχουν πιστοποιημένες ικανότητες

χειρισμού της μηχανής και είναι ρητώς

εξουσιοδοτημένα να τη χρησιμοποιούν.

Προσοχή:

Αυτή η μηχανή δεν επιτρέπεται να χρησι-

μοποιηθεί από άτομα με περιορισμένες

σωματικές, αισθητήριες ή νοητικές ικανό-

τητες, συμπεριλαμβανομένων των παι-

διών, ή με έλλειψη πείρας και γνώσεων.

Τα παιδιά θα πρέπει να επιβλέπονται για

να διασφαλιστεί ότι δεν αντιμετωπίζουν τη

μηχανή ως παιχνίδι.

Προσοχή:

Απαγορεύεται η χρήση της μηχανής σε

χώρους αποθήκευσης ή επεξεργασίας

εκρηκτικών ή εξαιρετικά εύφλεκτων ουσι-

ών (π.χ. βενζίνη, διαλυτικά, πετρέλαιο θέρ-

μανσης, σκόνη κλπ.).

Τα ηλεκτρικά ή μηχανικά τμήματα ενδέχε

ται να προκαλέσουν ανάφλεξη αυτών των

ουσιών.

167

Προσοχή:

Απαγορεύεται η χρήση της μηχανής για

την απορρόφηση τοξικών, βλαβερών, καυ-

στικών ουσιών ή ουσιών που προκαλούν

ερεθισμούς (π.χ. επικίνδυνες σκόνες

κ.λπ.). Το σύστημα φίλτρου δεν συγκρατεί

επαρκώς τέτοιου είδους ουσίες.

Η μη τήρηση του παραπάνω ενδέχεται να

έχει επιπτώσεις στην υγεία του χρήστη ή

τρίτων.

Προσοχή:

Προσοχή στις τοπικές συνθήκες και κατά

το χειρισμό κοντά σε τρίτους ή παιδιά! Ειδι-

κότερα, χαμηλώνετε την ταχύτητα όταν

βρίσκεστε κοντά σε δυσδιάκριτες περιοχές,

όπως πόρτες ή γωνίες.

Προσοχή:

Απαγορεύεται χρήση της μηχανής για τη

μεταφορά προσώπων ή αντικειμένων.

Προσοχή:

Σε περίπτωση εσφαλμένης λειτουργίας,

βλάβης ή μετά από σύγκρουση ή πτώση

δεν πρέπει να χρησιμοποιείτε τη μηχανή

προτού ελεγχθεί από εξουσιοδοτημένο

προσωπικό. Το ίδιο ισχύει και στην περί-

πτωση που παραμείνει εκτός λειτουργίας

σε εξωτερικό χώρο, βυθιστεί στο νερό ή

εκτεθεί σε υγρασία.

Προσοχή:

Διακόψτε αμέσως τη λειτουργία της μηχα-

νής σε περίπτωση βλάβης εξαρτημάτων

ασφαλείας, όπως καλυμμάτων βούρτσας,

κυρίων καλωδίων ή καλυμμάτων, τα οποία

έρχονται σε επαφή με ηλεκτροφόρα εξαρ-

τήματα!

Προσοχή:

Δεν επιτρέπεται η στάθμευση, τοποθέτηση

ή φύλαξη της μηχανής σε κεκλιμένα επίπε-

δα.

Προσοχή:

Απαγορεύεται η χρήση της μηχανής σε

χώρους με ηλεκτρομαγνητικό φορτίο (ηλε-

κτροαιθαλομίχλη).

Προσοχή:

Στη λειτουργία καθαρισμού δεν επιτρέπε-

ται η χρήση της μηχανής σε επιφάνειες με

κλίση >10%.

Προσοχή:

Δεν επιτρέπεται η χρήση της μηχανής σε

επιφάνειες με κλίση >15%. Η οδήγηση σε

κεκλιμένα επίπεδα θα πρέπει να είναι αργή

και να εκτελείται με χρήση της αργής λει-

τουργίας (turtle-mode), έτσι ώστε να δια-

σφαλίζεται η σταθερότητα της μηχανής.

Η χρήση σε επίπεδα με μεγάλη κλίση μπο-

ρεί να επηρεάσει αρνητικά τη σταθερότητα

της μηχανής και για αυτό απαγορεύεται.

Υπάρχει κίνδυνος ατυχήματος.

Προσοχή:

Η χρήση της μηχανής επιτρέπεται μόνο σε

στέρεες, σταθερές και ανθεκτικές επιφάνει-

ες.

Σε αντίθετη περίπτωση, ενδέχεται να προ

κληθούν ατυχήματα.

Υπόδειξη:

Η μηχανή θα πρέπει να προστατεύεται

από μη εξουσιοδοτημένη χρήση. Για το

λόγο αυτό, θα πρέπει πάντα να αφαιρείτε

τα κλειδιά από τη μηχανή, προτού τη φυλά-

ξετε, ή να την φυλάσσετε σε χώρο που

κλειδώνει.

Υπόδειξη:

Η λειτουργία και η φύλαξη της μηχανής

πρέπει να γίνεται σε ξηρό περιβάλλον χω-

ρίς σκόνη, σε θερμοκρασία από +10 έως

και +35 βαθμούς.

Υπόδειξη:

Η εκτέλεση εργασιών επισκευής των μηχα-

νικών και ηλεκτρικών εξαρτημάτων της μη-

χανής πρέπει να γίνεται μόνο από

εξουσιοδοτημένο προσωπικό που γνωρί-

ζει όλους τους ισχύοντες κανονισμούς

ασφαλείας.

Υπόδειξη:

Χρησιμοποιείτε μόνο εργαλεία (βούρτσες,

τσόχες και άλλα συναφή) τα οποία ορίζο-

νται στις παρούσες οδηγίες χρήσης, στην

ενότητα "Εξαρτήματα" ή προτείνονται από

τους ειδικούς συμβούλους της TASKI. Η

χρήση άλλων εργαλείων ενδεχομένως να

έχει αρνητικές επιπτώσεις για την ασφά-

λεια και τη λειτουργία της μηχανής.

Υπόδειξη:

Τηρείτε με συνέπεια τις εθνικές διατάξεις

για την ατομική προστασία και την αποφυ-

γή ατυχημάτων, καθώς και τις οδηγίες του

κατασκευαστή για τη χρήση καθαριστικών

μέσων.

Υπόδειξη:

Διακόψτε αμέσως τη λειτουργία της μονά-

δας αναρρόφησης σε περίπτωση διαρρο-

ής αφρού ή υγρών!

168

Προϊόντα καθαρισμού

Άλλα έγγραφα

Υπόδειξη:

Η μηχανή αυτή λειτουργεί σωστά μόνο με

τις ενδεδειγμένες μπαταρίες και φορτιστές.

Υπόδειξη:

Οι μηχανές και οι συσκευές TASKI έχουν

κατασκευαστεί σύμφωνα με τις τελευταίες

επιστημονικές εξελίξεις και, ως εκ τούτου,

αποκλείουν την πιθανότητα βλάβης της

υγείας λόγω θορύβων ή κραδασμών.

Ανατρέξτε στις "Τεχνικές Πληροφορίες"

στη σελίδα 181.

Σημείωση:

Οι μηχανές TASKI έχουν κατασκευαστεί

ώστε να παράγουν τα βέλτιστα αποτελέ-

σματα κατά τη χρήση τους με τα ειδικά

προϊόντα καθαρισμού TASKI.

Η χρήση άλλων καθαριστικών προϊόντων

ενδεχομένως να προκαλέσει προβλήματα

στη λειτουργία και βλάβες στη μηχανή ή

ζημιά στο εργασιακό περιβάλλον.

Για το λόγο αυτό, συνιστάται η αποκλειστι-

κή χρήση των προϊόντων καθαρισμού

TASKI.

Τυχόν βλάβες που προκαλούνται από τη

χρήση μη ενδεδειγμένων προϊόντων καθα-

ρισμού δεν καλύπτονται από την εγγύηση.

Για περισσότερες πληροφορίες απευθυν-

θείτε στο συνεργάτη σέρβις της TASKI της

περιοχής σας.

Σημείωση:

Στη λίστα ανταλλακτικών θα βρείτε το ηλε-

κτρικό διάγραμμα αυτής της μηχανής.

Για περισσότερες πληροφορίες, παρακα-

λούμε επικοινωνήστε με το τμήμα εξυπηρέ-

τησης πελατών.

169

Επισκόπηση εξαρτημάτων

1Υποδοχή squeegee

2Σημείο στήριξης εύκαμπτου σωλήνα αναρρόφησης

3Εύκαμπτος σωλήνας αποστράγγισης κάδου ακα-

θάρτων

4Εύκαμπτος σωλήνας αναρρόφησης

5Squeegee (ελαστικό μάκτρο)

6Φίλτρο άντλησης

7Αντλία

8Κάδος ακαθάρτων

9Κινητήριος τροχός

10 Κάδος καθαρού νερού (Μεμβράνη κάδου καθαρού

νερού)

11 Δοσομετρικό καπάκι

12 Απασφάλιση βούρτσας

13 Μονάδα βουρτσών

14 Προστατευτικό προφίλ (προαιρετικό)

15 Πεντάλ επιτάχυνσης

16 Χώρος τοποθετήσεως συσσωρευτών

17 Προβολέας (προαιρετικό)

18 Πίνακας ελέγχου

19 Κατευθυντήριος οδηγός (τιμόνι)

20 Κάθισμα οδηγού με διακόπτη καθίσματος (έλεγχος

παρουσίας)

21 Φλας (προαιρετικό)

22 Κάλυμμα κάδου

23 Φίλτρο αναρροφήσεως

24 Κόσκινο ακαθαρσιών

25 Ενδεικτική λυχνία "Κάδος ακαθάρτων πλήρης"

26 Ενδεικτική λυχνία "Κάδος καθαρού νερού (μεμβρά-

νη κάδου καθαρού νερού) άδειος"

27 Πλήκτρο μονάδας αναρρόφησης (ON / OFF)

28 Πλήκτρο λειτουργίας ECO (ON / OFF)

29 Πλήκτρο επιλογής προγράμματος (ON / OFF)

30 Πλήκτρο διαλύματος καθαρισμού (ON / OFF)

31 Πλήκτρο κίνησης βουρτσών (ON / OFF)

32 Πλήκτρο αργής οδήγησης (ON / OFF)

33 Κόρνα

34 Ενδεικτική λυχνία για σέρβις

35 Κλειδί και κλειδαριά

36 Πλήκτρο κίνησης προς τα πίσω

37 Πλήκτρο διακοπής έκτακτης ανάγκης

38 Ενδεικτική λυχνία μπαταρίας

39 Πλήκτρο κίνησης βουρτσών, επίπεδο πίεσης (+ / -)

40 Πλήκτρα ρύθμισης ποσότητας διαλύματος καθαρι-

σμού (+ / -)

41 Οθόνη

56 8 9 13 14

18192022 2123

1210 117

29 34 35

25 37

40 39

170

Μπαταρίες

Ενδεδειγμένες μπαταρίες

Η μηχανή λειτουργεί αποκλειστικά με συσσωρευτές έλξεως

(και όχι με μπαταρίες εκκίνησης ή φορητές στήλες). Συνιστάται

η χρήση αμιγών συσσωρευτών έλξεως. Μόνο αυτοί εξασφαλί-

ζουν μακροχρόνια χρήση.

Οι συσσωρευτές έλξεως κατασκευάζονται κατά τα πρότυπα

των μπαταριών ανοιχτού (υγρού) τύπου ή μπαταριών που δεν

χρειάζονται συντήρηση (VRLA), (Gel και AGM). Η μηχανή θα

πρέπει να προσαρμοστεί ανάλογα με τον τρόπο κατασκευής

και τον κατασκευαστή των μπαταριών.

Κάθε μπαταρία έχει διαφορετική διάρκεια ζωής και διαφορετι-

κά χαρακτηριστικά απόδοσης.

Η επιλογή του εκάστοτε προγράμματος της μηχανής πρέπει

να γίνεται μετά την εγκατάσταση των μπαταριών ή την αλλαγή

τύπου ή/και του κατασκευαστή των μπαταριών και πριν από

την έναρξη λειτουργίας της.

Η εσφαλμένη ρύθμιση μπορεί να προκαλέσει πρόωρη βλάβη

των μπαταριών.

Ασφαλής χειρισμός των μπαταριών

Διάγραμμα σύνδεσης της μπαταρίας

Μπαταρίες 6 V

Μπαταρίες 12 V

• Οι μπαταρίες περιέχουν οξύ. Να φο-

ράτε πάντοτε προστατευτικά γυαλιά

όταν εκτελείτε εργασίες συντήρησης,

εγκατάστασης ή απεγκατάστασης

μιας μπαταρίας υγρού τύπου!

• Σε περίπτωση που τα μάτια ή το δέρ-

μα σας έρθουν σε επαφή με οξύ, ξε-

πλύνετε πολύ καλά με καθαρό νερό.

Κατόπιν, επισκεφτείτε αμέσως για-

τρό.

Καθαρίστε τα ρούχα σας με νερό!

• Κατά τη διάρκεια φόρτισης μιας μπα-

ταρίας, παράγεται οξυυδρικό αέριο.

Διατηρείτε μακριά από συσκευές με

γυμνές φλόγες ή εύφλεκτα αντικείμε-

να!

•Μην καπνίζετε!

• Κίνδυνος διάβρωσης!

• Προσοχή! Μην αφήνετε αντικείμενα

πάνω στις μπαταρίες, γιατί και οι δύο

πόλοι βρίσκονται συνεχώς υπό τάση!

Υπόδειξη:

Διατηρείτε τις μπαταρίες καθαρές και στε-

γνές. Καθαρίστε αμέσως τυχόν σημεία που

εμφανίζουν διαρροή οξέος ή νερού (μπα-

ταρίες υγρού τύπου).

Φορέστε προστατευτικά γάντια για την

εκτέλεση αυτής της εργασίας.

Υπόδειξη:

Η εγκατάσταση των μπαταριών πρέπει να

γίνεται αποκλειστικά από τα εξουσιοδοτη-

μένα κέντρα εξυπηρέτησης πελατών της

Diversey ή από εξουσιοδοτημένο προσω-

πικό και σύμφωνα με το διάγραμμα σύνδε-

σης. Τυχόν σφάλματα κατά την

εγκατάσταση ή τη συναρμολόγηση ενδέχε-

ται να προκαλέσουν σοβαρούς τραυματι-

σμούς, έκρηξη ή μεγάλες ζημιές στη

μηχανή και το περιβάλλον.

Υπόδειξη:

Τηρείτε επίσης τις οδηγίες λειτουργίας του

κατασκευαστή της μπαταρίας.

Υπόδειξη:

Οι μπαταρίες πρέπει να φορτίζονται σε

χώρο που αερίζεται επαρκώς.

Υπόδειξη:

Αφαιρέστε την μπαταρία πριν από την

εκτέλεση εργασιών συντήρησης!

6 V

175A

red

Relay

Charger

Power Board

black

12 V

175A

red

Relay

Charger

Power Board

black

171

Φόρτιση με εξωτερικό φορτιστή

Κάθε τύπος ή/και μάρκα μπαταρίας λειτουργεί με διαφορετική

χαρακτηριστική καμπύλη φόρτισης.

Οι προαιρετικοί επιτραπέζιοι φορτιστές προσαρμόζονται ανά-

λογα με το μέγεθος της μπαταρίας και περιέχουν πολλά προ-

φίλ φόρτισης, τα οποία πρέπει να ρυθμιστούν από τον

κατασκευαστή ή από κάποιον τεχνικό σέρβις της TASKI. Αυτή

η οδηγία ισχύει και για τη χρήση σταθερών (εξωτερικών) φορ-

τιστών.

Φόρτιση με εξωτερικό φορτιστή

Φόρτιση με (προαιρετικό) επιτραπέζιο φορτιστή

Μετά την ολοκλήρωση της διαδικασίας φόρτισης

Συντήρηση και φροντίδα ανοιχτών μπαταριών (υγρού τύπου)

Άνοιγμα του χώρου τοποθετήσεως συσσωρευτών για συντή-

ρηση

Βγάλτε τον διακόπτη καθίσματος οδηγού, πριν αφαιρέσετε το

κάθισμα από τη μηχανή.

Υπόδειξη:

Η επιλογή εσφαλμένης χαρακτηριστικής

καμπύλης φόρτισης ή η χρήση μη ενδε-

δειγμένου φορτιστή μπορεί να προκαλέσει

πρόωρη ή γρήγορη βλάβη των μπατα-

ριών.

Υπόδειξη:

Η επανειλημμένη σύντομη χρήση της μη-

χανής που ακολουθείται από φόρτιση εν-

δέχεται να προκαλέσει μόνιμη βλάβη των

μπαταριών. Ενδεικτική τιμή: Πριν από κάθε

επαναφόρτιση, θα πρέπει να έχετε κατανα-

λώσει τουλάχιστον το 20% της διαθέσιμης

χωρητικότητας της μπαταρίας.

Υπόδειξη:

Για την επίτευξη της μέγιστης δυνατής δι-

άρκειας ζωής ενός συσσωρευτή έλξεως,

συνιστάται η πλήρης φόρτιση δύο φορές

την εβδομάδα (12-16 ώρες).

Υπόδειξη:

Σε περίπτωση που η μηχανή παραμείνει

εκτός λειτουργίας για μεγάλο χρονικό διά-

στημα, πρέπει να φορτίσετε τις μπαταρίες

πλήρως. Στη συνέχεια, πρέπει να αποσυν-

δέσετε το φορτιστή από τη μηχανή ή το

ρεύμα. Το φορτίο των μπαταριών εξαντλεί-

ται με το πέρασμα του χρόνου. Ανάλογα με

τον τύπο, πρέπει να φορτίζονται εκ νέου

ύστερα από 3 - 6 μήνες. Πριν από κάθε εκ

νέου θέση σε λειτουργία μετά από μεγάλο

χρονικό διάστημα μη χρήσης, φορτίστε εκ

νέου πλήρως τις μπαταρίες.

• Συνδέστε τον εξωτερικό φορτιστή με το φις αποσυνδέσεως

μπαταρίας της μηχανής.

Υπόδειξη:

Ελέγξτε με προσοχή ότι το βύσμα έχει ει-

σέλθει πλήρως στην υποδοχή, ώστε να δι-

ασφαλίσετε καλή ηλεκτρική επαφή

Σημείωση:

Κατά τη φόρτιση, όλες οι λειτουργίες της

μηχανής είναι απενεργοποιημένες.

• Η μηχανή πρέπει να βρίσκεται εκτός λειτουργίας.

• Συνδέστε το κύριο καλώδιο με μια πρίζα (επιβραδυντικής

τάσης).

• Η κίτρινη ενδεικτική λυχνία ανάβει

σταθερά έως ότου η μπαταρία φορτί-

σει κατά 90%. Έπειτα η ενδεικτική λυ-

χνία αναβοσβήνει έως ότου η

μπαταρία φορτίσει πλήρως.

• Μόλις ολοκληρωθεί η διαδικασία

φόρτισης ανάβει η πράσινη ενδεικτι-

κή λυχνία.

Υπόδειξη:

Διακόψτε τη λειτουργία του φορτιστή πριν

από την αποσύνδεση των μπαταριών (μό-

νο για εξωτερικούς φορτιστές).

Εάν η αποσύνδεση γίνει ενώ ο φορτιστής

είναι σε λειτουργία, ενδεχομένως να προ

κληθεί έκρηξη στο χώρο τοποθέτησης

μπαταριών.

• Εάν χρησιμοποιείτε (προαιρετικό) επιτραπέζιο φορτιστή,

τοποθετήστε ξανά το κύριο καλώδιο στη θέση του.

• Διατηρείτε το καλώδιο φόρτισης στεγνό και προστατέψτε το

από τυχόν βλάβες.

Υπόδειξη:

Τα καλώδια φόρτισης φέρουν υψηλή τάση.

Μην χρησιμοποιείτε το φορτιστή, εάν δια-

πιστώσετε βλάβες στο βύσμα, το καλώδιο

ή τις συνδέσεις

Σημείωση:

Η φροντίδα των μπαταριών που δεν χρειά-

ζονται συντήρηση περιορίζεται στην τήρη-

ση των σωστών διαδικασιών φόρτισης και

στη σωστή ρύθμιση του προφίλ φόρτισης.

• Η μηχανή πρέπει να βρίσκεται εκτός λειτουργίας.

• Ξεβιδώστε το κάθισμα οδηγού και αφαιρέστε το από τη μη-

χανή.

• Αφαιρέστε από τη μηχανή το καπάκι

της θήκης της μπαταρίας.

Τώρα μπορούν εκτελεσθούν εργασί

ες συντήρησης στη μπαταρία σύμ

φωνα με τις οδηγίες του

κατασκευαστή.

172

Πριν από τη λειτουργία

Φρένο στάθμευσης

Ενεργοποίηση:

Απασφάλιση:

Απασφάλιση έκτακτης ανάγκης:

Έλεγχος φρένου στάθμευσης και διακοπής έκτακτης

ανάγκης

Προειδοποιητικός εξοπλισμός

Ρύθμιση καθίσματος οδηγού

Αλλαγή διαδρομής

Ο έλεγχος της κατεύθυνσης πραγματοποιείται με το τιμόνι,

ενώ ο έλεγχος της ταχύτητας με το πεντάλ επιτάχυνσης. Η

ρύθμιση της ταχύτητας γίνεται σε επίπεδα.

Κάθε φορά που απελευθερώνετε το πεντάλ επιτάχυνσης, η

μηχανή επιστρέφει σε κατάσταση ακινησίας και ενεργοποιείται

το φρένο στάθμευσης.

Οδήγηση προς τα εμπρός

Οδήγηση προς τα πίσω

• Το φρένο στάθμευσης απασφαλίζεται αυτόματα από την

ηλεκτρονική πλακέτα κατά την πίεση του πεντάλ επιτάχυν-

σης.

Σημείωση:

Όταν η μηχανή βρίσκεται σε ακινησία, το

φρένο στάθμευσης είναι πάντοτε ενεργο-

ποιημένο. είτε η μηχανή βρίσκεται εντός

είτε εκτός λειτουργίας.

Σημείωση:

Το κάθισμα οδηγού είναι εξοπλισμένο με

ένα διακόπτη καθίσματος (έλεγχος παρου-

σίας). Αυτός ο διακόπτης ενεργοποιείται

όταν το κάθισμα είναι κατειλημμένο από το

προσωπικό που χειρίζεται τη μηχανή.

Μόνο όταν ο διακόπτης είναι ενεργοποιη-

μένος μπορεί η μηχανή να λειτουργήσει.

• Σε περίπτωσης βλάβης του συστήμα-

τος χειρισμού ή του μετασχηματιστή,

μπορείτε να απασφαλίσετε το φρένο

στάθμευσης χειροκίνητα. Γι' αυτό

πρέπει ο μοχλός απασφάλισης να εί-

ναι μόνιμα τραβηγμένος. Ο μοχλός

αυτός βρίσκεται στην αριστερή πίσω

ρόδα.

Υπόδειξη:

Το φρένο στάθμευσης και το πλήκτρο δια-

κοπής έκτακτης ανάγκης είναι σημαντικά

στοιχεία ασφαλείας. Για το λόγο αυτό, η

λειτουργία τους θα πρέπει να ελέγχεται τα-

κτικά και σε σύντομο χρονικό διάστημα

πριν από τη χρήση της μηχανής.

• Ενεργοποιήστε τη μηχανή.

• Πιέστε τον διακόπτη οδήγησης, κρατώντας το τιμόνι ίσιο. Η

μηχανή αρχίζει να κινείται ευθεία.

• Πατήστε τώρα το πλήκτρο διακοπής έκτακτης ανάγκης.

Σημείωση:

Η μηχανή θα πρέπει να επιβραδύνει από-

τομα μέχρι να σταματήσει εντελώς και να

κινείται ευθεία χωρίς διόρθωση του τιμο-

νιού.

Προσοχή:

Εάν κάποια από αυτές τις λειτουργίες δεν

εκτελείται, η μηχανή θα πρέπει να τεθεί

εκτός λειτουργίας μέχρι να επισκευαστεί

από εξουσιοδοτημένο συνεργάτη σέρβις

της TASKI.

Υπόδειξη:

Ο προειδοποιητικός εξοπλισμός όπως η

προειδοποιητική λυχνία, τα φλας και το

ηχητικό σήμα κατά την κίνηση προς τα

πίσω πρέπει να ελέγχονται τακτικά ως

προς τη λειτουργία τους. Οι δυσλειτουργί-

ες πρέπει να διορθώνονται άμεσα. Η λει-

τουργία του μηχανήματος όταν ο

προειδοποιητικός εξοπλισμός λείπει ή έχει

βλάβη απαιτεί αυξημένη επιμέλεια και προ-

σοχή.

Προσοχή:

Οι εθνικές διατάξεις έχουν πάντα προτε-

ραιότητα. Οι διατάξεις αυτές μπορεί να

απαιτούν άλλες συμπεριφορές και πρέπει

απαραίτητα να τηρούνται.

• Απελευθερώστε τον μοχλό που βρί-

σκεται στην αριστερή πλευρά του κα-

θίσματος του οδηγού και σπρώξτε το

κάθισμα προς την επιθυμητή θέση.

• Ενεργοποιήστε τη μηχανή (από το κλειδί στην κλειδαριά).

• Όλες οι ενδεικτικές λυχνίες ανάβουν

στιγμιαία.

Η ενδεικτική λυχνία κατάστασης μπα

ταρίας σας δείχνει ότι η μηχανή είναι

έτοιμη να λειτουργήσει. (σε περίπτω

ση βλάβης, ανατρέξτε στη σελίδα

180).

• Για να κινήσετε τη μηχανή προς τα εμπρός, πιέστε απλώς

το πεντάλ επιτάχυνσης.

Σημείωση:

Κάθε φορά που στρίβετε, η ταχύτητα μειώ-

νεται ηλεκτρονικά.

• Πατώντας το πλήκτρο οδήγησης

προς τα πίσω, ενεργοποιείται η ενδει-

κτική λυχνία στο κάτω μέρος και

ακούγεται ένα ηχητικό σήμα.

Σημείωση:

Κατά την κίνηση προς τα πίσω και ενώ ερ-

γάζεστε με τη μηχανή, διακόπτεται η τρο-

φοδοσία του διαλύματος καθαρισμού. Το

squeegee δεν ανυψώνεται αυτόματα.

173

Μεταφορά της μηχανής (σε περίπτωση βλάβης)

Χρήση βούρτσας

Ελέγξτε πριν από την εφαρμογή:

• ότι η βούρτσα δεν βρίσκεται κάτω από την κόκκινη

σήμανση (δέσμη από ίνες) και ότι οι ίνες έχουν μήκος του-

λάχιστον 1 εκ.

• ότι η τσόχα δεν έχει φθαρεί και είναι καθαρή.

Σύνδεση squeegee

Πλήρωση κάδου καθαρού νερού

Δοσολογία

Σημείωση:

Η μεταφορά της μηχανής επιτρέπεται σε

γενικές γραμμές να εκτελείται μόνο από

δύο άτομα.

Υπόδειξη:

Λόγω του μεγάλου βάρους της μηχανής, η

μεταφορά της ενέχει κινδύνους!

Εάν τα άτομα που τη μεταφέρουν παραπα

τήσουν, ενδέχεται να προκληθούν προσω

πικά ατυχήματα ή ζημιές στη μηχανή.

• Η μεταφορά είναι δυνατή μόνο όταν έχει πατηθεί το κουμπί

απασφάλισης. (βλέπε σελίδα 172)

Υπόδειξη:

Μην χρησιμοποιείτε βούρτσες που έχουν

υπερβεί το όριο φθοράς. Χρησιμοποιήστε

το μήκος της κόκκινης δέσμης ως σημείο

αναφοράς. Μην χρησιμοποιείτε τσόχες

που έχουν φθορές ή ακαθαρσίες. Χρησι-

μοποιείτε αποκλειστικά αυθεντικά εργαλεία

TASKI. Σε αντίθετη περίπτωση, ενδέχεται

ο καθαρισμός να είναι ελλιπής ή να προκα-

λέσετε ζημιές στο δάπεδο.

Υπόδειξη:

Πριν από κάθε χρήση του μηχανήματος,

ελέγχετε την υποδοχή του δίσκου οδηγού

τσόχας για τυχόν φθορές και βλάβες.

Σε περίπτωση φθαρμένης ή ελαττωματικής

υποδοχής του δίσκου οδηγού τσόχας, ο δί

σκος οδηγός ενδέχεται να παρεκκλίνει

κατά τη λειτουργία του μηχανήματος.

Σε αντίθετη περίπτωση, ενδέχεται να προ

κληθούν ατυχήματα.

• Τοποθετήστε τις βούρτσες στη μονάδα βουρτσών.

• Πατήστε το πλήκτρο κίνησης βουρ-

τσών (ON / OFF).

Η μονάδα βουρτσών χαμηλώνει αυ

τόματα, οι βούρτσες συλλέγονται και

η μονάδα σταματά.

Υπόδειξη:

Ελέγξτε ότι το σύστημα έχει συλλέξει τις

βούρτσες.

• Η κίνηση των βουρτσών ενεργοποιείται με το πάτημα του

πεντάλ επιτάχυνσης.

• Η μηχανή πρέπει να βρίσκεται εκτός λειτουργίας.

• Τοποθετήστε το squeegee (2) στην

υποδοχή (1).

• Πιέστε την υποδοχή προς τα κάτω

ώστε να κουμπώσει το squeegee.

• Στερεώστε και τους δύο εύκαμπτους σωλήνες αναρρόφη-

σης στις υποδοχές του squeegee.

Υπόδειξη:

Μέγιστη επιτρεπτή θερμοκρασία νερού

60 °C/140 °F.

Η Diversey συνιστά τη χρήση κρύου νε-

ρού, επειδή κατά τη επαφή του ζεστού νε-

ρού με το δάπεδο, αφομοιώνει τη

θερμοκρασία του και δεν επιφέρει κανένα

αποτέλεσμα.

• Η μηχανή πρέπει να βρίσκεται εκτός λειτουργίας.

• Ανοίξτε το κάλυμμα κάδου.

• Τοποθετήστε τον κάδο καθαρού νερού (μεμβράνη κάδου

καθαρού νερού) στην ειδική θέση.

• Βγάλτε το δοσομετρικό καπάκι από τον κάδο καθαρού νε-

ρού (μεμβράνη κάδου καθαρού νερού).

• Γεμίστε τον κάδο καθαρού νερού

(μεμβράνη κάδου καθαρού νερού) με

νερό.

Η κόκκινη σήμανση στο πάνω μέρος

σάς δείχνει τη μέγιστη επιτρεπτή

στάθμη πλήρωσης.

• Επαναφέρετε το κάλυμμα του κάδου στην αρχική του θέση.

Υπόδειξη:

Κατά την επαφή με χημικές ουσίες πρέπει

να φοράτε γάντια, προστατευτικά γυαλιά

και τα κατάλληλα (προστατευτικά) ενδύμα-

τα εργασίας!

Σημείωση:

Χρησιμοποιείτε πάντοτε τα χημικά προϊό-

ντα που συνιστά η Diversey και τηρείτε

οπωσδήποτε τις πληροφορίες του προϊό-

ντος.

Προσοχή:

Η χρήση μη κατάλληλων προϊόντων (μετα-

ξύ άλλων προϊόντα που περιέχουν χλώριο,

οξέα ή διαλύτες) μπορεί να οδηγήσει σε

κινδύνους για την υγεία καθώς και σε σο-

βαρές ζημιές στη μηχανή.

174

Παραδείγματα σωστής δοσολογίας:

Προκαταρκτικός καθαρισμός

Χρήση προστατευτικού κατά της πτώσης αντικειμένων

(FOPS)

Έναρξη εργασιών

Ένδειξη στη συσκευασία του

προϊόντος

Χωρητικότη-

τα κάδου

Ποσότητα

προϊόντος

ανά γέμισμα

κάδου

0,5% 50 ml σε 10

λίτρα νερό

200l 1l

1% 100 ml σε 10

λίτρα νερό

200l 2l

2% 200 ml σε 10

λίτρα νερό

200l 4l

3% 300 ml σε 10

λίτρα νερό

200l 6l

• Γεμίστε το δοσομετρικό καπάκι με το κατάλληλο προϊόν και

αδειάστε το περιεχόμενο στη μεμβράνη του κάδου καθαρού

νερού. Επαναλάβατε τη διαδικασία, μέχρι να γεμίσετε τη

μεμβράνη με την επιθυμητή δόση.

• Κατόπιν, αφήστε το δοσομετρικό καπάκι μέσα στη μεμβρά-

νη του κάδου καθαρού νερού.

Σημείωση:

Η TASKI παρέχει προαιρετικά έναν αυτό-

ματο μετρητή δοσολογίας. Μπορείτε να

εγκαταστήσετε αυτό τον μετρητή και εκ των

υστέρων. Απευθυνθείτε στον αρμόδιο

υπάλληλο του τμήματος εξυπηρέτησης πε-

λατών

Υπόδειξη:

Αφαιρέστε όλα τα είδη αντικειμένων (ξύλι-

να και μεταλλικά μέρη κλπ.) από την επι-

φάνεια προς καθαρισμό.

Τα αντικείμενα μπορούν να εκσφενδονι

στούν από το περιστρεφόμενο εργαλείο,

προκαλώντας τραυματισμούς και υλικές

ζημιές.

Υπόδειξη:

Τηρήστε το ύψος διέλευσης των μηχανών

2,1 μέτρων κατά τον καθαρισμό με εγκατε-

στημένο το προστατευτικό.

Υπόδειξη:

Να φοράτε πάντοτε αντιολισθητικά παπού-

τσια και κατάλληλα ενδύματα κατά τη χρή-

ση της μηχανής!

Σημείωση:

Κατά τη λειτουργία της μηχανής να διατη-

ρείτε πάντα και τα δύο χέρια στο τιμόνι

ώστε να διασφαλίζετε την ασφαλή λειτουρ-

γία της.

Υπόδειξη:

Εξοικειωθείτε πρώτα με τη μηχανή, εκτε-

λώντας μερικές δοκιμές οδήγησης σε κά-

ποιον ανοιχτό χώρο!

Υπόδειξη:

Εάν υπάρχει κατά τη λειτουργία της μηχα-

νής κίνδυνος πτώσης αντικειμένων, πρέπει

να τηρούνται τα απαραίτητα μέτρα προ-

στασίας σύμφωνα με τις εθνικές διατάξεις.

Υπόδειξη:

Ελέγξτε πριν από την έναρξη των εργασι-

ών (στη θέση εργασίας) εάν το οπτικό σας

πεδίο είναι επαρκές ώστε να διασφαλιστεί

η ασφαλής εκτέλεση των εργασιών. Πρέ-

πει να λαμβάνετε υπόψη το πρότυπο EN

3411.

Το μη επαρκές οπτικό πεδίο μπορεί να δυ

σχεράνει την εκτέλεση των εργασιών και

έτσι να επηρεάσει αρνητικά την ασφάλεια

του χειριστή, της μηχανής και τρίτων.

Υπόδειξη:

Λάβετε υπόψη κατά την εκτέλεση εργασι-

ών το ύψος διέλευσης για πόρτες και πε-

ράσματα που αναγράφονται στην

προειδοποιητική ετικέτα της μηχανής.

Σημείωση:

Κατά την εκτέλεση εργασιών σε δημόσια

κτίρια, πρέπει η προειδοποιητική λυχνία να

είναι ενεργοποιημένη.

• Καθίστε στο κάθισμα οδηγού.

• Ελέγξτε αν το πλήκτρο διακοπής έκτακτης ανάγκης είναι

απασφαλισμένο.

• Ενεργοποιήστε τη μηχανή (από το κλειδί στην κλειδαριά).

Οι ενδεικτικές λυχνίες ανάβουν στιγμιαία.

175

Χειροκίνητη έναρξη προγράμματος

Λειτουργία ECO

Έναρξη με το πλήκτρο επιλογής προγράμματος

Έναρξη καθαρισμού

• Πατήστε το πλήκτρο της μονάδας

αναρρόφησης ON/OFF.

Η ενδεικτική λυχνία ανάβει, ο κινητή

ρας αναρρόφησης ξεκινά να λειτουρ

γεί και το squeegee έρχεται αυτόματα

σε θέση εργασίας.

• Πατήστε το πλήκτρο τροφοδοσίας

διαλύματος καθαρισμού ON / OFF.

Η ενδεικτική λυχνία ανάβει.

Η τροφοδοσία του διαλύματος καθα

ρισμού ξεκινά όταν οι βούρτσες περι

στρέφονται.

• Επιλέξτε την επιθυμητή δοσολογία

πατώντας τα πλήκτρα +/- για τα επί-

πεδα 1 - 6.

Σημείωση:

Η Diversey συνιστά την εκτέλεση εργασι-

ών με βιώσιμο τρόπο, μέσω του υπολογι-

σμού της κατάλληλης ποσότητας

δοσολογίας του προϊόντος. Η υπερδοσο-

λογία ή η ανεπαρκής δοσολογία οδηγούν

σε μη ικανοποιητικά αποτελέσματα καθα-

ρισμού.

Σημείωση:

Η TASKI παρέχει προαιρετικά έναν αυτό-

ματο μετρητή δοσολογίας. Μπορείτε να

εγκαταστήσετε αυτό τον μετρητή και εκ των

υστέρων. Απευθυνθείτε στον αρμόδιο

υπάλληλο του τμήματος εξυπηρέτησης πε-

λατών

• Πατήστε το πλήκτρο κίνησης βουρ-

τσών ON/OFF.

Η ενδεικτική λυχνία ανάβει, η μονάδα

βουρτσών χαμηλώνει και ξεκινά αυ

τόματα η διαδικασία σύμπλεξης.

• Επιλέξτε το επιθυμητό επίπεδο πίε-

σης των βουρτσών πατώντας τα πλή-

κτρα +/- για τα επίπεδα 1-3.

Σημείωση:

Καθορίστε και επιλέξτε το κατώτερο δυνα-

τό επίπεδο που απαιτείται για τη συγκεκρι-

μένη εργασία. Με αυτό τον τρόπο,

εξοικονομείτε ενέργεια και προστατεύετε τη

μηχανή.

• Πατώντας το πλήκτρο λειτουργίας

ECO ON/OFF ενεργοποιείται η λει-

τουργία ECO.

Με αυτόν τον τρόπο μειώνεται ο αριθ

μός στροφών του κινητήρα αναρρό

φησης, η δοσολογία του διαλύματος

καθαρισμού ορίζεται στο επίπεδο 2

και η πίεση των βουρτσών ορίζεται

στο επίπεδο 1.

Σημείωση:

Αν χρειάζεται, μπορείτε να επιλέξετε χειρο-

κίνητα το επίπεδο του διαλύματος καθαρι-

σμού στη λειτουργία ECO. Η λειτουργία

ECO συνιστάται περισσότερο για λεία δά-

πεδα χωρίς αρμούς.

•Πατώντας το πλήκτρο επιλογής προ-

γράμματος για να ξεκινήσετε μια νέα

ή για να ολοκληρώσετε κάποια εργα-

σία, η εκκίνηση της μηχανής γίνεται

με βάση τη λειτουργία που χρησιμο-

ποιήσατε την τελευταία φορά.

Σημείωση:

Μπορείτε να προγραμματίσετε εκ νέου τη

λειτουργία, πατώντας το ίδιο πλήκτρο για

δεύτερη φορά.

Σημείωση:

Κατά τη διάρκεια εργασιών, μπορείτε ανά

πάσα στιγμή να προσαρμόσετε τις ρυθμί-

σεις. Κάθε φορά που απενεργοποιείτε τη

μηχανή, αυτές αποθηκεύονται και ενεργο-

ποιούνται αυτόματα, όταν την χρησιμοποι-

είτε ξανά.

Σημείωση:

Πατώντας το πλήκτρο επιλογής του προ-

γράμματος "Τέλος λειτουργίας", γίνεται αυ-

τόματη επιλογή του βέλτιστου

προγράμματος τερματισμού λειτουργίας:

Ανατρέξτε στη σελίδα 177 στην ενότητα

(Αυτόματη διαδικασία).

Οι ρυθμίσεις και οι ενεργές λειτουργίες

αποθηκεύονται.

• Όταν η μηχανή λειτουργεί και κά-

ποιος χρήστης βρίσκεται στο κάθι-

σμα οδηγού, η μηχανή κινείται με το

πάτημα του πεντάλ επιτάχυνσης. Η

έναρξη του συστήματος της μονάδας

βουρτσών και της τροφοδοσίας του

διαλύματος καθαρισμού γίνεται εφό-

σον το επιλέξετε.

Η ταχύτητα ρυθμίζεται με το πεντάλ

επιτάχυνσης. Κάθε φορά που απε

λευθερώνετε το πεντάλ επιτάχυνσης,

η μηχανή επιβραδύνει μέχρι να στα

ματήσει και ενεργοποιείται το φρένο

στάθμευσης. Η τροφοδοσία του κα

θαριστικού υγρού διακόπτεται, ενώ

λίγο αργότερα διακόπτεται και η λει

τουργία της μονάδας βουρτσών.

Σημείωση:

Η ποσότητα τροφοδοσίας του διαλύματος

καθαριστικού προσαρμόζεται ανάλογα με

την ταχύτητα. (IntelliFlow)

176

Χωρητικότητα μπαταρίας - Χρόνος λειτουργίας

Η ενδεικτική λυχνία κατάστασης μπαταρίας παρέχει πληροφο-

ρίες για τον υπολειπόμενο χρόνο λειτουργίας.

• Κάθε φορά που αναβοσβήνει η κόκκινη ενδεικτική λυχνία,

απομένουν περίπου 5 λεπτά λειτουργίας.

• Εν συνεχεία, η μονάδα βουρτσών και -30 δευτερόλεπτα

αργότερα- το squeegee επιστρέφουν στην αρχική τους

θέση. Η κόκκινη ενδεικτική λυχνία ανάβει πλέον συνεχώς.

• Απομένουν 10 λεπτά για να μεταφέρετε τη μηχανή στο

δωμάτιο φόρτισης. Κατόπιν, η μηχανή τίθεται αυτόματα

εκτός λειτουργίας.

• Για να τεθεί ξανά σε λειτουργία θα πρέπει οι μπαταρίες να

φορτίσουν πλήρως.

Μέθοδος καθαρισμού

Άμεση μέθοδος:

Λείανση και αναρρόφηση με ένα πέρασμα.

Έμμεση μέθοδος:

Εφαρμογή διαλύματος καθαρισμού, λείανση και αναρρόφηση

με περισσότερα από ένα περάσματα.

Επαναπλήρωση με διάλυμα καθαρισμού

Άδειασμα κάδου ακαθάρτων

Υπόδειξη:

Κάθε φορά που εκτελείτε εργασίες σε ανυ-

ψωμένους ή στενούς χώρους, συνιστάται

να έχετε πατήσει το πλήκτρο αργής οδήγη-

σης ON/OFF. (Η ενδεικτική λυχνία ανάβει)

Με αυτό τον τρόπο, μειώνεται η μέγιστη τα-

χύτητα και ο κίνδυνος πρόκλησης ατυχη-

μάτων.

• Εάν πατήσετε ξανά το πλήκτρο, αναι-

ρείται ο εν λόγω περιορισμός και

σβήνει η ενδεικτική λυχνία.

Σημείωση:

Περισσότερες λεπτομέρειες σχετικά με την

άμεση και έμμεση μέθοδο θα βρείτε στην

αντίστοιχη κάρτα οδηγιών.

Για αναλυτικές πληροφορίες, επικοινωνή-

στε με το σύμβουλο πελατών της TASKI.

Σημείωση:

Ανάλογα με το είδος του δαπέδου/των

ακαθαρσιών και του καθαριστικού προϊό-

ντος, ενδέχεται να επηρεαστεί ο τρόπος κί-

νησης της μηχανής.

Με τη χρήση προαιρετικών τροχών μπορεί

να βελτιωθεί η πρόσφυση της μηχανής στο

δάπεδο. Απευθυνθείτε στον σύμβουλο πε-

λατών της TASKI.

Υπόδειξη:

Κάθε φορά που εργάζεστε χωρίς να χρησι-

μοποιείτε διάλυμα καθαρισμού, ενδέχεται

να προκαλέσετε ζημιά στο δάπεδο.

Σημείωση:

Ένας έντονος διακεκομμένος θόρυβος που

προέρχεται από την αντλία υποδεικνύει ότι

ο κάδος καθαρού νερού (μεμβράνη κάδου

καθαρού νερού) είναι άδειος.

Υπόδειξη:

Η αντλία δεν πρέπει να λειτουργεί για με-

γάλο χρονικό διάστημα χωρίς νερό.

• Η ενδεικτική λυχνία του κάδου καθα-

ρού νερού ανάβει.

Ο κάδος καθαρού νερού είναι άδειος.

• Η μηχανή πρέπει να βρίσκεται εκτός λειτουργίας.

• Ανοίξτε το κάλυμμα κάδου.

• Γεμίστε τον κάδο καθαρού νερού (τη μεμβράνη κάδου κα-

θαρού νερού) με νερό, ανατρέξτε στη σελίδα 173.

• Χρησιμοποιώντας το δοσομετρικό καπάκι, προσθέστε το

προϊόν καθαρισμού.

• Επαναφέρετε το κάλυμμα του κάδου στην αρχική του θέση.

• Η ενδεικτική λυχνία του κάδου ακα-

θάρτων ανάβει.

Ο κάδος ακαθάρτων είναι πλήρης.

• Αδειάστε τον κάδο ακαθάρτων, ανατρέξτε στη σελίδα 177.

177

Τέλος λειτουργίας

Χειροκίνητη διαδικασία

Αυτόματη διαδικασία

Αφαιρέστε και καθαρίστε το squeegee

Άδειασμα και καθάρισμα του κάδου ακάθαρτου και καθαρού

νερού

Άδειασμα κάδου ακαθάρτων

Άδειασμα του κάδου καθαρού νερού

• Πατήστε το πλήκτρο τροφοδοσίας

του διαλύματος καθαρισμού ON/

OFF.

• Συνεχίστε την οδήγηση για μερικά ακόμα μέτρα.

• Πατήστε το πλήκτρο κίνησης βουρ-

τσών ON/OFF.

Η ενδεικτική λυχνία ανάβει και γίνεται

διακοπή της μονάδας βουρτσών.

• Συνεχίστε την πορεία σας για μερικά μέτρα ακόμα ώστε να

απορροφηθεί το ακάθαρτο νερό που έχει απομείνει.

• Πατήστε το πλήκτρο της μονάδας

αναρρόφησης ON/OFF.

Η ενδεικτική λυχνία ανάβει και γίνεται

αυτόματη διακοπή της λειτουργίας

του squeegee.

Ο κινητήρας αναρρόφησης λειτουρ

γεί για 15 δευτερόλεπτα ακόμη, για

να εμποδίσει το στάξιμο υγρών από

τη μηχανή.

• Πατήστε το πλήκτρο επιλογής προ-

γράμματος ON/OFF.

Η διαδικασία τροφοδοσίας του διαλύ

ματος καθαρισμού διακόπτεται.

Η μονάδα βουρτσών σταματά και επι

στρέφει στην αρχική θέση της.

Ύστερα από 30 δευτερόλεπτα, το

squeegee επιστρέφει στην αρχική

θέση του.

Ο κινητήρας αναρρόφησης λειτουρ

γεί για 15 δευτερόλεπτα ακόμη και

κατόπιν τίθεται αυτόματα εκτός λει

τουργίας.

• Η μηχανή πρέπει να βρίσκεται εκτός λειτουργίας.

• Αφαιρέστε και τους δύο εύκαμπτους σωλήνες αναρρόφη-

σης από τις υποδοχές του squeegee και κρεμάστε τους στο

στήριγμα του εύκαμπτου σωλήνα.

• Πιέστε το μοχλό ασφάλισης. Το

squeegee θα απελευθερωθεί και θα

μπορείτε να το βγάλετε από την υπο-

δοχή.

• Καθαρίστε το squeegee με τρεχούμενο νερό χρησιμοποιώ-

ντας μια βούρτσα.

• Αφού το καθαρίσετε καλά, κρεμάστε το squeegee στο ση-

μείο στήριξης στο πίσω μέρος της μηχανής.

Σημείωση:

Για να πετύχετε το βέλτιστο αποτέλεσμα

αναρρόφησης, χρησιμοποιήστε αποκλει-

στικά καθαρές και ανέπαφες λεπίδες!

Σημείωση:

Η απόρριψη του ακάθαρτου νερού ή του

διαλύματος καθαρισμού πρέπει να γίνεται

με βάση τις εκάστοτε εθνικές διατάξεις.

Σημείωση:

Κατά το άδειασμα του κάδου ακαθάρτων

λαμβάνετε υπόψη σας τις διατάξεις του κα-

τασκευαστή του διαλύματος καθαρισμού

για τον ατομικό εξοπλισμό προστασίας.

• Τραβήξτε τον εύκαμπτο σωλήνα αποστράγγισης του ακά-

θαρτου νερού από το στήριγμα.

• Τοποθετήστε τον εύκαμπτο σωλήνα αποστράγγισης σε ένα

φρεάτιο αποστράγγισης.

• Πιέστε το σημείο συμπίεσης (1) του εύκαμπτου σωλήνα

αποστράγγισης.

• Τραβήξτε το κάλυμμα του εύκαμπτου

σωλήνα αποστράγγισης και αδειάστε

τον κάδο ακαθάρτων.

• Ανασηκώστε τον κάδο καθαρού νερού (μεμβράνη κάδου

καθαρού νερού), βυθίστε τον μέχρι κάτω στον κάδο ακα-

θάρτων και αδειάστε τον.

• Βγάλτε τον άδειο κάδο καθαρού νερού (μεμβράνη κάδου

καθαρού νερού) από τον κάδο ακαθάρτων και ξεπλύνετέ

τον καλά με καθαρό νερό.

• Ξεπλύνετε το κάδο ακαθάρτων με άφθονο τρεχούμενο νε-

ρό.

• Αφαιρέστε το φίλτρο συγκράτησης

στερεών (κίτρινο) και αδειάστε το.

• Ξεπλύνετέ το με άφθονο τρεχούμενο

νερό.

• Αφαιρέστε το φίλτρο αναρρόφησης

(κίτρινο) και καθαρίστε τη βρωμιά με

ένα πανί ή μια μαλακή βούρτσα.

• Αφαιρέστε το φίλτρο άντλησης και

απομακρύνετε τη βρωμιά με ένα πανί

ή μια μαλακή βούρτσα.

Υπόδειξη:

Αν το φίλτρο αναρρόφησης έχει φράξει εν-

δέχεται να μειώσει την απόδοση αναρρό-

φησης της μηχανής.

Αν το φίλτρο άντλησης έχει φράξει ενδέχε-

ται να μειώσει την ποσότητα του διαλύμα-

τος καθαρισμού.

• Τοποθετήστε το κόσκινο ακαθαρσιών (κίτρινο) και το φίλ-

τρο αναρρόφησης ξανά στη θέση τους.

• Τοποθετήστε τον εύκαμπτο σωλήνα αποστράγγισης ξανά

στο στήριγμα.

178

Αντλία ακάθαρτου νερού (προαιρετικά)

Άδειασμα από υψηλό επίπεδο:

Αφαίρεση και καθαρισμός βούρτσας

Καθαρισμός μηχανής

Αποθήκευση / Στάθμευση μηχανής (εκτός λειτουργίας)

Σέρβις, συντήρηση και φροντίδα

Η συντήρηση της μηχανής αποτελεί προϋπόθεση για την άρι-

στη λειτουργία και τη μακροχρόνια χρήση.

• Η μηχανή πρέπει να βρίσκεται σε λειτουργία.

• Τοποθετήστε τον εύκαμπτο σωλήνα αποστράγγισης σε ένα

φρεάτιο αποστράγγισης ή σε έναν κουβά.

• Πατήστε το πλήκτρο στην αντλία ακάθαρτου νερού.

Σημείωση:

Εκκενώνεται μέχρι τον ανοδικό σωλήνα

στον κάδο ακαθάρτων.

Σημείωση:

Να καθαρίζετε τις βούρτσες ύστερα από

κάθε ολοκλήρωση εργασίας καθαρισμού.

• Η μηχανή πρέπει να βρίσκεται εκτός λειτουργίας.

• Πιέστε με το πόδι το σημείο απασφά-

λισης των βουρτσών.

• Αφαιρέστε τις βούρτσες και καθαρίστε τις με τρεχούμενο νε-

ρό.

Υπόδειξη:

Καθαρίστε τη μηχανή με καθαριστικό υψη-

λής πίεσης ή με εκτόξευση νερού.

Αν εισχωρήσει νερό στη μηχανή ενδέχεται

να προκαλέσει σημαντικές βλάβες σε μη

χανικά ή ηλεκτρικά εξαρτήματα.

• Καθαρίστε τη μηχανή με ένα υγρό πανί.

Σημείωση:

Πρέπει να έχετε θέσει τη μηχανή εκτός λει-

τουργίας και να αφαιρέσετε το κλειδί.

Σημείωση:

Όταν αποθηκεύετε τη μηχανή, το

squeegee και οι βούρτσες πρέπει να είναι

ανασηκωμένα και το κάλυμμα κάδου ανοι-

χτό. Έτσι, ο κάδος στεγνώνει.

Με αυτό τον τρόπο αποφεύγετε τη δημι-

ουργία μυκήτων και δυσάρεστων οσμών.

Υπόδειξη:

Μην αποθηκεύετε ποτέ τη μηχανή με απο-

φορτισμένες μπαταρίες. Σε αυτήν την περί-

πτωση προκαλείται ανεπανόρθωτη ζημιά

στις μπαταρίες.

Υπόδειξη:

Επιτρέπεται αποκλειστικά η χρήση αυθε-

ντικών εξαρτημάτων TASKI, αλλιώς ακυ-

ρώνεται οποιαδήποτε εγγύηση!

Υπόδειξη:

Για να αποφύγετε ακούσιες λειτουργίες της

μηχανής, πρέπει πάντα πριν από την

έναρξη των εργασιών συντήρησης:

- η μηχανή να είναι απενεργοποιημένη,

- τα κλειδιά να έχουν αφαιρεθεί και

- το πλήκτρο διακοπής έκτακτης ανάγκης

να είναι πατημένο.

Επεξήγηση εικόνων:

◊ = Με κάθε ολοκλήρωση καθαρισμού, ◊◊ = κάθε εβδομάδα,

◊◊◊ = κάθε μήνα, ⊗ = ένδειξη για σέρβις

Δραστηριότητα

◊

◊◊

◊◊◊

⊗

Σελίδα

Φορτίστε τις μπαταρίες ● 171

Επαναπληρώστε με αποσταγμένο νερό

(μπαταρίες με υγρά στοιχεία). Διαβάστε

το έντυπο ελέγχου του κατασκευαστή! ● 171

Αδειάστε και καθαρίστε τον κάδο ακα-

θάρτων και τον κάδο καθαρού νερού ● 177

Ελέγξτε / Καθαρίστε το φίλτρο άντλη-

σης και το φίλτρο αναρρόφησης ●

Καθαρίστε όλα τα εξαρτήματα με κίτρι-

νη επισήμανση ●

Καθαρίστε τις βούρτσες ● 178

Καθαρίστε το squeegee, ελέγξτε ότι οι

λεπίδες δεν έχουν φθαρεί και, ενδεχο-

μένως, αντικαταστήστε τη ● 177

Σκουπίστε τη μηχανή με ένα υγρό πανί ● 178

Καθαρίστε την τσιμούχα στο κάλυμμα

του κάδου, ελέγξτε ότι δεν έχει υποστεί

ρωγμές και, ενδεχομένως, αντικαταστή-

στε την

●

Ελέγξτε το φρένο στάθμευσης και το

πλήκτρο διακοπής έκτακτης ανάγκης ● 172

Πρόγραμμα συντήρησης και σέρβις

από τους τεχνικούς της Diversey ●

179

Διαστήματα συντήρησης

Οι μηχανές TASKI είναι μηχανές υψηλής ποιότητας, η ασφά-

λεια των οποίων έχει ελεγχθεί κατά την κατασκευή τους από

εγκεκριμένους ελεγκτές. Ύστερα από μακρόχρονη χρήση, τα

ηλεκτρικά και μηχανικά εξαρτήματα υφίστανται φθορές και πα-

λαιώνουν.

Εξυπηρέτηση πελατών

Σε περίπτωση που παρατηρήσετε κάποια βλάβη ή κάνετε μια

παραγγελία και θέλετε να επικοινωνήσετε μαζί μας, θα πρέπει

να μας αναφέρετε τον τύπο και τον αριθμό της μηχανής.

Τα στοιχεία αυτά αναφέρονται στην πινακίδα με τον τύπο της

μηχανής σας. Στην τελευταία σελίδα των Οδηγιών χρήσεως θα

βρείτε τη διεύθυνση του πλησιέστερου συνεργάτη σέρβις της

TASKI.

Αλλαγή ελασμάτων

• Για να παραμείνουν οι μηχανές ασφαλείς και

λειτουργικές, πρέπει κάθε φορά που ανάβει

η ενδεικτική λυχνία για σέρβις (εργοστασια-

κή ρύθμιση: 650 ώρες εργασίας) ή τουλάχι-

στον μία φορά το χρόνο να παραδίδονται για

σέρβις.

• Ξεβιδώστε τις τέσσερις βίδες (1) από το squeegee.

• Αφαιρέστε το σώμα του squeegee (2) από το εσωτερικό

του squeegee (3).

• Αφαιρέστε τις λεπίδες (4).

• Ξεπλύνετε το σώμα του squeegee και τα δύο εσωτερικά

εξαρτήματα με τρεχούμενο νερό.

• Συναρμολογήστε τις "χρησιμοποιημένες" ή τις καινούργιες

λεπίδες στο εσωτερικό εξάρτημα.

• Τοποθετήστε ξανά το εσωτερικό εξάρτημα στο σώμα του

squeegee.

• Βιδώστε τις τέσσερις βίδες.

180

Βλάβες

Βλάβη Πιθανή αιτία Αντιμετώπιση βλάβης Σελίδα

Δεν είναι δυνατή η ενεργοποίηση της

μηχανής

Η μηχανή βρίσκεται εκτός λειτουργί-

ας

• Περιστρέψτε το κλειδί 169

Ο διακόπτης διακοπής έκτακτης ανά-

γκης είναι πατημένος • Απασφαλίστε το διακόπτη διακο-

πής έκτακτης ανάγκης 169

Ελαττωματική κύρια ασφάλεια

• Ελέγξτε/Αντικαταστήστε την ασφά-

λεια

• Επικοινωνήστε με το συνεργάτη

σέρβις

Κωδικός σφάλματος στην οθόνη • Επικοινωνήστε με το συνεργάτη

σέρβις 182

Το σύστημα ακινητοποίησης είναι

ενεργοποιημένο ή υπάρχει σφάλμα

στο σύστημα χειρισμού

• Καθίστε στο κάθισμα οδηγού

Οι μπαταρίες είναι αποφορτισμένες ή

ο φορτιστής έχει υποστεί βλάβη

• Φορτίστε την μπαταρία

• Επικοινωνήστε με το συνεργάτη

σέρβις

172

Ελαττωματική μπαταρία • Επικοινωνήστε με το συνεργάτη

σέρβις

Η βούρτσα δεν περιστρέφεται

Το σύστημα μετάδοσης κίνησης της

βούρτσας δεν λειτουργεί • Πατήστε το πλήκτρο κίνησης

βουρτσών 169

Ελαττωματική κύρια ασφάλεια

• Αντικαταστήστε την ασφάλεια

• Επικοινωνήστε με το συνεργάτη

σέρβις

Ο κινητήρας λειτουργεί, η βούρτσα

όχι

• Οι ιμάντες μετάδοσης κίνησης

έχουν υποστεί βλάβη

• Ελέγξτε αν οι βούρτσες έχουν συλ-

λεχθεί

• Επικοινωνήστε με το συνεργάτη

σέρβις

Χαμηλή απόδοση αναρρόφησης Το

δάπεδο παραμένει υγρό Το ακάθαρ-

το νερό δεν

απομακρύνεται

Η μονάδα αναρρόφησης δεν λει-

τουργεί • Πατήστε το πλήκτρο μονάδας

αναρρόφησης 169

Το πλήκτρο λειτουργίας ECO είναι

πατημένο • Απενεργοποιήστε το πλήκτρο λει-

τουργίας ECO 169

Δεν έχει συνδεθεί ο εύκαμπτος σω-

λήνας αναρρόφησης • Συνδέστε τον εύκαμπτο σωλήνα

αναρρόφησης 173

Το squeegee δεν βρίσκεται στο δά-

πεδο

• Ελέγξτε ότι το σημείο στήριξης του

squeegee είναι κατάλληλο για χρή-

ση 173

Τα ελάσματα έχουν φθορές

• Αλλάξτε τις λεπίδες

179

Ο εύκαμπτος σωλήνας αναρρόφη-

σης ή το squeegee έχουν φράξει

(π.χ. με κομμάτια ξύλου ή υπολείμ-

ματα ουσιών)

• Αφαιρέστε τα ξένα σώματα

Το φίλτρο αναρρόφησης έχει φράξει • Αφαιρέστε τα ξένα σώματα 169

Η ενδεικτική λυχνία της μονάδας

αναρρόφησης ανάβει, αλλά η ηλε-

κτρική σκούπα δεν λειτουργεί

• Ελέγξτε και, ενδεχομένως, αντικα-

ταστήστε την ασφάλεια

• Αν η ασφάλεια λειτουργεί, επικοι-

νωνήστε με το συνεργάτη σέρβις

173

Γίνεται διακοπή της μονάδας αναρ-

ρόφησης

Ο κάδος ακαθάρτων είναι πλήρης • Αδειάστε τον κάδο ακαθάρτων

• Ελέγξτε τις ασφάλειες 177

Ο κάδος ακαθάρτων είναι βρώμικος • Ελέγξτε και, ενδεχομένως, καθαρί-

στε. 177

181

Τεχνικές πληροφορίες

Ανεπαρκής τροφοδότηση με διάλυμα

καθαρισμού

Ο κάδος καθαρού νερού είναι άδειος • Ελέγξτε τον κάδο καθαρού νερού 176

Η ποσότητα του διαλύματος καθαρι-

σμού που έχετε ορίσει δεν επαρκεί

• Ρυθμίστε την ποσότητα του διαλύ-

ματος καθαρισμού με τα πλήκτρα

+/- 169

Το πλήκτρο διαλύματος καθαρισμού

είναι απενεργοποιημένο • Πατήστε το πλήκτρο διαλύματος

καθαρισμού 169

Φίλτρο κάδου καθαρού νερού • Καθαρίστε το

Δεν γίνεται διακοπή της μονάδας

βουρτσών και της μονάδας αναρρό-

φησης

Σφάλμα της ηλεκτρονικής πλακέτας

ή του πίνακα ελέγχου

• Διακόψτε τη λειτουργία της μηχα-

νής με τον διακόπτη διακοπής

έκτακτης ανάγκης

• Επικοινωνήστε με το συνεργάτη

σέρβις

169

Βλάβη Πιθανή αιτία Αντιμετώπιση βλάβης Σελίδα

Μηχανή 4000 5000

Πλάτος εργασίας 85 105 εκ.

Πλάτος squeegee 110 130 εκ.

Διαστάσεις (Μ x Π x Υ) 187 x 89 x 140 187 x 109 x 140 εκ.

Μέγιστο επιτρεπτό βάρος μηχανής 680 715 κιλά

Ονομαστική τάση 24V DC

Ονομαστική ισχύς 2000 W

Ονομαστική χωρητικότητα κάδου καθαρού νερού +/- 5% 200 λίτρα

Μετρούμενες τιμές κατά IEC 60335-2-72 4000 5000

Βάρος μηχανής με μπαταρίες (βάρος μεταφοράς) 480 515 κιλά

Επίπεδο της ηχητικής πίεσης LpA 67 dB(A)

Αστάθεια KpA 2,5 dB(A)

Συνολική τιμή ταλαντώσεων <2,5 m/s2

Αστάθεια K 0,25 m/s2

Προστασία από την εκτόξευση νερού IPX3

Κλάση προστασίας III

182

Εξαρτήματα

Κωδικοί σφαλμάτων

Οι κωδικοί σφαλμάτων εμφανίζονται στην οθόνη.

Μεταφορά

Διάθεση

Μπαταρίες

Αριθ. Προϊόν 4000 5000

7517859 Βούρτσα τριψίματος nylon 43 εκ. (τυπική) 2x

7517860 Βούρτσα σκυροδέματος 43 εκ. 2x

7517861 Βούρτσα τριψίματος nylon 43 εκ. 2x

7517858 Δίσκος οδηγός 43 εκ. 2x

7510634 Δίσκος οδηγός 28 εκ. 4x

7510631 Βούρτσα τριψίματος nylon 28 εκ. (τυπική) 4x

7510632 Βούρτσα σκυροδέματος 28 εκ. 4x

7510633 Βούρτσα απόξεσης 28 εκ. 4x

4131268 Προστατευτικό προφίλ x x

4126922 Σετ φώτων φλας xx

7518212 IntelliDose swingo 4000/5000 x x

7523390 IntelliTrail xx

8502830 Μάνικα με επιστόμιο και εξάρτημα σύνδεσης νερού γενικής χρήσης x x

4129878 Αντλία ακάθαρτων υδάτων x x

Διάφορες τσόχες (από πολυεστέρα, καφέ, μπλε, κόκκινες και τσόχες επαφής) x x

Σημείωση:

Κάθε φορά που εμφανίζονται στην οθόνη

κωδικοί σφαλμάτων, απενεργοποιήστε και

ενεργοποιήστε εκ νέου τη μηχανή.

Με αυτό τον τρόπο, μπορεί να αναιρεθεί

ένα σφάλμα που εμφανίστηκε.

Υπόδειξη:

Η ανύψωση αυτής της μηχανής επιτρέπε-

ται μόνο με τη χρήση βοηθητικών μέσων

(π.χ. ανυψωτική πλατφόρμα, ράμπα φόρ-

τωσης κλπ.)!

Σημείωση:

Δεν επιτρέπεται η μεταφορά της μηχανής,

όταν αυτή βρίσκεται σε κίνηση.

Σημείωση:

Ελέγξτε με προσοχή ότι, κατά τη μεταφο-

ρά, η μηχανή είναι καλά ασφαλισμένη στο

όχημα μεταφοράς.

Σημείωση:

Μετά τη λήξη διάρκειας ζωής τους, η μηχα-

νή και ο εξοπλισμός πρέπει να απορρι-

φθούν σύμφωνα με τις εκάστοτε ειδικές

εθνικές διατάξεις. Για βοήθεια απευθυνθεί-

τε στον συνεργάτη σέρβις της Diversey

στην περιοχή σας.

Υπόδειξη:

Πριν από την ορθή διάθεση των μπατα-

ριών, πρέπει να τις αφαιρέσετε από τη μη-

χανή.

Η διάθεση των μεταχειρισμένων μπατα-

ριών πρέπει να εκτελείται με βάση τις οδη-

γίες 2006/66/ΕΚ ή τις εκάστοτε εθνικές

διατάξεις για την προστασία του περιβάλ-

λοντος.

183

Διαστάσεις μηχανής

Οι διαστάσεις αναφέρονται σε εκατοστά!

187

178

140

4000: 110 | 5000: 130

4000: 89 | 5000: 109

184

Prijevod originalne upute za upotrebu

Objašnjenje znakova

Sadržaj

Sigurnosna upozorenja . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 184

Sredstva za čišćenje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 185

Proširena dokumentacija. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 185

Pregled konstrukcije . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 186

Baterije . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 187

Prije stavljanja u pogon . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 189

Početak rada . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 191

Završetak rada . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 194

Servis, održavanje i njega . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 195

Kvarovi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 197

Tehničke informacije . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 198

Pribor. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 198

Kodovi grešaka . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 199

Transport. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 199

Zbrinjavanje. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 199

Dimenzije stroja. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 199

Namjenska primjena

Strojevi su namijenjeni korištenju u gospodarske svrhe (npr. u

hotelima, školama, bolnicama, tvornicama, trgovačkim

centrima, sportskim dvoranama, uredima i sl.). Ovi strojevi

služe za mokro čišćenje tvrdih podova pri čemu je potrebno

izričito pridržavanje ove upute za upotrebu. Strojevi su

koncipirani isključivo za upotrebu u interijerima.

Sigurnosna upozorenja

Strojevi TASKI na temelju svoje koncepcije i konstrukcije

odgovaraju relevantnim, temeljnim sigurnosnim i

zdravstvenim zahtjevima smjernica EZ i stoga nose oznaku

CE.

OPREZ!

Prije prvog stavljanja u pogon, obvezno

pročitajte uputu za upotrebu i sigurnosna

upozorenja.

Brižljivo spremite uputu za upotrebu na

lako dostupno mjesto da biste je u

svakom trenutku mogli prelistati.

Oprez:

Ovaj simbol ukazuje na važne informacije.

Neuvažavanje ovih napomena može

dovesti do ugrožavanja osoba i / ili

opsežnih materijalnih šteta!

Pažnja:

Ovaj simbol ukazuje na važne informacije.

Neuvažavanje ovih napomena može

dovesti do kvarova i materijalnih šteta!

Upozorenje:

Ovaj simbol ukazuje na važne informacije

vezane uz učinkovito korištenje proizvoda.

Neuvažavanje ovih napomena može

dovesti do kvarova!

Sadrži napomene vezane uz radne korake koje

morate izvršavati navedenim redom.

Pažnja:

Stroj se ne smije koristiti za poliranje,

podmazivanje, nanošenje voska, čišćenje

tepiha i usisavanje prašine. Mokro

čišćenje parketnih i laminatnih podova

ovim strojem provodi se na vlastiti rizik.

Oprez:

Provedba izmjena na stroju bez odobrenja

Diverseya dovodi do gubitka sigurnosnog

znaka i oznake CE. Primjena stroja koja je

protivna namjenskoj upotrebi može

dovesti do ozljeda osoba, oštećenja stroja

te može naštetiti radnoj okolini. U takvim

slučajevima propadaju svi zahtjevi po

garanciji i eventualni jamstveni zahtjevi.

Oprez:

Stroj smiju koristiti samo osobe koje su

upućene u njegovu pravilnu upotrebu ili su

dokazale da njime znaju rukovati te su

izričito ovlaštene za njegovo korištenje.

Oprez:

Stroj ne smiju koristiti osobe s ograničenim

fizičkim, senzoričkim ili mentalnim

sposobnostima, uključujući djecu, ili osobe

s manjkom iskustva i znanja.

Potrebno je nadzirati djecu kako biste bili

sigurni da se ne igraju sa strojem.

Oprez:

Stroj se ne smije koristiti u prostorijama u

kojima se skladište ili prerađuju

eksplozijom ugrožene i lako gorive tvari

(npr. benzin, otapala, loživo ulje, prašine

itd.).

Električne ili mehaničke komponente

mogu izazvati zapaljenje tih tvari.

Oprez:

Stroj se ne smije koristiti za usisavanje

otrovnih, po zdravlje štetnih, nagrizajućih

ili izjedajućih tvari (npr. opasnih prašina

itd.). Filtarski sustav ne može u dovoljnoj

mjeri filtrirati tvari te vrste.

Ne mogu se isključiti mogući negativni

utjecaji na zdravlje korisnika i treće osobe.

Oprez:

Vodite računa o lokalnim okolnostima, npr.

o trećim osobama i djeci! Brzinu treba

smanjiti prije svega u blizini nepreglednih

mjesta, npr. ispred vrata i u zavojima.

Oprez:

Na ovom se stroju ne smiju prevoziti

dodatne osobe i predmeti.

185

Sredstva za čišćenje

Proširena dokumentacija

Oprez:

Prilikom pojavljivanja greške u radu,

kvara, kao i nakon sudara ili naglog pada,

stroj prije ponovnog stavljanja u upotrebu

treba provjeriti ovlaštena stručna osoba.

Isto vrijedi i za slučajeve u kojima je stroj

bio ostavljen na otvorenom i uronjen u

vodu odnosno bio izložen vlazi.

Oprez:

U slučaju oštećenja sigurnosno

relevantnih dijelova kao što su poklopac

za četke, mrežni kabeli ili poklopci koji

omogućuju pristup dijelovima pod

naponom, odmah je potrebno prekinuti

pogon stroja!

Oprez:

Stroj se ne smije zaustaviti, odlagati ili

skladištiti pod nagibom.

Oprez:

Stroj se ne smije koristiti u prostorijama s

elektromagnetskim opterećenjem

(elektronički smog).

Oprez:

Stroj se tijekom pogona čišćenja ne smije

>10% koristiti pod nagibom.

Oprez:

Stroj se ne smije >15% koristiti pod

nagibom. Dijelove pod nagibom potrebno

je prevoziti sporijom vožnjom uz upotrebu

načina „turtle mode“, kako bi se zajamčilo

njihovo sigurno uporište.

Naglo naginjanje može naškoditi

stabilnosti stroja te je stoga zabranjeno.

Postoji opasnost od nezgoda.

Oprez:

Stroj se smije upotrebljavati samo na

čvrstoj, stabilnoj podlozi dovoljne

nosivosti.

Pri neuvažavanju upute postoji opasnost

od nezgoda.

Pažnja:

Pobrinite se da se stroj ne upotrebljava

neovlašteno. Stoga prije udaljavanja od

stroja uvijek izvucite ključ; ili pohranite

stroj u zatvorenoj prostoriji.

Pažnja:

Stroj se smije pokretati i skladištiti samo u

suhom okruženju s malim količinama

prašine, pri temperaturama od +10 do + 35

stupnjeva.

Pažnja:

Radove popravka mehaničkih ili

električnih dijelova stroja smiju provoditi

samo ovlaštene stručne osobe koje su

upoznate sa svim relevantnim

sigurnosnim propisima.

Pažnja:

Smiju se koristiti isključivo alati (četke,

jastučići, i slično) koji su utvrđeni pod

priborom u ovim uputama za upotrebu ili

koje preporuči TASKI-jev savjetnik. Ostali

alati mogu naškoditi sigurnosti i

funkcijama stroja.

Pažnja:

Potrebno je dosljedno pridržavanje

nacionalnih propisa o zaštiti osoba i o

sprječavanju nezgoda, kao i podataka

proizvođača o upotrebi sredstava za

čišćenje.

Pažnja:

Ako iz stroja istječe pjena ili tekućina

odmah isključite usisni agregat!

Pažnja:

Ovaj se stroj smije pokretati isključivo uz

korištenje prikladnih baterija i ispitanih

punjača.

Pažnja:

Uređaji i strojevi iz programa TASKI

konstruiraju se tako da se, prema

trenutnom stanju znanosti, može isključiti

ugrožavanje zdravlja zbog emisije buke i

vibracija. Vidi tehničke informacije na

stranici 198.

Upozorenje:

Strojevi TASKI su konstruirani tako da

postižu optimalne rezultate pri čišćenju

proizvodima za čišćenje iz programa

TASKI. Ostali proizvodi za čišćenje mogu

dovesti do smetnji u radu i oštećenja stroja

ili ugrožavanja radne okoline.

Iz tog razloga preporučujemo korištenje

isključivo proizvoda za čišćenje TASKI.

Kvarovi uzrokovani pogrešnim

proizvodima za čišćenje nisu pokriveni

garancijom.

Za dodatne informacije obratite se Vašem

TASKI-jevom servisnom partneru.

Upozorenje:

Električna shema ovog stroja nalazi se na

popisu zamjenskih dijelova.

Za pobliže informacije kontaktirajte servis.

186

Pregled konstrukcije

1Držač mlaznice

2Držač usisne cijevi

3Crijevo za pražnjenje spremnika za prljavu vodu

4Usisna cijev

5Usisna mlaznica

6Usisni filtar

7Pumpa

8Spremnik za prljavu vodu

9Pogonski kotač okrenut

10 Spremnik za čistu vodu (Flex spremnik)

11 Dozirna posuda

12 Poluga za deblokiranje alata

13 Agregat za alat

14 Zaštita od udaraca (opcionalno)

15 Vozna papučica

16 Pretinac za baterije

17 Reflektorska svjetiljka (opcionalno)

18 Upravljački pult

19 Volan

20 Sjedalo vozača sa sklopkom (nadzor prisutnosti)

21 Bljeskalica (opcionalno)

22 Poklopac spremnika

23 Usisni filtar

24 Košara filtra za krupnu prljavštinu

25 Indikator punog spremnika za prljavu vodu

26 Indikator praznog spremnika za čistu vodu (Flex

spremnik)

27 Tipka za uključivanje / isključivanje usisnog

agregata

28 Tipke za uključivanje / isključivanje ECO načina

rada

29 Tipka za uključivanje / isključivanje programa

30 Tipka za uključivanje / isključivanje dovođenja

otopine za čišćenje

31 Tipka za uključivanje / isključivanje pogona alata

32 Tipka za uključivanje / isključivanje polaganog hoda

stroja

33 Tipka za trubljenje

34 Indikator servisa

35 Sklopka s ključem

36 Tipka za vožnju u smjeru prema natrag

37 Zaustavljanje u nuždi

38 Indikator stanja baterije

39 Tipka za podešavanje tlaka pri pogonu alata (+ / -)

40 Tipke za podešavanje količine otopine za čišćenje

koja se dovodi (+/-)

41 Zaslon

56 8 9 13 14

18192022 2123

1210 117

29 34 35

25 37

40 39

187

Baterije

Dozvoljene baterije

Za rad ovog stroja potrebne su vučne baterije (ne startne

baterije ili baterije za uređaje). Preporučuju se čiste vučne

baterije. Samo one jamče dugi vijek upotrebe.

Vučne baterije proizvode se kao otvorene (mokre) baterije ili

kao baterije koje nije potrebno održavati (VRLA), (Gel i AGM

baterije). Stroj se mora odgovarajuće podesiti za svaku

konstrukciju i proizvođača.

Svaka baterija ima različiti vijek upotrebe i različita obilježja

snage.

Stroj se programira nakon umetanja baterija odnosno kod

promjene tipa baterija i/ili proizvođača i prije stavljanja u

pogon.

Kriva postavka može dovesti do preuranjenog prestanka rada

baterija.

Sigurnosne mjere za postupanje s baterijama

Priključna shema za baterije

Baterije napona 6 V

Baterije napona 12 V

• Baterije sadrže kiselinu. Tijekom

održavanja, umetanja i vađenja

mokrih baterija potrebno je nositi

zaštitne naočale!

• Isperite kiselinu iz očiju ili s kože s

puno čiste vode.

Nakon toga odmah potražite

liječnika.

Isperite odjeću vodom!

• Tijekom punjenja baterija nastaje

praskavi plin. Obvezno držite podalje

od otvorene vatre i užarenih

predmeta!

• Zabranjeno pušenje!

• Opasnost od ozljeda kiselinom!

• Pozor! Polovi baterija uvijek su pod

naponom, stoga ne odlažite

predmete na baterije!

Pažnja:

Pazite na to da baterije uvijek budu čiste i

suhe. Ako dođe do curenja kiseline ili vode

(mokre baterije), odmah obrišite tekućinu.

Pritom nosite zaštitne rukavice.

Pažnja:

Baterije smiju ugrađivati samo ovlašteni

Diverseyevi servisi ili stručne osobe,

sukladno priključnoj shemi. Greške

tijekom ugradnje odnosno priključivanja

mogu izazvati teške ozljede, eksplozije i

velika oštećenja stroja i okoline.

Pažnja:

Dodatno uvažavajte propise o radu

proizvođača baterija.

Pažnja:

Tijekom punjenja baterija treba voditi

računa o dovoljnoj ventilaciji.

Pažnja:

Za vrijeme održavanja baterija, one

moraju biti odvojene od stroja!

6 V

175A

red

Relay

Charger

Power Board

black

12 V

175A

red

Relay

Charger

Power Board

black

188

Postupak punjenja pomoću vanjskog punjača baterija

Svaki tip baterija i/ili proizvođač baterija zahtijeva drugačiju

karakterističnu liniju punjenja.

Opcionalni onboard punjači prilagođeni su veličini baterije i

sadrže veći broj krivulja punjenja koje se podešavaju tvornički

ili ih podešava TASKI-jev servisni tehničar za preporučene

baterije. Ovaj propis također se primjenjuje i na korištenje

stacionarnih (vanjskih) punjača baterija.

Postupak punjenja pomoću vanjskog punjača baterija

Postupak punjenja pomoću (opcionalnog) onboard punjača

baterija

Po završetku postupka punjenja

Održavanje i njega otvorenih (mokrih) baterija

Otvorite pretinac za baterije radi održavanja

Iskopčajte sklopku sjedala prije nego što skinete sjedalo sa

stroja.

Pažnja:

Pogrešna karakteristična linija punjenja ili

upotreba neprimjerenog punjača dovodi

do preuranjenog prestanka rada ili brzog

uništenja baterija.

Pažnja:

Trajne kratkotrajne primjene uz ponovno

punjenje nakon svakog korištenja mogu

trajno oštetiti baterije. Približna vrijednost:

Prije stavljanja na ponovno punjenje,

baterija mora biti potrošena najmanje 20%

od raspoloživog kapaciteta.

Pažnja:

Da bi postigle svoj maksimalan životni

vijek, vučne baterije moraju 2x tjedno proći

kroz cjelokupan ciklus punjenja (12-16

sati).

Pažnja:

Prije zaustavljanja stroja na dulje vrijeme,

baterije moraju proći cjelokupan ciklus

punjenja. Nakon toga se punjač odvaja od

stroja odnosno od mreže. Baterije se

vremenom prazne. Ovisno o tipu, baterije

se moraju iznova napuniti nakon 3 - 6

mjeseci. Prije vraćanja stroja u upotrebu,

baterije bi ponovno trebale proći

cjelokupan ciklus punjenja.

• Povežite vanjski punjač baterija s rastavnim utikačem

stroja za bateriju.

Pažnja:

Pazite na to da je utikač ukopčan do kraja

kako bi se zajamčio dobar električni

kontakt.

Upozorenje:

Za vrijeme postupka punjenja sve su

funkcije stroja deaktivirane.

• Stroj mora biti isključen.

• Povežite mrežni kabel s (inertno osiguranom) utičnicom.

• Žuti indikator trajno svijetli dok se ne

postigne oko 90 % kapaciteta

baterije. Indikator zatim treperi dok

se baterija u potpunosti ne napuni.

• Ako je postupak punjenja završen,

svijetli zeleni indikator.

Pažnja:

Isključite punjač prije rastavljanja veze s

baterijama (samo za vanjske punjače

baterija).

Odvajanje uključenog punjača može

izazvati eksploziju u prostoriji za punjenje

baterija.

• Kod (opcionalnih) onboard punjača baterija, pohranite

mrežni kabel na za to predviđenom mjestu.

• Pobrinite se za to da kabel za punjenje bude na suhom

mjestu i zaštićen od oštećenja.

Pažnja:

Kabeli za punjenje prenose visoke struje.

Kod naznaka oštećenja na utikaču, kabelu

ili priključku uređaja, punjač baterija ne

smije se koristiti

Upozorenje:

Briga za baterije koje ne treba održavati

ograničena je na pridržavanje ispravnih

postupaka punjenja i pravilno podešene

krivulje punjenja.

• Stroj mora biti isključen.

• Odvrnite sjedalo vozača i skinite ga sa stroja.

• Skinite sa stroja poklopac baterijske

kutije.

Sada je moguće provesti održavanje

baterije sukladno uputama

proizvođača.

189

Prije stavljanja u pogon

Parkirna kočnica

Aktiviranje:

Deblokiranje:

Brava za otključavanje u slučaju nužde:

Provjerite parkirnu kočnicu i tipku za zaustavljanje u

nuždi

Uređaji za upozorenje

Namjestite sjedalo vozača

Hod pomicanja

Smjer vožnje određujete volanom, a brzinu voznom

papučicom. Brzina se kontinuirano regulira.

Otpuštanjem vozne papučice, stroj koči do zaustavljanja i

aktivira se parkirna kočnica.

Vožnja u smjeru prema naprijed

Vožnja u smjeru prema natrag

• Pritiskom na voznu papučicu elektronika automatski

aktivira parkirnu kočnicu.

Upozorenje:

Kada je stroj u stanju mirovanja, parkirna

kočnica je uvijek aktivna. I dok je stroj

uključen i dok je isključen.

Upozorenje:

Sjedalo vozača opremljeno je sklopkom

(prepoznavanje prisutnosti). Ta se sklopka

aktivira kada rukovatelj strojem zauzme

sjedalo vozača.

Strojem je moguće upravljati samo ako je

sklopka aktivirana.

• U slučaju ispada upravljačkog

sustava ili opskrbe naponom,

parkirna se kočnica može otpustiti

ručno. U tu svrhu potrebno je da

poluga za deblokiranje bude trajno

aktivirana. Ona se nalazi pored

stražnjeg lijevog kotača.

Pažnja:

Parkirna kočnica i tipka za zaustavljanje u

nuždi važni su sigurnosni elementi.

Njihovu je funkciju stoga potrebno redovito

provjeravati, u kratkim vremenskim

razmacima i prije upotrebe stroja.

• Uključite stroj.

• Uključite glavnu sklopku za pokretanje stroja. Pritom

upravljač držite u ravnom položaju. Stroj se počinje ravno

pokretati.

• Sada pritisnite tipku za zaustavljanje u nuždi.

Upozorenje:

Stroj mora zakočiti do kraja i pritom se bez

ispravljanja upravljača kretati ravno.

Oprez:

Ako jedna od ovih funkcija nije moguća,

stroj je prije stručnog popravka kod

ovlaštenog TASKI-jevog servisnog

partnera potrebno staviti izvan pogona.

Pažnja:

Funkciju uređaja za upozorenje poput

svijetla upozorenja, treperećeg svijetla i

signalnog tona pri vožnji unatrag potrebno

je redovito provjeravati. Potrebno je

odmah ukloniti greške u radu. Pogon

stroja uz neispravan uređaj za upozorenje

ili uređaj za upozorenje s greškom

zahtjeva više opreza i pozornosti.

Oprez:

Nacionalni propisi uvijek su najvažniji.

Moguće je da su propisima određeni drugi

načini postupanja kojih se obvezno

potrebno pridržavati.

• Otpustite mehanizam za

zaključavanje s lijeve strane sjedala

vozača i pomaknite sjedalo u željeni

položaj.

• Uključite stroj (sklopka s ključem).

• Svi elementi prikaza na zaslonu

kratko će zasvijetliti.

Indikator stanja baterije signalizira

Vam pogonsku pripravnost stroja. (u

slučaju kvara vidi stranicu 197).

• Za vožnju u smjeru prema naprijed potrebno je samo

pritisnuti voznu papučicu.

Upozorenje:

Kod vožnje u zavojima, brzina se

elektronički usporava.

• Pritiskom na tipku „Vožnja u smjeru

prema natrag“ zasvijetlit će donji

prikaz na zaslonu i oglasit će se

signalni ton.

Upozorenje:

Kod vožnje unatrag u radnom načinu

pogona prekida se dovod otopine za

čišćenje. Usisna mlaznica pritom se ne

podiže.

190

Premještanje stroja (neispravan stroj)

Umetnite alat

Prije umetanja provjerite:

• da četkica nije ispod crvene oznake (pramen čekinja) i da

duljina čekinja nije manja od 1 cm.

• je li jastučić istrošen i je li čist.

Montirajte usisnu mlaznicu

Napunite spremnik za čistu vodu

Doziranje

Upozorenje:

Premještanje stroja potrebno je izvršiti u

dvoje.

Pažnja:

Zbog velike težine ručno premještanje

stroja smatra se rizičnim!

Pogrešni koraci mogu dovesti do

oštećenja stroja i ozljeda osoba.

• Premještanje je moguće samo pritiskom na gumb za

otkočenje. (Vidi stranicu 189)

Pažnja:

Ne koristite četke koje su dosegle svoju

granicu istrošenosti. Indikacija istrošenosti

je duljina crvenog pramena čekinja. Ne

koristite jastučiće koji su istrošeni li prljavi.

Koristite isključivo originalne TASKI alate.

Neuvažavanje tih pravila može dovesti do

manjkavih rezultata čišćenja ili oštećenja

obloga.

Pažnja:

Prije svake upotrebe stroja provjerite ima li

na prihvatnom dijelu tanjura s jastučićem

znakova istrošenosti i neispravnosti.

Ako prihvatni dio tanjura s jastučićem nije

u dobrom stanju ili je neispravan, tanjur s

jastučićem može se odvojiti od stroja

tijekom rada.

Pri neuvažavanju upute postoji opasnost

od nezgoda.

• Smjestite alate ispod agregata za alate.

• Pritisnite tipku za uključivanje/

isključivanje pogona alata.

Agregat za alate automatski se

spušta, alati se spajaju, a agregat se

zaustavlja.

Pažnja:

Provjerite jesu li alati spojeni.

• Pogon alata aktivira se pritiskom na voznu papučicu.

• Stroj mora biti isključen.

• Usisnu mlaznicu smjestite (2) ispod

držača mlaznica (1).

• Pritisnite držač mlaznice prema dolje

kako bi se mlaznica uglavila.

• Pričvrstite oba usisna crijeva na nastavke mlaznice.

Pažnja:

Maksimalna dozvoljena temperatura vode

60 °C/140 °F.

Diversey preporučuje korištenje hladne

vode budući da vruća voda u kontaktu s

tlom odmah poprima temperaturu tla i

stoga od nje nema nikakve koristi.

• Stroj mora biti isključen.

• Otvorite poklopac spremnika.

• Postavite spremnik za čistu vodu (Flex spremnik) u za to

predviđeni položaj.

• Izvadite dozirnu posudu iz spremnika za čistu vodu (Flex

spremnik).

• Ulijte vodu u spremnik za čistu vodu

(Flex spremnik).

Gornja crvena oznaka pokazuje

maksimalnu dozvoljenu visinu

punjenja.

• Naginjanjem ponovno postavite poklopac spremnika u

početni položaj.

Pažnja:

Kod rukovanja kemijskim proizvodima

obvezno je nošenje rukavica, zaštitnih

naočala i odgovarajuće radne (zaštitne)

odjeće!

Upozorenje:

Upotrebljavajte samo kemijske proizvode

koje je preporučio Diversey i obvezno

uvažavajte informacije o proizvodu.

Oprez:

Upotreba neprikladnih proizvoda (između

ostalog i proizvoda koji sadrže klor,

kiseline i otapala) može ugroziti zdravlje i

uzrokovati znatna oštećenja stroja.

191

Primjeri doziranja:

Postupak prije čišćenja

Korištenje sigurnosnog krova FOPS

Početak rada

Podaci na pakiranju

proizvoda

Zapremina

spremnika

Količina

proizvoda po

punjenju

spremnika

0,5% 50 ml na 10 l

vode

200 l 1l

1% 100 ml na 10 l

vode

200 l 2l

2% 200 ml na 10 l

vode

200 l 4l

3% 300 ml na 10 l

vode

200 l 6l

• Ulijte prikladan proizvod u dozirnu posudu i izlijte njezin

sadržaj u spremnik. Ponavljajte postupak sve dok ne

postignete željenu dozu.

• Po završetku doziranja dozirna posuda ostaje u

spremniku.

Upozorenje:

TASKI nudi i opciju automatskog

doziranja. Ona se može i naknadno

montirati. Molimo da se obratite svojem

servisnom savjetniku

Pažnja:

Uklonite sve predmete (drvene i metalne

dijelove itd.) s površine za čišćenje.

Rotacijski alati mogu zbaciti predmete i

pritom uzrokovati ozljede osoba i

materijalne štete.

Pažnja:

Kod čišćenja s montiranim zaštitnim

krovom pripazite na visinu prolaza od 2,1

Pažnja:

Za vrijeme rada s ovim strojem uvijek

nosite obuću s protukliznim potplatom i

prikladnu radnu odjeću!

Upozorenje:

Kako bi se zajamčilo sigurno upravljanje,

tijekom pogona stroja uvijek držite obje

ruke na volanu / ručki za vožnju.

Pažnja:

Prije početka čišćenja u slobodnom

prostoru probno pokrenite stroj kako biste

se upoznali s načinom rada stroja!

Pažnja:

Postoji li prilikom korištenja stroja

opasnost od pada predmeta, potrebno je

poduzeti zaštitne mjere sukladno

nacionalnim propisima ili se pridržavati

mjera određenih propisima.

Pažnja:

Prije početka rada (u položaju za rad)

provjerite je li vaš vizualni domet dovoljan

da bi se zajamčio siguran rad. Potrebno je

pridržavati se norme EN 3411.

Nedovoljan vizualni domet može otežati

radi i time naškoditi sigurnosti rukovatelja,

stroja i drugih osoba.

Pažnja:

Za vrijeme rada pazite na maksimalnu

visinu prolaza kod vrata i pothodnika koja

je prikazana na pločici s upozorenjem

stroja.

Upozorenje:

Za vrijeme rada u javnim zgradama mora

biti uključeno svijetlo upozorenja.

• Sjednite na sjedalo vozača.

• Provjerite je li otpuštena tipka za zaustavljanje u nuždi.

• Uključite stroj (sklopka s ključem).

Elementi prikaza na zaslonu kratko zabljesnu.

192

Ručno pokrenite program ECO način rada

Pokretanje pomoću programske tipke

Početak postupka čišćenja

• Pritisnite tipku za uključivanje/

isključivanje usisnog agregata.

Prikaz na zaslonu zabljesne,

pokreće se motor usisivača, a usisna

mlaznica se automatski spušta u

radni položaj.

• Pritisnite tipku za uključivanje/

isključivanje dovoda tekućine za

čišćenje.

Prikaz na zaslonu zabljesne.

Dovod otopine za čišćenje pokreće

se kad se alati počnu rotirati.

• Odaberite željeni stupanj doziranja

pritiskom na tipke +/- , od stupnja 1 -

Upozorenje:

Diversey preporučuje održivi rad pomoću

utvrđivanja točne količine proizvoda za

doziranje. Upotreba prevelikih ili premalih

doza proizvoda dovodi do

nezadovoljavajućih rezultata čišćenja.

Upozorenje:

TASKI nudi i opciju automatskog

doziranja. Ona se može i naknadno

montirati. Molimo da se obratite svojem

servisnom savjetniku

• Pritisnite tipku za uključivanje/

isključivanje pogona alata.

Prikaz na zaslonu zabljesne, agregat

alata se spušta i automatski počinje

postupak spajanja.

• Odaberite željeni tlak alata pritiskom

na tipke +/-, od stupnja 1-3.

Upozorenje:

Dozirajte i odaberite uvijek najniži stupanj

koji je dovoljan za dobar rezultat čišćenja.

Na taj način optimizirate potrošnju

električne energije i čuvate stroj.

• Pritiskom na tipku uključivanje/

isključivanje ECO načina rada,

aktivira se ECO način rada.

Time se smanjuje broj okretaja

usisnog motora i doziranje otopine za

čišćenje postavlja se na stupanj 2, a

pritisak četke na stupanj 1.

Upozorenje:

Stupanj otopine za čišćenje se u ECO

načinu rada po potrebi može ručno

podesiti. ECO način rada je prije svega

namijenjen glatkim podovima bez spojnica

(fuga).

• Pritiskom na programsku tipku, kod

sljedećeg započinjanja s radom ili

sljedeće faze rada sve se funkcije

stroja pokreću s posljednji put

korištenim vrijednostima funkcija.

Upozorenje:

Ponovnim pritiskom na tipku, pojedina se

funkcija iznova programira.

Upozorenje:

Postavljene se vrijednosti mogu prilagoditi

u svakom trenutku radnog procesa.

Vrijednosti koje su postavljene u trenutku

isključivanja se spremaju i automatski

ponovno aktiviraju kod ponovnog

uključivanja.

Upozorenje:

Pritiskom na programsku tipku u trenutku

prestanka rada pokreće se optimirani

program za prestanak rada: Vidi opis na

stranici 194 pod (Automatski postupak).

Spremaju se postavke i aktivne funkcije.

• Kada je stroj uključen i rukovatelj

sjedi na sjedalu vozača, stroj se

pokreće pritiskom na voznu

papučicu. Ako je ta funkcija

odabrana, pokreće se agregat alata i

otvara dovod otopine za čišćenje.

Brzinom vožnje se upravlja preko

položaja vozne papučice.

Otpuštanjem vozne papučice, stroj

automatski koči do zaustavljanja i

aktivira se parkirna kočnica. Dovod

otopine za čišćenje se prekida, s

odgodom se zaustavlja agregat

alata.

Upozorenje:

Količina dotoka otopine za čišćenje

prilagođava se svakoj brzini rada.

(Intelliflow)

193

Kapacitet baterije - kraj pogonske pripravnosti

Indikator stanja baterije daje informaciju o raspoloživom

trajanju rada.

• Ako crveni prikaz na zaslonu počne treperiti, preostalo je

još oko 5 minuta vremena za preostale radove.

• Nakon toga podiže se agregat alata i -30 sekundi kasnije -

usisna mlaznica. Crveni prikaz na zaslonu mijenja se u

stalno svjetlo.

• Tada Vam je preostalo još 10 minuta da odvezete stroj do

stanice za punjenje. Nakon toga se stroj automatski

isključuje.

• Za ponovno stavljanje u pogon potrebno je u potpunosti

napuniti baterije.

Metoda čišćenja

Direktna metoda rada:

Ribanje i usisavanje u jednoj fazi rada.

Indirektna metoda rada:

Priprema otopine za čišćenje, ribanje i usisavanje u više faza

rada.

Dolijevanje otopine za čišćenje

Ispraznite spremnik za prljavu vodu

Pažnja:

Kod rada na teže dostupnim ili uskim

područjima preporučuje se pritisnuti tipku

za uključivanje/isključivanje polagane

vožnje. (Prikaz na zaslonu svijetli) Tako se

smanjuje maksimalna brzina rada i

umanjuje opasnost od nezgoda.

• Kod ponovnog pritiska na tipku,

ograničenje se ukida, a prikaz na

zaslonu nestaje.

Upozorenje:

Točnije detalje o direktnoj i indirektnoj

metodi rada pronaći ćete na kartici s

opisom metoda.

Molimo da za pobliže informacije

kontaktirate Vašeg TASKI-jevog

savjetnika za klijente.

Upozorenje:

U određenim slučajevima, specijalna

kombinacija podne obloge/onečišćenja i

proizvoda za čišćenje može imati

negativan utjecaj na rukovanje strojem.

Pomoću opcionalnih kotača moguće je

poboljšati vučnu izvedbu stroja na podu.

Molimo da se obratite svojem TASKI-

jevom savjetniku za klijente.

Pažnja:

Rad bez otopine za čišćenje može

prouzročiti oštećenje podnih obloga.

Upozorenje:

Škripanje crpke ukazuje na to da je

spremnik za čistu vodu (Flex spremnik)

prazan.

Pažnja:

Crpka ne smije dulje vrijeme raditi na

suho.

• Indikator spremnika za čistu vodu

zabljesne.

Spremnik za čistu vodu je prazan.

• Stroj mora biti isključen.

• Otvorite poklopac spremnika.

• Napunite spremnik za čistu vodu (Flex spremnik) vodom,

vidi stranicu 190.

• Dodajte proizvod za čišćenje pomoću dozirne posude.

• Naginjanjem ponovno postavite poklopac spremnika u

početni položaj.

• Indikator spremnika za prljavu vodu

zabljesne.

Spremnik za prljavu vodu je pun.

• Ispraznite spremnik s prljavom vodom, vidi stranicu 194. HR

194

Završetak rada

Ručni postupak

Automatski postupak

Odstranite i očistite usisnu mlaznicu

Ispraznite i očistite spremnik za prljavu i za čistu vodu

Ispraznite spremnik za prljavu vodu

Ispraznite spremnik za čistu vodu

• Pritisnite tipku za uključivanje/

isključivanje otopine za čišćenje

• Vozite još nekoliko metara.

• Pritisnite tipku za uključivanje/

isključivanje pogona alata.

Indikator zasvijetli, agregat alata se

zaustavlja i podiže.

• Vozite još nekoliko metara da biste usisali preostalu prljavu

vodu.

• Pritisnite tipku za uključivanje/

isključivanje usisnog agregata.

Kada indikator zasvijetli, usisna

mlaznica automatski se podiže.

Usisni motor radi još 15 sekundi kako

bi se izbjeglo kapanje.

• Pritisnite tipku za uključivanje/

isključivanje programa.

Dovod otopine za čišćenje se

zaustavlja.

Agregat alata se zaustavlja i podiže.

Nakon 30 sekundi podiže se usisna

mlaznica.

Usisni motor radi još 15 sekundi, prije

nego što se automatski isključi.

• Stroj mora biti isključen.

• Uklonite oba usisna crijeva s nastavaka mlaznice i objesite

ih na držač crijeva.

• Pritisnite klizače za zatvaranje. Na taj

način oslobađate usisnu mlaznicu,

tako da je možete izvaditi iz držača

mlaznice.

• Očistite usisnu mlaznicu pomoću četkice pod mlazom

tekuće vode.

• Nakon što ste je temeljito očistili, objesite usisnu mlaznicu

na ovjes za mlaznice na stražnjoj strani stroja.

Upozorenje:

Samo uz očišćene i neoštećene lamele

može se postići optimalan rezultat

usisavanja!

Upozorenje:

Prljavu vodu ili otopinu za čišćenje

potrebno je zbrinuti sukladno nacionalnim

propisima.

Upozorenje:

Za vrijeme pražnjenja spremnika prljave

vode poštujte propise proizvođača

sredstva za čišćenje o osobnoj zaštitnoj

opremi.

• Izvadite iz držača crijevo za pražnjenje prljave vode.

• Položite crijevo za pražnjenje u odvod.

• Stisnite utisnuto mjesto (1) crijeva za pražnjenje vode.

• Skinite poklopac s crijeva za

pražnjenje i ispraznite spremnik s

prljavom vodom.

• Podignite spremnik za čistu vodu (Flex spremnik),

postavite ga na najnižoj točki u spremnik s prljavom vodom

i ispraznite ga.

• Izvadite prazan spremnik za čistu vodu (Flex spremnik) iz

spremnika za prljavu vodu i temeljito ga isperite čistom

vodom.

• Temeljito isperite spremnik za prljavu vodu čistom vodom.

• Izvadite (žuti) filtar za grubu

prljavštinu i ispraznite ga.

• Temeljito ga isperite pod mlazom

tekuće vode.

• Uklonite (žuti) usisni filtar, obrišite

prljavštinu krpom ili je odstranite

mekom četkicom.

• Izvadite upojni filtar (žuti), obrišite

prljavštinu krpom ili je odstranite

mekom četkicom.

Pažnja:

Začepljeni usisni filtar može pogoršati

usisni učinak.

Začepljeni upojni filtar može smanjiti

količinu otopine za čišćenje.

• Ponovno montirajte (žutu) košaru za grubu prljavštinu i

usisni filtar.

• Ponovno položite crijevo za pražnjenje na držač.

195

Pumpa za prljavu vodu (opcionalno)

Pražnjenje u visokim položajima:

Odstranite alat i očistite ga

Čišćenje stroja

Skladištenje / parkiranje stroja (izvan pogona)

Servis, održavanje i njega

Održavanje stroja preduvjet je za njegovo besprijekorno

funkcioniranje i dugi vijek trajanja.

• Stroj mora biti uključen.

• Uvedite crijevo za pražnjenje u odvod ili kabao.

• Pritisnite tipku na pumpi za prljavu vodu.

Upozorenje:

Pražnjenje se odvija samo do uzlazne

cijevi u spremniku za prljavu vodu.

Upozorenje:

Očistite alat nakon svakog završetka

radova na čišćenju.

• Stroj mora biti isključen.

• Pritisnite nogom napravu za

deblokiranje alata.

• Izvadite alate i očistite ih pod mlazom tekuće vode.

Pažnja:

Nikada ne čistite stroj visokotlačnim

peračem ili vodenim mlazom.

Voda koja prodre u stroj može dovesti do

znatnih oštećenja mehaničkih ili električnih

dijelova.

• Prebrišite stroj vlažnom krpom.

Upozorenje:

Isključite stroj i izvadite ključ za paljenje.

Upozorenje:

Stroj se skladišti s podignutom usisnom

mlaznicom, podignutim alatom i otvorenim

poklopcem spremnika. Na taj se način

spremnik može osušiti.

Tako sprječavamo razvoj gljivica plijesni i

neugodnih mirisa.

Pažnja:

Nikada ne skladištite stroj s ispražnjenim

baterijama. Time se baterije nepovratno

oštećuju.

Pažnja:

Smiju se koristiti samo TASKI originalni

dijelovi, inače korisnik gubi sva prava po

garanciji i jamstvu.

Pažnja:

Kako bi se isključilo nenamjerno

aktiviranje funkcija stroja, prije radova

održavanja potrebno je:

-isključiti stroj

-izvući ključ

-pritisnuti tipku za zaustavljanje u nuždi.

Objašnjenje znakova:

◊ = na kraju svakog čišćenja, ◊◊ = svaki tjedan,

◊◊◊ = svaki mjesec, ⊗ = lampica servisnog intervala

Aktivnost

◊

◊◊

◊◊◊

⊗

Stranica

Punjenje baterija ● 188

Dolijevanje destilirane vode. (mokre

baterije). Pridržavajte se uputa

proizvođača baterija u servisnoj

knjižici!

●188

Pražnjenje i čišćenje spremnika za

prljavu i spremnika za čistu vodu ●194

Provjera upojnog i usisnog filtra na

onečišćenja / čišćenje upojnog i

usisnog filtra ●

Čišćenje svih žuto označenih dijelova ●

Čišćenje alata ● 195

Čišćenje usisne mlaznice, provjera

lamela na istrošenost i po potrebi

zamjena lamela ●194

Brisanje stroja vlažnom krpom ● 195

Čišćenje brtve na poklopcu spremnika,

provjera brtve na pukotine i po potrebi

zamjena ●

Provjerite parkirnu kočnicu i tipku za

zaustavljanje u nuždi ●189

Program održavanja / servisiranja koje

provodi Diverseyjev servisni tehničar ●

196

Intervali održavanja

Strojevi TASKI visokokvalitetni su strojevi, koje su radi Vaše

sigurnosti tvornički ispitali ovlašteni kontrolori. Nakon duljeg

korištenja, električni i mehanički elementi podliježu trošenju i

starenju.

Služba za klijente

Kada nas kontaktirate zbog smetnji u radu ili neke narudžbe,

uvijek nam navedite oznaku tipa i broj stroja.

Te ćete podatke pronaći na označnoj pločici svog stroja. Na

posljednjoj stranici ovih uputa za upotrebu pronaći ćete

adresu Vama najbližeg TASKI-jevog servisnog partnera.

Zamjena lamela

• Radi očuvanja radne sigurnosti i pogonske

pripravnosti, servis je potrebno provesti

kada zasvijetli indikator održavanja

(tvornička postavka 650 radnih sati) ili

barem jednom godišnje.

• Odvrnite četiri zvjezdasta vijka (1) s mlaznice.

• Odvojite tijelo mlaznice (2) od jezgre mlaznice (3).

• Skinite lamele (4).

• Očistite tijelo mlaznice i obje jezgre mlaznica pod tekućom

vodom.

• Montirajte „preokrenute“ ili nove lamele na jezgru

mlaznice.

• Ponovno vratite jezgru mlaznice u tijelo mlaznice.

• Ponovno pritegnite četiri zvjezdasta vijka.

197

Kvarovi

Kvar Mogući uzrok Otklanjanje kvara Stranica

Neispravan stroj nije moguće

uključiti

Stroj isključen • Okrenite ključ 186

Pritisnuta sklopka za zaustavljanje u

nuždi • Otkočite sklopku za zaustavljanje

u nuždi 186

Glavni osigurač neispravan

• Prekontrolirajte/zamijenite

osigurač

• Kontaktirajte servisnog partnera

Kod greške na zaslonu • Kontaktirajte servisnog partnera 199

Aktiviran mehanizam za imobilizaciju

ili postoji greška u upravljačkom

sustavu

• Sjednite na sjedalo vozača

Baterije su ispražnjene ili je punjač

baterija neispravan

• Napunite bateriju

• Kontaktirajte servisnog partnera 189

Baterije neispravne • Kontaktirajte servisnog partnera

Četka se ne okreće

Pogon četke isključen • Pritisnite tipku Četka 186

Glavni osigurač neispravan • Zamijenite osigurač

• Kontaktirajte servisnog partnera

Motor se okreće, alat se ne okreće

• Pogonski remeni neispravni

• Provjerite je li alat spojen

• Kontaktirajte servisnog partnera

Loš usisni učinak Pod ostaje mokar

Prljava voda se ne

usisava

Usisni agregat nije uključen • Pritisnite tipku Usisni agregat 186

Pritisnuta tipka za ECO način rada • Isključite tipku za ECO način rada 186

Usisno crijevo nije nataknuto • Nataknite usisno crijevo 190

Usisna mlaznica nije na podu

• Provjerite funkciju ovjesa za

usisne mlaznice 190

Istrošene lamele

• Zamijenite lamelu

196

Začepljeno usisno crijevo ili

mlaznica (npr. komadići drva, ostaci

tkanina)

• Uklonite strana tijela

Začepljen usisni filtar • Uklonite strana tijela 186

Indikator usisnog agregata svijetli, ali

usisivač ne radi

• Prekontrolirajte osigurač, po

potrebi ga zamijenite

• Ako je osigurač u redu,

kontaktirajte servisnog partnera

190

Usisni agregat se isključuje

Spremnik za prljavu vodu je pun

• Ispraznite spremnik za prljavu

vodu

• Prekontrolirajte osigurače

194

Spremnik za prljavu vodu je uprljan • Prekontrolirajte ga i po potrebi

očistite. 194

Nedovoljno istjecanje otopine za

čišćenje

Spremnik za čistu vodu je prazan • Prekontrolirajte spremnik za čistu

vodu 193

Podešena je premala količina

otopine za čišćenje • Podesite količinu otopine za

čišćenje pomoću tipke +/-. 186

Isključena tipka za otopinu za

čišćenje • Pritisnite tipku za otopinu za

čišćenje 186

Filtar spremnika za čistu vodu • Čišćenje

198

Tehničke informacije

Pribor

Agregat alata ili usisni agregat se ne

može isključiti Greška u sustavu elektronike ili na

upravljačkoj ploči

• Rad stroja je prekinut pomoću

tipke za zaustavljanje u nuždi

• Kontaktirajte servisnog partnera

186

Kvar Mogući uzrok Otklanjanje kvara Stranica

Stroj 4000 5000

Radna širina 85 105 cm

Širina usisne mlaznice 110 130 cm

Mjere (d x š x v) 187 x 89 x 140 187 x 109 x 140 cm

Težina stroja u pogonskoj pripravnosti najviše 680 715 kg

Nazivni napon 24V DC

Nominalna snaga 2000 W

Nominalni kapacitet spremnika za čistu vodu +/- 5% 200 l

Utvrđene vrijednosti sukladno standardu IEC 60335-2-72 4000 5000

Težina stroja s baterijama (transportna težina) 480 515 kg

Razina zvučnog tlaka LpA 67 dB(A)

Faktor nesigurnosti KpA 2,5 dB(A)

Ukupna vrijednost vibracija <2,5 m/s2

Faktor nesigurnosti K 0,25 m/s2

Zaštita od prskanja vodom IPX3

Klasa zaštite III

br. Artikl 4000 5000

7517859 Četka za raspršivanje, najlon 43 cm (Standarda) 2x

7517860 Četka za ribanje za isprani beton 43 cm 2x

7517861 Četka za ribanje; najlon, abrazivna 43 cm 2x

7517858 Tanjur 43 cm 2x

7510634 Tanjur 28 cm 4X

7510631 Četka za raspršivanje, najlon 28 cm (standard) 4X

7510632 Četka za ribanje za isprani beton 28 cm 4X

7510633 Četka za ribanje, abrazivna 28 cm 4X

4131268 Zaštita od udaraca x x

4126922 Komplet bljeskavih svjetala x x

7518212 IntelliDose swingo 4000/5000 x x

7523390 IntelliTrail xx

8502830 Crijevo za punjenje s univerzalnim priključkom za vodu x x

4129878 Pumpa za pražnjenje x x

Različiti jastučići (poliesterski, smeđi, plavi, crveni i kontaktni jastučići) x x

199

Kodovi grešaka

Kodovi grešaka se prikazuju na zaslonu.

Transport

Zbrinjavanje

Baterije

Dimenzije stroja

Mjere su izražene u centimetrima!

Upozorenje:

Kod pojave svakog koda greške isključite

stroj i ponovno ga uključite.

Isključivanjem i uključivanjem može se

otkloniti eventualno krivo prikazana

greška.

Pažnja:

Ovaj stroj smije se podizati samo

pomoćnim sredstvima (npr. podizno

postolje, rampa itd.)!

Upozorenje:

Transportirajte stroj u uspravnom

položaju.

Upozorenje:

Pazite na to da stroj u transportnom vozilu

bude čvrsto svezan i osiguran.

Upozorenje:

Stroj i opremu, nakon što ih izdvojite, treba

stručno zbrinuti u skladu s nacionalnim

propisima. Diverseyev servisni partner

Vam u tome može pomoći.

Pažnja:

Prije nego što ih stručno zbrinete, baterije

je potrebno izvaditi iz stroja.

Istrošene baterije potrebno je ekološki

zbrinuti u skladu s EU smjernicom 2006/

66/EZ ili određenim nacionalnim

propisima.

187

178

140

4000: 110 | 5000: 130

4000: 89 | 5000: 109

200

Eredeti használati útmutató

Jelmagyarázat

Tartalomjegyzék

Biztonsági utasítások . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 200

Tisztítószerek . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 202

Kibővített dokumentumok . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 202

Szerkezeti áttekintés . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 203

Akkumulátorok. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 204

Üzembe helyezés előtt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 206

A munka megkezdése. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 208

A munka befejezése . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 211

Szerviz, karbantartás és ápolás . . . . . . . . . . . . . . . . . . . . . . . . 212

Üzemzavarok . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 214

Műszaki adatok . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 215

Tartozékok. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 215

Hibakódok . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 216

Szállítás. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 216

Ártalmatlanítás . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 216

A gép méretei . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 216

Rendeltetésszerű használat

A gépek kisipari használatra készültek (pl. hotelekbe, iskolák-

ba, kórházakba, gyárakba, bevásárlóközpontokba, sportcsar-

nokokba és hasonlókba). Az ebben a kezelési útmutatóban

foglaltak szigorú betartása mellett ezek a gépek kemény pad-

lóburkolatok nedves tisztítására szolgálnak. A gépeket kizáró-

lag beltéri használatra tervezték.

Biztonsági utasítások

A TASKI gépek felépítésükben és szerkezetükben megfelel-

nek az EK-irányelvek vonatkozó alapvető biztonsági és

egészségügyi követelményeinek, így CE-jelöléssel vannak el-

látva.

VIGYÁZAT!

Az első használatba vétel előtt feltétlenül

olvassa el a használati útmutatót és a

biztonságtechnikai tudnivalókat.

A használati útmutatót gondosan őrizze

meg, és tartsa elérhető helyen, hogy bár-

mikor elő tudja venni.

Vigyázat:

Ez a szimbólum fontos információkra utal.

Az utasítások be nem tartása miatt szemé-

lyek kerülhetnek veszélybe, és/vagy jelen-

tős anyagi kár keletkezhet!

Figyelem:

Ez a szimbólum fontos információkra utal.

Az utasítások be nem tartása üzemzava-

rokat és anyagi károkat okozhat!

Megjegyzés:

A szimbólum fontos információkra hívja fel

a figyelmet a termék hatékony használatá-

val kapcsolatban. Az utasítások be nem

tartása üzemzavarokat okozhat!

Olyan műveletekre vonatkozó utasításokat tar-

talmaz, amelyeket egymás után kell elvégez-

nie.

Figyelem:

A gépet tilos polírozásra, olajozásra, viasz

felvitelére, szőnyegtisztításra vagy porszí-

vásra használni. Ezzel a géppel parketta

és laminált padlók nedvestisztítása saját

felelősségre végezhető.

Vigyázat:

Ha a Diversey által nem engedélyezett

módosításokat hajt végre a gépen, akkor

az a biztonsági jelek és a CE-megfelelő-

ség megszűnését vonja maga után. A nem

rendeltetésszerű használat személyi sérü-

lést, valamint a gép és a munkakörnyezet

károsodását okozhatja. Az ilyen esetek-

ben érvényét veszti a garancia és az eset-

leges szavatossági igények.

Vigyázat:

A gépet csak olyan személyek használhat-

ják, akiket kellően betanítottak annak

használatára, vagy akik igazolták, hogy

képesek a gépet kezelni, és kifejezetten

őket bízták meg a használattal.

Vigyázat:

A gépet nem használhatják korlátozott fizi-

kai, érzékelési és mentális képességű

személyek, sem pedig gyerekek, továbbá

olyan személyek, akik nem rendelkeznek

ehhez megfelelő tapasztalattal és tudás-

sal.

Ügyeljen arra, hogy a gyermekek ne játs

szanak a géppel.

Vigyázat:

A gépet nem szabad olyan helyiségekben

használni, amelyekben robbanásveszé-

lyes és gyúlékony anyagokat (pl. benzint,

oldószert, fűtőolajat, porokat stb.) tárolnak

vagy dolgoznak fel.

Az elektromos vagy mechanikus kompo

nensek begyújthatják ezeket az anyago

kat.

201

Vigyázat:

A gépet nem szabad mérgező, egészség-

re káros, maró hatású vagy ingerlő anya-

gok (pl. veszélyes por stb.) felszívására

használni. A szűrőrendszer az ilyen típusú

anyagokat nem szűri ki kellőképpen.

A felhasználó vagy harmadik személyek

egészségének lehetséges károsodása

nem kizárható.

Vigyázat:

Ügyeljen a helyi adottságokra, valamint

harmadik személyekre és gyermekekre!

Különösen a nem belátható helyek közelé-

ben, mint pl. ajtók vagy kanyarok előtt,

csökkenteni kell a sebességet.

Vigyázat:

Ezzel a géppel nem szabad személyeket

és tárgyakat szállítani.

Vigyázat:

Amennyiben hibás működés, defekt lép

fel, valamint ütközés vagy leesés után a

gépet az újbóli üzembe helyezés előtt egy

feljogosított szakembernek kell ellenőriz-

nie. Ugyanez érvényes, ha a gépet a sza-

badban hagyták, vízbe merült, ill.

nedvességnek volt kitéve.

Vigyázat:

Amennyiben a biztonsággal kapcsolatos

alkatrészek megsérülnek (pl. kefefedél,

hálózati kábel vagy olyan burkolatok, ame-

lyek az áramot vezető részekhez enged-

nek hozzáférést), akkor a gép

üzemeltetését azonnal meg kell szakítani!

Vigyázat:

A gépet nem szabad lejtős területen leállí-

tani, leparkolni vagy tárolni.

Vigyázat:

A gépet tilos elektromágneses helyiségek-

ben (elektroszmog) használni.

Vigyázat:

A gépet tilos tisztító üzemmódban >10%

lejtésű területeken használni.

Vigyázat:

A gépet tilos >15% lejtésű területeken

használni. A lejtős területeken lassú me-

netben, "turtle-mode"-ban mozgassa a gé-

pet, hogy biztonságosan meg tudja azt

állítani.

A lejtős területekre való éles bekanyaro-

dás csökkentheti a gép stabilitását, éppen

ezért ez tilos. Az ilyen manőverek baleset-

veszélyesek.

Vigyázat:

A gép csak szilárd, stabil, megfelelő teher-

bírású padlón használható.

Ezen utasítás figyelmen kívül hagyása

esetén balesetveszély áll fenn.

Figyelem:

Óvja a gépet az illetéktelen használattól.

Éppen ezért mindig húzza ki a kulcsot, mi-

előtt eltávolodna a géptől; vagy pedig te-

gye el a gépet valamilyen zárható helyre.

Figyelem:

A gépet csak száraz, porszegény környe-

zetben, +10 és +35 fok közötti hőmérsék-

leten szabad működtetni és tárolni.

Figyelem:

A gép mechanikus vagy elektromos alkat-

részein csak olyan feljogosított szakembe-

rek végezhetnek javítási munkákat, akik

minden releváns biztonsági előírást ismer-

nek.

Figyelem:

Kizárólag olyan szerszámokat (kefék, le-

húzók és hasonlók) szabad használni,

amelyek ebben a használati útmutatóban

a tartozékok alatt fel vannak sorolva, vagy

amelyeket a TASKI tanácsadója javasolt.

Más szerszámok hátrányosan befolyásol-

hatják a gép biztonságát és működését.

Figyelem:

A nemzeti személyvédelmi és balesetvé-

delmi előírásokat, valamint a gyártó tisztí-

tószerek használatára vonatkozó

utasításait konzekvensen figyelembe kell

venni.

Figyelem:

Azonnal kapcsolja ki a szívóegységet, ha

a gépből hab vagy folyadék távozik!

Figyelem:

A gépet kizárólag megfelelő akkumuláto-

rokkal és bevizsgált akkumulátortöltő ké-

szülékekkel szabad üzemeltetni.

202

Tisztítószerek

Kibővített dokumentumok

Figyelem:

A TASKI gépeket úgy tervezték, hogy a tu-

domány jelenlegi állása szerint a fellépő

zajkibocsátás és vibráció egészségkárosí-

tó hatása kizárható.

Lásd a Technikai adatokat a 215. oldalon.

Megjegyzés:

A TASKI gépeket úgy tervezték, hogy a

TASKI tisztítószerekkel optimális tisztítási

eredményt érnek el.

Más tisztítószerek üzemzavarokat és ká-

rokat okozhatnak a gépben vagy a munka-

környezetben.

Ezért javasoljuk, hogy kizárólag a TASKI

tisztítószereit használja.

A nem megfelelő tisztítószerek által oko-

zott üzemzavarokra a garancia nem vo-

natkozik.

További információkért kérjük, forduljon a

TASKI szakszervizéhez.

Megjegyzés:

A géphez tartozó kapcsolási rajzot a pótal-

katrész-listában találja.

További információkért lépjen kapcsolatba

az ügyfélszolgálattal.

203

Szerkezeti áttekintés

1Tartószerkezet

2Szívócső tartó

3A szennyvíztartály leeresztő tömlője

4Szívócső

5Vízlehúzó gumi

6Szívószűrő

7Pumpa

8Gyűjtőtartály

9Hajtott kerék, kormányzott

10 Frissvíz-tartály

11 Adagolókupak

12 Szerszámkioldó

13 Szerszámegység

14 Védőprofil (opcionális)

15 Gázpedál

16 Akkumulátortér

17 Fényszórók (opcionális)

18 Kezelőpult

19 Kormánykerék

20 Vezetőülés üléskapcsolóval (jelenlét--érzékelő)

21 Jelzőlámpa (opcionális)

22 Tartály fedél

23 Szívóegység szűrő

24 Szennyeződés szita

25 Gyűjtőtartály tele kijelző

26 Frissvíz-tartály üres kijelző

27 Szívóegység gomb (BE / KI)

28 ECO üzemmód gombok (BE / KI)

29 Program gomb (BE / KI)

30 Tisztítóoldat gomb (BE / KI)

31 Kefe meghajtás gomb (BE / KI)

32 Lassú járat gomb (BE / KI)

33 Kürtgomb

34 Szerviz kijelző

35 Kulcskapcsoló

36 Tolatás gomb

37 Vészleállítás

38 Az akkumulátor állapotának jelzője

39 Kefemeghajtás gomb, nyomási fokozat (+ / -)

40 Tisztítóoldat adagolási mennyiségének gombjai (+ /

41 Kijelző

56 8 9 13 14

18192022 2123

1210 117

29 34 35

25 37

40 39

204

Akkumulátorok

Engedélyezett akkumulátorok

A gép üzemeltetéséhez meghajtó akkumulátorok szüksége-

sek (nem indító- vagy készülékakkumulátorok). Csak meghaj-

tó akkumulátorokat javaslunk. Csupán ezek garantálnak

hosszú használati időt.

A meghajtó akkumulátorokat nyitott rendszerű (savas) akku-

mulátorként vagy karbantartást nem igénylő (VRLA-) akku-

mulátorként gyártják. (Gél és AGM). A gépet minden típushoz

és gyártóhoz be kell állítani.

Minden akkumulátor eltérő használati időt nyújt, és eltérő tel-

jesítményjellemzőkkel rendelkezik.

A gépet az akkumulátorok beszerelése után, ill. akkumulátor-

típus és/vagy -gyártó váltásakor, valamint az üzembe helye-

zés előtt be kell programozni.

A hibás beállítás az akkumulátorok korai meghibásodását

eredményezheti.

Az akkumulátorok kezelésére vonatkozó biztonsági intézke-

dések

Akkumulátorok csatlakoztatási rajza

6 V-os akkumulátorok

12 V-os akkumulátorok

• Az akkumulátorok savakat tartalmaz-

nak. Karbantartáskor, a savas akku-

mulátorok be- és kiszerelésénél

védőszemüveget kell viselni!

• A szembe vagy a bőrre fröccsenő sa-

vat bő, tiszta vízzel kell ki-, ill. lemos-

ni.

Majd haladéktalanul orvoshoz kell

fordulni.

A ruhát vízzel kell kimosni!

• Az akkumulátorok töltésekor durra-

nógáz keletkezik. A nyílt lángot vagy

izzó tárgyakat mindenképpen távol

kell tartani!

• Tilos a dohányzás!

• Marás veszélye!

• Figyelem! Az akkumulátorok pólusai

mindig feszültség alatt állnak, ezért

tilos mindenféle tárgyat az akkumu-

látorokra helyezni!

Figyelem:

Az akkumulátorokat tisztán és szárazon

kell tartani. A kifolyt savat vagy vizet (sa-

vas akkumulátorok) azonnal fel kell törölni.

Közben viseljen védőkesztyűt.

Figyelem:

Az akkumulátorokat csak a Diversey hiva-

talos ügyfélszolgálatai vagy szakemberei

szerelhetik be, és a csatlakoztatási séma

szerint telepíthetik. A beszerelésnél, ill.

csatlakoztatásnál fellépő hibák súlyos sé-

rüléseket, robbanást és jelentős károkat

okozhatnak a gépben és a környezetben.

Figyelem:

Kiegészítőleg vegye figyelembe az akku-

mulátor gyártójának üzemeltetési előírá-

sait is.

Figyelem:

Az akkumulátorok töltésénél gondoskodni

kell kellő mértékű szellőztetésről.

Figyelem:

Az akkumulátorok karbantartásánál az ak-

kumulátorokat ki kell venni a gépből!

6 V

175A

red

Relay

Charger

Power Board

black

12 V

175A

red

Relay

Charger

Power Board

black

205

Töltési folyamat külső akkumulátortöltővel

Minden akkumulátortípus és/vagy akkumulátorgyártó külön-

böző töltőteljesítményt követel meg.

Az opcionálisan kapható, gépen lévő akkumulátortöltők az ak-

kumulátorok méretéhez igazodnak, és több töltési görbét tar-

talmaznak, amelyeket gyárilag vagy a TASKI

szerviztechnikusa által a javasolt akkumulátorokhoz állítanak

be. Ez az előírás úgyszintén érvényes a helyhez kötött (külső)

akkumulátortöltők használata esetén is.

Töltési folyamat külső töltővel

Töltési folyamat (opcionális) gépen lévő akkumulátortöltővel

A töltési folyamat befejezése után

Nyitott rendszerű (savas) akkumulátorok karbantartása és

ápolása

Az akkumulátortér kinyitása karbantartás céljából

Húzza ki az ülés kapcsolót, mielőtt a széket kiveszi a gépből.

Figyelem:

A rossz töltőteljesítmény vagy nem megfe-

lelő akkumulátortöltő használata az akku-

mulátorok korai meghibásodását vagy túl

gyors megrongálódását eredményezheti.

Figyelem:

Amennyiben rövid idejű használat után

sokszor újratöltik az akkumulátorokat, ak-

kor azok tartósan megrongálódhatnak. Irá-

nyérték: Újratöltés előtt a rendelkezésre

álló kapacitás kb. 20%-át el kell használni.

Figyelem:

A maximálisan lehetséges élettartam el-

érése érdekében a meghajtó akkumuláto-

rokon hetente 2x teljes töltési ciklust (12-

16 óra) kell végrehajtani.

Figyelem:

A gép hosszabb idejű leállítása előtt az ak-

kumulátorokon a teljes töltési ciklust végre

kell hajtani. Majd az akkumulátortöltőt le

kell választani a gépről, ill. a hálózatról. Az

akkumulátorok idővel lemerülnek. Típustól

függően 3-6 havonta újból fel kell tölteni

őket. Az ismételt üzembe vétel előtt az ak-

kumulátorokon újból a teljes töltési ciklust

végre kell hajtani.

• Csatlakoztassa a külső akkumulátortöltőt a gép akkumulá-

tor leválasztó csatlakozójához.

Figyelem:

A jó elektromos érintkezés érdekében

ügyeljen arra, hogy a dugasz egészen üt-

közésig be legyen dugva

Megjegyzés:

A töltési folyamat alatt a gép minden funk-

ciója le van kapcsolva.

• A gépnek kikapcsolt állapotban kell lennie.

• Csatlakoztassa a hálózati kábelt egy (semlegesen biztosí-

tott) csatlakozó aljzattal.

• A sárga kijelző folyamatosan világít

egészen addig, amíg az akkumulátor

töltöttsége el nem éri a kb. 90%-os

kapacitást. Ezután a kijelző villogni

kezd egészen addig, amíg az akku-

mulátor teljesen fel nem töltődik.

• A töltési folyamat befejeztét a zöld ki-

jelző világítása jelzi.

Figyelem:

Kapcsolja ki az akkumulátortöltőt, mielőtt

leválasztja a csatlakozót az akkumulátor-

ról (csak külső töltők esetében).

A bekapcsolt akkumulátortöltő leválasztá

sa robbanást okozhat az akkumulátor egy

ségben.

• A hálózati kábelt (opcionális) gépen lévő akkumulátortöltő

esetén az arra tervezett területen tárolja.

• A töltőkábelt tartsa szárazon és sérülésektől védetten.

Figyelem:

A töltőkábelek erős áramot vezetnek.

Amennyiben a csatlakozó, a kábel vagy a

készülékcsatlakozó megsérül, akkor az

akkumulátortöltőt tilos használni.

Megjegyzés:

A karbantartást nem igénylő akkumuláto-

rok ápolása a megfelelő töltési folyamatok

betartására és a megfelelően beállított töl-

tési görbékre korlátozódik.

• A gépnek kikapcsolt állapotban kell lennie.

• Csavarozza le a vezetőülést, és vegye le a gépről.

• Vegye ki az akkumulátor tároló láda

burkolatát a gépből.

Most elvégezheti az akkumulátor

karbantartását a gyártói utasítások

szerint.

206

Üzembe helyezés előtt

Rögzítőfék

Aktiválás:

Kioldás:

Vészkioldás:

A rögzítőfék és a vészleállító ellenőrzése

Figyelmeztető berendezések

Vezetőülés beállítása

Tolatás

A menetirányt a kormánykerékkel, a sebességet pedig a gáz-

pedállal szabályozza. A sebesség fokozatmentesen szabá-

lyozható.

A gázpedál elengedésével a gép leállásig fékez, és a rögzítő-

fék aktiválódik.

Előremenet

Hátramenet

• A rögzítőféket a gázpedál megnyomásakor az elektronika

automatikusan kioldja.

Megjegyzés:

A gép nyugalmi állapotában a rögzítőfék

mindig aktiválva van. Be- és kikapcsolt

gép esetén egyaránt.

Megjegyzés:

A vezetőüléshez tartozik egy üléskapcsoló

is (jelenlét-érzékelő). Ez az üléskapcsoló

akkor aktiválódik, ha a kezelőszemély a

vezetőülésre ül.

A gépet csak az üléskapcsoló működtetett

állapotában lehet kezelni.

• A vezérlés vagy a feszültségellátás

kiesésénél a rögzítőféket kézzel is ki

lehet oldani. Ehhez a kioldókarnak

folyamatosan meghúzva kell lennie.

Ez a bal oldali hátsó keréknél találha-

tó.

Figyelem:

A rögzítőfék és a vészleállító fontos biz-

tonsági elemek. Éppen ezért rendszere-

sen, rövid időközönként ellenőrizni kell a

működésüket a gép használata előtt.

• Kapcsolja be a gépet.

• Működtesse a menetkapcsolót, miközben a kormányt

egyenesen tartja. A gép ekkor egyenes irányban kezd el

mozogni.

• Most nyomja meg a vészleállító gombot.

Megjegyzés:

A gépnek ekkor azonnal le kell fékeznie a

teljes megállásig, és bármiféle kormány-

zási korrekció nélkül egyenes menetben

kell mennie.

Vigyázat:

Ha ezen funkciók közül valamelyik nem

működik, akkor helyezze a gépet üzemen

kívül egészen addig, amíg meg nem javít-

tatja valamelyik TASKI szakszervizben.

Figyelem:

Rendszeresen ellenőrizze a figyelmeztető

berendezések - úgymint figyelmeztető

lámpa, villogó lámpa és hangjelző - műkö-

dését. A hibásan működő berendezéseket

haladéktalanul javíttassa meg. Ha a gépet

hiányzó vagy hibás figyelmeztető beren-

dezésekkel üzemelteti, akkor fokozott óva-

tossággal és körültekintéssel járjon el.

Vigyázat:

A nemzeti előírások mindig elsőbbséget

élveznek. Előfordulhat, hogy ezek másfaj-

ta viselkedésmódokat írnak elő; ilyen ese-

tekben feltétlenül tartsa be ezen

előírásokat.

• Oldja ki a vezetőülés bal oldalán lévő

kart, és tolja a vezetőülést a kívánt

helyzetbe.

• Kapcsolja be a gépet (kulcsos kapcsoló).

• Valamennyi kijelzőelem rövid ideig

felvillan.

Az akkumulátor kijelzője megmutatja

a gép üzemkész állapotát. (Zavar

esetén lásd a(z) 214. oldalt).

• Az előremenethez csak a gázpedált kell megnyomni.

Megjegyzés:

Kanyarodásnál a sebesség elektroniku-

san csökken.

• A hátramenet gomb megnyomásával

a lenti kijelző felgyullad, és jelzőhang

hallatszik.

Megjegyzés:

Működés közben hátramenetnél a tisztí-

tóoldat ellátása megszakad. A vízlehúzó

gumi eközben nem emelkedik fel.

207

A gép odébb tolása (meghibásodás esetén)

A kefe behelyezése

A behelyezés előtt ellenőrizze a következőket:

• hogy a kefe ne legyen a piros jelölés (sörték) alatt, vagy a

kefehossz ne legyen 1 cm-nél rövidebb.

• hogy a lehúzó (pad) nem használódott-e el, és tiszta-e.

A vízlehúzó gumi felszerelése

A frissvíztartály feltöltése

Adagolás

Megjegyzés:

A gép odébb tolását alapvetően csak két

személy végezheti.

Figyelem:

A gép nagy súlya miatt a kézi odébb tolás

nagyon kockázatos!

A nem megfelelő kezelés személyi sérülé

sekhez és a gép károsodásához vezethet.

• A gépet csak a kioldófej működtetésekor lehet odébb tolni.

(Lásd a(z) 206. oldalt)

Figyelem:

Ne használjon olyan keféket, amelyek el-

érték a kopási küszöböt. Ezeket a piros

sörték hosszúsága mutatja. Ne használjon

olyan lehúzókat, amelyek elhasználódtak

vagy koszosak. Kizárólag TASKI keféket

használjon. Ennek be nem tartása hiányos

tisztítási eredményt és a feltétek sérülését

eredményezheti.

Figyelem:

Minden használat előtt ellenőrizze a gé-

pen, hogy a lehúzó párna vezetőkorongjá-

nak befogószerkezete nem kopott-e el, és

nem hibásodott-e meg.

Amennyiben a lehúzó párna vezetőko

rongjának befogószerkezete nem sértet

len vagy meghibásodott, munka közben

leválhat a gépről.

Ezen utasítás figyelmen kívül hagyása

esetén balesetveszély áll fenn.

• A keféket a kefeegység alá helyezze.

• Nyomja meg a Kefe meghajtás BE/KI

gombot.

A kefeegység automatikusan lee

reszkedik, csatlakoztatja a keféket,

és leáll.

Figyelem:

Ellenőrizze, hogy a kefék be vannak-e

kapcsolva.

• A kefe meghajtása a gázpedál megnyomásával aktiváló-

dik.

• A gépnek kikapcsolt állapotban kell lennie.

• Helyezze a vízlehúzó gumit (2) a víz-

lehúzó gumi tartója alá (1).

• Nyomja a tartószerkezetet lefelé a

vízlehúzó gumi bepattintásához.

• Helyezze mindkét szívócsövet szorosan a lehúzó csatlako-

zócsonkjára.

Figyelem:

A legfeljebb megengedett vízhőmérséklet

60 °C/140 °F.

A Diversey hideg víz használatát javasol-

ja, mivel a forró víz a padlóval való érintke-

zésnél azonnal felveszi a padló

hőmérsékletét, így nem jelent előnyt.

• A gépnek kikapcsolt állapotban kell lennie.

• Nyissa ki a tartályfedelet.

• Helyezze a frissvíz tartályát az arra tervezett pozícióba.

• Vegye ki az adagolókupakot a frissvíz-tartályból.

• Töltsön vizet a frissvíz-tartályba.

A felső piros jelölés mutatja a maxi

málisan megengedett töltési szintet.

• Billentse vissza a tartályfedelet az eredeti helyzetbe.

Figyelem:

Vegyszerek kezelésekor kesztyűt, védő-

szemüveget és megfelelő (védő-) munka-

ruhát kell viselni!

Megjegyzés:

Csak a Diversey által javasolt vegyszere-

ket használja, és feltétlenül vegye figye-

lembe a termékinformációkat.

Vigyázat:

A nem megfelelő termékek használata (pl.

klór-, sav- vagy oldószertartalmú termé-

kek) egészségkárosodáshoz, valamint a

gép súlyos károsodásához vezethet.

208

Példák adagolásra:

Előtisztítás

A FOPS-biztonsági tető használata

A munka megkezdése

A termék csomagolásán lévő

adatok

Tartály kapa-

citása

Termékek,

mennyiség

tele tartálynál

0,5% 50 ml 10 l víz-

hez

200l 1l

1% 100 ml 10 l

vízhez

200l 2l

2% 200 ml 10 l

vízhez

200l 4l

3% 300 ml 10 l

vízhez

200l 6l

• Töltse fel az adagolókupakot a megfelelő termékkel, és

töltse a tartalmát a frissvíz-tartályba. Addig ismételje ezt a

folyamatot, amíg el nem éri a kívánt adagolást.

• Az adagolás befejezése után az adagolóedény a frissvíz

tartályban marad.

Megjegyzés:

A TASKI opcionálisan automatikus adago-

lót kínál. Ezt utólag be lehet szerelni. Kér-

jük, forduljon ügyfélszolgálati

tanácsadójához

Figyelem:

Távolítson el a megtisztítandó felületről

minden tárgyat (fa, fém stb.).

A forgó kefe kirepítheti az ott maradt tár

gyakat, ami személyi sérülésekhez és

anyagi károkhoz vezethet.

Figyelem:

A felszerelt védőtetővel való tisztításnál

vegye figyelembe a 2,1 m-es áthajtási ma-

gasságot.

Figyelem:

Ha ezzel a géppel dolgozik, akkor mindig

lépésbiztos cipőt és megfelelő munkaru-

hát kell viselni!

Megjegyzés:

A gép üzemeltetése során mindig mindkét

kezével fogja a kormánykereket / vezető-

fogantyút, hogy biztonságosan irányítani

tudja a gépet.

Figyelem:

Először ismerkedjen meg a géppel úgy,

hogy tesz néhány próbamenetet egy sza-

bad helyen!

Figyelem:

Ha a gép használata során leeső tárgyak

miatti veszély áll fenn, akkor tegye meg és

tartsa be a nemzeti előírásoknak megfele-

lő óvintézkedéseket.

Figyelem:

A munka megkezdése előtt (munkahely-

zetben) ellenőrizze, hogy a látótere meg-

felelő-e ahhoz, hogy biztonságos

munkavégzést garantáljon. Tartsa be az

EN 3411 előírást.

A nem megfelelő látótér megnehezítheti a

munkát, s ezáltal csökkentheti a kezelő,

valamint a gép és harmadik személyek

biztonságát is.

Figyelem:

A munka során ügyeljen az ajtók és aluljá-

rók maximális űrszelvényének magassá-

gára, amely a gép figyelmeztető tábláján

van feltüntetve.

Megjegyzés:

A középületekben végzett munka során

mindig kapcsolja be a figyelmeztető lám-

pát.

• Üljön be a vezetőülésbe.

• Ellenőrizze, hogy ki van-e oldva a vészleállító gomb.

• Kapcsolja be a gépet (kulcsos kapcsoló).

A kijelzőelemek rövid ideig felvillannak.

209

Program kézi indítása

ECO üzemmód

Indítás a program gombbal

Tisztítás kezdete

• Nyomja meg a Szívóegység BE/KI

gombot.

A kijelző felvillan, a szívómotor elin

dul, a vízlehúzó gumi pedig automa

tikusan munkavégzési pozícióba

süllyed.

• Nyomja meg a Tisztítóoldat-ellátás

BE/KI gombot.

A kijelző felvillan.

A kefe forgásakor elindul a tisztítóol

dat-ellátás.

• Válassza ki a kívánt adagolási szintet

1 és 6 közötti értéken a +/- gombok

megnyomásával.

Megjegyzés:

A Diversey cég azt ajánlja, hogy állítsa be

a megfelelő termékadagolási mennyisé-

get, hogy így biztosítsa a gép tartós műkö-

dését. A túl magas és túl alacsony szintre

beállított adagolás egyaránt elégtelen tisz-

títási eredményhez vezet.

Megjegyzés:

A TASKI opcionálisan automatikus adago-

lót kínál. Ezt utólag be lehet szerelni. Kér-

jük, forduljon ügyfélszolgálati

tanácsadójához

• Nyomja meg a Kefe meghajtása BE/

KI gombot.

A kijelző felvillan, a kefe egység lee

reszkedik, és a bekapcsoló folyamat

automatikusan elindul.

• Válassza ki a kefe kívánt nyomási fo-

kozatát (1-3. fokozat) a +/- gombok-

kal.

Megjegyzés:

Mindig azt a legalacsonyabb fokozatot ha-

tározza meg, és válassza ki, amely ele-

gendő a jó tisztítási eredményhez. Ezáltal

optimalizálja az áramfogyasztást, és óvja

a gépet.

• Az ECO üzemmód BE/KI gomb meg-

nyomására aktiválódik az ECO

üzemmód.

Ekkor csökken a szívómotor fordulat

száma, a tisztítóoldat adagolása a 2.

fokozatra, a kefenyomás pedig az 1.

fokozatra áll.

Megjegyzés:

Szükség esetén a tisztítóoldatot ECO

üzemmódban kézzel is be lehet állítani. Az

ECO üzemmód a fuga nélküli, sima pad-

lókhoz van igazítva.

• A következő munka vagy munkasza-

kasz megkezdésekor a program

gomb megnyomásával a gép minden

funkciója az utoljára használt funkci-

ók értékeivel indul el.

Megjegyzés:

Egy gomb ismételt megnyomásával a min-

denkori funkció újraprogramozódik.

Megjegyzés:

A beállított értékeket a munkafolyamat

alatt bármikor módosítani lehet. A kikap-

csoláskor beállított értékeket a gép elmen-

ti, és ezek a visszakapcsoláskor

automatikusan aktiválódnak.

Megjegyzés:

A munka végén a program gomb megnyo-

másával elindul egy optimalizált program a

munka befejezéséhez: Lásd a 211. olda-

lon lévő leírást az (Automatikus folyamat)

alatt.

A beállításokat és az aktivált funkciókat a

gép elmenti.

• Ha jár a motor, és a kezelő a vezető-

ülésben ül, akkor a gép elindul, ha

megnyomják a gázpedált. Ha kivá-

lasztották, akkor a kefe egység elin-

dul, és a tisztítóoldat bevezetése

kinyílik.

A menetsebességet a gázpedál állá

sával lehet szabályozni. A gázpedál

elengedésével a gép automatikusan

leállásig fékez, és a rögzítőfék akti

válódik. A tisztítóoldat bevezetése

megszakad, és kis késleltetéssel a

kefeegység leáll.

Megjegyzés:

A tisztítóoldat bevezetett mennyiségét a

munka mindenkori sebességéhez kell iga-

zítani. (IntelliFlow)

Figyelem:

A túlzsúfolt vagy szűk területeken való

munkáknál azt javasoljuk, hogy nyomja

meg a Lassú járat BE/KI gombot. (A kijelző

világít) Ez által csökken a maximális mun-

kasebesség, és csökken a balesetveszély.

• A gomb ismételt megnyomásával a

korlátozás feloldódik, a kijelző elal-

szik.

210

Akkumulátor kapacitása - az üzemkész állapot vége

Az akkumulátorkijelző a rendelkezésre álló üzemelési időről

ad felvilágosítást.

• Amennyiben a piros kijelző elkezd villogni, akkor még kb. 5

perc áll rendelkezésre a fennmaradó munkára.

• Majd a kefeegység és – 30 másodperccel később – a vízle-

húzó gumi felemelkedik. A piros kijelző folyamatos világí-

tásra vált.

• Ez után további 10 perc marad arra, hogy a gépet a töltőál-

lomáshoz hajtsa. Ezután a gép magától leáll.

• A újbóli üzembe helyezéshez töltse fel teljesen az akkumu-

látorokat.

Tisztítási módszer

Közvetlen munkamódszer:

Dörzsölés és elszívás egy lépésben.

Közvetett munkamódszer:

Tisztítóoldat kijuttatása, dörzsölés és elszívás több lépésben.

A tisztítóoldat utántöltése

A szennyvíztartály ürítése

Megjegyzés:

A közvetlen és közvetett munkamódszer-

rel kapcsolatos részletes információkat az

egyes munkamódszereket ismertető kár-

tyákon találja.

Kérjük, pontosabb információk érdekében

vegye fel a kapcsolatot TASKI ügyfélszol-

gálati tanácsadójával.

Megjegyzés:

Adott esetben a padlóburkolat/szennyező-

dés és tisztítószer speciális kombinációja

befolyásolhatja a gép irányítását.

Az opcionálisan kapható kerekek haszná-

lata javíthatja a gép vonóerejét a talajon.

Kérjük, forduljon a TASKI ügyfélszolgálati

tanácsadójához.

Figyelem:

Amennyiben tisztítóoldat nélkül dolgozik,

az padlósérülést okozhat.

Megjegyzés:

A pumpa zörgő hangja arra utal, hogy a

frissvíz-tartály kiürült.

Figyelem:

Fontos, hogy a szivattyú sohase járjon

hosszú ideig szárazon.

• A frissvíz-tartály kijelzője felvillan.

akkor a Frissvíz tartály üres.

• A gépnek kikapcsolt állapotban kell lennie.

• Nyissa ki a tartályfedelet.

• Töltse fel a frissvíz-tartályt vízzel, lásd a 207. oldalon.

• Tegyen bele tisztítóoldatot az adagolókupakkal.

• Billentse vissza a tartályfedelet az eredeti helyzetbe.

• A gyűjtőtartály kijelzője felvillan.

A gyűjtőtartály tele van.

• Ürítse ki a gyűjtőtartályt, lásd a(z) 211. oldalon.

211

A munka befejezése

Kézi folyamat

Automatikus folyamat

A vízlehúzó gumi levétele és tisztítása

A szennyvíz- és frissvíztartály ürítése és tisztítása

A gyűjtőtartály kiürítése

A frissvíztartály ürítése

• Nyomja meg a Tisztítóoldat BE/KI

gombot.

• Menjen még néhány métert.

• Nyomja meg a Kefe meghajtás BE/KI

gombot.

A kijelző felvillan, a szerszámegység

leáll és felemelkedik.

• Hajtson még pár métert, hogy felszívja a maradék szenny-

vizet.

• Nyomja meg a Szívóegység BE/KI

gombot.

A kijelző felvillan, a vízlehúzó gumi

automatikusan felemelkedik.

A szívómotor még 15 másodpercig

működik, hogy kiküszöbölje az utóla

gos csepegést.

• Nyomja meg a Program BE/KI gom-

bot.

A tisztítóoldat ellátás leáll.

A kefeegység leáll, és felemelkedik.

30 másodperc után a vízlehúzó gumi

felemelkedik.

A szívómotor még 15 másodpercig

működik, mielőtt automatikusan ki

kapcsol.

• A gépnek kikapcsolt állapotban kell lennie.

• Húzza le mindkét szívócsövet a csatlakozócsonkról, és

akassza őket a tömlőtartóra.

• Nyomja össze a kengyeleket. Ezáltal

a vízlehúzó gumi kioldódik, és le le-

het venni a tartószerkezetről.

• Folyó víz alatt, egy kefe segítségével tisztítsa meg a vízle-

húzó gumit.

• Alapos tisztítás után akassza a vízlehúzó gumit a gép há-

tulján lévő lehúzótartóra.

Megjegyzés:

Csak a megtisztított és ép pengék érnek el

optimális elszívó eredményt!

Megjegyzés:

A szennyvíz vagy tisztítóoldat ártalmatla-

nítását a nemzeti előírásoknak megfelelő-

en kell elvégezni.

Megjegyzés:

A gyűjtőtartály kiürítésekor vegye figye-

lembe a tisztítószer gyártójának személyi

védőfelszerelésre vonatkozó előírásait.

• Vegye le a szennyvíz-leeresztő tömlőt a tartóról.

• Helyezze a leeresztő tömlőt a lefolyóba.

• Nyomja össze a leeresztő tömlő összenyomható részét

(1).

• Húzza le a fedelet a leeresztő tömlő-

ről, és ürítse ki a gyűjtőtartályt.

• Emelje fel a frissvíz-tartályt, helyezze a gyűjtőtartály leg-

mélyebb pontjára, és ürítse ki.

• Vegye ki az üres frissvíz-tartályt a gyűjtőtartályból, és ala-

posan öblítse ki tiszta vízzel.

• Tiszta vízzel alaposan öblítse ki a gyűjtőtartályt.

• Vegye ki a durva részecskeszűrőt

(sárga), majd ürítse ki.

• Öblítse át alaposan folyó vízsugár

alatt.

• Vegye ki a szívóegység szűrőjét

(sárga), majd törölje le róla a szen-

nyeződést egy ronggyal vagy egy

puha kefével.

• Vegye ki a szívóegység szűrőjét,

majd távolítsa el róla a szennyező-

dést egy ronggyal vagy puha kefével.

Figyelem:

Az eldugult szívóegységszűrő befolyásol-

hatja a szívóerőt.

Az eldugult szívószűrő csökkentheti a tisz-

títóoldat mennyiségét.

• Szerelje vissza a szűrőtálcát (sárga) és a szívóegység szű-

rőjét.

• Helyezze vissza a leeresztő tömlőt a tartóba.

212

Szennyezettvíz-pumpa (opcionális)

Ürítés magas helyzetben:

A kefe levétele és tisztítása

A gép tisztítása

A gép tárolása / parkolása (üzemen kívül)

Szerviz, karbantartás és ápolás

A kifogástalan üzem és a hosszú élettartam feltétele a gép

karbantartása.

• A gépnek bekapcsolt állapotban kell lennie.

• Helyezze a leeresztő tömlőt a lefolyóba vagy egy vödörbe.

• Nyomja meg a gombot a szennyezettvíz-pumpánál.

Megjegyzés:

A víz csak a gyűjtőtartály felszállócsövéig

ürül ki.

Megjegyzés:

A szerszámot minden tisztítási munka be-

fejezése után tisztítsa meg.

• A gépnek kikapcsolt állapotban kell lennie.

• Nyomja meg a lábával a kefe kioldót.

• Vegye ki a keféket, és tisztítsa meg őket folyó víz alatt.

Figyelem:

A gépet soha ne tisztítsa magas nyomású

tisztítóval vagy vízsugárral.

A gépbe kerülő víz a mechanikus és elekt

romos alkatrészeket jelentősen megron

gálhatja.

• Törölje le a gépet egy nedves ruhával.

Megjegyzés:

A gépnek kikapcsolt állapotban kell lennie,

és a kulcsot ki kell venni belőle.

Megjegyzés:

A gépet leeresztett vízlehúzó gumival, lee-

resztett kefével és nyitott tartály fedéllel tá-

rolja. A tartály ily módon ki tud száradni.

Ezáltal meg lehet akadályozni a penész-

gombák megtelepedését és a kellemetlen

szagok képződését.

Figyelem:

A gépet soha ne tárolja lemerült akkumu-

látorokkal. Ez az akkumulátorok maradan-

dó károsodásához vezetne.

Figyelem:

Csak eredeti TASKI alkatrészeket szabad

használni, különben érvényét veszti min-

den garancia és jótállás.

Figyelem:

Annak érdekében, hogy kizárja a gép vé-

letlen bekapcsolását, a karbantartási mun-

kák megkezdése előtt mindig

- kapcsolja ki a gépet,

- húzza ki a kulcsot, és

- működtesse a vészleállítót.

Jelmagyarázat:

◊ = minden tisztítás végén, ◊◊ = hetente,

◊◊◊ = havonta, ⊗ = szervizlámpa

Tevékenység

◊

◊◊

◊◊◊

⊗

Oldal

Akkumulátor töltése ● 205

Desztillált víz betöltése (savas akku-

mulátorok) Vegye figyelembe az akku-

mulátor gyártójának ellenőrzési

füzetét!

● 205

A gyűjtő- és a frissvíztartály kiürítése

és tisztítása ● 211

Szívó- és vákuumszűrő szennyezett-

ségének ellenőrzése/tisztítása ●

Valamennyi sárgával jelölt rész tisztítá-

sa ●

Kefék tisztítása ● 212

Szívófej tisztítása, pengék elhasználó-

dottságának ellenőrzése, és esetleges

kicserélése ● 211

A gép letörlése nedves törlőruhával ● 212

Tartályfedél tömítésének tisztítása, an-

nak vizsgálata, hogy nincsenek-e rajta

repedések, szükség esetén a fedél

cseréje.

●

A rögzítőfék és a vészleállító gomb el-

lenőrzése ● 206

A Diversey szerviztechnikus által vég-

zett karbantartási/szerviz program ●

213

Karbantartási időközök

A TASKI gépek olyan kiváló minőségű gépek, amelyeknek

biztonságát a gyárban ellenőr ellenőrizte. Az elektromos és

mechanikus alkatrészek hosszabb használati idő után kopás-

nak és elöregedésnek vannak kitéve.

Ügyfélszolgálat

Ha egy üzemzavar vagy megrendelés kapcsán felveszi ve-

lünk a kapcsolatot, akkor adja meg a típusmegjelölést és a

gép számát.

Ezeket az adatokat a gép típustábláján találja. A használati út-

mutató végén találja az Önhöz legközelebbi TASKI szerviz

partner címét.

A pengék cseréje

• Az üzembiztonság és üzemkészség megőr-

zéséhez a karbantartást jelző lámpa felvilla-

násakor (gyári beállítás 650 munkaóra)

vagy legalább évente egyszer átvizsgálást

kell végezni.

• Csavarozza le a négy csillagcsavart (1) a szívófejről.

• Válassza le a szívófej házat (2) a szívófej magról (3).

• Vegye le a pengéket (4).

• Folyó víz alatt tisztítsa meg a szívófej házat és a két szívó-

fej magot.

• Szerelje fel a „kifordított” vagy új pengéket a vízlehúzó

gumi magjára.

• Helyezze vissza a vízlehúzó gumi magját a vízlehúzó gumi

házába.

• Csavarozza vissza a négy csillagcsavart.

214

Üzemzavarok

Üzemzavar Lehetséges ok Üzemzavar megszüntetése Oldal

A gép nem működik, nem lehet be-

kapcsolni

A gép ki van kapcsolva • Fordítsa el a kulcsot 203

A vészleállító kapcsoló meg van

nyomva • Oldja ki a vészleállító kapcsolót 203

A főbiztosíték meghibásodott

• Biztosíték ellenőrzése/cserélje

• Lépjen kapcsolatba a szervizpart-

nerrel

Hibakód a kijelzőn • Lépjen kapcsolatba a szervizpart-

nerrel 216

Az indításgátló aktiválva van, vagy

vezérlési hiba áll fenn • Üljön be a vezetőülésbe

Az akkumulátor lemerült, vagy az ak-

kutöltő meghibásodott

• Töltse fel az akkumulátort

• Lépjen kapcsolatba a szervizpart-

nerrel

206

A z akkumulátorok sérültek • Lépjen kapcsolatba a szervizpart-

nerrel

A kefe nem forog

A kefemeghajtó ki van kikapcsolva • Nyomja meg a Kefe gombot 203

A főbiztosíték meghibásodott

• Biztosíték pótlása

• Lépjen kapcsolatba a szerviz part-

nerrel

A motor forog, a kefe nem

• A hajtószíj meghibásodott

• Ellenőrizze, hogy a kefe csatlakoz-

tatva van-e

• Lépjen kapcsolatba a szerviz part-

nerrel

Gyenge szívóerő A padló nedves

marad A gép nem szívja fel a

szennyvizet

A szívóegység nincs bekapcsolva • Nyomja meg a Szívóegység gom-

bot 203

Az ECO gomb meg van nyomva • Kapcsolja ki az ECO gombot 203

A szívócső nincs felhelyezve • Helyezze fel a szívócsövet 207

A vízlehúzó gumi nem ér le a padlóra

• Ellenőrizze a vízlehúzó gumi fel-

függesztésének működőképessé-

gét 207

A lemezek elhasználódtak

• Cserélje ki a lemezeket

213

A szívócső vagy a vízlehúzó gumi el-

dugult (pl. fadarabkák, anyagmara-

dékok)

• Távolítsa el az idegen testeket

A vákuumszűrő eldugult • Távolítsa el az idegen testeket 203

A szívóegység kijelző világít, de a

porszívó nem működik

• Ellenőrizze a biztosítékot, esetleg

cserélje ki

• Ha a biztosíték rendben van, lép-

jen kapcsolatba szervizpartneré-

vel

207

A szívóegység kikapcsol A gyűjtőtartály tele van • Ürítse ki a gyűjtőtartályt

• Ellenőrizze a biztosítékokat 211

A gyűjtőtartály szennyezett • Ellenőrizze, esetleg tisztítsa meg. 211

Nem jön elegendő tisztítóoldat

A frissvíztartály üres • Ellenőrizze a frissvíztartályt 210

A tisztítóoldat mennyisége túl ala-

csony szintre van beállítva • Állítsa be a tisztítóoldat mennyisé-

gét a +/- gombbal 203

A Tisztítóoldat gomb ki van kapcsol-

va • Nyomja meg a Tisztítóoldat gom-

bot 203

A frissvíz-tartály szűrője • Tisztítás

215

Műszaki adatok

Tartozékok

A kefe egységet vagy a szívóegysé-

get nem lehet kikapcsolni Hiba az elektronikában vagy a kez-

előtáblán

• Állítsa le a gépet a vészleállítóval

• Lépjen kapcsolatba a szervizpart-

nerrel

203

Üzemzavar Lehetséges ok Üzemzavar megszüntetése Oldal

Gép 4000 5000

Munkaszélesség 85 105 cm

Vízlehúzó gumi szélessége 110 130 cm

Méretek (ho x szé x ma) 187 x 89 x 140 187 x 109 x 140 cm

Gép max. súlya üzemkész állapotban 680 715 kg

Névleges feszültség 24 V DC

Névleges teljesítmény 2000 W

A frissvíz-tartály névleges űrtartalma +/- 5% 200 l

Az IEC 60335-2-72 alapján meghatározott értékek 4000 5000

A gép súlya akkumulátorokkal együtt (szállítási súly) 480 515 kg

Hangnyomásszint LpA 67 dB(A)

Bizonytalanság KpA 2,5 dB(A)

Vibráció teljes értéke <2,5 m/s2

Bizonytalanság K 0,25 m/s2

Felfröccsenő víz elleni védelem IPX3

Érintésvédelmi osztály III

Sz. Cikk 4000 5000

7517859 Nylon súrolókefe 43 cm (standard) 2x

7517860 Súrolókefe mosott betonhoz 43 cm 2x

7517861 Nejlon dörzsölő súrolókefe 43 cm 2x

7517858 Vezetőkorong 43 cm 2x

7510634 Vezetőkorong 28 cm 4x

7510631 Nylon súrolókefe 28 cm (standard) 4x

7510632 Súrolókefe mosott betonhoz 28 cm 4x

7510633 Csiszoló súrolókefe 28 cm 4x

4131268 Védőprofil xx

4126922 Jelzőlámpaszett xx

7518212 IntelliDose swingo 4000/5000 x x

7523390 IntelliTrail xx

8502830 Töltőtömlő univerzális vízcsatlakozóval x x

4129878 Vízelvezető szivattyú x x

Különböző lehúzók (barna, kék, piros poliészter és kontakt kefe)xx

216

Hibakódok

A hibakódok a kijelzőn jelennek meg.

Szállítás

Ártalmatlanítás

Akkumulátorok

A gép méretei

A méretek centiméterben vannak megadva!

Megjegyzés:

Hibakód esetén kapcsolja ki a gépet, majd

kapcsolja vissza.

A ki- és bekapcsolás által esetleg meg-

szűnhet a tévesen jelzett hiba.

Figyelem:

A gépet kizárólag segédeszközökkel sza-

bad felemelni (pl. emelőállvány, felhaj-

tórámpa stb.)!

Megjegyzés:

A gépet állva szállítsa.

Megjegyzés:

Ügyeljen arra, hogy a gép a szállítójármű-

ben szorosan le legyen szíjazva, és rögzít-

ve legyen.

Megjegyzés:

A gépet és tartozékait leselejtezés után

szakszerűen, a nemzeti előírásoknak

megfelelően kell ártalmatlanítani. A Diver-

sey szakszervize segíti Önt ebben.

Figyelem:

Az akkumulátorokat ki kell venni a gépből,

mielőtt a gépet szakszerű hulladékkeze-

lésnek vetné alá.

Az elhasznált akkumulátorokat a 2006/66/

EK irányelvnek vagy a mindenkori nemzeti

előírásoknak megfelelően, környezetbarát

módon kell hulladékkezelni.

187

178

140

4000: 110 | 5000: 130

4000: 89 | 5000: 109

217

Traduzione delle Istruzioni d'uso originali

Spiegazione dei simboli

Indice

Istruzioni di sicurezza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 217

Prodotti per la pulizia. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 219

Ulteriori documenti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 219

Struttura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 220

Batterie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 221

Prima della messa in servizio . . . . . . . . . . . . . . . . . . . . . . . . . . 223

Inizio lavoro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 225

Fine lavoro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 228

Assistenza, cura e manutenzione . . . . . . . . . . . . . . . . . . . . . . . 229

Guasti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 231

Dati tecnici. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 232

Accessori. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 232

Codici di errore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 233

Trasporto. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 233

Smaltimento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 233

Dimensioni della macchina . . . . . . . . . . . . . . . . . . . . . . . . . . . . 233

Destinazione d’uso

Le macchine sono destinate all'uso commerciale (come ad

esempio in alberghi, scuole, ospedali, fabbriche, centri com-

merciali, centri sportivi). Rispettando rigorosamente il presen-

te manuale, le macchine sono destinate alla pulizia a umido

dei pavimenti duri. Queste macchine sono progettate esclusi-

vamente per l'uso interno.

Istruzioni di sicurezza

Le macchine TASKI sono conformi, per progettazione e co-

struzione, ai requisiti rilevanti essenziali di sicurezza e di sa-

lute delle direttive CE e recano pertanto la marcatura CE.

ATTENZIONE!

Leggere attentamente le istruzioni d'uso

e di sicurezza prima della prima messa

in esercizio.

Conservare il presente manuale con

cura e a portata di mano per una rapida

consultazione in qualsiasi momento.

Attenzione:

Questo simbolo indica informazioni impor-

tanti. Il mancato rispetto di queste note

può condurre a pericolo per le persone e/o

a gravi danni materiali!

Attenzione:

Questo simbolo indica informazioni impor-

tanti. Il mancato rispetto di queste note

può portare a malfunzionamenti e danni

materiali!

Nota:

Questo simbolo indica informazioni impor-

tanti relative all'uso efficiente del prodotto.

Il mancato rispetto di queste note può por-

tare a malfunzionamenti!

Contiene le note relative ai passaggi che devo-

no essere eseguiti in sequenza.

Attenzione:

La macchina non va utilizzata per la luci-

datura, l'oliatura e la ceratura, la pulizia di

tappeti e l'aspirazione della polvere. La pu-

lizia a umido di parquet e pavimenti in la-

minato con questa macchina è a proprio

rischio e pericolo.

Attenzione:

Le modifiche alla macchina non autorizza-

te da Diversey portano all'invalidazione dei

segnali di sicurezza e della conformità CE.

Un impiego della macchina contrario al

suo corretto utilizzo potrebbe comportare

danni alle persone, alla macchina e all'am-

biente di lavoro. In tali casi decadono nor-

malmente tutti gli eventuali diritti di

garanzia e di assicurazione.

Attenzione:

La macchina deve essere utilizzata solo

da persone che siano adeguatamente for-

mate a tale scopo o abbiano dimostrato la

loro capacità di operare e siano espressa-

mente autorizzate a usare la macchina.

Attenzione:

La macchina non deve essere utilizzata da

persone con capacità fisiche, sensoriali o

mentali ridotte, inclusi bambini, o che man-

chino di esperienza o conoscenza della

macchina stessa.

I bambini devono essere sorvegliati per

assicurarsi che non giochino con la mac

china.

Attenzione:

La macchina non può essere utilizzata in

ambienti in cui sono immagazzinati o trat-

tati materiali potenzialmente esplosivi e in-

fiammabili (ad esempio benzina, solventi,

olio, polvere, ecc.).

I componenti elettrici o meccanici possono

provocare l'ignizione di queste sostanze.

218

Attenzione:

La macchina non va utilizzata per l'aspira-

zione di sostanze tossiche, nocive, corro-

sive o irritanti (ad esempio, polveri nocive,

ecc.). Il sistema di filtraggio non è in grado

di filtrare sostanze di questo tipo in manie-

ra sufficiente.

Non si possono escludere possibili danni

per la salute degli utenti e dei terzi.

Attenzione:

Prestare attenzione alle condizioni locali,

ai terzi e ai bambini. In particolare, è ne-

cessario rallentare nei pressi di angoli cie-

chi, come ad es. prima di porte o curve.

Attenzione:

Non è consentito trasportare altre persone

e oggetti con questa macchina.

Attenzione:

In caso di malfunzionamento, difetto, colli-

sione o una caduta, la macchina deve es-

sere controllata da personale autorizzato

prima di riprenderne l'uso. Lo stesso vale

se la macchina viene lasciata aperta, im-

mersa in acqua o esposta all'umidità.

Attenzione:

In caso di danni alle parti di sicurezza,

come la copertura spazzole, il cavo di ali-

mentazione principale o i coperchi che

consentono l'accesso alle parti in tensio-

ne, la macchina deve essere spenta im-

mediatamente!

Attenzione:

La macchina non deve sostare, né essere

parcheggiata o immagazzinata in penden-

za.

Attenzione:

La macchina non deve essere utilizzata in

aree con presenza di cariche elettroma-

gnetiche (elettrosmog).

Attenzione:

Nelle operazioni di pulizia la macchina non

deve essere utilizzata su pendenze >10%.

Attenzione:

La machina non deve essere utilizzata in

spostamento su pendenze superiori a

>15%. Le pendenze vanno affrontate a

una velocità di marcia ridotta e utilizzando

la "modalità tartaruga", in modo tale che

sia possibile garantirne l'arresto sicuro.

Le sterzate brusche su pendenze possono

compromettere la stabilità della macchina

e sono pertanto vietate. Pericolo di inci-

dente.

Attenzione:

La macchina deve essere utilizzata solo

su un piano stabile, fisso e con una capa-

cità portante sufficiente.

Il mancato rispetto può comportare il peri

colo di incidente.

Attenzione:

La macchina deve essere protetta contro

l'uso non autorizzato. Pertanto estrarre

sempre la chiave prima di allontanarsi dal-

la macchina, oppure conservarla in un

vano chiuso.

Attenzione:

La macchina può essere usata e imma-

gazzinata solo in un ambiente asciutto, pri-

vo di polvere e a temperature comprese

fra +10 e +35 °C.

Attenzione:

Le riparazioni di parti meccaniche o elettri-

che della macchina devono essere ese-

guite esclusivamente da personale

autorizzato che conosca tutte le norme di

sicurezza.

Attenzione:

Devono essere utilizzati solo gli accessori

(spazzole, pad, ecc.) definiti nelle presenti

istruzioni d'uso come "Accessori" o consi-

gliati da un consulente TASKI. Altri acces-

sori possono pregiudicare la sicurezza e le

funzioni della macchina.

Attenzione:

Le norme nazionali per la tutela delle per-

sone e la prevenzione degli infortuni, non-

ché le istruzioni per l'uso dei produttori di

detergenti, devono essere rigorosamente

rispettate.

Attenzione:

Spegnere immediatamente il gruppo aspi-

ratore se dalla macchina fuoriesce schiu-

ma o liquido!

Attenzione:

Questa macchina può essere fatta opera-

re solo con batterie adatte e il caricabatte-

rie idoneo ad esse.

219

Prodotti per la pulizia

Ulteriori documenti

Attenzione:

Le macchine e gli apparecchi TASKI sono

progettati in modo che, secondo lo stato

attuale delle conoscenze, possano essere

esclusi rischi per la salute a causa del ru-

more o delle vibrazioni.

Vedere i dati tecnici a pagina 232.

Nota:

Le macchine TASKI sono progettate in

modo da ottenere i migliori risultati di puli-

zia con i prodotti per la pulizia TASKI.

Altri prodotti per la pulizia possono causa-

re un malfunzionamento o danni alla mac-

china o all'ambiente di lavoro.

Per questo motivo, si consiglia di utilizzare

solo prodotti per la pulizia TASKI.

I guasti che sorgono a causa di prodotti

per la pulizia errati non sono coperti dalla

garanzia.

Per ulteriori informazioni rivolgersi al pro-

prio partner di assistenza TASKI.

Nota:

Lo schema elettrico di questa macchina si

trova nella lista delle parti di ricambio.

Contattare il servizio clienti per maggiori

informazioni.

220

Struttura

1Supporto del succhiatore

2Supporto per tubo di aspirazione

3Tubo di svuotamento serbatoio di recupero

4Tubo di aspirazione

5Succhiatore

6Filtro di ingresso aspirazione

7Pompa

8Serbatoio di recupero

9Ruota trazione sterzante

10 Serbatoio acqua pulita (rivestito)

11 Dosatore

12 Sgancio accessorio

13 Gruppo spazzola

14 Profilo di protezione (opzionale)

15 Pedale acceleratore

16 Vano batterie

17 Faro (opzionale)

18 Pannello di controllo

19 Sterzo

20 Sedile con interruttore (monitoraggio presenza)

21 Lampeggiante (opzionale)

22 Coperchio serbatoio

23 Filtro aspirazione

24 Filtro a setaccio

25 Spia serbatoio di recupero pieno

26 Spia serbatoio acqua pulita (serbatoio acqua rive-

stito) vuoto

27 Pulsante gruppo aspiratore (ON/OFF)

28 Pulsanti modalità ECO (ON/OFF)

29 Pulsante programma (ON / OFF)

30 Pulsante programma di pulizia (ON / OFF)

31 Pulsante azionamento gruppo spazzole (ON/OFF)

32 Pulsante tartaruga (ON/OFF)

33 Pulsante clacson

34 Spia assistenza

35 Interruttore a chiave

36 Pulsante retromarcia

37 Arresto d'emergenza

38 Indicatore livello batterie

39 Tasto azionamento utensile, livello di pressione (+ /

40 Chiavi di sicurezza quantità (+/-) immissione solu-

zione di pulizia

41 Display

56 8 9 13 14

18192022 2123

1210 117

29 34 35

25 37

40 39

221

Batterie

Batterie consentite

Per il funzionamento della macchina sono necessarie batterie

di trazione (non d'avviamento o batterie portatili). Si consiglia-

no batterie di trazione pure. Solo tali batterie garantiscono una

lunga durata.

Le batterie di trazione sono prodotte come aperte (set batterie

acido) o come esenti da manutenzione (VRLA - Gel e AGM).

Per ogni tipo di batteria installata, la macchina deve essere

adattata di conseguenza.

Ogni batteria offre una durata diversa e differenti caratteristi-

che prestazionali.

La programmazione della macchina deve essere effettuata

dopo l'installazione delle batterie o in caso di cambio del tipo

di batteria e/o del produttore e prima della messa in servizio.

Un'impostazione errata può causare il guasto prematuro delle

batterie.

Misure di sicurezza nell'uso delle batterie

Schema di connessione della batteria

Batterie 6 V

Batterie 12 V

• Le batterie contengono acido. Du-

rante la manutenzione, l'installazione

e la rimozione del set batterie acido,

è necessario indossare occhiali pro-

tettivi.

• Lavare/sciacquare con abbondante

acqua gli occhi o la pelle se colpiti da

spruzzi di acido.

Successivamente consultare un me-

dico.

Gli indumenti devono essere risciac-

quati con acqua.

• Durante la ricarica delle batterie ven-

gono prodotti gas potenzialmente

esplosivi. Tenere lontano le fiamme

libere o gli oggetti incandescenti.

• Non fumare!

• Pericolo di incendio!

• Attenzione! Le batterie sono sempre

sotto tensione, pertanto è vietato ap-

poggiarvi sopra oggetti metallici.

Attenzione:

Tenere le batterie pulite e asciutte. Rimuo-

vere subito l'acido o l'acqua fuoriuscita

(set batterie acido).

Indossare guanti di protezione.

Attenzione:

Le batterie devono essere installate solo

dai centri di assistenza autorizzati o da

professionisti Diversey e secondo lo sche-

ma elettrico. Il montaggio o il collegamento

non corretto possono provocare lesioni

gravi, causare esplosioni e seri danni alla

macchina e all'ambiente.

Attenzione:

Osservare anche le istruzioni d'uso del

produttore della batteria.

Attenzione:

Durante il caricamento delle batterie, deve

essere garantita una ventilazione adegua-

ta.

Attenzione:

Per effettuarne la manutenzione, le batte-

rie devono essere rimosse dalla macchi-

na!

6 V

175A

red

Relay

Charger

Power Board

black

12 V

175A

red

Relay

Charger

Power Board

black

222

Ricarica con un caricabatterie esterno

Ogni tipo di batteria e/o produttore di batterie richiede una ca-

ratteristica di carica differente.

I caricabatterie incorporati disponibili come optional si adatta-

no alle dimensioni della batteria e includono più curve di cari-

camento impostate in fabbrica o dal tecnico di assistenza

TASKI per le batterie consigliate. Tale requisito vale anche in

caso di utilizzo di caricabatterie fissi (esterni). Tale requisito

vale anche in caso di utilizzo di caricabatterie fissi (esterni).

Ricarica con un caricabatterie esterno

Ricarica con caricabatterie incorporato (opzionale)

Dopo che la carica è completa

Manutenzione e cura delle batterie aperte (set batterie acido)

Aprire il vano batterie per la manutenzione

Staccare l'interruttore sedile prima di rimuovere il sedile dalla

macchina.

Attenzione:

Una caratteristica di carica errata o l'utiliz-

zo improprio di un caricabatterie si tradur-

ranno in un guasto prematuro o nella

rapida distruzione delle batterie.

Attenzione:

Ricariche brevi e ripetute possono dan-

neggiare le batterie in modo permanente.

Indicazione approssimativa: Prima di una

ricarica, deve essere utilizzato almeno il

20% circa della capacità disponibile.

Attenzione:

Per raggiungere il loro ciclo di vita massi-

ma, le batterie di trazione devono essere

sottoposte a un ciclo di ricarica completo

(12-16 ore) per 2 volte alla settimana.

Attenzione:

Prima di un lungo arresto della macchina,

le batterie devono essere sottoposte a un

ciclo di ricarica completo. Il caricabatterie

viene poi rimosso dalla macchina o dalla

rete. Le batterie si scaricano da sole col

tempo. A seconda del tipo, devono essere

ricaricate dopo 3-6 mesi. Prima di rimette-

re in servizio le batterie, esse devono es-

sere nuovamente sottoposte a un ciclo di

ricarica completo.

• Collegare il caricabatterie esterno al dispositivo scollega-

mento batterie della macchina.

Attenzione:

Assicurarsi che la spina sia inserita fino al

blocco d'arresto, per garantire un buon

contatto elettrico

Nota:

Durante la ricarica, tutte le funzioni della

macchina sono disabilitate.

• La macchina deve essere spenta.

• Collegare il cavo di alimentazione del caricabatterie a una

presa di alimentazione elettrica.

• La spia gialla si accende fino a circa

il 90% della capacità della batteria.

Poi la spia lampeggia fino a quando

la batteria è completamente carica.

• Quando la ricarica è completata, si

accende la spia verde.

Attenzione:

Spegnere il caricabatterie prima di scolle-

gare le batterie (solo per i caricabatterie

esterni).

Il caricabatterie può causare un'esplosio

ne nel vano batterie.

• Riporre il cavo di alimentazione principale del caricabatte-

rie incorporato (opzionale) nello spazio previsto.

• Tenere il cavo del caricabatterie asciutto e protetto contro

i danni.

Attenzione:

Il cavo del caricabatterie trasmette correnti

elevate. Se ci sono segni di danni alle spi-

ne, ai cavi o ai dispositivi di connessione,

il caricabatterie non deve essere utilizzato

Nota:

La cura delle batterie esenti da manuten-

zione è limitata al rispetto del corretto pro-

cesso di caricamento e della curva di

caricamento impostata correttamente.

• La macchina deve essere spenta.

• Svitare il sedile e rimuoverlo dalla macchina.

• Togliere il coperchio del vano batte-

ria dalla macchina.

Ora può essere eseguita la manuten

zione della batteria in conformità alle

istruzioni del produttore.

223

Prima della messa in servizio

Freno di stazionamento

Attivazione:

Sblocco:

Sblocco di emergenza:

Controllare il freno di stazionamento e l'arresto d'emer-

genza

Dispositivi d'allarme

Regolazione del sedile

Spostamento del mezzo

Controllare la direzione di marcia con lo sterzo e la velocità

con il pedale dell'acceleratore. La velocità viene costante-

mente adattata.

Rilasciando il pedale dell'acceleratore, la macchina decelera

fino all'arresto e il freno di stazionamento viene attivato.

Andare avanti

Inversione di marcia

• Il freno di stazionamento viene rilasciato automaticamente

dall'elettronica quando si preme il pedale dell'acceleratore.

Nota:

Quando la macchina è ferma, il freno di

stazionamento è sempre abilitato. A pre-

scindere dal fatto che la macchina sia ac-

cesa o spenta.

Nota:

Il sedile è dotato di un interruttore del sedi-

le (rilevazione della presenza). Questo in-

terruttore del sedile è attivato quando il

sedile è occupato dall'operatore.

Solo quando viene attivato l'interruttore del

sedile la macchina può essere azionata.

• In caso di perdita del controllo o

dell'alimentazione elettrica, il freno di

stazionamento può essere sbloccato

manualmente. A tale scopo, la leva di

sblocco deve essere tirata in modo

permanente. Essa si trova accanto

alla ruota posteriore sinistra.

Attenzione:

Il freno di stazionamento e il pulsante di ar-

resto d'emergenza sono componenti di si-

curezza importanti. Il loro funzionamento

deve pertanto essere controllato regolar-

mente a intervalli ravvicinati prima dell'uti-

lizzo della macchina.

• Accendere la macchina.

• Azionare l'acceleratore tenendo lo sterzo diritto. La mac-

china si mette in movimento procedendo diritto.

• A questo punto premere l'arresto d'emergenza.

Nota:

La macchina deve bloccarsi immediata-

mente senza correzioni dello sterzo.

Attenzione:

Se una di questa funzioni non viene attiva-

ta, la macchina deve essere messa fuori

servizio fino a una riparazione corretta da

parte di un centro di assistenza TASKI au-

torizzato.

Attenzione:

I dispositivi d'allarme come i led di segna-

lazione e il segnale acustico in caso di re-

tromarcia devono essere controllati

regolarmente per verificarne il corretto fun-

zionamento. I malfunzionamenti devono

essere risolti immediatamente. Il funziona-

mento della macchina con dispositivi d'al-

larme mancanti o difettosi richiede una

maggiore cautela e attenzione.

Attenzione:

Le leggi nazionali hanno sempre la priori-

tà. Esse possono richiedere l'adozione di

comportamenti diversi e devono essere

scrupolosamente rispettate.

• Allentare la leva sul lato sinistro del

sedile e spostare il sedile stesso nel-

la posizione desiderata.

• Accendere la macchina (interruttore a chiave).

• Tutte le spie si accendono breve-

mente.

L'indicatore batterie segnalerà la di

sponibilità della macchina. (in caso di

guasto, vedere pagina 231).

• Per la marcia avanti deve essere premuto solo il pedale

dell'acceleratore.

Nota:

Durante la marcia in curva, la velocità vie-

ne ridotta elettronicamente.

• Premendo il pulsante della retromar-

cia si accende la spia in basso e si

sente un segnale acustico.

Nota:

In caso di retromarcia nella modalità di

funzionamento, l'immissione della soluzio-

ne di pulizia viene sospesa. Il succhiatore

non viene sollevato.

224

Spostamento della macchina (in caso di difetto)

Inserimento dell'accessorio

Prima dell'inserimento verificare:

• che l'usura della spazzola non abbia superato l'altezza

delle setole rosse o 1 cm di lunghezza della setola.

• l'usura e la pulizia del pad abrasivo.

Montare il succhiatore

Riempire il serbatoio acqua pulita

Dosaggio

Nota:

Per lo spostamento della macchina sono

generalmente richieste due persone.

Attenzione:

La macchina è pesante e quindi spostarla

manualmente comporta dei rischi!

I passi falsi possono causare danni alle

persone e alla macchina.

• Lo spostamento può essere effettuato solo con l'aziona-

mento del pulsante di sblocco. (vedere pagina 223)

Attenzione:

Non utilizzare le spazzole che hanno rag-

giunto il limite di usura. Ciò è indicato dalla

lunghezza delle setole rosse. Non utilizza-

re pad usurati o sporchi. Utilizzare solo ac-

cessori originali TASKI. Il mancato rispetto

può portare a risultati scadenti della pulizia

o addirittura a danni al pavimento.

Attenzione:

Prima di ogni utilizzo della macchina con-

trollare il supporto del piatto trattenitore

per verificare che sia esente da usura e di-

fetti.

Nel caso il supporto del piatto trattenitore

non sia intatto o presenti difetti, durante le

operazioni può staccarsi dalla macchina.

Il mancato rispetto può comportare il peri

colo di incidente.

• Posizionare gli accessori sotto il gruppo spazzola.

• Premere il pulsante di azionamento

dell'utensile ON/OFF.

Il gruppo spazzola si abbassa auto

maticamente, gli accessori vengono

agganciati.

Attenzione:

Verificare che gli accessori siano stati af-

ferrati.

• L'azionamento degli accessori viene attivato azionando il

pedale dell'acceleratore

• La macchina deve essere spenta.

• Posizionare il succhiatore (2) sotto il

supporto apposito (1).

• Premere il supporto ugello verso il

basso per far scattare l'ugello.

• Attaccare saldamente entrambi i tubi di aspirazione al collo

del succhiatore.

Attenzione:

Temperatura massima dell'acqua 60 °C/

140 °F.

Diversey raccomanda l'uso di acqua fred-

da, perché l'acqua calda assume imme-

diatamente la temperatura del pavimento,

in caso di contatto, e quindi non comporta

alcun vantaggio.

• La macchina deve essere spenta.

• Aprire il coperchio serbatoio.

• Mettere il serbatoio acqua pulita (serbatoio acqua rivestito)

nella posizione designata.

• Togliere il dosatore dal serbatoio acqua pulita (rivestito).

• Riempire d'acqua il serbatoio acqua

pulita (rivestito).

Il segno rosso in alto mostra l'altezza

massima ammissibile di riempimen

to.

• Ribaltare nuovamente il tubo di svuotamento nella posizio-

ne originale.

Attenzione:

Se si maneggiano sostanze chimiche, è

necessario indossare guanti, occhiali di

protezione e indumenti di lavoro (protettivi)

appropriati!

Nota:

Usare solo prodotti chimici raccomandati

da Diversey e osservare strettamente le

informazioni sui prodotti.

Attenzione:

L'utilizzo di prodotti non idonei (ad es. pro-

dotti contenenti cloro, acidi o solventi) può

comportare un rischio per la salute e cau-

sare gravi danni alla macchina.

225

Esempi di dosaggio:

Pulizia preliminare

FOPS-utilizzo della tettoia di sicurezza

Inizio lavoro

Indicazione sull'imballaggio

del prodotto

Capacità ser-

batoio

Quantità pro-

dotto per ri-

empimento di

serbatoio

0,5% 50 ml per 10 l

di acqua

200 l 1l

1% 100 ml per 10

l di acqua

200 l 2l

2% 200 ml per 10

l di acqua

200 l 4l

3% 300 ml per 10

l di acqua

200 l 6l

• Riempire il dosatore con un prodotto idoneo e versare il

contenuto nel serbatoio acqua pulita. Ripetere il processo

fino a quando si raggiunge il dosaggio desiderato.

• Dopo aver completato il dosaggio, il dosatore rimane nel

serbatoio.

Nota:

TASKI offre facoltativamente un dosaggio

automatico. Questo può essere montato in

un secondo momento. Rivolgersi al servi-

zio clienti

Attenzione:

Rimuovere gli oggetti (pezzi di legno, parti

metalliche, ecc.) eventualmente presenti

sulla superficie da pulire.

L'accessorio in rotazione potrebbe proiet

tare questi oggetti a distanza, provocando

danni a persone e cose.

Attenzione:

Durante la pulizia con la tettoia montata, è

necessario rispettare un'altezza di pas-

saggio di 2,1 m.

Attenzione:

Durante i lavori con questa macchina, è

sempre necessario indossare scarpe e in-

dumenti di lavoro adeguati!

Nota:

Durante il funzionamento della macchina,

tenere sempre entrambe le mani sullo

sterzo/sull'impugnatura di guida per ga-

rantire la sicurezza operativa.

Attenzione:

Cercare di prendere familiarità con la mac-

china eseguendo un giro di prova in uno

spazio libero!

Attenzione:

Se durante l'utilizzo della macchina vi è il

rischio di caduta di oggetti, è necessario

applicare e rispettare le necessarie misure

di protezione in conformità alle leggi nazio-

nali.

Attenzione:

Prima dell'inizio del lavoro, verificare se

(nella posizione di lavoro) il campo visivo è

sufficiente a garantire la sicurezza operati-

va. Rispettare la norma EN 3411.

Il campo visivo non sufficiente può rendere

il lavoro più gravoso e compromettere di

conseguenza la sicurezza di operatori,

macchina e terzi.

Attenzione:

Durante il lavoro, rispettare l'altezza mas-

sima di transito in corrispondenza di porte

e sottopassi, che è riportata sul segnale di

pericolo applicato sulla macchina.

Nota:

Quando si lavora in edifici pubblici, la spia

deve essere accesa.

• Sedersi sul sedile.

• Verificare che il pulsante di arresto d'emergenza sia sbloc-

cato.

• Accendere la macchina (interruttore a chiave).

Le spie si accendono brevemente.

226

Avviare manualmente il programma

Modalità ECO

Iniziare con il tasto programma

Inizio della pulizia

• Premere il pulsante gruppo aspirato-

re ON/OFF.

La spia si accende, il motore di aspi

razione si avvia e il succhiatore si ab

bassa automaticamente nella

posizione di lavoro.

• Premere il pulsante immissione solu-

zione di pulizia ON/OFF.

La spia si accende.

L'erogazione della soluzione di puli

zia viene avviata quando gli accesso

ri ruotano.

• Selezionare il dosaggio desiderato

(da 1 a 6) premendo le chiavi di sicu-

rezza +/-.

Nota:

Diversey consiglia di lavorare in modo so-

stenibile determinando la corretta quantità

di dosaggio del prodotto. Il sovradosaggio

e il sottodosaggio portano a risultati di pu-

lizia insoddisfacenti.

Nota:

TASKI offre facoltativamente un dosaggio

automatico. Questo può essere montato in

un secondo momento. Rivolgersi al servi-

zio clienti.

• Premere il pulsante di azionamento

del gruppo spazzole ON / OFF.

La spia si accende, il gruppo spazzo

la si abbassa e il processo di aggan

cio si avvia automaticamente.

• Selezionare il livello di pressione de-

siderato premendo i tasti +/- dei livelli

1-3.

Nota:

Identificare e scegliere sempre il livello più

basso sufficiente per buoni risultati di puli-

zia. In questo modo si ottimizza il consumo

di energia e si salvaguarda la macchina.

• Premendo il pulsante modalità ECO

ON/OFF viene attivata la modalità

ECO.

In questo modo viene ridotta la velo

cità del motore di aspirazione e il do

saggio della soluzione di pulizia è

impostato al livello 2 e la pressione

della spazzola al livello 1.

Nota:

Se necessario, il livello della soluzione di

pulizia può essere regolato manualmente

anche in modalità ECO. La modalità ECO

è progettata per pavimenti piuttosto lisci

senza fughe.

• Premendo il tasto programma, al

successivo inizio lavoro o parte di la-

voro, tutte le funzioni della macchina

si avviano con gli ultimi valori utilizza-

ti.

Nota:

La funzione viene riprogrammata premen-

do nuovamente il pulsante.

Nota:

I valori impostati possono essere adattati

in qualsiasi momento durante le operazio-

ni di lavoro. Quando si spegne la macchi-

na, i valori impostati vengono salvati e si

riattivano automaticamente alla riaccen-

sione successiva.

Nota:

Premendo il tasto programma alla fine del

lavoro, viene avviato un programma otti-

mizzato per la fine operazioni: Vedi la de-

scrizione a pagina 228 più avanti

(funzionamento automatico).

Le impostazioni e le funzioni attive vengo-

no salvate.

• Con la macchina accesa e un opera-

tore sul sedile, la macchina si mette

in moto se viene premuto il pedale

dell'acceleratore. Se selezionato, il

gruppo spazzola si avvia e apre l'ero-

gazione della soluzione di pulizia.

La velocità di corsa è controllata dal

la posizione del pedale dell'accelera

tore. Rilasciando il pedale

dell'acceleratore, la macchina dece

lera automaticamente fino all'arresto

e il freno di stazionamento viene atti

vato. L'erogazione della soluzione di

pulizia viene interrotta, dopo alcuni

attimi si ferma anche il gruppo spaz

zola.

Nota:

L'erogazione della soluzione di pulizia è

adattata alla velocità di funzionamento.

(IntelliFlow)

Attenzione:

Quando si lavora in spazi ristretti o delimi-

tati, si consiglia di premere il pulsante di

corsa lenta ON/OFF. (la spia si accende)

In questo modo si abbassa la velocità

massima e si riduce il rischio di incidenti.

• Se viene premuta di nuovo, il limite

viene rimosso, la spia si spegne.

227

Capacità della batteria - fine disponibilità operativa

L'indicatore batterie fornisce informazioni sul tempo operativo

disponibile.

• La spia rossa comincia a lampeggiare, restano ancora

circa 5 minuti alla fine della disponibilità operativa.

• Successivamente il gruppo spazzola e (30 secondi più

tardi) il succhiatore si sollevano. La luce della spia rossa è

ora fissa.

• Restano quindi altri 10 minuti per portare la macchina alla

stazione di ricarica. Quindi la macchina si spegne automa-

ticamente.

• Per una nuova messa in servizio, le batterie devono essere

completamente cariche.

Metodi di pulizia

Metodo del lavoro diretto:

Lavaggio e aspirazione in una sola operazione.

Metodo del lavoro indiretto:

Applicazione della soluzione di pulizia, lavaggio e aspirazione

in più fasi.

Ricarica della soluzione di pulizia

Svuotare il serbatoio di recupero

Nota:

I dettagli esatti sul metodo di lavoro diretto

e indiretto possono essere trovati nella re-

lativa scheda.

Per ulteriori informazioni si prega di con-

tattare il proprio consulente TASKI.

Nota:

In determinate circostanze, a causa di

speciali combinazioni di pavimenti/sporco

e di prodotti per la pulizia, la guida della

macchina può essere limitata.

Con le ruote opzionali disponibili, la trazio-

ne della macchina sul pavimento può es-

sere migliorata. Si prega di contattare il

servizio clienti TASKI.

Attenzione:

Quando si lavora senza soluzione di puli-

zia, questo può portare a danni al pavi-

mento.

Nota:

Un crepitio della pompa indica che il ser-

batoio acqua pulita (serbatoio acqua rive-

stito) è vuoto.

Attenzione:

La pompa non deve mai funzionare a sec-

co per lunghi periodi.

• La spia del serbatoio acqua pulita si

accende.

Il serbatoio acqua pulita è vuoto.

• La macchina deve essere spenta.

• Aprire il coperchio serbatoio.

• Riempire il serbatoio acqua pulita (rivestito) con acqua,

vedi la pagina 224.

• Inserire il prodotto per la pulizia con il dosatore.

• Ribaltare nuovamente il tubo di svuotamento nella posizio-

ne originale.

• La spia del serbatoio di recupero si

accende.

Serbatoio di recupero pieno.

• Svuotare il serbatoio di recupero, vedi pagina 228.

228

Fine lavoro

Funzionamento manuale

Funzionamento automatico

Rimuovere e pulire il succhiatore

Svuotare e pulire il serbatoio di recupero e il serbatoio acqua

pulita

Svuotare il serbatoio di recupero

Svuotare il serbatoio acqua pulita

• Premere il pulsante soluzione di puli-

zia ON/OFF.

• Proseguire per pochi metri.

• Premere il pulsante di azionamento

del gruppo spazzola ON / OFF.

La spia si accende, il gruppo spazzo

la viene arrestato e sollevato.

• Spostarsi ancora pochi metri per assorbire l'acqua sporca

residua.

• Premere il pulsante gruppo aspirato-

re ON/OFF.

La spia si accende, il succhiatore si

solleva automaticamente.

Il motore di aspirazione è ancora atti

vo per 15 secondi per evitare goccio

lamenti.

• Premere il pulsante programma ON/

OFF.

L'immissione della soluzione di puli

zia viene arrestata.

Il gruppo spazzola si ferma e si solle

va.

Dopo 30 secondi, il succhiatore viene

sollevato.

Il motore di aspirazione è ancora atti

vo per 15 secondi prima di spegnersi

automaticamente.

• La macchina deve essere spenta.

• Rimuovere i due tubi di aspirazione dal collo del succhiato-

re e fissarli all'apposito supporto.

• Stringere le staffe di arresto. In que-

sto modo il succhiatore è sbloccato e

può essere rimosso dal supporto.

• Pulire il succhiatore con acqua corrente e l'ausilio di una

spazzola.

• Dopo un accurato lavaggio, agganciare il succhiatore

all'apposito supporto sul lato posteriore della macchina.

Nota:

Solo le lamelle pulite e intatte ottengono ri-

sultati ottimali di aspirazione!

Nota:

Lo smaltimento dell'acqua sporca o della

soluzione di pulizia deve essere effettuato

in conformità alle normative nazionali.

Nota:

Durante lo svuotamento del serbatoio di

recupero, prestare attenzione alle disposi-

zioni del produttore del detersivo in merito

ai dispositivi di protezione individuale.

• Rimuovere il tubo di svuotamento del serbatoio di recupero

dal supporto.

• Scaricare il tubo di svuotamento.

• Stringere il punto di schiacciamento (1) del tubo di svuota-

mento.

• Estrarre il tappo dal tubo di svuota-

mento e svuotare il serbatoio di recu-

pero.

• Sollevare il serbatoio acqua pulita (serbatoio acqua rivesti-

to), adagiarlo sul punto più basso nel serbatoio di recupero

e svuotarlo.

• Rimuovere il serbatoio acqua pulita (serbatoio acqua rive-

stito) dal serbatoio di recupero e sciacquarlo abbondante-

mente con acqua pulita.

• Sciacquare il serbatoio di recupero con acqua pulita.

• Rimuovere il filtro a setaccio (giallo) e

svuotarlo.

• Risciacquare accuratamente con ac-

qua corrente.

• Rimuovere il filtro di aspirazione

(giallo) e pulire lo sporco con un pan-

no o una spazzola morbida.

• Rimuovere il filtro di ingresso aspira-

zione e pulire lo sporco con un panno

o una spazzola morbida.

Attenzione:

Un filtro aspirazione intasato può influen-

zare la potenza di aspirazione.

Un filtro di ingresso aspirazione intasato

può ridurre la quantità di soluzione di puli-

zia.

• Rimontare il filtro a setaccio (giallo) e il filtro di aspirazione.

• Posizionare nuovamente il tubo di svuotamento nel sup-

porto.

229

Pompa dell'acqua sporca (opzionale)

Svuotamento in posizioni elevate:

Rimuovere e pulire gli accessori

Pulizia della macchina

Immagazzinamento / parcheggio della macchina (non in fun-

zione)

Assistenza, cura e manutenzione

La manutenzione della macchina è essenziale per il corretto

funzionamento ed una lunga durata.

• La macchina deve essere accesa.

• Portare il tubo di svuotamento presso una condotta di sca-

rico o in un secchio.

• Premere il pulsante sulla pompa dell'acqua sporca

Nota:

Lo svuotamento avviene solo fino al tubo

montante nel serbatoio di recupero.

Nota:

Pulire gli accessori dopo ogni completa-

mento dei lavori di pulizia.

• La macchina deve essere spenta.

• Premere lo sblocco degli accessori

con il piede.

• Rimuovere gli accessori e pulirli con acqua corrente.

Attenzione:

Non pulire mai la macchina con getti d'ac-

qua o pulitori ad alta pressione.

L'acqua penetrata nella macchina può pro

vocare seri danni alle parti meccaniche o

elettriche.

• Pulire la macchina con un panno umido.

Nota:

La macchina deve essere spenta e la chia-

ve deve essere rimossa.

Nota:

Immagazzinare la macchina con il suc-

chiatore sollevato, il gruppo spazzole sol-

levato e il coperchio serbatoio aperto. Il

serbatoio può essere lasciato asciugare in

questo modo.

Questo impedisce la formazione di muffe e

cattivi odori.

Attenzione:

Non immagazzinare mai la macchina con

le batterie scariche. Le batterie in questo

modo si danneggerebbero irreparabilmen-

te.

Attenzione:

Possono essere utilizzate solo parti origi-

nali TASKI, altrimenti decadono tutte le ri-

vendicazioni di garanzia e responsabilità!

Attenzione:

Per escludere che la macchina possa met-

tersi inavvertitamente in funzione, prima

degli interventi di manutenzione è neces-

sario

- spegnere la macchina,

- estrarre la chiave e

- premere il pulsante d'emergenza.

Spiegazione dei simboli:

◊ = alla fine di ogni pulizia, ◊◊ = ogni settimana,

◊◊◊ = ogni mese, ⊗ = led di servizio

Attività

◊

◊◊

◊◊◊

⊗

Pagina

Caricare le batterie ● 222

Rabboccare l'acqua distillata (set bat-

terie acido), osservare la scheda del

produttore della batteria! ●222

Svuotare e pulire il serbatoio di recupe-

ro e il serbatoio acqua pulita ●228

Controllare / pulire il filtro di ingresso

aspirazione e il filtro aspirazione se

sporchi. ●

Pulire tutte le parti evidenziate in giallo ●

Pulire gli accessori ● 229

Pulire il succhiatore, controllare se le

lamelle sono logore e sostituirle se ne-

cessario ●228

Pulire la macchina con un panno umido ● 229

Pulire la guarnizione del coperchio ser-

batoio e verificare la presenza di crepe,

sostituire se necessario ●

Controllare il freno di stazionamento e

il pulsante di arresto d'emergenza ●223

Programma manutenzione / assistenza

tramite tecnico di assistenza Diversey ●

230

Intervalli di manutenzione

Le macchine TASKI sono di alta qualità, sono state testate in

fabbrica e dal revisore autorizzato per la vostra sicurezza. I

componenti elettrici e meccanici sono soggetti ad usura e ob-

solescenza dopo un uso prolungato.

Servizio clienti

Se ci contattate a causa di un malfunzionamento o di un ordi-

ne, indicate sempre il modello e il numero di serie.

Queste informazioni possono essere trovate sulla targhetta

della macchina. Nell'ultima pagina di questo manuale trovate

l'indirizzo del più vicino punto di assistenza TASKI.

Sostituzione delle lamelle

• Per mantenere la sicurezza di funzionamen-

to e la disponibilità, se l'indicatore di servizio

si accende (impostazione di fabbrica 650

ore di lavoro) o almeno una volta all'anno è

necessario eseguire una revisione di assi-

stenza.

• Svitare le quattro viti a stella (1) sul succhiatore.

• Rimuovere il corpo (2) dal nucleo del succhiatore (3).

• Rimuovere le lamelle (4).

• Pulire il corpo succhiatore e i due nuclei con acqua corren-

te.

• Montare le lamelle "usate" o nuove cancellare queste pa-

role.

• Inserire nuovamente il nucleo del succhiatore nel relativo

corpo.

• Svitare nuovamente le quattro viti a stella.

231

Guasti

Guasto Possibile causa Rimuovere il guasto Pagina

La macchina non si accende

Macchina spenta • Girare la chiave 220

Pulsante di arresto d'emergenza

premuto • Sbloccare il pulsante di arresto

d'emergenza 220

Fusibile principale difettoso • Controllare/sostituire il fusibile

• Contattare un centro di assistenza

Codice di errore sul display • Contattare un centro di assistenza 233

Immobilizer attivo o difetto nel con-

trollo • Sedersi sul sedile

Batterie scariche o caricabatterie di-

fettoso

• Caricare la batteria

• Contattare un centro di assistenza 223

Batterie difettose • Contattare un centro di assistenza

La spazzola non gira

Trasmissione spazzola spenta • Premere il pulsante spazzola 220

Fusibile principale difettoso • Sostituire il fusibile

• Contattare un centro di assistenza

Il motore gira, l'accessorio no

• Cinghia di trasmissione difettosa

• Controllare se l'utensile è aggan-

ciato

• Contattare un centro di assistenza

Potenza di aspirazione scarsa Il pa-

vimento resta umido L'acqua sporca

non viene

assorbita

Gruppo aspiratore non acceso • Premere il pulsante aspirazione 220

Pulsante ECO premuta • Spegnere il pulsante ECO 220

Tubo di aspirazione non collegato • Collegare il tubo di aspirazione 224

Succhiatore non sul pavimento

• Controllare il corretto funziona-

mento del gancio del succhiatore 224

Lamelle usurate

• Sostituire le lamelle

230

Tubo di aspirazione bloccato (ad

esempio pezzi di legno, scarti di tes-

suti)

• Rimuovere il corpo estraneo

Filtro aspirazione intasato • Rimuovere il corpo estraneo 220

Spia gruppo succhiatore accesa ma

non funziona l'aspirapolvere

• Controllare il fusibile, se necessa-

rio sostituire

• Se il fusibile è buono, contattare

un partner di assistenza

224

Il gruppo aspiratore si spegne Serbatoio di recupero pieno • Svuotare il serbatoio di recupero

• Controllare i fusibili 228

Serbatoio di recupero sporco • Controllare o pulire se necessario.228

Fuoriuscita insufficiente della solu-

zione di pulizia

Serbatoio acqua pulita vuoto • Controllare il serbatoio acqua puli-

ta 227

Quantità di soluzione di pulizia trop-

po bassa • Impostare la quantità della solu-

zione di pulizia con il pulsante +/- 220

Pulsante erogazione soluzione

spento • Premere il pulsante erogazione

soluzione 220

Filtro serbatoio acqua pulita sporco • Pulire

Il gruppo spazzola o il gruppo suc-

chiatore non possono essere disatti-

vati

Errore nell'elettronica o nel pannello

di comando

• Macchina fermata con il pulsante

di arresto d'emergenza

• Contattare un centro di assistenza

220

232

Dati tecnici

Accessori

Macchina 4000 5000

Larghezza operativa 85 105 cm

Larghezza del succhiatore 110 130 cm

Dimensioni (Lunghezza x Larghezza x Altezza) 187 x 89 x 140 187 x 109 x 140 cm

Peso massimo macchina pronta 680 715 kg

Tensione nominale 24V DC

Potenza nominale assorbita 2000 W

Serbatoio acqua pulita nominale +/- 5% 200 l

Valori misurati in conformità alla norma IEC 60335-2-72 4000 5000

Peso macchina con batterie (peso di trasporto) 480 515 kg

Livello di rumorosità LpA 67 dB(A)

Incertezza KpA 2.5 dB(A)

Valore complessivo delle vibrazioni <2.5 m/s2

Incertezza K 0,25 m/s2

Paraspruzzi IPX3

Classe di protezione III

N. articolo 4000 5000

7517859 Spazzola nylon 43 cm (standard) 2x

7517860 Spazzola cemento 43 cm 2x

7517861 Spazzola nylon abrasiva 43 cm 2x

7517858 Piatto trattenitore 43 cm 2x

7510634 Piatto trattenitore 28 cm 4X

7510631 Spazzola nylon 28 cm (standard) 4X

7510632 Spazzola cemento 28 cm 4X

7510633 Spazzola abrasiva 28 cm 4X

4131268 Profilo di protezione x x

4126922 Set lampeggiante x x

7518212 IntelliDose swingo 4000/5000 x x

7523390 IntelliTrail xx

8502830 Tubo di riempimento con attacco acqua e raccordo acqua Revoflow universale x x

4129878 Pompa di svuotamento x x

Vari pad (poliestere marrone, blu, rosso e pad di contatto) x x

233

Codici di errore

I codici di errore vengono visualizzati sul display.

Trasporto

Smaltimento

Batterie

Dimensioni della macchina

Le dimensioni sono espresse in centimetri!

Nota:

Spegnere la macchina e poi riaccenderla

dopo la visualizzazione di ogni codice di

errore.

Con l'accensione e lo spegnimento si può

eventualmente risolvere un errore di impo-

stazione.

Attenzione:

Questa macchina può essere sollevata

soltanto con apparecchiature (ad esempio

ponte elevatore, rampa, ecc.).

Nota:

Trasportare la macchina in posizione ver-

ticale.

Nota:

Assicurarsi che la macchina sia fissata e

protetta nel veicolo di trasporto.

Nota:

La macchina e gli accessori, dopo essere

stati messi fuori servizio, devono essere

smaltiti correttamente secondo le normati-

ve locali. Rivolgersi al partner di assisten-

za Diversey per supporto.

Attenzione:

Le batterie devono essere rimosse dalla

macchina prima di eseguirne il corretto

smaltimento.

Le batterie usate vanno smaltite corretta-

mente in conformità alla Direttiva 2006/66/

CE o alle leggi nazionali vigenti.

187

178

140

4000: 110 | 5000: 130

4000: 89 | 5000: 109

234

Originalios naudojimo instrukcijos vertimas

Ženklų paaiškinimas

Turinys

Saugumo nurodymai . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 234

Valymo produktai. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 235

Kiti dokumentai . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 235

Konstrukcijos apžvalga . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 236

Baterijos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 237

Prieš pradedant naudoti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 239

Darbo pradžia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 241

Darbo pabaiga. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 244

Techninė ir kita priežiūra . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 245

Triktys . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 247

Techninė informacija . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 248

Priedai . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 249

Klaidų kodai. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 249

Vežimas. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 249

Šalinimas. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 249

Mašinos matmenys . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 250

Naudojimas pagal paskirtį

Mašinos skirtos naudoti komerciniais tikslais (pavyzdžiui,

viešbučiuose, mokyklose, ligoninėse, fabrikuose, prekybos

centruose, sporto salėse ir pan.). Būtina labai griežtai laikytis

valymo šlapiuoju būdu nurodymų. Šios mašinos skirtos nau-

doti tik vidaus patalpose.

Saugumo nurodymai

Pagal sandarą ir konstrukciją TASKI mašinos atitinka taiko-

mus pagrindinius EB direktyvų saugos bei sveikatos reikalavi-

mus ir yra pažymėtos CE ženklu.

ATSARGIAI!

Prieš naudojant mašiną pirmą kartą, bū-

tina perskaityti naudojimo instrukciją ir

saugos nuorodas.

Saugokite naudojimo instrukciją lengvai

pasiekiamoje vietoje, kad bet kada galė-

tumėte ją paskaityti.

Pavojus!

Šiuo ženklu žymima svarbi informacija.

Nesilaikant šių nuorodų, gali susižaloti as-

menys ir (arba) kilti didelė materialinė žala!

Dėmesio!

Šiuo ženklu žymima svarbi informacija.

Nesilaikant šių nuorodų, gali kilti gedimų ir

materialinės žalos!

Pastaba.

Šiuo ženklu žymima svarbi informacija, su-

sijusi su veiksmingu produkto naudojimu.

Nesilaikant šių nuorodų, gali kilti gedimų!

Nurodomi darbo veiksmai, kuriuos turite atlikti

nustatyta eilės tvarka.

Dėmesio!

Šios mašinos nenaudokite poliruoti, tepti,

tepti vašką, valyti kilimus ir siurbti dulkes.

Šia mašina šlapiuoju būdu valant parketo

ir laminato grindis, rizika tenka pačiam

naudotojui.

Pavojus!

Jeigu atliekami pakeitimai, kurių nenurodė

„Diversey“, nebegalios saugos ženklai ir

CE atitiktis. Naudojant mašiną ne pagal

paskirtį, gali susižaloti žmonės, sugesti

mašina arba atsirasti pažeidimų darbo

aplinkoje. Tokiais atvejais paprastai nusto-

ja galioti bet kokie garantijos reikalavimai.

Pavojus!

Mašiną naudoti gali tik asmenys, tinkamai

išmokyti ja naudotis arba įrodę, kad moka

ja naudotis, ir kuriems ją naudoti aiškiai

pavesta.

Pavojus!

Šios mašinos negali naudoti vaikai ir as-

menys, kurių sutrikę fiziniai, jutiminiai arba

protiniai gebėjimai arba kuriems trūksta

patirties ir žinių.

Būtina prižiūrėti vaikus ir įsitikinti, kad jie

nežaidžia su mašina.

Pavojus!

Mašinos negalima naudoti patalpose, ku-

riose laikomos arba perdirbamos sprogios

ir lengvai užsidegančios medžiagos (pvz.,

benzinas, tirpalai, mazutas, dulkės ir

pan.).

Dėl elektrinių arba mechaninių komponen

tų šios medžiagos gali užsidegti.

Pavojus!

Mašinos negalima naudoti nuodingoms,

sveikatai kenksmingoms, ėdžioms arba

dirginančioms medžiagoms (pvz., pavojin-

goms dulkėms ir pan.) siurbti. Filtrų siste-

ma tokių medžiagų pakankamai

neišfiltruoja.

Jos gali pakenkti naudotojo arba kitų as

menų sveikatai.

Pavojus!

Dirbdami atsižvelkite į vietos aplinkybes,

taip pat į kitus asmenis ir vaikus! Pirmiau-

sia sumažinkite greitį tokiose vietose, ku-

riose prastas matomumas, pvz., prie durų

arba posūkių.

Pavojus!

Šia mašina negalima vežti kitų žmonių ir

objektų.

235

Valymo produktai

Kiti dokumentai

Pavojus!

Pastebėjus, kad mašina netinkamai veikia,

sugedo arba buvo susidūrusi arba nukritu-

si, prieš pakartotinai ją paleidžiant privalo

patikrinti įgaliotas specialistas. Tai taikoma

ir tada, jei mašina pabuvo lauke, buvo pa-

nardinta į vandenį ir (arba) sudrėko.

Pavojus!

Mašinos eksploatuoti nebegalima, jeigu

pažeistos su sauga susijusios dalys, pa-

vyzdžiui, šepečio gaubtas, tinklo kabelis

arba kiti gaubtai, kurie suteikia prieigą prie

elektrai laidžių dalių!

Pavojus!

Mašinos negalima statyti arba laikyti ant

nuolydžio.

Pavojus!

Mašiną draudžiama naudoti patalpose, ku-

riose yra elektromagnetinė apkrova (elek-

trosmogas).

Pavojus!

Mašinos negalima naudoti valymo zonose

su nuolydžiu >10%.

Pavojus!

Mašina negali būti naudojama ant nuoly-

džių >15%. Nuolydis turi vairavimo lėtai ir

naudojant "vėžlys režimą" būtų keliavo

siekiant užtikrinti saugų stabdymo skardi-

nę.

Status pastatymas ant nuolydžio gali turėti

įtakos mašinos stabilumui, todėl tai drau-

džiama. Nelaimingų atsitikimų pavojus.

Pavojus!

Mašiną galima naudoti tik ant tvirto, stabi-

laus ir pakankamos keliamosios galios pa-

grindo.

Jeigu nesilaikoma šių nurodymų, kyla ne

laimingų atsitikimų pavojus.

Dėmesio!

Mašina turi būti apsaugota nuo neleistino

naudojimo. Todėl visada ištraukite raktelį

prieš jums pereiti nuo įrenginio; Arba laiky-

ti juos užrakintoje patalpoje.

Dėmesio!

Mašiną galima naudoti ir laikyti tik sausoje,

nedulkėtoje aplinkoje 10–35 °C temperatū-

roje.

Dėmesio!

Mechaninių arba elektros dalių remonto

darbus gali atlikti tik įgaliotieji specialistai,

susipažinę su taikomomis saugumo nuos-

tatomis.

Dėmesio!

Galima naudoti tik tuos įrankius (šepečius,

padėkliukus ir pan.), kurie kaip priedai nu-

rodyti šioje naudojimo instrukcijoje arba

kuriuos rekomendavo TASKI konsultan-

tas. Kiti įrankiai gali pakenkti mašinos sau-

gai ir veikimui.

Dėmesio!

Visada būtina laikytis nacionalinių asmens

apsaugos ir nelaimingų atsitikimų preven-

cijos nuostatų, taip pat su valymo priemo-

nių naudojimu susijusių gamintojo

nurodymų.

Dėmesio!

Jei iš mašinos veržiasi putos arba skystis,

iš karto išjunkite siurbimo agregatą!

Dėmesio!

Šią mašiną galima naudoti tik kartu su tin-

kamomis baterijomis ir patikrintais įkrovi-

kliais.

Dėmesio!

TASKI mašinos ir prietaisai yra sukons-

truoti taip, kad, atsižvelgiant į dabartinę

būseną, atmetama sveikatos pažeidimų

dėl triukšmo emisijos arba vibracijos gali-

mybė.

Žr. techninę informaciją 248p.

Pastaba.

Atsižvelgiant į TASKI mašinų konstrukciją,

geriausių valymo rezultatų pasiekiama

naudojant TASKI valymo produktus.

Kiti valymo produktai gali turėti įtakos ma-

šinos veikimui, ją apgadinti arba pažeisti

darbo aplinką.

Todėl rekomenduojame naudoti tik TASKI

valymo produktus.

Gedimams, atsiradusiems naudojant ne-

tinkamus valymo produktus, garantija ne-

taikoma.

Išsamesnės informacijos kreipkitės į savo

TASKI techninės priežiūros atstovą.

Pastaba.

Šios mašinos elektros schemą rasite at-

sarginių dalių sąraše.

Dėl išsamesnės informacijos susisiekite

su klientų aptarnavimo centru.

236

Konstrukcijos apžvalga

1Antgalio laikiklis

2Siurbimo žarnos laikiklis

3Purvino vandens rezervuaro ištuštinimo žarna

4Siurbimo žarna

5Siurbimo antgalis

6Įsiurbimo filtras

7Siurblys

8Purvino vandens rezervuaras

9Valdomas pavaros ratas

10 Švaraus vandens rezervuaras („Flextank“)

11 Dozavimo puodelis

12 Įrankių atlaisvinimo įtaisas

13 Įrankių agregatas

14 Apsaugos nuo atsitrenkimo įtaisas (nebūtinas)

15 Važiavimo pedalas

16 Baterijos patalpa

17 Žibintas (nebūtinas)

18 Valdymo pultas

19 Vairas

20 Vairuotojo sėdynė su jungikliu (buvimo kontrolė)

21 Blykstė (nebūtina)

22 Rezervuaro dangtis

23 Siurbimo filtras

24 Stambių nešvarumų krepšys

25 Pilno purvino vandens rezervuaro indikatorius

26 Tuščio švaraus vandens rezervuaro ("Flextank") in-

dikatorius

27 Siurbimo agregato (ĮJUNGIMO / IŠJUNGIMO) myg-

tukas

28 ECO režimo mygtukai (ĮJUNGIMO / IŠJUNGIMO)

29 Programos (ĮJUNGIMO / IŠJUNGIMO) mygtukas

30 Valymo tirpalo (ĮJUNGIMO / IŠJUNGIMO) mygtu-

kas

31 Įrankių pavaros (ĮJUNGIMO / IŠJUNGIMO) mygtu-

kas

32 Lėto važiavimo (ĮJUNGIMO / IŠJUNGIMO) mygtu-

kas

33 Garso signalo mygtukas

34 Techninės priežiūros indikatorius

35 Raktinis jungiklis

36 Važiavimo atbuline eiga mygtukas

37 Avarinis sustabdymas

38 Baterijos būsenos rodinys

39 Įrankių pavaros mygtukai, prispaudimo lygis (+ / -)

40 Tiekiamo valymo tirpalo kiekio (+/-) mygtukai

41 Ekranas

56 8 9 13 14

18192022 2123

1210 117

29 34 35

25 37

40 39

237

Baterijos

Leidžiamosios baterijos

Kad ši mašina veiktų, būtina naudoti traukos baterijas (nenau-

dokite paleidiklio arba prietaisų baterijų). Patartina naudoti

grynąsias traukos baterijas. Tik jomis galima užtikrinti ilgą

naudojimo trukmę.

Traukos baterijos gaminamos kaip atvirosios (šlapiosios) ba-

terijos arba kaip (VRLA) baterijos (gelinės arba AGM), ku-

rioms nereikia techninės priežiūros. Bet kokios rūšies ir

gamintojo mašiną būtina sureguliuoti.

Kiekvienos baterijos naudojimo trukmė ir galia skiriasi.

Mašiną reikia programuoti įdėjus baterijas ir (arba) pradėjus

naudoti kito tipo ir (arba) kito gamintojo baterijas, taip pat prieš

naudojant mašiną pirmą kartą.

Netinkamai sureguliavus, baterijos gali nustoti veikti anksčiau

laiko.

Saugaus baterijų naudojimo priemonės

Baterijų sujungimo schema

6 V baterijos

12 V baterijos

• Baterijose yra rūgščių. Atliekant

techninę priežiūrą, įdedant arba iši-

mant šlapiąsias baterijas, būtina ne-

šioti akinius.

• Į akis patekusią arba ant odos užtiš-

kusią rūgštį nuplaukite dideliu kiekiu

švaraus vandens.

Tada nedelsdami kreipkitės į gydyto-

ją.

Rūbus išplaukite vandeniu!

• Įkraunant baterijas, susidaro spro-

giųjų dujų. Būtinai saugokite bateri-

jas nuo atviros liepsnos arba

degančių objektų.

• Nerūkykite!

• Cheminio nudegimo pavojus!

• Dėmesio! Baterijos poliuose visada

yra įtampa, todėl ant jų nedėkite jokių

daiktų!

Dėmesio!

Laikykite baterijas švarias ir sausas. (Iš

šlapiųjų baterijų) išsiskyrusią rūgštį arba

vandenį iš karto nuvalykite.

Tai darydami mūvėkite apsaugines piršti-

nes.

Dėmesio!

Montuoti ir pagal jungčių schemas insta-

liuoti baterijas gali tik „Diversey“ įgaliotų

klientų aptarnavimo skyrių atstovai arba

specialistai. Netinkamai įdėjus ir (arba) su-

jungus baterijas, galima sunkiai susižaloti,

sukelti sprogimą ir padaryti didelę žalą ma-

šinai ir aplinkai.

Dėmesio!

Taip pat laikykitės baterijų gamintojo pa-

teiktų naudojimo nurodymų.

Dėmesio!

Įkraunant baterijas, būtinas pakankamas

vėdinimas.

Dėmesio!

Atliekant techninę priežiūrą, baterijas būti-

na atjungti nuo mašinos!

6 V

175A

red

Relay

Charger

Power Board

black

12 V

175A

red

Relay

Charger

Power Board

black

238

Įkrovimas išoriniu baterijų įkrovikliu

Kiekvieno tipo ir (arba) gamintojo baterijoms taikoma skirtinga

įkrovimo charakteristika.

Galimi įsigyti, bet nebūtini mašinoje įrengiami įkrovikliai yra

pritaikyti prie baterijų dydžio ir juose yra kelios įkrovimo krei-

vės, kurias gamintojas arba TASKI techninės priežiūros spe-

cialistas nustato atsižvelgdamas į rekomenduojamas

baterijas. Ši nuostata galioja ir naudojant stacionarius (išori-

nius) įkrovimo prietaisus.

Įkrovimas išoriniu įkrovikliu

Įkrovimas (nebūtinu) mašinoje įrengtu įkrovikliu

Baigus įkrauti

Techninė ir kita atvirųjų (šlapiųjų) baterijų priežiūra

Baterijų skyriaus atidarymas techninei priežiūrai

Prieš išimdami iš mašinos sėdynę, išjunkite sėdynės jungiklį.

Dėmesio!

Pasirinkus netinkamą įkrovimo charakte-

ristiką arba netinkamą įkroviklį, baterija

gali nustoti veikti anksčiau laiko arba grei-

tai sugesti.

Dėmesio!

Nuolat trumpai naudojamos ir paskui pa-

pildomai įkraunamos baterijos ilgainiui gali

sugesti. Orientacinė vertė: prieš įkraunant

papildomai, turėtų būti išnaudota apie

20 proc. esamos talpos.

Dėmesio!

Siekiant užtikrinti ilgiausią gyvavimo tru-

kmę, du kartus per savaitę reikia atlikti visą

(12–16 valandų) traukos baterijų įkrovimo

ciklą.

Dėmesio!

Prieš pastatant mašiną ilgesniam laikui,

reikia atlikti visą baterijų įkrovimo ciklą.

Tada įkroviklį reikia atjungti nuo mašinos ir

(arba) tinklo. Baterijos laikui bėgant išsi-

krauna. Jas, atsižvelgiant į tipą, po 3–6

mėnesių reikia įkrauti iš naujo. Prieš nau-

dojant mašiną iš naujo, reikėtų vėl atlikti

visą baterijų įkrovimo ciklą.

• Išorinį baterijų įkroviklį prijunkite prie mašinos izoliacinio

baterijų kištuko.

Dėmesio!

Atkreipkite dėmesį, kad kištukas turi būti

įkištas iki galo, kad būtų užtikrintas geras

elektros kontaktas.

Pastaba.

Įkrovimo metu visos mašinos funkcijos yra

išjungtos.

• Mašina turi būti išjungta.

• Tinklo kabelį sujunkite su (apsaugotu) kištukiniu lizdu.

• Geltonas rodinys šviečia nuolat, kol

bus pasiektas 90 % baterijos įkrovi-

mas. Paskui rodinys mirksi, kol bate-

rija bus visiškai įkrauta.

•Baigus įkrovimą įsižiebia žalias rodi-

nys.

Dėmesio!

Įkrovimo prietaisą išjunkite prieš atjungda-

mi jį nuo baterijų (taikoma tik išoriniams

įkrovimo prietaisams).

Atjungiant įjungtą įkroviklį, baterijų dėžėje

gali kilti sprogimas.

• Jei naudojate (nebūtiną) mašinoje įrengtą įkroviklį, padėki-

te tinklo kabelį į jam skirtą vietą.

• Įkrovimo kabelį laikykite sausai ir saugokite nuo pažeidimų.

Dėmesio!

Įkrovimo kabeliu teka aukštos įtampos sro-

vė. Esant kištuko, kabelio arba prietaiso

jungties pažeidimo požymių, įkroviklio

naudoti negalima.

Pastaba.

Priežiūros nereikalaujančioms baterijoms

užtenka teisingų įkrovimo procesų ir tinka-

mai nustatytų krovimo kreivių.

• Mašina turi būti išjungta.

• Atsukite ir išimkite iš mašinos vairuotojo sėdynę.

• Nuimkite nuo mašinos baterijų dėžės

gaubtą.

Dabar, laikantis gamintojo nurody

mų, galima atlikti baterijos techninę

priežiūrą.

239

Prieš pradedant naudoti

Stovėjimo stabdys

Įjungimas

Atleidimas:

Avarinis atleidimas

Stovėjimo stabdžio ir avarinio sustabdymo patikra

Įspėjamieji įrenginiai

Vairuotojo sėdynės nustatymas

Važiavimas

Važiavimo kryptį valdykite vairu, o greitį valdykite greičio pe-

dalu. Greičio reguliavimas yra sklandusis.

Atleidus važiavimo pedalą, mašina stabdoma, kol sustoja, ir

įsijungia stovėjimo stabdys.

Važiavimas pirmyn

Važiavimas atgal

• Stovėjimo stabdys, nuspaudus greičio pedalą, automatiš-

kai atblokuojamas elektroninės sistemos.

Pastaba.

Jeigu mašina neveikia, stovėjimo stabdys

yra visada įjungtas. Nesvarbu, ar mašina

įjungta, ar išjungta.

Pastaba.

Vairuotojo sėdynėje yra jungiklis (buvimo

kontrolė). Šis jungiklis įjungiamas tuomet,

kai vairuotojo sėdynėje sėdi aptarnaujantis

personalas.

Tik nuspaudus jungiklį galima valdyti maši-

ną.

• Jei mašinos nebegalima valdyti arba

nutrūko maitinimas, stovėjimo stabdį

galima atleisti ranka. Tokiu atveju bū-

tina patraukti atblokavimo svirtį. Ji

yra prie kairiojo užpakalinio rato.

Dėmesio!

Stovėjimo stabdys ir avarinio sustabdymo

mygtukas yra svarbūs saugumo elemen-

tai. Būtina reguliariai trumpais intervalais

tikrinti jų veikimą prieš pradedant naudoti

mašiną.

• Įjunkite mašiną.

• Nuspauskite važiavimo mygtuką, o vairą laikykite tiesiai.

Mašina pradeda važiuoti tiesiai.

• Dabar nuspauskite avarinio sustabdymo mygtuką.

Pastaba.

Mašina turi staigiai stabdyti važiuodama

tiesiai, nekeičiant vairo padėties, ir visiškai

sustoti.

Pavojus!

Jeigu neveikia viena iš šių funkcijų, maši-

na negali būti eksploatuojama, kol įgalio-

tas TASKI techninės priežiūros partneris

tinkamai ją suremontuos.

Dėmesio!

Būtina nuolat tikrinti įspėjamųjų įrenginių,

pavyzdžiui, įspėjamųjų šviesų, mirksinčių

šviesų ir garsinių signalų, veikimą. Gedi-

mus būtina nedelsiant pašalinti. Jeigu nėra

įspėjamųjų įrenginių arba jie sugedę, eks-

ploatuoti mašiną būtina ypač atsargiai ir

atidžiai.

Pavojus!

Nacionaliniai nuostatai visada yra svar-

biausi. Juose gali būti nustatyti kitokie

veiksmai ir jų būtina laikytis.

• Atlaisvinkite kairėje vairuotojo sėdy-

nės pusėje esantį fiksavimo mecha-

nizmą ir pastumkite vairuotojo

sėdynę į pageidaujamą padėtį.

• Įjunkite mašiną (raktiniu jungikliu).

• Trumpam įsijungia visi rodinių ele-

mentai.

Baterijų būsenos indikatorius rodo,

kad mašina parengta naudoti (trikčių

atveju žr. 247 puslapį).

• Norint važiuoti pirmyn, reikia tik spausti greičio pedalą.

Pastaba.

Posūkyje greitis sumažinamas elektroni-

niu būdu.

• Nuspaudus važiavimo atgal pedalą,

apačioje įsižiebia rodinys ir gauna-

mas įspėjamasis signalas.

Pastaba.

Jeigu važiuojama atgal darbo režimo me-

tu, nutraukiamas valymo tirpalo tiekimas.

Siurbimo antgalis nepakeliamas.

240

Mašinos perkėlimas (gedimo atveju)

Įrankių pritvirtinimas

Prieš įstatydami patikrinkite:

• ar šepetys nėra trumpesnis nei raudona žymė (šerių

kuokštas) arba ar šeriai yra ne trumpesni nei 1 cm;

• ar naudotinas padėkliukas nesusidėvėjo ir yra švarus.

Siurbimo antgalio pritvirtinimas

Švaraus vandens rezervuaro pripildymas

Dozavimas

Pastaba.

Perkelti mašiną galima tik dviese.

Dėmesio!

Perkėlimas rankiniu būdu yra pavojingas

dėl didelio svorio!

Suklydus galima susižaloti arba pažeisti

mašiną.

• Perkelti galima tik nuspaudus atblokavimo mygtuką. (žr.

239 p.)

Dėmesio!

Nenaudokite šepečių, pasiekusių susidė-

vėjimo ribą. Ją rodo raudonų šerių kuokšto

ilgis. Nenaudokite padėkliukų, kurie yra

susidėvėję arba nešvarūs. Naudokite tik

originalius TASKI įrankius. Nesilaikant šių

nurodymų, valymo rezultatai gali būti ne-

pakankami ir net gali būti pažeista danga.

Dėmesio!

Kiekvieną kartą prieš naudodami mašiną

patikrinkite plovimo disko padėkliuko laiki-

klio nusidėvėjimą ir įsitikinkite, kad jis nėra

pažeistas.

Jei plovimo disko laikiklis yra nusidėvėjęs

arba pažeistas, plovimo metu gali nušokti

nuo mašinos.

Jeigu nesilaikoma šių nurodymų, kyla ne

laimingų atsitikimų pavojus.

• Įrankį nustatykite po įrankio agregatu.

• Įjunkite įrankių pavaros ĮJUNGIMO /

IŠJUNGIMO mygtuką.

Įrankio agregatas nuleidžiamas auto

matiškai, įrankiai prikabinami ir su

stabdomi.

Dėmesio!

Patikrinkite, ar įrankiai prikabinti.

• Įrankių pavara įjungiama paspaudus važiavimo pedalą

• Mašina turi būti išjungta.

• Siurbimo antgalį (2) nustatykite po

antgalio laikikliu (1).

• Antgalio laikiklį pastumkite žemyn,

kol antgalis užsifiksuos.

• Ant antgalio kaklelių užmaukite abi siurbimo žarnas.

Dėmesio!

Didžiausia leistina vandens temperatūra

yra 60 °C / 140 °F.

„Diversey“ rekomenduoja naudoti šaltą

vandenį, nes su grindimis susilietęs karš-

tas vanduo iš karto perima grindų tempe-

ratūrą, todėl jo naudoti netikslinga.

• Mašina turi būti išjungta.

• Nuimkite rezervuaro dangtį.

• Uždėkite švaraus vandens rezervuarą („Flextank“) ant jam

skirto įtaiso.

• Iš švaraus vandens rezervuaro („Flextank“) išimkite doza-

vimo puodelį.

• Į švaraus vandens rezervuarą

(„Flextank“) pripilkite vandens.

Viršutinė raudona žymė rodo maksi

malaus leistino pripildymo ribą.

• Rezervuaro dangtį vėl atverskite į pradinę padėtį.

Dėmesio!

Dirbant su cheminiais preparatais, reikia

mūvėti pirštines, nešioti apsauginius aki-

nius ir dėvėti atitinkamus (apsauginius)

darbinius drabužius!

Pastaba.

Naudokite tik „Diversey“ rekomenduoja-

mus cheminius preparatus ir būtinai at-

sižvelkite į preparatų informaciją.

Pavojus!

Naudojant netinkamus preparatus (ypač

tuos, kurių sudėtyje yra chloro, rūgšties

arba tirpiklių), kyla grėsmė susižeisti arba

pažeisti mašiną.

241

Dozavimo pavyzdžiai:

Pasiruošimas valyti

FOPS apsauginio stogo naudojimas

Darbo pradžia

Ant produkto pakuotės pa-

teikta nuoroda

Rezervuaro

tūris

Produkto kie-

kis vienam

rezervuarui

0,5 % 50 ml naudo-

jant 10 l van-

dens

200 l 1l

1% 100 ml nau-

dojant 10 l

vandens

200 l 2l

2% 200 ml nau-

dojant 10 l

vandens

200 l 4l

3% 300 ml nau-

dojant 10 l

vandens

200 l 6l

• Dozavimo indelį pripildykite tinkamu produktu ir jo turinį iš-

pilkite į švaraus vandens rezervuarą. Kartokite procedūrą

tol, kol pasieksite pageidaujamą dozę.

• Baigus dozuoti, dozavimo indelis lieka rezervuare.

Pastaba.

TASKI siūlo naudoti nebūtiną automatinio

dozavimo prietaisą. Jį galima įrengti ir vė-

liau. Kreipkitės į klientų centro konsultantą.

Dėmesio!

Nuo valomo paviršiaus pašalinkite visus

daiktus (medienos, metalo dalis ir t. t.).

Besisukantis įrankis juos gali išmėtyti ir su

žaloti asmenis bei pažeisti aplinką.

Dėmesio!

Jei valant naudojamas pritvirtintas apsau-

ginis stogas, reikia išlaikyti 2,1 m pravažia-

vimo aukštį.

Dėmesio!

Dirbdami šia mašina, visada avėkite ne-

slystančią avalynę ir nešiokite tinkamus

darbinius drabužius!

Pastaba.

Mašinos eksploatavimo metu abi rankas

visada laikykite ant vairo (vairavimo ranke-

nos), kad galėtumėte užtikrinti saugų nau-

dojimą.

Dėmesio!

Visų pirma susipažinkite su mašina, pir-

muosius bandomuosius važiavimus ban-

dydami atlikti laisvoje vietoje!

Dėmesio!

Jeigu, naudojant mašiną, kyla krintančių

daiktų pavojus, būtina laikytis apsaugos

priemonių pagal galiojančias nacionalines

nuostatas.

Dėmesio!

Prieš pradedant darbą (darbo padėtyje)

patikrinkite, ar geras darbo lauko matomu-

mas, kad užtikrintumėte saugų darbą. Bū-

tina laikytis EN 3411.

Jeigu darbo lauko matomumas nepakan

kamas, darbai apsunkinami ir neužtikrina

mas naudotojo mašinos ir trečiųjų asmenų

saugumas.

Dėmesio!

Dirbdami atsižvelkite į didžiausią prava-

žiuojamą aukštį po durimis ir tuneliais, ku-

ris nurodytas ant mašinos įspėjamosios

lentelės.

Pastaba.

Dirbant viešuose pastatuose, būtina įjungti

įspėjamąsias šviesas.

• Atsisėskite ant vairuotojo sėdynės.

• Patikrinkite, ar atblokuotas avarinio sustabdymo mygtukas.

• Įjunkite mašiną (raktiniu jungikliu).

Trumpam įsižiebia rodinių elementai.

242

Rankinis programos paleidimas ECO režimas

Įjungimas programos mygtuku

Valymo pradžia

• Nuspauskite siurbimo agregato

ĮJUNGIMO / IŠJUNGIMO mygtuką.

Užsidega indikatorius, įsijungia si

urbtuvo variklis, o siurbimo antgalis

automatiškai nusileidžia į darbinę pa

dėtį.

• Paspauskite valymo tirpalo tiekimo

ĮJUNGIMO / IŠJUNGIMO mygtuką.

Užsidega indikatorius.

Valymo tirpalas pradedamas tiekti,

jeigu įrankiai sukasi.

• Nuspaudžiant mygtuką +/-, pasiren-

kamos 1–6 dozavimo pakopos.

Pastaba.

„Diversey“ rekomenduoja ilgalaikį veikimą

nustačius teisingą produkto dozavimą. Jei-

gu dozavimas per didelis arba per mažas,

gaunamas netinkamas valymo rezultatas.

Pastaba.

TASKI siūlo naudoti automatinio dozavimo

prietaisą. Jį galima įrengti ir vėliau. Kreip-

kitės į klientų centro konsultantą.

• Paspauskite įrankio pavaros ĮJUNGI-

MO / IŠJUNGIMO mygtuką.

Užsidega indikatorius, nusileidžia

įrankių agregatas ir automatiškai pri

kabinami įrankiai.

• Spausdami mygtukus „+“ / „–“, pasi-

rinkite pageidaujamą įrankių prispau-

dimo lygį 1–3.

Pastaba.

Visada nustatykite ir pasirinkite žemiausią

lygį, kurio pakanka, kad būtų galima pa-

siekti gerą valymo rezultatą. Taip užtikrin-

site optimalų elektros energijos vartojimą ir

mašinos tausojimą.

• Nuspaudus ECO režimo ĮJUNGIMO

/ IŠJUNGIMO mygtuką, ECO reži-

mas įjungiamas.

Tokiu būdu sumažinamos siurbimo

variklio apsukos ir nustatomas valy

mo tirpalo dozavimo 2 lygis ir šepečių

prispaudimo 1 lygis.

Pastaba.

Esant poreikiui, galima ECO režimu ranki-

niu būdu nustatyti valymo tirpalo pakopą.

ECO režimas labiau tinka lygioms grin-

dims be siūlių.

• Kitą kartą pradėjus darbą arba jo eta-

pą, programos mygtuko spustelėjimu

įjungiamos paskiausiai naudotos ma-

šinos funkcijų vertės.

Pastaba.

Dar kartą nuspaudus mygtuką, funkcija

programuojama iš naujo.

Pastaba.

Nustatytas vertes darbo metu bet kada ga-

lima pritaikyti. Išjungiant mašiną, nustaty-

tos vertės išsaugomos, o įjungus mašiną

iš naujo – vėl įjungiamos.

Pastaba.

Paspaudus programos mygtuką darbo pa-

baigoje, įjungiama darbo pabaigai tinka-

miausia programa: žr. 244 puslapyje

pateiktą automatinio proceso aprašymą.

Nuostatos ir įjungtos funkcijos išsaugo-

mos.

• Kai mašina įjungta ir sėdynėje sėdi

naudotojas, paspaudus važiavimo

pedalą, mašina pradeda judėti. Jei

pasirinkta, įjungiamas įrankių agre-

gatas ir pradedamas tiekti valymo tir-

palas.

Važiavimo greitis reguliuojamas va

žiavimo pedalo padėtimi. Atleidus

važiavimo pedalą, mašina automa

tiškai stabdoma, kol sustoja, ir įsijun

gia stovėjimo stabdys. Nutraukiamas

valymo skysčio tiekimas, uždelsus

sustabdomas įrankio agregatas.

Pastaba.

Tiekiamas valymo tirpalo kiekis pritaiko-

mas prie atitinkamo darbo greičio. (Intelli-

Flow)

243

Baterijos talpa. Išsikrovimas

Baterijų būsenos indikatorius rodo informaciją apie likusią vei-

kimo trukmę.

• Jeigu pradėjo mirksėti raudonas rodinys, dar lieka maž-

daug 5 minutės.

• Tada pakyla įrankių agregatas, o po 30 sekundžių – ir siur-

bimo antgalis. Ima nuolat šviesti raudonas indikatorius.

• Dabar lieka dar 10 minučių, per kurias mašina galima

nuvažiuoti iki įkrovimo stotelės. Paskui mašina automatiš-

kai išsijungia.

• Norint pakartotinai paleisti, būtina visiškai įkrauti baterijas.

Valymo metodas

Tiesioginis darbo metodas

Šveitimas ir siurbimas per vieną darbo etapą.

Netiesioginis darbo metodas

Valymo tirpalo nustatymas, šveitimas ir siurbimo daugelyje

darbo etapų.

Valymo tirpalo pildymas

Purvino vandens rezervuaro ištuštinimas

Dėmesio!

Dirbant perkrautose arba ankštose zonose

rekomenduojama nuspausti lėto važiavi-

mo ĮJUNGIMO / IŠJUNGIMO mygtuką.

(Dega indikatorius). Kartu sumažėja darbo

greitis ir nelaimingų atsitikimų pavojus.

• Paspaudus mygtuką dar kartą, apri-

bojimas panaikinamas, indikatorius

užgęsta.

Pastaba.

Tikslią išsamesnę informaciją apie tiesio-

ginius ir netiesioginius darbo metodus ra-

site atitinkamoje metodų kortelėje.

Dėl tikslesnės informacijos susisiekite su

Jūsų TASKI klientų konsultantu.

Pastaba.

Tam tikromis aplinkybėmis, esant tam ti-

kram grindų dangos / nešvarumų ir valy-

mo produkto deriniui, gali būti sunkiau

valdyti mašiną.

Jeigu naudosite pasirinktinai gaunamus

ratukus, galite pagerinti mašinos judėjimą

ant grindų. Kreipkitės į TASKI klientų kon-

sultantą.

Dėmesio!

Jei dirbdami nenaudosite valymo tirpalo,

galite pažeisti dangą.

Pastaba.

Bildantis garsas, sklindantis iš siurblio,

reiškia, tuščią švaraus vandens rezervua-

rą ("Flextank").

Dėmesio!

Negalima ilgesnį laiką eksploatuoti sauso

siurblio.

• Užsidega švaraus vandens rezervu-

aro indikatorius.

švaraus vandens rezervuaras yra

tuščias.

• Mašina turi būti išjungta.

• Nuimkite rezervuaro dangtį.

• Pripilkite į švaraus vandens rezervuarą („Flextank“) van-

dens, žr. 240 puslapį.

• Dozavimo puodeliu įpilkite valymo produkto.

• Rezervuaro dangtį vėl atverskite į pradinę padėtį.

• Užsidega purvino vandens rezervua-

ro indikatorius.

Pilnas purvino vandens rezervuaras.

• Ištuštinkite purvino vandens rezervuarą, žr. 244 p.

244

Darbo pabaiga

Rankinis procesas

Automatinis procesas

Siurbimo antgalio nuėmimas ir valymas

Purvino ir švaraus vandens rezervuaro ištuštinimas ir valy-

mas

Purvino vandens rezervuaro ištuštinimas

Švaraus vandens rezervuaro ištuštinimas

• Įjunkite valymo tirpalo ĮJUNGIMO /

IŠJUNGIMO mygtuką.

• Dar pavažiuokite keletą metrų.

• Paspauskite įrankio pavaros ĮJUNGI-

MO / IŠJUNGIMO mygtuką.

Indikatorius užsidega, įrankių agre

gatas sustoja ir pakyla.

• Pavažiuokite dar kelis metrus, kad išsiurbtumėte likusį pur-

viną vandenį.

• Nuspauskite siurbimo agregato

ĮJUNGIMO / IŠJUNGIMO mygtuką.

Indikatorius užsidega, siurbimo ant

galis automatiškai pakyla.

Siurbimo variklis dar veikia 15 sek.,

kad būtų išvengta likutinio lašėjimo.

• Paspauskite programos ĮJUNGIMO /

IŠJUNGIMO mygtuką.

Nutrūksta valymo tirpalo tiekimas.

Įrankio agregatas sustabdomas ir

pakeliamas.

Po 30 sekundžių pakyla siurbimo

antgalis.

Siurbimo variklis dar veikia 15 sekun

džių, tada automatiškai išsijungia.

• Mašina turi būti išjungta.

• Nuo antgalio kaklelių numaukite abi siurbimo žarnas ir pa-

kabinkite jas ant žarnų laikiklio.

• Suspauskite fiksavimo apkabą. Siur-

bimo antgalis atsilaisvina ir jį galima

išimti iš antgalio laikiklio.

• Išvalykite siurbimo antgalį šepečiu po tekančiu vandeniu.

• Kruopščiai išvalytą siurbimo antgalį pakabinkite ant galinė-

je mašinos pusėje esančios antgalio pakabos.

Pastaba.

Geriausias siurbimo rezultatas pasiekia-

mas naudojant švarias ir nepažeistas

plokšteles!

Pastaba.

Utilizuoti purviną vandenį arba plovimo tir-

palą būtina laikantis nacionalinių nuostatų.

Pastaba.

Ištuštindami purvino vandens baką, laiky-

kitės valymo priemonių gamintojo reikala-

vimų dėl asmeninės saugos priemonių.

• Išimkite iš laikiklio purvino vandens išleidimo žarną.

• Įkiškite išleidimo žarną į nuotėkų išleidimo angą.

• Suspauskite išleidimo žarnos suspaudimo vietą (1).

• Nuo išleidimo žarnos nuimkite dang-

telį ir ištuštinkite purvino vandens re-

zervuarą.

• Kilstelėkite švaraus vandens rezervuarą („Flextank“), įdėki-

te jį žemiausiame purvino vandens rezervuaro taške ir iš-

tuštinkite.

• Tuščią švaraus vandens rezervuarą („Flextank“) išimkite iš

purvino vandens rezervuaro ir kruopščiai išskalaukite šva-

riu vandeniu.

• Kruopščiai išplaukite purvino vandens rezervuarą švariu

vandeniu.

• Išimkite stambių purvo dalelių filtrą

(geltonas) ir jį išvalykite.

• Jį kruopščiai išskalaukite po tekančiu

vandeniu.

• Išimkite siurbimo filtrą (geltonas) ir

purvą nuvalykite šluoste arba minkš-

tu šepečiu.

• Išimkite siurbimo filtrą ir nuvalykite

purvą šluoste arba minkštu šepečiu.

Dėmesio!

Užsikimšus siurbimo filtrui, gali sumažėti

siurbimo galia.

Užsikimšus įsiurbimo filtrui, gali sumažėti

tiekiamo valymo tirpalo kiekis.

• Vėl sumontuokite stambių purvo dalelių krepšį (geltonas) ir

siurbimo filtrą.

• Į laikiklį vėl įstatykite išleidimo žarną.

245

Purvino vandens siurblys (nebūtinas)

Vandens išleidimas aukštoje padėtyje:

Įrankių nuėmimas ir valymas

Mašinos valymas

(Nenaudojamos) mašinos laikymas / pastatymas

Techninė ir kita priežiūra

Kad mašina veiktų nepriekaištingai ir ilgai, būtina pasirūpinti

jos technine priežiūra.

• Mašina turi būti išjungta.

• Ištuštinimo žarną įstatykite į nuotaką arba į kibirą.

• paspauskite purvino vandens siurblio mygtuką.

Pastaba.

Purvino vandens rezervuaras ištuština-

mas tik iki statvamzdžio.

Pastaba.

Įrankius valykite pabaigę kiekvieną valymo

darbą.

• Mašina turi būti išjungta.

• Pėda paspauskite įrankių atlaisvini-

mo įtaisą.

• Nuimkite įrankius, nuplaukite juos tekančiu vandeniu.

Dėmesio!

Niekada nevalykite mašinos aukšto slėgio

valytuvu arba vandens srove.

Į mašiną įsiskverbęs vanduo gali smarkiai

pažeisti mechanines arba elektrines dalis.

• Mašiną šluostykite drėgna šluoste.

Pastaba.

Mašina turi būti išjungta, o raktas – ištrauk-

tas.

Pastaba.

Mašiną laikykite su pakeltais įrankiais, pa-

keltu siurbimo antgaliu ir nuimtu rezervua-

ro dangčiu. Nuėmus dangtį, rezervuaras

gali džiūti.

Taip galima išvengti pelėsio ir nemalonaus

kvapo atsiradimo.

Dėmesio!

Mašinos niekada nelaikykite su išsikrovu-

siomis baterijomis. Baterijos gali būti ne-

pataisomai sugadintos.

Dėmesio!

Galima naudoti tik originalias TASKI dalis,

nes kitaip nustoja galioti visi garantijos ir

atsakomybės reikalavimai!

Dėmesio!

Siekiant išvengti nenumatyto mašinos vei-

kimo, prieš techninės priežiūros darbų pra-

džią:

- mašina turi būti išjungta;

- raktas turi būti ištrauktas ir

- nuspaustas avarinio sustabdymo mygtu

kas.

Ženklų paaiškinimas

◊ = kiekvieno valymo pabaigoje, ◊◊ = kiekvieną savaitę,

◊◊◊ = kiekvieną mėnesį, ⊗ = techninės priežiūros lemputė

Veiksmas

◊

◊◊

◊◊◊

⊗

Puslapis

Įkraukite baterijas ● 238

Įpilkite distiliuoto vandens (jei naudoja-

mos šlapiosios baterijos), laikykitės ba-

terijų gamintojo kontrolės knygelėje

pateiktų nurodymų!

●238

Purvino ir švaraus vandens rezervuaro

ištuštinimas ir valymas ●244

Patikrinkite, ar nesusitepė įsiurbimo ir

siurbimo filtrai; prireikus juos išvalykite ●

Valyti visas geltona spalva pažymėtas

dalis ●

Nuvalykite įrankius ● 245

Nuvalykite siurbimo antgalį, patikrinki-

te, ar nesusidėvėjo plokštelės; prireikus

jas pakeiskite ●244

Mašiną nuvalykite drėgna šluoste ● 245

Nuvalykite rezervuaro dangčio tarpiklį,

patikrinkite, ar jis neįtrūkęs; prireikus jį

pakeiskite ●

Stovėjimo stabdžio ir avarinio sustab-

dymo mygtuko patikra ●239

„Diversey“ techninės priežiūros techni-

ko atliekama techninės priežiūros pro-

grama ●

246

Techninės priežiūros dažnumas

TASKI mašinos yra vertingos mašinos; jų saugą tikrina gamy-

klos darbuotojai ir įgaliotieji vertintojai. Ilgiau naudojami elek-

triniai ir mechaniniai komponentai dėvisi ir sensta.

Klientų aptarnavimo tarnyba

Kreipdamiesi į mus dėl veikimo trikties arba užsakymo, visada

nurodykite tipo pavadinimą ir mašinos numerį.

Šiuos duomenis rasite mašinos įmonės lentelėje. Paskutinia-

me šios naudojimo instrukcijos puslapyje rasite artimiausio

„TASKI“ techninės priežiūros partnerio adresą.

Plokštelių keitimas

• Siekiant užtikrinti saugų eksploatavimą ir tin-

kamą naudojimą, įsižiebus techninės prie-

žiūros rodmeniui, (gamyklinis nustatymas

yra 650 darbo valandos) arba kartą per me-

tus būtina atlikti techninę priežiūrą.

• Iš antgalio išsukite keturis žvaigždinius varžtus (1).

• Nuo antgalio šerdies (3) nuimkite antgalio korpusą (2).

• Išimkite plokšteles (4).

• Nuplaukite antgalio korpusą ir abi antgalio šerdis tekančiu

vandeniu.

• Prie antgalio šerdies pritvirtinkite apsuktas arba naujas

plokšteles.

• Antgalio šerdį vėl įkiškite į antgalio korpusą.

• Vėl įsukite keturis žvaigždinius varžtus.

247

Triktys

Triktis Galima priežastis Trikties šalinimas Puslapis

Nepavyksta įjungti mašinos be funk-

cijos

Mašina yra išjungta • Pasukite raktą 236

Nuspaustas avarinio sustabdymo

mygtukas. • Atblokuokite avarinio sustabdymo

mygtuką. 236

Sugedęs pagrindinis saugiklis.

• Saugiklį patikrinkite / pakeiskite

• Susisiekite su techninės priežiūros

partneriu

Ekrane rodomas klaidos kodas • Susisiekite su techninės priežiūros

partneriu 249

Įjungtas nuvažiavimo užraktas arba

valdymo sistemos klaida • Atsisėskite ant vairuotojo sėdynės

Išsikrovusios baterijos arba sugedęs

baterijų įkrovimo prietaisas.

• Įkraukite baterijas.

• Susisiekite su techninės priežiūros

partneriu

239

Pažeistos baterijos • Susisiekite su techninės priežiūros

partneriu

Nesisuka šepetys

Išjungta šepečio pavara • Nuspauskite šepečio mygtuką 236

Sugedęs pagrindinis saugiklis

• Pakeiskite saugiklį

• Susisiekite su techninės priežiūros

partneriu.

Variklis sukasi, o įrankis – ne.

• Sugedęs pavaros dirželis.

• Patikrinkite, ar prijungtas įrankis.

• Susisiekite su techninės priežiūros

partneriu.

Prastai siurbiama Grindys lieka šla-

pios Nesusiurbiamas purvinas

vanduo

Neįjungtas siurbimo agregatas • Nuspauskite siurbimo agregato

mygtuką 236

Paspaustas ECO mygtukas. • Išjunkite ECO mygtuką. 236

Neužmauta siurbimo žarna. • Užmaukite siurbimo žarną 240

Siurbimo antgalis nesiekia žemės

• Patikrinkite, ar gerai veikia siurbi-

mo antgalio pakaba 240

Susidėvėjo plokštelės

• Pakeiskite plokšteles

246

Užsikimšusi siurbimo žarna arba

antgalis (pavyzdžiui, medienos ga-

baliukai, medžiagų likučiai)

• Pašalinkite svetimkūnius.

Užsikimšo siurbimo filtras • Pašalinkite svetimkūnius 236

Siurbimo agregato rodiklis šviečia,

bet siurbtuvas neveikia

• Patikrinkite ir prireikus pakeiskite

saugiklį

• Saugikliai tvarkingi. Susisiekite su

techninės priežiūros partneriu

240

Išsijungia siurbimo agregatas

Pilnas purvino vandens rezervuaras

• Ištuštinkite purvino vandens rezer-

vuarą

• Patikrinkite saugiklius.

244

Užterštas purvino vandens rezervu-

aras • Patikrinkite ir prireikus išvalykite 244

248

Techninė informacija

Nepakanka tiekiamo valymo tirpalo

kiekio

Švaraus vandens rezervuaras tuš-

čias. • Patikrinkite švaraus vandens re-

zervuarą. 243

Nustatytas per mažas valymo tirpalo

kiekis. • Mygtukais „+“ ir „–“ nustatykite va-

lymo tirpalo kiekį. 236

Išjungtas valymo tirpalo mygtukas • Nuspauskite valymo tirpalo mygtu-

ką 236

Švaraus vandens rezervuaro filtras • Valyti

Nepavyksta išjungti įrankių agregato

arba siurbimo agregato. Klaida elektros arba valdymo skyde-

lyje

• Mašiną išjunkite avarinio sustab-

dymo mygtuku.

• Susisiekite su techninės priežiūros

partneriu.

236

Triktis Galima priežastis Trikties šalinimas Puslapis

Mašina 4000 5000

Darbinis plotis 85 105 cm

Siurbimo antgalio plotis 110 130 cm

Matmenys (ilgis x plotis x aukštis) 187 x 89 x 140 187 x 109 x 140 cm

Didžiausias parengtos darbui mašinos svoris 680 715 kg

Vardinė įtampa 24 V DC

Vardinė galia 2000 W

Švaraus vandens rezervuaro vardinė talpa + / - 5 % 200 l

Vertės nustatytos pagal IEC 60335-2-72 4000 5000

Mašinos svoris su baterijomis (transportavimo svoris) 480 515 kg

Triukšmo lygis LpA 67 dB(A)

Nesaugumas, KpA 2.5 dB(A)

Bendroji vibracijos vertė < 2.5 m/s2

Nesaugumas, K 0,25 m/s2

Apsauga nuo purslų IPX3

Apsaugos klasė III

249

Priedai

Klaidų kodai

Klaidų kodai rodomi ekrane.

Vežimas

Šalinimas

Baterijos

Nr. Prekė 4000 5000

7517859 Nailoninis valymo šepetys, 43 cm (standartinis) 2x

7517860 43 cm plaunamajam betonui skirtas šveičiamasis šepetys 2x

7517861 Abrazyvinis, nailoninis šveičiamasis šepetys, 43 cm 2x

7517858 43 cm kreipiamoji lėkštė 2x

7510634 28 cm kreipiamoji lėkštė 4x

7510631 Nailoninis valymo šepetys, 28 cm (standartinis) 4x

7510632 28 cm plaunamajam betonui skirtas šveičiamasis šepetys 4x

7510633 Abrazyvinis valymo šepetys, 28 cm 4x

4131268 Apsauga nuo avarijos x x

4126922 Žibintuvėlių rinkinys x x

7518212 IntelliDose swingo 4000/5000 x x

7523390 IntelliTrail xx

8502830 Pildymo žarna su universalia vandens jungtimi x x

4129878 Išleidimo siurblys x x

Įvairūs padai (poliesterio rudas, mėlynas, raudonas ir kontaktinis padas) x x

Pastaba.

Pasirodžius bet kokiam kodui, mašiną iš-

junkite ir vėl įjunkite.

Išjungiant ir įjungiant galima pašalinti rodo-

mą klaidą.

Dėmesio!

Šią mašiną galima pakelti tik naudojant

pagalbines priemones (pavyzdžiui, pakylą,

užvažiavimo rampą ir t. t.)!

Pastaba.

Mašiną vežkite stačią.

Pastaba.

Atkreipkite dėmesį, kad mašina transporto

priemonėje būtų pritvirtinta ir užfiksuota.

Pastaba.

Nebenaudojamą mašiną ir jos priedus rei-

kia atiduoti profesionaliai pašalinti pagal

nacionalines nuostatas. Šiuo klausimu

Jums gali padėti „Diversey“ techninės prie-

žiūros atstovas.

Dėmesio!

Prieš mašiną atiduodant utilizuoti, būtina

išimti baterijas.

Naudotas baterijas būtina utilizuoti pagal

ES direktyvą 2006/66/EB arba atitinkamas

nacionalines nuostatas.

250

Mašinos matmenys

Matmenys nurodyti centimetrais!

187

178

140

4000: 110 | 5000: 130

4000: 89 | 5000: 109

251

Lietošanas instrukcijas tulkojums no oriģinālvalodas

Apzīmējumu skaidrojums

Satura rādītājs

Drošības norādes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 251

Tīrīšanas līdzekļi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 252

Papildu dokumentācija . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 252

Uzbūves pārskats . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 253

Akumulatori . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 254

Pirms palaides. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 256

Darba uzsākšana . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 258

Darbu beigšana. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 261

Serviss, apkope un kopšana . . . . . . . . . . . . . . . . . . . . . . . . . . . 262

Traucējumi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 264

Tehniskā informācija . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 265

Piederumi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 266

Kļūmju kodi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 266

Transportēšana. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 266

Utilizācija. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 266

Mašīnas izmēri . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 267

Atbilstoša izmantošana

Šīs iekārtas ir paredzētas profesionālai izmantošanai (piemē-

ram, viesnīcās, skolās, slimnīcās, ražotnēs, tirdzniecības cen-

tros, sporta hallēs u. c.). Iekārtas ir paredzētas cieto grīdas

segumu mitrajai uzkopšanai, stingri ievērojot šo lietošanas

instrukciju, . Tās ir paredzētas izmantošanai tikai iekštelpās.

Drošības norādes

"TASKI" mašīnu koncepcija un uzbūve atbilst attiecīgo EK di-

rektīvu par darba drošību un veselības aizsardzību pamatpra-

sībām, un tādēļ tās ir marķētas ar CE zīmi.

UZMANĪBU!

Prieš naudodami pirmą kartą, būtinai

perskaitykite naudojimo instrukciją ir

saugos nurodymus.

Rūpīgi uzglabājiet šo lietošanas instruk-

ciju ērti pieejamā vietā, lai to varētu iz-

mantot jebkurā laikā.

Brīdinājums!

Šis simbols ir norāde uz svarīgu informāci-

ju. Šo norāžu neievērošana var izraisīt ap-

draudējumu personām un/vai lielus

materiālos zaudējumus!

Uzmanību!

Šis simbols ir norāde uz svarīgu informāci-

ju. Šo norāžu neievērošana var izraisīt

traucējumus un materiālos zaudējumus!

Norāde!

Šis simbols ir norāde uz svarīgu informāci-

ju saistībā ar izstrādājuma efektīvu izman-

tošanu. Šo norāžu neievērošana var

izraisīt traucējumus!

Tajā ir norādes par darbībām, kas jāveic norā-

dītajā secībā.

Uzmanību!

Iekārtu nedrīkst izmantot pulēšanai, eļļo-

šanai, vaska uzklāšanai, paklāju tīrīšanai

un putekļu sūkšanai. Atbildība par parketa

un lamināta mitro tīrīšanu ar šo iekārtu jā-

uzņemas darbu veicējam.

Brīdinājums!

Veicot iekārtas modifikācijas, kuras nav

apstiprinājis uzņēmums Diversey, tiek

zaudēta drošības garantija un CE atbilstī-

ba. Ja mašīnu izmanto neatbilstoši pare-

dzētajiem mērķiem, var tikt nodarīts

kaitējums cilvēkiem, mašīnai un darba vi-

dei. Šajos gadījumos tiek anulētas visas

garantijas un iespējamās prasības.

Brīdinājums!

Mašīnu drīkst izmantot tikai personas, ku-

ras ir pienācīgi instruētas par tās izmanto-

šanu vai pierādījušas savas spējas to

ekspluatēt, un kuras ir saņēmušas skaidru

uzdevumu to izmantot.

Brīdinājums!

Mašīnu nedrīkst lietot personas ar nepilnī-

gām fiziskajām, maņu vai garīgajām spē-

jām vai personas bez pietiekamas

pieredzes un zināšanām, tostarp bērni.

Neatstājiet bērnus bez uzraudzības, lai no

drošinātu, ka viņi nespēlējas ar mašīnu.

Brīdinājums!

Mašīnu aizliegts izmantot telpās, kur tiek

uzglabātas vai izmantotas sprādzienbīsta-

mas vai viegli uzliesmojošas vielas (pie-

mēram, benzīns, šķīdinātāji, šķidrais

kurināmais, putekļi utt.).

Mašīnas elektriskās vai mehāniskās daļas

var izraisīt šo vielu aizdegšanos.

Brīdinājums!

Mašīnu aizliegts izmantot indīgu, veselībai

bīstamu, kodīgu vai kairinošu vielu (piemē-

ram, bīstamu putekļu utt.) uzsūkšanai.

Filtrēšanas sistēma šāda veida vielas ne-

aiztur pietiekami efektīvi.

Nav iespējams pilnīgi novērst kaitējumu

lietotāja un trešo personu veselībai.

Brīdinājums!

Darba laikā ņemiet vērā darba zonas īpat-

nības, kā arī iespējamo trešo personu un

bērnu atrašanos tajā! Īpaši svarīgi samazi-

nāt kustības ātrumu nepārredzamu vietu,

piemēram, durvju vai pagriezienu zonā.

Brīdinājums!

Ar šo iekārtu aizliegts transportēt citas per-

sonas un priekšmetus.

252

Tīrīšanas līdzekļi

Papildu dokumentācija

Brīdinājums!

Ja ir radies iekārtas darbības traucējums,

defekts, vai ir notikusi sadursme vai kri-

tiens, iekārta pirms atkārtotas iedarbināša-

nas obligāti ir jāpārbauda kvalificētam

tehniķim. Tas jāveic arī tad, ja iekārta bijusi

atstāta ārā, iegremdēta ūdenī vai pakļauta

mitruma iedarbībai.

Brīdinājums!

Ja tiek bojātas drošības nodrošināšanai

nepieciešamas detaļas, piemēram, birstu

pārsegs, tīkla kabelis vai pārsegi, kas no-

drošina piekļuvi strāvu vadošām detaļām,

mašīnas lietošana nekavējoties jāpār-

trauc!

Brīdinājums!

Mašīnu aizliegts apstādināt, novietot vai

uzglabāt uz slīpas virsmas.

Brīdinājums!

Mašīnu nedrīkst izmantot telpā, kurā ir

elektromagnētiskais starojums (elektros-

mogs).

Brīdinājums!

Mašīnu tīrīšanas režīmā nedrīkst izmantot,

ja pamatnes slīpums >10% .

Brīdinājums!

Iekārtu nedrīkst izmantot, ja pamatnes slī-

pums >15%. Slīpums ir braukšanas lēni un

izmantojot "bruņurupucis režīmā" ir ceļojis,

lai nodrošinātu drošu apstāšanās var.

Strādājot uz slīpas virsmas, strauja virzie-

na maiņa var ietekmēt mašīnas stabilitāti

un tādēļ ir aizliegta. Negadījuma.

Brīdinājums!

Mašīnu drīkst izmantot tikai uz nostiprinā-

tas, stabilas un pietiekamas nestspējas

pamatnes.

Neievērojot minēto, pastāv negadījuma

risks.

Uzmanību!

Mašīna ir jāaizsargā pret neatļautu lietoša-

nu. Tāpēc vienmēr izvelciet atslēgu pirms

jūs virzīties prom no mašīnas; Vai turēt

slēgtā telpā.

Uzmanību!

Mašīnu drīkst izmantot un uzglabāt tikai

sausā, no putekļiem brīvā vietā, kur gaisa

temperatūra ir robežās no +10 līdz

+35 grādiem.

Uzmanību!

Mašīnas mehānisko vai elektrisko mehā-

nismu remontdarbus drīkst veikt tikai kvali-

ficēts speciālists, kurš ir iepazinies ar

visiem šeit minētajiem būtiskajiem drošī-

bas norādījumiem.

Uzmanību!

Atļauts izmantot tikai tādus darbarīkus

(birstes, sūkļus vai tml.), kas kā piederumi

ir minēti šajā lietošanas instrukcijā vai ku-

rus iesaka izmantot "TASKI" konsultanti.

Citu darbarīku izmantošana var ietekmēt

mašīnas drošību un darbību.

Uzmanību!

Konsekventi jāievēro nacionālie personu

aizsardzības un negadījumu novēršanas

tiesību akti, kā arī ražotāja norādes par tīrī-

šanas līdzekļu izmantošanu.

Uzmanību!

Ja no mašīnas izplūst putas vai šķidrums,

nekavējoties izslēdziet sūcēju!

Uzmanību!

Šīs mašīnas ekspluatācijā drīkst izmantot

tikai atbilstošus akumulatorus un pārbau-

dītus lādētājus.

Uzmanību!

TASKI iekārtas un ierīces ir izstrādātas tā,

lai saskaņā ar esošajām zinātniskajām no-

stādnēm to radītā trokšņa un vibrāciju dēļ

netiktu apdraudēta veselība.

Skatīt tehnisko informāciju 265. lapā.

Norāde!

TASKI iekārtas ir konstruētas tā, lai, iz-

mantojot TASKI tīrīšanas līdzekļus, tiktu

sasniegti vislabākie tīrīšanas rezultāti.

Citu ražotāju tīrīšanas līdzekļi var radīt dar-

bības traucējumus vai iekārtas un darba

vides bojājumus.

Tādēļ iesakām izmantot tikai TASKI tīrīša-

nas līdzekļus.

Uz traucējumiem, kas radušies neatbilsto-

šu tīrīšanas līdzekļu izmantošanas dēļ, ne-

attiecas garantijas saistības.

Lai saņemtu pārējo informāciju, vērsieties

pie "TASKI" servisa nodrošinātāja.

Norāde!

Iekārtas elektriskā shēma ir atrodama re-

zerves daļu sarakstā.

Ja ir nepieciešama papildu informācija, sa-

zinieties ar klientu apkalpošanas dienestu.

253

Uzbūves pārskats

1Sprauslas turētājs

2Sūcēja šļūtenes turētājs

3Netīrā ūdens tvertnes iztukšošanas šļūtene

4Sūcējšļūtene

5Sūcēja sprausla

6Uzsūkšanas filtrs

7Sūknis

8Netīrā ūdens tvertne

9Stūrējams piedziņas ritenis

10 Tīrā ūdens tvertne (Flextank)

11 Dozēšanas krūze

12 Darbarīku atbloķētājs

13 Darbarīku agregāts

14 Buferis (opcija)

15 Braukšanas pedālis

16 Akumulatoru nodalījums

17 Lukturis (opcija)

18 Vadības pults

19 Stūres rats

20 Vadītāja sēdeklis ar slēdzi (klātbūtnes uzraudzība)

21 Bākuguns (opcija)

22 Tvertnes vāks

23 Sūcēja filtrs

24 Rupjo netīrumu grozs

25 Netīrā ūdens tvertnes pilnuma indikators

26 Tīrā ūdens tvertnes (Flextank) tukšuma indikators

27 Sūcējagregāta taustiņš (IESLĒGT/IZSLĒGT)

28 ECO režīma taustiņš (IESLĒGT/IZSLĒGT)

29 Programmas taustiņš (IESLĒGT/IZSLĒGT)

30 Tīrīšanas šķīduma taustiņš (IESLĒGT/IZSLĒGT)

31 Darbarīku piedziņas taustiņš (IESLĒGT/IZSLĒGT)

32 Lēnās gaitas taustiņš (IESLĒGT/ ZSLĒGT)

33 Signāltaures taustiņš

34 Apkopes indikators

35 Atslēgas slēdzis

36 Atpakaļgaitas taustiņš

37 Ārkārtas apturēšana

38 Akumulatora stāvokļa indikators

39 Darbarīku piedziņas taustiņš, spiediena pakāpe

(+ / -)

40 Tīrīšanas līdzekļa padeves daudzuma taustiņi (+/-)

41 Displejs

56 8 9 13 14

18192022 2123

1210 117

29 34 35

25 37

40 39

254

Akumulatori

Atbilstošie akumulatori

Mašīnas ekspluatācijā jāizmanto vilces akumulatori (neizman-

tojiet starteru vai ierīču darbināšanas akumulatorus). Ietei-

cams izmantot specializētos vilces akumulatorus. Tikai tie

nodrošina lielu izmantošanas ilgumu.

Vilces akumulatori tiek izgatavoti kā atklātie (slapjie) akumu-

latori vai kā bezapkopes (VRLA) akumulatori (želejas un AGM

veids). Mašīna ir atbilstoši jāpielāgo katram akumulatora uz-

būves veidam un ražotājam.

Katrs akumulators nodrošina citu izmantošanas ilgumu un

jaudas rādītājus.

Pēc akumulatoru iebūves vai to tipa un/vai izstrādājuma mai-

ņas, kā arī pirms mašīnas palaides ir jāveic mašīnas program-

mēšana.

Kļūdaini iestatījumi var būt priekšlaicīgas akumulatoru sabojā-

šanās iemesls.

Drošības pasākumi darbā ar akumulatoriem

Akumulatoru pieslēgšanas shēma

6 V akumulatori

12 V akumulatori

• Akumulatoros atrodas skābe. Slapjo

akumulatoru apkopes, iebūves un

demontāžas laikā jālieto aizsargbril-

les.

• Acīs vai uz ādas nokļuvušo skābi no-

skalojiet vai izskalojiet ar lielu dau-

dzumu tīra ūdens.

Pēc tam nekavējoties jākonsultējas

ar ārstu.

Izmazgāt apģērbu ar ūdeni!

• Akumulatoru uzlādes laikā izdalās

sprāgstoša gāze. Nodrošiniet pietie-

kamu attālumu no atklātas liesmas

vai kvēlojošiem priekšmetiem.

•Nesmēķēt!

• Pastāv ķīmiska apdeguma risks!

• Uzmanību! Akumulatoru poli vienmēr

atrodas zem sprieguma, tāpēc neno-

vietojiet uz akumulatora nekādus

priekšmetus.

Uzmanību!

Uzturiet akumulatorus tīrus un sausus. Ne-

kavējoties noslaukiet izplūdušo skābi vai

ūdeni (slapjā tipa baterijām).

Lietojiet aizsargcimdus.

Uzmanību!

Akumulatorus drīkst uzstādīt un pieslēgt

atbilstoši pieslēguma shēmai tikai Diver-

sey sertificēti klientu apkalpošanas centru

darbinieki vai speciālisti. Kļūmes uzstādī-

šanā vai pieslēgšanā var būt smagu savai-

nojumu, sprādziena un lielu mašīnas un

vides bojājumu rašanās iemesls.

Uzmanību!

Ievērojiet arī akumulatora ražotāja sniegto

ekspluatācijas noteikumu prasības.

Uzmanību!

Akumulatoru uzlādes laikā jānodrošina

pietiekama vēdināšana.

Uzmanību!

Akumulatoru apkopes darbu laikā tiem jā-

būt atvienotiem no mašīnas!

6 V

175A

red

Relay

Charger

Power Board

black

12 V

175A

red

Relay

Charger

Power Board

black

255

Uzlāde ar ārējo akumulatoru lādētāju

Katram akumulatoru tipam un/vai akumulatoru ražotājam ir at-

šķirīgs uzlādes grafiks.

Atsevišķi pasūtāmie iebūvētie lādētāji ir pielāgoti akumulatoru

parametriem un tajos ir vairāku uzlādes grafiku funkcijas, ku-

ras TASKI apkopes centra tehniķi atbilstoši ieteicamajiem

akumulatoriem iestata jau rūpnīcā. Šie noteikumi ir spēkā arī

tad, ja tiek izmantots stacionārais (ārējais) lādētājs.

Uzlāde ar ārējo lādētāju

Uzlāde ar iebūvēto lādētāju (pieejams kā opcija)

Pēc uzlādes procesa

Vaļējo (slapjo) akumulatoru apkope un kopšana

Akumulatora nodalījuma atvēršana apkopes veikšanai

Pirms noņemat sēdekli no iekārtas, atvienojiet sēdekļa slēdzi.

Uzmanību!

Neatbilstoša uzlādes grafika vai lādētāja

izmantošana izraisa akumulatora priekš-

laicīgu vai ātrāku sabojāšanos.

Uzmanību!

Ilgstoša akumulatora lietošana un lādēša-

na īslaicīgos laikposmos var izraisīt tā bo-

jājumus. Orientējošā robežvērtība: uzlādi

nevajadzētu veikt, pirms akumulators nav

izlādējies par 20% kopējās ietilpības.

Uzmanību!

Lai nodrošinātu vilces akumulatoru iespē-

jami ilgu kalpošanas laiku, tie divreiz nedē-

ļā ir jāuzlādē atbilstoši pilnam uzlādes

ciklam (12–16 stundas).

Uzmanību!

Pirms ilgākas mašīnas neizmantošanas

akumulatori ir jāuzlādē atbilstoši pilnam

uzlādes ciklam. Pēc tam lādētājs ir jāatvie-

no no mašīnas, tas ir, no elektrotīkla. Aku-

mulatori laika gaitā izlādējas. Atkarībā no

akumulatoru veida tie atkārtoti jāuzlādē ik

pēc 3–6 mēnešiem. Pirms katras palaides

akumulatori ir jāuzlādē atbilstoši pilnam

uzlādes ciklam.

• Pievienojiet ārējo akumulatoru lādētāju mašīnas akumula-

toru atdalīšanas kontaktdakšai.

Uzmanību!

Lai nodrošinātu labu elektrisko savienoju-

mu, vienmēr pārliecinieties, ka kontakt-

dakša ir iesprausta līdz galam.

Norāde!

Uzlādes procesa laikā visām mašīnas

funkcijām jābūt izslēgtām.

• Mašīnai jābūt izslēgtai.

• Savienojiet strāvas kabeli ar (lēno drošinātāju) nodrošinātu

kontaktligzdu.

• Dzeltenais rādījums deg, līdz tiek sa-

sniegts apmēram 90% uzlādes līme-

nis. Pēc tam rādījums mirgo, līdz

akumulators ir pilnībā uzlādēts.

• Ja uzlādes process ir apturēts, deg

zaļais rādījums.

Uzmanību!

Pirms pārtraucat savienojumu ar akumula-

toru, izslēdziet uzlādes ierīci (tikai ārējam

lādētājam).

Ieslēgta lādētāja atvienošana var izraisīt

sprādzienu akumulatoru telpā.

• Ja mašīnai r iebūvētais lādētājs (kā opcija), novietojiet

elektrotīkla kabeli tam paredzētajā vietā.

• Uzturiet kabeli sausu un sargiet to no bojājumiem.

Uzmanību!

Uzlādes vados plūst liela stipruma strāva.

Ja tiek konstatētas kontaktdakšas, vada

vai ierīces pieslēguma bojājumu pazīmes,

lādētāju izmantot aizliegts.

Norāde!

Bezapkopes akumulatoru kopšana apro-

bežojas ar pareizu uzlādes procesu ievē-

rošanu un pareizi iestatītu uzlādes līkni.

• Iekārtai jābūt izslēgtai.

• Noskrūvējiet vadītāja sēdekli un noņemiet to no iekārtas.

• Noņemiet no iekārtas akumulatoru

nodalījuma pārsegu.

Tagad var veikt akumulatora apkopi

saskaņā ar ražotāja norādēm.

256

Pirms palaides

Stāvbremze

Aktivizēšana:

Atbloķēšana:

Avārijas atbloķēšana

Stāvbremzes un taustiņa „Ārkārtas apturēšana” pār-

baude

Brīdināšanas ierīces

Vadītāja sēdekļa regulēšana

Braukšana

Braukšanas virzienu regulējiet ar stūres ratu un ātrumu ar

braukšanas pedāli. Ātruma regulēšanai izmantots bezpakāpju

regulators.

Atlaižot braukšanas pedāli, mašīna nobremzē līdz miera stā-

voklim un stāvbremze aktivizējas.

Braukšana uz priekšu

Braukšana atpakaļ

• Nospiežot braukšanas pedāli, mašīnas elektronika auto-

mātiski atlaiž stāvbremzi.

Norāde!

Ja mašīna atrodas miera stāvoklī, stāv-

bremze vienmēr ir ieslēgta. Neatkarīgi no

tā, vai mašīna ir ieslēgta vai izslēgta.

Norāde!

Vadītāja sēdeklis ir aprīkots ar drošības

slēdzi (klātbūtnes uzraudzībai). Slēdzis

tiek aktivizēts, ja sēdeklī apsēžas mašīnas

vadītājs.

Mašīnu iespējams darbināt tikai tad, ja slē-

dzis ir aktivizēts.

• Ja ir bojāta vadības sistēma vai pār-

traukta sprieguma padeve, stāv-

bremzi iespējams atbloķēt manuāli.

Šim nolūkam atbloķēšanas svirai jā-

būt novilktai. Tā atrodas pie kreisā

aizmugurējā riteņa.

Uzmanību!

Stāvbremze un taustiņš „Ārkārtas apturē-

šana” ir svarīgi drošības elementi. Tādēļ to

darbība ir pirms mašīnas izmantošanas ir

jāpārbauda regulāri un ar maziem starplai-

kiem.

• Ieslēdziet mašīnu.

• Aktivizējiet braukšanas slēdzi, vienlaicīgi turot stūri taisni.

Mašīna uzsāk kustību taisni uz priekšu.

• Tad spiediet taustiņu „Ārkārtas apturēšana”.

Norāde!

Mašīnai strauji jānobremzē līdz pilnīgam

miera stāvoklim, vienlaicīgi saglabājot

taisnvirziena kustību bez stūrēšanas.

Brīdinājums!

Ja kāda no minētajām funkcijām nedarbo-

jas, mašīnu izmantot ir aizliegts, līdz tās re-

montu veic autorizēti TASKI servisa

partneri.

Uzmanību!

Regulāri jāpārbauda brīdināšanas ierīču,

piemēram, brīdināšanas lampas, zibspul-

dzes un skaņas signāla, darbība atpakaļ-

gaitā. Darbības traucējumi ir nekavējoties

jānovērš. Ja kādas brīdināšanas ierīces

trūkst vai tās nedarbojas, izmantojot mašī-

nu, nepieciešama paaugstināta piesardzī-

ba un uzmanība.

Brīdinājums!

Pirmkārt, jāievēro izmantošanas valsts

normatīvi. Tajos var būt prasības par citā-

du rīcību, un tās ir obligāti jāievēro.

• Atbrīvojiet fiksatoru vadītāja sēdekļa

kreisajā pusē un pabīdiet sēdekli, lai

novietotu to vēlamajā pozīcijā.

• Ieslēdziet iekārtu (atslēgas slēdzis).

• Uz īsu brīdi iedegas visi indikatori.

Akumulatoru statusa indikators sig

nalizē par iekārtas gatavību darbībai.

(Traucējumu gadījumā skatīt 264.

lpp.).

• Lai brauktu uz priekšu, jānospiež braukšanas pedālis.

Norāde!

Pagriezienos ātrumu samazina elektronis-

kā sistēma.

• Nospiežot atpakaļgaitas taustiņu,

zem tā iedegas indikators, un atskan

brīdinājuma signāls.

Norāde!

Braucot atpakaļgaitā darba režīmā, tīrīša-

nas līdzekļa padeve tiek pārtraukta. Sūcē-

ja sprausla netiek pacelta.

257

Mašīnas pārvietošana (ja tā ir bojāta)

Darbarīku ievietošana

Pirms ievietošanas pārbaudiet:

• birste nedrīkst būt īsāka par 1 cm, kas vizuāli ir redzams

pēc sarkanā marķiera (birstes kūlītis);

• sūkļa nolietojuma un tīrības pakāpi.

Sūcēja sprauslas montāža

Tīrā ūdens tilpnes uzpildīšana

Dozēšana

Norāde!

Mašīnu vispār drīkst pārvietot tikai divatā.

Uzmanību!

Tā kā mašīna ir smaga, tās manuāla pār-

vietošana ir riskanta!

Neveiksmīgs solis var būt iemesls cilvēku

traumām un mašīnas bojājumiem.

• Pārvietošana ir iespējama, tikai ja tiek aktivizēta atbloķēša-

nas poga. (skatīt 256 lappusi)

Uzmanību!

Neizmantojiet birstes, kuru nodilums sa-

sniedzis robežatzīmi. Tas redzams pēc

sarkanā sukas kūlīša garuma. Neizmanto-

jiet sūkļus, kas ir nolietoti vai netīri. Izman-

tojiet tikai oriģinālos TASKI darbarīkus. Šīs

prasības neievērošana var pasliktināt tīrī-

šanas rezultātus vai pat izraisīt seguma

bojājumus.

Uzmanību!

Pirms iekārtas lietošanas ikreiz pārbau-

diet, vai sūkļa piedziņas šķīvja adapters

nav izdilis vai bojāts.

Ja sūkļa piedziņas šķīvja adapters nedar

bojas vai ir bojāts, tas darba laikā var atda

līties no iekārtas.

Neievērojot minēto, pastāv negadījuma

risks.

• Novietojiet darbarīku zem darbarīku agregāta.

• Ar taustiņu "Darbarīku piedziņa" IE-

SLĒDZIET/IZSLĒDZIET to.

Darbarīku agregāts tiek automātiski

nolaists, darbarīki tiek iejūgti un aptu

rēti.

Uzmanību!

Pārbaudiet, vai darbarīki ir piejūgti.

• Darbarīku piedziņa aktivizējas, piespiežot braukšanas pe-

dāli.

• Iekārtai jābūt izslēgtai.

• Novietojiet sūcēja sprauslu (2) zem

sprauslas turētāja (1).

• Spiediet sprauslas turētāju uz leju, lai

fiksētu sprauslu.

• Uzspraudiet abas sūcējšļūtenes uz sprauslas īscaurulēm.

Uzmanību!

Ūdens temperatūra nedrīkst būt augstāka

par 60 °C/140 °F.

Diversey iesaka izmantot aukstu ūdeni, jo

karsts ūdens, saskaroties ar grīdu, uzreiz

atdziest, nesniedzot nekādas priekšrocī-

bas.

• Iekārtai jābūt izslēgtai.

• Atveriet tvertnes vāku.

• Novietojiet tīrā ūdens tvertni (Flextank) tai paredzētajā po-

zīcijā.

• Izņemiet no tīrā ūdens tvertnes (Flextank) dozēšanas krū-

zi.

• Iepildiet tīrā ūdens tvertnē (Flextank)

ūdeni.

Maksimālais uzpildes līmenis norā

dīts ar augšējo sarkano marķējumu.

• Ievietojiet iztukšošanas šļūteni atpakaļ turētājā.

Uzmanību!

Rīkojoties ar ķimikālijām, jāvalkā cimdi,

aizsargbrilles un atbilstošs (aizsargājošs)

darba apģērbs!

Norāde!

Izmantojiet tikai Diversey ieteiktās ķimikā-

lijas un obligāti ievērojiet produkta infor-

māciju.

Brīdinājums!

Izmantojot neatbilstošus (tostarp hloru,

skābi vai šķīdinātājus saturošos) līdzekļus,

var rasties veselības apdraudējumi, kā arī

tikt nodarīti neatgriezeniski iekārtas bojāju-

mi.

258

Dozēšanas piemēri:

Priekštīrīšana

FOPS aizsargjumta izmantošana

Darba uzsākšana

Informācija uz produkta iepa-

kojuma

Tvertnes ietil-

pība

Izstrādājuma

daudzums uz

tvertnes tilpu-

0,5% 50 ml uz 10 l

ūdens

200l 1l

1% 100 ml uz 10 l

ūdens

200l 2l

2% 200 ml uz 10 l

ūdens

200l 4l

3% ml uz 10 l

ūdens

200l 6l

• Piepildiet dozēšanas trauciņu ar piemērotu tīrīšanas līdzek-

li un ielejiet to tīrā ūdens tvertnē. Atkārtojiet šo procedūru,

līdz ir izveidots vēlamās koncentrācijas šķīdums.

• Pēc dozēšanas pabeigšanas atstājiet dozēšanas trauciņu

tvertnē.

Norāde!

TASKI piedāvā kā papildaprīkojumu arī

automātiskās dozēšanas sistēmu. To var

uzstādīt arī kā papildaprīkojumu. Lūdzam

vērsties pie konsultanta klientu apkalpoša-

nas centrā.

Uzmanību!

Atbrīvojiet tīrāmo virsmu no iespējamiem

priekšmetiem (koka, metāla detaļas).

Rotējošais instruments var izsviest minē

tos priekšmetus un nodarīt kaitējumu per

sonām un mantai.

Uzmanību!

Veicot tīrīšanas darbus ar iekārtu, kurai uz-

stādīts aizsargjumts, caurbrauktuves

augstums jābūt vismaz 2,1 m.

Uzmanību!

Strādājot ar šo iekārtu, pastāvīgi jāvalkā

drošības apavi un pielāgots darba ap-

ģērbs!

Norāde!

Izmantojot mašīnu, vienmēr turiet uz stū-

res rata/vadības roktura abas rokas, lai ga-

rantētu drošu ekspluatāciju.

Uzmanību!

Vispirms pierodiet pie iekārtas, pirmo reizi

braucot pa pietiekami brīvu vietu.

Uzmanību!

Ja, izmantojot mašīnu, pastāv apdraudē-

jums no krītošiem priekšmetiem, jāveic vai

jāievēro nepieciešamie drošības pasākumi

atbilstoši vietējiem normatīviem.

Uzmanību!

Pirms uzsākat darbu, pārbaudiet (darba

pozīcijā), vai redzamība ir pietiekama, lai

garantētu drošu darbu. Ievērojiet EN 3411

prasības.

Nepietiekama redzamība var apgrūtināt

darbu un ietekmēt lietotāja, mašīnas un

trešo personu drošību.

Uzmanību!

Darba laikā ņemiet vērā uz brīdinājuma zī-

mes norādīto mašīnas maksimālo augstu-

mu, lai izbrauktu pa durvīm un

caurbrauktuvēm.

Norāde!

Veicot darbus sabiedriskās telpās, jābūt

ieslēgtām brīdinājuma gaismām.

• Apsēdieties uz vadītāja sēdekļa.

• Pārbaudiet, vai taustiņš „Ārkārtas apturēšana” ir atbloķēts.

• Ieslēdziet mašīnu (izmantojiet slēdzi ar atslēgu).

Uz īsu brīdi iedegas visi rādījumu elementi.

259

Programmas manuāla startēšana ECO režīms

Startēšana ar taustiņu "Programma"

Tīrīšanas uzsākšana

• Nospiediet sūcējagregāta taustiņu

(IESLĒGT/IZSLĒGT).

Iedegas indikators, sūcēja motors ie

slēdzas, un sūcēja sprausla tiek au

tomātiski nolaista darba pozīcijā.

• Piespiediet tīrīšanas šķīduma pade-

ves taustiņu (IESLĒGT/IZSLĒGT).

Iedegas indikators.

Tiklīdz darbarīki sāk rotēt, tiek uzsāk

ta tīrīšanas līdzekļa padeve.

• Spiežot taustiņus +/-, izvēlieties ne-

pieciešamo dozēšanas daudzumu

no 1. līdz 6. pakāpei.

Norāde!

Diversey iesaka nodrošināt ilgstošu darbu,

pareizi izvēloties produkta dozēšanas

daudzumu. Pārāk liels vai mazs tīrīšanas

līdzekļa daudzums rada neapmierinošu re-

zultātu.

Norāde!

TASKI piedāvā arī automātiskās dozēša-

nas sistēmas opciju. To iekārtai var uzstā-

dīt arī vēlāk. Lūdzam vērsties pie

konsultanta klientu apkalpošanas centrā.

• Nospiediet darbarīku piedziņas taus-

tiņu IESLĒGT/IZSLĒGT.

Iedegas indikators, darbarīku agre

gāts nolaižas, un automātiski sākas

sajūgšanas process.

• Izvēlieties nepieciešamo darbarīku

piespiešanas pakāpi no 1 līdz 3, spie-

žot taustiņus +/-.

Norāde!

Ikreiz noskaidrojiet zemāko nepieciešamo

piespiešanas pakāpi, kas nodrošinātu labu

tīrīšanas rezultātu. Tādējādi samazinās

strāvas patēriņš, un tiek saudzēta iekārta.

• Nospiežot ECO režīma taustiņu

IESLĒGT/IZSLĒGT, tiek aktivizēts

ECO režīms.

Tādējādi sūcēja motora apgriezienu

skaits samazinās, tīrīšanas šķīduma

dozēšana tiek pārslēgta uz 2. pakāpi

un sukas spiediens ‒ uz 1. pakāpi.

Norāde!

Ja nepieciešams, ECO režīmā tīrīšanas lī-

dzekļa dozēšanas pakāpi var iestatīt arī

manuāli. ECO režīms vislabāk ir piemērots

gludu bezšuvju grīdu kopšanai.

• Pēc taustiņa „Programma” piespie-

šanas, nākamreiz uzsākot darbu vai

darba posmu, visas mašīnas funkci-

jas ieslēdzas režīmos, kas ir izmanto-

ti tieši pirms tam.

Norāde!

Nospiežot taustiņu atkārtoti, funkcija tiek

ieprogrammēta no jauna.

Norāde!

Iestatītos parametrus iespējams pielāgot

jebkurā darba piegājiena norises brīdī. Iz-

slēdzot iekārtu, iestatītās vērtības tiek sa-

glabātas un automātiski aktivizētas, kad

iekārta tiek atkal ieslēgta.

Norāde!

Piespiežot taustiņu „Programma” darba

beigās, tiek uzsākta optimizēta darba bei-

gu programma: skatīt aprakstu 261. lappu-

sē, apakšnodaļā "Automātiskais process".

Iestatījumu un aktivizēto funkciju parametri

tiek ierakstīti atmiņā.

• Ja iekārta ir ieslēgta un tās sēdeklī

sēdošais vadītājs piespiež braukša-

nas pedāli, iekārta uzsāk kustību. Ja

ir piespiesti attiecīgie taustiņi, ieslē-

dzas darbarīku agregāts un tiek at-

vērta tīrīšanas šķīduma padeve.

Braukšanas ātrums ir atkarīgs no

braukšanas pedāļa pozīcijas. Atlaižot

braukšanas pedāli, iekārta nobremzē

līdz miera stāvoklim, un tiek aktivizē

ta stāvbremze. Tīrīšanas līdzekļa pa

deve tiek apturēta, ar aizkavi tiek

apturēts arī darbarīku agregāts.

Norāde!

Tīrīšanas šķīduma padeves daudzums tiek

pielāgots attiecīgajam darba ātrumam. (In-

telliFlow)

260

Akumulatora veiktspēja – darbības resursu izsīkums

Akumulatora resursa indikators informē par atlikušo darbības

ilgumu.

• Ja sāk mirgot sarkanais indikators, darbu vēl var turpināt

apmēram piecas minūtes.

• Pēc tam darbarīku agregāts tiek pacelts no grīdas un

30 sekundes vēlāk arī sūcēja sprausla. Sarkanais indika-

tors pārstāj mirgot un deg pastāvīgi.

• Tad ir atlikušas vēl desmit minūtes, lai ar mašīnu nokļūtu

uzlādes vietā. Pēc tam mašīna patstāvīgi apstājas.

• Pirms atkārtotas palaides akumulators ir jāuzlādē pilnībā.

Tīrīšanas metode

Tiešā darba metode

Tīrīšana ar suku un nosūkšana vienā darba piegājienā.

Netiešā darba metode

Tīrīšanas līdzekļa uzklāšana, tīrīšana ar suku un nosūkšana

tiek veikta vairākos darba piegājienos.

Tīrīšanas šķīduma papildināšana

Netīrā ūdens tvertnes iztukšošana

Uzmanību!

Veicot darbu stipri piekrautās vai šaurās

vietās, ieteicams nospiest lēnās gaitas

IESLĒGT/IZSLĒGT taustiņu. (Iedegas in-

dikators.) Tādējādi tiek samazināts maksi-

mālais darba ātrums un negadījumu risks.

• Piespiežot taustiņu atkārtoti, ierobe-

žojumi tiek atcelti, indikators no-

dziest.

Norāde!

Precīzāka informācija par tiešo un netiešo

darba metodi ir sniegta attiecīgajā meto-

des kartītē.

Lai saņemtu precīzāku informāciju, sazi-

nieties ar savu TASKI klientu konsultantu.

Norāde!

Iespējams, ka mašīnas vadāmību var ie-

tekmēt īpaši grīdas seguma/netīrumu un tī-

rīšanas preparāta savstarpējās iedarbības

radītie apstākļi.

Ar papildu pieejamajiem riteņiem ir iespē-

jams uzlabot mašīnas saķeri ar grīdu. Vēr-

sieties pie sava TASKI klientu konsultanta.

Uzmanību!

Strādājot bez tīrīšanas šķīduma, iespējami

seguma bojājumi.

Norāde!

Graboša skaņa sūknī liecina, ka tīrā ūdens

tvertne (Flextank) ir tukša.

Uzmanību!

Sūknis nekādā gadījumā nedrīkst darbo-

ties tukšgaitā ilgāku laiku.

• Iedegas tīrā ūdens tvertnes indika-

tors.

Tīrā ūdens tvertne ir tukša.

• Iekārtai jābūt izslēgtai.

• Atveriet tvertnes vāku.

• Piepildiet tīrā ūdens tvertni (Flextank) ar ūdeni, skatīt 257.

lappusi.

• Pievienojiet tīrīšanas līdzekli, izmantojot dozēšanas krūzi.

• Sasveriet tvertnes vāku atpakaļ sākotnējā pozīcijā.

• Iedegas netīrā ūdens tvertnes indika-

tors.

Netīrā ūdens tvertne ir pilna.

• Iztukšojiet netīrā ūdens tvertni, skatīt 261. lappusi.

261

Darbu beigšana

Manuālais paņēmiens

Automātiskais paņēmiens

Sūcēja sprauslas demontāža un tīrīšana

Netīrā un tīrā ūdens tvertnes iztukšošana un tīrīšana

Netīrā ūdens tvertnes iztukšošana

Tīrā ūdens tilpnes iztukšošana

• Spiediet tīrīšanas šķīduma IESLĒGT/

IZSLĒGT taustiņu.

• Brauciet vēl dažus metrus.

• Nospiediet darbarīku piedziņas

IESLĒGT/IZSLĒGT taustiņu.

Iedegas indikators, darbarīku agre

gāts apstājas un paceļas.

• Turpiniet braukt vēl vairākus metrus, lai uzsūktu atlikušo

netīro ūdeni.

• Nospiediet sūcējagregāta IE-

SLĒGTSIZSLĒGT taustiņu.

Iedegas indikators, darbarīku agre

gāts automātiski paceļas.

Sūcēja motors darbojas vēl 15 se

kundes, tādējādi novēršot pilēšanu.

• Piespiediet taustiņu "Programma"

(IESLĒGT/IZSLĒGT).

Tiek izslēgta tīrīšanas šķīduma pade

ve.

Darbarīku agregāts tiek apturēts un

pacelts.

Vēl pēc 30 sekundēm paceļas sūcēja

sprausla.

Sūcēja motors turpina darboties vēl

15 sekundes un pēc tam automātiski

izslēdzas.

• Iekārtai jābūt izslēgtai.

• Noņemiet abas sūcēja šļūtenes no sprauslu īscaurulēm un

uzkariniet tās uz šļūteņu turētājiem.

• Sakļaujiet fiksācijas skavas. Tādējā-

di tiek atbloķēta sūcēja sprausla, un

to var noņemt no sprauslas turētāja.

• Ar suku Iztīriet sūcēja sprauslu tekošā ūdenī.

• Pēc rūpīgas tīrīšanas uzkabiniet sūcēja sprauslu uz

sprauslas balstiekārtas, kas atrodas iekārtas aizmugurējā

daļā.

Norāde!

Uzkopšanas rezultāti būs optimāli tikai tad,

ja lameles būs tīras un labā tehniskā stā-

voklī!

Norāde!

Netīrā ūdens vai tīrīšanas šķidruma likvi-

dēšana ir jāveic saskaņā ar valstī spēkā

esošajiem noteikumiem.

Norāde!

Iztukšojot netīrā ūdens tilpni, ievērojiet tīrī-

šanas līdzekļa ražotāja norādes par indivi-

duālajiem aizsarglīdzekļiem.

• Noņemiet netīrā ūdens iztukšošanas šļūteni no turētāja.

• Ievietojiet iztukšošanas šļūteni notecē.

• Saspiediet iztukšošanas šļūtenes saspiešanas vietu (1).

• Izvelciet no iztukšošanas šļūtenes

vāciņu un iztukšojiet netīrā ūdens

tvertni.

• Paceliet tīrā ūdens tilpni (Flextank), novietojiet to netīrā

ūdens tvertnes zemākajā punktā un iztukšojiet to.

• Izņemiet iztukšoto tīrā ūdens tvertni (Flextank) no netīrā

ūdens tvertnes un rūpīgi izskalojiet ar tīru ūdeni.

• Rūpīgi izskalojiet netīrā ūdens tvertni ar tīru ūdeni.

• Izņemiet lielo netīrumu filtru (dzelte-

nā krāsā) un iztukšojiet to.

• Rūpīgi izskalojiet to tekošā ūdenī.

• Izņemiet sūcēja filtru (dzeltenā krā-

sā) un iztīriet to ar drānu vai mīkstu

suku.

• Izņemiet uzsūcēja filtru un iztīriet to

ar drānu vai mīkstu suku.

Uzmanību!

Piesārņojums sūkšanas filtrā var ietekmēt

sūkšanas jaudu.

Piesārņojums uzsūkšanas filtrā var mazi-

nāt tīrīšanas šķīduma padeves daudzumu.

• Uzstādiet lielo netīrumu filtru (dzeltenā krāsā) un sūcēja

filtru atpakaļ.

• Ievietojiet iztukšošanas šļūteni atpakaļ turētājā.

262

Netīrā ūdens sūknis (opcija)

Iztukšošana vertikālā stāvoklī

Darbarīku demontāža un tīrīšana

Mašīnas tīrīšana

Iekārtas uzglabāšana/novietošana stāvvietā (neesot eksplua-

tācijā)

Serviss, apkope un kopšana

Mašīnas apkopju veikšana ir priekšnoteikums tās nevainoja-

mai darbībai un ilga kalpošanas laika nodrošināšanai.

• Iekārtai jābūt ieslēgtai.

• Ievadiet iztukšošanas šļūteni notekā vai spainī.

• Piespiediet netīrā ūdens sūkņa taustiņu.

Norāde!

Iztukšošana notiek tikai līdz stāvvadam,

kas atrodas netīrā ūdens tvertnē.

Norāde!

Notīriet darbarīkus pēc katras tīrīšanas

darbu pabeigšanas.

• Mašīnai jābūt izslēgtai.

• Piespiediet darbarīku atbloķētāju ar

kāju.

• Noņemiet darbarīkus un notīriet tos tekoša ūdens strūklā.

Uzmanību!

Iekārtas tīrīšanai nekad neizmantojiet

augstspiediena tīrītāju vai ūdens strūklu.

Iekārtā iekļuvušais ūdens var smagi sabo

jāt tās mehāniskās un elektriskās daļas.

• Noslaukiet iekārtu ar mitru drānu.

Norāde!

Mašīnai jābūt izslēgtai un tās atslēgai – iz-

ņemtai.

Norāde!

Uz iekārtas uzglabāšanas laiku paceliet

tās sūcēja sprauslu, darbarīkus un atveriet

tvertnes vāku. Tādējādi tvertni ir iespē-

jams izžāvēt.

Līdz ar to neradīsies pelējuma sēne un ne-

patīkami aromāti.

Uzmanību!

Nekad nenovietojiet iekārtu stāvēšanai, ja

akumulators ir izlādējies. Tādējādi akumu-

lators tiks neatgriezeniski bojāts.

Uzmanību!

Izmantot drīkst tikai "TASKI" oriģinālās de-

taļas, jo pretējā gadījumā netiek pieņem-

tas nekādas pretenzijas attiecībā uz

garantiju un citām saistībām.

Uzmanību!

Lai nepieļautu iekārtas nejaušu darbību,

pirms apkopes darbu uzsākšanas obligāti

- izslēdziet mašīnu;

- izņemiet tās atslēgu;

- apstipriniet režīmu „Ārkārtas apturēša

na”.

Zīmju skaidrojums:

◊ = pēc katras tīrīšanas reizes; ◊◊ = katru nedēļu;

◊◊◊ = katru mēnesi; ⊗ = servisa lampiņa

Veicamie darbi

◊

◊◊

◊◊◊

⊗

Lappuse

Uzlādējiet akumulatorus. ● 255

Uzpildiet destilēto ūdeni (slapjie aku-

mulatori) Ievērojiet akumulatoru ražo-

tāja kontroles burtnīcā sniegtos

norādījumus.

● 255

Iztukšojiet un iztīriet netīrā un tīrā ūdens

tvertnes. ● 261

Pārbaudiet, vai nav piesārņots uzsūk-

šanas un sūcēja filtrs, ja nepieciešams,

iztīriet to. ●

Notīriet visas ar dzeltenu krāsu marķē-

tās daļas. ●

Notīriet darbarīkus. ● 262

Iztīriet sūkšanas sprauslu, pārbaudiet

lameļu nolietojuma pakāpi un, ja nepie-

ciešams, nomainiet tos. ● 261

Notīriet iekārtu ar mitru drānu ● 262

Notīriet tvertnes vāka blīvi un pārbau-

diet, vai tā nav saplaisājusi, ja nepiecie-

šams, nomainiet to. ●

Pārbaudīt stāvbremzi un taustiņu „Ār-

kārtas apturēšana” ● 256

Apkopes/servisa programma, ko veic

Diversey servisa tehniķi ●

263

Apkopes intervāli

TASKI mašīnas ir augstvērtīga prece, kuras drošību rūpnīcā ir

pārbaudījuši pilnvaroti testētāji. Elektriskās un mehāniskās

daļas ilglaicīgas izmantošanas laikā izdilst un noveco.

Klientu serviss

Ja sazināties ar mums darbības traucējumu vai pasūtījuma

dēļ, norādiet arī mašīnas modeli un numuru.

Šie dati ir izvietoti uz mašīnas identifikācijas datu plāksnītes.

Šīs lietošanas instrukcijas pēdējā lappusē ir minēta tuvākā

"TASKI" servisa centra partneruzņēmuma adrese.

Lameļu maiņa

• Lai nodrošinātu darba drošību un darba ga-

tavību, mašīna ir jāapkalpo, ja deg apkopes

rādījums (rūpnīcas iestatījums 650 darba

stundas) vai vismaz reizi gadā.

• Noskrūvējiet no sprauslas četras "zvaigznītes" tipa skrūves

(1).

• Atdaliet sprauslu bloku (2) no sprauslu serdeņa (3).

• Noņemiet lameles (4).

• Iztīriet sprauslu korpusu un abus sprauslu serdeņus zem

ūdens strūklas.

• Uzstādiet otrādi apgrieztās vai jaunās lameles uz sprauslu

serdeņa.

• Ievietojiet sprauslu serdeni atpakaļ sprauslu blokā.

• Ieskrūvējiet atpakaļ četras minētās "zvaigznītes" tipa skrū-

ves.

264

Traucējumi

Traucējums Iespējamais cēlonis Traucējuma novēršana Lappuse

Iekārta nedarbojas, un to nevar

ieslēgt.

Iekārta ir izslēgta. • Pagrieziet atslēgu. 253

Piespiests slēdzis „Ārkārtas apturē-

šana” • Atbloķējiet slēdzi „Ārkārtas apturē-

šana” 253

Bojāts galvenais drošinātājs

• Pārbaudiet/nomainiet drošinātāju.

• Sazinieties ar servisa partneruz-

ņēmumu

Displejā redzams kļūmes kods • Sazinieties ar servisa partneruz-

ņēmumu 266

Ir aktivizēta pretaizripošanas aizsar-

dzība vai stūrēšanas sistēmā ir trau-

cējums

• Apsēdieties uz vadītāja sēdekļa

Akumulators ir tukšs vai akumulatora

lādētājs ir sabojājies

• Uzlādējiet akumulatorus

• Sazinieties ar servisa partneruz-

ņēmumu

256

Bojāti akumulatori • Sazinieties ar servisa partneruz-

ņēmumu

Suka nerotē

Ir izslēgta sukas piedziņa • Nospiediet sukas taustiņu 253

Bojāts galvenais drošinātājs

• Nomainiet drošinātāju.

• Sazinieties ar servisa partneruz-

ņēmumu

Motors darbojas, taču darbarīki nero-

tē

• Bojāta piedziņas siksna

• Pārbaudiet, vai darbarīki ir piejūgti

• Sazinieties ar servisa partneruz-

ņēmumu

Nepietiekama sūkšanas jauda Uz

grīdas paliek mitrums Netīrais ūdens

netiek

uzsūkts

Nav ieslēgts sūcējagregāts • Nospiediet sūcējagregāta taustiņu 253

Piespiests taustiņš "ECO" • Izslēdziet ar taustiņu "ECO" režī-

mu 253

Sūcēja šļūtene nav uzmaukta • Uzvelciet sūcēja šļūteni. 257

Sūcēja sprausla neatrodas pie grī-

das

• Pārbaudiet sūcēja sprauslas bal-

stiekārtas darbību 257

Lameles ir nolietotas

• Nomainiet lameles.

263

Sūcēja šļūtene vai sprausla ir aiz-

sprostota (piemēram, ar koka, audu-

ma gabalu)

• Izņemiet svešķermeņus

Aizsprostots sūcēja filtrs • Izņemiet svešķermeņus. 253

Sūcējagregāta indikators deg, taču

sūcējs nedarbojas

• Pārbaudiet drošinātāju, ja nepie-

ciešams, nomainiet to.

• Ja drošinātājs kārtībā, sazinieties

ar servisa nodrošinātāju

257

Sūcējagregāts izslēdzas

Netīrā ūdens tvertne ir pilna • Iztukšojiet netīrā ūdens tvertni

• Pārbaudiet drošinātājus 261

Netīrā ūdens tvertne ir piesārņota • Pārbaudiet vai, ja nepieciešams,

iztīriet 261

Nepietiekama tīrīšanas šķīduma iz-

plūde

Tīrā ūdens tvertne ir tukša • Pārbaudiet tīrā ūdens tvertni 260

Iestatīts pārāk mazs tīrīšanas šķīdu-

ma daudzums • Ar taustiņu +/- iestatiet tīrīšanas

šķīduma padevi 253

Izslēgts tīrīšanas šķīduma taustiņš • Nospiediet tīrīšanas šķīduma taus-

tiņu 253

Tīrā ūdens tvertnes filtrs • Iztīriet

265

Tehniskā informācija

Darbarīku agregāts vai sūcējagre-

gāts neizslēdzas Elektronikas vai vadības tablo kļūda

• Apstādināt mašīnu ar slēdzi „Ār-

kārtas apturēšana”

• Sazināties ar apkopes speciālistu

253

Traucējums Iespējamais cēlonis Traucējuma novēršana Lappuse

Iekārta 4000 5000

Darba zonas platums 85 105 cm

Sūkšanas sprauslas platums 110 130 cm

Izmēri (garums x platums x augstums) 187 x 89 x 140 187 x 109 x 140 cm

Maksimālais iekārtas svars darba gatavībā 680 715 kg

Nominālais spriegums 24 V Līdzstrā-

Nominālā jauda 2000 W

Tīrā ūdens tvertne (nomināls +/- 5%) 200 l

Konstatētās vērtības atbilstoši IEC 60335-2-72 4000 5000

Mašīnas svars ar akumulatoriem (transportēšanas svars) 480 515 kg

Darbības trokšņa līmenis LpA 67 dB(A)

Neprecizitāte, KpA 2,5 dB(A)

Kopējā vibrācijas vērtība < 2,5 m/s2

Neprecizitāte, K 0,25 m/s2

Aizsardzība pret ūdens šļakstiem IPX3

Aizsardzības klase III LV

266

Piederumi

Kļūmju kodi

Kļūmju kodi tiek attēloti displejā.

Transportēšana

Utilizācija

Akumulatori

Nr. Artikula numurs 4000 5000

7517859 Neilona mazgāšanas sukas, 43 cm (standarta) 2x

7517860 Mazgāšanas suka, betons ar atklātām pildvielām, 43cm 2x

7517861 Abrazīva mazgāšanas suka, neilons, cm 2x

7517858 Vadotņu regulators, 43 cm 2x

7510634 Vadotņu regulators, 28 cm 4X

7510631 Neilona mazgāšanas sukas, 28 cm (standarta) 4X

7510632 Mazgāšanas suka, betonam ar atklātām pildvielām, 28 cm 4X

7510633 Abrazīva mazgāšanas suka, 28 cm 4X

4131268 Buferis xx

4126922 Bākuguņu komplekts x x

7518212 IntelliDose swingo 4000/5000 x x

7523390 IntelliTrail xx

8502830 Uzpildes šļūtene ar universālo ūdensvada pieslēgumu x x

4129878 Iztukšošanas sūknis x x

Dažādi sūkļi ( brūns, zils, sarkans poliesters un saskares sūklis) x x

Norāde!

Līdzko displejā redzams kļūmes kods, iz-

slēdziet mašīnu un atkal ieslēdziet to.

Izslēdzot un ieslēdzot ir iespējams noņemt

parādīto kļūmi.

Uzmanību!

Mašīnu drīkst celt tikai ar palīglīdzekļiem

(piemēram, celšanas platformu, rampu

utt.)!

Norāde!

Iekārta jātransportē stāvus.

Norāde!

Iekārta transportlīdzeklī jānodrošina un jā-

nostiprina ar siksnām.

Norāde!

Pēc ekspluatācijas beigām iekārta un tās

piederumi ir jāutilizē atbilstoši nacionālo

noteikumu prasībām. "Diversey" partne-

ruzņēmums var sniegt atbalstu saistībā ar

minēto.

Uzmanību!

Pirms mašīna tiek nodota atbilstošai utili-

zācijai, no tās jāizņem visi akumulatori.

Nolietotie akumulatori jānodod videi drau-

dzīgai utilizācijai saskaņā ar Direktīvas

Nr. 2006/66/EK vai valstī spēkā esošo tie-

sību aktu prasībām.

267

Mašīnas izmēri

Izmēri norādīti centimetros!

187

178

140

4000: 110 | 5000: 130

4000: 89 | 5000: 109

268

Vertaling van de originele instructies voor gebruik

Verklaring van de symbolen

Inhoudsopgave

Veiligheidsvoorschriften . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 268

Reinigingsproducten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 270

Meer uitgebreide documenten. . . . . . . . . . . . . . . . . . . . . . . . . . 270

Constructie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 271

Batterijen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 272

Voor de inbedrijfstelling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 274

Start van de werkzaamheden . . . . . . . . . . . . . . . . . . . . . . . . . . 276

Einde van het werk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 279

Service, onderhoud en verzorging . . . . . . . . . . . . . . . . . . . . . . 280

Storingen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 282

Technische gegevens . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 283

Accessoires. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 284

Foutcodes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 284

Vervoer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 284

Ontmanteling. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 284

Afmetingen van de machine . . . . . . . . . . . . . . . . . . . . . . . . . . . 285

Beoogd gebruik

De machines zijn geschikt voor commercieel gebruik (bijvoor-

beeld in hotels, scholen, ziekenhuizen, fabrieken, winkelcen-

tra, sporthallen enz.). Bij strikte naleving van de handleiding

dienen de machines voor natte reiniging van harde vloerbe-

dekkingen. Deze apparaten zijn uitsluitend ontworpen voor

gebruik binnenshuis.

Veiligheidsvoorschriften

TASKI-machines voldoen door hun ontwerp en bouw aan de

relevante, fundamentele veiligheids- en gezondheidseisen

van de EG-richtlijnen en zijn daarom voorzien van het CE-la-

bel.

VOORZICHTIG!

Lees vóór de eerste inbedrijfstelling de

handleiding en veiligheidsvoorschriften.

Bewaar deze handleiding zorgvuldig en

houd deze bij de hand voor latere refe-

rentie.

Gevaar:

Dit symbool wijst op belangrijke informatie.

Niet naleven kan personen in gevaar kan

brengen en/of tot omvangrijke materiële

schade leiden!

Let op:

Dit symbool wijst op belangrijke informatie.

Niet naleven van deze aanwijzingen kan

tot storingen en materiële schade leiden!

NB:

Dit symbool wijst op belangrijke informatie

met betrekking tot het efficiënte gebruik

van het product. Niet naleven van deze

aanwijzingen kan tot storingen leiden!

Geeft stappen aan die achtereenvolgens moe-

ten worden uitgevoerd.

Let op:

De machine dient niet voor polijsten, oliën,

in de was zetten, tapijt reinigen en stofzui-

gen. Het nat reinigen van parket- en lami-

naatvloeren met deze machine gebeurt op

eigen risico.

Gevaar:

Niet door Diversey geautoriseerde wijzi-

gingen aan de machine leiden tot het ver-

vallen van het veiligheidslabel en de CE-

conformiteit. Elk gebruik dat in strijd is met

het beoogde gebruik van de machine kan

leiden tot schade aan mens, machine en

werkomgeving. In dergelijke gevallen ver-

valt in de regel elke aanspraak op garan-

tie.

Gevaar:

De machine mag alleen worden gebruikt

door personen die goed getraind zijn in het

gebruik of hun vermogen om ermee te

werken hebben aangetoond en die uit-

drukkelijk de opdracht kregen om de ma-

chine te gebruiken.

Gevaar:

De machine mag niet worden gebruikt

door personen met verminderde fysieke,

sensorische of mentale vaardigheden –

met inbegrip van kinderen – of een gebrek

aan ervaring en kennis.

Kinderen moeten onder toezicht staan om

ervoor te zorgen dat ze niet met de machi

ne spelen.

Gevaar:

De machine mag niet worden gebruikt in

ruimten waar explosieve en brandbare

stoffen (bijvoorbeeld benzine, oplosmid-

delen, verwarmingsolie, stof enz.) opge-

slagen of gebruikt worden.

De elektrische of mechanische compo

nenten kunnen aanleiding geven tot ont

steking van deze stoffen.

269

Gevaar:

De machine mag niet gebruikt worden

voor de absorptie van toxische, schadelij-

ke, corrosieve en irriterende stoffen (bij-

voorbeeld gevaarlijke stoffen enz.). Het

filtersysteem houdt materialen van deze

soort niet voldoende tegen.

Een mogelijke aantasting van de gezond

heid van de gebruiker en derden kan niet

worden uitgesloten.

Gevaar:

Wees bij gebruik waakzaam voor de lokale

omstandigheden, zoals aanwezigheid van

derden en kinderen! In het bijzonder moet

op onoverzichtelijke plaatsen, zoals bij-

voorbeeld voor deuren of bochten, de

snelheid worden verlaagd.

Gevaar:

Met behulp van deze machine mogen

geen andere personen en objecten wor-

den vervoerd.

Gevaar:

In geval van een storing of defect en na

een aanrijding of een val moet de machine

gecontroleerd worden door een erkend

specialist voordat deze opnieuw in gebruik

wordt genomen. Hetzelfde geldt indien de

machine in de openlucht werd gelaten,

werd ondergedompeld in water of werd

blootgesteld aan vocht.

Gevaar:

In geval van schade aan veiligheidsgerela-

teerde onderdelen, zoals afdekking van de

borstel, het netsnoer of afdekkingen die

toegang tot stroomvoerende onderdelen

mogelijk maken, moet de machine onmid-

dellijk worden uitgeschakeld!

Gevaar:

De machine mag niet gestopt, geparkeerd

of opgeslagen worden op hellingen.

Gevaar:

De machine mag niet worden gebruikt in

elektromagnetisch geladen ruimtes (elek-

trosmog).

Gevaar:

De machine mag bij werking niet op hellin-

gen >10% worden gebruikt.

Gevaar:

De machine mag niet op hellingen >15%

worden gebruikt. Op hellingen moet lang-

zaam worden gereden met gebruik van de

"turtle-mode", om te waarborgen dat de

machine veilig gestopt kan worden.

Scherp sturen op hellingen kan de stabili-

teit van de machine negatief beïnvloeden

en is daarom verboden. Er bestaat gevaar

voor ongevallen.

Gevaar:

De machine mag uitsluitend worden ge-

bruikt op een stevige, stabiele en voldoen-

de dragende ondergrond.

Bij niet-naleving bestaat gevaar voor on

gevallen.

Let op:

De machine moet beschermd worden te-

gen gebruik door onbevoegden. Verwijder

daarom altijd de sleutel, voordat u zich van

de machine verwijdert; of bewaar de ma-

chine in een afgesloten ruimte.

Let op:

De machine mag alleen in een droge, sto-

farme omgeving tussen +10 en +35 gra-

den gebruikt en opgeslagen worden.

Let op:

Reparaties aan mechanische of elektri-

sche onderdelen van de machine mogen

alleen uitgevoerd worden door geautori-

seerde personen die vertrouwd zijn met

alle relevante veiligheidsvoorschriften.

Let op:

Er mogen alleen borsteleenheden (bor-

stels, pads of vergelijkbaar) gebruikt wor-

den die in deze handleiding onder de

accessoires worden gedefinieerd of die

door de TASKI-consulent zijn aangeraden.

Andere borstels kunnen de veiligheid en

de functies van de machine beïnvloeden.

Let op:

Nationale regels voor bescherming van

personen en preventie van ongevallen en

de instructies van de fabrikant inzake het

gebruik van reinigingsmiddelen moeten

strikt worden nageleefd.

Let op:

Schakel de zuigeenheid onmiddellijk uit in-

dien er schuim of vloeistof uit de machine

komt!

Let op:

Deze machine mag alleen worden ge-

bruikt met geschikte batterijen en geteste

batterijladers.

270

Reinigingsproducten

Meer uitgebreide documenten

Let op:

TASKI machines zijn dermate ontworpen

dat volgens de huidige stand van de we-

tenschap een gezondheidsrisico door ge-

luid of trillingen kan worden uitgesloten.

Zie de technische informatie op pagina

283.

NB:

TASKI machines zijn zo ontworpen dat ze

met TASKI reinigingsproducten het beste

resultaat geven.

Andere reinigingsmiddelen kunnen leiden

tot storingen of schade aan de machine of

de werkomgeving.

Daarom adviseren wij uitsluitend TASKI

reinigingsmiddelen te gebruiken.

Storingen die ontstaan door verkeerde

schoonmaakmiddelen vallen niet onder de

garantie.

Neem voor verdere informatie contact op

met uw TASKI-servicepartner.

NB:

Het schakelschema voor deze machine

vindt u in de lijst met reserveonderdelen.

Neem voor meer informatie contact op met

de klantenservice.

271

Constructie

1Mondstukhouder

2Houder voor zuigslang

3Aftapslang vuilwatertank

4Zuigslang

5Zuigmond

6Aanzuigfilter

7Pomp

8Vuilwatertank

9Aandrijfwiel assen

10 Schoonwatertank (Flextank)

11 Doseerbeker

12 Ontgrendeling borstels

13 Borsteleenheid

14 Crashbescherming (optioneel)

15 Gaspedaal

16 Batterijcompartiment

17 Koplamp (optioneel)

18 Bedieningspaneel

19 Stuur

20 Bestuurdersstoel met stoelschakelaar (aanwezig-

heidsherkenning)

21 Flitslicht (optioneel)

22 Tankdop

23 Zuigfilter

24 Mand voor grof vuil

25 Indicator volle vuilwatertank

26 Indicator lege schoonwatertank (flextank)

27 Knop Zuigeenheid (AAN/UIT)

28 Knop ECO-modus (AAN/UIT)

29 Knop Programma (AAN/UIT)

30 Knop Reinigingsoplossing (AAN/UIT)

31 Knop Borstelaandrijving (AAN/UIT)

32 Knop langzaam rijden (AAN/UIT)

33 Knop claxon

34 Indicator servicebeurt

35 Sleutelschakelaar

36 Knop achteruit

37 Noodstop

38 Indicatie batterijniveau

39 Knop Borstelaandrijving, drukniveau (+ / -)

40 Knoppen toevoer reinigingsoplossing hoeveelheid

(+ / -)

41 Display

56 8 9 13 14

18192022 2123

1210 117

29 34 35

25 37

40 39

272

Batterijen

Toegestane batterijen

Voor het bedienen van deze machine zijn tractiebatterijen ver-

eist (geen start- of gewone batterijen). Pure tractiebatterijen

worden aanbevolen. Alleen die garanderen een lange levens-

duur.

Tractiebatterijen worden geproduceerd als open (natte) batte-

rijen of als onderhoudsvrije (VRLA) batterijen. (Gel en AGM).

De machine moet worden aangepast aan het betreffende ont-

werp en de fabrikant.

Elke batterij heeft een andere levensduur en verschillende

prestatiekenmerken.

De programmering van de machine moet vóór de inbedrijfstel-

ling worden uitgevoerd, na het installeren van de batterijen of

na het overschakelen op een ander type batterij en/of fabri-

kant.

Een onjuiste instelling kan voortijdig falen van de batterij ver-

oorzaken.

Veiligheidsmaatregelen bij het omgaan met batterijen

Batterij aansluitschema

6 V batterijen

12 V batterijen

• Batterijen bevatten zuur. Bij onder-

houd, installatie en verwijdering van

natte batterijen is een beschermings-

bril verplicht.

• Zuurspatten in de ogen of op de huid

moeten met een grote hoeveelheid

zuiver water weggespoeld worden.

Daarna onmiddellijk een arts raad-

plegen.

Kleding moet worden gereinigd met

water!

• Bij het opladen van batterijen wordt

knalgas geproduceerd. Verwijderd

houden van open vuur en gloeiende

voorwerpen!

• Niet roken!

• Gevaar voor brandwonden!

• Let op! De polen van de batterijen

staan altijd onder spanning, dus

geen voorwerpen op de batterijen

leggen!

Let op:

Houd de batterijen schoon en droog. Ge-

morst zuur of water (natte batterijen) on-

middellijk afvegen.

Draag beschermende handschoenen.

Let op:

Batterijen mogen alleen geïnstalleerd wor-

den volgens het schakelschema en door

klantenservicecenters of specialisten die

goedgekeurd zijn door Diversey. Onjuiste

installatie of aansluiting kan leiden tot ern-

stige verwondingen, tot een explosie en tot

grote schade aan de machine en het mili-

eu.

Let op:

Neem ook de gebruiksaanwijzing van de

batterijfabrikant in acht.

Let op:

Tijdens het laden van de batterijen moet er

voor voldoende ventilatie gezorgd worden.

Let op:

Bij onderhoud van de batterijen moeten

deze van de machine worden losgekop-

peld!

6 V

175A

red

Relay

Charger

Power Board

black

12 V

175A

red

Relay

Charger

Power Board

black

273

Opladen met een externe batterijlader

Elk type batterij en/of batterijfabrikant vraagt om een andere

laadkarakteristiek.

Optionele on-board-laders zijn aangepast aan de grootte van

de batterij en omvatten meerdere laadcurves die vooraf in de

fabriek of door de TASKI servicemonteur zijn ingesteld voor

de aanbevolen batterijen. Deze bepaling is eveneens van toe-

passing bij het gebruik van stationaire (externe) laders.

Opladen met een externe lader

Opladen met (optionele) On-board-lader

Nadat het laden is voltooid

Onderhoud van open (natte) batterijen

Batterijcompartiment openen voor het onderhoud

Koppel de stoelschakelaar los voordat u de stoel uit de machi-

ne verwijdert.

Let op:

Een verkeerde laadkarakteristiek of het

gebruik van een ongeschikte lader zal lei-

den tot voortijdige ontlading of een verkor-

te levensduur van de batterij.

Let op:

Permanent kort gebruik dat steeds ge-

volgd wordt door opladen kan de batterijen

permanent beschadigen. Geschatte waar-

de: Voor het opnieuw opladen van de bat-

terij moet deze tenminste ongeveer 20%

van de beschikbare capaciteit hebben af-

gegeven.

Let op:

Om een maximale levensduur van de bat-

terijen te bereiken moeten tractiebatterijen

2x per week een volledige laadcyclus (12-

16 uur) doorlopen.

Let op:

Indien de machine voor een langere tijde

niet wordt gebruikt, moeten de batterijen

een volledige laadcyclus doorlopen. De la-

der wordt vervolgens van de machine of

het net losgekoppeld. Batterijen zullen na

verloop van tijd spontaan ontladen. Afhan-

kelijk van het type moeten zij elke 3 tot 6

maanden worden herladen. Voordat de

batterijen opnieuw worden gebruikt, moe-

ten ze een volledige laadcyclus doorlopen.

• Sluit de externe batterijlader aan op de accustekker van de

machine.

Let op:

Let erop dat de stekker tot aan de aanslag

ingestoken is om een goed elektrisch con-

tact te waarborgen.

NB:

Tijdens het laden zijn alle functies van de

machine uitgeschakeld.

• De machine moet uitgeschakeld zijn.

• Sluit het netsnoer aan op een (langzaam afgeschermd)

stopcontact.

• Het gele lampje brandt continu tot ca.

90% van de batterijcapaciteit bereikt

is. Daarna knippert het lampje tot de

batterij volledig geladen is.

• Wanneer het laden is voltooid, brandt

het groene lampje.

Let op:

Schakel de lader uit voordat u de verbin-

ding met de batterij loskoppelt (alleen voor

externe laders).

Het loskoppelen van een lader die is inge

schakeld kan leiden tot een explosie in de

batterijhouder.

• Berg het netsnoer op in de ruimte die daarvoor in de (opti-

onele) on-board-lader voorzien is.

• Zorg dat de laadkabel droog is en beschermd tegen be-

schadiging.

Let op:

Laadkabels zijn voorzien voor hoge

stroomwaarden. Als er tekenen van scha-

de zijn aan stekkers, kabels of aansluitin-

gen mag de lader niet gebruikt worden.

NB:

Het verzorgen van onderhoudsvrije batte-

rijen blijft in principe beperkt tot het volgen

van de juiste laadprocessen en de correct

ingestelde laadcurve.

• De machine moet uitgeschakeld zijn.

• Schroef de bestuurdersstoel los en verwijder deze uit de

machine.

• Verwijder het batterijdeksel van de

machine.

Nu kunt u onderhoud uitvoeren aan

de batterij volgens de instructies van

de fabrikant.

274

Voor de inbedrijfstelling

Parkeerrem

Activeren:

Ontgrendelen:

Noodontgrendeling:

Parkeerrem en noodstop controleren

Waarschuwingsinrichtingen

Instellen van de bestuurdersstoel

Verplaatsing

De rijrichting regelt u met het stuur en de snelheid met het

gaspedaal. De snelheid kan continu worden bijgesteld.

Bij het loslaten van het gaspedaal wordt de motor afgeremd

tot de machine stilstaat en dan wordt de parkeerrem geacti-

veerd.

Vooruitrijden

Achteruitrijden

• De parkeerrem wordt automatisch ontgrendeld door het

elektronische systeem als u het gaspedaal indrukt.

NB:

Als de machine stilstaat, is de parkeerrem

weer geactiveerd. Zowel bij een in- als uit-

geschakelde machine.

NB:

De bestuurdersstoel is uitgerust met een

stoelschakelaar (aanwezigheidsherken-

ning). Deze stoelschakelaar wordt geacti-

veerd zodra de bestuurdersstoel door het

bedienende personeel bezet wordt.

Alleen bij geactiveerde stoelschakelaar

kan de machine worden bediend.

• Indien de controle of stroomvoorzie-

ning uitvalt, kan de parkeerrem hand-

matig worden ontgrendeld. Hiertoe

moet de ontgrendelingshendel per-

manent worden aangetrokken. Deze

bevindt zich bij het linker achterwiel.

Let op:

Parkeerrem en noodstopschakelaar zijn

belangrijke veiligheidselementen. De wer-

king ervan moet daarom regelmatig kort

voor gebruik van de machine worden ge-

controleerd.

• Schakel de machine in.

• Druk het gaspedaal in en houd het stuur daarbij recht. De

machine zet zich recht in beweging.

• Druk nu op de noodstop.

NB:

De machine moet abrupt afremmen tot

volledige stilstand en daarbij zonder stuur-

correctie rechtuit rijden.

Gevaar:

Wanneer een van deze functies niet werkt,

dan moet de machine buiten bedrijf wor-

den gesteld totdat deze vakkundig gerepa-

reerd is door een erkende TASKI-

servicepartner.

Let op:

Waarschuwingsinrichtingen als waarschu-

wingslicht, flitslamp en geluidssignaal bij

achteruitrijden moeten regelmatig op hun

werking worden gecontroleerd. Storingen

moeten direct worden verholpen. De be-

diening van de machine bij ontbrekende of

defecte waarschuwingsinrichtingen ver-

eist verhoogde zorg en aandacht.

Gevaar:

Nationale voorschriften hebben altijd voor-

rang. Deze kunnen andere gedragswijzen

verlangen en moeten altijd in acht worden

genomen.

• Maak de vergrendeling aan de linker-

kant van de bestuurdersstoel los en

verschuif de stoel tot de gewenste

positie

• Zet de machine aan (sleutelschakelaar).

• Alle indicatie-elementen lichten kort

op.

De batterij-indicator signaleert of de

machine bedrijfsklaar is. (In geval

van storing, zie pagina 282).

• Om vooruit te rijden moet alleen het gaspedaal worden in-

gedrukt.

NB:

In bochten wordt de snelheid elektronisch

verlaagd.

• Drukt u op de knop Achteruitrijden,

dan licht de indicator eronder op en

wordt een geluidssignaal hoorbaar.

NB:

Bij het achteruitrijden tijdens de werking

van de machine wordt de toevoer van de

reinigingsoplossing onderbroken. De zuig-

mond wordt daarbij niet opgeheven.

275

Verschuiven van de machine (bij defect)

Borstels gebruiken

Controleer vóór het gebruik:

• of de borstel niet onder de rode markering (haarbosjes) is

gekomen of de lengte van de haren niet korter wordt dan 1

cm.

• de pad op slijtage en reinheid.

Zuigmond installeren

Vullen van de schoonwatertank

Dosering

NB:

Het verschuiven van de machine mag in

het algemeen alleen met twee personen

uitgevoerd worden.

Let op:

Door het hoge gewicht is het handmatig

verschuiven van de machine met risico's

verbonden!

Door misstappen kunnen persoonlijk letsel

en schade aan de machine optreden.

• Verschuiven is alleen mogelijk bij activering van de ont-

grendelingsknop. (Zie pagina 274)

Let op:

Gebruik geen borstels die de slijtagegrens

hebben bereikt. Dit wordt aangegeven

door de lengte van de rode haarbosjes.

Gebruik geen pads die versleten of vies

zijn. Gebruik uitsluitend originele TASKI

onderdelen. Het niet naleven kan resulte-

ren in slechte reinigingsresultaten, maar

ook in schade aan de vloer.

Let op:

Controleer vóór het gebruik van de machi-

ne de opvang van de pad-geleidingsplaat

op slijtage en defecten.

Door een niet intacte of defecte opvang

van de pad-geleidingsplaat kan deze los

komen als de machine in werking is.

Bij niet-naleving bestaat gevaar voor on

gevallen.

• Plaats de borstels onder de borsteleenheid.

• Druk op de knop borstelaandrijving

(AAN/UIT)

De borsteleenheid gaat automatisch

omlaag, de borstels worden aange

koppeld en de eenheid stopt.

Let op:

Controleer of de borstels goed aangekop-

peld zijn.

• De borstelaandrijving wordt geactiveerd door indrukken

van het gaspedaal.

• De machine moet uitgeschakeld zijn.

• Positioneer de zuigmond (2) onder

de mondstukhouder (1).

• Druk de zuigmondhouder naar bene-

den om de sproeier vast te zetten.

• Bevestig de beide zuigslangen stevig op de hals van het

mondstuk.

Let op:

Maximale temperatuur van het water 60

°C/140 °F.

Diversey adviseert het gebruik van koud

water omdat warm water bij contact met de

vloer onmiddellijk de temperatuur van de

vloer aanneemt en dus geen voordeel

biedt.

• De machine moet uitgeschakeld zijn.

• Open het tankdeksel.

• Zet de schoonwatertank (flextank) in de juiste positie.

• Verwijder de maatbeker uit de schoonwatertank (Flex-

tank).

• Vul de schoonwatertank (Flextank)

met water.

De bovenste rode markering duidt de

maximaal toegestane vulhoogte aan.

• Zet het tankdeksel terug in zijn oorspronkelijke positie.

Let op:

Bij de omgang met chemische producten

moeten handschoenen, een veiligheidsbril

en geschikte (beschermende) werkkleding

worden gedragen!

NB:

Gebruik alleen door Diversey aanbevolen

chemische producten en houd u strikt aan

de productinformatie.

Gevaar:

Het gebruik van ongeschikte producten

(o.a. chloor-, zuur- of oplosmiddelhouden-

de producten) kan tot schade voor de ge-

zondheid en aanzienlijke schade aan de

machine leiden.

276

Voorbeelden dosering:

Voorreiniging

Gebruik van FOPS-beschermdak

Start van de werkzaamheden

Indicatie op de verpakking

van het product

Tankinhoud Hoeveelheid

product per

vulling

0,5% 50 ml op 10 li-

ter water

200 l 1l

1% 100 ml op 10

liter water

200 l 2l

2% 200 ml op 10

liter water

200 l 4l

3% 300 ml op 10

liter water

200 l 6l

• Vul de maatbeker met een geschikt product en giet de in-

houd in de tank. Herhaal dit tot de gewenste dosering be-

reikt is.

• Daarna laat u de maatbeker in de tank.

NB:

TASKI biedt optioneel een automatische

dosering. Die kan ook achteraf worden in-

gebouwd. Neem contact op met de klan-

tenservice

Let op:

Verwijder aanwezige voorwerpen (hout-,

metaaldelen enz.) van het reinigingsop-

pervlak.

De voorwerpen kunnen door de draaiende

borstels worden weggeslingerd en daarbij

persoonlijk letsel en materiële schade ver

oorzaken.

Let op:

Bij het reinigen met beschermdak moet

een doorrijhoogte van 2,1 m in acht geno-

men worden.

Let op:

Tijdens het werken met deze machine al-

tijd schoenen met antislipzool en geschik-

te werkkleding dragen!

NB:

Houd tijdens de werking van de machine

altijd beide handen aan het stuurwiel / de

handgreep om een veilige bediening te

waarborgen.

Let op:

Maak u allereerst vertrouwd met de machi-

ne door de eerste rijpogingen op een vrije

plek te starten.

Let op:

Wanneer er tijdens het gebruik van de ma-

chine een gevaar van vallende voorwer-

pen bestaat, dan moeten noodzakelijke

veiligheidsmaatregelen volgens nationale

voorschriften worden genomen of nage-

leefd.

Let op:

Controleer voor het begin van de werk-

zaamheden (in werkpositie), of uw blikveld

voldoende is om veilig te kunnen werken.

EN 3411 moet worden nageleefd.

Als het blikveld onvoldoende is, kan dit de

werkzaamheden bemoeilijken en kan de

veiligheid voor de bedienende persoon,

machine en derden in het gedrang komen.

Let op:

Let tijdens de werkzaamheden op de

maximale doorrijhoogte bij deuren en on-

derdoorgangen, die op het waarschu-

wingsbord op de machine vermeld wordt.

NB:

Bij werkzaamheden in openbare gebou-

wen moet het waarschuwingslicht inge-

schakeld zijn.

• Neem plaats op de bestuurdersstoel.

• Controleer of de noodstopknop ontgrendeld is.

• Zet de machine aan (sleutelschakelaar).

De indicatie-elementen lichten kort op.

277

Handmatig het programma starten

ECO-modus

Werken met de programmatoets

Beginnen met reinigen

• Druk op de knop Zuigaggregaat

AAN/UIT.

De indicator licht op, de zuigmotor

start en de zuigmond wordt automa

tisch tot de werkpositie verlaagd.

• Druk op de knop voor de toevoer van

reinigingsoplossing (AAN/UIT)

De indicator licht op.

De toevoer van de reinigingsoplos

sing wordt gestart als de borstels

draaien.

• Selecteer de gewenste dosering

door op de +/- knop te drukken voor

een niveau tussen 1 en 6.

NB:

Diversey raadt aan om duurzaam te wer-

ken door de juiste doseerhoeveelheid van

het product te bepalen. Een te hoge of te

lage dosering leidt tot onbevredigende rei-

nigingsresultaten.

NB:

TASKI biedt optioneel een automatische

dosering. Die kan ook achteraf worden in-

gebouwd. Neem contact op met de klan-

tenservice

• Druk op de knop Borstelaandrijving

AAN/UIT.

De indicator licht op, de borsteleen

heid gaat omlaag en wordt automa

tisch in werking gesteld.

• Selecteer de gewenste borsteldruk

door op de +/- knop te drukken voor

een niveau tussen 1 en 3.

NB:

Kies altijd het laagste niveau dat voldoen-

de is voor een goed reinigingsresultaat. Dit

zal het stroomverbruik verminderen en de

machine ontzien.

• Door op de knop ECO-modus AAN/

UIT te drukken, wordt de ECO-mo-

dus geactiveerd.

Daardoor wordt het toerental van de

zuigmotor verlaagd en de dosering

van de reinigingsoplossing op niveau

2 en de borsteldruk op niveau 1 inge

steld.

NB:

Indien nodig kan het niveau van de reini-

gingsoplossing in de ECO-modus hand-

matig worden aangepast. De ECO-modus

is ontworpen voor relatief gladde vloeren

zonder voegen.

• Wanneer u bij het begin van het werk

op de programmaknop drukt, worden

alle functies van de machine opge-

start met de laatst gebruikte waarde.

NB:

De functie wordt opnieuw geprogram-

meerd door nogmaals op een knop te

drukken.

NB:

De ingestelde waarden kunnen tijdens het

werken op elk moment worden aangepast.

Wanneer u de machine uitschakelt, wor-

den de ingestelde waarden opgeslagen en

automatisch geactiveerd als u de machine

weer inschakelt.

NB:

Door op de programmaknop te drukken bij

het einde van het werk wordt een geopti-

maliseerd programma in werking gezet

voor de eindactiviteiten: Zie beschrijving

op pagina 279 onder (automatische wer-

king).

Instellingen en geactiveerde functies wor-

den opgeslagen.

• Als de machine ingeschakeld is en er

iemand op de bestuurdersstoel zit,

zet de machine zich in beweging zo-

dra het gaspedaal wordt ingedrukt.

Indien geselecteerd, start de borste-

leenheid en wordt de toevoer van de

reinigingsoplossing geopend.

De rijsnelheid wordt geregeld door

het gaspedaal. Als u het gaspedaal

loslaat, wordt de motor automatisch

afgeremd tot de machine stilstaat en

wordt de parkeerrem geactiveerd.

De toevoer van de reinigingsvloeistof

wordt onderbroken, vervolgens

wordt de borsteleenheid met vertra

ging gestopt.

NB:

De toegevoerde hoeveelheid van de reini-

gingsoplossing wordt aangepast aan de

desbetreffende werksnelheid. (IntelliFlow)

Let op:

Tijdens het werken op een verhoogd of

smal gebied wordt aangeraden om de

knop Langzaam rijden AAN/UIT in te druk-

ken. (Indicator licht op) Daardoor wordt de

maximale snelheid verminderd en de kans

op ongevallen beperkt.

• Als u nogmaals op de knop drukt,

wordt de begrenzing uitgeschakeld

en gaat de indicator uit.

278

Capaciteit van de batterij – het einde van de operationele wer-

king

De batterij-indicator geeft informatie over de beschikbare

werktijd.

• Als het rode lampje begint te knipperen, heeft u nog onge-

veer 5 minuten resterende werktijd.

• Daarna wordt de borsteleenheid – en 30 seconden later de

zuigmond – omhoog gebracht. Het rode lampje brandt nu

continu.

• U heeft dan nog 10 minuten om de machine naar het laad-

station te rijden. Daarna schakelt de machine automatisch

uit.

• Voor een hernieuwde inbedrijfstelling moeten de batterijen

volledig worden geladen.

Reinigingsmethode

Directe werkwijze:

Schrobben en zuigen in een enkele handeling.

Indirecte werkwijze:

Reinigingsoplossing vullen, schuren en zuigen in verschillen-

de fasen.

Bijvullen van de reinigingsoplossing

Vuilwatertank legen

NB:

Meer informatie over de directe en indirec-

te werkwijze vindt u op de desbetreffende

werkwijzekaart.

Neem voor meer informatie contact op met

uw TASKI-adviseur.

NB:

Onder bepaalde omstandigheden bij een

speciale combinatie van soort vloer/ver-

vuiling en reinigingsmiddel kan de machi-

ne een verminderde bestuurbaarheid

hebben.

Door optioneel leverbare wielen kan de

tractie van de machine op de vloer worden

verbeterd. Neem hiervoor contact op met

TASKI-adviseur.

Let op:

Werken zonder reinigingsoplossing kan

leiden tot beschadiging van de vloer.

NB:

Een ratelend geluid van de pomp wijst

erop dat de schoonwatertank (flextank)

leeg is.

Let op:

De pomp mag nooit gedurende langere tijd

drooglopen.

• De indicator schoonwatertank licht

op.

Schoonwatertank is leeg.

• De machine moet eerst uitgeschakeld worden.

• Open het tankdeksel.

• Vul de schoonwatertank (Flextank) met water, zie pagina

275.

• Voeg het reinigingsmiddel toe met de maatbeker.

• Zet het tankdeksel terug in zijn oorspronkelijke positie.

• De indicator vuilwatertank licht op.

Vuilwatertank vol.

• Legen van de vuilwatertank, zie pagina 279.

279

Einde van het werk

Handmatige bediening

Automatische bediening

Zuigmondstuk verwijderen en schoonmaken

Legen en reinigen van de vuil- en schoonwatertank

Vuilwatertank legen

Schoonwatertank legen

• Druk op de knop Reinigingsoplos-

sing AAN/UIT.

• Rijd nog enkele meters.

• Druk op de knop Borstelaandrijving

AAN/UIT.

De indicator licht op, de borsteleen

heid stopt en gaat omhoog.

• Rijd een korte afstand verder om het resterende vuil water

op te zuigen.

• Druk op de knop Zuigaggregaat

AAN/UIT.

De indicator brandt, de zuigmond

gaat automatisch omhoog.

De zuigmotor loopt nog 15 seconden

door om nadruppelen te voorkomen.

• Druk op de programmaknop AAN/

UIT.

De toevoer van de reinigingsoplos

sing wordt gestopt.

De borsteleenheid stopt en gaat om

hoog.

Na 30 seconden gaat het zuigmond

stuk omhoog.

De zuigmotor loopt nog 15 seconden

door vooraleer deze wordt uitge

schakeld.

• De machine moet uitgeschakeld zijn.

• Maak de twee zuigslangen los van de zuigmondhouder en

hang ze in de slanghouder.

• Druk de vergrendelingsbeugel sa-

men. Daardoor komt de zuigmond

vrij en kan deze uit de mondstukhou-

der worden verwijderd.

• Reinig de zuigmond met een borstel onder stromend wa-

ter.

• Na een grondige reiniging hangt u het mondstuk in de

daartoe voorziene houder aan de achterzijde van de ma-

chine.

NB:

Alleen met schone en ongeschonden la-

mellen bereikt u een optimaal zuigresul-

taat!

NB:

Het verwijderen van het vuile water of de

reinigingsoplossing moet gebeuren in

overeenstemming met de nationale voor-

schriften.

NB:

Let bij het legen van de vuilwatertank op

de beschermingsvoorschriften van de fa-

brikant van het schoonmaakmiddel.

• Neem de afvoerslang voor het vuile water uit de houder.

• Plaats de afvoerslang in een afvoer.

• Druk het knijppunt (1) van de afvoerslang samen.

• Trek het deksel van de afvoerslang

en leeg de vuilwatertank.

• Til de schoonwatertank (flextank) op, leg deze op het laag-

ste punt in de vuilwatertank en maak hem leeg.

• Haal de lege schoonwatertank (flextank) uit de vuilwater-

tank en spoel deze grondig met schoon water.

• Spoel de vuilwatertank grondig met schoon water.

• Neem het grofvuilfilter (geel) eruit en

leeg het.

• Spoel het grondig uit met stromend

water.

• Neem het zuigfilter (geel) eruit en

veeg het vuil met een doek of een

zachte borstel weg.

• Neem het zuigfilter eruit en veeg het

vuil met een doek of een zachte bor-

stel weg.

Let op:

Een verstopt zuigfilter kan de zuigkracht

beïnvloeden.

Een verstopt aanzuigfilter kan de hoeveel-

heid reinigingsoplossing verminderen.

• Zet het grofvuilfilter (geel) en het zuigfilter weer terug.

• Plaats de afvoerslang weer in de houder.

280

Vuilwaterpomp (optioneel)

Legen vanuit een hoge positie:

Borsteleenheid verwijderen en reinigen

Reinigen van de machine

Opslag/parkeren van de machine (niet in werking)

Service, onderhoud en verzorging

Onderhoud van de machine is essentieel voor de goede wer-

king en een lange levensduur.

• De machine moet ingeschakeld zijn.

• Steek de afvoerslang in een afvoer of in een emmer.

• Druk op de knop op de vuilwaterpomp.

NB:

Er wordt alleen tot aan de buis in de vuil-

watertank geleegd.

NB:

Reinig de borsteleenheid telkens na vol-

tooiing van het schoonmaakwerk.

• De machine moet uitgeschakeld zijn.

• Druk met de voet op de vergrende-

ling van de borsteleenheid.

• Verwijder de borsteleenheid en reinig deze onder stro-

mend water.

Let op:

Reinig de machine nooit met een hoge-

drukreiniger of waterstraal.

Het water dat in de machine doordringt

kan ernstige schade aan de mechanische

of elektrische onderdelen veroorzaken.

• Veeg de machine af met een vochtige doek.

NB:

De machine moet uitgeschakeld zijn en de

sleutel verwijderd worden.

NB:

Stal de machine met de zuigmond om-

hoog, met opgeheven borstelstand en laat

het tankdeksel open. Zo kan de tank dro-

gen.

Hierdoor wordt de vorming van schimmels

en onaangename geuren voorkomen.

Let op:

Sla de machine nooit met ontladen batte-

rijen op. De batterijen worden hierdoor on-

herstelbaar beschadigd.

Let op:

Gebruik alleen TASKI originele onderde-

len, anders vervallen alle garantie- en aan-

sprakelijkheidsrechten!

Let op:

Om onbedoelde machinefuncties uit te

sluiten, moet altijd voor begin van onder-

houdswerkzaamheden

- de machine uitgeschakeld,

- de sleutel verwijderd en

- de noodstop ingedrukt worden.

Verklaring van de symbolen:

◊ = Na elk gebruik, ◊◊ = elke week,

◊◊◊ = elke maand, ⊗ = lampje servicebeurt

Activiteit

◊

◊◊

◊◊◊

⊗

Pagina

Batterijen opladen ● 273

Bijvullen met gedestilleerd water (natte

batterij) Volg de aanwijzingen in het on-

derhoudsboekje van de batterijfabri-

kant!

● 273

Legen en reinigen van de vuil- en

schoonwatertank ● 279

Zuig- en aanzuigfilter controleren op

vervuiling / reinigen ●

Alle geel gemarkeerde delen reinigen ●

Borstels reinigen ● 280

Zuigmonden reinigen, lamellen contro-

leren op slijtage en eventueel vervan-

gen ● 279

Machine met een vochtige doek afve-

gen ● 280

Reinig de afdichting van het tankdeksel

en controleer op scheuren; eventueel

vervangen ●

Parkeerrem en noodstopknop controle-

ren ● 274

Onderhouds- / serviceprogramma door

Diversey onderhoudsmonteur ●

281

Onderhoudsintervallen

TASKI machines zijn machines van hoge kwaliteit die in de fa-

briek en door bevoegde testers op veiligheid zijn getest. Elek-

trische en mechanische onderdelen zijn na langdurig gebruik

onderhevig aan slijtage en veroudering.

Klantenservice

Als u contact met ons opneemt naar aanleiding van een sto-

ring of een bestelling, vermeld dan altijd de typeaanduiding en

het serienummer.

Deze informatie vindt u op het typeplaatje van de machine. Op

de laatste pagina van deze handleiding vindt u ook het adres

van de dichtstbijzijnde TASKI-servicepartner.

Lamellen verwisselen

• Om de operationele veiligheid en werk-

zaamheid te waarborgen moet bij het oplich-

ten van de onderhoudsindicator

(fabrieksinstelling 650 bedrijfsuren) of ten

minste eenmaal per jaar een servicebeurt

worden uitgevoerd.

• Draai de vier sterschroeven (1) van het mondstuk eruit.

• Scheid het mondstuklichaam (2) van de mondstukken (3).

• Verwijder de lamellen (4).

• Reinig het mondstuklichaam en de twee sproeikernen on-

der stromend water.

• Monteer de "omgedraaide" of nieuwe lamellen op de

mondstukken.

• Plaats de mondstukken terug in het mondstuklichaam.

• Draai de vier sterschroeven weer vast.

282

Storingen

Storing Mogelijke oorzaak Oplossing Pagina

Niet functionerende machine kan

niet ingeschakeld worden

Machine is uitgeschakeld • Draai de sleutel 271

Noodstopschakelaar ingedrukt • Ontgrendel de noodstopschake-

laar 271

Hoofdzekering is defect

• Controleer/vervang zekering

• Neem contact op met uw service-

partner

Foutcode op het display • Neem contact op met uw service-

partner 284

Wegrijblokkering geactiveerd of fout

in de besturing • Neem plaats op de bestuurders-

stoel

Batterijen zijn ontladen of batterijla-

der defect

• Batterij opladen

• Neem contact op met uw service-

partner

274

Batterijen defect • Neem contact op met uw service-

partner

Borstel draait niet

Borstelaandrijving is uitgeschakeld • Druk op de knop Borstel 271

Hoofdzekering is defect

• Vervang de zekering

• Neem contact op met uw service-

partner

Motor draait, maar de borsteleen-

heid niet

• Aandrijfriemen defect

• Controleer of de borsteleenheid

aangekoppeld is

• Neem contact op met uw service-

partner

Slechte zuigkracht Vloer blijft nat Vuil

water wordt niet

opgezogen

Zuigeenheid is niet ingeschakeld • Druk op de knop voor de zuigeen-

heid 271

ECO-knop is ingedrukt • ECO-knop uitschakelen 271

Zuigslang is niet aangesloten • Bevestig de zuigslang 275

Zuigmond raakt de bodem niet

• Controleer de ophanging van de

zuigmond op een juiste werking 275

Lamellen zijn versleten

• Verwissel de lamellen

281

Zuigslang of sproeier is verstopt (bij-

voorbeeld stukjes hout, stofresten)

• Verwijder vreemde voorwerpen

Zuigfilter is verstopt • Verwijder vreemde voorwerpen 271

Indicator zuigeenheid is aan, maar

de zuiger werkt niet

• Controleer zekering, eventueel

vervangen

• Zekering is in orde, neem contact

op met uw servicepartner

275

Zuigeenheid wordt uitgeschakeld Vuilwatertank is vol • Leeg de vuilwatertank

• Controleer de zekeringen 279

Vuilwatertank is vuil • Controleer en reinig indien nodig. 279

Onvoldoende toevoer reinigingsop-

lossing

Schoonwatertank leeg • Schoonwatertank controleren 278

Hoeveelheid reinigingsoplossing te

laag ingesteld • Stel de hoeveelheid reinigingsop-

lossing in met de +/- toets 271

Knop reinigingsoplossing is uitge-

schakeld • Druk op de knop voor de reini-

gingsoplossing 271

Filter schoonwatertank • Reinigen

283

Technische gegevens

Borsteleenheid of zuigeenheid kan

niet worden uitgeschakeld Storing in de elektronica of het be-

dieningspaneel

• Onderbreek de machine via de

noodstop

• Neem contact op met uw service-

partner

271

Storing Mogelijke oorzaak Oplossing Pagina

Machine 4000 5000

Werkbreedte 85 105 cm

Breedte van het mondstuk 110 130 cm

Afmetingen (L x B x H) 187 x 89 x 140 187 x 109 x 140 cm

Gewicht van de machine, bedrijfsklaar, maximaal 680 715 kg

Nominale spanning 24V DC

Nominaal vermogen 2000 W

Schoonwatertank nominaal +- 5% 200 l

Bepaalde waarden conform IEC 60335-2-72 4000 5000

Machinegewicht met batterijen (transportgewicht) 480 515 kg

Geluidsdrukniveau LpA 67 dB(A)

Onzekerheid KpA 2.5 dB(A)

Totale trillingswaarde <2.5 m/s2

Onzekerheid K 0,25 m/s2

Spatwaterbescherming IPX3

Beschermingsklasse III

284

Accessoires

Foutcodes

Foutcodes worden op het display weergegeven.

Vervoer

Ontmanteling

Batterijen

Nr. Artikel 4000 5000

7517859 Schuurborstel nylon 43 cm (standaard) 2X

7517860 Schuurborstel uitgewassen beton 43 cm 2X

7517861 Schuurborstel nylon slijpend 43 cm 2X

7517858 Geleidingsplaat 43 cm 2x

7510634 Geleidingsplaat 28 cm 4X

7510631 Schuurborstel nylon 28 cm (standaard) 4X

7510632 Schuurborstel uitgewassen beton 28 cm 4X

7510633 Schuurborstel slijpend 28 cm 4X

4131268 Crashbescherming x x

4126922 Knipperlichten xx

7518212 IntelliDose swingo 4000/5000 x x

7523390 IntelliTrail xx

8502830 Vulslang met universele wateraansluiting x x

4129878 Afvoerpomp xx

Verschillende pads (polyester bruin, blauw, rood, en contactpad)xx

NB:

Schakel de machine uit en vervolgens

weer aan bij elke foutcode.

Door in- en uitschakelen kan eventueel

een actieve fout worden verholpen.

Let op:

Deze machine mag uitsluitend met hulp-

middelen worden opgetild (bijv. hefplat-

form, hellingbaan etc.)!

NB:

Vervoer de machine rechtopstaand.

NB:

Zorg ervoor dat de machine stevig wordt

vastgezet in het transportvoertuig en ge-

zekerd is.

NB:

De machine en toebehoren moeten aan

het einde van hun levensduur ontmanteld

en verwijderd worden in overeenstemming

met de plaatselijke voorschriften. Uw Di-

versey-servicepartner kan u daarbij onder-

steunen.

Let op:

De batterijen moeten uit de machine wor-

den verwijderd voordat de machine op een

adequate manier ontmanteld en verwij-

derd wordt.

Gebruikte batterijen moeten conform EU-

richtlijn 2006/66/EG of de desbetreffende

nationale voorschriften milieuvriendelijk

worden verwijderd.

285

Afmetingen van de machine

Alle afmetingen zijn in centimeters!

187

178

140

4000: 110 | 5000: 130

4000: 89 | 5000: 109

286

Oversettelse av de originale instruksjonene for bruk

Tegnforklaring

Innholdsfortegnelse

Sikkerhetsinstrukser . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 286

Rengjøringsprodukter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 287

Utvidet dokumentasjon . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 287

Oppbygning - oversikt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 288

Batterier. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 289

Før bruk. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 291

Starte arbeidet. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 293

Avslutte arbeidet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 296

Service, vedlikehold og pleie. . . . . . . . . . . . . . . . . . . . . . . . . . . 297

Feil. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 299

Tekniske data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 300

Tilbehør . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 300

Feilkoder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 301

Transport. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 301

Avhending . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 301

Maskinens mål . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 301

Maskinens bruksområde

Maskinene er tilegnet kommersiell bruk (f.eks. i hoteller, sko-

ler, sykehus, fabrikker, kjøpesentre, idrettshaller o.a.). Maski-

nene skal brukes til våt-rengjøring på harde gulvbelegg i tråd

med denne bruksanvisningen. Maskinene er utformet uteluk-

kende til innendørs bruk.

Sikkerhetsinstrukser

På grunn av sin utførelse og konstruksjon overholder TASKI-

maskinene de grunnleggende sikkerhets- og helsekravene i

EU-direktiver og er derfor påført CE-merket.

FORSIKTIG!

Før første gangs bruk må bruksanvisnin-

gen og sikkerhetsinstruksen leses nøye.

Oppbevar bruksanvisningen trygt og lett

tilgjengelig slik at du når som helst kan

slå opp i den.

Fare:

Dette symbolet angir viktig informasjon.

Manglende overholdelse av denne

merknaden kan føre til risiko for personer

og/eller omfattende materielle skader!

Advarsel:

Dette symbolet angir viktig informasjon.

Manglende overholdelse av denne

merknaden kan føre til feilfunksjoner og

materielle skader!

Merk:

Dette symbolet angir viktig informasjon i

sammenheng med effektiv bruk av pro-

duktet. Manglende overholdelse av denne

merknaden kan føre til feilfunksjoner!

Den inneholder merknader om den nødvendige

rekkefølgen av arbeidstrinnene.

Advarsel:

Maskinen må ikke brukes til polering, ol-

jing, voksing, tepperens og støvsuging.

Våtrengjøring av parkett og laminatgulv

med denne maskinen skjer på egen risiko.

Fare:

Endringer på maskinen som ikke er god-

kjent av Diversey, fører til annullering av

sikkerhetsmerker og CE-konformitet. Bruk

som ikke er i tråd med maskinens bruks-

område, kan føre til personskader og ska-

der på maskin og arbeidsmiljø. I slike

tilfeller bortfaller som regel all garanti og

eventuelle garantikrav.

Fare:

Maskinen må kun brukes av personer som

er tilstrekkelig opplært i bruken eller har

vist evne til å betjene den og som er uttryk-

kelig autorisert til å bruke den.

Fare:

Maskinen må ikke brukes av personer

med reduserte fysiske, sensoriske eller

mentale evner, inkludert barn, eller som

har manglende erfaring og kunnskap.

Barn må være under tilsyn for å sikre at de

ikke leker med maskinen.

Fare:

Maskinen må ikke brukes i rom hvor ek-

splosjonsfarlige og brennbare materialer

(f.eks. bensin, løsemiddel, fyringsolje, støv

osv.) blir lagret eller behandlet.

De elektriske eller mekaniske komponen

tene kan føre til antennelse av disse stof

fene.

Fare:

Maskinen skal ikke brukes til oppsuging av

giftige, helsefarlige, etsende eller irriteren-

de stoffer (f.eks. farlig støv osv.). Filtersys-

temet filtrerer ikke materialer av denne

typen i tilstrekkelig grad.

Mulige svekkelser av helsen til brukeren

og tredjepart kan ikke utelukkes.

Fare:

Det må tas hensyn til lokale forhold som

tredjeparter og barn! Spesielt må hastig-

heten reduseres på uoversiktlige steder,

f.eks. foran dører eller svinger.

Fare:

Det er ikke lov å frakte andre personer og

gjenstander på denne maskinen.

287

Rengjøringsprodukter

Utvidet dokumentasjon

Fare:

Hvis maskinen ikke fungerer som den

skal, det har oppstått en feil eller etter en

kollisjon eller et fall, må maskinen kontrol-

leres av en autorisert fagperson før den

settes i drift igjen. Det samme gjelder hvis

maskinen blir stående utendørs, nedsen-

ket i vann eller utsettes for fukt.

Fare:

I tilfelle skade på de sikkerhetsrelaterte

delene, som for eksempel børstedeksel,

hovedkabel eller deksler som gir tilgang til

strømførende deler, må bruken av maski-

nen umiddelbart avbrytes!

Fare:

Maskinen må ikke stoppes, plasseres eller

oppbevares på skrånende underlag.

Fare:

Maskinen må ikke brukes i elektromagne-

tisk utsatte rom (elektrosmog).

Fare:

Maskinen må ikke brukes til renhold på

skrånende >10 % underlag.

Fare:

Maskinen må ikke brukes på skrånende

underlag >15 %. På hellende underlag må

maskinen brukes med "sneglefart" for å

sikre at den kan stoppes på en trygg måte.

Maskinens stabilitet kan påvirkes ved at

den fort gir etter på skrånende underlag og

slik bruk er derfor forbudt. Fare for uhell.

Fare:

Maskinen må bare benyttes på et fast, sta-

bilt og tilstrekkelig bærende underlag.

Unnlatelse av oppfølging kan føre til uhell.

Advarsel:

Maskinen må beskyttes mot uautorisert

bruk. Trekk derfor alltid ut nøkkelen før du

går vekk fra maskinen eller oppbevar den

i et låst rom.

Advarsel:

Maskinen kan kun brukes og oppbevares i

tørt, støvfattig miljø ved temperaturer fra

+10 til +35 grader.

Advarsel:

Reparasjoner av mekaniske eller elektris-

ke deler på maskinen skal kun utføres av

autoriserte fagpersoner som er kjent med

alle relevante sikkerhetsbestemmelser.

Advarsel:

Det skal utelukkende brukes verktøy (bør-

ster, pader eller lignende) som er definert

under Tilbehør i denne bruksanvisningen

eller som er anbefalt gjennom TASKI-kon-

sulenten. Andre verktøy kan redusere

maskinens sikkerhet og funksjonalitet.

Advarsel:

Nasjonale forskrifter for personlig beskyt-

telse og arbeidsmiljø samt produsentens

instruksjoner for bruk av rengjøringsmidler

må følges nøye.

Advarsel:

Slå av sugeenheten umiddelbart hvis det

kommer skum eller væske ut av maskinen!

Advarsel:

Denne maskinen skal kun brukes med eg-

nede batterier og kontrollerte ladere.

Advarsel:

TASKI-maskiner og -enheter er konstruert

slik at de iht. gjeldende stand og kunnskap

ikke fører til helsefarlig støy eller vibrasjo-

ner.

Se Tekniske data på side 300.

Merk:

TASKI-maskinene er konstruert slik at de

oppnår det beste rengjøringsresultatet

med TASKI rengjøringsprodukter.

Andre rengjøringsprodukter kan føre til

driftsforstyrrelser og skader på maskinen

eller arbeidsmiljøet.

Av den grunn anbefaler vi at det kun bru-

kes TASKI rengjøringsprodukter.

Feil som oppstår på grunn av feil rengjø-

ringsprodukt, dekkes ikke av garantien.

For ytterligere informasjon, vennligst kon-

takt din TASKI servicepartner.

Merk:

Koblingsskjemaet for denne maskinen fin-

ner du i reservedelslisten.

Kontakt kundeservice for mer informasjon.

288

Oppbygning - oversikt

1Nal-holder

2Sugeslangeholder

3Skittenvannsslange skittenvannstank

4Sugeslange

5Nal

6Inntaksfilter

7Pumpe

8Skittenvannstank

9Styrbart drivhjul

10 Rentvannstank (fleksitank)

11 Doseringskopp

12 Verktøyutløser

13 Børsteenhet

14 Støtbeskyttelse (tilleggsutstyr)

15 Gasspedal

16 Batterihus

17 Frontlykt (tilleggsutstyr)

18 Betjeningspult

19 Styrehjul

20 Førersete med setebryter (nærværsovervåking)

21 Blinklys

22 Tankdeksel

23 Sugefilter

24 Sil

25 Indikator for full skittenvannstank

26 Indikator for tom rentvannstank (fleksitank)

27 Knapp for sugeenhet (PÅ / AV)

28 Knapp for ECO-modus (PÅ / AV)

29 Programknapp (PÅ / AV)

30 Knapp for rengjøringsløsning (PÅ / AV)

31 Knapp for verktøydrift (PÅ / AV)

32 Knapp for langsomkjøring (PÅ / AV)

33 Knapp for horn

34 Serviceindikator

35 Nøkkelbryter

36 Ryggeknapp

37 Nødstopp

38 Indikator for batterinivå

39 Knapp for verktøydrift, trinn (+ / -)

40 Knapp for tilføringsmengde av rengjøringsløsning

(+ / -)

41 Display

56 8 9 13 14

18192022 2123

1210 117

29 34 35

25 37

40 39

289

Batterier

Godkjente batterier

For driften av denne maskinen kreves syrebatterier (ikke start-

eller bilbatterier). Det anbefales å bruke rene syrebatterier Det

er kun disse som sikrer lang brukstid.

Syrebatterier produseres som åpne (våt-) batterier eller som

vedlikeholdsfrie (VRLA-) batterier (gel og AGM). Maskinen må

justeres etter hver konstruksjonstype og produsent.

Hvert batteri har en annen brukstid og ulike ytelsesegenska-

per.

Maskinprogrammeringen må gjøres etter montering av batte-

riene eller når du bytter batteritype og/eller produsent og før

igangsetting.

Feil innstilling kan føre til for tidlig svikt i batteriene.

Sikkerhetstiltak ved håndtering av batterier

Batterikoblingsskjema

6 V-batterier

12 V-batterier

• Batterier inneholder syre. Ved ser-

vice, installasjon og fjerning av våte

batterier må det brukes vernebriller.

• Syresprut i øynene eller på huden

må skylles bort med rikelig med rent

vann.

Oppsøk deretter lege umiddelbart.

Klær må skylles med vann!

• Lading av batterier genererer knall-

gass. Hold åpen ild eller glødende

gjenstander unna!

• Røyking forbudt!

• Fare for etseskader!

• Advarsel: Polene på batteriet står all-

tid under spenning, sett derfor aldri

gjenstander på batteriene!

Advarsel:

Hold batteriene rene og tørre. Syre eller

vann som renner ut (våtbatterier) må tør-

kes bort umiddelbart.

Bruk vernehansker til dette.

Advarsel:

Batteriene skal bare monteres av kunde-

servicesentre eller fagarbeidere som er

godkjent av Diversey, og iht. koblingsskje-

maet. Feil ved montering eller tilkobling

kan forårsake alvorlig skade, føre til ek-

splosjon og store skader på maskinen og

miljøet.

Advarsel:

Vær i tillegg oppmerksom på bruksanvis-

ningen fra batteriprodusenten.

Advarsel:

Ved lading av batterier må det sørges for

tilstrekkelig ventilasjon.

Advarsel:

Ved vedlikehold av batteriene må batterie-

ne kobles fra maskinen!

6 V

175A

red

Relay

Charger

Power Board

black

12 V

175A

red

Relay

Charger

Power Board

black

290

Lading med ekstern batterilader

Hver batteritype og/eller batteriprodusent krever sin egen la-

dekarakteristikk.

Ombord-ladere (tilleggsutstyr) er tilpasset batteriets størrelse

og inneholder flere ladekurver som er innstilt på fabrikken eller

av TASKIs servicetekniker for anbefalte batterier. Denne for-

skriften gjelder på samme måte ved bruk av stasjonære (ek-

sterne) ladere.

Lading med ekstern lader

Lading med ombord-lader (tilleggsutstyr)

Etter avsluttet lading

Vedlikehold og pleie av åpne (våt-)batterier

Åpne batterihuset for vedlikehold

Trekk ut setebryteren før du fjerner setet fra maskinen.

Advarsel:

En falsk ladekarakteristikk eller bruk av feil

lader vil føre til for tidlig svikt eller at batte-

riet ødelegges.

Advarsel:

Stadig kortvarig bruk med påfølgende et-

terlading kan skade batteriene permanent.

Standardverdi: Før lading skal det være

tatt ut minst 20 % av tilgjengelig kapasitet

fra batteriet.

Advarsel:

For å oppnå maksimal levetid må syrebat-

teriene gjennomgå en komplett ladesyklus

(12-16 timer) 2 ganger ukentlig.

Advarsel:

Før maskinen settes til side i lengre tid må

batteriene gjennomgå en komplett ladesy-

klus. Laderen kobles deretter fra maskinen

og fra nettet. Batterier lades ut over tid. Av-

hengig av type må de lades på nytt etter 3-

6 måneder. Før de tas i bruk igjen, må bat-

teriene gjennomgå en komplett ladesyklus

igjen.

• Koble den eksterne laderen til batterikontakten på maski-

nen.

Advarsel:

Sørg for at støpselet settes helt inn for å

sikre en god elektrisk kontakt

Merk:

Under lading må alle maskinens funksjo-

ner deaktiveres.

• Maskinen må være slått av.

• Koble hovedkabelen til en (treg sikring) stikkontakt.

• Den gule indikatoren lyser til ca. 90

% av batterikapasiteten er nådd. Der-

etter blinker indikatoren til batteriet er

fulladet.

• Den grønne indikatoren lyser når la-

dingen er ferdig.

Advarsel:

Slå av laderen før du kobler fra forbindel-

sen til batteriene (bare for eksterne lade-

re).

Frakobling mens laderen er på kan føre til

en eksplosjon i batterirommet.

• Oppbevar hovedkabelen i det tiltenkte området ved bruk av

ombord-lader (tilleggsutstyr).

• Hold ladekabelen tørr og beskyttet mot skader.

Advarsel:

Ladekabelen overfører høyspenning. Ved

tegn på skader på plugg, kabel eller kon-

takt må laderen må ikke brukes

Merk:

Pleie av vedlikeholdsfrie batterier begren-

ser seg til å foreta ladeprosessene på rik-

tig måte, samt riktig innstilt ladekurve.

• Maskinen må være slått av.

• Skru av førersetet og ta det ut av maskinen.

• Fjern batterikassedekslet fra maski-

nen.

Nå kan batteriene holdes ved like i

henhold til produsentens anvisnin

ger.

291

Før bruk

Parkeringsbremse

Aktivering:

Frigjøring:

Nødfrigjøring:

Sjekk parkeringsbremse og nødstopp

Varslingsanordninger

Justere førersetet

Kjøring

Kjøreretningen styrer du med rattet og hastigheten med gass-

pedalen. Hastigheten justeres trinnløst.

Når du slipper gasspedalen, bremses motoren til den stopper,

og parkeringsbremsen blir aktivert.

Kjøre forover

Rygge

• Parkeringsbremsen aktiveres automatisk av elektronikken

når du trykker på gasspedalen.

Merk:

Når maskinen står stille, er parkerings-

bremsen alltid aktivert. Enten maskinen er

slått av eller på.

Merk:

Førersetet er utstyrt med en setebryter

(bevegelsesdeteksjon). Denne setebryte-

ren er aktivert mens førersetet er okkupert

av driftspersonell.

Maskinen kan brukes bare når setebryte-

ren er aktivert.

• Ved bortfall av styring eller strømfor-

syning, kan parkeringsbremsen lå-

ses opp manuelt. For dette formålet

må utløserspaken være permanent

trukket tilbake. Denne er plassert ved

venstre bakhjul.

Advarsel:

Parkeringsbremse og nødstopp er viktige

sikkerhetselementer. Funksjonen til disse

bør derfor kontrolleres jevnlig og med kor-

te mellomrom før maskinen brukes.

• Slå på maskinen.

• Trykk på kjøreknappen mens du holder styret rett. Maski-

nen setter seg i bevegelse rett forover.

• Trykk nå på nødstopp.

Merk:

Maskinen skal bremse brått og stoppe helt

mens du kjører rett forover uten å justere

styret.

Fare:

Hvis en av disse funksjonene ikke funge-

rer, må maskinen settes ut av drift og fag-

messig repareres av en TASKI-autorisert

service-partner.

Advarsel:

Funksjonen til varslingsanordninger som

varsellampe, strobelys og signaltone for

rygging må kontrolleres jevnlig. Funk-

sjonsfeil må korrigeres umiddelbart. Bruk

av maskinen med manglende eller defekte

varslingsanordninger må utføres med stor

forsiktighet og oppmerksomhet.

Fare:

Nasjonale forskrifter er alltid de viktigste.

Disse kan kreve andre andre måter å for-

holde seg på og må følges nøye.

• Løsne hendelen på venstre side av

førersetet og flytt setet til ønsket po-

sisjon

• Slå på maskinen (nøkkelbryter).

• Alle indikatorene lyser opp en kort

stund.

Batterinivåindikatoren viser om mas

kinen er klar til start. (ved feil, se side

299).

• For kjøring forover trenger du kun å trykke på gasspedalen.

Merk:

I svinger blir hastigheten redusert elektro-

nisk.

• Ved å trykke på ryggeknappen lyser

indikatoren opp, og det høres en sig-

naltone.

Merk:

Ved rygging i arbeidskjøring avbrytes til-

førselen av rengjøringsløsning. Nalen he-

ves ikke.

292

Flytte maskinen (ved defekt)

Bruke verktøyet

Før verktøyet brukes, sjekk:

• at børsten ikke har gått under det røde merket (børstebunt)

eller har en børstelengde på under 1 cm.

• at paden er ren og ikke slitt.

Montere sugedysen

Fylle rentvannstanken

Dosering

Merk:

Flytting av maskinen må vanligvis utføres

av to personer.

Advarsel:

På grunn av vekten er manuell flytting av

maskinen forbundet med risiko!

Feiltrinn kan føre til person- og maskinska

der.

• Flytting er mulig bare når utløserknappen er aktivert. (Se

side 291)

Advarsel:

Ikke bruk børster hvor slitasjegrensen er

nådd. Dette indikeres av lengden på den

røde børstebunten Ikke bruk pader som er

slitt eller skitne. Bruk utelukkende originale

TASKI-verktøy. Manglende overholdelse

kan føre til dårlige rengjøringsresultater og

til og med skader på gulvbelegget.

Advarsel:

Før hver bruk av maskinen, sjekk opptaket

til pad-føringsskiven for slitasje og feil.

Hvis opptaket til pad-føringsskiven ikke er

intakt eller har feil, kan den svinge ut under

arbeidet med maskinen.

Unnlatelse av oppfølging kan føre til uhell.

• Plasser verktøyene under børsteenheten.

• Trykk på verktøydriftknappen PÅ/AV.

Børsteenheten senkes automatisk,

kobler inn verktøyene, og stopper.

Advarsel:

Kontroller at verktøyet er koblet inn.

• Verktøydriften aktiveres ved aktivering av gasspedalen.

• Maskinen må være slått av.

• Plassering av nalen (2) under dyse-

holderen (1).

• Trykk dyseholderen nedover for at

dysen kan gå i inngrep.

• Sett begge sugeslanger fast på stussene på nalen.

Advarsel:

Maksimalt tillatt vanntemperatur er 60° C/

140° F.

Diversey anbefaler bruk av kaldt vann, for-

di varmt vann straks antar temperaturen i

gulvet ved kontakt med gulvet og derfor

ikke gir noen fordeler.

• Maskinen må være slått av.

• Åpne tankdekselet.

• Sett rentvannstanken (fleksitank) i den tiltenkte stillingen.

• Fjern doseringskoppen fra rentvannstanken (fleksitank).

• Fyll vann i rentvannstanken (fleksi-

tank).

Det øverste røde merket viser maksi

malt tillatt fyllenivå.

• Vipp tankdekselet tilbake i utgangsposisjon.

Advarsel:

Ved håndtering av kjemiske produkter må

det brukes hansker, vernebriller og hen-

siktsmessig (beskyttende) arbeidsklær!

Merk:

Bruk kun kjemiske produkter anbefalt av

Diversey/Lilleborg Profesjonell og vær

oppmerksom på produktinformasjonen.

Fare:

Bruk av uegnede produkter (som klor, sy-

re- eller løsemiddelholdige produkter) kan

være helsefarlig og kan føre til betydelig

skade på maskinen.

293

Eksempler på dosering:

Forhåndsrengjøring

Bruk FOPS-sikkerhetstak

Starte arbeidet

Indikasjon på emballasjen til

produktet

Tankinnhold Produkt-

mengde per

tankfylling

0,5 % 50 ml per 10 l

vann

200l 1l

1% 100 ml per 10

l vann

200l 2l

2% 200 ml per 10

l vann

200l 4l

3% 300 ml per 10

l vann

200l 6l

• Fyll doseringskoppen med et egnet produkt og hell innhol-

det i rentvannstanken. Gjenta prosessen inntil den ønske-

de dosen oppnås.

• Etter avslutning av doseringen skal doseringskoppen bli

værende i tanken.

Merk:

TASKI tilbyr automatisk dosering som til-

leggsutstyr. Dette kan også ettermonteres.

Ta kontakt med din kunderådgiver

Advarsel:

Fjern eventuelle gjenstander (tre-, metall-

deler osv.) fra rengjøringsflaten.

Objektene kan bli kastet omkring av det ro

terende verktøyet og dermed forårsake

skader på mennesker og materiell.

Advarsel:

Ved rengjøring med et montert sikkerhets-

tak, må det tas hensyn til at passerings-

høyden er på 2,1 m.

Advarsel:

Når du arbeider med denne maskinen må

du alltid ha på sklisikkert fottøy og hen-

siktsmessige arbeidsklær!

Merk:

Hold alltid begge hendene på rattet / kjøre-

håndtaket under bruk av maskinen da det-

te garanterer en sikrere bruk.

Advarsel:

Gjør deg først kjent med maskinen ved å

starte på en åpen plass for å gjøre det før-

ste kjøreforsøket!

Advarsel:

Hvis det under bruk av maskinen er fare

for fallende gjenstander, må de nødvendi-

ge forholdsregler i henhold til nasjonale

forskrifter overholdes.

Advarsel:

Sjekk, før du starter arbeidet, (i arbeidsstil-

ling) om du har tilstrekkelig synsfelt for å

kunne sikre at arbeidet er trygt. Vær opp-

merksom på EN 3411.

Utilstrekkelig synsfelt kan gjøre arbeidet

vanskelig og sette operatørens, maski

nens og andres sikkerhet i fare.

Advarsel:

Under arbeidet må du være oppmerksom

på de maksimalt tillatte høydene ved dører

og underganger som vises på maskinens

varselsskilt.

Merk:

Ved arbeid i offentlige bygninger må var-

sellampen være slått på.

• Sett deg på førersetet.

• Sjekk om nødstoppknappen er låst opp.

• Slå på maskinen (nøkkelbryter).

Indikatorene lyser opp en kort stund.

294

Starte program manuelt ECO-modus

Starte med programknapp

Starte rengjøringsdrift

• Trykk på knappen for sugeenheten

PÅ/AV .

Indikatoren lyser, sugemotoren star

ter og nalen senkes automatisk i ar

beidsstilling.

• Trykk på knappen for tilføring av ren-

gjøringsløsning PÅ/AV.

Indikatoren lyser.

Tilføring av rengjøringsløsning star

ter så snart verktøyet roterer.

• Velg ønsket doseringsnivå ved å

trykke på knappene +/- fra trinn 1 - 6.

Merk:

Diversey anbefaler vedvarende arbeidsre-

sultat ved å bruke riktig doseringsmengde.

Over- og underdosering fører til utilfreds-

stillende rengjøringsresultat.

Merk:

TASKI tilbyr automatisk dosering som til-

leggsutstyr. Dette kan også ettermonteres.

Ta kontakt med din kunderådgiver

• Trykk på verktøydriftknappen PÅ/AV.

Indikatoren lyser, børsteenheten

senkes og koblingsprosessen starter

automatisk.

• Velg ønsket verktøytrykk ved å tryk-

ke på knappene + / - fra trinn 1-3.

Merk:

Finn og velg alltid det laveste nivået som

er tilstrekkelig for et godt rengjøringsresul-

tat. Dette vil redusere strømforbruket og

skåner maskinen.

• ECO-modus aktiveres ved å trykke

ECO-modusknappen PÅ/AV.

Med dette reduseres turtallet til suge

motoren og dosering av rengjørings

løsningen satt på trinn 2 og

børstetrykk satt på trinn 1.

Merk:

Om nødvendig kan trinnene for rengjø-

ringsløsningen justeres manuelt i ECO-

modus. ECO-modus er utviklet for glatte

gulv uten fuger.

• Ved å trykke på programknappen

ved neste arbeidsstart eller arbeids-

økt, startes alle maskinens funksjo-

ner med funksjonsverdiene som sist

var brukt.

Merk:

Funksjonen programmeres på nytt ved å

trykke på en knapp på nytt.

Merk:

De angitte verdiene kan justeres når som

helst i løpet av arbeidsprosessen. De an-

gitte verdiene blir lagret når du slår av

maskinen og blir automatisk aktivert neste

gang maskinen slås på.

Merk:

Ved å trykke på programknappen på slut-

ten av arbeidet startes et optimalisert pro-

gram for avslutningen av arbeidet: Se

beskrivelse på side 296 nedenfor (auto-

matisk drift).

Innstillinger og aktiverte funksjoner lagres.

• Når maskinen er i gang og en opera-

tør sitter på førersetet, begynner

maskinen å bevege seg når gasspe-

dalen betjenes. Hvis børsteenheten

er aktivert, startes denne, og tilførse-

len til rengjøringsløsningen åpnes.

Hastigheten kontrolleres via stillin

gen til gasspedalen. Når du slipper

gasspedalen, bremses motoren au

tomatisk til den stopper, og parke

ringsbremsen blir aktivert. Tilførselen

av rengjøringsmiddelet avbrytes,

deretter stoppes børsteenheten med

forsinkelse.

Merk:

Tilførselsmengden for rengjøringsløsnin-

gen er tilpasset driftshastigheten. (Intelli-

Flow)

295

Batterikapasitet - ikke lenger startklar

Batterinivåindikatoren gir informasjon om tilgjengelig driftstid.

• Hvis den røde indikatoren begynner å blinke, har du igjen

ca. 5 minutter gjenstående driftstid.

• Deretter blir børsteenheten og - 30 sekunder senere -

nalen trukket opp. Den røde indikatoren endres til fast lys.

• Du har da ytterligere 10 minutter på deg til å kjøre maski-

nen til ladestasjonen. Deretter stanser maskinen av seg

selv.

• For å sette i drift på nytt, må batteriene lades helt opp.

Rengjøringsmetode

Direkte arbeidsmetode

Skuring og suging i én operasjon

Indirekte arbeidsmetode;

Bruk av rengjøringsløsning, skrubb og oppsuging i flere ope-

rasjoner.

Påfyll av rengjøringløsning

Tømme skittenvannstanken

Advarsel:

Ved arbeid i overfylte eller trange områder

anbefales det at knappen for saktekjøring

PÅ/AV brukes. (Indikatoren lyser). Der-

med blir den maksimale driftshastigheten

og risikoen for ulykker redusert.

• Når du trykker på knappen på nytt,

fjernes begrensningen, og indikato-

ren slukkes.

Merk:

Mer informasjon om direkte og indirekte

arbeidsmetoder finnes på de tilsvarende

metodekortene.

For mer informasjon kan du kontakte din

TASKI servicepartner.

Merk:

Eventuelt kan maskinstyringen bli påvirket

av spesielle kombinasjoner av gulv/smuss

og rengjøringsprodukt.

Maskinens trekkraft på gulvet kan forbe-

dres ved hjelp av ekstra valgfritt hjul.

Vennligst ta kontakt med din TASKI kun-

derådgiver

Advarsel:

Hvis du arbeider uten rengjøringsløsning,

kan dette føre til skade på gulvet.

Merk:

En rystende støy fra pumpen tilsier at rent-

vannstanken (fleksitanken) er tom.

Advarsel:

Pumpen må aldri gå tørr i lengre perioder.

• Indikatoren for rentvannstanken ly-

ser opp.

Rentvannstanken er tom.

• Maskinen må være slått av.

• Åpne tankdekselet.

• Fyll rentvannstanken (fleksitanken) med vann, se side 292.

• Tilsett rengjøringsmiddelet med doseringskoppen.

• Vipp tankdekselet tilbake i utgangsposisjon.

• Indikatoren for skittenvannstanken

lyser opp.

Skittenvannstanken er full.

• Tøm skittenvannstanken, se side 296.

296

Avslutte arbeidet

Manuell fremgangsmåte

Automatisk fremgangsmåte

Ta av og rengjøre sugedysen

Tømme og rense skittenvanns- og rentvannstank

Tømme skittenvannstanken

Tømme rentvannstanken

• Trykk på knappen for rengjøringsløs-

ning PÅ/AV.

• Kjør noen meter til.

• Trykk på verktøydriftknappen PÅ/AV.

Indikatoren lyser, børsteenheten

stoppes og heves.

• Kjør et lite stykke videre for å suge opp eventuelle rester av

skittent vann.

• Trykk på knappen for sugeenheten

PÅ/AV .

Indikatoren lyser, nalen heves auto

matisk.

Sugemotoren kjører fortsatt i 15

sekunder før å unngå drypping.

• Trykk på programknappen PÅ/AV.

Tilførselen av rengjøringsløsning blir

stoppet.

Børsteenheten stoppes og heves.

Etter 30 sekunder heves nalen.

Sugemotoren kjører fortsatt i 15

sekunder før den slår seg av automa

tisk.

• Maskinen må være slått av.

• Koble fra de to sugeslangene fra nalstussene og heng dem

på slangeholderen.

• Trykk sammen stoppbøylen. Med

dette frigjøres nalen og kan fjernes

fra nalholderen.

• Rengjør sugedysen under rennende vann ved hjelp av en

børste.

• Etter grundig rengjøring henger du nalen på nalopphenget

på baksiden av maskinen.

Merk:

Bare rensede og intakte lameller gir et op-

timalt sugeresultat!

Merk:

Fjerning av det skitne vannet eller rengjø-

ringsløsningen må foretas i henhold til na-

sjonale forskrifter.

Merk:

Vær oppmerksom på forskriftene til fabri-

kanten av rengjøringsmiddelet med hen-

syn til bruk av personlig verneutstyr, når

skittenvannstanken skal tømmes.

• Ta skittenvanns- tømmeslangen for skittent vann ut av hol-

deren.

• Legg tømmeslangen i et avløp.

• Trykk sammen halsen (1) på tømmeslangen.

• Trekk dekselet av tømmeslangen og

tøm skittenvannstanken.

• Løft opp rentvannstanken (fleksitanken), sett den på det la-

veste punktet i skittenvannstanken og tøm den.

• Ta ut den tomme rentvannstanken (fleksitanken) fra skit-

tenvannstanken og skyll den grundig med rent vann.

• Skyll skittenvannstanken grundig med rent vann.

• Ta ut silen (gul) og tøm den.

• Skyll den grundig under rennende

vann.

• Fjern sugefilteret (gult) og tørk av

skitt med en klut eller myk børste.

• Fjern inntaksfilteret og tørk av skitt

med en klut eller myk børste.

Advarsel:

Et tett sugefilter kan innvirke negativt på

sugeeffekten.

Et tett inntaksfilter kan redusere mengden

rengjøringsløsning.

• Monter silen (gul) og sugefilteret på nytt.

• Legg skittenvannsslangen tilbake i holderen.

297

Skittenvannspumpe (tilleggsutstyr)

Tømming i store høyder:

Ta av og rengjøre verktøy

Rengjøre maskinen

Lagring / parkering av maskinen (ikke i drift)

Service, vedlikehold og pleie

Vedlikeholdet av maskinen er en forutsetning for forsvarlig

bruk og lang varighet.

• Maskinen må være slått på.

• Før skittenvannsslangen over et avløp eller en bøtte.

• Trykk på knappen for skittenvannspumpe PÅ/AV.

Merk:

Det tømmes kun til stigerøret i skitten-

vannstanken.

Merk:

Rengjør verktøyet etter hver avslutning av

rengjøringsarbeidet.

• Maskinen må være slått av.

• Trykk på verktøyutløseren

• Ta ut verktøyet og rengjør under rennende vann.

Advarsel:

Rengjør aldri maskinen med høytrykks-

spyler eller vannstråle.

Vann som trenger inn i maskinen, kan re

sultere i betydelig skade på mekaniske el

ler elektriske deler.

• Tørk av maskinen med en fuktig klut.

Merk:

Maskinen må være slått av og nøkkelen

tatt ut.

Merk:

Oppbevar maskinen med hevet sugedyse,

hevet verktøy og tankdekselet åpent. Der-

med kan tanken tørke.

Dette hindrer at det danner seg mugg og

ubehagelig lukt.

Advarsel:

Oppbevar aldri maskinen med tomme bat-

terier. Batteriene vil ellers bli uopprettelig

skadet.

Advarsel:

Det skal kun brukes TASKI-originaldeler,

ellers bortfaller all garanti!

Advarsel:

For å ekskludere utilsiktede maskinfunk-

sjoner, må alltid i forkant av vedlikeholds-

arbeidet

- maskinen slås av,

- nøkkelen trekkes ut og

- nødstopp bekreftes.

Tegnforklaring:

◊ = etter hver rengjøringsøkt, ◊◊ = hver uke,

◊◊◊ = hver måned, ⊗ = servicelampe

Aktivitet

◊

◊◊

◊◊◊

⊗

Side

Lade batterier ● 290

Etterfylle destillert vann (våtbatterier).

Vær oppmerksom på kontrollheftet til

batteriprodusenten! ●290

Tømme og rengjøre skittenvanns- og

rentvannstank ●296

Kontrollere / rengjøre inntaks- og suge-

filter for smuss ●

Rengjøre alle gulmerkede deler ●

Rengjøre verktøy ● 297

Rengjøre sugedysen, kontrollere la-

meller mht. slitasje og bytte om nød-

vendig ●296

Rengjøre maskinen med en fuktig klut ● 297

Rengjøre tettingen på tankdekselet,

kontrollere for sprekker og bytte om

nødvendig ●

Kontrollere parkeringsbremse og

nødstopp ●291

Vedlikehold-/serviceprogram utføres

av servicetekniker fra Diversey ●

298

Vedlikeholdsinrervaller

TASKI-maskinene er høykvalitetsmaskiner som er sikker-

hetstestet på fabrikk og av autoriserte testorganer. Elektriske

og mekaniske komponenter er utsatt for slitasje etter lengre

tids bruk og aldring.

Kundetjeneste

Hvis du som følge av driftsfeil eller en bestilling tar kontakt

med oss, må du alltid oppgi typebetegnelse og serienummer.

Denne informasjonen finner du på typeskiltet på maskinen

din. På siste side i denne bruksanvisningen finner du adres-

sen til din nærmeste TASKI servicepartner.

Skifte av lameller

• For å opprettholde driftssikkerhet og -bered-

skap må det utføres service når serviceindi-

katoren lyser (fabrikkinnstilling 650

arbeidstimer) eller minst én gang per år.

• Skru ut de fire stjerneskruene (1) på nalen.

• Ta nalkroppen (2) av nalkjernen (3).

• Ta av lamellene (4).

• Rengjør nalkroppen og de to nalkjernene under rennende

vann.

• Monter de vendte eller lamellene på nalkjernen.

• Sett inn nalkjernen i nalkroppen igjen.

• Skru til de fire stjerneskruene igjen.

299

Feil

Feil Mulig årsak Utbedring av feil Side

Maskin uten funksjon lar seg ikke slå

på

Maskinen er slått av • Vri rundt nøkkelen 288

Nødstoppknappen trykket inn • Lås opp nødstoppknappen 288

Hovedsikring defekt • Kontroller/bytt sikring

• Kontakt servicepartner

Feilkode på displayet • Kontakt servicepartner 301

Startsperre aktivert eller feil i styrin-

gen • Sett deg på førersetet

Batteriene er tomme eller batterila-

deren er defekt

• Lad batteriet

• Kontakt servicepartner 291

Batterier er defekt • Kontakt servicepartner

Børsten roterer ikke

Børstedrift slått av • Trykk på børsteknappen 288

Hovedsikring defekt • Bytt sikring

• Kontakt servicepartner

Motoren går, men ikke verktøyet

• Drivreimer er defekte

• Sjekk om verktøyet er festet

• Kontakt servicepartner

Dårlig sugeeffekt Gulvet forblir vått

Skittent vann blir ikke

sugd opp

Sugeenheten er ikke slått på • Trykk på knappen for sugeenhet 288

ECO-knappen inntrykket • Slå av ECO-knappen 288

Sugeslange ikke satt inn • Sett inn sugeslangen 292

Nalen ikke på gulvet

• Kontroller sugedysens oppheng

mht. funksjonsdyktighet 292

Slitte lameller

• Bytt lameller

298

Sugeslange eller sugedyse tett

(f.eks. trebiter, stoffrester)

• Fjern fremmedlegemer

Sugefilter tett • Fjern fremmedlegemer 288

Indikator for sugeenhet lyser, men

støvsuger er ikke på

• Kontroller/bytt sikring om nødven-

dig

• Sikring OK, kontakt servicepartner

292

Sugeenhet slås av Skittenvannstank full • Tøm skittenvannstanken

• Kontroller sikringene 296

Skittenvannstank skitten • Kontroller og rengjør ved behov 296

For lav dosering av rengjøringsløs-

ning

Rentvannstanken er tom • Sjekk rentvannstanken 295

Mengde rengjøringsløsning er satt

for lavt • Still mengden rengjøringsløsning

med knappen +/- 288

Knapp for rengjøringslsning slått av • Slå på knapp for rengjøringslsning 288

Filter rentvannstank • Rengjøre

Børsteenhet eller sugeenhet lar seg

ikke slå av Feil i elektronikk eller kontrollpanel • Slå av maskinen med nødstopp

• Kontakt servicepartner 288

300

Tekniske data

Tilbehør

Maskin 4000 5000

Arbeidsbredde 85 105 cm

Nalens bredde 110 130 cm

Mål (L x B x H) 187 x 89 x 140 187 x 109 x 140 cm

Maksimal vekt for driftsklar maskin 680 715 kg

Merkespenning 24 V likestrøm

Nominell effekt 2000 W

Rentvannstank nominell +/- 5 % 200 l

Verdiene fastsatt i samsvar med IEC 60335-2-72 4000 5000

Maskinvekt med batterier (transporteringsvekt) 480 515 kg

Lydtrykknivå LpA 67 dB(A)

Usikkerhet KpA 2,5 dB(A)

Samlet vibrasjonsverdi <2,5 m/s2

Usikkerhet K 0,25 m/s2

Vannsprutbeskyttelse IPX3

Beskyttelsesklasse III

Nr. Artikkel 4000 5000

7517859 Skurebørste nylon 43 cm (standard) 2x

7517860 Skurebørste Waschbeton 43 cm 2x

7517861 Nylonskurebørste kraftig 43 cm 2x

7517858 Føringsskive 43 cm 2x

7510634 Føringsskive 28 cm 4x

7510631 Skurebørste nylon 28 cm (standard) 4x

7510632 Skurebørste Waschbeton 28 cm 4x

7510633 Skurebørste kraftig 28 cm 4x

4131268 Kollisjonsbeskyttelse x x

4126922 Lommelykt-sett xx

7518212 IntelliDose swingo 4000/5000 x x

7523390 IntelliTrail xx

8502830 Fylleslange med universell vanntilkobling x x

4129878 Skittenvannspumpe x x

Ulike pader (polyester, brun, blå, rød og contact pad) x x

301

Feilkoder

Feilkoder vises på displayet.

Transport

Avhending

Batterier

Maskinens mål

Målene er i centimeter!

Merk:

Slå maskinen av og på ved hver feilkode

Ved å slå av og på kan ev. feil angitt feilko-

de utbedres.

Advarsel:

Denne maskinen kan løftes bare ved hjelp

av hjelpemidler (f.eks. løfterampe, utkjø-

ringsrampe osv.)!

Merk:

Transporter maskinen stående.

Merk:

Sørg for at maskinen er bundet fast i trans-

portkjøretøyet og er sikret.

Merk:

Maskin og tilbehør er konstruert for fag-

messig riktig avhending iht. nasjonale for-

skrifter. Din Diversey/Lilleborg Profesjonell

servicepartner kan hjelpe deg.

Advarsel:

Batteriene må fjernes fra maskinen før de

sendes til forskriftsmessig avhending.

Brukte batterier må avhendes på en miljø-

vennlig måte i henhold til EU-retningslinjer

2006/66/EF eller gjeldende nasjonale for-

skrifter.

187

178

140

4000: 110 | 5000: 130

4000: 89 | 5000: 109

302

Tłumaczenie oryginalnej instrukcji użytkowania

Objaśnienie symboli

Spis treści

Informacje dotyczące bezpieczeństwa . . . . . . . . . . . . . . . . . . . 302

Środki czyszczące. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 304

Pozostała dokumentacja . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 304

Schemat budowy. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 305

Akumulatory . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 306

Przed przystąpieniem do eksploatacji . . . . . . . . . . . . . . . . . . . . 308

Rozpoczęcie pracy . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 310

Zakończenie pracy . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 313

Serwis, konserwacja i czyszczenie . . . . . . . . . . . . . . . . . . . . . . 314

Usterki . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 316

Dane techniczne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 317

Wyposażenie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 317

Kody błędów . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 318

Transport. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 318

Utylizacja. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 318

Wymiary urządzenia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 318

Użytkowanie zgodne z przeznaczeniem

Urządzenia są przeznaczone do zastosowań przemysłowych

(np. w hotelach, saunach, szpitalach, fabrykach, centrach

handlowych, halach sportowych itp.). Przy dokładnym prze-

strzeganiu niniejszej instrukcji obsługi służą one do czyszcze-

nia na mokro twardych powierzchni podłogowych. Urządzenia

te są przeznaczone do stosowania wyłącznie wewnątrz po-

mieszczeń.

Informacje dotyczące bezpieczeństwa

Ze względu na swoją budowę oraz zastosowaną konstrukcję

urządzenia TASKI spełniają stosowne wymagania najważ-

niejszych dyrektyw UE z zakresu bezpieczeństwa i ochrony

zdrowia, co umożliwia ich oznakowanie CE.

UWAGA!

Przed rozpoczęciem eksploatacji urzą-

dzenia należy zapoznać się z instrukcją

obsługi i informacjami dotyczącymi bez-

pieczeństwa.

Instrukcję należy zachować i przechowy-

wać w łatwo dostępnym miejscu, aby

można było z niej w każdej chwili skorzy-

stać.

Niebezpieczeństwo:

Ten symbol wskazuje na ważne informa-

cje. Nieprzestrzeganie tych instrukcji

może powodować zagrożenie dla osób i/

lub poważne straty materialne!

Uwaga:

Ten symbol wskazuje na ważne informa-

cje. Nieprzestrzeganie tych instrukcji

może powodować zakłócenia i straty ma-

terialne!

Wskazówka:

Ten symbol zamieszczono przy ważnych

informacjach dotyczących efektywnej eks-

ploatacji urządzenia. Nieprzestrzeganie

tych instrukcji może powodować zakłóce-

nia!

Są to informacje o czynnościach, które należy

wykonywać w określonej kolejności.

Uwaga:

Urządzenia nie wolno stosować do polero-

wania, oliwienia, nanoszenia wosku,

czyszczenia dywanów i zasysania kurzu.

Stosowanie urządzenia do czyszczenia na

mokro parkietów i podłóg z laminatów od-

bywa się na wyłączną odpowiedzialność

użytkownika.

Niebezpieczeństwo:

Wprowadzanie zmian w urządzeniu bez

zgody Diversey prowadzi do wygaśnięcia

znaku bezpieczeństwa oraz deklaracji

zgodności CE. Użytkowanie niezgodne z

przeznaczeniem może powodować szko-

dy na osobach, uszkodzenie urządzenia i

obiektów w otoczeniu. Postępowanie jak

wyżej skutkuje najczęściej utratą wszel-

kich praw gwarancyjnych i praw do ewen-

tualnych roszczeń z tytułu gwarancji.

Niebezpieczeństwo:

Urządzenie może być obsługiwane wy-

łącznie przez stosownie poinstruowane

osoby lub pracowników z odpowiednio

udokumentowanymi kwalifikacjami, któ-

rym zlecono wykonanie określonych prac.

Niebezpieczeństwo:

Urządzenie nie może być obsługiwane

przez osoby upośledzone fizycznie, umy-

słowo lub sensorycznie oraz niedysponu-

jące odpowiednim doświadczeniem i

wiedzą, w tym dzieci.

Dzieci powinny być pod opieką i należy do

pilnować, aby nie wykorzystywały urzą

dzenia do zabawy.

Niebezpieczeństwo:

Nie wolno składować i użytkować urzą-

dzenia w warunkach zagrożenia wybu-

chem oraz w pomieszczeniach, w których

znajdują się lub przetwarzane są substan-

cje palne (np. benzyna, rozpuszczalniki,

olej opałowy, pył wybuchowy).

Podzespoły elektryczne i mechaniczne

urządzenia mogą doprowadzić do zapłonu

tego rodzaju substancji.

303

Niebezpieczeństwo:

Urządzenie nie może być wykorzystywane

do usuwania substancji trujących, szkodli-

wych dla zdrowia, żrących lub drażniących

(np. niebezpiecznych pyłów itp.). Tego ro-

dzaju substancje nie zostaną w całości od-

separowane przez system filtracyjny

urządzenia

i nie można wykluczyć ich szkodliwego od

działywania na zdrowie użytkownika oraz

osób postronnych.

Niebezpieczeństwo:

W trakcie pracy należy zwracać uwagę na

lokalne warunki, osoby postronne oraz

dzieci! W miejscach z ograniczoną wi-

docznością, np. za drzwiami i zakrętami,

należy zmniejszyć prędkość.

Niebezpieczeństwo:

Transportowanie osób i przedmiotów przy

użyciu niniejszego urządzenia jest zabro-

nione.

Niebezpieczeństwo:

W przypadku wystąpienia wadliwego dzia-

łania, usterki lub po kolizji czy upadku

urządzenie musi zostać sprawdzone

przed ponownym uruchomieniem przez

upoważnionego specjalistę. Powyższe do-

tyczy również sytuacji, gdy urządzenie zo-

stało wystawione na działanie warunków

atmosferycznych, wilgoci lub zostało za-

nurzone w wodzie.

Niebezpieczeństwo:

W razie uszkodzenia części istotnych dla

bezpieczeństwa, takich jak osłona szczot-

ki, kabel sieciowy czy pokrywy chroniące

przed dostępem do elementów przewo-

dzących prąd, należy niezwłocznie za-

przestać eksploatacji urządzenia!

Niebezpieczeństwo:

Urządzenia nie wolno zatrzymywać, od-

stawiać ani przechowywać na pochyłych

powierzchniach.

Niebezpieczeństwo:

Nie wolno eksploatować urządzenia w po-

mieszczeniach objętych oddziaływaniem

elektromagnetycznym (smog elektroma-

gnetyczny).

Niebezpieczeństwo:

Nie wolno stosować urządzenia do czysz-

czenia >10% pochyłych powierzchni.

Niebezpieczeństwo:

Urządzenie nie może być eksploatowane

>15% na pochyłych powierzchniach. Na

powierzchniach nachylonych urządzenie

należy przemieszczać wolno oraz z akty-

wowanym „trybem żółwia”, aby możliwe

było bezpieczne zatrzymanie.

Wykonywanie ostrych zakrętów na pochy-

łych powierzchniach może zaburzyć sta-

teczność urządzenia i jest z tego powodu

zabronione. Niebezpieczeństwo wypadku.

Niebezpieczeństwo:

Urządzenie może być eksploatowane wy-

łącznie na utwardzonym i stabilnym podło-

żu o odpowiedniej nośności.

Nieprzestrzeganie powyższego grozi wy

padkiem.

Uwaga:

Maszyna musi być chroniona przed nieau-

toryzowanym użyciem. Dlatego też należy

zawsze wyjąć kluczyk przed odejściem od

maszyny; lub przechowywać je w za-

mkniętym pomieszczeniu.

Uwaga:

Urządzenie może być użytkowane i prze-

chowywane wyłącznie w suchych i nieza-

pylonych pomieszczeniach w

temperaturze od +10 do +35°C.

Uwaga:

Naprawy mechanicznych i elektrycznych

podzespołów urządzenia mogą być wyko-

nywane wyłącznie przez uprawnione i wy-

kwalifikowane osoby, które zapoznały się

ze stosownymi przepisami bezpieczeń-

stwa.

Uwaga:

Należy używać wyłącznie narzędzi (szczo-

tek, tarcz itp.) wyszczególnionych jako ak-

cesoria w niniejszej instrukcji lub

zalecanych przez doradców technicznych

firmy TASKI. Stosowanie innych narzędzi

może mieć negatywny wpływ na funkcjo-

nowanie urządzenia i bezpieczeństwo.

Uwaga:

Należy bezwzględnie przestrzegać lokal-

nych przepisów BHP i instrukcji producen-

ta dotyczących stosowania środków

czystości.

Uwaga:

W przypadku stwierdzenia wycieku piany

lub płynów z urządzenia należy natych-

miast wyłączyć agregat ssący!

304

Środki czyszczące

Pozostała dokumentacja

Uwaga:

Urządzenie może być eksploatowane wy-

łącznie z zastosowaniem odpowiednich

akumulatorów i atestowanych ładowarek.

Uwaga:

Zgodnie z aktualnym stanem wiedzy na-

ukowej rozwiązania konstrukcyjne stoso-

wane w maszynach i urządzeniach TASKI

pozwalają na wykluczenie zagrożeń dla

zdrowia powodowanych przez występują-

ce wibracje oraz hałas.

Patrz dane techniczne na stronie 317.

Wskazówka:

Rozwiązania konstrukcyjne w urządze-

niach TASKI zostały opracowane z myślą

o uzyskaniu optymalnych rezultatów przy

zastosowaniu środków czyszczących TA-

SKI.

Inne środki czyszczące mogą prowadzić

do usterek w eksploatacji i uszkodzeń

urządzenia lub środowiska roboczego.

Dlatego też zalecamy stosowanie środków

czyszczących wyłącznie produkcji firmy

TASKI.

Usterki spowodowane na skutek używania

nieodpowiednich środków czyszczących

nie są objęte gwarancją.

W celu uzyskania szczegółowych informa-

cji należy się zwrócić do serwisu TASKI.

Wskazówka:

Schemat elektryczny urządzenia udostęp-

niono w liście części zamiennych.

W celu uzyskania szczegółowych informa-

cji prosimy o kontakt z działem obsługi

klienta.

305

Schemat budowy

1uchwyt dyszy

2uchwyt na wąż ssawny

3wąż opróżniający zbiornika na brudną wodę

4wąż ssawny

5dysza ssąca

6filtr ssania

7pompa

8zbiornik na brudną wodę

9koło napędowe skrętne

10 zbiornik na czystą wodę (zbiornik flex)

11 dozownik

12 blokada jednostki narzędziowej

13 agregat jednostki narzędziowej

14 osłona przeciwuderzeniowa (opcja)

15 pedał gazu

16 komora akumulatorowa

17 reflektor (opcja)

18 pulpit sterowniczy

19 kierownica

20 siedzenie kierowcy z przełącznikiem siedzenia (mo-

nitorowanie obecności)

21 sygnalizator świetlny (opcja)

22 pokrywa zbiornika

23 filtr ssący

24 pojemnik na zanieczyszczenia zgrubne

25 wskaźnik zapełnienia zbiornika na brudną wodę

26 wskaźnik opróżnienia zbiornika (flex) na czystą

wodę

27 włącznik agregatu ssącego (WŁ/WYŁ)

28 przyciski trybu ECO (WŁ/WYŁ)

29 włącznik programu (WŁ/WYŁ)

30 włącznik zasilania roztworem czyszczącym (WŁ/

WYŁ)

31 włącznik napędu jednostki narzędziowej (WŁ/WYŁ)

32 włącznik powolnej jazdy (WŁ/WYŁ)

33 przycisk sygnału dźwiękowego

34 wskaźnik serwisowy

35 Stacyjka

36 przycisk jazdy wstecz

37 wyłącznik awaryjny

38 wskaźnik stanu akumulatora

39 przycisk sterowania napędem jednostki narzędzio-

wej, siła nacisku (+/-)

40 przyciski zasilania roztworem czyszczącym, ilość

(+/-)

41 wyświetlacz

56 8 9 13 14

18192022 2123

1210 117

29 34 35

25 37

40 39

306

Akumulatory

Dozwolone rodzaje akumulatorów

Do eksploatacji urządzenia wymagane jest stosowanie aku-

mulatorów trakcyjnych (nie należy używać akumulatorów

startowych lub akumulatorów do urządzeń). Zaleca się stoso-

wanie typowych akumulatorów trakcyjnych, gdyż tylko takie

zapewniają długi okres użytkowania.

Akumulatory trakcyjne mogą być wykonane w wersji otwartej

(mokre) lub jako bezobsługowe akumulatory (VRLA) żelowe

oraz AGM. Dla każdego typu i producenta należy odpowied-

nio wyregulować urządzenie.

Poszczególne typy akumulatorów różnią się między sobą

okresem użytkowania i charakterystyką.

Po zamontowaniu akumulatorów lub ich wymianie na akumu-

latory innego typu/producenta należy wprowadzić odpowied-

nie ustawienia w oprogramowaniu urządzenia przed

przystąpieniem do jego eksploatacji.

Niewłaściwa konfiguracja może doprowadzić do szybkiego

rozładowania akumulatorów.

Środki bezpieczeństwa podczas obsługi akumulatorów

Schemat podłączenia akumulatorów

Akumulatory 6 V

Akumulatory 12 V

• Ze względu na zawartość kwasu

podczas serwisowania, montażu i

wymiany akumulatorów mokrych na-

leży używać okularów ochronnych.

• W przypadku dostania się kwasu do

oczu lub kontaktu skórnego skażone

miejsca przepłukać/przemyć dużą

ilością czystej wody.

natychmiast udać się do lekarza.

Odzież wypłukać w wodzie!

• W trakcie procesu ładowania akumu-

latorów wytwarzane są gazy piorunu-

jące. Należy bezwzględnie

zachować bezpieczną odległość od

otwartego ognia i żarzących się

obiektów!

• Zabrania się palenia tytoniu!

• Niebezpieczeństwo oparzenia che-

micznego!

• Uwaga! Bieguny akumulatora znaj-

dują się zawsze pod napięciem, dla-

tego nie należy odkładać żadnych

przedmiotów na akumulatory!

Uwaga:

Akumulatory należy przechowywać w czy-

stych i suchych miejscach. Wycieki kwasu

lub wody (akumulatory mokre) winny być

niezwłocznie usunięte.

Podczas prac należy używać rękawic

ochronnych.

Uwaga:

Akumulatory mogą być montowane tylko

przez punkty obsługi klienta lub specjali-

stów dopuszczonych przez Diversey i

mogą one być instalowane zgodnie ze

schematem połączeń. Błędy podczas

montażu i instalacji mogą spowodować

obrażenia, eksplozję lub poważne uszko-

dzenia urządzenia i obiektów w otoczeniu.

Uwaga:

Należy także przestrzegać instrukcji pro-

ducenta akumulatora.

Uwaga:

W trakcie ładowania akumulatorów należy

zapewnić odpowiednią wentylację.

Uwaga:

Podczas prac konserwacyjnych baterie

muszą być odłączone od urządzenia!

6 V

175A

red

Relay

Charger

Power Board

black

12 V

175A

red

Relay

Charger

Power Board

black

307

Ładowanie akumulatorów za pomocą zewnętrznej ładowarki

Charakterystyka ładowania akumulatora jest uzależniona od

jego rodzaju i zaleceń producenta.

Ładowarki pokładowe dostępne jako wyposażenie dodatkowe

są dostosowane do pojemności akumulatorów i oferują moż-

liwość wyboru odpowiedniej charakterystyki ładowania oraz

ustawień wprowadzanych fabrycznie lub przez pracowników

serwisu TASKI. Przepis ten dotyczy również stosowania łado-

warek stacjonarnych (zewnętrznych).

Ładowanie za pomocą zewnętrznej ładowarki

Ładowanie za pomocą ładowarki pokładowej (opcja)

Po zakończeniu ładowania

Serwis i konserwacja akumulatorów otwartych (mokrych)

Otwieranie komory akumulatora do konserwacji

Przed zdemontowaniem fotela należy odpiąć łącznik w fotelu.

Uwaga:

Nieprzestrzeganie charakterystyki łado-

wania lub stosowanie niewłaściwych łado-

warek powoduje szybkie rozładowanie

akumulatorów lub ich uszkodzenie.

Uwaga:

Krótkotrwałe okresy eksploatacji związane

każdorazowo z ładowaniem akumulatorów

mogą spowodować ich trwałe uszkodze-

nie. Zalecenie: Przed przystąpieniem do

ponownego ładowania należy wykorzy-

stać co najmniej 20% dostępnej pojemno-

ści akumulatora.

Uwaga:

Aby uzyskać maksymalną żywotność aku-

mulatorów trakcyjnych, należy dwa razy w

tygodniu wykonać pełny cykl ich ładowa-

nia (12–16 godzin).

Uwaga:

Przed dłuższą przerwą w eksploatacji

urządzenia należy wykonać pełny cykl ła-

dowania akumulatorów, a następnie odłą-

czyć ładowarkę od urządzenia lub sieci.

Akumulatory ulegają stopniowemu rozła-

dowaniu. W zależności od ich rodzaju wy-

magane jest ich ponowne naładowanie po

3–6 miesiącach. Przed wznowieniem eks-

ploatacji urządzenia należy ponownie wy-

konać pełny cykl ładowania

akumulatorów.

• Podłączyć wtyczkę podłączeniową akumulatorów w urzą-

dzeniu do zewnętrznej ładowarki.

Uwaga:

Należy zwracać uwagę, aby wtyczka była

włożona do oporu, aby zagwarantować

dobry kontakt elektryczny.

Wskazówka:

W trakcie ładowania wszystkie funkcje

urządzenia są dezaktywowane.

• Urządzenie musi być wyłączone.

• Połączyć kabel sieciowy z (zabezpieczonym w sposób

zwłoczny) gniazdem.

• Żółta lampka świeci w sposób ciągły

do chwili osiągnięcia ok. 90% pojem-

ności akumulatora. Następnie wy-

świetlacz miga do chwili całkowitego

naładowania akumulatora.

• Po zakończeniu procesu ładowania

zaświeci się zielona lampka.

Uwaga:

Wyłączyć ładowarkę przed rozłączeniem

połączenia z bateriami (tylko dla ładowa-

rek zewnętrznych).

Rozłączenie włączonej ładowarki może

doprowadzić do eksplozji w komorze aku

mulatorowej.

• Kabel zasilający do ładowarek pokładowych (opcja) należy

przechowywać w wyznaczonym do tego miejscu.

• Kable do ładowania akumulatorów winny być zabezpieczo-

ne przed uszkodzeniem i działaniem wilgoci.

Uwaga:

Kable do ładowania akumulatorów prze-

wodzą prąd o dużym natężeniu. Nie wolno

używać ładowarki w przypadku stwierdze-

nia uszkodzeń wtyczki, kabli lub złącza w

urządzeniu.

Wskazówka:

Konserwacja bezobsługowych akumulato-

rów ogranicza się do prawidłowego łado-

wania oraz przestrzegania odpowiedniej

charakterystyki ładowania.

• Urządzenie musi być wyłączone.

• Odkręcić fotel operatora i zdjąć go z urządzenia.

• Usunąć pokrywę skrzynki akumula-

tora.

Teraz można przeprowadzić konser

wację akumulatora zgodnie ze wska

zówkami producenta.

308

Przed przystąpieniem do eksploatacji

Hamulec postojowy

Uruchomienie:

Odblokowanie:

Odblokowanie w razie awarii:

Kontrola hamulca postojowego i wyłącznika awaryjne-

Urządzenia ostrzegawcze

Regulacja fotela operatora

Przemieszczanie

Kierunkiem jazdy można sterować za pomocą kierownicy, a

prędkością za pomocą pedału gazu. Prędkość można kontro-

lować w sposób płynny.

Zwolnienie pedału gazu spowoduje wyhamowanie urządze-

nia aż do jego zatrzymania i uruchomienie hamulca postojo-

wego.

Jazda do przodu

Jazda do tyłu

• Hamulec postojowy zostanie automatycznie odblokowany

przez elektronikę.

Wskazówka:

Gdy urządzenie jest zatrzymane, hamulec

postojowy jest zawsze uaktywniony, bez

względu na to, czy urządzenie jest włączo-

ne czy wyłączone.

Wskazówka:

Siedzenie kierowcy jest wyposażone w

przełącznik siedzenia (detekcja obecno-

ści). Ten przełącznik siedzenia jest naci-

skany, gdy siedzenie kierowcy jest zajęte

przez personel obsługi.

Urządzenie może być obsługiwane tylko

przy naciśniętym przycisku siedzenia.

• W przypadku awarii układu sterowa-

nia lub braku zasilania hamulec po-

stojowy można odblokować ręcznie.

W tym celu należy pociągnąć dźwi-

gnię odblokowania do oporu. Znajdu-

je się ona przy lewym tylnym kole.

Uwaga:

Hamulec postojowy i wyłącznik awaryjny

to ważne elementy wyposażenia zabez-

pieczającego. Dlatego przed przystąpie-

niem do użytkowania maszyny ich

działanie należy sprawdzić, a także regu-

larnie i często kontrolować.

• Włączyć urządzenie.

• Trzymając kierownicę prosto, uruchom nastawniki jazdy.

Urządzenie ruszy w kierunku na wprost.

• Naciśnij wyłącznik awaryjny.

Wskazówka:

Urządzenie musi się natychmiast całkowi-

cie zatrzymać, zachowując przy tym kieru-

nek jazdy na wprost bez konieczności jego

korygowania.

Niebezpieczeństwo:

Jeżeli którakolwiek z powyższych funkcji

nie zadziała, urządzenie należy wyłączyć

z eksploatacji i zlecić jego naprawę w au-

toryzowanym serwisie TASKI.

Uwaga:

Należy regularnie kontrolować działanie

urządzeń ostrzegawczych, takich jak

oświetlenie ostrzegawcze, sygnalizator

świetlny i sygnalizator dźwiękowy jazdy

wstecz. W przypadku nieprawidłowego

funkcjonowania należy niezwłocznie usu-

nąć jego przyczynę. Podczas eksploatacji

urządzenia bez urządzeń ostrzegawczych

lub gdy są one uszkodzone, należy zacho-

wać szczególną uwagę i ostrożność.

Niebezpieczeństwo:

W pierwszej kolejności należy zawsze

przestrzegać przepisów krajowych. Mogą

one narzucać inny sposób postępowania i

ich przestrzeganie jest obowiązkowe.

• Zwolnić blokadę umieszczoną po le-

wej stronie fotela i ustawić go w po-

żądanej pozycji.

• Włączyć urządzenie (za pomocą stacyjki).

• Wszystkie elementy wskazań za-

świecą się na moment.

Wskaźnik naładowania akumulatora

będzie sygnalizować gotowość urzą

dzenia do pracy. (w przypadku pro

blemów patrz strona 316).

• Aby jechać do przodu, wystarczy nacisnąć pedał gazu.

Wskazówka:

Podczas pokonywania zakrętów prędkość

jest automatycznie redukowana.

• Po naciśnięciu przycisku jazdy do

tyłu zaświeci się lampka poniżej i zo-

stanie wyemitowany sygnał dźwięko-

wy.

Wskazówka:

Podczas jazdy do tyłu w trybie roboczym

następuje przerwanie dopływu roztworu

czyszczącego. Dysza ssąca nie jest pod-

noszona.

309

Przemieszczanie urządzenia (w przypadku awarii)

Montaż jednostki narzędziowej

Przed użyciem sprawdzić:

• czy długość szczeciny w szczotce nie przekroczyła czer-

wonego oznakowania (w wiązce) lub wynosi co najmniej

1cm;

• zużycie i stan zanieczyszczenia tarczy przed przystąpie-

niem do pracy.

Montaż dyszy ssącej

Napełnianie zbiornika na czystą wodę

Dozowanie

Wskazówka:

Urządzenie winno być przemieszczane

przez dwie osoby.

Uwaga:

Ze względu na jego dużą wagę ręczne

przemieszczanie urządzenia stanowi po-

tencjalne zagrożenie!

Niezachowanie ostrożności podczas ma

newrowania może być niebezpieczne dla

osób i urządzenia.

• Przemieszczenie urządzenia jest możliwe po naciśnięciu

przycisku odblokowującego (patrz strona 308).

Uwaga:

Nie należy używać szczotek, w których

przekroczona została granica zużycia za-

znaczona na szczecinie w wiązce kolorem

czerwonym. Nie stosować zużytych lub

zanieczyszczonych tarcz. Należy stoso-

wać wyłącznie oryginalne narzędzia TA-

SKI, które gwarantują uzyskanie

optymalnych rezultatów w procesie czysz-

czenia i eliminują ryzyko uszkodzenia pod-

łoża.

Uwaga:

Każdorazowo przed rozpoczęciem pracy

należy sprawdzić zużycie i stan uchwytu

tarczy prowadzącej pad.

Niesprawny lub uszkodzony uchwyt tarczy

prowadzącej pad może spowodować jej

odpadnięcie podczas pracy.

Nieprzestrzeganie powyższego grozi wy

padkiem.

• Ustawić narzędzia pod agregatem jednostki narzędziowej.

• Nacisnąć włącznik napędu jednostki

narzędziowej WŁ/WYŁ.

Agregat jednostki narzędziowej zo

stanie automatycznie opuszczony,

narzędzia zostaną połączone i za

trzymają się.

Uwaga:

Należy sprawdzić, czy narzędzia są wła-

ściwie zamocowane.

• Napęd jednostki narzędziowej jest uruchamiany po naci-

śnięciu pedału gazu.

• Urządzenie musi być wyłączone.

• Ustawić dyszę ssącą (2) pod uchwy-

tem dyszy (1).

• Docisnąć uchwyt w dół, aby zatrza-

snąć dyszę.

• Zamocować oba węże ssawne na króćcach dyszy.

Uwaga:

Maksymalna temperatura wody to 60°C/

140°F.

Firma Diversey zaleca używanie zimnej

wody, ponieważ temperatura gorącej

wody po zetknięciu z podłożem natych-

miast się obniża, zatem stosowanie gorą-

cej wody nie przynosi żadnych korzyści.

• Urządzenie musi być wyłączone.

• Otworzyć pokrywę zbiornika.

• Umieścić zbiornik na czystą wodę (zbiornik flex) w odpo-

wiednim położeniu.

• Zdjąć dozownik ze zbiornika na czystą wodę (zbiornika

flex).

• Napełnić zbiornik (flex) wodą.

Górna, czerwona krawędź oznacze

nia wskazuje maksymalnie dopusz

czalny poziom napełnienia.

• Ustawić pokrywę zbiornika w wyjściowej pozycji.

Uwaga:

Podczas stosowania substancji chemicz-

nych należy używać rękawic i okularów

ochronnych oraz odpowiedniej odzieży ro-

boczej (ochronnej)!

Wskazówka:

Należy stosować wyłącznie produkty zale-

cane przez firmę Diversey oraz bez-

względnie przestrzegać instrukcji ich

stosowania.

Niebezpieczeństwo:

Stosowanie niewłaściwych produktów

(m.in. zawierających chlor, kwasy lub roz-

puszczalniki) stanowi zagrożenie dla zdro-

wia i może być przyczyną poważnego

uszkodzenia maszyny.

310

Przykładowe dozowanie:

Czyszczenie wstępne

Obsługa daszku ochronnego FOPS

Rozpoczęcie pracy

Dane na opakowaniu pro-

duktu

Zawartość

zbiornika

Ilość produk-

tu na ilość

wody w zbior-

niku

0,5% 50 ml na 10 l

wody

200 l 1l

1% 100 ml na 10 l

wody

200 l 2l

2% 200 ml na 10 l

wody

200 l 4l

3% 300 ml na 10 l

wody

200 l 6l

• Napełnić dozownik odpowiednim produktem i wlać zawar-

tość do zbiornika na czystą wodę. Powtarzać czynność do

momentu osiągnięcia wymaganego stężenia.

• Po zakończeniu dozowania dozownik pozostaje w zbiorni-

ku.

Wskazówka:

Firma TASKI oferuje opcjonalnie system

automatycznego dozowania, który można

zainstalować w dowolnym momencie. W

tym celu należy się zwrócić do pracowni-

ków działu obsługi klienta.

Uwaga:

Z czyszczonych powierzchni należy usu-

nąć wszelkie przedmioty (elementy drew-

niane, metalowe itp.).

Istnieje ryzyko ich odrzucenia przez obra

cające się narzędzia i spowodowania

szkód na osobach oraz mieniu.

Uwaga:

Podczas korzystania z urządzeń wyposa-

żonych w daszek ochronny należy pamię-

tać o przestrzeganiu skrajni 2,1 m.

Uwaga:

Podczas wykonywania prac należy uży-

wać stabilnego obuwia oraz odpowiedniej

odzieży roboczej!

Wskazówka:

Aby zapewnić bezpieczeństwo obsługi,

podczas pracy urządzenia zawsze należy

trzymać obie ręce na kierownicy /

uchwycie prowadzącym.

Uwaga:

Należy najpierw zapoznać się z urządze-

niem, przeprowadzając pierwsze próby

jazdy na pustym placu!

Uwaga:

Jeżeli eksploatacja urządzenia powoduje

zagrożenie upadkiem przedmiotów, nale-

ży przedsięwziąć i stosować niezbędne

środki bezpieczeństwa wymagane przez

krajowe przepisy.

Uwaga:

Przed przystąpieniem do pracy należy się

upewnić (w pozycji roboczej), że pole wi-

dzenia zapewnia bezpieczne użytkowa-

nie. Należy przestrzegać regulacji

zawartych w normie EN 3411.

Jeżeli pole widzenia nie jest wystarczająco

dobre, praca jest utrudniona, co może

mieć negatywny wpływ na bezpieczeń

stwo operatora, urządzenia oraz osób po

stronnych.

Uwaga:

Podczas pracy należy przestrzegać mak-

symalnej wysokości skrajni w drzwiach i

przejazdach podanej na tabliczce ostrze-

gawczej na urządzeniu.

Wskazówka:

Podczas prac w budynkach publicznych

należy włączyć oświetlenie ostrzegawcze.

• Zająć miejsce w fotelu operatora.

• Skontrolować, czy przycisk zatrzymania awaryjnego jest

odblokowany.

• Włączyć urządzenie (za pomocą stacyjki).

Elementy wskazań zaświecą się na moment.

311

Ręczne uruchamianie programu

Tryb ECO

Uruchamianie za pomocą włącznika programu

Rozpoczęcie czyszczenia

• Nacisnąć przycisk Agregat ssący

WŁ/WYŁ.

Wskaźnik zaświeci się, nastąpi uru

chomienie agregatu ssącego, a dy

sza ssąca zostanie automatycznie

ustawiona w pozycji roboczej.

• Nacisnąć włącznik zasilania roztwo-

rem czyszczącym WŁ/WYŁ.

Wskaźnik się zaświeci.

Nastąpi uruchomienie zasilania roz

tworem czyszczącym, gdy narzędzia

się obracają.

• Używając przycisków +/-, wybrać żą-

dany stopień dozowania z zakresu

1–6.

Wskazówka:

Firma Diversey zaleca wykonywanie prac

w sposób efektywny poprzez określenie

właściwej ilości dozowanego produktu.

Zbyt duża lub zbyt mała ilość produktu pro-

wadzi do niezadowalających rezultatów

czyszczenia.

Wskazówka:

Firma TASKI oferuje opcjonalnie system

automatycznego dozowania, który można

zainstalować w dowolnym momencie. W

tym celu należy się zwrócić do pracowni-

ków działu obsługi klienta.

• Nacisnąć przycisk Napęd narzędzia

WŁ/WYŁ.

Wskaźnik zaświeci się, agregat jed

nostki narzędziowej zostanie obniżo

ny i rozpocznie się automatyczny

proces mocowania.

• Używając przycisków +/-, wybrać żą-

daną siłę nacisku jednostki narzę-

dziowej z zakresu od 1 do 3.

Wskazówka:

Należy ustalić i każdorazowo wybierać

najniższą siłę nacisku zapewniającą uzy-

skanie optymalnego rezultatu. Będzie to

miało korzystny wpływ zarówno na zuży-

cie energii, jak i na trwałość maszyny.

• Po naciśnięciu przycisku Tryb ECO

WŁ/WYŁ następuje uaktywnienie try-

bu ECO.

W trybie tym prędkość obrotowa

agregatu ssącego jest redukowana,

dozowanie roztworu czyszczącego

jest ustawione na poziomie 2, a siły

docisku szczotki na poziomie 1.

Wskazówka:

W razie konieczności można dopasować

stopień roztworu czyszczącego w trybie

ECO w sposób manualny. Tryb ECO jest

przewidziany głównie do czyszczenia

gładkich podłoży bez spoin.

• Za pomocą włącznika programu

możliwe jest ponowne uruchomienie

urządzenia z ustawieniami wprowa-

dzonymi podczas ostatniego użytko-

wania.

Wskazówka:

Ponowne naciśnięcie przycisku powoduje

powtórne zaprogramowanie funkcji.

Wskazówka:

Wprowadzone ustawienia mogą być do-

wolnie modyfikowane podczas pracy. Po

wyłączeniu urządzenia ustawienia będą

zachowane w pamięci i zostaną automa-

tycznie aktywowane podczas ponownego

włączenia.

Wskazówka:

Poprzez naciśnięcie włącznika programu

przed zakończeniem pracy można urucho-

mić zoptymalizowany program zakończe-

nia pracy: patrz akapit Tryb automatyczny

na stronie 313.

Ustawienia i aktywowane funkcje zostaną

zachowane w pamięci.

• Po włączeniu urządzenia i zajęciu

przez operatora miejsca na fotelu

można przystąpić do przemieszcza-

nia urządzenia, naciskając na pedał

gazu. Jeśli aktywowano odpowiednie

funkcje, uruchomiony zostanie agre-

gat jednostki narzędziowej i zasilanie

roztworem czyszczącym.

Prędkość jazdy można regulować

poprzez zmianę pozycji pedału gazu.

Zwolnienie pedału gazu spowoduje

automatyczne wyhamowanie urzą

dzenia aż do jego zatrzymania oraz

uruchomienie hamulca postojowego.

Dopływ roztworu czyszczącego zo

staje przerwany, następnie z opóź

nieniem następuje zatrzymanie

agregatu narzędziowego.

Wskazówka:

Natężenie zasilania roztworem czyszczą-

cym jest uzależnione od prędkości pracy.

(IntelliFlow)

312

Pojemność akumulatora – koniec gotowości do pracy

Wskaźnik naładowania akumulatora informuje o pozostałym

czasie działania urządzenia.

• Gdy wskaźnik zaczyna migać na czerwono, pozostaje

jeszcze 5 minut pracy.

• Po tym czasie agregat jednostki narzędziowej i (30 sekund

później) dysza ssąca zostaną podniesione. Czerwony

wskaźnik będzie świecić w sposób ciągły.

• Operator ma wówczas kolejnych 10 minut na przemiesz-

czenie urządzenia w pobliże ładowarki. Po ich upływie

urządzenie automatycznie się wyłączy.

• Aby ponownie uruchomić urządzenie, należy całkowicie

naładować akumulatory.

Sposoby czyszczenia

Metoda bezpośrednia:

szorowanie i odsysanie w jednym kroku.

Metoda pośrednia:

rozprowadzenie roztworu czyszczącego, szorowanie i od-

sysanie w kilku procesach czyszczenia.

Uzupełnianie roztworu czyszczącego

Opróżnianie zbiornika na brudną wodę

Uwaga:

Podczas prac w zastawionym lub wąskim

obszarze zaleca się naciśnięcie i przytrzy-

manie przycisku Powolna jazda WŁ/WYŁ.

(Zaświeci się wskaźnik). Pozwoli to zredu-

kować maksymalną prędkość pracy,

zmniejszając ryzyko wypadku.

• Poprzez ponowne naciśnięcie przy-

cisku ograniczenie zostanie dezakty-

wowane i wskaźnik zgaśnie.

Wskazówka:

Dokładniejsze informacje odnośnie bezpo-

średniej i pośredniej metody pracy można

znaleźć w odpowiedniej karcie metod.

Aby uzyskać dokładniejsze informacje

prosimy o kontakt ze swoim doradcą klien-

ta TASKI.

Wskazówka:

W wyniku szczególnego oddziaływania

pomiędzy podłożem/zanieczyszczeniami

a środkiem czyszczącym manewrowanie

urządzeniem może być w pewnych sytu-

acjach utrudnione.

Za pomocą opcjonalnie dostępnych kół

można poprawić trakcję urządzenia na

podłożu. Proszę zwrócić się do doradcy

klienta firmy TASKI.

Uwaga:

Czyszczenie bez użycia roztworu może

powodować uszkodzenia podłoża.

Wskazówka:

Odgłos grzechotania dochodzący z pompy

wskazuje na to, że zbiornik czystej wody

(zbiornik flex) jest pusty.

Uwaga:

Pompa nie może nigdy pracować przez

dłuższy czas na sucho.

• Świeci się wskaźnik zbiornika na czy-

stą wodę.

Zbiornik na czystą wodę jest pusty.

• Urządzenie musi być wyłączone.

• Otworzyć pokrywę zbiornika.

• Napełnić zbiornik (flex) wodą – patrz strona 309.

• Wlać środek czyszczący do zbiornika, używając dozowni-

ka.

• Ustawić pokrywę zbiornika w wyjściowej pozycji.

• Świeci się wskaźnik zbiornika na

brudną wodę.

Zbiornik na brudną wodę jest pełny.

• Opróżnianie zbiornika na brudną wodę – patrz strona 313.

313

Zakończenie pracy

Tryb manualny

Tryb automatyczny

Demontaż i czyszczenie dyszy ssącej

Opróżnianie i czyszczenie zbiorników na brudną i na czystą

wodę

Opróżnianie zbiornika na brudną wodę

Opróżnianie zbiornika na czystą wodę

• Nacisnąć przycisk Roztwór czysz-

czący WŁ/WYŁ.

• Przejechać jeszcze kilka metrów.

• Nacisnąć przycisk Napęd narzędzia

WŁ/WYŁ.

Wskaźnik się zaświeci, agregat zo

stanie zatrzymany i podniesiony.

• Przejechać urządzeniem jeszcze kilka metrów, aby zassać

pozostałą brudną wodę.

• Nacisnąć przycisk Agregat ssący

WŁ/WYŁ.

Wskaźnik się zaświeci, dysza ssąca

zostanie automatycznie podniesio

na.

Agregat ssący będzie pracować

jeszcze 15 sekund, aby uniknąć ka

pania.

• Nacisnąć włącznik programu WŁ/

WYŁ.

Zasilanie roztworem zostanie wyłą

czone.

Agregat narzędziowy zostaje zatrzy

many i podniesiony.

Po upływie 30 sekund podniesiona

zostanie dysza ssąca.

Agregat ssący będzie pracować

jeszcze przez 15 sekund, następnie

zostanie automatycznie wyłączony.

• Urządzenie musi być wyłączone.

• Zdemontować oba węże ssawne z króćców dyszy i zawie-

sić je na przeznaczonym do tego uchwycie.

• Ścisnąć klamry blokujące. W ten

sposób dysza ssąca zostanie odblo-

kowana i będzie ją można wyjąć z

uchwytu.

• Przemyć dyszę pod bieżącą wodą, używając szczotki.

• Po dokładnym wyczyszczeniu zawiesić dyszę na zaczepie

umieszczonym z tyłu urządzenia.

Wskazówka:

Uzyskanie optymalnych rezultatów jest

możliwe wyłącznie wówczas, gdy lamele

będą czyste i nieuszkodzone!

Wskazówka:

Usuwanie brudnej wody lub roztworu

czyszczącego musi zostać przeprowadzo-

ne zgodnie z przepisami krajowymi.

Wskazówka:

Podczas opróżniania zbiornika na brudną

wodę należy przestrzegać instrukcji pro-

ducenta środka czyszczącego dotyczą-

cych stosowania środków ochrony

indywidualnej.

• Wyciągnąć z uchwytu wąż odpływowy brudnej wody.

• Umieścić wąż odpływowy w studzience ściekowej.

• Nacisnąć miejsce ściskania (1) węża odpływowego.

• Usunąć zaślepkę z węża i opróżnić

zbiornik na brudną wodę.

• Podnieść nieco zbiornik czystej wody (zbiornik flex), umie-

ścić go w najgłębszym miejscu zbiornika na brudną wodę i

opróżnić.

• Wyciągnąć opróżniony zbiornik czystej wody (zbiornik flex)

ze zbiornika na brudną wodę i przepłukać dokładnie czystą

wodą.

• Dokładnie przepłukać zbiornik czystą wodą.

• Wyjąć filtr większych zanieczysz-

czeń (żółty) i opróżnić go.

• Przepłukać go dokładnie pod bieżą-

cą wodą.

• Wyjąć filtr zasysania (żółty) i wytrzeć

brud szmatką lub miękką szczotką.

• Wyjąć filtr ssania i usunąć brud

szmatką lub miękką szczotką.

Uwaga:

Zanieczyszczony filtr ssący może powo-

dować obniżenie mocy ssącej.

Zanieczyszczony filtr ssania może powo-

dować ograniczenie dopływu roztworu

czyszczącego.

• Zamontować ponownie kosz większych zanieczyszczeń

(żółty) i filtr zasysania.

• Włożyć ponownie wąż opróżniania w uchwyt.

314

Pompa do brudnej wody (opcja)

Opróżnianie do wysoko położonego odpływu:

Demontaż i czyszczenie narzędzi

Czyszczenie urządzenia

Przechowywanie/odstawianie urządzenia (wyłączanie z eks-

ploatacji)

Serwis, konserwacja i czyszczenie

Konserwacja urządzenia to podstawowy warunek umożliwia-

jący jego niezawodne funkcjonowanie i długi okres eksploata-

cji.

• Urządzenie musi być włączone.

• umieścić wąż odpływowy w odpływie lub wiadrze.

• Nacisnąć włącznik pompy brudnej wody.

Wskazówka:

Zbiornik na brudną wodę zostanie opróż-

niony tylko do wysokości rury wznośnej.

Wskazówka:

Każdorazowo po zakończeniu pracy nale-

ży wyczyścić narzędzia.

• Urządzenie musi być wyłączone.

• Zwolnić nogą blokadę jednostki na-

rzędziowej.

• Usunąć narzędzia i wyczyścić je pod bieżącą wodą.

Uwaga:

Nie wolno czyścić urządzenia strumieniem

wody ani za pomocą myjek ciśnieniowych.

Woda może spowodować poważne

uszkodzenia mechanicznych i elektrycz

nych podzespołów wewnątrz urządzenia.

• Urządzenie należy czyścić przy użyciu wilgotnej szmatki.

Wskazówka:

Należy wyłączyć urządzenie i wyciągnąć

kluczyk.

Wskazówka:

Podczas przechowywania urządzenia dy-

sza ssąca i jednostka narzędziowa winny

być podniesione, a pokrywa zbiornika

otwarta, aby możliwe było jego wysusze-

nie.

W ten sposób można zapobiec powstawa-

niu pleśni i nieprzyjemnych zapachów.

Uwaga:

Nigdy nie przechowywać urządzenia z

rozładowanymi akumulatorami. Doprowa-

dzi to do nieodwracalnego uszkodzenia

akumulatorów.

Uwaga:

Należy używać wyłącznie oryginalnych

części TASKI; w przeciwnym razie prawa

do roszczeń z tytułu gwarancji i odpowie-

dzialności producenta nie zostaną

uwzględnione!

Uwaga:

Aby zapobiec przypadkowemu aktywowa-

niu funkcji w urządzeniu, każdorazowo

przed przystąpieniem do prac serwiso-

wych należy:

wyłączyć urządzenie;

wyciągnąć kluczyk ze stacyjki;

potwierdzić awaryjne zatrzymanie.

Objaśnienie oznaczeń:

◊ = każdorazowo po zakończeniu czyszczenia,

◊◊ = co tydzień, ◊◊◊ = co miesiąc, ⊗ = lampka serwisowa

Czynność:

◊

◊◊

◊◊◊

⊗

Strona

ładowanie akumulatorów ● 307

uzupełnianie wody destylowanej (aku-

mulatory mokre); należy przestrzegać

instrukcji producenta akumulatorów! ● 307

Opróżnianie i czyszczenie zbiorników

na brudną i na czystą wodę ● 313

kontrola czystości / czyszczenie filtru

zasysania i filtru ssącego ●

czyszczenie wszystkich części zazna-

czonych na żółto ●

czyszczenie narzędzi ● 314

czyszczenie dyszy ssącej, kontrola zu-

życia i ewentualnie wymiana lameli ● 313

wytarcie urządzenia wilgotną szmatką ● 314

czyszczenie, kontrola stanu i ewentual-

nie wymiana uszczelki pokrywy zbiorni-

ka ●

kontrola hamulca postojowego i przyci-

sku zatrzymania awaryjnego ● 308

serwis/konserwacja wykonywana

przez pracowników serwisu technicz-

nego Diversey ●

315

Częstotliwość wykonywania prac konserwacyjnych

Urządzenia TASKI to najwyższej jakości urządzenia przete-

stowane zarówno fabrycznie, jak i przez autoryzowane insty-

tucje kontrolne. Podczas długiej eksploatacji podzespoły

elektryczne i mechaniczne ulegają procesowi zużycia i starze-

nia.

Obsługa klienta

Podczas zgłaszania usterek lub zamówień zawsze należy po-

dać oznaczenie typu i numer urządzenia.

Dane te znajdują się na tabliczce znamionowej urządzenia.

Na ostatniej stronie niniejszej instrukcji obsługi można zna-

leźć adresy najbliższych punktów serwisowych TASKI.

Wymiana lameli

• Aby zapewnić bezpieczeństwo eksploatacji

oraz gotowość do pracy, w przypadku świe-

cenia wskaźnika serwisowego (ustawienie

fabryczne 650 roboczogodzin) lub co naj-

mniej raz w roku należy przeprowadzić ser-

wisowanie.

• Odkręcić cztery śruby z gniazdem torx (1) w dyszy.

• Odłączyć korpus dyszy (2) od jej rdzenia (3).

• Usunąć lamele (4).

• Wyczyścić korpus i oba rdzenie dyszy pod bieżącą wodą.

• Zamocować „zregenerowane” lub nowe lamele na rdzeniu

dyszy.

• Umieścić ponownie rdzeń w korpusie dyszy.

• Wkręcić ponownie cztery śruby z gniazdem torx.

316

Usterki

Usterka Możliwa przyczyna Usuwanie usterki Strona

Nie można włączyć urządzenia bez

aktywowanej funkcji

Urządzenie jest wyłączone • Przekręcić kluczyk 305

Naciśnięty włącznik zatrzymania

awaryjnego • Odblokować włącznik zatrzymania

awaryjnego 305

Uszkodzony główny bezpiecznik • Sprawdzić/Wymienić bezpiecznik

• Skontaktować się z serwisem

Komunikat o błędzie na wyświetla-

czu • Skontaktować się z serwisem 318

Uaktywniony immobilizer lub błąd w

układzie sterowania • Zająć miejsce w fotelu operatora

Rozładowany akumulator lub uszko-

dzona ładowarka

• Naładować akumulator

• Skontaktować się z serwisem 308

Uszkodzone akumulatory • Skontaktować się z serwisem

Szczotka nie rotuje

Wyłączony napęd szczotki • Nacisnąć włącznik szczotki 305

Uszkodzony główny bezpiecznik • Wymienić bezpiecznik

• Skontaktować się z serwisem

Napęd pracuje, narzędzie stoi

• Uszkodzony pas napędowy

• Skontrolować, czy narzędzie jest

podłączone

• Skontaktować się z serwisem

Niska moc ssania Mokre podłoże

Brudna woda nie jest

zasysana

Wyłączony agregat ssący • Nacisnąć włącznik agregatu ssą-

cego 305

Włączony tryb ECO • Wyłączyć tryb ECO 305

Odłączony wąż ssawny • Podłączyć wąż ssawny 309

Dysza ssąca nie przylega do podło-

ża

• Sprawdzić funkcjonowanie zawie-

szenia dyszy ssącej 309

Zużyte lamele

• Wymienić lamele

315

Zatkany wąż zasysania lub dysza

(np. kawałki drewna, resztki materia-

łów)

• Usunąć ciała obce

Zatkany filtr ssący • Usunąć ciała obce 305

Wskaźnik agregatu ssącego świeci

się, ale agregat nie działa

• Sprawdzić i w razie potrzeby wy-

mienić bezpiecznik

• Bezpiecznik w porządku, skontak-

tować się z partnerem serwiso-

wym

309

Agregat ssący wyłącza się

Zapełniony zbiornik na brudną wodę • Opróżnić zbiornik

• Sprawdzić bezpieczniki 313

Zanieczyszczony zbiornik na brudną

wodę • Sprawdzić i w razie potrzeby wy-

czyścić 313

Niewystarczająca ilość roztworu

czyszczącego

Pusty zbiornik na czystą wodę • Skontrolować zbiornik na czystą

wodę 312

Ilość roztworu czyszczącego usta-

wiona na zbyt niską wartość • Dostosować zasilanie roztworem

za pomocą przycisków +/- 305

Nie naciśnięto włącznika zasilania

roztworem czyszczącym • Nacisnąć włącznik zasilania roz-

tworem czyszczącym 305

filtr zbiornika na czystą wodę • wyczyścić

317

Dane techniczne

Wyposażenie

Nie można wyłączyć agregatu jed-

nostki narzędziowej lub agregatu

ssącego

Błąd w elektronice lub na pulpicie ob-

sługi

• Zatrzymać pracę urządzenia za

pomocą wyłącznika awaryjnego

• Skontaktować się z serwisem

305

Usterka Możliwa przyczyna Usuwanie usterki Strona

Urządzenie 4000 5000

szerokość robocza 85 105 cm

Szerokość dyszy ssącej 110 130 cm

Wymiary (D × S × W) 187 × 89 × 140 187 × 109 × 140 cm

Maksymalna waga urządzenia gotowego do pracy 680 715 kg

Napięcie znamionowe 24 V DC

Moc znamionowa, nominalna 2000 W

Zbiornik na czystą wodę, nominalny ±5% 200 l

Wartości określone według IEC 60335-2-72 4000 5000

Ciężar urządzenia wraz z akumulatorami (podczas transportowania) 480 515 kg

Poziom ciśnienia akustycznego LpA 67 dB(A)

Niepewność KpA 2,5 dB(A)

Wartość przyspieszenia drgań łącznie < 2,5 m/s²

Niepewność K 0,25 m/s²

Osłona przeciwbryzgowa IPX3

Klasa ochrony III

Nr Artykuł 4000 5000

7517859 Szczotka szorująca, nylon 43 cm (standard) 2×

7517860 Szczotka szorująca do betonu płukanego 43 cm 2×

7517861 Szczotka do szorowania ścierna nylon 43 cm 2×

7517858 Tarcza prowadząca 43 cm 2×

7510634 Tarcza prowadząca 28 cm 4×

7510631 Szczotka do szorowania nylon 28 cm (standard) 4×

7510632 Szczotka szorująca do betonu płukanego 28 cm 4×

7510633 Szczotka do szorowania ścierna 28 cm 4×

4131268 osłona przeciwuderzeniowa x x

4126922 Zestaw błyskowy x x

7518212 IntelliDose swingo 4000/5000 x x

7523390 IntelliTrail xx

8502830 Wąż napełniający z uniwersalnym złączem wodnym x x

4129878 pompa do opróżniania x x

różne typy tarcz (poliester brąz, niebieski, czerwony i tarcza typu contact) x x

318

Kody błędów

Kody błędów można odczytać na wyświetlaczu.

Transport

Utylizacja

Akumulatory

Wymiary urządzenia

Wymiary podano w centymetrach!

Wskazówka:

Każdorazowo po wyświetleniu komunikatu

o błędzie należy wyłączyć i ponownie włą-

czyć urządzenie.

Przez włączanie i wyłączanie można

ewent. usunąć ustawiony błąd.

Uwaga:

Urządzenie to można podnieść tylko za

pomocą środków pomocniczych (np. pod-

nośnik, rampa najazdowa itp.)!

Wskazówka:

Urządzenie należy transportować w pozy-

cji stojącej.

Wskazówka:

Podczas transportu urządzenie należy od-

powiednio przymocować pasami i zabez-

pieczyć.

Wskazówka:

Po wycofaniu z eksploatacji urządzenie i

jego wyposażenie należy zutylizować

zgodnie ze stosownymi procedurami i

obowiązującymi przepisami. Klienci mogą

uzyskać stosowną pomoc w serwisach Di-

versey.

Uwaga:

Należy wyjąć akumulatory z urządzenia

przed oddaniem go do utylizacji przez spe-

cjalistyczną firmę.

Zużyte akumulatory należy poddać utyli-

zacji zgodnie z dyrektywą UE 2006/66/WE

lub odpowiednimi przepisami krajowymi;

zgodnie z przepisami o ochronie środowi-

ska.

187

178

140

4000: 110 | 5000: 130

4000: 89 | 5000: 109

319

Tradução das instruções de utilização originais

Explicações dos símbolos

Índice

Instruções de segurança. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 319

Produtos de limpeza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 321

Documentação alargada . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 321

Vista da estrutura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 322

Baterias. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 323

Antes da colocação em funcionamento . . . . . . . . . . . . . . . . . . 325

Início de trabalho. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 327

Fim da operação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 330

Assistência técnica, manutenção e cuidado . . . . . . . . . . . . . . . 331

Avarias . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 333

Dados técnicos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 334

Acessórios. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 335

Códigos de erro. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 335

Transporte. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 335

Eliminação. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 335

Dimensões da máquina . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 336

Utilização adequada de máquinas

As máquinas destinam-se ao uso comercial (por ex. em ho-

téis, escolas, hospitais, fábricas, centros comerciais, pavi-

lhões desportivos, etc.). Sob consideração rigorosa destas

instruções de utilização, elas servem para a limpeza a húmido

de pavimentos rígidos e destinam-se exclusivamente à utili-

zação em áreas interiores.

Instruções de segurança

As máquinas TASKI foram projetadas e construídas de acor-

do com os requisitos legais básicos de segurança e proteção

da saúde pelas diretivas CE e, por isso, exibem

marcação CE.

CUIDADO!

Antes da primeira colocação em funcio-

namento, é obrigatório ler as instruções

de utilização e as instruções de seguran-

ça.

Guarde cuidadosamente as instruções

de utilização e mantenha-as acessíveis

para poderem ser consultadas a qual-

quer momento.

Perigo:

Este símbolo alerta para informações im-

portantes. A não observância destas indi-

cações pode representar perigo para

pessoas e / ou provocar danos materiais

consideráveis!

Cuidado:

Este símbolo alerta para informações im-

portantes. A não observância destas indi-

cações pode provocar avarias e danos

materiais!

Nota:

Este símbolo alerta para informações im-

portantes associadas à utilização eficiente

do produto. A não observância destas in-

dicações pode provocar avarias!

Contém indicações sobre os passos de traba-

lho que devem ser executados sequencialmen-

te.

Cuidado:

A máquina não pode ser utilizada para po-

lir, encerar, limpar tapetes e aspirar o pó.

Da utilização desta máquina na limpeza a

húmido de soalhos e pavimentos flutuan-

tes não advêm quaisquer riscos.

Perigo:

As modificações na máquina não autoriza-

das pela Diversey conduzem à perda de

validade dos indicadores de segurança e

da conformidade CE. Uma utilização da

máquina contrária à utilização adequada

de máquinas pode causar danos pes-

soais, na máquina e no ambiente de traba-

lho. Nestes casos quaisquer direitos de

garantia e a indemnização perdem a vali-

dade.

Perigo:

A máquina só pode ser utilizada por pes-

soas que tenham recebido formação so-

bre a operação e funcionamento da

máquina ou tenham comprovado as suas

capacidades na sua utilização e tenham

sido expressamente autorizadas para o

seu uso.

Perigo:

A máquina não pode ser utilizada por pes-

soas com capacidades físicas, sensoriais

ou mentais limitadas, incluindo crianças,

ou sem experiência e conhecimentos.

As crianças devem ser supervisionadas

para garantir que não brincam com a má

quina.

Perigo:

A máquina não pode ser utilizada em

áreas onde se encontrem armazenados

ou sejam processados materiais explosi-

vos ou facilmente inflamáveis (por ex.

benzina, solventes, fuelóleo, poeiras).

Os componentes elétricos ou mecânicos

poderão causar a ignição destes mate

riais.

320

Perigo:

A máquina não pode ser utilizada para as-

pirar materiais tóxicos, prejudiciais para a

saúde, corrosivos ou que causem irritação

(por ex. pós perigosos, etc.). O sistema de

filtragem não bloqueia eficazmente este

tipo de materiais.

Mantém-se viável a possibilidade de que

seja afetada a saúde do utilizador e de ter

ceiros.

Perigo:

Tenha em atenção as condições específi-

cas do local, em especial a presença de

terceiros e de crianças! Deve, por ex., dar

especial atenção ao modo de reduzir a ve-

locidade ao aproximar-se de zonas irregu-

lares, por ex. portas ou curvas.

Perigo:

Não podem ser transportadas pessoas

nem objetos nesta máquina.

Perigo:

No caso de ocorrência de uma anomalia,

um defeito ou após uma colisão ou uma

queda, a máquina deve ser inspecionada

por um técnico especializado autorizado

antes de voltar a ser colocada em funcio-

namento. O mesmo é válido para os casos

em que a máquina é deixada ao ar livre,

mergulhada em água ou exposta a humi-

dade.

Perigo:

Se forem causados danos em peças rele-

vantes ao nível da segurança, por ex. na

proteção da escova, cabo principal ou

tampas de acesso a peças condutoras de

energia, o funcionamento da máquina

deve ser imediatamente interrompido!

Perigo:

A máquina não pode ser imobilizada, esta-

cionada ou armazenada em superfícies in-

clinadas.

Perigo:

A máquina não pode ser utilizada em

áreas com carga eletromagnética (eletros-

mog).

Perigo:

A máquina não deve ser usada em inclina-

ções >10% nas operações de limpeza.

Perigo:

A máquina não pode ser utilizada em incli-

nações >15%. Os declives têm de ser per-

corridos em marcha lenta e utilizando o

"turtle-mode", por forma a garantir uma

paragem segura.

Uma condução agressiva sobre inclina-

ções pode limitar a estabilidade da máqui-

na e é, por isso, proibida. Existe o perigo

de acidente.

Perigo:

A máquina só pode ser utilizada sobre em

superfícies fixas, estáveis e com capaci-

dade suficiente.

Em caso de inobservância existe o perigo

de acidente.

Cuidado:

A máquina tem de ser protegida contra

uma utilização não autorizada. Por isso,

retire sempre a chave antes de se afastar

da máquina; ou guarde-a numa sala tran-

cada.

Cuidado:

A máquina deve ser operada e armazena-

da apenas em ambientes secos, sem pó,

com temperaturas de + 10 até + 35 graus.

Cuidado:

A execução dos trabalhos de reparação

nas peças mecânicas ou elétricas da má-

quina é da exclusiva responsabilidade do

pessoal técnico autorizado, familiarizado

com as diretivas relevantes em matéria de

segurança.

Cuidado:

Só podem ser utilizadas ferramentas (es-

covas, blocos ou semelhantes) que se en-

contrem especificadas como acessórios

nas instruções de utilização ou que sejam

recomendadas pelo consultor TASKI. As

outras ferramentas podem comprometer a

segurança e o funcionamento da máqui-

na.

Cuidado:

As diretivas nacionais sobre proteção pes-

soal e prevenção de acidentes como tam-

bém as indicações do fabricante sobre a

utilização da solução de limpeza têm de

ser observadas de forma consistente.

Cuidado:

Desligar a unidade de sucção imediata-

mente após o surgimento de espuma ou

de líquidos na máquina!!!

321

Produtos de limpeza

Documentação alargada

Cuidado:

Esta máquina destina-se exclusivamente

a ser operada com bateria adequada e

carregador testado.

Cuidado:

As máquinas e aparelhos TASKI foram

construídos com tecnologia de ponta que

permite anular os efeitos nocivos para a

saúde das emissões de ruído ou das vi-

brações.

Ver dados técnicos na página 334.

Nota:

As máquinas da TASKI são concebidas

para poder alcançar os melhores resulta-

dos de limpeza com os produtos de limpe-

za TASKI.

Os outros produtos de limpeza podem

provocar avarias e danos na máquina ou

no ambiente de trabalho.

Por esta razão recomendamos que sejam

usados exclusivamente produtos de lim-

peza TASKI.

As avarias provocadas pela utilização de

produtos de limpeza inapropriados não

são cobertas pela garantia.

Para mais informações contacte o seu re-

presentante da assistência técnica da

TASKI.

Nota:

O esquema elétrico desta máquina pode

ser consultado na Lista de sobressalen-

tes.

Para mais informações contacte o seu

serviço de apoio ao cliente.

322

Vista da estrutura

1Suporte do bocal

2Suporte de mangueira de sucção

3Mangueira de drenagem do tanque de recuperação

4Mangueira de sucção

5Rodo

6Filtro de aspiração

7Bomba

8Tanque de recuperação

9Roda motriz articulada

10 Tanque de água limpa (tanque de água da folha)

11 Copo doseador

12 Bloqueio da ferramenta

13 Conjunto de instrumentos

14 Perfil de proteção (opcional)

15 Pedal do acelerador

16 Compartimento da bateria

17 Farol (opcional)

18 Painel de controlo

19 Volante

20 Banco do condutor com interruptor de assento (mo-

nitorização de presença)

21 Flash (opcional)

22 Tampa do tanque

23 Filtro de aspiração

24 Filtro de sujidade

25 Indicação Tanque de recuperação cheio

26 Indicação Tanque de água limpa (Flextank) vazio

27 Botão Unidade de sucção (LIG / DESLIG)

28 Chaves de segurança Modo ECO (LIG / DESLIG)

29 Botão Programa (LIG / DESLIG)

30 Botão Solução de limpeza (LIG / DESLIG)

31 Botão Acionamento da ferramenta (LIG / DESLIG)

32 Botão Abordagem lenta (LIG / DESLIG)

33 Botão Buzina

34 Indicação Assistência técnica

35 Interruptor de chave

36 Botão Movimento de recuo

37 Paragem de emergência

38 Indicador do estado da bateria

39 Botão acionamento de ferramenta, nível de pres-

são (+ / -)

40 Chaves de segurança da quantidade (+ / -) de ali-

mentação da solução de limpeza

41 Visor

56 8 9 13 14

18192022 2123

1210 117

29 34 35

25 37

40 39

323

Baterias

Baterias permitidas

Para a operação desta máquina são necessárias baterias de

tração (nenhum arrancador ou baterias do aparelho). Reco-

mendamos baterias de tração novas. Apenas estas garantem

uma durabilidade longa.

As baterias de tração são produzidas como baterias abertas

(inundadas) ou como baterias isentas de manutenção (VR-

LA), (Gel e AGM). A máquina tem de ser ajustada para cada

tipo de modelo e vários fabricantes.

Cada bateria oferece uma duração de utilização diferente e

diferentes características de potência.

A programação da máquina tem de ser feita após a monta-

gem das baterias ou durante a mudança do tipo de bateria e/

ou de fornecedor e antes da colocação em funcionamento.

A configuração com erros pode provocar o desgaste prema-

turo das baterias.

Medidas de segurança no contacto com as baterias

Esquema de ligação da bateria

Baterias 6 V

Baterias 12 V

• As baterias contêm ácidos. Durante

a manutenção, montagem e des-

montagem do conjunto de bateria

com manutenção têm de ser utiliza-

dos óculos de proteção.

• Enxaguar ou lavar o ácido projetado

dos olhos ou das mãos com muita

água corrente.

Em seguida, consultar imediatamen-

te um médico.

Lavar a roupa com água!

• Durante o carregamento da bateria

produz-se uma mistura gasosa de

oxigénio e hidrogénio. Não manter

chamas ou corpos incandescentes

nas proximidades!

• Não fumar!

• Perigo de corrosão!

• Cuidado! Os polos da bateria man-

têm-se sempre sob tensão, por isso

não colocar objetos em cima da ba-

teria!

Cuidado:

Manter a bateria limpa e seca. Limpar de

imediato os ácidos ou água de fuga (con-

junto de bateria com manutenção).

No processo, utilizar luvas de proteção.

Cuidado:

As baterias só podem ser montadas por

serviços de apoio ao cliente da Diversey

ou por pessoal por ela autorizado e insta-

ladas em conformidade com os esquemas

de ligação. Os erros ocorridos durante a

montagem e ligação podem causar feri-

mentos graves, provocar uma explosão e

graves danos na máquina e no ambiente.

Cuidado:

Tenha em atenção as instruções de servi-

ço do fabricante da bateria.

Cuidado:

Durante o carregamento da bateria tem de

providenciar-se suficiente ventilação.

Cuidado:

Durante a manutenção as baterias têm de

ser desligadas da máquina!

6 V

175A

red

Relay

Charger

Power Board

black

12 V

175A

red

Relay

Charger

Power Board

black

324

Processo de carga com carregador de bateria externo

Cada tipo de bateria e/ou fabricante de bateria requer carac-

terísticas de carga distintas.

Os carregadores Onboard, disponibilizados como opção, po-

dem ser adaptados aos tamanhos da bateria e apresentam

várias curvas de carga as quais podem ser ajustadas de fá-

brica ou por técnico da assistência TASKI às baterias reco-

mendadas. Esta instrução é igualmente válida para a

utilização de carregadores estacionários (externos).

Processo de carga com um carregador externo

Processo de carga com carregador (opcional) Onboard

Terminado o processo de carga

Limpeza e cuidado das baterias abertas (inundadas)

Abrir o compartimento da bateria para a manutenção

Desligue o interruptor de assento antes de retirar o banco da

máquina.

Cuidado:

A falta de correspondência com as carac-

terísticas de carga ou a utilização de um

carregador não apropriado produz o des-

gaste prematuro ou a destruição mais rá-

pida das baterias.

Cuidado:

As aplicações curtas permanentes, com

recarregamento adjacente, podem danifi-

car as baterias de forma permanente. Va-

lor indicativo: Antes de recarregar deve ter

havido uma utilização mínima de aprox.

20% da capacidade disponível.

Cuidado:

Para alcançar a máxima duração possível,

as baterias de tração têm de executar um

ciclo de carga completo (12-16 horas) 2x

por semana.

Cuidado:

Antes de um longo período de imobiliza-

ção da máquina, as baterias recarregadas

terão de passar por um ciclo de carga

completo. O carregador é, em seguida,

desligado da máquina ou da corrente. As

baterias descarregam com o tempo. De-

pendendo do tipo de bateria, estas deve-

rão ser recarregadas após 3 - 6 meses.

Antes de voltar a colocar em funciona-

mento, as baterias recarregadas deverão

passar por um ciclo de carga completo.

• Ligue o carregador da bateria externo com uma tomada

para desligar a bateria da máquina.

Cuidado:

Certifique-se de que o conector está inse-

rido até ao batente para garantir um bom

contacto elétrico

Nota:

Durante um processo de carga todas as

funções da máquina são desativadas.

• A máquina tem de estar desligada.

• Ligue o cabo de rede a uma tomada (com fusível de ação

retardada).

• O indicador amarelo acende perma-

nentemente até que aprox. 90% da

capacidade da bateria seja atingida.

Depois, o indicador pisca até que a

bateria carregue por completo.

• Concluído o processo de carga, o in-

dicador verde acende.

Cuidado:

Desligue o carregador antes de desligar a

ligação à bateria (apenas para carregado-

res externos).

Ao desligar o carregador estando este ain

da ligado pode ser provocada uma explo

são no compartimento da bateria.

• Guarde o cabo principal, no caso de carregador Onboard

(opcional), no local previsto para o efeito.

• Mantenha o cabo do carregador seco e protegido de da-

nos.

Cuidado:

O cabo do carregador difunde correntes

altas. Se reparar em danos na tomada,

cabo ou na ligação do aparelho, o carre-

gador não deverá ser utilizado

Nota:

Os cuidados a ter com as baterias isentas

de manutenção limitam-se a respeitar as

regras do carregamento correto e a curva

de carga corretamente ajustada.

• A máquina tem de estar desligada.

• Desaparafuse o banco do condutor e retire-o da máquina.

• Retire a capa da caixa da bateria da

máquina.

É então possível proceder à manu

tenção da bateria de acordo com as

indicações do fabricante.

325

Antes da colocação em funcionamento

Travão de estacionamento

Ativação:

Desengate:

Desengate de emergência:

Verificar o travão de estacionamento e a paragem de

emergência

Dispositivos de aviso

Ajustar o banco do condutor

Manobra de deslocamento

O sentido do deslocamento é controlado com o volante e ve-

locidade com o pedal do acelerador. A velocidade é regulada

de modo contínuo.

Ao libertar o pedal do acelerador a máquina é travada até

imobilizar e o travão de estacionamento é ativado.

Marcha para a frente

Marcha para trás

• O travão de estacionamento é desbloqueado automatica-

mente pela eletrónica ao acionar o pedal do acelerador.

Nota:

Quando a máquina está parada, o travão

de estacionamento está sempre ativado.

Com a máquina ligada e também desliga-

da.

Nota:

O banco do condutor está equipado com

um interruptor de banco (monitorização de

presença). Este interruptor de banco é

acionado quando o banco do condutor

está ocupado pelo pessoal operador.

Apenas com o interruptor de banco acio-

nado é possível operar a máquina.

• Em caso de perda do comando ou da

alimentação de tensão o travão de

estacionamento pode ser desenga-

tado à mão. Para isso, a alavanca de

desengate tem de ser puxada per-

manentemente. Esta encontra-se na

roda traseira da esquerda.

Cuidado:

O travão de estacionamento e o botão de

paragem de emergência são elementos

de segurança importantes. O seu funcio-

namento tem, por isso, de ser verificado

regularmente em intervalos curtos antes

da utilização da máquina.

• Ligue a máquina.

• Acione o comutador de controlo, mantendo o guiador a di-

reito. A máquina põe-se em movimento a direito.

• Prima então a paragem de emergência.

Nota:

A máquina tem de travar bruscamente até

à paragem completa, marchando a direito

sem correção da direção.

Perigo:

Se não se verificar uma destas funções, a

máquina tem de ser colocada fora de ser-

viço até uma reparação correta por um

parceiro de assistência técnica TASKI au-

torizado.

Cuidado:

Dispositivos de aviso como a luz de aviso,

luz flash e o sinal sonoro na marcha atrás

têm de ser verificados regularmente quan-

to à sua funcionalidade. Funcionamentos

deficientes têm de ser corrigidos de ime-

diato. A operação da máquina com dispo-

sitivos de aviso em falta ou defeituosos

exige um cuidado e atenção especiais.

Perigo:

As disposições nacionais prevalecem

sempre. Estas podem exigir outros com-

portamentos e têm de ser impreterivel-

mente observadas.

• Solte a alavanca no lado esquerdo

do banco do condutor e desloque o

assento para a posição desejada.

• Ligue a máquina (interruptor de chave).

• Todos os elementos indicadores

acendem por breves instantes.

O indicador de bateria sinaliza a

prontidão da máquina. (em caso de

anomalia consulte a página 333).

• Para avançar para a frente basta premir o pedal do acele-

rador.

Nota:

Ao curvar a velocidade é reduzida eletro-

nicamente.

• Ao acionar o botão de marcha atrás,

o indicador em baixo acende-se e é

emitido um sinal sonoro.

Nota:

Na marcha atrás em modo de trabalho, a

alimentação de solução de limpeza é in-

terrompida. O rodo não é levantado.

326

Deslocamento da máquina (em caso de defeito)

Inserir ferramenta

Antes de colocar verificar:

• se a escova não excede a marcação vermelha (tufos da

cerda) ou 1 cm do comprimento do tufo.

• se o bloco está gasto e limpo.

Montar o rodo

Encher o tanque de água limpa

Dosagem

Nota:

O deslocamento da máquina só pode, ge-

ralmente, ser realizado a dois.

Cuidado:

Devido ao peso elevado, o deslocamento

manual da máquina está associado a al-

guns riscos!

Ações incorretas podem originar ferimen

tos em pessoas e danos na máquina.

• O deslocamento só é possível através do acionamento do

botão de desbloqueio. (ver página 325)

Cuidado:

Não utilizar escovas que já tenham atingi-

do o limite de desgaste. Isto comprova-se

pelo comprimento dos tufos da cerda ver-

melhos. Não utilizar discos que estejam

gastos ou sujos. Utilizar exclusivamente

ferramentas originais da TASKI. A não ob-

servância pode causar resultados insatis-

fatórios de limpeza até dano no

pavimento.

Cuidado:

Antes de cada utilização da máquina, veri-

ficar a admissão da condução do disco

Pad quanto a desgaste e defeitos.

Devido a uma admissão da condução do

disco Pad não intacta ou com defeito du

rante o funcionamento o mesmo pode

desviar-se da máquina.

Em caso de inobservância existe o perigo

de acidente.

• Posicione as ferramentas por baixo da escova.

• Acione o botão Acionamento da fer-

ramenta LIG/DESLIG.

A escova é baixada automaticamen

te, as ferramentas engatam e param.

Cuidado:

Verifique se as ferramentas estão engata-

das.

• O acionamento da ferramenta é ativado ao premir o pedal

do acelerador.

• A máquina tem de estar desligada.

• Posicione o rodo (2) por baixo do su-

porte do bocal (1).

• Pressione o suporte do bocal para

baixo para encaixar o bocal.

• Aperte bem as duas mangueiras de sucção ao adaptador

do bocal.

Cuidado:

Temperatura máxima da água permitida

60 °C/140 °F.

A Diversey recomenda a utilização de

água fria visto que a água quente no con-

tacto com o chão absorve de imediato a

sua temperatura o que não traz nenhuma

vantagem.

• A máquina tem de estar desligada.

• Abra a tampa do tanque.

• Coloque o tanque de água limpa (tanque de água da folha)

no dispositivo previsto para esse efeito.

• Tire o copo doseador do tanque de água limpa (tanque de

água da folha).

• Encha com água o tanque de água

limpa (tanque de água da folha).

A marcação superior vermelha indi

ca o nível de enchimento máximo

permitido.

• Vire novamente a tampa do tanque para a posição original.

Cuidado:

Quando lidar com produtos químicos tem

de usar luvas de proteção, óculos de pro-

teção e vestuário (de proteção) de traba-

lho adequado!

Nota:

Utilize apenas produtos químicos reco-

mendados pela Diversey e tenha em aten-

ção a informação dos produtos.

Perigo:

A utilização de produtos inadequados (en-

tre outros produtos contendo cloro, ácido

ou solventes) pode representar perigo

para a saúde, bem como danos significati-

vos na máquina.

327

Exemplo de dosagem:

Pré-limpeza

Cobertura de segurança FOPS Utilização

Início de trabalho

Informação do acondiciona-

mento do produto

Capacidade

do tanque

Quantidade

de produto

por enchi-

mento do tan-

que

0.5% 50 ml em 10l

água

200l 1l

1% 100 ml em 10l

água

200l 2l

2% 200 ml em 10l

água

200l 4l

3% 300 ml em 10l

água

200l 6l

• Encha o copo doseador com produto adequado e deite o

conteúdo no tanque de água limpa. Repita o processo até

atingir a dosagem desejada.

• Uma vez concluída a dosagem o copo doseador permane-

ce no tanque.

Nota:

A TASKI disponibiliza opcionalmente uma

dosagem automática. Esta pode ser insta-

lada posteriormente. Contacte o seu ges-

tor de conta no serviço de apoio ao cliente

Cuidado:

Remova eventuais objetos (peças de ma-

deira, de metal, etc.) da superfície de lim-

peza.

Os objetos podem ser projetados pela fer

ramenta em rotação e causar danos em

pessoas e materiais.

Cuidado:

Durante a limpeza com a cobertura de pro-

teção montada tenha em atenção a aber-

tura livre de 2.1 m.

Cuidado:

Durante os trabalhos com esta máquina

deve ser usado calçado antiderrapante e

roupa de trabalho apropriada!

Nota:

Trabalhe sempre com as duas mãos no

volante/na alavanca de condução durante

a operação da máquina, por forma a ga-

rantir uma operação segura.

Cuidado:

Em primeiro lugar, familiarize-se com a

máquina, realizando as primeiras tentati-

vas de utilização num espaço aberto e de-

simpedido!

Cuidado:

Se durante a utilização da máquina existir

o perigo de queda de objetos, é necessá-

rio tomar ou respeitar as medidas de pro-

teção necessárias de acordo com as

disposições nacionais.

Cuidado:

Antes de iniciar o trabalho, verifique (na

posição de trabalho) se o seu campo de vi-

são é suficiente para garantir um trabalho

seguro. A EN 3411 tem de ser observada.

Um campo de visão insuficiente pode difi

cultar o trabalho e limitar a segurança do

operador, da máquina e de terceiros.

Cuidado:

Durante o trabalho, tenha em atenção a

altura de passagem máxima em portas e

passagens subterrâneas indicada na pla-

ca de advertência da máquina.

Nota:

Em trabalhos em edifícios públicos, a luz

de aviso tem de estar ligada.

• Sente-se no banco do condutor.

• Verifique se o botão de paragem de emergência está blo-

queado.

• Ligue a máquina (interruptor de chave).

Os elementos indicadores acendem-se por breves instan

tes.

328

Iniciar manualmente o programa Modo ECO

Iniciar com o botão do programa

Arranque da limpeza

• Prima o botão Unidade de sucção

LIG/DESLIG.

O ecrã acende, o motor de sucção

arranca e o rodo baixa automatica

mente até à posição de trabalho.

• Prima o botão Alimentação de Solu-

ção de limpeza LIGADO/DESLIGA-

DO.

O indicador acende.

A alimentação da solução de limpeza

é iniciada quando as ferramentas ro

dam.

• Selecione a dosagem desejada pre-

mindo as chaves de segurança +/-

do nível 1 - 6.

Nota:

A Diversey recomenda um trabalho sus-

tentável através do apuramento da correta

quantidade de dosagem de produto. Uma

dosagem insuficiente ou em excesso leva-

rá a resultados de limpeza insatisfatórios.

Nota:

A TASKI disponibiliza opcionalmente uma

dosagem automática. Esta pode ser insta-

lada posteriormente. Contacte o seu ges-

tor de conta no serviço de apoio ao cliente

• Prima o botão Acionamento da ferra-

menta LIG/DESLIG.

O ecrã acende, a escova desce e o

processo de acoplamento inicia au

tomaticamente.

• Selecione o nível de pressão da fer-

ramenta desejada através do botão

+/- do nível 1-3.

Nota:

Calcule e selecione sempre os níveis mais

reduzidos que satisfaçam bons resultados

de limpeza. Deste modo o consumo de

corrente é otimizado e a máquina é pre-

servada.

• O modo ECO é ativado premindo o

botão Modo ECO LIG/DESLIG.

A rotação do motor de sucção é as

sim reduzida e a dosagem da solu

ção de limpeza colocada no nível 2 e

a pressão da escova no nível 1.

Nota:

Se necessário, o nível da solução de lim-

peza pode ser ajustado manualmente no

modo ECO. O modo ECO é concebido

para superfícies lisas sem juntas.

• Ao premir o botão do programa todas

as funções da máquina são iniciadas

no início de trabalho ou passo de tra-

balho seguinte com os valores de

funcionamento utilizados por último.

Nota:

Voltando a premir um botão, a função é re-

programada.

Nota:

Os valores ajustados podem ser adapta-

dos em qualquer altura durante o proces-

so de trabalho. Os valores ajustados ao

desligar serão memorizados e reativados

ao voltar a ligar automaticamente.

Nota:

Ao premir o botão do programa no fim da

operação é iniciado um programa otimiza-

do para o fim da operação. Ver descrição

na página 330 em baixo (operação auto-

mática).

Os ajustes e funções ativadas são guarda-

dos.

• Com a máquina ligada e um opera-

dor no banco do condutor a máquina

é colocada em movimento assim que

o pedal do acelerador é acionado.

Caso tenha sido selecionado, a es-

cova é iniciada e a alimentação de

solução de limpeza é aberta.

A velocidade de deslocação é con

trolada através da posição do pedal

do acelerador. Ao libertar o pedal do

acelerador a máquina é travada au

tomaticamente até parar e o travão

de estacionamento é ativado. A ali

mentação de líquido de limpeza é in

terrompida com retardamento, em

seguida a escova para.

Nota:

A quantidade alimentada de solução de

limpeza é adaptada à respetiva velocida-

de de trabalho. (IntelliFlow)

329

Capacidade da bateria - Fim do estado de prontidão opera-

cional

O indicador de bateria informa sobre o tempo de trabalho dis-

ponível.

• Quando o indicador vermelho começa a piscar, restam

ainda aprox. 5 minutos de tempo de trabalho.

• Em seguida, a escova e - 30 segundos mais tarde - o rodo

são avançados. O ecrã vermelho alterna para luz perma-

nente.

• Restam ainda mais 10 minutos até deslocar a máquina

para a estação de carga. Depois a máquina desliga-se

automaticamente.

• Para uma nova colocação em funcionamento, as baterias

têm de ser carregadas por completo.

Método de limpeza

Método de trabalho direto:

Esfregar e aspirar num ciclo de trabalho.

Método de trabalho indireto:

Injetar a solução de limpeza, esfregar e aspirar em vários ci-

clos de trabalho.

Reabastecer solução de limpeza

Esvaziar o tanque de recuperação

Cuidado:

Ao trabalhar em zonas de transição ou es-

treitas recomendamos que prima o botão

Abordagem lenta LIGADO/DESLIGADO.

(ecrã acende) Desta forma a velocidade

de trabalho máxima é reduzida e o perigo

de acidentes diminuído.

• Voltando a premir o botão o limite é

desbloqueado e o ecrã apaga.

Nota:

Detalhes mais precisos sobre o método de

trabalho direto e indireto podem ser con-

sultados no respetivo separador Métodos.

Para informações mais precisas, contacte

o seu consultor TASKI.

Nota:

Em determinadas circunstâncias, com

combinações especiais de revestimento

do pavimento/sujidade e produto de limpe-

za a guia da máquina pode ser afetada.

Através de rodas disponíveis como opção,

é possível melhorar a tração da máquina

sobre o pavimento. Contacte o seu con-

sultor TASKI.

Cuidado:

Ao trabalhar sem solução de limpeza, po-

dem ser causados danos no pavimento.

Nota:

Um ruído de vibração da bomba aponta

para um tanque de água limpa vazio (tan-

que de água da folha).

Cuidado:

A bomba nunca pode trabalhar em seco

durante um longo período.

• O indicador do tanque de água limpa

acende.

o tanque de água limpa está vazio.

• A máquina tem de estar desligada.

• Abra a tampa do tanque.

• Encha o tanque de água limpa (tanque de água da folha)

com água, ver página 326.

• Adicione produto de limpeza usando o copo doseador.

• Vire novamente a tampa do tanque para a posição original.

• O indicador do tanque de recupera-

ção acende.

O tanque de recuperação está cheio.

• Esvaziar o tanque de recuperação, ver página 330.

330

Fim da operação

Processo manual

Processo automático

Remover e limpar o rodo

Esvaziar e limpar o tanque de água de recuperação e de

água limpa

Esvaziar o tanque de recuperação

Esvaziar o tanque de água limpa

• Prima o botão Solução de limpeza

LIG/DESLIG.

• Avance mais alguns metros.

• Prima o botão Acionamento da ferra-

menta LIG/DESLIG.

O ecrã acende, a escova é colocada

em pausa e levantada.

• Avance alguns metros mais para poder aspirar a água suja

residual.

• Prima o botão Unidade de sucção

LIG/DESLIG.

O ecrã acende, o rodo é automatica

mente levantado.

O motor de sucção continua a traba

lhar mais 15 segundos para evitar

um gotejamento posterior.

• Prima o botão Programa LIG/DES-

LIG.

A alimentação de solução de limpeza

é parada.

A escova é parada e levantada.

Após 30 segundos o rodo é levanta

do.

O motor de sucção continua a traba

lhar mais 15 segundos antes de ser

automaticamente desligado.

• A máquina tem de estar desligada.

• Retire as duas mangueiras de sucção dos adaptadores do

bocal e coloque-as nas pegas da mangueira.

• Prima em conjunto o arco de blo-

queio. Assim, o rodo é desbloqueado

e pode ser retirado do suporte do bo-

cal.

• Lave o rodo em água corrente com a ajuda de uma esco-

va.

• Depois de limpar cuidadosamente, pendure o rodo no su-

porte do bocal na parte traseira da máquina.

Nota:

Só serão alcançados bons resultados de

aspiração com lâminas intactas e limpas.

Nota:

A eliminação da água suja ou da solução

de limpeza tem de ser efetuada de acordo

com as normas nacionais.

Nota:

Durante o esvaziamento do tanque de re-

cuperação tenha em atenção as normas

do fabricante da solução de limpeza, no-

meadamente com relação ao equipamen-

to de proteção pessoal.

• Tire a mangueira de drenagem da água suja do apoio.

• Coloque a mangueira de drenagem numa descarga.

• Comprima o ponto de esmagamento (1) da mangueira de

drenagem.

• Retire a tampa da mangueira de dre-

nagem e esvazie o tanque de recu-

peração.

• Levante o tanque de água limpa (tanque de água da folha),

coloque-o no ponto mais profundo do tanque de recupera-

ção e esvazie-o.

• Tire o tanque de água limpa (tanque de água da folha) va-

zio para fora do tanque de recuperação e lave-o profunda-

mente com água limpa.

• Lave o tanque de recuperação profundamente com água

limpa.

• Retire o filtro de sujidade grosseira

(amarelo) e esvazie-o.

• Lave-o bem sob água corrente.

• Retire o filtro de aspiração (amarelo)

e limpe a sujidade com um pano ou

com uma escova macia.

• Retire o filtro de aspiração e remova

a sujidade com um pano ou com uma

escova macia.

Cuidado:

Um filtro de aspiração obstruído pode

comprometer a potência de aspiração.

Um filtro de sucção obstruído pode reduzir

a quantidade de solução de limpeza.

• Monte novamente o filtro de sujidade grosseira (amarelo)

e o filtro de aspiração.

• Coloque a mangueira de drenagem novamente no apoio.

331

Bomba de água suja (opcional)

Esvaziar em posições altas:

Remover e limpar a ferramenta

Limpar a máquina

Armazenar / Estacionar a máquina

Assistência técnica, manutenção e cuidado

A manutenção da máquina é condição obrigatória para uma

operação em perfeitas condições e para uma maior vida útil.

• A máquina deve estar desligada.

• Conduza a mangueira de drenagem para uma saída ou um

balde.

• Prima o botão na bomba de água suja.

Nota:

No tanque de recuperação apenas é esva-

ziado até ao tubo de subida.

Nota:

Limpe a ferramenta de cada vez que ter-

mine os trabalhos de limpeza.

• A máquina tem de estar desligada.

• Prima com o pé o bloqueio da ferra-

menta.

• Remova a ferramenta e lave-a em água corrente.

Cuidado:

Quando lavar a máquina com um disposi-

tivo de limpeza a alta pressão ou com jato

de água.

A água infiltrada na máquina pode causar

danos nas peças mecânicas ou elétricas.

• Limpe a máquina com um pano húmido.

Nota:

A máquina tem de estar desligada e a cha-

ve tem de ser retirada.

Nota:

Guarde a máquina com o rodo e a ferra-

menta levantados e com a tampa do tan-

que aberta. Desta forma, o tanque pode

secar.

Ao mesmo tempo, evita-se a formação de

bolor e de fungos e os odores desagradá-

veis.

Cuidado:

Nunca guarde a máquina com baterias

descarregadas. As baterias ficam irrepa-

ravelmente danificadas.

Cuidado:

Só podem ser utilizadas peças originais

da TASKI, caso contrário os direitos de

garantia e de indemnização perdem vali-

dade!

Cuidado:

Para excluir funções acidentais da máqui-

na, efetue sempre os seguintes passos

antes de iniciar os trabalhos de manuten-

ção

- desligue a máquina,

- retire a chave e

- acione a paragem de emergência.

Explicações dos símbolos:

◊ = A cada final do processo de limpeza,

◊◊ = todas as semanas, ◊◊◊ = todos os meses,

⊗ = Assistência técnica Lâmpada

Tarefa

◊

◊◊

◊◊◊

⊗

Página

Carregar baterias ● 324

Abastecer com água destilada (conjun-

to de bateria com manutenção) Tenha

em atenção o caderno de controlo do

fornecedor da bateria!

●324

Esvaziar e limpar os tanques de água

de recuperação e de água limpa ●330

Controlar / limpar o filtro de sucção e de

aspiração quanto a sujidade ●

Limpar todas as peças marcadas a

amarelo ●

Limpar ferramentas ● 331

Limpar rodo, monitorizar lâminas quan-

to ao desgaste e, se necessário, subs-

tituir ●330

Limpar a máquina com um pano húmi-

do ●331

Limpe a vedação da tampa do tanque

e verifique-a quanto a fissuras e, se ne-

cessário, substitua-a ●

Verificar o travão de estacionamento e

o botão de paragem de emergência ●325

Programa de manutenção / assistência

técnica executado pelo técnico de ser-

viço da Diversey ●

332

Intervalo de manutenção

As máquinas TASKI são máquina de elevada qualidade, com

segurança comprovada de fábrica por auditores autorizados.

Os componentes elétricos e mecânicos estão sujeitos após

um período de utilização prolongado ao desgaste e envelhe-

cimento.

Serviço ao cliente

Se, devido a uma avaria, entrar em contacto connosco, deve-

rá indicar-nos sempre a designação do modelo e o número da

máquina.

Estas informações encontram-se na placa de características

da sua máquina. Na última página das instruções de utiliza-

ção encontrará o endereço do seu representante de assistên-

cia técnica TASKI mais próximo.

Substituição das lâminas

• Para preservar a segurança da operação e

a prontidão operacional tem de ser executa-

do um serviço de assistência técnica sem-

pre que acender o indicador de assistência

(configuração de fábrica 650 horas de traba-

lho) ou pelo menos uma vez no ano.

• Desaparafuse os quatro parafusos estrela (1) do bocal.

• Separa o corpo do rodo (2) do núcleo do rodo (3).

• Remova as lâminas (4).

• Lave o corpo do rodo e os dois núcleos do rodo em água

corrente.

• Monte as lâminas «usadas» ou as novas lâminas no nú-

cleo do rodo.

• Volte a encaixar o núcleo do rodo no corpo do rodo.

• Volte a aparafusar os quatro parafusos estrela.

333

Avarias

Avaria Causa possível Resolução da avaria Página

Não é possível ligar a máquina sem

função

Máquina desligada • Girar a chave 322

Interruptor de paragem de emergên-

cia pressionado • Desbloqueie o interruptor de para-

gem de emergência 322

Fusível principal com defeito

• Inspecionar/Substituir fusível

• Contactar o parceiro de assistên-

cia técnica

Código de erro no visor • Contactar o parceiro de assistên-

cia técnica 335

Imobilizador ativado ou erro no co-

mando • Sente-se no banco do condutor

Baterias descarregadas ou carrega-

dor da bateria defeituoso

• Carregar bateria

• Contactar o parceiro de assistên-

cia técnica

325

Bateria com defeito • Contactar o parceiro de assistên-

cia técnica

Escova não roda

Acionamento da escova da unidade

desligado • Premir botão Escova 322

Fusível principal com defeito

• Substituir o fusível

• Contactar o parceiro de assistên-

cia técnica

Rotação do motor, mas não da ferra-

menta

• Correia de acionamento defeituo-

• Verifique se a ferramenta está en-

gatada

• Contactar o parceiro de assistên-

cia técnica

Potência de aspiração fraca O chão

permanece molhado Água suja não

aspirada

Unidade de sucção não ligada • Prima botão Unidade de sucção 322

Botão ECO premida • Desligar botão ECO 322

Mangueira de sucção não inserida • Inserir mangueira de sucção 326

Rodo não se encontra no solo

• Monitorizar suspensão do bocal

de sucção quanto à funcionalida-

de 326

Lâminas gastas

• Substituir lâmina

332

Mangueira de sucção ou bocal obs-

truído (por ex. pedaços de madeira,

restos de materiais)

• Remover corpos estranhos

Filtro de aspiração obstruído • Remover corpos estranhos 322

Ecrã Unidade de sucção aceso, mas

aspirador não trabalha

• Inspecionar fusível, se necessário

substituir

• Fusível em ordem, contactar par-

ceiro da assistência técnica

326

Unidade de sucção desliga

Tanque de recuperação cheio • Esvaziar tanque de recuperação

• Inspecionar os fusíveis 330

Tanque de recuperação sujo • Inspecionar ou, se necessário,

limpar. 330

334

Dados técnicos

Saída insuficiente de solução de lim-

peza

Tanque de água limpa vazio • Controlar o tanque de água limpa 329

Quantidade da solução de limpeza

definida demasiado baixa • Ajustar a quantidade de solução

de limpeza com o botão +/- 322

Botão Solução de limpeza desligada • Premir o botão Solução de limpe-

za 322

Filtro do tanque de água limpa • Limpar

A escova ou a unidade de sucção

não ligam Erro na eletrónica ou no painel de

comando

• Interromper a máquina através da

paragem de emergência

• Contactar o parceiro de assistên-

cia técnica

322

Avaria Causa possível Resolução da avaria Página

Máquina 4000 5000

Largura de trabalho 85 105 cm

Largura do rodo 110 130 cm

Medidas (C x L x A) 187 x 89 x 140 187 x 109 x 140 cm

Peso da máquina máximo em estado de prontidão operacional 680 715 kg

Voltagem 24V CC

Potência nominal 2000 W

Tanque de água limpa nominal +/- 5% 200 l

Valores apurados de acordo com a IEC 60335-2-72 4000 5000

Peso da máquina com baterias (peso de transporte) 480 515 kg

Nível de pressão acústica LpA 67 dB(A)

Instabilidade KpA 2.5 dB(A)

Valor total de vibração <2.5 m/s2

Instabilidade K 0,25 m/s2

Protegido contra salpicos de água IPX3

Classe de proteção III

335

Acessórios

Códigos de erro

Códigos de erro exibidos no visor.

Transporte

Eliminação

Baterias

.Artigo 4000 5000

7517859 Escova de lavagem nylon 43 cm (padrão) 2x

7517860 Escova de lavagem para cimento 43 cm 2x

7517861 Escova de lavagem em nylon abrasiva 43 cm 2x

7517858 Condução do disco 43 cm 2x

7510634 Condução do disco 28 cm 4X

7510631 Escova de lavagem nylon 28 cm (padrão) 4X

7510632 Escova de lavagem para cimento 28 cm 4X

7510633 Escova de lavagem abrasiva 28 cm 4X

4131268 Perfil de proteção x x

4126922 Conjunto de lanterna x x

7518212 IntelliDose swingo 4000/5000 x x

7523390 IntelliTrail xx

8502830 Enchimento da mangueira com água de acoplamento com ajuste de água Revoflow uni-

versal

4129878 Bomba de drenagem x x

Diferentes blocos (poliéster castanho, azul, vermelho e blocos de contacto) x x

Nota:

A cada código de erro desligue a máquina

e volte a ligar.

Ao desligar e ligar a máquina, um erro re-

gistado poderá eventualmente ser elimi-

nado.

Cuidado:

Esta máquina só pode ser levantada com

meios auxiliares (por ex., plataforma de

elevação, rampa de acesso, etc.)!

Nota:

Transporte a máquina na vertical.

Nota:

Ao fazê-lo certifique-se de que a máquina

está presa com cintas e bem fixada no veí-

culo de transporte.

Nota:

Depois de desmantelada, a máquina e os

acessórios devem ser reciclados de modo

correto, em conformidade com as normas

nacionais. O seu representante da assis-

tência técnica Diversey pode ajudá-lo na

tarefa.

Cuidado:

As baterias têm de ser retiradas da máqui-

na antes de esta ser encaminhada para o

ponto de eliminação.

As baterias usadas são eliminadas de for-

ma ecológica de acordo com as diretivas

EU 2006/66/CE ou com as respetivas dis-

posições nacionais.

336

Dimensões da máquina

Medidas em centímetros!

187

178

140

4000: 110 | 5000: 130

4000: 89 | 5000: 109

337

Traducere a instruc?iunilor originale de utilizare

Legendă:

Cuprins

Instrucţiuni privind siguranţa . . . . . . . . . . . . . . . . . . . . . . . . . . . 337

Produse de curăţare . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 339

Documente extinse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 339

Prezentare construcţie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 340

Baterii . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 341

Înainte de punerea în funcţiune. . . . . . . . . . . . . . . . . . . . . . . . . 343

Începerea lucrului . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 345

Terminarea lucrului . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 348

Service, întreţinere şi îngrijire . . . . . . . . . . . . . . . . . . . . . . . . . . 349

Defecţiuni . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 351

Informaţii tehnice. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 352

Accesorii . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 352

Coduri de eroare . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 353

Transportul . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 353

Evacuarea la deşeuri . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 353

Dimensiunile maşinii . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 353

Scopul utilizării

Maşinile sunt destinate pentru utilizare în scop comercial (de

exemplu în hoteluri, şcoli, spitale, fabrici, centre comerciale,

săli de sport ş.a.). Sub stricta considerare a acestor instrucţi-

uni de utilizare, acestea servesc la curăţarea umedă a pardo-

selilor rezistente. Aceste maşini sunt concepute exclusiv

pentru utilizare în interior.

Instrucţiuni privind siguranţa

Maşinile TASKI datorită tipului de construcţie şi modului de fa-

bricaţie, sunt în conformitate cu directivele UE esenţiale refe-

ritoare la siguranţă şi sănătate şi, de aceea, poartă marcajul

CE.

ATENŢIE!

Înainte de prima punere în funcţiune citiţi

cu atenţie instrucţiunile de utilizare şi

cele de siguranţă pentru maşină.

Păstraţi instrucţiunile de utilizare într-un

loc sigur ?i u?or accesibil pentru a putea

fi consultate în orice moment.

Avertizare:

Acest simbol indică informaţii importante.

Nerespectarea acestor indicaţii poate

pune în pericol siguranţa persoanelor şi /

sau poate cauza pagube materiale ample!

Atenţie:

Acest simbol indică informaţii importante.

Nerespectarea acestor indicaţii poate

duce la defecţiuni şi pagube materiale!

Indicaţie:

Acest simbol indică informaţii importante

în legătură cu utilizarea eficientă a produ-

sului. Nerespectarea acestor indicaţii poa-

te duce la defecţiuni!

Conţine indicaţii la paşii de lucru, care trebuie

urmaţi succesiv.

Atenţie:

Nu este permisă utilizarea maşinii pentru

lustruit, aplicat strat de ulei, ceruit, curăţat

covoare şi aspirat praf. Curăţarea umedă

a pardoselilor din parchet şi material stra-

tificat cu această maşină se face pe pro-

priul risc.

Avertizare:

Modificări ale maşinii neautorizate de Di-

versey vor duce la anularea valabilităţii

marcajelor de siguranţă şi a certificatului

de conformitate CE. Utilizarea maşinii ne-

conformă cu destinaţia poate produce ac-

cidentarea personalului, deteriorarea

maşinii şi afectarea zonei de lucru. În ast-

fel de cazuri se anulează orice pretenţii de

garanţie sau de efectuare a unor eventua-

le lucrări în garanţie.

Avertizare:

Această maşină poate fi utilizată doar de

către persoane care sunt instruite cores-

punzător cu privire la utilizarea maşinii sau

care şi-au dovedit abilităţile cu privire la

utilizarea maşinii şi care sunt autorizate

explicit să utilizeze maşina.

Avertizare:

Maşina nu are voie să fie utilizată de per-

soane cu capacităţi psihice, senzoriale

sau mentale limitate, inclusiv de către co-

pii, sau cu o lipsă de experienţă şi cunoş-

tinţe.

Copiii trebuie supravegheaţi pentru a fi si

guri că nu se joacă cu maşina.

Avertizare:

Această maşină nu trebuie utilizată în spa-

ţii unde sunt depozitate sau prelucrate

substanţe explozibile şi uşor inflamabile

(de exemplu benzină, solvenţi, combustibil

pentru încălzire, praf etc.).

Componentele electrice sau mecanice pot

duce la aprinderea acestor materiale.

338

Avertizare:

Nu este permisă utilizarea maşinii pentru

aspirarea substanţelor otrăvitoare, care

dăunează sănătăţii, corozive sau iritante

(de exemplu pulberi periculoase etc.). Sis-

temul de filtrare nu reţine suficient materi-

ale de acest fel.

O posibilă afectare a sănătăţii utilizatorului

sau a terţilor nu poate fi exclusă.

Avertizare:

Acordaţi atenţie condiţiilor locale precum

terţi şi copii! Mai ales în apropierea zonelor

cu vizibilitate limitată, de exemplu înainte

de uşi sau curbe, trebuie redusă viteza.

Avertizare:

Nu este permisă transportarea altor per-

soane sau obiecte cu această maşină.

Avertizare:

La apariţia unei erori în funcţionare, a unei

defecţiuni precum şi după o coliziune sau

o răsturnare, maşina trebuie verificată de

un specialist autorizat înainte de a fi pusă

din nou în funcţiune. Acelaşi lucru este va-

labil dacă maşina a fost lăsată în aer liber,

a fost scufundată în apă, respectiv a fost

expusă umezelii.

Avertizare:

În cazul deteriorării unor părţi componente

relevante pentru siguranţă, precum capa-

cul periilor, cablul electric sau capace care

permit accesul la piesele sub tensiune,

funcţionarea maşinii va fi imediat întrerup-

tă!

Avertizare:

Maşina nu poate fi oprită, parcată sau de-

pozitată pe suprafeţe înclinate.

Avertizare:

Nu este permisă utilizarea maşinii în spaţii

cu câmpuri electromagnetice puternice

(electrosmog).

Avertizare:

Maşina nu trebuie utilizată pe suprafeţe în-

clinate >10% în modul de curăţare.

Avertizare:

Maşina nu se va utiliza pe suprafeţe încli-

nate >15%. Pe suprafeţele înclinate se va

circula încet, în modul "turtle" [ţestoasă]

pentru a putea opri în siguranţă în caz de

necesitate.

Virajele bruşte pe suprafeţe înclinate sunt

interzise, deoarece pot diminua stabilita-

tea maşinii. Pericol de accident.

Avertizare:

Maşina poate fi utilizată doar pe suprafeţe

sigure, stabile şi rezistente.

Nerespectarea acestor reguli poate duce

la accidente.

Atenţie:

Maşina trebuie protejată contra utilizării

neautorizate. De aceea scoateţi întotdeau-

na cheia din contact, înainte de a vă înde-

părta de maşină; sau depozitaţi-o într-o

încăpere încuiată.

Atenţie:

Este permisă depozitarea şi utilizarea ma-

şinii numai într-un spaţiu uscat, fără praf,

la temperaturi între +10 şi +35 de grade.

Atenţie:

Este permisă efectuarea de lucrări de re-

paraţie la părţile mecanice sau electrice

ale maşinii numai de către tehnicieni auto-

rizaţi, care cunosc toate prevederile de si-

guranţă relevante.

Atenţie:

Se pot folosi numai scule (perii, discuri sau

similare) specificate în aceste instrucţiuni

de utilizare la capitolul accesorii, sau scule

care au fost recomandate de către consili-

erul TASKI. Alte scule pot afecta siguranţa

şi funcţiile maşinii.

Atenţie:

Prevederile naţionale privind protecţia per-

soanelor şi evitarea accidentelor precum

şi indicaţiile producătorilor pentru utiliza-

rea detergenţilor trebuie respectate în mod

consecvent.

Atenţie:

Deconectaţi imediat agregatul de aspira-

ţie, dacă din maşină iese spumă sau lichid!

Atenţie:

Este permisă utilizarea acestei maşini nu-

mai cu baterii adecvate şi cu încărcătoare

verificate.

339

Produse de curăţare

Documente extinse

Atenţie:

Maşinile şi aparatele TASKI sunt construi-

te în aşa fel încât, conform stadiului actual

al ştiinţei, poate fi exclusă o punere în pe-

ricol a sănătăţii prin emisiile de zgomot sau

prin vibraţiile generate.

A se vedea informaţii tehnice de la pagina

352.

Indicaţie:

Maşinile TASKI sunt construite în aşa fel

încât să obţină rezultate optime de curăţa-

re cu produsele de curăţare TASKI.

Alte produse de curăţare pot duce la de-

fecţiuni în funcţionare, la defectarea maşi-

nii sau la afectarea mediului de lucru.

Din această cauză, recomandăm exclusiv

utilizarea produselor de curăţare TASKI.

Defecţiunile, care apar din cauza produse-

lor de curăţare inadecvate, nu sunt acope-

rite de garanţie.

Pentru informaţii suplimentare vă rugăm

să vă adresaţi partenerilor service TASKI.

Indicaţie:

Schema electrică pentru această maşină o

găsiţi în lista cu piese de schimb.

Contactaţi serviciul clienţi pentru informaţii

suplimentare.

340

Prezentare construcţie

1Suport duză

2Suport furtun de aspiraţie

3Furtun evacuare rezervor apă murdară

4Furtun de aspiraţie

5Duză de aspiraţie

6Filtru pentru soluţie

7Pompă

8Rezervor apă murdară

9Roată motoare direcţionată

10 Rezervor apă proaspătă (rezervor flex)

11 Pahar pentru dozare

12 Deblocare scule

13 Agregat scule

14 Protector (opţional)

15 Pedală de acceleraţie

16 Compartiment baterii

17 Far (opţional)

18 Pupitru de comandă

19 Volan

20 Scaun şofer cu senzor (monitorizare prezenţă)

21 Lumină bliţ (opţională)

22 Capac rezervor

23 Filtru de aspiraţie

24 Coş pentru gunoi grosier

25 Indicator rezervor apă murdară plin

26 Indicator rezervor apă proaspătă (rezervor flex) gol

27 Tastă agregat de aspiraţie (PORNIT / OPRIT)

28 Tastă mod ECO (PORNIT / OPRIT)

29 Tastă program (PORNIT / OPRIT)

30 Tastă soluţie de curăţare (PORNIT / OPRIT)

31 Tastă acţionare scule (PORNIT / OPRIT)

32 Tastă deplasare lentă (PORNIT / OPRIT)

33 Tastă claxon

34 Indicator service

35 Întrerupător cu cheie

36 Tastă deplasare înapoi

37 Oprire urgentă

38 Afişaj stare baterie

39 Tastă acţionare sculă, treaptă de presiune (+ / -)

40 Taste alimentare soluţie de curăţare, cantitate (+ / -)

41 Afişaj

56 8 9 13 14

18192022 2123

1210 117

29 34 35

25 37

40 39

341

Baterii

Baterii admise

Pentru funcţionarea acestei maşini sunt necesare baterii de

tracţiune (nu baterii de pornire sau pentru aparate). Se reco-

mandă baterii de tracţiune propriu-zise. Numai acestea ga-

rantează o durată de utilizare lungă.

Baterii de tracţiune se realizează în variantă deschisă (cu

electrolit lichid) sau în variantă fără întreţinere (baterii VR-

LA)(cu gel şi AGM). Pentru fiecare tip de construcţie şi produ-

cător maşina trebuie adaptată în mod corespunzător.

Fiecare baterie oferă o durată de utilizare diferită şi caracte-

ristici de performanţă diferite.

Programarea maşinii trebuie realizată după montarea baterii-

lor, respectiv la schimbarea tipului de baterie şi/sau a produ-

cătorului de baterie şi înainte de punerea în funcţiune.

O setare greşită poate duce la descărcarea timpurie a bateri-

ilor.

Măsuri de siguranţă la lucrul cu baterii

Schema de conectare a bateriei

Baterii de 6 V

Baterii de 12 V

• Bateriile conţin acid. Pentru lucrările

de întreţinere, precum şi pentru mon-

tarea şi demontarea bateriilor cu

electrolit lichid, trebuie purtaţi oche-

lari de protecţie.

• Picăturile de acid în ochi sau pe piele

se clătesc, respectiv se îndepărtează

cu multă apă curată.

După aceasta consultaţi imediat un

medic.

Spălaţi hainele cu apă.

• La încărcarea bateriilor se formează

gaz exploziv. ?ineţi la distanţă focul

deschis sau obiectele incandescen-

te.

• Nu fumaţi!

• Pericol de arsuri!

• Atenţie! Polii bateriilor se află întot-

deauna sub tensiune; din acest mo-

tiv, nu se vor aşeza obiecte pe

baterii!

Atenţie:

Păstraţi bateriile curate şi uscate. ?tergeţi

imediat acidul sau apa (la baterii cu elec-

trolit lichid) scurse în exterior.

La această operaţie purtaţi mănuşi de pro-

tecţie.

Atenţie:

Instalarea bateriilor poate fi efectuată nu-

mai de către servicii pentru clienţi sau de

specialişti atestaţi de Diversey şi conform

schemei de conectare. Greşeli la montaj,

respectiv la conectare, pot provoca răni

grave, explozii şi daune mari ale maşinii şi

ale zonei ambiante.

Atenţie:

Respectaţi suplimentar instrucţiunile de

utilizare ale producătorului bateriei.

Atenţie:

La încărcarea bateriilor trebuie asigurată o

ventilaţie suficientă.

Atenţie:

Pentru lucrările de întreţinere la baterii,

acestea trebuie să fie deconectate de la

maşină!

6 V

175A

red

Relay

Charger

Power Board

black

12 V

175A

red

Relay

Charger

Power Board

black

342

Procesul de încărcare cu încărcător de baterii extern

Fiecare tip de baterie şi/sau producător de baterii impune o

caracteristică de încărcare diferită.

Încărcătoarele onboard, care pot fi achiziţionate opţional, sunt

adaptate la mărimea bateriei şi cuprind mai multe curbe de în-

cărcare, care sunt setate din fabricaţie sau de către tehnicia-

nul service de la TASKI pentru bateriile recomandate. Acest

regulament este de asemenea valabil pentru utilizarea încăr-

cătoarelor staţionare (externe).

Procesul de încărcare cu încărcător extern

Procesul de încărcare cu încărcător onboard (opţional)

După încheierea procesului de încărcare

Întreţinerea şi îngrijirea bateriilor deschise (cu electrolit lichid)

Deschiderea compartimentului de baterii pentru întreţinere

Deconectaţi întrerupătorul scaunului înainte de a scoate sca-

unul de pe maşină.

Atenţie:

O caracteristică de încărcare greşită sau

utilizarea unui încărcător inadecvat duce

la o descărcare timpurie sau la o deteriora-

re rapidă a bateriilor.

Atenţie:

Utilizări frecvente de scurtă durată, urmate

apoi de reîncărcarea bateriilor pot deterio-

ra definitiv bateriile. Valoare orientativă:

Înainte de o reîncărcare ar trebui să aibă

loc o descărcare la minimum cca. 20% din

capacitatea disponibilă.

Atenţie:

Pentru a atinge durata de viaţă maximă

posibilă, bateriile de tracţiune trebuie să

parcurgă de două ori pe săptămână un ci-

clu complet de încărcare (12-16 ore).

Atenţie:

Înainte de o suspendare mai îndelungată a

activităţii maşinii, bateriile trebuie să par-

curgă un ciclu complet de încărcare. După

aceasta, încărcătorul se va deconecta de

la maşină, respectiv de la sursă. Bateriile

se descarcă în timp. În funcţie de tip, ele

trebuie reîncărcate după 3 - 6 luni. Înainte

de o repunere în funcţiune, bateriile trebu-

ie să parcurgă din nou un ciclu complet de

încărcare.

• Conectaţi încărcătorul de baterii extern la conectorul sepa-

rator al bateriei maşinii.

Atenţie:

Aveţi în vedere ca ştecherul să fie introdus

până la opritor pentru a garanta un contact

electric bun.

Indicaţie:

Pe parcursul unui proces de încărcare,

toate funcţiile maşinii sunt dezactivate.

• Maşina trebuie să fie oprită.

• Conectaţi cablul de reţea la o priză (cu siguranţă cu iner-

ţie).

• Afişajul galben luminează continuu

până ce se atinge 90% din capacita-

tea bateriei. După aceea, afişajul cli-

peşte până ce bateria este încărcată

în întregime.

• După terminarea procesului de în-

cărcare, se aprinde afişajul verde.

Atenţie:

Opriţi încărcătorul înainte de a-l decupla

de baterii, (numai pentru încărcătoare ex-

terne).

Decuplarea unui încărcător pornit poate

provoca o explozie în compartimentul ba

teriilor.

• La încărcătoarele onboard (opţionale) depozitaţi cablul în

spaţiul prevăzut în acest scop.

• Păstraţi cablul de încărcare uscat şi protejat împotriva de-

teriorării.

Atenţie:

Cablurile pentru încărcare transportă cu-

renţi mari. Dacă apar deteriorări la conec-

tor, la cablu sau la racordul aparatului,

încărcătorul nu mai trebuie folosit.

Indicaţie:

Îngrijirea bateriilor care nu necesită întreţi-

nere se limitează la respectarea unui pro-

ces corect de încărcare şi a unei curbe de

încărcare setate corect.

• Maşina trebuie să fie oprită.

• Deşurubaţi scaunul şoferului şi scoateţi-l de pe maşină.

• Îndepărtaţi de pe maşină capota

compartimentului bateriei.

Acum bateria poate fi întreţinută con

form instrucţiunilor producătorului.

343

Înainte de punerea în funcţiune

Frână de parcare

Activare:

Deblocare:

Deblocarea urgentă:

Frână de parcare şi verificare oprire urgentă

Dispozitive de avertizare

Reglarea scaunului şoferului

Deplasarea maşinii

Direcţia de deplasare o schimbaţi cu volanul iar viteza cu pe-

dala de acceleraţie. Viteza se reglează continuu, fără trepte.

Dacă pedala de acceleraţie este eliberată, maşina este frâna-

tă până se opreşte, după care se activează frâna de parcare.

Deplasarea înainte

Deplasarea în marşarier

• Frâna de parcare este activată în mod automat de sistemul

electronic atunci când pedala de acceleraţie este acţiona-

tă.

Indicaţie:

Când maşina staţionează, frâna de parca-

re este întotdeauna activată. Atât atunci

când maşina este pornită cât şi atunci

când este oprită.

Indicaţie:

Scaunul şoferului este prevăzut cu un co-

mutator (recunoaştere prezenţă). Acest

comutator se activează când scaunul

şoferului este ocupat de personal de de-

servire.

Maşina poate fi deservită numai când sen-

zorul scaunului este activat.

• Dacă apare o pană a sistemului de

comandă sau o pană la alimentarea

electrică, frâna de parcare poate fi

deblocată manual. Pentru aceasta

maneta de deblocare trebuie să fie

acţionată permanent. Aceasta se

află lângă roata din stânga spate.

Atenţie:

Frâna de parcare şi tasta de oprire urgentă

sunt elemente de siguranţă importante. De

aceea funcţionarea lor trebuie verificată la

distanţe scurte de timp înainte de utiliza-

rea maşinii.

• Porniţi maşina.

• Acţionaţi comutatorul de deplasare, ţinând ghidonul drept.

Maşina se deplasează drept înainte.

• Apăsaţi acum oprire urgentă.

Indicaţie:

Maşina trebuie să frâneze brusc până la

oprirea totală, iar la pornire să nu necesite

corectarea direcţiei.

Avertizare:

Dacă una din aceste funcţii nu există, ma-

şina trebuie scoasă funcţiune până la o re-

paraţie corespunzătoare de către un

partener de service autorizat TASKI.

Atenţie:

Dispozitivele de avertizare ca lumină de

avertizare, girofar şi semnal sonor la mar-

şarier trebuie verificate în mod regulat.

Eventuale defecţiuni trebuie remediate

imediat. Utilizarea maşinii cu dispozitive

de avertizare lipsă sau defecte necesită

precauţie şi atenţie mărită.

Avertizare:

Prevederile naţionale sunt întotdeauna su-

praordonate. Acestea pot necesita alte

moduri de comportament şi trebuie res-

pectate neapărat.

• Slăbiţi sistemul de blocare din partea

stângă a scaunului şoferului şi depla-

saţi scaunul în poziţia dorită.

• Porniţi maşina (contact cu cheie).

• Toate elementele de afişaj se aprind

scurt.

Indicatorul de stare a bateriei vă

semnalează dacă maşina este pre

gătită de funcţionare. (pentru defecţi

uni a se vedea pagina 351).

• Pentru deplasarea înainte se apasă numai pedala de acce-

leraţie.

Indicaţie:

La deplasarea în curbă viteza este redusă

electronic.

• La acţionarea tastei de marşarier se

aprinde indicatorul de dedesubt şi se

emite un semnal acustic.

Indicaţie:

La deplasarea în marşarier, când maşina

se află în regim de lucru, se întrerupe ali-

mentarea cu soluţie de curăţat. Duza de

aspiraţie nu se ridică.

344

Împingerea maşinii (în caz de defecţiune)

Montarea sculelor

Înainte de montare verificaţi:

• dacă nivelul existent nu a scăzut sub marcajul roşu (pămă-

tuf) de la perie sau dacă lungimea firelor periei nu a scăzut

sub 1 cm.

• discul în privinţa uzurii şi curăţeniei.

Montarea duzei de aspiraţie

Umplerea rezervorului de apă curată

Dozare

Indicaţie:

Împingerea maşinii se face în general nu-

mai în doi.

Atenţie:

Datorită greutăţii mari, împingerea manua-

lă a maşinii este riscantă!

Un pas greşit poate duce la accidentări de

persoane sau deteriorări la maşină.

• Împingerea maşinii este posibilă numai prin acţionarea bu-

tonului de deblocare. (A se vedea pagina 343)

Atenţie:

Nu folosiţi perii care au atins limita de uzu-

ră. Aceasta este indicată de lungimea pă-

mătufului roşu. Nu folosiţi discuri care sunt

uzate sau murdare. Folosiţi numai scule

originale TASKI. Nerespectarea acestor

indicaţii poate produce rezultate de curăţa-

re nesatisfăcătoare, până la deteriorarea

acoperirii pardoselii.

Atenţie:

Înainte de fiecare utilizare a maşinii, verifi-

caţi uzura şi prinderea defectuoasă a dis-

cului de platoul de ghidare.

Datorită unei prinderi incomplete sau de

fectuoase a discului de platoul de ghidare,

discul se poate desprinde de maşină în

timpul lucrului.

Nerespectarea acestor reguli poate duce

la accidente.

• Poziţionaţi sculele sub agregatul de scule.

• Acţionaţi tasta de acţionare scule

PORNIT/OPRIT.

Agregatul cu scule este coborât în

mod automat, sculele se cuplează şi

se opreşte.

Atenţie:

Verificaţi dacă sculele sunt cuplate.

• Sistemul de acţionare scule este activat prin acţionarea pe-

dalei de acceleraţie.

• Maşina trebuie să fie oprită.

• Poziţionaţi duza de aspiraţie (2) sub

suportul pentru duză (1).

• Apăsaţi în jos suportul duzei pentru a

o înclicheta.

• Introduceţi şi fixaţi strâns ambele furtunuri de aspiraţie pe

ştuţurile duzei.

Atenţie:

Temperatura maximă permisă a apei este

de 60 °C.

Diversey recomandă utilizarea de apă

rece deoarece, în contact cu pardoseala,

apa caldă ia imediat temperatura pardose-

lii şi, din acest motiv, nu aduce avantaje.

• Maşina trebuie să fie oprită.

• Deschideţi capacul rezervorului.

• Aşezaţi rezervorul de apă curată (rezervor flex) în poziţia

prevăzută în acest scop.

• Scoateţi vasul de dozare din rezervorul de apă proaspătă

(rezervor flex).

• Umpleţi cu apă rezervorul de apă

proaspătă (rezervor flex).

Marcajul roşu superior indică înălţi

mea de umplere maximă permisă.

• Basculaţi capacul rezervorului înapoi în poziţia iniţială.

Atenţie:

Pentru manevrarea produselor chimice se

vor purta mănuşi, ochelari de protecţie şi

echipament de lucru (de protecţie) cores-

punzător!

Indicaţie:

Utilizaţi numai produse chimice recoman-

date de Diversey şi aveţi în vedere neapă-

rat informaţiile despre produse.

Avertizare:

Utilizarea de produse inadecvate (cum ar

fi produse care conţin clor, acizi sau sol-

venţi) poate periclita sănătatea sau poate

cauza deteriorări importante ale maşinii.

345

Exemple de dozare:

Precurăţare

Utilizarea acoperişului de siguranţă FOPS

Începerea lucrului

Indicaţie pe ambalajul produ-

sului

Capacitate

rezervor

Cantitate pro-

duse pentru

umplerea

unui rezervor

0,5% 50 ml la 10 li-

tri apă

200l 1l

1% 100 ml la 10

litri apă

200l 2l

2% 200 ml la 10

litri apă

200l 4l

3% 300 ml la 10

litri apă

200l 6l

• Umpleţi paharul de dozare cu un produs adecvat şi vărsaţi

conţinutul în rezervorul. Repetaţi procesul până obţineţi

dozajul dorit.

• După terminarea dozării, paharul de dozare rămâne în re-

zervorul.

Indicaţie:

TASKI oferă opţional şi un sistem automat

de dozare. Acesta poate fi montat şi ulteri-

or. Vă rugăm să vă adresaţi consilierului

dumneavoastră de la serviciul pentru cli-

enţi

Atenţie:

Îndepărtaţi orice fel de obiecte (lemn, părţi

metalice etc.) de pe suprafaţa de curăţare.

Obiectele pot fi aruncate afară de scula ro

tativă şi pot cauza vătămări ale personalu

lui şi daune materiale.

Atenţie:

La curăţarea cu acoperişul de protecţie

montat, se va avea în vedere o înălţime de

trecere de 2,1 m.

Atenţie:

Când se lucrează cu această maşină, se

va purta întotdeauna încălţăminte antide-

rapantă şi echipament de lucru adecvat!

Indicaţie:

În timpul funcţionării maşinii ţineţi ambele

mâini pe volan / ghidon, pentru a asigura o

conducere sigură.

Atenţie:

Acomodaţi-vă cu maşina pornind-o mai în-

tâi de probă pe o suprafaţă liberă!

Atenţie:

Dacă în timpul utilizării maşinii există peri-

colul de cădere a unor anumite obiecte,

trebuie luate sau urmate măsurile cores-

punzătoare conform directivelor naţionale.

Atenţie:

Înainte de începerea lucrului asiguraţi-vă

(în poziţie de lucru) că aveţi suficientă vizi-

bilitate pentru a lucra în siguranţă. Se va

avea în vedere EN 3411.

Vizibilitatea redusă poate îngreuna munca

şi diminua siguranţa utilizatorului, maşinii

şi a terţilor.

Atenţie:

În timpul lucrului aveţi în vedere înălţimea

maximă de trecere care este trecută pe

plăcuţa de avertizare de pe maşină, pentru

uşi şi pasaje.

Indicaţie:

În timpul lucrului în clădiri publice, girofarul

trebuie să fie în funcţiune.

• Aşezaţi-vă pe scaunul şoferului.

• Verificaţi dacă este deblocată taste de oprire urgentă.

• Porniţi maşina (contact cu cheie).

Elementele de afişaj se aprind scurt.

346

Pornirea manuală a programului ECO-Mode

Pornire cu tasta de program

Începerea curăţării

• Apăsaţi tasta agregat de aspiraţie

PORNIT/OPRIT.

Afişajul se aprinde, motorul de aspi

raţie porneşte şi duza de aspiraţie

este coborâtă automat în poziţia de

lucru.

• Apăsaţi tasta PORNIT/OPRIT de ali-

mentare cu soluţie de curăţat.

Afişajul se aprinde.

Alimentarea cu soluţie de curăţare

porneşte când sculele se rotesc.

• Alegeţi dozarea dorită prin apăsarea

tastelor +/- de la treapta 1- 6.

Indicaţie:

Diversey recomandă să se lucreze conti-

nuu prin determinarea dozei corecte de

produs. O dozare prea mare sau prea

mică duce la rezultate de curăţare nemul-

ţumitoare.

Indicaţie:

TASKI oferă opţional şi un sistem automat

de dozare. Acesta poate fi montat şi ulteri-

or. Vă rugăm să vă adresaţi consilierului

dumneavoastră de la serviciul pentru cli-

enţi

• Apăsaţi tasta acţionare scule POR-

NIT/OPRIT.

Afişajul se aprinde, agregatul pentru

scule coboară şi procesul de cuplare

porneşte automat.

• Alegeţi presiunea dorită de apăsare

scule apăsând tastele +/- de la treap-

ta 1- 3.

Indicaţie:

Găsiţi şi selectaţi întotdeauna cea mai joa-

să treaptă care este suficientă pentru un

rezultat de curăţare bun. Astfel optimizaţi

consumul de energie electrică şi menajaţi

maşina.

• Prin apăsarea tastei ECO-Mode

[mod ECO] PORNIT/OPRIT se acti-

vează ECO-Mode.

Prin aceasta se reduce turaţia moto

rului de aspiraţie şi dozarea soluţiei

de curăţare se poziţionează pe treap

ta 2 iar apăsarea periei pe treapta 1.

Indicaţie:

Dacă este necesar, soluţia de curăţat poa-

te fi adaptată manual în ECO-Mode. ECO-

Mode este conceput mai degrabă pentru

pardoseli netede fără rosturi.

• Prin apăsarea tastei de program,

data viitoare când se va începe lucrul

sau o etapă de lucru, toate funcţiile

maşinii vor fi pornite cu valorile func-

ţiilor utilizate ultima oară.

Indicaţie:

Printr-o nouă apăsare a unei taste, funcţia

respectivă va fi programată din nou.

Indicaţie:

Valorile setate pot fi adaptate oricând în

timpul procesului de lucru. Valorile setate

la oprire sunt memorate şi se activează din

nou automat la repornire.

Indicaţie:

Apăsând tasta de program la sfârşitul lu-

crului se porneşte un program optimizat

pentru sfârşitul lucrului: A se vedea descri-

erea de pe pagina 348 la (proces auto-

mat).

Setările şi funcţiile activate sunt memora-

te.

• Dacă maşina este pornită şi un ope-

rator se află pe scaunul şoferului,

maşina se pune în mişcare când este

acţionată pedala de acceleraţie.

Dacă s-a selectat acest lucru, se por-

neşte agregatul pentru scule şi se

deschide alimentarea cu soluţie de

curăţat.

Viteza de deplasare se controlează

prin poziţia pedalei de acceleraţie.

Dacă pedala de acceleraţie este eli

berată, maşina este frânată automat

până se opreşte, după care se acti

vează frâna de parcare. Alimentarea

cu soluţie de curăţat se întrerupe, iar

apoi, cu o anumită temporizare, se

opreşte agregatul de scule.

Indicaţie:

Cantitatea de soluţie de curăţat alimentată

se adaptează vitezei de deplasare respec-

tive. (Intelliflow) [debit inteligent]

347

Capacitatea bateriei - Terminarea disponibilităţii de funcţiona-

Indicatorul de stare al bateriei furnizează informaţii despre du-

rata de funcţionare disponibilă.

• Dacă indicatorul roşu începe să clipească, mai rămân cca.

5 minute de lucru.

• După aceea, agregatul de scule şi, 30 de secunde mai târ-

ziu, duza de aspiraţie se ridică. Indicatorul roşu trece pe

aprindere continuă.

• Mai rămân acum alte 10 minute pentru a conduce maşina

la staţia de încărcare. După aceasta, maşina se opreşte de

la sine.

• Pentru o nouă punere în funcţiune, bateriile trebuie încăr-

cate complet.

Metode de curăţare

Metoda de lucru directă:

Frecare şi aspiraţie într-o singură singură trecere.

Metoda de lucru indirectă:

Administrare soluţie de curăţare, frecare şi aspiraţie în mai

multe operaţii de lucru.

Reumplerea cu soluţie de curăţat

Golirea rezervorului de apă murdară

Atenţie:

Când se lucrează în zone cu suprapuneri

sau înguste trebuie apăsată tasta pentru

deplasare lentă PORNIT/OPRIT. (Indica-

torul este aprins) În felul acesta se reduce

viteza maximă de lucru şi se diminuează

pericolul de accidentare.

• Dacă se apasă din nou tasta, limita-

rea este anulată şi indicatorul se stin-

ge.

Indicaţie:

Informaţii detaliate cu privire la metoda de

lucru directă şi indirectă găsiţi în descrie-

rea de metodă aferentă.

Pentru informaţii mai exacte, vă rugăm să

contactaţi consilierul dumneavoastră de

service TASKI.

Indicaţie:

În anumite condiţii, la o anumită combina-

ţie de covor de pardoseală, murdărie şi

produs de curăţat, conducerea maşinii

poate fi afectată.

Prin roţi obţinute opţional, se poate îmbu-

nătăţi tracţiunea maşinii pe podea. Vă ru-

găm să vă adresaţi consilierului

dumneavoastră TASKI

Atenţie:

Dacă se lucrează fără soluţie de curăţat,

acest lucru poate provoca deteriorări ale

acoperirii pardoselii.

Indicaţie:

Un huruit specific atrage atenţia asupra

faptului că rezervorul de apă curată (flex)

este gol.

Atenţie:

Pompa nu trebuie să meargă în gol mai

mult timp.

• Se aprinde indicatorul rezervorului

de apă curată.

Rezervorul de apă proaspătă este

gol.

• Maşina trebuie să fie oprită.

• Deschideţi capacul rezervorului.

• Umpleţi cu apă rezervorul de apă proaspătă (rezervor flex);

a se vedea pagina 344.

• Adăugaţi produsul de curăţat cu vasul de dozare.

• Basculaţi capacul rezervorului înapoi în poziţia iniţială.

• Se aprinde indicatorul rezervorului

de apă murdară.

Rezervorul de apă murdară este plin.

• Goliţi rezervorul de apă murdară; a se vedea pagina 348.

348

Terminarea lucrului

Proces manual

Proces automat

Îndepărtarea şi curăţarea duzei de aspiraţie

Golirea şi curăţarea rezervorului de apă murdară şi a rezervo-

rului de apă curată

Golirea rezervorului de apă murdară

Golirea rezervorului de apă curată

• Apăsaţi tasta soluţie de curăţat POR-

NIT/OPRIT.

• Mai parcurgeţi câţiva metri.

• Apăsaţi tasta acţionare scule POR-

NIT/OPRIT.

Afişajul se aprinde şi agregatul pen

tru scule se opreşte şi se ridică.

• Mai deplasaţi-vă câţiva metri pentru a aspira apa murdară

rămasă.

• Apăsaţi tasta agregat de aspiraţie

PORNIT/OPRIT.

Afişajul se aprinde şi duza de aspira

ţie se ridică automat.

Motorul de aspiraţie se mai roteşte

15 secunde pentru a evita picurarea.

• Apăsaţi tasta program PORNIT/

OPRIT.

Alimentarea cu soluţie de curăţat se

opreşte.

Agregatul de scule se opreşte şi se

ridică.

După 30 de secunde se ridică şi duza

de aspiraţie.

Motorul de aspiraţie se mai roteşte

15 secunde înainte de a fi oprit auto

mat.

• Maşina trebuie să fie oprită.

• Scoateţi ambele furtunuri de aspiraţie de pe ştuţurile duzei

şi agăţaţi-le de suportul pentru furtun.

• Strângeţi colierul de blocare. În felul

acesta, duza de aspiraţie se deblo-

chează şi poate fi scoasă de pe su-

portul pentru duză.

• Curăţaţi duza de aspiraţie sub apă curgătoare, cu ajutorul

unei perii.

• După curăţarea temeinică, agăţaţi duza de aspiraţie pe su-

portul de duză din partea din spate a maşinii.

Indicaţie:

Numai lamelele curăţate şi intacte permit

obţinerea unui rezultat optim la aspiraţie!

Indicaţie:

Aruncarea apei murdare sau a soluţiei de

curăţat trebuie efectuată în conformitate

cu prevederile naţionale.

Indicaţie:

Reţineţi că la golirea rezervorului de ape

uzate, se aplică prevederile producătorului

de detergent referitor la echipamentul indi-

vidual de protec?ie.

• Desprindeţi furtunul de golire a apei murdare de pe suport.

• Introduceţi capătul furtunului de golire într-o scurgere

• Presaţi locul de presare (1) al furtunului de golire.

• Trageţi capacul de pe furtunul de go-

lire şi goliţi rezervorul de apă murda-

ră.

• Ridicaţi rezervorul de apă curată (rezervorul flex), aşezaţi-

l în punctul cel mai coborât în rezervorul de apă murdară şi

goliţi-l.

• Scoateţi rezervorul de apă curată (rezervorul flex) gol din

rezervorul de apă murdară şi clătiţi-l temeinic cu apă cura-

tă.

• Clătiţi temeinic cu apă curată rezervorul de apă murdară.

• Scoateţi filtrul de murdărie grosieră

(galben) şi goliţi-l.

• Spălaţi-l temeinic sub jet de apă.

• Scoateţi filtrul de aspiraţie (galben) şi

ştergeţi murdăria cu o lavetă sau o

perie moale.

• Scoateţi filtrul de aspiraţie şi îndepăr-

taţi murdăria cu o lavetă sau o perie

moale.

Atenţie:

Un filtru de aspiraţie înfundat poate afecta

capacitatea de aspiraţie.

Un filtru pentru soluţie înfundat poate re-

duce cantitatea de soluţie pentru curăţat.

• Montaţi la loc coşul de murdărie grosieră (galben), şi filtrul

de aspiraţie.

• Introduceţi furtunului de golire la loc în suport.

349

Pompa de apă murdară (opţiune)

Golirea în poziţii ridicate:

Scoaterea şi curăţarea sculei

Curăţarea maşinii

Depozitarea / parcarea maşinii (când nu se află în funcţiune)

Service, întreţinere şi îngrijire

Întreţinerea maşinii este o precondiţie pentru o funcţionare im-

pecabilă şi o perioadă de exploatare îndelungată.

• Maşina trebuie să fie pornită.

• Aşezaţi furtunul de golire pe un sifon de canal sau într-o

găleată.

• Apăsaţi tasta de la pompa de apă murdară.

Indicaţie:

Se goleşte numai până la ţeava ascenden-

tă din rezervorul de apă murdară.

Indicaţie:

Curăţaţi sculele după fiecare terminare a

lucrărilor de curăţare.

• Maşina trebuie să fie oprită.

• Apăsaţi cu piciorul dispozitivul de de-

blocare a sculelor.

• Scoateţi sculele şi curăţaţi-le sub apă curgătoare.

Atenţie:

Nu curăţaţi niciodată maşina cu un aparat

de curăţare la înaltă presiune sau cu jet de

apă.

Apa care pătrunde în maşină poate provo

ca deteriorări importante la părţile mecani

ce sau electrice.

• Ştergeţi maşina cu o lavetă umedă.

Indicaţie:

Maşina trebuie să fie oprită iar cheia de

contact scoasă.

Indicaţie:

Depozitaţi maşina cu duza de aspiraţie ri-

dicată, sculele ridicate şi capacul rezervo-

rului deschis. În acest fel, rezervorul poate

să se usuce.

Se poate astfel împiedica formarea muce-

gaiului şi a mirosurilor neplăcute.

Atenţie:

Nu depozitaţi niciodată maşina cu baterii

descărcate. În caz contrar, bateriile se vor

deteriora în mod ireparabil.

Atenţie:

Numai piese de schimb originale, marca

TASKI se pot folosi, altfel echipamentul î?i

pierde garanţia!

Atenţie:

Pentru a evita funcţiuni nedorite la maşină,

înainte de începerea lucrărilor de întreţine-

re trebuie ca:

- maşina să fie oprită,

- cheia să fie scoasă din contact şi

- oprirea urgentă să fie confirmată.

Legendă:

◊ = după terminarea fiecărei curăţări,

◊◊ = în fiecare săptămână, ◊◊◊ = în fiecare lună,

⊗ = lampă service

Activitate

◊

◊◊

◊◊◊

⊗

Pagina

Încărcare baterii ● 342

Reumplere cu apă distilată (baterii cu

electrolit lichid) Respectaţi caietul de

control al producătorului bateriei! ●342

Golirea şi curăţarea rezervorului de

apă murdară şi a rezervorului de apă

curată ●348

Control / curăţare de murdărie a filtrului

pentru soluţie şi a filtrului de aspiraţie ●

Curăţarea tuturor pieselor marcate cu

galben ●

Curăţare scule ● 349

Curăţare duze de aspiraţie, verificare

uzură lamele şi, dacă este cazul, înlo-

cuire ●348

Curăţare maşină cu lavetă umedă ● 349

Curăţare garnitură de etanşare de la

capacul rezervorului, verificare dacă

există fisuri şi, eventual, înlocuire ●

Verificare frână de parcare şi tasta opri-

re urgentă ●343

Program de întreţinere / service efectu-

at de către tehnicianul de service de la

Diversey ●

350

Intervale de întreţinere

Maşinile TASKI sunt maşini de foarte bună calitate, care au

fost verificate în fabrică şi de către inspectori autorizaţi în pri-

vinţa siguranţei. După o perioadă mai lungă de utilizare, pie-

sele electrice şi mecanice sunt supuse uzurii şi îmbătrânirii.

Serviciul clienţi

Dacă ne contactaţi în legătură cu o defecţiune în funcţionare

sau cu o comandă, comunicaţi-ne întotdeauna denumirea de

tip şi numărul maşinii.

Aceste informaţii le găsiţi pe plăcuţa de identificare a maşinii

dumneavoastră. Pe ultima pagină a acestor instrucţiuni de uti-

lizare găsiţi adresa celui mai apropiat partener de service

TASKI.

Înlocuirea lamelelor

• Pentru a menţine siguranţa de utilizare şi

disponibilitatea de funcţionare, atunci când

se aprinde indicatorul de întreţinere (setare

din fabrică 650 de ore de lucru) sau cel puţin

o dată pe an, trebuie efectuată o operaţie de

service.

• Deşurubaţi cele patru şuruburi cu cap stelat (1) de la duză.

• Desprindeţi corpul duzei (2) de miezul duzei (3).

• Scoateţi lamelele (4).

• Curăţaţi corpul duzei şi cele două miezuri ale duzei sub

apă curgătoare.

• Montaţi pe miezul duzei lamelele „întoarse“ sau lamelele

noi.

• Introduceţi la loc miezul duzei în corpul duzei.

• Înşurubaţi la loc cele patru şuruburi cu cap stelat.

351

Defecţiuni

Defecţiune Cauze posibile Remedierea defecţiunii Pagina

Maşina nu poate fi pornită

Maşina este oprită • Rotiţi cheia de contact 340

Buton oprire urgentă apăsat • Deblocaţi butonul de oprire urgen-

tă 340

Siguranţa principală este defectă • Controlaţi/schimbaţi siguranţa

• Contactaţi partenerul de service

Cod de eroare pe afişaj • Se contactează partenerul de ser-

vice 353

Dispozitiv blocare pornire activat sau

eroare în sistemul de comandă • Aşezaţi-vă pe scaunul şoferului

Baterii descărcate sau încărcător de

baterii defect

• Încărcaţi bateria

• Se contactează partenerul de ser-

vice

343

Baterii defecte • Se contactează partenerul de ser-

vice

Peria nu se roteşte

Sistemul de acţionare perie este

oprit • Apăsaţi tasta pentru perie 340

Siguranţa principală este defectă

• Schimbaţi siguranţa

• Se contactează partenerul de ser-

vice

Motorul se roteşte dar scula nu

• Cureaua de transmisie defectă

• Verificaţi dacă scula este cuplată

• Se contactează partenerul de ser-

vice

Maşina nu aspiră bine Pardoseala

rămâne udă Apa murdară nu este

aspirată

Agregatul de aspiraţie nu este pornit • Apăsaţi tasta pentru agregatul de

aspiraţie 340

Este apăsată tasta ECO • Dezactivaţi tasta ECO 340

Furtunul de aspiraţie nu este fixat • Fixaţi furtunul de aspiraţie344

Duza de aspiraţie nu este pe podea

• Verificaţi dacă este funcţional sis-

temul de suspensie al duzei de as-

piraţie 344

Lamele uzate

• Înlocuiţi lamelele

350

Furtunul sau duza de aspiraţoe sunt

înfundate (de exemplu bucăţi de

lemn, resturi de materiale)

• Îndepărtaţi corpurile străine

Filtrul de aspiraţie este înfundat • Îndepărtaţi corpurile străine340

Indicatorul agregatului de aspiraţie

este aprins dar aspiratorul nu funcţi-

onează

• Controlaţi siguranţa; dacă este ne-

cesar, schimbaţi-o

• Dacă siguranţa este în ordine,

contactaţi partenerul de service

344

Agregatul de aspiraţie se opreşte

Rezervorul de apă murdară este plin • Goliţi rezervorul de apă murdară

• Controlaţi siguranţele 348

Rezervorul de apă murdară este

murdar • Controlaţi şi, dacă este cazul, cu-

răţaţi. 348

Nu se scurge suficientă soluţie de

curăţat

Rezervor apă curată gol • Verificaţi rezervorul de apă curată 347

Cantitatea de soluţie de curăţat seta-

tă este prea mică • Setaţi cantitatea de soluţie de cu-

răţat cu tasta +/- 340

Tasta pentru soluţie de curăţat este

dezactivată • Apăsaţi tasta pentru soluţie de cu-

răţat 340

Filtru rezervor apă curată • Curăţare

352

Informaţii tehnice

Accesorii

Agregatul de scule sau agregatul de

aspiraţie nu pot fi oprite Defecţiune la partea electronică sau

la tabloul de comandă

• Opriţi maşina cu oprirea urgentă

• Se contactează partenerul de ser-

vice

340

Defecţiune Cauze posibile Remedierea defecţiunii Pagina

Maşina 4000 5000

Lăţime de lucru 85 105 cm

Lăţime duză de aspiraţie 110 130 cm

Dimensiuni (L x l x H) 187 x 89 x 140 187 x 109 x 140 cm

Greutate maşină pregătită de lucru, maximum 680 715 kg

Tensiune nominală 24 V CC

Putere nominală 2000 W

Rezervor de apă curată nominal +/- 5% 200 litri

Valori determinate conform IEC 60335-2-72 4000 5000

Greutatea maşinii cu baterii (greutate de transport) 480 515 kg

Nivel de presiune sonoră LpA 67 dB(A)

Incertitudine KpA 2,5 dB(A)

Valoarea totală vibraţii <2,5 m/s2

Incertitudine K 0.25 m/s2

Protecţie contra stropirii cu apă IPX3

Clasă de protecţie III

Cod articol 4000 5000

7517859 Perie pentru frecat din nylon de 43 cm (standard) 2x

7517860 Perie pentru frecat beton spălat, 43 cm 2x

7517861 Perie abrazivă pentru frecat din nylon, de 43 cm 2x

7517858 Regulator conducere 43 cm 2x

7510634 Regulator conducere 28 cm 4X

7510631 Perie pentru frecat din nylon, 28 cm (standard) 4X

7510632 Perie pentru frecat beton spălat, 28 cm 4X

7510633 Perie pentru frecat abrazivă, 28 cm 4X

4131268 Protector anticoliziune x x

4126922 Set lămpi cu aprindere intermitentă x x

7518212 IntelliDose swingo 4000/5000 x x

7523390 IntelliTrail xx

8502830 Furtun de umplere cu apă, cu racord universal x x

4129878 Pompă de golire xx

Diverse suporturi (poliester maro, albastru, roşu şi suport contact) x x

353

Coduri de eroare

Codurile de eroare sunt prezentate pe afişaj.

Transportul

Evacuarea la deşeuri

Baterii

Dimensiunile maşinii

Cotele sunt în centimetri!

Indicaţie:

Opriţi şi reporniţi maşina la fiecare cod de

eroare.

Prin oprire şi pornire poate fi eventual înlă-

turată o eroare semnalată.

Atenţie:

Această maşină poate fi ridicată numai cu

dispozitive ajutătoare (de exemplu rampă

hidraulică, rampă etc.)!

Indicaţie:

Transportaţi maşina în poziţie orizontală.

Indicaţie:

Aveţi grijă ca maşina să fie ancorată strâns

şi bine asigurată pe mijlocul de transport.

Indicaţie:

După terminarea duratei sale de viaţă, ma-

şina şi accesoriile vor fi evacuate la deşe-

uri în mod corespunzător, conform

prevederilor naţionale. Partenerul dum-

neavoastră de service Diversey vă poate

ajuta.

Atenţie:

Bateriile trebuie scoase din maşină înainte

ca aceasta să fie evacuată la deşeuri în

mod corespunzător.

Bateriile consumate vor fi evacuate la de-

şeuri în mod ecologic, în conformitate cu

directivele UE 2006/66/CE sau conform

prevederilor naţionale respective.

187

178

140

4000: 110 | 5000: 130

4000: 89 | 5000: 109

354

Preklad originálneho návodu na používanie

Vysvetlenie symbolov

Obsah

Bezpečnostné pokyny . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 354

Čistiace prostriedky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 355

Rozšírená dokumentácia. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 355

Prehľad konštrukcie stroja . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 356

Akumulátory . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 357

Pred používaním . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 359

Začatie práce. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 361

Ukončenie obsluhy . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 364

Servis, údržba a ošetrovanie. . . . . . . . . . . . . . . . . . . . . . . . . . . 365

Poruchy . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 367

Technické parametre. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 368

Príslušenstvo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 369

Chybové kódy . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 369

Preprava . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 369

Likvidácia. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 369

Rozmery stroja . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 370

Určené použitie stroja

Stroje sú určené na priemyselné využitie (napr. v hoteloch,

školách, nemocniciach, továrňach, nákupných centrách,

športových halách a pod.). Pri prísnom dodržiavaní tohto ná-

vodu na používanie slúžia na mokré čistenie tvrdých podlaho-

vých krytín. Tieto stroje sú koncipované výlučne pre

používanie v interiéroch.

Bezpečnostné pokyny

Stroje TASKI svojou koncepciou a konštrukciou zodpovedajú

príslušným základným bezpečnostným a zdravotným požia-

davkám smerníc ES, a preto sú označené symbolom CE.

OPATRNE!

Pred prvým použitím si bezpodmienečne

prečítajte bezpečnostné pokyny.

Návod na používanie si odložte, aby bol

vždy kedykoľvek k dispozícii.

Nebezpečenstvo:

Tento symbol upozorňuje na dôležité infor-

mácie. Označuje dôležité pokyny, ktorých

nedodržiavanie môže spôsobiť ohrozenie

osôb a/alebo rozsiahle vecné škody!

Upozornenie:

Tento symbol upozorňuje na dôležité infor-

mácie. Nedodržanie týchto pokynov môže

viesť k poruchám a vecným škodám!

Poznámka:

Tento symbol upozorňuje na dôležité infor-

mácie v súvislosti s efektívnym využíva-

ním výrobku. Nedodržanie týchto pokynov

môže viesť k poruchám!

Obsahuje pokyny k pracovným krokom, ktoré

musíte vykonať za sebou.

Upozornenie:

Stroj sa nesmie používať na leštenie, ole-

jovanie, nanášanie vosku, čistenie kober-

cov a vysávanie prachu. Čistenie parkiet a

laminátových podláh namokro s týmto

strojom sa vykonáva na vlastné riziko.

Nebezpečenstvo:

Zmeny stroja, neschválené spoločnosťou

Diversey, môžu viesť k zániku platnosti

bezpečnostnej značky a zhody CE. Použí-

vanie stroja v rozpore s určeným účelom

môže viesť k zraneniam osôb, poškodeniu

stroja a pracovného prostredia. V takýchto

prípadoch spravidla zanikajú akékoľvek

nároky, vyplývajúce zo záruky.

Nebezpečenstvo:

Stroj môžu používať iba osoby, ktoré sú

primerane poučené o jeho používaní, ale-

bo preukázali svoje schopnosti na jeho ob-

sluhu, a sú výslovne poverené jeho

používaním.

Nebezpečenstvo:

Stroj nesmú používať osoby (vrátane detí)

so zníženými fyzickými, zmyslovými alebo

duševnými schopnosťami, alebo s nedo-

statkom skúseností a znalostí.

Deti musia byť pod dozorom, aby sa so

strojom nehrali.

Nebezpečenstvo:

Stroj sa nesmie používať v priestoroch, v

ktorých sa skladujú alebo spracúvajú po-

tenciálne výbušné a ľahko zápalné látky

(napr. benzín, rozpúšťadlá, vykurovací

olej, prach, atď.).

Elektrické alebo mechanické komponenty

by mohli spôsobiť vznietenie týchto látok.

Nebezpečenstvo:

Stroj sa nesmie používať na nasávanie je-

dovatých, zdraviu škodlivých, žieravých

alebo dráždivých látok (napr. nebezpečné-

ho prachu, atď.). Filtračný systém látky

tohto druhu dostatočne neodfiltruje.

Nie je možné vylúčiť poškodenie zdravia

používateľa a ďalších osôb.

Nebezpečenstvo:

Pri práci dbajte na miestne podmienky,

a dávajte pozor na ďalšie osoby a najmä

deti! V blízkosti neprehľadných miest, ako

napr. pred dverami alebo zákrutami, spo-

maľte rýchlosť.

Nebezpečenstvo:

Na tomto stroji sa nesmú prepravovať

žiadne ďalšie osoby ani predmety.

355

Čistiace prostriedky

Rozšírená dokumentácia

Nebezpečenstvo:

Pri výskyte chyby funkcie alebo poruchy,

ako aj po zrážke alebo prevrhnutí, musí

stroj pred jeho opätovným uvedením do

prevádzky skontrolovať kvalifikovaný od-

borník. To isté platí, ak bol stroj ponecha-

ný vonku, ponorený do vody, resp.

vystavený vlhkosti.

Nebezpečenstvo:

Pri poškodení dielov dôležitých z hľadiska

bezpečnosti, ako sú kryt kief, sieťová šnú-

ra alebo kryty umožňujúce prístup k čas-

tiam pod prúdom, sa používanie stroja

musí ihneď prerušiť!

Nebezpečenstvo:

Stroj sa nesmie odstaviť, zaparkovať ale-

bo odkladať na šikmých plochách.

Nebezpečenstvo:

Stroj sa nesmie používať v priestoroch s

elektromagnetickým poľom (elektrosmog).

Nebezpečenstvo:

Stroj sa nesmie v režime čistenia používať

na naklonených plochách>10 %.

Nebezpečenstvo:

Stroj sa nesmie používať na naklonených

plochách >15 %. Cez spády sa musí pre-

chádzať pomaly, v režime „turtle-mode“

(korytnačím krokom), aby sa stroj dal bez-

pečne zastaviť.

Ostré zatáčanie na spádoch môže ovplyv-

niť stabilitu stroja a je preto zakázané.

Hrozí nebezpečenstvo úrazu.

Nebezpečenstvo:

Stroj sa smie používať len na pevnom, sta-

bilnom podklade s dostatočnou nosnos-

ťou.

Pri nedodržiavaní tohto pokynu hrozí ne

bezpečenstvo úrazu.

Upozornenie:

Stroj sa musí chrániť pred neoprávneným

používaním. Pred vzdialením sa od stroja

preto vždy vytiahnite kľúč, alebo stroj od-

ložte v uzamknutom priestore.

Upozornenie:

Stroj sa smie používať a skladovať len v

suchom, bezprašnom prostredí pri teplo-

tách od +10 °C do +35 °C.

Upozornenie:

Opravy mechanických alebo elektrických

častí stroja smú vykonávať len autorizova-

ní odborníci, oboznámení so všetkými prí-

slušnými bezpečnostnými predpismi.

Upozornenie:

Smú sa používať výlučne nástroje (kefy,

kotúče alebo podobné nástroje), ktoré sú

uvedené medzi príslušenstvom v tomto

návode na používanie, alebo ktoré odpo-

ručil poradca spoločnosti TASKI. Iné ná-

stroje môžu ovplyvniť bezpečnosť a

funkcie stroja.

Upozornenie:

Národné predpisy o ochrane osôb a o pre-

vencii úrazov pri práci, ako aj údaje výrob-

cu o používaní čistiacich prostriedkov, sa

musia dodržiavať.

Upozornenie:

Pri úniku peny alebo kvapaliny zo stroja ih-

neď vypnite odsávaciu jednotku!

Upozornenie:

Stroj sa smie používať výlučne s vhodnými

akumulátormi a certifikovanými nabíjačka-

mi.

Upozornenie:

Stroje a zariadenia TASKI sú konštruova-

né tak, aby podľa súčasného stavu vývoja

bolo možné vylúčiť ohrozenie zdravia emi-

siami hluku alebo vibráciami.

Pozri technické parametre na strane 368.

Poznámka:

Stroje TASKI sú konštruované tak, aby

spolu s čistiacimi prostriedkami TASKI do-

sahovali optimálne výsledky čistenia.

Iné čistiace prostriedky môžu viesť k poru-

chám prevádzky a poškodeniu stroja ale-

bo pracovného prostredia.

Preto odporúčame používať výlučne čis-

tiace prostriedky značky TASKI.

Na poruchy, spôsobené používaním ne-

vhodných čistiacich prostriedkov, sa záru-

ka nevzťahuje.

Pre ďalšie informácie sa, prosím, obráťte

na vášho servisného partnera TASKI.

Poznámka:

Schému elektrického zapojenia tohto stro-

ja nájdete v zozname náhradných dielov.

Pre ďalšie informácie sa obráťte na zákaz-

nícky servis.

356

Prehľad konštrukcie stroja

1Držiak hubice

2Držiak nasávacej hadice

3Vypúšťacia hadica nádrže na znečistenú vodu

4Nasávacia hadica

5Odsávacia hubica

6Nasávací filter

7Čerpadlo

8Nádrž na znečistenú vodu

9Riadené hnacie koleso

10 Nádrž na čistú vodu (Flextank))

11 Dávkovacia odmerka

12 Odblokovanie nástroja

13 Jednotka nástrojov

14 Ochranný nárazník (voliteľne)

15 Akceleračný pedál

16 Priehradka na akumulátor

17 Svetlomet (voliteľne)

18 Ovládací panel

19 Volant

20 Sedadlo vodiča so sedadlovým spínačom (kontro-

lovanie prítomnosti)

21 Majáčik (voliteľne)

22 Kryt nádrže

23 Nasávací filter

24 Kôš na hrubé nečistoty

25 Indikátor plnej nádrže na znečistenú vodu

26 Indikátor prázdnej nádrže na čistú vodu (nádrž

Flextank)

27 Tlačidlo odsávacej jednotky (ZAP./VYP.)

28 Tlačidlá ECO režimu (ZAP/VYP)

29 Tlačidlo programu (ZAP/VYP)

30 Tlačidlo čistiaceho roztoku (ZAP./VYP.)

31 Tlačidlo pohonu nástroja (ZAP/VYP)

32 Tlačidlo pomalej jazdy (ZAP./VYP.)

33 Tlačidlo húkačky

34 Servisný indikátor

35 Spínač na kľúč

36 Tlačidlo cúvania

37 Núdzové zastavenie

38 Indikátor stavu akumulátora

39 Tlačidlo pohonu nástroja, stupeň prítlaku (+ / -)

40 Tlačidlá prívodu čistiaceho prostriedku (ZAP./

VYP.), množstvo (+ / -)

41 Displej

56 8 9 13 14

18192022 2123

1210 117

29 34 35

25 37

40 39

357

Akumulátory

Prípustné akumulátory

Pre používanie tohto stroja sú potrebné trakčné akumulátory

(žiadne štartovacie alebo prístrojové akumulátory). Odporú-

čajú sa čisté trakčné akumulátory. Iba tieto zaručujú dlhú po-

užiteľnosť.

Trakčné akumulátory sa vyrábajú ako otvorené (mokré) alebo

ako bezúdržbové (VRLA) akumulátory (gélové a AGM). Pre

každý typ a výrobcu akumulátora sa stroj musí príslušne na-

staviť.

Každý akumulátor má iný čas použiteľnosti a odlišné paramet-

re výkonu.

Programovanie stroja sa musí vykonať po vložení akumuláto-

rov, resp. pri zmene typu akumulátora a/alebo výrobcu aku-

mulátora a pred uvedením do prevádzky.

Chybné nastavenie môže k predčasnému pzlyhaniu akumulá-

torov.

Bezpečnostné opatrenia pri manipulácii s akumulátormi

Schéma zapojenia akumulátora

6 V akumulátory

12 V akumulátory

• Akumulátory obsahujú kyselinu. Pri

údržbe, vkladaní a vyberaní mokrých

akumulátorov sa musia používať

ochranné okuliare!

• Pri vniknutí do očí alebo zasiahnutí

pokožky kyselinou oči a pokožku vy-

pláchnite, resp. opláchnite veľkým

množstvom tečúcej vody.

Potom neodkladne vyhľadajte lekár-

sku pomoc.

Odev vyperte vo vode.

• Pri nabíjaní akumulátorov vzniká vý-

bušný plyn. Akumulátory pri nabíjaní

v žiadnom prípade nepribližujte k

otvorenému ohňu alebo žeravým

predmetom!

• Nefajčite!

• Nebezpečenstvo poleptania!

• Pozor! Póly akumulátorov sú vždy

pod napätím, preto na akumulátory

neklaďte žiadne predmety!

Upozornenie:

Akumulátory udržiavajte čisté a suché. Vy-

tečenú kyselinu alebo vodu (mokré baté-

rie) ihneď utrite.

Používajte pritom ochranné rukavice.

Upozornenie:

Akumulátory môžu vkladať len servisné

strediská alebo odborný personál, schvá-

lený spoločnosťou Diversey a musia sa in-

štalovať podľa schémy zapojenia. Chyby

pri montáži resp. zapájaní môžu viesť k

ťažkým poraneniam, výbuchu a rozsiahle-

mu poškodeniu stroja a okolia.

Upozornenie:

Taktiež dodržiavajte návod na používanie

od výrobcu akumulátorov.

Upozornenie:

Pri nabíjaní akumulátorov zabezpečte

dostatočné vetranie.

Upozornenie:

Pri údržbe sa akumulátory musia odpojiť

od stroja!

6 V

175A

red

Relay

Charger

Power Board

black

12 V

175A

red

Relay

Charger

Power Board

black

358

Nabíjanie s externou nabíjačkou akumulátorov

Každý typ akumulátora a/alebo výrobca akumulátorov vyža-

duje iné parametre nabíjania.

Voliteľne dostupné palubné nabíjačky sú prispôsobené veľko-

sti akumulátora a obsahujú viaceré charakteristiky (paramet-

re) nabíjania, ktoré sú z výroby alebo servisným technikom

TASKI nastavené pre odporúčané akumulátory. Tento pred-

pis platí taktiež pri použití stacionárnych (externých) nabíja-

čiek.

Nabíjanie s externou nabíjačkou

Nabíjanie s (voliteľnou) palubnou nabíjačkou

Po skončení nabíjania

Údržba a ošetrovanie otvorených (mokrých) akumulátorov

Otvorenie priehradky na akumulátory pre údržbu

Spínač sedadla pred vybratím sedadla zo stroja vytiahnite.

Upozornenie:

Nesprávne parametre nabíjania alebo po-

užitie nevhodnej nabíjačky vedie k pred-

časnému zlyhaniu alebo rýchlemu

zničeniu akumulátorov.

Upozornenie:

Trvalé krátkodobé používanie so stále pri-

pojeným dobíjaním môžu akumulátorom

dlhodobo škodiť. Orientačná hodnota: Do-

bíjaniu by mal predchádzať minimálny od-

ber vo výške cca 20 % disponibilnej

kapacity.

Upozornenie:

Pre dosiahnutie maximálne možnej život-

nosti musia trakčné akumulátory 2x týž-

denne absolvovať úplný cyklus nabíjania

(12 ‒ 16 h).

Upozornenie:

Pred dlhším odstavením stroja musia aku-

mulátory absolvovať úplný cyklus nabíja-

nia. Nabíjačka sa potom odpojí od stroja

alebo od siete. Akumulátory sa časom vy-

bíjajú. V závislosti od typu sa musia znovu

dobiť po 3 ‒ 6 mesiacoch. Pred opätov-

ným uvedením do prevádzky by sa mali

znovu nabiť a prejsť kompletným cyklom

nabíjania.

• Externú nabíjačku akumulátorov spojte s odpájacou zá-

suvkou akumulátora stroja.

Upozornenie:

Dbajte na to, aby bola zástrčka zasunutá

až na doraz, aby sa vytvoril dobrý elektric-

ký kontakt.

Poznámka:

Počas nabíjania sa deaktivujú všetky funk-

cie stroja.

• Stroj musí byť vypnutý.

• Sieťovú šnúru pripojte do zásuvky (istenou pomalou poist-

kou).

• Žltá kontrolka trvalo svieti, kým sa

nedosiahne cca 90 % kapacita aku-

mulátora. Potom kontrolka bliká, kým

sa akumulátor úplne nenabije.

• Po skončení nabíjania sa rozsvieti

zelená kontrolka.

Upozornenie:

Nabíjačku pred odpojením akumulátorov

vypnite (len externé nabíjačky).

Odpojenie zapnutej nabíjačky môže viesť

k výbuchu v priehradky na akumulátory.

• Sieťovú šnúru (voliteľných) palubných nabíjačiek uložte do

určeného priestoru.

• Nabíjací kábel uložte na suchom mieste a chránený pred

poškodením.

Upozornenie:

Nabíjacie káble prenášajú vysoké prúdy.

Pri prejavoch poškodenia konektorov,

káblov alebo prípojok zariadenia sa nabí-

jačka nesmie používať.

Poznámka:

Ošetrovanie bezúdržbových akumulátorov

sa obmedzuje na dodržiavanie správnych

procesov nabíjania.

• Stroj musí byť vypnutý.

• Sedadlo vodiča odskrutkujte a vyberte ho zo stroja.

• Veko schránky na akumulátory vy-

berte zo stroja.

Teraz môžete vykonať údržbu aku

mulátora podľa pokynov výrobcu.

359

Pred používaním

Parkovacia brzda

Aktivácia:

Odblokovanie:

Núdzové odblokovanie:

Kontrola parkovacej brzdy a núdzového zastavenia

Výstražné zariadenia

Nastavenie sedadla vodiča

Presúvanie

Smer jazdy ovládajte volantom a rýchlosť akceleračným pe-

dálom. Rýchlosť sa reguluje plynule.

Pri uvoľnení akceleračného pedála sa stroj zabrzdí až do za-

stavenia a aktivuje sa parkovacia brzda.

Jazda dopredu

Cúvanie

• Parkovacia brzda sa automaticky elektronicky odblokuje

pri stlačení akceleračného pedála.

Poznámka:

Parkovacia brzda je pri odstavenom stroji

vždy aktivovaná. Pri zapnutom ako aj vyp-

nutom stroji.

Poznámka:

Sedadlo vodiča je vybavené sedadlovým

spínačom (registrovanie prítomnosti). Se-

dadlový spínač sa aktivuje po obsadení

sedadla obsluhujúcim personálom.

Stroj možno ovládať len pri aktivovanom

sedadlovom spínači.

• Pri výpadku riadenia alebo napájania

možno parkovaciu brzdu odblokovať

ručne. Odblokovacia páčka sa pritom

musí stále ťahať. Páčka sa nachá-

dza pri ľavom zadnom kolese.

Upozornenie:

Parkovacia brzda a tlačidlo núdzového za-

stavenia sú dôležité bezpečnostné prvky.

Ich funkcia sa preto musí pred používaním

stroja v krátkych časových intervaloch pra-

videlne kontrolovať.

• Zapnite stroj.

• Stlačte spínač jazdy, volant pritom držte rovno. Stroj sa

pohne rovným smerom.

• Teraz stlačte tlačidlo núdzového zastavenia.

Poznámka:

Stroj sa musí okamžite zabrzdiť až do úpl-

ného zastavenia, pri brzdení sa musí po-

hybovať rovno, bez korekcie riadenia.

Nebezpečenstvo:

Pri výpadku tejto funkcie musí autorizova-

ný servisný partner TASKI stroj až do vy-

konania odbornej opravy odstaviť z

prevádzky.

Upozornenie:

Funkcia výstražných zariadení ako vý-

stražného svetla, svetelného majáka a

zvukovej signalizácie sa pri cúvaní musia

pravidelne kontrolovať. Poruchy sa musia

okamžite odstrániť. Používanie stroja s

chýbajúcimi alebo chybnými výstražnými

zariadeniami vyžaduje zvýšenú opatrnosť

a pozornosť.

Nebezpečenstvo:

Národné predpisy sú vždy prvoradé. Ná-

rodné predpisy môžu vyžadovať iné počí-

nanie a musia sa bezpodmienečne

dodržiavať.

• Aretáciu na ľavej strane sedadla vo-

diča uvoľnite a sedadlo posuňte do

požadovanej polohy.

• Zapnite stroj (spínačom na kľúč).

• Všetky kontrolky sa krátko rozsvietia.

Kontrolka stavu akumulátora signali

zuje pripravenosť stroja k používa

niu. (v prípade poruchy pozri stranu

367).

• Pri jazde dopredu stačí stlačiť len akceleračný pedál.

Poznámka:

Pri jazde v zákrutách sa rýchlosť elektro-

nicky znižuje.

• Stlačením tlačidla pre cúvanie sa

rozsvieti kontrolka pod týmto tlačid-

lom a zaznie zvukový signál.

Poznámka:

Pri cúvaní v pracovnom režime sa prívod

čistiaceho roztoku automaticky preruší.

Odsávacia hubica sa pritom nenadvihne.

360

Posúvanie stroja (v prípade poruchy)

Vkladanie nástroja

Pred používaním skontrolujte:

• či kefa (štetiny) nie je pod červenou značkou alebo štetiny

nie sú kratšie ako 1 cm.

• čistotu a opotrebovanie padu.

Montáž odsávacej hubice

Naplnenie nádrže načistú vodu

Dávkovanie

Poznámka:

Posúvanie stroja musia vykonávať zásad-

ne dve osoby.

Upozornenie:

V dôsledku vysokej hmotnosti je manuálne

posúvanie stroja spojené s rizikom!

Pri nesprávnom postupe môže dôjsť k zra

neniu osôb a poškodeniu stroja.

• Posúvanie je možné len pri stlačení tlačidla pre odblokova-

nie. (pozri strana 359)

Upozornenie:

Kefy, ktoré dosiahli hranicu opotrebova-

nia, nepoužívajte. Zistíte to podľa dĺžky

červenej časti štetín. Opotrebované alebo

znečistené pady nepoužívajte. Používajte

výlučne originálne nástroje TASKI. Nedo-

držiavanie týchto pokynov môže viesť k

nedostatočným výsledkom čistenia až k

poškodeniu podlahy.

Upozornenie:

Pred každým použitím stroja skontrolujte

uchytenie vodiaceho taniera s padom na

opotrebovanie a poškodenie.

V dôsledku narušeného alebo poškode

ného uchytenia vodiaceho taniera s pa

dom môže tento pri práci odpadnúť zo

stroja.

Pri nedodržiavaní tohto pokynu hrozí ne

bezpečenstvo úrazu.

• Nástroje umiestnite pod jednotku nástrojov.

• Stlačte tlačidlo pohonu nástrojov

ZAP/VYP

Jednotka nástrojov sa automaticky

spustí, nástroje sa pripoja a zastanú.

Upozornenie:

Skontrolujte, či sú nástroje pripojené.

• Pohon nástrojov sa aktivuje stlačením akceleračného pe-

dála.

• Stroj musí byť vypnutý.

• Odsávaciu hubicu (2) umiestnite pod

držiak hubice (1).

• Držiak hubice zatlačte nadol, kým

odsávacia hubica nezapadne.

• Obidve odsávacie hadice pevne nasuňte na nátrubky hubi-

ce.

Upozornenie:

Maximálne prípustná teplota vody je

60 °C/140 °F.

Spoločnosť Diversey odporúča používať

studenú vodu, pretože horúca voda pri sty-

ku s podlahou okamžite absorbuje teplotu

podlahy, a preto jej používanie nemá žiad-

ne výhody.

• Stroj musí byť vypnutý.

• Otvorte veko nádrže.

• Nádrž na čistú vodu (Flextank) nasaďte do požadovanej

polohy.

• Dávkovaciu odmerku vyberte z nádrže na čistú vodu (Flex-

tank).

• Nádrž na čistú vodu (Flextank) na-

plňte vodou.

Horná červená značka označuje ma

ximálnu výšku hladiny vody.

• Veko nádrže opäť sklopte do pôvodnej polohy.

Upozornenie:

Pri manipulácii s chemickými produktami

sa musia používať rukavice, ochranné

okuliare a príslušné (ochranné) pracovné

oblečenie!

Poznámka:

Používajte len chemické produkty, odpo-

rúčané spoločnosťou Diversey a bezpod-

mienečne dodržiavajte informácie o

produkte.

Nebezpečenstvo:

Používanie nevhodných produktov (o. i.

produktov, obsahujúcich chlór, kyselín ale-

bo rozpúšťadiel) môže viesť k ohrozeniu

zdravia, ako aj k rozsiahlemu poškodeniu

stroja.

361

Príklady dávkovania:

Hrubé čistenie

Používanie bezpečnostnej strechy FOPS (konštrukcia na

ochranu pred padajúcimi predmetmi)

Začatie práce

Údaj na obale produktu Objem nádr-

že

Množstvo

produktu na

jedno naplne-

nie nádrže

0.5% 50 ml na 10 l

vody

200l 1l

1% 100 ml na 10 l

vody

200l 2l

2% 200 ml na 10 l

vody

200l 4l

3% 300 ml na 10 l

vody

200l 6l

• Dávkovaciu odmerku naplňte vhodným produktom a obsah

vyklopte do nádrže s fóliou na pitnú vodu. Postup opakujte,

kým nedosiahnete požadované dávkovanie (koncentrá-

ciu).

• Po skončení dávkovania zostane dávkovacia odmerka v

nádrži .

Poznámka:

Spoločnosť TASKI ponúka voliteľné auto-

matické dávkovanie. Toto dávkovanie sa

môže namontovať aj dodatočne. Obráťte

sa, prosím, na svojho servisného poradcu.

Upozornenie:

Z čistenej plochy odstráňte prípadné pred-

mety (kúsky dreva, kovov, atď.).

Rotujúci nástroj môže tieto predmety vy

mrštiť, a tak spôsobiť zranenie osôb a vec

né škody.

Upozornenie:

Pri čistení s namontovanou ochrannou

strechou dodržiavajte prejazdnú výšku 2,1

Upozornenie:

Pri práci s týmto strojom sa musí vždy po-

užívať nekĺzavá obuv a vhodné pracovné

oblečenie!

Poznámka:

Pre zaistenie bezpečnej obsluhy, obe ruky

pri práci so strojom vždy nechajte na vo-

lante/rukoväti stroja.

Upozornenie:

Najprv sa oboznámte so strojom tak, že si

vyskúšate jazdu s ním na voľnom

priestranstve!

Upozornenie:

Ak pri používaní stroja hrozí nebezpečen-

stvo padajúcich predmetov, musia sa vy-

konať, resp. dodržiavať nevyhnutné

ochranné opatrenia podľa národných

predpisov.

Upozornenie:

Pred začatím práce (v pracovnej polohe)

skontrolujte, či máte dostatočný výhľad pre

bezpečné vykonávanie práce. Musí sa do-

držiavať norma EN 3411.

Nedostatočný výhľad môže sťažiť prácu a

tým negatívne ovplyvniť bezpečnosť ob

sluhujúceho, stroja a tretích osôb.

Upozornenie:

Pri práci dbajte na maximálnu prejazdnú

výšku dverí a podjazdov, ktorá je uvedená

na výstražnom

štítku na stroji.

Poznámka:

Pri práci vo verejných budovách musí byť

zapnuté varovné svetlo.

• Posaďte sa na sedadlo vodiča.

• Skontrolujte, či je tlačidlo núdzového zastavenia odbloko-

vané.

• Zapnite stroj (spínačom na kľúč).

Kontrolky sa krátko rozsvietia.

362

Manuálne spustenie programu Režim ECO

Spustenie programovým tlačidlom

Začatie čistenia

• Stlačte tlačidlo odsávacej jednotky

ZAP./VYP.

Kontrolka sa rozsvieti, motor vysáva

ča sa spustí a odsávacia hubica sa

automaticky zníži do pracovnej polo

hy.

• Stlačte tlačidlo prívodu čistiaceho

roztoku ZAP./VYP.

Kontrolka sa rozsvieti.

Prívod čistiaceho roztoku sa spustí

pri rotujúcich nástrojoch.

• Stláčaním tlačidiel +/- (v stupňoch od

1 do 6) si zvoľte požadovaný stupeň

dávkovania.

Poznámka:

Spoločnosť Diversey pre dlhodobú prácu

odporúča zistiť správne dávkovanie pro-

duktu. Pri nadmernom alebo nedostatoč-

nom dávkovaní nebude výsledok čistenia

uspokojivý.

Poznámka:

Spoločnosť TASKI ponúka voliteľné auto-

matické dávkovanie. Toto dávkovanie sa

môže namontovať aj dodatočne. Obráťte

sa, prosím, na svojho servisného poradcu.

• Stlačte tlačidlo pohonu nástroja ZAP/

VYP.

Kontrolka sa rozsvieti, jednotka s ná

strojmi sa zníži a proces pripojenia

prebehne automaticky.

• Stláčaním tlačidiel +/- (v stupňoch 1

až 3) si zvoľte požadovaný prítlak ná-

stroja.

Poznámka:

Zistite a zvoľte si vždy najnižší stupeň, kto-

rý postačuje na dobrý výsledok čistenia.

Optimalizujete tým spotrebu prúdu a šetrí-

te stroj.

• Stlačením tlačidla ZAP./VYP. režimu

ECO sa aktivuje režim ECO.

Tým sa znížia otáčky motora vysáva

ča, dávkovanie čistiaceho roztoku sa

nastaví na stupeň 2 a prítlak kefy sa

nastaví na stupeň 1.

Poznámka:

Stupeň dávkovania čistiaceho roztoku

možno v prípade potreby v režime ECO

prispôsobiť manuálne. Režim ECO je ur-

čený skôr na hladké podlahy bez škár.

• Stlačením programového tlačidla pri

ďalšom začatí práce alebo pracov-

nom kroku sa spustia všetky funkcie

stroja s naposledy použitými hodno-

tami funkcií.

Poznámka:

Opakovaným stlačením tlačidla sa prísluš-

ná funkcia naprogramuje nanovo.

Poznámka:

Nastavené hodnoty možno počas pracov-

ného postupu kedykoľvek prispôsobiť.

Hodnoty, nastavené pri vypnutí, sa uložia

a pri opakovanom zapnutí sa automaticky

opäť aktivujú.

Poznámka:

Stlačením programového tlačidla pri ukon-

čení práce sa spustí program, optimalizo-

vaný pre ukončenie práce: Pozri opis na

strane 364 v bode (Automatický postup).

Nastavenia a aktivované funkcie sa uložia.

• Pri zapnutom stroji a jednom operá-

torovi na sedadle vodiča sa stroj

pohne pri stlačení akceleračného pe-

dála. Ak je zvolená, spustí sa jednot-

ka nástrojov a otvorí sa prítok

čistiaceho roztoku.

Rýchlosť jazdy sa riadi polohou ak

celeračného pedála. Pri uvoľnení ak

celeračného pedála sa stroj

automaticky zabrzdí až po zastave

nie a aktivuje sa parkovacia brzda.

Prítok čistiaceho roztoku sa preruší,

jednotka nástrojov potom s onesko

rením zastane.

Poznámka:

Pritekajúce množstvo čistiaceho roztoku

sa prispôsobí príslušnej pracovnej rých-

losti. (IntelliFlow)

363

Kapacita akumulátora ‒ koniec pracovnej pohotovosti

Kontrolka stavu akumulátora poskytuje informáciu o čase po-

užiteľnosti akumulátora.

• Ak červená konmtrolka začne blikať, ostáva ešte cca 5

minút na zvyšné práce.

• Potom sa jednotka s nástrojmi nadvihne a o 30 sekúnd

neskôr aj odsávacia hubica. Červená kontrolka začne

trvalo svietiť.

• Potom ostáva ešte ďalších 10 minút, aby ste so strojom

prešli k nabíjacej stanici. Potom sa stroj automaticky

vypne.

• Pre opätovné používanie sa akumulátory musia úplne

nabiť.

Metóda čistenia

Priama pracovná metóda:

Čistenie a odsávanie v jednom pracovnom úkone

Nepriama pracovná metóda:

Nanesenie čistiaceho roztoku, čistenie a odsávanie vo viace-

rých pracovných úkonoch.

Doplnenie čistiaceho roztoku

Vyprázdnenie nádrže na znečistenú vodu

Upozornenie:

Pri práci v preplnených alebo úzkych

priestoroch odporúčame stlačiť tlačidlo

pomalej jazdy ZAP/VYP. (kontrolka svieti).

Tým sa zníži maximálna pracovná rých-

losť a zníži sa nebezpečenstvo nehody.

• Pri opakovanom stlačení tlačidla sa

obmedzenie zruší, kontrolka zhasne.

Poznámka:

Presnejšie podrobnosti o priamych a ne-

priamych pracovných metódach nájdete

na príslušnej karte s

opisom metódy.

V prípade potreby presnejších informácií,

sa, prosím, obráťte na vášho servisného

poradcu TASKI.

Poznámka:

Špeciálna kombinácia podlahovej krytiny/

znečistenia a čistiaceho prostriedku môže

mať za určitých

okolností nepriaznivý vplyv na riadenie

stroja.

Pomocou voliteľne dostupných koliesok

možno trakciu stroja na podlahe zlepšiť.

Obráťte sa, prosím, na servisného porad-

cu TASKI.

Upozornenie:

Práca bez čistiaceho roztoku môže viesť k

poškodeniu podlahy.

Poznámka:

Hluk čerpadla vás upozorní, že nádrž na

čistú vodu (Flextank) je prázdna.

Upozornenie:

Čerpadlo sa nikdy nesmie dlhší čas ne-

chať bežať nasucho.

• Kontrolka nádrže na čistú vodu sa

rozsvieti.

Nádrž na čistú vodu je prázdna.

• Stroj musíte vypnúť.

• Otvorte veko nádrže.

• Nádrž na čistú vodu (Flextank) naplňte vodou, pozri stranu

360.

• Dávkovaciou odmerkou pridajte čistiaci prostriedok.

• Veko nádrže opäť sklopte do pôvodnej polohy.

• Kontrolka nádrže na znečistenú vodu

sa rozsvieti.

Nádrž na znečistenú vodu je plná.

• Nádrž na znečistenú vodu vyprázdnite, pozri stranu 364.

364

Ukončenie obsluhy

Manuálny postup

Automatický postup

Vybratie a vyčistenie odsávacej hubice

Vypustenie a vyčistenie nádrže na znečistenú a čistú vodu

Vypustenie nádrže na znečistenú vodu

Vypustenie nádrže na čistú vodu

• Stlačte tlačidlo čistiaceho roztoku

ZAP./VYP.

• Prejdite ešte niekoľko metrov.

• Stlačte tlačidlo pohonu nástroja

ZAP./VYP.

Kontrolka sa rozsvieti, jednotka ná

strojov zastane a nadvihne sa.

• Prejdite niekoľko metrov ďalej, aby ste odsali zvyšnú zne-

čistenú vodu.

• Stlačte tlačidlo odsávacej jednotky

ZAP./VYP.

Kontrolka sa rozsvieti, odsávacia hu

bica sa automaticky nadvihne.

Odsávací motor dobieha ešte 15 se

kúnd, aby sa zabránilo dokvapkáva

niu.

• Stlačte tlačidlo programu ZAP/VYP.

Prívod čistiaceho roztoku sa zastaví.

Jednotka s nástrojmi zastane a nad

vihne.

Po 30 sekundách sa nadvihne odsá

vacia hubica.

Odsávací motor dobieha ešte 15 se

kúnd, potom sa automaticky vypne.

• Stroj musí byť vypnutý.

• Obidve nasávacie hadice stiahnite z nátrubkov hubice a

zaveste ich na držiak hadíc.

• Aretačné strmene stlačte k sebe. Od-

sávacia hubica sa tým odblokuje a

možno ju z držiaka hubice vybrať.

• Odsávaciu hubicu vyčistite kefou pod tečúcou vodou.

• Po dôkladnom vyčistení zaveste odsávaciu hubicu na zá-

ves na zadnej strane stroja.

Poznámka:

Len vyčistené a intaktné lamely dosahujú

optimálny výsledok odsávania!

Poznámka:

Likvidácia znečistenej vody alebo čistiace-

ho prostriedku sa musí vykonávať podľa

národných predpisov.

Poznámka:

Pri vyprázdňovaní nádrže na znečistenú

vodu dodržiavajte pokyny týkajúce sa

osobných ochranných prostriedkov výrob-

cu čistiaceho prostriedku.

• Vypúšťaciu hadicu znečistenej vody vyberte z držiaka.

• Vypúšťaciu hadicu zasuňte do odpadu.

• Vypúšťaciu hadicu v mieste pre zovretie (1) stlačte.

• Zátku vypúšťacej hadice stiahnite a

nádrž na znečistenú vodu vyprázdni-

te.

• Nádrž na čistú vodu (Flextank) nadvihnite, položte ju do

najnižšieho bodu nádrže na znečistenú vodu a vyprázdnite

ju.

• Prázdnu nádrž na čistú vodu (Flextank) vyberte z nádrže

na znečistenú vodu a dôkladne ju vypláchnite čistou vo-

dou.

• Nádrž na znečistenú vodu dôkladne vypláchnite čistou vo-

dou.

• Filter hrubých nečistôt (žltý) vyberte

a vyprázdnite ho.

• Dôkladne ho vypláchnite pod tečú-

cou vodou.

• Sací filter (žltý) vyberte a nečistoty

vyutierajte utierkou alebo odstráňte

mäkkou kefou.

• Nasávací filter (žltý) vyberte a nečis-

toty odstráňte utierkou alebo mäkkou

kefou.

Upozornenie:

Upchatý sací filter môže ovplyvniť sací vý-

kon.

Upchatý nasávací filter môže znížiť množ-

stvo čistiaceho roztoku.

• Kôš na hrubé nečistoty (žltý) a sací filter namontujte na-

späť.

• Vypúšťaciu hadicu vložte opäť do držiaka.

365

Čerpadlo na znečistenú vodu (voliteľné)

Vyprázdnenie vo vysokých polohách:

Odstránenie a vyčistenie nástroja

Čistenie stroja

Skladovanie/parkovanie stroja (vypnutého)

Servis, údržba a ošetrovanie

Údržba stroja je predpokladom bezchybného fungovania a dl-

hej životnosti.

• Stroj musí byť zapnutý.

• Vypúšťaciu hadicu zasuňte do odpadu alebo vedra.

• Stlačte tlačidlo čerpadla na znečistenú vodu.

Poznámka:

Nádrž na znečistenú vodu sa vyprázdni

iba po úroveň výtokovej rúry.

Poznámka:

Nástroj vyčistite po každom ukončení čis-

tiacich prác.

• Stroj musí byť vypnutý.

• Odblokovanie nástroja stlačte no-

hou.

• Nástroje vyberte a vyčistite ich pod tečúcou vodou.

Upozornenie:

Stroj nikdy nečistite vysokotlakovým čisti-

čom alebo prúdom vody.

Voda, ktorá vnikne do stroja, môže spôso

biť závažné poškodenie mechanických

alebo elektrických častí stroja.

• Stroj poutierajte vlhkou utierkou.

Poznámka:

Stroj musíte vypnúť a kľúč vybrať.

Poznámka:

Stroj skladujte s nadvihnutou odsávacou

hubicou, nadvihnutým nástrojom a otvore-

ným vekom nádrže. Nádrž môže takto vy-

schnúť.

Zabráni sa tým rastu plesní a nepríjemné-

ho zápachu.

Upozornenie:

Stroj nikdy neskladujte s vybitými akumu-

látormi. Akumulátory by sa tým neopravi-

teľne poškodili.

Upozornenie:

Smú sa používať iba originálne diely

TASKI; v opačnom prípade zanikajú všet-

ky nároky vyplývajúce so záruky.

Upozornenie:

Aby sa predišlo neúmyselnému spusteniu

funkcií stroja, musí sa vždy pred údržbou

- stroj vypnúť,

- kľúč vytiahnuť a

- potvrdiť núdzové vypnutie.

Význam symbolov:

◊ = pri každom ukončení čistenia, ◊◊ = každý týždeň,

◊◊◊ = každý mesiac, ⊗ = servisná kontrolka

Činnosť

◊

◊◊

◊◊◊

⊗

Strana

Akumulátory nabite. ● 358

Doplnenie destilovanej vody (mokré

akumulátory). Dodržiavajte pokyny vý-

robcu akumulátora! ●358

Vypustenie a vyčistenie nádrže na zne-

čistenú vodu a nádrže na čistú vodu ●364

Kontrola znečistenia/vyčistenie nasá-

vacieho a sacieho filtra ●

Vyčistenie všetkých žlto označených

častí ●

Vyčistenie nástrojov ● 365

Vyčistenie odsávacej hubice, kontrola

opotrebovania lamiel a prípadná výme-

na ●364

Utretie stroja mokrou utierkou ● 365

Vyčistenie tesnenia veka nádrže a jeho

kontrola prítomnosť trhlín a v prípade

potreby výmena ●

Kontrola parkovacej brzdy a tlačidla nú-

dzového zastavenia ●359

Program údržby/servisu, vykonaný ser-

visným technikom Diversey ●

366

Intervaly údržby

Stroje TASKI sú vysokokvalitné stroje, ktoré boli v priebehu

výroby skontrolované autorizovanými skúšobňami z hľadiska

bezpečnosti. Elektrické a mechanické diely podliehajú po dlh-

šom čase používania opotrebovaniu a starnutiu.

Zákaznícky servis

Pri komunikácii s nami v prípade porúch stroja alebo objed-

návky vždy uveďte typové označenie a číslo stroja.

Tieto údaje nájdete na typovom štítku stroja. Na poslednej

strane tohto návodu na použitie nájdete adresu vášho najbliž-

šieho servisného partnera TASKI.

Výmena lamiel

• Pre zachovanie bezpečnosti práce a pra-

covnej pohotovosti stroja sa po rozsvietení

indikátora údržby (nastavenie z výroby 650

pracovných hodín) alebo minimálne raz roč-

ne musí vykonať servis stroja.

• Z hubice odskrutkujte štyri skrutky s ružicou (1).

• Teleso hubice (2) odpojte od jadra hubice (3).

• Lamely (4) vyberte.

• Teleso hubice a dve jadrá hubice vyčistite pod tečúcou vo-

dou.

• Na jadro hubice namontujte obrátené alebo nové lamely.

• Jadro hubice opäť zasuňte do telesa hubice.

• Štyri skrutky s ružicou opäť zaskrutkujte.

367

Poruchy

Porucha Možné príčiny Odstránenie poruchy Strana

Stroj nefunguje, nedá sa zapnúť

Stroj je vypnutý • Otočte kľúčom 356

Spínač núdzového zastavenia je

stlačený. • Spínač núdzového zastavenia je

stlačený 356

Chybná hlavná poistka

• Skontrolujte/vymeňte poistku

• Obráťte sa na servisného partne-

ra.

Chybový kód na displeji • Obráťte sa na servisného partne-

ra. 369

Imobilizér je aktivovaný alebo chyba

v riadení • Posaďte sa na sedadlo vodiča

Akumulátory sú vybité alebo poško-

dená nabíjačka akumulátorov

• Akumulátory nabite.

• Obráťte sa na servisného partne-

ra.

359

Chybné akumulátory • Obráťte sa na servisného partne-

ra.

Kefa sa neotáča.

Vypnutý pohon kefy • Stlačte tlačidlo kefy 356

Chybná hlavná poistka

• Vymeňte poistku

• Obráťte sa na servisného partne-

ra.

Motor sa otáča, nástroj nie

• Hnací remeň je poškodený

• Skontrolujte pripojenie nástroja

• Obráťte sa na servisného partne-

ra.

Nedostatočný sací výkon Podlaha

ostáva mokrá. Znečistená voda sa

nenasáva.

Odsávacia jednotka nie je zapnutá • Stlačte tlačidlo odsávacej jednotky 356

Stlačené tlečidlo ECO • Tlačidlo ECO vypnite 356

Odsávacia hadica nie je nasunutá • Odsávaciu hadicu nasuňte 360

Odsávacia hubica nie je na podlahe

• Skontrolujte funkčnosť zavesenia

odsávacej hubice 360

Opotrebované lamely

• Vymeňte lamely

366

Odsávacia hadica alebo hubica je

upchatá (napr. kúskami dreva, zvy-

škami látky)

• Odstráňte cudzie telesá

Upchatý sací filter • Odstráňte cudzie telesá 356

Kontrolka odsávacej jednotky svieti,

ale vysávač nefunguje

• Skontrolujte poistku, v prípade po-

treby ju vymeňte

• Poistka je v poriadku, obráťte sa

na servisného partnera

360

Odsávacia jednotka sa vypína

Plná nádrž na znečistenú vodu

• Nádrž na znečistenú vodu vy-

prázdnite

• Skontrolujte poistky

364

Nádrž na znečistenú vodu je znečis-

tená • Skontrolujte a prípadne vyčistite 364

Nedostatočný výstup čistiaceho roz-

toku

Nádrž čistej vody je prázdna • Skontrolujte nádrž čistej vody 363

Nastavené príliš malé množstvo čis-

tiaceho roztoku • Tlačidlom +/- nastavte množstvo

čistiaceho roztoku 356

Vypnuté tlačidlo čistiaceho roztoku • Stlačte tlačidlo čistiaceho roztoku 356

Filter nádrže na čistú vodu • Vyčistite

368

Technické parametre

Jednotka na nástroje alebo odsáva-

cia jednotka sa nedá vypnúť Chyba v elektronike alebo na ovláda-

com paneli

• Používanie stroja prerušte tlačid-

lom núdzového zastavenia

• Obráťte sa na servisného partne-

ra.

356

Porucha Možné príčiny Odstránenie poruchy Strana

Stroj 4000 5000

Pracovná šírka 85 105 cm

Šírka odsávacej hubice 110 130 cm

Rozmery (d x š x v) 187 x 89 x 140 187 x 109 x 140 cm

Maximálna hmotnosť stroja v pohotovostnom stave 680 715 kg

Menovité napätie 24 V =

Menovitý výkon 2000 W

Menovitý objem nádrže na čistú vodu +/- 5 % 200 l

Zistené hodnoty podľa IEC 60335-2-72 4000 5000

Hmotnosť stroja s akumulátormi (prepravná hmotnosť) 480 515 kg

Hladina akustického tlaku LpA 67 dB(A)

Nepresnosť KpA 2,5 dB(A)

Celková hodnota vibrácií < 2,5 m/s2

Nepresnosť K 0,25 m/s2

Ochrana proti striekajúcej vode IPX3

Ochranná trieda III

369

Príslušenstvo

Chybové kódy

Chybové kódy sa zobrazujú na displeji.

Preprava

Likvidácia

Akumulátory

Č. Výrobok 4000 5000

7517859 Kefa na drhnutie, nylonová, 43 cm (štandardná) 2 x

7517860 Kefa na drhnutie vymývaného betónu, 43 cm 2 x

7517861 Nylonová kefa na drhnutie, abrazívna, 43 cm 2 x

7517858 Vodiaci tanier, 43 cm 2 x

7510634 Vodiaci tanier, 28 cm 4 x

7510631 Kefa na drhnutie, nylonová, 28 cm (štandardná) 4 x

7510632 Kefa na drhnutie vymývaného betónu, 28 cm 4 x

7510633 Kefa na drhnutie, abrazívna, 28 cm 4 x

4131268 Nárazník xx

4126922 Súprava s majáčikom x x

7518212 IntelliDose swingo 4000/5000 x x

7523390 IntelliTrail xx

8502830 Plniaca hadica s univerzálnou prípojkou x x

4129878 Vyprázdňovacie čerpadlo x x

Rôzne pady (polyesterové hnedé, modré, červené a contact pad) x x

Poznámka:

Pri každom chybovom kóde stroj vypnite a

znova zapnite.

Vypnutím a zapnutím sa môže príp. indi-

kovaná chyba odstrániť.

Upozornenie:

Tento stroj sa smie zdvíhať iba s použitím

pomocných prostriedkov (napr. zvíhacej

plošiny, nájazdovej rampy atď.)!

Poznámka:

Stroj prepravujte postojačky.

Poznámka:

Dbajte na to, aby bol stroj v transportnom

vozidle pevne uviazaný a zaistený.

Poznámka:

Stroj a príslušenstvo sa po vyradení musí

odborne zlikvidovať v súlade s národnými

predpismi. Váš servisný partner Diversey

vám pri tom pomôže.

Upozornenie:

Pred odovzdaním stroja na odbornú likvi-

dáciu sa akumulátory musia odstrániť.

Použité akumulátory sa musia ekologicky

zlikvidovať podľa smerníc EÚ 2006/66/ES

alebo v súlade s príslušnými národnými

predpismi.

370

Rozmery stroja

Rozmery sú v centimetroch!

187

178

140

4000: 110 | 5000: 130

4000: 89 | 5000: 109

371

Prevod originalnih navodil za uporabo

Razlaga oznak

Kazalo

Varnostna opozorila . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 371

Izdelki za čiščenje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 372

Razširjena dokumentacija . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 372

Pregled zgradbe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 373

Akumulatorji . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 374

Pred zagonom. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 376

Začetek dela . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 378

Zaključek dela . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 381

Servisiranje, vzdrževanje in nega . . . . . . . . . . . . . . . . . . . . . . . 382

Motnje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 384

Tehnični podatki . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 385

Pribor. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 386

Kode napak . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 386

Transport. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 386

Odstranjevanje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 386

Mere stroja . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 387

Namen uporabe stroja

Stroji so namenjeni profesionalni uporabi (npr. v hotelih, šo-

lah, bolnišnicah, tovarnah, nakupovalnih središčih, telovadni-

cah ipd.). Ob doslednem upoštevanju teh navodil za uporabo

so namenjeni za mokro čiščenje trdih talnih oblog. Ti stroji so

zasnovani izključno za uporabo v notranjih prostorih.

Varnostna opozorila

Stroji TASKI zaradi svoje izvedbe in konstrukcije izpolnjujejo

zadevne temeljne zahteve glede varnosti in zdravja, oprede-

ljene v direktivah ES, zato so opremljeni z oznako CE.

PREVIDNO!

Pred prvim zagonom obvezno preberite

navodila za uporabo in varnostna navo-

dila.

Navodila za uporabo skrbno shranite,

tako da bodo vedno na dosegu in si jih

boste lahko po potrebi znova ogledali.

Nevarnost:

Ta simbol opozarja na pomembne infor-

macije. Neupoštevanje teh opozoril lahko

povzroči nevarnost za osebe in/ali obsež-

no materialno škodo!

Pozor:

Ta simbol opozarja na pomembne infor-

macije. Neupoštevanje teh opozoril lahko

povzroči motnje in materialno škodo!

Opomba:

Ta simbol opozarja na pomembne infor-

macije v zvezi z učinkovito uporabo izdel-

ka. Neupoštevanje teh opozoril lahko

povzroči motnje!

Vsebuje opozorila o delovnih korakih, ki jih mo-

rate izvajati v navedenem vrstnem redu.

Pozor:

Stroja ni dovoljeno uporabljati za poliranje,

podmazovanje, nanašanje voska, čiščenje

preprog in sesanje prahu. Mokro čiščenje

parketnih in laminatnih talnih oblog s tem

strojem poteka na lastno odgovornost.

Nevarnost:

Pri spremembah stroja, ki jih ne odobri

družba Diversey, se razveljavita varnostna

oznaka in oznaka skladnosti CE. Nepravil-

na uporaba stroja lahko povzroči telesne

poškodbe ter poškodbe stroja in delovne-

ga okolja. V teh primerih se praviloma raz-

veljavita vsaka garancija in jamstvo.

Nevarnost:

Stroj lahko uporabljajo samo osebe, ki so

bile o njegovi uporabi ustrezno podučene

ali ki so dokazale ustrezne sposobnosti za

njegovo upravljanje in so izrecno pooblaš-

čene za njegovo uporabo.

Nevarnost:

Stroja ne smejo uporabljati osebe z zmanj-

šanimi fizičnimi, senzoričnimi ali mentalni-

mi sposobnostmi oziroma osebe s

pomanjkanjem izkušenj in znanj, vključno

z otroki.

Otroke je treba nadzorovati in zagotoviti,

da se ne igrajo s strojem.

Nevarnost:

Stroja ni dovoljeno uporabljati v prostorih,

kjer se skladiščijo ali obdelujejo eksploziv-

ne ali zelo vnetljive snovi (npr. bencin, to-

pila, kurilno olje, prah ipd.).

Električne ali mehanske komponente lah

ko povzročijo vžig teh snovi.

Nevarnost:

Stroja ne uporabljajte za sesanje strupe-

nih, zdravju škodljivih, jedkih ali dražljivih

snovi (npr. nevarnega prahu ipd.). Filtrirni

sistem ne prefiltrira zadostne količine takih

snovi.

Morebitnih vplivov na zdravje uporabnika

in tretjih oseb ni mogoče izključiti.

Nevarnost:

Bodite pozorni na okolico, npr. na priso-

tnost tretjih oseb in otrok. Zlasti v bližini

nepreglednih mest, npr. pred vrati ali zavo-

ji, morate upočasniti hitrost stroja.

Nevarnost:

S tem strojem ni dovoljeno prevažati oseb

ali predmetov.

372

Izdelki za čiščenje

Razširjena dokumentacija

Nevarnost:

Ob pojavu napake v delovanju, okvare ali

po trku oziroma padcu mora stroj pred po-

novnim zagonom pregledati pooblaščeni

serviser. Enako velja, če ste stroj pustili na

prostem, ga potopili v vodo ali izpostavili

vlagi.

Nevarnost:

Pri poškodbah delov, ki so pomembni za

varnost, npr. pokrova krtač, omrežnega

kabla ali pokrovov, ki omogočajo dostop

do delov pod napetostjo, nemudoma pre-

nehajte uporabljati stroj!

Nevarnost:

Stroja ne smete zaustavljati, odlagati ali

shranjevati na nagnjenih površinah.

Nevarnost:

Stroja ne smete uporabljati v elektroma-

gnetno obremenjenih prostorih (elektros-

mog).

Nevarnost:

Stroja ne smete uporabljati za čiščenje na

nagnjenih površinah > 10%.

Nevarnost:

Stroja ni dovoljeno uporabljati na nagnje-

nih površinah >15%. Na nagnjenih površi-

nah je treba voziti počasi v načinu „želva“,

da se zagotovi varno ustavljanje.

Ostro zavijanje na nagnjenih površinah

lahko zmanjša stabilnost stroja, zato je

prepovedano. Obstaja nevarnost nesreče.

Nevarnost:

Stroj se lahko uporablja le na utrjeni, sta-

bilni in dovolj nosilni podlagi.

Pri neupoštevanju navodil obstaja nevar

nost nesreče.

Pozor:

Stroj je treba zavarovati pred nepooblaš-

čeno uporabo. V ta namen vedno izvlecite

ključ, preden se oddaljite od stroja, ali pa

stroj hranite v zaprtem prostoru.

Pozor:

Stroj je dovoljeno uporabljati in shranjevati

samo v suhem okolju brez prahu, pri tem-

peraturah od +10 do +35 °C.

Pozor:

Popravila na mehanskih ali električnih de-

lih stroja lahko izvajajo samo strokovno

usposobljene pooblaščene osebe, ki so

seznanjene z vsemi zadevnimi varnostni-

mi predpisi.

Pozor:

Dovoljeno je uporabljati izključno orodja

(krtače, vodilna kolesa ali podobno), ki so

v teh navodilih za uporabo opredeljena

pod orodji ali ki jih priporoči svetovalec za

izdelke TASKI. Druga orodja lahko neugo-

dno vplivajo na varnost in delovanje stroja.

Pozor:

Dosledno je treba upoštevati nacionalne

predpise za zaščito oseb in preprečevanje

nesreč ter navedbe proizvajalca glede

uporabe čistil.

Pozor:

Sesalno enoto nemudoma izklopite, če iz

stroja uhaja pena ali tekočina!

Pozor:

Ta stroj se lahko uporablja izključno s pri-

mernimi akumulatorji in preverjenimi pol-

nilci.

Pozor:

Stroji in naprave TASKI so zasnovani tako,

da je mogoče skladno s trenutnim stanjem

tehnike izključiti nevarnost za zdravje za-

radi emisij hrupa ali tresljajev, ki jih odda-

jajo.

Oglejte si tehnične podatke na strani 385.

Opomba:

Stroji TASKI so zasnovani tako, da skupaj

z izdelki za čiščenje TASKI zagotavljajo

optimalne rezultate čiščenja.

Drugi izdelki za čiščenje lahko povzročijo

motnje v delovanju in poškodbe stroja ali

delovnega okolja.

Iz tega razloga priporočamo uporabo iz-

ključno izdelkov za čiščenje TASKI.

Motenj, ki so posledica uporabe neustrez-

nih izdelkov za čiščenje, garancija ne krije.

Za nadaljnje informacije se obrnite na ser-

visnega partnerja družbe TASKI.

Opomba:

Električno shemo tega stroja najdete na

seznamu nadomestnih delov.

Za dodatne informacije se obrnite na služ-

bo za pomoč strankam.

373

Pregled zgradbe

1Držalo za šobe

2Držalo za sesalno cev

3Cev za praznjenje rezervoarja za umazano vodo

4Sesalna cev

5Sesalna šoba

6Sesalni filter

7Črpalka

8Rezervoar za umazano vodo

9Vrtljivo pogonsko kolo

10 Rezervoar za svežo vodo

11 Dozirna merica

12 Sprostitev orodja

13 Krtačna enota

14 Zaščitni profil (dodatna oprema)

15 Stopalka za premikanje

16 Prostor za akumulator

17 Žaromet (dodatna oprema)

18 Upravljalna plošča

19 Volan

20 Voznikov sedež s stikalom sedeža (nadzor priso-

tnosti)

21 Bliskavica (dodatna oprema)

22 Pokrov rezervoarja

23 Sesalni filter

24 Sito za umazanijo

25 Prikaz polnega rezervoarja za umazano vodo

26 Prikaz praznega rezervoarja za svežo vodo

27 Tipka sesalne enote (VKLOP/IZKLOP)

28 Tipke za način ECO (VKLOP/IZKLOP)

29 Tipka Program (VKLOP/IZKLOP)

30 Tipka za čistilno raztopino (VKLOP/IZKLOP)

31 Tipka za pogon orodja (VKLOP/IZKLOP)

32 Tipka za počasno premikanje (VKLOP/IZKLOP)

33 Tipka za hupo

34 Prikaz servisov

35 Stikalo na ključ

36 Tipka za premikanje vzvratno

37 Ustavitev v sili

38 Indikator baterije

39 Tipka pogona orodja, stopnja tlaka (+/–)

40 Tipke za dovajanje čistilne raztopine, količina (+/–)

41 Zaslon

56 8 9 13 14

18192022 2123

1210 117

29 34 35

25 37

40 39

374

Akumulatorji

Dovoljeni akumulatorji

Za delovanje strojev so potrebni trakcijski akumulatorji (in ne

akumulatorji za zagon ali napajanje). Priporočamo čiste trak-

cijske akumulatorje. Samo ti zagotavljajo dolgo življenjsko do-

bo.

Trakcijski akumulatorji so na voljo kot odprti (mokri) akumula-

torji ali akumulatorji, ki ne potrebujejo vzdrževanja (VRLA)

(želatinasti in AGM). Za vsako izvedbo in glede na proizvajal-

ca je treba stroj ustrezno nastaviti.

Posamezni akumulatorji imajo različne življenjske dobe in raz-

lične zmogljivosti.

Programiranje stroja je treba izvesti po vgradnji akumulatorjev

oz. pri menjavi vrste akumulatorja in/ali njegovega proizvajal-

ca ter pred zagonom.

Neustrezna nastavitev lahko povzroči prezgodnjo izrabo aku-

mulatorja.

Varnostni ukrepi in ravnanje z akumulatorji

Priključni načrt akumulatorjev

Akumulatorji 6 V

Akumulatorji 12 V

• Akumulatorji vsebujejo kislino. Med

vzdrževanjem ter vgradnjo in odstra-

njevanjem mokrih akumulatorjev je

treba nositi zaščitna očala.

• Če vam kislina brizgne v oko ali na

kožo, prizadeto mesto sperite oz.

umijte z obilico čiste vode.

Nato nemudoma poiščite zdravniško

pomoč.

Oblačila sperite z vodo.

• Med polnjenjem akumulatorjev na-

staja pokalni plin. V bližini ne upo-

rabljajte odprtega ognja ali žarečih

predmetov.

• Ne kadite!

• Nevarnost razjed!

• Pozor! Pola akumulatorjev sta vedno

pod napetostjo, zato nanje ne odla-

gajte nobenih predmetov.

Pozor:

Poskrbite, da bodo akumulatorji čisti in su-

hi. Razlito tekočino ali vodo (mokri akumu-

latorji) nemudoma obrišite.

Pri tem nosite zaščitne rokavice.

Pozor:

Akumulatorje lahko vgrajujejo samo s stra-

ni družbe Diversey pooblaščene servisne

delavnice ali strokovne osebe, njihova na-

mestitev pa mora potekati skladno s

priključnim načrtom. Napake pri vgradnji

oz. priključitvi lahko povzročijo težke po-

škodbe, eksplozijo ali večje poškodbe

stroja in njegove okolice.

Pozor:

Dodatno upoštevajte predpise proizvajal-

ca akumulatorjev.

Pozor:

Med polnjenjem akumulatorjev zagotovite

zadostno prezračevanje.

Pozor:

Med vzdrževanjem akumulatorjev jih je

treba odklopiti od stroja.

6 V

175A

red

Relay

Charger

Power Board

black

12 V

175A

red

Relay

Charger

Power Board

black

375

Postopek polnjenja z zunanjim polnilcem akumulatorjev

Vsaka vrsta akumulatorja in/ali vsak proizvajalec akumulator-

jev zahteva drugačno karakteristiko polnjenja.

Kot dodatna oprema dobavljivi integrirani polnilci so prilagoje-

ni velikosti akumulatorja in zagotavljajo več krivulj polnjenja, ki

so za priporočene akumulatorje tovarniško nastavljene s stra-

ni servisnih tehnikov za izdelke TASKI. Ta predpis v enakem

smislu velja pri uporabi stacionarnih (zunanjih) polnilcev.

Postopek polnjenja z zunanjim polnilcem

Postopek polnjenja z (izbirnim) integriranim polnilcem

Po zaključku polnjenja

Vzdrževanje in nega odprtih (mokrih) akumulatorjev

Odpiranje prostorja za akumulator za vzdrževanje

Iztaknite stikalo sedeža, preden sedež odstranite s stroja.

Pozor:

Neustrezna karakteristika polnjenja ali

uporaba neprimernega polnilca lahko

povzroči prehitro iztrošenost ali uničenje

akumulatorja.

Pozor:

Nenehna kratka obdobja uporabe z

naknadnim polnjenjem lahko trajno škodu-

jejo akumulatorjem. Orientacijska vred-

nost: Pred polnjenjem mora napolnjenost

znašati največ pribl. 20 %.

Pozor:

Za zagotavljanje najdaljše možne življenj-

ske dobe je treba na trakcijskih akumula-

torjih 2-krat tedensko izvesti celotni cikel

polnjenja (12–16 ur).

Pozor:

Pred daljšo neuporabo stroja izvedite celo-

ten cikel polnjenja akumulatorjev. Polnilec

nato odklopite od stroja oz. omrežja. Aku-

mulatorji se sčasoma izpraznijo. Glede na

tip jih je treba po 3–6 mesecih znova na-

polniti. Pred ponovnim zagonom stroja

znova izvedite celoten cikel polnjenja aku-

mulatorjev.

• Zunanji polnilec akumulatorjev povežite z akumulatorskim

vtikačem na stroju.

Pozor:

Bodite pozorni, da je vtikač vstavljen do

zaskoka, da je zagotovljen dober električni

stik.

Opomba:

Med polnjenjem so vse funkcije stroja one-

mogočene.

• Stroj mora biti izklopljen.

• Vključite omrežni kabel v vtičnico (zaščiteno s počasno va-

rovalko).

• Rumena lučka sveti neprekinjeno,

dokler ni dosežena ca. 90 % kapaci-

teta akumulatorja Nato lučka utripa,

dokler akumulator ni v celoti napol-

njen.

• Ko je postopek polnjenja zaključen,

sveti zelena lučka.

Pozor:

Izklopite polnilec, preden ga odklopite od

akumulatorjev (samo za zunanje polnilce).

Odklop vklopljenega polnilca lahko

povzroči eksplozijo v prostoru za akumula

tor.

• Glavni kabel pri integriranih polnilcih (dodatna oprema)

shranite na predvideno območje.

• Med shranjevanjem naj bo polnilni kabel suh in zaščiten

pred poškodbami.

Pozor:

Polnilni kabli prenašajo močne tokove. Če

na vtiču, kablu ali priključku naprave opa-

zite poškodbe, polnilca ne uporabljajte.

Opomba:

Nega akumulatorjev, ki ne zahtevajo

vzdrževanja, je omejena na upoštevanje

pravilnih postopkov polnjenja in na pravil-

no nastavljeno krivuljo polnjenja.

• Stroj mora biti izklopljen.

• Odvijte vijake za pritrditev voznikovega sedeža in ga od-

stranite s stroja.

• Pokrov prostora za akumulator od-

stranite s stroja.

Zdaj lahko izvedete vzdrževanje aku

mulatorja v skladu z navodili proizva

jalca.

376

Pred zagonom

Parkirna zavora

Vklop:

Sprostitev:

Sprostitev v sili:

Preverjanje parkirne zavore in ustavitve v sili

Opozorilne naprave

Nastavljanje voznikovega sedeža

Premikanje na drug položaj

Smer vožnje krmilite z volanom, hitrost pa s stopalko za pre-

mikanje. Hitrost uravnavate brezstopenjsko.

Ko stopalko za premikanje spustite, se stroj zaustavi in parkir-

na zavora se vklopi.

Vožnja naprej

Vožnja nazaj

• Parkirna zavora se ob aktiviranju stopalke za premikanje

samodejno elektronsko sprosti.

Opomba:

Ko je stroj v mirovanju, je parkirna zavora

vedno aktivirana. To velja za vklopljen in

izklopljen stroj.

Opomba:

Voznikov sedež je opremljen s stikalom

sedeža (prepoznavanje prisotnosti). To

stikalo sedeža se aktivira, ko na vozniko-

vem sedežu sedi upravljalno osebje.

Stroj je mogoče upravljati le pri aktivira-

nem stikalu sedeža.

• Ob izpadu krmiljenja ali napajanja je

mogoče parkirno zavoro sprostiti roč-

no. V ta namen mora biti vzvod za

sprostitev stalno zategnjen. Najdete

ga ob levem zadnjem kolesu.

Pozor:

Parkirna zavora in tipka za ustavitev v sili

sta pomembna varnostna elementa. Njuno

delovanje je zato treba v kratkih časovnih

intervalih pred uporabo stroja redno pre-

verjati.

• Vklopite stroj.

• Aktivirajte vozno stikalo, pri čemer držite volan naravnost.

Stroj je začne pomikati naravnost.

• Zdaj pritisnite tipko za ustavitev v sili.

Opomba:

Stroj mora nemudoma zavreti do popolne

zaustavitve in pri tem brez korekture vola-

na peljati naravnost.

Nevarnost:

Če katera od teh funkcij ne deluje, je treba

stroj zaustaviti, dokler ni izveden strokovni

servis s strani pooblaščenega servisnega

partnerja TASKI.

Pozor:

Redno je treba preverjati delovanje opozo-

rilnih naprav, kot so opozorilna luč, bli-

skovna luč in signalni ton za vzvratno

vožnjo. Nepravilnosti v delovanju je treba

nemudoma odpraviti. Obratovanje stroja

pri manjkajočih ali defektnih opozorilnih

napravah zahteva povečano previdnost in

pozornost.

Nevarnost:

Nacionalni predpisi so vedno prednostni.

Ti lahko zahtevajo drugačno ravnanje in jih

je treba obvezno upoštevati.

• Sprostite zapah levo od voznikovega

sedeža in sedež potisnite v želeni po-

ložaj.

• Vklopite stroj (s stikalom na ključ).

• Vsi prikazni elementi kratko zasveti-

jo.

Indikator baterije vas opozori, da je

stroj pripravljen na uporabo (v prime

ru motenj glejte 384. stran).

• Za vožnjo naprej mora biti stopalka za premikanje pritisnje-

na.

Opomba:

Pri vožnji skozi ovinke se hitrost elektron-

sko zniža.

• Ob pritisku tipke za vzvratno vožnjo

pod njo zasveti lučka in sproži se si-

gnalni ton.

Opomba:

Pri vzvratni vožnji med delom se dovajanje

čistilne raztopine prekine. Sesalna šoba

se pri tem ne dvigne.

377

Premikanje stroja (pri okvari)

Vstavljanje orodja

Pred vstavljanjem se prepričajte:

• da se krtača ne spusti pod rdečo oznako (na ščetinah) ali

da se njena dolžina ne zmanjša pod 1 cm;

• da je vodilno kolo neobrabljeno in čisto.

Namestitev sesalne šobe

Polnjenje rezervoarja za svežo vodo

Odmerjanje

Opomba:

Premikanje stroja morata načeloma izva-

jati dve osebi.

Pozor:

Zaradi velike mase je ročno premikanje

stroja povezano s tveganji.

Nepravilno ravnanje lahko privede do po

škodb ljudi in okvar stroja.

• Premikanje je možno le z aktiviranim gumbom za sprosti-

tev (glejte stran 376)

Pozor:

Ne uporabljajte krtač, pri katerih je bila do-

sežena meja obrabljenosti. To mejo prika-

zuje dolžina rdečih ščetin. Ne uporabljajte

obrabljenih ali zamazanih vodilnih koles.

Uporabljajte izključno originalna orodja

TASKI. Neupoštevanje lahko povzroči po-

manjkljivo čiščenje in celo poškodbe talne

obloge.

Pozor:

Pred uporabo stroja preverite držalo vodil-

ne plošče vodilnih koles glede obrabe in

morebitnih napak.

Zaradi poškodb in okvar držala vodilne

plošče vodilnih koles se ta lahko pri delu

sname s stroja.

Pri neupoštevanju navodil obstaja nevar

nost nesreče.

• Orodja namestite pod krtačno enoto.

• Pritisnite tipko za VKLOP/IZKLOP

pogona orodja.

Krtačna enota se samodejno spusti,

priklopi orodja in se zaustavi.

Pozor:

Preverite, ali so orodja priklopljena.

• Pogon orodja se vklopi s pritiskom stopalke za premikanje.

• Stroj mora biti izklopljen.

• Namestite sesalno šobo (2) pod

držalo (1).

• Držalo za šobe potisnite navzdol, da

se šoba zaskoči.

• Obe sesalni cevi trdno nataknite na nastavka šobe.

Pozor:

Najvišja dovoljena temperatura vode zna-

ša 60 °C/140 °F.

Družba Diversey priporoča uporabo hla-

dne vode, saj vroča voda ob stiku s tlemi

nemudoma prevzame temperaturo tal,

zato ne zagotavlja prednosti.

• Stroj mora biti izklopljen.

• Odprite pokrov rezervoarja.

• Rezervoar za svežo vodo namestite v predvideni položaj.

• Dozirno merico izvlecite iz rezervoarja za svežo vodo.

• V rezervoar za svežo vodo dolijte vo-

do.

Zgornja rdeča oznaka prikazuje naj

višjo dopustno raven polnjenja.

• Pokrov rezervoarja ponovno nagnite v prvotni položaj.

Pozor:

Pri uporabi kemičnih izdelkov nosite roka-

vice, zaščitna očala in ustrezna (zaščitna)

delovna oblačila!

Opomba:

Uporabljajte samo kemične izdelke, ki jih

priporoča družba Diversey, in obvezno

upoštevajte informacije o izdelku.

Nevarnost:

Uporaba neprimernih izdelkov (med dru-

gim izdelkov, ki vsebujejo klor, kislino ali

topila) lahko ogrozi zdravje in privede do

precejšnjih okvar stroja.

378

Primeri odmerjanja:

Predhodno čiščenje

Uporaba zaščitne strehe FOPS

Začetek dela

Podatek na embalaži izdelka Prostornina

rezervoarja

Količina iz-

delka pri pol-

njenju

rezervoarja

0,5 % 50 ml na 10 l

vode

200 l 1l

1% 100 ml na 10 l

vode

200 l 2l

2% 200 ml na 10 l

vode

200 l 4l

3% 300 ml na 10 l

vode

200 l 6l

• Dozirno merico napolnite s primernim izdelkom in vsebino

zlijte v rezervoar za svežo vodo. Ponovite postopek, dokler

ne dosežete želene količine.

• Po koncu odmerjanja dozirno merico pustite v rezervoarju

za svežo vodo.

Opomba:

Družba TASKI po želji ponuja samodejno

odmerjanje. Namestiti ga je mogoče tudi

naknadno. Obrnite se na svojega sveto-

valca za stranke.

Pozor:

Odstranite morebitne predmete (lesene,

kovinske dele itd.) s čistilne površine.

Rotirajoče se orodje lahko izvrže predme

te, pri čemer lahko ti poškodujejo osebe in

povzročijo materialno škodo.

Pozor:

Pri čiščenju z nameščeno zaščitno streho

upoštevajte prevozno višino stroja, ki zna-

ša 2,1 m.

Pozor:

Med delom s tem strojem vedno nosite

obutev z zanesljivim oprijemom in primer-

na delovna oblačila.

Opomba:

Med obratovanjem stroja vedno držite obe

roki na volanu/vlečnem ročaju, da je zago-

tovljeno varno upravljanje.

Pozor:

Najprej se seznanite s strojem, tako da na

dovolj prostornem mestu poskusite z vo-

žnjo.

Pozor:

Če bi med uporabo stroja lahko prišlo do

nevarnosti padajočih predmetov, je treba

predvideti ali upoštevati potrebne ukrepe v

skladu z nacionalnimi predpisi.

Pozor:

Pred začetkom dela (v delovnem položaju)

preverite, ali je vaše vidno polje dovolj ve-

liko, da je zagotovljeno varno delo. Upo-

števajte standard EN 3411.

Premajhno vidno polje lahko oteži delo in

ogroža varnost upravljavcev, stroja in

tretjih oseb.

Pozor:

Pri delu upoštevajte maksimalno prevozno

višino pri vratih in podvozih, ki je navedena

na opozorilni tabli na stroju.

Opomba:

Pri delu v javnih zgradbah prižgite opozo-

rilno luč.

• Usedite se na voznikov sedež.

• Preverite, ali je tipka za ustavitev v sili sproščena.

• Vklopite stroj (s stikalom na ključ).

Prikazni elementi kratko zasvetijo.

379

Ročni zagon programa Način ECO

Zagon s programsko tipko

Začetek čiščenja

• Pritisnite tipko za VKLOP/IZKLOP

sesalne enote.

Prikaz zasveti, motor sesalne enote

se zažene in sesalna šoba se samo

dejno spusti v delovni položaj.

• Pritisnite tipko za VKLOP/IZKLOP

dovajanja čistilne raztopine.

Prikaz zasveti.

Dovajanje čistilne tekočine se aktivi

ra, ko orodja začnejo rotirati.

• S pritiskanjem tipk +/– izberite želeno

stopnjo odmerjanja na lestvici od 1

do 6.

Opomba:

Družba Diversey priporoča trajnostno upo-

rabo izdelka z določitvijo ustreznega od-

merka izdelka. Prenizko ali previsoko

odmerjanje privede do nezadostnih rezul-

tatov čiščenja.

Opomba:

Družba TASKI po želji ponuja samodejno

odmerjanje. Namestiti ga je mogoče tudi

naknadno. Obrnite se na svojega sveto-

valca za stranke.

• Pritisnite tipko za VKLOP/IZKLOP

pogona orodja.

Prikaz zasveti, krtačna enota se spu

sti in postopek spajanja se zažene

samodejno.

• S pritiskanjem tipke +/- izberite žele-

no stopnjo tlaka orodja na lestvici 1–

Opomba:

Vedno določite in izberite najnižjo stopnjo,

ki zadostuje za dober učinek čiščenja.

Tako boste optimizirali porabo električne

energije in zaščitili stroj.

• S pritiskom tipke za VKLOP/IZKLOP

načina ECO se aktivira način ECO.

S tem se zmanjša število vrtljajev se

salnega motorja, odmerjanje čistilne

raztopine se nastavi na 2. stopnjo,

tlak krtače pa na 1. stopnjo.

Opomba:

Po potrebi lahko v načinu ECO stopnjo či-

stilne raztopine nastavite tudi ročno. Način

ECO je namenjen predvsem za gladka tla

brez stikov.

• S pritiskom programske tipke ob nas-

lednjem začetku dela se vse funkcije

stroja zaženejo z zadnjimi uporablje-

nimi vrednostmi.

Opomba:

S ponovnim pritiskom tipke se funkcija na

novo programira.

Opomba:

Nastavljene vrednosti je mogoče med de-

lovnim postopkom kadar koli prilagoditi.

Vrednosti, nastavljene ob izklopu, se shra-

nijo in se ob ponovnem vklopu znova akti-

virajo.

Opomba:

S pritiskom programske tipke ob koncu

dela se zažene optimiziran program za za-

ključek dela: glejte opis na 381. strani pod

naslovom Samodejni postopek.

Nastavitve in aktivirane funkcije se vklopi-

jo.

• Ob vklopljene stroju in ko na vozniko-

vem sedežu sedi upravljavec, se

stroj začne premikati ob pritisku sto-

palke za premikanje. Ob ustrezni iz-

biri se zaženeta krtačna enota in

dovajanje čistilne raztopine.

Vozno hitrost uravnavate s položa

jem stopalke za premikanje. Ko sto

palko za premikanje spustite, se stroj

samodejno zaustavi in parkirna za

vora se vklopi. Dovod za čistilno raz

topino se z zakasnitvijo prekine in

krtačna enota se zaustavi.

Opomba:

Količina dovajanja čistilne raztopine se pri-

lagaja trenutni delovni hitrosti (IntelliFlow).

380

Kapaciteta akumulatorja – konec pripravljenosti za delovanje

Indikator akumulatorja vas obvešča o razpoložljivi kapaciteti

akumulatorja.

• Če začne rdeči prikaz utripati, je delo mogoče opravljati še

pribl. 5 minut.

• Nato se krtačna enota in 30 sekund pozneje še sesalna

šoba dvigneta. Rdeči prikaz začne svetiti neprekinjeno.

• Nato imate še dodatnih 10 minut, za stroj zapeljete do pol-

nilne postaje. Nato se stroj samodejno izklopi.

• Pred ponovnim zagonom je treba akumulator v celoti

napolniti.

Čistilna metoda

Neposredna delovna metoda:

ribanje in sesanje v enem delovnem koraku.

Posredna delovna metoda:

nanos čistilne tekočine, ribanje in sesanje v več delovnih ko-

rakih.

Dolivanje čistilne raztopine

Praznjenje rezervoarja za umazano vodo

Pozor:

Med delom na utesnjenih ali ozkih obmo-

čjih je priporočljivo, da pritisnite tipko za

VKLOP/IZKLOP počasnega premikanja

(prikaz sveti). S tem se najvišja delovna

hitrost zniža in zmanjša tveganje za nesre-

čo.

• Ob ponovnem pritisku tipke se ome-

jitve prekličejo in prikaz ugasne.

Opomba:

Natančnejše informacije o neposredni in

posredni delovni metodi najdete v zadev-

nem opisu metod.

Za natančnejše informacije se obrnite na

svojega svetovalca TASKI.

Opomba:

V določenih razmerah je pri posebni kom-

binaciji talne obloge/umazanije in čistilne-

ga izdelka vodenje stroja lahko ovirano.

Z opcijsko dobavljivimi kolesci je mogoče

izboljšati oprijem stroja na tleh. Obrnite se

na svetovalca TASKI.

Pozor:

Pri delu brez čistilne raztopine lahko po-

škodujete talno oblogo.

Opomba:

Drdranje črpalke opozarja, da je rezervoar

za svežo vodo prazen.

Pozor:

Črpalka ne sme nikoli dalj časa teči na su-

ho.

• Zasveti prikaz rezervoarja za svežo

vodo.

Rezervoar za svežo vodo je prazen.

• Stroj mora biti izklopljen.

• Odprite pokrov rezervoarja.

• Napolnite rezervoar za svežo vodo z vodo, glejte 377.

stran.

• Z dozirno merico dodajte čistilni izdelek.

• Pokrov rezervoarja ponovno nagnite v prvotni položaj.

• Zasveti prikaz rezervoarja za umaza-

no vodo.

Rezervoar za umazano vodo je poln.

• Izpraznite rezervoar za umazano vodo, glejte 381. stran.

381

Zaključek dela

Ročni postopek

Samodejni postopek

Odstranitev in čiščenje sesalne šobe

Praznjenje in čiščenje rezervoarja za umazano in svežo vodo

Praznjenje rezervoarja za umazano vodo

Praznjenje rezervoarja za čisto vodo

• Pritisnite tipko za VKLOP/IZKLOP či-

stilne raztopine.

• Peljite še nekaj metrov.

• Pritisnite tipko za VKLOP/IZKLOP

pogona orodja.

Prikaz zasveti, krtačna enota se za

ustavi in dvigne.

• Zapeljite se še nekaj metrov, da posesate preostalo uma-

zano vodo.

• Pritisnite tipko za VKLOP/IZKLOP

sesalne enote.

Prikaz zasveti, sesalna šoba se sa

modejno dvigne.

Motor sesalne enote deluje še 15 se

kund in preprečuje kapljanje po izklo

pu.

• Pritisnite tipko za VKLOP/IZKLOP

programa.

Dovajanje čistilne raztopine se preki

ne.

Krtačna enota se zaustavi in dvigne.

Po 30 sekundah se sesalna šoba

dvigne.

Motor sesalne enote deluje še 15 se

kund, preden se samodejno izklopi.

• Stroj mora biti izklopljen.

• Obe sesalni cevi snemite z nastavkov šob in ju obesite na

držalo cevi.

• Stisnite varovalno streme. S tem se

sesalna šoba odklene in jo je mogo-

če sneti z držala.

• Sesalno šobo s pomočjo ščetke očistite pod tekočo vodo.

• Po temeljitem čiščenju sesalno šobo obesite na obešalo za

šobe na zadnji strani stroja.

Opomba:

Samo očiščene in nepoškodovane sesal-

ne gumice zagotavljajo optimalno sesanje.

Opomba:

Umazano vodo ali čistilno raztopino od-

stranite skladno z nacionalnimi predpisi.

Opomba:

Pri praznjenju rezervoarja za umazano

vodo upoštevajte predpise glede osebne

zaščitne opreme proizvajalca čistila.

• Cev za praznjenje rezervoarja za umazano vodo snemite z

držala.

• Izpustno cev položite v odtok.

• Stisnite pritisno mesto (1) izpustne sevi.

• Z izpustne cevi snemite pokrovček in

izpraznite rezervoar za umazano vo-

do.

• Privzdignite rezervoar za svežo vodo, položite ga na naj-

globljo točko v rezervoarju za umazano vodo in ga izprazni-

te.

• Prazen rezervoar za svežo vodo izvlecite iz rezervoarja za

umazano vodo in ga temeljito sperite s čisto vodo.

• Rezervoar za umazano vodo temeljito sperite s čisto vodo.

• Demontirajte filter za grobo umazani-

jo (rumene barve) in ga izpraznite.

• Temeljito ga sperite pod tekočo vo-

do.

• Demontirajte sesalni filter (rumene

barve) in obrišite umazanijo s krpo ali

mehko ščetko.

• Snemite sesalni filter in očistite uma-

zanijo s krpo ali mehko ščetko.

Pozor:

Zamašen sesalni filter lahko zmanjša se-

salno moč.

Zamašen sesalni filter lahko zmanjša koli-

čino čistilne raztopine.

• Ponovno montirajte sito za umazanijo (rumene barve) in

sesalni filter.

• Izpustno cev namestite na držalo.

382

Črpalka za umazano vodo (dodatna oprema)

Praznjenje na višje ležeča mesta:

Odstranitev in čiščenje orodja

Čiščenje stroja

Skladiščenje/parkiranje stroja (ko ni v uporabi)

Servisiranje, vzdrževanje in nega

Vzdrževanje stroja je pogoj za nemoteno delovanje in dolgo

življenjsko dobo.

• Stroj mora biti vklopljen.

• Izpustno cev speljite do odtoka ali v vedro.

• Pritisnite tipko na črpalki za umazano vodo.

Opomba:

Rezervoar za umazano vodo se bo

spraznil le do dvigajoče se cevi.

Opomba:

Orodje očistite ob vsakem zaključku čišče-

nja.

• Stroj mora biti izklopljen.

• Z nogo pritisnite gumb za sprostitev

orodja.

• Odstranite orodje in ga očistite pod tekočo vodo.

Pozor:

Stroja nikoli ne čistite z visokotlačnim čis-

tilnikom ali vodnim curkom.

Voda, ki vdre v stroj, lahko močno poško

duje mehanske ali električne dele.

• Stroj obrišite z vlažno krpo.

Opomba:

Stroj mora biti izklopljen in ključ odstra-

njen.

Opomba:

Stroj shranite z dvignjeno sesalno šobo,

dvignjenim orodjem in odprtim pokrovom

rezervoarja. Rezervoar se tako lahko suši.

S tem lahko preprečite nastanek plesni in

neprijetnih vonjav.

Pozor:

Stroja ne smete nikoli shranjevati z izpra-

znjenim akumulatorjem. Akumulator se

lahko nepopravljivo poškoduje.

Pozor:

Uporabiti je dovoljeno samo originalne

dele TASKI, saj v nasprotnem primeru ga-

rancija preneha veljati in garancijski zah-

tevki ne bodo upoštevani.

Pozor:

Da ne bi prišlo do nehotenih funkcij stroja,

je treba pred začetkom vzdrževalnih del

– izklopiti stroj,

- izvleči ključ in

- aktivirati ustavitev v sili.

Razlaga simbolov:

◊ = ob vsakem zaključku čiščenja, ◊◊ = vsak teden,

◊◊◊ = vsak mesec, ⊗ = servisna lučka

Dejavnost

◊

◊◊

◊◊◊

⊗

Stran

Polnjenje baterije ● 375

Dolivanje destilirane vode (mokre bate-

rije). Upoštevajte kontrolno knjižico

proizvajalca akumulatorjev. ● 375

Praznjenje in čiščenje rezervoarja za

umazano in svežo vodo ● 381

Preverjanje zamazanosti odsesovalne-

ga in sesalnega filtra/čiščenje ●

Čiščenje vseh rumeno označenih delov ●

Čiščenje orodja ● 382

Čiščenje sesalne šobe, preverjanje ob-

rabljenosti sesalnih gumic in po potrebi

njihova zamenjava ● 381

Čiščenje stroja z vlažno krpo ● 382

Čiščenje tesnila pokrova rezervoarja in

preverjanje, ali obstajajo morebitne

razpoke, ter po potrebi zamenjava te-

snila

●

Preverjanje parkirne zavore in tipke za

ustavitev v sili ● 376

Vzdrževalni/servisni program servisnih

tehnikov družbe Diversey ●

383

Intervali vzdrževanja

Stroji TASKI so visokokakovostni stroji, katerih varnost je pre-

verjena v proizvodnem obratu in s strani pooblaščenih kontro-

lorjev. Električni in mehanski deli so ob daljši uporabi

izpostavljeni obrabi in staranju.

Služba za pomoč strankam

Če nas kontaktirate zaradi motnje v delovanju ali naročila,

vedno navedite oznako tipa in številko stroja.

Te podatke najdete na tipski ploščici stroja. Na zadnji strani

teh navodil za uporabo najdete naslov najbližjega servisnega

partnerja družbe TASKI.

Zamenjava sesalnih gumic

• Za ohranitev obratovalne varnosti in priprav-

ljenosti na obratovanje je treba ob vklopu

vzdrževalnega opozorila (tovarniška nasta-

vitev znaša 650 delovnih ur) ali vsaj enkrat

letno izvesti servis.

• S šobe odvijte vse štiri zvezdaste vijake (1).

• Telo šobe (2) odstranite z njenega jedra (3).

• Snemite sesalne gumice (4).

• Telo šobe in obe jedri očistite pod tekočo vodo.

• »Obrnjene« ali nove sesalne gumice namestite na jedro

šobe.

• Jedro šobe znova vstavite v telo šobe.

• Vse štiri zvezdaste vijake znova privijte.

384

Motnje

Motnja Možen vzrok Odpravljanje motenj Stran

Stroj ne deluje, stroja ni mogoče

vklopiti.

Stroj je izklopljen. • Obrnite ključ. 373

Pritisnjena je tipka za ustavitev v sili • Sprostite tipko za ustavitev v sili 373

Glavna varovalka je okvarjena.

• Varovalko preverite/zamenjajte.

• Obrnite se na servisnega partner-

ja.

Koda napake na zaslonu. • Obrnite se na servisnega partner-

ja. 386

Aktivirana je zagonska blokada mo-

torja ali pa je napaka v krmiljenju. • Usedite se na voznikov sedež.

Akumulator je izpraznjen ali pa je

polnilec akumulatorjev poškodovan.

• Napolnite akumulator.

• Obrnite se na servisnega partner-

ja.

376

Baterije so v okvari. • Obrnite se na servisnega partner-

ja.

Krtača se ne vrti

Pogon krtače je izklopljen. • Pritisnite tipko za krtačo. 373

Glavna varovalka je pokvarjena.

• Zamenjajte varovalko.

• Obrnite se na servisnega partner-

ja.

Motor se vrti, orodje pa ne.

• Pogonski jermen je poškodovan.

• Preverite, ali je orodje priklopljeno.

• Obrnite se na servisnega partner-

ja.

Slaba sesalna moč. Tla so še naprej

mokra. Umazana voda se ne

odsesava.

Sesalna enota ni vklopljena. • Pritisnite tipko za sesalno enoto. 373

Tipka ECO je sprožena. • Izklopite tipko ECO. 373

Sesalna cev ni nataknjena. • Nataknite sesalno cev 377

Sesalna šoba ni spuščena na tla

• Preverite delovanje vpetja sesalne

šobe 377

Sesalne gumice so obrabljene

• Zamenjajte sesalne gumice

383

Sesalna cev ali šoba je zamašena

(npr. s koščki lesa, z ostanki tekstila).

• Odstranjevanje tujkov

Sesalni filter je zamašen • Odstranite tujke. 373

Prikaz sesalne enote sveti, vendar

sesalec ne deluje.

• Preverite varovalko, po potrebi jo

zamenjajte.

• Varovalka je v redu, obrnite se na

servisnega partnerja.

377

Sesalna enota se izklopi.

Rezervoar za umazano vodo je poln.

• Izpraznite rezervoar za umazano

vodo.

• Preverite varovalke.

381

Rezervoar za umazano vodo je uma-

zan. • Preverite ga in ga po potrebi očis-

tite. 381

Izstopanje čistilne raztopine ni za-

dostno.

Rezervoar za svežo vodo je prazen. • Preverite rezervoar za svežo vo-

do. 380

Količina čistilne raztopine je nastav-

ljena na prenizko vrednost. • Količino dovajanja čistilne raztopi-

ne nastavite s tipko +/-. 373

Tipka za dovajanje čistilne raztopine

je izklopljena. • Pritisnite tipko za dovajanje čistil-

ne raztopine. 373

Filter rezervoarja za svežo vodo • Čiščenje

385

Tehnični podatki

Krtačne enote ali sesalne enote ni

mogoče izklopiti. Napake v elektroniki ali na upravljalni

plošči

• Stroj zaustavite s pomočjo zausta-

vitve v sili.

• Obrnite se na servisnega partner-

ja.

373

Motnja Možen vzrok Odpravljanje motenj Stran

Stroj 4000 5000

Delovna širina 85 105 cm

Širina sesalne šobe 110 130 cm

Mere (D × Š × V) 187 x 89 x 140 187 x 109 x 140 cm

Najv. teža stroja v delovni pripravljenosti 680 715 kg

Nazivna napetost 24 V DC

Nominalna nazivna moč 2000 W

Nominalna vrednost rezervoarja za čisto vodo, +/– 5 % 200 l

Vrednosti določene v skladu s standardom IEC 60335-2-72 4000 5000

Masa stroja z baterijo (transportna masa) 480 515 kg

Raven zvočnega tlaka LpA 67 dB(A)

Negotovost KpA 2.5 dB(A)

Skupna vrednost nihanja < 2,5 m/s2

Negotovost K 0,25 m/s2

Zaščita pred škropljenjem vode IPX3

Zaščitni razred III

386

Pribor

Kode napak

Kode napak so prikazane na zaslonu.

Transport

Odstranjevanje

Akumulatorji

Št. izdelka 4000 5000

7517859 Krtača za čiščenje, iz najlona, 43 cm (standardno) 2 x

7517860 Krtača za čiščenje, pran beton, 43 cm 2 x

7517861 Krtača za čiščenje, iz najlona, abrazivna, 43 cm 2 x

7517858 Vodilno kolo, 43 cm 2 x

7510634 Vodilno kolo, 28 cm 4×

7510631 Krtača za čiščenje, iz najlona, 28 cm (standardno) 4×

7510632 Krtača za čiščenje, pran beton, 28 cm 4×

7510633 Krtača za čiščenje, abrazivna, 28 cm 4×

4131268 Zaščitni profil xx

4126922 Set bliskavice xx

7518212 IntelliDose swingo 4000/5000 x x

7523390 IntelliTrail xx

8502830 Polnilna cev z večnamenskim priključkom za vodo x x

4129878 Črpalka za umazano vodo x x

Različna vodilna kolesa (iz poliestra, rjava, rdeča in kontaktna) x x

Opomba:

Stroj izklopite in nato znova vklopite pri

vsaki kodi napake.

Z izklopom in ponovnim vklopom se napa-

ka morda lahko odpravi .

Pozor:

Ta stroj je dovoljeno dvigati le s pripomočki

(npr. dvigalo, navozna rampa itd.).

Opomba:

Stroj prevažajte v pokončnem položaju.

Opomba:

Zagotovite, da bo stroj med prevozom v

transportnem vozilu trdno privezan in za-

varovan.

Opomba:

Po koncu uporabnosti stroja in dodatne

opreme poskrbite za strokovno odstranitev

skladno z nacionalno zakonodajo. Pri tem

vam lahko pomaga servisni partner Diver-

sey.

Pozor:

Preden stroj predate strokovni službi za

odstranitev odpadkov, iz njega odstranite

akumulatorje.

Izrabljene akumulatorje je treba odstraniti

na okolju prijazen način skladno z Direkti-

vo 2006/66/ES ali skladno z zadevnimi na-

cionalnimi predpisi.

387

Mere stroja

Mere so navedene v centimetrih.

187

178

140

4000: 110 | 5000: 130

4000: 89 | 5000: 109

388

Översättning av den ursprungliga bruksanvisningen

Teckenförklaring

Innehållsförteckning

Säkerhetsinstruktioner. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 388

Rengöringsprodukter. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 389

Utökade dokument . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 389

Konstruktionsöversikt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 390

Batterier. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 391

Före start av maskinen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 393

Start av maskinen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 395

Arbetspassets slut . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 398

Service, underhåll och skötsel. . . . . . . . . . . . . . . . . . . . . . . . . . 399

Tekniska fel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 401

Tekniska data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 402

Tillbehör. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 402

Felkoder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 403

Transport. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 403

Avfallshantering. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 403

Maskindimensioner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 403

Avsedd användning

Maskinerna är avsedda för yrkesmässig användning (t.ex. på

hotell, skolor, sjukhus, fabriker, köpcentrer, sporthallar och lik-

nande). När denna bruksanvisning följs strikt kan de använ-

das för våtrengöring av hårda golvbeläggningar. Dessa

maskiner är endast konstruerade för användning inomhus.

Säkerhetsinstruktioner

TASKI-maskinerna motsvarar på grund av byggnadsstilen

och konstruktionen tillämpliga och grundläggande säkerhets-

och hälsokraven i enlighet med EG-direktiv och är försedda

med CE-märkning.

VIKTIGT!

Innan maskinen startas första gången är

det viktigt att du noggrant läser bruksan-

visningen och säkerhetsinstruktionerna.

Förvara bruksanvisningen på en säker

plats och där den är lätt att komma åt.

Denna symbol hänvisar till viktig informa-

tion. Nonchalering av denna anvisning kan

utsätta personer för fara och/eller medföra

omfattande skador på egendom!

Denna symbol hänvisar till viktig informa-

tion. Nonchalering av denna anvisning kan

leda till störningar och sakskador!

Denna symbol hänvisar till viktig informa-

tion i samband med en effektiv använd-

ning av produkten. Nonchalering av denna

anvisning kan leda till störningar!

Den innehåller anvisning om arbetsmomenten

som måste utföras i ordningsföljd.

Maskinerna får inte användas för polering,

oljning, vaxapplicering, mattrengöring eller

dammsugning. Våtrengöring av parkett-

och laminatgolv sker på egen risk.

Ändringar på maskinen som inte är aukto-

riserade av Diversey leder till att säker-

hetstecknet och CE-konformiteten inte

längre gäller. All användning av maskinen

som inte överensstämmer med avsedd

användning kan leda till personskador,

skador på maskinen och i arbetsområdet.

I sådana fall upphör garantin och eventuel-

la garantianspråk att gälla.

Denna maskin får endast användas av för

uppgiften utbildade personer som uttryck-

ligen visat sig vara kvalificerade och fått i

uppdrag att använda maskinen.

Maskinen får inte användas av personer

med minskad fysisk, sensorisk eller psy-

kisk förmåga, inklusive barn, eller vid brist

på erfarenhet och kunskap.

Barn bör hållas under uppsikt så att de inte

leker med maskinen.

Maskinen får inte användas i utrymmen

där explosiva och lättantändliga ämnen

förvaras eller bearbetas (t.ex. bensin, lös-

ningsmedel, eldningsolja, damm etc.).

Maskinens elektriska eller mekaniska

komponenter kan orsaka antändning av

dessa ämnen.

Maskinen får inte användas för att suga

upp giftiga, hälsovådliga, frätande eller irri-

terande ämnen (t.ex. farligt damm osv.).

Filtersystemet kan inte filtrera bort dessa

ämnen på ett tillfredsställande sätt.

Möjliga hälsorisker för användaren eller

tredje part kan inte uteslutas.

Var uppmärksam på omgivningen, tredje

man och på barn! Framför allt måste has-

tigheten sänkas på platser där sikten är

begränsad, som t.ex. framför dörrar och

rund hörner.

Maskinen är endast konstruerad för en

person. Flera personer eller föremål får

inte transporteras.

389

Rengöringsprodukter

Utökade dokument

Vid fel, defekt eller efter en kollision eller

vurpa måste maskinen kontrolleras av en

auktoriserad specialist innan den tas i drift

igen. Det samma gäller om maskinen läm-

nats utomhus eller utsatts för vatten eller

fukt.

Vid skador på säkerhetsrelevanta delar

som exempelvis borstkåpa, nätkabel eller

skydd som möjliggör åtkomst till strömle-

dande delar, ska man avsluta driften av

maskinen omedelbart!

Maskinen får inte stoppas, ställas upp eller

lagras på sluttningar.

Maskinen får inte användas i elektromag-

netiskt belastade utrymmen (elektros-

mog).

Maskinen får inte användas på sluttningar

>10 % i rengöringsdrift.

Maskinen får inte användas på sluttningar

>15 %. I sluttningar måste maskinen köras

långsamt och med knappen för långsam

körning på för att garantera en säker

stopp.

Skarp kursändring på sluttningar kan på-

verka stabiliteten av maskinen och är där-

för förbjudet. Risk för olyckor.

Maskinen får bara användas på fast, sta-

bilt och tillräckligt bärkraftigt underlag.

Vid nonchalering består risken för olyckor.

Maskinen måste skyddas mot obehörig

användning. Därför ska du alltid dra ut

nyckeln innan du lämnar från maskinen el-

ler förvara den i ett låst rum.

Denna maskin får endast användas och

förvaras i torra miljöer med temperaturer

från +10 till +35 grader.

Reparationsarbeten på maskinens meka-

niska eller elektriska delar får endast utfö-

ras av auktoriserade specialister, som är

förtrogna med alla säkerhetsföreskrifter

som är relevanta här.

Använd endast de redskap (borstar, ron-

deller eller liknande) som specificeras i

bruksanvisningen under tillbehör eller som

rekommenderas av TASKI-expertrådgiva-

re. Användning av andra redskap kan på-

verka maskinens säkerhet och funktion.

De nationella föreskrifterna om person-

skydd och förbyggande av olycksfall samt

uppgifter från tillverkaren om användning

av rengöringsmedel måste alltid beaktas.

Stäng omedelbart av sugenheten om

skum eller vätska läcker ut från maskinen!

Maskinen får endast användas med för

ändamålet avsedda batterier och testade

laddare.

TASKI-maskiner och apparater konstrue-

ras på sådant sätt, att man enligt de se-

naste vetenskapliga rönen kan utesluta en

hälsorisk på grund av ljud och vibrationer

som uppstår.

Se teknisk information på sidan 402.

TASKI-maskiner är konstruerade på ett

sådant sätt, att de med TASKI-rengörings-

produkter erbjuder ett optimalt rengörings-

resultat. Andra rengöringsprodukter kan

resultera i driftstörningar och skador på

maskinen eller arbetsmiljön. Av denna an-

ledning rekommenderar vi att uteslutande

använda TASKI-rengöringsprodukter.

Fel som förorsakas av användning av fel-

aktiga rengöringsprodukter omfattas inte

av garantin.

Vänd dig till din TASKI-servicepartner för

mer information.

Elschemat för denna maskin återfinns i re-

servdelslistan.

Kontakta kundtjänst för ytterligare informa-

tion.

390

Konstruktionsöversikt

1Munstyckeshållare

2Hållare till sugslang

3Dräneringsslang smutsvattentank

4Sugslang

5Sugmunstycke

6Sugfilter

7Pump

8Smutsvattentank

9Ledat drivhjul

10 Renvattentank (Flextank)

11 Doseringsmått

12 Borstupplåsning

13 Borstenhet

14 Krockskydd (tillval)

15 Körpedal

16 Batteriutrymme

17 Strålkastare (tillval)

18 Kontrollpanel

19 Ratt

20 Förarstol med inbyggt strömbrytare (närvaroöver-

vakning)

21 Varningsljus (tillval)

22 Tanklock

23 Sugfilter

24 Skräpsil

25 Indikeringslampa för full smutsvattentank

26 Indikeringslampa för tom renvattentank (Flextank)

27 Knapp för sugfunktion (PÅ/AV)

28 Knapp ECO-läge (PÅ/AV)

29 Knapp för program (PÅ/AV)

30 Knapp för rengöringslösning (PÅ/AV)

31 Knapp för borstfunktion (PÅ/AV)

32 Knapp för långsam körning (PÅ/AV)

33 Tuta

34 Serviceindikator

35 Startnyckel

36 Backknapp

37 Nödstopp

38 Indikator för batteristatus

39 Knapp borstfunktion, trycknivå (+/-)

40 Knappar för tillförsel av rengöringslösning mängd

(+/-)

41 Display

56 8 9 13 14

18192022 2123

1210 117

29 34 35

25 37

40 39

391

Batterier

Godkända batterier

För användning av denna maskin måste traktionära batterier

användas (inte start- eller enhetsbatterier). Endast traktionära

batterier rekommenderas. Endast dessa garanterar en lång

livslängd.

Traktionära batterier tillverkas som öppna (våt-)batterier eller

som underhållsfria (VRLA-)batterier. (Gel- och AGM-batte-

rier). För varje konstruktionstyp och tillverkare måste maski-

nen justeras på motsvarande sätt.

Varje batteri har olika användningstid och olika effekt.

Maskinprogrammeringen måste göras efter installation av

batterierna resp. vid byte av batterityp och/eller tillverkare och

före start av maskinen.

En felaktig inställning kan leda till att batterierna tar slut för ti-

digt.

Säkerhetsåtgärder vid hantering av batterier

Anslutningsschema för batteri

6 V-batterier

12 V-batterier

• Batterier innehåller syra. Vid under-

håll och vid installation och borttag-

ning av våtbatterier måste

skyddsglasögon användas!

• Vid syrastänk i ögonen eller på hu-

den, skölj rikligt med rent vatten.

Uppsök därefter omedelbart en läka-

re.

Tvätta ur kläderna med vatten!

• Vid laddning av batterier bildas knall-

gas. Öppen eld eller glödande före-

mål får inte komma i närheten av

batterierna!

• Rökning förbjuden!

• Skaderisk!

• Varning! Batteriernas poler står alltid

under spänning. Lägg därför inga fö-

remål på batterierna!

Kontrollera att batterierna alltid är rena och

torra. Torka genast bort batterisyra eller

vatten (våtbatterier) som runnit ut.

Använd skyddshandskar.

Batterier får endast monteras av service-

tekniker eller specialister godkända av Di-

versey och enligt kopplingsschemat.

Felaktig installation resp. inkoppling kan

leda till allvarliga skador, explosion och

omfattande skador på maskin och omgiv-

ningen.

Beakta också föreskrifterna från batteritill-

verkaren.

Vid laddning av batterier måste god venti-

lation ombesörjas.

Vid underhåll av batterier måste dessa

frånskiljas från maskinen!

6 V

175A

red

Relay

Charger

Power Board

black

12 V

175A

red

Relay

Charger

Power Board

black

392

Laddningsprocedur med extern batteriladdare

Varje batterityp och/eller batteritillverkare har sin egen ladd-

ningskaraktäristik.

Batteriladdare som är inbyggda i maskinen och som kan fås

som tillval, är anpassade till batteristorlek och har olika ladd-

ningskurvor som ställts in i fabriken eller av TASKI-servicetek-

niker för rekommenderade batterier. Denna föreskrift gäller

likaså vid användning av stationära (externa) laddare.

Laddningsprocedur med extern laddare

Laddningsprocedur med inbyggd laddare (finns som tillval)

Efter avslutad laddningsprocedur

Underhåll och skötsel av öppna (våt-)batterier

Öppna batteriutrymmet för underhåll

Skjut ut stolsbrytaren innan du avlägsnar stolen från maski-

nen.

En felaktig laddningskaraktäristik eller an-

vändning av fel batteriladdare leder till bat-

teriet laddas ur för snabbt eller till att fel

uppstår på batterierna.

Ständigt återkommande korta urladdning-

ar och uppladdningar kan leda till beståen-

de skador på batterierna. Riktvärde: Före

laddning måste man minst ha använt cirka

20 % av den tillgängliga kapaciteten.

För att erhålla den maximalt möjliga livs-

längden, måste traktionära batterier ge-

nomgå en hel laddningscykel två gånger i

veckan (12-16 timmar).

Före ett längre maskinupphåll måste bat-

terierna genomgå en hel laddningscykel.

Laddaren skiljs sedan från maskinen resp.

från nätet. Batterier laddas ur efter en tid.

Beroende på typ av batteri måste de efter

3-6 månader laddas på nytt. Före omstart

bör batterierna på nytt genomgå en hel

laddningscykel.

• Anslut den externa batteriladdaren till maskinens batteri-

frånskiljare

Var noga med att kontakten är instucken

hela vägen för att en god elektrisk kontakt

ska kunna garanteras

Under en laddningsprocedur är alla ma-

skinfunktioner avaktiverade.

• Maskinen måste vara avstängd.

• Anslut nätkabeln till ett (jordat) uttag.

• Den gula indikeringen lyser konstant

tills ca. 90 % av batterikapaciteten är

uppnådd. Sedan blinkar indikeringen

tills batteriet är helt laddat.

• När laddningen är avslutad lyser den

gröna indikeringen.

Stäng av laddaren innan du frånskiljer bat-

terierna (gäller endast externa laddare).

Frånkoppling av den anslutna laddaren

kan orsaka en explosion i batteriutrymmet.

• Förvara nätkabeln vid den inbyggda laddaren (finns som

tillval) i det föreskrivna utrymmet.

• Se till att laddningskabeln förvaras i ett torrt utrymme och

att den skyddas mot skador.

Laddningskablar överför höga strömstyr-

kor. Vid antydan till skador på stickpropp,

kabel eller anslutning av enhet får inte lad-

daren användas

Skötseln av underhållsfria batterier är be-

gränsad till iakttagande av korrekt ladd-

ningsprocess och korrekt inställd

laddningskurva.

• Maskinen måste vara avstängd.

• Skruva loss förarstolen och avlägsna den från maskinen.

• Avlägsna batterikåpan från maski-

nen.

Nu kan batteriet underhållas enligt

tillverkarens anvisningar.

393

Före start av maskinen

Parkeringsbroms

Aktivering:

Upplåsning:

Nödupplåsning:

Kontrollera parkeringsbroms och nödstopp

Varningsanordningar

Inställning av förarstol

Körinstruktion

Du styr färdriktningen med ratten och hastigheten med gaspe-

dalen. Hastigheten regleras steglöst.

Genom att släppa upp körpedalen bromsas maskinen till stil-

lastående och parkeringsbromsen aktiveras.

Körning framåt

Backning

• Parkeringsbromsen låsas automatiskt upp när man trycker

på gaspedalen.

Parkeringsbromsen är alltid aktiverad när

maskinen står stilla. Det gäller både då

maskinen startats och när den är av-

stängd.

Förarstolen är försedd med en strömbryta-

re (närvaroidentifiering). Denna strömbry-

tare aktiveras när föraren sitter på

förarstolen.

Maskinen kan endast manövreras när

strömbrytaren är aktiverad.

• Om ett fel uppstår på styrningen eller

på nätanslutningen kan parkerings-

bromsen låsas upp för hand. För det-

ta måste upplåsningsspaken öppnas

permanent. Spaken är placerad vid

vänstra bakhjulet.

Parkeringsbroms och nödstoppsknappen

är viktiga säkerhetselement. Deras funk-

tion måste därför kontrolleras regelbundet

i täta intervaller innan maskinen används.

• Starta maskinen.

• Manövrera maskinen genom att hålla styret rakt. Maskinen

börjar nu köra igång.

• Tryck nu på nödstoppet.

Maskinen måste abrupt bromsas upp tills

den står helt stilla och därmed köra rakt

fram utan styrkorrigering.

Om en av dessa funktioner inte fungera

måste maskinen tas ur drift tills en repara-

tion av en auktoriserad TASKI-servicepart-

ner är utförd.

Varningsanordningar som varningsljus,

blinkande ljus och signalton vid backning

måste regelbundet kontrolleras. Felfunk-

tioner måste åtgärdas omedelbart. Maski-

nens drift vid saknade eller defekta

varningsanordningar kräver större omsorg

och uppmärksamhet.

Nationella bestämmelser prioriteras alltid.

Dessa kan kräva andra förhållningssätt

och måste ovillkorligen beaktas.

• Lossa spärren på vänster sida om fö-

rarstolen och skjut stolen till önskad

position.

• Starta maskinen (tändningslås).

• Alla indikeringslampor lyser kort.

Batteriindikatorn visar att maskinen

är driftklar. (Vid fel se sida 401).

• För körning framåt måste man bara trycka på gaspedalen.

Vid kurvtagning minskas hastigheten elek-

troniskt.

• När man trycker på backknappen ly-

ser indikatorn och det hörs en signal-

ton.

Vid backning i arbetsdrift avbryts tillförseln

av rengöringslösning. Sugmunstycket lyfts

inte.

394

Flytta maskinen (vid defekt)

Montering av redskap

Kontrollera innan användning:

• att borsten inte inte är lägre än den röda markeringen eller

att borsten inte är kortare än 1 cm.

• att inga vassa föremål fastnat i rondellen och att den är

ren.

Montering av sugmunstycket

Påfyllning av vattentank

Dosering

Maskinens flytt måste i allmänhet genom-

föras av två personer.

På grund av den höga vikten är det förenat

med risker att flytta maskinen manuellt!

Felsteg kan leda till person- eller maskin

skador.

• Flyttning är bara möjligt om man manuellt deaktiverar par-

keringsbromsen. (Se sida 393)

Använd inte borstar när slitagegränsen är

uppnådd. Detta indikeras genom längden

på den röda markeringen. Använd inga

rondeller som är utnötta eller nedsmutsa-

de. Använd endast original TASKI-red-

skap. Underlåtenhet att följa denna

uppmaning kan leda till försämrat rengö-

ringsresultat och golvskador.

Kontrollera alltid innan maskinen används

om upptagningen av rondellhållaren är sli-

ten eller defekt.

Om upptagningen av rondellhållaren inte

är intakt eller är defekt, kan denna lossna

under arbetet med maskinen.

Vid nonchalering består risken för olyckor.

• Positionera rondellhållaren under borstenheten.

• Bekräfta genom att trycka på knap-

pen rondell drift PÅ/AV.

Borstenheten sänks automatiskt,

rondellhållaren kopplas in och stop

pas.

Kontrollera att rondellhållaren är inkopplat.

• Skurborsten aktiveras genom att trycka ned körpedalen.

• Maskinen måste vara avstängd.

• Positionera sugmunstycket (2) under

fästet för sugmunstycket (1).

• Tryck sugmunstyckeshållaren nedåt

för att haka fast munstycket.

• Tryck på de båda sugslangarna på rören till munstycket.

Maximalt tillåten vattentemperatur 60 °C.

Diversey rekommenderar att man använ-

der kallvatten, eftersom varmvatten ome-

delbart får golvets temperatur vid kontakt

med golvet. Varmvatten innebär därför

inte några fördelar.

• Maskinen måste vara avstängd.

• Öppna tanklocket.

• Placera renvattentanken (Flextank) på avsedd plats.

• Ta upp doseringsmåttet från renvattentanken (Flextank).

• Fyll på vatten i renvattentanken

(Flextank).

Den övre röda markeringen indikerar

den maximalt tillåtna påfyllningsni

vån.

• Tippa tanklocket i ursprungsläge igen.

Vid hantering av kemiska produkter ska

handskar, skyddsglasögon och lämpliga

arbets-(skydds-)kläder bäras!

Använd endast kemiska produkter som re-

kommenderas av Diversey och läs noga

produktinformationen.

Att använda olämpliga produkter (bl.a.

klor-, syra- eller lösningsmedelhaltiga pro-

dukter) kan leda till hälsorisker och bety-

dande skador på maskinen.

395

Doseringsexempel:

Förrengöring

FOPS-säkerhetstak användning

Start av maskinen

Anvisningar på produktför-

packningen

Tankvolym Produktvo-

lym per tank-

påfyllning

0,5 % 50 ml till 10 l

vatten

200 l 1l

1% 100 ml till 10 l

vatten

200 l 2l

2% 200 ml till 10 l

vatten

200 l 4l

3% 300 ml till 10 l

vatten

200 l 6l

• Fyll doseringsmåttet med en lämplig produkt och häll inne-

hållet i tanken. Upprepa proceduren tills den önskade do-

seringen uppnåtts.

• Efter avslutad dosering ska doseringsmåttet ligga kvar i

tanken.

TASKI erbjuder en automatisk doserings-

ystem som tillval. Denna kan också mon-

teras i efterhand. Kontakta kundtjänst vid

behov

Ta bort alla föremål (trä-, metalldelar etc.)

från ytan som ska rengöras.

Föremålen kan slungas ut genom roteran

de rondeller och därmed orsaka skador på

människor och saker.

Vid rengöring med monterat skyddstak,

observera genomfartshöjden på 2,1 m.

Vid arbeten med denna maskin ska alltid

halksäkra skor och lämpliga arbetskläder

användas.

Under drift av maskinen ska man alltid ha

båda händerna på ratten / körhandtaget

för att kunna garantera en säker manövre-

ring.

Bekanta dig först med maskinen genom

att pröva maskinen på en öppen yta!

Om det finns risk för att föremål kan ramla

ner när maskinen används måste nödvän-

diga skyddsåtgärder vidtas och hållas en-

ligt nationella bestämmelser.

Kontrollera om ditt synfält är tillräckligt (i

arbetsposition) innan arbetet påbörjas för

att garantera ett säkert arbete. EN 3411

ska beaktas.

Ett otillräckligt synfält kan försvåra arbetet

och därmed påverka säkerheten för ope

ratör, maskin och tredje part.

När du arbetar måste du ta hänsyn till den

maximala genomfartshöjden på dörrar och

gångtunnlar som visas på maskinens var-

ningsskylt.

Vid arbeten i offentliga byggnader måste

varningsljuset vara påslaget.

• Ta plats på förarstolen.

• Kontrollera om nödstoppknappen är upplåst.

• Starta maskinen (tändningslås).

Kontrolllamporna tänds en stund.

396

Starta programmet manuellt ECO-läge

Starta med programknappen

Start av rengöring

• Tryck på knappen sugenhet PÅ/AV.

Kontrolllamporna tänds, sugmotorn

startas och sugmunstycket sänks au

tomatiskt ned till arbetsläge.

• Tryck på knappen tillförsel av rengö-

ringsvätska PÅ/AV.

Kontrollamporna tänds.

Tillförseln av rengöringslösning bör

jar när borstarna roterar.

• Välj önskad dosering från 1-6 genom

att trycka på knapparna +/-.

Diversey rekommenderar hållbart arbete

genom att man fastställer korrekt dose-

ringsmängd av produkten. En över- eller

underdosering leder till otillfredsställande

rengöringsresultat.

TASKI erbjuder en automatisk doserings-

system som tillval. Denna kan också mon-

teras i efterhand. Kontakta kundtjänst vid

behov

• Tryck på knappen borstfunktionen

PÅ/AV.

Kontrollamporna tänds, borstenhe

ten sänks ned och inkopplingsproce

duren startar automatiskt.

• Välj önskad verktygstrycknivå ge-

nom att trycka på knapparna +/- från

steg 1-3.

Beräkna och välj alltid en så låg nivå som

möjligt som ger ett tillfredsställande resul-

tat. Härigenom optimeras strömförbruk-

ningen och maskinen skonas.

• Genom att trycker på knappen ECO-

läge PÅ/AV aktiveras ECO-läget.

Därmed reduceras sugmotorns varv

tal och doseringen av rengöringslös

ning ställs in på nivå 2 och

borsttrycket på nivå 1.

Vid behov kan man manuellt anpassa ren-

göringslösningens läge i ECO-läget. ECO-

läget är i första hand avsett för släta golv

utan fogar.

• Genom att trycka på programknap-

pen vid nästa arbetspass eller ar-

betsyta startas alla maskinfunktioner

med de senast använda funktions-

värdena.

Om man trycker på en knapp igen pro-

grammeras funktionen på nytt.

De inställda värdena kan ändras när som

helst under arbetspasset. De värden som

gäller vid avstängningen av maskinen spa-

ras och aktiveras igen då maskinen startas

på nytt.

Genom att trycka på programknappen vid

arbetspassets slut startas ett optimerat

program för arbetspassets slut: Se be-

skrivningen på sida 398 under (automatisk

procedur).

Inställningar och aktiverade funktioner

sparas.

• Då maskinen startats och en opera-

tör sitter i förarstolen sätts maskinen

i rörelse när körpedalen aktiveras.

Om funktionen valts, startas borsten-

heten och tillförseln av rengörings-

lösning påbörjas.

Körhastigheten regleras via körpeda

lens läge. Genom att släppa upp kör

pedalen bromsas maskinen

automatiskt till stillastående och par

keringsbromsen aktiveras. Tillförseln

av rengöringsvätskan avbryts och

med fördröjning stoppas sedan bor

stenheten.

Tillförselvolymen av rengöringslösning an-

passas efter den aktuella arbetshastighe-

ten. (IntelliFlow).

397

Batterikapacitet - Driftberedskap avslutad

Batteriindikatorn visar den återstående drifttiden.

• Om den röda kontrollampan börjar blinka har man bara ca.

5 minuter resterande arbetstid kvar.

• Därefter lyfts borstenheten upp och 30 sekunder senare

sugskrapan. Den röda kontrol lyser nu konstant.

• Man har sedan ytterligare 10 minuter på sig för att köra

maskinen till laddningsstationen. Maskinen stängs sedan

av automatiskt.

• För att ta maskinen i drift igen måste batterierna laddas

komplett.

Rengöringsmetod

Direkt arbetsmetod:

Skura och suga upp i samma arbetsprocedur.

Indirekt arbetsmetod:

Applicera, skura och sug upp rengöringslösning i flera arbets-

steg.

Påfyllning av rengöringslösning

Tömma smutsvattentanken

Vid arbeten i krångliga eller trånga områ-

den rekommenderas att man trycker på

knappen för långsam körning PÅ/AV (Kon-

trollampen lyser). Härigenom sänks den

maximala arbetshastigheten och olycks-

risken minskas.

• Genom att trycka på nytt på knappen

tas begränsningen bort och indika-

torn släcks.

Mer exakta detaljer om direkta och indirek-

ta arbetsmetoder hittar du på respektive

metodkort.

För mer detaljerad information ska du kon-

takta din TASKI-kundrådgivare.

Under vissa omständigheter kan maskin-

funktionen vid speciella kombinationer av

golvmaterial/nedsmutsning och rengö-

ringsprodukter begränsas.

Med hjul som finns tillgängliga som tillval

kan maskinens fäste på golvet förbättras.

Kontakta en TASKI-kundrådgivare.

Arbeten utan användning av rengörings-

lösning kan orsaka skador på golvet.

Ett skramlande ljud från pumpen indikerar

att renvattentanken (Flextank) är tom.

Pumpen får aldrig köras torr en längre tid.

• Indikeringslampan för renvattentank

tänds.

Renvattentanken är tom.

• Maskinen måste vara avstängd.

• Öppna tanklocket.

• Renvattentanken (Flextank) ska fyllas på med vatten, se

sida 394.

• Rengöringsprodukten ska tillsättas med doseringsmåttet.

• Tippa tanklocket i ursprungsläge igen.

• Indikeringslampan för smutsvatten-

tank tänds.

Smutsvattentanken är full.

• För tömning av smutsvattentank, se sida 398.

398

Arbetspassets slut

Manuell procedur

Automatisk procedur

Borttagning och rengöring av sugmunstycket

Tömning och rengöring av smuts- och renvattentanken

Tömma smutsvattentanken

Tömma vattentanken

• Tryck på knappen rengöringsvätskan

PÅ/AV.

• Kör några meter till för att suga upp spillvatten.

• Tryck på knappen borstfunktion PÅ/

AV.

Indikeringslampan tänds, borstenhe

ten stoppas och lyfts upp.

• Kör några meter till för att suga upp kvarvarande smutsvat-

ten.

• Tryck på knappen sugenhet PÅ/AV

Indikatorn tänds och sugmunstycket

lyfts upp automatiskt.

Sugmotorn går i 15 sekunder till för

att undvika droppande.

• Tryck på knappen program PÅ/AV.

Tillförseln av rengöringslösning stop

pas.

Borstenheten stoppas och lyfts.

Efter ytterligare 30 sekunder lyfts

munstycket upp.

Sugmotorn fortsätter att gå i ytterliga

re 15 sekunder innan den stängs av

automatiskt.

• Maskinen måste vara avstängd.

• Ta av de båda sugslangarna från munstycksintagen och

häng dem på slanghållaren.

• Tryck ihop låsbyglarna. Härigenom

frigörs sugmunstycket och kan av-

lägsnas från munstyckshållaren.

• Rengör sugmunstycket med hjälp av en borste under rin-

nande vatten.

• Häng upp sugmunstycket på munstyckesupphängningen

på baksidan av maskinen när den är ordentligt rengjord.

Ett optimalt sugresultat kan endast uppnås

med rengjorda och hela sugblad!

Avfallshanteringen av smutsvattnet och

rengöringslösningen måste ske enligt na-

tionella föreskrifter.

Observera rengöringsmedelstillverkarens

föreskrifter om personlig skyddsutrustning

vid tömning av smutsvattentanken.

• Ta bort dräneringsslangen för smutsvatten från hållaren.

• Placera tömningsslangen i ett avlopp.

• Tryck ihop tömningsslangens klämställe (1).

• Dra av locket från dräneringsslangen

och töm smutsvattentanken.

• Lyft upp renvattentanken (Flextank) och placera den på

den lägsta punkten i smutsvattentanken och töm den.

• Ta den ut den tomma renvattentanken (Flextank) ur smut-

svattentanken och skölj den ordentligt med rent vatten.

• Skölj smutsvattentanken ordentligt med rent vatten.

• Ta bort silen (gult) och töm det.

• Skölj det grundligt under rinnande

vatten.

• Ta bort sugfiltret (gult) och torka bort

smuts med en trasa eller en mjuk

borste.

• Ta bort sugfiltret och avlägsna smut-

sen med en trasa eller en mjuk bor-

ste.

Ett igensatt sugfilter kan ha en negativ in-

verkan på sugfunktionen.

Ett igensatt insugningsfilter kan minska

mängden rengöringslösning.

• Montera silen (gult) och sugfiltret igen.

• Fäst dräneringsslangen i hållaren igen.

399

Smutsvattenpump (tillval)

Töm från högt läge:

Borttagning och rengöring av borste

Rengöring av maskin

Förvaring/parkering av maskin (ur drift)

Service, underhåll och skötsel

Underhåll av maskinen är en förutsättning för en korrekt drift

och lång livslängd.

• Maskinen måste vara startad.

• För tömningsslangen i ett avlopp eller i en avfallsbehållare.

• Tryck på knappen på smutsvattenpumpen.

Tömning sker bara upp till stigröret i smut-

svattentanken.

Rengör borsten efter varje rengörings-

pass.

• Maskinen måste vara avstängd.

• Tryck med foten på borstupplåsning-

en.

• Ta av borstarna och rengör dem under rinnande vatten.

Rengör aldrig maskinen med en hög-

tryckstvätt eller en vattenslang.

Vatten som kan ha trängt in i maskinen

kan orsaka allvarliga skador på mekaniska

eller elektriska delar.

• Torka av maskinen med en lätt fuktad trasa.

Maskinen måste vara avstängd och nyck-

eln uttagen.

Förvara maskinen med upplyft sugskrapa,

upplyft borstenhet och öppnat tanklock.

Tanken kan då torka

och dålig lukt och mögel kan förhindras.

Lagra aldrig maskinen med urladdat batte-

ri. Då skadas batterierna irreparabelt.

Endast TASKI originaldelar får användas

om alla garantianspråk och ansvarså-

taganden ska gälla!

För att utesluta oavsiktliga maskinfunktio-

ner måste du alltid innan underhållsarbe-

ten påbörjas

- koppla ur maskinen,

- dra ut nyckeln och

- aktivera nödstoppet.

Teckenförklaring:

◊ = efter avslutat användning, ◊◊ = varje vecka,

◊◊◊ = varje månad, ⊗ = servicelampa

Att göra

◊

◊◊

◊◊◊

⊗

Sida

Ladda batterierna ● 392

Fyll på destillerat vatten (våtbatterier)

och studera kontrollhäftet från batteri-

tillverkaren! ●392

Töm och rengör smuts- och renvatten-

tanken ●398

Kontrollera/rengör insugningsfiltret så

att detta inte är nedsmutsat ●

Rengör alla gulmarkerade delar ●

Rengör redskap (borste, rondellhålla-

re) ●399

Rengör sugsmunstycket, kontrollera

bladen vad gäller slitage och byt vid be-

hov ●398

Torka av maskinen med fuktig trasa ● 399

Rengör tanklockets tätning, titta efter

sprickor och byt vid behov ●

Kontrollera parkeringsbroms och

nödstoppsknapp ●393

Underhålls- /service - program via en

servicetekniker från Diversey ●

400

Underhållsintervaller

TASKI-maskiner är högvärdiga maskiner som kontrollerats

både på fabrik och av auktoriserade kontrollanter vad gäller

säkerhet. Elektriska och mekaniska komponenter utsätts efter

en längre tids användning för slitage och föråldring.

Kundtjänst

Om du på grund av en driftstörning eller beställning önskar ta

kontakt med oss, ska du alltid ange typbeteckning och ma-

skinnummer.

Dessa uppgifter hittar du på typskylten för din maskin. På sista

sidan av denna bruksanvisning hittar du adressen till närmas-

te TASKI-servicepartner.

Bladbyte

• För att upprätthålla driftsäkerheten och in-

satsberedskapen måste en service genom-

föras när underhållsindikering lyser

(fabriksinställning 650 arbetstimmar) eller

minst en gång per år.

• Skruva loss stjärnskruvarna (1) från munstycket.

• Avlägsna sugskrapsdelen (2) från sugskrapskärnan (3).

• Avlägsna bladen (4).

• Rengör munstycksdelen och de två munstyckskärnorna

under rinnande vatten.

• Montera de ”vända” eller de nya bladen på sugskrapshål-

laren.

• Sätt tillbaka sugskrapshållaren i sugskrapsmunstycket.

• Skruva på nytt i de fyra stjärnskruvarna.

401

Tekniska fel

Tekniska fel Möjliga orsakar Problemlösning Sida

Maskin startas inte/Maskin utan

funktion

Maskinen avstängd • Vrid om nyckeln 390

Nödstoppsknapp är intryckt • Lås upp nödstoppsbrytaren 390

Huvudsäkring trasig • Kontrollera/byt ut säkringen

• Kontakta en servicepartner

Felkod på displayen • Kontakta en servicepartner 403

Startspärren är aktiverad eller fel i

styrningen • Ta plats på förarstolen

Urladdade batterier eller defekt bat-

teriladdare

• Ladda batteri

• Kontakta en servicepartner 393

Defekta batterier • Kontakta en servicepartner

Borsten roterar inte

Borstdriften avstängd • Tryck på borst-funktion 390

Huvudsäkring trasig •Byt säkring

• Kontakta en servicepartner

Motorn är igång men borsten roterar

inte

• Defekta drivremmar

• Kontrollera om rondellhållaren är

inkopplat

• Kontakta en servicepartner

Dålig sugeffekt golvet är vått smuts-

vattnet sugs

inte upp

Borstdrivning avstängd • Tryck på borstfunktion 390

Tryck på ECO-knappen • Stäng av med ECO-knappen 390

Sugslangen är inte inkopplad • Koppla in sugslangen 394

Sugskrapan når inte golvet

• Kontrollera att upphängningen till

sugskrapan är funktionsduglig 394

Bladen är utslitna

• Slitna blad

400

Sugslangen eller sugmunstycket är

förstoppad (t.ex. träbitar, material-

rester)

• Avlägsna främmande föremål

Insugningsfiltret är igensatt • Avlägsna främmande föremål 390

Kontrollampan för borstenheten ly-

ser men dammsugaren startar inte

• Kontrollera säkringarna, byt ut

dem vid behov

• Säkring i ordning, kontakta servi-

cepartner

394

Borstenheten stängs av Smutsvattentanken är full • Töm smutsvattentanken

• Kontrollera säkringarna 398

Smutsvattentanken är nedsmutsad • Kontrollera och rengör vid behov398

Ej tillräckligt utsläpp av rengörings-

lösning

Vattentanken är tom • Kontrollera vattentanken 397

Mängden rengöringslösning är för

lågt inställd • Ställ in volymen för rengöringslös-

ning med +/- knappen 390

Rengöringslösningsknappen av-

stängd • Tryck på rengöringslösningsknap-

pen 390

Filter renvattentank • Rengör

Borstenheten eller sugmunstycket

går inte att stänga av Fel på elektroniken eller manöverpa-

nelen

• Stäng av maskinen med nödstop-

pet

• Kontakta en servicepartner

390

402

Tekniska data

Tillbehör

Maskin 4000 5000

Arbetsbredd 85 105 cm

Sugsmunstyckets bredd 110 130 cm

Mått (L x B x H) 187 x 89 x 140 187 x 109 x 140 cm

Maximal maskinvikt driftklar 680 715 kg

Strömstyrka 24 V DC

Effekt (max) 2000 W

Renvattentank nominell +/- 5 % 200 l

Förmedlat värde enligt IEC 60335-2-72 4000 5000

Maskinens vikt med batterier (transportvikt) 480 515 kg

Ljudnivå LpA 67 dB(A)

Osäkerhet KpA 2.5 dB(A)

Totalt vibrationsvärde <2.5 m/s2

Osäkerhet K 0.25 m/s2

Stänkskydd IPX3

Skyddsklass III

Artikelnum-

mer

Artikelnamn 4000 5000

7517859 Skurborste nylon 43 cm (standard) 2x

7517860 Skurborste mjuk (43 cm/20") 2x

7517861 Skurborste nylon abrasiv 43 cm 2x

7517858 Rondellhållare (43 cm/17") 2x

7510634 Rondellhållare (28 cm/17") 4 X

7519395 Skurborste nylon 28 cm (standard) 4 X

7510632 Skurborste mjuk (28 cm/20") 4 X

7510633 Skurborste nylongrit 28 cm 4 X

4131268 Krockskydd xx

4126922 Blinkande ljus-set x x

7518212 IntelliDose swingo 4000/5000 x x

7523390 IntelliTrail xx

8502830 Påfyllningsslang med universal krankoppling x x

4129878 Dräneringspump x x

Olika typer av rondeller (polyester brun, blå, röd och kontaktrondell) x x

403

Felkoder

Felkoder visas på displayen.

Transport

Avfallshantering

Batterier

Maskindimensioner

Måtten är i centimeter!

Stäng av och starta om maskinen för varje

felkod.

Genom avstängning och påslagning kan

ev. fel avhjälpas.

Denna maskin får endast lyftas med hjälp-

medel (t.ex. billyft, uppkörningsramp etc.)!

Transportera maskinen stående.

Se till att maskinen är fastsurrad och säk-

rad i transportfordonet.

Maskin och tillbehör ska då den tagits ur

tjänst och kasserats avfallshanteras enligt

de nationella föreskrifterna. Din Diversey-

servicepartner kan stödja dig med det.

Batterierna måste tas ut ur maskinen inn-

an de förs till en fackmässig avfallshante-

ring.

Förbrukade batterier ska avfallshanteras

miljövänligt enligt EU-riktlinjen 2006/66/

EG eller respektive nationella föreskrifter.

187

178

140

4000: 110 | 5000: 130

4000: 89 | 5000: 109

404

Orijinal Kullanım Talimatlarının Çevirisi

İşaret açıklaması

İçindekiler

Güvenlik talimatları . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 404

Temizlik ürünleri . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 405

Diğer dokümanlar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 405

Yapı görünümü . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 406

Aküler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 407

İşletime almadan önce . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 409

İşe başlama. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 411

İş sonu. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 414

Servis, bakım ve koruma. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 415

Arızalar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 417

Teknik veriler. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 418

Aksesuar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 418

Hata kodları . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 419

Taşıma . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 419

Atığa ayırma . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 419

Makinenin boyutları . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 419

Makinenin kullanım amacı

Makineler ticari kullanım için (örn. oteller, okullar, hastaneler,

fabrikalar, alışveriş merkezleri, spor salonları v.b.) tasarlan-

mıştır. Bu kullanım kılavuzuna kesinlikle uyulması koşuluyla

sert zemin döşemelerinin sulu temizliğinde kullanılırlar. Bu

makineler sadece iç mekanda kullanım için dizayn edilmiştir.

Güvenlik talimatları

TASKI makineleri, dizayn ve tasarımlarından ötürü AT yöner-

gelerinin belirli temel emniyet ve sağlık gerekliliklerine uygun

olup bu nedenle CE işaretini taşırlar.

DİKKAT!

ilk kez işletime almadan önce kullanım

kılavuzunu ve güvenlik talimatlarını mut-

laka okuyunuz.

Bu kullanım kılavuzunu her an inceleye-

bilmek için özenli bir şekilde saklayın ve

daima hazır olarak bulundurun.

Tehlike:

Bu simge önemli bilgilere işaret eder. Bu

bilgilere uyulmaması durumunda, insanla-

rın tehlikeye maruz kalmasına ve / veya

büyük maddi hasarlara yol açılabilir!

Dikkat:

Bu simge önemli bilgilere işaret eder. Bu

bilgilere uyulmaması durumunda, arızala-

ra ve maddi hasarlara yol açılabilir!

Bilgi:

Bu simge, ürünün verimli kullanımı ile bağ-

lantılı olarak önemli bilgilere işaret eder.

Bu bilgilere uyulmaması durumunda, arı-

zalara yol açılabilir!

Sırasıyla uygulamanız gereken çalışma adım-

larına dair bilgileri içerir.

Dikkat:

Makine; cilalama, yağlama, cila uygulama,

halı temizleme ve toz emilmesi için kullanı-

lamaz. Bu makine ile parke ve laminat ze-

minler üzerinde sulu temizlik yapılmasının

riski uygulayan kişiye aittir.

Tehlike:

Makinede Diversey tarafından izin veril-

meyen değişiklikler, güvenlik işaretlerinin

ve CE uygunluğunun iptaline neden olur.

Makinenin kullanım amacına aykırı olarak

kullanılması, insanların, makinenin ve iş

ortamının zarar görmesine yol açabilir.

Böyle durumlarda genel olarak tüm garanti

ve teminat hakları geçersiz olur.

Tehlike:

Makine, yalnızca kullanımında yeterli eğiti-

mi almış veya uygulama için yeteneklerini

kanıtlamış ve bu iş için açıkça görevlendi-

rilmiş kişiler tarafından kullanılmalıdır.

Tehlike:

Makine, çocuklar dahil olmak üzere, düşük

fiziksel, algısal veya zihinsel yetenekleri

olan veya eksik deneyim ve bilgileri olan

kişiler tarafından kullanılmamalıdır.

Makine ile oynamamalarının sağlanması

için çocuklar gözetilmelidir.

Tehlike:

Makine, patlama tehlikesi bulunan ve ko-

layca yanabilir maddelerin (örn. benzin,

çözücüler, akaryakıt, tozlar, vs.) depolan-

dığı veya işlendiği mekanlarda kullanılma-

malıdır.

Elektrikli veya mekanik komponentler bu

maddelerin tutuşmasına neden olabilir.

Tehlike:

Makine; zehirli, sağlığa zararlı, asitli veya

tahriş edici maddelerin (örn. tehlikeli toz-

lar, vs.) emilmesi için kullanılamaz. Filtre

sistemi, bu tür maddeleri yeterince filtrele-

yememektedir.

Uygulayıcının ve üçüncü kişilerin sağlığı

nın olumsuz etkilenmesi muhtemeldir.

Tehlike:

Yerel koşullara, üçüncü kişiler ve çocukla-

ra dikkat ediniz! Özellikle, örn. kapıların

veya yol dönemeçlerinin önünde olduğu

gibi, görüşün az olduğu yerlerin yakınında

hızın yavaşlatılması zorunludur.

Tehlike:

Bu makine ile insanlar veya eşyalar taşı-

namaz.

405

Temizlik ürünleri

Diğer dokümanlar

Tehlike:

Bir hatalı fonksiyon, bir arıza ortaya çıktı-

ğında, bir çarpışma veya düşüşten sonra,

makine yeniden işletime alınmadan önce

yetkili bir uzman tarafından kontrol edilme-

lidir. Aynı durum, makinenin açık havada

kalması, suya daldırılması veya rutubete

maruz kalması için geçerlidir.

Tehlike:

Örneğin fırça muhafazası, ana kordon

veya akım ileten parçaları açan kapaklar

gibi, güvenlikle ilgili parçaların hasar gör-

mesi halinde, makinenin çalışmasına he-

men ara verilmelidir!

Tehlike:

Makine meyilli yerlerde durdurulmamalı,

park edilmemeli veya depolanmamalıdır.

Tehlike:

Makine elektromanyetik olarak yüklü alan-

larda (Elektrosmog) kullanılmamalıdır.

Tehlike:

Temizlik modunda makine >10% eğimler-

de kullanılmamalıdır.

Tehlike:

Makine ile >15% eğimlerde çalışılmamalı-

dır. Güvenli bir durdurmanın sağlanması

için, yokuşlara yavaş sürüşle ve "kaplum-

bağa modu" kullanılarak girilmelidir.

Direksiyonun eğimlerde aniden çevrilmesi

makinenin dengesini bozabilir ve bu ne-

denle yasaktır. Kaza tehlikesi vardır.

Tehlike:

Makine sadece sabit, dengeli ve taşıma

kapasitesi yeterli olan zeminlerde kullanı-

labilir.

Buna uyulmaması halinde kaza tehlikesi

vardır.

Dikkat:

Makine yetkisiz kullanıma karşı korunmalı-

dır. Bundan dolayı, her zaman makineden

uzaklaşmadan önce anahtarını çekin;

veya onu kapalı bir mekana bırakın.

Dikkat:

Makine yalnızca kuru, tozsuz ortamlarda

+10 ilâ +35 derecelerde çalıştırılmalı ve

depolanmalıdır.

Dikkat:

Makinenin mekanik veya elektrik parçala-

rında yapılacak onarım çalışmaları, yalnız-

ca bu konuda tüm güvenlik

yönetmeliklerini bilen yetkili uzmanlar tara-

fından uygulanmalıdır.

Dikkat:

Sadece bu kullanım talimatlarında aksesu-

ar olarak tanımlanan veya TASKI danış-

manı tarafından tavsiye edilen takımlar

(fırçalar, pedler veya benzerleri) kullanıl-

malıdır. Başka takımlar, makinenin güven-

lik ve fonksiyonunu kısıtlayabilir.

Dikkat:

Kişisel korunma ve kaza önleme ile ilgili

ulusal yönetmelikler, ve ayrıca temizlik

maddelerinin kullanımına ilişkin üretici bil-

gileri, tutarlı bir şekilde göz önünde bulun-

durulmalıdır.

Dikkat:

Makineden köpük veya sıvı çıktığı zaman

emiş ünitesini hemen kapatın!

Dikkat:

Bu makine, yalnızca ona uygun aküler ve

test edilmiş şarj cihazlarıyla işletilmelidir.

Dikkat:

TASKI makineleri ve cihazları bilimin gün-

cel durumuna uygun olarak, ortaya çıkan

gürültü emisyonlarından veya titreşimler-

den bir sağlık riskinin hariç tutulabileceği

bir şekilde tasarlanmaktadır.

Bkz. Teknik Veriler, sayfa 418.

Bilgi:

TASKI makineleri, TASKI temizlik ürünle-

riyle optimum temizlik sonuçları elde ede-

ceğiniz bir şekilde tasarlanmıştır. Başka

temizlik ürünleri makinede veya çalışma

ortamında işletim arızalarına ve hasarlara

yol açabilir. Bu nedenden dolayı sadece

TASKI temizlik ürünlerini kullanmanızı tav-

siye ediyoruz.

Yanlış temizlik ürünlerinin neden olduğu

arızalar, garanti kapsamına dahil değildir.

Daha fazla bilgi için lütfen TASKI servis

bayinize danışın.

Bilgi:

Bu makineye ait elektrik şemasını Yedek

Parça Listesinde görebilirsiniz.

Daha fazla bilgi için müşteri hizmetleriyle

bağlantı kurun.

406

Yapı görünümü

1Başlık tutucusu

2Emiş hortumu tutucusu

3Atık tankı boşaltma hortumu

4Emiş hortumu

5Silici başlık

6Emme filtresi

7Pompa

8Atık tankı

9Güdümlü tahrik tekerleği

10 Temiz su tankı (temiz su folyo tankı)

11 Doz ölçeği

12 Takım kilidini açma

13 Fırça ünitesi

14 Koruma profili (opsiyonel)

15 Sürüş pedalı

16 Akü bölmesi

17 Far (opsiyonel)

18 Kumanda paneli

19 Direksiyon

20 Koltuk şalterli sürücü koltuğu (varlık denetimi)

21 Çakar ışık (opsiyonel)

22 Tank kapağı

23 Emiş filtresi

24 Kir eleği

25 Dolu atık tankı göstergesi

26 Boş temiz su tankı göstergesi (temiz su folyo tankı)

27 Emiş ünitesi tuşu (AÇIK / KAPALI)

28 ECO modu tuşları (AÇIK / KAPALI)

29 Program tuşu (AÇIK / KAPALI)

30 Temizleme solüsyonu tuşu (AÇIK / KAPALI)

31 Takım tahriki tuşu (AÇIK / KAPALI)

32 Yavaş hareket tuşu (AÇIK / KAPALI)

33 Korna tuşu

34 Servis göstergesi

35 Kontak

36 Geri hareket tuşu

37 Acil durdurma

38 Akü durumu göstergesi

39 Takım tahriki baskı kademesi (+ / -) tuşu

40 Temizleme solüsyonu besleme miktarı (+ / -) tuşları

41 Ekran

56 8 9 13 14

18192022 2123

1210 117

29 34 35

25 37

40 39

407

Aküler

Kabul edilebilir aküler

Bu makinenin işletilmesi için çekiş aküleri zorunludur (Marş

veya cihaz aküleri uymaz). Saf çekiş aküleri tavsiye edilir. Sa-

dece bunlar uzun bir kullanım süresini garanti eder.

Çekiş aküleri, açık (ıslak) aküler veya bakım gerektirmeyen

(VRLA) aküler olarak üretilir, (Gel ve AGM). Her model ve üre-

tici için makinenin gerekli şekilde ayarlanması zorunludur.

Her akü, farklı bir kullanım süresi ve farklı güç özellikleri su-

nar.

Makinenin programlanması, akülerin monte edilmesinden

sonra veya akü tipi ve/veya üreticisi değiştirilirken ve işletime

alma öncesinde uygulanmalıdır.

Hatalı bir ayarlama, akülerin zamanından önce arızalanması-

na neden olabilir.

Akülerle çalışırken alınacak güvenlik tedbirleri

Akü bağlantı şeması

6 V aküler

12 V aküler

• Aküler asit içerir. Islak akülerin bakı-

mı, montaj ve sökme işleri esnasında

koruyucu bir gözlük takılmalıdır!

• Göze veya cilde sıçrayan asidi, bol

temiz su ile yıkayın veya durulayın.

Ardından derhal bir hekime başvu-

run.

Giysileri bol su ile yıkayın!

• Aküler şarj edilirken patlayıcı gaz olu-

şur. Açık ateşten veya yanan cisim-

lerden mutlaka uzak durun!

• Tütün içmeyin!

• Cilt yanığı tehlikesi!

• Dikkat! Akülerin kutupları her zaman

gerilim altındadır, bu nedenle aküle-

rin üzerine cisimler bırakmayın!

Dikkat:

Aküleri temiz ve kuru tutun. Sızan asidi

veya suyu (sulu tip akü seti) hemen silin.

Bu işler sırasında koruyucu eldiven giyinin.

Dikkat:

Aküler yalnızca Diversey tarafından izin

verilen servisler veya uzmanlar tarafından

monte edilip bağlantı şemasına göre takıl-

malıdır. Montaj veya bağlantı hataları so-

nucunda ciddi yaralanmalar, bir patlama

ve makinede veya çevrede büyük hasarlar

meydana gelebilir.

Dikkat:

Ayrıca, akü üreticisinin işletim talimatlarına

riayet edin.

Dikkat:

Aküler şarj edilirken yeterli bir havalandır-

ma sağlanmalıdır.

Dikkat:

Akülerin bakımı yapılırken, bunların maki-

neden ayrılmış olması gerekir!

6 V

175A

red

Relay

Charger

Power Board

black

12 V

175A

red

Relay

Charger

Power Board

black

408

Harici akü şarj cihazıyla şarj işlemi

Her akü tipi ve/veya akü üreticisi için farklı bir şarj karakteristik

eğrisi gereklidir.

Opsiyonel olarak temin edilebilen ve araca monteli şarj cihaz-

ları akünün büyüklüğüne uyarlanmış olup, fabrika çıkışında

veya TASKI servis teknisyeni tarafından tavsiye edilen aküler

için ayarlanan birden fazla şarj eğrisi içerir. Bu talimat ayrıca

stasyoner (harici) şarj cihazları kullanıldığında geçerlidir.

Harici şarj cihazıyla şarj işlemi

Araca monteli (opsiyonel) şarj cihazıyla şarj işlemi

Şarj işleminin tamamlanmasından sonra

Açık (ıslak) akülerin bakımı ve korunması

Bakım için akü bölmesinin açılması

Koltuğu makineden çıkartmadan önce koltuk düğmesini kapa-

lı duruma getirin.

Dikkat:

Yanlış bir şarj karakteristik eğrisi veya uy-

gun olmayan bir şarj cihazının kullanımı,

akülerin zamanından önce arızalanması-

na veya hızla tahrip olmasına yol açar.

Dikkat:

Devamlı kısa süreli kullanımlar ve her se-

ferinde yapılan ilave şarjlar, akülere kalıcı

hasar verebilir. Referans değeri: İlave bir

şarjdan önce, mevcut kapasitenin yakl. en

az %20'si giderilmiş olmalıdır.

Dikkat:

Maksimum olası ömür sürelerine gelebil-

meleri için, çekiş aküleri haftada 2x komp-

le bir şarj döngüsünden (12-16 saat)

geçmek zorundadır.

Dikkat:

Makinenin uzun süreli kullanılmaması du-

rumunda aküler komple bir şarj döngüsün-

den geçmelidir. Şarj cihazı bu işlemden

sonra makineden veya şebekeden kesilir.

Aküler zamanla deşarj olur. Tipe göre 3 - 6

ay sonra yeniden şarj edilmeleri gerekir.

Tekrar işletime alma öncesinde aküler

komple bir şarj döngüsünden geçmelidir.

• Harici akü şarj cihazını makinenin akü bağlantı kesme so-

ketine bağlayın.

Dikkat:

İyi bir elektrik temasını sağlamak için fişin

sonuna kadar takılmış olmasına dikkat

ediniz.

Bilgi:

Bir şarj işlemi esnasında tüm makine fonk-

siyonları devre dışıdır.

• Makine kapatılmış olmalıdır.

• Ana kordonu (gecikmeli tipten sigortalı) bir prize bağlayın.

• Sarı gösterge, akü kapasitesinin

yakl. %90'una ulaşılana kadar sürekli

yanar. Bundan sonra, akü tamamen

dolana kadar gösterge yanıp söner.

• Şarj işlemi sona erdiğinde yeşil gös-

terge yanar.

Dikkat:

Akülere bağlantıyı ayırmadan önce şarj ci-

hazını kapatınız (sadece harici şarj cihaz-

ları için).

Devrede olan şarj cihazının ayrılması yü

zünden akü bölmesinde bir patlama olabi

lir.

• Araca monteli (opsiyonel) şarj cihazlarında ana kordonu

öngörülen bölgede istifleyin.

• Şarj kablosunun kuru ve hasarlara karşı korunmuş olması-

nı sağlayın.

Dikkat:

Şarj kabloları yüksek akımlar aktarır. Priz,

kablo veya cihaz bağlantısında hasar gö-

rüldüğünde şarj cihazının kullanılmaması

gerekir.

Bilgi:

Bakım gerektirmeyen akülerin korunması,

doğru şarj işlemlerinin yerine getirilmesi ve

şarj eğrisinin doğru ayarlanması ile sınırlı-

dır.

• Makine kapatılmış olmalıdır.

• Sürücü koltuğunu çözün ve makineden çıkartın.

• Akünün mahfaza kapağını makine-

den alın.

Şimdi akünün bakımı üretici bilgileri

ne göre yapılabilir.

409

İşletime almadan önce

Park freni

Etkinleştirme:

Çözme:

Acil çözme:

Park freni ve acil durdurmanın kontrol edilmesi

Uyarı donanımları

Sürücü koltuğunun ayarlanması

Kaydırma sürüşü

Sürüş yönünü direksiyonla ve hızı sürüş pedalıyla kontrol

edin. Hız kademesiz olarak ayarlanır.

Sürüş pedalı bırakıldığında makine durana kadar frenlenir ve

park freni devreye alınır.

İleri sürme

Geri sürme

• Park freni, sürüş pedaline basıldığında elektronik tarafın-

dan otomatik olarak çözülür.

Bilgi:

Makine hareketsiz durduğu zaman park

freni daima etkindir. Hem açık hem de ka-

palı makinede.

Bilgi:

Sürücü koltuğu bir koltuk şalteri (varlık de-

netimi) ile donatılmıştır. Bu koltuk şalteri,

sürücü koltuğunda kullanım personeli otur-

duğu zaman çalıştırılır.

Makine ancak koltuk şalteri çalıştırılırsa

kullanılabilir.

• Kontrol ünitesinin veya gerilim besle-

mesinin kesintisi halinde park freni

elle çözülebilmektedir. Bunun için

çözme kolu sürekli olarak çekilmeli-

dir. Bunun yeri sol arka tekerleğin ya-

nındadır.

Dikkat:

Park freni ve acil durdurma butonları

önemli güvenlik elemanlarıdır. İşlevleri bu

nedenle düzenli olarak kısa aralıklarda

makine kullanılmadan önce kontrol edil-

melidir.

• Makineyi devreye alın.

• Direksiyonu düz tutarak sürüş şalterine basın. Makine ileri

doğru hareket eder.

• Şimdi acil durdurmaya basınız.

Bilgi:

Makine tamamen durana kadar birden

frenlemeli ve bu sırada yön düzeltilmeden

ileri gitmelidir.

Tehlike:

Bu fonksiyonlardan biri uygulanmıyorsa

makine, yetkili TASKI servis bayisi tarafın-

dan profesyonelce bir onarım görene ka-

dar işletim dışına alınmalıdır.

Dikkat:

İkaz lambası, flaşör ve geri sürüşte sinyal

sesi gibi uyarı donanımlarının fonksiyonu

düzenli olarak kontrol edilmelidir. Hatalı

fonksiyonlar derhal giderilmelidir. Eksik

veya arızalı uyarı donanımlarıyla makine-

nin işletilmesi büyük dikkat ve itina gerek-

tirmektedir.

Tehlike:

Ulusal yönergeler her zaman önceliğe sa-

hiptir. Bunlar başka davranış şekillerini ge-

rektirebilir ve mutlaka uygulanmalıdır.

• Sürücü koltuğunun sol tarafındaki

kolu çözün ve koltuğu istenen pozis-

yona kaydırın.

• Makineyi çalıştırın (kontak).

• Tüm gösterge elemanları kısaca ya-

nar.

Akü durum göstergesi size makine

nin işletime hazır olduğunu bildirir.

(arızada bkz. sayfa 417).

• İleri sürme için sadece sürüş pedaline basılmalıdır.

Bilgi:

Virajlarda hız elektronik sistem tarafından

azaltılır.

• Geri sürme tuşuna basılarak alttaki

gösterge yanar ve bir sinyal sesi ve-

rilir.

Bilgi:

Çalışma modundaki geri sürüş sırasında

temizleme solüsyonunun beslemesi kesi-

lir. O esnada silici başlık kaldırılmaz.

410

Makinenin kaydırılması (arızada)

Takımın kullanılması

Kullanmadan önce:

• Fırçanın kırmızı işaretin (fırçanın kıl demeti) veya 1 cm'lik

kıl uzunluğunun altına düşmediğini kontrol edin.

• Pedi aşınma ve temizlik bakımından kontrol edin.

Silici başlığın monte edilmesi

Temiz su tankının doldurulması

Dozaj

Bilgi:

Makinenin kaydırılması genel olarak sade-

ce iki kişiyle uygulanmalıdır.

Dikkat:

Makinenin kaydırılması, yüksek ağırlıktan

dolayı riske bağlıdır!

Yanlış adımlar nedeniyle insanlar ve maki

ne hasar görebilir.

• Kaydırma işlemi yalnızca çözme düğmesine basıldığında

mümkündür. (Bkz. sayfa 409)

Dikkat:

Aşınma sınırına ulaşan fırçaları kullanma-

yın. Bu sınır, kırmızı kıl demetinin uzunlu-

ğuyla gösterilmektedir. Aşınmış veya

kirlenmiş olan pedleri kullanmayın. Sade-

ce orijinal TASKI takımları kullanın. Buna

uyulmadığı takdirde, kusurlu temizlik so-

nuçları ve zemin hasarları meydana gele-

bilir.

Dikkat:

Makinenin her kullanımından önce ped sü-

rüş diskinin yuvasını aşınma ve arızalar

için kontrol edin.

Ped sürüş diskinin sağlam olmayan veya

arızalı bir yuvası nedeniyle makine çalıştı

ğı sırada yerinden çıkabilir.

Buna uyulmaması halinde kaza tehlikesi

vardır.

• Takım donanımının altında takımları pozisyonlandırın.

• Takım tahriki AÇIK/KAPALI tuşuna

basın.

Takım donanımı otomatik olarak indi

rilir, takımlar yerine bağlanır ve durur.

Dikkat:

Takımların kavranıp kavranmadığını kont-

rol edin.

• Takım tahriki sürüş pedaline basılarak etkinleştirilir.

• Makine kapatılmış olmalıdır.

• Silici başlığı (2) başlık tutucusunun

(1) altına pozisyonlandırın.

• Başlığı yerine oturtmak için başlık tu-

tucusunu aşağı doğru bastırın.

• Her iki emiş hortumunu başlığın bağlantılarına sıkıca geçi-

rin.

Dikkat:

Maksimum kabul edilebilir su sıcaklığı

60 °C/140 °F.

Diversey soğuk su kullanılmasını tavsiye

eder, zira sıcak su zemine temas ettiğinde

hemen zeminin sıcaklığını alır ve bu ne-

denle bir yarar getirmez.

• Makine kapatılmış olmalıdır.

• Tank kapağını açın.

• Temiz su tankını (temiz su folyo tankı), öngörülen pozisyo-

na takın.

• Temiz su tankından (temiz su folyo tankı) doz ölçeğini çı-

kartın.

• Temiz su tankına (temiz su folyo tan-

kı) su doldurun.

Üst kırmızı işaret, maksimum izin ve

rilen dolum yüksekliğini gösterir.

• Tank kapağını tekrar asıl pozisyona devirin.

Dikkat:

Kimyasal ürünlerle çalışırken eldivenler,

koruyucu gözlük ve uygun (koruyucu) iş kı-

yafeti giyilmelidir!

Bilgi:

Yalnızca Diversey firmasının tavsiye ettiği

kimyasal ürünleri kullanın ve ürün bilgisini

mutlaka dikkate alın.

Tehlike:

Uygun olmayan ürünlerin (bunlardan bazı-

ları klor, asit veya çözücü içeren ürünler-

dir) bir sağlık tehdidine ve ayrıca

makinede ağır zararlara yol açabilir.

411

Dozaj örnekleri:

Ön temizlik

FOPS güvenlik tavanı kullanımı

İşe başlama

Ürünün ambalajı üzerindeki

bilgi

Tank içeriği Her tank do-

lumu için

ürün miktarı

0.5% 10l suya 50

200l 1l

1% 10l suya 100

200l 2l

2% 10l suya 200

200l 4l

3% 10l suya 300

200l 6l

• Doz ölçeğine uygun ürünü doldurun ve içeriği temiz su fol-

yo tankına dökün. İstenen dozaj elde edilene kadar işlemi

tekrarlayın.

• Dozaj işlemi sona erdikten sonra doz ölçeği temiz su folyo

tankının içerisinde kalır.

Bilgi:

TASKI opsiyonel olarak otomatik bir dozajı

sunar. Bu sonradan da monte edilebilir.

Lütfen müşteri hizmeti danışmanınızla gö-

rüşün.

Dikkat:

Mevcut olabilen cisimleri (ahşap, metal

parçalar vs.) temizleme alanından uzak-

laştırın.

Cisimler, dönen aletten dolayı geri fırlatıla

bilir ve o esnada bedensel ve maddi ha

sarlar yaratabilir.

Dikkat:

Koruyucu tavan montajlı iken temizlik ya-

pıldığında 2.1m'lik geçiş yüksekliğine dik-

kat edin.

Dikkat:

Bu makine ile çalışırken daima sağlam ta-

banlı ayakkabılar ve uygun iş kıyafeti giyil-

mesi gerekir!

Bilgi:

Makine işletildiği esnada her zaman iki eli

de direksiyonda / sürüş kolunda tutarak

güvenli bir kullanım sağlayın.

Dikkat:

Boş bir alanda ilk sürüş denemelerine baş-

layarak öncelikle makineye alışın.

Dikkat:

Makinenin kullanımı esnasında düşen ci-

simlerden dolayı bir tehlike varsa, ulusal

yönetmelikler gereğince korunma tedbirle-

ri alınmalı veya uygulanmalıdır.

Dikkat:

İşe başlamadan önce (çalışma pozisyo-

nunda) güvenli bir çalışmanın sağlanması

için görüş alanınızın yeterli olup olmadığı-

nı kontrol edin. EN 3411 dikkate alınmalı-

dır.

Yeterli olmayan görüş alanı nedeniyle ça

lışmalar zorlaşabilir ve bundan dolayı da

operatör, makine ve üçüncü kişiler için gü

venlik kısıtlanabilir.

Dikkat:

Çalışma sırasında kapılarda ve alt geçit-

lerde, makinenin ikaz levhasında gösteri-

len azami geçiş yüksekliğini dikkate alınız.

Bilgi:

Kamuya açık binalarda yapılan çalışmalar-

da ikaz lambası açık olmalıdır.

• Sürücü koltuğuna oturun.

• Acil durdurma tuşunun çözülmüş olup olmadığını kontrol

edin.

• Makineyi çalıştırın (kontak).

Gösterge elemanları kısaca yanar.

412

Programın manüel olarak başlatılması ECO modu

Program tuşuyla başlatma

Temizlik başlangıcı

• Emiş ünitesi AÇIK/KAPALI tuşuna

basın.

Gösterge yanar, emme motoru çalış

maya başlar ve silici başlık otomatik

olarak iş pozisyonuna indirilir.

• Temizleme solüsyonu besleme

AÇIK/KAPALI tuşuna basın.

Gösterge yanar.

Takımlar döndüğü zaman temizleme

solüsyonu beslemesi başlatılır.

• Kademe 1 - 6 arasında +/- tuşlarına

basarak istediğiniz dozajı seçin.

Bilgi:

Diversey, doğru ürün dozaj miktarı belirle-

nerek kalıcı bir çalışma yapılmasını öner-

mektedir. Düşük veya aşırı bir dozajdan

dolayı tatmin edici olmayan temizleme so-

nuçlarına yol açılır.

Bilgi:

TASKI opsiyonel olarak otomatik bir dozajı

sunar. Bu sonradan da monte edilebilir.

Lütfen müşteri hizmeti danışmanınızla gö-

rüşün.

• Takım tahriki AÇIK/KAPALI tuşuna

basın.

Gösterge yanar, fırça ünitesi iner ve

kavrama işlemi otomatik olarak baş

lar.

• +/- tuşlarına basarak Kademe 1-3

arasında istenen takım baskı kade-

mesini seçin.

Bilgi:

İyi bir temizlik sonucuna yeterli gelen en

düşük kademeyi daima tespit edip seçme-

lisiniz. Böylece elektrik tüketimini optimize

eder ve makineyi idareli kullanırsınız.

• ECO modu AÇIK/KAPALI tuşuna ba-

sarak ECO modu etkinleştirilir.

Bu sayede emme motorunun devir

sayısı azaltılır ve temizleme solüsyo

nunun dozajı Kademe 2'ye ve fırça

basıncı Kademe 1'e getirilir.

Bilgi:

Gerek olduğunda, temizleme solüsyonu-

nun kademesi ECO modunda manüel ola-

rak uyarlanabilir. ECO modu genellikle

derzsiz düz zeminler için öngörülmüştür.

• Çalışmaya bir sonraki başlama veya

iş adımı sırasında program tuşuna

basılarak, tüm makine fonksiyonları

en son kullanılan fonksiyon değerle-

riyle başlatılır.

Bilgi:

Bir tuşa yeniden basarak fonksiyon yeni-

den programlanır.

Bilgi:

Ayarlanan değerler, çalışma esnasında

her zaman uyarlanabilir. Kapatma sırasın-

da ayarlı olan değerler, yeniden devreye

almada otomatik olarak tekrar etkin duru-

ma getirilir.

Bilgi:

Çalışma sonunda program tuşuna basıla-

rak çalışma sonu için optimize bir program

başlatılır: Bkz. sayfa 414 (Otomatik işlem)

altındaki açıklama.

Ayarlar ve etkinleştirilmiş fonksiyonlar kay-

dedilir.

• Makine açık ve sürücü koltuğunda bir

operatör bulunduğunda, sürüş peda-

lına basılınca makine harekete ge-

çer. Eğer seçilmiş durumdaysa, fırça

ünitesi başlatılır ve temizleme solüs-

yonunun girişi açılır.

Sürüş pedalının konumu üzerinden

sürüş hızı kontrol edilir. Sürüş pedalı

bırakıldığında makine durana kadar

otomatik olarak frenlenir ve park freni

devreye alınır. Temizleme sıvısının

beslemesi kesilir, ardından fırça üni

tesi gecikmeyle durdurulur.

Bilgi:

Temizleme solüsyonunun giriş miktarı ilgili

çalışma hızına uyarlanır. (IntelliFlow)

413

Akü kapasitesi - hazırlık durumunun sonu

Akü durum göstergesi mevcut işletim süresi hakkında bilgi ve-

rir.

• Kırmızı gösterge yanıp sönmeye başladığında, yakl. 5

dakika fazla çalışma süresi kalır.

• Bunun ardından fırça ünitesi ve -30 saniye sonra- silici baş-

lık yukarı sürülür. Kırmızı gösterge sürekli ışığa dönüşür.

• Bu durumda makineyi şarj istasyonuna sürmek için 10

dakika daha kalır. Sonra makine kendiliğinden durur.

• Yeniden bir işletime alma için akülerin komple şarj edilmesi

zorunludur.

Temizleme yöntemi

Direkt temizleme yöntemi:

Tek bir işlemde ovalama ve emme.

Dolaylı temizleme yöntemi:

Temizleme solüsyonunu uygulayın, ovalama ve emme işlem-

leri birden fazla çalışma adımında gerçekleşir.

Temizleme solüsyonunun ilave edilmesi

Atık tankının boşaltılması

Dikkat:

Kalabalık veya dar alanlarda çalışma ya-

parken Yavaş hareket (AÇIK / KAPALI) tu-

şuna basılması tavsiye edilir. (Gösterge

yanar) Böylelikle çalışma hızı düşürülür ve

kaza tehlikesi azaltılır.

• Tuşa yeniden basıldığında sınırlan-

dırma iptal olur ve gösterge söner.

Bilgi:

Dolaysız ve dolaylı çalışma metodu hak-

kında daha kesin detayları ilgili metotlar

kartında bulabilirsiniz.

Daha detaylı bilgiler için lütfen TASKI da-

nışmanınız ile bağlantı kurun.

Bilgi:

Bazı durumlarda, zemin döşemesi/kirlen-

me ve temizlik ürünün özel bir kombinas-

yonu mevcut olduğunda makine idaresi

olumsuz etkilenebilir.

Opsiyonel olarak tedarik edilebilen teker-

lerle makinenin zemindeki çekişi iyileştiri-

lebilir. Lütfen TASKI müşteri

danışmanınızla görüşün.

Dikkat:

Temizleme solüsyonu olmadan çalışıldı-

ğında zemin hasarına yol açılabilir.

Bilgi:

Pompadan gelen bir takırtı sesi temiz su

tankının (temiz su folyo tankı) boş olduğu-

nu bildirir.

Dikkat:

Pompa asla uzun süreliğine kuru çalıştırıl-

mamalıdır.

• Temiz su tankı göstergesi yanar.

Temiz su tankı boştur.

• Makine kapatılmış olmalıdır.

• Tank kapağını açın.

• Temiz su tankına (temiz su folyo tankı) su doldurun, bkz.

sayfa 410.

• Temizlik ürününü doz ölçeğiyle ilave edin.

• Tank kapağını tekrar asıl pozisyona devirin.

• Atık tankı göstergesi yanar.

Atık tankı doludur.

• Atık tankını boşaltın, bkz. sayfa 414.

414

İş sonu

Manüel işlem

Otomatik işlem

Silici başlığın çıkartılması ve temizlenmesi

Atık ve temiz su tanklarının boşaltılması ve temizlenmesi

Atık tankının boşaltılması

Temiz su tankının boşaltılması

• Temizleme solüsyonu AÇIK/KAPALI

tuşuna basın.

• Birkaç metre daha sürün.

• Takım tahriki AÇIK/KAPALI tuşuna

basın.

Gösterge yanar, fırça ünitesi durdu

rulur ve kaldırılır.

• Geride kalan atık suyun çekilmesi için birkaç metre daha

ilerleyin.

• Emiş ünitesi AÇIK/KAPALI tuşuna

basın.

Gösterge yanar, silici başlık otomatik

olarak kaldırılır.

Emme motoru son damlamayı önle

mek için 15 saniye boşta çalışır.

• Program AÇIK/KAPALI tuşuna ba-

sın.

Temizleme solüsyonunun beslemesi

durdurulur.

Fırça ünitesi durdurulur ve kaldırılır.

Silici başlık 30 saniye sonra kaldırılır.

Emme motoru otomatik olarak kapa

tılana kadar 15 saniye boşta çalışır.

• Makine kapatılmış olmalıdır.

• Her iki emiş hortumunu başlık bağlantısından çekip alın ve

bunları hortum tutucusuna asın.

• Kilitleme yaylarını bir araya bastırın.

Silici başlık böylece çözülür ve başlık

tutucusundan çıkartılabilir.

• Silici başlığı musluk suyunun altında bir fırçayla temizleyin.

• İyice temizledikten sonra silici başlığı makinenin arka tara-

fındaki silici başlık tutucusunun üzerine asın.

Bilgi:

Sadece temizlenmiş ve sağlam silecek bı-

çaklarıyla optimum bir emme sonucu elde

edilir!

Bilgi:

Atığın veya temizleme solüsyonunun ber-

tarafı ulusal yönetmeliklere uygun olarak

gerçekleştirilmelidir.

Bilgi:

Atık tankını boşaltırken temizlik maddesi

üreticisinin kişisel koruma donanımı hak-

kındaki talimatlarını dikkate alın.

• Atık boşaltma hortumunu tutucudan dışarı alın.

• Boşaltma hortumunu bir su giderine koyun.

• Boşaltma hortumunun (1) ezilme yerini bir araya sıkıştırın.

• Boşaltma hortumundan kapağı çıkar-

tın ve atık tankını boşaltın.

• Temiz su tankını (temiz su folyo tankı) kaldırın, atık tankın-

da en derin noktaya koyun ve onu boşaltın.

• Boşalan temiz su tankını (temiz su folyo tankı) atık tankın-

dan dışarı alın ve onu temiz suyla iyice durulayın.

• Atık tankını temiz suyla iyice durulayın.

• Kaba pislik filtresini (sarı) çıkartın ve

boşaltın.

• Musluk suyu altında onu iyice yıka-

yın.

• Emiş filtresini (sarı) çıkartın ve kiri bir

bezle veya yumuşak bir fırçayla silin.

• Emme filtresini çıkartın ve kiri bir bez-

le veya yumuşak bir fırçayla giderin.

Dikkat:

Tıkalı bir emici filtre, emiş gücünü etkileye-

bilir.

Tıkalı bir emme filtresi, temizleme solüsyo-

nunun miktarını azaltabilir.

• Kaba pislik sepetini (sarı) ve emiş filtresini tekrar monte

edin.

• Boşaltma hortumunu tekrar tutucuya yerleştirin.

415

Atık pompası (Opsiyon)

Yüksek seviyelerde boşaltma:

Takımın çıkartılması ve temizlenmesi

Makinenin temizlenmesi

Makinenin depolanması / park edilmesi (işletim dışında)

Servis, bakım ve koruma

Makinenin bakımı, kusursuz bir işletimin ve uzun bir ömür sü-

resinin ön koşuludur.

• Makine açılmış olmalıdır.

• Boşaltma hortumunu bir gidere veya bir kovaya yönlendi-

rin.

• Atık pompasındaki tuşa basın.

Bilgi:

Yalnızca atık tankındaki nakil borusuna

kadar boşaltılır.

Bilgi:

Her temizleme çalışmasının sonunda takı-

mı temizleyin.

• Makine kapatılmış olmalıdır.

• Ayağınızla takım açma mandalına

basın.

• Takımları çıkartın ve musluk suyunun altında temizleyin.

Dikkat:

Makineyi asla yüksek basınçlı temizleyi-

ciyle veya su jetiyle temizlemeyin.

Makineye sızan su, mekanik veya elektrikli

parçalarda ciddi hasara neden olabilir.

• Makineyi nemli bir bezle silin.

Bilgi:

Makine kapatılmış olmalı ve anahtar çıkar-

tılmalı:

Bilgi:

Makineyi, kaldırılmış silici başlık, kaldırıl-

mış takım ve açık tank kapağıyla depola-

yın. Tank bu şekilde kuruyabilir.

Bu sayede küf mantarlarının ve kötü koku-

larının oluşması engellenebilir.

Dikkat:

Makineyi asla boş akülerle depolamayın.

Aküler bundan dolayı onarılamaz şekilde

hasara uğrar.

Dikkat:

Sadece TASKI orijinal parçalar kullanılabi-

lir, aksi halde her türlü garanti ve sorumlu-

luk haklarının iptaline sebep olunur!

Dikkat:

Kasıtsız makine işlevlerinin hariç tutulması

için daima bakım çalışmalarına başlama-

dan önce

- makine kapatılmalı,

- anahtar çekilip alınmalı ve

- acil durdurmaya basılmalıdır.

İşaret açıklaması:

◊ = Her temizlik sonunda, ◊◊ = her hafta,

◊◊◊ = her ay, ⊗ = servis lambası

Faaliyet

◊

◊◊

◊◊◊

⊗

Sayfa

Akülerin şarj edilmesi ● 408

Saf su ekleyin (sulu tip akü seti) Akü

üreticisinin kontrol defterini dikkate alın! ●408

Atık ve temiz su tanklarının boşaltılma-

sı ve temizlenmesi ●414

Emme ve emiş filtresinin kirliliğinin

kontrol edilmesi / temizlenmesi ●

Sarı işaretli tüm parçaların temizlenme-

si ●

Takımların temizlenmesi ● 415

Silici başlığın temizlenmesi, silecek bı-

çaklarının aşınmasının kontrolü ve ge-

rekirse değiştirilmesi ●414

Makineyi nemli bezle silin ● 415

Tank kapağının fitil contasının temiz-

lenmesi ve çatlak kontrolünün yapılma-

sı, gerekirse değiştirilmesi ●

Park freni ve acil durdurmanın kontrol

edilmesi ●409

Diversey servis teknisyeni tarafından

bakım / servis programı ●

416

Bakım aralıkları

TASKI makineleri, fabrikada ve yetkili denetmenler tarafından

güvenlikleri açısından kontrol edilmiş olan yüksek nitelikli ma-

kinelerdir. Elektrikli ve mekanik bileşenler, uzun süreli bir kul-

lanımdan sonra aşınma ve yaşlanmaya tabidir.

Müşteri hizmeti

Bir işletim arızası veya sipariş nedeniyle bizimle bağlantı kur-

duğunuzda daima tip adını ve makine numarasını belirtin.

Bu bilgileri makinenizin tip levhasında görebilirsiniz. Bu kulla-

nım kılavuzunun son sayfasında size en yakın TASKI servis

bayisinin adresini bulabilirsiniz.

Silecek bıçağı değişimi

• İşletim güvenliğinin ve kullanıma hazır duru-

mu için, bakım göstergesi yandığı anda (fab-

rika ayarı 650 çalışma saatleri) veya yılda en

az bir kez bir servis yapılmalıdır.

• Dört yıldız vidayı (1) silici başlıktan çözün.

• Silici başlık gövdesini (2) silici başlık iskeletinden (3) ayırın.

• Silecek bıçaklarını (4) çıkartın.

• Silici başlık gövdesini ve iki silici başlık iskeletini musluk su-

yunun altında temizleyin.

• "Çevrilmiş vaziyette" veya yeni silici bıçakları, silici başlık

iskeletinin üzerine monte edin.

• Silici başlık iskeletini tekrar silici başlık gövdesine takın.

• Dört yıldız vidayı tekrar sıkıştırın.

417

Arızalar

Arıza Olası neden Arızanın giderilmesi Sayfa

Makine işlevsiz açılmıyor

Makine kapatıldı • Anahtarı çevirin 406

Acil durdurma şalterine basıldı • Acil durdurma şalterini çözün 406

Ana sigorta arızalı • Sigortayı kontrol edin/değiştirin

• Servis bayisine başvurun

Ekranda hata kodu • Servis bayisine başvurun 419

Hareket engelleme düzeni etkindir

veya kumandada hata var • Sürücü koltuğuna oturun

Aküyü deşarj olmuş veya akü şarj ci-

hazı bozuk

• Aküyü şarj edin

• Servis bayisine başvurun 409

Aküler bozuk • Servis bayisine başvurun

Fırça dönmüyor

Fırça tahrik ünitesi kapatıldı • Fırça tuşuna basın 406

Ana sigorta arızalı • Sigortayı değiştirin

• Servis bayisine başvurun

Motor dönüyor, takım dönmüyor

• Tahrik kayışı arızalı

• Takımın yerine bağlanıp bağlan-

madığını kontrol edin

• Servis bayisine başvurun

Zayıf emiş gücü Zemin ıslak kalıyor

Atık suyu

emilmiyor

Emiş ünitesi açılmadı • Emiş ünitesi butonuna basın 406

ECO tuşuna basıldı • ECO tuşunu kapatın 406

Emiş hortumu takılmadı • Emiş hortumunu takın 410

Silici başlık zeminde değil

• Silici başlık askısının işlevselliğini

kontrol edin 410

Silecek bıçakları aşınmış

• Silecek bıçağını değiştirin

416

Emiş hortumu veya başlık tıkalı (örn.

ahşap parçalar, kumaş artıkları)

• Yabancı cisimlerin bertaraf edil-

mesi

Emici filtre tıkanmış • Yabancı cisimlerin bertaraf edil-

mesi 406

Emiş ünitesi göstergesi yanıyor, fa-

kat emiş çalışmıyor

• Sigortayı kontrol edin, gerekirse

değiştirin

• Sigorta sağlamsa, servis bayisi ile

bağlantı kurun

410

Emiş ünitesi kapanıyor

Atık tankı dolu • Atık tankının boşaltılması

• Sigortaları kontrol edin 414

Atık tankı pislik tutmuş • Kontrol edin ve duruma göre te-

mizleyin. 414

Temizleme solüsyonu çıkışı yeterli

değil

Temiz su tankı boş • Temiz su tankını kontrol edin 413

Temizleme solüsyonunun miktarı

çok düşük ayarlı • Temizleme solüsyonunun miktarı-

nı +/- tuşuyla ayarlayın 406

Temizleme solüsyonu tuşu kapalı • Temizleme solüsyonu tuşuna ba-

sın 406

Temiz su tankı filtresi • Temizleyin

Fırça ünitesi veya emiş ünitesi ka-

panmıyor Elektronikte veya kumanda tablo-

sunda hata

• Makineyi acil durdurma ile durdu-

run

• Servis bayisine başvurun

406

418

Teknik veriler

Aksesuar

Makine 4000 5000

Çalışma genişliği 85 105 cm

Silici başlığın genişliği 110 130 cm

Boyutlar (U x G x Y) 187 x 89 x 140 187 x 109 x 140 cm

İşletime hazır makine ağırlığı maksimum 680 715 kg

Nominal voltaj 24V DC

Nominal anma gücü 2000 W

Temiz su tankı nominal +/- %5 200 l

IEC 60335-2-72 standardına göre belirlenen değerler 4000 5000

Akülü makine ağırlığı (taşıma ağırlığı) 480 515 kg

Ses basıncı seviyesi LpA 67 dB(A)

Belirsizlik KpA 2.5 dB(A)

Toplam titreşim değeri <2.5 m/s2

Belirsizlik K 0.25 m/s2

Su sıçraması koruması IPX3

Koruma sınıfı III

No. Ürün 4000 5000

7517859 Ovalama fırçası, naylon 43 cm (standart) 2x

7517860 Ovalama fırçası, yıkanmış beton 43 cm 2x

7517861 Ovalama fırçası, naylon aşındırıcı 43 cm 2x

7517858 Sürüş diski 43 cm 2x

7510634 Sürüş diski 28 cm 4X

7510631 Ovalama fırçası, naylon 28 cm (standart) 4X

7510632 Ovalama fırçası, yıkanmış beton 28 cm 4X

7510633 Ovalama fırçası, aşındırıcı 28 cm 4X

4131268 Koruma profili xx

4126922 Flaşör seti xx

7518212 IntelliDose swingo 4000/5000 x x

7523390 IntelliTrail xx

8502830 Üniversal Revoflow su mekanizmalı doldurma hortumu x x

4129878 Boşaltma pompası x x

Çeşitli pedler (Polyester kahverengi, mavi, kırmızı ve temas pedi) x x

419

Hata kodları

Hata kodları, ekranda gösterilir.

Taşıma

Atığa ayırma

Aküler

Makinenin boyutları

Ölçüler santimetre cinsindedir!

Bilgi:

Her hata kodunda makineyi kapatın ve

tekrar açın.

Açıp kapama ile mevcut bir Error giderme

mümkün olabilir.

Dikkat:

Makine sadece yardımcı gereçlerle kaldı-

rılmalıdır (örn. kaldırma platformu, çıkış

rampası vs.)!

Bilgi:

Makineyi dik konumda taşıyın.

Bilgi:

Makinenin nakliye aracı içerisinde bağlı ve

sabitlenmiş olmasına dikkat edin.

Bilgi:

Makine ve aksesuarları söküldükten sonra

ulusal yönetmelikler gereğince usulüne

uygun bir şekilde atığa ayrılmalıdır. Diver-

sey servis bayiniz bu konuda size yardımcı

olabilir.

Dikkat:

Aküler usulüne uygun şekilde atığa ayrıl-

madan önce makineden çıkartılmalıdır.

Kullanılmış olan aküler AT Yönergesi

2006/66/AT veya ilgili ulusal yönetmelikler

gereğince çevreye saygılı bir şekilde ber-

taraf edilmelidir.

187

178

140

4000: 110 | 5000: 130

4000: 89 | 5000: 109

420

使用说明原稿译文

标示解释

安全技巧 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 420

清洁产品 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 421

其他扩展文档. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 421

结构概述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 422

电池 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 423

调试前 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 425

启动工作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 427

工作结束 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 429

售后服务、维护与保养 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 431

故障 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 432

技术资料 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 433

配件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 433

错误代码 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 434

运输 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 434

报废 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 434

设备尺寸 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 434

常规应用

该设备仅限商业用途（例如酒店、学校、医院、工厂、商

场、体育馆等场所）。严格依照本操作说明书要求用于硬木地

板的湿洗用途。该设备仅限设计用于室内使用。

安全技巧

TASKI 设备的设计与结构型式符合欧盟相关基础安全与健康

规定，并配有 CE 标识。

注意 !

首次设备调试前请务必仔细阅读操作说

明书与安全技巧。

请妥善保管好该操作说明书并随身携带

以便查询。

小心：

该符号表示具有重要信息。违反操作说明

会导致人员损伤与 / 或财产损失！

注意：

该符号表示具有重要信息。违反操作说明

会导致人员损伤与 / 或财产损失！

提示：

该符号表示具有与有效使用产品相关的重

要信息。违反操作说明会导致设备故障！

操作说明中介绍了工作流程所必需遵循的操作

顺序。

注意：

该设备不得用于抛光，打蜡，地毯清洗以

及吸尘。采用本设备对实木复合地板与强

化地板进行湿洗操作，其风险由个人承

担。

小心：

未经 Diversey （泰华施）授权，自行对设

备更改将视为解除安全标志及 CE 认证协

议。违反常规规定操纵该设备可能会导致

人员，设备以及工作环境的损害与破坏。

一旦发生上述情况将丧失所有保证及保修

索赔权利。

小心：

操作该设备的工作人员应当接受充分的培

训，具有或已经证明具有相关能力及授

权。

小心：

该设备不得由身体、感官或心理能力缺失

或缺乏经验和知识的人员操作，例如儿

童。

避免儿童接触或操作该设备。

小心：

该设备不得在存放或加工易燃易爆物质

（例如汽油，溶剂，燃料油以及灰尘等）

的环境内使用。

该设备的电子或机械装置可能会导致上述

易燃易爆物质的燃烧与爆炸。

小心：

该设备不得用来吸收有毒，有害人身健

康，具有腐蚀性或刺激性物质（例如有害

灰尘等）。该设备的过滤系统无法有效控

制上述类型的物质。

上述情况下无法避免对操作元及第三方身

体健康所导致的危害。

小心：

工作过程中应注重地方环境，防止对第三

方与孩童造成损伤！尤其在盲区附近，例

如门前或是角落处必须放慢操作速度，注

意安全。

小心：

该设备不得用于承载其他人员与物品。

421

清洁产品

其他扩展文档

小心：

若出现故障，损坏以及在碰撞与跌落后必

须由授权的专业人员进行重新调试。若该

设备置于室外，浸水以及暴露在湿度大的

环境下，同样必须由授权的专业人员进行

重新调试。

小心：

若与安全相关的配件 , 如刷地装置保护层 ,

电源线或与电流输送部件相连的保护层发

生损坏时 , 应立即停止设备运转 !

小心：

该设备不得倾斜放置。

小心：

该设备不得用于电磁辐射的环境（电磁辐

射污染）内。

小心：

该设备不得用于倾斜地面的清洗用途

>10%。

小心：

该设备不得用于倾斜地面的清洗用途

>15%。为保证安全握持操作该设备，坡

度区域必须缓慢操作并选择 “turtle

mode”。

倾斜地面急转弯可能会影响设备的稳定性

并导致设备故障。操作可能导致意外事故

危害。

小心：

该设备仅限在固定、稳固及平整的地面上

使用。

忽视操作说明可能会导致意外事故发生。

注意：

该设备不得用于非经许可的用途。使用结

束后始终拔出钥匙；或者将设备锁在封闭

空间内。

注意：

该设备仅在干燥无尘的环境下运转和置

放，温度范围在 +10 至 +35 摄氏度。

注意：

该设备的机械或电子零件仅能由熟悉相关

安全规定的授权专业人员来进行维修。

注意：

该设备仅能使用操作说明书中确认为合规

配件或是经 TASKI 顾问推荐的工具（刷

子、垫或类似用具）。其他工具可能会损

害设备的安全与功能。

注意：

在操作该设备过程必须始终注重人员保

护，事故防范以及有关清洁剂使用的制造

商规定。

注意：

当设备内喷出泡沫或液体时，应立即关闭

抽吸总成装置！

注意：

该设备应采用适当的电池以及经检测合格

的充电器。

注意：

TASKI 设备与装置在设计过程中应按照当

前技术水平避免因噪声与振动所造成的人

身健康的损害。

详见技术信息页 433。

提示：

TASKI 设备在设计过程中应注重实现

TASKI 清洁产品实现最佳清洁效果。

其他清洁产品可能会给设备或工作环境造

成故障与损害

因此，我们推荐采用 TASKI 生产的清洁产

品。

由于采用错误清洁产品所造成的设备故障

不在厂家保修的范围内。

更多信息请咨询 TASKI 服务合作方。

提示：

该设备的电气计划详见备件清单。

请与售后服务联系获取更多信息。

422

结构概述

1吸嘴支架

2抽吸软管支撑

3排水软管污水箱

4抽吸软管

5吸嘴

6吸入过滤器

7水泵

8污水箱

9驱动轮定向

10 淡水水箱（ Flextank）

11 给药杯

12 刷地装置解锁

13 装配刷地装置

14 防撞保护（选配）

15 油门踏板

16 电池盒

17 前大灯（选配）

18 操纵台

19 方向盘

20 驾驶员座椅与座椅开关 ( 监控 )

21 闪光灯（选配）

22 加油口盖

23 进气滤清器

24 粗杂物篮

25 污水箱指示灯满

26 淡水水箱（Flextank）指示灯空

27 抽吸刷地装置总成按键（开 / 关）

28 生态环保按键（开 / 关）

29 程序按键（开 / 关）

30 清洗溶剂按键（开 / 关）

31 刷地装置驱动器按键（开 / 关）

32 慢速运转按键（开 / 关）

33 喇叭按钮

34 服务指示灯

35 按键开关

36 后退运转按键

37 急停

38 电量显示器

39 工具驱动按钮，压力等级（+ / - )

40 洗涤剂溶剂送液按钮（开 / 关），剂量（+/-)

41 显示屏

56 8 9 13 14

18192022 2123

1210 117

29 34 35

25 37

40 39

423

电池

受许可的电池

该设备的运转中应采用牵引电池（不得使用初级或设备电

池）。推荐使用纯牵引电池。采用该类电池可保证长期的使用

寿命。

牵引电池是一种开放式（湿式）电池以及免维护（VRLA）

电池（Gel- und AGM)。该设备应该对应结构类型与制造商特

征进行校正。

每种电池都具有长短不一的使用寿命与不同的效率特征。

按照电池结构以及电池类型更换和 / 或电池制造商特征，必须

在设备调试前完成设备编程。

错误或具有缺陷的设置可能会导致电池过早损坏。

电池的安全保护措施

电池安装连接图

6V 电源

12 V 电源

• 此类电池内含有酸液。工作人员在设

备保养以及安装与拆卸湿式电池过程

中必须佩戴安全防护镜。

• 若酸液不慎喷入眼睛或溅射到皮肤上

时应用大量的水冲洗。

然后立即寻医就诊。

所溅衣物应用水洗干净。

• 电池充电过程中会产生爆炸瓦斯。远

离明火或发光物体。

• 禁止吸烟！

• 烧伤危险 !

• 注意！电池的电机始终带有电压，所

以不得在电池上放置其他物体！

注意：

保持电池清洁干燥。喷射出的酸液或水

（湿式电池）应立即擦拭干净。

在此过程中穿戴好安全防护鞋。

注意：

该电池仅能通过 Diversey （泰华施）许可

的售后服务站或专业人员进行安装，并按

照安装图完成装配。安装与连接过程所产

生的故障可能会对设备与环境造成严重损

伤，甚至爆炸。

注意：

此外还应注意电池制造商的操作规章。

注意：

必须为电池的充电安排足够的散热排气。

注意：

在电池维护前必须将其与设备分离！

6 V

175A

red

Relay

Charger

Power Board

black

12 V

175A

red

Relay

Charger

Power Board

black

424

使用外置电池充电器的充电过程

每种电池和 / 或每个电池制造商都具有不同的充电特性。

选配的装在充电器与电池尺寸相匹配，具有多种充电曲线，

经由离厂或 TASKI 服务技术人员对应推荐电池所设置而成

的。该规定同样适用于静态（外置）充电器的使用操作。

使用外置电池充电器的充电过程

（选配）随车充电器的充电过程

结束充电过程后

开放式（湿式）电池的维护与保养

打开电池盒维护

将座椅从设备上移除前，打开座椅开关。

注意：

充电特征曲线错误或使用不合适的充电器

可以导致电池的过早损坏或快速毁坏。

注意：

持续短时间使用并不断充电可能会导致电

池的损伤。标准参考值：再充电前应至少

消耗电池中 20% 的电量。

注意：

为了最大程度的延长电池的使用寿命，必

须每周对牵引电池进行两次完整充电（12

至 1 6 小时）。

注意：

若设备长时间处于停机状态，启动前电池

必须经过一个完整的充电周期。充电器应

当与设备以及网络分离。电池会随着时间

而消耗电量。电池应依照类型的不同每隔

3 至 6 个月重新充电。电池在重新调试前

必须经过一个完整的充电周期。

• 将外置电池充电器与设备的分离插头相连。

注意：

请确保插头插入，确保良好的电气接触

提示：

在充电过程中应解除设备的所有功能。

• 设备必须切断电源。

• 电源线（缓慢确保）连接插座。

• 电源满 90% 电量，黄灯亮起。随后

闪灯直至电源充满。

• 充电过程结束后绿灯亮起。

注意：

在断开电池连接前应首先切断充电器（仅

限外部充电器）。

违规操作拔出处于已连接状态的充电器可

导致电池空间爆炸。

• 将随车充电器（选配）的电源线妥善保存在指定区域。

• 保持充电线干燥，避免损坏。

注意：

充电线承载电流输送。若插头，数据线或

设备接口出现损坏迹象，应立即停止充电

器的使用。

提示：

免维护电池的保养仅需保证正确的充电流

程与经调整的充电曲线。

• 设备必须切断电源。

• 拧下固定螺丝，将驾驶员座椅从设备上拆卸下来。

• 取下电池保护罩。

然后按照制造商说明维护电池。

425

调试前

驻车制动

激活：

去联锁 / 解锁：

紧急去联锁 / 解锁：

检查停车制动和急停

警示装置

调整驾驶员座椅

位移行使

借助方向盘与油门踏板可以控制行车方向与速度。无级变速。

在释放油门踏板时，设备刹停中止，同时激活驻车制动。

向前行驶

向后行驶

• 释放油门踏板后自动通过电子设备激活驻车制动功能。

提示：

设备静置时，停车制动始终处于激活状

态。设备通电与断电状态

提示：

座椅上配备有座椅开关（驾驶员检测）。

驾驶员坐在座椅上时座椅开关被激活。

仅在座椅开关激活后设备才能启动。

• 操纵或电源失效情况下可手动解锁驻

车制动。因此必须始终确认解锁释放

杆。解锁释放杆位于左侧后轮处。

注意：

停车制动与急停按钮属于设备重要的安保

构成。通常应在设备运转前必须检查上述

装置的功能性。

• 启动设备。

• 确认启动驾驶控制后握紧方向盘。设备直线向前移动。

• 按下急停键。

提示：

该设备逐渐制动减速直至完全停止，在此

过程不纠正转向。

小心：

若设备上述功能出现问题，必须将设备送

至官方认证的 TASKI 售后服务中心送检。

注意：

警示装置指的是在倒车过程中起作用的警

示灯、闪灯以及信号发声器，通常必须在

驾驶前检测功能性。若出现功能故障，必

须处理后方能启动设备。在警示装备发生

故障或损坏的情况下应格外注意小心操纵

该设备。

小心：

始终遵守国家相关法律规定。这可能需要

其他的行为，必须予以遵守。

• 解除驾驶员座椅左侧的锁定，将座椅

调整到预期位置。

• 启动设备（按键开关）。

• 所有指示灯闪烁。

电池标准指示器显示设备的准备运行

状态。( 出现故障详见页面 432).

• 只有脚踩油门才能向前行使。

提示：

转弯时，行使速度会下降。

• 按向后行驶键后，下方指示器闪烁并

发出信号声。

提示：

工作操作下倒车行使中，吸气嘴自动凸起

并中断清洁溶剂的进料。期间不解除喷

嘴。

426

推移设备（损坏状况）

安装刷地装置

安装前检查设备：

• 毛刷不得超过红色标记线（猪鬃毛）或超过毛刷长度 1 厘

米。

• 使用前注意衬垫的耗损与清洁情况。

安装吸气嘴

淡水水箱注水

剂量

提示：

通常仅需要两人合作移动设备。

注意：

设备较重，推移设备请小心 !

操作失误可导致人员与设备损坏。

• 移动前确认解锁按钮。（详见页面 425）

注意：

当毛刷达到磨损极限后不得再继续使用毛

刷。红色猪鬃毛的长度表示磨损程度。当

衬垫磨损或弄脏后不得再继续使用衬垫。

仅使用 TASKI 原厂刷地装置。不遵守规定

事项可能会导致不理想的清洗效果，甚至

是损坏饰面薄膜。

注意：

每次使用设备前检查平板导轨控制调节器

支架的磨损与损坏情况。

使用故障导轨控制调节器支架可能会导致

设备在运转过程中脱轨。

忽视操作说明可能会导致意外事故发生。

• 将刷地装置妥善安置在工件总成中。

• 按下刷地装置驱动键 EIN/AUS 启动 /

关闭

刷地装置总成能够自动降低，刷地装

置能够联接结合和停止。

注意：

检查刷地装置是否联接结合。

• 通过油门踏板激活刷地装置驱动。

• 设备必须切断电源。

• 将喷嘴（2）安装在喷嘴支架（1）

下方。

• 向后按喷嘴，使支架与喷嘴相齿合。

• 将两个吸气导管紧紧的插入到喷嘴的管套内。

注意：

可允许的最高水温为 60 °C/140 °F.

由于底座接触板会立即吸收水箱中热水的

热量而使底座升温，对底座毫无益处，因

此 Diversey （泰华施）推荐使用冷水。

• 设备必须切断电源。

• 打开水箱盖。

• 将淡水水箱（Flextank）放置在指定装置上。

• 从淡水水箱（Flextank）中取出给料（剂量）杯。

• 向淡水水箱（Flextank）内注水。

水箱上方红色标记水位线内表示可允

许的最大灌装高度。

• 将水箱盖重新放回原来位置。

注意：

处理化学物质时佩戴好手套，护目镜以及

相应的（安全防护）工作服！

提示：

仅使用 Diversey （泰华施）推荐的化学产

品并注意产品的信息说明。

小心：

使用不当产品（例如含氯、酸性或溶解剂

成分的产品）可损害人员健康及导致设备

严重受损。

427

剂量范例：

预清洗

FOPS 安全顶盖使用说明

启动工作

说明详见产品包装水箱容量水箱灌注的产

品容量

0.5% 50 ml 药剂与

10l 水混合

200l 1l

1% 100 ml 药剂

与 10l 水混合

200l 2l

2% 200 ml 药剂

与 10l 水混合

200l 4l

3% 300 ml 药剂

与 10l 水混合

200l 6l

• 将化学产品注入到给料（剂量）杯内，然后再将其倾斜导

入到淡水水箱内。重复上述程序直至达到所需剂量。

• 给料与称取剂量后将给料杯放回到淡水水箱内。

提示：

TASKI 提供自动剂量设备，以供用户选

配。该设备也可额外安装。如有疑问请联

系我们的售后服务顾问

注意：

清洁表面的任何对象 ( 木材、金属等 )。

可能引发的旋转刷地装置和对人和环境造

成损害。

注意：

在清洗可拆卸顶盖时应注意最大通行高度

2.1m 的规定。

注意：

操纵该设备时应始终穿戴防滑工作鞋与适

宜的工作服！

提示：

在操作这台机器，让双手放在方向盘手柄

安全运行保证。

注意：

首先熟悉设备，然后将设备放置在空旷场

地上执行试运行！

注意：

在使用该设备前注意落体，按照国家规定

遵守相关防护规定。

注意：

启动工作前 ( 在工作位置 ) 检查视野是否

足以开阔，确保安全运行。注意遵守 EN

3411 规定。

视野不足可导致工作复杂化，因而影响操

作员、设备与他人的安全。

注意：

请注意最大通道高度在门窗的地下通道，

而显示警告标签的机器工作。

提示：

在公共建筑工作时必须开启警示灯。

• 在驾驶员座椅上坐好

• 检查紧急停止按钮是否解锁。

• 启动设备（按键开关）。

所有指示灯闪烁。

428

手动启动程序

（生态环保模式）

按程序键启动

启动清洁工作

• 按下抽吸总成按键开 / 关。

指示器点亮，吸气马达启动，吸气嘴

自动降落至工作位置。

• 按下清洁溶剂给料按键开 / 关。

指示灯点亮。

当刷地装置旋转启动清洗解决方案。

• 通过 +/- 键选择所需的剂量 1 至 6

级。

提示：

Diversey 公司建议通过正确确定产品用量

以保证可持续工作。清洗剂过量或不足导

致令人不满意的清洁效果。

提示：

TASKI 提供自动剂量设备，以供用户选

配。该设备也可额外安装。如有疑问请联

系我们的售后服务顾问

• 按下刷地装置驱动键开 / 关。

指示灯点亮，刷地装置总成下降并自

动启动联接进程。

• 通过 +/- 键选择所需的工具压紧强度

1-3。

提示：

在能够获取较佳清洗效果的情况下，请始

终选择最低压紧强度。由此优化设备的电

源消耗

• 按生态环保开 / 关按钮激活生态环

保。

该模式下降低抽吸马达的转速，清洁

剂剂量设为第 2 档，毛刷压力第 1

档。

提示：

在生态环保模式下可视清洁溶剂等级需要

手动选择。生态环保模式专为平滑无缝底

部设计。

• 再次启动或进入下一工作流程时按下

程序键使设备按照最后一次运转时所

采用的功能设置启动所有功能。

提示：

再次按下程序键取消之前功能设置。

提示：

工作流程中可随时调整已设定的数值。关

机后所设置的数值将会被保存下来并在重

新接通后自动生效。

提示：

工作流程结束后按程序键后启动优化程

序。点击下方页面 429 参阅详细说明（自

动化流程）。

设备会储存设置与已激活的功能。

• 操作人员坐在驾驶员座椅上，在接通

设备后确认油门踏板可启动设备运

转。刷地装置总成与清洁溶剂给料会

在程序调出后启动。

通过油门踏板控制行车速度。在释放

油门踏板时，设备刹停中止，同时激

活驻车制动。关闭清洁溶剂送料，刷

地装置总成减速，随即停止。

提示：

清洁溶剂的送料剂量与对应的工作速度相

匹配。（智能给料）

注意：

在狭小紧密的空间内施工时必须按慢速运

转按键开 / 关。（指示灯点亮）从而降低

最大工作速度，降低故障风险。

• 重新按键取消限制，指示灯熄灭。

429

电池容量 - 操作准备状态结束

电池状态标准指示器显示电池所剩时间的信息。

• 一旦红色指示灯开始闪烁，意味着设备仅能继续工作 5 分

钟。

• 随后刷地装置总成升起，30 秒后吸水扒升起。红色指示灯

转为常量状态。

• 剩余 10 分钟将设备接入充电站。然后设备自动切断电源。

• 重新调试设备前请充满电池。

清洁方式

直接工作方式：

在单个工作流程中直接擦洗和吸净

间接工作方式：

在多个工作流程中直接擦洗和吸净

清洁溶剂的补料

清空污水

工作结束

手动流程

自动流程

拆卸并清洗吸气嘴

提示：

更多有关直接或间接工作模式的信息请详

见对应页面。

更加详细的信息请与售后服务合作伙伴取

得联系。

提示：

在某些情况下混合地板 / 污染与清洁产品

会影响设备的运转。

通过选配轮可改善设备与地板的摩擦力。

如有疑问请联系 TASKI 售后服务顾问

注意：

未添加清洁溶剂进行清洗工作可造成地板

损伤。

提示：

从泵的拍击振动噪声指出淡水箱

（Flextank）为空

注意：

水泵不得长期干燥运行。

• 淡水水箱的指示灯点亮。

表示淡水水箱已空

• 设备必须切断电源。

• 打开水箱盖。

• 向淡水水箱内注水，详见页面 426

• 借助给料杯将清洁溶剂倒入水箱。

• 将水箱盖重新放回原来位置。

• 污水箱的指示灯点亮。

污水箱已满。

• 清空污水箱的说明详见页面 430。

• 按下清洁剂键开 / 关。

• 继续行驶若干米。

• 按下刷地装置驱动键开 / 关。

指示灯闪烁，刷地装置总成停止运转

并升起。

• 继续行驶，使剩余污水充分吸收。

• 按下刷地装置驱动键开 / 关。

指示灯闪烁，吸嘴自动升起。

吸气马达继续运转 15 秒，避免漏

流。

• 按下程序键 EIN/AUS 启动 / 关闭

停止清洁溶剂进料

刷地装置总成停止运转并升起。

30 秒后吸嘴升起。

吸气马达继续运转 15 秒。

• 设备必须切断电源。

• 将两条吸气软管从喷嘴吊架上取下，并将其悬挂在软管架

上。

• 将锁定支架压紧在一起。从而解开吸

气嘴的锁定，并从吸嘴支架上取下。

• 用流水冲洗吸气嘴，同时借助毛刷清洗。

• 完成彻底清洗后将吸气嘴悬挂在设备背面的吸嘴支架上。

提示：

仅当采用合适无损的薄片才能实现最佳的

吸尘效果！

430

清空和清洗污水箱与淡水水箱

清空污水

清空淡水水箱

污水水泵（选配）

高位排水：

拆卸并清洗刷地装置

清洗设备

设备的存放与停泊（非运转情况）

提示：

污水与清洁溶剂的处理必须遵守国家相关

的规定。

提示：

在清空污水箱前注意清洁溶剂生产商所规

定的工作人员保护措施条款。

• 从支架上取下污水箱清空导管。

• 将清空导管插入出水口。

• 捏紧清空导管的颈部（1）。

• 取下清空导管的盖子，排空污水箱中

的污水。

• 搬起淡水水箱（Flextank），并置于最低处将水倒入污水

箱内。

• 将淡水水箱（Flextank）从污水箱中取出，用清水进行基

本的冲洗。

• 用清水对污水箱进行基本的冲洗。

• 取出（黄色）粗糙污渍过滤器并清

空。

• 彻底用流水冲洗。

• 取下（黄色）抽吸过滤器，用抹布

或软刷擦除污渍。

• 取下抽吸过滤器，用抹布或软刷擦除

污渍。

注意：

堵塞的吸尘过滤器会影响吸尘效果。

堵塞的吸尘过滤器会降低清洗溶剂的用

量。

• 重新安装粗灰尘过滤器（黄色），淡水水箱，吸尘过滤器

以及吸气过滤器。

• 将清空导管重新插入支架。

• 设备必须切断电源。

• 将排水软管与排水孔或水桶相接。

• 按下污水水泵键 EIN/AUS 启动 / 关闭

提示：

静至污水箱内虹吸管排空。

提示：

每次清洁工作后清洗刷地装置。

• 设备必须切断电源。

• 按下底部的刷地装置解锁开关。

• 取出刷地装置并放置在流动的清水下冲洗。

注意：

禁止使用高压水枪或水射流清洗设备。

渗漏到设备内部的液体会导致机械或电子

元件严重损坏。

• 采用湿抹布擦拭设备。

提示：

必须切断设备电源，并取出安全保护钥

匙。

提示：

存放的设备应将吸气嘴与刷地装置升起，

将水箱盖打开。通过这种方式使水箱干

燥。

从而避免产生霉点与难闻的气味。

注意：

请勿使用处于放电状态的电池。电池损坏

无法修复。

431

售后服务、维护与保养

定期维护设备是保证设备功能正常与较长使用寿命的重要前

提。

维护间隔

TASKI 设备属于高质量的产品，每台在出厂前都经专业授权

人员检测设备的安全。设备的电子与机械组件在经过长期使

用后会出现正常的磨损与老化。

客户服务

如果您因产品故障或订购本公司产品而与我们联系，请告知

产品类型与设备编号。

说明详见设备铭牌。使用手册最后一页记录了各地泰华施售

后服务合作伙伴的地址。

更换薄板

注意：

使用 TASKI 原厂配件，否则所有保修与责

任义务将会失效。

注意：

为了排除设备故障，必须在开始设备维护

前

—— 关闭设备，

—— 拔出钥匙，

—— 激活急停。

标示解释：

◊ = 每次清洗工作结束 , ◊◊ = 每周 ,

◊◊◊ = 每月 , ⊗ = 服务指示灯

经营活动

◊

◊◊

◊◊◊

⊗

页面

充电 ● 424

注入蒸馏水（湿式电池）详细阅读电

池制造商的质量管理手册！ ● 424

清空和清洗污水箱与淡水水箱 ● 430

管理 / 清洗吸气 / 吸尘过滤器内的污物 ●

清洗全部黄色标记的部件 ●

清洗刷地装置 ● 430

清洗吸水扒，检测薄板磨损情况，视情

况进行更换。 ● 429

使用湿抹布擦拭设备 ● 430

清洗水箱盖的密封装置，检查缝隙情

况，视情况进行更换。 ●

检查停车制动和急停 ● 425

由 Diversey （泰华施）售后服务技术

人员进行设备维护与售后服务。 ●

• 为了保障运转安全必须在维护指示灯亮起

（出厂设置 650 小时）或至少每年一次进行

设备维护。

• 拧下喷嘴上的四个星型螺丝

• 将喷嘴外壳（2）与喷嘴内核（3）分离。

• 取出薄片 / 薄板（4）

• 用流动清水冲洗喷嘴外壳与两个喷嘴内核。

• 将清洗过的、或是新薄片按回到喷嘴内核中。

• 将喷嘴内核装入喷嘴外壳内。

• 重新拧紧四个星型螺丝。

432

故障

故障潜在原因解除故障页面

设备损坏后请勿接通电源。

设备电源切断 • 旋拧钥匙 422

按下急停开关 • 解锁急停开关 422

主保险装置损坏 • 检查 / 更换保险装置

• 联络售后服务合作伙伴

屏幕显示故障编码 • 联络售后服务合作伙伴 434

激活防盗锁或控制故障 • 在驾驶员座椅上坐好

卸除电池或电池充电器损坏 • 电池充电

• 联络售后服务合作伙伴 425

电池损坏 • 联络售后服务合作伙伴

毛刷不旋转

毛刷驱动关闭 • 按下毛刷按键 422

主保险装置损坏 • 更换保险装置

• 联络售后服务合作伙伴

马达旋转，刷地装置却无法工作

• 传动皮带损坏

• 检查刷地装置是否扣接

• 联络售后服务合作伙伴

吸尘效果差地板 / 底部仍然湿污水

无法

吸干

无法接通吸尘总成 • 按下吸尘总成按键 422

按下生态环保模式按键 • 关闭生态环保模式按键 422

插不上吸气软管 • 插上吸气软管 426

吸嘴未在底部

• 检查吸气嘴支架的功能

426

薄片报废

• 更换薄片

431

软管或喷嘴堵塞（例如木屑或杂物）

• 去除异物

吸尘过滤器堵塞 • 去除异物 422

吸气总成指示灯点亮，然而吸尘器却

无法工作

• 检查保险装置，视情况更换

• 安全装置正常，拨打售后服务人员

电话

426

吸气总成关闭污水箱已满 • 清空污水箱

• 检查保险装置 430

污水箱受到污染 • 检查设备，视情况进行清洁 430

清洁溶剂输出不足

淡水水箱空 • 控制清水箱 429

清洗剂剂量过少 • 借助 +/- 键调整清洁溶剂容量 422

清洁溶剂按键关闭 • 按下清洁溶剂按键 422

清水箱过滤器 • 清洗

刷地装置总成或吸尘总成无法关闭电子设备故障或控制面板 • 通过骤停方式关闭设备

• 联络售后服务合作伙伴 422

433

技术资料

配件

设备 4000 5000

工作宽度 85 105 厘米

吸水扒宽度 110 130 厘米

尺寸（长宽高） 187 x 89 x 140 187 x 109 x 140 厘米

操作准备就绪设备重量最大 680 715 千克

额定电压 24V 直流电

名义额定功率 2000 瓦

净水箱额定 +/- 5% 200 升

根据 IEC60335-2-72 的测量值 4000 5000

设备重量，包括电池（运输重量） 480 515 千克

声压等级 LpA 67 dB(A)

不安全 KpA 2.5 dB(A)

振动总值 <2.5 m/s2

不安全 K 0.25 m/s2

防水喷溅保护 IPX3

保护等级 III

编号物品 4000 5000

7517859 洗刷刷尼龙 43 厘米 ( 标准 ) 2x

7517860 板刷水注混凝土 43 cm 2x

7517861 尼龙磨料擦洗刷 43 cm 2x

7517858 导板 43 cm 2x

7510634 导板 28 cm 4X

7510631 洗刷刷尼龙 28 厘米 ( 标准 ) 4X

7510632 板刷水注混凝土 28 cm 4X

7510633 磨料擦洗刷 28 cm 4X

4131268 防撞保护 xx

4126922 闪光灯套装 xx

7518212 IntelliDose swingo 4000/5000 x x

7523390 IntelliTrail xx

8502830 具有通用注水接口的软管 x x

4129878 排水水泵 xx

不同种类的衬垫（聚酯棕色，蓝色，红色和接触垫 ) x x

434

错误代码

错误代码在屏幕上显示。

运输

报废

电池

设备尺寸

尺寸单位为厘米！

提示：

关闭设备，然后重新启动后每次出现错误

代码。

通过重复开关设备解除误报的错误代码。

注意：

该设备仅限挂装辅助刷地装置（例如电

梯、坡道等）！

提示：

运输过程中保持设备呈直立状态。

提示：

注意设备妥善固定在运输车辆内。

提示：

该设备与配件在报废与退役后应根据国家

规定运送给专业处理机构。Diversey 售后

服务为您提供支持服务。

注意：

在将设备运送至报废处理机构前，必须将

电池移除。

废旧电池根据欧盟环境保护规定 2006/66/

EG 处理

187

178

140

4000: 110 | 5000: 130

4000: 89 | 5000: 109

AT Diversey

Austria Trading GmbH

Guglgasse 7-9

1030 Wien

Tel (43) 1 605 57 0

BE Diversey Belgium BVBA

Haachtsesteenweg 672

1910 Kampenhout

Tel (32) 16 61 77 06

CH Diversey

Europe B.V., Utrecht

Zweigniederlassung

Münchwilen

Eschlikonerstrasse

9542 Münchwilen

Tel (41) 71 969 27 27

CZ Diversey

Ceska republika, s.r.o

K Hájum 1233/2

155 00 Praha 5

Tel (420) 296 357 460

DE Diversey

Deutschland

GmbH & Co. OHG

Mallaustrasse 50-56

68219 Mannheim

Tel (49) 621 875 73 73

DK Diversey Danmark ApS

Teglbuen 10

2990 Nivaa

Tel (45) 70 10 66 11

ES Diversey España S.L.

C/Orense 4, 5 planta

28020 Madrid

Tel (34) 91 394 01 75

FI Diversey

Eliel Saarisentie 2

00400 Helsinki

Tel (358) 20 747 42 00

FR Diversey (France) S.A.S.

9/11, avenue du Val de

Fontenay

94133 Fontenay sous

Bois Cédex

Tel (33) 1 45 14 76 76

GB Diversey Limited

Weston Favell Centre

NN3 8PD Northampton

Tel (44) 1604 405 311

GR Diversey Hellas S.A.

5 Himaras St

15125 Marousi

Tel (30) 210 638 59 00

HU Diversey Ltd.

Puskás Tivadar u. 6.

2040 Budaors

Tel (36) 23 509 100

IE Diversey Hygiene Sales

Limited

Ballyfermot office Westlink

industrial estate Kylemore

road

Dublin 10

Tel (353) 1 626 11 82

IT Diversey S.r.L.

Via Meucci 40

20128 Milano

Tel (39) 02 25 80 32 33

MT Forestals (Appliances)

Ltd.

The Strand

SLM 07 Sliema

Tel (356) 21 344 700-7

NL Diversey B.V.

Maarssenbroeksedijk 2

P.O. Box:40441

3542 DN Utrecht

Tel (31) 30 247 69 11

NO Lilleborg Profesjonell

Postboks 673 - Skøyen

0214 Oslo

Tel (47) 815 36 000

PL Diversey Polska Sp. z.o.o.

Ul.Fabryczna 5a

04-028 Warszawa

Tel (48) 22 516 30 00

PT Diversey Portugal-

Sistemas de Higiene e

Limpeza Unipessoal Lda

Z. Ind.Abrunheira

2714-505 Sintra

Tel (351) 2 191 57 000

RO Diversey Romania S.R.L.

Baneasa Business

Center, Etaj 5

Sos.Bucuresti - Ploiesti

17-21

Sector 1, Bucuresti

Tel (40) 21 233 3894

RU LLC Diversey

125445, Russia,

Moscow,

24D Smolnaya str,

Meridian Commercial

Tower 2d floor

Tel (7) 095 970 17 97

SV Diversey Sverige AB

Liljeholmsvägen 18

Box 47313

10074 Stockholm

Tel (46) 877 99 300

SK Diversey Slovensko s.r.o

Rybničná 40

831 06 Bratislava

Tel (421) 2 4445 4895

SL Diversey d.o.o.

Trzaska cesta 37a

2000 Maribor

Tel (386) 2 320 7000

TR Diversey Sanayi ve

Ticaret A.S.

İçerenköy Mahallesi,

Bahçelerarası Sok.No:43

34752 Ataşehir / İstanbul,

Türkiye

Tel (90) 216 57 86 400
