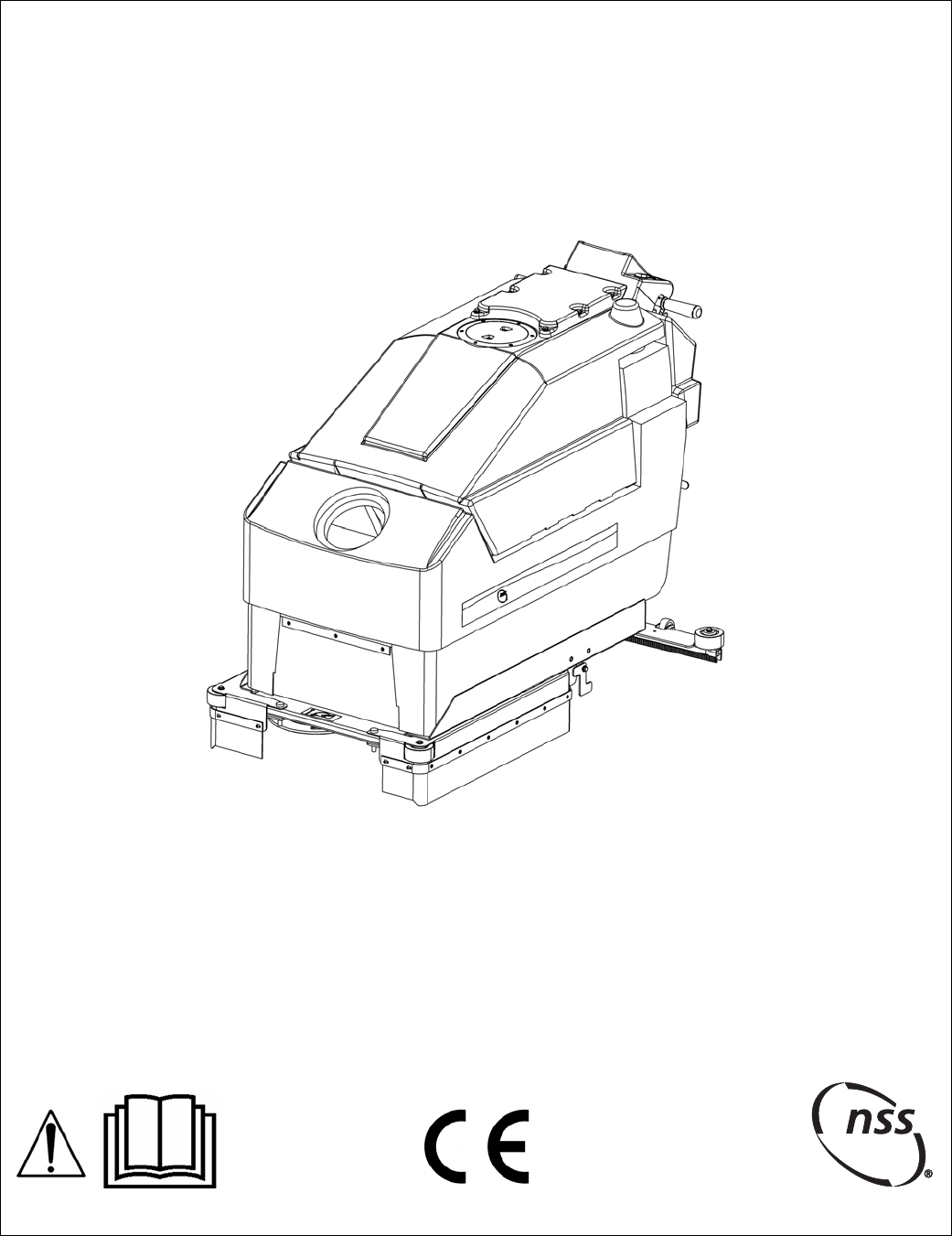

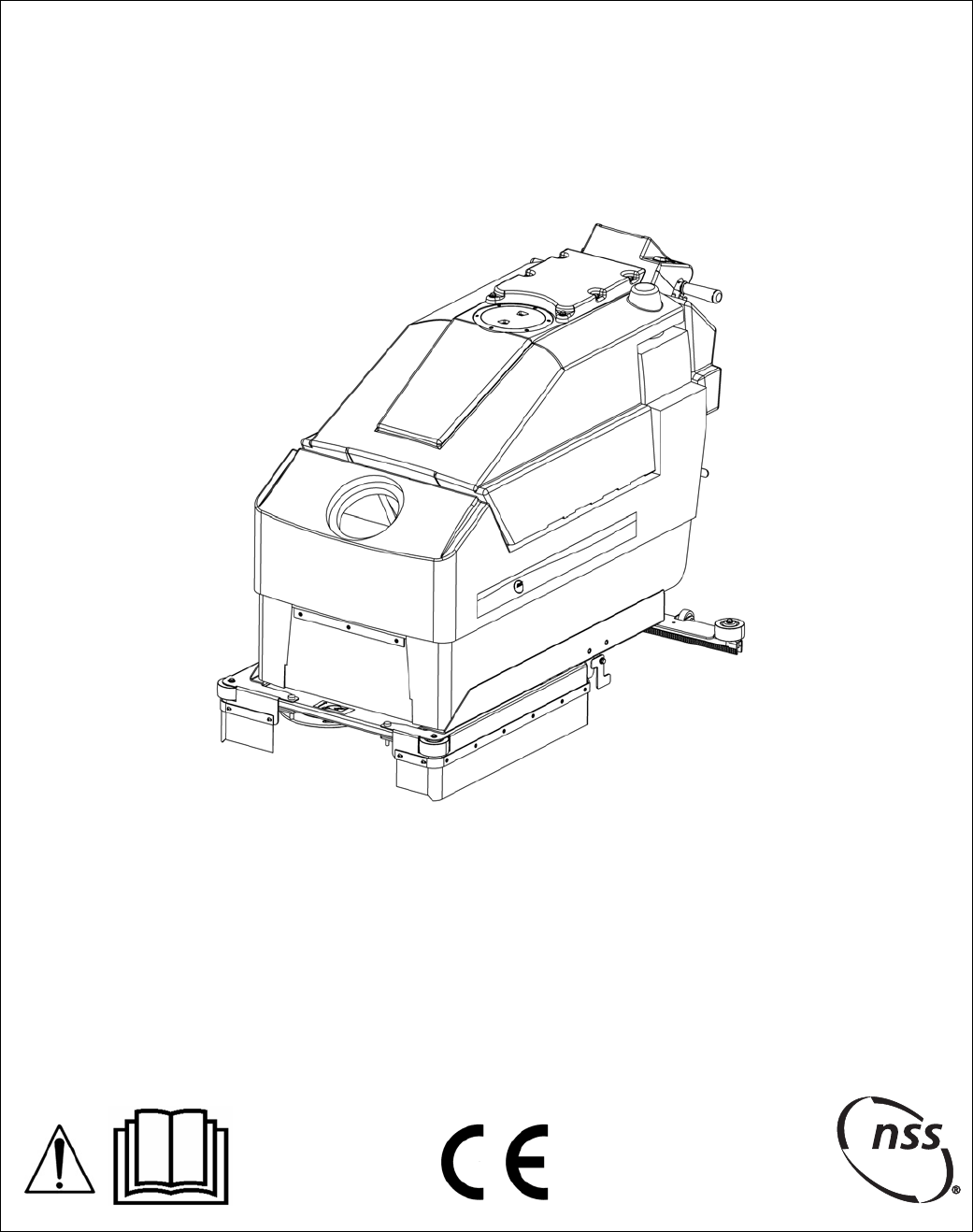

OPERATION MANUAL

WRANGLER 2625 DB

Original Instructions

Instructions D'origine

OPERATION MANUAL

WRANGLER 2625 DB

SAVE THESE INSTRUCTIONS

ALL REPAIR SERVICE MUST BE PERFORMED BY AN NSS AUTHORIZED DISTRIBUTOR/

SERVICE STATION USING ONLY NSS ORIGINAL EQUIPMENT PARTS.

IMPORTANT SAFETY INSTRUCTIONS

WARNING: Failure to observe these instructions can cause personal

injury to machine operator or bystanders

WARNING: Fire or explosion hazard.

NEVER operate this machine in an

explosive atmosphere (grain dust,

flammable liquids or fumes, etc.).

WARNING: Fire or explosion hazard.

NEVER attempt to pick up flammable or

combustible materials or use such

materials in tank.

WARNING: Orange Oil (D-limonene)

is not compatible with the plastics

used in NSS automatic scrubbers and

the Sidekick Chemical Metering

System. Use of D-limonene may

result in damage to the machine.

WARNING: This product contains a

chemical known to the state of California to

cause cancer and birth defects or other

reproductive harm.

INTENDED USE

This machine is intended for commercial use,

scrubbing floors in an indoor environment. NSS does

not recommend using this machine for any other

purpose.

FOR SAFETY:

 ALWAYS read and understand all instructions

before operating or servicing machine.

 ALWAYS use this machine ONLY as described in

this manual.

 NEVER attempt to operate this machine unless you

have been trained in its operation.

 NEVER allow an untrained person to operate this

machine.

 NEVER attempt to operate this machine if it is not

working properly or has been damaged in any

manner.

 NEVER disconnect or modify any switches or

safety devices (circuit breaker).

 NEVER drop or insert any object into any machine

opening.

 NEVER operate this machine with any air opening

blocked. Keep all air openings free of dust, lint,

hair, etc.

 NEVER pick up anything that is burning or

smoking, such as cigarettes, matches or hot ashes.

 NEVER spray this machine with water or any

liquids.

 NEVER allow the vacuum motor or battery-

charging plug to get wet or a short may occur.

 NEVER operate this machine when the battery

charger is plugged in.

 NEVER operate this machine with the side skirt

removed.

 NEVER allow this machine to be used as a toy.

Close attention is necessary when used by or near

children.

 ALWAYS wear clean tennis shoes or “non-slip”

shoes. Leather soled shoes will become extremely

slippery when wet.

 ALWAYS keep face, fingers, hair or any other

body part or loose clothing away from any machine

opening or moving part (revolving brush, pad

driver, or vacuum motor).

 ALWAYS turn the machine off when attaching

pads or brushes.

 ALWAYS remove keys when this machine is left

unattended.

 ALWAYS be sure that the ramp is secured to the

vehicle before attempting to load/unload.

 ALWAYS use extreme caution when operating the

machine on a ramp or loading/unloading this

machine into or out of a truck/trailer. Use extreme

caution if the ramp is wet, oily, or covered with

cleaning chemicals.

 NEVER stop or turn the machine on a ramp or

incline.

 NEVER attempt to climb a grade or operate this

machine on a ramp or incline of more than 8°.

 NEVER park or store the machine near a dock, on

ramps, near a furnace, boiler, open flame, or other

high heat source.

 NEVER allow this machine to freeze.

 NEVER expose the machine to rain, snow, or

extreme temperatures.

 NEVER store any items on this machine.

 ALWAYS store this machine indoors in a dry, cool

area.

IMPORTANT SAFETY INSTRUCTIONS

BATTERY POWERED EQUIPMENT WITH ON BOARD CHARGERS

WARNING: Failure to observe these warnings can cause personal

injury to machine operator or bystanders

GENERAL

 ALWAYS read and understand all instructions

before installing or charging batteries.

 NEVER attempt to install or charge batteries unless

you have been trained to do so.

 NEVER allow an untrained person to install or

charge batteries.

 ALWAYS remove all jewelry when working on or

near the batteries.

 ALWAYS turn off all switches during installation

and service.

 ALWAYS disconnect the battery leads before

performing any service or repair.

 ALWAYS wear eye protection and protective

clothing to avoid contact with battery acid.

 NEVER lay anything on top of batteries as arcing

may occur.

 IF CONTACT WITH BATTERY ACID OCCURS,

follow these instructions:

 SKIN – rinse area with water.

 EYES – Flush with water for 15 minutes.

 INTERNAL – Drink water or milk. Follow with

Milk of Magnesia, beaten egg or vegetable oil.

Call a physician immediately.

BATTERY INSTALLATION

 ALWAYS use two people to install, as batteries are

heavy.

 ALWAYS turn off all machine switches.

 ALWAYS position batteries as shown on the

machine installation decal to maintain machine

balance.

 ALWAYS connect batteries as shown on the

machine installation decal to avoid shorting out the

batteries and the electrical system.

BATTERY CHARGING

 ALWAYS read instructions carefully.

 ALWAYS use the NSS supplied charger with

proper voltage rating.

For lead acid batteries only, (does not apply to

maintenance free batteries).

 ALWAYS check to ensure the battery water level

covers the battery plates before charging.

 ALWAYS check water level

after charging and add distilled

water if necessary to bring level

to the bottom of the fill hole.

 NEVER overfill batteries as battery and machine

damage may result.

 ALWAYS wipe any acid from the top of batteries

using a soap solution.

 ALWAYS reattach caps to batteries. Do not charge

with caps loose or removed.

 ADD only distilled water.

For all types of batteries.

 NEVER charge a frozen battery.

 ALWAYS plug the charger into an earthed socket

outlet.

 NEVER touch uninsulated portion of charger output

connector or uninsulated battery terminal.

 ALWAYS disconnect the AC supply before making

or breaking the connections to the battery while

charging.

 NEVER operate charger if the AC supply cord is

damaged or if the charger has received a sharp

blow, been dropped, or otherwise damaged in any

way.

Read and understand all

instructions before installing

or charging batteries.

No smoking, open

flames, or sparks while

working with batteries.

Contains acid.

Avoid contact Poison. Causes

severe burns. Avoid

contact.

WARNING: Batteries emit hydrogen, which can cause fire or explosion.

NEVER smoke, light a match, or cause a spark during operation or charging.

ALWAYS char

g

e in a well-ventilated area awa

y

from o

p

en flame.

ALL REPAIR SERVICE MUST BE PERFORMED BY AN NSS AUTHORIZED DISTRIBUTOR/

SERVICE STATION USING ONLY NSS ORIGINAL EQUIPMENT PARTS

IMPORTANT SAFETY INSTRUCTIONS

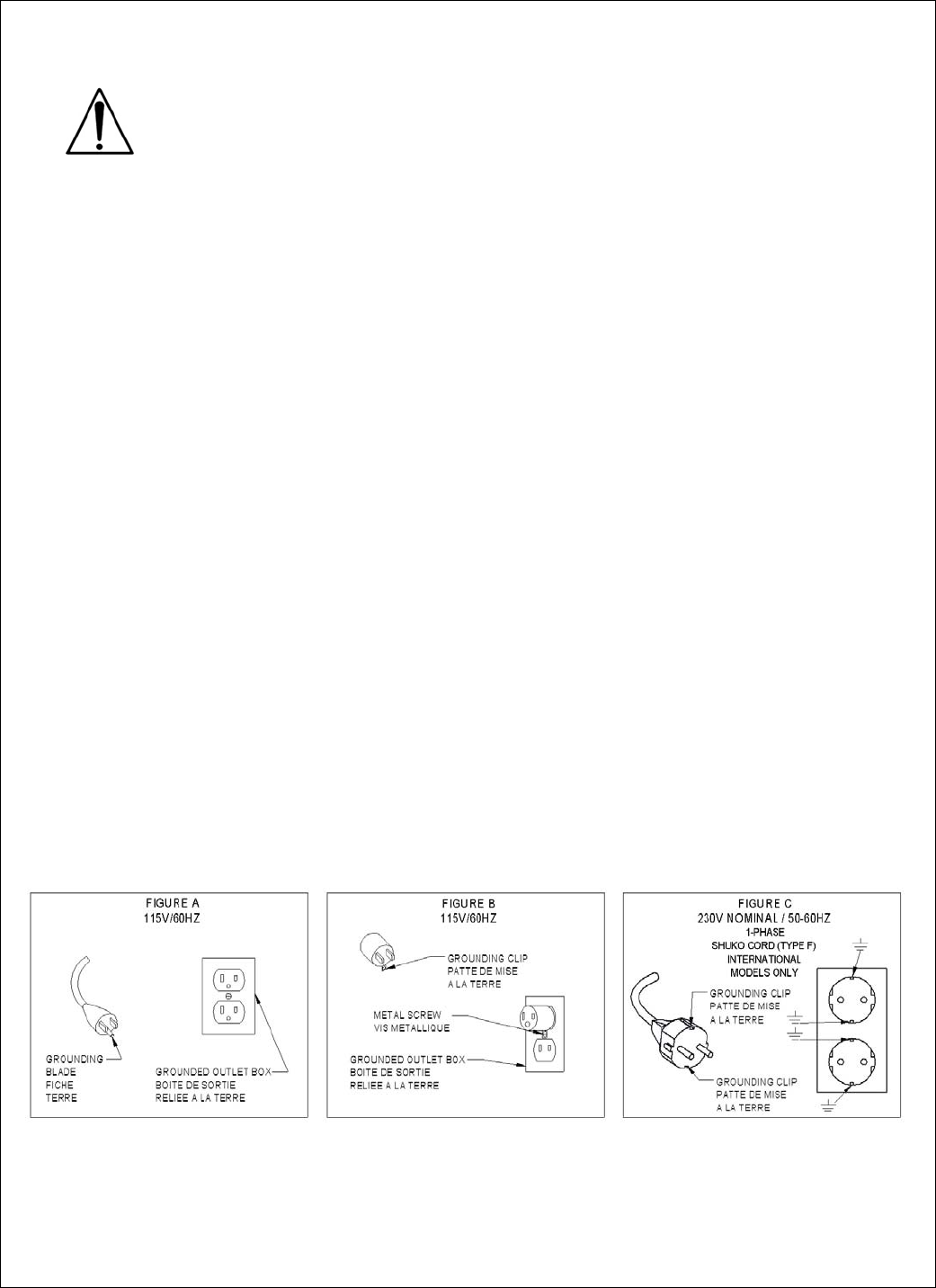

GROUNDING OF ELECTRICAL EQUIPMENT - BATTERY CHARGER

WARNING: Improper connection of the equipment–grounding

conductor can result in a risk of electric shock. Check with a qualified

electrician or service person if you are in doubt as to whether the outlet

is properly grounded. Do not modify the plug provided with the

charger. If outlet is not suitable for safe use; have a properly grounded

outlet installed by a qualified electrician.

Always use a properly grounded 3-wire extension cord, which has

male and female plugs. If 25 foot [7.6m] extension cords are used, the

electrical carrying capacity should be no less than 14-3 ST, 50 foot

[15.2m] extension cords no less than 12-3 ST

GROUNDING INSTRUCTIONS

This charger shall be grounded while in use to protect the operator from electric shock. The charger is

provided with a three-conductor cord and a three-contact grounding type attachment plug. The plug must be

plugged into an appropriate outlet that is properly installed and grounded in accordance with all local codes

and ordinances. The green conductor in the cord is the ground wire. Never connect this wire to other than

the grounding pin of the attachment plug.

Check nameplate on the charger to be sure voltage and cycle stated is the same as the electrical outlet. Do

not attempt to plug a 120-volt charger into a 240-volt outlet or a 240-volt charger into a 120-volt outlet. If the

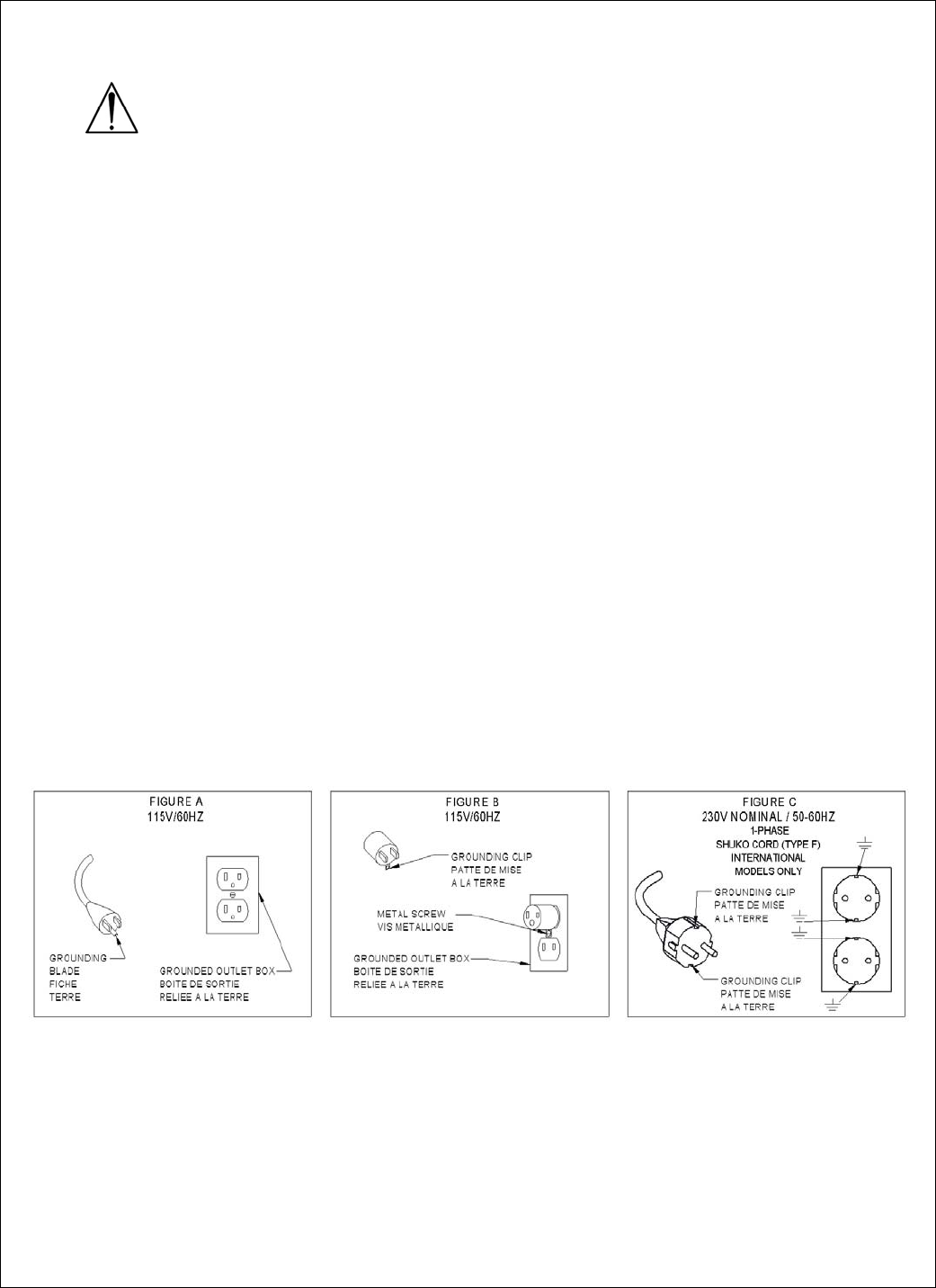

cord provided with the charger has an attachment plug as shown in Figure A. below, it is intended for use on a

nominal, 120-volt circuit. If a properly grounded receptacle as shown in Figure A is not available, an adapter

may be installed as shown in Figure B if the outlet box that houses the receptacle is grounded. Be sure to

fasten the grounding tab (the green colored rigid ear, lug or the like extending from the adapter) with a metal

faceplate screw.

If the cord provided with the charger has an attachment plug as shown in Figure C, it is intended for use on a

nominal 240-volt circuit (single phase only). Changes to the attachment plug or use of adaptors to other plug

types must be done in accordance with local regulations.

NOTE: In Canada, the use of a temporary adaptor may not be permitted by Canadian electrical code.

ALL REPAIR SERVICE MUST BE PERFORMED BY AN NSS AUTHORIZED DISTRIBUTOR/

SERVICE STATION USING ONLY NSS ORIGINAL EQUIPMENT PARTS.

SAVE THESE INSTRUCTIONS

NOISE AND VIBRATION

MACHINE INSPECTION

 Now that the machine is unpacked remember to

recycle all packing materials.

 Inspect machine for damage or missing

components. If damage is found, contact the local

freight company to file a freight claim.

MACHINE COMPONENTS

Solution Tank

The solution tank is the lower part of the machine body.

It has a capacity of 25 gallons (95 liters).

 The amount of water in the tank is measured by the

solution gage, which is located in the clear plastic tube

at the right rear corner of the tank. This tube is also

used to empty the tank.

Recovery Tank

The recovery tank is the upper part of the machine body.

It has a capacity of 27 gallons (102 liters).

 The recovery tank is closed by a round, clear view lid

assembly.

 The recovery tank has a foam sensitive float shut-off

assembly. As the water level rises, the float ball will

rise into the tube and shut off the airflow of the

vacuum. NOTE: The float shut-off assembly does not

shut off the vacuum motor.

Operator Control Panel

The operator control panel is located at the upper rear

area of the machine. This panel has components that

control various machine functions.

 In the middle of the panel are two (2) rubber twist

grips. These grips rotate forward and backward to

control the direction and speed of the machine. The

farther the grips are rotated, the faster the machine will

move. These twist grips have a feature that returns the

machine to the neutral position when the handles are

released.

 The first toggle switch on the left turns on and off the

brush motor.

 The next toggle switch turns on and off the vacuum

motor.

 The red button is the master power switch; it controls

the power to all components. Power ON is indicated

by the green light.

Sidekick Chemical Dispensing (optional)

 On board chemical dispensing is available either

factory installed, or as a retrofit kit.

 Controls for chemical dispensing are located on the

Operator Control Panel.

Battery Meter

The battery meter is located on the right side of the

operator control panel and shows the state of charge of

batteries during operation and recharge.

The battery meter is equipped with a relay that will open,

turning off the machine, when the battery voltage has

dropped to its lowest permissible level.

 When the batteries are fully charged, all of the LED’s

are illuminated.

 As the batteries discharge, the LED’s start to turn off,

one at a time, from right to left.

 When the last yellow LED on the left starts blinking,

there is only a few minutes of runtime left before the

machine is automatically turned off. NOW is the time

to turn off the brushes and vacuum motor, and drive to

the battery charging area.

Hour Meter

The hour meter is located on the left rear of the machine.

It shows the total working time of the scrub brushes.

Solution Control (Valve) Lever

The solution control lever is located in front of the right

hand twist grip. This lever controls the solution valve and

the amount of liquids put on the floor when cleaning.

 Pull up on the handle to open the valve.

o Valve must be opened more than 50% for ~15-20

seconds to prime the lines.

 Push down on the handle to close the valve.

Solution Solenoid Valve

The solution solenoid valve is an automatic valve that

turns on the solution flow when the brushes are on and

the machine is moving. It is located on the frame under

the left rear corner of the machine.

Rear Panel

 The left circuit breaker is for the drive motor and is

rated at 15 amps.

 The next circuit breaker is for the vacuum motor and is

rated at 30 amps.

 The two circuit breakers on the right are for the brush

motors and each is rated at 35 amps. The right lift arm

is used to raise and lower the brush motor assembly.

 The left lift arm is used to raise and lower the

squeegee assembly.

 The right lift arm is used to raise and lower the brush

assembly. This arm has three down positions: float,

medium pressure, and heavy pressure.

Battery Compartment Drain Hose

This hose is located below the battery-charging plug and

behind the squeegee lift arm. The hose uses a pinch

clamp to hold the hose closed. This hose collects any

spilled liquids from the battery compartment area.

 Inspect hose for liquid level on a weekly basis.

 Dispose of liquids according to local and federal

regulations.

Solution Filter Assembly

Attached to the intake of the solution solenoid valve is a

filter assembly design to stop debris from entering the

solution valve.

If the water and chemical stops flowing:

NOISE

Sound pressure level at Operator

position (ISO 11201)

80 dB(A)

VIBRATION

Weighted RMS acceleration value

(ISO 5349)

.281 m/s2

 There is a metal filter screen inside the canister

strainer – unscrew the canister from the base (by

hand), remove and clean the screen. Reinstall. Check

for any liquid leaks.

Drive Motor

 This machine is powered forward and reverse by a 24-

volt drive motor.

 The speed is electronically controlled for smooth

increase and decrease of speed.

 The motor moves the drive wheels through a gearbox

and transaxle system.

 This motor has carbon brushes that must be serviced

on a regular basis. The carbon brushes have an

expected life of 2,000 operating hours. Refer to the

maintenance section later in this book.

Brush Gear Motor

This machine has two (2) 24-volt brush motors located at

the front of the machine. The motors are attached to a

gearbox to turn the pad drivers or brushes.

 The left motor rotates clockwise.

 The right motor rotates counterclockwise.

 These motors have carbon brushes that must be

serviced on a regular basis. The carbon brushes have

an expected life of 2,000 operating hours. Refer to the

maintenance section later in this book.

Vacuum Motor

This machine has a 24-volt vacuum motor.

 The vacuum motor is enclosed in the body of the

control panel behind the metal plate.

 This motor has carbon brushes that must be serviced

on a regular basis. The carbon brushes have a

maximum expected life of 700 operating hours. Refer

to the maintenance section later in this book.

Squeegee Assembly

The squeegee assembly is available in both straight and

curved. The straight squeegee uses a dual (2) Linatex

blade system. The “curved” squeegee has a Linatex

rear blade and neoprene front blade.

Side Skirt Assemblies

The machine is equipped with left and right side skirt

assemblies. The side skirt assemblies are designed to

contain the liquids in the cleaning area under the

machine and channel them toward the squeegee, and

prevent splashing outside of the machine.

Battery Package

The Wrangler 26 is a 24 volt system and is available with

one battery package:

Four (4) 6 volt, 235 Amp Hour (Flooded) Batteries.

Consult your local NSS authorized distributor for

application recommendations.

Preparing the machine

To install the batteries:

 Turn off all switches and tilt the recovery tank open to

expose battery compartment.

 Batteries are heavy - use two people to install.

 Refer to wiring diagram inside the battery

compartment. Align batteries in compartment as

shown on diagram.

 Install battery cables as shown on wiring diagram.

 Tighten bolts and hex nuts with a wrench.

Caution: Do not touch two terminals with a wrench.

 Loose or improper battery connections will cause

battery or machine damage and possible personal

injury.

 Charge the batteries before use!

Battery Charging

 To recharge the batteries plug the charger cord,

located at the rear of the machine, into an electrical

outlet (100/115/230 50/60HZ VAC).

CAUTION: Make sure the battery type LED on the

charger matches the type of battery installed in your

machine! EXCEPTION-TROJAN AGM’S TO BE

CHARGED WITH GEL SETTING.

 When the cord is plugged into an outlet the machine

will become disabled.

See Battery Charger section for more details.

Prepare the solution and recovery tanks:

 Never use water over 140°F (60°C) degrees.

Excessively hot water may damage components such

as the tanks.

 Put 1 to 2 gallons [3.8L to 7.6L] of clean water into the

solution tank first to help dilute the chemicals and

prevent excess sudsing. Dilute the cleaning chemicals

according to the manufacturer’s instructions.

 Fill the tank by pouring the water and cleaning

chemicals through the round mesh filter that covers

the opening at the front of the solution tank.

 Make sure the drain plug of the recovery tank is closed

tightly and in its holding clip.

 Always use a defoamer to protect the vacuum motor.

 Consult your local distributor for complete chemical

advice.

To install a pad driver and pad:

 There is a wide range of pads or brushes available for

the many cleaning applications. Consult your local

NSS authorized distributor for application

recommendations.

 Turn the pad drivers upside down on the floor and

remove the pad holding cup.

 Remove the center cutout of the 13" (33 cm.) pad.

Place the pad on the face of the pad driver.

 The pad must be centered on the driver to prevent

wobbling or bouncing.

 Install and secure the pad holding cup to the pad

driver. Turn the pad driver over so that the pad faces

the floor.

 Raise the brush motors into the transport position.

 Align the lugs of the pad driver with the slots of the

drive casting.

 Turn the lug of the pad driver toward the latch; close the

latch around the lug to lock onto the drive casting.

To install a brush:

 Raise the brush motors into the transport position.

 Align the lugs of the brush with the slots on the drive

casting.

 Turn the lugs of the brush toward the latch; close the

latch around the lug to lock onto the drive casting.

To install the squeegee assembly:

 Place the squeegee lift arm in the storage (up)

position.

 The squeegee assembly mounts to a metal bracket at

the bottom center of the machine, using two (2)

mounting knobs. Loosen the mounting knobs and

slide the squeegee assembly onto the mounting plate.

 The squeegee assembly has two (2) small wheels to

prevent “rollover” while in reverse. The roller wheels

must face the operator. Hand-tighten the mounting

knobs. Do not use pliers to tighten knobs, as this will

defeat the “break-away” design.

 Do not add any weights or other pressure to the

squeegee mechanism. This will not improve the

performance and will shorten the life of the blades.

 It is recommended that, with new blades, the rear

wheels be adjusted to their lowest position. Loosen

the two screws on the bracket rotate the bracket

downward as far as it will go, then tighten the screws.

Perform this adjustment on both wheels/brackets.

 When the squeegee becomes worn, and the wiping

edge no longer contacts the floor properly, further use

may be possible by adjusting the rear wheels upward

enough to restore proper engagement of the blades

wiping edge with the floor. Be sure to adjust the

wheels back down fully when a new blade is installed.

To install the side skirts:

 Position the skirts at the left/right side of the machine.

 Remove the skirt retaining pins from the mount

bracket.

 Align the side skirt holes with mount bracket holes,

insert and secure retaining pins. Close side skirts

around machine and secure with skirt latch.

Prepare the Sidekick Chemical dispenser (if

equipped)

***CAUTION: Purging the Sidekick lines may

dispense a small amount of the chemical directly

onto the floor. If using wax stripper or harsh

chemicals, be sure to purge the lines in an area

that cannot be damaged by the chemical in use.

 Place a container filled with the desired cleaning

chemical into the bottle holder located at the front of

the machine.

o The bottle holder accepts F-style rectangular

containers, and some smaller round containers.

o Empty F-style containers are available from NSS,

order part #9590171.

 Ensure all hose fittings are tight, then insert the

suction tube into the chemical bottle, and tighten the

cap.

 Turn on the Scrubber then press the ON button on the

Sidekick. The ON indicator will illuminate.

 Press and hold the PURGE button on the Sidekick

until you see the supply line to the pump filled with the

chemical.

 Select the desired dilution ratio as recommended by

the chemical manufacturer.

 The Sidekick Chemical dispenser is ready for use.

Operating the Machine

The Wrangler 26 has the brush motors offset to the right

side of the machine. This offset allows you to clean the

edge of the floor or obstructed areas (walls or shelving)

with the right side of the machine.

Normal Cleaning

 Sweep and dust mop the floor to remove dirt and

debris before scrubbing. Accumulations of dirt or

debris on the floor will reduce cleaning performance.

 You may also need to pre-clean some types of spills

or stains before scrubbing.

 Plan your work so that you make long, straight paths

with the fewest amount of turns possible, overlapping

each cleaning path about 2 in. (5 cm.) to prevent

streaking and dirty areas.

 Move machine to area to be cleaned.

 Place warning signs “Wet Floor” in area.

 Turn on master switch.

 Turn on brush and vacuum motor switches.

 Place brush motors and squeegee assembly in

operating position on floor.

 Fully open the solution valve handle for about 10-20

seconds to prime the solution lines and then adjust the

liquid flow to the desired level.

 Watch the level of liquid in the recovery tank and listen

for the float shut-off to change the sound of the

vacuum motor. When the vacuum airflow stops, you

must turn off the vacuum motor and then empty the

recovery tank.

 Take the machine to an approved disposal drain and

turn off all switches.

 Raise the rubber flap at the front of the

Wrangler and pull out the flexible rubber drain hose.

 Raise the end of the hose above the level of the

recovery tank, loosen and remove the hose drain plug.

Carefully lower and direct the drain hose into the drain.

 When the recovery tank is empty, replace and tighten

the drain plug. Place the drain hose back into the

machine and secure the plug end in the clamp. Do not

obstruct the lift mechanism or brush motors.

Special Cleaning

The Wrangler may be used to perform special cleaning

jobs other than “normal” scrubbing.

Double Scrubbing

 This procedure provides deeper cleaning on heavily

soiled floors. One or more cleaning passes are made

before picking up the chemicals with the squeegee.

Best results are achieved by placing the brush motors

in the heavy scrub position.

Caution: The floor surface becomes extremely slippery

in this operation. The Wrangler should be operated only

in low to medium speed and great care should be taken

when walking on this wet surface.

Stripping

 This procedure is used to remove moderate build-up

of floor finish from the floor. The most aggressive pads

or grit brushes are used in this procedure.

 The stripper solution is applied to the floor with a mop

and then double scrubbed as above. Stripping solution

should not be put into the solution tank. Clean water

from the solution tank is applied to the floor to keep

the chemicals and finish in a “liquid” condition. The

floor surface becomes extremely slippery in this

operation. The Wrangler should be operated only in

low to medium speed and great care should be taken

when walking on this wet surface.

 If equipped, the scrubber may be used to apply the

wax stripper using the Sidekick Chemical dispenser.

Set the dilution ratio to the rate recommended by the

chemical manufacturer. If the wax stripper you are

using requires dilutions stronger than 20:1, then you

will need to apply the stripper with a mop.

 After applying the stripper, thoroughly purge the

Sidekick Chemical dispenser lines with clean water to

remove all traces of wax stripper. Purge the lines

while the scrub brushes are positioned over a floor

drain. Purging the Sidekick’s lines will dispense

chemical thru the scrub pads and onto the floor.

Sidekick Chemical Dispenser Operation

***CAUTION: Purging the Sidekick lines may

dispense a small amount of the chemical directly

onto the floor. If using wax stripper or harsh

chemicals, be sure to purge the lines in an area

that cannot be damaged by the chemical in use,

such as over a floor drain.

See Preparing the Machine for instructions on how to

connect the chemical bottle, and purge the lines.

After proper connection of the chemical supply line and

purging, the Sidekick Chemical Dispenser provides fully

automatic chemical dilution during scrubbing operations.

The Sidekick measures the amount of water flowing out

of the solution tank, and pumps the correct amount of

chemical into the water line to provide the ratio of water

to chemical according to the dilution ratio selected on the

control panel.

The pump will not operate unless water is flowing from

the solution tank (except when the purge button is

pressed). This means the Solution Control valve must

be on, and the brushes must be spinning.

Basic Operation

 Turn on the Scrubber.

 Turn on the Sidekick Chemical Dispenser.

 Select the desired dilution ratio by pressing the Select

Dilution button until the light next to the desired ratio is

illuminated.

 The scrubber can be turned off, and when the

scrubber is turned back on, the Sidekick will recall the

last dilution setting.

 During use, the Purge button may be pressed to

provide and extra dose of chemical for heavily soiled

areas (always follow chemical manufacturer’s usage

directions).

To Change Chemicals

 Loosen the cap on the chemical bottle, and remove

the suction line from the chemical bottle.

 Dispose or store any remaining chemical according to

local and federal regulations.

 Place the suction line into a container of clean water.

 With the machine over a floor drain, press and hold the

purge button until the clean water is drawn thru the

pump and dispensed at the brushes.

 Remove the suction line from the container of clean

water. Replace the container of clean water with a

container of the desired chemical, and install the

suction line.

 Press and hold the Purge button until chemical is seen

being drawn up to the pump, and pumping down the

tube from the pump to the tee fitting below the

machine.

 After each use, always flush the Sidekick lines

with clean water to prevent dried chemical from

accumulating in the lines.

MACHINE MAINTENANCE

Routine maintenance is critical to ensure proper

machine operation and cleaning performance. Perform

all maintenance procedures as follows.

Always turn OFF all machine switches before

performing any maintenance.

To adjust the squeegee assembly:

 Turn the vacuum motor ON and open the water valve

slightly.

 Squeegee blades should lay over slightly (like a

window squeegee) when the machine is moving.

 If adjustment is required adjust the blade angle by

turning the wing nut (or knob) on the pivot arm

clockwise or counterclockwise.

To adjust side skirt wiper blades:

 Install the side skirts on the machine.

 Loosen the retaining strip screws.

 Pull down evenly on the entire length of wiper blade so

that it firmly touches the floor.

 Tighten all screws and test run machine for splashing

under the blades.

 DO NOT adjust blades too low, as it will cause

damage and excessive wear to the blades.

To replace side skirt wiper blades:

 Remove the side skirt assembly from the machine.

 Remove the retaining strip and screws.

 Remove the old wiper blade and replace with a new

blade.

 Replace the retaining strip and screws; do not tighten.

 Pull down evenly on the entire length of wiper blade so

that it firmly touches the floor.

 Tighten all screws and test run machine for liquid

splashing under the blades.

 DO NOT adjust blades too low, as it will cause

damage and excessive wear to the blades.

Sidekick Chemical Dispenser

 Purge the lines with clean water after each use.

 The squeeze tube under the see-through cover on top

of the pump requires periodic replacement

approximately every 500 hrs (depending on chemicals

used).

 To replace the squeeze tube:

1. Remove ferrule nuts from pump

2. Unscrew pump cover, exposing the squeeze

tube.

3. Remove damaged squeeze tube and replace

with new squeeze tube.

4. A screwdriver can be inserted in the spinner hub

and rotated as the tube is being replaced to

ease insertion. It is important not to twist the

tube as it is being inserted and the fittings

should be inserted “flat side up”

5. Add grease from the included packet.

6. Reinstall cover and resume normal operation.

Daily Maintenance

 You must recharge the batteries when indicated by the

battery meter, and after every use. Read the battery

meter while the machine is in use.

*235 AH batteries require 8-12 hours to fully charge.

 NEVER let the batteries sit overnight after the machine

has been run for more than 1 hour since last recharge.

 See Battery Charger section.

Battery Electrolyte (Liquid) Level (Flooded only)

Inspect the electrolyte level of at least one cell in each

battery before charging. The liquid must be visible above

the internal plates. Do not charge the batteries if the

liquid is below the plates.

 NEVER let the electrolyte level fall below the tops of

the plates. This will damage the batteries

immediately, and void the warranty.

 Add only distilled water to the cell of a battery to adjust

the liquid level. Do not use well or tap water. Before

charging, add only enough water to ensure the top of

the plates are covered. After charging, add only

enough water to bring the level to the bottom of the fill

tube.

 Do not overfill the battery liquid level, this will cause

electrolyte (acid) spill. Spilled electrolyte (acid) can

cause machine damage and personal injury. Clean up

and dispose of all spills immediately.

 See the battery-warning sheet (page 3) for more

details.

 If machine is equipped with battery Auto-Fill system,

fill batteries prior to charging.

Solution and Recovery Tanks

 The recovery tank is emptied through a large rubber

hose at the front of the machine. Remove the plug and

drain the liquids according to your local and federal

regulations.

 Every time you empty the recovery tank, we

recommend that you add at least 4 to 6 ounces

[120mL to 175mL] of defoamer chemical into the

recovery tank before resuming work. Vacuum the

defoamer into the empty recovery tank through the

squeegee Vacuum hose.

 At the end of the day empty all liquids from both

solution and recovery tanks. Rinse both tanks with

clean water to prevent chemical residue build-up allow

to air-dry to prevent odors.

 Remove any residue from screen and float ball to

ensure proper operation. Replace float assembly on

tube in recovery tank.

 Check clear lid for airtight seal - leave lid open to allow

tank to air dry.

 Check the drain hose for damage.

Pad Drivers or Brushes

 Remove both of the pad drivers (or brushes) from

machine after use.

 Rinse with clean water to prevent chemical residue

build-up.

 Inspect for wear or damage. Repair or replace as

needed.

 Allow to air dry on a shelf or rack.

Squeegee Assembly

 Remove squeegee assembly from machine.

 Rinse with clean water to prevent chemical residue

build-up. ***NOTE: prolonged exposure to some wax

stripper brands may degrade the squeegee material.

Rinsing after use in a wax floor stripping application is

highly recommended.

 Inspect the squeegee assembly, linkage, and vacuum

hose, for wear, damage or obstruction. Repair or

replace as needed.

 Remove debris from squeegee hose and entrance to

recovery tank.

 Allow to air dry on a shelf or rack.

Weekly Maintenance (20 hours)

 Verify all daily maintenance has been performed.

 Check all battery terminal and cable connections.

Tighten as needed. Loose connections are dangerous

and can cause personal injury and machine damage.

 Clean any corrosion from battery terminals and cables.

 Drain all liquids from battery compartment. Dispose of

according to local and federal regulations.

 Check solution flow to pad drivers / brushes. Remove,

inspect and clean the solution filter assembly.

 Flush clean solution tank and hoses with a mixture of

8 oz. (250ml.) white vinegar to one-gallon (4 liter)

warm water.

 Repair or replace any worn or damaged components

as needed.

****CAUTION****

Inspect and replenish battery water in every cell in every

battery weekly. Failure to maintain proper electrolyte

level in every cell of every battery will cause premature

battery failure, and void the warranty.

Monthly Maintenance (100 hours)

 Equalize your batteries (Flooded only). To equalize

the batteries, after they have been fully charged,

unplug the charger (from the wall outlet), and plug it

back in. The charger will skip thru the first few phases

of the charge cycle, and run thru the finish phase.

This will balance out all the cells in the batteries, and

provide maximum battery life. THIS STEP IS

ESPECIALLY IMPORTANT IF YOU PRACTICE

OPPORTUNITY CHARGING.

 Verify all daily and weekly maintenance has been

performed.

 Inspect vacuum motor exhaust filter behind metal plate

at rear of battery compartment. Clean or replace as

necessary.

 Check casters for wear or damage.

 Grease the caster axle and swivel bearing. Use a

hand held grease gun and a high grade of water

resistant lithium base grease.

 Inspect all mechanical linkages, pivot points and ball

joints for freedom of movement. Use a penetrating

spray lubricant that is water resistant. Do not use WD-

40 lubricant.

 Inspect all fasteners (bolts, screws, nuts) at

mechanical linkages, pivot points and ball joints for

tightness. Tighten as needed.

 Repair or replace any worn or damaged components.

 Inspect the squeeze tube in the Sidekick Chemical

dispenser for cracks or leaks.

Mandatory Periodic Maintenance

It is important for you to read the hour meter for hours

used in order to perform this machine maintenance.

It is mandatory that the following maintenance

procedure be performed at the described interval.

Failure to perform this procedure may result in poor

machine performance, machine component damage and

failure. This procedure should be performed by an NSS

authorized distributor or service center. Repairs

performed by an unauthorized company will void the

machine warranty. If you require assistance finding an

authorized service center, please contact NSS

Enterprises, Inc.

After every 450-500 hours of operation you must inspect

vacuum motor carbon brushes for wear. Replace the

vacuum motor carbon brushes when they are 7/16in.

(11mm) in length.

After every 650-700 hours of operation you must inspect

drive motor (transaxle) carbon brushes for wear.

Replace the drive motor (transaxle) carbon brushes

when they are 3/8in. (9mm) in length.

After every 650-700 hours of operation you must inspect

brush motor carbon brushes for wear. Replace the

brush motor carbon brushes when they are 1/2in.

(13mm) in length.

Battery Replacement Notes

 Entire Pack.

o It is always recommended to replace all batteries in

the pack at the same time.

 One or more batteries out of the pack. This is not

recommended. Replacing just one or two batteries out

of the pack can lead to the following:

 Overcharging the new, or the remaining

original, batteries.

 Undercharging the new, or remaining original,

batteries.

 Over discharging either the new or the

remaining original batteries.

o If you wish to only replace some of the batteries in

the pack, follow these steps for best results:

 Replacement batteries must always be of the

same battery manufacturer, model and amp-

hour rating, as the remaining batteries in the

pack.

 Never mix batteries from different manufacturers

in the same pack.

 Fully charge both the new battery, and the

remaining original batteries. (s.g. = 1.265

minimum, use a hydrometer)

 Use a replacement battery that is close to the

same age as the remaining original ones.

 Do not run the machine as long for about 20

cycles. For example, if you used to get 4 hrs

runtime, only run it for 2.5 hrs, and then charge

the batteries completely.

 Opportunity charge whenever possible (see

page 12).

 Equalize after 30 days (Flooded only).

 The above steps will provide the best

opportunity for the new battery(s) to join the

pack.

Battery Charger

The onboard battery charger supplied with this machine

is capable of charging lead acid batteries from 185 to

350ah capacity. There is no need to change algorithms

or settings based on battery manufacturer, or battery

size.

The charger can also be set to charge flooded (wet) cell,

AGM, or Gel batteries. LED’s on the charger indicate

which type of battery the charger is set to charge. One

setting is for Flooded and AGM batteries, the other

setting is only for GEL batteries.

Depending on the battery charger, the charger can

operate on 100/115/230 VAC 1ph 50/60 HZ power, and

will automatically detect these input voltages. Before

connecting the battery charger to power, check the label

on the battery charger to verify proper input power.

Determining Your Battery Type

CAUTION: DIFFERENT BATTERY TYPES HAVE

DIFFERENT CHARGING REQUIREMENTS. FAILURE

TO PROPERLY IDENTIFY YOUR BATTERY TYPE,

AND SET THE CHARGER ACCORDINGLY WILL

RESULT IN BATTERY DAMAGE, AND VOID THE

WARRANTY.

Your machine may have been ordered with batteries

installed at the NSS factory. The standard battery type,

normally supplied by NSS, is the Flooded (wet) cell lead

acid battery. Gel and AGM sealed batteries may also be

available at customer request.

Flooded (wet) batteries can be easily identified by the

removable cell caps. Removing the caps allows

inspection of the liquid electrolyte (sulfuric acid) level in

each cell.

AGM (Absorbed Glass Mat) batteries are sealed,

maintenance free batteries. They do not have cell caps

intended for removal. Look for “AGM” printed on the

tops or sides of the batteries.

Gel (gelled electrolyte) batteries are also sealed,

maintenance free batteries. They do not have cell caps

intended for removal. Look for “GEL” printed on the

tops or sides of the batteries.

Battery Charger Indicator LED’s

Your battery charger is equipped with LEDs that indicate

the following:

 Battery Type Setting. Either of these two LEDs will be

illuminated, anytime the charger is plugged in, to

signal which type(s) of batteries the charger is

configured to charge. The two options available are:

o Wet / AGM: When this LED is illuminated, the

charger is configured to charge either flooded

(wet), or AGM batteries.

o Gel Cell. When this LED is illuminated, the

charger is configured to charge Gel batteries

ONLY. EXCEPTION: Trojan AGMs are to be

charged with the Gel setting.

 State of Charge Indicators. Four additional LEDs

provide information about the charge level of the

batteries during charging.

 30%, 60%, 90% and 100%.

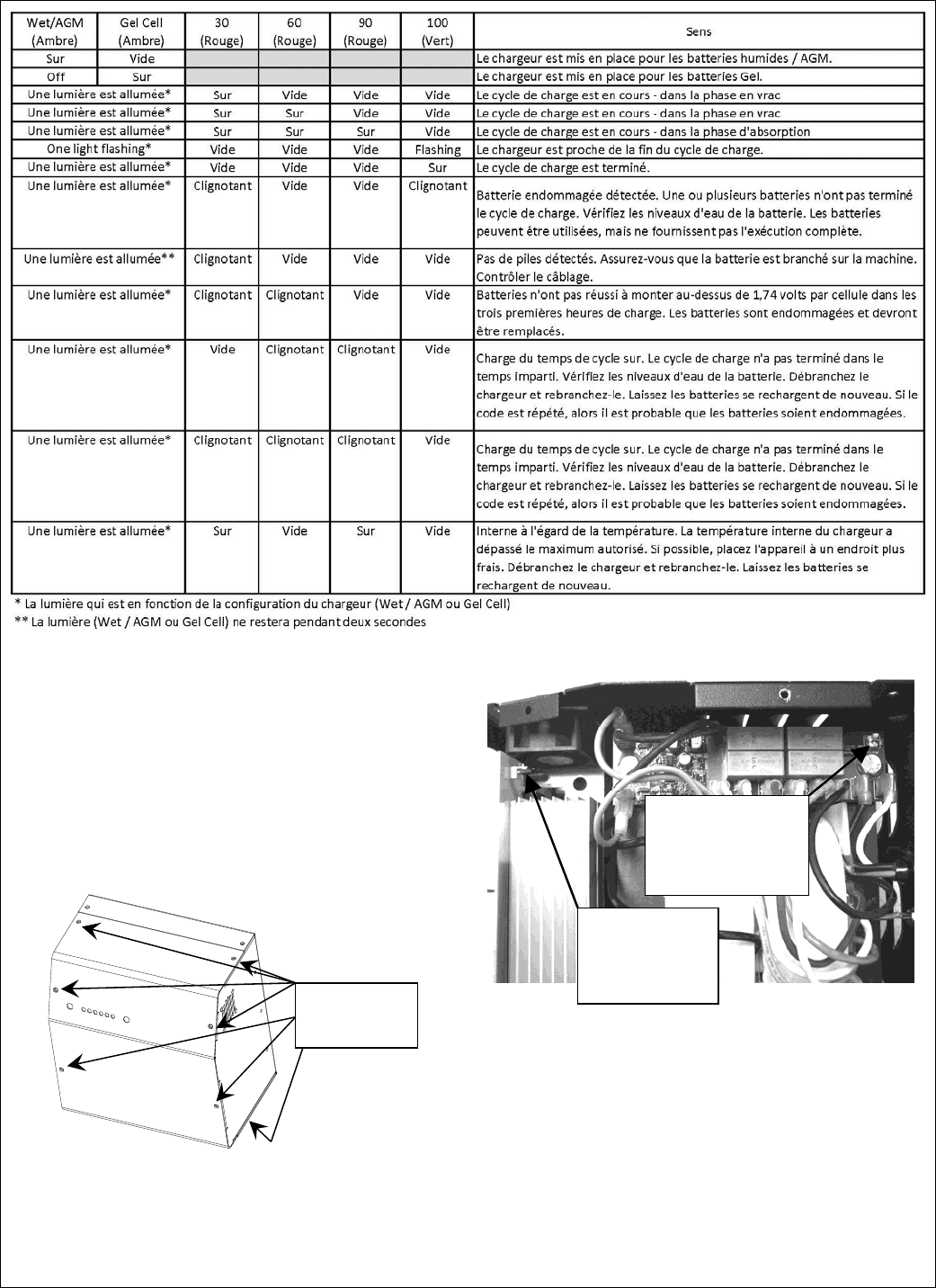

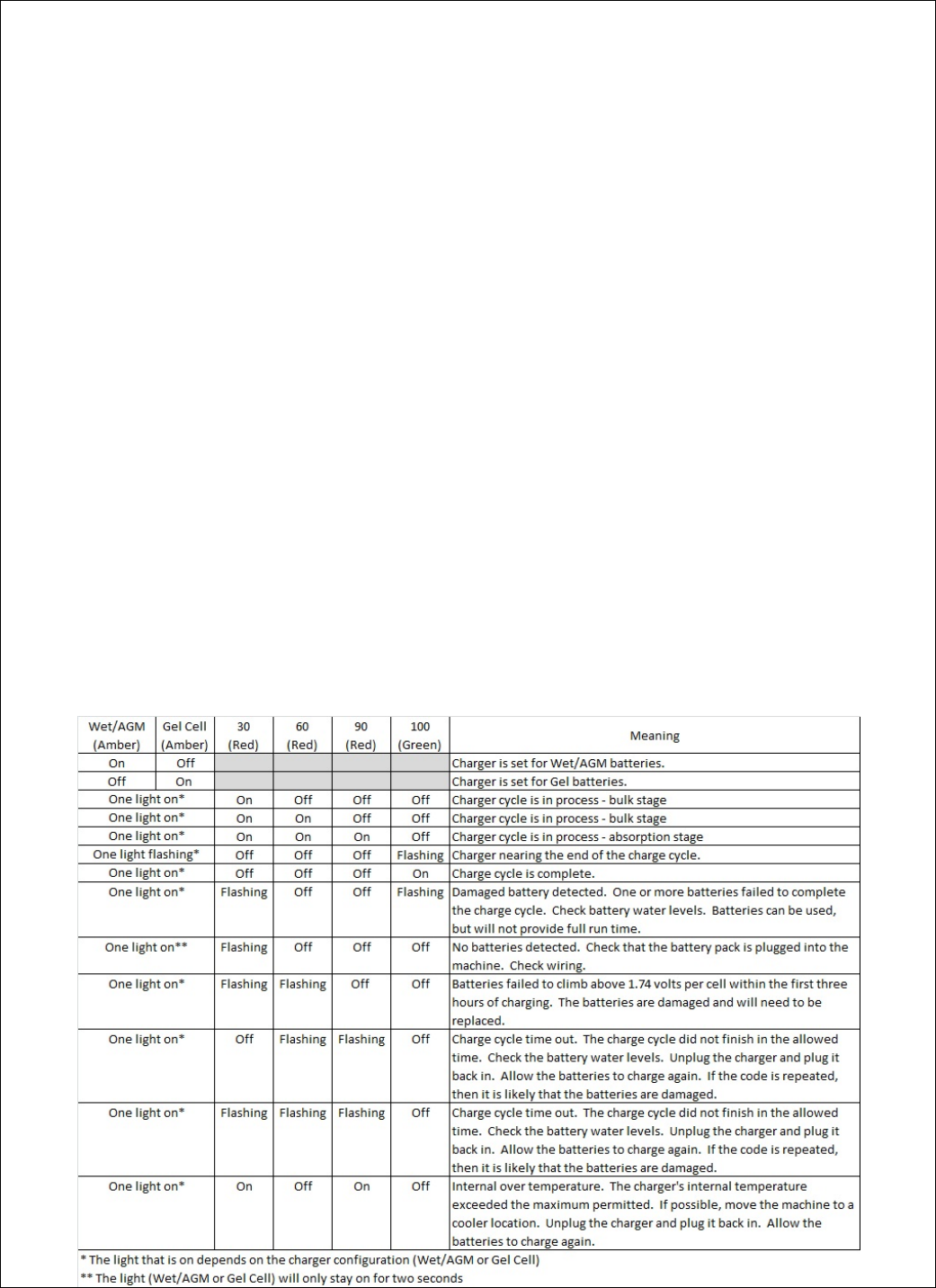

 Fault Indications. During charging, the charger

provides feedback about the charge process and any

problems detected. It will provide feedback and signal

the type of problem by flashing LEDs as described

below:

Changing the Battery Type Setting

The standard setting for the onboard battery charger

is Flooded/AGM. EXCEPTION: If your machine was

ordered from NSS equipped with Gel batteries, then

the charger was configured for Gel batteries at the

factory.

Configuring the Charger for Gel batteries:

1. Remove the top cover.

2. Pull the jumper off the board (position 1), and

then store the jumper for later use at position 2.

See photo below.

3. Reinstall the top cover.

Configure the Charger for Flooded/AGM batteries

1. Remove the top cover

2. Pull the jumper from the storage location

(position 2), and install the jumper at position 1.

3. Reinstall the top cover.

Operating the Battery Charger

CAUTION: DIFFERENT BATTERY TYPES HAVE

DIFFERENT CHARGING REQUIREMENTS.

FAILURE TO PROPERLY IDENTIFY YOUR

BATTERY TYPE AND SET THE CHARGER

ACCORDINGLY WILL RESULT IN BATTERY

DAMAGE, AND VOID THE WARRANTY.

The battery charger is fully automatic. Simply plug

the charger into a suitable wall outlet, and the

charger will charge the batteries. The green 100%

LED will be continuously illuminated when the charge

cycle is complete.

A bubbling, or boiling sound coming from the

batteries during the last few hours of the charge is

normal. The batteries may be warm, but not too hot

to touch.

The charger will maintain the proper battery voltage

as long as it is plugged in (maintenance mode).

Equalizing the batteries (Flooded only)

The batteries should be equalized once every 30

days for maximum battery runtime and life.

To equalize the batteries:

 Plug in the charger, and fully charge the

batteries (until the green 100% LED is on

continuously).

 Unplug the charger from the wall outlet, then

plug it back in.

 The charger will run for 2hrs, holding the

batteries at a constant voltage, and equalizing

each cell.

Battery Do’s and Don’ts:

a. You do not have to fully discharge the batteries

before charging. They do not have a “memory”.

b. Plug the charger in anytime the machine is not in

use.

c. NEVER let the electrolyte level fall below the tops

of the plates (flooded cell batteries). This will

damage your batteries almost immediately, and

void the battery warranty. They can tell if this

happened.

d. NEVER refill the batteries with well or tap water

(flooded cell batteries).

e. NEVER overfill the batteries (flooded cell

batteries).

f. NEVER let the batteries sit discharged overnight

(or between shifts).

g. ALWAYS check the electrolyte level about every 3

or 4 charge/discharge cycles BEFORE

CHARGING.

h. ALWAYS refill the batteries with distilled water (if

needed) AFTER CHARGING.

i. ALWAYS fully recharge the batteries after use

(until the green LED comes on).

j. ALWAYS equalize the batteries (Flooded only)

every 30 days.

k. NEVER OVER DISCHARGE!

l. NEVER charge GEL batteries with the charger set

to FLOODED/AGM.

m. NEVER charge FLOODED/AGM batteries with the

charger set to GEL. EXCEPTION-TROJAN

AGM’S TO BE CHARGED WITH GEL SETTING.

Opportunity Charging

Opportunity charging is charging the batteries when

an opportunity presents itself, such as during breaks,

and is done in addition to a full charge cycle.

Opportunity charging is recommended, as this extra

charging time will help raise the operating voltage of

the batteries, and will help ensure maximum runtime

and cycle life.

NOTE: If battery charger is unplugged before the

charging cycle is completed, it may take up to five

minutes before the machine to be able to be turned

on.

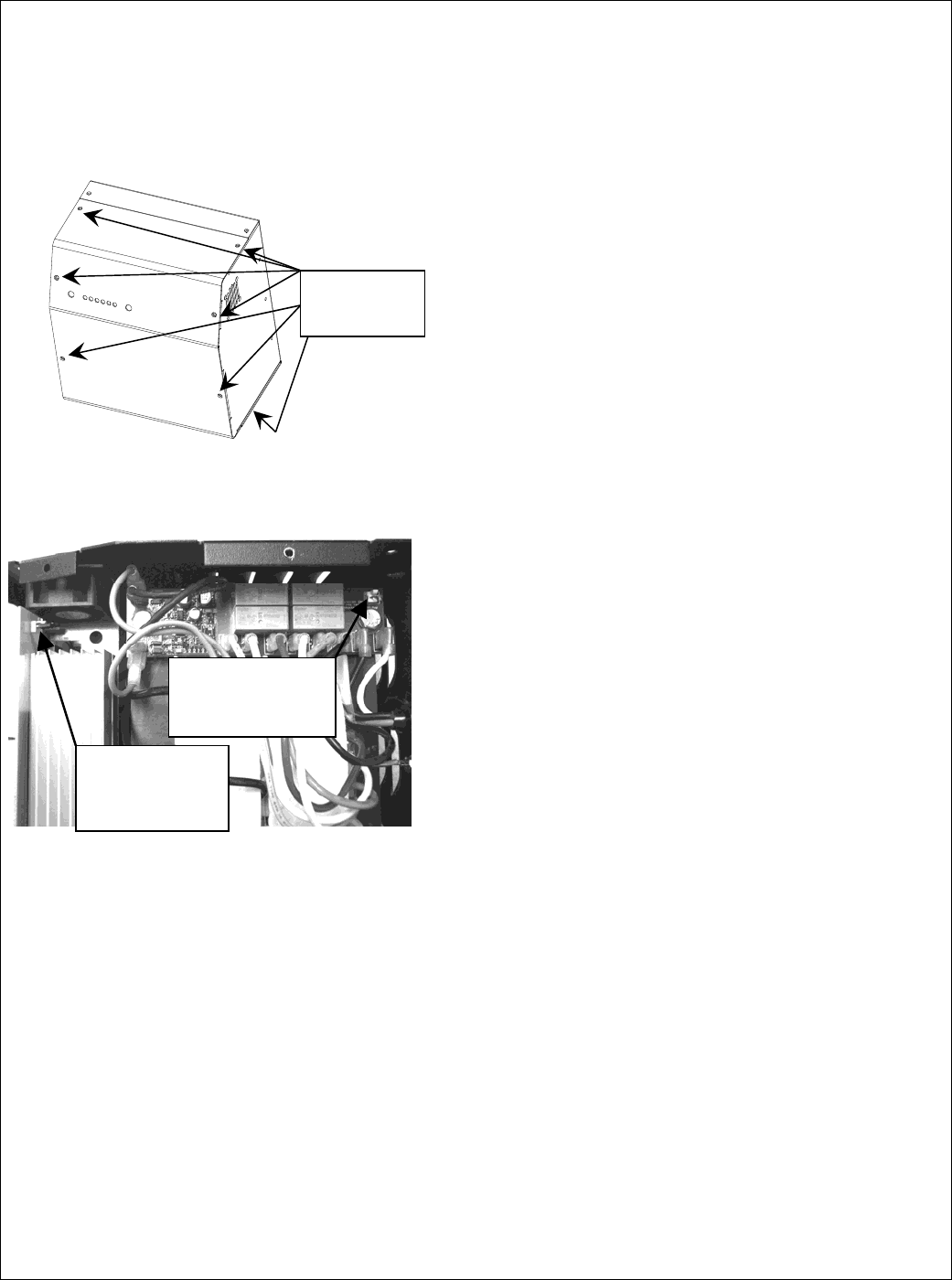

Position 1

Remove

jumper for gel

Position 2

Storage Location

For jumper

Top cover

screws

TROUBLE-SHOOTING

NOTE: If any problems remain after taking the following steps, contact your local authorized distributor or service

station for further evaluation and repair.

PROBLEM CAUSE SOLUTION

No solution flow.

Clogged filter. Clean filter.

The solution valve is closed. Open the solution valve.

Obstruction in the solution hose. Remove the obstruction.

Solution valve or linkage damaged. Repair / replace the valve linkage.

Solution hose kinked. Check for kinks at valve and remove.

Solution tank is empty. Fill the tank.

Solution flow does not stop.

The solution valve or linkage is damage. Repair / replace the valve linkage.

Solution valve seat is dirty Have an authorized serviceman repair.

Damaged seat in valve. Replace valve.

Hose disconnected or damaged. Reinstall or replace hose.

Will not pick up any water

from floor.

Squeegee is up.

Squeegee hose is off. Lower squeegee.

Reinstall hose.

Vacuum motor switch is off. Turn vacuum motor switch “on”.

Recovery tank is full. Empty tank.

Vacuum shut-off float is stuck. Clean screen and remove obstruction.

Obstruction / damage in the squeegee, squeegee

hose or standpipe. Remove obstruction / repair damage.

Leaking over gasket. Remove old gasket / replace.

Vacuum motor is not running. Have authorized serviceman repair.

Recovery drain hose not plugged properly. Install drain hose plug properly.

Will Not Pick Up All Of The

Water From The Floor.

Debris on squeegee blades.

Squeegee blade is worn / damaged. Clean squeegee.

Reverse / replace squeegee blade.

Obstruction / damage in the squeegee, squeegee

hose, or standpipe. Remove obstruction / repair damage.

Squeegee angle needs adjustment. Adjust angle.

Vacuum motor worn out. Have authorized serviceman repair.

Vacuum filter clogged. Clean vacuum filter.

Runtime is less than when

new

Electrolyte level is too low. Add distilled water to cover plates and charge. Fill

to correct level after charging.

Tops of batteries are dirty / wet. Clean / dry, & clean terminals.

Battery terminals are dirty / damaged. Clean terminals and connectors. Replace

damaged cables. Check water & Charge.

Batteries are not fully charged. Charge batteries until charger indicates full charge

cycle is complete.

Battery(s) defective or worn out.

Check for battery charger fault codes while the

battery charger is operating. Have an authorized

serviceman test the batteries (s.g./charged

volts/load test).

Damaged Charger Have an authorized serviceman repair.

Cleaning Is Not Even.

Brush / pad is worn. Replace brush / pads.

Damage to brush assembly; casters or solution

valve. Have an authorized serviceman repair.

Hoses may be kinked or obstructed Repair / remove obstruction.

Machine does not run.

Battery cables loose or not connected. Check and connect or tighten.

Circuit breaker tripped. Reset circuit breaker.

Batteries not charged. Charge batteries.

Battery charger was unplugged before the charge

cycle was completed. Wait (up to five minutes) and try again.

Sidekick pump not

operating

Turned off, water valve is off, brushes turned off Ensure pump, solution valve, and brushes are on.

Improper wiring Inspect/repair by qualified technician

Sensor plugged Remove sensor and blow air (5psi [.03MPa] max)

thru in the opposite direction as the arrow on the

part to clear the obstruction.

Sidekick operating, but not

pumping chemical Vacuum leak at fittings on bottle cap, Squeeze

tube cracked, chemical bottle empty

Check fittings at bottle cap for leaks.

Replace squeeze tube if cracked. Fill chemical

bottle.

TABLE 1 BATTERY TYPES

NSS Part

Number Crown Part

Number Battery Volts System Volts Amp Hour Battery Type

Setting

4491061 1-1470 12 36 215 Flooded/AGM

3390361 1-1435 6 24 & 36 235 Flooded/AGM

6491931 1-1437 6 24 & 36 200 GEL

2691501 1-1450 6 36 350 Flooded/AGM

NOTE: Trojan AGM batteries should be charged with the GEL setting.

**The charger has been tested on batteries from the following manufacturers:

 Trojan flooded cell

 US Battery flooded cell

 Deka flooded cell

 Crown gel

 Concord gel

 Discover AGM

MANUEL D'UTILISATION

WRANGLER 2625 DB

Translation from Original Instructions

Une Traduction Des Instructions Originales

MANUEL D'UTILISATION

WRANGLER 2625 DB

CONSERVER CES INSTRUCTIONS

CONSIGNES DE SÉCURITÉ IMPORTANTES

AVERTISSEMENT: Le non-respect de ces instructions peut causer des

blessures à l'opérateur de la machine ou les spectateurs.

AVERTISSEMENT: Danger d'incendie ou

d'explosion. NE JAMAIS utiliser cet

appareil dans une atmosphère explosive

(poussière de grain, liquides ou vapeurs

inflammables, etc.).

AVERTISSEMENT: Danger d'incendie ou

d'explosion. NE JAMAIS tenter de ramasser

des matériaux inflammables ou combustibles

ou d'utiliser ces matériaux dans le réservoir.

AVERTISSEMENT: Huile d'orange (D-

limonène) n'est pas compatible avec les

matières plastiques utilisées dans NSS

autolaveuses et le système de mesure

chimique Sidekick. L'utilisation de D-

limonène peut entraîner des dommages à

la machine.

AVERTISSEMENT: Ce produit contient un

produit chimique connu dans l'état de

Californie pour provoquer des cancers et des

malformations congénitales ou d'autres

problèmes de reproduction.

UTILISATION

Cette machine est conçue pour brosser les sols dans

un environnement intérieur. NSS ne recommande

pas d'utiliser cet appareil à d'autres fins.

POUR VOTRE SÉCURITÉ:

 TOUJOURS lire et comprendre toutes les instructions

avant d'utiliser ou d'entretenir la machine.

 TOUJOURS utiliser cette machine uniquement

comme décrit dans ce manuel.

 NE JAMAIS tenter de faire fonctionner cette machine,

sauf si vous avez été formé dans son fonctionnement.

 NE JAMAIS laisser une personne non formée à

fonctionner cette machine.

 NE JAMAIS tenter de faire fonctionner cette machine

si elle ne fonctionne pas correctement ou s'il a été

endommagé de quelque façon.

 NE JAMAIS déconnecter ou modifier des

interrupteurs ou des dispositifs de sécurité

(disjoncteur).

 NE JAMAIS laisser tomber ou insérer un objet dans

les ouvertures de la machine.

 NE JAMAIS utiliser cette machine avec une ouverture

d'air bloqué. Gardez toutes les ouvertures d'air libres

de poussière, les peluches, les cheveux, etc.

 NE JAMAIS ramasser tout ce qui brûle ou qui fume,

comme des cigarettes, des allumettes ou des cendres

chaudes.

 NE JAMAIS pulvériser cette machine avec de l'eau

ou des liquides.

 NE JAMAIS laisser le moteur d'aspiration ou la prise

de charge de la batterie à se mouiller ou un court peut

se produire.

 NE JAMAIS utiliser cette machine lorsque le chargeur

de batterie est branché.

 NE JAMAIS utiliser cette machine avec la jupe

latérale enlevé.

 NE JAMAIS laissez cette machine pour être utilisé

comme un jouet. Une attention particulière est

nécessaire lorsqu'il est utilisé par ou près des enfants.

 TOUJOURS portez des chaussures de tennis propres

ou chaussures " anti-dérapant ". Cuir à semelles des

chaussures vont devenir très glissant lorsqu'il est

mouillé.

 TOUJOURS garder le visage, les doigts, les cheveux

ou toute autre partie du corps ou des vêtements

amples loin de toute ouverture de la machine ou

d'une partie mobile (renouvelable brosse, pilote de la

tablette , ou un moteur à vide).

 TOUJOURS mettre l'appareil hors tension lors de la

fixation des tampons ou des pinceaux.

 TOUJOURS retirer les touches lorsque cette machine

est laissée sans surveillance.

 TOUJOURS s'assurer que la rampe est fixée au

véhicule avant de charger / décharger.

 TOUJOURS utiliser une extrême prudence lors de

l'utilisation de la machine sur une rampe ou de

chargement / déchargement de cette machine dans

ou hors d'un camion / remorque. Soyez extrêmement

prudent si la rampe est humide, grasse, ou recouverts

de produits chimiques de nettoyage.

 NE JAMAIS arrêter ou faire tourner la machine sur

une rampe ou pente.

 NE JAMAIS tenter de monter un grade ou d'utiliser

cette machine sur une rampe ou pente de plus de

8 degrés.

 NE JAMAIS stationner ou remiser la machine près

d'un quai , sur des rampes , à proximité d'un four, de

la chaudière , de la flamme nue , ou de toute autre

source de chaleur élevée.

 NE JAMAIS laissez cette machine à geler.

 NE JAMAIS exposer la machine à la pluie, la neige

ou des températures extrêmes.

 NE JAMAIS entreposer tous les articles de cette

machine.

 TOUJOURS rangez cet appareil à l'intérieur dans un

endroit frais et sec

TOUT SERVICE réparations doivent être effectuées par un distributeur OU STATION SERVICE

AUTORISÉ NSS utilisant uniquement NSS PIECES DE MATERIEL DE ORIGINAL

CONSIGNES DE SÉCURITÉ IMPORTANTES

ÉQUIPEMENT DE PILES AVEC À SON BORD CHARGEURS DE BATTERIE

AVERTISSEMENT: Le non-respect de ces instructions peut causer des

blessures à l'opérateur de la machine ou des passants.

GENERAL

 TOUJOURS lire et comprendre toutes les

instructions avant d'installer ou de charger les

batteries.

 NE JAMAIS tenter d'installer ou de charger les

batteries, sauf si vous avez été formé pour le faire.

 NE JAMAIS laisser une personne non formée à

installer ou de charger les batteries.

 TOUJOURS retirer tous les bijoux lorsque vous

travaillez sur ou près des batteries.

 TOUJOURS éteindre tous les commutateurs lors

de l'installation et le service.

 TOUJOURS débrancher les câbles de batterie

avant d'effectuer tout entretien ou réparation.

 TOUJOURS porter des lunettes de protection et

des vêtements de protection pour éviter tout

contact avec de l'acide de batterie.

 NE JAMAIS rien poser sur le dessus de piles arc

électrique peut se produire.

 SI CONTACT AVEC L'ACIDE piles, suivez ces

instructions:

 PEAU - Rincer la zone avec de l'eau.

 YEUX - Rincer à l'eau pendant 15 minutes.

 INTERNE - Buvez de l'eau ou du lait. Suivez avec

du lait de magnésie, un œuf battu ou de l'huile

végétale. Appeler immédiatement un médecin.

INSTALLATION DES PILES



TOUJOURS

utiliser deux personnes pour installer,

que les batteries sont lourdes.



TOUJOURS

éteindre tous les interrupteurs de la

machine.



Toujours

batteries de position, comme indiqué sur

l'autocollant de l'installation de la machine pour

maintenir l'équilibre de la machine.



TOUJOURS

raccorder piles comme indiqué sur un

autocollant à l'installation de la machine pour éviter de

court-circuiter les piles et le système électrique

.

CHARGE DE LA BATTERIE

 TOUJOURS lisez les instructions sur le chargeur

avec soin.

 TOUJOURS utiliser le NSS fourni chargeur avec la

tension nominale correcte.

Pour les batteries au plomb-acide seulement (ne

s'applique pas à la cellule de gel ou batteries sans

entretien).

 TOUJOURS vérifier pour assurer le niveau d'eau

de la batterie couvre la batterie à plat avant de le

charger.

 TOUJOURS vérifier le niveau

d'eau et ajouter charge efficace

distillée si nécessaire pour

amener le niveau de l'eau au fond du trou de

remplissage.

 NE JAMAIS trop remplir les batteries que la

batterie et la machine peut causer des dommages.

 TOUJOURS essuyer tout acide du haut de

batteries à l'aide d'une solution savonneuse.

 TOUJOURS rattacher des bouchons de batteries.

Ne chargez pas de bouchons en vrac ou

supprimés.

 ADD que de l'eau distillée.

Pour tous les types de batteries.

 NE JAMAIS charger une batterie gelée.

 TOUJOURS branchez le chargeur sur une prise de

courant mise à la terre.

 NE JAMAIS toucher les parties non isolées du

connecteur de sortie ou les bornes de la batterie

non isolée.

 TOUJOURS débrancher l'alimentation secteur

avant de faire ou défaire les connexions à la

batterie pendant la charge.

 NE JAMAIS utiliser le chargeur si le cordon

d'alimentation est endommagé ou si le chargeur a

reçu un coup, s'il est tombé ou endommagé de

quelque manière que.

Lire et comprendre toutes les

instructions avant d'installer ou

de charger les batteries.

Non fumeur flammes ou

des étincelles lorsque

vous travaillez avec les

batteries.

Contient de

l'acide. éviter

tout contact.

Poison. Provoque des

brûlures graves. Eviter

le contact.

AVERTISSEMENT: Les batteries dégagent de l'hydrogène, ce qui peut provoquer un incendie ou une explosion.

NE JAMAIS fumer, allumer une allumette ou provoquer une étincelle pendant le fonctionnement ou le chargement.

TOUJOURS charger dans un endroit bien aéré, loin de toute flame.

CONSIGNES DE SÉCURITÉ IMPORTANTES

TERRE DES EQUIPEMENTS ELECTRIQUES - Chargeur de batterie

AVERTISSEMENT: Un mauvais raccordement du conducteur de

mise à la terre peut entraîner un risque de choc électrique. Consultez

un électricien ou d'entretien qualifié si vous avez des doutes quant à

savoir si la prise est correctement mise à la terre. Ne pas modifier la

fiche fournie avec l'appareil. Si la prise ne convient pas pour une

utilisation sûre; avoir une prise adéquate par un électricien qualifié.

Toujours utiliser un câble d'extension 3 terre qui a mâle et femelle. Si

les rallonges de 25 pieds [7.6m] sont utilisés, la capacité de charge

électrique ne doit pas être inférieure à 14-3 ST, rallonges de 50 pieds

[15.2m] au moins 12-3 ST.

INSTRUCTIONS DE MISE

Cette machine doit être mise à la terre en cours d'utilisation pour protéger l'opérateur contre les chocs

électriques. La machine est munie d'un cordon à trois conducteurs et une fiche de branchement à trois

contacts de terre. La fiche doit être branchée dans une prise appropriée qui est bien installée et mise à la

terre conformément à tous les codes et règlements locaux. Le conducteur vert du cordon est le fil de terre. Ne

jamais connecter ce fil autre que la broche de mise à la terre de la fiche de branchement.

Vérifiez la plaque signalétique sur la machine pour être sûr tension et le cycle indiqué est le même que la

prise électrique. Ne tentez pas de brancher une machine de 120 volts dans une prise de 240 volts ou une

machine de 240 volts dans une prise de 120 volts. Si la machine est munie d'une fiche de raccordement

comme représenté sur la Figure A. ci-dessous, il est destiné à être utilisé sur un circuit de 120 volts

nominaux. Si une prise correctement mise à la terre comme dans la Figure A. n'est pas disponible, un

adaptateur peut être installé comme illustré à la figure B. si la boîte de sortie qui abrite le logement est mis à

la terre. Assurez-vous de fixer l'onglet de mise à la terre (la verte rigide, patte ou qui dépasse de l'adaptateur)

avec une vis de façade métallique.

Si la machine est munie d'une fiche de raccordement comme représenté sur la figure C, est destiné à être

utilisé sur un circuit de 240 volts nominaux. Les modifications apportées à la fiche de branchement ou

d'utiliser des adaptateurs à d'autres types de connecteurs doivent être réalisées en conformité avec les

réglementations locales.

Remarque: Au Canada, l'utilisation d'un adaptateur temporaire n'est pas autorisée par le code canadien

de l'électricité.

TOUT SERVICE de réparation doit être effectuée par un centre DISTRIBUTEUR /

SERVICE AUTORISÉ NSS utilisant uni

q

uement des

p

ièces ÉQUIPEMENT ORIGINAL NSS.

CONSERVER CES INSTRUCTIONS

BRUIT ET DES VIBRATIONS

INSPECTION DE LA MACHINE

 Maintenant que la machine est déballé n'oubliez pas

de recycler tous les matériaux d'emballage.

 Inspecter la machine pour les dommages ou les

composants absents. S'il est endommagé, contacter la

compagnie de transport locale pour déposer une

demande de fret.

Composants de la Machine

Réservoir de Solution

Le réservoir de solution est la partie inférieure du corps

de la machine. Il a une capacité de 25 gallons (95 litres).

 La quantité d'eau dans le réservoir est mesurée par le

tuyau de vue, (tube en plastique transparent), à

l'arrière de la machine.

Réservoir de Récupération

Le réservoir de récupération est la partie supérieure du

corps de la machine. Il a une capacité de 27 gallons

(102 litres).

 Le réservoir de récupération est fermée par un

assemblage de vue couvercle rond clair.

 Le réservoir de récupération a un flotteur assemblage

d'arrêt de mousse sensible. Comme le niveau de l'eau

ou de la mousse monte, le flotteur s'élève et couper le

flux d'air du moteur d'aspiration à la raclette.

Remarque : Il n'a pas d'arrêt du moteur à vide.

Panneau de Configuration

Le panneau de commande de l'opérateur se trouve dans

la zone arrière de la machine. Ce panneau comporte

des éléments qui contrôlent diverses fonctions de la

machine.

 Dans le milieu de la face sont deux (2) poignées

tournantes en caoutchouc. Ces poignées pivotent vers

l'avant et vers l'arrière pour commander la direction et

la vitesse de la machine. Le plus loin les poignées

sont tournées, plus la machine se déplace. Ces

poignées tournantes ont une fonction qui renvoie la

machine en position neutre lorsque les poignées sont

libérés.

 Le premier interrupteur à bascule sur la gauche allume

et éteint le moteur de la brosse.

 Le commutateur prochaine s'allume et s'éteint le

moteur d'aspiration.

 Le bouton rouge est le commutateur d'alimentation

principal; le contrôle de puissance à tous les

composants. Mise sous tension est indiqué par le feu

vert.

Sidekick distribution de produits chimiques (facultatif)

 A bord distribution de produits chimiques est

disponible soit installé en usine, ou comme une

trousse de réparation.

 Contrôles de distribution de produits chimiques se

trouvent sur le panneau de commande.

Jauge de Batterie

La jauge de batterie est situé sur le côté droit du

panneau de commande de l'opérateur et indique l'état

de charge des batteries pendant le fonctionnement et la

recharge. L'indicateur de charge est équipé d'un relais

qui s'ouvre, d'éteindre la machine, lorsque la tension de

la batterie soit tombé à son niveau le plus bas

admissible.

 Lorsque les batteries sont complètement chargées,

tous les voyants sont allumés.

 Comme les piles se déchargent, le début de la LED

pour éteindre, un à la fois, de droite à gauche.

 Lorsque la dernière LED jaune sur la gauche

commence à clignoter, il est à seulement quelques

minutes d'autonomie à gauche avant que la machine

s'éteint automatiquement. Est maintenant le temps

d'éteindre les brosses et le vide de moteur, et

conduire à la zone de chargement de la batterie.

Compteur Horaire

Le compteur d'heures est situé à l'arrière gauche de la

machine. Il indique le temps de travail total des brosses.

Solution de Contrôle (Valve) Levier

Le levier de commande de la solution se situe en face

de la droite poignée tournante à main. Ce levier

commande la vanne de la solution et la quantité de

liquides mis sur le sol lors du nettoyage.

 Tirer sur la poignée pour ouvrir la vanne.

o La vanne doit être ouvert plus de 50% pour ~ 15-20

secondes pour amorcer les lignes.

 Appuyez sur la poignée pour fermer la vanne.

Solution Électrovanne

La vanne à solénoïde solution est une vanne

automatique qui tourne sur le débit de la solution lorsque

les brosses sont en marche et la machine est en

mouvement. Il est situé sur le cadre, sous le coin arrière

gauche de la machine.

Panneau Arrière

 Le disjoncteur est laissé pour le moteur

d'entraînement et d'une puissance nominale de 15

ampères.

 Le côté disjoncteur est pour le moteur d'aspiration et

une puissance nominale de 30 ampères.

 Les deux disjoncteurs sur la droite sont pour les

moteurs à balai et chacun est évalué à 35 ampères.

Le bras de levage droit est utilisé pour soulever et

abaisser l'ensemble du moteur de brosse..

 Le bras de levage gauche est utilisé pour soulever et

abaisser le racloir.

 Le bras de levage droit est utilisé pour soulever et

abaisser l'ensemble de brosse. Ce bras dispose de

trois positions vers le bas: flotteur, moyenne pression,

et une forte pression.

Compartiment de la Batterie Tuyau de Vidange

Ce tuyau est situé au-dessous de la prise de charge de

batterie et en arrière du bras de levage de la raclette. Le

tuyau utilise une pince de serrage pour maintenir le

BRUIT

Niveau de pression acoustique à la

position de l'opérateur (ISO 11201)

80 dB(A)

VIBRATION

Valeur d'accélération moyenne

pondérée du (ISO 5349)

.281 m/s2

tuyau fermé. Ce tuyau perçoit les liquides renversés de

la région de compartiment de la batterie.

 Inspectez le tuyau de niveau de liquide sur une base

hebdomadaire.

 Éliminer les liquides conformément aux règlements

locaux et fédéraux.

Assemblée Filter Solution

Attaché à l'admission de la soupape à solénoïde solution

est une conception d'ensemble de filtre pour arrêter les

débris de pénétrer dans la vanne de solution.

Si l'eau cesse de couler et chimique:

 Il s'agit d'un écran de filtre métallique à l'intérieur du

filtre à cartouche - dévisser la cartouche de la base (à

la main), enlever et nettoyer l'écran. Réinstaller.

Vérifiez la présence de fuites de liquides.

Moteur D'entraînement

 Cette machine est sous tension avant et arrière par un

moteur d'entraînement 24 volts.

 La vitesse est contrôlée électroniquement pour lisse

augmentation et la diminution de la vitesse.

 Le moteur se déplace roues motrices grâce à un

système de boîte de vitesses et la boîte-pont.

 Ce moteur est équipé d'un balai en carbone qui doit

être entretenue sur une base régulière. Les brosses

de carbone ont une durée de vie de 2000 heures de

fonctionnement. Reportez-vous à la section d'entretien

plus tard dans ce livre.

Brosse Motoréducteur

Cette machine comporte deux (2) 24 volts moteurs de

brosse situés à l'avant de la machine. Les moteurs sont

attachés à une boîte de vitesses pour activer les

conducteurs de plaquettes ou de brosses.

 Le moteur gauche tourne dans le sens horaire.

 Le moteur droit tourne dans le sens antihoraire.

 Ces moteurs ont des balais en carbone qui doit être

entretenue sur une base régulière. Les brosses de

carbone ont une durée de vie de 2000 heures de

fonctionnement. Reportez-vous à la section d'entretien

plus tard dans ce livre.

Moteur Aspirateur

Cette machine est équipée d'un moteur d'aspiration 24V.

 Le moteur d'aspiration est enfermé dans le corps du

panneau de commande derrière la plaque métallique.

 Ce moteur est équipé d'un balai en carbone qui doit

être entretenue sur une base régulière. Les brosses

de carbone ont une durée de vie prévue de maximum

de 700 heures de fonctionnement. Reportez-vous à la

section d'entretien plus tard dans ce livre.

Assemblée Raclette

Le racloir est disponible à la fois droites et courbes. La

raclette droite utilise un (2) système de lame Linatex

double. La raclette "courbe" a une lame de lame arrière

Linatex et en néoprène avant.

Jupe Latérales Assemblées

La machine est équipée d'ensembles gauche et droite

de jupe latérales. Les ensembles de jupe latérales sont

conçues pour contenir des liquides dans la zone de

nettoyage sous la machine et de les canaliser vers le

suceur, et d'empêcher des éclaboussures à l'extérieur

de la machine.

Paquet de Batterie

Le 26 Wrangler est un système de 24 volts et est

disponible avec un paquet de batterie:

Quatre (4) 6 volts, 235 Amp Hour Batteries (inondés).

Consultez votre distributeur local NSS autorisé pour les

recommandations d'application.

Préparation de la Machine

Pour Installer les Piles:

 Éteignez tous les interrupteurs et incliner le réservoir

de récupération ouvert pour exposer le compartiment

de la batterie.

 Les batteries sont lourdes - utiliser deux personnes

pour installer.

 Reportez-vous au schéma de câblage à l'intérieur du

compartiment de la batterie. Alignez les piles dans le

compartiment comme indiqué sur le schéma.

 Installer les câbles de la batterie comme indiqué sur le

schéma de câblage.

 Serrer les boulons et les écrous hexagonaux avec une

clé.

Prudence: Ne pas toucher deux bornes avec une clé.

 Les connexions de batterie desserrées ou incorrectes

entraînera la batterie ou d'endommager l'appareil et

provoquer des blessures.

 Chargez les batteries avant utilisation!

Chargement de la Batterie

 Pour recharger les batteries branchez le cordon du

chargeur, situé à l'arrière de la machine, dans une

prise électrique (100/115/230 50/60HZ VAC).

PRUDENCE: Assurez-vous que le type de batterie

LED sur le chargeur correspond au type de batterie

installée dans votre machine! EXCEPTION-trojan

AGA d'être accusé de GEL CADRE.

 Si le cordon est branché dans une prise de la machine

sera désactivé.

Voir la section Chargeur de batterie pour plus de détails.

Préparer les réservoirs de solution et de

récupération:

 Ne Jamais utiliser de l'eau sur 140 degrés ° F (60° C).

Eau trop chaude peut endommager les composants

tels que les réservoirs.

 Mettez 1 ou 2 litres [3.8L to 7.6L] d'eau propre dans le

réservoir de solution premier à aider à diluer les

produits chimiques et à prévenir l'excès excessif.

Diluer les produits chimiques de nettoyage selon les

instructions du fabricant.

 Remplir le réservoir en versant de l'eau et des produits

chimiques de nettoyage à travers le filtre à tamis rond

qui recouvre l'ouverture à l'avant du réservoir de

solution.

 Assurez-vous que le bouchon de vidange du réservoir

de récupération est bien fermé et dans son clip de

maintien.

 TOUJOURS utiliser un anti-mousse pour protéger le

moteur de l'aspirateur.

 Consultez votre distributeur local pour obtenir des

conseils chimique complète.

Pour installer un pilote de la tablette et le pad:

 Il existe une large gamme de tampons ou brosses

disponibles pour les nombreuses applications de

nettoyage. Consultez votre distributeur local NSS

autorisé pour les recommandations d'application.

 Mettez les pilotes de la tablette à l'envers sur le sol et

enlever la tenue tasse de garniture.

 Retirez la découpe du centre de la 13 "(33 cm). Pad.

Placez le coussin sur le visage de la pilote de la

tablette.

 Le tampon doit être centrée sur le conducteur à éviter

vacillement ou rebondir.

 Installer et assurer la tenue tasse de garniture au

pilote de la tablette. Tourner le pilote de tampon de

sorte que la garniture en regard du sol.

 Augmenter les moteurs de brosse dans la position de

transport.

 Aligner les pattes de l'entraînement de patin avec les

fentes de la coulée d'entraînement.

 Mettez la patte du pilote de la tablette vers le verrou;

fermer le verrou autour de la patte pour se verrouiller sur

la coulée d'entraînement.

Pour Installer une Brosse:

 Augmenter les moteurs de brosse dans la position de

transport.

 Aligner les pattes de la brosse avec les fentes sur la

coulée d'entraînement.

 Mettez les pattes de la brosse vers le verrou; fermer le

verrou autour de la patte pour se verrouiller sur la

coulée d'entraînement.

Pour Installer le Bloc de Racloir:

 Placez le bras de levage raclette dans le stockage (en

haut).

 Les supports de montage de raclette à un support

métallique en bas au centre de la machine, à l'aide de

deux boutons (2) de montage. Desserrez les boutons

de montage et faites glisser le bloc de racloir sur la

plaque de montage.

 Le racloir a deux (2) petites roues pour empêcher

"rollover" en marche arrière. Les galets de roulement

doivent faire face à l'opérateur. Serrez à la main les

boutons de montage. Ne pas utiliser des pinces pour

serrer les boutons, comme cela vaincre la conception

"break-away".

 Ne pas ajouter de poids ou d'autres pressions sur le

mécanisme de la raclette. Ce ne sera pas améliorer

les performances et de réduire la durée de vie des

lames.

 Il est recommandé que, avec de nouvelles lames, les

roues arrière sont réglables pour leur position la plus

basse. Dévissez les deux vis sur le support tournent le

support

vers le bas aussi loin que possible, puis serrez les vis.

Effectuez ce réglage sur les deux roues / supports.

 Lorsque la raclette est usé, et le bord d'essuyage non

plus en contact avec le sol correctement, autre

utilisation peut être possible en ajustant les roues

arrière assez haut pour restaurer un engagement

correct des lames d'essuyage bord avec le sol.

Assurez-vous de régler les roues arrière à fond quand

une nouvelle lame est installé.

Pour installer les jupes latérales:

 Placez les jupes à gauche / droite de la machine.

 Retirer les épingles jupe de retenue du support de

montage.

 Aligner les trous de jupe latérales avec trous de

montage du support, insert et goupilles de retenue

sécurisés. Fermer jupes latérales autour de la

machine et sécurisé avec verrouillage de la jupe.

Préparer le distributeur Sidekick chimique (le cas

échéant)

***PRUDENCE: Purger les lignes d'Sidekick peut

distribuer une petite quantité du produit chimique

directement sur le sol. Si vous utilisez décapant

de cire ou de produits chimiques, assurez-vous

de purger les lignes dans une zone qui ne peut

pas être endommagés par le produit chimique

utilisé.

 Placer un récipient rempli avec le produit chimique de

nettoyage souhaitée dans le porte-bouteille situé à

l'avant de la machine.

o Le porte-bouteille accepte conteneurs rectangulaires

F-style, et certains contenants ronds plus petits.

o Conteneurs F de style vides sont disponibles à partir

de NSS, commander la pièce # 9590171.

 S'assurer que tous les raccords de tuyaux sont bien

serrés, puis insérez le tube d'aspiration dans la

bouteille de produit chimique, et serrer le bouchon.

 Mettez le laveur puis appuyez sur le bouton ON sur le

Sidekick. L'indicateur ON s'allume.

 Appuyez et maintenez enfoncé le bouton de purge sur

le Sidekick jusqu'à ce que vous voyez la ligne

d'alimentation de la pompe est remplie avec le produit

chimique.

 Sélectionnez le taux de dilution désiré tel que

recommandé par le fabricant de produits chimiques.

 Le distributeur Sidekick chimique est prêt à l'emploi.

Utilisation de la Machine

Le 26 Wrangler a les moteurs de brosse de décalage sur

le côté droit de la machine. Ce décalage permet de

nettoyer le bord de la chaussée ou des zones obstruées

(murs ou étagères) avec le côté droit de la machine.

Nettoyage Normale

 Balayage et poussière pour enlever la saleté et les

débris avant de frotter la serpillière. Accumulations de

saleté ou de débris sur le plancher de réduire les

performances de nettoyage.

 Vous pouvez aussi avoir besoin d'effectuer une pré-

nettoyer certains types de déversements ou les taches

avant lavage.

 Planifiez votre travail de sorte que vous faites de

longues allées rectilignes avec la quantité moindre de

temps possible, chevauchant chemin nettoyage

environ 2 in (5 cm). Afin d'éviter les zones de stries et

sales.

 Déplacer la machine à la zone à nettoyer.

 Lieu signes d'alerte "chaussée humide" dans la zone.

 Allumez l'interrupteur principal.

 Mettez les commutateurs de moteur brosse et vide.

 Lieu moteurs de brosse et racloir en position de

fonctionnement sur le plancher.

 Ouvrir complètement la poignée de la vanne de la

solution pendant environ 10-20 secondes pour

amorcer les lignes de la solution et ensuite ajuster le

débit de liquide au niveau désiré.

 Surveillez le niveau de liquide dans le réservoir de

récupération et écouter pour le flotteur d'arrêt pour

modifier le son du moteur à vide. Lorsque le débit d'air

à vide s'arrête, vous devez éteindre le moteur de

l'aspirateur et vider le réservoir de récupération.

 Prendre la machine à une bouche d'évacuation

approuvé et désactivez tous les commutateurs.

 Soulevez le rabat en caoutchouc à l'avant de la

Wrangler et retirer le tuyau de vidange en caoutchouc

souple.

 Soulevez le bout du tuyau au-dessus du niveau de la

cuve de récupération, desserrer et retirer le bouchon

de vidange du tuyau. Abaisser avec précaution et

diriger le tuyau de vidange à l'égout.

 Lorsque le réservoir de récupération est vide,

remplacer et serrer le bouchon de vidange. Placez le

tuyau de vidange dans la machine et fixer l'extrémité

de la fiche dans la pince. Ne pas obstruer le

mécanisme de levage ou les moteurs à balai.

Nettoyage Spécial

Le Wrangler peut être utilisé pour effectuer des travaux

de nettoyage spéciaux autres que "normal" d'épuration.

Double brossage

 Cette procédure permet un nettoyage en profondeur

sur des sols très sales. Une ou plusieurs passes de

nettoyage sont effectués avant de ramasser les

produits chimiques avec la raclette. Les meilleurs

résultats sont obtenus en plaçant les moteurs à balai

en position de gommage lourde.

Prudence: La surface du sol devient extrêmement

glissant dans cette opération. Le Wrangler doit être

utilisé uniquement en bas à vitesse moyenne et un

grand soin doit être pris lors de la marche sur cette

surface humide.

Décapage

 Cette procédure est utilisée pour éliminer modérée

accumulation de finition de plancher de l'étage. Les

plaquettes plus agressives ou de brosses abrasives

sont utilisés dans cette procédure.

 La solution d'extraction est appliquée au plancher

avec une vadrouille et puis double lavé comme ci-

dessus. Solution d'extraction ne doit pas être mis dans

le réservoir de solution. De l'eau propre dans le

réservoir de solution est appliquée sur le sol afin de

maintenir les produits chimiques et de finition dans un

état «liquide». La surface du sol devient extrêmement

glissant dans cette opération. Le Wrangler doit être

utilisé uniquement en bas à vitesse moyenne et un

grand soin doit être pris lors de la marche sur cette

surface humide.

 Le cas échéant, le laveur peut être utilisé pour

appliquer le décapant de cire à l'aide du distributeur

Sidekick chimique. Réglez le taux de dilution à la dose

recommandée par le fabricant de produits chimiques.

Si le décapant de cire que vous utilisez nécessite des

dilutions plus fort que 20:1, alors vous aurez besoin

d'appliquer le décapant avec une vadrouille.

 Après l'application de la strip-teaseuse, purger

soigneusement les lignes de distribution Sidekick

chimiques avec de l'eau propre pour enlever toute

trace de décapant pour cire. Purger les lignes tandis

que les brosses sont placés sur un drain de plancher.

Purge des lignes du Sidekick dispensera chimique à

travers les tampons à récurer et sur le sol.

Sidekick Opération Distributeur Chimique

***PRUDENCE: Purger les lignes d'Sidekick peut

distribuer une petite quantité du produit chimique

directement sur le sol. Si vous utilisez décapant

de cire ou de produits chimiques, assurez-vous

de purger les lignes dans une zone qui ne peut

pas être endommagés par le produit chimique

utilisé, comme sur un drain de plancher.

Voir Préparation de la machine pour obtenir des

instructions sur la façon de connecter la bouteille de

produit chimique, et purger les lignes.

Après une bonne connexion de la ligne d'alimentation en

produits chimiques et de purge, le Sidekick chimique

distributeur fournit dilution automatique chimique lors

des opérations de lavage. Le Sidekick mesure la

quantité d'eau s'écoulant hors de la cuve de solution, et

les pompes à la bonne quantité de produit chimique

dans la ligne d'eau pour fournir le rapport de l'eau au

produit chimique en fonction du rapport de dilution

sélectionné sur le panneau de commande.

La pompe ne fonctionne pas si l'eau s'écoule du

réservoir de solution (sauf lorsque le bouton de purge

est pressé). Cela signifie que la valve de contrôle

solution doit être sur, et les brosses doit se retourner.

Fonctionnement de Base

 Mettez le laveur.

 Allumez le Sidekick chimique Distributeur.

 Sélectionnez le taux de dilution souhaitée en appuyant

sur le bouton de sélection de dilution jusqu'à ce que le

voyant à côté de la proportion souhaitée est illuminé.

 L'épurateur peut être désactivée, et quand l'épurateur

est rallumé, le Sidekick rappellera le dernier réglage

de dilution.

 Pendant l'utilisation, le bouton de purge peut être

activée pour fournir et dose supplémentaire de

produits chimiques pour les zones très sales (suivez

toujours les instructions d'utilisation du fabricant de

produits chimiques).

Pour Changer des Produits Chimiques

 Desserrer le bouchon de la bouteille de produit

chimique, et supprimer la ligne d'aspiration de la

bouteille de produit chimique.

 Éliminer ou stocker tout produit chimique restant

conformément aux réglementations locales.

 Placez le tuyau d'aspiration dans un récipient d'eau

propre.

 Avec la machine sur un drain de plancher, appuyez et

maintenez le bouton de purge jusqu'à ce que l'eau

propre est aspiré à travers la pompe et distribué au

niveau des balais.

 Retirer le tuyau d'aspiration du récipient d'eau propre.

Remettez le réservoir d'eau propre avec un conteneur

de la substance chimique souhaitée, et installer la

conduite d'aspiration.

 Appuyez et maintenez le bouton de purge jusqu'à

chimique est considéré en cours d'élaboration à la

pompe, et le pompage dans le tube de la pompe au

raccord sous la machine.

 Après chaque utilisation, rincez toujours les lignes de

Sidekick avec de l'eau propre à empêcher que le

produit séché de s'accumuler dans les lignes.

ENTRETIEN DE LA MACHINE

L'entretien courant est essentiel pour assurer un

fonctionnement adéquat de la machine et les

performances de nettoyage. Effectuer toutes les

procédures de maintenance comme suit.

Coupez toujours tous les interrupteurs de la

machine avant d'effectuer toute opération de

maintenance.

Pour régler le racloir:

 Mettez le moteur à vide et ouvrir légèrement le robinet

d'eau.

 Les lames de raclette devraient poser sur un peu

(comme une raclette de fenêtre) lorsque la machine

est en mouvement.

 Si un réglage est nécessaire d'ajuster l'angle de la

lame en tournant l'écrou à oreilles (ou bouton) sur le

bras pivotant dans le sens horaire ou anti-horaire.

Pour régler secondaires lames d'essuie-glace jupe:

 Installez les jupes latérales de la machine.

 Desserrer les vis de la bande de retenue.

 Déroulez uniformément sur toute la longueur de la

lame d'essuie-glace de sorte qu'il touche bien le sol.

 Serrez toutes les vis et la machine de test pour les

éclaboussures sous les lames.

 NE PAS ajuster les lames trop faible, car il peut

causer des dommages et une usure excessive des

lames.

Pour remplacer secondaires lames d'essuie-glace

jupe:

 Retirez l'ensemble de jupe latérale de la machine.

 Retirez la bande et des vis de retenue.

 Retirez l'ancienne lame d'essuie-glace et la remplacer

par une nouvelle lame.

 Remplacer la bande et des vis de retenue; ne serrez

pas.

 Déroulez uniformément sur toute la longueur de la

lame d'essuie-glace de sorte qu'il touche bien le sol.

 Serrez toutes les vis et la machine de test pour les

projections de liquide sous les lames.

 NE PAS ajuster les lames trop faible, car il peut

causer des dommages et une usure excessive des

lames.

Sidekick Chimique Distributeur

 Purger les lignes à l'eau claire après chaque

utilisation.

 Le tube de pression sous le couvercle voir-à travers

sur le dessus de la pompe doit être remplacé

régulièrement environ tous les 500 heures (selon les

produits chimiques utilisés).

 Pour remplacer le tube de compression:

1. Retirer les écrous d'embout de la pompe

2. Dévisser couvercle de la pompe, ce qui expose le

tube souple.

3. Retirer le tube de compression endommagée et la

remplacer par une nouvelle tube souple.

4. D'un tournevis peut être inséré dans le moyeu de

rotor et entraîné en rotation lorsque le tube est en

cours de remplacement pour faciliter l'insertion. Il

est important de ne pas tordre le tube comme il

est inséré et les raccords doit être inséré "côté

plat vers le haut"

5. Ajouter de la graisse du paquet inclus.

6. Remettre le couvercle et reprendre le

fonctionnement normal.

Entretien Quotidien

 Vous devez recharger les batteries lorsque cela est

indiqué par la jauge de la batterie, et après chaque

utilisation. Lire l'indicateur de charge pendant que la

machine est en cours d'utilisation.

* 235 batteries AH exigent 8-12 heures pour charger

complètement.

 NE JAMAIS laisser les piles reposer toute la nuit après

que la machine a été exécuté pendant plus de 1 heure

depuis la dernière recharge.

 Voir la section Chargeur de batterie.

Électrolyte de Batterie (Liquide) Niveau (Inondé

Seulement)

Inspecter le niveau d'au moins une cellule dans chaque

batterie à électrolyte avant de le charger. Le liquide doit

être visible au-dessus des plaques intérieures. Ne pas

charger les piles si le liquide est en dessous des

plaques.

 NE JAMAIS laissez le niveau d'électrolyte tombe au-

dessous des sommets des plaques. Cela pourrait

endommager les piles immédiatement, et nullité de sa

garantie.

 Ajouter que de l'eau distillée à la cellule d'une batterie

pour régler le niveau de liquide. Ne pas utiliser l'eau

du robinet ou bien. Avant de charger, ajoutez juste

assez d'eau pour assurer le haut des plaques sont

couverts. Après la charge, seulement ajouter

suffisamment d'eau pour amener le niveau de la partie

inférieure du tube de remplissage.

 Ne surchargez pas le niveau de liquide de la batterie,

ce qui cause l'électrolyte (acide) déversement.

Renversé électrolyte (acide) peut causer des

dommages de la machine et des blessures. Nettoyer

et éliminer immédiatement toutes les éclaboussures.

 Voir la fiche batterie d'alerte (page 3) pour plus de

détails.

 Si la machine est équipée de batterie système d'auto-

remplissage, remplir les batteries avant de charger.

Réservoirs de Solution et de Récupération

 Le réservoir de récupération est vidé par

l'intermédiaire d'un grand tuyau en caoutchouc à

l'avant de la machine. Retirez le bouchon et vidanger

les liquides conformément à la réglementation locale

et fédérale.

 Chaque fois que vous videz le réservoir de

récupération, nous recommandons que vous ajoutez

au moins 4 à 6 onces [120mL to 175mL] d'antimousse

chimique dans le réservoir de récupération avant de

reprendre le travail. Passez l'aspirateur sur l'anti-

mousse dans le réservoir de récupération vide par le

tuyau Vac raclette.

 A la fin de la journée vide tous les liquides à la fois

solution et réservoirs de récupération. Rincer les deux

réservoirs avec de l'eau propre pour éviter les résidus

de produits chimiques accumulation permet de sécher

à l'air pour éviter les odeurs.

 Enlevez tout résidu de l'écran et flotter balle à assurer

le bon fonctionnement. Remplacer l'ensemble du

flotteur sur le tube dans le réservoir de récupération.

 Vérifiez couvercle transparent pour étanchéité à l'air -

laissez le couvercle ouvert pour permettre réservoir

sécher à l'air.

 Vérifier le tuyau de vidange pour les dommages.

Pilotes ou Brosses Tapis

 Retirer les deux pilotes de la tablette (ou brosses) de

la machine après utilisation.

 Rincer à l'eau propre pour éviter les résidus de

produits chimiques accumulation.

 Vérifier l'usure ou des dommages. Réparer ou

remplacer si nécessaire.

 Laisser sécher à l'air sur une étagère ou un rack.

Assemblée Raclette

 Retirer racloir de la machine.

 Rincer à l'eau propre pour éviter les résidus de

produits chimiques accumulation. *** Remarque: une

exposition prolongée à certaines marques de

décapant de cire peut dégrader le matériau raclette.

Rinçage après utilisation dans un plancher de cire

décapage application est fortement recommandé.

 Inspecter l'ensemble de la raclette, la liaison, et tuyau

d'aspiration, d'usure, de dommages ou de

l'obstruction. Réparer ou remplacer si nécessaire.

 Retirer les débris du tuyau raclette et entrée de

réservoir de récupération.

 Laisser sécher à l'air sur une étagère ou un rack.

Entretien Hebdomadaire (20 heures)

 Vérifiez que l'entretien quotidien a été effectué.

 Vérifiez tous les bornes de la batterie et les

connexions des câbles. Serrer si nécessaire. Des

connexions desserrées sont dangereux et peuvent

causer des blessures et des dommages de la

machine.

 Nettoyez toute corrosion des bornes et des câbles de

batterie.

 Videz tous les liquides du compartiment de la batterie.

Eliminer conformément aux réglementations locales et

fédérales.

 Vérifier le débit de la solution de pilotes de la tablette /

brosses. Retirer, inspecter et nettoyer l'ensemble de

filtre de la solution.

 Rincer le réservoir et les tuyaux de solution propre

avec un mélange de 8 onces (250ml.) de vinaigre

blanc pour un gallon (4 litres) d'eau chaude.

 Réparer ou remplacer les composants usés ou

endommagés au besoin.

****PRUDENCE****

Inspecter et de reconstituer l'eau de la batterie dans

chaque cellule de chaque semaine de la batterie. Défaut

de maintenir le niveau d'électrolyte approprié dans

chaque cellule de chaque batterie peut provoquer une

panne prématurée de la batterie, et annuler la garantie.

Entretien Mensuel (100 heures)

 Egaliser vos batteries (Inondé seulement). Pour

égaliser les batteries, après avoir été complètement

chargée, débranchez le chargeur (à partir de la prise

murale), et rebranchez-Le chargeur sauter à travers

les premières phases du cycle de charge, et courir à

travers la phase de finition. Ce sera un équilibre entre

toutes les cellules dans les batteries, et de fournir une

autonomie maximale. Cette étape est particulièrement

importante si vous pratiquez OCCASION DE

CHARGE.

 Vérifier tous les jours et la maintenance hebdomadaire

a été réalisée.

 Inspecter vide filtre d'échappement de moteur derrière

la plaque de métal à l'arrière de compartiment de la

batterie. Nettoyer ou remplacer si nécessaire.

 Vérifiez les roulettes d'usure ou de dommages.

 Graisser l'axe de la roulette et palier de pivotement.

Utilisez un pistolet à graisse à main et un haut degré

de graisse à base de lithium résistant à l'eau.

 Inspectez tous les liens mécaniques, points de pivot et

de rotules pour la liberté de mouvement. Utilisez un

lubrifiant de pulvérisation pénétrant qui est résistant à

l'eau. Ne pas utiliser WD 40 lubrifiant.

 Vérifier toutes les fixations (boulons, vis, écrous) à des

liaisons mécaniques, les points de pivot et de rotules

pour l'étanchéité. Serrer si nécessaire.

 Réparer ou remplacer les composants usés ou

endommagés.

 Inspecter le tube souple dans le distributeur Sidekick

chimique ni fissures ni fuites.

Entretien Périodique et Obligatoire

Il est important pour vous de lire le compteur d'heures

pendant des heures utilisées pour effectuer cette

maintenance de la machine.

Il est obligatoire que la procédure d'entretien suivant

effectué à l'intervalle décrit. Ne pas effectuer cette

procédure peut entraîner des performances de la

machine pauvres, la machine des dommages aux

composants et l'échec. Cette procédure doit être

effectuée par un centre de distribution ou de service

NSS autorisé. Réparations effectuées par une société

non autorisée annulera la garantie de la machine. Si

vous avez besoin d'aide pour trouver un centre de

service agréé, s'il vous plaît contacter NSS Enterprises,

Inc.

Après tous les 450-500 heures de fonctionnement, vous

devez inspecter vide moteur balais de charbon pour

l'usure. Remplacer le moteur à vide brosses de carbone

quand ils sont 7/16inch (11mm) de longueur.

Après tous les 650-700 heures de fonctionnement, vous

devez inspecter moteur d'entraînement (boîte) balais de

charbon pour l'usure. Remplacer le moteur

d'entraînement (boîte) brosses de carbone quand ils

sont 3/8inch (9mm) de longueur.

Après tous les 650-700 heures de fonctionnement, vous

devez inspecter la brosse moteur balais de charbon pour

l'usure. Remplacer le moteur brosse brosses de carbone

quand ils sont 1/2inch (13mm) de longueur.

Billets de Remplacement de la Batterie

 Paquet Entier.

o Il est toujours recommandé de remplacer toutes les

batteries dans le pack en même temps.

 Un ou plusieurs piles hors de la meute. Ce n'est pas

recommandé. En remplaçant seulement une ou deux

batteries de l'emballage peut conduire à la suivante:

 La surcharge des nouvelles, ou l'original restant,

batteries.

 Un prix inférieur à la nouvelle, ou encore d'origine,

les batteries.

 Plus de décharger le nouveau ou les batteries

d'origine restantes.

o Si vous souhaitez remplacer une partie seulement

des batteries dans le pack, procédez comme suit

pour de meilleurs résultats:

 Les batteries de remplacement doivent toujours

être du même fabricant de la batterie, le modèle

et ampères-heures d'étoiles, comme les piles

restantes dans le paquet.

 Ne jamais mélanger des piles de différents

fabricants dans le même paquet.

 Charger entièrement la fois la nouvelle batterie,

et les piles d'origine restants. (S.G. = 1.265

minimum, utiliser un densimètre)

 Utiliser une batterie de remplacement qui se

trouve à proximité du même âge que ceux

d'origine restantes.

 Ne pas utiliser la machine tant pour environ 20

cycles. Par exemple, si vous avez utilisé pour

obtenir 4 heures de l'exécution, ne l'exécuter

pendant 2,5 heures, puis charger les batteries

complètement.

 Possibilité de charge chaque fois que possible

(voir page 12).

 Egaliser après 30 jours (Inondé seulement).

 Les étapes ci-dessus fournissent la meilleure

occasion de la nouvelle batterie (s) à rejoindre la

meute.

Chargeur de Batterie

Le chargeur de batterie à bord fourni avec cet appareil

est capable de charger des batteries au plomb de 185 à

350ah capacité. Il n'est pas nécessaire de modifier les

algorithmes ou les paramètres en fonction de fabricant

de la batterie, ou la taille de la batterie.

Le chargeur peut également être configuré pour charger

inondé cellule (humide), AGM, ou des batteries au gel.

LED sur le chargeur indiquent le type de batterie le

chargeur est mis à la charge. Un réglage est pour

inondées et batteries AGM, l'autre paramètre est

uniquement pour les batteries GEL.

Selon le chargeur de batterie, le chargeur peut

fonctionner sur 100/115/230 VAC 1ph 50/60 Hz., et

détecte automatiquement les tensions d'entrée. Avant

de brancher le chargeur de batterie au pouvoir, vérifiez

l'étiquette sur le chargeur de batterie pour vérifier la

puissance d'entrée correcte.

Détermination du Type de Batterie

PRUDENCE: Différents types de piles ont des

exigences de charge différents. Ne pas identifier

correctement type de batterie, et régler la

CHARGEUR EN CONSÉQUENCE endommagerait la

batterie et nullité de sa garantie.

Votre appareil a peut-être été commandé avec batteries

installées à l'usine NSS. Le type de batterie standard,

normalement fourni par NSS, est le (humide) de la

batterie inondée de plomb de la cellule de l'acide.

Batteries scellées gel et AGM peuvent également être

disponibles à la demande du client.

Les batteries humides (humides) peuvent être facilement

identifiés par les bouchons de cellules amovibles. Retrait

des bouchons permet l'inspection de l'électrolyte liquide

(acide sulfurique) de niveau dans chaque cellule.

AGA (Mat Absorbée en verre) batteries sont scellées,

les batteries sans entretien. Ils n'ont pas bouchons de

cellules destinés à l'élimination. Rechercher "AGA"

imprimé sur le dessus ou sur les côtés des piles.

GEL (électrolyte gélifié) batteries sont également

scellés, l'entretien des batteries libres. Ils ne possèdent

pas de cellules bouchons destinés à l'enlèvement.

Cherchez "gel" imprimé sur le dessus ou sur les côtés

de la batterie.

LED Chargeur de Batterie Indicateur

Votre chargeur de batterie est équipé de LED qui

indiquent ce qui suit:

 Type de batterie Cadre. Chacune de ces deux

voyants sont éclairés, quand le chargeur est branché,

pour signaler le type (s) de batteries le chargeur est

configuré pour charger. Les deux options disponibles

sont:

o Wet / AGM: Lorsque ce voyant est allumé, le

chargeur est configuré pour charger soit inondée

(humide), ou batteries AGM.

o Gel Cell. Lorsque ce voyant est allumé, le chargeur

est configuré pour charger les batteries Gel

SEULEMENT. EXCEPTION: Trojan AGM doivent

être chargés de la mise en gel.

 État des indicateurs de charge. Quatre LED

supplémentaires fournissent des informations sur le

niveau de charge des batteries pendant la charge.

o 30%, 60%, 90% et 100%.

 Indications de défaut. Pendant la charge, le chargeur

fournit une rétroaction sur le processus de charge et

des problèmes détectés. Il fournira les informations et

signaler le type de problème par LED clignote comme

décrit ci-dessous:

Modification du Type de Batterie Cadre

Le réglage standard pour le chargeur de batterie à

bord est inondée / AGM. EXCEPTION: Si votre

machine a été ordonné de NSS équipé de batteries au

gel, le chargeur a été configuré pour les batteries Gel à

l'usine.

Configuration du Chargeur pour Batteries au Gel:

1. Retirez le couvercle supérieur.

2. Retirez le cavalier de la planche (position 1), puis

stocker le cavalier pour une utilisation ultérieure à

la position 2. Voir photo ci-dessous.

3. Remettez le couvercle supérieur.

Configurer le Chargeur pour les Batteries

Inondées/AGM

1. Retirez le couvercle supérieur

2. Retirez le cavalier de l'emplacement de stockage

(position 2), et installez le cavalier en position 1.

3. Remettez le couvercle supérieur.

Position 1

Retirez le

cavalier pour

le

g

el

Position 2

Emplacement de

stockage pour le

cavalier

Top vis du

couvercle

Utilisation du Chargeur de Batterie

PRUDENCE: Différents types de piles ont des

exigences de charge différents. Ne pas identifier

correctement type de batterie et définissez les

CHARGEUR EN CONSÉQUENCE causera des

dommages de BATTERIE, et annuler la garantie.

Le chargeur de batterie est entièrement automatique. Il

suffit de brancher le chargeur dans une prise murale

appropriée, et le chargeur charge les batteries. La LED

verte de 100% sera allumé en continu quand le cycle

de charge est complète.

Un bruit de bouillonnement ou ébullition provenant des

batteries pendant les dernières heures de la charge est

normal. Les batteries peuvent être chaud, mais pas

trop chaude au toucher.

Le chargeur va maintenir la tension correcte de la pile

dans la mesure où il est branché (mode maintenance).

L'égalisation des Batteries (Inondé Seulement)

Les piles doivent être égalisées une fois tous les 30

jours pour l'exécution maximale de la batterie et de la

vie.

Pour égaliser les batteries:

 Branchez le chargeur et recharger complètement

les batteries (jusqu'à ce que la LED verte de

100% est allumé en permanence).

 Débranchez le chargeur de la prise murale, puis

rebranchez-le dans le mur.

 Le chargeur de fonctionner pendant 2 heures, en

maintenant les batteries à une tension constante,

et égalisation de chaque cellule.

Batterie Faire et Ne Pas Faire:

a. Vous n'avez pas à décharger complètement la

batterie avant de la charger. Ils n'ont pas une

"mémoire".

b. Branchez le chargeur dans n'importe quand la

machine n'est pas en cours d'utilisation.

c. Ne laissez jamais le niveau d'électrolyte tombe au-

dessous des sommets des plaques (batteries à

cellules ouvertes). Cela pourrait endommager vos

batteries presque immédiatement, et nullité de sa

garantie de la batterie. Ils peuvent dire si ce qui s'est

passé.

d. NE JAMAIS remplir les batteries avec le bien ou

l'eau du robinet (inondé piles).

e. JAMAIS trop remplir les batteries (batteries à

cellule).

f. Ne laissez JAMAIS les batteries déchargées

reposer toute la nuit (ou entre les quarts).

g. TOUJOURS vérifier le niveau d'électrolyte sur tous

les 3 ou 4 cycles de charge / décharge avant de

charger.

h. TOUJOURS remplir les batteries avec de l'eau

distillée (si nécessaire) après la charge.

i. TOUJOURS recharger complètement les batteries

après utilisation (jusqu'à ce que la LED verte

s'allume).

j. Égaliser TOUJOURS les piles (inondées

seulement) tous les 30 jours.

k. JAMAIS PLUS DE DÉCHARGE!

l. Ne jamais charger des batteries au gel avec le

chargeur mis à NOYE / AGM.

m. NE JAMAIS charger les batteries AGM / INONDES

avec le chargeur mis à GEL. EXCEPTION-trojan

AGM d'être accusé de GEL CADRE.

Possibilité de Charge

Charge d'opportunité est en charge des piles lorsque

l'occasion se présente, comme pendant les pauses, et

se fait en plus d'un cycle de charge complet. Charge

lorsque possible est recommandée, car ce temps de

charge supplémentaire aidera à augmenter la tension

de fonctionnement des batteries, et aidera à assurer

l'exécution maximum et durée de vie.

Remarque: Si le chargeur de batterie est débranché

avant que le cycle de charge est terminé, il peut

prendre jusqu'à cinq minutes avant de la machine pour

pouvoir être mis en marche.

TABLE 1 Types de Batterie

NSS

Référence Crown

Référence Batterie

Volts Système

Volts Ampère Heure Type de batterie

Cadre

4491061 1-1470 12 36 215 Flooded/AGM

3390361 1-1435 6 24 & 36 235 Flooded/AGM

6491931 1-1437 6 24 & 36 200 GEL

2691501 1-1450 6 36 350 Flooded/AGM

Remarque: Trojan AGM batteries doivent être chargés de la prise en gel.

** Le chargeur a été testé sur les batteries des fabricants suivants:

 Trojan inondé cell

 US Battery inondé cell

 Deka inondé cell

 Crown gel

 Concord gel

 Discover AGM

DÉPANNAGE

Remarque: Si des problèmes persistent après avoir pris les mesures suivantes, contactez votre station de distributeur ou d'un service agréé

pour une évaluation plus approfondie et la réparation.

PROBLEME RAISON SOLUTION

Aucun écoulement de la

solution.

Filtre encrassé. Nettoyer le filtre.

La vanne de la solution est fermé. Ouvrez la vanne de solution.

Obstruction dans le tuyau de solution. Retirez l'obstacle.

Soupape de solution ou d'une liaison endommagé. Réparer / remplacer la liaison de soupape.

Tuyau de solution plié. Vérifiez plis au niveau du robinet et retirez.

Le réservoir de solution est vide. Remplir le réservoir.

Écoulement de la solution

ne s'arrête pas.

La vanne de la solution ou la liaison est dommage. Réparer / remplacer la liaison de soupape.

Siège de soupape de la solution est sale. Avoir une réparation de technicien agréé.

Siège endommagé dans la vanne. Remplacer la vanne.

Tuyau débranché ou endommagé. Réinstaller ou remplacer le tuyau.

Ne sera pas ramasser de

l'eau du sol.

Raclette revient.

Flexible du suceur est éteint. Basse raclette.

Réinstaller le tuyau.

Commutateur Vac moteur est éteint. Tourner le commutateur de moteur aspirateur "sur".

Réservoir de récupération est plein. Réservoir vide.

Vide d'arrêt flotteur est coincé. Nettoyez l'écran et enlever l'obstruction.

Obstruction / dommages à la raclette, tuyau raclette

ou sur un tube. Retirer les dommages obstruction / réparation.

Fuite sur le joint. Enlevez le vieux joint / remplacer.

Vac moteur ne fonctionne pas. Ont autorisé militaire réparation.

Récupération tuyau de vidange n'est pas branché

correctement. Installer le bouchon de tuyau de vidange correctement.

Ne sera pas ramasser

toute l'eau du sol.

Débris sur les lames de raclette.

Raclette est usé / endommagé. Raclette propre.

Arrière / remplacer raclette.

Obstruction / dommages à la raclette, flexible du

suceur, ou sur un tube. Retirer les dommages obstruction / réparation.

Raclette angle doit être réglé. Ajuster l'angle.

Le moteur à vide usés. Ont autorisé militaire réparation.

Filtre bouché Vac. Filtre aspirateur propre.

Durée est inférieure à

l'état neuf.

Niveau d'électrolyte est trop bas. Ajouter de distillée l'eau pour couvrir les plaques et

responsable. Remplir à niveau, après la charge.

Dessus des batteries sont sales / humide. Nettoyez les bornes / sec, et propre.

Bornes de la batterie sont sales / endommagé. Bornes et connecteurs propres. Remplacez les câbles

endommagés. Vérifiez l'eau & Charge.

Batteries ne sont pas complètement chargées. Chargez les batteries jusqu'à ce que le chargeur indique

cycle de charge complet est complet.

Batterie (s) défectueux ou usé.

Vérifiez les codes d'erreur de chargeur de batterie

pendant que le chargeur de batterie fonctionne. Vous

avez un technicien agréé tester les batteries (sg / chargé

volts / test de charge).

Endommagé chargeur. Avoir une réparation de technicien agréé.

Nettoyage n'est même

pas.

Brosse / disque est usé. Remplacez la brosse / pads.

Dommages à brosser assemblage; roulettes ou valve

de solution. Avoir une réparation de technicien agréé.

Tuyaux peuvent être pliés ou obstrués. Réparation / enlever une obstruction.

La machine ne fonctionne

pas.

Les câbles de batterie mal branché ou débranché. Vérifier et connecter ou serrer.

Disjoncteur déclenché. Réarmer le disjoncteur.

Piles non facturés. Chargez les batteries.

Chargeur de batterie a été débranché avant que le

cycle de charge a été achevée. Attendre (jusqu'à cinq minutes) et essayez à nouveau.

Pompe de Sidekick ne

fonctionne pas.

Désactivé, la vanne d'eau est éteint, brosses éteints. Assurez-pompe, vanne de solution, et balais sont sur.

Un câblage incorrect. Contrôler / réparer par un technicien qualifié.

Capteur branché

Déposer le capteur et l'air de soufflage (5 psi [.03MPa]

max) à travers dans le sens opposé de la flèche sur la

partie à effacer l'obstruction.

Sidekick d'exploitation,

mais pas de pompage

chimique.

Fuite de vide au niveau des raccords sur bouchon de

la bouteille, le tube de compression fissuré, bouteille

de produit chimique vide.

Vérifiez les raccords au bouchon de la bouteille de

fuites. Remplacer le tube de compression en cas de

fissure. Remplissez la bouteille de produit chimique.

BLANK PAGE

PAGE BLANCHE

BLANK PAGE

PAGE BLANCHE

9092624 WRANGLER 2625 DB Operation Manual Rev U 09-15

NSS® Enterprises, Inc.

3115 Frenchmens Road

Toledo, Ohio 43607

PHONE (419) 531-2121

FAX (419) 531-3761

mailus@nss.com

www.nss.com
