Blu-ray Disc Player

Owner’s Manual

NB501SL9

E5H26UD_NB501SL9_EN.indd 1E5H26UD_NB501SL9_EN.indd 1 2008/04/24 9:59:582008/04/24 9:59:58

1. Connections

Follow to the back side of this sheet.

NB501SL9

Blu-ray Disc Player

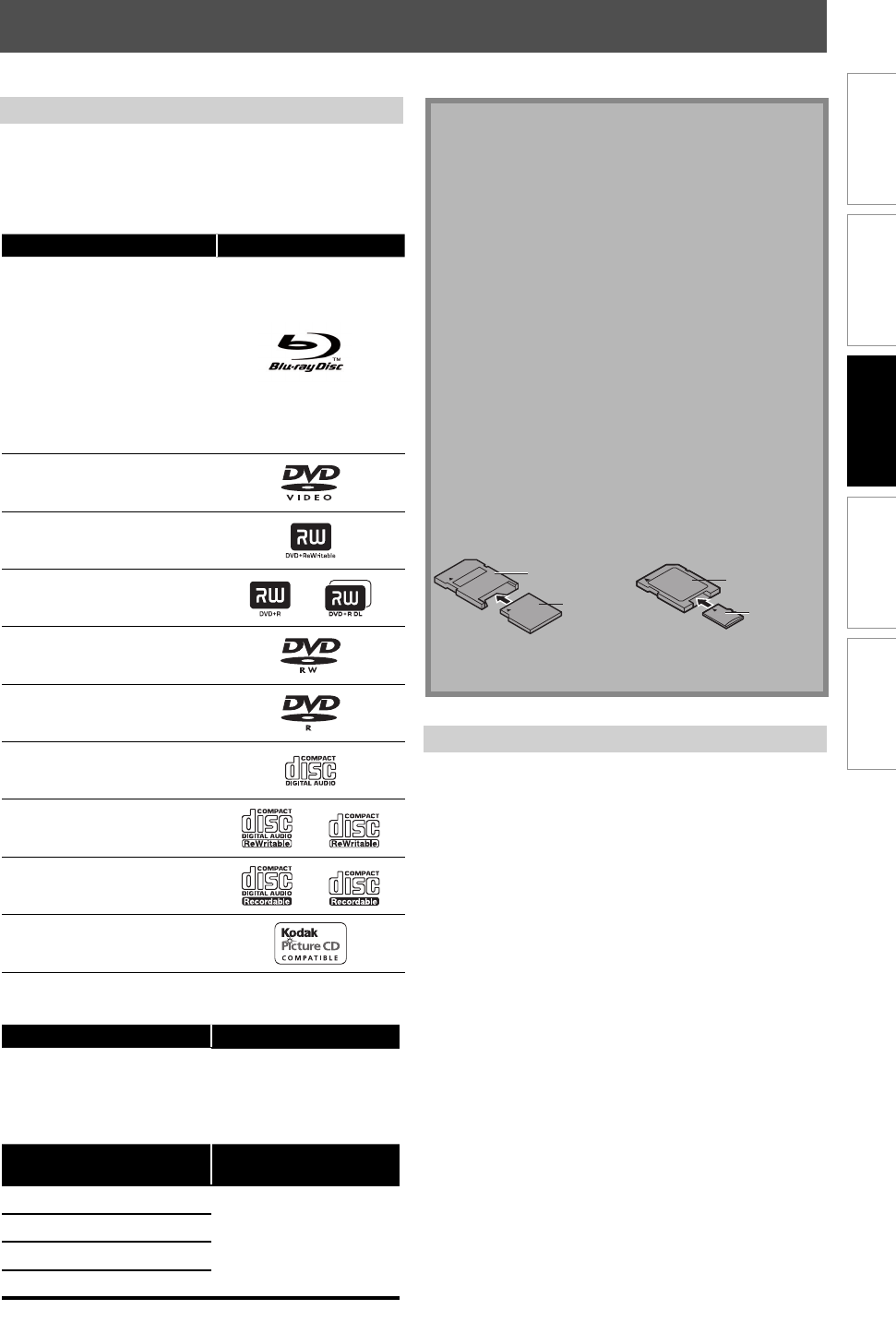

This unit is compatible to play back the following discs / files.

Playable discs Logos

Blu-ray Disc

- BD-video (single / double layer)

- BD-RE ver.2.1 (single / double layer)

(Recorded in BDMV format)

- BD-R (single / double layer)

(Recorded in BDMV format)

(Unclosed discs may not be played

back.)

DVD-video

DVD+RW (single layer)

DVD+R (single / double layer)

DVD-RW (finalized discs only)

DVD-R (finalized discs only)

CD-DA (audio CD)

CD-RW

CD-R

Kodak Picture CD

DTS-CD

Playable files Logos

JPEG

DVD, CD-RW/-R,

SD Memory Card (including

SDHC), miniSD Card,

microSD Card

Readable cards Playable files / data

SD Memory Card (8MB - 2GB)

JPEG, picture-in-picture

commentary, subtitles or

other extras for BD-ROM

Profile 1 ver.1.1

SDHC Memory Card (4GB)

miniSD Card (8MB - 2GB)

microSD Card (8MB - 2GB)

For miniSD Card and microSD Card, the adapter is necessary.

miniSD Card adapter

miniSD Card

microSD Card adapter

microSD Card

•

This unit has been designed to play back BD-video with region A and DVD-video with region

“1” or “ALL“.

You cannot play back BD-video or DVD-video that are labeled for other regions. Look for the

symbols on the right on your BD-video or DVD-video. If these region symbols do not appear

on your BD-video or DVD-video, you cannot play back the disc in this unit. The letter or

number inside the globe refers to region of the world. A BD-video or DVD-video labeled for a

specific region can only play back on the unit with the same region code.

BD-videoDVD-video

AUDIO/VIDEO CONNECTION

Press [HDMI] to change the resolution of the video signal being output from HDMI OUT jack.

The video resolution changes as follows every time [HDMI] is pressed.

480p 720p 1080i 1080p 1080p24

Note :

• You cannot select the video resolutions which are not supported by the connected TV.

• In order to get natural and high quality film reproduction of 24-frame film material, use an HDMI cable (High Speed HDMI

Cable is recommended) and select “1080p24” if the connected TV is compatible with 1080p24 frame input.

Supplied cables used in this connection are as follows:

RCA audio cable (L/R) x 1

RCA video cable x 1

Please purchase the rest of the necessary cables at your

local store.

•

E5H26UD

1VMN25654 / ★★★★★

Printed in China

“Blu-ray Disc“ and are trademarks.

is a trademark of DVD Format/Logo Licensing Corporation.

Make one of the following connections, depending on the capabilities of your existing device.

AUDIO IN

VIDEO

OUT

VIDEO

DVI IN

this unit

and

RCA

audio cable RCA

video cable RCA component

video cable

Method 2

COMPONENT VIDEO OUT

Method 1

VIDEO OUTAUDIO OUT

Method 3

HDMI OUT

HDMI-DVI

cable

AUDIO CONNECTION VIDEO CONNECTION

or or

COMPONENT

VIDEO OUT

COMPONENT

VIDEO IN

PB/CB

PR/CR(Red)

(Blue)

(Green)

(Red)

(Blue)

(Green)

Playable Discs and Files

Region Codes

HDMI Connection

Basic Connections

All devices should be turned off and

disconnected from the power outlet,

when you make the connections.

HDMI IN

HDMI cable

Method 4

this unit TV

BEST


BETTER


STANDARD


STANDARD

AUDIO

Quick Start Guide

BEST

AUDIO /


Quick Start GuideQuick Start Guide

EN EN

E5H26UD_NB501SL9_EN_QG.indd 1E5H26UD_NB501SL9_EN_QG.indd 1 2008/05/07 11:32:542008/05/07 11:32:54

2-Channel Analog Audio Connection

Digital Audio Connection

COAXIAL

DIGITAL AUDIO INPUT

AV receiver/ampli er

DIGITAL OUT (COAXIAL)

digital audio coaxial input jack

digital audio coaxial cable

audio

this unit

After you made all necessary connections, connect the AC cord to the AC IN.

Then connect the AC cord to the AC outlet.

Insert the plugs securely. Incomplete connections will result in the generation of noise.

this unit AC outlet

AC cord

AC 120V, 60 Hz

Turn on the TV and select the

appropriate input on the TV to which

the unit is connected.

Press [OPEN / CLOSE A ] to close the

disc tray.

It may take a while to load the disc.

Some discs may start playback automatically.

Press [POWER].

Press [OPEN / CLOSE A ] to open

the disc tray.

Place the disc on the disc tray with

its label side facing up.

Align the disc to the

disc tray guide.

Press [PLAY B] to start playback.

For many of BD-video and DVD-video, a menu screen

may appear.

In this case, use [K / L / s / B] to select the desired

item, then press [ENTER].

To pause playback:

Press [PAUSE F ].

To return to normal playback:

Press [PLAY B ].

To stop playback:

Press [STOP C ].

To eject the disc:

Press [OPEN / CLOSE A ] to open the disc tray, then

remove the disc before turning off the unit.

2. Playback1. Connections (cont'd)

Connection to an Audio System

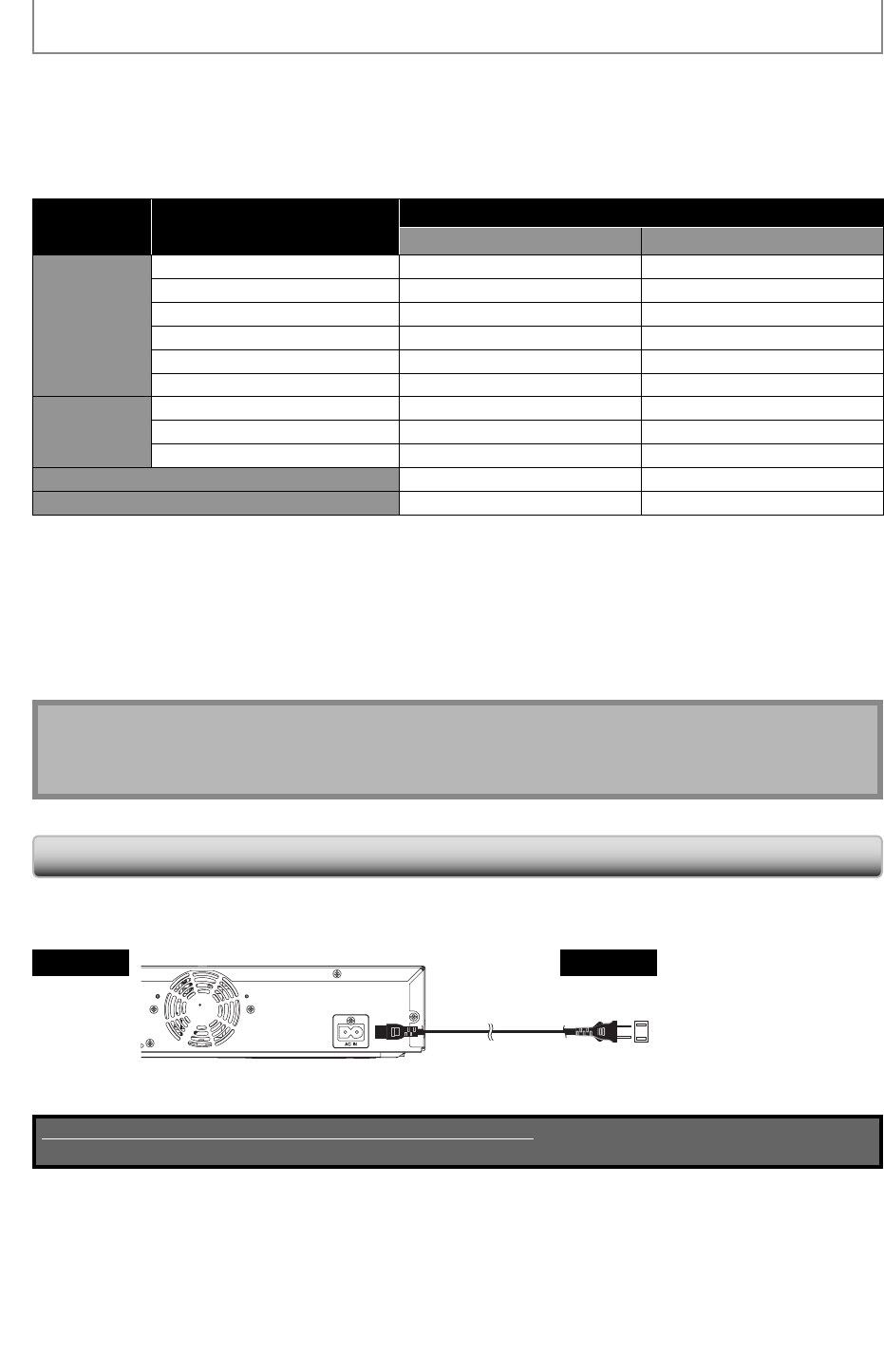

Connecting the AC Cord

stereo system

AUDIO

OUT

AUDIO IN

LR analog audio input jacks

RCA audio cable

AUDIO OUT

audio

this unit

Supplied cables used in this connection are as follows:

RCA audio cable (L/R) x 1

Please purchase the rest of the necessary cables at your

local store.

•

Supplied cables used in this connection are as follows:

AC cord x 1•

BETTER

AUDIO

STANDARD

AUDIO

EN EN

HDMI

LEAR

A-

BTITL

AUDIO

PLAY

EAR

RED

REEN

LUE YELL

POWER

OPEN/

ENTER

PLAY

STOP

PAU SE

E5H26UD_NB501SL9_EN_QG.indd 2E5H26UD_NB501SL9_EN_QG.indd 2 2008/05/07 11:33:072008/05/07 11:33:07

2EN

PRECAUTIONS

1. READ INSTRUCTIONS - All the safety and operating instructions should

be read before the apparatus is operated.

2. RETAIN INSTRUCTIONS - The safety and operating instructions should

be retained for future reference.

3. HEED WARNINGS - All warnings on the apparatus and in the operating

instructions should be adhered to.

4. FOLLOW INSTRUCTIONS - All operating and use instructions should be

followed.

5. CLEANING - Unplug this apparatus from the wall outlet before cleaning.

Do not use liquid cleaners or aerosol cleaners. Use a damp cloth for

cleaning.

EXCEPTION: An apparatus that is meant for uninterrupted service and,

that for some specific reason, such as the possibility of the loss of an

authorization code for a CATV converter, is not intended to be unplugged

by the user for cleaning or any other purpose, may exclude the reference

to unplugging the apparatus in the cleaning description otherwise

required in item 5.

6. ATTACHMENTS - Do not use attachments not recommended by the

apparatus manufacturer as they may cause hazards.

7. WATER AND MOISTURE - Do not use this apparatus near water, for

example, near a bath tub, wash bowl, kitchen sink, or laundry tub, in a

wet basement, or near a swimming pool, and the like.

8. ACCESSORIES - Do not place this apparatus on an

unstable cart, stand, tripod, bracket, or table. The

apparatus may fall, causing serious injury to someone,

and serious damage to the apparatus. Use only with a

cart, stand, tripod, bracket, or table recommended by the

manufacturer, or sold with the apparatus. Any mounting

of the apparatus should follow the manufacturer’

s instructions and should use a mounting accessory

recommended by the manufacturer. An apparatus and cart combination

should be moved with care. Quick stops, excessive force, and uneven

surfaces may cause the apparatus and cart combination to overturn.

9. VENTILATION - Slots and openings in the cabinet and the back or

bottom are provided for ventilation and to ensure reliable operation of

the apparatus and to protect it from overheating, these openings must

not be blocked or covered. The openings should never be blocked by

placing the apparatus on a bed, sofa, carpet, rug, or other similar surface.

This apparatus should never be placed near or over a radiator or heat

such as a bookcase or rack unless proper ventilation is provided or the

manufacturer’s instructions have been adhered to.

10. POWER SOURCES - This apparatus should be operated only from the

type of power source indicated on the marking label. If you are not sure

of the type of power supply to your home, consult your apparatus dealer

or local power company. For the apparatus’s intended to operate from

battery power, or other sources, refer to the operating instructions.

11. GROUNDING OR POLARIZATION - This apparatus is equipped with a

polarized alternating-current line plug (a plug having one blade wider

than the other). This plug will fit into the power outlet only one way.

This is a safety feature. If you are unable to insert the plug fully into the

outlet, try reversing the plug. If the plug should still fail to fit, contact

your electrician to replace your obsolete outlet. Do not defeat the safety

purpose of the polarized plug.

12. POWER-CORD PROTECTION - Power-supply cords should be routed

so that they are not likely to be walked on or pinched by items placed

upon or against them, paying particular attention to cords at plugs,

convenience receptacles, and the point where they exit from the

apparatus.

13. OUTDOOR ANTENNA GROUNDING - If an outside antenna or cable

system is connected to the apparatus, be sure the antenna or cable

system is grounded so as to provide some protection against voltage

surges and built-up static charges. Article 810 of the National Electrical

Code, ANSI/NFPA No. 70, provides information with respect to proper

grounding of the mast and supporting structure, grounding of the lead-in

wire to an antenna discharge unit, size of grounding conductors, location

of antenna-discharge unit, connection to grounding electrodes, and

requirements for the grounding electrode. (Fig. A)

FIGURE A

EXAMPLE OF ANTENNA GROUNDING

AS PER NATIONAL ELECTRICAL CODE

ANTENNA

LEAD

WIRE

ANTENNA

DISCHARGE UNIT

(NEC SECTION 810-20)

GROUNDING CONDUCTORS

(NEC SECTION 810-21)

GROUND

CLAMP

GROUND CLAMP

ELECTRIC

SERVICE

EQUIPMENT

POWER SERVICE GROUNDING

ELECTRODE SYSTEM

(NEC ART 250, PART H)

NEC – NATIONAL ELECTRICAL CODE

14. LIGHTNING - For added protection for this apparatus receiver during a

lightning storm, or when it is left unattended and unused for long periods

of time, unplug it from the wall outlet and disconnect the antenna or

cable system. This will prevent damage to the apparatus due to lightning

and power-line surges.

15. POWER LINES - An outside antenna system should not be located in the

vicinity of overhead power lines or other electric light of power circuits,

or where it can fall into such power lines or circuits. When installing an

outside antenna system, extreme care should be taken to keep from

touching such power lines or circuits as contact with them might be fatal.

16. OVERLOADING - Do not overload wall outlets and extension cords as this

can result in a risk of fire or electric shock.

17. OBJECT AND LIQUID ENTRY - Never push objects of any kind into this

apparatus through openings as they may touch dangerous voltage points

or short out parts that could result in a fire or electric shock. Never spill

liquid of any kind on the apparatus.

18. SERVICING - Do not attempt to service this apparatus yourself as

opening or removing covers may expose you to dangerous voltage or

other hazards. Refer all servicing to qualified service personnel.

19. DAMAGE REQUIRING SERVICE - Unplug this apparatus from the wall

outlet and refer servicing to qualified service personnel under the

following conditions:

a. When the power supply cord or plug is damaged or frayed.

b. If liquid has been spilled, or objects have fallen into the apparatus.

c. If the apparatus has been exposed to rain or water.

d. If the apparatus does not operate normally by following the operating

instructions. Adjust only those controls that are covered by the

operating instructions, as improper adjustment of other controls may

result in damage and will often require extensive work by a qualified

technician to restore the apparatus to its normal operation.

e. If the apparatus has been dropped or damaged in any way.

f. When the apparatus exhibits a distinct change in performance, this

indicates a need for service.

20. REPLACEMENT PARTS - When replacement parts are required, be sure the

service technician uses replacement parts specified by the manufacturer that

have the same characteristics as the original part. Unauthorized substitutions

may result in fire, electric shock, injury to persons or other hazards.

21. SAFETY CHECK - Upon completion of any service or repairs to this

apparatus, ask the service technician to perform routine safety checks to

determine that the apparatus is in proper operating condition.

22. HEAT - This apparatus should be situated away from heat sources such as

radiators, heat registers, stoves, or other products (including amplifiers)

that produce heat.

The model and serial numbers of this unit may be found on the cabinet.

You should record and retain those numbers for future reference.

Serial No.:

Model No.:

WARNING: TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK, DO NOT EXPOSE THIS

APPARATUS TO RAIN OR MOISTURE.

CAUTION: TO REDUCE THE RISK OF ELECTRIC

SHOCK, DO NOT REMOVE COVER (OR BACK). NO USER

SERVICEABLE PARTS INSIDE. REFER SERVICING TO

QUALIFIED SERVICE PERSONNEL.

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

The exclamation point within an equilateral triangle is

intended to alert the user to the presence of important

operating and maintenance (servicing) instructions in

the literature accompanying the apparatus.

The lightning flash with arrowhead symbol, within an

equilateral triangle, is intended to alert the user to the

presence of uninsulated “dangerous voltage” within the

apparatus’s enclosure that may be of sufficient magnitude

to constitute a risk of electric shock to persons.

The caution marking is located on the rear or bottom of the cabinet.

Important Safeguards

E5H26UD_NB501SL9_EN.indd 2E5H26UD_NB501SL9_EN.indd 2 2008/04/14 13:40:322008/04/14 13:40:32

Playback Function Setup Others

Introduction Connections

PRECAUTIONS

Do not place the unit on the furniture that is capable of being tilted by a child and an adult leaning, pulling, standing

or climbing on it. A falling unit can cause serious injury or even death.

CAUTION: To prevent electric shock, match wide blade of plug to wide slot, fully insert.

FCC WARNING

This apparatus may generate or use radio frequency energy. Changes or modifications to this apparatus may cause

harmful interference unless the modifications are expressly approved in the manual. The user could lose the authority

to operate this apparatus if an unauthorized change or modification is made.

RADIO-TV INTERFERENCE

This apparatus has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of

the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a

residential installation. This apparatus generates, uses, and can radiate radio frequency energy and, if not installed

and used in accordance with the instructions, may cause harmful interference to radio communications. However,

there is no guarantee that interference will not occur in a particular installation. If this apparatus does cause harmful

interference to radio or television reception, which can be determined by turning the apparatus off and on, the user

is encouraged to try to correct the interference by one or more of the following measures:

1) Reorient or relocate the receiving antenna.

2) Increase the separation between the apparatus and receiver.

3) Connect the apparatus into an outlet on a circuit different from that to which the receiver is connected.

4) Consult the dealer or an experienced radio/TV technician for help.

This Class B digital apparatus complies with Canadian ICES-003.

NOTE TO CATV SYSTEM INSTALLER

This reminder is provided to call the CATV system installer's attention to Article 820-40 of the NEC that provides

guidelines for proper grounding and, in particular, specifies that the cable ground should be connected to the

grounding system of the building as close to the point of cable entry as practical.

LASER SAFETY

This apparatus employs a laser. Only a qualified service person should remove the cover or attempt to service this

apparatus, due to possible eye injury.

CAUTION: Use of controls or adjustments or performance of procedures other than those specified herein may

result in hazardous radiation exposure.

CAUTION: Visible and invisible laser radiation when open and interlock defeated. Do not stare into beam.

LOCATION: Inside, near the deck mechanism.

ABOUT COPYRIGHT

Unauthorized copying, broadcasting, public performance and lending of discs are prohibited. This product

incorporates copyright protection technology that is protected by U.S. patents and other intellectual property rights.

Use of this copyright protection technology must be authorized by Macrovision, and is intended for home and other

limited viewing uses only unless otherwise authorized by Macrovision. Reverse engineering or disassembly is

prohibited.

E5H26UD_NB501SL9_EN.indd 3E5H26UD_NB501SL9_EN.indd 3 2008/04/14 13:40:332008/04/14 13:40:33

4EN

PRECAUTIONS

Maintenance

Servicing

Please refer to relevant topics on “TROUBLESHOOTING” on

page 43 before returning the product.

If this unit becomes inoperative, do not try to correct the

problem by yourself. There are no user-serviceable parts

inside. Turn off, unplug the power plug, and please call our

toll free customer support line found on the cover of this

manual to locate an authorized service center.

Cleaning the cabinet

Wipe the front panel and other exterior surfaces of the

unit with a soft, slightly damp cloth.

Never use a solvent, thinner, benzene or alcohol to clean

the unit. Do not spray insecticide liquid near the unit. Such

chemicals may discolor the surface or damage the unit.

Cleaning discs

When a disc becomes dirty, clean it with a cleaning

cloth. Wipe the disc from the center to out. Do not wipe

in a circular motion.

Do not use solvents such as benzine, thinner, commercially

available cleaners, detergent, abrasive cleaning agents or

antistatic spray intended for analog records.

Cleaning the disc lens

If this unit still does not perform properly although you

refer to the relevant sections and to “TROUBLESHOOTING”

in this user manual, the laser optical pickup unit may be

dirty. Consult your dealer or an authorized service center

for inspection and cleaning of the laser optical pickup unit.

Disc handling

Handle the discs so that fingerprints and dust do not

adhere to the surfaces of the discs.

Always store the disc in its protective case when it is not

used.

Note that discs with special shapes (heart-shaped discs,

octagonal discs, etc.) cannot be played back on this unit.

Do not attempt to playback such discs, as they may

damage the unit.

IR signal check

If the remote control is not working properly, you can

use an AM radio or digital camera (including a cellular

phone with built-in camera) to see if it is sending out an

infrared signal.

With an AM radio:

Tune the AM radio station to a non-

broadcasting frequency. Point the

remote control towards it, push any

button and listen. If the sound from

the radio flutters, it is receiving the

remote control’s infrared signal.

With a digital camera

(including built-in cell

phone cameras):

Point a digital camera towards the remote

control. Push any button on the remote

control and look through the digital

camera. If the infrared light appears

through the camera, the remote control is

working.

•

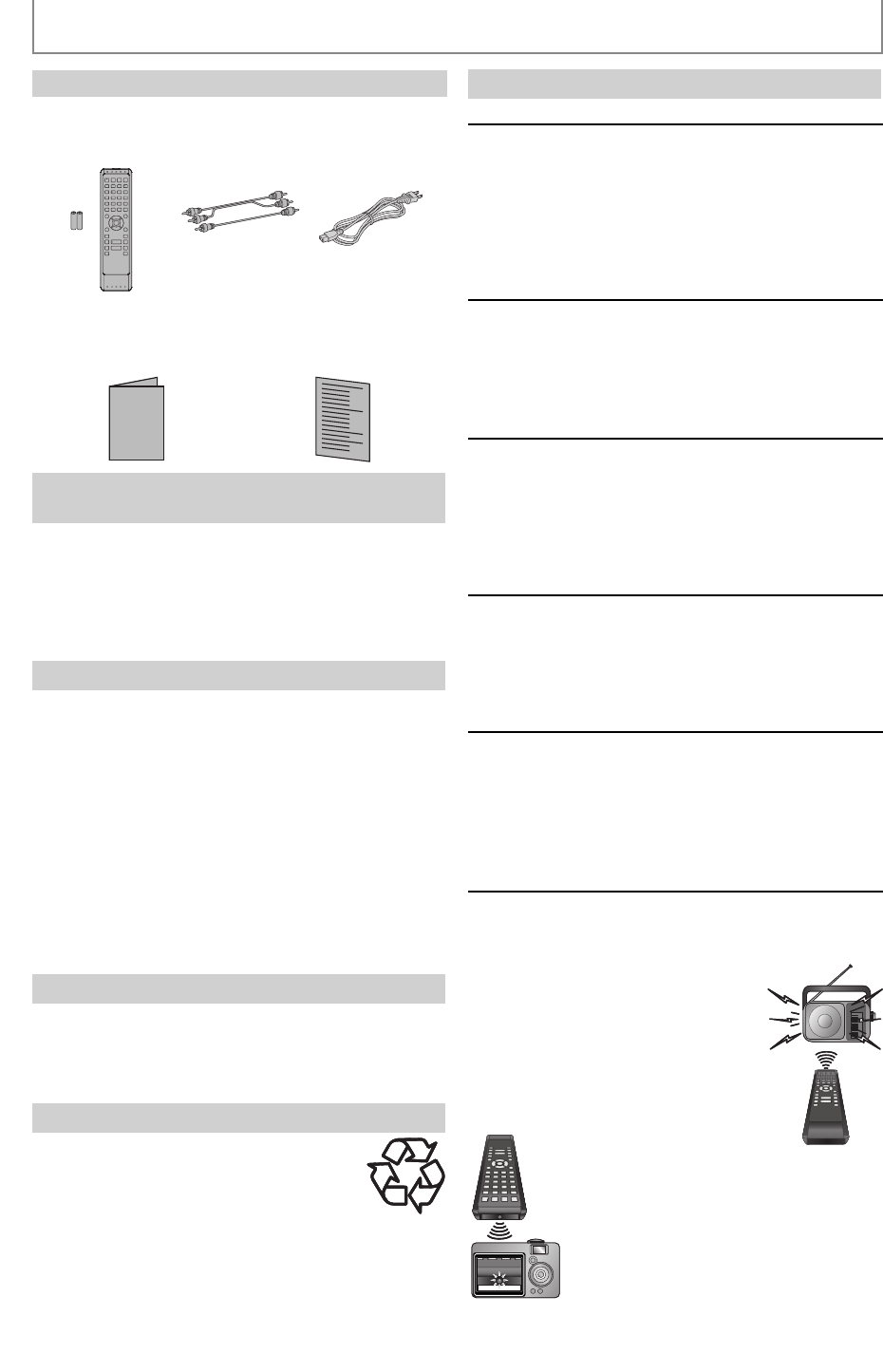

Supplied Accessories

remote control

with batteries

(AAx2) (NB804UD)

RCA audio / video

cables

(WPZ0102TM015 /

WPZ0102LTE01)

AC cord

(WAV0162LW001)

owner’s manual (EN/ES/FR)

(1VMN25653 / 1VMN25655

/ 1VMN25657)

quick start guide (EN/ES/FR)

(1VMN25654 / 1VMN25656)

Owner’s Manual

To Avoid the Hazards of Electrical Shock and Fire

Do not handle the power cord with wet hands.

Do not pull on the power cord when disconnecting it

from an AC outlet. Grasp it by the plug.

Do not put your fingers or objects into the unit.

Installation Location

For safety and optimum performance of this unit:

Install the unit in a horizontal and stable position. Do

not place anything directly on top of the unit. Do not

place the unit directly on top of the TV.

Shield it from direct sunlight and keep it away from

devices of intense heat. Avoid dusty or humid places.

Avoid places with insufficient ventilation for proper heat

dissipation. Do not block the ventilation holes on the

back and sides of the unit. Avoid locations subject to

strong vibration or strong magnetic fields.

Be sure to remove the disc and unplug the AC power

cord from the outlet before carrying the unit.

Moisture Condensation Warning

Moisture condensation may occur inside the unit when it

is moved from a cold place to a warm place or after

heating a cold room or under conditions of high

humidity. Do not use this unit at least for 2 hours until its

inside gets dry.

Note about Recycling

This unit’s packaging materials are recyclable

and can be reused. Please dispose of any

materials in accordance with your local

recycling regulations.

Batteries should never be thrown away or

incinerated but disposed of in accordance with your

local regulations concerning chemical wastes.

•

E5H26UD_NB501SL9_EN.indd 4E5H26UD_NB501SL9_EN.indd 4 2008/04/14 13:40:332008/04/14 13:40:33

Playback Function Setup Others

Introduction Connections

PRECAUTIONS

Trademark Information

HDMI, the HDMI logo and High-Definition Multimedia

Interface are trademarks or registered trademarks of

HDMI Licensing LLC.

Manufactured under license from Dolby Laboratories.

Dolby and the double-D symbol are trademarks of Dolby

Laboratories.

Manufactured under license under U.S. Patent #’s:

5,451,942; 5,956,674; 5,974,380; 5,978,762; 6,487,535 &

other U.S. and worldwide patents issued & pending. DTS

and DTS Digital Surround are registered trademarks and

the DTS logos and Symbol are trademarks of DTS, Inc.

“Blu-ray Disc“ and are trademarks.

is a trademark of DVD Format/Logo Licensing

Corporation.

Java and all other Java trademarks and logos are

trademarks or registered trademarks of Sun Microsystems,

Inc. in the United States and / or other countries.

Product that have earned ENERGY STAR® are designed to

protect the environment through superior energy

efficiency.

is trademark of Eastman Kodak Company.

downloaded or stored in any storage medium, in any form or for any purpose without the express prior written consent

of Funai. Furthermore, any unauthorized commercial distribution of this manual or any revision hereto is strictly

prohibited.

Information in this document is subject to change without notice. Funai reserves the right to change the content

herein without the obligation to notify any person or organization of such changes.

with the design is a registered trademark of Funai Electric Co., Ltd and may not be used in any way without

the express written consent of Funai. All other trademarks used herein remain the exclusive property of their

respective owners. Nothing contained in this manual should be construed as granting, by implication or otherwise, any

license or right to use any of the trademarks displayed herein. Misuse of any trademarks or any other content in this

manual is strictly prohibited. Funai shall aggressively enforce its intellectual property rights to the fullest extent of the

law.

E5H26UD_NB501SL9_EN.indd 5E5H26UD_NB501SL9_EN.indd 5 2008/04/14 13:40:342008/04/14 13:40:34

6EN

CONTENTS

Introduction

PRECAUTIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

FEATURES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Features . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Symbols Used in this Manual . . . . . . . . . . . . . . . . . . . . . . . .7

FUNCTIONAL OVERVIEW . . . . . . . . . . . . . . . . . . . . . . . . . 8

Front Panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

Rear Panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

Remote Control . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

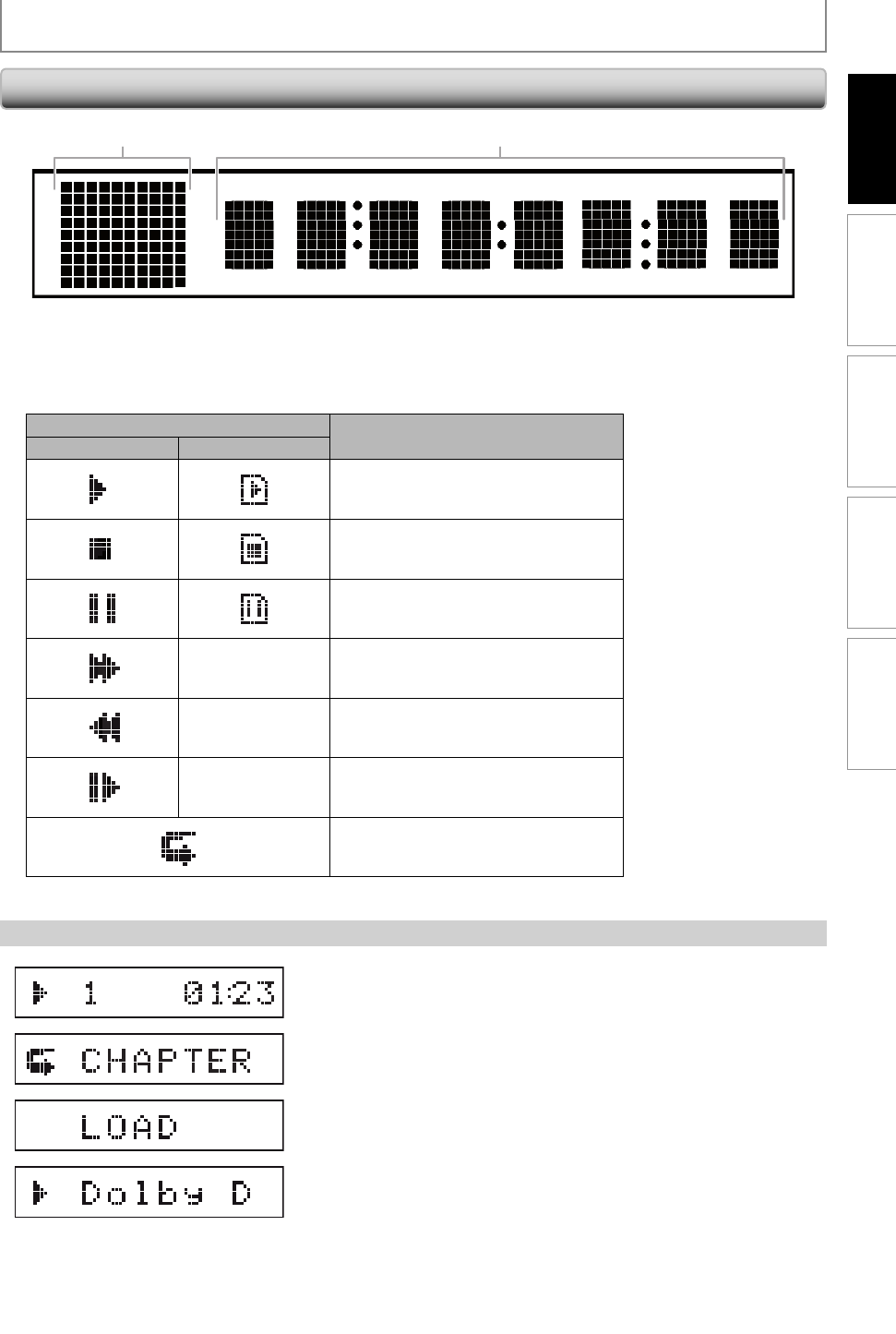

Front Panel Display. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Connections

CONNECTIONS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Connection to the TV. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Connection to an Audio System . . . . . . . . . . . . . . . . . . . 15

Connecting the AC Cord. . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Playback

INFORMATION ON PLAYBACK . . . . . . . . . . . . . . . . . . . 17

BASIC PLAYBACK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Playback . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Operations Using Title Menu, Disc Menu,

and Pop-up Menu. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Playing Back a VR mode DVD-RW/-R . . . . . . . . . . . . . . . 21

Pause . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Resume Playback . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Playing Back an audio CD and a Disc with

JPEG Files . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Reading the SD Memory Card . . . . . . . . . . . . . . . . . . . . . 23

SPECIAL PLAYBACK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Fast Forward / Fast Reverse. . . . . . . . . . . . . . . . . . . . . . . . 25

Slow Forward Playback. . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Step by Step Playback. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Repeat Playback . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

A-B Repeat. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

PIP (Picture in Picture) Setting . . . . . . . . . . . . . . . . . . . . . 26

Program Playback . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Random Playback . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Camera Angle. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

SEARCH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

SPECIAL SETTINGS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Switching Subtitles. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Switching Audio Soundtrack . . . . . . . . . . . . . . . . . . . . . . 29

Setting the BD Audio Mode . . . . . . . . . . . . . . . . . . . . . . . 30

Adjusting the Picture. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Function Setup

FUNCTION SETUP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Using the Setup Menu. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Others

TROUBLESHOOTING . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

GLOSSARY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

LANGUAGE CODE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

SPECIFICATIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

LIMITED WARRANTY . . . . . . . . . . . . . . . . . . . . Back Cover

E5H26UD_NB501SL9_EN.indd 6E5H26UD_NB501SL9_EN.indd 6 2008/04/14 13:40:362008/04/14 13:40:36

Playback Function Setup Others

Introduction Connections

FEATURES

Features

Full high-definition video playback

Watch movies in the highest picture quality available for

your HDTV. This unit offers full high-definition video

playback up to 1080p resolution for an amazing viewing

experience. A highly detailed picture and increased

sharpness delivers a more true-to-life picture.

Upconvert DVD for enhanced picture quality

Your current DVD will look even better than before

thanks to video upconversion. Upconversion will increase

the resolution of standard definition DVD to high

definition up to 1080p over an HDMI connection. The

picture will be less jagged and more realistic for a near

high-definition experience.

Enjoy your content on different kinds of media

Full backwards compatibility with DVD, CD ensures that

you can continue to enjoy your current audio-video

collection. Additionally, you can view JPEG.

Listen to the rich multi-channel surround sound

Multi-channel surround sound, which realizes real-to-life

sound and makes you feel that you are really there.

Easy and simple connection to your HDTV via HDMI

Connect this unit to your HDTV with one single HDMI

(high definition multimedia interface) cable. It is

recommended to use High Speed HDMI Cable for better

compatibility. The high definition video output signal will

be transferred to your HDTV without conversion to

analogue signals, so you will get an excellent picture and

sound quality, completely free from noise.

Thanks to other multiple outputs, you can also easily

connect to your home theater system or amplifier.

PIP

Some BD-video have the PIP (picture-in-picture) function

which enables you to display the secondary video in the

primary video. You can call up the secondary video by

pressing [PIP] whenever the scene contains the

secondary video.

Pop-up menu

Some BD-video have pop-up menu which is a navigation

menu that can be called up and be operated on the TV

screen without interrupting the playback. You can call up

the pop-up menu by pressing [POP MENU / MENU].

Contents in the pop-up menu vary depending on the

disc.

HDMI Deep Color

Deep Color reduces the posterization effect of the

playback image. Refer to “HDMI Deep Color” in

“FUNCTION SETUP” on page 34.

HDMI

1080p / fps output (BD only)

This unit is equipped with the feature which can provide

the smooth movement in the playback of film originated

material with the frame rate of 24 frames per second with

progressive. (Available only when the TV is connected by

an HDMI cable and compatible with 1080p24 frame

input.)

Refer to “HDMI Video Resolution” in “FUNCTION SETUP”

on page 34.

Playing back the contents in SD Memory Card

You can play back JPEG stored in an SD Memory Card.

You can store picture-in-picture commentary, subtitles or

other extras for BD-ROM Profile 1 ver.1.1 files in an SD

Memory Card and play back with the BD-video.

Symbols Used in this Manual

To specify for which media type each function is, we put

the following symbols at the beginning of each item to

operate.

Symbol Description

Description refers to BD-video and

BD-RE (ver. 2.1) / BD-R recorded in BDMV

format

Description refers to DVD-video

Description refers to DVD-RW/-R recorded in

VR mode

Description refers to audio CD / DTS-CD

Description refers to DVD, CD-RW/-R and

SD Memory Card with JPEG files

If you do not find any of the symbols listed above under

the function heading, the operation is applicable to all

media.

E5H26UD_NB501SL9_EN.indd 7E5H26UD_NB501SL9_EN.indd 7 2008/04/14 13:40:362008/04/14 13:40:36

8EN

FUNCTIONAL OVERVIEW

The unit can also be turned on by pressing these buttons.*

1. Disc tray

Place a disc when opening the disc tray.

2. A OPEN/CLOSE button*

Press to open or close the disc tray.

3. Display

Refer to “Front Panel Display” on page 11.

4. C STOP button

Press to stop playback.

5. k PAUSE button

Press to pause playback.

6. B PLAY button*

Press to start or resume playback.

•

7. SD card slot

Insert an SD Memory Card, and play back the

contents in it.

8. Infrared sensor window

Receive signals from your remote control so that

you can control the unit from a distance.

9. POWER indicator

This indicator lights up in red when the power is on

and turns off when the power is off.

10. yy POWER button

Press to turn the unit on or off.

•

1. COMPONENT VIDEO OUT jacks

Use to connect a TV with component video inputs

with an RCA component video cable.

2. HDMI OUT jack

Use to connect a TV with an HDMI compatible port

with an HDMI cable.

3. AUDIO OUT jacks

Use to connect a TV, an AV receiver / amplifier or

other device with an RCA audio cable.

4. DIGITAL OUT (COAXIAL) jack

Use to connect an AV receiver / amplifier, Dolby

Digital / DTS decoder or other device with a digital

audio coaxial input jack with a digital audio coaxial

cable.

•

5. AC IN Terminal

Use to connect the AC outlet with the AC cord.

6. VIDEO OUT jack

Use to connect a TV, an AV receiver or other device

with an RCA video cable.

Note

Do not touch the inner pins of the jacks on the rear

panel. Electrostatic discharge may cause permanent

damage to the unit.

This unit does not have the RF modulator.

•

23 4 5

1 2* 3 4 5 6* 7 8 9

Front Panel

Rear Panel

E5H26UD_NB501SL9_EN.indd 8E5H26UD_NB501SL9_EN.indd 8 2008/04/14 13:40:362008/04/14 13:40:36

Playback Function Setup Others

Introduction Connections

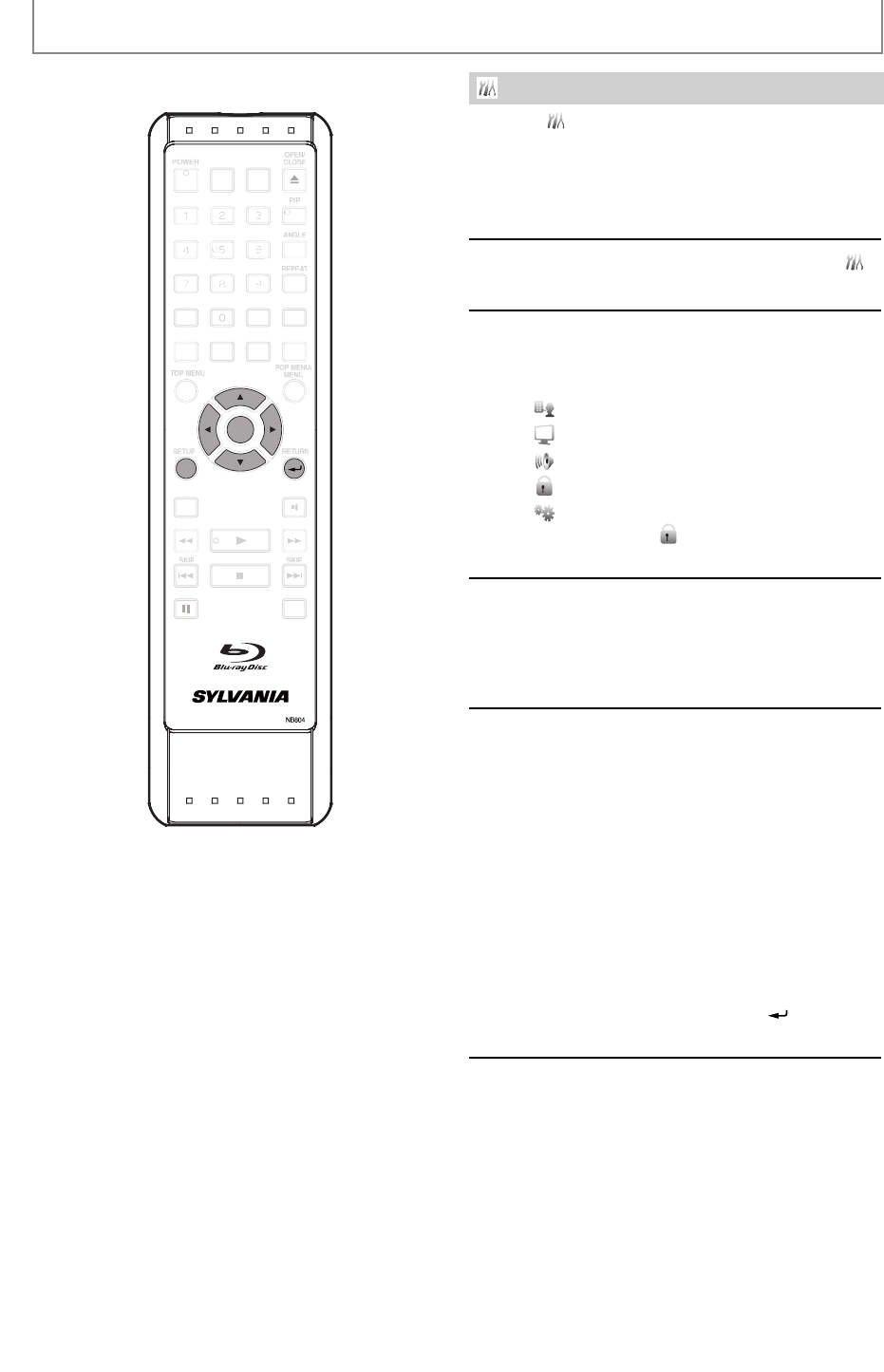

FUNCTIONAL OVERVIEW

OPEN/

HDMIPOWER

SETUP

TOP MENU

RETURN

POP MENU/

CLEAR

ANGLE

PIP

A-B

REPEAT

ENTER

MODEPAU S E

SKIP STOP

REV PLAY FWD

SKIP

SUBTITLE

AUDIO

DISPLAY

RED GREEN BLUE YELLOW

11*

114

15*

* The unit can also be turned on by pressing these buttons.

1. DISPLAY button

Press to display the on-screen display menu.

2. POWER button

Press to turn the unit on or off.

3. Number buttons

Press to enter the title, chapter, track or file

number.

Press to enter values in the input field.

4. SEARCH button

Press to display the search menu.

5. RED / GREEN / BLUE / YELLOW button

Press to select items on some BD menus.

6. TOP MENU button

Press to display the top menu.

7. Cursor K / L / { / B buttons

Press to select items or settings.

8. SETUP button

Press to display the setup menu.

9. SUBTITLE button

Press to display the subtitle menu.

10. REV E button

During playback, press to fast reverse the playback.

•

11. PLAY B button*

Press to start playback or resume playback.

12. SKIP H button

During playback, press once to return to the

beginning of the current title, chapter or track.

During the JPEG playback, press to return to the

previous file.

During playback, press twice to return to the

previous title, chapter or track.

13. PAUSE F button

Press to pause playback.

When playback is in pause mode, press repeatedly

to forward the playback step by step.

14. HDMI button

Press to set the HDMI output mode.

15. OPEN/CLOSE A button*

Press to open or close the disc tray.

16. PIP button

Press to switch picture-in-picture feature on or off

(only applicable to BD-video which supports the

PIP function).

17. ANGLE button

Press to access various camera angles on the disc.

Press to rotate the JPEG files clockwise by 90

degrees.

18. REPEAT button

Press to toggle between various repeat modes.

19. A-B button

Press to play back a defined section between point

A and B repeatedly.

20. CLEAR button

Press to clear the information once entered, to

clear the marker settings, or to cancel the

programming for audio CD, etc.

21. POP MENU/MENU button

Press to display the pop-up menu / disc menu / file list.

Press to change “Original” and “Playlist” on the TV

screen.

22. ENTER button

Press to confirm or select menu items.

23. RETURN button

Press to return to the previously displayed menu

screen.

24. AUDIO button

Press to display the audio menu.

25. FWD D button

During playback, press to fast forward the

playback.

In pause mode, press to slow forward the playback.

26. STOP C button

Press to stop playback.

27. SKIP G button

During playback, press to skip to the next title,

chapter, track or file.

28. MODE button

During playback, press to display the picture

adjustment menu.

During the JPEG playback, press to display menus

for changing the visual effect for switching the

image or changing the size of the image.

In stop mode with BD inserted, press to display a

menu for setting the BD audio mode.

In stop mode with audio CD, or JPEG files inserted,

press to display menus for program and random

playback.

•

Remote Control

E5H26UD_NB501SL9_EN.indd 9E5H26UD_NB501SL9_EN.indd 9 2008/04/14 13:40:372008/04/14 13:40:37

10 EN

FUNCTIONAL OVERVIEW

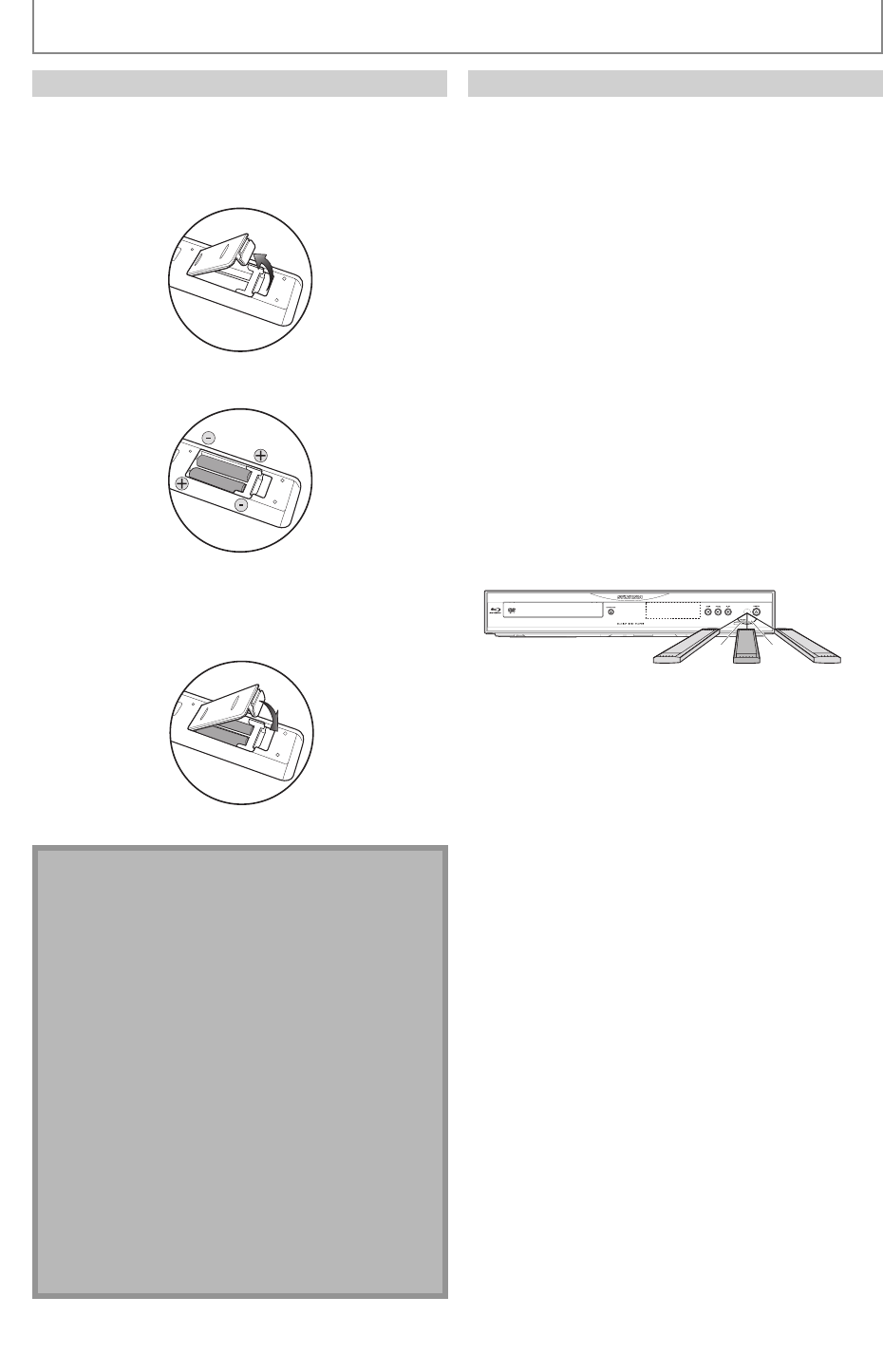

Installing the Batteries in the Remote Control

Install the batteries (AAx2) matching the polarity

indicated inside battery compartment of the remote

control.

1 Open the cover.

2 Insert batteries.

Make sure to match + and - on the batteries to the

marks indicated in the battery compartment.

3 Close the cover.

Note

Incorrect use of batteries can result in hazards such as

leakage and bursting. Please observe the following:

Do not mix new and old batteries together.

Do not use different kinds of batteries together.

Although they may look similar, different batteries

may have different voltages.

Make sure that the + and - ends of each battery

match the indications in the battery compartment.

Remove batteries from battery compartment that is

not going to be used for a month or more.

When disposing of used batteries, please comply with

governmental regulations or environmental public

instruction’s rules that apply in your country or area.

Do not recharge, short-circuit, heat, burn or

disassemble batteries.

•

Using a Remote Control

Keep in mind the following when using the remote

control:

Make sure that there are no obstacles between the

remote control and the infrared sensor window on the

unit.

Remote operation may become unreliable if strong

sunlight or fluorescent light is shining on the infrared

sensor window of the unit.

Remote control for different devices can interfere with

each other. Avoid using remote control for other device

located close to the unit.

Replace the batteries when you notice a fall off in the

operating range of the remote control.

The maximum operable ranges from the unit are as

follows.

Line of sight: approx. 23 feet (7m)

Either side of the center: approx. 16 feet (5m) within 30°

Above: approx. 16 feet (5m) within 15°

Below: approx. 10 feet (3m) within 30°

30˚30˚

16 feet

(5m)

23 feet

(7m)

16 feet

(5m)

•

E5H26UD_NB501SL9_EN.indd 10E5H26UD_NB501SL9_EN.indd 10 2008/04/14 13:40:372008/04/14 13:40:37

Playback Function Setup Others

Introduction Connections

FUNCTIONAL OVERVIEW

Front Panel Display

1 2

Brightness of the display can be adjusted. Refer to “Panel Display” in “FUNCTION SETUP” on page 41.

1. Displays playback status icon. Refer to the table below.

2. Displays various kinds of information such as title number, elapsed time, repeat mode, etc.

Playback status icon Mode

Disc SD Memory Card

Playback is in progress

Stop mode

Pause mode

Fast forward mode

Fast reverse mode

Slow forward mode

Appears while repeat function is set

Example of Display Message

Title is being played back.

Indicating the current title number and the elapsed time.

Current chapter is in chapter repeat mode.

Loading a disc.

Dolby Digital audio is being played back.

•

E5H26UD_NB501SL9_EN.indd 11E5H26UD_NB501SL9_EN.indd 11 2008/04/14 13:40:382008/04/14 13:40:38

12 EN

CONNECTIONS

Connection to the TV

Make one of the following connections, depending on the capabilities of your existing device.

COMPONENT

VIDEO OUT

COMPONENT

VIDEO IN

PB/CB

PR/CR

AUDIO IN

VIDEO

OUT

VIDEO

HDMI IN

DVI IN

and oror or

* 1, 2

this unit

standard audio

RCA

audio cable

AUDIO CONNECTION AUDIO / VIDEO

CONNECTION

HDMI

cable

best audio / picture

Method 4

VIDEO CONNECTION

RCA

video

cable

Method 1

standard picture

HDMI-DVI

cable

Method 3 * 1

best picture

RCA

component

video cable

better picture

AUDIO OUT HDMI OUTVIDEO OUT COMPONENT

VIDEO OUT

Method 2 * 1

(Red)

(Blue)

(Green)

(Red)

(Blue)

(Green)

* 1 This unit is compatible with the progressive scan system. The feature provides you with the higher quality pictures

than traditional output system does. To utilize this feature, a component or an HDMI connection is required. Refer

to “HDMI Video Resolution” or “Component Output” setting on page 34 to set the video resolution.

* 2 Analog audio connection is not required for this connection.

Supplied cables used in this connection are as follows:

RCA audio cable (L/R) x 1

RCA video cable x 1

Please purchase the rest of the necessary cables at your local store.

•

Note

Connect this unit directly to the TV. If the RCA audio / video cables are connected to a VCR, pictures may be

distorted due to the copy-protection system.

If the picture is not output properly to the TV because of “HDMI Video Resolution” or “Component Output” setting,

press and hold [ B PLAY] on the front panel for more than 5 seconds. “HDMI Video Resolution” and “Component

Output” setting will be reset to the default automatically. You cannot change the video resolution during Blu-ray

Disc playback. To change the resolution, stop playback.

A simple 1-cable connection with a device having an HDMI (high-definition multimedia interface) jack allows

digital transfer of both digital video signals and multi-channel audio signals.

•

E5H26UD_NB501SL9_EN.indd 12E5H26UD_NB501SL9_EN.indd 12 2008/04/14 13:40:392008/04/14 13:40:39

Playback Function Setup OthersIntroduction Connections

HDMI Output Mode and Actual Output Signals

Press [HDMI] to change the resolution of the video signal being output from HDMI OUT jack. The video resolution

changes as follows every time [HDMI] is pressed.

Front Panel

Display HDMI Video Resolution

480 Progressive

Press [HDMI]

720 Progressive

Press [HDMI]

1080 Interlaced

Press [HDMI]

1080 Progressive

Press [HDMI]

1080 Progressive 24 24 frame

Press [HDMI]

To play back the digital video images of a BD / DVD via an HDMI connection, it is necessary that both the unit and

the TV (or an AV amplifier) support a copyright protection system called HDCP (high-bandwidth digital content

protection system). HDCP is copy protection technology that comprises data encryption and authentication of the

connected AV device. This unit supports HDCP. Please read the operating instructions of your TV (or AV amplifier)

for more information.

Note

When using HDCP-incompatible TV, the image will not be viewed properly.

Among the devices that support HDMI, some devices can control other devices via the HDMI jack, this unit cannot

be controlled by another device via the HDMI jack.

The audio signals from HDMI OUT jack (including the sampling frequency, the number of channels and bit length)

maybe limited by the device that is connected.

Among the devices that support HDMI, some do not support audio output (e.g, projectors). In connections with

device such as this unit, audio signals are not output from HDMI OUT jack.

You cannot select the video resolutions which are not supported by the connected TV, except when this unit’s

HDMI OUT jack is connected to a DVI compatible display devices with an HDMI-DVI cable.

For HDMI OUT jack to DVI connection, after you select an HDMI output mode, corresponding HDMI video

resolution will be output. The HDMI video resolution you selected will be output even if the connected TV is not

compatible with the HDMI video resolution. If there is no image displayed on the connected TV, please select

another HDMI video resolution.

Video and audio signals may be distorted temporarily when switching to / from the HDMI output mode.

You cannot change the video resolution during Blu-ray Disc playback. To change the resolution, stop playback.

You can also change the HDMI output mode from “HDMI Video Resolution” setting in “Video” menu. In this menu,

you can confirm what HDMI video resolutions are supported by connected TV. Refer to page 34.

In order to get natural and high quality film reproduction of 24-frame film material, use an HDMI cable (High

Speed HDMI Cable is recommended) and select “1080p24” if the connected TV is compatible with 1080p24 frame

input.

Even if you set “HDMI Video Resolution” setting to “1080p24”, when the contents of the disc is not compatible for

1080p24 frame, 1080p60 frame will be output.

There is no output from VIDEO OUT and COMPONENT VIDEO OUT jacks when you play back a BD that recorded

24-frame film material by HDMI output mode of 1080p24.

It is recommended to use High Speed HDMI Cable (also known as HDMI category 2 cable) for better compatibility.

•

CONNECTIONS

E5H26UD_NB501SL9_EN.indd 13E5H26UD_NB501SL9_EN.indd 13 2008/04/18 16:32:202008/04/18 16:32:20

14 EN

CONNECTIONS

HDMI Audio Setting

When using HDMI connections make “HDMI Audio Out” setting in “Audio” menu according to the specifications of the

device to be connected.

Device to be connected “HDMI Audio Out” setting Output HDMI audio signal

Device compatible with Dolby Digital,

Dolby Digital Plus, Dolby TrueHD, DTS

or DTS-HD decoding

HDMI Multi (Normal) Dolby Digital, Dolby Digital Plus, Dolby

TrueHD, DTS, or DTS-HD bitstream are

output from HDMI OUT jack. Make the

speaker settings on the connected AV

amplifier, etc.

Device compatible with 3 or more

channels of audio inputs (not Dolby

Digital, Dolby Digital Plus, Dolby

TrueHD, DTS or DTS-HD compatible)

HDMI Multi (LPCM) Multi-channel audio signals are output

from HDMI OUT jack. Make the speaker

settings with the speaker setting items

appear after you select “HDMI

Multi(LPCM)”. Refer to page 36.

HDMI connection to a TV, and digital

audio connection (coaxial) to an AV

amplifier.

Audio Mute HDMI audio will be muted, and Dolby

Digital / DTS bitstream or LPCM will be

output from DIGITAL OUT jack

depending on “Digital Out” setting.

Refer to page 37.

Audio signals output from HDMI OUT jack

Disc type Audio recording format “HDMI Audio Out” setting

HDMI Multi(Normal) HDMI Multi(LPCM)

BD-video

Dolby Digital Dolby Digital*1Multi LPCM

Dolby Digital Plus Dolby Digital Plus*1Multi LPCM*2

Dolby TrueHD Dolby TrueHD*1Multi LPCM*3

DTS DTS*1Multi LPCM

DTS-HD DTS-HD*1Multi LPCM*4

LPCM Multi LPCM Multi LPCM

DVD-video /

DVD-RW/-R

(VR mode)

Dolby Digital Dolby Digital Multi LPCM

DTS DTS Multi LPCM

LPCM Multi LPCM Multi LPCM

audio CD 2ch LPCM 2ch LPCM

DTS-CD DTS Multi LPCM

*1 If “BD Audio Mode” setting is set to “Mix Audio Output”, audio will be output as multi LPCM. Refer to page 36.

*2 Outputs audio signals decoded from independent substream.

*3 Outputs audio signals decoded from Dolby Digital stream.

*4 Outputs audio signals decoded from DTS core stream.

If the connected device is not compatible with the HDMI BITSTREAM, audio will be output as multi LPCM or 2-channel

down-mixed LPCM depending on the capability of the connected device even if you select “HDMI Multi(Normal)” in

“HDMI Audio Out” setting. Refer to page 36.

■

•

E5H26UD_NB501SL9_EN.indd 14E5H26UD_NB501SL9_EN.indd 14 2008/04/14 13:40:412008/04/14 13:40:41

Playback Function Setup OthersIntroduction Connections

CONNECTIONS

Connection to an Audio System

When you change the connections, all devices should be turned off.

Refer to the manual accompanying external devices for more information.

2-Channel Analog Audio Connection

AUDIO

OUT

AUDIO IN

analog audio input jacks

RCA audio cable

audio

this unit

AUDIO OUT

stereo system

Digital Audio Connection

COAXIAL

DIGITAL AUDIO INPUT

digital audio coaxial

input jack digital audio coaxial cable

audio

this unit

DIGITAL OUT (COAXIAL)

AV receiver / amplifier

Supplied cables used in this connection are as follows:

RCA audio cable (L/R) x 1

Please purchase the rest of the necessary cables at your local store.

•

E5H26UD_NB501SL9_EN.indd 15E5H26UD_NB501SL9_EN.indd 15 2008/04/14 13:40:412008/04/14 13:40:41

16 EN

CONNECTIONS

Audio signals output from DIGITAL OUT jack (COAXIAL)

The audio signals currently output from HDMI OUT jack will be output from DIGITAL OUT jack as well, except that

Dolby Digital signal will be output instead of Dolby Digital Plus and Dolby TrueHD, and DTS signal will be output

instead of DTS-HD.

When “Audio Mute” is selected in “HDMI Audio Out” setting, audio signals output from HDMI OUT jack will be muted

and the audio signals output from DIGITAL OUT jack changes depending on “Digital Out” setting.

To set “Digital Out” setting, select “Audio Mute” in “HDMI Audio Out” setting.

Disc type Audio recording format “Digital Out” setting

Bitstream LPCM

BD-video

Dolby Digital Dolby Digital 2ch Downmix LPCM

Dolby Digital Plus Dolby Digital 2ch Downmix LPCM

Dolby TrueHD Dolby Digital 2ch Downmix LPCM

DTS DTS* 2ch Downmix LPCM

DTS-HD DTS* 2ch Downmix LPCM

LPCM 2ch Downmix LPCM* 2ch Downmix LPCM

DVD-video /

DVD-RW/-R

(VR mode)

Dolby Digital Dolby Digital 2ch Downmix LPCM

DTS DTS 2ch Downmix LPCM

LPCM 2ch Downmix LPCM 2ch Downmix LPCM

audio CD 2ch LPCM 2ch LPCM

DTS-CD DTS 2ch Downmix LPCM

* For BD titles with secondary or interactive audio, these audio will be output as Dolby Digital when all the conditions

listed below are met:

When “BD Audio Mode” setting is set to “Mix Audio Output”.

When “HDMI Audio Out” setting is set to “Audio Mute”.

When “Digital Out” setting is set to “Bitstream”.

If BD titles do not have secondary or interactive audio, the audio will be output as shown in the table.

This table applies only when HDMI cable is not connected or “Audio Mute” is selected in “HDMI Audio Out” setting.

Note

In order to output LPCM signal from DIGITAL OUT jack while outputting the HDMI audio signal, set “BD Audio

Mode” setting to “Mix Audio Output” and set “HDMI Audio Out” setting to “HDMI Multi(LPCM)”.

•

Connecting the AC Cord

After you made all necessary connections, connect the AC cord to the AC IN. Then connect the AC cord to the AC

outlet.

Insert the plugs securely. Incomplete connections will result in the generation of noise.

this unit

AC cord

AC 120V, 60 Hz

AC outlet

Supplied cables used in this connection are as follows:

AC cord x 1•

■

•

E5H26UD_NB501SL9_EN.indd 16E5H26UD_NB501SL9_EN.indd 16 2008/04/14 13:40:422008/04/14 13:40:42

Connections Playback Function Setup Others

Introduction

INFORMATION ON PLAYBACK

Before you start playing back a disc, read the following information.

Playable Discs and Files

This unit is compatible to play back the following discs /

files.

To play back a disc / file, make sure that it meets the

requirements for region codes and color systems as

described below. You can play back discs that have the

following logos. Other disc types are not guaranteed to

play back.

Playable discs Logos

Blu-ray Disc

- BD-video (single / double

layer)

- BD-RE ver.2.1 (single /

double layer)

(Recorded in BDMV format)

- BD-R (single / double layer)

(Recorded in BDMV format)

(Unclosed discs may not be

played back.)

DVD-video

DVD+RW (single layer)

DVD+R

(single / double layer)

DVD-RW (finalized discs only)

DVD-R (finalized discs only)

CD-DA (audio CD)

CD-RW

CD-R

Kodak Picture CD

DTS-CD

Playable files Media

JPEG

DVD, CD-RW/-R,

SD Memory Card

(including SDHC), miniSD

Card, microSD Card

Readable cards Playable files / data

SD Memory Card (8MB - 2GB)

JPEG, picture-in-picture

commentary, subtitles or

other extras for BD-ROM

Profile 1 ver.1.1

SDHC Memory Card (4GB)

miniSD Card (8MB - 2GB)

microSD Card (8MB - 2GB)

Note for SD Memory Cards

Do not remove the SD Memory Card or turn off the

unit while the contents of the card is in playback. It

may result in malfunction or loss of the card’s data.

Please keep the SD Memory Cards in their cases

when you are not using them.

Do not try to open or modify the card.

Do not touch the terminal surface with your fingers

or any metals.

Do not attach additional labels or stickers to cards.

Do not remove the label of the SD Memory Cards.

This unit supports SD Memory Card with FAT12/

FAT16 file system, and SDHC Memory Card with

FAT32 file system.

This unit may not read the SD Memory Cards

formatted on computer. If that is the case, please

reformat the SD Memory Cards in this unit and try

again.

This unit does not supports miniSDHC and

microSDHC Memory Card.

For miniSD Card and microSD Card, the adapter is

necessary.

miniSD Card

adapter

miniSD Card

microSD Card

adapter

microSD Card

Portions of this product are protected under

ARIS / SOLANA / 4C.

•

Unplayable Discs and Files

The following discs will not be played back in this unit.

CD-ROM• CD-I (compact disc-interactive)•

DVD-RAM• VSD (video single disc)•

DVD-audio• BD-RE (ver.1 / ver.3)•

HD DVD• video CD•

unfinalized disc• SVCD•

BD-RE/-R recorded in BDAV format•

DVD / CD / SD Memory Card contains MP3,

Windows Media™ Audio files and DivX®

•

super audio CD - Only the sound on the CD layer can

be heard. The sound on the high-density super audio

CD layer cannot be heard.

•

Playability of dual discs are not guaranteed.•

E5H26UD_NB501SL9_EN.indd 17E5H26UD_NB501SL9_EN.indd 17 2008/04/14 13:40:422008/04/14 13:40:42

18 EN

Color Systems

BD-video and DVD-video are recorded in different color

systems throughout the world. The most common color

system is NTSC (which is used primarily in the United

States and Canada).

This unit employs NTSC color system, so the disc you play

back must be recorded in the NTSC system. You cannot

play back the disc recorded in other color systems.

Region Codes

This unit has been designed to play back

BD-video with region A and DVD-video with

region “1” or “ALL“. You cannot play back

BD-video or DVD-video that are labeled for

other regions. Look for the symbols on the

right on your BD-video or DVD-video.

If these region symbols do not appear on

your BD-video or DVD-video, you cannot

play back the disc in this unit. The letter or

number inside the globe refers to region of

the world. A BD-video or DVD-video labeled

for a specific region can only be played back

in the unit with the same region code.

Structure of Disc / SD Memory Card Contents

The contents of BD / DVD are generally divided into

titles. Titles may be further subdivided into chapters.

title 1 title 2

chapter 1 chapter 2 chapter 1 chapter 2 chapter 3

BD / DVD

audio CD are divided into tracks.

audio CD

track 1 track 2 track 3 track 4 track 5

Data discs or SD Memory Cards containing JPEG are

divided into folders, and the folders are subdivided into

files.

group(folder)1 group(folder)2

JPEG

folder (group) 1 folder (group) 2

le (track) 1 le (track) 2 le (track) 3 le (track) 4 le (track) 5

BD-video

DVD-video

BD-video

DVD-video

INFORMATION ON PLAYBACK

On-Screen Display

You can check information about the current disc by

pressing [DISPLAY].

To call the on-screen display menu, press [DISPLAY]

during playback. Every time you press [DISPLAY], the

information changes. Depending on the media, available

information varies.

off A Title / Chapter information

A Title information (elapsed time)

A Title information (remaining time)

A HDMI information A off

off A Chapter information (elapsed time)

A Chapter information (remaining time)

A Title information (elapsed time)

A Title information (remaining time)

A Bit rate information A HDMI information A off

off A Track information (elapsed time)

A Track information (remaining time)

A Disc information* (elapsed time)

A Disc information* (remaining time)

A HDMI information A off

(*not available during program / random playback)

off A File name information

A File information A HDMI information A off

For audio CD and JPEG, during program or random

playback, the indication will be displayed after the

track / file information.

•

E5H26UD_NB501SL9_EN.indd 18E5H26UD_NB501SL9_EN.indd 18 2008/04/18 16:32:222008/04/18 16:32:22

Connections Playback Function Setup Others

Introduction

INFORMATION ON PLAYBACK

Chapter information

3 / 5 0 : 01 : 02 F

1 3 42

1 1 / 10 A B B

5 6

Current chapter number / Total number of

chapters

Elapsed time / Remaining time of the current

chapter

Indicates that the multi camera angle images are

available on the scene

Current playback status

Current title number

Current repeat setting (Only when repeat setting

is active)

(C: Chapter repeat, T: Title repeat, AB : A-B repeat)

Title information

3 / 5 0 : 01 : 02 B

1 2

Current title number / Total number of titles

Elapsed time / Remaining time of the current title

Bit rate information

ORG

Bit rate (The amount of video data currently being

read)

Layer number (Only for 2-layered discs)

(L0: Layer 0 is played back. L1: Layer 1 is played

back)

Type of title (ORG: Original, PL: Playlist)

■

Track / File information

SD1 / 14 0 : 00: 51 B

1 3 42

Current track (file) number / Total number of track

(file)

Elapsed time / Remaining time of the current track

Indication of SD Memory Card playback

Current repeat setting

(Only when repeat setting is

active)

(T: Track / File repeat, G: Group repeat,

A: All repeat, AB: A-B repeat)

Disc information

1 / 14 0 : 00: 51 B

1 2

Current track number / Total number of tracks

Elapsed time / Remaining time of the current disc

File name information

File_name_001

Media icon and file name

: JPEG file

HDMI information

Video Info

Audio Info

Max Channel

YCbCr

PCM

2 ch

/ 1080i:

HDMI video format

Resolution of the HDMI output image

HDMI audio format

Maximum numbers of audio channels that can be

accepted by the connected device

Note

If the HDMI cable is not connected, “---” will be

displayed for HDMI information.

•

■

E5H26UD_NB501SL9_EN.indd 19E5H26UD_NB501SL9_EN.indd 19 2008/04/18 16:32:232008/04/18 16:32:23

20 EN

BASIC PLAYBACK

HDMI

LEAR

A-

BTITL

AUDIO

PLAY

EAR

RED

REEN

LUE YELL

POWER

OPEN/

ENTER

PLAY

STOP

1 Press [POWER].

2 Turn on the TV and select the

appropriate input on the TV to which

the unit is connected.

3 Press [OPEN / CLOSE A ] to open the

disc tray.

4 Place the disc on the disc tray with its

label side facing up.

Align the disc to the

disc tray guide.

5 Press [OPEN / CLOSE A ] to close the

disc tray.

It may take a while to load the disc.

Some discs may start playback automatically.

6 Press [PLAY B] to start playback.

For many of BD-video and DVD-video, a menu

screen may appear.

In this case, use [K / L / s / B] to select the

desired item, then press [ENTER].

7 Press [STOP C ] once to stop

playback temporarily.

Refer to “Resume Playback” on page 21.

To eject the disc:

Press [OPEN / CLOSE A ] to open the disc tray,

then remove the disc before turning off the unit.

Note

may appear at the top-right on the TV screen

when the operation is prohibited by the disc or this

unit.

During the playback of 2-layered disc, pictures may

stop for a moment. This happens when the 1st layer

switches to the 2nd layer. This is not a malfunction.

The operation may vary when you play back

BD-video and DVD-video with disc menu. Refer to

the manual accompanying the disc for details.

•

Playback

E5H26UD_NB501SL9_EN.indd 20E5H26UD_NB501SL9_EN.indd 20 2008/04/14 13:40:462008/04/14 13:40:46

Connections Playback Function Setup Others

Introduction

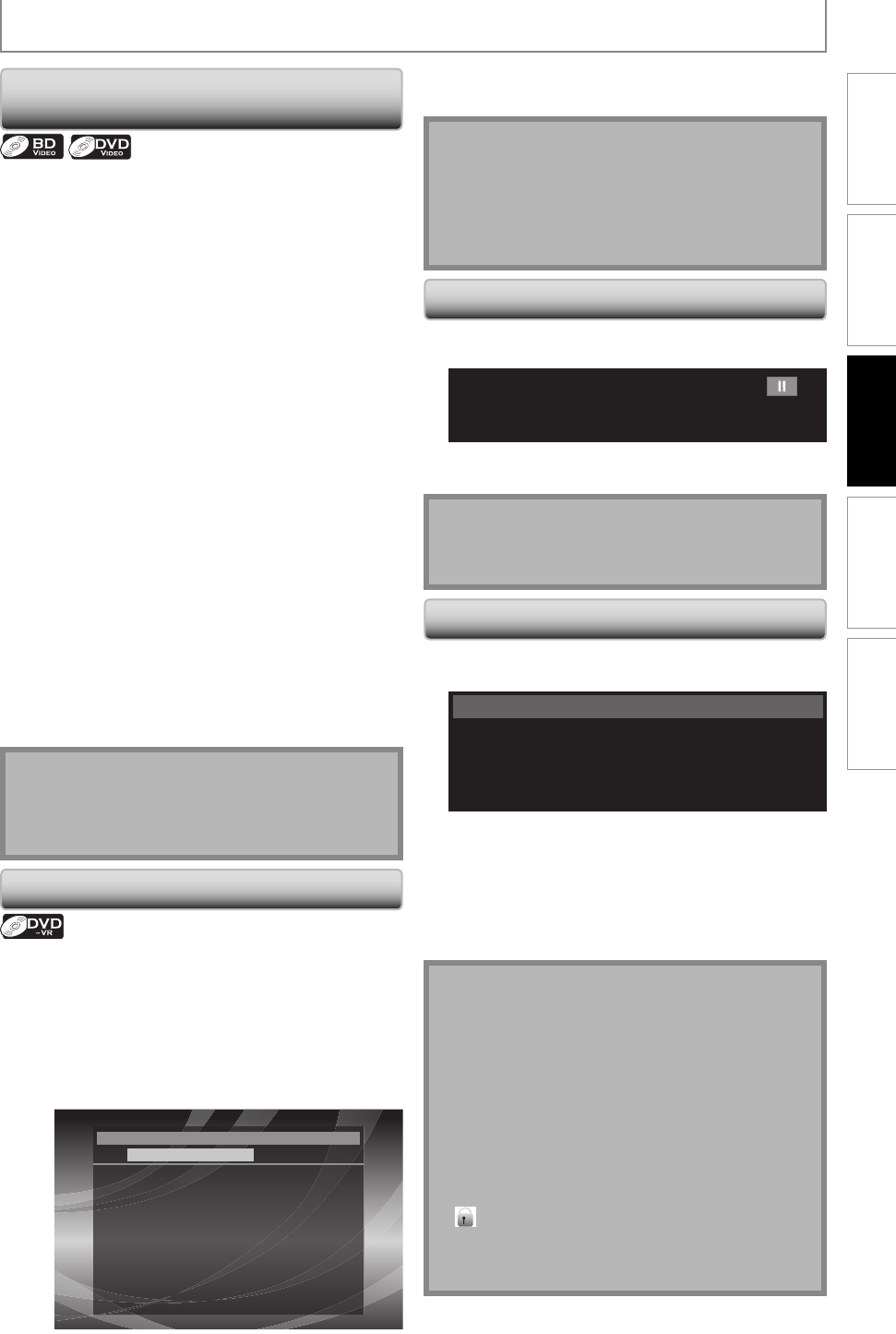

Operations Using Title Menu,

Disc Menu, and Pop-up Menu

Many of BD-video and DVD-video disc contains title menu

(BD-video / DVD-video), disc menu (DVD-video) or pop-

up menu (BD-video) which guides you through the

available functions in the disc. The contents of the menus

may differ depending on the discs.

Title menu (BD-video / DVD-video)

1 Press [TOP MENU].

The title menu will appear.

2 Use [K / L / s / B] to select an item, then

press [ENTER].

3 Press [TOP MENU] to exit.

Disc menu (DVD-video)

1 Press [POP MENU / MENU].

The disc menu will appear.

2 Use [K / L / s / B] to select an item, then

press [ENTER].

3 Press [POP MENU / MENU] to exit.

Pop-up menu (BD-video)

This is a special feature available for some BD-video.

When you press [POP MENU / MENU], a menu pops out

on the TV screen while the contents still play back.

1 During the playback of BD-video, press

[POP MENU / MENU].

The pop-up menu will appear.

2 Use [K / L / s / B] to select an item, then

press [ENTER].

3 Press [POP MENU/MENU] to exit.

Note

Contents of menus and corresponding menu

operations may vary among discs. Refer to the

manual accompanying the disc for details.

•

Playing Back a VR mode DVD-RW/-R

When you are playing back a VR mode DVD-RW/-R, you can

choose “Original” or “Playlist” if the disc contains a “Playlist”.

1 In stop mode, press [POP MENU / MENU]

to call up the DVD menu.

2 Use [s / B] to select “Original” or “Playlist”.

1 08/ 1/ 8 PM10:00 1CH SLP

2 08/ 1/ 15 PM10:00 1CH SLP

3 08/ 1/ 22 PM10:00 1CH SLP

1/ 1

PlaylistOriginal

Drama Series No.1 - No.3

•

3 Use [K / L] to select a desired title, then

press [ENTER].

Note

“Original” is the title which is actually recorded on

the disc.

“Playlist” is edited version of the “Original”.

DVD menu varies depending on discs.

If the disc does not contain “Playlist”, “Playlist” will

not be displayed on the DVD menu.

•

Pause

1 During playback, press [PAUSE F ].

Playback will be paused.

2 Press [PLAY B ] to return to normal

playback.

Note

For BD and DVD, set “Still Mode” setting to “Field” in

“Video” menu if pictures in the pause mode are

blurred (refer to page 35).

•

Resume Playback

1 During playback, press [STOP C ].

Resume message will appear on the TV screen.

Resume ON

Press ‘PLAY’ to play from here. To play the beginning,

press ‘STOP’ first and then ‘PLAY’.

e.g.) BD

2 Press [PLAY B ].

In a few seconds, playback will resume from the

point at which it stopped last. To cancel the resume

playback and start playback the disc from the

beginning, press [STOP C ] again in stop mode.

Note

Resume playback may not be available for the BD

that supports Java applications (BD-Java).

The resume information will be saved even when the

power is turned off.

If you open the disc tray or press [STOP C ] again in

stop mode, the resume information will be cleared.

If you switch between “Disc” mode and “SD Memory”

mode, the resume information will be cleared.

If you change “BD Rating Level” or “DVD Rating

Level” setting in “ Parental” menu, the resume

information will be cleared.

For SD Memory Card, if you open the disc tray or

turned off the power, resume information will be

cleared.

•

BASIC PLAYBACK

E5H26UD_NB501SL9_EN.indd 21E5H26UD_NB501SL9_EN.indd 21 2008/04/14 13:40:522008/04/14 13:40:52

22 EN

BASIC PLAYBACK

Playing Back an audio CD and a Disc

with JPEG Files

1 Insert an audio CD or a disc with JPEG

files.

The file list will appear on the TV screen.

If file list does not appear automatically, press

[POP MENU / MENU].

Press [POP MENU / MENU] to exit and resume

the file list.

2 Use [K / L] to select a desired folder

or file, then press [ENTER].

Use [ s / B ] to go back and forward

between the hierarchies.

If you press [ENTER] on the desired file,

playback will start.

File List

JPEG_DISC

Folder_1

Folder_2

Folder_3

JPEG_A

JPEG_B

JPEG_C

JPEG_D

Folder_1

2 / 4

1234 5

e.g.) JPEG

audio CD: “CD-DA” will be displayed.

JPEG: Current folder name (Disc or SD

Memory Card name will be displayed

for the top of the hierarchies.)

audio CD: List of the track number and time.

JPEG: List of the file / folder names in the

current folder / disc

audio CD: Selected track number and time.

JPEG: Selected file / folder name

Current page / Total page number

Indication of previous / next page

Use [SKIP H / G ] to go back and forward

between the pages.

Press [TOP MENU] to return to the first item.

Icons:

: Folder

: audio CD track

: JPEG file

•

It is recommended that files to be played back in this

unit are recorded under the following specifications:

<JPEG>

Upper limit: 2,560 x 1,900 dots

(sub sampling is 4:4:4)

5,120 x 3,840 dots

(sub sampling is up to 4:2:2)

Lower limit: 32 x 32 dots

File size of image maximum: 12 MB

Note

The system can recognize up to 255 folders / 999 files

for CD, 999 folders / 9999 files for DVD and SD

Memory Card.

The name of folder and file can be displayed up to 28

characters. Unrecognizable characters will be

replaced with asterisks.

The 9th and deeper hierarchies cannot be displayed

for CD and the 10th and deeper hierarchies cannot

be displayed for DVD and SD Memory Card.

Files whose extension is other than “.jpg / .jpeg(JPEG)”

will not be listed.

Some unplayable folders or files may be listed due to

the recording status.

High-resolution JPEG files take longer to be displayed.

Progressive JPEG files (JPEG files saved in progressive

format) cannot be played back in this unit.

This unit recognize up to 8 characters of file name in

the SD Memory Card. Characters after 9th will not be

displayed.

For the SD Memory Card playback, refer to “Reading

the SD Memory Card” on pages 23-24.

•

E5H26UD_NB501SL9_EN.indd 22E5H26UD_NB501SL9_EN.indd 22 2008/04/14 13:40:532008/04/14 13:40:53

Connections Playback Function Setup Others

Introduction

BASIC PLAYBACK

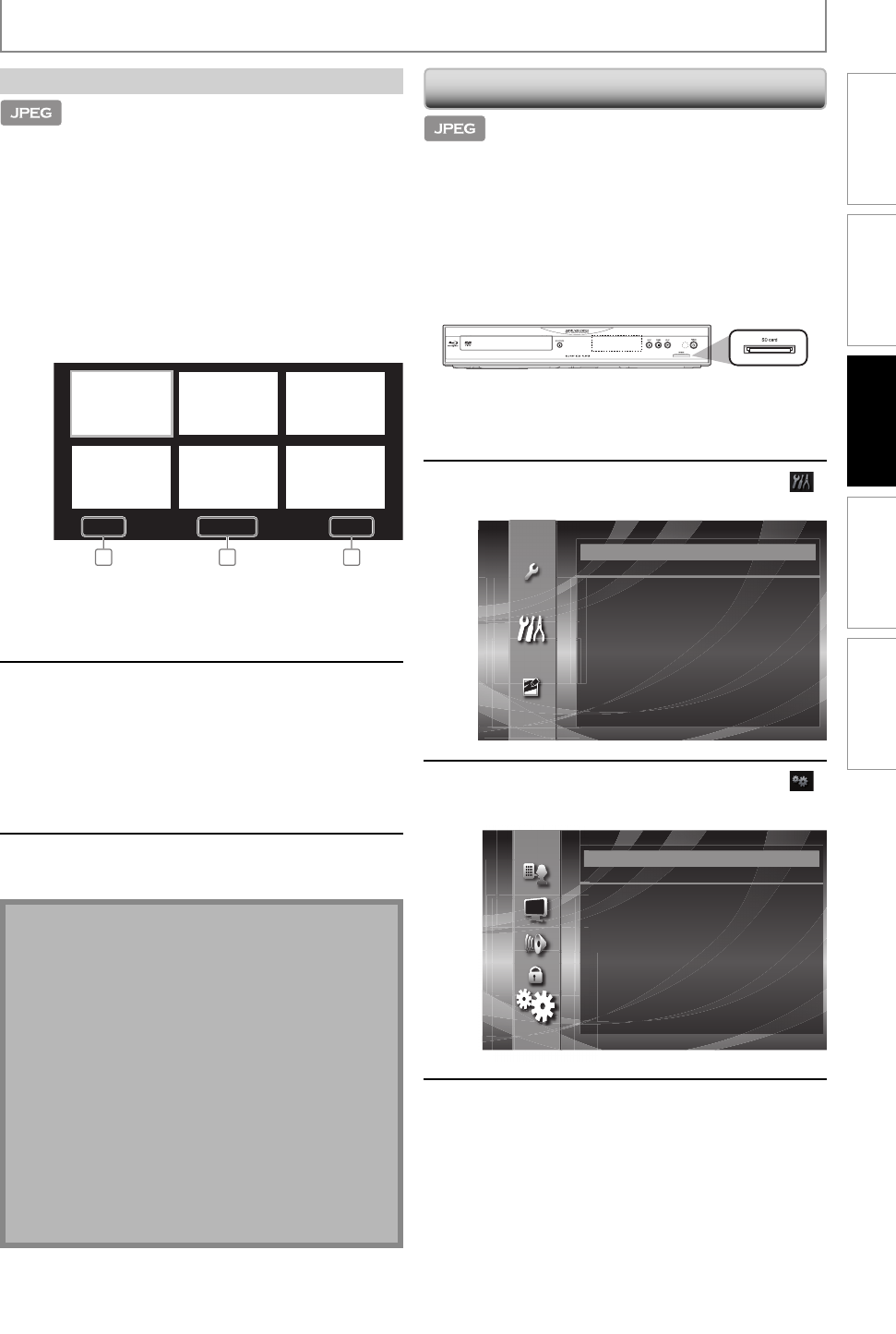

Reading the SD Memory Card

You can play back the JPEG files in an SD Memory Card.

With the SD Memory Card, you can also enjoy the special

additional contents for BD-ROM Profile 1 ver.1.1 which

can be downloaded from the internet. You can store the

contents on an SD Memory Card via computer and play

them back with the BD-video. For more information

about the special additional contents, please refer to the

instruction book that came with the disc.

Setting the media mode

1 In stop mode, press [SETUP].

2 Use [ K / L ] to select , then press

[ENTER].

Language

Video

Audio

Parental

Others

Custom

3 Use [ K / L ] to select , then press

[ENTER].

Angle Icon

Auto Power Off

Panel Display

Slide Show

Media Select

Others

Auto

5sec

Disc

4 Use [ K / L ] to select “Media Select”

setting.

■

Kodak Picture CD

This unit can also run JPEG files stored on Kodak Picture

CD. You can enjoy picture images on the TV set by

playing back the Kodak Picture CD. This unit confirms to

ver.7.0 of Kodak Picture CD. For details of Kodak Picture

CD, contact a shop that provides developing service of

Kodak Inc.

1 When Kodak Picture CD is inserted in

this unit, Kodak Picture CD menu will

appear automatically on the TV

screen.

7 / 32HG

Photo A Photo B Photo C

Photo D Photo E Photo F

12 2

1. Current track number / The total number of tracks

2. Indication of previous / next page

In stop mode, press [POP MENU / MENU] to call

Kodak Picture CD menu.

2 Use [K / L / s / K] to select a desired

track to be played back, then press

[PLAY B ] or [ENTER].

An image will be played back from the

selected track and go to the next one in turn.

Use [SKIP H / G ] to go back and forward

between the pages.

3 Press [STOP C] to stop playback.

Tips for JPEG / Kodak Picture CD Playback

Every press on [ANGLE] will turn the image clockwise

by 90 degrees when an image is displayed.

To change the visual effect for switching the playback

image, press [MODE] once, then use [s / B] or

[ENTER] to switch between “Cut In/Out” and “Fade In/

Out”. The size change may have no effect on some files

(e.g. files with a small picture size).

During JPEG / Kodak Picture CD playback, press

[MODE] twice to change the size of the playback

image, then use [ s / B] or [ENTER] to switch

between “Normal” (100%) and “Small” (95%). The size

change may have no effect on some files (e.g. files

with a small picture size).

•

E5H26UD_NB501SL9_EN.indd 23E5H26UD_NB501SL9_EN.indd 23 2008/04/14 13:40:542008/04/14 13:40:54

24 EN

BASIC PLAYBACK

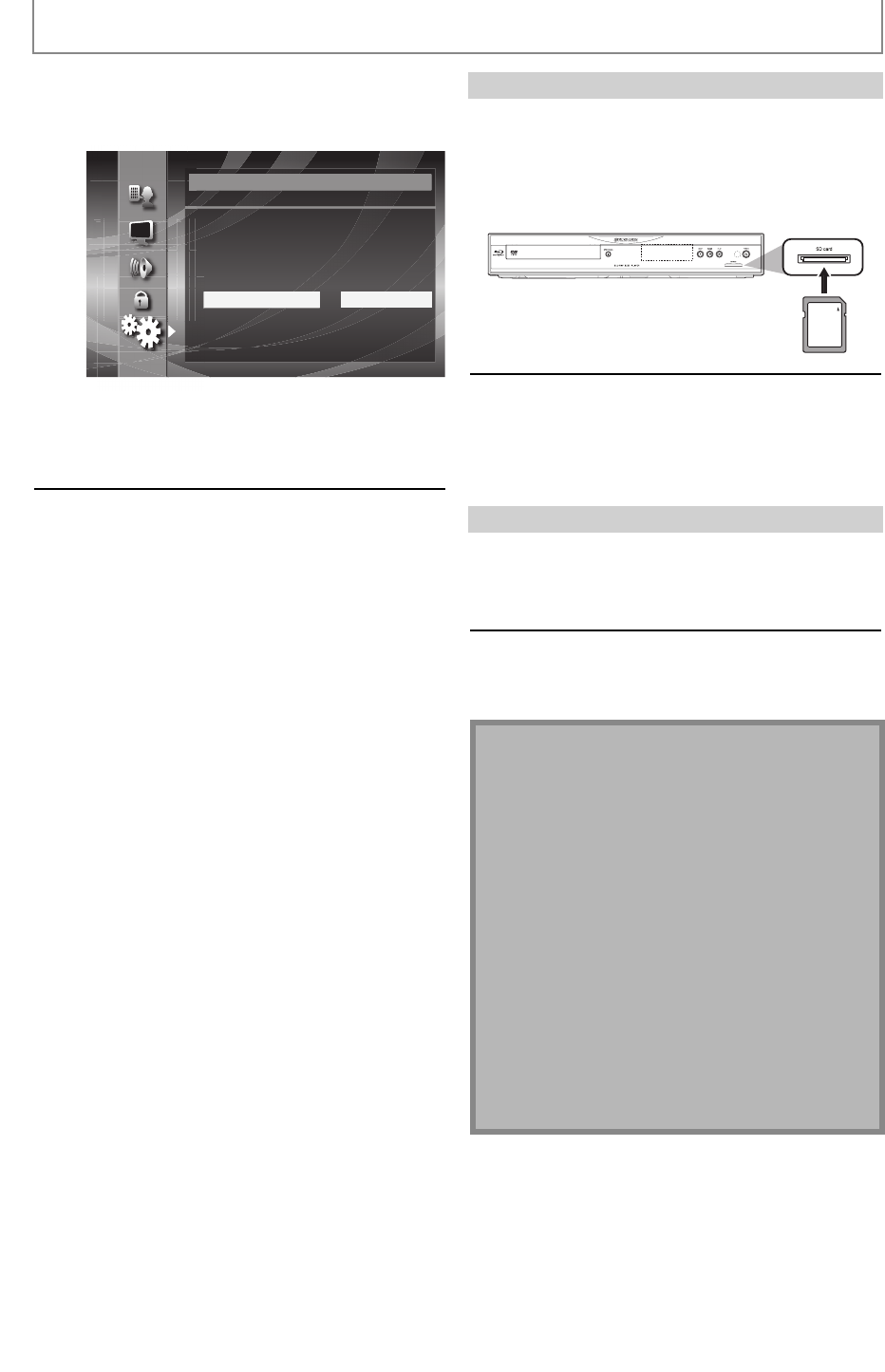

Inserting the SD Memory Card and playback

1 Insert an SD Memory Card into the

SD card slot until it clicks with the

label facing up.

The file list will appear.

SD Memory Card

2 Follow the step 2 in “Playing Back an

audio CD and a Disc with JPEG Files”

on page 22.

Removing the SD Memory Card

1 In stop mode, push the SD Memory

Card and then slowly remove your

finger.

2 Grasp the card and pull it out from

the SD card slot.

Compatible Cards:

- SD Memory Card (8MB - 2GB)

- SDHC Memory Card (4GB)

- miniSD Card (8MB - 2GB)

- microSD Card (8MB - 2GB)

For miniSD Card and microSD Card, the adapter will

be required.

Note

Do not remove the card during its playback.

This unit supports SD Memory Card with FAT12 /

FAT16 file system, and SDHC Memory Card with

FAT32 file system.

Do not delete the folders or files in the SD Memory

Card with your computer. This unit might not read

the SD Memory Card.

This unit recognize up to 8 characters of file name in

the SD Memory Card. Characters after 9th will not be

displayed.

•

5 Press [ENTER] repeatedly to select

“SD Memory”.

Angle Icon

Auto Power Off

Panel Display

Slide Show

Media Select

Auto

5sec

SD Memory

Others

This will set the unit to “SD Memory” mode. To

play back the contents in any discs, exit “SD

Memory” mode by selecting “Disc”.

6 Press [SETUP] to exit.

•

E5H26UD_NB501SL9_EN.indd 24E5H26UD_NB501SL9_EN.indd 24 2008/04/14 13:40:552008/04/14 13:40:55

Connections Playback Function Setup Others

Introduction

SPECIAL PLAYBACK

Fast Forward / Fast Reverse

1 During playback, press [FWD D]

repeatedly for fast forward.

During playback, press [REV E] repeatedly for fast

reverse.

Every time you press [FWD D] or [REV E], the

playback speed will change.

2 Press [PLAY B] to return to normal

playback.

Note

For BD and DVD, the approximate speed for the fast

forward or reverse playback is 1 (2x), 2(8x), 3 (20x),

4 (50x), and 5 (100x).

For audio CD, the approximate speed is 1 (2x), 2 (8x),

and 3 (30x).

For audio CD, fast forward / fast reverse search

between different tracks are not available during

program and random playback.

•

Slow Forward Playback

1 During playback, press [PAUSE F], then

press [FWD D].

Every time you press [FWD D], playback speed will

change.

2 Press [PLAY B] to return to normal

playback.

Note

The approximate speed for the slow forward

playback is 1(1/16x), 2(1/8x), 3(1/2x).

Only slow forward is available.

Set “Still Mode” setting to “Field” in “Video” menu if

pictures in the slow forward playback mode are

blurred (refer to page 35).

•

Step by Step Playback

1 In pause mode, press [PAUSE F]

repeatedly.

Every time you press [PAUSE F], playback will

advance one step at a time.

2 Press [PLAY B] to return to normal

playback.

Note

Only step by step forward is available.

Set “Still Mode” setting to “Field” in “Video” menu if

pictures in step by step playback mode are blurred

(refer to page 35).

•

Repeat Playback

Available repeat functions vary depending the discs.

1 During playback, press [REPEAT]

repeatedly to select the desired repeat

mode.

Repeat mode Available media

Chapter repeat

The current chapter will be

played back repeatedly.

Title repeat

The current title will be

played back repeatedly.

Track repeat

The current track or file

will be played back

repeatedly.

Group repeat

The current folder will be

played back repeatedly.

All repeat

All tracks in the media will

be played back repeatedly.

Note

The repeat setting will be canceled when you stop

playback.

The chapter, title, track or group repeat will be

cleared when moving to other chapter, title, track /

file or folder.

Repeat playback does not function during A-B repeat

playback.

Chapter and title repeat are not available with some

scenes.

•

E5H26UD_NB501SL9_EN.indd 25E5H26UD_NB501SL9_EN.indd 25 2008/04/14 13:40:562008/04/14 13:40:56

26 EN

SPECIAL PLAYBACK

A-B Repeat

You can play back the specific part (between point A and

point B) repeatedly.

1 During playback, press [A-B] at the

desired starting point A.

2 During playback, press [A-B] at the

desired ending point B.

As soon as you set the point B, the part between point

A and point B will start playback repeatedly.

To cancel the A-B repeat, press [A-B] again.

Note

Point B should be set within the same title or track as

point A.

A-B repeat is not available with some scenes.

To cancel the A point which was set, press [CLEAR].

A-B repeat does not function during chapter, title,

track, group or all repeat playback.

•

PIP (Picture in Picture) Setting

Some BD-video have the PIP (picture-in-picture) function

which enables you to display the secondary video in the

primary video. You can call up the secondary video by

pressing [PIP] whenever the scene contains the

secondary video.

primary

video

secondary

video

1 During playback, press [PIP].

PIP information will appear.

2 Use [K / L] to select the secondary video

you want.

The secondary video will be displayed and the

secondary audio will be output.

3 Press [RETURN ] or [PIP] to remove the

PIP information.

Note

The the secondary audio will not be output when the

secondary audio is set to “Off” or when “BD Audio

Mode” is set to “HD Audio Output”. Refer to

“Switching Audio Soundtrack” on page 29 and

“Setting the BD Audio Mode” on page 30.

•

Program Playback

You can play back the disc in your desired order.

1 In stop mode, press [MODE].

The program screen will appear.

2 Use [K / L] to select a track / file, then

press [ENTER].

e.g.) audio CD

Program

CD-DA Total 0:09:49

3:40

2:33

2:22

2:28

2:45

3:41

2:58

6 3:41

1 / 3 1 / 1

3:40

2:28

3:41

For JPEG files, use [K / L] to select a folder, then

press [ENTER] first, and then use [K / L] to select a

file, then press [ENTER].

Press [CLEAR] to erase the last file of the program.

Use [K / L] to select “All Clear” at the bottom of the

list to erase all the tracks / files in the program.

The programmed tracks / files is displayed in the

right hand screen.

If the entire program cannot be displayed on the TV

screen, “L” or “K” appears.

Use [s / B] to go back forward between the

hierarchy of folders.

If 8 or more tracks / files were set in a program, use

[SKIP H / G ] to see all the tracks / files.

3 Press [PLAY B ] to start program

playback.

Program playback will start.

Note

During program playback, press [STOP C ] once to

set the resume point, and then press [PLAY B ] to

resume program playback from where [STOP C ]

was pressed (audio CD) or from beginning of the file

where [STOP C ] was pressed (JPEG).

During program playback, press [STOP C ] twice to

display the program screen. To go back to the

normal program playback, press [RETURN ] to exit

from the program screen, then press [PLAY B ].

If you open the disc tray, remove the SD Memory

Card or turned off the power, the program will be

cleared.

Up to 99 tracks / files can be entered.

To repeat the current track / file in the program,

press [REPEAT] repeatedly until “ Track”

appears during play back. To repeat the entire

program, press [REPEAT] repeatedly until “ All”

appears during playback.

Playback from a desired track / file and random

playback are not available during program playback.

•

E5H26UD_NB501SL9_EN.indd 26E5H26UD_NB501SL9_EN.indd 26 2008/04/14 13:40:582008/04/14 13:40:58

Connections Playback Function Setup Others

Introduction

SPECIAL PLAYBACK

Random Playback

This function shuffles the playback order of tracks / files.

1 In stop mode, press [MODE] twice.

The random screen will appear.

Random

CD-DA Total 0:41:06

Random Program

-- no indication --

e.g.) audio CD

2 Press [PLAY B ] to start random

playback.

Note

During the random playback, press [STOP C ] once

to set the resume point, and then press [PLAY B ] to

resume random playback from where [STOP C ] was

pressed (audio CD) or from beginning of the file

where [STOP C ] was pressed (JPEG).

During random playback, press [STOP C ] twice to

display the random playback screen. To cancel the

random playback, press [MODE] when the random

playback screen is displayed.

To repeat the current track / file in the random

selection, press [REPEAT] repeatedly until “

Track” appears during playback. To repeat the entire

random selection press [REPEAT] repeatedly until

“ All” appears during playback.

You cannot go back to the previous track / file during

random playback.

•

Camera Angle

Some BD-video and DVD-video contain scenes which

have been shot simultaneously from various angles. You

can change the camera angle when appears on the TV

screen.

1 During playback, press [ANGLE].

The selected angle will be displayed on the display

bar at the top of the TV screen.

2 Use [K / L] to select your desired angle.

1 / 3

Note

If “Angle Icon” setting is “Off” in “Others” menu,

will not appear. Refer to page 41.

•

E5H26UD_NB501SL9_EN.indd 27E5H26UD_NB501SL9_EN.indd 27 2008/04/14 13:40:592008/04/14 13:40:59

28 EN

Using [SKIP H / G ]

1 During playback, press [SKIP G] to

move to the next track. Press it

repeatedly to skip to subsequent tracks.

Press [SKIP H ] once to go back to the

beginning of the current track. Press it

repeatedly to go to the previous tracks.

For JPEG files, press [SKIP H ] to go back to the

previous file.

Note

For BD and DVD, if title contains no chapters,

[SKIP H / G ] changes the title.

For JPEG files, [ s / B ] is also available.

•

Using [SEARCH]

By using [SEARCH], you can select following search

modes.

Search mode Available media

Chapter / Title search

Track search

Time search

Marker search

1 During playback, press [SEARCH]

repeatedly until your desired search

mode appears.

2 Enter the desired chapter, title, track, file

number or time to search for using [the

Number buttons].

Chapter, title, track or time search will start.

Press [CLEAR] to erase an incorrect input.

Note

During program and random playback, search

functions are not available except the search using

[SKIP H / G ].

Time search is available only in the same track, file or

title.

For BD, chapter and time search are available only

during playback.

•

Marker search

This feature allows you to assign a specific point on a title

or track to be called back later.

1 During playback, press [SEARCH]

repeatedly until the marker setting

menu appears.

2 Use [s / B] to select a marker number

(1-9).

___ __ : __ :__

3 When the disc reaches the point at which

you want to set a marker, press [ENTER].

The title or track and elapsed playback time will

appear on the TV screen.

4 Press [SEARCH] or [RETURN ] to exit.

5 To return to the marker later, call the

marker setting by pressing [SEARCH]

repeatedly during playback or in stop

mode, and use [s / B] to select a desired

marker, then press [ENTER].

Note

Opening the disc tray, turning off the power or

selecting “ ” at step 2 and pressing [ENTER] will

erase all markers.

To clear a marker, use [s / B] to select the marker

number to be cleared and press [CLEAR].

You can mark up to 9 points.

For BD, marker search between different titles is not

available.

For BD, you can return to the maker only during

playback.

•

■

•

E5H26UD_NB501SL9_EN.indd 28E5H26UD_NB501SL9_EN.indd 28 2008/04/14 13:41:002008/04/14 13:41:00

Connections Playback Function Setup Others

Introduction

Switching Subtitles

Some BD and DVD may have subtitles in 1 or more

languages. For commercially available discs, the

supported languages can be found on the disc case.

Follow the steps below to switch the subtitle languages

during playback.

1 During playback, press [SUBTITLE]

repeatedly to display “Primary”,

“Secondary” or “Subtitle style”.

“Primary”: Sets the subtitle for the primary

video.

”Secondary”: Sets the subtitle for the secondary

video.

“Subtitle Style”: Sets style of the subtitle.

2 Use [K / L] to select your desired subtitle

or style.

Primary / 41JPN

Use [{ / B] to switch between current subtitle

setting and “Off”.

3 Press [SUBTITLE] repeatedly to exit.

1 During playback, press [SUBTITLE].

2 Use [K / L] to select your desired

subtitle.

1 ENG / 4

Use [{ / B] to switch between current subtitle

setting and “Off”.

3 Press [SUBTITLE] to exit.

Note

Some discs will only allow you to change the

subtitles from the disc menu or pop-up menu. Press

[TOP MENU] or [POP MENU / MENU] to display the

disc menu or pop-up menu.

If 4-digit-language code appears in the subtitle

menu, refer to “LANGUAGE CODE” on page 45.

If the disc has no subtitle language or subtitle style,

“Not Available” will be displayed on the TV screen.

During playback of the secondary video, the primary

subtitle setting is not available except when there is

no subtitle for the secondary video.

Secondary subtitle setting is only available during

playback of the secondary video.

If you choose a language that has a 3-letter-language

code, the code will be displayed every time you

change the subtitle language setting. If you choose

any other Languages, “---” will be displayed instead

(refer to page 45).

•

SPECIAL SETTINGS

You can select the format of audio and video as you prefer depending on the contents of the disc you are playing back.

Switching Audio Soundtrack

Some BD and DVD contain multiple audio streams. Those

are often in different audio languages or audio formats.

For BD, available audio varies depending on “BD Audio

Mode” setting. Refer to page 36 for more information.

1 During playback, press [AUDIO ]

repeatedly to display “Primary” or

“Secondary”.

“Primary”: Sets the audio for the primary video.

“Secondary”: Sets the audio for the secondary video.

2 Use [K / L] to select your desired audio

stream channel.

Primary / 21 JPN Dolby D 2ch

For “Secondary”, use [{ / B] to switch between

current audio setting and “Off”.

3 Press [AUDIO ] repeatedly to exit.

1 During playback, press [AUDIO ].

2 Use [K / L] to select your desired audio

stream channel.

/ 3Dolby D 3/2.1ch 48k1 ENG

e.g.) DVD-video

For audio CD, you can select following options.

“Stereo”:

Both right and left channels are active (stereo).

“L-ch”: Only left channel is active.

“R-ch”: Only right channel is active.

3 Press [AUDIO ] to exit.

Note

For VR mode DVD-RW/-R with MTS (multi-channel

television sound) system, you can switch among

“1.Main” (main audio), “1. Sub” (sub audio), and

“1.Main/Sub” (main and sub audio).

The secondary audio will not be output when the

secondary video is not displayed or when “BD Audio

Mode” is set to “HD Audio Output”.(For some BD,

secondary audio will be output even when

secondary video is off.)

The sound mode cannot be changed during

playback of discs not recorded in multiple audio.

Some discs allow to change audio language setting on

the disc menu. (Operation varies depending on the

discs. Refer to the manual accompanying the disc.)

[AUDIO ] may not work on some discs with multiple

audio streams or channels (e.g. DVD which allow to

change audio setting on the disc menu).

If you select a language that has a 3-letter-language code,

the code will be displayed every time you change the

audio language setting. If you select any other languages,

“---” will be displayed instead (refer to page 45).

If 4-digit-language code appears in the subtitle

menu, refer to “LANGUAGE CODE” on page 45.

If the disc has no audio language, “Not Available” will

be displayed on the TV screen.

For DTS-CD (5.1 music disc), selecting audio streams

or channels is not available.

•

E5H26UD_NB501SL9_EN.indd 29E5H26UD_NB501SL9_EN.indd 29 2008/04/18 16:32:242008/04/18 16:32:24

30 EN

SPECIAL SETTINGS

Setting the BD Audio Mode

There are 2 ways to set “BD Audio Mode” setting;

whether to output the secondary and interactive audio

accompanied by the primary audio or only the primary

audio. Depending on the setting of the mode, Dolby

Digital, Dolby Digital Plus, Dolby TrueHD, DTS, or DTS-HD

output changes between multi LPCM and bitstream.

1 In stop mode with BD inserted, press

[MODE].

2 Use [K / L] to select your desired setting.

BD Audio Mode Mix Audio Output

“Mix Audio Output”:

If it is available, BD-video’s secondary and interactive

audio will be output with the primary audio.

The secondary audio is the audio for the secondary

video (Director’s comment etc.) and the interactive

audio is the audio for the interactive application

(Button click sounds etc.).

“HD Audio Output”:

Only the primary audio will be output. Set this mode in

order to output Dolby Digital, Dolby Digital Plus, Dolby

TrueHD, DTS or DTS-HD audio of BD through HDMI

connection.

3 Press [RETURN ] to exit.

You can also set “BD Audio Mode” from the setup

menu. Refer to page 36.

Note

In “Mix Audio Output” mode, if there is no secondary

and interactive audio, the audio will be output as

“HD Audio Output” mode.

In “Mix Audio Output” mode, even if you set “HDMI

Multi(Normal)” in “HDMI Audio Out” setting, multi

LPCM will be output from HDMI OUT jack for BD

audio. Refer to page 14.

In “Mix Audio Output” mode with HDMI audio being

output, 2-channel down-mixed LPCM will be output

from DIGITAL OUT jack for BD audio.

In “Mix Audio Output” mode with “HDMI Audio Out”

setting set to “Audio Mute” and “Digital Out”setting

set to “Bitstream”, DTS, DTS-HD and LPCM will be

output as Dolby Digital for BD audio. Refer to pages

14, 16.

You can also set “ BD Audio Mode” setting from the

setup menu. Refer to page 36.

•

Adjusting the Picture

You can adjust the picture quality.

1 During playback, press [MODE].

2 Use [K / L] to select your desired item,

then use [s / B] to adjust the setting.

Noise Reduction

Black Level

Off

Black level

You can adjust the black level setting to make the black

parts of the pictures as bright as you prefer. You can

select “On” or “Off”

“On”: Makes the dark parts brighter.

“Off”: Shows the original picture as recorded.

Noise reduction

Reduces the noise of the playback picture.

“1”: Executes MPEG noise reduction which reduces the

block noise and mosquito noise on the subtitle on

movie.

“2”: Executes 3D noise reduction which detects and

deletes the noise by comparing each picture

frames.

“3”: Executes both MPEG noise reduction and 3D noise

reduction.

3 Press [RETURN ] repeatedly to exit.

Note

The setting remains even you turn off the unit.

For the picture output from HDMI OUT, “Black Level”

is not effective.

For BD, noise reduction is not effective.

•

■

E5H26UD_NB501SL9_EN.indd 30E5H26UD_NB501SL9_EN.indd 30 2008/04/14 13:41:032008/04/14 13:41:03

Connections Playback Function Setup Others

Introduction

FUNCTION SETUP

HDMI

LEAR

A-

BTITL

AUDIO

PLAY

EAR

RED

REEN

LUE YELL

ENTER

SETUP RETURN

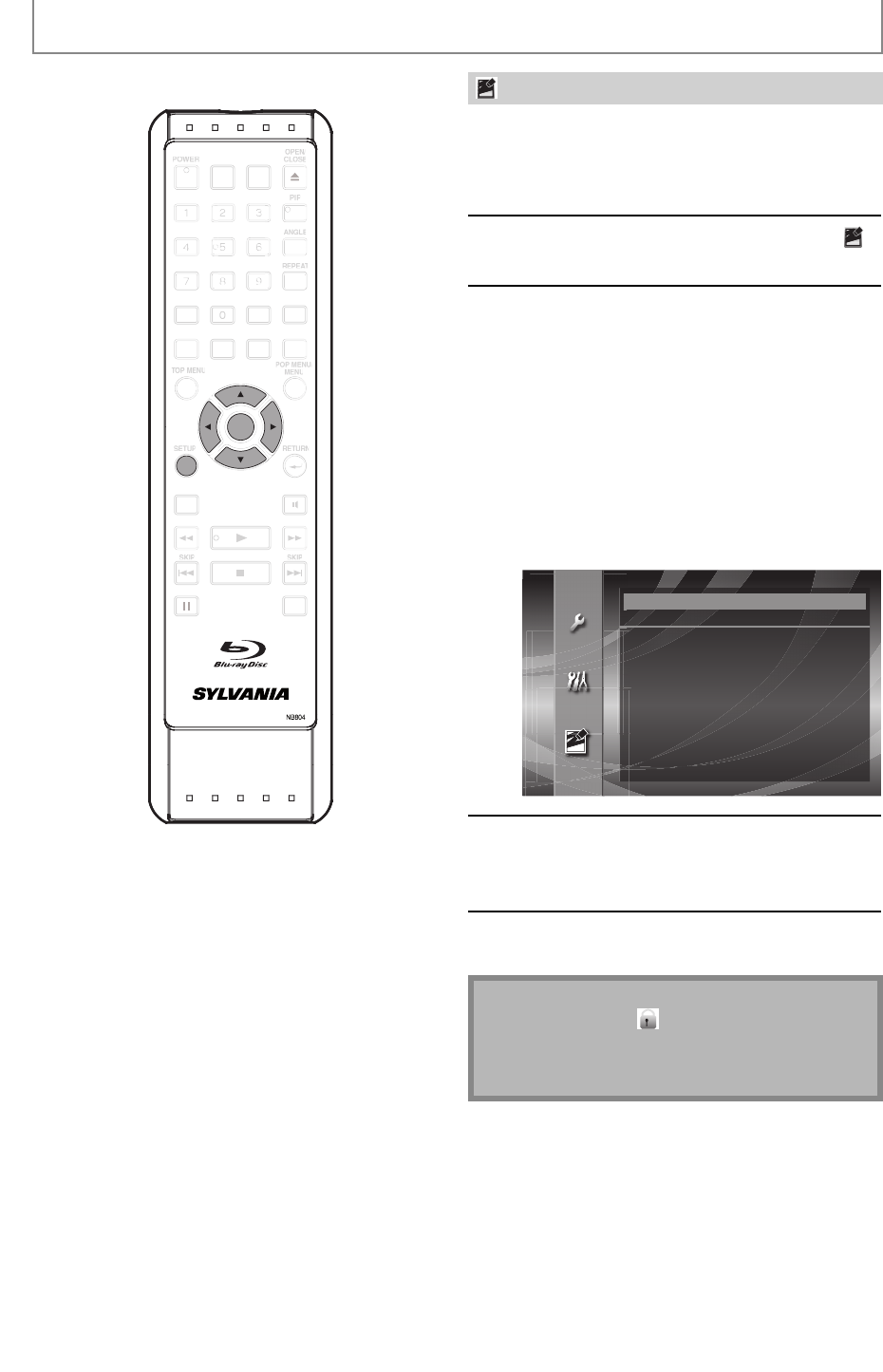

Using the Setup Menu

In the setup menu you can change the setting for audio,

video, language, etc. You cannot change the setting

during playback.

Quick

“ Quick” menu contains setting items extracted from

“ Custom” menu which may be used frequently.

1 In stop mode, press [SETUP].

2 Use [K / L] to select , then press

[ENTER].

3 Use [K / L] to select your desired

setting items.

BD Audio Mode

HDMI Audio Out

HDMI Video Resolution

Component Output

Player Menu

TV Aspect

Quick

Mix Audio Output

HDMI Multi(Normal)

Auto

480i

English

16:9 Wide

4 Follow the procedure below

depending on the setting items.

A) If “ B “ does not appear on the right side

of the setting items when you highlight

the items:

Press [ENTER] repeatedly to change

options.

B) If “

“ appears on the right side of the

setting

items

when you highlight the

items:

1) Press [ENTER].

Use [K / L] to select options, then press

[ENTER].

Use [s] or [RETURN ] to go back to

the previous screen.

5 Press [SETUP] to exit.

•

E5H26UD_NB501SL9_EN.indd 31E5H26UD_NB501SL9_EN.indd 31 2008/04/14 13:41:032008/04/14 13:41:03

32 EN

FUNCTION SETUP

HDMI

LEAR

A-

BTITL

AUDIO

PLAY

EAR

RED

REEN

LUE YELL

ENTER

SETUP RETURN

Custom

“ Custom” menu contains all the setting items.

1 In stop mode, press [SETUP].

2 Use [K / L] to select , then press

[ENTER].

3 Use [K / L] to select your desired

setting category, then press [ENTER].

: Language

: Video

: Audio

: Parental

: Others

For “ Parental” menu, follow the procedure

on page 40.

4 Use [K / L] to select your desired

setting items.

The setting items which are not available with

current situation of this unit will be displayed

in gray and you cannot select them.

5 Follow the procedure below

depending on the setting items.

A) If “ B “ does not appear on the right side

of the setting items when you highlight

the items:

Press [ENTER] repeatedly to change

options.

B) If “

“ appears on the right side of the

setting

items

when you highlight the

items:

1) Press [ENTER].

2) Use [K / L] to select options, then press

[ENTER].

Use [s] or [RETURN ] to go back to

the previous screen.

6 Press [SETUP] to exit.

•

E5H26UD_NB501SL9_EN.indd 32E5H26UD_NB501SL9_EN.indd 32 2008/04/14 13:41:082008/04/14 13:41:08

Connections Playback Function Setup Others

Introduction

FUNCTION SETUP

Language

Audio

Subtitle

Disc Menu

Player Menu

Language

Original

Off

English

For how to select the setting items and options, refer to “ Custom” on page 32.

Setting items Options

Audio

Sets the language for audio.

Original* / English / French / Spanish / German / Italian / Swedish / Dutch /

Russian / Chinese / Japanese / Korean / Danish / Finnish / Norwegian /

Icelandic / Hungarian / Romanian / Turkish / Greek / Irish / Portuguese /

Polish / Czech / Slovak / Bulgarian / Other

Subtitle

Sets the language for subtitle.

Off* / English / French / Spanish / German / Italian / Swedish / Dutch /

Russian / Chinese / Japanese / Korean / Danish / Finnish / Norwegian /

Icelandic / Hungarian / Romanian / Turkish / Greek / Irish / Portuguese /

Polish / Czech / Slovak / Bulgarian / Other

Disc Menu

Sets the language for disc menu or

pop-up menu.

English* / French / Spanish / German / Italian / Swedish / Dutch / Russian /

Chinese / Japanese / Korean / Danish / Finnish / Norwegian / Icelandic /

Hungarian / Romanian / Turkish / Greek / Irish / Portuguese / Polish / Czech /

Slovak / Bulgarian / Other

Player Menu

Sets the language for OSD

(on-screen display).

English* / Français / Español

Settings with (*) are the default.

“Quick” menu consists of the setting menus frequently used, and they are accompanied with .

If you select “Other”, enter the 4-digit-number code for the desired language (Refer to “LANGUAGE CODE” on

page 45). Only the languages supported by the disc can be selected.

■

•

E5H26UD_NB501SL9_EN.indd 33E5H26UD_NB501SL9_EN.indd 33 2008/04/14 13:41:132008/04/14 13:41:13

34 EN

FUNCTION SETUP

Video

TV Aspect

HDMI Video Resolution

HDMI Deep Color

Component Output

Progressive Mode

Still mode

Video

16:9 Wide

Auto

480i

Auto

For how to select the setting items and options, refer to “ Custom” on page 32.

Setting items Options

TV Aspect

Sets the picture size according to

aspect ratio of the connected TV.

16:9 Wide*:

Select this when a wide-screen TV is connected. Discs recorded in wide-

screen format is played back over the entire TV screen.

4:3 Pan & Scan:

Select this to play back the discs recorded in wide-screen format with 4:3 TV

in the pan & scan mode (with the sides of the picture cut off). Discs which are

not specified for pan & scan are played back in the letter box mode.

4:3 Letter Box:

Select this to play back the discs recorded in wide-screen format with 4:3

TV in the letter box mode. (with black strips at the top and bottom).

16:9 Squeeze:

When playing back 4:3 images, the picture is displayed in the center of the

16:9 screen with a 4:3 aspect ratio.

HDMI Video Resolution

Sets the HDMI video resolution.

Auto*:

HDMI video resolution will be selected automatically depending on the

connected HDMI device.

480p

720p

1080i

1080p

1080p24:

Gives a natural and high quality film reproduction of 24-frame film

material. The connected TV has to be compatible with 1080p24 frame

input.

HDMI Deep Color

Sets whether to output the picture

from HDMI OUT jack with Deep

Color or not.

Auto*:

The picture from HDMI OUT jack will be output with Deep Color to the

connected TV which supports HDMI Deep Color.

Off:

The picture from HDMI OUT jack will be output without Deep Color.

Component Output

Sets the video resolution for

component output.

480i*

480p

720p

1080i

Progressive Mode

Sets the optimum progressive

mode for the image material

output from HDMI OUT jack and

COMPONENT VIDEO OUT jacks.

Auto*:

The progressive mode will detect 24-frame film material (movies) and

automatically select appropriate progressive mode.

Video:

Suited for playing back video material discs (TV shows or animation).

■

•

E5H26UD_NB501SL9_EN.indd 34E5H26UD_NB501SL9_EN.indd 34 2008/04/14 13:41:132008/04/14 13:41:13

Connections Playback Function Setup Others

Introduction

FUNCTION SETUP

Setting items Options

Still Mode

Adjusts picture resolution and

quality in still mode.

Auto*:

Automatically selects the best resolution setting (“Frame” or “Field”) based

on the data characteristics of the pictures.

Field:

Stabilizes the pictures, although the picture quality may become coarse

due to the limited amount of data. Select “Field” when the pictures are still

unstable even if “Auto” is selected.

Frame:

Displays relatively motionless pictures in higher resolution. “Frame”

improves the picture quality, although it may unstabilize the pictures due

to alternate output of 2-field data.

Settings with (*) are the default.

“Quick” menu consists of the setting menus frequently used, and they are accompanied with .

If you set “HDMI Video Resolution” setting to “1080p24” and the contents of the BD are not compatible for

1080p24 frame, 1080p60 frame will be output.

An individual picture on the TV screen is called as “Frame” , which consists of two separate images called as

“Field”. Some pictures may be blurred at the auto setting in “Still Mode” setting due to their data characteristics.

If the picture is not output properly to the TV because of “HDMI Video Resolution” or “Component Output”

setting, press and hold [ B PLAY] on the front panel for more than 5 seconds. Both settings will be reset to the

default automatically.

If an HDMI cable is connected, for video resolution for the component output, you can only select video

resolution that currently output from HDMI OUT jack or “480i”.

If the video resolution for the component output and HDMI video resolution do not match, the video resolution

for the component output will be switched to “480i”. COMPONENT VIDEO OUT jacks may not output any signals

depending on the disc material.

If you play back copy-protected DVD-video, 480p signal will be output from COMPONENT VIDEO OUT jacks,

when “Component Output” setting is set to “720p” or “1080i”.

•

E5H26UD_NB501SL9_EN.indd 35E5H26UD_NB501SL9_EN.indd 35 2008/04/14 13:41:142008/04/14 13:41:14

36 EN

FUNCTION SETUP

Audio

BD Audio Mode

HDMI Audio Out

Down Sampling

DRC

Virtual Surround

Audio

Mix Audio Output

HDMI Multi (Normal)

Auto

Off

For how to select the setting items and options, refer to “ Custom” on page 32.

Setting items Options

BD Audio Mode

For BD, selects whether to output

the secondary and interactive

audio with primary audio if it is

available or only the primary

audio. Refer to “Setting the BD

Audio Mode” on page 30.

Mix Audio Output*:

Outputs the secondary and interactive audio with primary audio if it is available.

HD Audio Output:

Outputs only the primary audio. Set this mode in order to output Dolby

Digital, Dolby Digital Plus, Dolby TrueHD, DTS or DTS-HD audio of BD

through HDMI connection.

HDMI Audio Out

Sets the audio format for the

audio output from HDMI OUT jack.

HDMI Multi(Normal)*:

The multi-channel audio signals are output from HDMI OUT jack with

bitstream or LPCM.

HDMI Multi(LPCM):

The multi-channel audio signals are output from HDMI OUT jack with LPCM.

Refer to pages 37-39 for setting options.•

Audio Mute:

Mutes the HDMI audio signal, and set the signal format from DIGITAL OUT jack.

Refer to “Digital out setting” on page 37 for setting options.•

Down Sampling

Sets the digital audio output

when playing back BD or DVD

recorded in LPCM.

On*:

LPCM signals are converted to 48 kHz for output.

Set to “On” when using digital connections to an AV amplifier that is not

compatible with sampling frequencies of 96 kHz.

•

Off:

For BD and DVD recorded in LPCM without copyright protection, 2-channel

audio signals up to 192 kHz are output as LPCM signals with no conversion.

DRC

Sets whether to compress the

range of sound volume (dynamic

range control) when Dolby Digital,

Dolby Digital Plus or Dolby

TrueHD audio is played back.

Auto*:

When the discs recorded in Dolby TrueHD format are in playback, this unit detects

DRC setting of the disc and set “DRC” setting to “On” or “Off” automatically.

Off

Virtual Surround

Sets to create a surround effect in

a system with 2 speakers

connected.

Off*:

Virtual surround is set to off.

A natural surround effect in a system with 2 speakers connected.

A stronger surround effect in a system with 2 speakers connected than “1”.

Settings with (*) are the default.

“Quick” menu consists of the setting menus frequently used, and they are accompanied with .

Under following circumstances, “HDMI Multi(Normal)” and “HDMI Multi(LPCM)” are not available.

- HDMI cable is not connected to HDMI OUT jack.

- Connected TV is off.

- Connected TV is not compatible with audio output.

Set “Virtual Surround” setting to “Off” or lower the volume if the sound is distorted.

For the virtual surround, audio signal will always be 2-channel LPCM.

■

•

E5H26UD_NB501SL9_EN.indd 36E5H26UD_NB501SL9_EN.indd 36 2008/04/14 13:41:142008/04/14 13:41:14

Connections Playback Function Setup Others

Introduction

FUNCTION SETUP

Digital out setting

When “Audio Mute” is selected in “HDMI Audio Out” setting, HDMI audio signal will be muted and the audio signals

output from DIGITAL OUT jack changes depending on “Digital Out” setting.

Quick HDMI Audio Out Audio Mute Digital Out

Bitstream*:

When playing back discs recorded in Dolby Digital, Dolby Digital Plus, Dolby TrueHD, DTS or DTS-HD,

the corresponding core stream (Dolby Digital or DTS) are output.

LPCM:

LPCM signal will be output from DIGITAL OUT jack.

This setting is not effective when the HDMI audio signal is output.

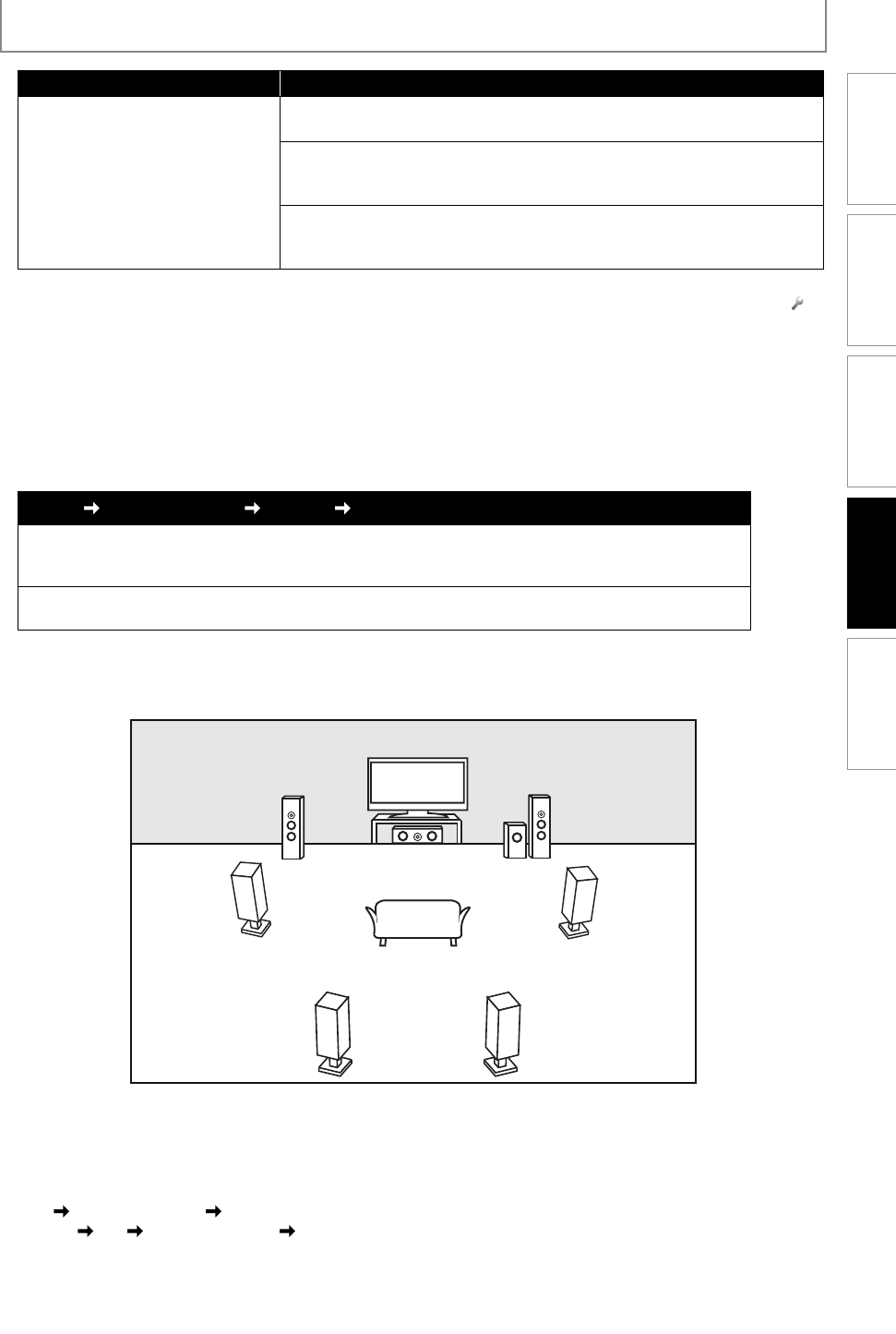

Speaker setting

This unit allows you to enjoy multi-channel surround sound such as 7.1-channel / 5.1-channel surround.

e.g.) basic layout with 7.1-channel surround system

Front speaker (left) Front speaker (right)

Center speaker

Subwoofer

Surround back speaker (right)Surround back speaker (left)

Surround speaker (left) Surround speaker (right)

To make the most of its feature, set up your speakers appropriately by referring to the following table.

Speaker setting options are available at the following locations;

(Available when you have HDMI cable connected to HDMI OUT jack)

Quick HDMI Audio Out HDMI Multi(LPCM)

Custom Audio HDMI Audio Out HDMI Multi(LPCM)

■

•

■

E5H26UD_NB501SL9_EN.indd 37E5H26UD_NB501SL9_EN.indd 37 2008/04/14 13:41:152008/04/14 13:41:15

38 EN

FUNCTION SETUP

How to navigate through “HDMI Multi(LPCM)”.

1 Use [K / L] to select your desired menu item then press [ENTER].

2 Use [K / L] to select your setting items.

Press [RETURN ] to go back to the previous screen.

3 Use [s / B] to select desired options. (Except for “Test Tone”, “Default” and setting

options in “Speaker Size” setting.)

For setting options in ”Speaker Size” setting:

Press [ENTER] to select desired options.

For “Test Tone”:

Use [s / B] to select “Off”, “Manual” or “Auto”, then press [ENTER].

The test tone will be output. If you select “Manual”, use [K / L] to select desired speaker, then use [s / B] to

adjust the volume. If you select “Auto”, use [s / B] to adjust the volume of the speaker that outputs the test tone.

If you want to stop the test tone, press [RETURN ].

For “Default”:

Press [ENTER] to reset to the default.

4 Press [SETUP] to exit.

Menu Setting items Options Descriptions

Speaker Size

Selects the desired

speaker to set. Then

change the setting

appropriately by

referring to the

descriptions.

Front Large* Large:

For the large speakers with strong low

frequency reproduction capabilities.

Small:

For the small speakers which do not

provide strong bass sound.

You cannot change the setting of

“Subwoofer”. If connected device is not

compatible with subwoofer, “Subwoofer”

will be displayed in gray.

Small

Center Large*

Small

Subwoofer On

Surround Large*

Small

Surround Back Large*

Small

Default Select “Default”, then press [ENTER] to

reset “Speaker Size” setting to the default.

Channel Level

Tests or sets the volume

for each speaker.

Test Tone:

“Test Tone” is the

test tone which

can be output

from the speakers

so that you can

adjust the volume

for each speaker.

Off* Select “Off” to deactivate “Test Tone”.

Select “Manual”, then press [ENTER] to

manually set the volume for the desired

speaker.

Select “Auto”, then press [ENTER] to

automatically output the test tone from

each speakers.

Manual

Auto

Front Lch 0 dB to -12 dB

(0 dB*)

If you have selected “Manual” in “Test

Tone”, select the desired speaker to set

and adjust the volume for the selected

speaker.

If you select “Auto” in “Test Tone”, test

tone will automatically be output in order.

Adjust the volume of the speaker that

outputs the test tone.

Center 0 dB to -12 dB

(0 dB*)

Subwoofer 0 dB to -12 dB

(0 dB*)

Front Rch 0 dB to -12 dB

(0 dB*)

Surround Rch 0 dB to -12 dB

(0 dB*)

Surround Back

Rch

0 dB to -12 dB

(0 dB*)

Surround Back

Lch

0 dB to -12 dB

(0 dB*)

Surround Lch 0 dB to -12 dB

(0 dB*)

Default Select “Default”, then press [ENTER] to

reset “Channel Level” setting to the

default.

•

E5H26UD_NB501SL9_EN.indd 38E5H26UD_NB501SL9_EN.indd 38 2008/04/24 10:00:042008/04/24 10:00:04

Connections Playback Function Setup Others

Introduction

FUNCTION SETUP

Menu Setting items Options Descriptions

Delay Time

This is a parameter for

optimizing the timing at

which the sound is

output from the

speakers according to

their distance from the

listening position.

Distance Feet* Set the desired measure system. This

measure system will be used for

“Delay Time” setting. Press [ENTER] to

switch the settings.

Meters

Front

0ft to 60ft (12ft*)

(0m to 18m (3.6m*))

Select the distance from the listening

position to the speaker to get the ideal

delay time.

Center

0ft to 60ft (12ft*)

(0m to 18m (3.6m*))

Surround

0ft to 60ft (10ft*)

(0m to 18m (3.0m*))

Surround Back

0ft to 60ft (10ft*)

(0m to 18m (3.0m*))

Default Select “Default”, then press [ENTER] to

reset “Delay Time” setting to the default.

Settings with (*) are the default.

For “Speaker Size” setting, the settings of each speaker sizes may be adjusted automatically corresponding to

each setting. (e.g. If “Front” is set to “Small”, you cannot set “Center”, “Surround”, and “Surround Back” to “Large”.)

For “Delay Time” setting, the difference among the value of the each speaker cannot exceed 15 ft (4.5m).

•

E5H26UD_NB501SL9_EN.indd 39E5H26UD_NB501SL9_EN.indd 39 2008/04/14 13:41:152008/04/14 13:41:15

40 EN

FUNCTION SETUP

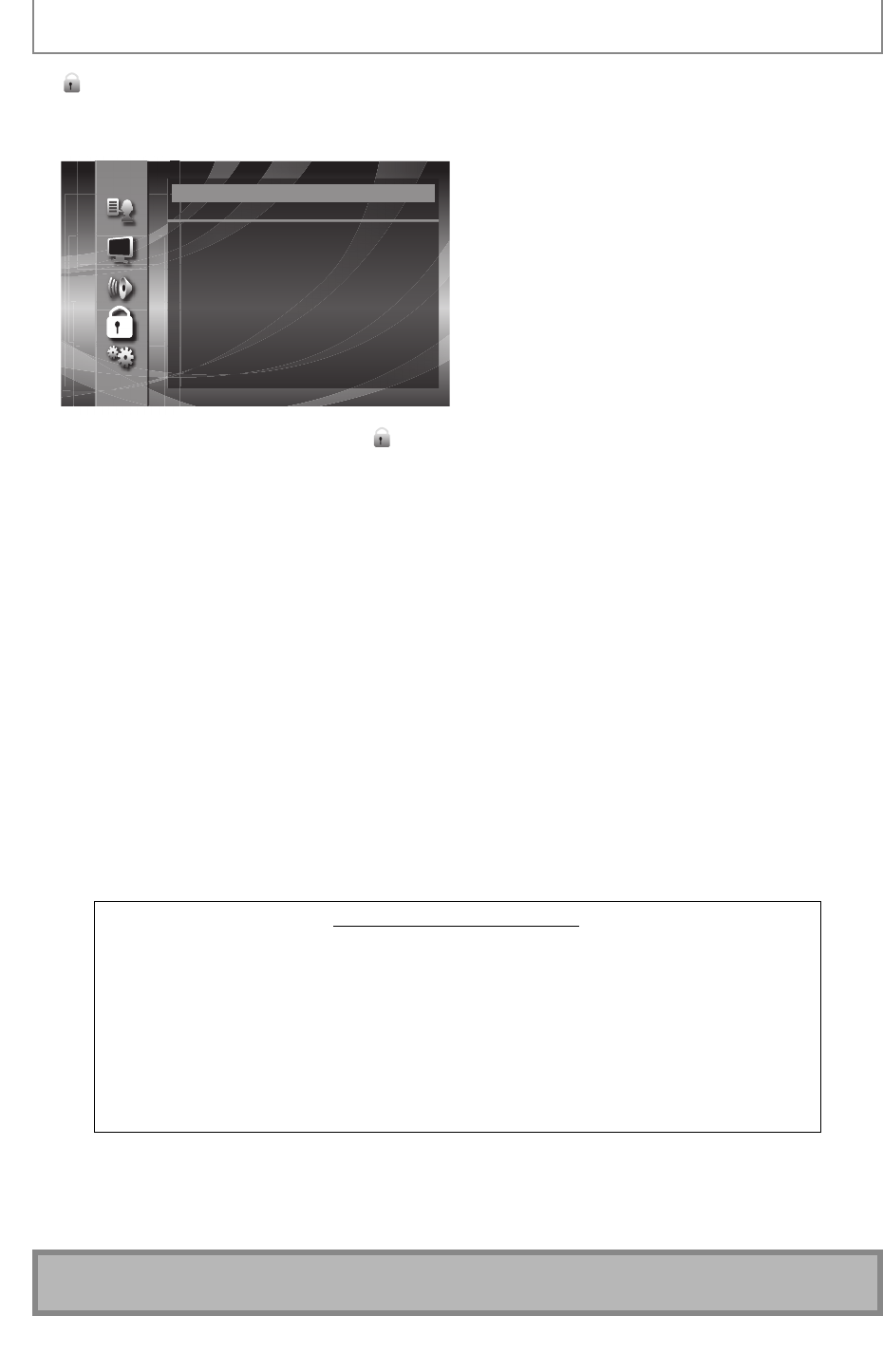

Parental

Ratings control allows you to set a limit, which prevents your children from viewing inappropriate materials. Playback

will be stopped if the ratings exceed the levels you set, and it will require you to enter a password before playing back

the disc.

BD Rating Level

DVD Rating Level

Password Change

Parental

All

1 Use [K / L] to select , then press [ENTER].

2 Use [the Number buttons] to enter your 4-digit password.

For the first time use: Use [the Number buttons] to enter any 4-digit number (except for 4737), then press

[ENTER]. That number will be used as the password from the second time. Record your password in case you

forget it.

If you forget the password, enter [4], [7], [3], [7]. The password will be cleared and rating level will be set to “All”.

While you input the password, press [CLEAR] to clear the number, then re-enter the password.

3 Proceed to A – C

A) BD Rating Level

1) Use [K / L] to select “BD Rating Level”, then press [ENTER].

2) Use [K / L] to select your desired option, then press [ENTER].

“All”: To release the limitation.

“Age Setting”: To set the age limitation.

After selecting “Age Setting”, use [the Number buttons] to enter the age from 0 – 254. (e.g. for age 15, press

[0],[1],[5])

3) Press [SETUP] to exit.

B) DVD Rating Level

1) Use [K / L] to select “DVD Rating Level”, then press [ENTER].

2) Use [K / L] to select your desired level, then press [ENTER].

3) Press [SETUP] to exit.

RATING EXPLANATIONS

All : Parental control is inactive; all discs can be played back.

8 [Adult] : DVD software of any grades (adult/general/children) can be played back.

7 [NC-17] : No one under 17 admitted.

6 [R] : Restricted; under 17 requires accompanying parent or adult guardian.

5 [PGR] : Parental guidance recommended.

4 [PG-13] : Unsuitable for children under 13.

3 [PG] : Parental guidance suggested.

2 [G] : General audience.

1 [Kid Safe] : Suitable for children.

•

C) Password Change

1) Use [K / L] to select “Password Change”, then press [ENTER].

2) Enter a new 4-digit password, then press [ENTER].

3) Press [SETUP] to exit.

Note

The resume information will be cleared if you change the parental level when the resume information is on.•

■

•

E5H26UD_NB501SL9_EN.indd 40E5H26UD_NB501SL9_EN.indd 40 2008/04/14 13:41:152008/04/14 13:41:15

Connections Playback Function Setup Others

Introduction

FUNCTION SETUP

Others

Angle Icon

Auto Power Off

Panel Display

Slide Show

Media Select

Others

Auto

5sec

Disc

For how to select the setting items and options, refer to “ Custom” on page 32.

Setting items Options

Angle Icon On*:

The angle icon appears on the TV screen when playing back the scene with

various angle.

Off:

The angle icon disappears on the TV screen.

Auto Power Off On*:

If this unit is left with no activity for more than 30 minutes, this unit turns

off automatically.

Off:

Sets off the auto power off.

Panel Display

Sets the brightness of the front

panel display.

Auto*:

Front panel display gets darker during playback.

Bright:

Front panel display gets brighter.

Dimmer:

Front panel display gets darker.

Slide Show

Sets the display time for the still

picture (in JPEG format) playback

5sec*

10sec

Media Select

Selects the media to playback.

Disc*:

Select this when you play back a disc.

SD Memory:

Select this when you play back an SD Memory Card.

■

•

E5H26UD_NB501SL9_EN.indd 41E5H26UD_NB501SL9_EN.indd 41 2008/04/14 13:41:162008/04/14 13:41:16

42 EN

FUNCTION SETUP

HDMI

LEAR

A-

BTITL

AUDIO

PLAY

EAR

RED

REEN

LUE YELL

ENTER

SETUP

Initialize

Initialize the setting or SD Memory Card.

1 In stop mode, press [SETUP].

2 Use [K / L] to select , then press

[ENTER].

3 Use [K / L] to select a desired option,

then press [ENTER].

“No”: Exits without any initialization.

“Setup”: Resets the setup menu to the default.

“Memory Device”:

Initializes the SD Memory Card. After

confirmation message appears, use

[K / L] to select “Yes”, then press

[ENTER].

Initialize?

Setup

Memory Device

Initialize

4 Press [ENTER]. (For “Setup” and “

Memory Device” only)

5 Press [SETUP] to exit.

Note

The setting for “ Parental” will not be reset.

If SD Memory Card is not inserted, “Memory Device”

will be displayed in gray.

•

E5H26UD_NB501SL9_EN.indd 42E5H26UD_NB501SL9_EN.indd 42 2008/04/14 13:41:162008/04/14 13:41:16

Connections Playback Function Setup Others

Introduction

TROUBLESHOOTING

If the unit does not perform properly when operated as instructed in this manual, check the unit, consulting the

following checklist.

Problem Solution

No power - Check if the AC cord is properly connected.

- Unplug the AC cord once, and wait for 5-10 seconds and then plug it in again.

No sound or picture - Check if the connected TV is turned on.

- Check if the connections are made securely and correctly.

- Check whether the connected TV or other device supports HDCP. (This unit will

not output a video signal unless the other device supports HDCP.)

- Check whether the output format of this unit (HDMI FORMAT) matches the

supported input format of other connected device.

- Set “HDMI Video Resolution” setting other than “Auto” or “1080p24”.

Distorted picture - Sometimes a small amount of picture distortion may appear.

This is not a malfunction.

- Connect this unit directly to the TV. If the RCA audio / video cables are connected

to a VCR, pictures may be distorted due to the copy right protection system.

Completely distorted picture or

black / white picture with BD / DVD

- Make sure the disc is compatible with this unit.

No sound or distorted sound - Adjust the volume.

- Check that the speakers are connected correctly.

- Check the HDMI connections.

- Check the settings in “ Audio” menu.

Picture freezes momentarily

during playback

- Check the disc for fingerprints / scratches and clean with a soft cloth wiping

from center to edge.

- Clean the disc.

Disc cannot be played back - Clean the disc.

- Ensure the disc label is facing up.

- Check if the disc is defective by trying another disc.

- Cancel the ratings control or change the control level.

- Insert a correct disc that can be played back on this unit.

SD Memory Card cannot be read. - The format of the card does not match to this unit or the card is not compatible.

No return to start-up screen

when disc is removed

- Reset this unit by turning it off, then on again.

The unit does not respond to the

remote control

- Aim the remote control directly at infrared sensor window on the front panel.

- Reduce the distance to infrared sensor window.

- Replace the batteries in the remote control.

- Re-insert the batteries with their polarities (+ / - signs) as indicated.

Buttons do not work or the unit

stops responding

- To completely reset the unit, unplug the AC cord from the AC outlet for 5-10

seconds.

The unit does not respond to

some operating commands

during playback

- Operations may not be permitted by the disc.

Refer to the instructions of the disc.

The unit cannot read BD / DVD /

- Condensation? (Let sit 1 or 2 hours)

You are attempting to playback a disc other than one with one of the marks on

page 17.

- Wipe the dirt off the disc or replace the disc.

Angle does not switch - The angle cannot be switched for BD / DVD which do not contain multiple

angles. In some cases multiple angles are only recorded for specific scenes.

Playback does not start when

the title is selected - Check the settings in “ Parental” menu.

The password for rating level has

been forgotten

- Enter the default password “4737”, then your forgotten password will be cleared.

Note

Some functions are not available in specific modes, but this is not a malfunction. Read the description in this

manual for details on correct operations.

Some functions are prohibited on some discs.

•

E5H26UD_NB501SL9_EN.indd 43E5H26UD_NB501SL9_EN.indd 43 2008/04/14 13:41:202008/04/14 13:41:20

44 EN

Analog Audio

An electrical signal that directly represents sound.

Compare this to digital audio which can be an electrical

signal, but is an indirect representation of sound. See also

“Digital Audio”.

Aspect Ratio

The width of a TV screen relative to its height.

Conventional TVs are 4:3 (in other words, the TV screen is

almost square); widescreen models are 16:9 (the TV

screen is almost twice as wide as it is high).

BD-Java

With some BD which support Java applications, you can

enjoy the interactive functions such as games or

interactive menus.

Blu-ray Disc (BD)

Blu-ray Disc is a next generation optical video disc which

is capable of storing much more data than a conventional

DVD is. The large capacity makes it possible to benefit

from the features such as high-definition videos, multi-

channel surround sounds, interactive menus and so on.

Chapter

Just as a book is split up into several chapters, a title on a

BD-video or DVD-video is usually divided into chapters.

See also “Chapter”.

GLOSSARY

E5H26UD_NB501SL9_EN.indd 44E5H26UD_NB501SL9_EN.indd 44 2008/04/14 13:41:212008/04/14 13:41:21

Connections Playback Function Setup Others

Introduction

Language Code

A-B

Abkhazian 4748

Afar 4747

Afrikaans 4752

Albanian 6563

Amharic 4759

Arabic 4764

Armenian 5471

Assamese 4765

Aymara 4771

Azerbaijani 4772

Bashkir 4847

Basque 5167

Bengali;Bangla 4860

Bhutani 5072

Bihari 4854

Bislama 4855

Breton 4864

Bulgarian [BUL] 4853

Burmese 5971

Byelorussian 4851

C-E

Cambodian 5759

Catalan 4947

Chinese [CHI] 7254

Corsican 4961

Croatian 5464

Czech [CZE] 4965

Danish [DAN] 5047

Dutch [DUT] 6058

English [ENG] 5160

Esperanto 5161

Estonian 5166

F-H

Faroese 5261

Fiji 5256

Finnish [FIN] 5255

Language Code

French [FRE] 5264

Frisian 5271

Galician 5358

Georgian 5747

German [GER] 5051

Greek [GRE] 5158

Greenlandic 5758

Guarani 5360

Gujarati 5367

Hausa 5447

Hebrew 5569

Hindi 5455

Hungarian [HUN] 5467

I-K

Icelandic [ICE] 5565

Indonesian 5560

Interlingua 5547

Interlingue 5551

Inupiak 5557

Irish [IRI] 5347

Italian [ITA] 5566

Japanese [JPN] 5647

Javanese 5669

Kannada 5760

Kashmiri 5765

Kazakh 5757

Kinyarwanda 6469

Kirghiz 5771

Kirundi 6460

Korean [KOR] 5761

Kurdish 5767

L-N

Laothian 5861

Latin 5847

Latvian;Lettish 5868

Lingala 5860

Lithuanian 5866

Language Code

Macedonian 5957

Malagasy 5953

Malay 5965

Malayalam 5958

Maltese 5966

Maori 5955

Marathi 5964

Moldavian 5961

Mongolian 5960

Nauru 6047

Nepali 6051

Norwegian [NOR] 6061

O-R

Occitan 6149

Oriya 6164

Oromo(Afan) 6159

Panjabi 6247

Pashto;Pushto 6265

Persian 5247

Polish [POL] 6258

Portuguese [POR] 6266

Quechua 6367

Rhaeto-Romance 6459

Romanian [RUM] 6461

Russian [RUS] 6467

Samoan 6559

Sangho 6553

Sanskrit 6547

Scots Gaelic 5350

Serbian 6564

Serbo-Croatian 6554

Sesotho 6566

Setswana 6660

Shona 6560

Sindhi 6550

Singhalese 6555

Language Code

Siswat 6565

Slovak [SLO] 6557

Slovenian 6558

Somali 6561

Spanish [SPA] 5165

Sundanese 6567

Swahili 6569

Swedish [SWE] 6568

Tagalog 6658

Tajik 6653

Tamil 6647

Tatar 6666

Telugu 6651

Thai 6654

Tibetan 4861

Tigrinya 6655

Tonga 6661

Tsonga 6665

Turkish [TUR] 6664

Turkmen 6657

Twi 6669

U-Z

Ukrainian 6757

Urdu 6764

Uzbek 6772

Vietnamese 6855

Volapuk 6861

Welsh 4971

Wolof 6961

Xhosa 7054

Yiddish 5655

Yoruba 7161

Zulu 7267

Note

If you choose a language that has a 3-letter-language code (written in bracket), the code will be displayed every

time you change the audio or subtitle language setting on page 29. If you choose any other languages, ‘---’ will be

displayed instead.

•

LANGUAGE CODE

E5H26UD_NB501SL9_EN.indd 45E5H26UD_NB501SL9_EN.indd 45 2008/04/14 13:41:212008/04/14 13:41:21

46 EN

SPECIFICATIONS

General

Signal system NTSC color

Power requirements 120V AC, 60Hz

Power consumption 30W (standby: 0.8W)

Dimensions (width x height x depth) 17.2 x 2.8 x 13.9 inches (435 x 70 x 351mm)

Weight 9.1 lbs. ( 4.1kg )

Operating temperature 41°F (5°C) to 104°F (40°C)

Operating humidity Less than 80% (no condensation)

Terminals

Rear

Audio output (Analog)

RCA jack x 2 L/R: 2Vrms (output impedance: more than 1kΩ)

Video output

RCA jack x 1 1Vp-p (75Ω)

Component video output

RCA jack x 3 Y: 1Vp-p (75Ω) PB/CB: 700mVp-p (75Ω) PR/CR: 700mVp-p (75Ω)

Audio output (Digital)

RCA jack x 1 500mVp-p (75Ω)

HDMI output

HDMI jack x 1 Video: 480p, 720p, 1080i, 1080p, 1080p24 / Audio

Note

The specifications and design of this product are subject to change without notice.•

E5H26UD_NB501SL9_EN.indd 46E5H26UD_NB501SL9_EN.indd 46 2008/04/14 13:41:212008/04/14 13:41:21

Connections Playback Function Setup Others

Introduction

MEMO

E5H26UD_NB501SL9_EN.indd 47E5H26UD_NB501SL9_EN.indd 47 2008/04/14 13:41:212008/04/14 13:41:21

E5H26UD

1VMN25653 ★★★★★

Printed in China

LIMITED WARRANTY

FUNAI CORP. will repair this product, free of charge in the USA in the event of defect in materials or workmanship

as follows:

DURATION:

PARTS: FUNAI CORP. will provide parts to replace defective parts without charge for one (1) year from the date

of original retail purchase. Certain parts are excluded from this warranty.

LABOR: FUNAI CORP. will provide the labor without charge for a period of ninety (90) days from the date of

original retail purchase.

LIMITS AND EXCLUSIONS:

THIS WARRANTY IS EXTENDED ONLY TO THE ORIGINAL RETAIL PURCHASER. A PURCHASE RECEIPT OR OTHER

PROOF OF ORIGINAL RETAIL PURCHASE WILL BE REQUIRED TOGETHER WITH THE PRODUCT TO OBTAIN SERVICE

UNDER THIS WARRANTY.

This warranty shall not be extended to any other person or transferee.

This warranty is void and of no effect if any serial numbers on the product are altered, replaced, defaced, missing

or if service was attempted by an unauthorized service center. This limited warranty does not apply to any

product not purchased and used in the United States.

This warranty only covers failures due to defects in material or workmanship which occur during normal use. It

does not cover damage which occurs in shipment, or failures which are caused by repairs, alterations or products

not supplied by FUNAI CORP., or damage, which results from accident, misuse, abuse, mishandling,

misapplication, alteration, faulty installation, improper maintenance, commercial use such as hotel, rental or

office use of this product, or damage which results from fire, flood, lightning or other acts of God.

THIS WARRANTY DOES NOT COVER PACKING MATERIALS, ANY ACCESSORIES (EXCEPT REMOTE CONTROL), ANY

COSMETIC PARTS, COMPLETE ASSEMBLY PARTS, DEMO OR FLOOR MODELS.

FUNAI CORP. AND ITS REPRESENTATIVES OR AGENTS SHALL IN NO EVENT BE LIABLE FOR ANY GENERAL, INDIRECT

OR CONSEQUENTIAL DAMAGES ARISING OUT OF OR OCCASIONED BY THE USE OF OR THE INABILITY TO USE THIS

PRODUCT. THIS WARRANTY IS MADE IN LIEU OF ALL OTHER WARRANTIES, EXPRESS OR IMPLIED, AND OF ALL

OTHER LIABILITIES ON THE PART OF FUNAI, ALL OTHER WARRANTIES INCLUDING THE WARRANTY OF

MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE, ARE HEREBY DISCLAIMED BY FUNAI AND ITS

REPRESENTATIVES IN THE UNITED STATES.

ALL WARRANTY INSPECTIONS AND REPAIRS MUST BE PERFORMED BY AN AUTHORIZED SERVICE CENTER.

THIS WARRANTY IS ONLY VALID WHEN THE UNIT IS CARRIED-IN TO AN AUTHORIZED SERVICE CENTER.

THE PRODUCT MUST BE ACCOMPANIED BY A COPY OF THE ORIGINAL RETAIL PURCHASE RECEIPT. IF NO PROOF

OF PURCHASE IS ATTACHED, THE WARRANTY WILL NOT BE HONORED AND REPAIR COSTS WILL BE CHARGED.

IMPORTANT:

THIS LIMITED WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS. YOU MAY HAVE OTHER RIGHTS THAT VARY FROM

STATE TO STATE. IF, AT ANY TIME DURING THE WARRANTY PERIOD, YOU ARE UNABLE TO OBTAIN SATISFACTION

WITH THE REPAIR OF THIS PRODUCT, PLEASE CONTACT FUNAI CORP.

ATTENTION:

FUNAI CORP. RESERVES THE RIGHT TO MODIFY ANY DESIGN OF THIS PRODUCT WITHOUT

PRIOR NOTICE.

WARRANTY STATEMENT REGARDING NON AUTHORIZED REPAIRS:

To obtain warranty service, you must take the product, or deliver the product freight prepaid, in either its original

packaging or packaging affording an equal degree of protection, to any AUTHORIZED SERVICE CENTER. FUNAI

CORP. will not reimburse you for any service done by unauthorized service providers without prior written

approval.

To locate your nearest AUTHORIZED SERVICE CENTER or for general service inquiries, please

Customer Service

Tel: 1-800-968-3429

http://www.sylvania-ce.com

19900 Van Ness Avenue, Torrance, CA 90501

E5H26UD_NB501SL9_EN.indd 48E5H26UD_NB501SL9_EN.indd 48 2008/04/14 13:41:212008/04/14 13:41:21

SI NECESITA AYUDA ADICIONAL CON LA INSTALACIÓN O CON EL FUNCIONAMIENTO

DESPUÉS DE LEER EL MANUAL DEL USUARIO, LLAME AL TELÉFONO GRATUITO

1-800-968-3429, O VISITE NUESTRO SITIO WEB EN: http://www.sylvania-ce.com

Reproductor de Discos Blu-ray

Manual del Usuario

NB501SL9

Reproducción

Configuración de

Funciones OtrosIntroducción Conexiones

E5H26UD_NB501SL9_ES.indd 1E5H26UD_NB501SL9_ES.indd 1 2008/04/24 10:47:212008/04/24 10:47:21

Conexión HDMI

HDMI IN

cable HDMI

Método 4

esta unidad TV

CONEXIÓN DE SONIDO / VÍDEO

Pulse [HDMI] para cambiar la resolución de la señal de vídeo que se da

como salida desde la HDMI OUT. La resolución de vídeo cambia como

sigue cada vez que se pulsa [HDMI].

480p 720p 1080i 1080p 1080p24

Nota :

• No puede seleccionar resoluciones de vídeo que no las admita el televisor conectado.

• Para obtener una reproducción natural y de alta calidad de material de película de 24 fotogramas, utilice un cable HDMI (se recomienda el

uso de HDMI de alta velocidad) y seleccione “1080p24” si el televisor conectado es compatible con una entrada de 1080p24 fotogramas.

Al hacer las conexiones, todos los

dispositivos deben estar apagados y

desconectados de la toma de corriente.

Los cables suministrados utilizados en esta conexión

son como sigue:

Cable de sonido RCA (I/D) x 1

Cable de vídeo RCA x 1

Cable de alimentación x 1

Por favor, compre el resto de los cables necesarios en su

tienda local.

•

Imprimido en China

Haga una de las siguientes conexiones, dependiendo de las capacidades de su aparato existente.

VIDEO

OUT

VIDEO

cable de

vídeo RCA

Método 1

VIDEO OUT

AUDIO IN

esta unidad

cable de

sonido RCA

AUDIO OUT

CONEXIÓN DE SONIDO CONEXIÓN DE VÍDEO

Método 3

HDMI OUT

DVI IN

cable

HDMI-DVI

o o

Método 2

COMPONENT

VIDEO OUT

COMPONENT

VIDEO OUT

COMPONENT

VIDEO IN

PB/CB

PR/CR

cable de vídeo de

componente RCA

(Rojo)

(Azul)

(Verde)

(Rojo)

(Azul)

(Verde)

Conexión Básica

Conectar el Cable de Alimentación

Después de que haya hecho todas las conexiones necesarias, conecte el cable de alimentación a AC IN. Después, conecte el cable de

alimentación al enchufe de CA.

Introduzca las clavijas de manera segura. Las conexiones incompletas tienen como resultado la generación de ruidos.

esta unidad

Cable de alimentación

CA 120 V, 60 Hz

Enchufe de

corriente alterna

Encienda el televisor y seleccione la entrada apropiada en el

televisor al cual está conectada la unidad.

Pulse [OPEN / CLOSE A ] para cerrar la bandeja de discos.

Puede que tarde un poco en cargar el disco.

Algunos discos pueden comenzar a reproducirse automáticamente.

Pulse [POWER].

Pulse [OPEN / CLOSE A ] para abrir la bandeja para discos.

Sitúe el disco en la bandeja para discos con la etiqueta hacia

arriba.

Pulse [PLAY B] para comenzar la reproducción.

Para muchos BD-vídeo y DVD-vídeo, puede que aparezca una pantalla de menús.

En este caso, utilice [K / L / s / B] para seleccionar a la opción deseada y después pulse [ENTER].

Para pausar la reproducción:

Pulse [PAUSE F].

Para detener la reproducción:

Pulse [STOP C].

Para reanudar la reproducción

normal:

Pulse [PLAY B].

Para expulsar el disco:

Pulse [OPEN / CLOSE A ] para abrir la bandeja de

discos y después saque el disco antes de apagar

la unidad.

NB501SL9

Reproductor de Discos Blu-ray

1. Conexiones

LA MEJOR

IMAGEN

MEJOR

IMAGEN

ESTÁNDAR

SONIDO

ESTÁNDAR

1. Conexiones (continuación)

2. Reproducción

LA MEJOR

SONIDO /

IMAGEN

Alinee el disco con la guía de la

bandeja de discos.

ES ES

Guía de Arranque RápidoGuía de Arranque RápidoGuía de Arranque Rápido

HDMI

LEAR

A-

BTITL

AUDIO

PLAY

EAR

RED

REEN

LUE YELL

POWER

OPEN/

ENTER

PLAY

STOP

PAUSE

E5H26UD_NB501SL9_ES_FR_QG.indd 1E5H26UD_NB501SL9_ES_FR_QG.indd 1 2008/05/07 11:34:082008/05/07 11:34:08

2ES

PRECAUCIONES

1. LEA LAS INSTRUCCIONES - Deben leerse todas las instrucciones de

seguridad y de funcionamiento antes de utilizar el aparato.

2. CONSERVE LAS INSTRUCCIONES - Las instrucciones de seguridad y de

funcionamiento deben conservarse para futura consulta.

3. HAGA CASO DE LAS ADVERTENCIAS -

Todas las advertencias que aparezcan

en el aparato y en las instrucciones de funcionamiento deben ser tenidas en cuenta.

4. SIGA LAS INSTRUCCIONES - Deben seguirse todas las instrucciones de

funcionamiento y de uso.

5. LIMPIEZA - Desenchufe este aparato de la toma de pared antes de su limpieza.

No utilice limpiadores líquidos ni limpiadores en aerosol. Utilice un paño

húmedo para la limpieza.

EXCEPCIÓN: Un aparato destinado a su servicio interrumpido y que, por

alguna razón específica, por ejemplo la posibilidad de pérdida de un código

de autorización para un convertidor de CATV, no debe ser desenchufado para

su limpieza o cualquier otro fin, puede excluir la referencia a desenchufar el

aparato en la descripción de limpieza requerida en el elemento 5.

6. CONEXIONES - No utilice conexiones no recomendadas por el fabricante

del aparato, dado que podrían provocar riesgos.

7. AGUA Y HUMEDAD - No utilice este aparato cerca de agua, por ejemplo,

cerca de una bañera, un lavabo, un fregadero o una pila de lavado de ropa,

en un suelo húmedo o cerca de una piscina o lugares similares.

8. ACCESORIOS - No coloque este aparato sobre un

mueble con ruedas, un soporte, un trípode, un soporte

vertical o una mesa inestables. El aparato puede caerse,

provocando lesiones graves a alguien y serios daños en

el propio aparato. Utilícelo solamente con un mueble

con ruedas, soporte, trípode, soporte vertical o mesa

recomendados por el fabricante o vendidos junto

con el aparato. Cualquier instalación del aparato debe

seguir las instrucciones del fabricante y debe utilizar un

accesorio de montaje recomendado por el fabricante.

El conjunto de aparato y mueble con ruedas debe

moverse con precaución.

Las paradas bruscas, la fuerza excesiva o las superficies

irregulares pueden provocar la caída del conjunto de aparato y mueble con ruedas.

9. VENTILACIÓN - El mueble y la parte trasera o inferior del aparato incluyen ranuras

y aberturas para ventilación; para garantizar un funcionamiento fiable del aparato

y para protegerlo de un posible sobrecalentamiento, dichas aberturas no deben

bloquearse ni taparse. Las aberturas no deben bloquearse nunca colocando el

aparato sobre una cama, un sofá, una alfombra u otra superficie similar. Este aparato

no debe colocarse nunca cerca o encima de un radiador o una rejilla de aire caliente.

Este aparato no debe colocarse en una instalación empotrada, por ejemplo una

librería o estantería, a menos que se facilite la ventilación adecuada o que se hayan

seguido las instrucciones del fabricante.

10. FUENTES DE ALIMENTACIÓN - Este aparato debe utilizarse solamente con

el tipo de fuente de alimentación indicada en la etiqueta de fábrica. Si no

está seguro del tipo de suministro de alimentación eléctrica de su hogar,

consulte con el distribuidor de su aparato o con la empresa eléctrica local.

Para aparatos destinados a funcionar con alimentación por pilas u otras

fuentes, consulte las instrucciones de funcionamiento.

11. PUESTA A TIERRA O POLARIZACIÓN - Este aparato está equipado con

un enchufe de línea de corriente alterna polarizada (un enchufe con un

contacto plano más ancho que el otro). Este enchufe encajará en la toma de

corriente solamente en un sentido. Esto es una característica de seguridad.

Si no puede insertar el enchufe totalmente en la toma, intente invertir la

posición del enchufe. Si el enchufe sigue sin encajar, póngase en contacto

con un electricista para sustituir su toma obsoleta. No subestime la finalidad

de seguridad del enchufe polarizado.

12. PROTECCIÓN DEL CABLE DE ALIMENTACIÓN - Los cables de alimentación

eléctrica deben extenderse de manera que resulte improbable que nadie

los pise o que queden pinzados por elementos colocados encima o contra

ellos, prestando especial atención a enchufes de los cables, sus tomas de

corriente y su punto de salida del aparato.

13. PUESTA A TIERRA DE ANTENA EXTERIOR - Si hay una antena exterior o un

sistema de cable conectado al aparato, asegúrese de que la antena o el sistema

de cable está puesto a tierra de manera que proporcione protección contra las

subidas de tensión y las cargas de electricidad estática acumulada. El artículo 810

del National Electrical Code (Código Eléctrico Nacional), ANSI/NFPA número 70,

proporciona información con respecto a la adecuada puesta a tierra del mástil y

la estructura de soporte, puesta a tierra del cable de entrada de corriente a una

unidad de descarga de antena, tamaño de los conductores de puesta a tierra,

ubicación de la unidad de descarga de antena, conexión a electrodos de puesta a

tierra y requisitos para el electrodo de puesta a tierra. (Fig. A)

FIGURA A

EJEMPLO DE PUESTA A TIERRA DE ANTENA

SEGÚN EL CÓDIGO ELÉCTRICO NACIONAL

CABLE DE ENTRADA DE

ANTENA

UNIDAD DE DESCARGA DE

ANTENA

(NEC SECCIÓN 810-20)

CONDUCTORES DE CONEXIÓN

A TIERRA (NEC SECCIÓN 810-21)

ABRAZADERA DE

CONEXIÓN A TIERRA

ABRAZADERAS DE CONEXIÓN A TIERRA

EQUIPO DE

SERVICIO

ELÉCTRICO

SISTEMA DE CONEXIÓN A TIERRA DEL ELECTRODO

DE SERVICIO ELÉCTRICO

(NEC ART. 250, APARTADO H)

NEC — CÓDIGO ELÉCTRICO NACIONAL

14. RAYOS - Para protección añadida de este aparato en caso de tormenta

eléctrica, o cuando permanezca desatendido y sin utilizar durante largos

periodos de tiempo, desenchúfelo de la toma de corriente y desconecte la

antena o el sistema de cable. Esto impedirá que se produzcan daños en el

aparato debido a daños provocados por rayos y sobretensiones de la línea

eléctrica.

15. LÍNEAS DE CONDUCCIÓN ELÉCTRICA - Un sistema de antena exterior

no debe colocarse en las proximidades de líneas de conducción eléctrica

aéreas u otras líneas de conducción de circuitos eléctricos, o de manera que

puedan caer sobre dichas líneas o circuitos eléctricos. Cuando se instale un

sistema de antena exterior, debe tenerse el máximo cuidado para no tocar

dichas líneas o circuitos eléctricos, dado que el contacto podría resultar

mortal.

16. SOBRECARGA - No sobrecargue las tomas de pared ni los cables

alargadores, dado que esto puede suponer un riesgo de incendio o

descarga eléctrica.

17. ENTRADA DE OBJETOS Y LÍQUIDOS - No fuerce la entrada de objetos de

ningún tipo en el interior de este aparato a través de sus aberturas, dado

que pueden tocar puntos peligrosos de tensión o provocar un cortocircuito,

lo cual podría dar lugar a incendio o descarga eléctrica.

Nunca derrame líquidos de ningún tipo sobre el aparato.

18. REPARACIÓN - No intente reparar usted mismo este aparato, ya que el

hecho de abrir o extraer las cubiertas puede exponerle a tensión peligrosa

u otros riesgos. Deje toda reparación en manos de personal de servicio

técnico cualificado.

19. DAÑOS QUE EXIGEN UNA REPARACIÓN - Desenchufe este aparato de

la toma de pared y llévelo a un servicio de reparación cualificado en las

situaciones siguientes:

a. Cuando el cable o el enchufe de distribución de corriente esté dañado

o desgastado.

b. Si se ha derramado líquido o han caído objetos en el interior del aparato.

c. Si el aparato ha estado expuesto a lluvia o agua.

d. Si el aparato no funciona normalmente cuando se siguen las

instrucciones de funcionamiento. Ajuste únicamente los controles a

los que se refieran las instrucciones de funcionamiento, dado que el

ajuste inadecuado de otros controles puede provocar daños y a menudo

exigirá una gran cantidad de trabajo por parte de un técnico cualificado

para que el aparato pueda volver a funcionar normalmente.

e. Si el aparato se ha caído o ha sufrido cualquier tipo de daño.

f. Cuando el aparato deje de funcionar con normalidad, esto indica que

necesita una reparación.

20. PIEZAS DE REPUESTO - Cuando se necesiten piezas de repuesto, asegúrese

de que el personal de servicio técnico utiliza piezas de repuesto especificadas

por el fabricante y de las mismas características que la pieza original.

Las sustituciones no autorizadas pueden provocar incendio, descarga

eléctrica, lesiones personales u otros riesgos.

21. COMPROBACIÓN DE SEGURIDAD - Al finalizar cualquier servicio o

reparación de este aparato, pida al personal de servicio técnico que realice

unas comprobaciones de seguridad de rutina para determinar que el

aparato está en condiciones correctas de funcionamiento.

22. CALOR - Este aparato debe situarse lejos de fuentes de calor tales como

radiadores, rejillas de aire caliente, estufas u otros productos (incluidos

amplificadores) emisores de calor.

Importante para su Seguridad

ADVERTENCIA:

PARA REDUCIR EL RIESGO DE QUE SE PRODUZCA UN INCENDIO O SE RECIBA UNA DESCARGA

ELÉCTRICA, NO EXPONGA ESTE APARATO A LA LLUVIA NI A LA HUMEDAD.

La marca de aviso está situada en la parte inferior o posterior de la caja.

El signo de exclamación dentro de un triángulo equilátero

tiene la finalidad de avisar al usuario de la presencia de

instrucciones de utilización y mantenimiento (servicio) en el

material impreso que acompaña al aparato.

El símbolo del rayo con punta de flecha, en el interior de un

triángulo equilátero, tiene la finalidad de avisar al usuario

de la presencia de “tensión peligrosa” dentro de la caja del

aparato que podría ser de suficiente intensidad como para

constituir un riesgo para las personas en caso de que éstas

recibiesen una descarga eléctrica.

AVISO:

PARA REDUCIR EL RIESGO DE SUFRIR UNA DESCARGA ELÉCTRI-

CA NO QUITE LA CUBIERTA (O EL PANEL POSTERIOR). EN EL INTERIOR DEL

APARATO NO HAY PIEZAS QUE DEBA MANIPULAR EL USUARIO. SOLICITE EL

SERVICIO DE REPARACIONES AL PERSONAL DE SERVICIO CUALIFICADO.

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

El modelo y el número de serie de esta unidad se pueden encontrar

en la caja. Deberá anotar y guardar el modelo y el número de serie

para consultarlos, si los necesita, en el futuro. Número de serie:

Número de modelo:

E5H26UD_NB501SL9_ES.indd 2E5H26UD_NB501SL9_ES.indd 2 2008/04/21 13:05:492008/04/21 13:05:49

Reproducción

Configuración de

Funciones Otros

Introducción Conexiones

PRECAUCIONES

No coloque la unidad sobre un mueble que pueda volcar si algún niño o adulto lo inclina, empuja, se coloca encima

o trepa por él. La caída de la unidad puede provocar lesiones graves e incluso la muerte.

CUIDADO: Para evitar la descarga eléctrica, haga coincidir el contacto ancho del enchufe con la ranura ancha

e inserte firmemente.

ADVERTENCIA DE LA FCC

Este aparato puede generar o utilizar energía radioeléctrica. Los cambios o las modificaciones que se hagan en este aparato

podrán causar interferencias a menos que éstos sean aprobados expresamente en este manual. El usuario podrá perder la

autorización que tiene para utilizar este aparato si hace algún cambio o modificación que no haya sido autorizado.

INTERFERENCIA DE RADIO Y TV

Este aparato ha sido probado y ha demostrado cumplir con los límites existentes para los dispositivos digitales de la

Clase B, de conformidad con el Apartado 15 de las Normas de la FCC. Este aparato genera, utiliza y puede radiar

energía radioeléctrica, y, si no se instala y utiliza de acuerdo con las instrucciones, puede causar interferencias

perjudiciales en las comunicaciones por radio. Sin embargo, no existen garantías de que no se produzcan

interferencias en una instalación particular. Si este aparato causa interferencias perjudiciales en la recepción de la

radio o la televisión, lo que se puede determinar apagando y luego encendiendo el aparato, al usuario se le

recomienda intentar eliminar la interferencia tomando una, o más, de las medidas siguientes:

1) Cambie la orientación y la ubicación de la antena de recepción.

2) Aumente la separación entre el aparato y el receptor.

3) Conecte el aparato en una toma de corriente o circuito que sean diferentes de aquellos a los que está conectado el receptor.

4) Consulte a su concesionario o técnico en radio/TV con experiencia para solicitar su ayuda.

Este aparato digital de la clase B cumple con la norma canadiense ICES-003.

NOTA PARA EL INSTALADOR DEL SISTEMA CATV

Esta recordatorio se facilita para llamar la atención del instalador del sistema CATV sobre el Artículo 820-40 de la NEC,

que proporciona pautas para una apropiada puesta a tierra, y en particular especifica que la toma de tierra del cable

debe estar conectada al sistema de puesta a tierra del edificio lo más cerca posible del punto de entrada del cable.

SEGURIDAD DEL LÁSER

Este aparato usa un láser. Para evitar posibles daños personales, solamente el personal de mantenimiento cualificado

debe quitar la tapa o reparar este aparato.

PRECAUCIÓN: El uso de controles, ajustes o procedimientos diferentes de los especificados en este manual

puede producir una exposición peligrosa a la radiación.

PRECAUCIÓN: Cuando se abre la unidad y se anula el enclavamiento se produce una radiación láser visible e

invisible. evite mirar fijamente al rayo.

UBICACIÓN: En el interior, cerca del mecanismo de la platina.

ACERCA DEL COPYRIGHT

La copia, la emisión, la muestra al público y el préstamo de los discos sin la debida autorización están prohibidos.

Este producto incorpora tecnología de protección del copyright que a su vez está protegida por patentes y otros

derechos de la propiedad intelectual de los EE.UU. La utilización de esta tecnología de protección del copyright

deberá contar con la autorización de Macrovision, y ésta se limitará a casas y otros lugares de visión limitada a menos

que Macrovision autorice lo contrario. La inversión de la ingeniería o el desmontaje del aparato están prohibidos.

E5H26UD_NB501SL9_ES.indd 3E5H26UD_NB501SL9_ES.indd 3 2008/04/21 13:05:512008/04/21 13:05:51

4ES

PRECAUCIONES

Maintanimiento

Servicio

Consulte los temas relevantes de la sección “SOLUCIÓN DE

PROBLEMAS” en la página 43 antes de devolver el producto.

Si esta unidad deja de funcionar, no intente solucionar

el problema usted mismo. En el interior no hay piezas

que pueda repara el usuario. Apague el aparato,

desenchufe el cable de alimentación y llame al teléfono

gratuito de nuestro servicio de atención al cliente que

encontrará en la portada de este manual para encontrar

un centro de servicio técnico autorizado.

Limpieza del gabinete

Limpie el panel frontal y demás superficies exteriores

del equipo con un paño suave levemente humedecido.

Nunca utilice solventes, diluyentes, benceno o alcohol

para limpiar el equipo. No rocíe líquido insecticida cerca

del equipo. Tales productos químicos podrían descolorar

la superficie o dañar el equipo.

Limpiar los discos

Cuando se ensucie un disco, límpielo con un paño de

limpieza. Limpie el disco desde el centro afuera. No

limpie en movimiento circulares.

No utilice disolventes como bencina, diluyentes, limpiadores

comerciales, detergente, agentes limpiadores abrasivos o

rociadores antiestáticos para registros analógicos

Limpieza de la lente del disco

Si este aparato siguiera sin funcionar adecuadamente

aunque usted haya consultado las secciones

correspondientes y el capítulo sobre “SOLUCIÓN DE

PROBLEMAS” de este manual del usuario, puede estar sucio

el equipo de captura por láser óptico. Para la inspección y

limpieza del equipo de captura por láser óptico consulte

con su distribuidor o un centro de servicio autorizado.

Manipulación de los discos

Manipule los discos de tal manera que no se adhieran a

las superficies de los mismos huellas digitales y polvo.

Siempre almacene el disco en su estuche protector

cuando no lo utilice.

Tenga en cuenta que los discos con formas especiales no

pueden ser reproducidos en este reproductor. No intente

reproducir dichos discos ya que pueden dañar a la unidad.

Comprobación de la señal de infrarrojos (IR)

Si el mando a distancia no funciona correctamente,

puede utilizar una radio AM o una cámara digital

(incluso un teléfono móvil con cámara incorporada)

para comprobar si está enviando una señal de

infrarrojos.

Con una radio AM:

Sintonice la emisora de radio AM en una

frecuencia de no emisión. Apunte con el

mando a distancia hacia ella, presione

cualquier botón y escuche. Si el sonido

de la radio fluctúa, significa que está

recibiendo la señal de infrarrojos del

mando a distancia.

Con una cámara

digital (incluidas las cámaras

incorporadas en teléfonos móviles):

Apunte con la cámara digital hacia el

mando a distancia. Presione cualquier

botón del mando a distancia y mire en el

visor de la cámara digital.

Si la luz infrarroja aparece en la cámara, el

mando a distancia funciona.

•

Accesorios Provistos

mando a distancia

con pilas (AAx2)

(NB804UD)

cables de sonido/

vídeo RCA

(WPZ0102TM015 /

WPZ0102LTE01)

cable de

alimentación

(WAV0162LW001)

manual del usuario

(EN/ES/FR)

(1VMN25653 / 1VMN25655

/ 1VMN25657)

guía de arranque rápido

(EN/ES/FR)

(1VMN25654 / 1VMN25656)

Manual del Usuario

Para Evitar Peligros de Descarga Eléctrica o

Incendio

No maneje el cable de alimentación con las manos

mojadas.

No tire del propio cable cuando lo desconecte de una

toma de CA. Sujete la clavija y tire de ella.

No meta sus dedos ni otros objetos en la unidad.

Emplazamiento de la Instalación

Para la seguridad y el desempeño óptimo de este aparato:

No ponga esta unidad verticalmente. Instale el equipo

en una posición horizontal y estable. No coloque nada

directamente encima del equipo. No coloque el aparato

directamente encima del televisor.

Aíslela de la luz directa del sol y manténgala lejos de

fuentes de calor intenso. Evite los lugares polvorientos o

húmedos. Para lograr una disipación correcta del calor,

evite los lugares sin suficiente ventilación. No bloquee

los agujeros de ventilación en la parte trasera y en los

costados del aparato. Evite las ubicaciones sujetas a

fuertes vibraciones o campos magnéticos intensos.

Asegúrese de sacar el disco y desenchufar el cable de

alimentación de CA antes de transportar la unidad.

Advertencia sobre la Condensación de Humedad

Puede tener lugar condensación de humedad dentro del

aparato cuando éste es trasladado desde un lugar frío a

otro cálido o luego de calefaccionar una habitación fría o

bajo condiciones de alta humedad. No utilice este equipo

al menos durante 2 horas hasta que su interior se seque.

Nota Acerca del Reciclado

Los materiales de embalaje de esta unidad

son reciclables y pueden volver a utilizarse.

Disponga de ellos según los reglamentos de

reciclado locales.

Las baterías y las pilas nunca deberán tirarse

a la basura ni incinerarse, sino que se deberá disponer

de ellas según los reglamentos locales relacionados con

la basura química.

•

E5H26UD_NB501SL9_ES.indd 4E5H26UD_NB501SL9_ES.indd 4 2008/04/21 13:05:512008/04/21 13:05:51

Reproducción

Configuración de

Funciones Otros

Introducción Conexiones

PRECAUCIONES

HDMI, el logotipo HDMI y High-Definition Multimedia

Interface (Interface de Multimedios de Alta Definición)

son marcas comerciales o marcas registradas de HDMI

Licensing LLC.

Fabricado bajo licencia de Dolby Laboratories. Dolby y el

símbolo de la doble D son marcas comerciales de Dolby

Laboratories.

Fabricado bajo licencia bajo las patentes de los EE.UU.

números: 5,451,942; 5,956,674; 5,974,380; 5,978,762;

6,487,535 y otras patentes de EE.UU. y mundiales

publicadas y pendientes. DTS y DTS Digital Surround es

una marca registrada y los logotipos y el símbolo DTS son

Reservados todos los derechos.

“Blu-ray Disc” y son marcas registradas.

es una marca registrada de DVD Format/Logo

Licensing Corporation.

Java y todas las marcas se logotipos basados en Java son

marcas o marcas registradas de Sun Microsystems en los

Estados Unidos y en otros países.

Los Productos que han conseguido el ENERGY STAR®

están diseñados para proteger el medio ambiente a

través de una mejor eficiencia en el consumo de energía.

es una marca registrada de Eastman Kodak Company.

difusión, transcripción, descarga o almacenamiento en ningún soporte de almacenamiento, en forma alguna o con fin

alguno sin la autorización expresa y previa por escrito de Funai. Además, toda distribución comercial no autorizada de

este manual o toda revisión del mismo queda estrictamente prohibida.

La información contenida en este documento puede ser objeto de cambios sin previo aviso. Funai se reserva el

derecho de cambiar el contenido de este documento sin la obligación de notificar dichos cambios a ninguna persona

u organización.

con el diseño es una marca comercial registrada de Funai Electric Co., Ltd y no se puede utilizar en modo

alguno sin la autorización expresa por escrito de Funai. Todas las restantes marcas comerciales utilizadas en este

documento siguen siendo propiedad exclusiva de sus respectivos propietarios. Nada de lo contenido en este manual

debe ser entendido como concesión, implícita o de otro tipo, de cualquier licencia o derecho de uso de cualquiera de

las marcas comerciales en él visualizadas. El uso indebido de cualquier marca comercial o de cualquier otro contenido

de este manual queda estrictamente prohibido. Funai hará cumplir enérgicamente sus derechos de propiedad

intelectual dentro de los límites máximos establecidos por la ley.

Información de Marca Registrada

E5H26UD_NB501SL9_ES.indd 5E5H26UD_NB501SL9_ES.indd 5 2008/04/21 13:05:532008/04/21 13:05:53

6ES

ÍNDICE

Introducción

PRECAUCIONES. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

FUNCIONES. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Funciones. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Símbolos Utilizados en este Manual . . . . . . . . . . . . . . . . .7

VISTA GENERAL FUNCIONAL. . . . . . . . . . . . . . . . . . . . . . 8

Panel Delantero . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

Panel Trasero . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

Mando a Distancia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

Pantalla del Panel Delantero. . . . . . . . . . . . . . . . . . . . . . . 11

Conexiones

CONEXIONES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Conexión al Televisor. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Conexión a un Sistema de Sonido . . . . . . . . . . . . . . . . . 15

Conectar el Cable de Alimentación . . . . . . . . . . . . . . . . 16

Reproducción

INFORMACIÓN SOBRE LA REPRODUCCIÓN . . . . . . . 17

REPRODUCCIÓN BÁSICA. . . . . . . . . . . . . . . . . . . . . . . . . 20

Reproducción . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Funcionamientos Utilizando el Menú de Disco,

el Menú de Títulos y el Menú Desplegable . . . . . . . . . 21

Reproducir Discos DVD-RW/-R en Modo VR . . . . . . . . 21

Pausar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Reproducción de Reanudación . . . . . . . . . . . . . . . . . . . . 21

Reproducir un CD de sonido y un Disco con

Archivos JPEG. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Leer la Tarjeta de Memoria SD . . . . . . . . . . . . . . . . . . . . . 23

REPRODUCCIÓN ESPECIAL. . . . . . . . . . . . . . . . . . . . . . . 25

Avance Rápido / Rebobinado Rápido . . . . . . . . . . . . . . 25

Reproducción Avance Lento. . . . . . . . . . . . . . . . . . . . . . . 25

Reproducción Paso a Paso. . . . . . . . . . . . . . . . . . . . . . . . . 25

Reproducción de Repetición. . . . . . . . . . . . . . . . . . . . . . . 25

Repetición de A-B . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Configuración PIP (Imagen en Imagen) . . . . . . . . . . . . 26

Reproducción de Programa . . . . . . . . . . . . . . . . . . . . . . . 26

Reproducción Aleatoria . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Ángulo de la Cámara . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

BUSCAR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

AJUSTES ESPECIALES. . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Alternar Subtítulos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Cambiar la Banda Sonora de Sonido . . . . . . . . . . . . . . . 29

Configurar el Modo de BD de Sonido . . . . . . . . . . . . . . 30

Ajustar la Imagen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Configuración de Funciones

CONFIGURACIÓN DE FUNCIONES . . . . . . . . . . . . . . . . 31

Utilizar el Menú Configuración. . . . . . . . . . . . . . . . . . . . . 31

Otros

SOLUCIÓN DE PROBLEMAS . . . . . . . . . . . . . . . . . . . . . . 43

GLOSARIO. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

CÓDIGO DE IDIOMA. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

ESPECIFICACIONES. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

GARANTÍA LIMITADA . . . . . . . . . . . . . . . . . Tapa Trasera

E5H26UD_NB501SL9_ES.indd 6E5H26UD_NB501SL9_ES.indd 6 2008/04/21 13:05:542008/04/21 13:05:54

Reproducción

Configuración de

Funciones Otros

Introducción Conexiones

FUNCIONES

Funciones

Reproducción de vídeo de alta definición completa

Ver películas con la mayor calidad de imagen disponible

paraa su HDTV. Esta unidad ofrece reproducción de vídeo

de alta definición de una resolución de hasta 1080p para

obtener una apasioannte experiencia de visionado. Una

imagen con gran detalle y una nitidez aumentada oferce

una imagen más realista.

Mejorar el DVD para un calidad de imagen mejorada

Su DVD actual tendrá un aspecto incluso mejor que antes

gracias a la mejora a vídeo. La mejora aumentará la

resolución estándar de DVD de alta definición hasta

1080p por una conexión HDMI. La imagen tendrá menos

imperfecciones y será más realista para disfrutar de una

experiencia cercana a la alta definición.

Disfrute de sus contenidos de distintos tipos de

soportes

La compatibilidad completa hacia atrás con DVD y CD le

asegura que puede seguir disfrutando de su colección

actual de imagen-sonido. Además, puede visualizar JPEG.

Escuchar el rico sonido envolvente multicanal

El sonido envolvente multicanal, que proporciona un

sonido realista y le hace sentir que usted está realmente

allí.

Fácil y sencilla conexión a su HDTV a través de HDMI

Conecte esta unidad a su HDTV con un solo cable HDMI

(Interfaz de multimedia de alta definición, por sus siglas

en inglés). Se recomienda utilizar cable HDMI de alta

velocidad para una mejor compatibilidad. La señal de

salida de alta definición se transfiere a su HDTV sin

conversion a señales analógicas, por lo que conseguirá

una excelente calidad de imagen y sonido, totalmente

libre de ruido.

Gracias a otras salidas multiples, también puede

conectarse fácilmente a su sistema de cine en casa o

amplificador.

PIP

Algunos BD-vídeo tienen la función PIP (imagen en

imagen) que le permite mostar la imagen secundaria en

la imagen primaria. Puede llamar a la imagen secundaria

pulsando [PIP] siempre que la escena contenga la imagen

secundaria.

Menú desplegable

Algunos BD-vídeo tiene un menú desplegable que es un

menú de navegación que se puede sacar en pantalla sin

interrumpir la reproducción. Puede llamar al menú

desplegable pulsando [POP MENU / MENU]. El contenido

del menú desplegable cambia dependiendo del disco.

Deep Color de HDMI

El Deep Color reduce el efecto de imagen de cartel de la

imagen de reproducción. Consulte “HDMI Deep Color” en

“CONFIGURACIÓN DE FUNCIONES” en la página 34.

Salida HDMI 1080p / fps (sólo BD)

Esta unidad está equipada con una función que le puede

proporcionar un movimiento suave en la reproducción de

material originado de película con una velocidad de 24

fotogramas por segundo con progresivo. (Disponible sólo

cuando el dispositivo de visualización está conectado con

un cable HDMI y compatible con entrada de 1080p24

fotogramas).

Consulte “Resolución de Video HDMI” en

“CONFIGURACIÓN DE FUNCIONES” en la página 34.

Reproducir el contenido de la tarjeta de memoria SD

Puede reproducir los archivos JPEG guardados en tarjetas

de memorias SD.

Puede almacenar comentarios en imágenes, subtítulos u

otros extras para archivos BD-ROM Profile 1 ver.1.1 de una

tarjeta de memoria SD y reproducirlos con el

BD-vídeo.

Símbolos Utilizados en este Manual

Para especificar para qué tipo de medio es cada función,

colocamos los siguientes símbolos al comienzo de cada

elemento descripto.

Símbolo Descripción

La descripción se refiere a BD-vídeo y

BD-RE(ver. 2.1) / BD-R grabado en formato

BDMV

La descripción se refiere a DVD-vídeo

La descripción se refiere a DVD-RW/-R

grabado en modo VR

La descripción se refiere a CD de sonido /

DTS-CD

La descripción se refiere a DVD, CD-RW/-R y

tarjeta de memoria SD con archivos JPEG

Si usted no encuentra en el encabezado de la function

ninguno de los símbolos listados más arriba, la operación

es válida para todos los medios.

E5H26UD_NB501SL9_ES.indd 7E5H26UD_NB501SL9_ES.indd 7 2008/04/21 13:05:542008/04/21 13:05:54

8ES

VISTA GENERAL FUNCIONAL

La unidad también se puede encender pulsando estos botones.*

1. Bandeja de disco

Sitúe un disco al abrir la bandeja para discos.

2. Botón A OPEN / CLOSE*

Púlselo para cerrar o abrir la bandeja para discos.

3. Pantalla

Consulte “Pantalla del Panel Delantero” en la página 11.

4. Botón C STOP

Púlselo para detener la reproducción.

5. Botón k PAUSE

Púlselo para pausar la reproducción.

6. Botón B PLAY*

Púlselo para comenzar o reanudar la reproducción.

•

7. Ranura para SD card

Introduzca la tarjeta de memoria SD y reproduzca el

contenido de ella.

8. Ventana del sensor de infrarrojos

Recibe las señales de su mando a distancia para que

pueda controlar la unidad desde la distancia.

9. Indicador POWER

Este indicador se ilumina de color rojo cuando la

alimentación está encendida y se apaga cuando

está apagada.

10. Botón yy POWER

Púlselo para encender y apagar la unidad.

•

1. Tomas COMPONENT VIDEO OUT

Utilícelas para conectar a un televisor visualización

con un tomas de entrada de componente con un

cable de vídeo componente RCA.

2. Toma HDMI OUT

Utilícela para conectar a un televisor con puerto

compatible con HDMI con un cable HDMI.

3. Tomas AUDIO OUT

Utilícela para conectar a un televisor, un receptor /

amplificador AV u otro dispositivo con un cable de

sonido RCA.

4. Toma DIGITAL OUT (COAXIAL)

Utilícelo para conectar a un receptor / amplificador

de AV, descodificador Dolby Digital / DTS o a otro

dispositivo con una toma de entrada coaxial de

sonido digital.

•

5. Terminal AC IN

Utilícela para conectar al CA con el cable de

alimentación.

6. Toma VIDEO OUT

Utilícela para conectar a un televisor, un receptor/

amplificador AV u otro dispositivo con un cable de

vídeo RCA.

Nota

No toque las clavijas internas de los conectores

hembra del panel trasero. La descarga electrostática

puede ocasionar daños permanentes al aparato.

Esta unidad no tiene el modulador de RF.

•

23 4 5

1 2* 3 4 5 6* 7 8 9

Panel Delantero

Panel Trasero

E5H26UD_NB501SL9_ES.indd 8E5H26UD_NB501SL9_ES.indd 8 2008/04/21 13:05:552008/04/21 13:05:55

Reproducción

Configuración de

Funciones Otros

Introducción Conexiones

VISTA GENERAL FUNCIONAL

* La unidad también se puede encender pulsando estos botones.

1. Botón SETUP

Púlselo para mostrar el menú de configuración.

2. Botón POWER

Púlselo para encender y apagar la unidad.

3. Botones numéricos

Púlselos para introducir los números de título,

capítulo, pista o archivo.

Púlselos para introducir valores en el campo de entrada.

4. Botón SEARCH

Púlselo para mostrar el menú de búsqueda.

5. Botón RED / GREEN / BLUE / YELLOW

Púlselo para seleccionar opciones en algunos de los

menús de BD.

6. Botón TOP MENU

Púlselo para mostrar el menú superior.

7. Botones de cursor K / L / { / B

Púlselo para seleccionar elementos o configuraciones.

8. Botón SETUP

Púlselo para mostrar el menú de configuración.

9. Botón SUBTITLE

Púlselo para mostrar el menú de subtítulos.

10. Botón REW E

Durante la reproducción, púlselo para invertir

rápido la reproducción.

11. Botón PLAY B*

Púlselo para iniciar la reproducción o reanudar la

reproducción.

•

12. Botón SKIP H

Durante la reproducción, púlselo una vez para volver

al principio del título, capítulo, pista o archivo actual.

Durante la reproducción de JPEG, pulse para volver

al archivo anterior.

Durante la reproducción, púlselo dos veces para

volver al título, capítulo o pista anterior.

13. Botón PAUSE F

Púlselo para pausar la reproducción.

Cuando la reproducción esté en modd pausa,

púlselo repetidamente para avanzar la

reproducción paso a paso.

14. Botón HDMI

Púlselo para establecer el modo de salida de HDMI.

15. Botón OPEN/CLOSE A*

Púlselo para cerrar o abrir la bandeja para discos.

16. Botón PIP

Púlselo para encender / apagar la función imagen

en imagen (pertinente sólo a BD-vídeo que admita

la función PIP).

17. Botón ANGLE

Púlselo para acceder a distintos ángulos de cámara

del disco.

Púlselo para girar los archivos JPEG en sentido

horario 90 grados.

18. Botón REPEAT

Púlselo para conmutar entre distintos modo de

repetición.

19. Botón A-B

Púlselo para reproducir una sección definida entre

el punto A y el B repetidamente.

20. Botón CLEAR

Púlselo para borrar la información una vez que se ha

introducido, para borrar la programación del marcador

o para cancelar la programación del CD de sonido.

21. Botón POP MENU/MENU

Púlselo para mostrar el menú desplegable / del

disco / liste de archivos.

Púlselo para cambiar el “Original” y la “Playlist” en la

pantalla de TV.

22. Botón ENTER

Púlselo para confirmar o seleccionar elementos de

menú.

23. Botón RETURN

Púlselo para volver a la pantalla de menú mostrada

anteriormente.

24. Botón AUDIO

Púlselo para mostrar el menú de sonido.

25. Botón FWD D

Durante la reproducción, púlselo para avanzar

rápido la reproducción.

Cuando la reproducción esté en pausa, púlselo para

avanzar lentamente la reproducción.

26. Botón STOP C

Púlselo para detener la reproducción.

27. Botón SKIP G

Durante la reproducción, púlselo para saltar al

siguiente título, capítulo, pista o archivo.

28. Botón MODE

Durante la reproducción, pulse para mostrar el

menú de ajuste de imagen.

Durante la reproducción de JPEG, pulse para mostrar

menús para cambiar el efecto visual para conmutar

la imagen o cambiar el tamaño de la imagen.

En modo de detención con BD insertado,

presiónelo para mostrar un menú para establecer el

modo de audio BD.

En modo parado con CD de sonido, o un disco con

archivos JPEG introducido, presione para mostrar

menús de programa y reproducción aleatoria.

•

OPEN/

HDMIPOWER

SETUP

TOP MENU

RETURN

POP MENU/

CLEAR

ANGLE

PIP

A-B

REPEAT

ENTER

MODEPAU S E

SKIP STOP

REV PLAY FWD

SKIP

SUBTITLE

AUDIO

DISPLAY

RED GREEN BLUE YELLOW

11*

114

15*

Mando a Distancia

E5H26UD_NB501SL9_ES.indd 9E5H26UD_NB501SL9_ES.indd 9 2008/04/21 13:05:562008/04/21 13:05:56

10 ES

VISTA GENERAL FUNCIONAL

Instalar las Pilas en el Mando a Distancia

Instale las pilas (AAx2) haciendo coincidir la polaridad que

se indica dentro del compartimento de pilas del mando a

distancia.

1 Abra la tapa.

2 Introduzca las pilas.

Compruebe que hace coincidir las marcas + y - de las

pilas con las marcas indicadas en el compartimento

de las pilas.

3 Cierre la tapa.

Nota

El uso incorrecto de pilas puede tener como resultado

peligros como fugas y explosiones. Por favor, observe

los siguiente:

No mezcle pilas nuevas con antiguas.

No mezcle distintos tipos de pilas. Aunque puedan

tener un aspecto similar, las pilas distintas pueden

tener distintas tensiones.

Compruebe que los extremos + y - de cada pila

coincide con las indicaciones del compartimento de

las pilas.

Quite las pilas del compartimento de pilas si no se va

a utilizar durante un mes o más.

Cuando tire las pilas, por favor cumpla con las

normas gubernamentales o reglas de instrucción

pública medioambientales que se apliquen en su país

o zona.

No recargue, cortocircuite, desmonte, caliente ni

queme las pilas.

•

Uso del Mando a Distancia

Tenga lo siguiente en cuenta cuando utilice el mando a

distancia:

Asegúrese de que no haya obstáculos entre el mando a

distancia y la ventana del sensor de infrarrojos de la

unidad.

El funcionamiento a distancia puede ser no fiable si hay

una fuerte luz del sol o luz fluorescente dando en la

ventana del sensor de infrarrojos de la unidad.

Los mandos a distancia de distintos dispositivos pueden

interferir los unos con los otros. Evite utilizar el mando a

distancia de otros aparatos situados cerca de la unidad.

Cuando advierta una disminución en el rango de

operación del control remoto, reemplace las pilas.

Los máximos rangos de operación del equipo son los

siguientes.

Línea de visión: aprox. 23 pies (7 m)

Hacia cualquier costado respecto del centro:

aprox. 16 pies (5 m) dentro de los 30°

Por encima: aprox. 16 pies (5 m) dentro de los 15°

Por debajo: aprox. 10 pies (3 m) dentro de los 30°

30˚30˚

16 pies

(5 m)

23 pies

(7 m)

16 pies

(5 m)

•

E5H26UD_NB501SL9_ES.indd 10E5H26UD_NB501SL9_ES.indd 10 2008/04/21 13:05:562008/04/21 13:05:56

Reproducción

Configuración de

Funciones Otros

Introducción Conexiones

VISTA GENERAL FUNCIONAL

Pantalla del Panel Delantero

1 2

El brillo de la pantalla puede ajustarse. Consulte “Panel Pantalla” en “CONFIGURACIÓN DE FUNCIONES” en la

página 41.

1. Muestra el icono de estado de reproducción. Consulte la tabla a continuación.

2. Aparecen distintos tipos de información del disco como el número de título, tiempo transcurrido, modo

repetición, etc.

Icono estado de reproducción

Modo

Disco Tarjeta de

memoria SD

Reproducción en progreso

Modo parada

Modo pausa

Modo avance rápido

Modo rebobinado rápido

Modo avance lento

Aparece cuando la función repetición

está configurada

Ejemplo de Mensaje de Pantalla

El título se reproduce.

Indica el número del título actual y el tiempo transcurrido.

El capítulo actual está en modo repetir capítulo.

Cargando discos

El sonido Dolby Digital se reproduce.

•

E5H26UD_NB501SL9_ES.indd 11E5H26UD_NB501SL9_ES.indd 11 2008/04/21 13:05:562008/04/21 13:05:56

12 ES

CONEXIONES

Conexión al Televisor

Haga una de las siguientes conexiones, dependiendo de las capacidades de su aparato existente.

COMPONENT

VIDEO OUT

COMPONENT

VIDEO IN

PB/CB

PR/CR

AUDIO IN

VIDEO

OUT

VIDEO

HDMI IN

DVI IN

y oo o

* 1, 2

esta unidad

sonido estándar

cable de sonido

RCA

CONEXIÓN DE SONIDO CONEXIÓN DE

SONIDO/VÍDEO

cable

HDMI

la mejor sonido/imagen

Método 4

CONEXIÓN DE VÍDEO

cable

vídeo

RCA

Método 1

imagen estándar

cable

HDMI-DVI

Método 3 * 1

la mejor imagen

cable de

vídeo de

componente

RCA

mejor imagen

AUDIO OUT HDMI OUTVIDEO OUT COMPONENT

VIDEO OUT

Método 2 * 1

(Rojo)

(Azul)

(Verde)

(Rojo)

(Azul)

(Verde)

* 1 Esta unidad es compatible con el sistema de barrido progresivo. La función le ofrece imágenes de más alta calidad

que el sistema de salida tradicional. Para utilizar esta función, se necesita un componente o una conexión HDMI.

Consulte “Resolución de Video HDMI” o “Salida de components” en la página 34 para configurar la resolución.

* 2 No se requiere conexión de sonido analógico para esta conexión.

Los cables suministrados utilizados en esta conexión son como sigue:

Cable de sonido RCA (I/D) x 1

Cable de vídeo RCA x 1

Por favor, compre el resto de los cables necesarios en su tienda local.

•

Nota

Conecte esta unidad directamente al televisor. Si los cables de sonido / vídeo RCA se conectan a una grabadora de

vídeo, las imágenes puede que se distorsionen debido al sistema de protección contra copias.

Si la imagen no se da como salida correctamente al televisor debido a la configuración de “Resolución de Video

HDMI” o “Salida de components”, pulse y mantenga [ B PLAY] en el panel delantero durante más de 5 segundos.

La configuración “Resolución de Video HDMI” se cambia automáticamente a su predeterminado. No puede

cambiar la resolución de vídeo durante la reproducción de discos Blu-ray. Para cambiar la resolución, detenga la

reproducción.

Conectar esta unidad a un dispositivo con un toma HDMI (interface de multimedios de alta definición) que utilice

un solo cable hace posible la transferencia digital tanto de señales de imagen digital como de señales de sonido

con múltiples canales.

•

E5H26UD_NB501SL9_ES.indd 12E5H26UD_NB501SL9_ES.indd 12 2008/04/21 13:05:582008/04/21 13:05:58

Reproducción

Configuración de

Funciones OtrosIntroducción Conexiones

Modo Salida HDMI y Señales de Salida Real

Pulse [HDMI] para cambiar la resolución de la señal de vídeo que se da como salida desde la HDMI OUT. La resolución

de vídeo cambia como sigue cada vez que se pulsa [HDMI].

Pantalla del

Panel Delantero Resolución de Vídeo HDMI

480 Progresivo

Pulse [HDMI]

720 Progresivo

Pulse [HDMI]

1080 Entrelazado

Pulse [HDMI]

1080 Progresivo

Pulse [HDMI]

1080 Progresivo de 24 fotogramas

Pulse [HDMI]

Sistema de protección de derechos de autor

Para reproducir las imágenes de vídeo digital de un BD/DVD a través de una conexión HDMI, es necesario que tanto

la unidad como el televisor (o amplificador AV) soporten un sistema de protección de derechos de autor llamado

HDCP (sistema de protección de contenidos digitales de alto ancho de banda). HDCP es una tecnología de

protección contra copias que consta de cifrado y autentificación de datos del dispositivo AV conectado. Esta

unidad soporta HDCP. Por favor, lea las instrucciones de funcionamiento de su televisor (o amplificador de AV) para

mayor información.

Nota

Al utilizar un televisor incompatible con HDCP, la imagen no se verá correctamente.

Entre los dispositivos que admiten HDMI, algunos dispositivos pueden controlar otros dispositivos a través de la

toma HDMI, esta unidad puede ser controlada por otro dispositivo a través de la toma HDMI.

Las señales de sonido de la toma HDMI OUT (incluyendo la frecuencia de muestreo, el número de canales y la

longitud de bits) pueden estar limitadas por el dispositivo que está conectado.

Entre los monitores que admiten HDMI, algunos no soportan la salida de sonido (por ejemplo, los proyectores). En las

conexiones a dispositivos como esta unidad, las señales de sonido no se dan desde la toma de salida HDMI OUT.

No puede seleccionar resoluciones de vídeo que no las admita el televisor conectado, excepto cuando esté

conectada la toma HDMI OUT de esta unidad a un dispositivo de visualización compatible con DVI con un cable

HDMI-DVI.

Para hacer la conexión de la toma HDMI OUT a DVI, después de que seleccione un modo de salida HDMI, se dará

como salida la resolución de vídeo HDMI correspondiente. La resolución de vídeo HDMI que seleccione se dará

como salida aunque el televisor conectado no sea compatible con la resolución de vídeo HDMI. Si no se muestra

ninguna imagen en el televisor conectado, por favor seleccione otra resolución de vídeo HDMI.

Las señales de vídeo y sonido pueden distorsionarse temporalmente al cambiar del/al modo de salida HDMI.

No puede cambiar la resolución de vídeo durante la reproducción de discos Blu-ray. Para cambiar la resolución,

detenga la reproducción.

También puede cambiar el modo de salida HDMI de “Resolución de Video HDMI” en el menú “Video” en el menú

de configuración. En este menú usted puede confirmar qué resoluciones de vídeo HDMI se admiten por parte del

televisor conectado. Consulte la página 34.

Para obtener una reproducción natural y de alta calidad de material de película de 24 fotogramas, utilice un cable

HDMI (se recomienda el uso de HDMI de alta velocidad) y seleccione “1080p24” si el televisor conectado es

compatible con una entrada de 1080p24 fotogramas.

Si configura “Resolución de Video HDMI” a “1080p24”, cuando el contenido del disco no es compatible con

fotograma 1080p24, el fotograma 1080p60 se dará como salida.

No hay ninguna salida desde las tomas VIDEO OUT y COMPONENTE VIDEO OUT cuando reproduce un BD que

tiene grabado material fílmico de 24 fotogramas en modo de salida HDMI de 1080p24.

Se recomienda utilizar cable HDMI de alta velocidad (conocido también como cable HDMI de categoría 2) para

una mejor compatibilidad.

•

CONEXIONES

E5H26UD_NB501SL9_ES.indd 13E5H26UD_NB501SL9_ES.indd 13 2008/04/21 13:05:592008/04/21 13:05:59

14 ES

CONEXIONES

Configuración de Sonido HDMI

Cuando utilice conexiones HDMI haga la configuración de “Salida audio HDMI” del menú “Audio” del menú de

configuración según las especificaciones del dispositivo o monitor a conectar.

Dispositivo a conectar Configuración de

“Salida audio HDMI” Salida señal de sonido HDMI

Dispositivo compatible con Dolby

Digital, Dolby Digital Plus, Dolby

TrueHD, DTS o DTS-HD descodificación

Mult. HDMI(Normal) Se da como salida Dolby Digital, Dolby

Digital Plus, Dolby TrueHD, DTS o

corriente de bits DTS-HD se dan como

salida desde la toma HDMI OUT. Haga

las configuraciones del altavoz en el

amplificador AV conectado, etc.

Dispositivo compatible con 3 canales o

más de entradas de sonido (no

compatible Dolby Digital, Dolby Digital

Plus, Dolby TrueHD, DTS o DTS-HD)

Mult. HDMI (LPCM) Se dan como salida señales de sonido

de multicanales desde la toma HDMI

OUT. Haga las configuraciones del

altavoz con las opciones de

configuración del altavoz que aparecen

después de que seleccione “Mult.

HDMI(LPCM)”. Consulte la página 36.

Conexión HDMI a un televisor y una

conexión de sonido digital (coaxial) a

un amplificador AV.

Audio desactivado El sonido HDMI se silenciará y la

corriente de bits Dolby Digital/DTS o

LPCM se darán como salida desde

DIGITAL OUT dependiendo de la

configuración de “Salida Digital”.

Consulte la página 37.

Las señales de sonido se dan como salida desde la toma HDMI OUT

Tipo de discos Formato de

grabación de sonido

Configuración de “Salida audio HDMI”

HDMI Multi(Normal) HDMI Multi(LPCM)

BD-vídeo

Dolby Digital Dolby Digital*1Mult. LPCM

Dolby Digital Plus Dolby Digital Plus*1Mult. LPCM*2

Dolby TrueHD Dolby TrueHD*1Mult. LPCM*3

DTS DTS*1Mult. LPCM

DTS-HD DTS-HD*1Mult. LPCM*4

LPCM Mult. LPCM Mult. LPCM

DVD-vídeo /

DVD-RW/-R

(modo VR)

Dolby Digital Dolby Digital Mult. LPCM

DTS DTS Mult. LPCM

LPCM Mult. LPCM Mult. LPCM

CD de sonido 2ch LPCM 2ch LPCM

DTS-CD DTS Mult. LPCM

*1 Si la opción “Modo de audio BD” está ajustada a “Salida audio comb.” se dará como salida multi LPCM. Consulte la

página 36.

*2 Da como salida señales de sonido descodificadas desde una subcorriente independiente.

*3 Da como salida señales de sonido descodificadas desde una corriente Dolby Digital.

*4 Da como salida señales de sonido descodificadas desde una corriente central de DTS.

Si el dispositivo conectado no es compatible con HDMI BITSTREAM, el sonido será dado como salida multi LPCM o

LPCM con mezcla reducida a 2 canales dependiendo de la capacidad del dispositivo conectado incluso si selecciona

“Mult. HDMI(Normal)” en la opción “Salida audio HDMI” . Consulte la página 36.

■

•

E5H26UD_NB501SL9_ES.indd 14E5H26UD_NB501SL9_ES.indd 14 2008/04/21 13:06:012008/04/21 13:06:01

Reproducción

Configuración de

Funciones OtrosIntroducción Conexiones

CONEXIONES

Conexión a un Sistema de Sonido

Cuando cambie las conexiones, se deben apagar todos los dispositivos.

Consulte con el manual que acompaña a los dispositivos externos para ver más información.

Conexión de Sonido Analógico de 2 Canales

AUDIO

OUT

AUDIO IN

tomas de entrada de

sonido analógico

cable de sonido RCA

sonido

esta unidad

AUDIO OUT

sistema estéreo

Conexión de Sonido Digital

COAXIAL

DIGITAL AUDIO INPUT

tomas de entrada coaxiales/

ópticas de sonido digital cable coaxial de sonido digital

sonido

esta unidad

DIGITAL OUT (COAXIAL)

amplificador / receptor de AV

Los cables suministrados utilizados en esta conexión son como sigue:

Cable de sonido RCA (I/D) x 1

Por favor, compre el resto de los cables necesarios en su tienda local.

•

E5H26UD_NB501SL9_ES.indd 15E5H26UD_NB501SL9_ES.indd 15 2008/04/21 13:06:012008/04/21 13:06:01

16 ES

CONEXIONES

Las señales de sonido se dan como salida desde la toma DIGITAL OUT (COAXIAL)

Las señales de sonido que se dan actualmente como salida desde la toma HDMI OUT se dará como salida también

desde la toma DIGITAL OUT, exceptuando que la señal Dolby Digital se dará como salida en vez de Dolby Digital Plus y

la señal Dolby TrueHD, DTS se dará como salida en vez de DTS-HD.

Cuando se selecciona “Audio desactivado” en la opción “Salida audio HDMI”, las señales de sonido que se dan como

salida desde la toma HDMI OUT se silenciará y las señales de sonido que se dan como salida desde la toma DIGITAL

OUT cambia dependiendo de la opción “Salida Digital”.

Para configurar la opción “Salida Digital”, seleccione “Audio desactivado” en la opción “Salida audio HDMI”.

Tipo de discos Formato de grabación

de sonido

Configuración de “Salida Digital”

Bitstream LPCM

BD-vídeo

Dolby Digital Dolby Digital LPCM Downmix de 2 canales

Dolby Digital Plus Dolby Digital LPCM Downmix de 2 canales

Dolby TrueHD Dolby Digital LPCM Downmix de 2 canales

DTS DTS* LPCM Downmix de 2 canales

DTS-HD DTS* LPCM Downmix de 2 canales

LPCM LPCM Downmix de 2 canales* LPCM Downmix de 2 canales

DVD-vídeo /

DVD-RW/-R

(modo VR)

Dolby Digital Dolby Digital LPCM Downmix de 2 canales

DTS DTS LPCM Downmix de 2 canales

LPCM LPCM Downmix de 2 canales LPCM Downmix de 2 canales

CD de sonido 2ch LPCM 2ch LPCM

DTS-CD DTS LPCM Downmix de 2 canales

* Para títulos con sonido secundario o interactivo, estos sonidos se darán como salida como Dolby Digital cuando se

cumplan todas las condiciones enumeradas a continuación:

Cuando la opción “Modo de audio BD” está ajustada a “Salida audio comb.”.

Cuando la opción “Salida audio HDMI” está configurada a “Audio desactivado”.

Cuando la opción “Salida Digital” está configurada a “Bitstream”.

Si los títulos BD no tienen sonido secundario ni interactivo, el sonido se dará como salida según se muestra en la tabla.

Esta tabla es pertinente sólo cuando el HDMI no está conectado o “Audio desactivado” está seleccionado en la

opción “Salida audio HDMI”.

Nota

Para dar como salida una señal LPCM desde la toma DIGITAL OUT mientras se da como salida la señal de sonido

HDMI, configure la opción “Modo de audio BD” a “Salida audio comb.” y configure la opción “Salida audio HDMI” a

“Mult. HDMI(LPCM)”.

•

Conectar el Cable de Alimentación

Después de que haya hecho todas las conexiones necesarias, conecte el cable de alimentación a AC IN. Después,

conecte el cable de alimentación al enchufe de CA.

Introduzca las clavijas de manera segura. Las conexiones incompletas tienen como resultado la generación de

ruidos.

esta unidad

Cable de alimentación

CA 120 V, 60 Hz

Enchufe de

corriente alterna

Los cables suministrados utilizados en esta conexión son como sigue:

Cable de alimentación x 1•

■

•

E5H26UD_NB501SL9_ES.indd 16E5H26UD_NB501SL9_ES.indd 16 2008/04/21 13:06:012008/04/21 13:06:01

Conexiones Reproducción

Configuración de

Funciones Otros

Introducción

INFORMACIÓN SOBRE LA REPRODUCCIÓN

Antes de que comience a reproducir un disco, lea la siguiente información.

Discos y Archivos Reproducibles

Este aparato es compatible con la reproducción de los

siguientes discos / archivos.

Para reproducir un disco / archivo, asegúrese de que

cumple los requisitos de códigos de región y sistemas de

colores descritos a continuación. Usted puede reproducir

discos que tengan los siguientes logotipos. No se

garantiza que otros tipos de discos se reproduzcan.

Discos reproducibles Logotipos

Discos Blu-ray

- BD-vídeo (una/doble capa)

- BD-RE (versión 2.1)

(grabado en formato BDMV)

- BD-R (una/doble capa)

(grabado en formato BDMV)

(Los discos no cerrados

pueden no reproducirse.)

DVD-vídeo

DVD+RW (una sola capa)

DVD+R (sencilla/doble capa)

DVD-RW

(sólo discos finalizados)

DVD-R

(sólo discos finalizados)

CD-DA (CD de sonido)

CD-RW

CD-R

Kodak Picture CD

DTS-CD

Archivos reproducibles Soportes

JPEG

DVD, CD-RW/-R,

tarjeta de memorias SD

(incluyendo SDHC),

tarjeta miniSD,

tarjeta microSD

Tarjetas legibles Archivos / datos

reproducibles

Tarjeta de memoria SD

(8 MB - 2 GB)

JPEG, comentario en

imágenes, subtítulos u

otros extras del BD-ROM

Profile 1 ver.1.1

Tarjeta de memoria SDHC (4 GB)

Tarjeta miniSD (8 MB - 2 GB)

Tarjeta microSD (8 MB - 2 GB)

Nota Para las Tarjetas de Memorias SD

No extraiga la tarjeta de memoria SD ni apague la

unidad mientras se está reproduciendo el contenido

de la tarjeta. Puede tener como resultado un fallo de

funcionamiento o la pérdida de los datos de la

tarjeta.

Por favor guarde las tarjetas de memorias SD en sus

estuches cuando no las esté utilizando.

No intente abrir ni modificar la tarjeta.

No toque la superficie de terminal con sus dedos ni

con ningún metal.

No pegue etiquetas o adhesivos adicionales a las

tarjetas.

No quite la etiqueta de las tarjetas de memorias SD.

Esta unidad soporta tarjetas de memoria SD con

sistema de archivos FAT12/FAT16 y tarjetas de

memoria SDHC con el sistema de archivos FAT32.

Esta unidad podría no ser capaz de leer tarjetas de

memoria SD formateadas en ordenador. Si ese es el

caso, por favor vuelva a formatear las tarjetas de

memoria SD en esta unidad e inténtelo de nuevo.

Esta unidad no admite tarjetas de memoria

miniSDHC ni microSDHC.

Para las tarjetas miniSD y microSD, es necesario un

adaptador.

Adaptador para

tarjeta miniSD

tarjeta

miniSD

Adaptador para

tarjeta microSD

tarjeta

microSD

Porciones de este producto están protegidas por la

ley de derechos de autor y se ofrecen bajo licencia de

ARIS/SOLANA/4C.

•

Discos y Archivos No Reproducibles

En este aparato no se podrán reproducir los siguientes

discos.

CD-ROM• CD-I (disco compacto interactivo)•

DVD-RAM• VSD (disco simple de vídeo)•

audio en DVD• BD-RE (ver.1 / ver.3)•

HD DVD• CD de vídeo•

disco sin finalizar• SVCD•

BD-RE/-R grabado en formato BDAV•

el DVD/CD/Tarjeta de memoria SD contiene archivos

MP3 y Windows Media™ Audio y DivX®

•

CD de súper audio - Sólo se podrá escuchar el sonido

de la capa normal del CD. El sonido de la de capa de

alta densidad de un CD de súper audio no podrá ser

escuchado.

•

La reproducibilidad de los discos duales no está

garantizada.

•

E5H26UD_NB501SL9_ES.indd 17E5H26UD_NB501SL9_ES.indd 17 2008/04/21 13:06:022008/04/21 13:06:02

18 ES

Sistemas de Color

Los BD-vídeo y DVD-vídeo de vídeo están grabados en

distintos sistemas de colores en todo el mundo. El

sistema de color más común es el NTSC (que se utiliza

principalmente los Estados Unidos y Canadá).

Esta unidad utiliza el sistema de color NTSC, por lo tanto

el disco que reproduzca tiene que estar grabado en el

sistema NTSC. No puede reproducir discos que estén

grabados en otros sistemas de colores.

Códigos de Región

Esta unidad se ha diseñado para reproducir

BD-vídeo con región A y DVD-vídeo con

región “1” o “ALL”. Usted no puede

reproducir BD-vídeo o DVD-vídeo que estén

marcados para otras regiones. Busque los

símbolos a la derecha de su BD-vídeo o

DVD-vídeo. Si estos símbolos de regiones

no aparecen en su BD-vídeo o DVD-vídeo,

no puede reproducir el disco en esta unidad.

El número o letra dentro del globo se refiere

a la región del mundo. Un BD-vídeo

o DVD-vídeo etiquetado para una región

específica solamente puede reproducirse en

unidades que tengan el mismo código de región.

Estructura del Disco / Contenido de la Tarjeta

de Memoria SD

El contenido de BD / DVD está generalmente dividido en

títulos. Los títulos pueden a su vez ser subdivididos

adicionalmente en capítulos.

título 1 título 2

capítulo 1

BD / DVD

capítulo 2 capítulo 3 capítulo 4 capítulo 5

Los CD de sonido están divididos en pistas.

auds CD

CD de sonido

pista 1 pista 2 pista 3 pista 4 pista 5

Los discos de datos o tarjetas de memoria SD contienen

archivos JPEG que están divididos en carpetas y las

carpetas están subdivididas en archivos.

group(folder)2

JPEG

carpeta (grupo) 1

carpeta (grupo) 2

archivo (pista) 1 archivo (pista) 2 archivo (pista) 3 archivo (pista) 4 archivo (pista) 5

BD-vídeo

DVD-vídeo

BD-vídeo

DVD-vídeo

INFORMACIÓN SOBRE LA REPRODUCCIÓN

Visualización en Pantalla

Puede comprobar la información acerca del disco actual

pulsando [DISPLAY].

Para llamar a la visualización en pantalla, pulse [DISPLAY]

durante la reproducción. Cada vez que pulsa [DISPLAY],

cambia la información. Dependiendo del soporte, la

información disponible varía.

apagado A Información de título/capítulo

A Información de título (tiempo transcurrido)

A Información de título (tiempo restante)

A Información de HDMI A apagado

apagado A Información de capítulo (tiempo transcurrido)

A Información de capítulo (tiempo restante)

A Información de título (tiempo transcurrido)

A Información de título (tiempo restante)

A Indicador de velocidad de bits

A Información de HDMI A apagado

apagado A Información de pista (tiempo transcurrido) A

Información de pista (tiempo restante)

A Información de disco* (tiempo transcurrido)

A Información de disco* (tiempo restante)

A Información de HDMI A apagado

(*no disponible durante la reproducción de programa /

aleatoria)

apagado A Información de nombre de archivo

A Información de archivo AInformación de HDMI

A apagado

Para CD de sonido y JPEG, durante la reproducción de

programa o aleatoria, la indicación se mostrará después

de la información de pista / archivo.

•

E5H26UD_NB501SL9_ES.indd 18E5H26UD_NB501SL9_ES.indd 18 2008/04/21 13:06:032008/04/21 13:06:03

Conexiones Reproducción

Configuración de

Funciones Otros

Introducción

INFORMACIÓN SOBRE LA REPRODUCCIÓN

Información de capítulo

3 / 5 0 : 01 : 02 F

1 3 42

<Información del título y el capítulo para BD>

1 1 / 10 A B B

5 6

Número del capítulo actual / Número total de

capítulos

Tiempo transcurrido / Tiempo restante del

capítulo actual

Indica que hay disponibles imágenes de distintos

ángulos de cámara en la escena

Estado actual de reproducción

Número del título actual

Configuración actual de repetición (Solamente

cuando está activa la configuración de repetición)

(C: Repetir capítulo, T: Repetir título,

AB: Repetir A-B)

Información de título

3 / 5 0 : 01 : 02 B

1 2

Número del título actual / Número total de títulos

Tiempo transcurrido / Tiempo restante del título

actual

Indicador de velocidad de bits

ORG

Velocidad de bits (La cantidad de datos de imagen

que se está leyendo actualmente)

Número de capa (Sólo para discos de dos capas)

(L0: Se reproduce la capa 0. L1: Se reproduce la

capa 1)

Tipo de título (ORG: original, PL: lista de

reproducción)

■

Información de pista/archivo

SD1 / 14 0 : 00: 51 B

1 3 42

Número de la pista (archivo) actual /

Número total de pistas (archivos)

Tiempo transcurrido / Tiempo restante de la pista

actual

Indicación de reproducción de tarjeta de memoria

Configuración actual de repetición (Solamente

cuando está activa la configuración de repetición)

(T: Repetir pista / Archivo, G: Repetir grupo,

A: Repetir todo)

Información del disco

1 / 14 0 : 00: 51 B

1 2

Número de la pista actual / Número total de pistas

Tiempo transcurrido / Tiempo restante del disco

actual

Información de nombre de archivo

Archivo_Nomble_001

Icono de soporte y nombre de archivo

: Archivo JPEG

Información sobre HDMI

Info.Video

Info.Audio

Max Nº Canales

YCbCr

PCM

2 ch

/ 1080i:

Formato de vídeo HDMI

Resolución de la imagen de salida HDMI

Formato de sonido HDMI

El número máximo de canales de sonido que se

pueden aceptar por parte del equipo conectado

Nota

Si no está conectado HDMI, se mostrará “---” para la

información de HDMI.

•

■

E5H26UD_NB501SL9_ES.indd 19E5H26UD_NB501SL9_ES.indd 19 2008/04/21 13:06:052008/04/21 13:06:05

20 ES

REPRODUCCIÓN BÁSICA

HDMI

LEAR

A-

BTITL

AUDIO

PLAY

EAR

RED

REEN

LUE YELL

POWER

OPEN/

ENTER

PLAY

STOP

1 Pulse [POWER].

2 Encienda el televisor y seleccione la

entrada apropiada en el televisor al

cual está conectada la unidad.

3 Pulse [OPEN / CLOSE A ] para abrir la

bandeja para discos.

4 Sitúe el disco en la bandeja para

discos con la etiqueta hacia arriba.

Alinee el disco con

la guía de la

bandeja de discos.

5 Pulse [OPEN / CLOSE A ] para cerrar

la bandeja de discos.

Puede que tarde un poco

en cargar el disco.

Algunos discos pueden comenzar a reproducirse

automáticamente.

6 Pulse [PLAY B] para comenzar la

reproducción.

Para muchos BD-vídeo y DVD-vídeo, puede que

aparezca una pantalla de menús.

En este caso, utilice [K / L / s / B] para seleccionar

a la opción deseada y después pulse [ENTER].

7 Pulse [STOP C ] una vez para detener

la reproducción temporalmente.

Consulte “Reproducción de Reanudación” en la

página 21.

Para expulsar el disco:

Pulse [OPEN / CLOSE A ] para abrir la bandeja

de discos y después saque el disco antes de

apagar la unidad.

Nota

puede que aparezca en la esquina superior

derecha de la pantalla del TV cuando el

funcionamiento esté prohibido por parte del disco o

de esta unidad.

Durante la reproducción de discos de dos capas, las

imágenes puede que se detengan durante un

momento. Esto pasa cuando la primera capa cambia

a la segunda capa. No es un fallo de funcionamiento.

El funcionamiento puede variar cuando reproduzca

BD-vídeo and DVD-vídeo con menú de disco.

Consulte con el manual que acompaña al disco para

ver los detalles.

•

Reproducción

E5H26UD_NB501SL9_ES.indd 20E5H26UD_NB501SL9_ES.indd 20 2008/04/21 13:06:062008/04/21 13:06:06

Conexiones Reproducción

Configuración de

Funciones Otros

Introducción

Funcionamientos Utilizando el Menú de Disco,

el Menú de Títulos y el Menú Desplegable

Muchos discos de BD-video y DVD-video contiene un

menú de títulos (BD-video / DVD-video), menú de disco

(DVD-video) o menú desplegable (BD-video) que le guía

por las funciones disponibles del disco. El contenido de

los menús puede variar dependiendo de los discos.

Menú de título (BD-vídeo / DVD-vídeo)

1 Pulse [TOP MENU].

Aparecerá el menú de título.

2 Utilice [K / L / s / B] para seleccionar

una opción y después pulse [ENTER].

3 Pulse [TOP MENU] para salir.

Menú de disco (DVD-vídeo)

1 Pulse [POP MENU / MENU].

Aparecerá el menú de disco.

2 Utilice [K / L / s / B] para seleccionar

una opción y después pulse [ENTER].

3 Pulse [POP MENU / MENU] para salir.

Menú desplegable (BD-vídeo)

Esta es una función especial disponible en algunos BD.

Cuando pulsa [POP MENU / MENU], aparece un menú

en pantalla mientras que el contenido sigue

reproduciéndose.

1 Durante la reproducción de BD-vídeo,

pulse [POP MENU / MENU].

Aparecerá el menú emergente.

2 Utilice [K / L / s / B] para seleccionar

una opción y después pulse [ENTER].

3 Pulse [POP MENU/MENU] para salir.

Nota

El contenido de los menús y las correspondientes

operaciones de menú pueden variar entre los

distintos discos. Consulte con el manual que

acompaña al disco para ver los detalles.

•

Reproducir Discos DVD-RW/-R en Modo VR

Cuando está reproduciendo un disco DVD-RW/-R en modo

VR, puede elegir “Original” o “Playlist” si el disco contiene

una “Playlist”.

1 En el modo parado, pulse [POP UP MENU

/ MENU] para llamar al menú de DVD.

2 Utilice [

s / B

] para seleccionar “Original” o

“Playlist”.

1 08/ 1/ 8 PM10:00 1CH SLP

2 08/ 1/ 15 PM10:00 1CH SLP

3 08/ 1/ 22 PM10:00 1CH SLP

1/ 1

PlaylistOriginal

Drama Series No.1 - No.3

•

3 Utilice [K / L] para seleccionar el título

deseado y después pulse [ENTER].

Nota

“Original” es el título de lo que realmente está

grabado en el disco.

”Playlist” es la versión editada de “Original”.

El menú de DVD varía dependiendo de los discos.

Si el disco no contiene una ”Playlist”, la “Playlist” no

se mostrará en el menú del DVD.

•

Pausar

1 Durante la reproducción, pulse [PAUSE F ].

La reproducción se pausará.

2 Pulse [PLAY B ] para volver a la

reproducción normal.

Nota

Para BD y DVD , configure “Modo Vista fija” a “Imagen”

en el menú “Video” si las imágenes en modo de pausa

están borrosas (consulte la página 35).

•

Reproducción de Reanudación

1 Durante la reproducción, pulse [STOP C ].

El mensaje de reanudación aparecerá en la pantalla

del TV.

Reanudación Activada

Presione 'PLAY' para reproducir desde aquí.

Para reproducir desde el inicio, primero presione

'STOP' y luego 'PLAY'.

Ej.) BD

2 Pulse [PLAY B ].

Se reanudará la reproducción desde el momento en el

que se paró por última vez. Para cancelar la reproducción

de reanudación y comenzar a reproducir el disco desde

el comienzo, pulse [STOP C ] de nuevo en modo parada.

Nota

La reproducción de reanudación puede no estar

disponible para los BD que admitan aplicaciones Java

(BD-Java).

La información de reanudación se guardará incluso

cuando se apague la alimentación.

Si abre la bandeja de discos o pulsa [STOP C ] de

nuevo mientras se encuentra en el modo de parada,

la información de reanudación se borrará.

Si cambia entre modo “Disco” y modo “Memoria SD”,

la información de reanudación se borrará.

Si cambia el parámetro “Nivel clasific. BD” o “Nivel

clasific. DVD” en el menú “ Paterno”, la información

de reanudación se borrará.

Para una tarjeta de memoria SD, si abre la bandeja de

discos o desconecta la alimentación, la información

de reanudación se borrará.

•

REPRODUCCIÓN BÁSICA

E5H26UD_NB501SL9_ES.indd 21E5H26UD_NB501SL9_ES.indd 21 2008/04/21 13:06:122008/04/21 13:06:12

22 ES

REPRODUCCIÓN BÁSICA

Reproducir un CD de sonido y un

Disco con Archivos JPEG

1 Introduzca un CD de sonido o disco

con archivos JPEG.

La lista de archivos aparece en la pantalla del

TV.

Si la lista de archivos no aparece

automáticamente, pulse [POP MENU / MENU].

Pulse [POP MENU / MENU] para salir y

reanudar la lista de archivos.

2 Utilice [K / L] para seleccionar una

carpeta o archivo deseado y después

pulse [ENTER].

Utilice [ s / B ] para retroceder y

adelantar entre las jerarquías.

Si pulsa [ENTER] sobre el archivo deseado,

comenzará la reproducción.

Liste de Archivos

JPEG_DISCO

Carpeta_1

Carpeta_2

Carpeta_3

JPEG_A

JPEG_B

JPEG_C

JPEG_D

Carpeta_1

2 / 4

1234 5

Ej.) JPEG

CD de sonido: Se mostrará “CD-DA”.

JPEG: Nombre actual de carpeta (El disco

o nombre de la tarjeta de memoria

SD se mostrará para la superior de

las jerarquías).

CD de sonido: Lista del número de pista y el

tiempo.

JPEG: Lista de los nombres de carpeta /

archivo en la carpeta/disco actual

CD de sonido: Número de pista seleccionado y el

tiempo.

JPEG: Nombre del archivo/carpeta

seleccionado

Página actual / Número total de páginas

Indicación de página anterior / siguiente

Utilice [SKIP H / G ] para retroceder y adelantar

entre las páginas.

Pulse [TOP MENU] para volver al primer elemento.

Iconos:

: Carpeta

: Pista de CD de sonido

: Archivo JPEG

•

Se recomienda que los archivos a reproducir en esta

unidad se graben según las siguientes especificaciones:

<JPEG>

Límite superior : 2.560 x 1.900 puntos

(el muestreo secundario es 4:4:4)

5.120 x 3.840 puntos

(el muestreo secundario es hasta 4:2:2)

Límite inferior : 32 x 32 puntos

Máximo del tamaño de archivo de la imagen :

12 MB

Nota

El sistema puede reconocer hasta 255 carpetas / 999

archivos para los CD, 999 carpetas / 9999 archivos

para DVD y tarjetas de memoria SD.

El nombre del carpeta y del arcihivo se pueden

mostrar con hasta 28 caracteres. Los caracteres no

reconocibles se sustituyen con asteriscos.

Las jerarquías novena y posteriores no se pueden

mostrar para acceder y las jerarquías décima y

posteriores no puede mostrarse para DVD y tarjeta

de memoria SD.

Los archivos cuya extensión sea distinta de “.jpg / .

jpeg(JPEG)” no se enumeran.

Algunas carpetas o archivos que no sean

reproducibles puede que se enumeren debido al

estado de grabación.

Los archivos JPEG de alta resolución tardan más en

mostrarse.

Los archivos JPEG progresivos (archivos JPEG

grabados en formato progresivo) no pueden

reproducirse en esta unidad.

Esta unidad reconoce hasta 8 caracteres de nombre

de archivo en la tarjeta de memoria SD. Los

caracteres después del noveno no se mostrarán.

Para reproducción de la tarjeta de memoria SD,

consulte “Leer la Tarjeta de Memoria SD” en las

páginas 23-24.

•

E5H26UD_NB501SL9_ES.indd 22E5H26UD_NB501SL9_ES.indd 22 2008/04/21 13:06:132008/04/21 13:06:13

Conexiones Reproducción

Configuración de

Funciones Otros

Introducción

REPRODUCCIÓN BÁSICA

Leer la Tarjeta de Memoria SD

Puede reproducir los archivos JPEG de tarjetas de memorias

SD. Con la tarjeta memoria SD, también puede disfrutar de

los contenidos adicionales especiales de BD-ROM Profile 1

ver.1.1 que se pueden descargar desde internet. Puede

almacenar el contenido en una tarjeta de memoria SD a

través de un ordenador y reproducirlo con BD-vídeo. Para

mayor información acerca del contenido adicional especial,

por favor consulte el libro de instrucciones que viene con el

disco.

Configurar el modo del soporte

1 En modo parado, pulse [SETUP].

2 Utilice [ K / L ] para seleccionar y

después pulse [ENTER].

Idioma

Video

Audio

Paterno

Otros

Persnaliz.

3 Utilice [ K / L ] para seleccionar y

después pulse [ENTER].

Icono De Ángulo

Auto Apagato

Panel Pantalla

Vista Mimiat.

Selección de medios

Otros

Enc.

Auto

5sec

Disco

4 Utilice [ K / L ] para seleccionar la

opción “Selección de medios”.

■

Kodak Picture CD

Esta unidad también puede ejecutar archivos JPEG

guardados en Kodak Picture CD. Puede disfrutar de

imágenes en el televisor reproduciendo el CD de fotos.

Esta unidad cumple con la versión 7.0 de Kodak Picture

CD. Para ver los detalles de Kodak Picture CD, póngase en

contacto con alguna tienda que ofrezca servicios de

revelado de Kodak Inc.

1 Cuando se introduce un Kodak

Picture CD en esta unidad, aparece

automáticamente el menú Kodak

Picture CD en la pantalla del TV.

7 / 32HG

Imagen A Imagen B Imagen C

Imagen D Imagen E Imagen F

12 2

1. Número de la pista actual / Número total de pistas

2. Indicación de página anterior / siguiente

En el modo parado, pulse [POP MENU / MENU] para

llamar al menú de Kodak Picture CD.

2 Utilice [K / L / s / K] para seleccionar

una pista deseada a reproducir y

después pulse [PLAY B ] o [ENTER].

Se reproducirá una imagen desde la vista

seleccionada e irá a la siguiente en orden.

Utilice [SKIP H / G ] para retroceder y

adelantar entre las páginas.

3 Pulse [STOP C] para detener la

reproducción.

Consejos para Reproducción de JPEG /

Kodak Picture CD

Cada pulsación del [ANGLE] gira la imagen en el sentido

del reloj 90 grados cuando se muestra una imagen.

Para cambiar el efecto visual para cambiar a la imagen

de reproducción, pulse [MODE] una vez y después

utilice [s / B] o [ENTER] para cambiar entre “Insertar /

Cortar” y “Apar./Desap. Gradual”. El modo de cambio de

tamaño puede no tener ningún efecto en algunos

archivos (por ejemplo, archivos con un tamaño

pequeño de imagen).

Para cambiar el tamaño de la imagen de

reproducción, durante la reproducción de JPEG /

Kodak Picture CD. Pulse [MODE] dos veces y después

utilice [ s / B] o [ENTER] para cambiar entre

“Normal” (100 %) y “Pequeño” (95 %). El modo de

cambio de tamaño puede no tener ningún efecto en

algunos archivos (por ejemplo, archivos con un

tamaño pequeño de imagen).

•

E5H26UD_NB501SL9_ES.indd 23E5H26UD_NB501SL9_ES.indd 23 2008/04/21 13:06:142008/04/21 13:06:14

24 ES

REPRODUCCIÓN BÁSICA

Introduzca la Tarjeta de Memoria SD y

Reprodúzcala

1 Introduzca una tarjeta de memoria

SD en la ranura para SD card con la

etiqueta hacia arriba.

Aparecerá una lista de archivos.

SD Memory Card

2 Siga el paso 2 de “Reproducir un CD

de sonido y un Disco con Archivos

JPEG” en la página 22.

Extraer la Tarjeta de Memoria SD

1 En modo parado, empuje la tarjeta

de memoria SD y después quite

lentamente su dedo.

2 Agarre la tarjeta y tire de ella hacia

fuera de la ranura para SD card.

Tarjetas Compatibles:

- Tarjeta de memoria SD (8 MB - 2 GB)

- Tarjeta de memoria SDHC (4 GB)

- Tarjeta miniSD (8 MB - 2 GB)

- Tarjeta microSD (8 MB - 2 GB)

Para las tarjetas de memoria miniSD y microSD, se

necesita un adaptador.

Nota

No de extraiga la tarjeta durante su reproducción.

Esta unidad soporta tarjetas de memoria SD con

sistema de archivos FAT12 / FAT16 y tarjetas de

memoria SDHC con el sistema de archivos FAT32.

No elimine las carpetas o archivos de la tarjeta de

memorias SD con su ordenador. Esta unidad podría

no leer la tarjeta de memoria SD.

Esta unidad reconoce hasta 8 caracteres de nombre

de archivo en la tarjeta de memoria SD. Los

caracteres después del noveno no se mostrarán.

•

5 Pulse [ENTER] repetidamente para

seleccionar “Memoria SD”.

Icono De Ángulo

Auto Apagato

Panel Pantalla

Vista Mimiat.

Selección de medios

Enc.

Auto

5sec

Memoria SD

Otros

Esto configura la unidad a modo “Memoria

SD”. Para reproducir el contenido de cualquier

disco, salga del modo “Memoria SD”

seleccionando “Disco”.

6 Pulse [SETUP] para salir.

•

E5H26UD_NB501SL9_ES.indd 24E5H26UD_NB501SL9_ES.indd 24 2008/04/21 13:06:152008/04/21 13:06:15

Conexiones Reproducción

Configuración de

Funciones Otros

Introducción

REPRODUCCIÓN ESPECIAL

Avance Rápido / Rebobinado Rápido

1 Durante la reproducción, pulse [FWD D]

repetidamente para avance rápido.

Durante la reproducción, pulse [REV E] repetidamente

para rebobinado rápido.

Cada vez que pulse [FWD D] o [REV E], la velocidad

de reproducción cambia.

2 Pulse [PLAY B] para volver a la

reproducción normal.

Nota

Para BD y DVD, la velocidad aproximada de la

reproducción rápida adelante o inversa es 1 (2x),

2(8x), 3 (20x), 4 (50x) y 5 (100x).

Para CD de sonido, la velocidad aproximada es de 1

(2x), 2 (8x) y 3 (30x).

Para CD de sonido, la búsqueda rápida adelante /

atrás entre distintas pistas no está disponible durante

la reproducción de programa o aleatoria.

•

Reproducción Avance Lento

1 Durante la reproducción, pulse [PAUSE F].

Después, pulse [FWD D].

Cada vez que pulse [FWD D], la velocidad de

reproducción cambia.

2 Pulse [PLAY B] para volver a la

reproducción normal.

Nota

La velocidad aproximada para reproducción lenta

adelante es de 1(1/16x), 2(1/8x), 3(1/2x).

Sólo está disponible el avance lento.

Configure la opción “Modo Vista fija” a “Imagen” en

el menú “Video” si las imágenes del modo de

reproducción lenta adelante están borrosas (consulte

la página 35).

•

Reproducción Paso a Paso

1 En el modo pausa, pulse [PAUSE F]

repetidamente.

Cada vez que pulse [PAUSE F], la reproducción

avanzará paso a paso.

2 Pulse [PLAY B] para volver a la

reproducción normal.

Nota

Sólo está disponible el avance paso a paso.

Configure la opción “Modo Vista fija” a “Imagen” en

el menú “Video” si las imágenes del modo de

reproducción paso a paso están borrosas (consulte la

página 35).

•

Reproducción de Repetición

Que la función repetir esté disponible puede variar

dependiendo de los discos.

1 Durante la reproducción, pulse [REPEAT]

repetidamente para seleccionar la

función repetir deseada.

Modo repetición Soportes disponibles

Repetir Capítulo

El capítulo actual se

reproducirá repetidamente.

Repetir Título

El título actual se

reproducirá repetidamente.

Repetir Pista

El archivo o pista actual se

reproducirá repetidamente.

Repetir Grupo

La carpeta actual se

reproducirá repetidamente.

Repetir Todo

Todas las pistas del

soporte se reproducirán

repetidamente.

Nota

La configuración de repetición se cancelará cuando

detenga la reproducción.

La configuración repetir capítulo, título, pista o grupo

se borrará cuando se cambie a otro título, capítulo,

pista/archivo o carpeta.

La reproducción de repetición no funciona durante la

reproducción de repetición A-B.

Repetir título y capítulo no están disponible en

algunas escenas.

•

E5H26UD_NB501SL9_ES.indd 25E5H26UD_NB501SL9_ES.indd 25 2008/04/21 13:06:162008/04/21 13:06:16

26 ES

REPRODUCCIÓN ESPECIAL

Repetición de A-B

Puede reproducir la parte específica (entre el punto A y el B)

repetidamente.

1 Durante la reproducción, pulse [A-B] en

el punto deseado de inicio A.

2 Durante la reproducción, pulse [A-B] en

el punto deseado de final B.

En cuanto configure el punto B, la parte entre el

punto A y el punto B comenzará a reproducirse

repetidamente.

Para cancelar la repetición A-B, pulse [A-B] de nuevo.

Nota

El punto B debe establecerse en el mismo título o

pista que el punto A.

La repetición A-B no está disponible en algunas

escenas.

Para cancelar el punto A configurado, pulse [CLEAR].

La reproducción repetir A-B no funciona durante la

reproducción de repetición del título, capítulo, pista,

grupo o todo.

•

Configuración PIP (Imagen en Imagen)

Algunos BD-vídeo tienen la función PIP (imagen en imagen)

que le permite mostar la imagen secundaria en la imagen

primaria. Puede llamar a la imagen secundaria pulsando

[PIP] siempre que la escena contenga la imagen secundaria.

imagen

principal

imagen

secundaria

1 Durante la reproducción, pulse [PIP].

Aparecerá la información de PIP.

2 Utilice [K / L] para seleccionar vídeo

secundaria que desea mostrar.

El vídeo secundario se mostrará el audio secundario

se enviará a la salida.

3 Pusle [RETURN ] o [PIP] para borrar la

información de PIP.

Nota

El audio secundario no se enviará a la salida cuando el

vídeo secundario esté establecido en “Apdo.” o cuando

“Modo de audio BD” se establezca en “Salida audio

HDMI”. Consulte la sección “Cambiar la Banda Sonora de

Sonido” en la página 29 y la sección “Modo de audio BD”

en la página 30.

•

Reproducción de Programa

Puede programar el disco para que se reproduzca en el

orden deseado por usted.

1 En modo parado, pulse [MODE].

Aparecerá la pantalla de programa.

2 Utilice [K / L] para seleccionar una pista/

archivo y luego pulse [ENTER].

Ej.) CD de sonido

Programa

CD-DA Total 0:09:49

3:40

2:33

2:22

2:28

2:45

3:41

2:58

6 3:41

1 / 3 1 / 1

3:40

2:28

3:41

Para archivos JPEG, utilice [K / L] para seleccionar

una carpeta y después pulse [ENTER] primero y

después utilice [K / L] para seleccionar un archivo y

después pulse [ENTER].

Pulse [CLEAR] para borrar el último archivo del programa.

Utilice [K / L] para seleccionar “Borra Todo” de la

parte inferior de la lista para borrar todas las pistas /

archivos del programa.

La pista / archivo programado se muestra en la

pantalla de la derecha.

Si no se puede mostrar el programa entero en la

pantalla del TV, aparece “L” o “K”.

Utilice [s / B] para ir atrás o adelante entre las

jerarquías de carpetas.

Si se han configurado ocho o más pistas / archivos

en un programa, utilice [SKIP H / G ] para ver

todas las pistas/archivos.

3 Pulse [PLAY B ] para comenzar la

reproducción del programa.

Comenzara la reproducción de programa.

Nota

Durante la reproducción de programa pulse [STOP C ]

una vez para establecer el punto de reanudación y

después pulse [PLAY B ] para reanudar la reproducción

de programa desde donde se pulsó [STOP C ] (CD de

sonido) o desde el comienzo de la pista en donde se

pulsó [STOP C ] (JPEG).

Durante la reproducción de programa, pulse [STOP C ]

dos veces para mostrar la pantalla de programa. Para

volver a la reproducción de programa normal, pulse

[RETURN ] para salir de la pantalla de programa y

después pulse

[PLAY B ]

Si abre la bandeja de discos y quita la tarjeta de

memoria SD o desconecta la alimentación, el

programa se borrará.

Se pueden introducir hasta 99 pistas / archivos.

Para repetir la pista / archivo actual del programa, pulse

[REPEAT] repetidamente hasta que aparezca

“ Pista” durante la reproducción. Para repetir el

programa completo, pulse [REPEAT] repetidamente

hasta que aparezca “ Todo” durante la reproducción.

La reproducción de una pista / archivo deseada y la

reproducción aleatoria no están disponibles durante

la reproducción de programa.

•

E5H26UD_NB501SL9_ES.indd 26E5H26UD_NB501SL9_ES.indd 26 2008/04/21 13:06:182008/04/21 13:06:18

Conexiones Reproducción

Configuración de

Funciones Otros

Introducción

REPRODUCCIÓN ESPECIAL

Reproducción Aleatoria

Esta función desordena el orden de reproducción de las

pistas / archivos.

1 En modo parado, pulse [MODE] dos

veces.

Aparecerá la pantalla aleatoria.

Aleatorio

CD-DA Total 0:41:06

Programa Aleatorio

-- sin indicación --

Ej.) CD de sonido

2 Pulse [PLAY B ] para comenzar la

reproducción aleatoria.

Nota

Durante la reproducción de programa pulse [STOP C ]

una vez para establecer el punto de reanudación y

después pulse [PLAY B ] para reanudar la

reproducción aleatoria desde donde se pulsó [STOP C ]

(CD de sonido) o desde el comienzo de la pista en

donde se pulsó [STOP C ] (JPEG).

Durante la reproducción aleatoria, pulse [STOP C ]

dos veces para mostrar la pantalla de reproducción

aleatoria. Para cancelar la reproducción aleatoria,

pulse [MODE] cuando se muestre la pantalla de

reproducción aleatoria.

Para repetir la pista / archivo actual de la selección

aleatoria, pulse [REPEAT] repetidamente hasta que

aparezca “ Pista” durante la reproducción. Para

repetir la selección aleatoria completa, pulse

repetidamente [REPEAT] hasta que aparezca

“ Todo” durante la reproducción.

No se puede volver a la pista / archivo anterior

durante la reproducción aleatoria.

•

Ángulo de la Cámara

Algunos BD-vídeo y DVD-vídeo contienen escenas que se

han rodado simultáneamente desde distintos ángulos.

Puede cambiar el ángulo de cámara cuando aparece

en pantalla del TV.

1 Pulse [ANGLE] durante la reproducción.

Se mostrará el ángulo seleccionado en la barra de

visualización de la parte superior de la pantalla del

TV.

2 Utilice [K / L] para seleccionar su ángulo

deseado.

1 / 3

Nota

Si la configuración “Icono De Ángulo” es “Apdo.” en

el menú “Otros”, no aparecerá . Consulte la

página 41.

•

E5H26UD_NB501SL9_ES.indd 27E5H26UD_NB501SL9_ES.indd 27 2008/04/21 13:06:192008/04/21 13:06:19

28 ES

BUSCAR

Utilizar [SKIP H / G ]

1 Durante la reproducción, pulse [SKIP G]

para pasar a la pista siguiente. Púlselo

repetidamente para saltarse pistas

siguientes. Pulse [SKIP H ] para regresar

al inicio de la pista actual. Púlselo

repetidamente para ir a las pistas

anteriores.

Para archivos JPEG, pulse [SKIP H ]para volver al

archivo anterior.

Nota

Para BD y DVD, si el título no tiene ningún capítulo,

[SKIP H / G ] cambia el título.

Para discos con archivos JPEG, también está

disponible [ s / B ].

•

Utilizar [SEARCH]

Utilizando [SEARCH], usted puede seleccionar las

siguientes opciones de búsqueda.

Search mode Available media

Búsqueda de Título /

Capítulo

Búsqueda de Pista

Búsqueda de Hora

Búsqueda de Marcador

1 Durante la reproducción, pulse [SEARCH]

repetidamente hasta que aparezca el

modo de búsqueda que desee.

2 Introduzca el capítulo, título, pista,

archivo, el número de archivo o la hora

deseados a buscar utilizando [los

botones numéricos].

Comenzará la búsqueda de capítulo, título, pista u

hora.

Pulse [CLEAR] para borrar la entrada incorrecta.

Nota

Durante la reproducción de programa y la aleatoria,

las funciones de búsqueda no están disponibles

excepto la búsqueda que utiliza [SKIP H / G ].

La función búsqueda de tiempo solamente está

disponible en la misma pista, título o archivo.

Para BD, las búsquedas de capítulo y hora están

disponibles solamente durante la reproducción.

•

Búsqueda de marcador

Esta función le permite asignar un punto específico de

un título o pista para volver a llamar más tarde.

1 Durante la reproducción, pulse [SEARCH]

repetidamente hasta que aparezca el

menú de configuración de marcadores.

2 Utilice [s / B] para seleccionar un

número marcador (de 1 a 9).

___ __ : __ :__

3 Cuando el disco alcance el punto que

desea configurar como marcador, pulse

[ENTER].

El título o pista y el tiempo de reproducción

transcurrido aparecerán en la pantalla del TV.

4 Pulse [SEARCH] o [RETURN ] para salir.

5 Para volver después al marcador, llame a

la configuración del marcador pulsando

[SEARCH] repetidamente durante la

reproducción o en modo parada y utilice

[s / B] para elegir un marcador deseado

y después pulse [ENTER].

Nota

Abrir la bandeja de discos, apagar la alimentación o

seleccionar “ ” en el paso 2 y pulsar [ENTER]

borra todos los marcadores.

Para borrar un marcador, utilice [s / B] para

seleccionar el número de marcador a borrar y pulse

[CLEAR].

Puede marcar hasta nueve puntos.

Para BD, la búsqueda de marcador entre distintos

títulos no está disponible.

Para BD, puede volver al marcador solamente

durante la reproducción.

•

■

•

E5H26UD_NB501SL9_ES.indd 28E5H26UD_NB501SL9_ES.indd 28 2008/04/21 13:06:202008/04/21 13:06:20

Conexiones Reproducción

Configuración de

Funciones Otros

Introducción

Alternar Subtítulos

Ciertos discos BD y DVD pueden tener subtítulos en uno

o más idiomas. Para los discos comerciales, los idiomas

disponibles de subtítulos pueden encontrarse en el

estuche del disco. Siga los pasos a continuación para

cambiar el idioma del subtítulo durante la reproducción.

1 Durante la reproducción, pulse

[SUBTITLE] repetidamente para mostrar

“Principal”, “Secundario” o “Tipo de

subtítulos”.

“Principal”: Configura el subtítulo de la

imagen principal.

”Secundario”: Configura el subtítulo de la

imagen secundaria.

“Tipo de subtítulos”:

Configura el estilo de subtítulo.

2 Utilice [K / L] para seleccionar el

subtítulo o estilo que desee.

Principal / 41JPN

Utilice [{ / B] para alternar entre la opción actual

de subtítulo y “Apdo.”.

3 Pulse [SUBTITLE] repetidamente para salir.

1 Durante la reproducción, pulse [SUBTITLE].

2 Utilice [K / L] para seleccionar el

subtítulo deseado.

1 ENG / 4

Utilice [{ / B] para alternar entre la opción actual

de subtítulo y “Apdo.”.

3 Pulse [SUBTITLE] para salir.

Nota

Algunos discos le permitirán cambiar solamente el

subtítulo desde el menú de disco o el menú

desplegable. Pulse [TOP MENU] o [POP MENU /

MENU] para mostrar el menú desplegable o el

menú del disco.

Si aparece un código de idioma de 4 dígitos en el

menú del subtítulo, consulte el “CÓDIGO DE IDIOMA”

en la página 45.

Si el disco no tiene ningún idioma de subtítulo o el

estilo de subtítulo, se mostrará “No Disponible” en la

pantalla del TV.

Durante la reproducción de las imágenes secundarias,

la opción del subtítulo principal no está disponible

excepto cuando no hay subtítulo para las imágenes

secundarias.

La opción del subtítulo secundario sólo está disponible

durante la reproducción de las imágenes secundarias.

Si elige un idioma que tiene código de idioma de 3

letras, el código se mostrará cada vez que cambie la

opción del idioma de los subtítulos. Si elige cualquier

otro idioma, se mostrará “---” en cambio (consulte la

página 45).

•

AJUSTES ESPECIALES

Usted puede seleccionar el formato de imagen y sonido como prefiera dependiendo del contenido del disco que está reproduciendo.

Cambiar la Banda Sonora de Sonido

Ciertos discos BD y DVD contienen múltiples corrientes

de sonido. Con frecuencia son distintos idiomas de

sonido o formatos de sonido. Para BD, el sonido

disponible depende de la opción “Modo de audio BD”.

Consulte la página 36 para mayor información.

1 Durante la reproducción, pulse [AUDIO ]

repetidamente para mostrar “Principal”

o “Secundario.

“Principal”:

Configura el sonido de la imagen principal.

“Secundario”

Configura el sonido de la imagen secundaria.

2 Utilice [K / L] para seleccionar el canal

de corriente de sonido que desee.

Principal / 21 JPN Dolby D 2ch

Para “Secundario”, utilice [{ / B] para alternar

entre la opción actual de sonido y “Apdo.”.

3 Pulse [AUDIO ] repetidamente para salir.

1 Durante la reproducción, pulse [AUDIO ].

2 Utilice [K / L] para seleccionar el canal

de corriente de sonido que desee.

/ 3Dolby D 3/2.1ch 48k

1 ENG

Ej.) DVD-vídeo

Para los CD de sonido, usted puede seleccionar las

siguientes opciones.

“Estéreo”:

Tanto el canal derecho como el izquierdo

están activos (estéreo)

“L-ch”: Sólo está activo el canal izquierdo

“R-ch”: Sólo está activo el canal derecho

3 Pulse [AUDIO ] para salir.

Nota

Para DVD-RW/-R en modo VR con el sistema MTS

(sonido multicanal de televisión), usted puede

conmutar entre “1.Principal” (sonido principal), “1. Sub”

(sonido secundario) y “1.Principal/Sub” (sonido

principal y secundario).

El audio secundario no se enviará a la salida cuando el

vídeo secundario no se muestre o cuando “Modo de

audio BD” se establezca en “Salida de audio HD”. (Para

ciertos BD, el sonido secundario se dará como salida

incluso cuando la imagen secundaria esté desactivada.)

El modo de sonido no se puede cambiar durante la

reproducción de discos que no se hayan grabado en

sonido múltiple.

Algunos discos permiten cambiar la configuración de

idioma de sonido en el menú del disco. (El

funcionamiento varía dependiendo de los discos.

Consulte el manual que acompaña al disco).

Pulsar [AUDIO ] puede que no funcione en algunos

discos con corrientes de sonido o canales múltiples

(por ejemplo, DVD que permiten cambiar la opción

de sonido en el menú del disco).

Si elige un idioma que tiene código de idioma de 3 letras,

el código se mostrará cada vez que cambie la opción del

idioma de sonido. Si elige cualquier otro idioma, se

mostrará “---” en cambio (consulte la página 45).

Si aparece un código de idioma de 4 dígitos en el menú del

subtítulo, consulte “CÓDIGO DE IDIOMA” en la página 45

Si el disco no tiene ningún idioma de sonido, se

mostrará “No Disponible” en la pantalla del TV.

Para DTS-CD (disco de música 5,1), no está disponible

la selección de corrientes ni canales de sonido.

•

E5H26UD_NB501SL9_ES.indd 29E5H26UD_NB501SL9_ES.indd 29 2008/04/21 13:06:222008/04/21 13:06:22

30 ES

AJUSTES ESPECIALES

Configurar el Modo de BD de Sonido

Hay dos maneras de configurar la opción “Modo de

audio BD”: puede dar como salida el sonido secundario e

interactivo acompañado del sonido primario o sólo el

sonido primario. Dependiendo de la configuración del

modo, la salida de Dolby Digital, Dolby Digital Plus,

Dolby TrueHD, DTS o DTS-HD cambia entre multi-LPCM y

corriente de bits.

1 En modo parado con un BD introducido,

pulse [MODE].

2 Utilice [K / L] para seleccionar la

configuración deseada.

Modo de audio BD Salida audio comb.

“Salida audio comb.”:

Si está disponible, el sonido secundario e interactivo del

BD se dará igual que el sonido principal.

El sonido secundario es el sonido de la imagen

secundaria (comentarios del director, etc.) y el sonido

interactivo es el sonido de la aplicación interactiva

(sonidos de clic de los botones, etc.).

“Salida de audio HD”:

Se dará como salida el sonido principal. Configure este

modo para dar como salida sonido Dolby Digital, Dolby

Digital Plus, Dolby TrueHD, DTS o DTS-HD de BD por la

conexión HDMI.

3 Pulse [RETURN ] para salir.

También puede establecer “Modo de audio BD”

desde el menú de configuración. Consulte la página

36.

Nota

En modo “Salida audio comb.”, si no hay sonido

secundario ni interactivo, el sonido se dará como

salida como modo “Salida de audio HD”.

En el modo “Salida audio comb.”, incluso si configura

“Mult. HDMI(Normal)” en la opción “Salida audio

HDMI”, se dará como salida multi LPCM desde la

toma HDMI OUT para BD de sonido. Consulte la

página 14.

En modo “Salida audio comb.” con salida de sonido

HDMI, se dará como salida LPCM con mezcla

reducida a 2 canales desde la toma DIGITAL OUT

para sonido BD.

En modo “Salida audio comb.” con la opción “Salida

audio HDMI” configurada a “Audio desactivado” y la

opción “Salida Digital” configurada a “Bitstream”,

DTS, DTS-HD y LPCM se darán como salida como

Dolby Digital para sonido BD. Consulte la páginas 14,

16.

También puede configurar la opción “Modo de audio

BD” desde el menú de configuración. Consulte la

página 36.

•

Ajustar la Imagen

Usted puede ajustar la calidad de la imagen.

1 Durante la reproducción, pulse [MODE].

2 Utilice [K / L] para seleccionar su opción

deseada y después utilice [s / B] para

ajustar la opción.

Reducción de ruido

Nivel de negro

Apdo.

Enc.

Nivel de negro

Usted puede ajustar la opción de nivel de negro para

hacer que las partes negras de las imágenes tan brillantes

como prefiera. Puede seleccionar “Enc.” o “Apdo.”.

“Enc.”: Hace que las partes oscuras sean más brillantes.

“Apdo.”: Muestra la imagen original según se grabó.

Reducción de ruido

Reduce el ruido de la imagen de reproducción.

“1”: Reduce el ruido de la imagen de reproducción.

“2”: Ejecuta la reducción de ruido de 3D que detecta y

eliminar el ruido comparando cada fotograma de

imagen.

“3”: Ejecuta tanto la reducción de ruido de MPEG como

la reducción de ruido de 3D.

3 Pulse [RETURN ] repetidamente para

salir.

Nota

La configuración permanece incluso si apaga la

unidad.

Para la salida de imagen desde la SALIDA HDMI, el

valor “Nivel de negro” no es eficaz.

Para BD, la reducción de ruido no es efectiva.

•

■

E5H26UD_NB501SL9_ES.indd 30E5H26UD_NB501SL9_ES.indd 30 2008/04/21 13:06:232008/04/21 13:06:23

Conexiones Reproducción

Configuración de

Funciones Otros

Introducción

CONFIGURACIÓN DE FUNCIONES

HDMI

LEAR

A-

BTITL

AUDIO

PLAY

EAR

RED

REEN

LUE YELL

ENTER

SETUP RETURN

Utilizar el Menú Configuración

En el menú configuración, usted puede cambiar la

configuración de sonido, imagen, idioma, etc. No puede

cambiar la configuración durante la reproducción.

Rápido

El menú “ Rápido” contiene opciones de configuración

extraídas del menú “ Persnaliz.” que pueden utilizarse

con frecuencia.

1 En modo parado, pulse [SETUP].

2 Utilice [K / L] para seleccionar y

después pulse [ENTER].

3 Utilice [K / L] para seleccionar las

opciones de configuración que desee.

Modo de audio BD

Salida audio HDMI

Resolución de Video HDMI

Salida de componentes

Menú Reproduc.

Aspecto de TV

Rápido

Salida audio comb.

Mult. HDMI (Normal)

Auto

480i

Español

16:9 Wide

4 Siga el procedimiento a continuación

dependiendo de las opciones de

configuración.

A) Si no aparece “ B “ a la derecha de las

opciones de configuración cuando

seleccione las opciones:

Pulse [ENTER] repetidamente para cambiar

las opciones.

B) Si aparece “

“ a la derecha de las

opciones de configuración cuando

seleccione las opciones:

1) Pulse [ENTER].

2) Utilice

[K / L]

para seleccionar opciones

y después pulse [

ENTER

Utilice [s] o [RETURN ] para volver a

la pantalla anterior.

5 Pulse [SETUP] para salir.

•

E5H26UD_NB501SL9_ES.indd 31E5H26UD_NB501SL9_ES.indd 31 2008/04/21 13:06:232008/04/21 13:06:23

32 ES

CONFIGURACIÓN DE FUNCIONES

HDMI

LEAR

A-

BTITL

AUDIO

PLAY

EAR

RED

REEN

LUE YELL

ENTER

SETUP RETURN

Persnaliz.

El menú “ Persnaliz.” contiene todas las opciones de

configuración.

1 En modo parado, pulse [SETUP].

2 Utilice [K / L] para seleccionar y

después pulse [ENTER].

3 Utilice [K / L] para seleccionar la

categoría deseada y después pulse

[ENTER].

: Idioma

: Video

: Audio

: Paterno

: Otros

Para el menú “ Paterno”, siga el

procedimiento de la página 40.

4 Utilice [K / L] para seleccionar las

opciones de configuración que

desee.

Las opciones de configuración que no están

disponibles con la situación actual de esta

unidad se muestran en gris y no puede

seleccionarlas.

5 Siga el procedimiento a continuación

dependiendo de las opciones de

configuración.

A) Si no aparece “ B “ a la derecha de las

opciones de configuración cuando

seleccione las opciones:

Pulse [ENTER] repetidamente para cambiar

las opciones.

B) Si aparece “

“ a la derecha de las

opciones de configuración cuando

seleccione las opciones:

1) Pulse [ENTER].

2) Utilice

[K / L]

para seleccionar opciones

y después pulse [

ENTER

Utilice [s] o [RETURN ] para volver a

la pantalla anterior.

6 Pulse [SETUP] para salir.

•

E5H26UD_NB501SL9_ES.indd 32E5H26UD_NB501SL9_ES.indd 32 2008/04/21 13:06:282008/04/21 13:06:28

Conexiones Reproducción

Configuración de

Funciones Otros

Introducción

CONFIGURACIÓN DE FUNCIONES

Idioma

Audio

Subtítulo

Menú de Disco

Menú Reproduc.

Idioma

Original

Apdo.

Inglés

Español

Para ver cómo seleccionar los elementos y opciones, consulte “ Persnaliz.” en la página 32.

Opciones de configuración Opciones

Audio

Configura el idioma de sonido.

Original* / Inglés / Francés / Español / Alemán / Italiano / Sueco / Danés /

Ruso / Chino / Japonés / Coreano / Danés / Finés / Noruego / Islandés /

Húngaro / Rumano / Turco / Griego / Irlandés / Portugués / Polaco / Checo /

Eslovaco / Búlgaro / Otro

Subtítulo

Configura el idioma de subtítulo.

Apdo.* / Inglés / Francés / Español / Alemán / Italiano / Sueco / Danés /

Ruso / Chino / Japonés / Coreano / Danés / Finés / Noruego / Islandés /

Húngaro / Rumano / Turco / Griego / Irlandés / Portugués / Polaco / Checo /

Eslovaco / Búlgaro / Otro

Menú de Disco

Configura el idioma del menú del

disco o del menú emergente.

Inglés* / Francés / Español / Alemán / Italiano / Sueco / Danés / Ruso /

Chino / Japonés / Coreano / Danés / Finés / Noruego / Islandés / Húngaro /

Rumano / Turco / Griego / Irlandés / Portugués / Polaco / Checo / Eslovaco /

Búlgaro / Otro

Menú Reproduc.

Configurar idioma para la

visualización en pantalla.

English* / Français / Español

Las configuraciones con (*) son los predeterminados.

El menú “Rápido” consta de menús de configuración que se utilizan con frecuencia y se acompañan de la marca .

Si selecciona “Otro”, introduzca el código de número de 4 dígitos del idioma deseado (consulte la lista de

“CÓDIGO DE IDIOMA” de la página 45). Solamente se pueden seleccionar los idiomas soportados por los discos.

■

•

E5H26UD_NB501SL9_ES.indd 33E5H26UD_NB501SL9_ES.indd 33 2008/04/21 13:06:332008/04/21 13:06:33

34 ES

CONFIGURACIÓN DE FUNCIONES

Video

Aspecto de TV

Resolución de Video HDMI

HDMI Deep Color

Salida de componentes

Modo Progresivo

Modo Vista fija

Video

16:9 Wide

Auto

480i

Auto

Para ver cómo seleccionar los elementos y opciones, consulte “ Persnaliz.” en la página 32.

Opciones de configuración Opciones

Aspecto de TV

Configura el tamaño de imagen

según la proporción de aspecto

del televisor conectado.

16:9 Wide*:

Seleccione esto cuando esté conectado a una televisión de pantalla ancha.

Los discos grabados en formato de pantalla ancha se reproducen en toda

la pantalla del TV.

4:3 Pan & Scan:

Seleccione esto para reproducir discos grabados en formato 4:3 pantalla

ancha en el modo panorámico y barrido (con los lados de la imagen

cortados). Los discos en los que la panorámica y barrido no está

especificados se muestran en el modo letter box.

4:3 Letter Box:

Seleccione esto para reproducir el disco grabado en formato 4:3 en el

modo letter box. (con tiras negras arriba y abajo).

16:9 Img. Compr.

Al reproducir imágenes 4:3, la imagen se muestra en el centro de la

pantalla 16:9 con proporción de aspecto 4:3.

Resolución de Video HDMI

Configurar la resolución de vídeo

HDMI.

Auto*:

La resolución de vídeo HDMI se selecciona automáticamente dependiendo

del dispositivo HDMI conectado.

480p

720p

1080i

1080p

1080p24:

Da una reproducción de película natural y de alta calidad de material

filmado de 24 fotogramas. El televisor conectado tiene que ser compatible

con una entrada de fotogramas 1080p24.

HDMI Deep Color

Configura si dar la salida de

imagen de la HDMI OUT con Deep

Color o no.

Auto*:

La imagen de la toma HDMI OUT se dará como salida con

Deep Color

televisor conctado a través de HDMI que admite

Deep Color

Apdo.:

La imagen de la toma HDMI OUT se dará como salida sin

Deep Color

Salida de components

Configura la resolución de vídeo a

salida de componente.

480i*

480p

720p

1080i

■

•

E5H26UD_NB501SL9_ES.indd 34E5H26UD_NB501SL9_ES.indd 34 2008/04/21 13:06:342008/04/21 13:06:34

Conexiones Reproducción

Configuración de

Funciones Otros

Introducción

CONFIGURACIÓN DE FUNCIONES

Opciones de configuración Opciones

Modo Progresivo

Configura el modo progresivo

óptimo para el material de imagen

desde la toma HDMI OUT y las

tomas COMPONENT VIDEO OUT.

Auto*:

El modo progresivo detecta material fílmico de 24 fotogramas (películas) y

selecciona automáticamente el modo progresivo apropiado.

Video:

Apropiado para reproducir discos de material de vídeo (programas de TV o

animaciones).

Modo Vista fija

Ajustar la resolución de la imagen

y la calidad en modo fijo.

Auto*:

Selecciona automáticamente la mejor configuración de resolución

(“Cuadro” o “Imagen”) basada en las características de datos de las

imágenes.

Imagen:

Estabiliza las imágenes, aunque la calidad de la imagen puede vulgarizarse

debido a la cantidad limitada de datos. Seleccione “Imagen” cuando las

imágenes sigan siendo inestables incluso si está seleccionado “Auto”.

Cuadro:

Muestra imágenes relativamente sin movimiento en resolución más alta.

“Cuadro” mejora la calidad de imagen aunque pueden desestabilizar las

imágenes debido a las salidas alterna de dos datos de campos.

Las configuraciones con (*) son los predeterminados.

El menú “Rápido” consta de menús de configuración que se utilizan con frecuencia y se acompañan de la marca .

Si configura “Resolución de Video HDMI” a “1080p24”, cuando el contenido del BD no es compatible con

fotograma 1080p24, el fotograma 1080p60 se dará como salida.

Una pantalla del televisor de imagen individual se llama “Cuadro”, que consta de dos imágenes separadas

llamadas “Imagen”. Algunas imágenes pueden estar borrosas en la configuración automática de la opción “Modo

Vista fija” debido a sus características de datos.

Si la imagen no se da como salida correctamente al televisor debido a la configuración de “Resolución de Video

HDMI” o “Salida de components”, pulse y mantenga [ B PLAY] en el panel delantero durante más de 5

segundos. Ambas configuraciones se cambias automáticamente a su predeterminado.

Si está conectado un cable HDMI, para la salida de componente de resolución de vídeo, sólo puede seleccionar

una resolución de vídeo que se dé como salida actualmente desde la tomaHDMI OUT o “480i”.

Si la resolución de vídeo de la salida de componente y la resolución de vídeo HDMI no coincide, la resolución de

vídeo de la salida de componente cambiará a “480i”. Las tomas COMPONENT VIDEO OUT no puede dar como

salida ninguna señal dependiendo del material del disco.

Si reproduce DVD-vídeo protegido contra copias, se dará como salida una señal de 480p desde las tomas

COMPONENT VIDEO OUT, cuando la opción “Salida de components” esté configurada a “720p” o “1080i”.

•

E5H26UD_NB501SL9_ES.indd 35E5H26UD_NB501SL9_ES.indd 35 2008/04/21 13:06:342008/04/21 13:06:34

36 ES

CONFIGURACIÓN DE FUNCIONES

Audio

Modo de audio BD

Salida audio HDMI

Sub Muestreo

DRC

Virtual Surround

Audio

Salida audio comb.

Mult. HDMI (Normal)

Enc.

Auto

Apdo.

Para ver cómo seleccionar los elementos y opciones, consulte “ Persnaliz.” en la página 32.

Opciones de configuración Opciones

Modo de audio BD

Para BD, seleccione si dar como salida

el sonido secundario e interactivo

con el sonido principal si está

disponible o sólo el sonido principal.

Consulte “Configurar el Modo de BD

de Sonido” en la página 30.

Salida audio comb.*:

Da como salida el sonido secundario e interactivo con sonido principal si

está disponible.

Salida de audio HD:

Da como salida sólo el sonido principal. Configure este modo para dar

como salida sonido Dolby Digital, Dolby Digital Plus, Dolby TrueHD, DTS o

DTS-HD de BD por la conexión HDMI.

Salida audio HDMI

Configura el formato de sonido de

la salida de sonido desde la toma

HDMI OUT

Mult. HDMI(Normal)*:

Se dan como salida señales de sonido multicanal desde la toma HDMI OUT

con una corriente de datos o LPCM.

Mult. HDMI(LPCM):

Se dan como salida señales de sonido multicanal desde la toma HDMI OUT

con LPCM.

Consulte las páginas 37-39 para ver las opciones de configuración.•

Audio desactivado:

Silencia la señal de sonido HDMI y configura el formato de señal de la toma

DIGITAL OUT.

Consulte “Configuración de salida digital” en la página 37 para ver las

opciones de configuración.

•

Sub Muestreo

Configure la salida de sonido

digital al reproducir BD o DVD

grabados en LPCM.

Enc.*:

Las señales LPCM se convierten a 48 kHz para su salida.

Configure a “Enc..” cuando utilice conexiones digitales a un amplificador

AV que no sea compatible con frecuencias de muestreo de 96 kHz.

•

Apdo.:

Para BD o DVD grabados en LPCM sin protección de derechos de autor, se

dan como salida señales de sonido de 2 canales de hasta 192 kHz como

señales LPCM sin conversión.

DRC

Configura si comprimir el rango de

volumen de sonido (control de

rango dinámico) cuando se

reproduce sonido Dolby Digital,

Dolby Digital Plus o Dolby TrueHD.

Auto*:

Cuando los discos grabados en formato Dolby TrueHD están siendo

reproducidos, esta unidad detecta la configuración DRC del disco y configura

la opción “DRC” de esta unidad a “Enc.” o “Apdo.” automáticamente.

Apdo.

Enc.

Virtual Surround

Configura para crear un efecto

envolvente en un sistema que

tenga conectados 2 altavoces.

Apdo.*:

El envolvente virtual está ajustado a apagado.

Un efecto envolvente natural en un sistema que tenga conectados 2 altavoces.

Un efecto envolvente más potente en un sistema que tenga conectados 2

altavoces que “1”.

Las configuraciones con (*) son los predeterminados.

El menú “Rápido” consta de menús de configuración que se utilizan con frecuencia y se acompañan de la marca .

En las siguientes circunstancias, “Mult. HDMI(Normal)” y “Mult. HDMI(LPCM)” no están disponibles.

- El cable HDMI no está conectado a una toma HDMI OUT.

- El televisor conectado está apagado.

- El televisor conectado no es compatible con la salida de sonido.

Configure la opción “Virtual Surround” a “Apdo.” o baje el volumen si se distorsiona el sonido.

Para el envolvente virtual, la señal de sonido siempre será LPCM de 2 canales.

■

•

E5H26UD_NB501SL9_ES.indd 36E5H26UD_NB501SL9_ES.indd 36 2008/04/21 13:06:352008/04/21 13:06:35

Conexiones Reproducción

Configuración de

Funciones Otros

Introducción

CONFIGURACIÓN DE FUNCIONES

Configuración de salida digital

Cuando se selecciona “Audio desactivado” en la in “Salida audio HDMI”, la señal de sonido HDMI se silenciará y las

señales de sonido que se da como salida desde la toma DIGITAL OUT cambia dependiendo de la opción “Salida

Digital”.

Rápido Salida audio HDMI Audio desactivado Salida Digital

Bitstream*:

Cuando se reproducen discos grabados en Dolby Digital, Dolby Digital Plus, Dolby TrueHD, DTS o

DTS-HD, se dan como salida la corriente central correspondiente (Dolby Digital o DTS).

LPCM:

La señal LPCM se dará como salida desde la toma DIGITAL OUT.

Esta configuración no es efectiva cuando se da como la salida de sonido de HDMI.

Configuración de altavoces

Esta unidad le permite disfrutar de sonido envolvente multicanal como el envolvente 7.1 / 5.1 c.

ej.) diseño básico de sistema envolvente 7.1c

Altavoz delantero

(izquierdo)

Altavoz delantero

(derecho)

Altavoz central

Realzador de graves

Envolvente trasero (derecho)Envolvente trasero (izquierdo)

Altavoz envolvente (izquierdo) Altavoz envolvente (derecho)

Para aprovechar lo máximo de esta función, configure sus altavoces correctamente consultando la tabla a

continuación.

Las opciones de configuración de los altavoces están disponibles en las siguientes ubicaciones:

<Configuración de los altavoces para la salida de señal de sonido desde la toma de HDMI OUT>

(Disponible cuando tiene el cable HDMI conectado a la toma HDMI OUT)

Rápido Salida audio HDMI Mult. HDMI(LPCM)

Persnaliz. Audio Salida audio HDMI Mult. HDMI(LPCM)

■

•

■

E5H26UD_NB501SL9_ES.indd 37E5H26UD_NB501SL9_ES.indd 37 2008/04/21 13:06:352008/04/21 13:06:35

38 ES

CONFIGURACIÓN DE FUNCIONES

Cómo navegar por la configuración de “Mult. HDMI(LPCM)”.

1 Utilice [K / L] para seleccionar las opciones de configuración que desee y después pulse

[ENTER].

2 Utilice [K / L] para seleccionar las opciones de configuración.

Pulse [RETURN ] para volver a la pantalla anterior.

3 Utilice [s / B] para seleccionar las opciones deseadas. (Excepto para “Tono Prueba”,

“Por Defecto” y las opciones de ajuste de “Tamaño”.)

Para las opciones de ajuste de “Tamaño”:

Presione [ENTER] para seleccionar las opciones deseadas.

Para “Tono Prueba”:

Utilice [s / B] para seleccionar “Apdo.”, “Manual” o “Auto” y después pulse [ENTER].

Se dará como salida el tono de prueba. Si selecciona “Manual”, utilice [K / L] para seleccionar el altavoz deseado

y después utilice [s / B] para ajustar el volumen. Si selecciona “Auto” utilice [s / B] para ajustar el volumen

del altavoz que da como salida el tono de prueba.

Si desea parar el tono de prueba, pulse [RETURN ].

Para “Por Defecto”:

Pulse [ENTER] para restablecer a lo predeterminado.

4 Pulse [SETUP] para salir.

Menu Opciones de

configuración Opciones Descriptions

Tamaño

Seleccione la

configuración de

altavoces deseada a

configurar. Después

cambie la configuración

correctamente

consultando las

descripciones.

Frontal Ancha* Ancha:

Para altavoces grandes con potentes

capacidades de reproducción de baja

frecuencia.

Estrecha:

Para altavoces pequeños que no dan un

potente sonido de bajos.

El valor de “Sub graves” no se puede

cambiar. Si el dispositivo conectado no es

compatible con el realzador de graves, el

parámetro “Sub graves” se mostrará

atenuado en color gris.

Estrecha

Central Ancha*

Estrecha

Sub graves Enc.

Surround Ancha*

Estrecha

Envol. trasero Ancha*

Estrecha

Por Defecto Seleccione “Por Defecto” y después pulse

[ENTER] para reconfigurar la

configuración de “Tamaño” al

predeterminado de fábrica.

•

E5H26UD_NB501SL9_ES.indd 38E5H26UD_NB501SL9_ES.indd 38 2008/04/24 10:47:272008/04/24 10:47:27

Conexiones Reproducción

Configuración de

Funciones Otros

Introducción

CONFIGURACIÓN DE FUNCIONES

Menu Opciones de

configuración Opciones Descriptions

Nivel Canales

Prueba o configura el

volumen de cada

altavoz.

Tono Prueba:

“Tono Prueba” es el

tono de prueba que

se puede dar como

salida desde los

altavoces para que

pueda ajustar el

volumen de cada

altavoz.

Apdo.* Seleccione “Apdo.” para desactivar “Tono

Prueba”.

Seleccione “Manual”, y después presione

[ENTER] para configurar manualmente el

volumen del altavoz deseado.

Seleccione “Auto”, y después presione

[ENTER] para dar como salida

automáticamente el tono de prueba

desde cada altavoz.

Manual

Auto

Frontal Lch 0 dB a -12 dB

(0 dB*)

Si ha seleccionado “Manual” en “Tono

Prueba”, seleccione el altavoz deseado a

configurar y ajuste el volumen del altavoz

seleccionado.

Si ha seleccionado “Auto” en “Tono Prueba”,

el tono de pruebas se dará como salida

automáticamente en orden. Ajuste el

volumen del altavoz que dé como salida el

tono de prueba.

Central 0 dB a -12 dB

(0 dB*)

Sub graves 0 dB a -12 dB

(0 dB*)

Frontal Rch 0 dB a -12 dB

(0 dB*)

Surround Rch 0 dB a -12 dB

(0 dB*)

Envol. trasero Rch 0 dB a -12 dB

(0 dB*)

Envol. trasero Lch 0 dB a -12 dB

(0 dB*)

Surround Lch 0 dB a -12 dB

(0 dB*)

Por Defecto Seleccione “Por Defecto” y después pulse

[ENTER] para reconfigurar la

configuración de “Nivel Canales” al

predeterminado de fábrica.

Tiempo de Retardo

Este es un parámetro

para optimizar la

temporización en la que

el sonido se da como

salida de los altavoces y

según la distancia a la

posición de escucha.

Distancia Pies* Configure el sistema de medida deseado.

Este sistema de medida será utilizado

para la configuración del “Tiempo de

Retardo”. Pulse [ENTER] para conmutar la

configuración.

Metros

Frontal

0ft

60ft (12ft*)

(0m a 18m (3,6m*))

Seleccione la distancia desde el punto de

escucha al altavoz para obtener el tiempo

de retardo ideal.

Central

0ft

60ft (12ft*)

(0m a 18m (3,6m*))

Surround

0ft

60ft (10ft*)

(0m a 18m (3,0m*))

Envol. trasero

0ft

60ft (10ft*)

(0m a 18m (3,0m*))

Por Defecto Seleccione “Por Defecto” y después pulse

[ENTER] para reconfigurar la

configuración de “Tiempo de Retardo” al

predeterminado de fábrica.

Las configuraciones con (*) son los predeterminados.

Para la “Tamaño”, la configuración del tamaño de cada altavoz se puede ajustar automáticamente

correspondiéndose con cada configuración. (p.ej. si “Frontal” se establece en “Estrecha”, no puede establecer

“Central”, “Surround” ni “Envol. trasero” en “Ancha”.)

Para “Tiempo de Retardo”, la diferencia entre el valor de cada altavoz no puede superar los 15 ft (4,5 m).

•

E5H26UD_NB501SL9_ES.indd 39E5H26UD_NB501SL9_ES.indd 39 2008/04/21 13:06:362008/04/21 13:06:36

40 ES

CONFIGURACIÓN DE FUNCIONES

Paterno

El control de calificaciones le permite establecer un límite que evite que sus hijos vean materiales inapropiados. La

reproducción se detendrá si la calificación excede los niveles que usted ha configurado y requerirá que introduzca una

contraseña antes de que el disco se reproduzca.

Nivel clasific. BD

Nivel clasific. DVD

Camb. Contras.

Paterno

Todo

1 Utilice [K / L] para seleccionar y después pulse [ENTER].

2 Utilice [los botones numéricos] para introducir su contraseña de 4 dígitos.

Para el uso por primera vez: Utilice [los botones numéricos] e introduzca una contraseña de 4 dígitos nueva

(excepto 4737) y después pulse [ENTER].

Ese número se utilizará como contraseña desde la segunda vez. Anote su contraseña por si la olvida.

Si ha olvidado la contraseña, introduzca [4], [7], [3], [7]. La contraseña se borrará y el nivel de calificación se

configurará a “Todo”.

Mientras introduce la contraseña, pulse [CLEAR] para borrar el número y volver al introducir la contraseña.

3 Pase a A - C

A) Nivel clasific. BD

1) Utilice [K / L] para seleccionar “Nivel clasific. BD” y después presione [ENTER].

2) Utilice [K / L] para seleccionar su opción deseada y después pulse [ENTER].

“Todo”: Para liberar la limitación.

“Ajuste de edad”: Para liberar la limitación.

Después de seleccionar “Ajuste de edad”, utilice [los botones numéricos] para introducir la edad de desde 0

a 254. (por ejemplo, para una edad de 15 años, pulse [0],[1],[5])

3) Pulse [SETUP] para salir.

B) Nivel clasific. DVD

1) Utilice [K / L] para seleccionar “Nivel clasific. DVD” y después pulse [ENTER].

2) Utilice [K / L] para seleccionar el nivel que desee y después pulse [ENTER].

3) Pulse [SETUP] para salir.

EXPLICACIONES DE LA CALIFICACIÓN

Todo : El control paterno está inactivo, se pueden reproducir todos los discos.

8 [Adulto] : Software de DVD de cualquier calificación (adulto/general/niños) pueden reproducirse.

7 [NC-17] : No se permite a nadie de menos de 17 años.

6 [R] : Restringido, quienes tengan menos de diecisiete años necesitan ir acompañados de

un padre o tutor.

5 [PGR] : Se recomienda orientación paterna.

4 [PG-13] : No apropiado para niños de menos de 13 años.

3 [PG] : Se sugiere orientación paterna.

2 [G] : Público general.

1 [Tolerado] : Apropiado para niños.

•

C) Camb. Contras.

1) Utilice [K / L] para seleccionar “Camb. Contras.” y después pulse [ENTER].

2) Introduzca una contraseña de cuatro dígitos nueva y después pulse [ENTER].

3) Pulse [SETUP] para salir.

Nota

La información de reanudación se borrará si cambia el nivel parental cuando la información de reanudación se

active.

•

■

•

E5H26UD_NB501SL9_ES.indd 40E5H26UD_NB501SL9_ES.indd 40 2008/04/21 13:06:362008/04/21 13:06:36

Conexiones Reproducción

Configuración de

Funciones Otros

Introducción

CONFIGURACIÓN DE FUNCIONES

Otros

Icono De Ángulo

Auto Apagato

Panel Pantalla

Vista Mimiat.

Selección de medios

Otros

Enc.

Auto

5sec

Disco

Para ver cómo seleccionar los elementos y opciones, consulte “ Persnaliz.” en la página 32.

Opciones de configuración Opciones

Icono De Ángulo Enc.*:

El icono ángulo aparece en la pantalla del TV cuando se reproduce una

escena con varios ángulos.

Apdo.:

El icono de ángulo desaparece de la pantalla del TV.

Auto Apagato Enc.*:

Si se deja la unidad sin actividad durante más de 30 minutos, la unidad se

apaga automáticamente.

Apdo.:

Configura el apagado automático.

Panel Pantalla

Configura el brillo de la pantalla

del panel delantero.

Auto*:

La pantalla del panel delantero se oscurece durante la reproducción.

Brillo:

La pantalla del panel delantero se oscurece.

Oscuro:

La pantalla del panel delantero se oscurece.

Vista Mimiat.

Configura el tiempo de

visualización de la reproducción

de foto fija (en formato JPEG)

5sec*

10sec

Selección de medios

Seleccione el soporte a reproducir.

Disco*:

Seleccione esto cuando reproduzca un disco.

Memoria SD:

Seleccione esto cuando reproduzca una tarjeta de memoria SD.

■

•

E5H26UD_NB501SL9_ES.indd 41E5H26UD_NB501SL9_ES.indd 41 2008/04/21 13:06:362008/04/21 13:06:36

42 ES

CONFIGURACIÓN DE FUNCIONES

HDMI

LEAR

A-

BTITL

AUDIO

PLAY

EAR

RED

REEN

LUE YELL

ENTER

SETUP

Inicializar

Inicializar la configuración o tarjeta de memoria SD.

1 Pulse [SETUP] en modo parado.

2 Utilice [K / L] para seleccionar y

después pulse [ENTER].

3 Utilice [K / L] para seleccionar una

opción deseada y después pulse

[ENTER].

“No”: Sale sin inicialización.

“Instalación”:

Reconfigura el menú de configuración

al predeterminado de fábrica.

“Dispositivo memoria”:

Inicializa la tarjeta de memoria SD.

Después de que aparezca el mensaje

de confirmación, utilice [K / L] para

seleccionar “Yes” y después pulse

[ENTER].

¿Ejecuta La Inicialización?

Instalación

Dispositivo memoria

Inicializar

4 Pulse [ENTER]. (Sólo para

“Instalación” y “Dispositivo

memoria”)

5 Pulse [SETUP] para salir.

Nota

La configuración de “ Paterno” no se restablece.

Si la tarjeta de memoria SD no está insertada, el

parámetro “Dispositivo memoria” se mostrará

atenuado en color gris.

•

E5H26UD_NB501SL9_ES.indd 42E5H26UD_NB501SL9_ES.indd 42 2008/04/21 13:06:372008/04/21 13:06:37

Conexiones Reproducción

Configuración de

Funciones Otros

Introducción

SOLUCIÓN DE PROBLEMAS

Si la unidad no funciona correctamente cuando se hace funcionar según este manual, compruebe la unidad

consultando la siguiente lista de comprobación.

Problema Solución

Sin alimentación - Compruebe si el cable de alimentación está conectado correctamente.

- Desenchufe el cable de alimentación una vez y espere durante cinco de

segundos y después vuelva a enchufarlo de nuevo.

Sin sonido o imagen - Compruebe si el televisor conectado está encendido.

- Verifique si las conexiones están hechas de manera segura y correcta.

- Compruebe si el televisor conectado u otro equipo soportan HDCP. (Esta unidad

no puede dar como salida señal de vídeo a menos que el otro equipo soporte

HDCP).

- Compruebe si el formato de salida de esta unidad (FORMATO HDMI) coincide

con el formato de entrada soportado del otro equipo conectado.

- Establezca el parámetro “Resolución de Video HDMI” en un valor distinto a

“Auto” o “1080p24”.

Imagen distorsionada - A veces puede que aparezca una pequeña distorsión de la imagen. No es un

fallo de funcionamiento.

- Conecte esta unidad directamente al TV. Si los cables de sonido / vídeo RCA se

conectan a un grabador de vídeo, las imágenes puede que se distorsionen

debido al sistema de protección contra copias.

Imagen completamente

distorsionada o imagen en blanco

y negro con BD/DVD

- Asegúrese de que el disco sea compatible con esta unidad.

Sin sonido o sonido

distorsionado - Ajuste el volumen.

- Compruebe que los altavoces están conectados correctamente.

- Compruebe la conexiónes HDMI.

- Compruebe las opciones del menú “ Audio”.

La imagen se congela

momentáneamente durante la

reproducción

- Compruebe el disco para ver si tiene huellas / rayas y límpielo con un paño

suave desde el centro hasta el extremo.

- Limpie el disco.

No se puede reproducir el disco - Limpie el disco.

- Asegúrese de que la etiqueta del disco está hacia arriba.

- Compruebe si el disco es defectuoso probando otro disco.

- Cancele el control de calificación o cambie el nivel de control.

- Introduzca un disco correcto que se pueda reproducir en esta unidad.

La tarjeta de memoria SD no se

puede leer. - El formato de la tarjeta no coincide con esta unidad o la tarjeta no es

compatible.

No vuelve a la pantalla de inicio

cuando se quita el disco - Restablezca esta unidad apagándola y después encendiéndola de nuevo.

La unidad no responde al mando

a distancia - Dirija el mando a distancia directamente a la ventana del sensor de infrarrojos

del panel delantero.

- Reduzca la distancia hasta la ventana del sensor de infrarrojos.

- Sustituya las pilas del mando a distancia.

- Vuelva a introducir las pilas con su polaridades (signos +/-) según se indican.

Los botones no funcionan o la

unidad deja de responder - Para restaurar completamente la unidad, desenchufe el cable de alimentación

del enchufe de CA durante 5 a 10 segundos.

La unidad no responde a algunas

instrucciones de funcionamiento

durante la reproducción

- Las operaciones pueden no permitirse por parte del disco. Consulte las

instrucciones del disco.

La unidad no puede leer los BD /

DVD / CD - ¿Condensación? (Deje la unidad reposar durante 1 o 2 horas)

- Está intentando reproducir un disco distinto de los que tienen las marcas de la

página 17.

- Limpie la suciedad del disco o cámbielo.

El ángulo no cambia - El ángulo no puede cambiarse para BD/DVD que no contengan múltiples

ángulos. En algunos casos, los múltiples ángulos están grabados solamente para

escenas específicas.

La reproducción no comienza

cuando se selecciona el título - Compruebe las opciones del menú “ Paterno”.

Se ha olvidado la contraseña

para este nivel de calificación - Introduzca la contraseña predeterminada “4737” y después su contraseña

olvidada será borrada.

Nota

Algunas funciones no están disponibles en modos específicos, pero esto no es un fallo de funcionamiento. Lea la

descripción en este manual para ver los detalles de las operaciones correctas.

Algunas funciones están prohibidas en algunos discos.

•

E5H26UD_NB501SL9_ES.indd 43E5H26UD_NB501SL9_ES.indd 43 2008/04/21 13:06:412008/04/21 13:06:41

44 ES

Audio analógico

Una señal eléctrica que representa directamente al

sonido. Compare esto con el audio digital que puede ser

también una señal eléctrica, pero es una representación

indirecta del sonido. Consulte también “Audio digital”.

Audio digital

Una representación indirecta del sonido mediante números.

Durante la grabación, el sonido es medido a intervalos

discretos (44.100 veces por segundo para un CD de sonido)

por un convertidor de analógico a digital, el cual genera un

flujo de números. Durante la reproducción, un convertidor

de digital a analógico genera una señal analógica en base a

dichos números. Consulte también “Frecuencia de

muestreo” y “Audio analógico”.

BD-Java

Con algunos BD que soportan aplicaciones Java, usted

puede disfrutar de funciones interactivas como juegos o

menús interactivos.

Capítulo

Así como un libro está dividido en varios capítulos, un

título de un BD-vídeo o DVD-vídeo está habitualmente

dividido en capítulos. Consulte también “Título”.

Código de región

Las regiones asocian discos y reproductores con

específicas regiones del mundo. Este aparato reproducirá

únicamente discos que tengan códigos compatibles de

región. Usted puede encontrar el código de región de su

equipo mirando en el panel trasero. Algunos discos son

compatibles con más de una región (o todas las regiones).

Disco Blu-ray (BD)

Los discos Blu-ray son discos de vídeo óptico de siguiente

generación que son capaces de almacenar muchos más

datos que los DVD convencionales. La gran capacidad

hace posible beneficiarse de funciones como vídeos de

alta definición, sonido envolvente de multicanal, menús

interactivos, etc.

DTS (Digital Theater System):

DTS is a multi channel surround sound system. By connecting

to DTS decoder, you can enjoy movie dynamic and realistic

sound like movie theater. DTS surround sound technologies

were developed by DTS, Inc.

DTS-HD

DTS-HD es una tecnología de codificación sin pérdidas

desarrollada como extensión del formato de acústica

coherente DTS original. Blu-ray Disc admite salida de

sonido envolvente multicanal 7.1.

Dolby Digital

El sistema de compresión de sonido digital desarrollado por

Dolby Laboratories. Le ofrece sonido estéreo (2 canales) o

audio multicanal.

Dolby Digital Plus

Dolby Digital Plus es la tecnología de compresión de

audio digital de la siguiente generación desarrollada

como una extensión a Dolby Digital. Blu-ray Disc admite

salida de sonido envolvente multicanal 7.1.

Dolby TrueHD

Dolby TrueHD es una tecnología de codificación sin

pérdidas desarrollada para discos ópticos de la siguiente

generación. Blu-ray Disc admite salida de sonido

envolvente multicanal 7.1.

Frecuencia de muestreo

La frecuencia a la cual se toman muestras del sonido para

convertirlo en información de audio digital. El número de

muestras tomadas por segundo se define como

frecuencia de muestreo. Cuanto mayor la frecuencia,

mejor será la calidad de sonido.

HDMI (high-definition multimedia interface)

Interfaz digital entre una fuente de audio y una de vídeo.

Puede transmitir la señal del componente de vídeo, audio

y control con una conexión por cable.

JPEG (joint photographic experts group)

JPEG es un método de compresión de archivos de fotos

fijas. Puede copiar archivos JPEG a CD-RW/-R, DVD desde

o tarjeta de memoria SD un ordenador o reproducir los

archivos de esta unidad.

PCM (pulse code modulation)

PCM es un formato que convierte el audio en datos

digitales. Se utiliza principalmente para CD de sonido y

DAT. Esta unidad puede reproducir sonidos lo más

realista posible al convertir incluso audio Dolby Digital y

MPEG comprimido a PCM.

Pista

Un CD de sonido utiliza pistas para dividir el contenido de

un disco. El equivalente en BD-vídeo o DVD-vídeo se

denomina capítulo. Ver también “Capítulo”.

Relación de aspecto

La relación entre el ancho y la altura de una pantalla de

TV. Los televisores convencionales tienen una relación de

aspecto de 4:3 (en otras palabras, la pantalla del televisor

es casi cuadrada); los modelos de pantalla amplia son de

16:9 (la pantalla del televisor es casi el doble de ancha

respecto de su altura).

Salida de vídeo componente

Cada señal de luminancia (Y) y componente (PB/CB, PR/CR)

es independiente en su salida, de tal manera que usted

pueda disfrutar del color de la imagen tal cual es.

Asimismo, y debido a razones de compatibilidad con el

vídeo progresivo (525p/480p), usted puede experimentar

imágenes de mayor densidad que con el modo

entrelazado (525i/480i).

Título

Una colección de capítulos en un BD-vídeo o DVD-vídeo.

Consulte también “Capítulo”.

GLOSARIO

E5H26UD_NB501SL9_ES.indd 44E5H26UD_NB501SL9_ES.indd 44 2008/04/21 13:06:422008/04/21 13:06:42

Conexiones Reproducción

Configuración de

Funciones Otros

Introducción

Idioma

Código

A-B

abkhazian 4748

afar 4747

afrikaans 4752

aimará 4771

albanés 6563

alemán [GER] 5051

amárico 4759

árabe 4764

armenio 5471

assamés 4765

azerbaiyano 4772

bashkir 4847

bengalí;

bangladesí

4860

bhutani 5072

bielorruso 4851

bihari 4854

birmano 5971

bislama 4855

bretón 4864

búlgaro [BUL] 4853

C-E

cachemir 5765

camboyano 5759

catalán 4947

checo [CZE] 4965

chino [CHI] 7254

coreano [KOR] 5761

corso 4961

croata 5464

danés [DAN] 5047

escocés gaélico 5350

eslovaco [SLO] 6557

esloveno 6558

español [SPA] 5165

esperanto 5161

estonio 5166

Idioma

Código

F-H

faroés 5261

fidjiano 5256

finlandés [FIN] 5255

francés [FRE] 5264

frisio 5271

galés 4971

gallego 5358

georgiano 5747

griego [GRE] 5158

groenlandés 5758

guaraní 5360

gujarati 5367

hausa 5447

hebreo 5569

hindi 5455

holandés [DUT] 6058

húngaro [HUN] 5467

I-K

indonesio 5560

inglés [ENG] 5160

interlingua 5547

interlingue 5551

inupiak 5557

irlandés [IRI] 5347

islandés [ICE] 5565

italiano [ITA] 5566

japonés [JPN] 5647

javanés 5669

kannada 5760

kazakh 5757

kinyarwanda 6469

kirguís 5771

kirundi 6460

kurdo 5767

L-N

laosiano 5861

latín 5847

Idioma

Código

latvio; letón 5868

lingala 5860

lituano 5866

macedonio 5957

malayalam 5958

malayo 5965

malgache 5953

maltés 5966

maorí 5955

marati 5964

moldavo 5961

mongol 5960

naurú 6047

nepalés 6051

noruego [NOR] 6061

O-R

occitano 6149

oriya 6164

oromo(afán) 6159

panjabi 6247

pashtu; pushto 6265

persa 5247

polaco [POL] 6258

portugués [POR] 6266

quichua 6367

raeto-romance 6459

rumano [RUM] 6461

ruso [RUS] 6467

samoano 6559

sangho 6553

sánscrito 6547

senegalés 6555

serbio 6564

serbio-croata 6554

sesotho 6566

setswana 6660

shona 6560

Idioma

Código

sindhi 6550

siswat 6565

somalí 6561

sueco [SWE] 6568

sundanés 6567

swahili 6569

tagalog 6658

tailandés 6654

tajik 6653

tamil 6647

tártaro 6666

telugu 6651

tibetano 4861

tigrinya 6655

tonga 6661

tsonga 6665

turco [TUR] 6664

turkmen 6657

twi 6669

U-Z

ucranio 6757

urdu 6764

uzbeco 6772

vasco 5167

vietnamita 6855

volapuk 6861

wolof 6961

xhosa 7054

yiddish 5655

yoruba 7161

zulú 7267

Nota

Si elige un idioma que tiene código de idioma de 3 letras (escrito entre corchetes), el código se mostrará cada vez

que cambie la configuración del idioma de sonido o idioma de subtítulo en las página 29. Si elige cualquier otro

idioma, se mostrará ‘---’ en cambio.

•

CÓDIGO DE IDIOMA

E5H26UD_NB501SL9_ES.indd 45E5H26UD_NB501SL9_ES.indd 45 2008/04/21 13:06:422008/04/21 13:06:42

46 ES

ESPECIFICACIONES

Generales

Sistema de señales Color NTSC

Requisitos de alimentación CA 120 V, 60 Hz

Consumo de alimentación 30 W (Espera: 0,8 W)

Dimensiones (anchura x altura x

profundidad) 17,2 x 2,8 x 13,9 pulgadas (435 x 70 x 351 mm)

Peso 9,1 libras (4,1 kg)

Temperatura de funcionamiento 41°F (5°C) a 104°F (40°C)

Humedad de funcionamiento Menos del 80% (sin condensación)

Terminales

Trasero

Salid audio (Analógico)

Toma RCA x 2 L/R: 2 VRMS (impedancia de salida: más de 1kΩ)

Salida de vídeo

Toma RCA x 1 1 Vp-p (75Ω)

Salida de vídeo de componente

Toma RCA x 3 Y: 1 Vp-p (75Ω) PB/CB: 700 mVp-p (75Ω) PR/CR: 700 mVp-p (75Ω)

Salid audio (Digital)

Toma RCA x 1 500 mVp-p (75Ω)

Salida HDMI

Toma HDMI x 1 Vídeo: 480p, 720p, 1080i, 1080p, 1080p24/Sonido

Nota

Las especificaciones y el diseño del producto están sujetos a cambios sin previo aviso.•

E5H26UD_NB501SL9_ES.indd 46E5H26UD_NB501SL9_ES.indd 46 2008/04/21 13:06:422008/04/21 13:06:42

Conexiones Reproducción

Configuración de

Funciones Otros

Introducción

MEMO

E5H26UD_NB501SL9_ES.indd 47E5H26UD_NB501SL9_ES.indd 47 2008/04/21 13:06:422008/04/21 13:06:42

E5H26UD

1VMN25655 ★★★★★

Imprimido en China

GARANTÍA LIMITADA

FUNAI CORP. reparará este producto, de forma gratuita en Estados Unidos, en caso de defecto de materiales o

fabricación, del modo siguiente:

DURACIÓN:

PIEZAS: FUNAI CORP. suministrará piezas de repuesto de las piezas defectuosas de forma gratuita durante

un (1) año desde la fecha de compra minorista original. Determinadas piezas están excluidas de

esta garantía.

MANO DE OBRA:

FUNAI CORP. suministrará la mano de obra de forma gratuita durante un periodo de noventa (90)

días desde la fecha de compra minorista original.

LÍMITES Y EXCLUSIONES:

ESTA GARANTÍA SE EXTIENDE SOLAMENTE AL COMPRADOR MINORISTA ORIGINAL. UN RECIBO DE COMPRA U

OTRA PRUEBA DE COMPRA MINORISTA ORIGINAL SERÁ EXIGIDA JUNTO CON EL PRODUCTO PARA OBTENER

SERVICIO BAJO ESTA GARANTÍA.

Esta garantía no se extenderá a ninguna otra persona o beneficiario.

Esta garantía quedará invalidada y sin efecto en caso de alteración, sustitución, borrado o pérdida de los números

de serie del producto o si se intentó una reparación por parte de un centro de servicio no autorizado. Esta

garantía limitada no se aplica a ningún producto no comprado y utilizado en Estados Unidos.

Esta garantía solamente cubre los fallos debidos a defectos de material o fabricación que se produzcan durante su uso normal.

No cubre daños producidos durante el transporte, ni daños ocasionados por reparaciones, alteraciones o productos no

suministrados por FUNAI CORP., o daños resultantes de accidente, uso indebido, abuso, trato indebido, aplicación indebida,

alteración, instalación defectuosa, mantenimiento inadecuado, uso comercial (por ejemplo, el uso de este producto en hoteles,

establecimientos de alquiler u oficinas)o daños resultantes de incendio, inundación, tormenta eléctrica o catástrofes naturales.

ESTA GARANTÍA NO CUBRE LOS MATERIALES DE EMBALAJE, NINGÚN TIPO DE ACCESORIOS (EXCEPTO EL MANDO A

DISTANCIA), NINGUNA PIEZA DE ADORNO, PIEZAS DE MONTAJE COMPLETAS, MODELOS DE DEMOSTRACIÓN O DE TALLER.

FUNAI CORP. Y SUS REPRESENTANTES O AGENTES NO SERÁN EN NINGÚN CASO CONSIDERADOS RESPONSABLES

DE DAÑOS GENERALES, INDIRECTOS O CONSECUENCIALES, RESULTANTES DE O PROVOCADOS POR EL USO O

LA IMPOSIBILIDAD DE USO DE ESTE PRODUCTO. ESTA GARANTÍA SUSTITUYE A CUALQUIER OTRA GARANTÍA,

EXPRESA O IMPLÍCITA, Y CUALQUIER OTRA RESPONSABILIDAD CIVIL POR PARTE DE FUNAI, CUALQUIER OTRA

GARANTÍA QUE INCLUYA LA GARANTÍA DE COMERCIABILIDAD E IDONEIDAD PARA UN FIN CONCRETO, QUEDAN

POR LA PRESENTE EXCLUIDAS POR DE FUNAI Y SUS REPRESENTANTES EN ESTADOS UNIDOS.

TODAS LAS INSPECCIONES Y REPARACIONES BAJO GARANTÍA DEBEN SER EFECTUADAS POR UN CENTRO DE

SERVICIO AUTORIZADO.

ESTA GARANTÍA ES VÁLIDA EXCLUSIVAMENTE CUANDO EL APARATO SEA ENTREGADO A UN CENTRO DE SERVICIO

AUTORIZADO.

EL PRODUCTO DEBE IR ACOMPAÑADO POR UNA COPIA DEL RECIBO DE COMPRA MINORISTA ORIGINAL. SI NO SE

ADJUNTA PRUEBA DE COMPRA, LA GARANTÍA NO SE APLICARÁ Y SE COBRARÁN LOS COSTES DE LA REPARACIÓN.

IMPORTANTE:

ESTA GARANTÍA LIMITADA LE OTORGA DERECHOS LEGALES ESPECÍFICOS. ES POSIBLE QUE SEA USTED

BENEFICIARIO DE OTROS DERECHOS QUE VARÍEN DE UN ESTADO A OTRO. SI, EN CUALQUIER MOMENTO DURANTE

EL PERIODO DE GARANTÍA, NO PUEDE USTED OBTENER SATISFACCIÓN CON RESPECTO A LA REPARACIÓN DE ESTE

PRODUCTO, LE ROGAMOS QUE SE PONGA EN CONTACTO CON FUNAI CORP.

ATENCIÓN:

FUNAI CORP. SE RESERVA EL DERECHO DE MODIFICAR CUALQUIER DISEÑO DE ESTE

PRODUCTO SIN PREVIO AVISO.

DECLARACIÓN DE GARANTÍA CON RESPECTO A REPARACIONES NO AUTORIZADAS:

Para obtener servicio de garantía, debe usted aceptar el producto, o hacer entrega del producto con portes

pagados, ya sea en su embalaje original o en un embalaje que proporcione el mismo grado de protección, a

cualquier CENTRO DE SERVICIO AUTORIZADO. FUNAI CORP. no efectuará reembolso por ningún servicio realizado

por proveedores de servicio no autorizados sin autorización previa por escrito.

Para localizar su CENTRO DE SERVICIO AUTORIZADO más próximo o para solicitudes generales

de servicio, puede ponerse en contacto con nosotros en:

FUNAI CORPORATION

Servicio de atención al cliente

Tel: 1-800-968-3429

http://www.sylvania-ce.com

19900 Van Ness Avenue, Torrance, CA 90501

E5H26UD_NB501SL9_ES.indd 48E5H26UD_NB501SL9_ES.indd 48 2008/04/21 13:06:422008/04/21 13:06:42

Lecture

Réglages des

Fonctions AutresIntroduction Connexions

SI, APRÈS LECTURE DU GUIDE D’UTILISATION, VOUS AVEZ BESOIN D’UNE AIDE POUR LE

RÉGLAGE OU LE FONCTIONNEMENT DE L’APPAREIL, APPELEZ LE NUMÉRO GRATUIT

1-800-968-3429, OU VISITEZ NOTRE SITE WEB À L’ADRESSE http://www.sylvania-ce.com

Blu-ray Disques Lecteurs

Guide d’utilisation

NB501SL9

E5H26UD_NB501SL9_FR.indd 1E5H26UD_NB501SL9_FR.indd 1 2008/04/24 10:53:222008/04/24 10:53:22

Connexion HDMI

HDMI IN

câble HDMI

Méthode 4

cet appareil TV

AUDIO / VIDÉO CONNEXION

Appuyez sur [HDMI] pour changer la résolution du signal vidéo sortant

de HDMI OUT. La résolution de la vidéo change comme suit chaque fois

que l’on appuie sur [HDMI].

480p 720p 1080i 1080p 1080p24

Remarque :

• Vous ne pouvez choisir de résolution vidéo non compatible avec le TV connectée.

• Pour obtenir une reproduction de film naturelle et de grande qualité pour tout document filmé à 24 trames, utilisez un câble HDMI (câble

HDMI haute vitesse recommandé) et sélectionnez “1080p24” si le TV connecté est compatible avec l’entrée de trame 1080p24.

Éteignez tous les appareils puis

débranchez-les des sources

d’alimentation électrique avant

d’effectuer les connexions.

Les câbles fournis utilisés dans cette connexion sont les

suivants:

1 câble audio RCA (G/D)

1 câble vidéo RCA

Cordon d’alimentation x 1

Veuillez acheter les autres câbles nécessaires dans votre

magasin le plus proche.

•

Imprimé en Chine

Connexion du Cordon d’Alimentation

Une fois que vous aurez fait toutes les connexions nécessaires, branchez le cordon d’alimentation dans AC IN. Branchez ensuite le

cordon d’alimentation dans la prise c.a.

Insérez fermement les fiches. Des connexions mal faites peuvent produire du bruit.

cet appareil

Cordon d’alimentation

c.a. 120V, 60Hz

Prise c.a.

Allumez le TV et sélectionnez l’entrée appropriée du TV pour

connecter l’appareil.

Appuyez sur [OPEN / CLOSE A ] pour fermer le tiroir à disque.

Il faudra peut-être un moment pour télécharger le disque.

La lecture peut commencer automatiquement sur certains disques.

Appuyez sur [POWER].

Appuyez sur [OPEN / CLOSE A ] pour ouvrir le tiroir à disque.

Placez le disque sur le tiroir à disque, l’étiquette tournée

vers le haut.

Appuyez sur [PLAY B] pour commercer la lecture.

Pour plusieurs disque BD-vidéo et DVD-vidéo, un écran de menu peut apparaître.

Dans ce cas, utilisez [K / L / s / B] pour sélectionner l’item voulu, puis appuyez sur [ENTER].

Pour mettre la lecture en pause :

Appuyez pour [PAUSE F].

Pour arrêter la lecture :

Appuyez pour [STOP C].

Pour reprendre la lecture

normale :

Appuyez pour [PLAY B].

Pour éjecter le disque :

Appuyez sur [OPEN / CLOSE A ] pour ouvrir le

tiroir à disque, puis retirez le disque avant de

fermer le lecteur.

NB501SL9

Blu-ray Disques Lecteurs

1. Connexions

Effectuer l’une des connexions suivantes, selon les capacités de votre appareil existant.

VIDEO

OUT

VIDEO

RCA vidéo

câble

Méthode 1

VIDEO OUT

AUDIO IN

cet appareil

RCA

câble audio

AUDIO OUT

CONNEXION AUDIO CONNEXION VIDÉO

Méthode 3

HDMI OUT

DVI IN

câble

HDMI-DVI

ou ou

Méthode 2
