TAIYO YUDEN WYSAGVDX7 Wireless LAN Module User Manual
Taiyo Yuden Co., Ltd. Wireless LAN Module
user manual
Confidential
TAIYO YUDEN
TAIYO YUDEN
WYSAGVDX7
Wireless LAN Module
WYSAGVDX7
(IEEE802.11b/g/n)
Data Report
Please note that this manual should not be provided to end-users.
APPROVED CHECKED DRAWN DESIGNED
Control No.
ＨＤ－ＡＧ－
Ａ１４０００３
（１／８ ）
Control name
General items
一般事項書
10 Jul. 2014
（１）Scope
適用 This specification (“Specification”) applies to the hybrid IC “WYSAGVDX7” for use Wireless LAN
Module (“Product”) manufactured by TAIYO YUDEN CO.,LTD. (“TAIYO YUDEN”)
本仕様書は、太陽誘電株式会社(“弊社”)により製造される Wireless LAN 用ハイブリッド IC
“WYSAGVDX7” (“本製品”)に適用する。
（２）Description
内 容
① Part Number : WYSAGVDX7
品 名 : WYSAGVDX7
② Function : Radio frequency transceiver Module (IEEE802.11bgn standard conformity)
機 能 : 無線通信モジュール（IEEE802.11bgn
規格準拠）
③ Application : DSLR
用 途 : デジタル一眼レフカメラ
④ Structure : Hybrid IC loaded with silicon and Gallium arsenide monolithic semiconductor
構 造 : ガリウムヒ素 モノリシック半導体を用いた混成集積回路
Containment of hazardous substance in this Product
*This product conforms to RoHS Directive (2002/95/EC).
本製品内の環境物質含有
*RoHS 指令(2002/95/EC)に適合しています。
⑤ Terminal : Data input-output : 15pin FPC Connector
503566-1500 (MOLEX)
電 極 : データ入出力 : 15 ピン FPC コネクタ
503566-1500 (MOLEX)
⑥ Appearance: Label on the bottom side
外 装 : 無外装
基板裏面にラベル貼付
⑦ Country of origin : China
製造国 : 日本
TAIYO YUDEN CO.,LTD.
APPROVED CHECKED DRAWN DESIGNED
Control No.
ＨＤ－ＡＧ－
Ａ１４０００３
（２／８）
Control name
General items
一般事項書
10 Jul. 2014
⑧ Notes :
その他 :
a. Limitation of Warranty
保証
i) TAIYO YUDEN provide warranties only if the Product is operated under the condition set forth in this
Specification.
Please note that TAIYO YUDEN shall not be liable for any defect and/or malfunction arising from use of the
Product under the terms and conditions other than the operating conditions hereof. In addition when this
Product is used under environmental conditions such as over voltage which are not guaranteed, it may be
destroyed in short mode. To ensure the security of customer’s product, please add an extra fuse or/and a
protection circuit for over voltage.
本製品の保証使用条件は本仕様書の通りです。
本保証条件以外の条件で御使用になった結果発生した不良・不具合につきましては、弊社は責任を負い
兼ねますので御了承下さい。また､過電圧等本保証条件以外の条件で御使用になった場合､ショートモー
ドで破壊する場合があります。安全性の確保のために、フューズや過電流保護回路等の追加をお願い致
します。
ii) This Product is designed for use in products which comply with IEEE802.11bgn Specifications.
TAIYO YUDEN disclaims and is not responsible for any liability concerning infringement by this Product
under any intellectual property right owned by third party in case the customer uses this Product in any
product which does not comply with IEEE802.11bgn Specifications (the “non-complying products”).
Furthermore, TAIYO YUDEN warrants only that this Product complies with this Specification and does not
grant any other warranty including warranty for application of the non-complying products.
本製品はIEEE802.11bgn,の規格に従って製造された製品であり、本製品の用途がIEEE802.11bgn規
格以外もしくは当該規格に従わない製品への使用の場合、弊社は第三者の知的財産権の侵害に基づ
くいかなる責任を負いません。また、弊社は本製品が本仕様書に準拠することのみを保証するもの
で、上記IEEE802.11bgn規格外製品への応用についての保証等いかなる保証を行うものではありま
せん。
b. Instruction for Use (CAUTION)
使用上の注意事項
i) Because Product is not designed for radiation durability, please refrain from exposing Product to radiation in
the use.
本製品は、耐放射線設計をしておりませんので、放射線のストレスを受ける環境下での使用は避
けて下さい。
ii) Communication between this Product and other might not be established nor maintained depending upon
radio environment or operating condition of this Product and other products with wireless technology.
本製品と本製品又は他製品の通信は、周囲の電波環境及び機器環境により確立又は維持し難くな
ることがあります。
iii) This Product operates in the unlicensed ISM band at 2.4GHz. In case this Product is used around the other
wireless devices which operate in same frequency band of this Product, there is a possibility that interference
occurs between this Product and such other devices. If such interference occurs, please stop the operation of
other devices or relocate this Product before using this Product or do not use this Product around the other
wireless devices.
本製品は 2.4GHz 帯の周波数を使用しています。本製品を本製品と同じ周波数を使用した他の無
線機器の周辺でご使用になりますと、本製品とかかる他の無線機器との間で電波干渉が発生する
可能性があります。電波干渉が発生した場合、他の無線機器を停止するか、本製品の使用場所を
変えるなど電波干渉の生じない環境でご使用下さい。
TAIYO YUDEN CO., LTD.
APPROVED CHECKED DRAWN DESIGNED
Control No.
ＨＤ－ＡＧ－
Ａ１４０００３
（３／８）
Control name
General items
一般事項書
10 Jul. 2014
iv) This Product mentioned in this Specification is manufactured for use in DSLR. Before using this product in
any special equipment (such as medical equipment, space equipment, air craft, disaster prevention
equipment), where higher safety and reliability are duly required, the applicability suitability, or fitness for
particular purpose of this Product must be fully evaluated by the customer at its sole risk to ensure correct and
safety operation of those special equipments. Also, evaluation of the safety function of this Product even for
use in general electronics equipment shall be thoroughly made and when necessary, a protective circuit shall
be added in design stage, all at the customer’s sole risk.
本仕様書に記載されている本製品は、デジタル一眼レフカメラ用として製造されております。従
って、高度の安全性や信頼性が求められる医療用機器、宇宙用機器、あるいは防災機器等にお使
いになるときには、本製品の適用可能性、相応性、特定目的に対する適合性をお客様の独自の責
任で十分に評価、検討され、御判断下さい。又、一般機器において御使用になる場合にも、お客
様の独自の責任で十分な安全性評価を実施され、必要に応じて設計時に保護回路等を追加してく
ださい。
v) Japan Regulatory Information
日本規制情報
This product with a specific antenna is a radio system approved for Type Approval.
Please follow the instructions below on designing your product.
本製品は、特定アンテナとの組み合わせにおいて工事設計認証を受けた無線設備です。
御社製品に搭載される場合、下記内容を遵守願います。
a) This module is certified by Type Approval as the device which has SDIO Interface.
Please do not use other purposes except that of certified.
Please contact TAIYO YUDEN for more details of purposes of this product.
本モジュールの用途は、SDIO インターフェイスを持つ装置として工事設計認証を受けています。
規定されている用途以外の機器へは使用しないで下さい。
用途の詳細につきましては、弊社までお問い合わせ願います。
b) Please notify clearly below sentences, on your product or in the product manual.
御社製品あるいはマニュアルに下記文言を明示願います。
This product has a radio system which was approved as a radio station in a low power data
communication system based on the Radio Law.
Name of the radio system: 001-A03958
本製品には、電波法に基づく小電力データ通信システムの無線局として、工事設計認証を受けた無
線設備を内蔵しています。
無線設備名：001-A03958
vi) IC Regulatory Information
IC 規制情報
a) This device complies with Industry Canada licence-exempt RSS standards.
Operation is subject to the following two conditions: (1) this device may not cause interference,
and (2) this device must accept any interference, including interference that may cause
undesired operation of the device.
Le present appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio
exempts de licence. L'exploitation est autorisee aux deux conditions suivantes : (1) l'appareil ne doit
pas produire de brouillage, et (2) l'utilisateur de l'appareil doit accepter tout brouillage
radioelectrique subi, meme si le brouillage est susceptible d'en compromettre le fonctionnement.
本装置はIC ライセンスを免除された RSS 標準に準じております。
動作は下記の 2条件に従います。
(1) 本装置は妨害波の原因とはなりません。
(2) 本装置は好ましくない装置動作の原因となるどのような妨害波を受信した場合も受け入れます。
TAIYO YUDEN CO., LTD.
APPROVED CHECKED DRAWN DESIGNED
Control No.
ＨＤ－ＡＧ－
Ａ１４０００３
（４／８）
Control name
General items
一般事項書
11 Aug. 2014
b) Please notify certified ID by either one of the following method on your product.
Specifiez ID certifiée dans votre produit par une de méthode suivante.
本製品を組み込む製品には、認証ID を下記いずれかの方法で記載をお願いします。
-Contains Transmitter module IC : 4389B-WYSAGVDX7
-Contains IC : 4389B-WYSAGVDX7
c) Please include following or similar statement into user manual of your host equipment installs
this product. The statement in French should be available for the user manual in Canadian
area.
Incluez suivre ou déclaration semblable dans utilisateur manuel de votre matériel de l'hôte installe
ce produit, s'il vous plaît. La déclaration en français devrait être disponible pour l'utilisateur
manuel dans région canadienne.
本製品を組込むホスト装置のユーザーマニュアルへ、以下もしくは同様の文章の記載をお願いしま
す。カナダ向けユーザーマニュアルでは、フランス語での表記が要求されます。
d)-1.
[Model name of host equipment] is equipped with WLAN device with IC and FCC ID:
-FCC ID: RYYWYSAGVDX7
-IC: 4389B-WYSAGVDX7
[Nom modèle du matériel de l'hôte] est équipé d'un appareil WLAN avec l'identifiant FCC et Canada
suivant:
-FCC ID: RYYWYSAGVDX7
-IC:4389B-WYSAGVDX7
[ホスト装置モデル名] は以下 認証ID 取得済みWLAN 装置を搭載しています：
-FCC ID: RYYWYSAGVDX7
-IC: 4389B-WYSAGVDX7
d)-2.
(1)This device may not cause interference, and (2) this device must accept any interference,
including interference that may cause undesired operation of the device.
(1) l'appareil ne doit pas produire de brouillage, et (2) l'utilisateur de l'appareil doit accepter tout
brouillage radiolectrique subi, mme si le brouillage est susceptible d'en compromettre le
fonctionnement.
(1)本装置は、有害な妨害波の原因とはなりません。
(2)本製品は好ましくない装置作動の原因となる、どのような妨害波を受信した場合も受け入れます
e) Voltage put into this module from host equipment has to be routed thorough power supply
regulation on the equipment and stably used in accordance with specification stated in this
data report.
ホスト装置からこのモジュールへ入力される電圧は、電源供給レギュレーターを経由し、この
データレポートで規定されるスペックに沿って安定したものでなければなりません。
TAIYO YUDEN CO., LTD.
APPROVED CHECKED DRAWN DESIGNED
Control No.
ＨＤ－ＡＧ－
Ａ１４０００３
（５／８）
Control name
General items
一般事項書
10 Jul. 2014
vii) FCC Regulatory Information
FCC 規制情報
a) This device complies with part 15 of the FCC Rules. Operation is subject to the following two
conditions:
(1) This device may not cause harmful interference, and (2) this device must accept any
interference received, including interference that may cause undesired operation.
本装置はFCC 規則第15 章に準拠しています。動作は下記の 2条件に従います。
(1) 本装置は、有害な妨害波の原因とはなりません。
(2) 本装置は、好ましくない装置動作の原因となるどのような妨害波を受信した場合も受け入れます。
b) CAUTION: changes or modifications not expressly approved by the party responsible for
compliance could void the use’s authority to operate the equipment
適合に責任を持つ当事者によって承認されていない変更や改造は、装置運用の認定が無効となります。
c) Please notify certified ID by either one of the following method on your product.
本製品を組み込む製品には、認証ID を下記いずれかの方法で記載をお願いします。
-Contains Transmitter Module FCC ID: RYYWYSAGVDX7
-Contains FCC ID: RYYWYSAGVDX7
d) Please include following or similar statement into user manual of your host equipment installs
this product.
本製品を組込むホスト装置のユーザーマニュアルへ、以下もしくは同様の文章の記載をお願いしま
す。
TAIYO YUDEN CO., LTD.
APPROVED CHECKED DRAWN DESIGNED
Control No.
ＨＤ－ＡＧ－
Ａ１４０００３
（６／８）
Control name
General items
一般事項書
11 Aug..2014
e)-1.
[Model name of host equipment] is equipped with WLAN device with IC and FCC ID:
-FCC ID: RYYWYSAGVDX7
-IC: 4389B-WYSAGVDX7
[ホスト装置モデル名] は以下 認証ID 取得済みWLAN 装置を搭載しています：
-FCC ID: RYYWYSAGVDX7
-IC: 4389B-WYSAGVDX7
e)-2.
(1)This device may not cause interference, and (2) this device must accept any interference, including
interference that may cause undesired operation of the device.
(1)本装置は、有害な妨害波の原因とはなりません。
(2)本製品は好ましくない装置作動の原因となる、どのような妨害波を受信した場合も受け入れます。
e)-3
CAUTION: To maintain compliance with FCC’s RF exposure guidelines, use only the supplied
antenna.
Unauthorized antenna, modification, or attachments could damage the transmitter and may
violate FCC regulations.
注意事項：FCC のRF 被ばくガイドラインへの適合維持の為、供給されたアンテナのみを使用して
ください。
許可されないアンテナ、改修、取り付けは、送信機を損傷し、FCC 規定違反となる可能性が御座い
ます。
f) Voltage put into this module from host equipment has to be routed thorough power supply
regulation on the equipment and stably used in accordance with specification stated in this
data report.
ホスト装置からこのモジュールへ入力される電圧は、電源供給レギュレーターを経由し、この
データレポートで規定されるスペックに沿って安定したものでなければなりません。
TAIYO YUDEN CO., LTD.
APPROVED CHECKED DRAWN DESIGNED
Control No.
ＨＤ－ＡＧ－
Ａ１４０００３
（７／８）
Control name
General items
一般事項書
10 Jul.2014
c. Term of Support
サポート条件
i) You are requested to fully check and confirm by the start of mass production of this Product that (1) no bug,
defect or other failure is included in firmware and driver (collectively called “Software” in this document)
used with this Product, (2) no bug, defect or other failure arising from installation of this Product into your
product and (3) Software fully meets your intended use.
御社におかれましては本製品の量産開始前までに、適用されるファームウェア及びドライバに瑕
疵やその他品質上の不具合、御社製品への組み込み上の不具合がない事を十分に評価され、御社
での本製品の使用用途に合致するものであることをご確認頂けますようお願い申し上げます。
ii) Do not alter Hardware and/or Software (EEPROM Data) of this Product.
Please note that TAIYO YUDEN shall not be liable for any problem if it is caused by customer's alteration
of Hardware or/and Software without Taiyo Yuden's prior approvals
本製品は Hardware、及び Software(EEPROM 格納データ)の変更は行わないで下さい。
弊社の許可なく変更した場合に、その変更によって生じたすべての問題に対して弊社は一切
責任を負いません。
iii)Any failure arising out of this Product after mass production will be examined by TAIYO YUDEN.
Customer agrees that once such failure is turned out not to be responsible for TAIYO YUDEN after aforesaid
examination, some of the technical support shall be conducted by TAIYO YUDEN at customer’s expense;
provided however, exact cost of this technical support can be agreed through the negotiation by the parties.
お客様にて量産適用後、本製品に起因する問題が生じた場合、弊社は問題解決のために要因の検討を行
います。この結果、問題の要因が弊社にないことが判明した後のお客様へのサポートにつきましては、
一部有償とさせて戴きますので、予めご了承願います。なお、この際のサポート費用につきましては、
その都度両社協議の上、定めさせて頂きます。
TAIYO YUDEN CO., LTD.
APPROVED CHECKED DRAWN DESIGNED
Control No.
ＨＤ－ＡＧ－
Ａ１４０００３
（８／８）
Control name
General items
一般事項書
10 Jul.2014
d. Caution for Export Control
輸出注意事項
This Product may be subject to governmental approvals, consents, licenses, authorizations, declarations,
filings, and registrations for export or re-export of the Product, required by Japanese Foreign Exchange and
Foreign Trade Law(including related laws and regulations) and/or any other country’s applicable laws or
regulations related to export control.
In case you will export or re-export this Product, you are strongly recommended to check and confirm, before
exporting or re-exporting, necessary procedures for export or re-export of this Product which is required by
applicable laws and regulations, and if necessary, you have to obtain necessary and appropriate approvals or
licenses from governmental authority.
本製品は、日本国の「外国為替及び外国貿易法」（関連法令・規則を含む）及び／又は諸外国の
輸出管理関連法規に基づく輸出（再輸出を含む）申請、承認又は許可の対象となる場合がありま
す。本製品を輸出（再輸出）する場合には、必ず事前にこれら関連法規が定める手続をご確認頂
き、必要な場合には適切な承認・許可をお取りください。
e. Items of the Specification
仕様書の記載事項
i) Any question arising from the Specification shall be solved in good faith through mutual discussion by the
parties hereof.
本仕様書に疑義の生じた場合は、打ち合わせにより解決します。
ii) The language of this “General items” is Japanese and this “General items” shall be interpreted by Japanese
Any copies of translation is a reference purpose only and is not binding on both parties hereto.
本一般事項書は、日本語の記載を主文とし、日本語で解釈されるものとします。翻訳による副本
はあくまで参照の目的のみであり、両当事者を法的に拘束するものではありません。
f. Storage term
保管期間
TAIYO YUDEN guarantees that this product meets this specification for one year after delivery of this
product. Any question arising out of this Specification shall be solved in good faith through mutual discussion by the
parties hereof.
弊社は納入後一年間、本製品が本仕様書を満足することを保証します。
本仕様書に記載のない事項については協議の上解決するものとします。
TAIYO YUDEN CO., LTD.
APPROVED CHECKD DRAWN DESIGNED
Control No.
ＨＤ－ＡＭ－
Ａ１４０００３
（１／１）
Control name
Absolute maximum ratings
絶対最大定格書
16 Apr. 2014
Absolute maximum ratings Rating
Item Symbol
Min. Typ. Max. Unit Remark
Supply voltage1 VCC33 - - 4.0
Supply voltage2 VCC18 - - 1.98
Supply voltage3 VIO - - 4.0V
V
Storage temperature range Tstg -40 85 Degrees C
Operation temperature range Topr 0 25 70 Degrees C Note1
*Note1 周囲温度ではなく無線モジュールの基板、シールドケース又はデバイス上の温度といたします。
動作温度範囲を超えないよう放熱対策を施した上で動作させてください。
Recommendation operating range Rating
Item Symbol
Min. Typ. Max. Unit Remark
Supply voltage1 VCC33 3.0 3.3 3.6 V Note2
Supply voltage2 VCC18 1.71 1.8 1.89 V Note2
Supply voltage3 VIO 1.71/3.0 1.8/3.3 1.89/3.6 V Note2
*Note2 各入力電圧の推奨値は、モジュールコネクタ部における入力電圧といたします。
TAIYO YUDEN CO., LTD.
TAIYO YUDEN CO.,LTD.
APPROVED
CHECKED
DRAWN DESIGNED
Control No.
ＨＤ－ＡＥ－
Ａ
１４０００３
（１／３）
Control name
Electrical characteristics
電気的特性書
10 Jul. 2014
Electrical characteristic
DC Specifications
Current / Power consumption
The Specification applies for Topr.=25 degrees C, Supply voltage=Typical voltage.
.
No.
Parameter Condition Symbol
Min. Typ. Max. Unit
Remark
1
Peak Current1
VIO
Ip1 - - 5 mA
2
Peak Current2
VCC33
Ip2 - - 300 mA
3
Peak Current3
VCC18
Ip2 - - 150 mA
4
Power consumption1
Burst Tx (72Mbps)
Pc1 - 178 mW
Duty 2.4%
5
Power consumption2
Continuous Rx (72Mbps) Pc2 - 188 mW
6
Power consumption3
Burst Tx (54Mbps)
Pc3 - 265 mW
Duty 25.4%
7
Power consumption4
Continuous Rx (54Mbps) Pc4 - 181 mW
8
Power consumption5
Burst Tx (11Mbps) Pc5 - 397 mW
Duty 43.4%
9
Power consumption6
Continuous Rx (11Mbps) Pc6 - 173 mW
10
Power consumption7
Deep Sleep Pc7 - 2.4 - mW
VIO=3.3V
11
Power consumption8
IEEE Power Save
*1
(DTIM=1 / Beacon Interval
=100mS) Pc8 - 8.6 - mW
VIO=3.3V
*1
AP:CG-WLR300GNH(COREGA)
Digital Pad Ratings
No.
Parameter Condition Symbol Min. Typ. Max. Unit
Remark
1
Input Low Voltage VIL -0.4 - 0.3*VIO V
2
Input High Voltage
SD_D[3:0], SD_CLK,
SD_CMD VIH 0.7*VIO - VIO+0.4 V
3
Input Low Voltage VIL -0.4 - 0.3*VCC3.3
V
4
Input High Voltage PDn VIH 0.7*VCC3.3
- VCC3.3+0.4
V
5
Output Low Voltage
VOL - - 0.4 V
6
Output High Voltage
SD_D[3:0],SD_CMD
VOH VIO-0.4 - - V
TAIYO YUDEN CO.,LTD.
APPROVED
CHECKED
DRAWN DESIGNED
Control No.
ＨＤ－ＡＥ－
Ａ
１４０００３
（２／３）
Control name
Electrical characteristics
電気的特性書
10 Jul. 2014
AC Specifications
Power-on off timing
Parameter Condition
Symbol
Min
Typ Max
Unit
Remark
1
Valid Power to PDn de-asserted Tpor 100
mS
2
PDn asserted before Power ramp down Tpoff 100
mS

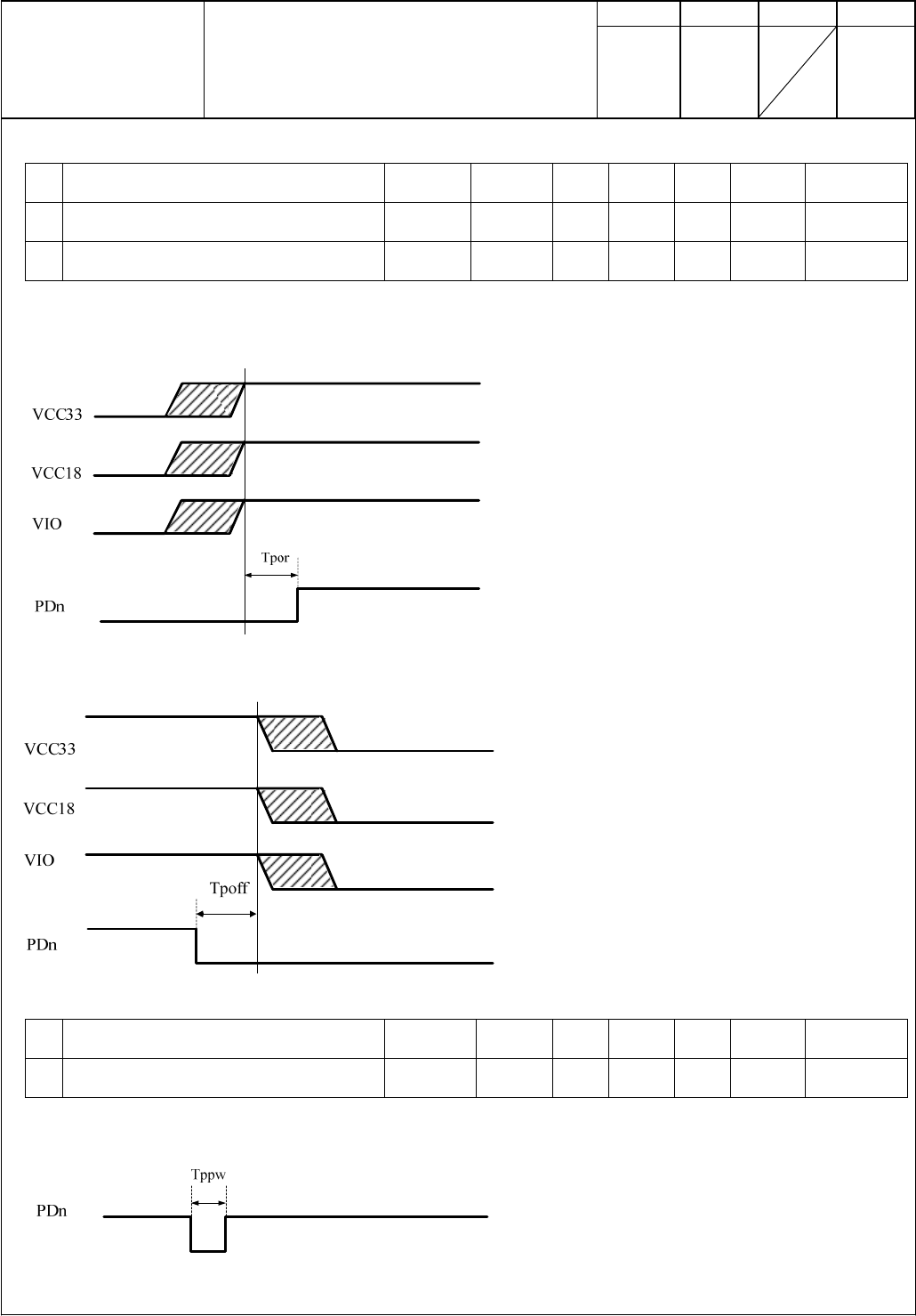

<Power-on sequence>
PDn should be asserted low (active) during VCC33, VCC18 and VIO ramp-up and must continue to asset low
for a minimum of Tpor after VCC33, VCC18 and VIO are stable.
.
<Power-off sequence>
PDn should be asserted low (active) for a minimum of Tpoff before VCC33, VCC18 and VIO start to ramp down.
PDn should be asserted low during VCC33, VCC18 and VIO ramp down.
External power down (PDn)
Parameter Condition
Symbol
Min
Typ Max
Unit
Remark
21 1
PDn pulse width Tppw 100
Ms
Note 1: PDn is pulled up to VCC33 internally.
PDn should be asserted while VCC33, VCC18 and VIO are stable.
For lowest current consumption, apply all power rails to the module during the assertion of PDn pin.
TAIYO YUDEN CO.,LTD.
APPROVED
CHECKED
DRAWN DESIGNED
Control No.
ＨＤ－ＡＥ－
Ａ
１４０００３
（３／３）
Control name
Electrical characteristics
電気的特性書
10 Jul. 2014

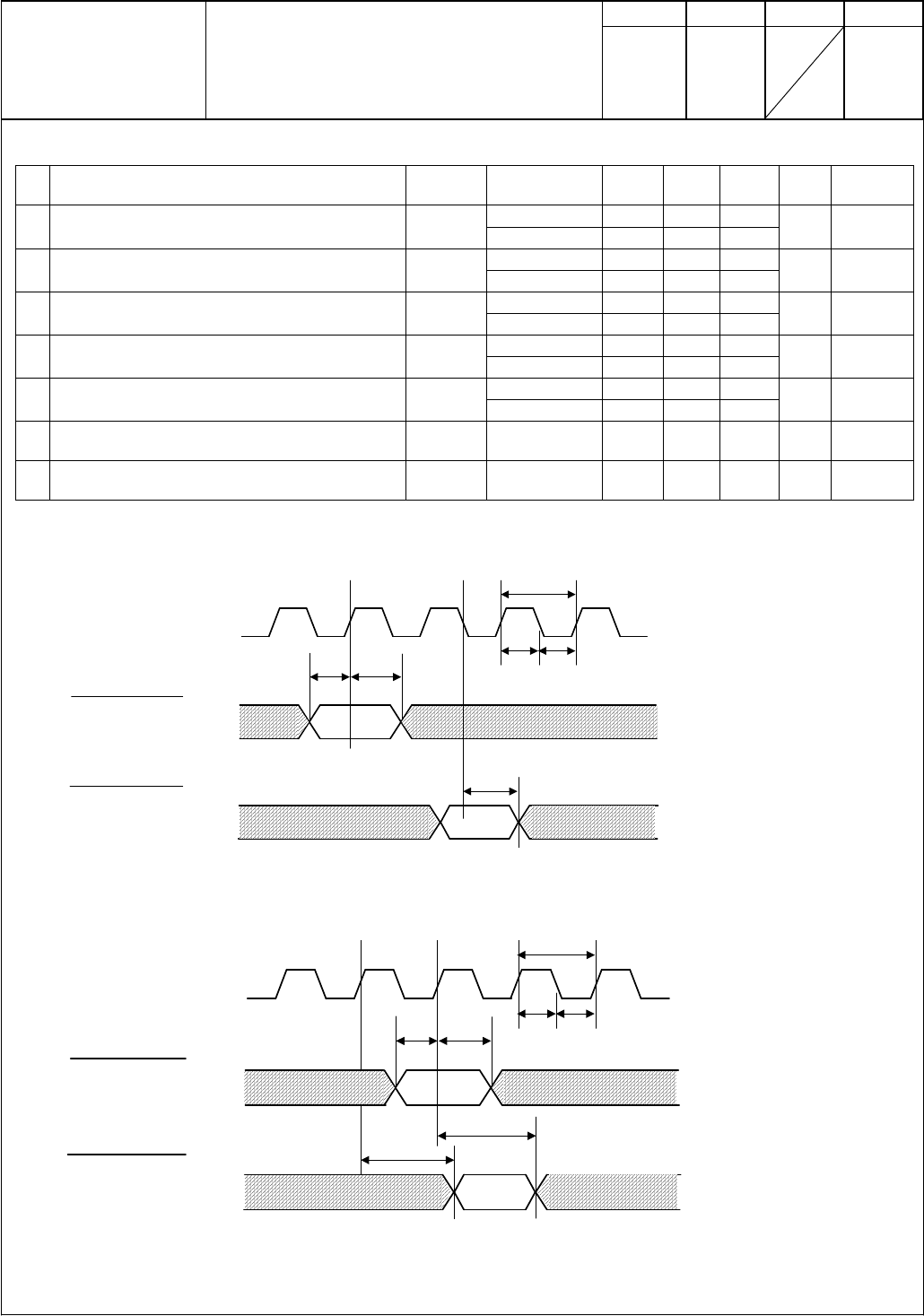

SDIO Interface Specifications
Parameter Symbol
Condition Min
Typ
Max
Unit
Remark
Normal 0 - 25
1 Input SDIO_CLK Frequency Tf High Speed 0 - 50 MHz
Normal 10 - -
2 Input SDIO_CLK High Time Tch High Speed 7 - - ns
Normal 10 - -
3 Input SDIO_CLK Low Time Tcl High Speed 7 - - ns
Normal 5 - -
4 Input SDIO_CMD, DATA[3:0] Setup time Tsu High Speed 6 - - ns
Normal 5 - -
5 Input SDIO_CMD, DATA[3:0] Hold time Thd High Speed 2 - - ns
6 Output SDIO_CMD, DATA[3:0] Delay time Tod - - - 14 ns
7 Output SDIO_CMD, DATA[3:0] Hold time Toh High Speed 2.5 - - ns
Normal Mode
High Speed Mode
SD_CLK
SD_CMD
SD_DATA[3:0]
HOST > WiFi
WiFi > HOST
Tf
Tch Tcl
Tsu Thd
Tod
SD_CMD
SD_DATA[3:0]
SD_CLK
SD_CMD
SD_DATA[3:0]
HOST > WiFi
WiFi > HOST
Tf
Tch Tcl
Tsu Thd
Tod
SD_CMD
SD_DATA[3:0]
Toh
APPROVED CHECKED DRAWN DESIGNED
Control No.
ＨＤ－ＡＥ－
Ｂ１４０００３
（１／３）
Control name
Electrical characteristics
電気的特性書
10 Jul2014
RF Specifications (WLAN 11n/72.2Mbps, OFDM)
The Specification applies for Ta=25 degrees C, Supply voltage =Typical voltage.
No. Parameter Condition Symbol Min Typ Max Unit
Remark
1 RF frequency range FREQ 2412 2472 MHz
2 TX Power Po 4 6 8 dBm
1st Side Lobe M1 - -20 dBc
2nd Side Lobe M2 - -28 dBc
3 Spectrum Mask
3rd Side Lobe M3 - -45 dBc
4 Symbol clock tolerance Ft -25 25 ppm
5 Frequency tolerance Ft -25 25 ppm
6 EVM Rms EVM - -28 dB
7 Rx sensitivity PER<10% SEN - -69 -64 dBm
8 Maximum Input Level PER<10% MIL -20 - dBm
TAIYO YUDEN CO., LTD.
APPROVED CHECKED DRAWN DESIGNED
Control No.
ＨＤ－ＡＥ－
Ｂ１４０００３
（２／３）
Control name
Electrical characteristics
電気的特性書
10 Jul. 2014
RF Specifications (WLAN 11g/54Mbps, OFDM)
The Specification applies for Ta=25 degrees C, Supply voltage =Typical voltage.
No. Parameter Condition Symbol Min Typ Max Unit
Remark
1 RF frequency range FREQ 2412 2472 MHz
2 TX Power Po 4 6 8 dBm
1st Side Lobe M1 - -20 dBc
2nd Side Lobe M2 - -28 dBc
3 Spectrum Mask
3rd Side Lobe M3 - -40 dBc
4 Symbol clock tolerance Ft -25 25 ppm
5 Frequency tolerance Ft -25 25 ppm
6 EVM Rms EVM - -25 dB
7 Rx sensitivity PER<10% SEN - -72 -65 dBm
8 Maximum Input Level PER<10% MIL -20 - dBm
TAIYO YUDEN CO., LTD.
APPROVED CHECKED DRAWN DESIGNED
Control No.
ＨＤ－ＡＥ－
Ｂ１４０００３
（３／３）
Control name
Electrical characteristics
電気的特性書
10 Jul. 2014
RF Specifications (WLAN 11b/11Mbps, CCK)
The Specification applies for Ta=25 degrees C, Supply voltage=Typical voltage.
No. Parameter Condition Symbol Min Typ Max Unit
Remark
1 RF frequency range FREQ 2412 2472 MHz
2 TX Power Po 4 6 8 dBm
1st Side Lobe M1 - -30 dBc
3 Spectrum Mask 2nd Side Lobe M2 - -50 dBc
Power up TU - 2 us
4 Power up-down rump Power down TD - 2 us
5 Frequency tolerance Ft -25 25 ppm
6 EVM Peak EVM - 35 %
7 Rx sensitivity PER< 8% SEN -86 -76 dBm
8 Maximum Input Level PER< 8% MIL -10 dBm
TAIYO YUDEN CO., LTD.
TAIYO YUDEN CO.,LTD.
Control No. Control name APPROVED CHECKED DRAWN DESIGNED

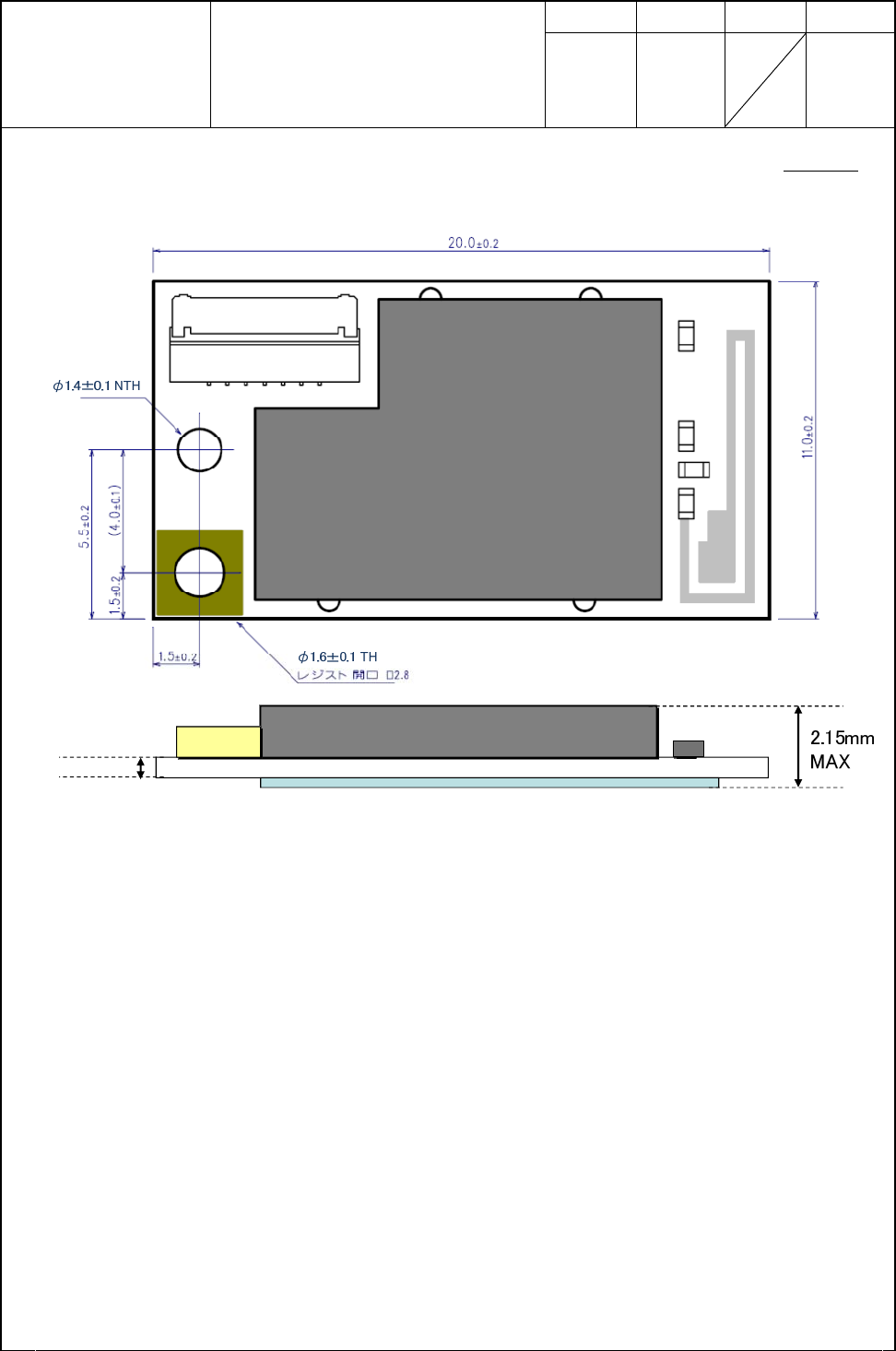

ＨＤ－ＡＤ－ Outline ・ Appearance
Ａ１４０００３
外形・外観図
( 1 / 1 )
10 Jul. 2014
Unit: mm
2.15m
m
PCB
0.5
±0.1
APPROVED CHECKED DRAWN DESIGNED
Control No.
ＨＤ－ＭＣ－
Ａ１４０００３
（1／1）
Control name
Circuit schematic
内部回路図
18 Mar. 2014
TAIYO YUDEN CO., LTD.

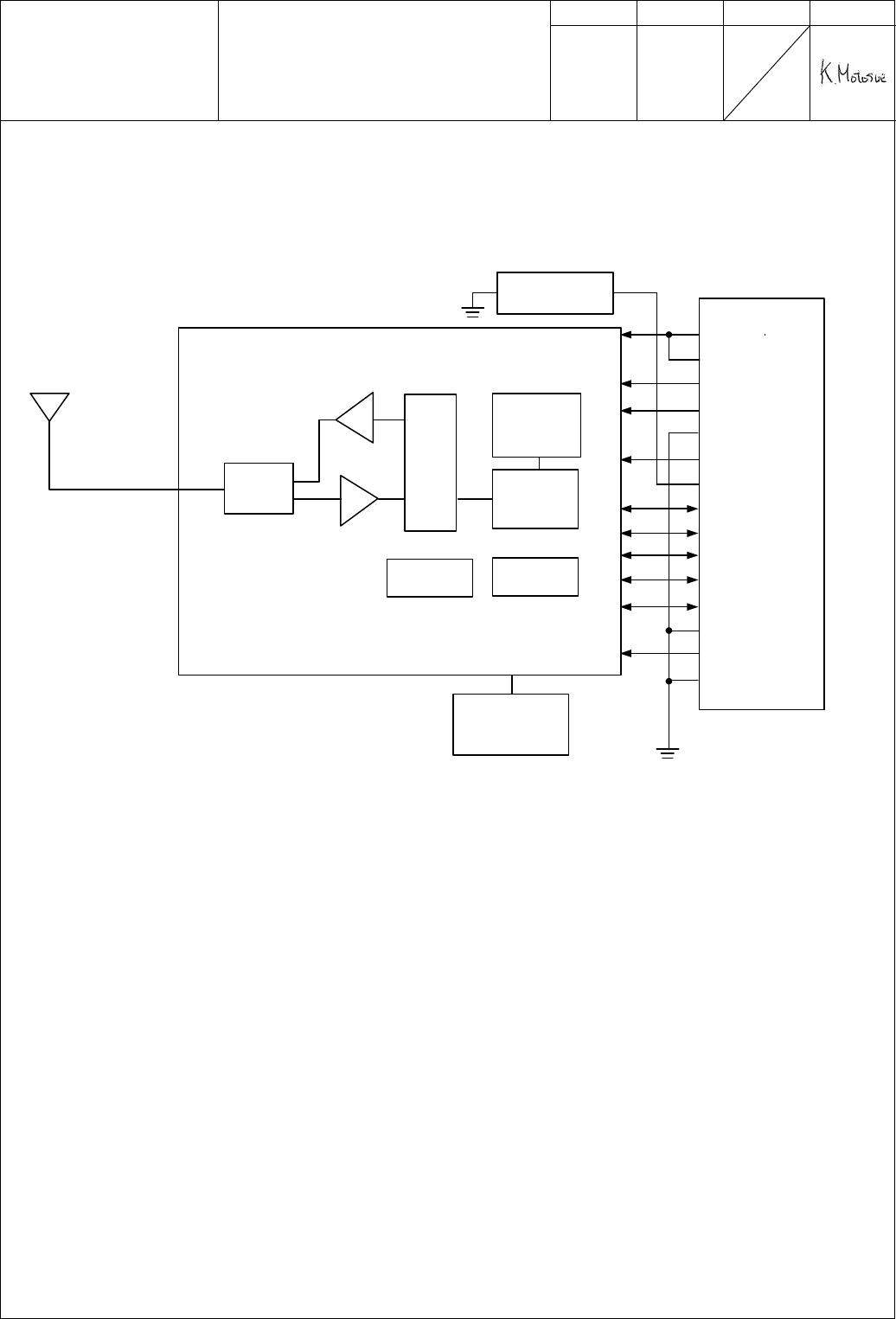

Block diagram，Terminal layout diagram
ブロック図、端子配置
PCB
Antenna
RF
SW
PA
RF
Micro
controller
LDO
Baseband
88W8801
CRYSTAL
38.4MHZ
Connector
1
2
3
4
5
6
7
8
9
10
12
13
14
15
Thermistor
SD_DATA0
VIO
PDN
VCC33
VCC33
VCC18
GND
TH
SD_DATA1
SD_DATA2
SD_DATA3
SD_CMD
GND
SD_CLK
GND
11
LNA
OTP
APPROVED CHECKED DRAWN DESIGNED
Control No.
ＨＤ－ＢＡ－
Ａ１４０００３
（ 1 / 1 ）
Control name Pin layout
ピンレイアウト図
16 Apr. 2014

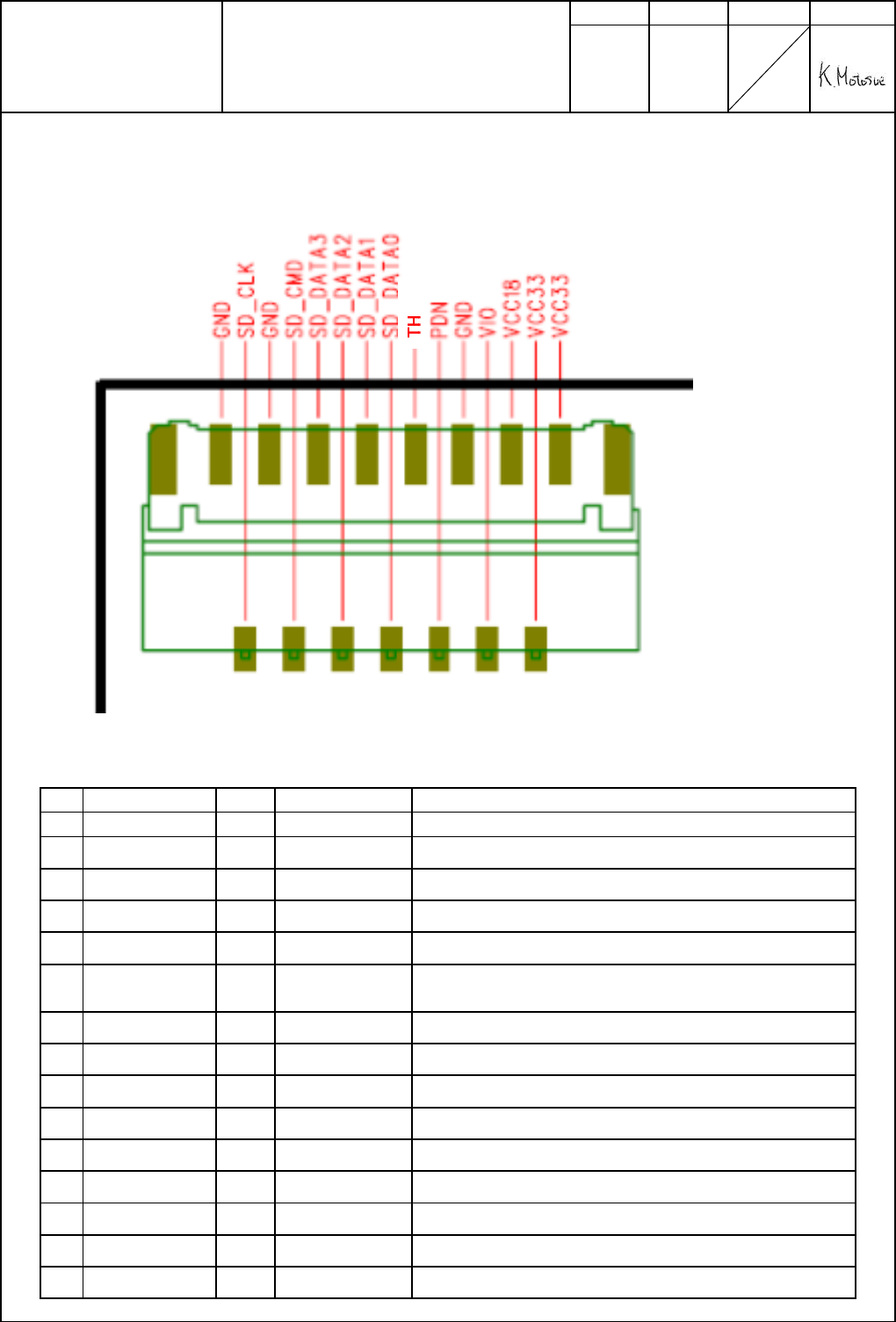

Terminal layout drawing
端子配置図
NC
1
2
15
14
No. Pin Name I/O I/O Vol-lvl Description
1 VCC33 I VCC33 Main Power Supply (3.3V)
2 VCC33 I VCC33 Main Power Supply (3.3V)
3 VCC18 I VCC18 1.8V Power Supply
4 VIO I VIO 1.8V/3.3V I/O Power Supply
5 GND - GND GND
6 PDn I VCC33 Power Down (H:normal operation, L:power down)
Pulled up to VCC33
7 TH - - Terminal of thermistor
8 SD_DATA0 I/O VIO SDIO DATA0
9 SD_DATA1 I/O VIO SDIO DATA1
10 SD_DATA2 I/O VIO SDIO DATA2
11 SD_DATA3 I/O VIO SDIO DATA3
12 SD_CMD I/O VIO SDIO Command
13 GND - GND GND
14 SD_CLK I VIO SDIO CLOCK
15 GND - GND GND
TAIYO YUDEN CO., LTD
(TOP VIEW)
