TEKTELIC Communications Incorporated LoRaWAN IoT multi-purpose sensors for indoor use 2150 RRH SDS
User Manual
TEKTELIC COMMUNICATIONS INC.
Document type:
User Guide
Document number:
T0005370_UG
Document version:
0.5
Document Status:
Approved
Product name:
Kona All-in-One Home Sensor
Product codes:
See Table 1
TEKTELIC Communications Inc.
7657 10th Street NE
Calgary, AB, Canada T2E 8X2
Phone: (403) 338-6900
© 2018 TEKTELIC Communications Inc., All rights reserved.
All products, names and services are trademarks and registered trademarks of their respective companies.
Disclaimer:
Material contained in this document is subject to change without notice. The material herein is solely for
information purposes and does not represent a commitment by TEKTELIC or its representatives. TEKTELIC has
prepared the information contained in this document solely for use by its employees, agents, and customers.
Dissemination of this information and/or concepts to other parties is prohibited without the prior written consent
of TEKTELIC. In no event will TEKTELIC be liable for any incidental or consequential damage in connection with the
furnishing, performance or use of this material.
TEKTELIC reserves the right to revise this publication in accordance with formal change control procedures defined
by TEKTELIC.
Kona All-in-One Home Sensor User Guide T0005370_UG Version 0.5
TEKTELIC Communications Inc. Confidential Page 2 of 32
Revision History
Version
Date
Status
Editor
Comments
0.1
Jan. 31, 2018
Obsolete
D. Smith
First release
0.2
Feb. 12, 2018
Obsolete
Z. Herasymiuk
Added Compliance Statements
0.3
Feb. 14, 2018
Obsolete
D. Smith
Added extra safety disclaimers, installation
equipment, and removed network server
provisioning guide.
0.4
Mar 29, 2018
Obsolete
K. Strom
Added section for battery replacement
0.5
Apr. 02, 2018
Approved
S. M.
Added more battery information.
Kona All-in-One Home Sensor User Guide T0005370_UG Version 0.5
TEKTELIC Communications Inc. Confidential Page 4 of 32
Table of Contents
1 Product Description ................................................................................................................. 6
1.1 Overview .......................................................................................................................... 6
1.2 Physical Interfaces ............................................................................................................ 7
1.3 Specifications.................................................................................................................... 8
2 What is in the Box .................................................................................................................. 10
2.1 Product and installation material................................................................................... 10
3 Installation ............................................................................................................................. 11
3.1 Safety Precautions .......................................................................................................... 11
3.2 Unpacking and Inspection .............................................................................................. 11
3.3 Required Equipment for Installation .............................................................................. 11
3.4 Kona All-In-One Home Sensor Mounting ....................................................................... 11
3.5 External Connector Cable Installation ............................................................................ 12
4 Power UP and Commissioning and Monitoring .................................................................... 13
4.1 Required Equipment ...................................................................................................... 13
4.2 Power Up/Down Procedure ........................................................................................... 13
5 Operation, Alarms & Management ....................................................................................... 14
5.1 Configuration .................................................................................................................. 14
5.2 Default Configuration ..................................................................................................... 14
5.3 LED Behaviour ................................................................................................................ 14
6 Battery Replacement ............................................................................................................. 15
7 Compliance Statements ......................................................................................................... 17
8 Description du produit........................................................................................................... 18
8.1 Aperçu ............................................................................................................................ 18
8.2 Interfaces physiques ...................................................................................................... 19
8.3 Caractéristiques .............................................................................................................. 20
9 Qu'est ce qu'il y a dans la boite ............................................................................................. 22
9.1 Produit et matériel d'installation ................................................................................... 22
10 Installation ............................................................................................................................. 23
Kona All-in-One Home Sensor User Guide T0005370_UG Version 0.5
TEKTELIC Communications Inc. Confidential Page 5 of 32
10.1 Précautions de sécurité .................................................................................................. 23
10.2 Déballage et inspection .................................................................................................. 23
10.3 Équipement requis pour l'installation ............................................................................ 23
10.4 Kona tout-en-un Accueil capteur de montage ............................................................... 23
10.5 Installation du câble de connecteur externe ................................................................. 24
11 Mise sous tension et mise en service et surveillance............................................................ 26
11.1 Équipement requis ......................................................................................................... 26
11.2 Marche / Arrêt Procédure .............................................................................................. 26
12 Fonctionnement, alarmes et gestion .................................................................................... 27
12.1 Configuration .................................................................................................................. 27
12.2 Configuration par défaut ................................................................................................ 27
12.3 Comportement des LED ................................................................................................. 27
13 Remplacement de la Batterie ................................................................................................ 29
14 Déclarations de conformité ................................................................................................... 31
Kona All-in-One Home Sensor User Guide T0005370_UG Version 0.5
TEKTELIC Communications Inc. Confidential Page 6 of 32
1 Product Description
1.1 Overview
The Kona All-in-One Home Sensor is a multi-purpose LoRaWAN IoT sensor packed into a very
small form factor. The Home Sensor is ideal for monitoring and reporting temperature,
humidity, light, shock and open/closed doors and window in the home environment. Additional
sensing features such as leak and motion detection, as well counting pulses from an external
device are also support with the appropriate Home Sensor model. Table 1 presents the
currently available Kona All-in-One Home Sensor models.
Table 1: Kona All-in-One Home Sensor Models
Product Code
Description
RF Region
T0004885
HOME SENSOR MODULE, NA, PIR
NA
T0004886
HOME SENSOR MODULE, NA, EXTERNAL CONNECTION
NA
T0004893
HOME SENSOR MODULE, NA, BASE
NA
The Kona All-in-One Home Sensor line supports the following sensing applications:
Movement Detection: Configurable triggers allow the sensor to detect if it has been
moved.
Digital On/Off Sensing: An internal magnetic switch or external contact can be used to
monitor on/off states and count events.
Light detection: On board light sensor is able to report the presence or absence of light
using a configurable intensity threshold.
Temperature and Humidity Measurements: The Home Sensor is able to monitor and
report the temperature and humidity of its local environment.
Moisture / Leak Detection: Ability to detect pooling water for flood and leak detection.
Motion Detection (PIR): Equipped sensors can detect people moving within the sensors
field of view.

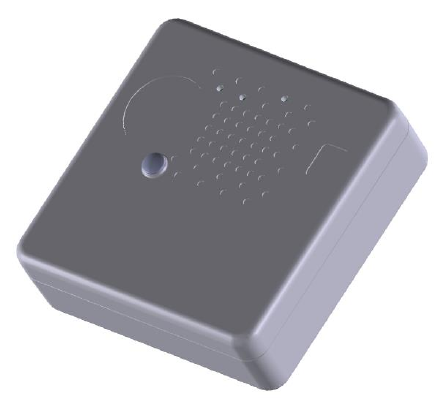

Figure 1 illustrates the Kona All-in-One Home Sensors external form-factor. All models share the
same mechanical form-factor.
Kona All-in-One Home Sensor User Guide T0005370_UG Version 0.5
TEKTELIC Communications Inc. Confidential Page 7 of 32
Figure 1: Kona All-in-One Home Sensor
1.2 Physical Interfaces

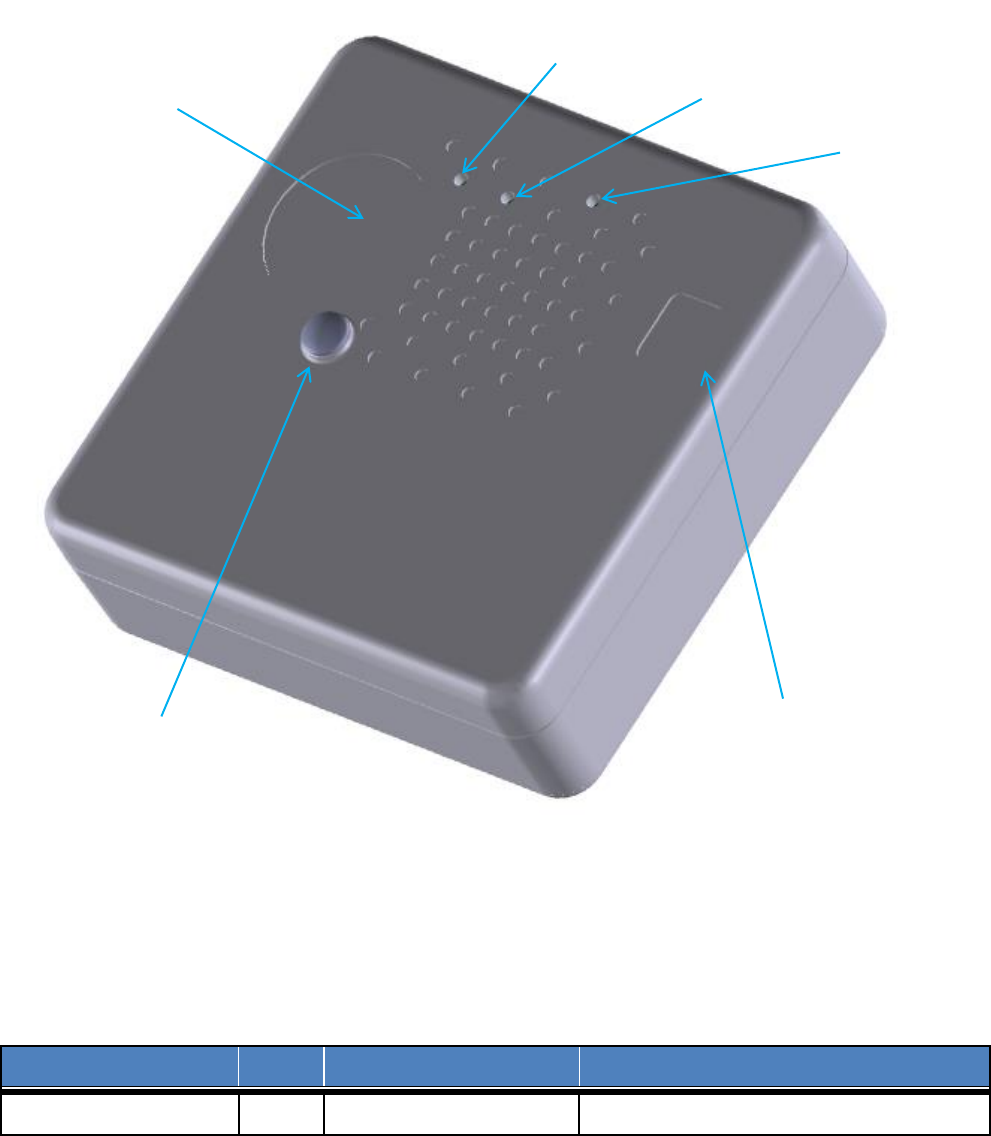

Figure 2 illustrates the I/O layout for the Kona All-in-One Home Sensor. All models share the
same layout, though only functional I/O is exposed on the case.
Kona All-in-One Home Sensor User Guide T0005370_UG Version 0.5
TEKTELIC Communications Inc. Confidential Page 8 of 32
Figure 2: Kona All-in-One Home Sensor External Connector I/O Layout
Connector types and their mating connectors are listed in Table 2.
Table 2: Kona All-in-One Home Sensor Interface Connector Types
Interface
QTY
Connector Type
Mating Connector
External Connector
0 or 1
JST B2B-ZR(LF)(SN)
JST ZHR-2
1.3 Specifications
The Kona All-in-One Home Sensor specifications are listed in Table 3.
Humidity Sensor
Aperture
LoRa LED
Magnetic Switch
(External Connector)
PIR Lens
(PIR model only)
Light Sensor
System
LED
Kona All-in-One Home Sensor User Guide T0005370_UG Version 0.5
TEKTELIC Communications Inc. Confidential Page 9 of 32
Table 3: Kona All-in-One Home Sensor Specifications
Attribute
Specification
Dimensions
42 mm (1.65”) wide x 42 mm (1.65”) deep x 14mm (0.55”) tall
Weight
20g (0.71 oz)
Operating Temperature
10°C to 40°C (50°F to 104°F)
Ingress Protection
IP30
Battery
CR2450 (replaceable)
Panasonic (Model CR2450)
Sony (Model CR2450B)
EVE Energy (Model CR2450)
FDK Corporation (Model CR2450)
Regulatory Compliance
IEC 60950-1 (CE)
ETSI EN 300 019-2-1, 300 019-2-2
ETSI EN 300 019-2-3, 300 019-2-4
FCC 15.247 RSS-247
FCC 15.209 RSS-Gen
Kona All-in-One Home Sensor User Guide T0005370_UG Version 0.5
TEKTELIC Communications Inc. Confidential Page 10 of 32
2 What is in the Box
2.1 Product and installation material
Kona All-In-One Home Sensor
Mounting Bracket
Kona All-in-One Home Sensor User Guide T0005370_UG Version 0.5
TEKTELIC Communications Inc. Confidential Page 11 of 32
3 Installation
3.1 Safety Precautions
The Kona All-in-One Home Sensor is intended for indoor use only.
The Kona All-in-One Home Sensor contains a lithium coin cell battery.
NEVER allow small children near batteries: if battery is swallow, immediately notify
doctor.
To reduce risk of fire, explosion or chemical burns: replace only with approved 3V
CR2450 coin batteries; DO NOT recharge, disassemble, heat above 100°C (212°F) or
incinerate.
The Kona All-in-One Home Sensor requires an external magnet for use with the internal
magnetic switch.
Keep magnets away from all children. Small magnets can pose a serious choking hazard.
If multiple magnets are swallowed, contact doctor immediately.
3.2 Unpacking and Inspection
The following should be considered during the unpacking of a new Kona All-in-One Home
Sensor.
1. Inspect the shipping carton and report any significant damage to TEKTELIC.
2. Unpacking should be conducted in a clean and dry location when possible.
3. Do not discard the shipping box or foam inserts as they will be required if a unit is
returned for repair or re-configuration.
3.3 Required Equipment for Installation
There are no tools required for Kona All-in-One Home Sensor installation.
3.4 Kona All-In-One Home Sensor Mounting
Kona All-in-One Home Sensor is designed to be mounted using the supplied mounting bracket.
The bracket can be attached using screws or tape (not included).
When mounting on a vertical surface, ensure that the Home Sensor will not be orientated with
the case retaining screws towards the ceiling. This could cause the Home Sensor to accidently
slip off the mount and fall. There are no orientation concerns when the Home Sensor is
mounted to a horizontal surface.
Kona All-in-One Home Sensor User Guide T0005370_UG Version 0.5
TEKTELIC Communications Inc. Confidential Page 12 of 32
3.5 External Connector Cable Installation
The Kona All-in-One Home Sensor with External Connect installation requires connection to the
external device. The external device cable attaches to the 2-pin connector located on the top of
the Home Sensor.

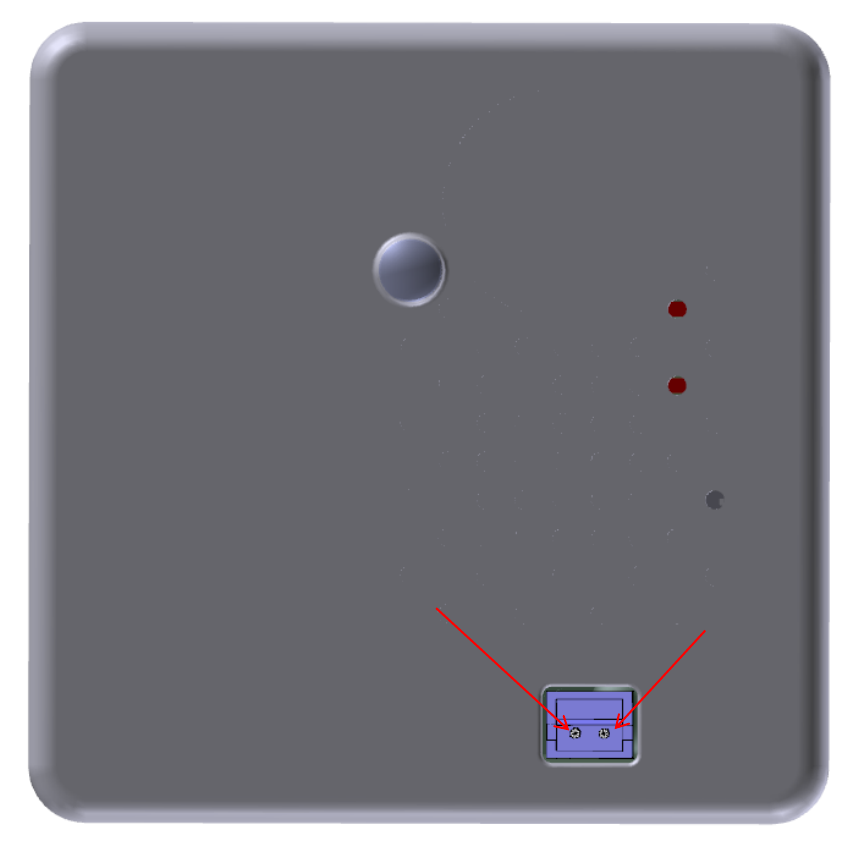

Figure 3: Kona All-in-One Home Sensor External Connector Signals
Figure 3: Kona All-in-One Home Sensor External Connector shows the external connector signal
locations. The connector is designed to be attached to an open-drain output, however the
signal line can also be driven with digital signals at 1.8V logic levels. Connection cable length
should NOT exceed 3 meters. Do not connect to an outdoor device.
Signal
Connection
Ground
Connection
Kona All-in-One Home Sensor User Guide T0005370_UG Version 0.5
TEKTELIC Communications Inc. Confidential Page 13 of 32
4 Power UP and Commissioning and Monitoring
4.1 Required Equipment
No special equipment is required to power on the Kona All-in-One Home Sensor.
4.2 Power Up/Down Procedure
Once the sensor information has been added to the NS, pull the tab to engage the battery.
To reset or turn off the device the battery must be removed, refer to the Battery Replacement
Section.
Kona All-in-One Home Sensor User Guide T0005370_UG Version 0.5
TEKTELIC Communications Inc. Confidential Page 14 of 32
5 Operation, Alarms & Management
5.1 Configuration
The Kona All-In-One home sensor supports a full range of Over-the-Air (OTA) configuration
options. Specific technical details are available in the Home Sensor Technical Reference
Manual.
All configuration commands need to be sent OTA during a sensor’s downlink windows.
5.2 Default Configuration
The default configuration on the Home Sensor is:
o Report Temperature and Humidity every one (1) hour.
o Report Battery Voltage every twenty-four (24) hours.
o Report actuation of the digital input element every one (1) actuation.
5.3 LED Behaviour
During Boot and Join Procedure:
Both LED’s will come on briefly when power is first applied.
After a small delay ( < 1 second ) the LED’s will turn off and one of them will blink briefly.
o If the System LED blinks, then all health checks on the board passed.
o If the LoRa LED blinks, then one of the health checks failed. Consider replacing
the battery, or moving the sensor to an environment within temperature range.
Immediately after, the Join Procedure will begin. During the time the System LED will
blink continuously until the sensor has joined a network.
The LoRa LED will now blink whenever LoRa activity occurs on the sensor (Transmitting
or Receiving packets)
During normal operation:
The LoRa LED will blink whenever LoRa activity occurs on the sensor (Transmitting or
Receiving packets)
The System LED can be controlled via the downlink command interface.
Kona All-in-One Home Sensor User Guide T0005370_UG Version 0.5
TEKTELIC Communications Inc. Confidential Page 15 of 32
6 Battery Replacement
The Kona All-in-One Home Sensor is powered by a standard CR2450 coin cell. Use only
approved CR2450 cells when replacing the battery:
Panasonic (Model CR2450)
Sony (Model CR2450B)
EVE Energy (Model CR2450)
FDK Corporation (Model CR2450)

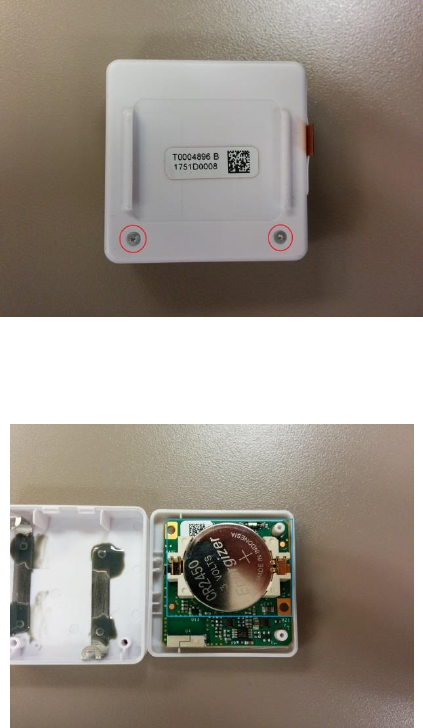

In order to access the battery the two screws securing the case must be removed. The screws
are accessible on the bottom of the sensor case and require a T-3 Torx screwdriver.

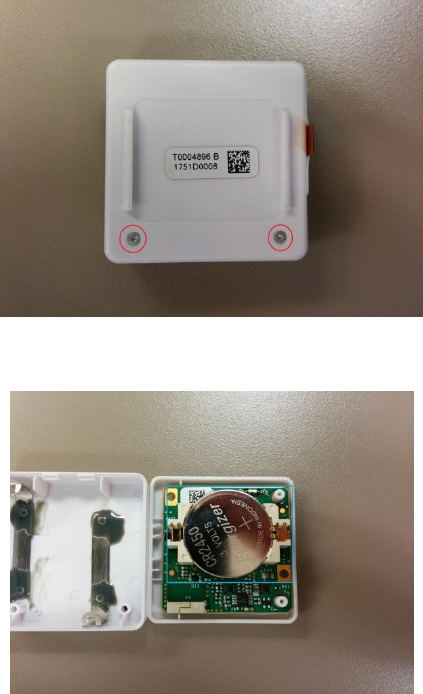

Opening the case:
Remove the two T-3 screws on the bottom of the case
While holding the sensor with the bottom facing up, remove the bottom of the case
With the bottom removed, the coin cell holder is accessible

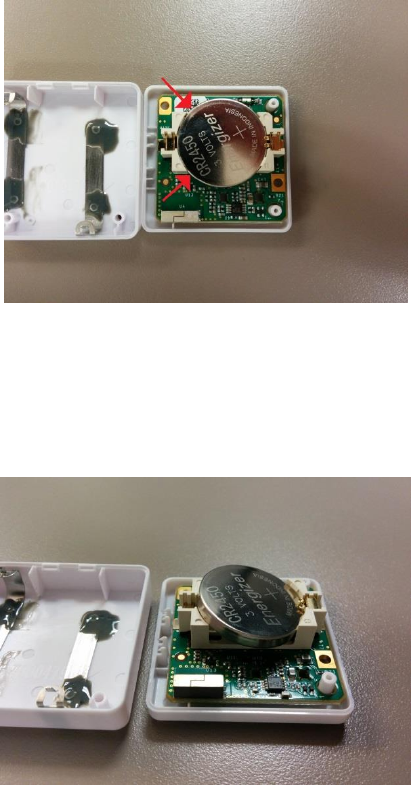

Remove the coin cell from the holder by gently pinching and lifting the end of the cell
indicated in the image below
Kona All-in-One Home Sensor User Guide T0005370_UG Version 0.5
TEKTELIC Communications Inc. Confidential Page 16 of 32

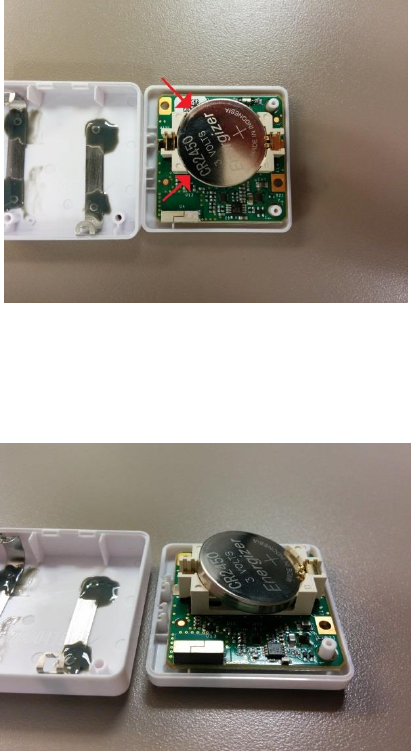

Place the new cell in the holder, first hooking the top of the cell under the two metal
fingers as shown below
o The top of the coin cell is marked with a + symbol indicating the positive
terminal. This positive terminal must face up when replacing the cell
Push the other end of the cell into the holder until it clips positively into the holder
When reinserting battery ensure the metal hooks on the battery holder are above the
battery before pushing it in. Failure to do so will damage the power leads on the sensor.
7 Compliance Statements
Federal Communications Commission
This device complies with Part 15 of the FCC Rules.
Operation is subject to the following two conditions:
1. This device may not cause harmful interference,
and
2. This device must accept any interference
received, including interference that may cause
undesired operation.
Changes or modifications not expressly approved by the
party responsible for compliance could void the user’s
authority to operate the equipment
This equipment has been tested and found to comply with
the limits for a Class B digital device, pursuant to Part 15 of
the FCC Rules. These limits are designed to provide
reasonable protection against harmful interference in a
residential installation. This equipment generates uses and
can radiate radio frequency energy and, if not installed and
used in accordance with the instructions, may cause
harmful interference to radio communications. However,
there is no guarantee that interference will not occur in a
particular installation. If this equipment does cause
harmful interference to radio or television reception,
which can be determined by turning the equipment off
and on, the user is encouraged to try to correct the
interference by one of the following measures:
Reorient or relocate the receiving antenna.
Increase the separation between the equipment
and receiver.
Connect the equipment into an outlet on a
circuit different from that to which the receiver
is connected.
Consult the dealer or an experienced radio/TV
technician for help.
To comply with FCC exposure limits for general population
/ uncontrolled exposure, this device should be installed at
a distance of 20 cm from all persons and must not be co-
located or operating in conjunction with any other
transmitter.
Industry Canada
This Device complies with Industry Canada License-exempt
RSS standard(s). Operation is subject to the following two
conditions:
This device may not cause interference, and
This device must accept any interference,
including interference that may cause undesired
operation of the device.
Under Industry Canada regulations, this radio transmitter
may only operate using an antenna of a type and
maximum (or lesser) gain approved for the transmitter by
Industry Canada. To reduce potential radio interference to
other users, the antenna type and its gain should be so
chosen that the equivalent isotropically radiated power
(e.i.r.p.) is not more than that necessary for successful
communication.
This radio transmitter (identify the device by certification
number, or model number if (Category II) has been
approved by Industry Canada to operate with the antenna
types listed below with the maximum permissible gain and
required antenna impedance for each antenna type
indicated. Antenna types not included in this list, having a
gain greater than the maximum gain indicated for that
type, are strictly prohibited for use with this device. This
device complies with IC radiation exposure limits set forth
for an uncontrolled environment.
This device should be installed and operated with
minimum distance 0.2 m between the radiator and your
body.
Kona All-in-One Home Sensor User Guide T0005370_UG Version 0.4
TEKTELIC Communications Inc. Confidential Page 18 of 32
8 Description du produit
8.1 Aperçu
Le capteur maison tout-en-un Kona est un capteur LoRaWAN IoT multi-usage compacté dans un
très petit format. Le Home Sensor est idéal pour surveiller et signaler la température,
l'humidité, la lumière, les chocs et les portes et fenêtres ouvertes / fermées dans
l'environnement domestique. Des fonctions de détection supplémentaires telles que la
détection de fuite et de mouvement, ainsi que le comptage des impulsions d'un appareil
externe sont également pris en charge avec le modèle de capteur de domicile approprié. Le
Tableau 1 présente les modèles de capteurs domestiques Kona tout-en-un actuellement
disponibles.
Tableau 1: Modèles de détecteurs de maison tout-en-un Kona
Product Code
Description
RF Region
T0004885
HOME SENSOR MODULE, NA, PIR
NA
T0004886
HOME SENSOR MODULE, NA, EXTERNAL CONNECTION
NA
T0004893
HOME SENSOR MODULE, NA, BASE
NA
La gamme de capteurs domestiques tout-en-un Kona prend en charge les applications de
détection suivantes:
Détection de mouvement: Les déclencheurs configurables permettent au capteur de
détecter s'il a été déplacé.
Détection numérique marche / arrêt: Un interrupteur magnétique interne ou un contact
externe peut être utilisé pour surveiller les états marche / arrêt et compter les
événements.
Détection de la lumière: Le capteur de lumière embarqué est capable de signaler la
présence ou l'absence de lumière en utilisant un seuil d'intensité configurable.
Mesures de température et d'humidité: Le capteur Home est capable de surveiller et de
signaler la température et l'humidité de son environnement local.
Détection de l'humidité / des fuites: Possibilité de détecter l'eau de la piscine pour
détecter les inondations et les fuites.
• Détection de mouvement (PIR): Les capteurs équipés peuvent détecter les personnes se
déplaçant dans le champ de vision des capteurs.
Kona All-in-One Home Sensor User Guide T0005370_UG Version 0.4
TEKTELIC Communications Inc. Confidential Page 19 of 32
La Figure 1 illustre le facteur de forme externe Kona All-in-One Home Sensors. Tous les modèles
partagent le même facteur de forme mécanique.
Figure 1: Capteur maison Kona tout-en-un
8.2 Interfaces physiques
La Figure 2 illustre la configuration des E / S pour le capteur Home Kona All-in-One. Tous les
modèles partagent la même disposition, mais seules les E / S fonctionnelles sont exposées sur
le boîtier.
Kona All-in-One Home Sensor User Guide T0005370_UG Version 0.4
TEKTELIC Communications Inc. Confidential Page 20 of 32
Figure 2: Disposition des E / S du connecteur externe Kona All-in-One Home Sensor
Les types de connecteurs et leurs connecteurs correspondants sont répertoriés dans le Tableau
2.
Tableau 2: Types de connecteurs d'interface de capteur domestique tout-en-un Kona
Interface
QTY
Type de connecteur
Connecteur compatible
Connecteur externe
0 or 1
JST B2B-ZR(LF)(SN)
JST ZHR-2
8.3 Caractéristiques
Les spécifications du capteur domestique tout-en-un Kona sont indiquées dans le tableau 3.
Ouverture du
capteur
d'humidité
LoRa LED
Interrupteur magnétique
(Connecteur externe)
Lentille PIR (modèle
PIR uniquement)
Capteur de
lumière
LED
système
Kona All-in-One Home Sensor User Guide T0005370_UG Version 0.4
TEKTELIC Communications Inc. Confidential Page 21 of 32
Tableau 3: Spécifications du capteur domestique tout-en-un Kona
Attribut
Spécification
Dimensions
42 mm (1.65”) largeur x 42 mm (1.65”) profondeur x 14mm (0.55”) grand
Poids
20g (0.71 oz)
Température de
fonctionnement
10°C to 40°C (50°F to 104°F)
Protection contre la
pénétration
IP30
Batterie
CR2450 (replaceable)
Panasonic (modèle CR2450)
Sony (modèle CR2450B)
EVE Energy (modèle CR2450)
FDK Corporation (modèle CR2450)
Conformité
réglementaire
IEC 60950-1 (CE)
ETSI EN 300 019-2-1, 300 019-2-2
ETSI EN 300 019-2-3, 300 019-2-4
FCC 15.247 RSS-247
FCC 15.209 RSS-Gen
Kona All-in-One Home Sensor User Guide T0005370_UG Version 0.4
TEKTELIC Communications Inc. Confidential Page 22 of 32
9 Qu'est ce qu'il y a dans la boite
9.1 Produit et matériel d'installation
Capteur maison Kona tout-en-un
Support de montage
Kona All-in-One Home Sensor User Guide T0005370_UG Version 0.4
TEKTELIC Communications Inc. Confidential Page 23 of 32
10 Installation
10.1 Précautions de sécurité
Le capteur Home Kona tout-en-un est conçu pour une utilisation en intérieur
uniquement.
Le capteur maison Kona tout-en-un contient une pile bouton au lithium.
o Ne laissez JAMAIS de petits enfants à proximité des batteries: si la batterie est
avalée, avertissez immédiatement le médecin.
o Pour réduire les risques d'incendie, d'explosion ou de brûlures chimiques:
remplacez uniquement par des piles 3V CR2450; NE PAS recharger, démonter,
chauffer au-dessus de 100 ° C (212 ° F) ou incinérer.
Le capteur domestique tout-en-un Kona nécessite un aimant externe pour l'utilisation
avec l'interrupteur magnétique interne.
Gardez les aimants à l'écart de tous les enfants. Les petits aimants peuvent poser un
sérieux risque d'étouffement. Si plusieurs aimants sont avalés, contactez
immédiatement un médecin.
10.2 Déballage et inspection
Les éléments suivants doivent être pris en compte lors du déballage d'un nouveau capteur
domestique Kona tout-en-un.
1. Inspectez le carton d'expédition et signalez tout dommage important à TEKTELIC.
2. Le déballage doit être effectué dans un endroit propre et sec lorsque cela est possible.
3. Ne jetez pas la boîte d'expédition ou les inserts en mousse car ils seront nécessaires si
une unité est retournée pour réparation ou reconfiguration.
10.3 Équipement requis pour l'installation
Aucun outil n'est requis pour l'installation du capteur domestique tout-en-un Kona.
10.4 Kona tout-en-un Accueil capteur de montage
Le capteur domestique tout-en-un Kona est conçu pour être monté à l'aide du support de
montage fourni. Le support peut être fixé à l'aide de vis ou de ruban adhésif (non inclus).
Kona All-in-One Home Sensor User Guide T0005370_UG Version 0.4
TEKTELIC Communications Inc. Confidential Page 24 of 32
Lors du montage sur une surface verticale, assurez-vous que le capteur de la maison n'est pas
orienté avec les vis de retenue du boîtier vers le plafond. Cela pourrait provoquer le glissement
accidentel du capteur Home sur le support et tomber. Il n'y a pas de problème d'orientation
lorsque le capteur d'ambiance est monté sur une surface horizontale.
10.5 Installation du câble de connecteur externe
L'installation du capteur Home Tout-en-un Kona avec connexion externe nécessite une
connexion à l'appareil externe. Le câble du périphérique externe se branche sur le connecteur à
2 broches situé sur le dessus du capteur Home.
Figure 3: Signaux de connecteurs externes Kona All-in-One Home Sensor
Signal
Connexion
Connexion au
sol
Kona All-in-One Home Sensor User Guide T0005370_UG Version 0.4
TEKTELIC Communications Inc. Confidential Page 25 of 32
Figure 3: Le connecteur externe Kona All-in-One Home Sensor indique les emplacements des
signaux du connecteur externe. Le connecteur est conçu pour être connecté à une sortie à
drain ouvert, mais la ligne de signal peut également être pilotée avec des signaux numériques à
des niveaux logiques de 1,8 V. La longueur du câble de connexion ne doit PAS dépasser 3
mètres. Ne pas connecter à un appareil extérieur.
Kona All-in-One Home Sensor User Guide T0005370_UG Version 0.4
TEKTELIC Communications Inc. Confidential Page 26 of 32
11 Mise sous tension et mise en service et surveillance
11.1 Équipement requis
Aucun équipement spécial n'est requis pour alimenter le capteur domestique tout-en-un Kona.
11.2 Marche / Arrêt Procédure
Une fois les informations du capteur ajoutées au NS, tirez sur la languette pour engager la
batterie.
Pour réinitialiser ou éteindre l'appareil, la batterie doit être retirée, reportez-vous à la section
Remplacement de la batterie.
Kona All-in-One Home Sensor User Guide T0005370_UG Version 0.4
TEKTELIC Communications Inc. Confidential Page 27 of 32
12 Fonctionnement, alarmes et gestion
12.1 Configuration
The Kona All-In-One home sensor supports a full range of Over-the-Air (OTA) configuration
options. Specific technical details are available in the Home Sensor Technical Reference
Manual.
All configuration commands need to be sent OTA during a sensor’s downlink windows.
12.2 Configuration par défaut
La configuration par défaut sur le capteur Home est:
Signaler la température et l'humidité toutes les (1) heures.
Signalez la tension de la batterie toutes les vingt-quatre (24) heures.
Signaler l'actionnement de l'élément d'entrée numérique à chaque actionnement (1).
12.3 Comportement des LED
Au cours de la procédure de démarrage et de jointure:
Les deux voyants s'allument brièvement lors de la première mise sous tension.
Après un court délai (<1 seconde), les voyants s'éteindront et l'un d'eux clignotera
brièvement.
o Si le voyant System clignote, tous les contrôles de santé de la carte sont passés.
o Si le voyant LoRa clignote, l'un des contrôles d'intégrité a échoué. Envisagez de
remplacer la batterie ou de déplacer le capteur dans un environnement dans la
plage de température.
Immédiatement après, la procédure de jonction commence. Pendant ce temps, le
voyant System clignote en continu jusqu'à ce que le capteur rejoigne un réseau.
La LED LoRa clignote à chaque fois que l'activité LoRa se produit sur le capteur (paquets
d'émission ou de réception)
En fonctionnement normal:
La LED LoRa clignote lorsque l'activité LoRa se produit sur le capteur (paquets d'émission
ou de réception)
Kona All-in-One Home Sensor User Guide T0005370_UG Version 0.4
TEKTELIC Communications Inc. Confidential Page 28 of 32
Le voyant System peut être contrôlé via l'interface de commande de liaison
descendante.
Kona All-in-One Home Sensor User Guide T0005370_UG Version 0.4
TEKTELIC Communications Inc. Confidential Page 29 of 32
13 Remplacement de la Batterie
Le capteur Home Kona tout-en-un est alimenté par une pile bouton standard CR2450. Utilisez
uniquement des cellules CR2450 approuvées lors du remplacement de la batterie:
Panasonic (modèle CR2450)
Sony (modèle CR2450B)
EVE Energy (modèle CR2450)
FDK Corporation (modèle CR2450)
Pour accéder à la batterie, les deux vis de fixation du boîtier doivent être retirées. Les vis sont
accessibles sur le fond du boîtier du capteur et nécessitent un tournevis Torx T-3.
Ouverture du boîtier:
Retirez les deux vis T-3 sur le fond du boîtier
Tout en maintenant le capteur avec la partie inférieure vers le haut, retirez le bas du
boîtier
Avec le fond enlevé, le porte-cellule est accessible
Retirez la pile bouton du support en pinçant doucement et en soulevant l'extrémité de
la cellule indiquée dans l'image ci-dessous
Kona All-in-One Home Sensor User Guide T0005370_UG Version 0.4
TEKTELIC Communications Inc. Confidential Page 30 of 32
Placez la nouvelle cellule dans le support, en accrochant d'abord le haut de la cellule
sous les deux doigts métalliques comme indiqué ci-dessous
o Le haut de la pile bouton est marqué d'un symbole + indiquant la borne
positive. Ce terminal positif doit être orienté vers le haut lors du remplacement
de la cellule
Poussez l'autre extrémité de la cellule dans le support jusqu'à ce qu'elle se clipse
positivement dans le support
Lors de la réinsertion de la batterie, assurez-vous que les crochets métalliques du
support de la batterie sont au-dessus de la batterie avant de l'enfoncer. Sinon, vous
risquez d'endommager les fils d'alimentation du capteur.
14 Déclarations de conformité
Commission fédérale des communications
Cet appareil est conforme à la partie 15 des règles FCC.
Le fonctionnement est soumis aux deux conditions
suivantes:
1. Cet appareil ne peut pas causer d'interférences
nuisibles, et
2. Cet appareil doit accepter toute interférence
reçue, y compris les interférences susceptibles
de provoquer un fonctionnement indésirable.
Les changements ou modifications non expressément
approuvés par la partie responsable de la conformité
peuvent annuler l'autorité de l'utilisateur à utiliser
l'équipement.
Cet équipement a été testé et déclaré conforme aux
limites d'un appareil numérique de classe B,
conformément à la partie 15 des règles de la FCC. Ces
limites sont conçues pour fournir une protection
raisonnable contre les interférences nuisibles dans une
installation résidentielle. Cet équipement génère des
utilisations et peut émettre de l'énergie radiofréquence
et, s'il n'est pas installé et utilisé conformément aux
instructions, peut provoquer des interférences nuisibles
aux communications radio. Cependant, il n'y a aucune
garantie que des interférences ne se produiront pas dans
une installation particulière. Si cet équipement cause des
interférences nuisibles à la réception radio ou télévision,
ce qui peut être déterminé en éteignant et en rallumant
l'équipement, l'utilisateur est encouragé à essayer de
corriger l'interférence par l'une des mesures suivantes:
• Réorienter ou déplacer l'antenne de réception.
• Augmentez la distance entre l'équipement et le
récepteur.
• Connectez l'équipement à une prise d'un circuit
différent de celui auquel le récepteur est connecté.
• Consulter le revendeur ou un technicien radio / TV
expérimenté pour obtenir de l'aide.
Pour respecter les limites d'exposition RF FCC / IC pour la
population générale / exposition incontrôlée, les antennes
utilisées pour cet émetteur doivent être installées de
manière à fournir une distance de séparation d'au moins
20 cm par rapport à toutes les personnes et ne doivent pas
être co-localisées toute autre antenne ou émetteur. Ce
produit doit être installé par des techniciens RF qualifiés.
Industrie Canada
Cet appareil est conforme aux normes RSS exemptes
de licence d'Industrie Canada. L'opération est
soumise aux deux conditions suivantes:
1. Cet appareil ne peut pas causer d'interférences,
et
2. Cet appareil doit accepter toute interférence, y
compris les interférences susceptibles de provoquer
un fonctionnement indésirable de l'appareil.
En vertu des règlements d'Industrie Canada, cet
émetteur radio ne peut fonctionner qu'avec une
antenne de type et un gain maximum (ou moindre)
approuvé pour l'émetteur par Industrie Canada. Pour
réduire les interférences radio potentielles avec
d'autres utilisateurs, le type d'antenne et son gain
doivent être choisis de manière à ce que la puissance
isotrope rayonnée équivalente (e.i.r.p.) ne soit pas
supérieure à celle nécessaire pour une communication
réussie.
Cet émetteur radio (identifiez l'appareil par un
numéro de certification ou un numéro de modèle si
(Catégorie II) a été approuvé par Industrie Canada
pour fonctionner avec les types d'antenne énumérés
ci-dessous avec le gain maximal admissible et
l'impédance d'antenne requise pour chaque type
d'antenne indiqué. Il est strictement interdit d'utiliser
cet appareil avec un gain supérieur au gain maximal
indiqué pour ce type Cet appareil est conforme aux
limites d'exposition aux radiations IC définies pour
un environnement non contrôlé.
Cet appareil doit être installé et utilisé avec une
distance minimale de 0,2 m entre le radiateur et votre
corps.
