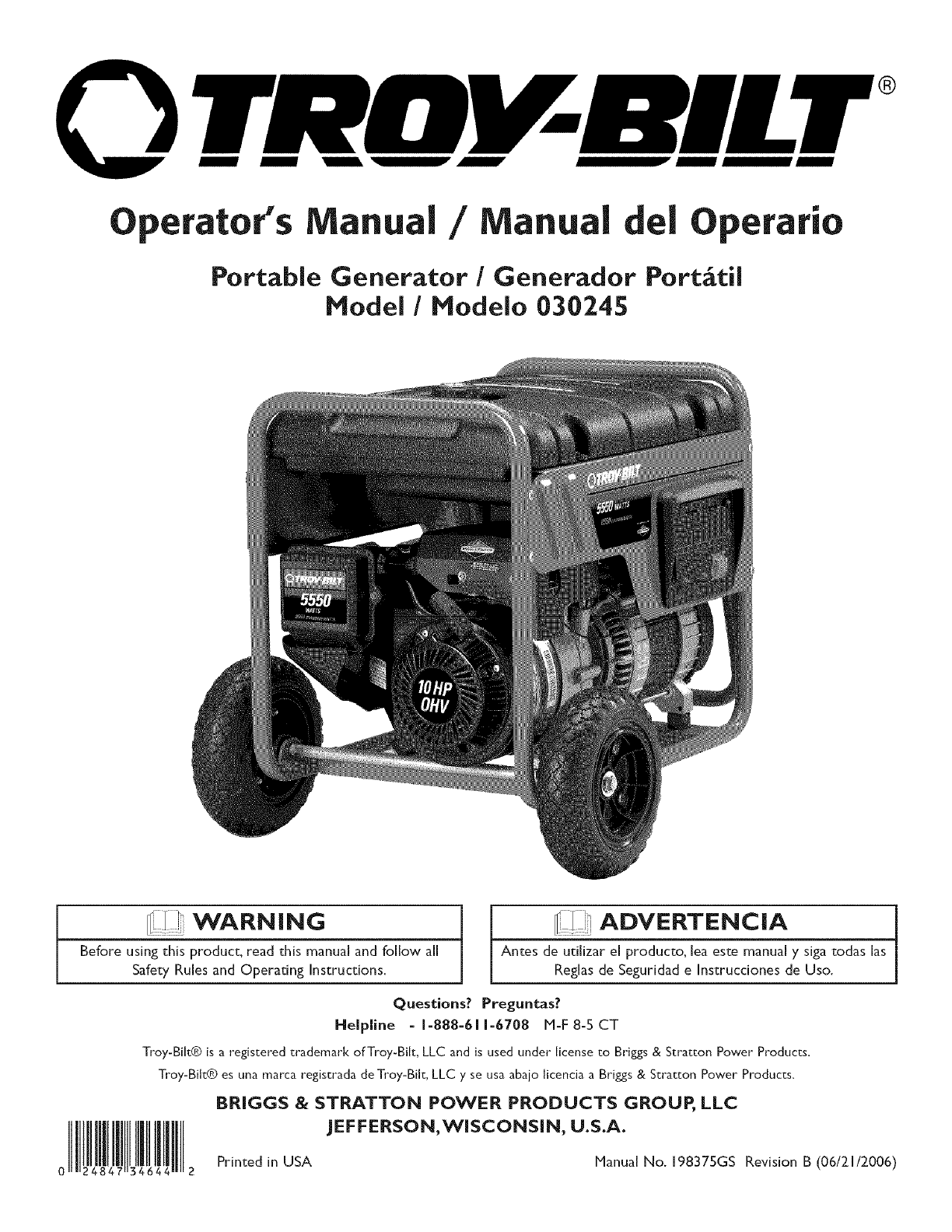

Operator's ual /Manual dei Operario

Portable Generator/Generador Port_til

Model /Modelo 030245

r®

Ii_i_WARNING

Before using this product, read this manual and follow all

Safety Rules and Operating Instructions.

_i]!i ADVERTENC|A

Antes de utilizar el producto, lea este manual y siga todas las

Reglas de Seguridad e Instrucciones de Uso.

Questions? Preguntas?

Helpline - 1-888-611-6708 M-F 8-5 CT

Troy-Bilt® is a registered trademark ofTroy-Bilt, LLC and is used under license to Briggs & Stratton Power Products.

Troy-Bilt® es una marca registrada de Troy-Bilt, LLC y se usa abajo licencia a Bri_s & Stratton Power Products.

BRIGGS & STRATTON POWER PRODUCTS GROUP, LLC

JEFFERSON,WISCONSIN, U.S.A.

Printed in USA

2Manual No. 198375GS Revision B (06/21/2006)

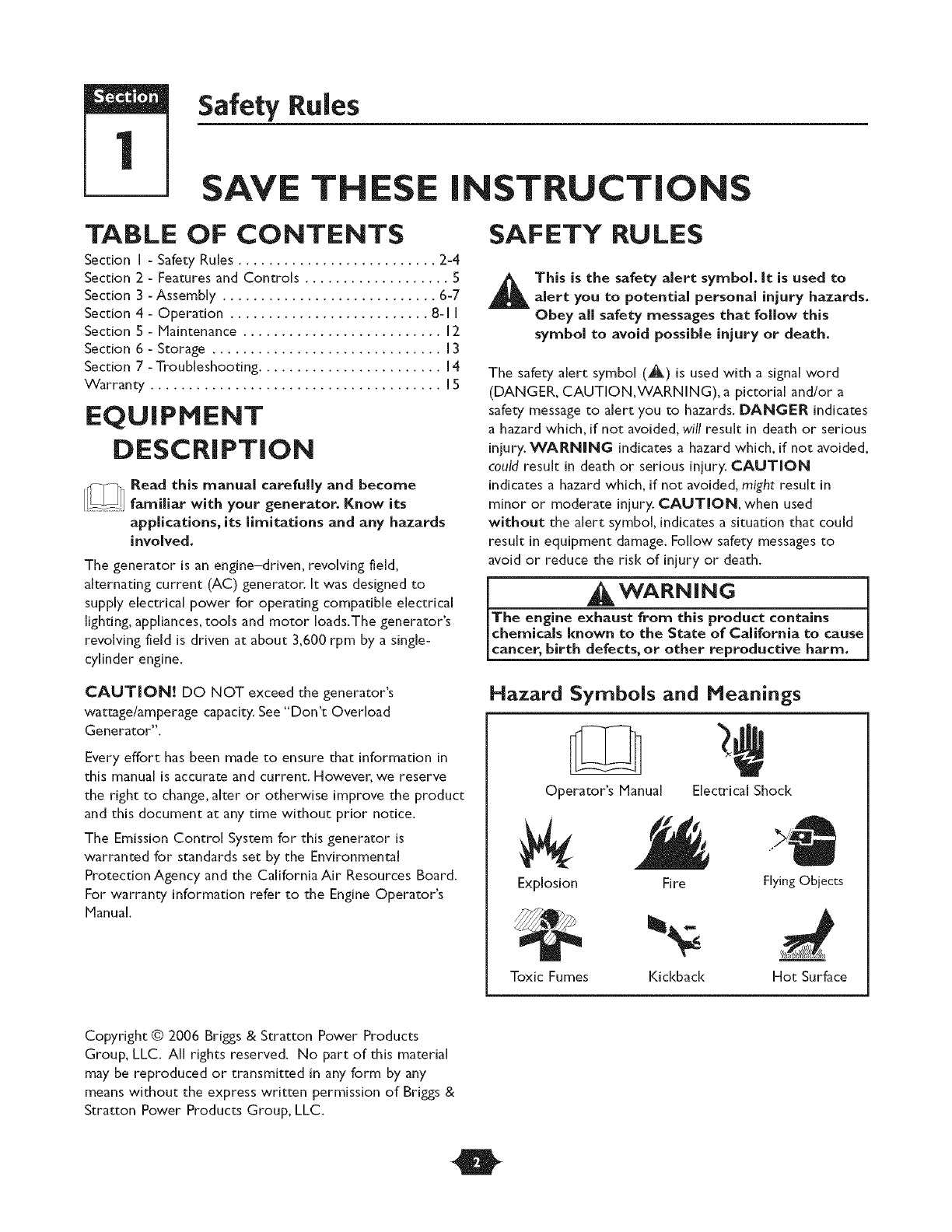

Safety Rules

SAVE THESE iNSTRUCTiONS

TABLE OF CONTENTS

Section I - Safety Rules .......................... 2-4

Section 2 -Features and Controls ................... 5

Section 3 - Assembly ............................ 6-7

Section 4 - Operation .......................... 8-I I

Section 5 -Maintenance .......................... 12

Section 6 - Storage .............................. 13

Section 7 - Troubleshooting ........................ 14

Warranty ...................................... 15

EQUIPMENT

DESCRiPTiON

1!_i_!] Read this manual carefully and become

familiar with your generator. [(now its

applications, its limitations and any hazards

involved.

The generator is an engine-driven, revolving field,

alternating current (AC) generator. It was designed to

supply electrical power for operating compatible electrical

lighting, appliances, tools and motor loads.The generator's

revolving field is driven at about 3,600 rpm by a single-

cylinder engine.

SAFETY RULES

_k his is the safety alert symbol. It is used to

alert you to potential personal injury hazards.

Obey all safety messages that follow this

symbol to avoid possible injury or death.

The safety alert symbol (_) is used with a signal word

(DANGER, CAUTION,WARNING), a pictorial and/or a

safety message to alert you to hazards. DANGER indicates

a hazard which, if not avoided, will result in death or serious

injury. WARNING indicates a hazard which, ff not avoided,

could result in death or serious injury. CAUTION

indicates a hazard which, if not avoided, might result in

minor or moderate injury. CAUTION, when used

without the alert symbol, indicates a situation that could

result in equipment damage. Follow safety messages to

avoid or reduce the risk of injury or death.

[ wA..i.G

The engine exhaust from this product contains

chemicals Imown to the State of California to cause

[cancer, b rth defects, or other reproduct ve harm.

CAUTION! DO NOT exceed the generator's

wattage/amperage capacity. See "Don't Overload

Generator".

Every effort has been made to ensure that information in

this manual is accurate and current. However, we reserve

the right to change, alter or otherwise improve the product

and this document at any time without prior notice.

The Emission Control System for this generator is

warranted for standards set by the Environmental

Protection Agency and the California Air Resources Board.

For warranty information refer to the Engine Operator's

Manual.

Hazard Symbols and Meanings

Operator's Manual Electrical Shock

Explosion

Toxic Fumes

Fire

Kickback

Flying Objects

Hot Surface

may be reproduced or transmitted in any form by any

means without the express written permission of Brigs &

Stratton Power Products Group, LLC.

Using a generator indoors WILL KILL YOU

IN MINUTES.

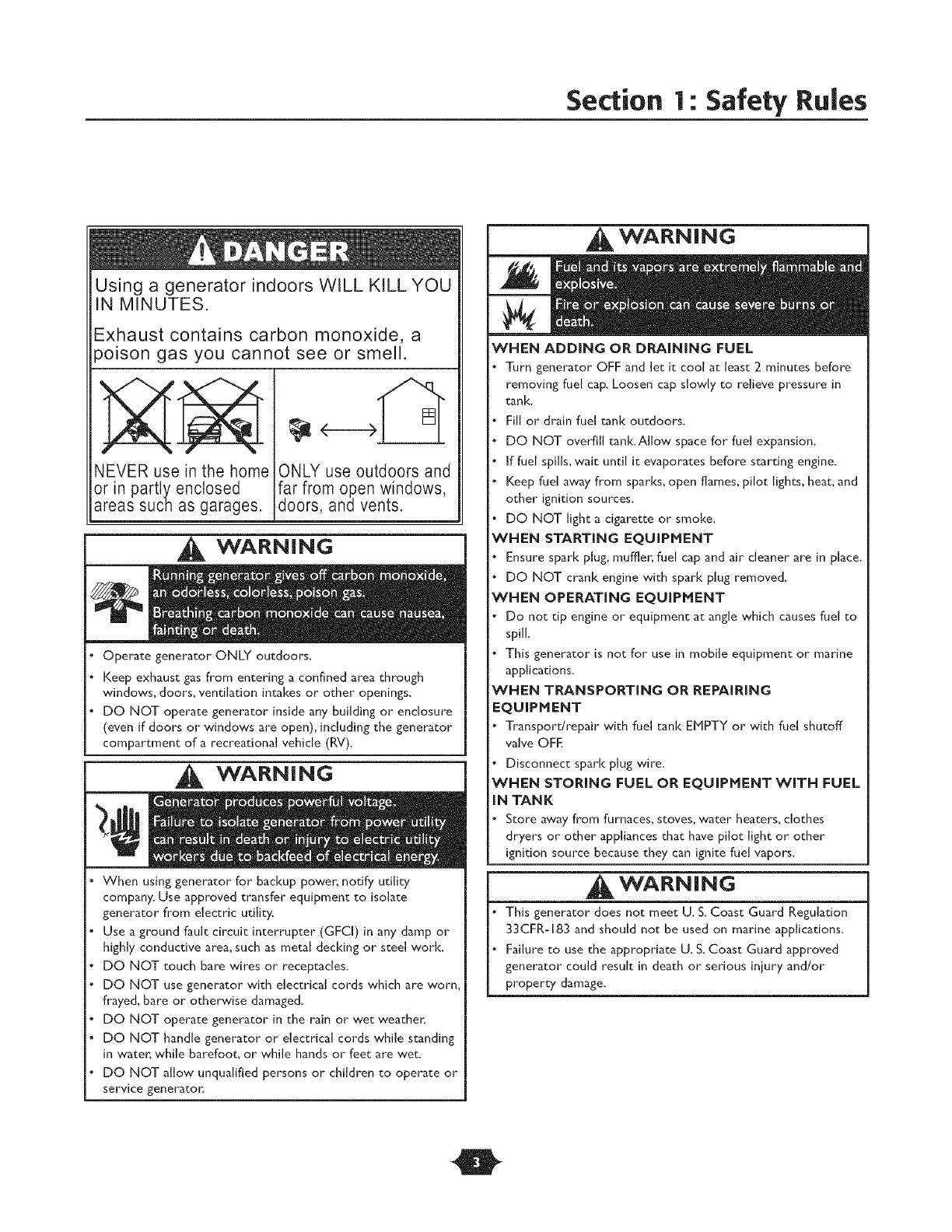

Section 1: Safety Rules

Exhaust contains carbon monoxide, a

poison gas you cannot see or smell.

NEVER use in the home

or in partly enclosed

areas such as garages.

[]

ONLY use outdoors and

far from open windows,

doors, and vents.

WARNING

Operate generator ONLY outdoors.

Keep exhaust gas from entering a confined area through

windows, doors, ventilation intakes or other openings.

DO NOT operate generator inside any building or enclosure

(even if doors or windows are open), including the generator

compartment of a recreational vehicle (RV).

WARNING

When using generator for backup power, notify utility

company. Use approved transfer equipment to isolate

generator fl'om electric utility.

Use a ground fault circuit interrupter (GFCI) in any damp or

highly conductive area, such as metal decking or steel work.

DO NOT touch bare wires or receptacles.

DO NOT use generator with electrical cords which are worn,

frayed, bare or otherwise damaged.

DO NOT operate generator in the rain or wet weather:

DO NOT handle generator or electrical cords while standing

in water, while barefoot, or while hands or feet are wet.

DO NOT allow unqualified persons or children to operate or

service generator

_WARNING

WHEN ADDING OR DRAINING FUEL

Turn generator OFF and let it cool at least 2 minutes before

removing fuel cap. Loosen cap slowly to relieve pressure in

tank.

Fill or drain fuel tank outdoors.

DO NOT overfill tank.Allow space for fuel expansion.

If fuel spills, wait until it evaporates before starting engine.

Keep fuel away from sparks, open flames, pilot lights, heat, and

other ignition sources.

DO NOT light a cigarette or smoke.

VHEN STARTING EQUIPMENT

• Ensure spark plug, muffle_; fuel cap and air cleaner are in place.

.DO NOT crank engine with spark plug removed.

WHEN OPERATING EQUIPMENT

Do not tip engine or equipment at angle which causes fuel to

spill.

This generator is not for use in mobile equipment or marine

applications.

VHEN TRANSPORTING OR REPAIRING

EQUIPMENT

•Transport/repair with fuel tank EMPTY or with fuel shutoff

valve OFE

. Disconnect spark plug wire.

WHEN STORING FUEL OR EQUIPMENT WITH FUEL

iN TANK

Store away from furnaces, stoves, water heaters, clothes

dryers or other appliances that have pilot light or other

ignition source because they can ignite fuel vapors.

A{_WARNING

This generator does not meet U. S. Coast Guard Regulation

33CFR-183 and should not be used on marine applications.

Failure to use the appropriate U. S. Coast Guard approved

generator could result in death or serious injury and/or

property damage.

Section 1: Safety Rules

WARNING

When starting engine, pull cord slowly until resistance is felt

and then pull rapidly to avoid kickback.

NEVER start or stop engine with electrical devices plugged in

and turned on.

WARNING

DO NOT touch hot surfaces and avoid hot exhaust gases.

Allow equipment to cool before touching.

Keep at least 5 ft. (152 cm) clearance on all sides of generator

including overhead.

Code of Federal Regulation (CFR) Title 36 Parks, Forests, and

Public Property require equipment powered by an internal

combustion engine to have a spark arrested, maintained in

effective working order, complying to USDA Forest service

standard 5100-IC or later revision. In the State of California a

spark attester is required under section 4442 of the California

Public resources code. Other states may have similar laws.

WARNING

WHEN ADJUSTING OR MAKING REPAIRSTOYOUR

GENERATOR

Disconnect the spark plug wire from the spark plug and place

the wire where it cannot contact spark plug.

WHENTESTING FOR ENGINE SPARK

Use approved spark plug tester.

DO NOT check for spark with spark plug removed.

iCAUTION

DO NOT tamper with governed speed. Generator supplies

correct rated frequency and voltage when running at governed

speed.

DO NOT modify generator in any way.

CAUTION

See "Don't Overload Generator".

Start generator and let engine stabilize before connecting

electrical loads.

Connect electrical loads in OFF position, then turn ON for

operation.

Turn electrical loads OFF and disconnect fl'om generator

before stopping generator.

CAUTION

Use generator only for intended uses.

If you have questions about intended use, ask dealer or call

1-888-61 1-6708.

Operate generator only on level surfaces.

DO NOT expose generator to excessive moisture, dust, dirt,

or corrosive vapors.

DO NOT insert any objects through cooling slots.

If connected devices overheat, turn them off and disconnect

them from generator.

Shut off generator if:

-electrical output is lost;

-equipment sparks, smokes, or emits flames;

-unit vibrates excessively.

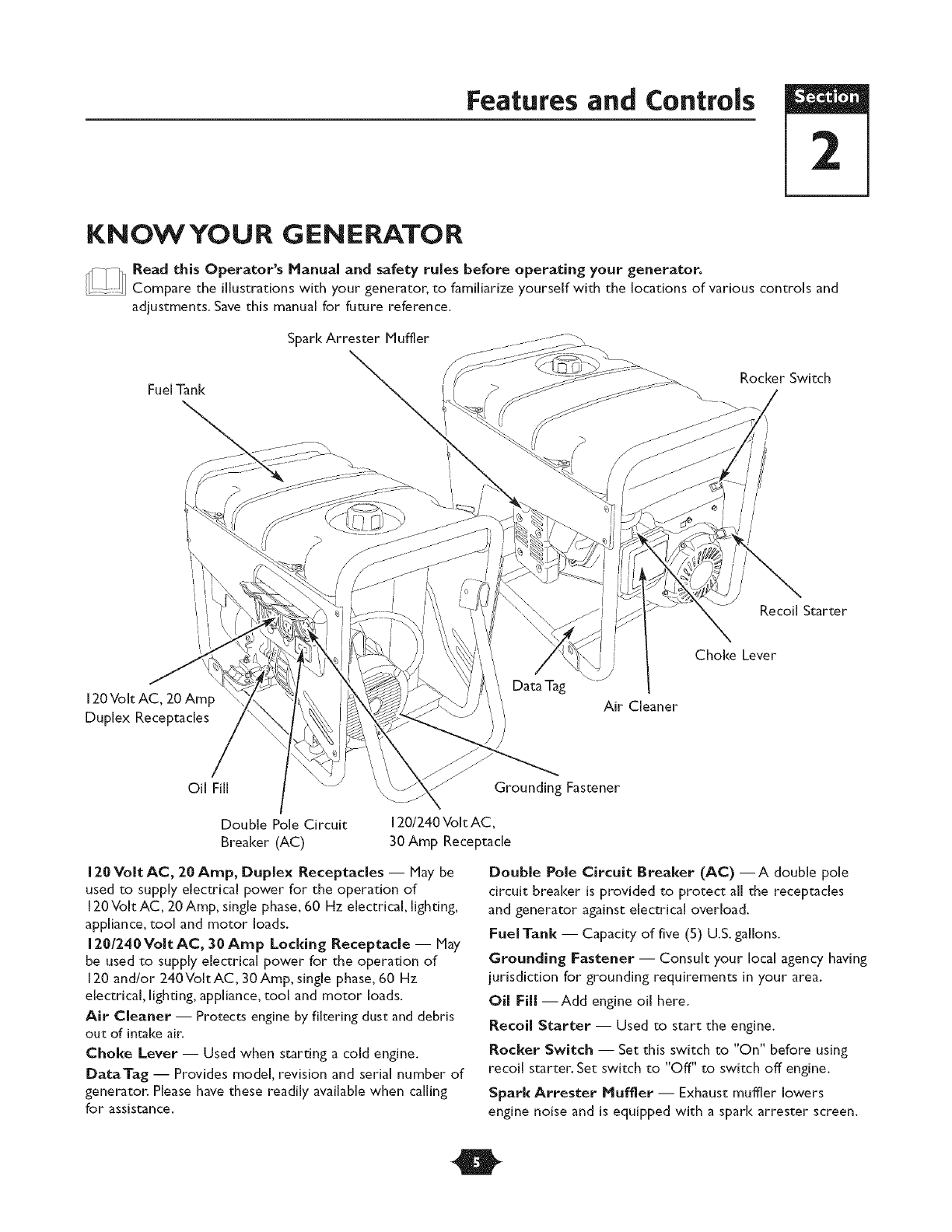

Features and Controls

KNOWYOUR GENERATOR

Read this Operator's Manual and safety rules before operating your generator.

Compare the illustrations with your generator, to familiarize yourself with the locations of various controls and

adjustments. Save this manual for future reference.

Fuel Tank

Spark Attester Muffler

Rocker Switch

Recoil Starter

Choke Lever

120Volt AC, 20 Amp

Duplex Receptacles Air Cleaner

Oil Fiii Grounding Fastener

Double Pole Circuit

Breaker (AC)

120/240 Volt AC,

30 Amp Receptacle

120 Volt AC, 20 Amp, Duplex Receptacles -- Hay be

used to supply electrical power for the operation of

120 Volt AC, 20 Amp, single phase, 60 Hz electrical, lighting,

appliance, tool and motor loads.

120/240Volt AC, 30 Amp Locking Receptacle -- May

be used to supply electrical power for the operation of

i 20 and/or 240VoltAC, 30 Amp, single phase, 60 Hz

electrical, lighting, appliance, tool and motor loads.

Air Cleaner -- Protects engine by filtering dust and debris

out of intake air.

Choice Lever -- Used when starting a cold engine.

DataTag -- Provides model, revision and serial number of

generator. Please have these readily available when calling

for assistance.

Double Pole Circuit Breaker (AC) --A double pole

circuit breaker is provided to protect all the receptacles

and generator against electrical overload.

Fuel Tank -- Capacity of five (5) U.S. gallons.

Grounding Fastener -- Consult your local agency having

jurisdiction for grounding requirements in your area.

Oil Fill --Add engine oil here.

Recoil Starter -- Used to start the engine.

Rocker Switch -- Set this switch to "On" before using

recoil starter. Set switch to "Off" to switch off engine.

Spark Attester Muffler -- Exhaust muffler lowers

engine noise and is equipped with a spark attester screen.

Assembly

ASSEMBLY

Your generator requires some assembly and is ready for

use after it has been properly serviced with the

recommended oil and fuel.

If you have any problems with the assembly of your

generator, please call the generator helpline at

1488-611-6708. If calling for assistance, please have the

model, revision, and serial number from the data tag available.

See "KnowYour Generator" for data tag location.

_ack the Generator

I. Set the carton on a rigid fiat surface.

2. Remove everything from carton except generaton

3. Open carton completely by cutting each corner from

top to bottom.

4. Leave generator on carton to install wheel kit.

Install Wheel Kit

NOTE: Wheel kit is not intended for over-the-road use.

You will need the following tools to install these

components:

•13ram wrench

•Socket wrench with a 13ram socket

•Pliers

•Safety glasses

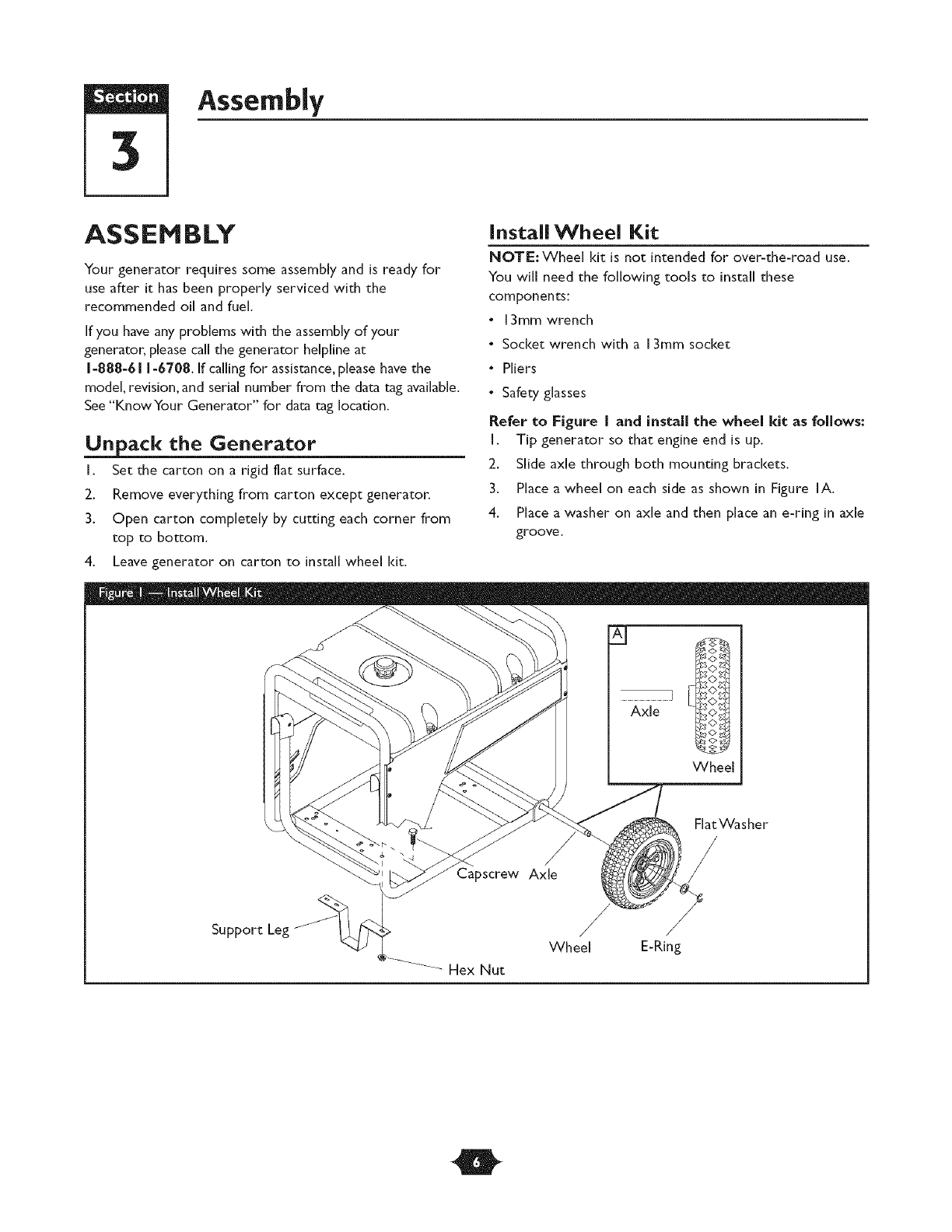

Refer to Figure I and install the wheel kk as follows:

I. Tip generator so that engine end is up.

2. Slide axle through both mounting bracl<ets.

3. Place a wheel on each side as shown in Figure IA.

4. Place a washer on axle and then place an e-ring in axle

groove.

)screw Axle

FlatWasher

Support Leg _

Hex Nut

Wheel /

E-Ring

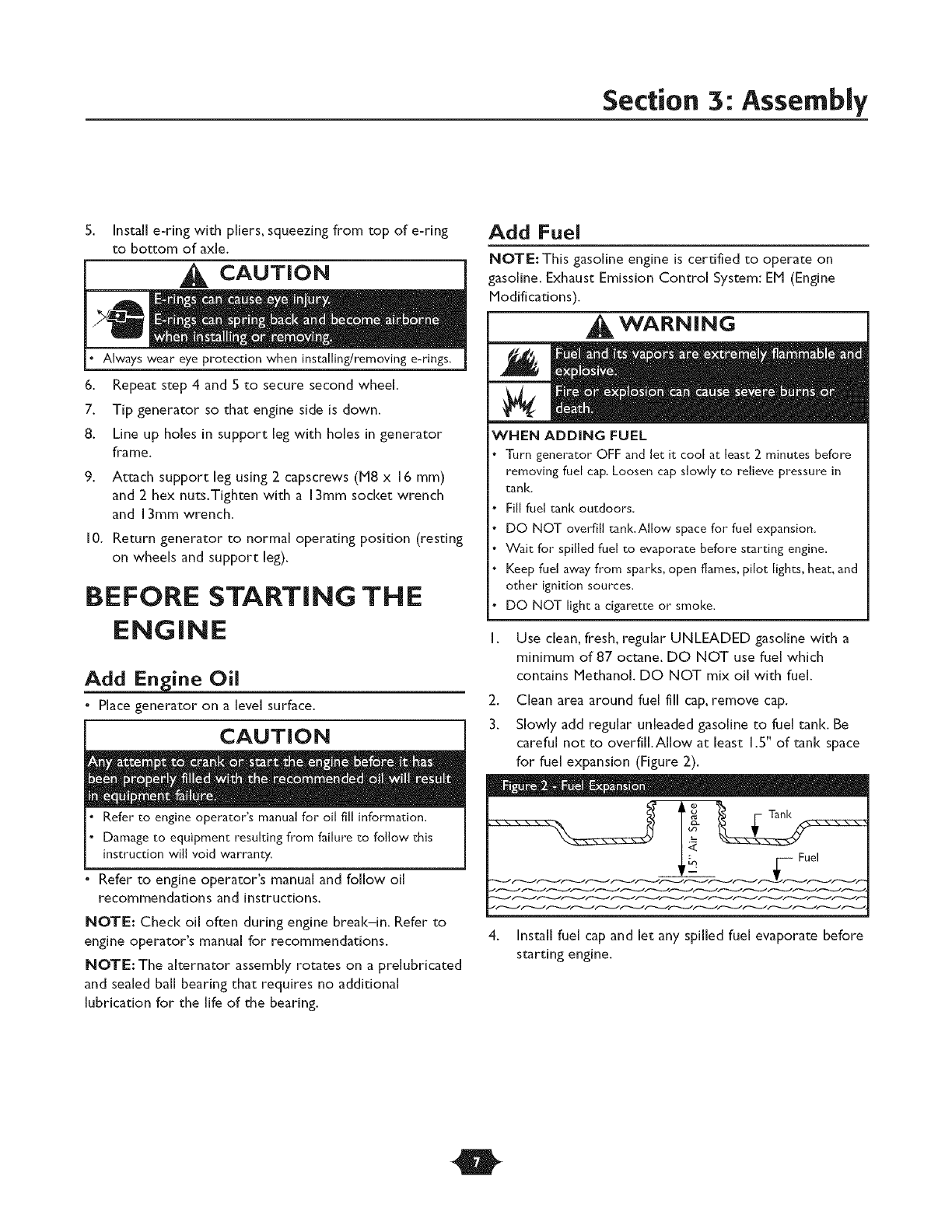

Section 3: Assembly

5. Install e-ring with pliers, squeezing from top of e-ring

to bottom of axle.

CAUTION

, Always wear eye protection when installing/removing e-rings.

6. Repeat step 4 and 5 to secure second wheel.

7. Tip generator so that engine side is down.

8. Line up holes in support leg with holes in generator

frame.

9. Attach support leg using 2 capscrews (18 x 16 mm)

and 2 hex nuts.Tighten with a 13ram socket wrench

and 13mm wrench.

10. Return generator to normal operating position (resting

on wheels and support leg).

BEFORE STARTING THE

ENGINE

Add Engine Oil

• Place generator on a level surface.

ICAUTION 1

, Refer to engine operator's manualfor oil fill information.

•Damage to equipment resulting from failure to follow this

instruction will void warranty.

• Refer to engine operator's manual and follow oil

recommendations and instructions.

NOTE: Check oil often during engine break-in. Refer to

engine operator's manual for recommendations.

NOTE: The alternator assembly rotates on a prelubricated

and sealed ball bearing that requires no additional

lubrication for the life of the bearing.

Add Fuel

NOTE: This gasoline engine is certified to operate on

gasoline. Exhaust Emission Control System: EH (Engine

Modifications).

, WARNING

WHEN ADDING FUEL

Turn generator OFF and let it cool at least 2 minutes before

removing fuel cap. Loosen cap slowly to relieve pressure in

tank.

Fill fuel tank outdoors.

DO NOT overfill tank.Allow space for fuel expansion.

Wait for spilled fuel to evaporate before starting engine.

Keep fuel away from sparks, open flames, pilot lights, heat, and

other ignition sources.

DO NOT light a cigarette or smoke.

Use clean, fresh, regular UNLEADED gasoline with a

minimum of 87 octane. DO NOT use fuel which

contains Methanol. DO NOT mix oil with fuel.

2. Clean area around fuel fill cap, remove cap.

3. Slowly add regular unleaded gasoline to fuel tank. Be

careful not to overfill.Allow at least 1.5" of tank space

for fuel expansion (Figure 2).

- - D, •

4. Install fuel cap and let any spilled fuel evaporate before

starting engine.

Operation

USING THE GENERATOR

System Ground

The generator has a system ground that connects the

generator frame components to the ground terminals on

the AC output receptacles.The system ground is connected

to the AC neutral wire (the neutral is bonded to the

generator frame).

Special Requirements

There may be Federal or State Occupational Safety and

Health Administration (OSHA) regulations, local codes, or

ordinances that apply to the intended use of the generator.

Please consult a qualified electrician, electrical inspector, or

the local agency having jurisdiction.

•In some areas, generators are required to be registered

with local utility companies.

•The generator's receptacles and the provided adapter

cord set are not protected by a Ground Fault Circuit

Interrupter (GFCI). If used on an OSHA governed job

site, appropriate GFCI protection must be utilized.

Connecting to a Building's Electrical

System

Connections for standby power to a building's electrical

system must be made by a qualified electrician.The connection

must isolate the generator power from utility power, and must

comply with all applicable laws and electrical codes.

WARNING

When using generator for backup power, notify utility

company. Use approved transfer equipment to isolate

generator from electric utility.

Use a ground fault circuit interrupter (GFCI) in any damp or

highly conductive area, such as metal decking or steel work.

DO NOT touch bare wires or receptacles.

DO NOT use generator with electrical cords which are worn,

frayed, bare or otherwise damaged.

DO NOT operate generator in the rain or wet weather,

DO NOT handle generator or electrical cords while standing

in water, while barefoot, or while hands or feet are wet.

DO NOT allow unqualified persons or children to operate or

service generator,

Generator Location

Generator Clearance

WARNING

Keep at least S ft. (IS2 cm) clearance on all sides of generator

including overhead.

Place generator in a well ventilated area, which will allow

for removal of deadly exhaust gas. DO NOT place

generator where exhaust gas could accumulate and enter

inside or be drawn into a potentially occupied building.

Ensure exhaust gas is kept away from any windows, doors,

ventilation intakes or other openings that can allow exhaust

gas to collect in a confined area (Figure 3). Prevailing winds

and air currents should be taken into consideration when

positioning generator.

Using a generator indoors WILL KILL YOU

IN MINUTES.

Exhaust contains carbon monoxide, a

poison gas you cannot see or smell.

NEVER use in the home

or in partly enclosed

areas such as garages.

[]

ONLY use outdoors and

far from open windows,

idoors, and vents.

Typical Generator Shown

Exhaust Port

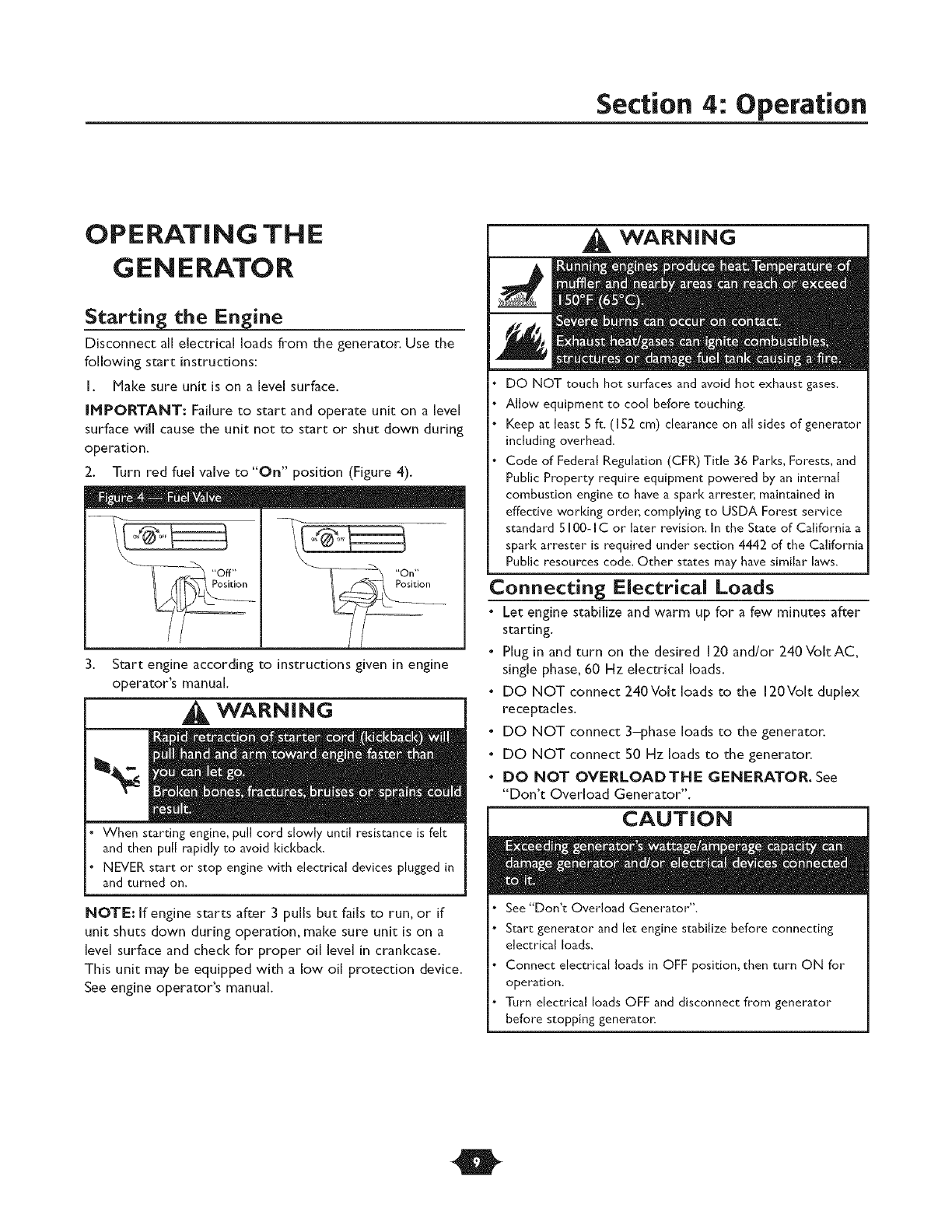

Section 4: Operation

OPERATING THE

GEN ERATO R

Starting the En ine

Disconnect all electrical loads from the generator. Use the

following start instructions:

1. Make sure unit is on a level surface.

iMPORTANT: Failure 1o start and operate unit on a level

surface wiii cause the unit not to start or shut down during

operation.

2. Turn red fuel valve [o"On" position (Figure 4).

3. Start engine according 1o instructions given in engine

opera[or's manual.

WARNING 1

When starting engine, pull cord slowly until resistance is felt

and then pull rapidly to avoid kickback.

NEVER start or stop engine with electrical devices plugged in

and turned on.

NOTE: If engine starts after 3 pulls but fails to run, or if

uni[ shu[s down during operation, make sure uni[ is on a

level surface and check for proper oil level in crankcase.

This uni[ may be equipped with a low oil protection device.

See engine operator's manual.

WARNING

DO NOT touch hot surfaces and avoid hot exhaust gases.

Allow equipment to cool before touching.

Keep at least 5 ft. (152 cm) clearance on all sides of generator

including overhead.

Code of Federal Regulation (CFR) Title 36 Parks, Forests, and

Public Property require equipment powered by an internal

combustion engine to have a spark attester, maintained in

effective working order, complying to USDA Forest service

standard 5100- I C or later revision. In the State of California a

spark arrester is required under section 4442 of the California

Public resources code. Other states may have similar laws.

Connecting Electrical Loads

•Let engine stabilize and warm up for a few minu[es after

starring.

• Plug in and turn on the desired 120 and/or 240 VoI[AC,

single phase, 60 Hz electrical loads.

• DO NOT connect 240Volt loads to the 120Vol[ duplex

receptacles.

• DO NOT connect 3-phase loads [o the generator.

• DO NOT connect 50 Hz loads [o the generator.

• DO NOT OVERLOADTHE GENERATOR. See

"Don't Overload Genera[or'.

CAUTION

See "Don't Overload Generator".

Start generator and let engine stabilize before connecting

electrical loads.

Connect electrical loads in OFF position, then turn ON for

operation.

Turn electrical loads OFF and disconnect from generator

before stopping generator.

Section 4: Operation

the Engine

I. Turn OFF and unplug all electrical loads from generator

panel receptacles. NEVER start or stop engine with

electrical devices plugged in and turned ON.

2. Let engine run at no-load for several minutes to

stabilize internal temperatures of engine and generator.

3. Turn engine off according to instructions given in the

engine operator's manual.

4. Move fuel valve to "Off" position.

REC EPTACLES

CAUTION 1

•NEVER attempt to power a device requiring more amperage

than generator or receptacle can supply.

•DO NOT overload the generato_ See "Don't Overload

Generator _',

1201240 Volt AC, 30 Amp, Locking

Receptacle

Use a NEMA LI 4-30 plug with this receptacle. Connect a

4-wire cord set rated for 250VoItAC loads at 30Amps (or

greater) (Figure 5).You can use the same 4-wire cord if you

_lan to run a 120Volt load.

4-Wire Cord Set

(Neutral)

IIIIII

t,o t x/.o,

NEMA L14-30 F7L7 Ground (Green)

This receptacle powers 120/240VoItAC, 60 Hz, single

phase loads requiring up to 5,550 watts of power

(5.55 kW) at 23. I Amps for 240Volts or two independent

120Volt loads at 23. [Amps each.The outlet is protected

by a double pole rocker switch circuit breaker.

120 Volt AC, 20 Amp, Duplex

Receptacles

Both duplex receptacles (Figure 6) are protected against

overload by a double pole rocker switch circuit breaker.

: -_ _" D D D- "- -D. -

Use each receptacle to operate 120VoltAC, single-phase,

60 Hz electrical loads requiring up to 2,400 watts (2.4 kW)

at 20 Amps of current. Use cord sets that are rated for

125 Volt AC loads at 20 Amps (or greater).

(3EN ERATOR ADAPTER

CORD SET

The generator comes with a 25' generator adapter cord set

designed to provide two sets of 120Volt, 20Amp outlets from

one 120Volt, 20Amp duplex receptacle (Figure 7).

• - - - , • "g,D - ® g -

The maximum load on each outlet is 20 Amps.The

maximum total load on both black wire outlets or white

stripe wire outlets is 20 Amps.

NOTE: Follow all safety precautions when connecting any

extension cord or device to the generator.

Section 4: Operation

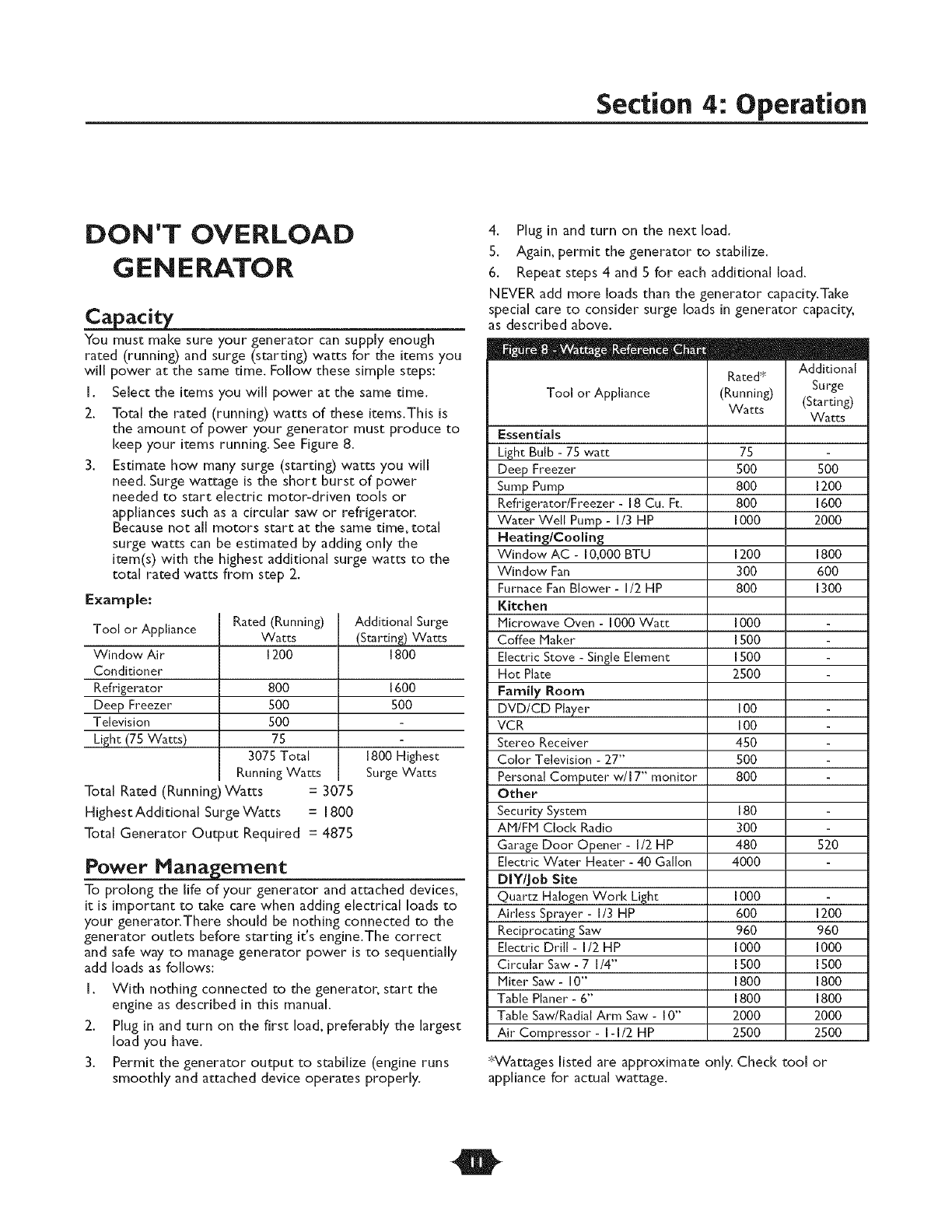

DON'T OVERLOAD

GEN ERATO R

You must make sure your generator can supply enough

rated (running) and surge (starting)watts for the items you

will power at the same time. Follow these simple steps:

i. Select the items you wiii power at the same time.

2. Total the rated (running) watts of these items.This is

the amount of power your generator must produce to

keep your items running. See Figure 8.

3. Estimate how many surge (starting) watts you will

need. Surge wattage is the short burst of power

needed to start electric motor-driven tools or

appJiances such as a circular saw or refrigerator.

Because not all motors start at the same time, total

surge watts can be estimated by adding only the

item(s) with the highest additional surge watts to the

total rated watts from step 2.

Example:

Tool or Appliance

Window Air

Conditioner

Refrigerator

Deep Freezer

Television

Light (75 Watts)

Rated (Running)

Watts

1200

800

500

3075 Total

RunningWatts

Total Rated (Running)Watts = 3075

Highest Additional Surge Watts = 1800

Total Generator Output Required = 4875

Additional Surge

(Starting) Watts

1800

1600

500

1800 Highest

Surge Watts

Power Management

To prolong the life of your generator and attached devices,

it is important to take care when adding electrical loads to

your generator.There should be nothing connected to the

generator outlets before starting it's engine.The correct

and safe way to manage generator power is to sequentially

add loads as follows:

I. With nothing connected to the generator, start the

engine as described in this manual.

2. Plug in and turn on the first load, preferably the largest

load you have.

3. Permit the generator output to stabilize (engine runs

smoothly and attached device operates properly.

4. Plug in and turn on the next load.

5. Again, permit the generator to stabilize.

6. Repeat steps 4 and 5 for each additional load.

NEVER add more loads than the generator capacity.Take

special care to consider surge loads in generator capacity,

as described above.

Tool or Appliance

Essentials

Light Bulb - 75 watt

Deep Freezer

Sump Pump

Refrigerator/Freezer - 18 Cu. Ft.

Water Well Pump - I/3 HP

Heating/Cooling

Window AC - I 0,000 BTU

Window Fan

Furnace Fan Blower - 1/2 HP

Kitchen

Microwave Oven - I000 Watt

Coffee Maker

Electric Stove - Single Element

Hot Plate

Family Room

DVD/CD Player

VCR

Stereo Receiver

Color Television - 27"

Personal Computer w/I 7" monitor

Other

Security System

AM/FM Clock Radio

Garage Door Opener - I/2 HP

Electric Water Heater - 40 Gallon

DIY/Job Site

Quartz Halogen Work Light

Airless Sprayer - I/3 HP

Reciprocating Saw

Electric Drill - 1/2 HP

Circular Saw - 7 1/4"

Miter Saw - 10"

Table Planer - 6"

Table Saw/Radial Arm Saw - I 0"

Air Compressor - I-I/2 HP

Rated _

(Running)

Watts

5OO

800

1000

1200

300

800

IOOO

ISOO

15oo

2500

i00

450

500

800

180

3OO

48O

4000

1000

600

960

1000

1500

1800

2000

2500

*Wattages listed are approximate only. Check tool

appliance for actual wattage.

Additional

Surge

(Starting)

Watts

500

1200

1600

2000

1800

600

1300

520

1200

960

1000

1500

1800

2000

2500

Maintenance

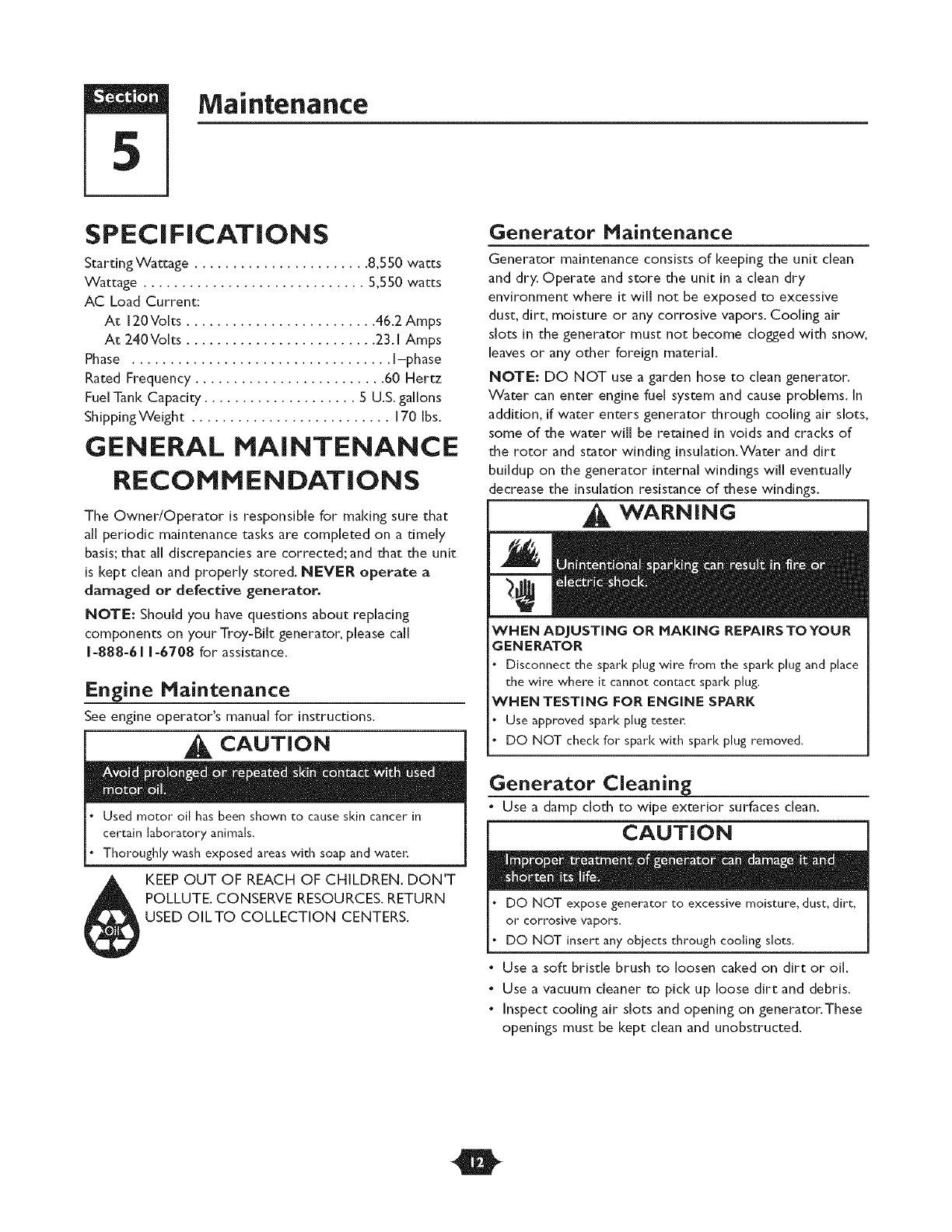

SPECiFiCATiONS

Starting Wattage ....................... 8,550 watts

Wattage ............................. 5,550 watts

AC Load Current:

At 120Volts ......................... 46.2 Amps

At 240Volts ......................... 23.1 Amps

Phase .................................. l-phase

Rated Frequency ......................... 60 Hertz

Fuel Tank Capacity .................... 5 U.S. gallons

Shipping Weight .......................... 170 Ibs.

GENERAL HAINTENANCE

RECOHHENDAT|ONS

The Owner/Operator is responsible for making sure that

all periodic maintenance tasks are completed on a timely

basis; that all discrepancies are corrected; and that the unit

is kept clean and properly stored. NEVER operate a

damaged or defective generator.

NOTE: Should you have questions about replacing

components on your Troy-Bilt generator, please call

1-888-61 1-6708 for assistance.

Engine Maintenance

See engine operator's manual for instructions.

I A CAUTiO.

" Used motor oil has been shown to cause skin cancer in

certain laboratory animals.

, Thoroughly wash exposed areaswith soap and water;

KEEP OUT OF REACH OF CHILDREN. DON'T

POLLUTE. CONSERVE RESOURCES. RETURN

USED OILTO COLLECTION CENTERS.

Generator Maintenance

Generator maintenance consists of keeping the unit clean

and dry. Operate and store the unit in a clean dry

environment where it will not be exposed to excessive

dust, dirt, moisture or any corrosive vapors. Cooling air

slots in the generator must not become clogged with snow,

leaves or any other foreign material.

NOTE: DO NOT use a garden hose to clean generator.

Water can enter engine fuel system and cause problems, in

addition, if water enters generator through cooling air slots,

some of the water will be retained in voids and cracks of

the rotor and stator winding insulation.Water and dirt

buildup on the generator internal windings will eventually

decrease the insulation resistance of these windings.

WARNING

WHEN ADJUSTING OR MAKING REPAIRSTOYOUR

GENERATOR

" Disconnect the spark plug wire from the spark plug and place

the wire where it cannot contact spark plug.

WHEN TESTING FOR ENGINE SPARK

Use approved spark plug teste_:

DO NOT check for spark with spark plug removed.

Generator Cleaning

• Use a damp cloth to wipe exterior surfaces clean.

CAUTION

DO NOT expose generator to excessive moisture, dust, dirt,

or corrosive vapors.

DO NOT insert any objects through cooling slots.

• Use a soft bristle brush to loosen caked on dirt or oil.

• Use a vacuum cleaner to pick up loose dirt and debris.

• Inspect cooling air slots and opening on generator.These

openings must be kept clean and unobstructed.

Storage

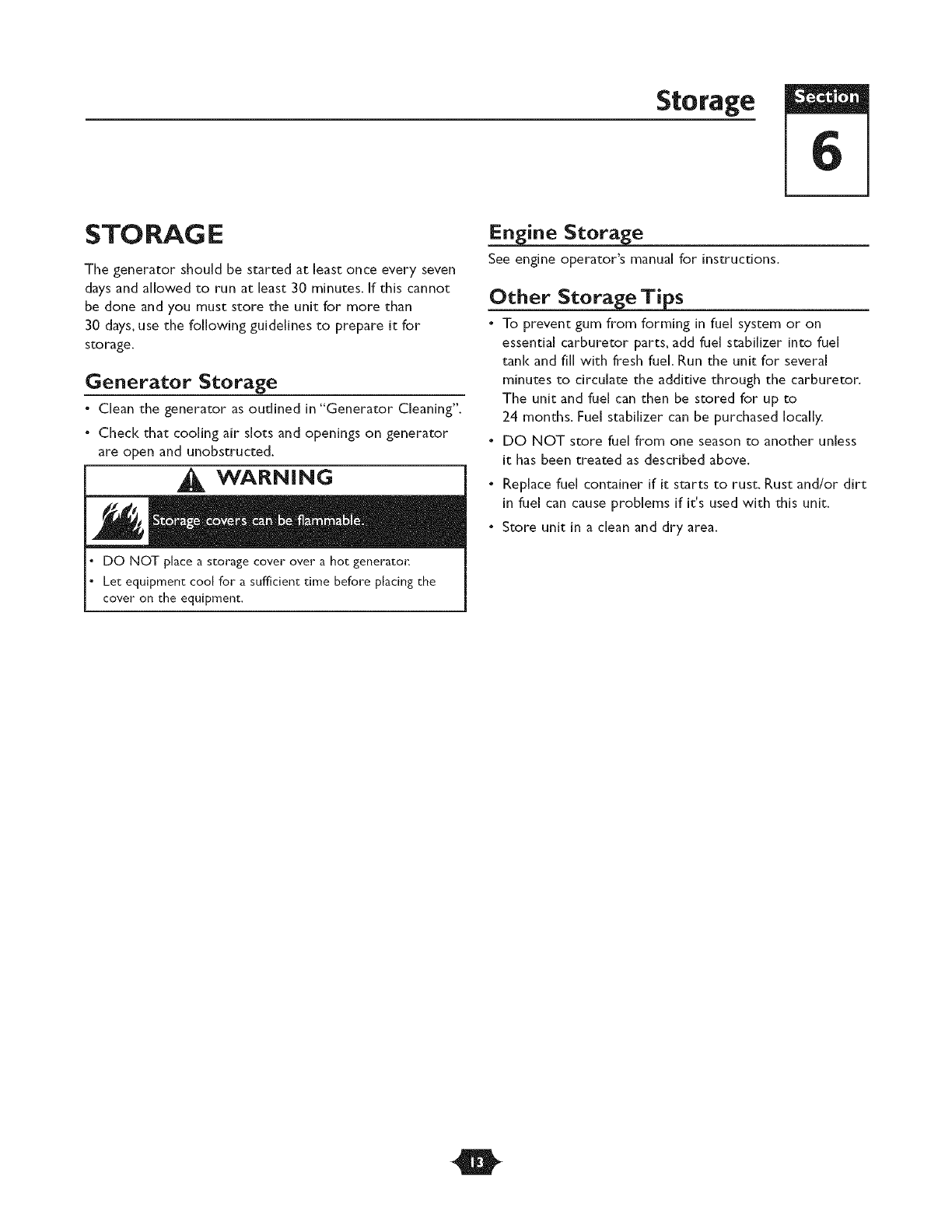

STO RAG E

The generator should be started at least once every seven

days and allowed to run at least 30 minutes. If this cannot

be done and you must store the unit for more than

30 days, use the following guidelines to prepare it for

storage.

Generator Storage

•Clean the generator as outlined in "Generator Cleaning".

•Check that cooling air slots and openings on generator

are open and unobstructed.

I A wA..i.G 1

.DO NOT place a storage cover over ahot generatoc

•Let equipment cool for a sufficient time before placing the

cover on the equipment.

_ine Storage

See engine operator's manual for instructions.

Other Stora_s

•To prevent gum from forming in fuel system or on

essential carburetor parts, add fuel stabilizer into fuel

tank and fill with fresh fuel. Run the unit for several

minutes to circulate the additive through the carburetor.

The unit and fuel can then be stored for up to

24 months. Fuel stabilizer can be purchased locally.

•DO NOT store fuel from one season to another unless

it has been treated as described above.

•Replace fuel container if it starts to rust. Rust and/or dirt

in fuel can cause problems if it's used with this unit.

•Store unit in a clean and dry area.

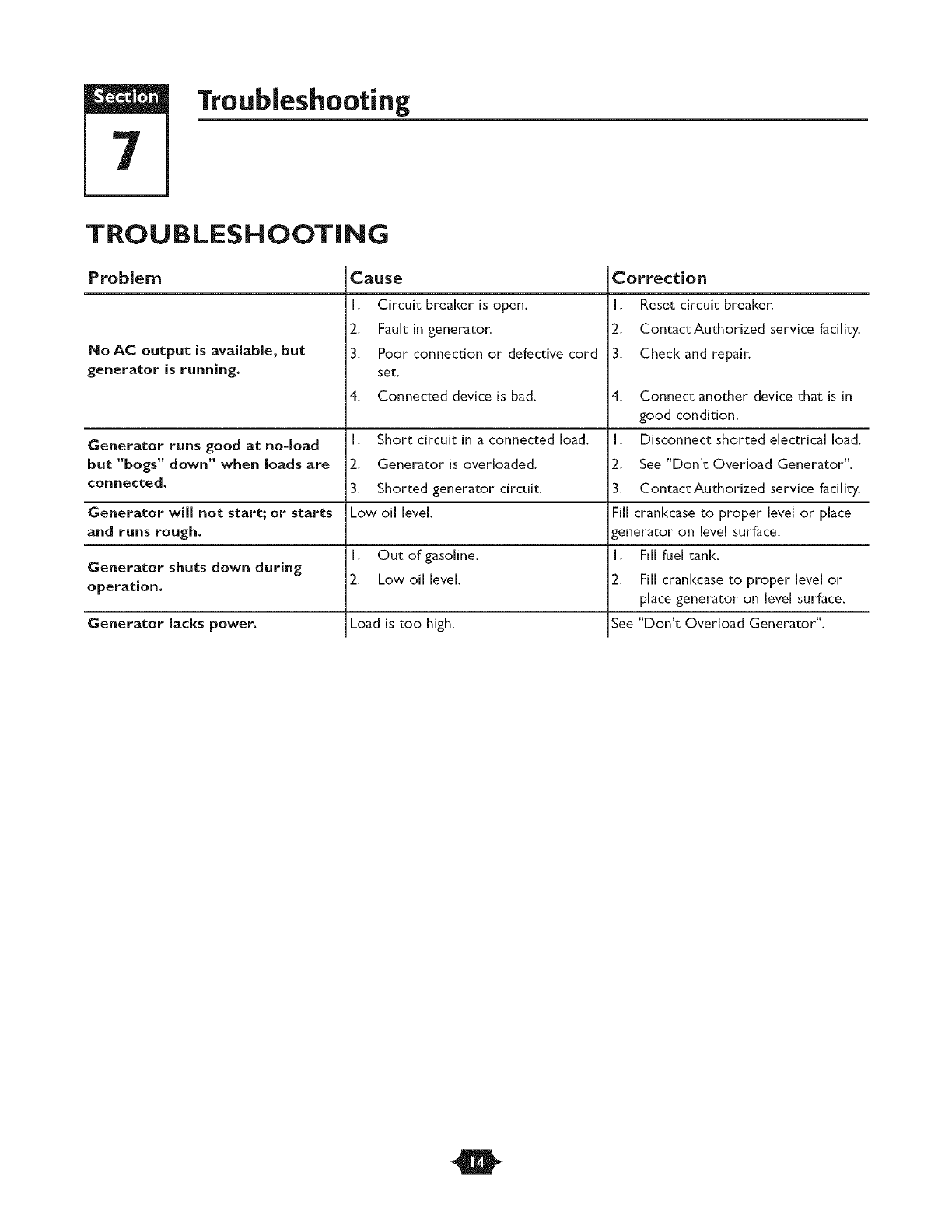

7Troubleshooting

TROU BLESHOOT| NG

Problem

No AC output is available, but

generator is running.

Cause

I. Circuit breaker is open.

2. Fault in generator.

3. Poor connection or defective cord

set.

Connected device is bad.

Correction

I. Reset circuit breaker.

2. ContactAuthorized service facility.

3. Check and repair.

4. 4. Connect another device that is in

good condition.

Generator runs good at no-load I. Short circuit in a connected load. I. Disconnect shorted electrical load.

but "bogs" down" when loads are 2. Generator is overloaded. 2. See "Don't Overload Generator".

connected. 3. Shorted generator circuit. 3. ContactAuthorized service facility.

Generator will not start; or starts Low oil level. Fill crankcase to proper level or place

and runs rough, generator on level surface.

I. Out of gasoline. I. Fill fuel tank.

Generator shuts down during

operation. 2. Low oil level. 2. Fill crankcase to proper level or

place generator on level surface.

Generator lacks power. Load is too high. See "Don't Overload Generator".

Effective February t, 2006 replaces all undated Warranties and all Warranties dated before February t, 2006

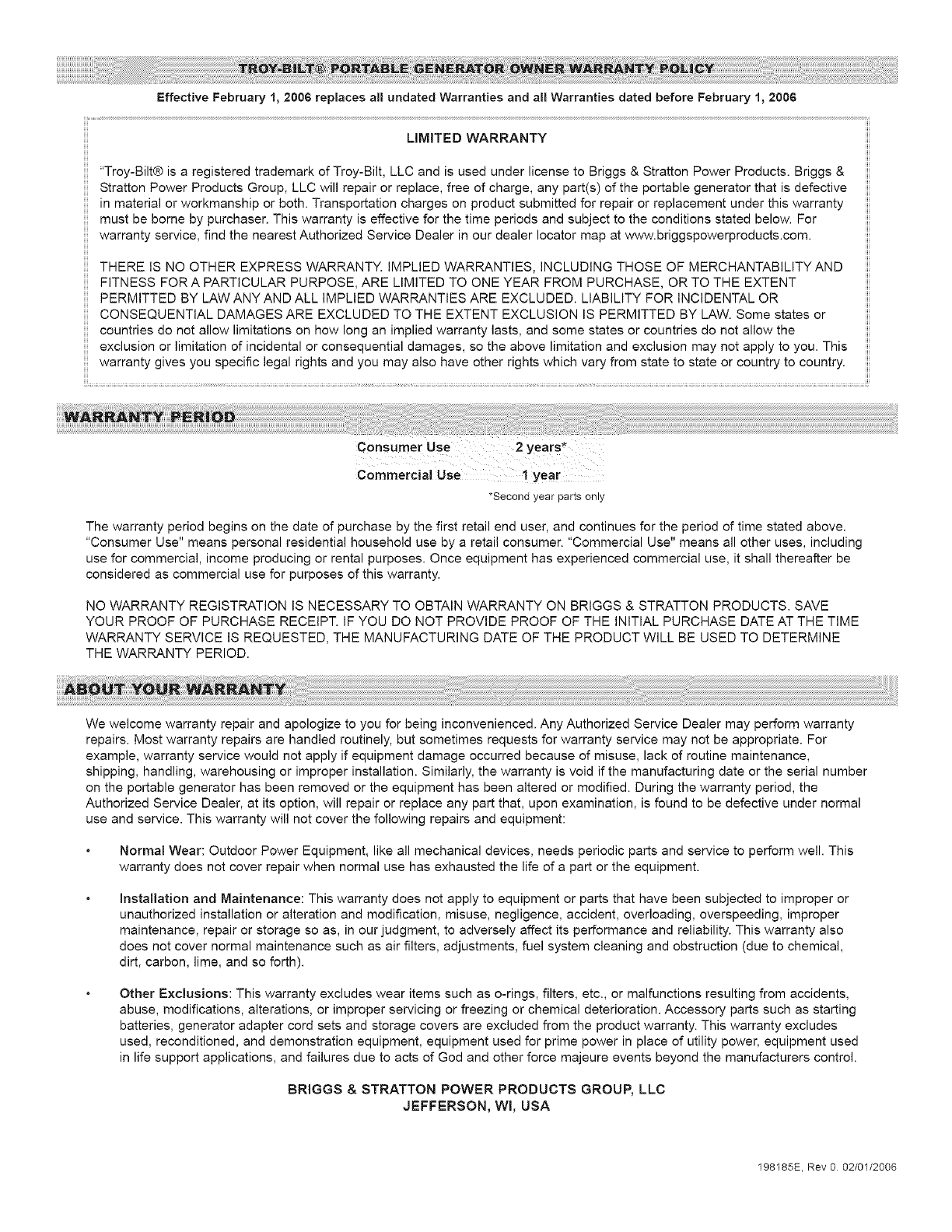

LIMITED WARRANTY

..... Troy-Bilt® is a registered trademark of Troy-Bilt, LLC and is used under license to Briggs & Stratton Power Products. Briggs &

Stratten Power Products Group, LLC will repair or replace, free of charge, any part(s) of the portable generator that is defective

in material or workmanship or both. Transportation charges on product submitted for repair or replacement under this warranty

must be borne by purchaser. This warranty is effective for the time periods and subject to the conditions stated below. For

warranty service, find the nearest Authorized Service Dealer in our dealer locater map at www.briggspowerpreducts.com.

THERE IS NO OTHER EXPRESS WARRANTY. IMPLIED WARRANTIES, INCLUDING THOSE OF MERCHANTABILITYAND

FITNESS FOR A PARTICULAR PURPOSE, ARE LIMITED TO ONE YEAR FROM PURCHASE, OR TO THE EXTENT

PERMITTED BY LAW ANY AND ALL IMPLIED WARRANTIES ARE EXCLUDED. LIABILITY FOR INCIDENTAL OR

CONSEQUENTIAL DAMAGES ARE EXCLUDED TO THE EXTENT EXCLUSION IS PERMITTED BY LAW. Some states or

countries do not allow limitations on how long an implied warranty lasts, and some states or countries do not allow the

exclusion or limitation of incidental or consequential damages, so the above limitation and exclusion may not apply to you. This

warranty gives you specific legal rights and you may also have other rights which vary from state to state or country to country.

Commercial Use 1 year

_Secondyear parts only

The warranty period begins on the date of purchase by the first retail end user, and continues for the period of time stated above.

"Consumer Use" means personal residential household use by a retail consumer. "Commercial Use" means all other uses, including

use for commercial, income producing or rental purposes. Once equipment has experienced commercial use, it shall thereafter be

considered as commercial use for purposes of this warranty.

NO WARRANTY REGISTRATION IS NECESSARY TO OBTAIN WARRANTY ON BRIGGS & STRATTON PRODUCTS. SAVE

YOUR PROOF OF PURCHASE RECEIPT. IF YOU DO NOT PROVIDE PROOF OF THE INITIAL PURCHASE DATE AT THE TIME

WARRANTY SERVICE IS REQUESTED, THE MANUFACTURING DATE OF THE PRODUCT WILL BE USED TO DETERMINE

THE WARRANTY PERIOD.

We welcome warranty repair and apologize to you for being inconvenienced. Any Authorized Service Dealer may perform warranty

repairs. Most warranty repairs are handled routinely, but sometimes requests for warranty service may not be appropriate. For

example, warranty service would not apply if equipment damage occurred because of misuse, lack of routine maintenance,

shipping, handling, warehousing or improper installation. Similarly, the warranty is void if the manufacturing date or the serial number

on the portable generator has been removed or the equipment has been altered or modified. During the warranty period, the

Authorized Service Dealer, at its option, will repair or replace any part that, upon examination, is found to be defective under normal

use and service. This warranty will not cover the following repairs and equipment:

Normal Wear: Outdoor Power Equipment, like all mechanical devices, needs periodic parts and service to perform well. This

warranty does not cover repair when normal use has exhausted the life of a part or the equipment.

Installation and Maintenance: This warranty does not apply to equipment or parts that have been subjected to improper or

unauthorized installation or alteration and modification, misuse, negligence, accident, overloading, overspeeding, improper

maintenance, repair or storage so as, in our judgment, to adversely affect its performance and reliability. This warranty also

does not cover normal maintenance such as air filters, adjustments, fuel system cleaning and obstruction (due to chemical,

dirt, carbon, lime, and so forth).

Other Exclusions: This warranty excludes wear items such as o-rings, filters, etc., or malfunctions resulting from accidents,

abuse, modifications, alterations, or improper servicing or freezing or chemical deterioration. Accessory parts such as starting

batteries, generator adapter cord sets and storage covers are excluded from the product warranty. This warranty excludes

used, reconditioned, and demonstration equipment, equipment used for prime power in place of utility power, equipment used

in life support applications, and failures due to acts of God and other force majeure events beyond the manufacturers control.

BRIGGS & STRATTON POWER PRODUCTS GROUP, LLC

JEFFERSON, Wl, USA

198185E, Rev 0 02/01/2006

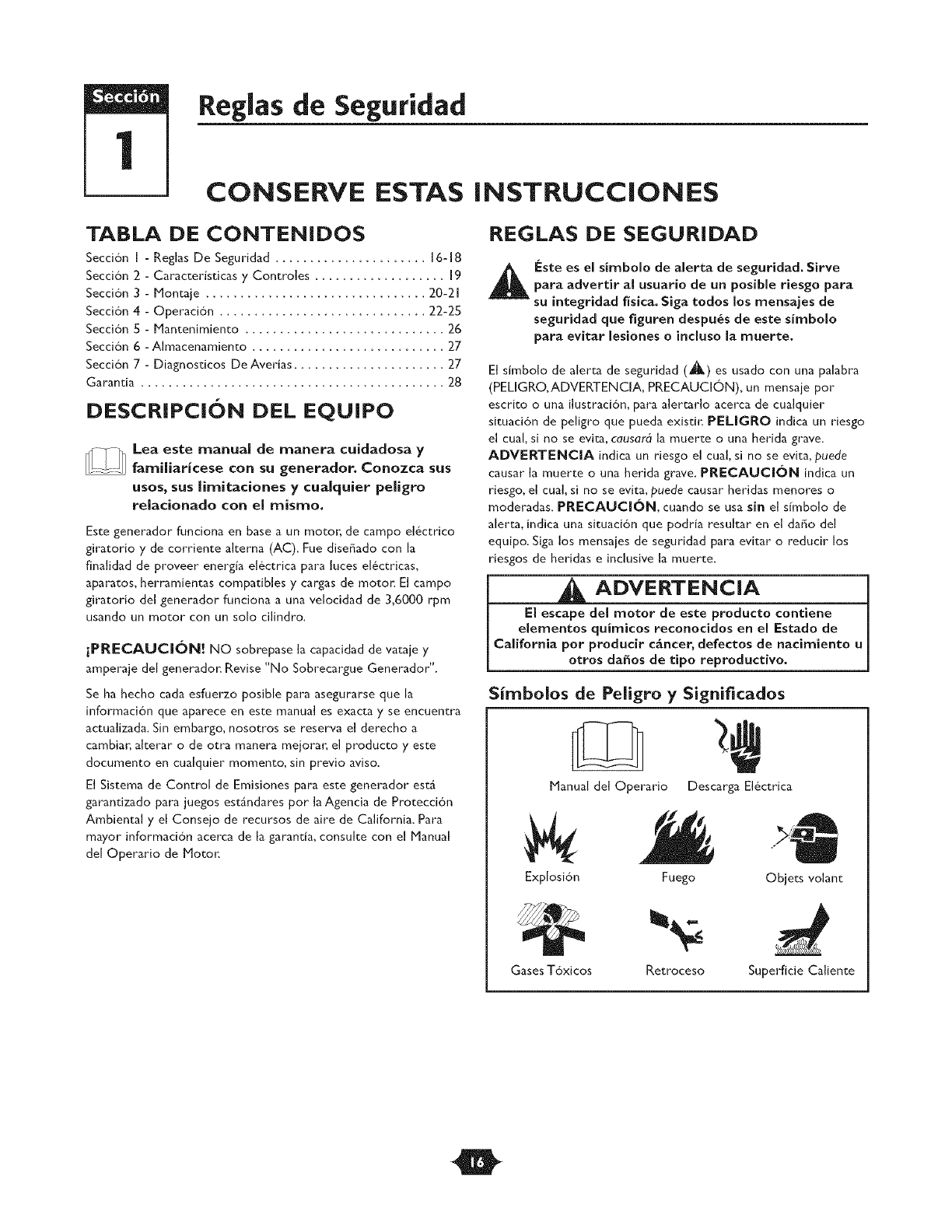

Reglas de Seguddad

CONSERVE ESTAS INSTRUCClONES

TABLA DE CONTENIDOS

Secci6n I-Reglas De Seguridad ...................... 16-18

Secci6n 2 - Caracterlsticas y Controles ................... 19

Secci6n 3- Montaje ................................ 20-21

Secci6n 4 - Operaci6n .............................. 22-25

Secci6n 5 - Mantenimiento ............................. 26

Secci6n 6 -AImacenamiento ............................ 27

Secci6n 7 -Diagnosdcos De Averias ...................... 27

Garantia ............................................ 28

DESCRIPClON DEL EQUIPO

i_il_ Lea este manual de nnanera cuidadosa y

farniliaricese con su generador. Conozca sus

usos, sus lirnitaciones ycualcluier peligro

relacionado con el rnisrno.

Este generador funciona en base a un motor, de campo el6ctrico

giratorio y de corriente alterna (AC). Fue diseffado con [a

finalidad de proveer energia el6ctrica para luces el6ctricas,

aparatos, herramientas compatibles y cargas de moto_ El campo

giratorio del generador funciona a una velocidad de 3,6000 rpm

usando un motor con un solo cilindro.

IPRECAUCl6N! NO sobrepase la capacidad de vataie y

amperaje de[ generado_ Revise "No Sobrecargue Generador'.

Se ha hecho cada esfuerzo posible para asegurarse que [a

informaci6n que aparece en este manual es exacta y se encuentra

actualizada. Sin embargo, nosotros se reserva el derecho a

cambia_, alterar o de otra manera meiora_, el producto y este

documento en cua[quier momento, sin previo aviso.

El Sistema de Control de Emisiones para este generador est_

garantizado para juegos est_ndares por la Agencia de Protecci6n

Ambiental y el Consejo de recursos de aire de California. Para

mayor informaci6n acerca de [a garantia, consulte con el Manual

de[ Operario de Motor;

REGLAS DE SEGURIDAD

_lt ste es el simbolo de alerta de seguridad. Sirvepara advertir al usuario de un posible riesgo para

su integridad fisica. Siga todos los mensajes de

seguridad que figuren despu_s de este simbolo

para evitar lesiones oincluso la muerte.

El simbolo de alerta de seguridad (_) es usado con una palabra

(PELIGRO, ADVERTENCIA, PRECAUCI©N), un mensaje pot

escrito o una ilustraci6n, para alertarlo acerca de cualquier

situaci6n de peligro que pueda existi_; PELIGRO indica un riesgo

el cua[, si no se evita, causar(7 la muerte o una herida grave.

ADVERTENCIA indica un riesgo el cual, si no se evita, puede

causar la muerte o una herida grave. PRECAUCION indica un

riesgo, el cual, si no se evita, puede causar heridas menores o

moderadas. PRECAUCION, cuando se usa sin el slmbolo de

alerta, indica una situaci6n que podria resultar en el daffo del

equipo. Siga los mensaies de seguridad para evitar o reducir los

riesgos de heridas e inclusive la muerte.

ADVERTENCIA

l=l escape del motor de este producto contiene [

elementos quimicos reconocidos en el Estado de I

California por producir c_ncer, defectos de nacimiento u

otros dafios de tipo reproductivo.

Sirnbolos de Peligro y Significados

Manual del Operario Descarga EI6ctrica

Explosi6n Fuego Objets volant

Gases T6xicos Retroceso Superficie Caliente

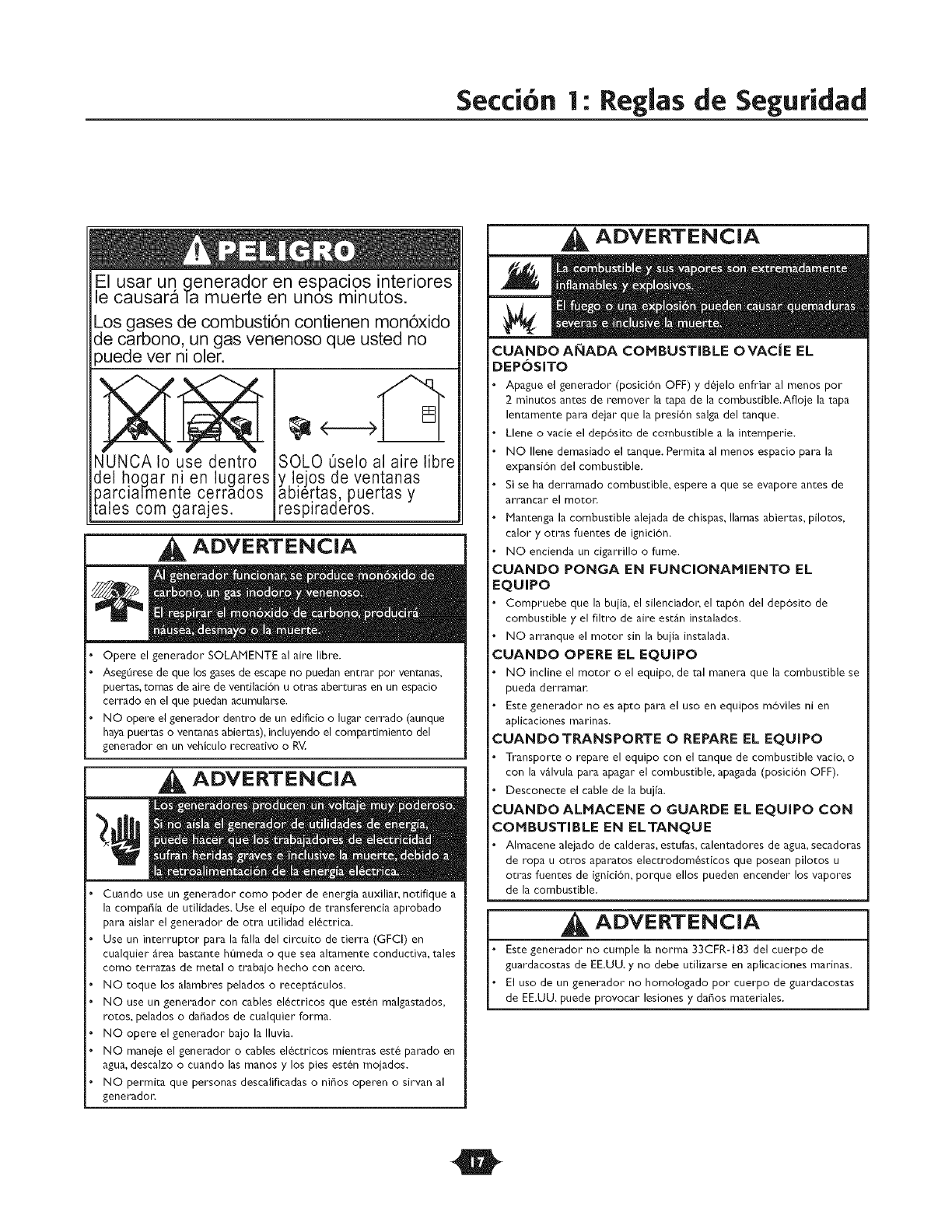

Secd6n 1: Reglas de Seguridad

El usar un generador en espacios interiores

le causara I-a muerte en unos minutos.

Los gases de combusti6n contienen mon6xido

de carbono, un gas venenoso que usted no

)uede vet ni oler.

NUNCA 10use dentr0

_el h0gar n,i en lugares

)arclalmen[e cerrau0s

:ales c0m garajes.

/,/x.q..

[]

SOLO Osel0 al aire libre

y,lej0,s de ven!anas

aDler_as, puer_as y

resplraaeros.

_, ADVERTENClA

Opere el generador SOLAHENTE al aire libre.

Aseg0rese de que los gases de escape no puedan entFar por ventanas,

puertas, tomas de aire de ventilaci6n u otras aberturas en un espacio

cerrado en el que puedan acumularse.

NO opere el geneFador dentro de un edificio o lugar cen'ado (aunque

haya puertas o ventanas abiertas), incluyendo el compartimiento del

geneFador en un vehiculo recreativo o R'vt

,_ ADVERTENClA

Cuando use un generador como poder de energia auxiliar, notifique a

la compafiia de utilidades. Use el equipo de transferencia aprobado

para aislar el generador de otra ucilidad el6ctrica.

Use un interruptor para la falla del circuito de tierra (GFCI) en

cualquier _.rea bastante hOmeda o que sea altamente conductiva, tales

como terrazas de metal o trabajo hecho con acero.

NO toque los alambres pelados o recept,iculos.

NO use un generador con cables el6ctricos que esten malgastados,

rotos, pelados o daffados de cualquier forma.

NO opere el generador bajo la Iluvia.

NO maneje el generador o cables el6ctricos mientras este parado en

agua, descalzo o cuando las manos y los pies est6n mojados.

NO permita que personas descalificadas o niffos operen o sirvan al

generadot:

CUANDO ANADA COMBUSTIBLE OVACiE EL

DEPOSITO

Apague el generador (posici6n OFF) y d6jelo enfriar al menos por

2 minutos antes de remover la tapa de la combustible.Afloje la tapa

lentamente para dejar que la presi6n salga del tanque.

Llene ovacie el dep6sito de combustible a la intemperie.

NO Ilene demasiado el tanque. Permita al menos espacio para la

expansi6n del combustible.

Si se ha derramado combustible, espere a que se evapore antes de

arrancar el motor

Mantenga la combustible alejada de chispas, llamas abiertas, pilotos,

calory otras fuentes de ignici6n.

NO encienda un cigarrillo o fume.

:UANDO PONGA EN FUNCIONAMIENTO EL

EQUIPO

•Compruebe que la bujia, el silenciador, el tap6n del dep6sito de

combustible yel filtro de aire est4n instalados.

•NO arranque el motor sin la bujia instalada.

CUANDO OPERE EL EQUIPO

•NO incline el motor o el equipo, de tal manera que la combustible se

pueda derramac

•Este generador no es apto para el uso en equipos m6viles ni en

aplicaciones marinas.

CUANDOTRANSPORTE 0REPARE EL EQUIPO

• Transporte o repare el equipo con el tanque de combustible vacio, o

con la v_lvula para apagar el combustible, apagada (posici6n OFF).

•Desconecte el cable de la bujia.

CUANDO ALMACENE 0GUARDE EL EQUIPO CON

COMBUSTIBLE EN ELTANQUE

Almacene alejado de calderas, estufas, calentadores de agua, secadoras

de ropa u otros aparatos electrodom6sticos que posean pilotos u

otras fuentes de ignici6n, porque ellos pueden encender los vapores

de la combustible.

,_ ADVERTENCIA

Este generador no cumple la norma 33CFR-183 del cuerpo de

guardacostas de EE.UU. y no debe utilizarse en aplicaciones marinas.

El uso de un generador no homologado pop cuerpo de guardacostas

de EE.UU. puede provocar lesiones y daffos materiales.

Secd6n 1: Reglas de Seguridad

iADVERTENClA

Cuando arranque el moron tire lentamente del cable hasta senur una

resistencia y,a condnuad6n, tire r_pidamente de 61para evitar su

reu'oceso.

NUNCA arranque o pare el motor cuando hayaaparatos electricos

conectados yen funcionamiento.

ADVERTENClA

NO toque las supetfficies calientes )" evice los gases del escape a alta

temperatura.

Permita que el equipo se enfrie antes de tocarlo.

Deje un espacio minimo de 152 cm (5 pies) alrededor del generador,

incluida la parte superion

El C6digo de Normativa Federal (CFR, Titulo 36: Parques, Bosques y

Propiedad P_blica) obliga a instalar una pantalla apagachispas en los

equipos con motor de combusti6n interno ya mantenerla en buenas

condiciones de funcionamiento, conforme a la norma 5100-1C (o

posterior) del Servicio Forestal de la USDA. En el Estado de

California, la ley exige el uso de una pantalla apagachispas (Secci6n

4442 del Codigo de Recursos P_blicos de California). En otros

estados puede haber leyes similares en vigol:

ADVERTENClA

CUANDO AJUSTE OHAGA REPARACIONES A SU

GENERADOR

Siempre desconecte el alambre de la bujia ycol6quelo donde no

pueda entrar en contacto con la bujia.

:UANDO PRUEBE LA BUJiA DEL MOTOR

Uulice un comprobador de bujias homologado.

NO comprueba la chispa sin la bujia instalada.

NO cambie ninguna velocidad determinada. El generador suministra

una frecuencia y un voltaje calificado cuando funciona a una velocidad

determinada.

NO modifique al generador en ninguna forma.

PRECAUCION

Vea "No sobrecargue generador".

Encienda su generador y deje que el motor se estabilice antes de

conectar las tat'gas el6ctricas.

Conecce las cat'gas el6ctricas en la posici6n de apagado (OFF), luego

encienda (ON) para su operaci6n.

Apague (OFF) las cat'gas el6etricas ydescon6ctelas del generador

antes de parar el generador.

PRECAUClON

Use el generador solamente con la finalidad para el cual rue disefiado.

Si usted tiene alguna pregunta acerca de las finalidades de uso del

generador, pregt_ntele a su concesionario o Ilamada a 1-888-611-6708.

Opere el generador solamente en supetfficies niveladas.

NO exponga al generador a una humedad excesiva, polvo, suciedad o

vapores corrosivos.

NO inserte cualquier objeto a trav6s de las ranuras de enfriamiento.

Si los aparatos conectados se sobrecalientan, ap_guelos y

descon6ctelos del generadol:

Apague el generador si:

-Se pierde la salida el6ctrica;

-El equipo produce chispas, humo o emite llamas;

-La unidad vibra de una manera excesiva.

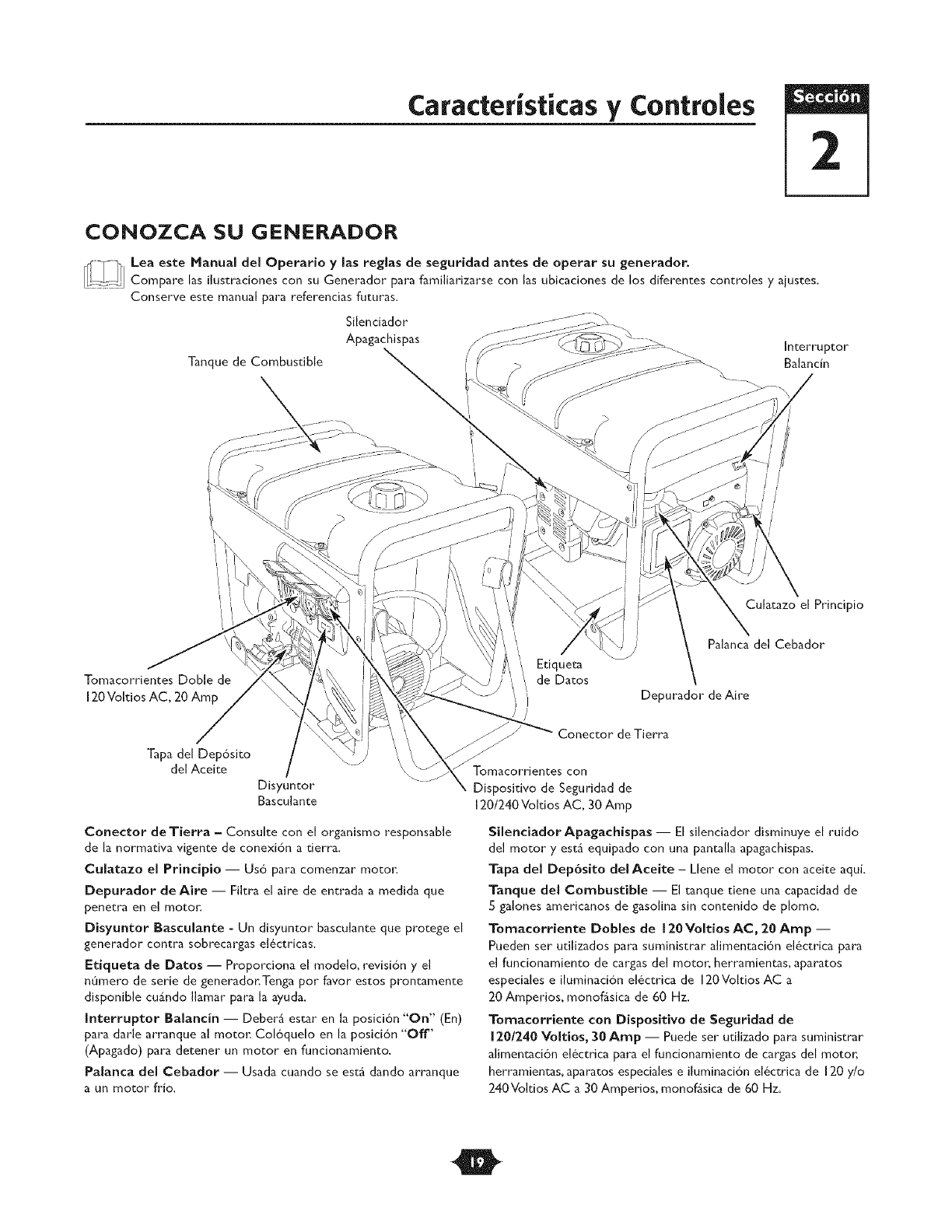

Caracteristicas y Controles

CONOZCA SU GENERADOR

Lea este Manual del Operario y las reglas de seguridad antes de operar su generadoro

Compare las ilustraciones con su Generador para familiarizarse con las ubicaciones de los diferentes controles yaiustes.

Conserve este manual para referencias futuras.

Silenciador

Apagachispas

Tanque de Combustible

Interrupter

Balandn

Tomacorrientes Doble de

120 Voltios AC, 20 Amp

Tapa del Dep6sito

del Aceite

Disyuntor

Basculante

Conector de Tierra - Consulte con el organismo responsable

de la normative vigente de conexi6n a derra.

Culatazo el Principio -- Us6 para comenzar motor:

Depurader deAire -- Filtra el aire de entrada a medida que

penetra en e[ motor.

Disyuntor Bascumante -Un disyuntor basculante que protege el

generador centre sobrecargas el6ctricas.

Edclueta de Dates -- Proporciona el modelo, revisi6n ye[

n0mero de serie de generador.Tenga per favor estos prontamente

disponible cu_ndo Ilamar pare la ayuda.

interrupter Balancin -- Deber_ ester en la posici6n "On" (En)

pare darle arranque al motor: Col6quelo en la posici6n "Off _

(Apagado) pare detener un motor en funcionamiento.

Palanca del Cebador -- Usada cuando se est_ dando arranque

a un motor frio.

Culatazo el Principio

de Datos

/Palanca del Cebador

Depurador de Aire

Conector de Tierra

Tomacorrient:es con

Disposidvo de Seguridad de

120/240 Vokios AC, 30 Amp

Silenciador Apagachispas -- El silenciador disminuye el ruido

del motor y esti equipado con una pantalla apagachispas.

Tape del Dep6sito del Aceite - Llene el motor con aceite aquL

Tanque del Combustible -- El tanque uene una capacidad de

5 galones americanos de gasoline sin contenido de plomo.

Tomacorriente Dobles de 120Vo[tios AC, 20 Amp --

Pueden ser uti[izados para sumJnistrar alJmentaci6n electrica pare

el funcionamiento de cargos del motor', herramientas, aparatos

especia[es e iluminaci6n e[6ctrica de 120Vo[tios ACa

20 Amperios, monof_sica de 60 Hz.

Tomacorriente con Dispositive de Seguridad de

12{)/240 Vo[tios, 30 Amp -- Puede ser utilizado pare sumJnJstrar

a[imentacJ6n electrJca para el funcJonamJento de cargos de[ motoB

herramientas, operates especiales e iluminaci6n el_ctrica de 120 y/o

240Voluos ACa 30 Amperios, monof_sica de 60 Hz.

Montaje

MONTAJE

Su generador requiere de ciertos procedimientos de montaje y

solo estar_ [isto para set udlizado despues de haberle

suministrado servicio con el combustible yaceite recomendados.

Si usted dene problemas con el montaje de su generador, por favor

[lame a [a [inea de ayuda para generadores a[I =888=61 1-6708. Si

Ilamar para la ayuda, dene pot favor el modelo, la revisi6n y el

n_mero de serie de etiqueta de datos disponible. Consulte la

ubicaci6n en la secci6n "Conozca su Generador'.

Desembalaje del Generador

I. Co[oque la caja de cart6n en una superficie rigida y p[ana.

2. Saque todo el contenido de [a caja de cart6n, a excepci6n

del generador.

3. Abra comp[etamente [a caja de cart6n cortando cada una de

sus esquinas de arriba abajo.

4. Mantenga el generador sobre el cart6n para instalar el juego

de ruedas,

Instale el Juego de Ruedas

NOTA: Este Juego de Ruedas no ha sido disefiado para ser usado

en la carretera.

Necesitar_ las siguientes herramientas para instalar estos

componentes:

Llave de 13 mm

Llave de cubo de 13 mm

Alicates

Galas de seguridad

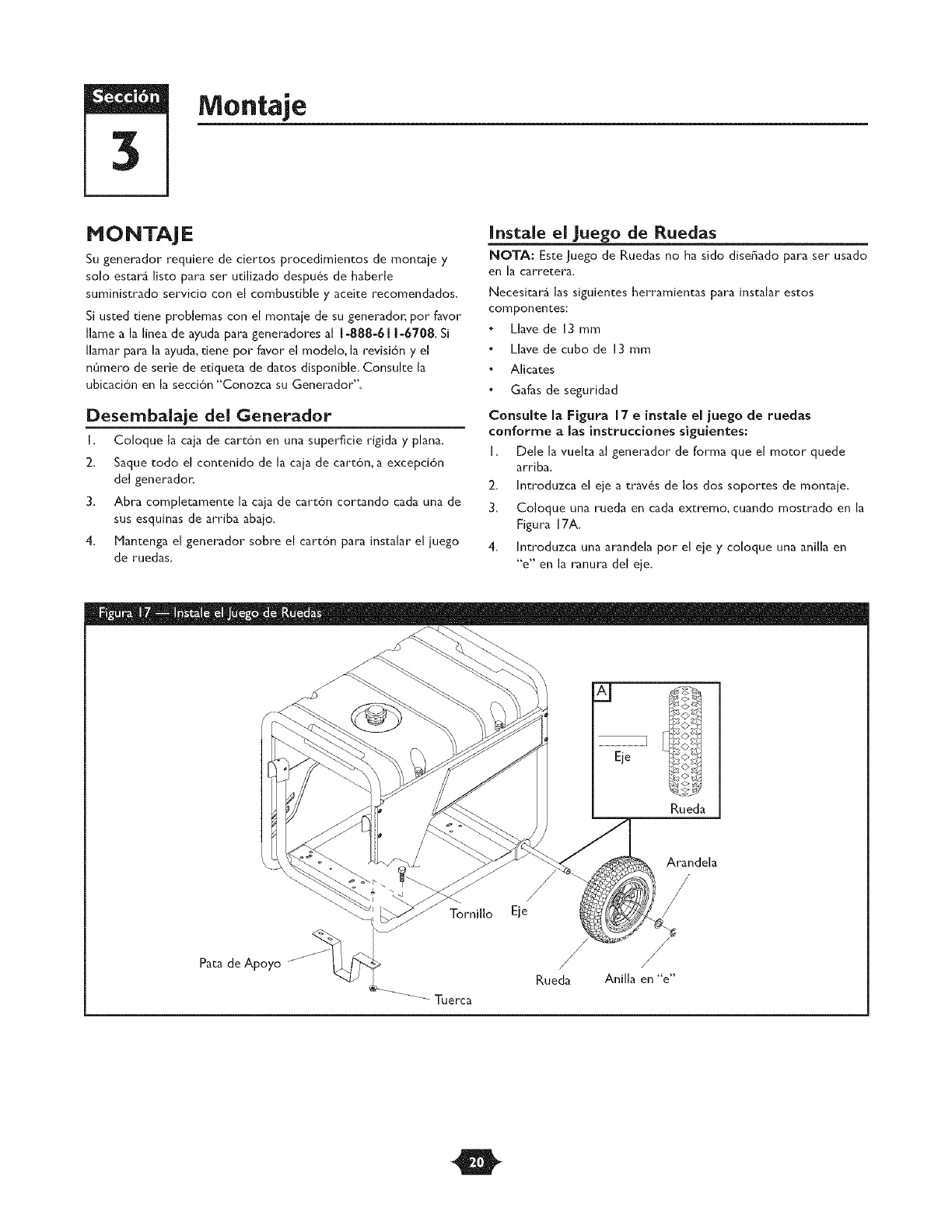

Consulte la Figura 17 e instale el juego de ruedas

conforme alas instrucciones siguientes:

I. Dele la vuelta al generador de forma que el motor quede

arriba.

2. Introduzca el eje a trav6s de los dos soportes de montaie.

3. Coloque una rueda en cada extremo, cuando mostrado en la

Figura 17A.

4. Introduzca una arandela por el eje y coloque una anilla en

"e" en la ranura del eje.

Arandela

Pata de Apoyo

Tornillo

Tuerca

Eie

Rueda

Anilla en "e"

Secci6n 3: Montaje

5. Para ello, apriete con unos alicates desde la parte superior de

la anilla en "e" hacia la parte inferior del eje.

PRECAUCI6N

Uulice siempre protecci6n ocular para montar o desmontar anillas en "e".

6. Repira los pasos 4 y 5 para asegurar la segunda rueda.

7. Dele la vuelta al generador de forma que el lado del motor

quede abajo.

8. Haga coincidir los orificios de la pata de apoyo con los del

bastidor del generadon

9. Nonte la pata de apoyo con dos tornillos de cabeza cortos

(N8 x 16 ram) ydos tuercas hexagonales.Apriete con una

Ilave de cubo de I/2" 613 mm

10. Vuelva a colocar el generador en la posici6n normal de

funcionamiento (apoyado en las ruedas yla pata de apoyo).

ANTES DE DARLE ARRANQUE AL

HOTOR

Agregar Aceite al Notor

Coloque la generador sobre una superficie nivelada.

IPRECAUCION J

• Consulte el manual del operario de motor para a_adir al motor el

aceite recomendado.

•El da_o a la lavadora a presi6n, resultado de la desatenci6n a

esra precaucidn, no serfi cubierto por la garantia.

Consulte el manual del operario de motor para afiadir al

motor el aceite recomendado.

NOTA: Verifique el aceite del motor de manera

frecuente cuando _ste se esfuerce demasiado. Consulte el

manual del operario de motor para conocer cugles son

las recomendaciones al respecto.

NOTA: El campo giratorio del alternador se encuentra en un

cojinete pre-lubricado y sellado que no requiere lubricacion

adicional por la vida t_til del cojinete.

Agregue Combustible

NOTA: Este motor estfi certificado para funcionar con gasolina.

Sistema de control de emisiones de gases de escape: El'4

lodificaciones del motor).

ADVERTENCIA

CUANDO AI_IADA COMBUSTIBLE

Apague el generador (posici6n OFF) y d6jelo enfriar al menos por

2 minucos antes de remover la capade la combusuble.Afloje la tapa

lentamente para dejar que la presion salgadel tanque.

Llene el dep6sito de combustible a la intemperie.

NO Ilene demasiado el canque. Permita al menos espacio para la

expansidn del combustible.

Sise ha derramado combustible, espere a que se evapore antes de

arrancar el motor.

Nantenga la combustible alejada de chispas,llamas abiertas, pilotos,

calory otras fuentes de ignicidn.

NO encienda un cigarrillo o fume.

I. Utilice combustible normal sin plomo, limpia ynueva con un

minimo de 87 octanos. NO utilice combustible que contenga

meranol ni mezde aceite con combustible.

2. Limpie el _irea alrededor de la tapa de Ilenado del

combustible, retire la tapa.

3. Agregue lentamente gasolina regular "SIN PLONO" al tanque

de combustible. Use un embudo para eviCar que se derrame.

Llene el tanque lentamente hasta aproximadamente 1.5" por

debajo de la parte la cima del cuello del tubo de Ilenado

(Figura 18).

4. Instale la tapa del tanque de combustible y la espera para

alg_n combustible rociado para evaporar.

Operaci6n

USO DEL GENERADOR

Tierra del Sisterna

El generador dispone de una conexion a derra del sistema que

conecta los componentes del basddor a los terminales de derra

de los enchufes hembra de salida de CA. La tierra del sistema

est_ conectada al cable de CA neutro que, a su vez, est_

conectado al basddor del generador (vea "Descripi6n del

Equipo').

Requisitos Especiales

Es posible que haya normas u ordenanzas locales ynacionales en

materia de seguridad e higiene en el trabajo aplicables al uso del

generadoc Consulte con un electricista cualificado, un inspector

el6ctrico o el organismo competente.

En algunas zonas, es obligatorio registrar los generadores en

las compafiias el6ctricas locales.

Las tomas del generador y el juego de cable adaptador

incluido no est_n protegidos pot un interruptor de circuito

de fallo de conexi6n a tierra (GFCI). Si se udlizan en lugares

de trabajo sujetos a la normadva OSHA, se deber_n proteger

con un GFCI adecuado.

Conexi6n al Sisterna El_ctrico de un

Edificio

Las conexiones a efectos de alimentaci6n de reserva al sistema

el6ctrico de un edificio deben set realizadas por un electricista

cualificado. La conexi6n debe aislar la alimentaci6n del generador

de la alimentaci6n de la red pQblica y debe cumplir todas las leyes

normas electricas vigentes.

_ADVERTENCIA

Cuando use un generador como poder de energia auxiliar, notifique a

la compaSia de utilidades. Use el equipo de transferencia aprobado

para aislar el generador de otra udlidad el6ctrica.

Use un interruptor para la falla del circuito de derra (GFCE) en

cualquier _rea bastante hQmeda o que sea altamente conductiva, tales

como terrazas de metal o trabajo hecho con acero.

NO toque los alambres pelados o recept_culos.

NO use un generador con cables electricos que esten malgastados,

rotos, pelados o dafiados de cualquier forma.

NO opere el generador bajo la Iluvia.

NO maneje el generador o cables el6ctricos mientras este parado en

agua, descalzo o cuando las manos ylos pies estOn mojados.

NO permita que personas descalificadas o nifios opereno sirvan al

generadol:

Ubicaci6n del Generador

Espacio Libre Alrededor del Generador

ADVERTENCIA

Deje un espacio mfnimo de 152 cm (5 pies) alrededor del generadoc

incluida la parte superioc

SitQe el generador en una zona bien ventilada que permita la

eliminaci6n de los gases de escape mortales. No instale el

generador en lugares en los que los gases de escape se puedan

acumular o entrar en un edificio que pueda estar ocupado.

Asegtirese de que los gases de escape no puedan entrar pot

ventanas, puertas, tomas de aire de vendlaci6n u otras aberturas

en un espacio cerrado en el que puedan acumularse (Figura 19).

Tenga en cuenta los vientos y las corriente de aire

preponderantes cuando elija la ubicaci6n del generadoc

El usar un .qenerador en espacios interiores

le causara la muerte en unos minutos.

Los gases de combusti6n contienen mon6xido

de carbono, un gas venenoso que usted no

puede ver ni oler.

NUNCA Io use dentro

del hoqar ni en lugares

parciarmente cerrados

tales com garajes.

[]

SOLO _selo al aire libre

y lejos de ventanas

abiertas, puertas y

resplraaeros.

Salida del Escape

Secci6n 4: Operaci6n

OPERANDO EL GENERADOR

Encienda el Hotor

Desconecce sodas [as cargas el6ctricas de[ generado_: Use [as

siguientes inscrucciones para encender:

I. Asegtirese de que la unidad esr_ en una superficie plana.

[HPORTANTE: Si la unidad no se arranca y udliza en una

superficie plana, se pueden producir problemas de arranque y de

parada durance el funcionamiento.

2. Gire la v_lvula del combustible a la posici6n "On" (Figura 20).

3. Ponga en marcha el motor cal y como se explica en el

manual del operario de motor;

[ADVERTENCIA

Cuando arranque el motor, tire lentamente del cable hasta sentir una

resistencia y, a continuaci6n, tire r_pidamente de el para evitar su

retroceso.

NUNCA arranque o pare el motor cuando ha/a aparatos electricos

conectados yen funcionamiento.

NOTA: Si el motor arranca despu6s de tirar tres veces del

arrancador pero no sigue funcionando, o si la unidad se para en

funcionamienco, asegtirese de que la unidad esc_ en una superficie

plana ycompruebe que el nivel de aceice del cig_ieffal es correcco.

La unidad puede equiparse con un dispositivo de protecci6n de

bajo nivel de aceice.

ADVERTENClA

NO toque las superficies calientes y evite los gases del escape a alta

temperatura.

Permita que el equipo se enfrJe antes de tocarlo.

Deje un espacio rnJnimo de [52 crn (5 pies) alrededor del generadol;

incluida la parte superion

El C6digo de Norrnadva Federal (CFR,T{mlo 36: Parques, Bosques Y

Propiedad PQblica)obligaa instalar una pantallaapagachispasen los

equipos con motor de combusd6n interno _" a manteeerla en buenas

condJcJones de funcionamJento, conforme a la norma 5[00-[C (o

posterior) del Servicio Forestal de la USDA. En el Estado de

California, la ley exige el uso de una pantalla apagachispas (Secci6n

4442 del C6digo de Recursos PLiblicos de California). En otros

estados puede haber leyes similares en vigolt

Conexion De Cargas Electricas

Deje que el motor se esr3bilice y se ca[Jence pot unos

minutos despu6s del arranque.

Conecce y encienda las cargas el6ctricas de 120 y/o

240 Voldos AC monof_sicas de 60 Hz que desse.

NO conecte cargas de 240Voldos a comacorrientes de

120 Voldos.

NO conecte cargas crif_isicas a[ generadol:

NO conecte cargas de 50 Hz al generadoE

NO SOBRECARGUE EL GENERADOR.Vea "No

Sobrecargue Generador".

PRECAUClON

Vea "No sobrecargue generador'.

Encienda su generador y deje que el motor se estabilice antes de

conectar las cargas el6ctricas.

Conecte las cargas el6ctricas en la posici6n de apagado (OFF), luego

encienda (ON) para su operaci6n.

Apague (OFF) las cargas electricas y descon6ctelas del generador

antes de parar el generador.

Secci6n 4: Operaci6n

Parado Del Motor

I. Desconecte todas las cargas e[6ctricas de los tomacorrientes

del panel del generador. NUNCA de arranque o detenga el

motor con todos los dispositivos el6ctricos coneccados y

encendidos.

2. Deje que el motor funcione sin cargas pot algunos minutos

para escabilizar [as temperaturas internas del motor y el

generado_:

3. Pare el motor ca[ y como se explica en el manual de[

operario de moto_

4. Cierre la v_lvula del combustible.

RECEPTACULOS

PRECAUCION

NUNCA intente suministrar corriente a un dispositivo de amperaje

superior al que puede suministrar el generador o el enchufe hembra.

NO sobrecargue el generadol: Consulte el apartado "No Sobrecargue

Generadol*".

120/240 VoNos AC, 30 Amp, Recept_iculo

de Seguridad

Use un capdn NEMA LI4-30 con este recept_culo. Conecte un

juego de cable de 4 alambres, clasificado como 250Voltios AC a

30 Amps (o mayor) (Figura 21). Usted puede usar el mismo cable

de 4-alambres si planea trabajar con una carga de 120Voltios.

Juego de Cable de 4Alambres

IIIIJ (Neutro)

L0_0_0 _ Y(Cargado) X(Cargado)

NEMA L I4-30 _ Tierra (Verde)

Este recept_iculo le provee poder a cargas de 120/240Voltios AC,

de 60 Hz, fase sencilla, que requieren hasca 2,775Voltios de energia

a 23. I Amperios, para 120Voltios; 5,5S0Voltios de energia

(5.55 kW) a 23. I Amperios para 240Voltios. El enchufe esUi

protegido por un disyuntor basculante.

120 Volt AC, 20 Amp, Recept_iculos Dobles

El receptS.culo (Figura 22) estfi protegido en contra de

sobrecargas pot un disyuntor basculante.

Use cada receprgculo para operar 120Voltios AC, de fase sencilla,

de cargas de 60Hz que requieren hasca 2,400 ratios (2.4 kW) a

corrientes de 20 Amps. Use los juegos de cables que son

calificados para cargas de 125 Voltios AC, a 20 Amps (o mayores).

JUEGO DE CABLES DEL

ADAPTADOR DEL GENERADOR

El generador est_i equipado con un Juego de Cables del Adapcador

del Generador de 25 pies, dise_ado para un circuito neutro a

tierra de 120 voltios, 20 Amperios (Figura 23).

La carga mfixima en cada tomacorriente es de 20Amperios. La

carga mfixima total canto en el tomacorriente de cable amarillo

como el tomacorriente de cable negro, es de 20Amperios.

NOTA: Siga todas las instrucciones de seguridad cuando conecte

cualquier cable de extensi6n o aparato al generado_:

Secci6n 4: Operaci6n

NO SOBRECARGUE GENERADOR

Capacidad

Usted debe asegurarse que su generador puede proveer el

suficiente vataje calificado (cuando est6 funcionando) y de carga

(al encender) para los aparatos a los cuales va a proveer la

energia, al mismo tiempo. Siga estos pasos:

I. Seleccione los aparatos que recibirin la energia, al mismo

uempo.

2. Totalice los vatios calificados (cuando est6 funcionando) de

estos aparatos. Esta es la cantidad de energia que su

generador debe producir para mantener eso aparatos

funcionando adecuadamente.Vea la Figura 24.

3. Calcule la cantidad de vados de carga (al encender) que

usted necesitarl. El vataje de carga es la cantidad minima de

electricidad, necesaria para encender herramientas o

aparatos con motores el6ctricos, tales como, sierras

circulates o refrigeradores. Debido a que no todos los

motores se encienden al mismo momento, el vataje total de

carga se puede esdmar al afiadir solamente el(los) aparato(s)

con el vataje adicional mils alto, al total del vataje calificado,

obtenido en el paso 2.

Ejemplo:

Herramienta o

Aparato Electrico

Aire Acondicionado

de Ventana

Refrigerador

Congelador industrial

Televisi6n

Luz (75 Vatios)

Vatios Calificados

(cuando este

funcionando)

1200

800

500

Total = 3075

Vatios para funcionar

Vataje Total Calificado

Vataje de Carga Adicional mis alto

Salida Total Requerida del Generador

Vatios Adicionales de

Carga (al encender)

1800

1600

500

1800 (Vatios de

Carga m_s alto)

cuando est6 funcionando) = 3075

= 1800

= 4875

Control de la Energia

Para prolongar [a vida de su generador ylos aparatos que est6n

conectados al mismo, es muy importance cuidar[o cuando se le

a_aden cargas el6ctricas. Nada deberia estar conectado a los

tomacorrientes del generador antes de que su motor sea

encendido. La forma correcta y mis segura para controlar la

energfa de[ generador, es [a de a_adir en secuencias las cargas,

como se describe a condnuaci6n:

I. Sin tener nada conectado al generador, encienda el motor de

la manera descrita en este manual.

2. Conecte y encienda [a primera carga, preferiblemente [a

mayor que usted tenga.

3. Permita que [a salida del generador se estabilice (el motor

funciona suavemente yel aparato conectado al mismo

trabaja adecuadamente).

4. Conecte y encienda la pr6xima carga.

5. De nuevo, permita que el generador se estabilice.

6. Repita los pasos 4 y 5 para cada carga adicional que usted

tenga.

NUNCA a_ada mis cargas sobre [a capacidad del generador.

Tome una atenci6n especial en considerar [as cargas de corriente

seg0n [a capacidad del generador, como se describe arriba.

Herramienta o Aparato Electrico

Esenciales

Bombilla - 75 vatios

Congelador industrial

Bomba de aguas negras

Refrigerador /congelador - 18 pies

c0bicos

Bomba de agua - 1/3 HP

Calefacci6n /enfriamiento

Aire Acond. de ventana - 10.000 BTU

Ventilador de ventana

Calefactor de caldera - I/2 HP

Cocina

Homo de microondas - 1.000 Vatios

Cafetera

Cocina el6ctrica - Elemento simple

Calientaplatos

Habitaci6n Familiar

Tocador de DVD/CD

VCR

Receptor estereo

Televisor a color - 27 pulg.

Computadora personal con monitor de

17 pul 8.

Otros

Sistema de seguridad

Radio-Reloj AM/Fbl

Abridor de garaje - 1/2 HP

Calentador el6ctrico de agua - 40

galones

Taller

Luz de hal6geno para trabajar

Rociador sin aire - I/3 HP

Sierra intercambiable

Taladro electrico - I/2 HP

Sierra circular - 7 ¼ pul 8.

Sierra inglete- 10 pul 8.

Mesa de planificaci6n - 6 pulg.

Sierra de mesa /sierra de brazo radial

- I0 pulg.

Compresor de aire- I-I/2 HP HP =

Caballo de fuerza.

Vatios Vatios

Calificados* Adicionales

(cuando est6 de Carga (al

funcionando) encender)

500 500

800 1200

800 1600

IO00 2000

1200 1800

300 600

800 1300

I000

1500

2500

I00

450

500

800

180

300

480 520

4000

I000

600 1200

960 960

IO00 1000

1500 1500

1800 1800

2000 2000

2500 2500

*El vataje que aparece en la lista es solamente una cantidad

aproximada.Verifique la herramienta o aparato el6ctrico para

obtener el vataje verdadero.

Mantenimiento

ESPECIFICACIONES

Vataje que empieza ................... 8,550Vados (8.55 kW)

Vataje ............................. 5,550Vados (5.55 kW)

Corriente valorada de Carga de C.A.:

a 240 Voltios .............................. 23. I Amperios

a 120Voltios .............................. 46.2 Amperios

Frecuencia Nominal ...................... 60Hz a 3600 rpm

Fase ........................................ Monof_sica

Tanque del Combustible ............... S Galones Americanos

Peso que Embarca ................................ 170 Ibs.

RECOMENDAClONES GENERALES

DE MANTENIMIENTO

El propietario /operador es responsable por asegurarse de que

todos los trabajos peri6dicos de mantenimiento se lleven a cabo

adecuadamente; que todos los problemas son resueltos; y que la

unidad se mantiene limpia y adecuadamente almacenada. NUNCA

opere un generador que est6 da_ado o defectuoso.

NOTA: Debe dene las preguntas acerca de reemplazar los

componentes en su m_quina generador deTroy-Bilt, llaman por

favor 1-888-611-6708 para la ayuda.

Mantenirniento del Motor

Consulte el manual de] operario de motor para [as instrucciones

de c6mo mantener adecuadamente el motor.

i A PRECAUCl0. I

El aceice usado del motor ha sido mostrado al cancel"de la piel de la

causa en ciercos animales del laboratorio.

Complecamente lavado expuso _reas con el jab6n y el agua.

MANTENGA FUERA DE ALCANCE DE NII_4OS. I"40

CONTAMINE. CONSERVE los RECURSOS.VUELVA

ACEITE USADO A la COLECCION CENTRA.

Mantenirniento del Generador

El mantenimiento del generador consiste en conservar la unidad

limpia y seca. Opere y almacene la unidad en un ambiente limpio y

seco donde no ser_ expuesta al polvo, suciedad, humedad o vapores

corrosivos. Las ranuras del aire de enfriamiento del generador no

deben estar tapadas con nieve, hojas, o cualquier otro material

extra_os. Revise frecuentemente la limpieza del generador y limpielo

cuando est6 con polvo, sucio, con aceite, humedad, o cuando otras

substancias extraSas sean visibles en su superficie exterior:

NOTA: NO recomendamos el uso de mangueras de jardin para

limpiar el generation El agua podria introducirse en el sistema de

combustible del motor y causar problemas.Adem_s, si el agua se

introduce al generador a trav6s de las ranuras para aire de

enfriamiento, algo del agua quedar5 retenida en los espacios vacios

y grietas del aislamiento del devanado del estator y rotor: La

acumulaci6n de agua y suciedad en los devanados internos del

generador disminuir5 eventualmente la resistencia del aislamiento

de estos devanados.

ADVERTENClA

CUANDO AJUSTE O HAGA REPARACIONES A SU

GENERADOR

• Siempre desconecte el alambre de la bujia y col6quelo donde no

pueda entrar en concacto con la bujia.

CUANDO PRUEBE LA BUJJA DEL MOTOR

Utilice un comprobador de bujias homologado.

NO comprueba la chispa sin la bujia inscalada.

Para Limpiar el Generador

Utilice un trapo h_medo para limpiar las superficies

exteriores.

PRECAUClON

NO exponga al generador a una humedad excesiva,polvo, suciedad o

vapores corrosivos.

NO inserce cualquier objeto a cravesde lasranuras de enfriamiento.

Puede usar un cepillo de cerdas suaves para redrar la suciedad

endurecida, aceite, etc.

Puede usar una m_quina aspiradora para eliminar suciedad y

residuos sueltos.

Inspeccione las ranuras para aire de enfriamiento y la apertura

del generadoc Estas aperturas deber_n mantenerse limpias y

despejadas.

AImacenamiento y Diagnosticos de Averias 7

ALHACENAMIENTO

El generador deber_ set encendido al menos una vez cada siete

dJas y deber_ dejarlo funcionar a] menos durante 30 rninutos, Si

no puede hacer esto y debe almacenar la unidad pot m_s de

30 dias, siga [as siguientes instrucciones para preparar su unidad

para a[macenamiento.

AIrnacenando el Generador

Limpie el generador como est_ descrito en ("Para Limpiar el

Generador').

Revise que [as ranuras para el aire de enfriamiento y [as

aperturas de1 generador se encuentren abiertas y despejadas,

IADVERTENClA

NO coloque una cubierta encima de un generador caliente.

Deje que la unidad se enfrie Io suficiencemente antes de que le

coloque la cubierta.

AIrnacenando el Hotor

Consulte el manual del operario de motor para las instrucciones

de c6mo preparar adecuadamente el motor para su

alrnacenamiento.

Otras Sugerencias Para el AIrnacenando

Para evitar la forrnaci6n de carbonilla en el circuito de

combustible o en piezas esenciales del carburador, a6ada

estabilizador de combustible al dep6sito de combustible y

Ilene este de gasolina nueva. Haga funcionar la unidad durante

varios minutos para que el adidvo circule a trav&s del

carburador. La unidad y el combustible se pueden almacenar

durante un m_ximo de 24 meses. El estabilizador de

combustible se puede adquirir donde se vaya a usar el equipo.

NO alrnacene gasolina de una estaci6n aotra esCaci6n, al

menos que haya sido tratada como se mencion6 antes,

Reernplace la caneca de gasolina si cornienza a oxidarse. El

6xido y/o la suciedad en la gasolina le causar_ problemas.

AImacene la unidad en un _rea lirnpia y seca.

D|AGNOS|T|COS DE AVERJAS

Problerno

El motor est& funcionando pero no

existe salida deAC disponsible.

El motor funciona bien sin carga pero

"funciona real" cuando se le contectan

cargas.

Accion

I. El interruptor autom_dco de circuito

est_ abierto.

2. Conexion mat o defectuosa del juego

de cables,

3. El disposiuvo conectado est_ da6ado.

4. Averia en el generadot:

I. Corto circuito en una de las cargas

conectadas.

2. El generador est_ sobrecarga.

3. Circuito del generador en corto.

Causa

I, Reposicione el interrupto_:

2. Revise y repare.

Conecte otro disposiuvo que est6

buenas condiciones.

Contacte el distribuidor de servicio

autorizado.

Desconecte la carga el6ctrica en corto.

2. Vea "No Sobrerecarque Generador",

3. Contacte el distribuidor de servicio

autorizado.

El motor no se enciende; o se Nivel de aceite insuficiente. Llene el c_rter hasta el nivel correcto o

enciende y funciona real. sit_e el generador en una superficie plana.

I. Sin gasolina. I. Llene el tanque de combustible.

El motor se apaga en pieno 2. Nivel de aceite insuficiente. 2. Llene el c_rter hasta el nivel correcto o

funcionamiento, sit0e el generador en una superficie

plana.

AI motor le hace falta potencia, La carga es muy alia. Yea "No Sobrerecarque Generador".

Fecha de entrada en vigor:l de Febrero de 2006. Sustituye a todas las garantias sin fecha y alas de fecha anterior at 1 Febrero de 2006

GARANTiA LIMITADA

"Troy-Bilt® es una marca registrada de Troy-Bilt, LLC bajo licencia de Briggs & Stratton Power Products. Briggs & Stratton Power Products

Group, LLC reparara o sustituira sin cargo alguno cualquier componente del generador portatil que presente defectos de materiales y/o

mano de obra. Los gastos de transporte de las producto enviadas para reparar o sustituir conforme a los terminos de esta garantia

correran a cargo del comprador. El periodo de vigencia y tas condiciones de esta garantia son los que se estipulan a continuaci6n. Para

obtener servicio en garantia, Iocalice el distribuidor de servicio autorizado mas pr6ximo en nuestro mapa de distribuidores, en

www.briggspowerproducts.com

NO EXlSTE NINGUNA OTRA GARANTiA EXPLiCITA. LAS GARANTiAS IMPLiCITAS, INCLUIDAS LAS DE COMERCIABILIDAD O

IDONEIDAD PARA UN FIN CONCRETO, SE LIMITAN A UN ANO DESDE LA FECHA DE COMPRA O AL LiMITE DE TIEMPO

PERMITIDO POR LA LEY. QUEDAN EXCLUIDAS TODAS LAS GARANTiAS IMPLiCITAS QUEDA EXCLUIDA LA RESPONSABILIDAD

POR DANOS SECUNDARIOS Y DERIVADOS HASTA EL LiMITE PERMITIDO POR LA LEY. Algunos paises o estados no permiten limitar

la duraci6n de una garantia implicita ni excluir o timitar los dai_os secundarios y derivados. Por tanto, es posibte que las limitaciones y

exclusiones mencionadas no sean aplicables en su caso. Esta garantia te otorga determinados derechos legales yes posible que tenga

otros derechos que pueden variar de un pais o estado a otro.

Uso de! consumidor 2 a5os

USO comercia_ 1 aRO

* Segundo a_o despide so{o

El periodo de garantia comienza en la fecha de compra del primer usuario final y se prolonga durante el tiempo especificado. "Uso del

consumidor" significa use dom_stico personal por parte de un consumidor final. "Uso comercial" significa cualquier otro uso, incluidos los usos

con fines comerciales, de generaci6n de ingresos o alquiler. Una vez que el equipo se haya usado con fines comerciales, se considerara come

equipo de use comercial a efectos de esta garantia.

NO ES NECESARIO REGISTRAR LA GARANTiA PARA OBTENER SERVICIO DE BRIGGS & STRATTON PRODUCTS. GUARDE SU

RECIBO DE COMPRA. SI NO APORTA LA PRUEBA DE LA FECHA DE COMPRA INICIAL, SE UTILIZAR#, LA FECHA DE FABRICACION DEL

PRODUCTO PARA DETERMINAR EL PERiODO DE GARANTiA.

Esperamos que disfrute de nuestra garantia y le pedimos disculpas per las molestias causadas. Cualquier distribuidor de servicio autorizado

puede tlevar a cabo reparaciones en garantia. La mayoria de las reparaciones en garantia se gestionan normalmente, pero algunas veces la

solicitud de servicio en garantia puede no ser procedente. Por ejemplo, la garantia no sera valida si el equipo presenta da_os debidos al mal

use, la falta de mantenimiento, el transporte, la manipulaci6n, el almacenamiento o la instalaci6n inadecuados. De manera similar, la garantia

quedara anulada si se ha borrado la fecha de fabricaci6n o el n_mero de serie del generador portatil, o si el equipo ha sido alterado o

modificado. Durante el periodo de garantia, et distribuidor de servicio autorizado podra reparar o sustituir, a su tibre elecci6n, cualquier pieza

que, previa inspecci6n, sea defectuosa en condiciones normales de uso y servicio. Esta garantia no cubre tas reparaciones y equipos que se

detallan a continuaci6n:

Desgaste normal: At igual que cualquier otro aparato mecanico, los equipos de uso en exteriores necesitan piezas y mantenimiento

peri6dicos para funcionar correctamente. Esta garantia no cubre tas reparaciones cuando el uso normal haya agotado la vida Qtil de una

pieza concreta del equipo.

Instalaci6n y mantenimiento: Esta garantia no cubre los equipos ni las piezas cuya instalaci6n sea incorrecta o no haya sido autorizada,

ni aquellos que hayan side objeto de cualquier tipo de alteraci6n, mal uso, negligencia, accidente, sobrecarga, exceso de velocidad o

mantenimiento, reparaci6n o almacenamiento inadecuados que, a nuestro juicio, haya afectado negativamente a su funcionamiento y su

fiabilidad. La garantia tampoco cubre el mantenimiento normal, como los filtres de aire, los ajustes y ta iimpieza o ta obstrucci6n del

sistema de combusti6n (debido a materias quimicas, suciedad, carb6n, cal, y asi sucesivamente).

Otras exclusiones: Tambi@n quedan excluidos de esta garantia el desgaste de los articulos tales como juntas t6ricas, filtros, etc., o los

da_os derivados de accidentes, use indebido, modificaciones, alteraciones, servicio inadecuado, congelaci6n o deterioro quimico. Los

accesorios tales come empezar baterias, juego de cables del adaptador del generador y cubiertas para almacenamiento quedan

excluidos de la garantia del producto. Tambi_n se excluyen los equipos usados o reacondicionados y los destinados a demostraciones;

los equipos utilizados como fuente principal de energia en tugar de un servicio pGblico y los equipos sanitarios destinados al

mantenimiento de las constantes vitales. Esta garantia excluye los fallos debidos a hechos fortuitos y a otros acontecimientos de fuerza

mayor que escapan al control del fabricante.

BRIGGS & STRATTON POWER PRODUCTS GROUP, LLC

JEFFERSON, Wl, EE.UU

198185S, Rev 0 02/01/2006

TROYBILT Generator Manual L0607338

Navigation menu

Versions of this User Manual:

Views

Navigation
