The Genie a Division of Overhead Door G1TA Remote Control Transmitter for Garage Door Opener Operation User Manual 38499503373 1btnTX

The Genie Company a Division of Overhead Door Corporation Remote Control Transmitter for Garage Door Opener Operation 38499503373 1btnTX

Exhibit D Users Manual per 2 1033 b3

POWERHEADS
(for various models)
38499503373
BATTERY
REMOTE
BUTTON
BATTERY
COVER
FOR HELP OR ANSWERS TO QUESTIONS, CALL
8003543643 or visit www.geniecompany.com
Circle shows location of Learn Code Button and LED or
Program/Set button and LEDs as appropriate.
PRGM
SET – +
FIG. 2
PRGM
SET – +
NETWORK BBU
FRONT FRONT
BOTTOM
BOTTOM
INSIDE LIGHT LENS
BOTTOM
BACK
CODE
LEARN
SET
SET
OPEN
FORCE
CLOSECODE
LEARN LIMITMANUAL
Moving door can cause serious injury or death.
•
Do Not install transmitter unless the door operator's safety
reverse works as
required by the door operator's manual.
•
Wall control must be mounted in sight of door.
•
Keep people clear of opening while door is moving.
•
Do Not allow children to play with the transmitter or door operator.
If safety reverse does not work properly:
•
Close door then disconnect operator using the manual
release handle.
•
Do Not use transmitter or door operator.
•
Refer to Door and Door Operator Owner's Manuals before attempting any repairs.
WARNING
This Remote comes from the factory designed to operate any
Genie® Intellicode® type garage door opener.
A. For use with Learn Code Button equipped Openers (1995 to Present) —
1. Remove the battery’s protective lm by pulling it out the bottom of the remote.
2. Locate the Learn Code Button and Learn Code Indicator LED on your opener’s
powerhead (FIG. 1A) (See owner’s manual).
3. Press and release the Learn Code Button—the Red Learn Code LED will blink rapidly.
4. Press and release the Remote Button, (FIG. 2)—the Learn Code LED will stay on
(stops blinking)
5. Press and release the Remote Button again—the Learn Code LED will turn o.
6. Press and release the Remote Button again—the Door Opener will run.
THE REMOTE IS NOW PROGRAMMED.
Repeat as necessary for additional remotes.
B. For use with Program/Set Button equipped Openers (2010 to Present)—
1. Remove the battery’s protective lm by pulling it out the bottom of the remote.
2. Locate the Program/Set Button and Programming Indicator LEDs on your opener’s
powerhead (FIG. 1B) (See owner’s manual).
3. Press the Program/Set button until the round LED will turn blue.
4. Release the Program/Set button—the long LED will blink purple.
5. Press and release the Remote Button, (FIG. 2)—the long LED will turn steady purple
(stops blinking).
6. Press and release the Remote Button again—both LEDs will blink blue and turn o.
7. Press and release the remote button again—the Door Opener will run.
THE REMOTE IS NOW PROGRAMMED.
Repeat as necessary for additional remotes.
C. Replacing the Battery.
(Programming is not aected by battery replacement.)
1. Slide the Battery Cover o the front of the remote (FIG. 2).
2. Slide the old battery toward the bottom of the remote and out.
3. Properly discard the old battery.
4. Slide a new (CR 2032 size) battery into position and slide the Cover back on.
+
−−
PRGM
SET

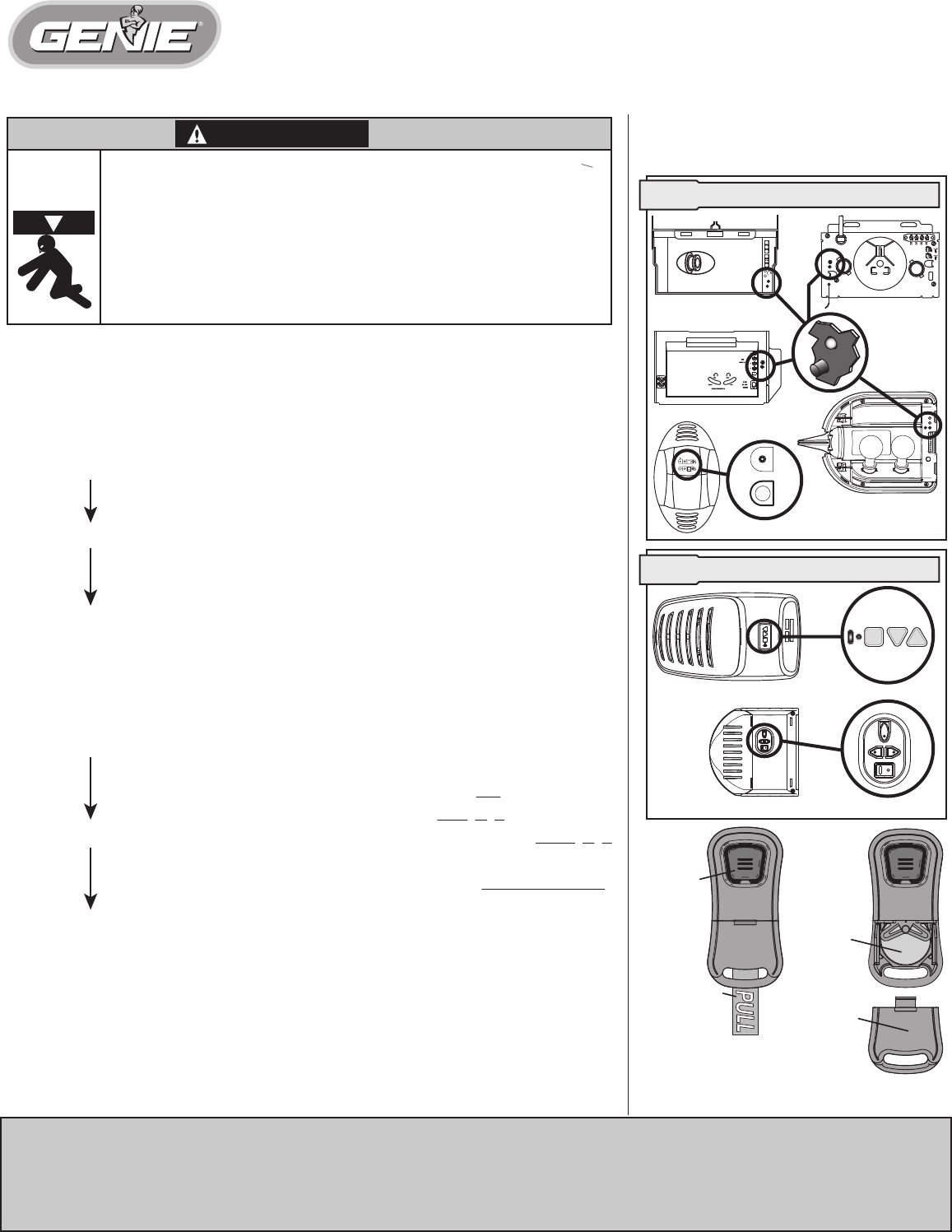

One-Button Remote Transmitter Programming Instructions
PROTECTIVE
BATTERY
FILM
FIG. 1A
—LEARN CODE BUTTON OPENERS
FIG. 1B
—PROGRAM/SET BUTTON OPENERS
ON POWERHEAD >
ON POWERHEAD >
ON REMOTE >
ON REMOTE >
ON REMOTE >
ON REMOTE >
FCC Part 15.21 Statement:
Changes or modications not expressly approved by the party responsible for compliance could void the user’s authority to operate the equipment.
FCC / IC Statement:
This device complies with FCC Part 15 and Industry Canada licence-exempt RSS standard(s). Operation is subject to the following two conditions:
(1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation of the device.
Le présent appareil est conforme aux CNR d’Industrie Canada applicables aux appareils radio exempts de licence. L’exploitation est autorisée aux deux conditions suivantes : (1) l’appareil ne doit
pas produire de brouillage, et (2) l’utilisateur de l’appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d’en compromettre le fonctionnement.
ABEZALES ELÉCTRICOS (para diversos modelos)
38499503373
BATERÍA
BOTÓN
REMOTO
CUBIERTA DE
LA BATERÍA
PARA AYUDA O RESPUESTAS A SUS PREGUNTAS,
LLAME AL 800-354-3643 o visite
www.geniecompany.com
El círculo muestra las ubicaciones del Botón del Código
de Aprendizaje y la luz LED o del botón de Programación/
Conguración y las luces LED según sea apropiado.
PRGM
SET – +
FIG. 2
PRGM
SET – +
NETWORK BBU
FRENTE FRENTE
FONDO
FONDO
LENTES DE LUZ
INTERIOR
FONDO
ESPALDA
CODE
LEARN
SET
SET
OPEN
FORCE
CLOSECODE
LEARN LIMITMANUAL
Una puerta en movimiento puede ocasionar lesiones severas o la muerte.
•
No instale el transmisor a menos que el operador de reversa de seguridad de
la puerta funcione como es requerido por el manual del operador de la puerta.
•
El control de pared tiene que estar montado a la vista de la puerta.
•
Mantenga a las personas alejadas de la abertura mientras la puerta esté
en movimiento.
•
No permita que los niños jueguen con el transmisor o el operador de la puerta.
Si la reversa de seguridad no está funcionando apropiadamente:
•
Cierre la puerta y después desconecte el operador utilizando la manija de
liberación manual.
•
No utilice el transmisor o el operador de la puerta.
•
•
Refiérase a los Manuales del Propietario de la Puerta y del Operador de la Puerta
antes de intentar cualquier reparación.
ADVERTENCIA
Este Transmisor Remoto viene diseñado de fábrica para operar cualquier
abridor de puerta de garaje tipo Genie
®
Intellicode
®
.
A. For use with Learn Code Button equipped Openers (1995 to Present) —
1. Remueva la película de protección de la batería jalándola fuera de la parte inferior
del transmisor remoto.
2. Localice el Botón del Código de Aprendizaje y la luz LED del Indicador del Código
de Aprendizaje en el cabezal eléctrico de su abridor (FIG. 1A). (Vea el manual
del propietario).
3. Presione y suelte el Botón del Código de Aprendizaje – la luz LED de color rojo del
Botón de Aprendizaje parpadeará rápidamente.
4. Presione y suelte el Botón del Transmisor Remoto, (FIG. 2) – la luz LED del Código
de Aprendizaje permanecerá encendida (dejará de parpadear).
5. Presione y suelte el Botón del Transmisor Remoto nuevamente – la luz LED del
Código de Aprendizaje se apagará.
6. Presione y suelte el Botón del Transmisor Remoto nuevamente – el Abridor de
la Puerta funcionará.
AHORA ESTÁ PROGRAMADO EL TRANSMISOR REMOTO. Repita según sea necesario para
los transmisores remotos adicionales.
B. Para uso con Abridores equipados con Botón de Programación /
Conguración (2010 hasta el presente) --
1. Remueva la película de protección de la batería jalándola fuera de la parte
inferior del transmisor remoto.
2. Localice el Botón de Programación / Conguración y la luz LED del Indicador del
Código de Programación en el cabezal eléctrico de su abridor (FIG. 1B). (Vea el
manual del propietario).
3. Presione el Botón de Programación / Conguración hasta que la luz LED
redonda se vuelva color azul.
4. Suelte el Botón de Programación / Conguración – la luz LED larga parpadeará
en color morado.
5. Presione y suelte el Botón del Transmisor Remoto (FIG. 2) – la luz LED larga se
volverá color morado jo (dejará de parpadear).
6. Presione y suelte el Botón del Transmisor Remoto nuevamente – ambas luces
LED parpadearán en color azul y se apagarán.
7. Presione y suelte el Botón del Transmisor Remoto nuevamente – el Abridor de
la Puerta funcionará.
AHORA ESTÁ PROGRAMADO EL TRANSMISOR REMOTO. Repita según sea necesario para
los transmisores remotos adicionales.
C. Reemplazo de la batería. (La programación no es afectada por el
reemplazo de la batería.
1. Deslice la cubierta de la batería fuera del frente del transmisor remoto (FIG. 2).
2. Deslice la batería vieja hacia la parte inferior del transmisor remoto y hacia fuera.
3. Deseche de manera apropiada la batería vieja.
4. Deslice una nueva batería (tamaño CR 2032) dentro de su posición y deslice
nuevamente la cubierta en su lugar.
+
−−
PRGM
SET
Instrucciones de Programación del Transmisor Remoto de Un Botón
PELÍCULA DE
PROTECCIÓN
DE LA BATERÍA
FIG. 1A
— ABRIDORES DE BOTÓN DEL CÓDIGO
DE APRENDE (LEARN CODE)
FIG. 1B
— ABRIDORES DE BOTÓN DE (PROG/SET)
PROGRAMACIÓN/CONFIGURACIÓN
TÓN DEL CÓDIGO DE APRENDE
EN EL CABEZAL ELÉCTRICO>
EN EL CONTROL REMOTO >
EN EL CONTROL REMOTO >
Este dispositivo cumple con las normas de FCC Parte 15 y RSS de exención de licencia de Industry Canada. La operación está sujeta a las dos condiciones siguientes” (1) este dispositivo no podrá ocasionar interferencias, y (2) este
dispositivo tiene que aceptar cualquier interferencia, incluyendo las interferencias que podrán causar la operación indeseada del dispositivo. Este equipo genera, utiliza y puede emitir energía de radio-frecuencia y, si no es instalado y utilizado de acuerdo con las instrucciones,
podrá ocasionar interferencias perjudiciales para las comunicaciones de radio. Sin embargo, no existen garantías de que no ocurrirán interferencias en una situación particular. Si este equipo ocasiona interferencias perjudiciales a la recepción de radio o televisión, lo que podrá
ser determinado al APAGAR y PRENDER el equipo, se alienta al usuario para que trate y corrija la interferencia por medio de una o más de las medidas siguientes: (a) Reorientar o reubicar la antena del receptor, (b) Aumentar la separación entre el abridor y el receptor,
(c) Conectar el abridor dentro de un receptáculo sobre un circuito diferente al cual esté conectado el receptor, y (d) Consultar con su distribuidor local. Cualquier modicación o cambios a este equipo que no estén aprobados expresamente por el fabricante podrían anular la
autoridad del usuario para operar el equipo, este dispositivo cumple con el Código de Seguridad Industrial del Departamento de Salud de Canadá. El instalador de este dispositivo deberá asegurar que la radiación RF no sea emitida por encima del requisito del Departamento de
Salud de Canadá. Puede ser obtenida información en: http://www.hc-sc.gc.ca/ewh-semt/radiation/cons/wi/index-eng.php
CERTIFICADO POR FCC E IC.
EN EL CABEZAL ELÉCTRICO>
EN EL CONTROL REMOTO >
EN EL CONTROL REMOTO >
