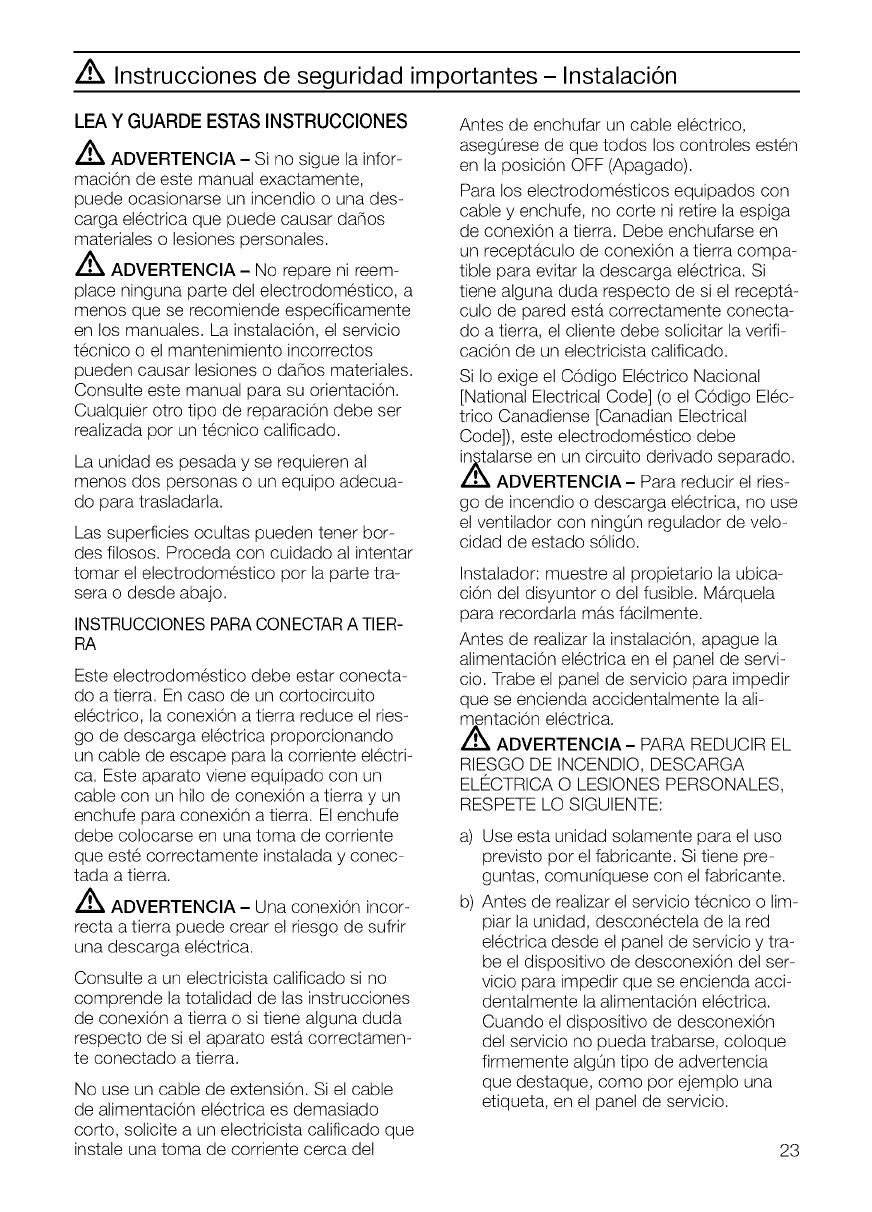

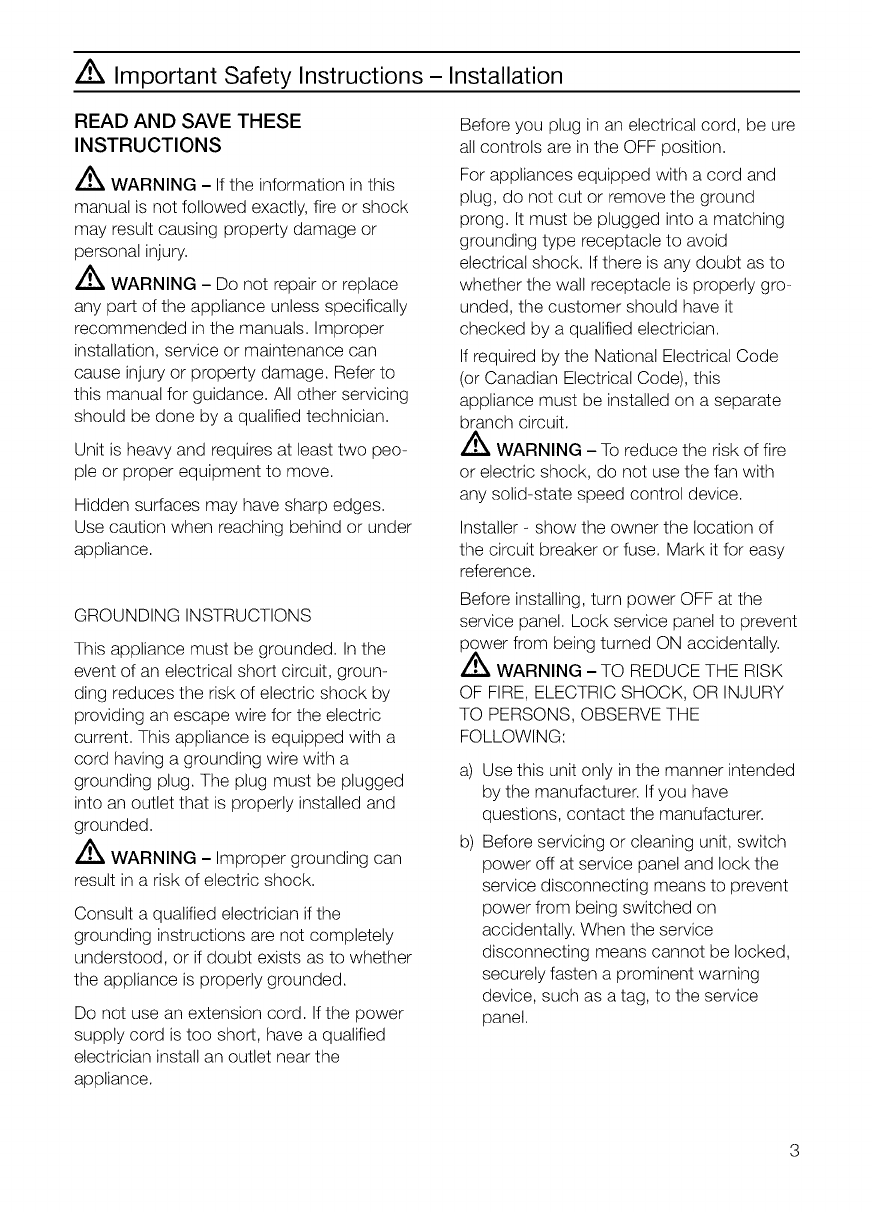

Z_ Important Safety Instructions -Installation

READ AND SAVE THESE

INSTRUCTIONS

Z_ WARNING - If the information in this

manual is not followed exactly, fire or shock

may result causing property damage or

personal injury.

_ WARNING - Do not repair or replace

any part of the appliance unless specifically

recommended in the manuals. Improper

installation, service or maintenance can

cause injury or property damage. Refer to

this manual for guidance. All other servicing

should be done by a qualified technician.

Unit is heavy and requires at least two peo-

ple or proper equipment to move.

Hidden surfaces may have sharp edges.

Use caution when reaching behind or under

appliance.

GROUNDING INSTRUCTIONS

This appliance must be grounded. In the

event of an electrical short circuit, groun-

ding reduces the risk of electric shock by

providing an escape wire for the electric

current. This appliance is equipped with a

cord having a grounding wire with a

grounding plug. The plug must be plugged

into an outlet that is properly installed and

grounded.

WARNING - Improper grounding can

result in a risk of electric shock.

Consult a qualified electrician if the

grounding instructions are not completely

understood, or if doubt exists as to whether

the appliance is properly grounded.

Do not use an extension cord. If the power

supply cord is too short, have a qualified

electrician install an outlet near the

appliance.

Before you plug in an electrical cord, be ure

all controls are in the OFF position.

For appliances equipped with a cord and

plug, do not cut or remove the ground

prong. It must be plugged into a matching

grounding type receptacle to avoid

electricai shock. If there is any doubt as to

whether the wall receptacle is properly gro-

unded, the customer should have it

checked by a qualified electrician.

If required by the National Electrical Code

(or Canadian Electrical Code), this

appliance must be installed on a separate

branch circuit.

_ WARNING - To reduce the risk of fire

or electric shock, do not use the fan with

any solid-state speed control device.

Installer - show the owner the location of

the circuit breaker or fuse. Mark it for easy

reference.

Before installing, turn power OFF at the

service panel. Lock service panel to prevent

power from being turned ON accidentally.

WARNING - TO REDUCE THE RISK

OF FIRE, ELECTRIC SHOCK, OR INJURY

TO PERSONS, OBSERVE THE

FOLLOWING:

a) Use this unit only in the manner intended

by the manufacturer. If you have

questions, contact the manufacturer.

b) Before servicing or cleaning unit, switch

power off at service panel and lock the

service disconnecting means to prevent

power from being switched on

accidentally. When the service

disconnecting means cannot be locked,

securely fasten a prominent warning

device, such as a tag, to the service

panel.

/iX Important Safety Instructions -Installation

Be sure your appliance is properly installed

and grounded by a qualified technician.

Installation, electrical connections and gro-

unding must comply with all applicable

codes.

AWARNING - TO REDUCE THE RISK

OF FIRE, ELECTRIC SHOCK, OR INJURY

TO PERSONS, OBSERVE THE FOLLO-

WING:

a) Installation work and electrical wiring

must be done by authorized person(s) in

accordance with all applicable codes

and standards, including fire-related

construction.

b) Sufficient air is needed for proper

combustion and exhausting of gases

through the flue (chimney) of fuel burning

equipment to prevent back drafting.

Follow the heating equipment

manufacturer's guideline and safety

standards such as those published by

the National Fired Protection Association

(NFPA), and the American Society for

Heating, Refrigeration and Air Conditio-

ning Engineers (ASHRAE), and the local

code authorities.

c) When cutting or drilling into wall or

ceiling, do not damage electrical wiring

and other hidden utilities.

d) Ducted fans must always be vented to

the outdoors.

Remove all tape and packaging before

using the appliance. Destroy the packaging

after unpacking the appliance.

Never allow children to play with packaging

material.

Never modify or alter the construction of the

appliance. For example, do not remove

leveling legs, panels, wire covers or anti-tip

brackets/screws.

CAUTION - For general ventilating use

only. Do not use to exhaust hazardous or

explosive materials and vapors.

To reduce risk of fire and to properly

exhaust air, be sure to duct air outside. Do

not vent exhaust air into spaces within

walls, ceilings, attics, crawl spaces or

garages.

_ WARNING - to reduce the risk of fire,

use only metal ductwork.

WARNING - The applicable regulati-

ons of the energy supply companies and

the regional construction regulations must

be observed when installing the hood.

This appliance complies with one or more

of the following Standards:

UL 858, The Standard for the Safety of

Household Electric Ranges

UL 923, The Standard for the Safety of

Microwave Cooking Appliances

UL 507, The Standard for the Safety of

Electric Fans

ANSI Z21.1, The American National

Standard for Household Cooking Gas

Appliances

CAN/CSA-C22.2 No. 113-M 1984 Fans and

Ventilators

CAN/CSA-C22.2 No. 61-M89 Household

Cooking Ranges

It is the responsibility of the owner and the

installer to determine if additional

requirements and/or standards apply to

specific installations.

Parts Needed

Tape Measure

Phillips Head Screwdriver

Duct Tape

Ductwork (configuration varies

depending on location; see "Prior to

installation").

Additional SheetmetaI screws

Parts Supplied

Appliance assembly (1)

Sheetmetal Screws (6)

Wood Screws (4)

Counter Sink Screws (2)

Hardware for brackets on vent (2)

Plugs UX6 (6)

IM PORTANT IN FORMATION

Old appliances are not worthless rubbish.

Valuable raw materials can be reclaimed by

recycling old appliances. Before disposing

of your old appliance, render it unusable.

You received your new appliance in a

protective shipping carton. All packaging

materials are environmentally friendly and

recyclable. Please contribute to a better

environment by disposing of packaging

materials in an environmentally-friendly

manner.

The hood can only be used in exhaust air

mode.

Always mount the hood over the center of

cook,ing surface.

Minimum distance between electric

cook,top and bottom edge of hood: 30",

Fig. 1.

/_The hood must not be installed over a

wood or coal burning stove - a potential fire

hazard (e.g. flying sparks) - unless the

stove features a closed, non-removable

cover and all national regulations are

observed.

The smaller the gap between the hood and

cook,tops, the greater the likelihood that

droplets will form on the underside of the

Additional information

concerning gas cookers:

When installing gas cook,tops, comply with

the relevant national statutory regulations.

Always comply with the currently valid

regulations and installation instructions

supplied by the gas appliance

man ufactu rer.

/_ Only one side of the hood may be

installed next to a high-sided unit or high

wail. Gap at least 2".

/_ Minimum distance on gas cook,tops

between the upper edge of the grate and

lower edge of the hood: 30", Fig. 1.

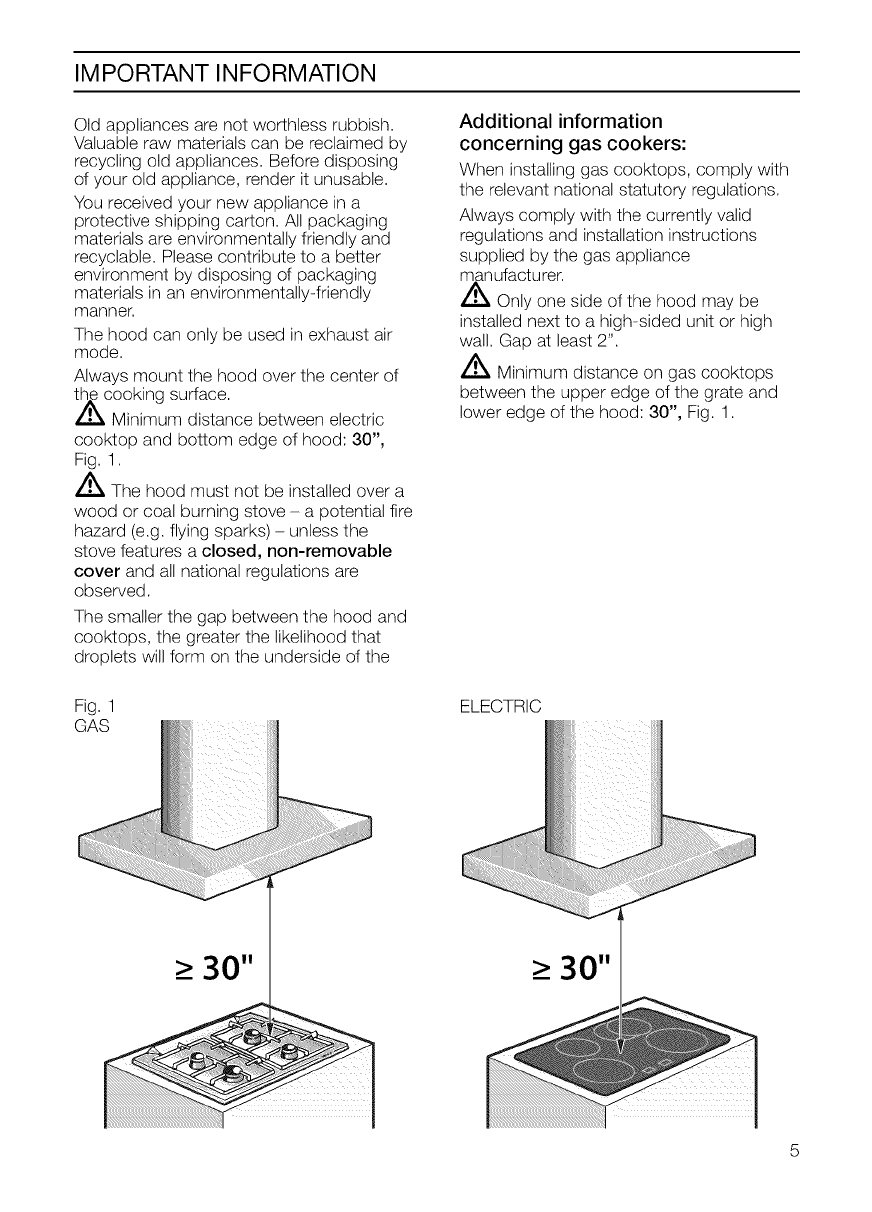

Fig. 1

GAS

ELECTRIC

PRIOR TO INSTALLATION

Step 1 : EXHAUST-AIR MODE

Lr; t

T........................

35/8" !lliit!!!

The exhaust air is discharged upwards

through a duct or directly through the

outside wall into the open.

;--, Exhaust air should neither be directed

into a smoke or exhaust flue that is currently

used for other purposes, nor into a duct

that is used for ventilating rooms in which

stoves or fireplaces are also located.

Exhaust air may be discharged in

accordance with official and statutory

regulations only (e.g. national building

regulations).

Local authority regulations must be

observed when discharging air into smoke

or exhaust flues that are not otherwise in

use.

;_ When the hood is operated in

exhaust-air mode simultaneously with a

different burner which also makes use of

the same chimney (such as gas, oil or

coal-fired heaters, continuous-flow heaters,

hot-water boilers) care must be taken to

ensure that there is an adequate supply

of fresh air which will be needed by the

burner for combustion.

Safe operation is possible provided that the

underpressure in the room where the burner

is installed does not exceed 4 Pa (0.04

mbar).

This can be achieved if combustion air can

flow through non-lockable openings, e.g. in

doors, windows and via the air-intake/

exhaust-air wall box.

If the air intake is inadequate, there is a

risk of poisoning from combustion gases

which are drawn back into the room.

Z_ WARNING - Avoid risk of poisoning -

If the air intake to the room is inadequate,

there is a risk of poisoning from combustion

gases which can be drawn back into the

room.

Note: When assessing the overall

requirement, the combined ventilation

system for the entire household must be

taken into consideration. This rule does not

apply to the use of cooking appliances,

such as hobs and ovens.

If the exhaust air is going to be

discharged into the open, a telescopic

wail box should be fitted into the

outside wail.

Foroptimumhoodefficiency:

Short,smoothductpipe.

Asfewbendsintheductingaspossible.

Diameterofductingtobeaslargeas

possibleandnotightbendsinducting.

Iflong,roughexhaust-airducting,

manyductingbendsorsmallerpipe

diametersareused,theairextraction

ratewillnolongerbeatanoptimum

levelandtherewillbeanincreasein

noise.

IMPORTANT:Themanufacturerofthe

hoodacceptsnoliabilityfor

complaintswhichcanbeattributedto

thedesignandlayoutoftheduct-

work.

Roundpipes:

Werecommend

Internaidiameter:6".

Flatductsmusthaveaninternalcross-

sectionthatequatestothatofround

pipes.

Thereshouldbenosharpbends.

¢ 6"approx.29inches2

Ifpipeshavedifferentdiameters:

Insertsealingstrip.

Forexhaust-airmode,ensurethat

thereisanadequatesupplyoffreshair.

CONNECTING A ¢ 6" EXHAUST-AIR

DUCT:

Mount the duct directlyonto the air out-

let on the hood,

We reserve the right to construction

changes within the context of technical

development.

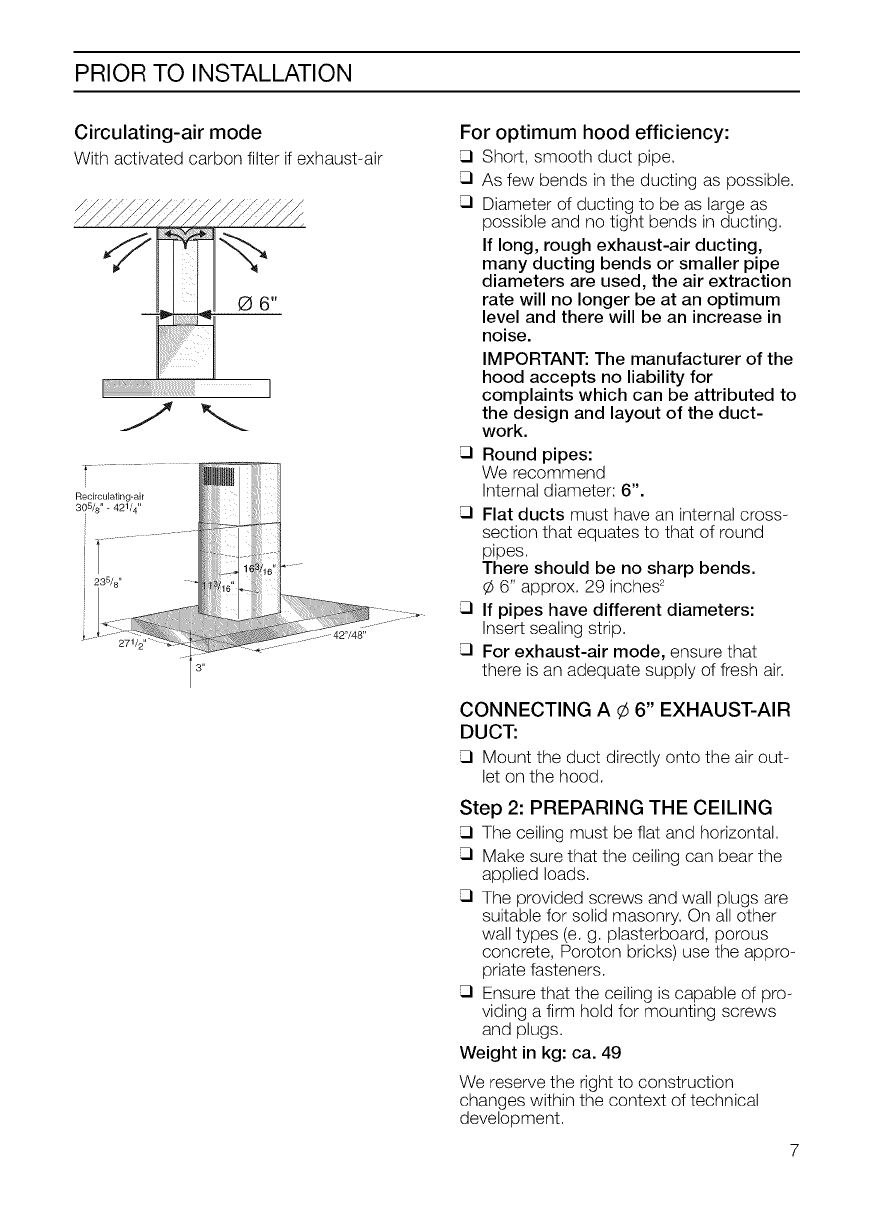

PRIOR TO INSTALLATION

Circulating-air mode

With activatedcarbon filter if exhaust-air

Recirculating-air

305/8" - 421/4 ''

Weight in kg: ca. 49

Step 2: PREPARING THE CEILING

The ceiling must be flat and horizontal.

Make sure that the ceiling can bear the

applied loads.

The provided screws and wali plugs are

suitable for solid masonry. On alI other

wali types (e. g. plasterboard, porous

concrete, Poroton bricks) use the appro-

priate fasteners.

Ensure that the ceiling is capable of pro-

viding a firm hold for mounting screws

and plugs.

PRIOR TO INSTALLATION

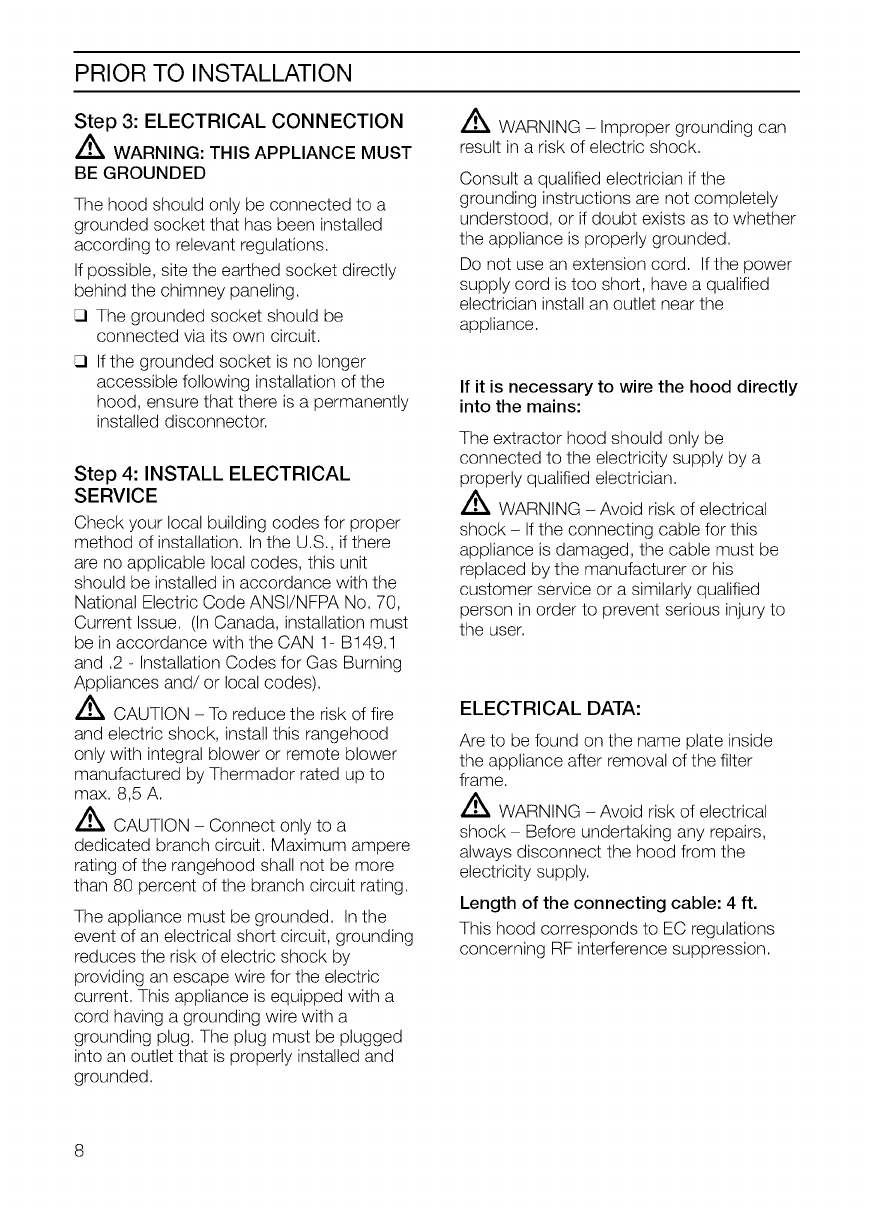

Step 3: ELECTRICAL CONNECTION

AWARNING: THIS APPLIANCE MUST

BE GROUNDED

The hood should only be connected to a

grounded socket that has been installed

according to relevant regulations.

If possible, site the earthed socket directly

behind the chimney paneling.

The grounded socket should be

connected via its own circuit.

If the grounded socket is no longer

accessible following installation of the

hood, ensure that there is a permanently

installed disconnector.

Step 4: INSTALL ELECTRICAL

SERVICE

Check your local building codes for proper

method of installation. In the U.S., if there

are no applicable local codes, this unit

should be installed in accordance with the

National Electric Code ANSI/NFPA No. 70,

Current Issue. (In Canada, installation must

be in accordance with the CAN 1- B149.1

and .2 - Installation Codes for Gas Burning

Appliances and/or local codes).

ACAUTION - To reduce the risk of fire

and electric shock, install this rangehood

only with integral blower or remote blower

manufactured by Thermador rated up to

max. 8,5 A.

_ CAUTION - Connect only to a

dedicated branch circuit. Maximum ampere

rating of the rangehood shall not be more

than 80 percent of the branch circuit rating.

The appliance must be grounded. In the

event of an electrical short circuit, grounding

reduces the risk of electric shock by

providing an escape wire for the electric

current. This appliance is equipped with a

cord having a grounding wire with a

grounding plug. The plug must be plugged

into an outlet that is properly installed and

grounded.

AWARNING - Improper grounding can

result in a risk of electric shock.

Consult a qualified electrician if the

grounding instructions are not completely

understood, or if doubt exists as to whether

the appliance is properly grounded.

Do not use an extension cord. If the power

supply cord is too short, have a qualified

electrician install an outlet near the

appliance.

If it is necessary to wire the hood directly

into the mains:

The extractor hood should only be

connected to the electricity supply by a

properly qualified electrician.

Z_ WARNING - Avoid risk of electrical

shock - If the connecting cable for this

appliance is damaged, the cable must be

replaced by the manufacturer or his

customer service or a similarly qualified

person in order to prevent serious injury to

the user.

ELECTRICAL DATA:

Are to be found on the name plate inside

the appliance after removal of the filter

frame.

_ WARNING - Avoid risk of electrical

shock- Before undertaking any repairs,

always disconnect the hood from the

electricity supply.

Length of the connecting cable: 4 ft.

This hood corresponds to EC regulations

concerning RF interference suppression.

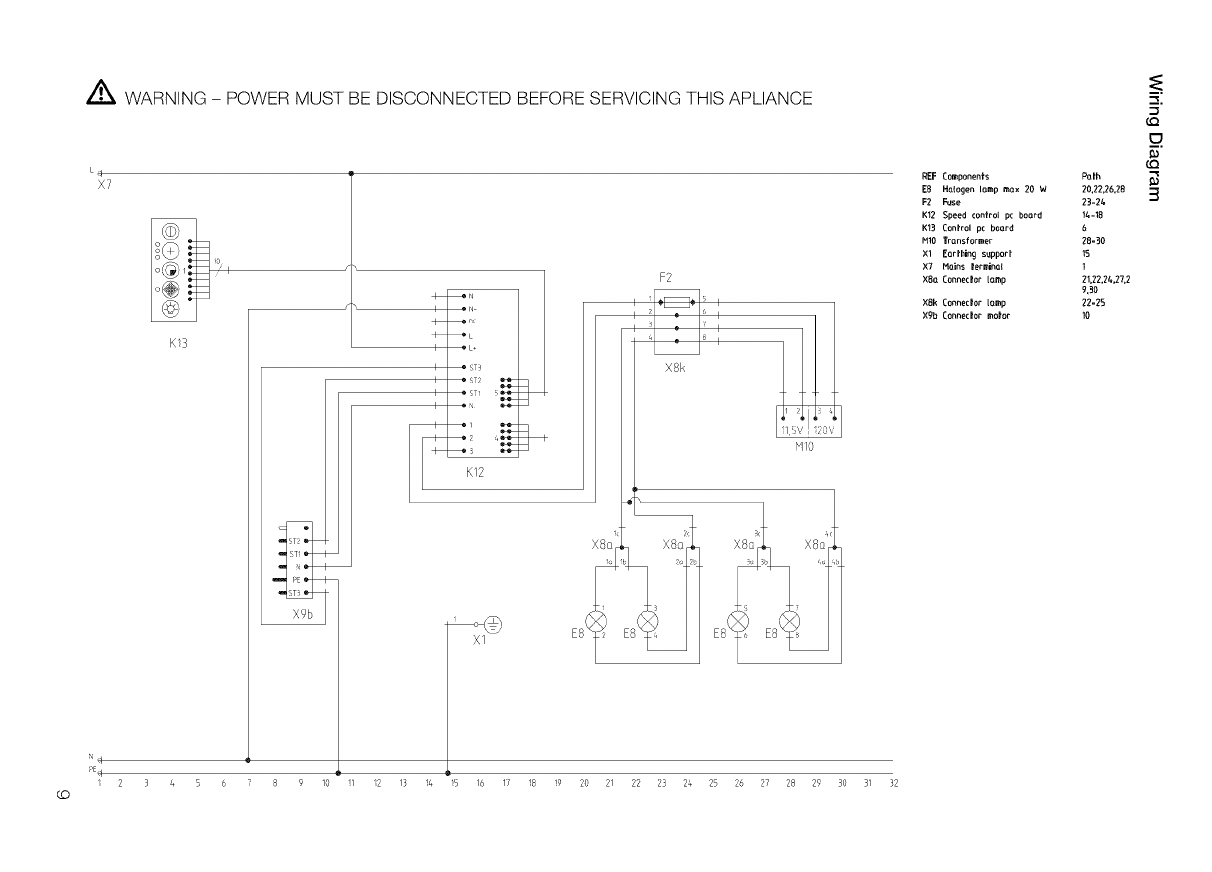

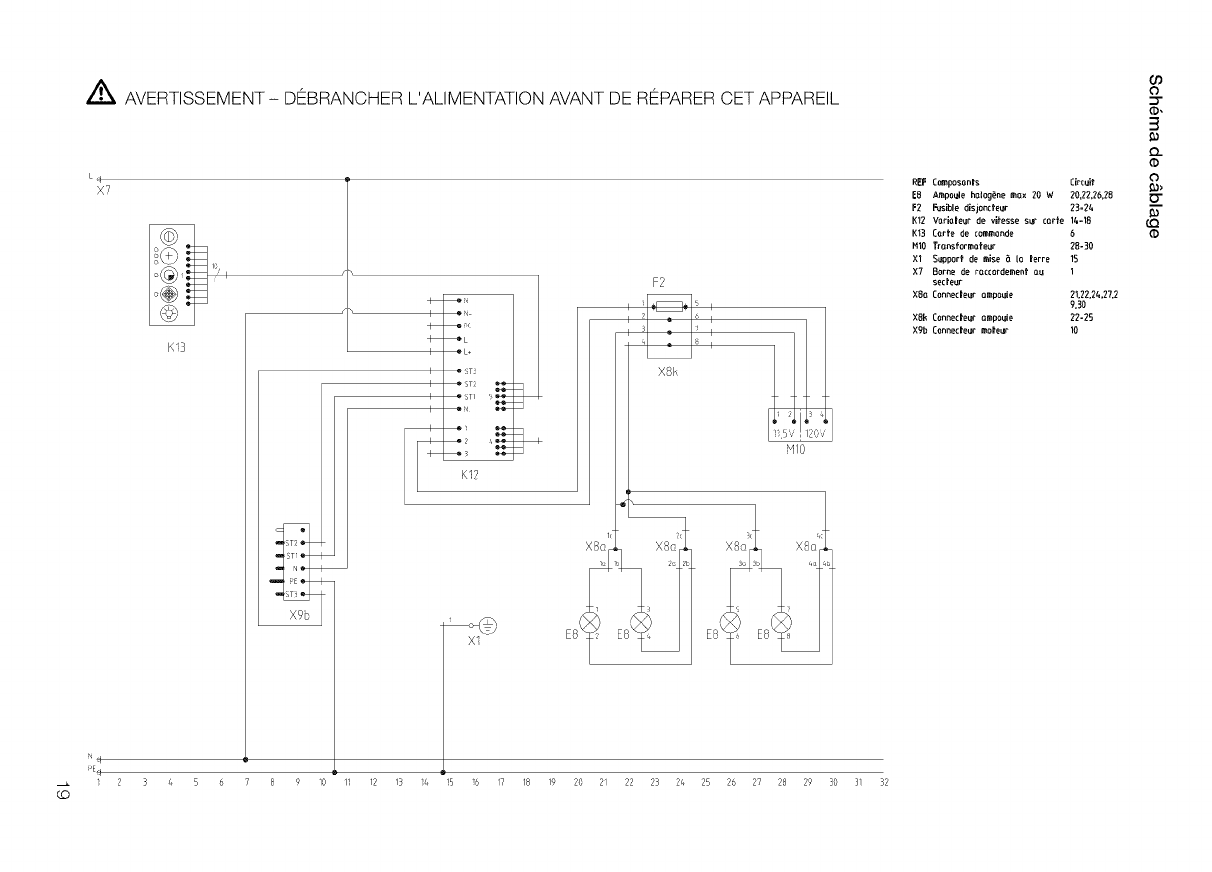

,_ WARNING - POWER MUST BE DISCONNECTED BEFORE SERVICING THIS APLIANCE

K13

'Z /

234 678910

I • N

_L _L*

• ST_

_ST2 _

I _ ST

K12

X8c_

I I ii I

(

N/0

2 /3 IZ+ 15 16 17 18 19 20 2/ 22 23 24 25 26 27 28 29 30 31 32

REF Componenls

E@ Halogen loop max 20 W

F2 Fuse

KI2 Speed Controlp( boord

K13 Controlpc board

HIO Transformer

XI Eorthlng support

X7 Molns #ermlnal

XSa Connec#orIQmp

XSk Connec#orIQmp

Xgb Connec|ormolor

LC2

Poth

20.22.26,2_

23-2_

1_-18

28=_0

21,22,2_,27.2

9,_0

22=25

INSTALLATION

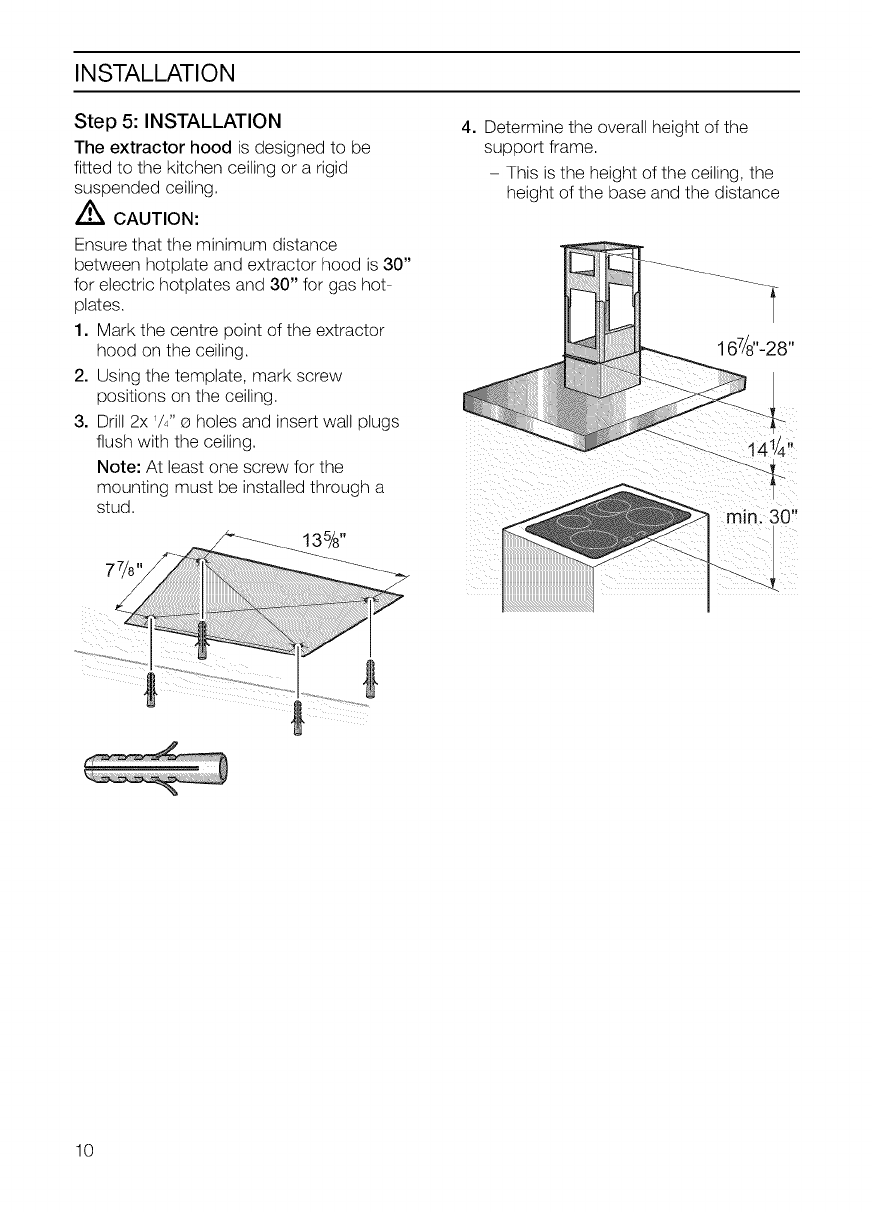

Step 5: INSTALLATION

The extractor hood is designed to be

fitted to the kitchen ceiling or a rigid

suspended ceiling,

,t_ CAUTION:

Ensure that the minimum distance

between hotplate and extractor hood is 30"

for electric hotplates and 30" for gas hot-

plates.

1. Mark the centre point of the extractor

hood on the ceiling.

2. Using the template, mark screw

positions on the ceiling.

3. Drill 2x 1/4"G holes and insert wall plugs

flush with the ceiling.

Note: At least one screw for the

mounting must be installed through a

stud,

4. Determine the overall height of the

support frame.

- This is the height of the ceiling, the

height of the base and the distance

135/8"

167/8"_28''

INSTALLATION

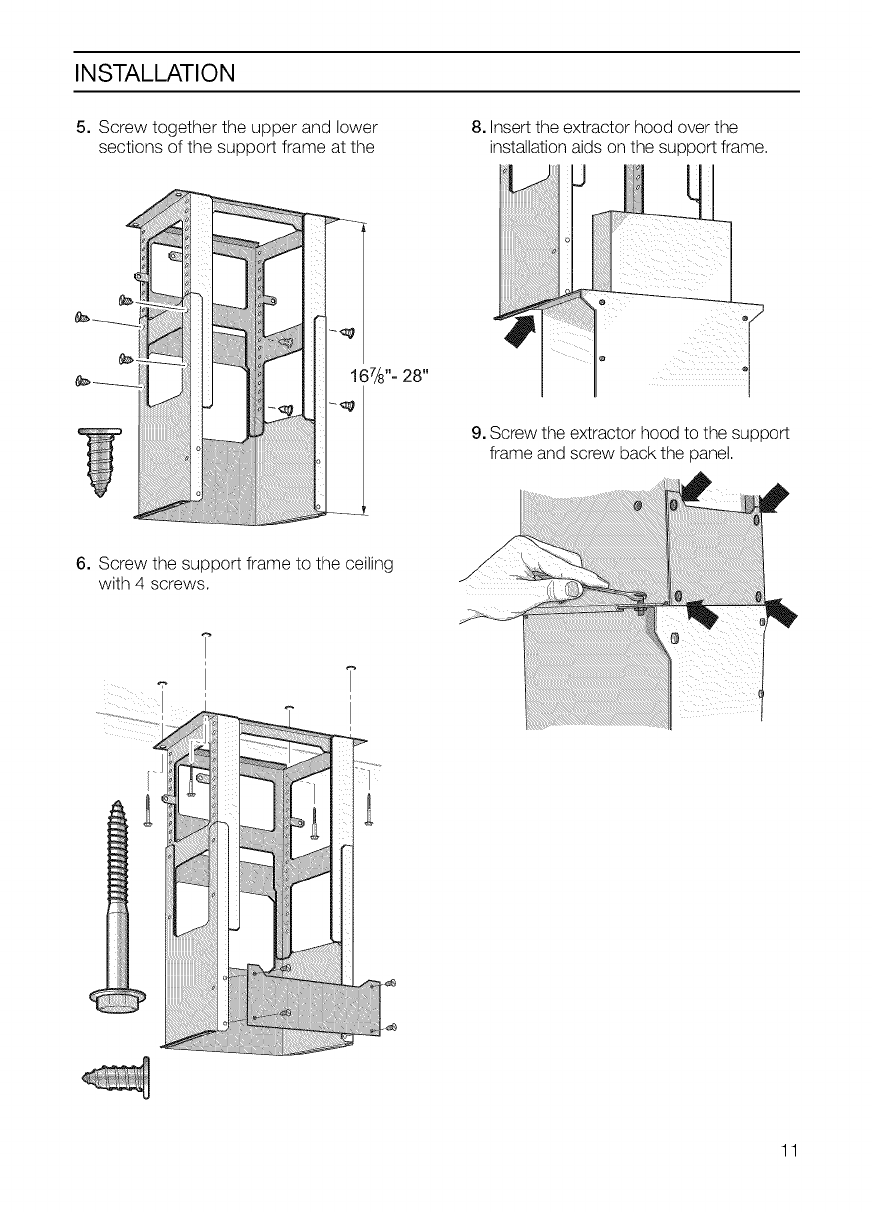

5. Screw together the upper and lower

sections of the support frame at the

8. Insert the extractor hood over the

installation aids on the support frame.

9. Screw the extractor hood to the support

frame and screw back the panel.

6. Screw the support frame to the ceiling

with 4 screws.

INSTALLATION

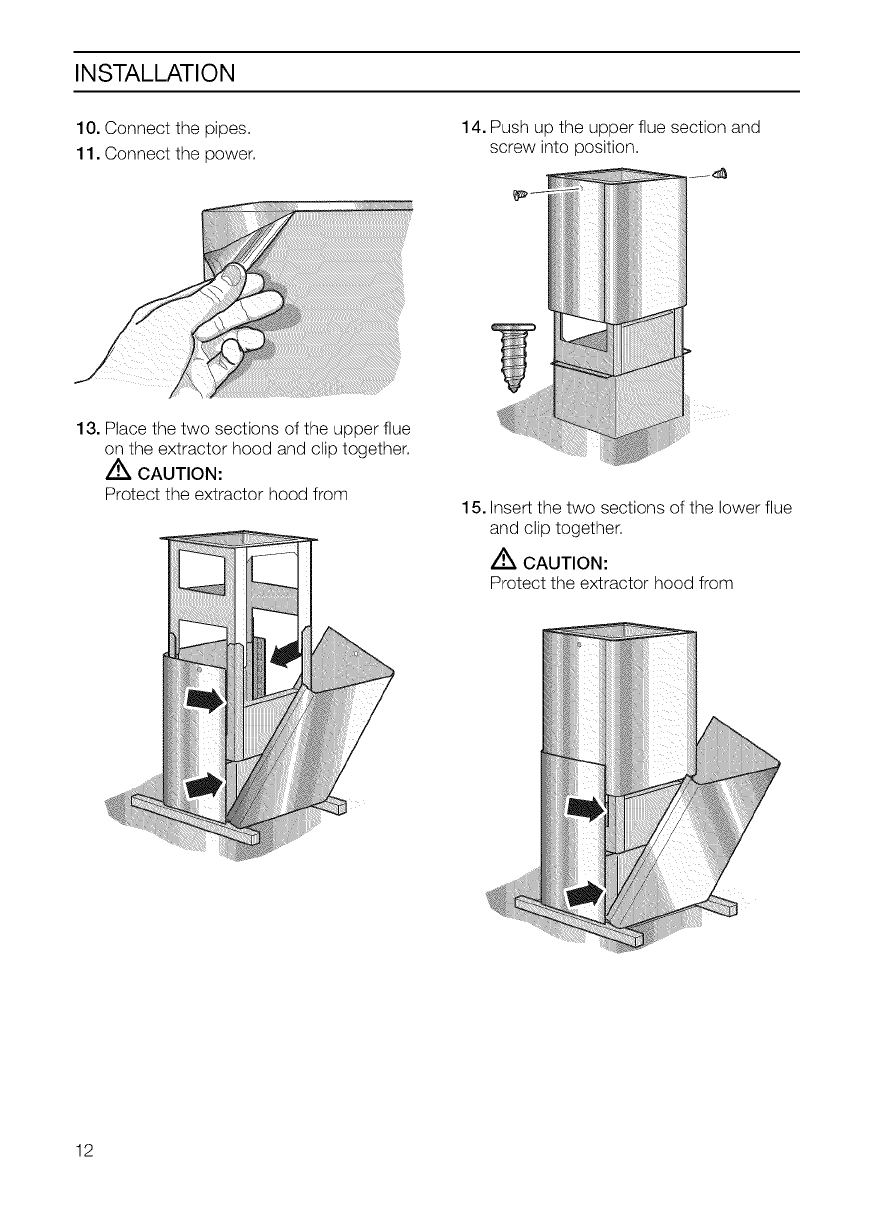

10. Connect the pipes.

11. Connect the power.

13. Place the two sections of the upper flue

on the extractor hood and clip together.

Z_ CAUTION:

Protect the extractor hood from

14. Push up the upper flue section and

screw into position.

15. Insert the two sections of the lower flue

and clip together.

_ CAUTION:

Protect the extractor hood from

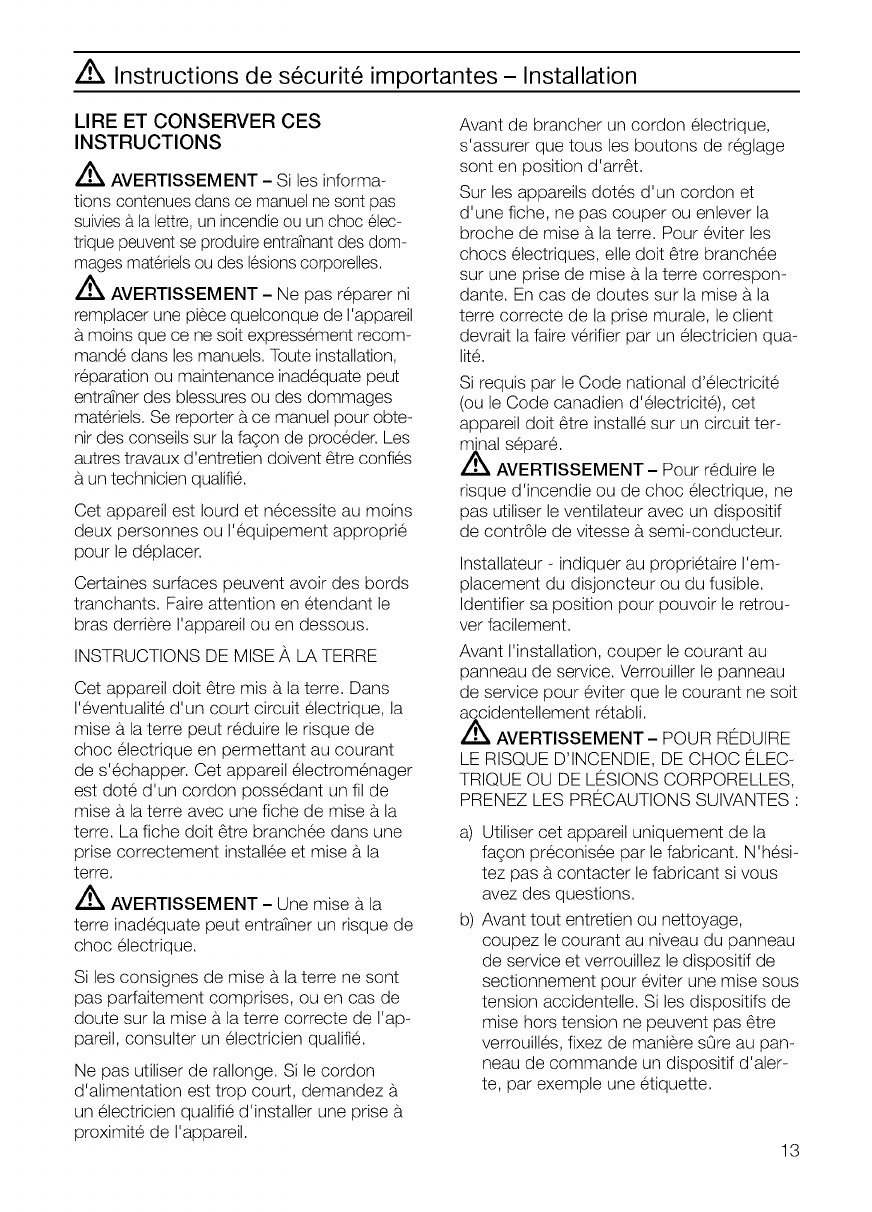

/iX Instructions de s6curite importantes -Installation

LIRE ET CONSERVER CES

INSTRUCTIONS

AVERTISSEMENT- Si Ies informa-

tions contenues dans ce manuel ne sont pas

suiviesb.la lettre, un incendieou un choc elec-

trique peuvent se produire entraTnantdes dom-

mages mat@ielsou des lesionscorporelles.

AVERTISSEMENT - Ne pas reparer ni

remplacer une piece quelconque de I'appareil

a.moins que ce ne soit expressement recom-

mande dans Ies manuets. Toute installation,

reparation ou maintenance inadequate peut

entraTnerdes blessures ou des dommages

materiels. Se reporter a.ce manuel pour obte-

nit des conseils sur Ia fagon de proceder. Les

autres travaux d'entretien doivent _tre con%s

a.un technicien quail%.

Cet appareiI est Iourd et necessite au moins

deux personnes ou I'equipement approprie

pour le deplacer.

Certaines surfaces peuvent avoir des bords

tranchants. Faire attention en etendant Ie

bras derriere I'appareil ou en dessous.

INSTRUCTIONS DE MISE ,&,LA TERRE

Cet appareil dolt _tre mis a.Ia terre. Dans

I'eventualite d'un court circuit electrique, la

mise a. la terre peut reduire le risque de

choc electrique en permettant au courant

de s'echapper. Cet appareil etectromenager

est dote d'un cordon possedant un fil de

mise a. Ia terre avec une fiche de mise a.la

terre. La fiche dolt _tre branchee dans une

prise correctement instaIlee et mise a.Ia

terre.

AVERTISSEMENT - Une mise a.la

terre inadequate peut entratner un risque de

choc electrique.

Si les consignes de mise a. la terre ne sont

pas parfaitement comprises, ou en cas de

doute sur Ia mise a la terre correcte de I'ap-

pareil, consulter un electricien quail%.

Ne pas utiliser de rallonge. Si Ie cordon

d'alimentation est trop court, demandez

un electricien quail% d'installer une prise a.

proximite de I'appareil.

Avant de brancher un cordon electrique,

s'assurer que tousles boutons de reglage

sont en position d'arr_t.

Sur les appareils dotes d'un cordon et

d'une fiche, ne pas couper ou enlever la

broche de mise a la terre. Pour eviter les

chocs etectriques, elle dolt _tre branchee

sur une prise de mise a la terre correspon-

dante. En cas de doutes sur la mise a.la

terre correcte de Ia prise murale, le client

devrait la faire verifier par un electricien qua-

lit&

Si requis par le Code national d'electricite

(ou Ie Code canadien d'electricite), cet

appareil dolt _tre installe sur un circuit ter-

minal separe.

AAVERTISSEMENT - Pour reduire le

risque d'incendie ou de choc etectrique, ne

pas utiliser le ventilateur avec un dispositif

de contr61e de vitesse a.semi-conducteur.

Installateur - indiquer au proprietaire I'em-

placement du disjoncteur ou du fusible.

Identifier sa position pour pouvoir Ie retrou-

vet facilement.

Avant I'installation, couper Ie courant au

panneau de service. Verrouiller le panneau

de service pour eviter que Ie courant ne soit

accidentetlement retabli.

AVERTISSEMENT- POUR REDUIRE

LE RISQUE D'INCENDIE, DE CHOC ELEC-

TRIQUE OU DE LESIONS CORPORELLES,

PRENEZ LES PRECAUTIONS SUIVANTES :

a) Utiliser cet appareiI uniquement de la

fagon preconisee par Ie fabricant. N'hesi-

tez pas a contacter le fabricant si vous

avez des questions.

b) Avant tout entretien ou nettoyage,

coupez le courant au niveau du panneau

de service et verrouillez le dispositif de

sectionnement pour eviter une mise sous

tension accidentetle. Si les dispositifs de

mise hors tension ne peuvent pas _tre

verrouilles, fixez de maniere sore au pan-

neau de commande un dispositif d'aIer-

te, par exemple une etiquette.

Z_ Instructions de securit6 importantes -Installation

S'assurer que I'appareii est adequatement

installe et mis a la terre par un technicien

quail%. L'installation, les connexions etec-

triques et la mise a la terre doivent _tre

conformes a tous Ies codes applicabIes.

AVERTISSEMENT- POUR REDUIRE

LE RISQUE D'INC.ENDIE, DE CHOC ELEC-

TRIQUE OU DE LESIONS CORPORELLES,

PRENEZ LES PRECAUTIONS SUIVANTES :

a) L'instaIIation et Ie c&blage electrique doi-

vent _tre effectues par des personnes

agreees conformement a toutes les

normes et codes applicabIes, incluant Ia

construction relative au feu.

b) L'apport d'air dolt _tre suffisant pour

garantir une bonne combustion et I'eva-

cuation des gaz dans le conduit de che-

minee d'un appareil a mazout, afin d'evi-

ter les retours de flammes. Suivre les

directives du fabricant d'equipement de

chauffage et les normes de securite

tetles celles foumies par I'Association

nationale de protection contre les incen-

dies (NFPA) et Ia Societe americaine d'in-

genierie de chauffage, refrigeration et cli-

matisation (ASHRAE) ainsi que Ies codes

Iocaux.

c) Au moment de couper ou percer un mur

ou plafond, ne pas endommager le

c&blage electrique et autres services

publics non apparents.

d) Les ventilateurs a conduit doivent tou-

jours _tre ventiles vers I'exterieur.

Retirer le ruban adhesif et I'emballage avant

d'utiliser I'appareil. Detruire I'emballage

apres avoir deballe I'appareil.

Ne jamais laisser Ies enfants jouer avec Ies

materiaux de conditionnement.

Ne jamais modifier ni alterer Ia configuration

de I'appareil. Par exemple, ne pas retirer Ies

pieds de nivetlement, Ies panneaux, Ies

couvre-fils ou Ies fixations/vis anti-bascule-

ment.

ATTENTION - Pour Ia ventilation generale

seulement. Ne pas utiliser pour evacuer des

matieres ou vapeurs explosives ou dange-

reuses.

Pour reduire Ie risque d'incendie et pour un

echappement d'air approprie, s'assurer

d'acheminer I'air vers I'exterieur. Ne pas

ventiler I'air d'echappement dans Ies murs,

plafonds, greniers, espaces fermes ou

g/_karages'

AVERTISSEMENT - Pour reduire Ie

risque d'incendie, n'utilisez que des

conduits de metaI.

_ AVERTISSEMENT - La hotte dolt _tre

installee en conformite avec les prescrip-

tions du distributeur d'electricite et Ies

reglementations sur la construction en

vigueur dans chaque pays.

Cet appareiI est conforme a une ou plu-

sieurs des normes suivantes :

UL 858, Norme pour la securite des cuisi-

nieres etectriques domestiques

UL 923, Norme pour la securite des appa-

reils de cuisson a micro-ondes

UL 507, Norme pour la securite des ventila-

teurs electriques

ANSI Z21.1, Norme nationale americaine

pour les appareils de cuisson electromena-

gets au gaz

CAN/CSA-C22.2 n° 113-M1984 Ventila-

teurs et soufflantes

CAN/CSA-C22.2 n° 61-M89 Cuisinieres

pour usage menager

II incombe au proprietaire eta I'instalIateur

de determiner si des exigences et/ou

normes additionnelles s'appliquent pour

des installations specifiques.

Pieces necessaires

Metre a ruban

Tournevis a t_te Phillips

Ruban a conduit

Systeme de gaines (la configuration

variant selon I'emplacement ;voir

>_Avant I'installation <<).

Vis a t6tes suppI,ementaires (au besoin

pour I'instaIlation de conduit)

Pieces incluses

Dispositif appareil (1)

Visa metal (6)

Visa bois (4)

Visa t_te conique (2)

Quincaillerie pour fixations sur event (2)

Chevilles UX6 (6).

INFORMATION IMPORTANTE

Les appareils usages ne sont pas de dechets

sans valeur. Leur elimination par recyclage

permet de recuperer de precieuses matieres

premieres. Avant de mettre au rebut un

appareii usage, rendezde inutilisable.

Votre nouvel appareii vous a ete Iivre dans

une caisse d'expedition de protection. Tous

Ies materiaux d'embaIlage sont respectueux

de I'environnement et peuvent _tre recycles.

VeuiIlez contribuer a un environnement plus

sain en mettant au rebut Ies materiaux d'em-

ballage dans le respect de I'environnement.

La hotte aspirante ne peut _tre utilisee qu'en

mode d'evacuation d'air.

InstaIIez la hotte aspirante imperativement au-

dessus du centre de la plaque de cuisson.

Z_ Distance minimaIe entre Ia plaque

electrique et le bord inferieur de Iahotte

aspirante : 30 po., Fig. 1.

Z_ N'instaIlez pas la hotte aspirante au-

dessus d'un appareii de cuisson

combustible sotide - generateur d'un risque

d'incendie (par projection d'etincetIes p. ex.)

- a moins que I'appareil ne soit muni d'un

couvercle ferm6 et inamovible, et que Ie

montage soit effectue dans le respect de la

reglementation nationale.

Plus I'ecart entre la hotte aspirante et les pla-

ques chauffantes est faible, plus des goutte-

Iettes de condensation sont susceptibIes de

Informations supplementaires

concernant les cuisinieres & gaz :

Lorsque vous installez des plaques

chauffantes a gaz, veiIlez a respecter Ia

regtementation legale nationale pertinente.

Veillez a toujours respecter la

reglementation en vigueur et la notice

d'installation fournie par le fabricant de

I'appareil a gaz.

Z_ Seul un cOte de Ia hotte aspirante peut

_tre installe pres d'une unite ou d'un mur

etev& Prevoir un ecart d'au moins 2 po.

Z_ Distance minimale par rapport aux

plaques chauffantes a gaz entre Ie bord de

Ia grille et le bord inferieur de Ia hotte

aspirante : 30 po., Fig. 1.

Fig. 1

GAZ ELECTRIQUE

AVANT L'INSTALLATION

I_tape 1 : MODE D'I_VACUATION D'AIR g ....................

E!haust Air

283/8" - 421/4"

T........................

35/8"

L'air vicie est evacue vers le haut par un

conduit d'aeration ou directement a I'air

Iibre en traversant lemur exterieur.

f-_"L'air vicie ne dolt jamais _tre evacue vers

un conduit de cheminee ou d'evacuation en

service pour d'autres raisons, ni vers un

conduit servant a I'aeration de pieces dans

Iesquetles se trouvent egaIement des

fourneaux ou des cheminees.

L'air vici6 dolt 6tre 6vacu6

conform6ment & la r6glementation

officielle et 16gale seulement (p. ex. la

r6glementation nationale du b&timent).

Si I'air vicie dolt _tre evacue par des

conduits de cheminee ou d'evacuation qui

ne sont pas en service, veuillez respecter Ia

reglementation des autorites locales.

f_ Lorsque la hotte aspirante est utilis6e

en mode d'6vacuation d'air simultan6-

ment avec un breleur diff6rent utilisant

6galement la m6me chemin6e, (tets des

apparels de chauffage au gaz, au fuel ou

au charbon, des chauffe-eau instantanes

ou des

chaudieres a eau chaude), veillez

imp6rativement & ce que I'apport d'air

frais soit suffisant pour assurer la

combustion adequate du brOleur.

Un fonctionnement sans risque est possible

si la sous-pression dans Ia piece oQ le

brQleur est installe ne depasse pas 4 Pa

(0,04 mbar).

On peut y parvenir en acheminant I'air

requis pour la combustion a travers des

ouvertures non verrouillables amenagees

par exempIe dans les portes ou Ies

fen_tres, et par le biais d'une ventouse

d'admission/d'evacuation d'air.

Si I'admission d'air est mauvaise, il

existe un risque d'intoxication par les

gaz d6gag6s Iors de la combustion qui

sont r6achemin6s dans la piece.

Z_ AVERTISSEMENT - Evitez le risque

d'intoxication - Si I'admission d'air dans la

piece est mauvaise, il existe un risque

d'intoxication par les gaz degages Iors de la

combustion qui sont reachemines dans la

piece.

Remarque :lots de I'evaluation de

I'exigence globale, toujours tenir compte de

I'ensemble des moyens d'aeration du

Iogement. Cette regle ne s'applique pas

I'utilisation d'appareils de cuisson, comme

Ies tables de cuisson et les cuisinieres.

Si I'air vici_ dolt _tre _vacu_ & I'ext_rieur,

une ventouse tetescopique dolt _tre

installee dans Iemur exterieur.

AVANT L'INSTALLATION

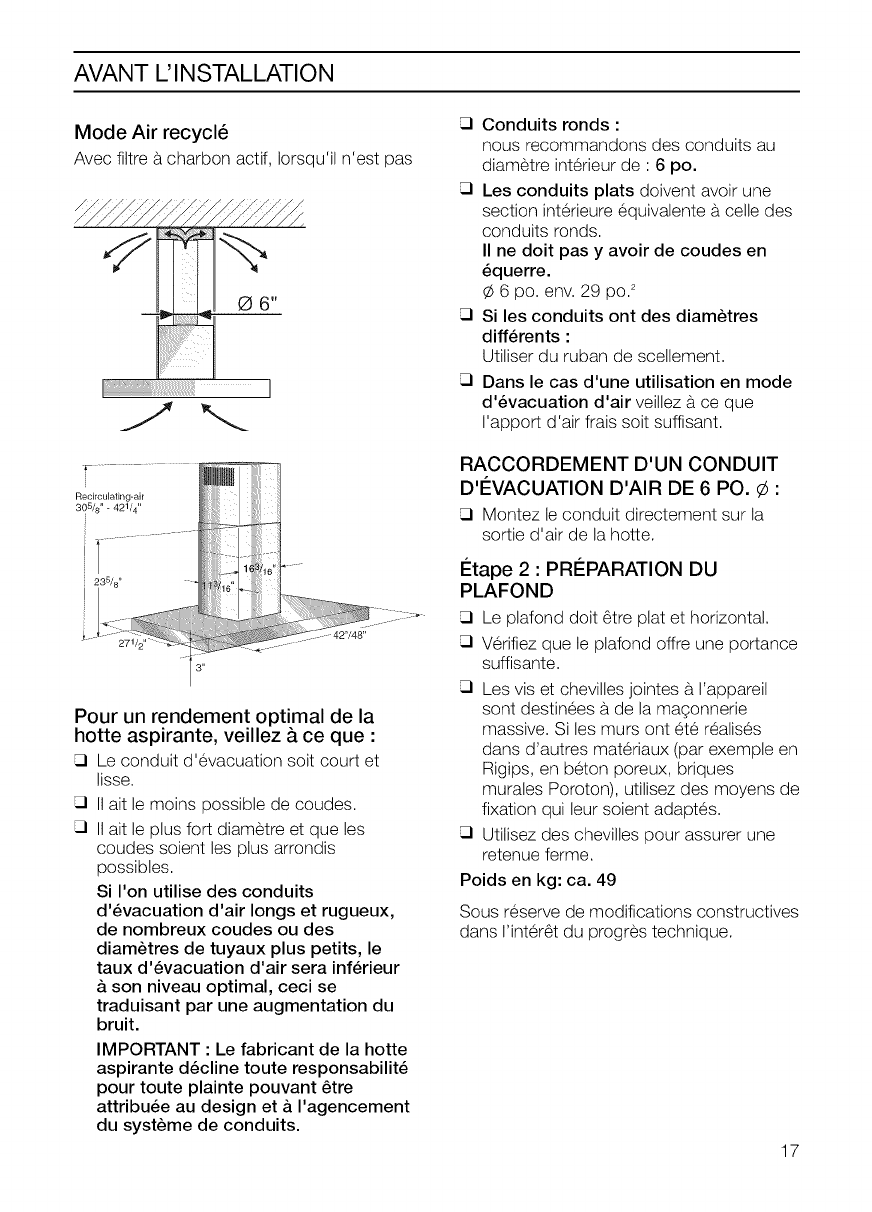

Mode Air recycle

Avec fittrea charbon actif, Iorsqu'iln'est pas

Recirculating-air

305/8" - 421/4 ''

Pour un rendement optimal de la

hotte aspirante, veillez a. ce que :

Le conduit d'evacuation soit court et

Iisse.

II ait le moins possible de coudes.

II ait le plus fort diametre et que Ies

coudes soient les plus arrondis

possibles.

Si I'on utilise des conduits

d'6vacuation d'air longs et rugueux,

de nombreux coudes ou des

diam_tres de tuyaux plus petits, le

taux d'6vacuation d'air sera inf6rieur

& son niveau optimal, ceci se

traduisant par une augmentation du

bruit.

IMPORTANT : Le fabricant de la hotte

aspirante d6cline toute responsabilit6

pour toute plainte pouvant 6tre

attribu6e au design et & I'agencement

du syst_me de conduits.

Conduits ronds :

nous recommandons des conduits au

diametre interieur de : 6 po.

Les conduits plats doivent avoir une

section interieure equivaIente a cetle des

conduits ronds.

II ne dolt pas y avoir de coudes en

6querre.

¢ 6 po. env. 29 po.2

Si les conduits ont des diam_tres

diff6rents :

Utiliser du ruban de scellement.

Dans le cas d'une utilisation en mode

d'6vacuation d'air veillez ace que

I'apport d'air frais soit suffisant.

RACCORDEMENT D'UN CONDUIT

D'I_VACUATION D'AIR DE 6 PO. ¢ :

Montez Ie conduit directementsur Ia

sortie d'air de la hotte.

I_tape 2 : PRI_PARATION DU

PLAFOND

Le plafond dolt _tre plat et horizontal.

Verifiez que Ie pIafond offre une portance

suffisante.

Les vis et chevilles jointes a I'appareil

sont destinees a de la magonnerie

massive. Si les murs ont ete realises

dans d'autres materiaux (par exemple en

Rigips, en beton poreux, briques

murales Poroton), utiIisez des moyens de

fixation qui leur soient adaptes.

UtiIisez des chevilles pour assurer une

retenue ferme.

Poids en kg: ca. 49

Sous reserve de modifications constructives

dans I'inter_t du progres technique.

AVANT L'INSTALLATION

E'tape 3 : BRANCHEMENT

ELECTRIQUE

Z_ AVERTISSEMENT : CET APPAREIL

DOlT ETRE MIS A LA TERRE

La hotte aspirante dolt _tre raccordee

uniquement a une prise electrique avec

mise a Ia terre montee conformement a Ia

reglementation pertinente.

Si possible, installez la prise de terre

directement derriere le panneau de

cheminee.

La prise de terre dolt _tre raccordee

son propre circuit.

Si Ia prise de terre n'est plus accessible

apres avoir monte la hotte aspirante,

veiIIez ace qu'il y ait un sectionneur

permanent installe.

I_tape 4 : INSTALLATION DE LA

SERVITUDE I_LECTRIQUE

Consultez les codes du b_timent Iocaux

pour choisir Ia methode d'instaIlation qui

convient le mieux. Aux Etats-Unis, s'il

n'existe aucun code local applicable, cet

appareii dolt _tre installe conformement

I'edition en cours du Code national de

I'electricite ANSI/NFPA N° 70. (Au Canada,

rinstallation dolt _tre conforme aux codes

d'installation CAN 1- B149.1 et .2 - codes

d'installation pour appareils a gaz et/ou

codes Iocaux).

/_ PRUDENCE - Pour reduire Ie risque

d'incendie et de choc electrique, veuillez

installer cette hotte aspirante uniquement

avec un ventiIateur integre ou un ventiIateur

distant fabrique par Thermador et congu

pour supporter jusqu'a 8,5 A.

/_ PRUDENCE - Ne raccordez qu'a un

circuit de derivation dedie. Uamperage

maximal demande par la hotte ne dolt pas

depasser 80 pour cent de I'amperage pour

Iequet Ie circuit de derivation a ete congu.

L'appareil dolt _tre mis a la terre. Dans

I'eventualite d'un court circuit electrique, la

mise a la terre peut reduire le risque de

choc electrique en permettant au courant

de s'echapper. Cet appareil etectromenager

est muni d'un cordon possedant un fil avec

une fiche de mise a la terre. La fiche dolt

_tre branchee dans une prise correctement

installee et mise a Ia terre.

/_ AVERTISSEMENT - Une mise a Ia terre

defectueuse peut entratner un risque de

choc electrique.

Si les consignes de mise a la terre ne sont

pas parfaitement comprises, ou en cas de

doute sur la mise a Iaterre correcte de

I'appareil, consulter un electricien quail%.

Ne pas utiliser de rallonge. Si Ie cordon

d'alimentation est trop court, demander

un electricien quail% d'installer une prise

proximite de I'appareil.

S'il est n6cessaire de raccorder la hotte

aspirante directement sur le secteur :

Dans ce cas, le branchement de la hotte ne

pourra _tre effectue que par un etectricien-

installateur agree aupres de Ia compagnie

Iocale/nationale distributrice d'electricite.

/_ AVERTISSEMENT- Evitez Ie risque de

choc electrique - Si le c_bIe de branche-

ment de cet appareii a ete endommage, il

devra _tre remplace par le fabricant ou son

service apres-vente ou encore par une

ersonne possedant des qualifications

identiques afin d'eviter que I'utilisateur ne

subisse des bIessures graves.

DONNC:ES €:LECTRIQUES :

visibies a I'interieur de I'appareii sur Ia

plaque d'identification apres retrait du cadre

porte-filtre.

Z_ AVERTISSEMENT- Evitez le risque de

choc etectrique - Avant toute intervention

sur I'appareil, veilIez a toujours debrancher

Ia hotte aspirante de I'alimentation

etectrique.

Longueur du c&ble de raccordement :

511/8po.

Cette hotte aspirante satisfait Ia

reglementation de I'UE en matiere de

suppression des interferences sur Ies

,_ AVERTISSEMENT- DEBRANCHERL'ALIMENTATIONAVANTDERFt:PARERCETAPPAREIL

h q

1,}

K13

I o L÷

o ST

ST2 _

I OSTI _

K12

I ? _ I

I s I

HI0

X8a

_0 I 2 3 /4 5 6 7 8 9 10 /I 12 13 1& 15 15 /7 /8 19 2o 2/ 22 23 2/, 25 28 27 28 29 30 31 32

REF Cc_nposonls Circuit

E8 Ampo_e holog_ne mQx 20 w 20.22,25,28

F2 Fusible disjoncte_r 23-2_

KI2 Vorio|eur de vffesse sur corse 1_-18

K13 CQ_te de coml_onde 6

F_0 TrQnsforrnote_" 28-30

X1 Support de raise 0 Io lerre 1S

X7 Bo_ne de rQ_corder_ent €_u 1

secteur

XSa Cannecle_ o_po_e 21,22,2l,,27.2

9,30

×Sk Connec_eur Qmpo_e 22-25

xgb Connec_eur _o_eur 10

(D,

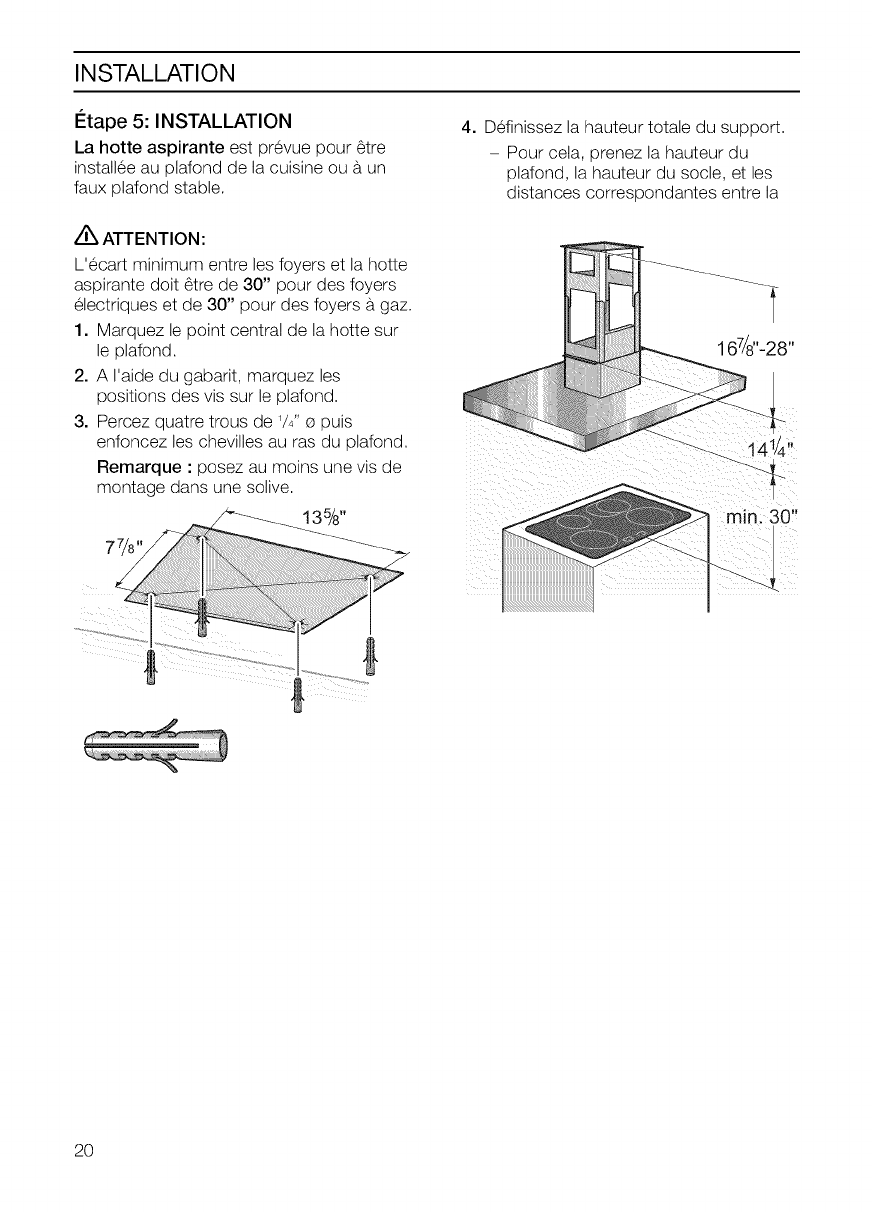

INSTALLATION

I_tape 5: INSTALLATION

La hotte aspirante est prevue pour _tre

instaIlee au plafond de Ia cuisine ou a.un

faux pIafond stable.

4. Definissez la hauteur totaIe du support.

- Pour ceta, prenez la hauteur du

plafond, la hauteur du socle, et les

distances correspondantes entre Ia

Z_ ATTENTION:

L'ecart minimum entre les foyers et la hotte

aspirante dolt _tre de 30" pour des foyers

etectriques et de 30" pour des foyers a. gaz.

1. Marquez le point central de Ia hotte sur

Ie plafond.

2. A I'aide du gabarit, marquez Ies

positions des vis sur le plafond.

3. Percez quatre trous de 1/4"(_puis

enfoncez les chevilles au ras du plafond.

Remarque •posez au moins une vis de

montage dans une solive.

135/8"

77/8"

167/8"_28''

INSTALLATION

5. A i'aide de huit vis, vissez la partie

superieure a.Ia partie inferieure du

8. Faites glisser la hotte aspirante sur les

accessoires de montage du support.

!iiiii!iiiii{i

iiiiii!i!lii

167/8"- 2;

6. Vissez le support au plafond avec

quatre vis.

9. Vissez ia hotte aspirante sur le support

puis revissez Ie bandeau.

INSTALLATION

10. Montez ie raccord de tuyau.

11. Realisez ie branchement electrique.

13. Placez sur la hotte aspirante ies deux

parties de ia cheminee superieure puis

rassemblezdes en les ciipsant.

Z_ Ce faisant, protegez ia hotte

aspirante contre d'eventuels degAts,

14. Faites gtisser la cheminee superieure

puis vissez a fond.

15. Mettez en piace ies deux parties de ia

cheminee inferieure puis rassembiezdes

en ies clipsant.

Z_ Ce faisant, protegez ia hotte

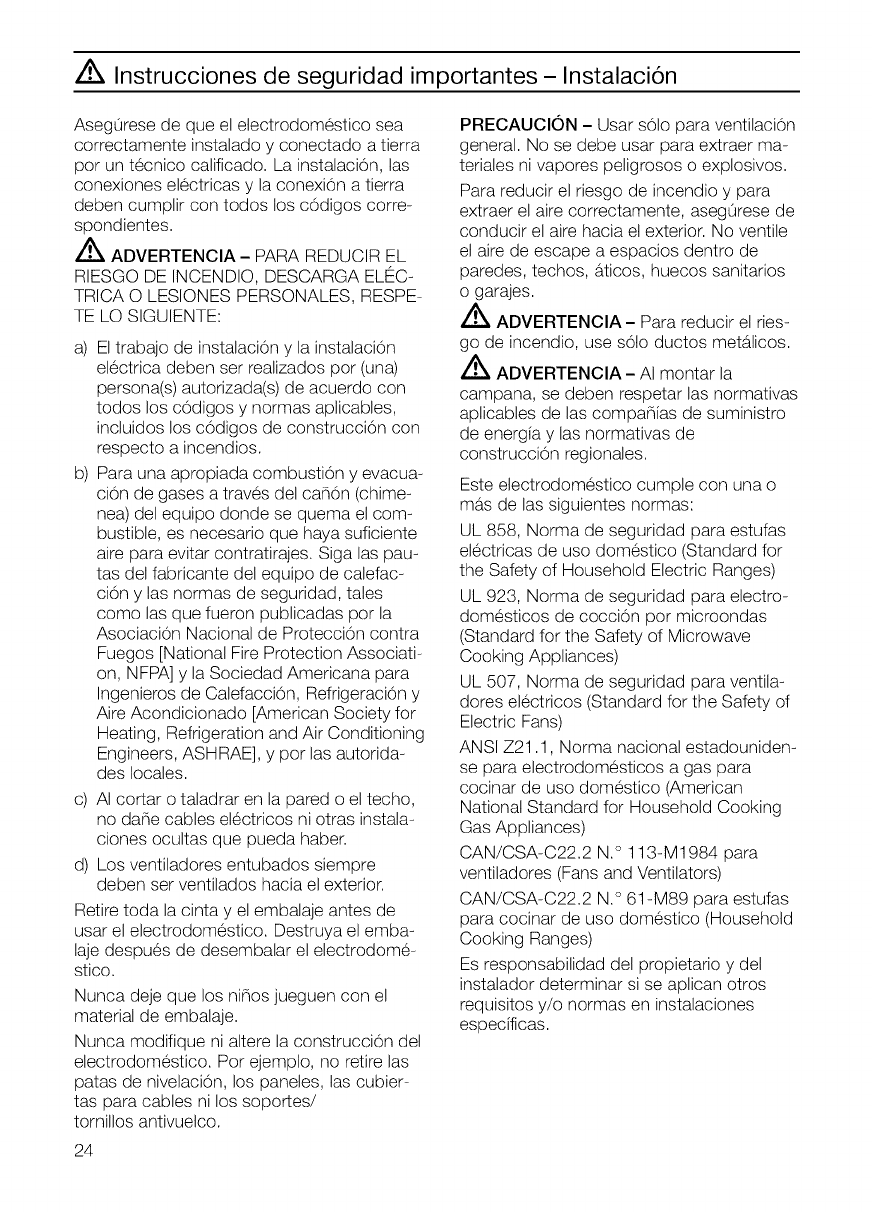

/iX Instrucciones de seguridad importantes -Instalaci6n

LEA Y GUARDE ESTAS INSTRUCCIONES

Z_ ADVERTENCIA - Si no sigue Ia infor-

macion de este manual exactamente,

puede ocasionarse un incendio o una des-

carga electrica que puede causar da_os

materiales o Iesiones personales.

ADVERTENCIA - No repare ni teem-

place ninguna parte det electrodomestico, a

menos que se recomiende especificamente

en los manuales. La instaIacion, el servicio

tecnico o et mantenimiento incorrectos

pueden causar lesiones o da_os materiales.

ConsuIte este manuai para su orientacion.

Cualquier otto tipo de reparacion debe set

realizada pot un tecnico calificado.

La unidad es pesada y se requieren ai

menos dos personas o un equipo adecua-

do para trasladarla.

Las superficies ocuItas pueden tenet bor-

des filosos. Proceda con cuidado al intentar

tomar el electrodomestico pot Ia parte tra-

sera o desde abajo.

INSTRUCCIONES PARACONECTARA TIER-

Este electrodomestico debe estar conecta-

do a tierra. En caso de un cortocircuito

electrico, la conexion a tierra reduce el des-

go de descarga etectrica proporcionando

un cable de escape para la corriente etectri-

ca. Este aparato viene equipado con un

cable con un hilo de conexion a tierra y un

enchufe para conexion a tierra. El enchufe

debe colocarse en una toma de corriente

que este correctamente instaIada y conec-

tada a tierra.

ADVERTENCIA - Una conexion incor-

recta a tierra puede crear el riesgo de sufrir

una descarga electrica.

Consulte a un electricista calificado si no

comprende Ia totaIidad de las instrucciones

de conexion a tierra o si tiene alguna duda

respecto de si el aparato esta correctamen-

te conectado a tierra.

No use un cable de extension. Si el cable

de alimentacion electrica es demasiado

corto, soticite a un electricista caIificado que

instaIe una toma de corriente cerca det

Antes de enchufar un cable electrico,

asegOrese de que todos los controles esten

en la posicion OFF (Apagado).

Para los etectrodomesticos equipados con

cable y enchufe, no corte ni retire la espiga

de conexion a tierra. Debe enchufarse en

un receptaculo de conexion a tierra compa-

tible para evitar la descarga electrica. Si

tiene aIguna duda respecto de si el recepta-

culo de pared esta correctamente conecta-

do a tierra, et cliente debe solicitar la verifi-

cacion de un electricista calificado.

Si Io exige el Codigo Electrico Nacional

[National Electricai Code] (o et Codigo Elec-

trico Canadiense [Canadian Electrical

Code]), este etectrodomestico debe

i_alarse en un circuito derivado separado.

ADVERTENCIA - Para reducir el ties-

go de incendio o descarga etectrica, no use

et ventilador con ningOn regulador de veto-

cidad de estado solido.

Instalador: muestre al propietario Ia ubica-

ciOn det disyuntor o del fusible. Marqueta

para recordarla mas facilmente.

Antes de reaiizar la instalacion, apague ia

alimentacion etectrica en el panel de servi-

cio. Trabe el panel de servicio para impedir

que se encienda accidentaImente Ia aIi-

mentaciOn etectrica.

ADVERTENCIA- PARA REDUCIR EL

RIESGO DE INCENDIO, DESCARGA

ELECTRICA O LESIONES PERSONALES,

RESPETE LO SIGUIENTE:

Use esta unidad solamente para et uso

previsto pot et fabricante. Si tiene pre-

guntas, comuniquese con el fabricante.

Antes de realizar el servicio tecnico o Iim-

piar la unidad, desconecteta de la red

electrica desde el panel de servicio y tra-

be el dispositivo de desconexion det ser-

vicio para impedir que se encienda acci-

dentaImente la alimentacion electrica.

Cuando el dispositivo de desconexion

del servicio no pueda trabarse, cotoque

firmemente algOn tipo de advertencia

que destaque, como por ejemplo una

etiqueta, en et panel de servicio.

/K Instrucciones de seguridad importantes -Instalaci6n

AsegOrese de que el electrodomestico sea

correctamente instalado y conectado a tierra

pot un tecnico calificado. La instaIacion, Ias

conexiones electricas y la conexion a tierra

deben cumplir con todos los cOdigos corre-

spondientes.

ADVERTENCIA - PARA REDUCIR EL

RIESGO DE INCENDIO, DESCARGA ELEC-

TRICA O LESIONES PERSONALES, RESPE-

TE LO SIGUIENTE:

a) El trabajo de instalacion y la instalacion

etectrica deben set realizados pot (una)

persona(s) autorizada(s) de acuerdo con

todos los codigos y normas apIicables,

incluidos los codigos de construcciOn con

respecto a incendios.

b) Para una apropiada combustion y evacua-

cion de gases a traves det caOOn(chime-

nea) del equipo donde se quema et com-

bustible, es necesario que haya suficiente

aire para evitar contratirajes. Siga las pau-

tas del fabricante det equipo de calefac-

ciOn y Ias normas de seguridad, tales

como las que fueron pubIicadas por la

Asociacion Nacional de Proteccion contra

Fuegos [National Fire Protection Associati-

on, NFPA] y la Sociedad Americana para

Ingenieros de Calefaccion, Refrigeracion y

Aire Acondicionado [American Society for

Heating, Refrigeration and Air Conditioning

Engineers, ASHRAE], y por las autorida-

des locales.

c) Ai cortar o taladrar en la pared o el techo,

no daOe cables etectricos ni otras instala-

clones ocultas que pueda haber.

d) Los ventiladores entubados siempre

deben set ventilados hacia el exterior.

Retire toda la cinta y el embalaje antes de

usar et electrodomestico. Destruya el emba-

Iaje despues de desembalar el electrodome-

stico.

Nunca deje que los ni_os jueguen con el

material de embalaje.

Nunca modifique ni altere Ia construccion det

etectrodomestico. Por ejempIo, no retire las

patas de nivelacion, los paneles, Ias cubier-

tas para cables ni los soportes/

tornillos antivuetco.

PRECAUClON - Usar sOlo para ventilacion

general. No se debe usar para extraer ma-

teriales ni vapores peligrosos o explosivos.

Para reducir el riesgo de incendio y para

extraer el aire correctamente, asegOrese de

conducir el aire hacia et exterior. No ventile

el aire de escape a espacios dentro de

paredes, techos, a.ticos, huecos sanitarios

o garajes.

ADVERTENCIA - Para reducir el ties-

go de incendio, use sOto ductos meta.Iicos.

_ ADVERTENCIA - Ai montar la

campana, se deben respetar las normativas

apIicabIes de las compaOias de suministro

de energia y Ias normativas de

construccion regionales.

Este electrodomestico cumple con una o

mas de las siguientes normas:

UL 858, Norma de seguridad para estufas

electricas de uso domestico (Standard for

the Safety of Household Electric Ranges)

UL 923, Norma de seguridad para electro-

domesticos de coccion por microondas

(Standard for the Safety of Microwave

Cooking Appliances)

UL 507, Norma de seguridad para ventiIa-

dotes electricos (Standard for the Safety of

Electric Fans)

ANSI Z21.1, Norma nacional estadouniden-

se para electrodomesticos a gas para

cocinar de uso domestico (American

Nationai Standard for Household Cooking

Gas Appliances)

CAN/CSA-C22.2 N.° 113-M1984 para

ventiladores (Fans and Ventilators)

CAN/CSA-C22.2 N.° 61 -M89 para estufas

para cocinar de uso domestico (Household

Cooking Ranges)

Es responsabilidad del propietario y del

instaIador determinar si se aplican otros

requisitos y/o normas en instalaciones

especificas.

/K Instrucciones de seguridad importantes -Instalaci6n

Piezas necesarias

Cinta metrica

Destornillador con cabeza Phillips

Cinta para ductos

Conducto (la configuracion varia segOn

et Iuga; para "Antes de la instalacion").

Tornillos autorroscantes adicionales (la

cantidad necesaria para Ia instalaci6n

det conducto)

Piezas incluidas

Conjunto del electrodomestico (1)

Tornillos autorroscantes (6)

Tornillos para madera (4)

Tornillos avellanados (2)

Elementos de sujeci6n para soportes en

ia ventilacion (2)

Tacos UX6 (6)

INFORMACION IMPORTANTE

Los electrodomesticos viejos no son basura

sin valor. Las valiosas materias primas

pueden recuperarse mediante el reciclado de

electrodomesticos viejos. Antes de desechar

su electrodomestico viejo, haga que sea

inutilizable.

Usted recibio su etectrodomestico nuevo en

una caja de envio protectora. Todos los

materiales de embalaje son ecologicos y

reciclables. Ayude a Iograr un mejor

medioambiente desechando Ios materiales

de embalaje de manera ecologica.

La campana extractora s01o puede utilizarse

en el modo de aire de salida.

Siempre instale Ia campana extractora sobre

et centro de la parrilla.

Z_ Distancia minima entre la parrilla electrica

y et borde inferior de Ia campana extractora:

30", Fig. 1.

Z_ La campana extractora no debe instarse

sobre una estufa a combustible sotido - se

puede producir un riesgo de incendio (p. ej.,

que se desprendan chispas), a menos que la

estufa tenga una tapa cerrada que no se

pueda retirar y que se cumpIan todas Ias

regtamentaciones nacionales.

Cuanto ma,s peque_o es el espacio entre la

campana extractora y las placas calenta-

doras, mayor es la probabilidad de que se

formen gotas en la parte inferior de Iacam-

pana extractora.

Fig. 1

GAS

InformaciOn adicional sobre estufas

a gas:

AI instalar placas calentadoras a gas,

cumpla con las reglamentaciones legales

nacionales pertinentes.

Siempre cumpla con las reglamentaciones

v_tlidas vigentes y las instrucciones de

instalacion provistas pot et fabricante det

etectrodomestico de gas.

Z_ S0to un lado de Ia campana extractora

puede instalarse junto a una unidad de

costado alto o a una pared alta.

La distancia debe set de 2" como minimo.

Z_ Distancia minima en placas

calentadoras a gas entre el borde superior

de la rejilla y el borde inferior de Ia campana

extractora: 30", Fig. 1.

ELECTRICO

__>30" __>30"

ANTES DE LA INSTALACION

Paso 1 : MODO DE AIRE DE SALIDA

Lr; t

El aire de salida debe ser liberado hacia

arriba a traves de un conducto o directa-

mente a traves de la pared externa a la

intemperie.

f-_"El aire de salida no debe ser dirigido a

un conducto de humo ni de salida que

actualmente se utilice para otros fines, ni a

un conducto que se utilice para ventilar

habitaciones en Ias cuales tambien se

encuentran estufas o chimeneas.

El aire de salida puede liberarse s61o

respetando las reglamentaciones

oficiales y legales (p. ej., reglamentacio-

nes nacionales sobre construcci6n).

Se deben cumplir las reglamentaciones de

autoridades locales ai liberar et aire en con-

ductos de humo o de salida que no se utili-

cen para otros fines.

f_ Cuando se utiliza la campana

extractora en el modo de aire de salida

simult&neamente con una hornilla

diferente, que tambi6n utiliza la misma

chimenea (como calentadores a gas,

aceite o carbon, calentadores de flujo

continuo, calentadores de agua), se debe

asegurar que haya un suministro de aire

fresco suficiente, que sera necesario para

Ia combustion en la hornilla.

La operacion segura es posible siempre

que la subpresion de Ia habitacion donde

esta instalada Ia hornilla no supere los 4 Pa

(0,04 mbar).

Esto es posible si el aire de combustion

puede circular a traves de aberturas que no

puedan trabarse, como set puertas y ven-

tanas, y a traves de cajas de entrada/saIida

de aire en la pared.

Si la entrada de aire es insuficiente,

existe un riesgo de intoxicaci6n con los

gases de la combusti6n que vuelven a

ingresar a la habitaci6n.

Z_ ADVERTENCIA - Evite et riesgo de

intoxicacion. Si Ia entrada de aire a Ia

habitacion es insuficiente, existe un riesgo

de intoxicacion con los gases de la

combustion que vuelven a ingresar a la

habitacion.

Nota: Ai evaluar el requisito total, se debe

tenet en cuenta el sistema de ventilacion

combinado para todo el hogar. Esta norma

no se aplica al uso de electrodomesticos de

cocina, como parrilIas y hornos.

Si el aire de salida serA liberado a la

intemperie, se debe colocar una caja de

pared tetescOpica en Ia pared extema.

ANTES DE LA INSTALACION

Funcionamiento con evacuaciOn del

aire hacia el interior(recirculaciOn del

aire)

Filtrode carbon activo encaso de no existir

Ia posibilidadde trabajar con evacuaciOn

detaire hacia eiexterior.

Tuberias circulares:

Recomendamos que et

diametro interno sea de 6".

Los conductos pianos deben tenet una

secciOn transversal interna que sea iguaI

a Ia de Ias tuberias circulates.

No debe haber codos cerrados.

¢ 6" aprox. 29 pulgadas 2

Si las tuberias tienen di&metros

diferentes:

Coloque la tira selladora.

Para el modo de aire de salida,

asegOrese de que haya un suministro de

aire fresco suficiente.

Para obtener la m&xima eficiencia

de la campana extractora:

Tuberia corta, lisa.

La menor cantidad posible de codos en

et conducto.

El diametro del conducto debe set Io

mas grande posibIe y no debe tenet

codos cerrados.

Si se utiliza un conducto de aire de

salida largo e irregular, hay muchos

codos en el conducto o el di&metro

de la tuberia es m&s pequeho, el cau-

dal de extracciOn de aire ya no ser& el

m&ximo, y el ruido aumentar&.

IMPORTANTE: El fabricante de la

campana extractora no asume res-

ponsabilidad alguna por las reclama-

clones que puedan atribuirse al dise-

ho y a la distribuciOn del conducto.

PARA CONECTAR UN CONDUCTO

DE AIRE DE SALIDA DE ¢ 6":

Instaleet conducto directamenteen Ia

saIidade airede Ia campana.

Paso 2: PREPARATIVOS EN EL

TECHO

El techo tiene que set Iiso y horizontal.

iPrestar atencion a la capacidad de

sustentacion de la techo!

Los tornillos y tacos suministrados con

Ia campana son adecuados para muros

macizos. En caso de montar Ia campana

sobre paredes o muros de distintas

caracteristicas (por ej. pladur, hormigon

de celdillas, ladrillos poroton) deberan

emplearse los medios de fijacion ade-

cuados a dichos materiaIes.

Procurar un asiento firme de los tacos

en la techo.

Peso en kg: ca. 49

Nos reservamos el derecho de introducir

modificaciones o cambios constructivos en

los aparatos como consecuencia det pro-

greso tecnico.

ANTES DE LA INSTALACION

Paso 3: CONEXION ELI_CTRICA

Z_ ADVERTENCIA: ESTE ELECTRO-

DOMIeSTICO DEBE ESTAR CONECTADO

A TIERRA.

La campana extractora soto debe

conectarse a una toma de corriente con

conexion a tierra que haya sido instaIada

conforme alas reglamentaciones

pertinentes.

Si es posible, ubique la toma de corriente

con conexion a tierra directamente detra.s

de los paneles de la chimenea.

La toma de corriente con conexion a

tierra debe conectarse pot medio de su

propio circuito.

Si Ia toma de corriente con conexion a

tierra no se encuentra accesibIe despues

de la instalacion de la campana

extractora, asegOrese de que haya un

desconectador instalado en forma

permanente.

Paso 4: INSTALE EL SERVICIO

ELECTRICO

Consulte el metodo de instalacion adecua-

do en sus codigos de construccion locales.

En los EE. UU., si no hubiera codigos loca-

les aplicables, esta unidad debe instalarse

conforme al Codigo Electrico NacionaI

ANSI/NFPA N.° 70, edicion actual. (En

Canada., la instaIacion debe reaIizarse de

conformidad con los CAN 1- B149.1 y .2 -

Codigos de InstaIacion para Electrodome-

sticos de CombustiOn a Gas y/o los cOdi-

gos locales).

Z_ CUIDADO - A fin de reducir el petigro

de incendio o descargas electricas, instale

la campana de extraccion con un ventilador

integrado o remoto producido pot

Thermador, especificado para un ma.x. de

8,5A.

Z_ CUIDADO - Conectar excIusivamente a

una Ifnea de alimentacion exclusiva para la

campana. La corriente maxima de la

campana no debe exceder el 80 pot ciento

de la alimentacion del caso.

El electrodomestico debe estar conectado

a tierra. En caso de un cortocircuito electri-

co, la conexion a tierra reduce et riesgo de

descarga electrica proporcionando un

cable de escape para Ia corriente etectrica.

Este electrodomestico viene equipado con

un cable con un hilo de conexion a tierra y

un enchufe para conexion a tierra.

El enchufe debe colocarse en una toma de

corriente que este correctamente instaIada

y conectada a tierra.

/_k ADVERTENCIA- La incorrecta

conexion a tierra puede causar una

descarga electrica.

Consulte a un electricista calificado si no

comprende Ia totaIidad de las instrucciones

de conexion a tierra o si tiene aIguna duda

respecto de si el etectrodomestico esta

correctamente conectado a tierra.

No use un cable de extension. Si el cable

de alimentacion electrica es demasiado

corto, solicite a un electricista caIificado que

instale una toma de corriente cerca det

etectrodomestico.

En caso de necesitar una conexi6n fija a

la red elOctrica:

El aparato s0to debera, set conectado a la

red eIectrica por un instalador-eIectricista

registrado como tai en la empresa de aba-

stecimiento de energia etectrica de la zona.

Z_ ADVERTENCIA - Evite el riesgo de

descarga electrica. Si el cable de conexion

de este etectrodomestico esta daSado,

debe ser reemplazado por el fabricante o su

centro de servicio al cliente, o una persona

que este igualmente calificada, para

prevenir Iesiones graves aI usuario.

DATOS ELI_CTRICOS:

en Ia placa de nombre dentro det

electrodomestico despues de retirar et

marco det filtro.

Z_ ADVERTENCIA- Evite et riesgo de

descarga etectrica. Antes de reaIizar una

reparacion, siempre desconecte la

campana extractora del suministro de

etectricidad.

Longitud del cable de conexi6n: 51 1/8".

Esta campana extractora cumpIe con las

reglamentaciones de Ia CE con respecto a

CO A

OADVERTENCIA: SE DEBE DESCONECTAR LA CORRIENTE ELFt:CTRICAANTES DE REALIZAR EL SERVlCIO TFt:CNICOA

ESTE APARATO

_ST2

I oN

I OL+

I • ST

I o ST _

I OSTI _

I oN _

K!2

s I

X%'

Es(

M!0

PEq

1 2 3 4 _" 6 7 8 9 10 1 12 13 lZ_ / /6 17 18 19 20 21 22 23 2/+ 2S 26 27 28 29 30 3/ S2

REF Componen|es t_siti6n

E8 LSmparo h_Ogen_ _ox 20 W 20,22,26,28

F2 Fus_le 23-2t+

K12 Regulodor del n_ de revolu_ tl:-t8

plQCQ eleclr6nico

K13 PIQ_Q etectr6nlcQ de mQndo

1't10 Trcms forn_ador 28-30

Xt Porl'odor pues_'Q Q tlerro _5

X7 Born_ de conexi_n t

XSa Conector lamparo 21,22,2t+,2T,2

9,_0

×Sk Conector I_mpara 22-25

Xgb Conector motor tO

Q,.

INSTALACION

Step 5: INSTALACION

La presente campana extractora ha sido

dise_ada para el montaje en el techo de Ia

cocina o en un techo suspendido de

suficiente estabilidad y capacidad de

sustentaci6n.

4. Determinar la altura total det bastidor de

soporte.

- Se obtiene de la altura del techo, Ia

altura det zOcalo y la distancia a

observar entre Iaplaca de cocci6n y

Z_ PRECAUCION:

Prestar atencion alas distancias

minimas a observar entre la zona de

coccion y la campana extractora de

30" para las piacas de coccion electricas y

30" para las placas de coccion de gas.

1. Marcar et centro de ia campana

extractora en el techo.

2. Marcar en el techo ia posicion de los tor-

nillos con ayuda de la plantilla

correspondiente.

3. Practicar cuatro taladros con una broca

de 1/4"de diametro; introducir los tacos

a ras det techo.

Nota: AI menos un torniilo debe

instalarse a traves de un pasador,

77/8"

135/8"

INSTALACION

5. Unit y fijar las partes superior e inferior

del bastidor de soporte en la altura

total determinada previamente, con

8. Introducir la campana en et bastidor de

soporte con ayuda de Ios etementos

167/8"- 21

9. Atornillar la campana extractora al

bastidor de soporte; cotocar y atornillar et

6. Fijar et bastidor de soporte aI techo con

4 tornillos.

INSTALACION

10. EmpaImar el tubo de evacuacion det

aire en la campana extractora.

11. Conectar el aparato a Ia red electrica,

12. Retirar cuidadosamente las laminas

13. Cotocar Ios dos elementos de la parte

superior del revestimiento de chimenea

sobre el cuerpo de Ia campana y

encajarlos con Ios clips

correspondientes.

Z_ iProteger Ia campana contra da_os

14. Deslizar el etemento superior del

revestimiento de chimenea hacia arriba

15. Insertar los dos elementos del

revestimiento de chimenea inferior y

fijarlos mediante los clips

correspondientes.

Z_ iProteger Ia campana contra da_os

Notes

Noticias

Thermador Ao A .....,c.....9coo,_

1 800 735 4328

WWW,THERMADOR,COM

5551 MCFADDEN AVENUE I HUNTINGTON BEACH, CA 92649

#6508 0024 LITHO DATE: 6/08

9000 466 407

Printedin Germany 0709 Es,

Thermador HPIB42HS/01 User Manual ISLAND HOOD Manuals And Guides 1108545L

Navigation menu

Versions of this User Manual:

Views

Navigation
