Heart Rate Sensor

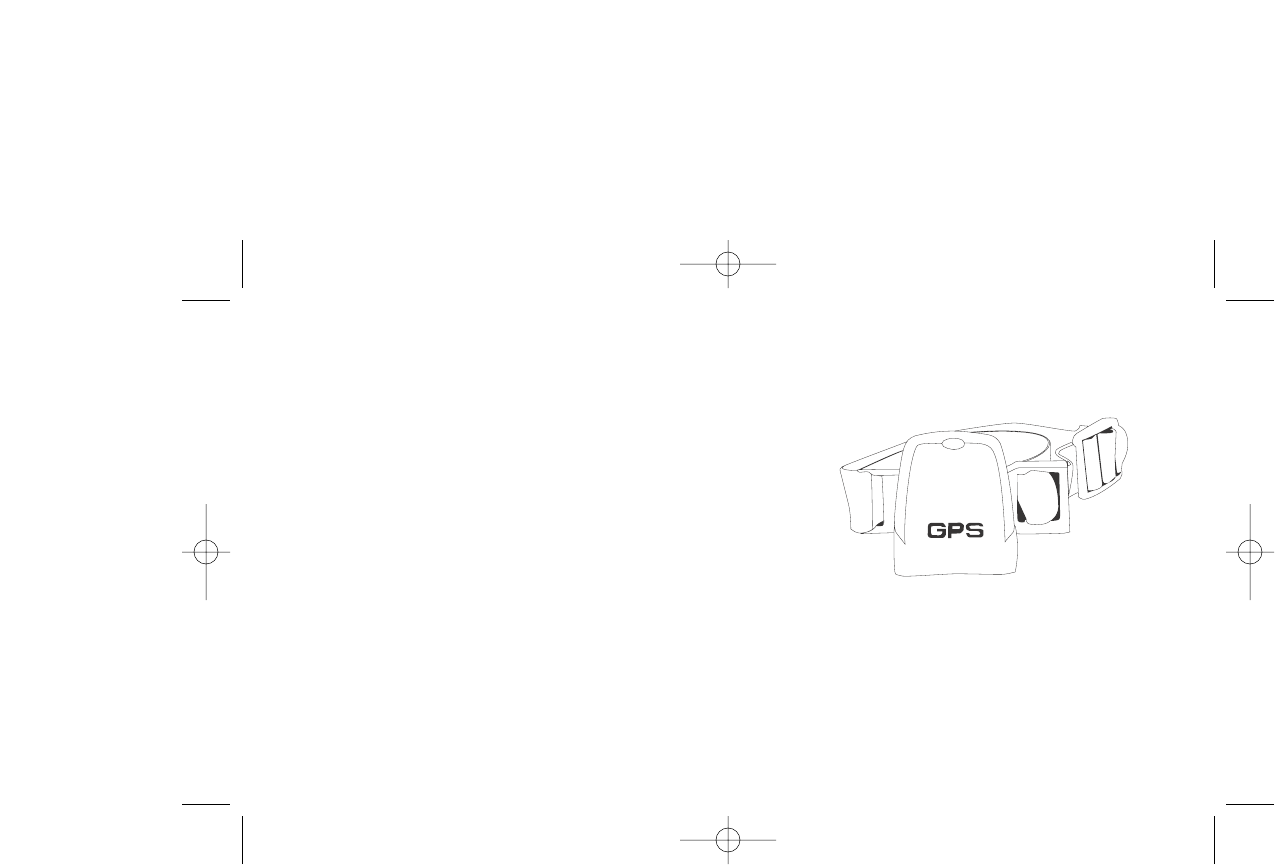

Speed + Distance Sensor

Watches are for more than keeping time. Digital technology gives

your watch the ability to display your heart rate or measure your

speed and distance traveled. These functions require the use of

external modules that transmit information wirelessly to your

watch. This booklet provides instructions for properly setting up,

operating and maintaining these devices. Look for the section that

appropriate for the type of device you have.

For information on using your watch, consult

the watch instruction booklet.

Timex®

Fitness Sensors

576_BOOKLET.qxd 5/6/04 3:07 PM Page 1

Warning

This is not a medical device and is not recommended for use

by persons with serious heart conditions. You should always

consult your physician before beginning or modifying an

exercise program.

Interference with the radio signal, poor contact between your skin

and the chest strap, and other factors may prevent accurate

transmission of heart rate data.

Maintenance

Rinse Heart Rate Sensor and strap in fresh water to avoid build up of

materials that can interfere with the measurement of your heart rate.

Transmitter Battery Life and Replacement

Battery life of the transmitter should exceed two years, based

upon using it an hour a day. Greater usage will shorten the battery

life. Replace transmitter battery when any of the following occur:

• The watch no longer receives heart rate information from the

chest transmitter when properly worn on the chest.

• Error messages (COMM ERR, SIGNAL LOST) appear with increased

frequency on the display.

Battery Replacement

NOTE: You’ll need to have a device (such as a watch) capable

of displaying heart rate information to verify that the new

Heart Rate Monitor

How the Digital Heart Rate Monitor Works

The Heart Rate Monitor is a combination of a Heart Rate Sensor

and a sport watch. The Heart Rate Sensor attaches to your chest

and measures the electrical signals generated by the heart as it is

beating. Using this information, it then calculates your heart rate

and transmits it to your watch. You simply glance at the watch

during exercise/training to make sure you are in the appropriate

heart rate range to maintain or improve your fitness level.

How to Use the Digital Heart Rate Monitor

1. Wet the Heart Rate Sensor pads. THIS IS ESSENTIAL for proper

operation of the Heart Rate Monitor.

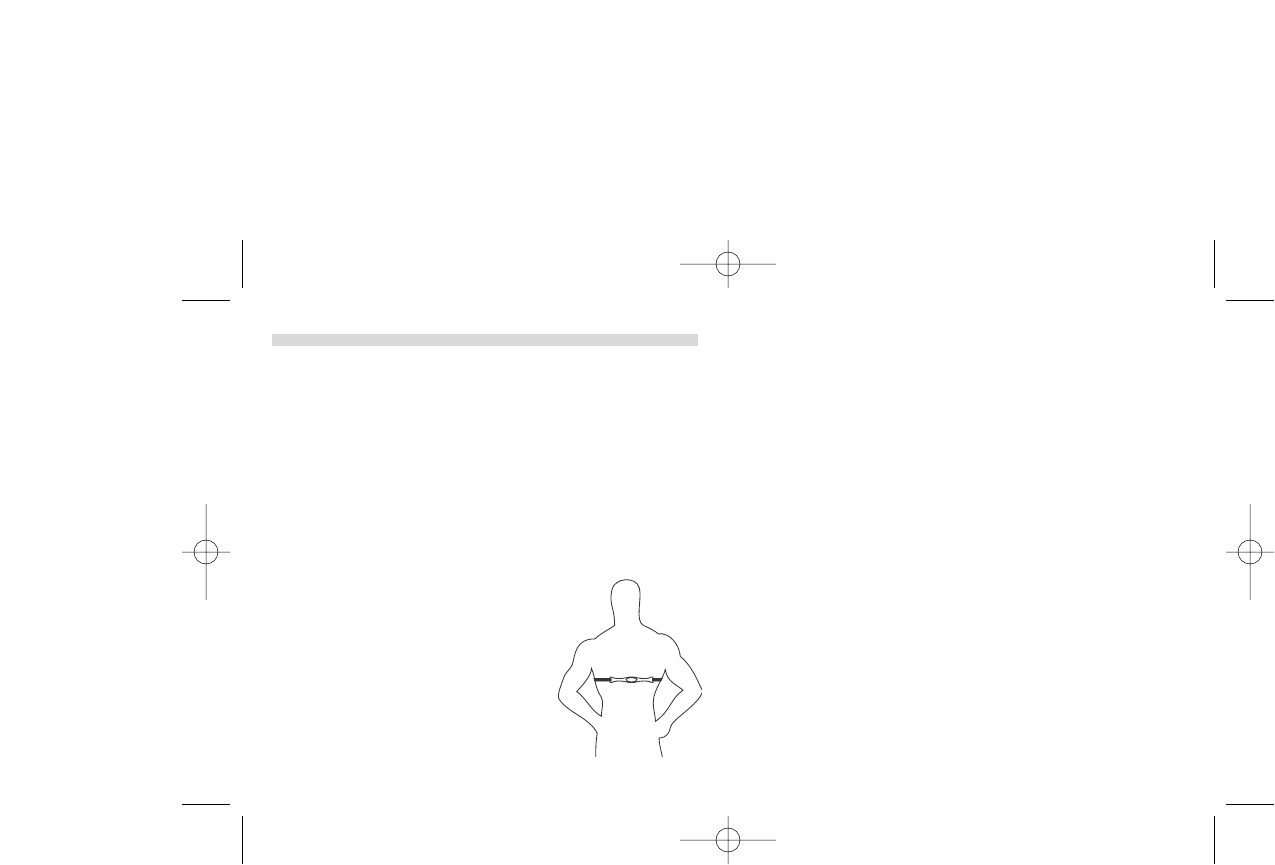

2. Put on the chest strap. Fasten the strap

snugly around your chest, just below

the breasts. Be sure the transmitter is

centered on the chest and is right side

up so the logo can be read by someone

facing you.

3. Start the Heart Rate Monitor: Refer to the

user manual for your watch for detailed

instructions on viewing heart rate data.

Sensor Pads

576_BOOKLET.qxd 5/6/04 3:07 PM Page 2

battery has been inserted correctly. Use a coin to open the

battery compartment cover (back of transmitter).

• Insert new battery (CR2032 or equivalent) with “+”facing you.

• Push the reset button next to the battery. Use a toothpick or

straightened paper clip.

• Reinstall battery cover.

• Perform quick test of the unit:

1. Move away from sources of electrical or radio interference.

2. Liberally moisten the Heart Rate Sensor pads and put the

chest strap around your chest, securely against your skin.

3. Activate the heart rate monitor function on the watch.

4. Within a few seconds, the heart symbol on the watch display

should begin flashing, indicating that the transmitter is active.

This confirms that the battery was installed correctly.

NOTE: A heart rate value does not need to appear on the

display during this test.

IF FLASHING HEART DOES NOT APPEAR ON WATCH:

• Press the reset switch in the battery compartment again and

replace the battery cover.

• Reinstall the battery, and repeat test procedure above.

Water Resistance

The Heart Rate Sensor withstands water pressure to 60 p.s.i. See

chart at end of booklet for equivalents. WARNING: The Heart Rate

Sensor will not display heart rate when operated under water.

Speed + Distance Sensor

How the Speed and Distance System Works

The Speed + Distance (S+D) Sensor acquires signals from orbiting

GPS (Global Positioning System) satellites to determine your position

and changes in position anywhere on the globe. This information

is transmitted wirelessly to your watch so that it can compute

your speed, pace and distance traveled. For additional information

on determining your speed and distance, see the instructions for

your watch.

About GPS Lock Times

• On first use, the S+D Sensor can take up to 5 minutes or even

longer to establish a link with the satellites. After that, the unit

typically needs only one minute.

•If you move hundreds of miles from the location where you last

used the S+D Sensor or if you leave the S+D Sensor powered up

indoors for long periods of time before going outdoors, the search

may take longer than expected.

• For shortest GPS lock times, try to minimize movement while

the indicator light is flashing red.

576_BOOKLET.qxd 5/6/04 3:07 PM Page 4

Operating the S+D Sensor

For best results, the Sensor needs a clear view of the sky.

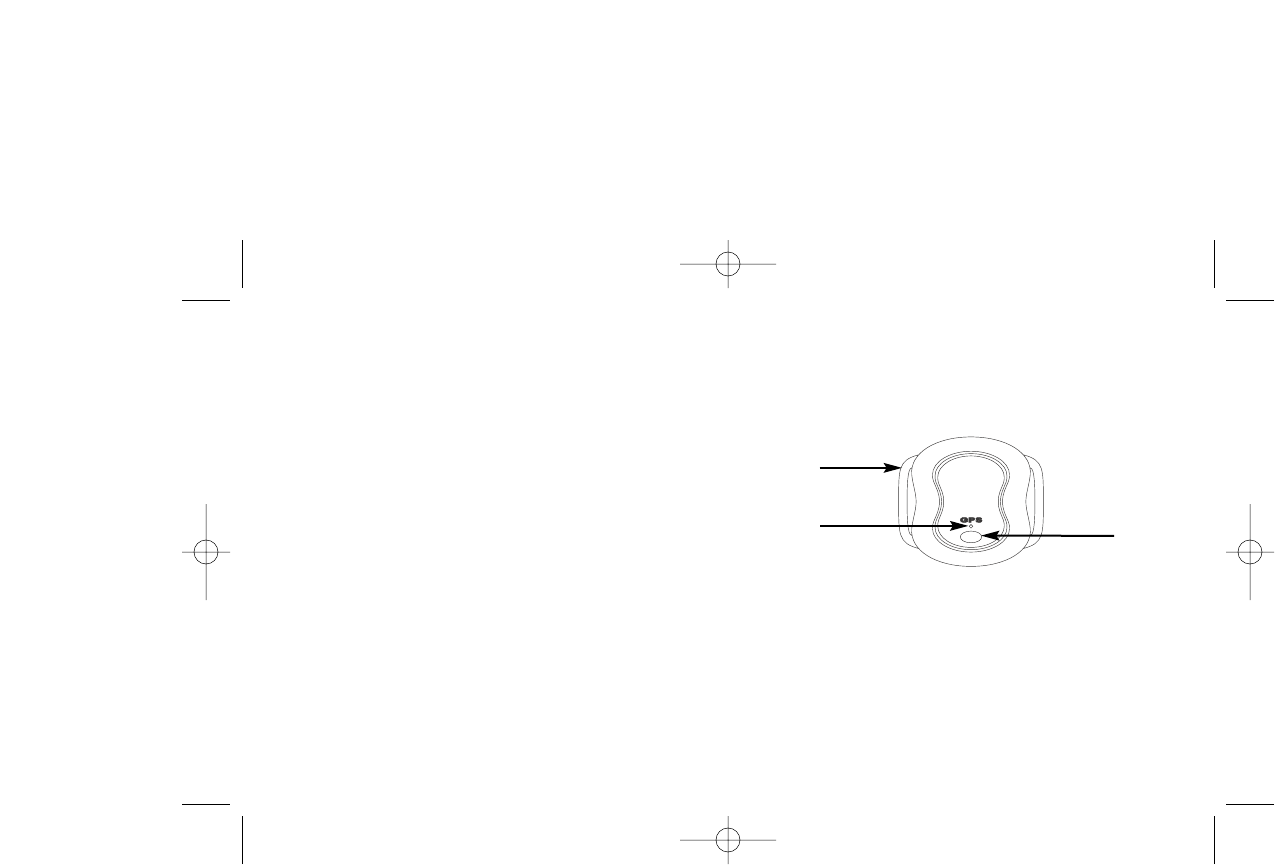

• Press and hold the S+D SENSOR ON/OFF button to turn on the

receiver. You should be outdoors in an open area. If the button

light glows red immediately (continuously, not flashing), the bat-

tery is exhausted to the point where GPS operation is not possi-

ble and the battery must be replaced. The ON/OFF button on

the S+D Sensor will initially flash red while the S+D Sensor cal-

culates its position relative to the GPS satellites. The text

“SEARCHING” may appear on the watch display if using a com-

patible Timex® watch.

• The ON/OFF button will flash green when the S+D Sensor has

successfully acquired signals from the satellites. Speed and

distance information is now being transmitted to the watch (or

other device).

• To turn off the S+D Sensor, press and hold the S+D SENSOR

ON/OFF button for one second. The button will glow red while

you are holding the button and then go out, indicating that the

S+D Sensor has shut down.

• The S+D Sensor will shut itself off automatically if any of the

following events occur:

—The battery becomes exhausted.

—No motion is detected for 15 consecutive minutes.

—No GPS signals are detected for 15 consecutive minutes.

Wearing the Speed and Distance S+D Sensor

For best results, strap the S+D Sensor to your upper arm. You may

also clip it to your waist. Wear your watch so it is always within

1 meter (about 3 feet) of the S+D Sensor; for best results it should

be worn on the same arm as the Sensor. Any clothing worn over

the S+D Sensor must be dry and free of metal.

576_BOOKLET.qxd 5/6/04 3:07 PM Page 6

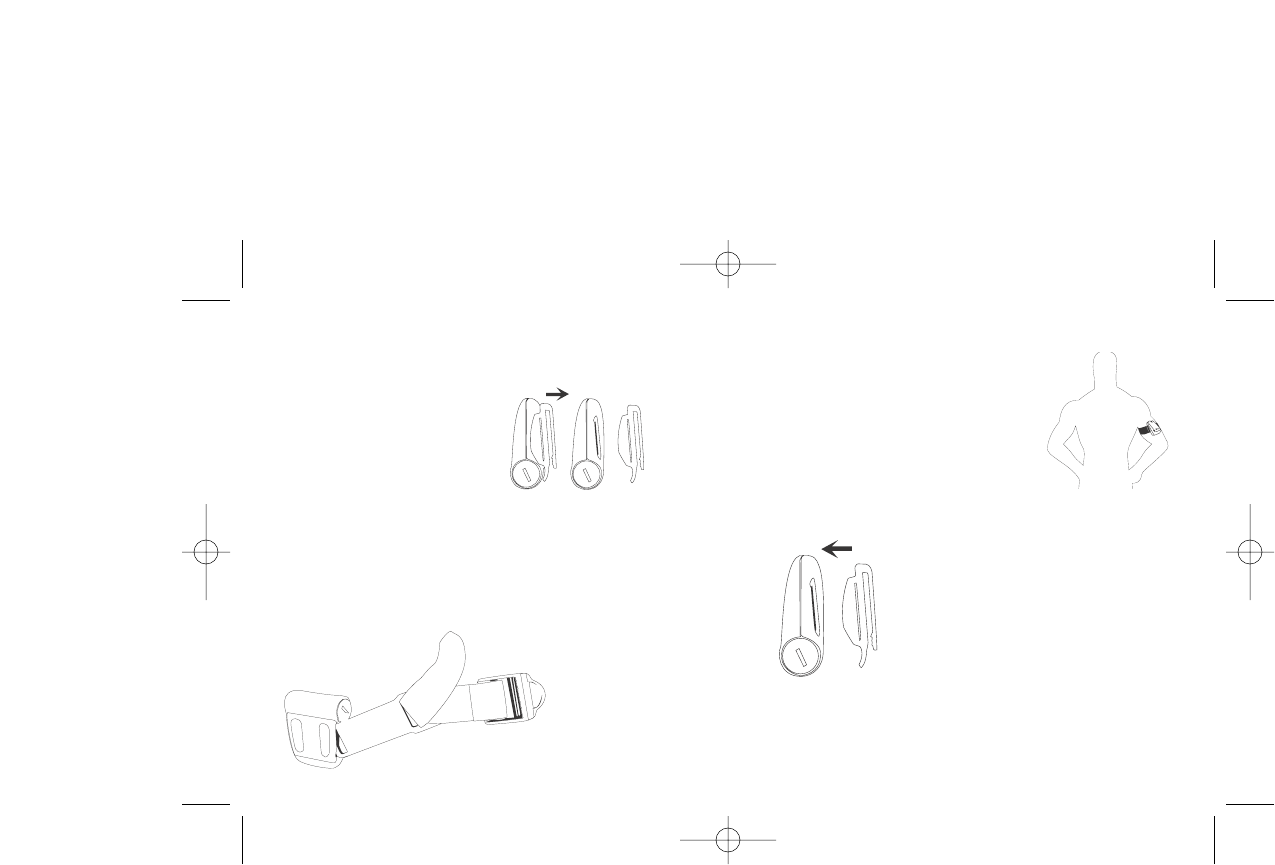

Wearing the S+D Sensor on your upper arm

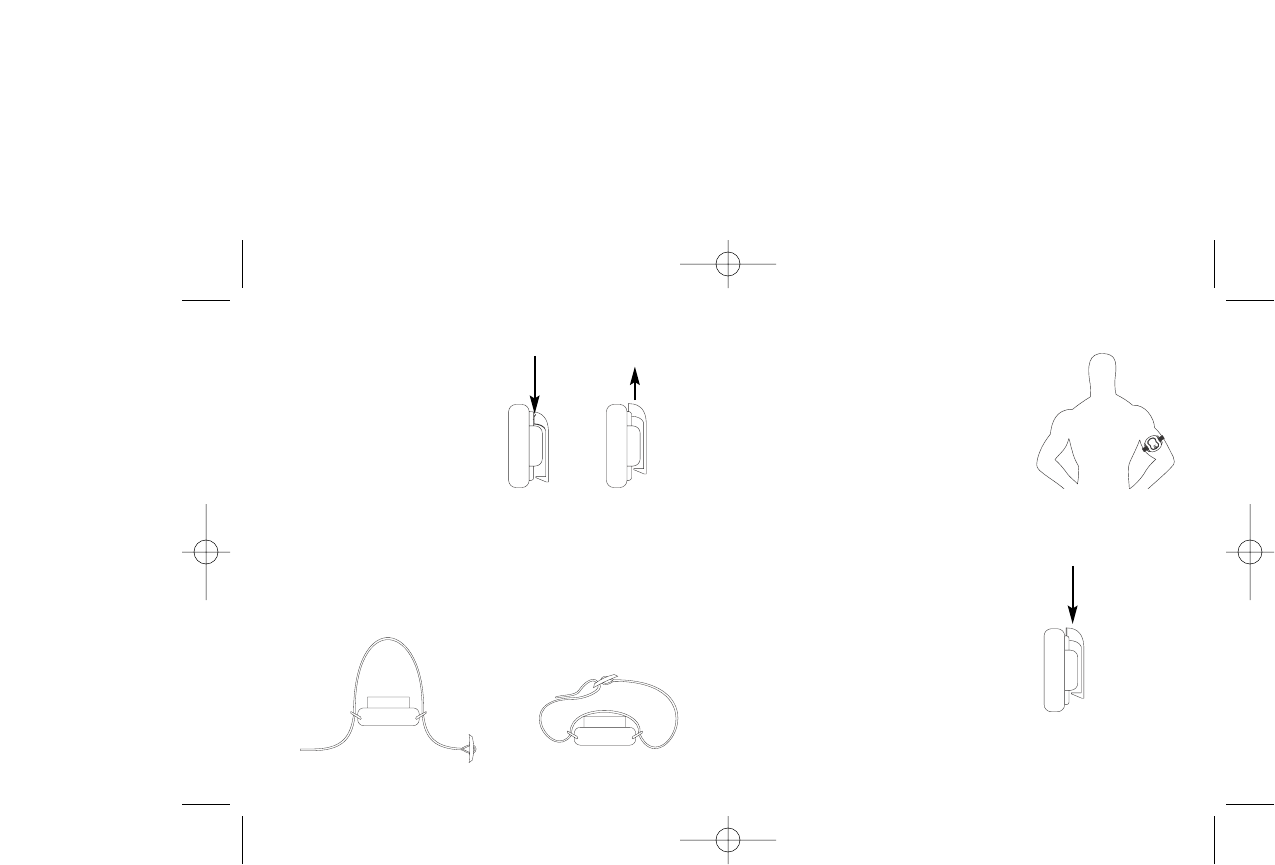

• Make sure that the belt clip is

removed. To remove the belt

clip, grasp clip and gently pop

off. To replace clip line up tab on

clip with slot on Sensor and gen-

tly pop clip on to unit.

• If the armband is not attached,

slide plastic attachment with hook and loop strap into the slot of

the S+D Sensor as shown in the

diagram.

• Loosen adjustable armband and wrap the Sensor around your

upper arm.

• Pull armband so that it snugly fits around your arm and fasten

with the hook and loop closure.

Wearing the S+D Sensor on

your belt

• If attached, remove armband by sliding

out plastic attachment.

• Insert belt clip by lining up tab on belt

clip with slot on Sensor and pop into place.

Fig. 2

Fig. 1

576_BOOKLET.qxd 5/6/04 3:07 PM Page 8

is broadcast to your watch along with your performance data.

Refer to the user manual for your watch for the procedure to

check the S+D Sensor’s battery level.

Replace batteries

• Use a small slotted screwdriver or coin to loosen the battery

hatch on the bottom of the S+D Sensor case by turning counter-

clockwise.

• Remove the battery hatch.

• Remove old battery and insert one (1) new AA battery. Observe

the +/- markings inside the battery compartment to ensure the

new battery is properly aligned.

• Replace the battery hatch and tighten the cap by turning clock-

wise. Do not over-tighten. Replace the belt clip if necessary.

Maintenance

Rinse the S+D Sensor and its strap in fresh water periodically to

avoid buildup of materials that can interfere with the measurement

of your speed and distance.

Resolving S+D Sensor Errors and Error Messages

PROBLEM

• The S+D Sensor cannot lock onto GPS satellites (ON/OFF button

never changes to flashing green).

• The GPS S+D Sensor loses signals from the satellites during use.

The watch may display a message that the GPS signal is weak.

SOLUTION

• Move to a more open outdoor area.

• Move away from metal objects.

• Replace the battery in the S+D Sensor.

NOTE: The system can maintain accuracy for short periods when

GPS signals are lost.

PROBLEM

• Watch displays FATAL GPS ERROR message.

SOLUTION

• The S+D Sensor is damaged; contact Timex Customer Service.

S+D Sensor Battery Life and Replacement

The battery in the S+D Sensor will last approximately 12 hours.

The S+D Sensor itself does not indicate the condition of its

battery, except if the battery is completely exhausted (as noted in

the section “Operating the S+D Sensor”). Instead, this information

576_BOOKLET.qxd 5/6/04 3:07 PM Page 10

INTERNATIONAL WARRANTY

(U.S. LIMITED WARRANTY)

Your product is warranted against manufacturing defects by Timex

Corporation for a period of ONE YEAR from the original purchase

date. Timex and its worldwide affiliates will honor this

International Warranty.

Please note that Timex may, at its option, repair your product by

installing new or thoroughly reconditioned and inspected compo-

nents or replace it with an identical or similar model. IMPORTANT:

PLEASE NOTE THAT THIS WARRANTY DOES NOT COVER DEFECTS

OR DAMAGES TO YOUR PRODUCT:

1) after the warranty period expires;

2) if the product was not originally purchased from an authorized

retailer;

3) from repair services not performed by the manufacturer;

4) from accidents, tampering or abuse; and

5) Case, attachments or battery. You may be charged for replac-

ing any of these parts.

All Sensors

Water-Resistance

The level of water-resistance (if any) is marked on the case. See

the chart below for equivalents.

The S+D Sensor is splash-resistant. If it becomes submerged,

remove the back of the case and the battery to let compartment

dry.

*pounds per square inch absolute

WARNING: TO MAINTAIN WATER-RESISTANCE, DO NOT PRESS

ANY BUTTONS UNDER WATER.

WARNING: SENSORS WILL NOT DISPLAY DATA WHEN

OPERATED UNDER WATER.

Water-Resistance p.s.i.a.* Water Pressure

Depth Below Surface

30m/98ft 60

50m/164ft 86

100m/328ft 160

200m/656ft 284

576_BOOKLET.qxd 5/6/04 3:07 PM Page 12

For the U.S., please call 1-800-448-4639 for additional warranty

information. For Canada, call 1-800-263-0981. For Brazil, call 0800-

168787. For Mexico, call 01-800-01-060-00. For Central America,

the Caribbean, Bermuda and the Bahamas, call (501) 370-5775

(U.S.). For Asia, call 852-2815-0091. For the U.K., call 44 208 687

9620. For Portugal, call 351 212 946 017. For France, call 33 3 81

63 42 00. For Germany, call +43 662 88 92130. For the Middle East

and Africa, call 971-4-310850. For other areas, please contact your

local Timex retailer or Timex distributor for warranty information.

THIS WARRANTY AND THE REMEDIES CONTAINED HEREIN ARE

EXCLUSIVE AND IN LIEU OF ALL OTHER WARRANTIES, EXPRESS OR

IMPLIED, INCLUDING ANY IMPLIED WARRANTY OF MERCHANTABIL-

ITY OR FITNESS FOR PARTICULAR PURPOSE. TIMEX IS NOT LIABLE

FOR ANY SPECIAL, INCIDENTAL OR CONSEQUENTIAL DAMAGES.

Some countries and states do not allow limitations on implied

warranties and do not allow exclusions or limitations on damages,

so these limitations may not apply to you. This warranty gives you

specific legal rights and you may also have other rights which vary

from country to country and state to state.

To obtain warranty service, please return your watch and Trans-

ceiver to the manufacturer, one of its affiliates or the retailer

where the product was purchased, together with a completed

original Product Repair Coupon or, in the U.S. and Canada only, the

completed original Product Repair Coupon or a written statement

identifying your name, address, telephone number and date and

place of purchase. Please include the following with your watch

and Transceiver to cover postage and handling (this is not a repair

charge): a US$ 7.50 check or money order in the U.S.; a CAN$6.00

cheque or money order in Canada; and a UK£ 2.50 cheque or

money order in the U.K. In other countries, you will be charged for

postage and handling. NEVER INCLUDE ANY ARTICLE OF PERSONAL

VALUE IN YOUR SHIPMENT.

TIMEX INTERNATIONAL WARRANTY — WATCH REPAIR COUPON

Original Purchase Date:

(Attach copy of sales receipt, if available)

Purchased by:

(Name, address and telephone number)

Place of Purchase:

(Name and address)

Reason for Return:

THIS IS YOUR WATCH REPAIR COUPON. PLEASE KEEP IT IN A SECURE PLACE.

576_BOOKLET.qxd 5/6/04 3:07 PM Page 14

Service

If your Sensor should ever need servicing, send it to Timex as set

forth in the Timex International Warranty or addressed to:

HotLine Watch Service

P. O. Box 2740

Little Rock, AR 72203.

Street address:

HotLine Watch Service

1302 Pike Ave.

North Little Rock, AR 72114

For your convenience in obtaining factory service, participating

Timex retailers can provide you with a pre-addressed Watch

Repair Mailer. See the Timex International Warranty for specific

instructions on the care and service of your watch module.

For service questions, call 1-800-448-4639.

Should you need a replacement strap or band, call 1-800-448-

4639.

FCC Notice (U.S.) / IC Notice (Canada)

Timex Corporation declares that the following products, which

include all components of the Timex® Bodylink™ System, are

compliant to the relevant FCC Part 15 and Industry Canada rules

for Class B devices as follows:

Product Name:

Speed + Distance System - GPS Transceiver Series M8xx/M5xx

Heart Rate Monitor System – HRM Transmitter Series M8xx/M5xx

Product Type: Intentional Radiator

Model FCC ID No. IC Certification No.

M821 Heart Rate Monitor EP9TMXHRM 33481021492A

M515 Heart Rate Monitor EP9TMXM515 3348A-M515

M185 Speed + Distance Monitor EP9TMXM185 3348A-TMXM185

These devices comply with Part 15 of the FCC rules. Operation is

subject to the following two conditions: (1) The device may not

cause harmful interference, and (2) the device must accept any

interference received, including interference that may cause

undesired operation.

Bodylink is a trademark of Timex Group, B.V.

TIMEX is a registered trademark of Timex Corporation.

576_BOOKLET.qxd 5/6/04 3:07 PM Page 16

1918

Product Name:

Watch Receivers – HRM/Speed+Distance Series M8xx/M5xx

Data Recorders – HRM/Speed+Distance Series M5xx

Product Type: Unintentional Radiator

This equipment has been tested and found to comply with the

limits for a Class B digital device, pursuant to Part 15 of the FCC

rules. These limits are designed to provide reasonable protection

against harmful interference in a residential environment. This

equipment generates, uses, and can radiate radio frequency

energy and, if not used in accordance with the instruction manu-

al, may cause harmful interference to radio communications. If this

equipment does cause harmful interference to radio or television

reception, which can be determined by turning the equipment off

and on, the user is encouraged to try to correct the interference

by reorienting or relocating the receiving antenna; or by increas-

ing the separation between the equipment and receiver.

Caution: Any changes or modifications to the equipment listed

above, not expressly approved by Timex Corporation, could void

the user’s authority to operate this equipment.

Industry Canada Notice: This Class B digital apparatus complies

with Canadian ICES-003. Cet appariel numérique de la classe B

est conforme à la norme NMB-003 du Canada.

DECLARATION OF CONFORMITY

Manufacturers Name: Timex Corporation

Manufacturers Address: 555 Christian Road

Middlebury, CT 06762

United States of America

declares that the following products, which include all components of the

Timex Bodylink System, are compliant to the relevant EU Directives as follows:

Product Name:

Speed + Distance System — GPS Transceiver Series M8xx/M5xx

Heart Rate Monitor System — HRM Transmitter Series M8xx/M5xx

conforms to the following product specifications:

LVD: 72/23/EEC

Safety: IEC 60950

EMC: 89/336/EEC and amendments 92/31/EEC, 93/68/EEC, and 98/13/EEC

Emissions: EN300-330-1, -2

Radiated Emission 9kHz to 30MHz H-Field (magnetic

Radiated Emission 30MHz to 1000MHz E-Field (elec-

tric),

Ref. EN55022

Immunity: EN300-683

Radiated Immunity 80MHz to 1000MHz, Ref.

EN61000-4-3

ESD Electrostatic discharge, Ref. EN61000-4-2

Supplemental Information: The above products comply with the requirements

of the Low-Voltage Directive 72/23/EEC and the EMC Directive 89/336/EEC

(including amendments 92/31/EEC, 93/68/EEC, and 98/13/EEC) and carry

the 0983(!) marking accordingly. Notifying Body – Underwriters

Laboratories Inc., CAB# - 0983; 1285 Walt Whitman Road, Melville, NY 11747.

576_BOOKLET.qxd 5/6/04 3:07 PM Page 18

Cardiofréquencemètre

Capteur de vitesse + distance

Les montres font plus que mesurer le temps. La technologie numérique

confère à votre montre la capacité d’afficher votre fréquence cardiaque ou

de mesurer votre vitesse et la distance parcourue. Ces fonctions supposent

l’emploi de modules externes qui transmettent les données à votre montre

sans fil. Ce livret contient les instructions de configuration, d’utilisation et

d’entretien de ces appareils. Reportez-vous à la section correspondant à

votre type d’appareil.

Pour tout renseignement sur l’utilisation de la montre, consultez le mode

d’emploi de la montre.

Timex®

Capteurs de forme

Timex Corporation declares that these low power radio equipment devices are

in compliance with the essential requirements and other relevant provisions of

R&TTE Directive 1999/5/EC.

Product Name:

Watch Receivers – HRM/Speed+Distance Series M8xx/M5xx

Data Recorders – HRM/Speed+Distance Series M5xx

conforms to the following product specifications:

Generic Emissions Standard EN 55022: 1998

Generic Immunity Standard EN 55024: 1998

Supplemental Information: The above products comply with the requirements

of Electromagnetic Compatibility (EMC) Directive 89/336/EEC (including

amendments 92/31/EEC, 93/68/EEC, and 98/13/EEC) and carry the

marking accordingly. Conformity Assessment Body (CAB) – Underwriters

Laboratories Inc., CAB# 0983; 1285 Walt Whitman Road, Melville, NY 11747.

Timex Corporation declares that these low power electronic devices are in

compliance with the essential requirements and other relevant provisions of

the EMC Directive.

Agent: ___________________________

Brian J. Hudson

Director, Test Engineering and Module Development

Date: 28 April 2003, Middlebury, Connecticut, U.S.A.

576_BOOKLET.qxd 5/6/04 3:07 PM Page 20

Avertissement

Ceci n’est pas un appareil médical et son emploi est déconseillé aux

personnes souffrant de troubles cardiaques graves. Veillez à toujours

consulter votre médecin avant d’entamer ou de modifier un

programme d’exercice physique.

Le brouillage du signal radio, un mauvais contact entre la peau et la sangle

de poitrine et d’autres facteurs peuvent entraver la transmission des

données de fréquence cardiaque.

Entretien

Rincez le cardiofréquencemètre et la sangle dans de l’eau propre pour éviter

l’accumulation de matières susceptibles d’entraver la mesure de fréquence

cardiaque.

Durée de service et changement de la pile

de l’émetteur

La pile de l’émetteur devrait durer plus de deux ans, à raison d’une utilisation

d’une heure par jour. Un usage plus intense raccourcira la durée de service de

la pile. Changez la pile de l’émetteur dans l’un des quelconques cas suivants :

• La montre ne reçoit plus de données de fréquence cardiaque alors que

l’émetteur est porté correctement sur la poitrine.

• Des messages d’erreur (COMM ERR, SIGNAL LOST) s’affichent de plus en

plus fréquemment.

Changement de la pile

REMARQUE : Vous devez disposer d’un appareil (une montre, par ex.)

capable d’afficher les données de fréquence cardiaque pour vérifier

Moniteur de fréquence cardiaque

Comment fonctionne le moniteur de fréquence

cardiaque

Le moniteur de fréquence cardiaque combine un cardiofréquencemètre et

une montre de sport. Le cardiofréquencemètre s’attache à votre thorax et

mesure les signaux électriques produits par le cœur lorsqu’il bat. À partir de

cette information, il calcule votre fréquence cardiaque et la transmet à la

montre. Durant votre séance d’exercice/entraînement, un simple coup d’œil

sur votre montre vous permet de vérifier que vous êtes dans la plage de

fréquence cardiaque correcte pour maintenir ou améliorer votre forme

physique.

Comment utiliser le moniteur de fréquence cardiaque

1. Humectez les coussinets du cardiofréquencemètre. CECI EST ESSENTIEL au

bon fonctionnement du moniteur de fréquence

cardiaque.

2. Posez la sangle de poitrine. Serrez bien la sangle

autour de la poitrine, juste sous les seins.

Vérifiez que l’émetteur est centré sur la poitrine

et qu’il est à l’endroit, à savoir que le logo peut

être lu par quelqu’un face à vous.

3. Démarrez le moniteur de fréquence cardiaque :

Reportez-vous aux instructions d’affichage des

données de fréquence cardiaque dans le mode

d’emploi de la montre.

Coussinets

du capteur

f f

576_BOOKLET.qxd 5/6/04 3:07 PM Page 2

Capteur de vitesse + distance

Comment fonctionne le système de vitesse et distance

Le capteur de vitesse + distance (V+D) capte des signaux de satellites GPS

(Global Positioning System) en orbite pour déterminer votre position et vos

déplacements partout dans le monde. Ces données sont transmises sans fil à

votre montre, qui calcule votre vitesse, votre allure et la distance parcourue.

Pour plus de renseignements sur la détermination de la vitesse et de la

distance, consultez le mode d’emploi de votre montre.

À propos des durées d’accrochage GPS

• Lors de la première utilisation, le capteur V+D peut nécessiter jusqu’à 5

minutes voire plus pour établir une liaison avec les satellites. Par la suite,

l’appareil nécessite généralement une minute seulement.

• Si vous vous déplacez à des centaines de kilomètres de l’endroit de votre

dernière utilisation du capteur V+D ou si vous laissez le capteur en marche

à l’intérieur pendant des durées prolongées avant de sortir en plein air, la

recherche peut être plus longue que prévue.

• Pour raccourcir les durées d’accrochage GPS, essayez de minimiser vos

déplacements pendant que le témoin lumineux clignote en rouge.

que la batterie neuve est posée correctement. Ouvrez le couvercle du

logement de la pile (au dos de l’émetteur) avec une pièce de monnaie.

• Introduisez une pile neuve (CR2032 ou équivalent) avec le “ +”vers vous.

• Appuyez sur le bouton de réinitialisation à côté de la pile. Utilisez un cure-

dent ou un trombone déplié.

• Remettez le couvercle en place.

• Effectuez un essai rapide de l’appareil :

1. Éloignez-vous des sources de brouillage électrique ou radio.

2. Humectez généreusement les coussinets du cardiofréquencemètre et

posez la sangle sur la poitrine, bien appuyée contre la peau.

3. Activez la fonction de contrôle de fréquence cardiaque sur la montre.

4. Au bout de quelques secondes, le symbole du cœur doit commencer à

clignoter sur l’écran pour indiquer que l’émetteur est activé. Ceci

confirme que la pile est correctement installée.

REMARQUE : Il n’est pas nécessaire qu’une valeur de fréquence

cardiaque s’affiche durant cet essai.

SI LE CŒUR CLIGNOTANT NE S’AFFICHE PAS SUR LA MONTRE :

• Appuyez de nouveau sur le bouton de réinitialisation dans le logement de

la pile et remettez le couvercle en place.

• Remettez la pile en place et répétez l’essai ci-dessus.

Étanchéité

Le cardiofréquencemètre résiste à une pression d’eau jusqu’à 60 p.s.i.

Reportez vous à la table d’équivalences à la fin du livret. MISE EN GARDE :

Le cardiofréquencemètre n’affiche pas de fréquence cardiaque lorsqu’il est

utilisé sous l’eau.

576_BOOKLET.qxd 5/6/04 3:07 PM Page 4

— Les piles sont déchargées.

— Aucun déplacement n’est détecté pendant 15 minutes consécutives.

— Aucun signal GPS n’est détecté pendant 15 minutes consécutives.

Porter le capteur de vitesse + distance

Pour obtenir les meilleurs résultats, attachez le capteur V+D sur le haut du

bras. Vous pouvez aussi le fixer à la ceinture avec la pince. Portez votre

montre afin qu’elle soit toujours à moins de 1 mètre du capteur V+D ; pour

obtenir les meilleurs résultats, portez-la au même bras que l’émetteur-

récepteur. Tout vêtement porté sur le capteur V+D doit être sec et ne doit

pas comporter de métal.

TÉMOIN

D’ÉTAT CAPTEUR V+D

MARCHE/ARRÊT

HOUSSE

AMOVIBLE

Fonctionnement du capteur V+D

Pour bien fonctionner, le capteur doit avoir une vue dégagée du ciel.

• Tenez le bouton S+D SENSOR ON/OFF enfoncé pour allumer le récepteur.

Faites-le dehors dans un endroit dégagé. Si le témoin d’état s’allume en

rouge immédiatement (en continu, pas clignotant), c’est que les piles sont

déchargées au point que la fonction GPS n’est pas possible et qu’elles

doivent être changées. Le témoin d’état du capteur V+D clignote d’abord en

rouge pendant que le capteur V+D calcule sa position par rapport aux

satellites GPS. Le texte “ SEARCHING ” peut s’afficher sur la montre s’il

s’agit d’une montre Timex® compatible.

• Le voyant d’état clignote en vert lorsque le capteur V+D a réussi à capter

les signaux des satellites. Les données de vitesse et de distance sont alors

transmises à la montre (ou autre appareil).

• Pour éteindre la capteur de vitesse + distance, tenez le bouton S+D

SENSOR ON/OFF enfoncé pendant une seconde. Le témoin brille en rouge

pendant que le bouton est enfoncé puis s’éteint, indiquant que le capteur

V+D a été éteint.

• Le capteur V+D s’éteint automatiquement si l’un des quelconques

événements suivants se produit :

576_BOOKLET.qxd 5/6/04 3:07 PM Page 6

boucles opposées (Fig. 2 et 3). Vérifiez que le côté avec la bande velcro est

face au dos du boîtier du capteur V+D.

• Desserrez le brassard réglable et enveloppez

le capteur autour du haut du bras.

• Tirez sur le brassard pour qu’il soit bien ajusté

autour du bras et attachez-le avec la

fermeture velcro.

Port du capteur V+D à la ceinture

• S’il est attaché, enlevez le brassard et la

housse amovible caoutchoutée (enlevez

la housse en l’écartant délicatement par

les deux côtés).

• Introduisez la pince pour ceinture en

l’enfilant dans la rainure au dos de

l’appareil (Fig. 4).

Fig. 4

ENFILE

R LA

PINCE

DANS

Port du capteur V+D sur le haut du bras

• Veillez à enlever la pince pour

ceinture. Pour enlever la pince,

saisissez-la avec le pouce dans

l’encoche semi-circulaire à la base et

l’index sur la languette supérieure.

Poussez simultanément la languette

vers le bas pour libérer la pince, puis

la pince hors de la rainure (Fig. 1).

• Si le brassard n’est pas attaché,

vérifiez que la housse amovible est attachée au capteur V+D. Pour fixer la

housse amovible, enfilez-la délicatement autour du capteur V+D de manière

à ce que la façade de l’appareil (avec le bouton MARCHE/ARRÊT de

l’émetteur-récepteur) soit visible à travers l’ouverture de la housse.

• Pour renfiler le brassard : depuis l’avant, introduisez le côté fin du brassard

à travers la boucle de la housse, enfilez l’arrière de l’appareil à travers les

Fig. 2 Fig. 3

Fig. 1

APPUYER

SUR LA

LANGUETT

POUSSER

LA PINCE

VERS LE

576_BOOKLET.qxd 5/6/04 3:07 PM Page 8

capteur V+D »). Par contre, cette information est transmise à la montre en

même temps que vos données de performances. Reportez-vous aux

instructions de contrôle de la charge de la pile du capteur V+D dans le mode

d’emploi de la montre.

Changer les piles

• À l’aide d’un petit tournevis plat ou d’une pièce de monnaie, desserrez la

vis au dos du boîtier du capteur V+D en tournant dans le sens contraire des

aiguilles d’une montre. Il n’est pas nécessaire d’ôter complètement la vis.

(Pour utiliser une petite pièce, assurez-vous d’abord que la pince pour

ceinture est enlevée — voir p. 8.)

• Enlevez le dos du boîtier.

• Sortez les piles usagées et introduisez deux (2) piles R6 (AA) neuves.

Respectez le marquage +/- à l’intérieur du logement de piles pour vous

assurer du bon alignement des piles neuves.

• Remettez le dos du boîtier en place et serrez la vis en tournant dans le sens

des aiguilles d’une montre. Ne forcez pas le serrage. Le cas échéant,

remettez la pince pour ceinture en place.

Entretien

Rincez périodiquement le capteur V+D et sa sangle dans de l’eau propre pour

éviter l’accumulation de matières susceptibles d’entraver la mesure de

vitesse et de distance.

Résolutions des erreurs de capteur V+D et

messages d’erreur

PROBLÈME

• Le capteur V+D ne parvient pas à accrocher de satellites GPS (le témoin ne

devient jamais vert clignotant).

• Le capteur V+D GPS perd les signaux des satellites durant la marche. La

montre peut afficher un message indiquant que le signal GPS est faible.

SOLUTION

• Placez-vous dans un lieu extérieur plus dégagé.

• Éloignez-vous des objets métalliques.

• Changez les piles du capteur V+D.

REMARQUE : Le système peut rester précis pendant de courtes périodes de

perte des signaux GPS.

PROBLÈME

• La montre affiche FATAL GPS ERROR (erreur GPS fatale).

SOLUTION

• Le capteur V+D est endommagé ; contactez le Service clientèle de Timex.

Durée de service et changement des piles du capteur

V+D

Les piles du capteur V+D ont une autonomie de 28 heures environ. Le

capteur V+D par lui-même n’indique pas l’état de ses piles, sauf si elles sont

totalement déchargées (comme indiqué dans la section « Fonctionnement du

576_BOOKLET.qxd 5/6/04 3:07 PM Page 10

GARANTIE INTERNATIONALE

(GARANTIE LIMITÉE ÉTATS-UNIS)

Votre produit est garanti contre les défauts de fabrication par Timex

Corporation pendant une durée de UN AN à compter de la date d’achat.

Cette garantie internationale est honorée par Timex et ses filiales à travers le

monde. Timex se réserve le droit de réparer votre produit en y installant des

pièces neuves ou remises à neuf et contrôlées avec soin ou de le remplacer

par un modèle identique ou comparable. IMPORTANT : VEUILLEZ NOTER QUE

CETTE GARANTIE NE COUVRE PAS LES DÉFAUTS OU DOMMAGES DE VOTRE

PRODUIT :

1) après l’expiration de la période de garantie ;

2) si le produit n’a pas été acheté initialement chez un revendeur agréé ;

3) résultant de travaux de réparation non effectués par le fabricant ;

4) résultant d’accidents, d’altérations ou d’emplois abusifs ;

5) s’il s’agit du boîtier, des accessoires ou de la pile. Le remplacement de ces

pièces peut être payant.

Tous capteurs

Étanchéité

Le degré d’étanchéité à l’eau (le cas échéant) est indiqué sur le boîtier.

Consultez la table d’équivalences ci-dessous.

Le capteur V+D résiste aux éclaboussures. S’il a été immergé, enlevez le dos

du boîtier et les piles pour laisser sécher le logement de piles.

*livres par pouce carré (abs.)

MISE EN GARDE : POUR PRÉSERVER L’ÉTANCHÉITÉ, NE PAS ENFONCER

LES BOUTONS SOUS L’EAU.

MISE EN GARDE : LES CAPTEURS N’AFFICHENT PAS DE DONNÉES

LORSQU’ILS SONT UTILISÉS SOUS L’EAU.

Profondeur d’étanchéité Pression de l’eau sous la sur

face en p.s.i.a.*

30m/98ft 60

50m/164ft 86

100m/328ft 160

200m/656ft 284

576_BOOKLET.qxd 5/6/04 3:07 PM Page 12

Canada, appelez le 1-800-263-0981. Au Brésil, appelez le 0800-168787. Au

Mexique, appelez le 01-800-01-060-00. En Amérique Centrale, dans les

Caraïbes, aux Bermudes et aux Bahamas, appelez le (501) 370-5775 (États-

Unis). En Asie, appelez le 852-2815-0091. Au Royaume-Uni, appelez le

44 208 687 9620. Au Portugal, appelez le 351 212 946 017. En France,

appelez le 33 3 81 63 42 00. En Allemagne, appelez le +43 662 88 92130. Au

Moyen-Orient et en Afrique, appelez le 971-4-310850. Dans les autres

régions, veuillez contacter votre détaillant ou distributeur Timex local.

GARANTIE INTERNATIONALE TIMEX —

COUPON DE RÉPARATION DE LA MONTRE

Date d’achat initiale :

(joindre si possible une copie du reçu)

Acheté par :

(Nom, adresse et numéro de téléphone)

Lieu d’achat :

(Nom et adresse)

Raison du renvoi :

CECI EST VOTRE COUPON DE RÉPARATION. CONSERVEZ-LE DANS UN ENDROIT SÛR.

CETTE GARANTIE ET LES RECOURS AUX PRÉSENTES SONT EXCLUSIFS ET

REMPLACENT TOUTE AUTRE GARANTIE, EXPRESSE OU IMPLICITE, Y COMPRIS

TOUTE GARANTIE IMPLICITE DE QUALITÉ MARCHANDE OU D’ADAPTATION À

UN USAGE PARTICULIER. TIMEX DÉCLINE TOUTE RESPONSABILITÉ POUR LES

DOMMAGES SPÉCIAUX, INDIRECTS OU CONSÉCUTIFS.

Certains pays et états interdisent les limites sur les garanties implicites et les

exclusions ou limites sur les dommages, c’est pourquoi ces limitent peuvent

ne pas s’appliquer à votre cas. Cette garantie vous confère des droits

juridiques particuliers et il est possible que vous ayez d’autres droits

susceptibles de varier d’un pays ou d’un état à l’autre.

Pour recourir à la garantie, veuillez renvoyer votre montre et votre émetteur-

récepteur au fabricant, à l’une de ses filiales ou au détaillant chez lequel le

produit a été acheté, accompagnés de l’original du Coupon de réparation de

produit dûment rempli ou, aux États-Unis et au Canada seulement, de

l’original du Coupon de réparation de produit dûment rempli ou d’une

déclaration écrite indiquant votre nom, adresse et numéro de téléphone ainsi

que la date et le lieu d’achat. Veuillez joindre ce qui suit à la montre et à

l’émetteur-récepteur pour couvrir l’affranchissement et la manutention (il ne

s’agit pas de frais de réparation) : un chèque ou mandat de 7,50 $ É.U. aux

États-Unis ; un chèque ou mandat de 6,00 $ CAN au Canada ; un chèque ou

mandat de 2,50 £ au Royaume-Uni. Dans les autres pays, vous serez facturé

pour l’affranchissement et la manutention. NE METTEZ JAMAIS D’ARTICLES

PERSONNELS DE VALEUR DANS VOTRE ENVOI. Aux États-Unis, appelez le

1-800-448-4639 pour obtenir plus de renseignements sur la garantie. Au

576_BOOKLET.qxd 5/6/04 3:07 PM Page 14

Avis FCC (États-Unis) / Avis IC (Canada)

Timex Corporation déclare que les produits suivants, qui comprennent tous

les composants du système Timex® Bodylink™, sont conformes au

règlement applicable de FCC Partie 15 et d’Industrie Canada pour les

appareils de Classe B comme suit :

Nom du produit :

Système de vitesse + distance — Émetteur-récepteur GPS Série M8xx/M5xx

Système de cardiofréquencemètre – Émetteur CFM Série M8xx/M5xx

Type de produit : Source de rayonnement intentionnelle

Modèle N° matricule FCC N° d’homologation IC

Moniteur de fréquence cardiaque EP9TMXHRM 33481021492A

M821

Moniteur de fréquence cardiaque EP9TMXM515 3348A-M515

M515

Contrôleur de vitesse + distance EP9TMXM850 3348A-12181

M850

Ces appareils sont conformes à la Partie 15 du règlement de la FCC.

L’utilisation est sujette aux deux conditions suivantes : (1) L’appareil ne doit

pas causer de brouillage nuisible et (2) l’appareil doit accepter tout brouillage

reçu, y compris tout brouillage susceptible de causer un fonctionnement

indésirable.

Réparation

Si votre capteur doit être réparé, envoyez-le à Timex conformément aux

dispositions de la Garantie internationale Timex ou adressez-le à :

HotLine Watch Service

P. O. Box 2740

Little Rock, AR 72203 USA.

Adresse physique :

HotLine Watch Service

1302 Pike Ave.

North Little Rock, AR 72114 USA

Pour l’envoi à l’usine pour réparation, les revendeurs Timex participants

peuvent vous fournir une enveloppe de renvoi pour réparation avec adresse.

Reportez-vous aux instructions particulières d’entretien et de réparation de

votre module pour montre dans la Garantie internationale Timex.

Pour toute question concernant les réparations, appelez le

1-800-448-4639.

Pour obtenir un bracelet ou brassard de rechange, appelez le

1-800-448-4639.

Bodylink est une marque commerciale de Timex Group, B.V.

TIMEX est une marque déposée de Timex Corporation.

576_BOOKLET.qxd 5/6/04 3:07 PM Page 16

Medidor de pulso

Medidor de velocidad + distancia

Los relojes sirven para algo más que para medir el tiempo. La tec-

nología digital hace que su reloj pueda mostrarle su pulso o medir

su velocidad y la distancia que recorrió. Estas funciones requieren el

uso de módulos externos que transmiten información inalámbrica al

reloj. En este folleto encontrará instrucciones sobre cómo preparar,

operar y mantener estos módulos. Refiérase a la sección que

corresponda a su tipo de reloj.

En el folleto también encontrará información sobre el uso del reloj.

Timex®

Medidores de estado físico

Nom du produit :

Récepteurs de montre – CFM/Vitesse + distance Série M8xx/M5xx

Enregistreurs de données – CFM/Vitesse + distance Série M5xx

Type de produit : Source de rayonnement involontaire

Cet équipement a été contrôlé et déclaré conforme aux limites fixées pour

un appareil numérique de classe B, en vertu de la Partie 15 du règlement de

la FCC. Ces limites servent à assurer une protection raisonnable contre le

brouillage préjudiciable dans un environnement résidentiel. Cet équipement

produit, utilise et peut rayonner de l’énergie radiofréquence et, s’il n’est pas

utilisé conformément au mode d’emploi, peut causer un brouillage

préjudiciable aux communications radio. Si cet équipement cause un

brouillage préjudiciable à la réception radio ou télévisuelle, ce qui peut être

déterminé en éteignant l’équipement et en le rallumant, l’utilisateur est

invité à tenter d’éliminer le brouillage en réorientant ou en déplaçant

l’antenne de réception ou en augmentant la distance séparant l’équipement

du récepteur.

Attention : Tout changement ou modification de l’équipement indiqué ci-

dessus non expressément autorisé par Timex Corporation peut invalider le

droit de l’utilisateur d’exploiter ce matériel.

Avis Industrie Canada : Cet appareil numérique de la classe B est

conforme à la norme NMB-003 du Canada.

576_BOOKLET.qxd 5/6/04 3:07 PM Page 18

Advertencia

Este no es un aparato médico y no se recomienda que lo usen

personas con afecciones cardíacas graves. Consulte siempre a su

médico antes de comenzar o modificar un programa de ejercicios.

La transmisión de los datos del pulso puede verse entorpecida por

interferencias de señales de radio, contacto insuficiente entre su

cuerpo y la tira del pecho, u otros factores que podrían impedir la

transmisión adecuada de los datos de pulso.

Mantenimiento

Enjuague el Medidor de pulso y la tira con agua dulce, para evitar que

se acumulen materiales que pueden interferir con la medición del

pulso.

Vida útil de la pila del transmisor y reemplazo

La vida útil de la pila del transmisor debería superar los dos años, en

base a un uso de una hora diaria. Un uso mayor acortará la vida útil

de la pila. Reemplace la pila del transmisor cuando se produzca

cualquiera de los siguientes casos:

• El reloj ya no recibe información de pulso del transmisor del pecho

a pesar de que éste esté bien colocado en el pecho.

• Empiezan a verse mensajes de error (COMM ERR, SIGNAL LOST) con

mayor frecuencia.

Reemplazo de la pila

NOTA: usted tiene que tener un aparato (un reloj, por ejemplo)

capaz de mostar la información del pulso para verificar que

Medidor de pulso

Funcionamiento del Medidor digital de pulso

El Medidor de pulso es una combinación de Medidor de pulso y reloj

deportivo. El Medidor de pulso se coloca en el pecho y mide las

señales eléctricas generadas por el corazón cuando late. Con esta

información se calcula su pulso y se transmite al reloj. Una simple

mirada durante el ejercicio/entrenamiento le informará si está dentro

del rango de pulso deseado para mantener o mejorar su estado

físico.

Cómo usar el Medidor digital de pulso

1. Moje las almohadillas del Medidor de pulso. Esto es ESENCIAL para

que el Medidor de pulso funcione correctamente.

2. Póngase la tira en el pecho. Cíñasela al

pecho inmediatamente debajo de los pec-

torales. Verifique que el transmisor esté

centrado en el pecho y esté con el lado

correcto hacia arriba; el logotipo debe

poder ser leído por cualquiera que lo mire

de frente.

3. Inicie el Medidor de pulso: refiérase al

manual del usuario del reloj, donde encon-

trará instrucciones detalladas sobre cómo

ver los datos del pulso.

Almohadillas

medidor

f f

576_BOOKLET.qxd 5/6/04 3:07 PM Page 2

folleto encontrará una tabla de equivalentes. ADVERTENCIA: El

Medidor de pulso no muestra el pulso cuando está sumergido.

Medidor de velocidad + distancia

Cómo funciona el sistema de Velocidad y

Distancia

El Medidor de Velocidad + Distancia (S+D) recibe señales de satélites

en órbita GPS (Sistema de Posicionamiento Global) gracias a los

cuales determina su posición y sus cambios de posición en cualquier

parte del mundo. Esta información se transmite inalámbricamente al

reloj para que pueda calcular su velocidad, paso y distancia recorri-

da. En las instrucciones del reloj encontrará más información sobre

cómo determinar su velocidad y la distancia recorrida.

Tiempo que demora en localizar el GPS

• La primera vez que se usa, al Medidor S+D puede insumirle hasta

5 minutos (a veces más) en establecer el enlace con los satélites.

Después de eso, normalmente necesitará sólo un minuto.

•Si se traslada cientos de millas desde el lugar donde usó por última

vez el Medidor de S+D o si lo deja encendido durante largos perío-

dos adentro de cualquier edificio antes de volver al aire libre, la

localización podrá demorar mucho más tiempo de lo esperado.

• Para acortar el tiempo de localización, trate de reducir al mínimo

sus movimientos mientras la luz del indicador esté destellando con

color rojo.

instaló la nueva pila correctamente. Use una moneda para abrir

el compartimiento para las pilas (en la parte de atrás del trans-

misor).

• Coloque la nueva pila (CR2032 o equivalente) con el símbolo "+"

hacia usted.

• Oprima el botón de reponer que está próximo a la pila. Use un

mondadientes o un sujetador de papel desplegado.

• Vuelva a colocar la cubierta.

• Haga una prueba rápida de la unidad:

1. Aléjese de las fuentes de interferencia eléctrica o radial.

2. Humedezca las almohadillas del Medidor de pulso y póngase la

tira en el pecho; cíñasela contra la piel.

3. Active la función "Medidor de pulso" del reloj.

4. En unos pocos segundos empezará a destellar el símbolo de un

corazón en el reloj, indicando que el transmisor está activado.

Esto confirma que la pila se instaló correctamente.

NOTA: durante esta prueba no aparecerá necesariamente un

valor de pulso.

SI NO APARECIERA UN CORAZÓN DESTELLANDO:

• Vuelva a oprimir el interruptor "reponer" del compartimiento de la

pila y coloque la tapa.

• Con la pila colocada, repita el procedimiento anterior.

Resistencia al agua

El Medidor de pulso soporta una presión de hasta 60 p.s.i. Al final del

576_BOOKLET.qxd 5/6/04 3:07 PM Page 4

—Las pilas se agoten.

—No se detecte ningún movimiento por 15 minutos en forma

consecutiva.

—No se detecten señales de GPS por 15 minutos en forma

consecutiva.

Uso del El Medidor de Velocidad y Distancia

Para un óptimo resultado, colóquese el Medidor de S+D en la parte

superior del brazo. También puede ponérselo en la cintura. Use el

reloj de modo que esté siempre a menos de 1 metro (unos 3 pies)

del Medidor; el mejor resultado se logra cuando se usa en el mismo

brazo que el Transmisor-receptor. Si usa ropa que cubra el Medidor

de S+D, ésta debe estar seca y no debe tener ningún tejido metálico.

INDICADOR

DE ESTADO MEDIDOR

S+D

SÍ/NO

CUBIERTA

DESMONTAB

Funcionamiento del Medidor de S+D

El mejor resultado se obtiene cuando el Medidor está bajo un cielo

despejado.

• Mantenga oprimido el botón SÍ/NO (on/off) del Medidor S+D para

encender el receptor mientras se encuentra al aire libre. Si el indi-

cador enciende una luz roja de inmediato (fija, sin destellos), las

pilas están agotadas hasta el punto en que el funcionamiento del

GPS no es posible y hay que reemplazar las pilas. Al principio la luz

indicadora del Medidor de S+D estará destellando con color rojo

mientras el Medidor calcula su posición con respecto a los satélites

GPS. Si usa un reloj Timex® compatible, verá la palabra "SEARCH-

ING" en el reloj.

• La luz indicadora comenzará a destellar con color verde cuando el

Medidor haya adquirido finalmente las señales de los satélites. La

información de velocidad y distancia comenzará entonces a trans-

mitirse al reloj (o a otro aparato).

• Para apagar el Medidor de S+D, mantenga oprimido el botón S+D

SENSOR ON/OFF por un segundo. La luz indicadora se pondrá roja

mientras mantiene oprimido el botón y luego se apagará, para

indicar que el Medidor está desactivado.

• El Medidor de S+D se apagará automáticamente cuando se produz-

ca cualquiera de los siguientes hechos:

576_BOOKLET.qxd 5/6/04 3:07 PM Page 6

• Colocación de la tira para el brazo: desde el frente, inserte el

extremo fino de la tira para el brazo a

través del ojal de la cubierta y por detrás

de la unidad, hasta el siguiente ojal (Figs.

2-3). Verifique que el lado con el gancho

y el cierre del lazo queden enfrentados

con la parte posterior de la caja del

Medidor de S+D.

• Afloje la tira para el brazo y colóquese el

Medidor en la parte superior del brazo.

• Ajuste la tira para el brazo para que se ciña a su brazo y asegúrela

con el gancho y el ojal.

Uso del Medidor de S+D en

el cinturón

• Quite la tira para el brazo y la

cubierta desmontable (para ello, tire

suavemente de la cubierta hacia

afuera y hacia arriba en ambos

lados).

• Para insertar el sujetador para cinturón, deslícelo hacia abajo en la

ranura de la parte posterior de la unidad (Fig. 4).

Fig. 4

DESLICE

ABRAZADE

RA EN

Uso del Medidor de S+D en la parte superior del

brazo

• Quite primero el sujetador para

cinturón. Para ello, tome el suje-

tador con el pulgar en la parte

semicircular inferior y el índice

en la lengüeta superior.

Simultáneamente, empuje la

lengüeta hacia abajo para liberar

el sujetador y quitarlo de la ranu-

ra (Fig. 1).

• Si no tuviera puesta la tira para el brazo, verifique que la cubierta

desmontable esté colocada en el Medidor de S+D. Para colocar la

cubierta desmontable, hágalo suavemente alrededor del Medidor

de S+D de modo que el frente de la unidad (y el botón ON/OFF del

Transmisor-receptor) se vean a través de la abertura.

Fig. 2 Fig. 3

Fig. 1

EMPUJE LA

LENGÜETA

HACIA ABAJO

EMPUJE

ABRAZADERA

HACIA ARRI-

576_BOOKLET.qxd 5/6/04 3:07 PM Page 8

"Funcionamiento del Medidor de S+D"). En cambio, esta información

se envía al reloj junto con los datos del desempeño. Refiérase al

manual del usuario del reloj respecto al procedimiento para conocer

la carga de las pilas del Medidor de S+D.

Reemplazo de las pilas

• Use un destornillador pequeño o una moneda. No es necesario

quitar completamente el tornillo. (Si usa una moneda, quite

primero el sujetador para cinturón. Vea pág. 8.)

• Quite la tapa.

• Quite las pilas agotadas y coloque dos (2) pilas "AA". Observe la

indicación +/- del compartimiento para colocar las pilas en forma

correcta.

• Vuelva a colocar la tapa y el tornillo. No lo atornille con demasiada

fuerza. Si correspondiera, vuelva a colocar el sujetador para cinturón.

Mantenimiento

Enjuague siempre el Medidor de S+D y la tira con agua para evitar

que se acumulen sustancias que pudieran interferir con la medición

de la velocidad y la distancia.

Mensajes de error en el Medidor de S+D

PROBLEMA

• El Medidor de S+D no puede localizar los satélites GPS (la luz del

indicador nunca se ve de color verde y destellando).

• El Medidor S+D pierde la señal de los satélites durante el uso. El

reloj podría mostrar un mensaje que indica que la señal de GPS es

débil.

SOLUCIÓN

• Vaya a un sitio más abierto al aire libre.

• Aléjese de objetos metálicos.

• Reemplace las pilas del Medidor de S+D.

NOTA: el sistema mantendrá su precisión durante cortos períodos

cuando las señales de GPS se pierdan.

PROBLEMA

• Se ve el mensaje de error "FATAL GPS".

SOLUCIÓN

• El Medidor de S+D está dañado; comuníquese con el Servicio al

Cliente de Timex.

Vida útil de la pila y su reemplazo

Las pilas del Medidor de S+D duran aproximadamente 28 horas. El

Medidor de S+D mismo no indica el estado de las pilas, excepto si

éstas están completamente agotadas (como se dijo en la sección

576_BOOKLET.qxd 5/6/04 3:07 PM Page 10

GARANTÍA INTERNACIONAL

(GARANTÍA LIMITADA PARA EE.UU.)

Timex Corporation garantiza su producto TIMEX® contra defectos de

fabricación por un período de UN AÑO a partir de la fecha de compra

original. Timex y sus afiliados de todo el mundo cumplirán con esta

Garantía Internacional.

Recuerde que Timex, a su entera discreción, podrá reparar su reloj

mediante la instalación de componentes nuevos o totalmente rea-

condicionados e inspeccionados, o bien reemplazarlo con un modelo

idéntico o similar. IMPORTANTE - ESTA GARANTÍA NO CUBRE DEFEC-

TOS O DAÑOS A SU PRODUCTO:

1) después de que vence el plazo de la garantía;

2) si el producto inicialmente no se compró a un distribuidor

autorizado;

3) si las reparaciones efectuadas no las hizo el fabricante;

4) si son consecuencia de accidentes, manipulación no autorizada

o abuso

5) si son en la caja, los accesorios o la pila. Timex podría cobrarle

por el reemplazo de cualquiera de estas piezas.

Todos los medidores

Resistencia al agua

Si el aparato fuera resistente al agua, se indicará en el exterior. En la

tabla siguiente encontrará los equivalentes.

El Medidor de S+D soporta bien las salpicaduras con agua. Si se

mojara por inmersión, quítele la tapa y las pilas para que el compar-

timiento se seque por completo.

*libras por pulgada cuadrada absoluta

ADVERTENCIA: PARA NO PERDER LA RESISTENCIA AL AGUA, NO

OPRIMA NINGÚN BOTÓN MIENTRAS ESTÉ SUMERGIDO.

ADVERTENCIA: LOS MEDIDORES NO ENVIARÁN DATOS CUANDO

ESTÉN SUMERGIDOS.

Profundidad de resistencia Presión del agua debajo de la

al agua superficie en p.s.i.a.*

30m/98pies 60

50m/164pies 86

100m/328pies 160

200m/656pies 284

576_BOOKLET.qxd 5/6/04 3:07 PM Page 12

Si desea más información sobre la garantía, en EE.UU. llame al 1-800-

448-4639. En Canadá, al 1-800-263-0981. En Brasil, al 0800-168787.

En México, al 01-800-01-060-00. En América Central, el Caribe,

Bermudas y Bahamas, al (501) 370-5775 (EE.UU.). En Asia, al 852-

2815-0091. En el Reino Unido, al 44 208 687 9620. En Portugal, al 351

212 946 017. En Francia, al 33 3 81 63 42 00. En Alemania, al +43 662

88 92130. En Medio Oriente y África, al 971-4-310850. En otras áreas,

consulte al vendedor local de Timex o al distribuidor de Timex

GARANTÍA INTERNACIONAL DE TIMEX — CUPÓN DE

REPARACIÓN

Fecha de compra:

(Si la tiene, adjunte la factura de compra)

Comprado por:

(Nombre, dirección y teléfono)

Sitio de compra:

(Nombre y dirección)

Razón de devolución:

PARA REPARAR EL RELOJ NECESITARÁ ESTE CUPÓN. GUÁRDELO EN UN SITIO

SEGURO.

ESTA GARANTÍA Y LOS REMEDIOS QUE ELLA CONTIENE SON EXCLU-

SIVOS Y REEMPLAZAN A CUALQUIER OTRA GARANTÍA, EXPRESA O

IMPLÍCITA, INCLUSO LA GARANTÍA IMPLÍCITA DE COMERCIABILIDAD O

ADECUACIÓN PARA UN FIN PARTICULAR. TIMEX NO SE RESPONSABI-

LIZA DE NINGÚN DAÑO ESPECIAL, INCIDENTAL O INDIRECTO.

Algunos países y estados no permiten limitaciones en las garantías

implícitas y no permiten exclusiones o limitaciones a los daños, por

lo cual dichas limitaciones podrían no aplicarse al caso suyo. Esta

garantía le concede derechos legales específicos; usted también

podría estar amparado por otros derechos, que varían según el país

y el estado donde viva.

Para solicitar servicio de reparación, envíe el reloj y el Transmisor-

receptor al fabricante, a uno de sus afiliados o al distribuidor donde

lo compró, junto con el cupón original (complete los datos) para

reparación del producto. Sólo en EE.UU. y Canadá, el cupón original

(complete los datos) para reparación del producto o una declaración

por escrito con su nombre, dirección, teléfono, fecha y lugar de

compra. Para cubrir gastos de manejo y envío (no es el costo de

la reparación), incluya junto con el reloj y Transmisor-receptor lo

siguiente: en EE.UU., un cheque o giro postal ("money order") por

US$7.50; en Canadá, un cheque o giro postal por CAN$6.00; en Reino

Unido, un cheque o giro postal por UK£ 2.50. En otros países se le

cobrará por gastos de manejo y envío. JAMÁS INCLUYA NINGÚN

ARTÍCULO DE VALOR PERSONAL EN SU ENVÍO

576_BOOKLET.qxd 5/6/04 3:07 PM Page 14

Aviso de FCC (EE.UU.) / Aviso de IC (Canadá)

Timex Corporation declara que los siguientes productos, con todos

los componentes del sistema Bodylink™ de Timex®, cumplen con

las reglas correspondientes de FCC Sección 15 y las reglas cana-

dienses para la industria para dispositivos Clase B de acuerdo con

el siguiente detalle:

Nombre del producto:

Medidor de velocidad + distancia - GPS Transceiver Series

M8xx/M5xx

Medidor de Pulso – HRM Transmitter Series M8xx/M5xx

Tipo de producto: Radiador intencional

Modelo No. ID FCC Certificación IC No.

Monitor de Pulso M821 EP9TMXHRM 33481021492A

Monitor de Pulso M515 EP9TMXM515 3348A-M515

Monitor Velocidad+Distancia M850 EP9TMXM850 3348A-12181

Estos dispositivos cumplen con la Sección 15 de las Reglas de FCC.

Su funcionamiento está sujeto a las siguientes dos condiciones:

(1) no provocarán interferencias nocivas y (2) aceptarán todas las

interferencias que reciban, incluso interferencias que podrían provo-

car un funcionamiento no deseado.

Servicio

Si el Medidor tuviera que ser reparado, envíelo a Timex según lo indi-

cado en la Garantía Internacional de Timex o bien envíelo a:

HotLine Watch Service

P. O. Box 2740

Little Rock, AR 72203.

Dirección:

HotLine Watch Service

1302 Pike Ave.

North Little Rock, AR 72114

Para facilitarle los trámites del servicio de reparación, los dis-

tribuidores de Timex pueden enviarle un sobre con la dirección

impresa que usted necesita. En la Garantía Internacional de Timex

encontrará instrucciones específicas respecto a los cuidados y servi-

cios que necesita el reloj.

Si tiene consultas sobre el servicio, llame al 1-800-448-4639.

Si necesita una malla o una tira de reemplazo, llame al 1-800-

448-4639.

Bodylink es una marca comercial de Timex Group, B.V.

TIMEX es una marca comercial registrada de Timex Corporation.

576_BOOKLET.qxd 5/6/04 3:07 PM Page 16

Nombre del producto:

Receptores para relojes – HRM/Speed+Distance Series M8xx/M5xx

Grabador de datos – HRM/Speed+Distance Series M5xx

Tipo de producto: Radiador no intencional

Luego de probar este equipo se ha determinado que cumple con los

límites establecidos para los dispositivos digitales Clase B, de acuer-

do con la Sección 15 del reglamento de FCC. Estos límites se han

fijado para proporcionar un grado de protección razonable contra

interferencias nocivas en áreas residenciales. Este equipo genera,

usa y emite energía de radiofrecuencia y, si no se usa según lo indi-

cado en el manual de instrucciones, podrá causar interferencias en

las comunicaciones de radio. Si este equipo causa interferencias en

la recepción de señales de radio o televisión (determinado al encen-

der y apagar el equipo), se recomienda al usuario que para evitar la

interferencia oriente la antena receptora en otra dirección o la cam-

bie de lugar. También puede aumentar la distancia entre el equipo y

el receptor.

Precaución: cualquier cambio o modificación que no esté expre-

samente aprobada por Timex Corporation podría anular la autori-

dad que tiene el usuario de operar este reloj

Aviso canadiense para la industria: este aparato digital Clase B

cumple con la norma canadiense ICES-003

.Cet appariel

numérique de la classe B est conforme à la norme NMB-003 du

Canada.

576_BOOKLET.qxd 5/6/04 3:07 PM Page 18

Timex Group USA TMXM185 Low power transmitter User Manual 576 BOOKLET

Timex Group USA, Inc. Low power transmitter 576 BOOKLET

Users Manual

Navigation menu

Namespaces

Views

Navigation
