Operator’s Manual

2-Cycle Gas Cultivator

TB225

TABLE OF CONTENTS

Service Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1

Rules for Safe Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

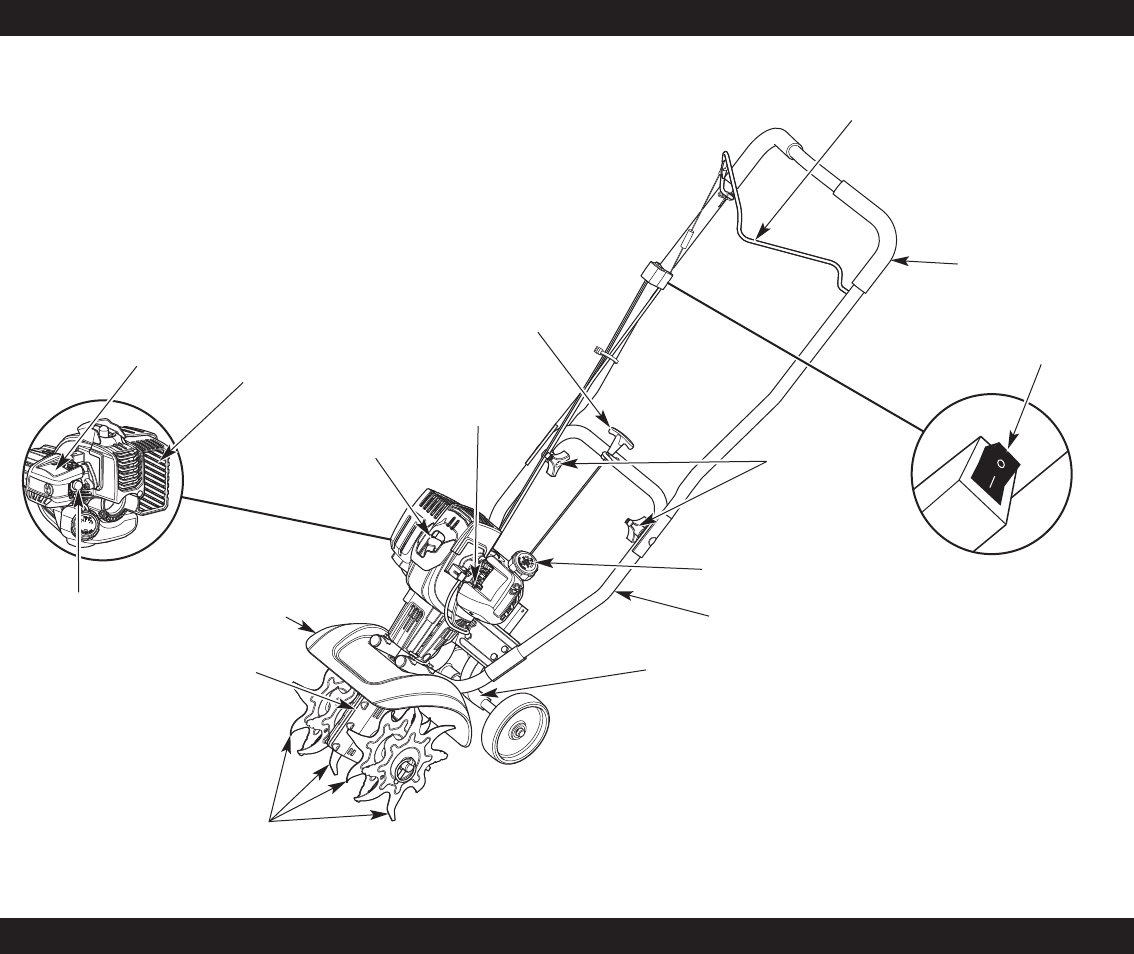

Know Your Unit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

Assembly Instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Oil and Fuel Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Starting and Stopping Instructions . . . . . . . . . . . . . . . . . . . . . . . . .8

Operating Instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

Maintenance and Repair . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

Cleaning and Storage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

Troubleshooting Chart . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

Warranty Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

769-08657 / 00 11/12

SAVE THESE INSTRUCTIONS

All information, illustrations, and specifications in this manual are based

on the latest product information available at the time of printing. We

reserve the right to make changes at any time without notice.

DO NOT RETURN THIS UNIT TO THE RETAILER. PROOF OF

PURCHASE WILL BE REQUIRED FOR WARRANTY SERVICE.

For assistance regarding the assembly, controls, operation or

maintenance of the unit, please call the Customer Support Department

at 1-800-828-5500 in the United States or 1-800-668-1238 in Canada.

Additional information about the unit can be found on our website:

www.troybilt.com (U.S.) or www.troybilt.ca (Canada).

For service, please call the Customer Support Department to obtain

a list of authorized service dealers near you. Service on this unit,

both within and after the warranty period, should only be performed

by an authorized and approved service dealer. When servicing, use

only identical replacement parts.

SERVICE

READ ALL INSTRUCTIONS BEFORE OPERATING

• Read the instructions carefully. Be familiar with the controls and

proper use of the unit.

• Do not operate this unit when tired, ill or under the influence of

alcohol, drugs or medication.

• Children must not operate the unit. Teens must be accompanied

and guided by an adult.

• All guards and safety attachments must be installed properly

before operating the unit.

• Inspect the unit before use. Replace damaged parts. Check for

fuel leaks. Make sure all fasteners are in place and secure.

Replace parts that are cracked, chipped, or damaged in any

way. Do not operate the unit with loose or damaged parts.

• Be aware of risk of injury to the head, hands and feet.

• Carefully inspect the area before starting the unit. Remove

rocks, broken glass, nails, wire, string and other objects that

may be thrown or become entangled with the unit.

• Clear the area of children, bystanders and pets; keep them

outside a 50-foot (15 m) radius, at a minimum. Even then, they are

still at risk from thrown objects. Encourage bystanders to wear

eye protection. If you are approached, stop the unit immediately.

• Squeeze the throttle control and check that it returns

automatically to the idle position. Make all adjustments or

repairs before using the unit.

RULES FOR SAFE OPERATION

The purpose of safety symbols is to attract your attention to

possible dangers. The safety symbols, and their explanations,

deserve your careful attention and understanding. The safety

warnings do not by themselves eliminate any danger. The

instructions or warnings they give are not substitutes for proper

accident prevention measures.

NOTE: Advises you of information or instructions vital to the operation

or maintenance of the equipment.

SYMBOL MEANING

• IMPORTANT SAFETY INSTRUCTIONS •

Read the Operator’s Manual and follow all warnings and safety

instructions. Failure to do so can result in serious injury to the

operator and/or bystanders.

SPARK ARRESTOR NOTE

NOTE: For users on U.S. Forest Land and in the states of

California, Maine, Oregon and Washington. All U.S. Forest Land

and the state of California (Public Resources Codes 4442 and

4443), Oregon and Washington require, by law that certain internal

combustion engines operated on forest brush and/or grass-covered

areas be equipped with a spark arrestor, maintained in effective

working order, or the engine be constructed, equipped and

maintained for the prevention of fire. Check with your state or local

authorities for regulations pertaining to these requirements. Failure

to follow these requirements could subject you to liability or a fine.

This unit is factory equipped with a spark arrestor. If it requires

replacement, ask your LOCAL SERVICE DEALER to install the

Accessory Part #753-06792 Muffler Assembly.

WARNING: When using the unit, all safety rules must be

followed. Please read these instructions before operating the

unit in order to ensure the safety of the operator and any

bystanders. Please keep these instructions for later use.

DANGER: Signals an EXTREME hazard.

Failure to obey a safety DANGER signal WILL result in

serious injury or death to yourself or to others.

WARNING: Signals a SERIOUS hazard.

Failure to obey a safety WARNING signal CAN result in

serious injury to yourself or to others.

CAUTION: Signals a MODERATE hazard.

Failure to obey a safety CAUTION signal MAY result in

property damage or injury to yourself or to others.

SAFETY WARNINGS FOR GAS UNITS

• Store fuel only in containers specifically designed and approved

for the storage of such materials.

• Always stop the engine and allow it to cool before filling the fuel

tank. Never remove the fuel tank cap or add fuel when the

engine is hot. Always loosen the fuel tank cap slowly to relieve

any pressure in the tank before fueling. Do not smoke.

• Always mix and add fuel in a clean, well-ventilated outdoor area

where there are no sparks or flames. Do not smoke.

• Never operate the unit without the fuel cap securely in place.

• Avoid creating a source of ignition for spilled fuel. Wipe up any

spilled fuel from the unit immediately before starting the unit.

Move the unit at least 30 feet (9.1 m) from the fueling source and

site before starting the engine. Do not smoke.

• Never start or run the unit inside a closed room or building.

Breathing exhaust fumes can kill. Operate this unit only in a well-

ventilated outdoor area.

WARNING: Gasoline is highly flammable and its vapors

can explode if ignited. Take the following precautions:

CALIFORNIA PROPOSITION 65

WARNING: Engine exhaust, some of its constituents and

certain finished components contain or emit chemicals known

to the State of California to cause cancer and birth defects or

other reproductive harm. Wash hands after handling.

WHILE OPERATING

• Wear safety glasses or goggles that meet current ANSI Z87.1

standards and are marked as such. Wear ear/hearing protection

when operating this unit. Wear a face mask or dust mask if the

operation is dusty.

• Wear heavy long pants, boots, gloves and a long sleeve shirt. Do

not wear loose clothing, jewelry, short pants, sandals or go

barefoot. Secure hair above shoulder level.

• This unit has a clutch. The tines remain stationary when the

engine is idling. If they do not, take the unit to an authorized

service dealer for an adjustment.

• Make sure the tines are not in contact with anything before

starting the unit.

• Use the unit only in daylight or good artificial light.

• Avoid accidental starting. Be in the starting position whenever

pulling the starter rope. The operator and unit must be in a stable

position while starting. Refer to Starting and Stopping.

• Use the right tool. Only use this tool for its intended purpose.

• Always hold the unit with both hands when operating. Keep a

firm grip on the handle.

• Do not overreach. Always keep proper footing and balance. Take

extra care when working on steep slopes or inclines.

• Use extreme caution when reversing or pulling the unit towards

you.

• Keep hands, face, and feet away from all moving parts. Do not

touch or try to stop moving parts.

• Do not touch the engine or muffler. These parts get extremely hot

from operation, even after the unit is turned off.

• Do not operate the unit faster than the speed needed to do the job.

Do not run the unit at high speed when not in use.

• Do not force the unit. It will do a better, safer job when used at

the intended rate.

• Always stop the unit when operation is delayed or when walking

from one location to another.

• If you strike or become entangled with a foreign object, stop the

unit immediately and check for damage. Do not operate the unit

before repairing damage. Do not operate the unit with loose or

damaged parts.

• Turn the engine to off and disconnect the spark plug for

maintenance or repair.

• Use only original equipment manufacturer (OEM) replacement

parts and accessories for this unit. These are available from your

authorized service dealer. Use of any other parts or accessories

could lead to serious injury to the user, or damage to the unit,

and void the warranty.

• Keep the unit clean. Carefully remove vegetation and other

debris that could block moving parts.

• To reduce fire hazard, replace a faulty muffler and spark arrestor.

Keep the engine and muffler free from grass, leaves, excessive

grease or carbon build up.

• If the unit starts to vibrate abnormally, stop the unit immediately.

Inspect the unit for the cause of the vibration. Vibration is

generally an indicator of trouble.

OTHER SAFETY WARNINGS

• All service, other than the maintenance procedures described in

this manual, should be performed by a authorized service dealer.

• Before inspecting, servicing, cleaning, storing, transporting or

replacing any parts on the unit:

1. Stop the unit.

2. Make sure all moving parts have stopped.

3. Allow the unit to cool.

4. Disconnect the spark plug wire.

• Secure the unit while transporting.

• Never store the unit with fuel in the tank, inside a building where

fumes may reach an open flame (pilot lights, etc.) or sparks

(switches, electrical motors, etc.).

• Store the unit in a dry place, secured or at a height to prevent

unauthorized use or damage. Keep the unit out of the reach of

children.

• Never douse or squirt the unit with water or any other liquid.

Keep handles dry, clean and free from debris. Clean the unit

after each use. Refer to Cleaning and Storage.

• Clean the tines with a household cleaner to remove any gum

buildup. Oil the tines with machine oil to prevent rust.

• Keep these instructions. Refer to them often and use them to

instruct other users. If you loan this unit to others, also loan

them these instructions.

SAVE THESE INSTRUCTIONS

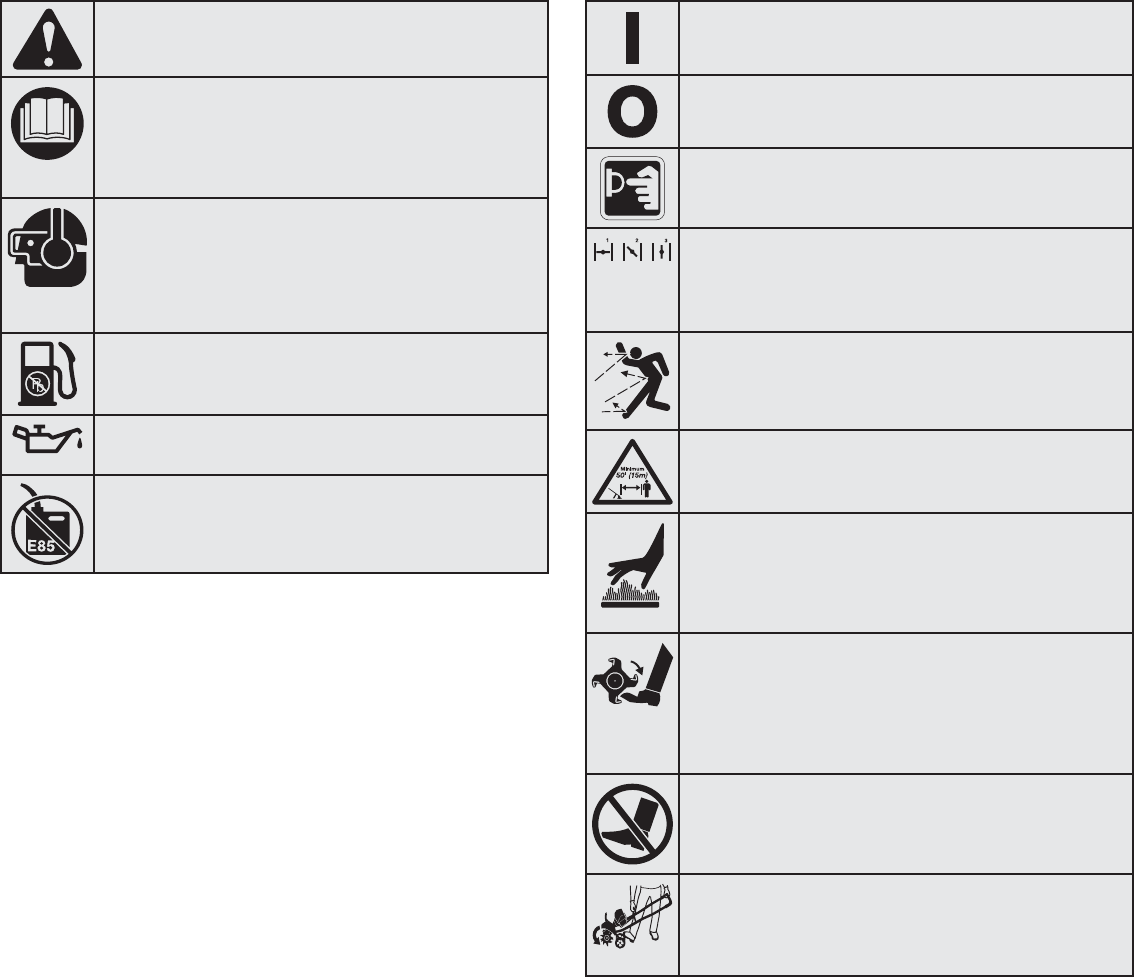

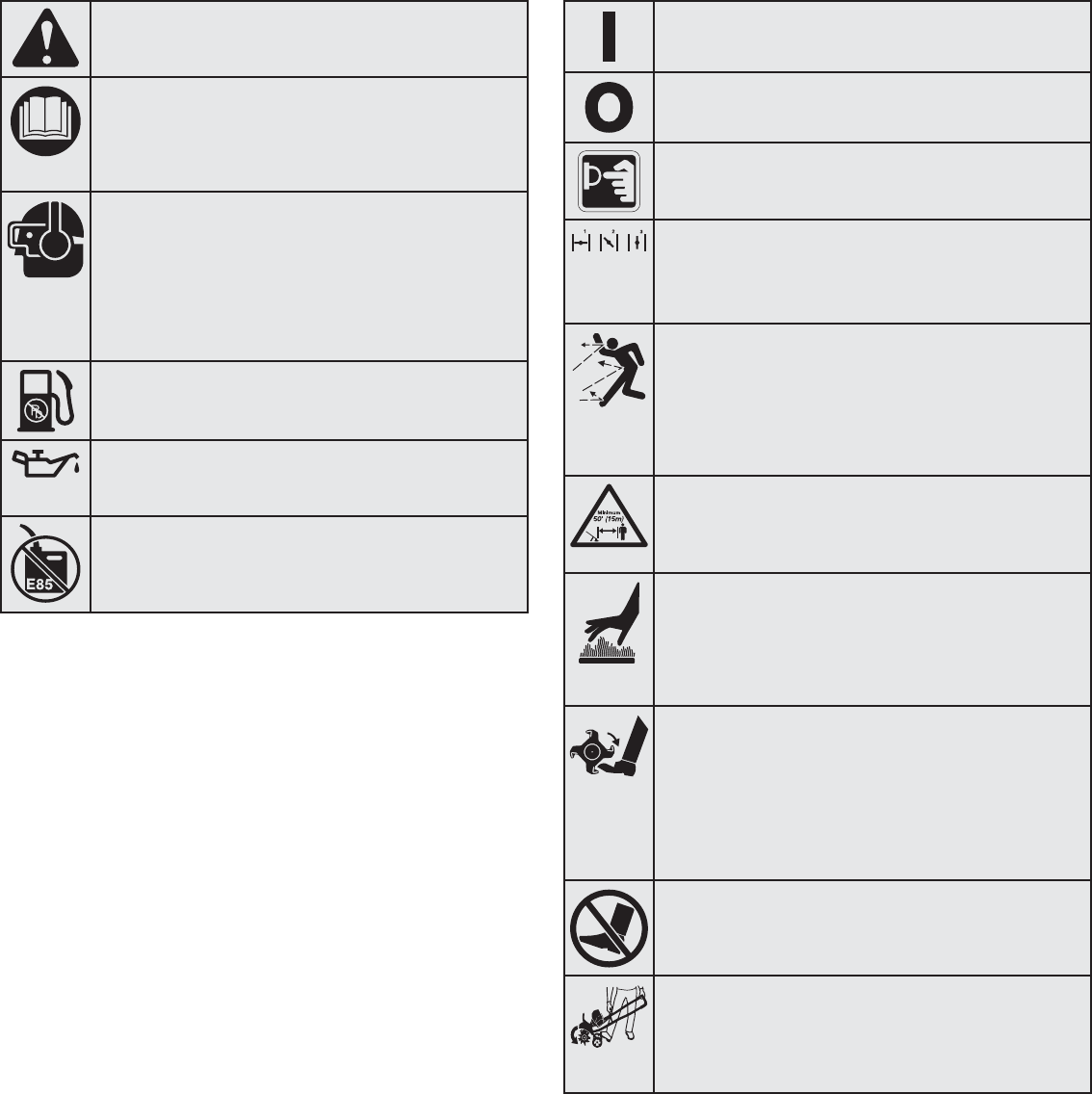

• SAFETY & INTERNATIONAL SYMBOLS •

This operator's manual describes safety and international symbols and pictographs that may appear on this product. Read the operator's

manual for complete safety, assembly, operating and maintenance and repair information.

SYMBOL MEANING SYMBOL MEANING

• SAFETY ALERT SYMBOL

Indicates danger, warning or caution. May be used in

conjunction with other symbols or pictographs.

• READ OPERATOR'S MANUAL

WARNING: Read the operator’s manual(s) and

follow all warnings and safety instructions. Failure to

do so can result in serious injury to the operator

and/or bystanders.

• WEAR EYE AND HEARING PROTECTION

WARNING: Thrown objects and loud noise can

cause severe eye injury and hearing loss. Wear eye

protection meeting current ANSI Z87.1 standards and

ear protection when operating this unit. Use a full face

shield when needed.

• UNLEADED FUEL

Always use clean, fresh unleaded fuel.

• OIL

Refer to operator’s manual for the proper type of oil.

• DO NOT USE E85 FUEL IN THIS UNIT

WARNING: It has been proven that fuel containing

greater than 10% ethanol will likely damage this

engine and void the warranty.

• ON/OFF STOP CONTROL

ON / START / RUN

• ON/OFF STOP CONTROL

OFF or STOP

• PRIMER BULB

Push primer bulb, fully and slowly, 10 times.

• CHOKE CONTROL

1. • FULL choke position

2. • PARTIAL choke position

3. • RUN choke position

• THROWN OBJECTS AND ROTATING CUTTER CAN

CAUSE SEVERE INJURY

WARNING: Small objects can be propelled at high

speed, causing injury. Keep away from the rotating rotor.

• KEEP BYSTANDERS AWAY

WARNING: Keep all bystanders, especially children

and pets, at least 50 feet (15 m) from the operating area.

• HOT SURFACE

WARNING: Do not touch a hot muffler or cylinder.

You may get burned. These parts get extremely hot

from operation. When turned off they remain hot for a

short time.

• GARDEN CULTIVATORS – ROTATING TINES CAN

CAUSE SEVERE INJURY

WARNING: Stop the engine and allow the tines to

stop moving before installing or removing the tines, or

before cleaning or performing any maintenance. Keep

hands and feet away from rotating tines.

• NO STEP

Always keep proper footing and balance. Do not

overreach, take extra care when working on steep

slopes or inclines.

• PLACE RIGHT FOOT HERE

Avoid accidental starting. Be in the starting position

whenever pulling the starter rope. The operator and

unit must be in a stable position while starting.

Choke Lever

Throttle Control

Upper Handle

Handlebar

Knobs

Primer Bulb

Air Filter Cover

Spark Plug

Gear Box

Starter Rope

Grip

Muffler

On/Off Control

Wheel Assembly

Fuel Cap

Tines

Tine Guard Lower Handle

KNOW YOUR UNIT

APPLICATION

• Cultivating sod and light to medium soil

• Cultivating in garden areas, around trees, etc.

Engine Type . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Air-Cooled, 2-Cycle

Displacement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25 cc (1.52 cu. in.)

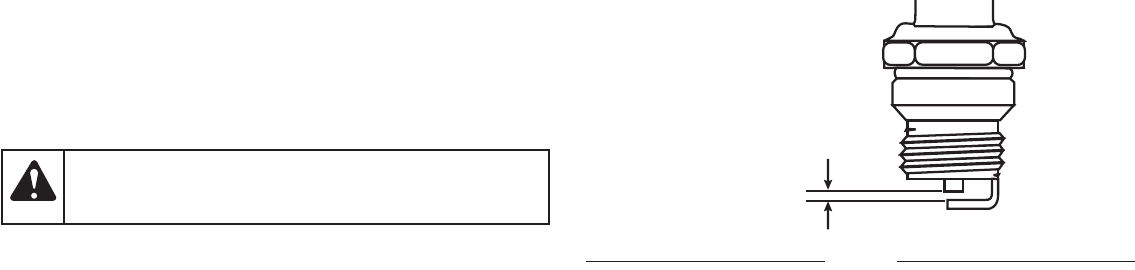

Spark Plug Gap . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.025 inch (0.635 mm)

Spark Plug . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Champion® RDJ7J or equivalent plug

Lubrication . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Fuel/Oil Mixture

Fuel/Oil Ratio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40:1

Fuel Tank Capacity . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 ounces (295 ml)

Cultivating Path Width (Maximum). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 inches (22.8 cm)

Cultivating Depth (Maximum). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 inches (12.7 cm)

Approximate Weight (no fuel) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23 - 24 lb (10.4 - 10.9 kg)

SPECIFICATIONS*

* All specifications are based on the latest product information available at the time of printing. We reserve the right to make changes at any

time without notice.

NO ASSEMBLY TOOLS REQUIRED

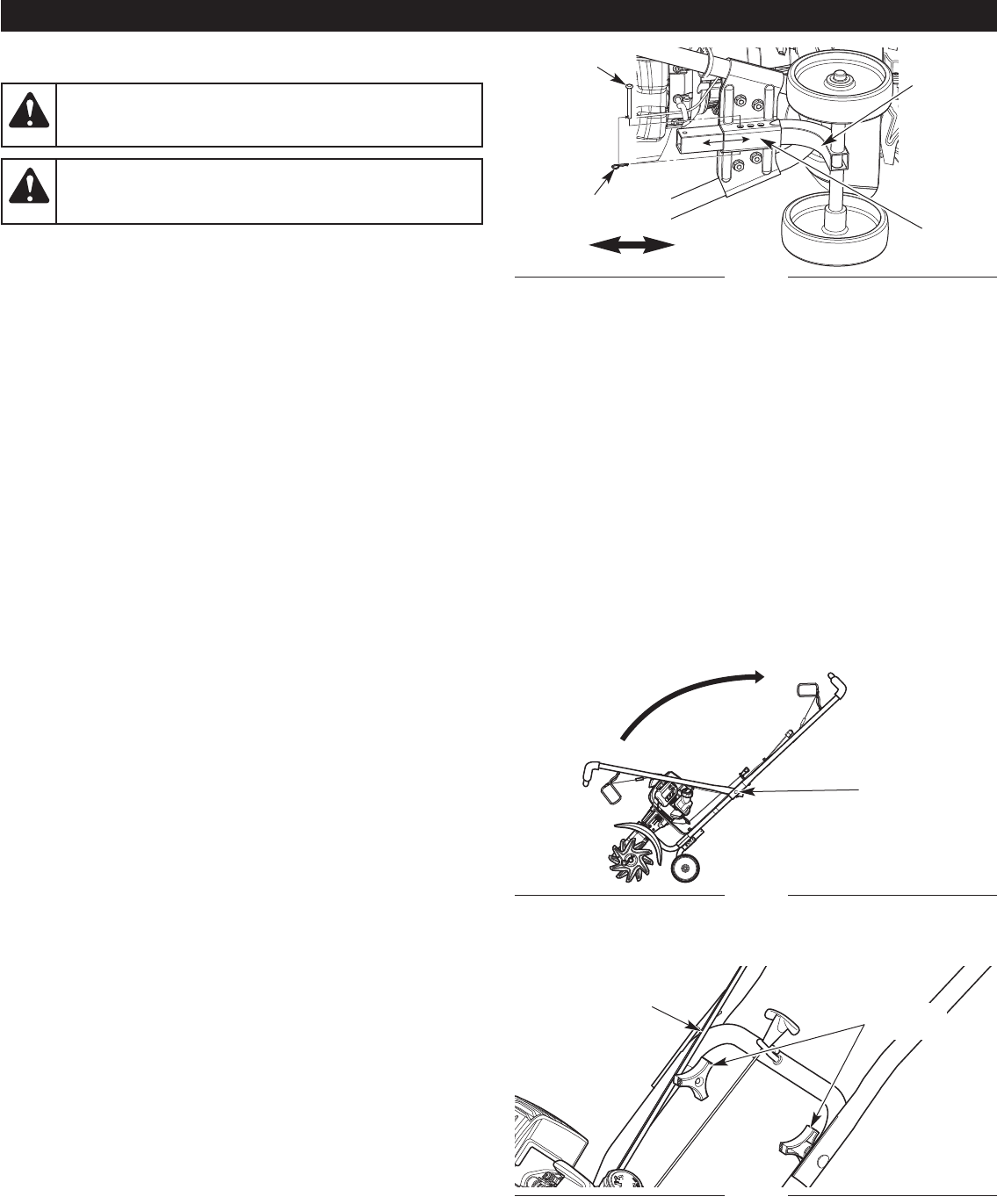

INSTALLING AND ADJUSTING THE WHEEL ASSEMBLY

Installing the Wheel Assembly

1. Set the unit on its side (Fig. 1).

2. Insert the wheel assembly into the wheel bracket (Fig. 1).

3. Insert the clevis pin through the wheel bracket and wheel

assembly and lock it in place with the cotter pin (Fig. 1).

NOTE: It may be necessary to adjust the position of the wheel

assembly before using the unit.

Adjusting the Wheel Assembly

1. Set the unit on its side (Fig. 1).

2. Remove the cotter pin and the clevis pin from the wheel bracket

and wheel assembly (Fig. 1).

3. Adjust the height by moving the wheel assembly along the wheel

bracket.

4. Insert the clevis pin through the wheel bracket and assembly

and lock it in place with the cotter pin (Fig. 1).

NOTE: Moving the wheel assembly down will raise the wheel height.

Moving the wheel assembly up will lower the wheel height.

ASSEMBLY INSTRUCTIONS

WARNING: To avoid injury from the tines, wear heavy

gloves and a long sleeve shirt when installing the wheel

assembly.

WARNING: To prevent serious personal injury, the wheel

assembly must be installed when operating the unit.

POSITIONING THE HANDLEBARS

1. Loosen the two knobs on the inside of the handlebars (Fig. 3).

2. With the unit upright, swing the handlebars up into the operating

position (Fig. 2).

NOTE: Take care not to pinch the throttle cable or switch wires

when positioning the handlebar (Fig. 3).

3. Tighten the knobs to secure the handlebars in place (Fig. 3).

NOTE: Do not over tighten the knobs.

4. Readjust the throttle cable and switch wires so they are smooth

and tight against the handlebar assembly. This will help prevent

them from catching or snagging during normal operation. Fig. 2

Handlebar

Knobs

Fig. 3

Fig. 1

Clevis Pin Wheel

Assembly

Wheel

Bracket

Throttle Cable

and Switch Wires

Handlebar Knobs

Lower Raise

Cotter Pin

FUELING THE UNIT

1. Position the unit with the fuel cap facing up.

2. Remove the fuel cap.

3. Place the fuel container spout into the fill hole on the fuel tank

and fill the tank.

NOTE: Do not overfill the tank.

4. Wipe up any fuel that may have spilled.

5. Reinstall the fuel cap.

6. Move the unit at least 30 ft. (9.1 m) from the fuel container and

the fueling site before starting the engine.

OIL AND FUEL MIXING INSTRUCTIONS

Old and/or improperly mixed fuel are the main reasons for the unit

not running properly. Be sure to use fresh, clean unleaded fuel.

Follow the instructions carefully for the proper fuel/oil mixture.

Definition of Blended Fuels

Today's fuels are often a blend of gasoline and oxygenates such as

ethanol, methanol, or MTBE (ether). Alcohol-blended fuel absorbs

water. As little as 1% water in the fuel can make fuel and oil

separate. It forms acids when stored. When using alcohol-blended

fuel, use fresh fuel (less than 30 days old).

Using Blended Fuels

If you choose to use a blended fuel, or its use is unavoidable, follow

recommended precautions:

• Always use the fresh fuel mix explained in your operator's manual

• Use the fuel additive STA-BIL® or an equivalent

• Always agitate the fuel mix before fueling the unit

• Drain the tank and run the engine dry before storing the unit

Using Fuel Additives

The bottle of 2-cycle oil that came with your unit contains a fuel

additive which will help inhibit corrosion and minimize the formation

of gum deposits. It is recommended that you use our 2-cycle oil

with this unit.

If unavailable, use a good 2-cycle oil designed for air-cooled

engines along with a fuel additive, such as STA-BIL Gas Stabilizer or

an equivalent. Add 0.8 oz. (23 ml) of fuel additive per gallon of fuel

according to the instructions on the container. NEVER add fuel

additives directly to the unit's fuel tank.

Mixing the Fuel

Thoroughly mix the proper ratio of 2-cycle engine oil with unleaded

gasoline in a separate fuel can. Use a 40:1 fuel/oil ratio. Do not mix

them directly in the engine fuel tank. See the table below for specific

gas and oil mixing ratios.

NOTE: One gallon (3.8 liters) of unleaded gasoline mixed with one

3.2 oz. (95 ml) bottle of 2-cycle oil makes a 40:1 fuel/oil ratio.

NOTE: Dispose of the old fuel/oil mix according to federal, state and

local regulations.

WARNING: Remove fuel cap slowly to avoid injury from

fuel spray. Never operate the unit without the fuel cap

securely in place.

WARNING: Add fuel in a clean, well ventilated outdoor

area. Wipe up any spilled fuel immediately. Avoid creating

a source of ignition for spilt fuel. Do not start the engine

until fuel vapors dissipate.

CAUTION: For proper engine operation and maximum

reliability, pay strict attention to the oil and fuel mixing

instructions on the 2-cycle oil container. Using improperly

mixed fuel can severely damage the engine.

WARNING: Gasoline is extremely flammable. Ignited

vapors may explode. Always stop the engine and allow it

to cool before filling the fuel tank. Do not smoke while

filling the tank. Keep sparks and open flames at a distance

from the area.

OIL AND FUEL INFORMATION

Unleaded gasoline* 2-cycle oil

1 gallon U.S.

(3.8 liters)

3.2 fl. oz.

(95 ml)

1 liter 25 ml

MIXING RATIO - 40:1

*WARNING: DO NOT USE E85 FUEL IN THIS UNIT.

It has been proven that fuel containing greater than 10%

ethanol will likely damage this engine and void the warranty.

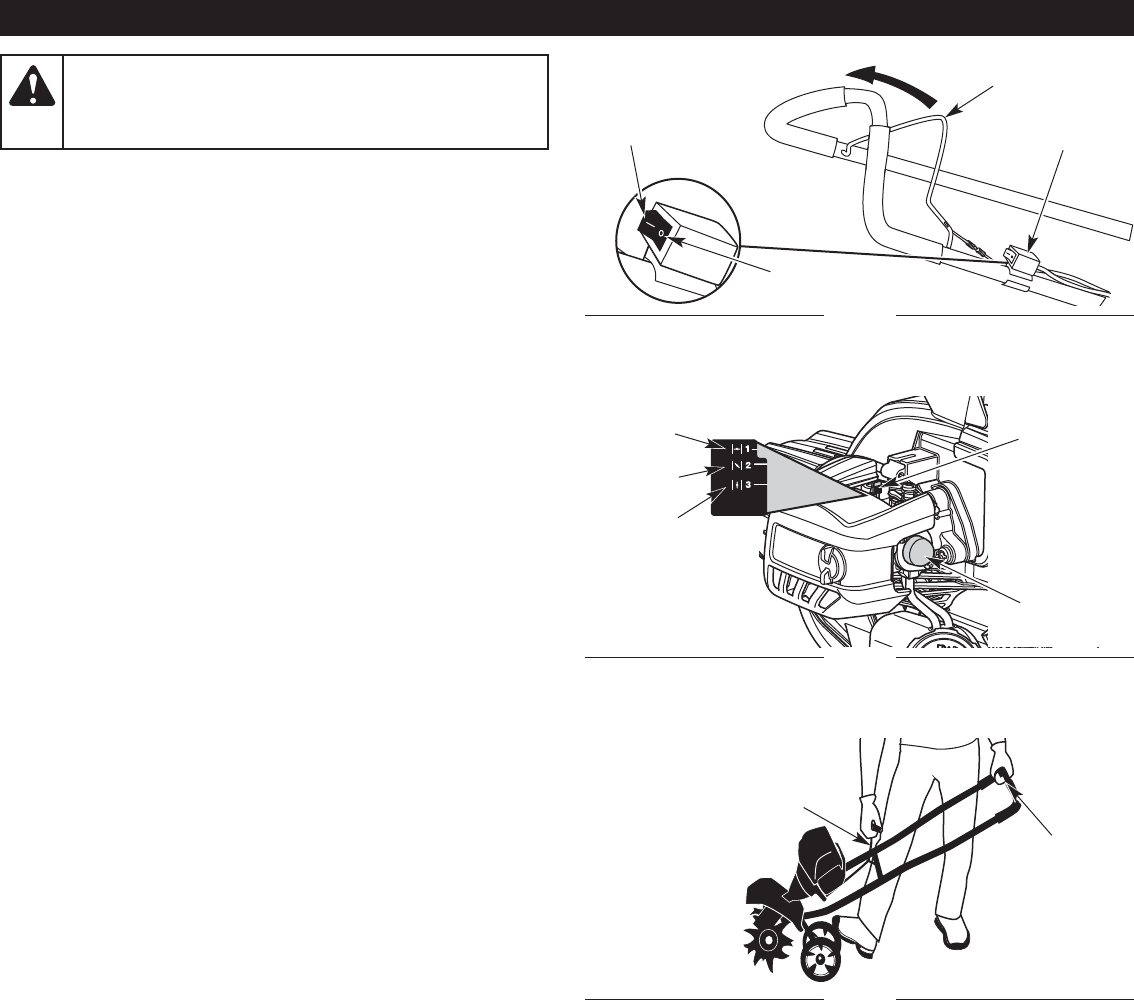

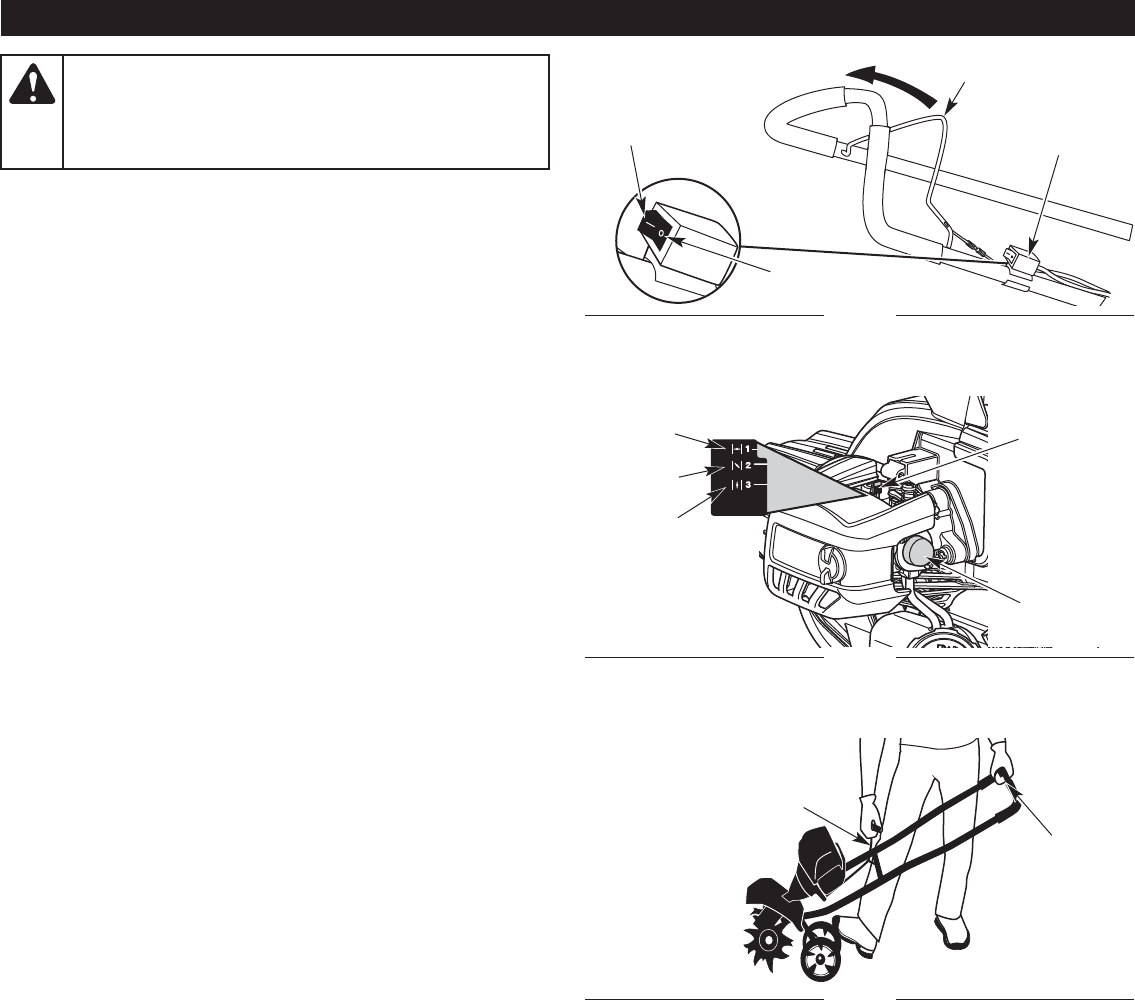

STARTING AND STOPPING INSTRUCTIONS

STARTING INSTRUCTIONS

1. Mix gasoline with oil. Refer to Oil and Fuel Mixing Instructions.

2. Fill the fuel tank. Refer to Fueling the Unit.

NOTE: There is no need to turn the unit on. The On/Off Control is in

the ON ( I ) position at all times (Fig. 4).

3. Fully press and release the primer bulb 10 times, slowly. Some

amount of fuel should be visible in the primer bulb (Fig. 5). If fuel

can not be seen in the bulb, press and release the bulb until fuel

is visible.

4. Move the choke lever to Position 1 (Fig. 5).

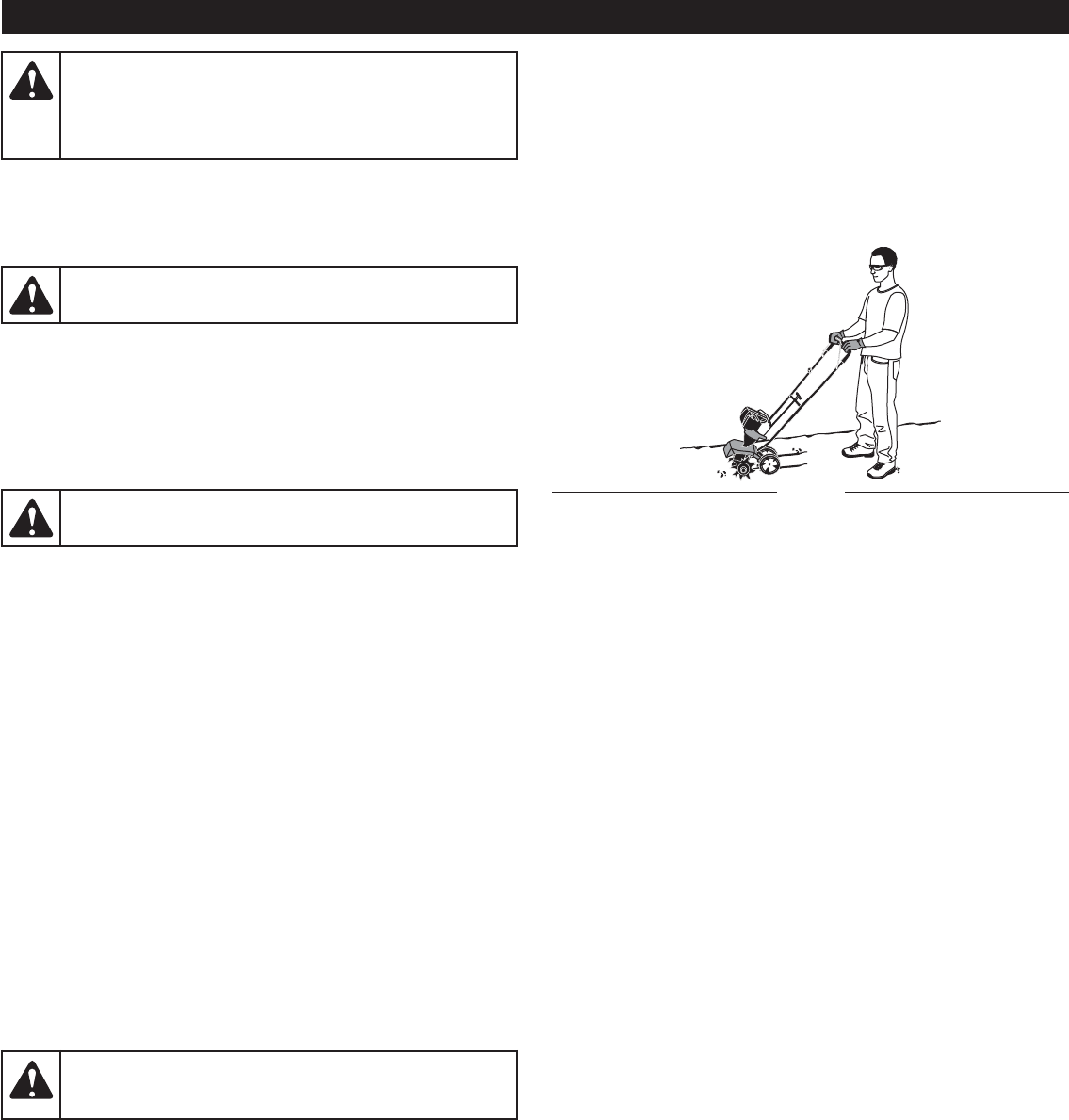

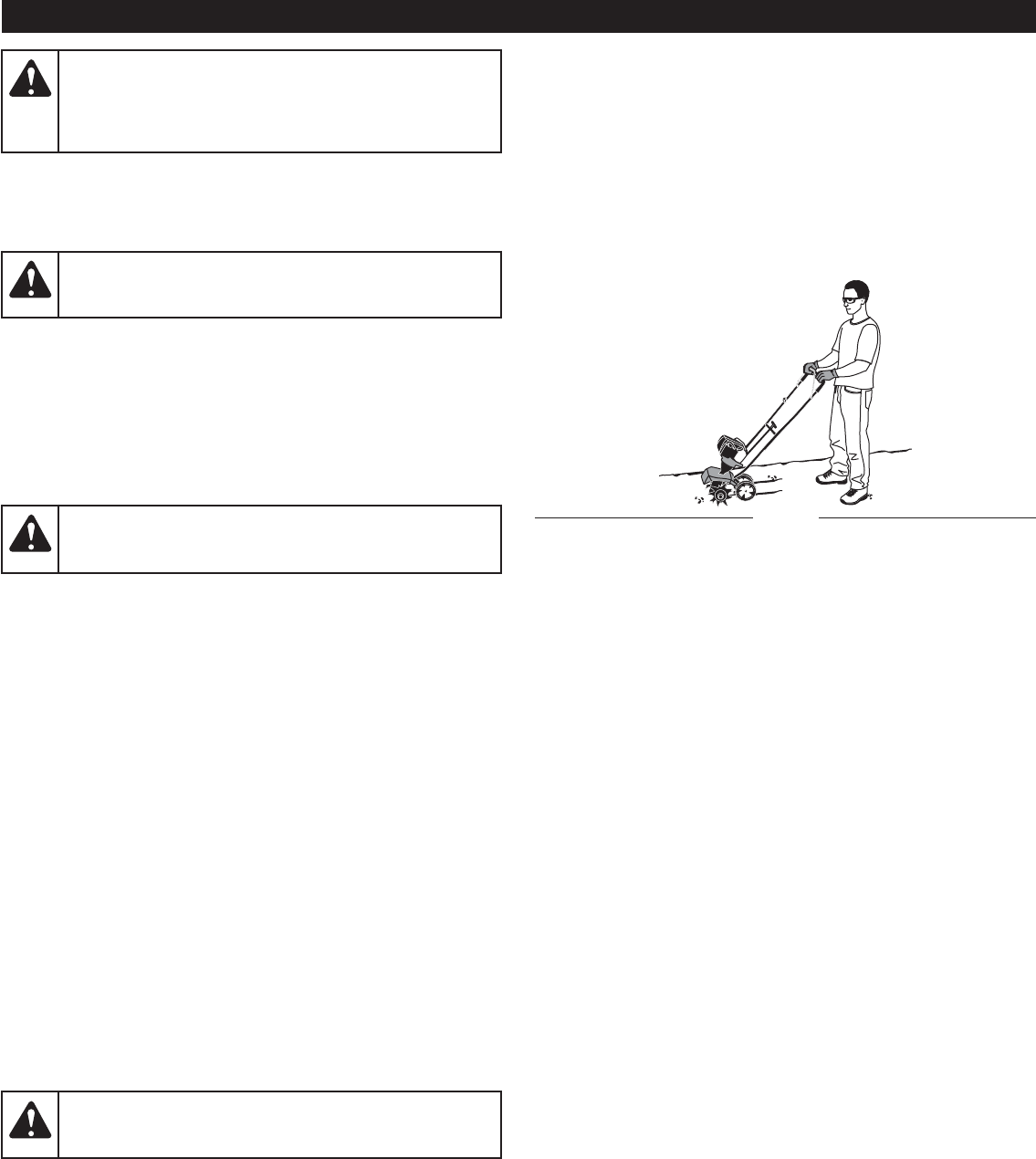

5. Stand in the starting position (Fig. 6). Hold the handlebar and

squeeze the throttle control with one hand. Hold the starter rope

with the other hand. Use one foot to hold the wheels in place.

NOTE: Always tilt the unit back slightly to bring the tines off the

ground when starting the unit (Fig. 6).

6. SQUEEZE and HOLD the throttle control for ALL further steps.

Pull the starter rope 5times.

7. Continue to squeeze the throttle control. Move the choke

lever to Position 2 (Fig. 5).

8. Continue to squeeze the throttle control. Pull the starter rope

3-5 times to start the engine.

9. Continue to squeeze the throttle control. Allow the engine to

warm up for 30-60 seconds.

10. Continue to squeeze the throttle control. Move the choke

lever to Position 3 (Fig. 5).

11. Continue to squeeze the throttle control. Run the unit for an

additional 60 seconds to complete the warm-up. The unit may

be used during this step.

NOTE: The unit is properly warmed up when the engine accelerates

without hesitation.

IF... The engine hesitates, return the choke lever to Position 2 and

continue the warm-up.

IF... The engine does not start, go back to step 3.

IF... The engine fails to start after 2 attempts, move the choke lever

to Position 3 and squeeze the throttle control. Pull the starter

rope 3-8 times in a controlled and steady motion. The engine

should start. If not, repeat.

IF WARM... If the engine is already warm, go back to step 7.

WARNING: Avoid accidental starting. Make sure you are

in the starting position when pulling the starter rope (Fig. 6).

To avoid serious injury, the operator and unit must be

in a stable position while starting.

STOPPING INSTRUCTIONS

1. Release the throttle control. Allow the engine to cool down by idling.

2. Press and hold the On/Off Control in the OFF (O) position until

the unit comes to a complete stop (Fig. 4).

Fig. 4

Throttle Control

Stop/Off (O)

Start/On (I)

Fig. 5

Position 2

Position 1

Position 3

Fig. 6

Starter Rope

Starting Position

Throttle

Control

On/Off Control

Choke Lever

Primer Bulb

MOVING THE UNIT

1. Stop the engine.

2. Tilt the unit back until the tines clear the ground.

3. Push or pull the unit to the next location.

ADJUSTING THE TINE DEPTH

The tines should penetrate most garden soils approximately 4 to 6

inches. If necessary, adjust the tines as follows:

1. Stop the engine and allow it to cool. Grasp the spark plug wire

firmly and pull the cap from the spark plug.

2. Raise the wheel height for shallower tine penetration or lower

the wheel height for deeper tine penetration. Refer to Adjusting

the Wheel Assembly in the Assembly Instructions section.

3. Reconnect the spark plug wire and continue use.

OPERATING TIPS

1. Move the cultivator to the work area prior to starting the engine.

Refer to Moving the Unit.

2. Start the unit as described in the Starting Instructions.

3. With the tines off the ground, squeeze the throttle control to

increase the engine speed.

4. Hold the handlebar firmly with both hands and slowly lower the

unit until the tines make contact with the ground (Fig. 7).

5. As cultivating action begins, pull back on the cultivator so that

the tines can penetrate the ground.

6. Once the ground has been broken, continue at a moderate pace

until you are familiar with the controls and the handling of the

cultivator.

7. Pull the cultivator backwards to improve the depth of cultivation

and reduce your effort.

8. If the tines are digging too deep or not deep enough, adjust

them according to Adjusting Tine Depth.

OPERATING INSTRUCTIONS

WARNING: Dress properly to reduce the risk of injury

when operating this unit. Do not wear loose clothing or

jewelry. Wear eye and ear/hearing protection. Wear heavy

long pants, boots and gloves. Do not wear short pants,

sandals or operate barefoot.

CAUTION: To prevent serious personal injury, never

pick-up or carry the unit while the engine is running.

WARNING: To prevent serious personal injury, always

stop the engine when operation is delayed or when moving

the unit from one location to another.

WARNING: To prevent serious personal injury, use extreme

caution when reversing or pulling the unit towards you.

Fig. 7

MAINTENANCE AND REPAIR

MAINTENANCE SCHEDULE

Perform these required maintenance procedures at the frequency

stated in the table. These procedures should also be a part of any

seasonal tune-up.

NOTE: Some maintenance procedures may require special tools or

skills. If you are unsure about these procedures, take the unit to

an MTD authorized service dealer.

NOTE: Maintenance, replacement, or repair of the emission control

devices and system may be performed by an MTD authorized

service dealer.

NOTE: Please read the California/EPA statement that came with the

unit for a complete listing of terms and coverage for the

emissions control devices, such as the spark arrestor, muffler,

carburetor, etc.

WARNING: To prevent serious injury, never perform

maintenance or repairs while the unit is running. Always

allow the unit to cool before servicing or repairing the unit.

Disconnect the spark plug wire to prevent the unit from

starting accidentally.

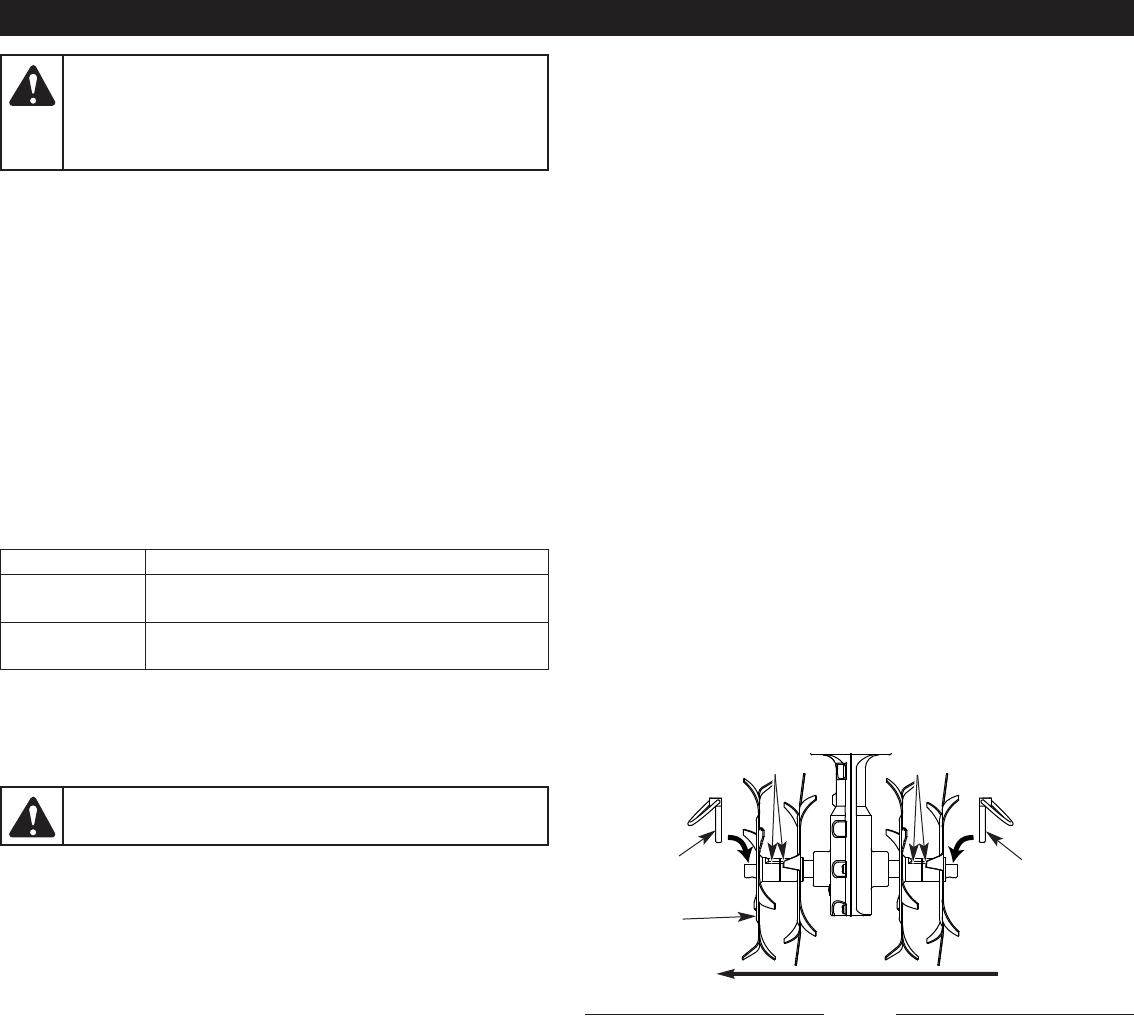

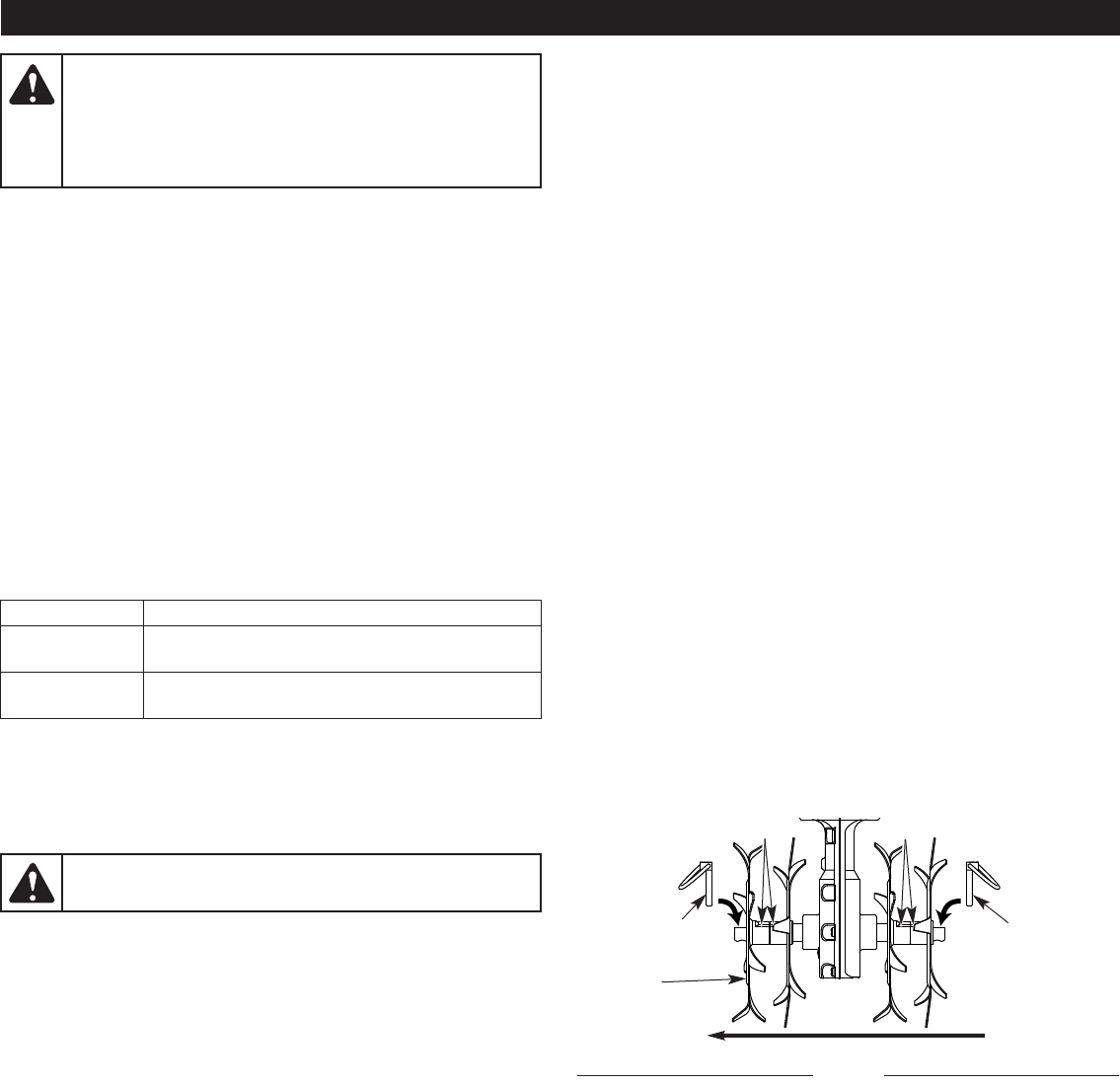

TINE REMOVAL AND REPLACEMENT

NOTE: All installation instructions are explained from the operating

position.

All 4 tines should be replaced at the same time because they will

wear evenly through normal use. Work on one side at a time.

1. Stop the engine and allow it to cool. Grasp the spark plug wire

firmly and pull the cap from the spark plug.

2. Lay the cultivator back on a flat level surface with the handles

touching the ground so that the cultivator is in a horizontal position.

NOTE: It may be necessary to wash any dirt off the tines and shaft

for easier tine removal.

3. Remove the click pins from each end of the tine shaft (Fig. 8).

Slide the tines off of the shaft.

4. Clean and oil the shaft.

5. Slide on the new tines with the hubs facing in towards each

other (Fig. 8).

NOTE: Each tine has a convex side. Make sure that all of the

convex sides are facing as shown in Figure 8.

6. Secure the new tines to the shaft with click pins (Fig. 8).

7. Reconnect the spark plug wire.

WARNING: To prevent serious personal injury, always

wear heavy gloves when handling the tines.

Fig. 8

Convex

Side

Direction of Convex Sides

Click Pin Click Pin

Hubs Hubs

FREQUENCY MAINTENANCE REQUIRED

Every 10 hours Clean and re-oil the air filter. Refer to

Maintaining the Air Filter.

Every 25 hours Check the spark plug condition and gap. Refer

to Maintaining the Spark Plug.

IDLE SPEED ADJUSTMENT

NOTE: Careless adjustments can seriously damage your unit. An

authorized service dealer should make carburetor adjustments.

If after checking the fuel mixture and cleaning the air filter the engine

still will not idle, adjust the idle speed screw as follows:

1. Start the engine and let it run for about 2-3 minutes at a high

speed (full throttle) to warm up. Refer to the Starting and

Stopping Instructions.

NOTE: Ensure the tines are not in contact with the ground when

adjusting the idle.

2. Release the throttle control and let the engine idle. If the engine

stops, use a small Phillips screwdriver to turn the idle speed

screw clockwise, 1/8 of a turn at a time (as needed) until the

engine idles smoothly (Fig. 11).

NOTE: The tines should not rotate during engine idle.

3. If the tines rotate when the engine idles, turn the idle speed

screw counterclockwise 1/8 of a turn at a time (as needed), to

reduce idle speed.

Checking the fuel mixture, cleaning the air filter, and adjusting the

idle speed screw should solve most engine problems. If not and all

the following are true:

• The engine will not idle

• The engine hesitates or stalls on acceleration

• There is a loss of engine power

Have the carburetor adjusted by an authorized service dealer.

WARNING: The tines may turn during idle speed

adjustments. Wear protective clothing and observe all

safety instructions to prevent serious personal injury.

AIR FILTER MAINTENANCE

Cleaning the Air Filter

Failure to maintain your air filter properly can result in poor

performance or can cause permanent damage to your engine.

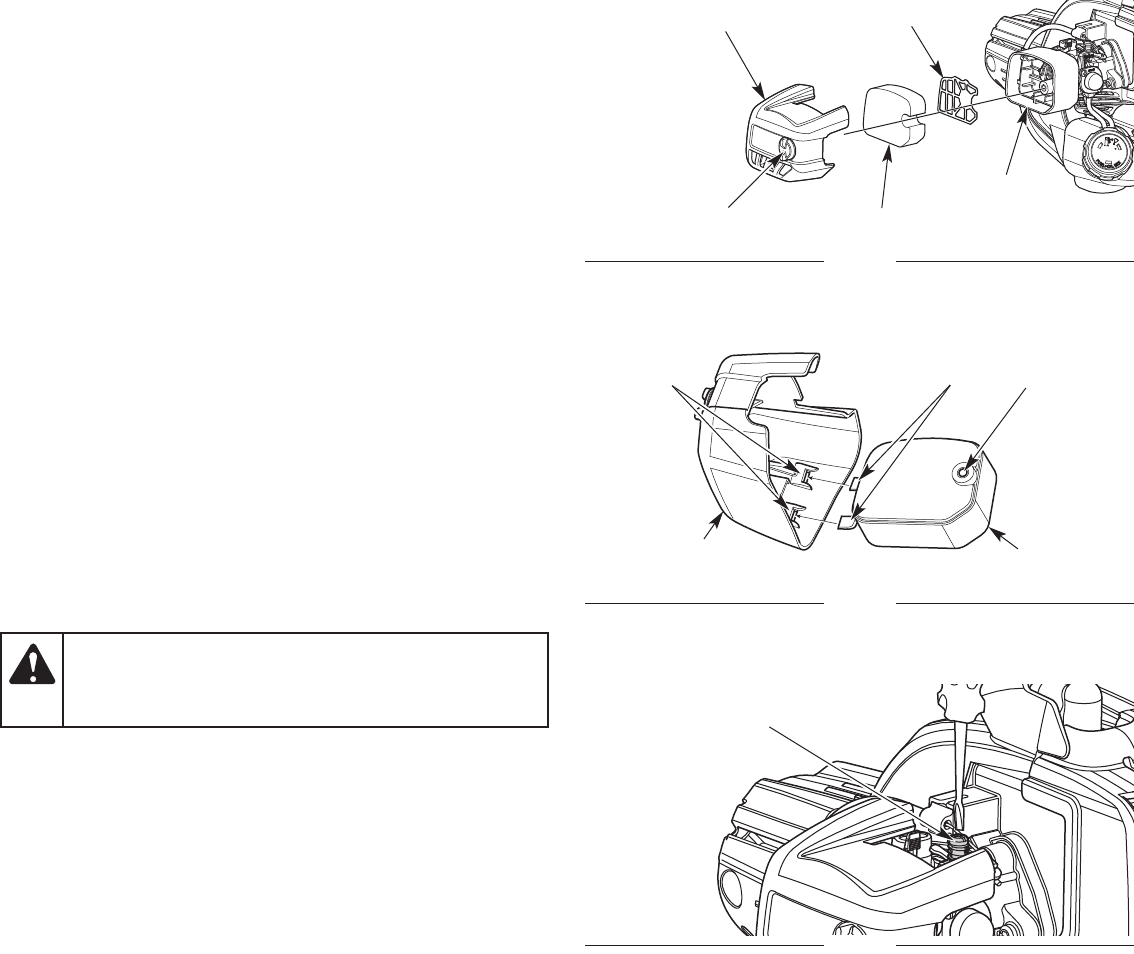

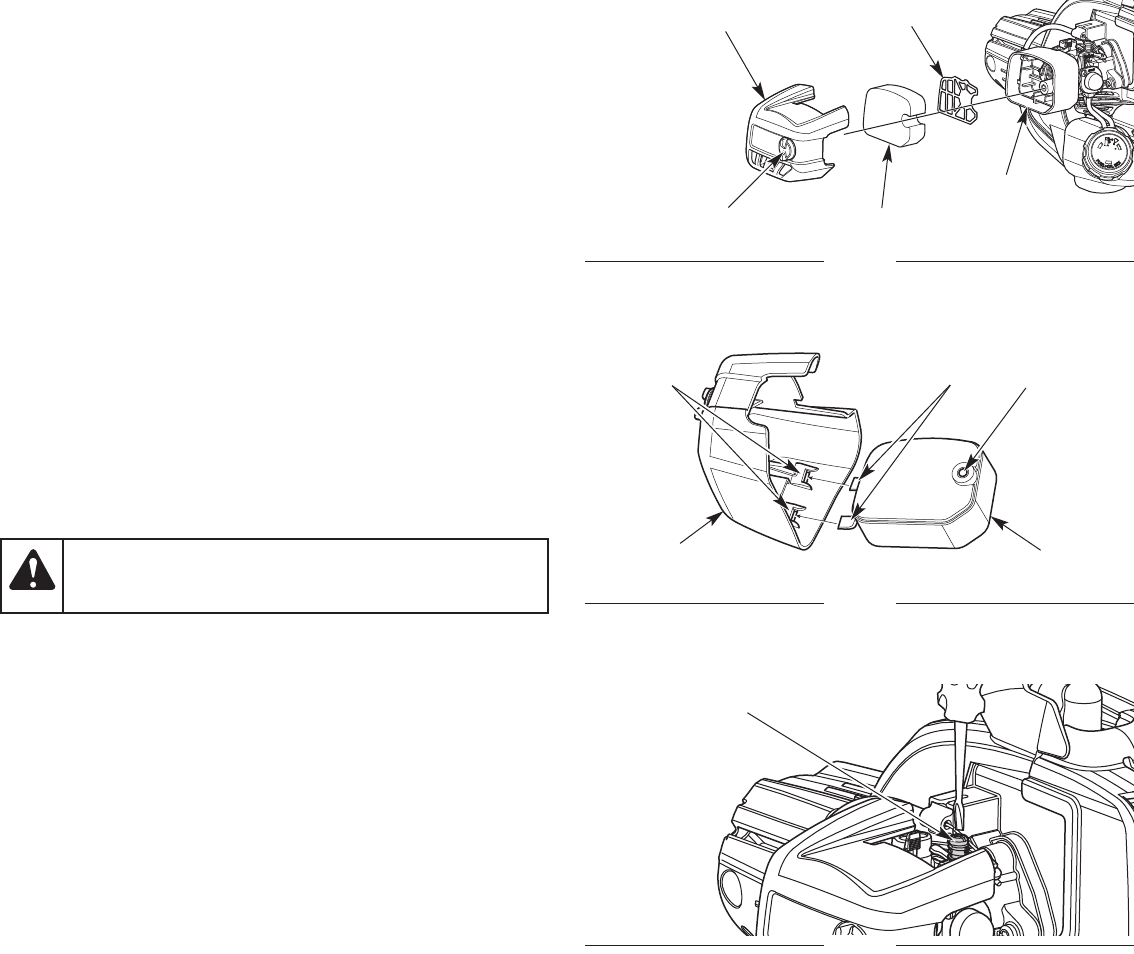

1. Open the air filter cover by unscrewing the cover screw (Fig. 9).

2. Remove the air filter and the screen that sits behind it (Fig. 9).

3. Wash the filter in detergent and water. Rinse the filter thoroughly

and allow it to dry.

4. Apply enough clean SAE 30 motor oil to lightly coat the filter.

5. Squeeze the filter to spread and remove excess oil.

6. Replace the air filter and the screen that sits behind it (Fig. 9).

NOTE: Operating the unit without the air filter will VOID the warranty.

7. Reinstall the air filter cover. Insert the hooks on the air filter

housing into the slots on the air filter cover (Fig. 10).

8. Swing the air filter cover to the right and align the cover screw

with the cover screw hole (Fig. 10). Tighten the cover screw to

secure the air filter cover.

NOTE: Do not over tighten as this may strip the screw.

Fig. 9

Screen

Fig. 10

Hooks

Air Filter

Cover

Fig. 11

Idle Speed Screw

Air Filter

Housing

Air Filter Cover

Cover Screw

Cover

Screw Hole

Air Filter

Housing

Slots

REPLACING THE SPARK PLUG

1. Stop the engine and allow it to cool. Grasp the spark plug wire

firmly and pull the cap from the spark plug.

2. Clean dirt from around the spark plug. Remove the spark plug from

the cylinder head by turning a 5/8 in. socket counterclockwise.

3. Inspect the spark plug. If the spark plug is cracked, fouled or

dirty, replace it with a replacement part #753-06193,

Champion® RDJ7J or equivalent spark plug.

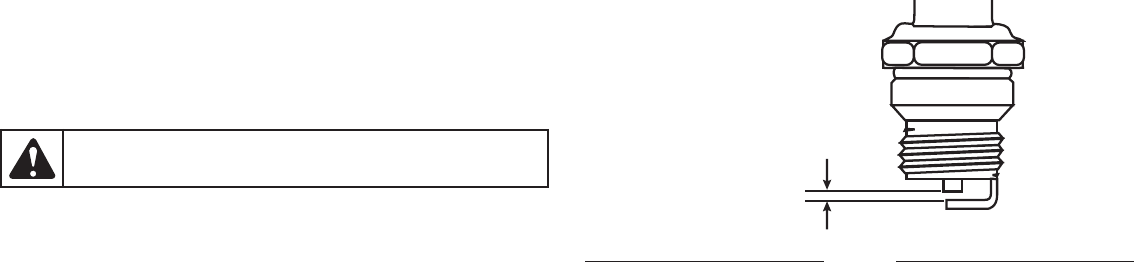

4. Use a feeler gauge to set the air gap at 0.025 in. (0.635 mm)

(Fig. 12).

5. Install the spark plug in the cylinder head. Tighten the spark plug

with a 5/8-inch socket, turning it clockwise until snug.

NOTE: If using a torque wrench, torque to:

110-120 in.•lb. (12.3-13.5 N•m). Do not over tighten.

6. Reconnect the spark plug wire.

WARNING: Do not sand blast, scrape or clean

electrodes. Grit in the engine could damage the cylinder.

Fig. 12

0.025 in.

(0.635 mm)

CLEANING AND STORAGE

CLEANING

• Use a small brush to clean off the outside of the unit and to keep

the air vents free of obstructions.

• Do not use strong detergents or petroleum based cleaners, like

kerosene. Some household cleaners contain aromatic oils such

as pine and lemon that can damage the plastic housings or

handles. Wipe off any moisture with a soft cloth.

STORAGE

• Never store a fueled unit where fumes may reach an open flame

or spark.

• Allow the engine to cool before storing.

• Store the unit in a locked up area to prevent

unauthorized use or damage.

• Store the unit in a dry, well-ventilated area.

• Store the unit out of the reach of children.

Long-term Storage

1. Remove the fuel cap, tip the unit and drain the fuel into an

approved container. Reinstall the fuel cap.

NOTE: Do not use gasoline that has been stored for more than 30

days. Dispose of old gasoline in accordance with federal, state

and local regulations.

2. Start the engine and allow it to run until it stalls. This ensures

that all fuel has been drained from the carburetor.

3. Allow the engine to cool. Remove the spark plug and put 5

drops of any high quality motor oil or 2-cycle oil into the cylinder.

Pull the starter rope slowly to distribute the oil. Reinstall the

spark plug.

NOTE: Remove the spark plug and drain all of the oil from the

cylinder before attempting to start the unit after storage.

4. Thoroughly clean the unit and inspect for any loose or damaged

parts. Repair or replace damaged parts and tighten loose

screws, nuts or bolts. The unit is ready for storage.

WARNING: To avoid serious personal injury, always turn

your unit off and allow it to cool before you clean or service it.

CAUSE ACTION

The fuel is old (over 30 days) and/or improperly mixed Drain the fuel tank and add fresh, properly mixed fuel

Dirty air filter Clean or replace the air filter

The fuel is old (over 30 days) and/or improperly mixed Drain the fuel tank and add fresh, properly mixed fuel

Fouled spark plug Replace or clean the spark plug

TROUBLESHOOTING

Empty fuel tank Fill fuel tank with properly mixed fuel

Primer bulb wasn't pressed enough Press the primer bulb 10 times or until fuel is visible

Engine is flooded Place choke lever into position 3, squeeze the throttle trigger and

pull the starter rope

The fuel is old (over 30 days) and/or improperly mixed Drain the fuel tank and add fresh, properly mixed fuel

Fouled spark plug Replace or clean the spark plug

Air filter is plugged Replace or clean the air filter

The fuel is old (over 30 days) and/or improperly mixed Drain the fuel tank and add fresh, properly mixed fuel

Improper idle speed Adjust the idle speed

If further assistance is required, contact your authorized service dealer.

ENGINE WILL NOT START

ENGINE WILL NOT IDLE

ENGINE WILL NOT ACCELERATE

THE ENGINE LACKS POWER OR STALLS

NOTES

The limited warranty set forth below is given by Troy-Bilt LLC (Troy-Bilt) with respect to new merchandise purchased and used in the United

States, its possessions and territories.

Troy-Bilt warrants this product against defects in material and workmanship for a period of two (2) years commencing on the date of original

purchase and will, at its option, repair or replace, free of charge, any part found to be defective in material or workmanship. This limited

warranty shall only apply if this product has been operated and maintained in accordance with the Operator’s Manual furnished with the

product, and has not been subject to misuse, abuse, commercial use, neglect, accident, improper maintenance, alteration, vandalism, theft,

fire, water or damage because of other peril or natural disaster. Damage resulting from the installation or use of any accessory or attachment

not approved by Troy-Bilt for use with the product(s) covered by this manual will void your warranty as to any resulting damage. This

warranty is limited to ninety (90) days from the date of original retail purchase for any Troy-Bilt product that is used for rental or commercial

purposes, or any other income-producing purpose.

HOW TO OBTAIN SERVICE: Warranty service is available, WITH PROOF OF PURCHASE THROUGH YOUR LOCAL AUTHORIZED SERVICE

DEALER. To locate the dealer in your area, visit our website at www.troybilt.com or www.troybilt.ca, check for a listing in the Yellow Pages,

call 1-800-828-5500 or 1-800-668-1238 in Canada, or write to P.O. Box 361131, Cleveland, OH 44136-0019. No product returned directly to

the factory will be accepted unless prior written permission has been extended by the Customer Service Department of Troy-Bilt.

This limited warranty does not provide coverage in the following cases:

A. Tune-ups - Spark Plugs, Carburetor Adjustments, Filters

B. Wear items - Bump Knobs, Outer Spools, Cutting Line, Inner Reels, Starter Pulley, Starter Ropes, Drive Belts, Saw Chains, Guide Bars,

Cultivator Tines, Blades.

C. Troy-Bilt does not extend any warranty for products sold or exported outside of the United States of America, its possessions and

territories, except those sold through Troy-Bilt’s authorized channels of export distribution.

Troy-Bilt reserves the right to change or improve the design of any Troy-Bilt Product without assuming any obligation to modify any product

previously manufactured.

No implied warranty, including any implied warranty of merchantability or fitness for a particular purpose, applies after the

applicable period of express written warranty above as to the parts as identified. No other express warranty or guaranty, whether

written or oral, except as mentioned above, given by any person or entity, including a dealer or retailer, with respect to any product

shall bind Troy-Bilt. During the period of the Warranty, the exclusive remedy is repair or replacement of the product as set forth

above. (Some states do not allow limitations on how long an implied warranty lasts, so the above limitation may not apply to you.)

The provisions as set forth in this Warranty provide the sole and exclusive remedy arising from the sales. Troy-Bilt shall not be liable

for incidental or consequential loss or damages including, without limitation, expenses incurred for substitute or replacement lawn

care services, for transportation or for related expenses, or for rental expenses to temporarily replace a warranted product. (Some

states do not allow limitations on how long an implied warranty lasts, so the above limitation may not apply to you.)

In no event shall recovery of any kind be greater than the amount of the purchase price of the product sold. Alteration of the safety features

of the product shall void this Warranty. You assume the risk and liability for loss, damage, or injury to you and your property and/or to others

and their property arising out of the use or misuse or inability to use the product.

This limited warranty shall not extend to anyone other than the original purchaser, original lessee or the person for whom it was purchased

as a gift.

How State Law Relates to this Warranty: This warranty gives you specific legal rights, and you may also have other rights which vary from

state to state.

To locate your nearest service dealer, dial 1-800-828-5500 in the United States or 1-800-668-1238 in Canada.

TROY-BILT LLC

P.O. Box 361131

Cleveland, OH 44136-0019

MANUFACTURER’S LIMITED WARRANTY FOR:

Manual del Operador

Cutivador de 2 Ciclos a Gasolina

TB225

INDICE DE CONTENIDOS

Llamadas a apoyo al cliente . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17

Normas para una operación segura . . . . . . . . . . . . . . . . . . . . . . .18

Conozca su unidad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

Especificaciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

Instrucciones de ensamble . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

Información del aceite y del combustible . . . . . . . . . . . . . . . . . . .23

Instrucciones de arranque y apagado . . . . . . . . . . . . . . . . . . . . . .24

Instrucciones de operación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25

Mantenimiento y reparación . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26

Limpieza y almacenamiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29

Cuadro de solución de problemas . . . . . . . . . . . . . . . . . . . . . . . .30

Garantía . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32

769-08657 / 00 11/12

CONSERVE ESTAS INSTRUCCIONES

Toda la información, las ilustraciones y las especificaciones que se

incluyen en el presente manual se basan en la información más

reciente sobre el producto disponible al momento de la impresión.

Nos reservamos el derecho a realizar cambios en cualquier

momento sin previo aviso.

reservados.

NO DEVUELVA ESTA UNIDAD AL DISTRIBUIDOR. SE EXIGIRÁ

COMPROBANTE DE COMPRA PARA LAS REPARACIONES Y

EL MANTENIMIENTO QUE CUBRE LA GARANTÍA.

Por ayuda en relación con el montaje, los controles, el funcionamiento

o el mantenimiento de la unidad, llame al Departamento de Asistencia al

Cliente al 1-800-828-5500 en los Estados Unidos o al 1-800-668-1238

en Canadá.

Se puede encontrar información adicional sobre la

unidad en nuestro sitio web: www.troybilt.com (EE. UU.) o

www.troybilt.ca (Canadá).

Por reparaciones y mantenimiento, llame al Departamento de

Asistencia al Cliente a fin de obtener la lista de distribuidores de

servicio autorizados de su zona. La reparación y el mantenimiento

de la presente unidad, tanto dentro del período de la garantía como

después de él, sólo debe realizarlos un distribuidor de servicio

autorizado y aprobado. Cuando le dé servicio use únicamente

piezas de reemplazo idénticas.

REPARACIÓN Y MANTENIMIENTO

NORMAS PARA UNA OPERACION SEGURA

• IMPORTANTE INFORMACION DE SEGURIDAD •

PARACHISPAS

NOTA: Para los usuarios en tierras forestales de los EE.UU. y en

los estados de California, Maine, Oregon y Washington. Todos

los terrenos forestales de los EE.UU. y el estado de California

(Códigos de Recursos Públicos 4442 y 4443), Oregon y

Washington, requieren por decreto, que ciertos motores de

combustión interna que se hagan funcionar en zonas boscosas y/o

zonas cubiertas por pastizales, estén equipados con un

parachispas, que sean mantenidos en buen estado de

funcionamiento o que el motor sea construido, esté equipado y sea

mantenido para evitar incendios. Consulte los reglamentos

pertinentes a esos requisitos con las autoridades estatales o

locales. El incumplimiento de esos requisitos puede

responsabilizarle o someterle a la imposición de una multa. Esta

unidad fue equipada en la fábrica con un parachispas. Si

requiere sustitución, hay una Pantalla Parachispas disponible,

Pieza #753-06792 al contactar el departamento de servicio.

Lea el manual del operador y siga todas las advertencias e

instrucciones de seguridad. De no hacerlo, el operador y/o los

espectadores pueden sufrir graves lesiones.

Los símbolos de seguridad se utilizan para llamar su atención

sobre posibles peligros. Los símbolos de seguridad y sus

explicaciones merecen toda su atención y comprensión. Los

símbolos de seguridad no eliminan ningún peligro por sí mismos.

Las instrucciones o advertencias que ofrecen no substituyen las

medidas adecuadas de prevención de accidentes.

SIMBOLO SIGNIFICADO

NOTA: Le ofrece información o instrucciones que son esenciales

para la operación o mantenimiento del equipo.

LEA TODAS LAS INSTRUCCIONES ANTES DE USAR LA

UNIDAD

• Lea las instrucciones con atención. Debe familiarizarse con los

controles y con el uso apropiado de la unidad.

• No opere esta unidad si está cansado, enfermo o bajo la

influencia de alcohol, drogas o medicamentos.

• La unidad no debe ser utilizada por niños. Los adolescentes

deben contar con la compañía y guía de un adulto.

• Se deben instalar correctamente todos los protectores y

accesorios de seguridad antes de operar la unidad.

• Inspeccione la unidad antes de usarla. Reemplace las piezas

dañadas. Compruebe si hay pérdidas de combustible.

Compruebe que todas las sujeciones estén en su lugar y bien

ajustadas. Reemplace las piezas que estén agrietadas,

astilladas o dañadas de cualquier manera. No utilice la unidad si

hay piezas sueltas o dañadas.

• Tenga en cuenta el riesgo de lesiones en la cabeza, las manos y

los pies.

ADVERTENCIA: Se deben respetar todas las normas

de seguridad al usar la unidad. Por favor, lea estas

instrucciones antes de utilizar la unidad para garantizar la

seguridad del operador y los observadores. Por favor,

guarde estas instrucciones para su uso posterior.

PROPOSICIÓN 65 DEL ESTADO DE CALIFORNIA

ADVERTENCIA: Los gases de escape, algunos de sus

componentes y determinados productos terminados

contienen o emiten productos químicos de los que el

estado de California tiene conocimiento provocan cáncer,

malformaciones congénitas u otros daños al sistema

reproductor. Lávese las manos después de manipularlo.

PELIGRO: Indica un peligro EXTREMO.

El no obedecer una señal de seguridad de PELIGRO

RESULTARÁ en que usted u otras personas puedan sufrir

lesiones graves o la muerte.

ADVERTENCIA: Indica un peligro GRAVE.

El no obedecer una señal de ADVERTENCIA de seguridad

PUEDE conducir a que usted u otras personas sufran

graves lesiones.

PRECAUCIÓN: Indica un peligro MODERADO.

El no obedecer una señal de PRECAUCIÓN de seguridad

PUEDE conducir a daños a la propiedad o a que usted u

otras personas se lesionen.

• Inspeccione el área con atención antes de arrancar la unidad.

Extraiga las rocas, los vidrios rotos, los clavos, los cables,

cordeles y demás objetos que podrían ser arrojados o enredarse

en la unidad.

• Despeje la zona de niños, observadores y mascotas;

manténgalos fuera de un radio de 50 pies (15 m), como mínimo.

Incluso a esa distancia, sigue el riesgo de ser alcanzados por

los objetos arrojados por el aire. Sugiérales a los observadores

que usen protección ocular. Si alguien se le aproxima, detenga

la unidad de inmediato.

• Apriete el control del acelerador y verifique que vuelva

automáticamente a la posición de ralentí. Realice todos los

ajustes o las reparaciones antes de usar la unidad.

ADVERTENCIAS DE SEGURIDAD PARA LAS UNIDADS A

GASOLINA

• Almacene el combustible solamente en los recipientes

diseñados y aprobados específicamente para estos materiales.

• Pare siempre el motor y deje que se enfríe antes de llenar el

tanque de combustible. No quite nunca la tapa del tanque de

combustible ni eche combustible cuando el motor esté caliente.

Antes de llenar el tanque, afloje siempre la tapa lentamente para

disipar la presión del mismo. No fume.

• Siempre mezcle y agregue el combustible en un área exterior

bien ventilada, donde no haya chispas ni llamas. No fume.

• No opere nunca la unidad si la tapa del combustible no está

bien asegurada en su lugar.

• Evite el peligro de incendio debido a combustible derramado.

Limpie de inmediato todo combustible derramado de la unidad

antes de encenderla. Antes de arrancar el motor, aleje la unidad

a una distancia de 30 pies (9.1 m) como mínimo del lugar de

abasto de combustible. No fume.

• No arranque ni use nunca la unidad dentro de una habitación o

edificio cerrados. Respirar los vapores de escape puede

ocasionarle la muerte. Opere esta unidad solamente en un área

exterior bien ventilada.

DURANTE LA OPERACIÓN

• Utilice anteojos o antiparras de seguridad que cumplan con las

normas ANSI Z87.1 vigentes y que tengan la identificación

correspondiente. Utilice una protección auditiva al operar esta

unidad. Utilice una máscara facial o para polvos si la máquina

levanta polvo durante su funcionamiento.

• Use pantalones largos y gruesos, botas, guantes y camisa de

mangas largas. No use ropa holgada, alhajas, pantalones

cortos, sandalias ni ande descalzo. Sujétese el cabello a nivel de

los hombros.

• Esta unidad tiene un embrague. Los dientes permanecen fijos

cuando el motor está en ralentí. Si no es así, debe llevar la unidad

a un distribuidor de servicio autorizado para que la ajusten.

• Compruebe que los dientes no estén en contacto con nada

antes de poner en marcha la unidad.

• Use la unidad solamente con luz de día o con una buena luz artificial.

• Evite arranques accidentales. Permanezca en la posición de

arranque siempre que tire de la cuerda de arranque. El operador

y la unidad deben estar en una posición estable durante el

arranque. Consulte Arranque y Parada.

• Utilice la herramienta apropiada. Use esta herramienta sólo para

el propósito para el que fue diseñada.

• Sostenga siempre la unidad con ambas manos durante la

operación. Sostenga la manija firmemente.

• No se extienda demasiado. Siempre debe estar bien afirmado y

mantener el equilibrio adecuado. Tenga cuidado al trabajar en

pendientes o inclinaciones empinadas.

• Adopte extrema precaución cuando vaya marcha atrás o

cuando jale de la máquina hacia usted.

• Mantenga las manos, el rostro y los pies alejados de todas las

piezas móviles. No toque ni intente detener las piezas móviles.

• No toque el motor ni el silenciador. Estas partes se ponen

extremadamente calientes por el funcionamiento, incluso

después de que se apaga la unidad.

ADVERTENCIA: La gasolina es sumamente inflamable

y sus vapores pueden explotar si se encienden. Adopte las

siguientes precauciones:

• No opere la unidad a una velocidad mayor a la necesaria para la

tarea. No haga funcionar la unidad a alta velocidad cuando no

está en uso.

• No exija demasiado a la unidad. Si se usa a la velocidad para la

que fue diseñada, realizará un trabajo más eficiente y seguro.

• Detenga siempre la unidad cuando la operación esté demorada

o cuando camine de un lugar a otro.

• Si golpea un objeto extraño o si éste se engancha en la unidad,

deténgala de inmediato y controle si se produjeron daños. No

utilice la unidad hasta haber reparado el daño. No utilice la

unidad si hay piezas sueltas o dañadas.

• Apague el motor y desconecte la bujía para realizar tareas de

mantenimiento o reparación.

• Use sólo piezas de reemplazo y accesorios del fabricante del

equipo original (OEM) para esta unidad. Los puede adquirir al

distribuidor de servicio autorizado. Si usa cualquier otra pieza o

accesorio, el usuario podría lesionarse gravemente o la unidad

podría dañarse y se anularía la garantía.

• Mantenga limpia la unidad. Quite con cuidado cualquier resto de

vegetación u otros residuos que puedan bloquear las piezas móviles.

• A fin de reducir el riesgo de incendio, reemplace el silenciador y

el amortiguador de chispas si están averiados. Mantenga el

motor y el silenciador libres de hierbas, hojas y de la

acumulación excesiva de grasa o de carbono.

• Si la unidad comienza a vibrar en forma anormal, deténgala de

inmediato. Inspeccione la unidad para determinar la causa de la

vibración. La vibración por lo general indica que hay algún problema.

OTRAS ADVERTENCIAS DE SEGURIDAD

• Todas las tareas de reparación, con excepción de los

procedimientos de mantenimiento que se describen en este manual,

deben ser realizados por un distribuidor de servicio autorizado.

• Antes de inspeccionar, limpiar, guardar o transportar la unidad, o

de hacer tareas de reparación o mantenimiento o reemplazar

alguna de sus piezas:

1. Detenga la unidad.

2. Asegúrese de que se hayan detenido todas las piezas móviles.

3. Deje que la unidad se enfríe.

4. Desconecte el cable de la bujía.

• Sujete la unidad durante el transporte.

• Nunca almacene la unidad con combustible en el depósito, en el

interior de una construcción donde las emanaciones puedan

alcanzar una llama abierta (luces piloto, etc.) o chispas

(interruptores, motores eléctricos, etc.).

• Almacene la unidad en un lugar seco, asegurada o a una altura

que evite que se la use sin autorización o se la dañe. Mantenga

la unidad lejos del alcance de los niños.

• Nunca rocíe ni arroje chorros de agua ni de ningún otro líquido a la

unidad. Mantenga las manijas secas, limpias y sin residuos. Limpie

la unidad luego de cada uso. Consulte Limpieza y almacenamiento.

• Limpie los dientes con un limpiador doméstico para retirar los

residuos gomosos acumulados. Lubrique los dientes con aceite

para máquinas a fin de evitar la oxidación.

• Guarde estas instrucciones. Consúltelas con frecuencia y úselas

para capacitar a otros usuarios. Si le presta esta unidad a otras

personas, también debe prestarles estas instrucciones.

GUARDE ESTAS INSTRUCCIONES

• SÍMBOLOS INTERNACIONALES Y DE SEGURIDAD •

Este manual del operador describe símbolos de seguridad e internacionales, así como pictogramas, que pueden aparecer en este producto.

Lea el manual del operador para obtener información completa sobre seguridad, montaje, funcionamiento, mantenimiento y reparaciones.

SÍMBOLOS SIGNIFICADO SÍMBOLOS SIGNIFICADO

• SÍMBOLO DE ALERTA DE SEGURIDAD

Indica peligro, advertencia o precaución. Puede

utilizarse junto con otros símbolos o pictogramas.

• LEA EL MANUAL DEL OPERADOR

ADVERTENCIA : Lea el (los) manual(es) del

operador y cumpla todas las advertencias e

instrucciones de seguridad. Si no lo hace, el operador

y/o los observadores pueden sufrir lesiones graves.

• UTILICE PROTECCIÓN OCULAR Y AUDITIVA

ADVERTENCIA: Los objetos que son arrojados

por el aire y los ruidos fuertes pueden provocar graves

lesiones oculares y pérdidas de audición. Cuando

opere esta unidad, utilice protección ocular que

cumpla con las normas ANSI Z87.1 vigentes y

protectores auditivos. Utilice una máscara que cubra

todo el rostro si es necesario.

• COMBUSTIBLE SIN PLOMO

Utilice siempre combustible limpio, nuevo y sin plomo.

• ACEITE

Consulte el manual del operador para conocer el tipo

adecuado de aceite.

• NO UTILICE COMBUSTIBLE E85 EN ESTA UNIDAD

ADVERTENCIA: Se ha demostrado que el

combustible que contiene más de un 10% de etanol

es probable que dañe este motor y anule la garantía.

• APAGADO/ENCENDIDO DE CONTROL DE PARADA

ENCENDIDO / ARRANQUE / MARCHA

• APAGADO/ENCENDIDO DE CONTROL DE PARADA

APAGADO o PARADA

• BULBO DEL CEBADOR

Presione por completo el bulbo del cebador

lentamente 10 veces.

• CONTROL DEL ESTRANGULADOR

1. • Posición FULL (máximo) del estrangulador

2. • Posición PARTIAL (parcial) del estrangulador

3. • Posición RUN (funcionamiento) del estrangulador

• LOS OBJETOS QUE SON ARROJADOS POR EL

AIRE Y EL CORTADOR GIRATORIO PUEDEN

PROVOCAR LESIONES GRAVES

ADVERTENCIA: Es posible que se arrojen objetos

pequeños por el aire a alta velocidad, lo cual puede

provocar lesiones. Manténgase alejado del rotor

giratorio.

• MANTENGA ALEJADOS A LOS OBSERVADORES

ADVERTENCIA: Mantenga a todos los

observadores, especialmente a los niños y las mascotas,

al menos a 50 pies (15 m) de la zona de trabajo.

• SUPERFICIE CALIENTE

ADVERTENCIA: No toque el silenciador o el

cilindro cuando estén calientes. Puede quemarse.

Estas piezas se calientan extremadamente durante el

funcionamiento. Una vez apagadas, continúan

calientes durante un período breve.

• LOS DIENTES GIRATORIOS DE LAS

CULTIVADORAS PARA JARDÍN PUEDEN

PROVOCAR LESIONES GRAVES

ADVERTENCIA: Pare el motor y espere a que los

dientes dejen de moverse antes de instalar o retirar

dientes, o antes de realizar tareas de limpieza o

mantenimiento. Mantenga las manos y los pies

alejados de los dientes giratorios.

• NO SE PARE

Mantenga siempre una posición y equilibrio adecuados.

No se estire demasiado, tenga mucho cuidado cuando

trabaje en declives y pendientes empinadas.

• COLOQUE EL PIE DERECHO AQUÍ

Evite arranques accidentales. Permanezca en la

posición de arranque siempre que tire de la cuerda de

arranque. El operador y la unidad deben estar en una

posición estable durante el arranque.

Bombilla del

cebador

CONOZCA SU UNIDAD

APLICACION

• Use esta unidad para cultivar tierra herbosa y tierra negra ligera

a mediana.

• También se utiliza para cultivar áreas de jardines, alrededor de

árboles, etc.

Tipo de motor. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Refrigerado por aire, de 2 ciclos

Desplazamiento. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25 cc (1.52 pulgadas cúbicas)

Separación de la bujía de encendido. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,635 mm (0,025 pulg.)

Bujía de encendido . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Champion® RDJ7J o bujía equivalente

Lubricación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Mezcla de combustible y aceite

Proporción de combustible y aceite. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40:1

Capacidad del tanque de combustible . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 295 ml (10 onzas)

Ancho de la trayectoria de cultivo (Máximo) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22,8 cm (9 pulgadas)

Profundidad de cultivo (Máximo). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12,7 cm (5 pulgadas)

Peso (sin combustible) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10.4 - 10.9 kg (23 - 24 libras)

ESPECIFICACIONES*

* Todas las especificaciones se basan en la información del producto más reciente disponible en el momento de la impresión. Nos reservamos

el derecho de hacer cambios en cualquier momento sin previo aviso.

NO SE REQUIERE DE HERRAMIENTAS PARA EL

ENSAMBLAJE

Palanca del

obturador

Control del regulador

Manija superior

Perillas del

manubrio

Cubierta del

filtro de aire

Bujía de

encendido

Caja de engranajes

Manija de la cuerda

de arranque

Silenciador

Control de encendido

y apagado

Ensamblaje de la rueda

Tapa del combustible

Dientes

Protector

de dientes Manija inferior

INSTRUCCIONES DE ENSAMBLE

COLOCACION DEL MANUBRIO

1. Afloje las dos perillas del lado interior del manubrio (Fig. 3).

2. Con la unidad en posición vertical, gire el manubrio hacia arriba

hasta la posición de operación (Fig. 2).

NOTA: Tenga cuidado de no pellizcar el cable del regulador o los

cables del interruptor cuando coloque el manubrio (Fig. 3).

3. Ajuste las perillas para asegurar el manubrio en su lugar (Fig. 3).

NOTA: No ajuste las perillas demasiado.

4. Vuelva a ajustar el cable del regulador y los cables del

interruptor de modo que queden parejos y estirados contra el

ensamble del manubrio. Esto evitará que se aprisionen o se

desbarben durante la operación normal. Fig. 2

Perillas del

manubrio

INSTALACIÓN Y AJUSTE DEL ENSAMBLAJE DE LA RUEDA

Instalar el ensamblaje de la rueda

1. Apoye la unidad sobre un costado (Fig. 1).

2. Inserte el ensamblaje dentro de la guía de la rueda (Fig. 1)

3. Inserte el pasador de horquilla a través de la guía y el ensamblaje

de la rueda y asegúrelo en su lugar con la chaveta (Fig. 1).

NOTA: Antes de utilizar la unidad, puede que sea necesario ajustar

la posición del ensamblaje de la rueda.

Ajustar el ensamblaje de la rueda

1. Apoye la unidad sobre un costado (Fig. 1).

2. Quite la chaveta y el pasador de horquilla de la guía y el

ensamblaje de la rueda (Fig. 1).

3. Ajuste la altura moviendo el ensamblaje de la rueda a lo largo de

la guía de la misma.

4. Inserte el pasador de horquilla a través de la guía y el ensamblaje

de la rueda y asegúrelo en su lugar con la chaveta (Fig. 1).

NOTA: Si baja el ensamblaje de la rueda aumentará su altura. Si sube

el ensamblaje de la rueda disminuirá su altura.

ADVERTENCIA: Cuando instale el ensamblaje de la

rueda y para evitar lesionarse con los dientes, use guantes

resistentes y camisa de mangas largas.

ADVERTENCIA: Para evitar lesiones personales graves,

el ensamblaje de la rueda debe ser instalado antes de poner

en funcionamiento la unidad.

Fig. 3

Cables del regulador

e interruptor Perillas del

manubrio

Fig. 1

Pasador de

horquilla Ensamblaje

de la rueda

Guía de

la rueda

Bajar Subir

Chaveta

ABASTECER DE COMBUSTIBLE LA UNIDAD

1. Coloque la unidad con la tapa del tanque de combustible

mirando hacia arriba.

2. Quítele la tapa al tanque.

3. Coloque la boquilla del depósito de gasolina en el orificio de

llenado del tanque de combustible y llénelo.

NOTA: No rebose el tanque.

4. Limpie todo el combustible que pueda haberse derramado.

5. Vuelva a ponerle la tapa al tanque de gasolina.

6. Antes de arrancar el motor, aleje la unidad a una distancia de 30

pies (9.1 m) como mínimo del lugar de abasto de combustible.

INSTRUCCIONES PARA MEZCLAR EL ACEITE Y EL

COMBUSTIBLE

El combustible viejo o mal mezclado son los motivos principales del

mal funcionamiento de la unidad. Asegúrese de usar combustible

nuevo, limpio y sin plomo. Siga las instrucciones en detalle para

mezclar correctamente el aceite y el combustible.

Definición de los combustibles de mezcla

Los combustibles actuales con frecuencia son una mezcla de

gasolina y oxigenantes como por ejemplo etanol, metanol o MTBE

(éter). El combustible mezclado con alcohol absorbe agua. Una

cantidad tan pequeña como el 1% de agua en el combustible puede

causar la separación del combustible y el aceite. Forma ácidos

cuando está almacenado. Cuando use combustible mezclado con

alcohol, use combustible nuevo (de menos de 30 días).

Uso de combustibles de mezcla

Si usted opta por usar un combustible de mezcla o si su uso es

inevitable, tome las precauciones recomendadas.

• Use siempre una mezcla fresca de combustible según lo indica

su manual del operador.

• Use el aditivo especial de combustible STA-BIL® o uno similar

• Agite siempre la mezcla de combustible antes de cargarlo en la

unidad.

• Drene el tanque y haga funcionar el motor en seco antes de

guardar la unidad.

Uso de aditivos en el combustible

La botella de aceite de 2 ciclos que vino con su unidad contiene un

aditivo en el combustible que ayudará a inhibir la corrosión y a

reducir la formación de depósitos de goma. Se recomienda que use

sólo el aceite de 2 ciclos con esta unidad.

Si es inevitable, use un buen aceite de 2 ciclos elaborado para motores

enfriados por aire junto con un aditivo para el combustible como por

ejemplo el estabilizador de gasolina STA-BIL o similar. Agregue 23 mL

(0,8 onzas) de aditivo de combustible por galón de combustible de

acuerdo con las instrucciones del envase. NUNCA agregue aditivos

directamente en el tanque de combustible de la unidad.

Mezclar el combustible

Mezcle bien la proporción correcta de aceite para motor de 2 ciclos

y gasolina sin plomo en una lata de combustible por separado. Use

una proporción de 40:1 de combustible y aceite. No los mezcle

directamente en el tanque de combustible de la unidad. Consulte

las proporciones específicas de mezcla de gasolina y aceite en la

tabla siguiente.

NOTA: 3,8 litros (un galón) de gasolina sin plomo mezclada con una

botella de 95 mL (3,2 onzas) de aceite de 2 ciclos es una

proporción de 40:1 de combustible y aceite.

NOTA: Elimine la mezcla vieja de aceite y combustible de acuerdo

con los reglamentos federales, estatales y locales.

PRECAUCION: Para que el motor funcione

correctamente y con la mayor fiabilidad, preste mucha

atención a las instrucciones de mezcla de aceite y

combustible del envase de aceite de 2 ciclos. El uso de

combustible mezclado en forma incorrecta puede dañar

seriamente el motor.

ADVERTENCIA: La gasolina es muy inflamable. Los

gases pueden explotar si se encienden. Apague siempre el

motor y espere que se enfríe antes de cargar el tanque de

combustible. No fume mientras llena el tanque. Mantenga

las chispas y las llamas lejos del área.

INFORMACION DEL ACEITE Y DEL COMBUSTIBLE

ADVERTENCIA: Saque la tapa del combustible

lentamente para evitar lesionarse con el rociado del

combustible. No opere nunca la unidad sin la tapa del

combustible firmemente colocada en su lugar.

ADVERTENCIA: Cargue el com-bustible en un área

exterior limpia y bien ventilada. Limpie de inmediato todo

combustible que se haya derramado. Evite crear una

fuente de encendido con el combustible derramado. No

arranque el motor hasta que se hayan evaporado los

gases del combustible.

Gasolina sin plomo* Aceite para motor

de 2 tiempos

1 galón EE. UU.

(3.8 litros)

3.2 onzas líquidas

(95 ml)

1 litro 25 ml

PROPORCIÓN - 40:1

*ADVERTENCIA: NO USE COMBUSTIBLE E85 EN

ESTA UNIDAD.

Se ha comprobado que es probable que el combustible

con más de un 10% de etanol dañe este motor, lo que

anulará la garantía.

INSTRUCCIONES DE ARRANQUE Y APAGADO

INSTRUCCIONES DE ARRANQUE

1. Mezcle la gasolina con el aceite. Consulte Instrucciones para

mezclar el aceite y el combustible.

2. Llene el tanque de combustible. Consulte Abastecer de

combustible la unidad.

NOTA: No hay necesidad de encender la unidad. El Control de

Encendido y Apagado está en la posición ENCENDIDO (I), en

todo momento (Fig. 4).

3. Oprima completamente el cebador y suéltelo 10 veces. Hágalo

lentamente. Se deberá ver un poco de combustible en el

cebador (Fig. 5). Si no puede ver el combustible en el cebador,

oprímalo y suéltelo tantas veces como sea necesario hasta que

vea combustible en el mismo.

4. Mueva la palanca del obturador a la Posición 1 (Fig. 5).

5. Párese en la posición de arranque (Fig. 6). Sostenga el manubrio

y apriete el control del regulador con una mano. Sostenga la

cuerda de arranque con la otra mano. Use el pie para aguantar

las ruedas.

NOTA: Tenga siempre la unidad ligeramente inclinada para que los

dientes estén separados del suelo al arrancarla (Fig. 6).

6. OPRIMA y SOSTENGA OPRIMIDO el control del regulador en

TODOS los siguientes pasos. Tire de la cuerda de arranque 5

veces.

7. Continúe oprimiendo el control del regulador. Coloque la

palanca del obturador en la Posición 2 (Fig. 5).

8. Continúe oprimiendo el control del regulador. Tire de la

cuerda de arranque de 3 a 5 veces para arrancar el motor.

9. Continúe oprimiendo el control del regulador. Deje que el

motor se caliente durante 30 a 60 segundos.

10. Continúe oprimiendo el control del regulador. Coloque la

palanca del obturador en la Posición 3 (Fig. 5).

11. Continúe oprimiendo el control del regulador. Haga funcionar

la unidad durante 60 segundos más para completar el

calentamiento. La unidad se puede usar durante este paso.

NOTA: La unidad se ha calentado debidamente cuando el motor

acelera sin titubear.

SI... El motor titubea, regrese la palanca del obturador a la Posición 2

y siga calentándolo.

SI... El motor no arranca, regrese al paso 3.

SI... El motor no arranca después de 2 intentos, mueva la palanca

del obturador a la Posición 3 y oprima el control del regulador.

Tire de la cuerda de arranque de 3 a 8 veces con movimiento

regulado y firme. El motor deberá arrancar. Si no sucede así,

repita el procedimiento.

SI SE CALIENTA... El motor ya está caliente, regrese al paso 7.

ADVERTENCIA: Evite los arranques accidentales.

Colóquese en posición de inicio cuando tire de la cuerda

de arranque (Fig. 6). El operador y la unidad deben estar

en una posición estable al arrancar la unidad para evitar

graves lesiones personales.

INSTRUCCIONES DE APAGADO

1. Saque la mano del control del regulador. Deje enfriar el motor en

marcha en vacío.

2. Oprima y mantenga oprimido el control de encendido y apagado

en la posición de APAGADO (O) hasta que el motor se detenga

por completo (Fig. 4).

Fig. 4

Control del regulador

Apagado (O)

Arranque (I)

Control de

encendido y

apagado

Fig. 6

Cuerda de

arranque

Posición que

empieza

Control del

regulador

Fig. 5

Posición 2

Posición 1

Posición 3

Palanca del

obturador

Bombilla

del cebador

CONSEJOS PARA LA OPERACION

1. Transporte el cultivador hacia el área de trabajo antes de arrancar el

motor. Consulte Mover la unidad.

2. Arranque la unidad siguiendo las Instrucciones de arranque.

3. Sin apoyar los dientes en el suelo, apriete el control del

regulador para aumentar la velocidad del motor.

4. Sujete firmemente el manubrio con ambas manos y baje

lentamente la unidad hasta que los dientes se pongan en

contacto con el terreno (Fig. 7).

5. A medida que comienza la actividad de cultivo, mueva el cultivador

hacia atrás de modo que las púas puedan penetrar en la tierra.

6. Una vez que se ha abierto la tierra, continúe a un ritmo moderado

hasta que conozca bien los controles y el manejo del cultivador.

7. Mueva el cultivador hacia atrás para mejorar la profundidad de

cultivo y reducir su esfuerzo.

8. Si las púas están cavando a una profundidad excesiva o

insuficiente, ajuste las púas de acuerdo a la sección Ajuste de la

profundidad de las púas.

AJUSTE DE LA PROFUNDIDAD

Los dientes deberían entrar de 4 a 6 pulgadas en la mayoría de los

suelos de jardín. De ser necesario, ajuste los dientes como sigue:

1. Apague el motor y espere que se enfríe. Tome el alambre de la

bujía con firmeza y sáquelo de la bujía de encendido.

2. Para que los dientes entren a menos profundidad, suba la altura

de la rueda, de lo contrario, baje la altura de la rueda. Remítase

a Ajustar el ensamblaje de la rueda en la sección Instrucciones

de ensamblaje.

3. Vuelva a conectar el cable de la bujía de encendido y continúe

su uso.

MOVER LA UNIDAD

1. Apague el motor.

2. Incline la unidad hacia atrás hasta que las púas desmalezan la tierra.

3. Empuje o lleve la unidad hasta el próximo lugar que deba cultivar.

INSTRUCCIONES DE OPERACION

ADVERTENCIA: Vista en forma adecuada para reducir

el riesgo de lesiones cuando opere esta unidad. No use

ropa holgada ni alhajas. Use protección ocular y auditiva.

Use pantalones largos y gruesos, botas y guantes. No use

pantalones cortos, sandalias ni trabaje descalzo.

ADVERTENCIA: Para evitar graves lesiones

personales, nunca levante ni transporte la unidad con el

motor en marcha.

ADVERTENCIA: Para evitar lesiones personales

graves, apague siempre el motor cuando la operación se

demore o al mover la unidad de un lugar a otro.

ADVERTENCIA: Para evitar graves lesiones

personales, tenga mucho cuidado cuando invierta o gire la

unidad hacia usted.

Fig. 7

MANTENIMIENTO Y REPARACION

PROGRAMA DE MANTENIMIENTO

Realice estos procedimientos de mantenimiento requeridos con la

frecuencia establecida en la tabla. Estos procedimientos también

deben realizarse como parte de la afinación estacional.

NOTA: Algunos procedimientos de mantenimiento pueden requerir

herramientas o habilidades especiales. Si no está seguro acerca

de estos procedimientos, lleve la unidad a un distribuidor de

servicio autorizado de MTD.

NOTA: Los trabajos de mantenimiento, reemplazo o reparación de

los dispositivos y los sistemas de control de emisiones puede

realizarlos un distribuidor de servicio autorizado de MTD.

NOTA: Lea la declaración de California/EPA que recibió con la

unidad para obtener un listado completo de las condiciones y la

cobertura para los dispositivos de control de emisiones, tales

como los amortiguadores de chispas, el silenciador, el

carburador, etc.

ADVERTENCIA: Para evitar lesiones graves, nunca

realice el mantenimiento ni las reparaciones con la unidad

en funcionamiento. Siempre deje que se enfríe la unidad

antes de hacer el mantenimiento o las reparaciones de la

unidad. Desconecte el cable de la bujía para evitar que la

unidad arranque accidentalmente.

REMOCION Y REPOSICION DE LAS PUAS

NOTA: Todas las instrucciones de instalación se explican desde la

posición de funcionamiento.

Las 4 púas deben cambiarse al mismo tiempo debido a que se

desgastarán en forma pareja con el uso normal. Trabaje en un lado

por vez.

1. Apague el motor y espere que se enfríe. Tome el alambre de la

bujía con firmeza y sáquelo de la bujía de encendido.

2. Coloque la parte posterior de la cultivadora sobre una superficie

plana con las manijas tocando el suelo de manera que la

cultivadora quede en posición horizontal.

NOTA: Para poder sacar los dientes más fácilmente, es posible que

sea necesario lavar los dientes y el eje para quitar la suciedad.

3. Quite los pasadores de trinquete de cada uno de los extremos

del eje de los dientes (Fig. 8). Saque los dientes deslizándolos

del eje.

4. Limpie y engrase el eje.

5. Coloque los dientes nuevos deslizándolos en su lugar con los

núcleos mirando uno hacia el otro (Fig. 8).

NOTA: Cada uno de los dientes tiene un lado convexo. Asegúrese

de que todos los lados convexos queden mirando como se

muestra en la Figura 8.

6. Asegure los dientes nuevos al eje con los pasadores de

trinquete (Fig. 8).

7. Vuelva a conectar el cable de la bujía de encendido.

ADVERTENCIA: Para evitar graves lesiones personales,

use siempre guantes gruesos cuando maneje las púas.

Fig. 8

Lado

convexo

Dirección de los lados convexos

Pasador de

trinquete Pasador de

trinquete

Bujes Bujes

FRECUENCIA MANTENIMIENTO NECESARIO

Cada 10 horas Limpiar y volver a engrasar el filtro de aire.

Consulte Mantenimiento del filtro de aire.

Cada 25 horas Comprobar el estado y abertura de la bujía.

Consulte Mantenimiento de la bujía.

AJUSTE DE LA VELOCIDAD DE MARCHA EN VACÍO

NOTA: Los ajustes realizados sin cuidado pueden dañar seriamente

su unidad. Los ajustes del carburador deben ser realizados por

un proveedor de servicio autorizado.

Si luego de verificar la mezcla del combustible y limpiar el filtro de

aire el motor aún no funciona en mínima, ajuste el tornillo de

velocidad lenta de la siguiente manera.

1. Arranque el motor y déjelo funcionar durante 2-3 minutos a alta

velocidad (regulación plena) para que se caliente. Lea las

Instrucciones de Arranque y Apagado.

NOTA: Verifique que las púas no estén en contacto con el suelo

cuando ajuste la marcha lenta.

2. Suelte el gatillo del regulador y deje que el motor funcione en

marcha lenta. Si el motor se apaga, use un destornillador

pequeño Phillips para girar el tornillo de marcha en vacío en el

sentido de las agujas del reloj, dándole 1/8 de vuelta cada vez

(según sea necesario), hasta que el motor funcione en marcha en

vacío sin inconvenientes (Fig. 11).

NOTA: Las púas no deben girar cuando el motor está en mínima.

3. Si las púas giran cuando el motor está en mínima, gire el tornillo

de marcha lenta en sentido antihorario 1/8 de vuelta por vez

(según sea necesario) para reducir la marcha lenta.

El control de la mezcla de combustible, la limpieza del filtro de aire y

el ajuste del tornillo de marcha lenta deben resolver la mayoría de

los problemas del motor. De no ser así y si:

• El motor no funciona en mínima,

• El motor fluctúa o se para al acelerar,

• Existe una pérdida de fuerza motriz,

Lleve el carburador a un proveedor de servicio autorizado para que

lo ajuste.

ADVERTENCIA: Los dientes pueden girar durante los

ajustes de marcha en vacío. Use ropa que lo proteja y

cumpla con todas las instrucciones de seguridad para

prevenir graves lesiones personales.

MANTENIMIENTO DEL FILTRO DE AIRE

Nettoyage du Filtre a Aire

No mantener debidamente su filtro de aire puede resultar en

funcionamiento inadecuado o puede causar daño permanente a su

motor.

1. Abra la tapa del filtro de aire desenroscando el tornillo

correspondiente (Fig. 9).

2. Saque el filtro de aire y la pantalla que está detrás del mismo

(Fig. 9).

3. Lave el filtro con detergente y agua. Enjuague bien el filtro y

déjelo secar.

4. Aplique suficiente aceite limpio de motor SAE 30 para recubrir

ligeramente el filtro.

5. Exprima el filtro para esparcir y eliminar el exceso de aceite.

6. Reemplace el filtro de aire y la pantalla que está detrás del

mismo (Fig. 9).

NOTA: Si opera la unidad sin el filtro de aire, ANULARÁ la garantía.

7. Vuelva a ponerle la tapa al filtro de aire. Inserte los ganchos de la

caja del filtro de aire en las ranuras de la tapa del filtro (Fig. 10).

8. Gire la tapa del filtro de aire a la derecha y alinee el tornillo de la

tapa con el orificio correspondiente (Fig. 10). Apriete el tornillo

para asegurar la tapa del filtro de aire.

NOTA: No apriete demasiado ya que puede dañar la rosca.

Fig. 11

Tornillo de regulación

de marcha en vacío

Fig. 9

Pantalla

Filtro de aire

Bastidor

del filtro

de aire

Cubierta del filtro de aire

Tornillo de

la tapa

Fig. 10

Ganchos

Cubierta del

filtro de aire

Orificio del

tornillo de

la tapa

Bastidor del

filtro de aire

Ranuras

CAMBIO DE LA BUJIA DE ENCENDIDO

1. Apague el motor y espere que se enfríe. Tome el alambre de la

bujía con firmeza y sáquelo de la bujía de encendido.

2. Limpie alrededor de la bujía de encendido. Saque la bujía de

encendido de la cabeza del cilindro girando una llave de

casquillo de 16 mm (5/8 de pulgada) en sentido antihorario.

3. Inspeccione la bujía. Si la bujía está rajada, corroída o sucia,

cámbiela por una bujía #753-06193, Champion® RDJ7J o una

equivalente.

4. Use un calibrador de hoja para ajustar la abertura de la bujía a

0.025 pulgadas (0.635 mm) (Fig. 12).

5. Instale la bujía en la culata del motor. Apriete la bujía en el sentido

de las agujas del reloj con una llave de bujía de 5/8 hasta ajustarla.

NOTA: Si usa una llave de torsión, ajuste a:

12,3-13,5 Nom (110-120 pulg.olibras). No ajuste demasiado.

6. Vuelva a conectar el cable de la bujía de encendido.

PRECAUCION: No limpie con chorro de arena, ni

raspe ni limpie los electrodos. El motor podría dañarse si

penetran pequeñas partículas en el cilindro.

Fig. 12

0.025 in.

(0.635 mm)

LIMPIEZA Y ALMACENAMIENTO

LIMPIEZA

• Use un cepillo pequeño para limpiar la parte exterior de la unidad

y para mantener los respiraderos libres de obstrucciones.

• No use detergentes fuertes ni limpiadores derivados

del petróleo como queroseno. Algunos limpiadores domésticos

contienen aceites aromáticos como pino y limón que pueden

dañar los bastidores de plástico y las manijas. Seque toda la

humedad con un paño suave.

ALMACENAMIENTO

• No guarde nunca la unidad con combustible en el tanque donde

los vapores puedan llegar a una llama o chispa.

• Espere que el motor se enfríe antes de guardar la unidad.

• Guarde la unidad bajo llave para prevenir el uso por

personas no autorizadas y su daño.

• Guarde la unidad en un área seca y bien ventilada.

• Guarde la unidad fuera del alcance de los niños.

Almacenamiento prolongado

1. Quite la tapa del tanque de combustible, voltee la unidad y vacíe

el combustible en un contenedor aprobado. Vuelva a ponerle la

tapa al tanque de gasolina.

NOTA: No use gasolina que haya estado guardada durante más de

30 días. Elimine la gasolina vieja de acuerdo con las normas

federales, estatales y locales.

2. Arranque el motor y déjelo funcionar hasta que se ahogue. Esto

asegura que todo el combustible ha sido drenado del carburador.

3. Espere a que el motor se enfríe. Quítele la bujía y eche 5 gotas de

cualquier aceite de motor de 2 tiempos de alta calidad en el cilindro.

Tire lentamente de la cuerda de arranque para distribuir el aceite.

Vuelva a poner la bujía.

NOTA: Saque la bujía de encendido y drene todo el aceite del

cilindro antes de intentar arrancar el soplador / aspirador

después de su almacenamiento.

4. Limpie bien la unidad e inspeccione para ver si existen partes

flojas o dañadas. Repare o cambie las partes dañadas y ajuste

los tornillos, tuercas o pernos que puedan estar flojos. La

unidad está lista para ser guardada.

ADVERTENCIA: Para evitar graves lesiones personales,

apague siempre su unidad y espere que se enfríe antes de

limpiarlo o realizar cualquier tipo de mantenimiento.

CAUSA ACCIÓN

El combustible está viejo (más de 30 días) y/o mal mezclado Drene el tanque de combustible y eche combustible fresco mezclado

adecuadamente

El filtro de aire está sucio Limpie o cambie el filtro de aire

El combustible está viejo (más de 30 días) y/o mal mezclado Drene el tanque de combustible y eche combustible fresco mezclado

adecuadamente

La bujía de encendido está arruinada Cambie o limpie la bujía de encendido

RESOLUCION DE PROBLEMAS

El tanque de combustible está vacío Llene el tanque con combustible bien mezclado

La bombilla de cebado no fue oprimida lo suficiente Oprima la pera del cebador 10 veces o hasta que se vea el combustible

El motor está inundado Coloque la palanca del obturador en la posición 3, oprima el gatillo

del regulador y tire de la cuerda de arranque.

El combustible está viejo (más de 30 días) y/o mal mezclado Drene el tanque de combustible y eche combustible fresco mezclado

adecuadamente

La bujía de encendido está arruinada Cambie o limpie la bujía de encendido

El filtro de aire está obstruido Cambie o limpie el filtro de aire

El combustible está viejo (más de 30 días) y/o mal mezclado Drene el tanque de combustible y eche combustible fresco mezclado

adecuadamente

Velocidad de marcha en vacío inadecuada Ajuste la velocidad de marcha en vacío

Si necesita asistencia adicional, comuníquese con su proveedor de servicio autorizado.

EL MOTOR NO ARRANCA

EL MOTOR NO FUNCIONA EN MINIMA

EL MOTOR NO ACELERA

AL MOTOR LE FALTA POTENCIA O SE PARA

NOTAS

La garantía limitada que se extiende a continuación es otorgada por la empresa Troy-Bilt LLC (Troy-Bilt) y cubre mercaderías nuevas

compradas y utilizadas en los Estados Unidos, sus posesiones y territorios.

Troy-Bilt garantiza este producto por defectos materiales y de fabricación por un período de dos (2) años a partir de la fecha de la compra

original y reparará o cambiará sin cargo cuando lo considere pertinente todas las piezas con defectos materiales o de fabricación. Esta

garantía limitada sólo se aplicará si el producto ha sido operado y mantenido de acuerdo con las instrucciones del Manual del Operador que

se proporciona con el producto y no ha sido sujeto a uso inapropiado, abuso, uso comercial, abandono, accidente, mantenimiento

incorrecto, alteración, vandalismo, robo, incendio, inundación o algún daño debido a otro peligro o desastre natural. El daño resultante por

la instalación o el uso de accesorios o uniones no aprobados por Troy-Bilt para su uso con el(los) producto(s) incluido(s) en este manual

anulará la garantía en lo que respecta a esos daños. La presente garantía se limita a noventa (90) días a partir de la fecha de la compra

minorista original por cualquier producto Troy-Bilt que se utiliza para fines comerciales o de alquiler, o para cualquier otro objetivo lucrativo.

CÓMO SOLICITAR Y OBTENER SERVICIO TÉCNICO: El servicio de la garantía está disponible, CON PRUEBA DE COMPRA A TRAVÉS

DEL DISTRIBUIDOR LOCAL AUTORIZADO PARA EL MANTENIMIENTO. Para ubicar a un distribuidor en su área, visite nuestro sitio web en

www.troybilt.com o www.troybilt.ca, consulte un listado en las Páginas Amarillas, llame al 1-800-828-5500 o al 1-800-668-1238 en

Canadá, o escriba a P.O. Box 361131, Cleveland, OH 44136-0019. No se aceptará ningún producto que sea enviado directamente a la

fábrica sin que haya una previa autorización por escrito emitida por el Departamento de Asistencia al Cliente de Troy-Bilt.

Esta garantía limitada no suministra cobertura en los siguientes casos:

A. Puestas a punto – Bujías, ajustes al carburador, filtros

B. Artículos de desgaste – Perillas de impacto, bobinas exteriores, hilo de corte, carretes interiores, polea de arranque, cuerdas de

arranque, correas de transmisión, motosierras, barras de guía, dientes de la cultivadora, cuchillas.

C. Troy-Bilt no extiende ninguna garantía para los productos vendidos o exportados fuera de los Estados Unidos de América, sus posesiones

y territorios, excepto para aquellos vendidos a través de los canales autorizados de distribución de exportaciones de Troy-Bilt.

Troy-Bilt se reserva el derecho a cambiar o mejorar el diseño de cualquier Producto Troy-Bilt sin asumir ningún tipo de obligación de

modificar ningún producto fabricado previamente.

No se otorgan garantías implícitas, incluidas las garantías implícitas de comerciabilidad o de adecuación para un propósito

determinado, después del período de garantía escrita expresa aplicable anteriormente mencionado para las piezas identificadas.

Troy-Bilt no se verá comprometido por ninguna otra garantía expresa, oral o escrita sobre un producto, excepto la mencionada

anteriormente, extendida por personas físicas o personas jurídicas, incluidos los distribuidores o los minoristas. Durante el plazo

de la garantía el único recurso es la reparación o el reemplazo del producto como se indicó anteriormente. (Algunos estados no

permiten las limitaciones a la duración de las garantías implícitas por lo que la limitación antes mencionada puede no serle de aplicación.)

Las disposiciones incluidas en esta garantía proveen el recurso único y exclusivo que surge de las ventas. Troy-Bilt no será

responsable por pérdidas o daños incidentales o directos, incluyendo sin límites los gastos incurridos para los servicios de cuidado

del pasto de reemplazo o cambio, los gastos de transporte o los gastos relacionados, o los gastos de alquiler para reemplazar de

manera transitoria un producto bajo garantía. (Algunos estados no permiten las limitaciones a la duración de las garantías implícitas por

lo que la limitación antes mencionada puede no serle de aplicación.)

En ningún caso se obtendrá una compensación mayor al monto del precio de compra del producto adquirido. La alteración de las

características de seguridad del producto anulará esta garantía. Usted asume el riesgo y la responsabilidad por las pérdidas, daños o

lesiones que sufra Usted y sus bienes y / o otras personas y sus bienes como consecuencia del uso, del uso incorrecto o de la

imposibilidad de uso de este producto.

Esta garantía limitada alcanza solamente al comprador original, al arrendatario original o a la persona que recibió el producto de regalo.

Relación de la ley estadual con esta garantía: Esta garantía le otorga derechos legales específicos, pero usted podría gozar de otros

derechos que varían en cada estado.

Para ubicar su distribuidor de servicio más cercano, marque 1-800-828-5500 en los Estados Unidos o 1-800-668-1238 en Canadá.

TROY-BILT LLC

P.O. Box 361131

Cleveland, OH 44136-0019

GARANTÍA LIMITADA DEL FABRICANTE PARA:

Troy Bilt Tb225 2 Cycle Garden Cultivator Owner S Manual 769 08657 00 MAN

TB225 to the manual 8c24139b-0748-4846-bb3b-8329984408d7

Navigation menu

Versions of this User Manual:

Views

Navigation
