FOR QUESTIONS, CALL 1-800-345-8746 in U.S. or

1-800-668-1238 in CANADA

www.TrimmerPlus.com

IMPORTANT MANUAL DO NOT THROW AWAY

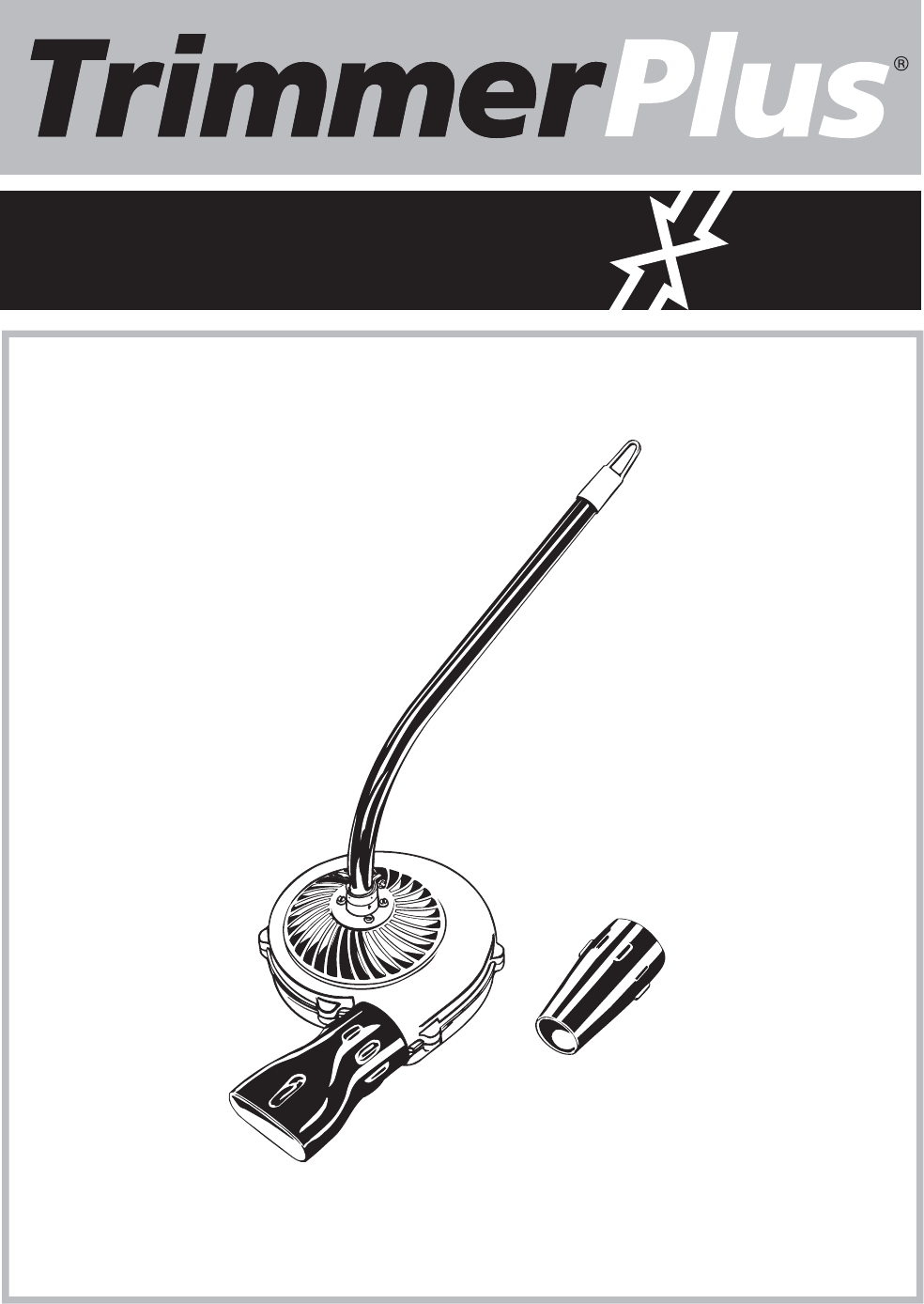

Turbo Blower

OPERATOR'S MANUAL

TB720

THANK YOU

Thank you for buying this quality product. This modern

outdoor power tool will provide many hours of useful

service. You will find it to be a great labor-saving device.

This operator’s manual provides you with easy-to-

understand operating instructions. Read the whole

manual and follow all the instructions to keep your new

outdoor power tool in top operating condition.

PRODUCT REFERENCES, ILLUSTRATIONS AND

SPECIFICATIONS

All information, illustrations and specifications in this

manual are based on the latest product information

available at the time of printing. We reserve the right to

make changes at any time without notice.

TrimmerPlus® is a registered trademark of MTD LLC.

SERVICE INFORMATION

Service on this unit both within and after the warranty

period should be performed only by an authorized and

approved service dealer.

Dial:

•1-800-345-8746 in the United States

• 1-800-668-1238 in Canada to obtain the listing of

the authorized service dealer nearest you.

DO NOT RETURN THE UNIT TO THE RETAILER.

NOTE: PROOF OF PURCHASE WILL BE REQUIRED

FOR WARRANTY SERVICE.

Make sure this manual is carefully read and understood

before starting or operating this equipment.

THIS PRODUCT IS COVERED BY ONE OR MORE US

PATENTS. OTHER PATENTS PENDING.

INTRODUCTION TABLE OF CONTENTS

I. Rules for Safe Operation . . . . . . . . . . . . . . . . . 2-6

A. Important Safety Information . . . . . . . . . . . . 3-4

B. Safety and International Symbols . . . . . . . . 5

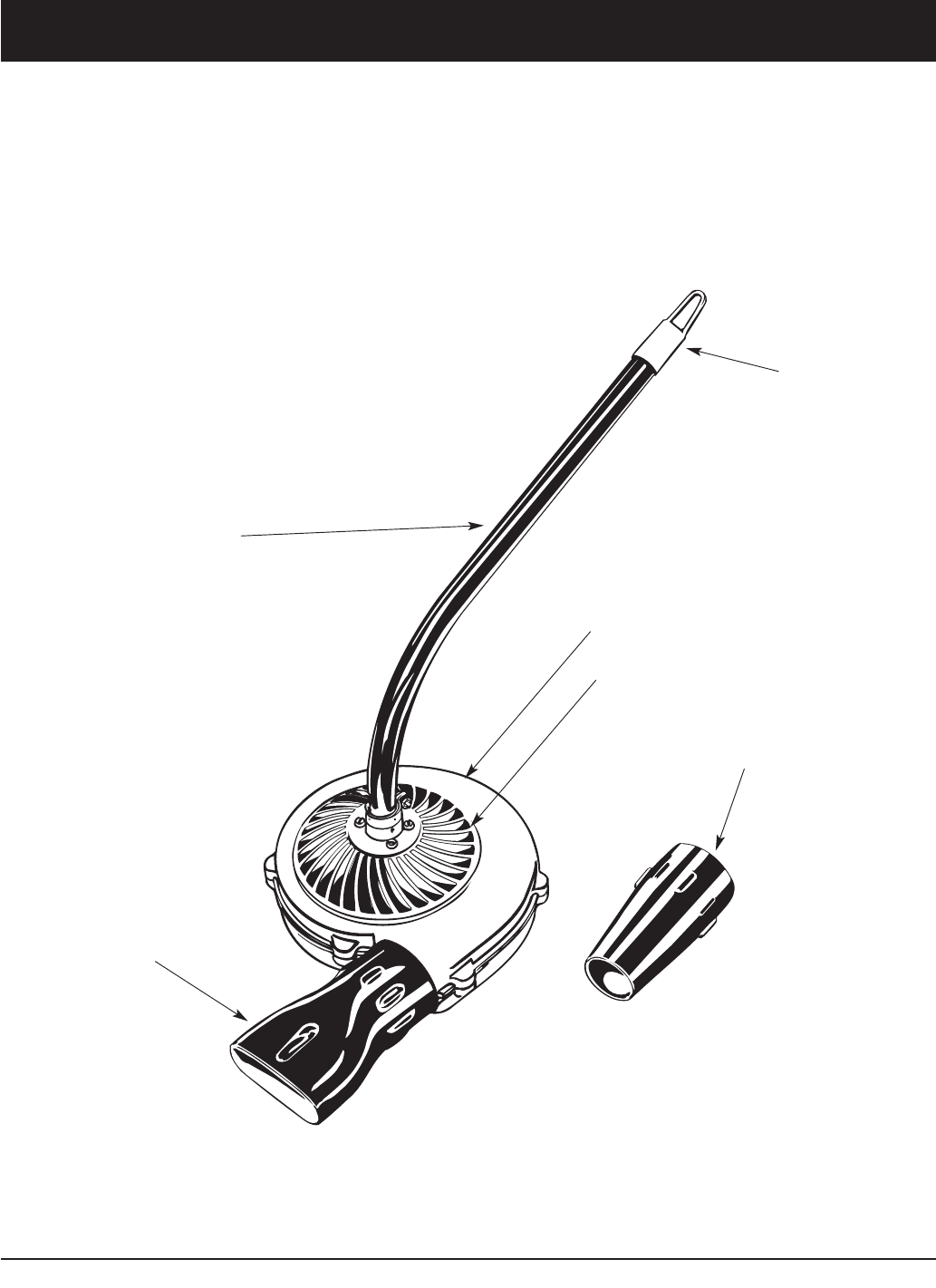

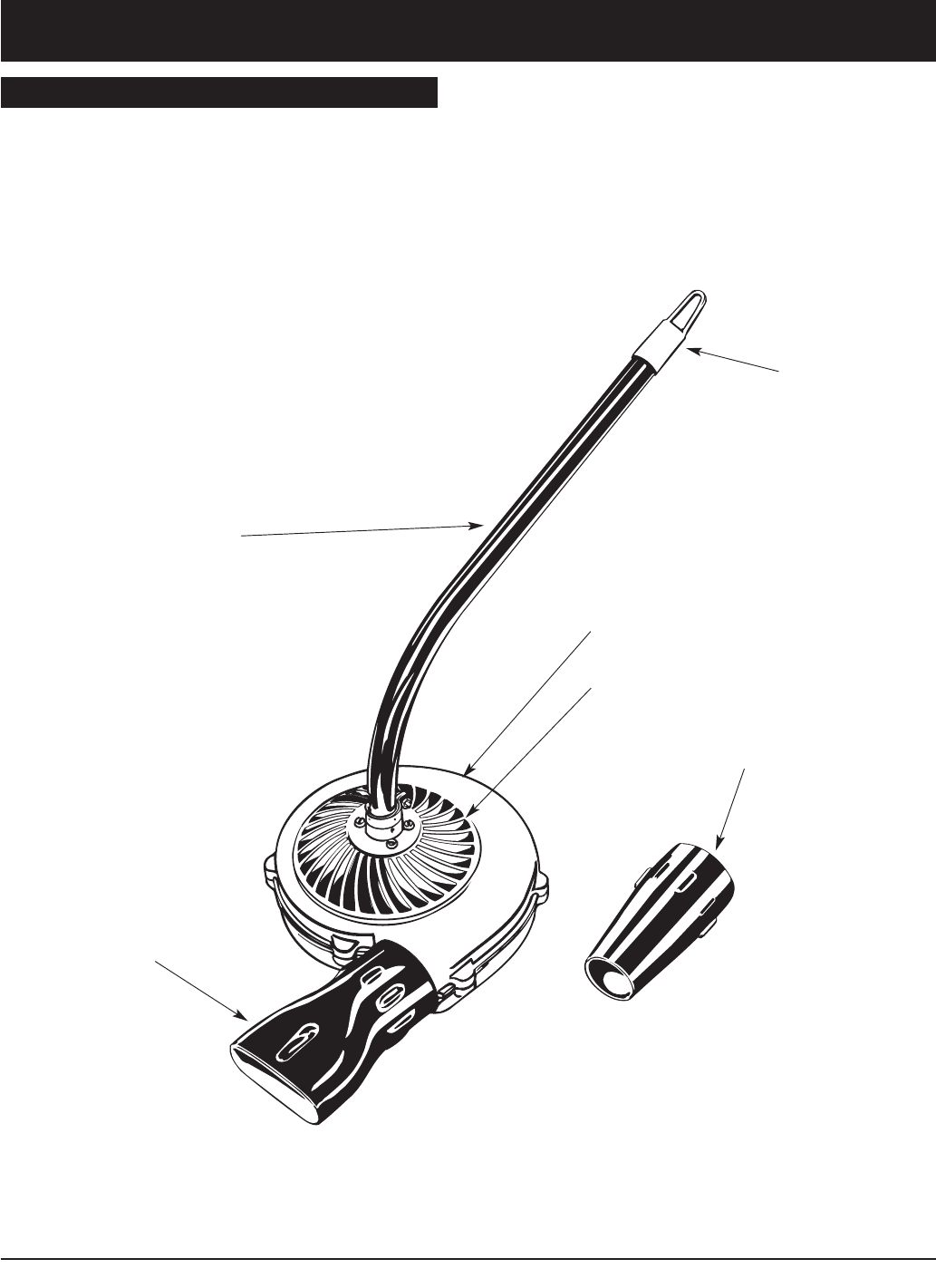

C. Know Your Unit . . . . . . . . . . . . . . . . . . . . . . 6

II. Operating Instructions . . . . . . . . . . . . . . . . . . . 7-9

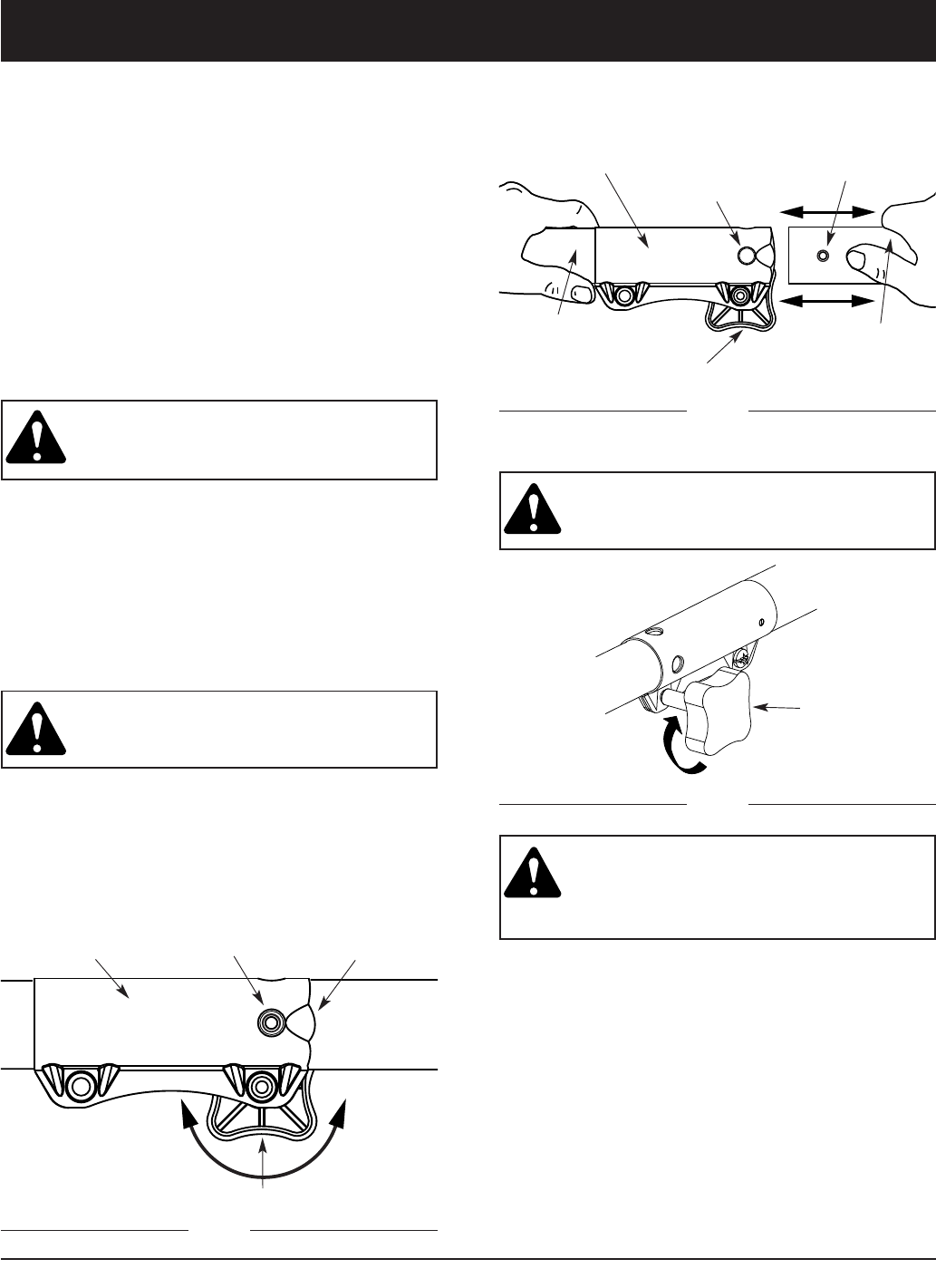

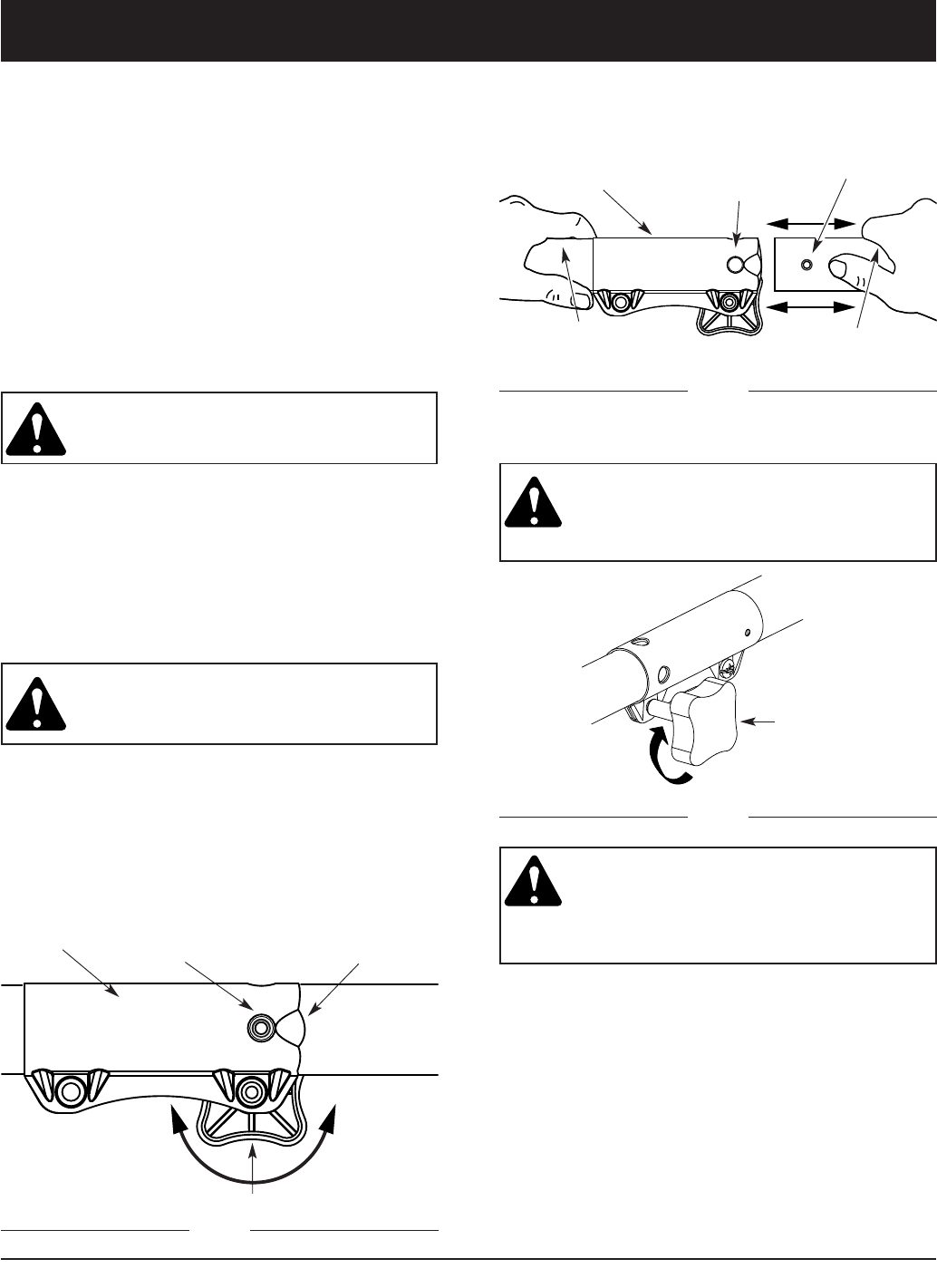

A. Assembling the coupler . . . . . . . . . . . . . . . . 7

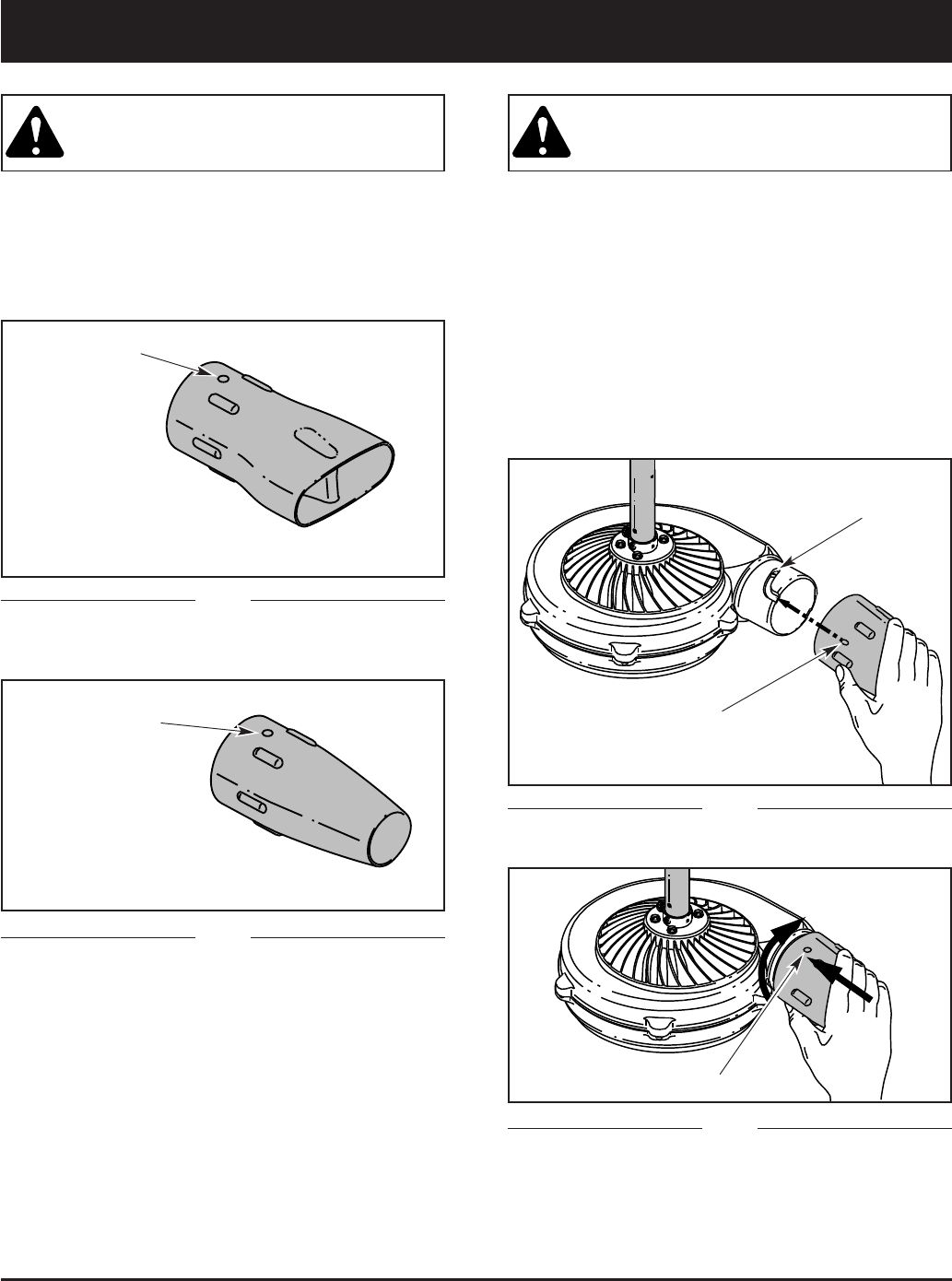

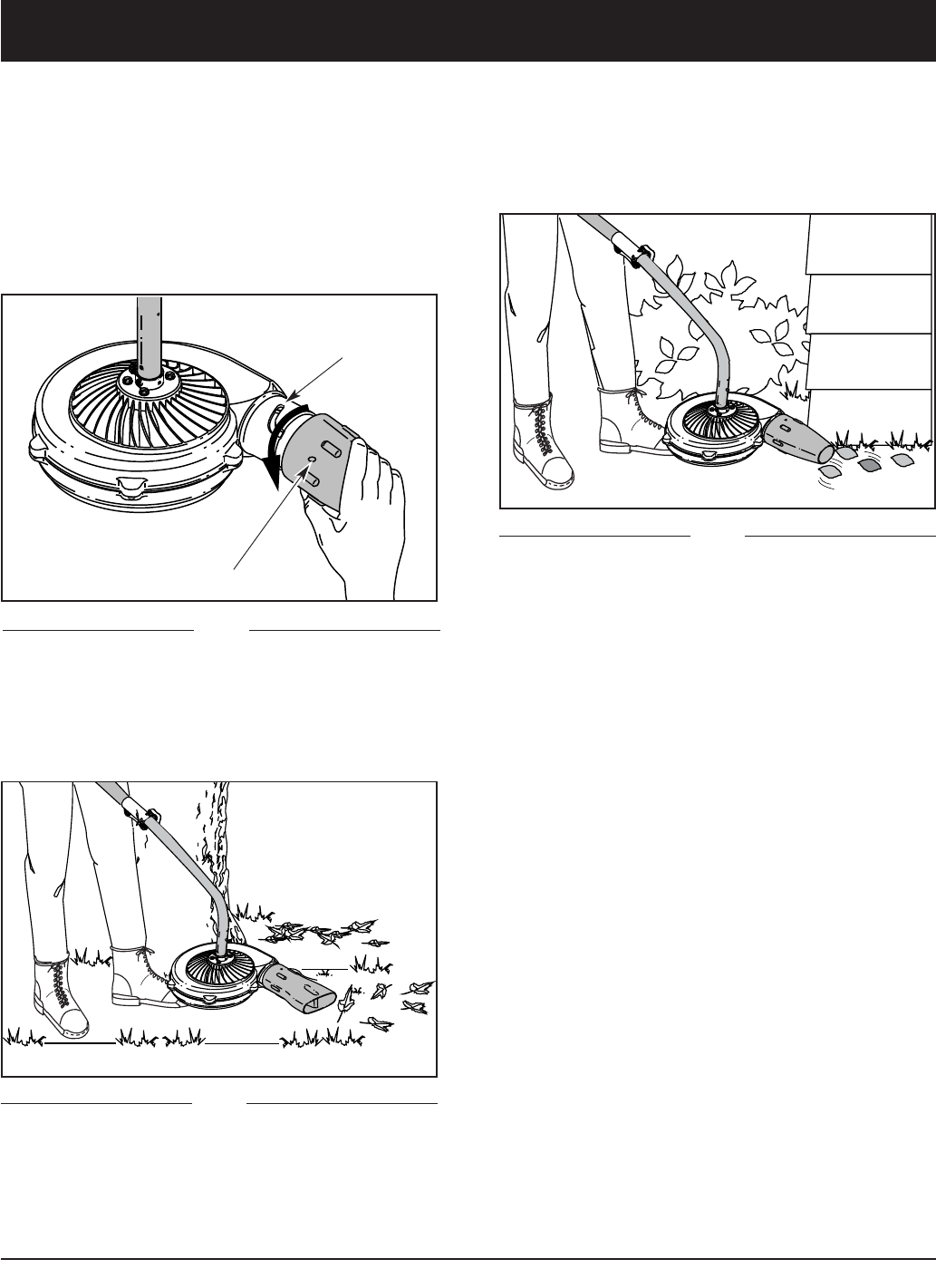

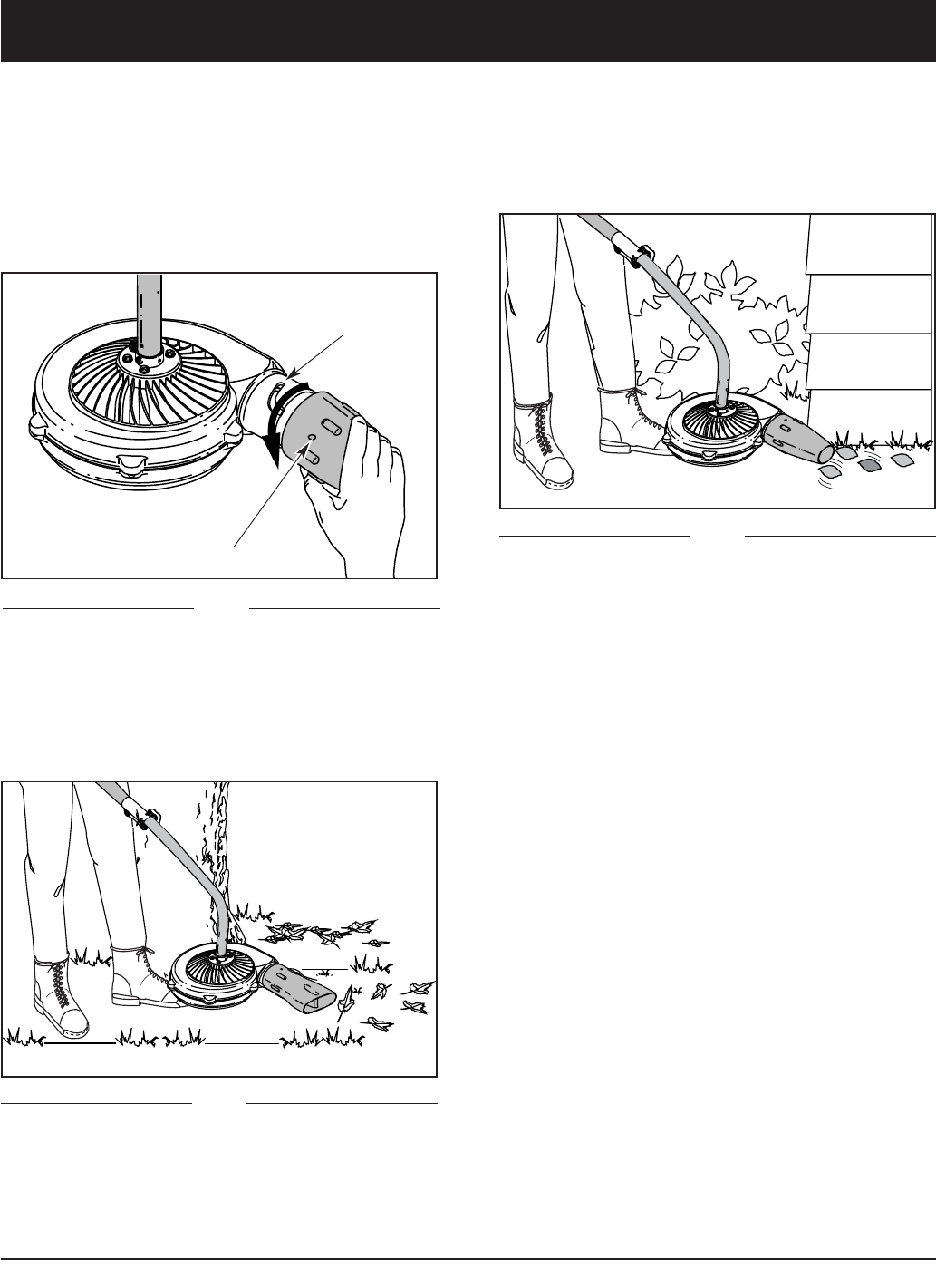

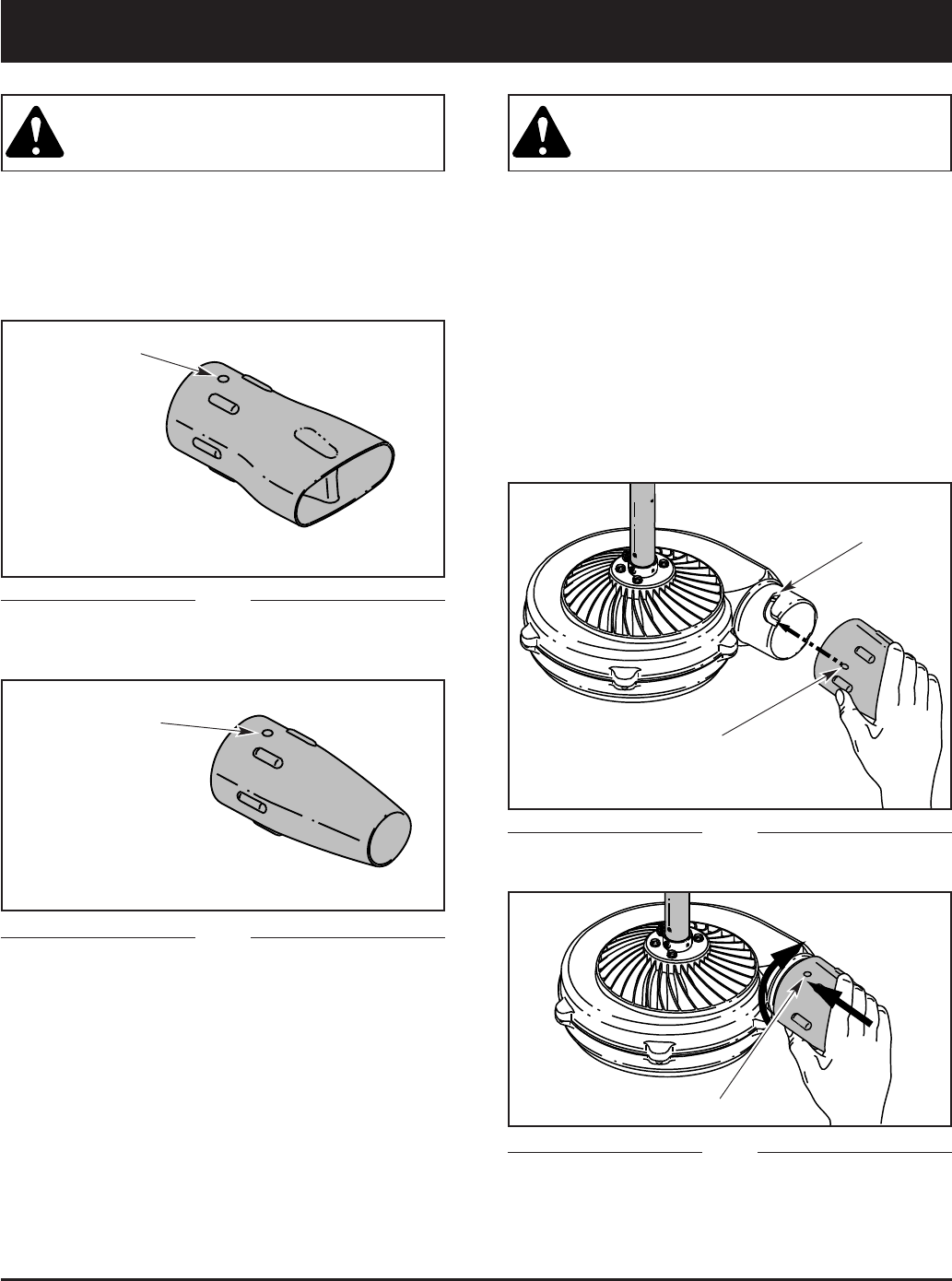

B. Interchanging Nozzles . . . . . . . . . . . . . . . . . 8-9

III. Maintenance and Repair Instructions . . . . . . . 10

A. Storage . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

B. Transporting . . . . . . . . . . . . . . . . . . . . . . . . . 10

C. Accessories/Replacement Parts . . . . . . . . . 10

IV. Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . 11

V. Warranty . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

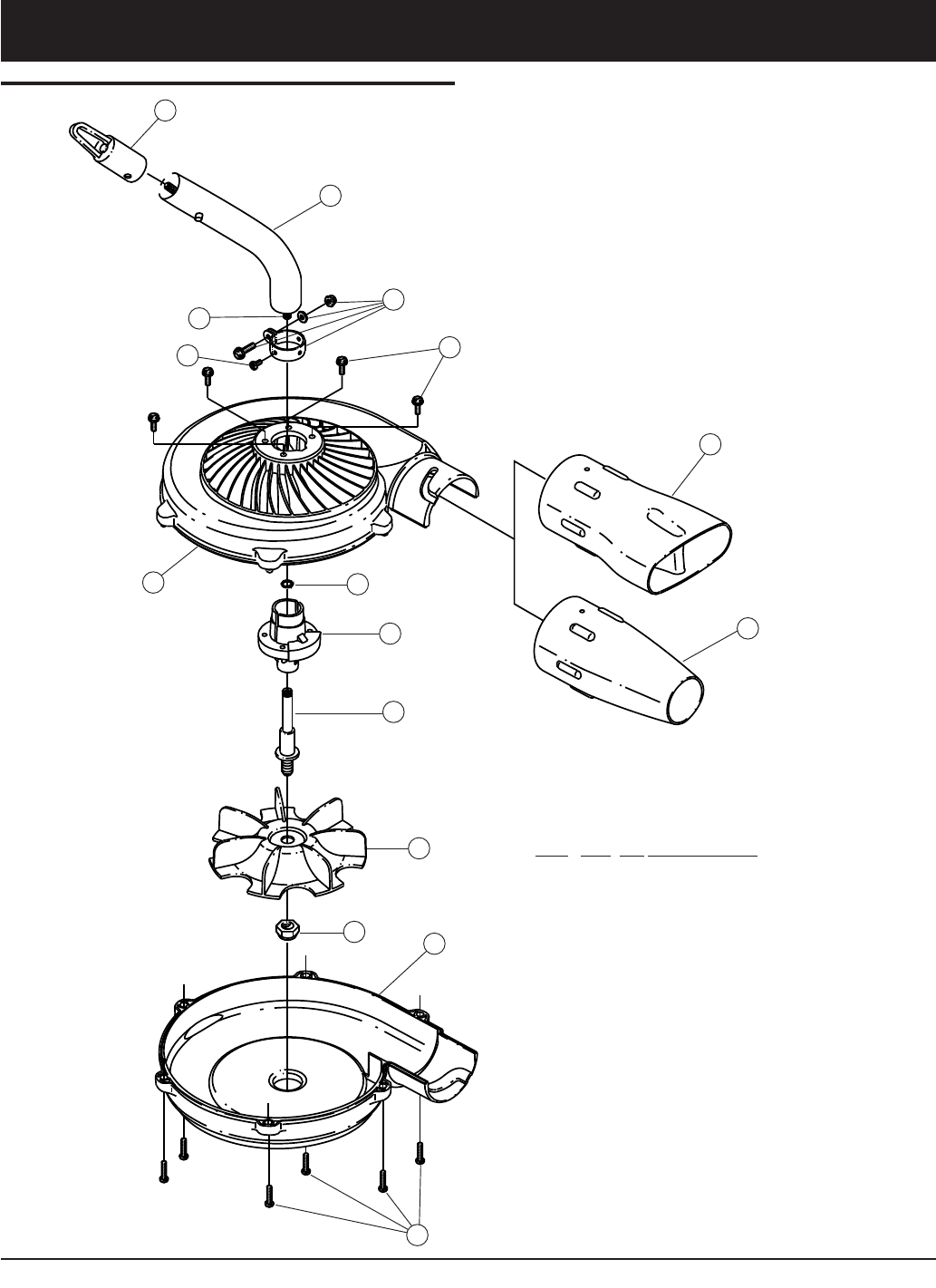

VI. Parts List . . . . . . . . . . . . . . . . . . . . . . . . . . . . . E11

CONTENTS OF CARTON

This unit should consist of the following:

• TB720 Turbo Blower Add-On

• Flare Nozzle

• Concentrator Nozzle

• Hanger

• Operator's Manual

NOTE: This product has been rated for use on both gas

and electric powerheads.

Read the Operator’s Manual(s) and follow all

warnings and safety instructions. Failure to do

so can result in serious injury to the operator

and/or bystanders.

WARNING!

DANGER: Failure to obey a safety warning

will result in serious injury to yourself or to

others. Always follow the safety precautions

to reduce the risk of fire, electric shock, and

personal injury.

WARNING: Failure to obey a safety warning

can result in injury to yourself and others.

Always follow the safety precautions to

reduce the risk of fire, electric shock, and

personal injury.

CAUTION: Failure to obey a safety warning

may result in property damage or personal

injury to yourself or to others. Always follow

the safety precautions to reduce the risk of

fire, electric shock, and personal injury.

The purpose of safety symbols is to attract your

attention to possible dangers. The safety symbols, and

their explanations, deserve your careful attention and

understanding. The safety warnings do not by

themselves eliminate any danger. The instructions or

warnings they give are not substitutes for proper

accident prevention measures.

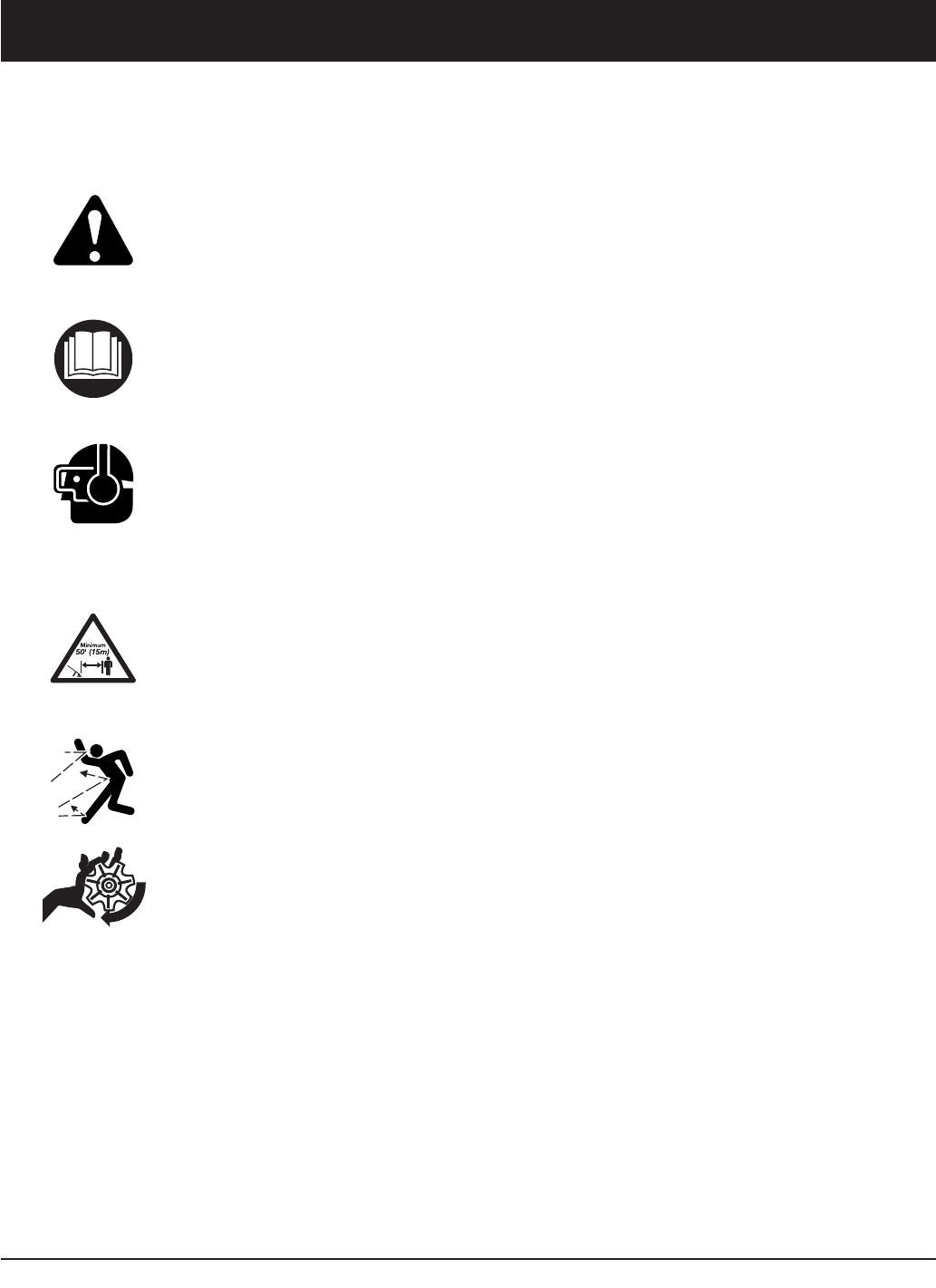

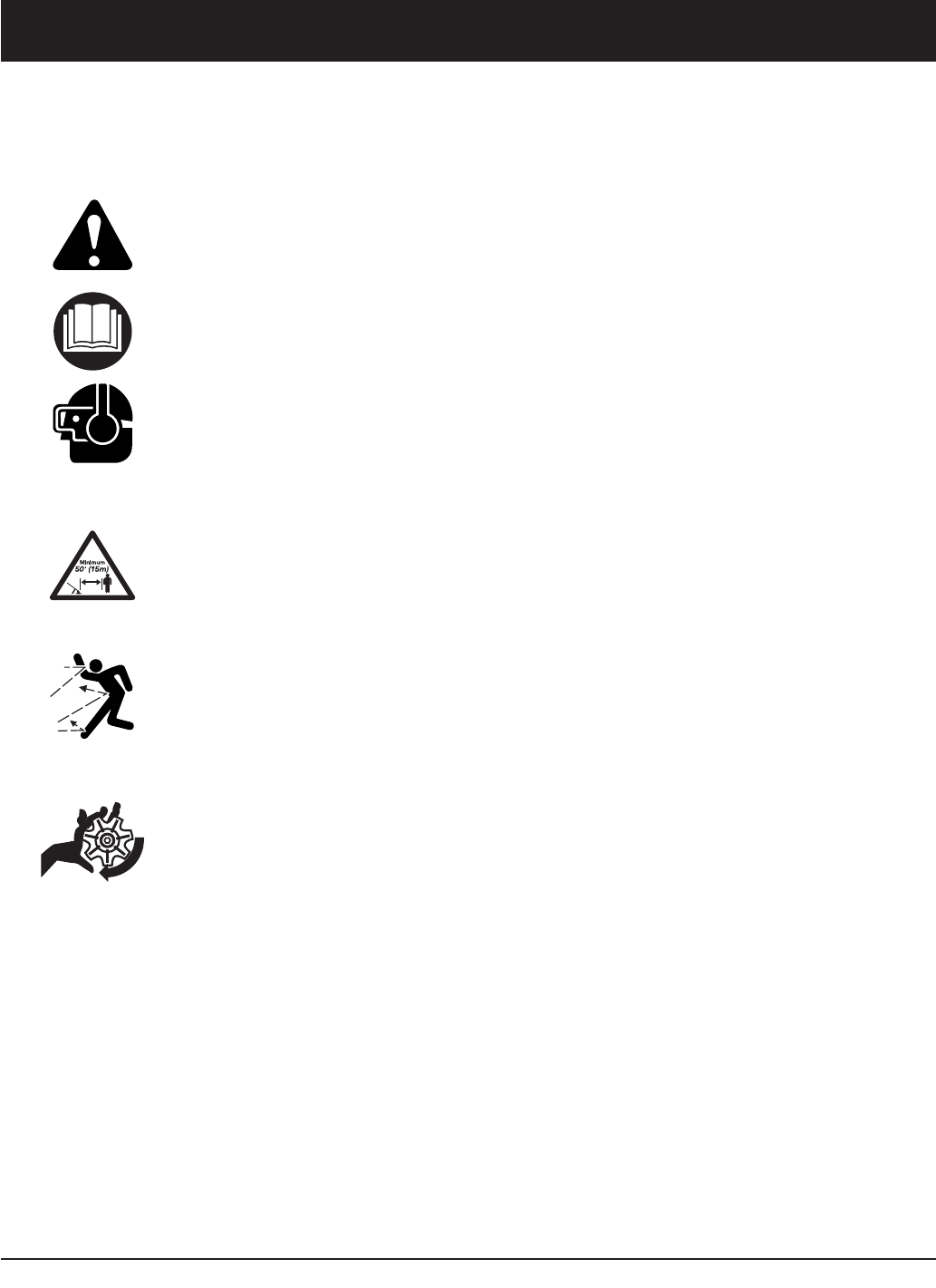

SYMBOL MEANING

SAFETY ALERT SYMBOL: Indicates

danger, warning, or caution. Attention is

required in order to avoid serious personal

injury. May be used in conjunction with other

symbols or pictographs.

NOTE: Advises you of information or instructions vital

to the operation or maintenance of the equipment.

RULES FOR SAFE OPERATION

• Move the unit at least 30 feet (9.1 m) from the fueling

source and site before starting the engine. Do not

smoke. Keep sparks and open flames away from the

area while adding fuel or operating the unit.

• Never start or run the unit inside a closed room or

building. Breathing exhaust fumes can kill. Operate this

unit only in a well ventilated area outdoors.

SPECIAL SAFETY WARNINGS FOR ELECTRIC

POWERHEADS AND TURBO BLOWER ADD-ONS

WARNING: To reduce the risk of electrical

shock, use only extension cords approved for

outdoor use, such as an extension cord of cord

type SW-A, SOW-A, STW-A, STOW-A, SJW-A,

SJOW-A, SJTW-W or SJTOW-A. Extension

cords are available from your local retailer. Use

only round-jacketed extension cords approved

for outdoor use.

• CORD SETS: Make sure your cord set is in good

condition. When using a cord set, be sure to use a

cord that is heavy enough to carry the current that your

unit will draw. An undersized cord set will cause a drop

in line voltage resulting in loss of power and

overheating. See the operator’s manual for the unit that

will power this add-on for the recommended cord size.

• Inspect all extension cords and the unit power

connection periodically. Look closely for deterioration,

cuts or cracks in the insulation. Also inspect the

connections for damage. Replace the cords if any

defects or damage appear.

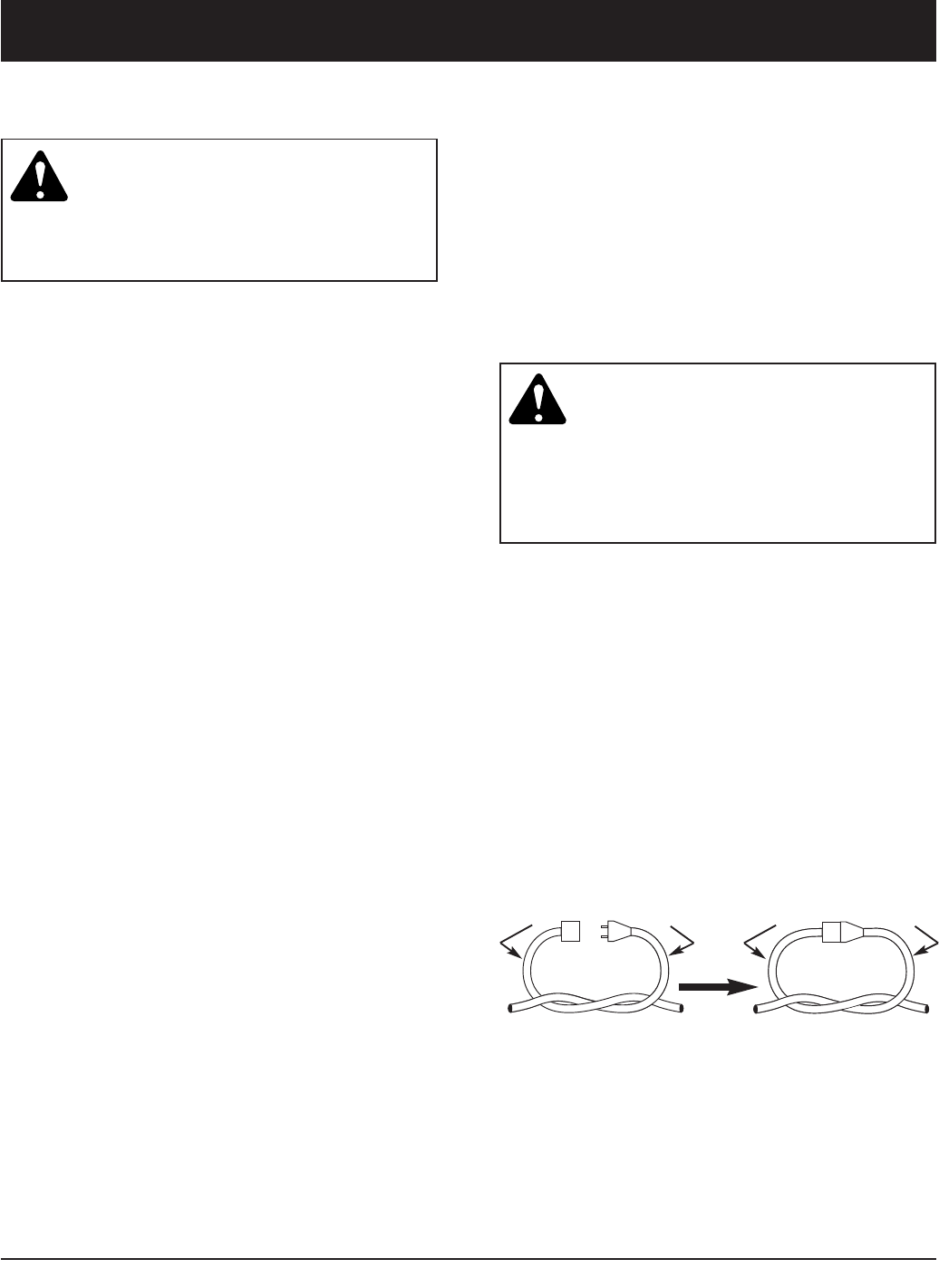

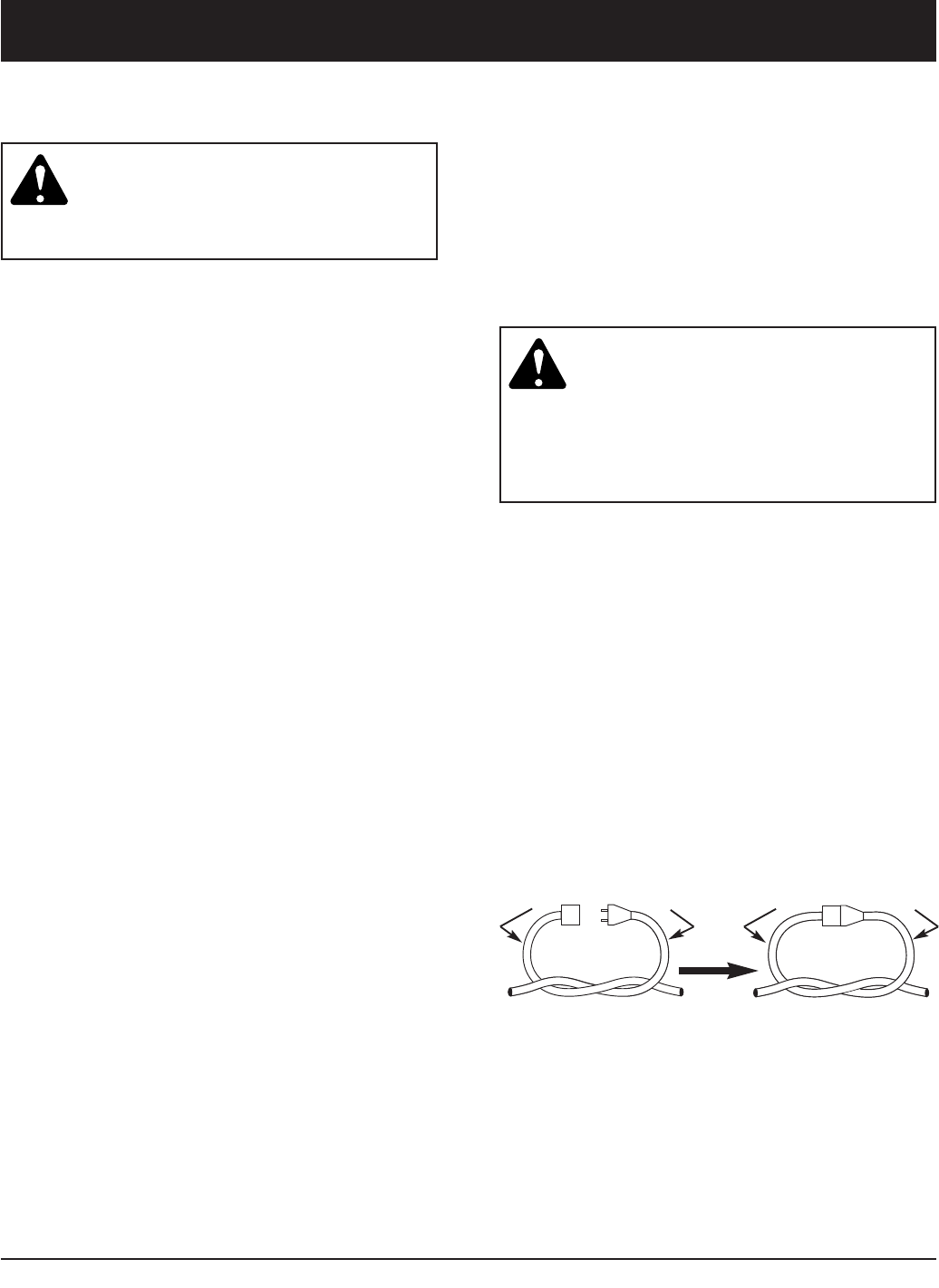

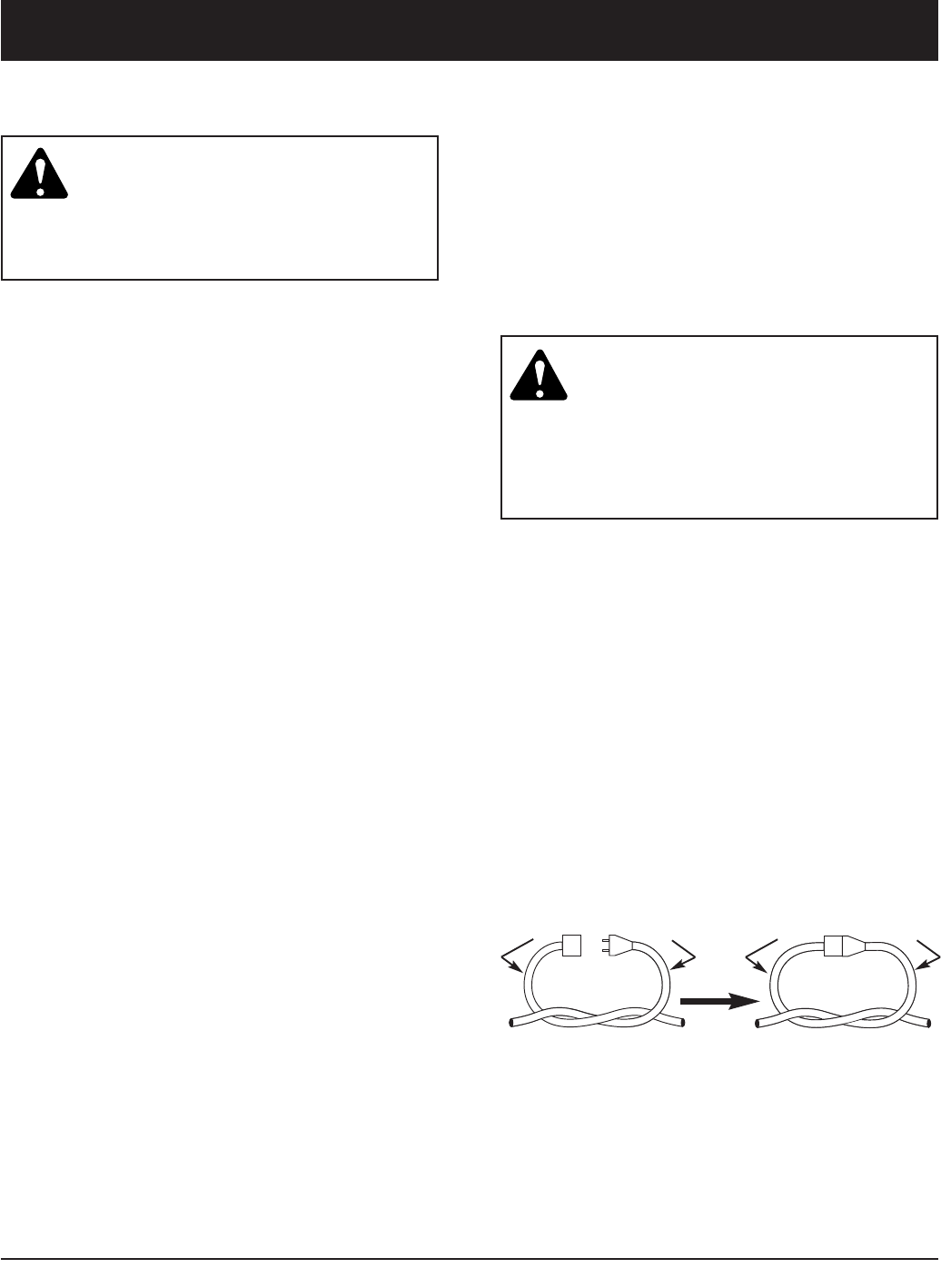

• Prevent disconnection of the electric powerhead from

extension cord during operation by using a plug-

receptacle retaining strap, connector, or by making a

knot as shown below:

• Avoid dangerous environments. Never operate your

unit in damp or wet conditions. Moisture is a shock

hazard.

• Do not use the unit in the rain. Do not use in or around

water.

• Do not handle the plug or unit with wet hands or

standing on any wet surfaces.

• Do not leave the unit plugged in when not in use, changing

add-ons, or while being serviced.

READ ALL INSTRUCTIONS

WARNING: When using the unit, the safety

rules must be followed. For your own safety

and that of bystanders, please read these

instructions before operating the unit. Please

keep the instructions safe for later use.

BEFORE OPERATING

• Carefully read and understand the operator's manual

of the unit that powers this add-on.

• Read this operating instruction manual carefully. Be

thoroughly familiar with the controls and the proper use

of the equipment. Know how to stop the unit and

disengage the controls quickly.

• Do not operate this unit when tired, ill, or under the

influence of alcohol, drugs, or medication.

• Never allow children to operate the equipment. Never

allow adults unfamiliar with the instructions to use the

unit. Never allow adults to operate the equipment

without proper instruction.

• All guards and safety attachments must be installed

properly before operating the unit.

• Inspect the unit before use.

• Keep the air intake opening clear of debris.

• Clear the area before each use. Remove all objects

such as rocks, broken glass, nails, wire, or string which

can be thrown or become entangled in the add-on.

SPECIAL SAFETY WARNINGS FOR GAS

POWERHEADS AND TURBO BLOWER ADD-ONS

WARNING: Gasoline is highly flammable, and its vapors

can explode if ignited. Take the following precautions:

• Store fuel only in containers specifically designed and

approved for the storage of such materials.

• Always stop the engine and allow it to cool before

filling the fuel tank. Never remove the cap of the fuel

tank, or add fuel, when the engine is hot. Never

operate the unit without the fuel cap securely in place.

Loosen the fuel tank cap slowly to relieve any pressure

in the tank.

• Mix and add fuel in a clean, well-ventilated area

outdoors where there are no sparks or flames. Slowly

remove the fuel cap only after stopping engine. Do not

smoke while fueling or mixing fuel. Wipe up any spilled

fuel from the unit immediately.

• Avoid creating a source of ignition for spilled fuel. Do

not start the engine until fuel vapors dissipate.

Extension

Cord

Turbo Blower

Cord

Turbo Blower

Cord

Extension

Cord

RULES FOR SAFE OPERATION

• IMPORTANT SAFETY INFORMATION •

RULES FOR SAFE OPERATION

WHILE OPERATING

• Keep bystanders, especially children and pets, at least

50 ft (15 m) away.

• Wear safety glasses or goggles that are marked as meeting

ANSI Z87.1–1989 standards, and ear/hearing protection

when operating this unit. Wear a face or dust mask if the

operation is dusty.

• Wear heavy, long pants, boots, gloves and a long sleeve

shirt. Do not wear loose clothing, jewelry, short pants,

sandals or go barefoot. Secure hair above shoulder level.

• Use the unit only in daylight or good artificial light.

• Use the right tool. Only use this tool for the purpose

intended.

• Do not overreach, take extra care when working on

steep slopes or inclines. Always keep proper footing

and balance.

• Always hold the unit with both hands when operating.

Keep a firm grip on both the front and rear handle or

grips.

• Keep air intake opening clear of debris while blowing.

• Never operate the unit without the a nozzle installed.

• Never attempt to clear a clogged intake with the

engine/motor running.

• Do not force unit. It will do the job better and with less

likelihood of injury at a rate for which it was designed.

• Do not operate the engine faster than the speed

needed to do the job. Do not run the engine at high

speed when not in use.

• Always stop the engine/motor when operation is

delayed or when walking from one location to another.

.• If you strike or become entangled with a foreign object,

stop the engine/motor immediately and check for

damage. Have any damage repaired before attempting

further operations.

• Stop the unit IMMEDIATELY if you feel excessive

vibration. Vibration is a sign of trouble. Inspect

thoroughly for loose nuts, bolts or damage before

continuing. Repair or replace affected parts as

necessary.

• Stop and switch the unit to off for maintenance, repair,

or for changing add-ons. The unit must be stopped

and the impeller no longer turning to avoid injury.

• Use only genuine MTD replacement parts and

accessories for this unit. These are available from

your authorized service dealer. Use of any non-MTD

parts or accessories could lead to serious injury to the

user or damage to the unit, and void your warranty.

OTHER SAFETY WARNINGS

• Allow the unit to cool before storing or transporting. Be

sure to secure the unit while transporting.

• Store the unit in a locked up and dry or high and dry

place to prevent unauthorized use or damage, out of

the reach of children.

• Never douse or squirt the unit with water or any other

liquid. Keep handles dry, clean and free from debris.

Clean unit and labels with a damp sponge. Clean after

each use.

• Keep these instructions. Refer to them often and use

them to instruct other users. If you loan someone this

unit, also loan them these instructions.

• Only qualified personnel should perform any repairs

or maintenance procedures that are not described

in this manual.

• Check engine mounting bolts and other bolts at

frequent intervals for proper tightness to be sure the

equipment is in safe working condition.

• Inside a building store the machine away from ignition

sources. Allow the engine to cool before storing in any

enclosure.

• Always refer to the Operator’s Manual instructions for

important details if the unit is to be stored for an

extended period.

• Do not attempt to repair the machine unless you have

the proper tools, and instructions for disassembly and

repair of the machine.

SAVE THESE INSTRUCTIONS

SAFETY AND INTERNATIONAL SYMBOLS

This operator's manual describes safety and international symbols and pictographs that may appear on this product.

Read the operator's manual for complete safety, assembly, operating and maintenance and repair information.

SYMBOL MEANING

• SAFETY ALERT SYMBOL

Indicates danger, warning, or caution. May be used in conjunction with other symbols or

pictographs.

• WARNING - READ OPERATOR'S MANUAL

Read the Operator’s Manual(s) and follow all warnings and safety instructions. Failure to do so

can result in serious injury to the operator and/or bystanders.

• WEAR EYE AND HEARING PROTECTION

WARNING: The operation of any power tool can be the source of thrown objects and loud

noise which can cause severe eye injury and hearing loss. Always wear safety glasses or

goggles eye protection meeting ANSI Z87.1–1989 standards and ear protection when

operating this unit. Use a full face shield when needed.

• KEEP BYSTANDERS AWAY

WARNING: Keep all bystanders, especially children and pets, at least 50 feet (15 m) from the

operating area.

• THROWN OBJECTS CAN CAUSE SEVERE INJURY

WARNING: Do not operate unit without proper attachments and guards in place.

• BLOWER/VACUUM – ROTATING IMPELLER CAN CAUSE SEVERE INJURY

WARNING: Stop the engine/motor before installing or removing nozzles, or before cleaning or

performing any maintenance. Do not put hands or other objects into fan housing. Keep

hands and feet away from rotating impeller.

RULES FOR SAFE OPERATION

APPLICATIONS

With Turbo Blower Add-On:

• Up to 145 MPH Velocity Air Flow for Fast Clearing of

Large Areas.

• Flare Nozzle for Large Areas.

• Concentrated Nozzle for Hard to Reach Places.

Shaft Housing

Hanger

Housing

Concentrator Nozzle

Flare Nozzle

KNOW YOUR UNIT

RULES FOR SAFE OPERATION

Air intake

OPERATING INSTRUCTIONS

CAUTION: The add-ons with the coupler

system are to be used in the primary hole only.

Using the wrong hole could lead to personal

injury or damage to the unit.

The turbo blower add-on should be installed with the

release button in the primary hole.

Check Flex Shaft Engagement Prior to Using

1. Start the unit.

2. Briefly engage and release the trigger.

3. Check that add-on is operating.

4. If the add-on is not operating, remove add-on and

repeat steps for installing the add-on.

5. Recheck operation of add-on.

3. Turn the knob clockwise to tighten (Fig. 3).

CAUTION: Lock the release button in the

primary hole (Fig. 2) and securely tighten the

knob before operating this unit.

ASSEMBLING THE COUPLER

The following TrimmerPlus® Add-Ons are also available for

your unit:

AeroFlex™ Trimmer . . . . . . . . . . . . . . . . . . . . . . . .AF720

Brushcutter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .BC720*

Bladed Pruner . . . . . . . . . . . . . . . . . . . . . . . . . . . . .BP720

Blower Trimmer . . . . . . . . . . . . . . . . . . . . . . . . . .BT720*

Blower Vacuum . . . . . . . . . . . . . . . . . . . . . . . . . . . .BV720

Garden Cultivator . . . . . . . . . . . . . . . . . . . . . . . . . GC720

Lawn Edger . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . LE720

Articulating Hedge Trimmer . . . . . . . . . . . . . . . . AH720*

Pole Saw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . PS720

Snow Thrower . . . . . . . . . . . . . . . . . . . . . . . . . . . . .ST720

Straight Shaft Trimmer . . . . . . . . . . . . . . . . . . . . . . SS725

*Do NOT use this add-on with an electric powered product.

WARNING: Read and understand operator’s

manual for unit to be used with this add-on

prior to operation.

Removing the add-on:

1. Turn the knob counterclockwise to loosen (Fig. 1).

2. Press and hold the release button (Fig. 1).

3. While firmly holding the upper shaft housing, pull the

turboblower attachment out of the coupler (Fig. 2).

Installing the add-on:

WARNING: To avoid serious personal injury

and damage to the unit, shut unit off before

removing or installing add-ons.

NOTE: To make installing or removing the add-on

easier, place the unit on the ground or on a

work bench.

1. Remove the hanger from the top of the shaft housing.

2. Turn knob counterclockwise to loosen (Fig. 1).

3. While firmly holding the add-on, push it straight into

the coupler (Fig. 2).

Fig. 1

Coupler Release Button Guide Recess

Knob

Primary Hole

Upper Shaft

Housing

Coupler

NOTE: Aligning the release button with the guide recess

will help installation (Fig. 1).

Fig. 2

Fig. 3

Knob

Lower Shaft

Housing

Release Button

Knob

ClockwiseCounterclockwise

Indexing Button

on inside of

nozzle

Flare Nozzle

Indexing Button

on inside of

nozzle

Concentrator Nozzle

Indexing Button

Detent

Indexing Button

OPERATING INSTRUCTIONS

Fig. 4

Fig. 5

Fig. 6

Fig. 7

WARNING: To avoid serious personal injury,

do not insert hands into nozzles when

removing or installing them.

INTERCHANGING NOZZLES

Use the following instructions to attach or interchange

the two nozzles (Figs. 4 and 5).

WARNING: To reduce the risk of injury,

disconnect power source before removing

nozzles.

INSTALLING FLARE OR CONCENTRATOR

NOZZLE ONTO BLOWER HOUSING

1. Align the indexing button on the inside of the nozzle

with the detent on the housing (Fig. 6).

2. Push the nozzle onto the housing and turn the nozzle

clockwise until it locks (Fig. 7).

NOTE: Make sure the nozzles are installed properly, with

indexing button facing up, before operating the

unit.

REMOVING FLARE OR CONCENTRATOR

NOZZLE FROM BLOWER HOUSING

1. Grasp the nozzle and turn it counterclockwise

approximately 45˚ until the indexing button on the

inside of the nozzle snaps out of the detent in the

blower housing (Fig. 8). Pull the nozzle off of the

blower housing.

Detent

Indexing Button

Fig. 8

Fig. 10

Fig. 9

OPERATING INSTRUCTIONS

USING THE FLARE NOZZLE

Use the flare nozzle for large, hard surfaces such as

driveways and sidewalks (Fig. 9).

USING THE CONCENTRATOR NOZZLE

Use the concentrator nozzle for hard to reach places

such as corners in a garage or to control dust in a dust

laden environment (Fig. 10).

MAINTENANCE AND REPAIR INSTRUCTIONS

STORAGE

• Check unit before storage to be sure the equipment is

in safe working condition.

• Stop the engine or motor.

• Store the unit indoors, in a dry and locked place, out of

the reach of children.

• Maintain or replace safety and instruction labels, as

necessary.

For gas powerhead units:

• Allow the unit to cool before storing in any enclosure.

• Drain fuel from unit. Never store the unit with fuel in the

fuel tank inside a building where ignition sources are

present such as hot water and space heaters, clothes

dryers, etc.

TRANSPORTING

• Allow the unit to cool before transporting.

• Secure the unit while transporting.

For gas powerhead units:

• Drain fuel from unit.

• Tighten fuel cap before transporting.

SPECIFICATIONS

TURBO BLOWER ADD-ON

Weight of Attachment: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3.375 lbs. (1.531 kg)

Drive Shaft Housing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Steel Tube

Air Velocity . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Up to 145 MPH

MANUFACTURER’S LIMITED WARRANTY FOR:

No implied warranty, including any implied warranty of

merchantability or fitness for a particular purpose,

applies after the applicable period of express written

warranty above as to the parts as identified. No other

express warranty or guaranty, whether written or oral,

except as mentioned above, given by any person or

entity, including a dealer or retailer, with respect to any

product shall bind MTD. During the period of the

Warranty, the exclusive remedy is repair or replacement

of the product as set forth above. (Some states do not

allow limitations on how long an implied warranty lasts, so

the above limitation may not apply to you.)

The provisions as set forth in this Warranty provide the

sole and exclusive remedy arising from the sales. MTD

shall not be liable for incidental or consequential loss or

damages including, without limitation, expenses

incurred for substitute or replacement lawn care

services, for transportation or for related expenses, or

for rental expenses to temporarily replace a warranted

product. (Some states do not allow limitations on how long

an implied warranty lasts, so the above limitation may not

apply to you.)

In no event shall recovery of any kind be greater than the

amount of the purchase price of the product sold. Alteration

of the safety features of the product shall void this Warranty.

You assume the risk and liability for loss, damage, or injury

to you and your property and/or to others and their property

arising out of the use or misuse or inability to use the

product.

This limited warranty shall not extend to anyone other than

the original purchaser, original lessee or the person for

whom it was purchased as a gift.

How State Law Relates to this Warranty: This warranty

gives you specific legal rights, and you may also have other

rights which vary from state to state.

To locate your nearest service dealer dial 1-800-345-8746 in

the United States or 1-800-668-1238 in Canada.

MTD LLC

P. O. Box 361131

Cleveland, OH 44136–0019 U.S.A.

The limited warranty set forth below is given by MTD

LLC (“MTD”) with respect with new merchandise purchased

and used in the United States, its possessions and

territories.

MTD warrants this product against defects in material and

workmanship for a period of two (2) years commencing on

the date of original purchase and will, at its option, repair or

replace, free of charge, any part found to be defective in

material or workmanship. This limited warranty shall only

apply if this product has been operated and maintained in

accordance with the Operator’s Manual furnished with the

product, and has not been subject to misuse, abuse,

commercial use, neglect, accident, improper maintenance,

alteration, vandalism, theft, fire, water, or damage because

of other peril or natural disaster. Damage resulting from the

installation or use of any accessory or attachment not

approved by MTD for use with the product(s) covered by

this manual will void your warranty as to any resulting

damage.

This warranty is limited to ninety (90) days from the date of

original retail purchase for any MTD product that is used for

rental or commercial purposes, or any other income-

producing purpose.

HOW TO OBTAIN SERVICE: Warranty service is available,

WITH PROOF OF PURCHASE THROUGH YOUR LOCAL

AUTHORIZED SERVICE DEALER. To locate the dealer in

your area, please check for a listing in the Yellow Pages or

contact the Customer Service Department of MTD LLC by

calling 1-800-345-8746 or writing to P.O. Box 361131,

Cleveland, OH 44136-0019 or if in Canada call 1-800-668-

1238. No product returned directly to the factory will be

accepted unless prior written permission has been extended

by the Customer Service Department of MTD LLC.

This limited warranty does not provide coverage in the

following cases:

A. Wear items - Bump Knobs, Outer Spools, Cutting Line,

Inner Reels, Starter Pulley, Starter Ropes, Drive Belts

B. MTD does not extend any warranty for products sold or

exported outside of the United States of America, its

possessions and territories, except those sold through

MTD’s authorized channels of export distribution

MTD reserves the right to change or improve the design of

any TrimmerPlus® Product without assuming any obligation

to modify any product previously manufactured.

SAVE THESE INSTRUCTIONS FOR FUTURE REFERENCE.

FOR QUESTIONS CALL 1-800-345-8746 IN U.S.

OR 1-800-668-1238 IN CANADA

769-03947 07/08

Turbosouffleuse TB720

SI VOUS AVEZ DES QUESTIONS, APPELEZ LE 1-800-345-8746 aux ÉTATS-UNIS,

ou le 1-800-668-1238 au CANADA

www.TrimmerPlus.com

MANUEL IMPORTANT À NE PAS JETER

MANUEL DE L'UTILISATEUR

TOUS NOS REMERCIEMENTS

Nous vous remercions d'avoir acheté ce produit de

qualité. Cet outil moderne de plein air est conçu pour

vous rendre service pendant longtemps. Il vous sauvera

beaucoup de temps comme vous pourrez vous en rendre

compte. Ce manuel de l'utilisateur comporte un mode

d'emploi facile à comprendre. Prenez soin de le lire au

complet et de respecter toutes les instructions pour

conserver votre outil en excellent état de

fonctionnement.

RÉFÉRENCES, ILLUSTRATIONS ET SPÉCIFICATIONS

RELATIVES AU PRODUIT

Toutes les informations, illustrations et spécifications

contenues dans ce manuel tiennent compte des

dernières informations techniques disponibles au

moment de mettre sous presse. Nous nous réservons le

droit de les modifier à tout moment, sans préavis.

TrimmerPlusMD est une marque déposée de MTD LLC.

INFORMATIONS RELATIVES À L'ENTRETIEN

Tout entretien effectué sur cet appareil pendant et après la

période de garantie doit être entrepris uniquement par un

distributeur agréé et approuvé.

Composez :

• le 1-800-345-8746 aux États-Unis

• le 1-800-668-1238 au Canada pour obtenir la liste des

distributeurs agréés les plus proches de vous.

NE RETOURNEZ PAS L'APPAREIL AU DÉTAILLANT.

REMARQUE : TOUT SERVICE SOUS GARANTIE

NÉCESSITE UNE PREUVE D'ACHAT.

Prenez soin de lire et de bien comprendre ce manuel

avant de démarrer ou de faire fonctionner cet équipement.

CE PRODUIT EST COUVERT PAR UN OU PLUSIEURS

BREVETS AMÉRICAINS, ET D’AUTRES SONT EN INSTANCE.

DANGER : le non-respect d’un avertissement

entraînera des blessures graves pour tous.

Respectez toujours les consignes de sécurité

afin de réduire les risques d'incendie, de choc

électrique et de blessures.

AVERTISSEMENT : le non-respect d’un

avertissement peut entraîner des blessures

graves pour tous. Respectez toujours les

consignes de sécurité afin de réduire les risques

d'incendie, de choc électrique et de blessures.

MISE EN GARDE : le non-respect d’un

avertissement risque d’entraîner des

dommages matériels ou des blessures graves

pour tous. Respectez toujours les consignes de

sécurité afin de réduire les risques d'incendie,

de choc électrique et de blessures.

Les symboles de sécurité attirent votre attention sur des

dangers potentiels. Ces symboles et leurs détails

explicatifs méritent que vous les lisiez et compreniez bien.

Les avertissements de sécurité ne peuvent éviter les

dangers de par eux-mêmes. Les consignes ou mises en

garde qu'ils donnent ne remplacent pas des mesures

préventives appropriées contre les accidents.

SYMBOLE SIGNIFICATION

SYMBOLE D’ALERTE DE SÉCURITÉ : indique

un danger, un avertissement ou une mise en

garde. Soyez vigilant afin d'éviter toute blessure

grave. Ce symbole peut être combiné à d'autres

symboles ou pictogrammes.

REMARQUE : donne des informations ou des instructions

vitales pour le fonctionnement ou l'entretien de

l'équipement.

AVERTISSEMENT !

Lisez le(s) manuel(s) de l'utilisateur et suivez tous les

avertissements et consignes de sécurité. Vous pourriez

à défaut entraîner des blessures graves pour vous ou

d'autres personnes.

INTRODUCTION TABLE DES MATIÈRES

CONSIGNES DE SÉCURITÉ

I. Consignes de sécurité . . . . . . . . . . . . . . . . . . . F2-F6

A. Importantes consignes de sécurité . . . . . . . F3-F4

B. Symboles de sécurité et internationaux . . . F5

C. Savoir votre unité . . . . . . . . . . . . . . . . . . . . . F6

II. Instructions d’utilisation . . . . . . . . . . . . . . . . . . F7-F9

A. Montage du coupleur . . . . . . . . . . . . . . . . . . F7

B. Échange d'embouts . . . . . . . . . . . . . . . . . . . F8-F9

III. Instructions de d’entretien . . . . . . . . . . . . . . . . F10

A. Entreposage . . . . . . . . . . . . . . . . . . . . . . . . . F10

B. Transport . . . . . . . . . . . . . . . . . . . . . . . . . . . F10

C. Accessoires/Pièces de rechange . . . . . . . . F10

IV. Caractéristiques . . . . . . . . . . . . . . . . . . . . . . . . F11

V. Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . F12

VI. Liste des pièces . . . . . . . . . . . . . . . . . . . . . . . . E11

CONTENU DE L'EMBALLAGE

Cet appareil comporte les éléments suivants :

• Accessoire de turbosouffleuse TB720

• Embout évasé

• Embout concentrateur

• Crochet

• Manuel de l'utilisateur

REMARQUE : ce produit est prévu pour être utilisé sur

une tête d’entraînement à essence ou électrique.

• Éloignez l'appareil d'au moins 9,1 m (30 pi) de la

source de ravitaillement en carburant avant de

démarrer le moteur. Ne fumez pas et éloignez toute

source d'étincelles ou de flammes vives du lieu de

ravitaillement ou de fonctionnement de l'appareil.

• Évitez de démarrer ou de faire marcher l'appareil à

l'intérieur d'une pièce ou d'un bâtiment fermé. La

respiration de fumées d'échappement peut tuer. Ne

faites fonctionner cet appareil qu'à l'extérieur, dans un

endroit bien aéré.

AVERTISSEMENTS DE SÉCURITÉ SPÉCIAUX

POUR LES TÊTES D’ENTRAÎNEMENT

ÉLECTRIQUES ET LES TURBOSOUFFLEUSES

AVERTISSEMENT : afin de diminuer les

risques d'électrocution, utilisez uniquement des

rallonges homologuées pour l’usage à

l’extérieur : type SW-A, SOW-A, STW-A,

STOW-A, SJW-A, SJOW-A, SJTW-W ou

SJTOW-A. Vous pourrez vous en procurer chez

votre détaillant. Utilisez uniquement des

rallonges à prise ronde, homologuées pour

l'usage à l'extérieur.

• CORDONS : assurez-vous que votre cordon est en

bon état et assez solide pour transporter le courant

nécessaire à l'appareil. Il peut sinon provoquer une

chute de tension entraînant une panne de courant et

une surchauffe. Reportez-vous au calibre de cordon

recommandé dans le manuel de l’utilisateur de

l’appareil motorisé.

• Inspectez régulièrement toutes les rallonges ainsi que

la connexion d’alimentation de l’appareil. Soyez à

l’affût de signes de détérioration, de coupures ou de

fissures dans l’isolation. Vérifiez aussi que les

connexions ne sont pas endommagées.

• Évitez que la tête d'entraînement de la têtes

d’entraînement électriques ne se déconnecte de la

rallonge en utilisant une sangle de fixation ou un

connecteur de retenue de la fiche et de la prise, ou en

faisant un nœud comme indiqué ci-dessous:

• Évitez les lieux dangereux. N’utilisez jamais l’appareil

dans des conditions humides ou mouillées. L’humidité

peut provoquer l’électrocution.

• N’utilisez pas l'appareil sous la pluie. Ne l’utilisez pas à

proximité de l’eau.

• Ne manipulez pas la prise ou l'appareil les mains

mouillées ou debout sur une surface mouillée.

• Ne laissez pas l'appareil branché quand il ne sert pas,

lors d’un entretien ou d’un changement d’accessoires.

LISEZ TOUTES LES INSTRUCTIONS

AVERTISSEMENT : suivez soigneusement les

consignes de sécurité lorsque vous utilisez cet

appareil. Dans l'intérêt de votre sécurité et de

celle des personnes à proximité, prenez soin

de lire ces instructions avant de faire

fonctionner la machine. Veuillez garder les

instructions en lieu sûr pour usage ultérieur.

AVANT L'UTILISATION

• Prenez soin de bien lire et comprendre le manuel de

l'appareil qui alimente cet accessoire.

• Veuillez lire le manuel de l'utilisateur attentivement.

Familiarisez-vous avec les commandes et l'utilisation

correcte de l’appareil. Sachez comment arrêter

l’appareil et désactiver les commandes rapidement.

• N'utilisez pas l'appareil si vous êtes fatigué, malade ou

sous l'effet de l'alcool, de drogues ou de

médicaments.

• Ne laissez pas les enfants faire fonctionner l’appareil.

Ne laissez jamais des adultes qui ne se sont pas

familiarisés avec les instructions utiliser l’appareil. Ne

laissez jamais des adultes n'ayant jamais reçu les

instructions nécessaires faire fonctionner l’appareil.

• Tous les accessoires de sécurité et protections doivent

être correctement installés avant d'utiliser cet appareil.

• Inspectez l'appareil avant utilisation.

• Gardez l'ouverture de prise d'air exempte de débris.

• Dégagez la zone avant chaque utilisation. Enlevez tous

les objets pouvant être projetés ou happés par

l'accessoire : cailloux, verre brisé, clous, fil ou ficelle.

AVERTISSEMENTS DE SÉCURITÉ SPÉCIAUX

POUR LES TÊTES D’ENTRAÎNEMENT À

ESSENCE ET LES TURBOSOUFFLEUSES

AVERTISSEMENT: l'essence est extrêmement

inflammable et ses vapeurs peuvent exploser si on y met

le feu. Veuillez prendre les précautions suivantes :

• Ne stockez le carburant que dans des contenants

spécialement conçus et homologués pour le stockage

de ce type de matières.

• Arrêtez toujours le moteur et laissez-le refroidir avant

de remplir le réservoir de carburant. N'enlevez jamais

le bouchon du réservoir et n'ajoutez jamais de

carburant pendant que le moteur est chaud. Ne faites

jamais fonctionner l'appareil sans que le bouchon de

carburant soit bien mis. Desserrez lentement le

bouchon afin de réduire la pression du réservoir.

• Mélangez et ajoutez le carburant dans un endroit bien

aéré et propre en plein air à l'abri des étincelles ou des

flammes. N'enlevez lentement le bouchon du réservoir

d'essence qu'après avoir arrêté le moteur. Ne fumez

pas pendant le remplissage ou le mélange de

carburant. Essuyez immédiatement tout déversement

de carburant de l'appareil.

• Évitez de créer une source d'allumage pour le

carburant déversé. Ne démarrez pas le moteur avant

que les vapeurs de carburant ne se soient dissipées.

Rallonge Cordon de

turbosouffleuse

Cordon de

turbosouffleuse

Rallonge

• IMPORTANTES CONSIGNES DE SÉCURITÉ •

CONSIGNES DE SÉCURITÉ

PENDANT L'UTILISATION DE L'APPAREIL

• Tenez les visiteurs, surtout les enfants et les animaux

familiers à une distance d'au moins 15 m (50 pi).

• Portez des lunettes de sécurité conformes aux normes

ANSI Z87.1–1989 ainsi que des protège-oreilles durant

l'utilisation de l'appareil. Portez un masque facial ou

antipoussières si vous travaillez dans un lieu

poussiéreux.

• Portez des pantalons épais et longs, des bottes, des

gants et une chemise à manches longues. Ne marchez

pas pieds nus et évitez les vêtements lâches, bijoux,

pantalons courts et sandales. Relevez les cheveux au-

dessus des épaules.

• N'utilisez l'appareil qu'en plein jour ou avec un bon

éclairage artificiel.

• Utilisez les outils appropriés. N'employez l’outil que

pour son usage prévu.

• Ne vous étirez pas et faites très attention lorsque vous

travaillez sur des pentes ou inclinaisons abruptes.

Tenez-vous toujours bien campé, en position

d'équilibre.

• Tenez toujours l'appareil des deux mains lorsque vous

le faites marcher. Agrippez fermement les poignées

avant et arrière.

• Lorsque vous aspirez, gardez l'ouverture de prise d'air

exempte de débris.

• Ne faites jamais marcher l'appareil sans que l'embout soit

mis.

• N'essayez jamais de déboucher un prise d’air pendant que

le moteur est en marche.

• Ne forcez pas l'appareil. Il posera moins de risques de

blessures et fonctionnera mieux à la vitesse pour laquelle il a

été conçu.

• Ne faites pas tourner le moteur à un régime supérieur à celui

nécessaire pour la tâche. Ne faites pas tourner le moteur à

haut régime lorsqu'il ne sert pas.

• Arrêtez toujours l’appareil si vous suspendez la coupe

ou si vous vous déplacez d'un lieu de travail vers un

autre.

• Si vous heurtez ou happez un corps étranger, arrêtez le

moteur immédiatement et vérifiez que rien n'a été

endommagé. Réparez tout dommage éventuel avant de

poursuivre le travail.

• Arrêtez le moteur IMMÉDIATEMENT si vous ressentez

une vibration excessive car cela indique un problème.

Vérifiez soigneusement qu'il n'y a ni écrous ni boulons

desserrés, ni aucun dommage avant de continuer.

Réparez ou remplacez au besoin les pièces affectées.

• Arrêtez et éteignez l'appareil dans ces cas-ci : entretien,

réparation, changement d'accessoires. L'appareil et les

hélice doivent être arrêtés pour éviter toute blessure.

• Utilisez uniquement des pièces de rechange et

accessoires MTD d’origine pour cet appareil. Vous les

trouverez auprès de votre distributeur agréé.

L’utilisation de pièces ou d’accessoires autres que

ceux de MTD peut causer des blessures graves ou

endommager l’appareil et annuler sa garantie.

AUTRES AVERTISSEMENTS DE SÉCURITÉ

• Laissez l’appareil refroidir avant de l'entreposer ou de

le transporter. Attachez bien l'appareil pendant le

transport.

• Rangez l'appareil dans un lieu sec, verrouillé ou élevé

pour éviter les accidents ou une utilisation non

autorisée. Gardez hors de portée des enfants.

• Ne trempez et n'arrosez jamais l'appareil avec de l'eau

ou un liquide quelconque. Gardez les poignées sèches,

propres et exemptes de débris. Nettoyez l’appareil et

les étiquettes avec une éponge humide. Nettoyez

après chaque utilisation.

• Conservez ces instructions. Consultez-les souvent et

servez-vous en pour instruire d'autres usagers. Si vous

prêtez l'appareil à quelqu'un, prêtez-lui également ces

instructions.

• Les réparations ou les procédures d'entretien qui ne

sont pas décrites dans le manuel doivent être

strictement confiées à des techniciens qualifiés.

• Vérifiez à intervalles fréquents que les boulons des

forces à tondre et les boulons de montage du moteur

et autres sont bien serrés afin de vous assurer que

l'équipement fonctionne correctement.

• À l'intérieur d'un bâtiment, rangez l'appareil à l'écart des

sources d'allumage. Laissez le moteur refroidir avant de

l'entreposer dans une enceinte.

• Reportez-vous toujours aux importantes instructions

du manuel de l'utilisateur si vous prévoyez

d'entreposer l'appareil pendant une durée prolongée.

• N'essayez pas de réparer l'appareil à moins de

disposer des outils appropriés et des instructions de

démontage et de réparation de la machine.

CONSERVEZ CES INSTRUCTIONS

CONSIGNES DE SÉCURITÉ

SYMBOLES DE SÉCURITÉ ET INTERNATIONAUX

Ce manuel d’utilisation décrit les symboles et pictogrammes de sécurité et internationaux pouvant apparaître sur ce

produit. Consulter le manuel d’utilisation pour les informations concernant la sécurité, l’assemblage, le fonctionnement,

l’entretien et les réparations.

SYMBOLE SIGNIFICATION

• SYMBOLE D’ALERTE DE SÉCURITÉ

Indique un danger, un avertissement ou une mise en garde. Ce symbole peut être combiné

à d'autres symboles ou pictogrammes.

• AVERTISSEMENT - LISEZ LE MANUEL DE L'UTILISATEUR

Lisez le manuel de l'utilisateur et suivez tous les avertissements et consignes de sécurité.

Vous pourriez à défaut entraîner des blessures graves pour vous ou d'autres personnes.

• PORTEZ DES PROTECTIONS (YEUX ET OREILLES)

AVERTISSEMENT : les outils motorisés peuvent projeter des objets et faire beaucoup de bruit,

ce qui peut gravement blesser les yeux et endommager l’ouïe. Portez toujours des lunettes de

sécurité conformes aux normes ANSI Z87.1–1989 ainsi que des protège-oreilles durant l’utilisation

de l’appareil. Protégez-vous le visage avec un masque intégral au besoin.

• ÉLOIGNEZ LES SPECTATEURS

AVERTISSEMENT : éloignez les spectateurs, les enfants et les animaux domestiques

en particulier, d'au moins 15 m (50 pi) de la zone de coupe.

• LES OBJETS PROJETÉS PEUVENT INFLIGER DES BLESSURES GRAVES

AVERTISSEMENT : ne faites pas fonctionner l'appareil sans les accessoires et protections

nécessaires.

• SOUFFLEUSE/ASPIRATEUR – L’HÉLICE ROTATIVE PEUT INFLIGER DES

BLESSURES GRAVES

AVERTISSEMENT : arrêtez le moteur avant d’installer ou de changer le embout et avant toute

opération de nettoyage, d’entretien ou de réparation. Ne mettez pas les mains ou un autre

objet dans le boîtier du ventilateur. Gardez les mains et les pieds éloignés de l’hélice en

rotation.

CONSIGNES DE SÉCURITÉ

APPLICATIONS

Avec l'accessoire de turbosouffleuse :

• Vitesse de l'air de 235 km/h (145 mi/h) max.

permettant de nettoyer de larges surfaces.

• Embout évasé pour les larges surfaces.

• Embout concentrateur pour emplacements difficiles

d'accès.

Corps de l'arbre

Crochet

Boîtier

Embout concentrateur

Embout évasé

SAVOIR VOTRE UNITÉ

Prise d'air

MISE EN GARDE : les accessoires avec

coupleur doivent utiliser le trou principal

uniquement. L'utilisation du mauvais trou

pourrait causer des blessures ou

endommager l'appareil.

L'accessoire de turbosouffleuse doit être installé avec le

bouton de déclenchement dans le trou principal

Vérifiez que le bras flexible est bien engagé

avant l’utilisation

1. Démarrez l’appareil.

2. Appuyez brièvement sur la détente, puis relâchez-la.

3. Vérifiez le fonctionnement de l’accessoire.

4. S’il ne fonctionne pas, retirez-le et répétez la

procédure d’installation.

5. Vérifiez de nouveau le fonctionnement de l’accessoire.

INSTRUCTIONS D’UTILISATION

3. Serrez le bouton en le tournant à droite (Fig. 3).

MISE EN GARDE : verrouillez le bouton de

déclenchement dans le trou principal (Fig. 2)

et vissez bien le bouton avant de faire

marcher l'appareil.

Coupleur Bouton de

déclenchement Renfoncement-

guide

Bouton

À droiteÀ gauche

Trou principal

Corps de l'arbre

supérieur

Coupleur

Corps de l'arbre

inférieur

Bouton de déclenchement

Bouton

MONTAGE DU COUPLEUR

Les accessoires TrimmerPlus® suivants sont également

disponibles pour votre appareil :

AeroFlex™ débroussailleuse .................................AF720

Débroussailleuse.................................................BC720*

L’élagueuse à lame circulaire ................................BP720

Souffleuse / débroussailleuse .............................BT720*

Souffleuse / aspirateur...........................................BV720

Motobineuse de jardin ......................................... GC720

Coupe-bordures pour gazon................................. LE720

Taille-haie articulés ............................................ AH720*

Scie à long manche .............................................. PS720

Souffleuse à neige .................................................ST720

Débroussailleuse à arbre droit.............................. SS725

* N’utilisez PAS cet accessoire avec un produit électrique.

AVERTISSEMENT : veuillez bien assimiler le

manuel des accessoires avant utilisation.

Retrait de l'accessoire :

1. Dévissez le bouton vers la gauche (Fig. 1).

2. Appuyez sur le bouton de déclenchement et

maintenez-le enfoncé (Fig. 1).

3. Tenez fermement le corps de l'arbre supérieur et retirez

l'accessoire de turbosouffleuse ou autre du coupleur (Fig. 2).

Installation de l'accessoire :

AVERTISSEMENT : pour éviter des blessures

graves, éteignez l'appareil avant d'enlever ou

d'installer des accessoires.

REMARQUE : pour faciliter l'installation ou le retrait

d'accessoires, placez l'appareil au sol ou sur un établi.

1. Enlevez le crochet de la partie supérieure du corps

de l'arbre.

2. Dévissez le bouton vers la gauche (Fig. 1).

3. Tenez fermement l'accessoire et enfoncez-le tout

droit dans le coupleur (Fig. 2).

Fig. 1

Fig. 2

Fig. 3

REMARQUE : Alignez le bouton de déclenchement avec

le renfoncement-guide pour faciliter l'installation

(Fig. 1).

Bouton

Bouton de

positionnement

à l'intérieur de

l'embout

Embout évasé

Bouton de

positionnement à

l'intérieur de

l'embout

Embout concentrateur

Bouton de positionnement

Détente

Bouton de positionnement

Fig. 4

Fig. 5

Fig. 6

Fig. 7

AVERTISSEMENT : pour éviter des blessures

graves, ne mettez pas les mains dans les em-

bouts lorsque vous retirez ou installez ceux-ci.

ÉCHANGE D'EMBOUTS

Suivez les instructions suivantes pour fixer ou échanger

les deux embouts (Fig. 4 et 5).

AVERTISSEMENT : pour réduire les risques de

blessures, débranchez l'appareil avant de

retirer les embouts.

INSTALLATION DE L'EMBOUT ÉVASÉ OU

CONCENTRATEUR SUR LE BOÎTIER DE LA

SOUFFLEUSE

1. Alignez le bouton de positionnement à l'intérieur de

l'embout avec la détente sur le boîtier (Fig. 6).

2. Enfoncez l'embout dans le boîtier et tournez-le dans

le sens des aiguilles d'une montre jusqu'à ce qu'il

soit verrouillé. (Fig. 7)

REMARQUE : avant d'utiliser l'appareil, assurez-vous

que les embouts sont installés correctement,

bouton de positionnement dirigé vers le haut.

INSTRUCTIONS D’UTILISATION

RETRAIT DE L'EMBOUT ÉVASÉ OU

CONCENTRATEUR DU BOÎTIER DE LA

SOUFFLEUSE

1. Saisissez l'embout et tournez-le dans le sens

contraire des aiguilles d'une montre d'environ 45˚

jusqu'à ce que le bouton de positionnement à

l'intérieur de l'embout sorte de la détente dans le

boîtier de la souffleuse (Fig. 8). Tirez l'embout du

boîtier de la souffleuse.

Détente

Bouton de positionnement

Fig. 8

Fig. 10

Fig. 9

UTILISATION DE L'EMBOUT ÉVASÉ

Utilisez l'embout évasé pour les grandes surfaces dures

telles une entrée de garage ou un trottoir (Fig. 9).

UTILISATION DE L'EMBOUT CONCENTRATEUR

Utilisez l'embout concentrateur pour les emplacements

difficiles d'accès, tels les coins dans un garage, ou pour

contrôler la poussière dans un environnement

poussiéreux (Fig. 10).

INSTRUCTIONS D’UTILISATION

F10

ENTREPOSAGE

• Vérifiez l’appareil avant de le ranger pour vous assurer

qu’il est en bon état de fonctionnement.

• Arrêtez le moteur.

• Rangez l'appareil à l'intérieur, dans un lieu sec et

verrouillé, hors de portée des enfants.

• Conservez les étiquettes de sécurité et d’utilisation ou

remplacez-les au besoin.

Pour les unités à tête d’entraînement à essence :

• Laissez l’appareil refroidir avant de l'entreposer dans

une enceinte.

• Vidangez tout le carburant de l’appareil. Ne rangez

jamais l'appareil avec du carburant dans le réservoir à

l’intérieur d’un bâtiment où se trouvent des sources

potentielles d’allumage tels que des radiateurs à eau

chaude ou indépendants, des sécheuses, etc.

TRANSPORT

• Laissez le moteur refroidir avant de l'entreposer.

• Attachez bien l'appareil lors du transport.

Pour les unités à tête d’entraînement à essence :

• Videz tout le carburant de l’appareil.

• Serrez le bouchon du réservoir avant le transport.

INSTRUCTIONS D’ENTRETIEN ET RÉPARATIONS

F11

Poids de l'accessoire : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1,531 kg (3,375 lb)

Logement de l'arbre d'entraînement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Tube en acier

Vitesse de l'air . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .235 km/h (145 mph) max.

CARACTÉRISTIQUES

ACCESSOIRE DE TURBOSOUFFLEUSE

CONSERVEZ CES INSTRUCTIONS POUR TOUTE RÉFÉRENCE ULTÉRIEURE.

POUR TOUTE QUESTIONS, VEUILLEZ CONTACTER LE 1-800-345-8746 AUX ÉTATS-UNIS

OU LE 1-800-668-1238 AU CANADA

769-03947 07/08

GARANTIE LIMITÉE DU FABRICANT POUR :

Aucune garantie implicite, y compris toute garantie de

valeur marchande ou d’adaptation à une fin particulière,

ne s’applique après la période applicable de garantie

expresse écrite ci-dessus concernant les pièces qui sont

identifiées. Aucune autre garantie ou caution expresse,

écrite ou orale, à l’exception de celle mentionnée ci-

dessus, accordée par toute personne ou entité, y

compris tout distributeur ou détaillant, concernant tout

produit n’engagera la responsabilité de MTD. Pendant la

période de garantie, le remède exclusif est la réparation

ou le remplacement du produit dans les conditions

énoncées ci-dessus. (Certains états ne permettent pas la

limitation de la garantie implicite, il est donc possible que la

limitation ci-dessus ne s’applique pas à vous.)

Les clauses énoncées dans la présente Garantie

constituent le recours unique et exclusif inhérent aux

ventes. MTD ne sera en aucun cas tenue pour

responsable de tout dommage indirect ou consécutif ou

de dommages comprenant, entre autres mais pas

seulement, les dépenses encourues du fait du recours à

des services de remplacement ou de substitution pour

l’entretien des pelouses, le transport ou des frais

connexes, ou les frais entraînés par une location

destinée à remplacer provisoirement un produit sous

garantie. (Certains états ne permettent pas la limitation de

la garantie implicite, il est donc possible que la limitation

ci-dessus ne s’applique pas à vous.)

Aucun recouvrement, quel qu’il soit, ne sera d’un montant

supérieur au prix du produit vendu. Toute modification des

dispositifs de sécurité du produit annulera la présente

Garantie. Vous assumez tout risque et toute responsabilité

résultant de la perte, de l’endommagement ou du préjudice

que vous et votre propriété et/ou d’autres et leur propriété

pourront encourir du fait de l’utilisation normale, de la

mauvaise utilisation ou de l’impossibilité d’utiliser le produit.

La présente garantie limitée n’est accordée qu’à l’acheteur

primitif, au preneur primitif ou à la personne à laquelle le

produit a été offert.

Le Droit des États vis à vis de la présente garantie : la

présente garantie vous confère certains droits juridiques, et

vous pouvez bénéficier d’autres droits, lesquels varient d’un

état à l’autre.

Pour obtenir l’adresse du distributeur réparateur le plus

proche, composer le :

1-800-345-8746 aux États-Unis ou le 1-800-668-1238 au

Canada.

MTD LLC

P. O. Box 361131

Cleveland, OH 44136–0019 U.S.A.

La garantie limitée énoncée ci-après est accordée par MTD

LLC (« MTD ») et concerne les marchandises neuves

achetées et utilisés aux Etats-Unis, ainsi que dans leurs

possessions et territoires.

MTD garantit ce produit contre tout vice de matière ou de

façon pendant une période de deux (2) ans à compter de la

date d’achat initiale et elle se réserve le choix de réparer ou

de remplacer, à titre gratuit, toute pièce présentant un vice

de matière ou de façon. Cette garantie limitée ne

s’appliquera que dans la mesure où le produit aura été

utilisé et entretenu conformément au Guide de l’utilisateur

fourni avec le produit et n’aura pas fait l’objet d’un usage

inadéquat, abusif, commercial ou négligent, d’un accident,

d’un entretien inadéquat, d’une modification, de

vandalisme, d’un vol, d’un incendie, de dégâts des eaux ou

d’un endommagement résultant d’un autre péril ou d’un

désastre naturel. Les dommages résultats de l’installation

ou de l’utilisation de tout accessoire ou équipement non

approuvé par MTD pour une utilisation avec le(s) produit(s)

couvert(s) par le présent guide annuleront la garantie en ce

qui concerne les dommages qui en résulteraient

éventuellement.

La présente garantie est limitée à quatre-vingt-dix (90) jours

à compter de la date d’achat au détail primitive pour tout

produit MTD utilisé à des fins locatives ou commerciales, ou

toute utilisation produisant des revenus.

POUR L’ENTRETIEN-DEPANNAGE : l’entretien-dépannage

au titre de la garantie est disponible, SUR PRÉSENTATION

DE PREUVE D’ACHAT, AUPRÈS DU DISTRIBUTEUR

RÉPARATEUR LOCAL. Pour obtenir le nom du distributeur

local, consulter les Pages Jaunes ou se mettre en rapport

avec le Service après-vente de MTD LLC en appelant le 1-

800-345-8746 ou en écrivant au P.O. Box 361131,

Cleveland, OH 44136-0019 ou en appelant le 1-800-668-

1238 au Canada. Aucun produit retourné à l’usine sans

permission écrite préalable du service après-vente de MTD

LLC ne sera accepté.

La garantie limitée n’offre aucune couverture dans les

cas suivants :

A. Articles d’usure – Bouton de butée, bobines extérieures,

fil de coupe, bobines intérieures, poulie de démarrage,

cordons de démarrage, courroies d’entraînement.

B. MTD n’accorde aucune garantie pour les produits

vendus ou exportés des États-Unis, de leurs

possessions et territoires, exception faite en ce qui

concerne les produits vendus par l’intermédiaire de ses

canaux agréés de distribution à l’exportation.

MTD se réserve la droit de modifier ou d’améliorer la conception

de tout produit TrimmerPlusMD sans assumer l’obligation de

modifier tout produit d’une fabrication plus ancienne.

Turbosoplador TB720

SI TIENE PREGUNTAS, LLAME AL 1-800-345-8746 en EE.UU.

o al 1-800-668-1238 en CANADÁ

www.TrimmerPlus.com

ESTE MANUAL ES IMPORTANTE NO LO DESCARTE

MANUAL DEL OPERADOR

I. Normas para una operación segura . . . . . . . . E2-E6

A. Importante información de seguridad . . . . . E3-E4

B. Símbolos de seguridad e internacionales . . E5

C. Conozca su unidad . . . . . . . . . . . . . . . . . . . E6

II. Instrucciones de operación . . . . . . . . . . . . . . . E7-E9

A. Ensamblaje del acoplador . . . . . . . . . . . . . . E7

B. Intercambio de boquillas . . . . . . . . . . . . . . . E8-E9

III. Instrucciones de mantenimiento . . . . . . . . . . . E10

A. Almacenamiento . . . . . . . . . . . . . . . . . . . . . E10

B. Transporte . . . . . . . . . . . . . . . . . . . . . . . . . . E10

C. Accesorios/Piezas de repuesto . . . . . . . . . . E10

IV. Especificaciones . . . . . . . . . . . . . . . . . . . . . . . E10

V. Lista de piezas . . . . . . . . . . . . . . . . . . . . . . . . . E11

VI. Garantía . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . E12

CONTENIDO DE LA CAJA

Esta unidad debe consistir en lo siguiente:

• Aditamento Turbosoplador TB720

• Boquilla ancha

• Boquilla concentradora

• Suspensor

• Manual del operador

NOTA: Este producto ha sido evaluado para uso tanto

con cabezales a gasolina como eléctricos.

MUCHAS GRACIAS

Gracias por haber adquirido este gran producto. Esta

moderna herramienta motriz para exteriores está diseñada

para brindarle muchas horas de servicio útil. Usted

comprobará que es un artefacto que le ahorrará mucho

trabajo. Este manual del operador le brinda instrucciones de

operación de fácil comprensión. Lea todo el manual y siga

todas las instrucciones para mantener su nueva herramienta

motriz de exteriores en las mejores condiciones de

funcionamiento.

REFERENCIAS, ILUSTRACIONES Y

ESPECIFICACIONES DEL PRODUCTO

Toda la información, las ilustraciones y las especificaciones

contenidas en este manual se basan en la información más

reciente disponible en el momento de impresión del manual.

Nos reservamos el derecho de hacer cambios en cualquier

momento sin previo aviso.

TrimmerPlus® es una marca registrada de MTD LLC.

INFORMACIÓN DEL SERVICIO

El servicio de esta unidad, ya sea durante o después del

período cubierto por la garantía, debe ser hecho

solamente por un proveedor de servicios autorizado y

aprobado.

Llame al:

•1-800-345-8746 en Estados Unidos.

• 1-800-668-1238 en Canadá para obtener una lista de

los proveedores de servicio autorizado más cercanos a

usted.

NO LE DEVUELVA LA UNIDAD AL VENDEDOR.

NOTA: PARA SOLICITAR SERVICIO DE GARANTIA,

DEBERA PRESENTAR UN COMPROBANTE DE

COMPRA.

Antes de arrancar u operar este equipo, asegúrese

de leer y comprender bien este manual.

ESTE PRODUCTO ESTÁ CUBIERTO POR UNA Ó MÁS

PATENTES DE EE.UU. OTRAS PATENTES EN TRAMITE.

PELIGRO: El no obedecer una advertencia de

seguridad puede conducir a que usted u otras

personas sufran graves lesiones. Siga siempre las

precauciones de seguridad para reducir el riesgo

de incendio, descarga eléctrica y lesiones

personales.

ADVERTENCIA: El no seguir una advertencia de

seguridad puede conducir a que usted u otras

personas sufran lesiones. Siga siempre las

precauciones de seguridad para reducir el riesgo de

incendio, descarga eléctrica y lesiones personales.

PRECAUCION: El no seguir una advertencia de

seguridad puede conducir a daño patrimonial o a

que usted u otras personas sufran lesiones

personales. Siga siempre las precauciones de

seguridad para reducir el riesgo de incendio,

descarga eléctrica y lesiones personales.

Los símbolos de seguridad se utilizan para llamar su

atención sobre posibles peligros. Los símbolos de

seguridad y sus explicaciones merecen toda su atención

y comprensión. Los símbolos de seguridad no eliminan

ningún peligro por sí mismos. Las instrucciones o

advertencias que ofrecen no substituyen las medidas

adecuadas de prevención de accidentes.

SÍMBOLO SIGNIFICADO

SÍMBOLO DE ALERTA DE SEGURIDAD:

Indica peligro, advertencia o precaución. Debe

prestar atención para evitar sufrir lesiones

personales graves. Puede utilizarse junto con

otros símbolos o figuras.

NOTA: Le ofrece información o instrucciones que son

esenciales para la operación o mantenimiento del

equipo.

INTRODUCCIÓN ÍNDICE DE CONTENIDO

¡ADVERTENCIA!

Lea el manual del operador y siga todas las

advertencias e instrucciones de seguridad. De no

hacerlo, el operador y/o los espectadores pueden

sufrir lesiones graves.

NORMAS PARA UNA OPERACIÓN SEGURA

• Aleje la unidad a por lo menos 30 pies (9.1 m) del lugar y

fuente de abastecimiento de combustible antes de

arrancar el motor. No fume, mantenga las chispas y las

llamas abiertas lejos del área mientras abastezca el

combustible u opera la unidad.

• No arranque ni opere la unidad en una sala o edificio

cerrado. Los gases de escape de monóxido de carbono

pueden ser letales en un área cerrada. Opere esta unidad

sólo en un área exterior bien ventilada.

ADVERTENCIAS DE SEGURIDAD ESPECIALES

PARA LAS UNIDADES MOTRICES Y

TURBOSOPLADORES ELÉCTRICOS

ADVERTENCIA: Para reducir el riesgo de

descarga eléctrica, use sólo cables de extensión

aprobados para ser usados en exteriores, como

los cables de extensión tipo SW-A, SOW-A,

STW-A, STOW-A, SJW-A, SJOW-A, SJTW-W o

SJTOW-A. Puede adquirir cables de extensión

en su distribuidor local. Use sólo cables de

extensión de camisa cilíndrica aprobados para

ser usados en exteriores.

• CABLES DE EXTENSIÓN: Verifique que su cable de

extensión esté en buenas condiciones. Cuando utilice un

cable de extensión, verifique que el mismo sea lo

suficientemente grueso para conducir la corriente que

consuma su unidad. Si utiliza un cable demasiado

delgado, esto ocasionará una caída de voltaje de la línea,

y en consecuencia, una pérdida de potencia y

recalentamiento. Lea el manual del operador de la unidad

que accionará a este accesorio para informarse acerca

del tamaño recomendado del cable de extensión.

• Inspeccione con frecuencia todos los cables de extensión

y la conexión de la unidad a la corriente. Revise con

cuidado para ver si hay deterioros, cortes o grietas en el

aislamiento. Inspeccione también las conexiones para ver

si han sufrido daños. Cambie los cables si observa algún

defecto o daño.

• Evite la desconexión del cabezal motorizado del eléctrico

del cable de extensión durante el funcionamiento,

utilizando un retenedor de enchufe-receptáculo, conector

o haciendo un nudo como se muestra aquí debajo:

• Evite los ambientes peligrosos. No opere nunca su unidad

en ambientes húmedos ni mojados. La humedad

representa un peligro de descarga eléctrica.

• No use la unidad bajo la lluvia. No lo use dentro del

agua ni alrededor de ella.

• No toque el enchufe ni la unidad con las manos mojadas

ni cuando esté parado sobre una superficie mojada.

• No deje la unidad enchufada mientras no la use, mientras

cambie los accesorios o aditamentos, ni mientras realiza

el servicio.

LEA TODAS LAS INSTRUCCIONES

ADVERTENCIA: Se deben seguir las

siguientes reglas de seguridad cuando use la

unidad. Por favor lea estas instrucciones para

su propia seguridad y las de los espectadores,

antes de hacer funcionar la unidad. Por favor

mantenga estas instrucciones en un lugar

seguro para uso futuro.

ANTES DE LA OPERACIÓN

• Lea cuidadosamente y entienda el manual del operador de

la unidad que impulsa a este aditamento.

• Lea este manual de instrucciones de funcionamiento

detenidamente. Familiarícese completamente con los

controles y el uso apropiado del equipo. Sepa cómo apagar

la unidad y desactivar los controles con rapidez.

• No opere esta unidad si está cansado, enfermo, o bajo

los efectos del alcohol, drogas o medicamentos.

• Nunca permita que los niños manejen el equipo. Nunca

permita que los adultos usen la unidad cuando no estén

familiarizados con las instrucciones. Nunca permita que

las personas adultas manejen el equipo si no cuentan con

las instrucciones apropiadas.

• Se debe instalar adecuadamente todos los protectores y

dispositivos de seguridad antes de hacer funcionar la

unidad.

• Inspeccione la unidad antes de usarla.

• Mantenga la abertura de toma de aire libre de desechos.

• Despeje el área antes de cada uso. Quite todos los

objetos tales como piedras, vidrios quebrados, clavos,

alambre o cuerdas que puedan ser lanzados o que se

puedan enredar en el aditamento.

ADVERTENCIAS DE SEGURIDAD ESPECIALES

PARA LAS UNIDADES MOTRICES Y

TURBOSOPLADORAS A GAS

ADVERTENCIA: La gasolina es muy inflamable y sus gases

pueden explotar si se encienden. Tome las siguientes

precauciones:

• Guarde el combustible en envases que hayan sido

diseñados y aprobados especialmente para el

almacenamiento de dichos materiales.

• Antes de llenar el tanque de combustible, apague siempre

el motor y espere que se enfríe. Nunca quite la tapa del

tanque de combustible ni abastezca combustible

mientras el motor esté caliente. No opere nunca la unidad

sin la tapa del combustible puesta firmemente en su

lugar. Afloje la tapa del combustible lentamente para

disipar la presión del tanque.

• Mezcle y abastezca el combustible en un área exterior,

limpia y bien ventilada donde no haya chispas ni llamas.

Quite lentamente la tapa del combustible sólo después de

apagar el motor. No fume mientras abastezca o mezcle el

combustible. Limpie de inmediato todo el combustible

que se haya derramado.

• Evite crear una fuente de encendido por combustible

derramado. No arranque el motor hasta que se hayan

disipado los vapores del combustible.

Cable de

extensión

Cable del

turbosoplador

Cable del

turbosoplador

Cable de

extensión

• IMPORTANTE INFORMACIÓN DE SEGURIDAD •

NORMAS PARA UNA OPERACIÓN SEGURA

DURANTE LA OPERACIÓN

• Mantenga retirados a los espectadores, especialmente

a los niños y animales domésticos por lo menos a 50 ft

(15 m) de distancia.

• Use lentes o gafas de protección que cumplan con las

normas ANSI Z87.1–1989, y protección para sus

oídos/audición mientras opere esta unidad. Use

siempre una máscara facial o para protegerse contra el

polvo si la operación levanta polvo.

• Use pantalones largos y gruesos y guantes. No vista

ropa holgada, alhajas, pantalones cortos, sandalias ni

esté descalzo. Asegure su cabello sobre el nivel de los

hombros.

• Use la unidad únicamente con la luz diurna o con buena

luz artificial.

• Use la herramienta correcta. Use esta herramienta sólo

para el trabajo para el que fue diseñada.

• No se estire demasiado, tenga cuidado adicional

cuando trabaje en pendientes o inclinaciones.

Mantenga la pisada firme y buen equilibrio en todo

momento.

• Sostenga siempre la unidad con ambas manos durante

la operación. Agarre firmemente ambas manijas o

mangos anteriores y posteriores.

• Mantenga la abertura de la toma de aire libre de desechos

mientras sople.

• Nunca haga funcionar la unidad sin la boquilla instalada.

• Nunca intente despejar una toma de aire atascada mientras

el motor esté funcionando.

• No fuerce la unidad. Hará mejor el trabajo y con menos

probabilidad de lesión bajo la tasa de funcionamiento que

fue diseñada.

• No funcione el motor a una velocidad superior a la

necesaria para hacer el trabajo. No haga funcionar el

motor a alta velocidad cuando no esté en uso.

• Pare siempre la unidad cuando posponga el trabajo o

mientras camina entre diferentes zonas de corte.

.• Si golpea algún objeto extraño o se enreda con él, pare

el motor inmediatamente y busque daños. Haga

arreglar cualquier daño antes de intentar el

funcionamiento ulterior.

• Pare la unidad DE INMEDIATO si siente una vibración

excesiva. La vibración es señal de que hay problemas.

Inspeccione bien si hay tuercas o pernos flojos o

daños antes de continuar. Repare o cambie las piezas

afectadas según sea necesario.

• Pare y apague la unidad para hacerle mantenimiento,

arreglos o para cambiarle aditamentos. Debe detener la

unidad y el impulsor debe dejar de voltear para evitar

lesiones.

• Use únicamente piezas de repuesto y accesorios MTD

genuinos para esta unidad. Se encuentran disponibles

en el distribuidor autorizado. El uso de piezas o

accesorios que no sean MTD puede ocasionarle

lesiones graves al usuario o dañar la unidad y anular la

garantía..

OTRAS ADVERTENCIAS DE SEGURIDAD

• Espere que el motor se enfríe antes de guardar o

transportar la unidad. Compruebe que la unidad esté

segura al transportarla.

• Guarde la unidad bajo llave en un lugar adecuado y

seco para evitar que sea usada por personas no

autorizadas y se dañe, lejos del alcance de los niños.

• Nunca remoje o chorree la unidad con agua o cualquier otro

líquido. Mantenga los mangos secos, limpios y libres de

escombros. Limpie la unidad y los rótulos con una esponja

húmeda. Límpiela después de cada uso.

• Guarde estas instrucciones. Consúltelas con

frecuencia y utilícelas para enseñar a otros usuarios. Si

le presta esta unidad a alguien, préstele también estas

instrucciones.

• Cualquier reparación o procedimientos de

mantenimiento que no estén descritos en este manual

deben ser hechos únicamente por personal calificado.

• Compruebe frecuentemente el apriete de los pernos

de la cizalla, de montaje del motor y otros pernos para

que tenga la seguridad de que el equipo está en buen

estado de funcionamiento.

• Cuando guarde la unidad dentro de un edificio, aléjela de

fuentes de encendido. Permita que el motor se enfríe antes

de guardarla en cualquier caja protectora.

• Consulte siempre las instrucciones del Manual del

Operario para que se informe sobre detalles

importantes, si va a guardar la unidad durante un

período de tiempo prolongado.

• No intente arreglar la máquina a menos que tenga las

herramientas apropiadas y las instrucciones para

desensamblarla y arreglarla.

GUARDE ESTAS INSTRUCCIONES

NORMAS PARA UNA OPERACIÓN SEGURA

SÍMBOLOS DE SEGURIDAD E INTERNACIONALES

Este manual del operador describe los símbolos y figuras de seguridad e internacionales que pueden aparecer en este

producto. Lea el manual del operador para obtener información completa acerca de la seguridad, ensamble, operación y

mantenimiento y reparación.

SÍMBOLO SIGNIFICADO

• SÍMBOLO DE ALERTA DE SEGURIDAD

Indica peligro, advertencia o precaución. Puede ser utilizado junto con otros

símbolos o figuras.

• ADVERTENCIA - LEA EL MANUAL DEL OPERADOR

Lea el manual del operador y siga todas las advertencias e instrucciones de seguridad.

De no hacerlo, el operador y/o los espectadores pueden sufrir graves lesiones.

• USE PROTECCIÓN OCULAR Y AUDITIVA

ADVERTENCIA: La operación de cualquier herramienta electromecánica puede ser el origen

del lanzamiento de objetos y ruidos elevados que pueden causar lesiones oculares severas y

pérdida auditiva. Use siempre gafas de seguridad o protección visual que cumpla con las

normas ANSI Z87.1–1989 y protección auditiva, cuando maneje esta unidad. Use una careta

completa cuando la necesite.

• MANTENGA ALEJADOS A LOS ESPECTADORES

ADVERTENCIA: Mantenga a todos los espectadores, en especial a los niños y animales

domésticos a por lo menos 50 pies (15 m) del área de corte.

• LOS OBJETOS DESPEDIDOS Y LA CUCHILLA ROTATIVA PUEDEN

CAUSAR GRAVES LESIONES

ADVERTENCIA: No opere esta unidad si la protección plástica de la línea no está

puesta en su lugar. Manténgase alejado del accesorio de corte giratorio.

• LAS SOPLADORAS Y SOPLADORAS/ASPIRADORAS – CUCHILLAS GIRATORIAS

DEL ROTOR PUEDEN CAUSAR LESIONES GRAVES

ADVERTENCIA: Pare el motor y permita que el rotor se detenga antes de instalar o cambiar

boquilla, o antes de limpiar o hacerle cualquier mantenimiento.

NORMAS PARA UNA OPERACIÓN SEGURA

APLICACIONES

Con aditamento turbosoplador:

• Hasta 235 km/h (145 mi/h) de Velocidad del Flujo de

Aire para el Despeje Rápido de Áreas Extensas.

• Boquilla ancha para áreas extensas.

• Boquilla concentradora para lugares de difícil acceso.

Cubierta del eje

Suspensor

Cubierta

Boquilla concentradora

Boquilla ancha

CONOZCA SU UNIDAD

Toma de aire

3. Apriete el botón girándolo hacia la derecha (Fig. 3).

PRECAUCIÓN: Trabe el botón de desconexión

en el orificio primario (Fig. 2) y ajuste bien la

perilla antes de operar esta unidad.

ENSAMBLAJE DEL ACOPLADOR

El sistema TrimmerPlus® le permite el uso de estos

accesorios optativos.

AeroFlex™ cortamalezas.......................................AF720

Cortamalezas ......................................................BC720*

Podadora con cuchilla circular..............................BP720

Recortador / aspirador ........................................BT720*

Soplador / aspirador..............................................BV720

Cultivadora de jardin............................................ GC720

Recortador de bordes de césped......................... LE720

Recortadora de setos articulada........................ AH720*

Cortador de poste ................................................ PS720

Soplador de nieve..................................................ST720

Recortador de eje recto........................................ SS725

*NO utilice este accesorio con un equipo accionado

por corriente eléctrica.

ADVERTENCIA: Lea y comprenda el manual

del operador de los accesorios antes de su

operación.

Remoción del accesorio:

1. Para aflojarlo, gire el botón en el sentido opuesto al

de las manecillas del reloj (Fig. 1).

2. Oprima y sostenga oprimido el botón de liberación (Fig. 1).

3. Mientras sostiene el bastidor del eje superior con

firmeza, tire del turbosoplador en línea recta fuera del

acoplador (Fig. 2).

Instalación del accesorio:

ADVERTENCIA: Para evitar graves lesiones

personales, apague la unidad antes de sacar o

instalar accesorios.

NOTA: Para facilitar la instalación o remoción de los

accesorios, coloque la unidad sobre el suelo

o sobre un banco de trabajo.

1. Quite el colgador de encima de la cubierta del eje.

2. Apriete el botón girándolo hacia la derecha (Fig. 1).

3. Mientras sostiene el accesorio con firmeza, empújelo

en línea recta en el acoplador (Fig. 2).

PRECAUCIÓN: Los aditamentos junto con el

sistema de acople son para usarlos

únicamente en el orificio primario. El uso del

orificio equivocado puede causarle lesiones

personales a usted o daños a la unidad.

El aditamento turbosoplador se debe instalar con el

botón de liberación puesto en el orificio primario.

Inspeccione el acoplamiento del eje acodado antes

de usar la unidad

1. Arranque la unidad.

2. Enganche y suelte el gatillo brevemente.

3. Verifique que el accesorio esté funcionando.

4. Si el accesorio no está funcionando, retire el

accesorio y repita los pasos para su instalación.

5. Vuelva a verificar el funcionamiento del accesorio.

Fig. 1

NOTE: La alineación del botón de desconexión con la

guía ayuda en la instalación (Fig. 1).

Fig. 2

Fig. 3

INSTRUCCIONES DE OPERACIÓN

Acoplador Botón de desconexión Guía

Botón

En el sentido

de las

manecillas del

reloj

En sentido contrario

al de las manecillas

del reloj

Orificio

primario

Cubierta

superior del eje

Acoplador

Cubierta

inferior del eje

Botón de

desconexión

Botón

Botón de

indexado

dentro de la

boquilla

Boquilla ancha

Botón de

indexado dentro

de la boquilla

Boquilla concentradora

Botón de indexado

Anclaje

Botón de indexado

Fig. 4

Fig. 5

Fig. 6

Fig. 7

ADVERTENCIA: Para evitar lesiones

personales graves, no ponga las manos dentro

de las boquillas cuando las quite o las ponga.

CAMBIO DE BOQUILLAS

Siga las siguientes instrucciones para poner o

cambiar las dos boquillas (Figuras 4 y 5).

ADVERTENCIA: Para reducir el peligro de

lesiones, desconecte la corriente antes de

quitar las boquillas.

INTALACIÓN DE LA BOQUILLA ANCHA O LA

CONCENTRADORA EN LA CUBIERTA DEL

SOPLADOR

1. Alinee el botón de indexado dentro de la boquilla con

el anclaje de la cubierta (Fig. 6).

2. Empuje la boquilla dentro de la cubierta y voltéela

hacia la derecha hasta que asegure (Fig. 7).

NOTA: Compruebe que las boquillas estén instaladas

apropiadamente, con el botón de indexado

apuntando hacia arriba, antes de hacer funcionar

la unidad.

INSTRUCCIONES DE OPERACIÓN

DESCONEXIÓN DE LA BOQUILLA ANCHA O LA

CONCENTRADORA DE LA CUBIERTA DEL

SOPLADOR

1. Agarre la boquilla y voltéela hacia la izquierda

aproximadamente 45˚ hasta que el botón de

indexado dentro de la boquilla desencaje del anclaje

de la cubierta del soplador (Fig. 8). Hale la boquilla

fuera de la cubierta del soplador.

Anclaje

Botón de indexado

Fig. 8

Fig. 10

Fig. 9

USO DE LA BOQUILLA ANCHA

Use la boquilla ancha para superficies grandes y duras

tales como caminos de acceso y aceras (Fig. 9).

USO DE LA BOQUILLA CONCENTRADORA

Use la boquilla concentradora para lugares de difícil

acceso tales como esquinas en un garaje o para controlar

el polvo en un ambiente cargado de polvo (Fig. 10).

INSTRUCCIONES DE OPERACIÓN

Peso del accesorio: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3.375 lbs. (1.531 kg)

Cubierta del eje de transmisión . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Tubo de acero

Velocidad del aire . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Hasta 145 MPH (53.64 met/seg)

E10

ALMACENAMIENTO

• Examine la unidad antes de que la guarde para que

compruebe que el equipo se encuentre en buen

estado de funcionamiento.

•Pare el motor.

• Guarde la unidad bajo techo en un lugar seco y

asegurado, lejos del alcance de los niños.

• Mantenga o cambie las etiquetas de seguridad e

instrucciones, como sea necesario.

Para unidades a gasolina:

• Permita que la unidad se enfríe antes de guardarla en

cualquier lugar encerrado.

• Vacíe el combustible de la unidad. Nunca guarde la

unidad con combustible dentro del tanque en un edificio

en donde haya presentes fuentes de ignición tales como

calentadores portátiles, secadoras de ropa, etc.

TRANSPORTE

• Espere que el motor se enfríe antes de su transporte.

• Asegure la unidad durante su transporte.

Para unidades a gasolina:

• Drene el combustible de la unidad.

• Ajuste la tapa del combustible antes del transporte.

INSTRUCCIONES DE MANTENIMIENTO Y REPARACIÓN

NOTES

ESPECIFICACIONES

ACCESORIO TURBOSOPLADORA

E11

PARTS LIST

Item Part No. Description

1 791-612605 Hanger

2 753-1218 Drive Shaft Housing Assembly

3 791-181852 Drive Shaft Assembly

4 791-145569 Anti-Rotation Screw

5 791-153597 Lower Clamp Assembly (includes 4)

6 791-181853 Mounting Screw

7 791-181996 Upper Housing

8 791-181560 Palnut

9 791-181636 Bushing Assembly Housing

10 791-181634 Shaft Impeller

11 791-181635 Impeller

12 791-181637 Nut and Washer

13 791-181997 Lower Housing

14 791-181345 Mounting Screw

15 791-181632 Flare Nozzle

16 791-181633 Concentrator Nozzle

916

REPLACEMENT PARTS - MODEL TB720

BLOWER ADD-ON

GARANTÍA LIMITADA DEL FABRICANTE PARA:

GUARDE ESTAS INSTRUCCIONES PARA USARLAS COMO REFERENCIA EN EL FUTURO.

PARA FORMULAR PREGUNTAS, LLAME AL 1-800-345-8746 EN LOS EE.UU.

O AL 1-800-668-1238 EN CANADÁ

769-03947 07/08

garantía implícita de comercio o conveniencia para un

propósito particular, se aplica después del período

pertinente de la garantía explícita escrita que aparece

anteriormente en cuanto a las partes como se

identifican. Ninguna otra garantía o garante explícito, ya

sea escrito u oral, excepto la que se menciona arriba,

entregada por cualquier persona o entidad, incluyendo

comerciante o detallista, en cuanto a cualquier

producto comprometerá a MTD. Durante el período de

garantía, los recursos exclusivos se refieren a reparar o

reemplazar el producto como se expresa arriba.

(Algunos estados no permiten restricciones en cuanto a la

duración de una garantía implícita, por lo tanto la

restricción anterior podría no aplicar a usted.)

Las estipulaciones expresadas en esta garantía

proporcionan el único y exclusivo recurso que se

presenta a partir de las ventas. MTD no será

responsable por pérdidas o daños incidentales o

consecuentes incluyendo, sin restricción, gastos

incurridos por substitución o reemplazo de servicios de

cuidado de césped, por transporte o por gastos

relacionados, o por gastos de arriendo para reemplazar

temporalmente un producto garantizado. (Algunos

estados no permiten restricciones en cuanto a la duración

de la garantía implícita, por lo tanto las restricciones

anteriores podrían no aplicar a usted.)

En ningún caso cualquier recuperación será mayor que la

cantidad del precio de compra del producto vendido. La

alteración de las características de seguridad del producto

invalidará esta garantía. Usted asume el riesgo y

responsabilidad en caso de pérdida, daño, o perjuicio a usted

y a su propiedad, y/o a otros y su propiedad que surja a partir

del uso erróneo o incapacidad para utilizar el producto.

Esta garantía limitada se extenderá tan sólo al comprador

original, arrendatario original o aquella persona que lo

recibió como regalo.

Cómo las leyes estatales se relacionan con esta

garantía: esta garantía le proporciona derechos legales

específicos, y usted podría contar con otros derechos los

cuales varían de acuerdo al estado en que se encuentre.

Para ubicar a su representante más cercano llame al

1-800-345-8746 en Estados Unidos o

1-800-668-1238 en Canadá

MTD LLC

P. O. Box 361131

Cleveland, OH 44136–0019

A continuación expone una garantía limitada MTD LLC

("MTD") en relación con su nueva mercadería adquirida y

utilizada en los Estados Unidos, sus posesiones y territorios.

MTD garantiza su producto en cuanto a defectos en el

material y mano de obra por un período de dos ("2") años,

comenzando a partir de la fecha de la compra original y,

según su criterio, reparará o reemplazará sin costo alguno,

cualquier parte que se detecte defectuosa en cuanto al

material o mano de obra. Esta garantía limitada sólo se

aplicará si este producto se ha manejado y mantenido de

acuerdo al Manual del usuario que se adjunta al producto, y si

no se le ha sometido a un uso erróneo, abuso, utilización

comercial, negligencia, accidente, mantenimiento inadecuado,

alteración, vandalismo, hurto, fuego, agua o daño debido a

otro peligro o desastre natural. Cualquier daño ocasionado

por la instalación o uso de cualquier accesorio o aparato

eléctrico que MTD no autorice para su utilización con el(los)

producto(s) a que este manual se refiere, anulará su garantía

respecto a cualquier daño consecutivo.

Esta garantía se extiende por noventa (90) días a partir de la

fecha de la compra original al detalle de cualquier producto

MTD que se emplea para arrendar o con propósitos

comerciales, o cualquier otro propósito que produzca una

ganancia.

CÓMO OBTENER SERVICIO: El servicio de garantía se

encuentra disponible, CON COMPROBANTE DE COMPRA

A TRAVÉS DEL REPRESENTANTE DE SERVICIO

AUTORIZADO EN SU LOCALIDAD. Para ubicar al

representante de su área, por favor, revise las Páginas

Amarillas o comuníquese con el Departamento de Servicio

al Cliente de MTD LLC llamando al 1-800-345-8746 o por

correo a P.O. Box 361131, Cleveland, OH 44136-0019; en

Canadá llame al 1-800-668-1238. No se aceptará ningún

producto devuelto directamente a la fábrica, a menos que

previamente el Departamento de Servicio al Cliente de MTD

LLC haya extendido un permiso por escrito.

Esta garantía limitada no proporciona cobertura en los

siguientes casos:

A. Artículos de desgaste — Botón de tope, carretes

externos, línea de corte, carretes internos, polea de

arranque, cuerdas de arranque, correas motoras.

B. MTD no extiende garantía a productos vendidos o

exportados fuera de Estados Unidos, sus posesiones y

territorios, excepto aquellos vendidos a través de

canales autorizados para la distribución de exportación

de MTD.

MTD se reserva el derecho a cambiar o mejorar el diseño de

cualquier Producto TrimmerPlus®sin asumir cualquier

obligación en cuanto a modificar cualquier producto

previamente fabricado.

Ninguna garantía implícita, incluyendo cualquier

Troy Bilt Tb720 Trimmerplus Add On Turbo Blower Owner S Manual 769 03947

Trimmer Plus TB720r TB720

Navigation menu

Versions of this User Manual:

Views

Navigation
