Operator's ual/ nual dei Operario

Pressure Washer /Lavadora de Presi6n

Model /iVlodeio 020241

I:i: WARNING

Before using this product, read this manual and follow

all Safety Rules and Operating Instructions.

i ]ii ADVERTENCIA

Antes de utilizar el producto, lea este manual y siga

todas las Reglas de Seguridad e Instrucciones de Uso.

Questions? Preguntas? Helpline- 1-888-611-6708 M-F 8-5 CT

Troy-Bilt® is a registered trademark of Troy-Bilt, LLC and is used under license to Briggs & Stratton Power Products.

Troy-Bilt® es una marca registrada de Troy-Bilt, LLC y se usa abajo licencia a Briggs & Stratton Power Products.

BRIGGS & STRATTON POWER PRODUCTS GROUP, LLC

JEFFERSON, WISCONSIN, U.S.A.

Printed in USA

5Manual No. 196019GS Revision C (07/21/2006)

1Safety Rules

SAVE THESE iNSTRUCTiONS

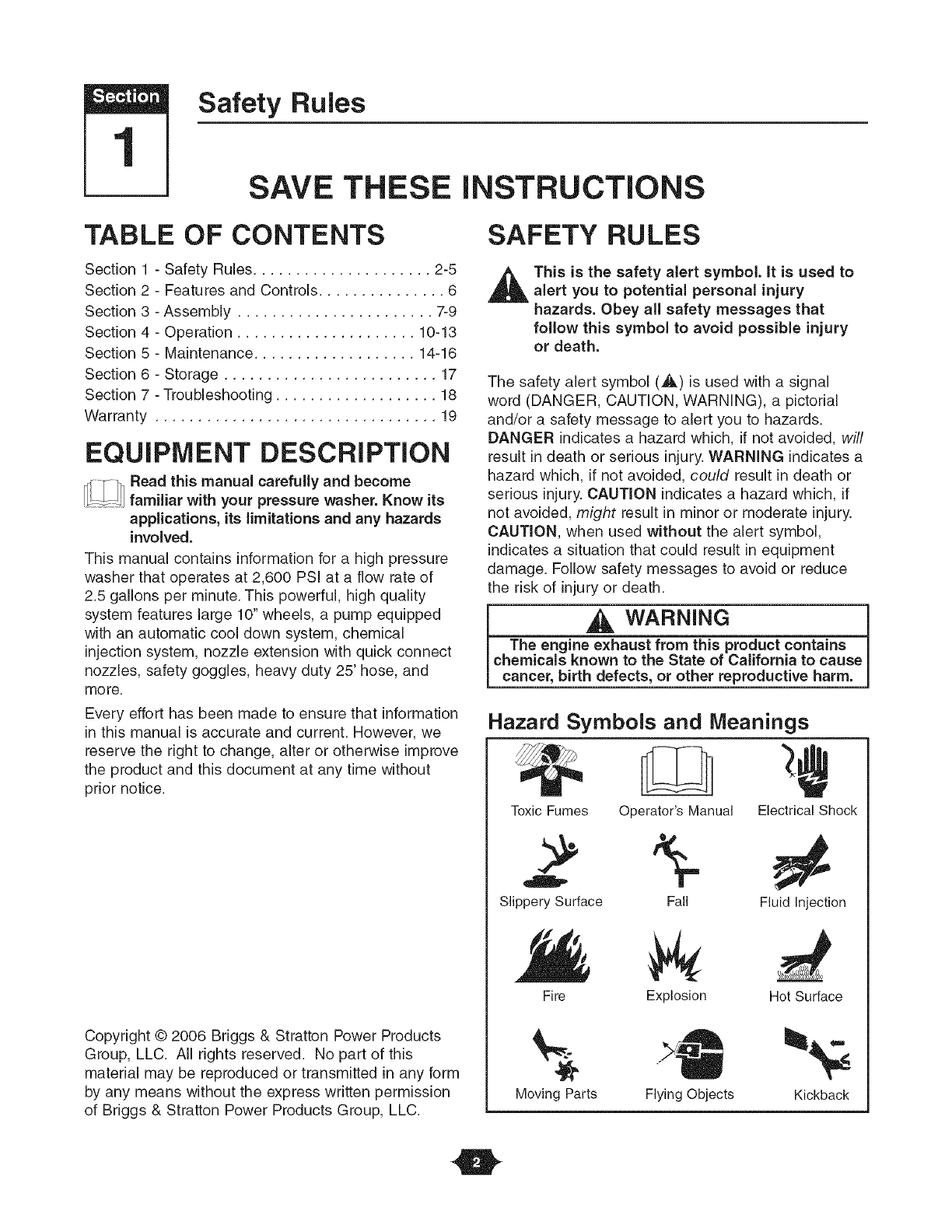

TABLE OF CONTENTS

Section 1

Section 2

Section 3

Section 4

Section 5

Section 6

- Safety Rules ..................... 2-5

- Features and Controls ............... 6

-Assembly ....................... 7-9

- Operation ..................... 10-13

- Maintenance ................... 14-16

- Storage ......................... 17

Section 7 - Troubleshooting ................... 18

Warranty ................................. 19

EQUIPMENT DESCRIPTION

_T_2-7Read this manual carefully and become

IL_:__/......... familiar with your pressure washer. Know its

applications, its limitations and any hazards

involved.

This manual contains information for a high pressure

washer that operates at 2,600 PSI at a flow rate of

2.5 gallons per minute. This powerful, high quality

system features large 10" wheels, a pump equipped

with an automatic cool down system, chemical

injection system, nozzle extension with quick connect

nozzles, safety goggles, heavy duty 25' hose, and

mo re.

Every effort has been made to ensure that information

in this manual is accurate and current. However, we

reserve the right to change, alter or otherwise improve

the product and this document at any time without

prior notice.

material may be reproduced or transmitted in any form

by any means without the express written permission

of Briggs & Stratton Power Products Group, LLC.

SAFETY RULES

,_ This is the safety alert symbol, it is used to

alert you to potential personal injury

hazards. Obey all safety messages that

follow this symbol to avoid possible injury

or death.

The safety alert symbol (,A) is used with a signal

word (DANGER, CAUTION, WARNING), a pictorial

and/or a safety message to alert you to hazards.

DANGER indicates a hazard which, if not avoided, will

result in death or serious injury. WARNING indicates a

hazard which, if not avoided, could result in death or

serious injury. CAUTION indicates a hazard which, if

not avoided, might result in minor or moderate injury.

CAUTION, when used without the alert symbol,

indicates a situation that could result in equipment

damage. Follow safety messages to avoid or reduce

the risk of injury or death.

WARNING

The engine exhaust from this product contains

chemicals known to the State of California to cause

cancer, birth defects, or other reproductive harm.

Hazard Symbols and Meanings

Toxic Fumes

Slippery Surface

Fire

Operator's Manual Electrical Shock

Fall Fluid Injection

Explosion Hot Surface

Moving Parts Flying Objects Kickback

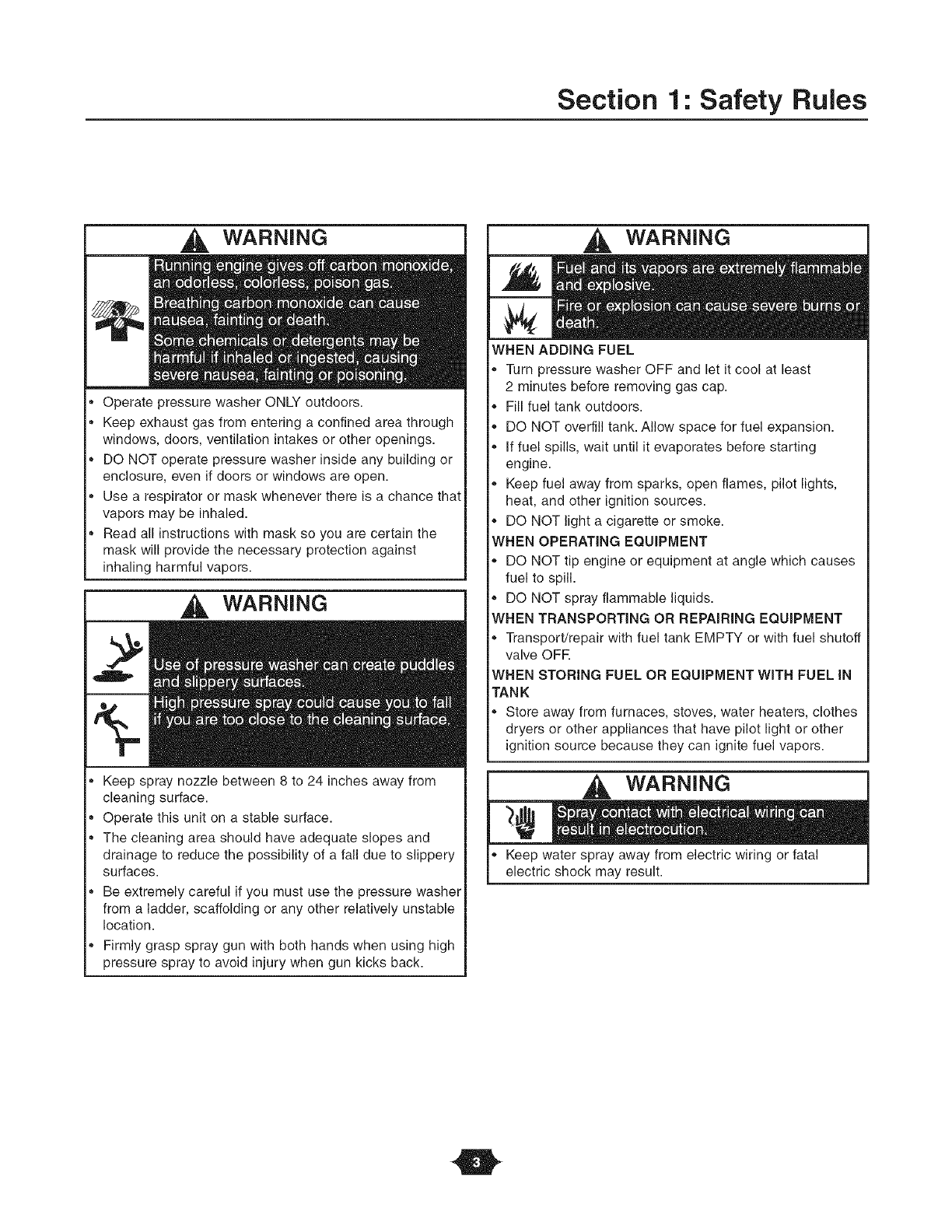

Section 1: Safety Rules

WARNING

Operate pressure washer ONLY outdoors.

Keep exhaust gas from entering a confined area through

windows, doors, ventilation intakes or other openings.

DO NOT operate pressure washer inside any building or

enclosure, even if doors or windows are open.

Use a respirator or mask whenever there is a chance that

vapors may be inhaled.

Read all instructions with mask so you are certain the

mask will provide the necessary protection against

inhaling harmful vapors.

WARNING

Keep spray nozzle between 8 to 24 inches away from

cleaning surface.

Operate this unit on a stable surface.

The cleaning area should have adequate slopes and

drainage to reduce the possibility of a fall due to slippery

surfaces.

Be extremely careful if you must use the pressure washer

from a ladder, scaffolding or any other relatively unstable

location.

Firmly grasp spray gun with both hands when using high

pressure spray to avoid injury when gun kicks back.

WARNING

WHEN ADDING FUEL

Turn pressure washer OFF and let it cool at least

2 minutes before removing gas cap.

Fill fuel tank outdoors.

DO NOT overfill tank. Allow space for fuel expansion.

If fuel spills, wait until it evaporates before starting

engine.

Keep fuel away from sparks, open flames, pilot lights,

heat, and other ignition sources.

DO NOT light a cigarette or smoke.

VHEN OPERATING EQUIPMENT

,, DO NOT tip engine or equipment at angle which causes

,, fuel to spill.

DO NOT spray flammable liquids.

WHEN TRANSPORTING OR REPAiRiNG EQUIPMENT

,, Transport/repair with fuel tank EMPTY or with fuel shutoff

valve OFR

WHEN STORING FUEL OR EQUIPMENT WITH FUEL IN

TANK

Store away from furnaces, stoves, water heaters, clothes

dryers or other appliances that have pilot light or other

ignition source because they can ignite fuel vapors.

WARNING

Keep water spray away from electric wiring or fatal

electric shock may result.

Section 1: Safety Rules

WARNING

ALWAYS point gun in safe direction and squeeze spray

gun trigger, to release pressure and avoid kickback each

time, before starting engine. Engage trigger lock when

not in use.

When starting engine, pull cord slowly until resistance is

felt and then pull rapidly to avoid kickback.

After each starting attempt, where engine fails to run,

always point gun in safe direction and squeeze spray gun

trigger to release high pressure.

Firmly grasp spray gun with both hands when using high

pressure spray to avoid injury when gun kicks back.

WARNING

DO NOT touch hot surfaces and avoid hot exhaust

gases.

Allow equipment to cool before touching.

Keep at least 5 ft. (152 cm) clearance on all sides of

pressure washer including overhead.

Code of Federal Regulation (CFR) Title 36 Parks,

Forests, and Public Property require equipment powered

by an internal combustion engine to have a spark

arrester, maintained in effective working order, complying

to USDA Forest service standard 5100-1C or later

revision. In the State of California a spark arrester is

required under section 4442 of the California Public

resources code. Other states may have similar laws.

WARNING

DO NOT wear loose clothing, jewelry or anything that

may be caught in the starter or other rotating parts.

Tie up long hair and remove jewelry.

WARNING

NEVER aim spray gun at people, animals or plants.

DO NOT allow CHILDREN to operate pressure washer.

NEVER repair high pressure hose. Replace it.

NEVER repair leaking connections with sealant of any

kind. Replace o-ring or seal.

Keep high pressure hose connected to pump and spray

gun while system is pressurized.

ALWAYS point gun in safe direction and squeeze spray

gun trigger, to release high pressure, every time you stop

engine. Engage trigger lock when not in use.

WARNING

Always wear safety goggles when using this equipment

or in vicinity of where equipment is in use.

Before starting the pressure washer, be sure you are

wearing adequate safety goggles.

WARNING

WHEN ADJUSTING OR MAKING REPAIRS TO YOUR

PRESSURE WASHER

,, Disconnect spark plug wire from spark plug and place

wire where it cannot contact spark plug.

WHEN TESTING FOR ENGINE SPARK

Use approved spark plug tester.

DO NOT check for spark with spark plug removed.

Section 1: Safety Rules

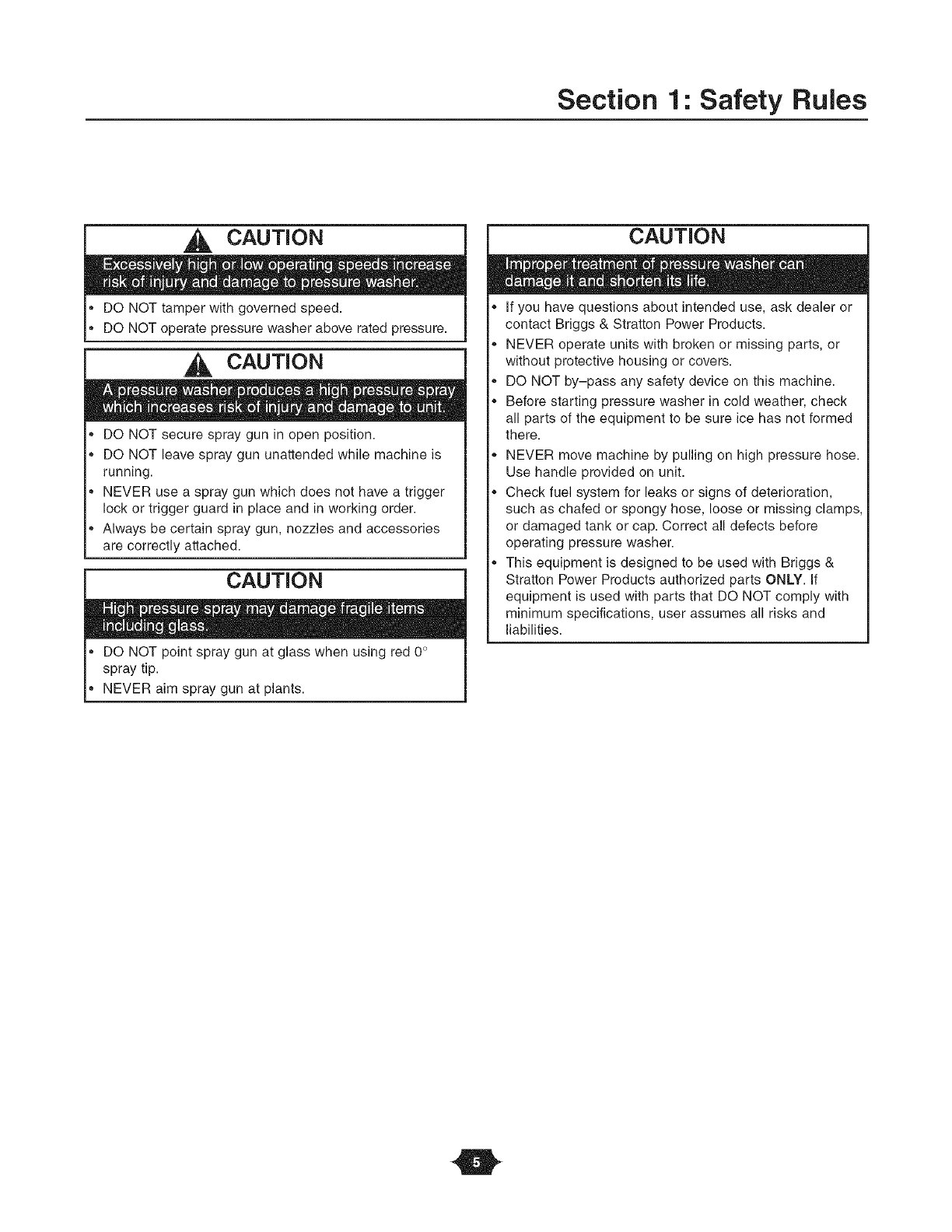

iCAUTION

DO NOT tamper with governed speed.

DO NOT operate pressure washer above rated pressure.

CAUTION

DO NOT secure spray gun in open position.

DO NOT leave spray gun unattended while machine is

running.

NEVER use a spray gun which does not have a trigger

lock or trigger guard in place and in working order.

Always be certain spray gun, nozzles and accessories

are correctly attached.

CAUTION

DO NOT point spray gun at glass when using red 0°

spray tip.

NEVER aim spray gun at plants.

iCAUTION

If you have questions about intended use, ask dealer or

contact Briggs & Stratton Power Products.

NEVER operate units with broken or missing parts, or

without protective housing or covers.

DO NOT by-pass any safety device on this machine.

Before starting pressure washer in cold weather, check

all parts of the equipment to be sure ice has not formed

there.

NEVER move machine by pulling on high pressure hose.

Use handle provided on unit.

Check fuel system for leaks or signs of deterioration,

such as chafed or spongy hose, loose or missing clamps,

or damaged tank or cap. Correct all defects before

operating pressure washer.

This equipment is designed to be used with Briggs &

Stratton Power Products authorized parts ONLY. If

equipment is used with parts that DO NOT comply with

minimum specifications, user assumes all risks and

liabilities.

Features and Controls

KNOW YOUR PRESSURE WASHER

_Read this Operator's Manual and safety rules before operating your pressure washer.

Compare the illustrations with your pressure washer to familiarize yourself with the locations of various

controls and adjustments. Save this manual for future reference.

Accessory Tray Pump equipped with

Automatic Cool Down System

Air Filter

Throttle Lever

Choke Rod

Recoil Starter

on front of engine)

Spray

Fuel Tank

Nozzle Extension

with Quick

Connect

High Pressure Hose

Data

Spray Tips

Water inlet

Detergent Siphoning

Tube/Filter

Accessory Tray -- Provides convenient storage for

standard and optional accessories, such as brushes,

turbo wands, etc.

Air Filter -- Protects engine by filtering dust and debris

out of intake air.

Automatic Cool Down System -- Cycles water through

pump when water reaches 125°-155°R Warm water will

discharge from pump onto ground. This system prevents

internal pump damage.

Detergent Siphoning Tube/Filter -- Use to siphon

pressure washer safe detergents into the low pressure

stream.

Choke Rod -- Prepares a cold engine for starting.

Data Tag -- Provides model, revision and serial

number of pressure washer. Please have these readily

available if calling for assistance.

Fuel Tank -- Fill tank with regular unleaded fuel. Always

leave room for fuel expansion.

Oil Fill Cap

High Pressure Outlet

High Pressure Hose -- Connect one end to the water

pump and the other end to the spray gun.

High Pressure Outlet -- To connect high pressure hose.

Nozzle Extension with Quick Connect -- Allows you to

switch between four different spray tips.

Oil Fill Cap -- Fill engine with oil here.

Pump -- Develops high pressure.

Recoil Starter -- Use for starting the engine manually.

Safety Goggles (not shown) -- Always use the

enclosed goggles or other eye protection when

running your pressure washer.

Spray Gun -- Controls the application of water onto

cleaning surface with trigger device. Includes trigger lock.

Spray Tips -- Detergent, 0°, 15°, and 40°: for various

high pressure cleaning applications.

Throttle Lever--Sets engine in starting mode for

recoil starter and stops a running engine.

Water Inlet -- Connect garden hose here.

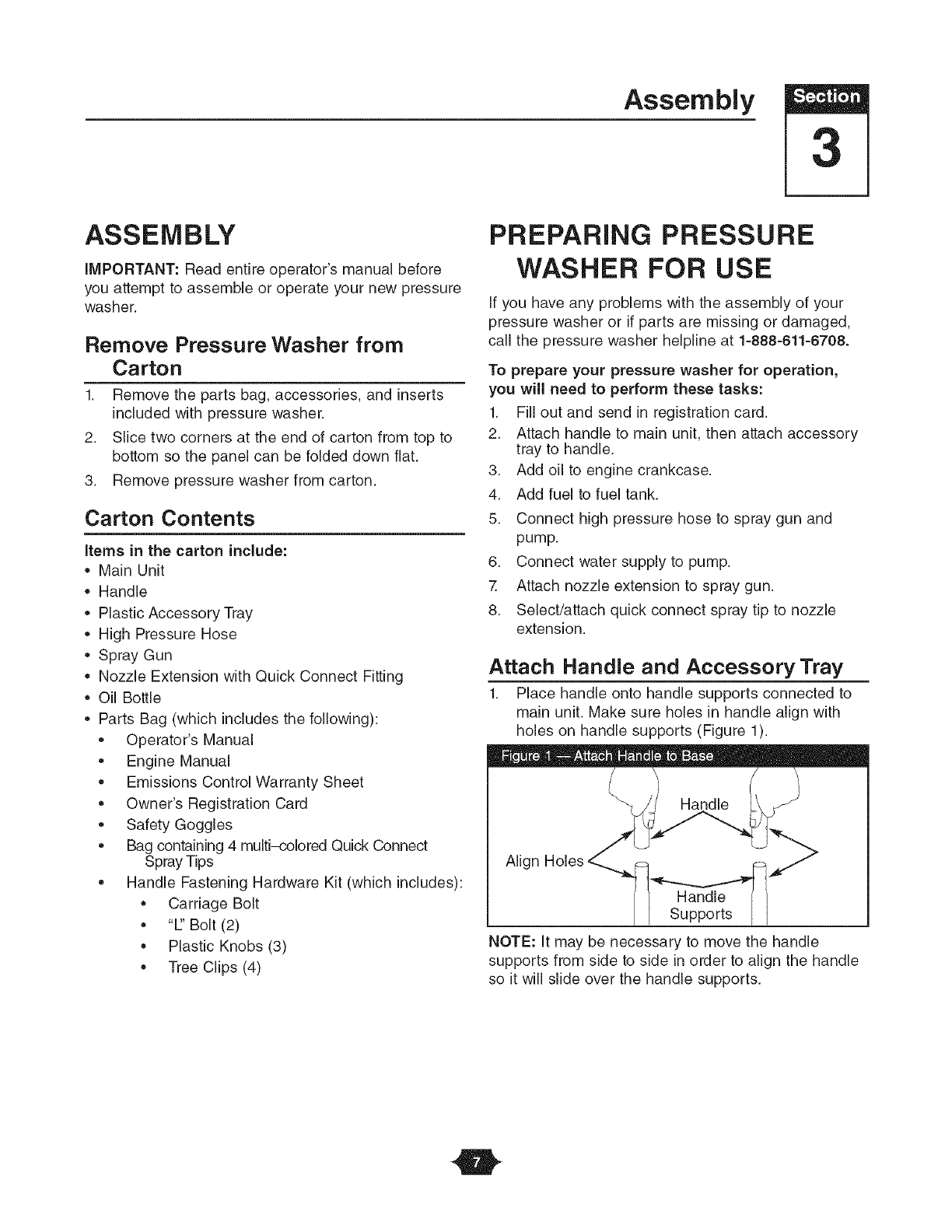

Assembly 3

ASSEMBLY

IMPORTANT: Read entire operator's manual before

you attempt to assemble or operate your new pressure

washer.

Remove Pressure Washer from

Carton

1. Remove the parts bag, accessories, and inserts

included with pressure washer.

2. Slice two corners at the end of carton from top to

bottom so the panel can be folded down flat.

3. Remove pressure washer from carton.

Carton Contents

Items in the carton include:

• Main Unit

• Handle

• Plastic Accessory Tray

• High Pressure Hose

• Spray Gun

,, Nozzle Extension with Quick Connect Fitting

• Oil Bottle

• Parts Bag (which includes the following):

• Operator's Manual

• Engine Manual

• Emissions Control Warranty Sheet

• Owner's Registration Card

• Safety Goggles

• Bag containing 4 multi-colored Quick Connect

Spray Tips

• Handle Fastening Hardware Kit (which includes):

• Carriage Bolt

• "1" Bolt (2)

• Plastic Knobs (3)

• Tree Clips (4)

PREPARING PRESSURE

WASHER FOR USE

If you have any problems with the assembly of your

pressure washer or if parts are missing or damaged,

call the pressure washer helpline at 1-888-611-6708.

To prepare your pressure washer for operation,

you will need to perform these tasks:

1. Fill out and send in registration card.

2. Attach handle to main unit, then attach accessory

tray to handle.

3. Add oil to engine crankcase.

4. Add fuel to fuel tank.

5. Connect high pressure hose to spray gun and

pump.

6. Connect water supply to pump.

7. Attach nozzle extension to spray gun.

8. Select/attach quick connect spray tip to nozzle

extension.

Attach Handle and Accessory Tray

1. Place handle onto handle supports connected to

main unit. Make sure holes in handle align with

holes on handle supports (Figure 1).

Handle

NOTE: It may be necessary to move the handle

supports from side to side in order to align the handle

so it will slide over the handle supports.

Section 3: Assembly

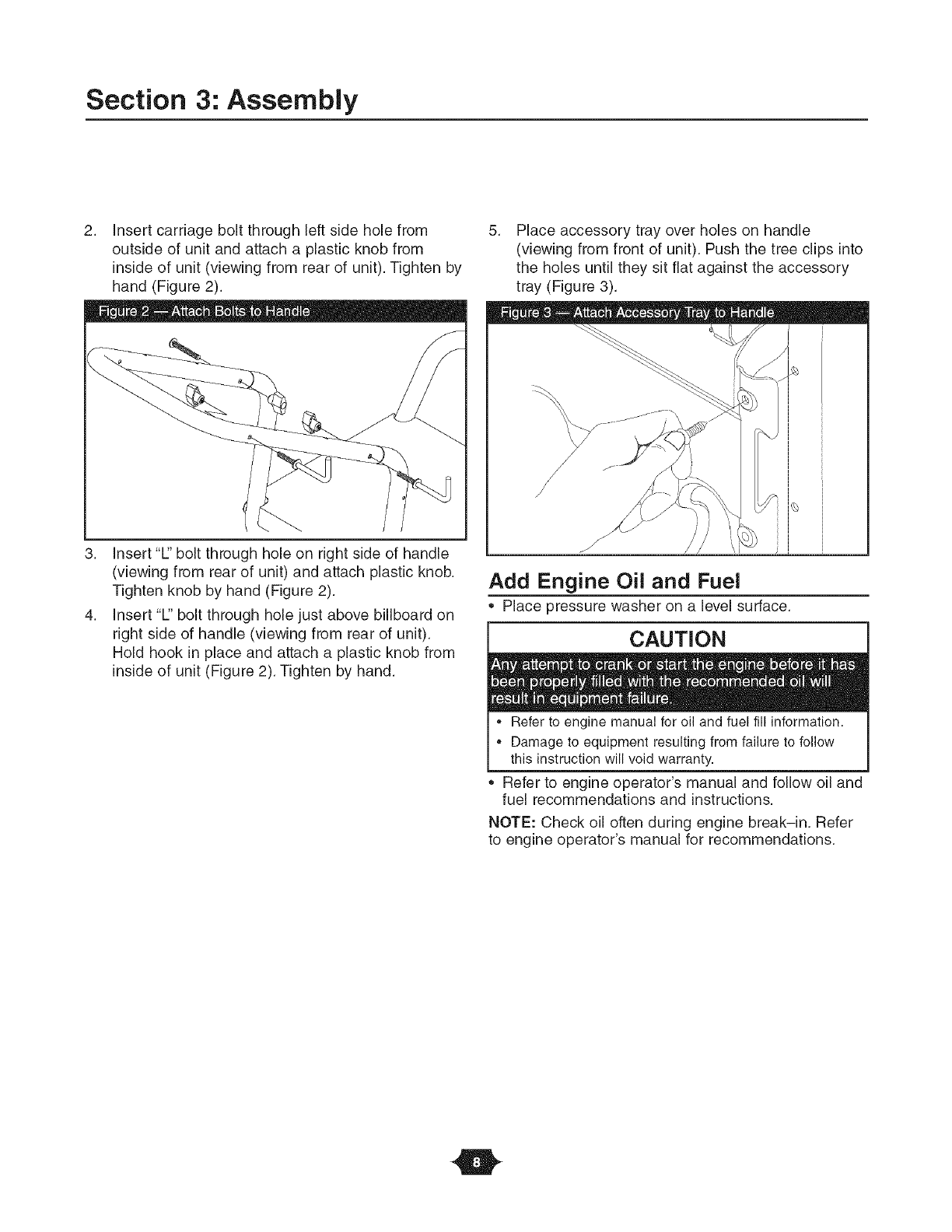

2. insert carriage bolt through left side hole from

outside of unit and attach a plastic knob from

inside of unit (viewing from rear of unit). Tighten by

hand (Figure 2).

5. Place accessory tray over holes on handle

(viewing from front of unit). Push the tree clips into

the holes until they sit flat against the accessory

tray (Figure 3).

3. insert "12'bolt through hole on right side of handle

(viewing from rear of unit) and attach plastic knob.

Tighten knob by hand (Figure 2).

4. Insert'1_" bolt through hole just above billboard on

right side of handle (viewing from rear of unit).

Hold hook in place and attach a plastic knob from

inside of unit (Figure 2). Tighten by hand.

Add Engine Oil and Fuel

,_ Place pressure washer on a level surface.

CAUTION

,, Refer to engine manual for oil and fuel fill information.

,, Damage to equipment resulting from failure to follow

this instruction will void warranty.

Refer to engine operator's manual and follow oil and

fuel recommendations and instructions.

NOTE: Check oil often during engine break-in. Refer

to engine operator's manual for recommendations.

Section 3: Assembly

Connect Hose and Water Supply to

Pump

IMPORTANT: To avoid pump damage, you must

assemble the nozzle extension to the spray gun and

attach all hoses before you start the engine.

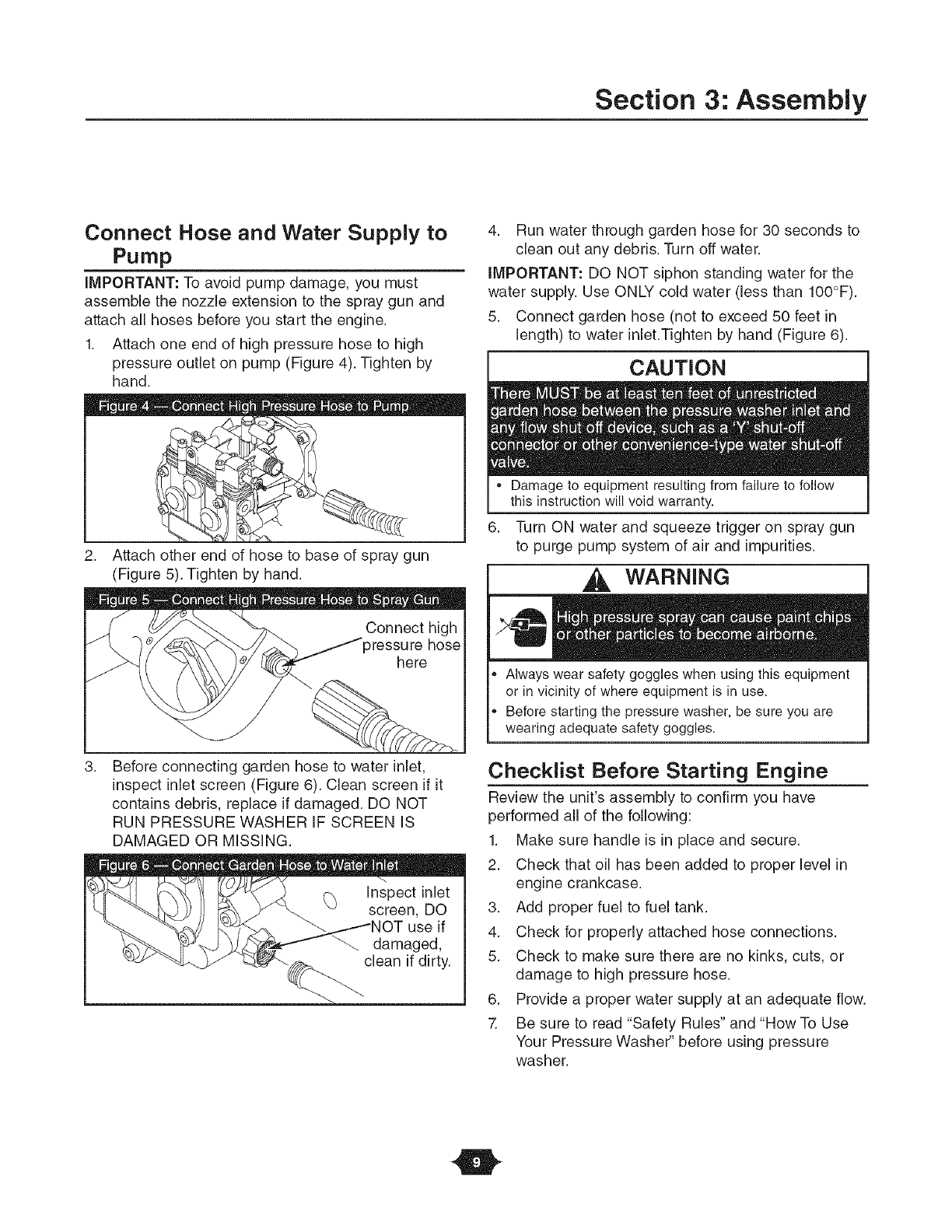

1. Attach one end of high pressure hose to high

pressure outlet on pump (Figure 4). Tighten by

hand.

2. Attach other end of hose to base of spray gun

(Figure 5). Tighten by hand.

3. Before connecting garden hose to water inlet,

inspect inlet screen (Figure 6). Clean screen if it

contains debris, replace if damaged. DO NOT

RUN PRESSURE WASHER IF SCREEN IS

DAMAGED OR MISSING.

4. Run water through garden hose for 30 seconds to

clean out any debris. Turn off water.

IMPORTANT: DO NOT siphon standing water for the

water supply. Use ONLY cold water (less than IO0°F).

5. Connect garden hose (not to exceed 50 feet in

length) to water inlet.Tighten by hand (Figure 6).

CAUTION

,, Damage to equipment resulting from failure to follow

this instruction will void warranty.

6. Turn ON water and squeeze trigger on spray gun

to purge pump system of air and impurities.

WARNING

Always wear safety goggles when using this equipment

or in vicinity of where equipment is in use.

Before starting the pressure washer, be sure you are

wearing adequate safety goggles.

Checklist Before Starting Engine

Review the unit's assembly to confirm you have

performed all of the following:

1. Make sure handle is in place and secure.

2. Check that oil has been added to proper level in

engine crankcase.

3. Add proper fuel to fuel tank.

4. Check for properly attached hose connections.

5. Check to make sure there are no kinks, cuts, or

damage to high pressure hose.

6. Provide a proper water supply at an adequate flow.

7. Be sure to read "Safety Rules" and "How To Use

Your Pressure Washer" before using pressure

washer.

4Operation

HOW TO USE YOUR

PRESSURE WASHER

If you have any problems operating your pressure

washer, please call the pressure washer helpline at

1-888-611-6708.

Pressure Washer Location

Pressure Washer CJearance

I A WARNING 1

Keep at least 5 ft. (152 cm) clearance on all sides of

pressure washer including overhead.

Place pressure washer in a well ventilated area, which

will allow for removal of deadly exhaust gas. DO NOT

place pressure washer where exhaust gas could

accumulate and enter inside or be drawn into a

potentially occupied building. Ensure exhaust gas is

kept away from any windows, doors, ventilation intakes

or other openings that can allow exhaust gas to collect

in a confined area (Figure 7). Prevailing winds and air

currents should be taken into consideration when

_ositioning pressure washer.

WARNING

Operate pressure washer ONLY outdoors.

Keep exhaust gas from entering a confined area through

windows, doors, ventilation intakes or other openings.

DO NOT operate pressure washer inside any building or

enclosure, even if doors or windows are open.

Typical Pressure

Washer Shown

Exhaust Port

To Start Pressure Washer

To start your pressure washer for the first time, follow

these instructions step-by-step. This starting

information also applies if you have let the pressure

washer sit idle for at least a day.

1. Place pressure washer near an outside water source

capable of supplying water at a flow rate greater

than 3.5 gallons per minute and no less than 20 PSi

at pressure washer end of garden hose.

2. Check that high pressure hose is connected to

spray gun and pump. See "Preparing Pressure

Washer for Use" for illustrations.

3. Make sure unit is in a level position.

4. Connect garden hose to water inlet on pressure

washer pump.

CAUTION

,, Damage to equipment resulting from failure to follow

this instruction will void warranty.

5. Turn ON water, point gun in a safe direction and

squeeze trigger to purge pump system of air and

impurities.

6. Attach nozzle extension to spray gun (Figure 8).

Tighten by hand.

7. Place colored quick connect spray tips in slots on

holder that's attached to nozzle extension (Figure 9).

8. Choose spray tip you want to use and insert it into

nozzle extension. See "How to Use Spray Tips'.'

Section 4: Operation

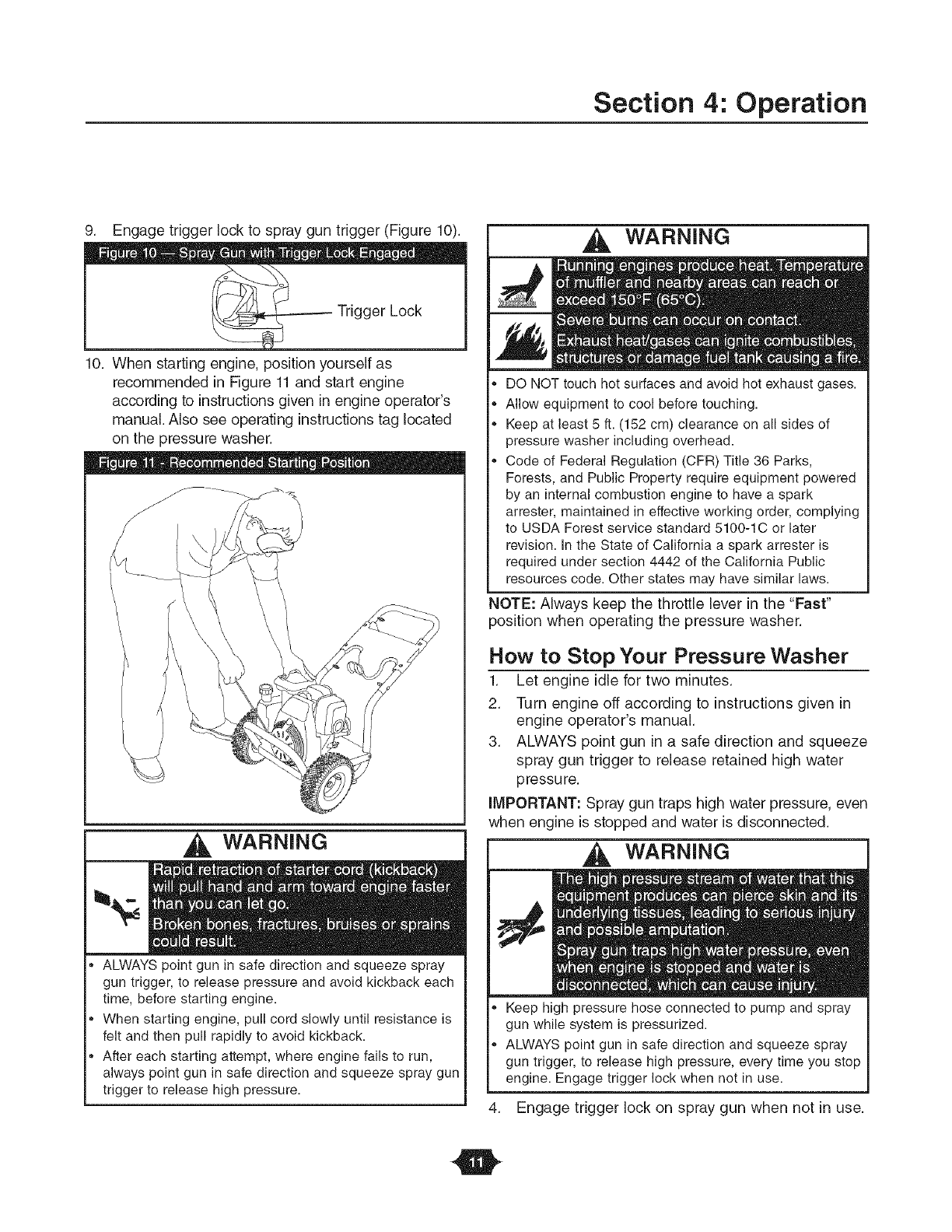

9. Engage trigger lock to spray gun trigger (Figure 10).

lO. When starting engine, position yourself as

recommended in Figure 11 and start engine

according to instructions given in engine operator's

manual. Also see operating instructions tag located

on the pressure washer.

,_ WARNING

ALWAYS point gun in safe direction and squeeze spray

gun trigger, to release pressure and avoid kickback each

time, before starting engine.

When starting engine, pull cord slowly until resistance is

felt and then pull rapidly to avoid kickback.

After each starting attempt, where engine fails to run,

always point gun in safe direction and squeeze spray gun

trigger to release high pressure.

,_ WARNING

DO NOT touch hot surfaces and avoid hot exhaust gases.

Allow equipment to cool before touching.

Keep at least 5 ft. (152 cm) clearance on all sides of

pressure washer including overhead.

Code of Federal Regulation (CFR) Title 36 Parks,

Forests, and Public Property require equipment powered

by an internal combustion engine to have a spark

arrester, maintained in effective working order, complying

to USDA Forest service standard 5100-1C or later

revision. In the State of California a spark attester is

required under section 4442 of the California Public

resources code. Other states may have similar laws.

NOTE: Always keep the throttle lever in the "Fast"

position when operating the pressure washer.

How to Stop Your Pressure Washer

1. Let engine idle for two minutes.

2. Turn engine off according to instructions given in

engine operator's manual.

3. ALWAYS point gun in a safe direction and squeeze

spray gun trigger to release retained high water

pressure.

IMPORTANT: Spray gun traps high water pressure, even

when engine is stopped and water is disconnected.

_, WARNING

Keep high pressure hose connected to pump and spray

gun while system is pressurized.

ALWAYS point gun in safe direction and squeeze spray

gun trigger, to release high pressure, every time you stop

engine. Engage trigger lock when not in use.

4. Engage trigger lock on spray gun when not in use.

Section 4: Operation

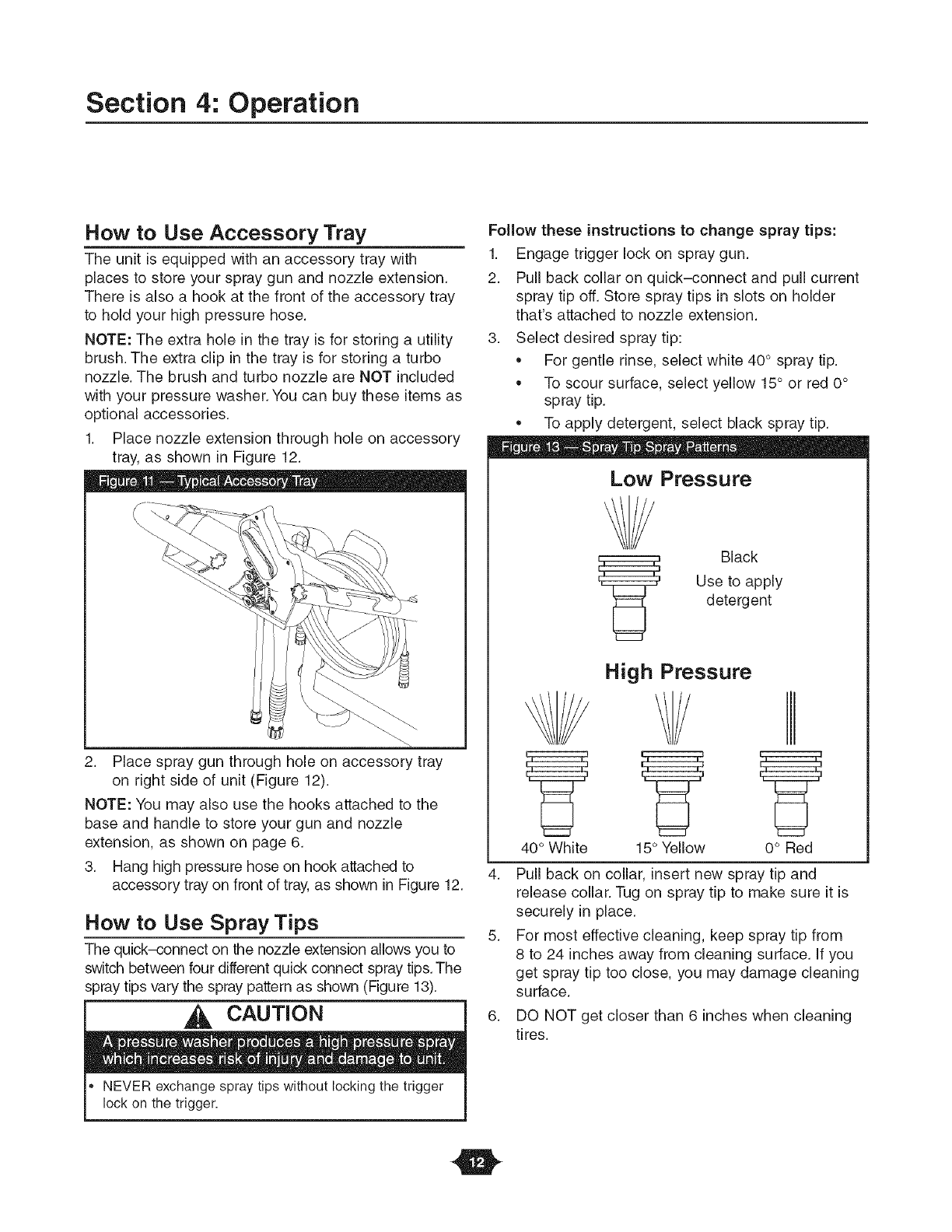

How to Use Accessory Tray

The unit is equipped with an accessory tray with

places to store your spray gun and nozzle extension.

There is also a hook at the front of the accessory tray

to hold your high pressure hose.

NOTE: The extra hole in the tray is for storing a utility

brush. The extra clip in the tray is for storing a turbo

nozzle. The brush and turbo nozzle are NOT included

with your pressure washer. You can buy these items as

optional accessories.

1. Place nozzle extension through hole on accessory

tray, as shown in Figure 12.

2. Place spray gun through hole on accessory tray

on right side of unit (Figure 12).

NOTE: You may also use the hooks attached to the

base and handle to store your gun and nozzle

extension, as shown on page 6.

3. Hang high pressure hose on hook attached to

accessory tray on front of tray, as shown in Figure 12.

How to Use Spray Tips

The quick-connect on the nozzle extension allows you to

switch between four different quick connect spray tips. The

spray tips vary the spray pattern as shown (Figure 13).

I CAUT,ON 1

NEVER exchange spray tips without locking the trigger

lock on the trigger.

Follow these instructions to change spray tips:

1. Engage trigger lock on spray gun.

2. Pull back collar on quick-connect and pull current

spray tip off. Store spray tips in slots on holder

that's attached to nozzle extension.

3. Select desired spray tip:

For gentle rinse, select white 40° spray tip.

To scour surface, select yellow 15° or red 0°

spray tip.

To apply detergent, select black spray tip.

Low Pressure

Black

Use to apply

detergent

High Pressure

40 ° White 15° Yellow 0° Red

4. Pull back on collar, insert new spray tip and

release collar. Tug on spray tip to make sure it is

securely in place.

5. For most effective cleaning, keep spray tip from

8 to 24 inches away from cleaning surface. If you

get spray tip too close, you may damage cleaning

surface.

6. DO NOT get closer than 6 inches when cleaning

ti res.

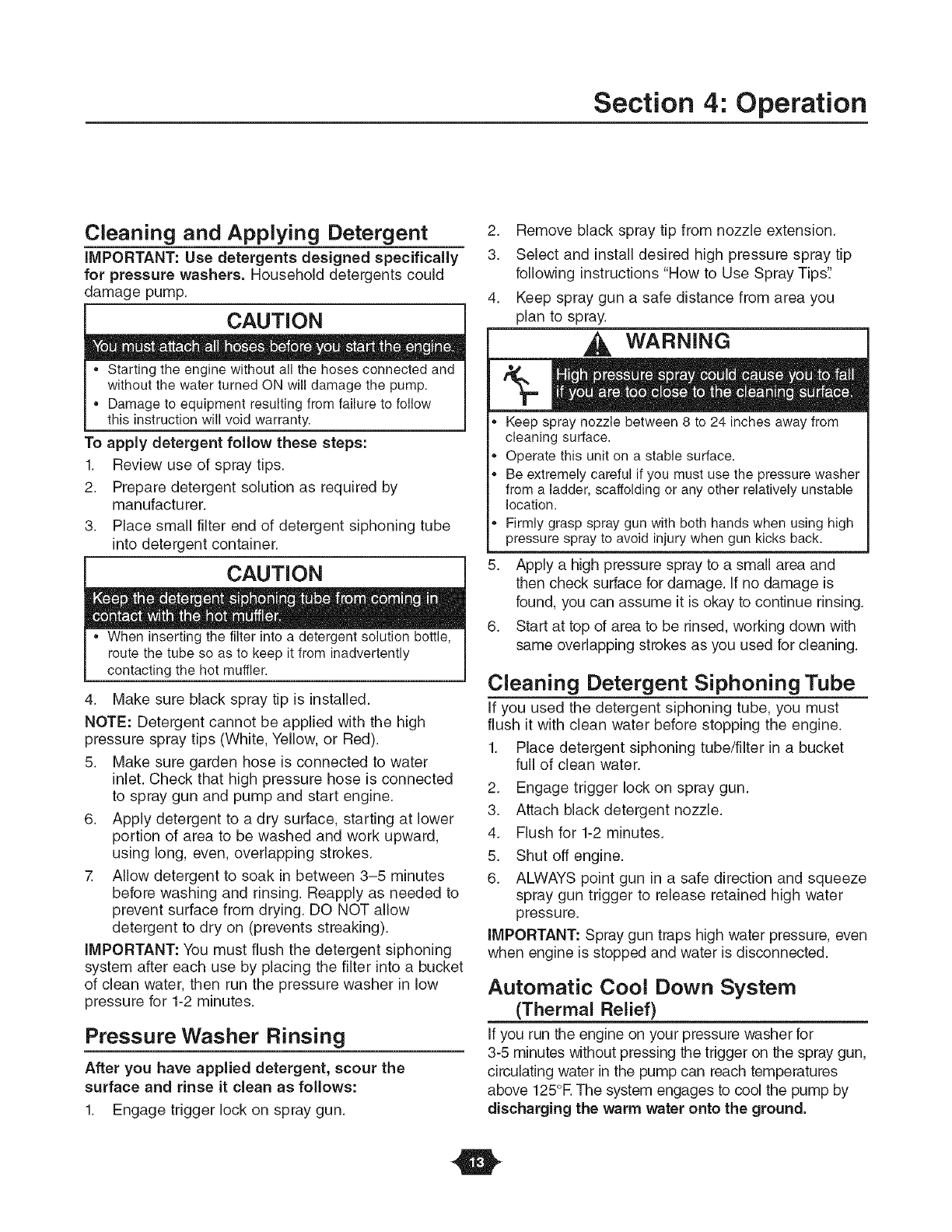

Section 4: Operation

Cleaning and Applying Detergent

iMPORTANT: Use detergents designed specifically

for pressure washers. Household detergents could

damage pump.

CAUTION

,, Starting the engine without all the hoses connected and

without the water turned ON will damage the pump.

,, Damage to equipment resulting from failure to follow

this instruction will void warranty.

To apply detergent follow these steps:

1. Review use of spray tips.

2. Prepare detergent solution as required by

manufacturer.

3. Place small filter end of detergent siphoning tube

into detergent container.

I CAUr,oN 1

,, When inserting the filter into a detergent solution bottle,

route the tube so as to keep it from inadvertently

contacting the hot muffler.

4. Make sure black spray tip is installed.

NOTE: Detergent cannot be applied with the high

pressure spray tips (White, Yellow, or Red).

5. Make sure garden hose is connected to water

inlet. Check that high pressure hose is connected

to spray gun and pump and start engine.

6. Apply detergent to a dry surface, starting at lower

portion of area to be washed and work upward,

using long, even, overlapping strokes.

7. Allow detergent to soak in between 3-5 minutes

before washing and rinsing. Reapply as needed to

prevent surface from drying. DO NOT allow

detergent to dry on (prevents streaking).

iMPORTANT: You must flush the detergent siphoning

system after each use by placing the filter into a bucket

of clean water, then run the pressure washer in low

pressure for 1-2 minutes.

Pressure Washer Rinsing

After you have applied detergent, scour the

surface and rinse it clean as follows:

1. Engage trigger lock on spray gun.

2. Remove black spray tip from nozzle extension.

3. Select and install desired high pressure spray tip

following instructions "How to Use Spray Tips'.'

4. Keep spray gun a safe distance from area you

plan to spray.

WARNING

Keep spray nozzle between 8 to 24 inches away from

cleaning surface.

Operate this unit on a stable surface.

Be extremely careful if you must use the pressure washer

from a ladder, scaffolding or any other relatively unstable

location.

Firmly grasp spray gun with both hands when using high

pressure spray to avoid injury when gun kicks back.

Apply a high pressure spray to a small area and

then check surface for damage. If no damage is

found, you can assume it is okay to continue rinsing.

Start at top of area to be rinsed, working down with

same overlapping strokes as you used for cleaning.

Cleaning Detergent Siphoning Tube

If you used the detergent siphoning tube, you must

flush it with clean water before stopping the engine.

1. Place detergent siphoning tube/filter in a bucket

full of clean water.

2. Engage trigger lock on spray gun.

3. Attach black detergent nozzle.

4. Flush for 1-2 minutes.

5. Shut off engine.

6. ALWAYS point gun in a safe direction and squeeze

spray gun trigger to release retained high water

pressure.

iMPORTANT: Spray gun traps high water pressure, even

when engine is stopped and water is disconnected.

Automatic Cool Down System

(Thermal Relief)

If you run the engine on your pressure washer for

3-5 minutes without pressing the trigger on the spray gun,

circulating water in the pump can reach temperatures

above 125°R The system engages to cool the pump by

discharging the warm water onto the ground.

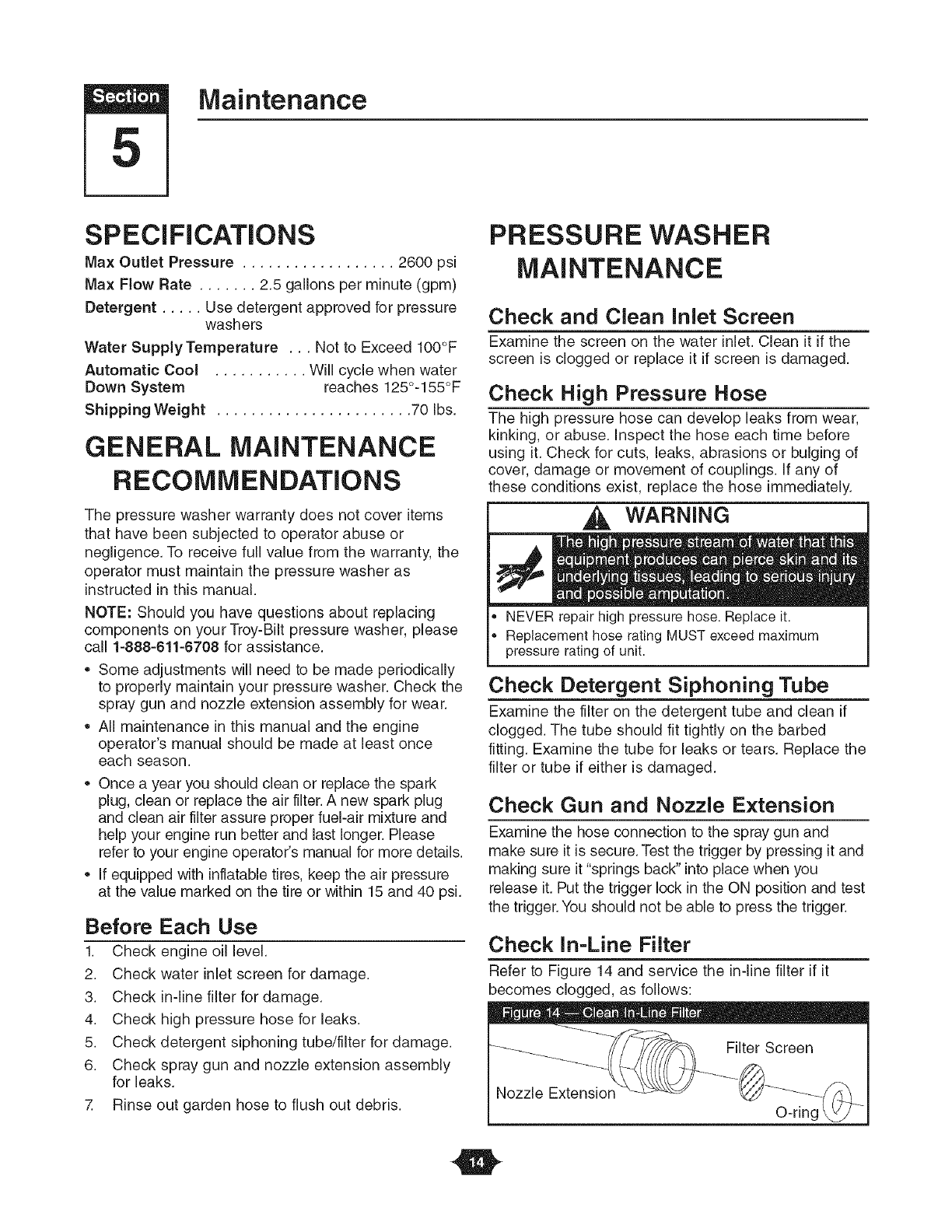

5Maintenance

SPECiFiCATiONS

Max Outlet Pressure .................. 2600 psi

Max Flow Rate ....... 2.5 gallons per minute (gpm)

Detergent ..... Use detergent approved for pressure

washers

Water Supply Temperature ... Not to Exceed 100°F

Automatic Cool ........... Will cycle when water

Down System reaches 125°-155°F

Shipping Weight ....................... 70 Ibs.

GENERAL MAINTENANCE

RECOMMENDATIONS

The pressure washer warranty does not cover items

that have been subjected to operator abuse or

negligence. To receive full value from the warranty, the

operator must maintain the pressure washer as

instructed in this manual.

NOTE: Should you have questions about replacing

components on your Troy-hilt pressure washer, please

call 1-888-611-6708 for assistance.

• Some adjustments will need to be made periodically

to properly maintain your pressure washer. Check the

spray gun and nozzle extension assembly for wear.

• All maintenance in this manual and the engine

operator's manual should be made at least once

each season.

• Once a year you should clean or replace the spark

plug, clean or replace the air filter. A new spark plug

and clean air filter assure proper fuel-air mixture and

help your engine run better and last longer. Please

refer to your engine operator's manual for more details.

If equipped with inflatabletires, keep the air pressure

at the value marked on the tire or within 15 and 40 psi.

Before Each Use

1. Check engine oil level.

2. Check water inlet screen for damage.

3. Check in-line filter for damage.

4. Check high pressure hose for leaks.

5. Check detergent siphoning tube/filter for damage.

6. Check spray gun and nozzle extension assembly

for leaks.

7. Rinse out garden hose to flush out debris.

PRESSURE WASHER

MAINTENANCE

Check and Clean Inlet Screen

Examine the screen on the water inlet. Clean it if the

screen is clogged or replace it if screen is damaged.

Check High Pressure Hose

The high pressure hose can develop leaks from wear,

kinking, or abuse. Inspect the hose each time before

using it. Check for cuts, leaks, abrasions or bulging of

cover, damage or movement of couplings. If any of

these conditions exist, replace the hose immediately.

WARNING

NEVER repair high pressure hose. Replace it.

Replacement hose rating MUST exceed maximum

pressure rating of unit.

Check Detergent Siphoning Tube

Examine the filter on the detergent tube and clean if

clogged. The tube should fit tightly on the barbed

fitting. Examine the tube for leaks or tears. Replace the

filter or tube if either is damaged.

Check Gun and Nozzle Extension

Examine the hose connection to the spray gun and

make sure it is secure. Test the trigger by pressing it and

making sure it "springs back" into place when you

release it. Put the trigger lock in the ON position and test

the trigger. You should not be able to press the trigger.

Check In=Line Filter

Refer to Figure 14 and service the in-line filter if it

becomes clogged, as follows:

Section 5: Maintenance

1. Detach spray gun and nozzle extension from high

pressure hose. Detach nozzle extension from

spray gun and remove o-ring and screen from

nozzle extension. Flush screen, spray gun, and

nozzle extension with clean water to clear debris.

2. Place in-line filter screen into threaded end of

nozzle extension. Direction does not matter. Push

screen in with eraser end of pencil until it rests flat

at bottom of opening. Take care to not bend screen.

3. Place o-ring into recess. Push o-ring snugly

against in-line filter screen.

4. Assemble nozzle extension to spray gun, as

described earlier in this manual.

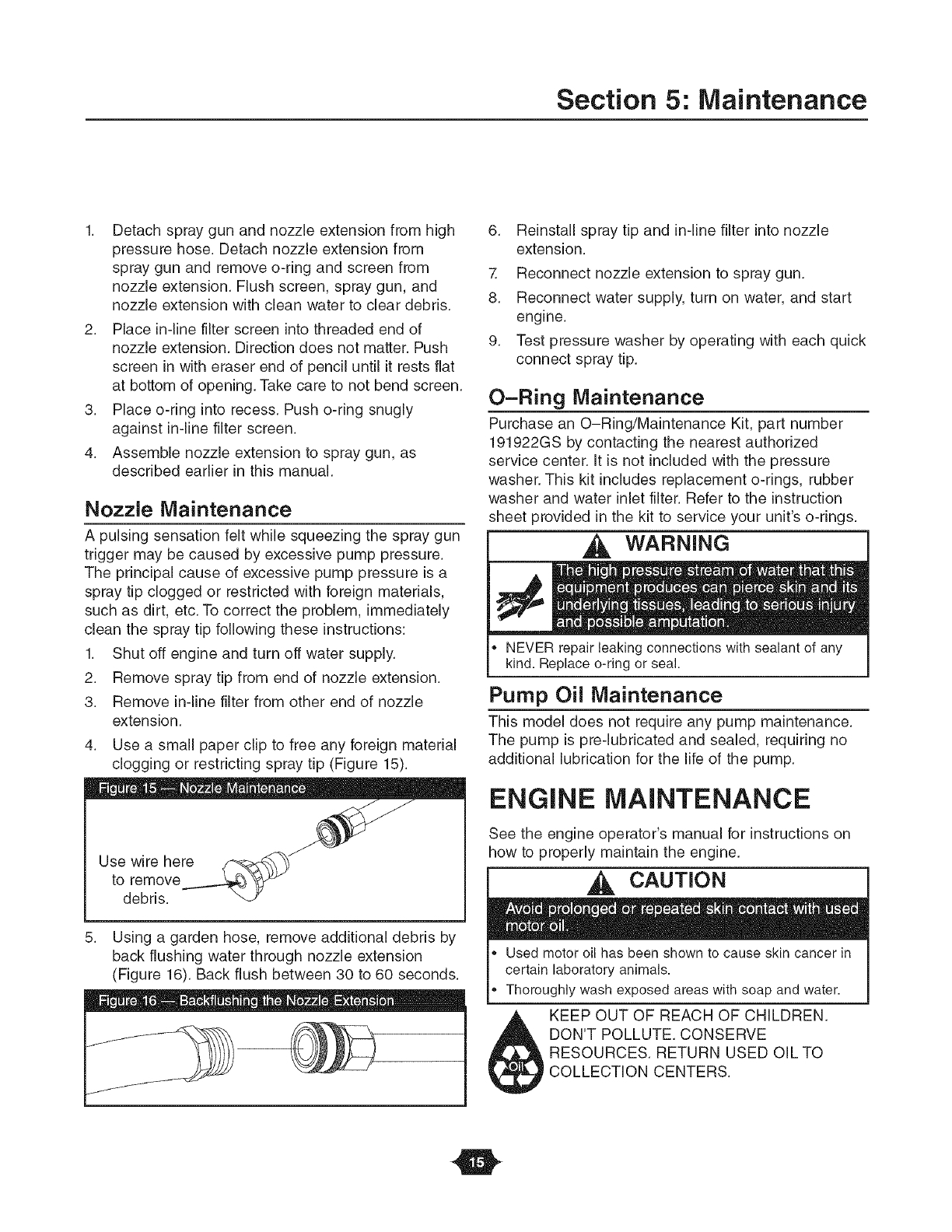

Nozzle Maintenance

A pulsing sensation felt while squeezing the spray gun

trigger may be caused by excessive pump pressure.

The principal cause of excessive pump pressure is a

spray tip clogged or restricted with foreign materials,

such as dirt, etc. To correct the problem, immediately

clean the spray tip following these instructions:

1. Shut off engine and turn off water supply.

2. Remove spray tip from end of nozzle extension.

3. Remove in-line filter from other end of nozzle

extension.

4. Use a small paper clip to free any foreign material

clogging or restricting spray tip (Figure 15).

to remove

debris.

5. Using a garden hose, remove additional debris by

back flushing water through nozzle extension

(Figure 16). Back flush between 30 to 60 seconds.

6. Reinstall spray tip and in-line filter into nozzle

extension.

7. Reconnect nozzle extension to spray gun.

8. Reconnect water supply, turn on water, and start

engine.

9. Test pressure washer by operating with each quick

connect spray tip.

O-Ring Maintenance

Purchase an O-Ring/Maintenance Kit, part number

191922GS by contacting the nearest authorized

service center. It is not included with the pressure

washer. This kit includes replacement o-rings, rubber

washer and water inlet filter. Refer to the instruction

sheet provided in the kit to service your unit's o-rings.

WARNING

NEVER repair leaking connections with sealant of any

kind. Replace o-ring or seal.

Pump Oil Maintenance

This model does not require any pump maintenance.

The pump is pre-lubricated and sealed, requiring no

additional lubrication for the life of the pump.

ENGINE MAINTENANCE

See the engine operator's manual for instructions on

how to properly maintain the engine.

CAUTION

Used motor oil has been shown to cause skin cancer in

certain laboratory animals.

Thoroughly wash exposed areas with soap and water.

KEEP OUT OF REACH OF CHILDREN.

DON'T POLLUTE. CONSERVE

RESOURCES. RETURN USED OIL TO

COLLECTION CENTERS.

Section 5: Maintenance

Data Tag

Data tag information is very important if you need help

from our Customer Service Department or an authorized

service dealer.

* The data tag (Figure 17) is located on the base of the

pressure washer. For future reference, please copy

the model, revision, and serial number of the pressure

washer in the space below.

e - m.. _e

MODEL[]_-

REVNO[]_-

SERIAL[]_

Ps_ []

GPM []

0 TRO!if'*RILT'_

Copy Model

"_ Number Here

Copy

Revision Here

Copy Serial

Number Here

Storage

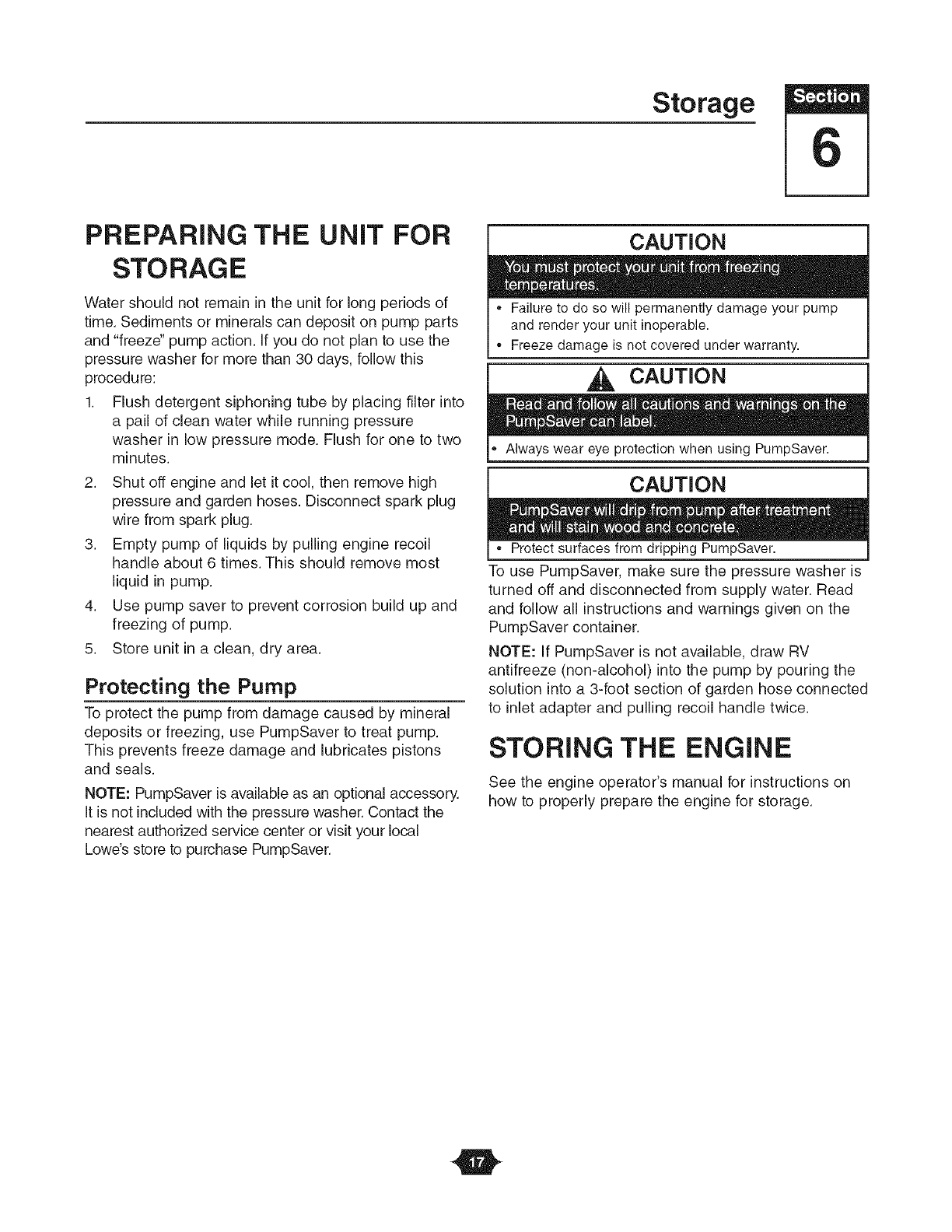

PREPARING THE UNiT FOR

STORAGE

Water should not remain in the unit for long periods of

time. Sediments or minerals can deposit on pump parts

and "freeze" pump action. If you do not plan to use the

pressure washer for more than 30 days, follow this

procedure:

1. Flush detergent siphoning tube by placing filter into

a pail of clean water while running pressure

washer in low pressure mode. Flush for one to two

minutes.

2. Shut off engine and let it cool, then remove high

pressure and garden hoses. Disconnect spark plug

wire from spark plug.

3. Empty pump of liquids by pulling engine recoil

handle about 6 times. This should remove most

liquid in pump.

4. Use pump saver to prevent corrosion build up and

freezing of pump.

5. Store unit in a clean, dry area.

Protecting the Pump

To protect the pump from damage caused by mineral

deposits or freezing, use PumpSaver to treat pump.

This prevents freeze damage and lubricates pistons

and seals.

NOTE: PumpSaver is available as an optional accessory.

It is not includedwith the pressure washer. Contact the

nearest authorized service center or visit your local

Lowe's store to purchase PumpSaver.

CAUTION

,, Failure to do so will permanently damage your pump

and render your unit inoperable.

,, Freeze damage is not covered under warranty.

CAUTION

Always wear eye protection when using PumpSaver.

CAUTION

,, Protect surfaces from dripping PumpSaver.

To use PumpSaver, make sure the pressure washer is

turned off and disconnected from supply water. Read

and follow all instructions and warnings given on the

PumpSaver container.

NOTE: If PumpSaver is not available, draw RV

antifreeze (non-alcohol) into the pump by pouring the

solution into a 3-foot section of garden hose connected

to inlet adapter and pulling recoil handle twice.

STORING THE ENGINE

See the engine operator's manual for instructions on

how to properly prepare the engine for storage.

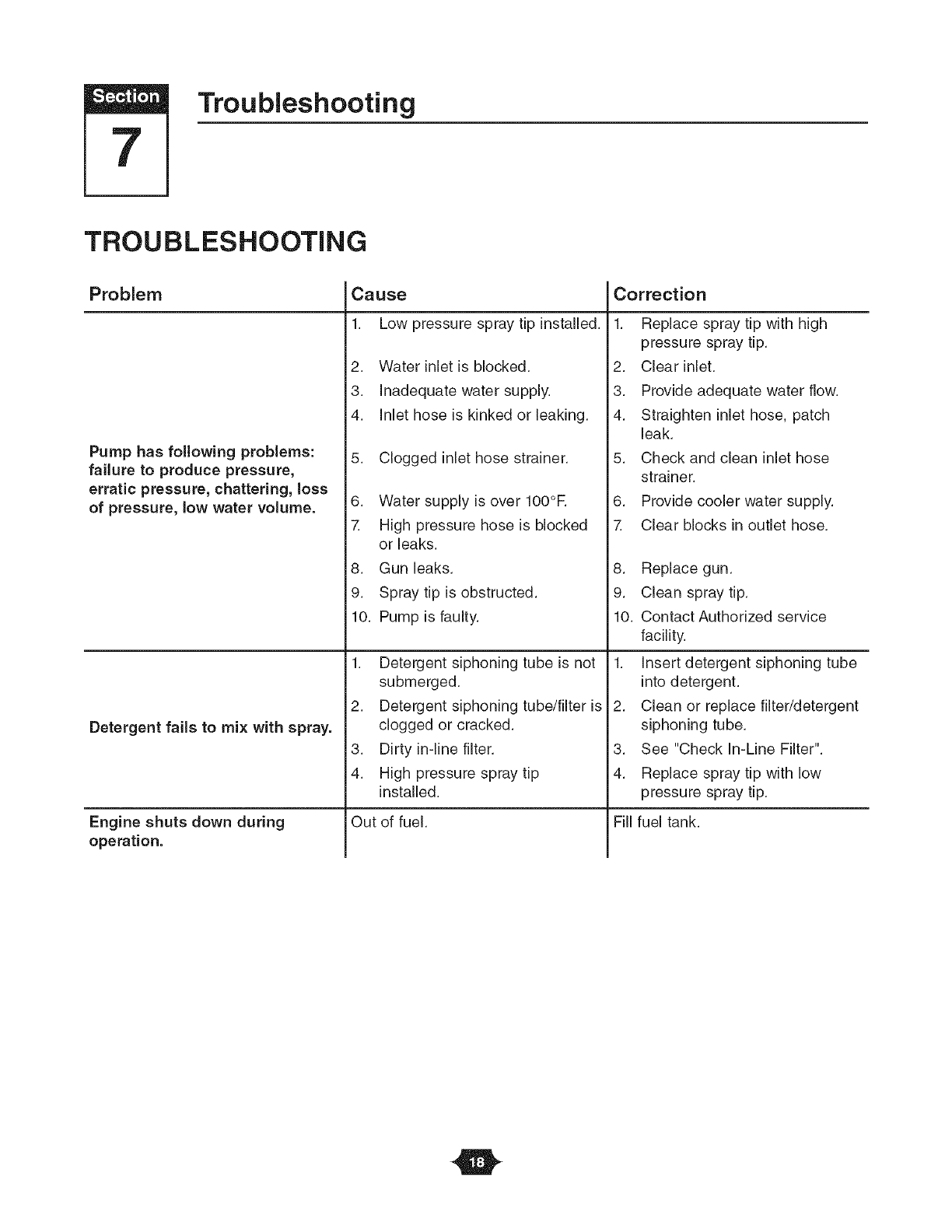

7Troubleshooting

TROUBLESHOOTING

Problem

Pump has following problems:

failure to produce pressure,

erratic pressure, chattering, loss

of pressure, low water volume.

Detergent fails to mix with spray.

Engine shuts down during

operation.

Cause

1. Low pressure spray tip installed.

2. Water inlet is blocked.

3. Inadequate water supply.

4. Inlet hose is kinked or leaking.

5. Clogged inlet hose strainer.

6. Water supply is over IO0°E

7. High pressure hose is blocked

or leaks.

8. Gun leaks.

9. Spray tip is obstructed.

10. Pump is faulty.

1. Detergent siphoning tube is not

submerged.

2. Detergent siphoning tube/filter is

clogged or cracked.

3. Dirty in-line filter.

4. High pressure spray tip

installed.

Out of fuel.

Correction

1. Replace spray tip with high

pressure spray tip.

2. Clear inlet.

3. Provide adequate water flow.

4. Straighten inlet hose, patch

leak.

5. Check and clean inlet hose

strainer.

6. Provide cooler water supply.

7. Clear blocks in outlet hose.

8. Replace gun.

9. Clean spray tip.

10. Contact Authorized service

facility.

1. insert detergent siphoning tube

into detergent.

2. Clean or replace filter/detergent

siphoning tube.

3. See "Check In-Line Filter".

4. Replace spray tip with low

pressure spray tip.

Fill fuel tank.

EffectiveFebruary1, 2006replacesall undatedWarrantiesandall WarrantiesdatedbeforeFebruary1, 2006

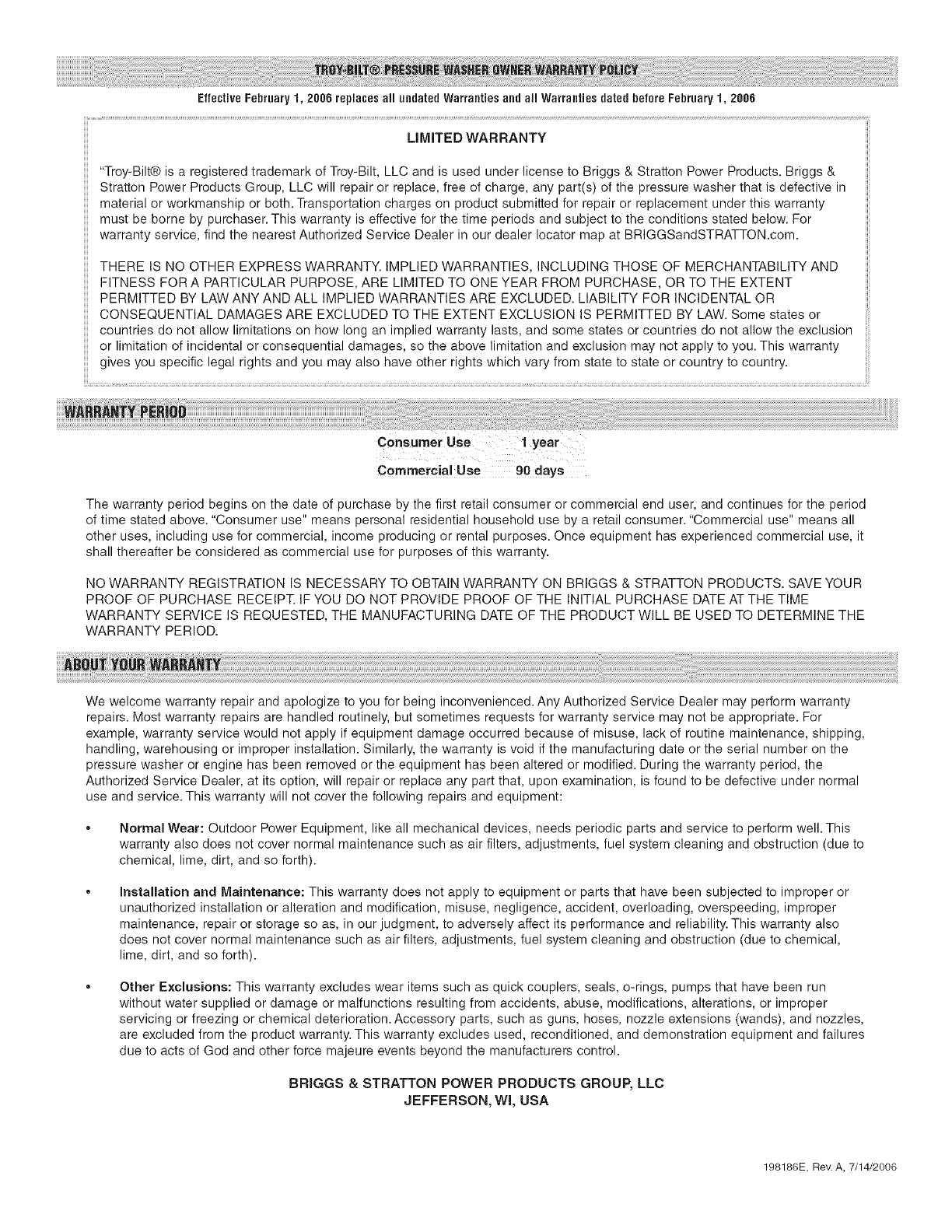

LiMiTED WARRANTY

"Troy-Bilt@ is a registered trademark of Troy-Bilt, LLC and is used under license to Briggs & Stratton Power Products. Briggs &

Stratton Power Products Group, LLC will repair or replace, free of charge, any part(s) of the pressure washer that is defective in

material or workmanship or both. Transportation charges on product submitted for repair or replacement under this warranty

must be borne by purchaser. This warranty is effective for the time periods and subject to the conditions stated below. For

warranty service, find the nearest Authorized Service Dealer in our dealer Iocator map at BRIGGSandSTRATTON.com.

THERE IS NO OTHER EXPRESS WARRANTY. IMPLIED WARRANTIES, INCLUDING THOSE OF MERCHANTABILITY AND

FITNESS FOR A PARTICULAR PURPOSE, ARE LIMITED TO ONE YEAR FROM PURCHASE, OR TO THE EXTENT

PERMITTED BY LAW ANY AND ALL IMPLIED WARRANTIES ARE EXCLUDED. LIABILITY FOR INCIDENTAL OR

CONSEQUENTIAL DAMAGES ARE EXCLUDED TO THE EXTENT EXCLUSION IS PERMITTED BY LAW. Some states or

countries do not allow limitations on how long an implied warranty lasts, and some states or countries do not allow the exclusion

or limitation of incidental or consequential damages, so the above limitation and exclusion may not apply to you. This warranty

gives you specific legal rights and you may also have other rights which vary from state to state or country to country.

Consumer Use !year

Corrnrners!aJUse 90 days

The warranty period begins on the date of purchase by the first retail consumer or commercial end user, and continues for the period

of time stated above. "Consumer use" means personal residential household use by a retail consumer. "Commercial use" means all

other uses, including use for commercial, income producing or rental purposes. Once equipment has experienced commercial use, it

shall thereafter be considered as commercial use for purposes of this warranty.

NO WARRANTY REGISTRATION IS NECESSARY TO OBTAIN WARRANTY ON BRIGGS & STRATTON PRODUCTS. SAVE YOUR

PROOF OF PURCHASE RECEIPT. IF YOU DO NOT PROVIDE PROOF OF THE INITIAL PURCHASE DATE AT THE TIME

WARRANTY SERVICE IS REQUESTED, THE MANUFACTURING DATE OF THE PRODUCT WILL BE USED TO DETERMINE THE

WARRANTY PERIOD.

We welcome warranty repair and apologize to you for being inconvenienced. Any Authorized Service Dealer may perform warranty

repairs. Most warranty repairs are handled routinely, but sometimes requests for warranty service may not be appropriate. For

example, warranty service would not apply if equipment damage occurred because of misuse, lack of routine maintenance, shipping,

handling, warehousing or improper installation. Similarly, the warranty is void if the manufacturing date or the serial number on the

pressure washer or engine has been removed or the equipment has been altered or modified. During the warranty period, the

Authorized Service Dealer, at its option, will repair or replace any part that, upon examination, is found to be defective under normal

use and service. This warranty will not cover the following repairs and equipment:

* Normal Wear: Outdoor Power Equipment, like all mechanical devices, needs periodic parts and service to perform well. This

warranty also does not cover normal maintenance such as air filters, adjustments, fuel system cleaning and obstruction (due to

chemical, lime, dirt, and so forth).

Installation and Maintenance: This warranty does not apply to equipment or parts that have been subjected to improper or

unauthorized installation or alteration and modification, misuse, negligence, accident, overloading, overspeeding, improper

maintenance, repair or storage so as, in our judgment, to adversely affect its performance and reliability. This warranty also

does not cover normal maintenance such as air filters, adjustments, fuel system cleaning and obstruction (due to chemical,

lime, dirt, and so forth).

Other Exclusions: This warranty excludes wear items such as quick couplers, seals, o-rings, pumps that have been run

without water supplied or damage or malfunctions resulting from accidents, abuse, modifications, alterations, or improper

servicing or freezing or chemical deterioration. Accessory parts, such as guns, hoses, nozzle extensions (wands), and nozzles,

are excluded from the product warranty. This warranty excludes used, reconditioned, and demonstration equipment and failures

due to acts of God and other force majeure events beyond the manufacturers control.

BRIGGS &STRATTON POWER PRODUCTS GROUP, LLC

JEFFERSON, Wl, USA

198186E, Rev. A, 7/14/2006

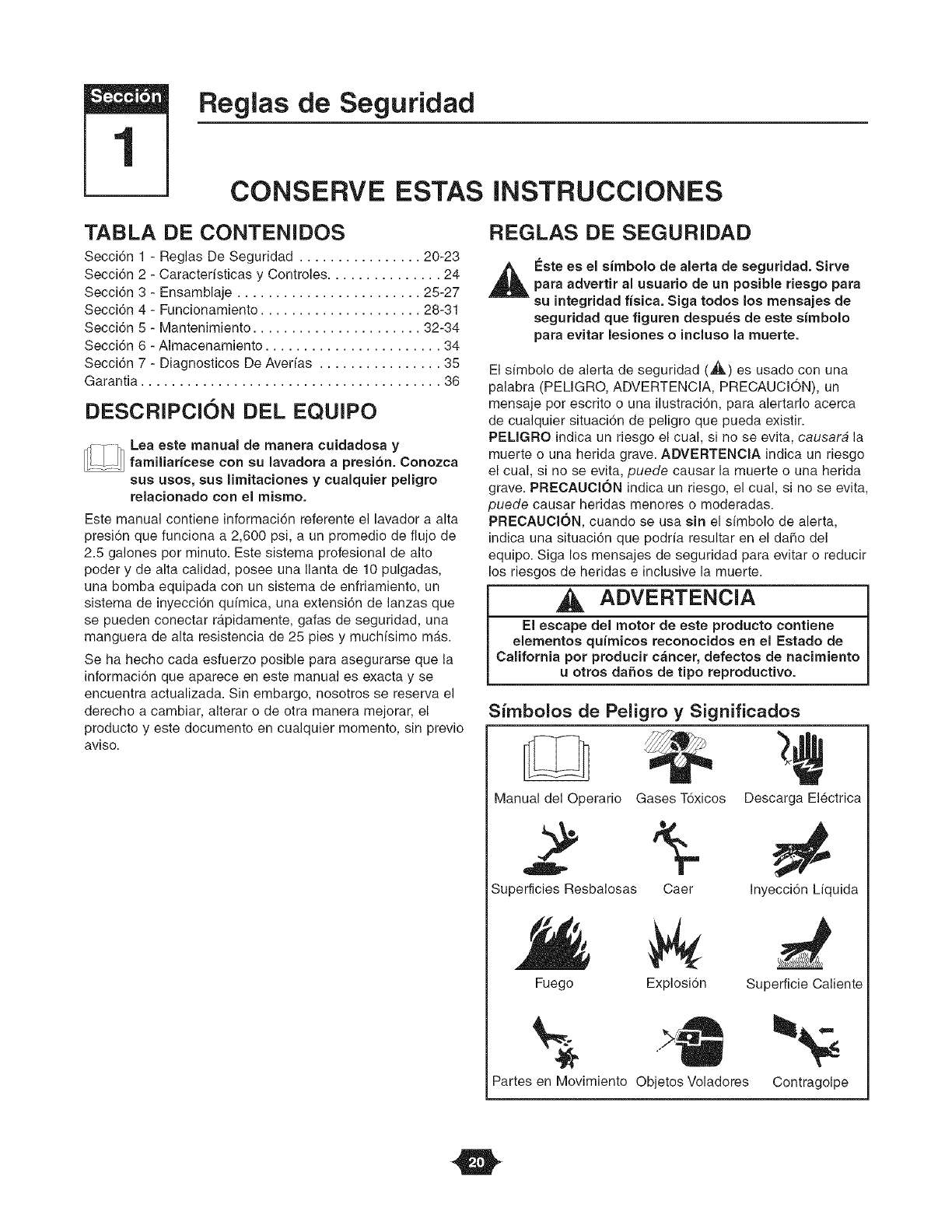

1Reglas de Seguridad

CONSERVE ESTAS INSTRUCCIONES

TABLA DE CONTENIDOS

Secci6n 1 Reglas De Seguridad ................ 20-23

Secci6n 2 Caracteristicas y Controles ............... 24

Secci6n 3 Ensamblaje ........................ 25-27

Secci6n 4 Funcionamiento ..................... 28-31

Secci6n 5 Mantenimiento ...................... 32-34

Secci6n 6 AImacenamiento ....................... 34

Secci6n 7 Diagnosticos De Averias ................ 35

Garantia ....................................... 36

DESCRIPCION DEL EQUIPO

Lea este manual de manera cuidadosa y

familiadcese con su lavadora apresi6n. Conozca

sus usos, sus limitaciones y cualquier peligro

relacionado con el mismo,

Este manual contiene informaci6n referente el lavador a alta

presi6n que funciona a 2,600 psi, a un promedio de flujo de

2.5 galones por minuto. Este sistema profesional de alto

poder y de alta calidad, posee una Ilanta de 10 pulgadas,

una bomba equipada con un sistema de enfriamiento, un

sistema de inyecci6n quimica, una extensi6n de lanzas que

se pueden conectar rApidamente, gafas de seguridad, una

manguera de alta resistencia de 25 pies y muchisimo mAs.

Se ha hecho cada esfuerzo posible para asegurarse que la

informaci6n que aparece en este manual es exacta y se

encuentra actualizada. Sin embargo, nosotros se reserva el

derecho a cambiar, alterar o de otra manera mejorar, el

producto y este documento en cualquier momento, sin previo

aviso.

REGLAS DE SEGURIDAD

,_ leste es el simbolo de alerta de seguridad. Sirvepara advertir al usuario de un posible riesgo para

su integridad fisica. Siga todos los mensajes de

seguridad que figuren despues de este simbolo

para evitar lesiones o incluso la muerte.

El simbolo de alerta de seguridad (_ik) es usado con una

palabra (PELIGRO, ADVERTENCIA, PRECAUCION), un

mensaje por escrito o una ilustraci6n, para alertarlo acerca

de cualquier situaci6n de peligro que pueda existir.

PELIGRO indica un riesgo el cual, si no se evita, causar# la

muerte o una herida grave. ADVERTENClA indica un riesgo

el cual, si no se evita, puede causar la muerte o una herida

grave. PRECAUCI6N indica un riesgo, el cual, si no se evita,

puede causar heridas menores o moderadas.

PRECAUCION, cuando se usa sin el simbolo de alerta,

indica una situaci6n que podria resultar en el da5o del

equipo. Siga los mensajes de seguridad para evitar o reducir

los riesgos de heridas e inclusive la muerte.

ADVERTENCIA

El escape del motor de este producto contiene

elementos quimicos reconocidos en el Estado de

California pot producir cancer, defectos de nacimiento

u otros da_os de tipo reproductivo.

Sffnbolos de Peligro y Significados

Manual del Operario Gases T6xicos Descarga Electrica

2 5-

Superficies Resbalosas Caer Inyeccidn kiquida

Fuego Explosi6n Superficie Caliente

Partes en Movimiento Objetos Voladores Contragolpe

Secci6n 1: Reglas de Seguridad

ADVERTENCIA

Opere el lavadora de presi6n SOLAMENTE al aire libre.

Asegt_rese de que los gases de escape no puedan entrar per

ventanas, puertas, tomas de aire de ventilaci6n u otras

aberturas en un espacio cerrado en el que puedan acumularse.

NO opere el lavadora de presi6n dentro de un edificio o lugar

cerrado, aunque haya puertas o ventanas abiertas.

Utilice un respirador o mascara siempre que exista la posibilidad

de inhalar vapores.

Lea todas las instrucciones de la mascara para asegurarse de

que le brindarA la protecci6n necesaria contra la inhalaci6n de

vapores nocivos.

ADVERTENCIA

Mantenga la boquilla de rociado de 8 a 24 pulgadas de la

superficie de limpieza.

Opere y almacene esta unidad sobre una superficie estable.

El Area de limpieza deberA tener inclinaciones y drenajes

adecuados para disminuir la posibilidad de caidas debido a

superficies resbalosas.

Sea extremadamente cuidadoso si usa la maquina lavadora a

presi6n desde una escalera, andamio o cualquier superficie

relativamente inestable.

Sujete firmemente la pistola rociadora cell ambas manos

cuando aplique un rociado a alta presi6n para evitar lesiones

cuando se produzca el retroceso de la pistola.

ADVERTENCIA

CUANDO AI_IADA COMBUSTIBLE

Apague el lavadora de presi6n (posici6n OFF) y dAjelo enfriar al

menos per 2 minutes antes de remover la tapa de la gasolina.

Llene el tanque al aire libre.

NO Ilene demasiado el tanque. Permita al menos espacio para

la expansi6n del combustible.

Si se ha derramado combustible, espere a que se evapore antes

de arrancar el motor.

Mantenga la gasolina alejada de chispas, llamas abiertas,

pilotos, calory otras fuentes de ignici6n.

NO encienda un cigarrillo o fume.

;UANDO OPERE EL EQUIPO

= NO incline el motor o el equipo, de tal manera que la gasolina

se pueda derramar.

• NO rode Ifquidos inflamables.

CUANDO TRANSPORTE OREPARE EL EQUIPO

• Transporte o repare el equipo con el tanque de combustible

vacfo, o cell la valvula para apagar el combustible, apagada

(posici6n OFF).

CUANDO ALMACENE OGUARDE EL EQUIPO CON

COMBUSTIBLE EN EL TANQUE

Almacene alejado de calderas, estufas, calentadores de agua,

secadoras de ropa u otros aparatos electrodom_sticos que

posean pilotos u otras fuentes de ignici6n, porque ellos pueden

encender los vapores de la gasolina.

ADVERTENCIA

Mantenga el chorro del agua alejado de alambrados el_ctricos,

de Io contrario podrfan ocurrir descargas el_ctricas fatales.

Secci6n 1: Reglas de Seguridad

ADVERTENCIA

Antes de arrancar el motor, apunte SIEMPRE con la pistola

rociadora hacia una direcci6n segura y apriete el gatillo para

descargar la presi6n y evitar el retroceso.

Cuando arranque el motor, tire lentamente del cable hasta sentir

una resistencia y, a continuaci6n, tire r_.pidamente de _1para

evitar su retroceso.

Despu_s que cada tentativa que empieza, donde motor falla de

correr, siempre se_alar el fusil en la direcci6n segura y el

disparador del fusil del rocio del estruj6n para liberar la presi6n alta.

Sujete firmemente la pistola rociadora cell ambas manos

cuando aplique un rociado a alta presi6n para evitar lesiones

cuando se produzca el retroceso de la pistola.

ADVERTENCIA

NO toque las superficies calientes y evite los gases del escape

a alta temperatura.

Permita que el equipo se enfrie antes de tocarlo.

Deje un espacio mfnimo de 152 cm (5 pies) alrededor del

lavadora a presi6n, incluida la parte superior.

El C6digo de Normativa Federal (CFR, Titulo 36: Parques,

Bosques y Propiedad Publica) obliga a instalar una pantalla

apagachispas en los equipos con motor de combusti6n interno y

a mantenerla en buenas condiciones de funcionamiento,

conforme a la norma 5100-1C (o posterior) del Servicio Forestal

de la USDA. En el Estado de California, la ley exige el use de

una pantalla apagachispas (Secci6n 4442 del C6digo de

Recursos PQblicos de California). Fn otros estados puede haber

leyes similares en vigor.

ADVERTENCIA

NO use ropa suelta, joyas o elementos que puedan quedar

atrapados en el arranque o en otras partes rotatorias.

Ate para arriba el pelo largo y quite la joyeria.

ADVERTENCIA

NUNCA apunte la pistola a la gente, animales o plantas.

NO permita en ningQn momento que NIIXIOS operen la maquina

lavadora a presi6n.

NUNCA repare la manguera de alta presi6n. Remplacela.

NUNCA utilice ningQn tipo de sellador para reparar una fuga en

una conexi6n. Sustituya la junta t6rica o la junta.

Mantenga conectada la manguera a la m_.quina o a la pistola de

rociado cuando el sistema est_ presurizado.

SIEMPRE que pare el motor, apunte con la pistola rociadora

hacia una direcci6n segura y apriete el gatillo para descargar la

presi6n y evitar el retroceso. Active el seguro del gatillo cuando

no utilice la pistola.

ADVERTENCIA

Utilice siempre gafas de protecci6n cuando utilice este equipo o

si se encuentra cerca de donde se esta utilizando.

Antes de poner en marcha la limpiadora a presi6n, asegt_rese

de Ilevar gafas de protecci6n adecuadas.

ADVERTENCIA

CUANDO AJUSTE O HAGA REPARACIONES A SU

M,_QUINA LAVADORA DE PRESION

• Siempre desconecte el alambre de la bujia y col6quelo deride

no pueda entrar en contacto con la bujfa.

CUANDO PRUEBE LA BUJfA DEL MOTOR

Utilice un comprobador de bujfas homologado.

NO comprueba la chispa sin la bujia instalada.

Secci6n 1: Reglas de Seguridad

PRECAUCION

NO juegue con partes que puedan aumentar o disminuir la

velocidad de mando.

NO opere la m_.quina lavadora a presi6n con un valor de

presi6n superior a su clasificaci6n de presi6n.

PRECAUCION

NO asegure la pistola de rociado en la posici6n (open =

abierto).

NO abandone la pistola de rociado cuando la maquina est_ en

funcionamiento.

NUNCA utilice una pistola de rociado que no tenga un seguro

para gatillo o protecci6n para gatillo en su lugar y en buenas

condiciones.

Siempre aseg0rese de que la pistola de rociado, boquillas y

accesorios est_n conectados correctamente.

PRECAUCION

Si usted tiene alguna pregunta acerca de las finalidades de uso

del generador, pregOntele a su concesionario o contacte a

Briggs & Stratton Power Products.

NUNCA deber_m ser operadas las unidades con partes rotas o

ausentes, o sin la caja o cubiertas de protecci6n.

NO eluda ningOn dispositivo de seguridad de esta maquina.

Antes de poner en marcha la m_tquina lavadora a presi6n en

clima fifo, revise todas las partes del equipo y asegQrese de que

no se haya formado hielo sobre elias.

NUNCA mueva la maquina halando la manguera de alta

presi6n. Utilice la manija que viene con la unidad.

Revise que el sistema de combustible no presente fugas o

signos de deterioro, come mangueras desgastadas o porosas,

sujetadores flojos o ausentes, tapa o tanque daSados. Corrija

todos los defectos antes de operar la m_.quina lavadora a

presi6n.

El equipo de alta presi6n esta disefiado para ser utilizado

UNICAMENTE con las partes autorizadas Briggs & Stratton

Power Products. Si utiliza este equipo con partes que no

cumplan cell las especificaciones minimas, el usuario asume

todos los riesgos y responsabilidades.

NO dirija la pistola rociadora hacia un cristal cuando utilice la

bequilla de roja de 0 _.

NUNCA apunte la pistola a plantas.

Caracteristicas yControles

CONOZCA SU IVlAQUINA LAVADORA DE PRESION

_[_- _1Lea el Manual del Operario y las reglas de seguridad antes de porter en marcha su m&quina lavadora a presi6n.

Compare las ilustraciones con su m_quina lavadora a presi6n para familiarizarse con las ubicaciones de los diferentes

controles y ajustes. Guarde este manual para referencias futuras.

Bandeja Accesoria Bomba equipado con

AutomAtico se Enfrfa Sistema

Filtro de Aire

Perilla del Cebador

Palanca de la Wlvula

de Regulaci6n

Arrancador de

Retroceso

an la frente de motor)

Pistola de Rociado

Tanque del

Combustible

Extensi6n para

Boquillas con

Conexi6n Rb,pida

Etiqueta de Datos

Manguera de

Alta Presion

Entrada de Agua

Filtro y Tubo para

Recoleccion de Detergente

Arrancador de Retroceso - Usado para arrancar el motor

manualmente.

Automatico se Enfria Sistema - Los ciclos regan pot

bomba cuando agua alcanza 125°-155°R Entibiar agua

descargar& de la bomba en el suelo. Este sistema previene

el daho interno de bomba.

Bandeja Accesoria - Proporciona convenient

almacenamiento para el estandar y accesorios opcionales,

tal como cepillos, las varitas de turbo, etc.

Bomba - Desarrolla alta presi6n de agua.

Entrada de Agua - Conexi6n para la manguera de jardin.

Etiqueta de Dates (no mostrado) -- Proporciona el

modelo, revision y el nQmero de serie de lavadora de

presion. Tenga por favor estos prontamente disponible

cua.ndo Ilamar para la ayuda.

Extension para Boquillas con Cone×ion R_pida - Le

permite usar cuatro boquillas de rociado diferentes.

Filtro de Airs - El elemento de filtro tipo seco limita la

cantidad de suciedad y polvo que se introduce en el motor.

Filtro yTubo para Recolecci6n de Detergente- Usado

para succionar detergente de la botella de qufmicos a la

corriente de agua de baja presi6n.

Puntas de

Rociado

Toma de Alta Presi6n

Tapa del

Dep6sito del

Aceite

Gatasde Seguridad (no mostrado) - Siempre use las gafas

encerradas u otra proteccion de ojo cuando cotter su

arandela de la presi6n.

Manguera de Alta Presi6n - Conecte un extremo a la

pistola de rociado y el otto extremo a la toma de alta presi6n.

Palanca de Control de la Valvula de Regulaci6n - Coloca

el motor en modo de arranque para el arrancador de

retroceso y detiene el motor en funcionamiento.

Perilla del Cebador - Usada para arranque de motores frios.

Pistola de Rociado - Controla la aplicaci6n de agua sobre

la superficie de limpieza con el gatillo. Incluye cerrojo de

seguridad.

Puntas de Rociade -Detergente, 0°, 15°, 40°: para

diferentes alta presi6n aplicaciones de limpieza.

Tanque del Combustible -Llene el tanque con gasolina

regular sin contenido de plomo en este punto. Siempre

habitaci6n de hoja para la expansion del combustible.

Tapa del Depbsito del Aceite -Llene el motor con aceite aquf.

Toma de Alta Presi6n - Conexi6n para la manguera de alta

presi6n.

IViontaje 3

MONTAJE

IMPORTANTE: Lea tota]mente e] manual de] operario antes

que intente ensamblar u operar su lavador a presion.

Desembale la Lavadora aPresi6n

1. Saque todo el contenido de la caja de cart6n, a

excepcion de la lavadora a presi6n.

2. Abra completamente la caja de cart6n cortando cada

una de sus esquinas de arriba abajo.

3. Saque la lavadora a presi6n de la caja de cart6n.

Contenido de la Caja

Los articulos que se encuentran en la caja son:

, Unidad principal

,, Manguera de Alta Presi6n

, Manubrio

,, Bandeja Accesoria Pla.stica

,, Botella deAceite para Motor

,, Pistola Rociadora

• Extensi6n de la Lanza con las Piezas de Conexi6n Rb,pida

,, Bolsa de accesorios (incluye Io siguiente):

,, Manual del Operario

,, Manual del Motor

,, Tarjeta de Garantia de Control de Emisiones

,, Tarjeta de Registro del Propietario

,, Gafas de Seguridad

,, Bolsa con 4 Puntas de Rocio de Conexiones

RApidas Multicolores

,, Piezas para la manubrio (incluye Io siguiente):

,, Perno del Soporte

,Perno "L" (2)

,, Perilla PIAstica (3)

, Pinzas de b,rbol (4)

PREPARANDO EL LAVADOR A

PRESION PARA SU USO

Si usted tiene un problema al ensamblar la unidad o si

hacen falta algunas piezas o se encuentran daF_adas, Ilame

a la linea directa del lavador a presi6n, al 1-888=611-6708.

A prepara su arandela de la presi6n para la operacibn,

usted necesitara a realiza estas tareas:

1. Llene y mande en tarjeta de matr[cula.

2. Conecte manubrio a unidad principal, entonces conecte

bandeja accesoria a manubrio.

3. ASada aceite al motor.

4. ASada gasolina al tanque de combustible.

5. Conecte manguera a alta presi6n a pistola rociadora y a

bomba.

6. Conecte el suministro de agua a bomba.

7. Conecte boquilla la extension al pistola rociadora.

8. Selecto/conecta r_.pido conecta puntas de rocio a la

extensi6n de la boquilla.

Conecte el IVlanubrio y Bandeja Accesoria

1. Coloque el manubrio sobre los soportes del mismo que

ya esta.n adheridos a la unidad principal. Asegurese de

que los orificios en el manubrio esten alineados con los

orificios en los soportes del mismo manubrio (Figura 18).

NOTA: Talvez sera necesario mover los soportes del

manubrio de un lado a otto para alinear el manubrio de tal

manera que pueda deslizarse sobre los soportes del mismo

manubrio.

Seccibn 3: Montaje

2, Inserte un perno de cabeza redonda en el orificio lateral

derecho, desde el exterior de la unidad, y coloque un

pomo de plb_sticodesde la parte interior (vista desde la

parte delantera de la unidad). Apriete a mano (Figura 19).

Coloque la bandeja de accesorios sobre los orificios del

asa (vista desde la parte delantera de la unidad).

Presione las pinzas de b,rbol para introducirlas en los

orificios hasta que queden a nivel con la bandeja de

accesorios (Figura 20).

3. Inserte un perno en "12'per el orificio lateral izquierdo del

asa (vista desde la parte delantera de la unidad) y

coloque un pomo de plb,stico. Apriete el pomo a mano

(Figura 19).

4. Inserte un perno en "12'a traves del orificio situado justo

encima del panel, en el lade izquierdo del asa (vista

desde la parte delantera de la unidad). Sujete el gancho

en su posicion y coloque un pomo de plgtstico desde el

interior de la unidad (Figura 19). Apriete a mano.

Agregar Aceite al Motor y Gasolina

,, Coloque la lavadora a presi6n sobre una superficie

nivelada.

PRECAUCION

,, Consulte el manual del operario del motor para ai_adir al motor

el aceite y el combustible recomendado.

,, El daflo a la lavadora a presi6n, resultado de la desatenci6n a

esta precauci6n, no seth. cubierto por la garantia.

,, Consulte el manual del operario del motor para aRadir al

motor el aceite y el combustible recomendado.

NOTA: Verifique el aceite del motor de manera frecuente

cuando este se esfuerce demasiado. Consulte el manual del

operario del motor para conocer cugdes son las

recomendaciones al respecto.

Secci6n 3: Montaje

Conecte la Manguera y el Suministro de

Agua a la Bomba

IMPORTANTE: Usted debera armar la extensi6n para

boquillas y conectar todas las mangueras antes de darle

arranque al motor. La bomba resultarA dadada si arranca el

motor sin tenet todas las mangueras conectadas y el

suministro agua abierto.

1. Conecte el otro extremo de la manguera a alta presi6n,

a la salida de alta presi6n de la bomba (Figura 21).

Apriete con la mano.

2. Conecte la manguera a la base de la pistola de rociado

(Figura 22). Apriete con la mano.

3, Antes de que conecte la manguera de jardin a la entrada

de agua, inspeccione el colador de la entrada (Figura

23). Limpie el colador si tiene residuos o solicite su

remplazo siestA dahado. NO HAGA FUNCIONAR LA

M_,QUINA LAVADORA A PRESION SI EL COLADOR

DE LA ENTRADA EST', DAI_IADO.

4. Haga correr el agua a traves de la manguera de su

jardin por 30 segundos para limpiar cualquier escombro

que se encuentre en ella. Desconecte el agua.

IMPORTANTE: Hace no agua de parar de siphon para el

abastecimiento de agua. Use agua SOLO fria (menos que

100°F).

5. Conecte la manguera de jardin (no exceder 50 pies en la

Iongitud) a la entrada del agua. Apriete con la mano

(Figura 23).

PRECAUCION

El daflo a la lavadora a presi6n, resultadode la desatenci6n a

esta precauci6n, no ser_tcubierto por la garantia.

6. Abra el agua, apunte con la pistola hacia una direcci6n

segura y apriete el gatillo para eliminar el aire y las

impurezas del sistema de bombeo.

ADVERTENCIA

Utilice siempre gafas de protecci6n cuando utilice este equipo o

si se encuentra cerca de donde se esta utilizando.

Antes de poner en marcha la limpiadora a presi6n, asegt_rese

de Ilevar gafas de protecci6n adecuadas.

Lista de Revision Previa al Arranque del

Motor

Revise la unidad para asegurarse que ha Ilevado a cabo los

siguientes procedimientos:

1. Cerci6rese el manecilla es seguro.

2. Revise que haya sido depositado aceite y este al nivel

correcto en la caja del cigOedal del motor.

3. Deposite la gasolina adecuada en el tanque del

combustible.

4. Revise que todas las conexiones de las mangueras (alta

presion y suministro de agua) esten apretadas

correctamente y que no existan dobleces, cortes o da_o

de la manguera de alta presi6n.

5. Proporcione el suministro de agua adecuado.

6. Asegurese de leer las secciones "Reglas de Seguridad"

y "Como Darle Arranque a su Mb,quina Lavadora a

Presi6n" antes de usar lamb, quina lavadora a presi6n.

4Operaci6n

COIVIO USAR SU MAQUINA

LAVADORA A PRESION

Si tiene problemas operando su mAquina lavadora a presi6n,

por favor Ilame a la Ifnea de ayuda para mAquinas lavadoras

a presi6n al 1-888-611-6708.

Ubicaci6n de[ Lavadora aPresi6n

Espacio Libre Alrededor del Lavadora aPresi6n

[,_ ADVERTENClA i

Deje un espacio mfnimo de 152 cm (5 pies) alrededor del

lavadera a presi6n, incluida la parte superior.

Sitt]e el lavadora a presi6n en una zona bien ventilada que

permita la eliminaci6n de los gases de escape mortales. NO

instale el lavadora a presi6n en lugares en los que los gases

de escape se puedan acumular o entrar en un edificio que

pueda estar ocupado. Asegt]rese de que los gases de

escape no puedan entrar por ventanas, puertas, tomas de

aire de ventilaci6n u otras aberturas en un espacio cerrado

en el que puedan acumularse (Figura 24). Tenga en cuenta

los vientos y las corriente de aire preponderantes cuando

elija la ubicacion del lavadora a presi6n.

,_ ADVERTENCIA

Opere el lavadora de presi6n SOLAMENTE al aire libre.

AsegOrese de que los gases de escape no puedan entrar per

ventanas, puertas, tomas de aire de ventilaci6n u otras

aberturas en un espacio cerrado en el que puedan acumularse.

NO opere el lavadora de presi6n dentro de un edificio o lugar

cerrado, aunque haya puertas o ventanas abiertas.

C6mo Dar[e Arranque asu M_quina

Lavadora aPresi6n

Para darle arranque a su mAquina lavadora a presi6n

movida a motor por primera vez, siga estas instrucciones

paso a paso. Esta informaci6n acerca del arranque inicial

tambien se aplica cuando vaya a darle arranque al motor

despues de haber dejado de la mAquina lavadora a presion

fuera de uso por al menos un dfa.

1. Coloque la mAquina lavadora a presiSn en un Area

cercana a una suministro de agua exterior capaz de

abastecer agua a un volumen mayor de 3.5 galones por

minuto en no menos que 20 PSI en el fin de arandela

de presi6n de la manga del jardfn.

2. Revise que la manguera de alta presi6n se encuentre

conectada firmemente a la pistola de rociado y a la

bomba. Vea "Preparando el Lavador a Alta Presi6n Para

su Use':

3. AsegOrese que la unidad este nivelada.

4. Conecte la manguera de jardin a la entrada del agua.

Aprietela con la mano.

PRECAUCION

El daffo a la lavadora a presi6n, resultado de la desatenci6n a

esta precauci6n, no sera cubierto per la garantfa.

5. Abra el agua, apunte con la pistola hacia una direcci6n

segura y apriete el gatillo para eliminar el aire y las

impurezas del sistema de bombeo.

6. Conecte la extension de la lanza a la pistola rociadora.

Aprietela con las manos (Figura 25).

Tipica Lavadora a

Presi6n Mostrada

Salida del Escape

7. Coloque el color5 rapido conecta puntas de rocio en las

ranuras en el poseedor eso's conectado a la extensi6n

de la boca (Figura 26).

Secci6n 4: Operaci6n

8. Seleccione la puntas de rocio de conexi6n r&pida que

usted desee e insertela en el extreme de la extensi6n

de la lanza (Vea "Come Usar las Puntas de Rocio").

9. Coloque el pasador de seguridad al gatillo de la pistola

rociadora (Figura 27).

El Pasador de

la Seguridad

10. Cuando arranque el motor, col6quese en la posicion

recomendada en la Figura 28 y siga las instrucciones del

manual del usuario del motor. Consulte tambien la etiqueta

de instrucciones situada en la limpiadora a presi6n.

ADVERTENCIA

Antes de arrancar el motor, apunte SlEMPRE con la pistola

rociadora hacia una direcci6n segura y apriete el gatillo para

descargar la presi6n y evitar el retroceso.

Cuando arranque el motor, tire lentamente del cable hasta sentir

una resistencia y, a continuaci6n, tire r_.pidamente de 61para

evitar su retroceso.

Despu6s que cada tentativa que empieza, donde motor falla de

correr, siempre seffalar el fusil en la direcci6n segura y el

disparador del fusil del rocio del estruj6n para liberar la presi6n alta.

ADVERTENCIA

NO toque las superficies calientes y evite los gases del escape

a alta temperatura.

Permita que el equipo se enfffe antes de tocarlo.

Deje un espacio minimo de 152 cm (5 pies) alrededor del

lavadora a presi6n, incluida la parte superior.

El C6digo de Normativa Federal (CFR, Tftulo 36: Parques,

Bosques y Propiedad PQblica) obliga a instalar una pantalla

apagachispas en los equipos con motor de combusti6n interno _,

a mantenerla en buenas condiciones de funcionamiento,

conforme a la norma 5100-1C (o posterior) del Servicio Forestal

de la USDA. En el Estado de California, la ley exige el uso de

una pantalla apagachispas (Secci6n 4442 del C6digo de

Recursos Publicos de California). En otros estados puede haber

leyes similares en vigor.

NOTA: Siempre mantenga la control de vb,lvula de admisi6n en

el "R_pido" ("Fast") posicione cuAndo operar la arandela de la

presi6n.

C6mo Parar su Lavador aPresi6n

1. Espere que el motor descanse.

2. Pare el motor tal y como se explica en el manual del

operario del motor.

3. SIEMPRE fusil de punto en una direcci6n segura y el

disparador del fusil del rode del estruj6n para liberar la

presi6n retenida de la pleamar.

IMPORTANTE: La pistola rociadora contiene agua a alta

)resi6n incluso con el motor parado y el agua desconectada.

ADVERTENCIA

Mantenga conectada la manguera a la m_tquina o a la pistola de

rociado cuando el sistema est_ presurizado.

SIEMPRE que pare el motor, apunte con la pistola rociadora

hacia una direcci6n segura y apriete el gatillo para descargar la

presi6n y evitar el retroceso. Active el seguro del gatillo cuando

no utilice la pistola.

Active el seguro del gatillo de la pistola rociadora

cuando no la utilice.

Secci6n 4: Operaci6n

C6mo Usar la Bandeja de Accesorios

La unidad estb_equipada con una bandeja de accesorios con

habitAculos para guardar la pistola rociadora y el prolongador

de la boquilla. La parte delantera de la bandeja tambien

incluye un gancho para sujetar la manguera de alta presion.

NOTA: El orificio adicional de la bandeja permite guardar un

cepillo. La pinza adicional de la bandeja permite guardar una

boquilla turbo. La limpiadora a presi6n NO incluye el cepillo

ni la boquilla turbo Puede adquirir estos elementos como

accesorios opcionales.

1. Pase el prolongador de la boquilla por el orificio de la

bandeja de accesorios segQn se indica en la Figura 29.

2. Coloque la pistola rociadora en el orificio situado a la

derecha de la bandeja de accesorios (Figura 29).

NOTA: Tambien puede utilizar los ganchos situados en la

base y el asa para guardar la pistola y el prolongador de la

boquilla tal como se muestra en la pAgina 24.

3. Cuelgue la manguera de alta presion del gancho

situado en la parte delantera de la bandeja de

accesorios, como se muestra en la Figura 29.

C6mo Usar las Puntas de Rocio

La conexi6n rb,pida de la extensi6n para boquillas le permite

usar cuatro puntas de rocfo diferentes. Las puntas de rocio

tienen diferentes patrones de rociado como se ilustra a

continuaci6n (Figura 30).

,_, PRECAUCION

NUNCA intercambie puntas de rocio sin haber asegurado el

cerrojo de seguridad del gatillo.

Para cambiar las puntas de rocio:

1. Coloque el pestillo de seguridad de la pistola de rociado.

2. Desplace hacia atrb,s el anillo del conector rapido y tire

de la punta de rociado que este montada.

3. Seleccione la punta de rociado deseada:

,, Para enjuagado suave, seleccione la punta de

rociado blanca de 40_.

,, Para fregar la superficie, seleccione las puntas de

rociado amarilla de 15_ 6 roja de 0_.

,, Para aplicar productos detergente, seleccione la

punta de rociado negra.

La Presi6n Baja

Negra

Usada para

aplicar detergente

La Presi6n Alta

40_ Blanca 15_ Amarilla 0_ Roja

4. Desplace hacia atrb,s el anillo, inserte la nueva punta de

rociado y suelte el anillo. Tire de la punta de rociado

para comprobar que estb, bien montada.

5. Para una limpieza mAs efectiva, mantenga la boquilla de

rociado de 8 a 24 pulgadas de la superficie de limpieza.

Si coloca la boquilla muy cerca, podrfa da_ar la

superficie que esta limpiando.

6. NO coloque la boquilla a menos de 6 pulgadas cuando

este limpiando Ilantas.

Limpieza y Aplicaci6n del Detergente

IMPORTANTE: Utilice detergente diseSados

eepecfficamente para maquinas lavadorae apreeion. Los

detergentes caseros podr[an daSar la bomba.

Secci6n 4: Operaci6n

PRECAUCION

• Arrancar el motor sin tener todas las mangueras conectadas y

sin el suministro de agua ABIERTO (ON) causar_,el daflo de

la bomba.

,, El daflo a la lavadora a presi6n, resultado de la desatenci6n a

esta precauci6n, no ser_tcubierto por la garantia.

Para aplicar el detergente, siga los siguientes pasos:

1. Revise el use de las puntas de roc[o.

2. Prepare la soluci6n detergente siguiendo las

instrucciones del fabricante.

3. Coloque el pequeffo extreme final del filtro del tubo de

inyecci6n del detergente dentro del contenedor del

detergente.

[ PRECAUC,ON l

,, Cuando coloque el filtro en la botella del qufmico, coloque el

tubo de manera que no entre en contacto accidentalmente con

el silenciador caliente.

4. Asegt_rese de que la puntas de rocio negra est_

instalada en la extensi6n para boquillas.

NOTA: No se puede aplicar detergente con las boquillas de

alta presi6n (Blanca, Amarilla o Roja).

5. AsegL]rese que la manguera de jardfn est_ conectada a

la entrada del agua. Revise que la manguera de alta

presi6n este conectada a la pistola de rociado y a la

bomba. Dele arranque al motor.

6. Aplique el detergente sobre la superficie seca, comenzando

en la parte inferior del Area y dirigi_ndose hacia arriba,

utilizando movimientos largos, parejos y superpuestos.

7: Permita que el detergente penetre de 3 a 5 minutos antes

de enjuagar. Vuelva a aplicar cuando sea necesario para

evitar que la superficie se seque. NO permita que el

detergente se seque. Si permite que el detergente se

seque, la superficie podffa quedar con manchas.

[MPORTANTE: Usted deberb, lavar el sistema de inyecci6n de

quimicos despues de cada uso colocando el filtro en un balde

de agua limpia y haciendo funcionar lamb, quina lavadora a

presi6n de 1 a 2 minutos en el modo de baja presi6n.

Enjuage de [a M&quina Lavadora a

Presi6n

Despu_s de haber aplicado el detergente, refriegue la

superficie y enjuagela de la siguiente manera:

1. Coleque el cerrojo de seguridad a la pistola de rociado.

2. Retire la puntas de rocio negra para detergente de la

extensi6n para boquillas.

3. Seleccione e instale la puntas de rode de alta presi6n

que desee siguiendo las instrucciones de "C6mo Usar

las Puntas de Rocfo'_

Mantenga la pistola de rociado a una distancia segura

del Area que planea rociar.

ADVERTENCIA

Mantenga la boquilla de rociado de 8 a 24 pulgadas de la

superficie de limpieza.

Opere y almacene esta unidad sobre una superficie estable.

Sea extremadamente cuidadoso si usa la m_tquina lavadora a

presi6n desde una escalera, andamio o cualquier superficie

relativamente inestable.

Sujete la pistola de la hidrolavadora firmemente con ambas

manos cuando utilice el rociado a alta presi6n. De esta manera

evitara lesiones producidas por el posible golpe de la pistola

hacia atr_.s.

5. Aplique un rociado de alta presi6n en un Area peque5a,

despues revise si la superficie presenta daSos. Si no

encuentra daffos, puede continuar con el trabajo de limpieza.

6. Comience en la parte superior del area que va a

enjuagar, dirigiendose hacia abajo con los mismos

movimientos superpuestos que utiliz6 para la limpieza.

Limpiando e[ Tubo

Si usted us6 el tube, usted debe lavarlo con agua limpia

antes de parar el motor.

1. Coloque el filtro y la inyecci6n detergente en un balde

Ileno de agua limpia.

2. Coloque el cerrojo de seguridad a la pistola de rociado.

3. Conecte la puntas de rocfo negra de baja presion.

4. Lave de 1 a 2 minutes.

5. Apague el motor.

6. SIEMPRE fusil de punto en una direcci6n segura y el

disparador del fusil del rocio del estruj6n para liberar la

presi6n retenida de la pleamar.

IMPORTANTE: La pistola rociadora contiene agua a alta

presi6n incluso con el motor parado y el agua desconectada.

Sistema de Enfriamiento Autom_tico

(Alivio T rmico)

El agua que circula dentro de la bomba puede alcanzar

temperaturas entre los 125°-155°F si hace funcionar el motor de

su mb,quina lavadora a presion de 3 a 5 minutos sin oprimir el

gatillo de la pistola de rociado. Cuando el agua alcanza dicha

temperatura, el sistema de enfriamiento autom&tico se activa y

enfria la bomba descargando agua caliente en el piso.

5Mantenimiento

ESPECIFICACIONES

Presi6n de Salida ......................... 2600 PSi

Caudal ................. 2.5 galones por minuto (gpm)

Detergente . Use el detergente adecuado para lavadores a

presi6n

Temperatura del Suministro

de Agua ...................... Que no pase de 100°F

Sistema de ................ Funcionar& cuando el agua

Enfriamiento Automatico alcance de 125°-155°F

Peso que Embarca .......................... 70 Ibs.

RECOMENDAC[ONES GENERALES

La garantia de la mAquina lavadora a presion no cubre los

elementos que han sido sujetos a abuso o negligencia por

parte del operador. Para hacer vbJida la cobertura total de la

garantfa, el operador deberA mantener la lavadora de

presiSn tal y como se indica en el manual.

NOTA: Debe tiene las preguntas acerca de reemplazar los

componentes en su mAquina lavadora a presi6n de Troy-Bilt,

Ilaman por favor 1-888-611-6708 para la ayuda.

,, Algunos ajustes tendrb,n que hacerse peri6dicamente

para mantener adecuadamente su mAquina lavadora a

presi6n.

,, Todos los servicios y ajustes deberb,n hacerse por Io

menos una vez en cada estaci6n.

* Una vez al afro, usted deberA limpiar o remplazar la bujfa

y el filtro de aire. Una bujia nueva y un filtro de aire limpio

garantizan una mezcla de combustible-aire adecuada y

le ayuda a su motor a funcionar mejor y a tener una vida

Qtil mAs prolongada. Pot favor, para mayores detalles,

consulte el manual del operario del motor.

,, Si equipo con Ilantas que se pode hinchar, mantenga la

presi6n aerea en el valor marcado en la Ilanta o dentro

de 15 y 40 psi.

Antes de Cada Uso

1. Revise el nivel de aceite del motor.

2. Revise si existen daffos en el colador de la entrada de

agua.

3. Revise si existen daffos en el filtro en linea.

4. Revise si existen fugas en la manguera de alta presi6n.

5. Revise si existen da_os en los filtros de qu[micos.

6. Revise si existen fugas en el conjunto de la extensi6n

para boquillas y pistola.

Elimine el aire y los contaminantes de la bomba.

MANTENIIVlIENTO DE LA MAQUINA

LAVADORA PRESION

Revise y Limpie el Colador de Entrada

Examine el colador de entrada de la manguera de jardin.

L[mpielo si estA tapado o remplacelo siesta roto.

Revise [a Manguera de A[ta Presi6n

Las mangueras de alta presion pueden desarrollar fugas debido

al desgaste, dobleces o abuso. Revise la manguera antes de

cada uso. Revise si existen cortes, fugas, abrasiones,

levantamiento de la cubierta, dado o movimiento de los

acoplamientos. Si existe cualquiera de estas condiciones,

remplace la manguera inmediatamente.

_, ADVERTENCIA

NUNCA repare la manguera de alta presi6n. Remplacela.

Remplacela con una manguera que cumpla con la capacidad

mfnima de presi6n de su maquina lavadora a presi6n.

Chequee e[ Tubo de Sif6n de[ Detergente

Examine el filtro en el tubo del detergente y limpielo si se

encuentra sucio. El tubo deberia quedar apretado en la pieza.

Examine el tubo para ver si existe cualquier tipo de goteo o

esta roto. Reemplace el filtro o el tubo si alguno de ellos se

encuentra daffado.

Revise [a Pistola y [a Extensi6n para

Boqui[ias

Examine la conexi6n de la manguera a la pistola y

cerciorese de que este en buen estado. Pruebe el gatillo

oprimiendolo y asegurAndose de que se devuelve a su sitio

cuando Io suelte. Coloque el cerrojo de seguridad y pruebe

el gatillo. Usted no debe ser capaz de oprimir el gatillo.

Remplace la pistola inmediatamente si falla cualquiera de

estas pruebas.

Revise e[ Fi[tro en Linea

Consulte la Figura 31 y suministre servicio al filtro en linea si

se tapa siguiendo estos pasos:

Filtro en Linea

Extensi6n de la

Boquilla Anillo 'O'

Secci6n 5: Mantenimiento

Retire la pistola y la extensi6n para boquillas de la

manguera de alta presi6n. Retire la extensi6n para

boquillas de la pistola y retire el anillo 'o' y el colador de

la extensi6n para boquillas. Lave el colador, pistola y

extension para boquillas con agua limpia para eliminar

toda clase de residuos.

Coloque el colador del filtro en Ifnea en el extremo con

rosca de la extensi6n para boquillas. Su direcci6n no

importa. Coloque el colador ejerciendo presi6n con el

borrador de un lapiz hasta que se asiente pot completo

en el fondo de la abertura. Tenga cuidado de no doblar

el colador.

Coloque el anillo 'o' en la ranura respectiva. Empuje el

anillo 'o' hasta que quede ajustado contra el colador del

filtro en linea.

Conecte la extensi6n para boquillas a la pistola de

rociado de la manera descrita anteriormente en este

manual.

Mantenirniento de la Boquilla

Si siente una sensacion pulsante al momento de apretar el

gatillo de la pistola rociadora, puede que sea causada por la

presi6n excesiva en la bomba. La causa principal de la

presi6n excesiva en la bomba es cuando la puntas de rocfo

se encuentra atascada o tapada con materiales extra_os,

tales como tierra, etc. Para corregir el problema, limpie

inmediatamente la puntas de rocio siga las instrucciones

siguientes:

1. Apague el motor y apague el suministro de agua.

2. Remueva la puntas de rocfo del extremo de la extensi6n

de la boquilla.

3. Quite el en el filtro de la Ifnea del otto fin de la extension

de boquilla.

4. Use el peque_o sujeta papeles para liberar cualquier

material extra_o que este tapando la puntas de rocio

(Figura 32).

5. Usan6o una manguera de jardin, remueva cualquier

desecho adicional, poniendo agua en la extensi6n de la

boquilla (Figura 33). Haga esto de 30 a 60 segundos.

Instale de nuevo la puntas de rocio yen el filtro en-linea

en la extensi6n.

Conecte de nuevo la extensi6n de la boquilla a la pistola

rociadora.

Conecte de nuevo el suministro de agua, prenda el

agua, y encienda el motor.

Pruebe el lavador a presi6n al hacer funcionar con cada

una de las puntas de rocio de Conexiones rb,pidas que

viene con el lavador a presi6n.

Mantenirniento de los Anillos 'O'

Compre una O-Juego de Mantenimiento de Anillo, el articulo

numera 191922GS, en avisando el mas cercano servicio

autorizado central. NO se incluye con la arandela de la

presi6n. Este juego incluye los anillos del reemplazo O,

arandela de caucho y filtro de cala de agua. Refierase a la

hoja de la instrucci6n proporcionada en el juego para atender

a su unidad'los anillos de s O.

ADVERTENCIA

NUNCA utilice ningQn tipo de sellador para reparar una fuga en

una conexi6n. Sustituya la junta t6rica o la junta.

Mantenimiento de la Bornba

Esto modelo no requiere cualquier conservaci6n de bomba.

La pompe est pre-lubrifiee et scellee, et il n'est pas

necessaire de la lubrifier b, nouveau.

MANTENIMIENTO DEL MOTOR

Consulte el manual del operario del motor para las

instrucciones de c6mo mantener adecuadamente el motor.

PRECAUCION

El aceite usado del motor ha sido mostrado al cancer de la piel

de la causa en ciertos animales del laboratorio.

Completamente lavado expuso Areascon el jab6n y el agua.

MANTENGA FUERA DE ALCANCE DE NINOS.

NO CONTAMINE. CONSERVE los RECURSOS.

VUELVA ACEITE USADO A la COLECCION

CENTRA.

Aimacenamiento

Etiqueta de Datos

Localice la etiqueta de datos del lavadom de presi6n y copie la

informaci6n on el espacio disponible a continuaci6n. Esta

informaci6n es fundamental para poder recibir ayuda de nuestro

departamento de servicio al cliente o de un distribuidor de

servicio autorizado.

,, La etiqueta de dates (Figura 34), que contiene los numeros

de modelo y de serie, esta. situada en la base del lavadora

de presion. Copie los n0meros de modelo y de serie del

lavadora de presi6n en el espacio disponible a continuacion

para futuras consultas.

MOOELl ]'*"

REVNOi

lL.

Ps, i ]

O TROIif"RILT

Copie aqui

el numero

de modelo

Copie aqui

el revisi6n

'_, Copie aqui el

numero de serie

PREPARANDO LA UNIDAD PARA

SU ALMACENAMIENTO

El agua no debe permanecer en la unidad per un largo periodo

de tiempo. Los sedimentos o minerales se pueden depositar en

las piezas de la bombay "congelar" la acci6n de la bomba. Si

usted no piensa usar el lavador a presi6n por mas de 30 dias,

siga este procedimiento:

1. Vacie el tube de detergente, colocando el filtro en un

envase Ileno de agua limpia mientras este corriendo el

agua a baja presi6n. Lave por 1 o 2 minutes.

2. Apague el motor y permita refrescar, entonces quita

mangas altas de presion y jardin. Desconecte el

alambre de la bujfa.

3. Vacie todos los Ifquidos presentes en la bomba, halando

la manecilla de retroceso hasta seis veces. Esto debeffa

remover la mayor parte de los liquidos presentes en la

bomba.

4. El salvador de la bomba de la marca del uso a previene

la corrosi6n construye y helado de bomba.

5. Almacene la unidad en un lugar limpio y seco.

Proteger [a Bomba

A protege al PumpSaver de uso de bomba a previene

congelar el daffo y lubrica embolos y sellos.

NOTA: El PumpSaver est_.n disponible s61o como un

accesorio opcional. No es incluido con la arandela de la

presi6n. Avise el m_s cercano servicio autorizado central o

visite el almacen de su Lowe local para comprar PumpSaver.

AI uso PumpSaver, cerci6rese la arandela de la presi6n se

apaga y desconecta del agua del suministro. Lea y siga

todas instrucciones y las advertencias dadas en el

contenedor de PumpSaver.

PRECAUCI()N

• Si no Io hace, daSar& permanentemente la bombay la unidad

no podra funcionar.

,, La garantfa no cubre el daffo de la unidad ocasionado per

congelamiento.

PRECAUCION

Siempre protecci6n de ojo de uso cuando se usa PumpSaver.

PRECAUCI()N

,, Proteja superficies de gotear PumpSaver.

NOTA: Si el PumpSaver no esta. disponible, ponga

anticongelante RV (que no contenga alcohol) en la bomba,

en una secci6n de 3 pies de la manguera del jardfn

conectada a un adaptador y halando la manecilla dos veces.

ALMACENANDO EL MOTOR

Consulte el manual del operario del motor para las

instrucciones de c6mo preparar adecuadamente el motor para

su almacenamiento.

Diagnosticos de Averias 7

REPARACION DE DANOS

Problema

La bomba presenta los siguientes

problemas: no produce presi6n,

produce una presiSn errada,

traqueteo, perdida de presi6n, bajo

volumen de agua.

El detergente no se mezcla con el

rociado.

El motor se apaga durante la

operaci6n.

Causa

1. Est_ usando la puntas de rocfo de

baja presion (negra).

2. La entrada de agua estA

bloqueada.

3. Suministro de agua inadecuado.

4. La manguera de entrada estA

doblada o presenta fugas.

5. El colador de la manguera de

entrada estb, tapado.

6. El suministro de agua estA pot

encima de los IO0°R

7. La manguera de alta presi6n estb_

bloqueada o presenta fugas.

8. La pistola presenta fugas.

9. La puntas de rocio estb, obstruida.

10. Bomba defectuosa.

1. El tubo de succi6n de detergente

no estb, sumergido.

2. El filtro de quimicos estb, tapado.

3. Sucio en el filtro de la Ifnea.

4. EstA usando la puntas de rocfo de

alta presi6n.

Sin combustible.

Soluci6n

1. Cambie la puntas de rocfo a una

de las tres puntas de rocio de alta

presi6n.

2. Limpie la entrada.

3. Proporcione flujo de agua

adecuado.

4. Remplace la manguera.

5. Revise y limpie el colador de la

manguera de entrada.

6. Proporcione suministro de agua

mb,s frfa.

7. Retire las obstrucciones de la

manguera de salida.

8. Remplace la pistola.

9. Limpie la puntas de rocfo.

10. P6ngase en contacto con el

servicio tecnico autorizado.

1. Coloque el tubo de succion de

detergente en el detergente.

2. Limpie o remplace el filtro/tubo de

succi6n de detergente.

3. Vea "Cheque En el Filtro de la

Lfnea".

4. Use la puntas de rocio de baja

presi6n (negra).

Llene el tanque de combustible.

Fechade entrada envig0r:l de Febrero de 2006. Sustituye a todas las garanfias sin fecha y alas de fecha anterior al 1 Febrer0 de 2006

GARANTJA UMITADA

"Troy-Bilt® es una marca registradade Troy-Bilt, LLC bajo licencia de Briggs & Stratton Power Products. Briggs & Stratton Power Products Group, LLC

reparar;i o sustituir_ sin cargo alguno cualquier componente de la lavadoraa presi0n qua presentedefectos de materialesy/o mane de obra. Los gastos de

transporte de las producto enviadaspara reparar o sustituir conforme a los tOrminos de esta garantia correr_n a cargo del comprador. El periodo de vigencia

y las condiciones de esta garantiason los qua se estipulan a continuaciOn. Paraobtener servicio en garantia, Iocaliceel distribuidor de servicio autorizado

m_s proximo en nuestro mapa de distribuidores, en www.BRIGGSandSTRATTON.com.

NO EXISTENINGUNAOTRAGARANTIAEXPLICITA.LASGARANTIASIMPLJCITAS_INCLUIDASLAS DE COMERCIABILIDADO IDONEIDADPARAUN FIN

CONCRETe,SELIMITAN A UNAgO A PARTIRDE LA FECHADECOIVIPRAO AL LIIVIITEDETIEMPO PERMITIDOPaR LA LEY.QUEDANEXCLUIDASTODAS

LAS GARANTiASIMPLiCITASQUEDAEXCLUIDALA RESPONSABILIDADPaR DANESSECUNDARIOSY DERIVADOSHASTAEL LiMITE PERMITIDOPaR

LA LEY.Algunos paises o estados no permiten limitar la duraciOnde una garantia implicita ni excluir o limitar los dafios secundarios y derivados. Par tanto,

es posible qua las limitaciones y exclusiones mencionadas no seanaplicables en su case. Estagarantia le otorga determinados derechoslegalesy es

posible que tenga otros derechos que puedenvariar de un pais o estado a otro.

Usa del consurnidor 1a_o

Usa cornercia! 90 dias

El periodo de garantiacomienza en la fecha de compra del primer consumidor o usuario comercial final y se prolonga durante el tiempo especificado

anteriormente. "Usa del consumidor" significa usa domOstico personalpar parte de un consumidor final. "Usa comercial" significa cualquier otro usa, incluidos los

uses con fines comerciales, de generaci0n de ingresos o alquiler. Una vez qua el equipo se hayausado con fines comerciales, se considerar;i coma equipo de usa

comerciala efectos de esta garantia.

NO ESNECESARIOREGISTRARLA GARANTiAPARAOBTENERSERVICIODEBRIGGS& STRATTONPRODUCTS.GUARDESU RECIBODE COIVIPRA.SI NO

APORTALA PRUEBADE LA FECHADE COMPRAINICIAL EN EL MOMENTa DE SOLICITAREL SERVICIOEN GARANTIA,SE UTILIZARALA FECHADE

FABRICACIONDEL PRODUCTOPARA DETERMINAREL PERIODODEGARANTIA.

Esperamosque disfrute de nuestra garantiay le pedimos disculpas par las molestias causadas. Cualquier distribuidor de servicio autorizado puede Ilevara cabo

reparacionesen garantia. La mayoria de las reparacionesen garantia se gestionan normalmente, pare algunas veces la solicitud de servicio en garantia puede no

ser procedente.Par ejemplo, la garantia no ser_ v_lida si el equipo presenta da_osdebidos al mal usa, la falta de mantenimiento, el transporte, la manipulaciOn,el

almacenamientoo la instalaci0n inadecuados. De manera similar, la garantia quedar;i anulada si se ha borrado lafecha de fabricaci0n o el numero de seriede la

lavadora a presi0n o del motor, o si el equipo ha side alterado o modificado. Durante el periodo de garantia, el distribuidor de servicio autorizado podr_ reparar o

sustituir, a su libra elecciOn,cualquier pieza qua, previa inspecci0n, sea defectuosa en condiciones normales de usay servicio. Esta garantia no cubre las

reparacionesy los equipos qua se detallan a continuaciOn:

8esgaste normal. AI igual que cualquier otro aparato mec;inico, los equipos de usa en exteriores necesitan piezasy mantenimiento periOdicospara

funcionar correctamente. Estagarantia no cubre las reparacionescuando el usa normal hayaagotado la vida util de una piezaconcreta del equipo.

InstalaclOey mantenimiente. Esta garantia no cubre los equipos ni las piezascuya instalaci0n sea incorrecta o no hayaside autorizada, ni aquellos que

hayanside objeto de cualquier tipo de alteraciOn,mal usa, negligencia,accidente, sobrecarga, excesode velocidad o mantenimiento, reparaci0no

almacenamiento inadecuadosqua, a nuestro juicio, hayaafectado negativamentea su funcionamiento y su fiabilidad. La garantiatampoco cubre el

mantenimiento normal, coma losfiltres de aire, los ajustes y la limpieza o laobstrucciOn del sistema de combustion (debido a materias quimicas,

suciedad, carbon, cal, y asi sucesivamente).

Otrasexelusiones.Estagarantia excluye los elementos sujetos a desgaste,coma las conectores,juntas, lasjuntas tOricas, las bombas que se hayan

hecho funcionar sin agua y los dafios derivados de accidentes, usa indebido, modificaciones, alteraciones, servicio inadecuado,congelaciOno deterioro

quimico. Los accesorios tales coma pistolas, mangueras, extensions de boquilla (varillas) y boquillas quedanexcluidos de la garantia del producto. Esta

garantia excluye los equipos usados o reacondicionados y los destinados a demostraciones y los fallos debidos a hechos fortuitos y a otros

acontecimientos de fuerza mayor que escapanal control del fabricante.

BRiGGS & STRATTON POWER PRODUCTS GROUP, LLC

JEFFERSON, WI, EE.UU.

198186S, Rev. A, 7/14/2006

Troybilt 020241 User Manual PRESSURE WASHER Manuals And Guides L0607508

TROYBILT Power Washer, Gas Manual L0607508 TROYBILT Power Washer, Gas Owner's Manual, TROYBILT Power Washer, Gas installation guides

Navigation menu

Versions of this User Manual:

Views

Navigation
