CAR BATTERY CHARGER ULG 3.8 A1

CAR BATTERY CHARGER

Operation and Safety Notes

BATTERILADDARE FÖR FORDON

Bruksanvisning och säkerhetsanvisningar

A UT ON AKKULATURI

Käyttö- ja turvaohjeet

KFZ-BATTERIELADEGERÄ T

Bedienungs- und Sicherheitshinweise

BATTERIOPLADER TIL BILEN

Brugs- og sikkerhedsanvisninger

66292_uls_Batterieladegeraet_cover_FI-SE-DK.indd 2 12.05.11 15:21

Before reading, unfold the page containing the illustrations and familiarise yourself with all functions of the

device.

Käännä ennen lukemista kuvallinen sivu esiin ja tutustu seuraavaksi laitteen kaikkiin toimintoihin.

Vik ut bildsidan och ha den till hands när du läser igenom anvisningarna och gör dig bekant med

apparatens / maskinens funktioner.

Før du læser, vend siden med billeder frem og bliv bekendt med alle apparatets funktioner.

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen

Funktionen des Gerätes vertraut.

GB / IE Operation and Safety Notes Page 5

FI Käyttö- ja turvaohjeet Sivu 15

SE Bruksanvisning och säkerhetsanvisningar Sidan 23

DK Brugs- og sikkerhedsanvisninger Side 31

DE / AT / CH Bedienungs- und Sicherheitshinweise Seite 39

66292_uls_Batterieladegeraet_cover_FI-SE-DK.indd 3 12.05.11 15:21

1 3 4 52

678

1112

15 14 13

66292_uls_Batterieladegeraet_cover_FI-SE-DK.indd 4 12.05.11 15:22

66292_uls_Batterieladegeraet_cover_FI-SE-DK.indd 5 12.05.11 15:22

5 GB/IE

Table of contents

Introduction

Proper Use .....................................................................................................................Page 6

Delivery Contents ..........................................................................................................Page 6

Component description ................................................................................................Page 6

Technical Data ..............................................................................................................Page 7

Safety

Safety information .........................................................................................................Page 7

Product features.............................................................................................................Page 9

Operation

Connection ....................................................................................................................Page 9

Disconnecting ................................................................................................................Page 9

Select charging mode ................................................................................................... Page 9

Reset / deleting settings ................................................................................................. Page 10

Switching between modes 1, 2, 3 and 4 ....................................................................Page 10

Mode 1 „6 V“ (7. 3 V / 0. 8 A) ....................................................................................Page 10

Mode 2 „12 V“ (14. 4 V / 0. 8 A) ........................................................................... Page 10

Mode 3 „12 V“ (14. 4 V / 3. 8 A) .........................................................................Page 10

Mode 4 „12 V” (14. 7 V / 3. 8 A) ..........................................................................Page 11

Regenerating / charging empty (used, overcharged) 12 V batteries ........................Page 11

Protective function of the device ...................................................................................Page 11

Overheating protection ................................................................................................Page 11

Maintenance and care ...................................................................................Page 11

Service .........................................................................................................................Page 11

Warranty ................................................................................................................... Page 12

Disposal ......................................................................................................................Page 12

Declaration of conformity / Manufacturer ....................................Page 13

66292_uls_Batterieladegeraet_content_FI-SE-DK.indd 5 12.05.11 15:15

6 GB/IE

Introduction

Car battery charger ULG 3.8 A1

Introduction

Please carefully read these operating

instructions and fold out the page with

the illustrations. Keep these operating

instructions in a safe place and hand them over to

anyone to whom you pass on the appliance.

Proper Use

The ULTIMATE SPEED ULG 3.8 A1 is a battery

charger with a pulse trickle charge mode and is

suitable for charging and maintenance charging of

the following 6 V or 12 V lead rechargeable batter-

ies with wet cell or gel electrolyte:

• 6V:withacapacityof1.2Ahto14Ah

• 12V:withacapacityof1.2Ahto14Ah

• 12V:withacapacityof14Ahto120Ah

You can also used it to regenerate completely dis-

charged batteries. The battery charger has protective

circuits to prevent sparking and overheating. Any in-

correct or improper use leads to loss of the warranty.

The manufacturer takes no responsibility for damage

(s)

arising out of usage that is contrary to the instructions

laid down. The appliance is not meant for commer-

cial use.

Delivery Contents

Check the appliance and all accessories for damage

immediately after unpacking. Do not put a defective

appliance or parts into operation.

1 Charger ULTIMATE SPEED ULG 3.8 A1

2 Quick / contact clamps (1 red, 1 black)

1 Operating manual

Component description

see Fig. A:

1 LED display (standby)

2 „6 V“ LED display „Mode 1“

3 LED display „Mode 2“

4 LED display „Mode 3“

5 LED display „Mode 4“

6 LED display „incorrect polarity / fault“

7 LED display „fully charged“

8 LED display „Charging process active“

9 Q

Selection button „MODE“

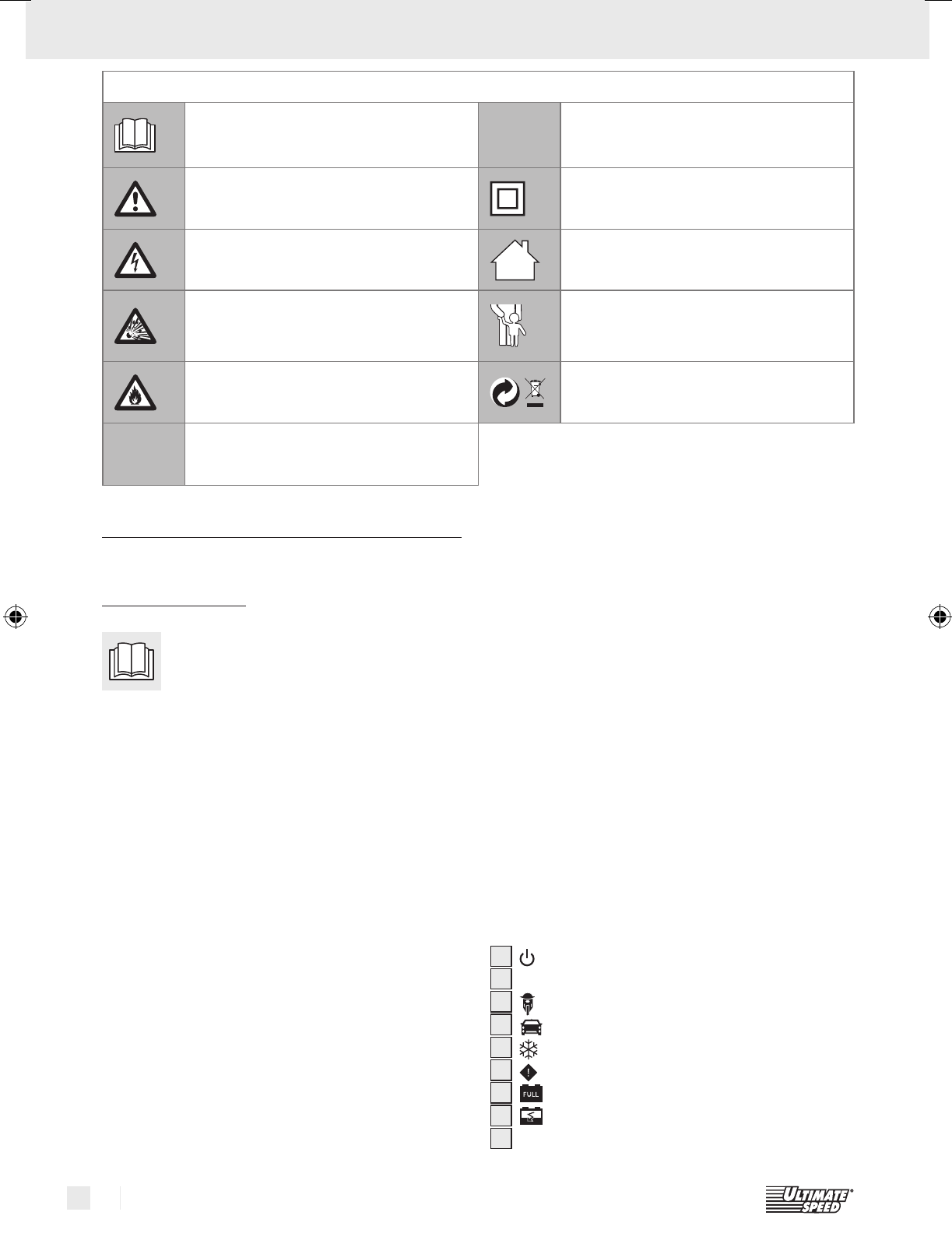

The following pictograms are used in these operating instructions / on the device:

Read instruction manual! V~Volt (AC)

Observe caution and safety notes! Safety class II

Caution – electric shock!

Danger to life! For indoor use only!

Risk of explosion! Keep children away from

electrical devices!

Risk of ﬁre! Check that the device, mains lead

and plug are in good condition!

WWatts (Eﬀective power)

66292_uls_Batterieladegeraet_content_FI-SE-DK.indd 6 12.05.11 15:15

7 GB/IE

Introduction / Safety

see Fig. B:

10 Charging station

11 Mains lead

12 Mounting holes

13 „+“-Pole connection cable (red), incl. ring shoe

14 „–“-Pole connection cable (black), incl. ring shoe

15 „+“-Pole quick-contact terminal (red), incl. red

ﬁxing screw

16 „–“-Pole quick-contact terminal (black), incl.

black ﬁxing screw

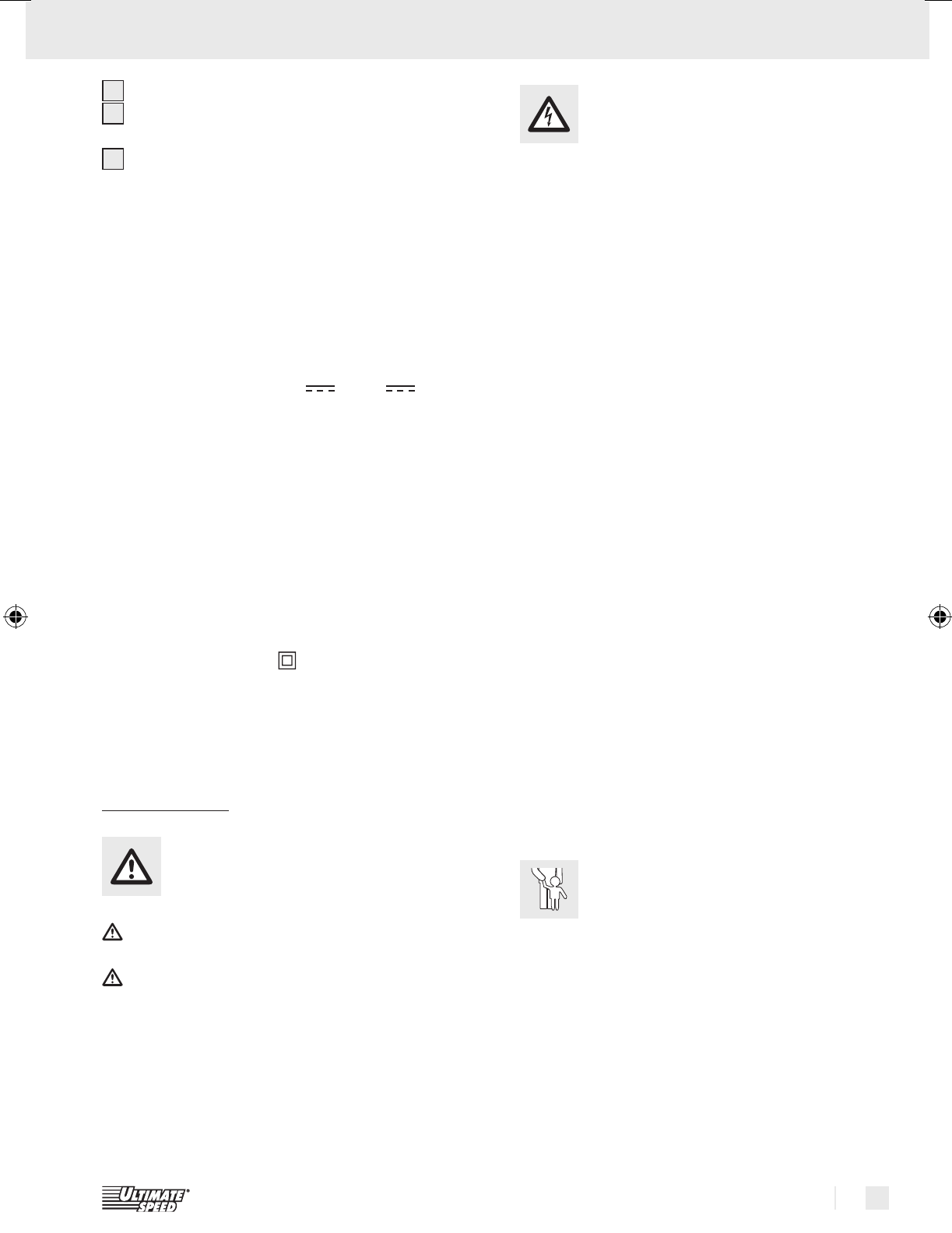

Technical Data

Input voltage: 220 - 230 - 240 V ~

50 / 60 Hz

Power consumption: 60 W

Reverse current*: < 5 mA (no AC input)

Nominal output voltage: 6 V / 12 V

Nominal output current: 0.8 A / 3.8 A

Charging voltage: 7.3 V or 14.4 V or 14.7 V

Charging current: 0.8 A ± 10 %

3.8 A ± 10 %

Battery type: 6 V lead-acid battery

1.2 Ah - 14 Ah

12 V lead-acid battery

1.2 Ah - 120 Ah

Housing protection type: IP 65 (dust-tight, protected

against water jets)

Safety class:

* = Return current is the current used by the

charging station battery, when no mains

current is connected.

Safety

Safety information

DANGER! Avoid danger to life and limbs

caused by improper use!

CAUTION! Do not operate the appliance

with a damaged cable, power cord or

plug. A damaged power cord causes danger

to life by electric shock.

J If damaged, have the power cord repaired by

authorised and trained technicians only! Please

contact the service department for your country!

J PROTECT YOURSELF FROM

AN ELECTRIC SHOCK! When

connecting the charging station, use

a screwdriver and a spanner with an insulated

handle!

J DANGER OF ELECTRIC SHOCK! Do not

operate the vehicle if you are charging a battery

while it is still in the vehicle! Switch oﬀ the igni-

tion and park the vehicle. Apply the parking

brake (e.g. in cars) or secure with a mooring

rope (e.g. electric boat)!

J DANGER OF ELECTRIC SHOCK! Disconnect

the battery charger from the mains before you

make or break the connections to the battery.

- First connect the clamp that is not connected

to vehicle bodywork, then connect the other

clamp to the vehicle bodywork at a point

away from the battery and the fuel line. After

this is done, you can connect the battery

charger to the mains.

- After charging, disconnect the battery charg-

er from the mains. Then disconnect the clamp

attached to the vehicle bodywork before you

disconnect the clamp from the battery.

J DANGER OF ELECTRIC SHOCK! Handle

the connecting cables („–“ and „+“) by their

insulated areas only!

J DANGER OF ELECTRIC SHOCK! Ensure

that there is complete protection from moisture

at the connections to the battery and at the

mains outlet socket!

J DANGER OF ELECTRIC SHOCK! Carry out

the mounting, maintenance and cleaning of the

battery charger only when it is disconnected

from mains!

J DANGER OF ELECTRIC SHOCK! After

completion of the charging and maintenance

charging process on a battery mounted in a

vehicle, ﬁrst disconnect the negative connection

cable (black) of the battery charger from the

negative terminal of the battery.

J Do not leave small children

unattended with the battery

charger! Children are too young

to assess the possible dangers associated with

66292_uls_Batterieladegeraet_content_FI-SE-DK.indd 7 12.05.11 15:15

8 GB/IE

Safety

electrical devices. Children should be supervised

in order to ensure that they do not play with

the device.

J Children or persons who lack the knowledge or

experience to use the device or whose physical,

sensory or intellectual capacities are limited

must never be allowed to use the device without

supervision or instruction by a person responsi-

ble for their safety.

J EXPLOSION HAZARD!

Protect yourself from a high-

ly explosive oxyhydrogen gas

reaction! Gaseous hydrogen can leak from

the battery during the charging and discharging

process. Oxyhydrogen gas is an explosive mixture

of gaseous hydrogen and oxygen. The result is

the so-called oxyhydrogen reaction upon con-

tact with open ﬁre (ﬂames, embers or sparks)!

Carry out the charging or discharging proce-

dure in a wellventilated room protected from

the weather. Make sure that there are no sourc-

es of open ﬁre (ﬂames, embers or sparks) in the

vicinity when charging or discharging batteries!

J RISK OF EXPLOSION OR FIRE!

Ensure that the use of the battery

charger cannot ignite any explosive

or combustible substances, e.g. petrol or solvents!

EXPLOSIVE GASES!

AVOID FLAMES AND SPARKS! Ensure

that there is adequate ventilation during the

charging process.

J Stand the battery on a well ventilated surface

while charging. Otherwise the device could be

damaged.

J DANGER OF EXPLOSION! Ensure that the

positive terminal connection cable does not come

into contact with a fuel line (e.g. petrol line)!

DANGER OF CHEMICAL BURNS! Protect

your eyes and skin against chemical

burns caused by acid (sulphuric acid)

upon contact with the battery! Wear:

Acid-resistant glasses, clothing and gloves! If

your eyes or skin come into contact with sulphuric

acid, rinse the aﬀected part of the body with

plenty of clear running water and seek immedi-

ate medical assistance!

J Avoid causing an electrical short-circuit when

connecting the battery charger to the battery.

Connect the minus pole connecting cable only

to the minus pole of the battery or to the car

body. Connect the plus pole connecting cable

only to the plus pole of the battery!

J Before connecting to the mains, make sure that

the mains current is equipped with standard

230 V ~ 50 Hz, PEN conductor, a 16 A fuse and

a residual-current circuit-breaker! Otherwise the

device could be damaged.

J Do not place the battery charger near ﬁre, heat,

or subject it to prolonged temperatures of over

50 °C! The output from the battery charger

drops automatically in high temperatures.

Avoid damaging any lines carrying fuel, electricity

brake ﬂuid, hydraulic oil or water. Be particularly

careful not to cause damage when mounting the

charger in place with screws! Failure to observe

this advice risks loss of life or injury!

J Use only the supplied original manufacturer’s

parts with the battery charger!

J Do not allow any objects to cover the battery

charger! Otherwise the device could be dam-

aged.

J Protect the electrical contacts of the battery

against short-circuiting!

J Use the battery charger only for charging and

maintenance charging of undamaged 6 V / 12 V

lead batteries (wet cell or gel electrolyte)!

Otherwise damage to property could occur.

J Do not use the battery charger for charging or

maintenance charging of disposable batteries.

Otherwise damage to property could occur.

J Do not use the battery charger for charging or

maintenance charging of damaged or frozen

batteries! Otherwise damage to property

could occur.

J Before connecting the charging station, read

the information on battery maintenance in the

operating instructions of the battery! Otherwise

personal injury and / or damage to the device

could occur.

J Before connecting the charging station to a

battery permanently installed in a vehicle, read

the information on electrical safety and mainte-

nance in the operating instuctions of the vehicle!

Otherwise personal injury and / or damage to

the device could occur.

66292_uls_Batterieladegeraet_content_FI-SE-DK.indd 8 12.05.11 15:15

9 GB/IE

Safety / Operation

J Unplug the charger from the mains supply when

not being used! This also beneﬁts the environment.

Consider how much electricity is consumed,

even in standby mode.

J Remain alert at all times and always watch what

you are doing. Always proceed with caution

and do not use the battery charger if you can-

not concentrate or feel unwell.

Product features

This appliance has been designed for charging a

variety of SLA batteries (sealed lead acid batteries),

as mainly used in cars, motorbikes and several other

vehicles. They may be of types e.g. WET (with liquid

electrolyte), GEL (with mit gel-type electolyte) or AGM

(absorbed glass mat) batteries. A special design of

the appliance (also named „three-phase-charging

strategy“) enables the recharging of the batttery to

almost 100 % of its original capacity. Connecting

the battery for a long period to the battery charger

is also a good way of ensuring that your battery is

kept in optimum condition.

Operation

Before you carry out any work

on the battery charger always pull the mains

plug out of the mains socket.

DANGER OF ELECTRIC

SHOCK! DANGER OF DAMAGE TO

PROPERTY! DANGER OF INJURY! Ensure

that you do not strike electrical cables, gas or

water pipes when you are drilling into the wall.

If necessary, check the wall using a suitable

detector before you drill.

j You may ﬁnd it convenient to attach the battery

charger on to a board or a wall. Screw the two

screws through the mounting holes 12 into the

board or wall.

Connection

j Before starting the charging or discharging

procedure on a permanently installed battery

in a vehicle, ﬁrst disconnect the minus pole con-

necting cable (black) of the vehicle from the

minus pole of the battery. The minus pole of the

battery is usually connected to the car body.

j Then disconect the plus pole connecting cable

(red) of the vehicle from the plus pole of the

battery.

j First attach the „+“ quick-release clamp (red) 15

of the battery charger to the „+“ terminal of the

battery (see Fig. C).

j Attach the „–“ quick-release clamp (black) 16

of the battery charger to the „–“ terminal of

the battery (see Fig. C).

j Connect the mains lead 11 of the battery

charger to an electrical power outlet socket.

Disconnecting

j Disconnect the appliance from the power supply.

j Detach the „–“ quick-release clamp (black) 16

from the „–“ terminal of the battery.

j Detach the „+“ quick-release clamp (red) 15

from the „+“ terminal of the battery.

j Reconnect the plus pole connecting cable of

the vehicle to the plus pole of the battery.

j Reconnect the minus pole connecting cable of

the vehicle to the minus pole of the battery.

Select charging mode

You can select diﬀerent charging modes for charging

diﬀerent batteries at diﬀerent ambient temperatures.

In comparison with conventional battery charging

stations, this appliance has a special function for

reusing an empty battery or rechargeable battery.

You can recharge an empty battery / rechargeable

battery. Safe charging is ensured by means of a

protection function against incorrect connection and

short circuiting. Due to the installed electronics, the

charging station does not begin operation directly

after connecting the battery, but only starts after a

charging mode has been selected.

This avoids sparking, which often occurs when

connecting. The battery charger is controlled by an

internal MCU (Micro-Computer Unit).

66292_uls_Batterieladegeraet_content_FI-SE-DK.indd 9 12.05.11 15:15

10 GB/IE

Operation

Reset / deleting settings

After connection to the power supply, the appliance

automatically returns to its basic setting and remains

in STANDBY mode

Switching between modes 1,

2, 3 and 4

j Press the MODE selection button 9 the appro-

priate number of times.

The device switches between charging modes in

the following order: Standby , MODE 1

„6 V“, MODE 2 , MODE 3 , MODE 4

and then repeats the cycle

NOTE: If a 12 V battery is connected, MODE 1 “6 V”

cannot be selected. If a 6 V battery is connected,

MODES 2, 3 and 4 “12 V” cannot be selected.

NOTE: If you press the selector button 9, charging

mode automatically switches over to the next mode

and begins operation in that mode.

NOTE: However, if a battery is not disconnected

from the charging station after a full charge, the

appliance remains in trickle-charge mode, even if

the user switches over to another mode. This pro-

tects the battery from being damaged.

Mode 1 „6 V“ (7.3 V / 0.8 A)

This mode is suitable for charging 6 V lead-acid

batteries with a capacity less than 14 Ah.

j Press the selection button MODE 9, to select

mode 1. After doing so, the corresponding LED

display „6 V“ 2 lights up. If you do not activate

an-other process afterwards, the electronic sys-

tem will automatically start the charging process

together with the LED display 8 at (with a

current of) 0.8 A ± 10 %. If the procedure runs

without any problems, the LED display 8

remains on during the entire charging proc

ess,

un-

til the battery is fully charged at 7.3 V / ±

0.25 V.

When the battery is fully charged, LED display

7 lights up and LED display 8 goes

out. The device now switches automatically into

maintenance charging mode.

Mode 2 „12 V“ (14.4 V / 0.8 A)

This mode is suitable for charging 12 V lead-acid

batteries with a capacity less than 14 Ah.

j Press the selection button MODE 9, to activate

mode 2. After completion of this process, the

appropriate LED indicator 3 lights up.

Then if you do not take any further action, the

electronic control and the LED indicator 8

automatically switches on and starts the charg-

ing process. If the procedure runs without any

problems, the LED display 8 remains on

during the entire charging process, until the

battery is fully charged. When the battery is

fully charged, LED display 7 lights up and

LED display 8 goes out. The device now

switches automatically into maintenance charg-

ing mode.

Mode 3 „12 V“ (14.4 V / 3.8 A)

This mode is mainly suitable for charging 12 V

lead-acid batteries with a capacity greater than

14 Ah under normal conditions.

j Press the selection button MODE 9, to activate

mode 3. Then if you do not take any further ac-

tion, the electronic control and the LED indicator

4 switches on and starts the charging pro-

cess. If the process runs without any problems,

the LED indicator 8 remains on during the

whole charging process until the battery is

charged. When the battery is fully charged, the

LED indicator 7 and the die LED indicator

8 go out. The device now switches auto-

matically into maintenance charging mode.

66292_uls_Batterieladegeraet_content_FI-SE-DK.indd 10 12.05.11 15:15

11 GB/IE

Mode 4 „12 V” (14.7 V / 3.8 A)

This mode is used for charging 12 V lead-acid bat-

teries with a capacity greater than 14 Ah under

cold conditions or for charging some AGM (Absor-

bent Glass Mat) batteries with a capacity greater

than 14 Ah.

j Press the MODE selection button 9 to select

mode 4. As you select the desired mode, the

appropriate LED indicator 5 lights up im-

mediately. If you take no further action, the elec-

tronic control switches on after a preset delay

to begin the charging process. In this mode the

charging current is the same as in “mode 3”. If

the process runs without any problems, the LED

indicator 8 lights up, the electronic control

switches on and remains in this state until the

battery is charged. As soon as this point is

reached, the battery charger switches to main-

tenance charging mode. Now the LED indicator

8 goes out and the LED indicator 7

lights up to indicate the present status.

Regenerating / charging

empty (used, overcharged)

12 V batteries

The battery charger detects the battery voltage au-

tomatically once the battery charger is connected

to a battery and the charging process has started.

It changes to pulse charging mode if the voltage is

in the range of 7.5 V ± 0.5 to 10.5 V ± 0.5 V.

This pulse charging process is continued until the

battery voltage has increased to 10.5 V ± 0.5 V.

As soon as this state is reached, the battery charger

switches into the normal charging mode that you

selected earlier.

Now the battery can be charged quickly and safely.

Most empty batteries can be charged and used

again using this procedure.

NOTE: The LED indicator 8 ﬂashes during

the pulse-charging process.

Protective function of the device

As soon as a deviating situation, such as short-circuit,

critical voltage drop during the charging process,

open circuit or reversed connection of the output

clamps, occurs, the battery charger switches the

electronics oﬀ and resets the system directly into the

default settings to avoid causing any damage. If you

do not activate any settings, the system will remain

in STANDBY mode. With the inverse connection of

the output clamps the LED display „incorrect polari-

ty / fault“ 6 lights up additionally.

Overheating protection

If the appliance becomes too hot during charging,

the power output is automatically reduced. This

protects the appliance from damage.

Maintenance and care

Before you carry out any work

on the battery charger always pull the mains

plug out of the mains socket.

J Do not under any circum-stances use solvents

or other aggressive cleaning agents.

The appliance is maintenance-free.

j Switch oﬀ the appliance.

j Clean the plastic surfaces of the device with

a dry cloth.

Service

J Have your device

repaired at the service centre or by

qualified specialist personnel using

original manufacturer parts only. This

will ensure that your device remains safe to use.

J If the plug or lead

needs to be replaced, always have

the replacement carried out by the

manufacturer or its service centre. This

will ensure that your device remains safe to use.

Operation / Maintenance and care / Service

66292_uls_Batterieladegeraet_content_FI-SE-DK.indd 11 12.05.11 15:15

12 GB/IE

Warranty

The warranty for this appliance is for 3 years

from the date of purchase. The appliance

has

been manufactured with care and meticu-

lously examined before delivery. Please

retain your receipt as proof of purchase. In

the event of a warranty claim, please make

contact by telephone with our Service

Department. Only in this way can a post-

free despatch for your goods be assured.

The warranty covers only claims for material and

maufacturing defects, but not for transport damage,

for wearing parts or for damage to fragile compon

ents,

e.g. buttons or batteries. This product is for private

use only and is not intended for commercial use.

The warranty is void in the case of abusive and impr

op-

er handling, use of force and internal tampering not

carried out by our authorized service branch. Your

statutory rights are not restricted in any way by this

warranty.

The warranty period will not be extended by repairs

made unter warranty. This applies also to replaced

and repaired parts. Any damage and defects extant

on purchase must be reported immediately after

unpacking the appliance, at the latest, two days after

the purchase date. Repairs made after the expiration

of the warranty period are subject to payment.

Service Great Britain

Tel.: 0871 5000 720

(0,10 GBP/Min.)

e-mail: kompernass@lidl.gb

IAN 66292

Service Ireland

Tel: 1890 930 034

(0,08 EUR/Min. (peak)

0,06 EUR/Min. (off peak))

e-mail: kompernass@lidl.ie

IAN 66292

Disposal

The packaging is wholly composed of envi-

ronmentally-friendly materials that can be

disposed of at a local recycling centre.

Do not dispose of electrical

appliances in household waste.

In accordance with European Directive

2002 / 96 / EC on used electrical and electronic

appliances and its implementation in national law,

used power tools must be collected separately and

recycled in an ecologically compatible manner.

Please

return the tool via the available collection facilities.

Information on options for disposing of electrical

appliances after their useful life can be obtained

from your local or city council.

Disposal of batteries

As the end user you have a duty to

recycle or properly dispose of all your

used batteries. Batteries containing

environmentally polluting substances are labelled

with the adjacent symbols to indicate that they must

not be disposed of with household refuse. The ab-

breviations for the critical heavy metals are: Cd =

cadmium, Hg = mercury, Pb = lead

Take exhausted batteries to a local authority appro-

ved disposal facility or back to the retailer. By doing

this you will be complying with the legal requirements

and making an important contribution to protecting

the environment.

Warranty / Disposal

66292_uls_Batterieladegeraet_content_FI-SE-DK.indd 12 12.05.11 15:15

13 GB/IE

Declaration of conformity / Manufacturer

Declaration of conformity /

Manufacturer

We, Kompernaß GmbH, the person responsible for

documents: Mr Semi Uguzlu, Burgstr. 21, D-44867

Bochum, Germany, hereby declare that this product

complies with the following standards, normative

documents and EU directives:

EC Low-Voltage Directive

(2006 / 95 / EC)

Electromagnetic Compatibility

(2004 / 108 / EC)

Product designation:

Car battery charger ULG 3.8 A1

Date of manufacture (DOM): 05 - 2011

Serial number: IAN 66292

Bochum, 31.05.2011

Semi Uguzlu

- Quality Manager -

We reserve the right to make technical modiﬁcations

in the course of product development.

66292_uls_Batterieladegeraet_content_FI-SE-DK.indd 13 12.05.11 15:15

66292_uls_Batterieladegeraet_content_FI-SE-DK.indd 14 12.05.11 15:15

15 FI

Sisällysluettelo

Johdanto

Määräystenmukainen käyttö ........................................................................................ Sivu 16

Toimituksen piiriin kuuluvat osat ................................................................................... Sivu 16

Osien kuvaus ................................................................................................................. Sivu 16

Tekniset tiedot ................................................................................................................ Sivu 17

Turvallisuus

Turvallisuusohjeet .......................................................................................................... Sivu 17

Tuotteen ominaisuudet .................................................................................................. Sivu 18

Käyttö

Liittäminen virtalähteeseen ............................................................................................ Sivu 19

Irrottaminen ................................................................................................................... Sivu 19

Lataustilan valitseminen ................................................................................................ Sivu 19

Reset / Asetusten poistaminen ...................................................................................... Sivu 19

Vaihtokytkentä moodien 1, 2, 3 ja 4 välillä ................................................................ Sivu 19

Tila 1 „6 V“ (7,3 V / 0,8 A) ........................................................................................... Sivu 20

Tila 2 „12 V” (14,4 V / 0,8 A) ................................................................................. Sivu 20

Tila 3 „12 V” (14,4 V / 3,8 A) ................................................................................ Sivu 20

Moodi 4 „12 V“ (14,7 V / 3,8 A) ........................................................................... Sivu 20

Tyhjien (käytettyjen, yliladattujen) „12 V” akkujen uudelleenaktivointi / lataaminen ... Sivu 20

Laitteen suojatoiminto ................................................................................................... Sivu 21

Ylikuumenemissuoja ...................................................................................................... Sivu 21

Kunnossapito ja hoito .................................................................................... Sivu 21

Huolto........................................................................................................................... Sivu 21

Takuu ............................................................................................................................ Sivu 21

Hävittäminen ......................................................................................................... Sivu 22

Yhdenmukaisuusvakuutus / Valmistaja.......................................... Sivu 22

66292_uls_Batterieladegeraet_content_FI-SE-DK.indd 15 12.05.11 15:15

16 FI

Johdanto

Auton akkulaturi ULG 3.8 A1

Q Johdanto

Lue käyttöohje huolella läpi ja avaa sitä

varten kuvat sisältävä sivu auki. Säilytä

käyttöohje hyvin ja anna tämä mukana

luovuttaessasi laitteen eteenpäin.

Q Määräystenmukainen käyttö

ULTIMATE SPEED ULG 3.8 A1 on akkulaturi pulssin

ylläpitolatauksella ja se soveltuu seuraavien 6 V- tai

12 V-lyijyakkujen (paristojen) elektrolyyttiliuoksella

tai geelillä, lataukseen ja ylläpitolataukseen:

• 6V:kapasiteetti1,2Ah-14Ah

• 12V:kapasiteetti1,2Ah-14Ah

• 12V:kapasiteetti14Ah-120Ah

Tämän lisäksi voidaan täysin tyhjentyneet akut re-

generoida. Akkulaturissa on suojakytkentä, joka

suojaa kipinöiden muodostumiselta ja ylikuumene-

miselta. Jokainen määräystenvastainen tai asiaton

käyttö johtaa takuun raukeamiseen. Valmistaja ei ota

mitään vastuuta määräystenvastaisesta käytöstä ai-

heutuneis-ta vahingoista. Laitetta ei ole tarkoitettu

ammattikäyttöön.

Q Toimituksen piiriin kuuluvat osat

Tarkasta välittömästi pakkauksen avaamisen jälkeen

toimituksen täydellisyys sekä laite ja kaikki osat

vaurioiden varalta. Älä ota viallista laitetta tai osia

käyttöön.

1 latauslaite ULTIMATE SPEED ULG 3.8 A1

2 pikakytkentäpuristinta (1 punainen, 1 musta)

1 käyttöohje

Q Osien kuvaus

Katso kuva A:

1 LED-näyttö (valmiustila)

2 „6 V“ LED-näyttö „Modus 1“

3 LED-näyttö „Modus 2“

4 LED-näyttö „Modus 2“

5 LED-näyttö „Modus 3“

6 LED-näyttö „väärä napaisuus / virhe“

7 LED-näyttö „täyteenladattu“

8 LED-näyttö „lataustoiminto käynnissä“

9 Q Valintapainike „MODE“

Katso kuva B:

10 Latauslaite

11 Johto

12 Kiinnitysreiät

Tässä käyttöohjeessa / laitteessa käytetään seuraavia kuvakkeita:

Lue käyttöohje! V~Voltti (Vaihtojännite)

Huomioi varoitus- ja turvaohjeet! Suojausluokka II

Varo sähköiskua! Hengenvaara! Tarkoitettu käytettäväksi ainoastaan

sisätiloissa!

Räjähdysvaara! Pidä lapset loitolla sähkölaitteesta!

Palonvaara! Hävitä pakkaus ja laite

ympäristöystävällisesti!

WWatti (Vaikutusteho)

66292_uls_Batterieladegeraet_content_FI-SE-DK.indd 16 12.05.11 15:15

17 FI

Johdanto / Turvallisuus

13 „+“-navan liitäntäkaapeli (punainen),

ml. rengaskenkä

14 „–“-navan liitäntäkaapeli (musta),

ml. rengaskenkä

15 „+“-navan pikakytkentäpuristin (punainen),

ml. punainen kiinnitys-ruuvi

16 „–“-navan pikakytkentäpuristin (musta),

ml. musta kiinnitysruuvi

Q Tekniset tiedot

Tulojännite: 220 - 240 V ~ 50 / 60 Hz

Tehontarve: 60 W

Paluuvirta*: < 5 mA (ei vaihtovirtatuloa)

Nimellislähtöjännite: 6 V / 12 V

Nimellislähtövirta: 0,8 A / 3,8 A

Latausjännite: 7,3 V tai 14,4 V tai 14,7 V

Latausvirta: 0,8 A ± 10 %

3,8 A ± 10 %

Akkutyyppi: 6 V:n lyijyhappoakku

1,2 Ah - 14 Ah

12 V:n lyijyhappoakku

1,2 Ah - 120 Ah

Kotelointiluokka: IP 65 (pölytiivis, roiskevesi-

suojattu)

Suojausluokka:

* = Paluuvirta kuvaa sitä virtaa, jonka latauslaite

käyttää akusta, kun verkkovirtaa ei ole liitettynä.

Q Turvallisuus

Turvallisuusohjeet

VAARA! Vältä asiattoman käytön aiheutta-

maa hengen- ja loukkaan-tumisvaaraa!

VARO! Älä käytä laitetta, jos sen joh-

dot, verkkojohto tai verkkopistoke on

vaurioitunut. Viallinen verkkojohto merkitsee

sähköiskun aiheuttamaa hengenvaaraa.

J Anna vauriotapauksessa verkkojohto j ainoas-

taan valtuutetun ja koulutetun ammattihenkilöstön

korjattavaksi! Ota korjaustapauksessa yhteyttä

maasi huoltopisteeseen!

J Suojaudu sähköiskulta! Käytä akku-

laturin asennuksessa ruuvinväännintä

ja ruuviavainta, joissa on suojaeristetty

kahva.

J SÄHKÖISKUVAARA! Varmistaudu ajoneu

voon

kiinteästi asennetun akun ollessa kysymyksessä,

että ajoneuvo ei ole käynnissä! Kytke sytytys pois

päältä ja ajoneuvo parkkiin käsijarrun ollessa

päällä (esim. henkilöauto) tai köysi kiinnitettynä

(esim. sähkövene)!

J SÄHKÖISKUVAARA! Erota akkulaturi verko-

sta ennen kuin suljet tai avaat yhteydet akkuun.

- Liitä ensin liitin, joka ei ole liitetty ajoneuvon

koriin. Liitä sitten koriin toinen liitin etäälle aku-

sta ja bensiinijohdosta. Liitä akkulaturi vasta

tämän jälkeen syöttöverkkoon.

- Irrota akkulaturi syöttöverkosta, kun lataus on

päättynyt. Poista vasta tämän jälkeen liitin ajo-

neuvon korista. Poista tämän jälkeen liitin akusta.

J SÄHKÖISKUVAARA! Tartu napaliitäntä-

johtoon („–“ ja „+“) ainoastaan eristetystä

kohdasta!

J SÄHKÖISKUVAARA! Suorita liitäntä akkuun

ja verkkovirran pistorasiaan täysin kosteudelta

suojattuna.

J SÄHKÖISKUVAARA! Suorita akkulaturin

asennus, huolto ja hoito vain, kun siinä ei ole

verkkovirtaa!

J SÄHKÖISKUVAARA! Erota latauksen ja yl-

läpitolatauksen päätyttyä pysyvästi ajoneuvoon

liitetyn akun ollessa kyseessä ensin akkulaturin

miinusnapaliitäntäjohto (musta) akun miinus-

navalta.

J Älä koskaan jätä akkulaturia

pienten lasten tai lasten käsi-

in ilman valvontaa! Lapset eivät

useinkaan tunnista sähkölaitteiden käsittelystä

mahdollisesti uhkaavia vaaroja. Lapsia on val-

vottava ja pidettävä huoli siitä, etteivät he pääse

leikkimään laitteen kanssa.

J Lapset tai henkilöt, jotka kokemattomuutensa

tai tietämättömyytensä takia eivät ole kykeneviä

käyttämään laitetta tai joilla on fyysisiä, senso-

risia tai henkisiä vammoja, eivät saa käyttää

laitetta ilman valvontaa tai ilman, että heidän

turvallisuudestaan vastuussa oleva ihminen on

opastanut heidät laitteen käyttöön.

66292_uls_Batterieladegeraet_content_FI-SE-DK.indd 17 12.05.11 15:15

18 FI

Turvallisuus

J RÄJÄHDYSVAARA! Suojaa it-

seäsi erittäin räjähdysalttiilta

räjähdyskaasureaktiolta!

Akusta voi vuotaa latausja ylläpitolataustapah-

tumassa kaasumaista vetyä. Räjähdyskaasu on

kaasumaisen vedyn ja hapen räjähdyskykyinen

seos. Kontaktissa avotulen (liekkien, hiilloksen

tai kipinöiden) kanssa tapahtuu niin sanottu

räjähdyskaasureaktio! Suorita lataus- ja ylläpi-

tolata-ustapahtuma säältä suojatussa, hyvin

tuuletetussa tilassa. Varmista, ettei lataus- ja

ylläpitolataustapahtumassa esiinny avotulta

(liekkejä, hiillosta tai kipinöitä)!

ÄJÄHDYS- ja TULIPALOVAARA

Varo, etteivät räjähtävät ja palavat

aineet, esim. bensiini tai liuotteet pää

syttymään akkulaturia käytettäessä!

RÄJÄHTÄVIÄ KAASUJA

VÄLTÄ LIEKKEJÄ JA KIPINÖITÄ! Huolehdi

latauksen aikana riittävästä tuuletuksesta.

J Aseta akku latauksen ajaksi hyvin tuuletetulle

pinnalle. Laite voi muuten vahingoittua.

J RÄJÄHDYSVAARA! Varmistaudu, ettei plus-

sanapaliitäntäjohdolla ole kontaktia polttoaine-

johtoon (esim. bensiinijohto)!

SYÖPYMISVAARA! Suojaa silmäsi ja

ihosi hapon (rikkihappo) aiheuttamal-

ta syöpymiseltä ollessasi tekemisissä

akun kanssa! Käytä: Happoja kestäviä suo-

jalaseja, -vaatetusta ja -käsineitä! haponkestäviä

suojalaseja, -vaatetusta ja käsineitä! Jos silmät tai

iho on joutunut kosketuksiin rikkihapon kanssa,

huuhtele kyseinen kehonosa runsaalla juokse-

valla, puhtaalla vedellä ja hakeudu välittömästi

lääkäriin!

J Vältä sähköistä oikosulkua liittäessäsi latauslai-

tetta akkuun. Liitä miinusnavan liitäntäkaapeli

ainoastaan akun miinusnapaan tai ajoneuvon

runkoon. Liitä plusnavan liitäntäkaapeli aino-as-

taan akun plusnapaan!

J Varmista ennen verkkovirran liittämistä, että

verkkovirta on varustettu määräystenmukaisesti

230 V ~50 Hz:llä, maadoitetulla nollajohtimella,

16 A:n sulakkeella ja FI-kytkimellä (vikavirtasuo-

jakytkin)! Laite voi muuten vahingoittua.

J Älä koskaan sijoita akkulaturia tulen läheisyyteen

äläkä alista sitä kuumuudelle tai pitkäaikaisille

yli 50 °C lämpötiloille! Akkulaturin lähtöteho

laskee automaattisesti korkeissa lämpötiloissa.

J Älä vaurioita polttoaine-, sähkö-, jarrulaitteisto-,

hydrauliikka-, vesijohtoja ruuveilla akkulaturia

asennettaessa! Tästä voi olla seurauksena hen-

gen- ja loukkaantumisvaara!

J Käytä akkulaturissa vain toimitukseen kuuluvia

alkuperäisiä osia!

J Älä peitä akkulaturia millään esineillä! Laite voi

muuten vahingoittua.

J Suojaa akun sähkökontaktipinnat oikosululta!

J Käytä akkulaturia ainoastaan ehjien 6 V- / 12 V-

lyijyakkujen (elektrolyyttiliuoksella tai -geelillä)

lataukseen tai ylläpitolataukseen! Muussa ta-

pauksessa seurauksena voi olla aineellisia

vahinkoja.

J Älä käytä akkulaturia sellaisten akkujen tai pa-

ristojen lataamiseen tai ylläpitolataukseen, joita

ei voida ladata uudelleen. Siitä voi olla seurauk-

sena aineellisia vahinkoja.

J Älä käytä akkulaturia viallisten tai jäätyneiden

akkujen lataamiseen tai ylläpitolataukseen!

Siitä voi olla seurauksena aineellisia vahinkoja.

J Ennen latauslaitteen liittämistä lue akun huolto-

ohjeet sen käyttöohjeesta! Seurauksena voi olla

loukkaantumisvaara ja / tai laitteen vaurioitumi

nen.

J Ennen latauslaitteen liittämistä kiinteästi ajoneu-

voon asennettuun akkuun, lue sähköturvallisuuden

säilyttämis- ja huoltotietoja ajoneuvon käyttöoh-

jeesta! Siitä voi aiheutua loukkaantumisvaara

ja / tai aineellisia vahinkoja.

J Irrota akkulaturi myös ympäristöystävällisistä

syistä verkkovirrasta, kun se ei ole käytössä!

Muista, että myös standby-käyttö kuluttaa virtaa.

J Ole aina tarkkaavainen ja keskity aina siihen

mitä teet. Menettele aina järkevästi ja älä ota

akkulaturia käyttöön, mikäli tarkkaavaisuutesi

on alentunut tai et tunne voivasi hyvin.

J Irrota laturi ympäristönsuojelun takia sähkövir-

rasta, kun sitä ei käytetä! Huomaa, että myös

valmiustila kuluttaa sähköä

Q Tuotteen ominaisuudet

Tämä laite on suunniteltu lataamaan useita SLA-

akkuja (sinetöidyt lyijyhappoakut), joita käytetään

useimmiten autois-sa, moottoripyörissä ja eräissä

66292_uls_Batterieladegeraet_content_FI-SE-DK.indd 18 12.05.11 15:15

19 FI

Turvallisuus / Käyttö

muissa ajoneuvoissa. Nämä voivat olla esim. WET-

(nestemäisellä elektrolyytillä), GEL- (geelimäisellä

elektrolyytillä) tai AGM-akkuja (elektrolyytit imevällä

matolla). Erityinen laitteen rakenne (nimitetään

myös „kolmen vaiheen latausstrategiaksi“) mahdol-

listaa akun uudelleenlatauksen lähes 100 %: iin sen

kapasiteetista. Akku voidaan liittää akkulaturiin myös

pitemmäksi ajaksi, jolloin tämä pidetään aina mah-

dollisimman optimaalisessa tilassa.

Q Käyttö

Irrota verkkopistoke pistorasiasta

aina ennen akkulaturilla suoritettavia töitä.

SÄHKÖISKUVAARA!

AINEELLISTEN VAHINKOJEN VAARA!

LOUKKAANTUMISVAARA! Varo, ettet

ruuveja seinään poratessasi osu sähkö-, kaasu tai

vesijohtoihin. Tarkista seinä tarvittaessa johtojen

etsintälaitteella, ennen kuin ryhdyt poraamaan sitä.

j Asenna akkulaturi tarvittaessa laudalle tai

seinään.

Ruuvaa tätä varten kaksi ruuvia kiinnitysreikien 12

läpi lautaan tai seinään.

Q Liittäminen virtalähteeseen

j Irrota kiinteästi ajoneuvoon liitetyssä akussa

ennen lataus- ja ylläpitolataustapahtumaa ensin

ajoneuvon miinusnavan liitäntäkaapeli (musta)

akun miinusnavasta. Akun miinusnapa on

yleensä liitetty ajoneuvon runkoon.

j Irrota lopuksi ajoneuvon plusnavan liitäntäkaa-

peli (punainen) akun plusnavasta.

j Liitä ensin akkulaturin „+“-napapikakontaktiliitin

(punainen) 15 akun „+“-napaan (katso kuva C).

j Liitä „-“-napapikakontaktiliitin (musta) 16 akun

„-“-napaan (katso kuva C).

j Liitä akkulaturin verkkojohto 11 pistorasiaan.

Q Irrottaminen

j Irrota laite verkkovirrasta.

j Ota „-“-napapikakontaktiliitin (musta) 16 akun

„-“-navalta.

j Ota „+“-napapikakontaktiliitin (punainen) 15

akun „+“-navalta.

j Liitä ajoneuvon plusnavan liitoskaapeli jälleen

akun plusnapaan.

j Liitä ajoneuvon miinusnavan liitoskaapeli jälleen

akun miinusnapaan.

Q Lataustilan valitseminen

Voit valita eri latausmoodeja erilaisten paristojen

lataamiseen erilaisissa ympäristönlämpötiloissa.

Tavanomaisiin akkulatureihin verrattuna tässä lait-

teessa on erityinen toiminto tyhjän akun uudelleen-

käyttöä varten. Voit ladata täysin tyhjentyneen akun

uudelleen. Virheliitäntää ja oikosulkua vastaan toimiva

suoja varmistaa turvallisen lataustoiminnon. Sisään-

rakennetun elektroniikan ansiosta latauslaite ei

käynnisty välittömästi akun liittämisen jälkeen, vaan

vasta sen jälkeen, kun la taustila on valittu.

Näin vältetään usein liitäntätapahtumassa esiintyviä

kipinöitä. Tämän lisäksi akkulaturia ohjaa sisäinen

MCU (mikrotietokoneyksikkö).

Q Reset / Asetusten poistaminen

Kun laite on liitetty virransyöttöön, se siirtyy auto-

maattisesti perustilaan ja pysyy STANDBY - käytössä.

Vaihtokytkentä moodien

1, 2, 3 ja 4 välillä

j Paina MODE-valintapainiketta 9 vastaavasti

perätysten. Laite kytkee latausmoodiin seuraa-

vassa järjestyksessä: valmiustila , MODE 1

„6 V“, MODE 2 , MODE 3 , MODE 4

ja käynnistää sitten seuraavan syklin.

HUOMAUTUS: Mikäli liitetään 12 V-paristo,

MOODIA 1 „6 V“ ei voida valita. Mikäli liitetään 6 V-

paristo, MOODIA 2, 3 ja 4 „12 V“ ei voida valita.

HUOMAUTUS: Kun painat valintapainiketta 9,

lataustila kytkeytyy seuraavaan tilaan ja suorittaa sen.

66292_uls_Batterieladegeraet_content_FI-SE-DK.indd 19 12.05.11 15:15

20 FI

Käyttö

HUOMAUTUS: Jos akkua ei kuitenkaan irroteta

latauslaitteesta täyden latauksen jälkeen, se pysyy

ylläpitolataustilassa jopa silloin, kun käyttäjä kytkee

toisen tilan. Tämä on hyödyllistä ja suojaa täyteen

ladattua akkua vaurioilta.

Q Tila 1 „6 V“ (7,3 V / 0,8 A)

Tämä moodi soveltuu 6 V lyijyhappoakkujen lataa-

miseen alle 14 Ah kapasiteetilla.

j Paina valintapainiketta MODE 9 valitaksesi

tilan 1. Tämän tapahtuman suorittamisen jälkeen

syttyy vastaava LED-näyttö „6 V“ 2. Jos et

seuraavaksi ryhdy mihinkään toiseen toimin-

taan, elektroniikka kytkeytyy päälle automaatti-

sesti yhdessä LED-näytön 8 kanssa ja

aloittaa lataustapahtuman 0,8 A:lla ± 10 %

(virranvahvuudella).

Jos toiminto sujuu ongelmitta, LED-näyttö 8

palaa koko lataustoiminnon ajan, kunnes akku

on ladattu arvoon 7,3 V / ± 0,25 V. Kun akku

on täysin ladattu, LED-näyttö 7 syttyy ja

LED-näyttö 8 sammuu. Laite vaihtaa nyt

automaattisesti ylläpitolataustilaan.

Q Tila 2 „12 V” (14,4 V / 0,8 A)

Tämä moodi soveltuu 12 V lyijyhappoakkujen lataa-

miseen alle 14 Ah kapasiteetilla.

j Paina valintapainiketta MODE 9 valitaksesi

tilan 2. Kun tämä toiminto on suoritettu, syttyy

vastaava LED-valo 3. Ellet tämän jälkeen

aloita mitään muita toimintoja, elektroniikka ot-

taa automaattisesti yhteyden LED-valoon 8

ja käynnistää latauksen. Jos toiminto sujuu on-

gelmitta, LED-näyttö 8 palaa koko lataus-

toiminnon ajan, kunnes akku on ladattu. Kun akku

on täysin ladattu, LED-näyttö 7 syttyy ja

LED-näyttö 8 sammuu. Nyt akulla on käy-

tössään kunnossapitovirta. Laite vaihtaa nyt

automaattisesti ylläpitolataustilaan.

Q Tila 3 „12 V” (14,4 V / 3,8 A)

Tämä moodi soveltuu pääasiassa 12 V lyijyhappo-

akkujen lataamiseen yli 14 Ah kapasiteetilla nor-

maaleissa olosuhteissa.

j Paina valintapainiketta MODE 9 valitaksesi

tilan 3. Jos tämän jälkeen et aloita mitään muu-

ta toimintoa, elektroniikka ottaa yhteyden LED-

valoon 4 ja käynnistää latauksen. Mikäli

tämä toimii ongelmitta, LED-valo 8 palaa

koko latauksen ajan, kunnes akku on ladattu.

Kun akku on täysin ladattu, LED-valo 7 ja

LED-valo 8 sammuvat. Laite vaihtaa nyt au-

tomaattisesti ylläpitolataustilaan.

Q Moodi 4 „12 V“ (14,7 V / 3,8 A)

Tätä moodia käytetään 12 V lyijyhappoakkujen

lataamiseen yli 14 Ah kapasiteetilla kylmissä olo-

suhteissa tai muutamien AGM-akkujen lataamiseen

yli 14 Ah kapasiteetilla.

j Paina MODE-valintapainiketta 9 moodin 4

valitsemiseksi. Heti kun haluttu moodi on valittu,

syttyy välittömästi vastaava LED-valo 5.

Elektroniikka kytkee määrätyn viiveen kuluttua

latauksen alkuun, ellei muita toimenpiteitä suori-

teta. Tässä moodissa latausvirta on sama kuin

„moodissa 3”. Mikäli tämä toimii ongelmitta,

LED-valo 8 syttyy. Elektroniikka on kytketty

päälle ja jää tähän tilaan, kunnes akku on ladat-

tu. Heti kun tämä on saavutettu, akkulaturi kyt-

keytyy akun ylläpitomoodiin. LED-valo 8

sammuu nyt ja LED-valo 7 palaa ja näyt-

tää tämänhetkisen tilan.

Tyhjien (käytettyjen,

yliladattujen) „12 V” akkujen

uudelleenaktivointi / lataaminen

Kun akkulaturi liitetään yhteen akkuun ja lataus

käynnistetään, se tunnistaa akun jännitteen auto-

maattisesti. Laite vaihtaa pulssitettuun lataustilaan,

kun jännite sijaitsee alueella 7,5 V ± 0,5 10,5 V ±

66292_uls_Batterieladegeraet_content_FI-SE-DK.indd 20 12.05.11 15:15

21 FI

Käyttö / Kunnossapito ja hoito / Huolto / Takuu

0,5 V. Tämä pulssitettu lataustoiminto jatkuu, kunnes

akun jännite nousee arvoon 10,5 V ± 0,5 V.

Heti kun tämä tila on saavutettu, akkulaturi vaihtaa

normaaliin latausmoodiin, joka on valittu tätä ennen.

Nyt akku voidaan ladata nopeasti ja turvallisesti.

Tämä menetelmä mahdollistaa useimpien tyhjien

akkujen uudelleenlatauksen ja akkuja voidaan jäl-

leen käyttää.

HUOMAUTUS: LED-näyttö 8 vilkkuu impuls-

silatauksen aikana.

Q Laitteen suojatoiminto

Heti kun esiintyy tavallisuudesta poikkeava tilanne,

kuten oikosulku, kriittinen jännitteen lasku latauksen

aikana, avoin virtapiiri tai lähtöliittimien päinvastai-

nen liitäntä, akkulaturi kytkee elektroniikan pois ja

palauttaa järjestelmän välittömästi perusasentoon

vaurioiden välttämiseksi.

Jos et suorita muuta säätöä, järjestelmä pysyy

STANDBY-käytössä. Jos lähtöpu ristimet on liitetty

väärin päin, palaa lisäksi LED-näyttö „väärä

napaisuus / virhe“ 6.

Q Ylikuumenemissuoja

Jos laite kuumenee liikaa lataustapah-tuman aikana,

lähtötehoa vähennetään automaattisesti. Tämä suo-

jaa laitetta vaurioilta.

Q Kunnossapito ja hoito

Irrota verkkopistoke pistorasiasta

aina ennen akkulaturilla suoritettavia töitä.

J Älä käytä missään tapauksessa liuotinaineita

tai muita voimakkaita puhdis-tusaineita.

Laite ei vaadi kunnossapitoa.

j Kytke laite pois päältä.

j Puhdista laitteen muovipinnat kuivalla rätillä.

Q Huolto

J Anna laitteet huolto-

liikkeen tai sähköliikkeen korjatta-

vaksi. Korjauksissa saa käyttää vain

alkuperäisiä varaosia. Laitteesi säilyy

näin turvallisena.

J Laitteen pistokkeen tai

verkkojohdon saa vaihtaa vain lait-

teen valmistaja tai sen valtuuttama

huoltoliike. Laitteesi säilyy näin turvallisena.

Q Takuu

Laitteen takuu on 3 vuotta ostopäivästä.

Laite on valmistettu huolellisesti ja tarkis-

tettu tarkasti ennen toimitusta. Säilytä

ostokuitti todisteeksi takuun voimassaolos-

ta. Ota takuutapauksessa puhelimitse

yhteyttä huoltopisteeseesi. Vain näin voi-

daan taata tuotteesi maksuton lähettä-

minen huoltoon.

Takuu koskee ainoastaan materiaali- ja valmistusvir-

heitä, ei kuitenkaan kuljetusvaurioita, kuluvia osia

tai herkästi vaurioituvien osien, esim. kytkinten tai

akkujen vaurioita. Tuote on tarkoitettu ainoastaan

yksityiseen, ei kaupalliseen käyttöön.

Väärä tai asiaton käyttö, väkivallan käyttö ja muiden

kuin valtuutetun huoltopisteen suorittamat korjaukset

aiheuttavat takuun raukeamisen. Tämä takuu ei ra-

joita kuluttajan lakisääteisiä oikeuksia.

Takuukorjaus ei pidennä takuuaikaa. Tämä koskee

myös vaihdettuja ja korjattuja osia. Mahdollisista jo

ostettaessa olemassa olevista vahingoista ja puut-

teista on ilmoitettava välittömästi pakkauksesta pur-

kamisen jälkeen, kuitenkin viimeistään kaksi päivää

ostopäiväyksen jälkeen. Takuuajan jälkeen suoritetut

korjaukset ovat maksullisia.

66292_uls_Batterieladegeraet_content_FI-SE-DK.indd 21 12.05.11 15:15

22 FI

Takuu / Hävittäminen / Yhdenmukaisuusvakuutus / Valmistaja

Huolto Suomi

Tel.: 010309 3582

e-mail: kompernass@lidl.fi

IAN 66292

Q Hävittäminen

Pakkaus on valmistettu ympäristöystäväl-

lisistä kierrätettävistä materiaaleista.

Älä heitä sähkötyökaluja

kotitalousjätteen joukkoon!

Eurooppalaisen direktiivin 2002 / 96 / EC mukaan,

joka koskee vanhoja sähkö- ja elektroniikkalaitteita

sekä muutosta kansalliseen oikeuteen, käytetyt

sähkötyökalut täytyy kerätä erilleen ja toimittaa

ympäristöllisesti oikeaan uudellenkäyttöön. Palauta

laite ilmoitettujen keruulaitosten kautta.

Kysy mahdollisuuksia loppuunkäytetyn laitteen

hävittämisestä kuntasi tai kaupunkisi virkailijoilta.

Paristojen hävittäminen

Olet kuluttajana velvoitettu hävittämään

käytetyt akut. lain määräysten mukaan

(akkujen hävitysmääräys).

Vaarallisia aineita sisältävät akut on merkitty vierei-

sillä symboleilla, jotka viittaavat hävityskieltoon ta-

lousjätteenä. Kyseisten raskasmetallien merkit ovat:

Cd = kadmium, Hg = elohopea, Pb = lyijy

Toimita käytetyt akut kaupunkisi tai kuntasi ongelma-

jätteiden keruupisteeseen tai palauta ne myyjälle.

Täytät näin lainmukaiset velvollisuutesi ja annat

tärkeän panoksen ympäristön suojeluun.

Q Yhdenmukaisuusvakuutus /

Valmistaja

Me, Kompernaß GmbH, dokumentoinnista vastaava:

herra Semi Uguzlu, Burgstr. 21, D-44867 Bochum,

Saksa, vakuutamme täten, että tämä tuote vastaa

seuraavia standardeja, normatiivisia dokumentteja

ja EY-direktiivejä:

EY-pienjännitedirektiivi

(2006 / 95 / EC)

Sähkömagneettinen yhteensopivuus

(2004 / 108 / EC)

Tuotteen nimitys:

Auton akkulaturi ULG 3.8 A1

Date of manufacture (DOM): 05 - 2011

Sarjanumero: IAN 66292

Bochum, 31.05.2011

Semi Uguzlu

- Quality Manager -

Oikeudet teknisiin muutoksiin edelleenkehitysmieles-

sä pidätetään.

66292_uls_Batterieladegeraet_content_FI-SE-DK.indd 22 12.05.11 15:15

23 SE

Innehållsförteckning

Inledning

Föreskriven användning ................................................................................................ Sidan 24

Leveransomfång ............................................................................................................Sidan 24

Beskrivning av delar ......................................................................................................Sidan 24

Tekniska specifikationer ................................................................................................Sidan 25

Säkerhet

Säkerhetsanvisningar ....................................................................................................Sidan 25

Produktegenskaper .......................................................................................................Sidan 26

Användning

Anslutning ......................................................................................................................Sidan 27

Koppla bort laddaren ...................................................................................................Sidan 27

Välja laddningsläge ...................................................................................................... Sidan 27

Reset / Radera inställningar ..........................................................................................Sidan 27

Omkoppling mellan läge 1, 2, 3 och 4 ......................................................................Sidan 27

Läge 1 „6 V“ (7,3 V / 0,8 A) .........................................................................................Sidan 28

Läge 2 „12 V“ (14,4 V / 0,8 A) ...............................................................................Sidan 28

Läge 3 „12 V“ (14,4 V / 3,8 A) .............................................................................Sidan 28

Läge 4 „12 V“ (14,7 V / 3,8 A) ............................................................................... Sidan 28

Återställa / ladda upp tomma (förbrukade,överladdade) 12 V batterier .................. Sidan 29

Skyddsfunktion ..............................................................................................................Sidan 29

Överhettningsskydd ......................................................................................................Sidan 29

Underhåll och skötsel .....................................................................................Sidan 29

Service .........................................................................................................................Sidan 29

Garanti ........................................................................................................................Sidan 29

Avfallshantering .................................................................................................Sidan 30

Konformitetsdeklaration / Tillverkarintyg .................................... Sidan 30

66292_uls_Batterieladegeraet_content_FI-SE-DK.indd 23 12.05.11 15:15

24 SE

Inledning

Batteriladdare ULG 3.8 A1

för fordon

Q Inledning

Vi ber dig läsa igenom den här bruksan-

visningen noga och fälla upp sidan med

bilder. Ta väl vara på bruksanvisningen

och lämna över den tillsammans med laddaren till

en ev. ny användare.

Q Föreskriven användning

ULTIMATE SPEED ULG 3.8 A1 är en batteriladdare

med pulsunderhållsladdning för laddning och un-

derhållsladdning lämpade för följande 6 V- eller

12 V-bly-batterier med elektrolyslösning eller gelé:

• 6V:kapacitetpå1,2Ahtill14Ah

• 12V:kapacitetpå1,2Ahtill14Ah

• 12V:kapacitetpå14Ahtill120Ah

Dessutom kan helt urladdade batterier återgenere-

ras. Batteriladdaren har en skyddskoppling mot gnist-

bildning och överhettning. Garantin upphör att gälla

vid varje form av användning som ligger utanför grän-

serna för den föreskrivna. Tillverkaren ansvarar inte för

skador som uppstår på grund av felaktig användning.

Den här apparaten är inte avsedd för yrkesmässigt

bruk.

Q Leveransomfång

Kontrollera att laddaren och alla delar är oskadda

när du packat upp dem. Skulle så inte vara fallet

får laddaren / delarna inte användas.

1 Laddare ULTIMATE SPEED ULG 3.8 A1

2 Klämmor för snabbanslutning

(1 röd, 1 svart)

1 Bruksanvisning

Q Beskrivning av delar

Se bild A:

1 LED-visning (driftberedskap)

2 „6 V“ LED-visning „Läge 1“

3 LED-visning „Läge 2“

4 LED-visning „Läge 3“

5 LED-visning „Läge 4“

6 LED-visning „Omkastade poler / Fel“

7 LED-visning „Fullt uppladdat“

8 LED-visning „Laddning aktiv“

9 Q Valknapp „Läge“

Se bild B:

10 Laddare

11 Nätkabel

12 Monteringsborrhål

13 Anslutningskabel för pluspol (röd), inkl. ringsko

Följande piktogram används i denna bruksanvisning / på produkten:

Läs bruksanvisningen! V~Volt (Växelspänning)

Observera varningar och

säkerhetsanvisningarna! Skyddsklass II

Varning för elektrisk chock!

Livsfara! Får endast användas inomhus!

Explosionsrisk! Håll småbarn på avstånd

från elverktyg!

Brandrisk! Lämna in förpackningen och apparaten

till miljövänlig återvinning!

WWatt (Eﬀekt)

66292_uls_Batterieladegeraet_content_FI-SE-DK.indd 24 12.05.11 15:15

25 SE

Inledning / Säkerhet

14 Anslutningskabel för minuspol (svart), inkl. ringsko

15 Klämma för snabbanslutning till pluspol (röd),

inkl. röd fästskruv

16 Klämma för snabbanslutning till minuspol

(svart), inkl. svart fästskruv

Q Tekniska speciﬁkationer

Inspänning: 220 - 240 V~ 50 / 60 Hz

Eﬀekt: 60 W

Belastningsström*: < 5 mA (ingen AC-ingång)

Nominell

utgångsspänning: 6 V / 12 V

Nominell utgångsström: 0,8 A / 3,8 A

Laddningsspänning: 7,3 V eller 14,4 V

eller 14,7 V

Laddström: 0,8 A ± 10 %

3,8 A ± 10 %

Batterityp: 6 V-bly - syra - batteri

1,2 Ah - 14 Ah

12 V-bly - syra - batteri

1,2 Ah - 120 Ah

Husets skyddsklass: IP 65 (dammtät, strålvat-

tenskyddad)

Skyddsklass:

* = Motström är den ström som laddaren tar av

batteriet när den inte är ansluten till elnätet.

Q Säkerhet

Säkerhetsanvisningar

FARA! Minska risken för livsfarliga och andra

skador genom att använda laddaren på rätt sätt!

VARNING! Använd inte laddaren om

kabeln, nätkabeln eller kontakten

skadats. En skadad nätkabel innebär livsfara

genom elektrisk stöt.

J Lämna bara in skadade nätkablar j till behöri-

ga yrkesmän för reparation! Kontakta kundser-

viceavdelningen i ditt land om laddaren eller

dess delar behöver repareras!

J SKYDDA DIG FRÅN ELEKTRIS-

KA STÖTAR! Använd verktyg med

isolerat skaft när du ansluter laddaren!

J RISK FÖR STRÖMSTÖTAR! Kontrollera att

fordonet inte är igång vid ett fast monterat bat-

teri i fordonet. Stäng av tändningen och parkera

fordonet med dragen parkeringsbroms (t.ex

vanlig bil) eller fastsurrad lina (t.ex. motorbåt).

J RISK FÖR STRÖMSTÖTAR! Lossa batteri-

laddaren från strömförsörjningen innan du tar

bort eller ansluter anslutningarna till batteriet.

- Anslut anslutningsklämman som inte är ansluten

till karossen först. Anslut den andra anslutnings-

klämman i karossen, en bit bort från batteriet

och bensinslangen. Anslut inte batteriladdaren

till strömförsörjningen förrän detta är gjort.

- Dra ut batteriladdarens anslutning till ström-

försörjningen när laddningen är avslutad. Ta

bort anslutningsklämman från karossen först.

Ta sedan bort anslutningen för batteriets an-

slutningsklämma.

J RISK FÖR STRÖMSTÖTAR! Greppa en-

dast polanslutningskablarna („–“ och „+“) i de

isolerade delarna!

J RISK FÖR STRÖMSTÖTAR! Se till att an-

slutningen till batteriet och strömförsörjningens

uttag är helt skyddade för fukt.

J RISK FÖR STRÖMSTÖTAR! Batteriladdaren

får endat monteras, underhållas eller rengöras

när den är bortkopplad från strömförsörjningen.

J RISK FÖR STRÖMSTÖTAR! Dra ut minuspo-

lens kabel (svart) från batteriets minuspol först

när laddningen och underhållsladdningen är

avslutad på ett fast anslutet batteri i ett fordon.

J Lämna aldrig barn utan upp-

sikt med batteriladdaren!

Mindre barn förstår inte farorna som

lurar i samband med elektriska produkter. Barn

skall hållas under uppsikt och får absolut inte

använda laddaren som leksak.

J Barn och personer med bristande kunskaper

eller erfarenhet samt personer med nedsatta

fysiska, motoriska hinder, handikappade perso-

ner eller barn skall om möjligt inte använda

apparaten utan uppsikt eller handledning av

säkerhetsansvarig person.

66292_uls_Batterieladegeraet_content_FI-SE-DK.indd 25 12.05.11 15:15

26 SE

Säkerhet

J EXPLOSIONSRISK! Skydda

dig från en högexplosiv

knallgasreaktion! Det kan

tränga ut vätgas ur batterier under uppladd-

ning och underhållsladdning. Knallgas är en

explosiv blandning av vät- och syrgas. Vid kon-

takt med öppen eld (ﬂammor, glöd eller gnistor)

sker en så kallad knallgasreaktion! Genomför

upp- och underhållsladdning i ett utrymme som

är skyddat för väder och vind med god ventila-

tion. Se till att det inte ﬁnns någon öppen eld

(ﬂammor, glöd eller gnistor) i närheten när du

laddar och underhållsladdar!

J RISK FÖR EXPLOSION OCH

ELDSVÅDA! Kontrollera att inte ex-

plosiva eller brännbara ämnen, t.ex

bensin eller lösningsmedel kan antändas när

batteriladdaren används!

EXPLOSIVA GASER! UND

VIK

ÖPPEN FLAMMA OCH GNISTOR! Se till

att tillräcklig ventilation föreligger under laddni

gen.

J Placera batteriet på väl ventilerad yta under

pågående laddning. Risk för skadad laddare

föreligger.

J EXPLOSIONSRISK! Kontrollera att pluspols-

kabeln inte har kontakt med bensinslangen!

RISK FÖR FRÄTSKADOR! Skydda ögon

och hud från frätskador av syra (sva-

velsyra) vid kontakt med batteriet!

Använd: Syrafasta skyddsglasögon, skydds-

klädsel och skyddshandskar! Om du råkar få

svavelsyra i ögonen eller på huden ska du ge-

nast skölja av det drabbade stället med rent,

rinnande vatten och omedelbart kontakta en

läkare!

J Undvik kortslutning när batteriladdaren ansluts

till batteriet. Anslut bara minuskabeln till batteriets

minuspol resp. karossen. Anslut endast pluskabeln

till batteriets pluspol!

J Innan du ansluter laddaren till elnätet ska du

försäkra dig om att uttaget är utrustat enligt

föreskrifterna med 230 V ~ 50 Hz, jordad nol-

ledare, en 16 A säkring och en FI-brytare

(skyddsbrytare för felström)! Risk för skadad

laddare föreligger.

J Placera inte batteriladdaren i närheten av öppen

eld, hetta eller utsätt den inte för långvarig tem-

peraturpåverkan över 50 °C! Batteriladdarens

utgångseﬀekt minskar vid höga temperaturer.

J Skada inte kablar eller slangar för bensin, elek-

tricitet, bromsar, hydraulik, vatten eller när bat-

teriladdaren monteras med skruvar! Risk för

livsfara och personskador!

J Använd endast batteriladdaren med medleve-

rerat originaltillbehör.

J Övertäck inte batteriladdaren med föremål.

Risk för skadad laddare föreligger.

J Skydda batteriets elektriska kontakt-ytor från

kortslutning!

J Använd endast batteriladdaren för laddning-

och underhållsladdning med oskadade

6 V- / 12 V-bly-batterier (med elektrolys-lösnng

eller gelé)! Annars kan materialskador uppstå.

J Använd inte batteriladdaren för laddning och

underhållsladdning av batterier som inte kan

återladdas. Annars kan materialskador uppstå.

J Använd inte batteriladdaren för laddning och

underhållsladdning av skadade eller frusna

batterier. Annars kan materialskador uppstå.

J Ta reda på hur batteriet ska underhållas i

bruksanvisningen till batteriet innan du ansluter

laddaren! Risk för personskador och / eller risk

för skadad laddare föreligger.

J Om laddaren ska anslutas till ett fast monterat

batteri ska du läsa i fordonets bruksanvisning

om hur elsäkerheten ska uppehållas och batte-

riet underhållas innan du ansluter laddaren!

Risk för personskador och / eller risk för skadad

laddare föreligger.

J Dra ut nätkabeln när laddaren inte används. Tänk

å miljön. Laddaren förbrukar även ström i standby.

J Var alltid uppmärksam och se till att du vet vad

du gör. Använd alltid batteriladdaren med sunt

förnuft, använd inte batteriladdaren när du är

okoncentrerad eller inte mår bra.

Q Produktegenskaper

Den här laddaren kan användas till många typer

av SLA-batterier (förseglade blysyrabatterier) som

till största del används i personbilar, till motorcyklar

och vissa andra fordon. Det kan t ex vara WET-

(med ﬂytande elektrolyt), GEL- (med elektrolytgel)

eller AGM-batterier (med elektrolytabsorberande

material). En speciell egenskap hos laddaren (även

66292_uls_Batterieladegeraet_content_FI-SE-DK.indd 26 12.05.11 15:15

27 SE

Säkerhet / Användning

kallad „trestegsladdningsstarategi“) gör att batteriet

kan återuppladdas till nästan 100 % av sin kapacitet.

Batteriladdaren kan anslutas till batteriet under längre

tid för att hålla detta i så laddat tillstånd som möjligt.

Q Användning

Dra alltid ut nätkontakten ur

vägguttaget när du utför arbeten på batterilad-

daren.

RISK FÖR STRÖMSTÖTAR!

RISK FÖR MATERIALSKADOR! RISK

FÖR PERSONSKADOR! Kontrollera att

inga dolda ström-, gas- eller vattenledningar

ligger bakom borrhålen innan skruvar borras in

i väggen. Kontrollera eventuellt väggen med

strömprövare innan du borrar i väggen.

j Montera eventuellt batteriladdaren på en platta

eller direkt i väggen. Skruva fast två skruvar genom

monteringsborrhålen

i plattan eller i väggen.

Q Anslutning

j Innan du börjar ladda upp eller underhållslad-

da ett batteri som är fast monterat i fordonet

ska du först koppla bort fordonets minuskabel

(svart) från batteriets minuspol. Batteriets minus-

pol är i regel förbunden med fordonets kaross.

j Koppla sedan bort fordonets pluskabel (röd)

från batteriets pluspol.

j Anslut batteriladdarens „+“-pol-anslutnings-

klämma (snabbkontakt) (röd) 15 till batteriets

„+“-pol (se bild C).

j Anslut batteriladdarens „–“-pol-anslutnings-

klämma (snabbkontakt) (svart) 16 till batteriets

„–“-pol (se bild C).

j Anslut batteriladdarens nätkabel 11 till väggut-

taget.

Q Koppla bort laddaren

j Koppla bort laddaren från nätströmmen.

j Ta bort batteriladdarens „–“-pol-anslutnings-

klämma (snabbkontakt) (svart) 16 från batteriets

„–“-pol.

j Ta bort batteriladdarens „+“-pol-anslutnings-

klämma (snabbkontakt) (röd) 15 från batteriets

„+“-pol.

j Anslut fordonets pluskabel till batteriets pluspol

igen.

j Anslut fordonets minuskabel till batteriets minus-

pol igen.

Q Välja laddningsläge

Du kan välja på olika laddningslägen för olika typer

av batterier för laddning vid olika omgivningstem-

peratur.

Jämfört med vanliga batteriladdare har den här

apparaten utrustats med en speciell funktion som

gör att det går att återanvända ett helt urladdat

batteri. Det går alltså att ladda upp ett fullständigt

urladdat batteri igen. Den säkra laddningsprocessen

utgör ett skydd mot felanslutning och kortslutning.

Den inbyggda elektroniken ser till att laddaren inte

sätts på direkt efter att den anslutits till batteriet,

utan först när man valt ett laddningsläge.

På så sätt undviker man gnistor som annars ofta

uppträder vid anslutningen. Dessutom styrs batteri-

laddaren via en intern MCU (mikrodatorenhet).

Q Reset / Radera inställningar

När den anslutits till elnätet går laddaren automatiskt

över till sitt grundläge och stannar på STANDBY-drift

(vänteläge).

Q Omkoppling mellan läge

1, 2, 3 och 4

j Tryck väljarknappen MODE 5 motsvarande

antal gånger.

Laddaren kopplar till laddningsläge i följande

ordning: Beredskap , MODE 1 „6 V“, MODE

2 , MODE 3 , MODE 4 och startar se-

dan nästa cykel.

66292_uls_Batterieladegeraet_content_FI-SE-DK.indd 27 12.05.11 15:15

28 SE

Användning

OBS: Läge för 1 „6V“ är inte valbart om ett 12V-

batteri används. Läge för 2, 3 und 4 „12V“ är inte

valbara om ett 6V-batteri används.

OBS: När du trycker på knappen 9 kopplar lad-

daren över till nästa läge och börjar ladda.

OBS: Om man låter batteriet vara kopplat till lad-

daren fast det är uppladdat stannar den på under-

hållsladdningsläget, även om man kopplar över till

ett annat läge. Det är för att skydda fullt uppladdade

batterier från att skadas.

Q Läge 1 „6 V“ (7,3 V / 0,8 A)

Detta läge passar för laddning av 6 V bly-syra-bat-

terier med en kapacitet lägre än 14 Ah.

j Tryck på MODE 9 för att välja Läge 1 När

du gjort det börjar motsvarande LED-visning

„6 V“ 2 att lysa. Om du inte gör något mer

ställs elektroniken in automatiskt efter LED-vis-

ningen 8 och börjar ladda med (en ström

på) 0,8 A ± 10 %. Om allt går som det ska

fortsätter LED-visningen 8 att lysa under

hela laddningen tills batteriet laddats upp till

7,3 V / ± 0,25 V. När batteriet är färdigladdat

tänds LED-visningen 7 och LED-visning

8 slocknar. Laddaren växlar automatiskt

till underhållsladdningsläge.

Q Läge 2 „12 V“ (14,4 V / 0,8 A)

Detta läge passar för laddning av 12 V bly-syra-

batterier med en kapacitet lägre än 14 Ah.

j Tryck på MODE 9 för att välja Läge 2.

Motsvarande lampa 3 lyser när detta är

avslutat. Om du inte gör något annat, kopplar

elektroniken om automatiskt tillsammans med

lampan 8 och startar laddningen. Om allt

går som det ska fortsätter LED-visningen 8

att lysa under hela laddningen till batteriet lad-

dats upp. När batteriet är färdigladdat tänds

LED-visningen 7 och LED-visning 8

slocknar. Laddaren växlar automatiskt till un-

derhållsladdningsläge.

Q Läge 3 „12 V“ (14,4 V / 3,8 A)

Detta läge passar huvudsakligen för laddning av

12 V bly-syra-batterier med en kapacitet högre än

14 Ah under normala förhållanden.

j Tryck på MODE 9 för att välja Läge 3. Om du

inte gör något annat, kopplar elektroniken om

tillsammans med lampan 4 och startar

laddningen. Om laddningen utförs utan problem,

lyser lampan 8 under hela laddningen tills

batteriet är laddat. När batteriet är fulladdat,

lyser lampan 7 och lampan 8 slock-

nar. Laddaren växlar nu automatiskt till under-

hållsladdningsläge.

Q Läge 4 „12 V“ (14,7 V / 3,8 A)

Detta läge passar huvudsakligen för laddning av

12 V bly-syra-batterier med en kapacitet högre än

14 Ah under kalla förhållanden eller för laddning

av vissa AGM-batterier med högre än 14 Ah.

j Tryck väljarknappen MODE 9 för att välja

läge 4. När du valt motsvarandee läge, lyser

motsvarande lampa 5 omedelbart. Elek-

troniken kopplar till laddningen efter en bestämd

fördröjningstid om du inte gör något annat.

Laddningsströmmen är samma som i „läge 3“.

Om laddningen utförs utan problem, lyser lam-

pan 8, elektroniken är tillkopplad och

förblir tillkopplad tills batteriet är laddat. När

batteriet är laddat, växlar batteriladdaren till

underhållsladdning av batteriet. Nu slocknar

lampan 8 och lampan 7 lyser för att

visa respektive tillstånd.

66292_uls_Batterieladegeraet_content_FI-SE-DK.indd 28 12.05.11 15:15

29 SE

Användning / Underhåll och skötsel / Service / Garanti

Återställa / ladda upp tomma

(förbrukade,överladdade)

12 V batterier

När batteriladdaren är anslutet till ett batteri, startar

laddningen och batterispänningen känns av auto-

matiskt. Den växlar till att ladda sporadiskt när

spänningen ligger i området mellan 7,5 V ± 0,5

och 10,5 V ± 0,5 V.

Laddaren fortsätter att ladda batteriet sporadiskt

tills spänningen i batteriet ökat till 10,5 V ± 0,5 V.

När batteriet är laddat, växlar batteriladdaren till

normalläge som du valde innan.

Nu kan batteriet laddas upp snabbt och säkert.

Med den här metoden kan de ﬂesta urladdade

batterier återuppladdas och återanvändas.

OBS: LED-displayen 8 blinkar under impuls-

laddningen.

Q Skyddsfunktion

Om en avvikande situation uppstår under laddningen,

t.ex. kortslutning, kritiskt spänningsfall, öppen ström-

krets eller omvänd anslutning av utgångsklämmorna,

kopplar batteriladdare från elektroniken och återstäl-

ler systemet till grundläge för att undvika skador.

Om inga andra inställningar görs stannar laddaren

kvar på STANDBY-drift. Om klämmorna kopplas fel

(tvärtom) lyser dessutom LED-visningen „Omkasta-

de poler / Fel“ 6.

Q Överhettningsskydd

Skulle laddaren bli alltför varm när den används

sänks utgångseﬀekten automatiskt. Det skyddar

den från att skadas.

Q Underhåll och skötsel

Dra alltid ut nätkontakten ur

vägguttaget när du utför arbeten på batterilad-

daren.

J Använd absolut inga lösningsmedel eller andra

starka rengöringsmedel.

Laddaren är underhållsfri.

j Stäng av laddaren.

j Rengör laddarens plastdelar med torr duk.

Q Service

J Låt endast behörig

elektriker reparera utrustningen och

använd endast reservdelar i original.

Därmed säkerställs verktygets säkerhet.

J Låt alltid tillverkaren

eller kundtjänst byta nätkontakt eller

nätsladd. Därmed säkerställs verktygets

säkerhet.

Q Garanti

För den här apparaten lämnar vi tre års

garanti från och med inköpsdatum. Den

här apparaten har tillverkats med omsorg

och genomgått en noggrann kontroll inn-

an leveransen. Var god bevara kassakvit-

tot som köpbevis. Vi ber dig att kontakta

ditt serviceställe per telefon vid garantifall.

Endast då kan produkten skickas in fraktfritt.

Garantin gäller bara för bara för material- eller fa-

brikationsfel, den täcker inte transportskador, förslit-

ningsdelar eller skador på ömtåliga delar som t ex

brytare och batterier. Produkten är endast avsedd

för privat bruk och får inte användas yrkesmässigt.

Vid missbruk och felaktig behandling, användande

av våld och vid ingrepp som inte gjorts av vår auk-

toriserade serviceﬁlial upphör garantin att gälla. Den

lagstadgade garantin begränsas inte av denna garanti.

Garantitiden förlängs inte för att man utnyttjar ga-

rantiförmånerna. Det gäller även för utbytta eller

reparerade delar. Eventuella skador och brister

som upptäcks redan vid köpet måste anmälas ome-

delbart efter uppackningen, dock senast två dagar

efter inköpsdatum. När garantitiden är slut måste

man betala för eventuella reparationer.

66292_uls_Batterieladegeraet_content_FI-SE-DK.indd 29 12.05.11 15:15

30 SE

Garanti / Avfallshantering / Konformitetsdeklaration / Tillverkarintyg

Service Sverige

Tel.: 0770 930739

e-mail: kompernass@lidl.se

IAN 66292

Service Suomi

Tel.: 010309 3582

e-mail: kompernass@lidl.fi

IAN 66292

Q Avfallshantering

Förpackningen består av miljövänligt

material som kan avfallshanteras vid

lokala återvinningsställen.

Kasta inte elverktyg i

hushållssoporna!

Enligt EU-direktiv 2002 / 96 / EC gällande Begagnad

elektrisk och elektronisk utrustning skall trasiga eller

begagnade elverktyg avfallshanteras separat och

tillföras återvinningen enligt gällande miljölagstiftning.

Lämna verktyget till ansvarig återvinningsstation.

Kontakta miljökontoret på din ort för vidare infor-

mation om avfallshantering av förbrukad utrustning.

Avfallshantering, batterier

Förbrukaren är ålagd att avfallshantera

förbrukade batterier på ett korrekt sätt.

Batterier / laddbara batterier innehållande

gifta ämnen är markerade med denna symbol, vilken

påvisar att avfallshantering i hushållssopor är förb-

juden. Beteckningar för aktuella tungmetaller är:

Cd = kadmium, Hg = kvicksilver, Pb = bly

Lämna tomma och förbrukade batterier till lokal

återvinningsstation eller till återförsäljaren.

Respektera detta och värna om miljön.

Q Konformitetsdeklaration /

Tillverkarintyg

Vi, Kompernaß GmbH, dokumentansvarig: Herr

Semi Uguzlu, Burgstr. 21, D-44867 Bochum, Tysk-

land, förklarar härmed att detta produkt motsvarar

följande normer, normade dokument och EU-direktiv:

Lågspänningsdirektiv

(2006 / 95/ EC)

Elektromagnetisk kompatibilitet

(2004 / 108 / EC)

Produktens beteckning:

Batteriladdare ULG 3.8 A1 för fordon

Date of manufacture (DOM): 05 - 2011

Serienummer: IAN 66292

Bochum, 31.05.2011

Semi Uguzlu

- Quality Manager -

Rätt till tekniska ändringar för fortsatt produktut-

veckling förbehålles.

66292_uls_Batterieladegeraet_content_FI-SE-DK.indd 30 12.05.11 15:15

31 DK

Indholdsfortegnelse

Indledning

Bestemmelsesmæssig anvendelse ................................................................................Side 32

Medfølger ved levering ................................................................................................Side 32

Komponentbeskrivelse ..................................................................................................Side 32

Tekniske data.................................................................................................................Side 33

Sikkerhed

Sikkerhedsanvisninger ..................................................................................................Side 33

Produktegenskaber .......................................................................................................Side 35

Betjening

Tilslutning .......................................................................................................................Side 35

Afbrydelse .....................................................................................................................Side 35

Valg af ladetilstand .......................................................................................................Side 35

Reset / sletning af indstillinger ......................................................................................Side 35

Skiftning mellem modus 1, 2, 3 og 4 ..........................................................................Side 36

Tilstand 1 „6 V“ (7,3 V / 0,8 A) ....................................................................................Side 36

Tilstand 2 „12 V“ (14,4 V / 0,8 A) ........................................................................... Side 36

Tilstand 3 „12 V“ (14,4 V / 3,8 A) .........................................................................Side 36

Tilstand 4 „12 V“ (14,7 V / 3,8 A) ..........................................................................Side 36

Regeneration / opladning af flade (brugte, overopladede) 12 V-batterier ...............Side 37

Apparatbeskyttelsesfunktion .........................................................................................Side 37

Overophedningsbeskyttelse .........................................................................................Side 37

Service og vedligeholdelse ........................................................................ Side 37

Service .........................................................................................................................Side 37

Garanti ........................................................................................................................Side 37

Bortskaffelse ..........................................................................................................Side 38

Konformitetserklæring / Fremstiller ...................................................Side 38

66292_uls_Batterieladegeraet_content_FI-SE-DK.indd 31 12.05.11 15:15

32 DK

Indledning

Batterioplader til bilen ULG 3.8 A1

Q Indledning

Læs omhyggeligt betjeningsvejledningen

igennem med siden med illustrationer

klappet ud. Gem betjeningsvejledningen

omhyggeligt, og aﬂever den sammen med appara-

tet, hvis du videregiver det til tredjemand.

Bestemmelsesmæssig

anvendelse

ULTIMATE SPEED ULG 3.8 A1 er en batterioplader

med pulsopretholdelsesopladning, som er egnet til

opladning og opretholdelsesopladning af følgende

6 V- eller 12 V- bly-akkumulatorer (batterier) med

elektrolyt-løsning eller-gel:

• 6V:Kapacitetpå1,2Ahtil14Ah

• 12V:Kapacitetpå1,2Ahtil14Ah

• 12V:Kapacitetpå14Ahtil120Ah

Udover kan fuldstændig brugte batterier genereres.

Batteriopladeren har en strømslutning til beskyttelse

mod gnistdannelse og overophedning. Enhver ikke-

bestemmelsesmæssig eller ukorrekt brug medfører

bortfald af garantien. Producenten påtager sig intet

ansvar for skader, der opstår som følge af ikke-be-

stemmelsesmæssig anvendelse. Apparatet er ikke

beregnet til er-hvervsmæssig brug.

Q Medfølger ved levering

Kontrollér straks efter udpakningen det medfølgende

udstyr, apparatet og alle dele for beskadigelser.

Tag ikke apparatet eller dele til det i brug, hvis de

er defekte.

1 Oplader ULTIMATE SPEED ULG 3.8 A1

2 Krokodilleklemmer (1 rød, 1 sort)

1 Betjeningsanvisning

Q Komponentbeskrivelse

Se illustration A:

1 LED-display (standbytilstand)

2 „6 V“ LED-display „Tilstand 1“

3 LED-display „Tilstand 2“

4 LED-display “Tilstand 3“

5 LED-display “Tilstand 4“

6 LED-display „Forkert poltil-slutning / fejl“

7 LED-display „Fuldstændigt opladet“

8 LED-display „Ladeproces aktiv“

9 Q Valgknap „MODE“

I denne betjeningsvejledning / på apparatet anvendes der følgende piktogrammer:

Læs betjeningsvejledningen! V~Volt (Vekselspænding)

Følg advarsels- og

sikkerhedsanvisningerne! Beskyttelsesklasse II

Fare for elektrisk stød!

Livsfare! Kun til indendørs anvendelse!

Eksplosionsfare! Hold børn væk fra elektroapparater!

Brandfare! Bortskaf emballagen og maskinen

miljøvenligt efter forskrifterne!

WWatt (Eﬀektivt)

66292_uls_Batterieladegeraet_content_FI-SE-DK.indd 32 12.05.11 15:15

33 DK

Indledning / Sikkerhed

Se illustration B:

10 Oplader

11 Kabel

12 Fastgørelsesboringer

13 „+“-Pol-tilslutningskabel (rød), inkl. ringsko

14 „–“-Pol-tilslutningskabel (sort), inkl. ringsko

15 „+“-Pol-krokodilleklemme (rød), inkl. rød

fastgørelsesskrue

16 „–“-Pol-krokodilleklemme (sort), inkl. sort

fastgørelsesskrue

Q Tekniske data

Indgangsspænding: 220 - 240 V ~ 50 / 60 Hz

Strømforbrug: 60 W

Returstrøm*:

< 5 mA (ingen AC-indgang)

Nominel

udgangsspænding: 6 V / 12 V

Nominel udgangsstrøm: 0,8 A / 3,8 A

Opladespænding: 7,3 V eller 14,4 V eller

14,7 V

Opladestrøm: 0,8 A ± 10 %

3,8 A ± 10 %

Batteritype: 6 V-bly - syre - batteri

1,2 Ah - 14 Ah

12 V-bly - syre - batteri

1,2 Ah - 120 Ah

Kabinetsbeskyttelsesart: IP 65 (støvtæt,

sprøjtevandssikret)

Beskyttelsesklasse:

* = Returstrøm er betegnelsen for den strøm, som

opladeren bruger fra batteriet, når der ikke er

tilsluttet nogen netstrøm.

Q Sikkerhed

Sikkerhedsanvisninger

FARE! Undgå livsfare og fare for personskade

på grund af forkert brug!

ORSIGTIG! Tag ikke apparatet i brug

hvis kablet, netledningen eller netstikk

er beskadiget. Beskadigede netledninger

betyder lisvfare på grund af elektrisk stød.

J Netledningen j må, i tilfælde af beskadigelse,

kun repareres af autoriseret og uddannet, tek-

nisk personale! I tilfælde af reparation skal du

kontakte serviceværkstedet for Danmark!

BESKYT DIG MOD STRØMSTØD!

Ved til-slutning af opladeren skal du

bruge skruetrækker og skruenøgle

med beskyttelsesisoleret greb!

J FARE FOR STRØMSTØD! Ved et batteri,

der er monteret fast i et køretøj, sikres at køretø-

jet er ude af drift! Sluk for tændingen og bring

køretøjet i parkeringsposition, med fastsat

håndbremse (f.eks. personbil) eller fastgjort reb

(f.eks. elektrobåd)!

J FARE FOR STRØMSTØD! Skil batteriopla-

deren fra strømforsyningsnettet, inden forbin-

delserne til batteriet åbnes eller lukkes.

- Tilslut først tilslutningsklemmen, som ikke er til-

sluttet karosseriet. Tilslut den anden tilslutnings-

klemme væk fra batteri og benzinledning til

karosseriet. Tilslut først efterfølgende batteri-

opladeren til forsyningsnettet.

- Skil batteriopladeren fra forsyningsnettet.

Fjern først efterfølgende tilslutningsklemmen

fra karosseriet. Fjern herefter tilslutningsklem-

men fra batteriet.

J FARE FOR STRØMSTØD! Rør pol-tilslut-

ningskablerne („–“ og „+“) udelukkende på

de isolerede områder!

J FARE FOR STRØMSTØD! Udfør tilslutnin-

gen til batteriet eller til strømforsyningsnettets

stikkontakt i fuldkommen beskyttelse for fugt!

J FARE FOR STRØMSTØD! Gennemfør bat-

teriopladerens montering, vedligeholdelse og

pleje kun, når den ikke er tilsluttet til strøm!

J FARE FOR STRØMSTØD! Efter afslutning af

et opladningsforløb eller opretholdelsesopla-

deforløb på et batteri, der er tilsluttet i køretøjet

altid, skilles først batteriopladerens minuspol-til-

slutningskabel (sort) fra batteriets minuspol.

J Lad ikke småbørn og børn

være uden opsyn med batte-

riopladeren! Børn kan endnu ikke

vurdere eventuelle farer i omgangen med elek-

troapparater. Børn bør være under opsyn, for

at sikre, at de ikke leger med apparatet.

66292_uls_Batterieladegeraet_content_FI-SE-DK.indd 33 12.05.11 15:15

34 DK

Sikkerhed

J Børn eller personer der ikke har viden eller er-

faring i omgangen med apparatet, eller hvis

legemlige, sensoriske eller åndelige evner er

indskrænket, må ikke benytte apparatet uden

tilsyn eller vejledning ved en person der er an-

svarlig for deres sikkerhed.

J EKSPLOSIONSFARE! Beskyt

dig mod en højeksplosiv

knaldgasreaktion! Gasformig

brint kan strømme ud fra batteriet i forbindelse

med opladnings- og vedligeholdelsesladnings-

processen. Knaldgas er en eksplosiv blanding

af gasformig brint og ilt. Ved kontakt med åben

ild (ﬂammer, gløder eller gnister) sker den så-

kaldte knaldgasreaktion! Foretag opladningen

og vedligeholdelsesladningen i et vejrbeskyttet

rum med god venti-lation. Kontrollér, at der un-

der opladningen og vedligeholdelsesladningen

ikke ﬁndes nogen form for åben ild (ﬂammer,

gløder eller gnister)!

J FARE FOR EKSPLOSION OG

BRAND! Det skal sikres, at eksplo-

sive eller brændbare stoﬀer f.eks.

benzin eller løsningsmidler ikke kan antændes,

når batteriopladeren er i brug!

EKSPLOSIVE GASSER!

UNDGÅ FLAMMER OG GNISTER! Sørg

for tilstrækkelig ventilation under opladningsfor-

løbet.

J Stil batteriet under opladningsforløbet på en

vel ventileret ﬂade. Ellers kan apparatet blive

beskadiget.

J EKSPLOSIONSFARE! Det skal sikres, at

pluspol-tilslutningskablet ingen kontakt har til en

brændstoﬂedning (f.eks. benzinledning)!

ÆTSNINGSFARE! Beskyt øjne og hud

mod ætsning på grund af syre (svovl-

syre) ved kontakt med batteriet! Anvend:

syrefaste beskyttelsesbriller, påklædning og

handsker! Hvis øjne eller hud er kommet i kontakt

med svovlsyren, skal du skylle den pågældende

kropsdel med rigeligt, rindende, klart vand, og

straks søge læge!

J Undgå elektriske kortslutninger når batteriopla-

deren tilsluttes til batteriet. Forbind kun minuspol-

tilslutningskablet til batteriets minuspol eller til

karosseriet. Forbind kun pluspol-tilslutningskablet

til batteriets pluspol!

J Før netstrømmen sluttes til, skal du kontrollere, at

netstrømmen er udstyret med 230 V ~50 Hz, jor-

det nulleder, en 16 A-sikring og et fejlstrømsrelæ!

Ellers kan apparatet blive beskadiget.

J Udsæt batteriopladeren ikke for ild, varme og

vedvarende temperaturpåvirkninger over 50 °C!

Ved højere temperaturer formindskes batterio-

pladerens udgangseﬀekt automatisk.

J Undgå ved montering af batteriopladeren med

skruer beskadigelse af ledninger for brændstof,

elektricitet, bremser, hydraulik, eller vand! Ellers

truer livsfare og fare for kvæstelser!

J Anvend batteriopladeren kun med de leverede

originaldele!

J Undgå at tildække batteriopladeren med gen-

stande! Ellers kan apparatet blive beskadiget.

J Beskyt batteriets kontaktﬂader mod kortslutning!

J Anvend batteriopladeren udelukkende til oplad-

ning og opretholdelsesladning af ubeskadigede

6 V- / 12 V-bly-batterier (med elektrolyt-løsning

eller -gel)! Ellers kan materielle skader være

følgen.

J Anvend ikke batteriopladeren til opladning og

opretholdelsesopladning af uopladelige batte-

rier. Ellers kan materielle skader være følgen.

J Anvend ikke batteriopladeren til opladning og

opretholdelsesopladning af et beskadiget eller

frossent batteri! Ellers kan materielle skader

være følgen.

J Før du tilslutter opladeren, skal du i betjeningsvej-

ledningen læse om vedligeholdelsen af batteriet!

Ellers er der fare for kvæstelser og / eller fare for,

at apparatet bliver beskadiget.

J Før opladeren tilsluttes til et batteri, der er perma-

nent tilsluttet i et køretøj, skal du i køretøjets be-

tjeningsvejledning informere dig om overholdelse

af den elektriske sikkerhed og vedligeholdelsen.

Ellers er der fare for kvæstelser og / eller fare

for, at apparatet bliver beskadiget.

J Opladningsapparatet skal også af hensyn til

miljøet adskilles fra el-nettet når det ikke

bruges! Vær opmærksom på at der også bliver

brugt strøm i når apparatet er i stand-by.

J Vær årvågen og altid opmærksom på hvad du

gør. Gå altid med fornuft til værks og tag ikke

batteriopladeren i brug, når du er ukoncentreret

eller ikke har det godt.

66292_uls_Batterieladegeraet_content_FI-SE-DK.indd 34 12.05.11 15:15

35 DK

Sikkerhed / Betjening

Q Produktegenskaber

Denne oplader er konstrueret til opladning af mange

forskellige SLA-batterier (forseglede bly-syre-batterier),

som primært anvendes i personbiler, motor-cykler

og visse andre køretøjer. Det kan f.eks. være WET-

(med ﬂydende elektrolyt), GEL- (med gelformig

elektrolyt) eller AGM-batterier (med elektrolyt-

absorberende måtter). En speciel udformning af

opladeren (som også kaldes „Tretrins-ladestrategi“)

muliggør en genopladning af batteriet til næsten

100 %

af dets kapacitet. Yderligere kan batteriopladeren

langtidstilsluttes til batteriet, for hele tiden at holde

dette i optimal tilstand.

Q Betjening

Træk altid stikket ud af

stikkontakten, inden du udfører arbejder med

batteriopladeren.

FARE FOR STRØMSTØD!

FARE FOR MATERIEL SKADE! FARE FOR

KVÆSTELSER! Forvis dig om, at du ikke støder

på strøm-, gas- eller vandledninger, når du borer

skruerne i væggen. Kontroller i givet fald med

en ledningssøger, inden du borer i en væg.

j Monter batteriopladeren i givet fald på et bræt

eller en væg. Spænd til dette formål to skruer

gennem fastgørelsesboringerne 12 på brættet

eller i væggen.

Q Tilslutning

j Før en opladning eller en vedligeholdelseslad-

ning af et batteri, der er permanent monteret i

køretøjet, skal du først tage køretøjets minuspol-

tilslutningskabel (sort) af batteriets minuspol.

Batteriets minuspol er som regel forbundet med

køretøjets karosseri.

j Tag derefter køretøjets pluspol-tilslutningskabel

(rød) af batteriets pluspol.

j Klem først efterfølgende batteriopladerens

„+“-pol-lynkontakt-tilslutningsklemme (rød) 15

til batteriets „+“-pol (se illustration C).

j Klem „–“- pol-lynkontakt-tilslutningsklemmen

(sort) 16 til batteriets „–“-pol (se illustration C).

j Tilslut batteriopladerens strømkabel 11 til en

stikkontakt.

Q Afbrydelse

j Afbryd strømmen til opladeren.

j Tag „–“- pol-lynkontakt-tilslutningsklemmen

(sort) 16 fra batteriets „–“-pol.

j Tag „+“- pol-lynkontakt-tilslutningsklemmen

(rød) 15 fra batteriets „+“-pol.

j Sæt køretøjets pluspol-tilslutnings-kabel på

batteriets pluspol igen.

j Sæt køretøjets minuspol-tilslutningskabel på

batteriets minuspol igen.

Q Valg af ladetilstand

Du kan vælge blandt forskellige oplademodi til

opladning af forskellige batterier i forskellige omgi-

velsestemperaturer.

Sammenlignet med traditionelle batteriopladere er

denne oplader udstyret med en speciel funktion, der

gør det muligt at bruge et ﬂadt batteri igen. Du kan

oplade et fuldstændigt ﬂadt batteri igen. En beskyt-

telse mod fejltilslutning og kortslutning sørger for en

sikker opladning. Den indbyggede elektronik bevir-

ker, at opladeren ikke går i gang umiddelbart efter

tilslutning af batteriet, men først når der er valgt en

ladetilstand.

På den måde undgås de gnister, der ofte opstår

under tilslutningen. Udover styres batteriopladeren

af en intern MCU (mikro-computer-enhed).

Q Reset / sletning af indstillinger

Efter tilslutning til strømforsyningen bringes opladeren

automatisk i grundstilling, hvor den bliver i STANDBY-

tilstand.

66292_uls_Batterieladegeraet_content_FI-SE-DK.indd 35 12.05.11 15:15

36 DK

Betjening

Q Skiftning mellem modus

1, 2, 3 og 4

j Tryk valgknappen MODE 9 tilsvarende efter

hinanden.

Apparatet skifter til oplademodi i følgende

rækkefølge: Beredskab , MODE 1 „6 V“,

MODE 2 , MODE 3 , MODE 4 og

starter så den næste cyklus.

OBS: Hvis et 12V-batteri tilsluttes, kan MODE 1 ”6 V”

ikke vælges. Hvis et 6 V-batteri tilsluttes, kan MODE 2,

3 og 4 ”12 V” ikke vælges.

OBS: Når du trykker på valgknappen 9, skifter

ladetilstanden til næste tilstand og udfører denne.

OBS: Men hvis et batteri efter fuld opladning ikke

afbrydes fra opladeren, bliver det i vedligeholdel-

sesladetilstand, også selv om brugeren skifter til en

anden tilstand. Det er praktisk til at beskytte det

fuldt opladede batteri mod skader.

Q Tilstand 1 „6 V“ (7,3 V / 0,8 A)

Denne modus er egnet til opladning af 6 V bly-syre-

batterier med en kapacitet mindre end 14 Ah.

j Tryk på valgknappen MODE 9 for at vælge

tilstand 1. Når denne procedure er gennemført,

lyser den tilsvarende LED-indikator „6 V“ 2.

Hvis du derefter ikke ikke fortsætter med en

anden procedure, indstiller elektronikken sig

automatisk sammen med LED-indikatoren 8,

og starter opladningen med (en strøm på) 0,8 A

± 10 %. Forløber processen uden problemer, er

LED-indikatoren tændt 8 under hele op-

ladningsprocessen, indtil batteriet er opladet til

7,3 V ± 0,25 V. Når batteriet er fuldstændigt

opladet, lyser LED-indikatoren 7 og LED-

indikatoren 8 slukkes. Apparatet skifter

automatisk til opretholdelsesopladningsmodus.

Q T

ilstand 2 „12 V“ (14,4 V / 0,8 A)

Denne modus er egnet til opladning af 12 V-bly-syre-

batterier med en kapacitet mindre end 14 Ah.

j Tryk på valgknappen MODE 9 for at vælge

tilstand 2. Efter gennemføring af dette forløb ly-

ser den tilsvarende LED-visning 3 op. Hvis

du efterfølgende ikke foretager endnu et forløb,

tændes elektronikken automatisk sammen med

LED-visningen 8 og starter opladningsfor-

løbet. Forløber processen uden problemer, er

LED-indikatoren tændt 8 under hele oplad-

ningen, indtil batteriet er opladet. Når batteriet

er fuldstændigt opladet, lyser LED-indikatoren

7 og LED-indikatoren 8 slukkes.

Apparatet skifter automatisk til opretholdel-

sesopladningsmodus.

Tilstand 3 „12 V“

(14,4 V / 3,8 A)

Denne modus anvendes hovedsageligt til 12 V-bly-

syre-batterier med stor kapacitet mere end 14 Ah

anvendt under normale betingelser.

j Tryk på valgknappen MODE 9 for at vælge

tilstand 3. Hvis du efterfølgende ikke foretager

endnu et forløb, tændes elektronikken automatisk

sammen med LED-visningen 4 og starter

opladningsforløbet. Foregår forløbet uden pro-

blemer, forbliver LED-visningen 8 tændt

under hele opladningsforløbet, til batteriet er

fuldstændig opladt. Når batteriet er fuldstændig

opladt, lyser LED-visningen 7 og LED-vis-

ningen 8 slukkes. Apparatet skifter nu

automatisk til opretholdelsesoplademodusen.

Q T

ilstand 4 „12 V“ (14,7 V / 3,8 A)

Denne modus anvendes hovedsageligt til 12 V-bly-

syre-batterier med en større kapacitet på mere end

14 Ah under kolde betingelser eller til opladning af

nogle AGM-batterier på mere end 14 Ah.

66292_uls_Batterieladegeraet_content_FI-SE-DK.indd 36 12.05.11 15:16

37 DK

Betjening / Service og vedligeholdelse / Service / Garanti

j Tryk valgknappen MODE 9, for at vælge mo-

dus 4. Så snart den ønskede modus er valgt, lyser

den tilsvarende LED-visning 5 umiddelbart

op. Hvis du ikke foretager nogen handling, tænde

elektronikken efter en fastlagt forsinkelse i starten

af opladningsforløbet. I denne modus er op-

ladningsstrømmen den samme, som i „modus

3“. Foregår forløbet uden problemer, lyser LED-

visningen 8 op, elektronikken er slået til og

forbliver i denne tilstand, indtil batteriet er opladt.

Så snart dette er opnået, skifter batteriopladeren

til opretholdelsesmodus for batteriet. Nu slukkes

LED-visningen 8 og LED-visningen 7

lyser, for at vise den aktuelle status.

Regeneration / opladning af

ﬂade (brugte, overopladede)

12 V-batterier

Når batteriopladeren tilsluttes til et batteri og starter

opladningsforløbet, erkender det automatisk batte-

rispændingen.

Den skifter til impulsladetilstand, når spændingen

ligger i intervallet fra 7,5 V ± 0,5 til 10,5 V ± 0,5 V.

Denne impulsladning fortsættes, indtil batterispæn-

dingen stiger til 10,5 V ± 0,5 V.

Så snart denne tilstand er opnået, skifter batteriopla-

deren til den normale opladningsmodus, som du har

valgt inden. Nu kan batteriet oplades hurtigt og sik-

kert. Ved hjælp af denne fremgangsmåde kan de

ﬂeste ﬂade batterier op-lades og anvendes igen.

OBS: Under impulsopladningsforløbet blinker

LED-visningen 8.

Q Apparatbeskyttelsesfunktion

Så snart en afvigende situation som kortslutning,

kritisk spændingsfald under opladningsforløbet,

åben strømkreds eller modsat tilslutning af tilslut-

ningsklemmerne dukker op, slår batteriopladnings-

apparatet elektronikken fra og stiller systemet tilbage

til grundindstillingen, for at undgå skader. Hvis du

ikke foretager andre indstillinger, bliver systemet i

STANDBY-funktion. I tilfælde af forbyttet tilslutning

af udgangsklemmerne lyser LED-visningen „Forkert

poltilslutning / fejl“ 6.

Q Overophedningsbeskyttelse

Hvis opladeren skulle blive for varm under oplad-

ningen, nedsættes auto-matisk udgangseﬀekten.

Det beskytter opladeren mod beskadigelse.

Q Service og vedligeholdelse

Træk altid stikket ud af stikkon

tak

ten,

inden du udfører arbejder med batteriopladeren.

J Anvend under ingen omstændigheder opløsnings-

middel eller andre, aggressive rengøringsmidler.

Opladeren er vedligeholdelsesfri.

j Sluk for opladeren.

j Apparatets overﬂader af syntetiske materialer

rengøres med en tør klud.

Q Service

J Deres apparater bør

De kun lade reparere hos serviceaf-

delingen eller af en fagmand og kun

med originale reservedele. På den måde

er der garanti for at apparatets sikkerhed bevares.

J Stik eller ledning må

altid kun udføres af apparatets produ-

cent eller dennes kundetjeneste. På den

måde er der garanti for at apparatets sikkerhed

bevares.

Q Garanti

På denne donkraft får du 3 års garanti

fra købsdatoen. Apparatet er produceret

omhyggeligt og inden levering afprøvet

samvittighedsfuldt. Opbevar kassebonen

som bevis for købet. I garantitilfælde be

des

du kontakte service-afdelingen telefonisk.

På denne måde kan gratis indsendelse af

varen garanteres.

66292_uls_Batterieladegeraet_content_FI-SE-DK.indd 37 12.05.11 15:16

38 DK

Garanti / Bortskaffelse / Konformitetserklæring / Fremstiller

Garantiydelsen gælder kun for materiale- eller fa-

brikationsfejl, men ikke for transportskader, sliddele

eller skader på skrøbelige dele som f.eks. kontakter

eller batterier. Produktet er kun beregnet til privat

og ikke til erhvervsmæssigt brug.

Ved misbrug og uhensigtsmæssig behandling, anven-

delse af vold og ved indgreb, som ikke er foretaget

af vores autoriserede service-afdeling, ophører ga-

rantien. Dine juridiske rettigheder indskrænkes ikke

ved denne garanti.

Garantiperioden forlænges ikke på grund af pro-

duktansvaret. Det gælder også for udskiftede og

reparerede dele. Eventuelle skader og mangler,

som allerede ﬁndes ved køb, skal straks anmeldes

efter udpakning og senest to dage efter købsdato-

en. Når garantiperioden er udløbet, skal udgifterne

til reparationer betales normalt.

Service Danmark

Tel.: 32 710005

e-mail: kompernass@lidl.dk

IAN 66292

Q Bortskaﬀelse

Emballagen består af mljøvenlige mate-

rialer og kan smides ud på de lokale

genbrugsstationer.

Elektrisk værktøj hører ikke

hjemme i husholdningsaffaldet!

Efter det europæiske direktiv 2002 / 96 / EC om

brugte elektro- og elektroniske apparater og dettes

omsætning til national ret skal brugt elektroværktøj

indsamles særskilt og bringes til en miljøskånende

genanvendelse.

Apparatet skal aﬂeveres til en anerkendt indsam

lingsstati-

on. Bortskaﬀelsesmuligheder for det udtjente appa-

ratet kann De erfare hos de lokale myndigheder.

Bortskaffelse af batteriet

Som slutforbruger har man efter loven

pligt til at tilbagelevere alle brugte batte-

rier. Batterier indeholdende skadelige

stoﬀer er mærket med de her angivne tegn som be-

tyder at de de ikke må smides i husholdningsaﬀaldet.

Betegnelserne for de udslagsgivende tungmetaller

er: Cd = cadmium, Hg = kviksølv, Pb = bly

De brugte batterier skal bringes til en indsamlings-

station eller returneres til forhandleren. På den

måde opfylder man sine pligter efter loven og yder

et vigtigt bidrag til beskyttelse af miljøet.

Q Konformitetserklæring /

Fremstiller

Vi, Kompernaß GmbH, ansvarlig for dokumenter:

Semi Uguzlu, Burgstr. 21, D-44867 Bochum, Tyskl

and,

erklærer hermed, at dette produkt stemmer overens

med de følgende normer, normative dokumenter

og EF-retningslinjer:

EF-lavspændingsdirektiv

(2006 / 95 / EC)

Elektromagnetisk fordragelighed

(2004 / 108 / EC)

Produktets betegnelse:

Batterioplader til bilen ULG 3.8 A1

Date of manufacture (DOM): 05 - 2011

Seriennummer: IAN 66292

Bochum, 31.05.2011

Semi Uguzlu

- Quality Manager -

Tekniske ændringer af hensyn til den videre

udvikling forbeholdes.

66292_uls_Batterieladegeraet_content_FI-SE-DK.indd 38 12.05.11 15:16

39 DE/AT/CH

Inhaltsverzeichnis

Einleitung

Bestimmungsgemäße Verwendung ..............................................................................Seite 40

Lieferumfang ..................................................................................................................Seite 40

Teilebeschreibung .........................................................................................................Seite 40

Technische Daten ..........................................................................................................Seite 41

Sicherheit

Sicherheitshinweise .......................................................................................................Seite 41

Produkteigenschaften ....................................................................................................Seite 43

Bedienung

Anschließen ...................................................................................................................Seite 43

Trennen ..........................................................................................................................Seite 43

Lademodus auswählen .................................................................................................Seite 44

Reset / Einstellungen löschen ........................................................................................Seite 44

Umschalten zwischen Modus 1, 2, 3 und 4 ...............................................................Seite 44

Modus 1 „6 V“ (7,3 V / 0,8 A) .....................................................................................Seite 44

Modus 2 „12 V“ (14,4 V / 0,8 A) ...........................................................................Seite 44

Modus 3 „12 V“ (14,4 V / 3,8 A) .......................................................................... Seite 45

Modus 4 „12 V“ (14,7 V / 3,8 A) ...........................................................................Seite 45

Leere (verbrauchte, überladene) 12 V Batterien regenerieren / aufladen ................Seite 45

Geräteschutzfunktion ....................................................................................................Seite 45

Überhitzungsschutz .......................................................................................................Seite 46

Wartung und Pflege ......................................................................................... Seite 46

Service .........................................................................................................................Seite 46

Garantie .....................................................................................................................Seite 46

Entsorgung ...............................................................................................................Seite 47

Konformitätserklärung / Hersteller ....................................................Seite 47

66292_uls_Batterieladegeraet_content_FI-SE-DK.indd 39 12.05.11 15:16

40 DE/AT/CH

Einleitung

KFZ-Batterieladegerät ULG 3.8 A1

Einleitung

Lesen Sie die Bedienungsanleitung auf-

merksam durch und klappen Sie dazu die

Seite mit den Abbildungen aus. Bewahren

Sie die Bedienungsanleitung gut auf und händigen

Sie diese bei der Weitergabe an Dritte mit aus.

Bestimmungsgemäße

Verwendung

Das ULTIMATE SPEED ULG 3.8 A1 ist ein Batteriela-

degerät mit Pulserhaltungsladung, das zur Auﬂadung

und Erhaltungsladung von folgenden 6 V- oder 12 V-

Blei-Akkus (Batterien) mit Elektrolyt-Lösung oder -Gel

geeignet ist:

• 6V:Kapazitätvon1,2Ahbis14Ah

• 12V:Kapazitätvon1,2Ahbis14Ah

• 12V:Kapazitätvon14Ahbis120Ah

Außerdem können Sie vollkommen entladene Batte-

rien regenerieren. Das Batterieladegerät verfügt über

eine Schutzschaltung gegen Funkenbildung und

Überhitzung. Jeder nicht bestimmungsgemäße oder

unsachgemäße Gebrauch führt zum Garantieverlust.

Für aus bestimmungswidriger Verwendung entstan

dene

Schäden übernimmt der Hersteller keine Haftung. Das

Gerät ist nicht für den gewerblichen Einsatz bestimmt.

Lieferumfang

Kontrollieren Sie unmittelbar nach dem Auspacken

den Lieferumfang und das Gerät sowie alle Teile auf

Beschädigungen. Nehmen Sie ein defektes Gerät

oder Teile nicht in Betrieb.

1 Ladegerät ULTIMATE SPEED ULG 3.8 A1

2 Schnellkontakt-Anschlussklemmen

(1 rot, 1 schwarz)

1 Bedienungsanleitung

Teilebeschreibung

siehe Abbildung A:

1 LED-Anzeige (Bereitschaft)

2 „6 V“ LED-Anzeige „Modus 1“

3 LED-Anzeige „Modus 2“

4 LED-Anzeige „Modus 3“

5 LED-Anzeige „Modus 4“

6 LED-Anzeige „verpolter Anschluss/Fehler“

7 LED-Anzeige „vollständig aufgeladen“

8 LED-Anzeige „Ladevorgang aktiv“

9 Q

Auswahltaste „MODE“

In dieser Bedienungsanleitung / am Gerät werden folgende Piktogramme verwendet:

Bedienungsanleitung lesen! V~Volt (Wechselspannung)

Warn- und Sicherheitshinweise

beachten! Schutzklasse II

Vorsicht vor elektrischem Schlag!

Lebensgefahr! Nur zur Verwendung in Innenräumen!

Explosionsgefahr! Kinder vom Elektrogerät fernhalten!

Brandgefahr! Verpackung und Gerät

umweltgerecht entsorgen!

WWatt (Wirkleistung)

66292_uls_Batterieladegeraet_content_FI-SE-DK.indd 40 12.05.11 15:16

41 DE/AT/CH

Einleitung / Sicherheit

siehe Abbildung B:

10 Ladegerät

11 Netzkabel

12 Befestigungsbohrungen

13 „+“-Pol-Anschlusskabel (rot), inkl. Ringschuh

14 „–“-Pol-Anschlusskabel (schwarz), inkl. Ringschuh

15 „+“-Pol-Schnellkontakt-Anschlussklemme (rot),

inkl. roter Befestigungsschraube

16 „–“-Pol-Schnellkontakt-Anschlussklemme

(schwarz), inkl. schwarzer Befestigungsschraube

Technische Daten

Eingangsspannung: 220 - 240 V~ 50 / 60 Hz

Leistungsaufnahme: 60 W

Rückstrom*: < 5 mA (kein AC-Eingang)

Nennausgangs-

spannung: 6 V / 12 V

Nennausgangs-

strom: 0,8 A / 3,8 A

Ladespannung: 7,3 V oder 14,4 V oder 14,7 V

Ladestrom: 0,8 A ± 10 %

3,8 A ± 10 %

Batterietyp: 6 V-Blei - Säure - Batterie

1,2 Ah - 14 Ah

12 V-Blei - Säure - Batterie

1,2 Ah - 120 Ah

Gehäuseschutzart: IP 65 (staubdicht,

strahlwassergeschützt)

Schutzklasse:

* = Rückstrom bezeichnet den Strom, den das

Ladegerät aus der Batterie verbraucht, wenn

kein Netzstrom angeschlossen ist.

Sicherheit

Sicherheitshinweise

GEFAHR! Vermeiden Sie Lebens- und Verlet-

zungsgefahr durch unsachgemäßen Gebrauch!

VORSICHT! Betreiben Sie das Gerät

nicht mit beschädigtem Kabel, Netz-

kabel oder Netzstecker. Beschädigte

Netzkabel bedeuten Lebensgefahr durch elekt-

rischen Schlag.

J Lassen Sie das Netzkabel im Beschädigungsfall

nur von autorisiertem und geschultem Fachper-

sonal reparieren! Setzen Sie sich im Reparaturfall

mit der Servicestelle Ihres Landes in Verbindung!

J SCHÜTZEN SIE SICH VOR

STROMSCHLAG! Verwenden Sie

beim Anschluss des Batterielade-

gerätes Schraubendreher und Schrauben

schlüssel

mit schutzisoliertem Griﬀ!

J STROMSCHLAGGEFAHR! Stellen Sie bei

einer fest im Fahrzeug montierten Batterie sicher,

dass das Fahrzeug außer Betrieb ist! Schalten Sie

die Zündung aus und bringen Sie das Fahrzeug

in Parkposition, mit angezogener Feststellbremse

(z.B. PKW) oder festgemachtem Seil (z.B. Elek-

troboot)!

J STROMSCHLAGGEFAHR! Trennen Sie das

Batterieladegerät vom Netz, bevor Sie Verbin-

dungen zur Batterie schließen oder öﬀnen.

- Schließen Sie die Anschlussklemme, die nicht

an die Karosserie angeschlossen ist, zuerst an.

Schließen Sie die andere Anschlussklemme

entfernt von der Batterie und der Benzinleitung

an die Karosserie an.

Schließen Sie das Batterieladegerät erst

danach an das Versorgungsnetz an.

- Trennen Sie das Batterieladegerät nach dem

Laden vom Versorgungsnetz.

Entfernen Sie erst danach die Anschlussklemme

von der Karosserie. Entfernen Sie im Anschluss

daran die Anschlussklemme von der Batterie.

J STROMSCHLAGGEFAHR! Fassen Sie die

Pol-Anschlusskabel („–“ und „+“) ausschließlich

am isolierten Bereich an!

J STROMSCHLAGGEFAHR! Führen Sie den

Anschluss an die Batterie und an die Steckdose

des Netzstroms vollkommen geschützt vor

Feuchtigkeit durch!

J STROMSCHLAGGEFAHR! Führen Sie die

Montage, die Wartung und die Pﬂege des Bat-

terieladegerätes nur frei vom Netzstrom durch!

J STROMSCHLAGGEFAHR! Trennen Sie

nach Beendigung des Auﬂade- und Erhaltungs-

ladevorgangs, bei einer ständig im Fahrzeug

angeschlossenen Batterie, zuerst das Minus-

66292_uls_Batterieladegeraet_content_FI-SE-DK.indd 41 12.05.11 15:16

42 DE/AT/CH

Sicherheit

Pol-Anschlusskabel (schwarz) des Batterielade-

geräts vom Minus-Pol der Batterie.

J Lassen Sie Kleinkinder und

Kinder nicht unbeaufsichtigt

mit dem Batterieladegerät!

Kinder können mögliche Gefahren im Umgang

mit Elektrogeräten noch nicht einschätzen.

Kinder sollten beaufsichtigt werden, um sicher-

zustellen, dass sie nicht mit dem Gerät spielen.

J Dieses Gerät ist nicht dafür bestimmt, durch Per-

sonen (einschließlich Kinder) mit eingeschränkten

physischen, sensorischen oder geistigen Fähig-

keiten oder mangels Erfahrung und / oder man-

gels Wissen benutzt zu werden, es sei denn,

sie werden durch eine für ihre Sicherheit zustän-

dige Person beaufsichtigt oder erhielten von ihr

Anweisungen, wie das Gerät zu benutzen ist.

EXPLOSIONSGEFAHR! Schützen

Sie sich vor einer hochexplo-

siven Knallgasreaktion!

Gasförmiger Wasserstoﬀ kann beim Auﬂade-

und Erhaltungsladevorgang von der Batterie

ausströmen. Knallgas ist eine explosionsfähige

Mischung von gasförmigem Wasserstoﬀ und

Sauerstoﬀ. Beim Kontakt mit oﬀenem Feuer

(Flammen, Glut oder Funken) erfolgt die so

genannte Knallgasreaktion! Führen Sie den

Auﬂade- und Erhaltungsladevorgang in einem

witterungsgeschützten Raum mit guter Belüftung

durch. Stellen Sie sicher, dass beim Auﬂade-

und Erhaltungsladevorgang kein oﬀenes Licht

(Flammen, Glut oder Funken) vorhanden ist!

J EXPLOSIONS- UND BRAND-

GEFAHR! Stellen Sie sicher, dass

explosive oder brennbare Stoﬀe z.B.

Benzin oder Lösungsmittel beim Gebrauch des

Batterieladegerätes nicht entzündet werden

können!

EXPLOSIVE GASE!

FLAMMEN UND FUNKEN VERMEIDEN!

Während des Ladens für ausreichende Belüftung

sorgen.

J Stellen Sie die Batterie während des Ladevor-

gangs auf eine gut belüftete Fläche. Andernfalls

kann das Gerät beschädigt werden.

J EXPLOSIONSGEFAHR! Stellen Sie sicher,

dass das Plus-Pol-Anschlusskabel keinen Kontakt

zu einer Treibstoﬄeitung (z.B. Benzinleitung) hat!

VERÄTZUNGSGEFAHR! Schützen Sie

Ihre Augen und Haut vor Verätzung

durch Säure (Schwefelsäure) beim

Kontakt mit der Batterie! Verwenden Sie:

säurefeste Schutzbrille, -bekleidung und -hand-

schuhe! Wenn Augen oder Haut mit der

Schwefel säure in Kontakt geraten sind, spülen Sie

die betroﬀene Körperregion mit viel ﬂießendem,

klarem Wasser ab und suchen Sie umgehend

einen Arzt auf!

J Vermeiden Sie elektrischen Kurzschluss beim

Anschluss des Batterieladegerätes an die Batterie.

Schließen Sie das Minus-Pol-Anschlusskabel

ausschließlich an den Minuspol der Batterie

bzw. an die Karosserie. Schließen Sie das Plus-

Pol-Anschlusskabel ausschließlich an den Pluspol

der Batterie!

J Stellen Sie vor dem Netzstromanschluss sicher,

dass der Netzstrom vorschriftsmäßig mit 230 V ~

50 Hz, geerdetem Nullleiter, einer 16 A Sicherung

und einem FI-Schalter (Fehlerstromschutzschalter)

ausgestattet ist! Andernfalls kann das Gerät

beschädigt werden.

J Setzen Sie das Batterieladegerät nicht der Nähe

von Feuer, Hitze und lang andauernder Tempe-

ratureinwirkung über 50 °C aus! Bei höheren

Temperaturen sinkt automatisch die Ausgangs-

leistung des Batterieladegerätes.

J Beschädigen Sie keine Leitungen für Treibstoﬀ,

Elektrizität, Bremsanlagen, Hydraulik, Wasser,

oder bei der Montage des Batterieladegerätes

mit Schrauben! Andernfalls droht Lebens- und

Verletzungsgefahr!

J Verwenden Sie das Batterieladegerät nur mit

den gelieferten Originalteilen!

J Decken Sie das Batterieladegerät nicht mit

Gegenständen ab! Andernfalls kann das Gerät

beschädigt werden.

J Schützen Sie die Elektrokontaktﬂächen der

Batterie vor Kurzschluss!

J Verwenden Sie das Batterieladegerät ausschließ-

lich zum Auﬂade- und Erhaltungsladevorgang

von unbeschädigten 6 V- / 12 V-Blei-Batterien

(mit Elektrolyt-Lösung oder -Gel)! Andernfalls

kann Sachbeschädigung die Folge sein.

J Verwenden Sie das Batterieladegerät nicht

zum Auﬂade- und Erhaltungsvorgang von nicht

66292_uls_Batterieladegeraet_content_FI-SE-DK.indd 42 12.05.11 15:16

43 DE/AT/CH

Sicherheit / Bedienung

wiederauﬂadbaren Batterien. Andernfalls kann

Sachbeschädigung die Folge sein.

J Verwenden Sie das Batterieladegerät nicht zum

Auﬂade- und Erhaltungsladevorgang einer

beschädigten oder eingefrorenen Batterie! An-

dernfalls kann Sachbeschädigung die Folge sein.

J Informieren Sie sich vor dem Anschluss des La-

degerätes über die Wartung der Batterie anhand

deren Bedienungsanleitung! Andernfalls besteht

eine Verletzungsgefahr und / oder die Gefahr,

dass das Gerät beschädigt wird.

J Informieren Sie sich vor dem Anschluss des

Ladegerätes an eine Batterie, die ständig in

einem Fahrzeug angeschlossen ist, über die

Einhaltung der elektrischen Sicherheit und

Wartung anhand der Bedienungsanleitung des

Fahrzeugs! Andernfalls besteht eine Verletzungs-

gefahr und / oder die Gefahr, dass Sachschäden

entstehen.

J Trennen Sie das Batterieladegerät auch aus

Umweltschutzgründen bei Nichtgebrauch vom

Netzstrom! Bedenken Sie, dass auch der

Standby-Betrieb Strom verbraucht.

J Seien Sie stets aufmerksam und achten Sie immer

darauf was Sie tun. Gehen Sie stets mit Vernunft

vor und nehmen Sie das Batterieladegerät nicht

in Betrieb, wenn Sie unkonzentriert sind, oder

sich unwohl fühlen.

Produkteigenschaften

Dieses Gerät ist zum Laden einer Vielfalt von SLA-

Batterien (versiegelter Bleisäure-Batterien) konzipiert,

welche weitestgehend in PKWs, Motorrädern und

einigen anderen Fahrzeugen verwendet werden.

Diese können z.B. WET- (mit ﬂüssigem Elektrolyt),

GEL- (mit gelförmigem Elektrolyt) oder AGM-Batterien

(mit Elektrolyt absorbierenden Matten) sein. Eine

spezielle Konzeption des Gerätes (auch „Drei-Stufen-

Lade-Strategie“ genannt) ermöglicht ein Wiederauf-

laden der Batterie bis auf fast 100 % ihrer Kapazität.

Ferner kann ein Langzeitanschluss der Batterie mit

dem Batterieladegerät erfolgen, um diese möglichst

immer in optimalem Zustand zu halten.

Bedienung

Ziehen Sie den Netzstecker

immer aus der Steckdose, bevor Sie Arbeiten

am Batterieladegerät durchführen.

STROMSCHLAGGEFAHR!

GEFAHR EINES SACHSCHADENS!

VERLETZUNGSGEFAHR! Vergewissern Sie

sich, dass Sie nicht auf Strom-, Gas- oder Was-

serleitungen stoßen, wenn Sie Schrauben in die

Wand bohren. Prüfen Sie ggf. mit einem Leitungs-

sucher, bevor Sie in eine Wand bohren.

j Montieren Sie das Batterieladegerät ggf. auf

ein Brett oder an eine Wand. Schrauben Sie

hierzu zwei Schrauben durch die Befestigungs-

bohrungen 12 auf das Brett oder in die Wand.

Anschließen

j Trennen Sie vor dem Auﬂade- und Erhaltungs-

ladevorgang, bei einer ständig im Fahrzeug

angeschlossenen Batterie, zuerst das Minus-

Pol-Anschlusskabel (schwarz) des Fahrzeugs

vom Minus-Pol der Batterie. Der Minus-Pol der

Batterie ist in der Regel mit der Karosserie des

Fahrzeugs verbunden.

j Trennen Sie anschließend das Plus-Pol-An-

schlusskabel (rot) des Fahrzeugs vom Plus-Pol

der Batterie.

j Klemmen Sie erst dann die „+“-Pol-Schnellkontakt-

Anschlussklemme (rot) 15 des Batterieladegeräts

an den „+“-Pol der Batterie (siehe Abb. C).

j Klemmen Sie die „–“-Pol-Schnellkontakt-An-

schlussklemme (schwarz) 16 an den „–“-Pol

der Batterie (siehe Abb. C).

j Schließen Sie das Netzkabel 11 des Batterie-

ladegeräts an die Steckdose an.

Trennen

j Trennen Sie das Gerät vom Netzstrom.

j Nehmen Sie die „–“-Pol-Schnellkontakt-An-

schlussklemme (schwarz) 16 vom „–“-Pol der

Batterie.

j Nehmen Sie die „+“-Pol-Schnellkontakt-An-

schlussklemme (rot) 15 vom „+“-Pol der Batterie.

66292_uls_Batterieladegeraet_content_FI-SE-DK.indd 43 12.05.11 15:16

44 DE/AT/CH

Bedienung

j Schließen Sie das Plus-Pol-Anschlusskabel des

Fahrzeugs wieder an den Plus-Pol der Batterie an.

j Schließen Sie das Minus-Pol-Anschlusskabel

des Fahrzeugs wieder an den Minus-Pol der

Batterie.

Lademodus auswählen

Sie können zum Laden verschiedener Batterien bei

unterschiedlicher Umgebungstemperatur aus ver-

schiedenen Lademodi auswählen.

Im Vergleich zu herkömmlichen Batterieladegeräten,

verfügt dieses Gerät über eine spezielle Funktion

zum erneuten Verwenden einer leeren Batterie /

eines Akkus. Sie können eine vollständig entladene

Batterie / einen Akku wieder auﬂaden. Ein Schutz

gegen Fehlanschluss und Kurzschluss gewährleistet

den sicheren Ladevorgang. Durch die eingebaute

Elektronik setzt sich das Batterieladegerät nicht un-

mittelbar nach Anschluss der Batterie in Betrieb, sondern

erst, nachdem ein Lademodus ausgewählt wurde.

Auf diese Weise werden Funken, die oftmals während

des Anschlussvorgangs auftreten, vermieden. Des

Weiteren wird das Batterieladegerät durch eine in-

terne MCU (Mikro-Computer-Einheit) gesteuert.

Reset / Einstellungen löschen

Nach Anschluss an die Stromversorgung bringt sich

das Gerät automatisch in die Grundstellung und

bleibt im STANDBY-Betrieb.

Umschalten zwischen Modus 1,

2, 3 und 4

j Drücken Sie die Auswahltaste MODE 9 ent-

sprechend nacheinander.

Das Gerät schaltet die Lademodi in folgender

Reihenfolge: Bereitschaft , MODE 1 „6 V“,

MODE 2 , MODE 3 , MODE 4 und

startet dann den nächsten Zyklus.

HINWEIS: Wird eine 12V-Batterie angeschlossen,

ist MODE 1 „6V“ nicht wählbar. Wird eine 6V-Bat-

terie angeschlossen, ist MODE 2, 3 und 4 „12V“

nicht wählbar.

HINWEIS: Wenn Sie die Auswahltaste 9 drücken,

schaltet der Lademodus zum nächsten Modus und

führt diesen aus.

HINWEIS: Wenn jedoch eine Batterie nach voller

Ladung nicht vom Batterieladegerät abgeklemmt

wird, verbleibt sie im Erhaltungslademodus, sogar

wenn der Benutzer in einen anderen Modus schaltet.

Dies ist nützlich, um die voll geladene Batterie vor

Schäden zu schützen.

Modus 1 „6 V“ (7,3 V / 0,8 A)

Dieser Modus eignet sich zum Laden von 6 V-Blei-

Säure-Batterien mit einer Kapazität geringer als 14 Ah.

j Drücken Sie die Auswahltaste MODE 9, um

Modus 1 auszuwählen. Nach Durchführung

dieses Vorgangs leuchtet die entsprechende

LED-Anzeige „6 V“ 2 auf. Wenn Sie anschlie-

ßend keinen weiteren Vorgang vornehmen, stellt

sich die Elektronik automatisch zusammen mit

der LED-Anzeige 8 an und startet den Lade-

vorgang mit (einem Strom von) 0,8 A ± 10 %.

Verläuft der Vorgang ohne Probleme, bleibt die

LED-Anzeige 8 während des gesamten

Ladeverlaufs an, bis die Batterie auf 7,3 V /

± 0,25 V geladen ist. Wenn die Batterie vollstän-

dig aufgeladen ist, leuchtet die LED-Anzeige

7 und die LED-Anzeige 8 erlischt.

Das Gerät wechselt nun automatisch in den

Erhaltungslademodus.

Modus 2 „12 V“ (14,4 V / 0,8 A)

Dieser Modus eignet sich zum Laden von 12 V-Blei-

Säure-Batterien mit einer Kapazität geringer als 14 Ah.

j Drücken Sie die Auswahltaste MODE 9, um

Modus 2 auszuwählen. Nach Durchführung

dieses Vorgangs leuchtet die entsprechende

LED-Anzeige 3 auf. Wenn Sie anschließend

keinen weiteren Vorgang vornehmen, stellt sich

66292_uls_Batterieladegeraet_content_FI-SE-DK.indd 44 12.05.11 15:16

45 DE/AT/CH

Bedienung

die Elektronik automatisch zusammen mit der

LED-Anzeige 8 an und startet den Lade-

vorgang. Verläuft der Vorgang ohne Probleme,

bleibt die LED-Anzeige 8 während des ge-

samten Ladeverlaufs an, bis die Batterie geladen

ist. Wenn die Batterie vollständig aufgeladen ist,

leuchtet die LED-Anzeige 7 und die LED-

Anzeige 8 erlischt. Das Gerät wechselt

nun automatisch in den Erhaltungslademodus.

Modus 3 „12 V“ (14,4 V / 3,8 A)

Dieser Modus wird hauptsächlich zum Laden von

12 V-Blei-Säure-Batterien mit großer Kapazität von

mehr als 14 Ah unter normalen Bedingungen ange-

wendet.

j Drücken Sie die Auswahltaste MODE 9, um

Modus 3 auszuwählen. Wenn Sie anschließend

keinen weiteren Vorgang vornehmen, stellt sich

die Elektronik zusammen mit der LED-Anzeige

4 an und startet den Ladevorgang.

Verläuft der Vorgang ohne Probleme, bleibt die

LED-Anzeige 8 während des gesamten

Ladeverlaufs an, bis die Batterie

geladen ist. Wenn

die Batterie vollständig aufgeladen ist, leuchtet

die LED-Anzeige 7 und die LED-Anzeige

8 erlischt. Das Gerät wechselt nun auto-

matisch in den Erhaltungslademodus.

Modus 4

„12 V“

(14,7 V / 3,8 A)

Dieser Modus wird zum Laden von 12 V-Blei-Säure-

Batterien mit einer größeren Kapazität von mehr als

14 Ah unter kalten Bedingungen oder zum Laden ei-

niger AGM-Batterien von mehr als 14 Ah angewendet.

j Drücken Sie die Auswahltaste MODE 9, um

Modus 4 auszuwählen. Sobald Sie den ge-

wünschten Modus ausgewählt haben, leuchtet die

entsprechende LED-Anzeige 5 unmittelbar

auf. Die Elektronik schaltet nach einer festge-

legten Verzögerung zum Beginn des Ladevor-

gangs ein, wenn Sie keine weitere Handlung

vornehmen. In diesem Modus ist der Ladestrom

der gleiche, wie in „Modus 3“.

Verläuft der Vorgang ohne Probleme, leuchtet

die LED-Anzeige 8 auf, die Elektronik ist

eingeschaltet und bleibt in diesem Zustand bis

die Batterie geladen ist. Sobald dies erreicht ist,

wechselt das Batterieladegerät in den Erhaltungs-

modus der Batterie. Nun erlischt die LED-Anzeige

8 und die LED-Anzeige 7 leuchtet,

um den derzeitigen Status anzuzeigen.

Leere (verbrauchte, überladene)

12 V Batterien regenerieren /

auﬂaden

Wenn das Batterieladegerät an eine Batterie ange-

schlossen wird und den Ladevorgang startet, erkennt

es die Batteriespannung automatisch. Es wechselt

in den Impulslademodus, wenn die Spannung im

Bereich von 7,5 V ± 0,5 bis 10,5 V ± 0,5 V liegt.

Dieser Impulsladelauf wird fortgesetzt, bis die Bat-

teriespannung auf 10,5 V ± 0,5 V ansteigt. Sobald

dieser Zustand erreicht ist, wechselt das Batteriela-

degerät in den normalen Lademodus, den Sie zuvor

ausgewählt haben.

Nun kann die Batterie schnell und sicher aufgeladen

werden. Mit diesem Verfahren lassen sich die meisten

leeren Batterien wieder auﬂaden und können wieder

verwendet werden.

HINWEIS: Während des Impulsladevorgangs

blinkt die LED-Anzeige 8.

Geräteschutzfunktion

Sobald eine abweichende Situation wie Kurzschluss,

kritischer Spannungsabfall während des Ladevor-

gangs, oﬀener Stromkreis oder umgekehrter An-

schluss der Ausgangsklemmen auftritt, schaltet das

Batterieladegerät die Elektronik aus und stellt das

System unmittelbar in die Grundstellung zurück, um

Schäden zu vermeiden.

Sofern Sie keine andere Einstellung vornehmen, bleibt

das System im STANDBY-Betrieb. Bei umgekehrtem

Anschluss der Ausgangsklemmen leuchtet zusätzlich

die LED-Anzeige „verpolter Anschluss / Fehler“ 6.

66292_uls_Batterieladegeraet_content_FI-SE-DK.indd 45 12.05.11 15:16

46 DE/AT/CH

Überhitzungsschutz

Sollte das Gerät während des Ladevorgangs zu heiß

werden, wird automatisch die Ausgangsleistung

verringert. Dies schützt das Gerät vor Beschädigung.

Wartung und Pﬂege

Ziehen Sie den Netzstecker

immer aus der Steckdose, bevor Sie Arbeiten

am Batterieladegerät durchführen.

J Verwenden Sie keinesfalls Lösungsmittel oder

andere aggressive Reinigungsmittel.

Das Gerät ist wartungsfrei.

j Schalten Sie das Gerät aus.

j Reinigen Sie die Kunststoﬀoberﬂächen des

Gerätes mit einem trockenen Tuch.

Service

Lassen Sie Ihre Geräte

nur von qualifiziertem Fachpersonal

und nur mit Originalersatzteilen

reparieren. Damit wird sichergestellt, dass

die Sicherheit des Gerätes erhalten bleibt.

J Lassen Sie den

Austausch des Steckers oder der An-

schlussleitung immer vom Hersteller

des Elektrowerkzeugs oder seinem

Kundendienst ausführen. Damit wird

sichergestellt, dass die Sicherheit des Gerätes

erhalten bleibt.

Garantie

Sie erhalten auf dieses Gerät 3 Jahre Ga-

rantie ab Kaufdatum. Das Gerät wurde

sorgfältig produziert und vor Anlieferung

gewissenhaft geprüft. Bitte bewahren Sie

den Kassenbon als Nachweis für den Kauf

auf. Bitte setzen Sie sich im Garantiefall mit

Ihrer Servicestelle telefonisch in Verbin

dung.

Nur so kann eine kostenlose Einsendung

Ihrer Ware gewährleistet werden.

Die Garantieleistung gilt nur für Material- oder Fa-

brikationsfehler, nicht aber für Transportschäden,

Verschleißteile oder für Beschädigungen an zer-

brechlichen Teilen, z. B. Schalter oder Akkus.

Das Produkt ist lediglich für den privaten und nicht

für den gewerblichen Gebrauch bestimmt.

Bei missbräuchlicher und unsachgemäßer Behand-

lung, Gewaltanwendung und bei Eingriﬀen, die nicht

von unserer autorisierten Service-Niederlassung

vorgenommen wurden, erlischt die Garantie. Ihre

gesetzlichen Rechte werden durch diese Garantie

nicht eingeschränkt.

Die Garantiezeit wird durch die Gewährleistung nicht

verlängert. Dies gilt auch für ersetzte und reparierte

Teile. Eventuell schon beim Kauf vorhandene Schäden

und Mängel müssen sofort nach dem Auspacken

gemeldet werden, spätestens aber zwei Tage nach

Kaufdatum. Nach Ablauf der Garantiezeit anfallende

Reparaturen sind kostenpﬂichtig.

Service Deutschland

Tel.: 01805772033

(0,14 EUR / Min. aus dem dt.

Festnetz, Mobilfunk max.

0,42 EUR / Min.)

E-mail: kompernass@lidl.de

IAN 66292

Service Österreich

Tel.: 0820 201 222

(0,15 EUR/Min.)

E-mail: kompernass@lidl.at

IAN 66292

Service Schweiz

Tel.: 0842 665566

(0,08 CHF/Min., Mobilfunk

max. 0,40 CHF/Min.)

E-mail: kompernass@lidl.ch

IAN 66292

Bedienung / Wartung und Pflege / Service / Garantie

66292_uls_Batterieladegeraet_content_FI-SE-DK.indd 46 12.05.11 15:16

47 DE/AT/CH

Entsorgung / Konformitätserklärung / Hersteller

Entsorgung

Die Verpackung besteht aus umwelt-

freundlichen Materialien, die Sie über die

örtlichen Recyclingstellen entsorgen können.

Werfen Sie Elektrogeräte

nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2002 / 96 / EC

über Elektro- und Elektronik-Altgeräte und Umsetzung

in nationales Recht müssen verbrauchte Elektrogeräte

getrennt gesammelt und einer umweltgerechten

Wiederverwertung zugeführt werden.

Über Entsorgungsmöglichkeiten für ausgediente

Elektrogeräte informieren Sie sich bitte bei Ihrer

Gemeinde- oder Stadtverwaltung.

Batterieentsorgung

Sie als Endverbraucher sind gesetzlich

(Batterieverordnung) zur Rückgabe aller

gebrauchten Batterien verpﬂichtet.

Schadstoﬀhaltige Batterien sind mit nebenstehenden

Symbolen gekennzeichnet, die auf das Verbot der

Entsorgung über den Hausmüll hinweisen. Die

Bezeichnungen für das ausschlaggebende Schwer-

metall sind: Cd = Cadmium, Hg = Quecksilber,

Pb = Blei

Befördern Sie verbrauchte Batterien zu einer Entsor-

gungseinrichtung Ihrer Stadt oder Gemeinde, oder

zurück zum Händler. Sie erfüllen damit die gesetz-

lichen Verpﬂichtungen und leisten einen wichtigen

Beitrag zum Umweltschutz.

Konformitätserklärung /

Hersteller

Wir, Kompernaß GmbH, Dokumentenverantwortlicher:

Herr Semi Uguzlu, Burgstr. 21, D-44867 Bochum,

Deutschland, erklären hiermit dass dieses Produkt

mit den folgenden Normen, normativen Dokumenten

und EG-Richtlinien übereinstimmt:

Niederspannungsrichtlinie

(2006 / 95 / EC)

Elektromagnetische Verträglichkeit

(2004 / 108 / EC)

Typ / Gerätebezeichnung:

KFZ-Batterieladegerät ULG 3.8 A1

Herstellungsjahr: 05 - 2011

Seriennummer: IAN 66292

Bochum, 31.05.2011

Semi Uguzlu

- Quality Manager -

Technische Änderungen im Sinne der

Weiterentwicklung sind vorbehalten.

66292_uls_Batterieladegeraet_content_FI-SE-DK.indd 47 12.05.11 15:16

IAN 66292

KOMPERNASS GMBH

Burgstr aße 21

D-44867 Bochum

Last Information Update · Tietojen tila · Informationsstatus

Tilstand af information · Stand der Informationen: 05 / 2011

Ident.-No.: ULG3.8A1052011-3 3

66292_uls_Batterieladegeraet_cover_FI-SE-DK.indd 1 12.05.11 15:21

Ultimate Speed Ulg 3 8 A1 Battery Charger Operation Manual ManualsLib Makes It Easy To Find Manuals Online!

Navigation menu

Versions of this User Manual:

Views

Navigation
