VORSICHT
Lesen Sie bitte aufmerksam alle
Hinweise und Anleitungen, be-
vor Sie dieses Gerät in Betrieb
nehmen. Heben Sie diese Anlei-
tung für eventuellen späteren
Gebrauch auf.
Modell-Nr WEEVSY2996.1
Serien-Nr
Notieren Sie sich hier die Serien-
Nr., falls Sie sie einmal brauchen
sollten.
BEDIENUNGSANLEITUNG
Aufkleber mit Serien-Nr.
(unter dem Sitz)
FRAGEN?
Als Hersteller verpflichten wir
uns zur kompletten Zufrieden-
stellung unserer Kunden. Falls
Sie irgendwelche Fragen haben
oder falls Teile fehlen, rufen Sie
bitte an.
01805 231 244
Unsere Bürozeiten sind von
10.00 bis 15.00 Uhr.
DI WARNUNGSAUFKLEBER ANBRINGEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
WICHTIGE HINWEISE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
BEVOR SIE ANFANGEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
DIAGRAMM FÜR DIE IDENTIFIZIERUNG DER TEILE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

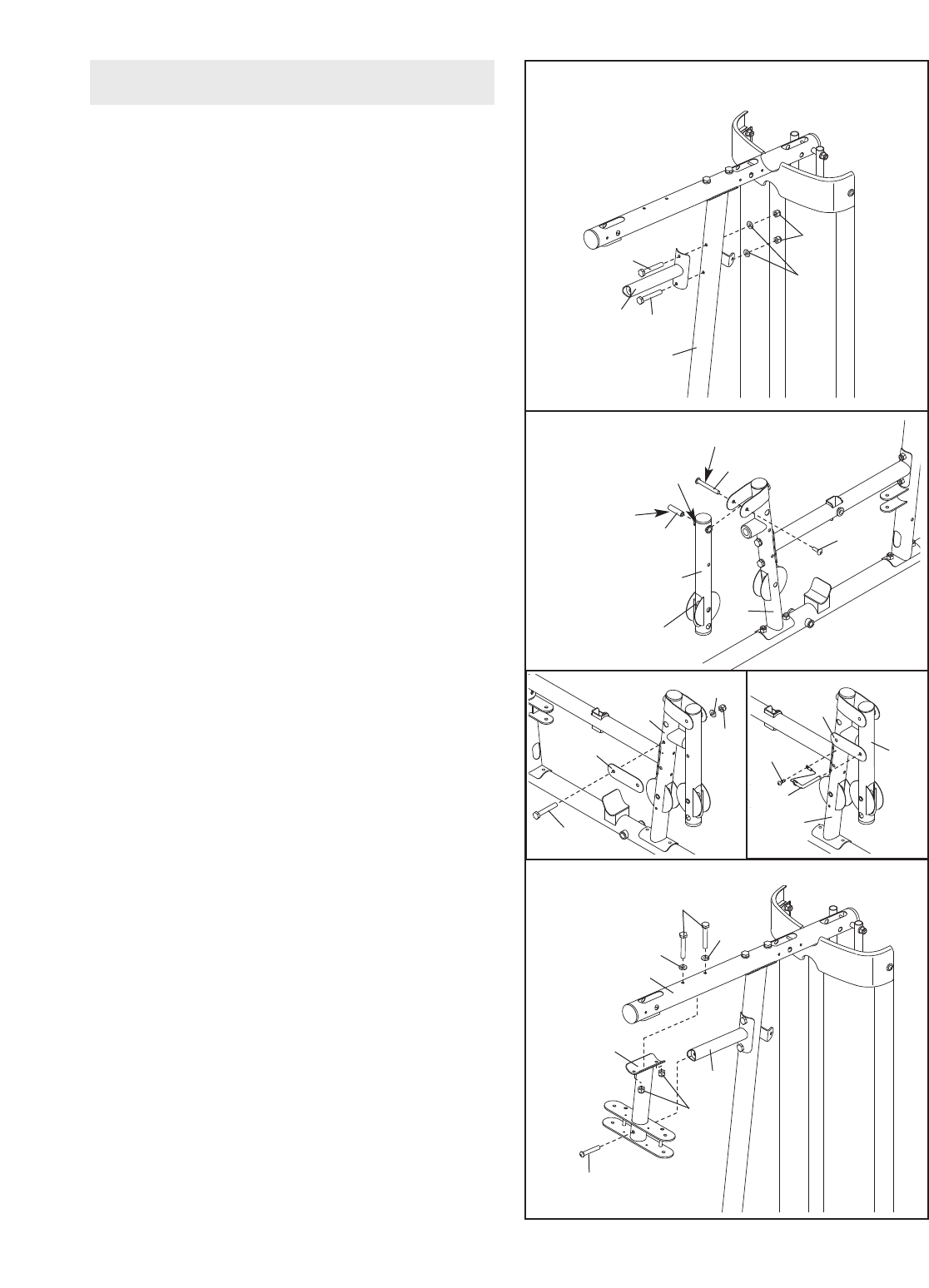

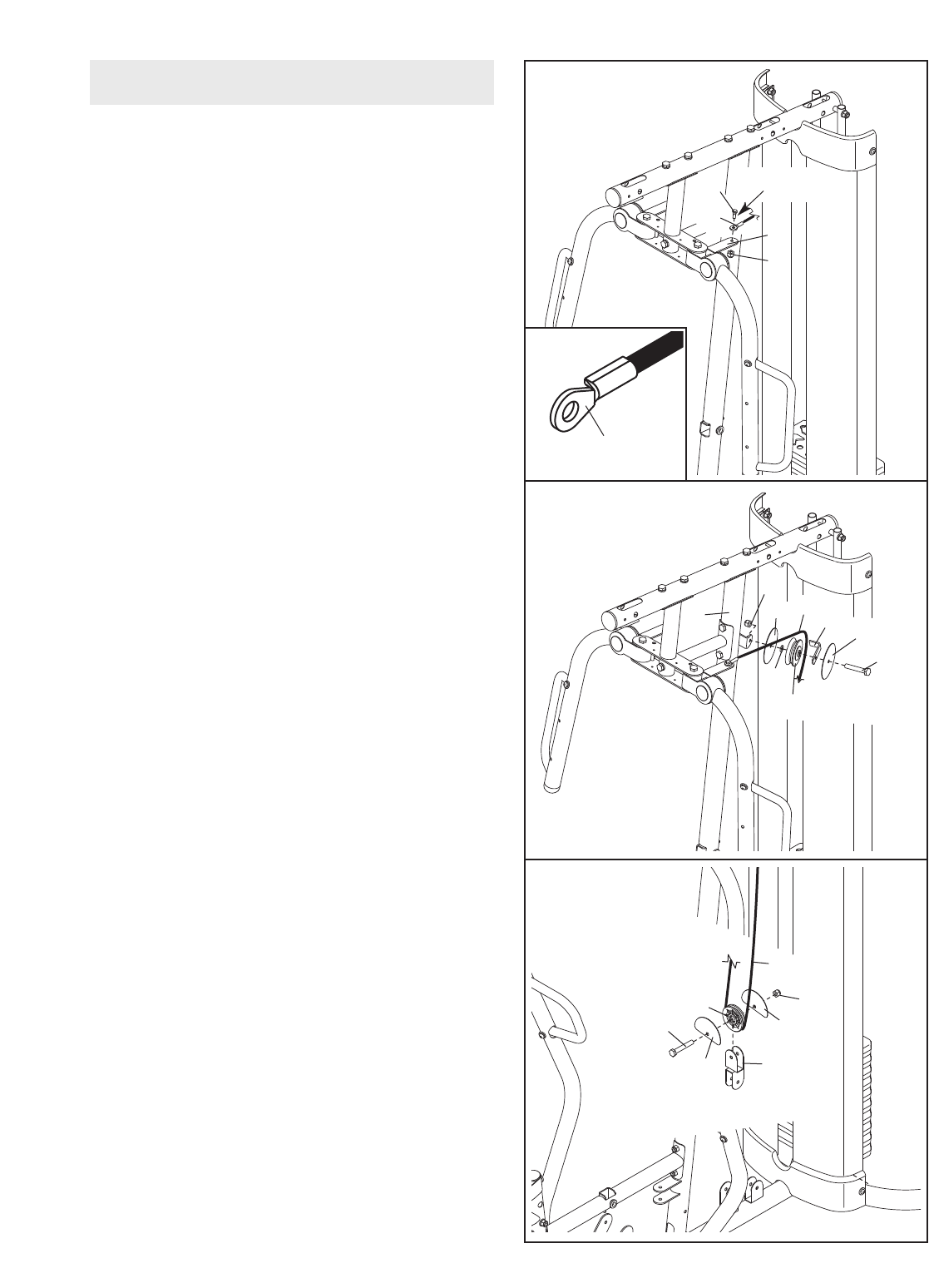

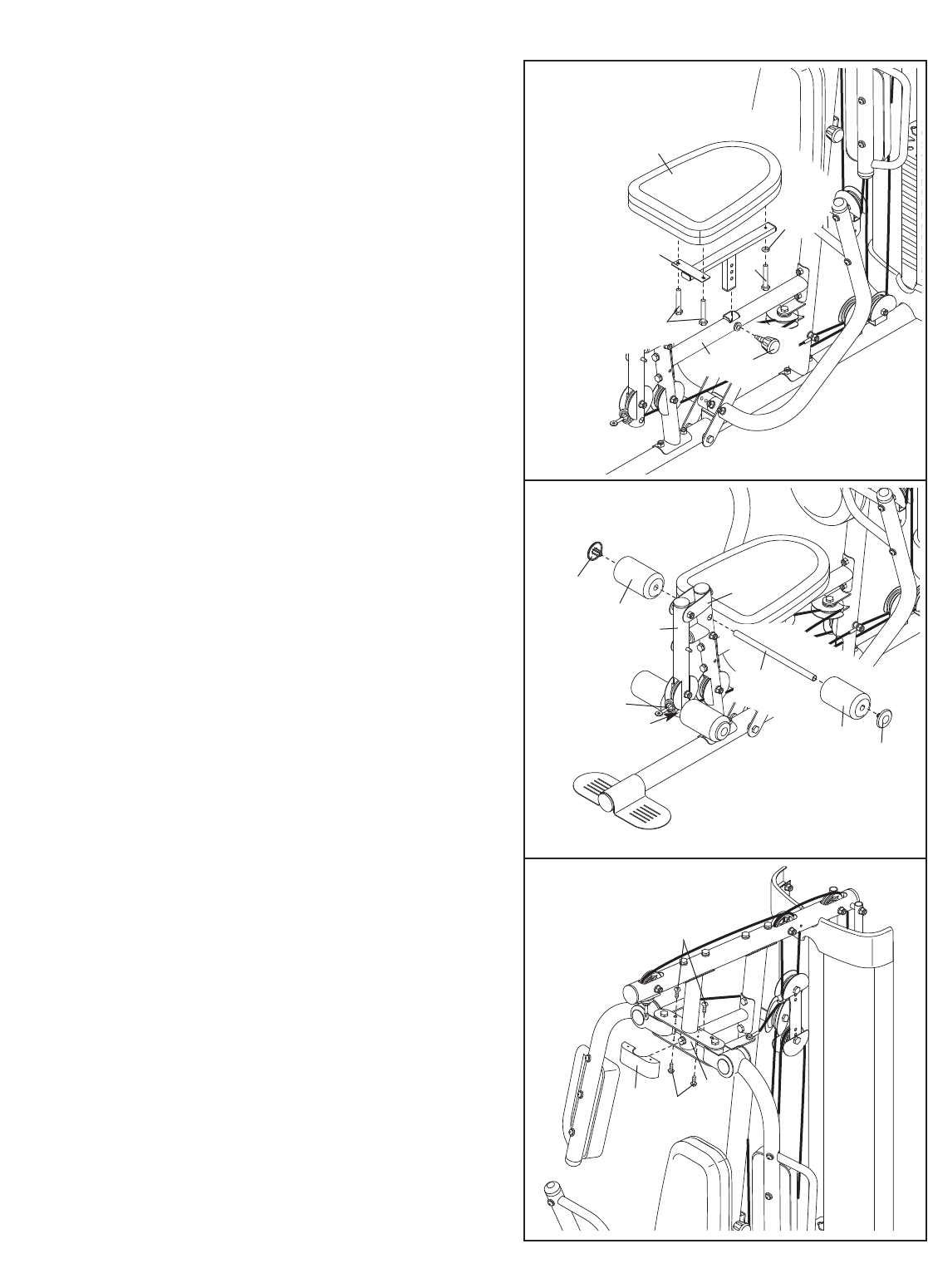

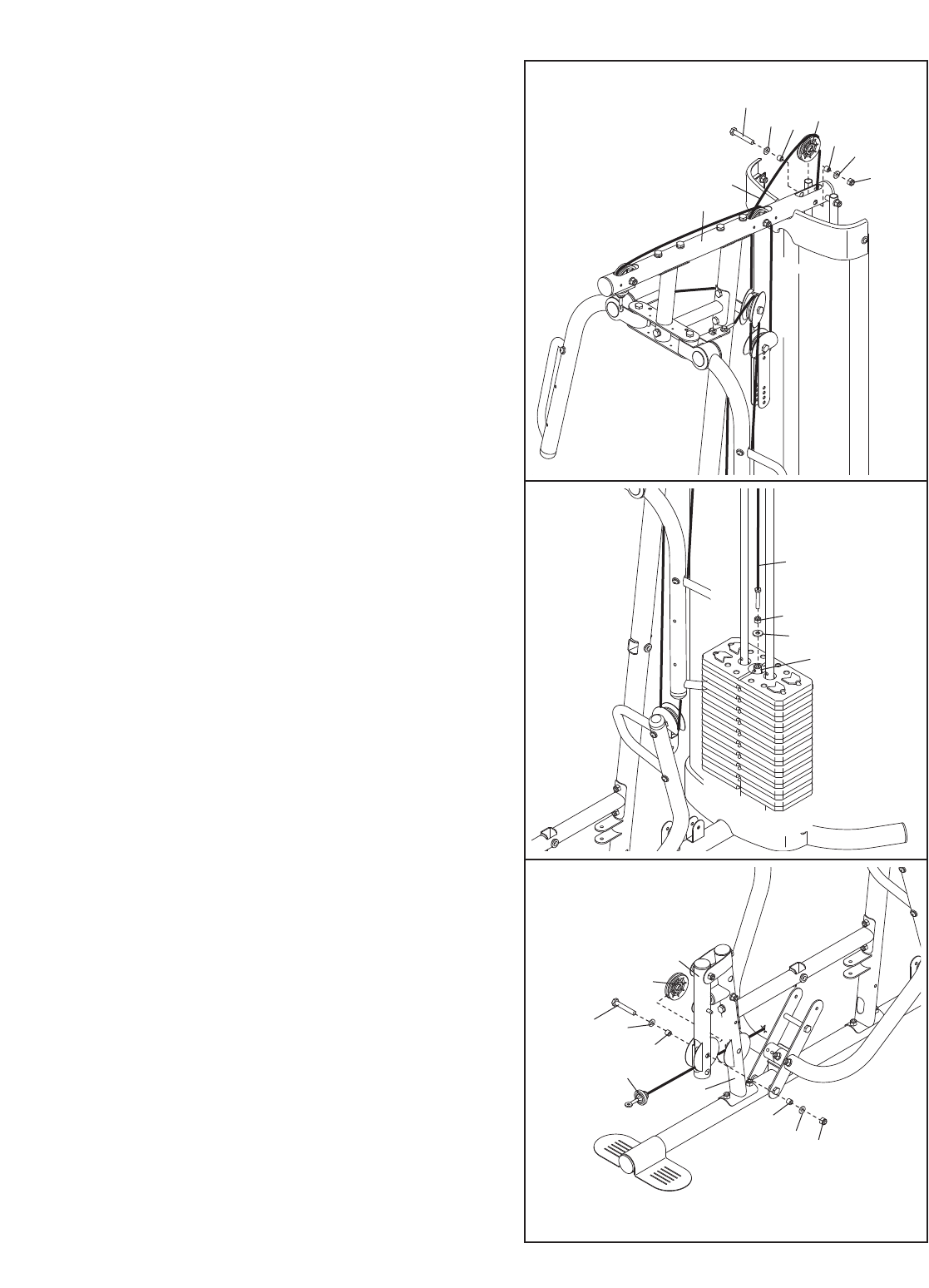

MONTAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
EINSTELLUNG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25
GEWICHTWIDERSTANDSTABELLE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27

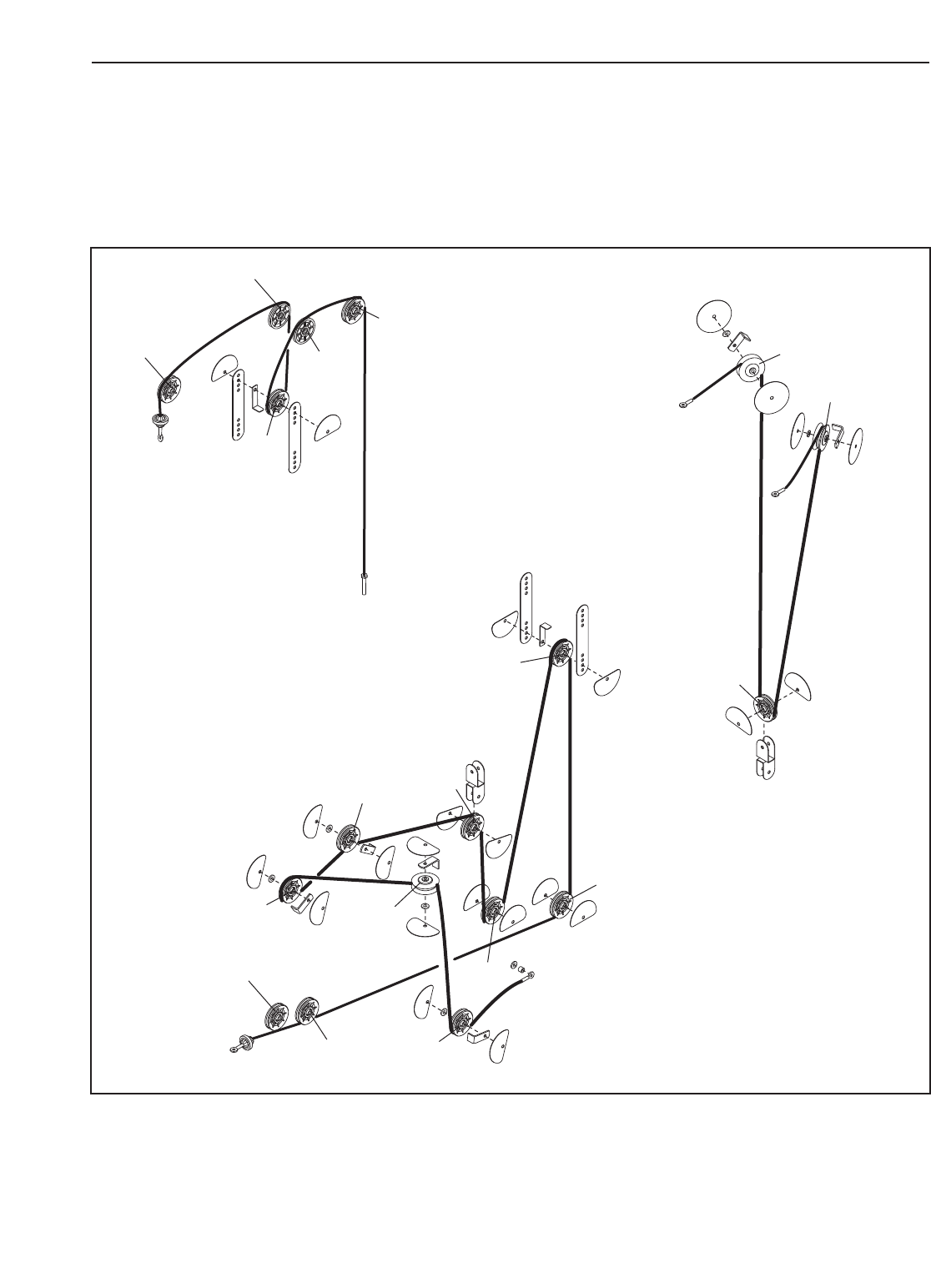

KABELDIAGRAMME . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28
WARTUNG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29

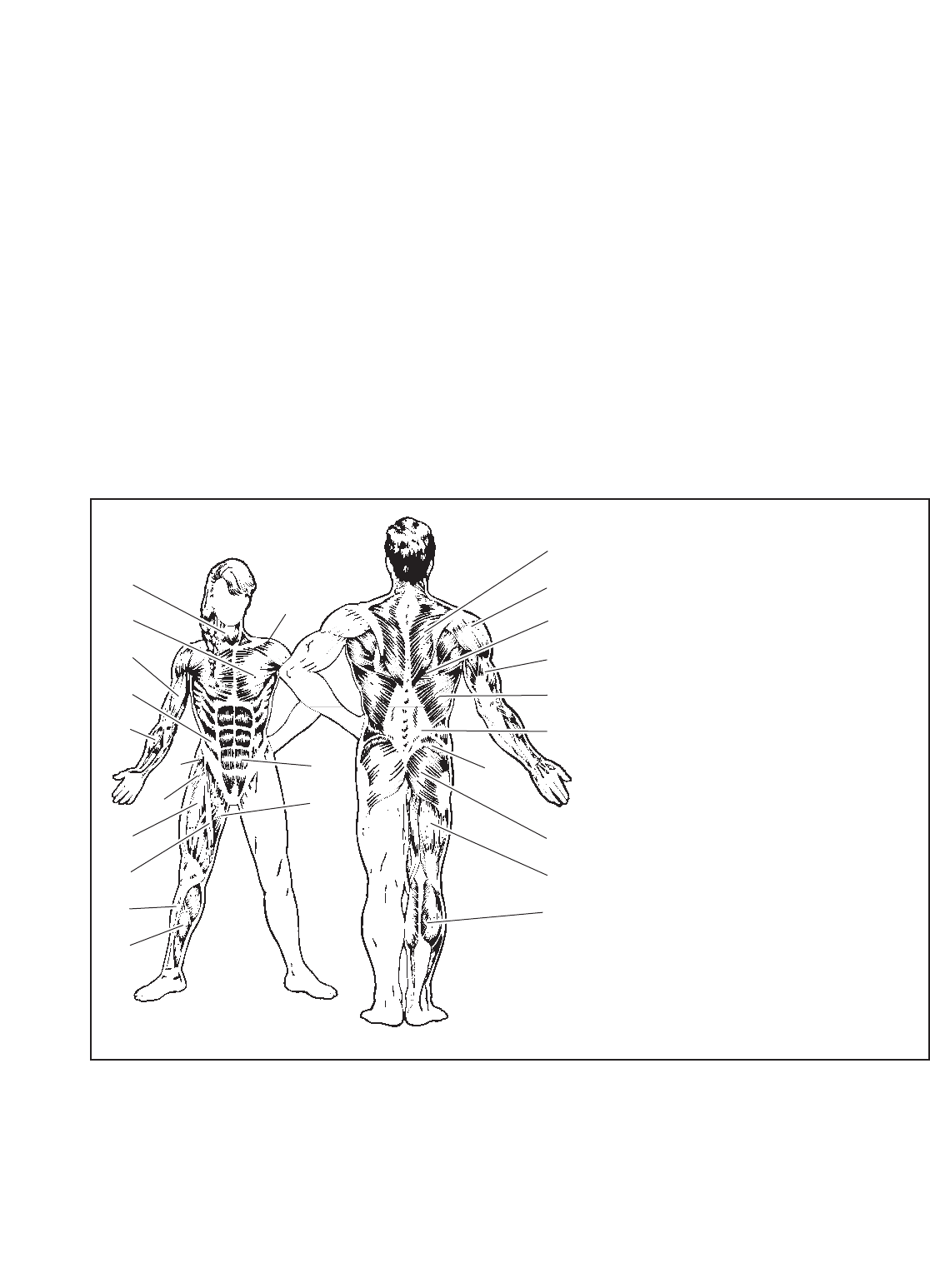

TRAININGSRICHTLINIEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30
TEILELISTE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33

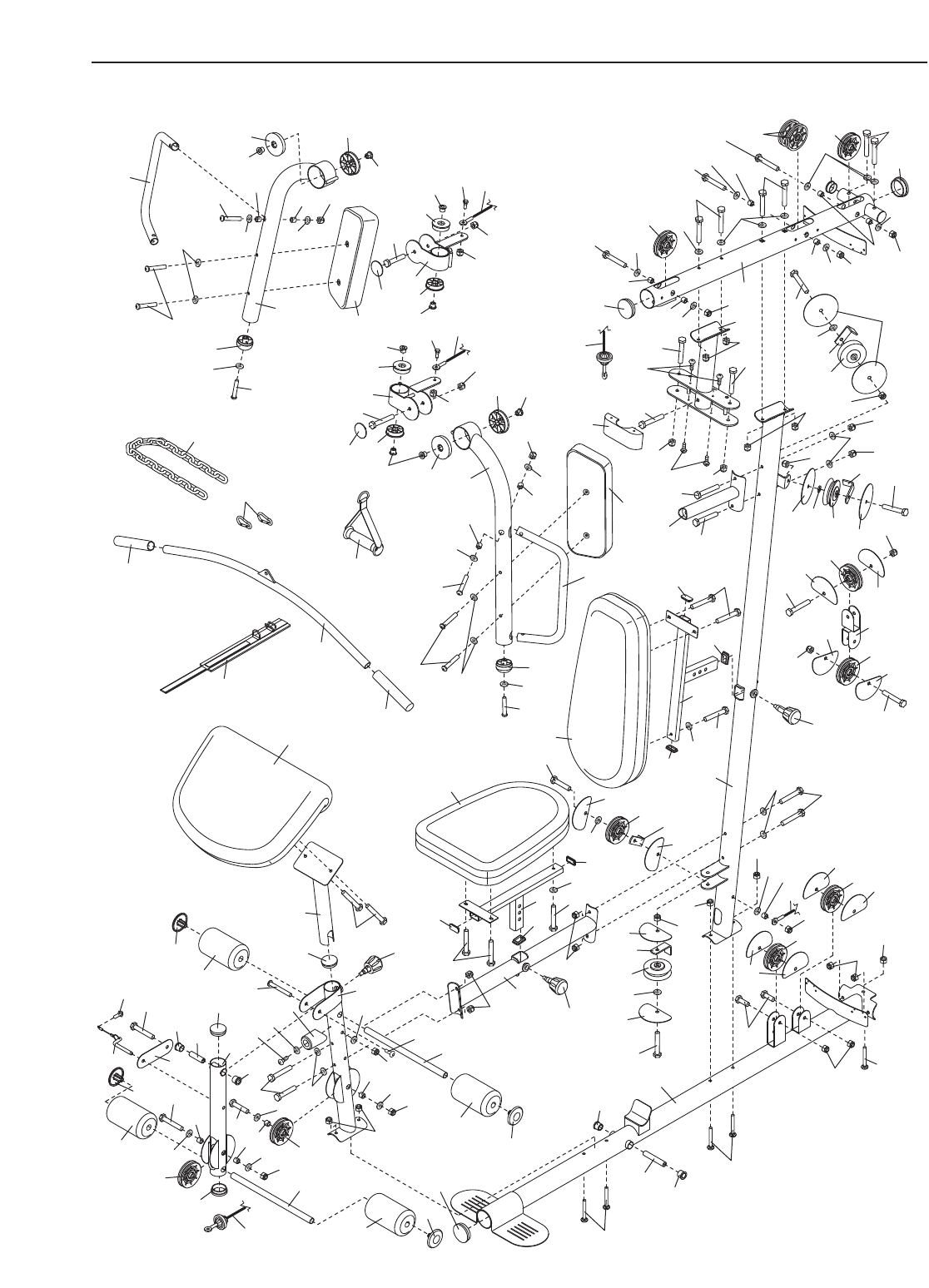

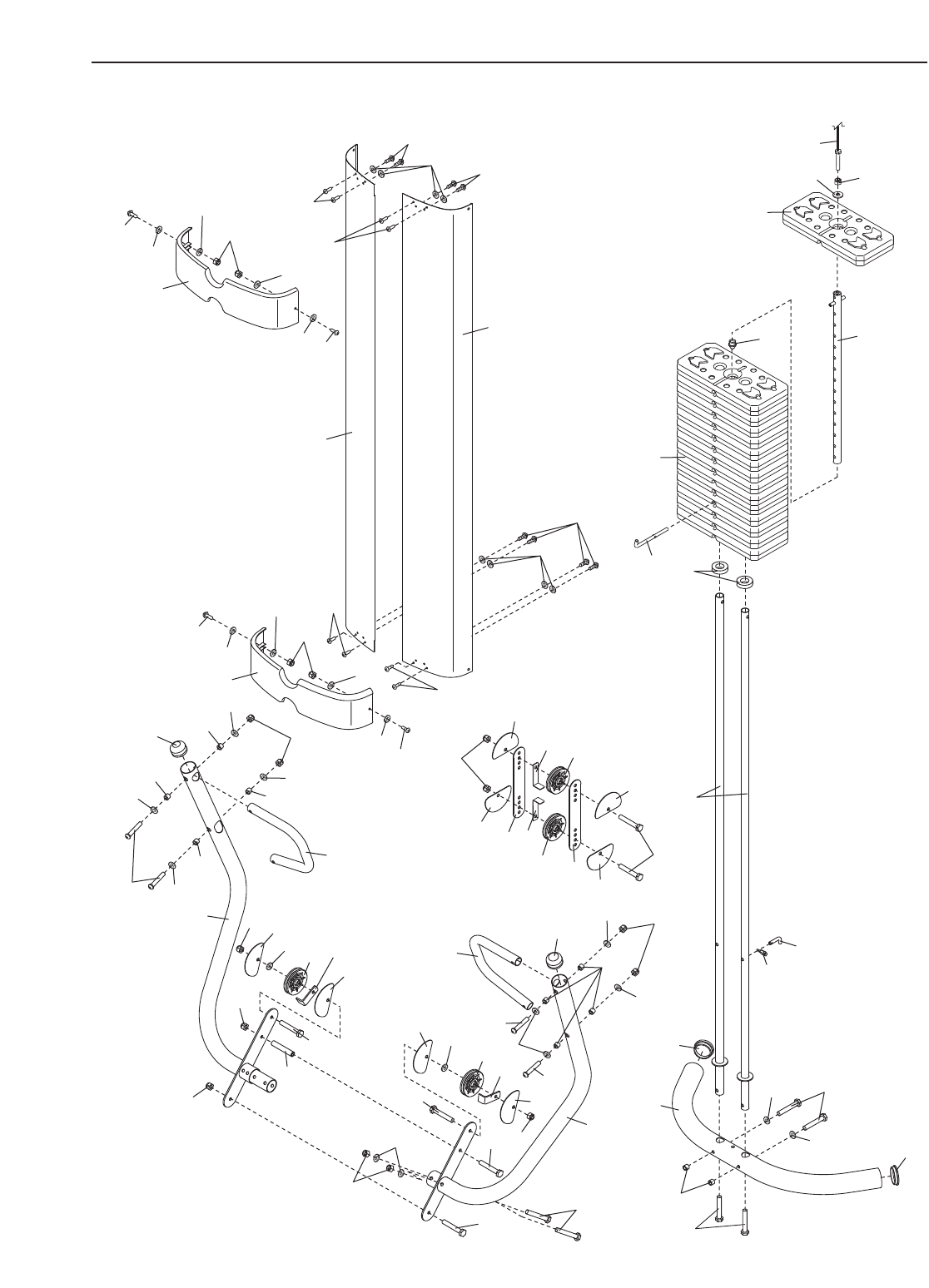

DETAILZEICHNUNG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34
BESTELLUNG VON ERSATZTEILEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Rückseite
INHALTVERZEICHNIS
2
WEIDER ist ein eingetragenes Warenzeichen von ICON IP, Inc.

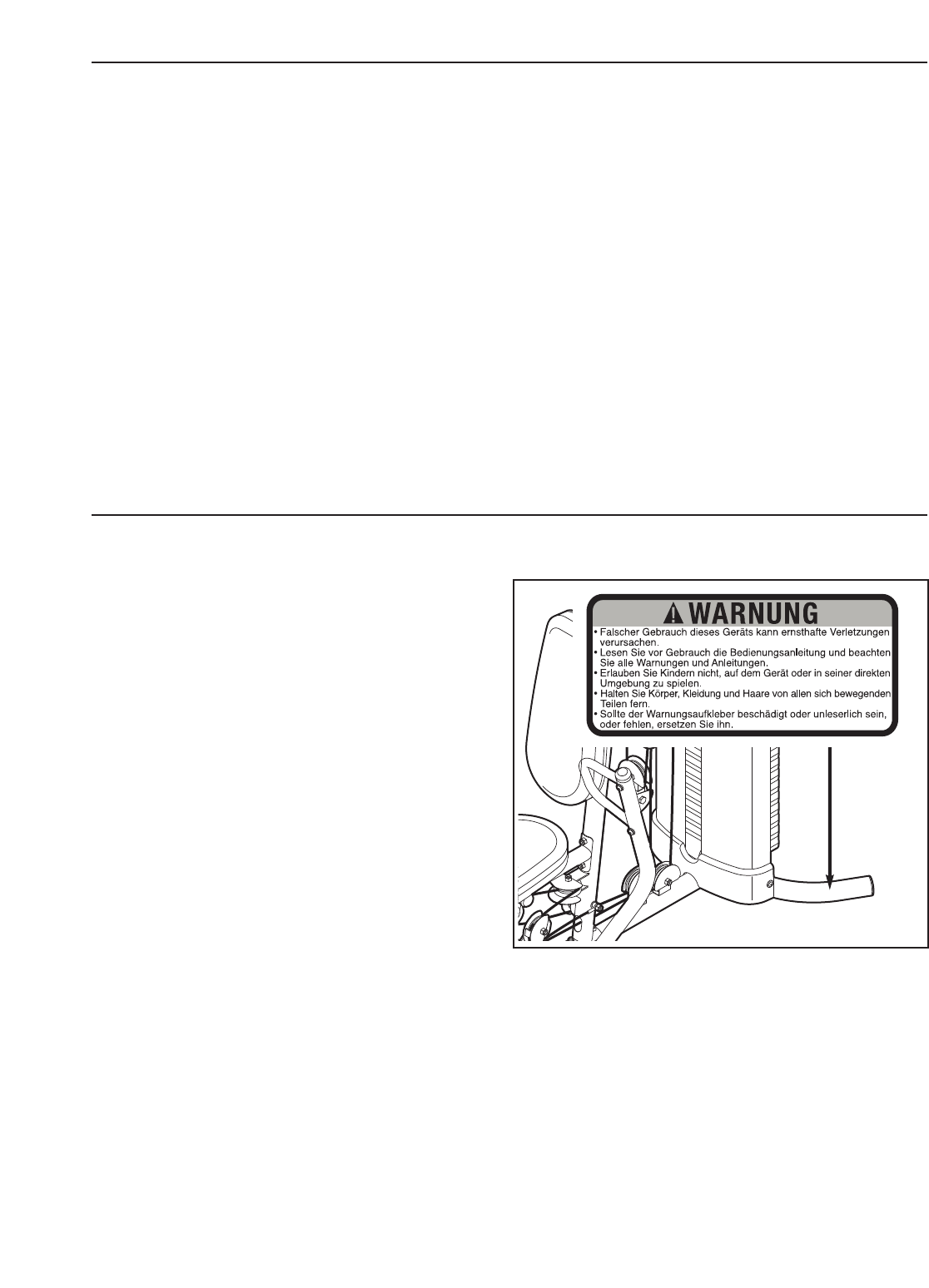

DIE WARNUNGSAUFKLEBER ANBRINGEN
Der abgebildete Aufkleber muss an der
Kraftstation befestigt sein. Bitte beachten
Sie, dass der Text auf die Aufkleber in eng-
lisch steht. Nehmen Sie die deutschen
Aufkleber und kleben Sie sie über die engli-
schen. Sollte ein Aufkleber fehlen oder unle-
serlich sein, fordern Sie bitte kostenlos einen
Ersatz von unserem Kundendienst (siehe
Rückseite dieser Bedienungsanleitung) an.
Kleben Sie den Ersatzaufkleber an die ange-
zeigte Stelle.
1. Lesen Sie vor Benutzung der Kraftstation die
gesamte Bedienungsanleitung und alle
Warnhinweise auf der Kraftstation. Benutzen
Sie der Kraftstation nur so, wie es in dieser
Anleitung beschrieben ist.
2. Der Eigentümer dieses Gerätes ist dafür verant-
wortlich, dass alle Benützer der Kraft-station
hinreichend über alle Vorsichtsmaßnah-men
informiert sind.
3. Dieses Gerät ist nur für den Hausgebrauch vor-
gesehen. Verwenden Sie dieses Gerät nicht in
kommerziellem, verpachtetem oder institutio-
nellem Rahmen.
4. Bewahren Sie der Kraftstation im Haus auf,
geschützt vor Feuchtigkeit und Staub. Der
Kraftstation muss auf ebenem Untergrund ste-
hen. Legen Sie zum Schutz des Bodens oder
Teppichs eine Unterlage unter das Gerät.
Stellen Sie sicher, dass um der Kraftstation
herum ausreichend Platz zur Auf- bzw.
Absteigen und zur Benutzung des Geräts vor-
handen ist.

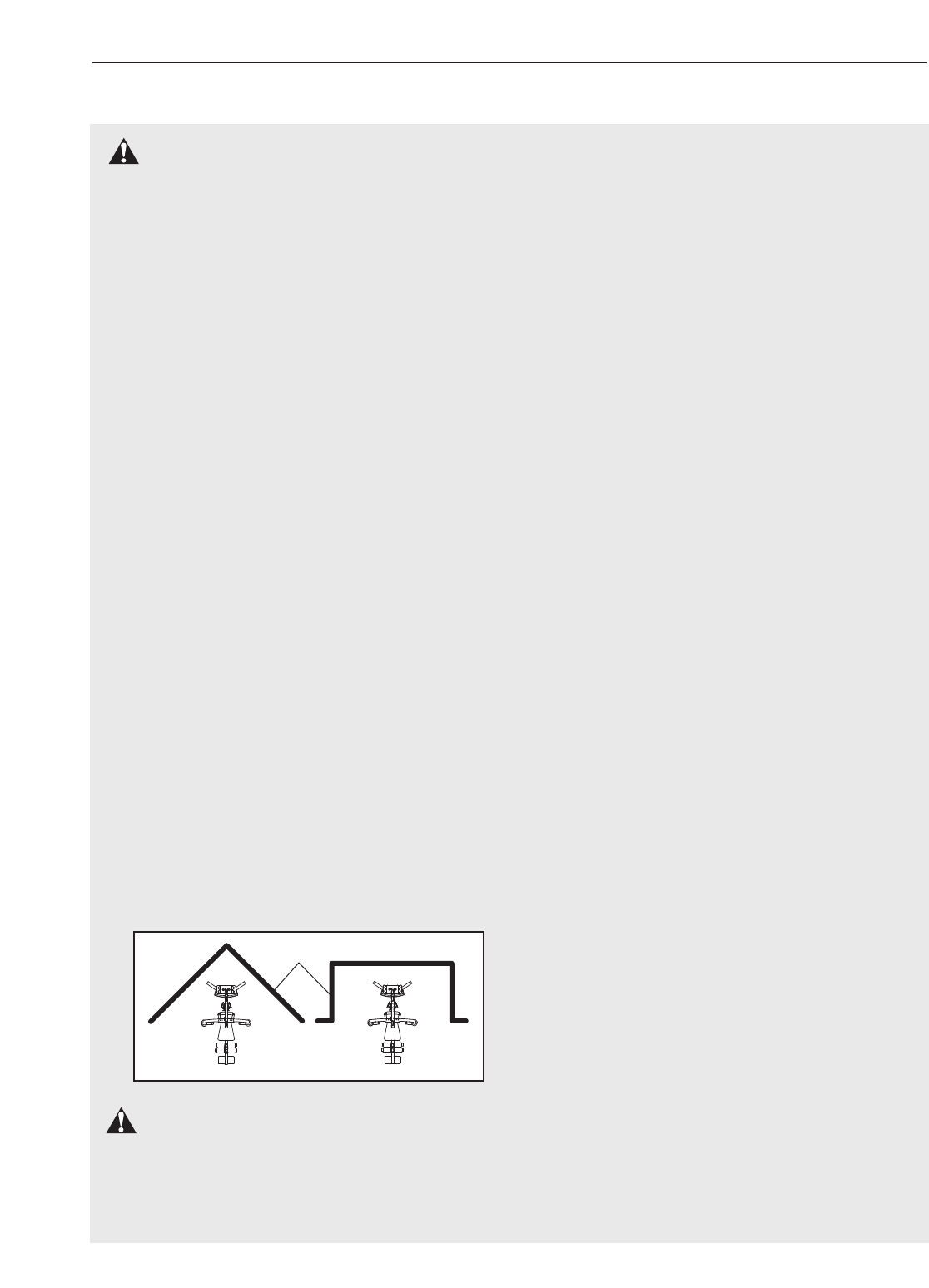

5. Der Gewichtsstapel dieser Kraftstation ist von
außen zugänglich; der Gewichtsstapel sollte
nicht von einer Stelle aus zugänglich sein, die
sich außerhalb des Sichtbereichs des
Benutzers befindet. Um fremden Zugang zum
Gewichtsstapel zu vermeiden, stellen Sie die
Kraftstation in einer Ecke des Raums auf, so
wie in der Abbildung unten gezeigt. Zwischen
der Kraftstation und den angrenzenden
Wänden sollte nicht mehr als 1 Meter Raum
sein.
6. Überprüfen Sie vor jedem Training alle Einzel-
teile und ziehen Sie die Teile nach, die sich
eventuell gelöst haben. Defekte oder abgenutz-
te Teile müssen sofort ausgetauscht werden.
7. Die Kraftstation ist so gebaut, dass sie ein
maximale Benutzergewicht von 135 kg, erträgt.
8. Kinder junger als 12 und Haustiere sollten
immer unbedingt vom Kraftstation ferngehalten
werden.
9. Halten Sie Hände und Füße von beweglichen
Teilen fern.
10. Tragen Sie zum Schutz während des Trainings
immer Sportschuhe.
11. Achten Sie darauf, dass sich das Kabel immer
auf den Rollen befindet. Wenn sich das Kabel
während des Trainings verdreht, halten Sie
sofort an und achten Sie darauf, dass es sich
auf den Rollen befindet und dass weder Kabel
noch Rollen in irgendeiner Form behindert wer-
den. Ersetzen Sie mindestens alle zwei Jahre
alle Kabel.
12. Die Kraftstation ist zur Benutzung mit den mit-
gelieferten Gewichten bestimmt. Benutzen Sie
die Kraftstation nicht mit Kurzhanteln oder
anderen Gewichten, um den Widerstand zu
erhöhen.
13. Vergewissern Sie sich immer vor dem Training
davon, dass der Gewichtsstift ganz in den
Gewichtestapel eingeführt wurde.
14. Sollten Sie Schmerzen oder Schwindelgefühle
haben, hören Sie mit dem Training sofort auf
und beginnen Sie mit einer Abkühlroutine.
15. Benutzen Sie niemals mehr als zehn Gewichte
mit dem Butterfly-Bügel.
WARNUNG: Bevor Sie mit diesem oder irgendeinem anderen Trainingsprogramm
beginnen, konsultieren Sie bitte zunächst Ihren Arzt. Dies ist besonders wichtig für diejenigen
Personen, die über 35 Jahre alt sind oder gesundheitliche Probleme haben oder hatten. Lesen Sie
alle Hinweise bevor Sie Ihr neues Gerät benutzen. der Hersteller ICON übernimmt keine Haftung für
Personen oder Sachschäden, die durch die Benutzung dieses Gerätes entstehen könnten.
WARNUNG: Lesen Sie vor Beginn Ihres Trainings mit der Kraftstation unbedingt die
nachfolgenden Hinweise, um ernsthafte Verletzungen zu vermeiden.
WICHTIGE HINWEISE
3
Raum
4
Rückenlehne
Beincurler-Polster
Umhüllung
Gewicht
Rücken-lehne-
Verstellknopf
Sitzverstellknopf
Fußknöchelriemen
Griff
Beincurler-Einstellknopf
Butterfly-Arme
Sitz
Rechte Seite
Linke Seite
Anmerkung: Die
Bezeichnungen “rech-
te Seite” und “linke
Seite” beziehen sich
auf eine Person, die
mit dem Rücken zur
Kraftstation steht.; sie
beziehen sich nicht
auf rechts und links in
der Zeichnung in der
Bedienungs-anleitung.
Beinhebel
Schaumstoffpolster
Kette
Drück-Arme
Lat-Stange
BEVOR SIE ANFANGEN
Zunächst unseren recht herzlichen Dank, dass Sie sich
für das WEIDER™ PRO 5500 Kraftstation entschieden
haben. Das Kraftstation bietet eine eindrucksvolle
Anzahl von Gewichtsstationen an, die zur Entwicklung
jeder Hauptmuskelgruppe des Körpers beitragen. Egal,
ob Sie Ihren Körper in Form bringen möchten, Ihre
Muskeln vergrößern und Ihre Kraft erhöhen möchten,
oder ob Sie für ein gesünderes Herz-Kreislauf-System
trainieren möchten, die Kraftstation wird Ihnen dabei
helfen, Ihre gewünschten Trainingsziele zu erreichen.
Lesen Sie zu Ihrem eigenen Vorteil sehr sorgfältig
diese Bedienungsanleitung. Sollten Sie nach der
Lektüre dieser Bedienungsanleitung noch Fragen haben,
beziehen Sie sich auf die Vorderseite der Anleitung.
Halten Sie bitte vor Ihrem Anruf die Modell- und die
Serien-Nummer Ihres Gerätes bereit. Die Modell-
Nummer lautet WEEVSY2996.1. Die Serien-Nummer
finden Sie auf dem beigefügten Aufkleber auf der
Kraftsta-tion (siehe erste Seite dieser Bedienungs-
anleitung).

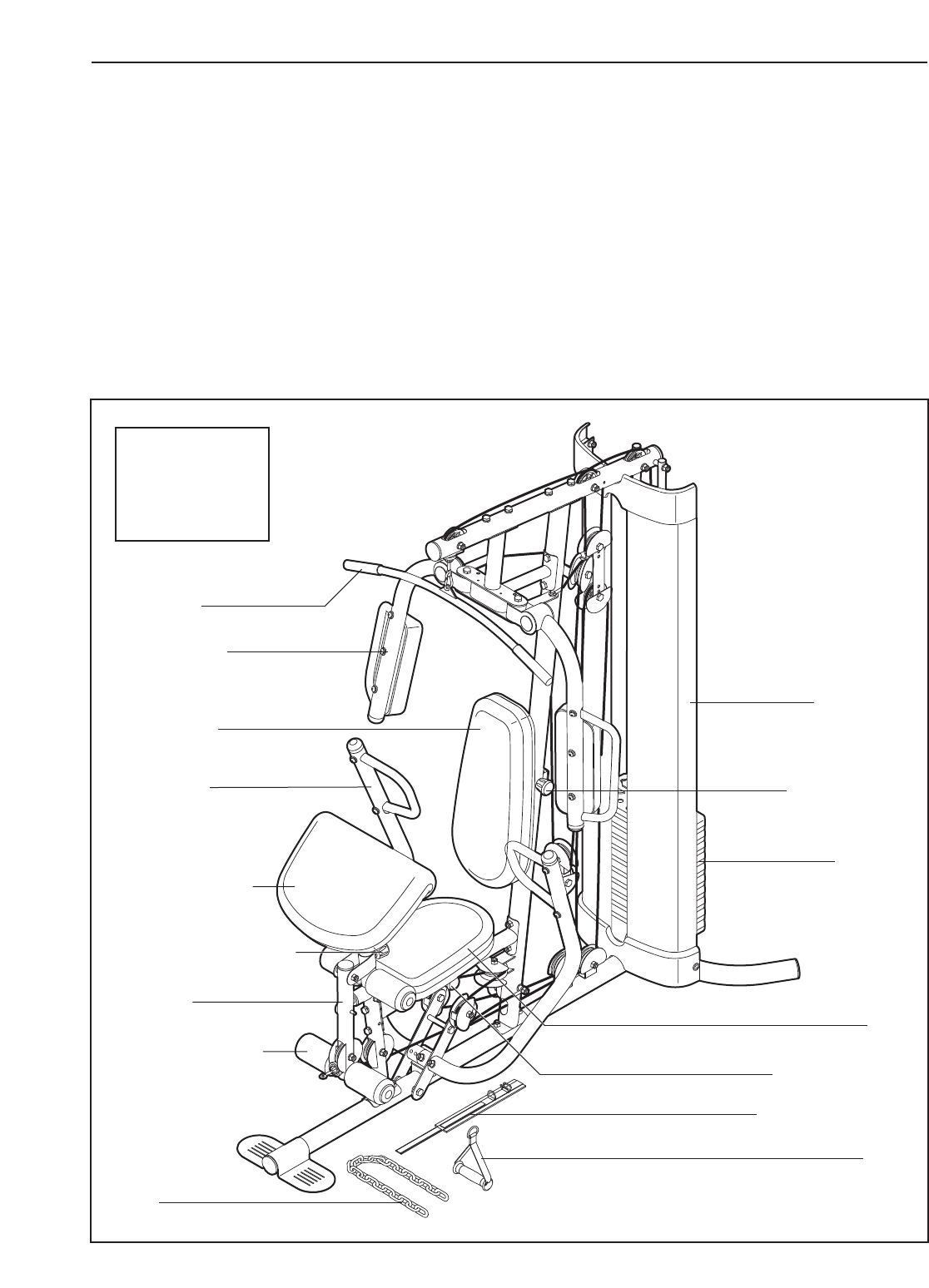

Bevor Sie weiterlesen, werfen Sie bitte zuerst einen Blick
auf die unten abgebildete Zeichnung und machen Sie
sich mit den gekennzeichneten Einzelteilen vertraut.
AUFBAUMAßE:
Höhe: 210 cm
Breite: 109 cm
Länge: 196 cm
90mm Abstandshalter (59)
56,5mm Buchse (69)
21mm Stahlscheibe (108)
19mm Abstandshalter (67)
13mm Stahlabstands-halter (109)
11mm Abstandshalter (99)
M10 Mutter mit Nylon-
Klemmteil (77)
M8 Scheibe (103)
M8 Mutter mit Nylon-
Klemmteil (78) M6 Scheibe
(114)
M4 Scheibe
(104)
M6 Mutter mit
Nylon-Klemmteil
(107)
M4 x 12mm
Blechschraube
(102)
M4 x 16mm
Blechschraube
(110)
M6 x 16mm
Schraube (88) M8 x 22mm
Schraube mit
Ansatzschaft (90)
M10 x 75mm Linsenschraube (118)
M10 x 20mm
Schraube (96)
M10 Scheibe (80) großen M10 Scheibe (105) großen M12 Scheibe (98)
M10 x 70mm Schraube (113)
M12 Mutter (112)

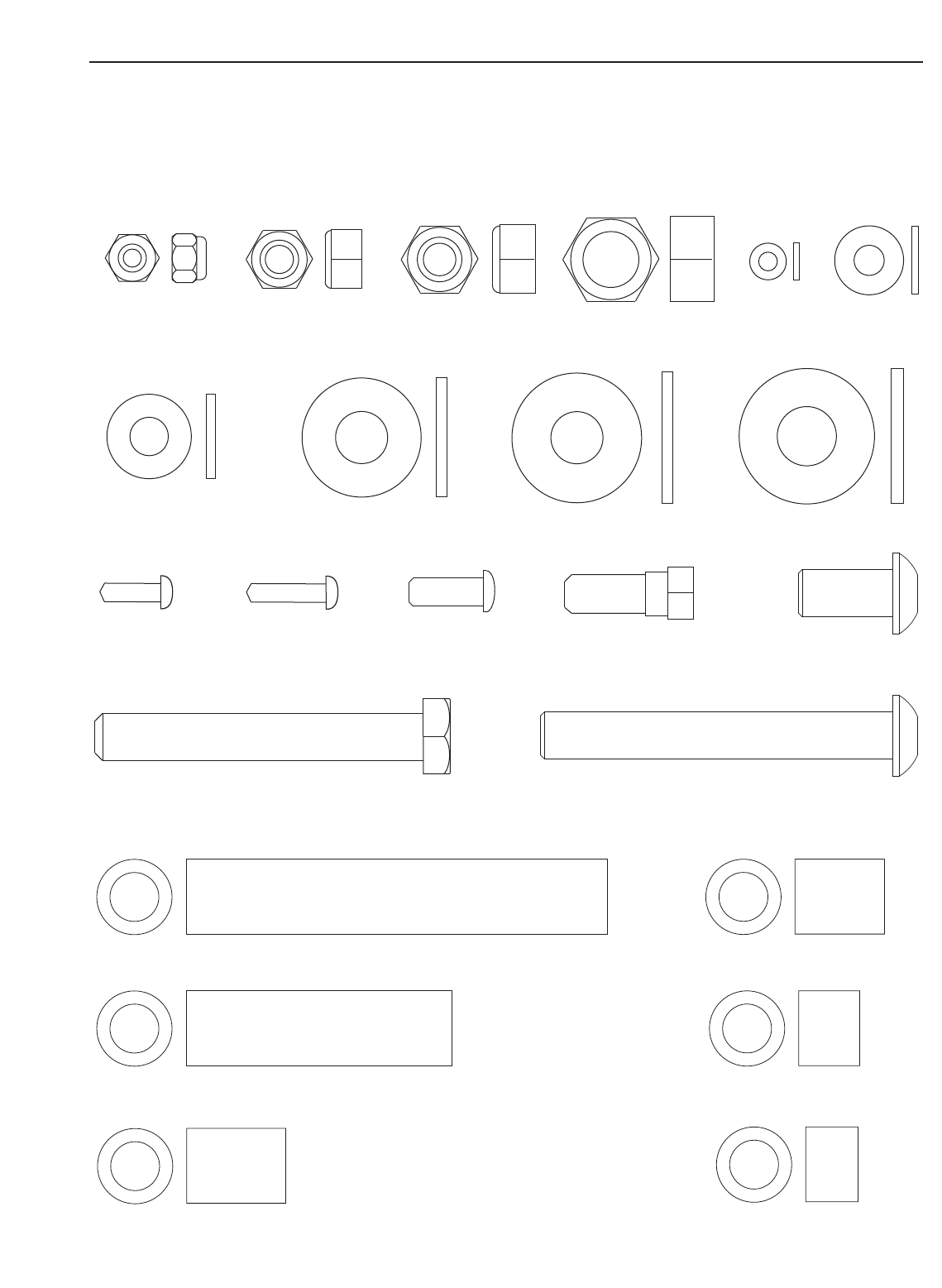

DIAGRAMM FÜR DIE IDENTIFIZIERUNG DER TEILE
Dieses Diagramm hilft Ihnen bei der Identifikation der kleinen Montageteile. Die Zahl in Klammern unter jedem
Teil ist die Bestell-Nummer der TEILELISTE auf seite 33 dieser Bedienungsanleitung. Anmerkung: Einige kleine
Teile wurden möglicherweise zur Erleichterung des Transportes schon angebracht. Sollten Sie ein Teil
nicht sofort finden, überprüfen Sie bitte, ob es nicht schon an einem anderen Teil angebracht worden ist.
5

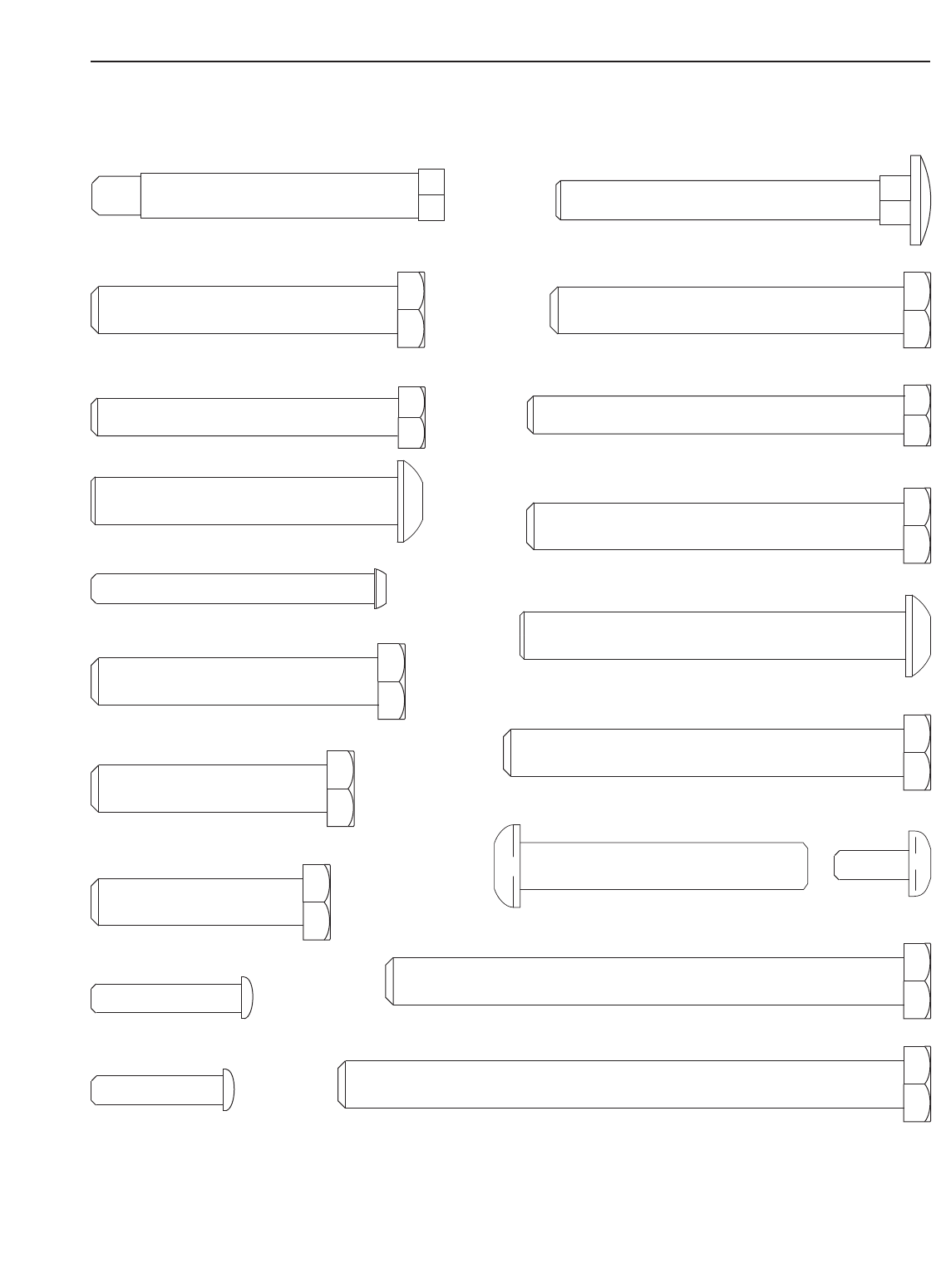

M6 x 32mm Schraube (89)
M6 x 28mm
Schraube (94)
M6 x 60mm Linsenschraube (91)
M8 x 75mm Schraube mit Vierkantansatz (83)
M8 x 80mm Schraube (100)
M8 x 65mm Schraube (101)
M10 x 120mm Schraube (115)
M10 x 82mm Linsenschraube (92)
M10 x 61mm Bolzensatz (116)
M8 x 69mm Schraube (87)
M10 x 60mm Schraube (79)
M10 x 85mm Schraube (81)
M10 x 75mm Schraube (82)
M10 x 80mm Schraube (84)
M10 x 65mm Schraube (85)
M10 x 45mm Schraube (86)
M10 x 50mm Schraube (97)
M10 x 110mm Schraube (93)
M10 x 65mm Linsenschraube (106)
DIAGRAMM FÜR DIE IDENTIFIZIERUNG DER TEILE
6
7

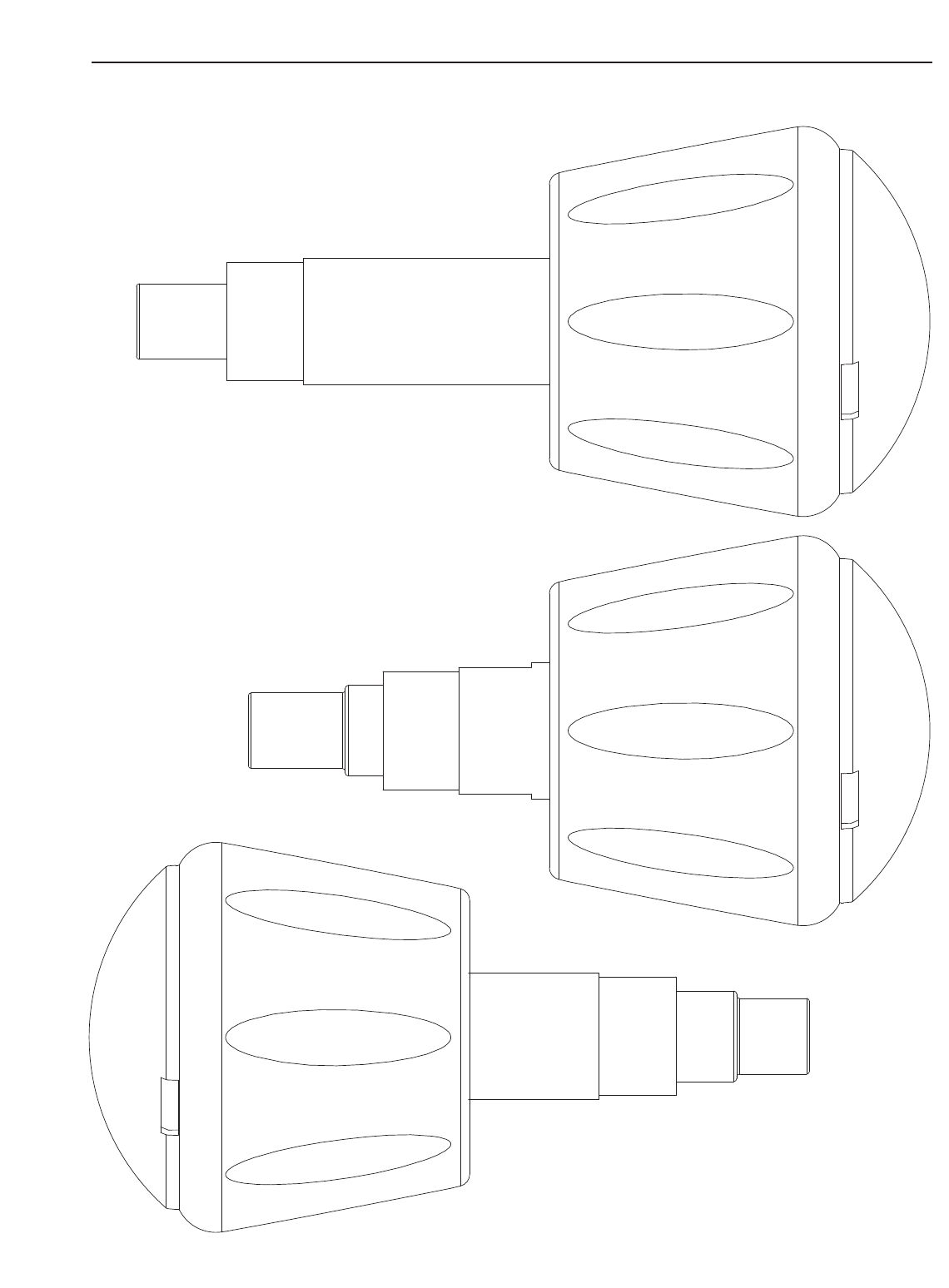

Rückenlehne-Einstellknopf (58)
Curl-knopf (58)
Sitzeinstellknopf (52)
DIAGRAMM FÜR DIE IDENTIFIZIERUNG DER TEILE
8

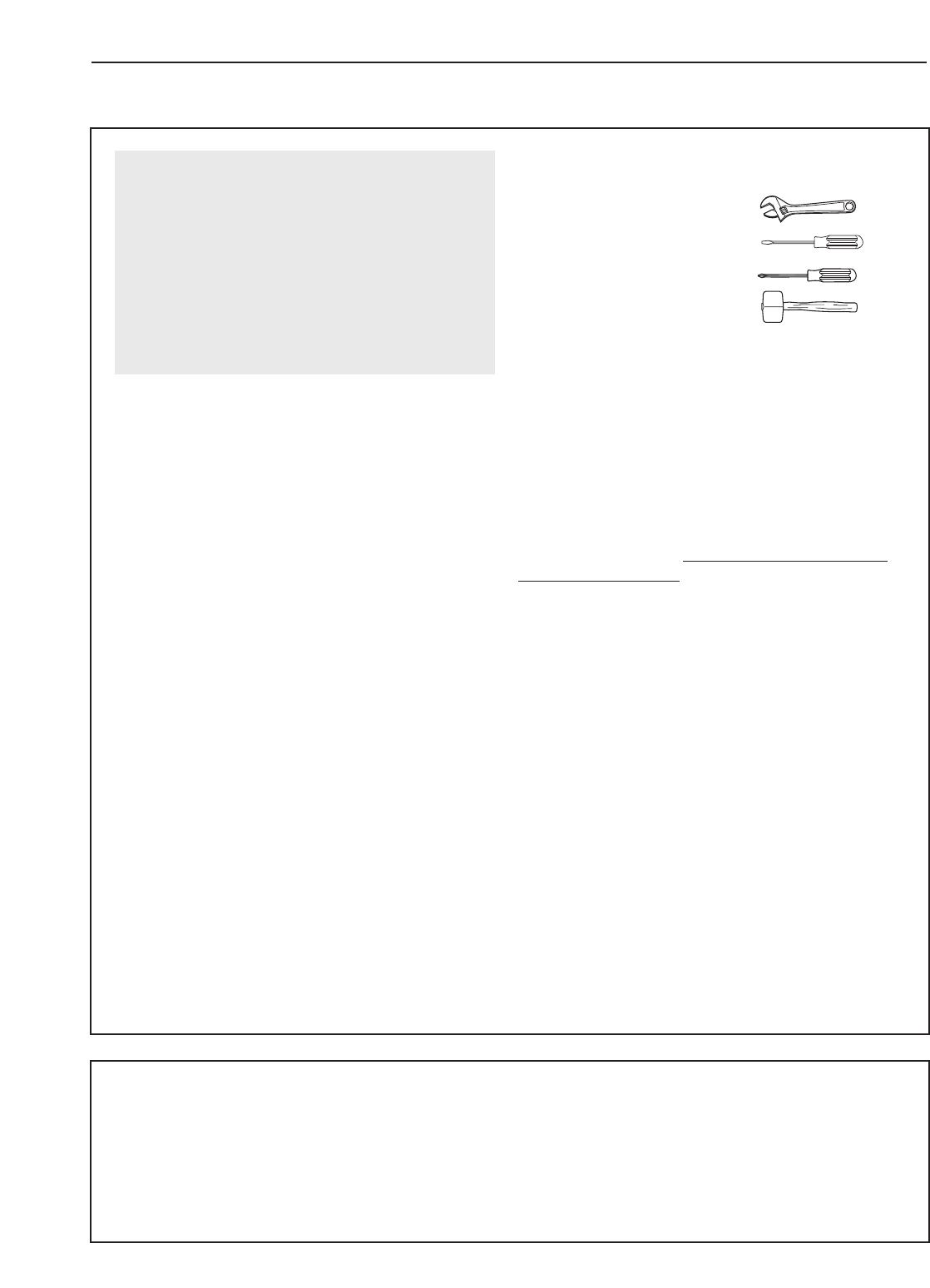

Folgende (nicht enthaltene) Werkzeuge werden
für die Montage benötigt:
• zwei verstellbare Schlüssel
• einen Schraubenzieher
• einen Kreuzschraubenzieher
• einen Gummihammer
• Sie werden zusätzlich Schmiermittel oder
Vaseline, ein kleine Menge Seifenwasser, und
Papierklebe-band benötigen.
Ammerkung: Die Montage ist leichter zu durchfühen,
wenn Sie einen Satz Steckschlüssel, einen Satz
Schraubenschlüssel mit offenen oder geschlossenen
Enden, oder einen Satz Sperrschlüssel haben.
Identifizierung der Teile
Zur Identifizierung der kleinen Teile bei der Montage,
benutzen Sie bitte das DIAGRAMM ZUR IDENTIFI-
ZIERUNG DER TEILE, auf die Seiten 5-7. Legen Sie
das Diagramm auf den Boden zur leichten
Identifizierung der Teile während jeder Montagestufe.
Anmerkung: Einige kleine Teile wurden möglicher-
weise zur Erleichterung des Trans-portes schon
angebracht. Sollten Sie ein Teil nicht sofort finden,
überprüfen Sie bitte, ob es nicht schon an einem
anderen Teil befestigt worden ist.
Orientierung der Teile
Während des Zusammenstellens der Kraftstation,
vergewissern Sie sich bitte, dass alle Teile so orien-
tiert sind, wie in den Zeichnungen angegeben.
Festziehen der Teile
Ziehen Sie alle Teile fest, es sei denn, andere
Anweisungen werden gegeben.
Fragen?
Falls Sie noch Fragen haben nachdem Sie die
Montageinstruktionen gelesen haben, beziehen Sie
sich auf die Vorderseite dieser Anleitung.
Für die Montage braucht man zwei Personen
Für Ihren Komfort und Ihre Sicherheit sollten Sie
die Kraftstation mit Hilfe einer zweiten Person mon-
tieren.
Erlauben Sie sich genügend Zeit
Wegen der vielen Merkmalen dieser Kraftstation
wird die Montage einige Stunden dauern. Wenn Sie
genügend Zeit erlauben und sich entschließen die
Arbeit erfreulich zu gestalten, wird die Montage rei-
bungslos verlaufen.
Suchen Sie eine Stelle für die Kraftstation aus
Wegen des Gewichts und der Größe sollte die
Kraftstation an der Stelle wo sie benutzt wird montiert
werden. Achten Sie darauf, dass sie genügend Raum
haben, um die die Kraftstation herum zu laufen wäh-
rend Sie diese aufbauen.
Wie man die Schachtel auspackt
Um die Montage so einfach wie möglich zu machen,
haben wir die Montage in vier Stufen eingeteilt. Die
Teile, die für jede Stufe gebraucht werden, sind in
individuelle Säcke eingepackt. Wichtig: Warten Sie
bis Sie mit der Stufe anfangen, bevor Sie den
Sack für diese Stufe aufmachen.Legen Sie alle
Teile der Kraftstation auf eine freie Fläche und entfer-
nen Sie das Verpackungsmaterial. Werfen Sie das
Verpackungs-material erst weg wenn Sie mit der
Montage fertig sind.
Erleichten Sie sich die Montage
Die Bedienungsanleitung ist so entworfen um
zuversichern, dass die Kraftstation von allen
erfolgreich zusammen gestellt werden kann.
Bevor Sie mit der Montage anfangen, ver-
sichern Sie sich, dass Sie die Information
auf dieser Seite durchlesen. Das Lesen
dieser kurzen Einleitung wird Ihnen mehr
Zeit sparen als die Lesezeit dieser
Information.
Die vier Stufen der Montagedurchführung
Rahmenmontage—Sie werden mit dem Aufbauen
der Basis und der Pfosten, die das Gerüst der
Kraftstation formen, anfangen.
Armmontage—Während dieser Stufe werden Sie
die Arm- und Beinhebel zusammen stellen.
Kabelmontage—Während dieser Stufe werden Sie
die Kabel und Rollen, die die Arme mit den
Gewichten verbinden, befestigen.

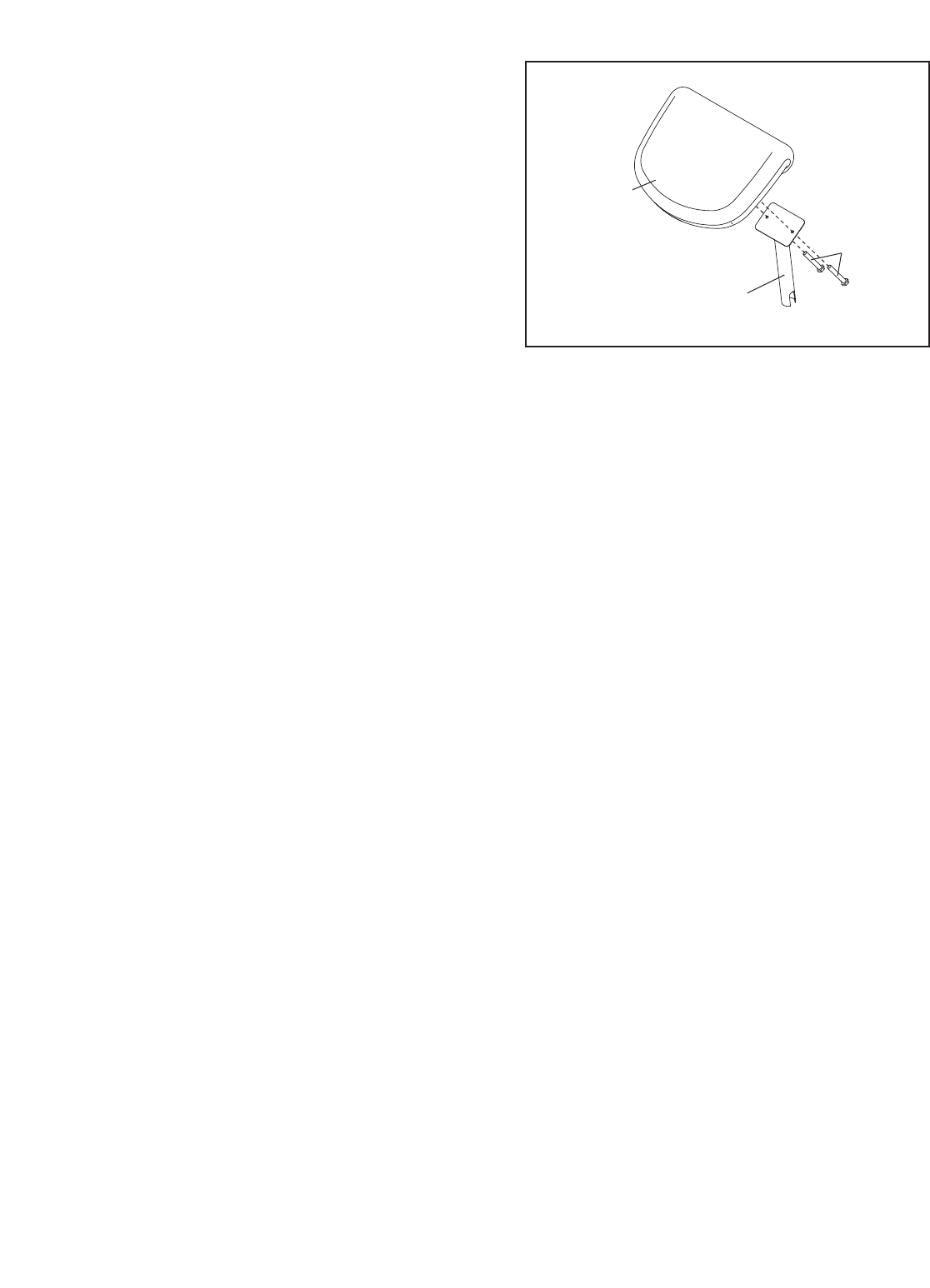

Sitzmontage—Während dieser letzten Stufe werden
Sie die Sitze und Rückenlehnen zusammen stellen.
MONTAGE
9
2. Schieben Sie die beiden Gewichtsführungen (18)
durch die Stützstange (3). Achten Sie darauf,
dass sich die angedeuteten Löcher der
Gewichtsführungen unten befinden.
Befestigen Sie die Stützstange (3) und die
Gewichtsführungen (18) mit zwei M10 x 85mm
Schrauben (81), zwei M10 Scheiben (80), zwei
21mm Stahlabstandsstücken (108) und zwei M10
Muttern mit Nylon-Klemmteil (77) an der Basis
(1). Ziehen Sie die Muttern noch nicht fest.
Befestigen Sie als nächstes die Gewichtsführun-
gen (18) mit zwei M10 x 20mm Linsenschrauben
(96) an der Stützstange (3). Befestigen Sie dann
die Stützstange mit einer M8 x 75mm Schraube
mit Vierkantansatz (83) und einer M8 Mutter mit
Nylon-Klemmteil (78) an der Basis (1). Ziehen Sie
die Mutter noch nicht fest.
Befestigen Sie den Pfosten (2) mit den zwei
angedeuteten M8 x 75mm Schrauben mit
Vierkantansatz (83) und zwei M8 Muttern mit
Nylon-Klemmteil (78) an der Basis (1). Ziehen
Sie die Muttern noch nicht fest.
2
3
10
78
75
104
110
78
1
18
83
1
81
80
80
108
78
78
83
83
96
78
2
3
77
Löcher
1

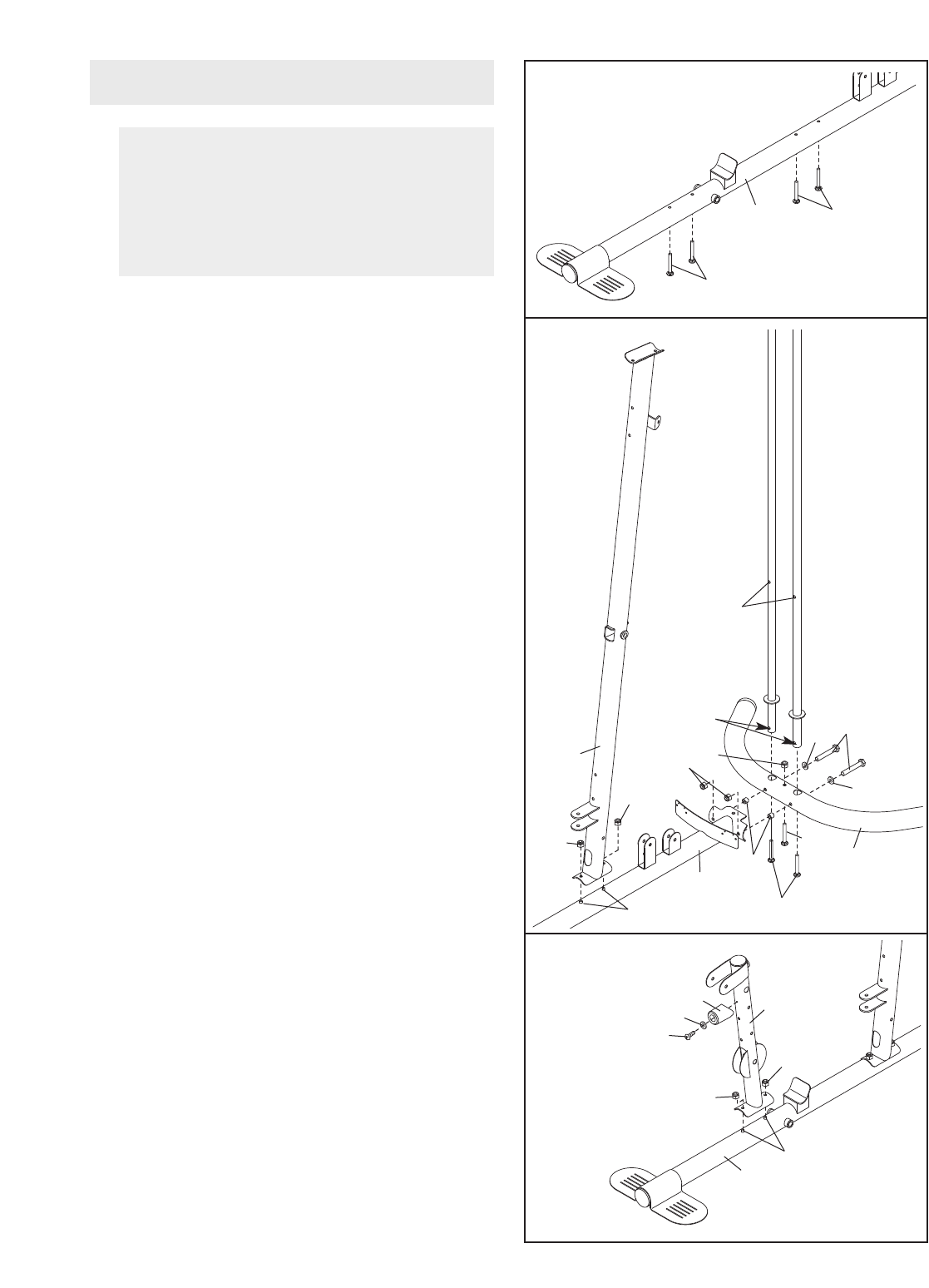

3. Befestigen Sie das Vorderbein (10) mit zwei M8 x
75mm Schrauben mit Vierkantansatz (83) und
zwei M8 Muttern mit Nylon-Klemmteil (78) an der
Basis (1). Drehen Sie die Muttern mit Nylon-
Klemmteil noch nicht fest an.
Befestigen Sie den Beinhebel-Stoßdämpfer (75) mit
einer M4 x 16mm Blechschraube (110) und einer
M4 Scheibe (104) am Vorderbein (10). Das Ende
des Stoßdämpfers muss nach oben zeigen.
1.
Schieben Sie vier M8 x 75mm Schrauben mit Vier-
kantansatz (83) von unten nach oben, wie ange-
zeigt, in die Basis (1) ein. Anmerkung: Um die
Schrauben in dieser Position zu halten, kann
man sie mit Klebeband vorläufig befestigen.
Die Information auf Seite 8 muss unbedingt
gelesen werden, bevor man mit der Montage
der Kraftstation beginnt. Bitte verwenden Sie
zur Identifizierung der kleinen Montageteile
das DIAGRAMM FÜR DIE IDENTIFIZIERUNG
DER TEILE auf Seite 5-7 dieser Anleitung.
Rahmenmontage
83
83
1
10
4. Befestigen Sie den Rahmen (9) mit zwei M8 x
80mm Schrauben (100), zwei M8 Scheiben (103)
und zwei M8 Muttern mit Nylon-Klemmteil (78)
am Pfosten (2). Drehen Sie die Muttern mit
Nylon-Klemmteil noch nicht fest an.
Befestigen Sie den Rahmen (9) mit zwei M8 x
65mm Schrauben (101), zwei M8 Scheiben (103)
und zwei M8 Muttern mit Nylon-Klemmteil (78)
am Vorderbein (10). Drehen Sie die Muttern mit
Nylon-Klemmteil noch nicht fest an.
4
100
100
2
103
103
78
78
78
78
9
101
103 10
5
102
21
1

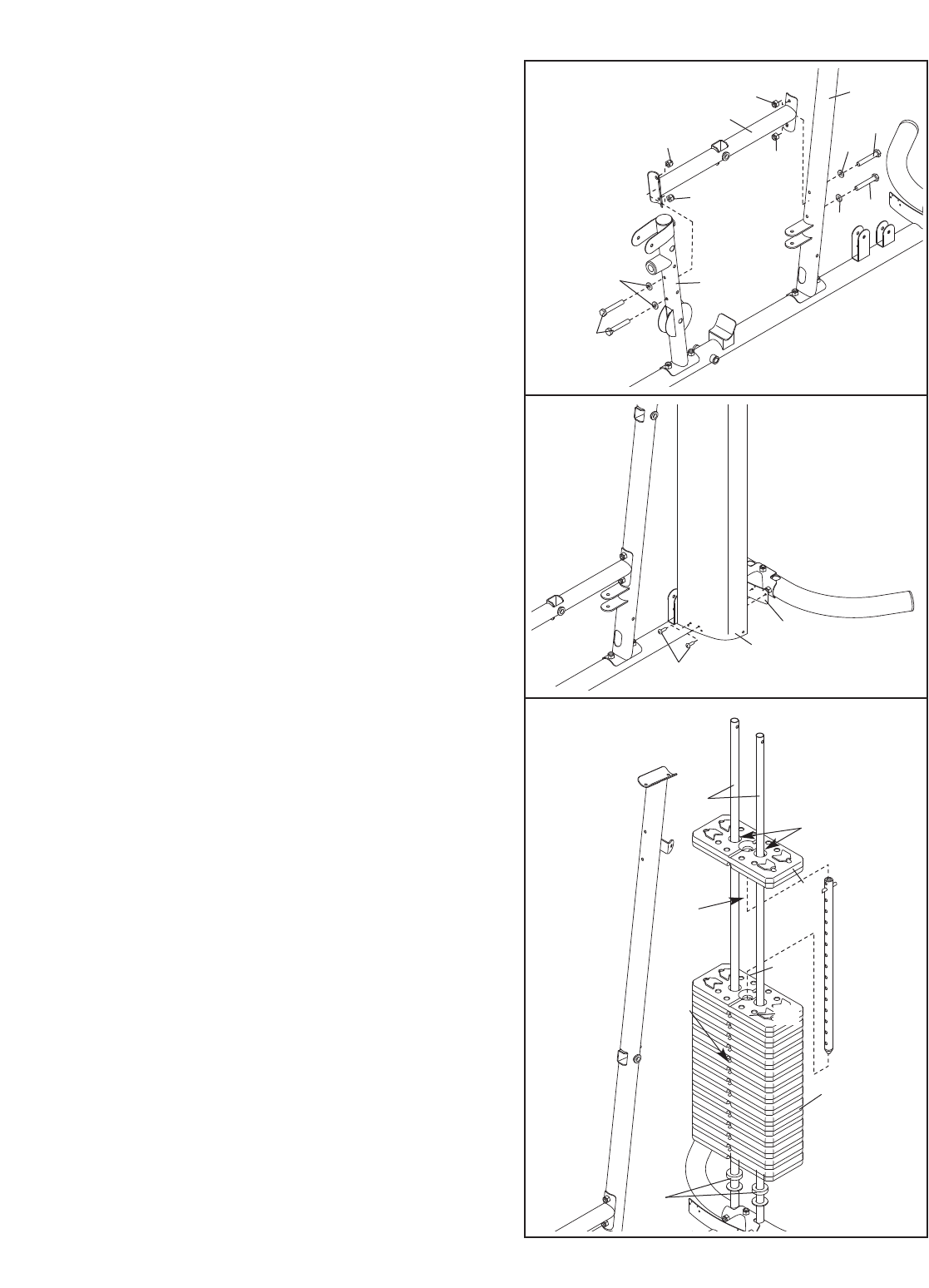

5. Befestigen Sie das Unterteil der linken Umhüllung
(21) mit zwei M4 x 12mm Blechschrauben (102)
an der Basis (1).
Wiederholen Sie diesen Schritt mit der rech-
ten Umhüllung (nicht abgebildet).
6
6. Anmerkung: Einige Teile sind hier nicht abge-
bildet, um diesen Schritt klarer darzustellen.
Schieben Sie die zwei Gewichtsstoßdämpfer (71)
auf die Gewichtsführungen (18). Richten Sie vier-
zehn Gewichte (19) so aus, dass die Schlüssel-
löcher unten sind, wie hier abgebildet. Schieben Sie
die Gewichte dann auf die Gewichtsführungen.
Schieben Sie die Gewichtsrohrkappe (76) auf die
Gewichtsstange (20) auf. Schieben Sie die
Gewichtsstange durch die vierzehn Gewichte
(19). Achten Sie darauf, dass sich der Stift an
der Gewichtsstange oben befindet, wie hier
angezeigt.
Schmieren Sie die angezeigten Löcher jedes
Gewichts (19) mit dem Schmierfett in dem beige-
fügten Paket. Schieben Sie dann die Gewichte
auf die Gewichtsführungen (18).
19
71
19
20
18
Stift
Stiftloch
Schmieren
76
11

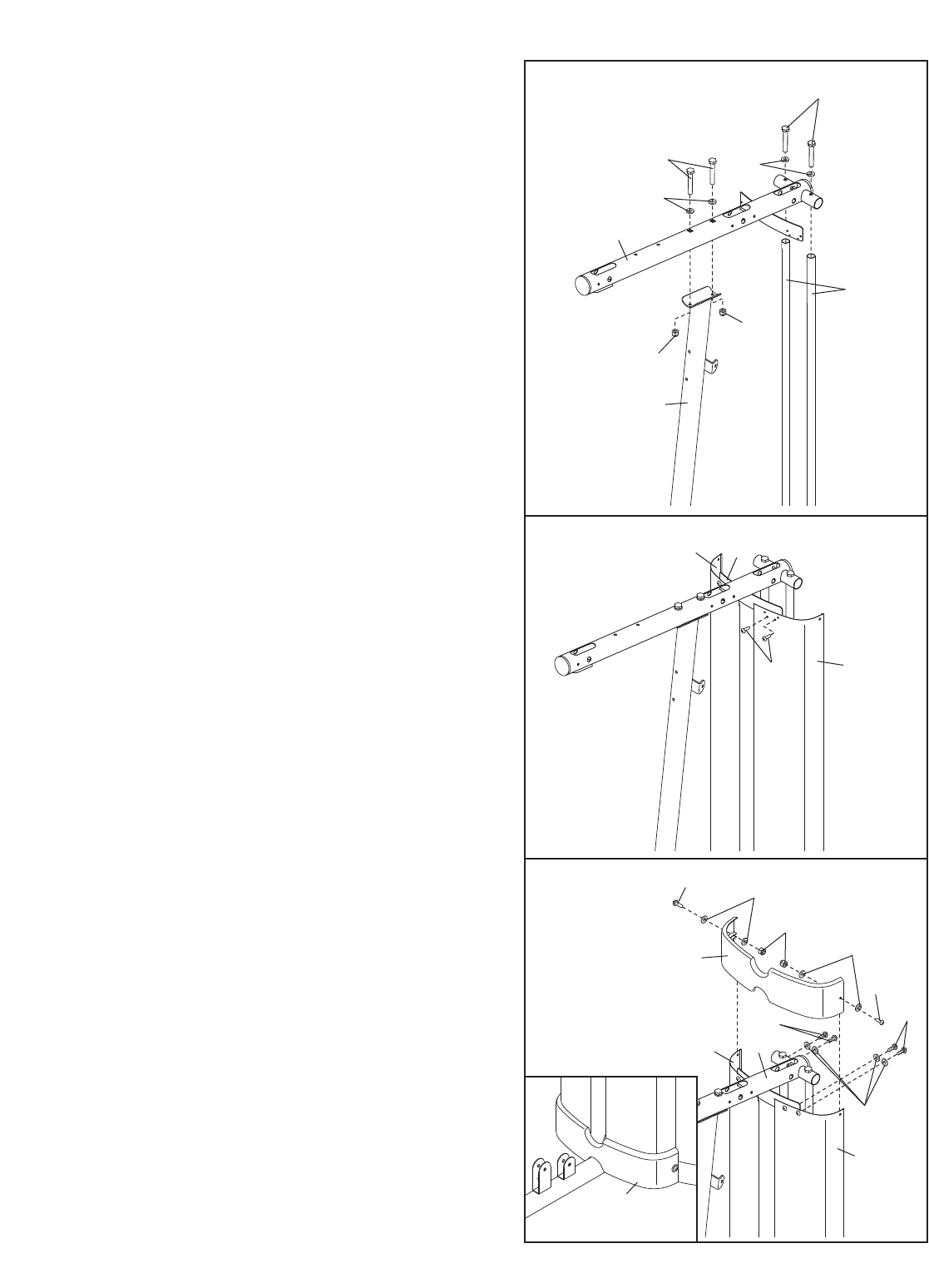

9. Befestigen Sie eine Umhüllungsabdeckung (23)
mit zwei M6 x 28mm Schrauben (94), vier M6
Scheiben (114) und zwei M6 Muttern mit Nylon-
Klemmteil (107) an der linken und der rechten
Umhüllung (21, 22).
Befestigen Sie die Umhüllungsabdeckung (23)
mit vier M4 x 16mm Blechschrauben (110) und
vier M4 Scheiben (104) am oberen Rahmen (4).
Siehe Detailzeichnung und befestigen Sie die
andere Umhüllungsabdeckung (23) auf die
gleiche Weise.
7
4
2
80
18
103
100
78
78
96
8. Befestigen Sie den oberen Teil der linken
Umhüllung (21) mit zwei M4 x 12mm
Blechschrauben (102) am oberen Rahmen (4).
Wiederholen Sie diesen Schritt mit der rech-
ten Umhüllung (22).
8
9
23
7. Befestigen Sie den oberen Rahmen (4) mit zwei
M8x80mm Schrauben (100), zwei M8 Scheiben
(103) und zwei M8 Muttern mit Nylon-Klemmteil
(78) am Pfosten (2). Ziehen Sie die Muttern
noch nicht fest.
Befestigen Sie die Gewichtsführungen (18) mit
zwei M10 x 20mm Schrauben (96) und zwei M10
Scheiben (80) am oberen Rahmen (4).
102 21
23
21
94
94 114
107
110 110
104
114
22 4
22 4
12
10. Befestigen Sie die Butterfly-Rahmen-Stütze (6)
mit zwei M8 x 80mm Schrauben (100), zwei M8
Scheiben (103) und zwei M8 Muttern mit Nylon-
Klemmteil (78) am Pfosten (2). Drehen Sie die
Muttern mit Nylon-Klemmteil noch nicht fest
an.
11. Geben Sie etwas Schmiermittel auf die angezeig-
ten Stellen. Schieben Sie eine 56,5mm Buchse
(69) durch das angedeutete Loch am Beinhebel
(12). Befestigen Sie den Beinhebel mit einem
M10 x 61mm Bolzensatz (116) am Vorderbein
(10). Achten Sie darauf, dass das angedeutete
Stäbchen dabei auf der richtigen Seite liegt.
Betrachten Sie die linke Detailzeichnung.
Befestigen Sie die Verschlussplatte (14) mit der
M8 x 69mm Schraube mit Ansatzschaft (87),
einer M8 Scheibe (103) und einer M8 Mutter mit
Nylon-Klemmteil (78) am Vorderbein (10).
Betrachten Sie die rechte Detailzeichnung.
Schieben Sie den Verschlussplattenstift (95)
durch die Verschlussplatte (14) und durch den
Beinhebel (12). Befestigen Sie das Halteband des
Verschlussplattenstifts mit einer M4 x 12mm
Blechschraube (102) am Vorderbein (10).
12. Befestigen Sie den Butterfly-Rahmen (5) mit zwei
M8 x 80mm Schrauben (100), zwei M8 Scheiben
(103) und zwei M8 Muttern mit Nylon-Klemmteil
(78) am Sitzrahmen (4). Drehen Sie die Muttern
mit Nylon-Klemmteil noch nicht fest an.
Befestigen Sie den Butterfly-Rahmen (5) mit einer
M10 x 75mm Linsenschraube (118) an der
Butterfly-Rahmen-Stütze (6).
10
11
10
Stange
12
Loch
116
78
6
2
103
100
100
12
103
78
118
103
100
4
5
6
102
103
87
14
10
78
95
10
14
12
Armmontage
69
116
Schmieren
Schmieren
13

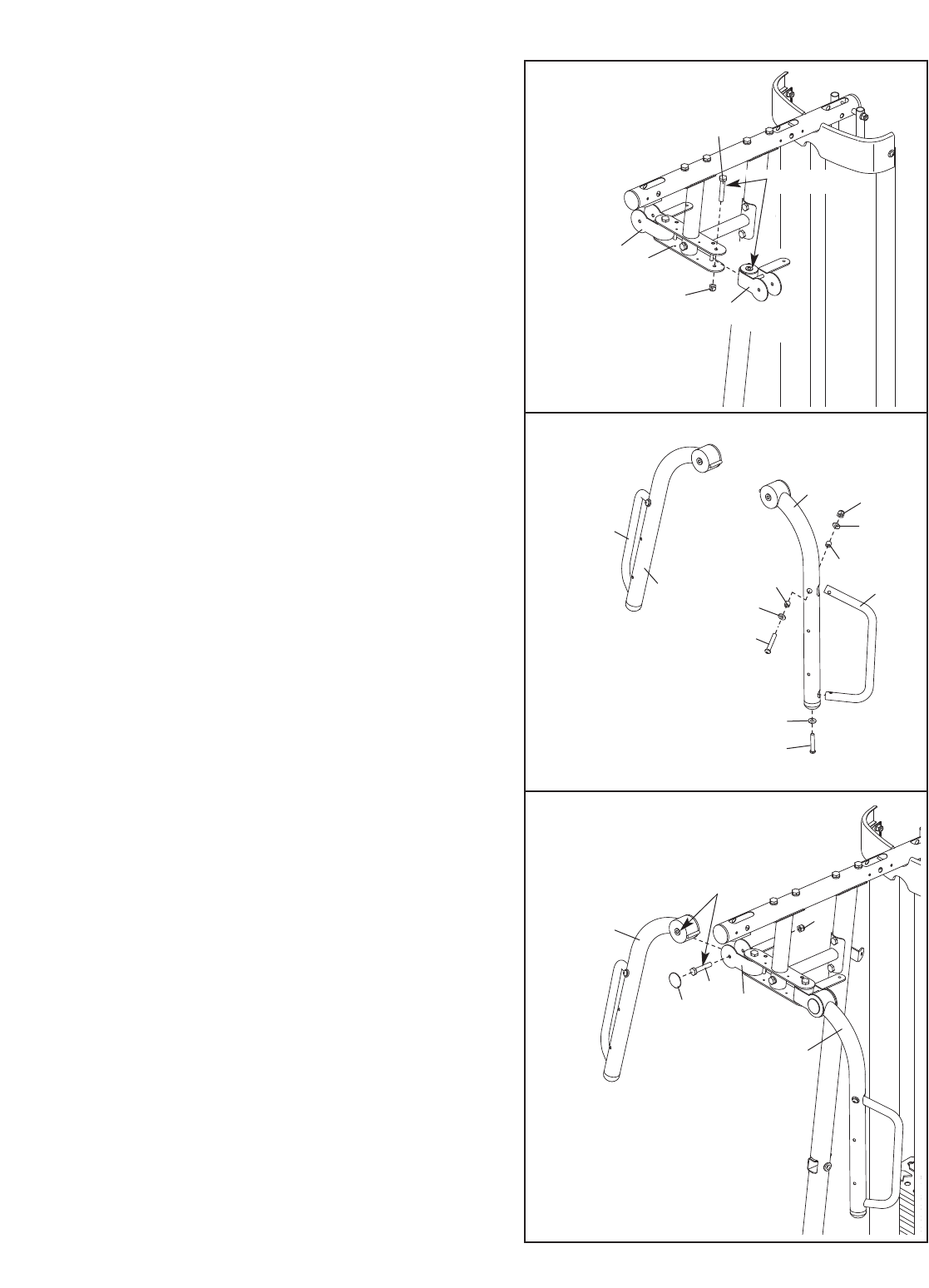

13. Geben Sie etwas Schmiermittel auf die angezeig-
ten Stellen und befestigen Sie die linke Butterfly-
Klammer (28) mit einer M10 x 80mm Schraube
(84) und einer M10 Mutter mit Nylon-Klemmteil
(77) am Butterfly-Rahmen (5).
Wiederholen Sie diesen Schritt mit der rech-
ten Butterfly-Klammer (29).
Ziehen Sie nun die Muttern mit Nylon-
Klemmteil (77, 78, 107), die im Schritt 2 bis 13
verwendet wurden, fest.
14. Befestigen Sie einen Butterfly-Griff (27) mit einer
M10 x 65mm Linsenschraube (106), zwei M10
Scheiben (80), zwei 13mm Stahlabstandshalter
(109) und einer M10 Mutter mit Nylon-Klemmteil
(77) am linken Butterfly-Arm (25).
Sichern Sie den linken Butterfly-Arml (25) mit
einer M10 x 82mm Linsenschraube (92) und
einer großen M10 Scheibe (105).
Wiederholen Sie diesen Schritt mit dem rech-
ten Butterfly-Arm und Butterfly-Griff (26, 27).
15. Geben Sie etwas Schmiermittel auf die angezeig-
ten Stellen und befestigen Sie den rechten
Butterfly-Arm (26) mit einer M10 x 75mm
Schraube (82) und einer M10 Mutter mit Nylon-
Klemmteil (77) an der rechten Butterfly-Klammer
(29). Drücken Sie eine Schraubenkappe (44) auf
das Ende der Schraube. Ziehen Sie die
Schraube nicht zu fest an; der Butterfly-Arm
muss sich frei bewegen können.
Wiederholen Sie diesen Vorgang mit dem lin-
ken Butterfly-Arm (25).
13
14
26
27
77
80
27
80
106
109
109
5
84
77
29
28
105
92
25
15
25
29
77
82
26
44
Schmieren
Schmieren
14

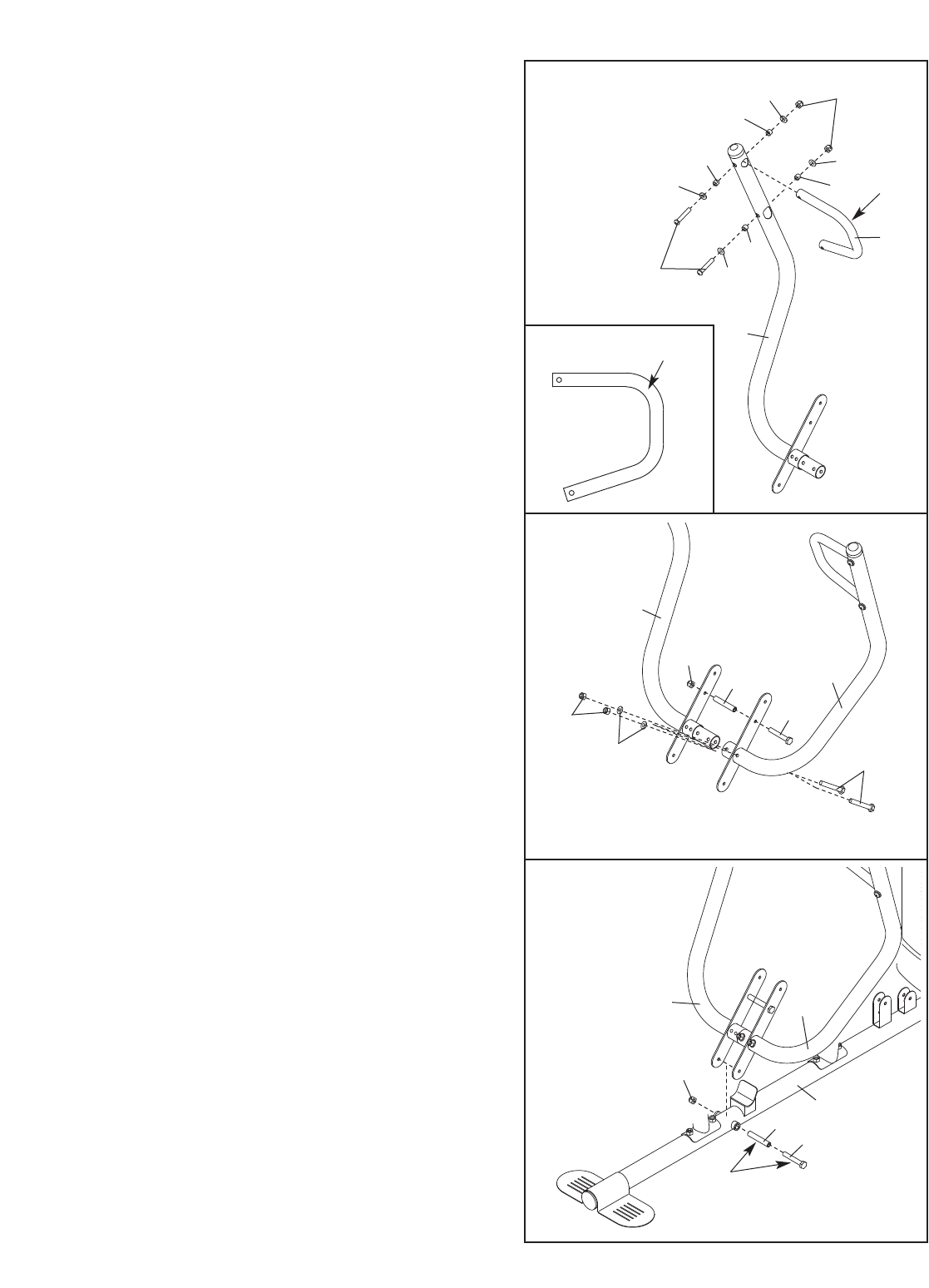

16. Richten Sie einen Druckarmgriff (17) so aus, dass
sich der 90°-Winkel oben befindet, wie in der
Detailzeichnung dargestellt. Befestigen Sie einen
Druckarmgriff (17) mit zwei M10 x 65mm
Linsenschrauben (106), vier M10 Scheiben (80),
vier 11mm Abstandshaltern (99) und zwei M10
Muttern mit Nylon-Klemmteil (77) am rechten
Druckarm (16).
Wiederholen Sie diesen Schritt mit dem linken
Druckarm (nicht abgebildet).
17. Befestigen Sie den linken Druckarm (15) mit einer
M10 x 110mm Schraube (93), einem 89,5mm
Abstandshalter (59) und einer M10 Mutter mit
Nylon-Klemmteil (77) am rechten Druckarm (16).
Beenden Sie das Befestigen der Druckarme mit
zwei M10 x 65mm Schrauben (85), zwei M10
Scheiben (80) und zwei M10 Muttern mit Nylon-
Klemmteil (77). Drehen Sie die Muttern mit
Nylon-Klemmteil noch nicht fest an.
18. Schmieren Sie eine M10 x 110mm Schraube (93).
Befestigen Sie den linken und den rechten
Druckarm (15, 16) mit der Schraube, einem
89,5mm Abstandshalter (59) und einer M10
Mutter mit Nylon-Klemmteil (77) an der Basis (1).
Ziehen Sie die Mutter mit Nylon-Klemmteil
nicht zu fest an; die Druckarme (15, 16) sollte
man leicht bewegen können.
Ziehen Sie Muttern mit Klemmteil (77) die in
Schritt 17 benutzt wurden fest.
17
16
15
77
77
59
93
80 85
18
16 15
77
1
106
16
99
99
99
80
80
77
99
80
80
17
16
90°-Winkel
90°-
Winkel
Schmieren
59 93
15

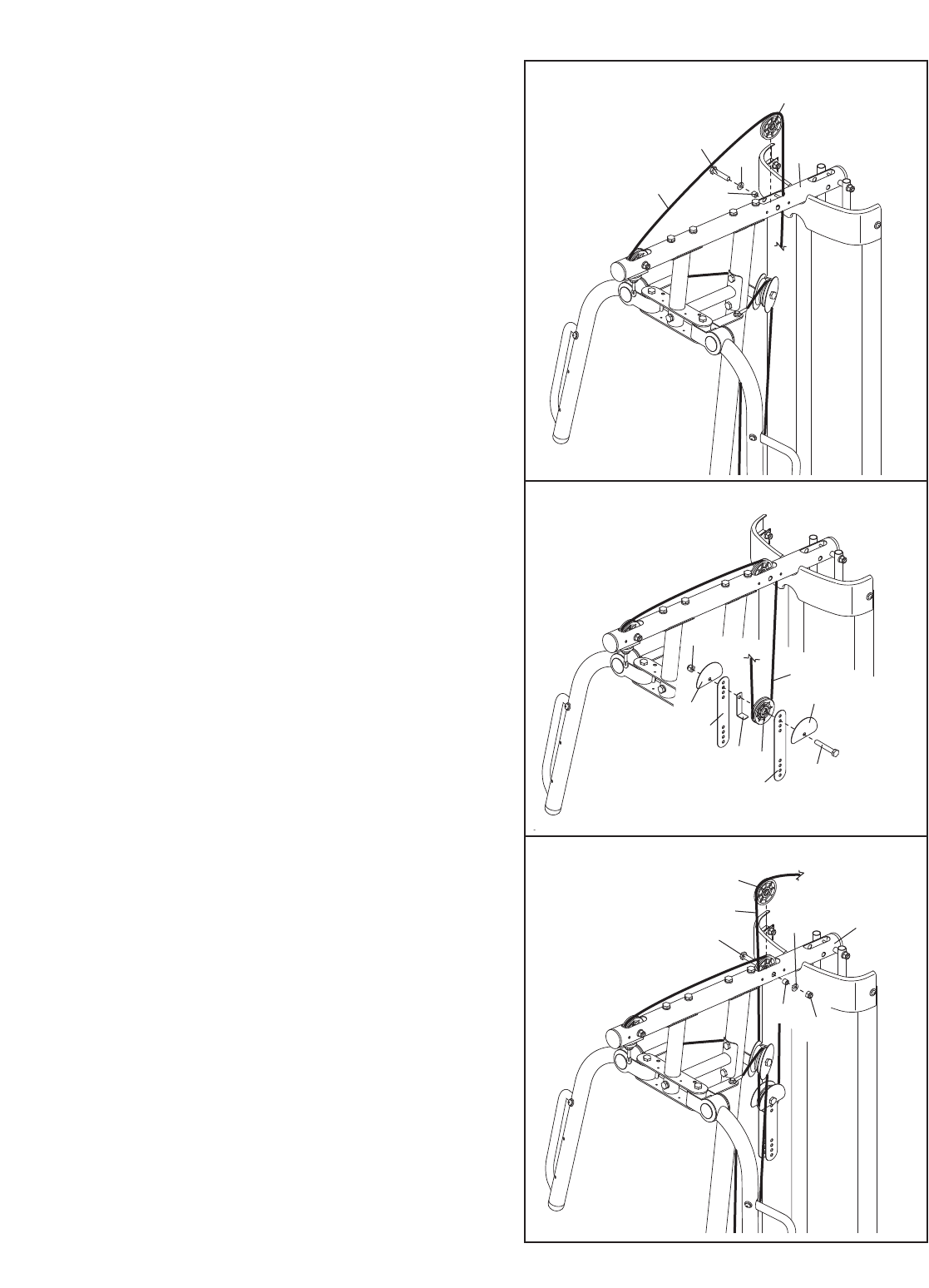

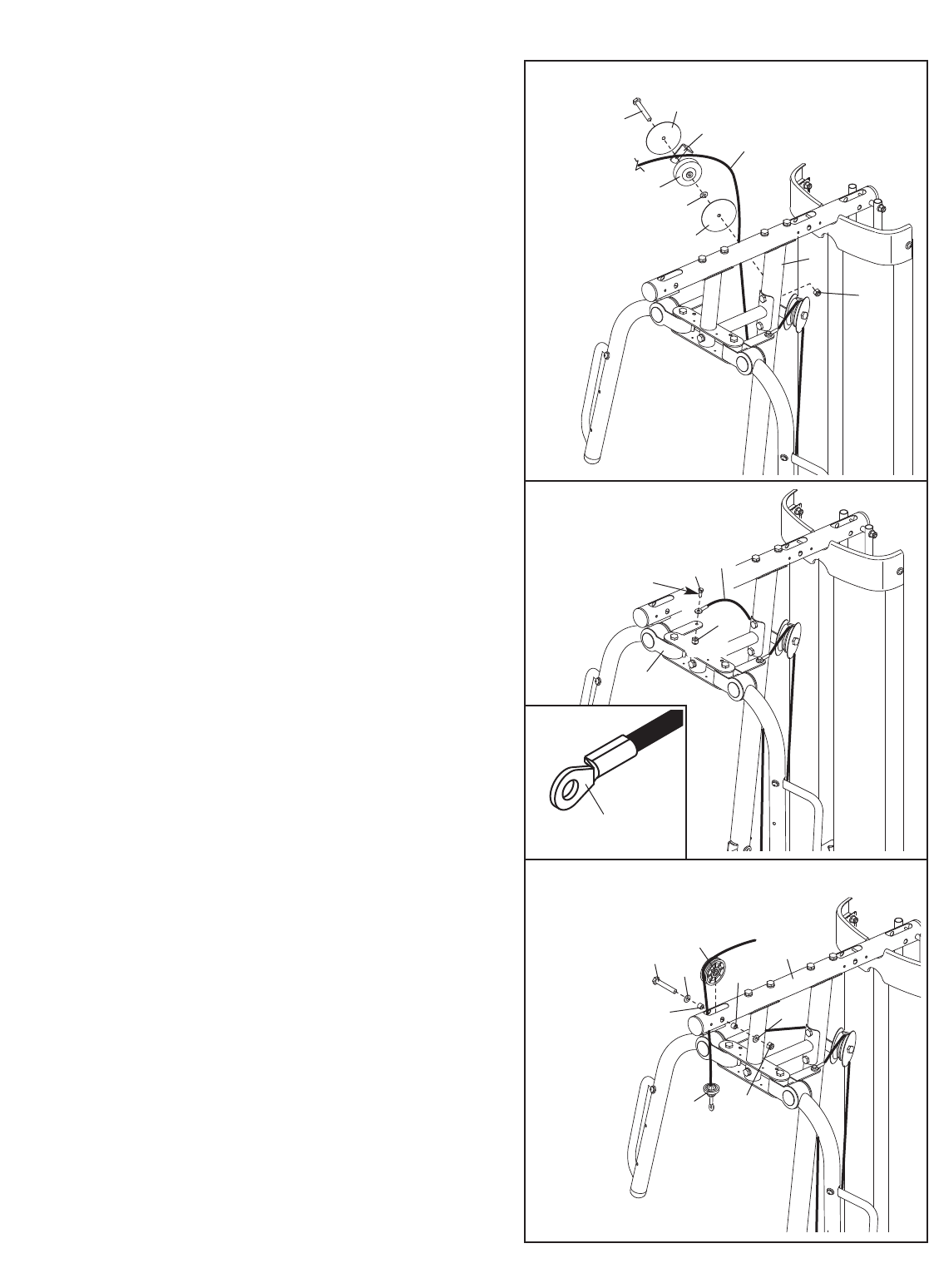

19. Sehen Sie sich die Kabeldiagramme auf Seite 28
an, um die Kabel bei der Montage zu identifizie-
ren.
Identifizieren Sie das Butterfly-Kabel (50).
Schmieren Sie eine M8 x 22mm Schraube mit
Ansatzschaft (90). Befestigen Sie das Kabel an der
linken Butterfly-Klammer (28) mit der Schraube mit
Ansatzschaft und einer M8 Mutter mit Nylon-
Klemmteil (78). Achten Sie darauf, dass die flache
Seite des Kabels an die Butterfly-Klammer
anliegt. Ziehen Sie die Schraube mit
Ansatzschaft nicht zu fest an; man muss das
Kabel frei bewegen können.
20. Winden Sie das Butterfly-Kabel (50) um eine “V”-
Rolle (47). Befestigen Sie eine „V”-Rolle, eine
große Kabelklappe (57), einer M10 Scheibe (80),
und zwei Schutzvorrichtungen (54) mit einer M10
x60mm Schraube (79) und einer M10 Mutter mit
Nylon-Klemmteil (77) am Pfosten (2).
21. Winden Sie das Butterfly-Kabel (50) unter eine
90mm Rolle (48). Befestigen Sie die Rolle und
zwei halbrunde Schutzvorrichtungen (55) mit
einer M10 x 45mm Schraube (86) und einer M10
Mutter mit Nylon-Klemmteil (77) an der doppelten
„U”-Klammer (61). Achten Sie darauf, dass die
halbrunden Schutzvorrichtungen so ausge-
richtet sind, wie hier gezeigt.
19
20
54 50
47
2
80
54
57
79
77
50
78
90 Schmieren
28
21
48
50
77
55
55 61
86
Kabelmontage
Flache Seite
16
22. Winden Sie das Butterfly-Kabel (50) über eine
„V”-Rolle (47). Befestigen Sie eine „V”-Rolle, eine
große Kabelklappe (57), einer M10 Scheibe (80),
und zwei Schutzvorrichtungen (54) mit einer M10
x60mm Schraube (79) und einer M10 Mutter mit
Nylon-Klemmteil (77) am Pfosten (2).
23. Schmieren Sie eine M8 x 22mm Schraube mit
Ansatzschaft (90). Befestigen Sie das Butterfly-
Kabel (50) mit der Schraube mit Ansatzschaft und
einer M8 Mutter mit Nylon-Klemmteil (78) an dem
rechten Butterfly-Klammer (29). Achten Sie
darauf, dass die flache Seite des Kabels an
die Butterfly-Klammer anliegt.
24. Finden Sie das Lat-Kabel (49). Führen Sie das
Kabel hoch durch den oberen Rahmen (4) und
über eine 90mm Rolle (48). Befestigen Sie die
Rolle innerhalb des oberen rahmen mit einer M10
x80mm Schraube (84), zwei M10 Scheiben (80),
zwei 19mm Abstandshaltern (67) und einer M10
Mutter mit Nylon-Klemmteil (77).
22
23
90 50
29
78
57 50
2
77
54
54
47 80
79
24
84 80
80
77
67
67
48 4
49
Flache Seite
Grease
17
25. Führen Sie das Lat-Kabel (49) über eine schmale
Rolle (24) und von oben nach unten durch den
oberen rahmen (4). Halten Sie die schmale Rolle
innerhalb des oberen rahmen. Schieben Sie eine
M10 x 80mm Schraube (84) durch eine M10
Scheibe (80), einen 19mm Abstandshalter (67),
den oberen rahmen und die schmale Rolle.
26. Legen Sie das Lat-Kabel (49) unter eine 90mm
Rolle (48). Befestigen Sie die Rolle, eine
Kabelklappe (56) und zwei halbrunde
Schutzvorrichtungen (55) am zweitobersten Loch
der zwei Rollenplatten (60) mit einer M10 x 50mm
Schraube (97) und einer M10 Mutter mit Nylon-
Klemmteil (77). Achten Sie darauf, dass die
Kabelklappe und die halbrunden Schutzvor-
richtungen so ausgerichtet sind, wie ange-
zeigt.
27. Führen Sie das Lat-Kabel (49) durch den oberen
rahmen (4) nach oben und legen Sie das Kabel
über eine schmale Rolle (24). Ziehen Sie die M10
x80mm Schraube (84) aus dem oberen rahmen
soweit heraus, bis sie sich mit der ersten schma-
len Rolle von Schritt 24 auf gleicher Höhe befin-
det. Entfernen Sie die Schraube nicht ganz
vom Sitzrahmen.
Halten Sie die zweite schmale Rolle (24) inner-
halb des oberen rahmen (4) und befestigen Sie
sie mit der M10 x 80mm Schraube (84), einem
19mm Abstandshalter (67), einer M10 Scheibe
(80) und einer M10 Mutter mit Nylon-Klemmteil
(77).
25
26
77
55 55
49
97
4
24
84 80
67
49
60
56 48
60
27
67 77
80
84
49
24
4
18

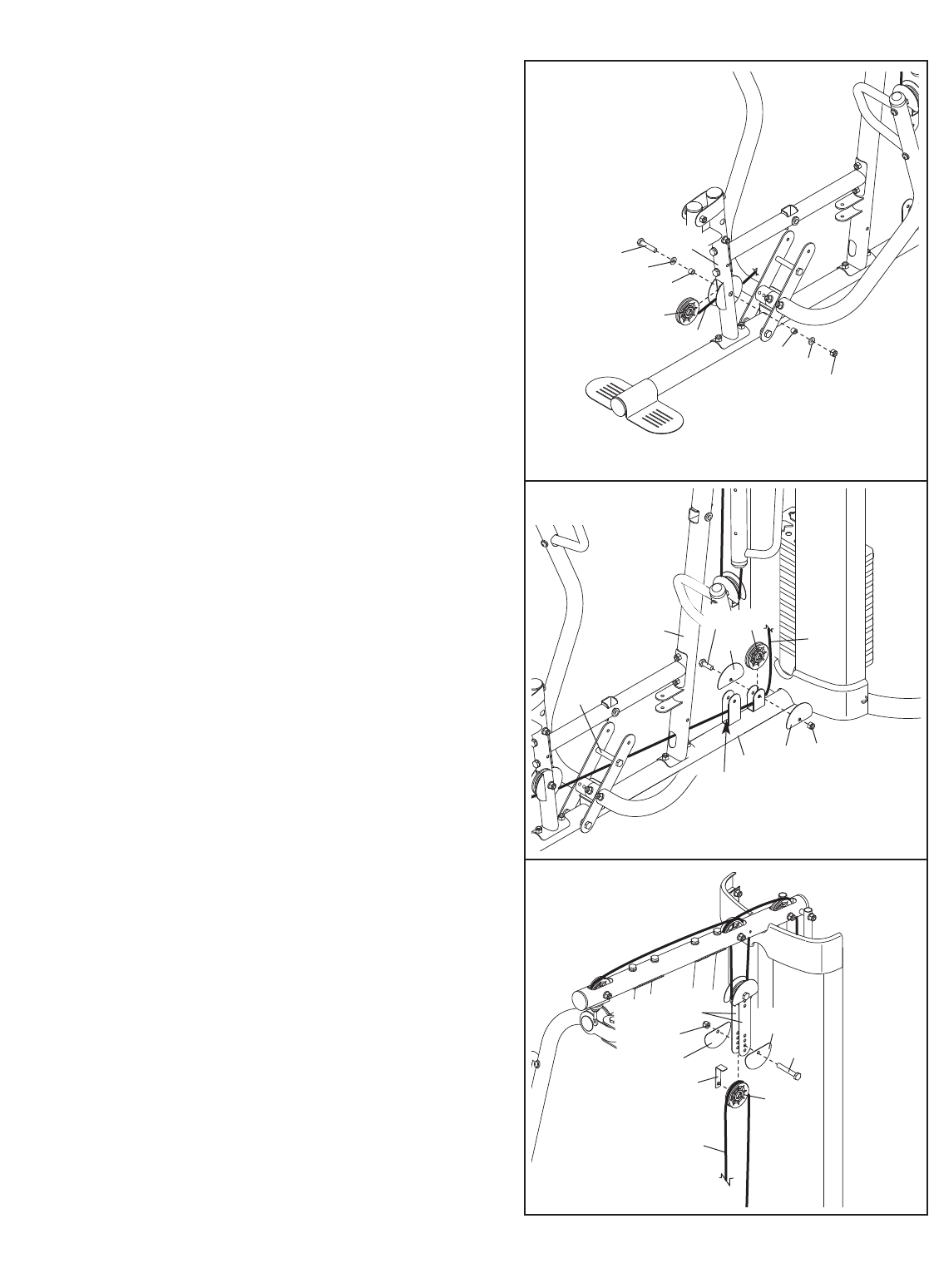

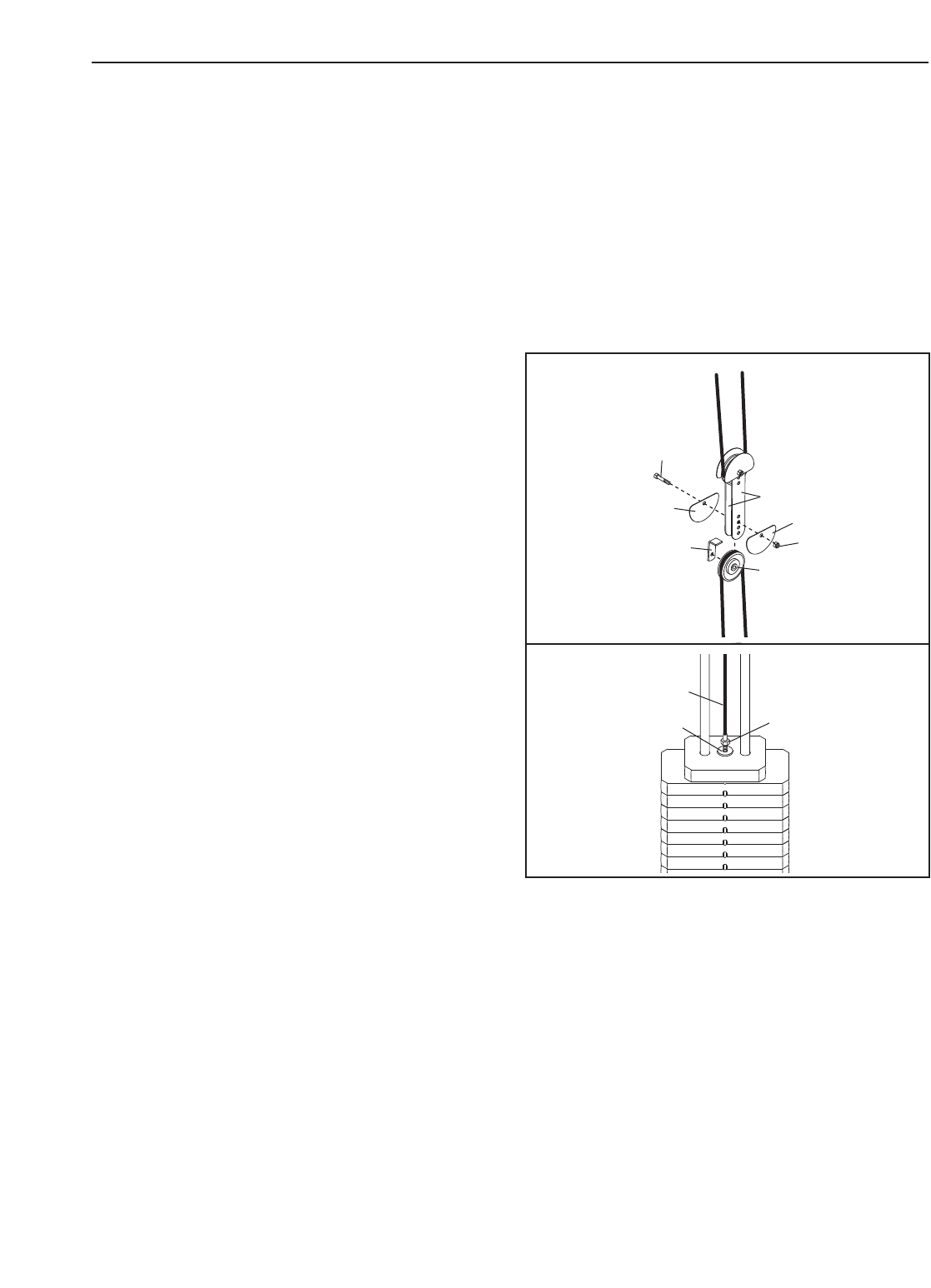

28. Legen Sie das Lat-Kabel (49) über eine 90mm
Rolle (48) und führen Sie das Kabel durchd den
oberen rahmen (4) nach unten. Befestigen Sie
die Rolle, mit eine M10 x 80mm Schraube (84),
zwei M10 Scheiben (80), zwei 19mm
Abstandshaltern (67), und einer M10 Mutter mit
Nylon-Klemmteil (77), am oberen Rahmen (4).
29. Legen Sie eine große M12 Scheibe (98) auf die
Gewichtsstange (20) drauf. Schrauben Sie die
M12 Mutter (112) ganz auf das Lat-Kabel (49)
hinauf.
Schrauben Sie das Lat-Kabel (49) zwei Umdre-
hungen in die Gewichtsstange (20) hinein. Ziehen
Sie nun die M12 Mutter (112) fest gegen die M12
große Scheibe (98).
30. Finden Sie das Beinhebel-Kabel (51). Führen
Sie das Kabel durch den Beinhebel (12) und den
Vorderbein (10).
Schieben Sie eine 90mm Rolle (48) von hinten
durch den Beinhebel (12), wie angedeutet.
Befestigen Sie die 90mm Rolle mit einer M10 x
65mm Schraube (85), zwei M10 Scheiben (80),
zwei 13mm Stahlabstandshalter (109) und einer
M10 Mutter mit Nylon-Klemmteil (77).
28
29
112
98
20
49
80
80
77
48
4
49
67
67
84
30
85 80
12
109
51
77
109 80
48
10
19
31. Befestigen Sie eine 90mm Rolle (48) mit einer
M10 x 65mm Schraube (85), zwei M10 Scheiben
(80), zwei 13mm Stahlabstandshalter (109) und
einer M10 Mutter mit Nylon-Klemmteil (77) inner-
halb des Vorderbeins (10). Achten Sie darauf,
dass das Beinhebel-Kabel (51) unter der Rolle
verläuft.
32. Führen Sie das Beinhebel-Kabel (51) unter den
89,5mm Abstandshalter (59), durch den Pfosten
(2) und unter den angezeigten Stift an der Basis
(1). Legen Sie das Beinhebel-Kabel unter eine
90mm Rolle (48). Befestigen Sie die Rolle mit
einer M10 x 45mm Schraube (86), zwei halbrun-
den Schutzvorrichtungen (55) und einer M10
Mutter mit Nylon-Klemmteil (77) an der Basis.
33. Legen Sie das Beinhebel-Kabel (51) über eine
90mm Rolle (48). Befestigen Sie die Rolle, eine
Kabelklappe (56) und zwei halbrunde
Schutzvorrichtungen (55) mit einer M10 x 50mm
Schraube (97) und einer M10 Mutter mit Nylon-
Klemmteil (77) am zweituntersten Loch der
Rollenplatten (60). Achten Sie darauf, dass die
Kabelklappe und die halbrunden Schutzvor-
richtungen so ausgerichtet sind, wie ange-
zeigt.
31
32
55
59
1
2
77
51
85 80
80 77
10
109
109
48
51
Stange
33
77
55
56
55
97
60
51
48
86
55
48
20

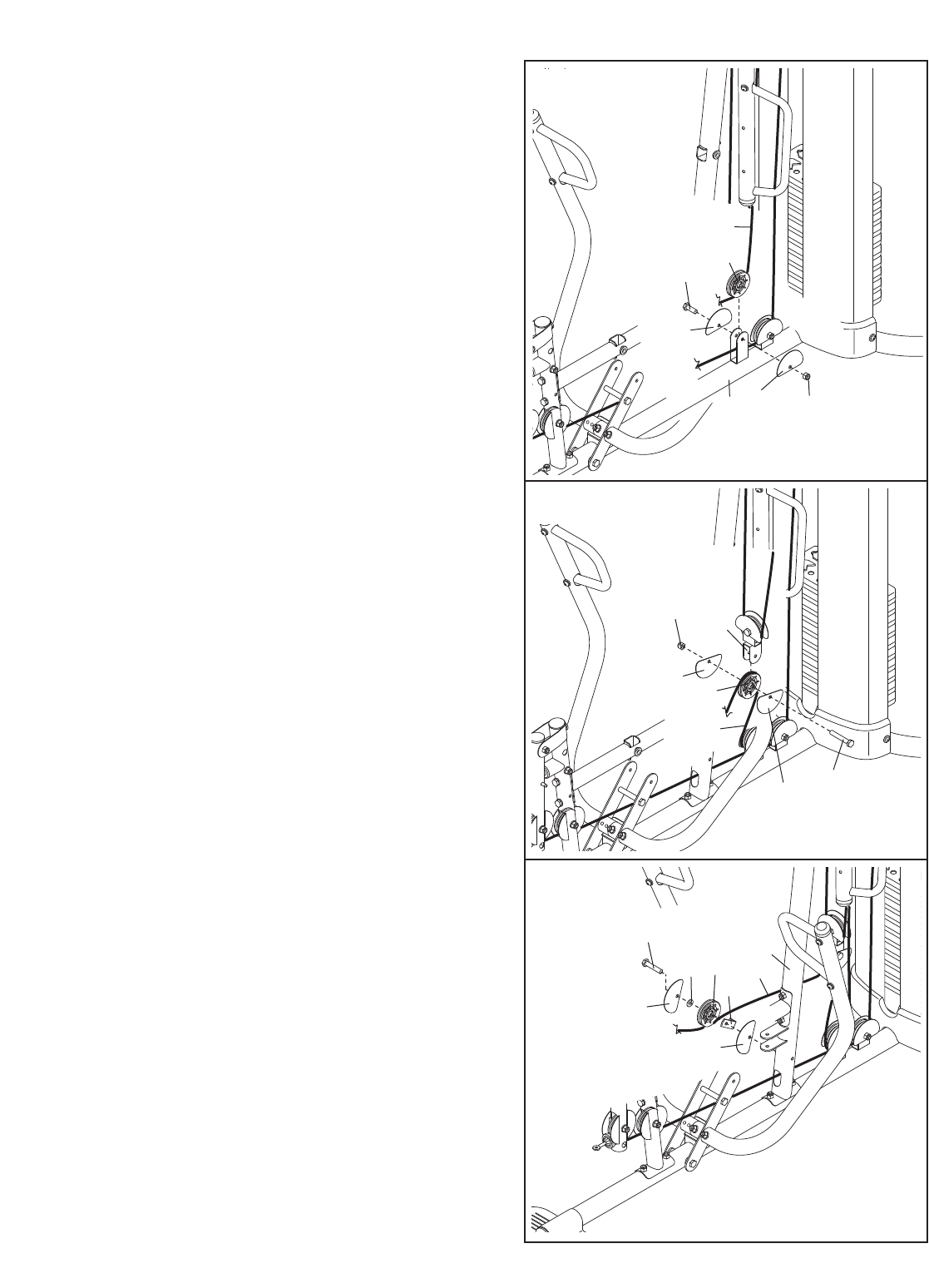

34. Legen Sie das Beinhebel-Kabel (51) unter eine
90mm Rolle (48). Befestigen Sie die Rolle mit
einer M10 x 45mm Schraube (86), zwei halbrun-
den Schutzvorrichtungen (55) und einer M10
Mutter mit Nylon-Klemmteil (77) an der Basis (1).
35. Legen Sie das Beinhebel-Kabel (51) über eine
90mm Rolle (48). Befestigen Sie die Rolle mit
eine M10 x 45mm Schraube (86), zwei halbrunde
Schutzvorrichtungen (55) und einer M10 Mutter
mit Nylon-Klemmteil (77) an der doppelten „U”-
Klammer (61).
36. Legen Sie das Beinhebel-Kabel (51) unter eine
90mm Rolle (48). Befestigen Sie die Rolle mit
einer M10 x 120mm Schraube (115), zwei halb-
runde Schutzvorrichtungen (55), einer M10
Scheibe (80), und eine Kabelklappe (56) am
Pfosten (2).
34
35
77 61
55
55 86
51
48
1
48
55
55
77
51
86
36
115
80 48
56
2
55
55
51
21

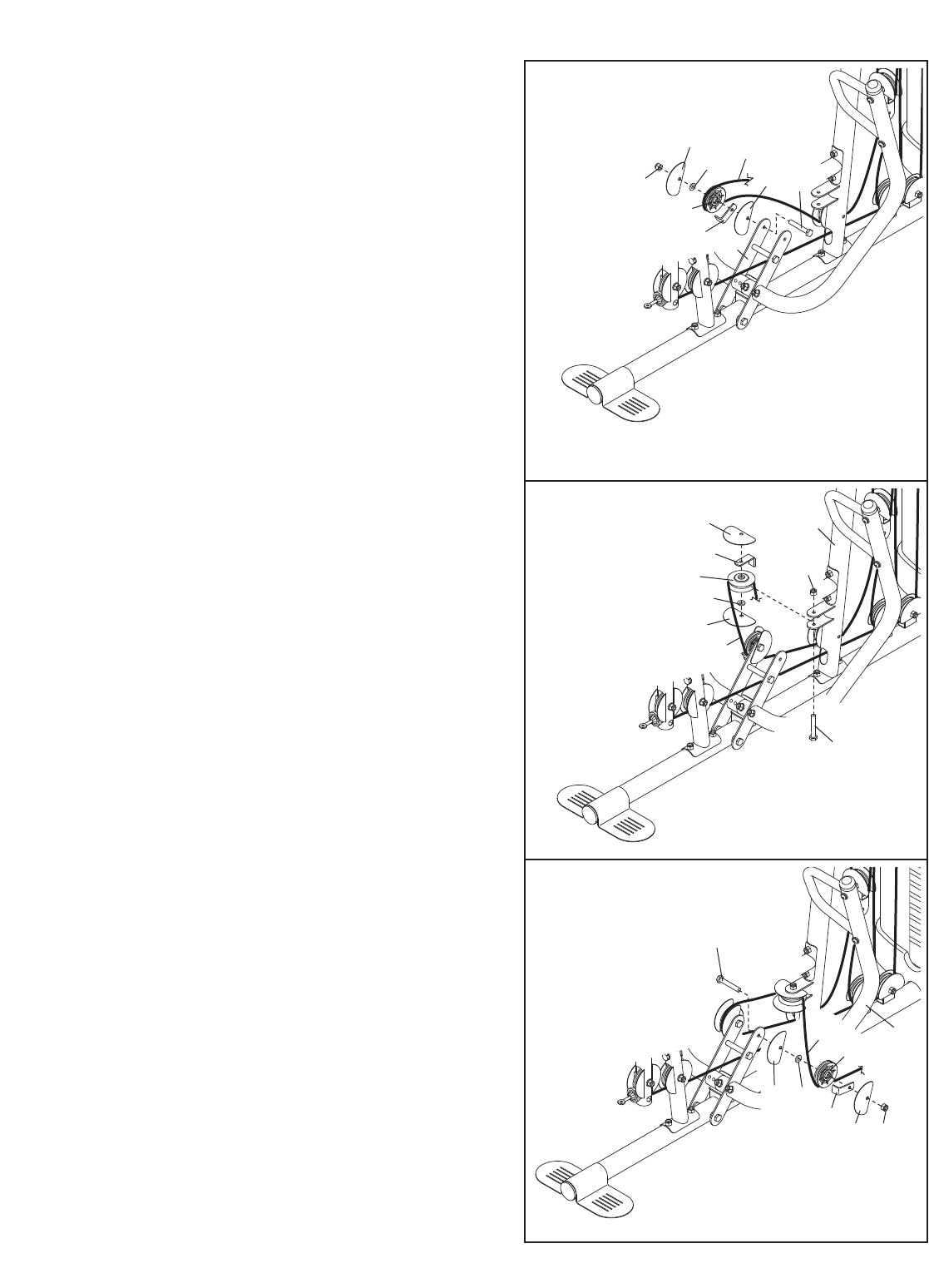

37. Legen Sie das Beinhebel-Kabel (51) unter eine
90mm Rolle (48). Befestigen Sie die Rolle am
rechten Druckarm (16) mit einer M10 x 50mm
Schraube (97), zwei halbrunden Schutzvorricht-
ungen (55), einer Kabelklappe (56), einer M10
Scheibe (80) und einer M10 Mutter mit Nylon-
Klemmteil (77). Achten Sie darauf, dass die
Kabelklappe und die halbrunden Schutzvor-
richtungen so ausgerichtet sind, wie ange-
zeigt.
38. Legen Sie das Beinhebel-Kabel (51) um eine „V”-
Rolle (47). Befestigen Sie die Rolle mit einer M10
x70mm Schraube (113), zwei halbrunde
Schutzvorrichtungen (55), einer M10 Scheibe
(80), eine große Kabelklappe (57), und einer M10
Mutter mit Nylon-Klemmteil (77) am Pfosten (2).
Achten Sie darauf, dass die Kabelklappe und
die halbrunden Schutzvorrichtungen so aus-
gerichtet sind, wie angezeigt.
39. Legen Sie das Beinhebel-Kabel (51) unter eine
90mm Rolle (48). Befestigen Sie die Rolle mit
einer M10 x 50mm Schraube (97), zwei halbrun-
den Schutzvorrichtungen (55), einer M10 Scheibe
(80), einer Kabelklappe (56) und einer M10
Mutter mit Nylon-Klemmteil (77) am linken
Druckarm (15). Achten Sie darauf, dass die
Kabelklappe und die halbrunden Schutzvor-
richtungen so ausgerichtet sind, wie ange-
zeigt.
37
38
47
80
55
77
2
55
51
113
57
97
55
56
48
77
80
55
16
51
39
55
56 55 77
15
48
51
80
97
22

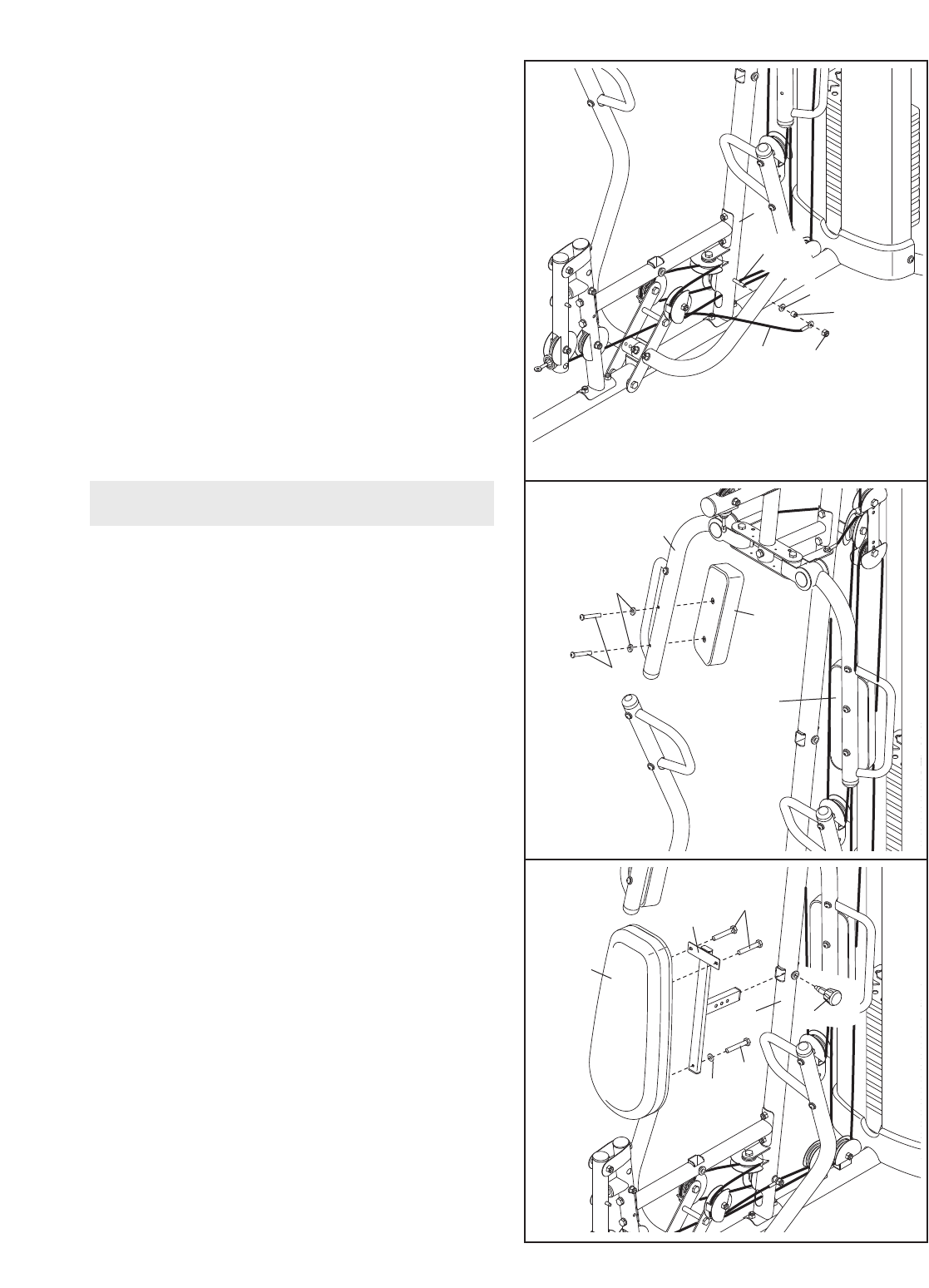

40. Befestigen Sie das Beinhebel-Kabel (51) mit der
M10 x 120mm Schraube (115), einer M10
Scheibe (80), einem 7mm Abstandshalter (111)
und einer M10 Mutter mit Nylon-Klemmteil (77)
amPfosten (2).
41. Befestigen Sie das rechte Butterfly-Polster (35)
mit zwei M6 x 60mm Linsenschrauben (91) und
zwei M6 Scheiben (114) am rechten Butterfly-Arm
(26).
Wiederholen Sie diesen Schritt mit dem linken
Butterfly-Polster (34).
42. Befestigen Sie die Rückenlehne (31) mit zwei M6
x16mm Schrauben (88), einer M6 x 32mm
Schraube (89) und einer M6 Scheibe (114) am
Rückenlehnenrahmen (7).
Schieben Sie den Rückenlehnenrahmen (7) in
den Pfosten (2) hinein und ziehen Sie den
Rückenlehne-Einstellknopf (53) fest. Achten Sie
darauf, dass der Rückenlehne-Einstellknopf
durch eines der Löcher am Rückenlehnenrah-
men durch geht.
40
41
26
35
34
114
91
2
115
51 77
80
111
42
114 89
53
2
788
31
Sitzmontage
23
43. Befestigen Sie den Sitz (32) mit zwei M6 x 16mm
Schrauben (88), einer M6 x 32mm Schraube (89)
und einer M6 Scheibe (114) am Sitzrahmen (8).
Schieben Sie den Sitzrahmen (8) durch den
Rahmen (9). Ziehen Sie den Sitzeinstellknopf (52)
am Rahmen und am Sitzrahmen fest. Achten Sie
darauf, dass der Einstellknopf durch eines der
Löcher am Sitzrahmen durch geht.
44. Schieben Sie eine Polsterstange (13) durch das
angedeutete Loch am Vorderbein (10). Schieben
Sie je ein Schaumpolster (36) auf beide Enden
der Polsterstange.
Drücken Sie eine Polsterkappe (37) auf die
Enden jedes Schaumstoffpolsters (36).
Wiederholen Sie diesen Schritt mit der ande-
ren Polsterstange (13) und dem Beinhebel
(12). Anmerkung: Heben Sie das Beinhebel-
Kabel (51) beim Durchschieben der
Polsterstange durch das Loch am unteren
Ende des Beinhebels hoch.
45. Befestigen Sie die Butterfly-Abdeckung (30) mit
vier M4 x 12mm Blechschrauben (102) am
Butterfly-Rahmen (5).
43
44
13
13
51
12
10
36
89
114
32
52
88
9
8
37
36
37
45
30 102
102
5
24

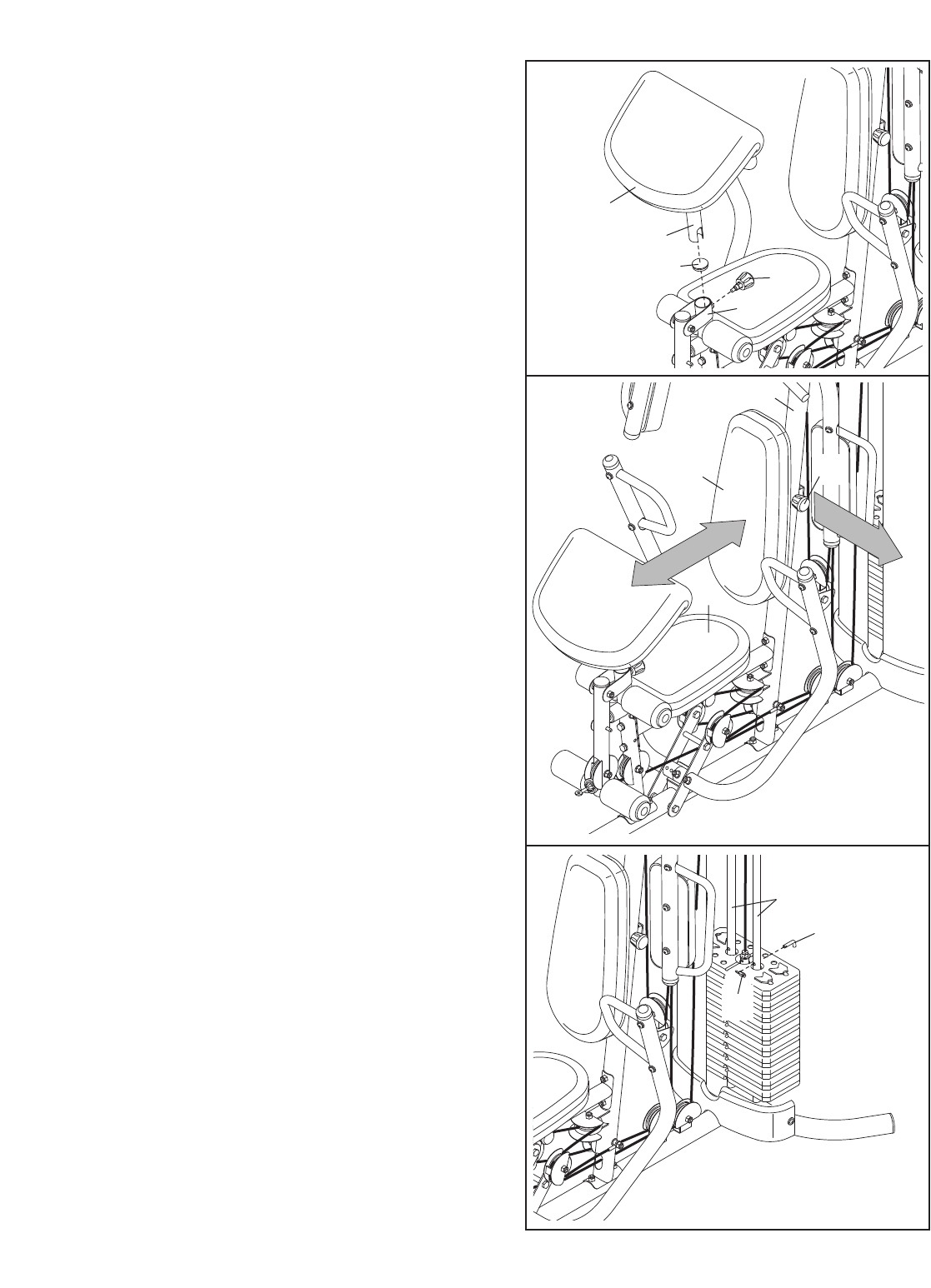

46. Befestigen Sie das Beincurler-Polster (33) mit
zwei M6 x 16mm Schrauben (88) an der Curl-
Pfosten (11).
47. Achten Sie darauf, dass alle Teile richtig angezogen sind. Der Gebrauch der übrigen Teile wird im Abschnitt
EINSTELLUNG, auf der volgenden Seite beginnend, beschrieben.
Bevor Sie die Kraftstation in Betrieb nehmen, ziehen Sie an jedem Kabel einige Male, um sicher zu stellen,
dass sich alle Kabel und Rollen leicht bewegen lassen. Sollte sich irgendein Kabel nicht leicht bewegen las-
sen, finden Sie das Problem und korrigieren Sie es sofort. WICHTIG: Sollten die Kabel nicht richtig
installiert sein, werden Sie bei Gebrauch mit schweren Gewichten beschädigt werden. Beziehen Sie
sich zur Überprüfung der richtigen Kabelverlegung auf die KABELDIAGRAMME auf Seite 28 dieser
Bedienungsanleitung. Sollten die Kabel irgendwo schlaff sein, müssen Sie die Kabel straff ziehen.
Beziehen Sie sich auf WARTUNG auf Seite 29.
46
88
11
33
25
Dieser Teil erklärt, wie man die Kraftstation einstellt. Beziehen Sie sich auf das dazu gehörende Trainingsplakat
umdie korrekte Trainingsplakat für jede Übung zu sehen.
Achten Sie darauf, dass alle Teile richtig angezogen sind bevor Sie die Kraftstation benutzen. Defekte oder
abgenutzte Teile müssen sofort ersetzt werden. Die Hantelbank soll mit einem feuchten Tuch und einem milden,
nicht-Schleifmittel Reiniger abgewischt werden. Verwenden Sie keine Lösungsmittel.

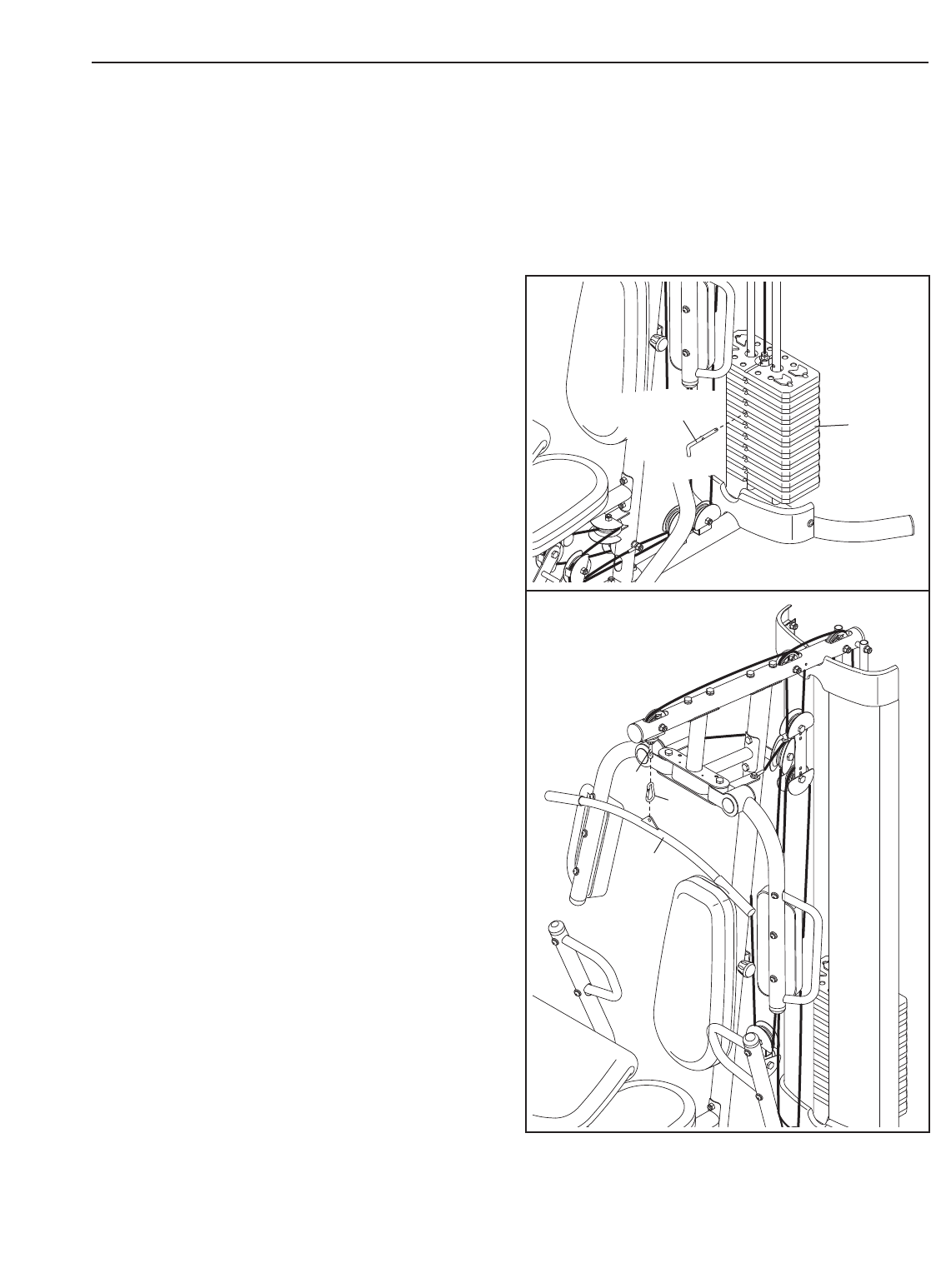

DIEGEWICHTSEINSTELLUNG VERÄNDERN
Um die Gewichtseinstellung am Gewichtestapel zu
verändern, schieben Sie den Gewichtsschlüssel (70)
unter die gewünschte Gewichts (19). Achten Sie
darauf, den Gewichtsschlüssel soweit einzuführen,
bis das gebogene Ende die Gewichtsplatten berührt;
das gebogene Ende soll man dann nach oben dre-
hen. Anmerkung: Die Kraftstation funktioniert am
besten, wenn man wenigstens zwei
Gewichtsplatten benutzt.
66
49
19
70
BEFESTIGEN DES ZUBEHÖRS
Um die Lat-Stange (63) am Lat-Kabel (49) zu befesti-
gen, befestigen Sie einen Karabinerhaken (66) am
Lat-Kabel und an der Lat-Stange. Anmerkung: Für
verschiedene Übungen muss man die Kette (nicht
abgebildet) am Karabinerhaken befestigen und
dann mit einem weiteren Karabinerhaken die
Kette an der Lat-Stange befestigen.
Befestigen Sie weiteres Zubehör auf die gleiche
Weise an der Kraftstation.
63
EINSTELLUNG
26
VERWENDUNG DES CURL-POLSTERS
Um die Bein-Polster (33) zu verwenden, entfernen
Sie die 50mm runde Innenkappe (39) und schieben
Sie den Curl-Pfosten (11) in den Vorderfuß (10).
Sichern Sie ihn mit dem Curl-Knopf (58). Achten Sie
darauf, dass der Einstellknopf durch ein Loch in der
Curl-Säule führt.
Wenn Sie Übungen ausführen, bei denen man das
Beincurler-Polster nicht braucht, entfernen Sie das
Beincurler-Polster (33) und schieben die 50mm runde
Innenkappe (39) durch das Vorderbein (10).
Anmerkung: Man muss das Beincurler-Polster
entfernen, wenn man die Druckbügel verwenden
will.
31
32
58
10
39
33
11
DIE RÜCKENLEHNE EINSTELLEN
Die Rückenlehne (31) kann man verstellen, um für
jede Übung die richtige Position einzustellen. Um die
Rückenlehne zu verstellen, lockern Sie den
Rückenlehne-Einstellknopf (53) (aber entfernen Sie
ihn nicht) und ziehen Sie ihn heraus. Bewegen Sie
die Rückenlehne in die gewünschte Position.
Schieben Sie den Einstellknopf durch den Pfosten (2)
und durch den Rückenlehne-Rahmen (nicht abgebil-
det). Ziehen Sie den Einstellknopf fest.
Den Sitz (32) kann man auf die gleiche Weise ver-
stellen.
VERSCHLIESSEN DES GEWICHTSSTAPELS
Um den Gewichtestapel zu sichern, schieben Sie den
Verschlussstift (72) durch eines der Löcher in den
Gewichtsführungen (18) und sichern Sie den
Verschlussstift mit dem Verschluss (73).
2
53
72
18
73
27
GEWICHTWIDERSTANDSTABELLE
Diese Tabelle gibt den ungefähren Gewichtswiderstand bei jeder Station an. Der hier angegebene Butterfly-
Armwiderstand bezieht sich auf den Widerstand für jeden Butterfly-Arm separat. Amerkung: Der tatsächliche
Widerstand jeder Station kann variieren, gemâss der Reibung zwischen den Kabeln, Rollen und dem
Gewichtsführungen. Anmerkung: 1 am. Pfund = .454 kg.
*Verwenden Sie nie mehr als zehn Gewichtsplatten mit den Butterfly-Armen.
ANZAHL DER
GEWICHTS-
PLATTEN
OBERE
ROLLEN
(Pfd.)
BUTTERFLY-
ARME
(Pfd.)
DRÜCK-ARME
(Pfd.)
BEINHEBEL
(Pfd.)
UNTERE
ROLLEN
(Pfd.)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
27
40
53
70
87
97
112
130
140
156
167
177
192
201
213
18
25
32
40
45
53
61
67
74
81
*
*
*
*
*
48
61
74
93
111
121
136
155
170
185
201
216
231
246
251
30
43
59
72
87
107
116
131
145
167
183
192
205
221
232
27
42
55
70
83
99
114
127
141
153
165
187
195
211
224

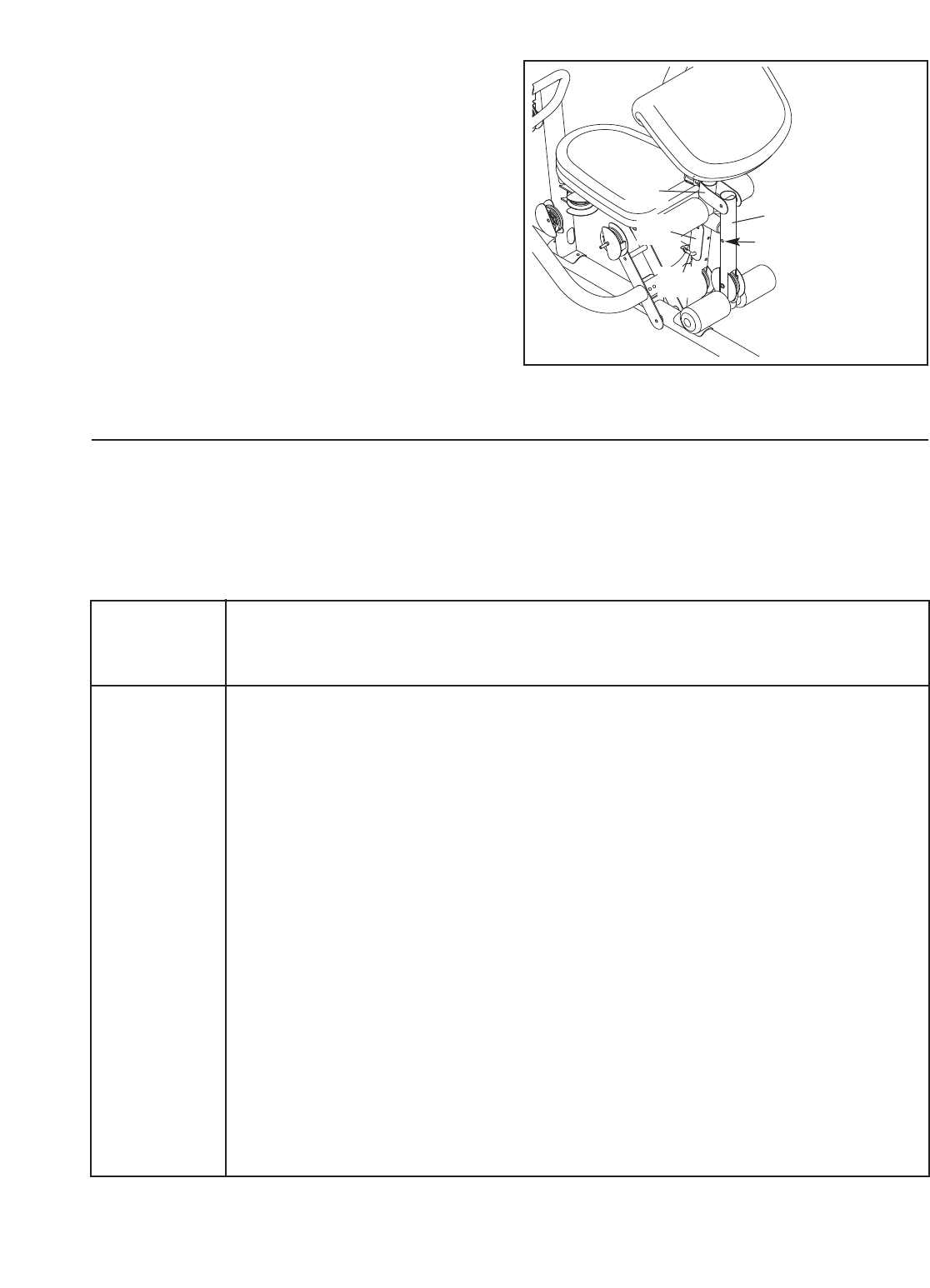

VERRIEGELN DES BEINHEBELS
Umden Beinhebel zu sichern oder zu lösen, entfer-
nen Sie den Verschlussplattenstift (95) von der
Verschlussplatte (14). Bewegen Sie die Verschluss-
platte entweder in die am Vorderbein (10) angezeigte
Position oder zum angezeigten Loch am Beinhebel
(12). Schieben Sie den Verschlussplattenstift wieder
durch die Verschlussplatte durch. 12
Loch
95
14
10
28
KABELDIAGRAMME
Das Kabeldiagram zeigt die richtige Kabelführung (49, 50, 51). Stellen Sie anhand des Diagramms sicher, dass
das Kabel und die Kabelschutzvorrichtun-gen richtig montiert sind. Bei falscher Kabelführung funktioniert die
Kraftmaschine nicht ordnungsgemäß, wodurch Schäden hervorgerufen werden können. Die Nummerierung zeigt
die richtige Kabelführung. Stellen Sie sicher, dass die Kabelschutzvorrichtungen das Kabel nicht berühren
oder behindern.
10
6
5
7
89
1
2
3
4
Lat-Kabel (49)
Länge 355cm
Butterfly-Kabel (50)
Länge 289cm
Beinhebel-Kabel (51)
Länge 588cm
1
1
2
3
2
3
4
5
29
Achten Sie darauf, dass alle Teile richtig angezogen sind bevor Sie die Kraftstation benutzen. Defekte oder
abgenutzte Teile müssen sofort ersetzt werden. Die Hantelbank soll mit einem feuchten Tuch und einem mil-
den, nicht-Schleifmittel Reiniger abgewischt werden. Verwenden Sie keine Lösungsmittel.
DIE KABEL STRAFFZIEHEN
Gewobenes Kabel, wie das, das in Ihrer Kraftstation verwendet wird, kann sich bei anfänglichem Gebrauch
etwas verdehnen. Sollten die Kabel schlaff sein, bevor Sie Widerstand spüren, dann müssen Sie die Kabel straf-
fen. Um die Kabel zu straffen, schieben Sie den Gewichtsschlüssel in die Mitte des Gewichtsstapels. Die
Schlaffheit kann dann auf verschiedene Arten beseitigt an:
Entfernen Sie die M10 Mutter mit Nylon-Klemmteil
(77) und die M10 x 50mm Schraube (97) von der
Kabelklappe (56), der 90mm Rolle (48), den zwei
halbrunden Schutzvorrichtungen (55) und den zwei
Rollenplatten (60). Befestigen Sie dann die Rolle, die
Kabelklappe und die halbrunden Schutzvorrichtungen
wieder an dem Loch, das der Mitte der Rollenplatten
am nächsten liegt. Achten Sie darauf, dass die
Kabelklappe so ausgerichtet ist, dass das Kabel
in der Rille der Rolle verläuft, dass die halbrunden
Schutzvorrichtungen so ausgerichtet sind, wie
angedeutet, und dass sich Kabel und Rolle leicht
bewegen.
Lösen Sie die M12 Mutter (112) vom Lat-Kabel (49).
Ziehen Sie das hohe Kabel in das Gewichtsrohr (nicht
gezeigt) hinein bis es stramm ist. Ziehen Sie die M12
Mutter wieder fest gegen die große M12 Scheibe
(98).
60
55
55
97
77
48
56
49
98 112
2
Ziehen Sie die Kabel nicht zu straff an, da sonst das oberste Gewicht vom Gewichtestapel hochgehoben
wird. Falls ein Kabel oft von den Rollen abrutscht, kann das Kabel eventuell verklemmt sein. Entfernen
Sie das Kabel und bringen Sie es wieder an. Falls die Kabel ersetzt werden müssen, beziehen Sie sich auf
bestellung von ersatzeilen auf der Rückseite dieser Bedienungsanleitung.
WARTUNG
1
30
TRAININGSRICHTLINIEN
DIE VIER TRAININGSGRUNDARTEN
Bodybuilding
Um die Größe und Kraft Ihrer Muskeln zu erhöhen,
trainieren Sie nahe Ihrer maximalen Kapazität. Ihre
Muskeln werden sich fortlaufend anpassen und stär-
ken gemäß der zunehmenden Erhöhung der Intensität
Ihres Trainings. Sie können die Intensitätsstufe Ihres
individuellen Trainings auf zwei Arten anpassen:
•man kann den Widerstand verändern oder
•die Anzahl der ausgeführten Wiederholungen oder
Sets verändern. (Eine “Wiederholung” ist ein abge-
schlossener Zyklus einer Übung, wie z.B. eine
Liegestütze. Ein “Set” ist eine Serie von Wiederhol-
ungen, die hintereinander ausgeführt werden.)
Das angemessene Gewicht hängt bei jeder Übung
vom Individuum ab. Sie müssen Ihre Grenzen selbst
erkennen. Wählen Sie einen Widerstand, das Sie als
richtig für sich empfinden. Beginnen Sie mit 3 Sets
bestehend aus 8 Wiederholungen. Ruhen Sie nach
jedem Set 3 Minuten lang. Wenn Sie ohne Schwierig-
keiten 3 Sets bestehend aus 12 Wiederholungen aus-
führen können, dann sollten Sie das Gewicht erhöhen.
Straffen
Um Ihre Muskeln zu straffen, müssen Sie sie zu einem
mittleren Prozentanteil ihrer Kapazität anstrengen.
Wählen Sie einen mittleren Widerstand und erhöhen
Sie die Anzahl der Wiederholungen bei jedem Set.
Vollenden Sie ohne Schmerzen so viele Sets aus 15
bis 20 Wiederholungen bestehend wie möglich.
Rasten Sie 1 Minute nach jedem Set. Trainieren Sie
Ihre Muskeln, indem Sie möglichst mehr Sets ausfüh-
ren als mehr Gewichte aufzulegen.
Gewichtabbau
Um abzunehmen, verwenden Sie einen geringen
Widerstand und erhöhen Sie die Anzahl der Wieder-
holungen bei jedem Set. Trainieren Sie 20 bis 30
Minuten mit höchstens 30 Sekunden Pause zwischen
den Sets.
Crosstraining
Crosstraining ist eine wirksame Art ein gut ausgegli-
chenes Fitness-Programm zu erhalten. Ein Beispiel für
ein ausgeglichenes Programm ist:
•Gewichtstraining am Montag, Mittwoch und Freitag,
•20 bis 30 Minuten aerobes Training (z. B. Radfahren,
Rennen oder Schwimmen) am Dienstag und
Donnerstag und,
•ein ganzer Tag worin weder Gewichts- noch Aerobes-
Training ausgeführt wird, um Ihrem Körper eine
Chance zur Regenerierung zu geben.
Durch die Kombination von Bodybuilding mit aerobem
Training können Sie Ihren Körper formen und stärken,
sowie den Herzen und die Lunge stärken.
PERSÖNLICHE GESTALTUNG IHRES TRAININGS-
PROGRAMMES
Die genaue Zeitlänge jedes Trainings sowie die Anzahl
der durchgeführten Wiederholungen ist eine individuel-
le Angelegenheit. Es ist sehr wichtig, ein Überstrapa-
zieren während der ersten Monate zu vermeiden und
Fortschritt im eigenen Tempo zu machen. Sollten Sie
während des Trainings Schmerzen bekommen oder
sollte Ihnen schwindelig werden, dann müssen Sie
sofort aufhören und langsam abkühlen. Bevor Sie wei-
termachen, sollten Sie die Ursache erforschen.
Vergessen Sie nicht, dass auch genügend Schlaf und
richtige Essgewohnheiten wichtig sind.
AUFWÄRMEN
Um aufzuwärmen, beginnen Sie jedes Training mit 5
bis 10 Minuten Dehnen und leichten Übungen.
Aufwärmen bereitet den Körper auf das Training vor,
indem die Zirkulation erhöht wird, mehr Sauerstoffin
die Muskeln transportiert und die Körpertemperatur
erhöht wird.
TRAINIEREN
Jedes Training sollte aus 6 bis 10 verschiedenen
Übungen bestehen. Wählen Sie Übungen für jede
Hauptmuskelgruppe aus und legen Sie Nachdruck auf
die Muskeln, die Sie am meisten entwickeln wollen.
Um in Ihrem Training Gleichgewicht und Abwechslung
zu erreichen, sollten Sie die Übungen von Mal zu Mal
abwechseln.
Planen Sie Ihr Training für jene Tageszeit, an der Ihre
Energie am höchsten ist. Jedem Training sollte min-
destens ein Ruhetag folgen. Wenn Sie eine
Trainingsroutine gefunden haben, die Sie als richtig
empfinden, machen Sie sich die zur Gewohnheit.
ÜBUNGSHALTUNG
Eine gute Trainings-Haltung beizuhalten ist ein grund-
legender Teil eines effektiven Trainings. Das heißt,
dass Sie bei jeder Übung die volle Bewegungsweite
ausführen sollen, aber nur mit den entsprechenden
Körperteilen. Unkontrolliertes Training wird Sie nur
überanstrengen. In das beiliegende Trainingsplakat fin-
den Sie Fotografien für die korrekte Trainingsart ver-
schiedener Übungen und eine Liste der beeinflussten
Muskeln. Beziehen Sie sich auf die Muskeltabelle auf
die nächste Seite, um die Namen der Muskeln zu fin-
den.
31
Die Wiederholungen jedes Sets sollten gleichmäßig
und ohne Pause durch geführt werden. Die Anspan-
nungsphase jeder Wiederholung soll nur halb so lang
sein wie die Rückkkehr in die Ausgangposition. Wichtig
ist auch die richtige Atmung. Atmen Sie während der
Anspannungsphase jeder Wiederholung aus und
atmen Sie während der Rückkehr in die Ausgangs-
position ein. Halten Sie niemals den Atem an.
Nehmen Sie nach jedem Set eine kurze Pause. Die
folgenden Maßnahmen sind für solche Pausen ideal:
•rasten Sie nach jedem Set 3 Minuten lang, wenn Sie
Bodybuilding machen
•eine Minute lang nach jedem Set bei Muskelstraffen
•30 Sekunden nach jedem Set bei Training zur
Gewichtabnahme.
Nehmen Sie sich in den ersten Wochen etwas Zeit,
um sich mit dem Gerät vertraut zu machen und, um
die richtige Haltung der verschiedenen Übungen zu
erlernen.
ABKÜHLEN
Beenden Sie jedes Training zur Abkühlung mit 5 bis
10 Minuten Dehnen. Dehnen Sie sowohl die Arme wie
auch die Beine. Bewegen Sie sich während des
Dehnens langsam—wippen Sie dabei nicht. Dehnen
Sie langsam und nur so weit, wie Sie es ohne
Anstrengung schaffen. Dehnen nach der Beendung
jedes Trainings ist eine effektive Art Ihre Flexibilität zu
erhöhen.
MOTIVIERT BLEIBEN
Schreiben Sie das Datum, die ausgeführte Übung,
den gewählten Widerstand und die Anzahl der
Wiederholungen und Sets auf. Notieren Sie am Ende
jedes Monats Ihr Gewicht und die wichtigsten
Körpermaße. Der Schlüssel zum Erfolg ist, Fitness-
Training zum regelmäßigen und angenehmen Teil
Ihres täglichen Lebens zu machen.
32
MONTAG
Datum:
//
ÜBUNG GEWICHT SETS REPS
ÜBUNG GEWICHT SETS REPS
ÜBUNG GEWICHT SETS REPS
AEROBES TRAINING
AEROBES TRAINING
DIENSTAG
Datum:
/ /
MITTWOCH
Datum:
/ /
DONNERSTAG
Datum:
/ /
FREITAG
Datum:
/ /
Kopieren Sie dieses Blatt, um Ihr Training planen und festhalten zu können.
Anmerkung: # Weist auf ein nicht abgebildetes Teil hin. Angaben können ohne Widerruf verändert werden.
Information zur Bestellung von Ersatzteilen finden Sie auf der Rückseite der Bedienungsanleitung.
TEILELISTE—Modell-Nr. WEEVSY2996.1 R0107A
Bestell-
Nr.Stückzahl Bezeichnung
Bestell-
Nr. StückzahlBezeichnung
Bestell-
Nr. StückzahlBezeichnung
1 1 Basis
2 1 Pfosten
3 1 Stützstange
4 1 Oberenrahmen
5 1 Butterfly-Rahmen
6 1 Butterfly-Rahmen-
Stütze
7 1 Rückenlehnerahmen
8 1 Sitzrahmen
9 1 Rahmen
10 1 Vorderbein
11 1 Curl-Pfosten
12 1 Beinhebel
13 2 Polsterstange
14 1 Verschlussplatte
15 1 Linker Druckarm
16 1Rechter Druckarm
17 2 Druckarm-Griff
18 2 Gewichtsführung
19 10 Gewicht
20 1 Gewichtsstange
21 1 linke Umhüllung
22 1rechte Umhüllung
23 2 Umhüllungsabdeck-ung
24 2 Schmale Rolle
25 1linken Butterfly-arm
26 1 rechten Butterfly-arm
27 2 Butterfly-Griff
28 1Linke Butterfly-
Klammer
29 1Rechte Butterfly-
Klammer
30 1 Butterfly-Abdeckung
31 1 Rückenlehne
32 1 Sitz
33 1Beincurler-Polster
34 1 Linkes Butterfly-Polster
35 1 Rechtes Butterfly-
Polster
36 4 Schaumstoffpolster
37 4Polsterkappe
38 563,5mm runde
Innenkappe
39 3 50mm runde
Innenkappe
40 2 Druckbügelkappe
41 4 40mm x 20mm
Innenkappe
42 2 40mm x 25mm
Innenkappe
43 2 Butterfly-Bügel-Kappe
44 2 Schraubekappe
45 4 Butterfly-Bügel-Buchse
46 4 Butterfly-Klammer-
Buchse
47 3 „V“-Rolle
48 13 90mm Rolle
49 1 Lat-Kabel
50 1 Butterfly-Kabel
51 1 Beinhebel-Kabel
52 1 Sitzeinstellknopf
53 1 Rückenlehne-
Einstellknopf
54 4 Schutzvorrichtung
55 20 Halbrunde
Schutzvorrichtung
56 5 Kabelklappe
57 3große Kabelklappe
58 1 Curl-knopf
59 2 89,5mm Abstandshalter
60 2Rollenplatte
61 1 doppelten „U“-Klammer
62 1 Fußknöchelriemen
63 1Lat-Stange
64 2 Handgriff
65 1 Griff
66 2Karabinerhaken
67 6 19mm Abstandshalter
68 4 25mm Buchse
69 156,5mm Buchse
70 1 Gewichtsschlüssel
71 2Gewichtsstoßdämpfer
72 1 Verschlussstift
73 1 Verschluss
74 8 16mm Buchse
75 1 Beinhebel-
Stoßdämpfer
76 1 Gewichtsrohrkappe
77 33 M10 Mutter mit Nylon-
Klemmteil
78 18 M8 Mutter mit Nylon-
Klemmteil
79 2M10 x 60mm Schraube
80 34 M10 Scheibe
81 2 M10 x 85mm Schraube
82 2M10 x 75mm Schraube
83 5 M8 x 75mm Schraube
mit Vierkantansatz
84 5 M10 x 80mm Schraube
85 4 M10 x 65mm Schraube
86 4 M10 x 45mm Schraube
87 1 M8 x 69mm Schraube
mit Ansatzschaft
88 6 M6 x 16mm Schraube
89 2 M6 x 32mm Schraube
90 2 M8 x 22mm Schraube
mit Ansatzschaft
91 4 M6 x 60mm
Linsenschraube
92 2 M10 x 82mm
Linsenschraube
93 2 M10 x 110mm
Schraube
94 4 M6 x 28mm Schraube
95 1 Verschlussplattenstift
96 4 M10 x 20mm Linsen
Schraube
97 4 M10 x 50mm Linsen
Schraube
98 1großen M12 Scheibe
99 8 11mm Abstandshalter
100 8 M8 x 80mm Schraube
101 2M8 x 65mm Schraube
102 13 M4 x 12mm
Blechschraube
103 11 M8 Scheibe
104 9 M4 Scheibe
105 2 großen M10 Scheibe
106 6M10 x 65mm
Linsenschraube
107 4 M6 Mutter mit Nylon-
Klemmteil
108 2 21mm Stahlabstands-
halter
109 8 13mm Stahlabstands-
halter
110 9 M4 x 16mm
Blechschraube
11117mm Abstandshalter
112 1 M12 Mutter
113 1 M10 x 70mm Schraube
114 14 M6 Scheibe
115 1 M10 x 120mm
Schraube
116 1M10 x 61mm
Bolzensatz
117 1 Kette
118 1 M10 x 75mm
Linsenschraube
119 2 Runde Innenkappe
# - Bedienungsanleitung
# - Trainingsplakat
# - Innensechskant-
schlüssel
# - Schmiermittel
33
3
15
16
17
17
18
21
22
23
23
2
38
38
40
40
48
48
48
48
55
55
55
55
55
55
55
55
56
56
56
56
5
59
60
60
108
71
72
73
77
77
77
106
7
77
80
80
80
80
80
80
80
80
80
1
93
93
77
81
97
94
94
102
102
94
94
102
97
97
77
77 85
80
110
110
1
77
1
99
99
99
99
99
102
114
114 114
114
107
114
114 114
114
107
110
104
104
80
80
106
106
96
19
19
20
49
70
76
98 112
DETAILZEICHNUNG—Modell-Nr. WEEVSY2996.1 R0107A
34
1
2
4
5
6
7
8
9
10
11
12
13
13
14
25
27
28
30
31
32
33
34
36
36
36
36
37
37
37
37
38
39
39
38
41
41
41
41
42
43
44
46
46
45
45
47
47
47
48
24 48
48
48
48
48
48
48
48
4
49
50
51
51
52
58
53
54
54 54
55
55
55
55
55
55
55
55
55
55
55
56
57
57
57
59
61
62
63
64
64 65
66
109
109
68
68 109
68
68
67
67
67
67 67
74
74
75
77
77
78
77
78
77
77
78
78
78
78
78
78
77
74
77
77
77
77
78
77
77
78
116
7
77
77
80
103 103 80
80
80
80
80
103
85
80
80
103
104
83
83
84
84
84
100
100
79
79
100
100
118
86
86
100
113
86
115
101
85 80
103
87
88
88
89
88
89
84 84
77
90
106
92
116
110
95
102
91
102
102
69
7
111
80
114
114
109 109
82
29
44
46
46
50
78
74
77
90
82
26
27
35
43
45 45
74
74
77
80 80
106
92
91
109 109
74
114
105
114 105
78
103
78
80
80
80
80
80
42
80
77
38
39
83
77
117
80 96
119
DETAILZEICHNUNG—Modell-Nr. WEEVSY2996.1 R0107A
35
Teile Nr. 250522 R0107A Gedruckt in China © 2007 ICON IP, Inc.
BESTELLUNG VON ERSATZTEILEN
Unter der nachfolgenden Adresse und Telefonnummer können Sie Ersatzteile bestellen:
AICON Health & Fitness, GmbH
Kalscheurener Straße 172
D-50354 Hürth
Fax: 01805 231 243
Telefonanrufe außerhalb Deutschlands: +49 2233 613 250
Fax: +49 2233 613 255
Wenn Sie eine Ersatzteilbestellung vornehmen wollen, benötigen wir die folgenden Angaben:
• die MODELL-NUMMER des Produktes (WEEVSY2996.1)
• den NAMEN des Produktes (Heimfitnessstation WEIDER PRO 5500)
• die SERIEN-NUMMER (finden Sie auf der Vorderseite dieser Bedienungsanleitung)
• die BESTELL-NUMMER und BESCHREIBUNG des Ersatzteiles (siehe DETAILZEICHNUNG und TEILELISTE
auf die Seiten 33-35)
01805 231 244

Navigation menu
