IMPORTANT:
Read and save these instructions.
IMPORTANT:
Installer: Leave Installation Instructions with the homeowner.
Homeowner: Keep Installation Instructions for future reference.
Save Installation Instructions for local electrical inspector's use.
Installation Instructions
Part No.
4452615 Rev. A
27" (68.6 cm) and
30" (76.2 cm)
Built-in Microwave Oven
If you need service:
Maintain the quality built into your built-in oven
by calling an authorized service company.
To obtain the name and number of an
authorized service company:
Contact the dealer from whom you
purchased your built-in oven; or
Look in the Yellow Pages of your telephone
directory under “Appliances — Household
— Major — Service and Repair” for an
authorized service company; or
Call the Customer Interaction Center.
The toll-free number is listed in your Use
and Care Guide.
When you call, you will need:
The microwave oven model number.
The microwave oven serial number.
Both numbers are listed on the model/serial
rating plate, located on the microwave oven
frame.
Instructions d’installation
Four à micro-ondes
encastré
68,6 cm (27 po) et
76,2 cm (30 po)
IMPORTANT :
Lire et conserver ces instructions.
IMPORTANT :
Installateur : Remettre les instructions d’installation au propriétaire.
Propriétaire : Conserver les instructions d’installation pour
consultation ultérieure.
Conserver les instructions d’installation pour consultation par
l’inspecteur local des installations électriques.
N° de pièce
4452615 Rev. A
Page 1
2 screws
Phillips screwdriver

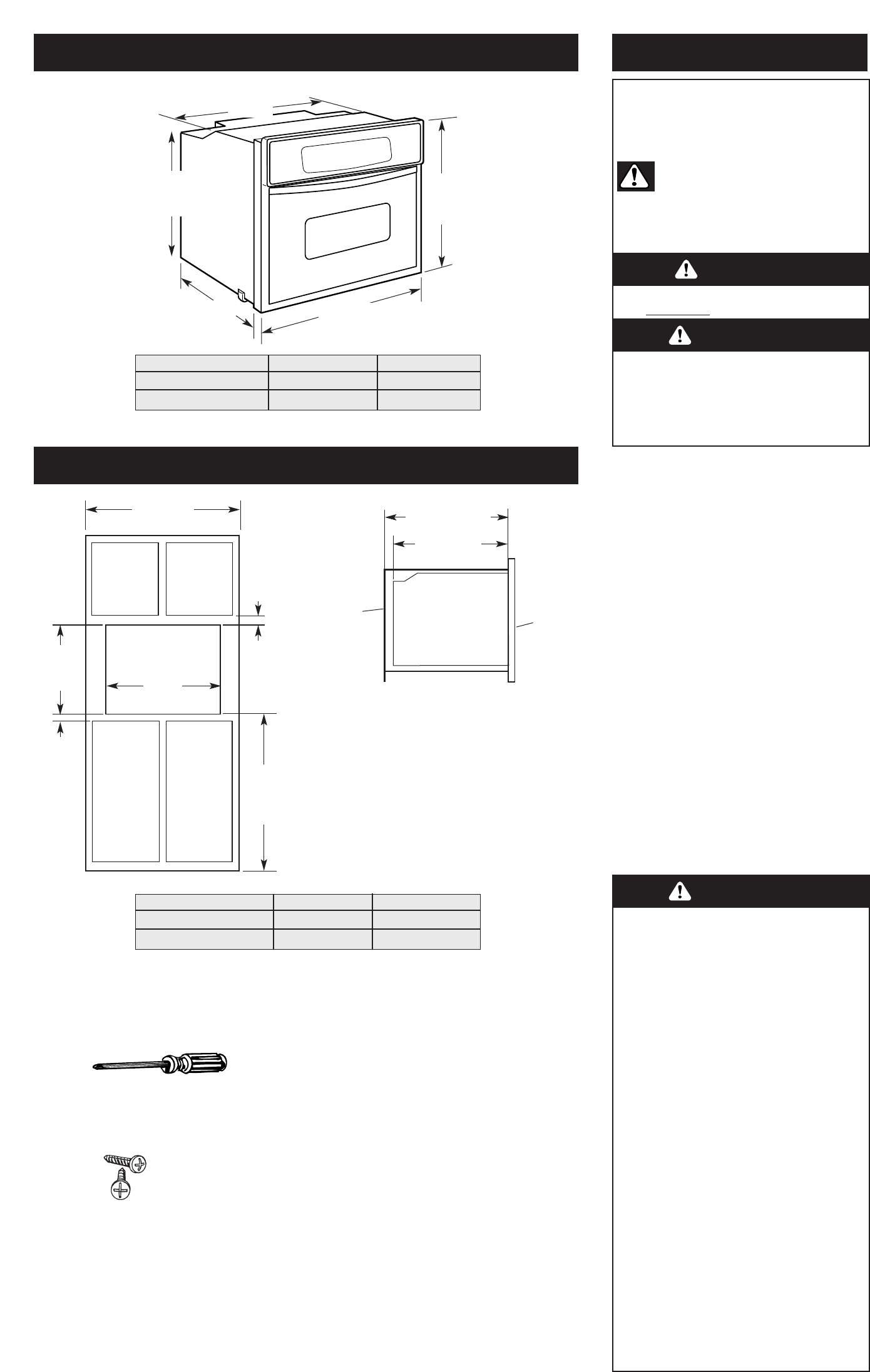

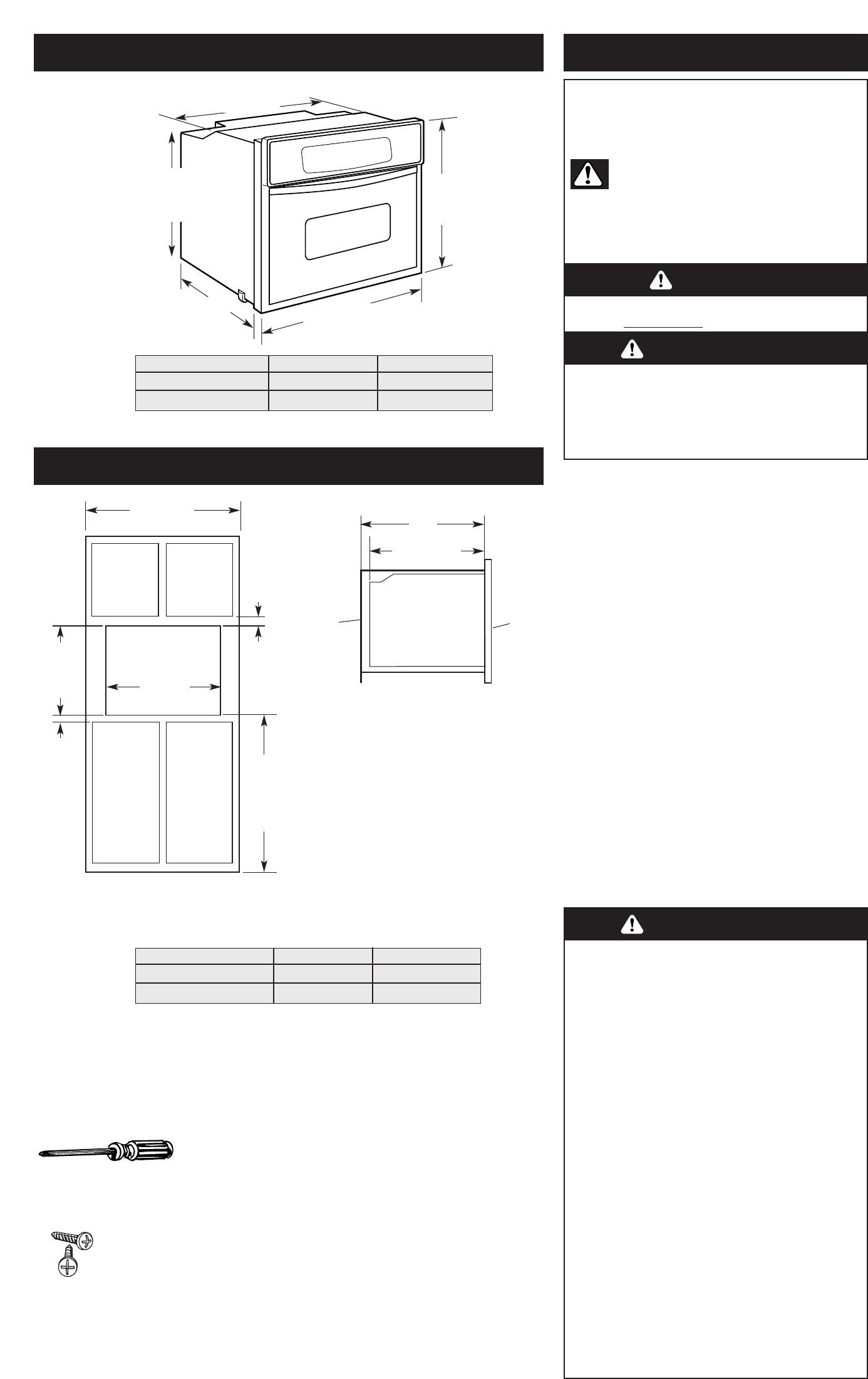

Product dimensions
Cutout dimensions
Before you start...
19-3/16"
(48.7 cm)
recessed
height
20-1/2"
(52.1 cm)
overall
height
A
recessed
width
23" (58.3 cm)
max. recessed
depth
A min.
cabinet width
B
cutout
width
1" (25.4 cm)
top of cutout
to bottom
of upper
cabinet door
1-1/2"
(38.1 cm)
min.
bottom of
cutout to
top of
cabinet
door
40"
(101.2 cm)
bottom of
cutout to
floor
Cabinet side view
19-7/16"
(49.4 cm)
cutout
height
23-1/4" (59.1 cm)
min. cutout depth
23" (58.4 cm)
recessed oven
depth
recessed
oven
cabinet oven
front
Important: Observe all governing codes
and ordinances.
Proper installation is your responsibility.
Have a qualified technician install this oven.
Oven location should be away from strong
draft areas, such as windows, doors and strong
heating vents.
Cabinet opening dimensions that are shown
must be used. Given dimensions provide
minimum clearance.
Recessed installation area must provide
complete enclosure around the recessed
portion of the oven.
Electrical ground is required. See “Electrical
requirements.”
Electrical supply junction box should be located
3 inches (7.6 cm) maximum below the support
surface when oven is installed in a wall cabinet.
Cutout for wiring should be in the right rear or
left rear corner. For undercounter installation, it
is recommended that the junction box be
located in the adjacent right or left cabinet. If
installing junction box on rear wall behind
oven, junction box must be recessed and
located in the upper or lower right or left corner
of cabinet.
Oven support surface MUST be solid, level and
flush with bottom of cabinet cutout.
Copies of the standards listed may be obtained from:
* National Fire Protection Association
One Batterymarch Park
Quincy, Massachusetts 02269
** CSA International
8501 East Pleasant Valley road
Cleveland, Ohio 44131-5575
Tool needed:
Parts supplied:
B
overall width
It is the customer’s responsibility:
To contact a qualified electrical installer.
To assure that the electrical installation is
adequate and in conformance with National
Electrical Code, ANSI/NFPA 70 — latest
edition*, or CSA Standards C22.1-94, Canadian
Electrical Code, Part 1 and C22.2 No. 0-M91 -
latest edition** and all local codes and
ordinances.
Electrical supply junction box should be located
3 inches (7.6 cm) maximum below the support
surface when oven is installed in a wall cabinet.
Cutout for wiring should be in the right rear or
left rear corner. For undercounter installation, it
is recommended that the junction box be
located in the adjacent right or left cabinet. If
installing junction box on rear wall behind
oven, junction box must be recessed and
located in the upper or lower right or left corner
of cabinet.
AB
27” (68.6 cm) m/w oven 25-3/8” (64.5 cm) 26-3/4” (67.9 cm)
30” (76.2 cm) m/w oven 28-3/8” (72.1 cm) 29-3/4” (75.6 cm)
AB
27” (68.6 cm) m/w oven 27” (68.6 cm) 25-1/2” (64.8 cm)
30” (76.2 cm) m/w oven 30” (76.2 cm) 28-1/2” (72.4 cm)
Your safety and the safety of others are
very important.
We have provided many important safety
messages in this manual and on your appliance.
Always read and obey all safety messages.
This is the safety alert symbol.
This symbol alerts you to potential hazards
that can kill or hurt you and others.
All safety messages will follow the safety alert
symbol and either the word “DANGER” or
“WARNING”. These words mean:
All safety messages will tell you what the potential
hazard is, tell you how to reduce the chance of
injury, and tell you what can happen if the
instructions are not followed.
You can be killed or seriously injured if you
don’t immediately follow instructions.
You can be killed or seriously injured if you
don’t follow instructions.
WARNING
DANGER
Excessive Microwave Energy Exposure
Do not attempt to operate the
microwave oven with the door open.
Do not tamper with or defeat the safety
interlocks.
Do not place objects between the
microwave oven front face and door.
Do not allow soil or cleaner residue to
accumulate on sealing surface of the
microwave oven door.
Do not operate the microwave oven if
damaged.
Do not operate the microwave oven if:
—door is bent.
—hinges and latches are broken or
loose.
—door seals, sealing surfaces or
glass are broken.
The microwave oven door must close
properly to provide safe operation.
Have a qualified repair person adjust,
repair and check microwave oven for
microwave leakage after a repair is
made.
Do not use microwave for commercial
purposes. The microwave oven in this
unit is designed for household use
only.
Failure to follow these instructions
could result in exposure to excessive
microwave energy.
WARNING
Page 2

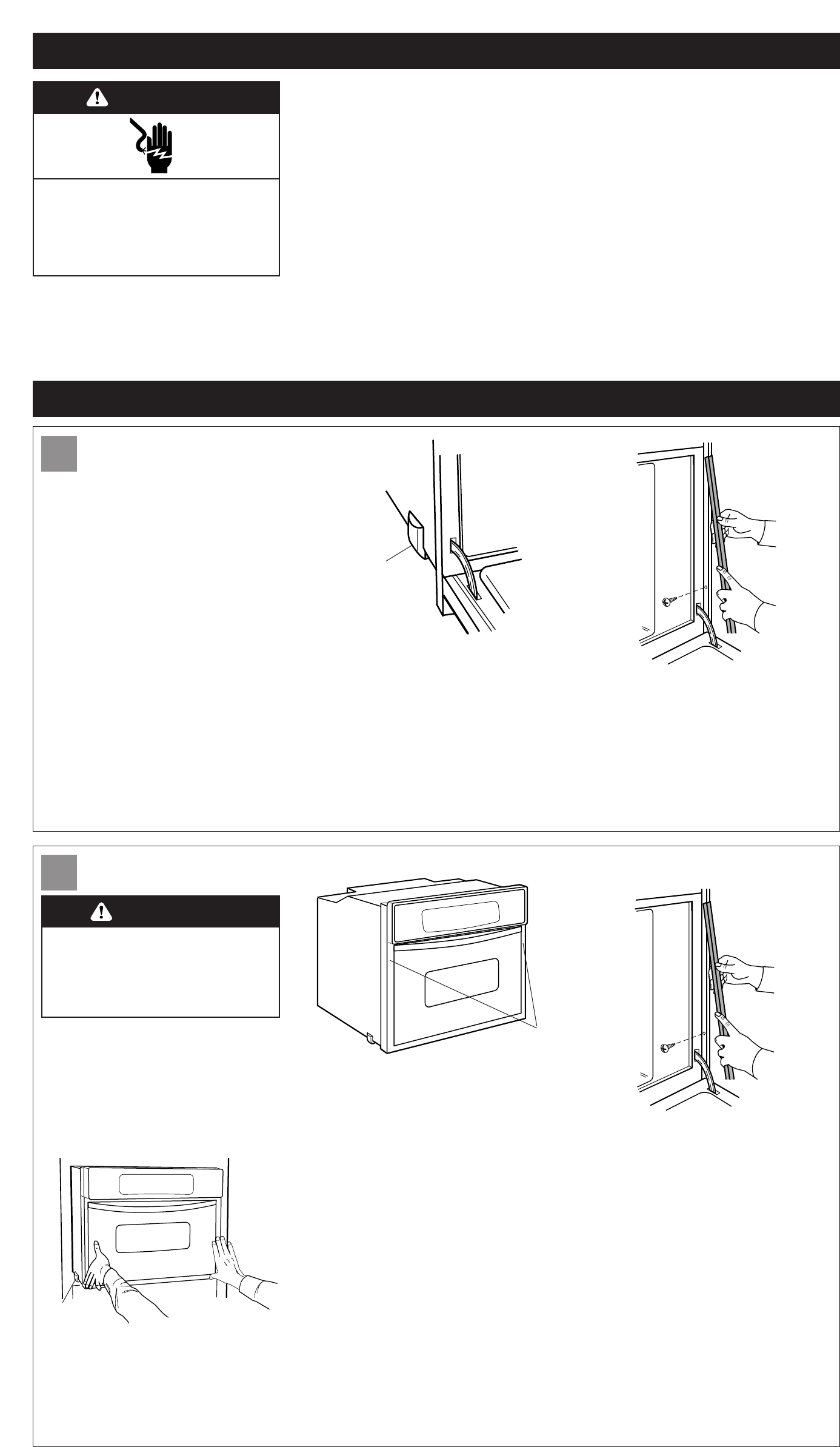

Electrical requirements
Installation Steps

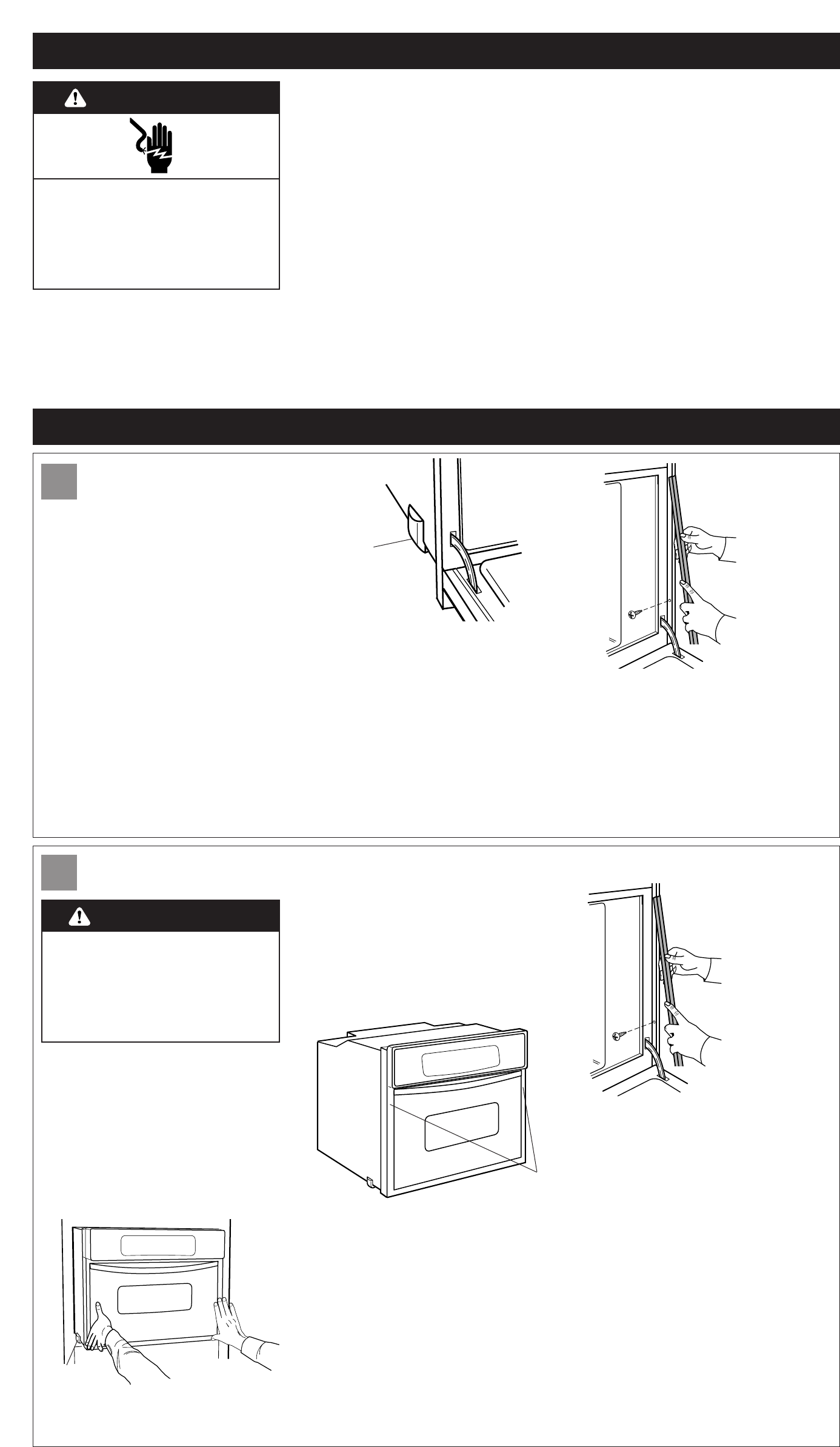

2.Completely open microwave oven door.
Preparation
A
3.Remove trim screws attaching right
and left side trim to oven. Grasp the bottom
end of trim and pull away from oven. Slide top
end of trim downward to remove trim from
oven. Take care not to scratch other surfaces
with ends of trim. Set trim and screws aside
on protected surface.
Remove trim screw.
Slide top of trim
downward and
remove.
1. Turn power supply off.
• Remove and discard shipping materials, tape
and protective film from the oven. Do Not
remove shipping feet at the front lower
corners of oven. The shipping feet will
protect the lower oven trim until oven is
inserted into cabinet.
• Remove and set aside racks and other parts
from inside oven.
Do Not
remove
shipping feet.
Electrical Shock Hazard
Electrically ground oven.
Connect ground with 12-gauge-minimum
solid copper wire.
Failure to follow these instructions can result
in death, fire or electrical shock.
If codes permit and a separate grounding wire
is used, it is recommended that a qualified
electrician determine that the grounding path
and wire gauge are in accordance with local
codes.
Do Not ground to a gas pipe.
Check with a qualified electrician if you are not
sure oven is properly grounded.
Do Not have a fuse in the neutral or grounding
circuit.
Oven must be connected to the proper
electrical voltage and frequency as specified on
the model/serial rating plate. (The model/serial
rating plate is located on the oven door or on
the oven frame.)
CONNECT WITH COPPER WIRE ONLY.
A four-wire or three-wire, single phase,
240-volt, 60 Hz, AC-only electrical supply is
required on a separate, 20-ampere circuit,
fused on both sides of the line.
Note: Models KBHC109, KBHC179,
YKBHC109 and YKBCH179 require a 30-
ampere circuit.
A time-delay fuse or circuit breaker is
recommended.
Connect directly to the fused disconnect (or
circuit breaker box) through flexible,
armored or non-metallic sheathed, copper
cable (with grounding wire).
Flexible armored cable from appliance
should be connected directly to junction
box.
Fuse both sides of the line.
A U.L.-listed conduit connector must be
provided at the junction box.
Do Not cut the conduit.
Wire sizes and connections must conform with
the rating of the appliance and to the
requirements of the National Electrical Code,
ANSI/NFPA 70 — latest edition (*, See Page 1),
or CSA Standards C22.11-94, Canadian
Electrical Code, Part 1 and C22.2 No. 0-M91 -
latest edition (** See Page 1) and all local
codes and ordinances.
Excessive Weight Hazard
Use two or more people to move and install
oven.
Failure to follow this instruction can result
in back or other injury.
Do Not remove shipping feet at the front lower
corners of oven.
4.Lift microwave oven partially into
cabinet cutout. Feed power supply cable from
microwave oven through hole in cutout
bottom. If using recessed junction box on
rear wall, complete electrical connection now.
(See section C, Electrical Connection).
Carefully push against the front of the
microwave oven to push oven into cabinet
until shipping feet almost contact cabinet. Use
a Phillips screwdriver to remove screws
attaching shipping feet. Remove and discard
shipping feet.
Push oven completely into cabinet and center
oven in cabinet cutout.
7. Replace oven racks.
Installation
B
5.Important: Securely fasten oven to
cabinet using the two screws provided. Insert
the screws through holes in mounting rails. Do
Not overtighten screws. 6.Slide top end of each trim upward onto
oven side rails. Push each trim into place at
bottom of trim. Use screws to attach each trim
to oven. Take care not to scratch other
surfaces with ends of trim.
2 screws
shipping
foot
Slide top of trim up.
Push trim into place.
Replace the trim screw.
Do Not use handle or any portion of the front
frame or trim for lifting.
WARNING
WARNING
To get the most efficient use
from your new oven,
read your Use and Care Guide.
Keep Installation Instructions
and Guide close to oven
for easy reference.
Page 3
10 . Check the operation of the
microwave oven.
• Fill a microwave-safe container with one cup
of water and place container inside
microwave oven. Close door firmly.
• Set microwave oven cook time to “2:00”
minutes.
• Press the “START/ENTER” pad. The interior
microwave oven light should be on and the
remaining cooking time should be displayed.
• When display reads “1:00,” open microwave
oven door. The microwave should stop
cooking.
• Close door firmly. The interior microwave
oven light should turn off.
• Press the “START/ENTER” pad. Microwave
oven should begin cooking and the
microwave oven interior light should be on.
• Let microwave oven complete cooking time.
A tone will sound four times at end of
cooking time and microwave oven will shut
off.
• Open microwave oven door and carefully
remove container. Water in container should
be hot.
Check operation
D
9.Turn on power supply. The display
panel will light up briefly. “PF” should appear
in the temperature display.
This oven is manufactured with white
(neutral) power supply wire and a cabinet-
connected bare grounding wire twisted
together.
8. Make electrical connection following
the steps needed for your installation.
1. Disconnect the power supply.
2. Remove the junction box cover.
3. Connect oven cable to junction box
through the U.L.-listed conduit connector.
4. Connect the two black wires together with
twist-on connectors.
5. Connect the two red wires together with
twist-on connectors.
6. Complete electrical connection according
to local codes and ordinances.

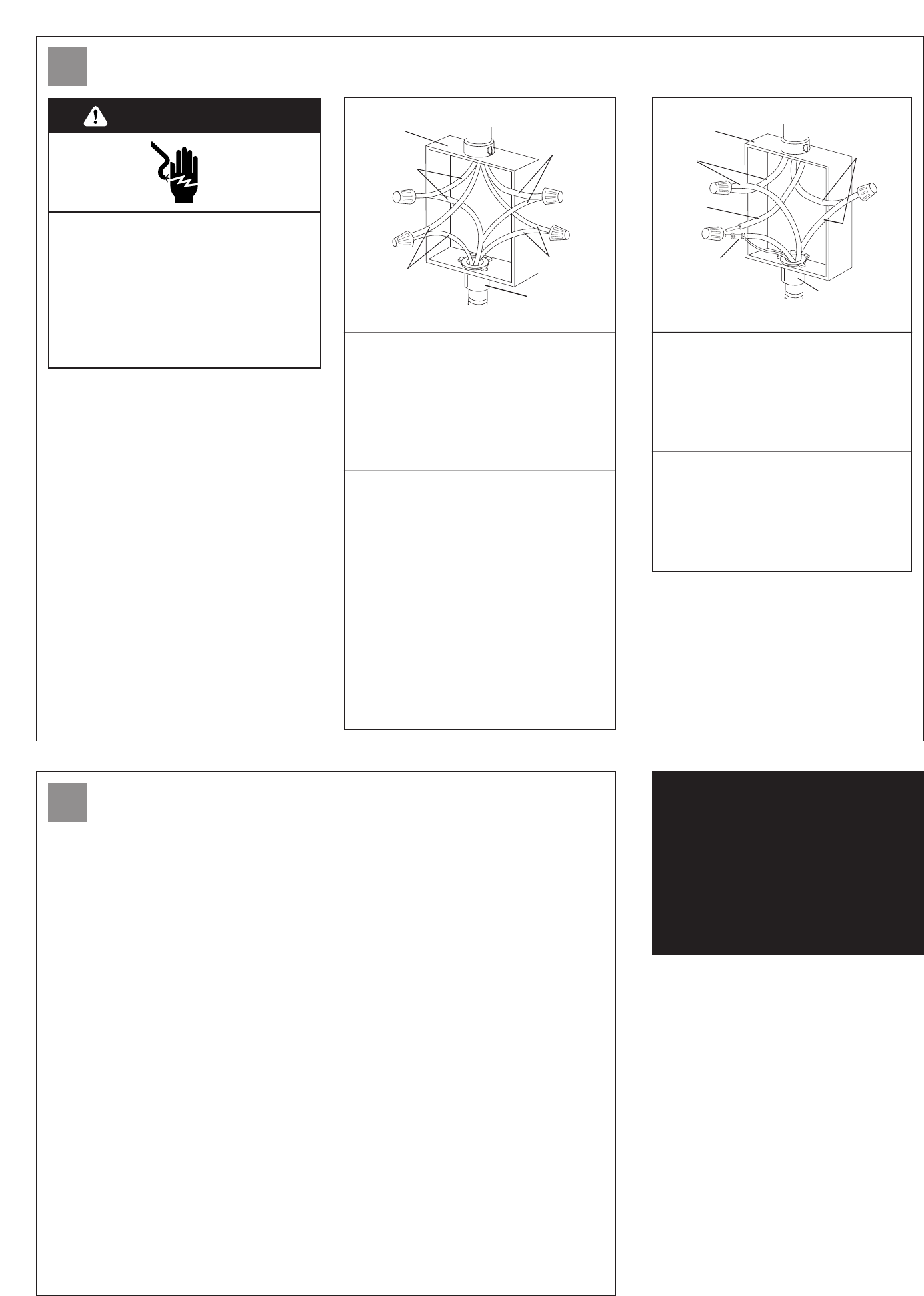

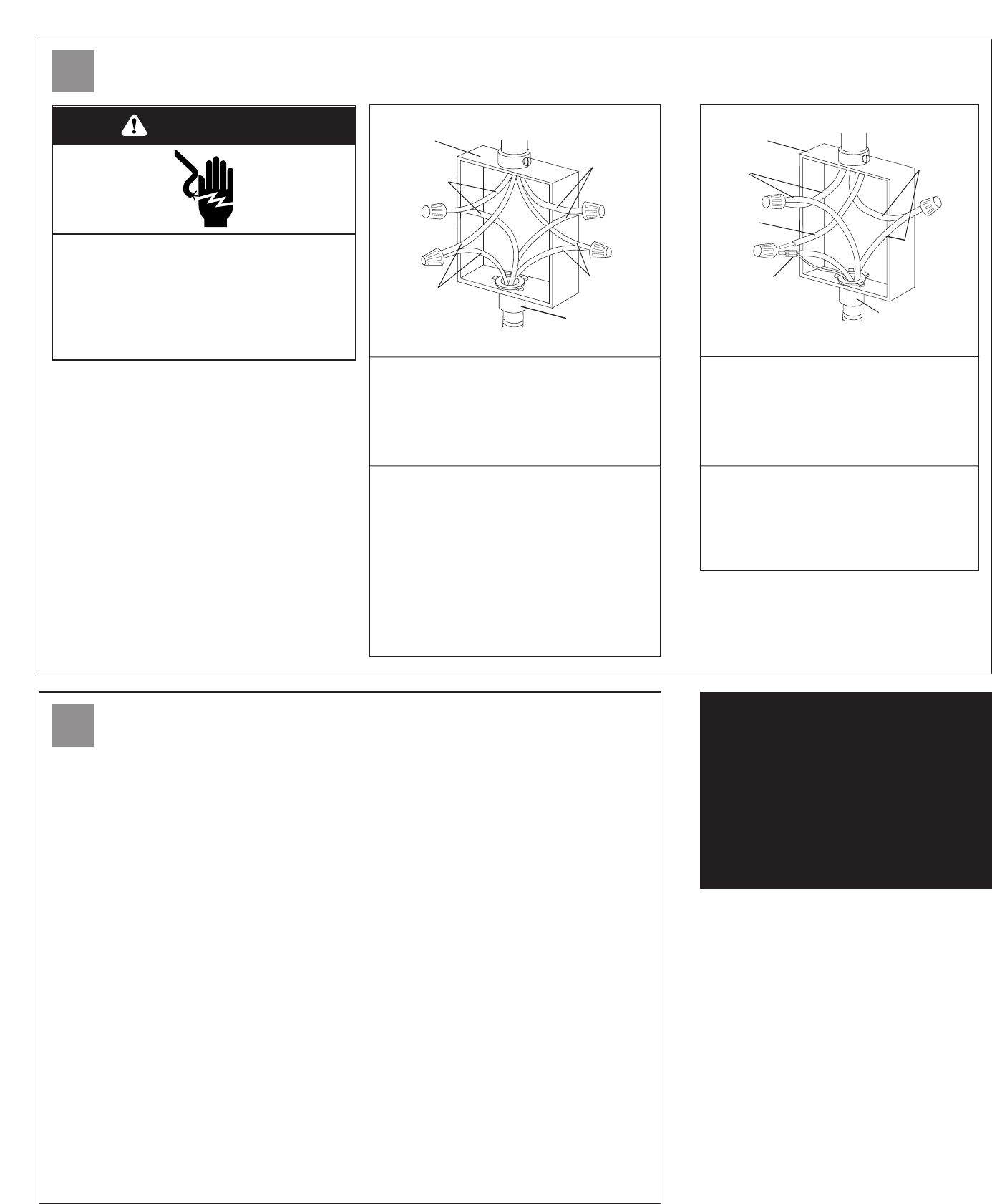

Figure 2
junction
box
red
wires
white
wire
white and bare
grounding oven cable
wires — factory crimped
cable from
power supply
black
wires
cable from
microwave oven
U.L.-listed conduit
connector
Figure 1
cable from
power supply
cable from
microwave oven
junction
box
U.L.-listed conduit
connector
red
wires
white
wires
black wires
bare grounding
wires
If local codes PERMIT
connecting cabinet-grounding
conductor to neutral white
wire in junction box:
(Three-wire electrical system)
If local codes DO NOT PERMIT
connecting cabinet-grounding
conductor to neutral white
wire in junction box:
(Four-wire electrical system)
7. Connect the factory-crimped bare and
white oven cable wires to the neutral
(white) wire in junction box. See
Figure 2.
8. Replace junction box cover.
7. Separate the factory-crimped bare and
white oven cable wires.
8. Connect white oven cable wire to neutral
(white) wire in junction box. See Figure 1.
9. Connect the bare grounding oven cable
wire to the ground wire in the junction
box. Do Not connect bare grounding wire
to neutral (white) wire in junction box.
See Figure 1.
10. Replace junction box cover.
Electrical connection
C
Electrical Shock Hazard
Turn power supply off before connecting wires.
Use 8 gauge solid copper wire.
Electrically ground oven.
Failure to follow these instructions can result
in death, fire, or electrical shock.
WARNING
If microwave oven does
not operate:
Check that circuit breaker is not tripped or
house fuse blown.
See Use and Care Guide for
troubleshooting list.
If you need assistance:
If you have questions about operating,
cleaning or maintaining your oven:
Refer to Use and Care Guide.
Call the Customer Interaction Center: Check
your Use and Care Guide for a toll-free
number to call or call the dealer from whom
you purchased this appliance. The dealer is
listed in the Yellow Pages of your phone
directory under “Appliances — Household
— Major — Service and Repair.”
Part No. 4452615 Rev. A
© 2001 Printed in U.S.A.
IMPORTANT:
Read and save these instructions.
IMPORTANT:
Installer: Leave Installation Instructions with the homeowner.
Homeowner: Keep Installation Instructions for future reference.
Save Installation Instructions for local electrical inspector's use.
Installation Instructions
Part No.
4452615 Rev. A
27" (68.6 cm) and
30" (76.2 cm)
Built-in Microwave Oven
If you need service:
Maintain the quality built into your built-in oven
by calling an authorized service company.
To obtain the name and number of an
authorized service company:
Contact the dealer from whom you
purchased your built-in oven; or
Look in the Yellow Pages of your telephone
directory under “Appliances — Household
— Major — Service and Repair” for an
authorized service company; or
Call the Customer Interaction Center.
The toll-free number is listed in your Use
and Care Guide.
When you call, you will need:
The microwave oven model number.
The microwave oven serial number.
Both numbers are listed on the model/serial
rating plate, located on the microwave oven
frame.
Instructions d’installation
Four à micro-ondes
encastré
68,6 cm (27 po) et
76,2 cm (30 po)
IMPORTANT :
Lire et conserver ces instructions.
IMPORTANT :
Installateur : Remettre les instructions d’installation au propriétaire.
Propriétaire : Conserver les instructions d’installation pour
consultation ultérieure.
Conserver les instructions d’installation pour consultation par
l’inspecteur local des installations électriques.
N° de pièce
4452615 Rev. A
Page 1
2 vis
Tournevis Phillips
Dimensions du produit
Cavité d’encastrement — Dimensions
Avant de commencer…
Hauteur
d’encastrement
48,7 cm
(19-3/16 po)
Hauteur
hors-tout
52,1 cm
(20-1/2 po)
A
Largeur
d’encastrement
Profondeur max.
d’encastrement
58,3 cm (23 po)
A
Largeur min.
du placard
B
Largeur de
l’ouverture
découpée
25,4 cm (1 po)
entre sommet de
l’ouverture découpée
et bas de la porte du
placard mural
Entre
fond de
l’ouverture
découpée
et
sommet de
la porte du
placard
38,1 cm
(1-1/2 po)
101,2 cm
(40 po)
entre
bas de
l’ouverture
découpée
et plancher
Placard - Vue latérale
Hauteur —
ouverture
découpée
49,4 cm
(19-7/16)
profondeur -
four encastré -
58,4 cm (23 po)
four encastré
placard façade du
four
Important : Observer les dispositions de tous les codes
et règlements en vigueur.
C’est au propriétaire qu’incombe la responsabilité d’une
installation correcte. Demander à un technicien qualifié
d’effectuer l’installation de ce four.
Le four devrait toujours être installé à un emplacement
éloigné des sources de courant d’air, comme fenêtre,
porte ou bouche de chauffage.
Respecter les dimensions indiquées pour l’espace
d’encastrement dans un placard. Les dimensions
indiquées incluent les valeurs minimales des
dégagements de sécurité.
La cavité d’encastrement doit former une enceinte
fermée autour de la partie encastrée du four.
Une liaison électrique à la terre est nécessaire. Voir
“Alimentation électrique”.
La boîte de connexion électrique devrait être située à
7,6 cm (3 po) maximum sous la surface de support lorsque le
four est installé dans un placard mural.
L’ouverture pour le câblage devrait être dans le coin arrière
droit ou gauche. Pour une installation sous un comptoir, on
recommande que la boîte de connexion soit située dans un
placard adjacent, à droite ou à gauche. Lors de l’installation de
la boîte de connexion sur le mur arrière derrière le four, il faut
que la boîte de connexion soit encastrée et située dans un
angle supérieur ou inférieur du placard, à gauche ou à droite.
La surface de support DOIT être ferme et robuste,
d’aplomb, et en affleurement avec le fond de la cavité
d’encastrement dans le placard.
On peut se procurer des exemplaires des normes
indiquées aux adresses suivantes :
* National Fire Protection Association
One Batterymarch Park
Quincy, Massachusetts 02269
** CSA International
8501 East Pleasant Valley Road
Cleveland, Ohio 44131-5575
Outillage nécessaire :
Pièces fournies :
B
Largeur hors-tout
C’est au client qu’incombe la responsabilité de :
Confier l’installation à un technicien qualifié.
Veiller à ce que l’installation électrique soit réalisée
adéquatement et en conformité avec les prescriptions du
Code national des installations électriques ANSI/NFPA
70 — dernière édition*, ou de la norme CSA/ACNOR
C22.1-94 - du Code canadien de l'électricité, 1ère partie et
C22.2 no 0-M91 - dernière édition**, et aux dispositions
des codes et règlements locaux.
La boîte de connexion électrique devrait
être située à 7,6 cm (3 po) ou moins sous la
surface de support lorsque le four est
installé dans un placard mural. L’ouverture
pour le câblage devrait être dans l’angle
arrière droit ou gauche. Pour une
installation sous un comptoir, on
recommande que la boîte de connexion
soit située dans un placard adjacent, à
droite ou à gauche. Lors de l’installation de
la boîte de connexion sur le mur arrière
derrière le four, il faut que la boîte de
connexion soit encastrée et située dans un
angle du placard, en haut ou en bas, à
gauche ou à droite.
AB
Four de 68,6 cm (27 po) 64,5 cm (25-3/8) 67,9 cm (26-3/4)
Four de 76,2 cm (30 po) 72,1 cm (28-3/8 po) 75,6 cm (29-3/4 po)
AB
Four de 68,6 cm (27 po) 68,6 cm (27 po) 64,8 cm (25-1/2 po)
Four de 76,2 cm (30 po) 76,2 cm (30 po) 72,4 cm (28-1/2 po)
profondeur - cavité
d’encastrement -
59,1 cm (23-1/4 po)
min.
Votre sécurité et celle des autres est très importante.
Nous donnons de nombreux messages de sécurité
importants dans ce manuel, et sur votre appareil ménager.
Assurez-vous de toujours lire tous les messages de
sécurité et de vous y conformer.
Voici le symbole d’alerte de sécurité.
Ce symbole d’alerte de sécurité vous signale les
dangers potentiels de décès et de blessures
graves à vous et à d’autres.
Tous les messages de sécurité suivront le symbole d’alerte
de sécurité et le mot «DANGER» ou «AVERTISSEMENT».
Ces mots signifient :
Tous les messages de sécurité vous diront quel est le
danger potentiel et vous disent comment réduire le risque
de blessure et ce qui peut se produire en cas de non-
respect des instructions.
Risque possible de décès ou de blessure grave si vous ne
suivez pas immédiatement les instructions.
Risque possible de décès ou de blessure grave si vous
ne suivez pas les instructions.
DANGER
AVERTISSEMENT
Exposition excessive à l’énergie des micro-ondes
Ne pas tenter de faire fonctionner le four à
micro-ondes lorsque la porte est ouverte.
Ne pas modifier ou empêcher le fonctionnement correct
des dispositifs d’interverrouillage et de sécurité.
Ne placer aucun objet entre la surface frontale du four à
micro-ondes et la porte.
Ne pas laisser des souillures ou résidus de produits de
nettoyage s’accumuler sur les surfaces d’étanchéité de
la porte du four à micro-ondes.
Ne pas faire fonctionner le four à micro-ondes s’il est
endommagé.
Ne pas faire fonctionner le four à micro-ondes si :
- la porte est déformée.
- les charnières ou les loquets sont brisés ou mal fixés.
- les joints de la porte, les surfaces d’étanchéité ou la
vitre sont brisés.
La porte du four à micro-ondes doit bien fermer pour un
fonctionnement sûr.
Seul un technicien qualifié doit exécuter les réglages et
réparations sur le four à micro-ondes. Après une
réparation, demander à un technicien qualifié de
déterminer le niveau de fuite du four à micro-ondes.
Ne pas utiliser le four à micro-ondes dans des
applications commerciales. Ce four à micro-ondes est
conçu uniquement pour le service familial.
L’utilisation du four à micro-ondes en violation des
instructions ci-dessus peut susciter une exposition
excessive à l’énergie des micro-ondes.
AVERTISSEMENT
Page 2
Alimentation électrique
Étapes de l’installation
2.Ouvrir complètement la porte du four à
micro-ondes.
Préparation
A
3.Ôter les vis qui fixent la garniture à
droite et à gauche du four. Saisir l’extrémité
inférieure de la garniture et tirer pour l’écarter
du four. Faire glisser l’extrémité supérieure de
la garniture vers le bas pour la séparer du
four. Veiller à ne pas rayer les autres surfaces
avec les extrémités de la garniture. Conserver
les composants de la garniture et les vis à part
sur une surface protégée.
Ôter la vis de la
garniture.
Faire glisser le
sommet de la
garniture vers le
bas et enlever la
garniture.
1. Interrompre l’alimentation électrique.
• Séparer du four et jeter les matériaux
d’emballage, rubans adhésifs et films de
protection du four. Ne pas enlever les pieds
auxiliaires installés avant l’expédition dans
les angles inférieurs. Ces pieds spéciaux
protègent la garniture inférieure du four
jusqu’à son insertion dans l’espace
d’encastrement.
• Retirer du four les grilles et autres pièces.
Conserver ces articles à part.
Ne pas enlever
les pieds
auxiliaires
placés avant
l’expédition
Risque de choc électrique
Relier électriquement le four à la terre.
Relier le four à la terre à l’aide d’un
conducteur de cuivre, calibre 12 minimum.
Le non-respect de ces instructions peut
causer un décès, un incendie ou un choc
électrique.
Si lorsque le code local le permet on utilise un
conducteur distinct de liaison à la terre, il est
recommandé qu’un électricien qualifié vérifie que
le calibre du conducteur et l’itinéraire de liaison à
la terre sont conformes aux prescriptions des
codes locaux.
Danger - poids excessif
Les opérations de manutention et
d’installation du four devraient être
exécutées par deux personnes ou plus.
Le non-respect de cette instruction peut
être la cause de blessures au dos ou
autres blessures.
Ne pas enlever les pieds auxiliaires placés
avant l’expédition dans les angles inférieurs
avant du four.
4.Soulever le four pour l’insérer
partiellement dans l’espace d’encastrement.
Faire passer le câble d’alimentation du four à
travers l’ouverture découpée dans le fond de la
cavité d’encastrement. Si on a installé une boîte
de connexion encastrée dans le mur arrière,
réaliser les raccordements à ce point. (Voir
section C, Raccordement au circuit électrique)
Pousser doucement contre la façade du four
pour insérer le four dans l’espace
d’encastrement, jusqu’à ce que les pieds
7. Réinstaller les grilles du four.
Installation
B
5.Important : Fixer solidement le four au
placard avec les vis fournies. Insérer les vis
dans les trous des rails de montage. Ne pas
serrer excessivement les vis.
6.Faire glisser l’extrémité supérieure de
chaque tringle de garniture vers le haut dans
les rails latéraux du four. Pousser chaque
tringle de garniture pour qu’elle s’emboîte à
l’extrémité inférieure. Utiliser les vis pour fixer
chaque tringle de garniture sur le four. Veiller
à ne pas érafler d’autres surfaces avec les
extrémités de la garniture.
2 vis
Pied
auxiliaire
Faire glisser le sommet
de la garniture vers le
haut.
Pousser la garniture
pour qu’elle se mette
en place.
Réinstaller la vis de la
garniture.
Lors des manutentions du four, ne pas prendre
prise sur la poignée, une partie quelconque du
châssis avant, ou les pièces de garniture.
AVERTISSEMENT
Ne pas incorporer un fusible dans le conducteur
neutre ou le conducteur de liaison à la terre.
Il faut que la tension et la fréquence de la source
d’alimentation du four correspondent aux
spécifications présentées sur la plaque
signalétique (on trouve la plaque signalétique sur
la porte du four ou sur le châssis du four).
EFFECTUER LE CÂBLAGE UNIQUEMENT
AVEC DES CONDUCTEURS DE CUIVRE.
Le four doit être alimenté par un circuit
indépendant monophase 240VCA/60 Hz
(trois conducteurs ou quatre conducteurs)
protégé par un fusible 20A sur chaque
conducteur de phase.
REMARQUE : Les modèles KBHC109,
KBHC179, YKBHC109 et YKBHC179 requièrent
un circuit de 30 ampères.
On recommande l’emploi de fusibles
temporisés ou disjoncteurs
Raccorder directement l’appareil au coupe-
circuit protégé par fusible (ou au tableau de
distribution) au moyen d’un câble flexible
blindé ou à gaine non métallique, à
conducteurs de cuivre (avec conducteur de
liaison à la terre).
Le câble blindé flexible de l’appareil devrait
être connecté directement à la boîte de
connexion.
Installer un fusible pour chaque conducteur
de phase.
Le raccordement à la boîte de connexion
doit être effectué à travers un connecteur
de conduit homologué par UL.
Ne pas couper le conduit.
La taille des conducteurs et des organes de
connexion doit correspondre à la puissance de
l’appareil et satisfaire les prescriptions du Code
national des installations électriques
ANSI/NFPA 70 — dernière édition(*, voir page
1) ou de la norme CSA/ACNOR C22.11-94 du
Code canadien de l'électricité, 1ère partie et
C22.2 n° 0-M91 (ou édition la plus récente)
(**, voir page 1), et les prescriptions des codes
et règlements locaux.
AVERTISSEMENT
auxiliaires installés avant l’expédition soient
presque en contact avec le placard. Avec un
tournevis Phillips, Ôter les vis fixant chaque
pied auxiliaire. Ôter et jeter les pieds
auxiliaires.
Pousser complètement le four dans l’espace
d’encastrement dans le placard; centrer le four
dans l’ouverture découpée dans le placard.
Pour pouvoir utiliser ce nouveau
four à son niveau maximum
d’efficacité, lire le Guide
d’utilisation et d’entretien.
Conserver les instructions
d’installation et le Guide à
proximité du four pour pouvoir
facilement les consulter.
Page 3
10 . Contrôler le fonctionnement
du four.
• Placer dans le four un récipient (pour micro-
ondes) contenant une tasse d’eau. bien
fermer la porte du four.
• Sélectionner une période de chauffage de
«2:00» minutes.
• Appuyer sur la touche «START/ENTER». La
lampe à l’intérieur du four à micro-ondes
devrait être allumée et la durée de cuisson
qui reste devrait être affichée.
• Lorsque l’affichage indique «1:00», ouvrir la
porte du four à micro-ondes. Le chauffage
aux micro-ondes devrait cesser.
• Bien fermer la porte. La lampe interne du
four devrait s’éteindre.
• Appuyer sur la touche «START/ENTER». Le
four à micro-ondes devrait commencer la
cuisson et la lampe à l’intérieur du four
devrait être allumée.
• Laisser le four à micro-ondes éxécuter toute
la période de cuisson. Une tonalité se fera
entendre quatre fois à la fin de la période de
cuisson et le four à micro-ondes cessera de
fonctionner.
• Ouvrir la porte du four à micro-ondes et
retirer soigneusement le contenant. L’eau
dans le contenant devrait être chaude.
Contrôle du fonctionnement
D
9.Établir l’alimentation électrique du
four. La console de commande s’illumine
brièvement. Le symbole “PF” devrait
apparaître sur l’afficheur de température.
Le câblage de cet appareil installé lors de la
fabrication comporte un conducteur blanc
(neutre) et un conducteur nu de liaison à la
terre connecté à la caisse. Ces deux
conducteurs sont torsadés ensemble.
8.Exécuter les raccordements du câblage
électrique, selon les besoins de la
configuration d’installation.
1. Interrompre l’alimentation électrique.
2. Ôter le couvercle de la boîte de connexion.
3. Immobiliser le câble de l’appareil sur la boîte
de connexion, dans un raccord de conduit
homologué par UL.
4. Connecter les deux conducteurs noirs
ensemble avec un connecteur de fils
5. Connecter les deux conducteurs rouges
ensemble avec un connecteur de fils.
6. Terminer le raccordement du câblage
électrique conformément aux prescriptions
des codes et règlements locaux.
Figure 2
boîte de
connexion
conducteurs
rouges
conducteur
blancs
conducteur blanc et
conducteur nu de liaison
à la terre — sertissage à
l’usine
câble du circuit
d’alimentation
conducteurs
noirs
câble du four à
micro-ondes
raccord de conduit
(homologation UL)
Figure 1
câble du circuit
d’alimentation
câble du four à
micro-ondes
boîte de
connexion
raccord de conduit
(homologation UL)
conducteurs
rouges
conducteurs
blancs
conducteurs
noirs
conducteurs nus
de liaison à la terre
Si le code local le PERMET,
connecter le conducteur de liaison
à la terre de la caisse au conducteur
neutre blanc de la boîte de
connexion : (Raccordement à un
système à trois conducteurs)
Si le code local NE PERMET PAS le
raccordement du conducteur de
liaison à la terre de la caisse au
conducteur neutre (blanc) dans la
boîte de connexion :
(Raccordement à un système à
quatre conducteurs) 7. Connecter le conducteur nu et le
conducteur blanc du câble de l’appareil
(sertis à l’usine) au conducteur neutre
(blanc) dans la boîte de connexion. Voir
Figure 2.
8. Réinstaller le couvercle de la boîte de
connexion.
7. Séparer le conducteur nu et le
conducteur blanc du câble de l’appareil
(sertis à l’usine).
8. Connecter le conducteur blanc du câble
de l’appareil au conducteur neutre
(blanc) dans la boîte de connexion. Voir
Figure 1.
9. Connecter le conducteur nu de liaison à
la terre du câble de l’appareil à un
conducteur relié à la terre dans la boîte
de connexion. Ne pas connecter le
conducteur nu de liaison à la terre au
conducteur neutre (blanc) dans la boîte
de connexion. Voir Figure 1.
10. Réinstaller le couvercle de la boîte de
connexion.
Raccordement au circuit électrique
C
Risque de choc électrique
Avant d’exécuter les raccordements,
interrompre l’alimentation électrique au
niveau de la boîte de distribution.
Relier électriquement le four à la terre.
Utiliser un fil en cuivre solide de calibre 8 .
Le non-respect de ces instructions peut être
la cause de choc électrique, d’incendie ou
d’accident mortel.
AVERTISSEMENT
Si le four ne fonctionne
pas…
Déterminer si le disjoncteur est ouvert ou si
le fusible est grillé.
Consulter la section Diagnostic dans le
Guide d’utilisation et d’entretien.
Si une assistance est
nécessaire...
Pour toute question au sujet de l’utilisation, du
nettoyage ou de l’entretien du four :
Consulter le Guide d’utilisation et
d’entretien.
Contacter le Centre d’assistance à la
clientèle; consulter le Guide d’utilisation et
d’entretien ou contacter le concessionnaire
chez qui l’appareil a été acheté pour obtenir
le numéro d’appel (sans frais). On trouve
les coordonnées des concessionnaires dans
l’annuaire Pages jaunes local à la rubrique
“Appareils ménagers — gros — service et
réparation”.
N° de pièce 4452615 Rév. A
© 2001 Imprimé aux Ê.-U.
Si une intervention
d’entretien est
nécessaire...
Contacter une entreprise de service après-vente
agréée pour préserver la qualité incorporée à
ce four. Pour obtenir le nom et le numéro de
téléphone d’une entreprise de service agréée :
Contacter le concessionnaire chez qui le four
a été acheté; ou
Consulter l’annuaire Pages jaunes local à la
rubrique «Appareils ménagers — gros —
service et réparation»; ou
Contacter le Centre d’assistance à la
clientèle. On trouve le numéro d’appel (sans
frais) du Centre dans le Guide d’utilisation et
d’entretien.
Lors de la prise de contact, vous devrez
communiquer l’information suivante :
Le numéro de modèle du four à
micro-ondes.
Le numéro de série du four à micro-ondes.
On trouve ces deux numéros sur la plaque
signalétique, située sur la porte du four ou sur
le châssis du four.
