Whi ol

TOP-LOADING

WASHER

USE AND CARE GUIDE

LAVADORA DE CARGA

SUPERIOR MANUAL DE

USO Y CUIDADO

This manual contains useful information;read it before operating your washer.

Estemanual contiene informaci6n Otil;pot favor 16aloantesde operar su lavadora.

Table of Contents P •

In&ce

WASHER SAFETY .............................................................. 2

SPECiFiCATiONS ............................................................... 2

CONTROL PANEL AND FEATURES ................................. 3

CYCLE GUIDE .................................................................... 5

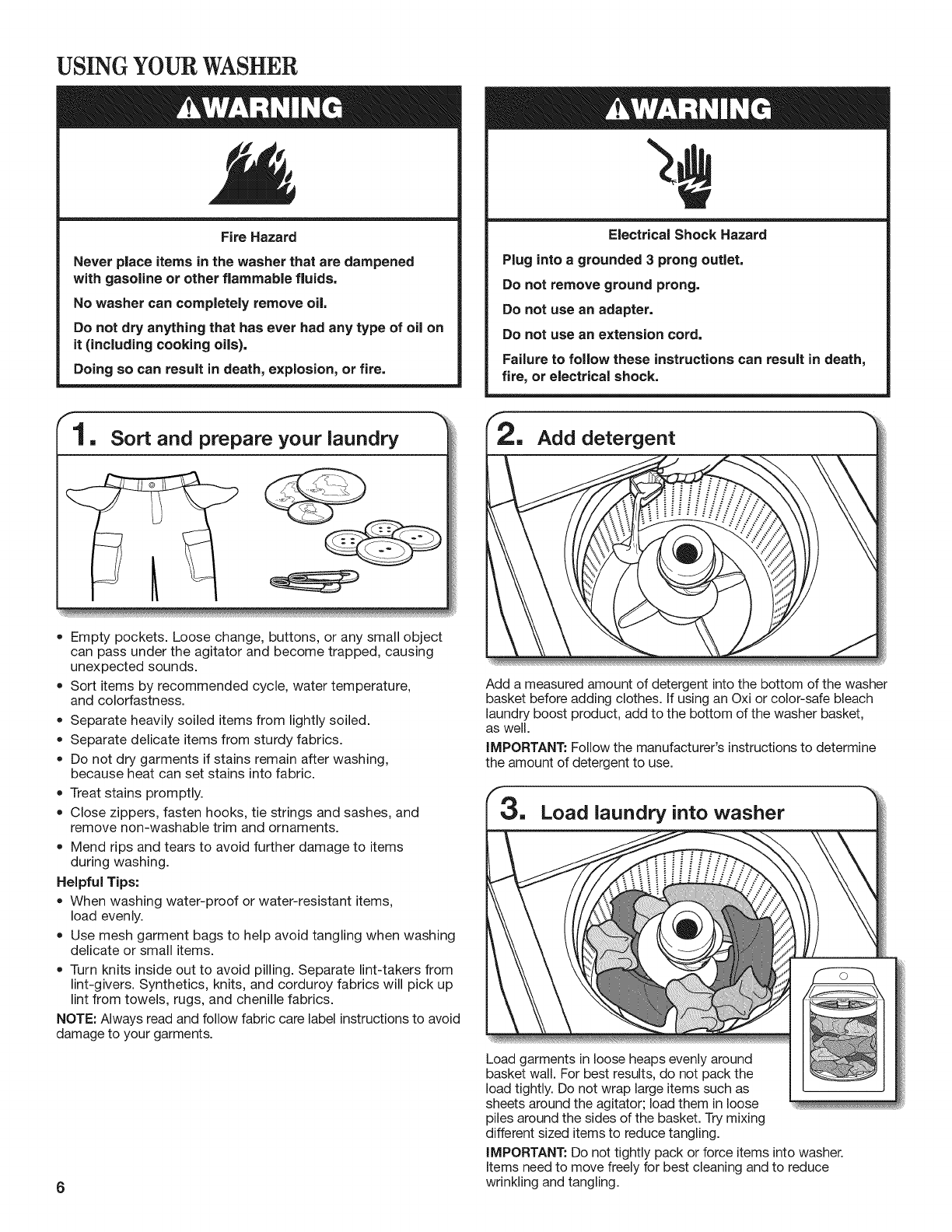

USING YOUR WASHER ..................................................... 6

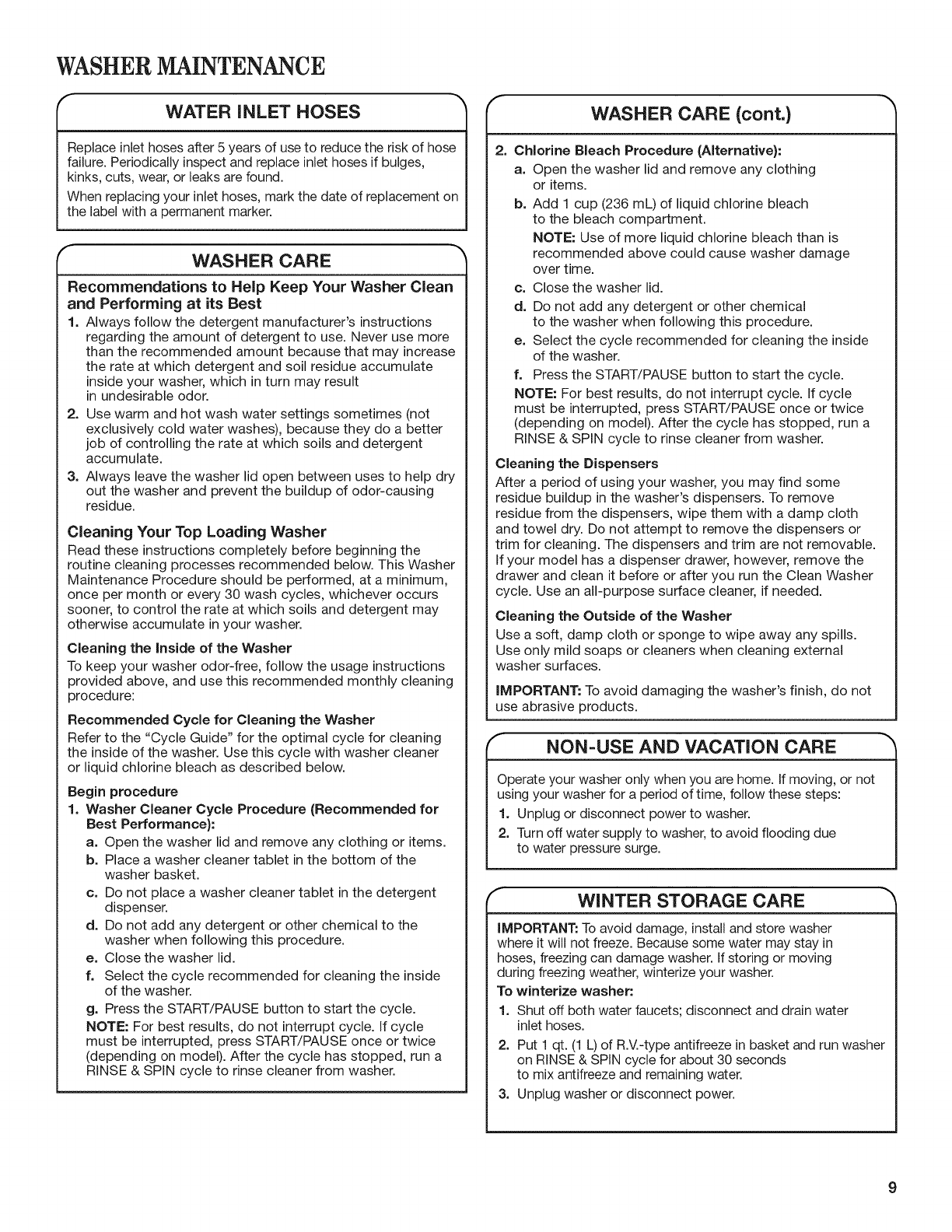

WASHER MAINTENANCE ................................................. 9

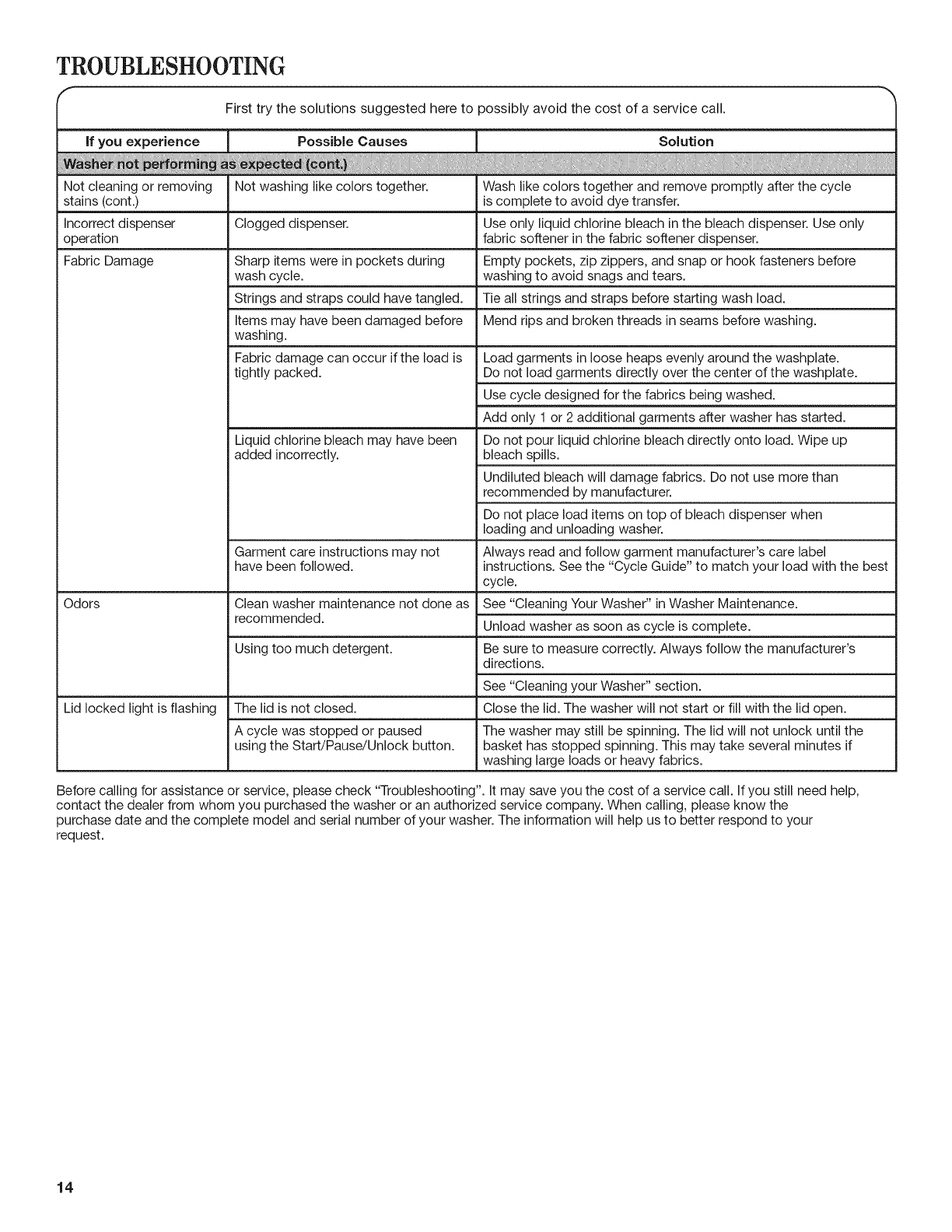

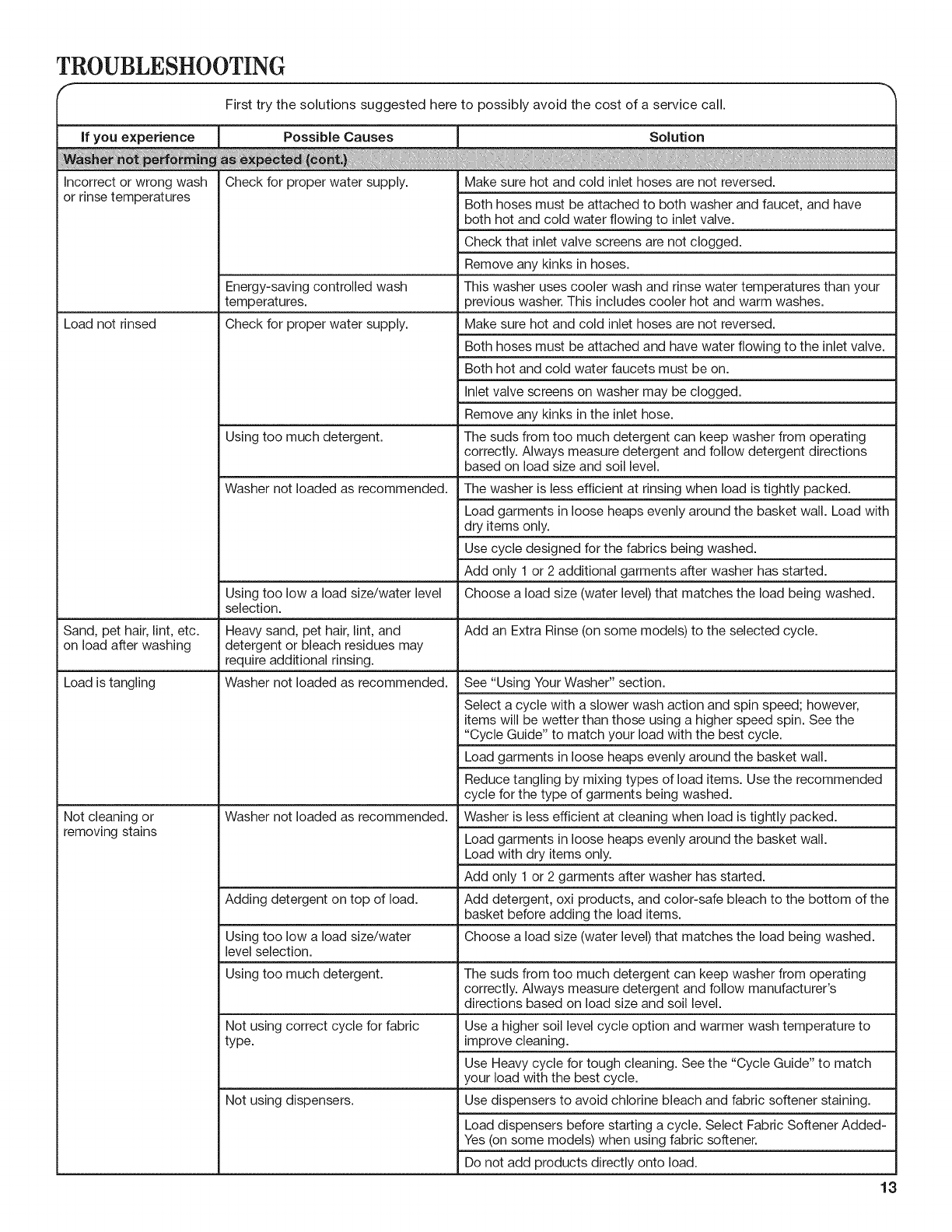

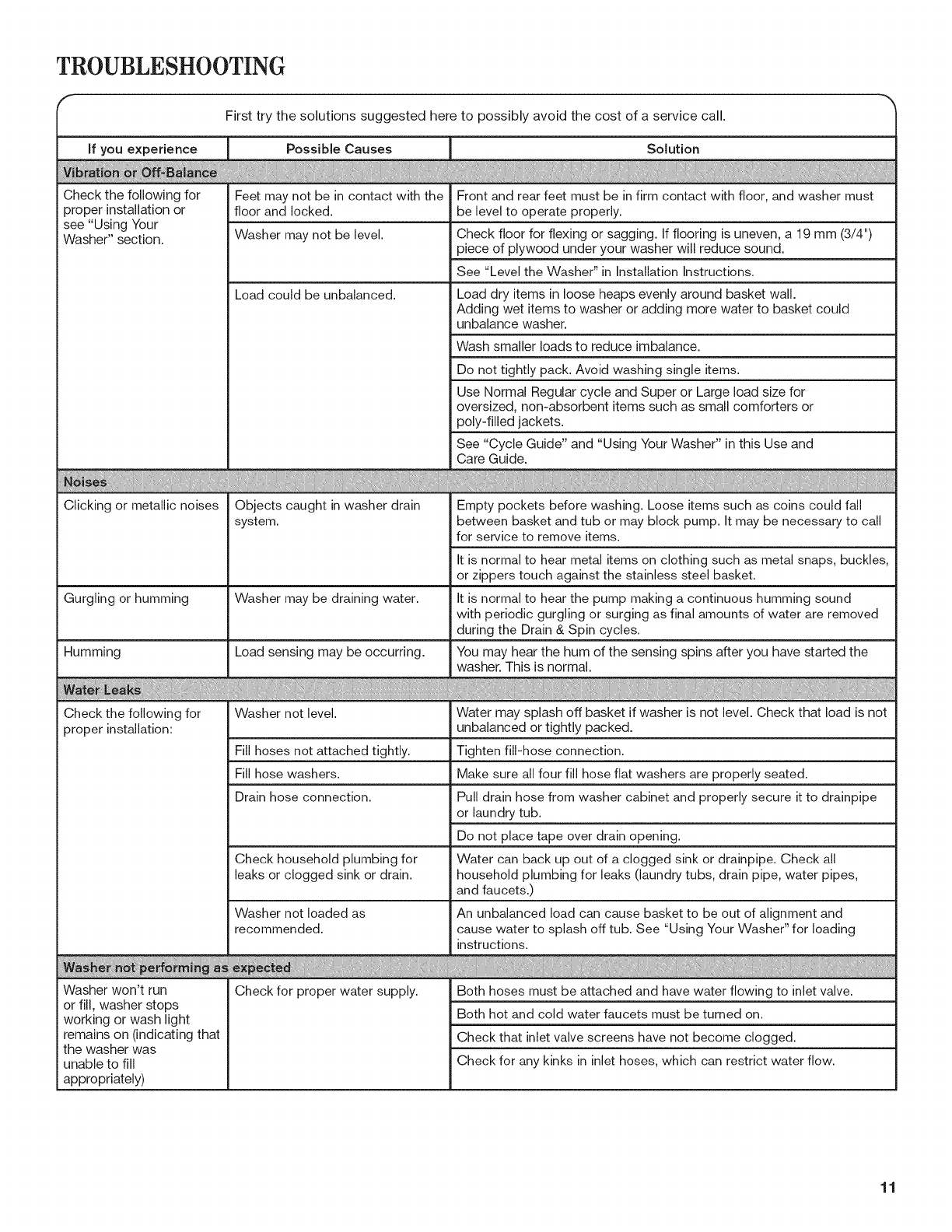

TROUBLESHOOTING ...................................................... 11

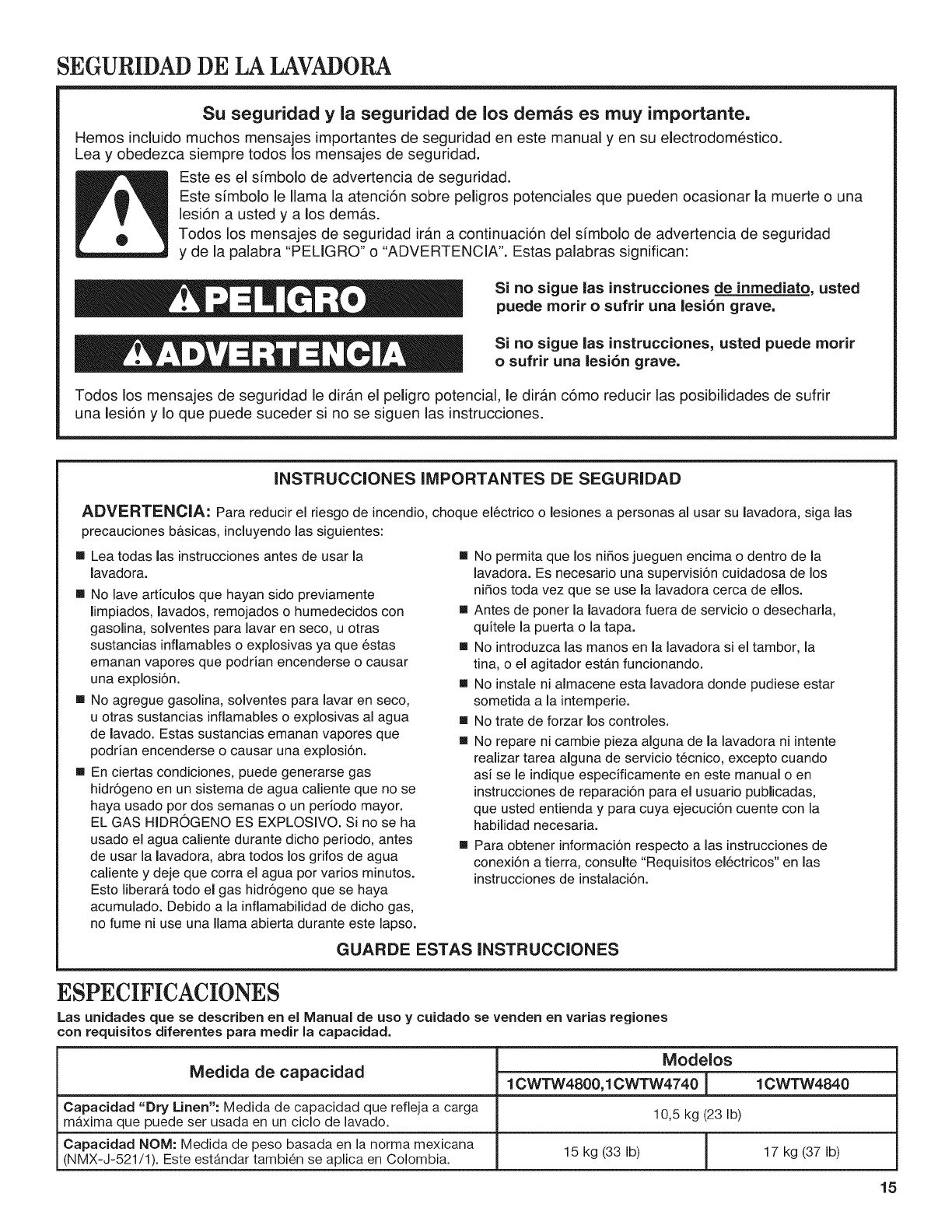

SEGURIDAD DE LA LAVADORA ..................................... 15

ESPECIFICACIONES ....................................................... 15

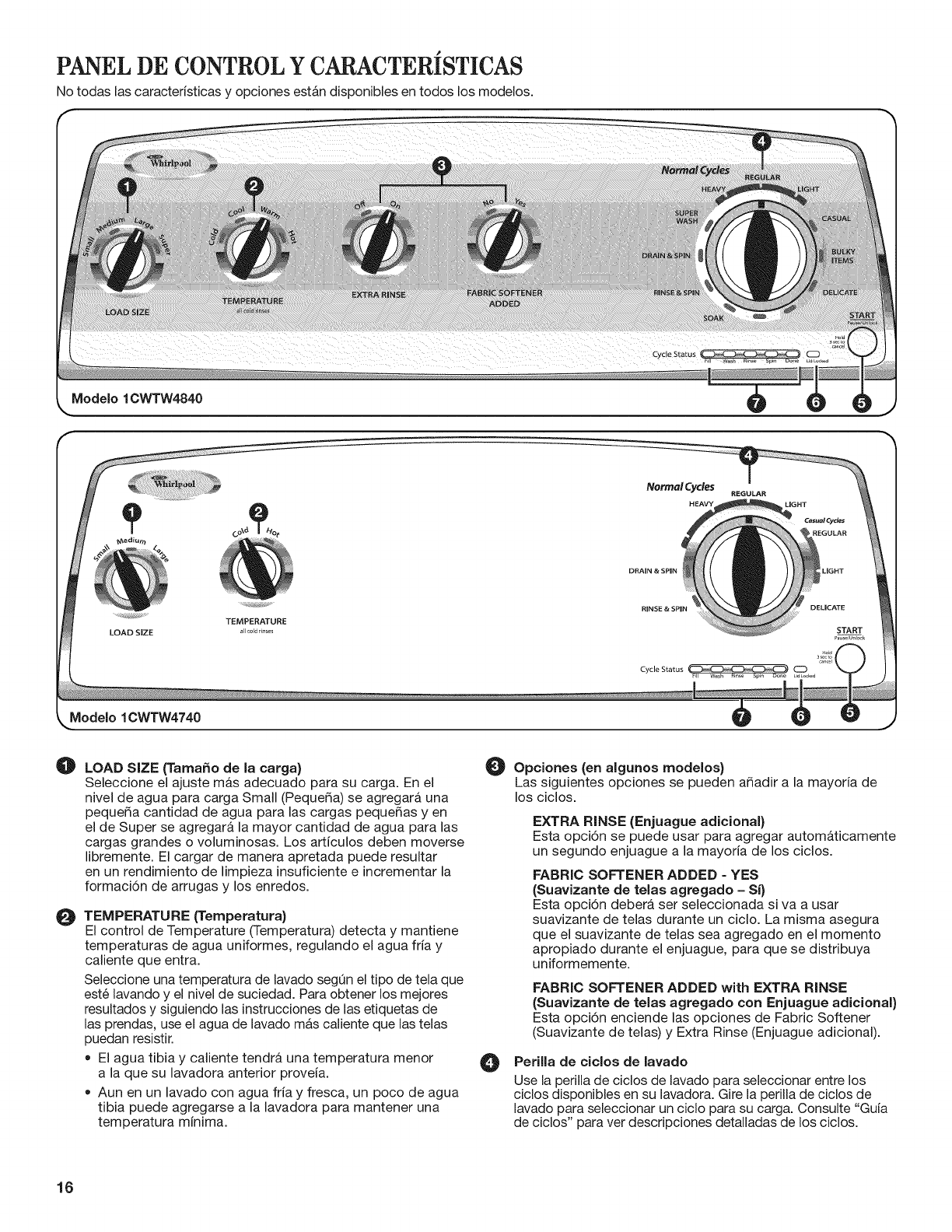

PANEL DE CONTROL Y CARACTER|STICAS ............... 16

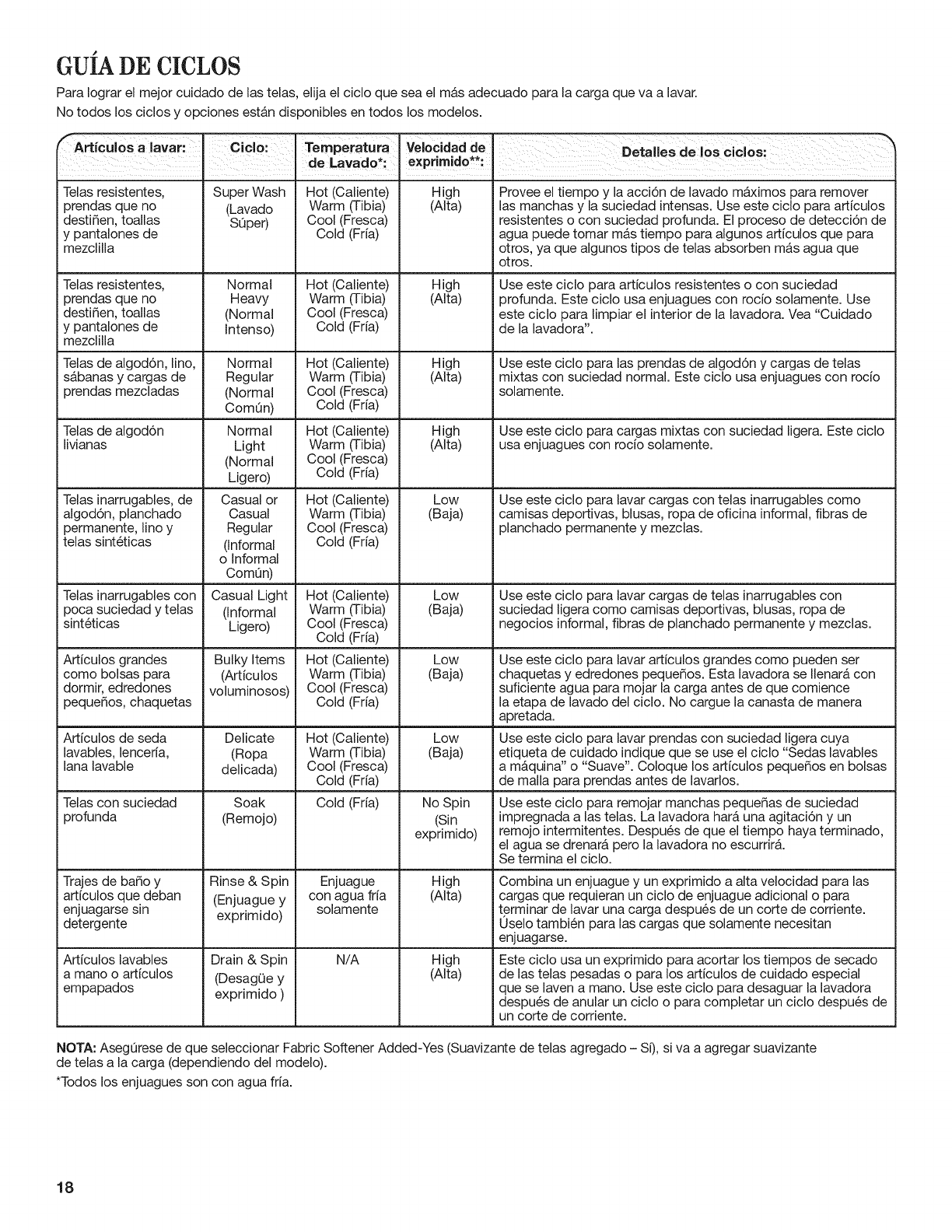

GUL,_ DE CICLOS ............................................................. 18

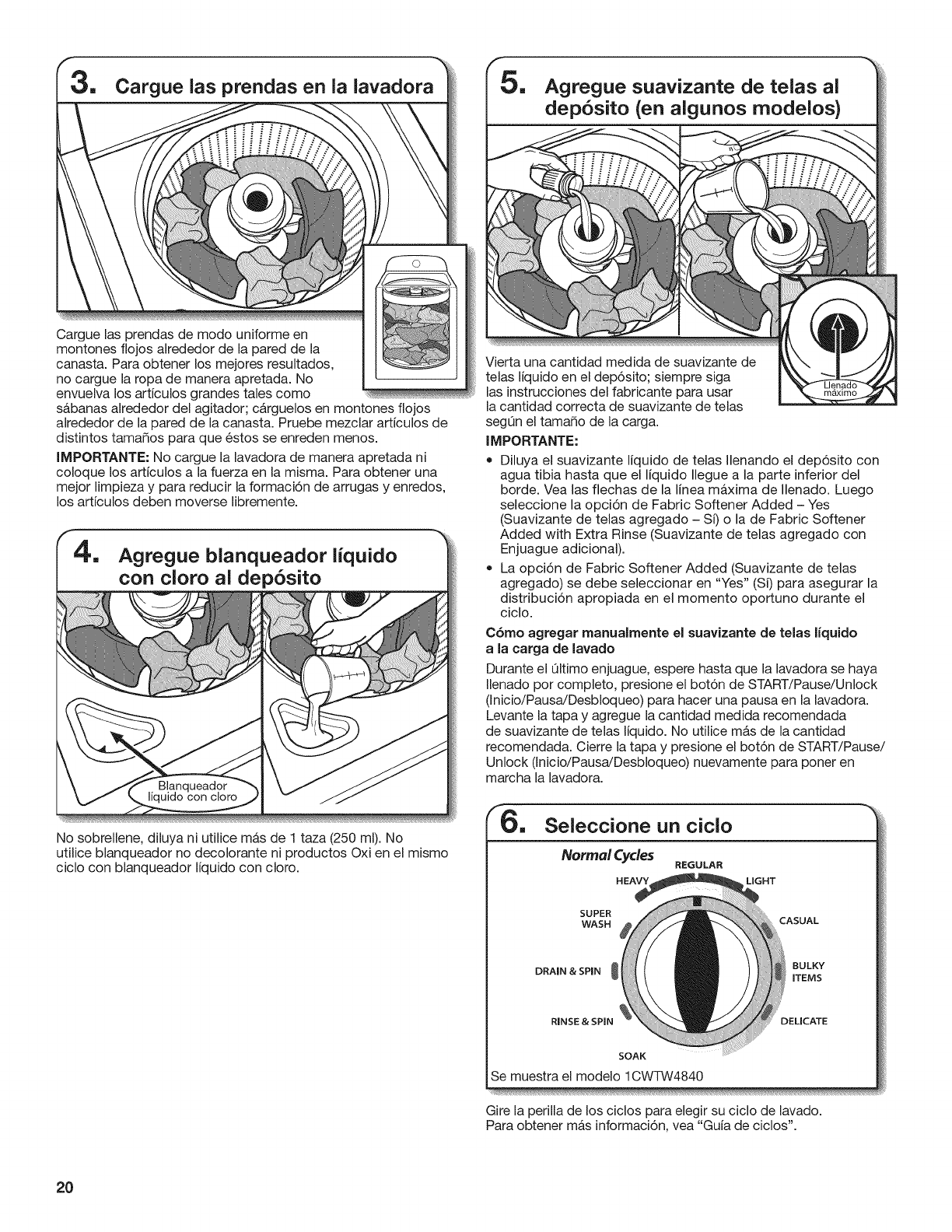

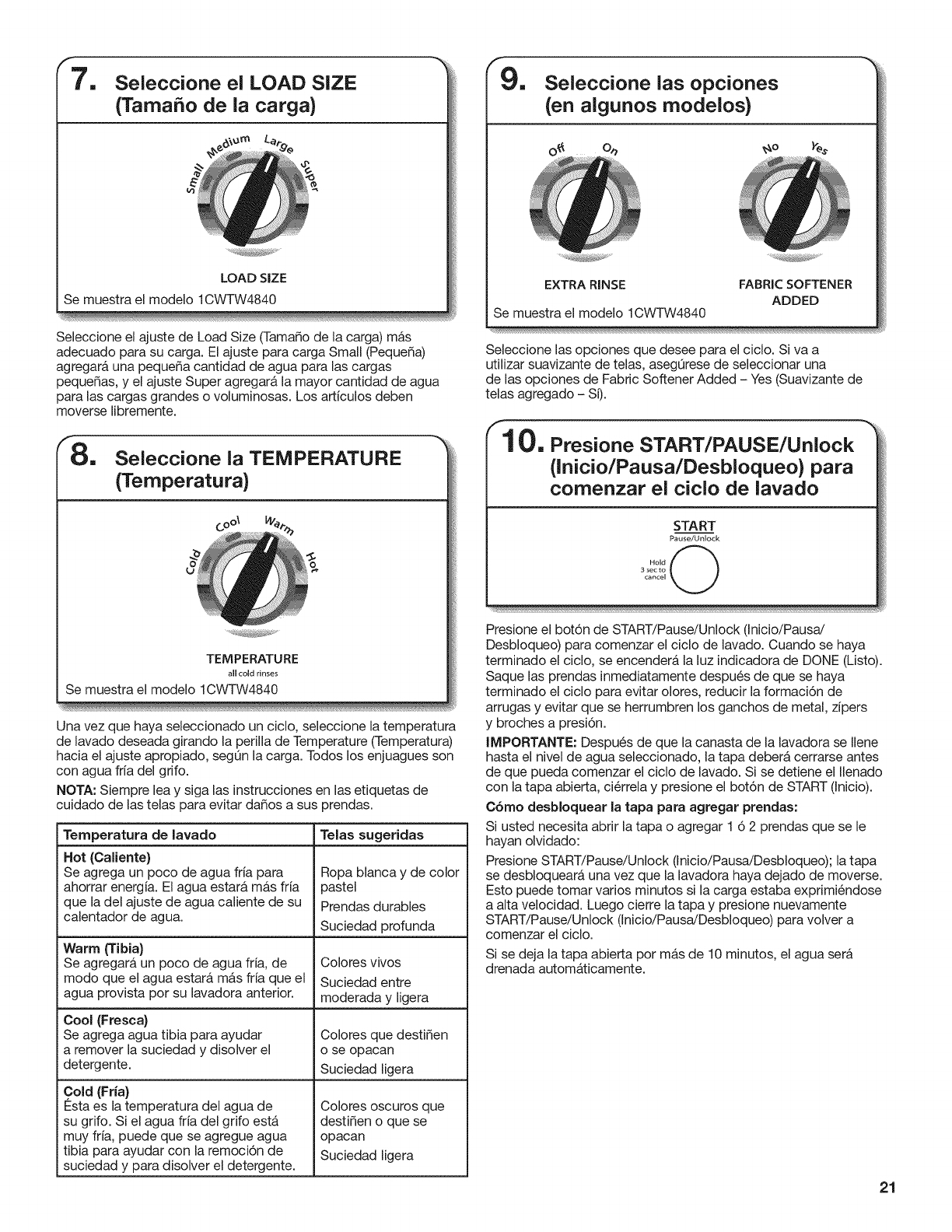

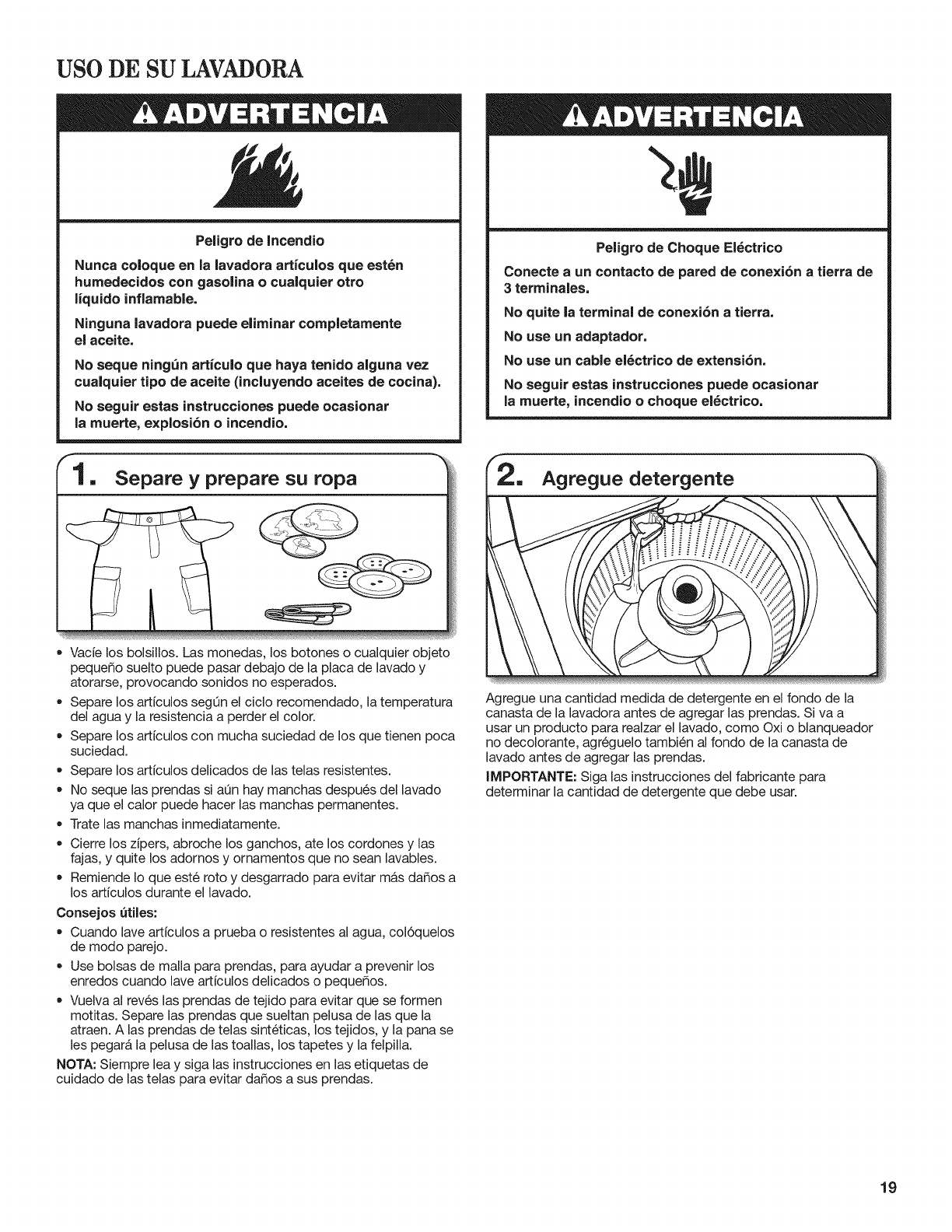

USO DE SU LAVADORA .................................................. 19

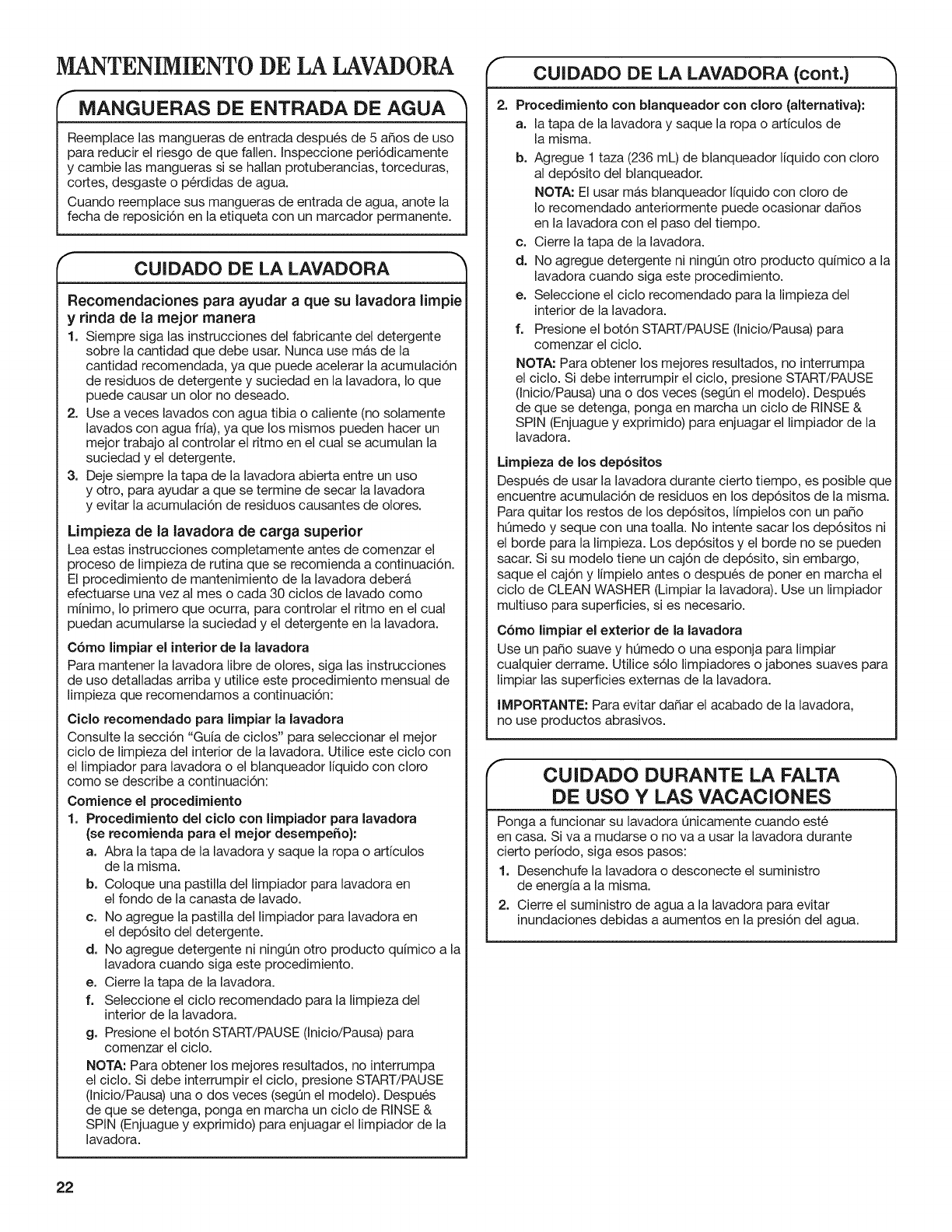

MANTENIMIENTO DE LA LAVADORA ........................... 22

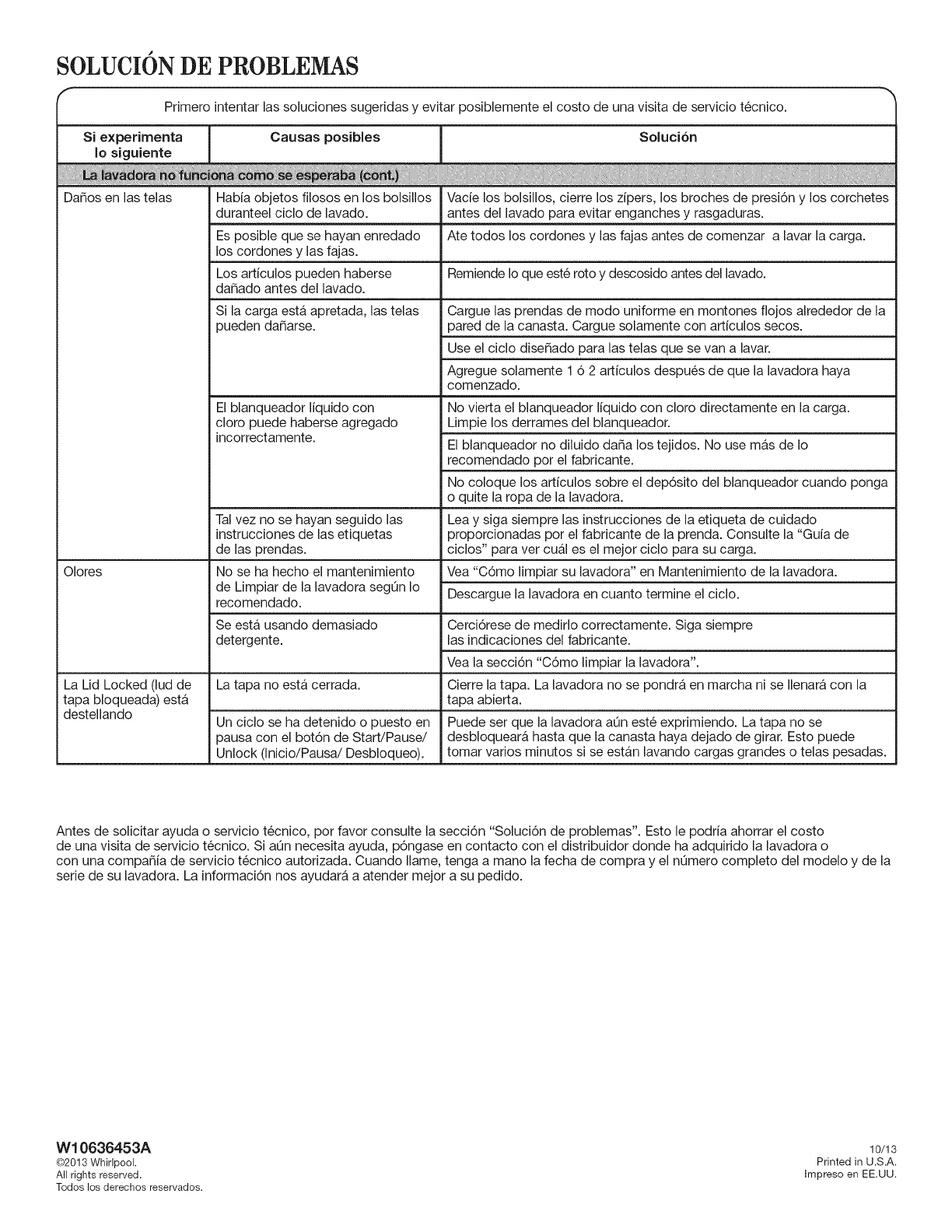

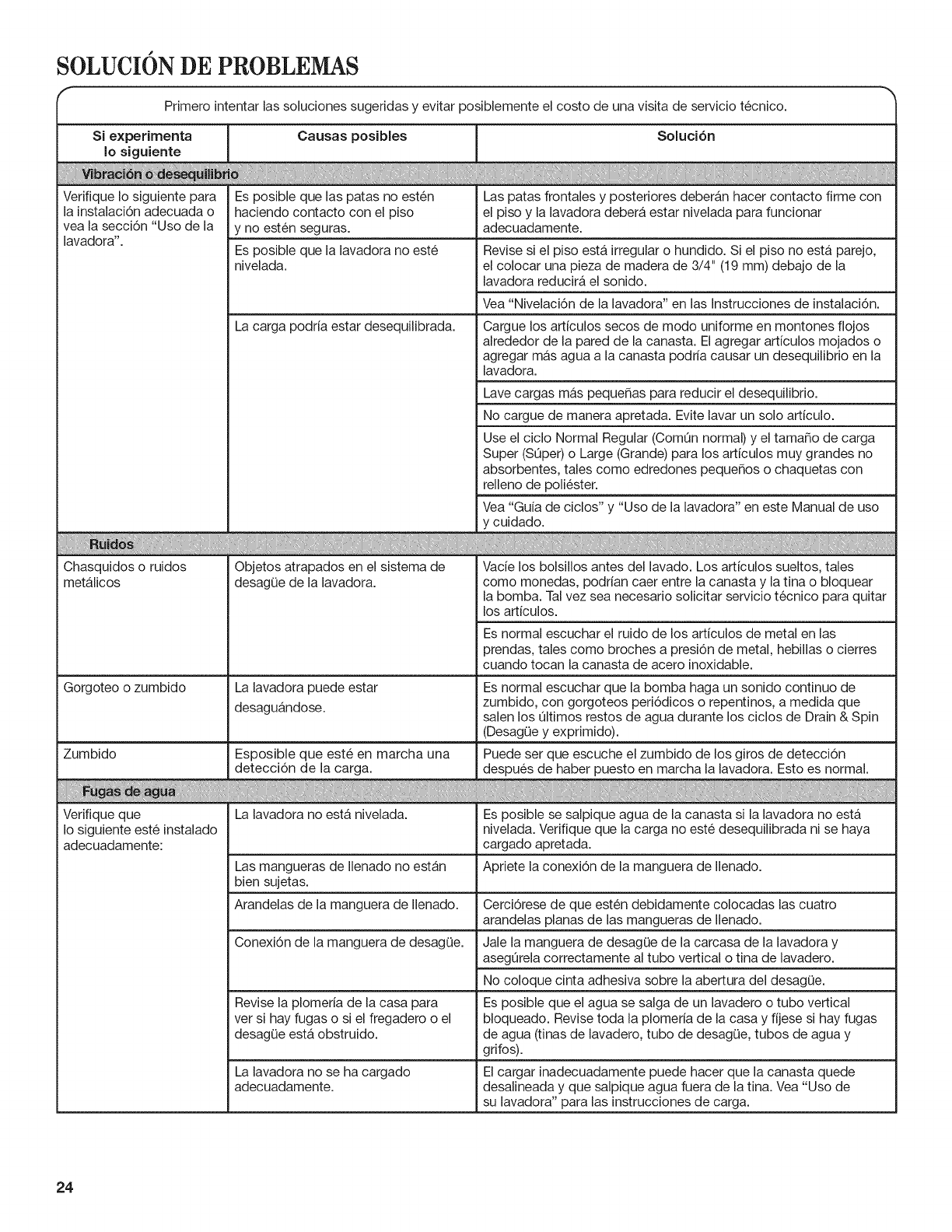

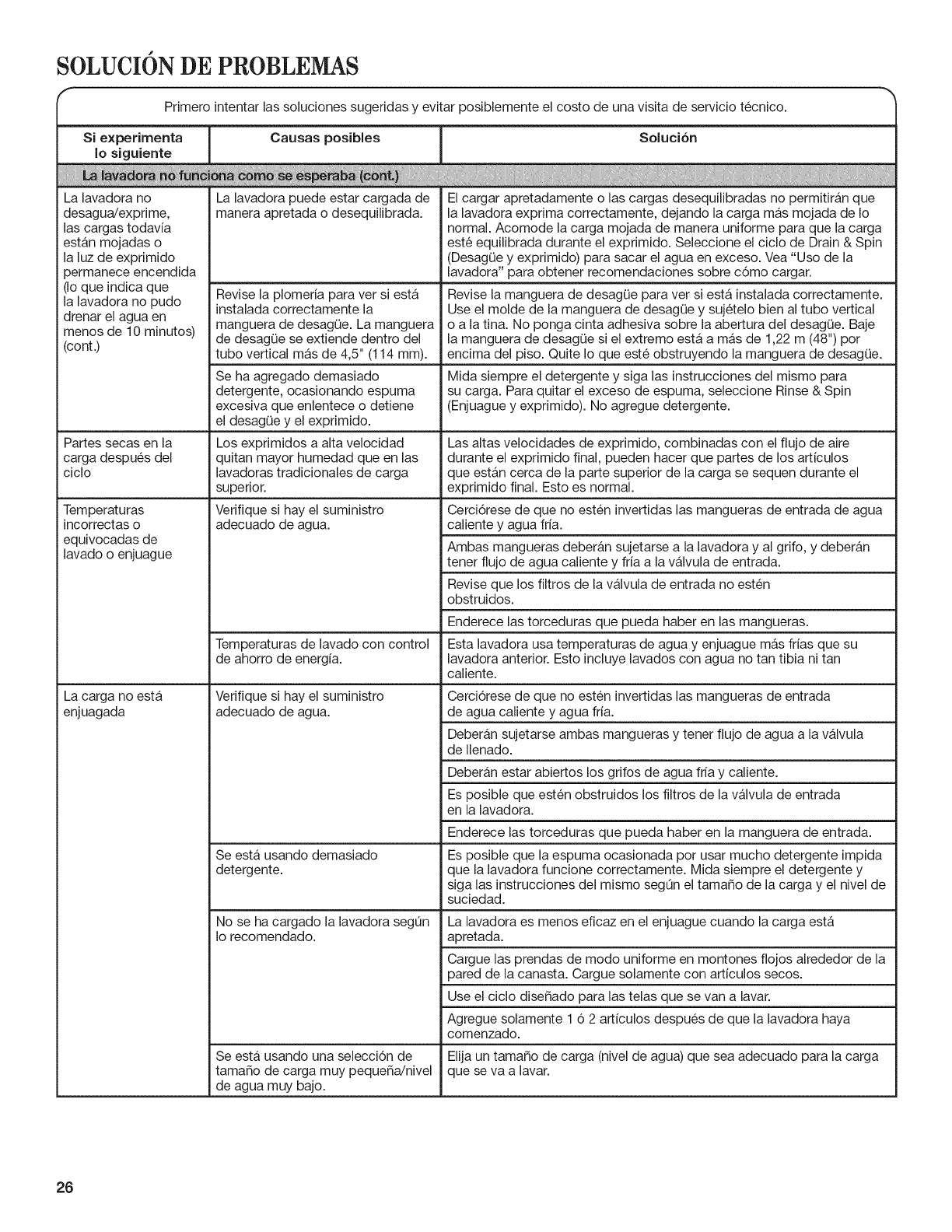

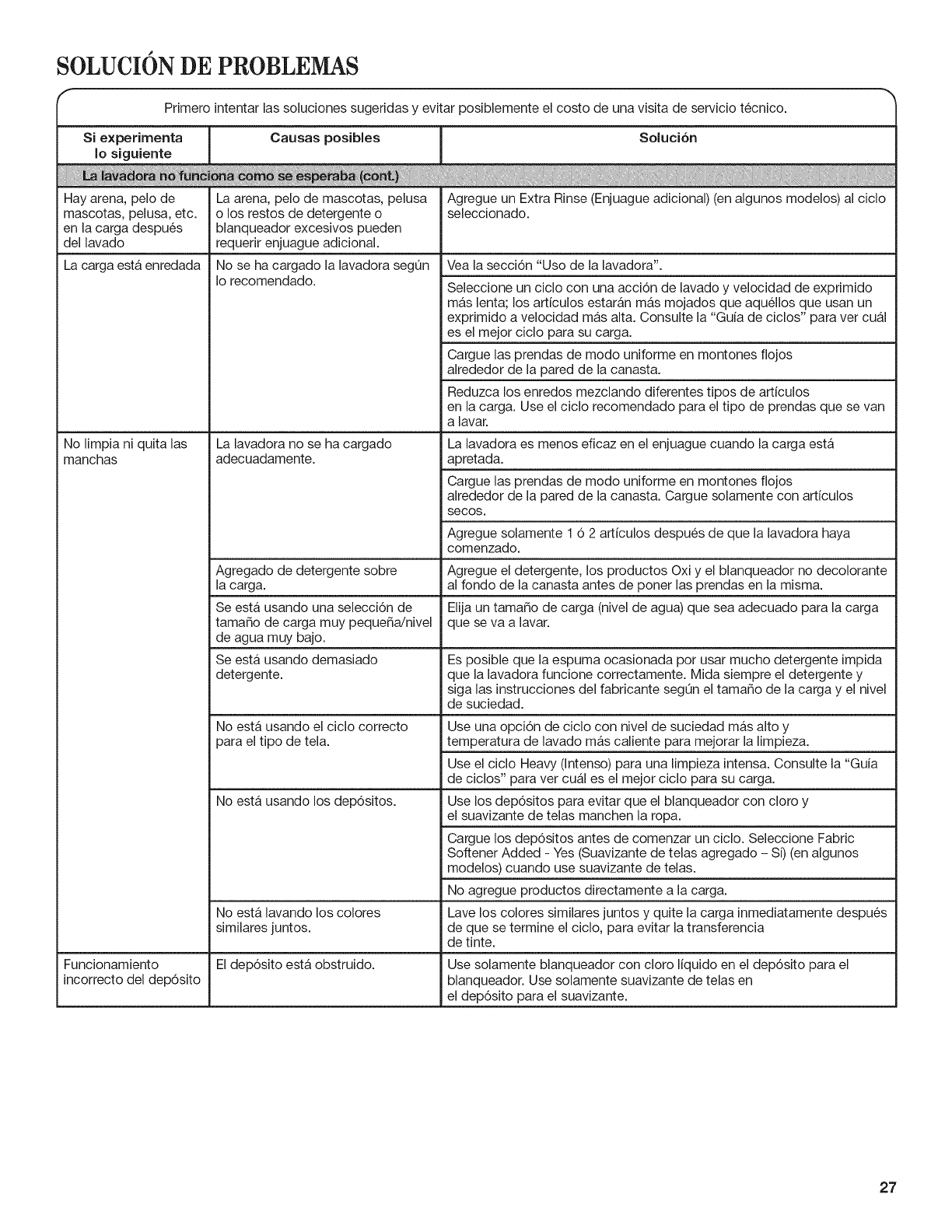

SOLUCION DE PROBLEMAS .......................................... 24

W10636453A

WASHER SAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all

safety messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word "DANGER" or

"WARNING." These words mean:

You can be kilJed or seriously injured if you don't

immediately follow instructions.

You can be killed or seriously injured if you don't

follow instructions.

AII safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you

what can happen if the instructions are not followed.

IMPORTANT SAFETY INSTRUCTIONS

WARNING: To reduce the risk of fire, electric shock, or injuryto persons when using the washer, follow basic precautions,

including the following:

[] Read all instructions before using the washer.

[] Do not wash articles that have been previously cleaned

in, washed in, soaked in, or spotted with gasoline,

dry-cleaning solvents, other flammable, or explosive

substances as they give off vapors that could ignite or

explode.

[] Do not add gasoline, dry=cleaning solvents, or other

flammable, or explosive substances to the wash water.

These substances give off vapors that could ignite or

explode.

[] Under certain conditions, hydrogen gas may be

produced in a hot water system that has not been used

for 2 weeks or more. HYDROGEN GAS IS

EXPLOSIVE. If the hot water system has not been

used for such a period, before using the washing

machine, turn on all hot water faucets and let the water

flow from each for several minutes. This will release

any accumulated hydrogen gas. As the gas is

flammable, do not smoke or use an open flame during

Do not allow children to play on or in the washer. Close

supervision of children is necessary when the washer is used

near children.

Before the washer is removed from service or discarded,

remove the door or lid.

[] Do not reach into the washer if the drum, tub or agitator is

moving.

[] Do not install or store the washer where itwill be exposed to

the weather.

[] Do not tamper with controls.

[] Do not repair or replace any part of the washer or attempt any

servicing unless specifically recommended in this manual or in

published user=repair instructionsthat you understand and

have the skills to carry out.

[] See "Electrical Requirements" located in the installation

instructions for grounding instructions.

this time. SAVE THESE INSTRUCTIONS

SPECIFICATIONS

The units described in this Use and Care Guide are sold in multiple regions

with different requirements for measuring capacity.

Capacity Measure

Dry Linen Capacity: A weight measure that reflects a

maximum load size that can be loaded into the washer.

NOM Capacity: A weight measure based on the Mexican

norm (NMX-J-521/1). This standard also applies in Colombia.

Models

1CWTW4800,1CWTW4740 [

15 kg (33 Ib)

10,5 kg (23 Ib)

l

2

1CWTW4840

17 kg (37 Ib)

CONTROL PANEL AND FEATURES

Not all features and options are available on all models.

N_ediu_

DRAIN & SPIN

REGULAR

TEMPERATURE

LOAD S_ZE all_oldrinses START

Cycle Status

Model 1CWTW4740

@LOAD SIZE

Select the setting most suitable for your load. Small will add

a low amount of water for smaller loads and Super will add

the most amount of water for large or bulky loads. Items need

to move freely. Tightly packing can lead to poor cleaning

performance, and may increase wrinkling and tangling.

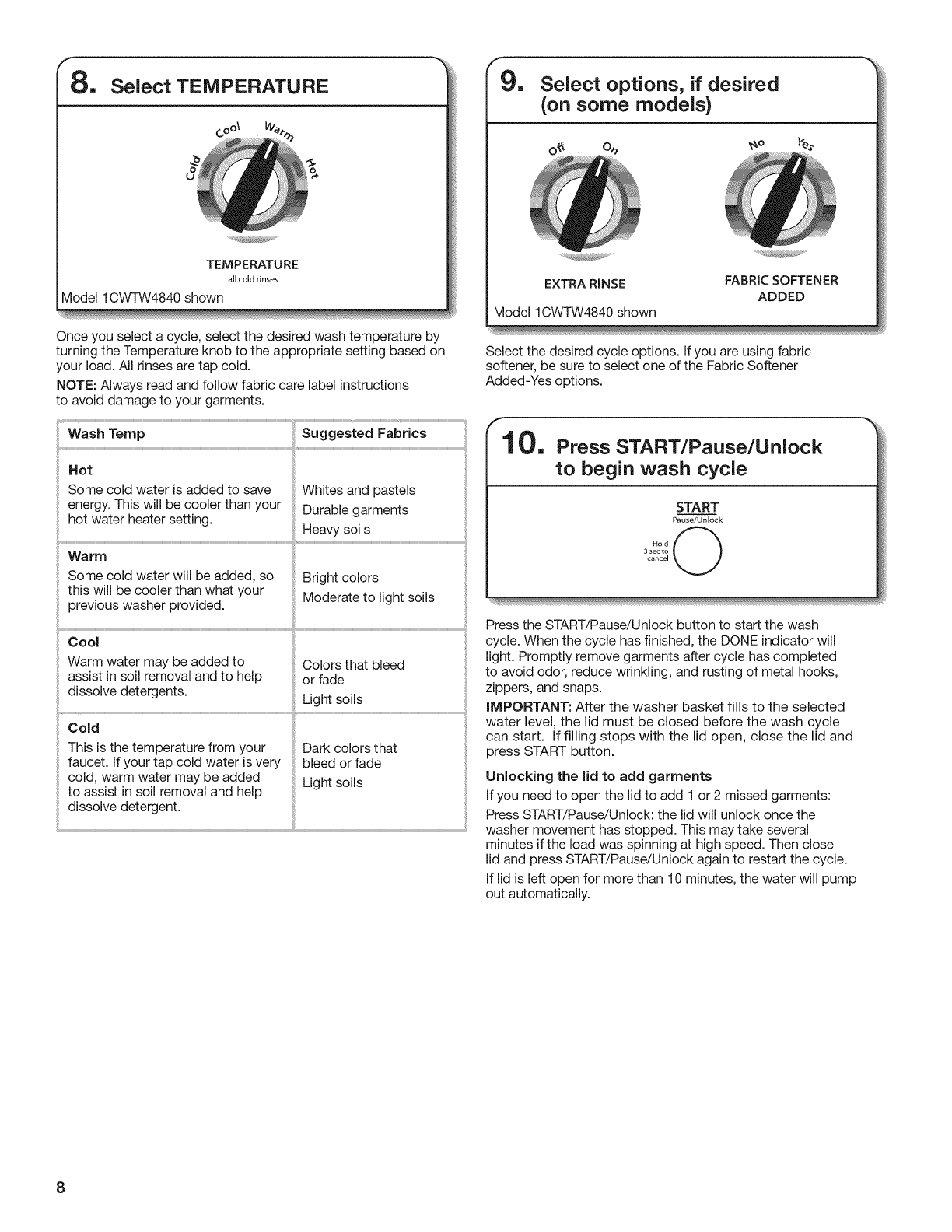

TEMPERATURE

Temperature control senses and maintains uniform water

temperatures by regulating incoming hot and cold water.

Select a wash temperature based on the type of fabric

and soils being washed. For best results and following

the garment label instructions, use the warmest wash

water safe for your fabric.

=Warm and hot water will be cooler than what your

previous washer provided.

=Even in a cold and cool water wash, some warm water

may be added to the washer to maintain a minimum

temperature.

OPTIONS (on some models)

The following options may be added to most cycles,

EXTRA RINSE

This option can be used to automatically add a second

rinse to most cycles.

FABRIC SOFTENER ADDED=YES

This option must be selected if using fabric softener

during a cycle. It ensures that fabric softener is added

at the correct time in the rinse for even distribution.

FABRIC SOFTENER ADDED with EXTRA RINSE

This option turns on both the Fabric Softener and the

Extra Rinse options.

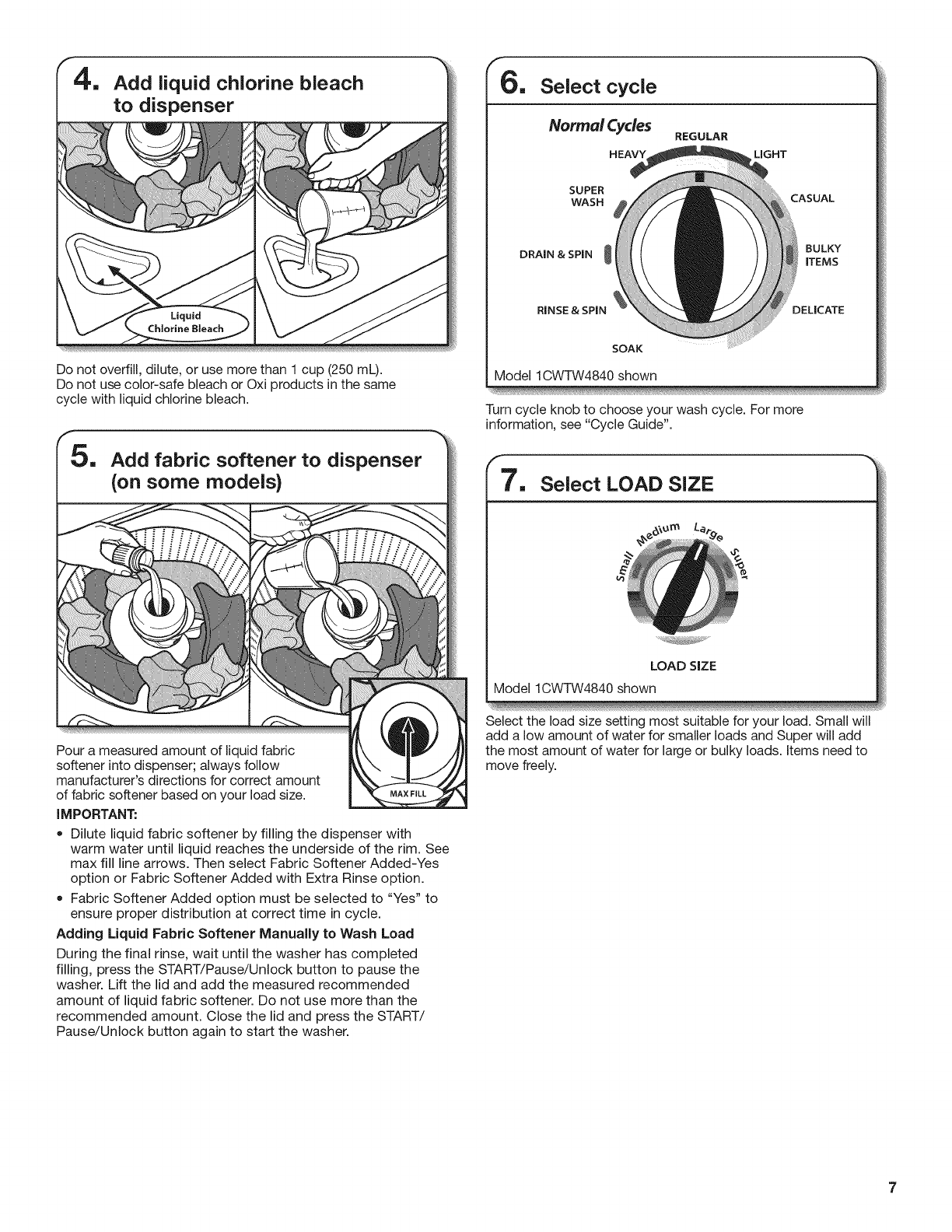

WASH CYCLE KNOB

Use the Wash Cycle knob to select available cycles on your

washer. Turn the knob to select a cycle for your laundry load.

See "Cycle Guide" for detailed descriptions of cycles.

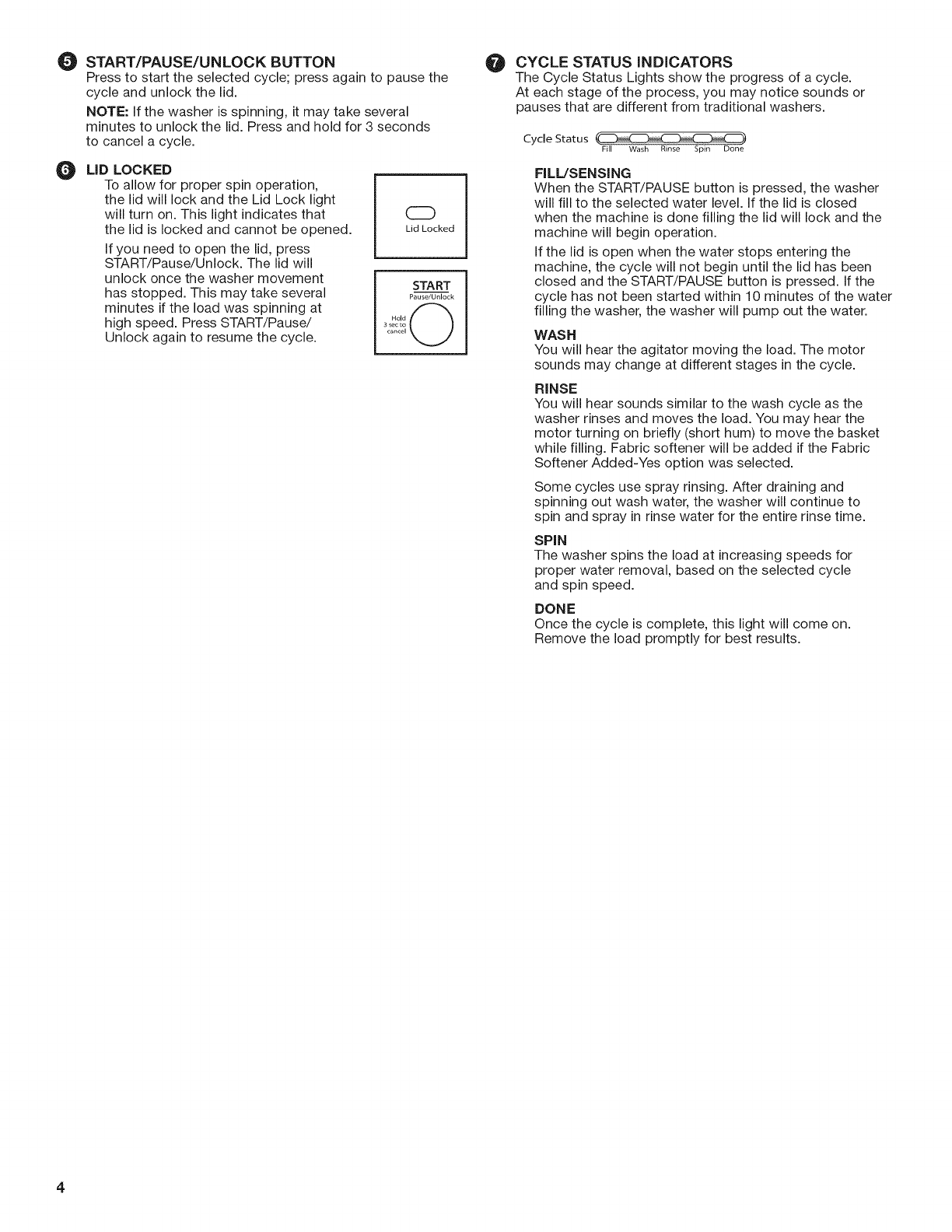

O START/PAUSE/UNLOCKBUTTON

Presstostarttheselectedcycle;pressagaintopausethe

cycleandunlockthelid.

NOTE:if the washer is spinning, it may take several

minutes to unlock the lid. Press and hold for 3 seconds

to cancel a cycle.

OLID LOCKED

To allow for proper spin operation,

the lid will lock and the Lid Lock light

will turn on. This light indicates that

the lid is locked and cannot be opened.

If you need to open the lid, press

START/Pause/Unlock. The lid will

unlock once the washer movement

has stopped. This may take several

minutes if the load was spinning at

high speed. Press START/Pause/

Unlock again to resume the cycle.

Lid Locked

START

Pause/Unlock

Hold

@CYCLE STATUS INDICATORS

The Cycle Status Lights show the progress of a cycle.

At each stage of the process, you may notice sounds or

pauses that are different from traditional washers.

Cycle Status Fill Wash Rinse Spin Done

FILb_SENSING

When the START/PAUSE button is pressed, the washer

will fill to the selected water level. If the lid is closed

when the machine is done filling the lid will lock and the

machine will begin operation.

If the lid is open when the water stops entering the

machine, the cycle will not begin until the lid has been

closed and the START/PAUSE button is pressed. If the

cycle has not been started within 10 minutes of the water

filling the washer, the washer will pump out the water.

WAS H

You will hear the agitator moving the load. The motor

sounds may change at different stages in the cycle.

RINSE

You will hear sounds similar to the wash cycle as the

washer rinses and moves the load. You may hear the

motor turning on briefly (short hum) to move the basket

while filling. Fabric softener will be added if the Fabric

Softener Added-Yes option was selected.

Some cycles use spray rinsing. After draining and

spinning out wash water, the washer will continue to

spin and spray in rinse water for the entire rinse time.

SPIN

The washer spins the load at increasing speeds for

proper water removal, based on the selected cycle

and spin speed.

DONE

Once the cycle is complete, this light will come on.

Remove the load promptly for best results.

4

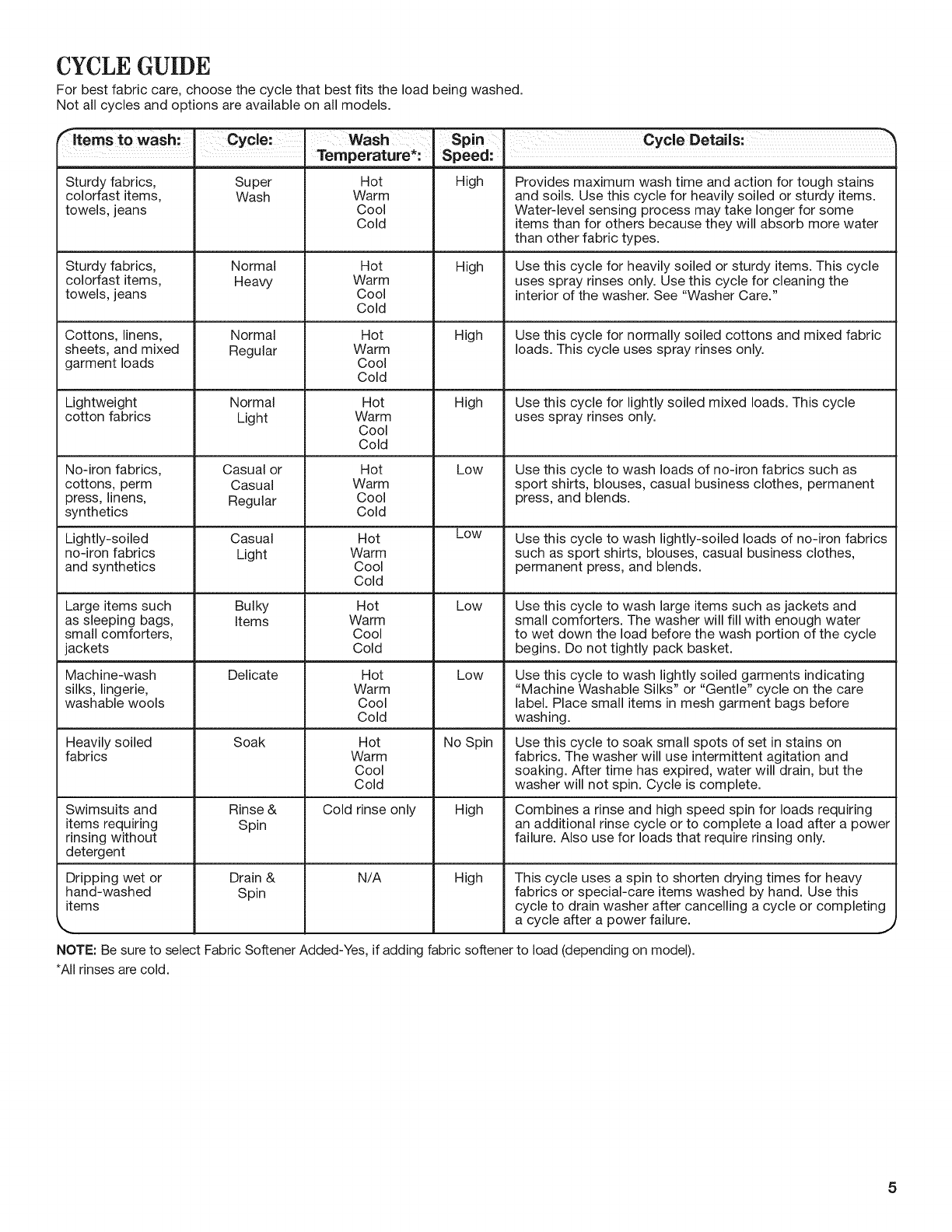

CYCLE GUIDE

For best fabric care, choose the cycle that best fits the load being washed.

Not all cycles and options are available on all models.

_ltems to wash: Cycle: I Wash

;Temperature*:

Sturdy fabrics,

colorfast items,

towels, jeans

Sturdy fabrics,

colorfast items,

towels, jeans

Cottons, linens,

sheets, and mixed

garment loads

Lightweight

cotton fabrics

No-iron fabrics,

cottons, perm

press, linens,

synthetics

Lightly-soiled

no-iron fabrics

and synthetics

Large items such

as sleeping bags,

small comforters,

jackets

Machine-wash

silks, lingerie,

washable wools

Heavily soiled

fabrics

Swimsuits and

items requiring

rinsing without

detergent

Super

Wash

Normal

Heavy

Normal

Regular

Normal

Light

Casual or

Casual

Regular

Casual

Light

Bulky

Items

Delicate

Soak

Rinse &

Spin

Drain &

Spin

Dripping wet or

hand-washed

items

Hot

Warm

Cool

Cold

Hot

Warm

Cool

Cold

Hot

Warm

Cool

Cold

Hot

Warm

Cool

Cold

Hot

Warm

Cool

Cold

Hot

Warm

Cool

Cold

Hot

Warm

Cool

Cold

Hot

Warm

Cool

Cold

Hot

Warm

Cool

Cold

Cold rinse only

N/A

Spin , Cycle Detads:

Speed:

High

High

High

High

Low

Low

Low

Low

No Spin

High

High

Provides maximum wash time and action for tough stains

and soils. Use this cycle for heavily soiled or sturdy items.

Water-level sensing process may take longer for some

items than for others because they will absorb more water

than other fabric types.

Use this cycle for heavily soiled or sturdy items. This cycle

uses spray rinses only. Use this cycle for cleaning the

interior of the washer. See "Washer Care."

Use this cycle for normally soiled cottons and mixed fabric

loads. This cycle uses spray rinses only.

Use this cycle for lightly soiled mixed loads. This cycle

uses spray rinses only.

Use this cycle to wash loads of no-iron fabrics such as

sport shirts, blouses, casual business clothes, permanent

press, and blends.

Use this cycle to wash lightly-soiled loads of no-iron fabrics

such as sport shirts, blouses, casual business clothes,

permanent press, and blends.

Use this cycle to wash large items such as jackets and

small comforters. The washer will fill with enough water

to wet down the load before the wash portion of the cycle

begins. Do not tightly pack basket.

Use this cycle to wash lightly soiled garments indicating

"Machine Washable Silks" or "Gentle" cycle on the care

label. Place small items in mesh garment bags before

washing.

Use this cycle to soak small spots of set in stains on

fabrics. The washer will use intermittent agitation and

soaking. After time has expired, water will drain, but the

washer will not spin. Cycle is complete.

Combines a rinse and high speed spin for loads requiring

an additional rinse cycle or to complete a load after a power

failure. Also use for loads that require rinsing only.

This cycle uses a spin to shorten drying times for heavy

fabrics or special-care items washed by hand. Use this

cycle to drain washer after cancelling a cycle or completing

a cycle after a power failure, j

NOTE: Be sure to select Fabric Softener Added-Yes, if adding fabric softener to load (depending on model).

*All rinses are cold.

USING YOUR WASHER

Fire Hazard

Never place items in the washer that are dampened

with gasoline or other flammable fluids.

No washer can completely remove oil.

Do not dry anything that has ever had any type of oil on

it (including cooking oils).

Doing so can result in death, explosion, or fire.

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

1. Sort and prepare your laundry

@@

*Empty pockets. Loose change, buttons, or any small object

can pass under the agitator and become trapped, causing

unexpected sounds.

. Sort items by recommended cycle, water temperature,

and colorfastness.

*Separate heavily soiled items from lightly soiled.

. Separate delicate items from sturdy fabrics.

. Do not dry garments if stains remain after washing,

because heat can set stains into fabric.

*Treat stains promptly.

. Close zippers, fasten hooks, tie strings and sashes, and

remove non-washable trim and ornaments.

• Mend rips and tears to avoid further damage to items

during washing.

Helpful Tips:

•When washing water-proof or water-resistant items,

load evenly.

• Use mesh garment bags to help avoid tangling when washing

delicate or small items.

,, Turn knits inside out to avoid pilling. Separate lint-takers from

lint-givers. Synthetics, knits, and corduroy fabrics will pick up

lint from towels, rugs, and chenille fabrics.

NOTE: Always read and follow fabric care label instructions to avoid

damage to your garments.

6

Add detergent

Add a measured amount of detergent into the bottom of the washer

basket before adding clothes. If using an Oxi or color-safe bleach

laundry boost product, add to the bottom of the washer basket,

as well.

iMPORTANT: Follow the manufacturer's instructions to determine

the amount of detergent to use.

Load laundry into washer

Load garments in loose heaps evenly around

basket wall. For best results, do not pack the

load tightly. Do not wrap largeitems such as

sheets around the agitator; load them in loose

piles around the sides of the basket. Try mixing

different sized items to reduce tangling.

iMPORTANT: Do not tightly pack or force items into washer.

Items need to move freely for best cleaning and to reduce

wrinkling and tangling.

4= Add liquid chlorine bleach

to dispenser

Do not overfill, dilute, or use more than 1 cup (250 mL).

Do not use color-safe bleach or Oxi products in the same

cycle with liquid chlorine bleach.

Add fabric softener to dispenser

(on some models}

Pour a measured amount of liquid fabric

softener into dispenser; always follow

manufacturer's directions for correct amount

of fabric softener based on your load size.

IMPORTANT:

= Dilute liquid fabric softener by filling the dispenser with

warm water until liquid reaches the underside of the rim. See

max fill line arrows. Then select Fabric Softener Added-Yes

option or Fabric Softener Added with Extra Rinse option.

• Fabric Softener Added option must be selected to "Yes" to

ensure proper distribution at correct time in cycle.

Adding Liquid Fabric Softener Manually to Wash Load

During the final rinse, wait until the washer has completed

filling, press the START/Pause/Unlock button to pause the

washer. Lift the lid and add the measured recommended

amount of liquid fabric softener. Do not use more than the

recommended amount. Close the lid and press the START/

Pause/Unlock button again to start the washer.

Select cycle

Normal Cycles

HEAVY

REGULAR

LIGHT

SUPER

WASH CASUAL

DRAIN &SPIN l i BULKY

iTEMS

RINSE & SPiN DELICATE

SOAK

Model 1CWTW4840 shown

Turn cycle knob to choose your wash cycle. For more

information, see "Cycle Guide".

7= Select LOAD SIZE

LOAD SIZE

Model 1CWTW4840 shown

Select the load size setting most suitable for your load. Small will

add a low amount of water for smaller loads and Super will add

the most amount of water for large or bulky loads. Items need to

move freely.

8, Select TEMPERATURE

CO°\

TEMPERATURE

all coJd rinses

Model 10WTW4840 shown

Once you select a cycle, select the desired wash temperature by

turning the Temperature knob to the appropriate setting based on

your load. All rinses are tap cold.

NOTE: Always read and follow fabric care label instructions

to avoid damage to your garments.

iii'

Hot

Some cold water is added to save

energy. This will be cooler than your

hot water heater setting.

Suggested Fabrics

Whites and pastels

Durable garments

Heavy soils

; Warm

;;iSome cold water will be added, so Bright colors

; this will be cooler than what your Moderate to light soils

previous washer provided.

Cool

Warm water may be added to Colors that bleed

assist in soil removal and to help or fade

dissolve detergents. Light soils

Cold

This is the temperature from your Dark colors that

faucet. If your tap cold water is very bleed or fade

cold, warm water may be added Light soils

to assist in soil removal and help

dissolve detergent.

Select options, if desired

(on some models)

EXTRARINSE

Model 1CWTW4840 shown

FABRIC SOFTENER

ADDED

Select the desired cycle options. If you are using fabric

softener, be sure to select one of the Fabric Softener

Added-Yes options.

Press START/Pause/Unlock

to begin wash cycle

START

Pause/Unlock

Hold O

3sec to

cancel

Press the START/Pause/Unlock button to start the wash

cycle. When the cycle has finished, the DONE indicator will

light. Promptly remove garments after cycle has completed

to avoid odor, reduce wrinkling, and rusting of metal hooks,

zippers, and snaps.

IMPORTANT: After the washer basket fills to the selected

water level, the lid must be closed before the wash cycle

can start. If filling stops with the lid open, close the lid and

press START button.

Unlocking the lid to add garments

If you need to open the lid to add 1 or 2 missed garments:

Press START/Pause/Unlock; the lid will unlock once the

washer movement has stopped. This may take several

minutes if the load was spinning at high speed. Then close

lid and press START/Pause/Unlock again to restart the cycle.

If lid is left open for more than 10 minutes, the water will pump

out automatically.

8

WASHER MAINTENANCE

WATER iNLET HOSES

Replace inlet hoses after 5 years of use to reduce the risk of hose

failure. Periodically inspect and replace inlet hoses if bulges,

kinks, cuts, wear, or leaks are found.

When replacing your inlet hoses, mark the date of replacement on

the label with a permanent marker.

WASHER CARE

Recommendations to Help Keep Your Washer Clean

and Performing at its Best

1. Always follow the detergent manufacturer's instructions

regarding the amount of detergent to use. Never use more

than the recommended amount because that may increase

the rate at which detergent and soil residue accumulate

inside your washer, which in turn may result

in undesirable odor.

2. Use warm and hot wash water settings sometimes (not

exclusively cold water washes), because they do a better

job of controlling the rate at which soils and detergent

accumulate.

3. Always leave the washer lid open between uses to help dry

out the washer and prevent the buildup of odor-causing

residue.

Cleaning Your Top Loading Washer

Read these instructions completely before beginning the

routine cleaning processes recommended below. This Washer

Maintenance Procedure should be performed, at a minimum,

once per month or every 30 wash cycles, whichever occurs

sooner, to control the rate at which soils and detergent may

otherwise accumulate in your washer.

Cleaning the Inside of the Washer

To keep your washer odor-free, follow the usage instructions

provided above, and use this recommended monthly cleaning

procedure:

Recommended Cycle for Cleaning the Washer

Refer to the "Cycle Guide" for the optimal cycle for cleaning

the inside of the washer. Use this cycle with washer cleaner

or liquid chlorine bleach as described below.

Begin procedure

1. Washer Cleaner Cycle Procedure (Recommended for

Best Performance):

a. Open the washer lid and remove any clothing or items.

b. Place a washer cleaner tablet in the bottom of the

washer basket.

c. Do not place a washer cleaner tablet in the detergent

dispenser.

d. Do not add any detergent or other chemical to the

washer when following this procedure.

e. Close the washer lid.

f. Select the cycle recommended for cleaning the inside

of the washer.

g. Press the START/PAUSE button to start the cycle.

NOTE: For best results, do not interrupt cycle. If cycle

must be interrupted, press START/PAUSE once or twice

(depending on model). After the cycle has stopped, run a

RINSE & SPIN cycle to rinse cleaner from washer.

fWASHER CARE (cont.) "_

2. Chlorine Bleach Procedure (Alternative):

ao Open the washer lid and remove any clothing

or items.

bo Add 1 cup (236 mL) of liquid chlorine bleach

to the bleach compartment.

NOTE: Use of more liquid chlorine bleach than is

recommended above could cause washer damage

over time.

co Close the washer lid.

do Do not add any detergent or other chemical

to the washer when following this procedure.

eo Select the cycle recommended for cleaning the inside

of the washer.

f. Press the START/PAUSE button to start the cycle.

NOTE: For best results, do not interrupt cycle. If cycle

must be interrupted, press START/PAUSE once or twice

(depending on model). After the cycle has stopped, run a

RINSE & SPIN cycle to rinse cleaner from washer.

Cleaning the Dispensers

After a period of using your washer, you may find some

residue buildup in the washer's dispensers. To remove

residue from the dispensers, wipe them with a damp cloth

and towel dry. Do not attempt to remove the dispensers or

trim for cleaning. The dispensers and trim are not removable.

If your model has a dispenser drawer, however, remove the

drawer and clean it before or after you run the Clean Washer

cycle. Use an all-purpose surface cleaner, if needed.

Cleaning the Outside of the Washer

Use a soft, damp cloth or sponge to wipe away any spills.

Use only mild soaps or cleaners when cleaning external

washer surfaces.

IMPORTANT: To avoid damaging the washer's finish, do not

use abrasive products.

rNON=USE AND VACATION CARE

Operate your washer only when you are home. If moving, or not

using your washer for a period of time, follow these steps:

1. Unplug or disconnect power to washer.

2. Turn off water supply to washer, to avoid flooding due

to water pressure surge.

fWINTER STORAGE CARE

IMPORTANT: To avoid damage, install and store washer

where it will not freeze. Because some water may stay in

hoses, freezing can damage washer. If storing or moving

during freezing weather, winterize your washer.

To winterize washer:

1. Shut off both water faucets; disconnect and drain water

inlet hoses.

2. Put 1 qt. (1 L) of R.V.-type antifreeze in basket and run washer

on RINSE & SPIN cycle for about 30 seconds

to mix antifreeze and remaining water.

3. Unplug washer or disconnect power.

Excessive Weight Hazard

Use two or more people to move and install washer.

Failure to do so can result in back or other injury.

TRANSPORTING YOUR WASHER

1. Shut off both water faucets. Disconnect and drain water

inlet hoses.

2. If washer will be moved during freezing weather, follow

Winter Storage Care directions before moving.

3. Disconnect drain from drain system and drain any

remaining water into a pan or bucket. Disconnect drain hose

from back of washer.

4. Unplug power cord.

5. Place inlet hoses and drain hose inside washer basket.

6. Drape power cord over edge and into washer basket.

7. Place packing tray from original shipping materials back inside

washer. If you do not have packing tray, place heavy blankets

or towels into basket opening. Close lid and place tape over

lid and down front of washer. Keep lid taped until washer is

placed in new location.

r

RE! NSTALLING/USI NG WASHER AGAI N

To reinstall washer after non-use, vacation, winter storage,

or moving:

1. Refer to Installation Instructions to locate, level, and

connect washer.

2. Before using again, run washer through the following

recommended procedure:

To use washer again:

1. Flush water pipes and hoses. Reconnect water inlet hoses.

Turn on both water faucets.

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

2. Plug in washer or reconnect power.

3. Run washer through Casual or Casual Regular cycle to

clean washer and remove antifreeze, if used. Use half the

manufacturer's recommended amount of detergent for a

medium-size load.

10

TROUBLESHOOTING

First try the solutions suggested here to possibly avoid the cost of a service call.

If you experience J Possible Causes

Check the following for Feet may not be in contact with the

proper installation or floor and locked.

see "Using Your

Washer" section. Washer may not be level.

Clicking or metallic noises

Gurgling or humming

Humming

Load could be unbalanced.

Objects caught in washer drain

system.

Washer may be draining water.

Load sensing may be occurring.

Check the following for Washer not level.

proper installation:

Fill hoses not attached tightly.

Fill hose washers.

Drain hose connection.

Washer won't run

or fill, washer stops

working or wash light

remains on (indicating that

the washer was

unable to fill

appropriately)

Check household plumbing for

leaks or clogged sink or drain.

Washer not loaded as

recommended.

Check for proper water supply.

Solution

Front and rear feet must be in firm contact with floor, and washer must

be level to operate properly.

Check floor for flexing or sagging. If flooring is uneven, a 19 mm (3/4")

piece of plywood under your washer will reduce sound.

See "Level the Washer" in Installation Instructions.

Load dry items in loose heaps evenly around basket wall.

Adding wet items to washer or adding more water to basket could

unbalance washer.

Wash smaller loads to reduce imbalance.

Do not tightly pack. Avoid washing single items.

Use Normal Regular cycle and Super or Large load size for

oversized, non-absorbent items such as small comforters or

poly-filled jackets.

See "Cycle Guide" and "Using Your Washer" in this Use and

Care Guide.

Empty pockets before washing. Loose items such as coins could fall

between basket and tub or may block pump. It may be necessary to call

for service to remove items.

It is normal to hear metal items on clothing such as metal snaps, buckles,

or zippers touch against the stainless steel basket.

It is normal to hear the pump making a continuous humming sound

with periodic gurgling or surging as final amounts of water are removed

during the Drain &Spin cycles.

You may hear the hum of the sensing spins after you have started the

washer. This is normal.

Water may splash off basket if washer is not level. Check that load is not

unbalanced or tightly packed.

Tighten fill-hose connection.

Make sure all four fill hose flat washers are properly seated.

Pull drain hose from washer cabinet and properly secure it to drainpipe

or laundry tub.

Do not place tape over drain opening.

Water can back up out of a clogged sink or drainpipe. Check all

household plumbing for leaks (laundry tubs, drain pipe, water pipes,

and faucets.)

An unbalanced load can cause basket to be out of alignment and

cause water to splash off tub. See "Using Your Washer" for loading

instructions.

Both hoses must be attached and have water flowing to inlet valve.

Both hot and cold water faucets must be turned on.

Check that inlet valve screens have not become clogged.

Check for any kinks in inlet hoses, which can restrict water flow.

11

TROUBLESHOOTING

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

First try the solutions suggested here to possibly avoid the cost of a service call.

If you experience J

Washer won't run

or fill, washer stops

working or wash light

remains on (indicating that

the washer was unable to

fill appropriately) (cont.)

Washer not draining/

spinning, loads are still

wet, or spin lightremains

on (indicating that the

washer was unable

to pump out water within

10 minutes)

Possible Causes

Check proper electrical supply.

Normal washer operation.

Washer may be tightly packed.

Small items may have been caught

in pump or between basket and tub,

which can slow draining.for small

items.

Use a cycle with a low spin speed.

Washer may be tightly packed or

unbalanced.

Check plumbing for correct drain hose

installation. Drain hose extends into

standpipe farther than 114 mm (4.5").

Solution

Plug power cord into a grounded 3-prong outlet.

Do not use an extension cord.

Ensure there is power to outlet.

Reset a tripped circuit breaker. Replace any blown fuses.

NOTE: If problems continue, contact an electrician.

Lid must be closed for washer to run.

Washer will pause during certain phases of cycle.

Do not interrupt cycle.

Remove several items, rearrange load evenly in basket, and add

detergent. Close lid and press START/Pause/Unlock.

Do not add more than 1 or 2 additional items after cycle has started

to avoid tightly packing or unbalancing.

Empty pockets and use garment bags for small items.

Cycles with lower spin speeds remove less water than cycles

with high spin speeds. Use the recommended cycle/speed spin

for your garment. To remove extra water in the load, select Drain &

Spin. Load may need to be rearranged to allow even

distribution of the load in the basket.

Tightly packed or unbalanced loads may not allow the washer

to spin correctly, leaving the load wetter than normal. Evenly

arrange the wet load for balanced spinning. Select the Drain & Spin

cycle to remove excess water. See "Using Your Washer"

for loading recommendations.

Check drain hose for proper installation. Use drain hose form

and securely attach to drainpipe or tub. Do not tape over drain

opening. Lower drain hose if end is higher than 1,22 m (48").

Remove any clogs from drain hose.

Too much detergent causing suds to Always measure and follow detergent directions for your

slow or stop draining and spinning, load. To remove extra suds, select Rinse & Spin. Do not

add detergent.

Dry spots on load High speed spins extract more The high spin speeds combined with air flow during the final

after cycle moisture than traditional top-load spin can cause items near the top of the load to develop dry spots

washers, during the final spin. This is normal.

12

TROUBLESHOOTING

First try the solutions suggested here to possibly avoid the cost of a service call.

If you experience Possible Causes Solution

Check for proper water supply.Incorrect or wrong wash

or rinse temperatures

Energy-saving controlled wash

temperatures.

Load not rinsed Check for proper water supply.

Using too much detergent.

Washer not loaded as recommended.

Using too low aload size/water level

selection.

Sand, pet hair, lint, etc. Heaw sand, pet hair, lint, and Add an Extra Rinse (on some models) to the selected cycle.

on load after washing detergent or bleach residues may

require additional rinsing.

Load is tangling Washer not loaded as recommended.

Not cleaning or

removing stains

Washer not loaded as recommended.

Make sure hot and cold inlet hoses are not reversed.

Both hoses must be attached to both washer and faucet, and have

both hot and cold water flowing to inlet valve.

Check that inlet valve screens are not clogged.

Remove any kinks in hoses.

This washer uses cooler wash and rinse water temperatures than your

previous washer. This includes cooler hot and warm washes.

Make sure hot and cold inlet hoses are not reversed.

Both hoses must be attached and have water flowing to the inlet valve.

Both hot and cold water faucets must be on.

Inlet valve screens on washer may be clogged.

Remove any kinks in the inlet hose.

The suds from too much detergent can keep washer from operating

correctly. Always measure detergent and follow detergent directions

based on load size and soil level.

The washer is less efficient at rinsing when load is tightly packed.

Load garments in loose heaps evenly around the basket wall. Load with

dry items only.

Use cycle designed for the fabrics being washed.

Add only 1 or 2 additional garments after washer has started.

Choose a load size (water level) that matches the load being washed.

Adding detergent on top of load.

Using too low a load size/water

level selection.

Using too much detergent. The suds from too much detergent can keep washer from operating

correctly. Always measure detergent and follow manufacturer's

directions based on load size and soil level.

Not using correct cycle for fabric

type.

Not using dispensers.

See "Using Your Washer" section.

Select a cycle with a slower wash action and spin speed; however,

items will be wetter than those using a higher speed spin. See the

"Cycle Guide" to match your load with the best cycle.

Load garments in loose heaps evenly around the basket wall.

Reduce tangling by mixing types of load items. Use the recommended

cycle for the type of garments being washed.

Washer is less efficient at cleaning when load is tightly packed.

Load garments in loose heaps evenly around the basket wall.

Load with dry items only.

Add only 1 or 2 garments after washer has started.

Add detergent, oxi products, and color-safe bleach to the bottom of the

basket before adding the load items.

Choose a load size (water level) that matches the load being washed.

Use a higher soil level cycle option and warmer wash temperature to

improve cleaning.

Use Heavy cycle for tough cleaning. See the "Cycle Guide" to match

your load with the best cycle.

Use dispensers to avoid chlorine bleach and fabric softener staining.

Load dispensers before starting a cycle. Select Fabric Softener Added-

Yes (on some models) when using fabric softener.

Do not add products directly onto load.

13

TROUBLESHOOTING

First try the solutions suggested here to possibly avoid the cost of a service call.

If you experience JPossible Causes Solution

Sharp itemswere in pockets during

wash cycle.

Strings and straps could have tangled.

Items may have been damaged before

washing.

Fabric damage can occur if the load is

tightly packed.

Not cleaning or removing Not washing like colors together. Wash likecolors together and remove promptly after the cycle

stains (cont.) is complete to avoid dye transfer.

Incorrect dispenser Clogged dispenser. Use only liquid chlorine bleach in the bleach dispenser. Use only

operation fabric softener in the fabric softener dispenser.

Fabric Damage Empty pockets, zip zippers, and snap or hook fasteners before

washing to avoid snags and tears.

Tie all strings and straps before starting wash load.

Mend rips and broken threads in seams before washing.

Liquid chlorine bleach may have been

added incorrectly.

Garment care instructions may not

have been followed.

Odors Clean washer maintenance not done as

recommended.

Using too much detergent.

Lid locked light is flashing The lid is not closed.

A cycle was stopped or paused

using the Start/Pause/Unlock button.

Load garments in loose heaps evenly around the washplate.

Do not load garments directly over the center of the washplate.

Use cycle designed for the fabrics being washed.

Add only 1 or 2 additional garments after washer has started.

Do not pour liquid chlorine bleach directly onto load. Wipe up

bleach spills.

Undiluted bleach will damage fabrics. Do not use more than

recommended by manufacturer.

Do not place load items on top of bleach dispenser when

loading and unloading washer.

Always read and follow garment manufacturer's care label

instructions. See the "Cycle Guide" to match your load with the best

cycle.

See "Cleaning Your Washer" in Washer Maintenance.

Unload washer as soon as cycle is complete.

Be sure to measure correctly. Always follow the manufacturer's

directions.

See "Cleaning your Washer" section.

Close the lid. The washer will not start or fill with the lid open.

The washer may still be spinning. The lid will not unlock until the

basket has stopped spinning. This may take several minutes if

washing large loads or heavy fabrics.

Before calling for assistance or service, please check "Troubleshooting". It may save you the cost of a service call. If you still need help,

contact the dealer from whom you purchased the washer or an authorized service company. When calling, please know the

purchase date and the complete model and serial number of your washer. The information will help us to better respond to your

request.

14

SEGURIDAD DE LA LAVADORA

Su seguridad y la seguridad de los demos es muy irnportante,

Hemos inciuido muchos mensajes importantes de seguridad en este manual y en su electrodom6stico.

Lea y obedezca siempre todos los mensajes de seguridad.

Este es el s[mbolo de advertencia de seguridad.

Este simbolo le llama la atenci6n sobre peligros potenciaies que pueden ocasionar la muerte o una

lesi6n a usted y a los dem&s.

Todos los mensajes de seguridad ir&n acontinuaciSn del s[mbolo de advertencia de seguridad

y de la paiabra "PELIGRO" o "ADVERTENCIA". Estas paiabras significan:

Si no sigue las instrucciones de inrnediato, usted

puede rnorir osufrir una lesiSn grave.

Si no sigue Jas instrucciones, usted puede morir

o sufrir una lesi6n grave.

Todos los mensajes de seguridad le dirfn el peligro potencial, le dirAn cSmo reducir las posibilidades de sufrir

una lesi6n y Io que puede suceder si no se siguen las instrucciones.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENCiA: Para reducir el riesgo de incendio, choque electrico o lesiones apersonas al usar su lavadora, siga las

precauciones bhsicas, incluyendo las siguientes:

[] Lea todas [as instrucciones antes de usar la

lavadora.

[] No lave articulos que hayan side previamente

limpiados, lavados, remojados o humedecidos con

gasolina, solventes para lavar en seco, u otras

sustancias inflamables o explosivas ya que estas

emanan vapores que podrian encenderse o causar

una explosi6n.

[] No agregue gasolina, solventes para lavar en seco,

u otras sustancias inflamables o explosivas al agua

de lavado. Estas sustancias emanan vapores que

podrian encenderse o causar una explosi6n.

[] En ciertas condiciones, puede generarse gas

hidr6geno en un sistema de agua caliente que no se

haya usado por dos semanas o un periodo mayor.

EL GAS HDROGENO ES EXPLOSIVO. Si no se ha

usado el agua caliente durante dicho periodo, antes

de usar la lavadora, abra todos los grifos de agua

caliente y deje que corra el agua pot varios minutos.

Esto liberar& todo el gas hidr6geno que se haya

acumulado. Debido ala inflamabilidad de dicho gas,

no fume ni use una llama abierta durante este lapso.

[] No permita que los nifios jueguen encima o dentro de la

lavadora. Es necesario una supervisi6n cuidadosa de los

nifios toda vez que se use la lavadora cerca de eilos.

[] Antes de poner la lavadora fuera de servicio o desechada,

quitele la puerta o la tapa.

[] No introduzca las manos en la lavadora si el tambor, la

tina, o el agitador esthn funcionando.

[] No instale ni almacene esta lavadora donde pudiese estar

sometida a la intemperie.

[] No trate de forzar los controles.

[] No repare ni cambie pieza alguna de la lavadora ni intente

reaiizar tarea alguna de servicio tecnico, excepto cuando

asi se le indique especfficamente en este manual o en

instrucciones de reparaci6n para el usuario pubiicadas,

que usted entienda y para cuya ejecuciOn cuente con la

habilidad necesaria.

[] Para obtener informaci6n respecto alas instrucciones de

conexi6n a tierra, consulte "Requisites electricos" en las

instrucciones de instalaci6n.

GUARDE ESTAS INSTRUCCIONES

ESPECIFICACIONES

Las unidades que se describen en el Manual de uso y cuidado se venden en varias regiones

con requisitos diferentes para medir la capacidad.

Medida de capacidad

Capacidad "Dry Linen": Medida de capacidad que refleja a carga

ma.xima que puede ser usada en un ciclo de lavado.

Capacidad NOM: Medida de peso basada en la norma mexicana

(NMX-J-521/1). Este estandar tambi6n se aplica en Colombia.

Modelos

1CWTW4800,1 CWTW4740 1

15 kg (33 Ib)

10,5 kg (23 Ib)

1

1CWTW4840

17 kg (37 Ib)

15

PANEL DE CONTROL Y CARACTERISTICAS

No todas las caracter[sticas y opciones est#,n disponibles en todos los modelos.

REGULAR

DRAIN & SPiN

LOAD SIZE

TEMPERATURE

allcold rinses START

Cycle Status C_

F_II Wash R_nse £p_n Done Lid Lecked

Modelo 10WTW4740

LOAD SIZE (TamaSo de la carga)

Seleccione el ajuste mas adecuado para su carga. En el

nivel de agua para carga Small (PequeSa) se agregara una

pequeSa cantidad de agua para las cargas pequeSas y en

el de Super se agregara la mayor cantidad de agua para las

cargas grandes o voluminosas. Los articulos deben moverse

libremente. El cargar de manera apretada puede resultar

en un rendimiento de limpieza insuficiente e incrementar la

formaci6n de arrugas y los enredos.

TEMPERATURE (Temperatura)

El control de Temperature (Temperatura) detecta y mantiene

temperaturas de agua uniformes, regulando el agua fr[a y

caliente que entra.

Seleccione una temperatura de lavado segOn el tipo de tela que

est6 lavando y el nivel de suciedad. Para obtener los mejores

resultados y siguiendo las instrucciones de las etiquetas de

las prendas, use el agua de lavado mAs caliente que las telas

puedan resistir.

• El agua tibia y caliente tendra una temperatura menor

a la que su lavadora anterior provefa.

• Aun en un lavado con agua fr[a y fresca, un poco de agua

tibia puede agregarse a la lavadora para mantener una

temperatura minima.

@

OOpciones (en algunos modelos)

Las siguientes opciones se pueden a_adir a la mayorfa de

los ciclos.

EXTRA RINSE (Enjuague adicional)

Esta opci6n se puede usar para agregar automaticamente

un segundo enjuague a la mayor[a de los ciclos.

FABRIC SOFTENER ADDED -YES

(Suavizante de telas agregado -S0

Esta opci6n debera ser seleccionada siva a usar

suavizante de telas durante un ciclo. La misma asegura

que el suavizante de telas sea agregado en el momento

apropiado durante el enjuague, para que se distribuya

uniformemente.

FABRIC SOFTENER ADDED with EXTRA RINSE

(Suavizante de telas agregado con Enjuague adicional)

Esta opciSn enciende las opciones de Fabric Softener

(Suavizante de telas) y Extra Rinse (Enjuague adicional).

Perilla de ciclos de lavado

Use la perilla de ciclos de lavado para seleccionar entre los

ciclos disponibles en su lavadora. Gire la perilla de ciclos de

lavado para seleccionar un ciclo para su carga. Consulte "Gu[a

de ciclos" para ver descripciones detalladas de los ciclos.

16

OSTART/PAUSE/UNLOCK (Bot6n de Inicio/Pausa/

Desbloqueo)

Presi6nelo para iniciar el ciclo seleccionado; presi6nelo

nuevamente para hacer una pausa en el ciclo y desbloquear

la tapa.

NOTA: Si la lavadora esta exprimiendo, puede tomar varios

minutos para que se desbloquee la tapa. Oprima y sostenga por

3 segundos para anular un ciclo.

LID LOCKED (Tapa bloqueada)

Para permitir un funcionamiento adecuado

de la carga, la tapa se bloqueara y se

encendera la luz de Lid Lock (Bloqueo de LidLocked

la tapa). Esta luz indica que la tapa esta

asegurada y no se puede abrir.

Si necesita abrir la tapa, presione

START/PAUSE/Unlock Lid (Inicio/Pausa/ START

Pause/Unlock

Desbloqueo de la tapa). La tapa se

desbloqueara una vez que se haya ,o,d

LJ

detenido el movimiento de la lavadora.

Esto puede tomar varios minutos si

la carga estaba exprimi6ndose a alta

velocidad. Oprima START/PAUSE/Unlock Lid (Inicio/Pausa/

Desbloqueo de la tapa) nuevamente para reanudar el ciclo.

@Indicador de luces del estado del ciclo

Las luces de estado del ciclo muestran el progreso de un

ciclo. Es posible que note sonidos o pausas en cada etapa

del proceso, los cuales son diferentes a los de las lavadoras

tradicionales.

Cycle Status

Fill Wash Rinse Spin Done

FILL/SENSiNG (Llenado/Detecci6n)

Cuando se presione el bot6n de START/PAUSE/Unlock

Lid (Inicio/Pausa/Desbloqueo de la tapa), la lavadora se

Ilenara hasta el nivel de agua seleccionado. Si se cierra

la tapa cuando la maquina haya terminado de Ilenarse, la

tapa se bloquear& y la maquina comenzar& a funcionar.

Si se abre la tapa cuando el agua deja de ingresar a la

maquina, el ciclo no comenzar& hasta que la tapa se

haya cerrado y se presione el bot6n de START/PAUSE/

Unlock Lid (Inicio/Pausa/Desbloqueo de la tapa). Si no ha

comenzado el ciclo en menos de 10 minutos de haberse

Ilenado la lavadora con agua, el agua ser& bombeada

hacia fuera de la lavadora.

WASH (Lavado}

Escuchara el agitador moviendo la carga. Los sonidos

del motor pueden cambiar en las diferentes etapas del

ciclo.

RINSE (Enjuague)

Escuchar& sonidos similares a los del ciclo de lavado

mientras la lavadora enjuaga y mueve la carga. Podra

escuchar el motor encendi6ndose brevemente (zumbido

corto) para mover la canasta mientras la lavadora eIlena.

Se agregara suavizante de telas si se ha seleccionado la

opci6n de Fabric Softener Added - Yes (Suavizante de telas

agregado - S0.

En algunos ciclos se usa un enjuague con rociado.

Despu6s de que la lavadora haya drenado y exprimido

el agua, continuar& exprimiendo y rociando agua para

enjuagar durante toda la duraci6n del enjuague.

SPIN (Exprimido)

La lavadora exprime la carga a velocidades cada vez

mayores para la remoci6n adecuada de agua, segOn

el ciclo seleccionado y la velocidad de exprimido.

DONE (Listo)

Una vez que se haya terminado el ciclo, se encendera

esta luz. Saque la carga de inmediato para obtener los

mejores resultados.

17

GUIA DE CICLOS

Para Iograr el mejor cuidado de las telas, elija el ciclo que sea el mhs adecuado para la carga que va a lavar.

No todos los ciclos y opciones esthn disponibles en todos los modelos.

fArticulos alavar: I Ciclo:

Telas resistentes,

prendas que no

destiSen, toallas

y pantalones de

mezclilla

Telas resistentes,

prendas que no

destiSen, toallas

y pantalones de

mezclilla

Telas de algod6n, lino,

shbanas y cargas de

prendas mezcladas

Telas de algod6n

livianas

Telas inarrugables, de

algod6n, planchado

permanente, lino y

telas sint6ticas

Telas inarrugablescon

poca suciedad y telas

sint6ticas

Articulos grandes

como bolsas para

dormir, edredones

peque_os, chaquetas

Super Wash

(Lavado

SQper)

Normal

Heavy

(Normal

Intenso)

Normal

Regular

(Normal

ComOn)

Normal

Light

(Normal

Ligero)

Casual or

Casual

Regular

(Informal

o Informal

ComOn)

Casual Light

(Informal

Ligero)

Bulky Items

(Articulos

voluminosos)

Te,.peraturawlooiaaaae

de Lavado*: exprimido**:

Hot (Caliente)

Warm (Tibia)

Cool (Fresca)

Cold (Fria)

Hot (Caliente)

Warm (Tibia)

Cool (Fresca)

Cold (Fria)

Hot (Caliente)

Warm (Tibia)

Cool (Fresca)

Cold (Fria)

Hot (Caliente)

Warm (Tibia)

Cool (Fresca)

Cold (Fria)

Hot (Caliente)

Warm (Tibia)

Cool (Fresca)

Cold (Fria)

Hot (Caliente)

Warm (Tibia)

Cool (Fresca)

Cold (Fria)

Hot (Caliente)

Warm (Tibia)

Cool (Fresca)

Cold (Fria)

High

(Alta)

High

(Alta)

High

(Alta)

High

(Alta)

Low

(Baja)

Low

(Baja)

Low

(Baja)

Provee el tiempo y la acci6n de lavado mhximos para remover

las manchas y la suciedad intensas. Use este ciclo para articulos

resistentes o con suciedad profunda. El proceso de detecci6n de

agua puede tomar mhs tiempo para algunos art[culos que para

otros, ya que algunos tipos de telas absorben mhs agua que

otros.

Use este ciclo para art[culos resistentes o con suciedad

profunda. Este ciclo usa enjuagues con rocio solamente. Use

este ciclo para limpiar el interior de la lavadora. Yea "Cuidado

de la lavadora".

Use este ciclo para las prendas de algod6n y cargas de telas

mixtas con suciedad normal. Este ciclo usa enjuagues con roc[o

solamente.

Use este ciclo para cargas mixtas con suciedad ligera. Este ciclo

usa enjuagues con roc[o solamente.

Use este ciclo para lavar cargas con telas inarrugables como

camisas deportivas, blusas, ropa de oficina informal, fibras de

planchado permanente y mezclas.

Use este ciclo para lavar cargas de telas inarrugables con

suciedad ligera como camisas deportivas, blusas, ropa de

negocios informal, fibras de planchado permanente y mezclas.

Use este ciclo para lavar articulos grandes como pueden ser

chaquetas y edredones peque_os. Esta lavadora se Ilenarh con

suficiente agua para mojar la carga antes de que comience

la etapa de lavado del ciclo. No cargue la canasta de manera

apretada.

Articulos de seda

lavables, lenceria,

lana lavable

k

Low Use este ciclo para lavar prendas con suciedad ligera cuya

(Baja) etiqueta de cuidado indique que se use el ciclo "Sedas lavables

Telas con suciedad

profunda

Trajes de ba_o y

articulos que deban

enjuagarse sin

detergente

Delicate

(Ropa

delicada)

Soak

(Remojo)

Rinse & Spin

(Enjuague y

exprimido)

Drain & Spin

(DesagQe y

exprimido )

Hot (Caliente)

Warm (Tibia)

Cool (Fresca)

Cold (Fria)

Cold (Fria)

Enjuague

con agua fria

solamente

N/A

No Spin

(Sin

exprimido)

High

(Alta)

High

(Alta)

Articulos lavables

a mano o articulos

empapados

a mhquina" o "Suave". Coloque los articulos pequeSos en bolsas

de malla para prendas antes de lavarlos.

Use este ciclo para remojar manchas pequeSas de suciedad

impregnada alas telas. La lavadora harh una agitaci6n y un

remojo intermitentes. Despu6s de que el tiempo haya terminado,

el agua se drenarh pero la lavadora no escurrirh.

Se termina el ciclo.

Combina un enjuague y un exprimido a alta velocidad para las

cargas que requieran un ciclo de enjuague adicional o para

terminar de lavar una carga despu6s de un corte de corriente.

0selo tambi6n para las cargas que solamente necesitan

enjuagarse.

Este ciclo usa un exprimido para acortar los tiempos de secado

de las telas pesadas o para los articulos de cuidado especial

que se laven a mano. Use este ciclo para desaguar la lavadora

despu6s de anular un ciclo o para completar un ciclo despu6s de

un corte de corriente.

NOTA: AsegOrese de que seleccionar Fabric Softener Added-Yes (Suavizante de telas agregado - %, si va a agregar suavizante

de telas a la carga (dependiendo del modelo).

*Todos los enjuagues son con agua fria.

18

US() DE SU LAVADORA

Peligro de Incendio

Nunca coloque en la lavadora articulos que est6n

humedecidos con gasolina o cualquier otro

liquido inflamable.

Ninguna lavadera puede eliminar completamente

el aceite.

No seque ningdn articulo que haya tenido alguna vez

cuaJquier ripe de aceite (incluyendo aceites de cecina).

No seguir estas instrucciones puede ocasionar

la muerte, explosibn o incendio.

=Separe y prepare su ropa

,Vacie los bolsillos. Las monedas, los botones o cualquier objeto

peque_o suelto puede pasar debajo de la placa de lavado y

atorarse, provocando sonidos no esperados.

,Separe los articulos segQn el ciclo recomendado, la temperatura

del agua y la resistencia a perder el color.

,Separe los articulos con mucha suciedad de los que tienen poca

suciedad.

o Separe los articulos delicados de las telas resistentes.

,No seque las prendas si aQn hay manchas despu6s del lavado

ya que el calor puede hacer las manchas permanentes.

,Trate las manchas inmediatamente.

o Cierre los zipers, abroche los ganchos, ate los cordones y las

fajas, y quite los adornos y ornamentos que no sean lavables.

o Remiende Io que est6 rote y desgarrado para evitar mb,s da_os a

los articulos durante el lavado.

Consejos _tiles:

,Cuando lave art[culos a prueba o resistentes al agua, colSquelos

de mode parejo.

o Use bolsas de malla para prendas, para ayudar a prevenir los

enredos cuando lave articulos delicados o peque_os.

, Vuelva al rev6s las prendas de tejido para evitar que se formen

motitas. Separe las prendas que sueltan peiusa de las que la

atraen. A las prendas de telas sint6ticas, los tejidos, y la pana se

les pegarb, la pelusa de las toallas, los tapetes y la felpilla.

NOTA: Siempre lea y siga las instrucciones en las etiquetas de

cuidado de las telas para evitar da_os a sus prendas.

Peligro de Cheque El_ctrico

Conecte aun contacto de pared de cone×iSn a tierra de

3terminales.

No quite la terminal de conexiSn a tierra.

No use un adaptador.

No use un cable eldctrico de extensibn.

No seguir estas instrucciones puede ocasionar

la muerte, incendio ocheque el_ctrico.

Agregue detergente

Agregue una cantidad medida de detergente en el fondo de la

canasta de la lavadora antes de agregar las prendas. Siva a

usar un producto para realzar el lavado, come Oxi o blanqueador

no decolorante, agr6guelo tambi6n al fondo de la canasta de

lavado antes de agregar las prendas.

IMPORTANTE: Siga las instrucciones del fabricante para

determinar la cantidad de detergente que debe usar.

19

Cargue las prendas de modo uniforme en

montones flojos alrededor de la pared de la

canasta. Para obtener los mejores resultados,

no cargue la ropa de manera apretada. No

envuelva los articulos grandes tales como

sabanas alrededor del agitador; cArguelos en montones flojos

alrededor de la pared de la canasta. Pruebe mezclar articulos de

distintos tama_os para que 6stos se enreden menos.

IMPORTANTE: No cargue la lavadora de manera apretada ni

coloque los articulos a la fuerza en la misma. Para obtener una

mejor limpieza y para reducir la formaci6n de arrugas y enredos,

los articulos deben moverse libremente.

Agregue blanqueador iiquido

con cloro ai dep6sito

No sobrellene, diluya ni utilice m_.sde 1 taza (250 ml). No

utilice blanqueador no decolorante ni productos Oxi en el mismo

ciclo con blanqueador liquido con cloro.

Agregue suavizante de telas al

dep6sito (en algunos modeios)

Vierta una cantidad medida de suavizante de

telas liquido en el dep6sito; siempre siga

las instrucciones del fabricante para usar

la cantidad correcta de suavizante de telas

segOn el tama_o de la carga.

IMPORTANTE:

• Diluya el suavizante liquido de telas Ilenando el dep6sito con

agua tibia hasta que el liquido Ilegue a la parte inferior del

borde. Vea las flechas de la linea maxima de Ilenado. Luego

seleccione la opci6n de Fabric Softener Added - Yes

(Suavizante de telas agregado - SOo la de Fabric Softener

Added with Extra Rinse (Suavizante de telas agregado con

Enjuague adicional).

• La opci6n de Fabric Softener Added (Suavizante de telas

agregado) se debe seleccionar en "Yes" (SOpara asegurar la

distribuci6n apropiada en el momento oportuno durante el

ciclo.

C6rno agregar rnanualrnente el suavizante de telas I{quido

ala carga de lavado

Durante el Oltimo enjuague, espere hasta que la lavadora se haya

Ilenado pot completo, presione el bot6n de START/Pause/Unlock

(Inicio/Pausa/Desbloqueo) para hacer una pausa en la lavadora.

Levante la tapa y agregue la cantidad medida recomendada

de suavizante de telas liquido. No utilice mb,s de la cantidad

recomendada. Cierre la tapa y presione el bot6n de START/Pause/

Unlock (Inicio/Pausa/Desbloqueo) nuevamente para poner en

marcha la lavadora.

Seleccione un ciclo

Nermol Cycles REGULAR

HEAVY LIGHT

SUPER

WASH CASUAL

DRAIN & SPIN I BULKY

ITEMS

RINSE & SPIN DELICATE

SOAK

Se muestra el modelo 1CWTW4840

Gire la perilla de los ciclos para elegir su ciclo de lavado.

Para obtener mAs informaci6n, vea "Guia de ciclos".

20

7, Seleccione el LOAD SiZE

(Tama5o de ia carga)

LOAD SIZE

Se muestra el modelo 1CWTW4840

Seleccione el ajuste de Load Size (Tama_o de la carga) mAs

adecuado para su carga. El ajuste para carga Small (Peque_a)

agregarA una peque_a cantidad de agua para las cargas

peque_as, y el ajuste Super agregarA la mayor cantidad de agua

para las cargas grandes o voluminosas. Los articulos deben

moverse libremente.

Seleccione ia TEMPERATURE

(Temperatura)

CO°\

TEMPERATURE

all cold rinses

Se muestra el modelo 1CWTW4840

Una vez que haya seleccionado un ciclo, seleccione la temperatura

de lavado deseada girando la perilla de Temperature (Temperatura)

hacia el ajuste apropiado, segOn la carga. Todos los enjuagues son

con agua fria del grifo.

NOTA: Siempre lea y siga las instrucciones en las etiquetas de

cuidado de las telas para evitar da_os a sus prendas.

Temperatura de lavado

Hot (Caliente)

Se agrega un poco de agua fria para

ahorrar energia. El agua estarA mAs fria

que la del ajuste de agua caliente de su

calentador de agua.

Warm (Tibia)

Se agregarA un poco de agua fria, de

modo que el agua estara mAs fria que el

agua provista por su lavadora anterior.

Cool (Fresca}

Se agrega agua tibia para ayudar

a remover la suciedad y disolver el

detergente.

.Cold (Fda)

Esta es la temperatura del agua de

su grifo. Si el agua fria del grifo estA

muy fria, puede que se agregue agua

tibia para ayudar con la remoci6n de

suciedad y para disolver el detergente.

Telas sugeridas

Ropa blanca y de color

pastel

Prendas durables

Suciedad profunda

Colores vivos

Suciedad entre

moderada y ligera

Colores que destiSen

O se opacan

Suciedad ligera

Colores oscuros que

destiSen o que se

opacan

Suciedad ligera

Seleccione las opciones

(en algunos modeios)

EXTRA RINSE

Se muestra el modelo 1CWTW4840

FABRIC SOFTENER

ADDED

Seleccione las opciones que desee para el ciclo. Si va a

utilizar suavizante de telas, asegOrese de seleccionar una

de las opciones de Fabric Softener Added - Yes (Suavizante de

telas agregado - SO.

"10, Presione START/PAUSE/Unlock

(lnicio/Pausa/Desbloqueo) para

comenzar el ciclo de iavado

START

Pause/Unlock

Hold 0

3 sec to

cancel

Presione el bot6n de START/Pause/Unlock (Inicio/Pausa/

Desbloqueo) para comenzar el ciclo de lavado. Cuando se haya

terminado el ciclo, se encenderA la luz indicadora de DONE (Listo).

Saque las prendas inmediatamente despu6s de que se haya

terminado el ciclo para evitar olores, reducir la formaci6n de

arrugas y evitar que se herrumbren los ganchos de metal, zipers

y broches a presi6n.

IMPORTANTE: Despu6s de que la canasta de la lavadora se Ilene

hasta el nivel de agua seleccionado, la tapa deberA cerrarse antes

de que pueda comenzar el ciclo de lavado. Si se detiene el Ilenado

con la tapa abierta, ci6rrela y presione el bot6n de START (Inicio).

C6mo desbloquear la tapa para agregar prendas:

Si usted necesita abrir la tapa o agregar 1 6 2 prendas que se le

hayan olvidado:

Presione START/Pause/Unlock (Inicio/Pausa/Desbloqueo); la tapa

se desbloquearA una vez que la lavadora haya dejado de moverse.

Esto puede tomar varios minutos si la carga estaba exprimi6ndose

a alta velocidad. Luego cierre la tapa y presione nuevamente

START/Pause/Unlock (Inicio/Pausa/Desbloqueo) para volver a

comenzar el ciclo.

Si se deja la tapa abierta por mAs de 10 minutos, el agua serA

drenada automAticamente.

21

MANTENIMIENTO DE LA LAVADORA

MANGUERAS DE ENTRADA DE AGUA

Reemplace las mangueras de entrada despu6s de 5 aSos de uso

para reducir el riesgo de que fallen. Inspeccione peri6dicamente

y cambie las mangueras si se hallan protuberancias, torceduras,

cortes, desgaste o p6rdidas de agua.

Cuando reemplace sus mangueras de entrada de agua, anote la

fecha de reposici6n en la etiqueta con un marcador permanente.

CUIDADO DE LA LAVADORA

Recomendaciones para ayudar a que su lavadora limpie

yrinda de la mejor manera

1. Siempre siga las instrucciones del fabricante del detergente

sobre la cantidad que debe usar. Nunca use m_,sde la

cantidad recomendada, ya que puede acelerar la acumulaci6n

de residuos de detergente y suciedad en la lavadora, Io que

puede causar un olor no deseado.

2. Use a veces lavados con agua tibia o caliente (no solamente

lavados con agua fria), ya que los mismos pueden hacer un

mejor trabajo al controlar el ritmo en el cual se acumulan la

suciedad y el detergente.

3. Deje siempre la tapa de la lavadora abierta entre un uso

y otro, para ayudar a que se termine de secar la lavadora

y evitar la acumulaci6n de residuos causantes de olores.

Limpieza de la lavadora de carga superior

Lea estas instrucciones completamente antes de comenzar el

proceso de limpieza de rutina que se recomienda a continuaci6n.

El procedimiento de mantenimiento de la lavadora deberA

efectuarse una vez al mes o cada 30 ciclos de lavado como

minimo, Io primero que ocurra, para controlar el ritmo en el cual

puedan acumularse la suciedad y el detergente en la lavadora.

CSmo limpiar el interior de la lavadora

Para mantener la lavadora libre de olores, siga las instrucciones

de uso detalladas arriba y utilice este procedimiento mensual de

limpieza que recomendamos a continuaci6n:

Ciclo recomendado para limpiar la lavadora

Consulte la secciSn "Gu{a de ciclos" para seleccionar el mejor

ciclo de limpieza del interior de la lavadora. Utilice este ciclo con

el limpiador para lavadora o el blanqueador liquido con cloro

como se describe a continuaciSn:

Comience el procedimiento

1. Procedimiento del ciclo con limpiador para lavadora

(se recomienda para el mejor desempe5o):

a. Abra la tapa de la lavadora y saque la ropa o articulos

de la misma.

b. Coloque una pastilla del limpiador para lavadora en

el fondo de la canasta de lavado.

c. No agregue la pastilla del limpiador para lavadora en

el depSsito del detergente.

d. No agregue detergente ni ningQn otro producto quimico a la

lavadora cuando siga este procedimiento.

e. Cierre la tapa de la lavadora.

f. Seleccione el ciclo recomendado para la limpieza del

interior de la lavadora.

g. Presione el botSn START/PAUSE (Hcio/Pausa) para

comenzar el ciclo.

NOTA: Para obtener los mejores resultados, no interrumpa

el ciclo. Si debe interrumpir el ciclo, presione START/PAUSE

(Inicio/Pausa) una o dos veces (segQn el modelo). Despu6s

de que se detenga, ponga en marcha un ciclo de RINSE &

SPIN (Enjuague y exprimido) para enjuagar el limpiador de la

lavadora.

fCUIDADO DE LA LAVADORA (cont.) _'

2. Procedimiento con blanqueador con cloro (alternativa):

a. la tapa de la lavadora y saque la ropa o articulos de

la misma.

b. Agregue 1 taza (236 mL) de blanqueador liquido con cloro

al depSsito del blanqueador.

NOTA: El usar mAs blanqueador liquido con cloro de

Io recomendado anteriormente puede ocasionar da_os

en la lavadora con el paso del tiempo.

c. Cierre la tapa de la lavadora.

d. No agregue detergente ni ningQn otro producto quimico a la

lavadora cuando siga este procedimiento.

e. Seleccione el ciclo recomendado para la limpieza del

interior de la lavadora.

f. Presione el botSn START/PAUSE (Inicio/Pausa) para

comenzar el ciclo.

NOTA: Para obtener los mejores resultados, no interrumpa

el ciclo. Si debe interrumpir el ciclo, presione START/PAUSE

(Inicio/Pausa) una o dos veces (segQn el modelo). Despu6s

de que se detenga, ponga en marcha un ciclo de RINSE &

SPIN (Enjuague y exprimido) para enjuagar el limpiador de la

lavadora.

Limpieza de los depSsitos

Despu6s de usar la lavadora durante cierto tiempo, es posible que

encuentre acumulaciSn de residuos en los depSsitos de la misma.

Para quitar los restos de los depSsitos, limpielos con un paNo

hQmedo y seque con una toalla. No intente sacar los depSsitos ni

el borde para la limpieza. Los depSsitos y el borde no se pueden

sacar. Si su modelo tiene un cajSn de depSsito, sin embargo,

saque el cajSn y limpielo antes o despu6s de poner en marcha el

ciclo de CLEAN WASHER (Limpiar la lavadora). Use un limpiador

multiuso para superficies, si es necesario.

CSmo limpiar el exterior de la lavadora

Use un paNo suave y hQmedo o una esponja para limpiar

cualquier derrame. Utilice sSIo limpiadoresojabones suaves para

limpiar las superficies externas de la lavadora.

IMPORTANTE: Para evitar daSar el acabado de la lavadora,

no use productos abrasivos.

fCUIDADO DURANTE LA FALTA

DE USO Y LAS VACACIONES

Ponga a funcionar su lavadora Qnicamente cuando est6

en casa. Siva a mudarse o no va a usar la lavadora durante

cierto per[odo, siga esos pasos:

1. Desenchufe la lavadora o desconecte el suministro

de energia a la misma.

2. Cierre el suministro de agua a la lavadora para evitar

inundaciones debidas a aumentos en la presiSn del agua.

22

rCUIDADO PARA EL ALMACENAMIENTO"

DURANTE EL INVIERNO

IMPORTANTE: Para evitar da_os, instaley guarde la

lavadora en un lugar donde no se congele. Debido a que queda

un poco de agua en las mangueras, el congelamiento de la

misma podria da_ar la lavadora. Si va a almacenar

o mover su lavadora durante una temporada de invierno

riguroso, acondici6nela para el invierno.

Para acondicionar la lavadora para el invierno:

1. Cierre ambos grifos de agua; desconecte y escurra

el agua de las mangueras de Ilenado.

2. Vierta un 1 cuarto (1 L) de anticongelante tipo R.V.en

la canasta y ponga a funcionar la lavadora en un ciclo

de RINSE & SPIN (Enjuague y exprimido) durante unos

30 segundos para mezclar el anticongelante con el agua

restante.

3. Desenchufe la lavadora o desconecte el suministro de

energia.

Peligro de Peso Excesivo

Use dos om_s personas para mover einstalar

la lavadora.

No seguir esta instruccibn puede ocasionar una lesibn

en la espalda u otto tipo de lesiones.

1.

2.

3.

4.

5.

6.

7.

TRANSPORTE DE LA LAVADORA

Cierre ambos grifos de agua. Desconecte y elimine el agua

de las mangueras de entrada de agua.

Si se va a trasladar la lavadora durante una temporada

de inviernoriguroso, siga las instruccionesdescritas en

Cuidado para el almacenamiento durante el inviernoantes

de la mudanza.

Desconecte el desagQe del sistema de desagQe y drene el

agua restante en una olla o cubeta. Desconecte la manguera

de desagQe de la parte posterior de la lavadora.

Desenchufe el cable el6ctrico.

Ponga las mangueras de entrada y la manguera de

desagQe en el interior de la canasta de la lavadora.

Pase el cable el6ctrico sobre el borde y colSquelo dentro

de la canasta de la lavadora.

Coloque la bandeja de empaque de los materiales de

env[o originales nuevamente en el interior de la lavadora.

Si no cuenta con bandeja de empaque, coloque frazadas

o toallas pesadas en la abertura de la canasta. Cierre la

tapa y coloque cinta sobre la misma hacia el frente a la

lavadora. Mantenga la tapa pegada con cinta adhesiva hasta

que se coloque la lavadora en su nuevo lugar.

COMO REINSTALAR O USAR

LA LAVADORA NUEVAMENTE

Para reinstalar la lavadora despu6s de la falta de uso,

vacaciones, almacenamiento durante el invierno o mudanza:

1. Consulte las Instruccionesde instalaciSn para ubicar,

nivelar y conectar la lavadora.

2. Antes de usar la lavadora nuevamente, pSngala a funcionar

siguiendo el procedimiento recomendado a continuaciSn:

Para volver a usar la lavadora:

1. Deje correr el agua por los tubos y las mangueras. Vuelva

a conectar las mangueras de entrada de agua. Abra ambos

grifos de agua.

Peligro de Choque El_ctrico

Conecte a un contacto de pared de cone×i6n a tierra de

3terminales.

No quite ia terminal de conexi6n a tierra.

No use un adaptador,

No use un cable el_ctrico de extensi6n.

No seguir estas instrucciones puede ocasionar

la muerte, incendio o choque el_ctrico.

2=

3.

Enchufe la lavadora o reconecte el suministro de energfa.

Ponga a funcionar la lavadora en el ciclo de Casual (Informal)

o Casual Regular (Informal comQn) para limpiarlay para

quitar el anticongelante, de habedo usado. Use la mitad de

la cantidad recomendada por el fabricante para una carga

de tamaSo mediano.

23

SOLUCION DE PROBLEMAS

Primero intentar las soluciones sugeridas y evitar posiblemente el costo de una visita de servicio tecnico.

Si experimenta

Io siguiente

Causas posibles Soluci6n

Verifique Io siguiente para Es posible que las patas no esten Las patas frontales y posteriores deberb,n hacer contacto firme con

la instalaci6n adecuada o haciendo contacto con el piso el piso y la lavadora debera estar nivelada para funcionar

vea la secci6n "Uso de la y no esten seguras, adecuadamente.

lavadora'. Es posible que la lavadora no este

nivelada.

Chasquidos o ruidos

metalicos

Gorgoteo o zumbido

La carga podria estar desequilibrada.

Objetos atrapados en el sistema de

desagOe de la lavadora.

La lavadora puede estar

desaguandose.

Esposible que est6 en marcha una

detecci6n de la carga.

Zumbido

Revise si el piso esta irregular o hundido. Si el piso no estb, parejo,

el colocar una pieza de madera de 3/4" (19 mm) debajo de la

lavadora reducira el sonido.

Yea "Nivelaci6n de la lavadora" en las Instrucciones de instalaci6n.

Cargue los art[culos secos de modo uniforme en montones fiojos

alrededor de la pared de la canasta. El agregar articulos mojados o

agregar mas agua a la canasta podria causar un desequilibrio en la

lavadora.

Lave cargas mas pequefias para reducir el desequilibrio.

No cargue de manera apretada. Evite lavar un solo articulo.

Use el ciclo Normal Regular (ComOn normal) y el tamafio de carga

Super (SOper) o Large (Grande) para los articulos muy grandes no

absorbentes, tales como edredones pequefios o chaquetas con

relleno de poliester.

Yea "Guia de ciclos" y "Uso de la lavadora" en este Manual de uso

y cuidado.

Vac[e los bolsillos antes del lavado. Los articulos sueltos, tales

como monedas, podrian caer entre la canasta y la tina o bloquear

la bomba. Tal vez sea necesario solicitar servicio tecnico para quitar

los art[culos.

Es normal escuchar el ruido de los articulos de metal en las

prendas, tales como broches a presi6n de metal, hebillas o cierres

cuando tocan la canasta de acero inoxidable.

Es normal escuchar que la bomba haga un sonido continuo de

zumbido, con gorgoteos peri6dicos o repentinos, a medida que

salen los Oltimos restos de agua durante los ciclos de Drain & Spin

(DesagOe y exprimido).

Puede ser que escuche el zumbido de los giros de detecci6n

despues de haber puesto en marcha la lavadora. Esto es normal.

Verifique que La lavadora no esta nivelada. Es posible se salpique agua de la canasta si la lavadora no esta

Io siguiente este instalado nivelada. Verifique que la carga no este desequilibrada ni se haya

adecuadamente: cargado apretada.

Las mangueras de Ilenado no estan Apriete la conexi6n de la manguera de Ilenado.

bien sujetas.

Arandelas de la manguera de Ilenado.

Conexi6n de la manguera de desagOe.

Revise la plomeria de la casa para

ver si hay fugas o si el fregadero o el

desagOe esta obstruido.

La lavadora no se ha cargado

adecuadamente.

Cerci6rese de que esten debidamente colocadas las cuatro

arandelas planas de las mangueras de Ilenado.

Jale la manguera de desagOe de la carcasa de la lavadora y

asegOrela correctamente al tubo vertical o tina de lavadero.

No coloque cinta adhesiva sobre la abertura del desagOe.

Es posible que el agua se salga de un lavadero o tubo vertical

bloqueado. Revise toda la plomeria de la casa y fijese si hay fugas

de agua (tinas de lavadero, tubo de desagOe, tubos de agua y

grifos).

El cargar inadecuadamente puede hacer que la canasta quede

desalineada y que salpique agua fuera de la tina. Vea "Uso de

su lavadora" para las instrucciones de carga.

24

SOLUCION DE PROBLEMAS

Peligro de Choque El_ctrico

Conecte a un contacto de pared de conexibn a tierra de

3terminales.

No quite la terminal de cone×ibn a tierra.

No use un adaptador.

No use un cable el_ctrico de extensibn.

No seguir estas instrucciones puede ocasionar

la muerte, incendio o choque el_ctrico.

Si experimenta

Io siguiente

Primero intentar las soluciones sugeridas y evitar posiblemente el costo de una visita de servicio tecnico.

Causas posibles _ Soluci6n

I

La lavadora no funciona

o no Ilena, la lavadora se

detiene o la luz del lavado

permanece encendida (Io

que indica que la lavadora

no pudo Ilenarse

apropiadamente)

La lavadora no

desagua/exprime,

las cargas todavia

estan mojadas o

la luz de exprimido

permanece encendida (Io

que indica que

la lavadora no pudo

drenar el agua en

menos de 10 minutos)

Verifique si hay el suministro adecuado

de agua.

Verifique que el suministro electrico sea

el adecuado.

Funcionamiento normal de la

lavadora.

No se ha cargado la lavadora segOn Io

recomendado.

Es posible que los artfculos pequeSos

hayan quedado atrapados en la bomba

o entre la canasta y la tina, Io que

puede enlentecer el desagOe.

Use un ciclo con una velocidad baja de

exprimido.

Deberan sujetarse ambas mangueras y tener flujo de agua a

la valvula de Ilenado.

Los grifos de agua fria y caliente deben estar abiertos.

Revise que los filtros de la valvula de entrada no se hayan obstruido.

Revise si hay torceduras en las mangueras de entrada, las

cuales pueden restringir el flujo de agua.

Conecte el cable electrico a un contacto de pared de conexi6n

a tierra de 3 terminales.

No use un cable electrico de extensi6n.

Cerci6rese de que haya suministro electrico en el contacto.

Reposicione el cortacircuitos si se ha disparado. Reemplace los

fusibles que se hayan quemado.

NOTA: Si los problemas continOan, contacte a un electricista.

La tapa debera estar cerrada para que funcione la lavadora.

La lavadora hara una pausa durante ciertas fases del ciclo.

No interrumpa el ciclo.

Saque varios articulos, vuelva a arreglar la carga uniformemente en

la canasta y agregue el detergente. Cierre la tapa y presione START/

Pause/Unlock (Inicio/PausaYDesbloqueo).

No agregue mas de 1 6 2 articulos adicionales despues de que

haya comenzado el ciclo, para evitar cargar de manera apretada o

desequilibrar la lavadora.

Vacie los bolsillos y use bolsas para prendas para los articulos

peque_os.

Los ciclos con velocidades de exprimido mas bajas quitan

menos agua que los ciclos con velocidades de exprimido

mas altas. Use el ciclo/la velocidad de exprimido recomendado para

la prenda. Para remover el agua adicional de la carga, seleccione

Drain & Spin (DesagOe y exprimido). Tal vez deba reacomodarse

la carga para permitir una distribuci6n uniforme de la carga en la

canasta.

25

SOLUCION DE PROBLEMAS

Primero intentar las soluciones sugeridas y evitar posiblemente el costo de una visita de servicio tecnico.

Si experimenta Causas posibles SoluciSn

Io siguiente

La lavadora puede estar cargada de Elcargar apretadamente o las cargas desequilibradas no permitiran que

manera apretada o desequilibrada, la lavadora exprima correctamente, dejando la carga mas mojada de Io

La lavadora no

desaguaYexprime,

las cargas todav{a

estan mojadas o

la luz de exprimido

permanece encendida

(Io que indica que

la lavadora no pudo

drenar el agua en

menos de 10 minutos)

(cont.)

Partes secas en la

carga despues del

ciclo

Temperaturas

incorrectas o

equivocadas de

lavado o enjuague

Revise la plomeria para ver si esta

instalada correctamente la

manguera de desagQe. La manguera

de desagQe se extiende dentro del

tubo vertical mas de 4,5" (114 ram).

Se ha agregado demasiado

detergente, ocasionando espuma

excesiva que enlentece o detiene

el desagOe y el exprimido.

Los exprimidos a alta velocidad

quitan mayor humedad queen las

lavadoras tradicionales de carga

superior.

Verifique si hay el suministro

adecuado de agua.

Temperaturas de lavado con control

de ahorro de energia.

Verifique si hay el suministro

adecuado de agua.

Se esta usando demasiado

detergente.

No se ha cargado la lavadora segOn

Io recomendado.

Se estb,usando una selecci6n de

tamaSo de carga muy pequeSaYnivel

de agua muy bajo.

La carga no esta

enjuagada

normal. Acomode la carga mojada de manera uniforme para que la carga

este equilibrada durante el exprimido. Seleccione el ciclo de Drain & Spin

(DesagQe y exprimido) para sacar el agua en exceso. Yea "Uso de la

lavadora" para obtener recomendaciones sobre cSmo cargar.

Revise la manguera de desagOe para ver siesta instalada correctamente.

Use el molde de la manguera de desagOe y sujetelo bien al tubo vertical

o a la tina. No ponga cinta adhesiva sobre la abertura del desagQe. Baje

la manguera de desagOe si el extremo esta amas de 1,22 m (48") por

encima del piso. Quite Io que este obstruyendo la manguera de desagOe.

Mida siempre el detergente y siga las instruccionesdel mismo para

su carga. Para quitar el exceso de espuma, seleccione Rinse & Spin

(Enjuague y exprimido). No agregue detergente.

Las altas velocidades de exprimido, combinadas con el fiujo de aire

durante el exprimido final, pueden hacer que partes de los articulos

que estan cerca de la parte superior de la carga se sequen durante el

exprimido final. Esto es normal.

CerciSrese de que no esten invertidas las mangueras de entrada de agua

caliente y agua fria.

Ambas mangueras deberb,n sujetarse a la lavadora y al grifo, y deberan

tener fiujo de agua caliente y fria a la valvula de entrada.

Revise que los filtros de la valvula de entrada no esten

obstruidos.

Enderece las torceduras que pueda haber en las mangueras.

Esta lavadora usa temperaturas de agua y enjuague mas frias que su

lavadora anterior. Esto incluye lavados con agua no tan tibia ni tan

caliente.

Cerci6rese de que no esten invertidas las mangueras de entrada

de agua caliente y agua fria.

Deberb,n sujetarse ambas mangueras y tener fiujo de agua a la valvula

de Ilenado.

Deberan estar abiertos los grifos de agua fria y caliente.

Es posible que esten obstruidos los filtros de la valvula de entrada

en la lavadora.

Enderece las torceduras que pueda haber en la manguera de entrada.

Es posible que la espuma ocasionada pot usar mucho detergente impida

que la lavadora funcione correctamente. Mida siempre el detergente y

siga las instrucciones del mismo segOn el tamaSo de la carga y el nivel de

suciedad.

La lavadora es menos eficaz en el enjuague cuando la carga esta

apretada.

Cargue las prendas de modo uniforme en montones flojos alrededor de la

pared de la canasta. Cargue solamente con articulos secos.

Use el ciclo diseSado para las telas que se van a lavar.

Agregue solamente 1 6 2 art{culos despues de que la lavadora haya

comenzado.

Elija un tamaSo de carga (nivel de agua) que sea adecuado para la carga

que se va a lavar.

26

SOLUCION DE PROBLEMAS

Si experimenta 1

Io siguiente

Primero intentar las soluciones sugeridas y evitar posiblemente el costo de una visita de servicio tecnico.

Soiuci6n

Hay arena, pelo de

mascotas, pelusa, etc.

en la carga despues

del lavado

La carga esta enredada

Causas posibies

La arena, pelo de mascotas, pelusa

o los restos de detergente o

blanqueador excesivos pueden

requerir enjuague adicional.

No se ha cargado la lavadora segOn

Io recomendado.

La lavadora no se ha cargado

adecuadamente.

Agregado de detergente sobre

la carga.

Se esta usando una selecci6n de

tamaSo de carga muy pequeSaYnivel

de agua muy bajo.

Se esta usando demasiado

detergente.

No esta usando el ciclo correcto

para el tipo de tel&

No esta usando los dep6sitos.

No est,, lavando los colores

simflares juntos.

No limpia ni quita las

manchas

Agregue un Extra Rinse (Enjuague adicional) (en algunos modelos) al ciclo

seleccionado.

Vea la secci6n "Uso de la lavadora".

Seleccione un ciclo con una acci6n de lavado y velocidad de exprimido

mas lenta; los articulos estaran mb_smojados que aquellos que usan un

exprimido a velocidad mas alta. Consulte la "Guia de ciclos" para ver cual

es el mejor ciclo para su carga.

Cargue las prendas de modo uniforme en montones fiojos

alrededor de la pared de la canasta.

Reduzca los enredos mezclando diferentes tipos de articuios

en la carga. Use el ciclo recomendado para el tipo de prendas que se van

a lavar.

La lavadora es menos eficaz en el enjuague cuando la carga esta

apretada.

Cargue las prendas de modo uniforme en montones fiojos

alrededor de la pared de la canasta. Cargue solamente con articulos

secos.

Agregue solamente 1 6 2 articulos despues de que la lavadora haya

comenzado.

Agregue el detergente, los productos Oxi y el blanqueador no decolorante

al rondo de la canasta antes de poner las prendas en la misma.

Elija un tama_o de carga (nivel de agua) que sea adecuado para la carga

que se va a lavar.

Es posible que la espuma ocasionada pot usar mucho detergente impida

que la lavadora funcione correctamente. Mida siempre el detergente y

siga las instruccionesdel fabricante segOn el tama_o de la carga y el nivel

de suciedad.

Use una opci6n de ciclo con nivel de suciedad mas alto y

temperatura de lavado mas caliente para mejorar la limpieza.

Use el ciclo Heaw (Intenso) para una limpieza intensa. Consulte la "Guia

de ciclos" para ver cual es el mejor ciclo para su carga.

Use los dep6sitos para evitar que el bianqueador con cloro y

el suavizante de telas manchen la ropa.

Cargue los dep6sitos antes de comenzar un ciclo. Seleccione Fabric

Softener Added - Yes (Suavizante de telas agregado - SO(en algunos

modelos) cuando use suavizante de telas.

No agregue productos directamente a la carga.

Lave los colores similares juntos y quite la carga inmediatamente despues

de que se termine el ciclo, para evitar la transferencia

de tinte.

Funcionamiento El dep6sito esta obstruido. Use solamente blanqueador con cloro liquido en el dep6sito para el

incorrecto del dep6sito blanqueador. Use solamente suavizante de telas en

el dep6sito para el suavizante.

27

SOLUCION DE PROBLEMAS

Primero intentar las soluciones sugeridas y evitar posiblemente el costo de una visita de servicio tecnico.

Si experimenta

Io siguiente

Causas posibles SoluciSn

DaSos en las telas Habia objetos filosos en los bolsillos Vacie los bolsillos, cierre los zipers, los broches de presi6n y los corchetes

duranteel ciclo de lavado, antes del lavado para evitar enganches y rasgaduras.

Es posible que se hayan enredado Ate todos los cordones y las rajas antes de comenzar a lavar la carga.

los cordones y las rajas.

Los articulos pueden haberse Remiende Io que este rote y descosido antes del lavado.

daSado antes del lavado.

Si la carga estb, apretada, las telas

pueden daSarse.

El blanqueador liquido con

cloro puede haberse agregado

incorrectamente.

Cargue las prendas de mode uniforme en montones flojos alrededor de la

pared de la canasta. Cargue solamente con articulos secos.

Use el ciclo diseSado para las telas que se van a lavar.

Agregue solamente 1 6 2 articulos despues de que la lavadora haya

comenzado.

No vierta el blanqueador liquido con cloro directamente en la carga.

Limpie los derrames del blanqueador.

El blanqueador no diUdo daSa los tejidos. No use mas de Io

recomendado per el fabricante.

No coloque los articulos sobre el depSsito del blanqueador cuando ponga

o quite la ropa de la lavadora.

Tal vez no se hayan seguido las Lea y siga siempre las instrucciones de la etiqueta de cuidado

instrucciones de las etiquetas proporcionadas per el fabricante de la prenda. Consulte la "Guia de

de las prendas, ciclos" para ver cual es el meier ciclo para su carga.

Olores Yea "CSmo limpiar su lavadora" en Mantenimiento de la lavadora.

No se ha hecho el mantenimiento

de Limpiar de la lavadora segOn Io

recomendado.

Se esta usando demasiado

detergente.

Descargue la lavadora en cuanto termine el ciclo.

CerciSrese de medirlo correctamente. Siga siempre

las indicaciones del fabricante.

Yea la secci6n "CSmo limpiar la lavadora".

La Lid Locked (lud de La tapa no esta cerrada. Cierre la tapa. La lavadora no se pondra en marcha ni se Ilenara con la

tapa bloqueada) esta tapa abierta.

destellando Un ciclo se ha detenido o puesto en Puede ser que la lavadora aOneste exprimiendo. La tapa no se

pausa con el botSn de Start/Pause/ desbloqueara hasta que la canasta haya dejado de girar. Esto puede

Unlock (Inicio/Pausa/Desbloqueo). tomar varies minutes si se estan lavando cargas grandes o telas pesadas.

Antes de solicitar ayuda o servicio tecnico, per favor consulte la secci6n "Soluci6n de problemas". Esto le podria ahorrar el costo

de una visita de servicio tecnico. Si adn necesita ayuda, p6ngase en contacto con el distribuidor donde ha adquirido la lavadora o

con una compaSia de servicio tecnico autorizada. Cuando Ilame, tenga a mane la fecha de compra y el ndmero complete del modelo y de la

serie de su lavadora. La informaci6n nos ayudara a atender meier a su pedido.

W10636453A 10/13

©2013 Whirlpool. Printed in U.S.A.

All rights reserved. Impreso en EE.UU.

Tedes los derechos reservados.
