COMMERCIAL HE DRYER iNSTALLATiON iNSTRUCTiONS

Electric

iNSTRUCTiONSD'INSTALLATIOND'UN SECHE-LINGEHE COMMERCIAL

Eiectrique

INSTRUCCIONES DE INSTALACION- SECADORA HE COMERCIAL

El_ctrica

ISTRUZIONID'INSTALLAZIONE- ASCIUGATRICEHE COMMERCIALE

Elettrica

INSTALLATIONSANLEITUNGFOR DEN PROFESSIONELLEN

HE-WASCHETROCKNER

Elektrischer Betrieb

3LCED91 O0

W10306597A

TABLEOF CONTENTS

DRYER SAFETY ............................................................................ 3

DRYER DISPOSAL ...................................................................... 3

INSTALLATION REQUIREMENTS .............................................. 4

Tools and Parts .......................................................................... 4

Location Requirements .............................................................. 4

Electrical Requirements ............................................................ 5

Venting Requirements .............................................................. 6

TABLEDES

INSTALLATION INSTRUCTIONS - ELECTRIC DRYER .......... 7

Install Leveling Legs .................................................................. 7

Electrical Connection ................................................................ 8

Connect Vent ............................................................................ 8

Complete Installation ................................................................ 8

MAINTENANCE INSTRUCTIONS ........................................... 8

ASSISTANCE OR SERVICE ...................................................... 8

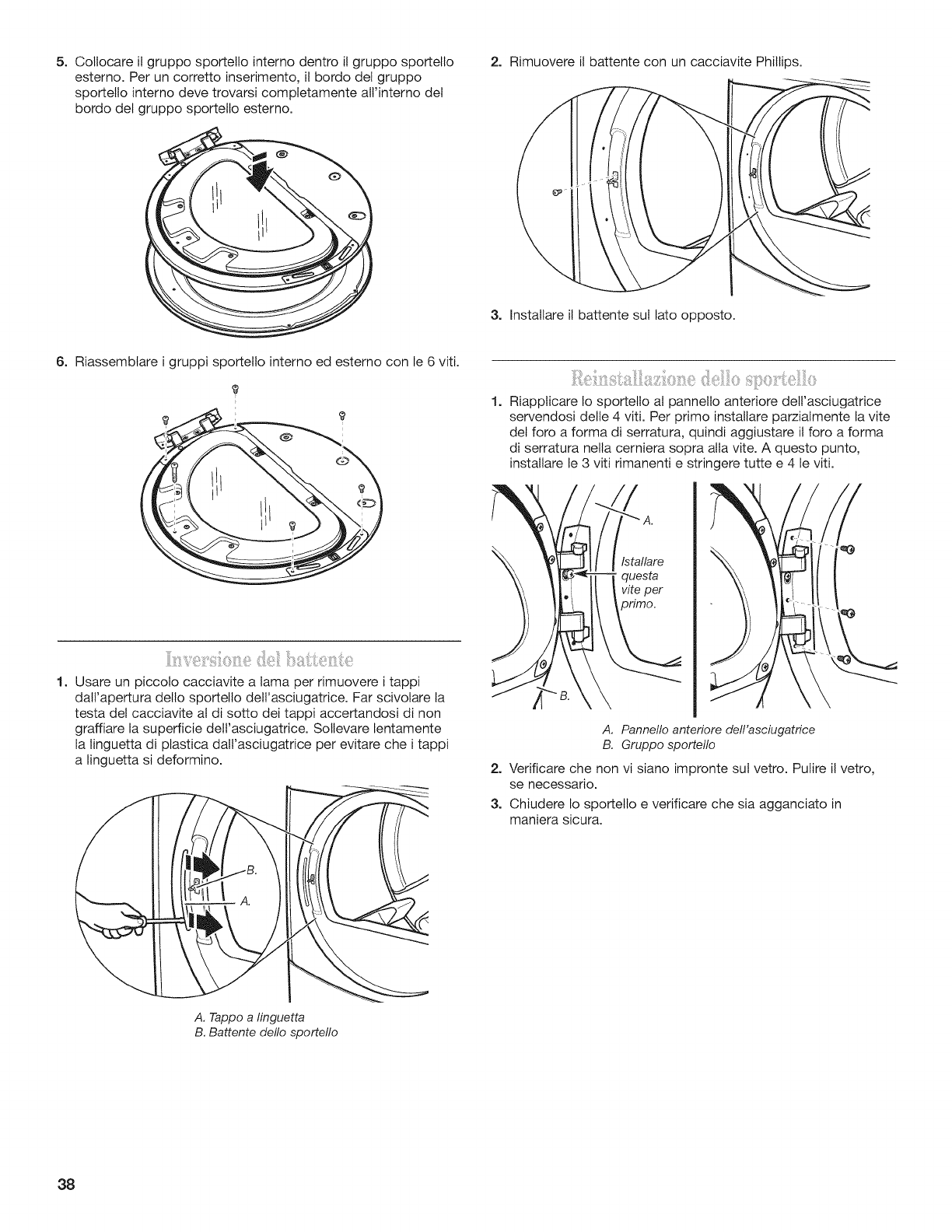

REVERSING THE DOOR SWING ............................................. 9

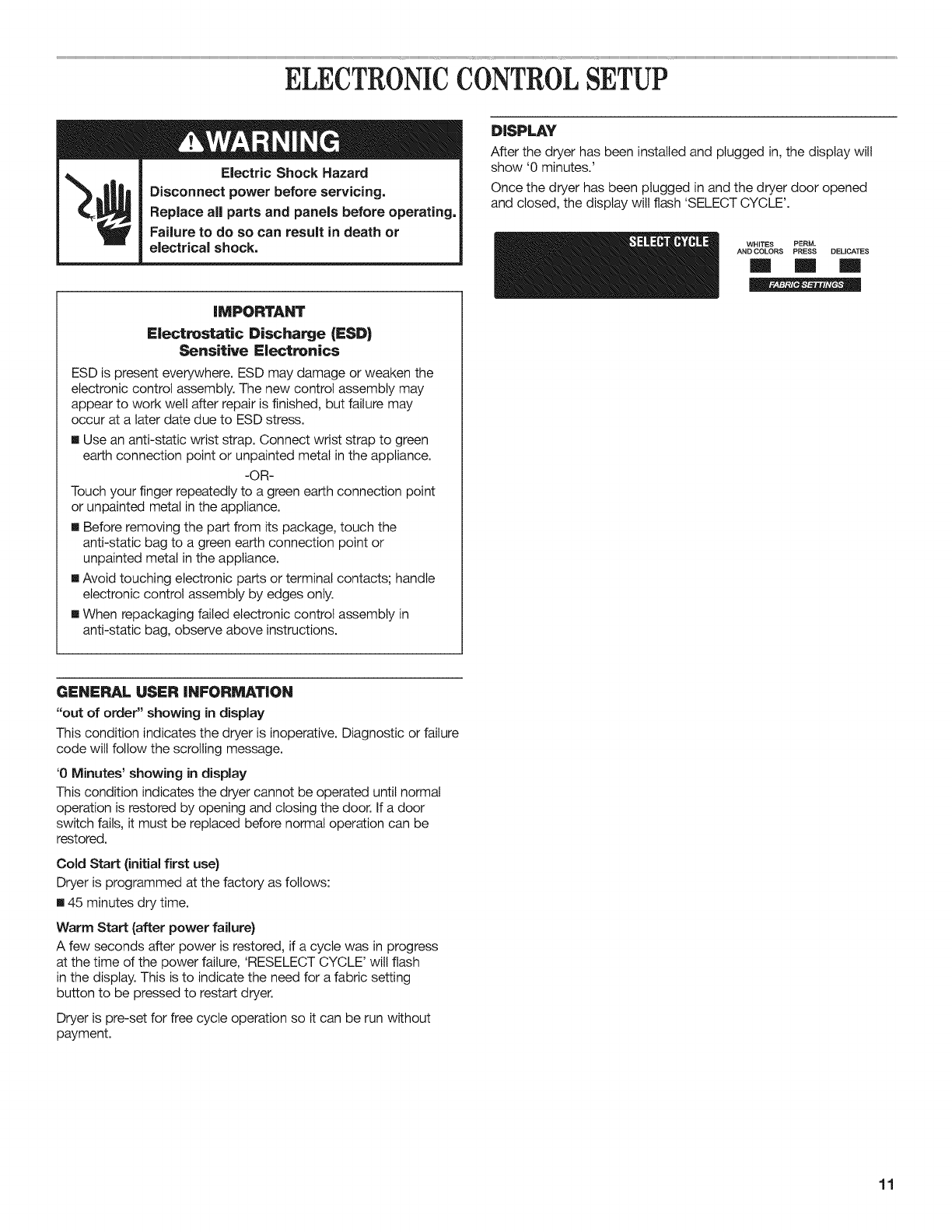

ELECTRONIC CONTROL SETUP .......................................... 11

MATIERES

SECURITE DU SECHE-LINGE ................................................ 12

ELiMiNATiON DU SECHE-LINGE .......................................... 12

EXIGENCES D'INSTALLATION ................................................ 13

Outillage et pi_ces .................................................................... 13

Exigences d'emplacement ...................................................... 13

Specifications electriques ....................................................... 14

E×igences concemant revacuation .......................................... 15

INSTRUCTIONS D'INSTALLATION - SECHE-LINGE

ELECTRIQUE ............................................................................ 17

Installation des pieds de nivetlement ........................................ 17

Raccordement electrique ........................................................ 17

Raccordement du conduit d'evacuation ................................ 17

Achever I'installation ................................................................ 18

INSTRUCTIONS D'ENTRETIEN ............................................... 18

ASSISTANCE OU SERVICE ..................................................... 18

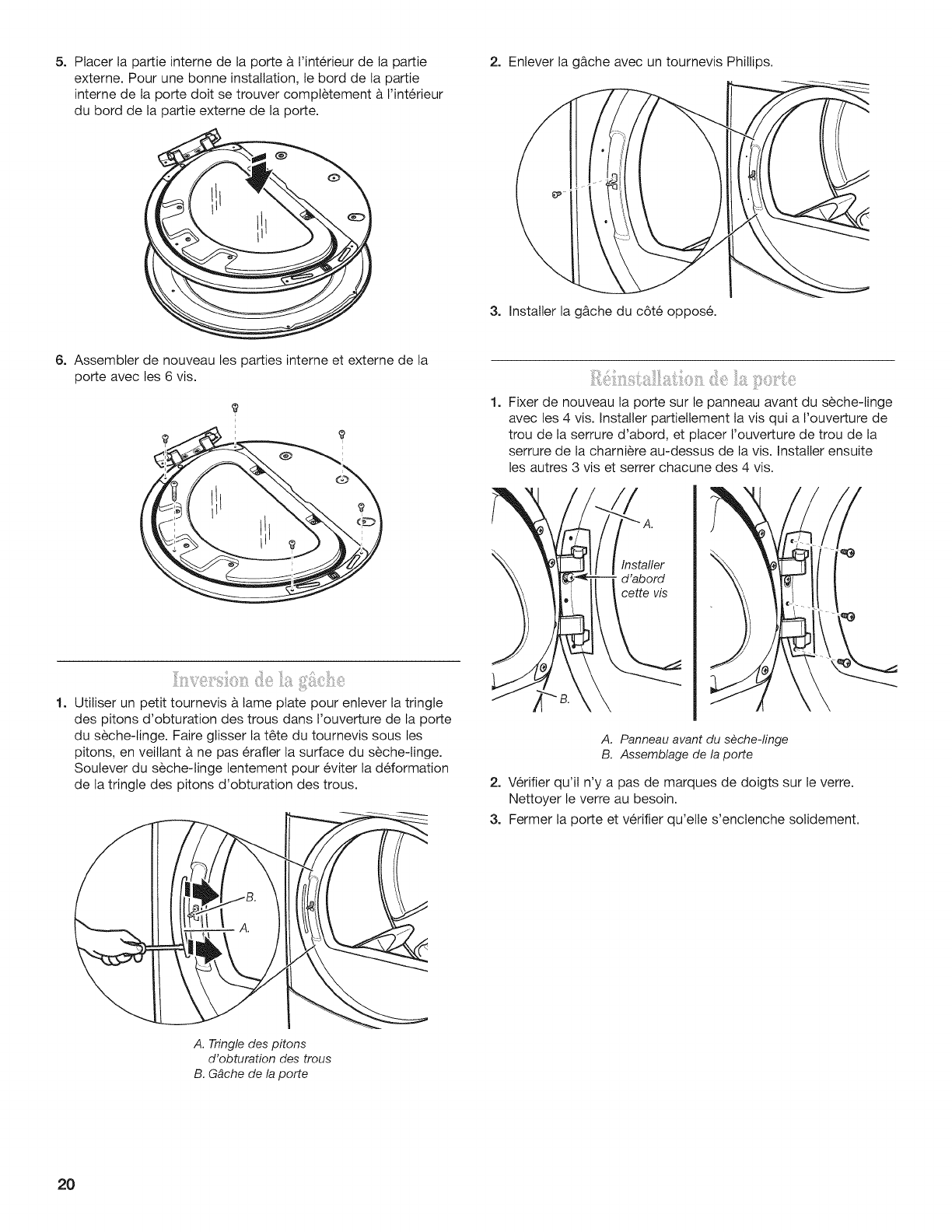

INVERSION DU SENS D'OUVERTURE DE LA PORTE ......... 19

REGLAGE DE LA CARTE

DE CIRCUITS ELECTRONIQUES .......................................... 21

INDICE

SEGURIDAD DE LA SECADORA ............................................ 22

EUMINACl6N DE LA SECADORA .......................................... 22

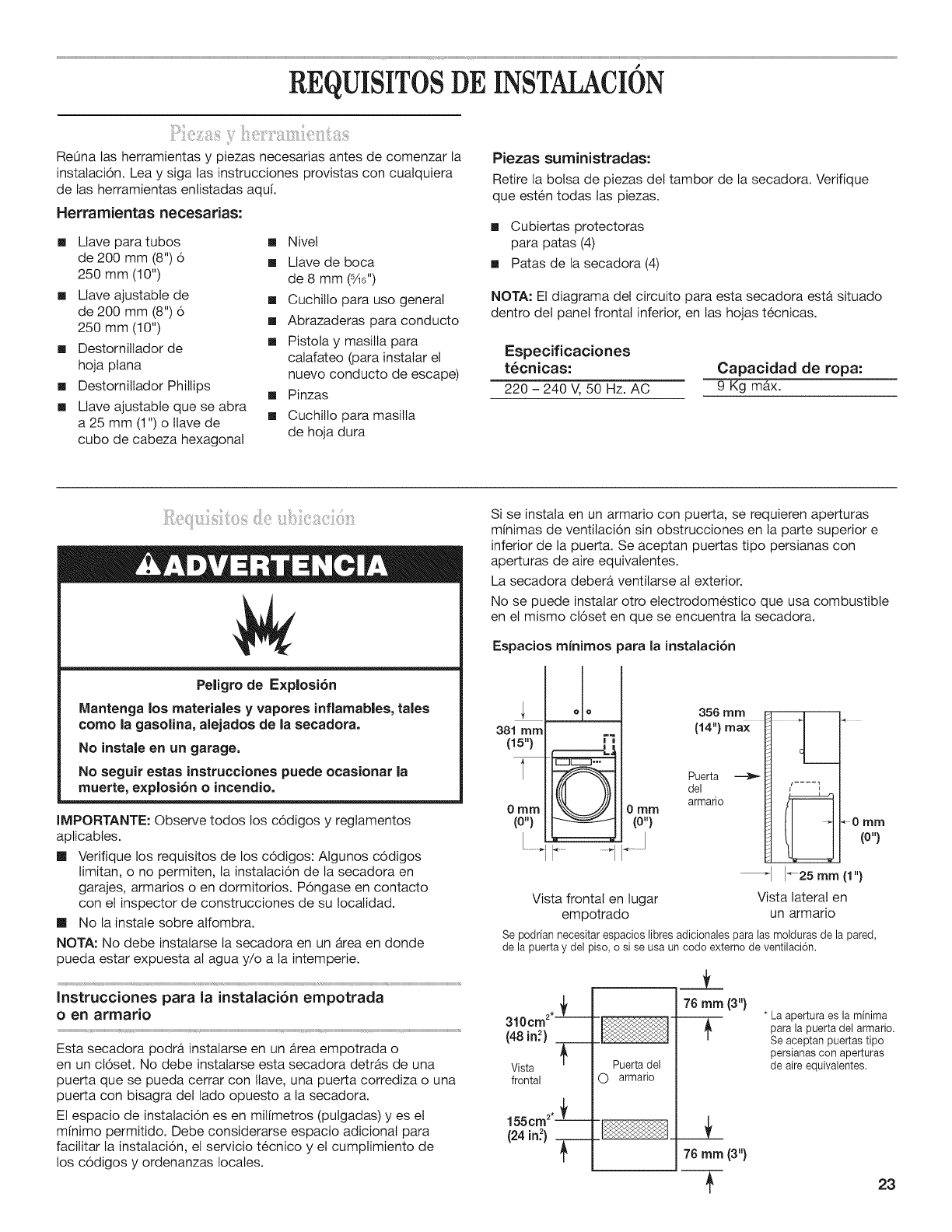

REQUISITOS DE INSTALACION ............................................ 23

Piezas y herramientas .......................................................... 23

Requisitos de ubicaci6n ........................................................ 23

Requisitos electricos ............................................................ 24

Requisitos de ventilaci6n .................................................... 25

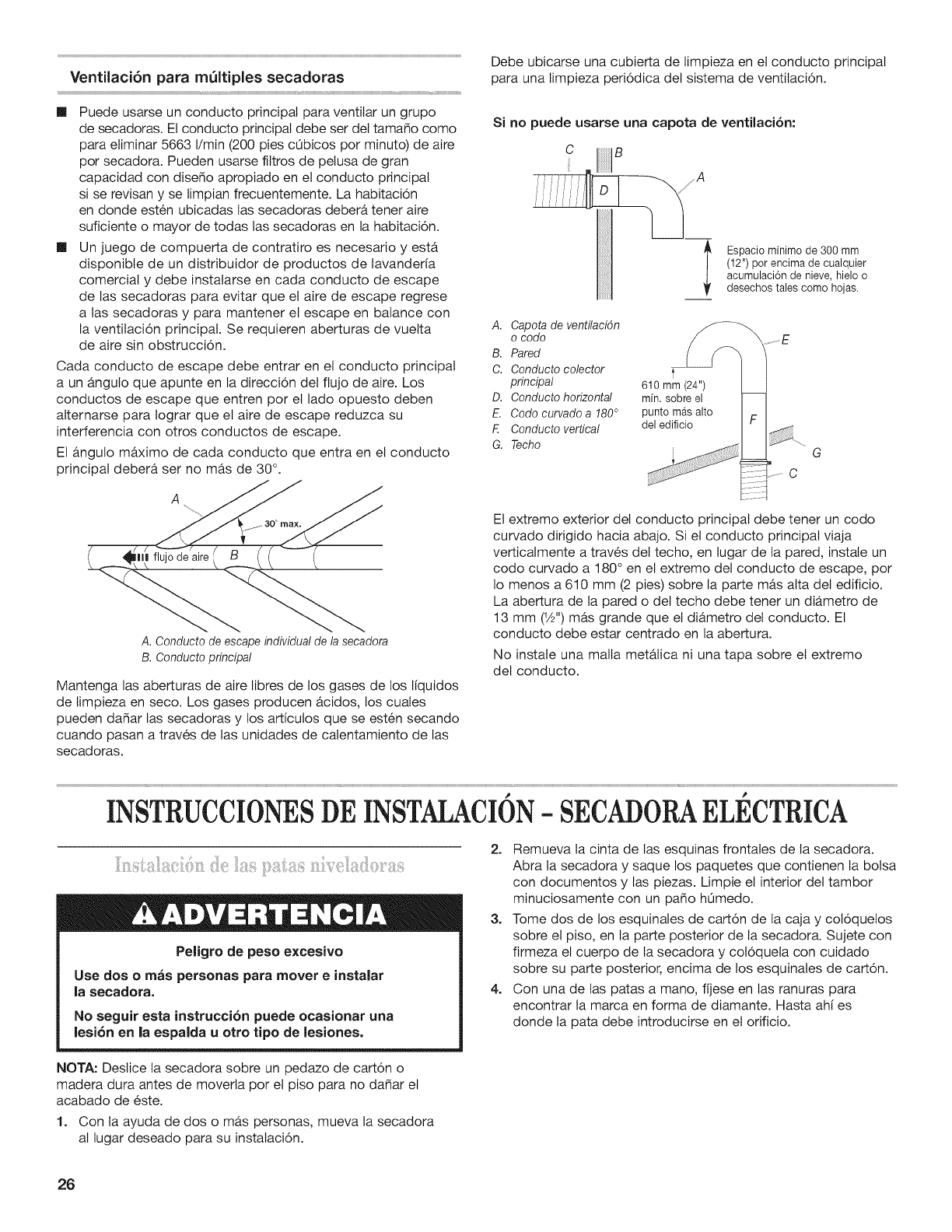

INSTRUCCIONES DE INSTALACION -

SECADORA ELECTRICA ........................................................ 26

Instalaci6n de las paras nivetadoras .................................... 26

Cone×i6n etectrica ................................................................ 27

Cone×i6n del conducto de escape ...................................... 27

Complete la instataci6n ........................................................ 27

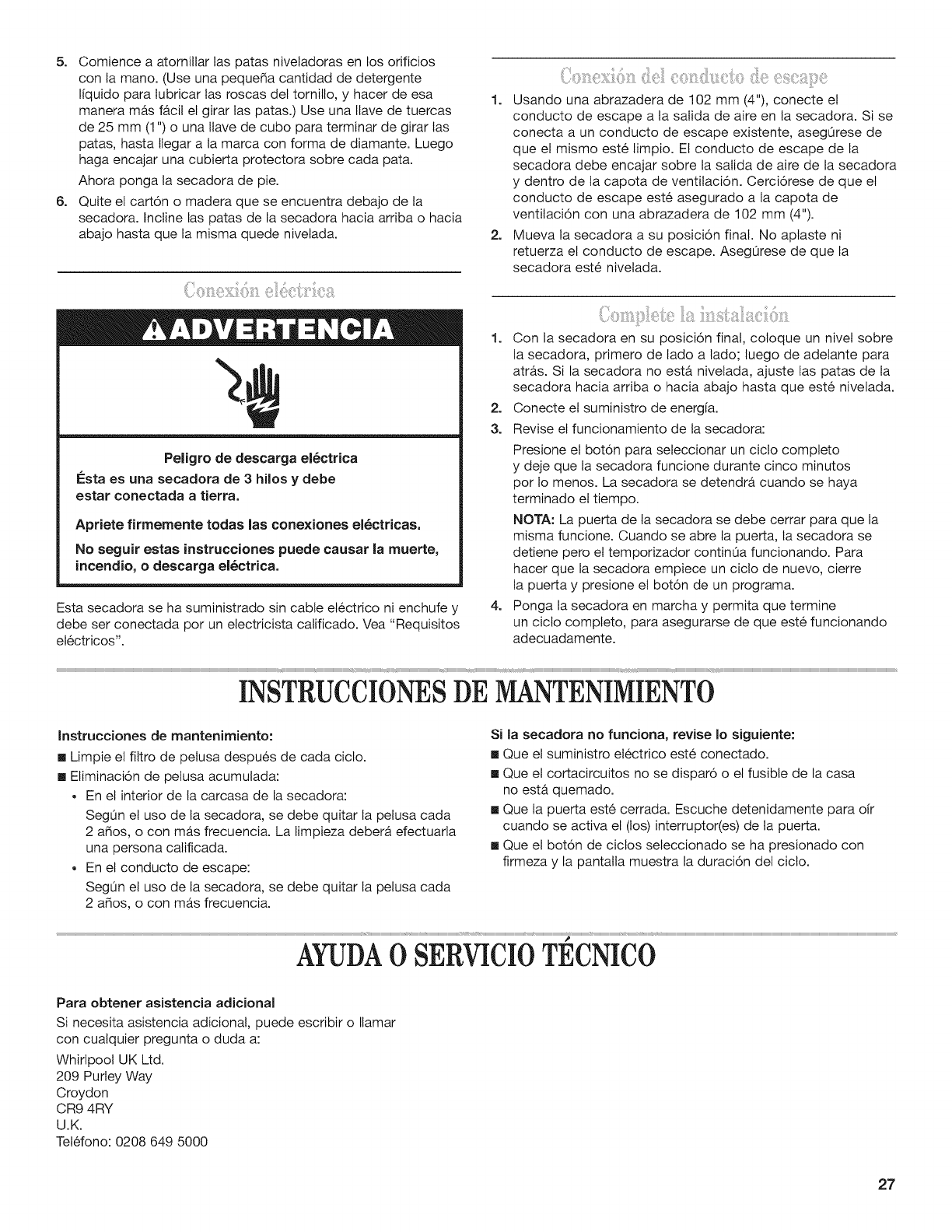

INSTRUCCIONES DE MANTENIMIENTO ............................. 27

AYUDA O SERVIClO TECNICO ............................................... 27

COMO INVERTIR EL SENTIDO DE APERTURA

DE LA PUERTA ....................................................................... 28

PROGRAMACION DEL CONTROL ELECTRONICO ............ 30

INDICE

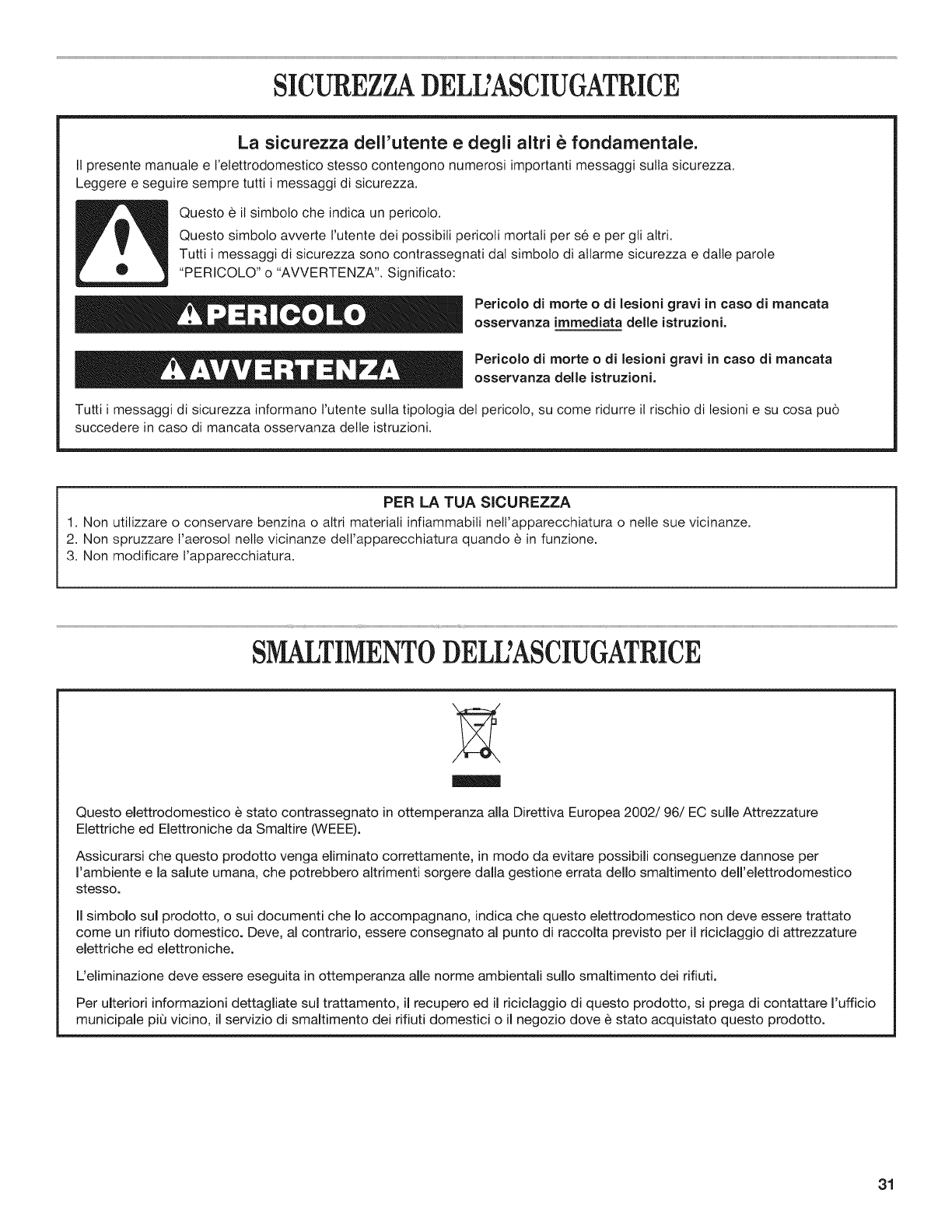

SICUREZZA DELL'ASCIUGATRICE ........................................ 31

L.'ELIMINAZIONE DELL'ASCIUGATRICE .................................. 31

REQUISITI D'INSTALLAZIONE ................................................ 32

Attrezzi ecomponenti .............................................................. 32

Requisiti per il posizionamento .............................................. 32

Requisiti etettrici ...................................................................... 33

Requisiti di scarico .................................................................. 34

ISTRUZIONI D'INSTALLAZIONE - ASCIUGATRICE

ELETTRICA ............................................................................ 35

Instatlazione dei piedini di regolazione .................................... 35

Connessione elettrica .............................................................. 36

Connessione dello scarico ...................................................... 36

Comptetamento delt'instattazione ............................................ 36

ISTRUZIONI DI MANUTENZIONE ......................................... 36

ASSISTENZA OMANUTENZIONE ......................................... 36

INVERSIONE DELLA ROTAZIONE DI APERTURA ............... 37

CONRGURAZIONE DEI CONTROLM ELETTRONICl .......... 39

INHALTSVERZEICHNIS

SICHERER BETRIEB DES W._SCHETROCKNERS ................ 40

ENTSORGUNG DES W._SCHETROCKNERS .......................... 40

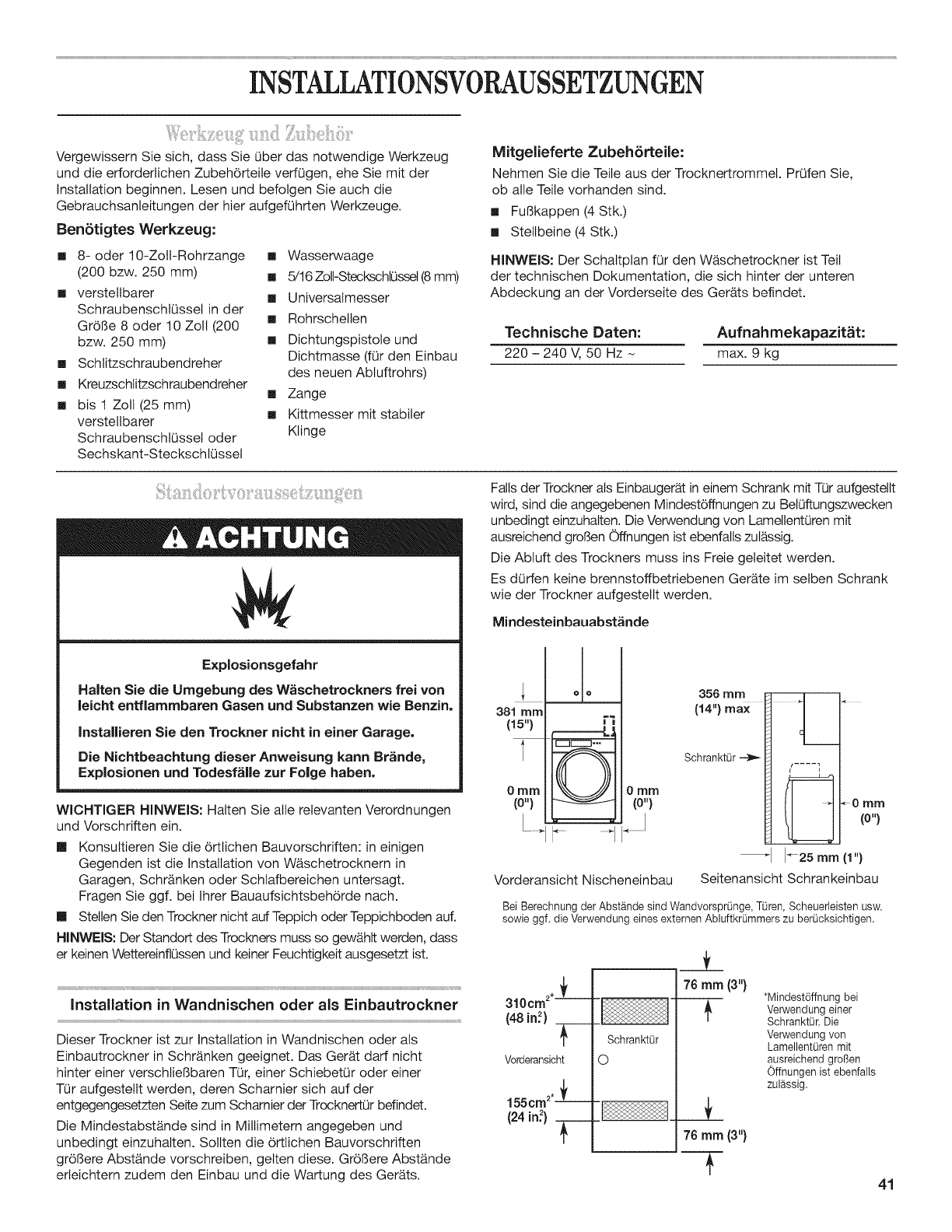

INSTALLATIONSVORAUSSETZUNGEN .................................. 41

Werkzeug und Zubeh6r .......................................................... 41

Standortvoraussetzungen ...................................................... 41

Netzanschtuss .......................................................................... 42

L_ftungsvoraussetzungen ...................................................... 43

INSTALLATIONSANLEITUNG FOR ELEKTRISCH

BETRIEBENE W._SCHETROCKNER .................................... 44

Einsetzen der Stellbeine .......................................................... 44

Netzanschluss .......................................................................... 45

Anschtuss der Abluftteitung .................................................... 45

Abschluss der Installation ...................................................... 45

WARTUNGSANLEITUNG ....................................................... 45

REPARATUR- UND KUNDENDIENST .................................. 45

,_NDERUNG DER TOR(_FFNUNGSRICHTUNG ................... 46

ELEKTRONISCHE REGELANLAGE ...................................... 48

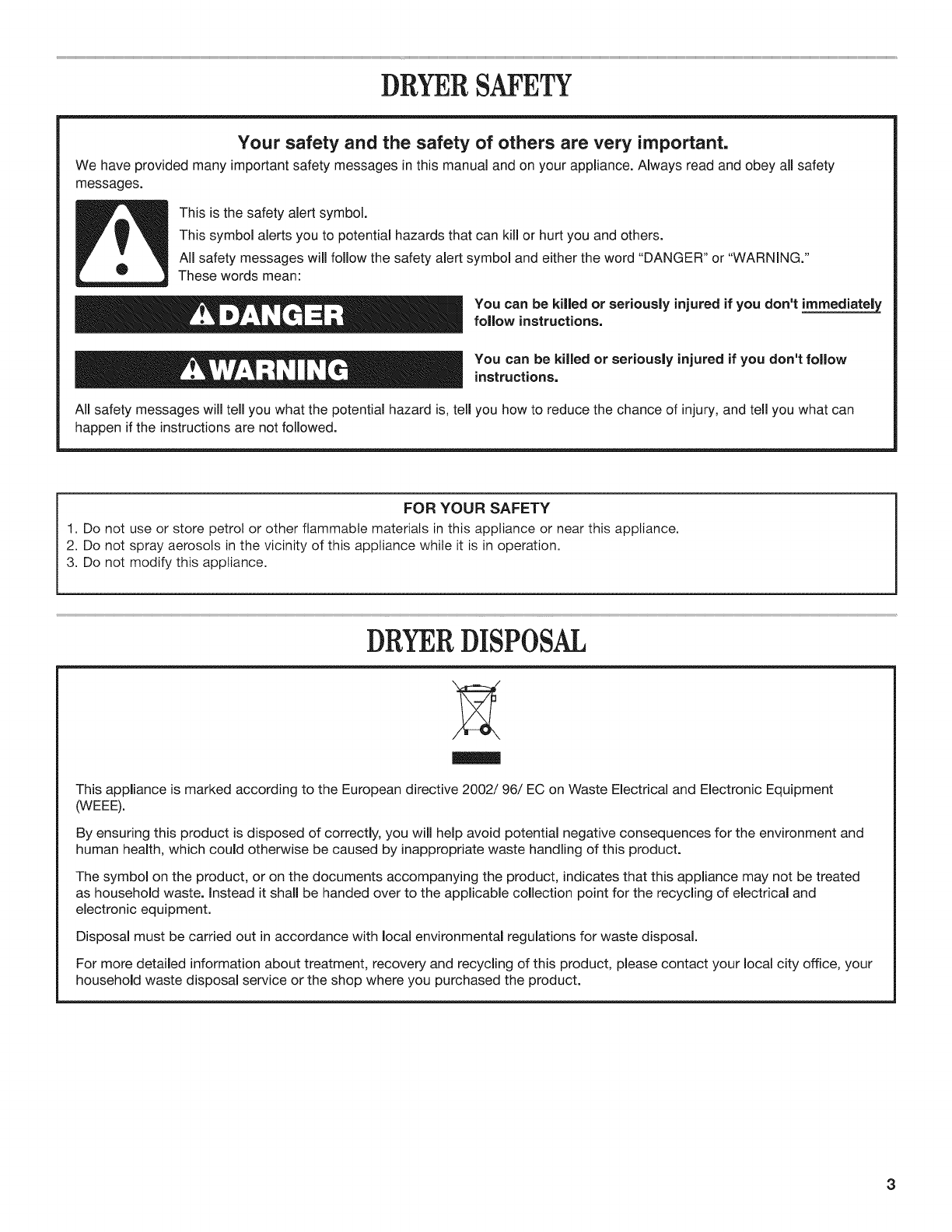

DRYERSAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manua{ and on your appliance. Always read and obey a{{ safety

messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

AI{ safety messages wi{{ fo{{ow the safety a{ert symbo{ and either the word "DANGER" or "WARN{NG."

These words mean:

You can be killed or seriously injured if you don't immediately

follow instructions.

You can be killed or seriously injured if you don't follow

instructions.

AHsafety messages will tell you what the potential hazard is, te{I you how to reduce the chance of injury, and tell you what can

happen if the instructions are not followed.

FOR YOUR SAFETY

1. Do not use or store petrol or other flammable materials in this appliance or near this appliance.

2. Do not spray aerosols in the vicinity of this appliance while it is in operation.

3. Do not modify this appliance.

DRYERDISPOSAL

This appliance is marked according to the European directive 2002/96/EC on Waste Electrical and Electronic Equipment

(WEEE).

By ensuring this product is disposed of correctly, you will help avoid potential negative consequences for the environment and

human health, which could otherwise be caused by inappropriate waste handling of this product.

The symbol on the product, or on the documents accompanying the product, indicates that this appliance may not be treated

as household waste. Instead it shall be handed over to the applicable collection point for the recycling of electrical and

electronic equipment.

Disposal must be carried out in accordance with local environmental regulations for waste disposal.

For more detailed information about treatment, recovery and recycling of this product, please contact your local city office, your

household waste disposal service or the shop where you purchased the product.

3

INSTALLATIONREQUIREMENTS

Gather the required tools and parts before starting installation.

Read and follow the instructions provided with any tools

listed here.

Tools needed:

[] 200 mm (8") or 250 mm [] 8 mm (-%o")socket wrench

(10") Pipe wrench [] Utility knife

[] 200 mm (8") or 250 mm [] Vent clamps

(10") Adjustable wrench [] Sealing compound gun

[] Flat-blade screwdriver and sealing compound (for

[] Phillips screwdriver installing new exhaust vent)

[] Adjustable wrench that [] Pliers

opens to 25 mm (1") or [] Stiff-bladed putty knife

hex-head socket wrench

[] Level

Parts supplied:

Remove parts bag from dryer drum. Check that all parts were

included.

[] Foot boot (4)

[] Dryer foot (4)

NOTE: The circuit diagram for this dryer is located inside the

lower front panel, within the Tech Sheets.

Technical

Specifications:

220 -240 v, 50 Hz. AC

Clothes Capacity:

9 Kg Max.

Explosion Hazard

Keep flammable materials and vapors, such as petrol,

away from dryer.

Do not install in agarage.

Failure to do so can result in death, explosion, or fire.

IMPORTANT: Observe all governing codes and ordinances.

[] Check code requirements: Some codes limit or do not permit

installation of clothes dryers in garages, closets, or sleeping

quarters. Contact your local building inspector.

[] Do not install on carpet.

NOTE: The dryer must not be installed in an area where it will be

exposed to water and/or weather.

Recessed Area and Closet Installation Instructions

This dryer may be installed in a recessed area or closet. This

dryer must not be installed behind a lockable door, a sliding door,

or a door with a hinge on the opposite side to that of the dryer.

The installation spacing is in millimeters and is the minimum

allowable. Additional spacing should be considered for ease

of installation, servicing, and compliance with local codes

and ordinances.

If installed in a closet with a door, the minimum unobstructed air

opening in the top and bottom is required. Louvered doors

with equivalent air openings are acceptable.

The dryer must be exhausted outdoors.

No other fuel-burning appliance may be installed in the same

closet as the dryer.

Minimum Installation Clearances

381 mm T3

(15") ________

E::Z]ri-q...

0mm

(0") _--_ 0ram

(0")

Recessed front view

356 mm

(14") max

Closet

door

J

cl

/.... I

....... 0ram

(0")

_l l_2s mr. 0")

Closet side view

Additional clearances for wall, door, and floor moldings may be required or if

external exhaust elbow is used.

(48 in._)

Front

view

(24 in._)

0

L

76 mm (3")

closet

door

76 mm (3")

*Opening is the minimum

for a closet door. Louvered

doors with equivalent air

openings are acceptable.

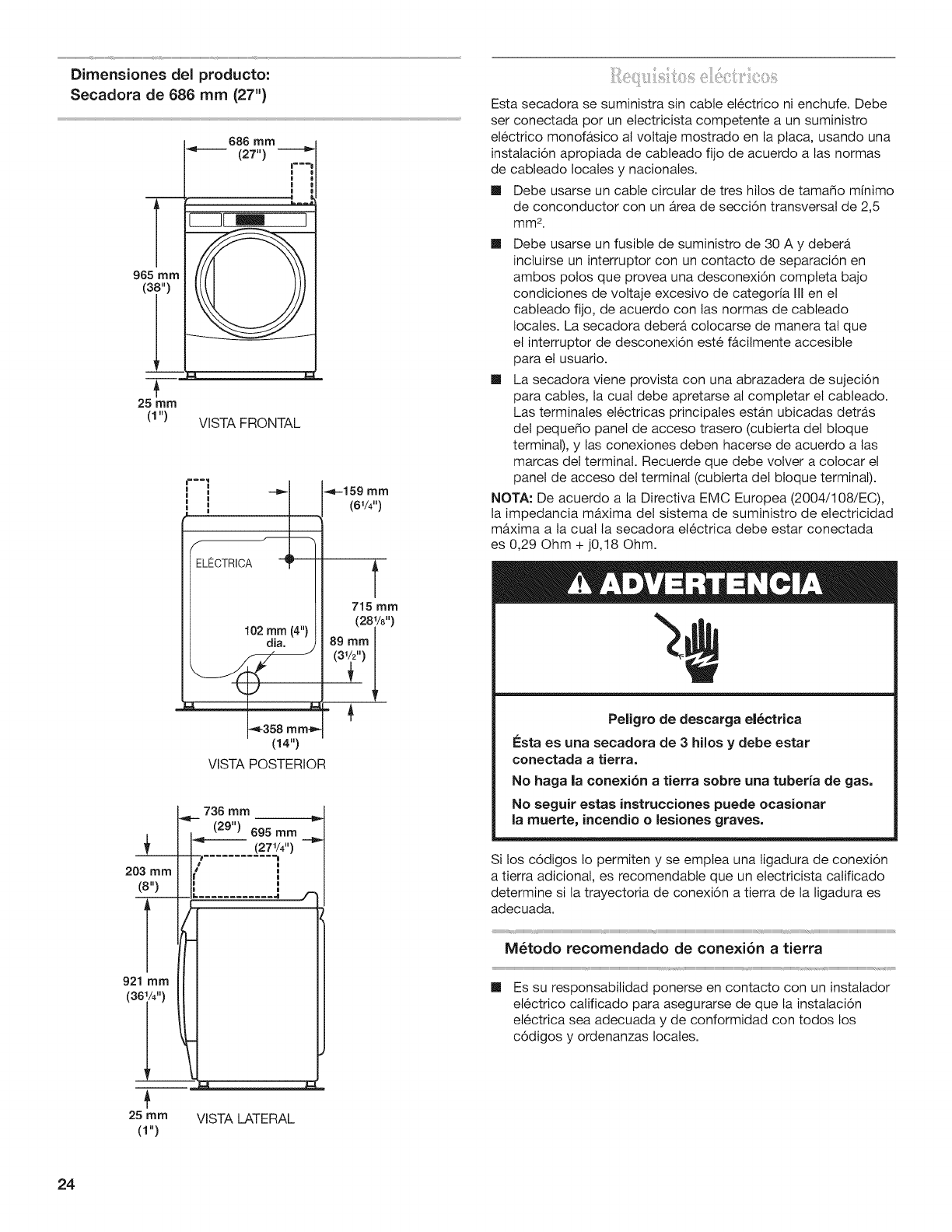

Product Dimensions 686 mm (27"} dryer

T

965 mm

(33=.)

25 rein

(1")

686 mm

127. _

B

FRONT VIEW

i i:

ELECTRIC

102mm (4")

dia.

-,_358 mm_.._

(14")

BACK VIEW

t

715 mm

203 mm

(8")

921 mm

(36i/4")

25 mm

(1")

736 mm

(29") 695 mm

'1,-.......

r I

! e

SIDE VIEW

This dryer is supplied without an electric cord and plug. It must

be connected by a competent electrician to a single-phase

electricity supply at the voltage shown on the dataplate, using a

suitable fixed wiring installation in accordance with local and

national wiring regulations.

[] A 3-wire circular cord of minimum conconductor size 2.5 mm2

cross-section area should be used.

[] A 30A supply fuse should be used, and a switch having

a contact separation in both poles that provides full

disconnection under over-voltage category Ill conditions

must be incorporated into the fixed wiring in accordance with

local wiring regulations. The dryer should be positioned so

that the disconnection switch is easily accessible to the user.

[] A cord clamp bush is provided on the dryer, and should be

tightened on completion of wiring. The electrical mains

terminals are located behind the small rear access panel

(terminal block cover), and connections should be made in

accordance with the terminal markings. Remember to replace

the terminal access panel (terminal block cover).

NOTE: In accordance with the European EMC Directive

(2004/108/EC), the maximum electricity supply system

impedance to which the electric dryer should be connected

is declared to be 0.29 Ohm + j0.18 Ohm.

Electric Shock Hazard

This is a3-wire appliance which must be earthed.

Do not earth to a gas pipe.

Failure to follow these instructions could result in

death, fire, or serious injury.

If codes permit and an additional earth bond wire is used, it is

recommended that a qualified electrician determine that the earth

bond path is adequate.

Recommended Earthing Method

[] It is your responsibility to contact a qualified electrical installer

to ensure that the electrical installation is adequate and in

conformance with all local codes and ordinances.

5

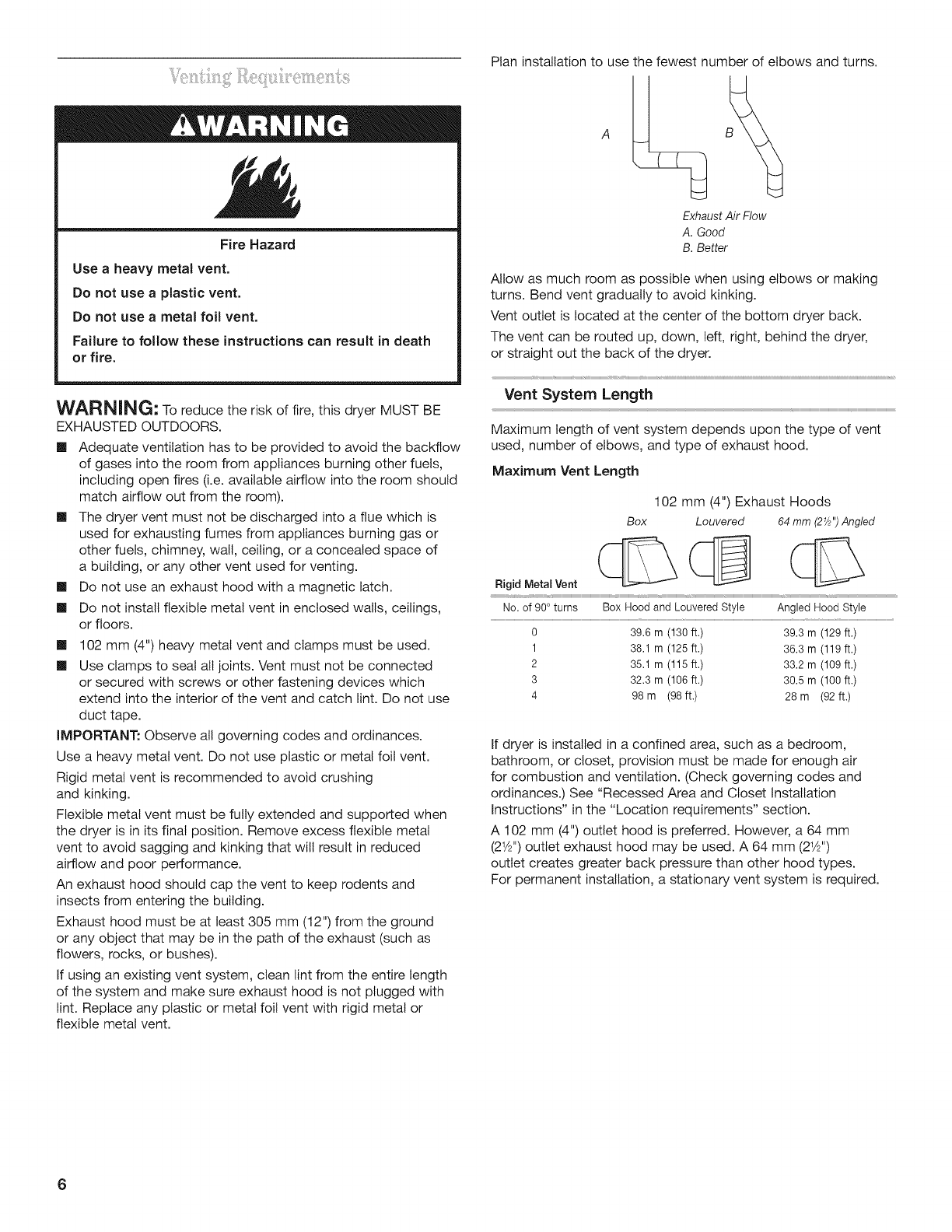

Fire Hazard

Use a heavy metal vent.

Do not use a plastic vent.

Do not use a metal foil vent.

Failure to follow these instructions can result in death

or fire.

WARNING: To reduce the risk of fire, this dryer MUST BE

EXHAUSTED OUTDOORS.

[] Adequate ventilation has to be provided to avoid the backflow

of gases into the room from appliances burning other fuels,

including open fires (i.e. available airflow into the room should

match airflow out from the room).

[] The dryer vent must not be discharged into a flue which is

used for exhausting fumes from appliances burning gas or

other fuels, chimney, wall, ceiling, or a concealed space of

a building, or any other vent used for venting.

[] Do not use an exhaust hood with a magnetic latch.

[] Do not install flexible metal vent in enclosed walls, ceilings,

or floors.

[] 102 mm (4") heavy metal vent and clamps must be used.

[] Use clamps to seat all joints. Vent must not be connected

or secured with screws or other fastening devices which

extend into the interior of the vent and catch lint. Do not use

duct tape.

IMPORTANT: Observe all governing codes and ordinances.

Use a heavy metal vent. Do not use plastic or metal foil vent.

Rigid metal vent is recommended to avoid crushing

and kinking.

Flexible metal vent must be fully extended and supported when

the dryer is in its final position. Remove excess flexible metal

vent to avoid sagging and kinking that will result in reduced

airflow and poor performance.

An exhaust hood should cap the vent to keep rodents and

insects from entering the building.

Exhaust hood must be at least 305 mm (12") from the ground

or any object that may be in the path of the exhaust (such as

flowers, rocks, or bushes).

If using an existing vent system, clean lint from the entire length

of the system and make sure exhaust hood is not plugged with

lint. Replace any plastic or metal foil vent with rigid metal or

flexible metal vent.

Plan installation to use the fewest number of elbows and turns.

ExhaustAir Flow

A. Good

B. Better

Allow as much room as possible when using elbows or making

turns. Bend vent gradually to avoid kinking.

Vent outlet is located at the center of the bottom dryer back.

The vent can be routed up, down, left, right, behind the dryer,

or straight out the back of the dryer.

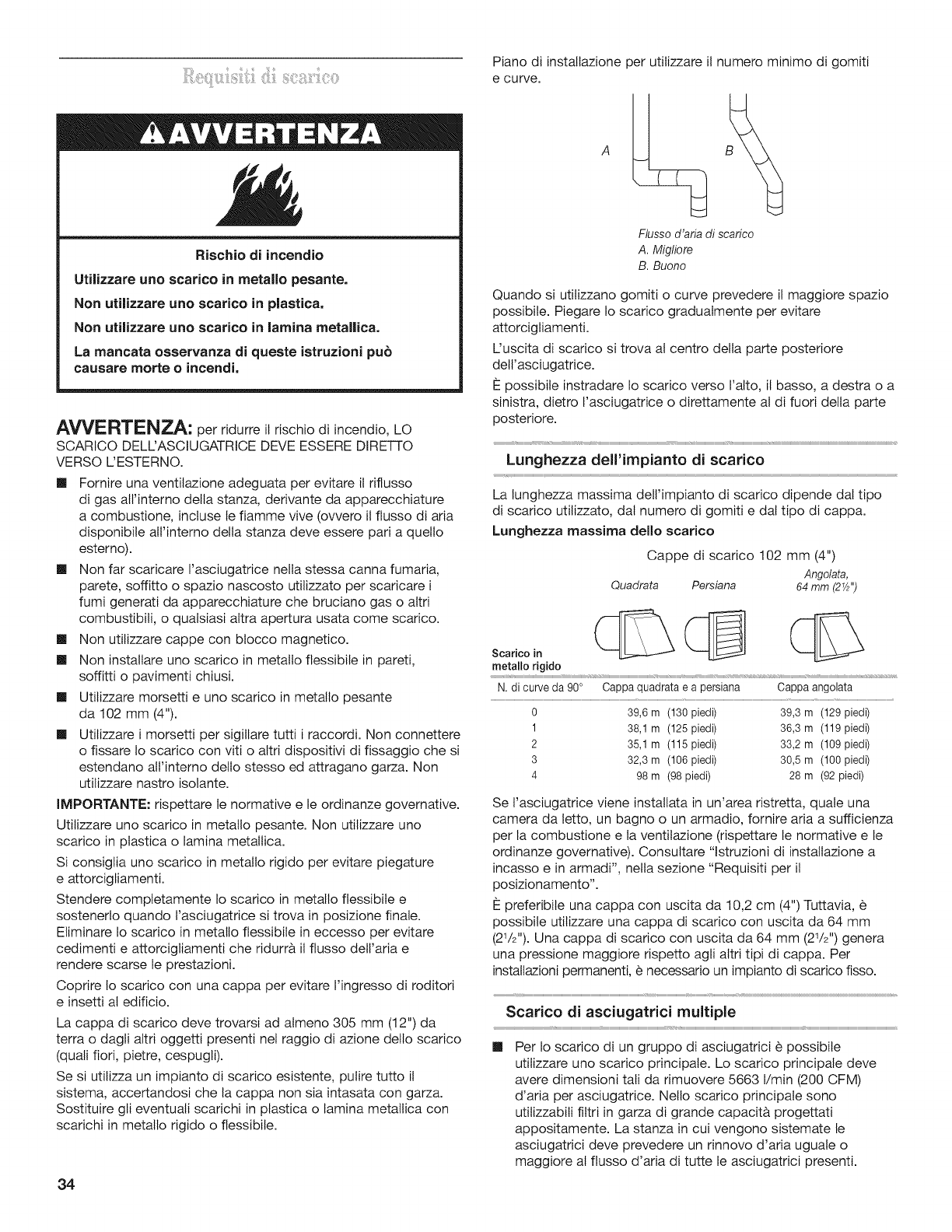

Vent System Length

Maximum length of vent system depends upon the type of vent

used, number of elbows, and type of exhaust hood.

Maximum Vent Length

102 mm (4") Exhaust Hoods

Box Louvered 64 mm (2_/2'') Angled

Rigid MetaIVent _ (_

No. of 90 oturns Box Hood and Louvered Style Angled Hood Style

9 39.8 m (138 ft.) 39.3 m (129 ft.)

1 38.1 m (125 ft.) 36.3 m (119 ft.)

2 35.1 m (115 ft.) 33.2 m (199 ft.)

3 32.3 m (186 ft.) 38.5 m (180 ft.)

4 98 m (98 ft.) 28 m (92 ft.)

If dryer is installed in a confined area, such as a bedroom,

bathroom, or closet, provision must be made for enough air

for combustion and ventilation. (Check governing codes and

ordinances.) See "Recessed Area and Closet Installation

Instructions" in the "Location requirements" section.

A 102 mm (4") outlet hood is preferred. However, a 64 mm

(21/2'') outlet exhaust hood may be used. A 64 mm (2W')

outlet creates greater back pressure than other hood types.

For permanent installation, a stationary vent system is required.

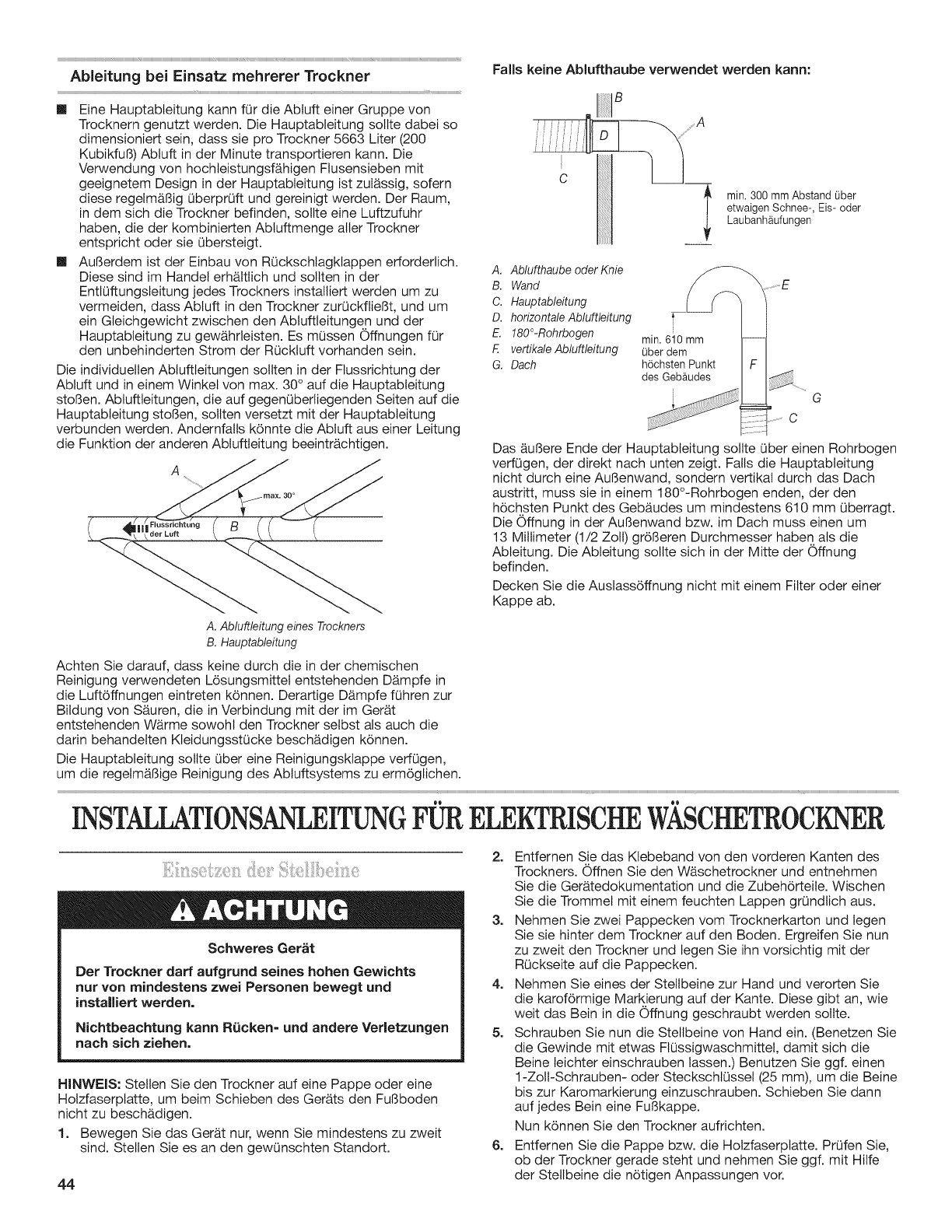

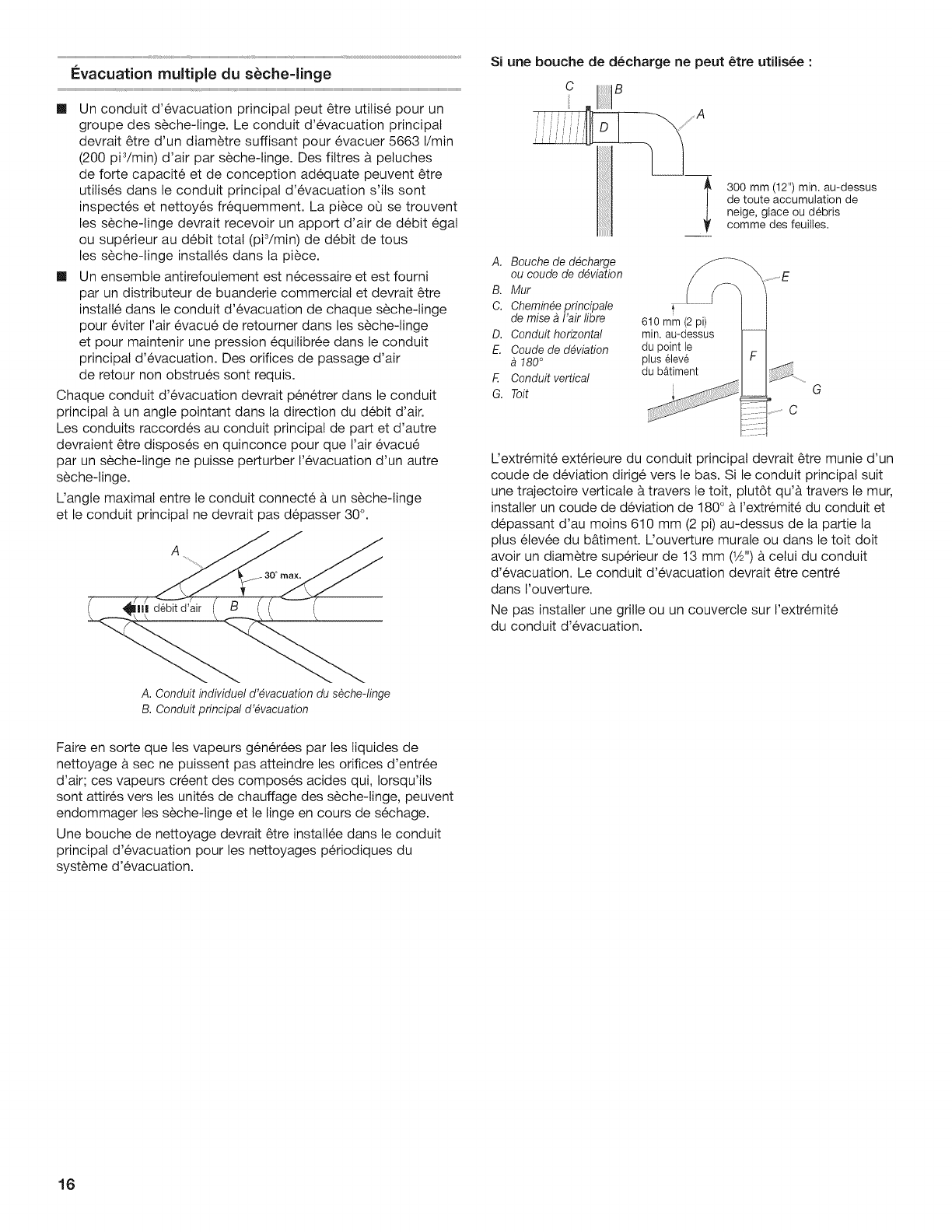

Multiple Dryer Venting If an exhaust hood cannot be used:

[] A main vent can be used for venting a group of dryers. Main

vent should be sized to remove 5663 I/min (200 CFM) of air

per dryer. Large-capacity lint screens of proper design may be

used in the main vent if checked and cleaned frequently. The

room where the dryers are located should have make-up air

equal to or greater than the airflow of all the dryers in the

room.

[] A back-draft damper kit is needed and is available from a

commercial laundry distributor; it should be installed in the

vent of each dryer to keep exhausted air from returning

into the dryers and to keep the exhaust in balance within

the main vent. Unobstructed return air openings are required.

Each vent should enter the main vent at an angle pointing in the

direction of the airflow. Vents entering from the opposite side

should be staggered to reduce the exhausted air from interfering

with the other vents.

The maximum angle of each vent entering the main vent should

be no more than 30°.

A. Individual dryer vent

B. Main vent

Keep air openings free of dry cleaning fluid fumes. Fumes create

acids which, when drawn through the dryer heating units, can

damage dryers and items being dried.

A clean-out cover should be located on the main vent for periodic

cleaning of the vent system.

Min. 300 mm (12") clearance

above any accumulation

of snow, ice, or debris such

as leaves.

A. Exhaust hood or elbow

B. Wall

C. Main collector vent

D. Horizontal vent

E. 180°sweep elbow

EVertical vent

G. Roof

610 mm (24")

min. above

highest point

of building

G

C

The outside end of the main vent should have a sweep elbow

directed downward. If the main vent travels vertically through the

roof, rather than through the wall, install a 180 ° sweep elbow on

the end of the vent at least 610 mm (2 ft.) above the highest part

of the building. The opening in wall or roof shall have a diameter

13 mm (1_,) larger than the vent diameter. The vent should be

centered in the opening.

Do not install screening or cap over the end of the vent.

INSTALLATIONINSTRUCTIONS-ELECTRICDRYER

Excessive Weight Hazard

Use two or more people to move and install dryer.

Failure to do so can result in back or other injury.

NOTE: Slide dryer onto cardboard or hardboard before moving

to avoid damaging floor covering.

1. Using two or more people, move dryer to desired installation

location.

2. Take tape off front corners of dryer. Open dryer and remove

the literature and parts packages. Wipe the interior of the

drum thoroughly with a damp cloth.

3. Take two of the cardboard corners from the carton and place

them on the floor in back of the dryer. Firmly grasp the body

of the dryer and gently lay it on its back on the cardboard

corners.

4. With one of the legs in hand, check the ridges for a diamond

marking. That's how far the leg is supposed to go into the

hole.

5. Start to screw the leveling legs into the holes by hand. (Use

a small amount of liquid detergent to lubricate the screw

threads so it is easier to turn the legs.) Use a 1" (25 mm)

wrench or socket wrench to finish turning the legs until you

reach the diamond mark. Then fit a protective foot boot over

each foot.

Now stand the dryer up.

6. Remove cardboard or hardboard from under dryer. Adjust the

legs of the dryer up or down until the dryer is level.

7

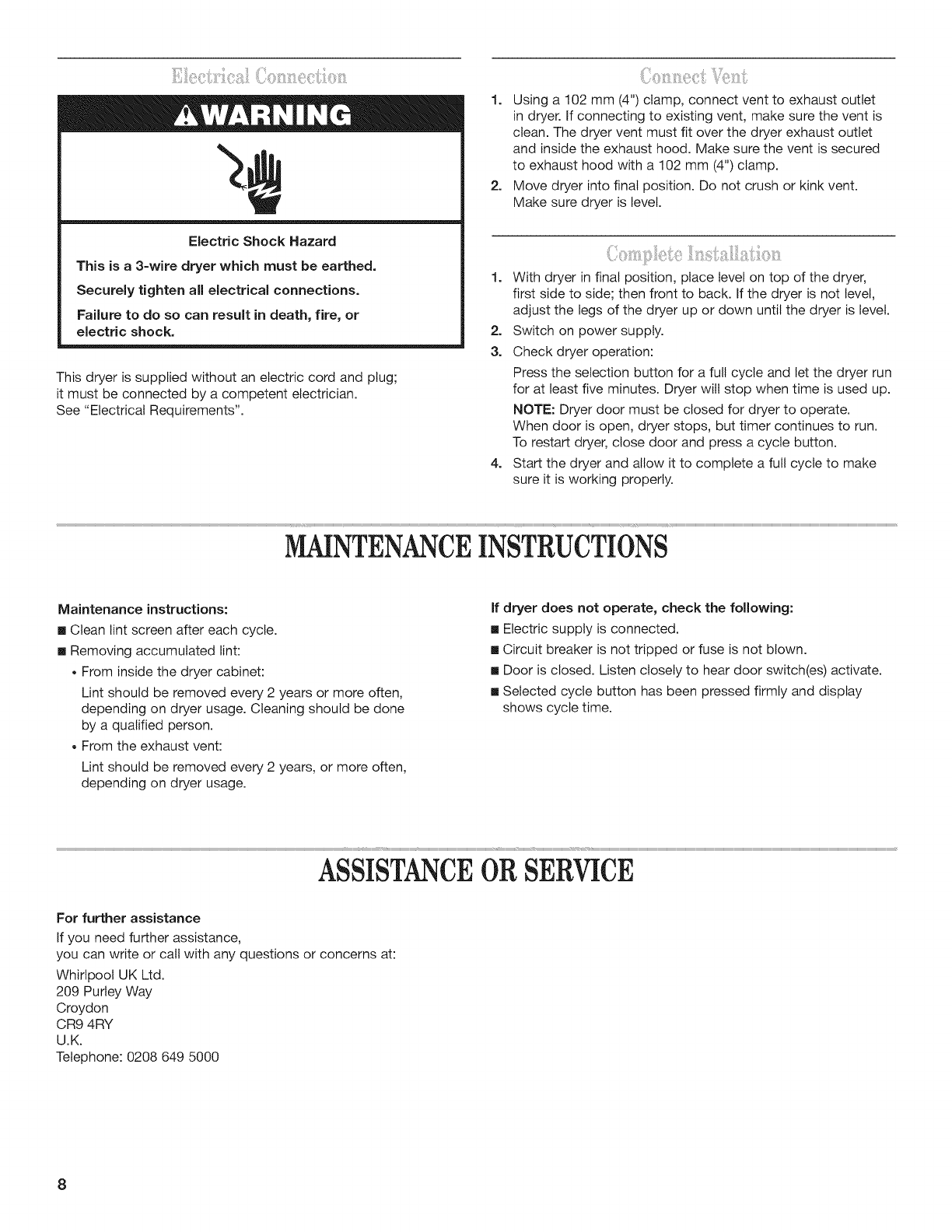

Electric Shock Hazard

This is a3-wire dryer which must be earthed.

Securely tighten all electrical connections.

Failure to do so can result in death, fire, or

electric shock.

This dryer is supplied without an electric cord and plug;

it must be connected by a competent electrician.

See "Electrical Requirements".

1. Using a 102 mm (4") clamp, connect vent to exhaust outlet

in dryer. If connecting to existing vent, make sure the vent is

clean. The dryer vent must fit over the dryer exhaust outlet

and inside the exhaust hood. Make sure the vent is secured

to exhaust hood with a 102 mm (4") clamp.

2. Move dryer into final position. Do not crush or kink vent.

Make sure dryer is bevel.

1. With dryer in final position, place level on top of the dryer,

first side to side; then front to back. If the dryer is not level,

adjust the legs of the dryer up or down until the dryer is bevel.

2. Switch on power supply.

3. Check dryer operation:

Press the selection button for a full cycle and let the dryer run

for at least five minutes. Dryer will stop when time is used up.

NOTE: Dryer door must be closed for dryer to operate.

When door is open, dryer stops, but timer continues to run.

To restart dryer, close door and press a cycle button.

4. Start the dryer and allow it to complete a full cycle to make

sure it is working properly.

MAINTENANCEINSTRUCTIONS

Maintenance instructions:

[] Clean lint screen after each cycle.

[] Removing accumulated lint:

•From inside the dryer cabinet:

Lint should be removed every 2 years or more often,

depending on dryer usage. Cleaning should be done

by a qualified person.

•From the exhaust vent:

Lint should be removed every 2 years, or more often,

depending on dryer usage.

If dryer does not operate, check the following:

[] Electric supply is connected.

[] Circuit breaker is not tripped or fuse is not blown.

[] Door is closed. Listen closely to hear door switch(es) activate.

[] Selected cycle button has been pressed firmly and display

shows cycle time.

ASSISTANCEOR SERVICE

For further assistance

If you need further assistance,

you can write or call with any questions or concerns at:

Whirlpool UK Ltd.

209 Purtey Way

Croydon

CR9 4RY

U.K.

Telephone: 0208 649 5000

REVERSINGTHEDOORSWING

Door swing can be changed from a right-side opening to left-side

opening, if desired.

Place a towel or soft cloth on top of the dryer or work space

to avoid damaging the surface.

5. Rotate outer door 180 °.

2_

3.

Remove 3 of the 4 screws that hold the door hinge on the

front panel of the dryer. Partially loosen the remaining screw

with keyhole opening and lift the door off the screw.

\

Loosen

screw

with

keyhole

opening

A. Dryer front panel

B. Door assembly

Lay the door assembly on a previously prepared flat surface

with the inside (inner door assembly) facing up.

Remove the 6 Phillips head screws to release the outer door

assembly from the inner door assembly, as indicated below.

See illustration. It is important that you remove only the 6

indicated screws.

(J

Use a small flat-blade screwdriver to remove 2 plug strips

from the inner door. Slide the head of the screwdriver under

the plugs, being certain not to scratch the inner door surface.

Lift up.

2_ Remove the 4 screws that attach to the inner door hinge and

move the hinge to the other side. Reinstall the 4 screws.

4. Lift the inner door assembly off the outer door assembly. Door hinge

3. Reinstall plug strips on opposite side of the inner door.

4. Check for fingerprints on the glass. Clean glass if necessary.

9

5. Place the inner door assembly inside the outer door assembly.

To fit correctly, the inner door assembly edge fits completely

inside the outer door assembly edge.

2. Remove the strike using a Phillips screwdriver.

6.

1.

Reassemble the inner and outer door assemblies with the

6 screws.

Use a small flat-blade screwdriver to remove plug strip from

the dryer door opening. Slide the head of the screwdriver

under the plugs, being certain not to scratch the dryer

surface. Lift the plastic strip from the dryer slowly to avoid

distortion of the plug strip.

3. Insert strike on the opposite side.

1.

2.

3.

Reattach door to dryer front panel with the 4 screws.

Partially install the screw with keyhole opening first, and fit

the keyhole opening in the hinge over the screw. Then install

the remaining 3 screws and tighten all 4 screws.

Instafl this

screw first

A. Dryer front panel

B. Door assembly

Check for fingerprints on the glass. Clean glass if necessary.

Close door and check that it latches securely.

A. Plug strip

B. Door strike

10

ELECTRONICCONTROL SETUP

Electric Shock Hazard

Disconnect power before servicing.

Replace all parts and panels before operating.

Failure to do so can result in death or

electrical shock.

iMPORTANT

Electrostatic Discharge (_:SD)

Sensitive Electronics

ESD is present everywhere. ESD may damage or weaken the

electronic control assembly. The new control assembly may

appear to work well after repair is finished, but failure may

occur at a later date due to ESD stress.

[] Use an anti-static wrist strap. Connect wrist strap to green

earth connection point or unpainted metal in the appliance.

-OR-

Touch your finger repeatedly to a green earth connection point

or unpainted metal in the appliance.

[] Before removing the part from its package, touch the

anti-static bag to a green earth connection point or

unpainted metal in the appliance.

[] Avoid touching electronic parts or terminal contacts; handle

electronic control assembly by edges only.

[] When repackaging failed electronic control assembly in

anti-static bag, observe above instructions.

DISPLAY

After the dryer has been installed and plugged in, the display will

show '0 minutes.'

Once the dryer has been plugged in and the dryer door opened

and closed, the display will flash 'SELECT CYCLE'.

WHITES PERM.

AND COLORS PRESS DEUCATES

GENERAL USER iNFORMATiON

"out of order" showing in display

This condition indicates the dryer is inoperative. Diagnostic or failure

code will follow the scrolling message.

'0 Minutes' showing in display

This condition indicates the dryer cannot be operated until normal

operation is restored by opening and closing the door. If a door

switch fails, it must be replaced before normal operation can be

restored.

Cold Start (initial first use)

Dryer is programmed at the factory as follows:

[] 45 minutes dry time.

Warm Start (after power failure)

A few seconds after power is restored, if a cycle was in progress

at the time of the power failure, 'RESELECT CYCLE' will flash

in the display. This is to indicate the need for a fabric setting

button to be pressed to restart dryer.

Dryer is pre-set for free cycle operation so it can be run without

payment.

11

SECURITEDUSECHE.LINGE

Votre s_curit_ et celie des autres est tr_s importante.

Nous donnons de nombreux messages de s_curit6 importants dans ce manuel et sur votre apparei{ m6nager. Assurez-vous de

toujours {ire tous {es messages de s_curit_ et de vous y conformer.

Voici {e symbo{e d'alerte de s_curite.

Ce symbo{e d'a{erte de s6curit_ vous signa{e {es dangers potentie}s de d_c_s et de b{essures graves a vous

eta d'autres.

Tous {es messages de s_curit6 suivront le symbole d'alerte de s_curit6 et le mot "DANGER" ou

"AVERT{SSEMENT". Ces mots signifient :

Risque possible de d_c_s ou de blessure grave si vous ne

suivez pas imm_diatement les instructions.

Risque possible de d_ces ou de blessure grave si vous

ne suivez pas les instructions.

Tous {es messages de s_curite vous diront que{ est {e danger potentiel et vous disent comment r6duire {e risque de b{essure et

ce qui peut se produire en cas de non-respect des instructions.

POUR VOTRE SECUR{TE

1. Ne pas utiliser ou remiser d'essence ou autres materiaux inflammables dans cet apparei{ menager ou _. proximite de ce}ui-ci.

2. Ne pas vaporiser d'aerosols _.proximite de cet appareil menager Iorsqu'il est en fonctionnement.

3. Ne pas modifier cet appareit menager.

ELIMINATIONDUSECHE-LINGE

Le marquage de I'appareil est conforme b, la directive europeenne 2002/96/EC sur les equipements 6lectroniques et

electriques, pour gestion des dechets.

En veillant hI'elimination correcte de ce produit, vous eviterez d'eventuelles consequences nefastes pour {'environnement et la

sant_ humaine qui peuvent _tre associ_es au traitement inappropri_ de ce produit Iorsqu'il a 6t_ mis au rebut.

Le symbole figurant sur le produit ou dans les documents qui accompagnent le produit indique que cet appareil ne doit pas _tre

trait_ comme d_chet m_nager; on doit plut6t le remettre hun centre de col{ecte sp_cialis_ pour {e recyc{age des 6quipements

_{ectriques et _lectroniques.

L'elimination de ce produit apres mise au rebut doit _tre effectuee conformement aux prescriptions de la reglementation locale

de protection de {'environnement.

Pour I'information d_taill_e concernant le traitement, le recyclage et {a r6cup&ation de ce produit, contacter {a municipalit_

Ioca{e, le service d'_limination des d6chets m_nagers, ou le commergant qui a vendu le produit.

12

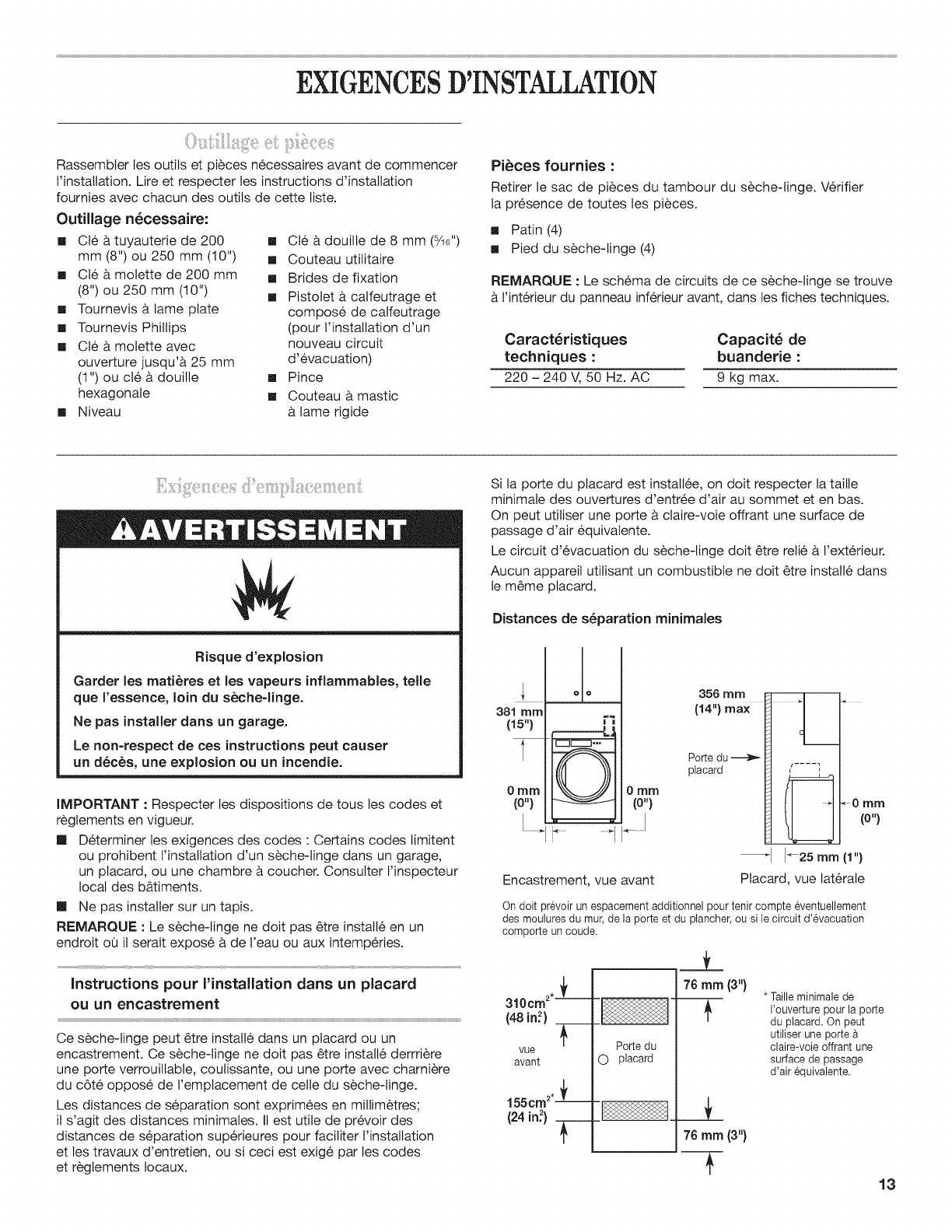

EXIGENCESD'INSTALLATION

Rassembter tes outils et pi_ces necessaires avant de commencer

I'instatlation. Lire et respecter les instructions d'instattation

fournies avec chacun des outits de cette liste.

Outillage n6cessaire:

[] Cle & tuyauterie de 200 [] Cle & douilte de 8 mm (%6")

mm (8") ou 250 mm (10") [] Couteau utititaire

[] Cte h molette de 200 mm [] Brides de fixation

(8") ou 250 mm (10") [] Pistolet h calfeutrage et

[] Tournevis h lame plate compose de calfeutrage

[] Tournevis Phillips (pour I'instatlation d'un

[] Cle & molette avec nouveau circuit

ouverture jusqu'& 25 mm d'evacuation)

(1") ou cte & douilte [] Pince

hexagonate [] Couteau & mastic

[] Niveau h lame rigide

Pi_ces fournies :

Retirer le sac de pi_ces du tambour du s_che-linge. V6rifier

la presence de toutes les pi_ces.

[] Patin (4)

[] Pied du s_che-linge (4)

REMARQUE : Le schema de circuits de ce seche-linge se trouve

h l'interieur du panneau inferieur avant, darts les fiches techniques.

Caract_ristiques

techniques :

220 - 240 V, 50 Hz. AC

Capacit_ de

buanderie :

9 kg max.

Risque d'exp{osion

Garder les mati_res et les vapeurs inflammables, te{{e

que {'essence, loin du seche-{}nge.

Ne pas instal{er dans un garage.

Le non-respect de ces instructions peut causer

un d_ces, une explosion ou un incendie.

IMPORTANT :Respecter les dispositions de tousles codes et

r_glements en vigueur.

[] Determiner les exigences des codes : Certains codes limitent

ou prohibent I'instaltation d'un seche-tinge darts un garage,

un placard, ou une chambre h coucher. Consulter I'inspecteur

local des b&timents.

[] Ne pas installer sur un tapis.

REMARQUE :Le seche-linge ne dolt pas _tre installe en un

endroit oO it serait expose h de t'eau ou aux intemperies.

instructions pour I'installation darts un placard

ou un encastrement

Ce seche-linge peut _tre installe dans un placard ou un

encastrement. Ce seche-tinge ne dolt pas 6tre instatle derrri_re

une porte verrouillable, coulissante, ou une porte avec charni_re

du c6te oppose de I'emplacement de cetle du s_che-linge.

Les distances de separation sont exprimees en miltim_tres;

il s'agit des distances minimales. II est utile de prevoir des

distances de separation superieures pour facititer l'instatlation

et les travaux d'entretien, ou si ceci est exige par les codes

et r_glements Iocaux.

Si la porte du placard est installee, on dolt respecter la tailte

minimale des ouvertures d'entree d'air au sommet et en bas.

On peut utiliser une porte h claire-vole offrant une surface de

passage d'air equivatente.

Le circuit d'evacuation du seche-linge dolt 6tre retie h l'exterieur.

Aucun appareit utilisant un combustible ne dolt _tre instatte dans

le m_me placard.

Distances de s_paration minimales

381 rnm

EZ3CZZZ3-°

Omm

(o") -_

[...............

Omm

(0")

Encastrement, vue avant

356 mm

(14") max

Porte du

placard

d

(1

'' _ 0ram

(0")

+1 1_25 mm 11")

Placard, vue laterale

On doit pr_voir un espacement additionnel pour tenir compte _ventuellement

des moulures du mur, de la porte et du plancher, ou si le circuit d'_vacuation

comporte un coude.

Porte du

placard

(48 in._)

vue

avant O

(24 in._)

L

76 ram (3")

+* Taille minimale de

I'ouverture pour la porte

du placard, On peut

utiliser une porte h

claire-vole offrant une

surface de passage

d'air _quivalente.

76 mm (3")

13

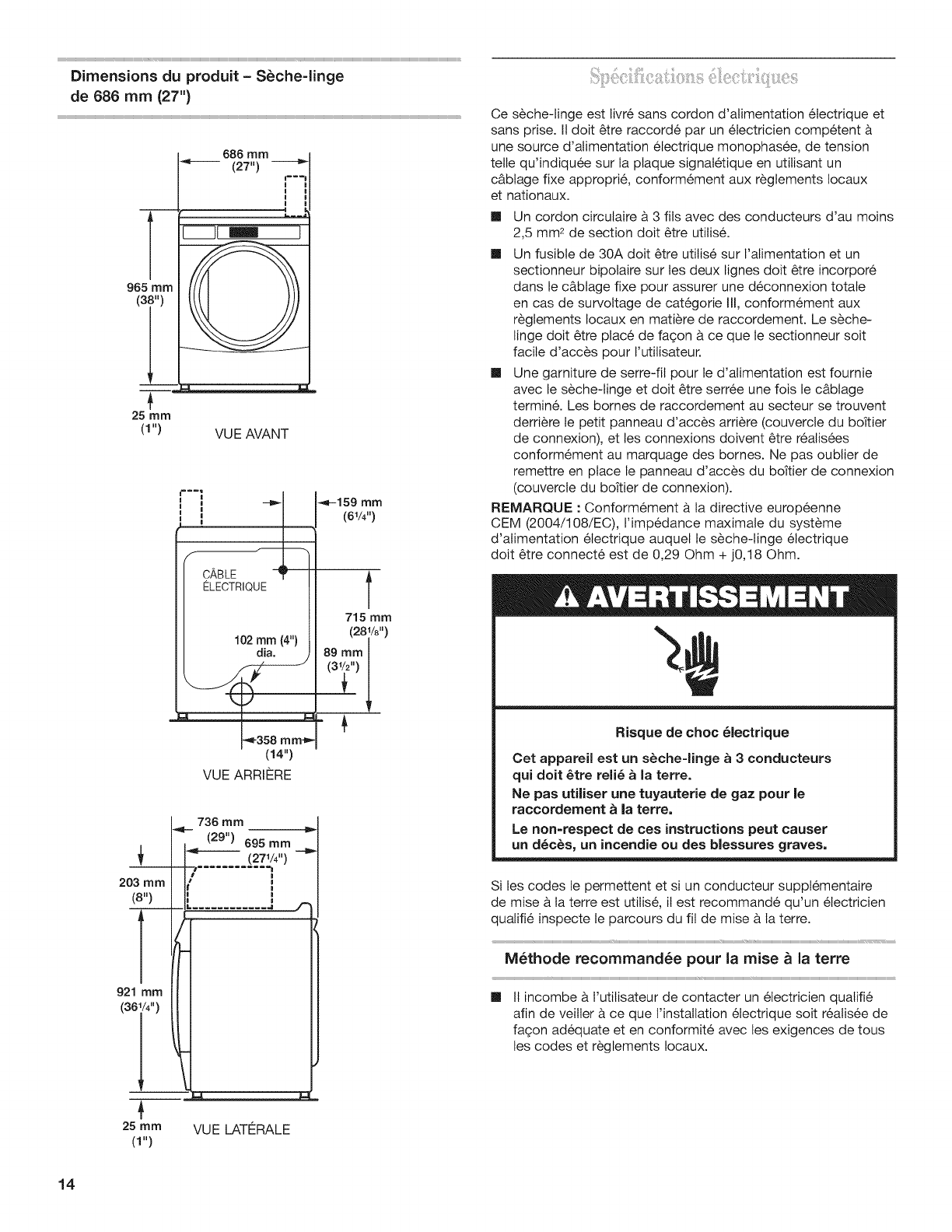

Dimensions du produit =S_che-linge

de 686 mm (27")

÷

25 mm

(1")

686 mm

(27")

l===l

I

I

VUE AVANT

CABLE

ELECTRIQUE

102mm (4")

dia.

b358 mm_

04")

VUE ARRIERE

t

715 mrn

+

203 mm

(8")

921 mm

(36[/4")

25 mm

(1")

736 mm

,(29) 695 mm ---

; 1

I I

VUE LATIeRALE

Ce seche-linge est livr_ sans cordon d'alimentation etectrique et

sans prise. II doit _tre raccorde par un electricien competent

une source d'alimentation electrique monophasee, de tension

tette qu'indiquee sur la plaque signal_tique en utilisant un

c&btage fixe approprie, conformement aux r_glements Iocaux

et nationaux.

[] Un cordon circulaire & 3 ills avec des conducteurs d'au moins

2,5 mm2 de section doit _tre utilis&

[] Un fusible de 30A dolt _tre utitise sur l'alimentation et un

sectionneur bipolaire sur tes deux lignes dolt _tre incorpor_

dans le c&btage fixe pour assurer une deconnexion totale

en cas de survoltage de categorie III, conformement aux

r_glements Iocaux en mati_re de raccordement. Le s_che-

linge dolt _tre place de fagon & ce que le sectionneur soit

facile d'acc_s pour I'utilisateur.

[] Une garniture de serre-fil pour le d'atimentation est foumie

avec le seche-tinge et dolt _tre serr_e une fois le c&btage

termin& Les bomes de raccordement au secteur se trouvent

derriere le petit panneau d'acc_s arri_re (couvercle du bottler

de connexion), et les connexions doivent _tre realisees

conformement au marquage des bomes. Ne pas oublier de

remettre en place le panneau d'acc_s du bottler de connexion

(couvercte du bo_tier de connexion).

REMARQUE : Conformement & ta directive europeenne

CEM (2004/108/EC), I'impedance maximale du syst_me

d'atimentation electrique auquet le s_che-linge electrique

dolt _tre connecte est de 0,29 Ohm + j0,18 Ohm.

Risque de choc _lectrique

Cet appareil est un s_che=linge a 3conducteurs

qui doit 6tre reli_ _ la terre.

Ne pas utiliser une tuyauterie de gaz pour le

raccordement & la terre.

Le non=respect de ces instructions peut causer

un d_c_s, un incendie ou des blessures graves.

Si les codes le permettent et si un conducteur supplementaire

de mise & ta terre est utitise, il est recommande qu'un electricien

quatifie inspecte le parcours du fil de mise & la terre.

Methode recommand_e pour la raise _ la terre

[] It incombe & l'utilisateur de contacter un electricien qualifie

afin de veilter & ce que I'instaltation electrique soit r_alisee de

fagon adequate et en conformite avec les exigences de tous

les codes et r_glements Iocaux.

14

Risque d'Jncendie

UtitJser un conduit d'_vacuation en m_tal Iourd.

Ne pas utiliser un conduit d'_vacuation en plastique.

Ne pas utJliser un conduit d'_vacuation en feuJlle

de m_tal.

Le non=respect de ces instructions peut causer

un d_c_s ou un Jncendie.

AVERTISSEMENT : Pour r6duire le risque d'incendie,

ce s6che-linge DOlT E_VACUERL'AIR A L'EXTERIEUR.

[] Une aeration adequate est necessaire pour eviter le retour des

gaz dans la piece en provenance d'appareits menagers qui

utitisent d'autres carburants comme combustible, y compris

les feux ouverts (autrement dit le debit d'air entrant dans la

piece doit _tre egat au debit qui en sort).

[] Uevent du s_che-linge ne dolt pas _tre connecte & un conduit

d'evacuation de gaz, une cheminee, un mur, un plafond ou un

vide de construction, ou tout autre conduit utitise pour

I'evacuation.

[] Ne pas utitiser un ctapet d'evacuation & fermeture

magn_tique.

[] Ne pas installer le conduit metatlique flexible clans les cavites

fermees des murs, plafonds ou planchers.

[] Utiliser un conduit d'evacuation en metal Iourd de 102 mm

(4") et des brides de fixation.

[] Utitiser des brides de fixation pour sceller tousles joints.

Uevent ne dolt pas _tre connecte ou fixe avec des vis ou

autres dispositifs d'accrochage qui se prolongent A l'interieur

de revent et peuvent retenir les peluches. Ne pas utitiser

de ruban adhesif en toile.

IMPORTANT : Respecter les dispositions de tousles codes

et r_glements en vigueur.

Utiliser un conduit d'evacuation en metat Iourd. Ne pas utitiser

un conduit de ptastique ou en feuitle metallique.

On recommande d'utiliser un conduit metattique rigide pour

r_duire les risques d'ecrasement et de deformation.

Un conduit m6tallique flexible doit _tre totalement deploye et

soutenu Iorsque le s_che-linge est & sa position finale. Enlever

tout exc6s de conduit flexible pour eviter tout affaissement/

deformation qui r_duira le debit d'air et le rendement du

s6che-linge.

Terminer le conduit d'evacuation par un ctapet de d_charge

pour eviter les rongeurs et insectes d'entrer darts le b&timent.

Le clapet de decharge doit 6tre situe & au moins 305 mm (12")

au-dessus du sol ou de tout autre objet susceptible de se trouver

sur le trajet de I'air humide rejete (par exempte, fleurs, roches ou

arbustes).

Lots de t'utitisation d'un circuit d'evacuation existant, nettoyer les

peluches sur toute la Iongueur du syst_me et veiller Ace que la

bouche de decharge ne soit pas obstruee par une accumulation

de peluches. Remplacer tout conduit de plastique ou de feuille

metattique mince par un conduit metallique flexible ou rigide.

Planifier l'instaltation pour introduire le nombre minimal de coudes

et de changements de direction.

D_bitd'_vacuation

A. Bend#bitd'#vacuation

B. Meilleurd#bit d'#vacuation

Si des coudes sont utilises ou des changements de direction

effectues, pr6voir autant d'espace que possible. Plier le conduit

graduellement pour eviter de le deformer.

La bouche de sortie est situee _ I'arri_re du seche-linge, en

bas/au centre.

On peut acheminer le conduit d'evacuation par le haut, par te

bas, par ta gauche, par la droite, derriere te seche-tinge ou en

ligne droite depuis I'arri_re du s_che-linge.

Longueur du circuit d'_vacuation

La longueur maximale du circuit d'evacuation depend du type de

conduit utitise, du nombre de coudes et du type de bouche de

decharge.

Longueur ma×imale du conduit

Clapet de decharge de 102 mm (4")

Typebofte A persiennes Inclin#de64mm(2V_")

coo .t

metallique rigide

t t t

Nombre d'angles Clapets de type botte et Clapet inclin_

90 ° a persiennes

9 39,6 m (130 pi.) 39,3 m (129 pi.)

1 38,1 m (125 pi.) 36,3 m (119 pi.)

2 35,1 m (115 pi.) 33,2 m (199 pi.)

3 32,3 m (106 pi.) 30,5 m (100 pi.)

4 98m (98pi.) 28m (92 pi.)

Si le seche-linge est instalte dans un espace reduit tel qu'une

chambre _ coucher, une salte de bain ou un placard, on dolt

prevoir une arrivee d'air en quantite suffisante pour la combustion

et la ventilation. (Consulter les codes et r_glements en vigueur.)

Voir "Instructions pour I'installation darts un placard ou darts

un encastrement" de ta section "Exigences d'emptacement".

Uemploi d'une bouche de decharge de 102 mm (4") est

preferable. On peut cependant utiliser une bouche de 64 mm

(2_A"). Une bouche de decharge de 64 mm (2V2") peut causer

une plus forte retropression que les autres genres de bouches.

Pour une installation permanente, un syst_me d'evacuation

fixe est requis.

15

I_vacuation multiple du s_che-linge

[] Un conduit d'evacuation principal peut _tre utilise pour un

groupe des s_che-linge. Le conduit d'evacuation principal

devrait _tre d'un diam_tre suffisant pour evacuer 5663 I/min

(200 pP/min) d'air par seche-linge. Des fittres & peluches

de forte capacite et de conception adequate peuvent _tre

utitises dans le conduit principal d'evacuation s'ils sont

inspectes et nettoyes fr6quemment. La piece oQ se trouvent

les seche-linge devrait recevoir un apport d'air de debit egat

ou superieur au debit total (pi3/min) de debit de tous

les seche-linge instatles dans la piece.

[] Un ensemble antirefoulement est necessaire et est fourni

par un distributeur de buanderie commercial et devrait _tre

instatle dans le conduit d'evacuation de chaque seche-tinge

pour eviter rair evacu6 de retourner dans les s_che-linge

et pour maintenir une pression equitibr6e dans le conduit

principal d'evacuation. Des orifices de passage d'air

de retour non obstrues sont requis.

Chaque conduit d'evacuation devrait pen6trer dans le conduit

principal & un angle pointant dans la direction du debit d'air.

Les conduits raccordes au conduit principal de part et d'autre

devraient _tre disposes en quinconce pour que I'air evacu6

par un seche-linge ne puisse perturber I'evacuation d'un autre

seche-linge.

Uangle maximal entre le conduit connecte _ un s_che-tinge

et le conduit principal ne devrait pas depasser 30°.

A. Conduitindividueld'_vacuationdus_che-linge

B. Conduitprincipald'#vacuation

Faire en sorte que les vapeurs gen6r6es par les tiquides de

nettoyage _ sec ne puissent pas atteindre les orifices d'entree

d'air; ces vapeurs creent des composes acides qui, Iorsqu'ils

sont attir6s vers les unites de chauffage des s_che-linge, peuvent

endommager les seche-linge et le linge en cours de sechage.

Une bouche de nettoyage devrait _tre instaltee dans le conduit

principal d'evacuation pour les nettoyages periodiques du

syst_me d'evacuation.

Si une bouche de d_charge ne peut _tre utilis_e :

A. Bouche de d#charge

ou coude de d#viation

B. Mur

C. Chemin#e principale

de mise a I'air Iibre

D. Conduit horizontal

E. Coude de d#viation

180°

F. Conduit vertical

G. Toit

t

610mm(2pi)

min.au-dessus

dupoint le

plus_lev_

dub&timent

i 300 mm (121') min. au-dessus

de toute accumulation de

neige, gtace ou debris

comme des feuittes.

G

C

Uextremite exterieure du conduit principal devrait _tre munie d'un

coude de deviation dirige vers le bas. Si le conduit principal suit

une trajectoire verticate _ travers le toit, plut6t qu'& travers lemur,

installer un coude de deviation de 180° & l'extr6mite du conduit et

depassant d'au moins 610 mm (2 pi) au-dessus de la partie la

plus elevee du b&timent. Uouverture murale ou dans le toit dolt

avoir un diam_tre superieur de 13 mm (1A")_ cetui du conduit

d'evacuation. Le conduit d'evacuation devrait _tre centr_

dans I'ouverture.

Ne pas installer une grille ou un couvercle sur I'extr_mite

du conduit d'evacuation.

16

INSTRUCTIONSffINSTALLATION-SECHE.LINGEELECTRIQUE

Risque du poids excessif

Utiliser deux ou plus de personnes pour d_piacer et

installer le seche=linge.

Le non-respect de cette instruction peut causer

une biessure au dos ou d'autre biessure.

NOTE : Placer le seche-linge sur une feuitle de carton ou un

panneau de bois dur avant de la deplacer sur le ptancher, afin

d'eviter d'endommager le rev_tement du sol.

1. A l'aide de deux personnes ou plus, deptacer le seche-tinge

h I'emplacement d'instatlation desire.

2. Enlever le ruban adhesif dans les angles avant du seche-linge.

Ouvrir le s_che-linge; enlever les brochures et sachets de

pi6ces. Essuyer parfaitement la surface interne du tambour

avec un chiffon humide.

3. Prendre deux corni_res de carton de I'emballage et les placer

sur le plancher h l'arri_re du s_che-tinge. Saisir fermement le

seche-tinge et le placer doucement en appui sur le dos, sur

les corni_res de carton.

4. Prendre I'un des pieds et identifier la marque en losange dans

le filetage. Ce repere indique jusqu'oQ le pied dolt _tre visse

dans le trou.

5. Commencer h visser & la main les pieds avant dans les trous.

(Utiliser une petite quantite de detergent liquide pour lubrifier

la section fitetee, pour qu'it soit plus facile de tourner les

pieds). Utitiser une cle de 25 mm (1") ou une cle h douilte pour

visser les pieds jusqu'au repute. Placer ensuite un patin de

protection sur chaque pied.

Placer maintenant le seche-linge verticalement.

6. Retirer la feuitle de carton ou le panneau de bois dur place

sous le seche-linge. Regler les pieds du seche-linge vers

le haut ou vers le bas jusqu'h ce que le seche-tinge soit

d'aptomb.

Risque de choc _lectrique

Cet apparel{ est un s_che-linge h 3conducteurs

qui dolt _tre re{i_ _ la terre.

Bien setter toutes {es conne×ions _{ectriques.

Le non-respect de ces instructions peut causer

un d_c_s, un incendie ou un choc _{ectrique.

Ce seche-linge est livre sans cordon d'atimentation electrique et

sans prise; il dolt _tre raccorde par un etectricien competent. Voir

"Specifications etectriques".

1. A I'aide d'une bride de fixation de 102 mm (4"), relier le

conduit d'evacuation h la bouche d'evacuation du s_che-

linge. Si on utilise le conduit d'evacuation existant, s'assurer

qu'il est propre. Le conduit d'evacuation du seche-tinge dolt

_tre fixe sur la bouche d'evacuation du seche-linge et dans

le clapet d'evacuation. S'assurer que le conduit d'evacuation

est fixe au clapet d'evacuation h I'aide d'une bride de

fixation de 102 mm (4").

2. Placer le s_che-linge _ I'emplacement final desire. Ne pas

ecraser ni deformer te conduit d'evacuation. V_rifier que

le seche-tinge est de niveau.

17

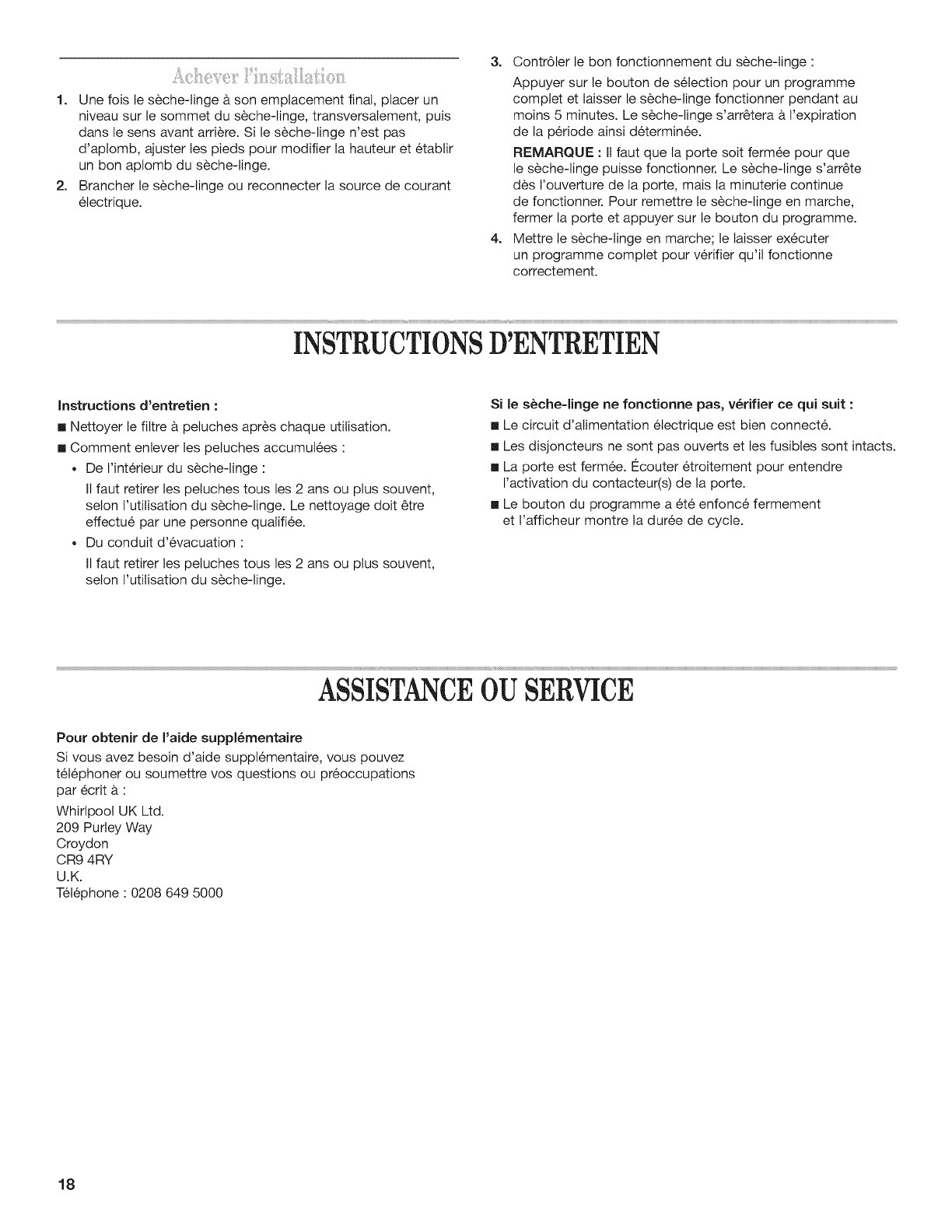

_'_v_ _i__o_i _

1. Une fois le seche-linge & son emplacement final, placer un

niveau sur le sommet du s_che-linge, transversalement, puis

dans le sens avant artiste. Si le seche-linge n'est pas

d'aplomb, ajuster les pieds pour modifier la hauteur et etabtir

un bon aplomb du seche-linge.

2. Brancher le seche-tinge ou reconnecter la source de courant

etectrique.

3. Contr61er le bon fonctionnement du seche-tinge :

Appuyer sur le bouton de selection pour un programme

complet et laisser le s_che-linge fonctionner pendant au

moins 5 minutes. Le s_che-linge s'arr_tera h I'expiration

de la periode ainsi determin6e.

REMARQUE : I1faut que la porte soit fermee pour que

le seche-tinge puisse fonctionner. Le s_che-linge s'arr_te

d_s I'ouverture de [a porte, mais la minuterie continue

de fonctionner. Pour remettre le seche-linge en marche,

fermer la porte et appuyer sur le bouton du programme.

4. Mettre le seche-tinge en marche; le laisser executer

un programme comptet pour verifier qu'il fonctionne

correctement.

INSTRUCTIONSD'ENTRETIEN

Instructions d'entretien :

Nettoyer le filtre h peluches apr_s chaque utilisation.

Comment enlever les peluches accumutees :

•De I'interieur du seche-tinge :

II faut retirer les peluches tousles 2 ans ou plus souvent,

selon ['utilisation du seche-linge. Le nettoyage dolt _tre

effectue par une personne qualifiee.

•Du conduit d'evacuation :

II faut retirer les peluches tous les 2 ans ou plus souvent,

selon I'utitisation du s_che-linge.

Si le s_che-linge ne fonctionne pas, vdrifier ce qui suit :

[] Le circuit d'alimentation electrique est bien connecte.

[] Les disjoncteurs ne sont pas ouverts et les fusibtes sont intacts.

[] La porte est fermee, l_couter etroitement pour entendre

I'activation du contacteur(s) de la porte.

[] Le bouton du programme a ete enfonce fermement

et I'afficheur montre la duree de cycle.

ASSISTANCEOU SERVICE

Pour obtenir de I'aide suppldrnentaire

Si vous avez besoin d'aide supplementaire, vous pouvez

telephoner ou soumettre vos questions ou preoccupations

par _crit & :

Whirlpool UK Ltd.

209 Purtey Way

Croydon

CR9 4RY

U.K.

Telephone : 0208 649 5000

18

INVERSIONDU SENSD'OUVERTUREDE LAPORTE

Le sens d'ouverture de la porte peut _tre change du c6te droit

au c6te gauche, si desire.

Placer une serviette ou un chiffon doux sur le dessus du seche-

linge ou du plan de travail pour eviter d'endommager la surface.

1. Enlever 3 des 4 vis qui maintiennent ta charni_re de la porte

sur le panneau avant du seche-linge. Desserrer partiellement

la vis restante qui a une ouverture de trou de la serrure et

soutever la porte de la vis.

\

lavis

qui a une

ouverture

de trou

de la

serrure

5. Faire pivoter la partie exteme de 180 °.

1. Utitiser un petit tournevis & lame plate pour enlever 2 pitons

d'obturation de la partie interne de la porte. Faire glisser la t_te

du tournevis sous les pitons, en veittant h ne pas erafler la

surface de la porte interne. Soulever.

A. Panneau avant du s_che-linge

B. Armature de la porte

2. Poser la porte sur une surface plane pr_paree, c6te interieur

(partie interne de la porte) vers le haut.

3. Enlever les 6 vis & t_te Phitips pour separer ta partie exteme

de la porte de {a partie interne, tel qu'indiqu_ ci-dessous.

Voir I'itlustration. II est important d'enlever uniquement

les 6 vis indiquees.

4. Soulever la partie interne de la porte hors de la partie exteme.

2. Enlever les 4 vis qui fixent la charni_re de la porte interne et

deptacer la charni_re de I'autre c6te. Reinstatter les 4 vis.

de porte.

3. Reinstatter les pitons d'obturation sur le c6te oppose

de la porte interne.

4. Wrifier qu'it n'y a pas de marques de doigts sur le verre.

Nettoyer le verre au besoin.

19

5. 2. Enlever la g&che avec un tournevis Phillips.Placer la partie interne de la porte & I'interieur de la partie

exteme. Pour une bonne installation, le bord de la partie

interne de ta porte dolt se trouver compt_tement & I'interieur

du bord de la partie exteme de la porte.

3. Installer la g&che du c6te oppose.

6. Assembler de nouveau les parties interne et externe de la

porte avec les 6 vis.

Utitiser un petit tournevis & lame plate pour entever la tringle

des pitons d'obturation des trous dans I'ouverture de la porte

du s_che-tinge. Faire glisser la t_te du tournevis sous les

pitons, en veitlant & ne pas erafler la surface du s_che-tinge.

Soulever du s_che-linge lentement pour eviter la deformation

de la tringle des pitons d'obturation des trous.

1. Fixer de nouveau la porte sur le panneau avant du seche-linge

avec les 4 vis. Installer partieltement la vis qui a l'ouverture de

trou de la serrure d'abord, et placer I'ouverture de trou de la

serrure de la charni_re au-dessus de la vis. Installer ensuite

les autres 3 vis et serrer chacune des 4 vis.

Installer

d'abord

cette vis

A. Panneau avant du s_che-llnge

B. Assemblage de la porte

2. Verifier qu'it n'y a pas de marques de doigts sur le verre.

Nettoyer le verre au besoin.

3. Fermer la porte et verifier qu'etle s'enctenche solidement.

A. Tringle des pitons

d'obturation des trous

B. G_che de la porte

2O

REGLAGEDE LACARTEDE CIRCUITSELECTRONIQUES

Risque de choc _lectrique

D_connecter la source de courant _lectrique

avant I'entretien,

Replacer pi_ces et panneau× avant de {aire

la remise en marche,

Le non=respect de ces instructions peut

causer un d_c_s ou un choc _JectrJque,

IMPORTANT

D_charge _lectrostatique (DES)

Circuits _|ectr_niques sensibies

Les DES se produisent partout. Une DES peut d6truire ou

d_teriorer les circuits electroniques. La nouvelte carte peut

sembler fonctionner correctement apr_s la r_paration, mais une

DES peut lui avoir fait subir des contraintes qui provoqueront

une defailtance plus tard.

[] Utitiser un bracelet antistatique. Connecter le bracelet

antistatique au point de connexion vert relie h la terre ou sur

une pattie de metal non peint h I'interieur de rappareit.

-OU-

Toucher plusieurs fois de suite avec le doigt un point vert de

raccordement & ta terre ou une surface metallique non peinte

rinterieur de l'appareil.

[] Avant de retirer la piece de son sachet, placer le sachet

antistatique en contact avec la vis verte de liaison h la terre

ou une surface metaltique non peinte de I'appareil.

[] Ftviterde toucher les composants electroniques ou tes

broches de contact ; manipuler les circuits electroniques de

rappareil uniquement par les bords.

[] Lots du r_-emballage des circuits electroniques de rappareit

defaillant dans le sachet antistatique, observer les

instructions ci-dessus.

AFFICHAGE

Une fois que le seche-linge sera instalte et branche, raffichage

indiquera '0 minutes'.

Une fois que le seche-tinge aura _te branche et que ron aura ouvert

puis ferme la porte, I'affichage ctignotera 'SELECT CYCLE'.

WHITES PERM.

AND COLORS PRESS DEMCATES

INFORMATIONS GENERALES POUR UUTILISATEUR

"out of order" appara_ sur I'affichage

Ce probl_me indique que le seche-tinge ne fonctionne pas. Le code

d'anomalie ou de diagnostic s'affichera h la suite du message qui d_file.

'0 Minutes' appara_ sur I'affichage

Ce probl_me indique qu'il n'est pas possible de faire fonctionner le

s&,che-lingetant que le fonctionnement normal n'est pas restaur_ en

ouvrant puis en refermant la porte. Si un commutateur de porte

s'avere defectueux, il dolt _tre remplace avant que le fonctionnement

normal puisse _tre r_tabli.

D_marrage _ froid (premiere utilisation)

Le seche-linge est programme hl'usine comme suit :

[] 45 minutes de sechage.

D_marrage _ chaud (apres une panne de courant)

Quelques secondes apr_s que le courant soit retabli, si un

programme _tait en fonction au moment de la panne de courant,

le message 'RESELECT CYCLE' (selectionner & nouveau le

programme) clignotera sur l'affichage. Ceci indique la necessite

d'appuyer sur une touche de r_glage de tissu pour redemarrer

le s_che-linge.

Le s_che-linge est prer_gle & t'usine pour un fonctionnement de

programme gratuite; le seche-linge peut fonctionner sans paiement.

21

SEGURIDADDE LASECADORA

Su seguridad y la seguridad de los demos es muy importante

Hemos incluido muchos mensajes importantes de seguridad en este manual yen su electrodomestico. Lea y obedezca

siempre todos los mensajes de seguridad.

Este es el simbdo de advertencia de seguridad.

Este simbolo le llama la atencibn sobre peligros potenciales que pueden ocasionar la muerte o una lesibn a usted y a los dem#,s.

Todos los mensajes de seguridad iran a continuaci6n del simbolo de advertencia de seguridad y de la palabra "PELIGRO"

o"ADVERTENCIA".

Estas palabras significan:

Si no sigue las instrucciones de inmediato, usted puede morir

o sufrir una |esiSn grave.

Si no sigue las instrucciones, usted puede motif o sufrir una

lesiSn grave.

Todos los mensajes de seguridad le diran el peligro potenciaL le diran c6mo reducir las posibilidades de sufrir una lesi6n yIo

que puede suceder si no se siguen las instrucciones.

PARA SU SEGURIDAD

1. No use ni guarde gasolina ni otros materiates inflamabtes dentro de este aparato ni cerca det mismo.

2. No rocie con aerosoles en la proximidad de este aparato mientras este en funcionamiento.

3. No modifique este aparato.

P

ELIMINACIONDE LASECADORA

Este electrodom6stico est& marcado de acuerdo con la directiva europea 2002/96/EC sobre Residuos de Equipos El_ctricos y

Electr6nicos (Waste Electrical and Electronic Equipment = WEEE).

Asegurandose de que este producto serb, eliminado correctamente, usted ayudara a prevenir consecuencias negativas

potenciales para el medio ambiente y la salud humana, que podrian causarse por el manejo inapropiado de este producto.

El simbolo sobre el producto, o en los documentos que acompaSan al producto, indica que este electrodomestico no puede

tratarse como basura dom_stica. Contrariamente, debera ser entregado al punto de recogida correspondiente para el reciclado

de equipos el_ctricos y electr6nicos.

La eliminaci6n debe Hevarse a cabo de acuerdo con las regulaciones ambientales locales para la eliminaci6n de basura.

Para informaci6n mas detaHada acerca del tratamiento, recuperaci6n y recidado de este producto, por favor, contacte con su

oficina municipal local, su servicio de eliminaci6n de basura domestica o la tienda donde compr6 el producto.

22

REQUISITOSDE INSTALACION

ii::_!ii_i!!!_i:_i_!_;il;_,!!iili_,¸ilili,iii!!_?ii_ii;_;:i!ii_!iii!_i!:!:!_i_i_ii!iii:i_i!_!!ii_

Re0na las herramientas y piezas necesarias antes de comenzar la

instataci6n. Lea y siga las instrucciones provistas con cuatquiera

de las herramientas enlistadas aquf.

Herramientas necesarias:

[] Llaveparatubos [] Nivel

de 200 mm (8") 6 [] Llave de boca

250 mm (10") de 8 mm (5A6")

[] Llave ajustabte de [] Cuchillo para uso general

de 200 mm (8") 6

250 mm (10") [] Abrazaderas para conducto

[] Destornitlador de [] Pistola y masitta para

hoja plana catafateo (para instalar el

nuevo conducto de escape)

[] Destornillador Phillips [] Pinzas

[] Llave ajustabte que se abra

a 25 mm (1") o Ilave de [] Cuchitlo para masilla

de hoja dura

cubo de cabeza hexagonal

Piezas suministradas:

Retire la bolsa de piezas det tambor de la secadora. Verifique

que esten todas las piezas.

[] Cubiertas protectoras

para patas (4)

[] Patas de la secadora (4)

NOTA: El diagrama del circuito para esta secadora esth situado

dentro det panel frontal inferior, en las hojas tecnicas.

Especificaciones

t_cnicas:

220 - 240 V, 50 Hz. AC

Capacidad de ropa:

9 Kg mhx.

Peligro de Explesibn

IVlantenga Jos materiales y vapores inflamables, tales

como la gasolina, alejados de la secadora.

No instale en un garage.

No seguir estas instrucciones puede ocasionar la

muerte, expJosibn oincendio.

IMPORTANTE: Observe todos los c6digos y reglamentos

apticabtes.

[] Verifique los requisitos de los c6digos: AIgunos c6digos

limitan, o no permiten, la instalaci6n de ta secadora en

garajes, armarios o en dormitorios. P6ngase en contacto

con el inspector de construcciones de su Iocalidad.

[] No la instale sobre alfombra.

NOTA: No debe instalarse la secadora en un _rea en donde

pueda estar expuesta at agua y/o a la intemperie.

Instrucciones para la instalaciSn empotrada

oen armario

Esta secadora podr_ instalarse en un _rea empotrada o

en un ct6set. No debe instatarse esta secadora detr_s de una

puerta que se pueda cerrar con Itave, una puerta corrediza o una

puerta con bisagra del lado opuesto a la secadora.

El espacio de instataci6n es en milimetros (pulgadas) y es el

minimo permitido. Debe considerarse espacio adicional para

facilitar la instataci6n, el servicio tecnico y et cumptimiento de

los c6digos y ordenanzas locales.

Si se instata en un armario con puerta, se requieren aperturas

minimas de ventitaci6n sin obstrucciones en la parte superior e

inferior de la puerta. Se aceptan puertas tipo persianas con

aperturas de aire equivatentes.

La secadora deberh ventilarse al exterior.

No se puede instatar otto etectrodomestico que usa combustible

en et mismo cl6set en que se encuentra la secadora.

Espacios minimos para la instalaciSn

381 mm

[_E::::_-.

Omm

(o")

11................1

Omm

(0")

356 mm

(14") max

Puerta

del

armario

Vista frontal en tugar

empotrado

Se podrian necesitarespacios libres adicionales para las molduras de la pared,

de la puerta y del piso, o si se usa un codo externode ventilaci6n.

(1

/.... ]

'' _ !4 0ram

(0")

+J 1_25 rnm (1'')

Vista lateral en

un armario

(48 in_)

Vista

frontal

(24 in._)

0

!_

76 mm (3")

Puerta del

armario

76 mm (3")

* La apertura es la minima

para la puerta del armario.

Se aceptan puertas tipo

persianas con aperturas

de aire equivalentes.

23

Dimensiones del producto:

Secadora de 686 rnm (27")

965 mm

(31 _")

25 mm

(1")

686 mm

(27")

r ="=l

I

I

I II _ I

VISTA FRONTAL

==-1, -_

, i

ELECTRICA

102m.m(4")

k358 mm_

(14")

t

715 mm

VISTA POSTERIOR

203 mm

(8")

921 mm

(36i/4")

25 mm

(1")

736 rnm

i_,_ (29") 695 mm

-- (271/4,,)

'i

I

VISTA LATERAL

Esta secadora se suministra sin cable electrico ni enchufe. Debe

set conectada por un electricista competente a un suministro

electrico monof_sico at voltaje mostrado en la ptaca, usando una

instalaci6n apropiada de cableado fijo de acuerdo alas normas

de cableado locales y nacionales.

[] Debe usarse un cable circular de tres hilos de tama5o mfnimo

de conconductor con un _rea de secci6n transversal de 2,5

mm 2.

[] Debe usarse un fusible de suministro de 30 A y deber_

inctuirse un interruptor con un contacto de separaci6n en

ambos polos que provea una desconexi6n compteta bajo

condiciones de voltaje excesivo de categorfa Ill en el

cableado fijo, de acuerdo con las normas de cableado

locales. La secadora deber_ colocarse de manera tat que

el interruptor de desconexi6n este f_cilmente accesible

para et usuario.

[] La secadora viene provista con una abrazadera de sujeci6n

para cables, la cuat debe apretarse at completar el cableado.

Las terminales electricas principales est_n ubicadas detr_s

del peque_o panel de acceso trasero (cubierta del bloque

terminal), y las conexiones deben hacerse de acuerdo alas

marcas del terminal. Recuerde que debe volver a colocar el

panel de acceso del terminal (cubierta del btoque terminal).

NOTA: De acuerdo a la Directiva EMC Europea (2004/108/EC),

la impedancia m_xima del sistema de suministro de etectricidad

m_xima a ta cuat la secadora etectrica debe estar conectada

es 0,29 Ohm + j0,18 Ohm.

"a,

Peligro de descarga el_ctrica

i_sta es una secadora de 3hilos y debe estar

conectada atierra.

No haga la conexi6n a tierra sobre una tuberia de gas.

No seguir estas instrucciones puede ocasionar

la muerte, incendio o lesiones graves.

Si los c6digos lo permiten y se emplea una ligadura de conexi6n

a tierra adicionat, es recomendable que un etectricista calificado

determine si la trayectoria de conexi6n a tierra de la ligadura es

adecuada.

M_todo recomendado de conexi6n a tierra

[] Es su responsabitidad ponerse en contacto con un instalador

electrico catificado para asegurarse de que la instataci6n

electrica sea adecuada y de conformidad con todos los

c6digos y ordenanzas locales.

24

Peligro de Incendio

Use un conducto de escape de metal pesado.

No use un conducto de escape de pl_stico.

No use un conducto de escape de aluminio.

No seguir estas instrucciones puede ocasionar

la muerta o incendio.

ADVERTENClA: Para reducir el riesgo de incendio,

esta secadora DEBE VENTILARSE HACIA EL EXTERIOR.

[] Deber_ proveerse una ventilaci6n adecuada para evitar

el contraflujo de gases de aparatos que consuman otros

combustibles, incluidos fuegos abiertos, en la habitaci6n (per

ejemplo, el fiujo de aire disponibte que entre en la habitaci6n

deber_ coincidir con el flujo de aire que sate de la misma).

[] El conducto de escape de la secadora no puede

descargarse en un conducto de humo usado para humos de

salida de aparatos que consumen gas u otros combustibles,

una chimenea, pared, techo, espacio oculto de un edificio o

cualquier otto conducto usado para la ventilaci6n.

[] No use una capota de ventilaci6n con pestillo magnetico.

[] No instate el conducto de escape de metal flexible en

paredes, techos o pisos encerrados.

[] Deben usarse abrazaderas y conductos de escape de metal

pesado de 102 mm (4").

[] Utilice abrazaderas para sellar todas las juntas. No debe

conectarse ni asegurarse el conducto de escape con

tornitlos ni con ning0n otto dispositivo que se extienda

hacia el interior de dicho conducto y atrape petusa.

No utilice cinta para conductos.

IMPORTANTE: Observe todos los c6digos y reglamentos

aplicables.

Use un conducto de escape de metal pesado. No use conducto

de escape de pt_stico o de hoja de metal.

Se recomienda un conducto de escape de metal r[gido para

evitar que se aptaste o se tuerza.

El conducto de escape de metal flexible debe extenderse y

sostenerse per complete cuando la secadora est_ en su

ubicaci6n final. Quite el exceso del conducto de metal flexible

para evitar que se doble y se tuerza, 1ocual dar_ lugar a una

reducci6n del flujo de aire y a un rendimiento insuficiente.

Una capota de ventilaci6n debe tapar el conducto de escape

para evitar et ingreso de roedores e insectos at edificio.

La capota de ventilaci6n debe estar at menos a 305 mm (12") del

piso o de cuatquier objeto que pueda encontrarse en et paso del

escape (tales come flores, piedras o arbustos).

Si se usa un sistema de ventilaci6n existente, limpie la pelusa

que est_ en toda la longitud del sistema y aseg0rese de que ta

capota de ventilaci6n no este obstruida con pelusa. Reemplace

cuatquier conducto de escape de pt_stico o de hoja de metal per

uno de metal rfgido o flexible.

Planifique la instalaci6n a fin de usar et menor nOmero posible de

codes y vueltas.

Flujodeairede escape

A. Bueno

B. Mejor

Cuando use codes o haga vueltas, deje todo el espacio que sea

posible. Dobte el conducto graduatmente para evitar torceduras.

La salida de ventitaci6n est_ ubicada en et centre de la parte

posterior de la secadora inferior.

El conducto de escape puede ser dirigido hacia arriba, hacia

abajo, a la izquierda, derecha, detr_s de ta secadora o

directamente hacia atr_s per la parte posterior de la misma.

Largo del sistema de ventilaci6n

La Iongitud m_xima del sistema de ventilaci6n depende del tipo

de conducto que se use, et nOmero de codes y et tipo de capota

de ventilaci6n.

Longitud m_xima del conducto de escape

Capotas de ventilaci6n de 102 mm (4")

Angularde

Caja Persiana 64mm(2Y/')

co uotoq

de escape de

metal rigido

........................................r; r i r; r; r

NOde vueltas Capota de ventilaci6n tipo caja Capota de

de900 ytipopersiana ventilaci6nangular

0 39,6 m (130 pies) 39,3 m (129 pies)

1 38,1 m (125 pies) 36,3 m (119 pies)

2 35,1 m (115 pies) 33,2 m (109 pies)

3 32,3 m (106 pies) 30,5 m (100 pies)

4 98 m (98 pies) 28 m (92 pies)

Si la secadora est_ instatada en un _rea cerrada tal come un

dormitorio, ba_o o armario, deber_n tomarse las provisiones

necesarias para que haya aire suficiente para la combusti6n y la

ventitaci6n. (Verifique tos c6digos y reglamentos apticables.) Vea

"lnstrucciones para la instataci6n empotrada o en armario" en la

secci6n "Requisites de ubicaci6n'.

Se prefiere una capota de satida de 102 mm (4"). AOn as¿, podr_

usarse una salida de escape de 64 mm (21/2").Una salida de

64 mm (21/2'') ocasiona mayor contrapresi6n que los otros tipos

de capotas. Para una instalaci6n permanente, se necesita un

sistema fijo de ventilaci6n.

25

Ventilaci6n para m_ltiples secadoras

[] Puede usarse un conducto principal para ventitar un grupo

de secadoras. El conducto principal debe set del tamafio como

para eliminar 5663 I/min (200 pies c0bicos pot minuto) de aire

pot secadora. Pueden usarse filtros de pelusa de gran

capacidad con disefio apropiado en el conducto principal

si se revisan y se limpian frecuentemente. La habitaci6n

en donde esten ubicadas las secadoras deber_ tenet aire

suficiente o mayor de todas las secadoras en la habitaci6n.

[] Un juego de compuerta de contratiro es necesario y esth

disponibte de un distribuidor de productos de lavanderfa

comerciat y debe instatarse en cada conducto de escape

de las secadoras para evitar que el aire de escape regrese

a las secadoras y para mantener el escape en balance con

la ventilaci6n principal. Se requieren aberturas de vuetta

de aire sin obstrucci6n.

Cada conducto de escape debe entrar en el conducto principal

a un _ngulo que apunte en la direcci6n del flujo de aire. Los

conductos de escape que entren pot et lado opuesto deben

atternarse para tograr que el aire de escape reduzca su

interferencia con otros conductos de escape.

El hngulo m_ximo de cada conducto que entra en et conducto

principal deberh set no mhs de 30 °.

A. Conducto de escape individual de la secadora

B. Conducto principal

Mantenga las aberturas de aire libres de los gases de los Ifquidos

de timpieza en seco. Los gases producen _cidos, los cuales

pueden dafiar las secadoras y los artfcutos que se esten secando

cuando pasan a traves de las unidades de calentamiento de las

secadoras.

Si no puede usarse una capota de ventilaci6n:

Espacio minimo de 300 mm

(12") por encima de cualquier

acumulaci6n de nieve, hielo o

desechos tales como hojas.

A. Capota de ventilacidn

o code

B. Pared

C. Conducto colector

principal

D. Conducto horizontal

E. Code curvado a 180°

F. Conducto vertical

G. Techo

t

610mm(24")

min.sobreel

punto m_salto

deledificio

C

G

El extremo exterior del conducto principal debe tenet un codo

curvado dirigido hacia abajo. Si et conducto principal viaja

verticalmente a traves del techo, en tugar de la pared, instate un

codo curvado a 180° en el extremo del conducto de escape, pot

Io menos a 610 mm (2 pies) sobre ta parte m_s alta del edificio.

La abertura de la pared o det techo debe tenet un di_metro de

13 mm (1/2")mhs grande que el di_metro del conducto. El

conducto debe estar centrado en la abertura.

No instale una malta methtica ni una tapa sobre et extremo

det conducto.

p • 7 •

INSTRUCCIONESDE INSTALACION-SECADORAELECTRICA

Peligro de peso excesivo

Use dos o m_s personas para mover einstalar

|a secadora,

No seguir esta instrucci6n puede ocasionar una

lesi6n en la espalda u otto tipo de lesiones.

2. Remueva la cinta de las esquinas frontales de la secadora.

Abra la secadora y saque los paquetes que contienen la bolsa

con documentos y las piezas. Limpie el interior det tambor

minuciosamente con un patio h0medo.

3. Tome dos de los esquinates de cart6n de la caja y col6quelos

sobre el piso, en la parte posterior de la secadora. Sujete con

firmeza el cuerpo de la secadora y cot6quela con cuidado

sobre su parte posterior, encima de los esquinates de cart6n.

4. Con una de tas patas a mano, ffjese en las ranuras para

encontrar la marca en forma de diamante. Hasta ahf es

donde la pata debe introducirse en et orificio.

NOTA: Destice la secadora sobre un pedazo de cart6n o

madera dura antes de moverta pot et piso para no dafiar et

acabado de este.

1. Con la ayuda de dos o m_s personas, mueva la secadora

at lugar deseado para su instataci6n.

26

5. Comience a atomitlar las patas niveladoras en los orificios

con la mano. (Use una peque_a cantidad de detergente

Ifquido para tubricar tas roscas det tornitlo, y hacer de esa

manera m_s f_cil el girar las patas.) Use una Itave de tuercas

de 25 mm (1") o una ltave de cubo para terminar de girar tas

patas, hasta Ilegar a la marca con forma de diamante. Luego

haga encajar una cubierta protectora sobre cada pata.

Ahora ponga la secadora de pie.

6. Quite el cart6n o madera que se encuentra debajo de la

secadora. Incline las patas de la secadora hacia arriba o hacia

abajo hasta que la misma quede nivetada.

Peligro de descarga el_ctrica

_:sta es una secadora de 3hilos ydebe

estar conectada a tierra.

Apriete firmemente todas las conexiones el_ctricas.

No seguir estas instrucciones puede causar la rnuerte,

incendio, odescarga electrica.

Esta secadora se ha suministrado sin cable etectrico ni enchufe y

debe set conectada pot un electricista catificado. Vea "Requisitos

etectricos".

1. Usando una abrazadera de 102 mm (4"), conecte el

conducto de escape a ta salida de aire en la secadora. Si se

conecta a un conducto de escape existente, aseg0rese de

que el mismo este limpio. El conducto de escape de la

secadora debe encajar sobre la satida de aire de la secadora

y dentro de la capota de ventilaci6n. Cerci6rese de que et

conducto de escape este asegurado a ta capota de

ventitaci6n con una abrazadera de 102 mm (4").

2. Mueva la secadora a su posici6n final. No aptaste ni

retuerza el conducto de escape. AsegOrese de que la

secadora este nivetada.

1. Con la secadora en su posici6n final, coloque un nivet sobre

la secadora, primero de tado a lado; luego de adelante para

atr_s. Si la secadora no est_ nivelada, ajuste las patas de la

secadora hacia arriba o hacia abajo hasta que este nivetada.

2. Conecte el suministro de energia.

3. Revise el funcionamiento de la secadora:

Presione el bot6n para seleccionar un ciclo completo

y deje que la secadora funcione durante cinco minutos

pot lo menos. La secadora se detendr_ cuando se haya

terminado el tiempo.

NOTA: La puerta de la secadora se debe cerrar para que la

misma funcione. Cuando se abre la puerta, la secadora se

detiene pero et temporizador continOa funcionando. Para

hacer que la secadora empiece un ciclo de nuevo, cierre

la puerta y presione el bot6n de un programa.

4. Ponga la secadora en marcha y permita que termine

un cicto completo, para asegurarse de que este funcionando

adecuadamente.

INSTRUCCIONESDEMANTENIMIENTO

Instrucciones de mantenimiento:

m Limpie el fittro de petusa despues de cada cicto.

m Eliminaci6n de pelusa acumutada:

•En et interior de la carcasa de la secadora:

Seg0n et uso de la secadora, se debe quitar la pelusa cada

2 a5os, o con m_s frecuencia. La limpieza deber_ efectuarla

una persona calificada.

•En et conducto de escape:

Seg0n et uso de la secadora, se debe quitar la pelusa cada

2 a5os, o con mhs frecuencia.

Si la secadora no funciona, revise Io siguiente:

[] Que el suministro electrico este conectado.

[] Que et cortacircuitos no se dispar6 o el fusible de la casa

no est_ quemado.

[] Que la puerta este cerrada. Escuche detenidamente para oft

cuando se activa el (los) interruptor(es) de la puerta.

[] Que et bot6n de ciclos seleccionado se ha presionado con

firmeza y la pantatta muestra la duraci6n del cicto.

P

AYUDA0SERVICIOTECNICO

Para obtener asistencia adicional

Si necesita asistencia adicional, puede escribir o Itamar

con cuatquier pregunta o duda a:

Whirlpool UK Ltd.

209 Purtey Way

Croydon

CR9 4RY

U.K.

Tetefono: 0208 649 5000

27

COMOINVERTIREL SENTIDODEAPERTURADELAPUERTA

Se puede invertir et sentido de apertura de la puerta det lado

derecho al lado izquierdo, si Io desea.

Coloque una toalla o un pa_o suave sobre la secadora

o la superficie de trabajo, para evitar da_ar la superficie.

1. Quite 3 de los 4 tornillos que sostienen ta bisagra de la puerta

sobre el panel frontal de la secadora. Afloje parcialmente el

tomillo con ojo de cerradura restante y levante la puerta det

tomillo para separarla.

Afloje el

tomillo

_ de

cerradura

A. Panel frontal de la secadora

B. Ensamblaje de la puerta

5. Gire la puerta exterior 180 °.

1. Use un peque_o destomiltador de hoja plana para quitar las

2 cintas de los tapones de la puerta interior. Destice la cabeza

del destornillador debajo de los tapones, siendo cuidadoso

de no rayar la superficie interior de la secadora. Lev_ntetos.

2. Coloque et ensambtaje de la puerta sobre una superficie

ptana previamente preparada, con el lado interior (ensamblaje

interior de la puerta) mirando hacia arriba.

3. Quite los 6 tornillos Phillips para liberar el ensamblaje exterior

de la puerta del ensamblaje interior de la puerta, como se

indica a continuaci6n. Vea la ilustraci6n. Es importante que

quite solamente los 6 tomillos indicados.

4. Levante el ensamblaje interior de la puerta y s_queto del

ensamblaje exterior de la puerta.

2. Quite los 4 tomiltos que sostienen la bisagra de la puerta

interior y mueva la bisagra al lado opuesto. Vuelva a instatar

los 4 tomiltos.

_isagra de

la puerta

3. Reinstate las cintas de los tapones en et lado opuesto

de la puerta interior.

4. F[jese si hay huetlas digitates en el vidrio. Limpie et vidrio

si es necesario.

28

5. Coloque el ensamblaje interior de la puerta dentro det

ensamblaje exterior de la puerta. Para que encaje

correctamente, el borde del ensambtaje interior de la puerta

encaja completamente dentro det borde det ensamblaje

exterior de la puerta.

2. Quite et tope con un destomillador Phillips.

3. Instate et tope en et lado opuesto.

6. Vuelva a colocar los ensamblajes interior y exterior de la

puerta con los 6 torniltos.

1. Use un peque_o destornillador de hoja plana para quitar

la cinta det tap6n del tado de apertura de la puerta de la

secadora. Destice la cabeza del destornitlador debajo de los

tapones, siendo cuidadoso de no rayar la superficie de la

secadora. Levante lentamente la tira de pt_stico de la

secadora para evitar que se deforme la cinta det tap6n.

1. Vuetva a sujetar la puerta at panel frontal de ta secadora con

los 4 tomitlos. Instale parcialmente el tornilto con ojo de

cerradura primero y haga encajar el ojo de cerradura en la

bisagra sobre el tornilto. Despues instate los 3 tomiltos

restantes y apriete todos los 4 tomiltos.

Instale

esto

tomillo

A. Panel frontal de la secadora

B. Ensamblaje de la puerta

2. Ffjese si hay huetlas digitales en el vidrio. Limpie el vidrio

si es necesario.

3. Cierre la puerta y compruebe que se cierra con seguridad.

A. Cinta de los tapones

B. Tope de la puerta

29

Pp

PROGRAMACIONDEL CONTROLELECTRONICO

Peiigro de descarga el_ctrica

Desconecte e{ suministro de energia

antes de darle servicio.

Vueiva aco{ocar todas {as piezas y paneies

antes de poner{o a funcionar.

No seguir esta instrucciSn puede ocasionar

la muerte odescarga el_ctrica.

iMPORTANTE

Descarga electroe_tica {DES)

Componentes electr_nicos sensibles

La descarga etectroest_tica se encuentra presente en cualquier

lugar. Las descargas electroest_ticas pueden da_ar o debititar

el ensambtaje del control electr6nico. El nuevo ensambtaje det

control puede parecer que funciona bien despues de que se

haya terminado la reparaci6n, pero podr[an ocurrir fallos en una

fecha posterior debido a la tensi6n provocada pot la descarga

electroest_tica.

[] Utilice una correa antiest_tica. Conecte la correa al punto

verde de conexi6n a tierra, o a una parte de metal del

aparato que no este pintada.

-O BEN-

Toque repetidamente con su dedo un punto verde de conexi6n

a tierra, o a una parte de metal del aparato que no este pintada.

[] Antes de sacar la pieza de su paquete, toque con la bolsa

antiest_tica un punto verde de conexi6n a tierra o una parte

de metal del aparato que no este pintada.

[] Evite tocar las piezas electr6nicas o los contactos de los

terminates; manipule el ensambtaje del control electr6nico

solamente por los bordes.

[] Cuando vuelva a empaquetar el ensamblaje del control

electr6nico que haya fallado en una bolsa antiest_tica,

observe las instrucciones arriba mencionadas.

PANTALLA

Despues de que se ha instalado la secadora y se ha conectado a}

suministro de energ[a, la pantalla mostrar_ '0 minutes' (0 minutos).

Una vez que la secadora se ha conectado al suministro electrico

y la puerta de la secadora se ha abierto y cerrado, la pantalla

destellarA 'SELECT CYCLE'.

WHITES PERM.

AND COLORS PRESS DELICATES

|NFORMACION GENERAL PARA EL USUAR|O

Aparece 'out of order' (fuera de servicio) en la pantalia

Esta condici6n indica que la secadora es inoperante. AI mensaje

rotatorio le seguir_ un cSdigo de diagn6stico o de falto.

Aparece '0 Minutes' (0 minutos) en la pantalla

Esta condici6n indica que el aparato no puede usarse hasta que se

abra y se cierre la puerta, Io cual reanuda el funcionamiento normal.

Si un interruptor de una puerta falla, este se debe reemplazar antes

de que se pueda reanudar el funcionamiento normal.

Inicio en frio (primer uso)

La secadora est_ programada de f_brica como se describe a

continuaci6n:

[] Tiempo de secado de 45 minutos.

Inicio con calor (despu_s de un corte de corriente)

Si un ciclo se encontraba funcionando cuando ocurri6 un corte

de corriente, unos segundos despues de que la misma se

reestablezca, destellar_ 'RESELECT CYCLE' (Volver a elegir el cic}o)

en {a pantatla. Esto es para indicar la necesidad de que se presione

un botSn de selecci6n de telas para reiniciar la secadora.

La secadora se prepara previamente para una operaci6n con ciclo

gratuito, de manera que se puede poner a funcionar sin pago.

30

SICUREZZADELUASCIUGATRICE

La sicurezza dell'utente e degli altri e {ondamentale.

II presente manuale e I'elettrodomestico stesso contengono numerosi importanti messaggi sulta sicurezza.

Leggere e seguire sempre tutti i messaggi di sicurezza.

Questo eil simbolo che indica un pericolo.

Questo simbolo avverte I'utente dei possibili pericoli mortali per see per gli altri.

Tutti i messaggi di sicurezza sono contrassegnati dal simbolo di altarme sicurezza e dalle parole

"PERICOLO" o "AVVERTENZA". Significato:

Pericolo di morte o di lesioni gravi in caso di mancata

osservanza immediata delle istruzioni.

Pericolo di morte odi lesioni gravi in caso di mancata

osservanza deHe istruzioni.

Tutti i messaggi di sicurezza informano t'utente sulla tipologia del pericolo, su come ridurre il rischio di lesioni e su cosa puo

succedere in caso di mancata osservanza delte istruzioni.

PER LA TUA SICUREZZA

1. Non utitizzare o conservare benzina o altri materiali infiammabili nelt'apparecchiatura o netle sue vicinanze.

2. Non spruzzare l'aerosol nelte vicinanze detl'apparecchiatura quando e in funzione.

3. Non modificare I'apparecchiatura.

SMALTIMENTODELL'ASCIUGATRICE

Questo elettrodomestico _ stato contrassegnato in ottemperanza alia Direttiva Europea 2002/96/EC sulle Attrezzature

Elettriche ed Elettroniche da Smaltire (WEEE).

Assicurarsi che questo prodotto venga eliminato correttamente, in modo da evitare possibili conseguenze dannose per

I'ambiente e la salute umana, che potrebbero altrimenti sorgere dalla gestione errata dello smakimento dell'elettrodomestico

stesso.

II simbolo sul prodotto, o sui documenti che Io accompagnano, indica che questo elettrodomestico non deve essere trattato

come un rifiuto domestico. Deve, al contrario, essere consegnato al punto di raccolta previsto per il riciclaggio di attrezzature

elettriche ed elettroniche.

L'eliminazione deve essere eseguita in ottemperanza alle norme ambientali sullo smaltimento dei rifiuti.

Per ulteriori informazioni dettagliate sul trattamento, il recupero ed il riciclaggio di questo prodotto, si prega di contattare I'ufficio

municipale pig vicino, il servizio di smakimento dei rifiuti domestici oil negozio dove e stato acquistato questo prodotto.

31

REQUISITID'INSTALLAZIONE

......_:'!!;i_,_ii!;iii:;:_:_:_il¸¸¸¸¸¸,_:I'!_il;i,!!!:i:ii!'!:iii _i:!!!_¸ _i;ii:O,ii_i;;_iliiiiiii:_,Oiiiii_,:_ii!ii!_i;iJii,i,_,iii:;ii

Raccogliere gli attrezzi e i componenti necessari prima di iniziare

I'instaltazione. Legga e segua le istruzioni fornite di tutto I'attrezzo

elencato qui.

Attrezzi necessari:

I Chiavepertubi I Livello

da 200 mm (8") m Chiave a tubo da 8 mm

o da 250 mm (10") (5/16")

m Chiaveregotabile m Coltetlo muttiuso

da 200 mm (8")

o da 250 mm (10") m Morsetti per Io scarico

m Cacciavite a testa piatta m Pistota per presellatura e

presello (per I'instatlazione

m Cacciavite Phillips det nuovo scarico)

m Chiave regolabile con m Pinza

apertura a 2,5 cm (1") o

chiave a tubo esagonate m Spatola per stucco

(lama rigida)

Componenti in dotazione:

Rimuovere il sacchetto dei componenti dalt'asciugatrice.

Controllare che vi siano inctusi tutti i pezzi necessari.

m Protezione piede (4)

m Piede asciugatrice (4)

NOTA: Io schema del circuito della macchina _ situato att'interno

del pannello inferiore anteriore, tra i Fogli Tecnici.

Caratteristiche

tecniche:

220 -240 V, 50 Hz CA

Capienza

dell'asciugatrice:

9 Kg max.

Rischio di esplosione

Tenere materiali evapori infiammabili, quali benzina,

Iontani dall'asciugatrice.

Non installare in un garage.

La mancata osservanza di queste precauzioni pub

provocare la morte, esplosioni o incendi.

IMPORTANTE: rispettare le normative e le ordinanze governative.

[] Controllare i requisiti normativi: alcune normative limitano o

proibiscono rinstallazione di asciugatrici in garage, armadi o

luoghi dove si dorme. Contattare I'ispettore edilizio locale.

[] Non instattare su tappeti.

NOTA: non instattare I'asciugatrice in una zona esposta ad acqua

e/o intemperie.

Istruzioni di installazione incassata e in armadi

F:possibile instatlare I'asciugatrice incassata o in un armadio. Non

instattare I'asciugatrice dietro a una porta bloccabile, scorrevole o

con la cerniera nella parte opposta dell'asciugatrice.

Lo spazio di installazione e in miltimetri e rappresenta il minimo

consentito. Per agevolare le operazioni di instatlazione e

assistenza e per rispettare la conformit& con le normative Iocali,

opportuno considerare spazio aggiuntivo.

32

Se si instatta una porta dell'armadio, _ necessaria un'apertura non

ostruita nella parte superiore e inferiore. Sono accettabiti porte a

persiana o simili.

Lo scarico delt'asciugatrice deve essere diretto att'esterno.

Non instatlare altre apparecchiature a combustione nello stesso

armadio detl'asciugatrice.

Spazi minimi di installazione

o o

381 rnm

EC3CZZZ3-.

Omm

(o")

11................1

Omm

(0")

Vista frontate a incasso

356 rnrn

(14") max

Porta

dell'armadio

4

cl

/.... ]

14

+1 1_25mm(€")

Vista laterale armadio

Pu6 essere necessario disporre di spazio aggiuntivo per pareti, sportelli e porte,

oppure nel caso in cui venga utilizzato un gomito di scarico esterno.

(48 in._)

Vista

frontale

(24 in._)

76 mm (3")

Porta

Odell'armadio

76 mm (3")

+

*L'apertura rappresenta

il minimo per la porta

dell'armadio. Sono

accettabili porte a

persiana o simili.

Dimensioni deH'asciugatrice da 686 mm (27")

965 mm

(3_ _")

7 ¸

÷

25 mm

(1")

686 mm

(27") "======_

{

!

m

CCC]t _ {

VESTAFRONTALE

, i

ELETTRICA

102 mm (4")

_._358 mm-_

(14")

VESTAPOSTERIORE

t

715 mm

89(2m8%'')

203 mm

(8")

921 mm

(36[/4")

25 mm

(1")

736 mm

(29") 695 mm

2,...........j,

VISTA LATERALE

Uasciugatrice e sprovvista di cavo etettrico e presa. La

connessione a una fonte di etettricit& a fase singola deve essere

eseguita da un elettricista esperto, in rispetto della tensione

espressa sutta targhetta dei dati, tramite I'installazione di un cavo

fisso che rispetti i requisiti di cabtaggio Iocali e nazionali.

[] Utitizzare un cavo a sezione circolare a tre fill, con sezione

trasversale del conduttore di dimensioni minime di 2,5 mm2.

[] Utilizzare un fusibite di atimentazione da 30 A e incorporare

un interruttore dotato di separazione dei contatti in entrambi

i poll, che fornisca la disconnessione totate in condizioni di

sovratensione di categoria III al cablaggio fisso in conformit&

con i' requisiti di cabtaggio Iocali. Posizionare I'asciugatrice in

modo che I'interruttore di disconnessione sia facilmente

accessibile.

[] Uasciugatrice e provvista di una boccola per il morsetto del

cavo da serrare una volta terminato il cablaggio. I terminali

della fete elettrica sono posizionati dietro il piccolo pannello

di accesso posteriore (coperchio di blocco dei terminali).

Eseguire le connessioni rispettando i contrassegni dei

terminali. Ricordarsi di sostituire il pannello di accesso ai

terminati (coperchio di blocco dei terminati).

NOTA: in rispetto della Direttiva europea EMC (2004/108/CE),

I'impedenza massima del sistema di alimentazione elettrica a

cui connettere I'asciugatrice e dichiarata pari a 0,29 Ohm +

j0,18 Ohm.

Pericolo d} scossa elettrica

Si tratta di un'asciugatrice a tre fill da mettere a terra.

Non mettere a terra verso un tube di gas.

La mancata osservanza di queste istruzioni pub

causare morte, {ncend{ o gravi {esioni.

Qualora le normative Io consentano, si utitizza un cavo di messa a

terra aggiuntivo, facendo determinare a un etettricista esperto il

percorso adeguato.

Metodo d} messa a terra consigliato

[] Ricade sotto la responsabilit& delt'utente contattare

un elettricista esperto che garantisca che I'instattazione

elettrica sia adeguata e conforme a tutte le normative e

le ordinanze Iocati.

33

Rischio di incendio

Utilizzare uno scarico in metallo pesante.

Non utilizzare uno scarico in plastica,

Non utilizzare uno scarico in lamina metallica.

La rnancata osservanza di queste istruzioni pub

causare rnorte o incendi,

AWERTENZA: per ridurre il rischio di incendio, LO

SCARICO DELUASCIUGATRICE DEVE ESSERE DIRETTO

VERSO L'ESTERNO.

[] Fomire una ventilazione adeguata per evitare it riflusso

di gas att'interno della stanza, derivante da apparecchiature

a combustione, incluse le fiamme vive (ovvero il flusso di aria

disponibile all'intemo della stanza deve essere pari a quello

esterno).

[] Non far scaricare I'asciugatrice nella stessa canna fumaria,

parete, soffitto o spazio nascosto utilizzato per scaricare i

fumi generati da apparecchiature che bruciano gas o attri

combustibili, o qualsiasi attra apertura usata come scarico.

[] Non utilizzare cappe con blocco magnetico.

[] Non instaltare uno scarico in metatto flessibile in pareti,

soffitti o pavimenti chiusi.

[] Utitizzare morsetti e uno scarico in metalto pesante

da 102 mm (4").

[] Utilizzare i morsetti per sigillare tutti i raccordi. Non connettere

o fissare Io scarico con viti o attri dispositivi di fissaggio che si

estendano all'interno delto stesso ed attragano garza. Non

utilizzare nastro isolante.

IMPORTANTE: rispettare le normative e le ordinanze governative.

Utilizzare uno scarico in metallo pesante. Non utitizzare uric

scarico in ptastica o lamina metaltica.

Si consiglia uric scarico in metalto rigido per evitare piegature

e attorcigliamenti.

Stendere comptetamente Io scarico in metallo flessibite e

sostenerlo quando I'asciugatrice si trova in posizione finale.

Eliminare Io scarico in metalto flessibile in eccesso per evitare

cedimenti e attorcigliamenti che ridurr_ il flusso dell'aria e

rendere scarse le prestazioni.

Coprire Io scarico con una cappa per evitare I'ingresso di roditori

e insetti at edificio.

La cappa di scarico deve trovarsi ad atmeno 305 mm (12") da

terra o dagli altri oggetti presenti nel raggio di azione detlo scarico

(quail fiori, pietre, cespugli).

Se si utitizza un impianto di scarico esistente, putire tutto il

sistema, accertandosi chela cappa non sia intasata con garza.

Sostituire gli eventuati scarichi in plastica o lamina metattica con

scarichi in metatto rigido o flessibite.

34

Piano di instaltazione per utitizzare il numero minimo di gomiti

e curve.

Flussod'ariadi scarico

A. Migliore

B. Buono

Quando si utilizzano gomiti o curve prevedere il maggiore spazio

possibile. Piegare Io scarico graduatmente per evitare

attorcigliamenti.

Uuscita di scarico si trova at centro della parte posteriore

detl'asciugatrice.

possibile instradare Io scarico verso I'atto, il basso, a destra o a

sinistra, dietro I'asciugatrice o direttamente al di fuori della parte

posteriore.

Lunghezza dell'impianto di scarico

La lunghezza massima delt'impianto di scarico dipende dal tipo

di scarico utitizzato, dal numero di gomiti e dal tipo di cappa,

Lunghezza massima dello scarico

Cappe di scarico 102 mm (4")

Angotata,

Quadrata Persiana 64 mm (2Y_")

metallo rigido

N. di curve da 90 ° Cappa quadrata e a persiana Cappa angolata

0 39,6 m (130 piedi) 39,3 m (129 piedi)

1 38,1 m (125 piedi) 36,3 m (119 piedi)

2 35,1 m (115 piedi) 33,2 m (109 piedi)

3 32,3 m (106 piedi) 30,5 m (100 piedi)

4 98 m (98 piedi) 28 m (92 piedi)

Se I'asciugatrice viene instatlata in un'area ristretta, quale una

camera da letto, un bagno oun armadio, fornire aria a sufficienza

per la combustione e la ventilazione (rispettare le normative e le

ordinanze governative). Consuttare "lstruzioni di instaltazione a

incasso e in armadi", netla sezione "Requisiti per il

posizionamento".

preferibile una cappa con uscita da 10,2 cm (4") Tuttavia, 6

possibile utilizzare una cappa di scarico con uscita da 64 mm

(2Vd'). Una cappa di scarico con uscita da 64 mm (2Vd') genera

una pressione maggiore rispetto agli attri tipi di cappa. Per

instattazioni permanenti, 6necessario un impianto di scarico fisso.

Scarico di asciugatrici multiple

[] Per Io scarico di un gruppo di asciugatrici 6possibite

utitizzare uno scarico principate. Lo scarico principale deve

avere dimensioni tati da rimuovere 5663 I/min (200 CFM)

d'aria per asciugatrice. Nello scarico principate sono

utilizzabiti filtri in garza di grande capacit_ progettati

appositamente. La stanza in cui vengono sistemate le

asciugatrici deve prevedere un rinnovo d'aria uguate o

maggiore at flusso d'aria di tutte le asciugatrici presenti.

[] Ft necessario it kit di attenuazione del ritorno d'aria disponibite

presso i rivenditori di lavatrici e va installato nelto scarico di

ciascuna asciugatrice per evitare it ritorno dell'aria e per

mantenere Io scarico in equilibrio all'interno detlo scarico

principate. Sono richieste delle aperture di ritomo d'aria non

ostruite.

Ciascuno scarico deve entrare netto scarico principale con un

angolo che punta nella direzione del flusso d'aria. Sfalsare gli

scarichi che entrano dal lato opposto per ridurre I'interferenza

dell'aria di scarico con gli attri scarichi.

Uangolo massimo di ciascuno scarico che entra in quetlo

principale non deve superare i 30 °.

A

A. Scarico asciugatrice singola

B. Scarico principale

Tenere le aperture dell'aria libere da fumi dei fluidi della putizia a

secco. I fumi generano acidi, che quando passano attraverso te

unit& di riscaldamento dell'asciugatrice, possono danneggiare

asciugatrici e carichi in fase di asciugatura.

Posizionare un coperchio a sifone sutto scarico principate per

la pulizia periodica detl'impianto di scarico.

Se _ impossibile utilizzare una cappa di scarico:

C

A. Cappa di scarico

o gomito

B. Parete

C. Scarico del collettore

principale

D. Scarico orizzontale

E. Gomito da 180°

F. Scarico verticale

G. Tetto

i Min. 300 mm (12") di spazio

contro I'accumulo di neve,

ghiaccio, detriti tipo foglie.

610 mm (24")

min. oltre il

punto pill alto

dell'edificio

G

i

.................C

L'estremit& esterna detlo scarico principate deve essere dotato di

un gomito diretto verso il basso. Se Io scarico principate si sposta

verticatmente sut tetto, piuttosto che sulla parete, instattare un

gomito da 180° sutl'estremit& delto scarico almeno 610 mm (2

piedi) oltre il punto piQ alto delt'edificio. Uapertura sutta parete o

sul tetto deve avere un diametro di 13 mm (1Z_")maggiore di

quello delto scarico. Centrare Io scarico nell'apertura.

Non instatlare filtri o tappe oltre I'estremith detlo scarico.

ISTRUZIONID'INSTALLAZIONE

Rischio di altezza eccessiva

Per spostare e installare I'asciugatrice occorrono due o

pi_ persone,

La mancata osservanza pub risultare in lesioni alia

schiena odi altro tipo,

NOTA: far scivolare I'asciugatrice su cartone o pannetli prima

di spostarla per evitare di danneggiare il pavimento.

1. Per spostare I'asciugatrice in posizione di instattazione

occorrono due o piQ persone.

2. Rimuovere il nastro dagli angoli anteriori dell'asciugatrice.

Aprire I'asciugatrice e rimuovere le confezioni contenenti la

documentazione e i componenti. Putire a fondo la parte

intema det tamburo con un panno umido.

3. Prendere due angoli di cartone della confezione e posizionarti

sul pavimento nella parte posteriore dell'asciugatrice. Afferrare

saldamente il corpo dell'asciugatrice distendendola sutla parle

posteriore sugli angoli di cartone.

4. Reggendo uno dei piedini, controllare le creste cercando il

segno a forma di diamante. E questo il modo in cui il piede

deve entrare nel foro.

5. Cominciare ad avvitare a mano i piedi di regolazione nei fori

(utilizzare una piccola quantit& di liquido detergente per

lubrificare le filettature, per rendere piQ semplice il movimento

di rotazione). Utilizzare una chiave o una chiave a tubo da

25 mm (1") per completare I'avvitamento dei piedi fino a

raggiungere il segno a forma di diamante. Posizionare una

protezione sotto ciascun piede.

Sollevare I'asciugatrice.

6. Rimuovere il cartone oil pannello rigido. Regolare i piedi

detl'asciugatrice verso l'atto o verso il basso fino a quando

I'asciugatrice non e a livello.

35

Pedcolo di scossa elettrica

SJtratta di un'asciugatrJce atre fiJi da mettere a terra.

Serrate in modo saJdo tutte le connessioni elettrJche.

La mancata osservanza di queste precauzioni pub

provocare Jamorte, incendi o scosse elettrJche.

L'asciugatrice 6sprovvista di cavo elettrico e presa, la

connessione deve essere eseguita da un etettricista esperto.

Consuttare i "Requisiti etettrici".

1. Utilizzando un morsetto da 102 mm (4"), connettere

Io scarico att'uscita di scarico dell'asciugatrice. Se si collega

a uno scarico esistente, verificare che Io scarico sia pulito.

Lo scarico dell'asciugatrice deve trovarsi fuori I'uscita dello

scarico e alt'interno della cappa di scarico. Verificare che

Io scarico sia fissato alta cappa tramite un morsetto da

102 mm (4").

2. Spostare t'asciugatrice nella posizione finale. Non piegare o

attorcigliare Io scarico. Verificare che Io scarico sia a livetlo.

i

1. Quando I'asciugatrice si trova in posizione finale, posizionare

una tivella sutla parte superiore prima da destra a sinistra e poi

dalla parte anteriore a quella posteriore. Se I'asciugatrice non

6a livello, regolare i piedini verso I'atto o verso il basso.

2. Accendere l'alimentazione.

3. Controltare il funzionamento detl'asciugatrice:

Premere il pulsante di ciclo. Utilizzando un ciclo compteto,

lasciare l'asciugatrice in funzione per atmeno cinque minuti.

Quando il tempo 6trascorso I'asciugatrice si ferma.

NOTA: chiudere Io sportello dell'asciugatrice per

consentime il funzionamento. Quando Io sportello 6aperto

I'asciugatrice si ferma mail timer continua ad funzionare.

Per riavviare I'asciugatrice, chiudere Io sportetlo e premere

il putsante di ciclo.

4. Avviare I'asciugatrice e far completare il ciclo completo

per verificarne il funzionamento corretto.

ISTRUZIONIPER LAMANUTENZIONE

Istruzioni di manutenzione:

m Pulire il filtro in garza dopo ogni cicto.

m Rimozione della garza accumulata:

•Datla parte interna dell'asciugatrice:

Rimuovere la garza ogni 2 anni o piO spesso, in base

att'utitizzo delt'asciugatrice. La putizia deve essere eseguita

da personale qualificato.

•Datto scarico:

Rimuovere la garza ogni 2 anni o piO spesso, in base

atl'utilizzo delt'asciugatrice.

Se I'asciugatrice non funziona controllare che:

[] L'atimentazione elettrica sia connessa.

[] L'interruttore di circuito non sia scattato oil fusibile non sia

bruciato.

[] Lo sportello sia chiuso. Fare attenzione a sentire I'attivazione

degli interruttori delto sportetlo.

[] II pulsante di ciclo sia stato premuto esut display appare

la durata det ciclo.

ASSISTENZA0MANUTENZIONE

Per ulteriore assistenza

Se 6necessaria ulteriore assistenza, 6possibile scrivere o

chiamare per una qualsiasi domanda o probtema a:

Whirlpool UK Ltd.

209 Purtey Way

Croydon

CR9 4RY

U.K.

Tetefono: 0208 649 5000

36

INVERSIONEDELLAROTAZIONEDIAPERTURA

La rotazione di apertura dello sportello pu6 essere configurata

verso destra o verso sinistra, in base alta necessit&

Collocare una tovaglia o un panno morbido sulla parte superiore

dell'asciugatrice o dell'area di lavoro per evitare danneggiamento

della superficie.

1. Rimuovere 3 delle 4 viti della cemiera detto sportello sul

pannelto frontate dell'asciugatrice. Altentare parzialmente

la vite restante sul foro a forma di serratura e far scivolare

Io sportello fuori della vite.

\

Allentare

la vite

del foro

a forma

di

serratura

5. Ruotare il pannetlo estemo di 180°.

1.

(

Usare un piccolo cacciavite a lama per rimuovere i due tappi

a linguetta dallo sportello interno. Far scivotare la testa del

cacciavite al di sotto dei tappi accertandosi di non graffiare

la superficie intema detlo sportetlo. Sollevare.

A. Pannello anteriore dell'asciugatrice

B. Gruppo sportello

2. Appoggiare il gruppo detlo sportetlo su una superficie piana

preventivamente predisposta con la parte interna (gruppo

sportello interno) rivolto verso I'atto.

3. Rimuovere le 6 viti Phillips per sganciare il gruppo sportello

esterno dal gruppo sportello interno come indicato sotto.

Consultare I'illustrazione. E importante che vengano rimosse

solo le 6 viti indicate.

2. Rimuovere le 4 viti che fissano la cerniera dello sportei{o interno

e spostare la cerniera suli'altro lato. Reinstaliare le 4 viti.

Cemiere

sportello

4. Separate il gruppo sportello interno dal gruppo sportello esterno.

3. Reinstallare i tappi a linguetta sut lato opposto detlo sportetlo

interno.

4. Verificare che non vi siano impronte sul vetro. Putire il vetro se

necessario.

37

5. Collocare il gruppo sportello interno dentro il gruppo sportello

estemo. Per un corretto inserimento, il bordo del gruppo

sportello interno deve trovarsi completamente att'intemo det

bordo det gruppo sportello esterno.

2. Rimuovere il battente con un cacciavite Phillips.

3. Instattare il battente sul lato opposto.

6. Riassembtare i gruppi sportetlo intemo ed estemo con le 6 viti.

[

1. Usare un piccolo cacciavite a lama per rimuovere i tappi

datl'apertura dello sportello dell'asciugatrice. Far scivolare ta

testa del cacciavite at di sotto dei tappi accertandosi di non

graffiare la superficie dell'asciugatrice. Soltevare lentamente

la linguetta di plastica datt'asciugatrice per evitare che i tappi

a linguetta si deformino.

1. Riapplicare Io sportetto at pannello anteriore dell'asciugatrice

servendosi delle 4 viti. Per primo installare parziatmente la vite

det foro a forma di serratura, quindi aggiustare il foro a forma

di serratura netla cemiera sopra atta vite. A questo punto,

instaltare le 3 viti rimanenti e stringere tutte e 4 le viti.

Istallare

questa

vite per

A. Pannello anteriore dell'asciugatrice

B. Gruppo sportello

2. Verificare che non vi siano impronte sul vetro. Pulire il vetro,

se necessario.

3. Chiudere Io sportetlo e verificare che sia agganciato in

maniera sicura.

A. Tappo a linguetta

B. Battente dello sportello

38

CONFIGURAZIONEDEI CONTROLLIELETTRONICI

Pericolo di scossa elettrica

Scollegare I'alimentazione prima

della manutenzione.

Sostituire tutte le patti e i pannelli

prima di eseguire le operazioni.

La mancata osservanza di queste precauzioni

pub provocare la morte oscosse elettriche.

|MPORTANTI_

Scarica eleitrostatica {ESD)

Componenti eleitronici sensibili

L'ESD _ presente ovunque. L'ESD potrebbe danneggiare o

indebolire il gruppo dei controlli elettronici. II nuovo gruppo

comandi potrebbe tornare a funzionare bene dopo una

riparazione ma potrebbe verificarsi un guasto successivo

dovuto alto stress da ESD.

[] Usare un bracciale da polso antistatico. Collegare il bracciate

da polso al punto verde del coltegamento di terra oppure al

metallo non verniciato delt'elettrodomestico.

-OPPURE-

Sfiorare ripetutamente con un dito il punto verde del

coltegamento di terra o it metalto non verniciato

dell'elettrodomestico.

[] Prima di rimuovere ta parte dalla confezione, mettere la sacca

antistatica a contatto con un punto verde di coltegamento di

terra oppure con it metallo non verniciato

delt'elettrodomestico.

[] Evitare di toccare le parti etettroniche o i contatti del

terminate; maneggiare il gruppo dei controlli elettronici

esclusivamente dai bordi.

[] Nel riconfezionare il gruppo dei controlli elettronici guasto

nella sacca antistatica, osservare le istruzioni fornite sopra.

DISPLAY

Dopo I'instatlazione e il collegamento delt'asciugatrice

atl'alimentazione, sul display viene visuatizzato '0 minutes'.

Una volta che l'asciugatrice e stata coltegata e che Io sportello

aperto e richiuso, sut display apparira 'SELECT CYCLE'.

WHITES PERM.

AND COLORS PRESS DEMCATES

|NFORMAZIONI GENERALI PER UUTENTE

'out of order' visualizzato sul display

Questa condizione indica che I'elettrodomestico non _ in funzione.

Dopo il messaggio seguirh itcodice di detenzione di guasto o

diagnostico.

'0 Minutes' visualizzato sul display

Questa condizione indica che I'elettrodomestico non pu6 essere

messo in funzione fin quando non _ stato ripristinato il normate

funzionamento aprendo e chiudendo Io sportello. Se uno degli

interruttori sulto sportelto si guasta, sostituirlo prima di ripristinare

it normate funzionamento.

Awio freddo (primo uso)

Uasciugatrice _ programmata dalla fabbrica come segue:

[] Tempo di asciugatura 45 minuti.

Awio caldo (dopo guasto alimentazione)

Dopo alcuni secondi dat ripristino delt'alimentazione, seal

momento det guasto era in corso un ciclo, 'RESELECT CYCLE'

lampeggia sut display. Ci6 indica chee necessario premere it

tasto per I'impostazione del tessuto per riavviare I'asciugatrice.

L'asciugatrice _ preimpostata in fabbrica per il funzionamento

gratuito in modo da poter essere usate senza dover pagare.

39

SICHERERBETRIEBDES WASCHETROC ERS

lhre Sicherheit und die Sicherheit anderer sind von grSl_ter Bedeutung.

Daher wurden diese Anteitung und das Ger__tmit wichtigen Sicherheitshinweisen versehen. Bitte lesen und beachten Sie diese

Sicherheitshinweise.

Dies ist das Warnzeichen.

Es weist Sie auf m6gliche Gefahren hin, durch die Sie oder andere verletzt oder get6tet werden k6nnten.

Atle Sicherheitshinweise sind durch das Warnzeichen markiert und entweder mit dem Wort ,,GEFAHR" oder

,,ACHTUNG" gekennzeichnet.

Diese Begriffe bedeuten:

Sie kSnnten getStet oder ernsthaft ver_etzt werden, wenn Sie

diese Anweisungen nicht sofort befolgen.

Sie kSnnten getStet oder ernsthaft verletzt werden, wenn Sie

diese Anweisungen nicht befolgen.

Atle Sicherheitshinweise enthalten Informationen darQber, worin die Gefahr besteht, wie Sie die Verletzungsgefahr verringern

k6nnen und was geschehen kann, wenn Sie den Anweisungen zuwiderhandeln.

ZU IHRER EIGENEN SICHERHEIT

1. Verwenden oder lagem Sie kein Benzin oder andere leicht entflammbaren Stoffe in diesem Ger_.t oder seiner Umgebung.

2. Verwenden Sie keine Aerosotsprays in der N_.he des Ger_.ts, solange es in Betrieb ist.

3. Nehmen Sie keine Modifikationen an diesem Ger_.t vor.

ENTSORGUNGDESWASCHETROCKNERS

Dieses Ger&t fAIIt unter die Bestimmungen der europb.ischen Richtlinie 2002/96/EG zu Elektro- und Elektronik-A_tgerAten (WEEE).

Bitte entsorgen Sie dieses Ger#.t sachgem&8, um Sch&den for die Umwelt und die menschliche Gesundheit zu vermeiden.

Das obenstehende Symbol auf der Verpackung oder in der Begleitdokumentation eines Ger&ts bedeutet, dass dieses Ger&t

nicht als Hausm_ll entsorgt werden darf. Es sollte stattdessen auf einem Recyclinghof oder an einer Sammelstelle fL_relektrische

und elektronische Altger&te abgegeben werden.

Die Entsorgung muss gem&8 den 6rtlichen Bestimmungen erfolgen.

Weitere Informationen zu Behandlung, Aufbereitung und Recycling dieses Ger&ts erhaken Sie von Ihrer Kommunalverwakung,

dem 6rtlichen Entsorgungsunternehmen oder dem H&ndler, von dem Sie das GerAt erworben haben.

4O

INSTALLATIONSVORAUSSETZUNGEN

¸ ....

Vergewissem Sie sich, dass Sie L_berdas notwendige Werkzeug

und die erforderIichen Zubeh6rteile verfQgen, ehe Sie mit der

Installation beginnen. Lesen und befolgen Sie auch die

Gebrauchsanleitungen der hier aufgefQhrten Werkzeuge.

BenStigtes Werkzeu9:

m 8- oder 10-Zoll-Rohrzange m Wasserwaage

(200 bzw. 250 mm) m 5/16 Zoll-SteckschlOssel(8 mm)

m verstellbarer m Universatmesser

SchraubenschtOsset in der

Gr613e8 oder 10 Zolt (200 m Rohrschetlen

bzw. 250 mm) m Dichtungspistole und

Dichtmasse (fOr den Einbau

m Schlitzschraubendreher des neuen Abtuftrohrs)

m Kreuzschtitzschraubendreher m Zange

m bis 1 Zoll (25 mm)

versteltbarer m Kittmesser mit stabiler

SchraubenschtQssel oder Klinge

Sechskant-SteckschKJsset

Mitgelieferte ZubehSrtei{e:

Nehmen Sie die TeiIe aus der Trocknertrommel. Pr(Jfen Sie,

ob atte Teile vorhanden sind.

[] FuP_kappen (4 Stk.)

[] Stetlbeine (4 Stk.)

H_NWEIS: Der Schaltplan for den W_schetrockner ist Tell

der technischen Dokumentation, die sich hinter der unteren

Abdeckung an der Vorderseite des GerAts befindet.

Technische Daten:

220 -240 V, 50 Hz

Aufnahmekapazit_:it:

max. 9 kg

Expiosionsgefahr

Haiten Sie die Umgebung des W_ischetrockners frei yon

{eicht entflammbaren Gasen und Substanzen wie Benzin.

{nstallieren Sie den Trockner nicht in einer Garage.

Die Nichtbeachtung dieser Anweisung kann Br_inde,

Exp{osionen und Todesf_lle zur Folge haben.

WICHTIGER HINWEIS: Halten Sie atle retevanten Verordnungen

und Vorschriften ein.

[] Konsuttieren Sie die 6rtlichen Bauvorschriften: in einigen

Gegenden ist die Installation von W_schetrocknern in

Garagen, Schr_nken oder Schlafbereichen untersagt.

Fragen Sie ggf. bei Ihrer Bauaufsichtsbeh6rde nach.

[] Stellen Sie den Trockner nicht auf Teppich oder Teppichboden auf.

HINWEIS: Der Standort des Trockners muss so gew_hlt werden, dass

er keinen WettereinfliJssenund keiner Feuchtigkeit ausgesetzt ist.

Installation in Wandnischen oder a{s Einbautrockner

Dieser Trockner ist zur Installation in Wandnischen oder als

Einbautrockner in Schr_nken geeignet. Das Ger_t darf nicht

hinter einer verschtieBbaren TOr,einer SchiebetQr oder einer

TQraufgestettt werden, deren Scharnier sich auf der

entgegengesetzten Seite zum Scharnier der TrocknertQrbefindet.

Die Mindestabst_nde sind in Miltimetern angegeben und

unbedingt einzuhatten. Sollten die 6rtIichen Bauvorschriften

gr613ereAbst_nde vorschreiben, getten diese. Gr613ereAbstAnde

erteichtem zudem den Einbau und die Wartung des Ger_ts.

Falls der Trockner als Einbauger_t in einem Schrank mit TOraufgestellt

wird, sind die angegebenen Mindest6ffnungen zu BelOftungszwecken

unbedingt einzuhalten. Die Verwendung von Lamellent0ren mit

ausreichend gro6en Offnungen ist ebenfatls zul_ssig.

Die Abluft des Trockners muss ins Freie geteitet werden.

Es dOrfen keine brennstoffbetriebenen Ger_te im setben Schrank

wie der Trockner aufgestetlt werden.

Mindesteinbauabst_inde

381 rnm F3

(15") _

r-mE:::::::_,-

0mm

(o") -

...............l

Omm

(0")

Vorderansicht Nischeneinbau

356 rnrn

(14") max

SchranktOr

J

c_

/.... ]

_l 1_25mm(1")

Seitenansicht Schrankeinbau

Bei Berechnung der Abst_nde sind Wandvorspr(_lnge, Tt_ren, Scheuerleisten usw.

sowie ggf. die Verwendung eines externen AbluftkrOmmers zu berOcksichtigen.

(48 in._)

Vorderansicht O

(24 in._)

L

76 mm (3")

+

Schrankt0r

76 mm (3")

*Mindest6ffnung bei

Verwendung einer

Schrankt(z Die

Verwendung von

LamellentOren mit

ausreichend grol_en

Offnungen ist ebenfalls

zul_ssig.

41

Ger_itemaSe des 686 mm (27 Zoll) breiten Modells

T

965 mm

(33")

25 mm

(1")

686 mm

127. _

B

VORDERANSICHT

elektrischer "_

Betrieb

102mm (4")

dia.

-,_358 mm_.._

(14")

ROCKANSICHT

t

715 mm

203 mm

(8")

921 mm

(36i/4")

+

25 mm

(1")

736 mm

(29") 695 mm

....... -"

r I

! e

SEITENANSICHT

Dieser Trockner wird ohne Netzkabel und Stecker ausgeliefert.

Er muss von einem ausgebildeten Elektriker an einen einphasigen

Netzanschluss mit der auf dem Ger_teschild angegebenen

Leistung angeschtossen werden. Dazu ist eine den 6rttichen

Vorschriften entsprechende Festverdrahtung zu nutzen.

[] Es sollten ein Dreifachkabel mit einer Mindestleitergr6P_e von

2,5 mm2 im Querschnitt sowie eine 30-Ampere-Sicherung

verwendet werden.

[] Ein Schalter mit einem Mindestkontaktabstand von

3 mm in beiden Polen, der eine vottst_ndige Trennung in

0berspannungskategorie III gew_hrleistet, muss gem_B den

6rtlichen Vorschriften in die Festverdrahtung integriert werden.

Der Trockner sollte so positioniert werden, dass der

Trennschatter leicht zu erreichen ist.

[] Benutzen Sie die am Trockner vorhandene Kabelklemme.

Die Netzanschlussklemmen befinden sich hinter der

kteinen Abdecktafet an der ROckseite des Ger_ts

(Anschlussabdeckung). Nehmen Sie den Anschtuss gemAI3

den Ktemmenbezeichnungen vor. Vergessen Sie nicht,

anschtiel3end die Anschlussabdeckung wieder anzubringen.

HINWEIS: Gem_6 der europ_ischen Richtlinie 89/336/EWG

(EMV-Richttinie) daft der Widerstand des Energieversorgungsnetzes,

an das dieser Trockner angeschlossen wird, 0,29 Ohm + j0,18

Ohm nicht Oberschreiten.

Stromschlaggefahr!

Dieses Ger_t verf_gt _ber eine dreiadrige Leitung,

die geerdet werden muss.

Die Erdung nicht an eine Gasleitung anschlieSen.

Die Nichtbeachtung dieser Anweisungen kann Br&nde,

schwerwiegende Verletzungen und Todesf_ifle nach

sich ziehen,

Falls die 6rtlichen Vorschriften die Verwendung eines zusAtzlichen

Erdungsdrahts zutassen und ein solcher verwendet wird, sotlte ein

ausgebildeter Etektriker 0berprOfen, ob die Erdung ausreichend ist.

EmpfohNene Erdungsmethode

[] Es liegt in Ihrer Verantwortung, einen ausgebitdeten Elektriker

mit der Installation zu betrauen und sicherzustellen, dass die

Installation den entsprechenden Gesetzen und 6rttichen

Vorschriften entspricht.

42

Feuergefahr!

Verwenden Sie ein Ab|uftrohr aus MetalL

Abluftrohre aus Kunststoff sind ungeeignet,

Ab|uftschl_iuche aus Metallfolie sind ungeeignet.

Nichtbeachtung dieser Anweisungen kann Br_inde und

Todesf_ille verursachen.

ACHTUNG" Um die Brandgefahr zu reduzieren, MUSS DIE

ABLUFT des Trockners INS FREE GELEITET WERDEN.

[] Achten Sie unbedingt auf ausreichende Bel0ftung, um bei

Betrieb des Trockners einen R0ckfluss von Gasen, die beim

Verbrauch anderer Brennstoffe (einschlier}tich offenen Feuers)

entstehen, in den Raum zu verhindern. (Die Luftzufuhr in den

Raum sollte also dem Volumen der Abtuft entsprechen.)

[] Die Abluft des Trockners darf nicht in einen Zugkanat geleitet

werden, der auch for mit Gas oder anderen Brennstoffen

betriebene GerAte genutzt wird. Sie darf auch nicht in einen

Gasabzug oder Schornstein bzw. eine Wand oder Decke

oder einen Hohlraum innerhalb des Geb_udes getangen.

[] Verwenden Sie keine Ablufthaube mit Magnetverriegetung.

[] Verwenden Sie in W_nden, Decken oder Fu6b6den keine

Metatlschl_uche, sondem grunds_tzlich Rohre.

[] Verwenden Sie ein 4-Zotl-Abtuftrohr (102 mm) aus Metall

(nicht aus Metallfolie) und geeignete Rohrschellen.

[] Sichern Sie alle Verbindungen mit Rohrschellen. Verwenden

Sie zur Anbringung des Abluftrohrs keine Schrauben oder

andere Haltevorrichtungen, die ins Inhere des Rohrs

hineinragen w0rden, da sich an derartigen Hindernissen

Flusen festsetzen k6nnen. Klebeband ist zur sicheren

Anbringung des Abluftrohrs nicht ausreichend.

WICHTIGER HINWEIS: Halten Sie atte retevanten Verordnungen

und Vorschriften ein.

Verwenden Sie ein Abluftrohr aus Metalt. Verwenden Sie keine

Abtuftrohre bzw. -schlAuche aus Kunststoff oder Metattfolie.

Die Verwendung von festen Metatlrohren wird empfohlen, da

diese nicht eingedr0ckt oder geknickt werden k6nnen.

Soil dennoch ein Metallschtauch verwendet werden, muss dieser

komplett ausgezogen sein und abgest0tzt werden, sobald sich

der Trockner in der endgOltigen Position befindet. K0rzen Sie

0bersch0ssige LAngen, um ein Durchh_ngen oder Abknicken des

Schlauchs -das den Luftfluss behindern und die Trocknerteistung

beeintr_chtigen w0rde - zu verhindern.

Die Abluft6ffnung sollte mit einer geeigneten Abtufthaube

versehen werden, damit keine Insekten oder Nagetiere ins

GebAude eindringen k6nnen.

Die Ablufthaube muss mindestens 305 mm (12 Zoll) 0bet dem

Erdboden oder jedwedem Objekt, das sich im Abluftpfad befindet

(Blumen, Steine, B(Jsche usw.) angebracht werden.

Wenn ein bereits bestehendes Abluftsystem verwendet wird,

sollte es auf ganzer L_nge von Flusen befreit werden, ehe der

neue Trockner angeschtossen wird.

Gleiches gilt for die Abtufthaube. Ersetzen Sie Abtuftrohre bzw. -

scht_uche aus Kunststoff oder Metatlfolie dutch Rohre oder

SchlAuche aus Metatt.

Ptanen Sie den Rohrvertauf so, dass m6glichst wenige Knie oder

Biegungen notwendig sind.

Rohrverlauf

A. gut

B. besser

Legen Sie notwendige Knie oder Biegungen so weitrAumig wie

m6glich an. Leiten Sie die Biegungen attmAhlich ein, um Knicke

zu vermeiden.

Die Abtuft6ffnung befindet sich unten auf der RQckseite des

W_schetrockners.

Die Abluftleitung kann von dort aus nach oben, unten, links,

rechts oder direkt nach hinten gefOhrt werden.

L_inge der Abluftleitung

Die maximal zut_ssige L_nge der Abluftleitung h_ngt vonder

verwendeten Art der Abteitung, der Anzahl der Knie sowie der Art

der Abtufthaube ab.

Ma×imale L_inge

4-ZolI-Abtufthaube (102 mm)

Kasten Lamellen 64mm(2_hZott)angewinkett

Abluftrohraus _ (_

Metall

Anzahlder 90°-Biegungen Kastenhaubeund Lamellenabdeckung angewinkelteAbluffhaube

0 39,6 m (130') 39,3 m (129')

1 38,1m (125') 36,3m (119')

2 35,1m (115') 33,2m (109')

3 32,3 m (106') 30,5 m (100')

4 98 m (98') 28 m (92')

Falls der Trockner in einem Raum mit beschrAnktem Platz

(Schtaf- oder Badezimmer, Schrank usw.) instatliert wird, muss

eine ausreichende Bet0ftung sichergestellt werden. (Beachten

Sie geltende Bauvorschriften und Verordnungen.) Siehe auch

,,Installation in Wandnischen oder ats Einbautrockner" im

Abschnitt ,,Standortvoraussetzu ngen".

Ablufthauben mit einem Durchmesser von 102 mm (4 Zolt)

sind optimal; es k6nnen jedoch auch Ablufthauben mit einem

Durchmesser von 64 mm (21hZoll) genutzt werden. Diese f0hren

jedoch zu einem gr66eren Gegendruck ats Abtufthauben mit

gr6P_eremDurchmesser. Bei permanenter Aufstellung des

Trockners ist ein stationAres Abtuftsystem erfordertich.

43

Ableitun9 bei Einsatz rnehrerer Trockner

[] Eine Hauptabteitung kann for die Abluft einer Gruppe von

Trocknern genutzt werden. Die Hauptableitung sollte dabei so

dimensioniert sein, dass sie pro Trockner 5663 Liter (200

Kubikfu6) Abluft in der Minute transportieren kann. Die

Verwendung von hochteistungsf_higen Flusensieben mit

geeignetem Design in der Hauptableitung ist zul_ssig, sofern

diese regelmA6ig 0berprOft und gereinigt werden. Der Raum,

in dem sich die Trockner befinden, sollte eine Luftzufuhr

haben, die der kombinierten Abtuftmenge alter Trockner

entspricht oder sie Obersteigt.

[] Au6erdem ist der Einbau von ROckschlagklappen erforderlich.

Diese sind im Handel erhAtttich und sollten in der

EntlOftungsteitung jedes Trockners installiert werden um zu

vermeiden, dass Abtuft in den Trockner zurOckflieBt, und um

ein Gleichgewicht zwischen den Abtuftleitungen und der

Hauptableitung zu gew_hrleisten. Es mOssen Offnungen for

den unbehinderten Strom der ROckluft vorhanden sein.

Die individuellen Abluftleitungen sollten in der Flussrichtung der

Abluft und in einem Winkel von max. 30 ° auf die Hauptabteitung

stoP_en.Abtuftteitungen, die auf gegenOberliegenden Seiten auf die

Hauptableitung stoBen, sollten versetzt mit der Hauptabteitung

verbunden werden. Andernfalls k6nnte die Abluft aus einer Leitung

die Funktion der anderen Abluftteitung beeintrAchtigen.

Falls keine Ablufthaube verwendet werden kann:

min. 300 mm Abstand Ober

etwaigen Schnee-, Eis- oder

Laubanh_ufungen

A. Ablufthaube oder Knie

B. Wand

C. Hauptableitung

D. horizontale Abluftleitung

E. 180°-Rohrbogen

F. vertikale Abluftleitung

G. Dach

min. 610 mm

Ober dem

h6chsten Punkt

des Geb_udes

g

...................C

G

Das _u6ere Ende der Hauptabteitung soltte Ober einen Rohrbogen

verfOgen, der direkt nach unten zeigt. Falls die Hauptabteitung

nicht durch eine Au6enwand, sondern vertikal durch das Dach

austritt, muss sie in einem 180°-Rohrbogen enden, der den

h6chsten Punkt des Geb_udes um mindestens 610 mm Oberragt.

Die Offnung in der Au6enwand bzw. im Dach muss einen um

13 Millimeter (1/2 Zott) gr613eren Durchmesser haben als die

Abteitung. Die Abteitung sollte sich in der Mitte der Offnung

befinden.

Decken Sie die Auslass6ffnung nicht mit einem Filter oder einer

Kappe ab.

A. Abluftleitung eines Trockners

B. Hauptableitung

Achten Sie darauf, dass keine durch die in der chemischen

Reinigung verwendeten L6sungsmittel entstehenden DAmpfe in

die Luft6ffnungen eintreten k6nnen. Derartige D_mpfe f0hren zur

Bildung von S_uren, die in Verbindung mit der im Ger_t

entstehenden W_rme sowohl den Trockner selbst als auch die

darin behandelten KleidungsstOcke besch_digen k6nnen.

Die Hauptabteitung sotlte 0ber eine Reinigungsklappe verfOgen,

um die regelm_6ige Reinigung des Abtuftsystems zu erm6glichen.

INSTALLATIONSANLEITUNGFURELEKTRISCHEWASCHETROCKNER

Schweres Ger&t

Der Trockner darf aufgrund seines hohen Gewichts

nut yon mindestens zwei Personen bewegt und

installiert werden.

Nichtbeachtung kann R_cken= und andere Verletzungen

nach sich ziehen.

HINWEIS: Stellen Sie den Trockner auf eine Pappe oder eine

Holzfaserptatte, um beim Schieben des GerAts den FuP_boden

nicht zu besch_digen.

1. Bewegen Sie das Ger_t nur, wenn Sie mindestens zu zweit

sind. Stetlen Sie es an den gewOnschten Standort.

44

2. Entfemen Sie das Klebeband von den vorderen Kanten des

Trockners. Offnen Sie den W_schetrockner und entnehmen

Sie die Ger_tedokumentation und die Zubeh6rteile. Wischen

Sie die Trommet mit einem feuchten Lappen grOndlich aus.

3. Nehmen Sie zwei Pappecken vom Trocknerkarton und legen

Sie sie hinter dem Trockner auf den Boden. Ergreifen Sie nun

zu zweit den Trockner und legen Sie ihn vorsichtig mit der

ROckseite auf die Pappecken.

4. Nehmen Sie eines der Steltbeine zur Hand und verorten Sie

die karof6rmige Markierung auf der Kante. Diese gibt an, wie

weit das Bein in die Offnung geschraubt werden sollte.

5. Schrauben Sie nun die Steltbeine von Hand ein. (Benetzen Sie

die Gewinde mit etwas FlOssigwaschmittel, damit sich die

Beine leichter einschrauben lassen.) Benutzen Sie ggf. einen

1-Zoll-Schrauben- oder SteckschlOssel (25 mm), um die Beine

bis zur Karomarkierung einzuschrauben. Schieben Sie dann

auf jedes Bein eine Ful3kappe.

Nun k6nnen Sie den Trockner aufrichten.

6= Entfernen Sie die Pappe bzw. die Holzfaserptatte. Pr0fen Sie,

ob der Trockner gerade steht und nehmen Sie ggf. mit Hilfe

der Stetlbeine die n6tigen Anpassungen vor.

Stromsch|aggefahd

Dieses Ger_R verf_gt iJber eine dreiadrige LeRung,

die geerdet werden muss.

Achten Sie auf sicheren Sitz aller elektrischen Anschl_sse.

Ein Unterlassen kann Stromschi_ige, Br_inde und

Todesf_ille nach sich ziehen.

Dieser Trockner wird ohne Netzkabel und Stecker ausgetiefert;

er darf nur durch einen ausgebitdeten Elektriker angeschlossen

werden. Siehe Abschnitt ,,Netzanschluss".

1. Schlier}en Sie die Abluftleitung mittets einer 4-Zolt-Rohrschelle

(102 mm) an die Abluft6ffnung des Trockners an. Falls Sie eine

bereits vorhandene Abluftleitung verwenden, achten Sie

darauf, dass sie sauber ist. Die Abluftleitung muss einerseits

Oberdie Abtuft6ffnung im Trockner und andererseits in die

Ablufthaube passen. Sichem Sie die Abtuftteitung mittets

einer 4-ZolI-Rohrschelle (102 mm) an der Abtufthaube.

2. Ptatzieren Sie den Trockner an seinem endg01tigen Standort.

Achten Sie darauf, die Abtuftleitung nicht zu knicken oder

zusammenzudrOcken. Stetlen Sie sicher, dass der Trockner

gerade steht.

1. Wenn der Trockner an seinem endgL_ltigen Standort steht, legen

Sie eine Wasserwaage auf das GerAt - erst seitlich, dann von

vorn nach hinten. Falls der Trockner nicht gerade steht, nehmen

Sie mit Hilfe der Stellbeine die n6tigen Anpassungen vor.

2. Schalten Sie die Stromversorgung an.

3. 0berpr0fen Sie die Betriebsbereitschaft des GerAts:

Dr0cken Sie die Programmwahltaste f0r einen volten

Trocknerzyklus und stellen Sie das GerAt auf mindestens f0nf

Minuten Trockenzeit ein. Nach Abtauf der ausgewAhlten Zeit

schaltet sich der Trockner ab.

HINWEIS: Der Trockner IAuft nur bei geschtossener

TrocknertOr. Wird die TOrge6ffnet, halt der Trockner an, die

Zeituhr IAuft jedoch welter. Um den Trockner wieder zu

starten, schlier}en Sie die T0r und drOcken Sie erneut eine

Programmwahltaste.

4. Starten Sie den Trockner und lassen Sie ihn einen vollen

Zyklus durchlaufen um sicherzustetlen, dass er ordnungsgemAP_

funktioniert.

WARTUNGSANLEITUNG

Wartungsanleitung:

m Reinigen Sie das Flusensieb nach jedem Trockengang.

m Entfemung von Flusen:

• aus dem Trocknerinneren:

Im Trocknerinneren sammeln sich Flusen an, die mindestens

atte zwei Jahre - bei hAufigem Gebrauch des Trockners

6fter - entfernt werden mOssen. Diese Reinigung sollte

von einer Fachkraft durchgef0hrt werden.

• aus dem Luftabzug:

Im Luftabzug sammeln sich Flusen an, die mindestens alle

zwei Jahre - bei hAufigem Gebrauch des Trockners 6tier-

entfemt werden m(Jssen.

Fails der W_ischetrockner nicht funktioniert, _iberpriifen Sie:

[] ob die Netzversorgung angeschlossen ist.

[] ob Sicherungen durchgebrannt sind bzw. ein

Leitungsschutzschatter ausget6st wurde.

[] ob die TrocknertOr richtig geschlossen ist (Beim Schtier}en

der TOr soltte das Einrasten des oder der T0rkontaktschatter

zu h6ren sein.)

[] ob die Programmwahltaste richtig betAtigt wurde und die

Programmdauer angezeigt wird.

REPAARATUR-UNDKUNDENDIENST

Weitere Informationen

Falls Sie weitere Informationen ben6tigen bzw. Fragen oder

Anmerkungen haben, k6nnen Sie sich jederzeit schriftlich oder

tetefonisch an uns wenden. Sie erreichen uns unter:

Whirlpool UK Ltd.

209 Purtey Way

Croydon

CR9 4RY

U.K.

Tetefon: 0208 649 5000

45

ANDERUNG DER TUROFFNUNGSRICHTUNG

Bei Bedarf kann der TOraufschlag ge_ndert werden, damit sich

die TOrstatt nach rechts nach links 6ffnet.

Legen Sie ein Handtuch oder ein weiches Tuch auf die Oberseite

des Trockners bzw. die ArbeitsflAche, um die OberflAche vor

Kratzem zu schOtzen.

5. Drehen Sie die AuBere TOrkomponente um 180 °.

1. Entfemen Sie 3 der 4 Schrauben, mit denen das TOrscharnier

an der Vorderseite des Trockners befestigt ist. Lockem Sie

dann ats letztes die Schraube in der SchlOsselloch6ffnung,

sodass Sie die ]-Or abheben k6nnen.

Schraube

in derSchlOssel-

Iockem

1.

(J

Entfernen Sie mit Hitfe eines kleinen Schraubendrehers die

beiden Steckerteisten aus der ]-Or.Schieben Sie dazu den

Kopf des Schraubendrehers vorsichtig unter die Leiste.

Achten Sie darauf, dabei keine Kratzer zu verursachen.

DrOcken Sie die Leiste hoch.

A. Ger_tevorderseite

B. TOr

2.

3.

Legen Sie die ]-Orauf einer flachen, geschOtzten Oberfl_che mit

der [nnenseite (der inneren T0rkomponente) nach oben zeigend ab.

Entfemen Sie mit Hilfeeines Kreutzschtitzschraubendrehers die in

der Abbildung gezeiNen 6 Schrauben, die die innere mit der _uBeren

TOrkomponente verbinden. Bitte achten Sie unbedingt darauf, nur

die in der Abbildung angezeigten 6 Schrauben zu entfemen.

[

[

[

2. Entfemen Sie die 4 Schrauben, mit denen das Scharnier an

der TOrinnenseite befestigt ist, und platzieren Sie das

Schamier an der gegenObertiegenden Seite. Befestigen Sie

das Scharnier mit den 4 Schrauben.

4. Heben Sie die innere TOrkomponente aus der AuBeren heraus.

Schamier

3. Setzen Sie die Steckteisten auf der TOrseite ein, auf der sich

das Scharnier nun befindet.

4. PrOfen Sie, ob Sie FingerabdrOcke auf dem Glas hinterlassen

haben, und wischen Sie sie ggf. ab.

46

5. 2. Entfernen Sie den Beschlag mittels eines

Kreuzschlitzsch raubendrehers.

FOgen Sie die innere TOrkomponente wieder in die AuBere ein.

Die Kante der inneren TOrkomponente muss komplett in die

Kante der _uBeren TOrkomponente eingefOhrt werden, damit

ames richtig passt.

6_ Befestigen Sie die innere und die _uBere TOrkomponente mit

Hitfe der 6 Schrauben wieder aneinander.

Entfernen Sie mit Hilfe des kleinen Schraubenziehers die

Steckerleiste aus der TOr6ffnung. Schieben Sie dazu den Kopf

des Schraubendrehers vorsichtig unter die Leiste. Achten Sie

darauf, dabei keine Kratzer zu verursachen. DrOcken Sie die

Kunststoffleiste behutsam hoch, damit sie sich nicht verbiegt.

3_ Setzen Sie den Beschlag auf der gegenObeMiegenden Seite

der TOr6ffnung ein.

Befestigen Sie die TOr mittels der 4 Schrauben an der

Ger_tevorderseite. Setzen Sie dazu zuerst die Schraube in der

SchlOsselloch6ffnung ein und schrauben Sie sie nut zum Tell

fest. HAngen Sie dann das Scharnier mit der

SchlOsseltoch6ffnung Ober die Schraube ein. Setzen Sie nun

die restlichen 3 Schrauben ein und ziehen Sie alte 4

Schrauben an.

Diese

Schraube

zuerst

einsetzen

A, Ger_tevorderseite

B. TOt

2. PrOfen Sie, ob Sie FingerabdrOcke auf dem Glas hinterlassen

haben, und wischen Sie sie ggf. ab.

3. SchtieBen Sie TrocknertOr und prOfen Sie, ob sie richtig

schlier}t.

A, Steckerleiste

B. TOrbeschlag

47

ELEKTRONISCHEREGELANLAGE

Sttomschlaggefahr

Vor Wartungsarbeiten die Stromzufuhr

unterbrechen!

Vet der Wiederinbetriebnahme alle Teile

und Abdeckpiatten wieder einsetzen.

Bei Unterlassen Stromschlag- und

Todesgefahr!

WICHTIGSR HINWSiS

A_ eleklroslalische €:n_ladung empfindlich

reagierende eleklronische Komponen_en

Wir sind von statischer Etektrizit_t umgeben. Diese kann

elektronische Steuerungen beeintr_chtigen oder sch_digen.

Es kann daher sein, dass die elektronische Regelanlage nach

einer Reparatur gut zu funktionieren scheint, abet aufgrund

der statischen Elektrizit_t, der sie ausgesetzt war, zu einem

sp_teren Zeitpunkt versagt.

[] Tragen Sie daher ein Handgelenk-Erdungsband, wenn

Sie Arbeiten an dem Ger_t ausfLihren. Verbinden Sie das

Erdungsband mit dem grLinen Erdungspunkt oder mit

einem unlackierten Metaltteit im Trockner.

-ODER-

BerOhren Sie mit dem Finger wiederholt einen grOnen

Erdungspunkt oder ein unlackiertes Metallteit im Trockner.

[] Bevor Sie das Teit aus der Packung entnehmen, berL_hren

Sie mit dem Antistatik-Beutel einen grOnen Erdungspunkt

oder ein unlackiertes Metallteit im Trockner.

[] Vermeiden Sie es, elektronische Bauteite oder

Anschlusskontakte zu berLihren. Fassen Sie die elektronische

Regelanlage nur an den Kanten an.

[] Beachten Sie diese Anweisungen auch, wenn Sie eine

defekte Regelantage zwecks Einsendung zur Reparatur

in den Antistatik-Beutel packen.

ALLGEMEIN €: BENUTZUNGSHINWI_iSE

Anzeige ,,out of order" (,,auRer Funktion")

Diese Anzeige bedeutet, dass der Trockner nicht funktioniert.

Bitte achten Sie auf den anschliel3end angezeigten Diagnose-

oder Fehlercode.

Anzeige ,,0 Minuten"

Der Trockner muss durch Offnen und SchtieBen der TOrauf

Normatbetrieb zur0ckgesetzt werden, ehe er in Betrieb genommen

werden kann. Falls ein TOrkontaktschalter defekt ist, muss er ersetzt

werden, ehe der Trockner wieder benutzt werden kann.

Kaltstart (bei Erstbenutzung)

Ab Werk ist der Trockner wie folgt eingesteltt:

[] Trockenzeit 45 Minuten

Warmstart (nach Stromausfall)

Falls das Ger_t w_hrend eines Stromausfatls in Betrieb war, blinken

einige Sekunden nach seiner Behebung die Worte ,RESELECT

CYCLE" (PROGRAMM NEU W_,HLEN) im Display. Das bedeutet,

dass die Programmwahltaste erneut bet_tigt werden muss, um

den Trockner wieder zu starten.

Der Trockner ist vom Werk aus so eingesteltt, dass er ohne

Zahlung IAuft.

DISPLAY

Nach Installation und Netzanschtuss des Trockners erscheint die

Anzeige ,,0 Minuten" im Display.

Nach anschliel3endem Offnen und Schliel3en der Trocknert0r blinkt

die Anzeige ,,SELECT CYCLE" (PROGRAMM AUSWAHLEN).

WHITES PERM.

AND COLORS PRESS DELICATES

W10306597A

© 2010

48

01/2010

Printed in U.S.A.

Imprime aux E.-U.

Impreso en EE.UU.

Stampato negli U.S.A.

Gedruckt in den Vereinigten Staaten
